ＹＡＭＡＨＡ　Ｂ３　修理記録
　　　　　ＳＰ－１０ＭＫⅢ．　１２台目、　ＤｉａｔｏｎｅＤＡ－Ａ１００ユーザー。　　２０２１／４／１３到着　　７／３完成
Ａ．　修理前の状況
  • 1か月前にオークションで　YAMAHA　B-3 を入手しました。
    外観はかなり汚れがあり、出品者も「普通に鳴ってはいるがいつ壊れても不思議ではない」と言っていました。
    ギャンブルかな、と思いましたが昔から興味があるアンプではあったのでセリ落としました。
    この1か月、無事に動いています。
    しかし、この先は不安なので無事であるうちにOHしておこうと思ってご連絡しました。
    電源コードなどいかにも古さが気になるのですがカートリッジの差が不思議にはっきり出るところがありグレードアップしたらどうかなと思っています。


Ｂ．　原因・現状
  • 各部経年劣化多し。
    足黒ＴＲ（トランジスター）多数あり。


Ｃ．　修理状況
D．　使用部品
  • 電解コンデンサー　　　　　　　　　　　１５個。
    フイルム・コンデンサー　　　　　　　　８個。
    FET(Field Effect Transistor)　　　　　２個。
    ＴＲ（トランジスター）　　　　　　　　　　３８個。
    半固定ＶＲ　　　　　　　　　　　　　　　 ６個。
    リレ－　　　　　　　　　　　　　　　　　　２個。
    テフロンシート　　　　　　　　　　　　　８枚。
    テフロン絶縁ＲＣＡ端子　　　　　　　１組２個。
    ３Ｐインレット　　１個。FURUTECH　FI-10(R) ロジウムメッキ使用。
    バナナ対応ＳＰ接続端子　　　　　　　２組４個。

Ｅ．　調整・測定
　　　ＢＴＬ接続　測定・調整。

F．　修理費　　　１２５，０００円　　　オーバーホール修理。

Ｙ．　ユーザー宅の設置状況

Ｓ．　ＹＡＭＡＨＡ　Ｂ３　の仕様（カタログ・マニアルより）
Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

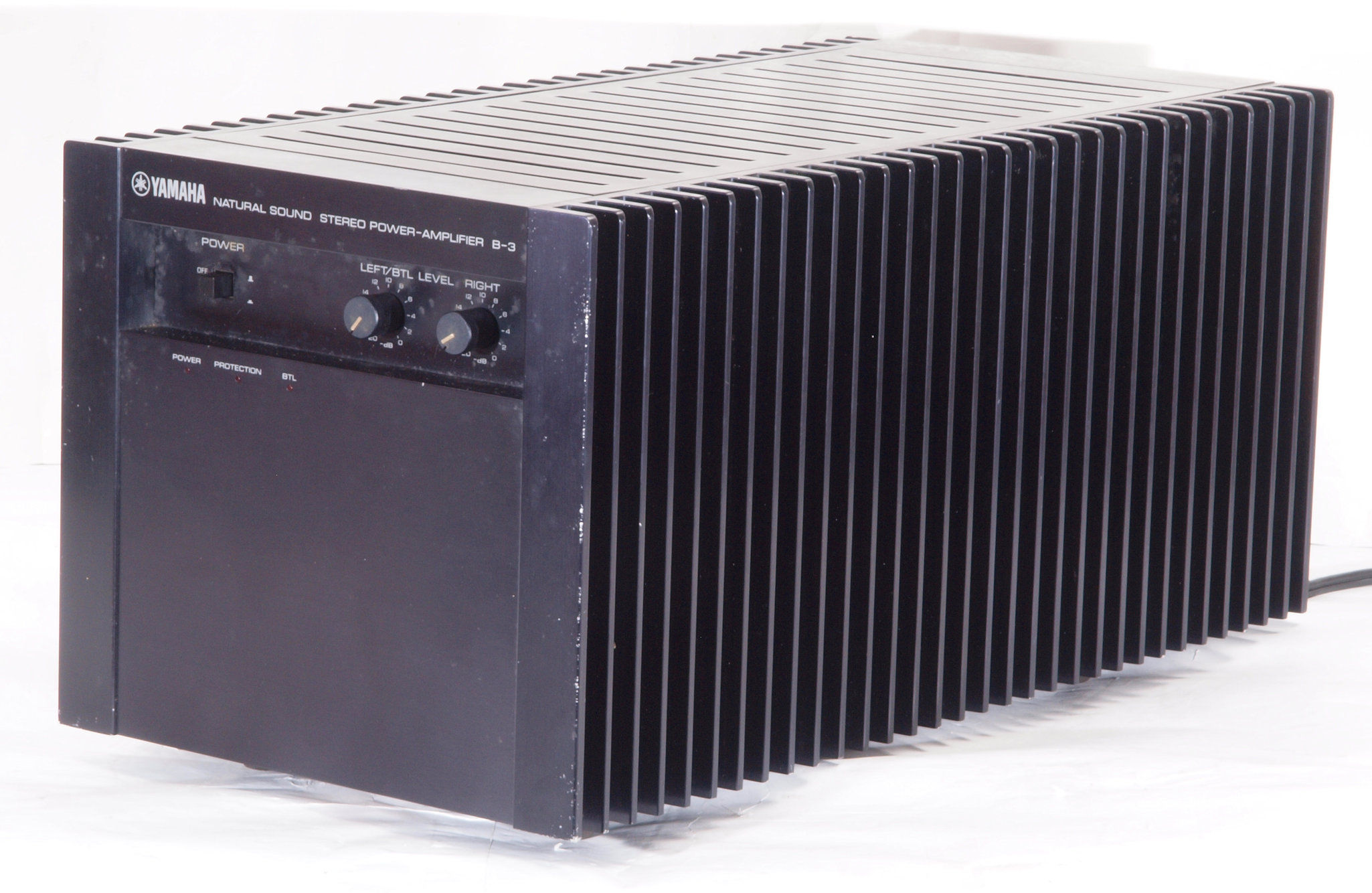

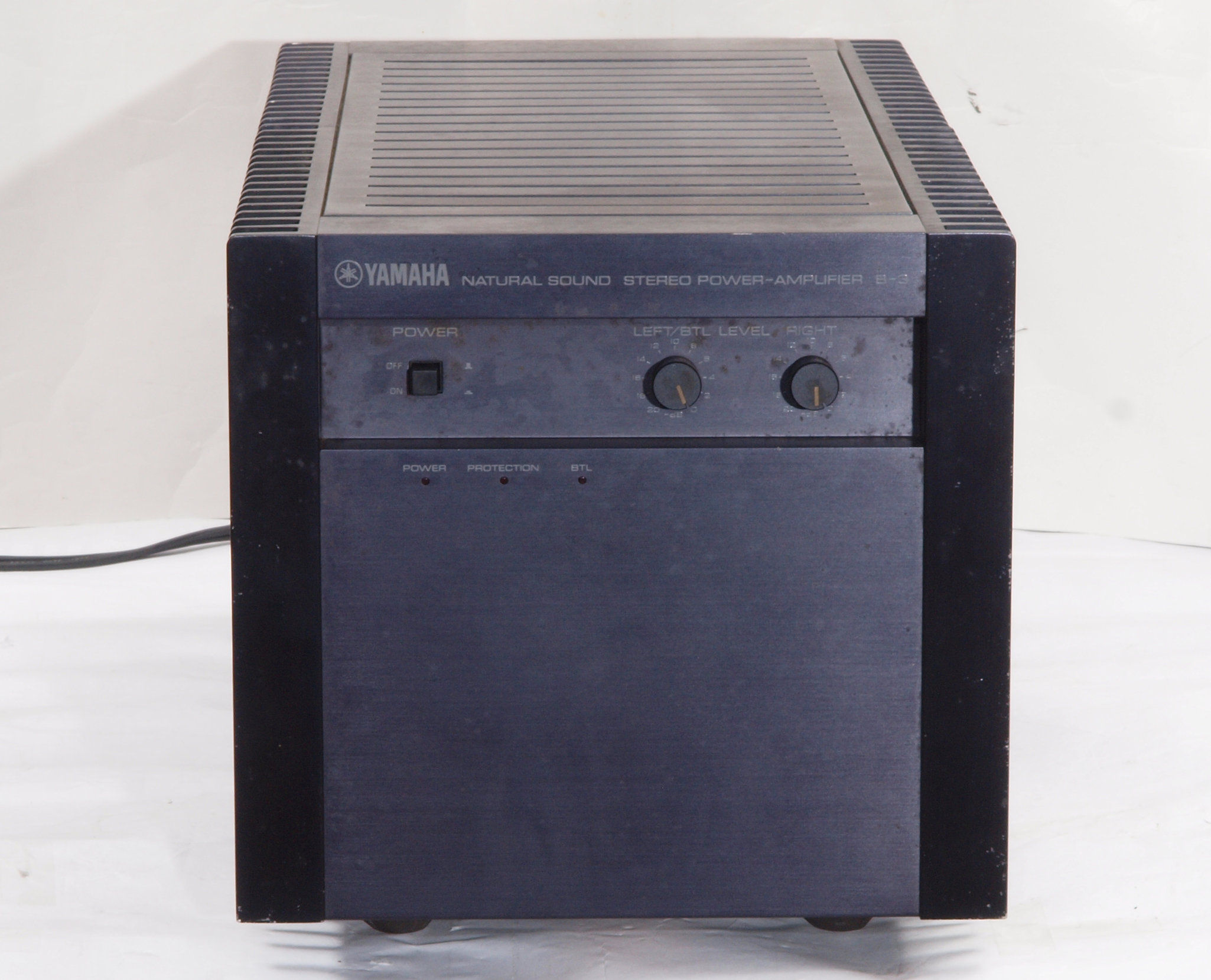

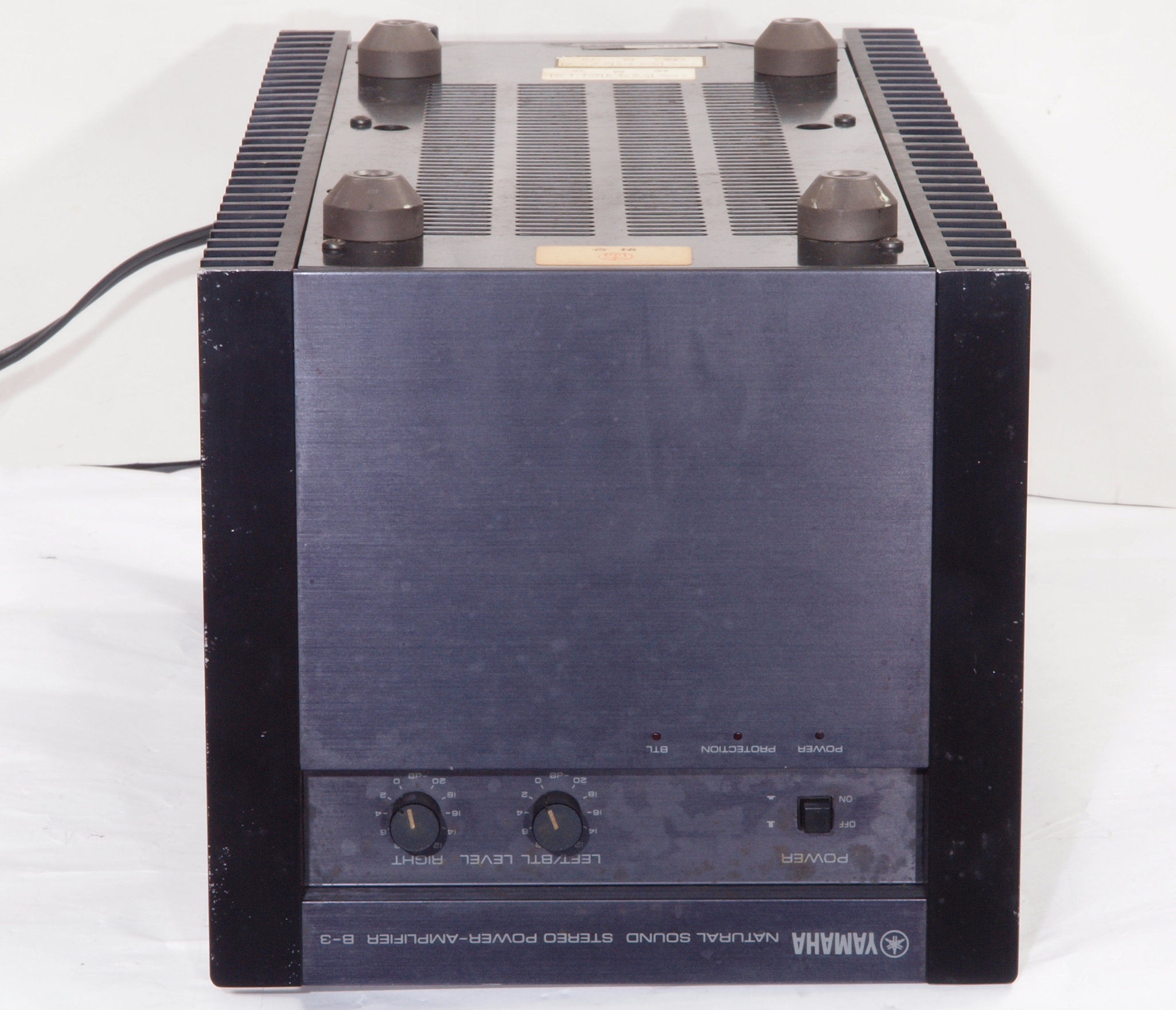

Ａ１１．　点検中　前から見る。

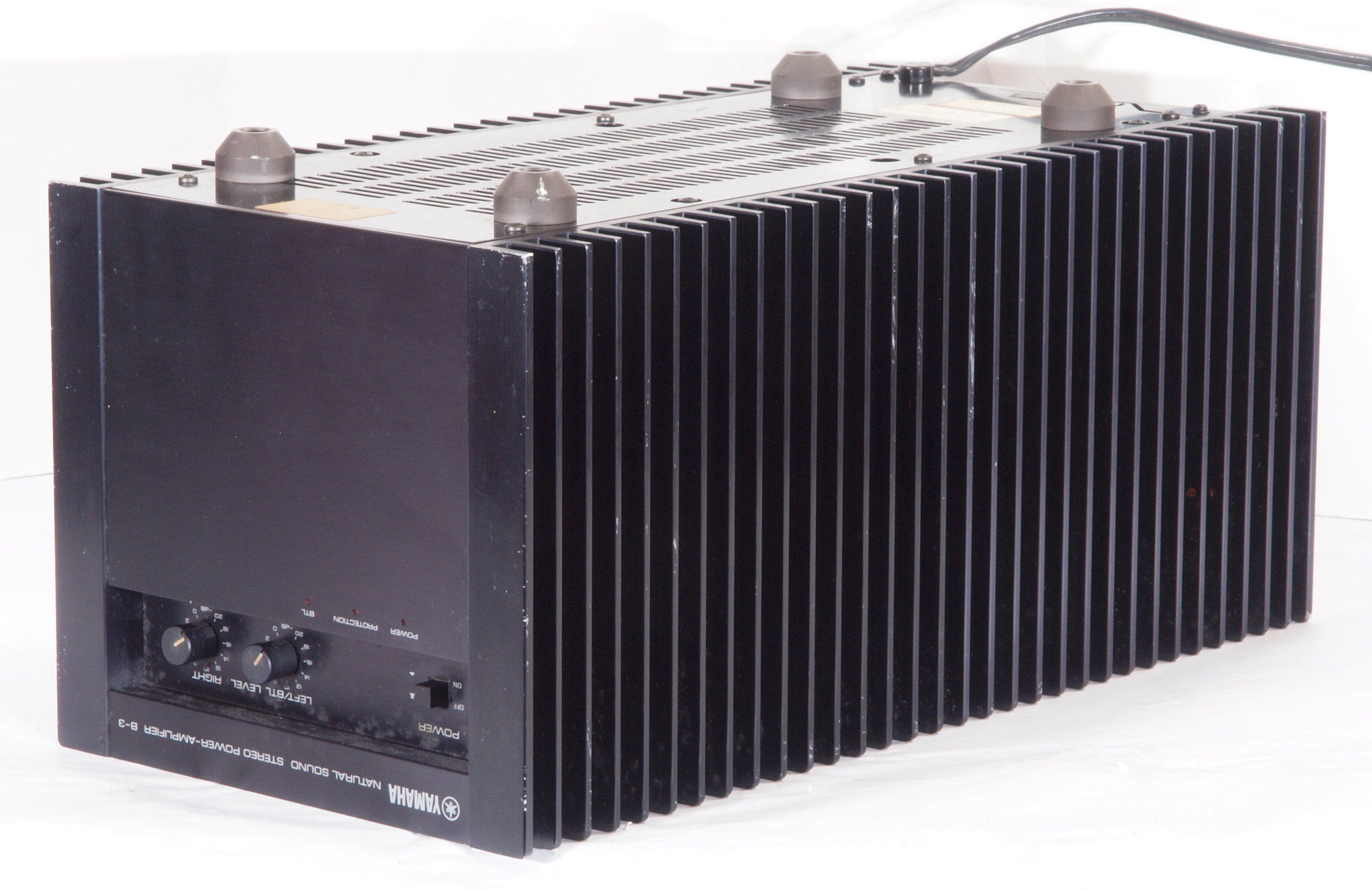

Ａ１２．　点検中　前右から見る。

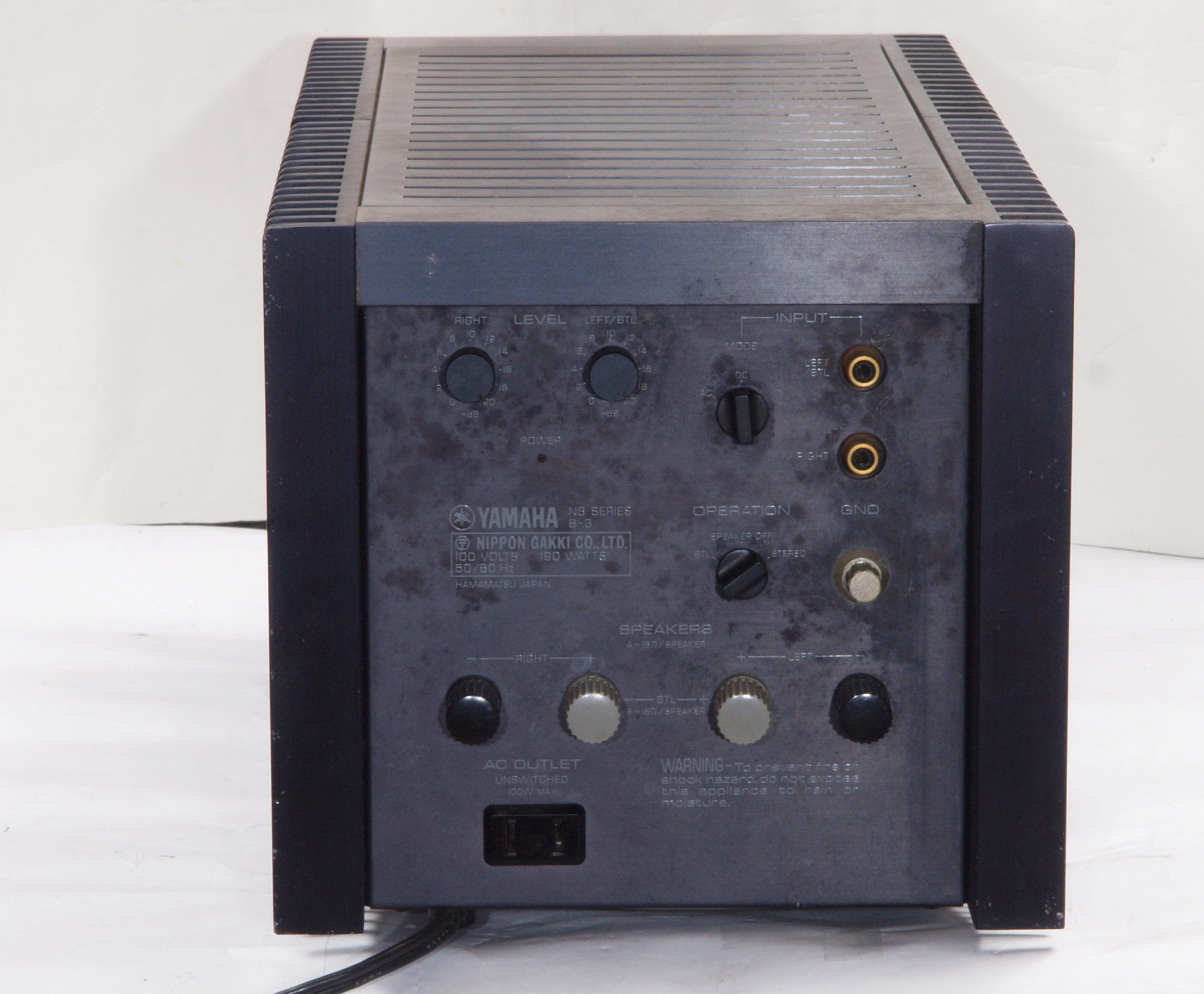

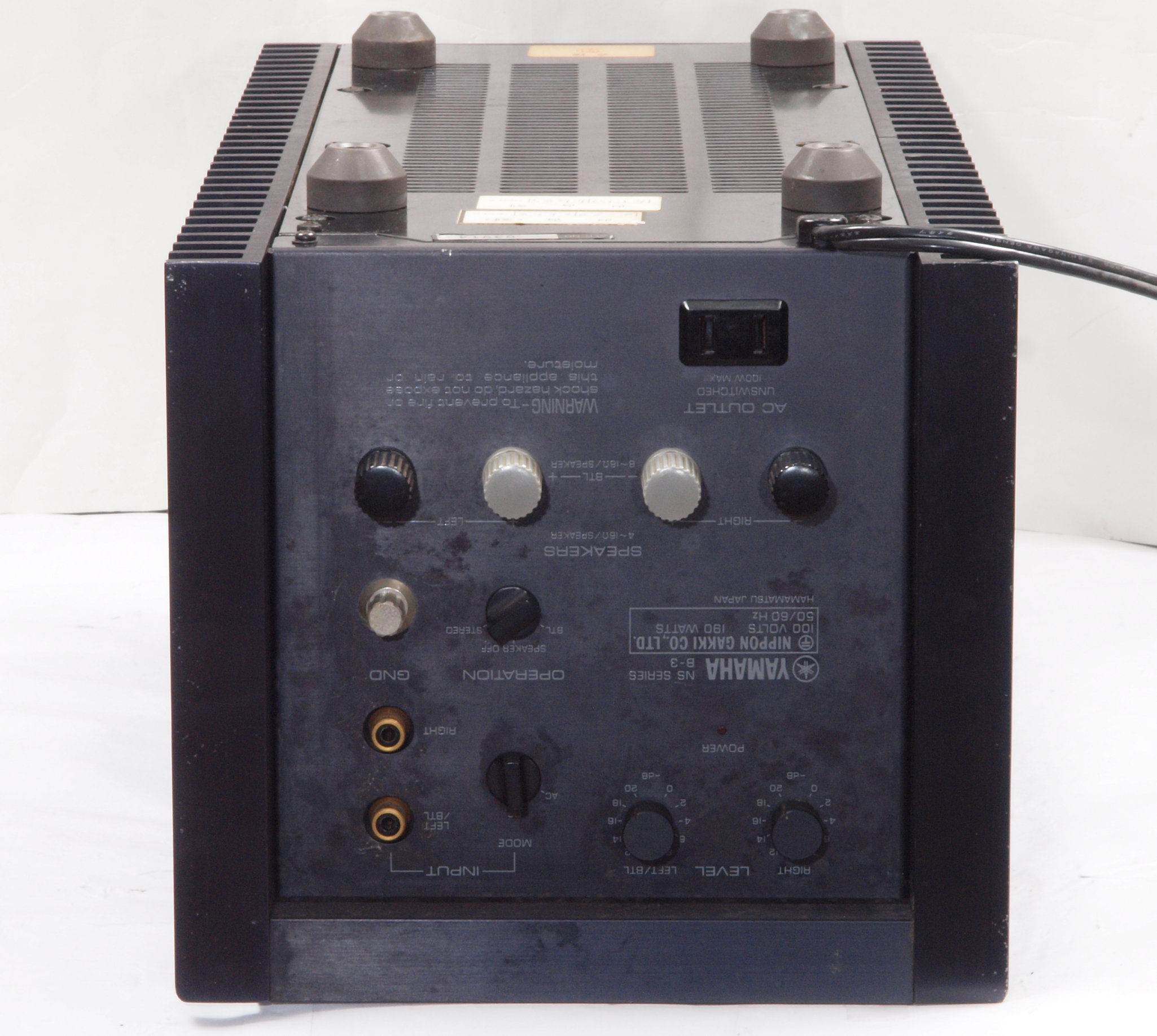

Ａ１３．　点検中　後から見る。

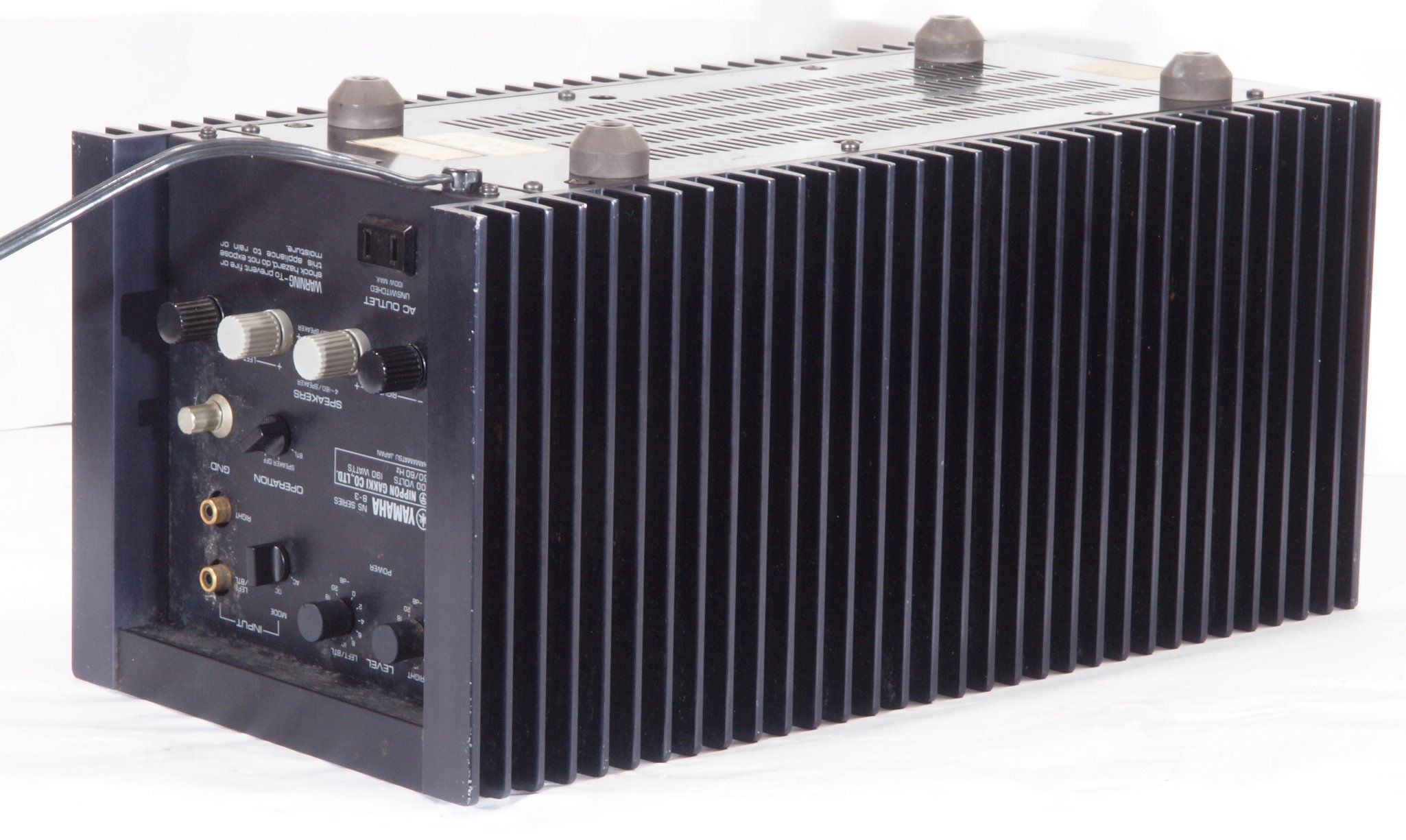

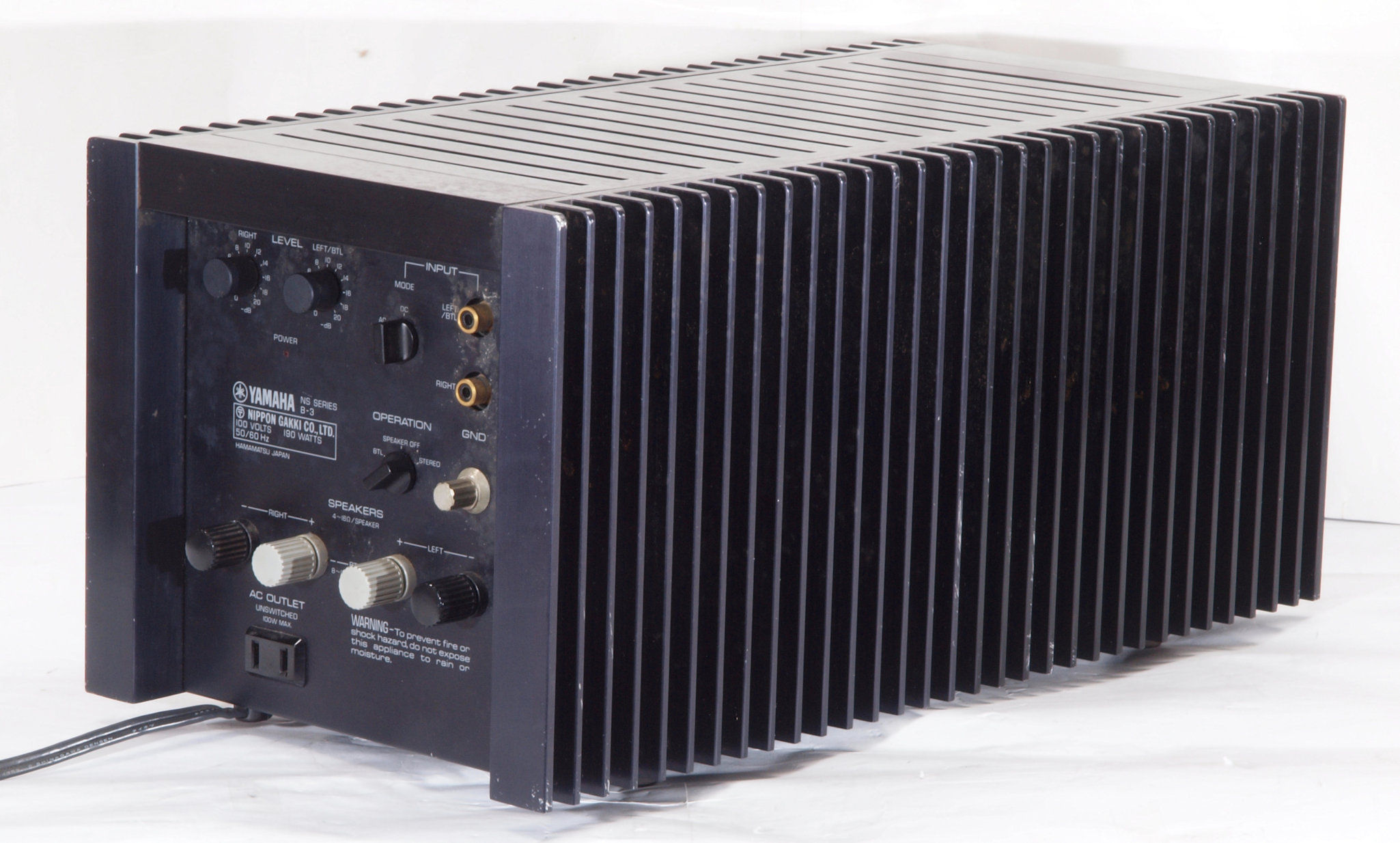

Ａ１４．　点検中　後左から見る。

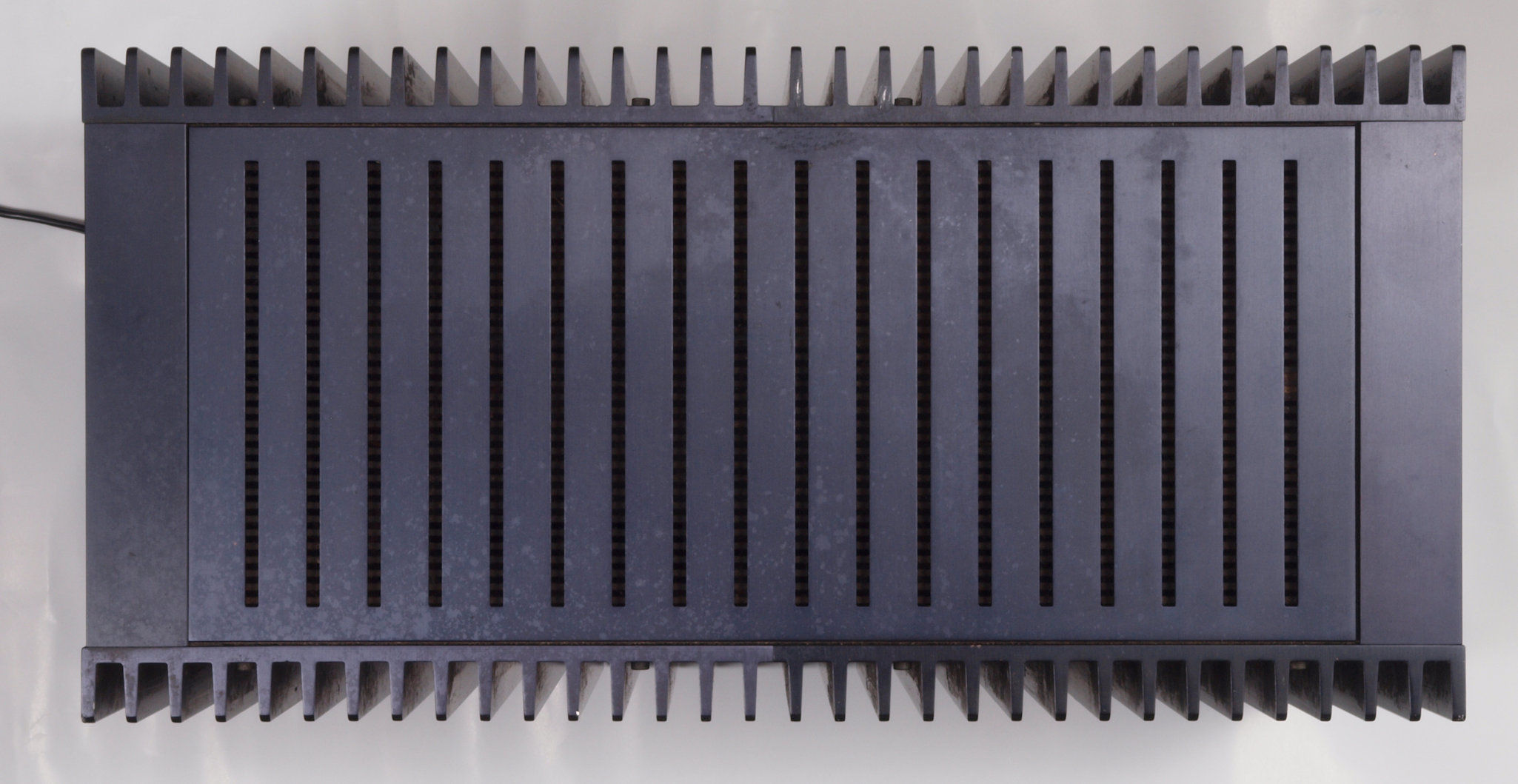

Ａ１５．　点検中　上から見る。
Ａ１６．　点検中　上パネﾙを取り、上から見る。
　　　　　　　基板が逆さに取り付けられている、ゴミ等が沢山混入。前回の修理で５個のコネクターが外され半田接続。　
Ａ２１．　点検中　下前から見る。
Ａ２２．　点検中　下前左から見る。
Ａ２３．　点検中　下後から見る。
Ａ２４．　点検中　下後右から見る。

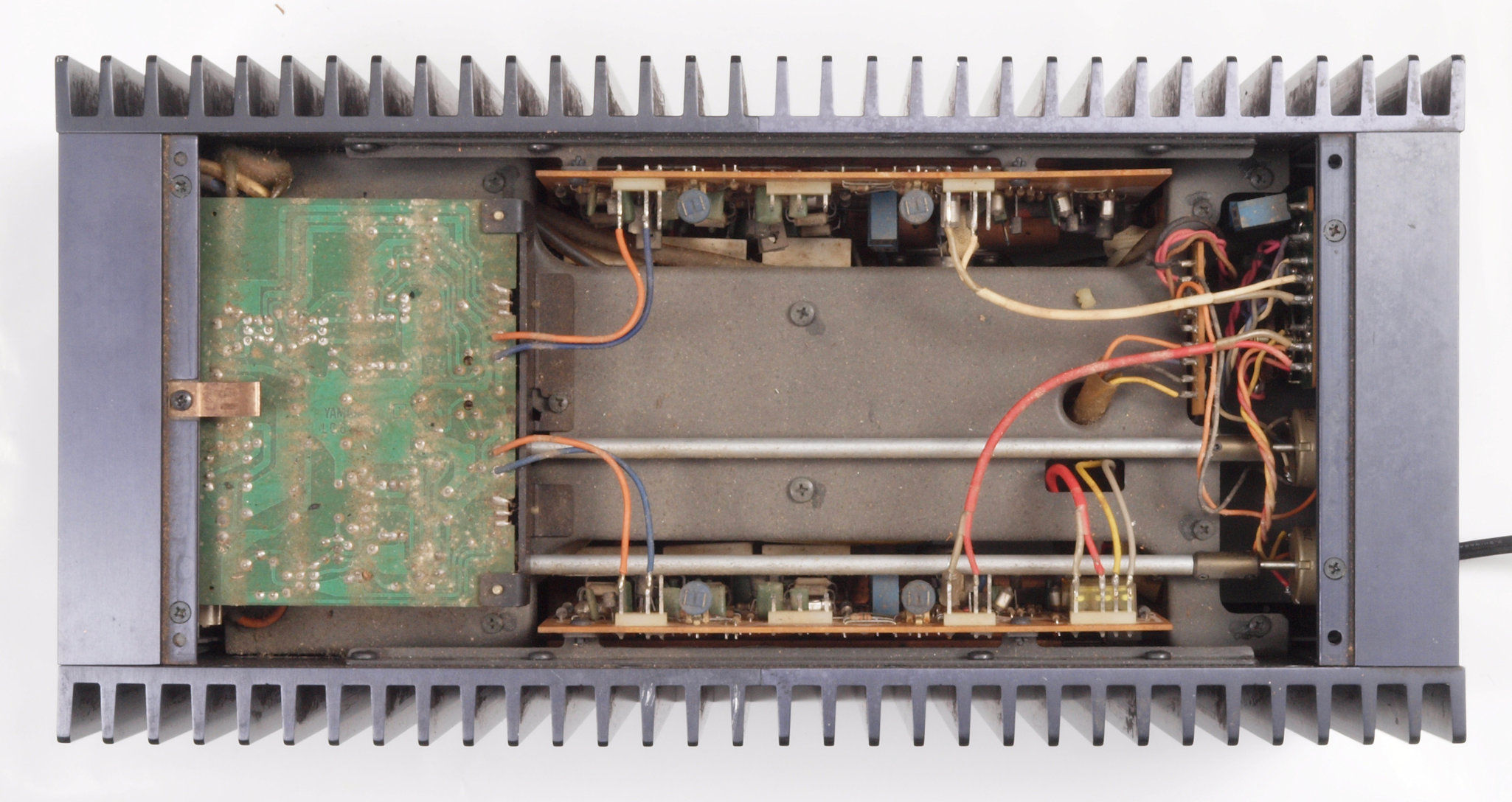

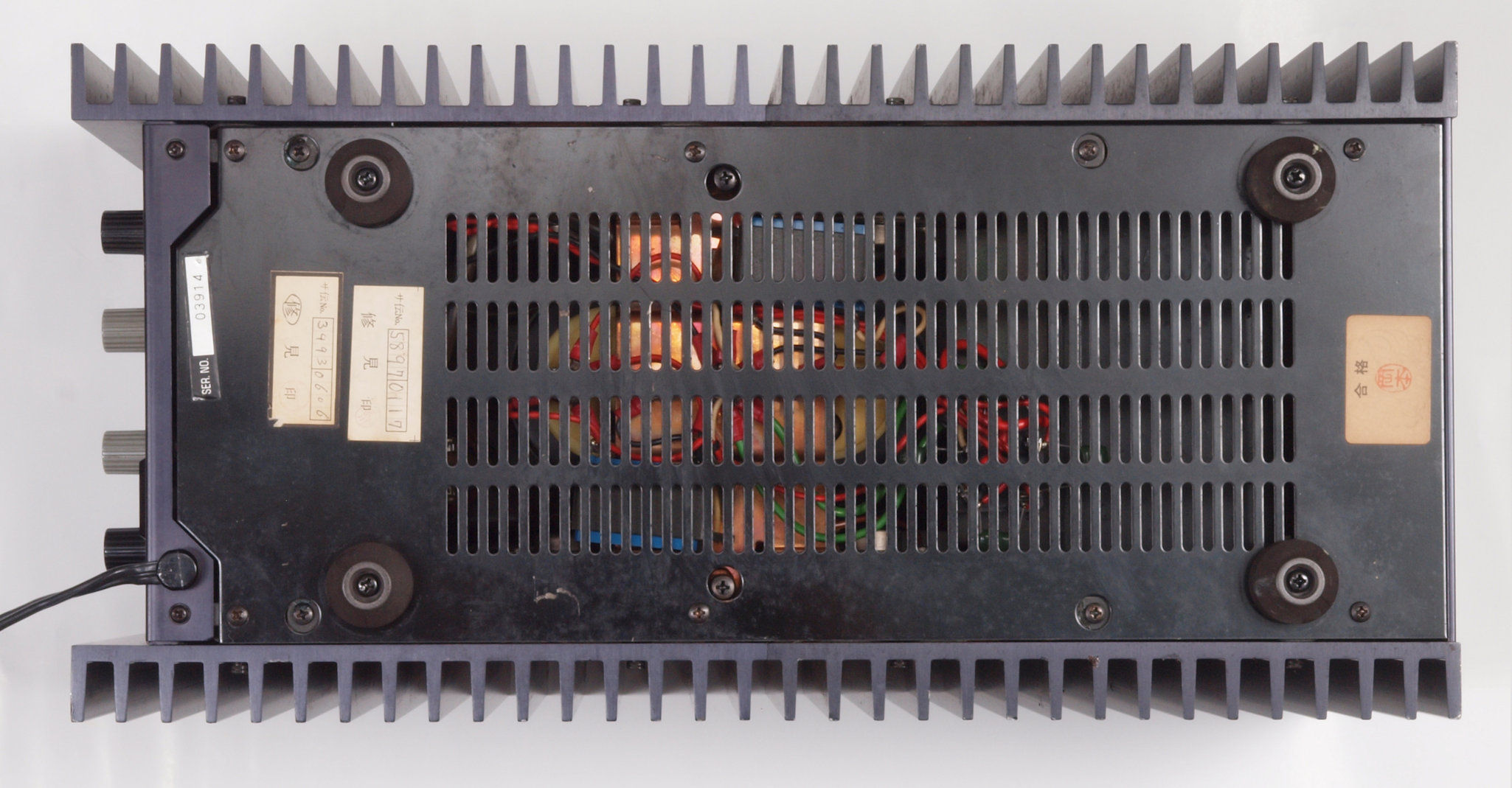

Ａ２５．　点検中　下から見る。

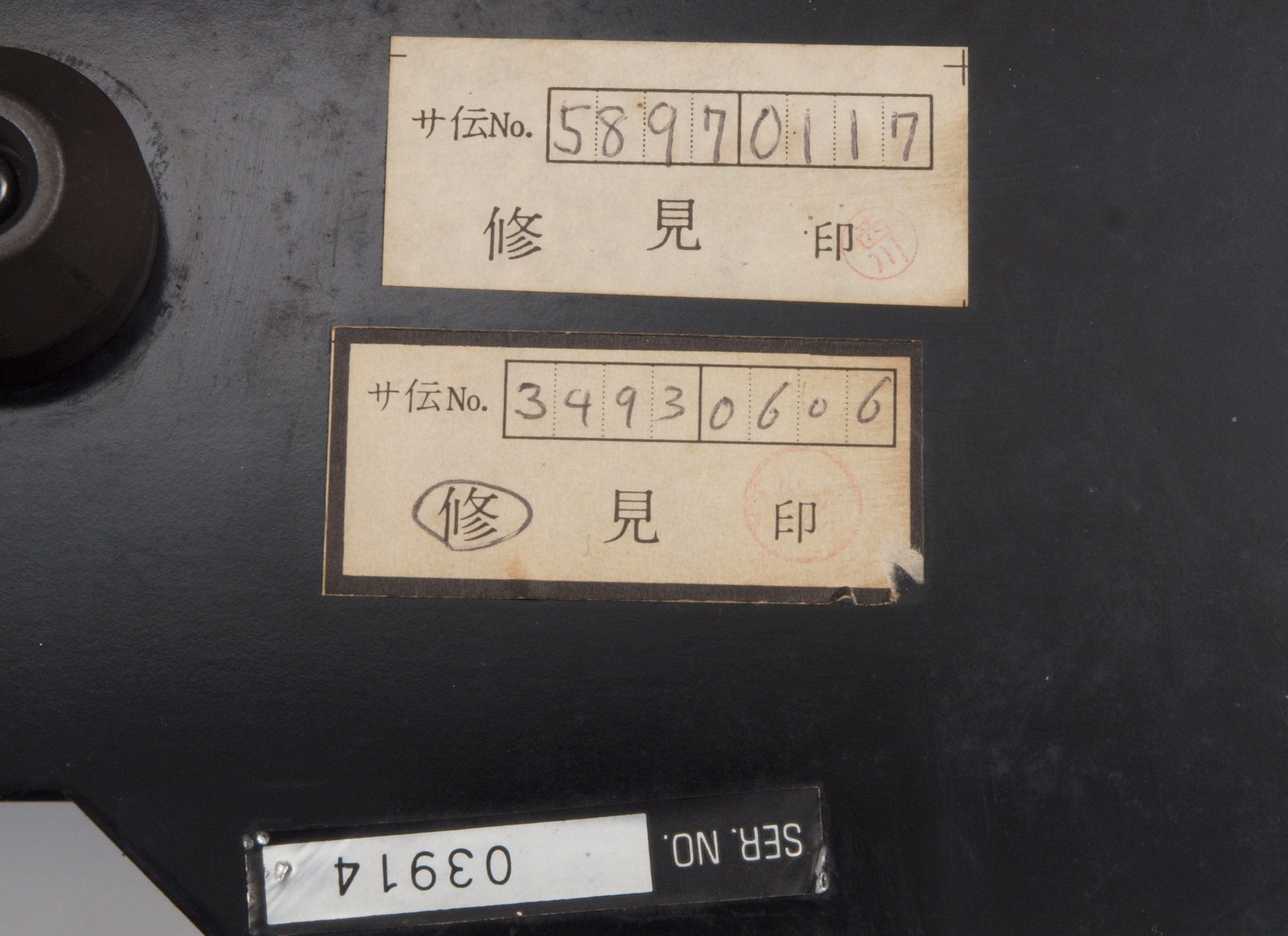

Ａ２６．　点検中　下から見る。過去２回の修理履歴票。

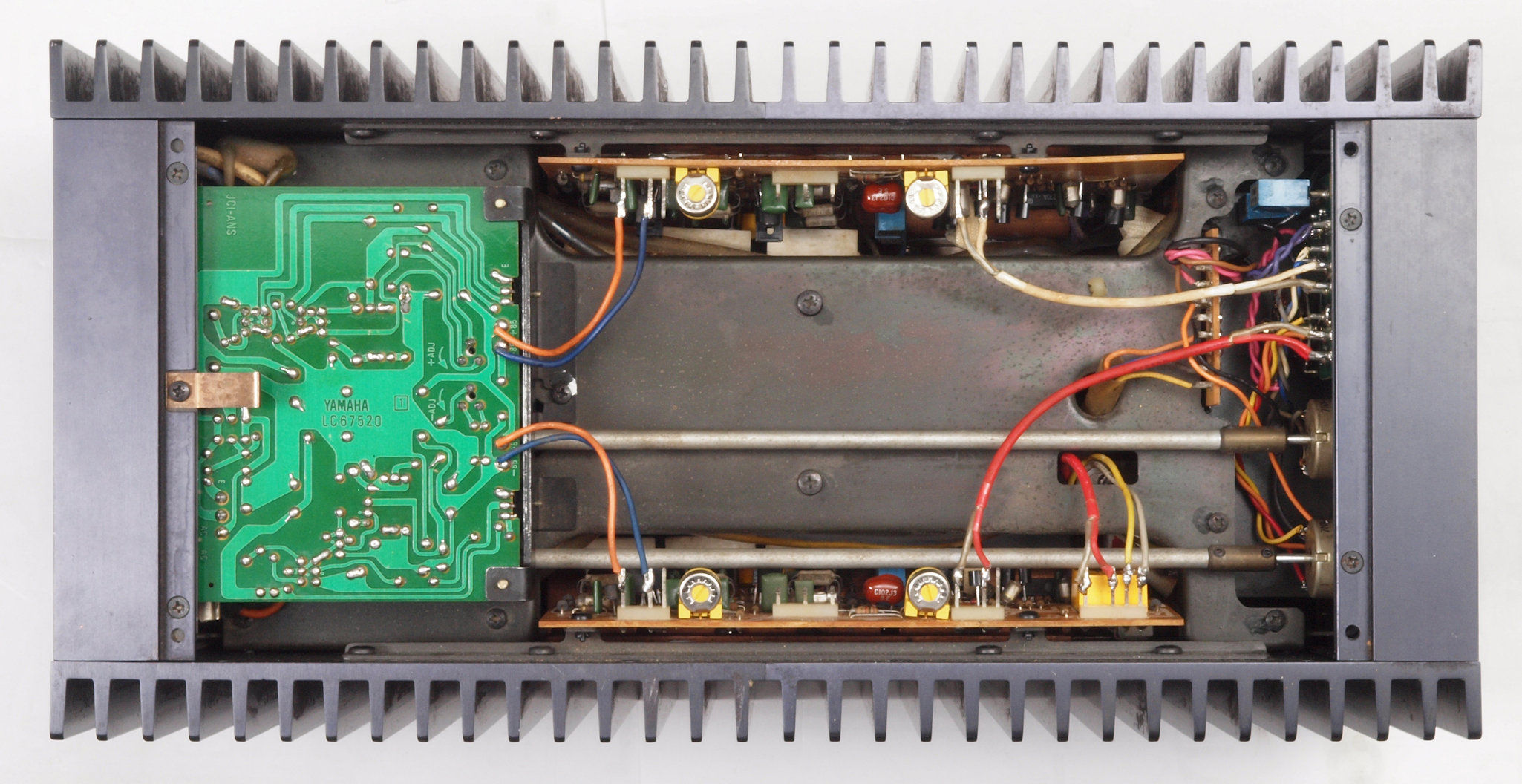

Ａ２７．　点検中　上・下パネﾙを取り、下から見る。
Ａ３１．　点検中　電源コード取り付け。
Ａ３２．　点検中　電源コードをとり、３Pインレットに交換。　FURUTECH　FI-10(R) ロジウムメッキ使用。
Ａ４１．　点検中　後から見る。　入力ＲＡＣ端子。
Ａ４２．　点検中　後から見る。　入力ＲＡＣ端子郡、テフロン絶縁ＲＣＡ端子に交換。
Ａ４３．　点検中　交換するテフロン絶縁製ＲＣＡ端子。　中心電極は円筒状で４つ割方式。
Ａ４４．　点検中　ＷＢＴ製ＲＣＡ端子ＷＢＴ－０２０１。　さらに複雑な構造で「カチ」と差し込み感を与える。
Ａ４５．　点検中　最近の「ＲＣＡプラグ」の中心電極は２割になっているので接触不良が起きにくい。
Ａ５１．　点検中　ＳＰ接続端子。
Ａ５２．　点検中　ＳＰ接続端子。バナナ対応端子に交換。
Ａ５３．　点検中　ＳＰ接続端子。ＷＢＴ－０７３０ＰＬに交換可能。
Ａ５４．　点検中　ＳＰ接続端子。ＷＢＴ０７３５に交換可能。
Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

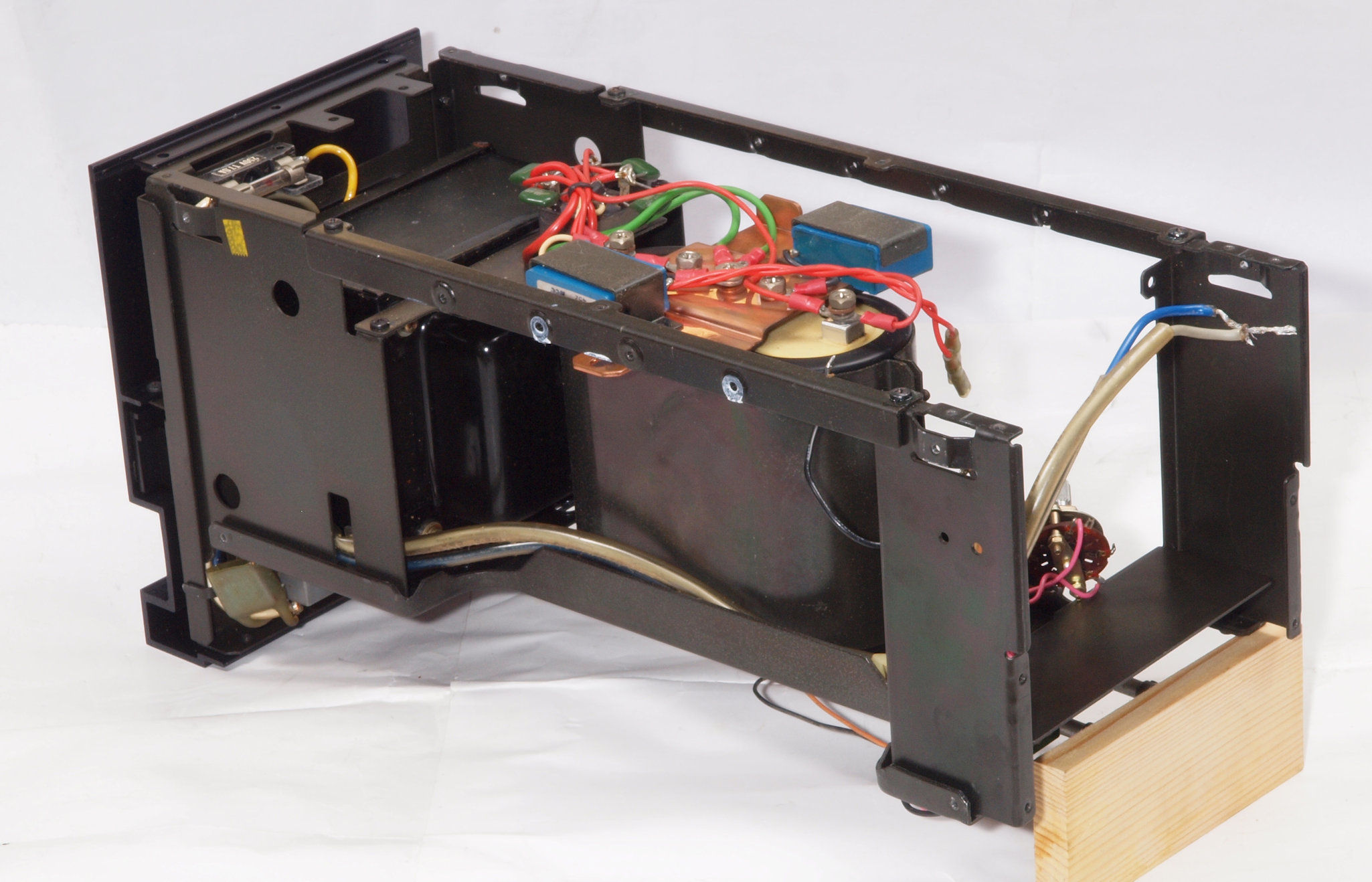

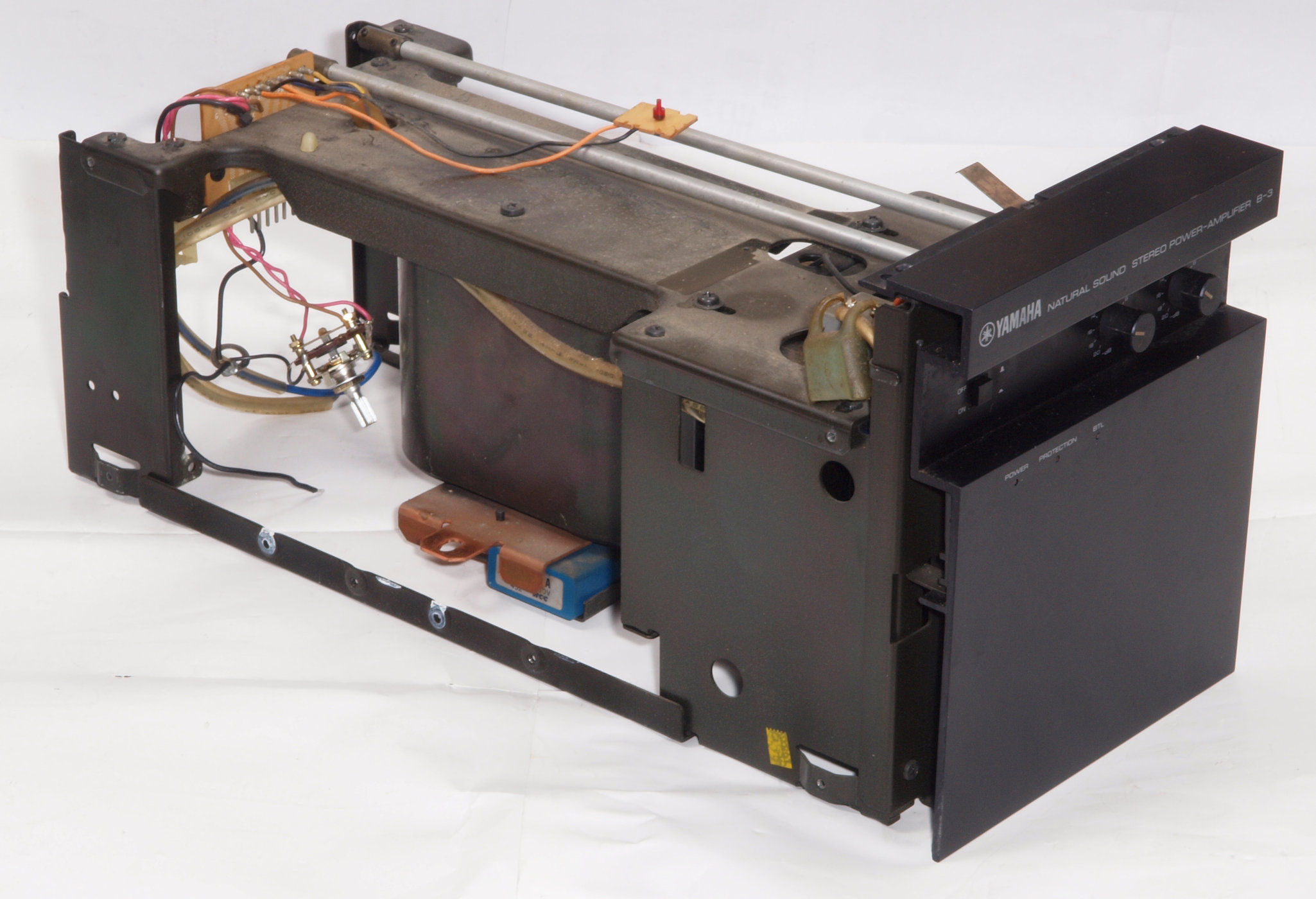

Ｃ１．　修理中　基板を外したシャーシ。
Ｃ２．　修理中　基板を外したシャーシ、反対側。

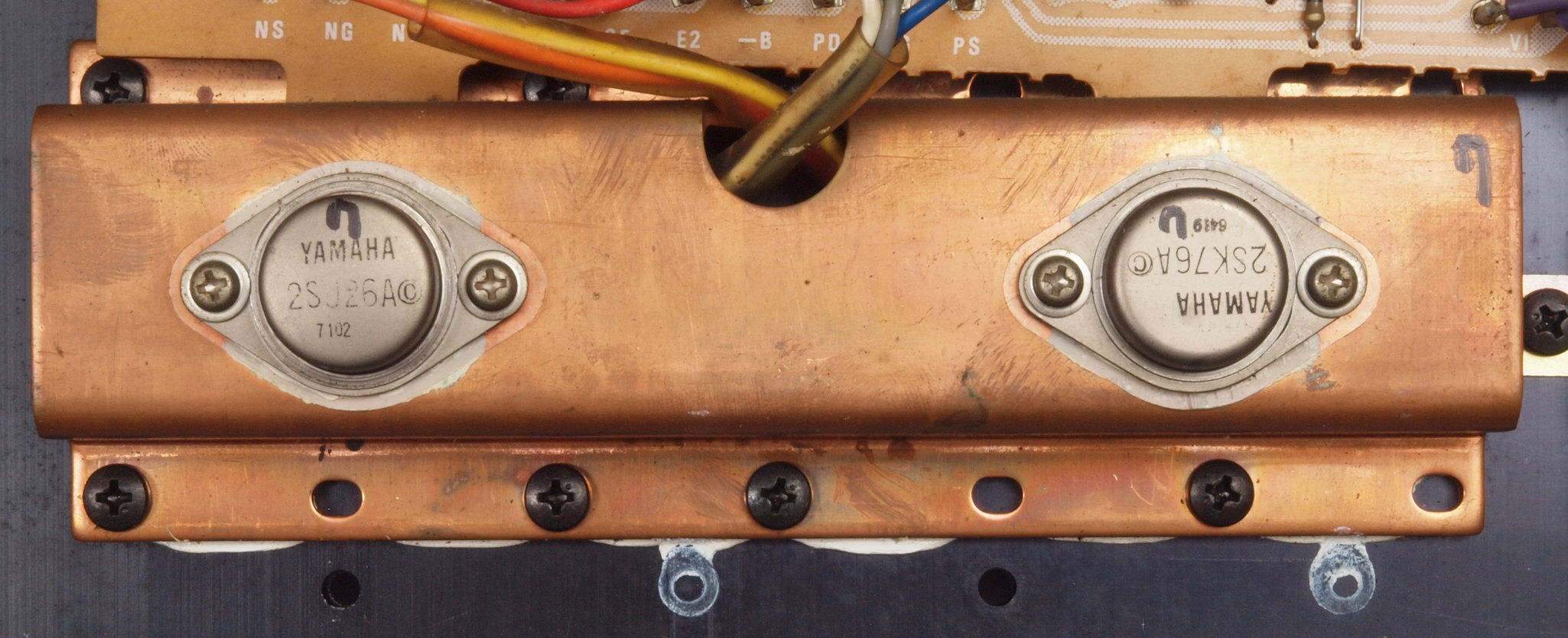

Ｃ１１．　修理前　Ｒ側終段ブロック
Ｃ１２．　修理後　Ｒ側終段ブロック

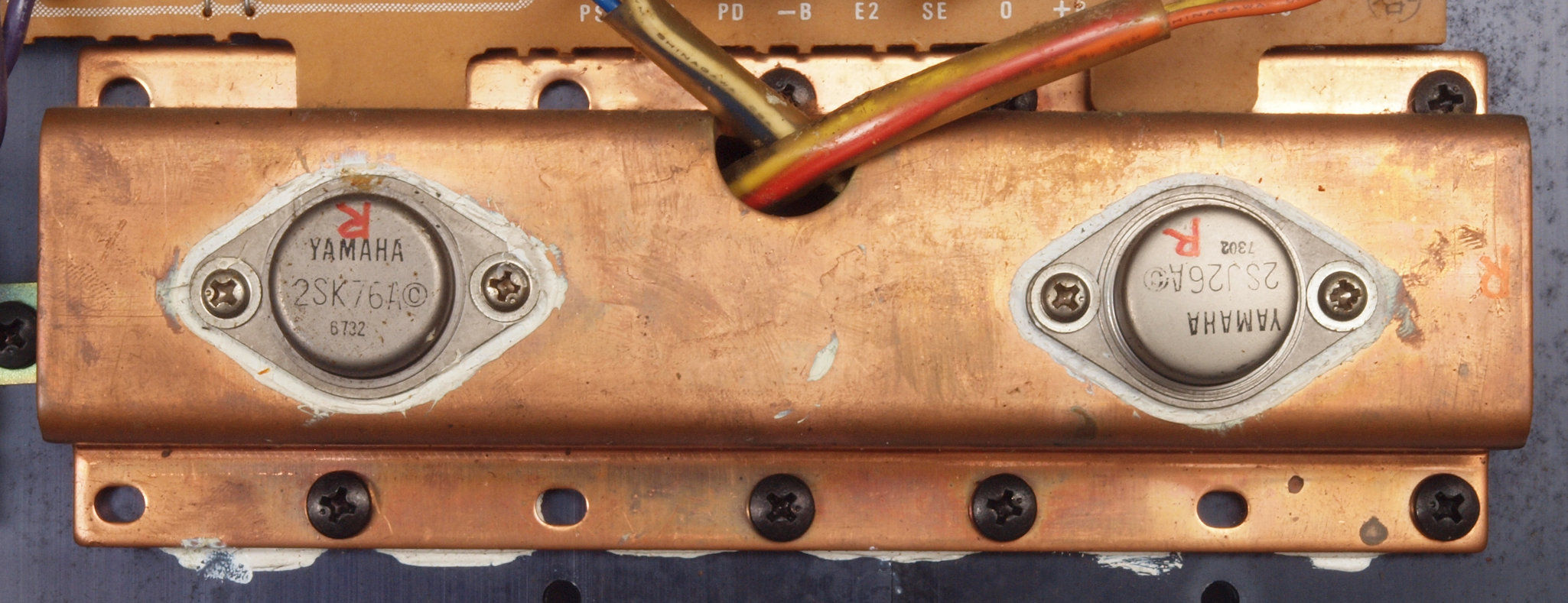

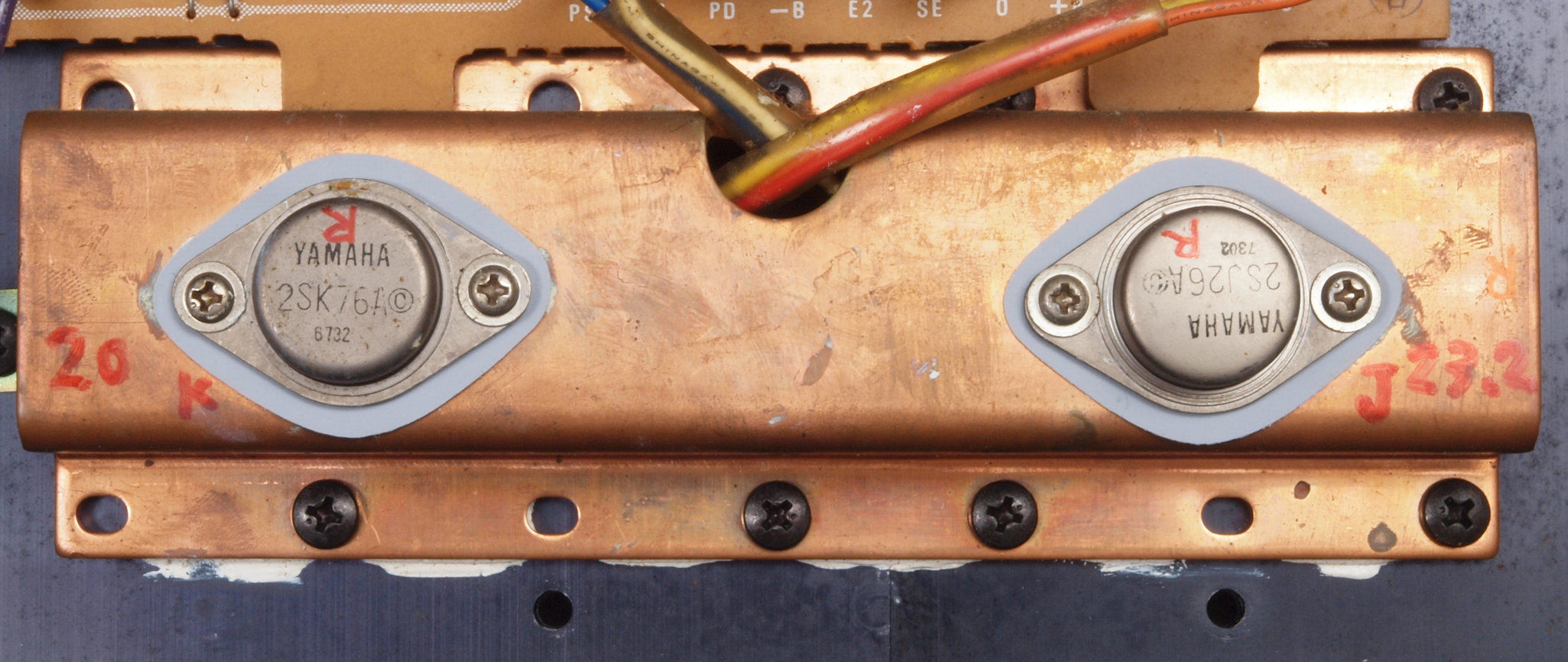

Ｃ１３．　修理中　Ｒ側終段ＳＩＴ（静電誘導型トランジスター）のマイカー板の放熱シリコン。

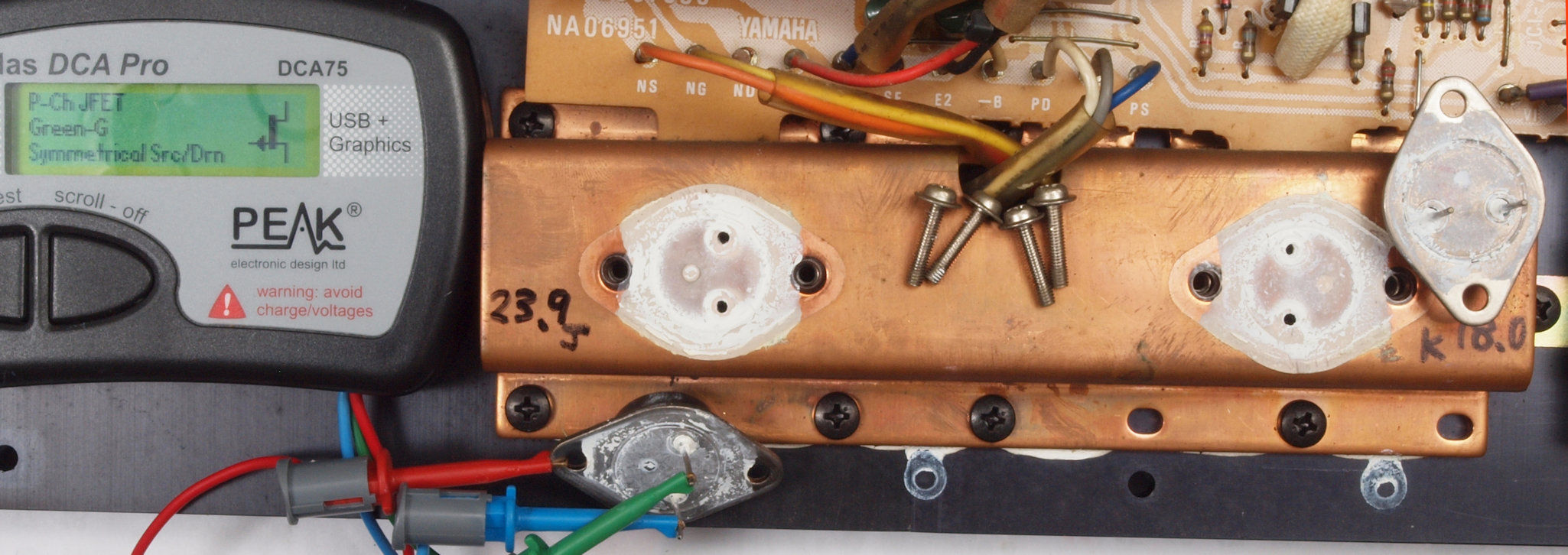

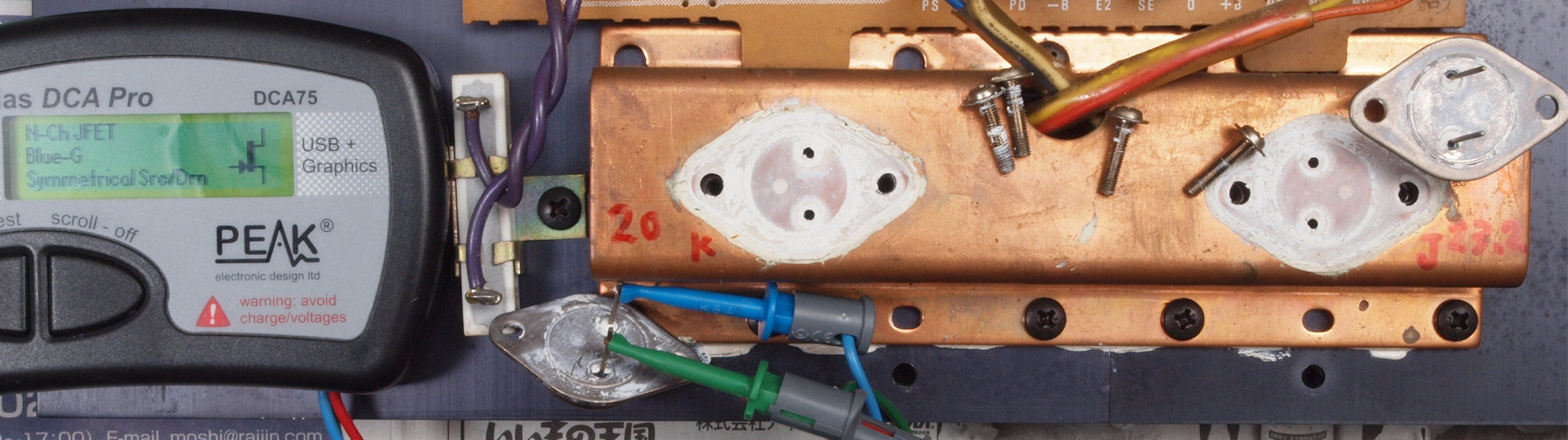

Ｃ１４．　修理（測定）中　Ｒ側ＳＩＴ（静電誘導型トランジスター）測定。
Ｃ１５．　修理（交換）後　Ｒ側ＳＩＴ（静電誘導型トランジスター）をテフロンシートに交換。

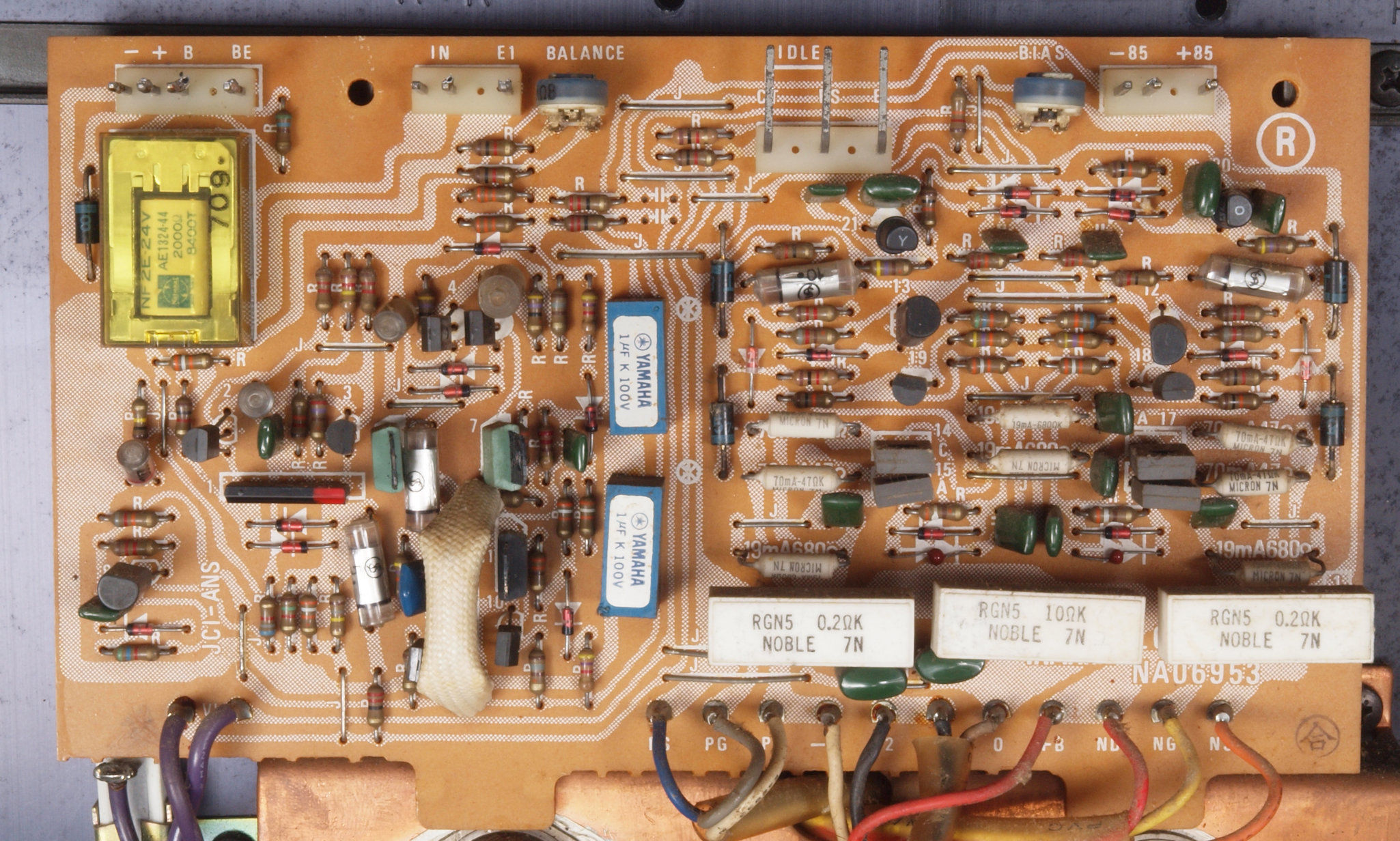

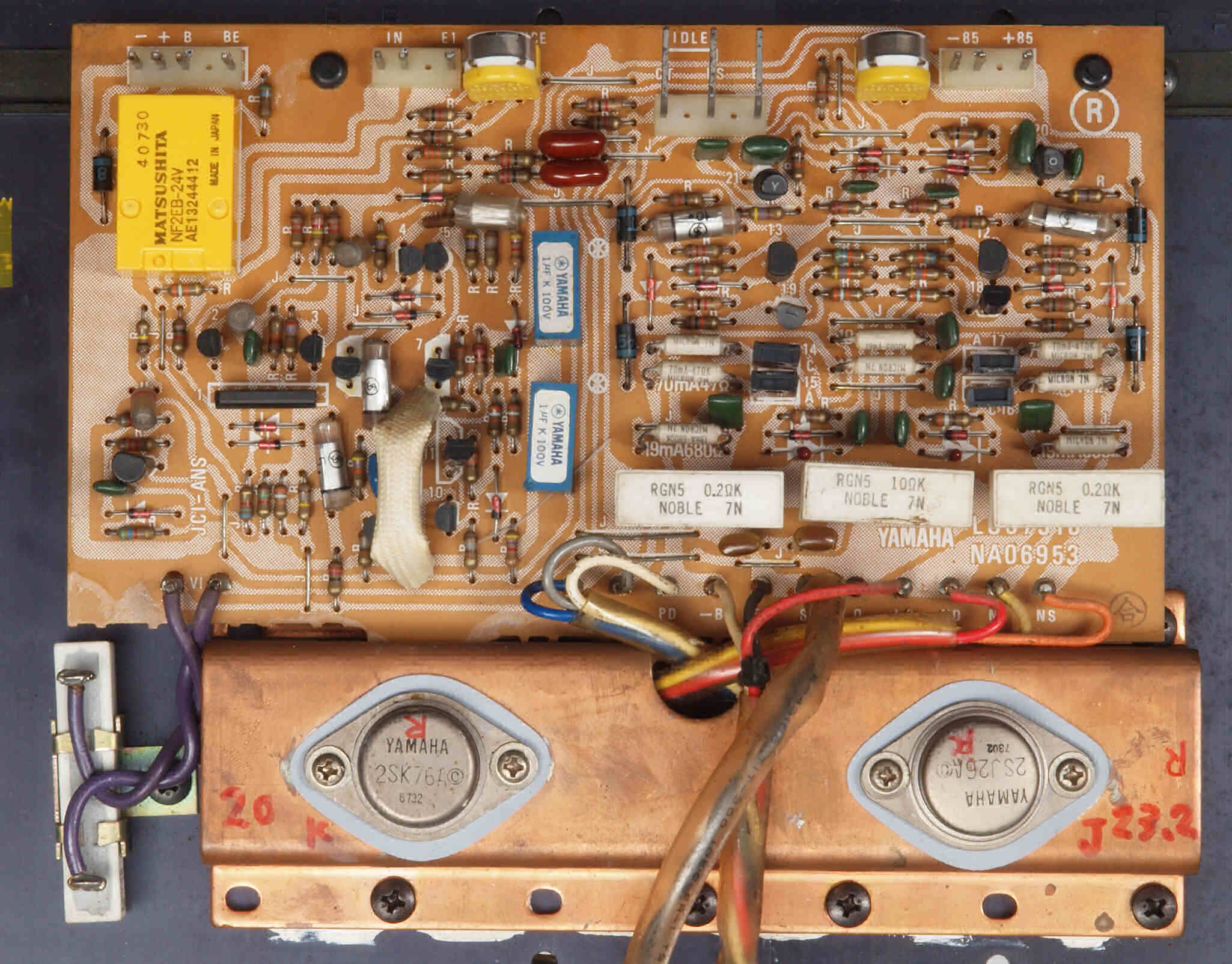

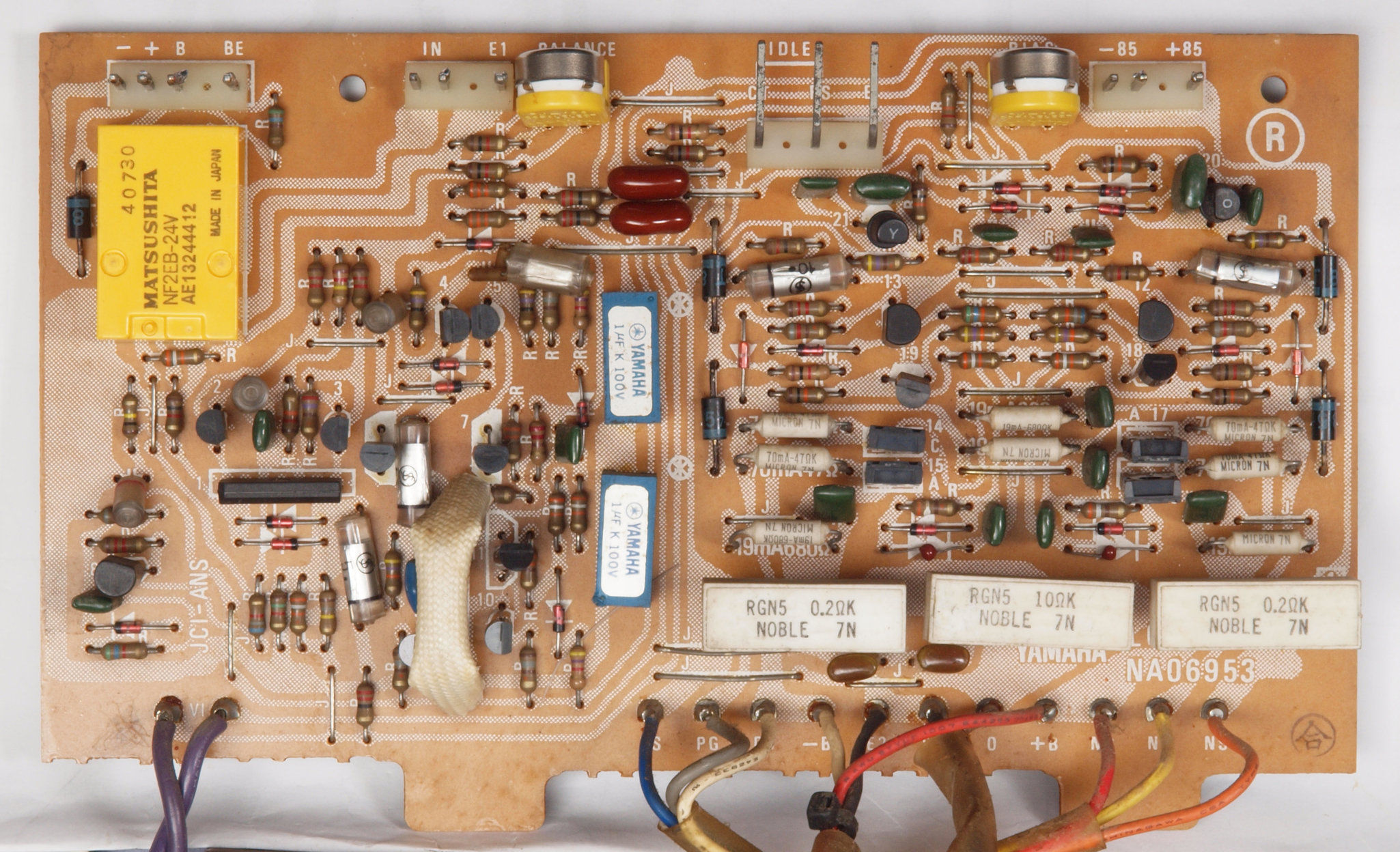

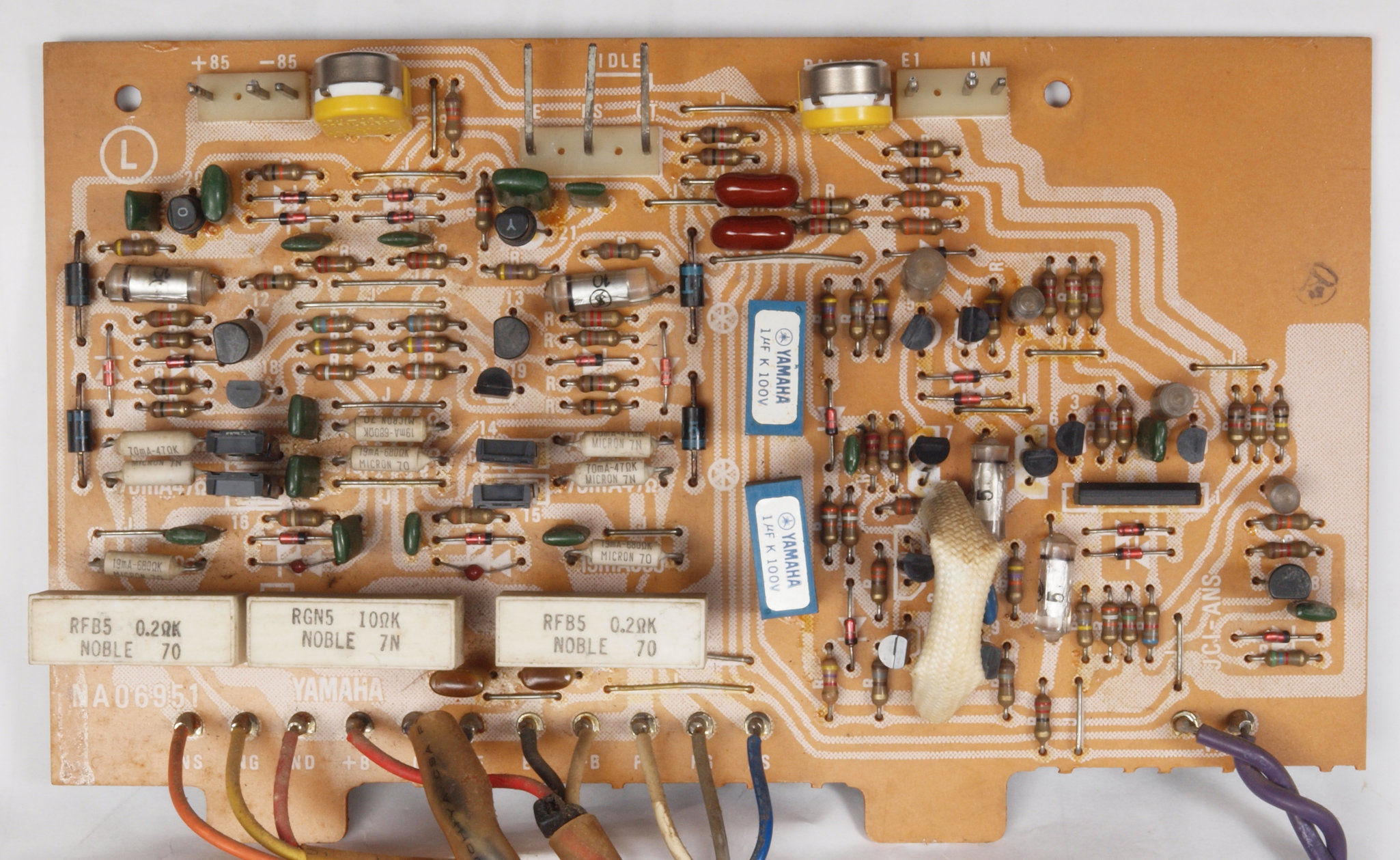

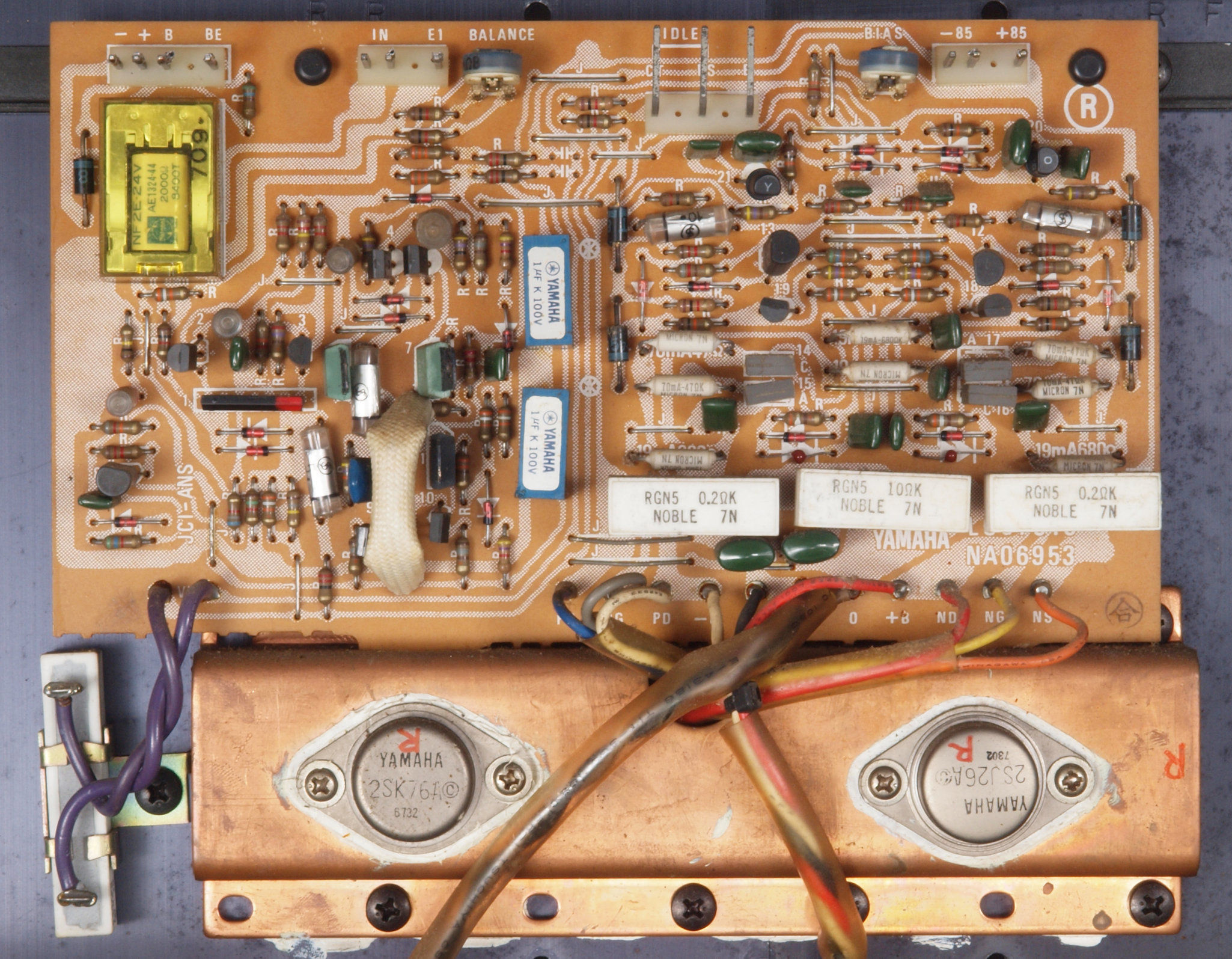

Ｃ１６．　修理前　Ｒ側終段基板
Ｃ１７．　修理後　Ｒ側終段基板。ＦＥＴ（電界効果トランジスター）１個、ＴＲ（トランジスター）１５個、半固定ＶＲ２個、フィルムコンデンサー２個、リレー１個交換。フィルムコンデンサー２個追加。

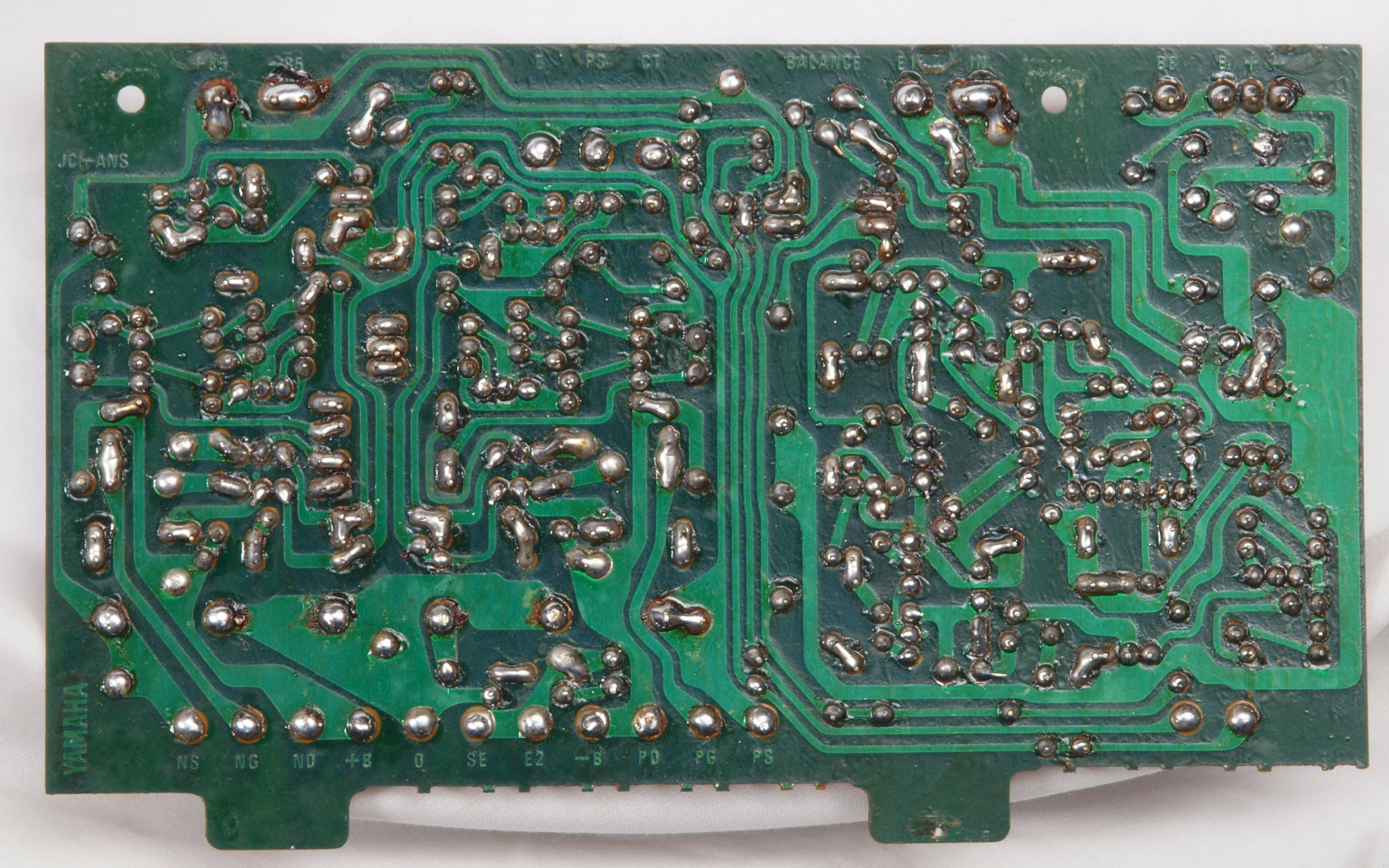

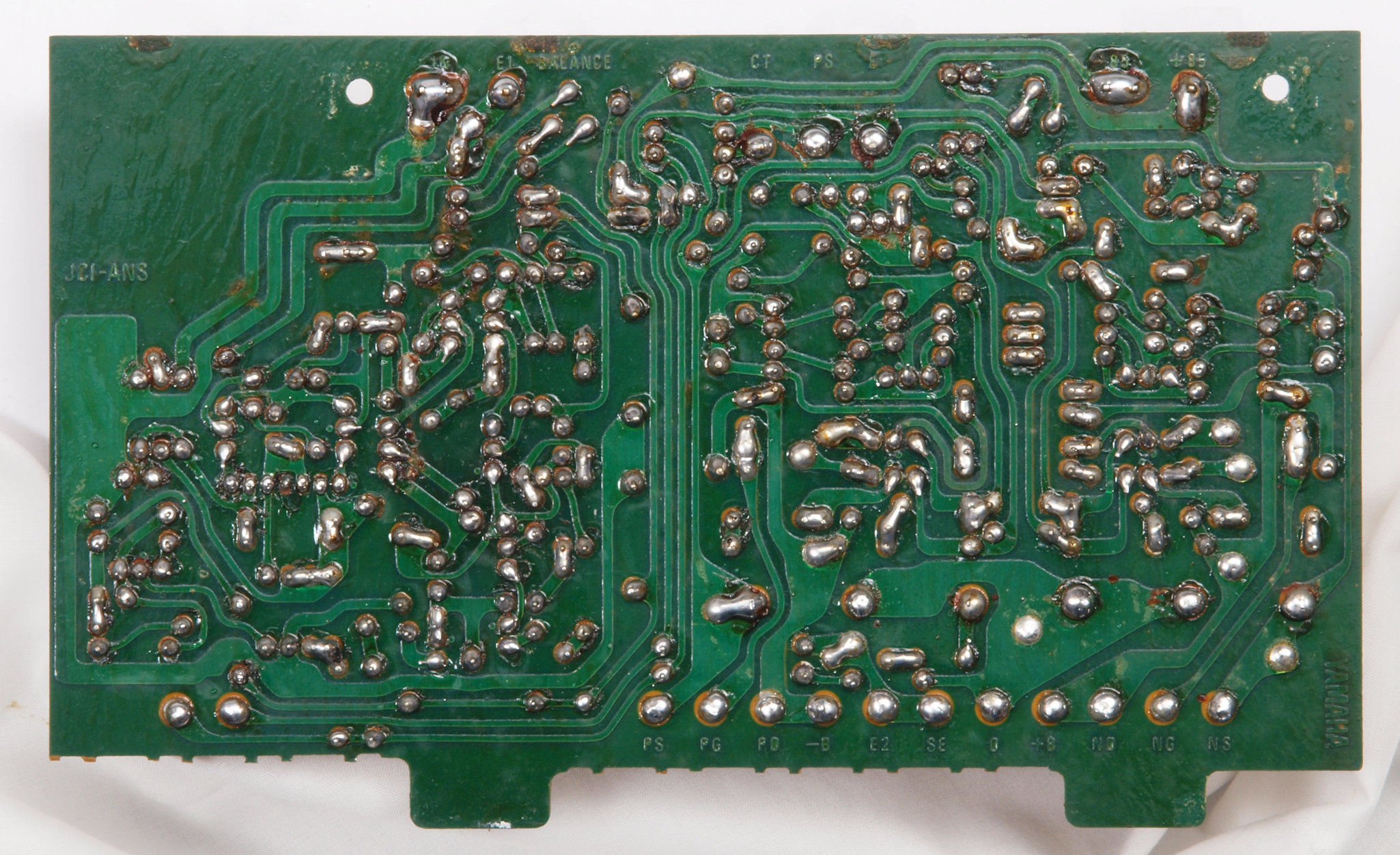

Ｃ１８．　修理前　Ｒ側終段基板裏
Ｃ１９．　修理（半田補正）後　Ｒ側終段基板裏、半田を全部やり直す。
Ｃ１Ａ．　完成Ｒ側終段基板裏、　洗浄後防湿材を塗る。
Ｃ２１．　修理前　Ｌ側終段ブロック
Ｃ２２．　修理後　Ｌ側終段ブロック

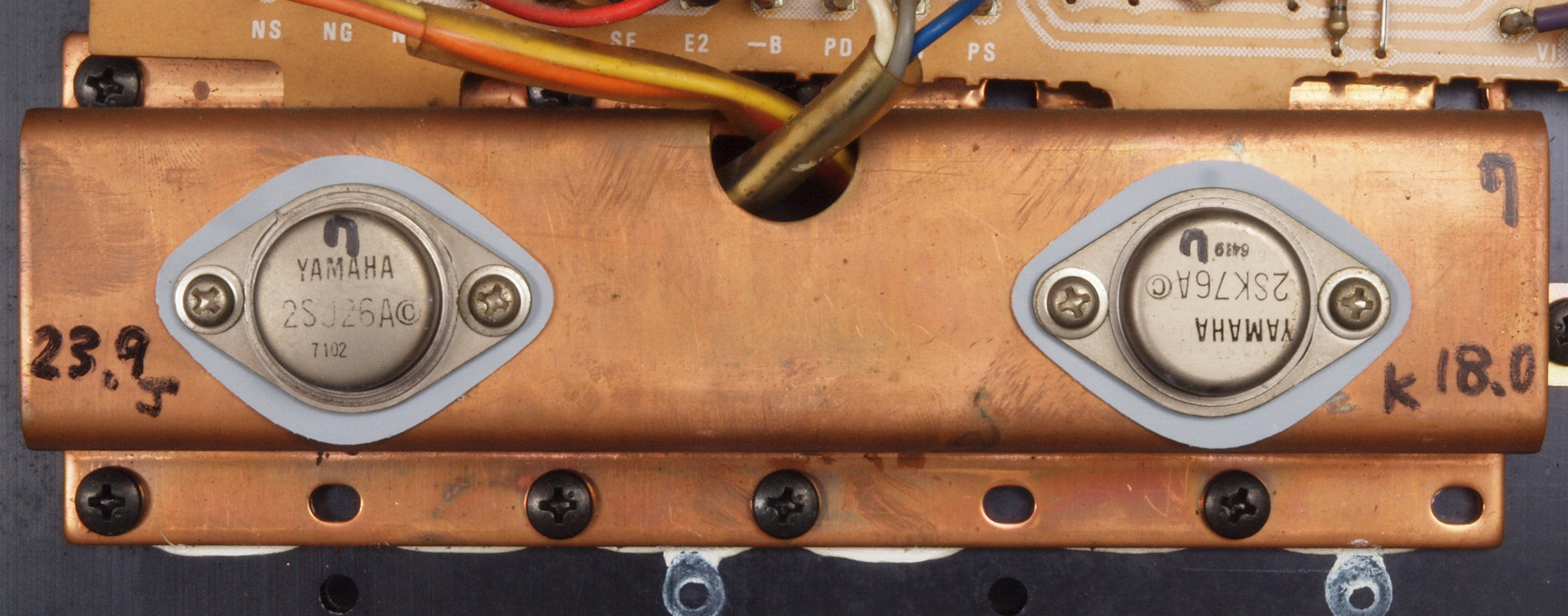

Ｃ２３．　修理中　Ｌ側終段ＳＩＴ（静電誘導型トランジスター）のマイカー板の放熱シリコン。
Ｃ２４．　修理（測定）中　Ｌ側ＳＩＴ（静電誘導型トランジスター）測定。
Ｃ２５．　修理（交換）後　Ｌ側終段ＳＩＴ（静電誘導型トランジスター）をテフロンシートに交換。

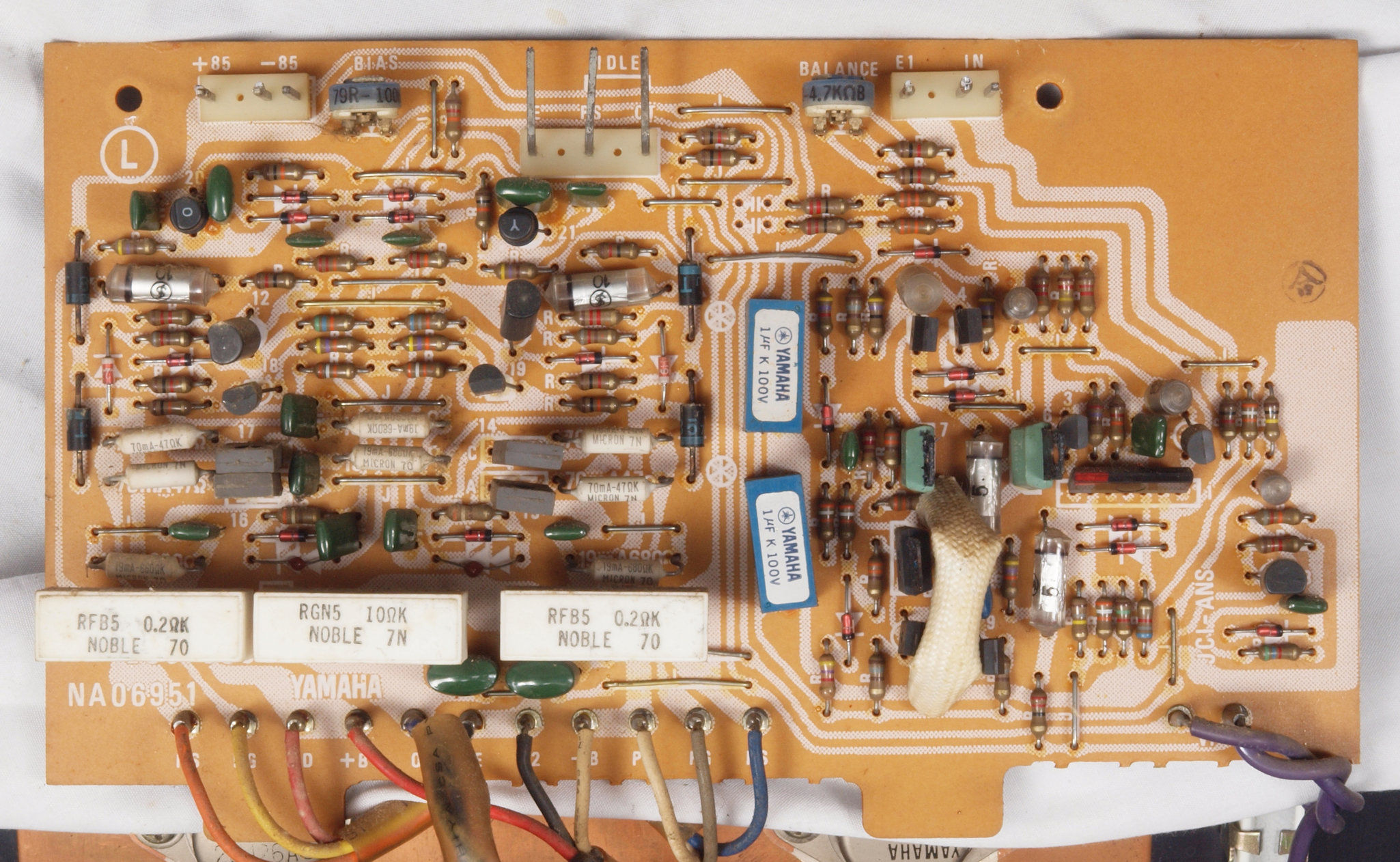

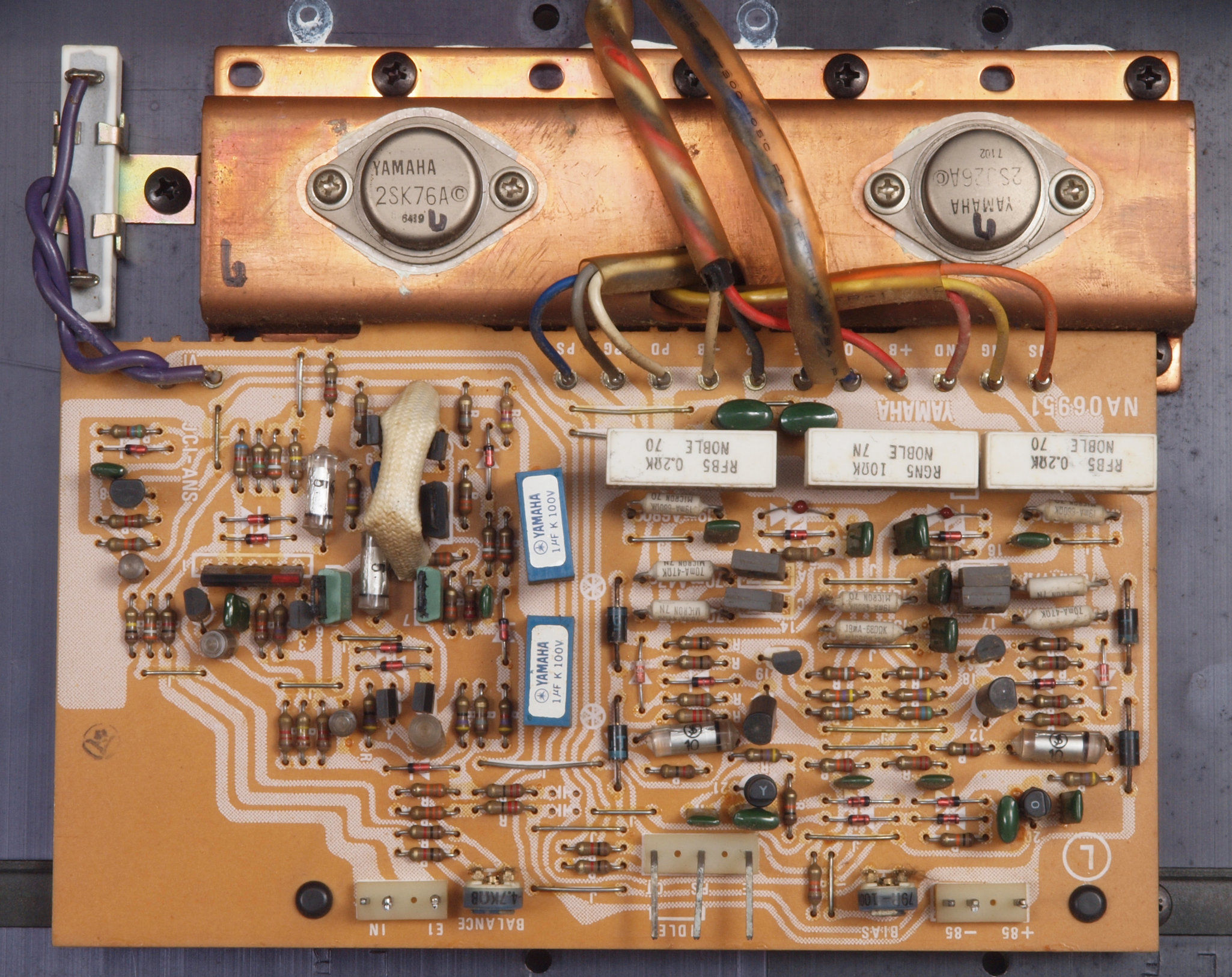

Ｃ２６．　修理前　Ｌ側終段基板

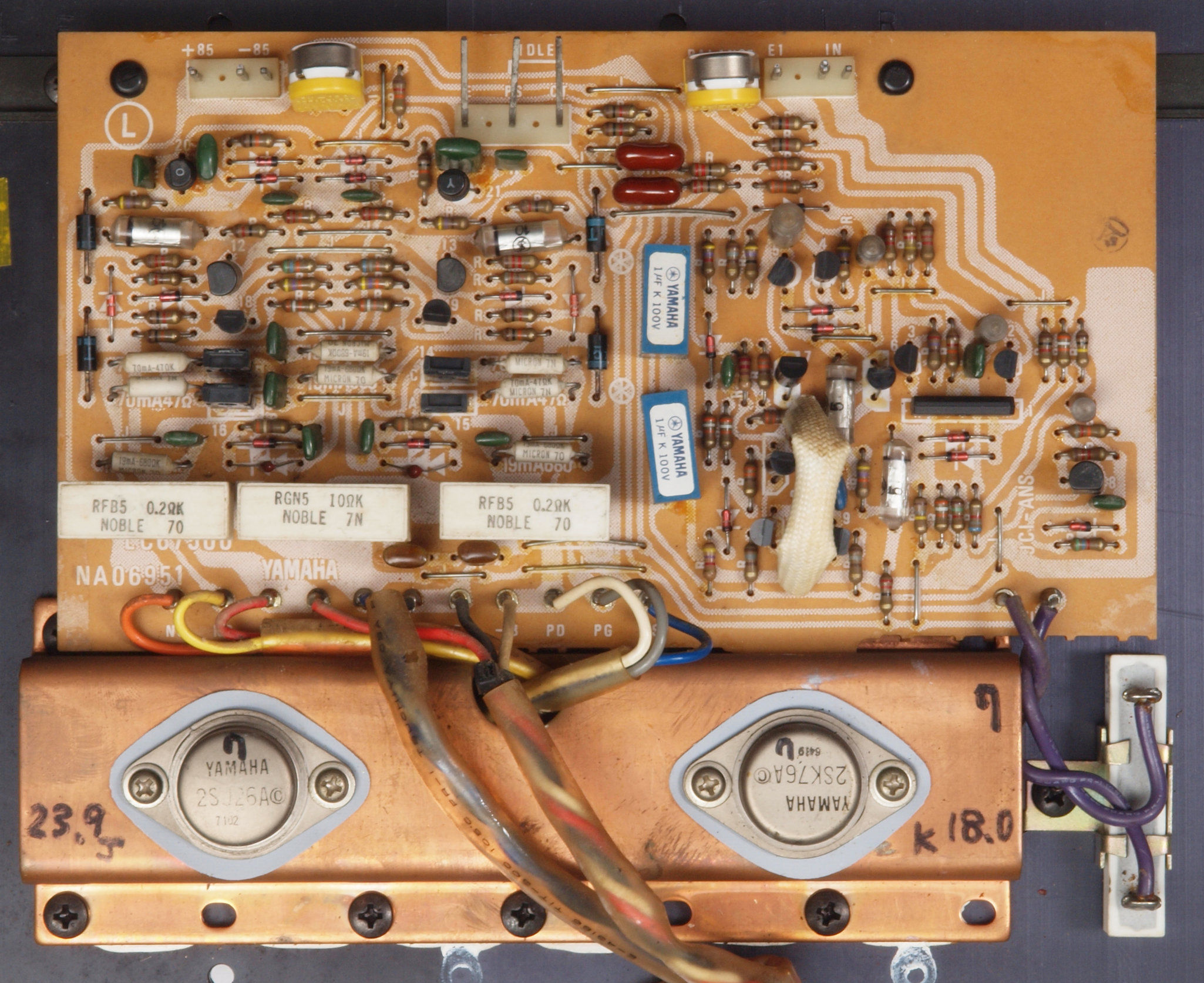

Ｃ２７．　修理後　Ｌ側終段基板。ＦＥＴ（電界効果トランジスター）１個、ＴＲ（トランジスター）１５個、半固定ＶＲ２個、フィルムコンデンサー２個交換。フィルムコンデンサー２個追加。

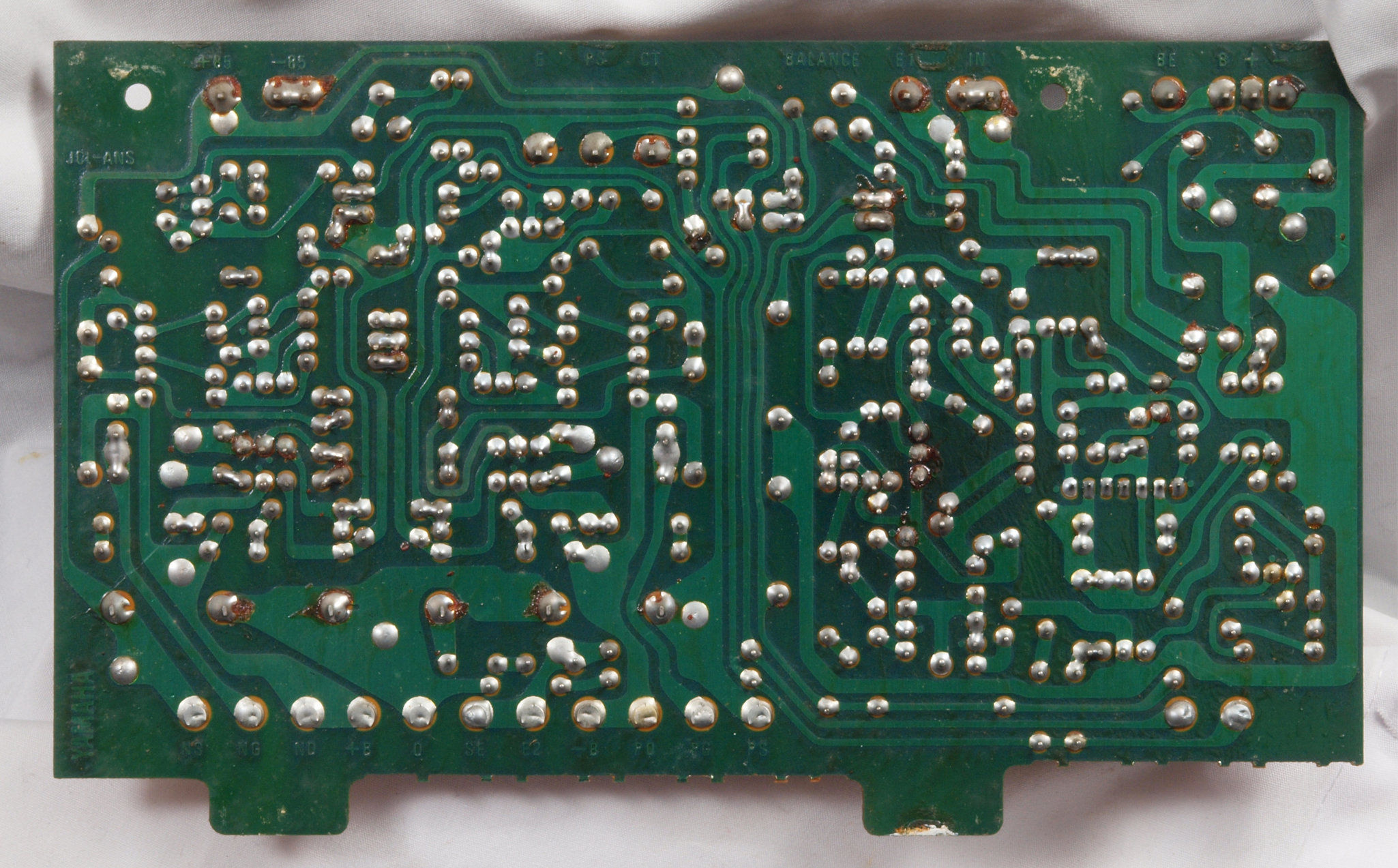

Ｃ２８．　修理前　Ｌ側終段基板裏
Ｃ２９．　修理（半田補正）後　Ｌ側終段基板裏、半田を全部やり直す。
Ｃ２Ａ．　完成Ｌ側終段基板裏、　洗浄後防湿材を塗る。

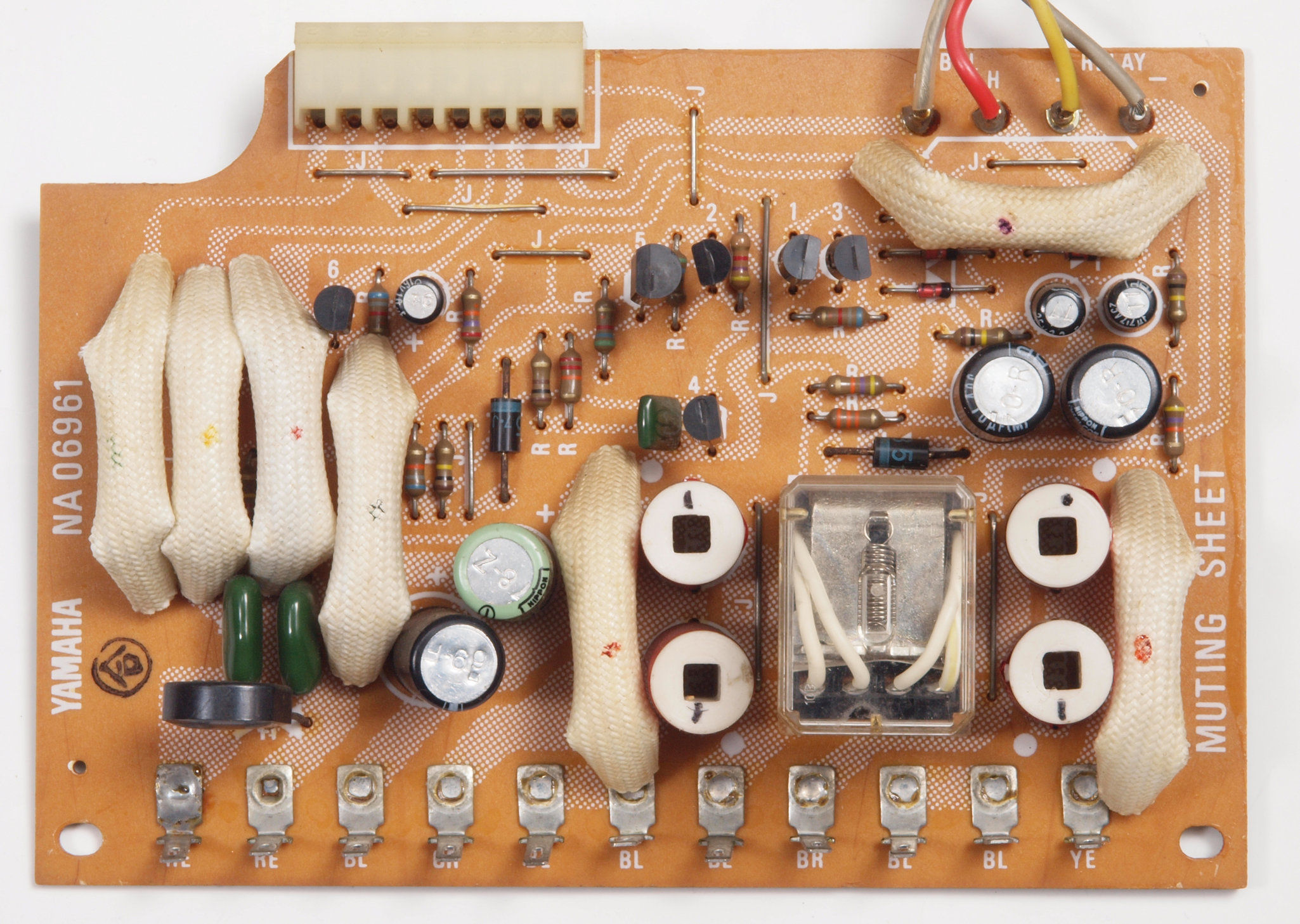

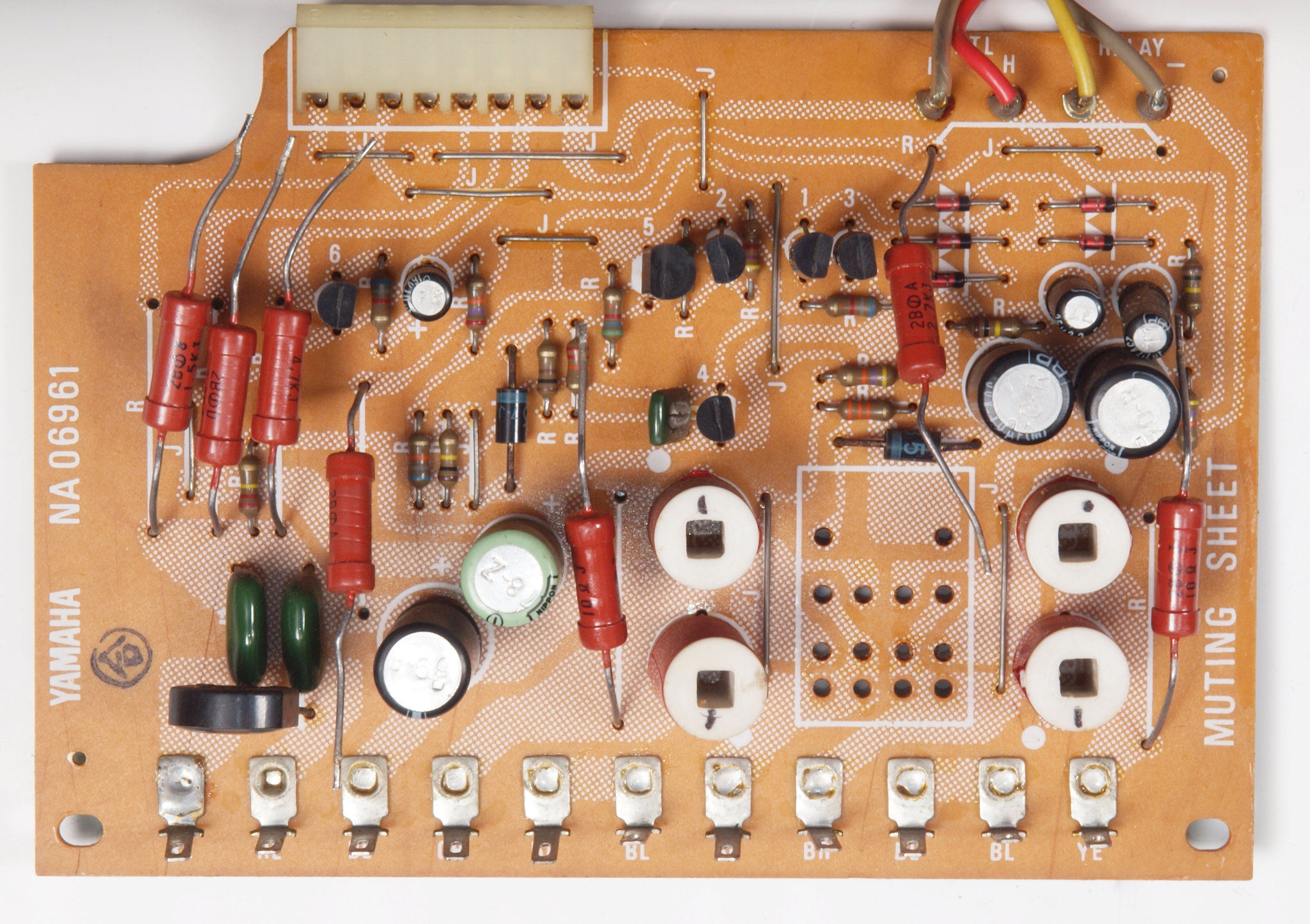

Ｃ３１．　修理前　プロテクト基板
Ｃ３２．　修理中　プロテクト基板。耐熱チューブ内の抵抗点検。

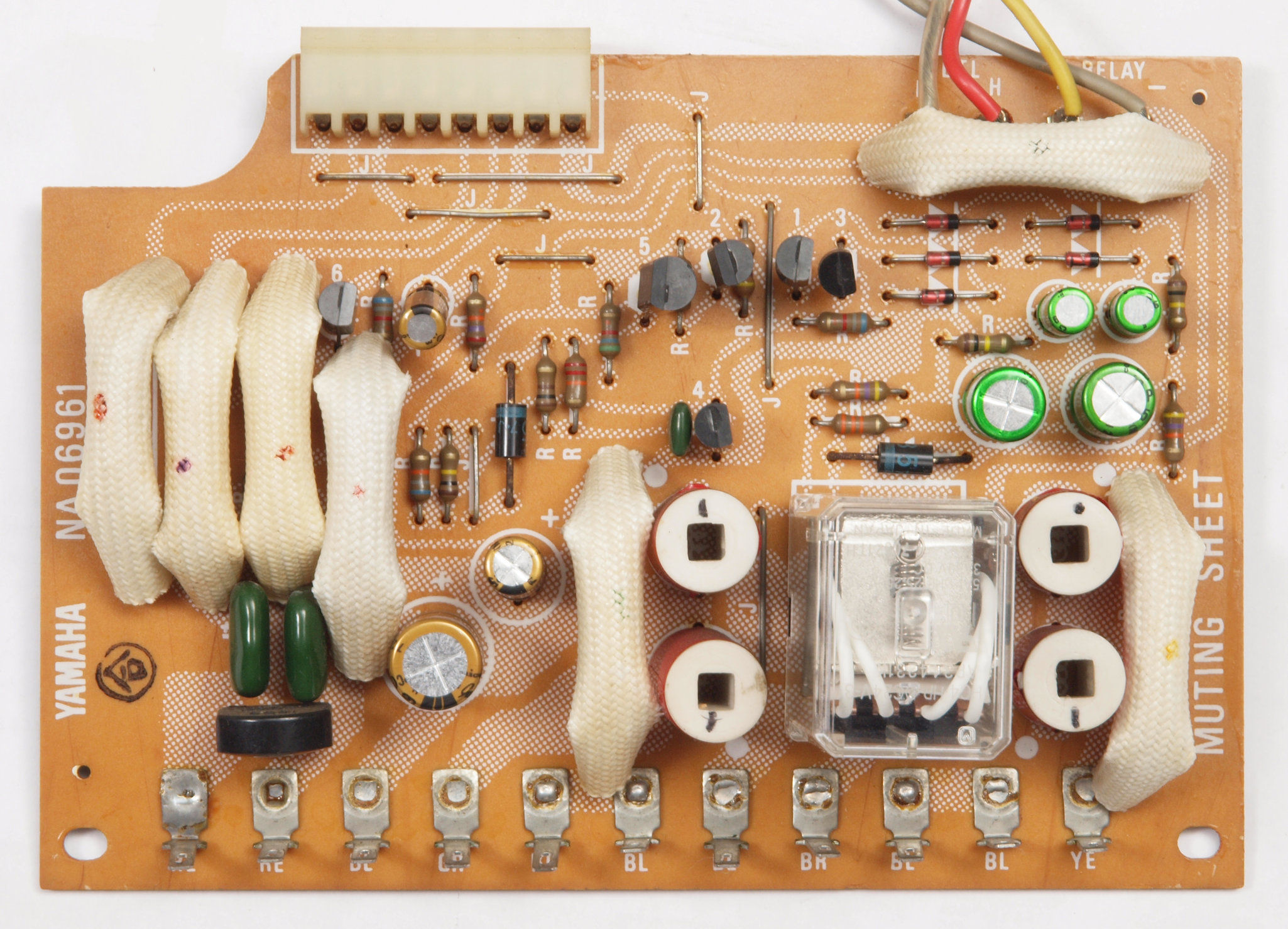

Ｃ３３．　修理後　プロテクト基板。　ＴＲ（トランジスター）４個、リレー１個、電解コンデンサー７個交換。

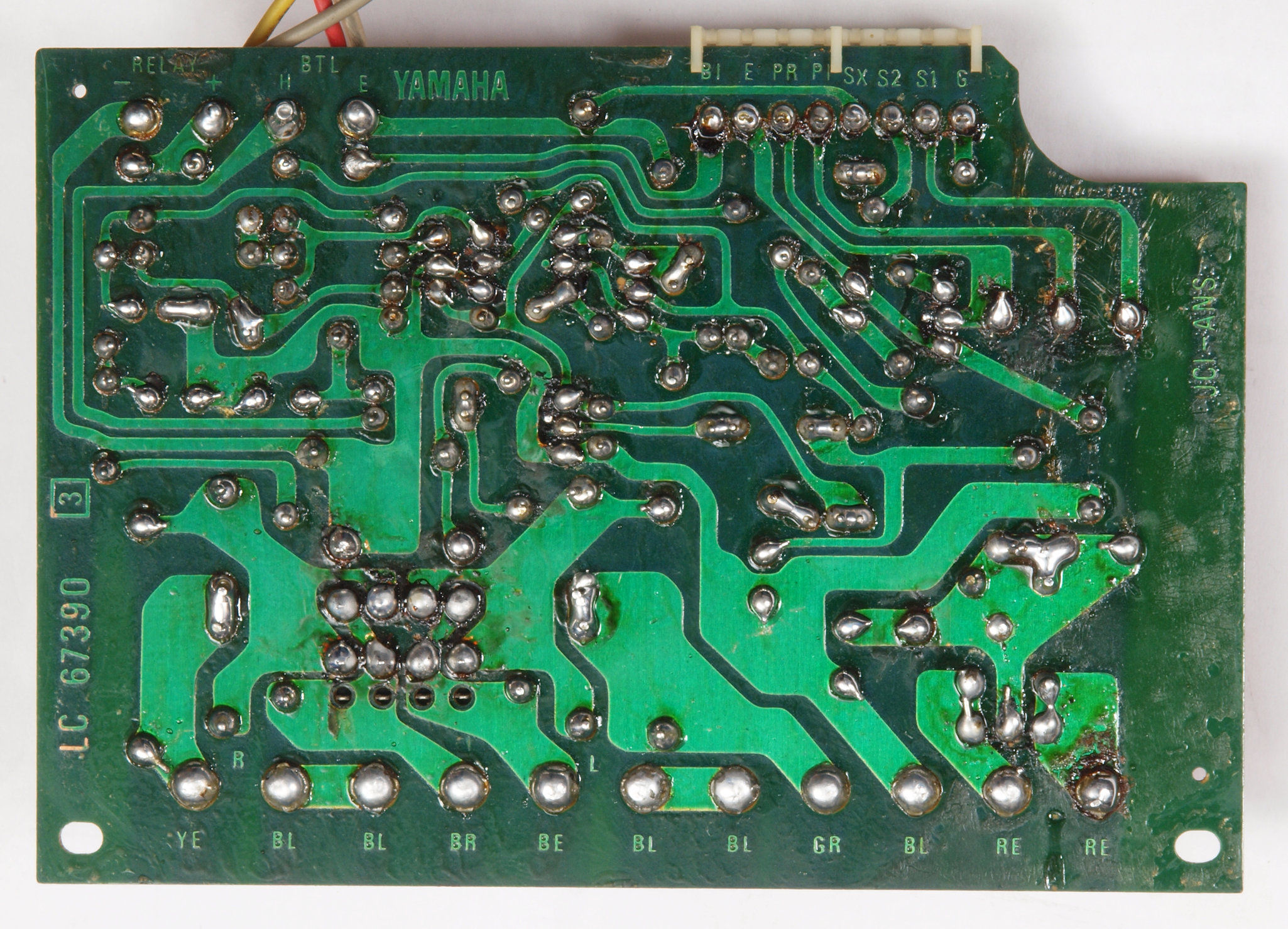

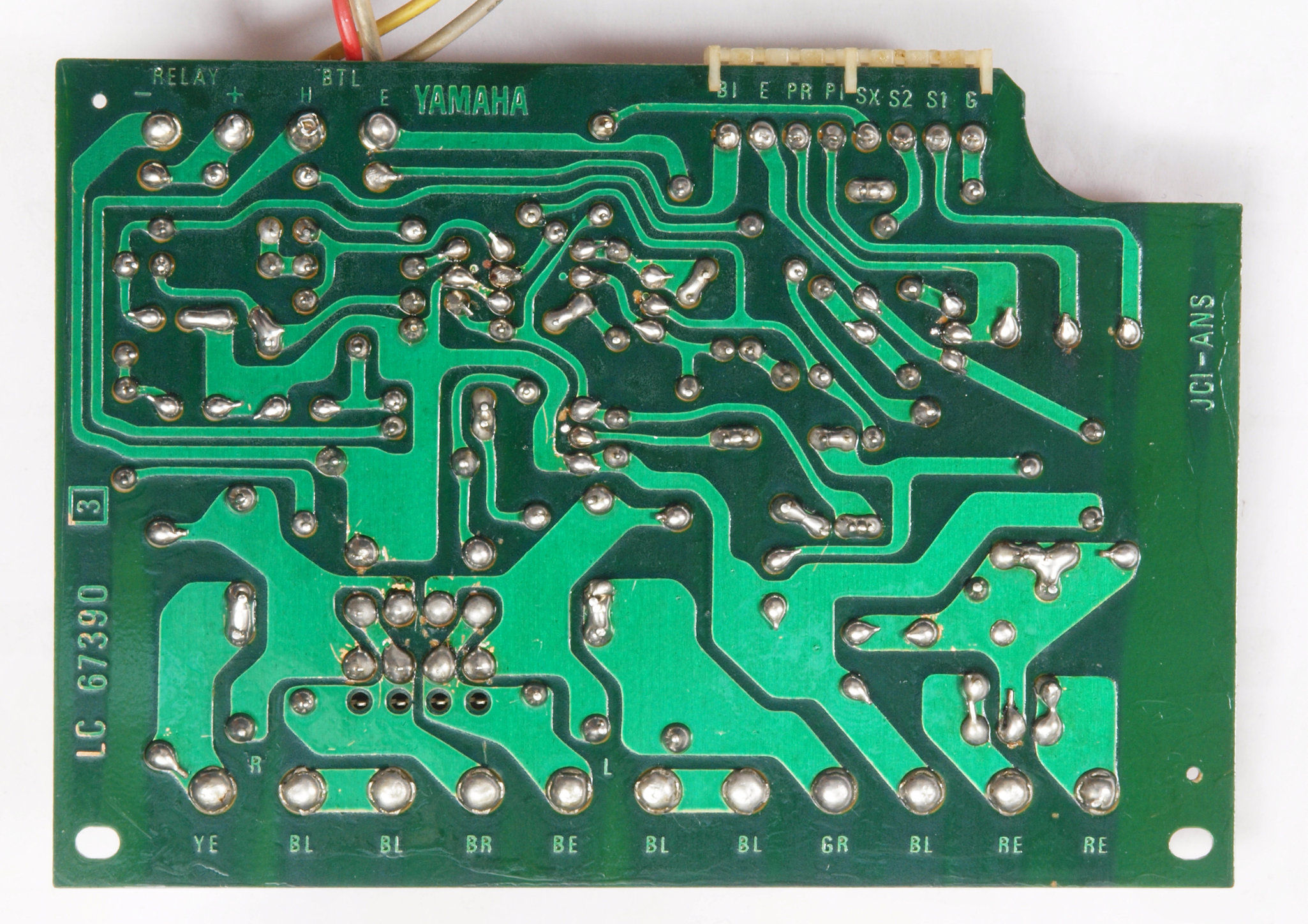

Ｃ３４．　修理前　プロテクト基板裏
Ｃ３５．　修理（半田補正）後　プロテクト基板裏、半田を全部やり直す。
Ｃ３６．　完成プロテクト基板裏、　洗浄後防湿材を塗る。

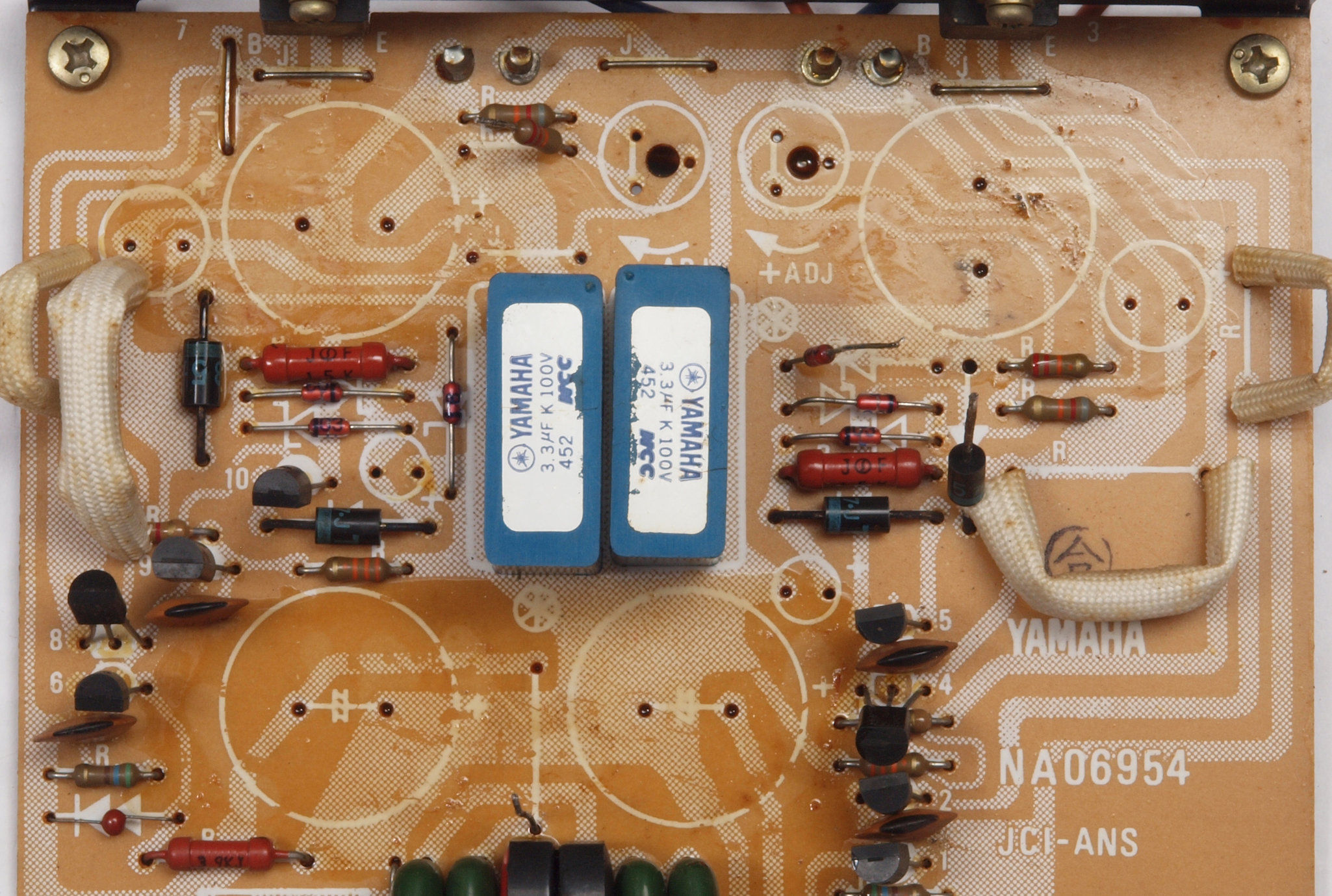

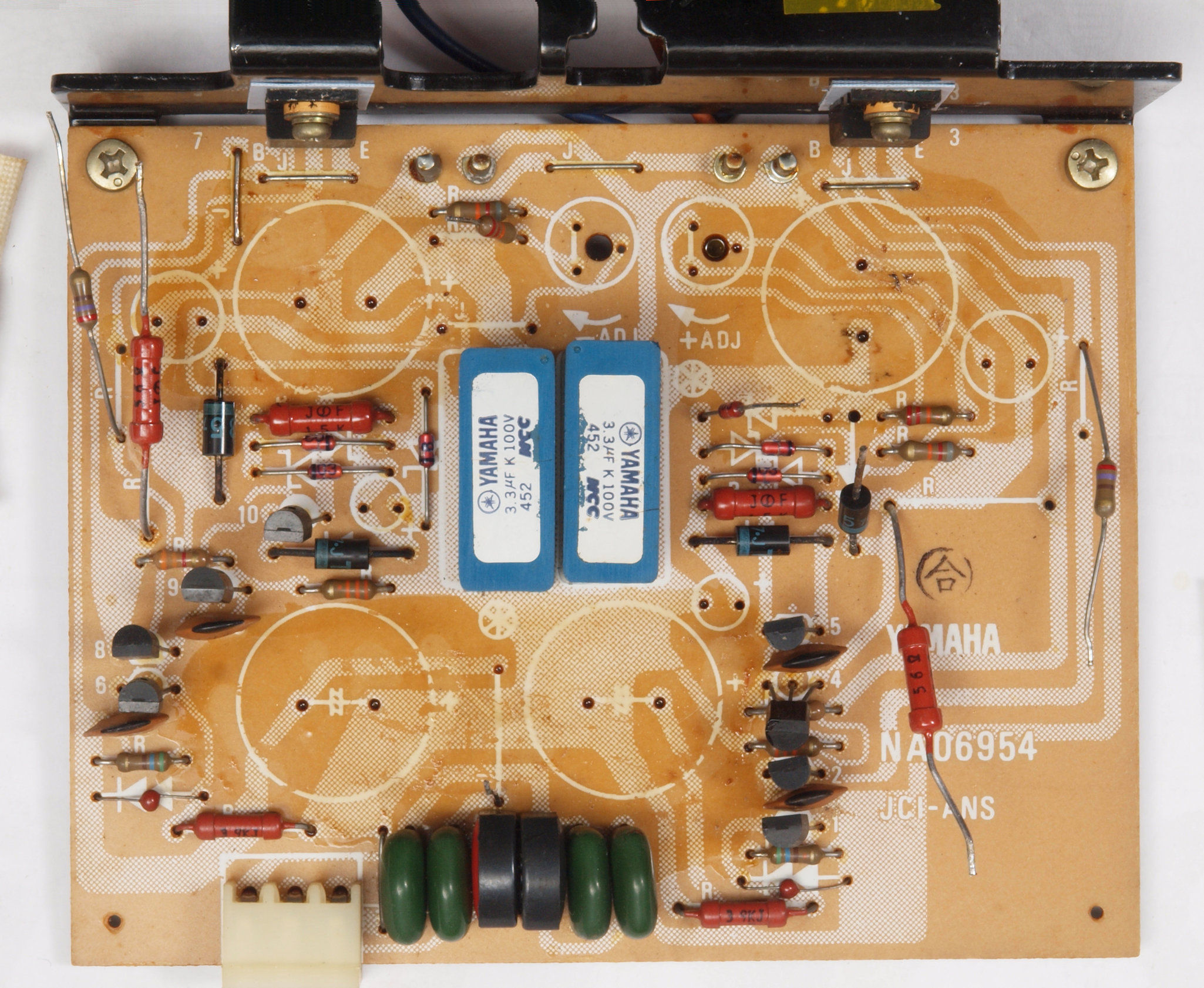

Ｃ４１．　修理前　定電圧基板

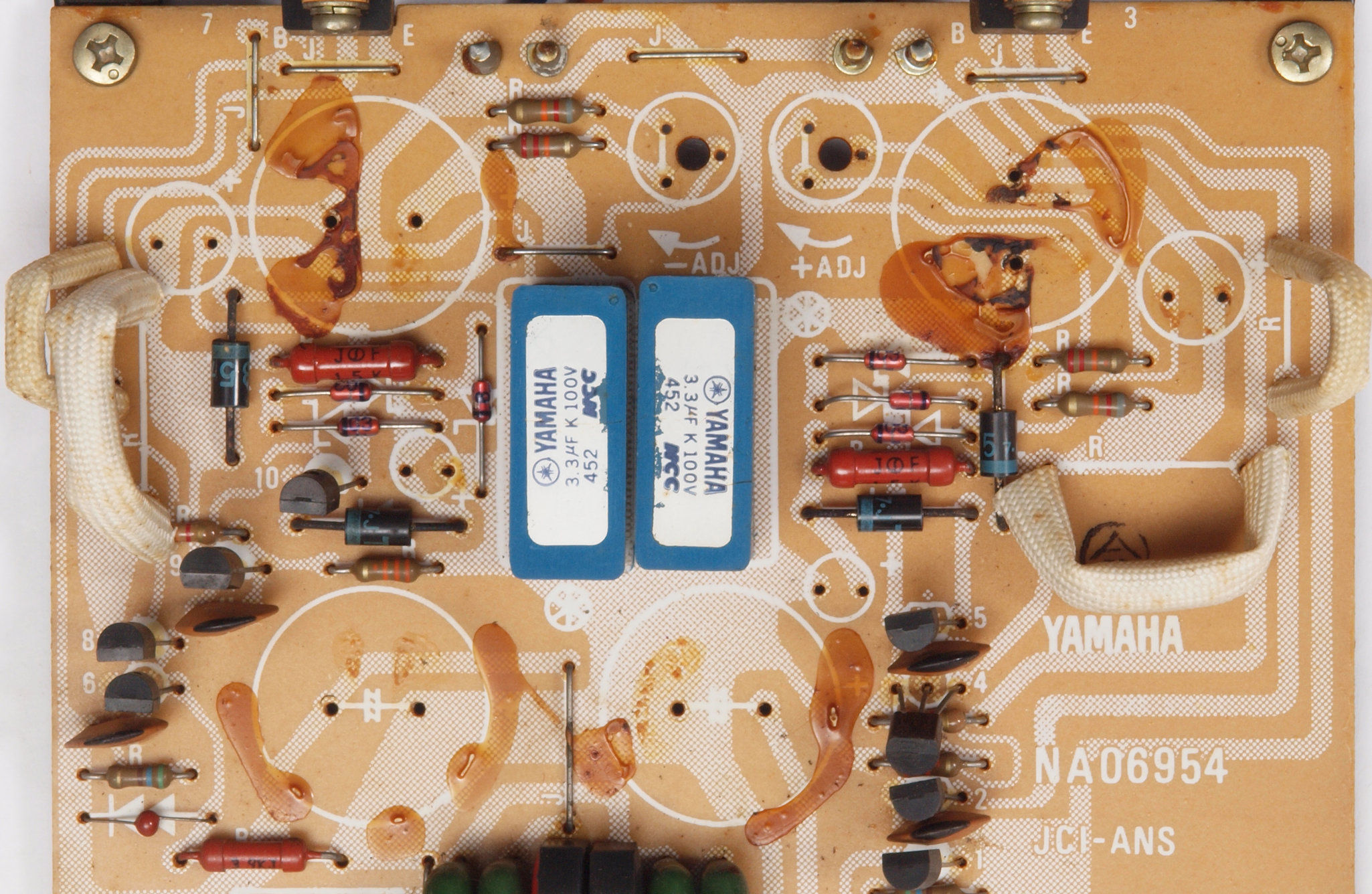

Ｃ４２．　修理中　定電圧基板　電解コンデンサー固定のトルエン溶媒の接着剤。
Ｃ４３．　修理後　定電圧基板　電解コンデンサー固定のトルエン溶媒の接着剤を取り去り、コートを塗布後。
Ｃ４４．　修理中　定電圧基板　耐熱チューブ内の抵抗点検。

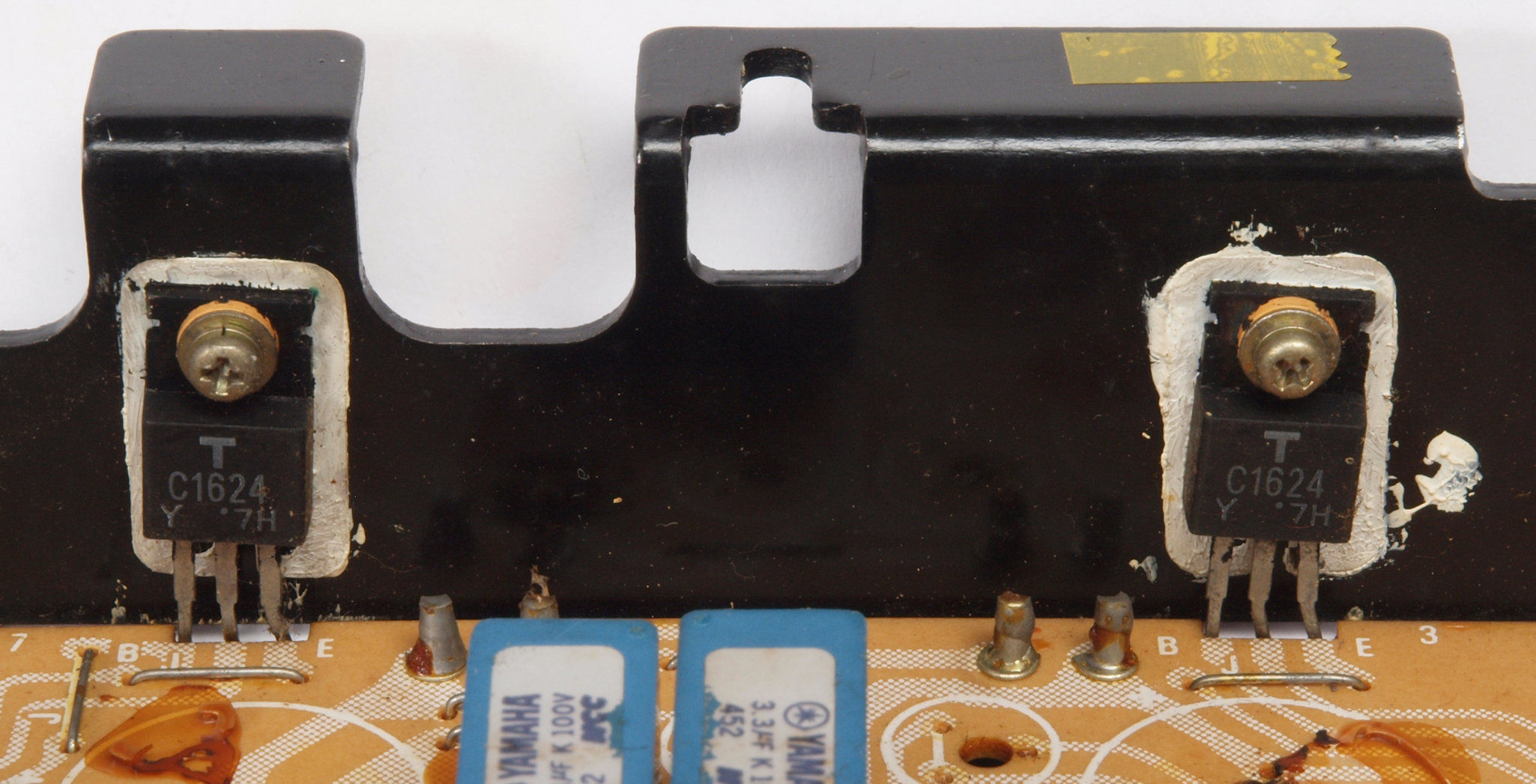

Ｃ４５．　修理前　定電圧基板　ＴＲ（トランジスター）のマイカー。

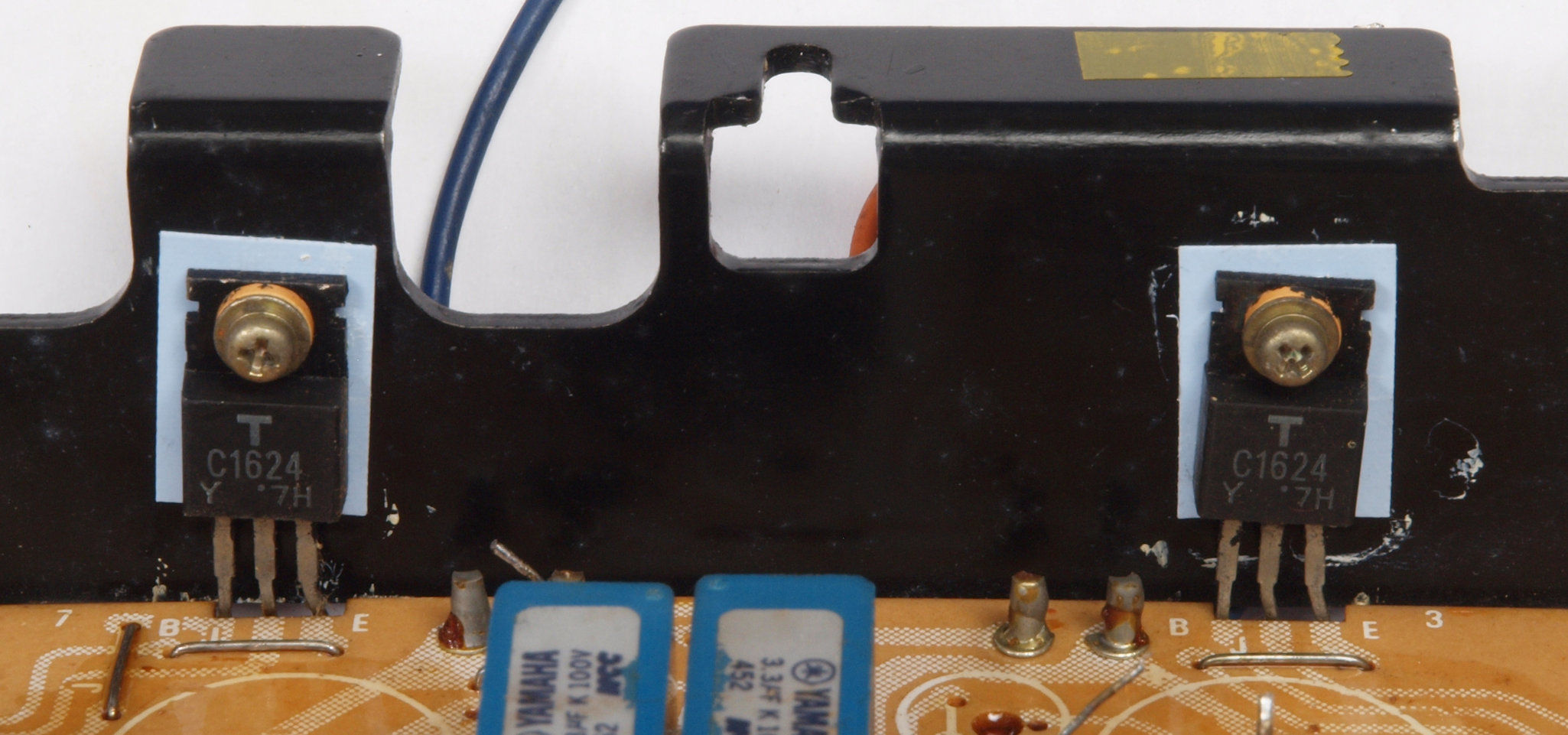

Ｃ４６．　修理（交換）後　定電圧基板　ＴＲ（トランジスター）のテフロンシート。

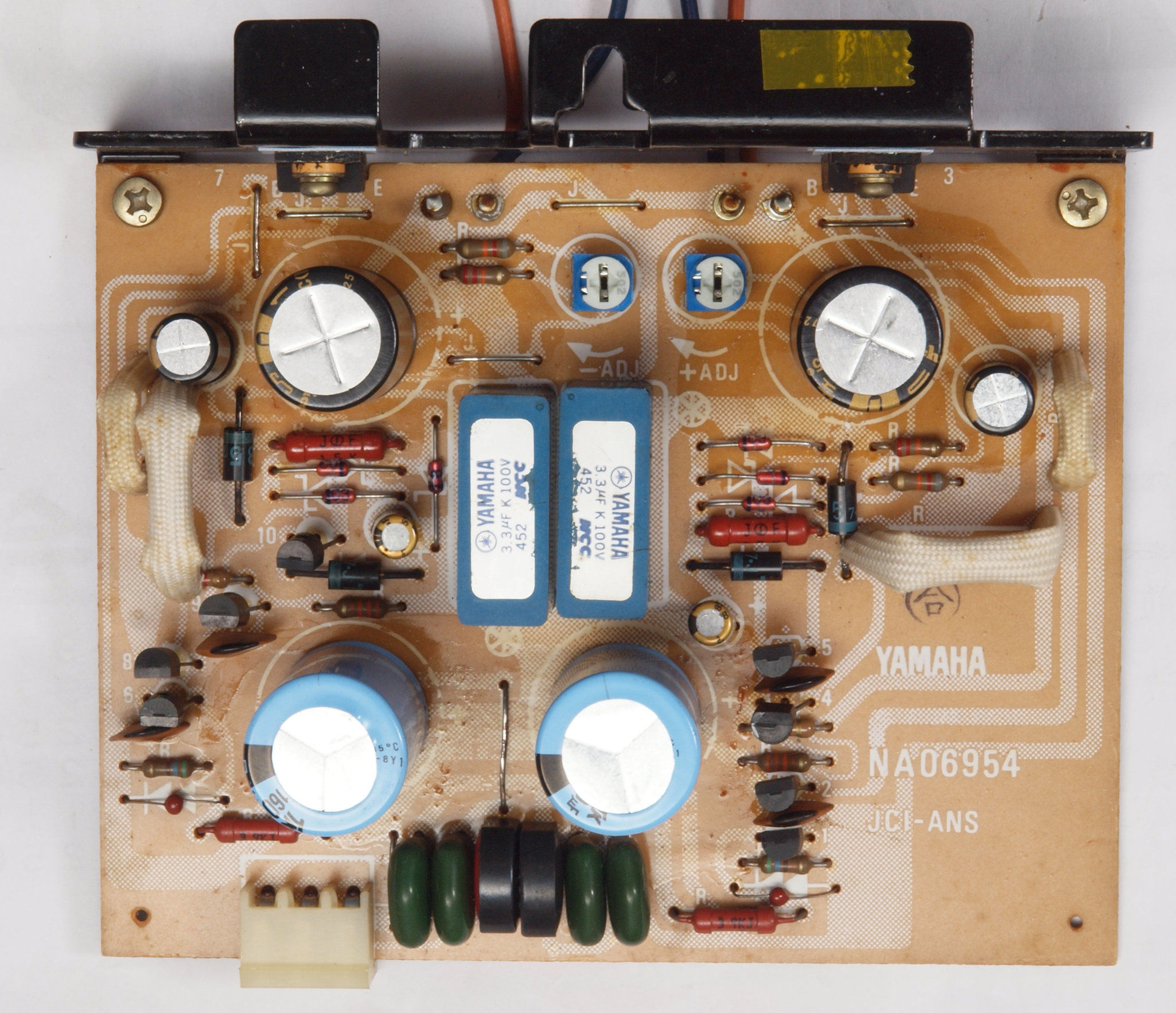

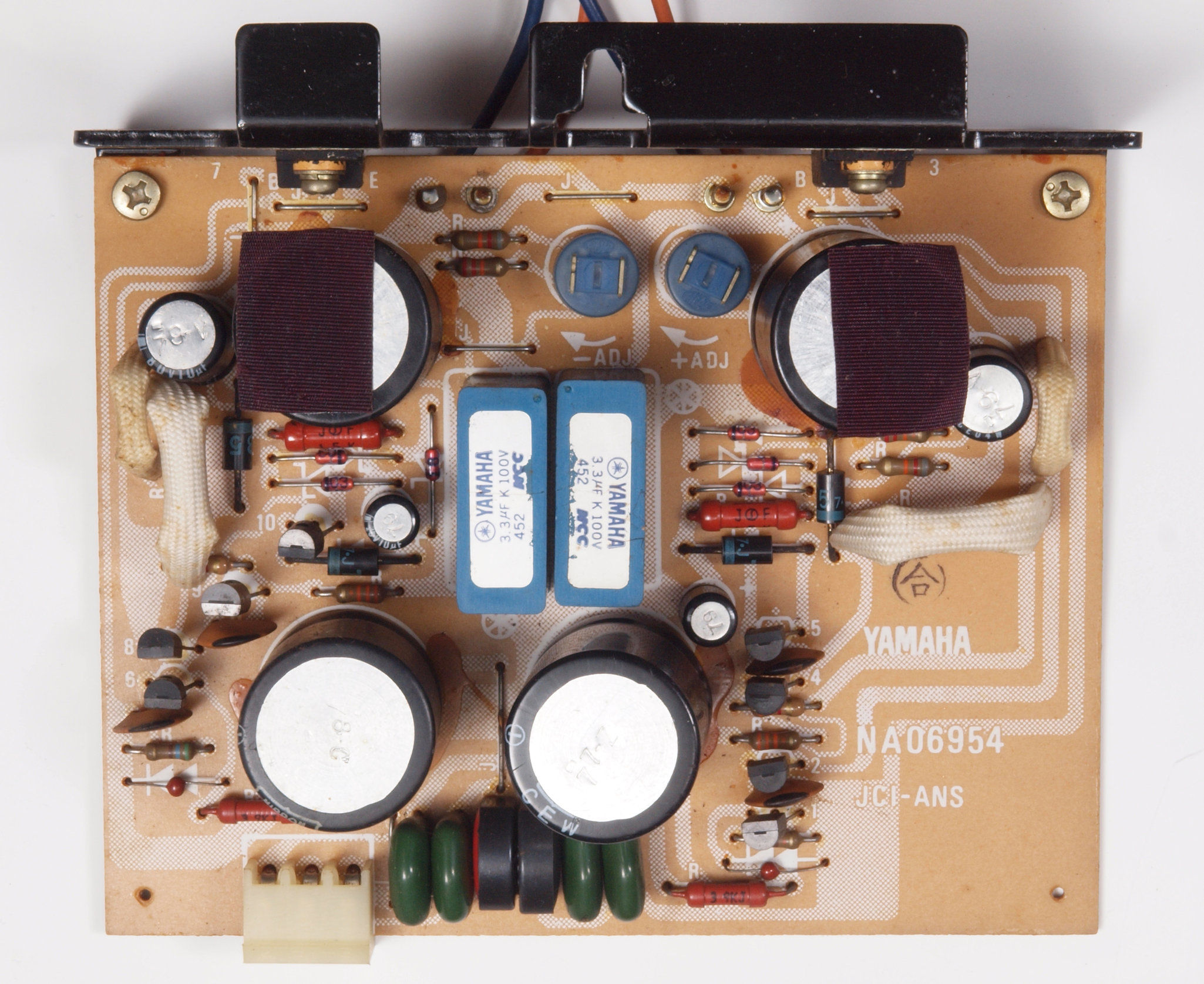

Ｃ４７．　修理後　定電圧基板、　半固定VR２個、ＴＲ（トランジスター）４個、電解コンデンサー８個交換。

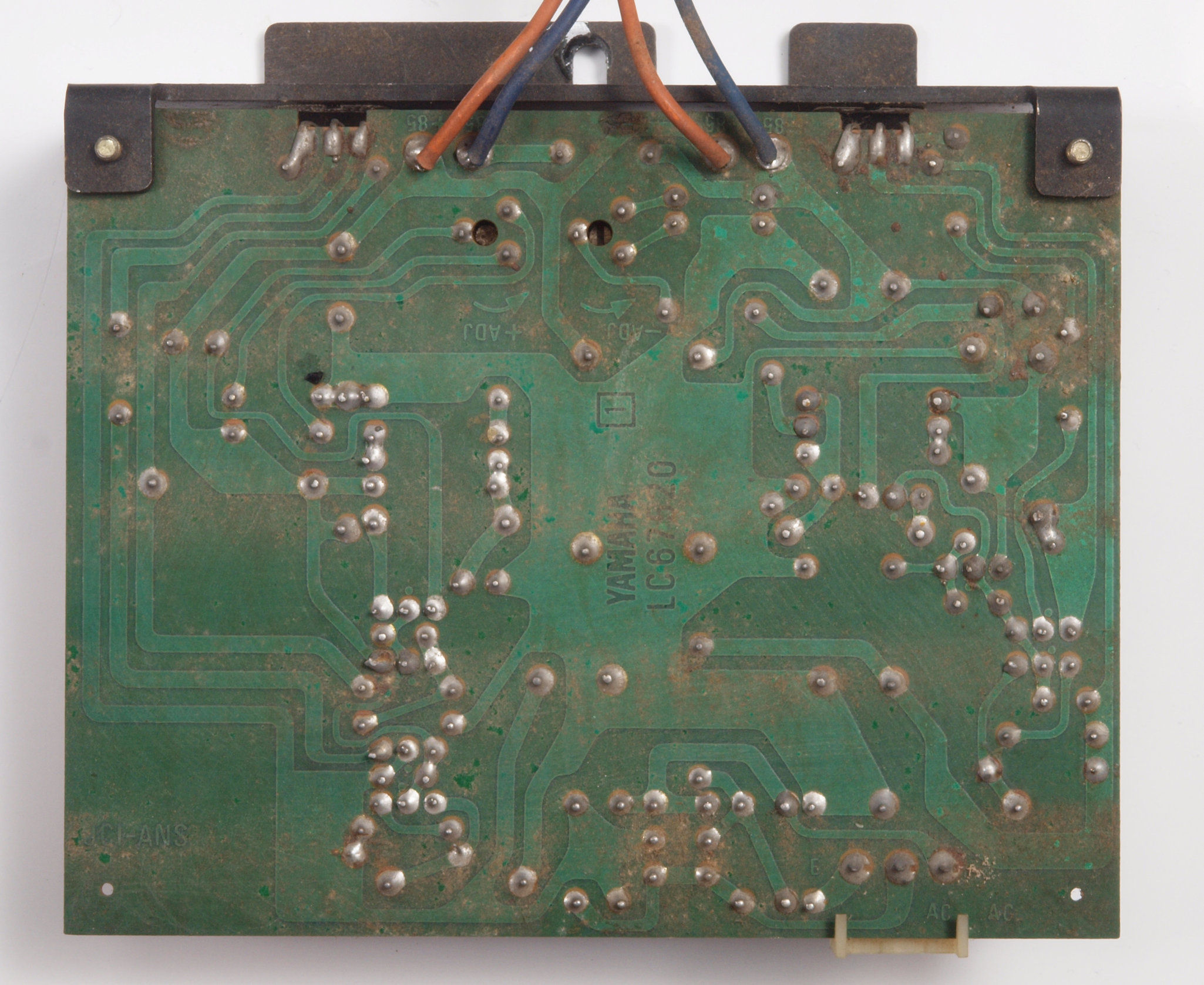

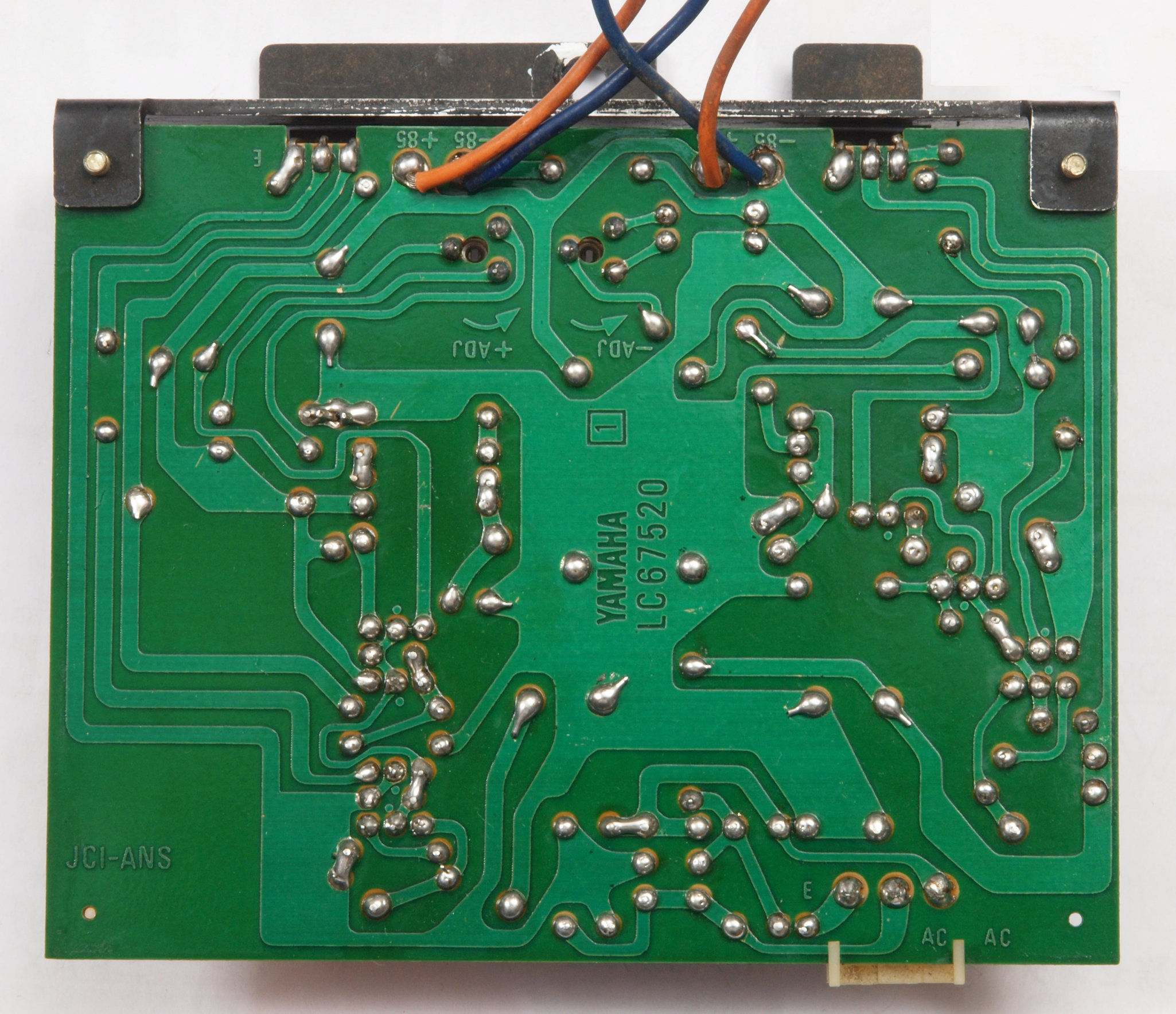

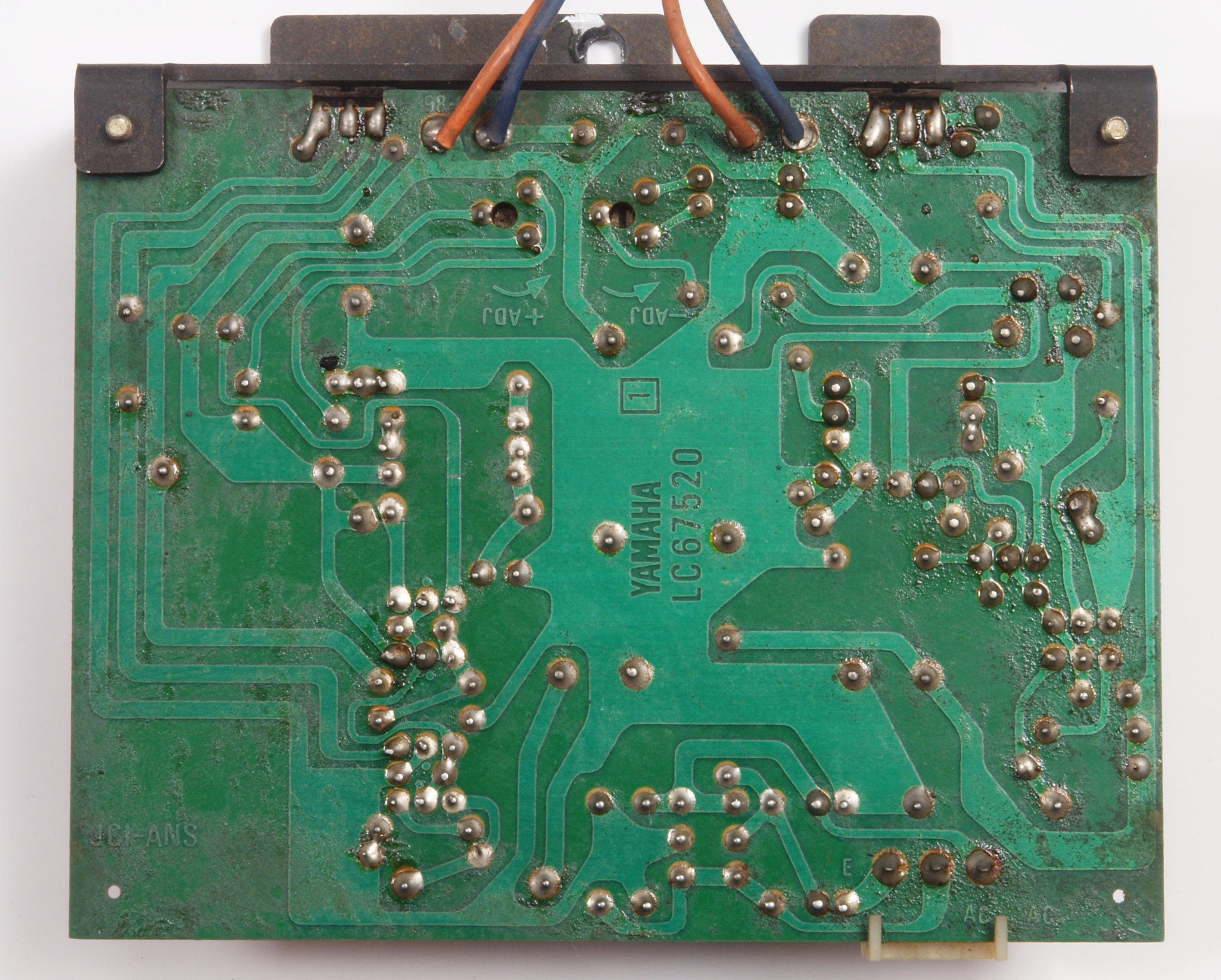

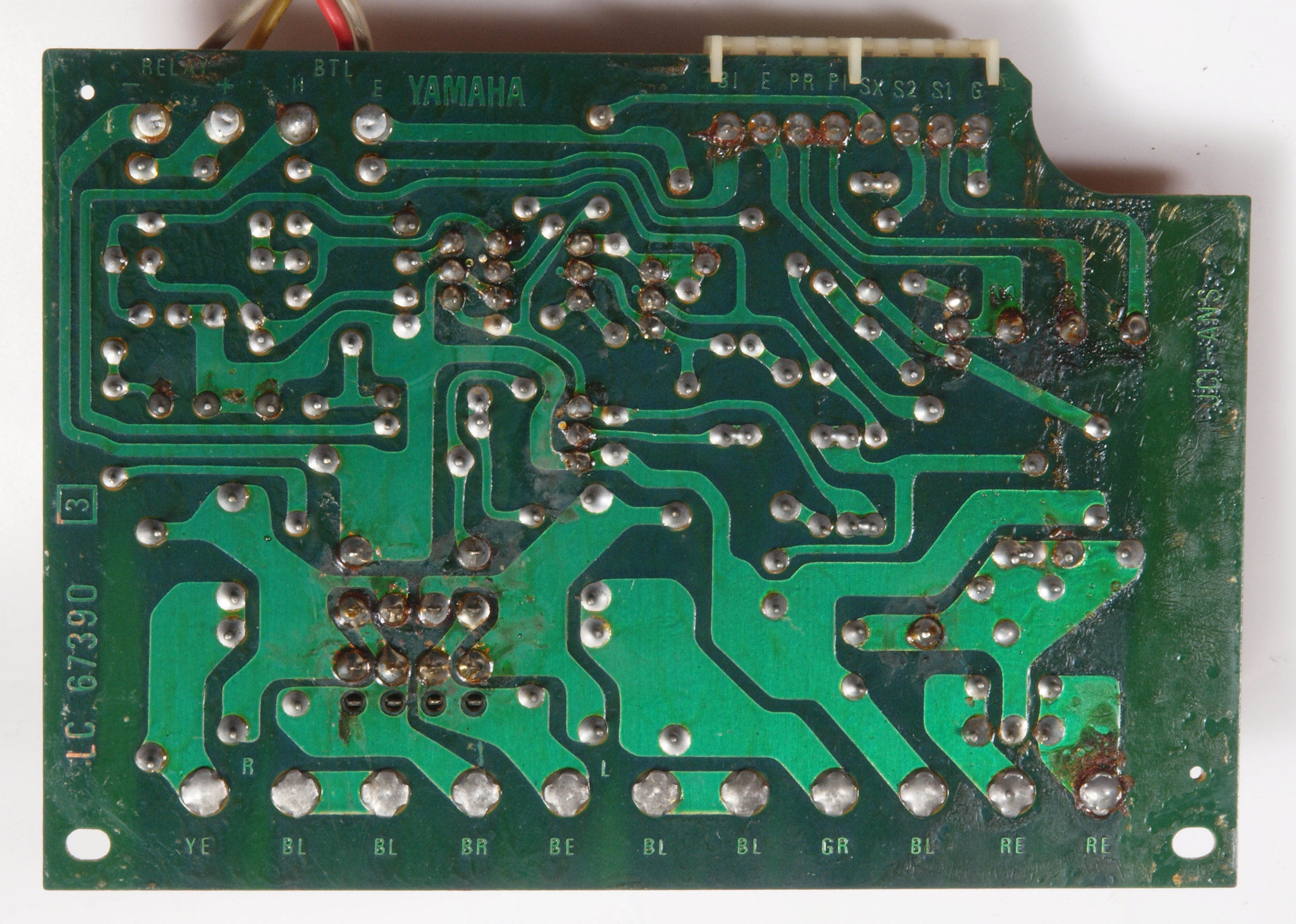

Ｃ４８．　修理前　定電圧基板裏
Ｃ４９．　修理中　定電圧基板裏、取りあえず軽く洗浄。
Ｃ４Ａ．　修理（半田補正）後　定電圧基板裏、半田を全部やり直す。

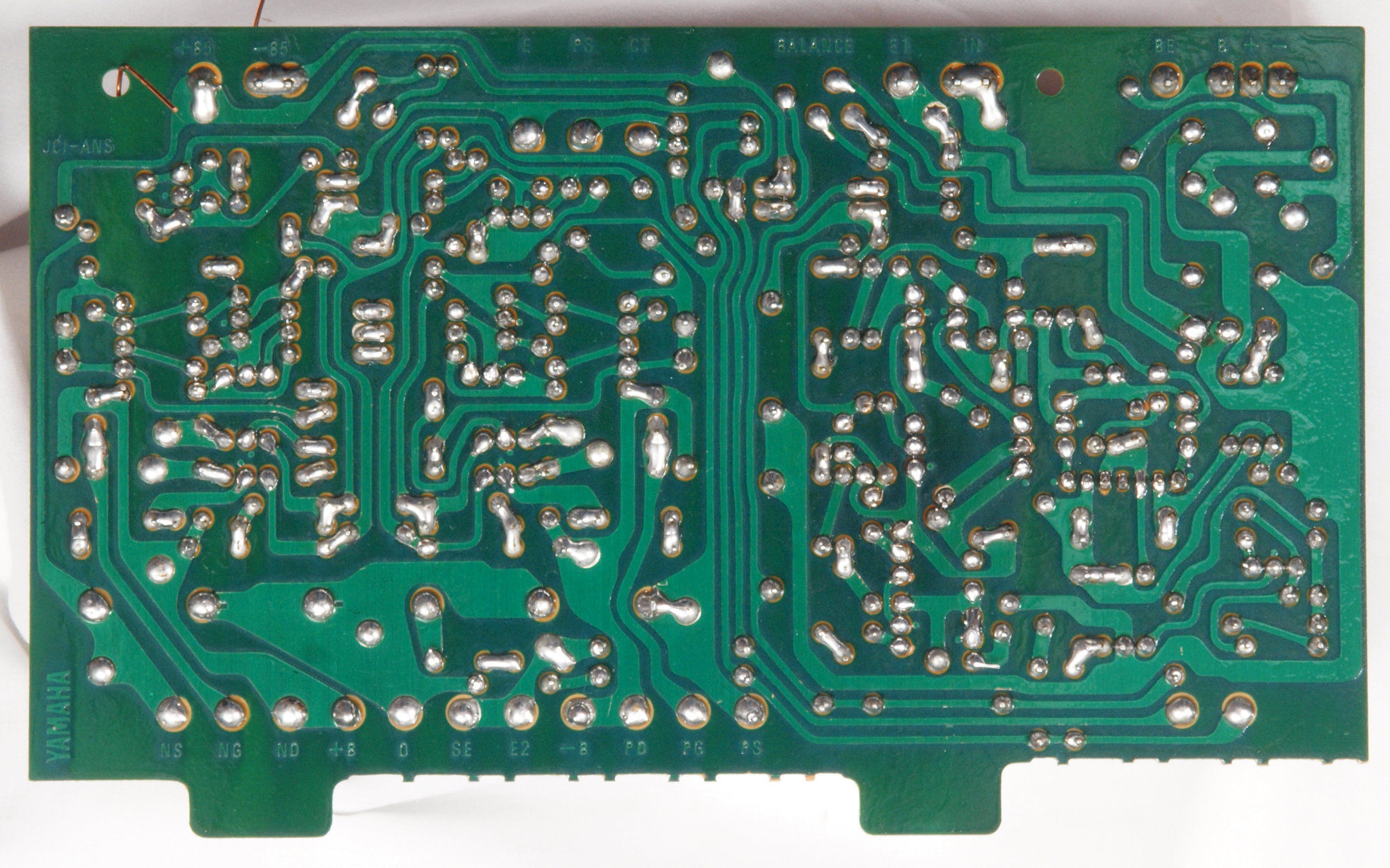

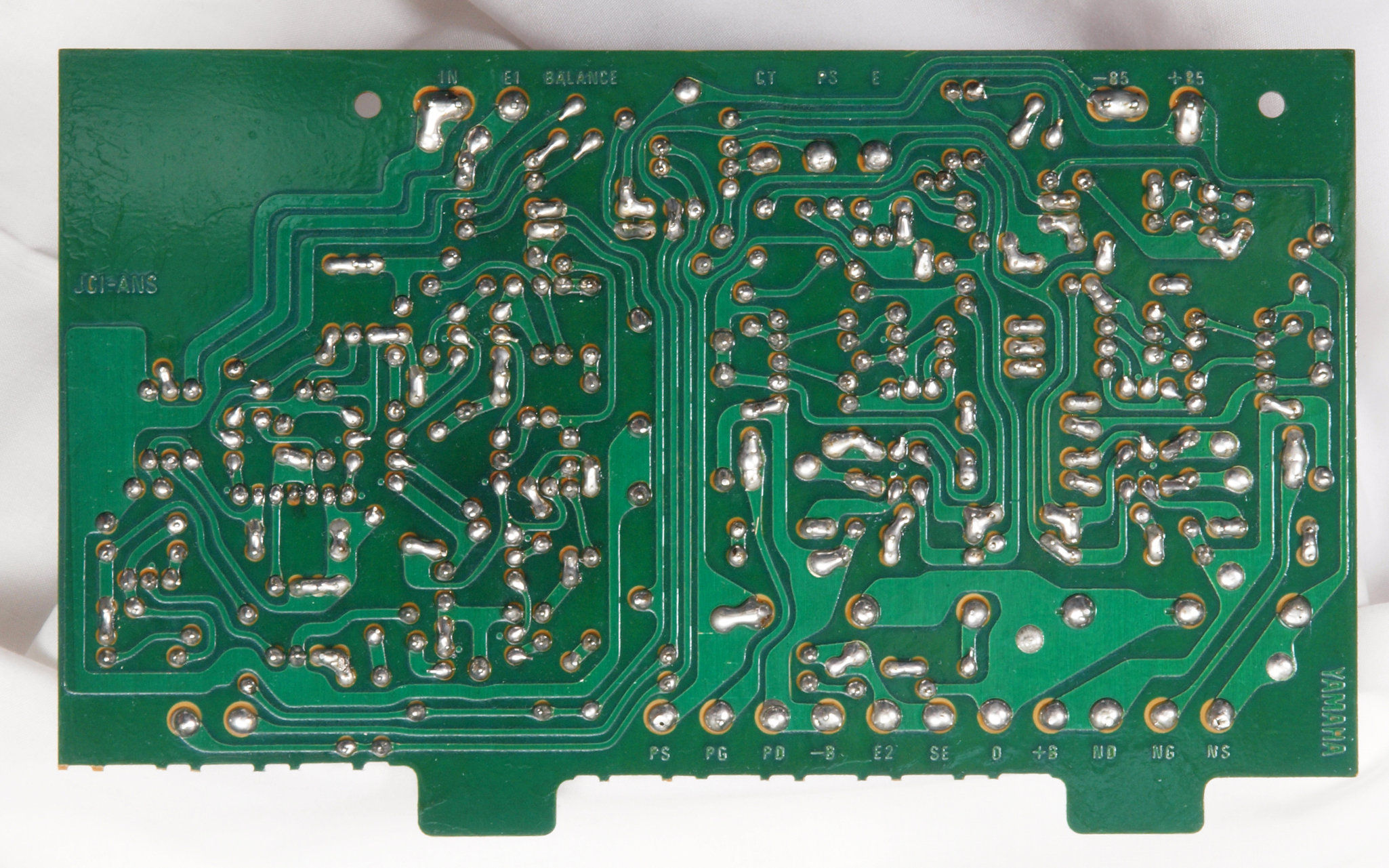

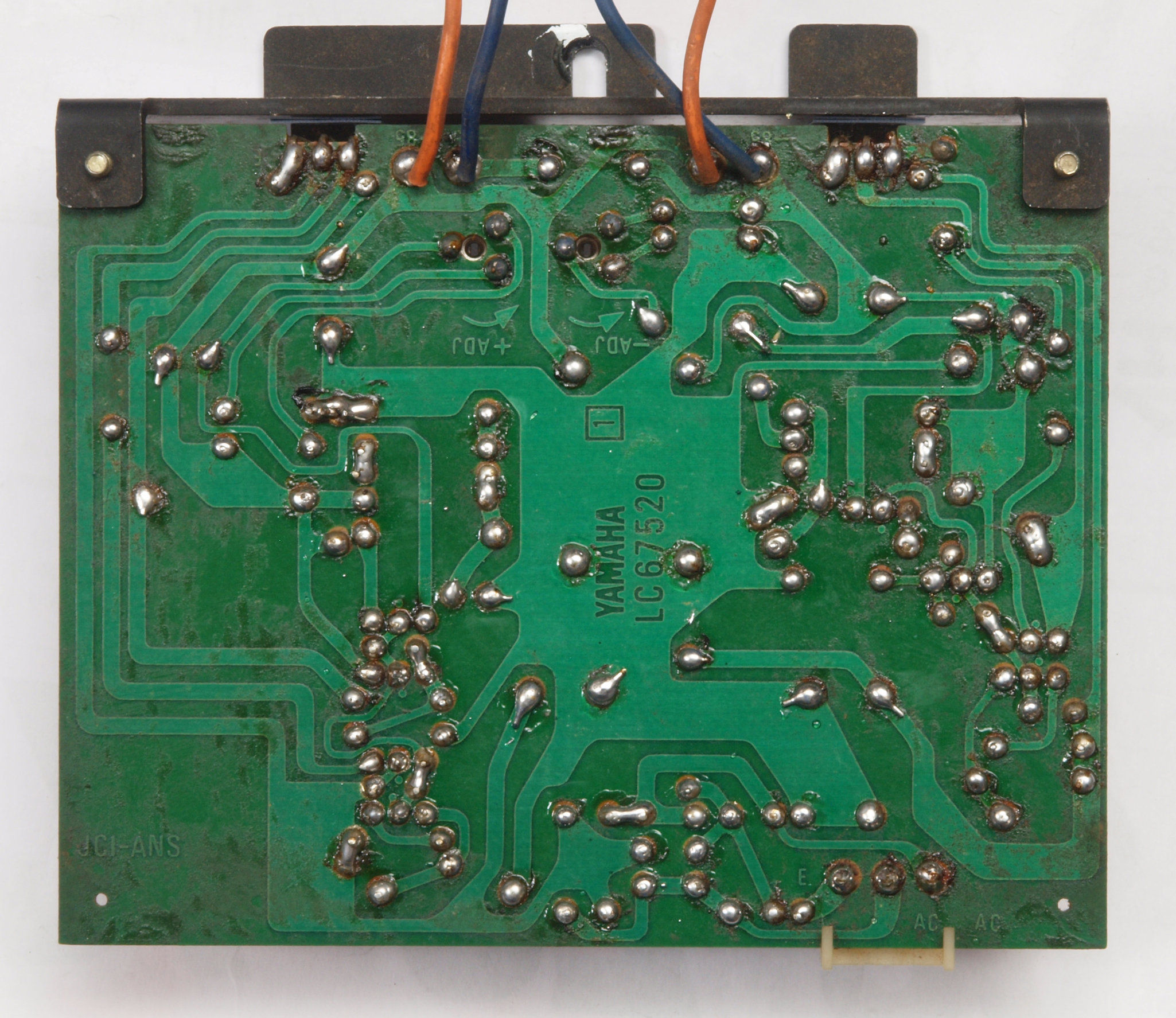

Ｃ４Ｂ．　完成定電圧基板裏、　洗浄後防湿材を塗る。

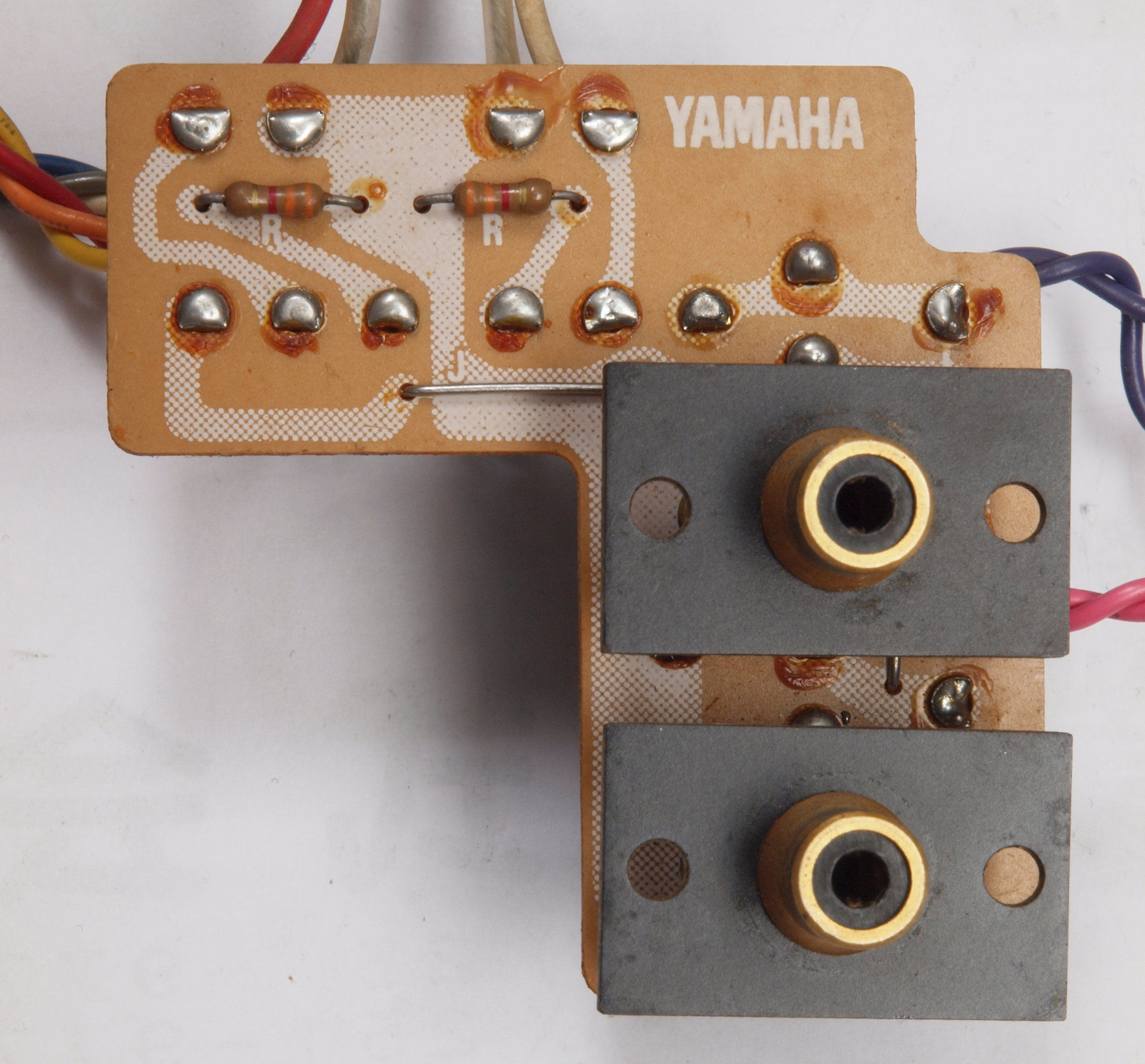

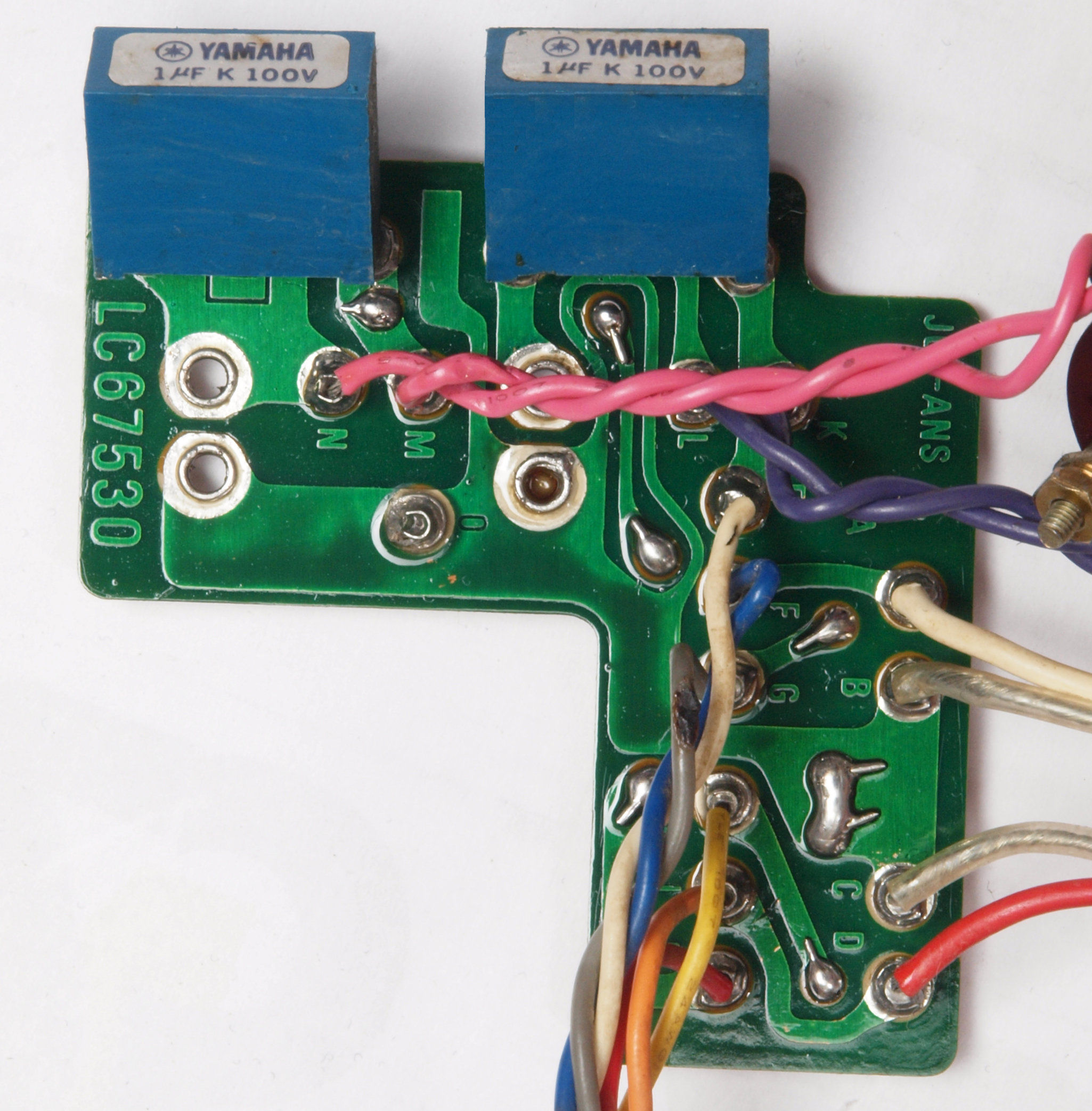

Ｃ５１．　修理前　入力ＲＣＡ端子基板。
Ｃ５２．　修理中　入力ＲＣＡ端子基板。入力ＲＣＡ端子を取る。
Ｃ５３．　修理（半田補正）後　入力ＲＣＡ端子基板、半田を全部やり直す。
Ｃ５４．　完成入力ＲＣＡ端子基板、　洗浄後防湿材を塗る。

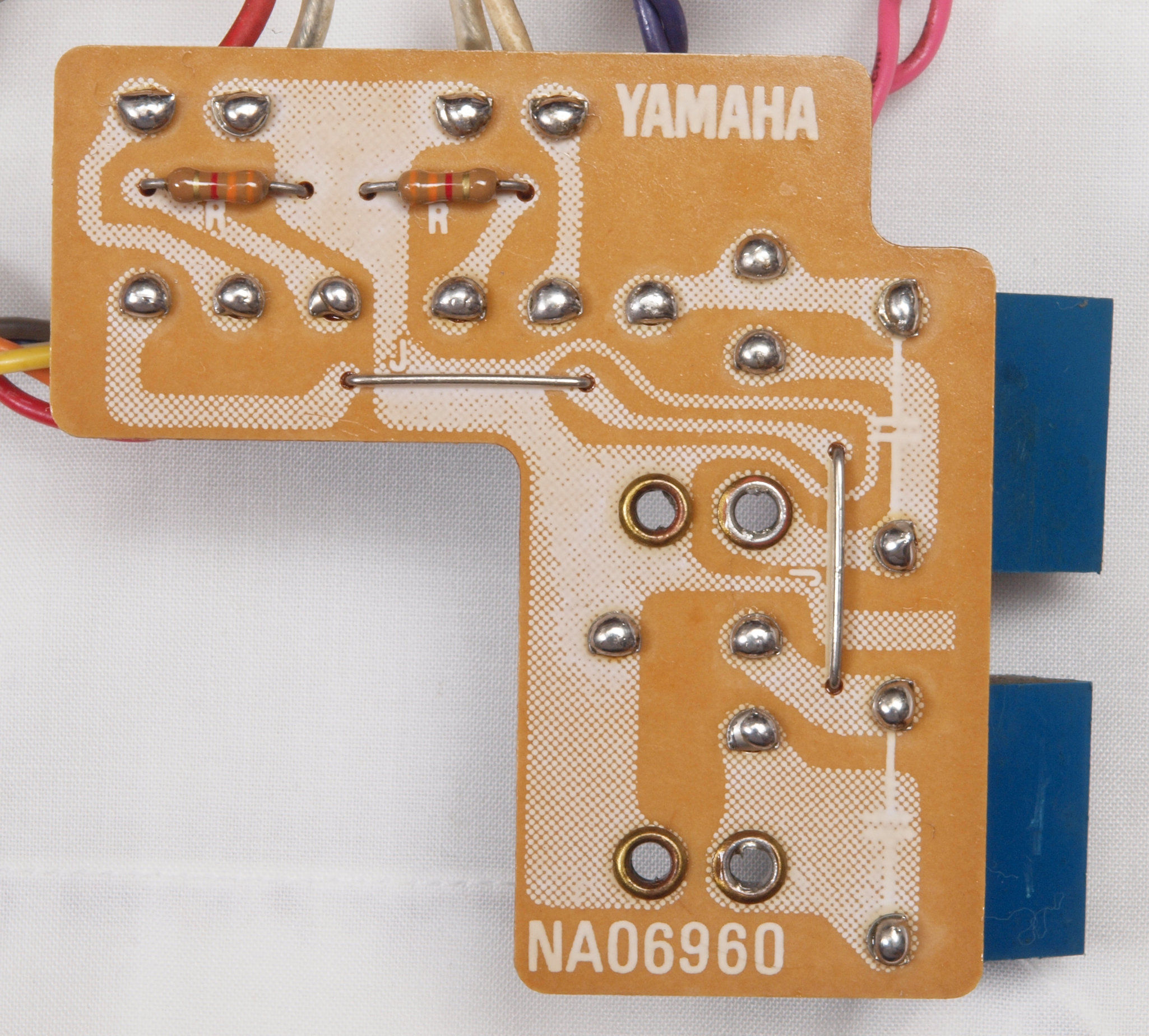

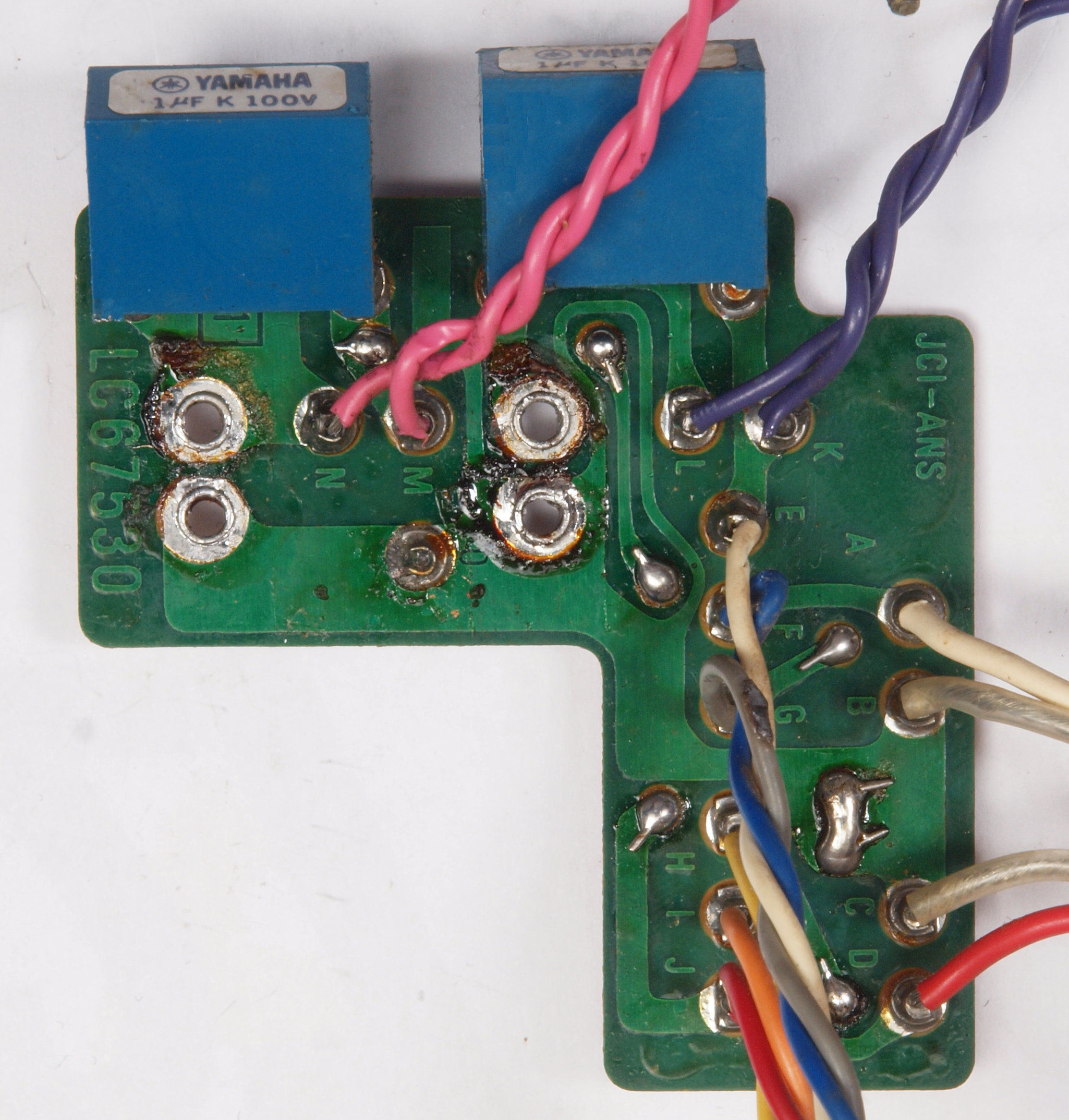

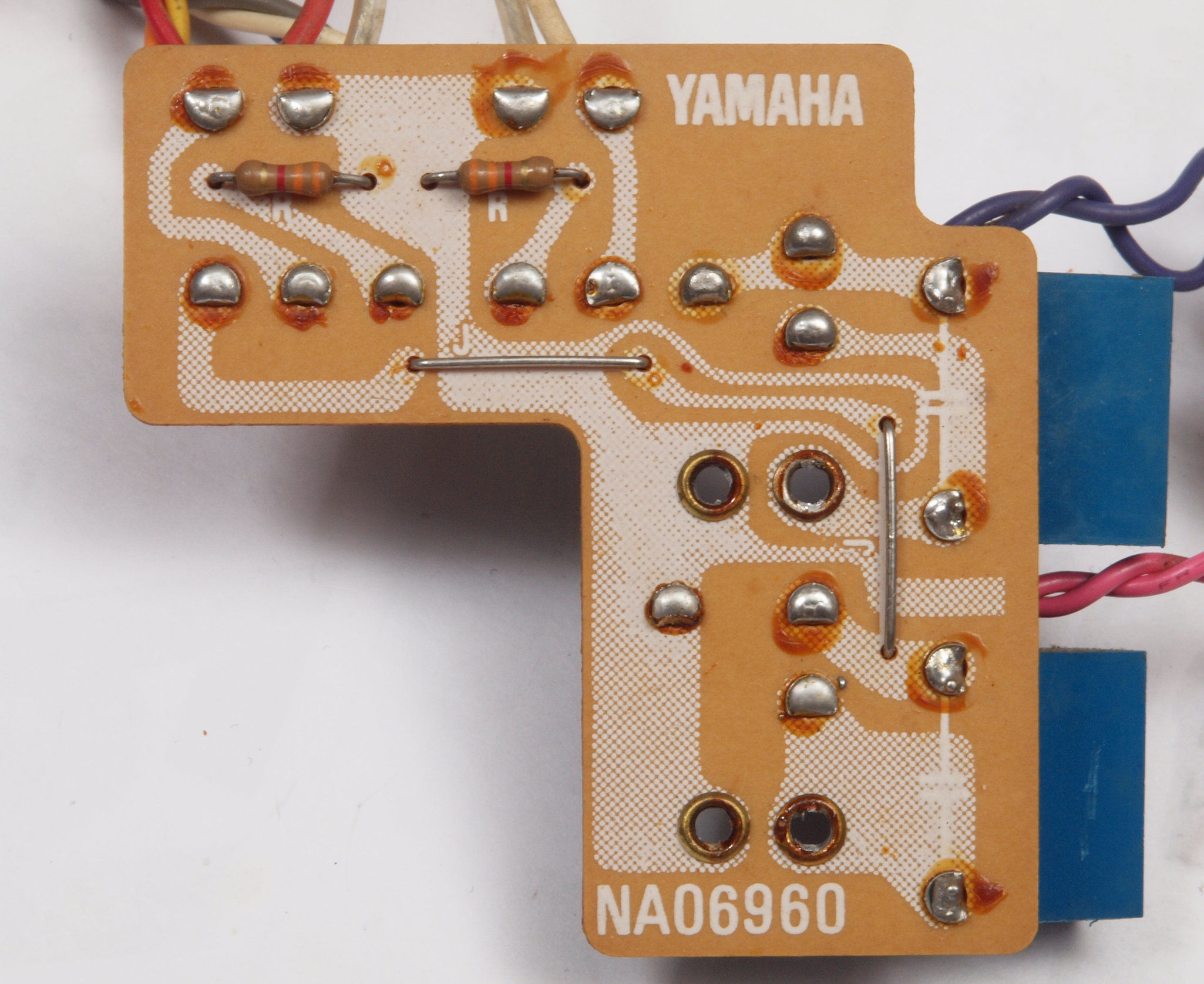

Ｃ５５．　修理前　入力ＲＣＡ端子基板裏。
Ｃ５６．　修理（半田補正）後　入力ＲＣＡ端子基板裏、半田を全部やり直す。
Ｃ５７．　完成入力ＲＣＡ端子基板裏、　洗浄後防湿材を塗る。

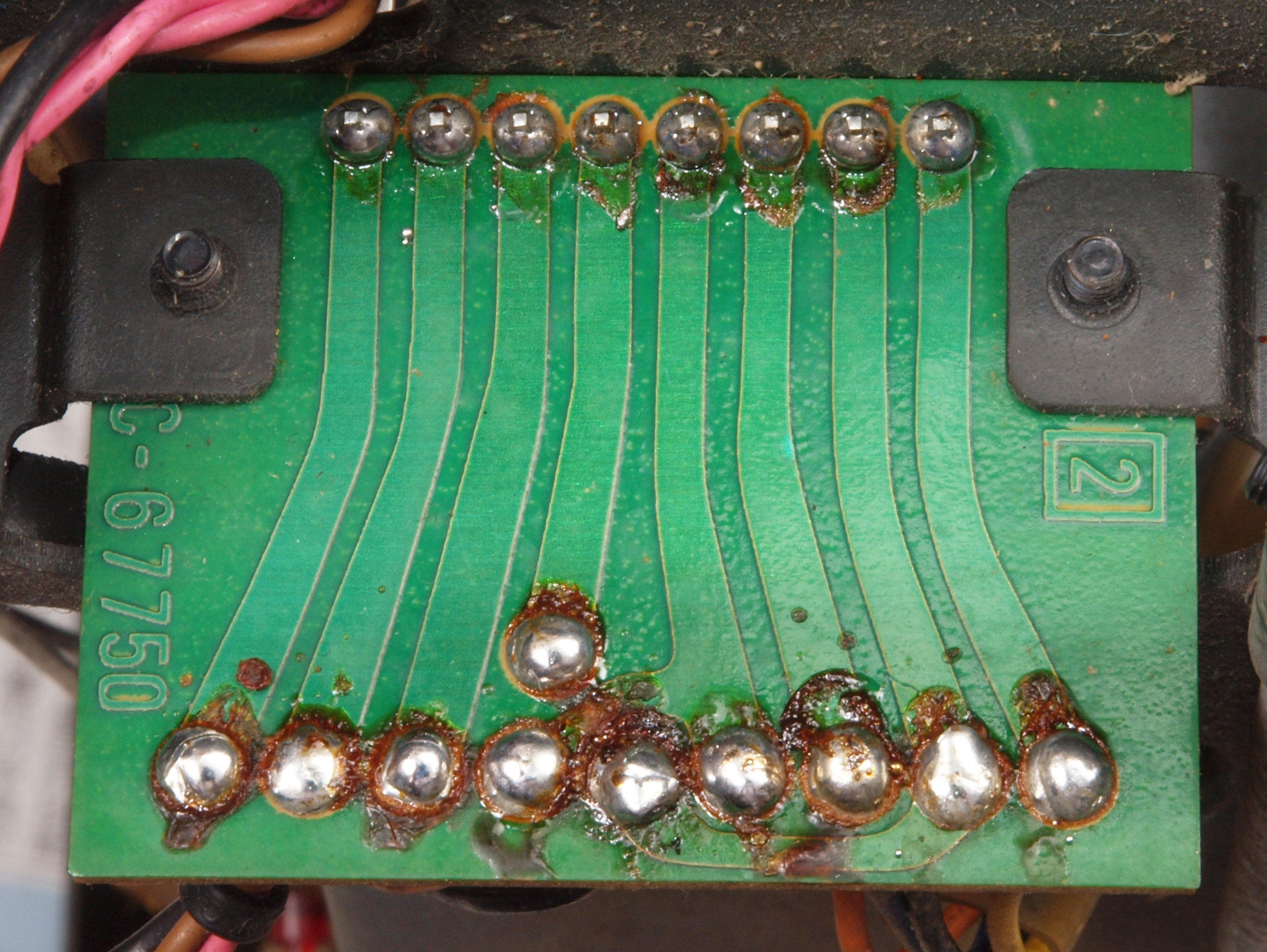

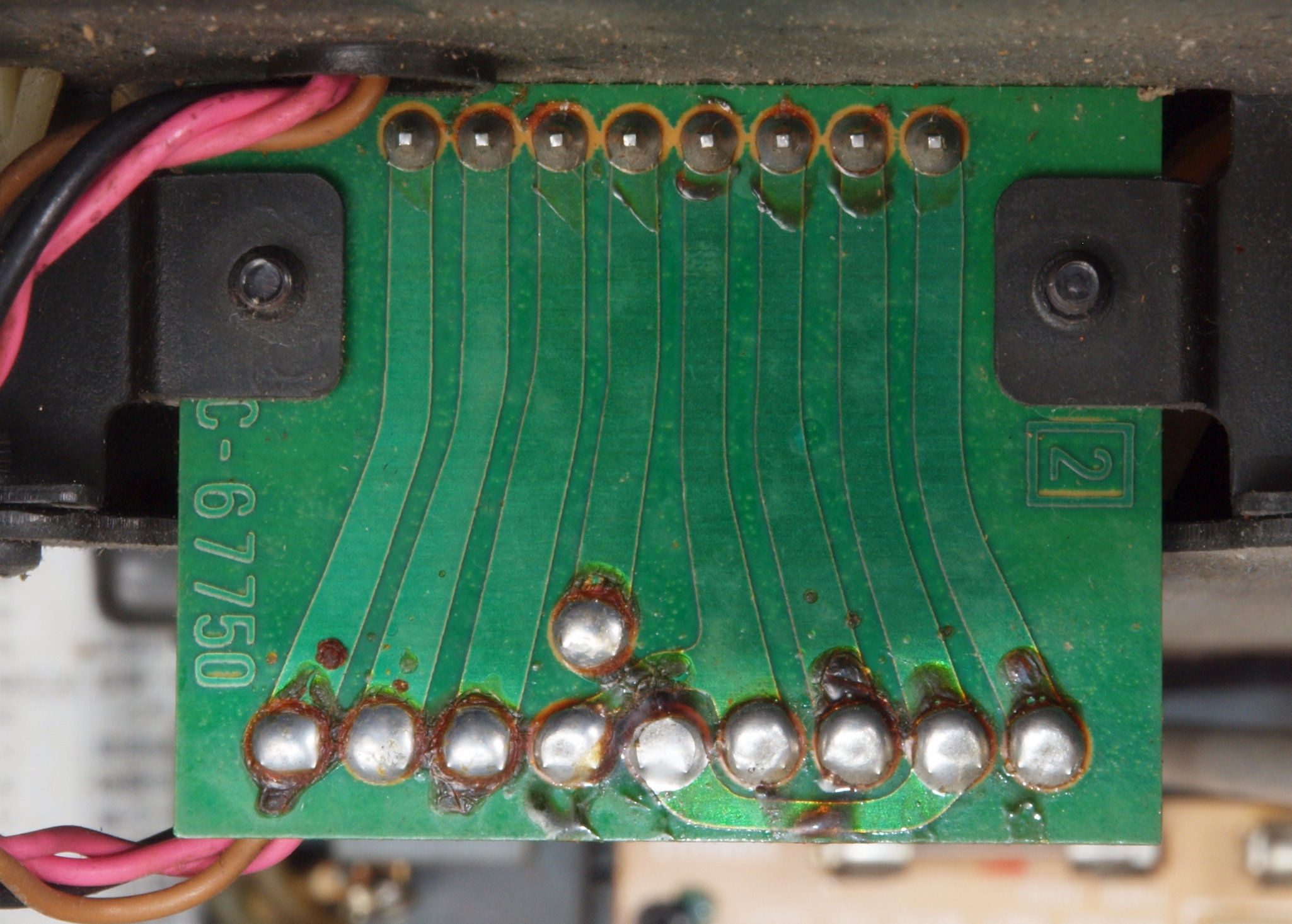

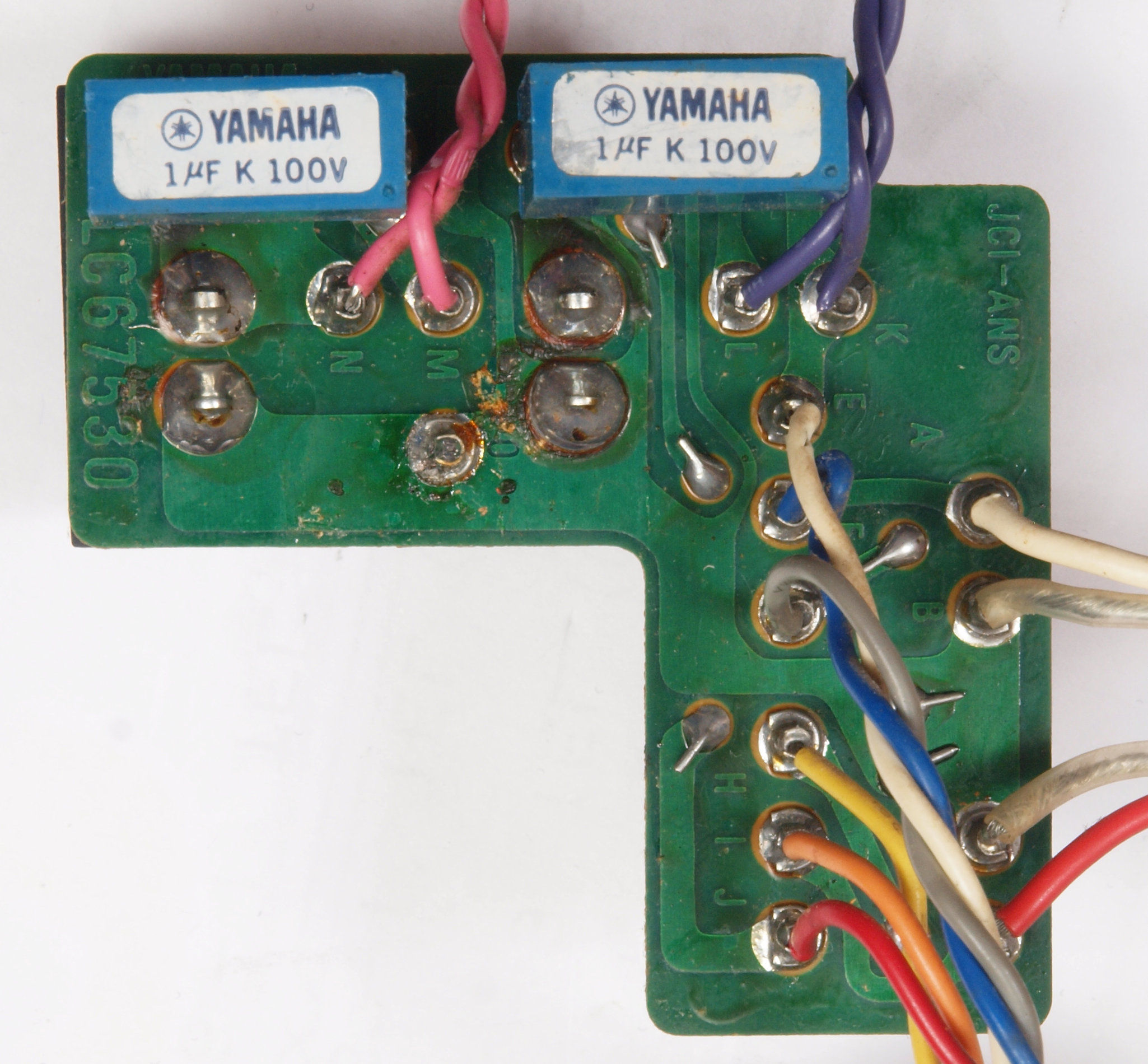

Ｃ６１．　修理前　ジョイント基板裏。
Ｃ６２．　修理（半田補正）後　ジョイント基板裏、半田を全部やり直す。

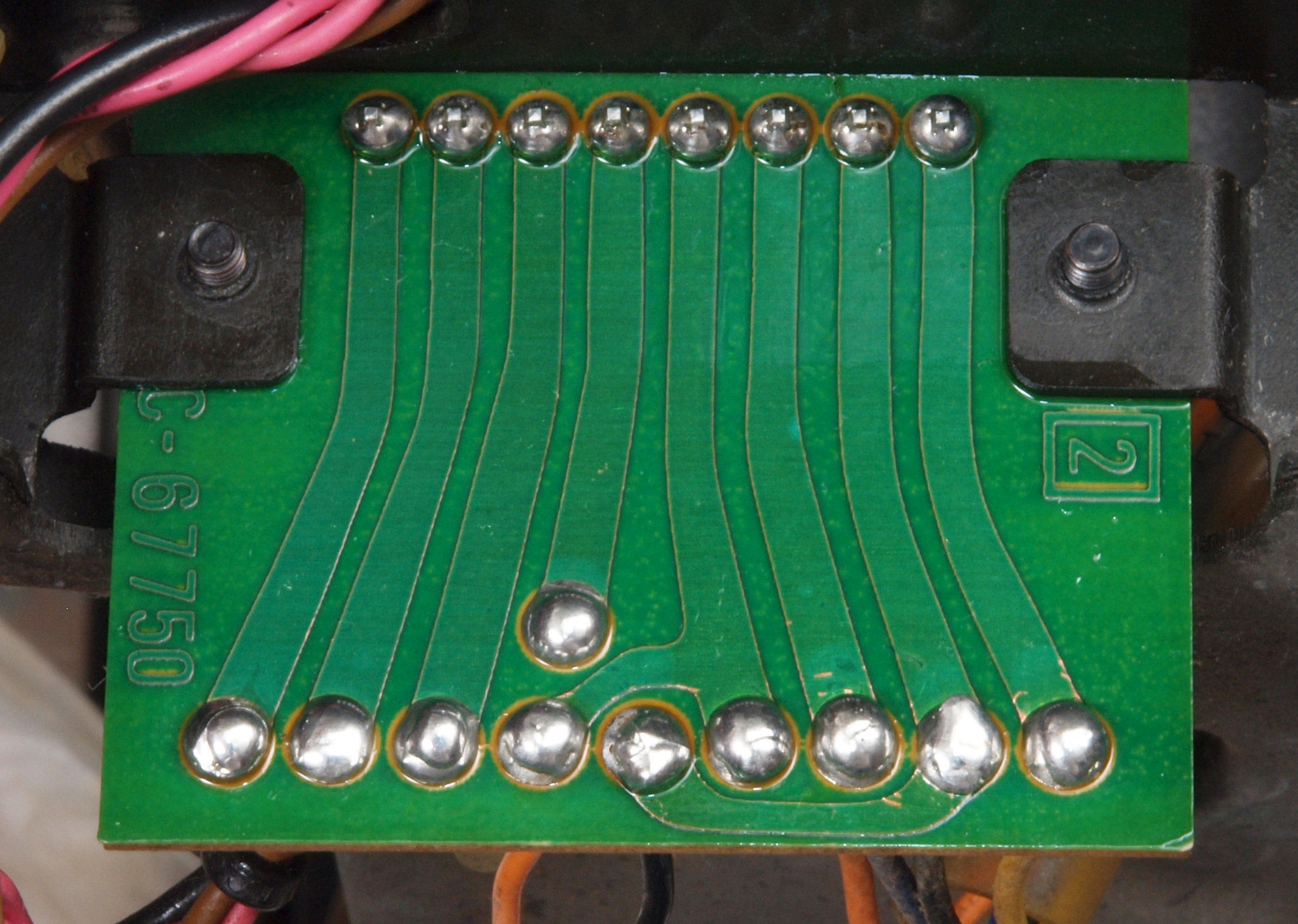

Ｃ６３．　完成ジョイント基板裏、　洗浄後防湿材を塗る。

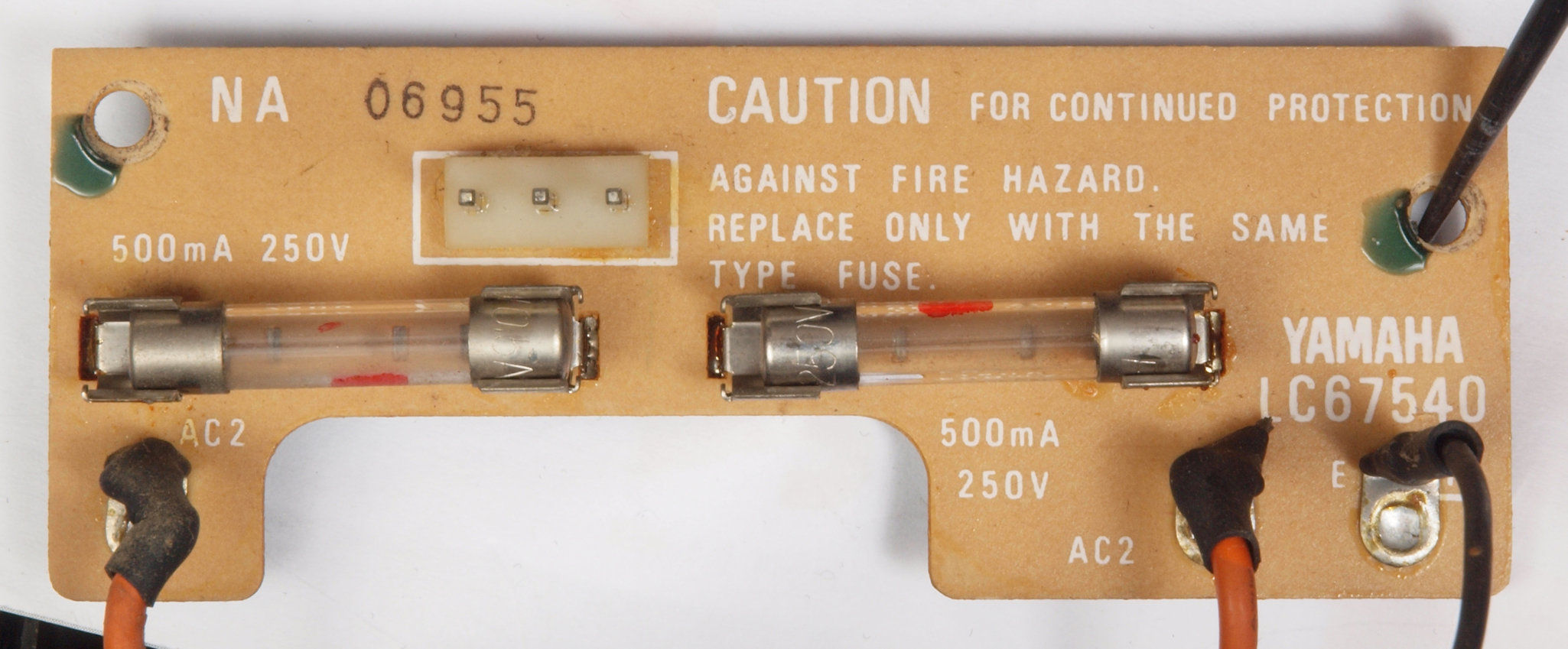

Ｃ７１．　修理前　ヒューズ基板。

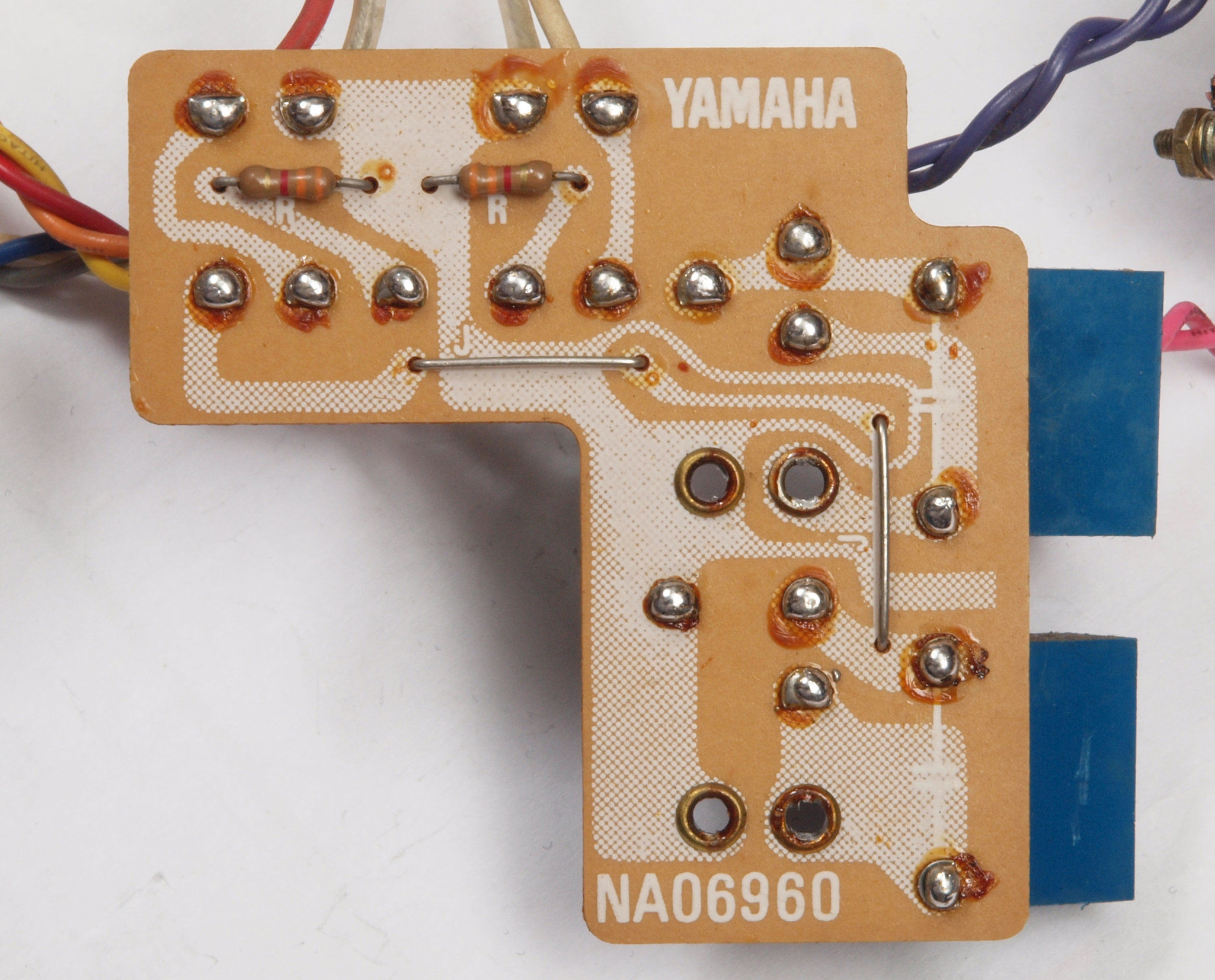

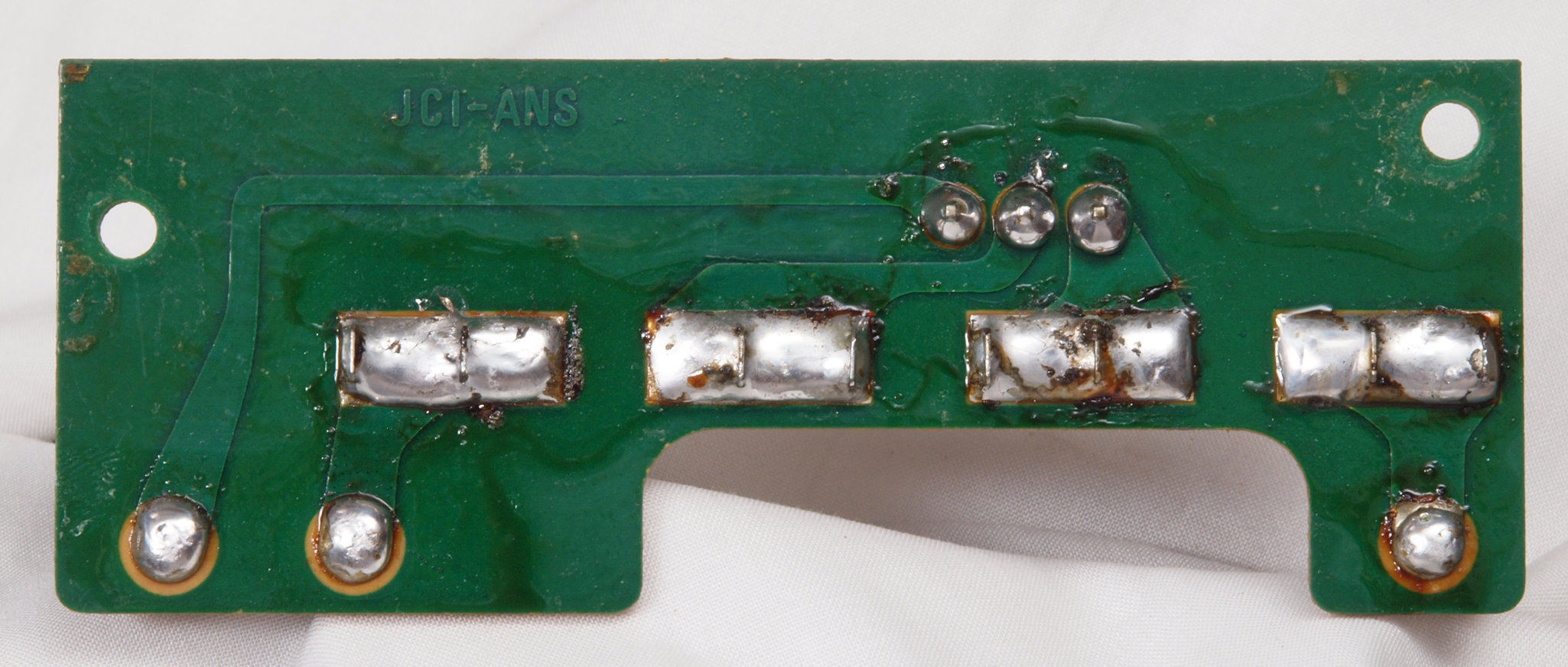

Ｃ７２．　修理前　ヒューズ基板裏

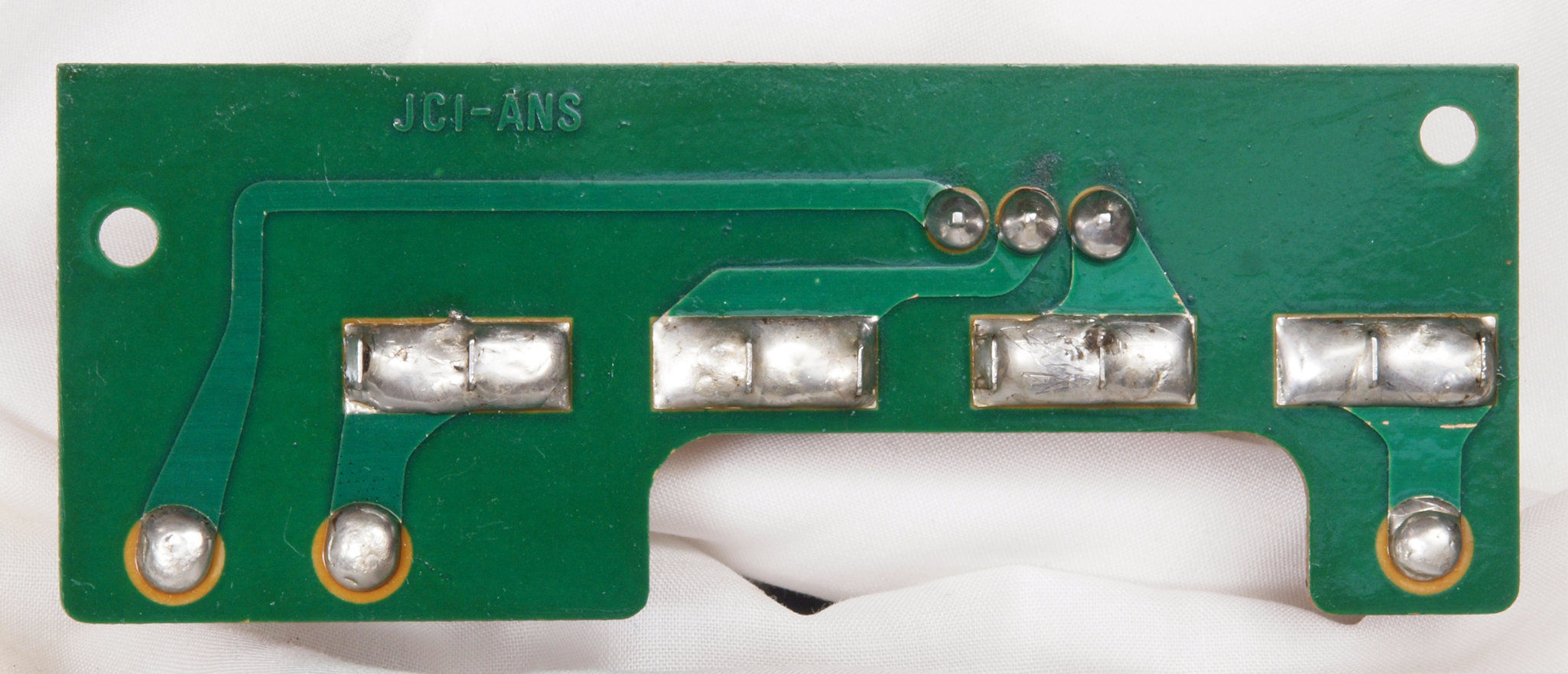

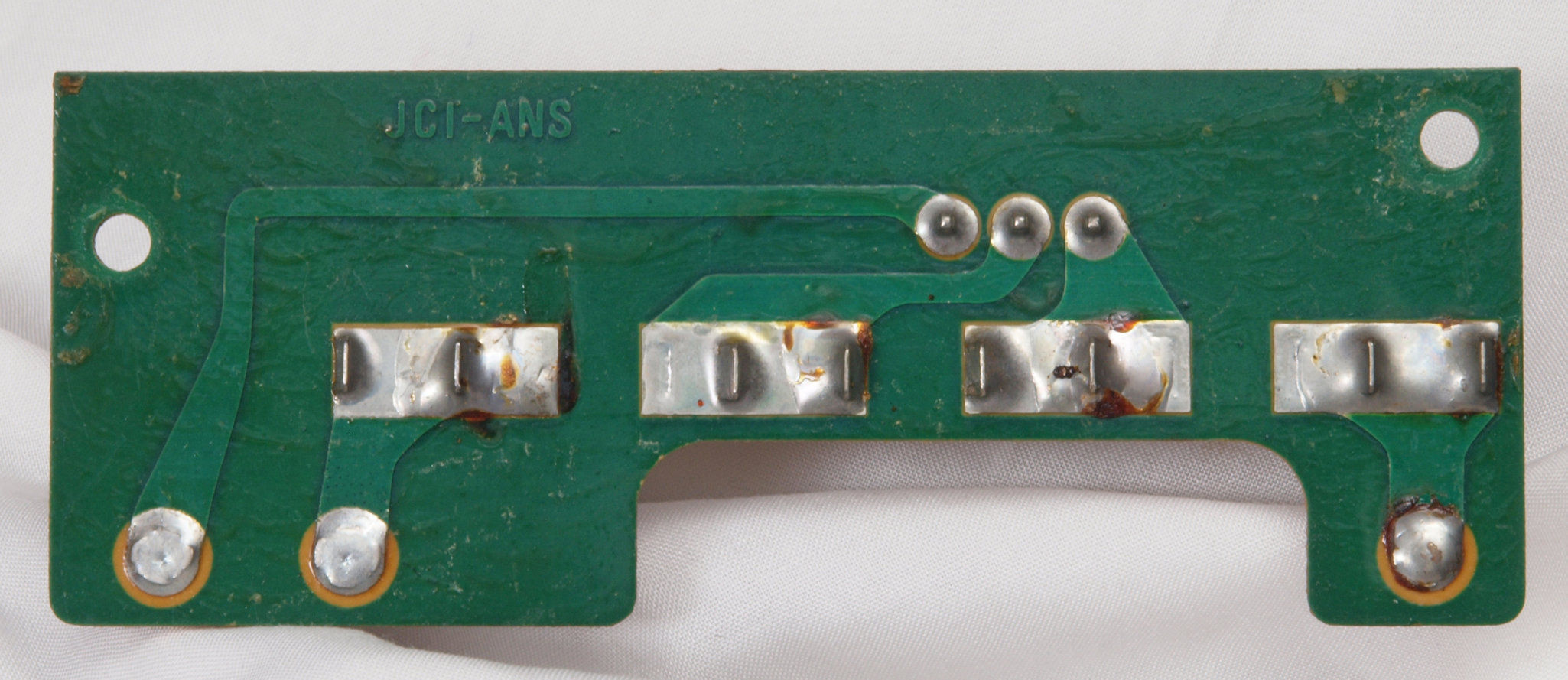

Ｃ７３．　修理（半田補正）後　ヒューズ基板裏、半田を全部やり直す。
Ｃ７４．　完成ヒューズ基板裏、　洗浄後防湿材を塗る。

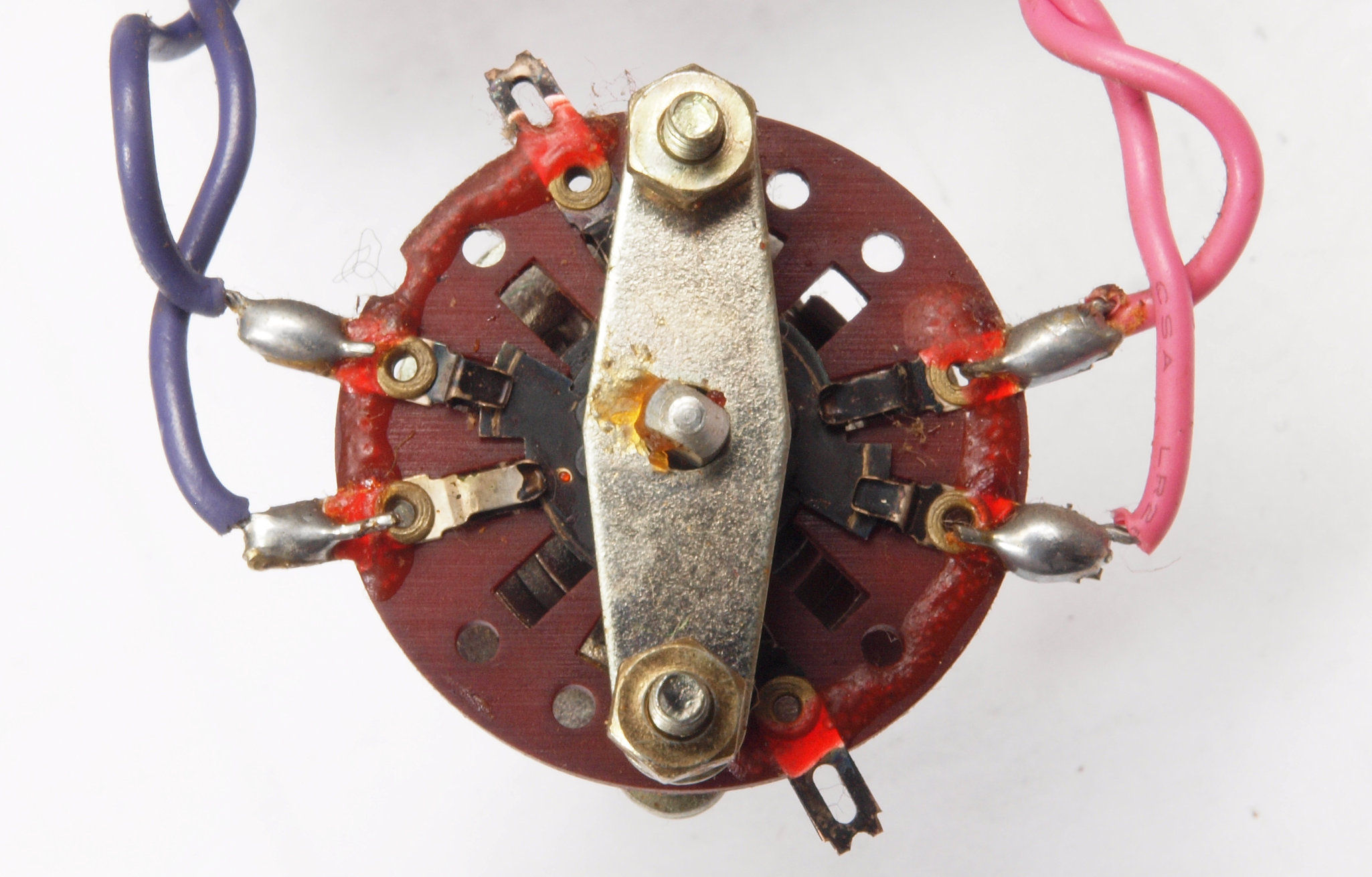

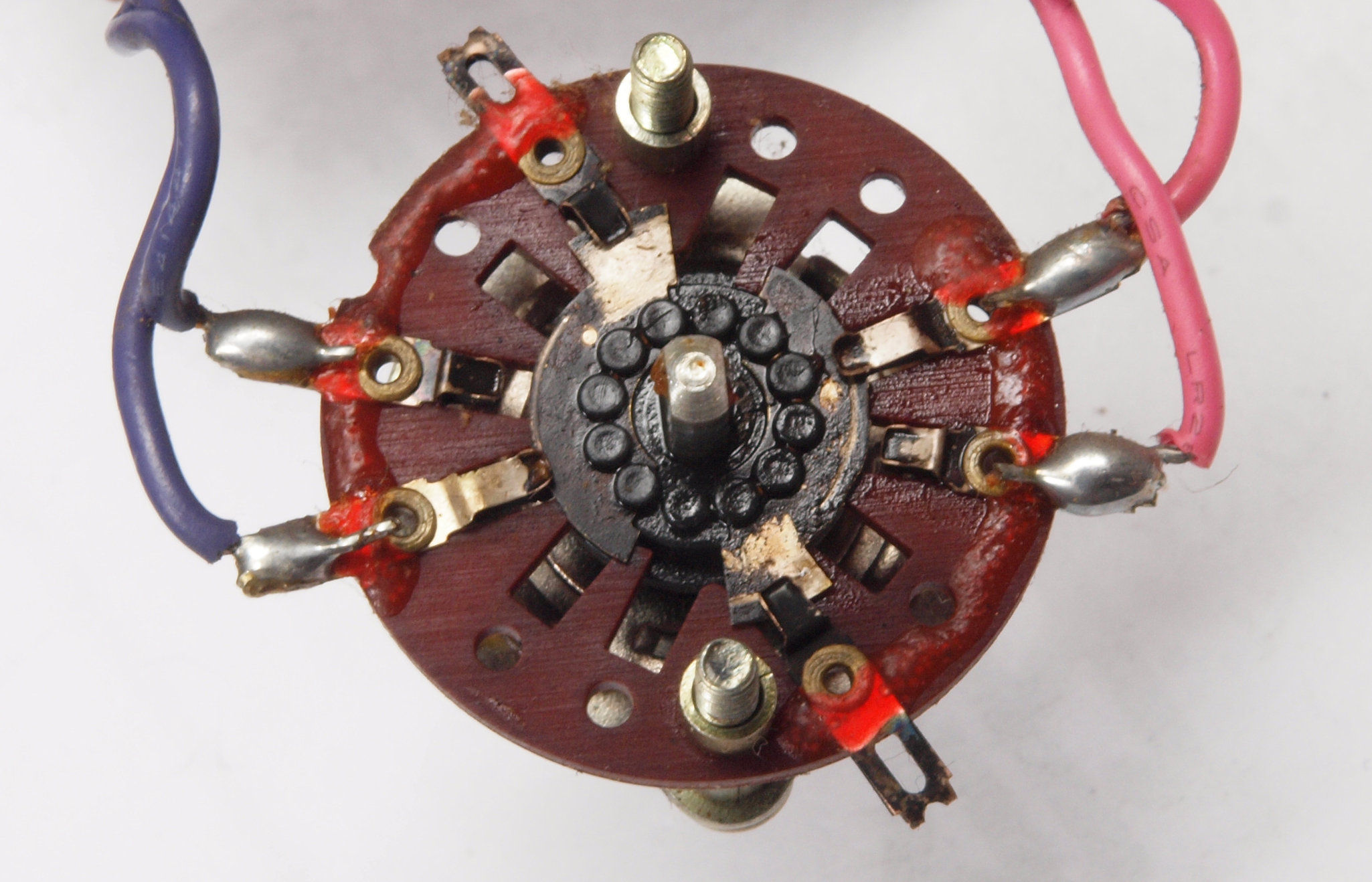

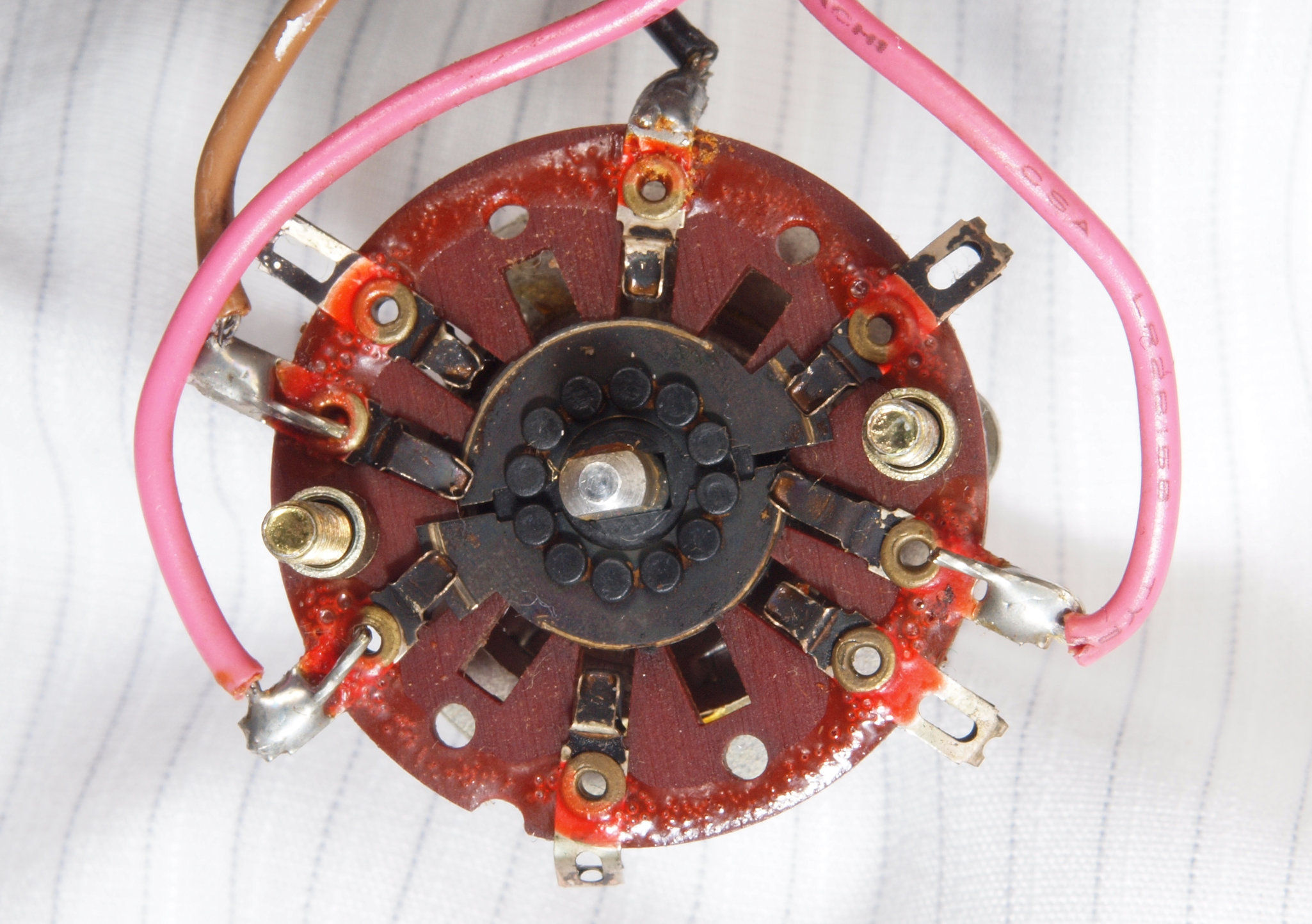

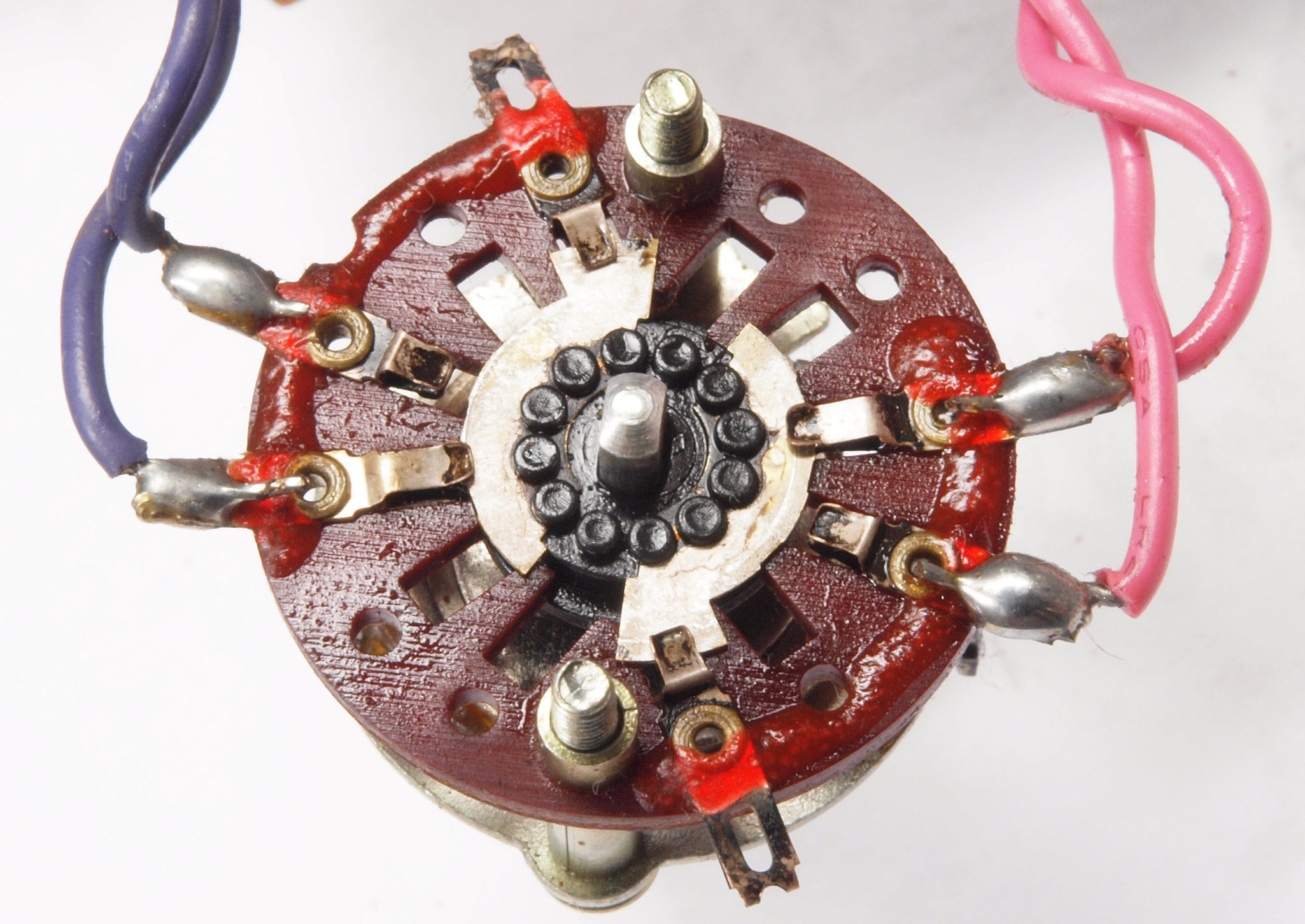

Ｃ８１．　修理前　入力ＳＷ。
Ｃ８２．　修理中　入力ＳＷ。
Ｃ８３．　修理（清掃）後　入力ＳＷ。

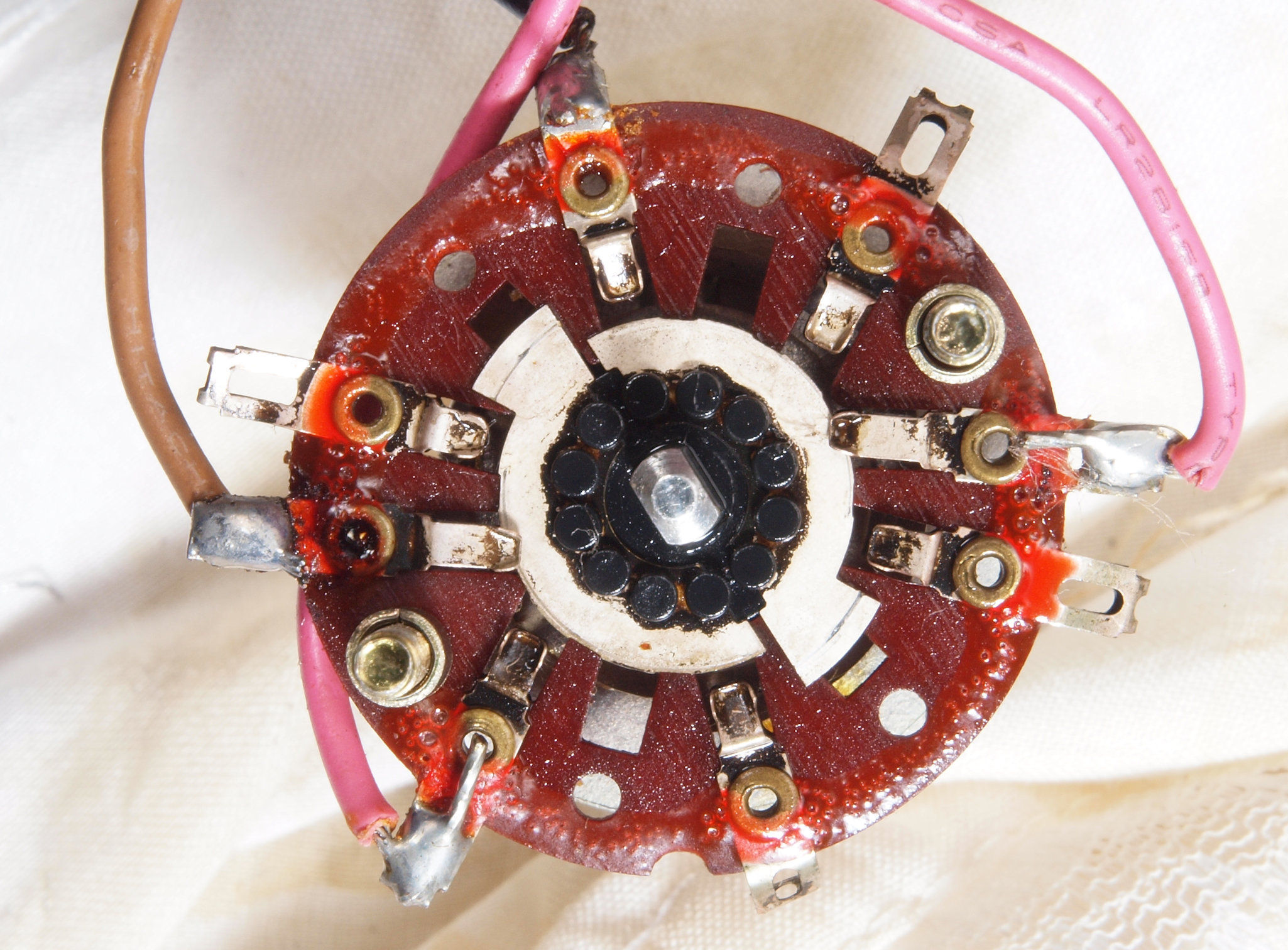

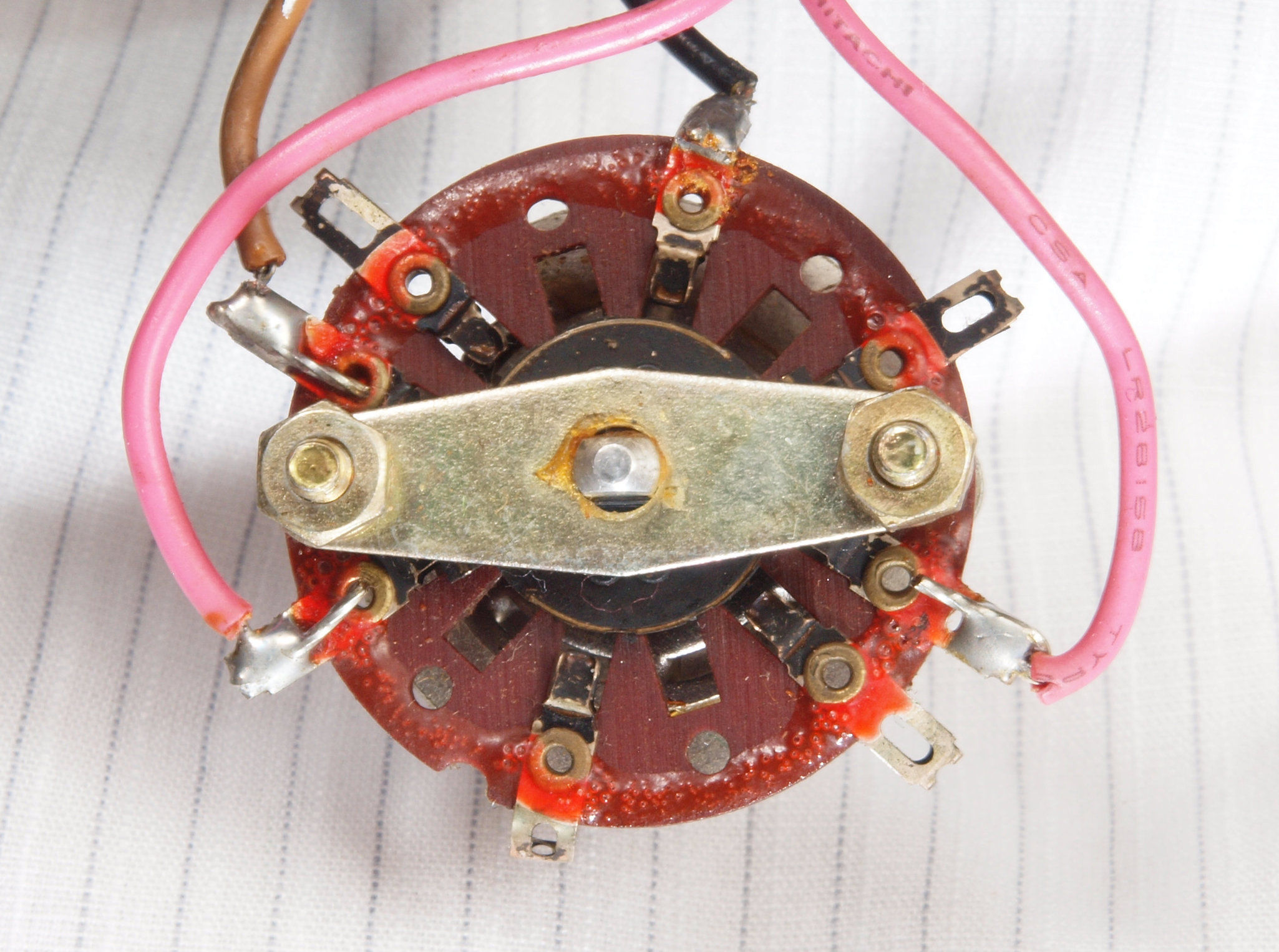

Ｃ９１．　修理中　モードＳＷ。
Ｃ９２．　修理中　モードＳＷ。
Ｃ９３．　修理（清掃）後　モードＳＷ。

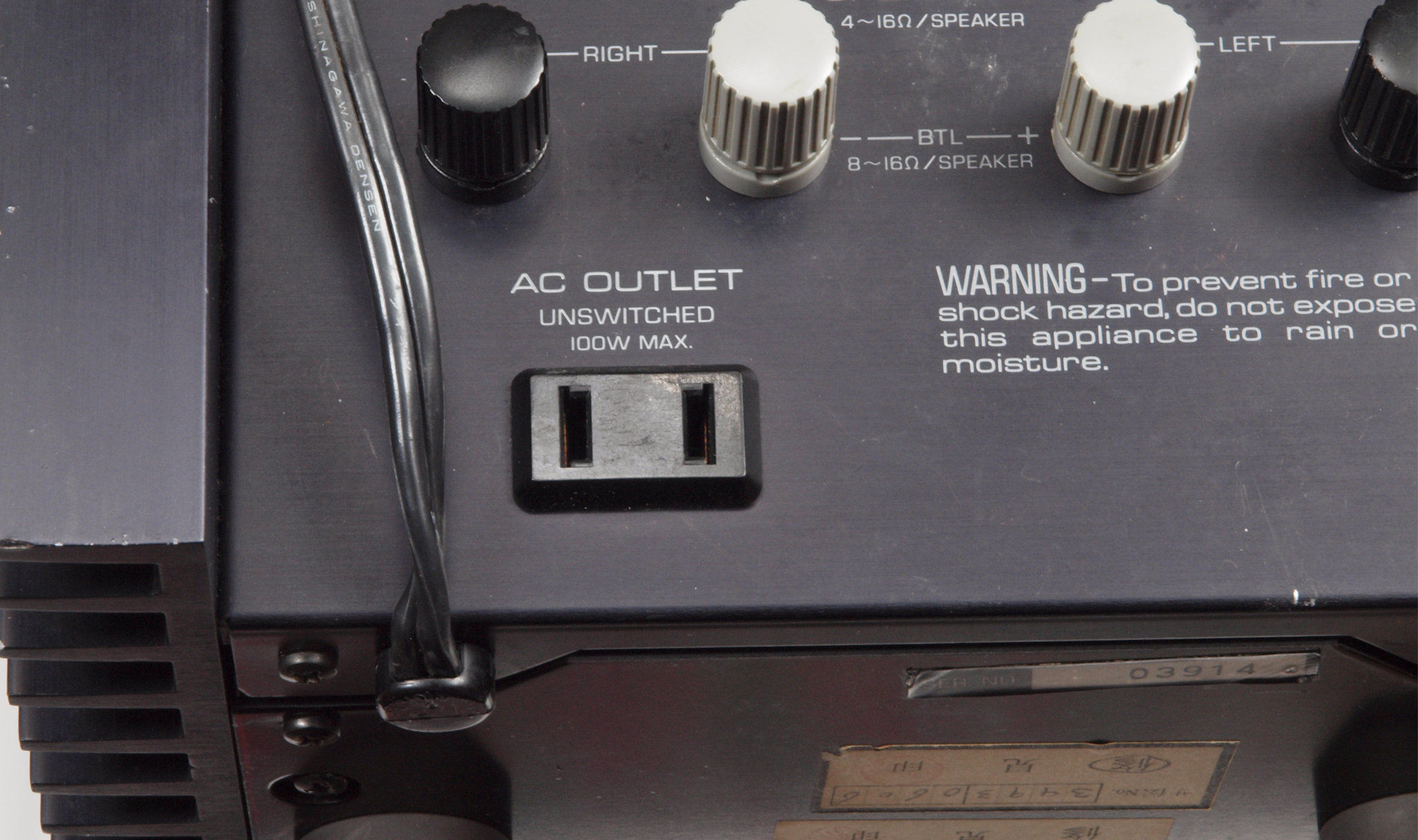

ＣＡ１．　修理前　電源コード取り付け。
ＣＡ２．　修理中　電源コードを取り、３Ｐインレット取付穴開け。

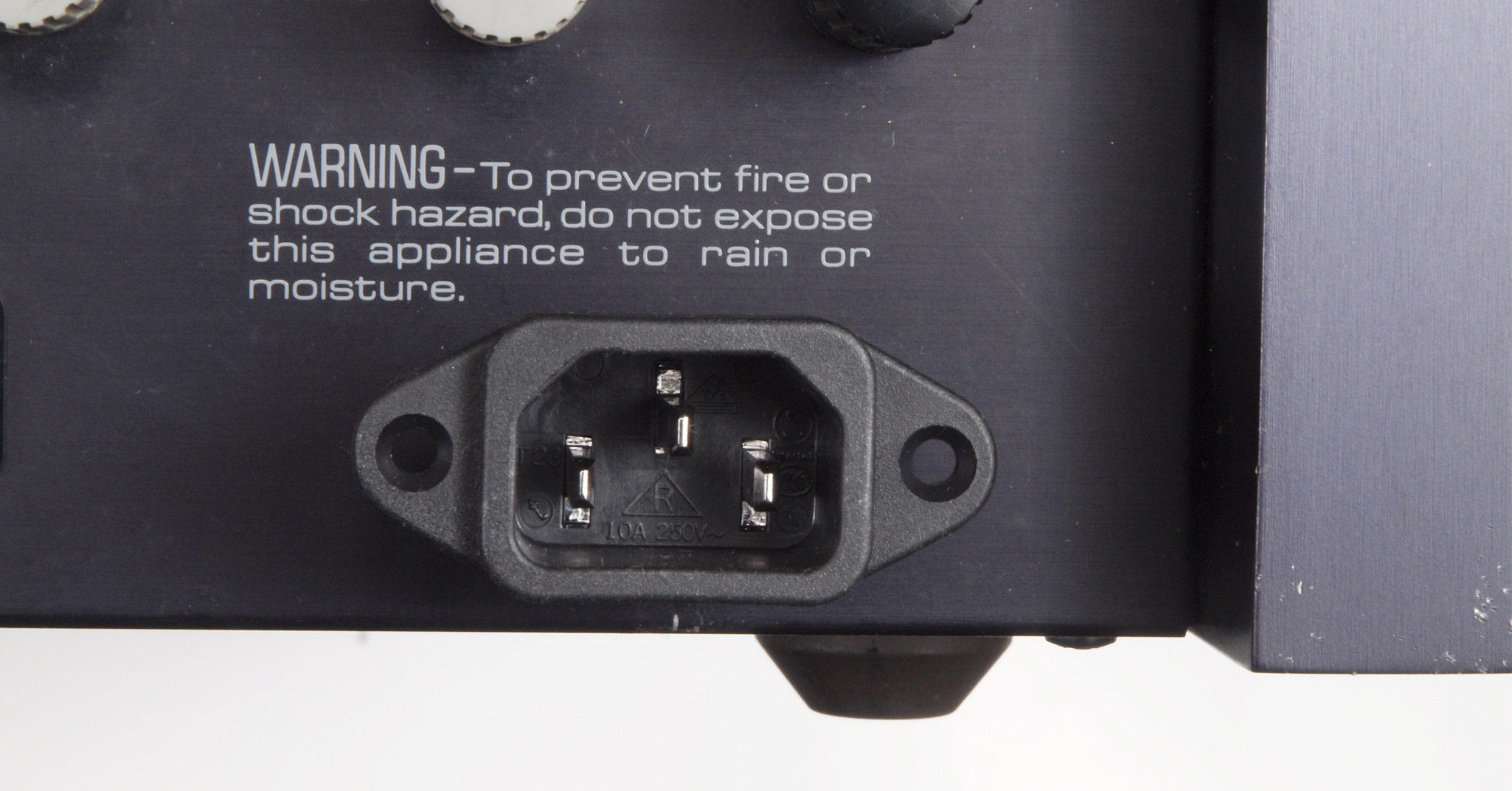

ＣＡ３．　修理（交換）後　電源コードをとり、３Pインレットに交換。 　FURUTECH　FI-10(R) ロジウムメッキ使用。

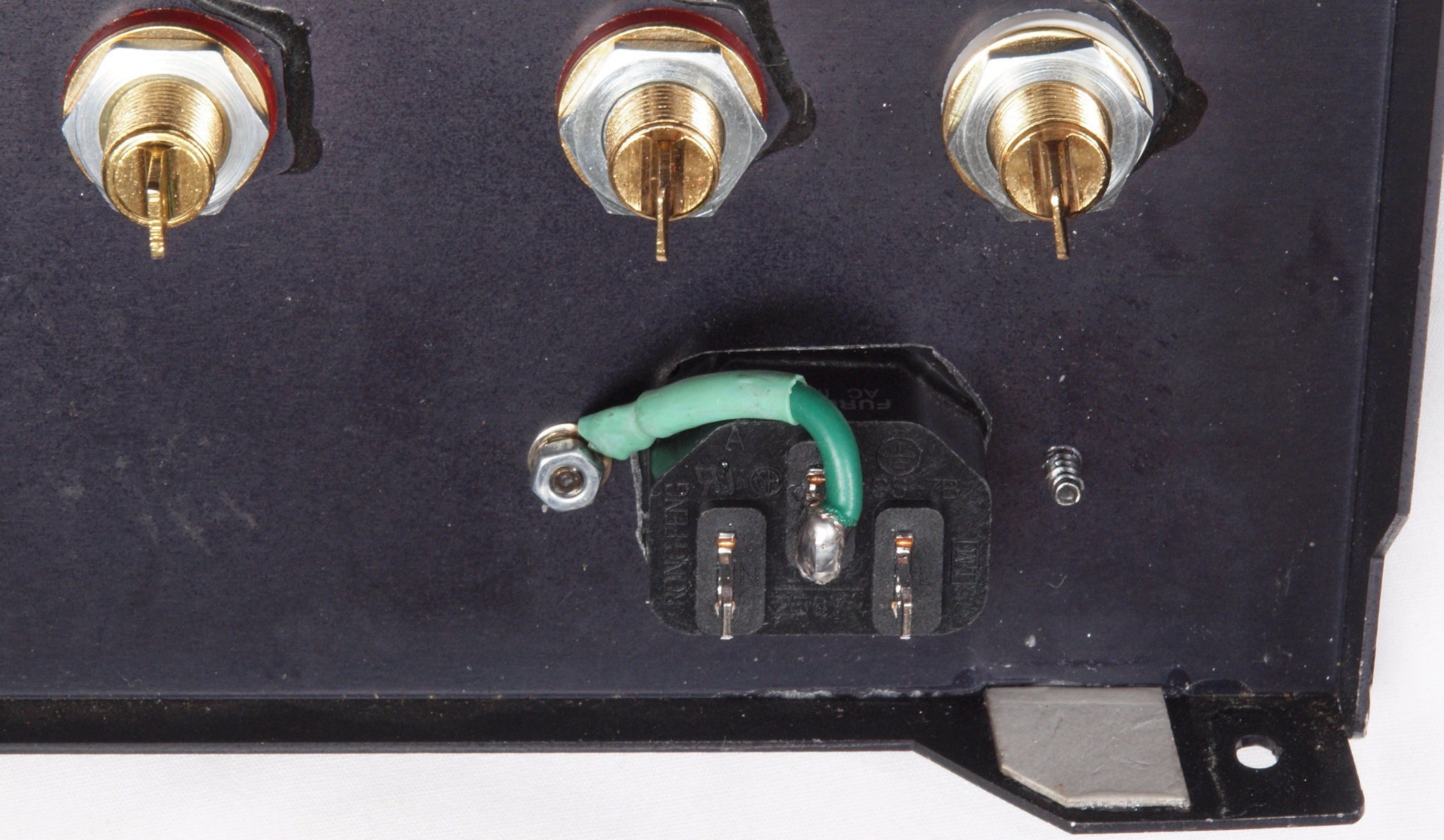

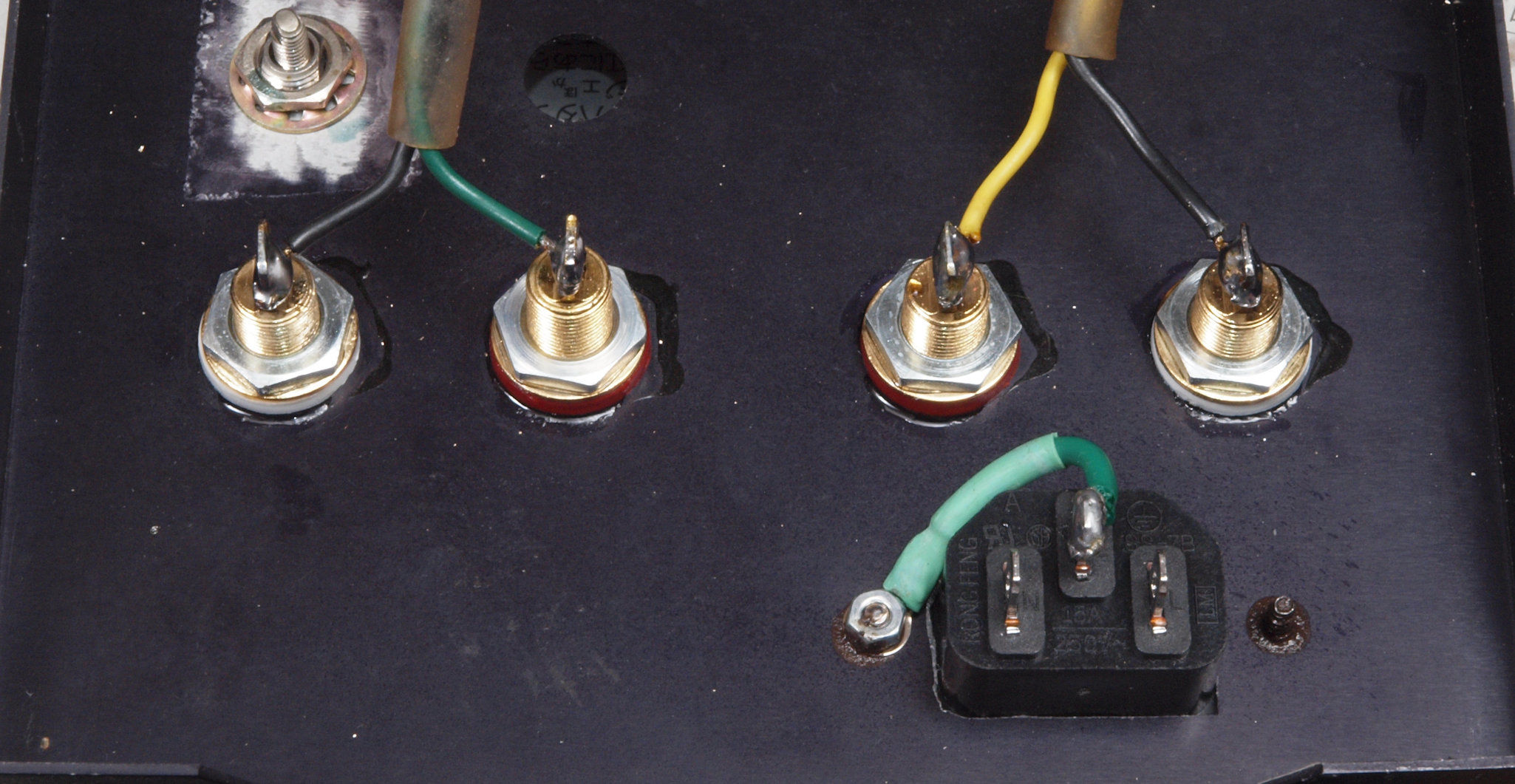

ＣＡ４．　修理（交換）後　ＳＰ接続端子裏。アースはしっかり取る。

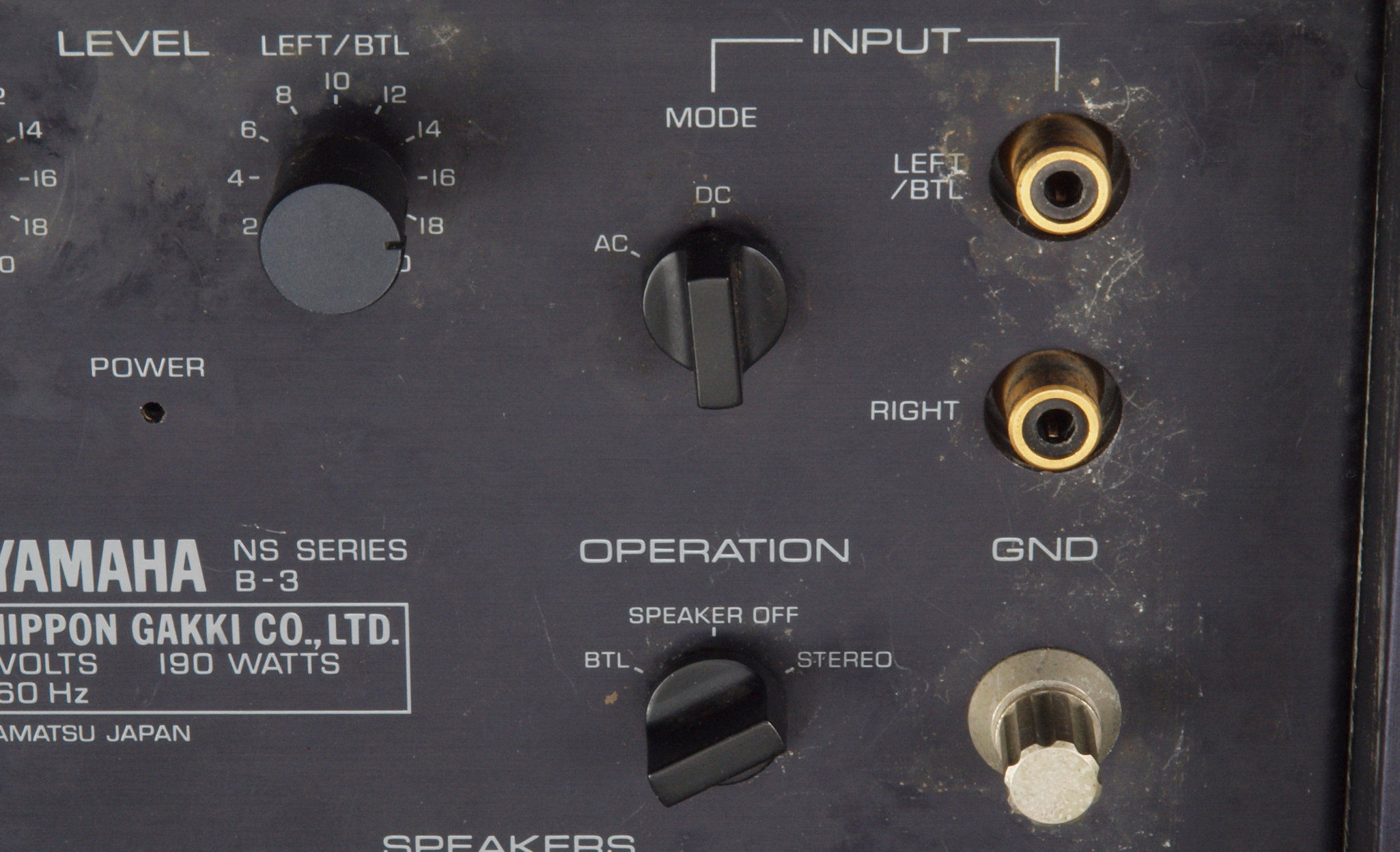

ＣＢ１．　修理前　入力ＲＡＣ端子。

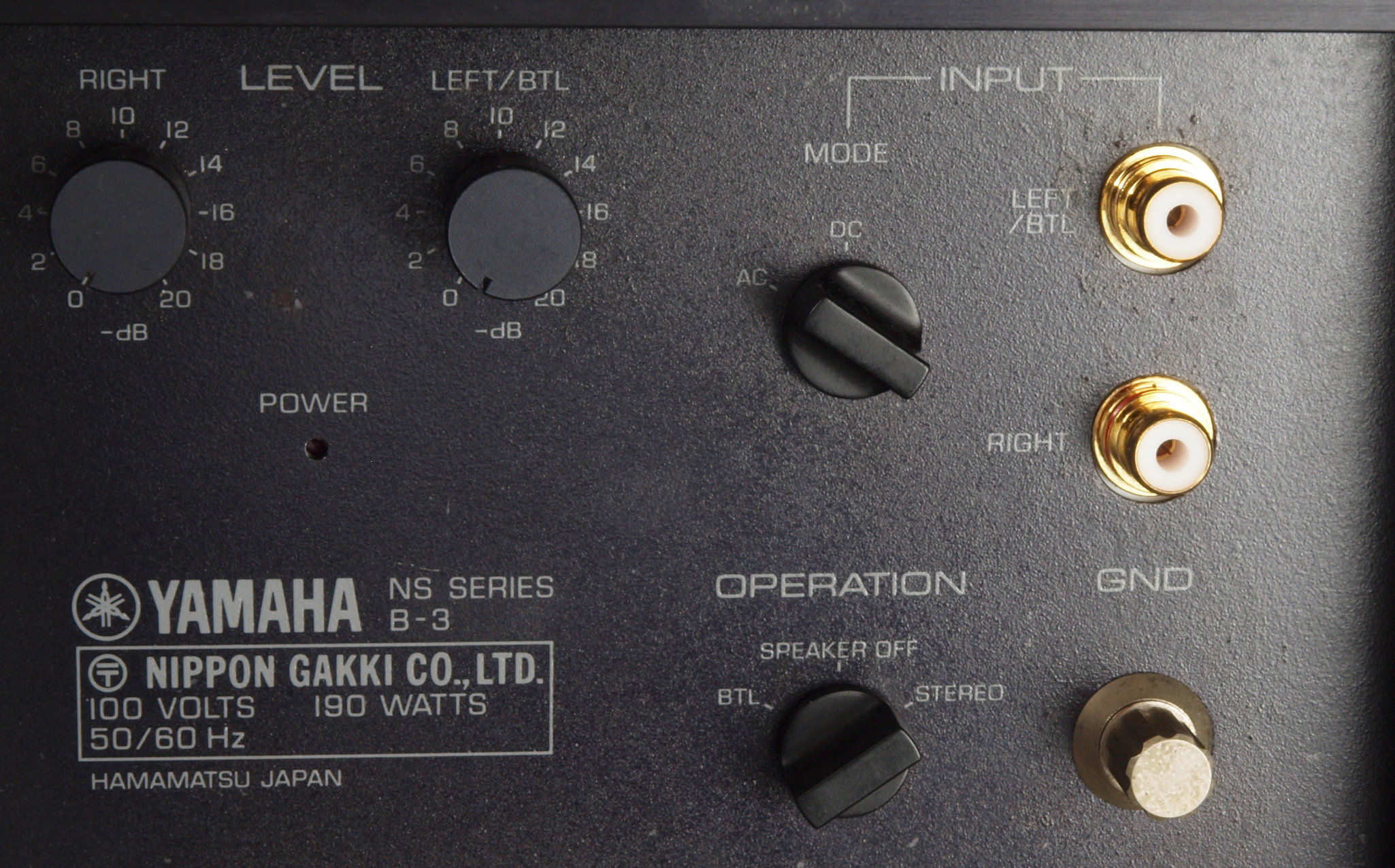

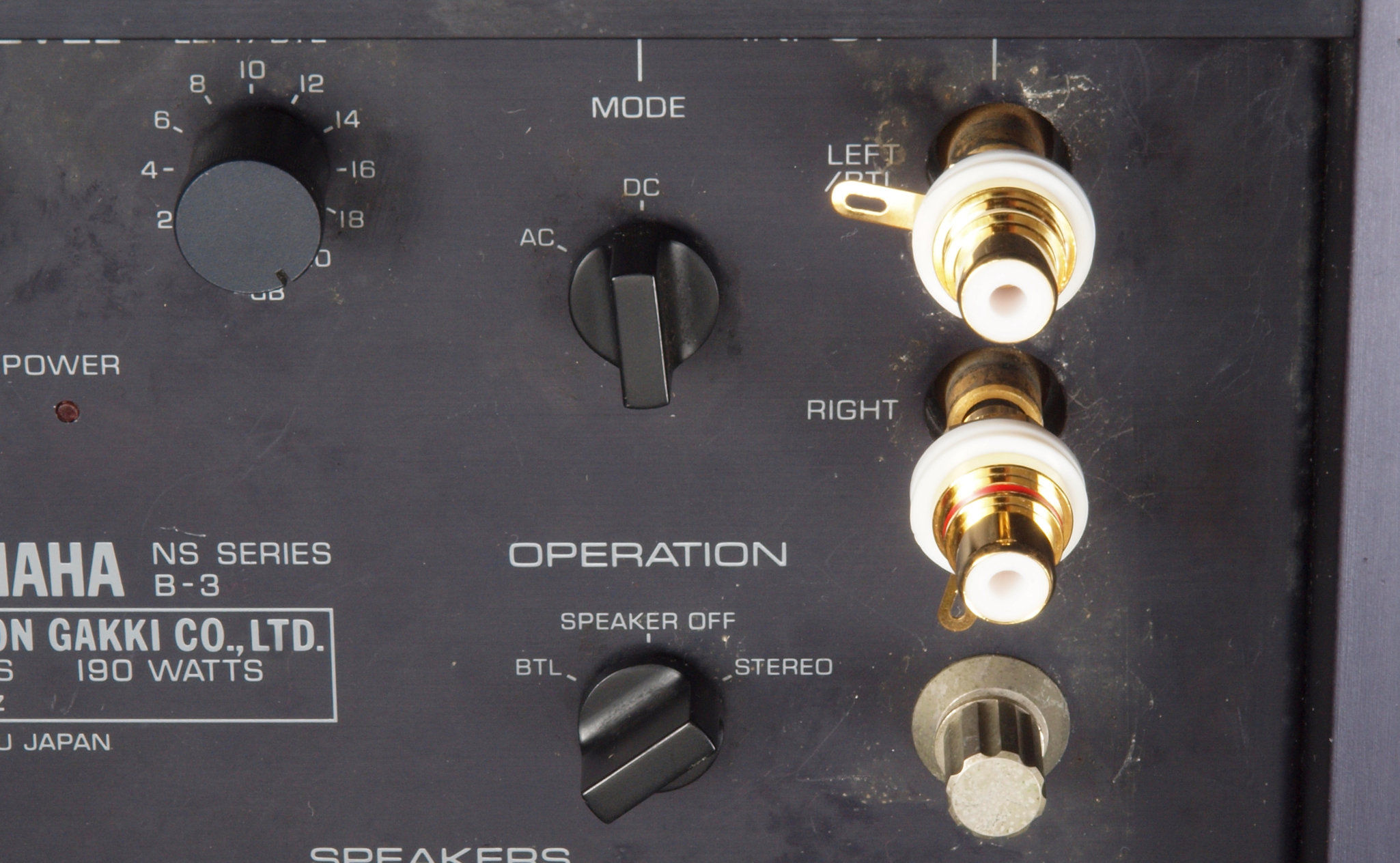

ＣＢ２．　修理（交換）後　入力ＲＡＣ端子。テフロン絶縁ＲＣＡ端子に交換。

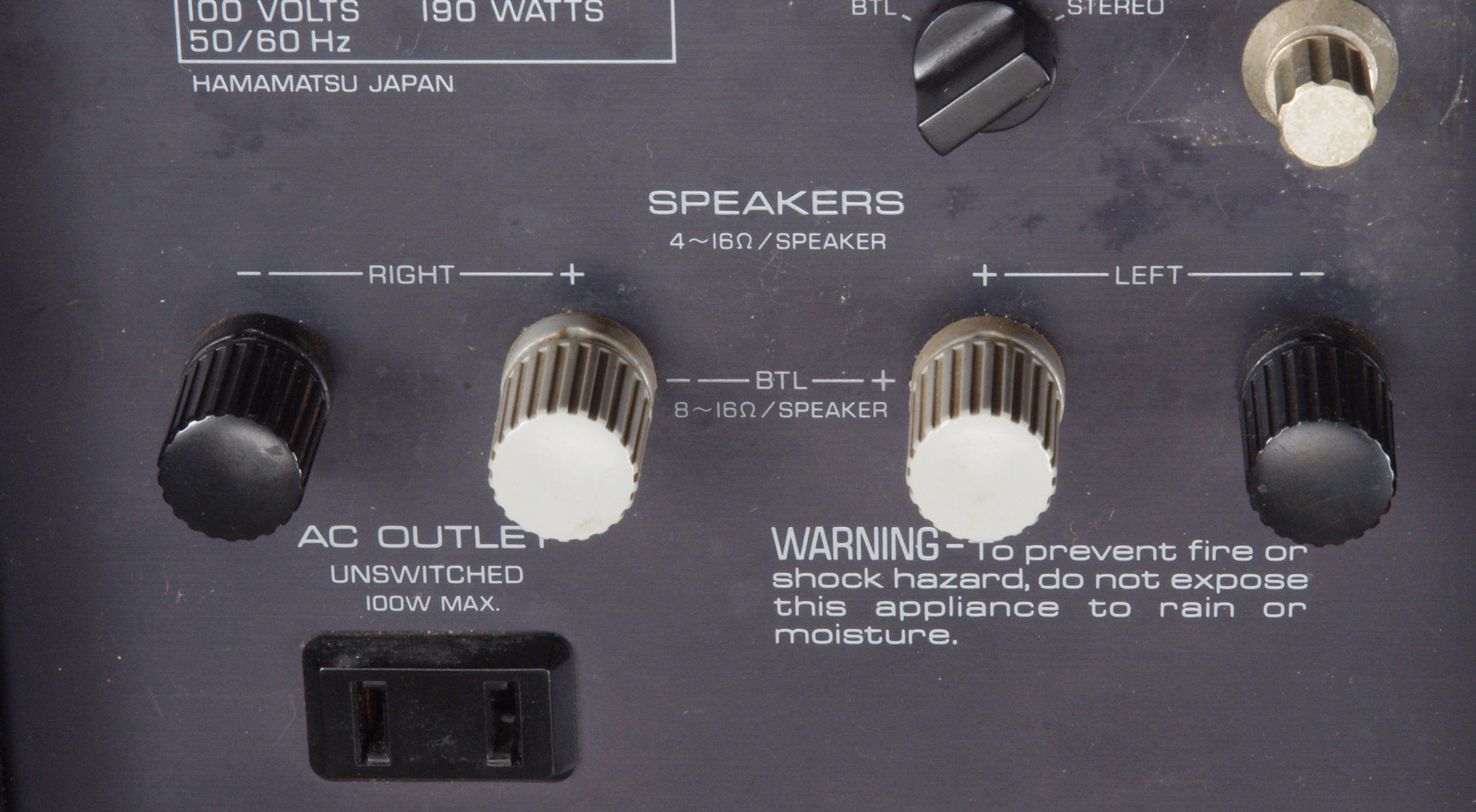

ＣＣ１．　修理前　ＳＰ接続端子。

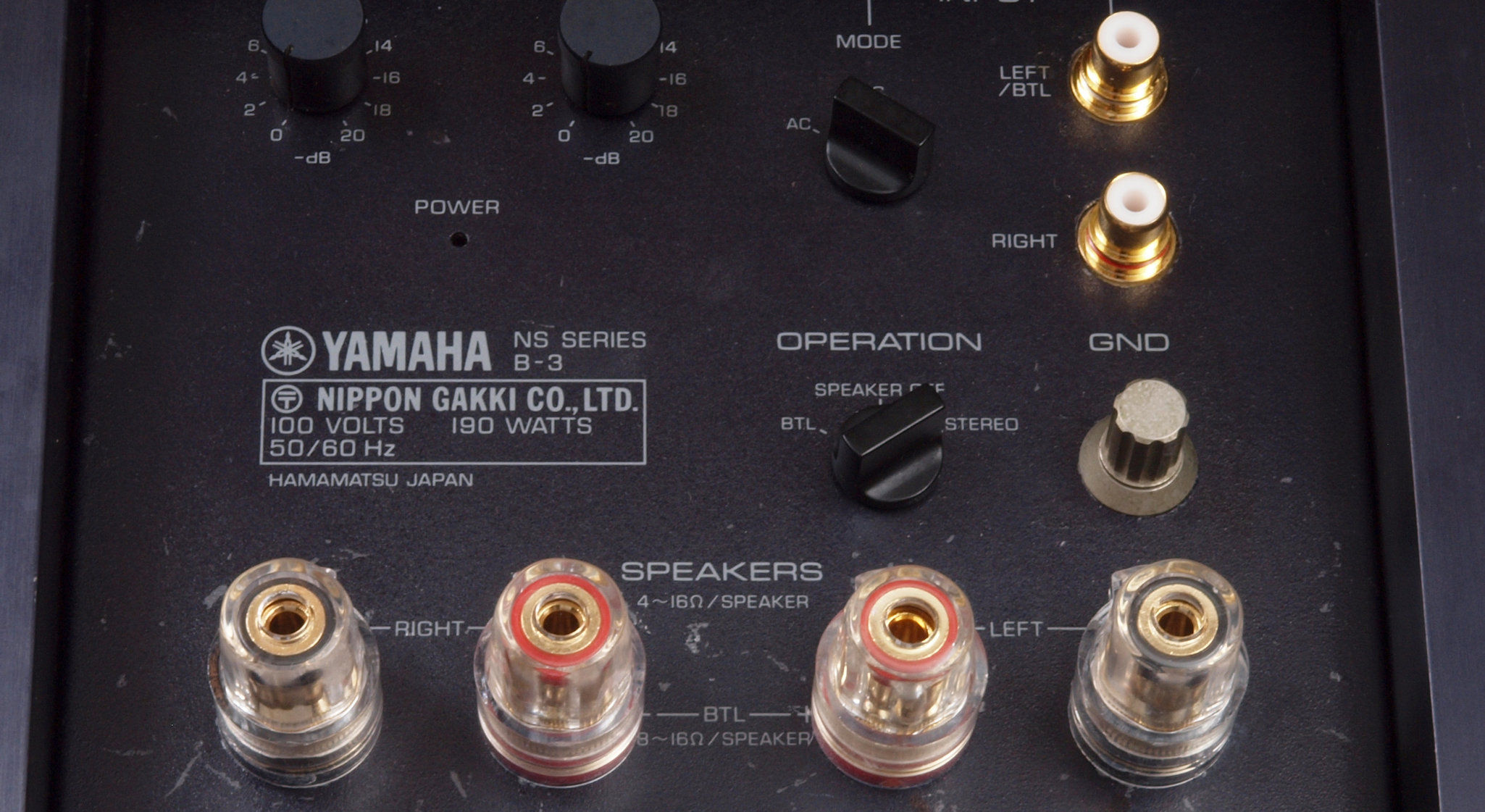

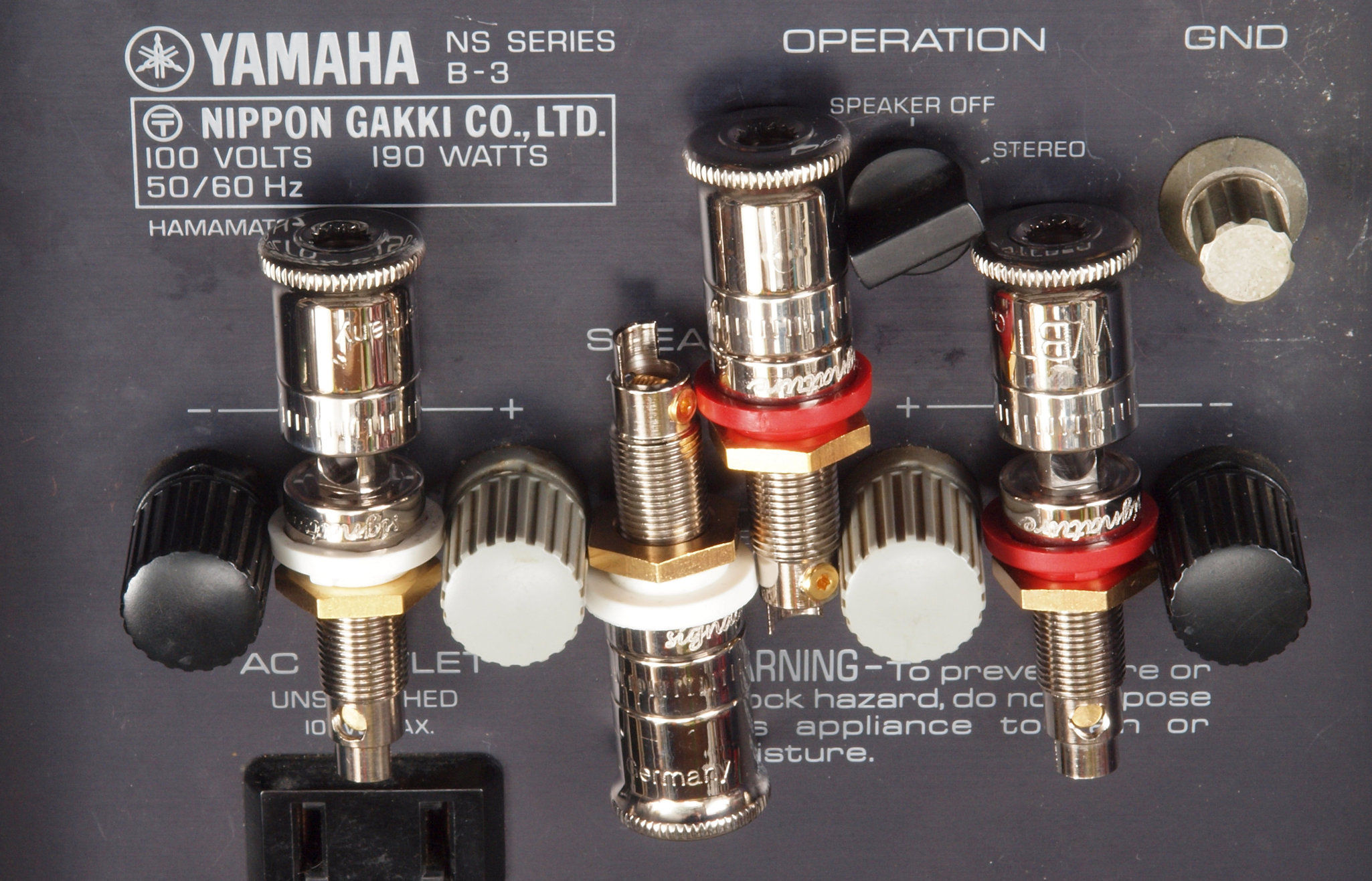

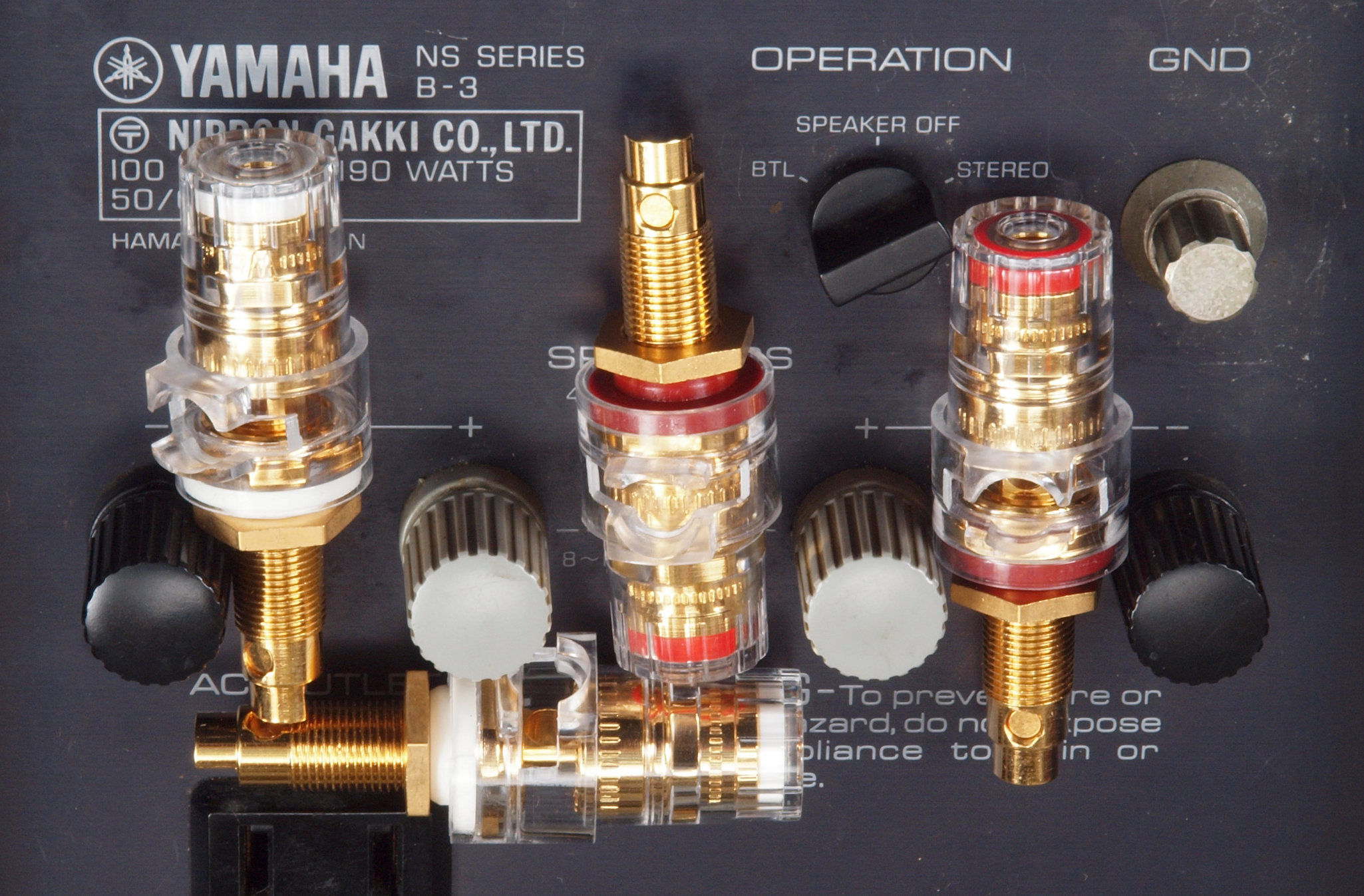

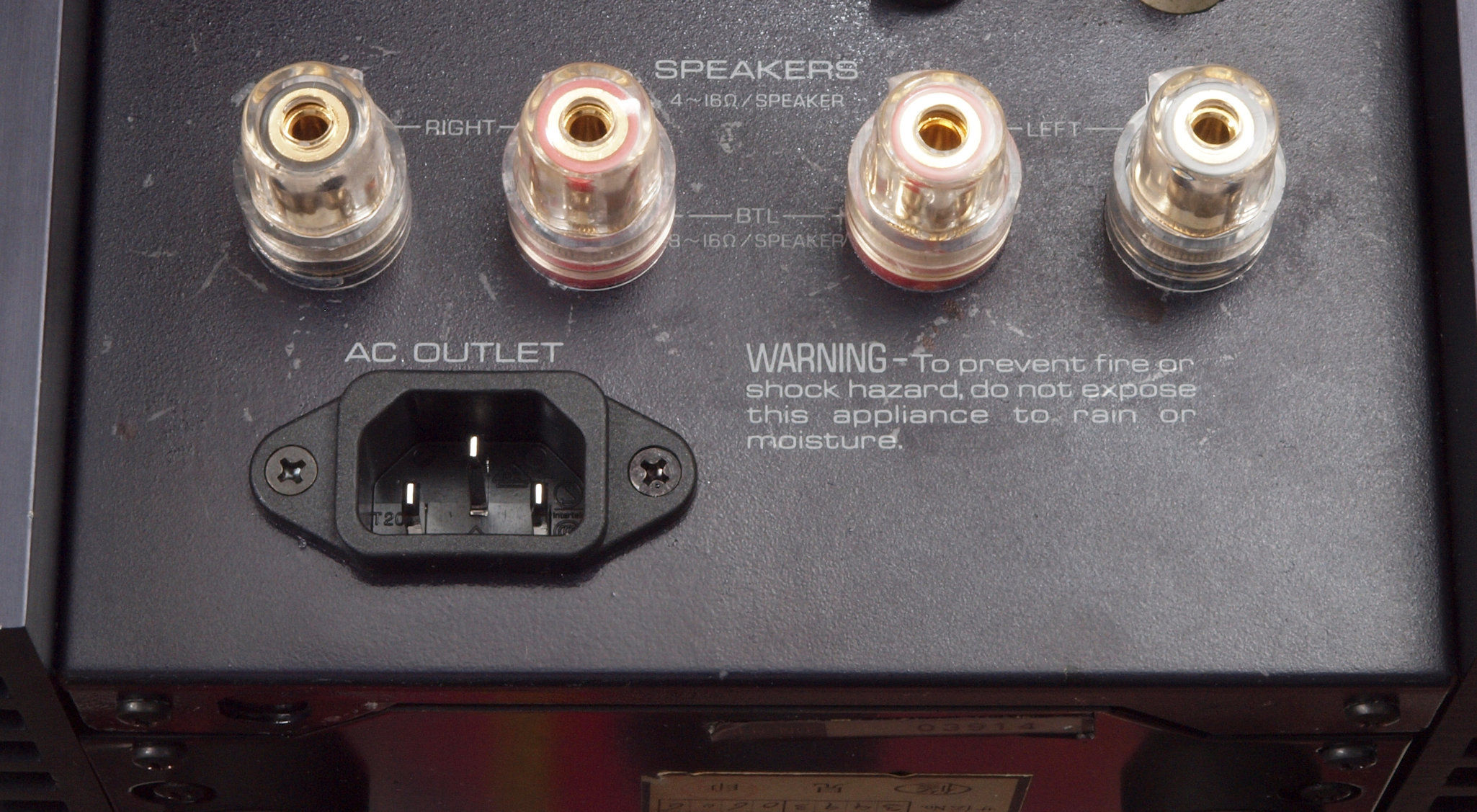

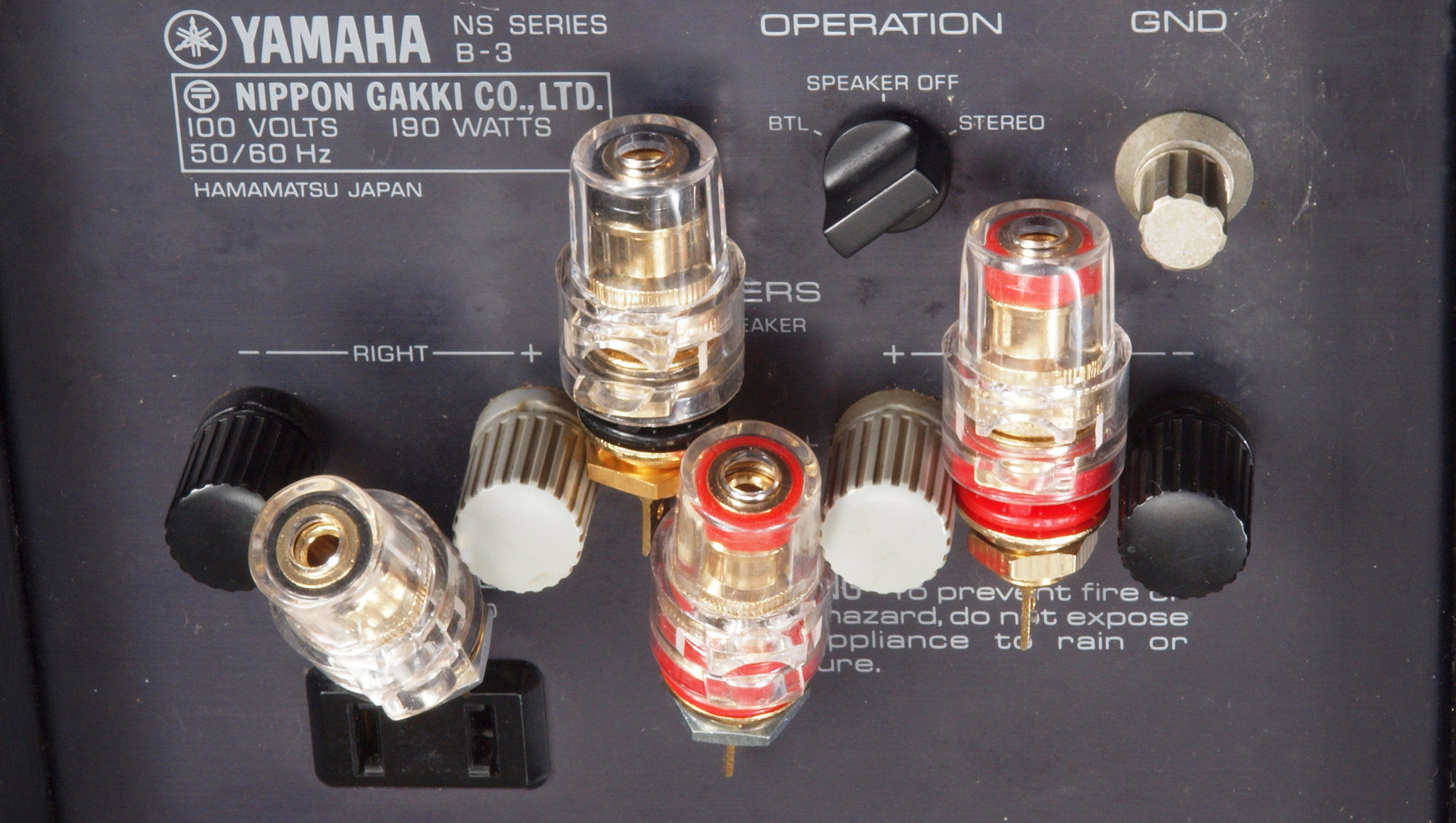

ＣＣ２．　修理（交換）後　ＳＰ接続端子。バナナ対応端子に交換。
ＣＣ３．　修理（交換）後　ＳＰ接続端子裏配線。
ＣＤ１．　修理前　裏パネル。少し黴が発生している。

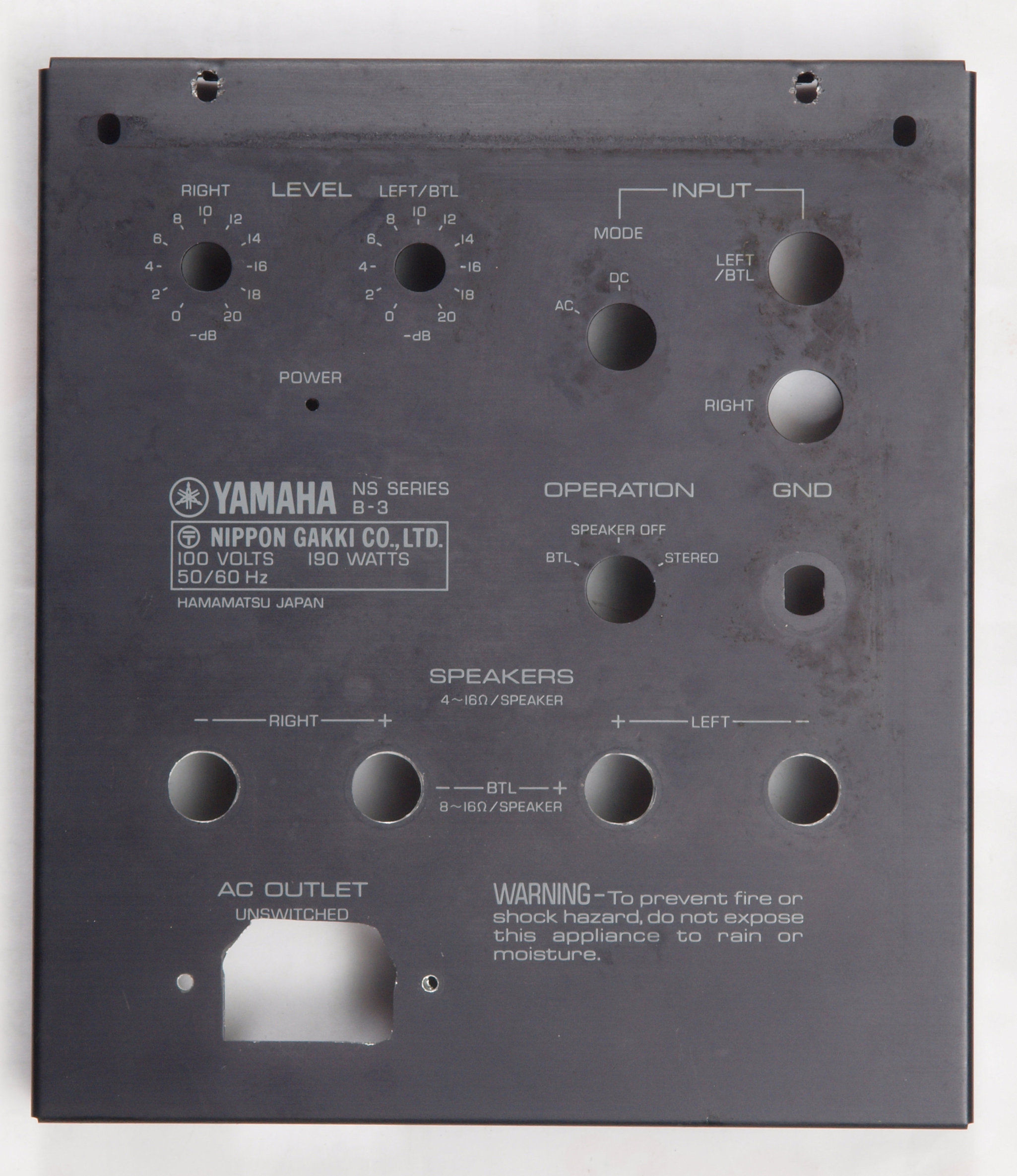

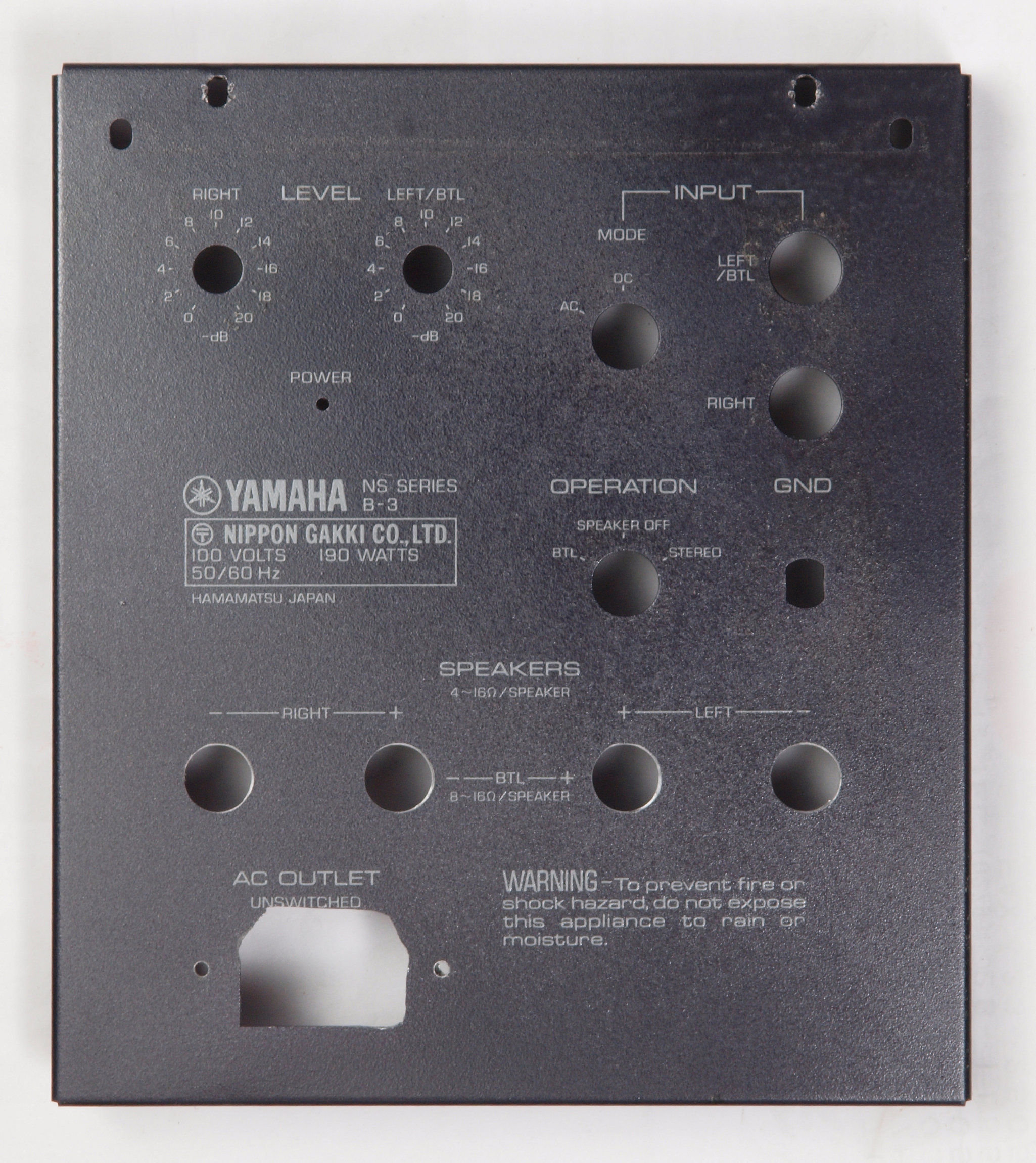

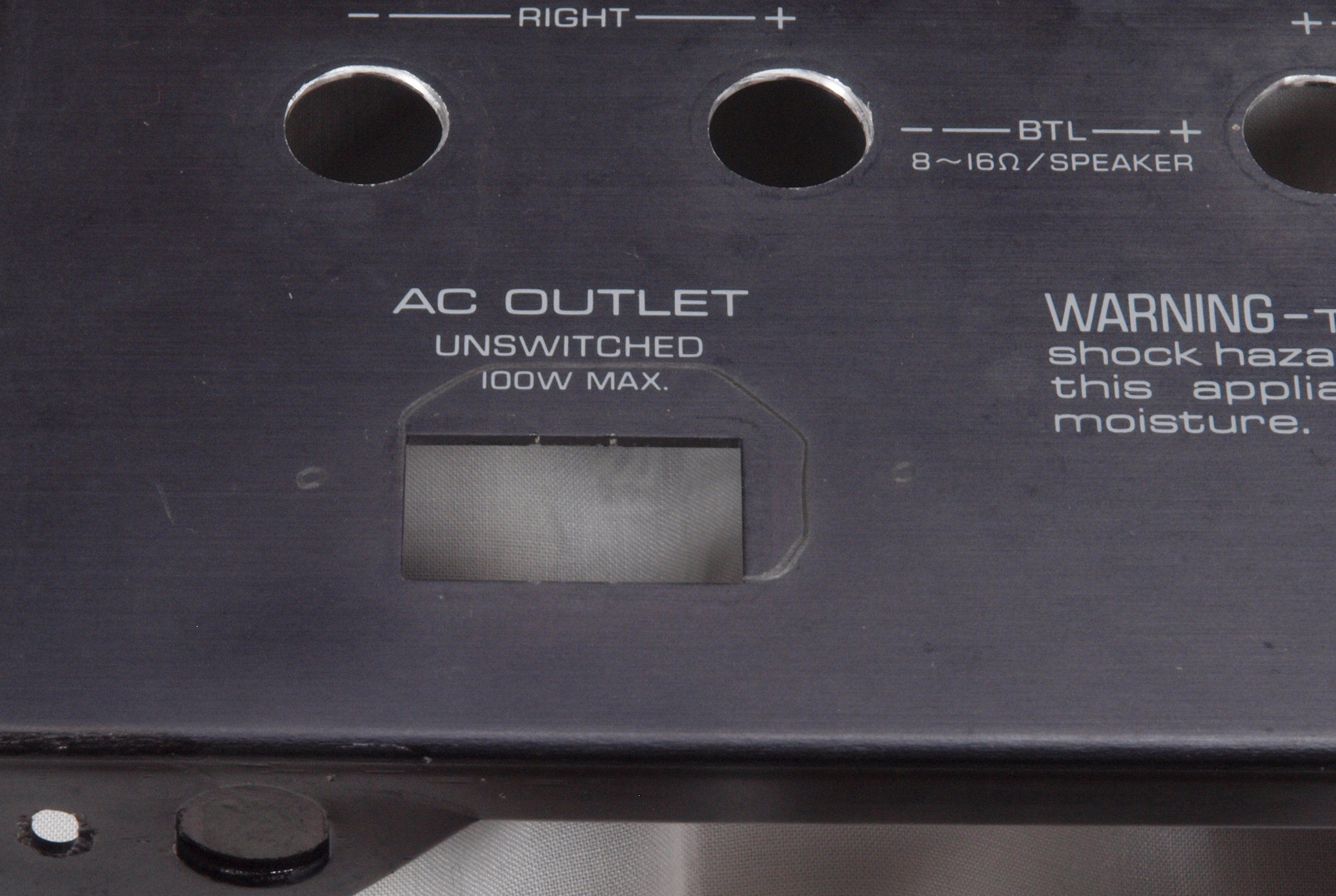

ＣＤ２．　修理中　裏パネル。　穴加工後。

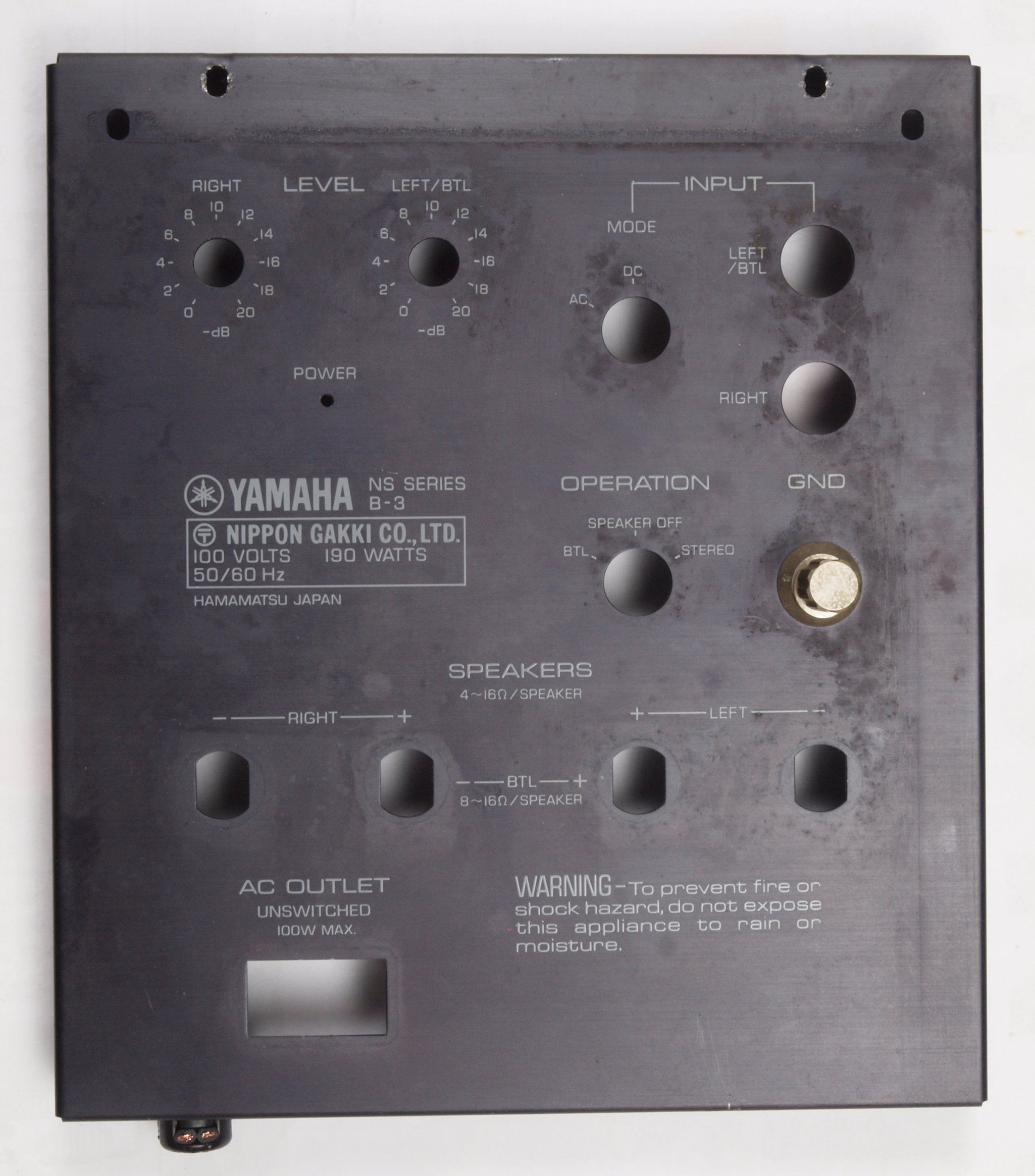

ＣＤ３．　修理（塗装換）後　裏パネル。　部品を皆取ったので、軽く塗装する。
ＣＥ１．　交換部品

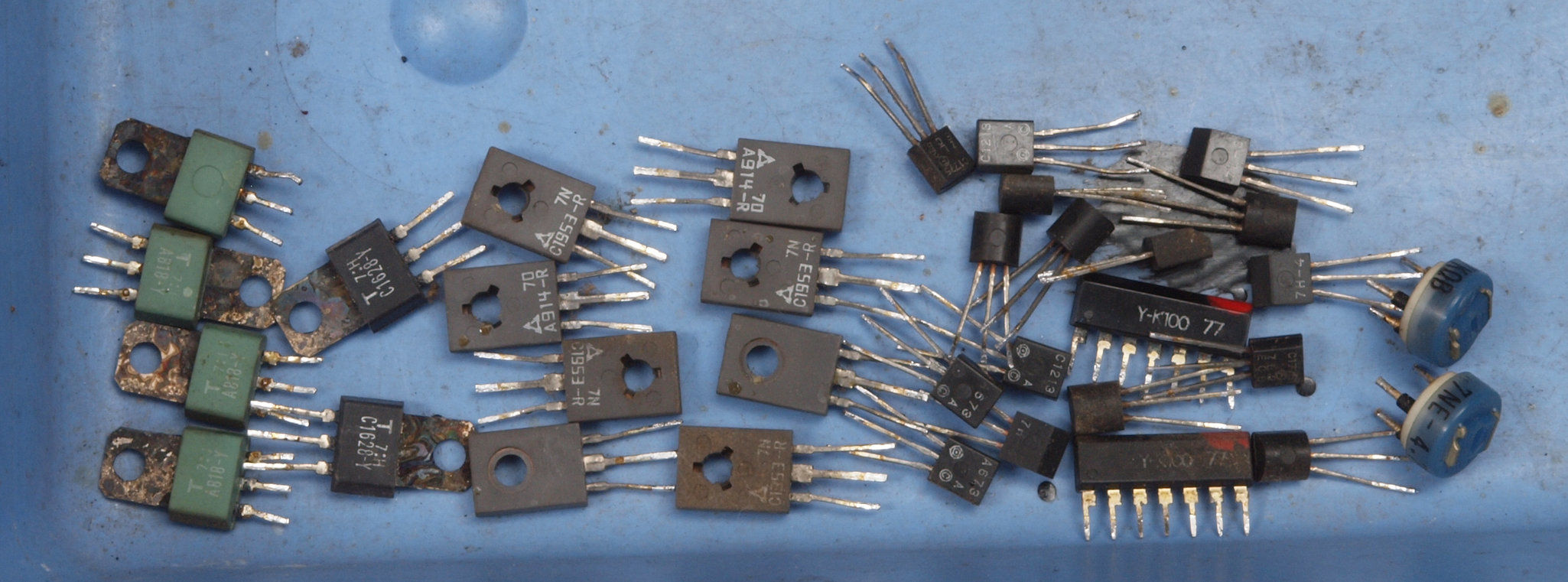

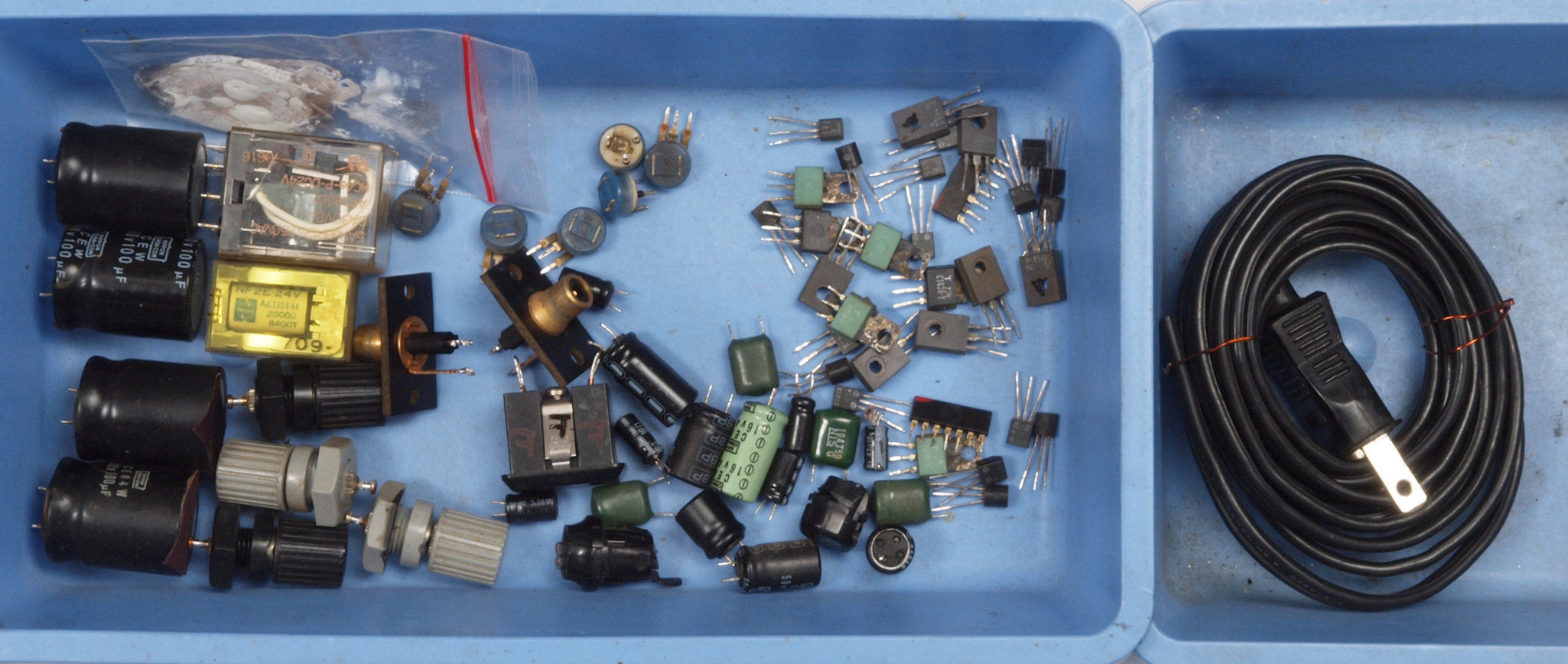

ＣＥ２．　交換部品。　足黒ＴＲ（トランジスター）等。
ＣＦ１．　修理前　上から見る
ＣＦ２．　修理後　上から見る

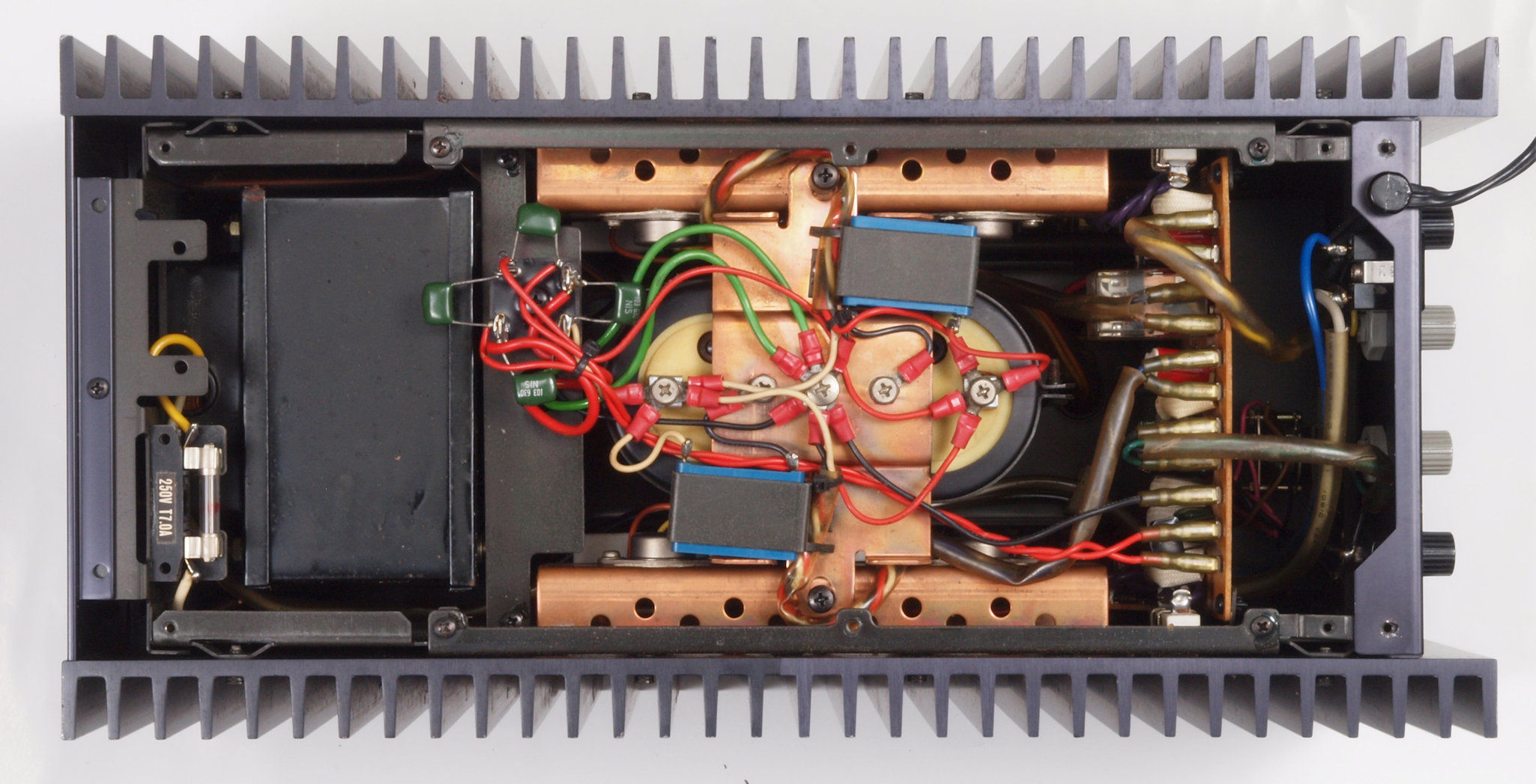

ＣＦ３．　修理前　下から見る

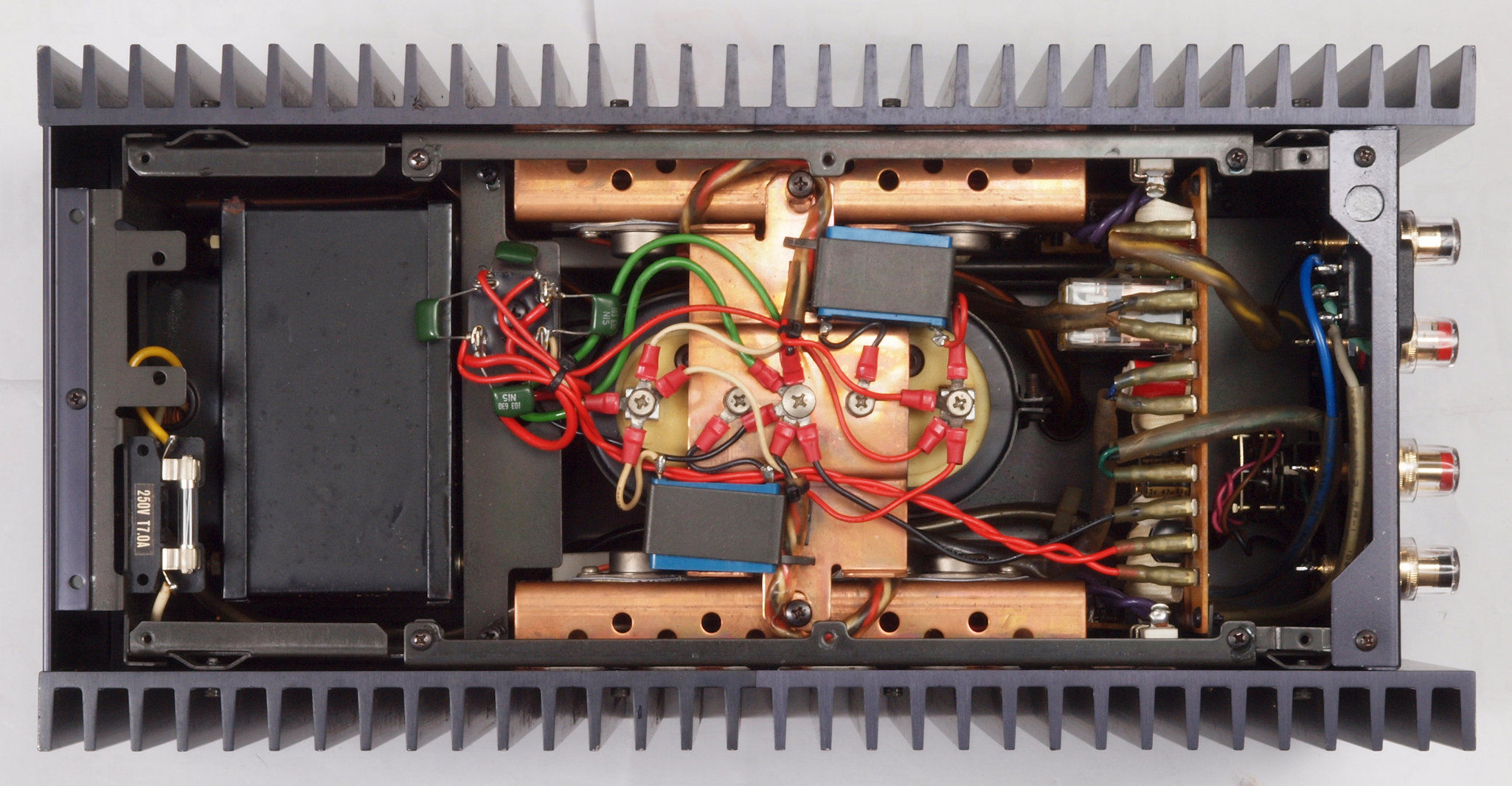

ＣＦ４．　修理後　下から見る
Ｅ．　測定・調整。画像をクリックすると、大きく（横幅2050ドット）表示されます。

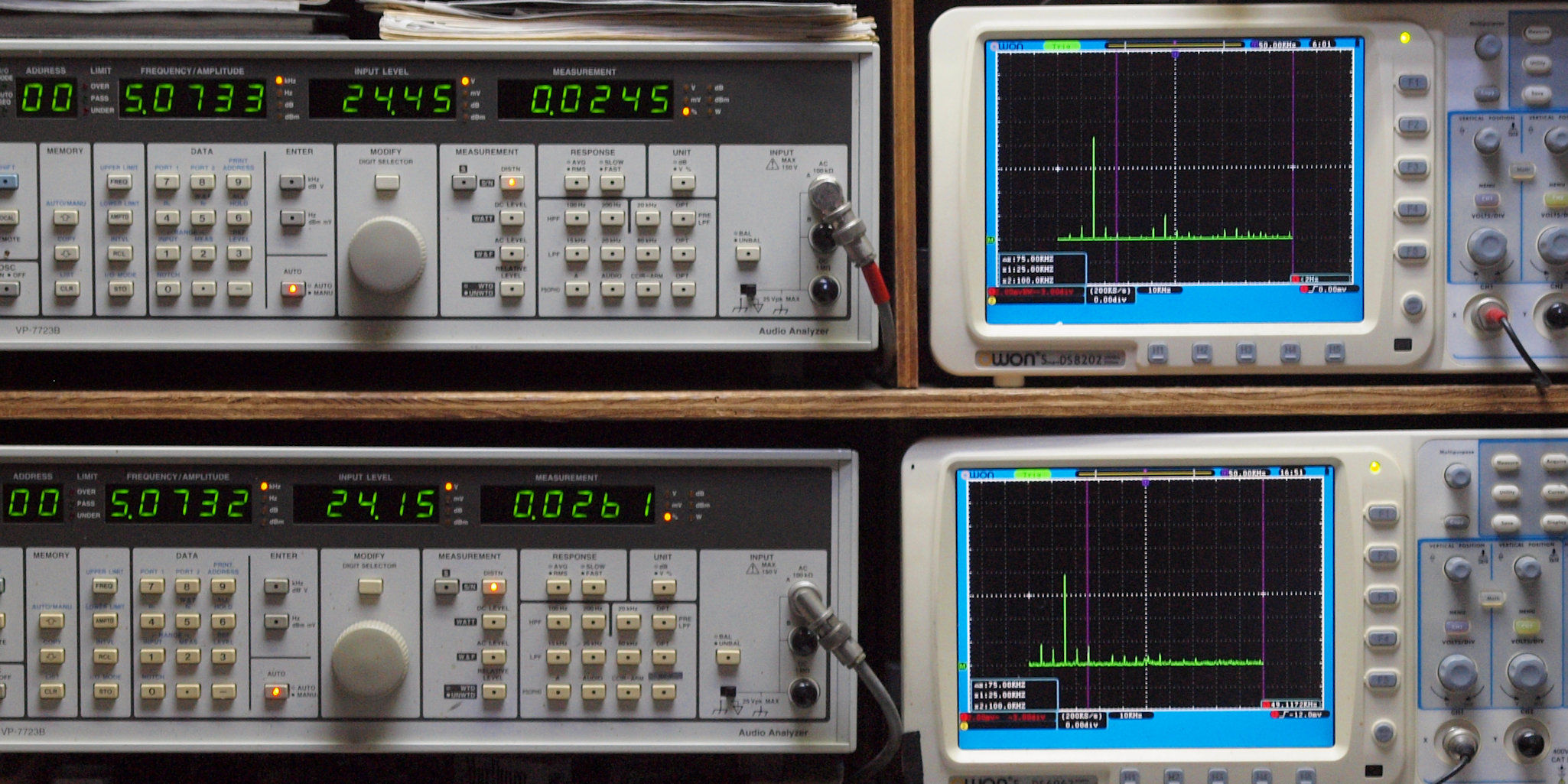

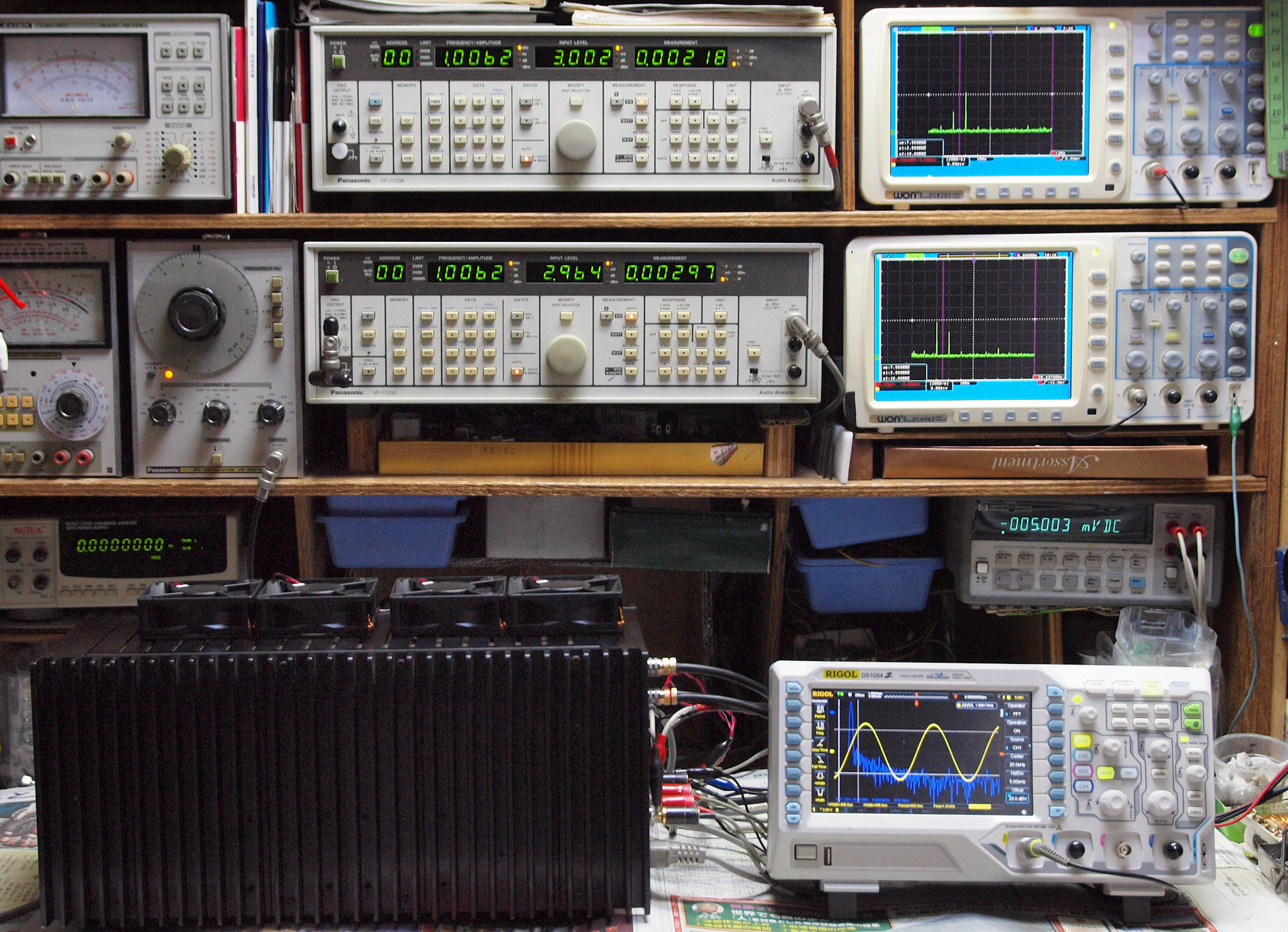

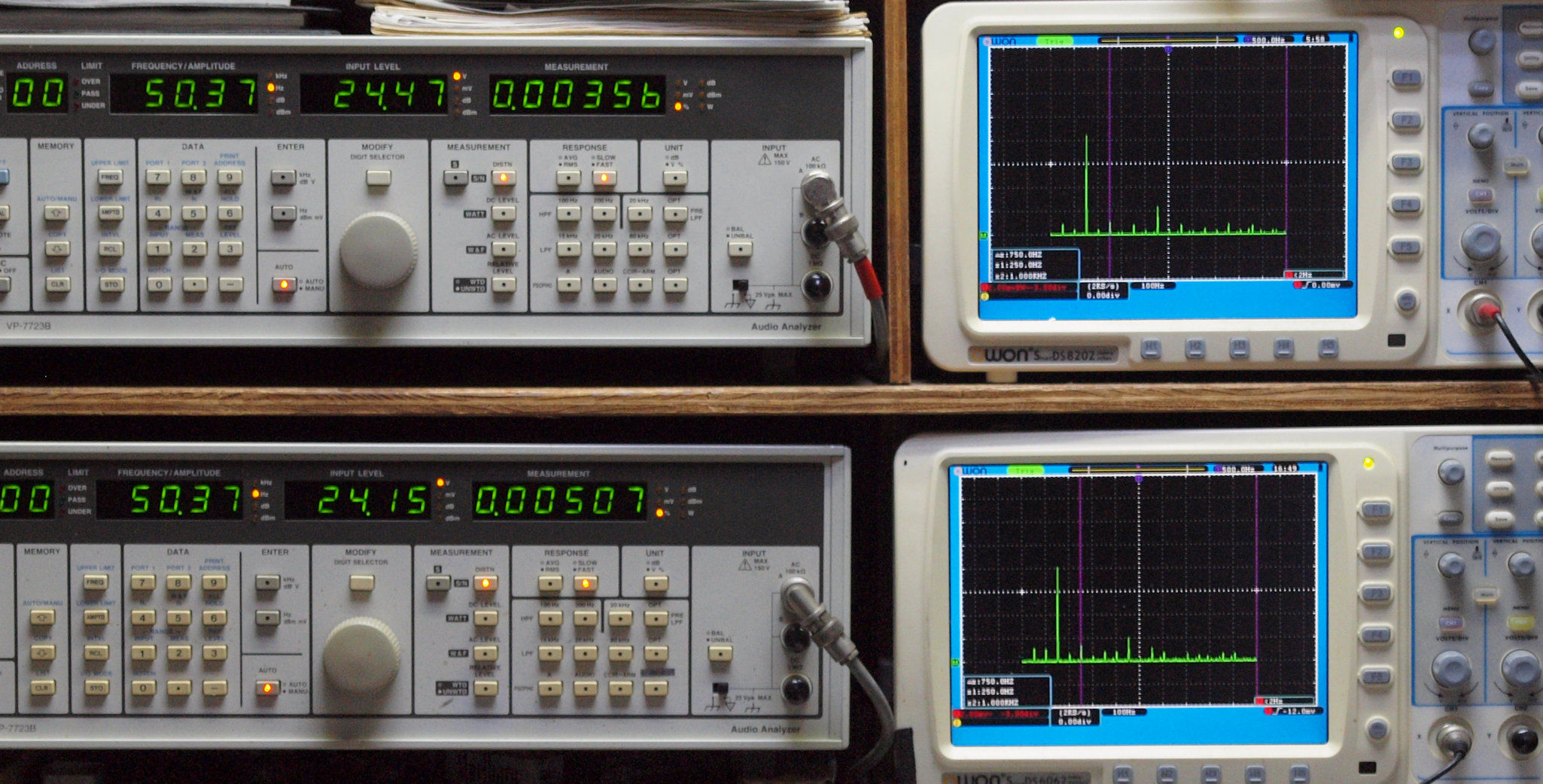

Ｅ０．　出力・歪み率測定・調整。
　　　　「見方」。
　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ－７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　上段右端　ＶＰ－７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ－７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　下段右端　ＶＰ－７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　下段左端　オーディオ発振器　ＶＰ－７２０１Ａ　より５０Ｈｚ～１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。
　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ－７７２３Ｂ」「ＶＰ－７２０１Ａ」。 FFT画面の見方はこら。
Ｅ１１．　５０Ｈｚ入力、Ｒ側ＳＰ出力電圧２４Ｖ＝７２Ｗ出力　０．００３５６％歪み。
　　　　　　　　 　　　　　Ｌ側ＳＰ出力電圧２４Ｖ＝７２Ｗ出力　０．００５０７％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

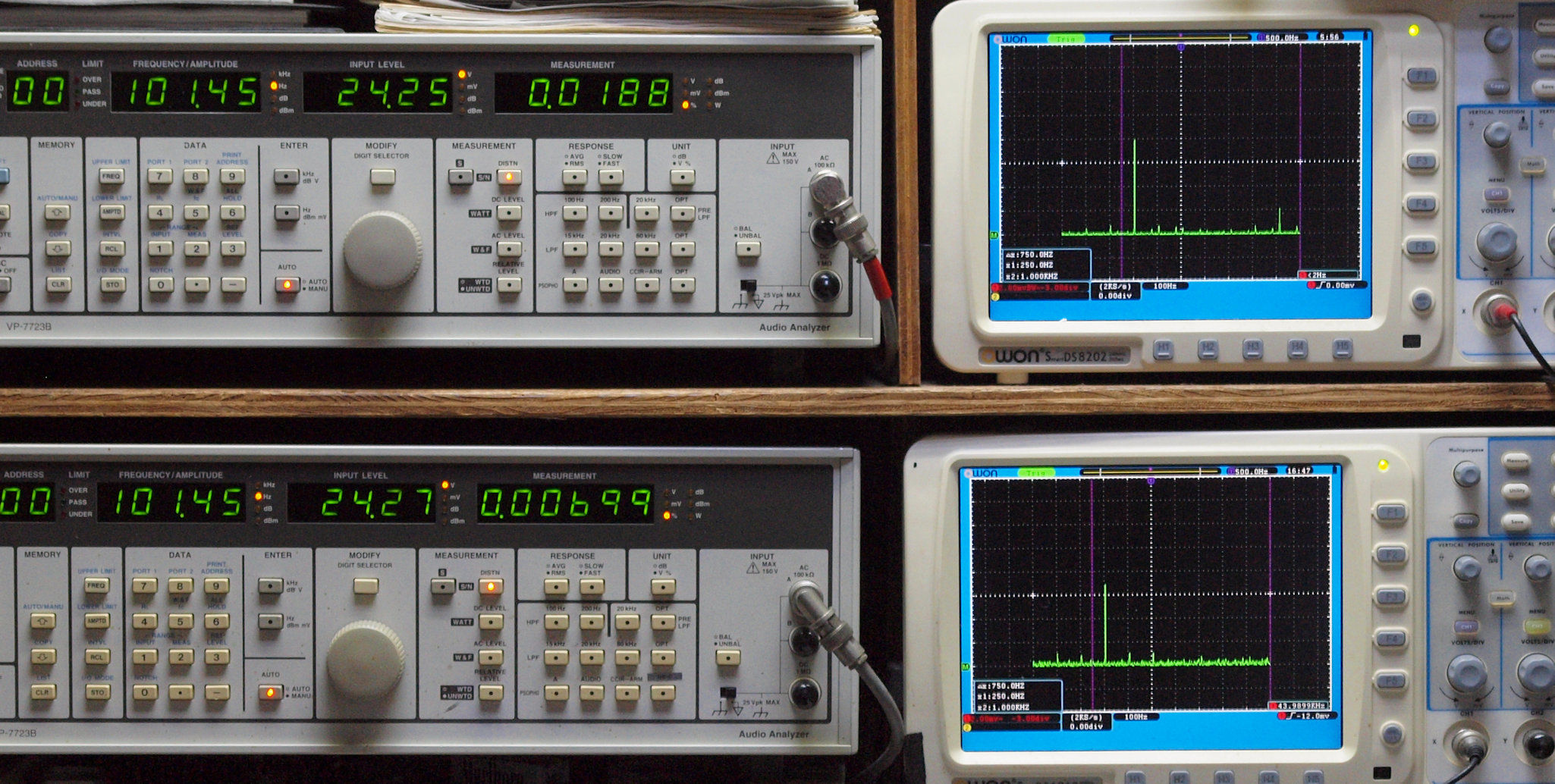

Ｅ１２．　１００Ｈｚ入力、Ｒ側ＳＰ出力電圧２４Ｖ＝７２Ｗ出力　０．０１８８％歪み。
　　　　　　　 　　　　　　　Ｌ側ＳＰ出力電圧２４Ｖ＝７２Ｗ出力　０．００６９９％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

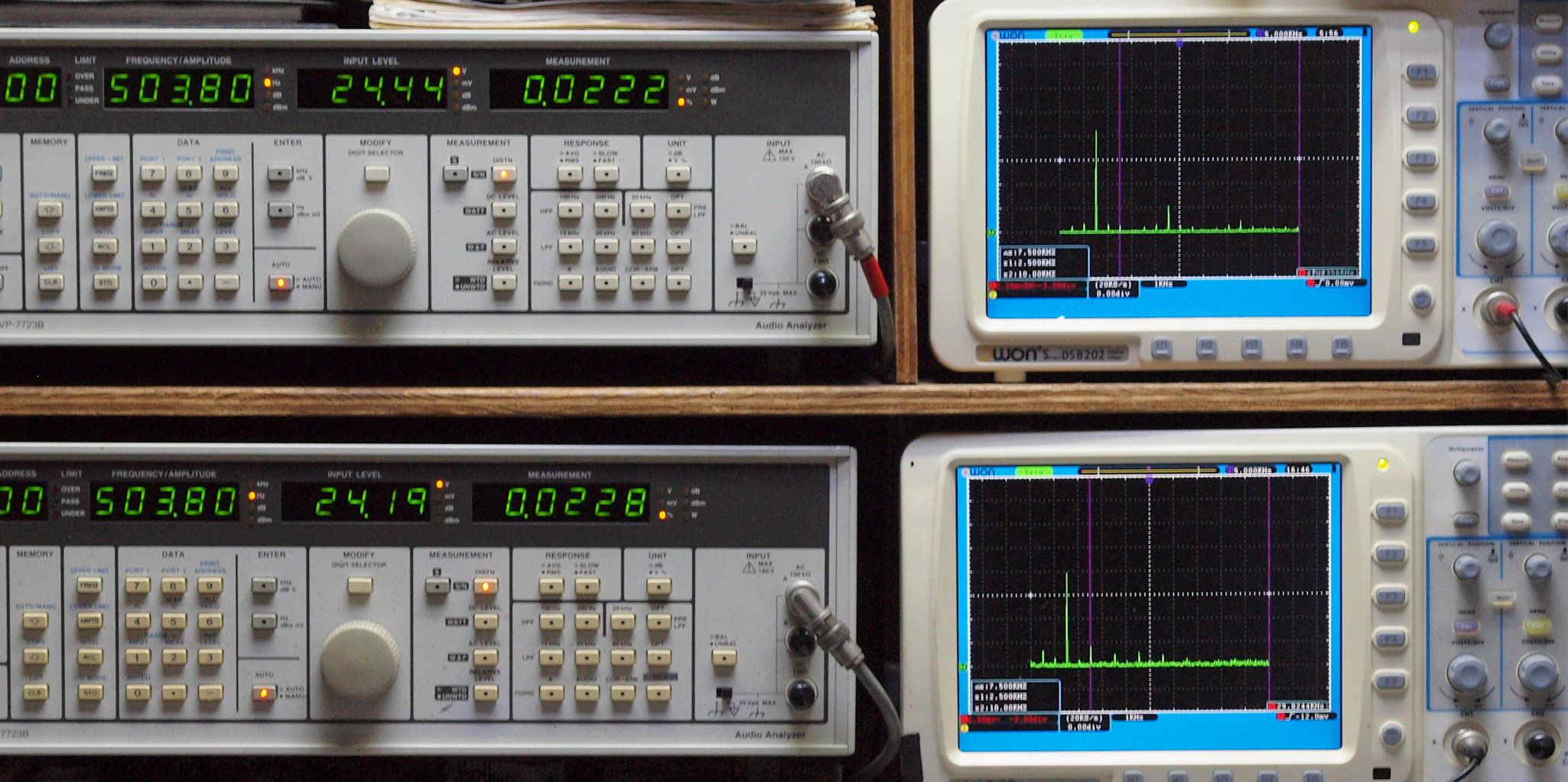

Ｅ１３．　５００Ｈｚ入力、Ｒ側ＳＰ出力電圧２４Ｖ＝７２Ｗ出力　０．０２２２％歪み。
　　　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧２４Ｖ＝７２Ｗ出力　０．００２２８％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

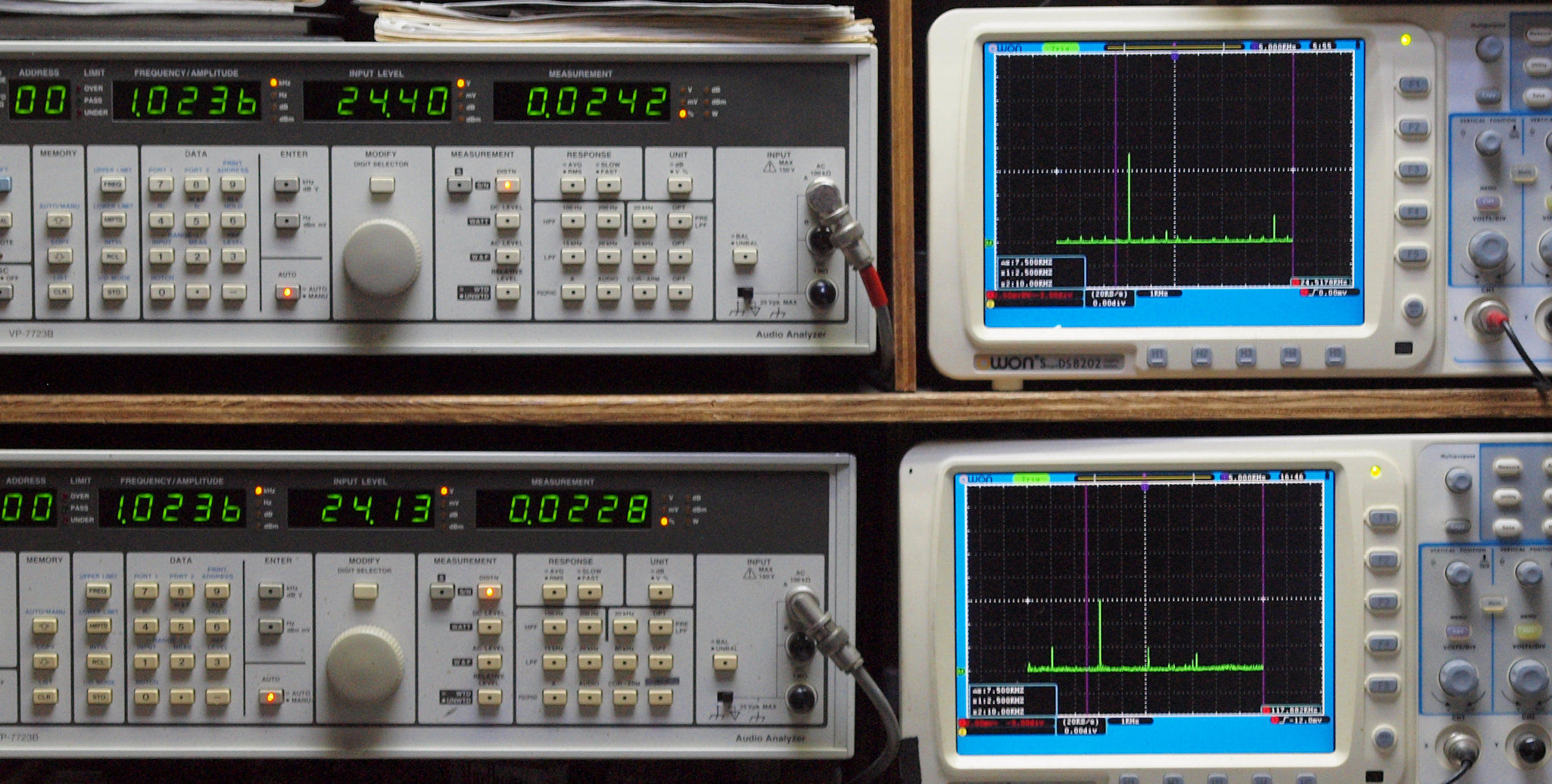

Ｅ１４．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧２４Ｖ＝７２Ｗ出力　０．０２４２％歪み。
　　　　　　　　　　　 　　Ｌ側ＳＰ出力電圧２４Ｖ＝７２Ｗ出力　０．０２２８％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｅ１５．　５ｋＨｚ入力、Ｒ側ＳＰ出力電圧２４Ｖ＝７２Ｗ出力　０．０２４５％歪み。
　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧２４Ｖ＝７２Ｗ出力　０．０２６１％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

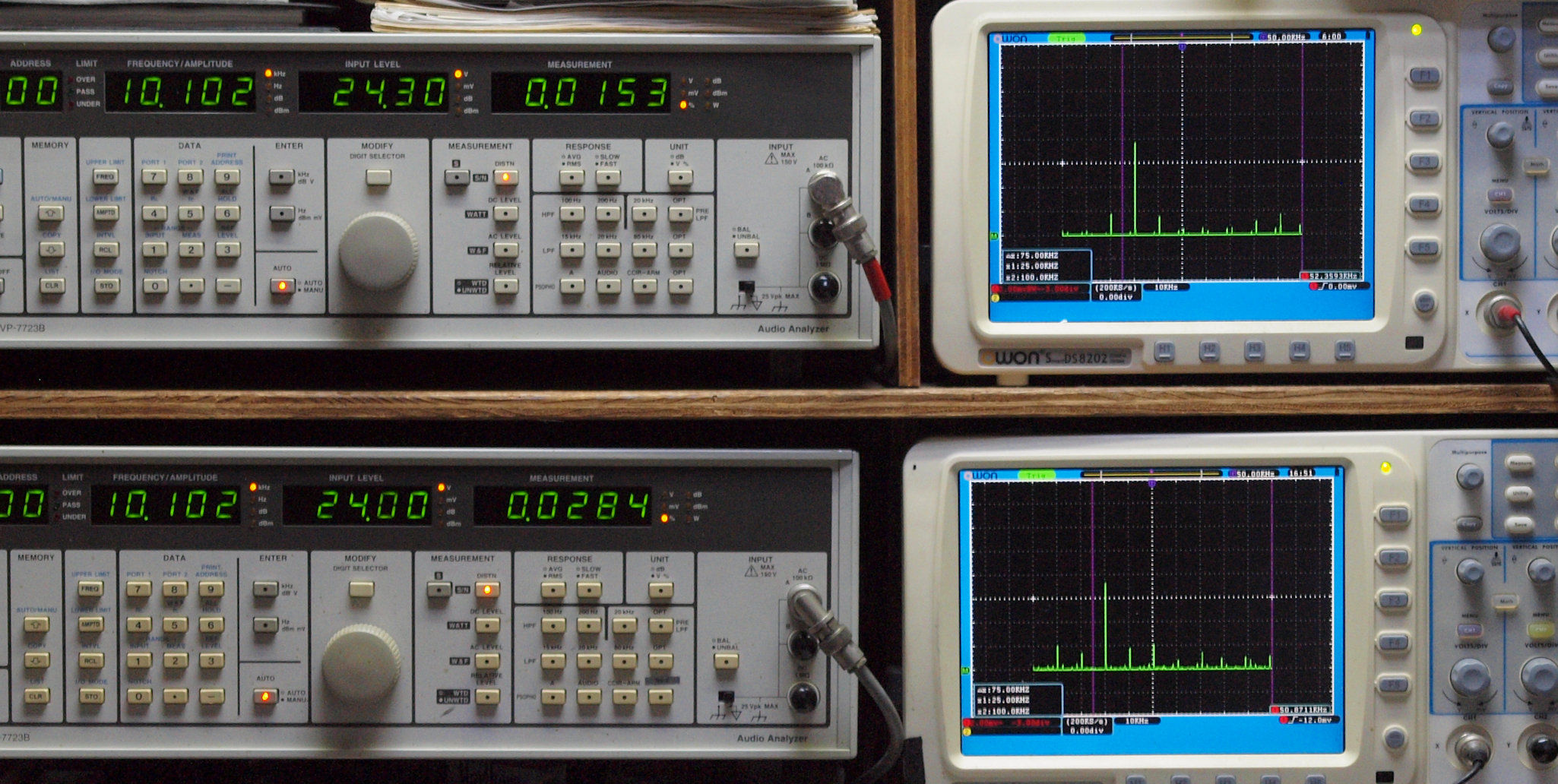

Ｅ１６．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２４Ｖ＝７２Ｗ出力　０．０１５３％歪み。
　　　　　　　　　　　　　 　Ｌ側ＳＰ出力電圧２４Ｖ＝７２Ｗ出力　０．０２８４％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。
Ｅ１７．　５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２１Ｖ＝５５Ｗ出力　０．０２７４％歪み。
　　　　　　　　　　　　 　　Ｌ側ＳＰ出力電圧２１Ｖ＝５５Ｗ出力　０．０２８６％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。
Ｅ２．　ＢＴＬ接続　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

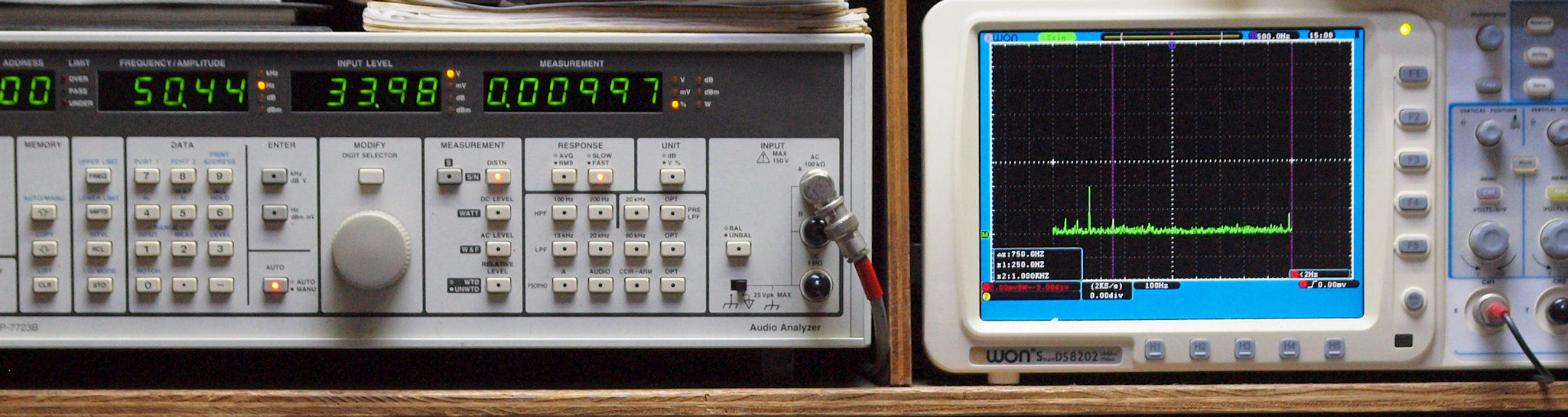

Ｅ２１．　５０Ｈｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４４．５Ｗ出力、　０．００９９７％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。
Ｅ２２．　１００Ｈｚ入力、ＳＰ出力電圧３４Ｖ＝１４４．５Ｗ出力、　０．００８８％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

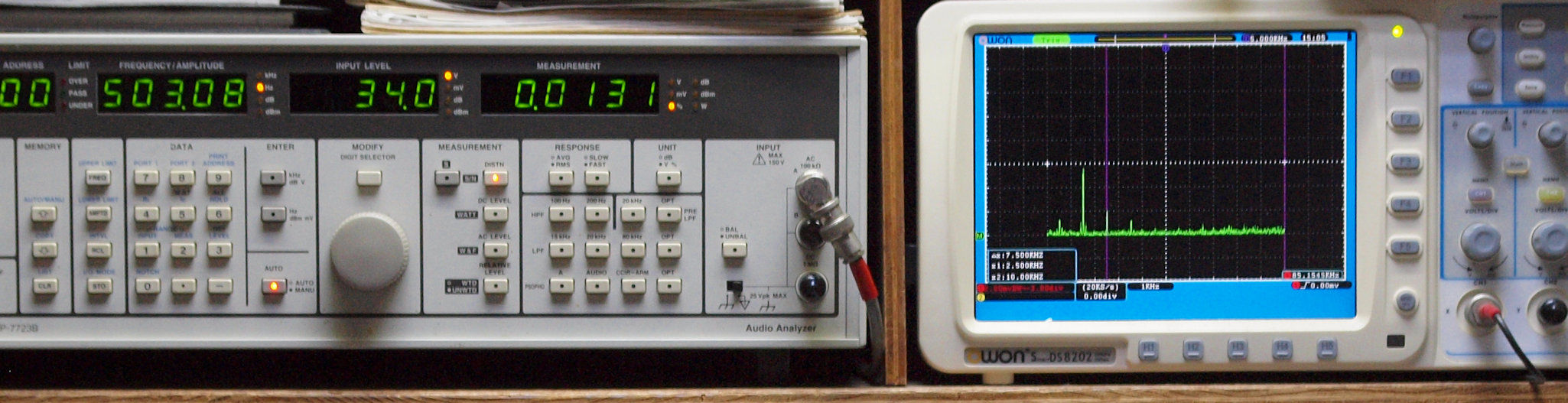

Ｅ２３．　５００Ｈｚ入力、ＳＰ出力電圧３４Ｖ＝１４４．５Ｗ出力、　０．００１３１歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。
Ｅ２４．　１ｋＨｚ入力、ＳＰ出力電圧３４Ｖ＝１４４．５Ｗ出力、　０．００１８６％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

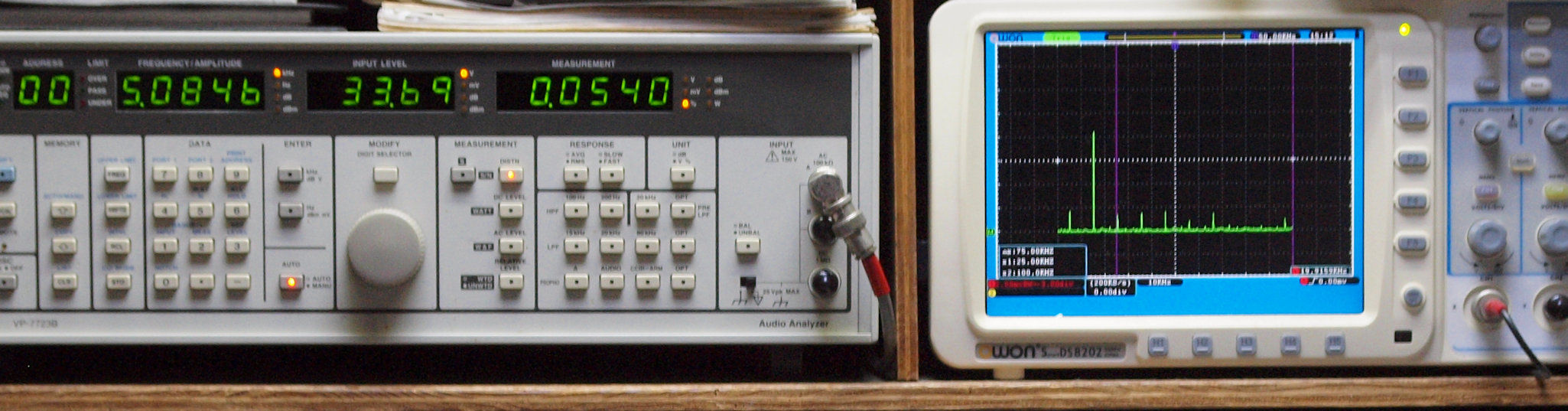

Ｅ２５．　５ｋＨｚ入力、ＳＰ出力電圧３４Ｖ＝１４４．５Ｗ出力、　０．０５４０％歪み。
　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。
Ｅ２６．　１０ｋＨｚ入力、ＳＰ出力電圧３４Ｖ＝１４４．５Ｗ出力、　０．０６５５％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

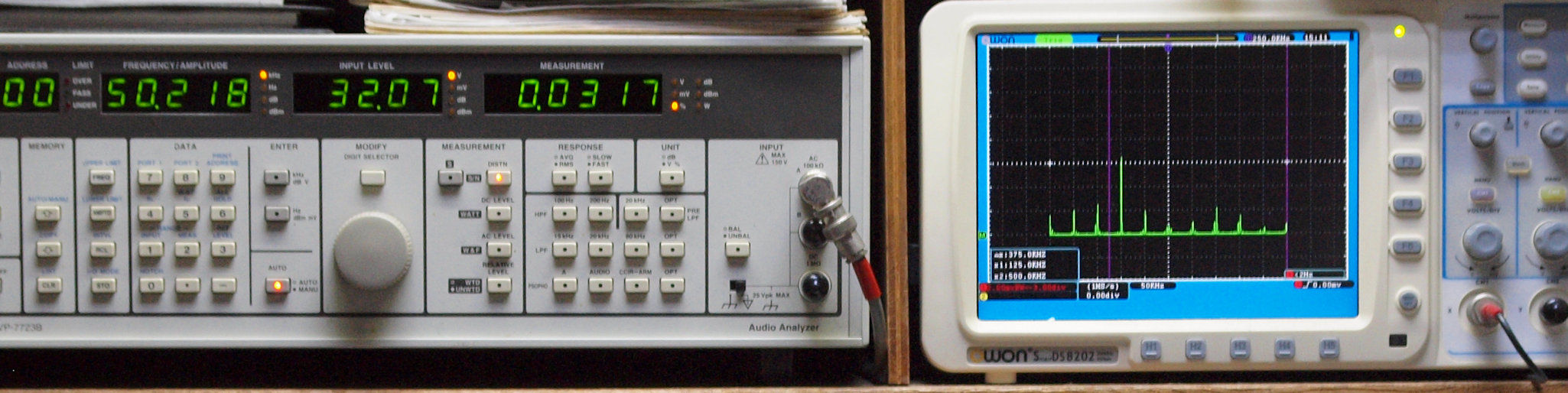

Ｅ２７．　５０ｋＨｚ入力、ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力　０．０３１７％歪み。
　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

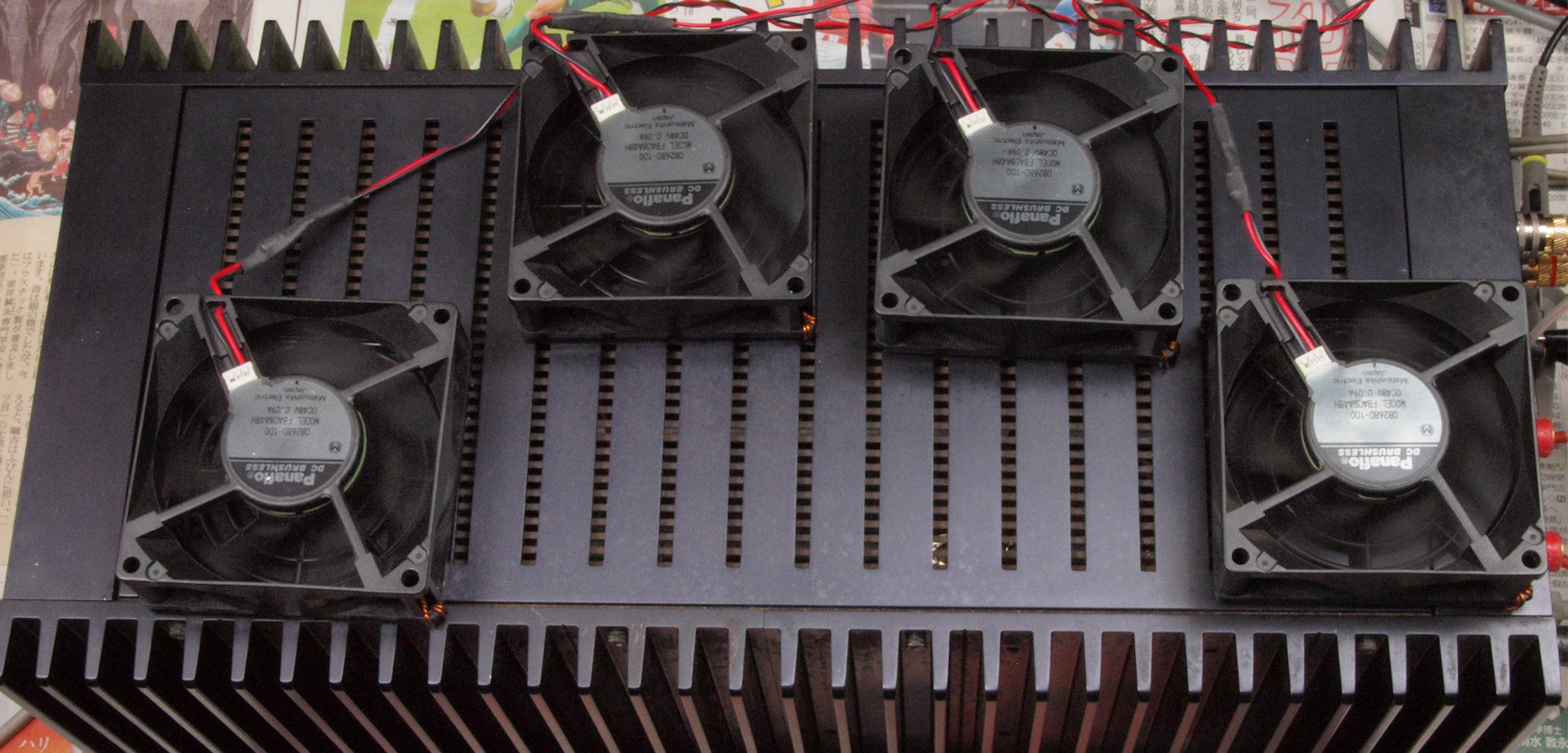

Ｅ３．　フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。

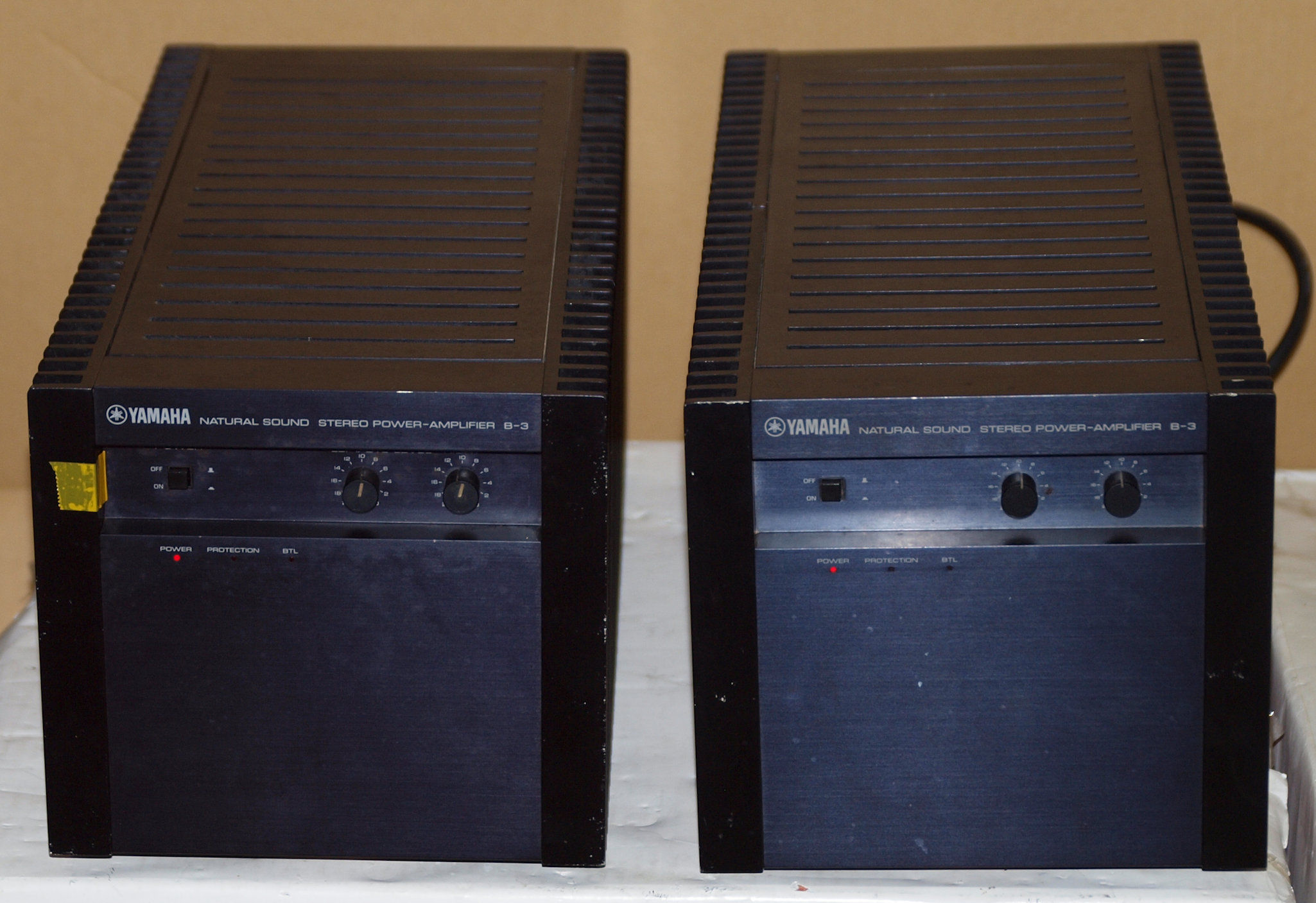

Ｅ４．　完成　２４時間エージング。　右はＹＡＭＡＨＡ　Ｂ３．　２台目
Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｙ１．　設置状況、　正面から見る。
Ｓ．　ＹＡＭＡＨＡ　Ｂ３　の仕様（カタログ・マニアルより）
型式 ステレオパワーアンプ
実効出力(20Hz～20kHz) Normal
  • 4Ω＝70W+70W(歪0.03%)、8Ω＝70W+70W(歪0.03%)、
    16Ω＝45W+45W(歪0.03%)
BTL
  • 8Ω＝140W(歪0.05%)、16Ω＝140W(歪0.05%)
パワーバンド幅(8Ω) Normal＝5Hz～100kHz以上(歪0.05%、-3dB)
BTL＝5Hz～70kHz(歪0.1%、-3dB)
ダンピングファクター(1kHz) Normal＝80
BTL＝55
高調波歪率(8Ω、20Hz～20kHz) Normal＝0.007%以下(35W)
BTL＝0.05%以下(70W)
混変調歪率(8Ω、50Hz＝7kHz＝4＝1、35W) Normal＝0.007%以下
BTL＝0.03%以下
周波数特性(8Ω、1W) Normal(DC)＝DC～100kHz +0 -1dB
BTL(DC)＝DC～100kHz +0 -2dB
Normal(AC)＝10Hz +0 -2dB～100kHz +0 -1dB
入力感度/インピーダンス Normal＝1V/25kΩ
BTL＝0.707V/25kΩ
SN比(IHF-Aネットワーク、入力ショート) 118dB以上
残留ノイズ(Volume max、入力ショート) 100μV以下
セパレーション(Volume max、
入力ショート、RL=8Ω出力ch70W)		 90dB以上(1kHz)
85dB以上(20kHz)
電源 AC100V、50Hz/60Hz
定格消費電力 190W
外形寸法 幅200x高さ193x奥行407mm
重量 16.2kg
価格 ￥200,000(1977年頃)
