Ｖｉｃｔｏｒ　Ｍ−３０３０の修理記録

平成１４年５月１８日到着　５月２１日完成

修理前の状況 音出ず 原因 ＴＲ（トランジスター）等の劣化 修理状況 終段ＴＲ（トランジスター）交換 バランス／バイアス半固定ＶＲ交換 初段ＦＥＴ（複合ＦＥＴ）交換 ＳＰ接続リレー交換 各基板の半田不良を修理します、所謂、半田補正作業。 使用部品 終段ＴＲ（トランジスター）　　　　　　　　　　８個 ＳＰ接続リレー　　　　　　　　　　　　　　　　１個 バランス／バイアス半固定ＶＲ　　　　　　４個 初段ＦＥＴ（複合ＦＥＴ）　　　　　　 　　　　　２個 抵抗／コンデンサー 修理費　　４１，８００円　　　通常修理 Ｖｉｃｔｏｒ　Ｍ−３０３０　の仕様（マニアル・カタログより）

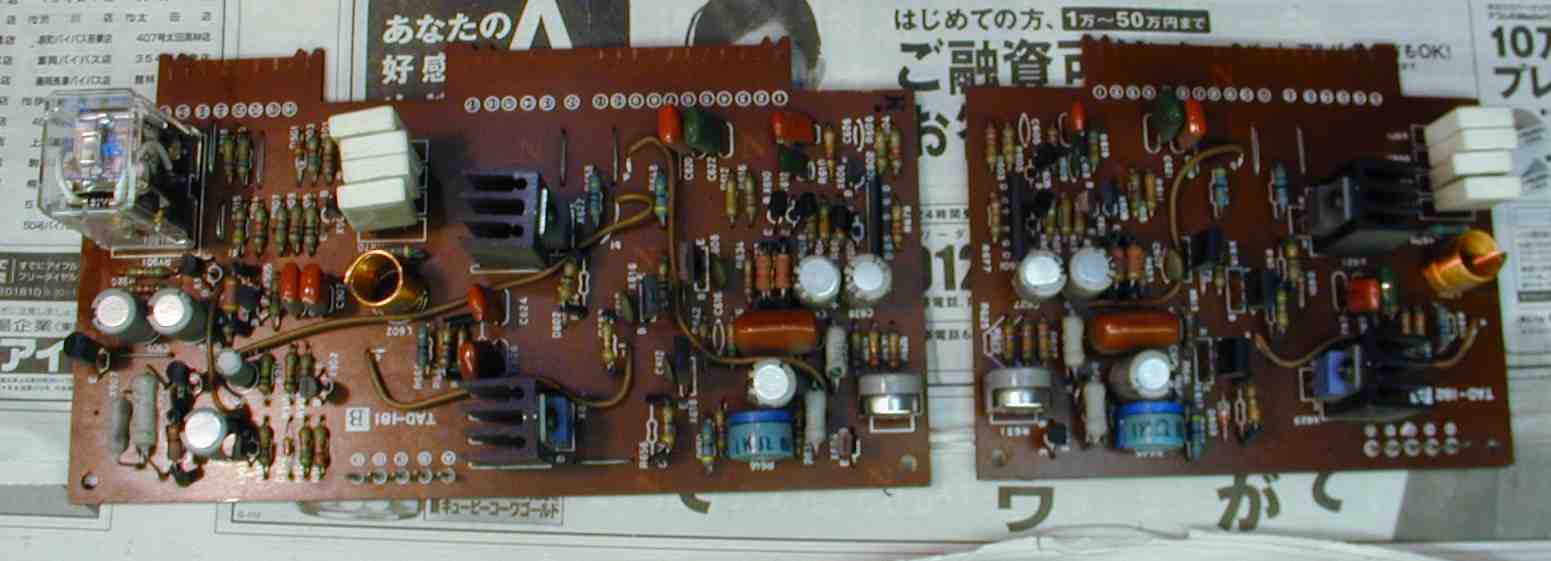

１．　ドライブ基板の修理

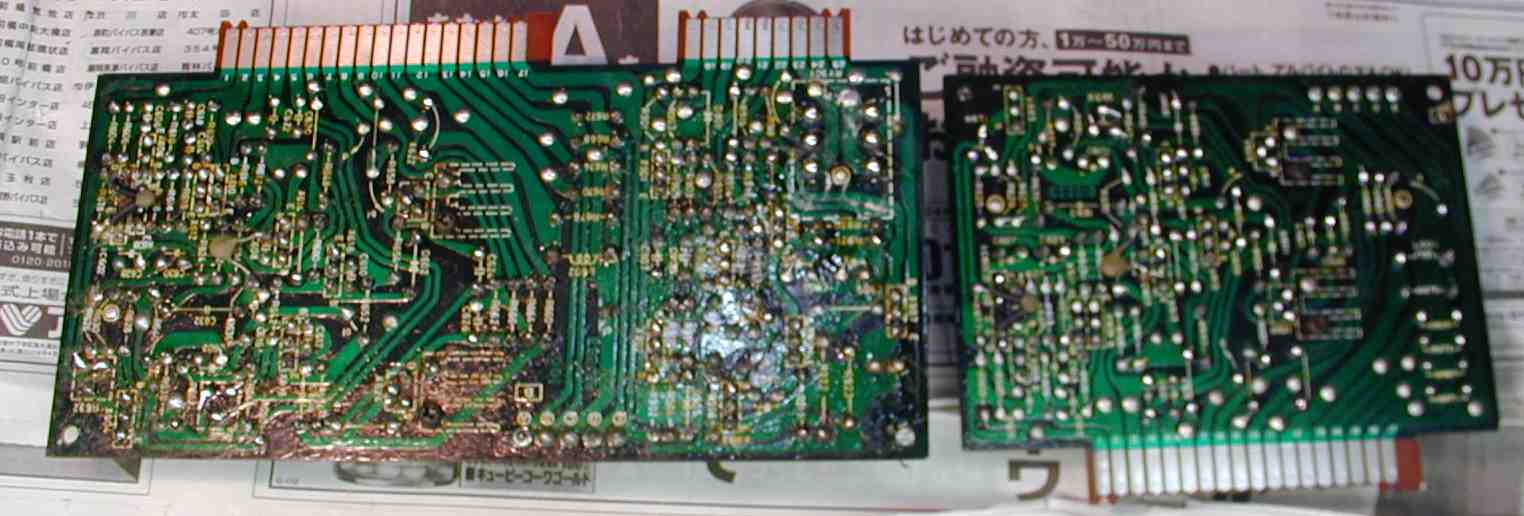

２．　ドライブ基板の半田補正

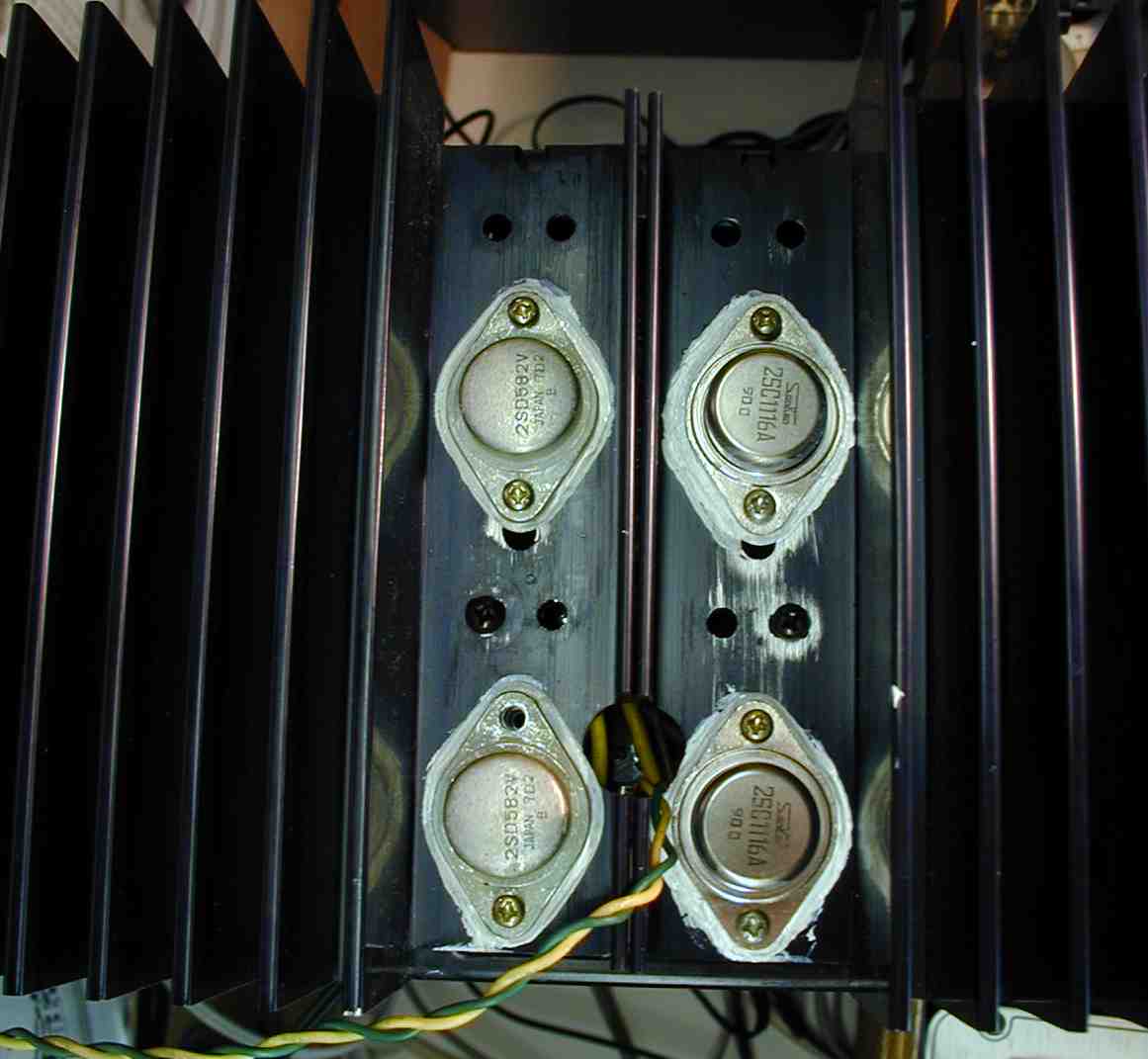

３．　終段ＴＲ（トランジスター）の交換、左＝古いＴＲ、右＝新しいＴＲ

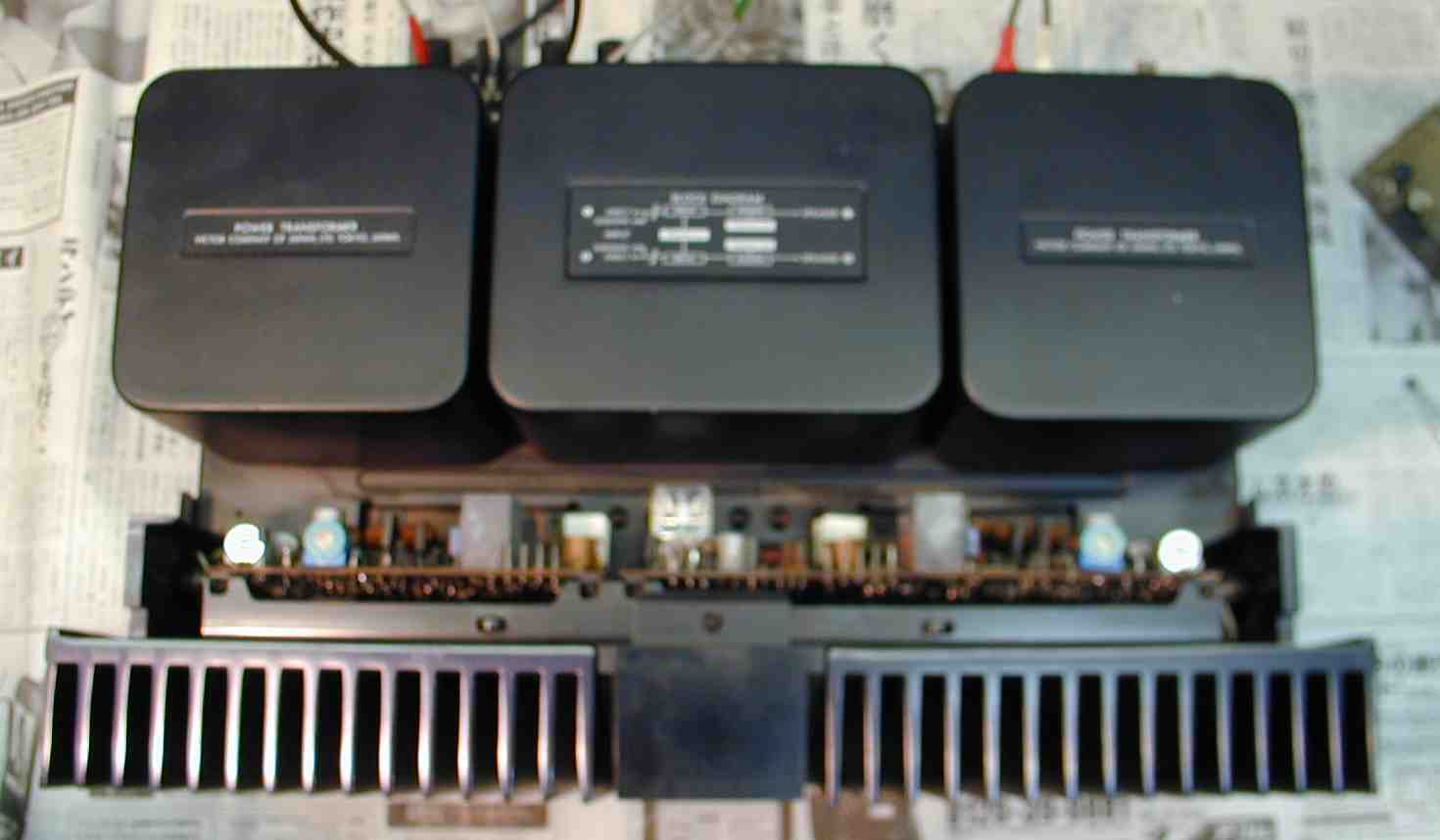

４．　完成、上から見る

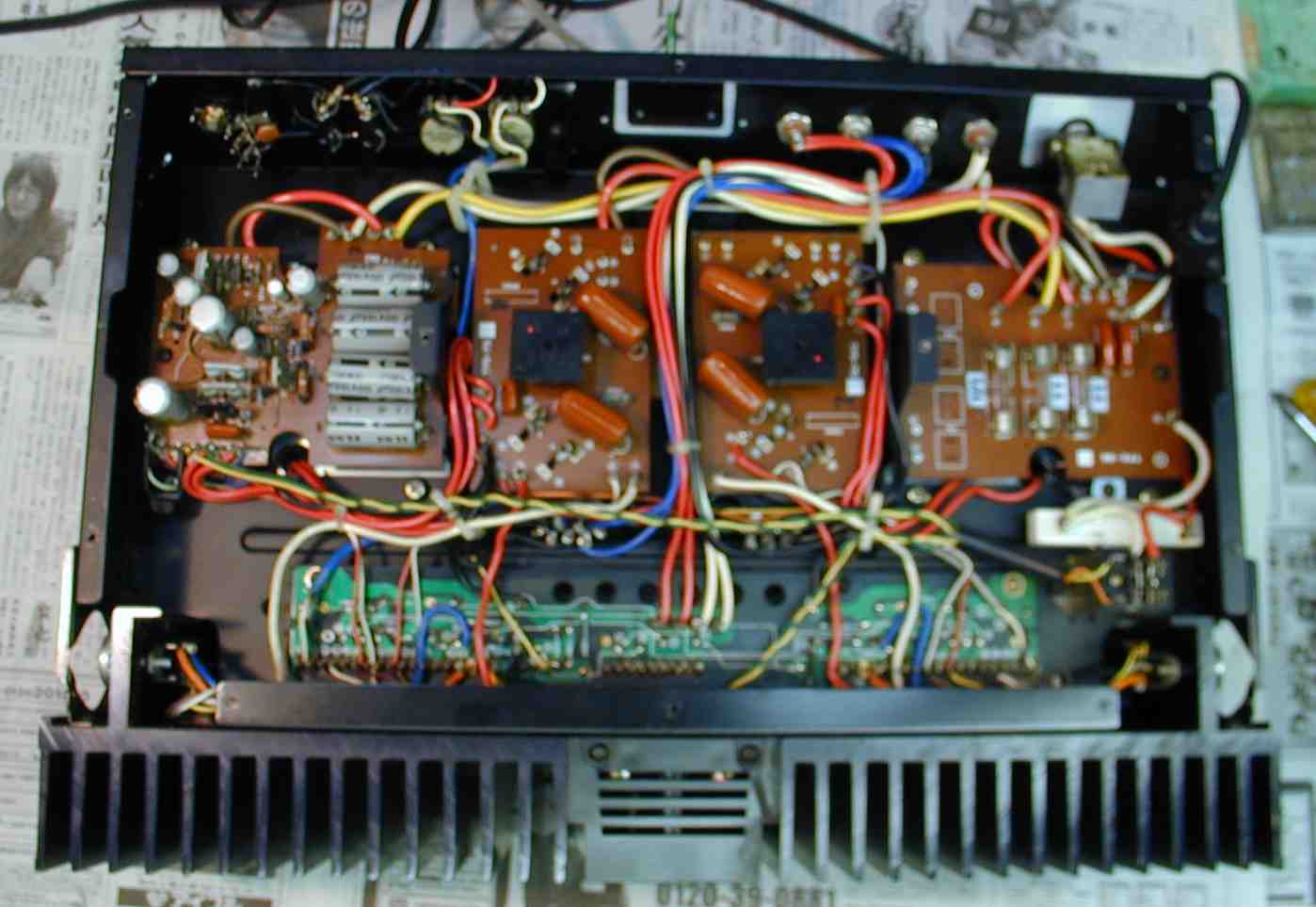

５．　完成、下から見る

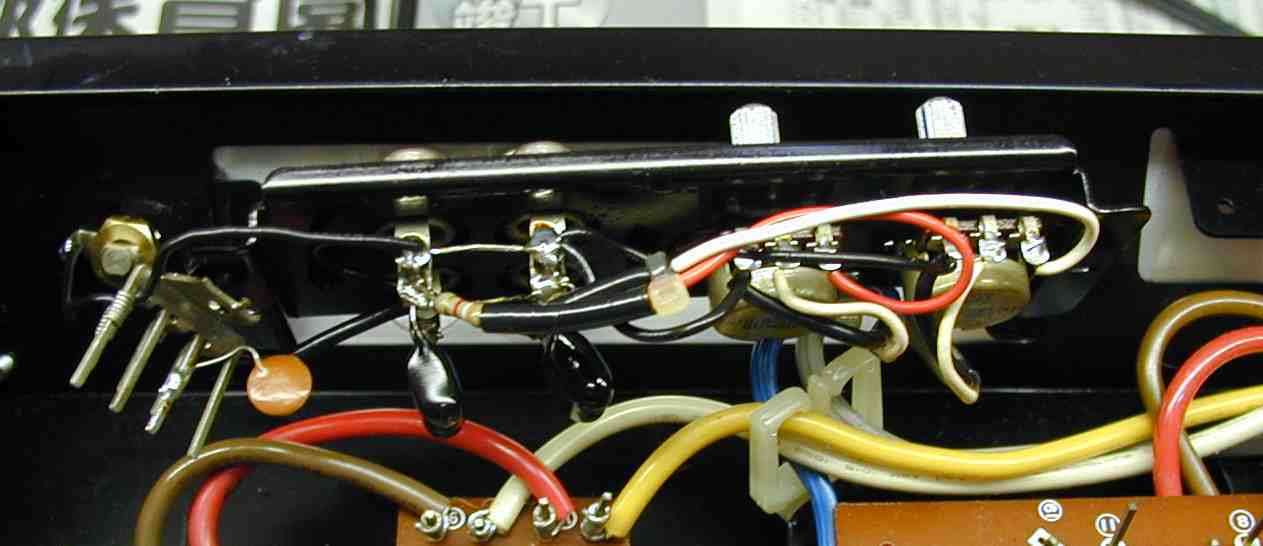

６．　入力ＶＲの修理

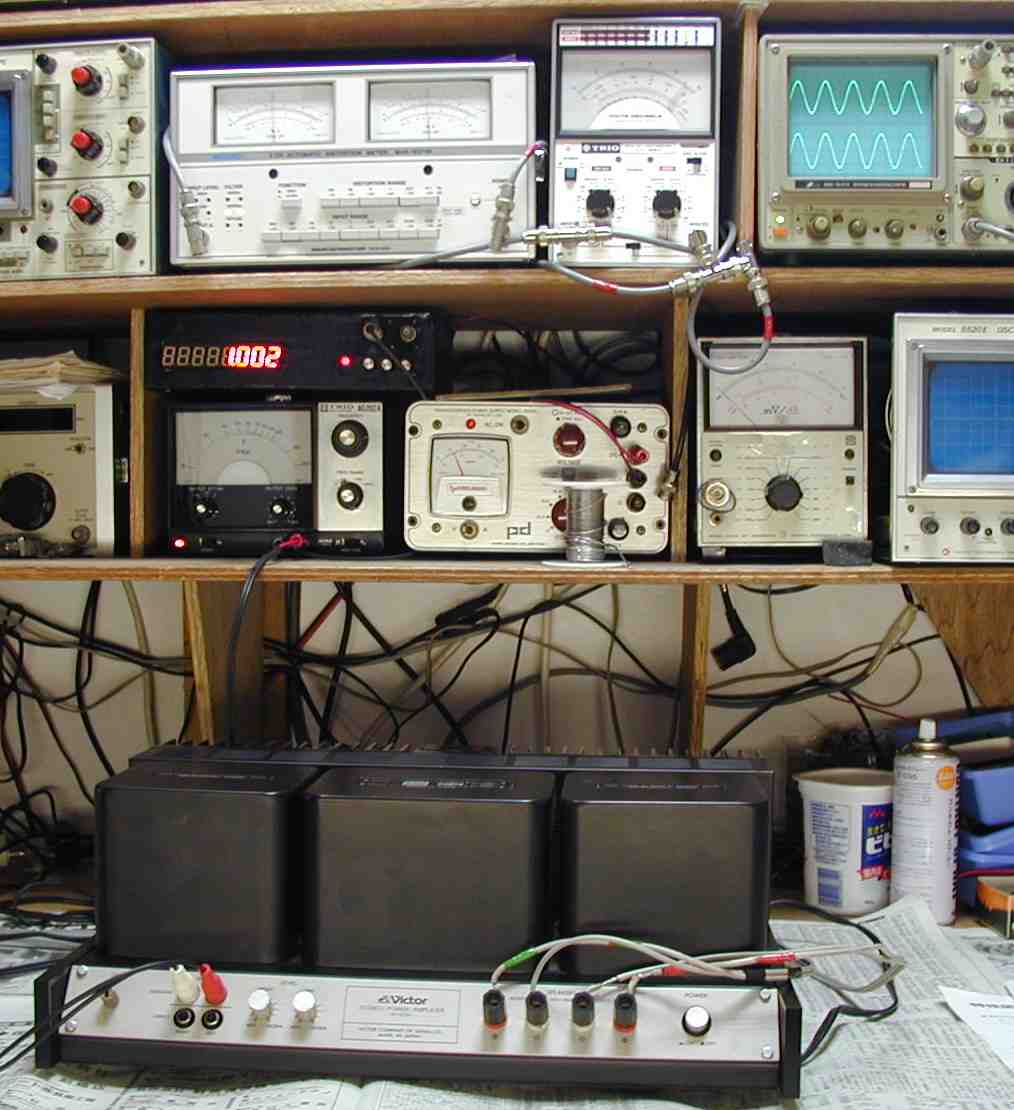

７．　出力／歪み率測定・調整

８．　出力／歪み率測定・調整　　ＳＰ出力電圧２９Ｖ＝１０５Ｗ　歪み率１．３％　ａｔ＝１０００ＨＺ

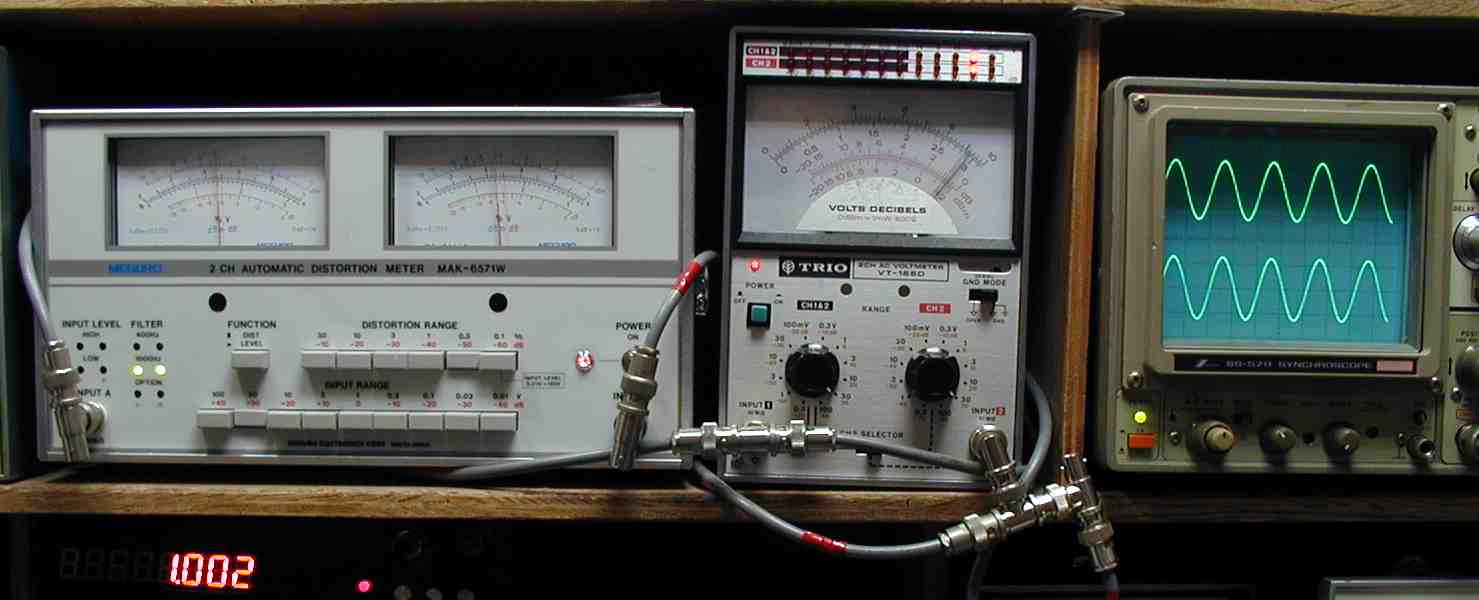

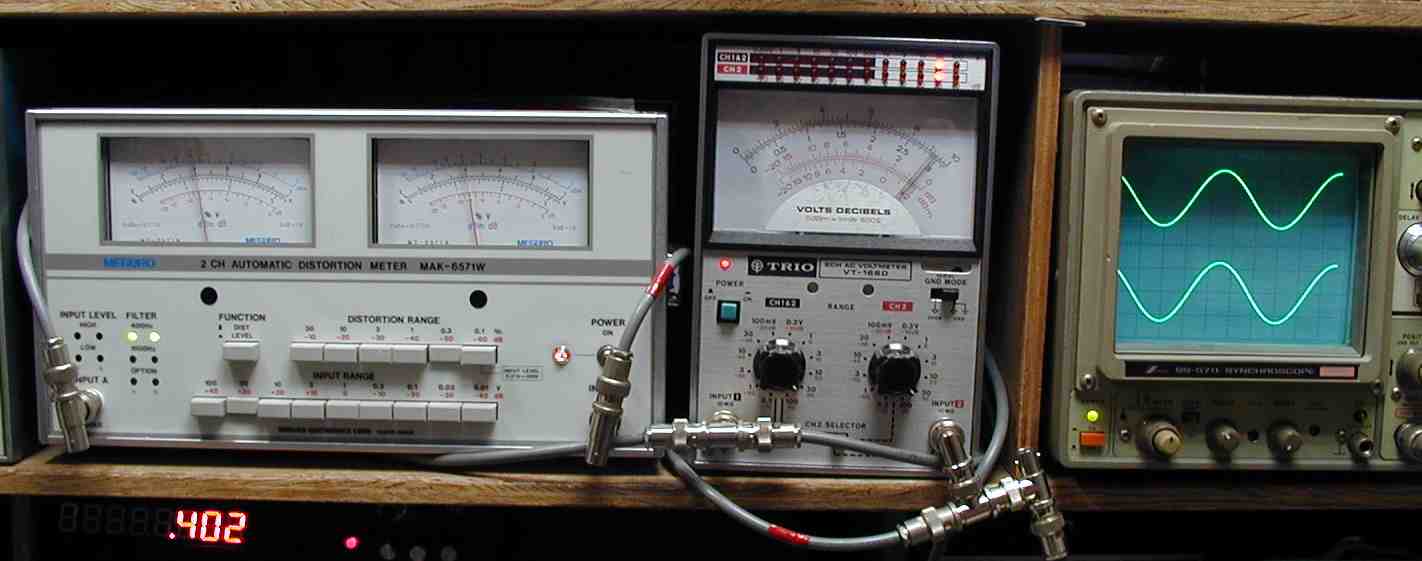

９．　出力／歪み率測定・調整　　ＳＰ出力電圧２９Ｖ＝１０５Ｗ　歪み率１．３％　ａｔ＝４００ＨＺ

１０．　２４時間エージング

Ｓ．　Ｖｉｃｔｏｒ　Ｍ−３０３０　の仕様（マニアル・カタログより）

型式 ステレオパワーアンプ 回路方式 信号回路＝ダイレクト・カップリング(ICL)カスコード･ダブル差動同相帰還入力 　　　　　　 パラレル・プッシュプルOCL出力 電源回路＝A級・B級(左右専用)独立電源 実効出力 (両ch駆動、20Hz〜20kHz) 130W+130W(4Ω) 100W+100W(8Ω) 高調波歪率(8Ω、両ch駆動) 実効出力時＝0.02%以下(20Hz〜20kHz)、0.005%以下(1kHz) 50W出力時＝0.01%以下(20Hz〜20kHz) 1W出力時＝0.01%以下(20Hz〜20kHz) 混変調歪率(8Ω、両ch駆動、 50Hz＝7kHz＝4:1) 実効出力時＝0.02%以下 37W出力時＝0.01%以下、　1W出力時＝0.01%以下 出力帯域幅(IHF、両ch駆動) 5Hz〜55kHz(THD 0.02%) 周波数特性(1W出力時) Direct入力＝5Hz〜100kHz +0 -1dB、　Subsonic入力＝18Hz〜100kHz +0 -3dB 入力感度/インピーダンス 0.9V/50kΩ(レベルコントロールMAX時) SN比 110dB(IHF-Aネットワーク、入力ショート)、103(RMS) 出力端子 Speaker＝4Ω〜16Ω 電源電圧 AC100V、50Hz/60Hz 消費電力 243W(電気用品取締法基準)、　550W(4Ω、実効出力時) 外形寸法 幅420x高さ166.5x奥行300mm 重量 19.2kg 価格 ￥105,000(1977年頃)
