ＫＥＮＷＯＯＤ　Ｌ−０２ａ．　２４台目修理

トレイ駆動装置のベルトを製作いたしました。　交換できる人に料布します。　１本１０００円送料別 注意 接続する機器のＤＣ漏れが無い事が確実以外は、「ＤＣ−ＳｕｂＳｏｎｉｃ」の位置で使用の事。　　「ここ参照」 「Ｓｔｒａｉｇｈｔ−ＤＣ」の位置は使用しない。 純正品の「Σ（シグマ）ケーブル」使用以外の、Σ（シグマ）ドライブ接続は、十分理解した上で行う事。 長期間使用しない場合は、待機電力　節約の為、電源コードを抜いて下さい。

２０２２／３／２４到着　　　４／９完成

Ａ．　修理前の状況 KENWOOD　L-02A 修理したいです。 コントロールユニットの自動開閉の不具合並びに内部オーバーホール。 中古オーディオ店で購入しました。 長く使えたらと思い御社の修理をお願いしたいです。 Ｂ．　原因 修理歴は無の様です。 製造番号が４１Ｋ１０００７と当方の修理機器のなかで１番新しい。 経年劣化部品あり。 Ｃ．　本体修理状況 ＳＰ出力端子交換　ＷＢＴ−０７０５Ａｇ　使用。 ＳＰ出力リレー交換。 入出力ＲＣＡ端子をテフロン絶縁ＲＣＡ端子に交換、　ＡＵＸも交換。 ドライブ基板のＦＥＴ（電解トランジスター）交換。 半固定VR（ボリューム）交換。 制御リレー交換。 配線手直し、補強。 基板ハンダ補正。 操作トレイ駆動ベルト交換。 パネル照明ランプ交換 Ｐ．　電源修理状況 Ｄ．　使用部品 ＳＰ（スピーカー）出力端子　　　　　　　　　　４個。 ＳＰ出力リレー　　　　　　　　　　　　　　　　　　２個。 ドライブ基板のＦＥＴ（電界効果トランジスター）　４個。 制御リレー　　　　　　　　　　　　　　　　　　　　１７個。 電解コンデンサー（ミュ−ズ）　　　　　　　　　７６個。 フイルムコンデンサー　　　　　　　　　　　　　　１０個。 半固定VR　　　　　　　　　　　　　　　　　　　　　６個。 抵抗　　　　　　　　　　　　　　　　　　　　　　　　　８個。 操作トレイ駆動ベルト　　　　　　　　　　　　　　１本。 テフロン絶縁ＲＣＡ端子　　　　　　　　　　　　６組１２個。 ＳＰ接続端子ＷＢＴ−０７０５Ａｇ　　　　　　　１組４個。 ＲＣＡ端子ＷＢＴ−０２０１　　　　　　　　　　　　３組６個。 麦球　　　　　　　　　　　　　　　　　　　　　　　　　５個。 Ｅ．　調整・測定 Ｆ．　修理費　　　２４０，０００円　　　オーバーホール修理。 Ｙ．　ユーザー宅の設置状況 Ｓ．　ＫＥＮＷＯＯＤ　Ｌ−０２ａ の仕様（マニアル・カタログより）

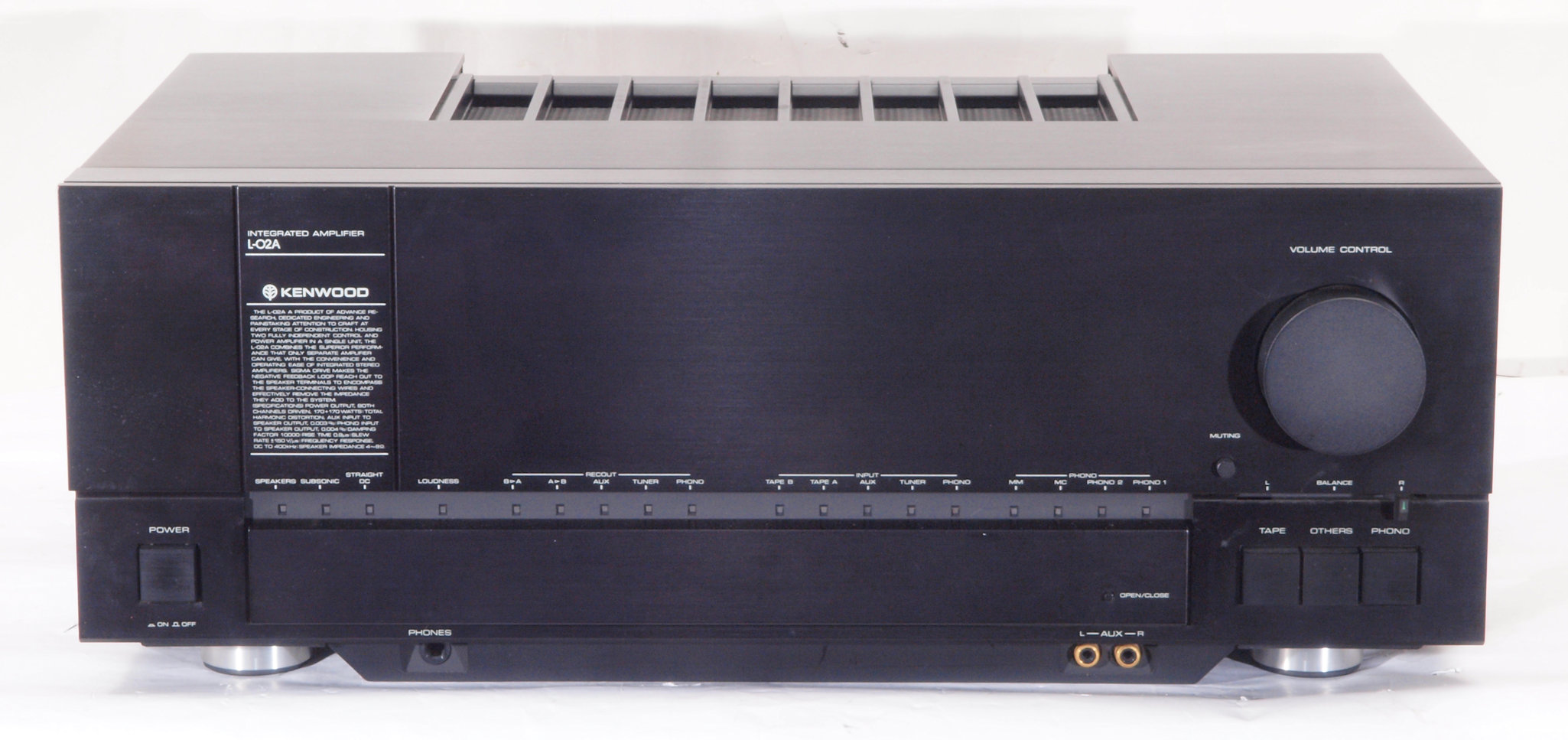

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る。

Ａ１２．　点検中　前右から見る。

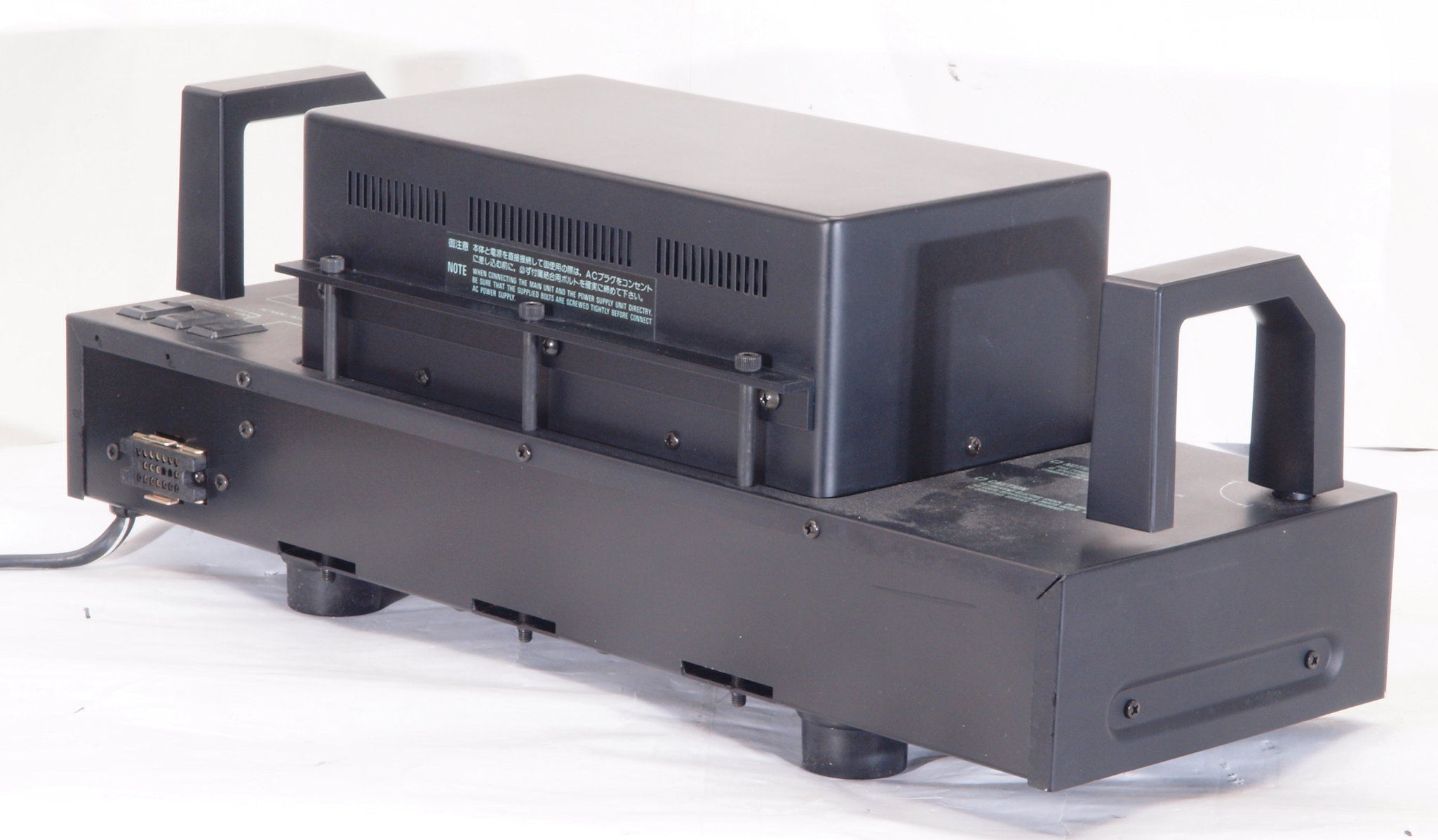

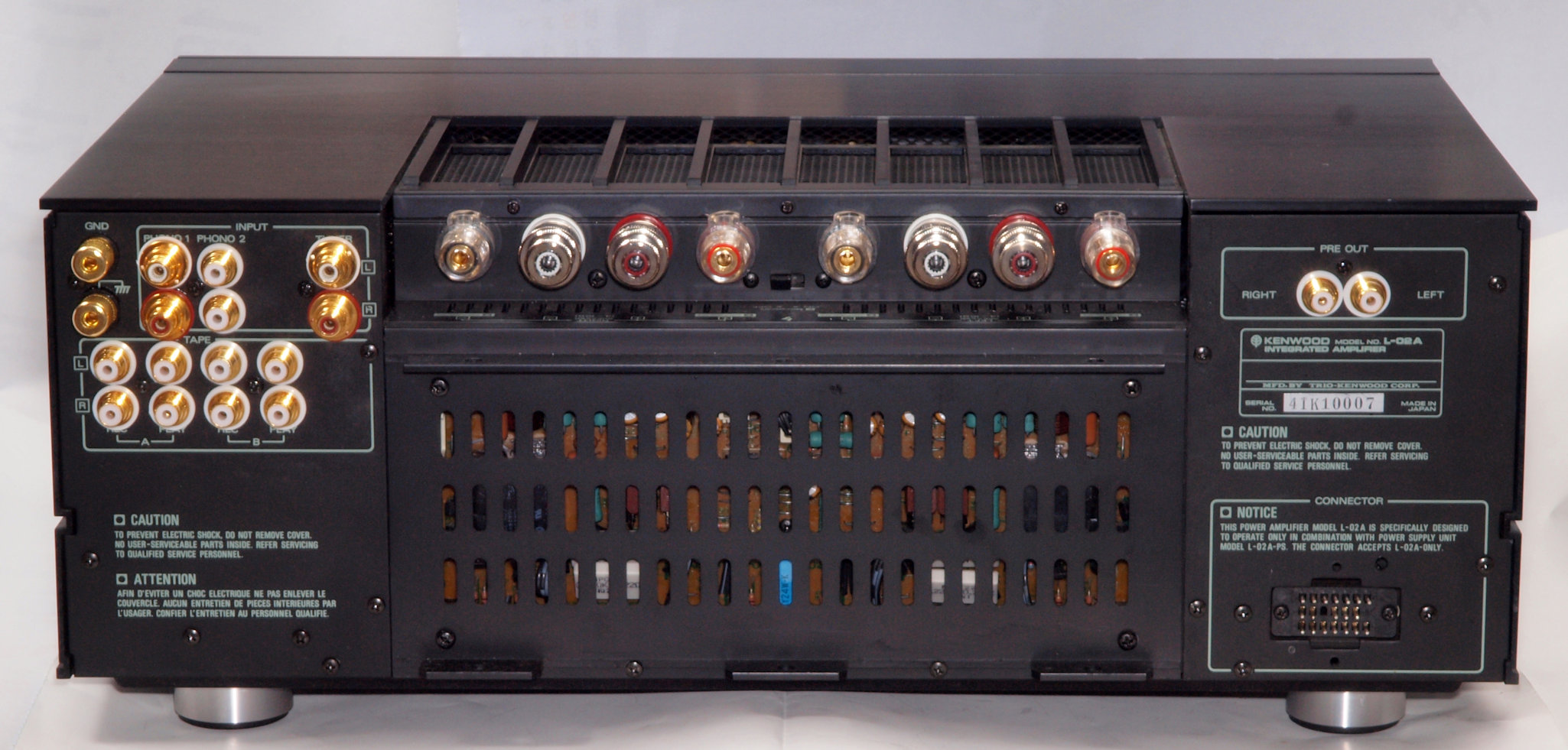

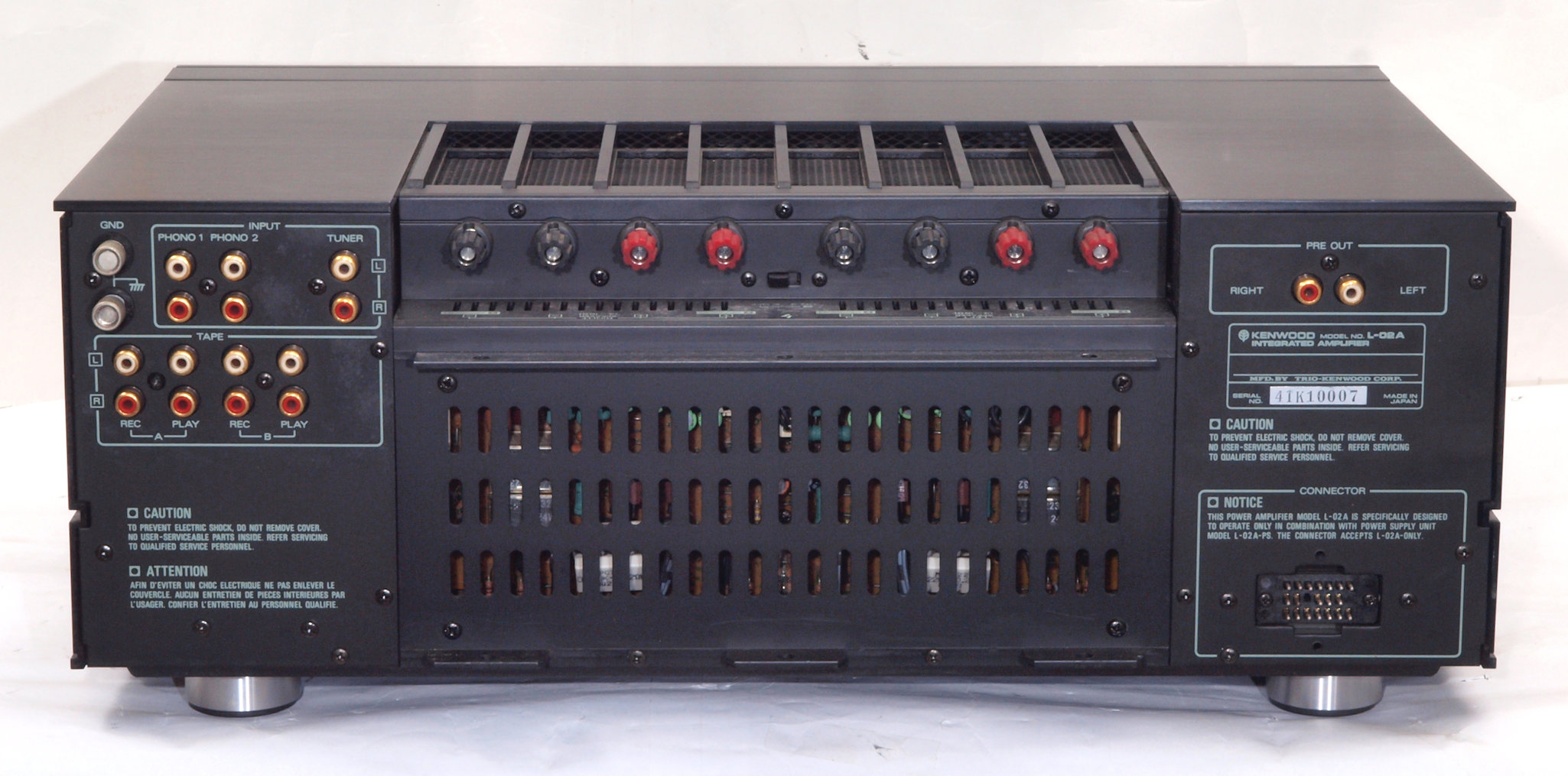

Ａ１３．　点検中　後から見る。

Ａ１４．　点検中　後左から見る。

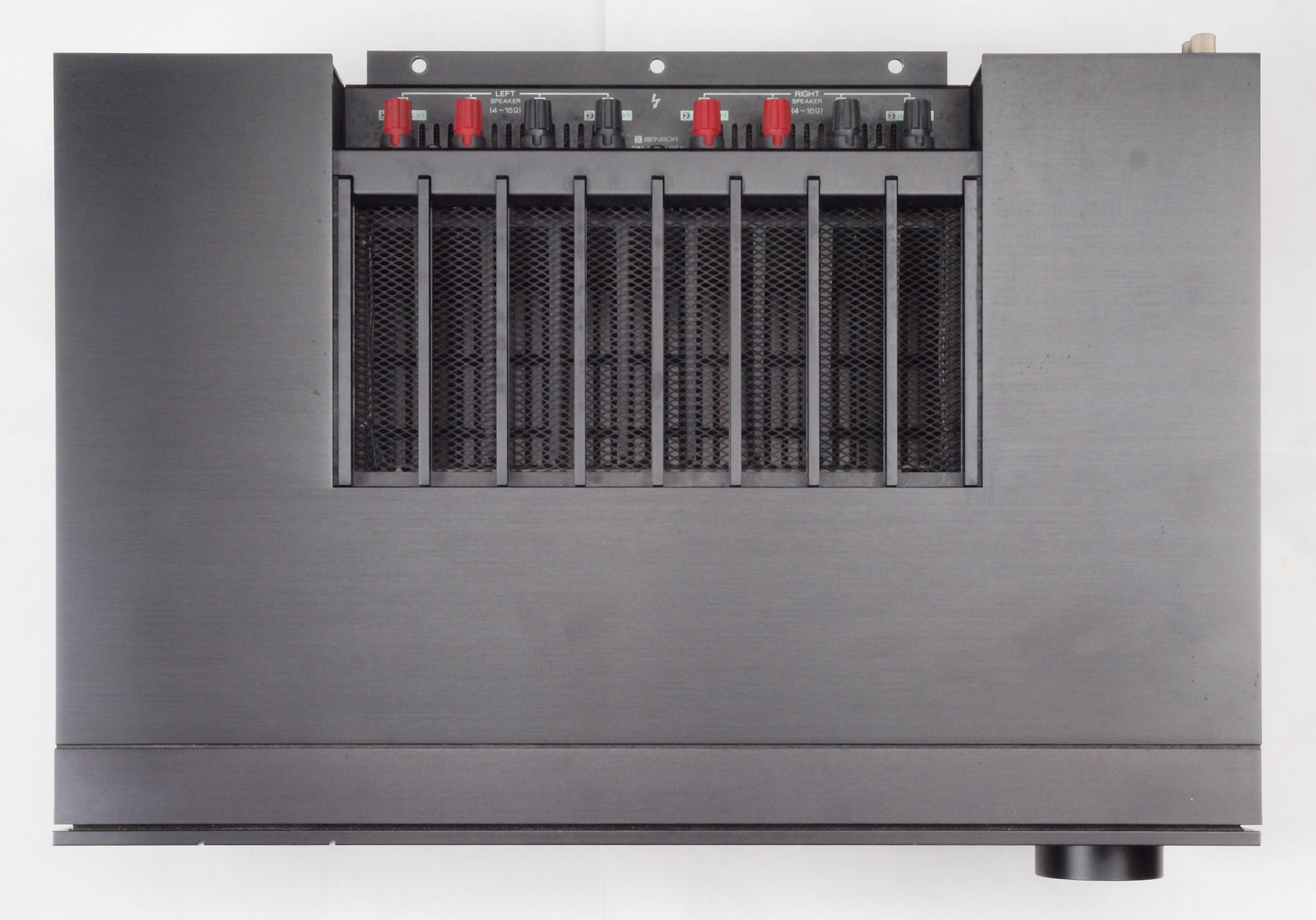

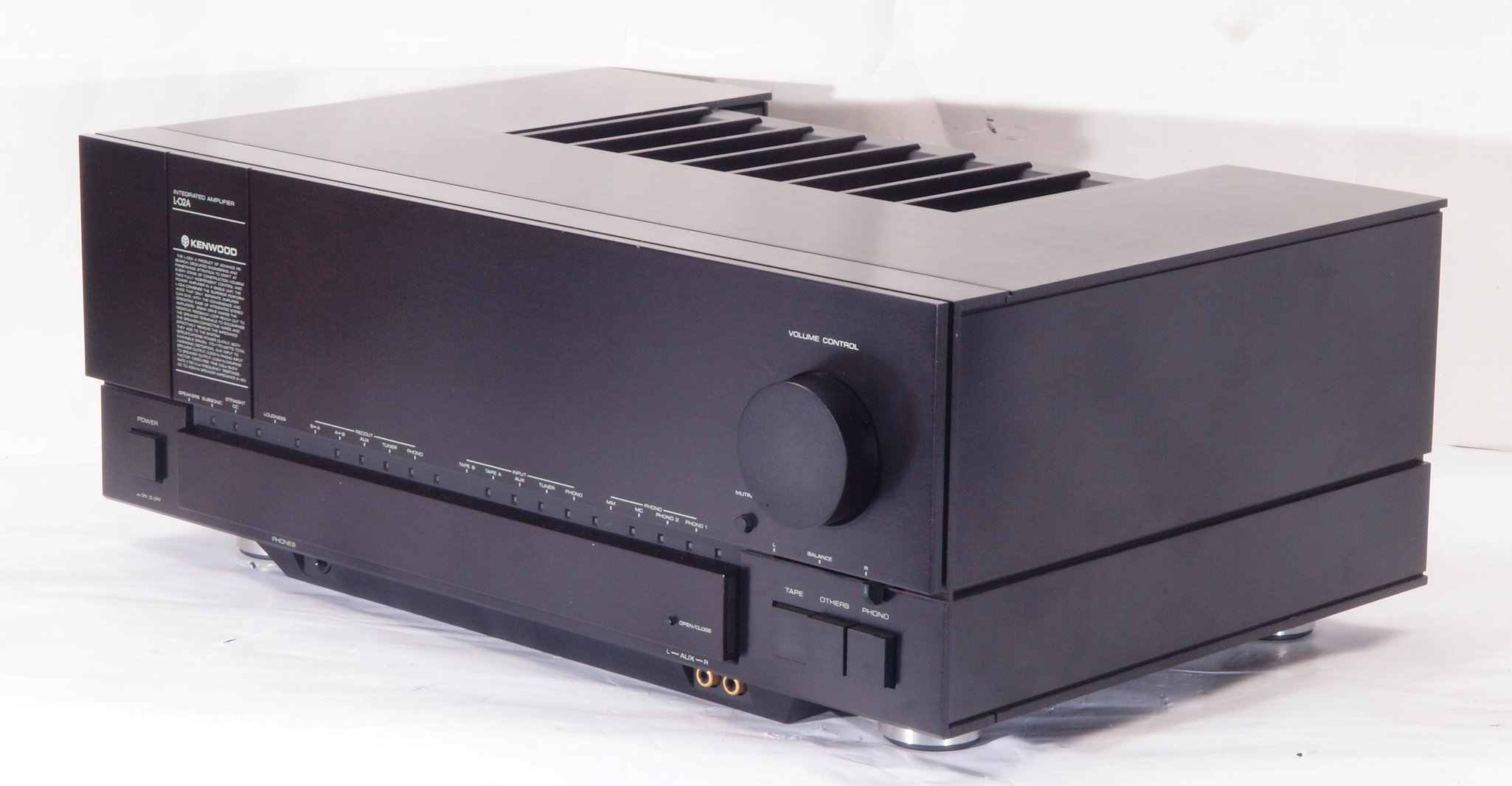

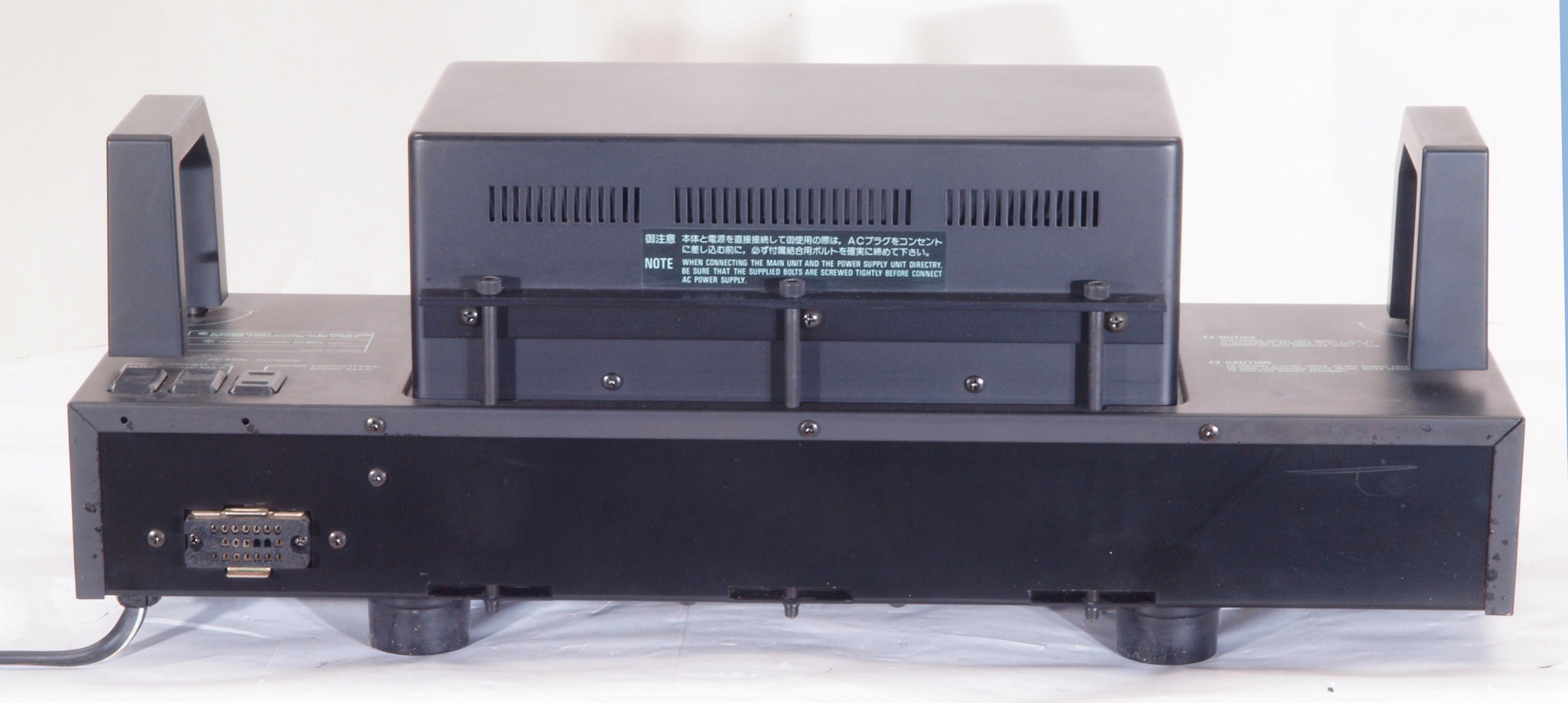

Ａ１５．　点検中　上から見る。

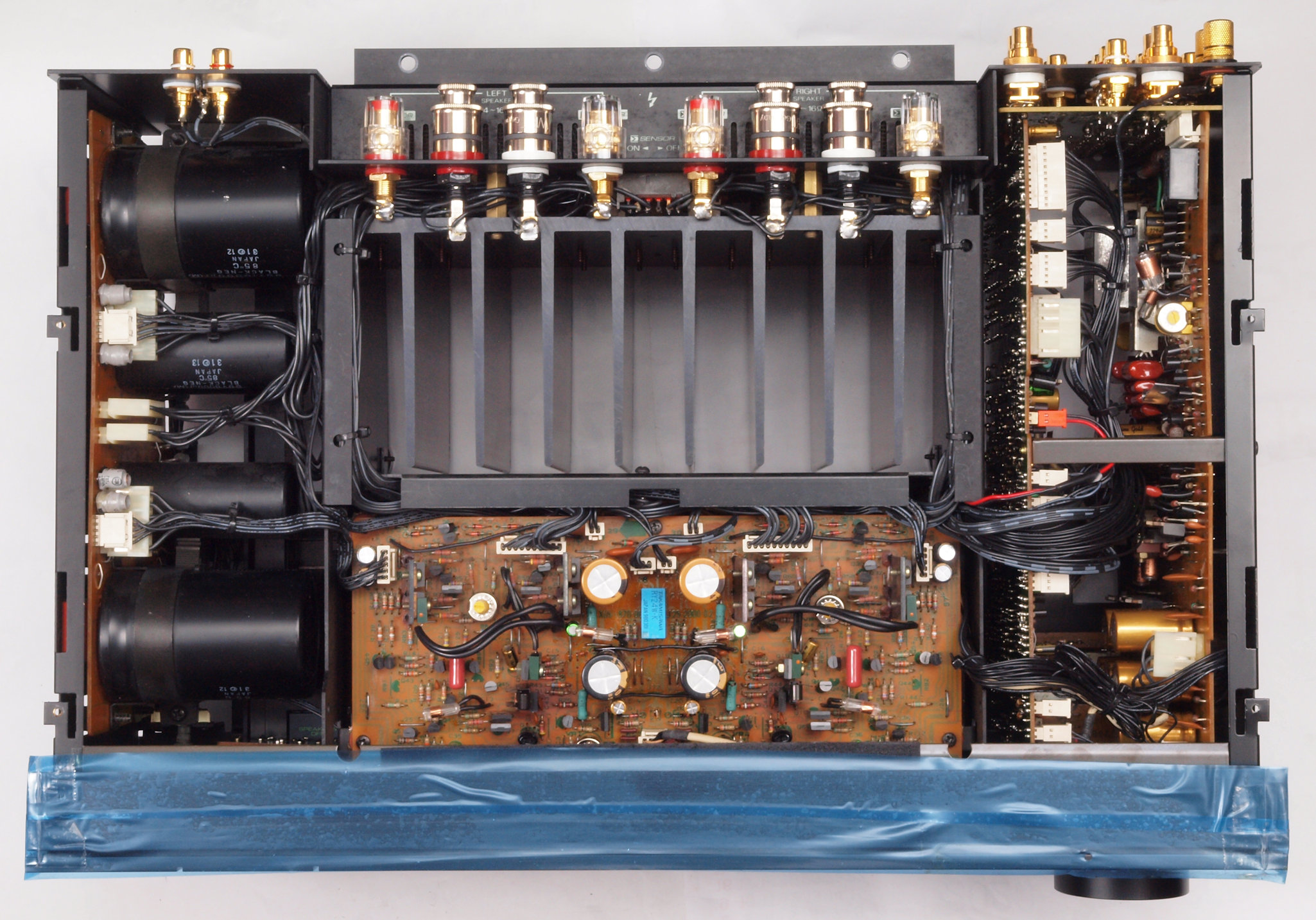

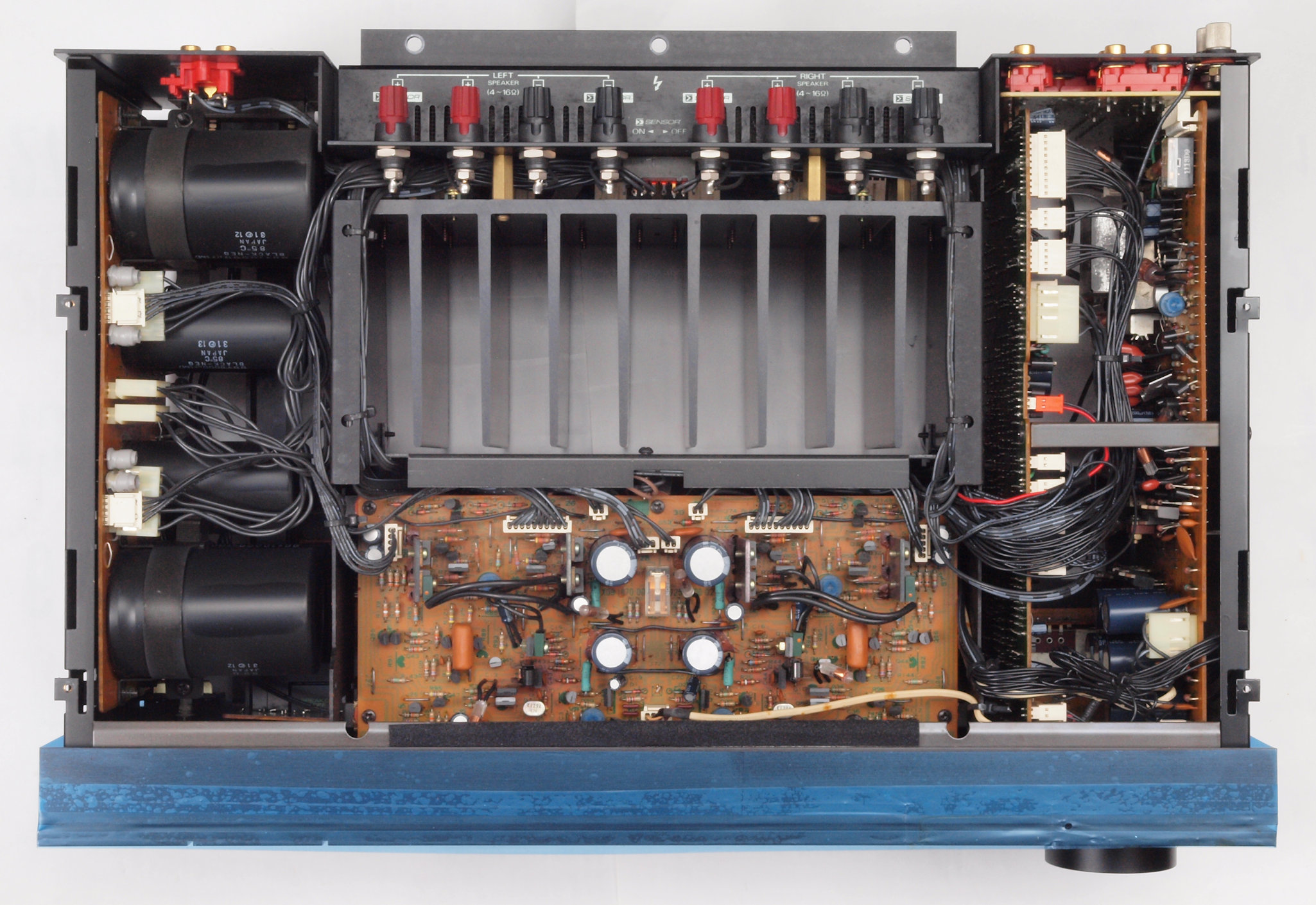

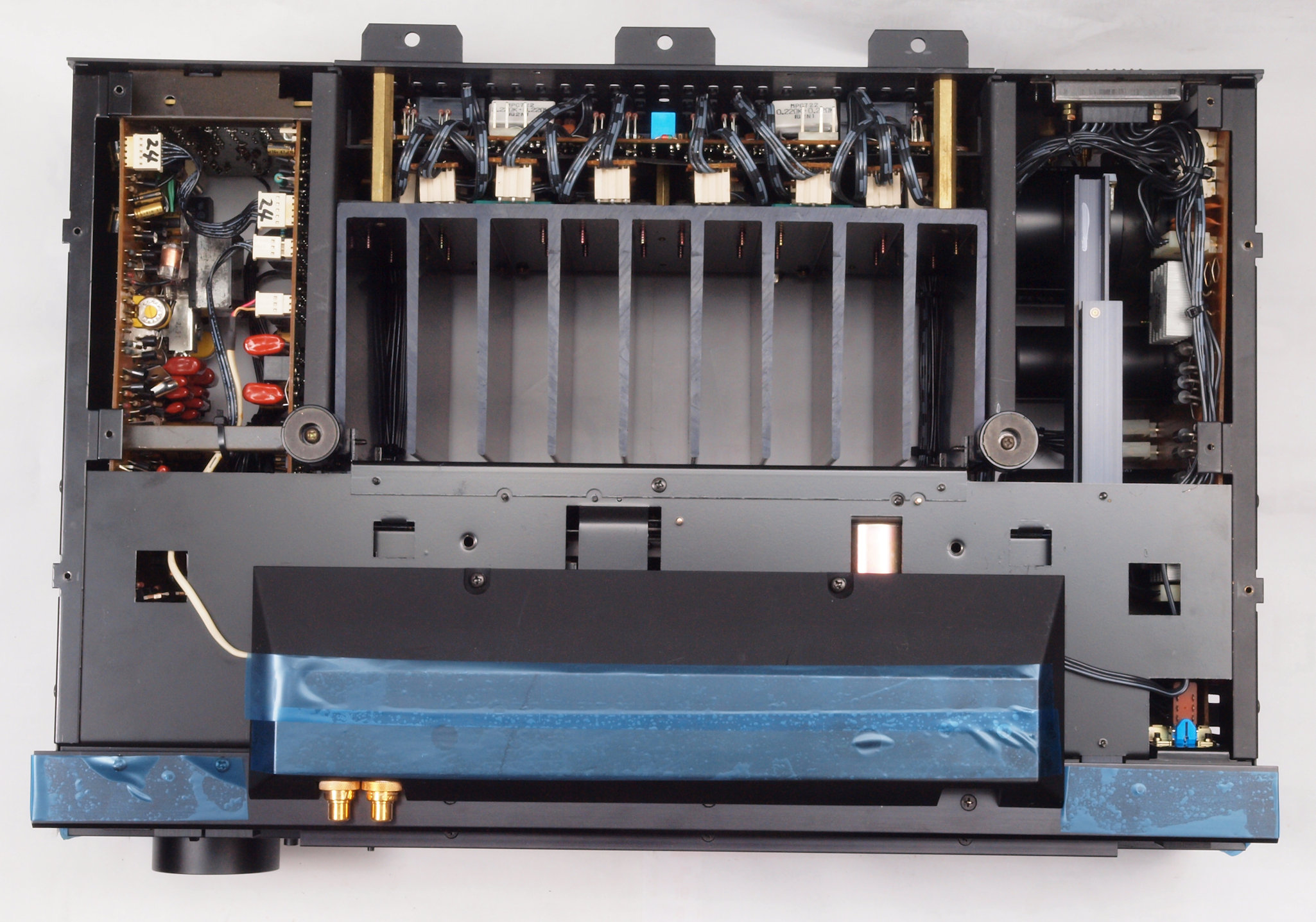

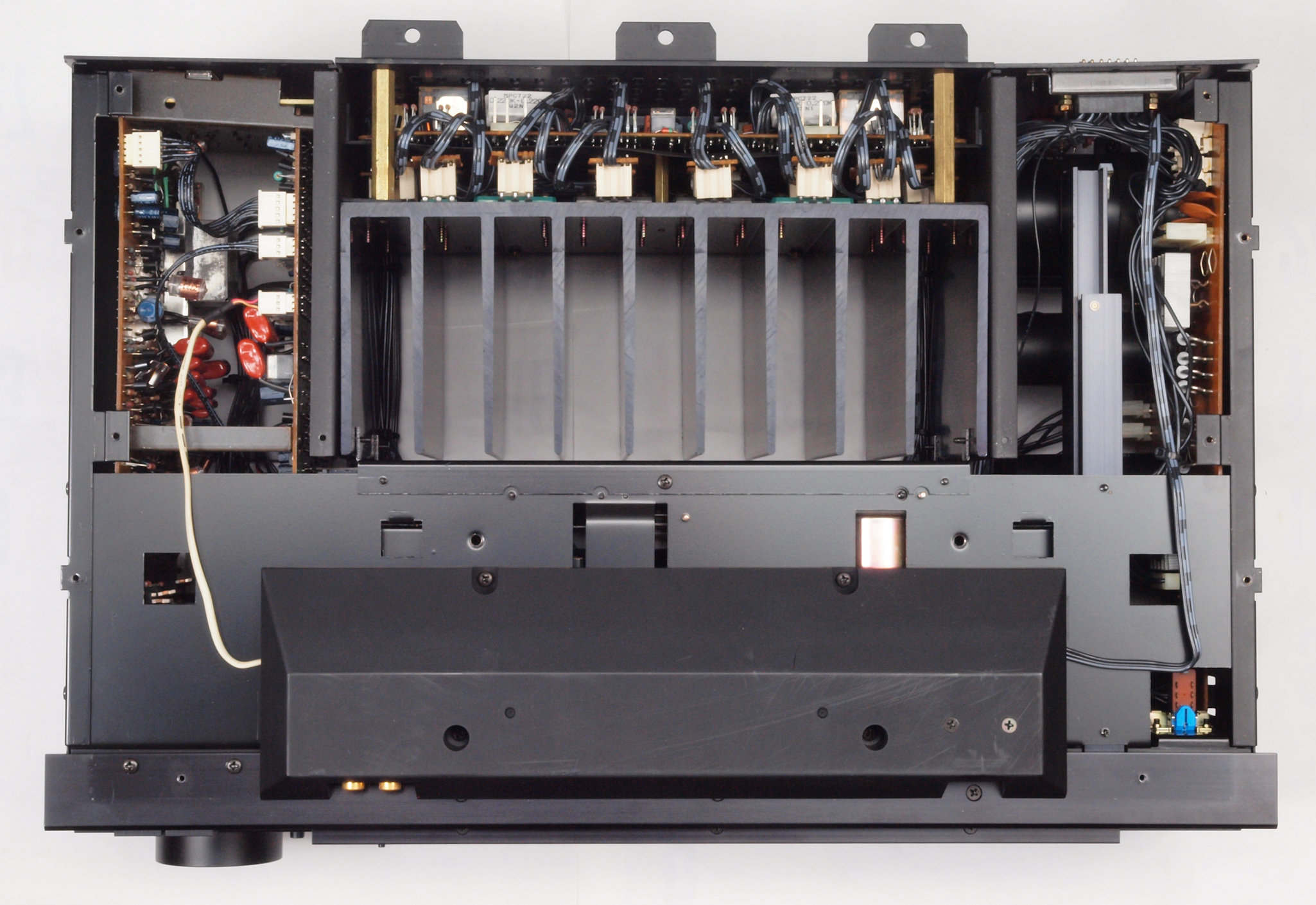

Ａ１６．　点検中　上下蓋取り、上から見る。

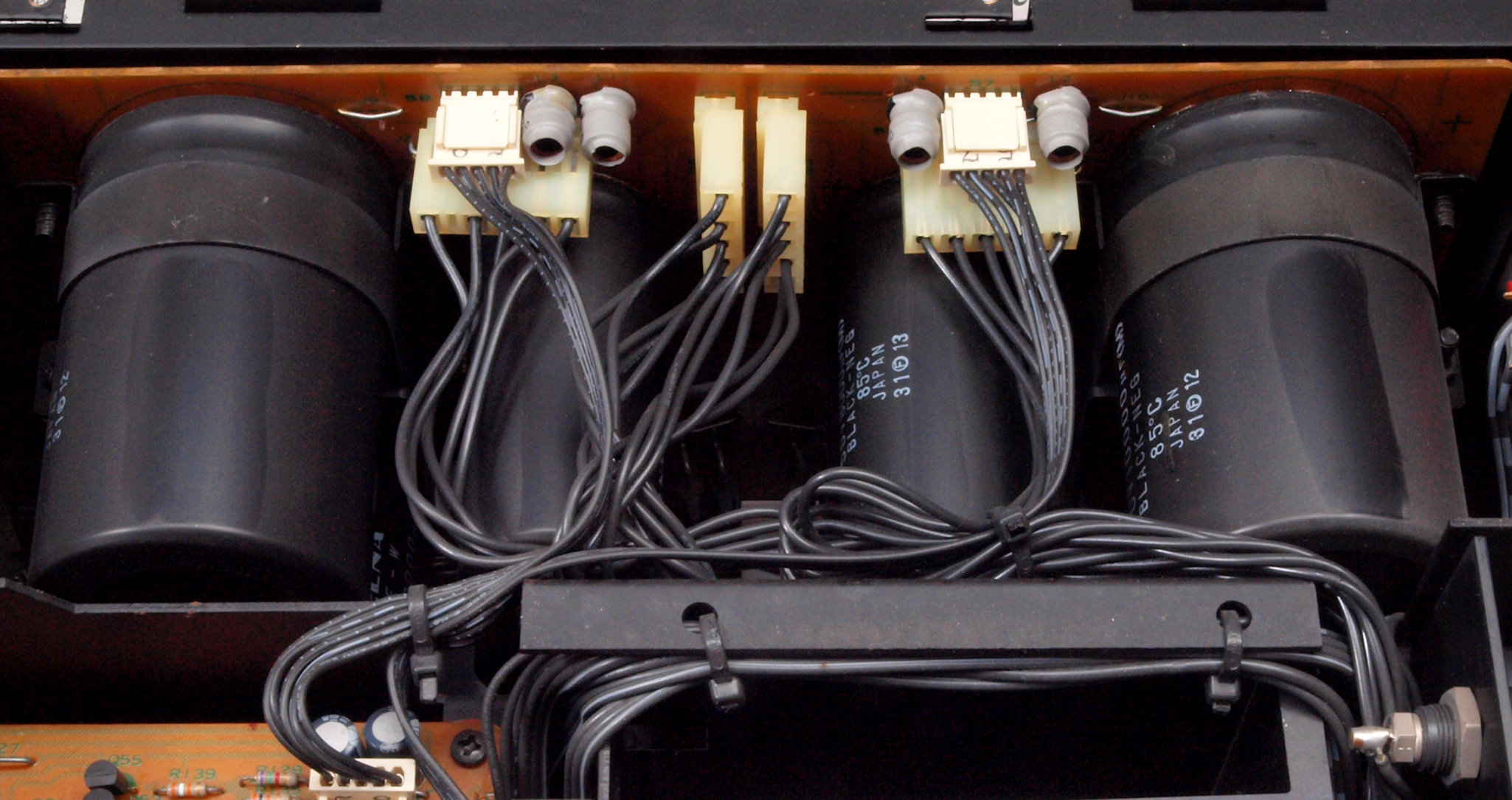

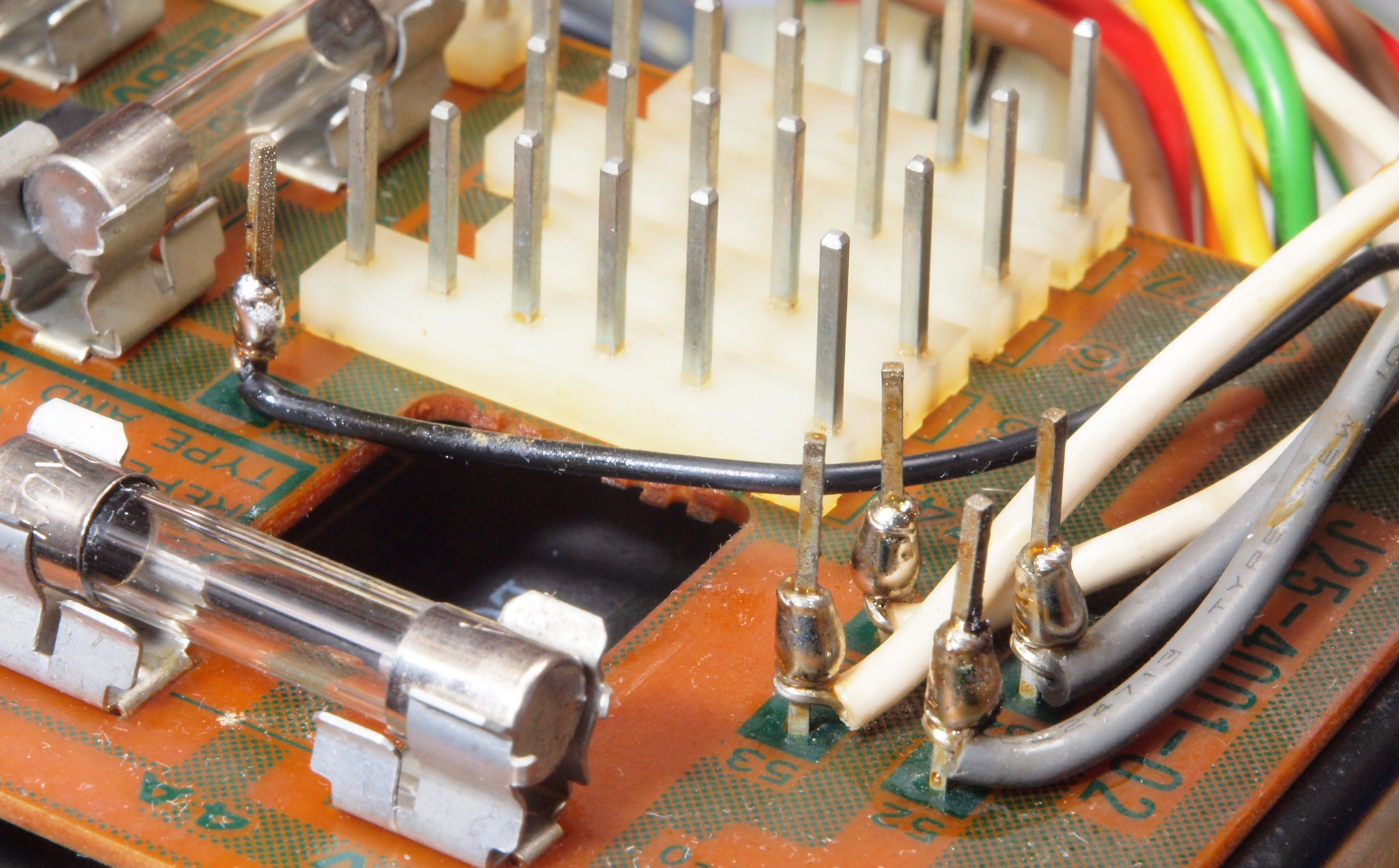

Ａ１７．　点検中　上下蓋取り、上から見る。ブロック電解コンデンサーの埃！

Ａ２１．　点検中　下前から見る。

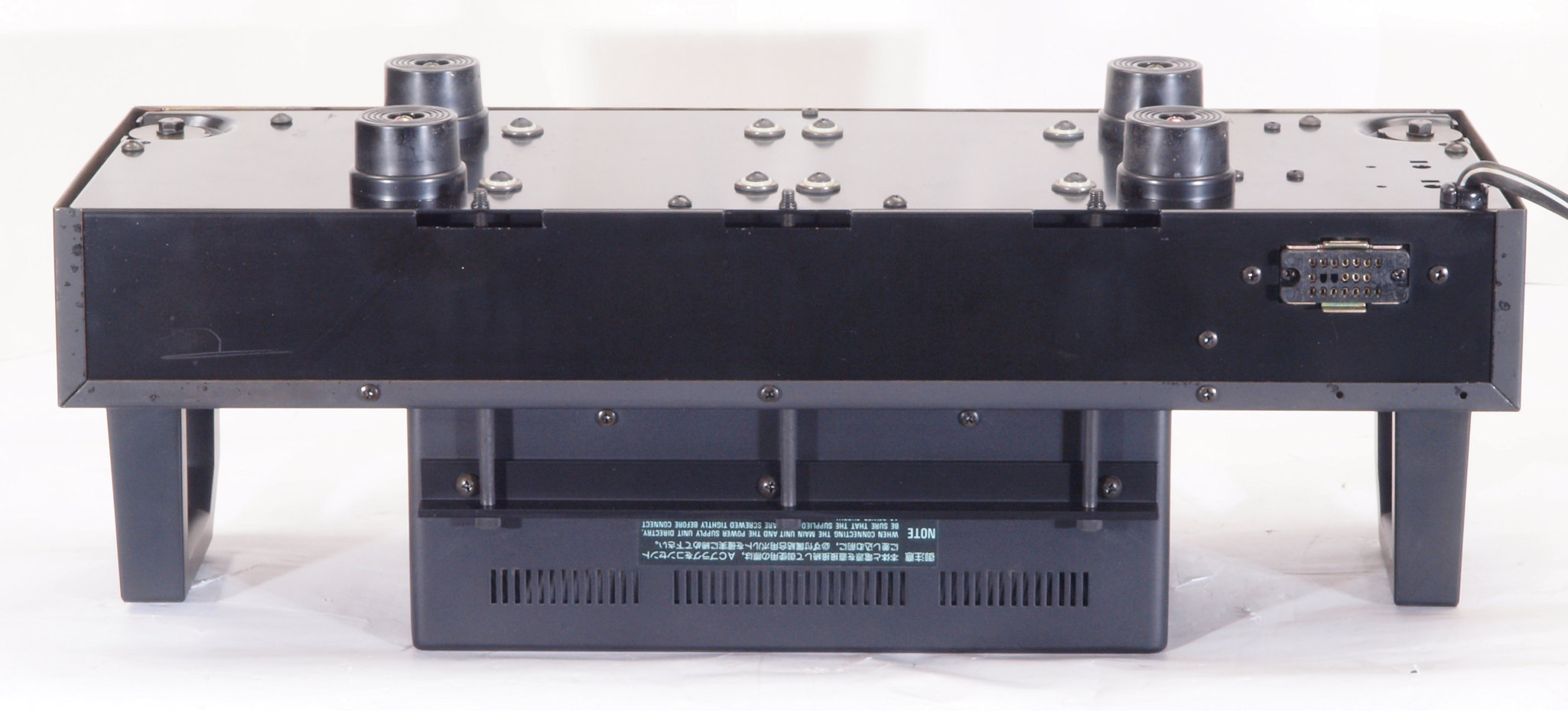

Ａ２２．　点検中　下前左から見る。

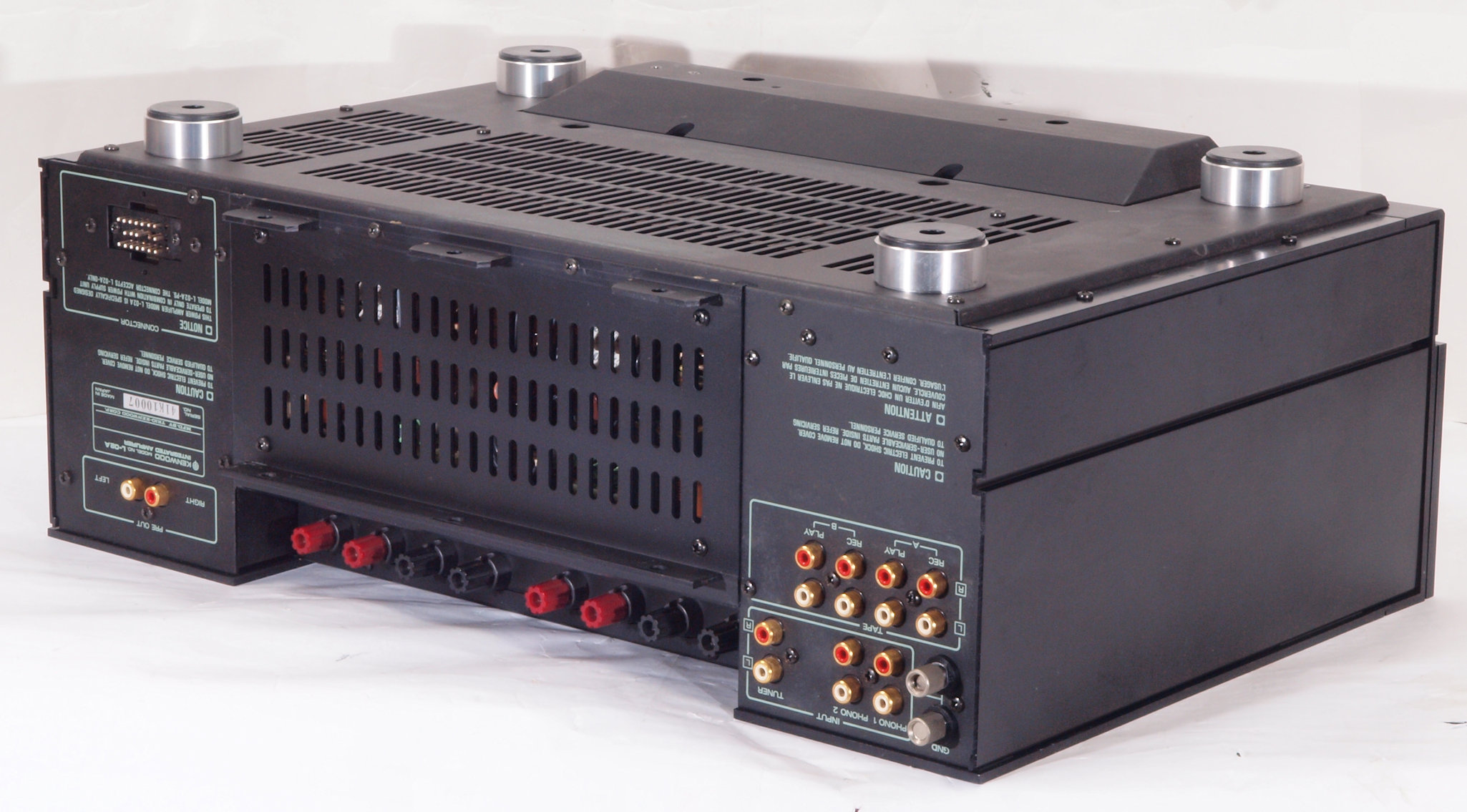

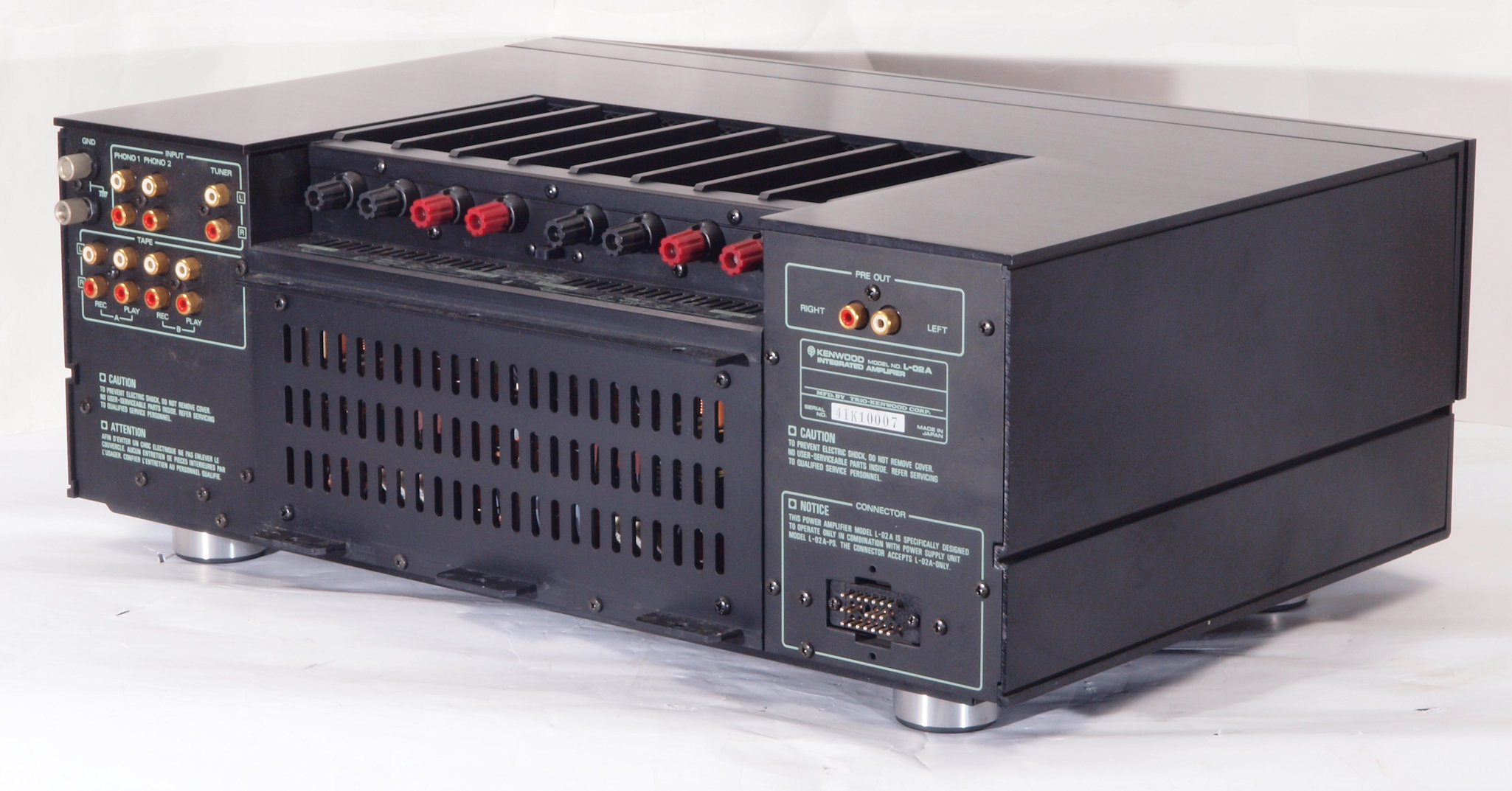

Ａ２３．　点検中　下後から見る。

Ａ２４．　点検中　下後右から見る。

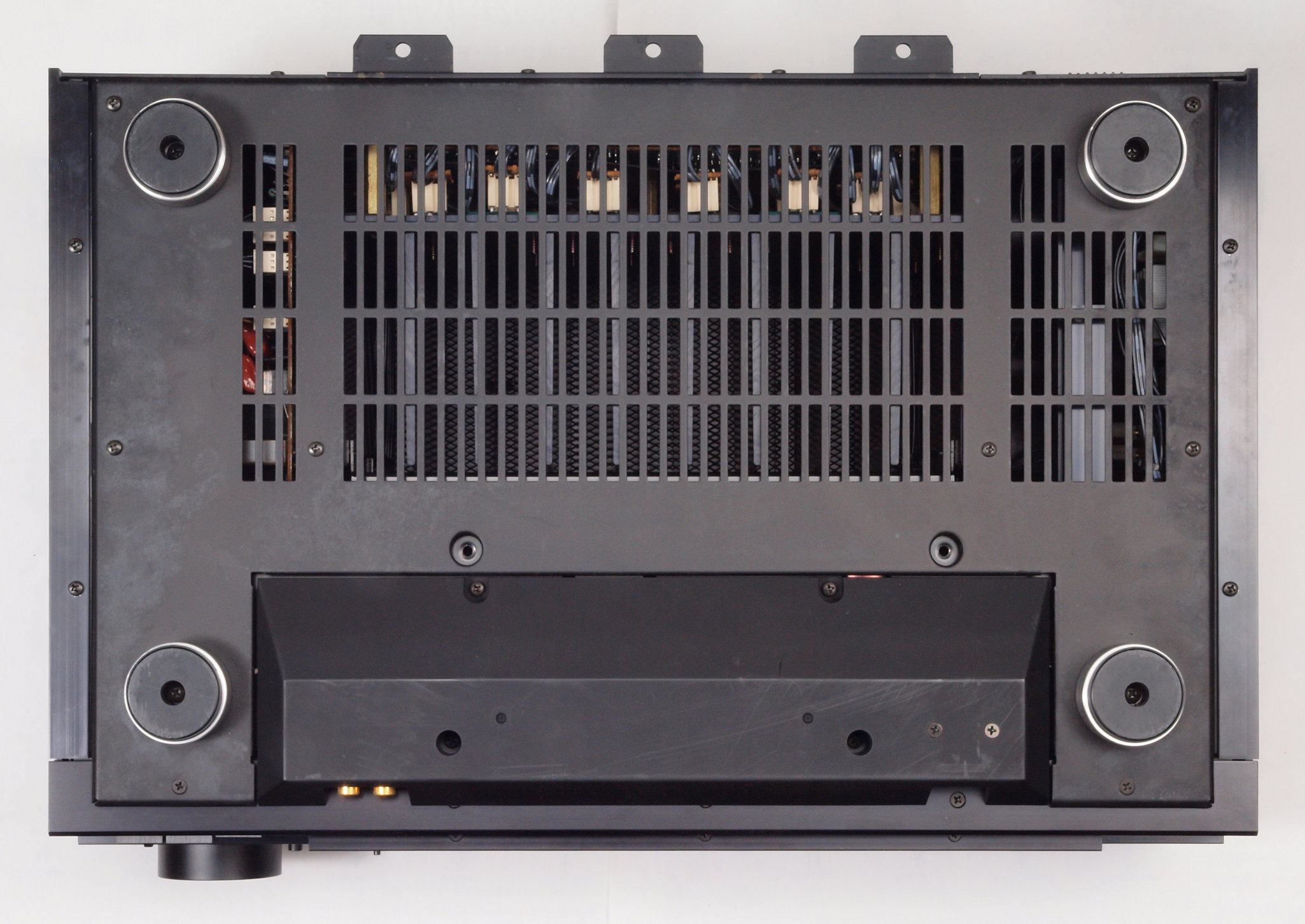

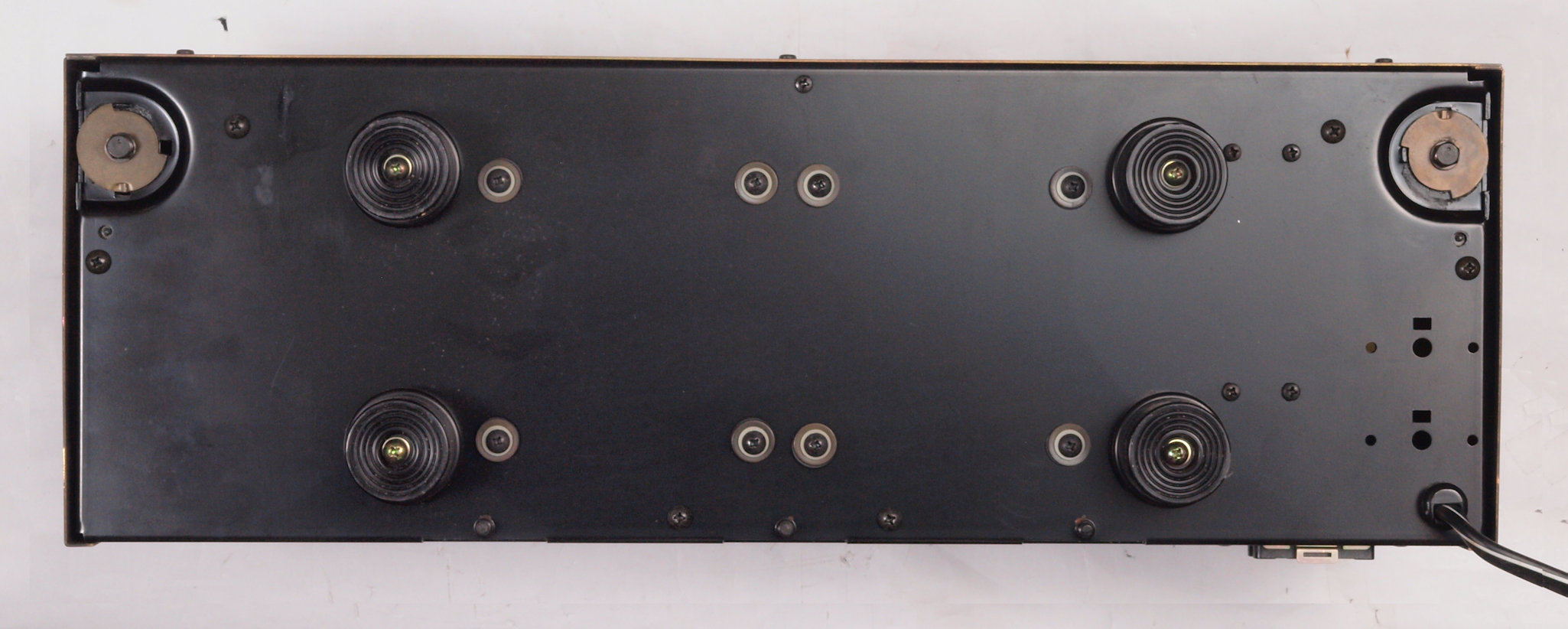

Ａ２５．　点検中　下から見る。

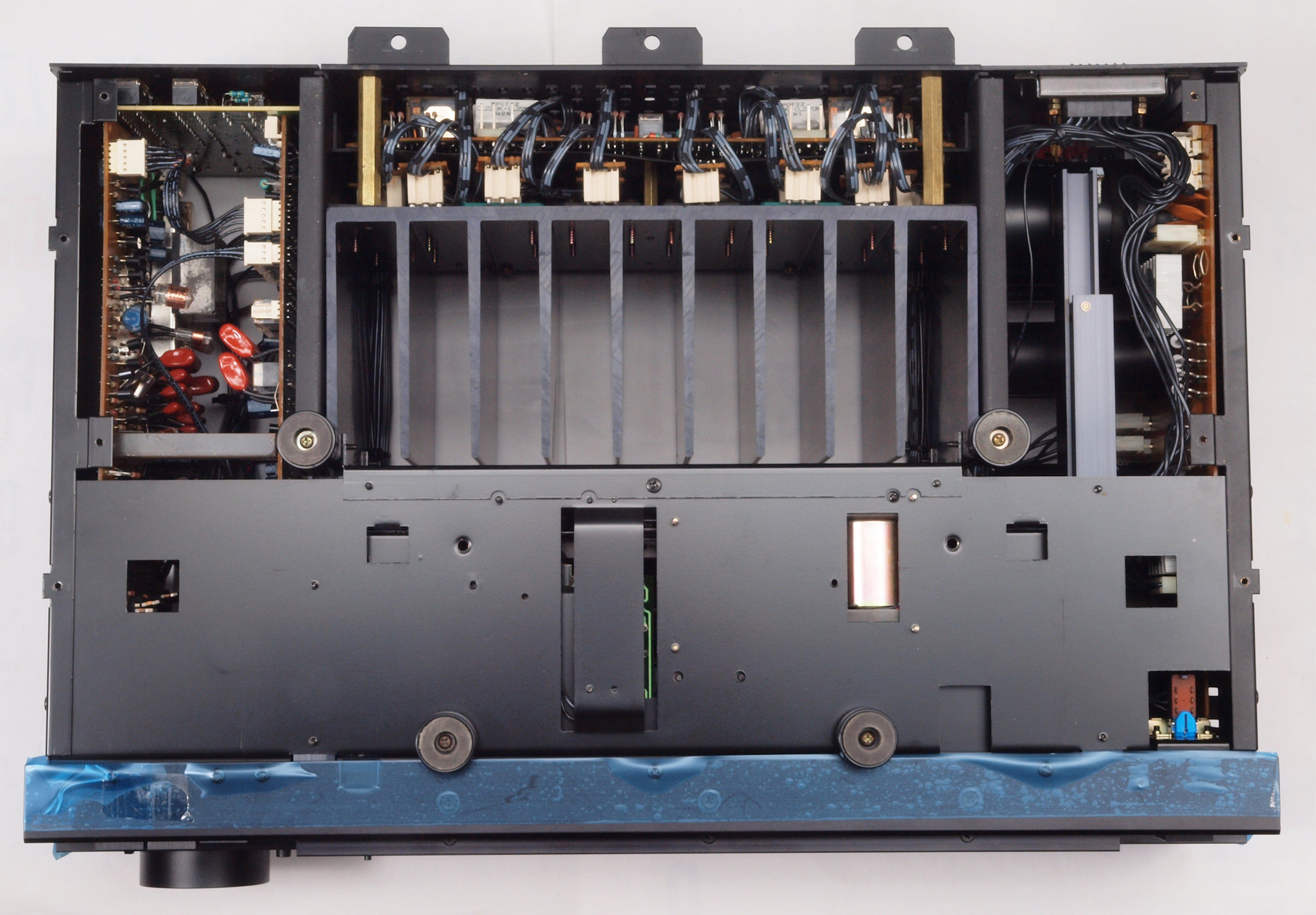

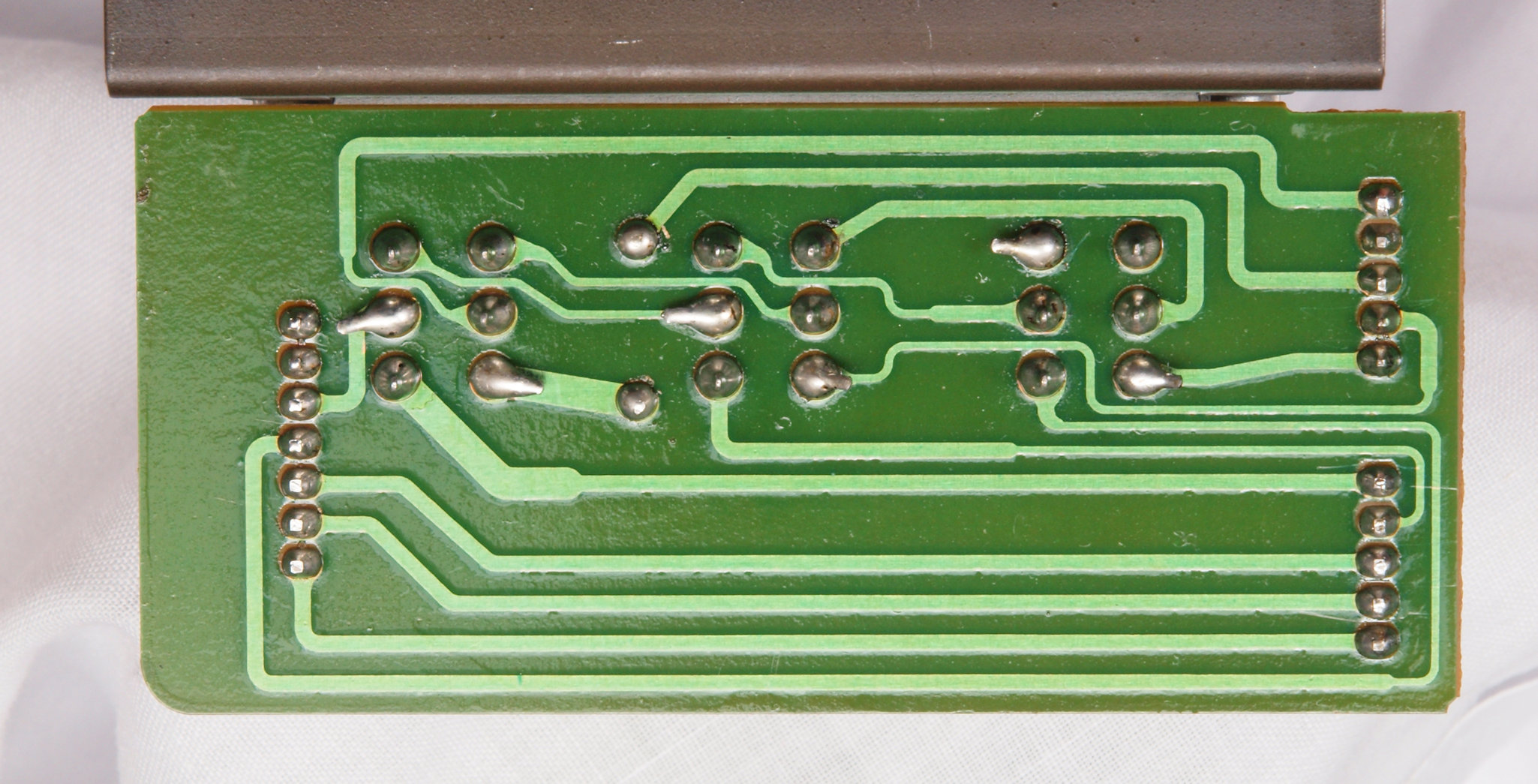

Ａ２６．　点検中　上下蓋を取り、下から見る。

Ａ２７．　点検中　上下蓋＆ＡＵＸ入力ＲＣＡ端子・ヘッドホーン端子を取り、下から見る。

Ａ３１．　点検中　ＳＰ接続端子。

Ａ３２．　点検中　交換出来るＳＰ接続端子の検討。右の２種類が選択可能。 　　　　　　　　　　　WBT製品左２ヶＷＢＴ−０７３５ ＷＢＴ−０７３０ＰLは軸が放熱器に当たる。

Ａ３３．　点検中　交換出来るＷＢＴ−ＳＰ接続端子の検討。　左＝ＷＢＴ−０７１０、右＝ＷＢＴ−０７０５　が使用可能。

Ａ３４．　点検中　交換出来るＷＢＴ−ＳＰ接続端子の検討。　サンドイッチスペードＷＢＴ−０６８１が使用可能。 　　　　　　　　　　　　　　　　　　　写真はＷＢＴ−０７０５Ｃｕ　ですが、　ＷＢＴ−０７０５Ａｇ　選択可能。

Ａ３５．　点検中　交換出来るＷＢＴ−ＳＰ接続端子の検討。　電源と合体した場合、バナナプラグは使用出来ない。

Ａ３６．　点検中　ＳＰ接続端子交換。　ユーザーは　ＷＢＴ−０７０５Ａｇ　選択。

Ａ４１．　点検中　入出力　ＲＣＡ端子郡。

Ａ４２．　点検中　入出力　ＲＣＡ端子郡。テフロン絶縁ＲＣＡ端子に交換可能。

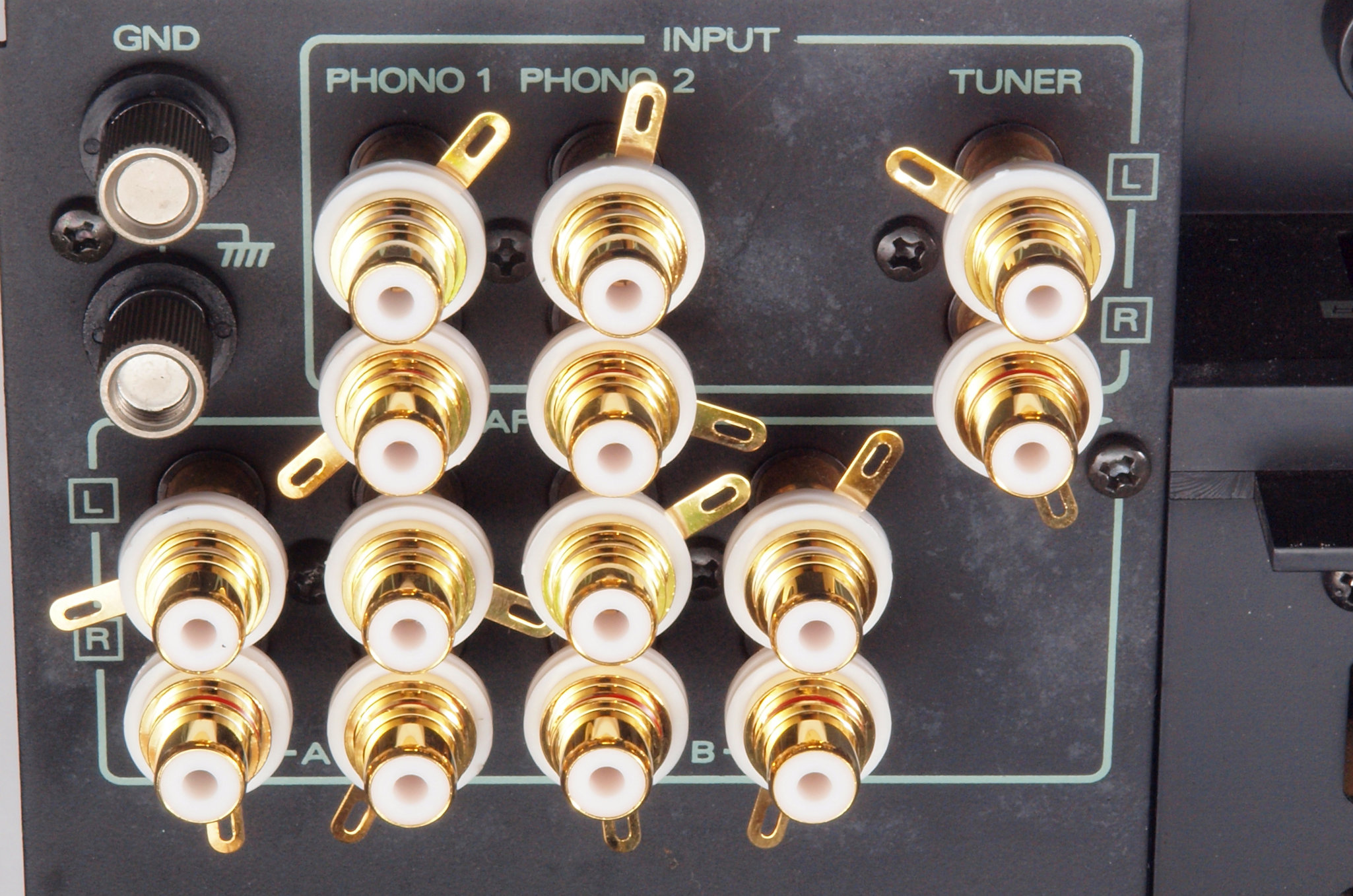

Ａ４３．　点検中　入出力　ＲＣＡ端子郡。 　　　　　　　ＲＣＡ端子（テフロン絶縁）５組１０個交換、PHONO-1とＴＵＮＥＲをＷＢＴ−０２０１に交換。

Ａ４４．　点検中　交換するテフロン絶縁製ＲＣＡ端子。　中心電極は円筒状で４つ割方式。

Ａ４５．　点検中　ＷＢＴ製ＲＣＡ端子ＷＢＴ−０２０１。　さらに複雑な構造で「カチ」と差し込み感を与える。

Ａ４６．　点検中　最近の「ＲＣＡプラグ」の中心電極は２割になっているので接触不良が起きにくい。

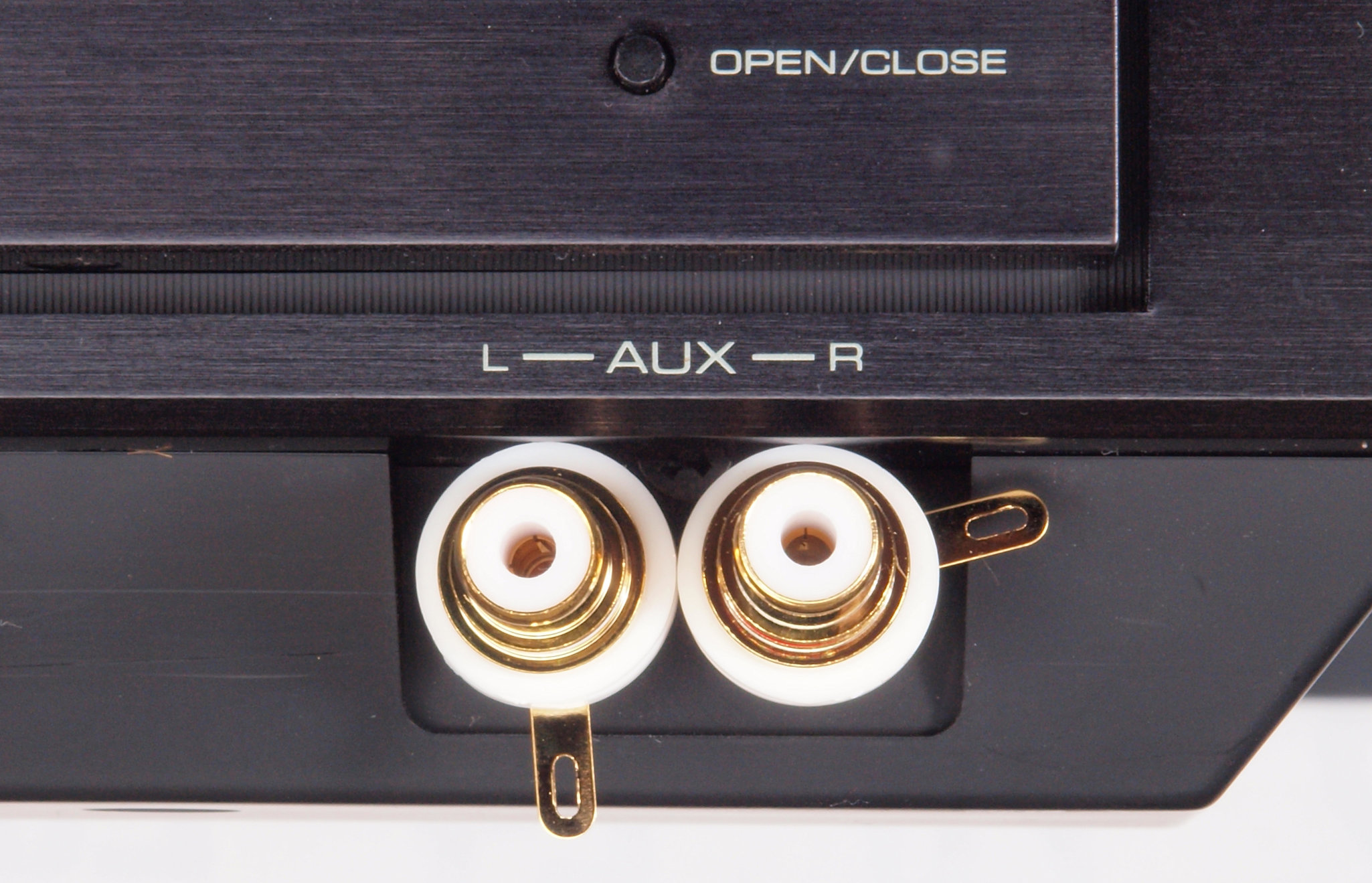

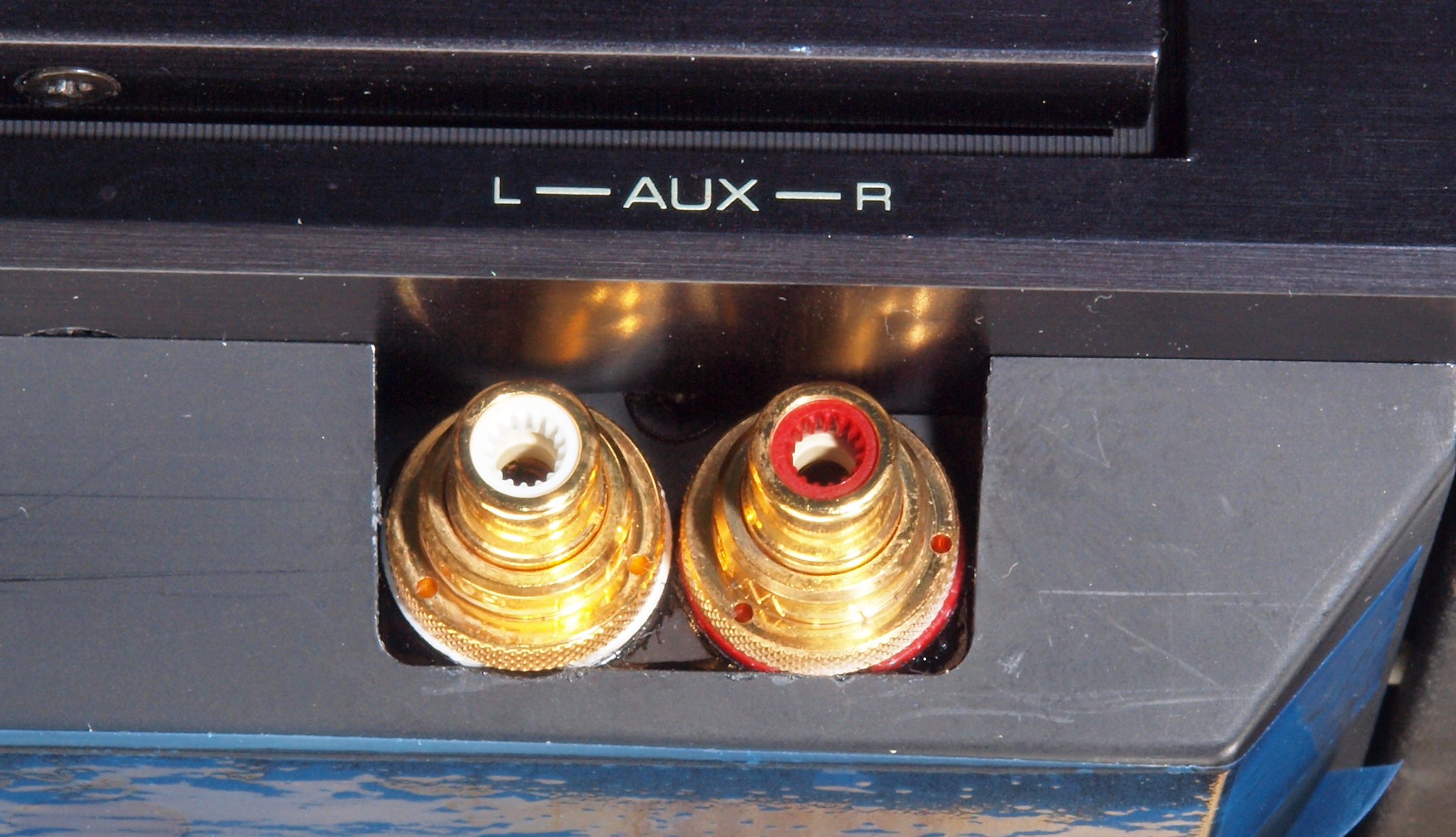

Ａ５１．　点検中　ＡＵＸ入力ＲＣＡ端子。

Ａ５２．　点検中　ＡＵＸ入力ＲＣＡ端子。テフロン絶縁ＲＣＡ端子に交換可能。　ＷＢＴ−０２０１は定価で工賃込。

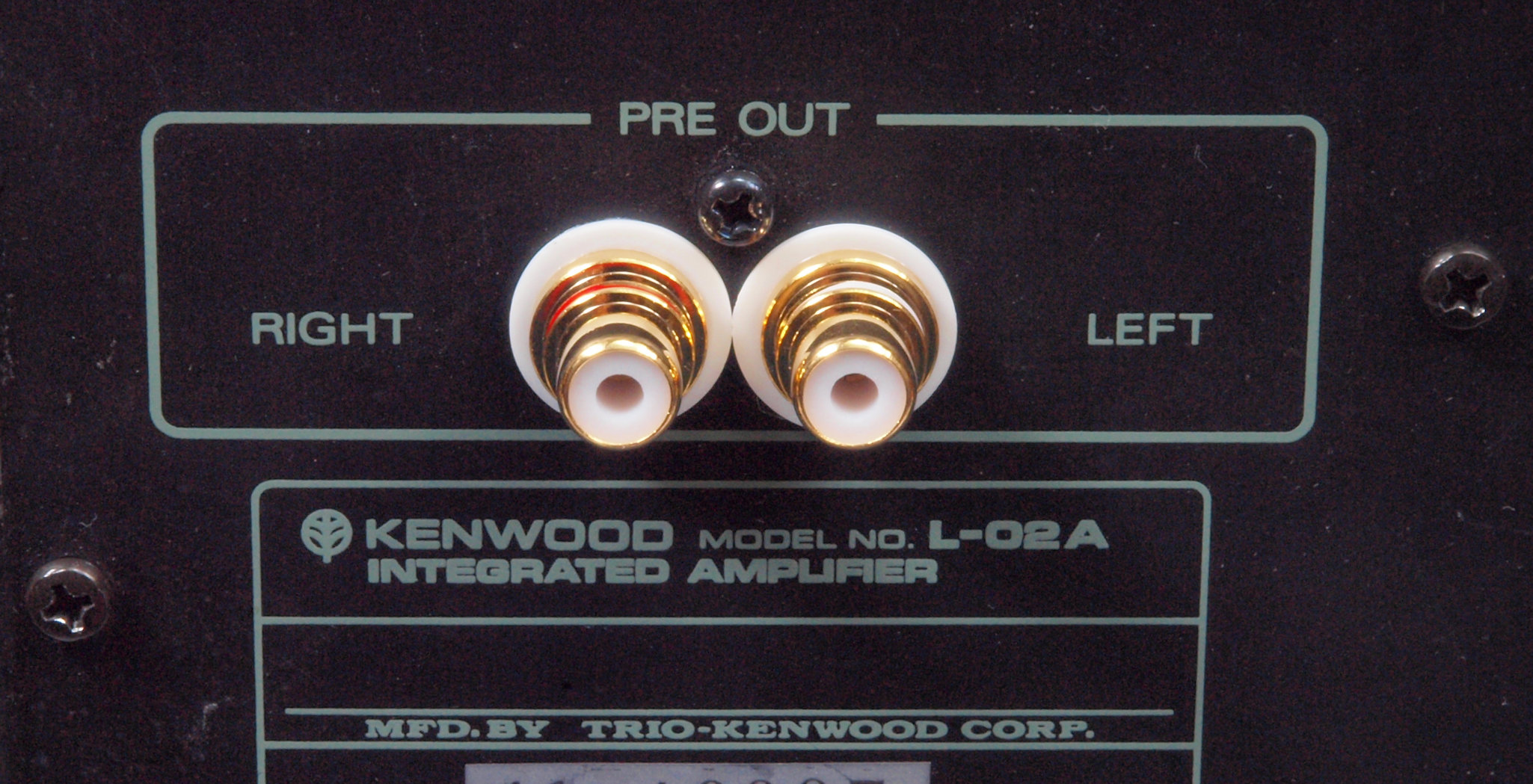

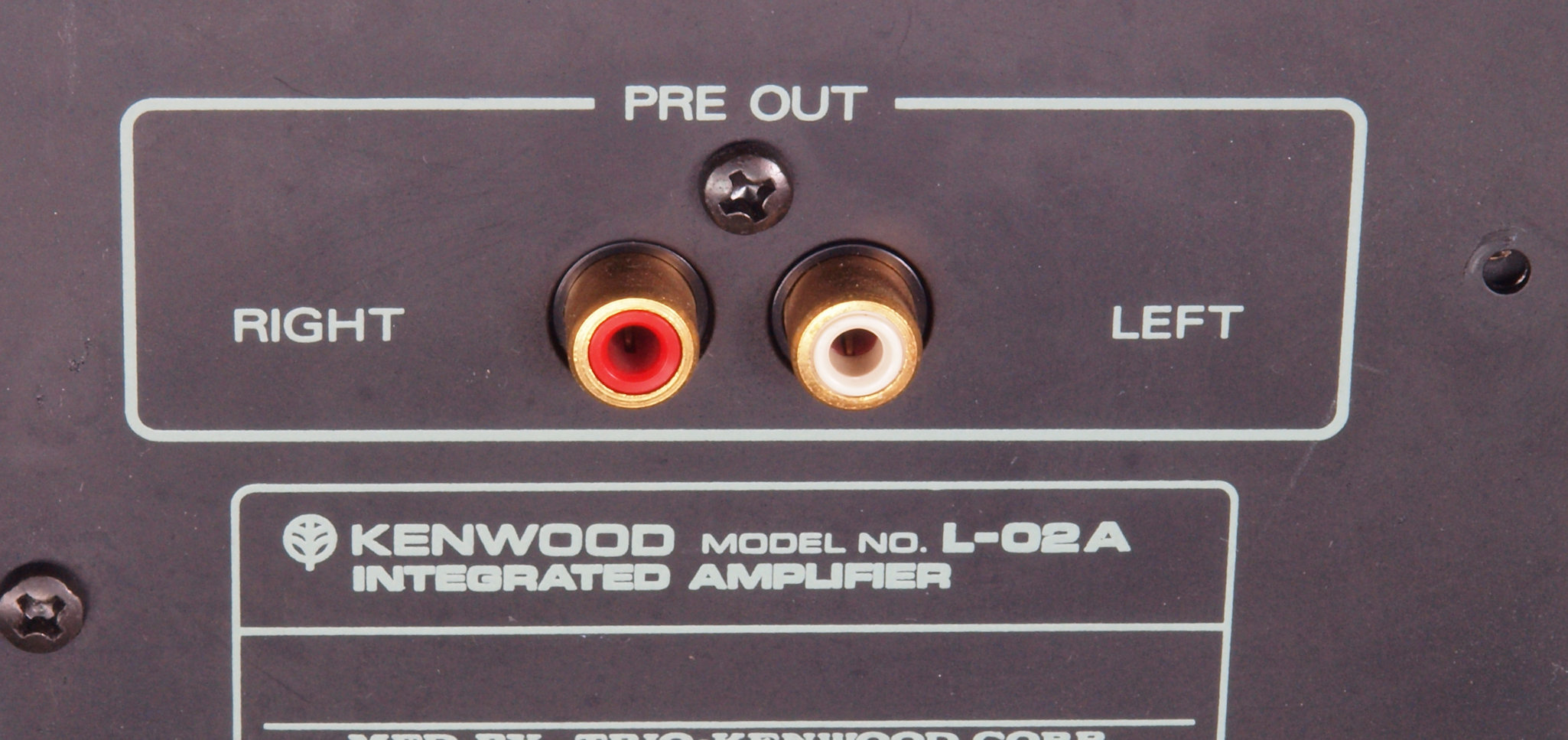

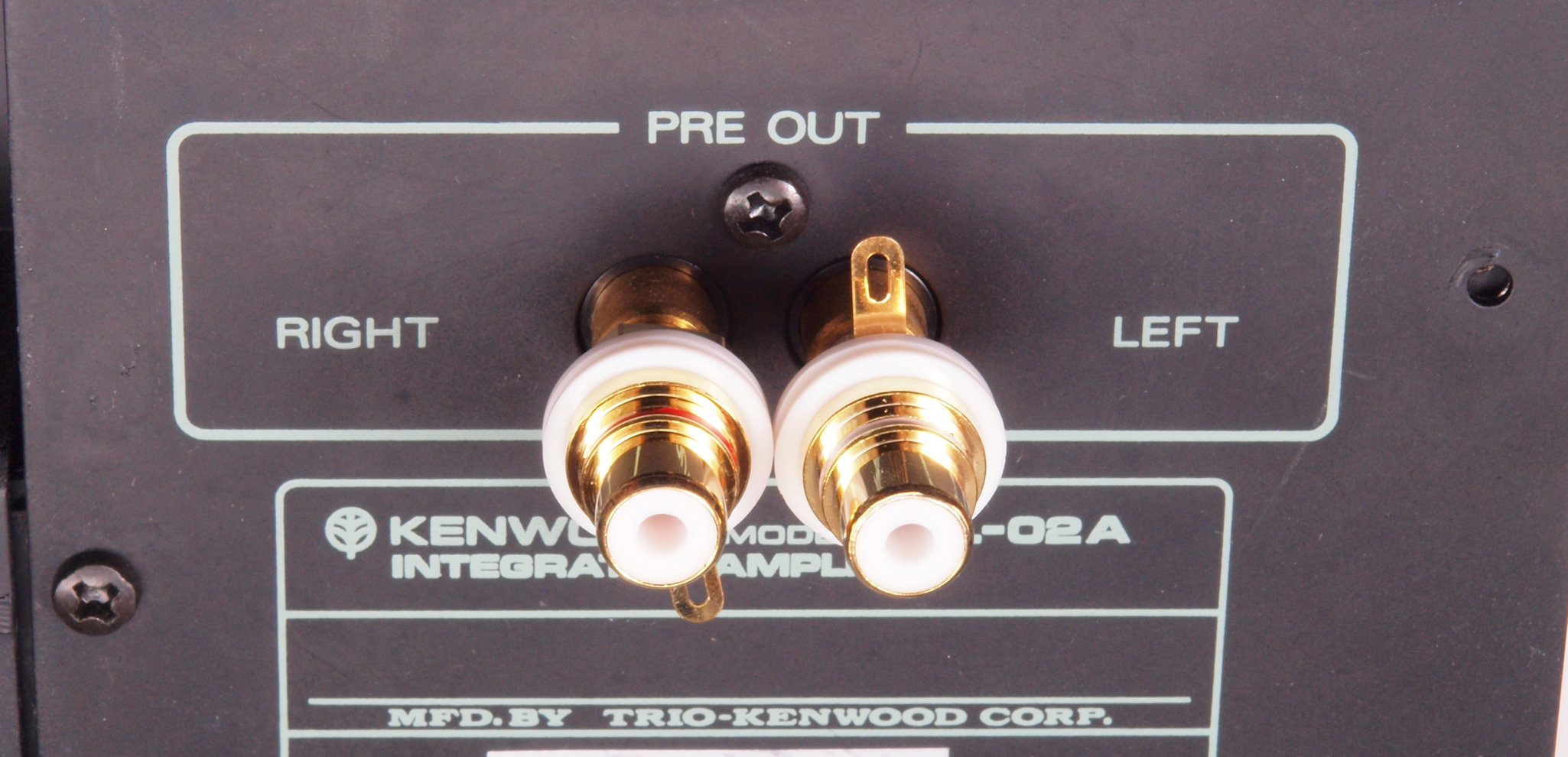

Ａ６１．　点検中　プリ出力ＲＣＡ端子。

Ａ６２．　点検中　プリ出力ＲＣＡ端子。テフロン絶縁ＲＣＡ端子に交換可能。　ＷＢＴ−０２０１は定価で工賃込。

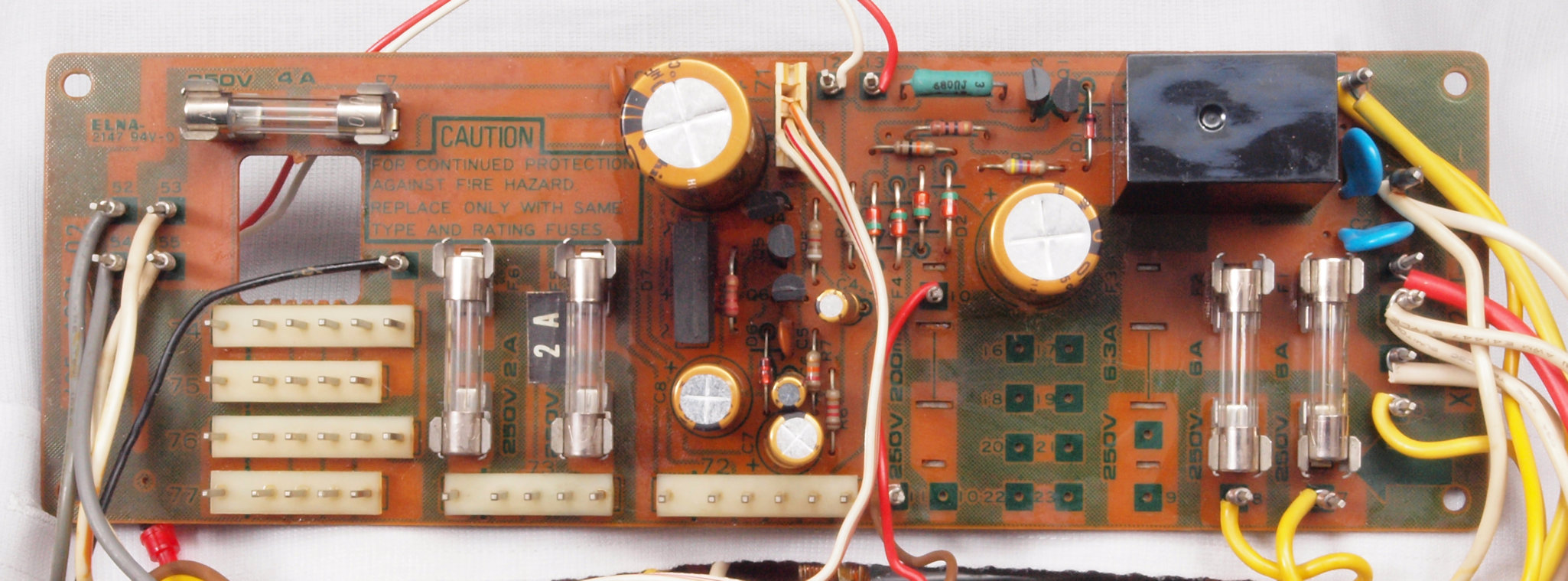

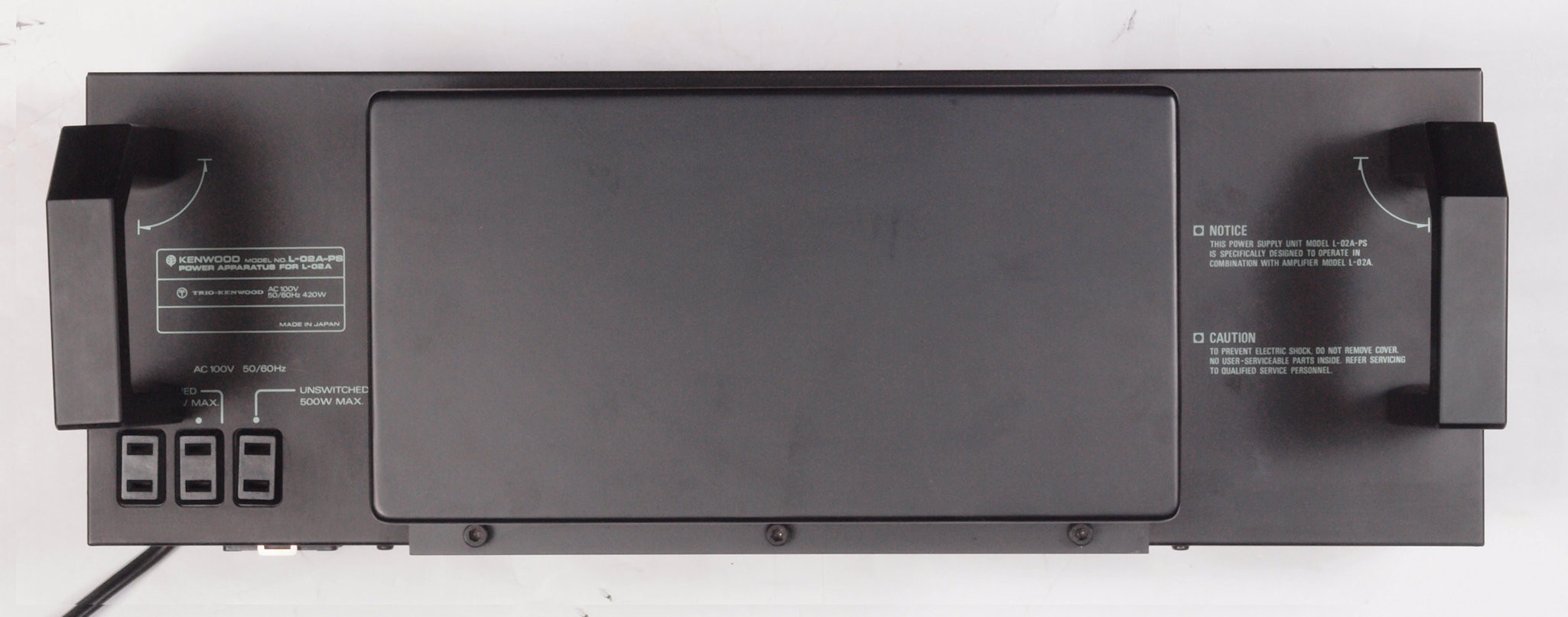

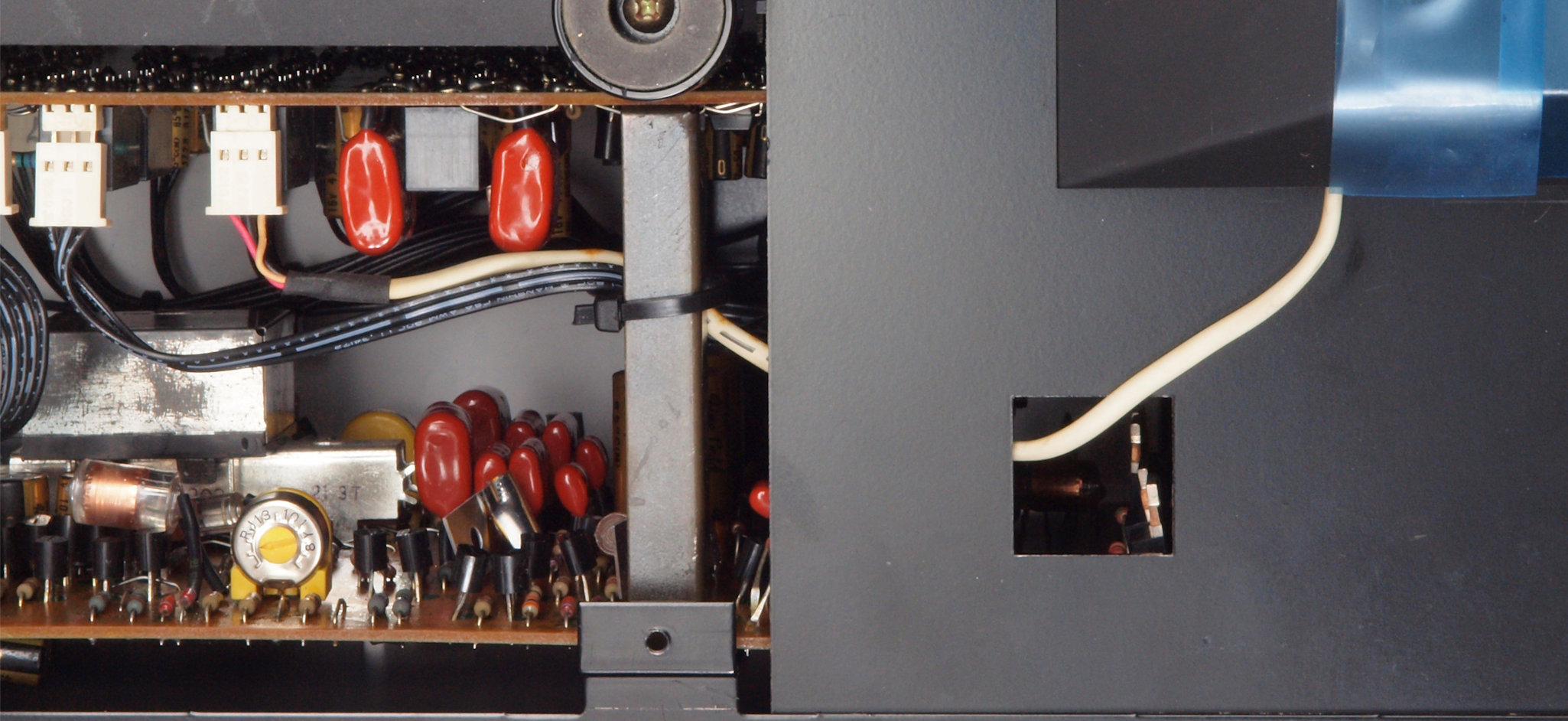

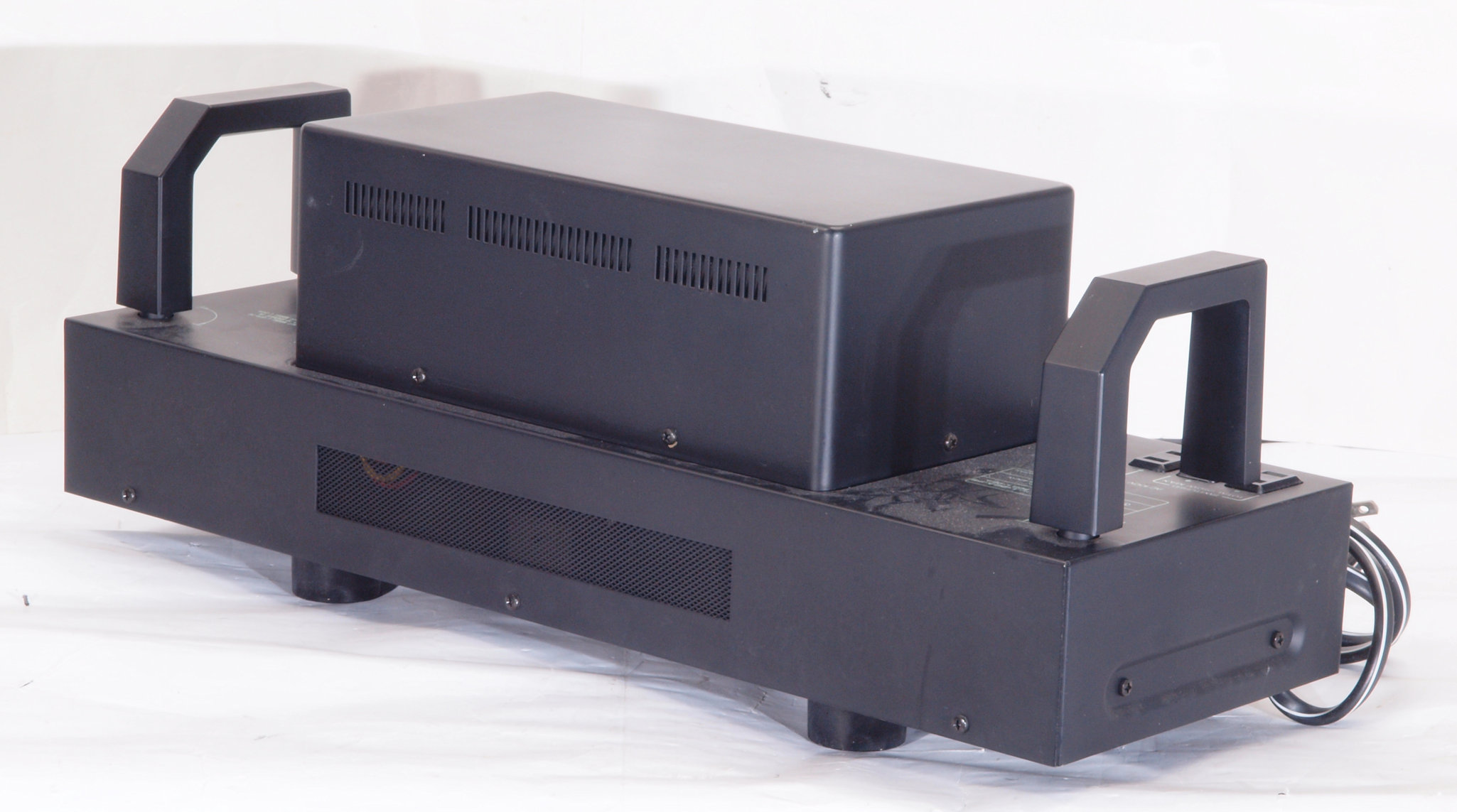

Ａ７１．　点検中　電源部・前から見る。

Ａ７２．　点検中　電源部・前右から見る。

Ａ７３．　点検中　電源部・後から見る。

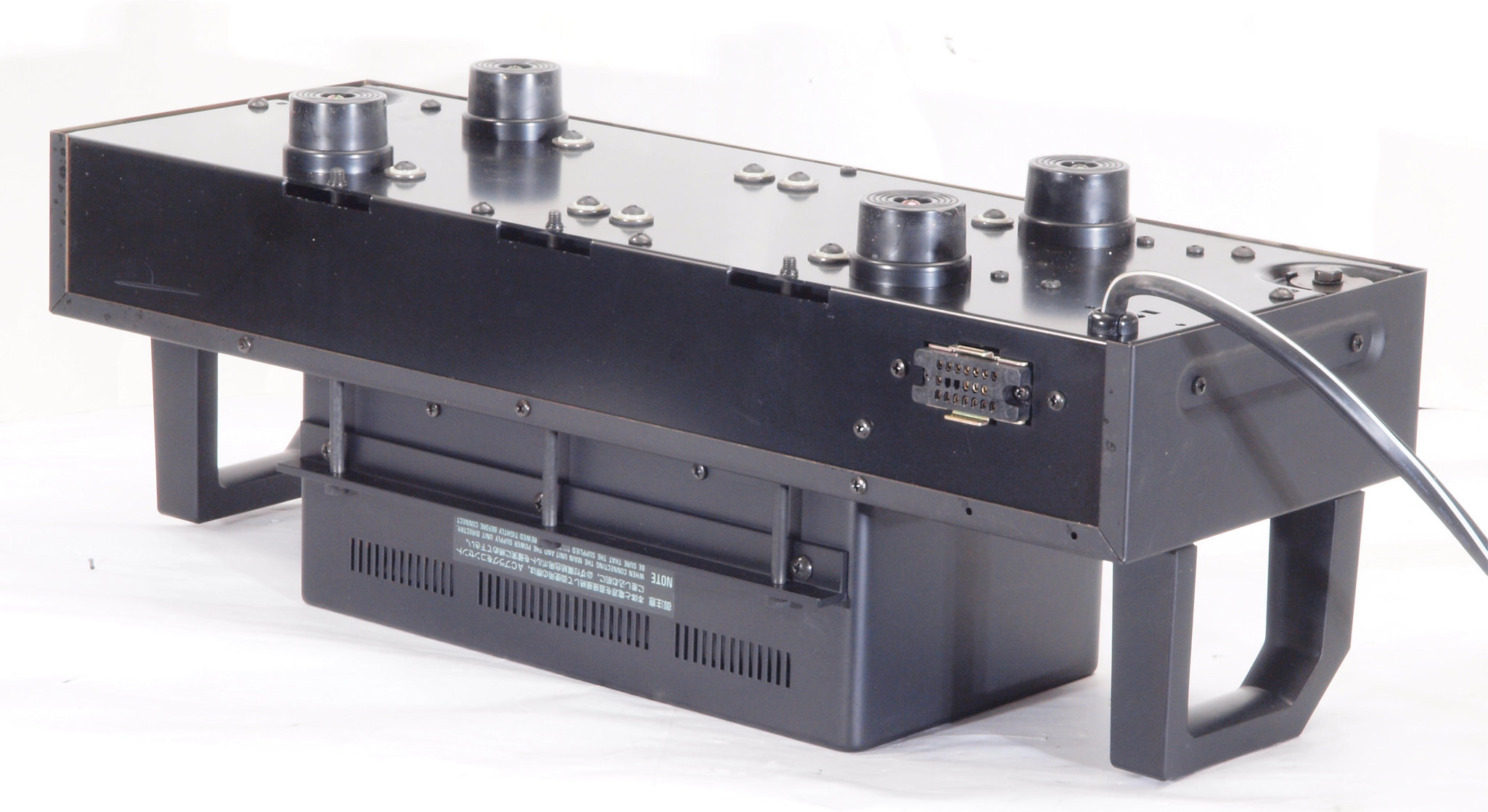

Ａ７４．　点検中　電源部・後左から見る。

Ａ７５．　点検中　電源部・上から見る。

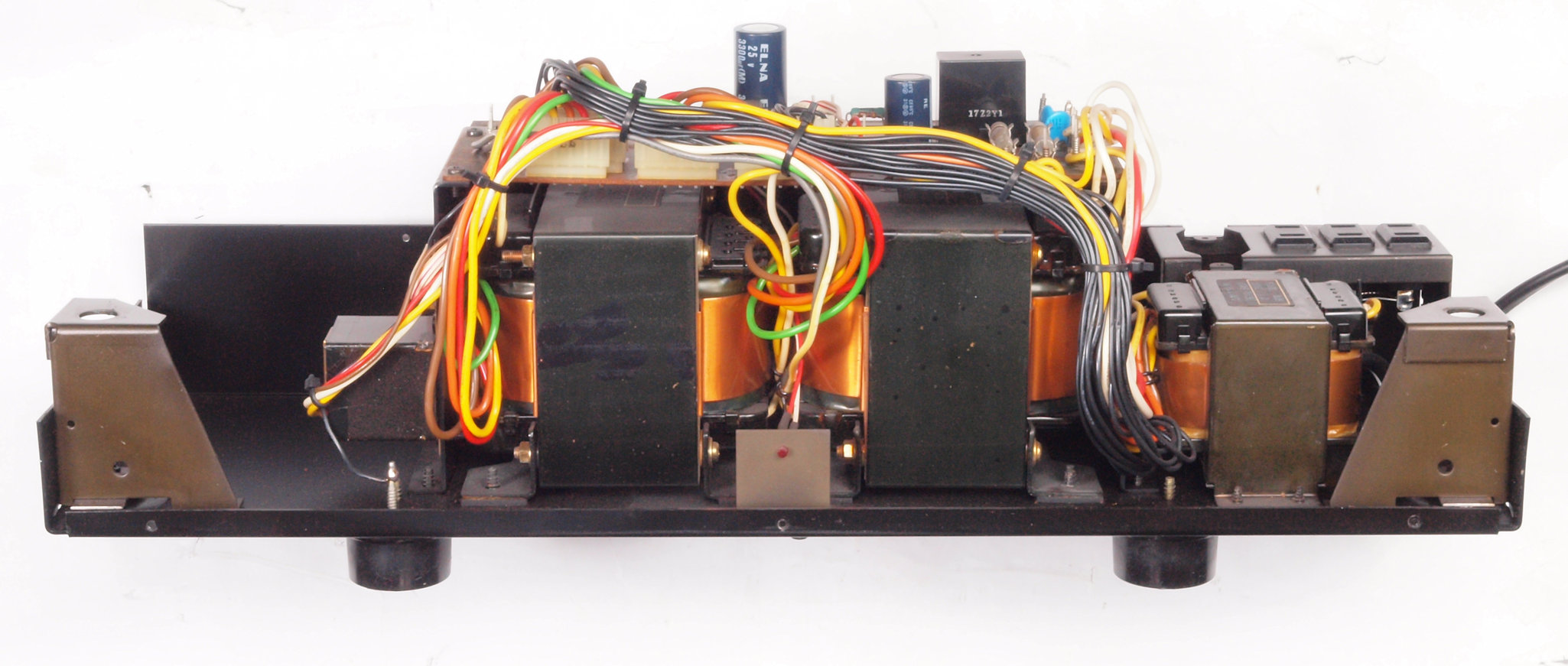

Ａ７６．　点検中　電源部・上蓋を取り上から見る。

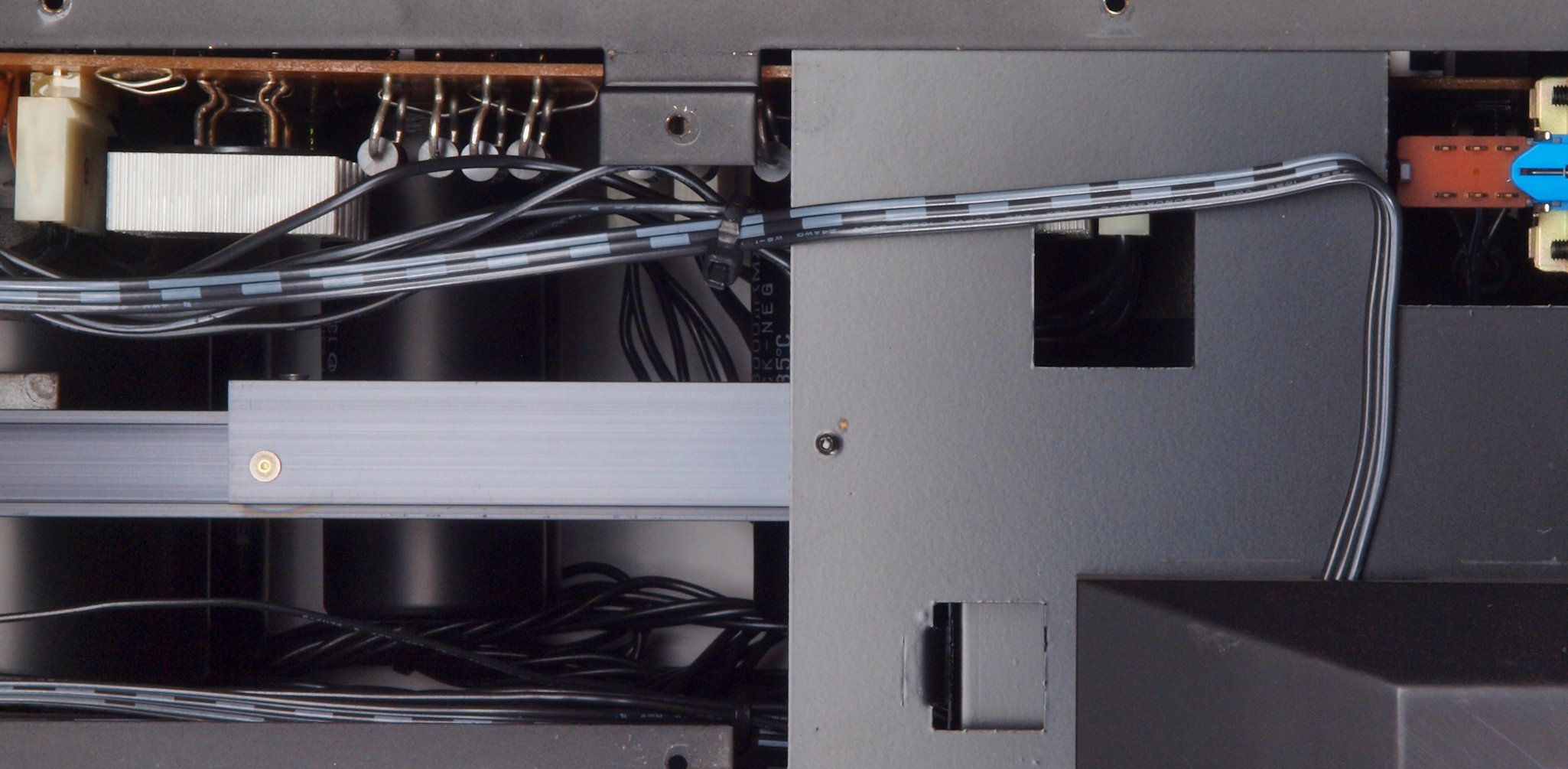

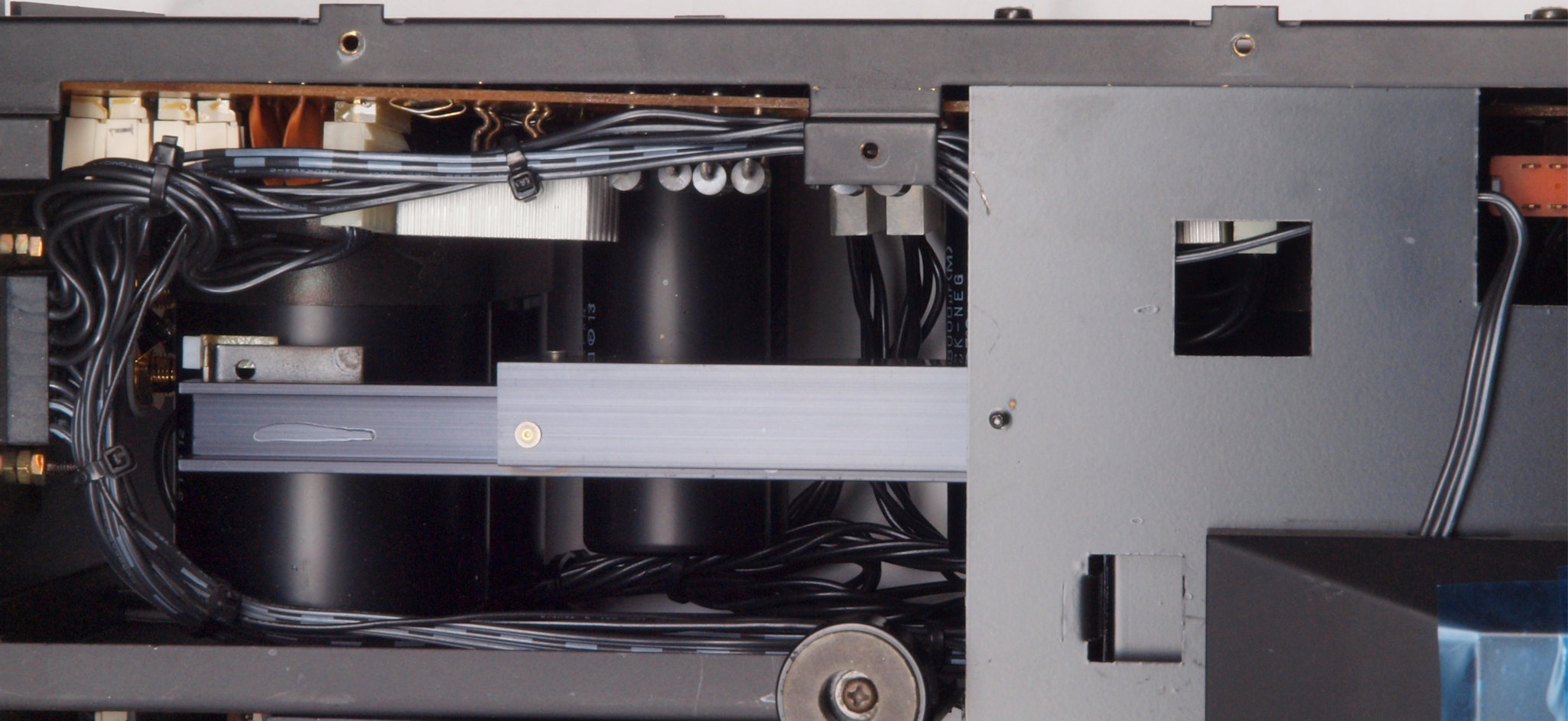

Ａ７７．　点検中　電源部・上蓋を取り前から見る。

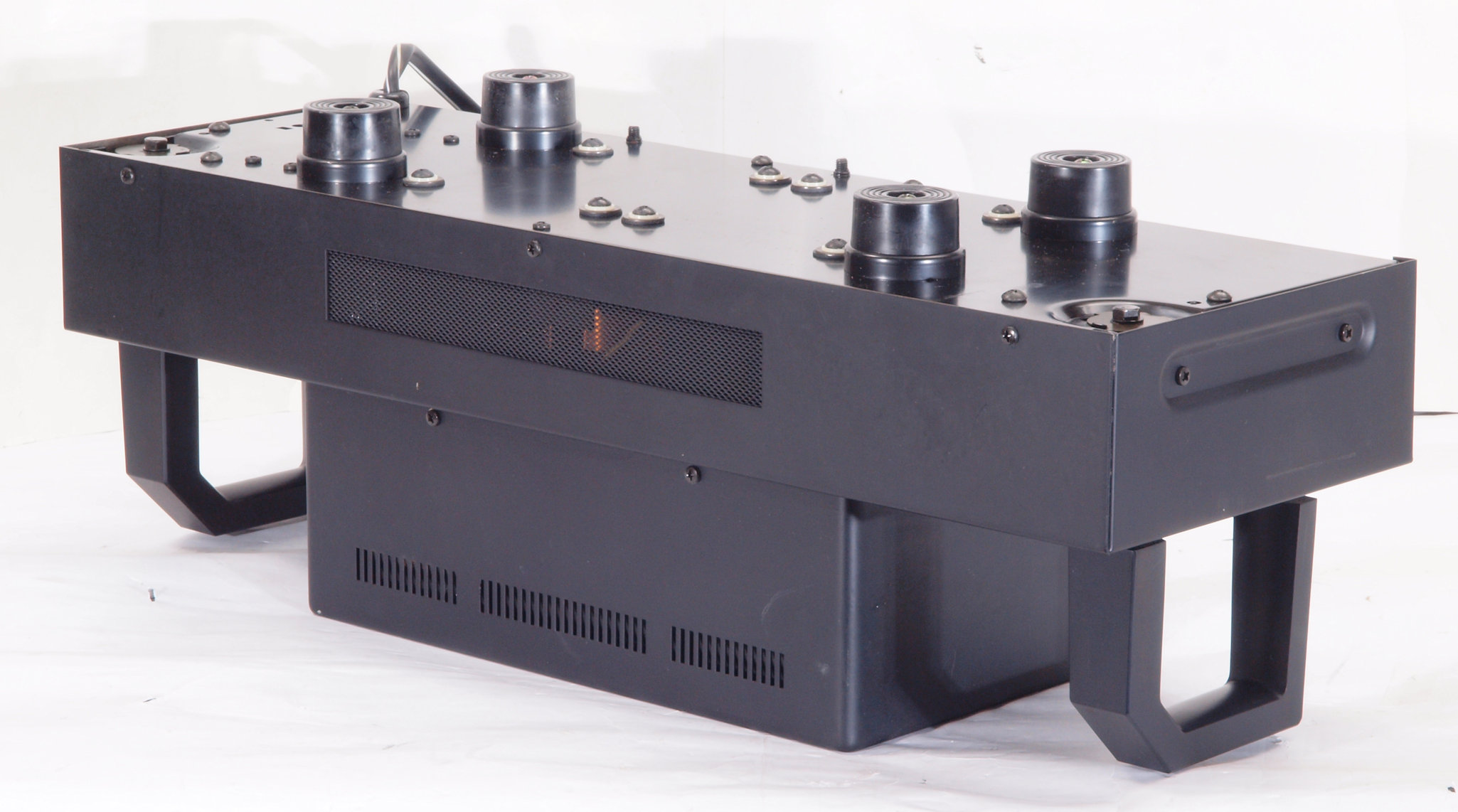

Ａ８１．　点検中　電源部・下前から見る。

Ａ８２．　点検中　電源部・下前左から見る。

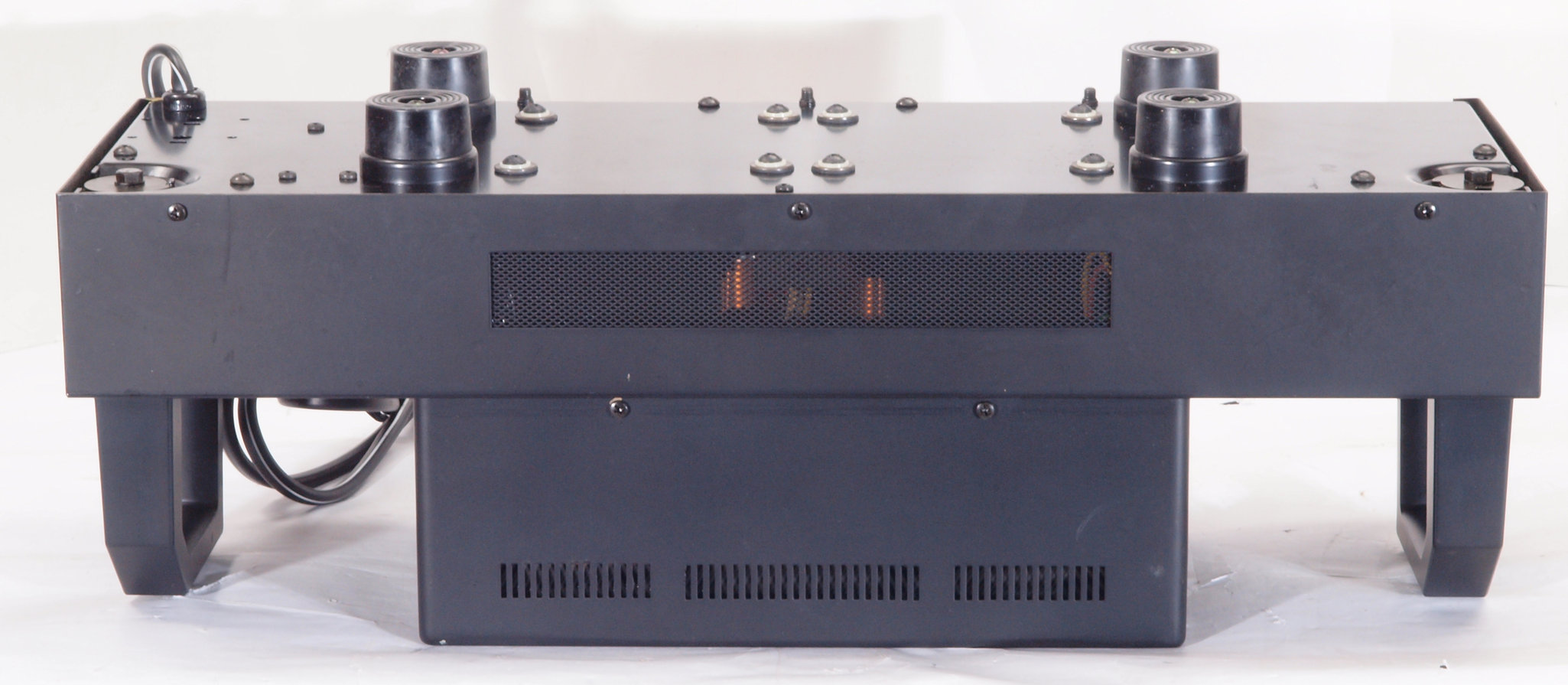

Ａ８３．　点検中　電源部・下後から見る。

Ａ８４．　点検中　電源部・下後右から見る。

Ａ８５．　点検中　電源部・下から見る

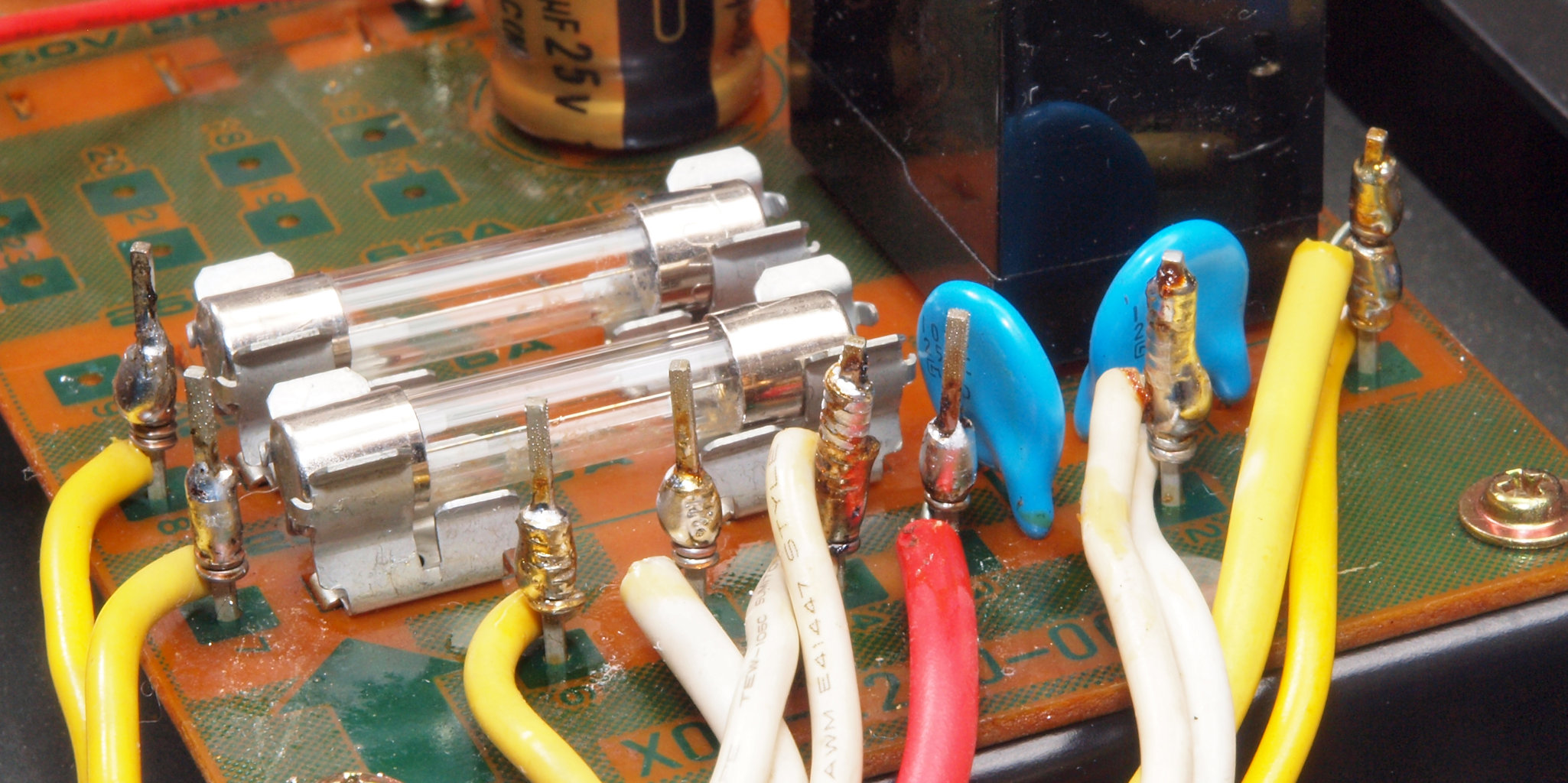

Ａ９１．　点検中　交換する電源投入リレーの比較。 　　　　　　　　　　　　　　　　　左＝付いている物（１ａ＝１０Ａ）、　右＝交換する物で、２倍の容量を持つ（２ａ＝１０Ａ×２） 　　　　　　　　　　　　　　　　　パラ（Ｗ）接点となり、片側がアークを引き受けるので、もう片方は接点消耗が無に近い 　　　　　　　　　　　　　　　　　但し、足数が増すので、基板の加工が必要となる。

Ａ９２．　点検中　交換するＳＰ接続リレーの比較。 仕様書から　定格出力　１７０W（８Ω）の時の電流は４．５８Aが流れる、電圧は３６．６４Ｖ。 　　　　　　　　定格出力　２５０W（４Ω）の時の電流は７．９４Aが流れる、電圧は３１．７６Ｖ。 　　　　　　　　左＝付いている物（２ａ＝５Ａ×２）、　右＝交換する物で、２倍の容量を持つ（２ａ＝１０Ａ×２） 　　　　　　　　パラ（Ｗ）接点となり、片側がアークを引き受けるので、もう片方は接点消耗が無に近い 　　　　　　　　但し、形状が異なるので、基板の加工が必要となる。 　　　　　　　　純正回路では、片側２個リレー使用、接点をシリーズ（直列）接続して、遮断電圧を増している？ 　　　　　　　　ＳＰ接続リレーでは、遮断電圧は十分で不足するのは遮断電流。

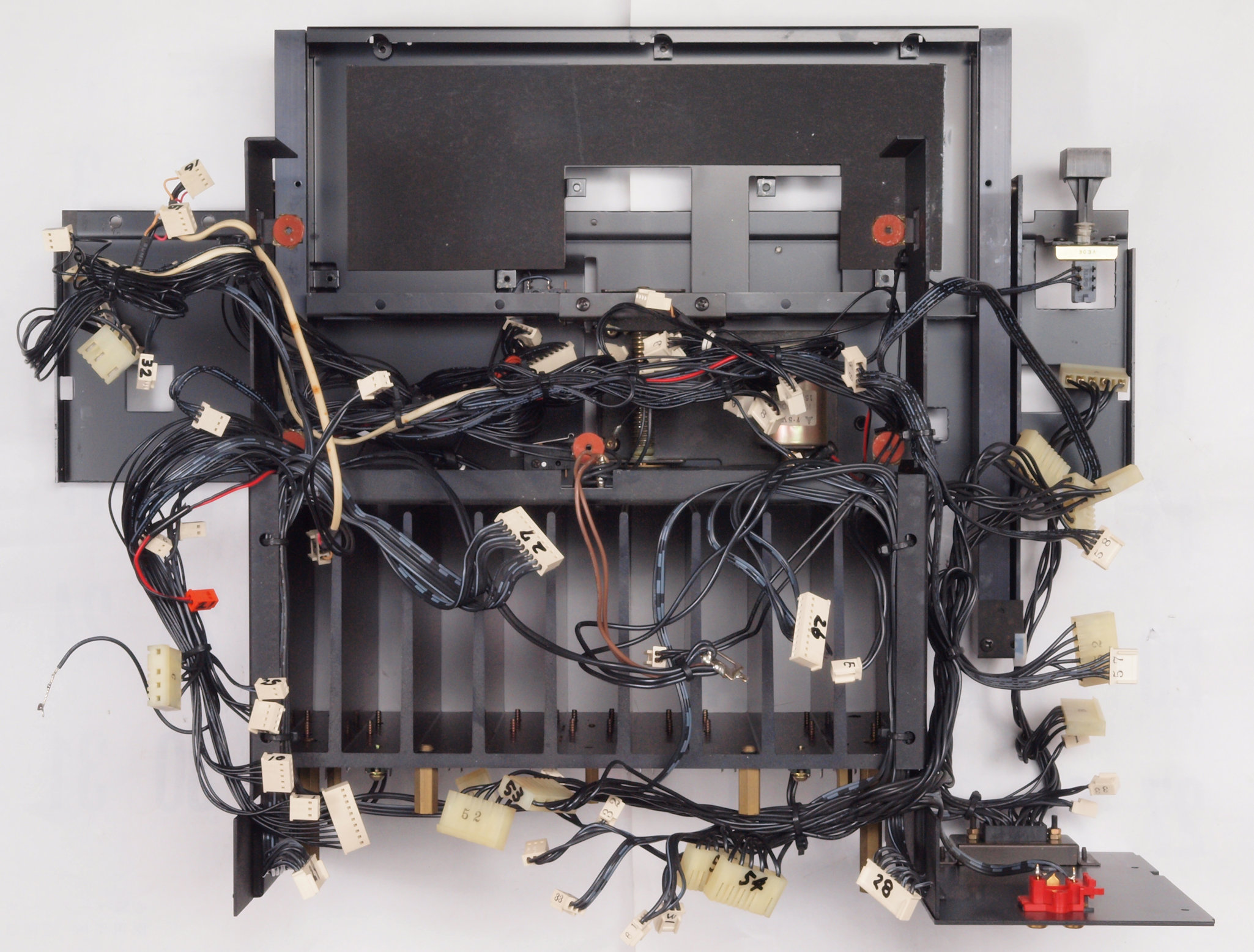

Ｃ．　本体修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１．　修理中　基板を取り外し、清掃後。

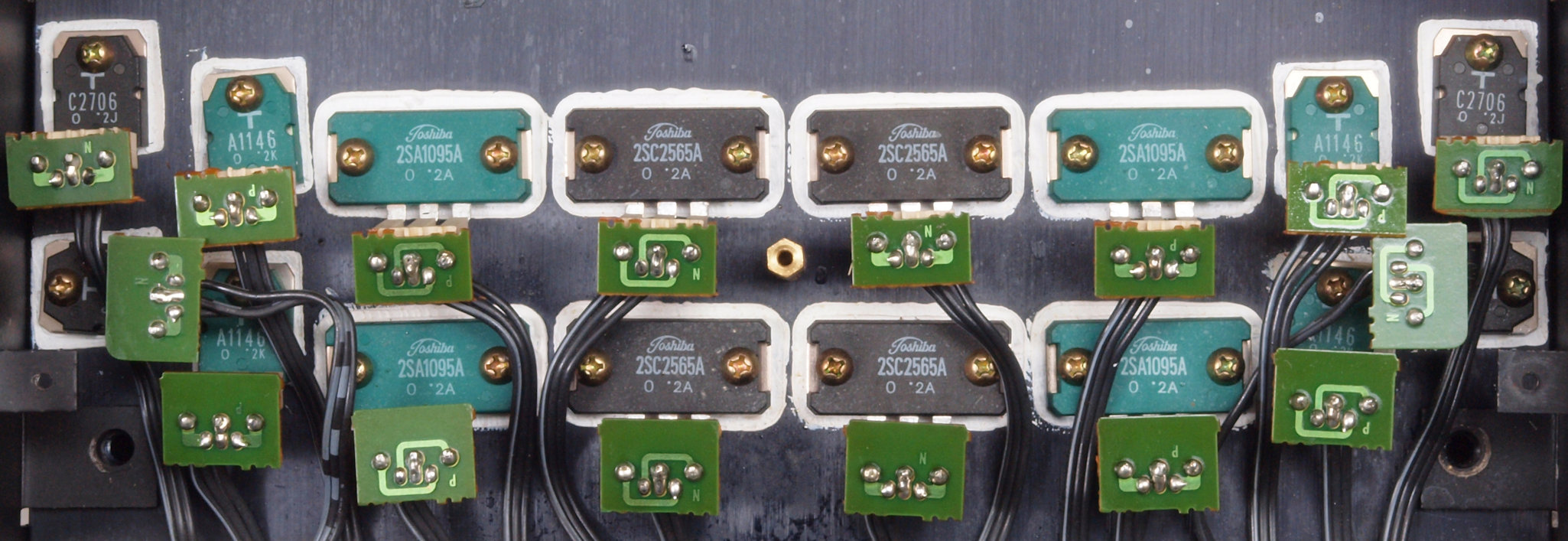

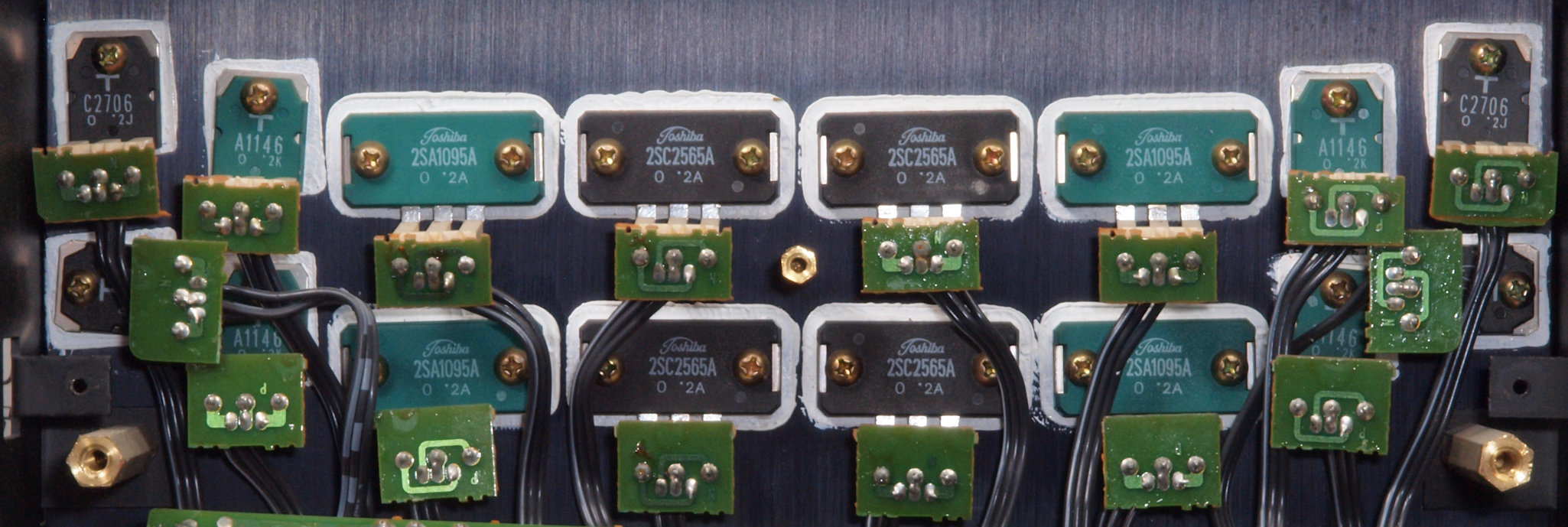

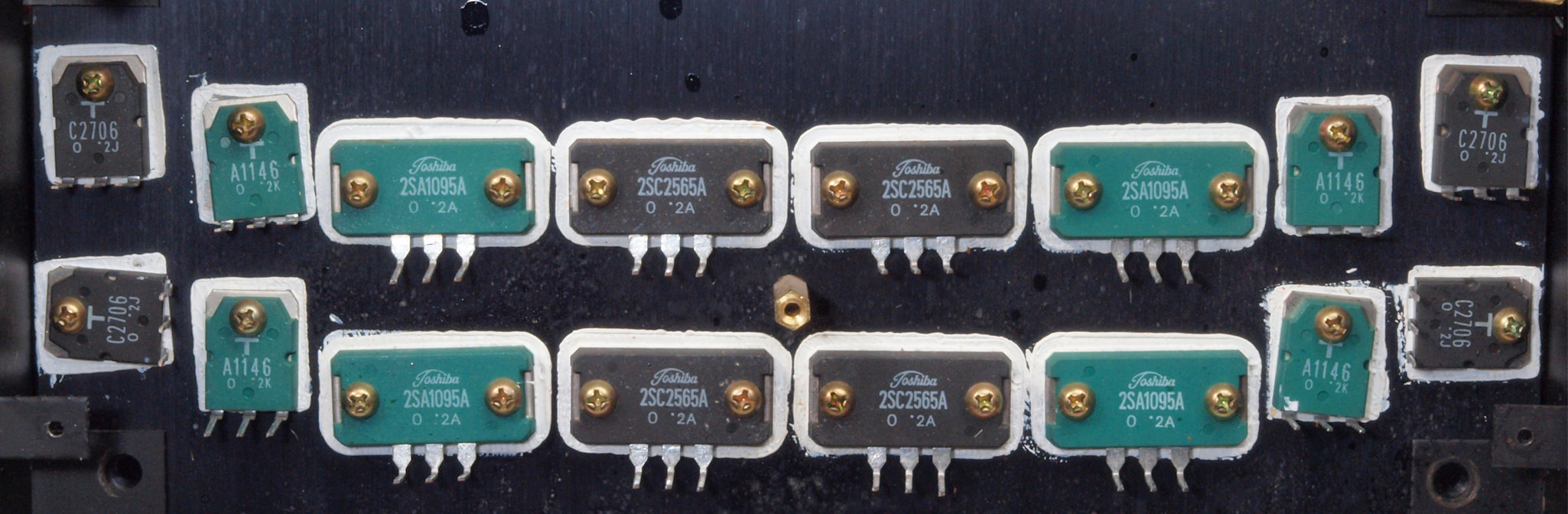

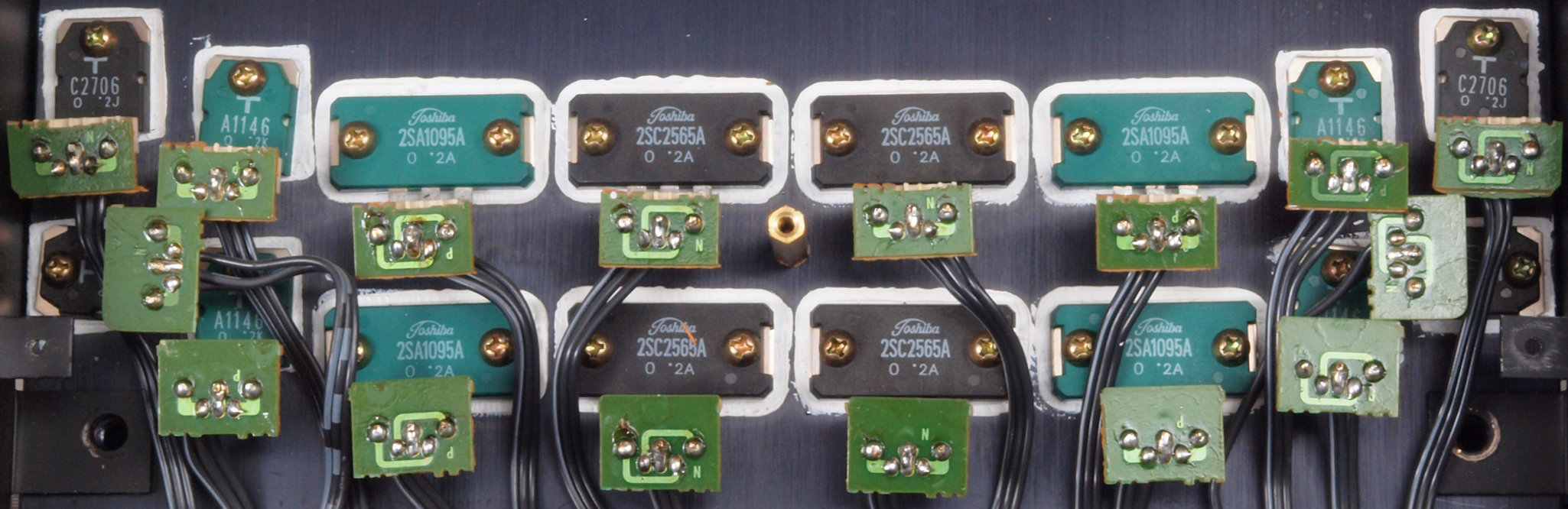

Ｃ１１．　修理前　終段ＴＲ（トランジスター）

Ｃ１２．　修理前　終段ＴＲ（トランジスター）取付基板。

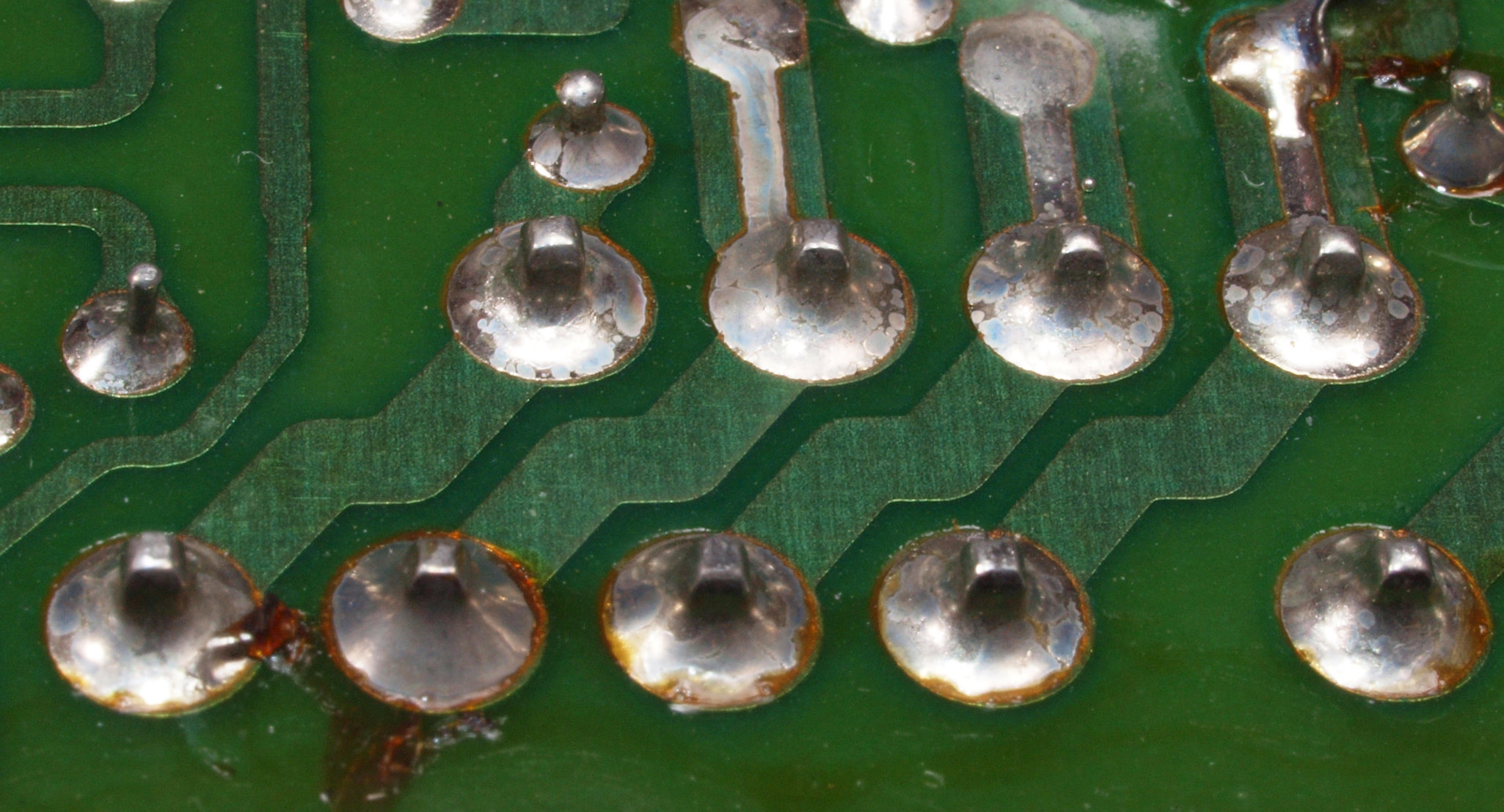

Ｃ１３．　修理（半田補正）中　終段ＴＲ（トランジスター）取付基板。　全ての半田をやり直す。

Ｃ１４．　完成終段ＴＲ（トランジスター）取付基板。　洗浄後防湿材を塗る。

Ｃ２１．　修理前　終段・プロテクト基板。

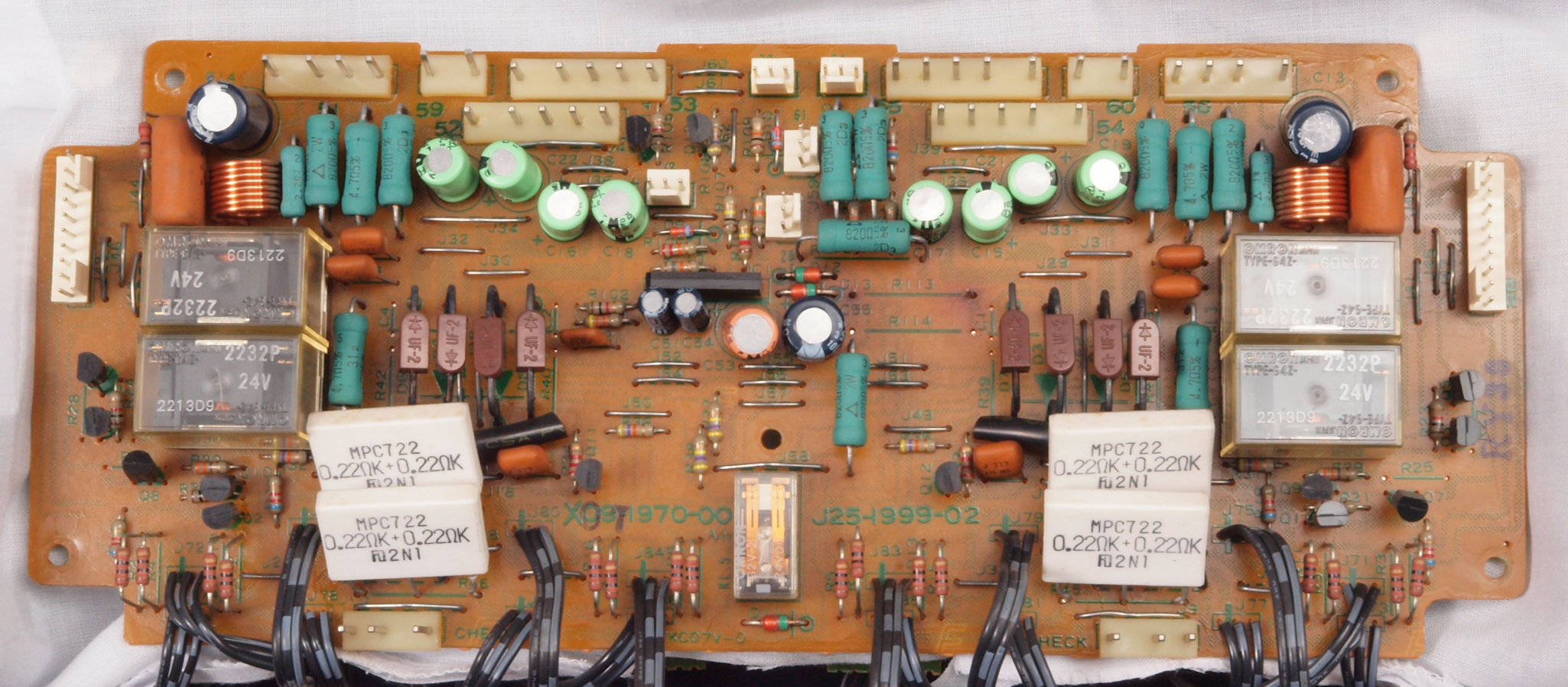

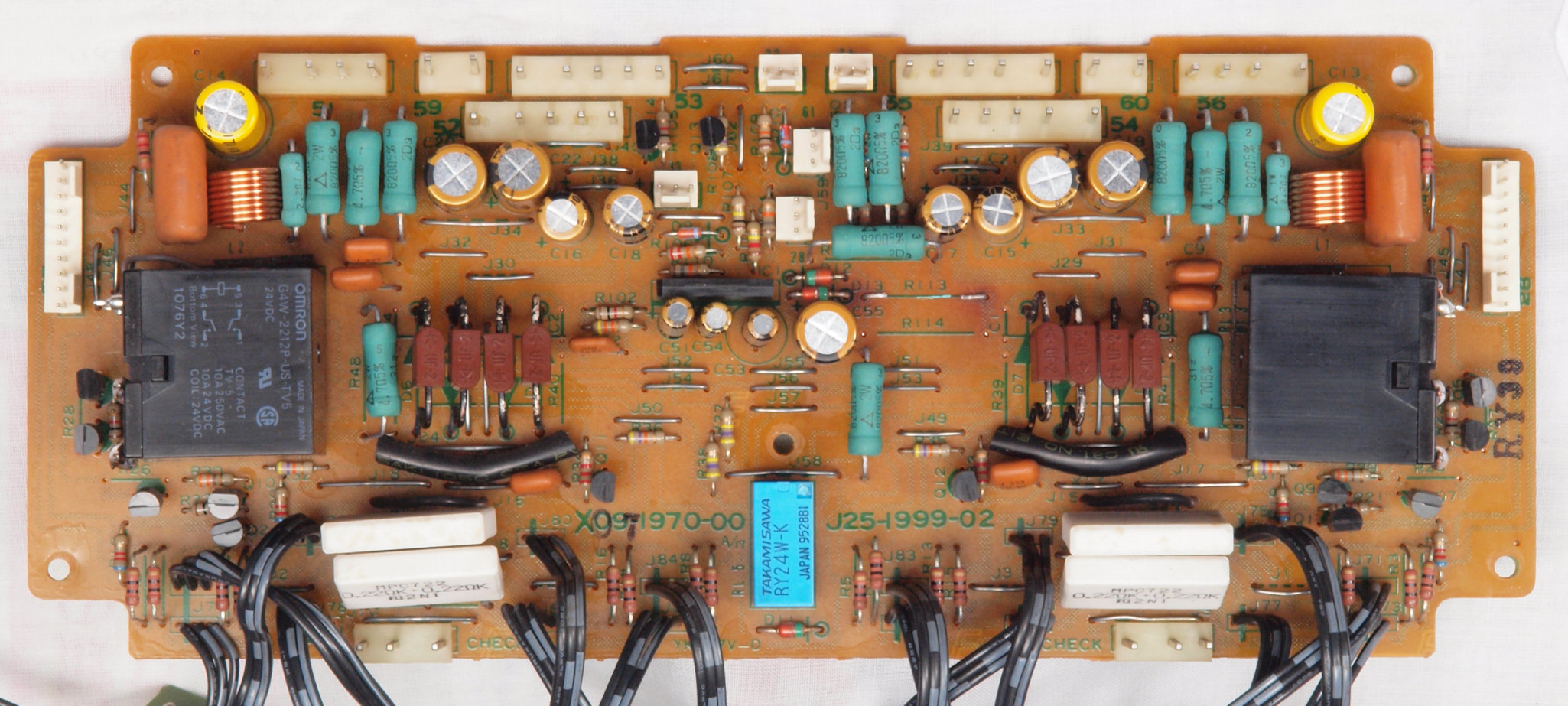

Ｃ２２．　修理後　終段・プロテクト基板。　リレー５個、電解コンデンサー１４個交換。 　　　　　　　　　　　　使用されているSP接続リレーは同型が市場に無いので、物理的・電気的に、適当な物に交換する。 　　　　　　　　　　　　基板加工が必要ですが、使用した物は、接点容量は４倍（２０Ａ）になる。

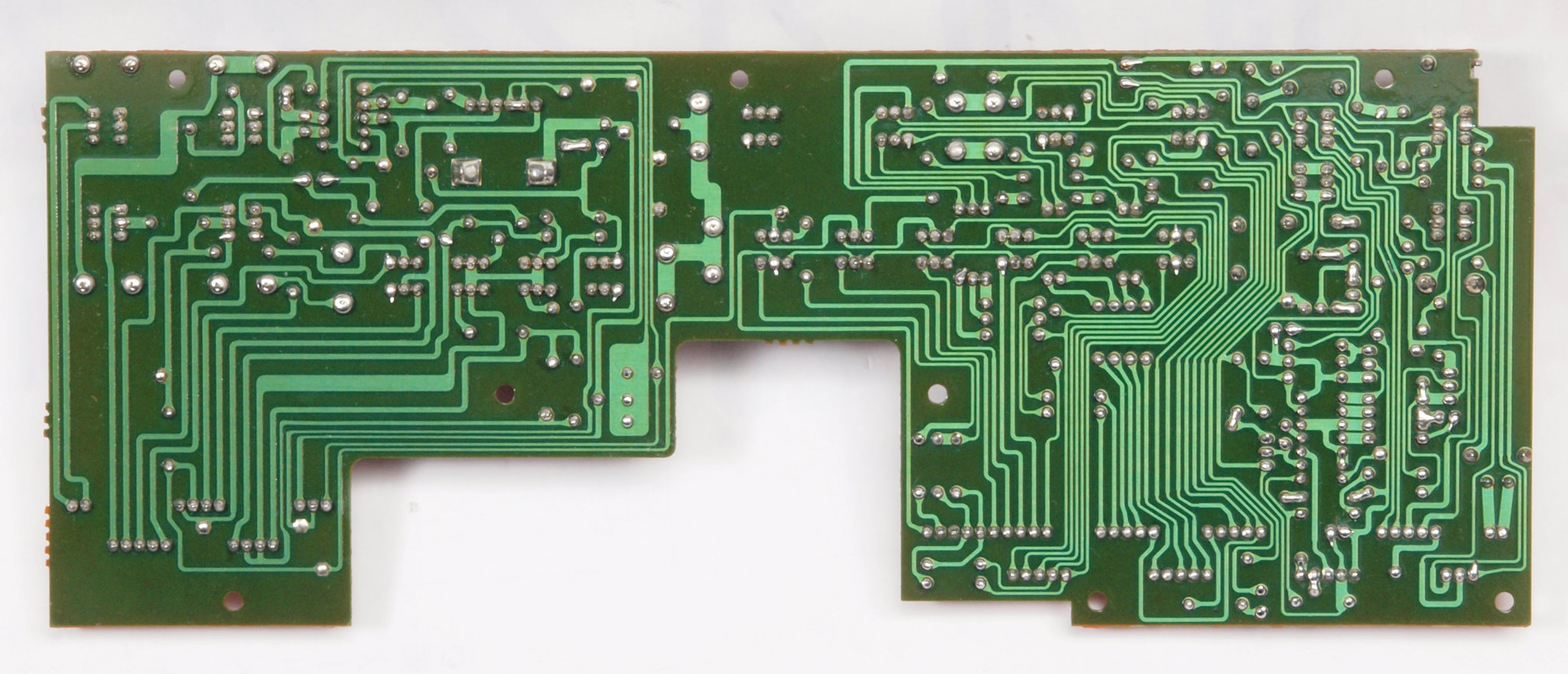

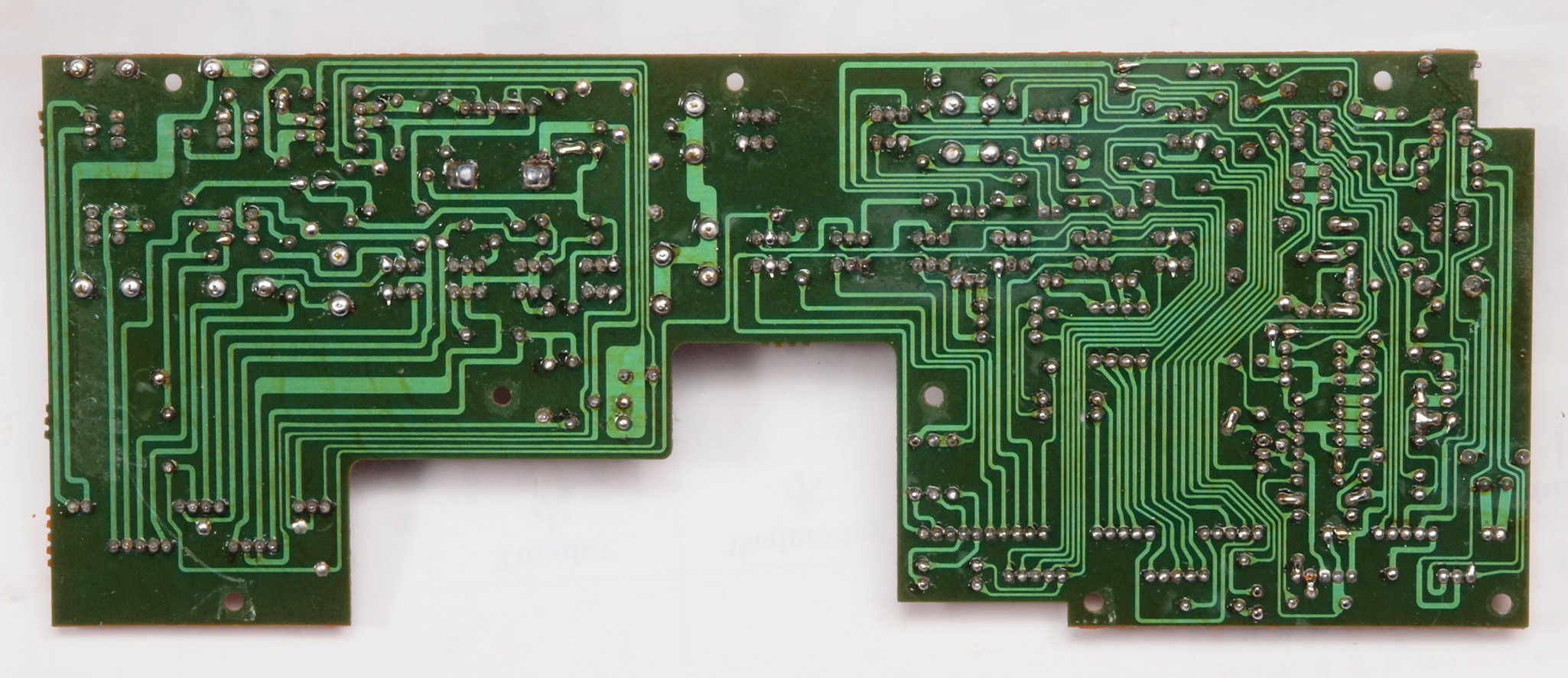

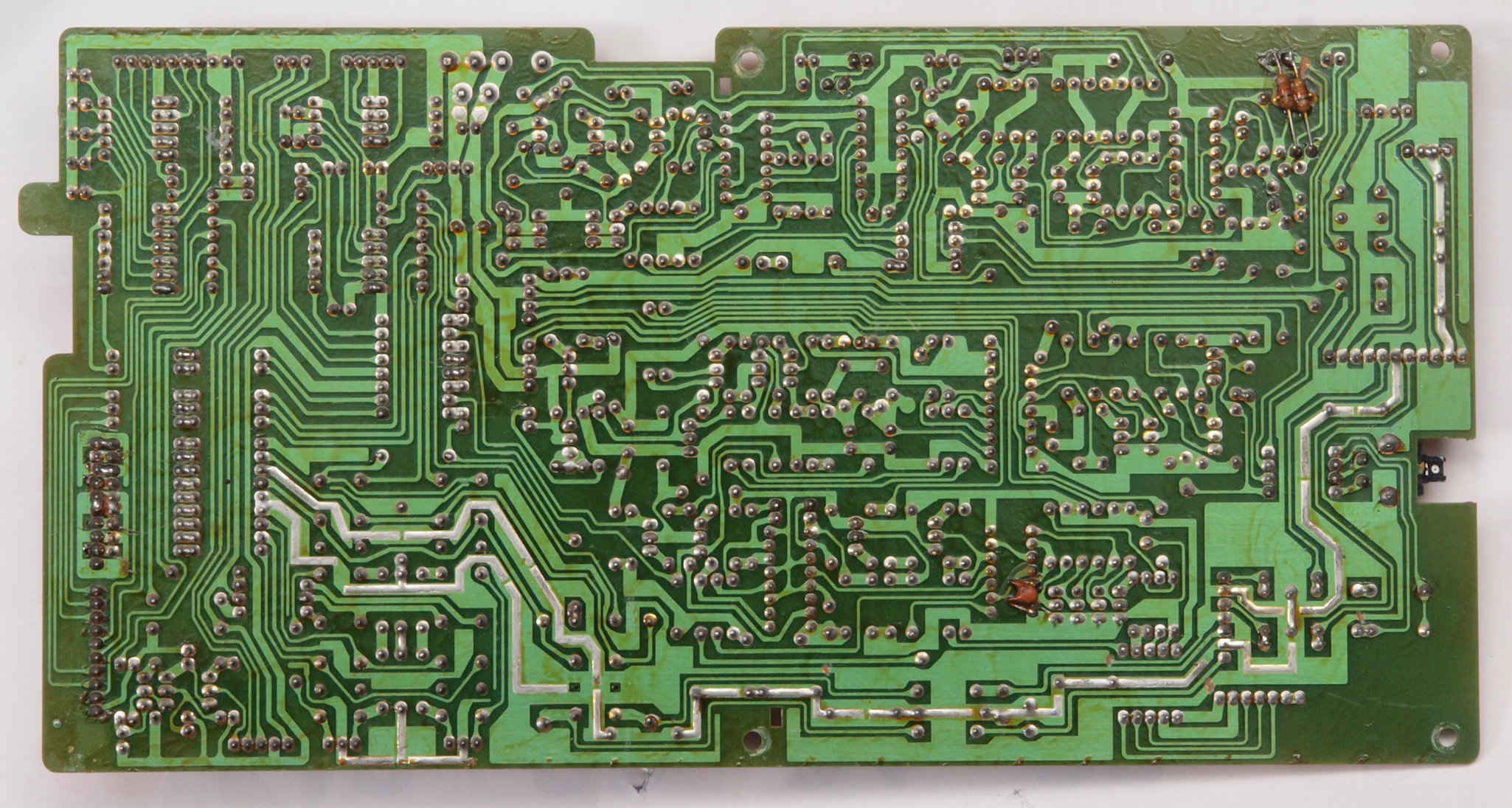

Ｃ２３．　修理前　終段・プロテクト基板裏。

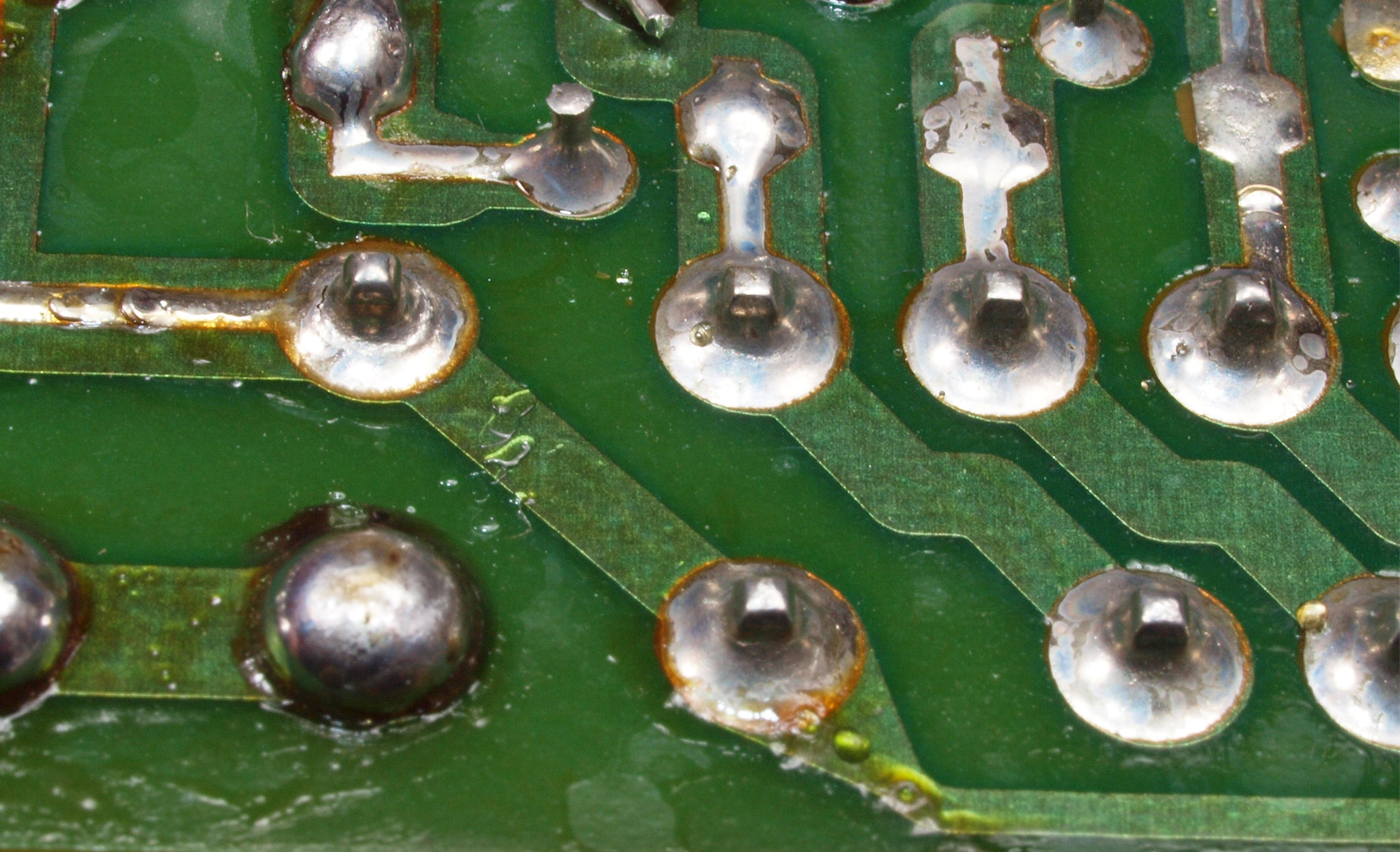

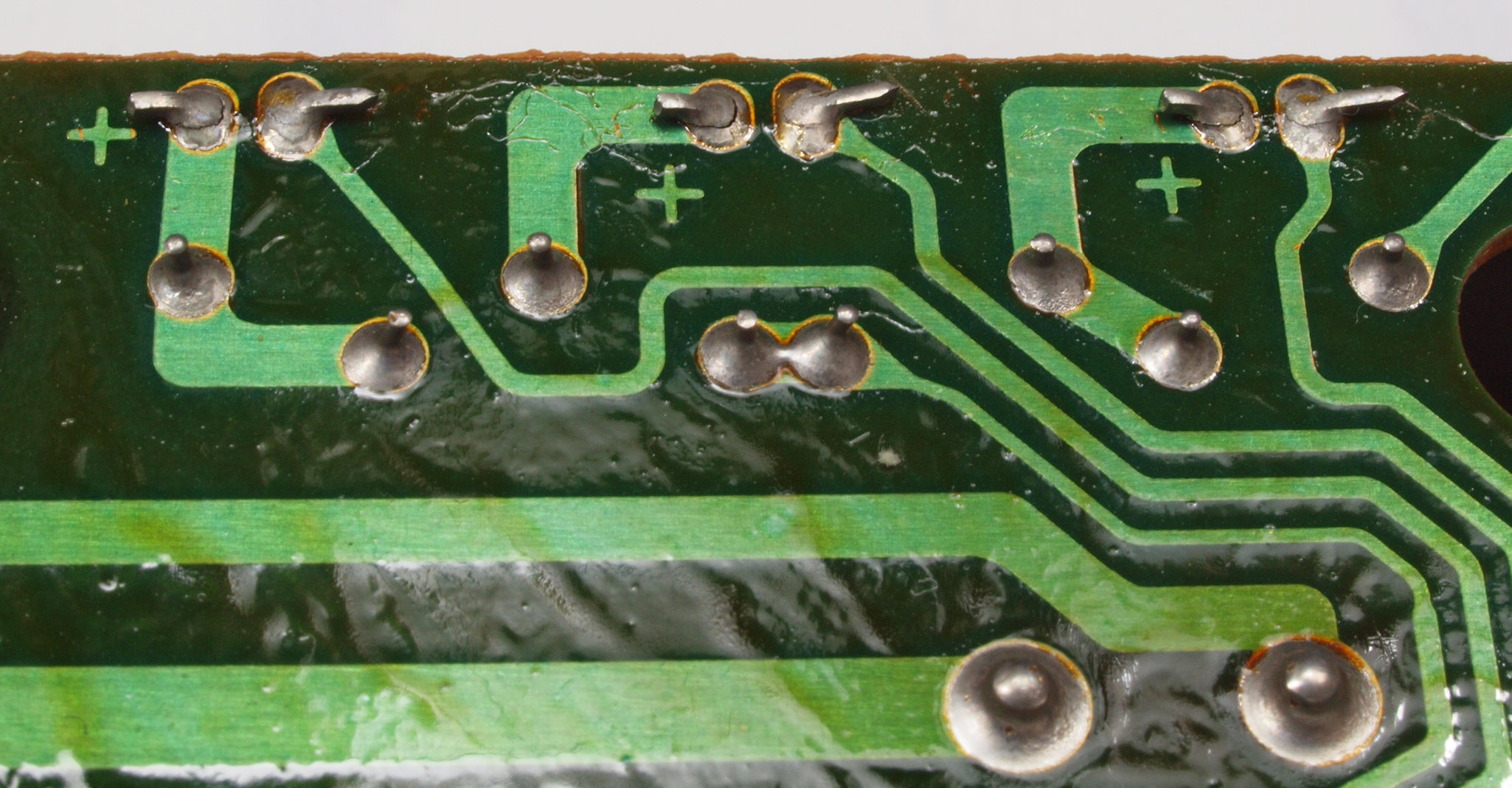

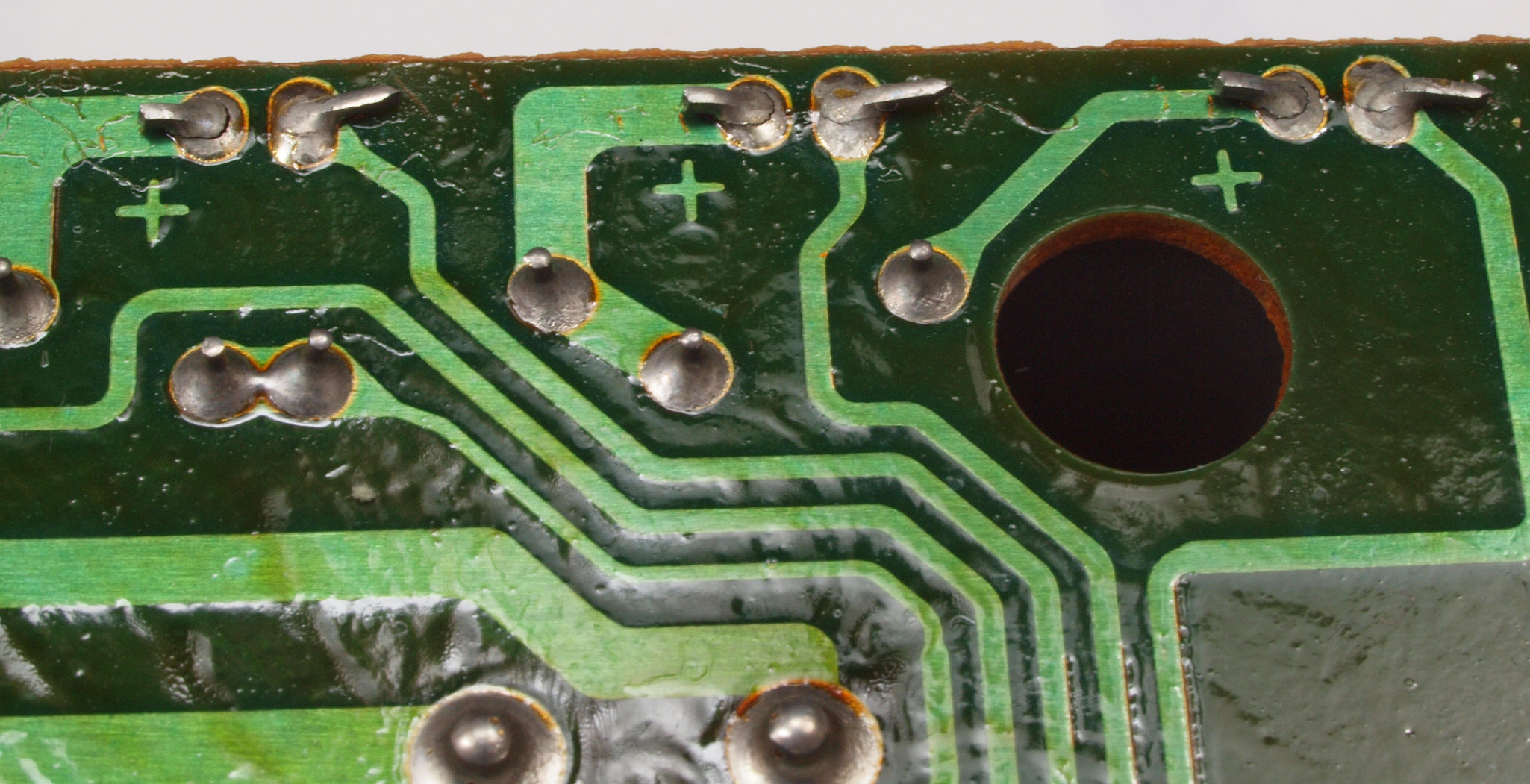

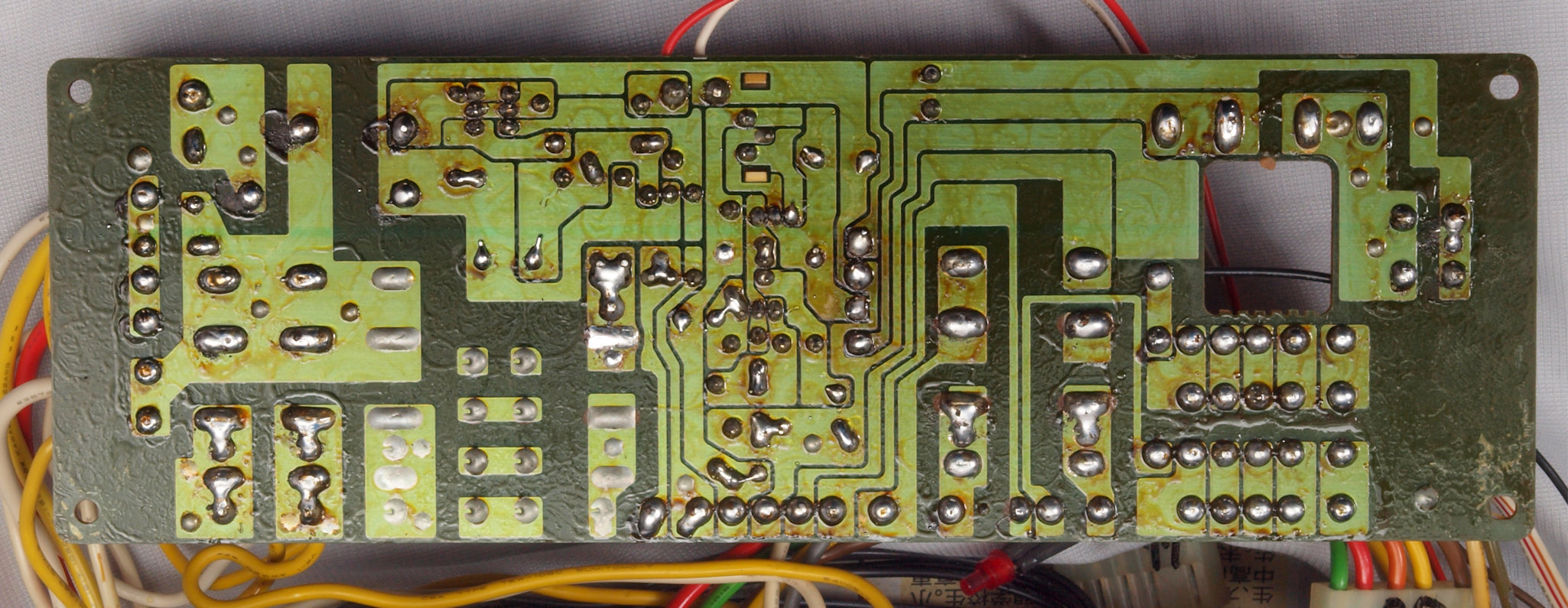

Ｃ２３２．　修理中　終段・プロテクト基板裏。　半田不良予備軍。

Ｃ２３３．　修理中　終段・プロテクト基板裏。　半田不良予備軍２。

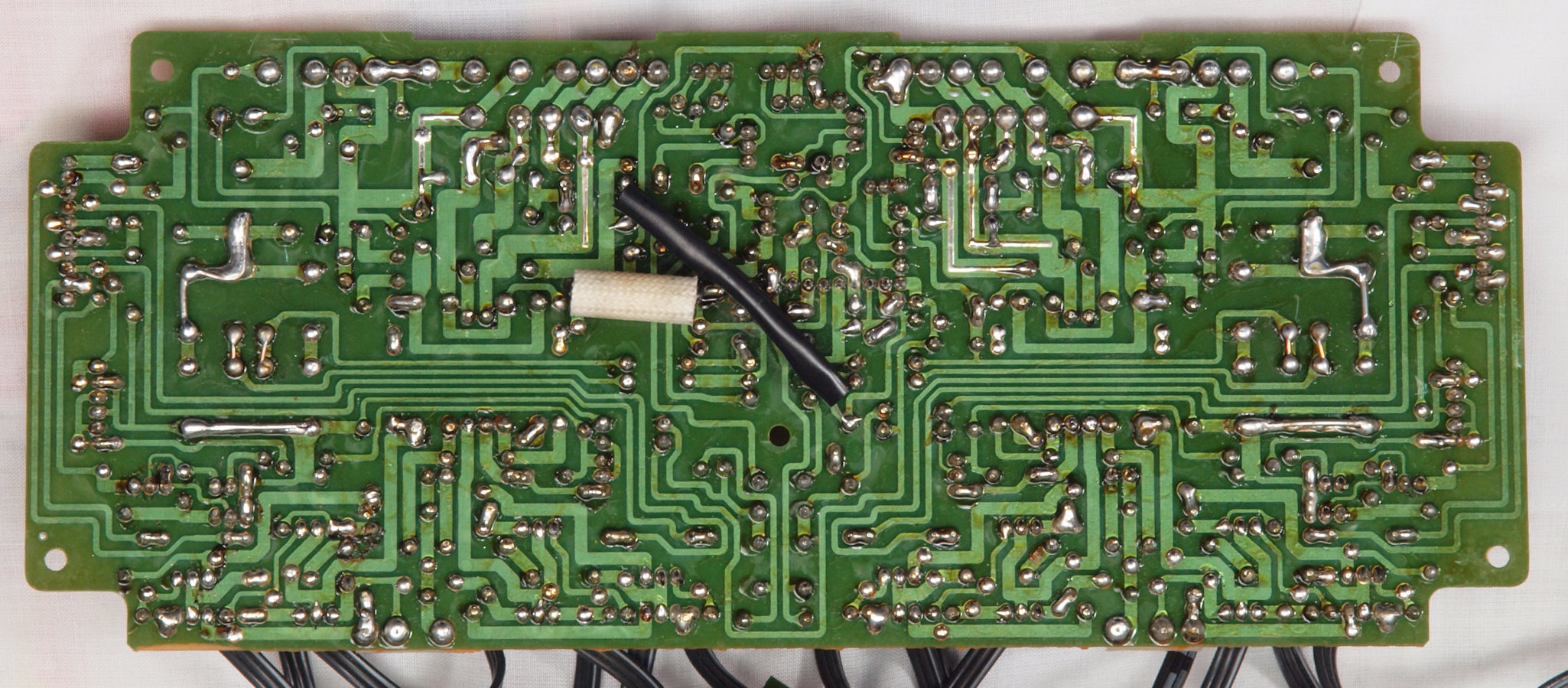

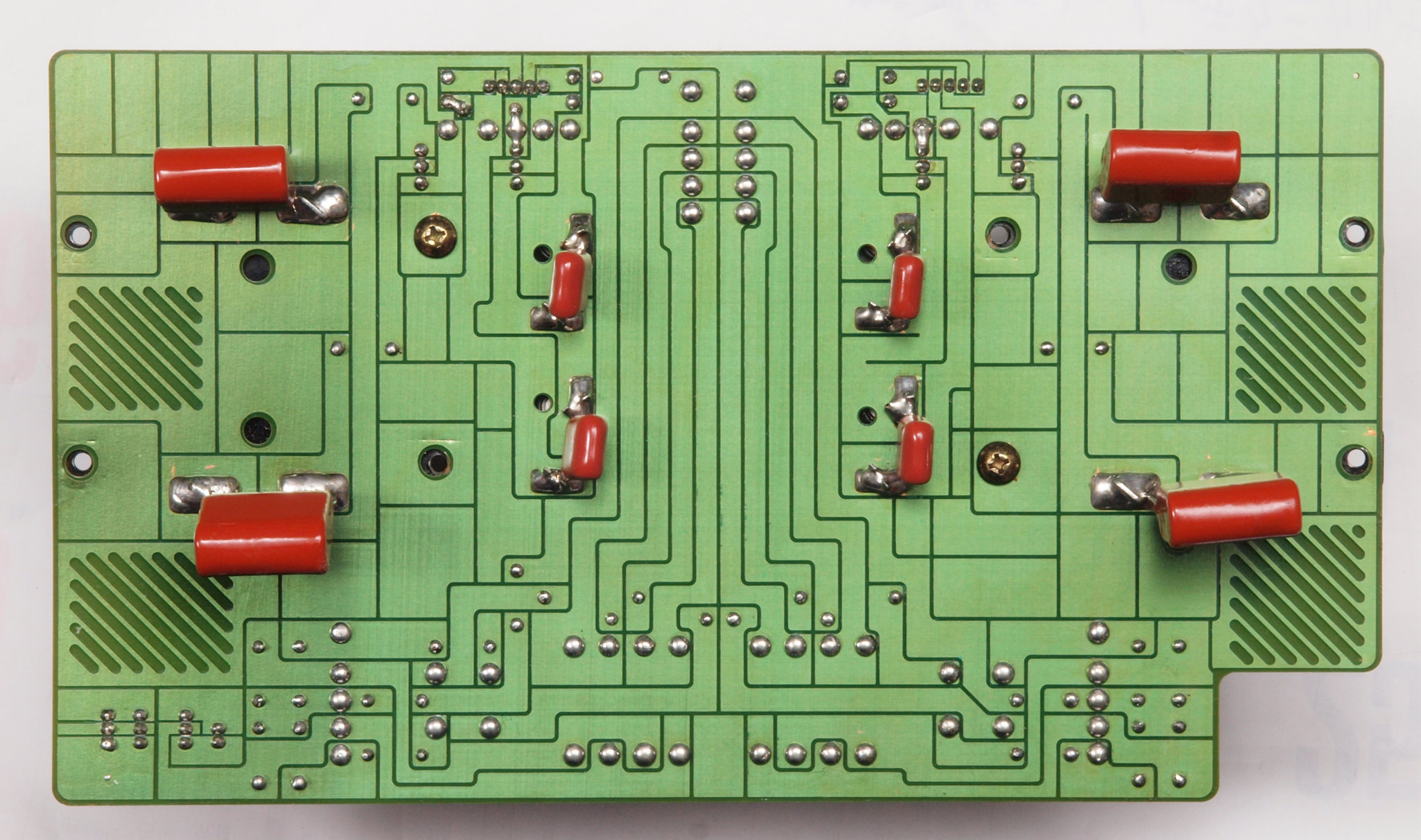

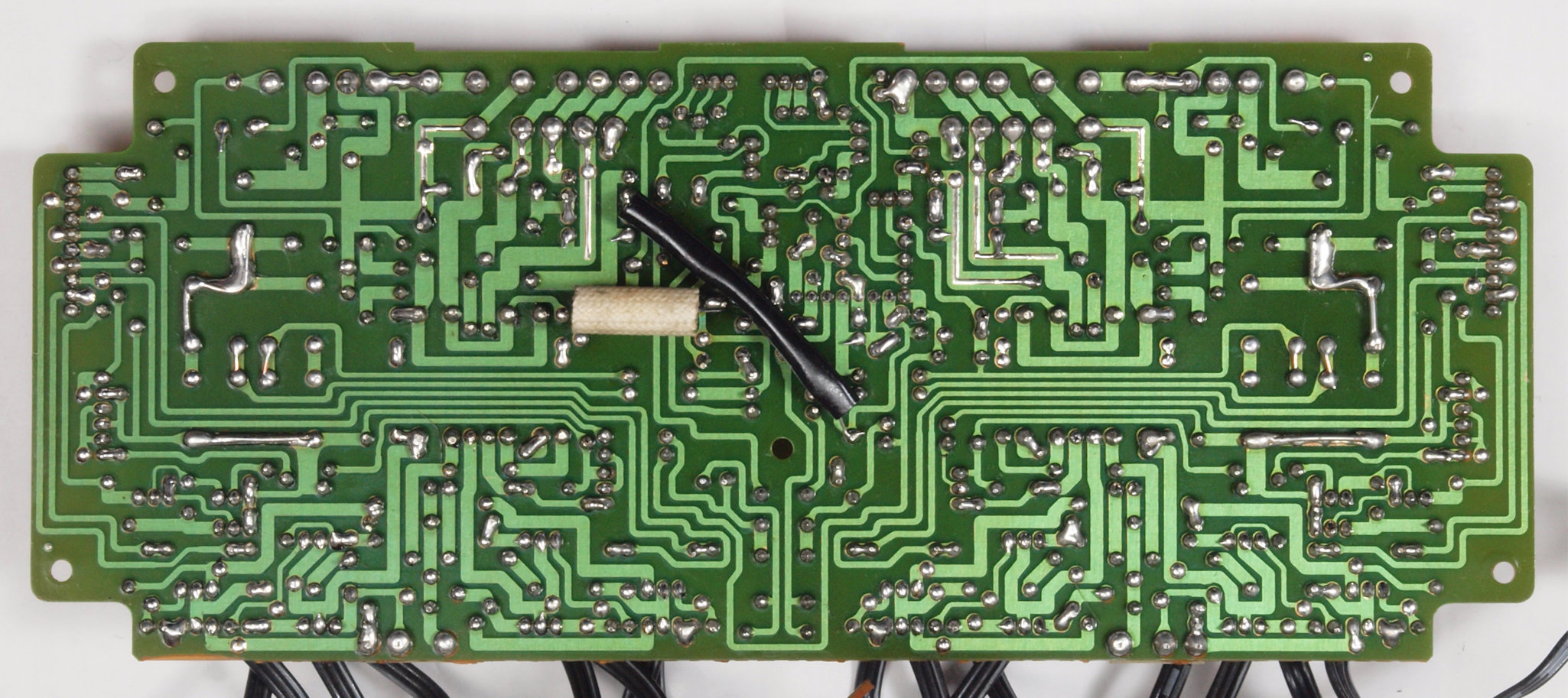

Ｃ２４．　修理（半田補正）後　終段・プロテクト基板裏。　全ての半田をやり直す。

Ｃ２５．完成終段基板　終段・プロテクト基板裏。　洗浄し、コートを塗布後

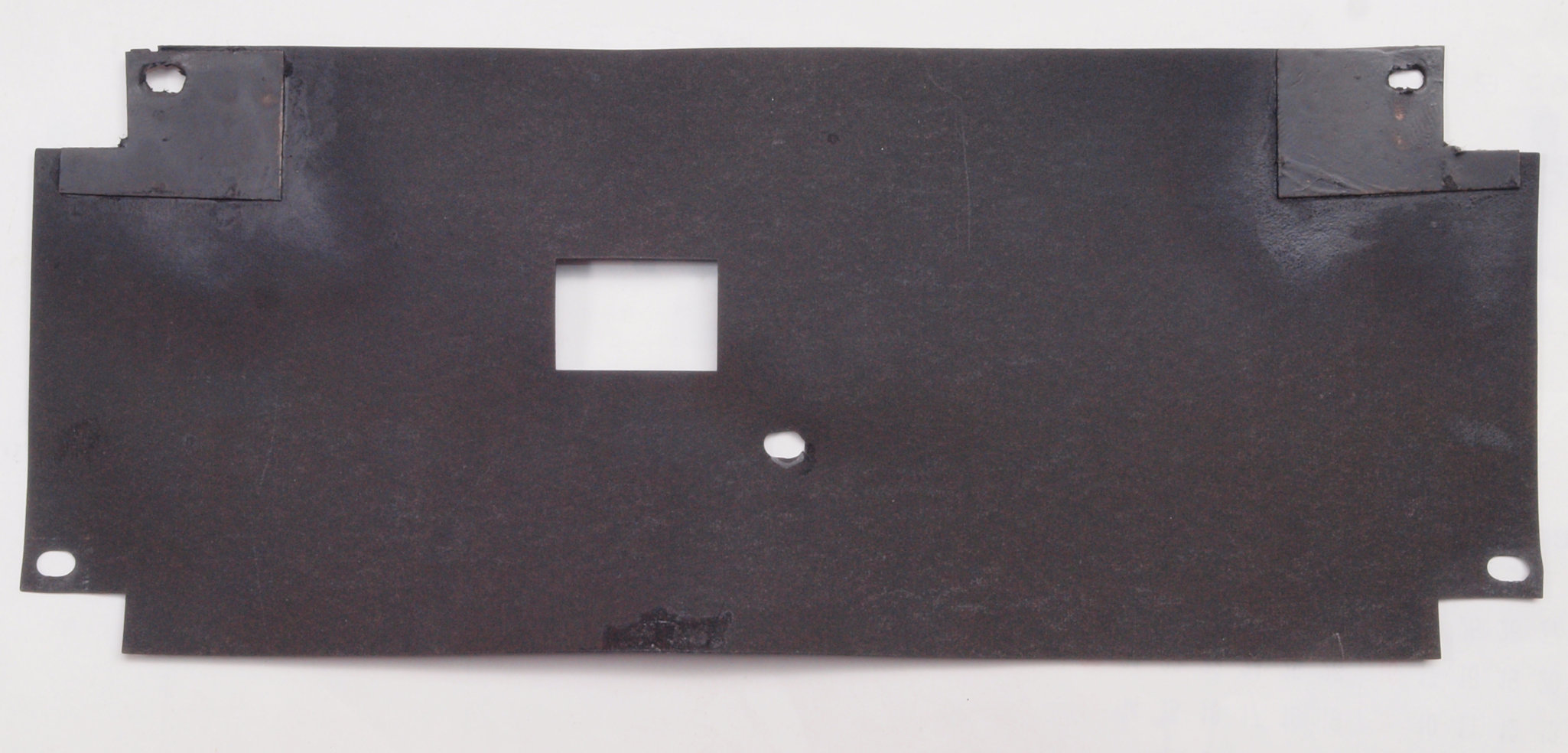

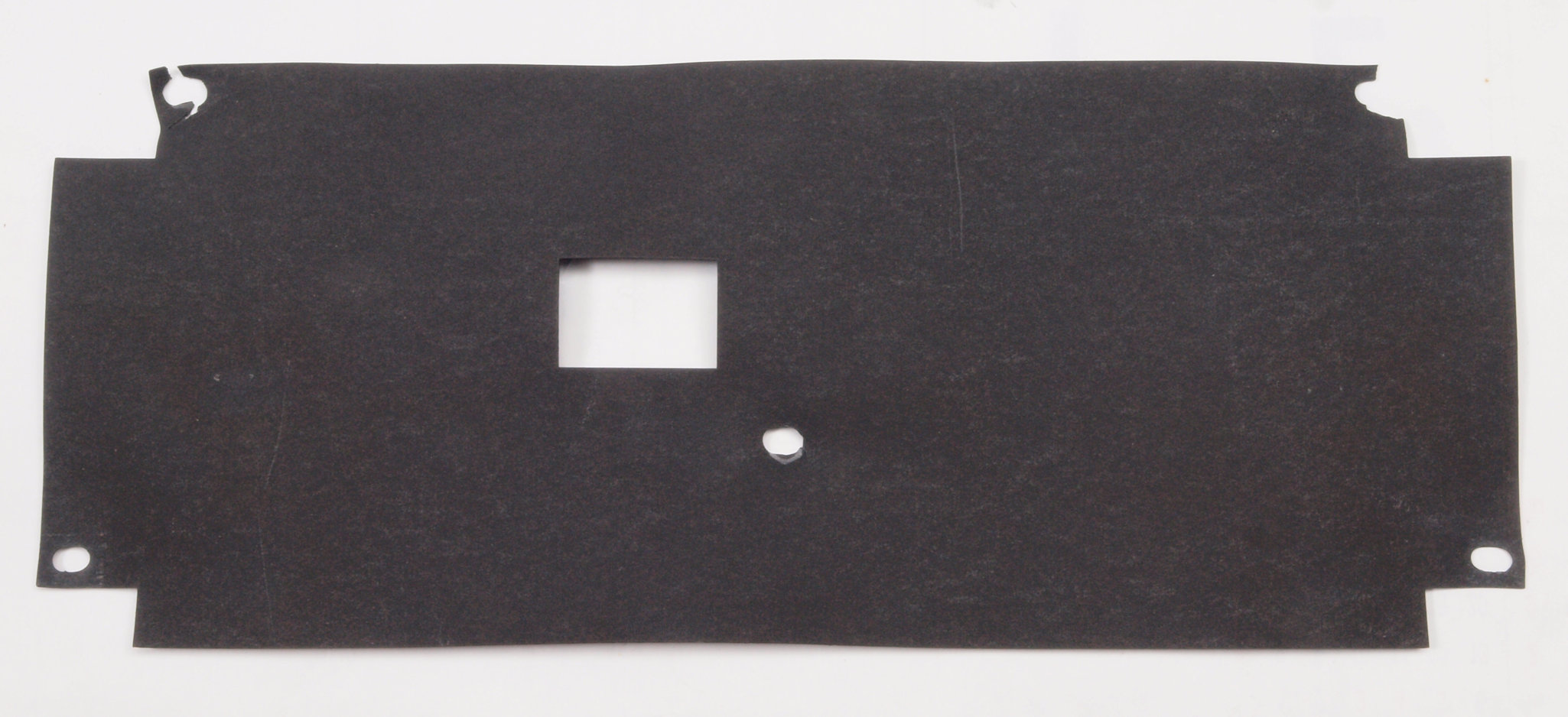

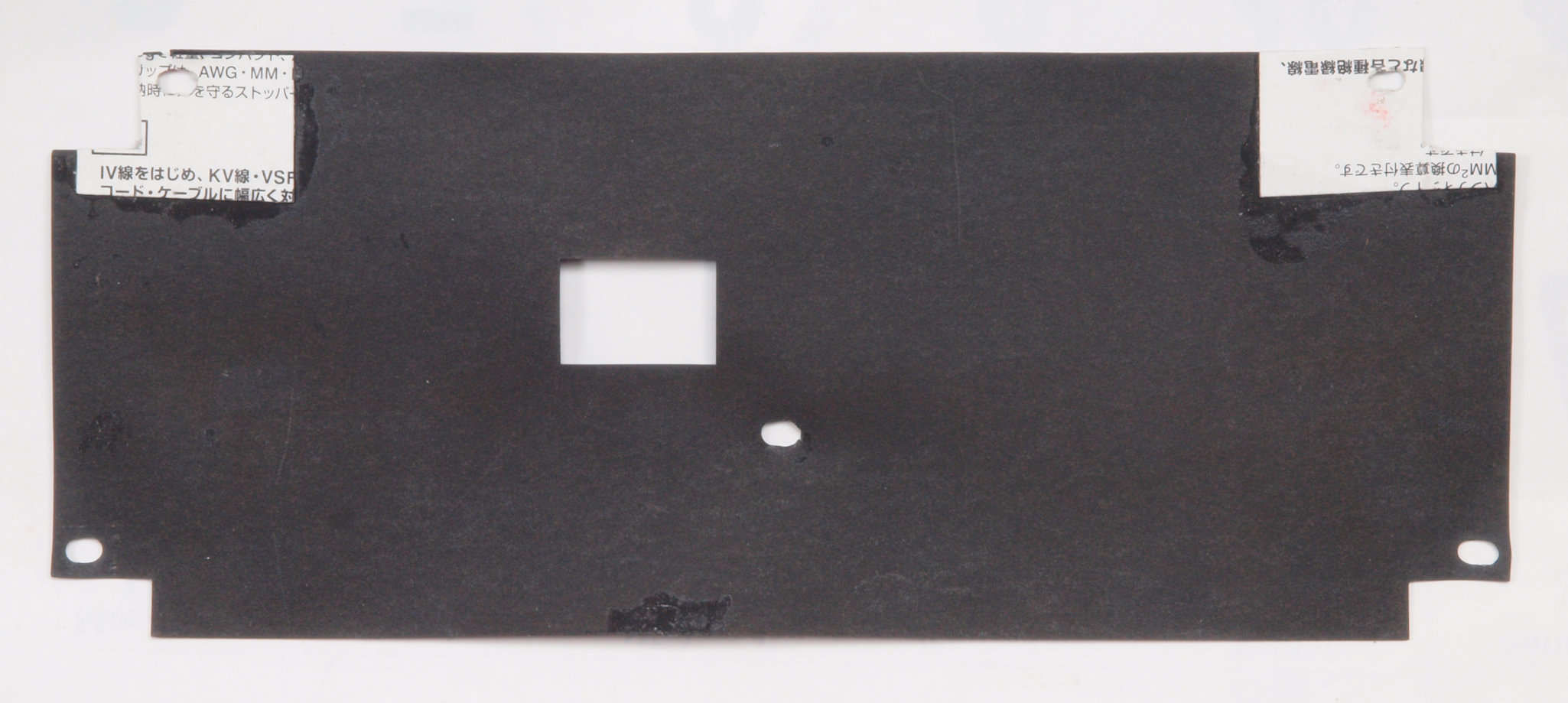

Ｃ２６．　修理後　絶縁紙、ビス穴が破れている。

Ｃ２７．　修理中　絶縁紙ビス穴を補修。

Ｃ２８．　修理後　絶縁紙ビス穴を補修。軽く塗装する。

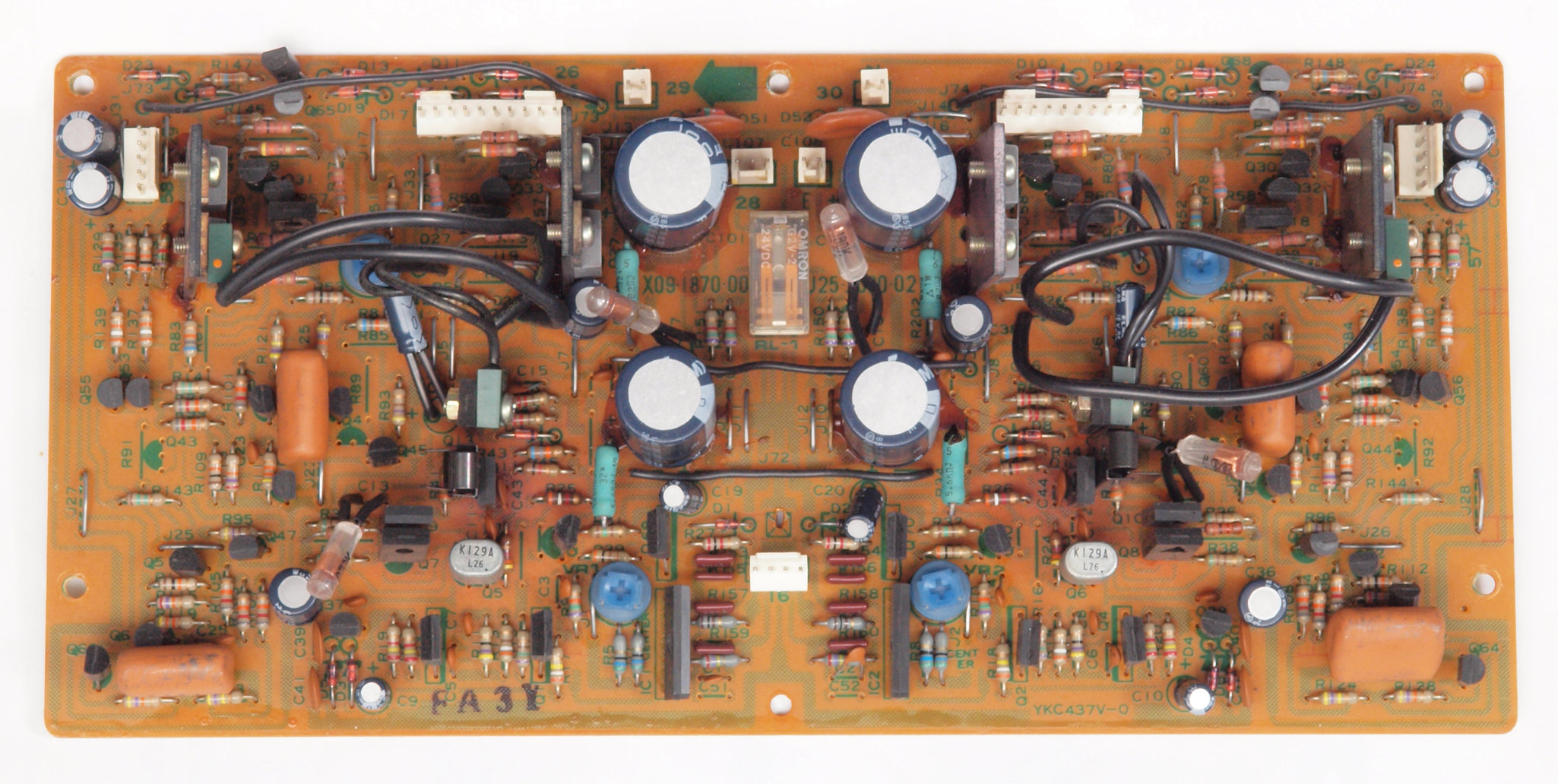

Ｃ３１．　修理前　ドライブＡＭＰ基板。

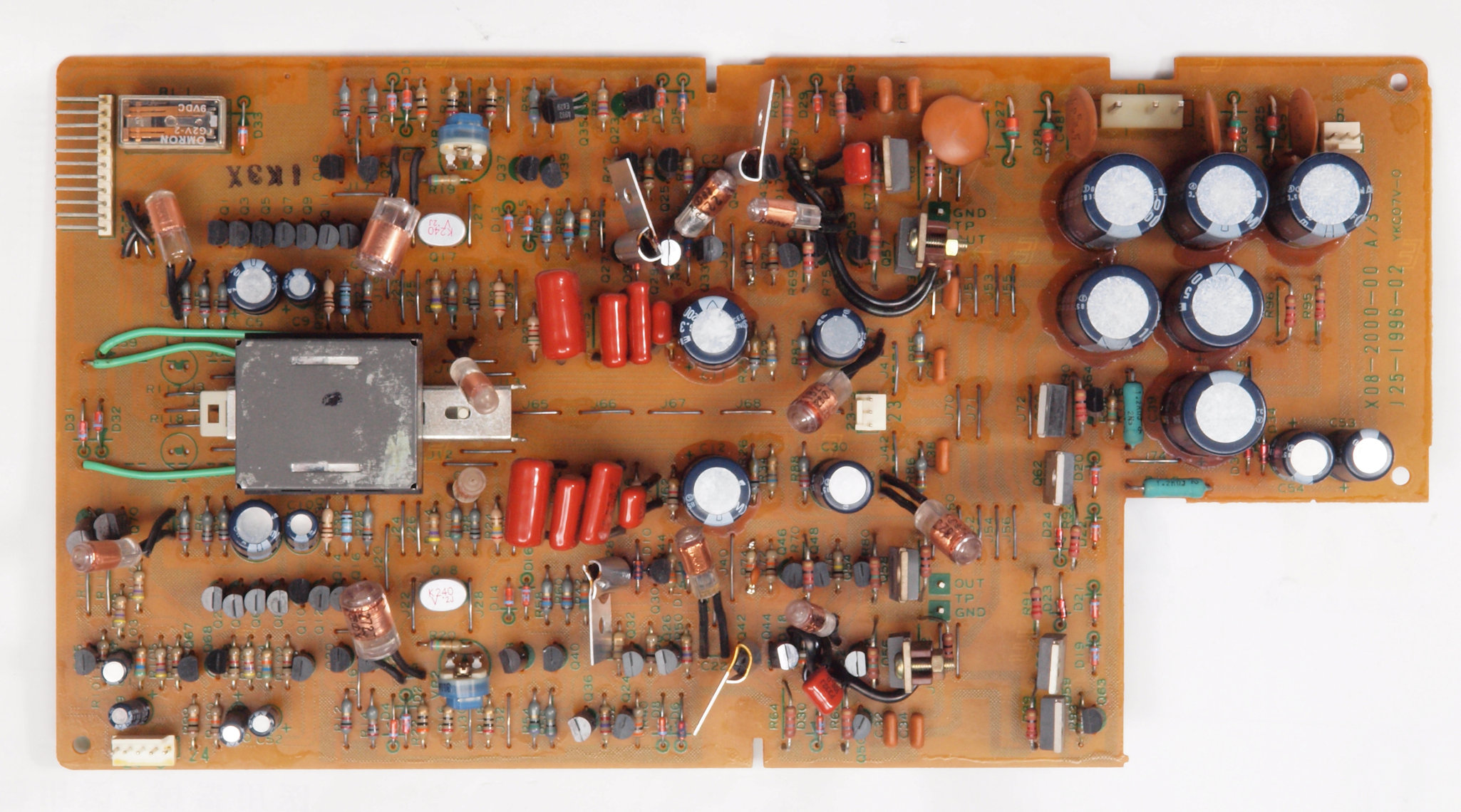

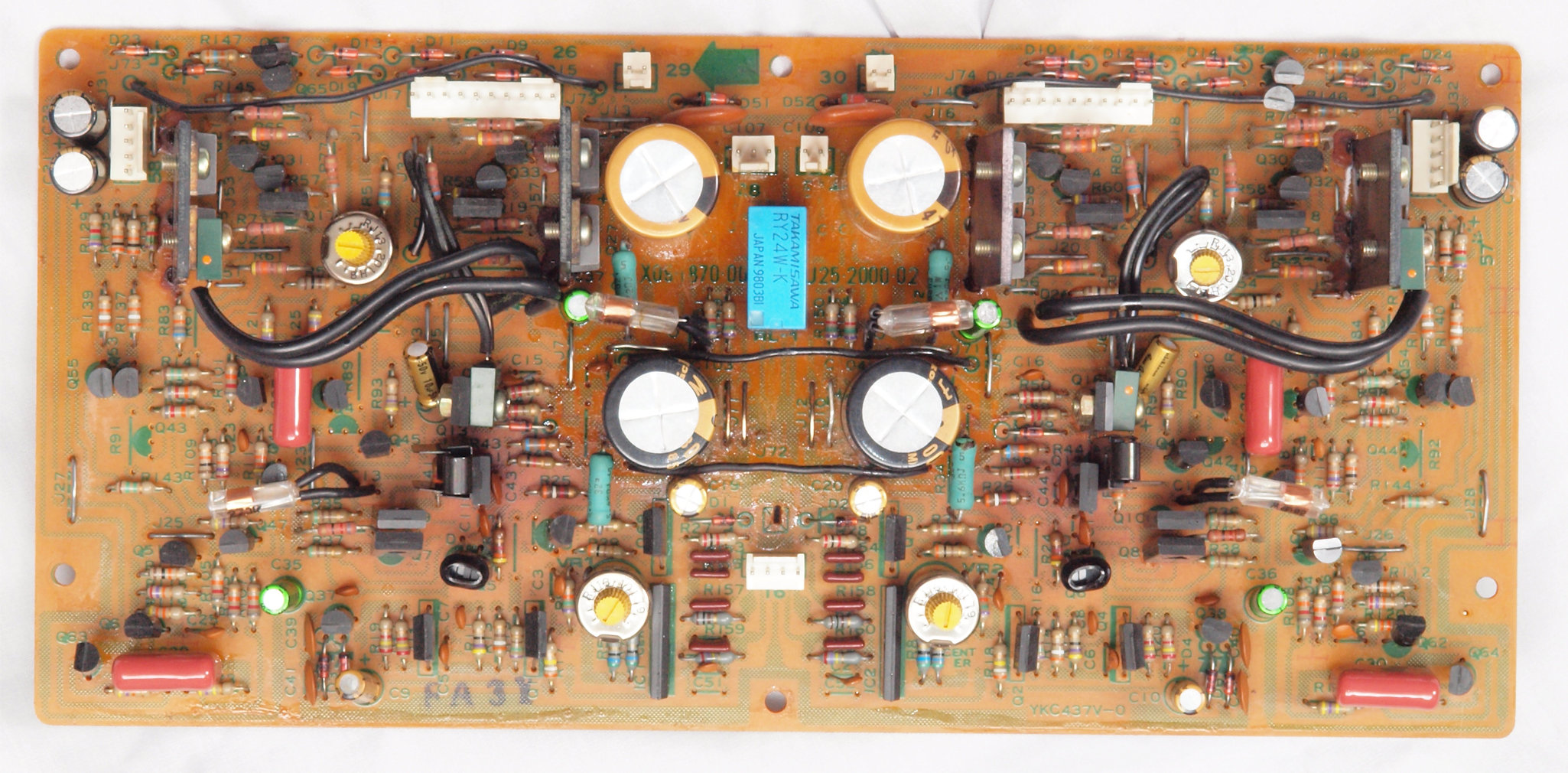

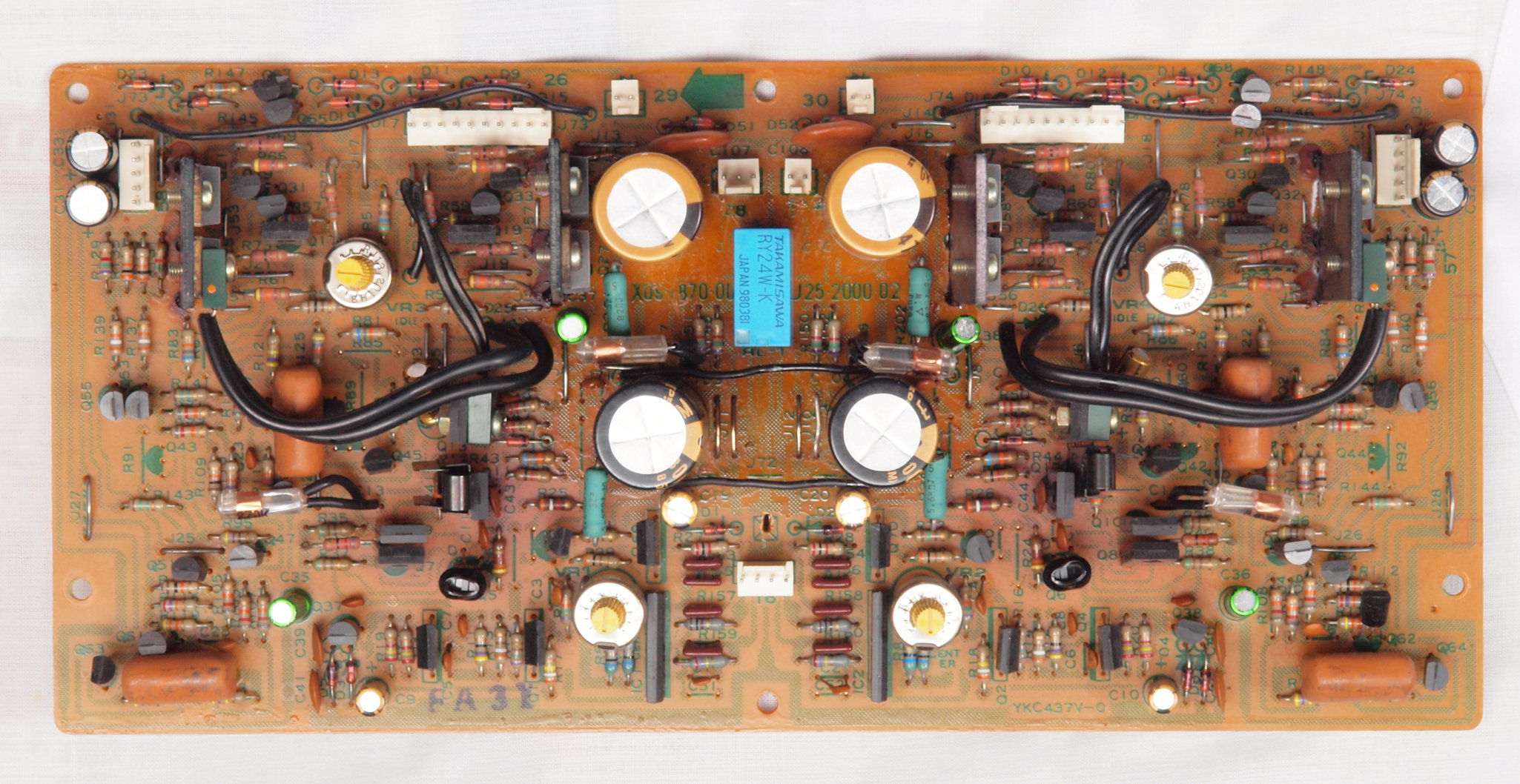

Ｃ３２．　修理後　ドライブＡＭＰ基板。 　　　　　　　　　　　半固定ＶＲ４個、リレー１個、ＦＥＴ２個、電解コンデンサー１６個交換、フイルムコンデンサー２個追加

Ｃ３２１．　修理後　ドライブＡＭＰ基板。さらにフイルムコンデンサー４個交換。

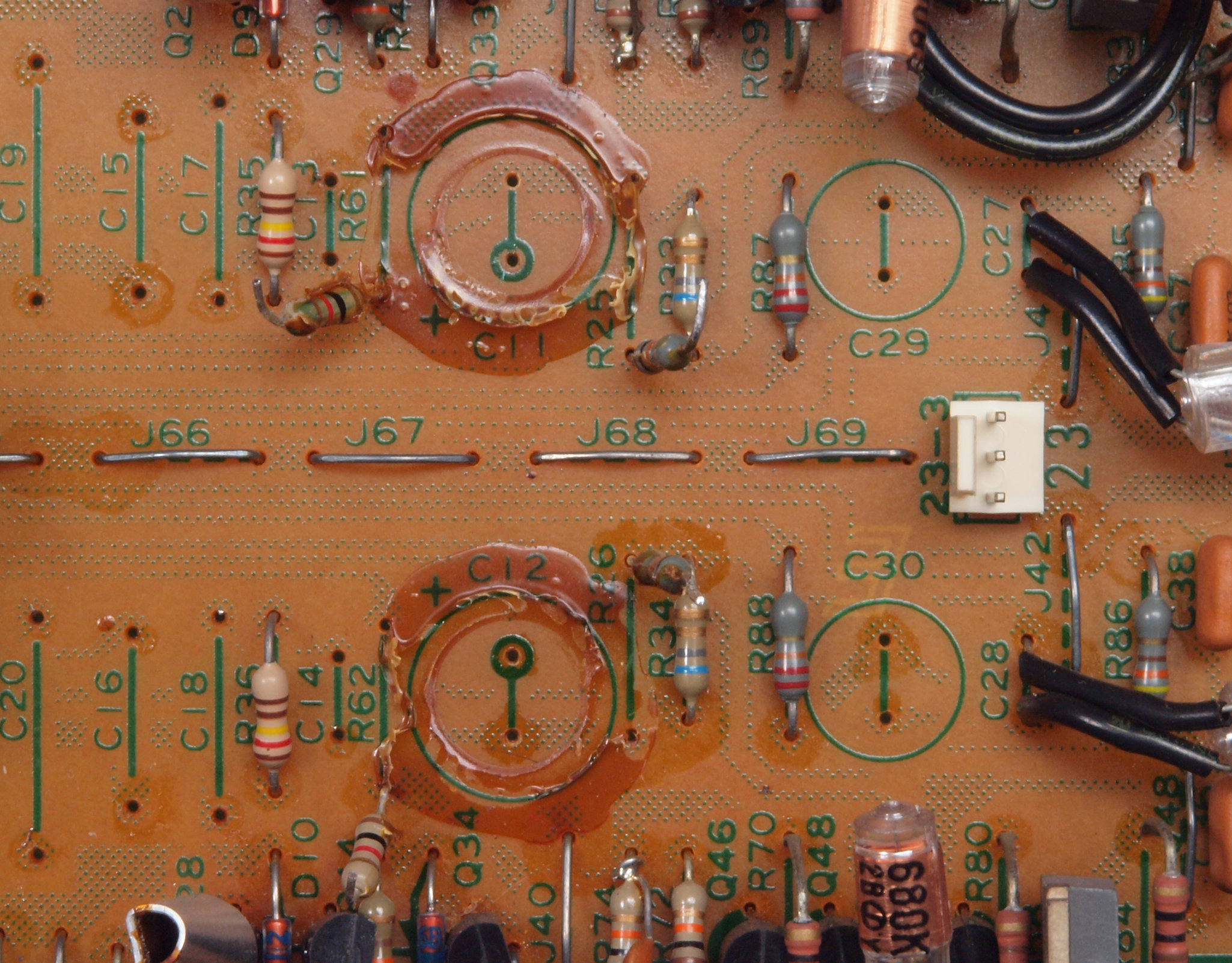

Ｃ３２２．　修理中　ドライブＡＭＰ基板。　電解コンデンサー固定するトルエン溶媒の接着剤。

Ｃ３２３．　修理中　ドライブＡＭＰ基板。　トルエン溶媒の接着剤を取り去り、コートを塗布後。

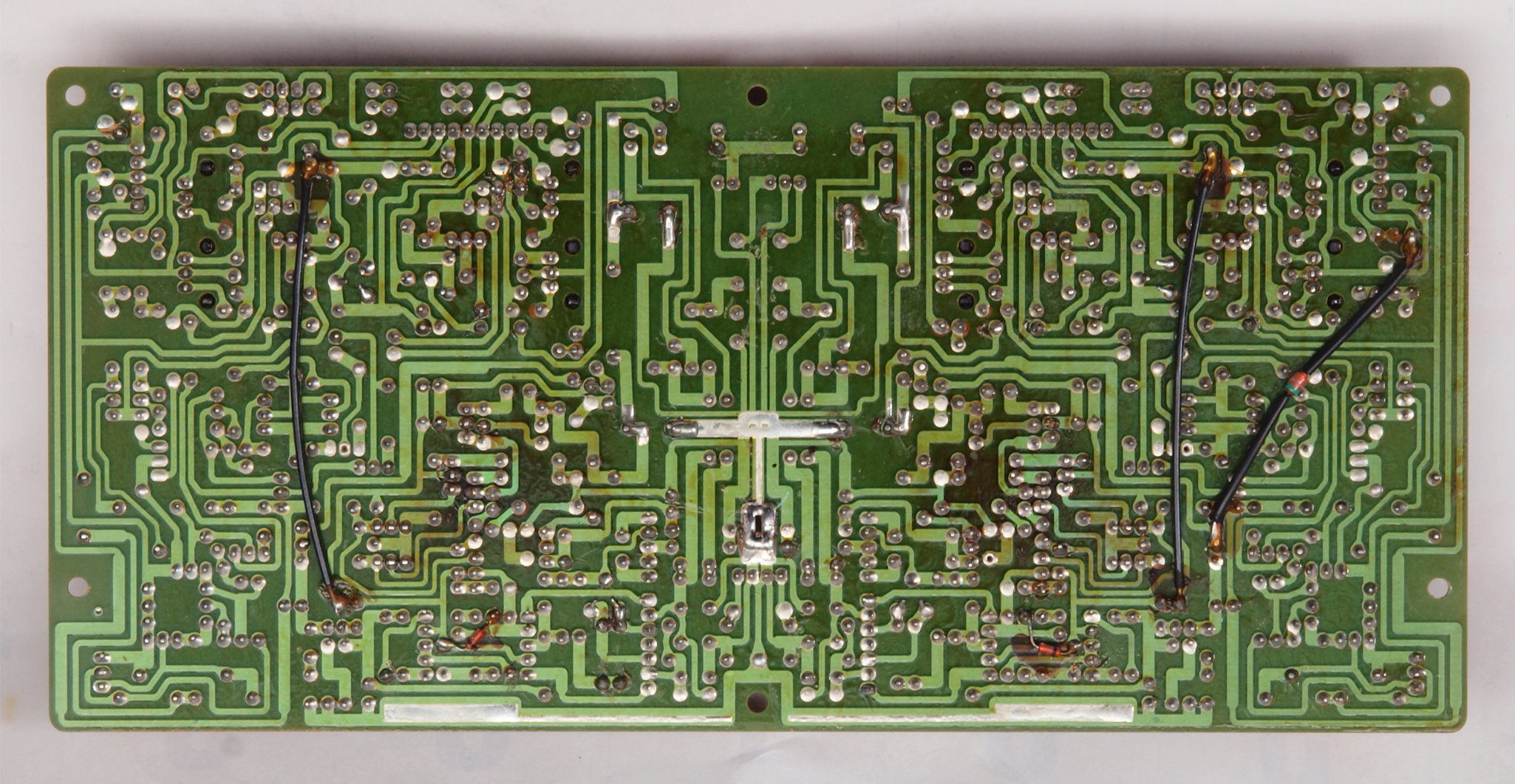

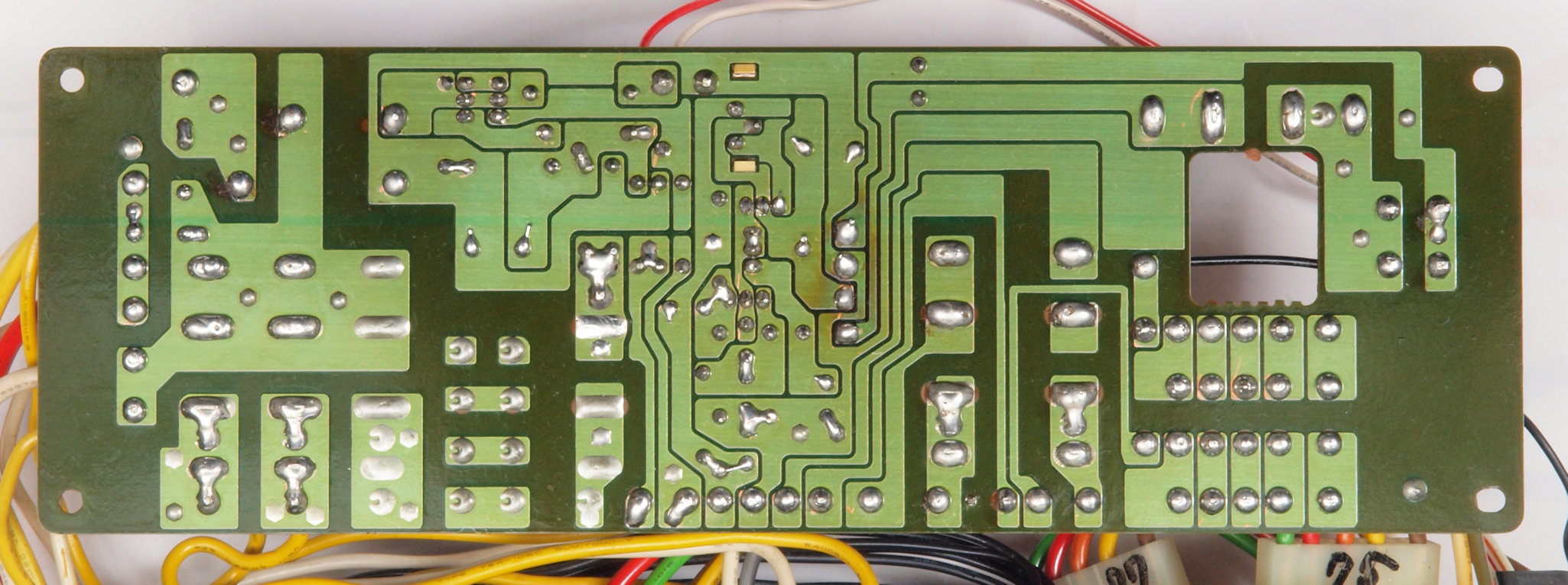

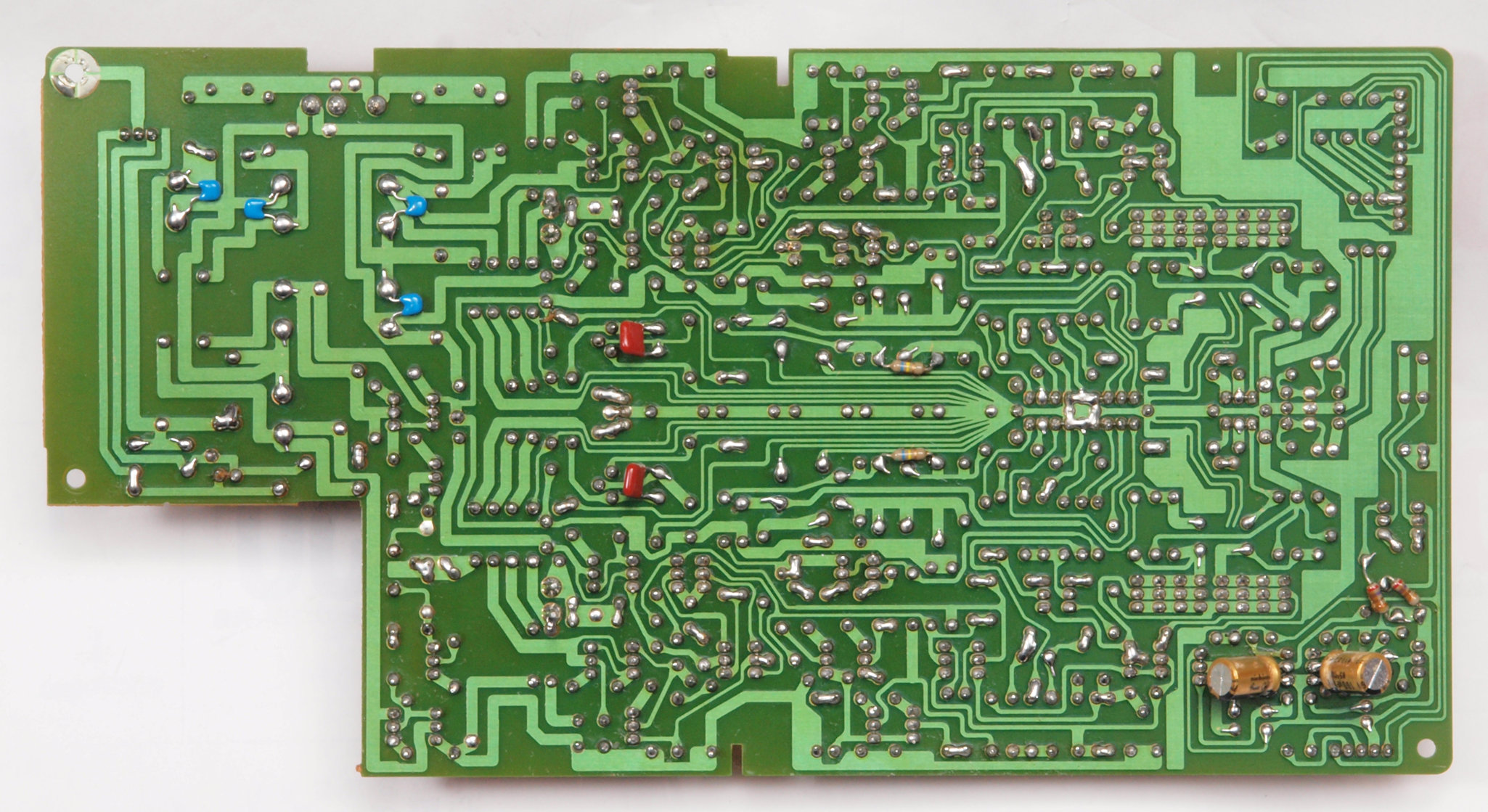

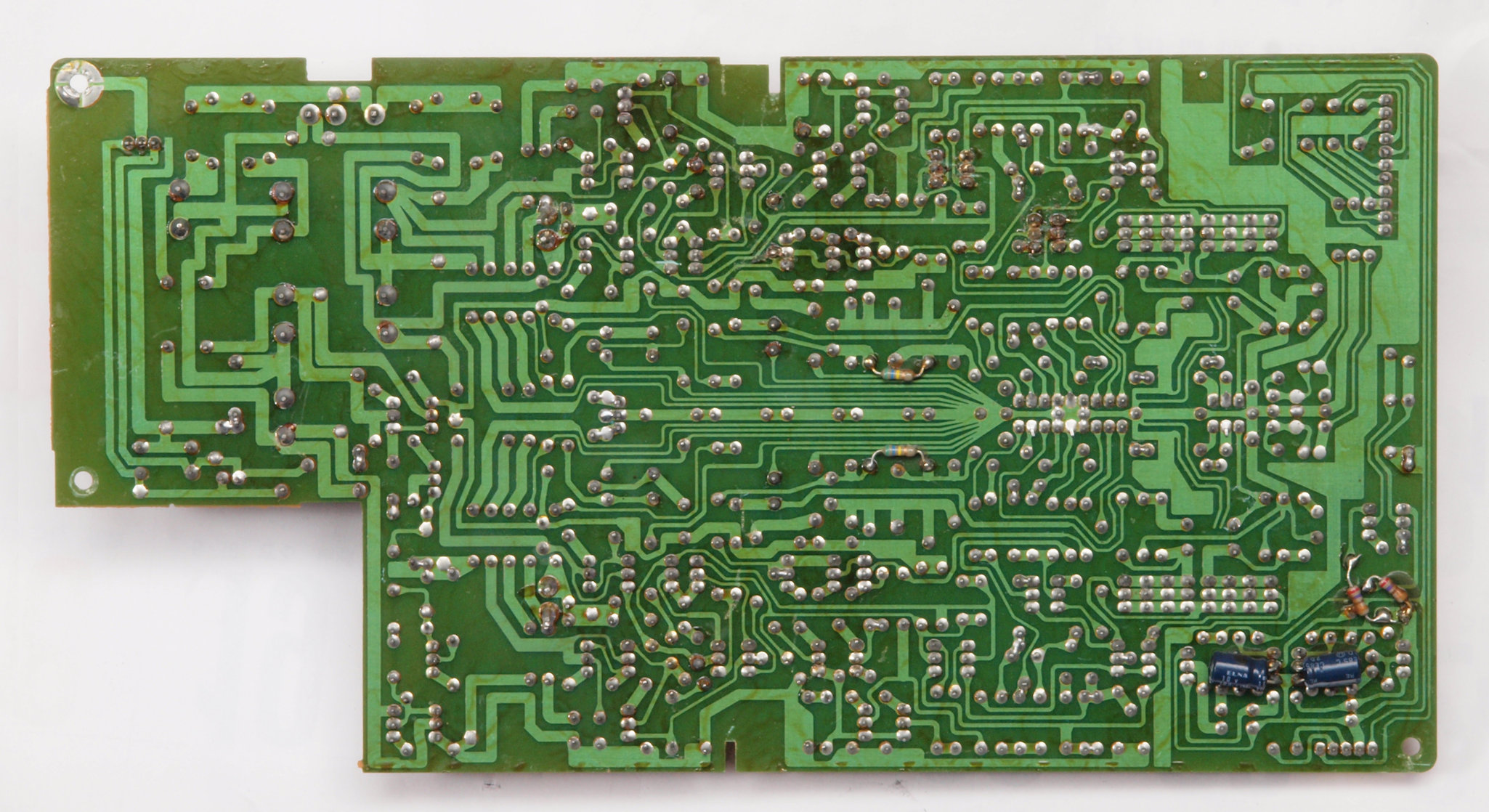

Ｃ３３．　修理前　ドライブＡＭＰ基板裏。

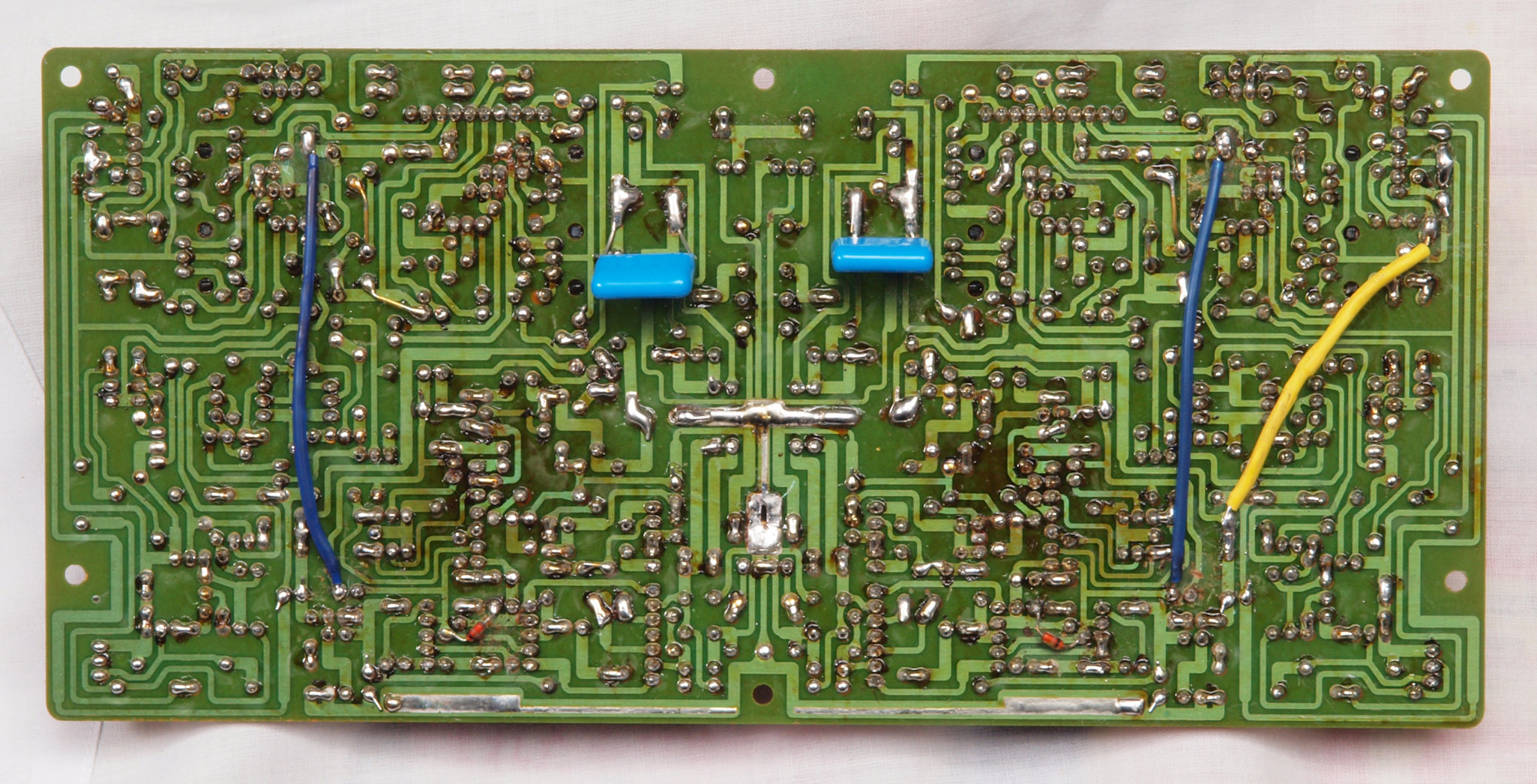

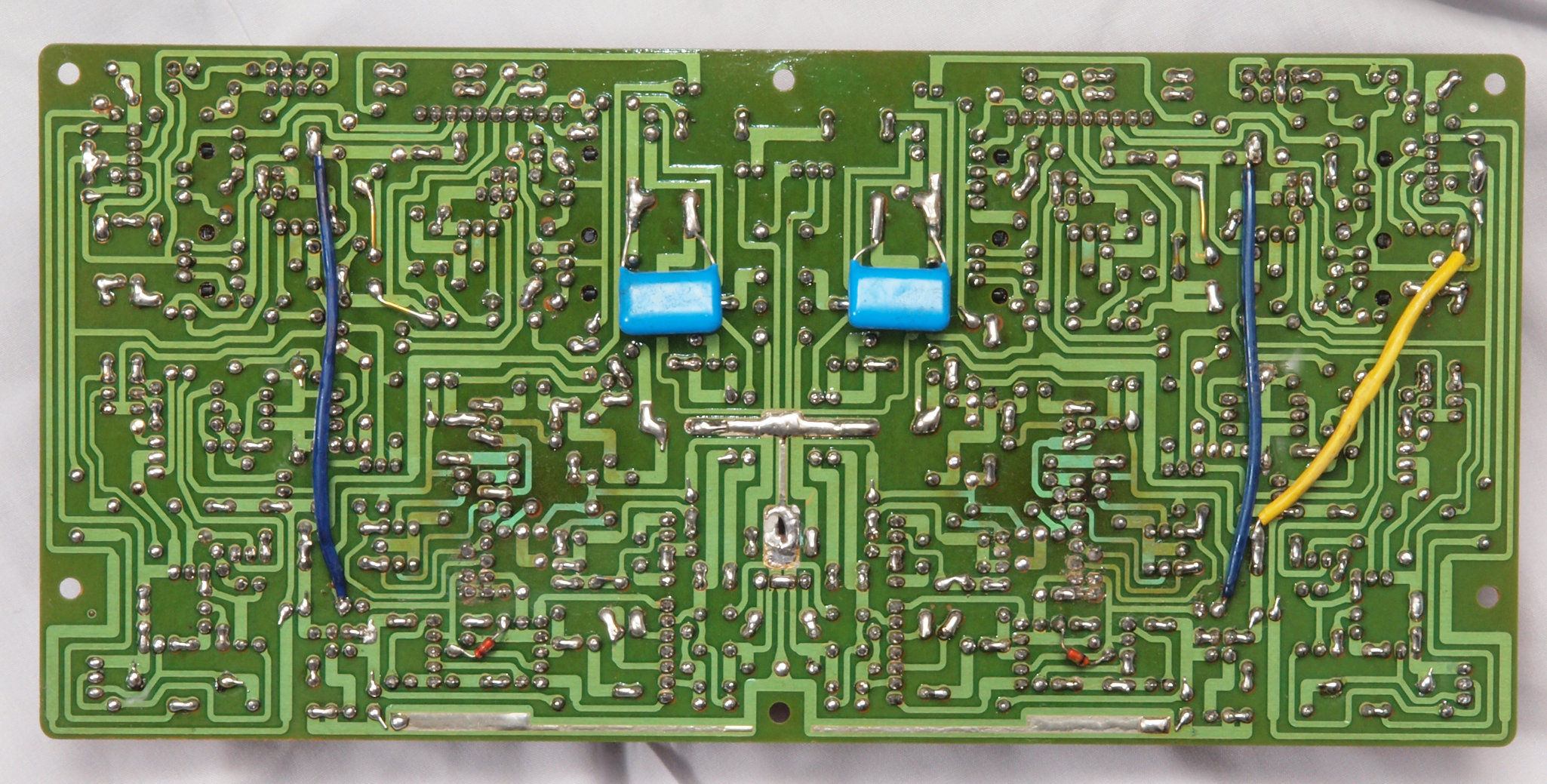

Ｃ３４．　修理（半田補正）後　ドライブＡＭＰ基板裏。　フイルムコンデンサー２個追加。　全ての半田をやり直す。

Ｃ３５．　完成ドライブＡＭＰ基板裏。　洗浄後防湿材を塗る。

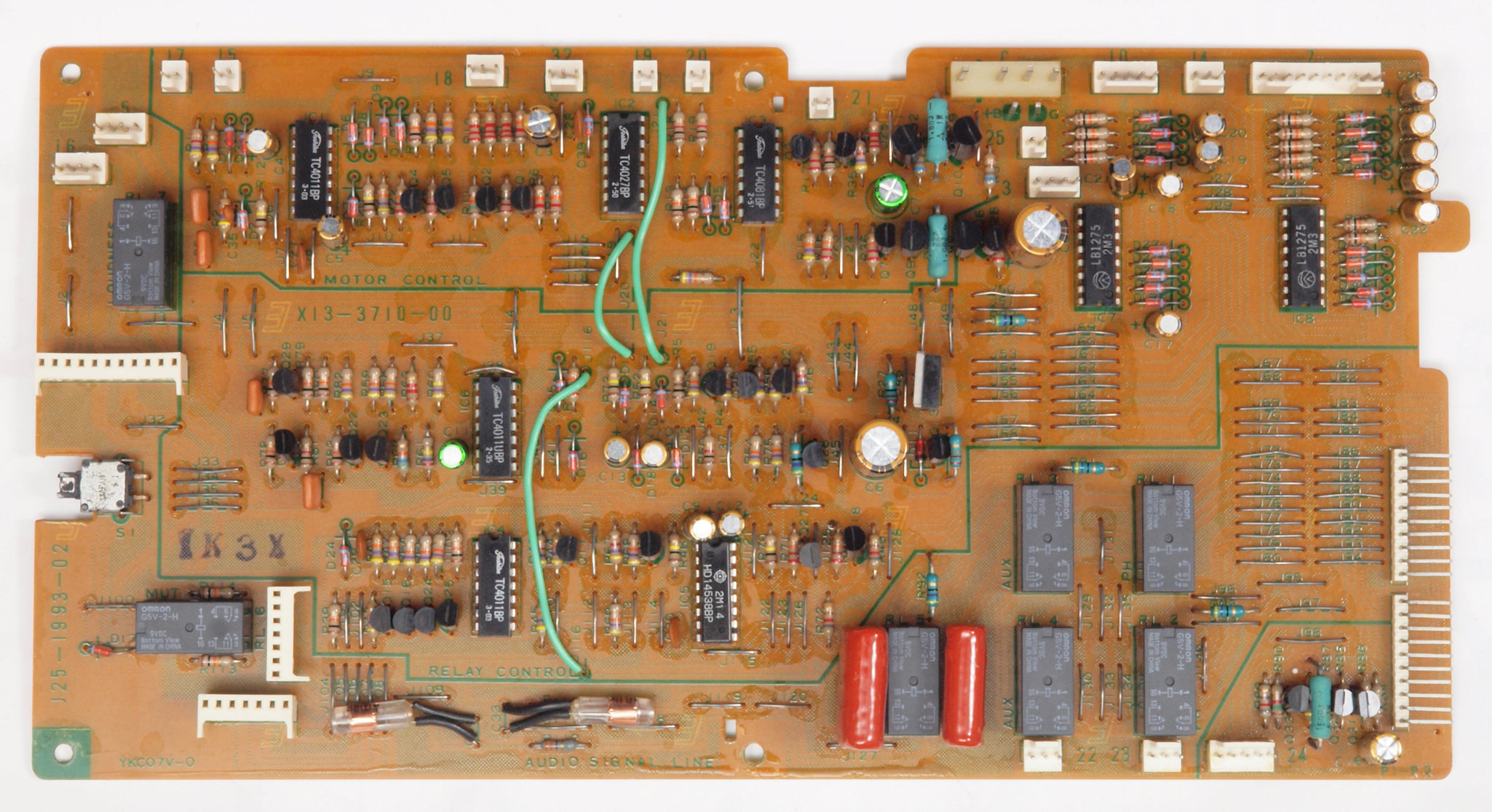

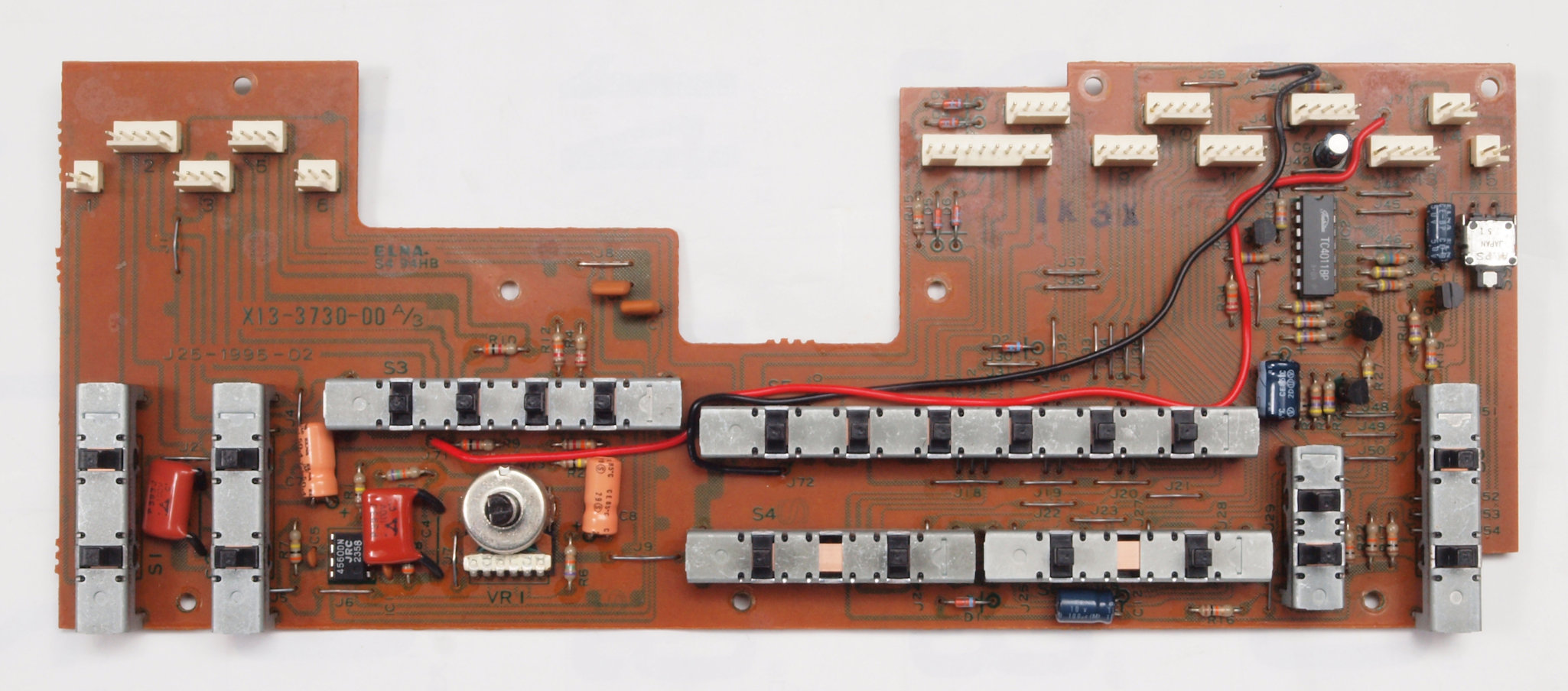

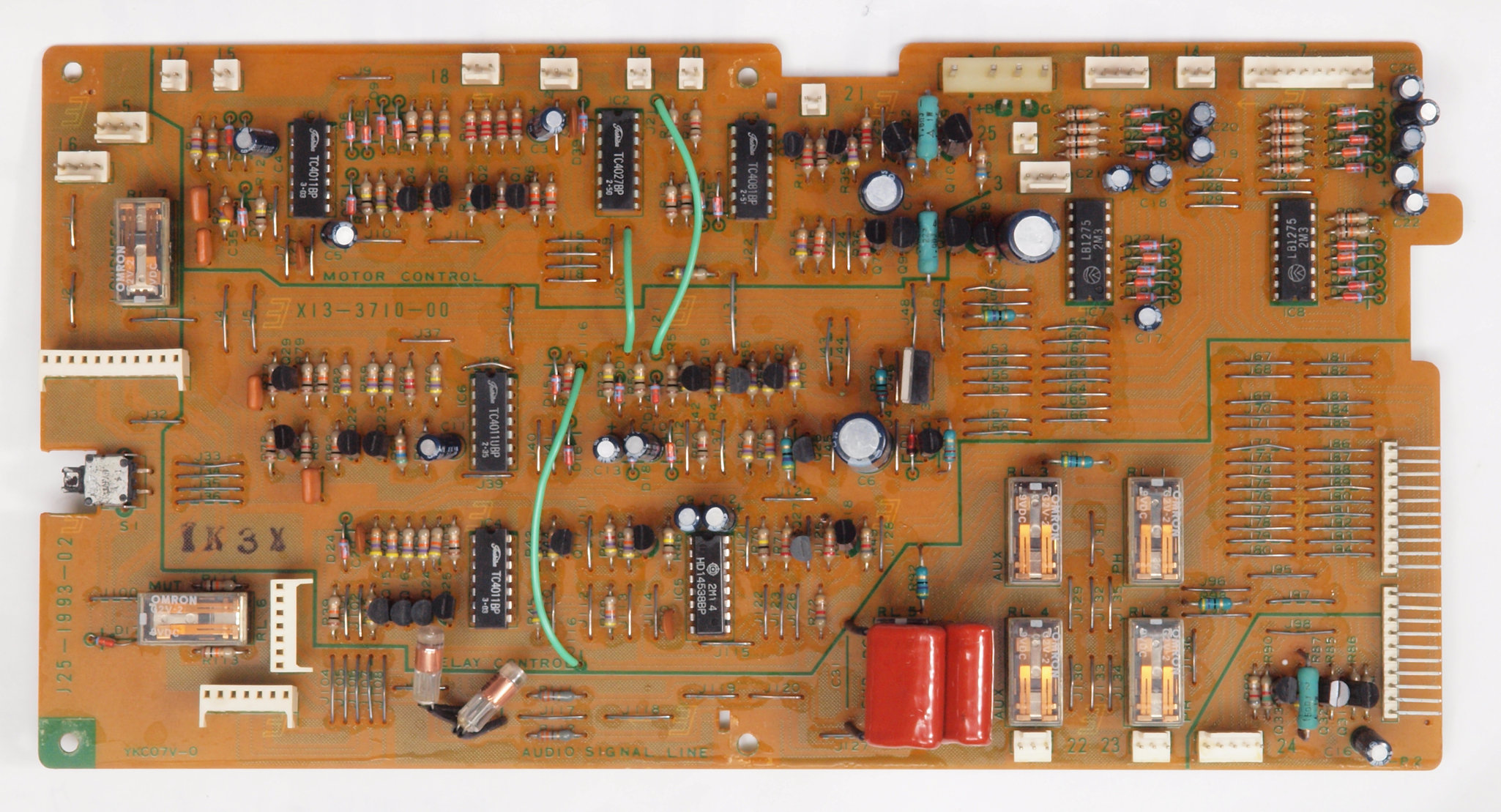

Ｃ４１．　修理前　ＳＷ（switch）コントロール基板。

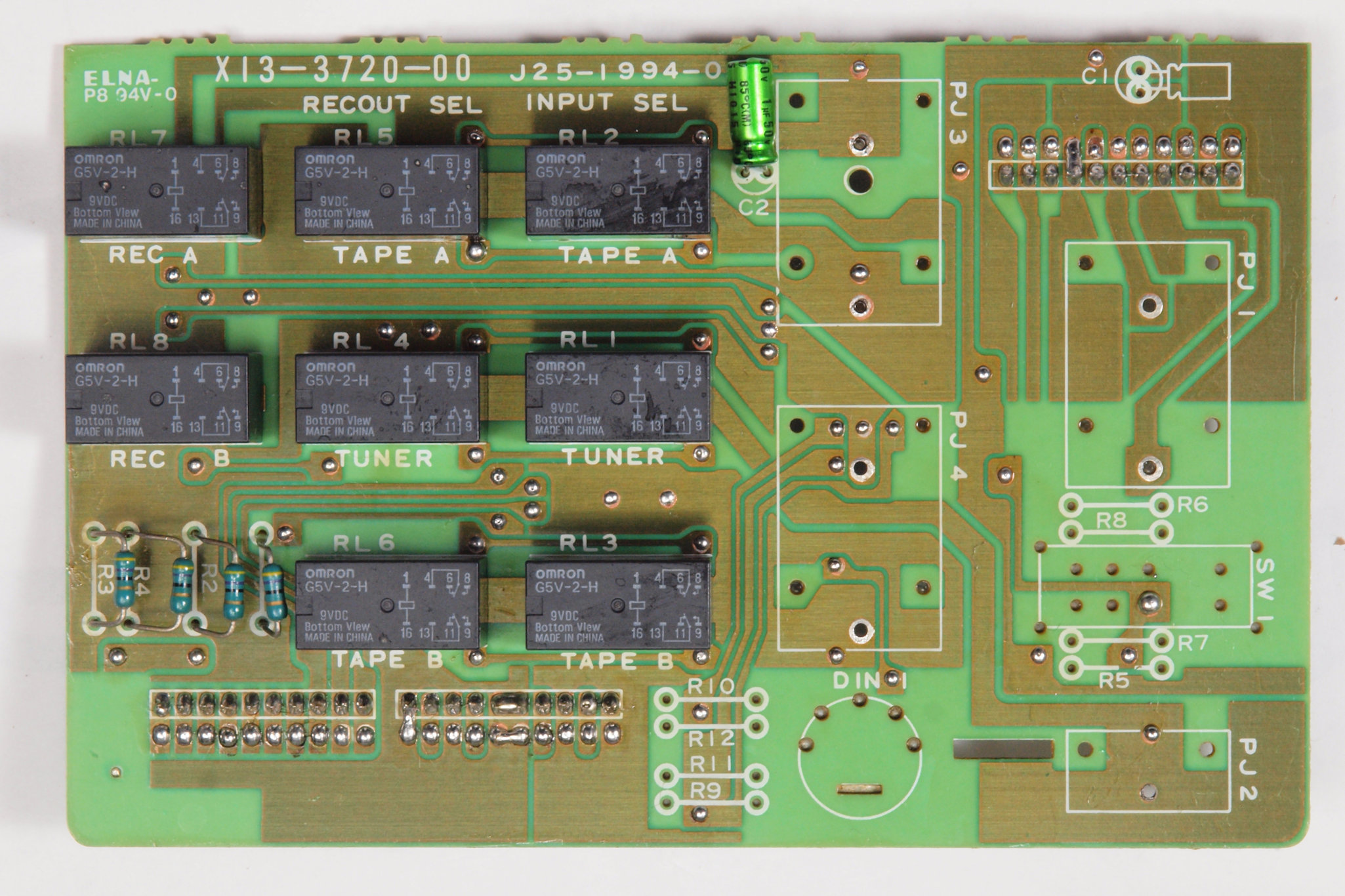

Ｃ４２．　修理後　ＳＷコントロール基板。　リレー７個、電解コンデンサー２２個交換。

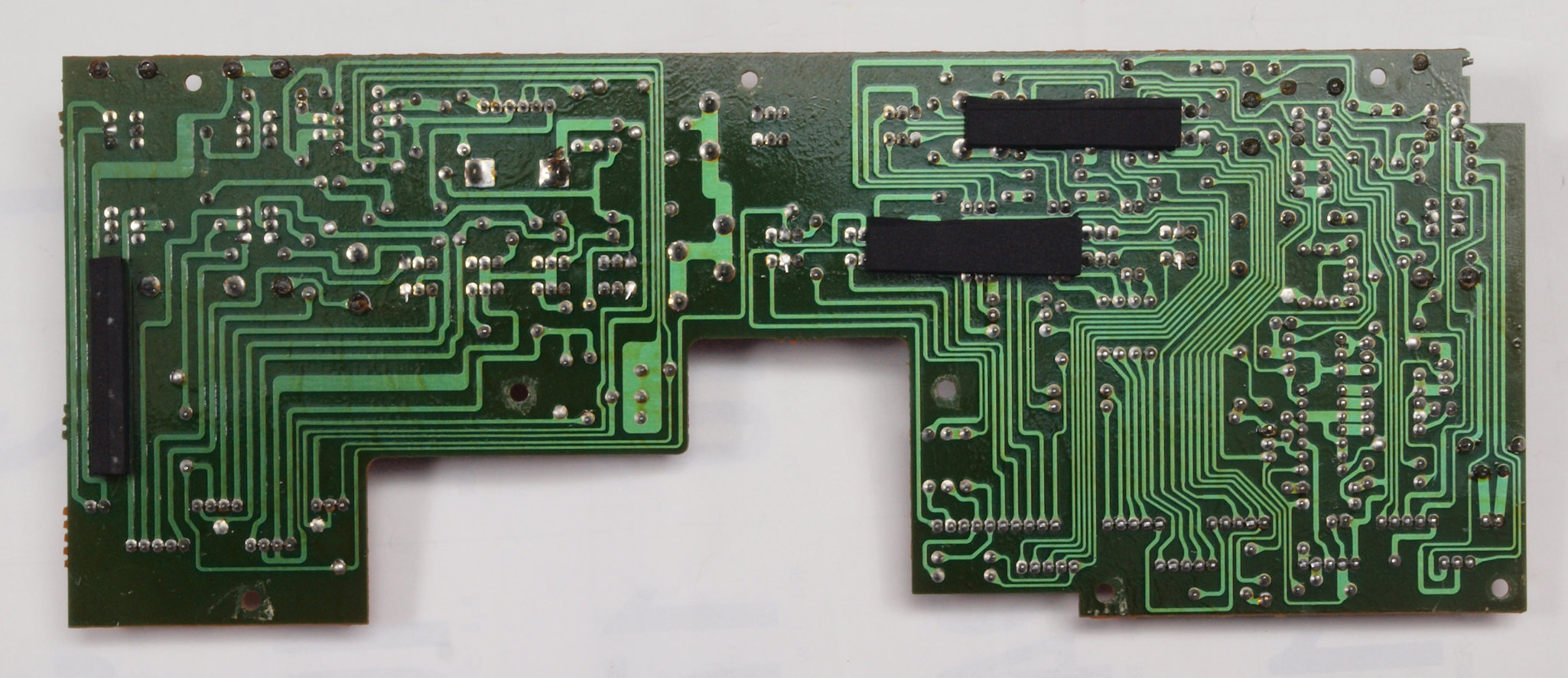

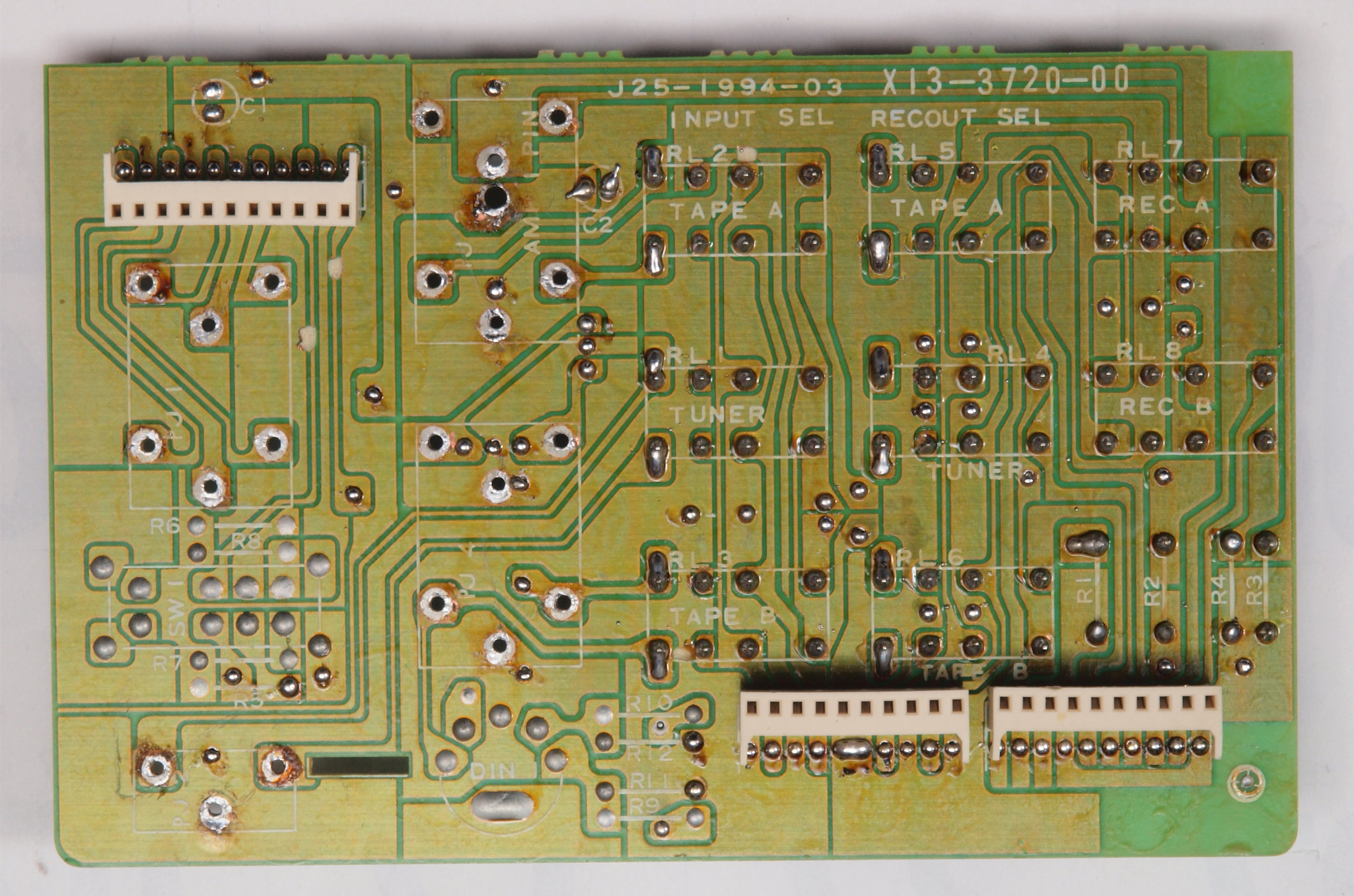

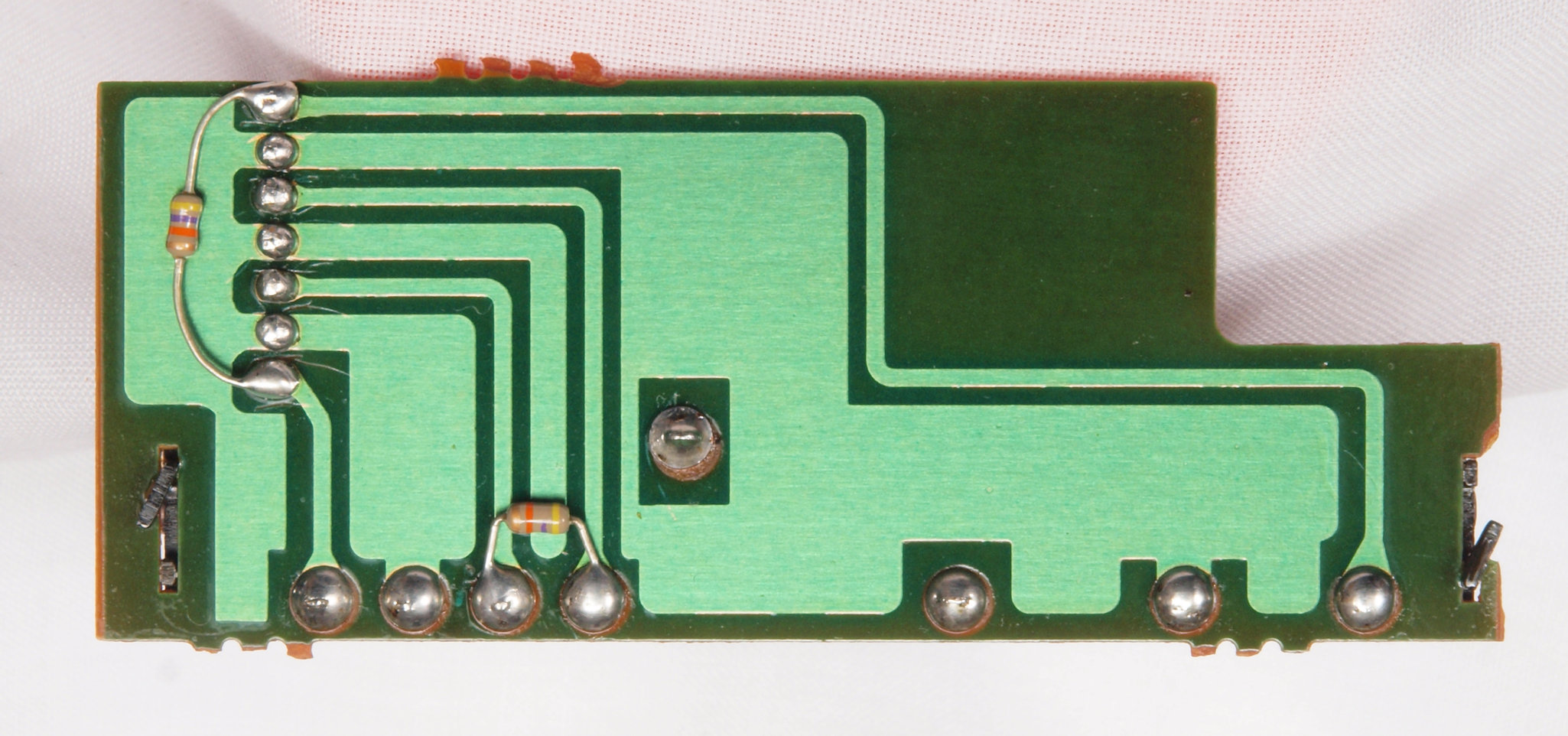

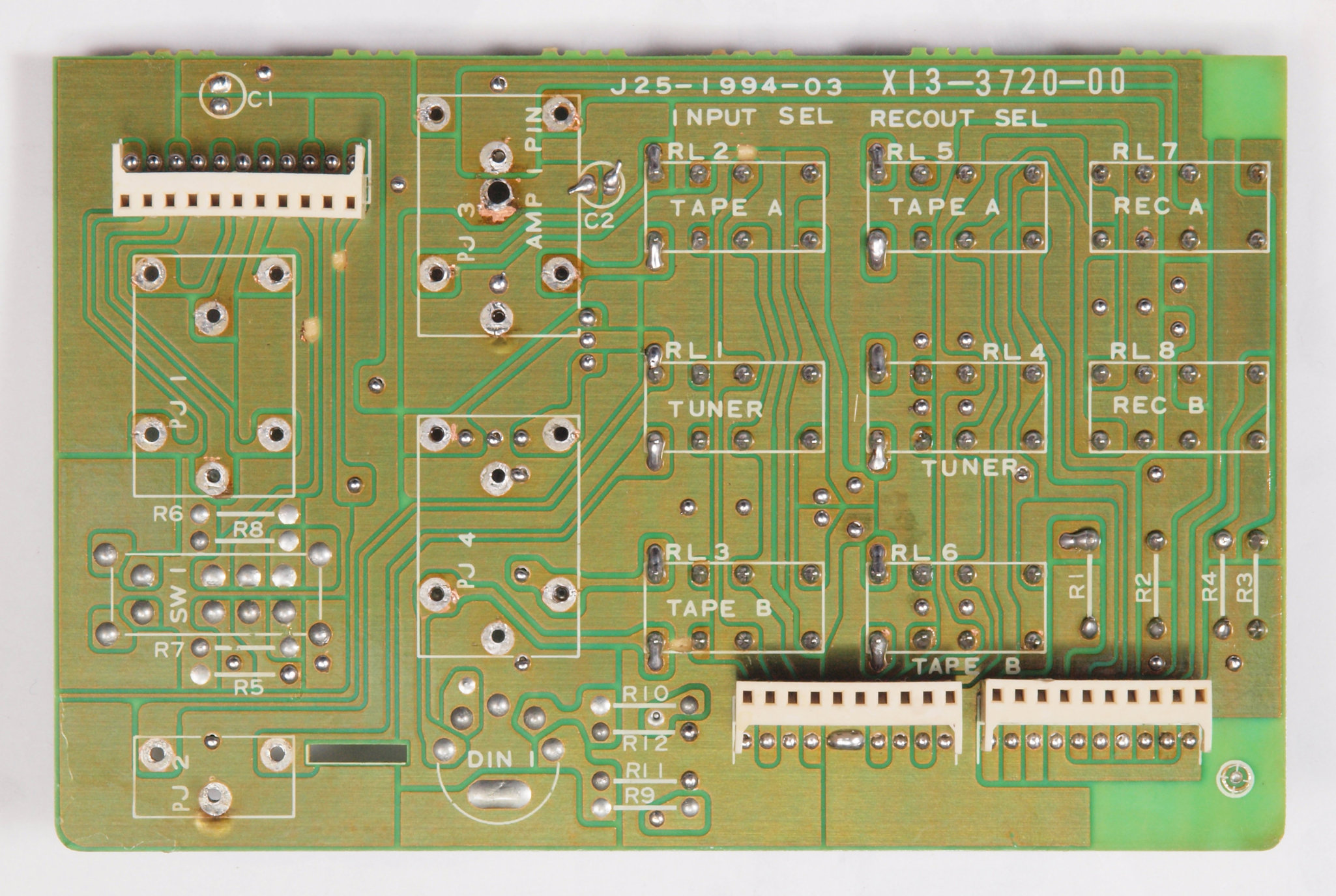

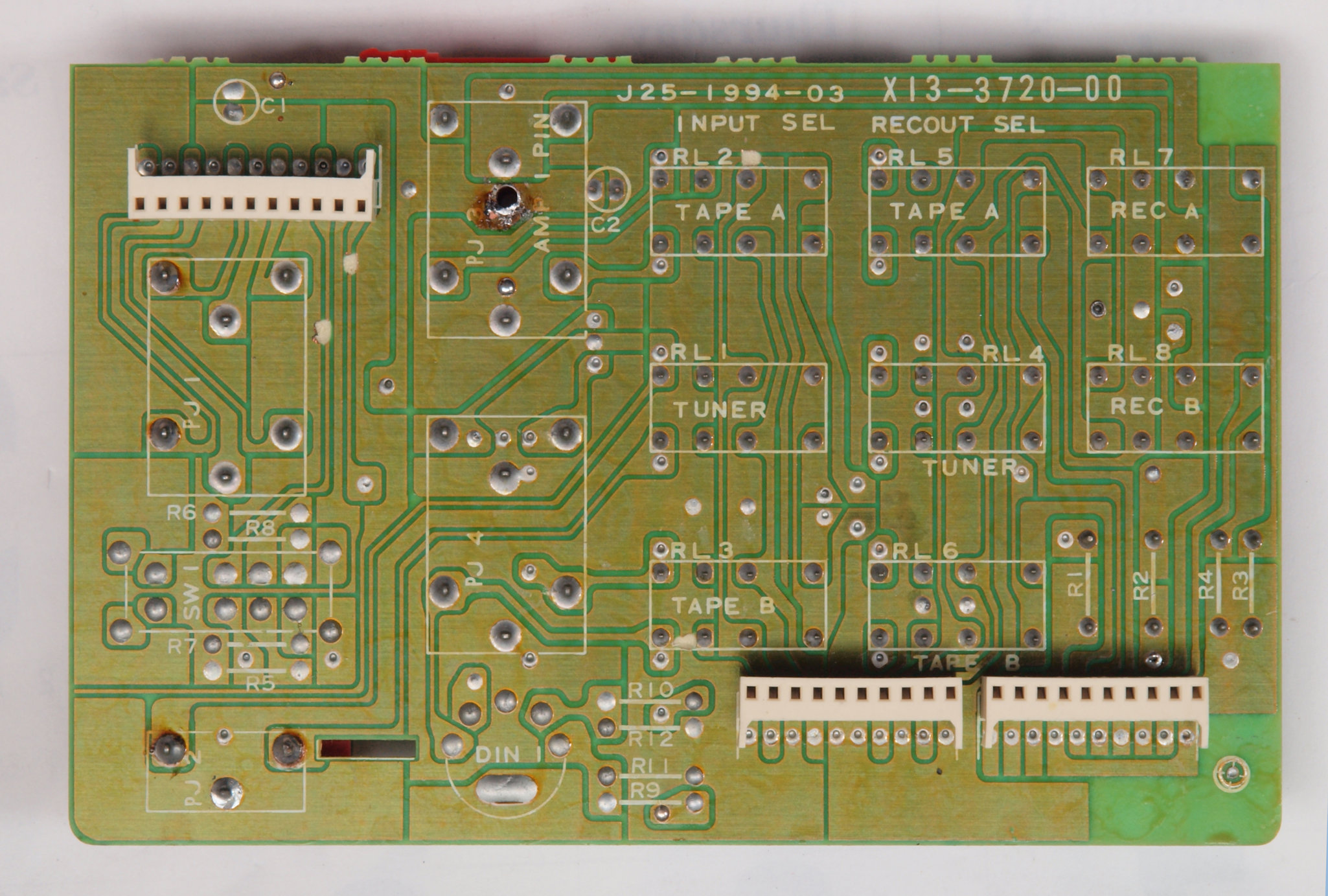

Ｃ４３．　修理前　ＳＷコントロール基板裏。

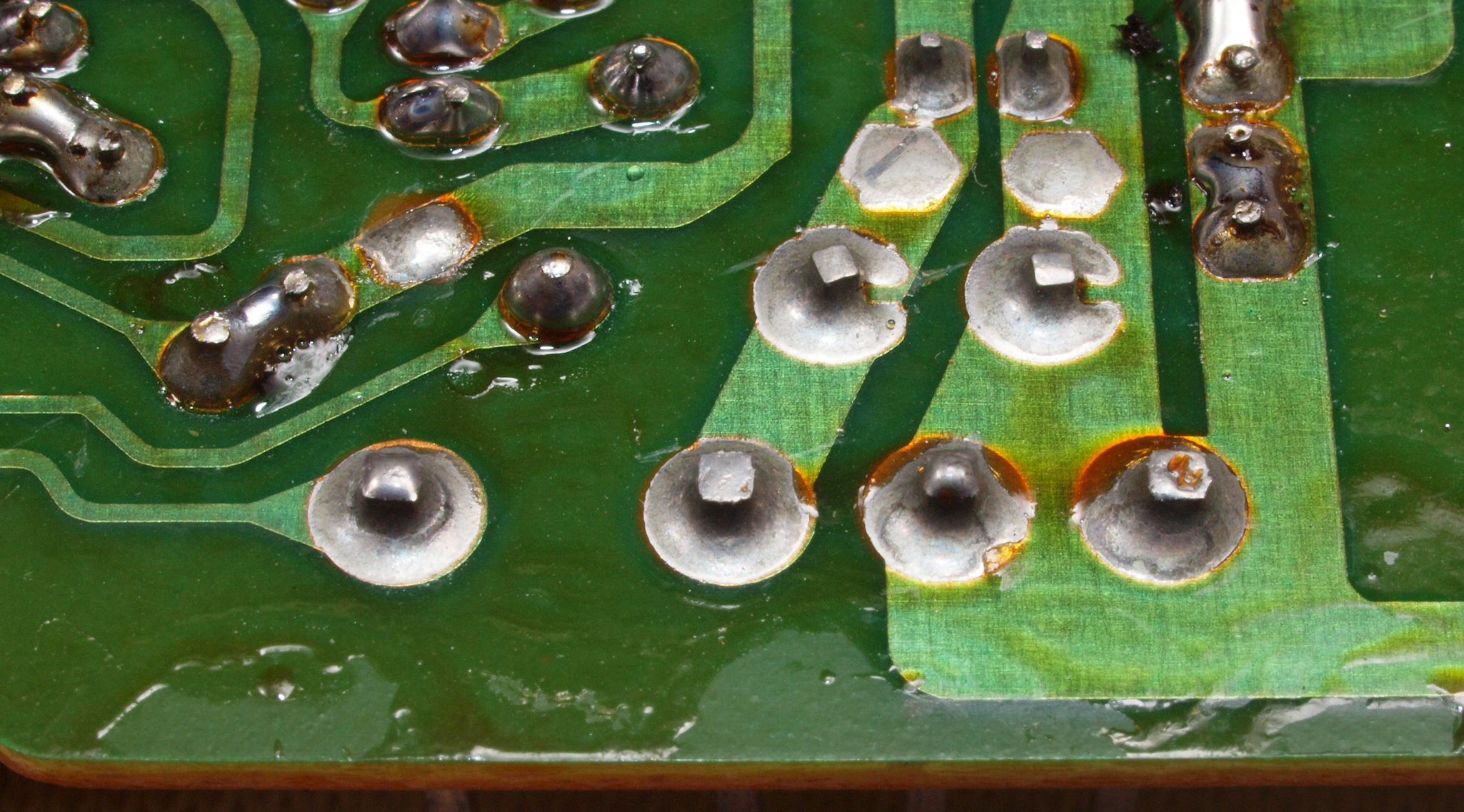

Ｃ４３２．　修理中　ＳＷコントロール基板裏。半田不良ケ所。

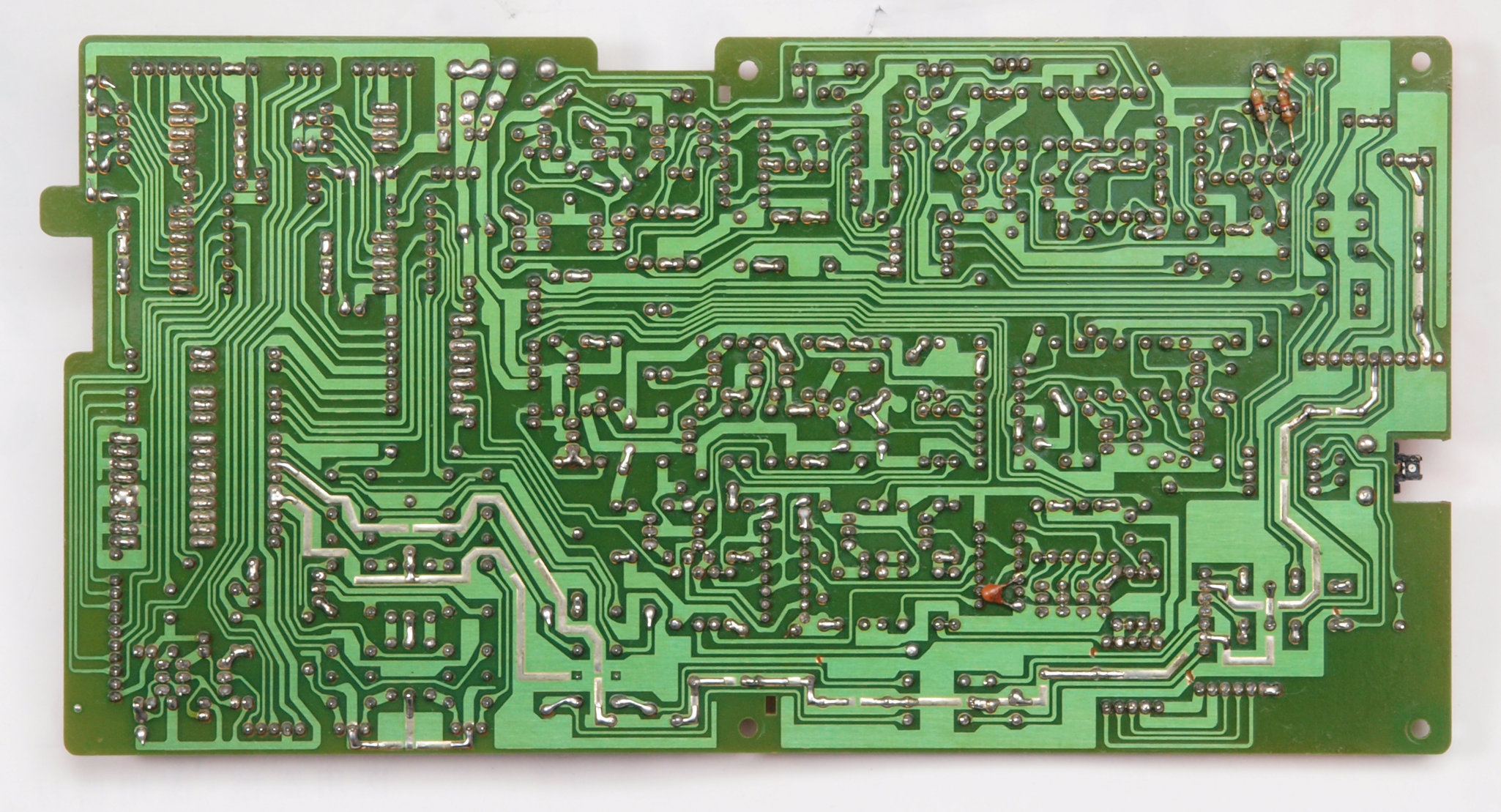

Ｃ４４．　修理（半田補正）後　ＳＷコントロール基板裏。　全ての半田をやり直す。

Ｃ４５．　完成ＳＷコントロール基板裏。　洗浄後防湿材を塗る。

Ｃ５１．　修理前　ＥＱ−ＡＭＰ（equalize-amplifier）基板。

Ｃ５１２．　修理中　ＥＱ−ＡＭＰ（equalize-amplifier）基板。　トルエン溶媒の接着剤。

Ｃ５１３．　修理中　ＥＱ−ＡＭＰ（equalize-amplifier）基板、　トルエン溶媒の接着剤を取り去り、コートを塗布後。

Ｃ５１４．　修理中　ＥＱ−ＡＭＰ（equalize-amplifier）基板。　トルエン溶媒の接着剤２。

Ｃ５１５．　修理中　ＥＱ−ＡＭＰ（equalize-amplifier）基板。　トルエン溶媒の接着剤２を取り去り、コートを塗布後。

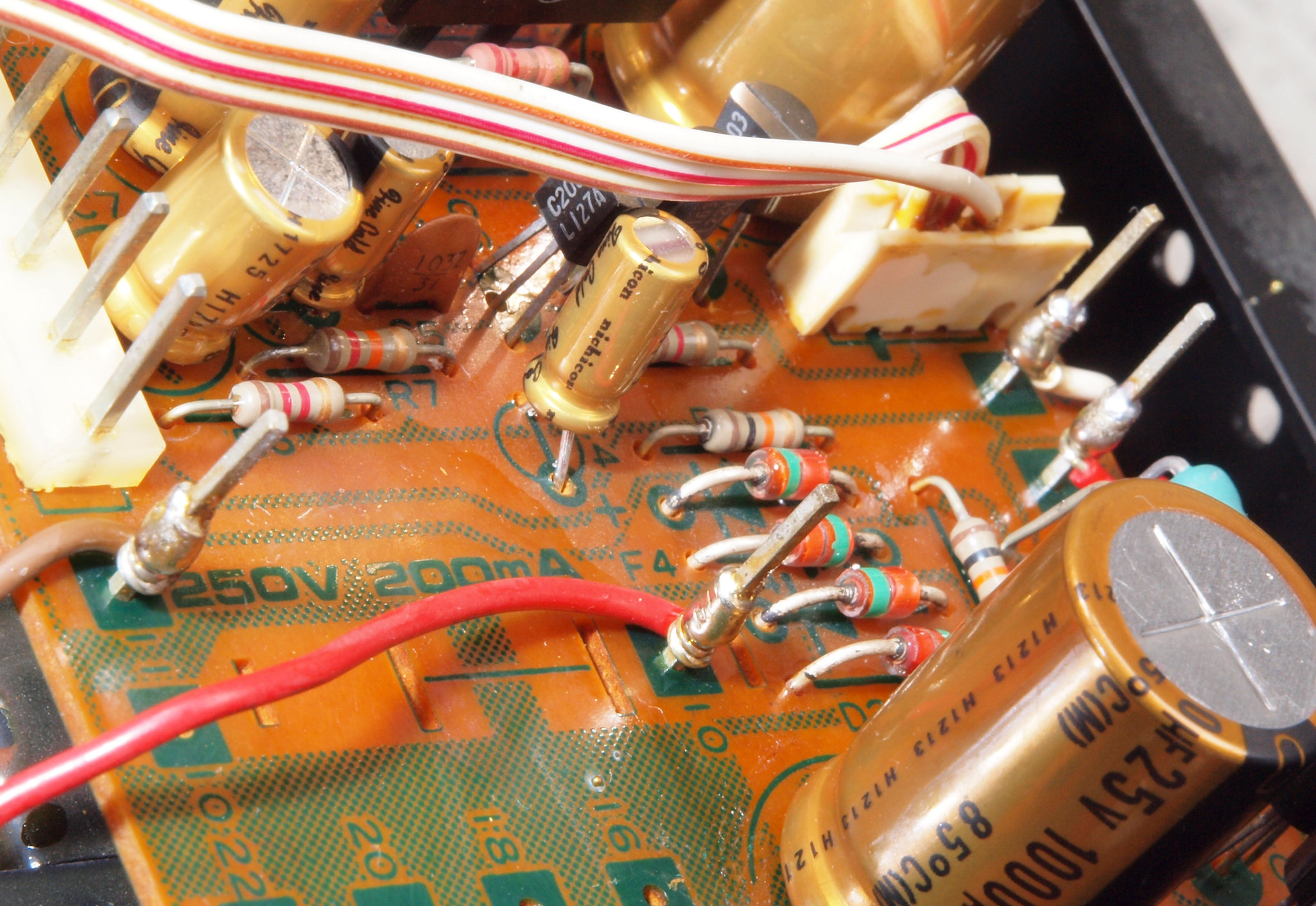

Ｃ５２．　修理後　ＥＱ−ＡＭＰ（equalize-amplifier）基板。　リレー１個、半固定ＶＲ２個、電解コンデンサー２０個交換

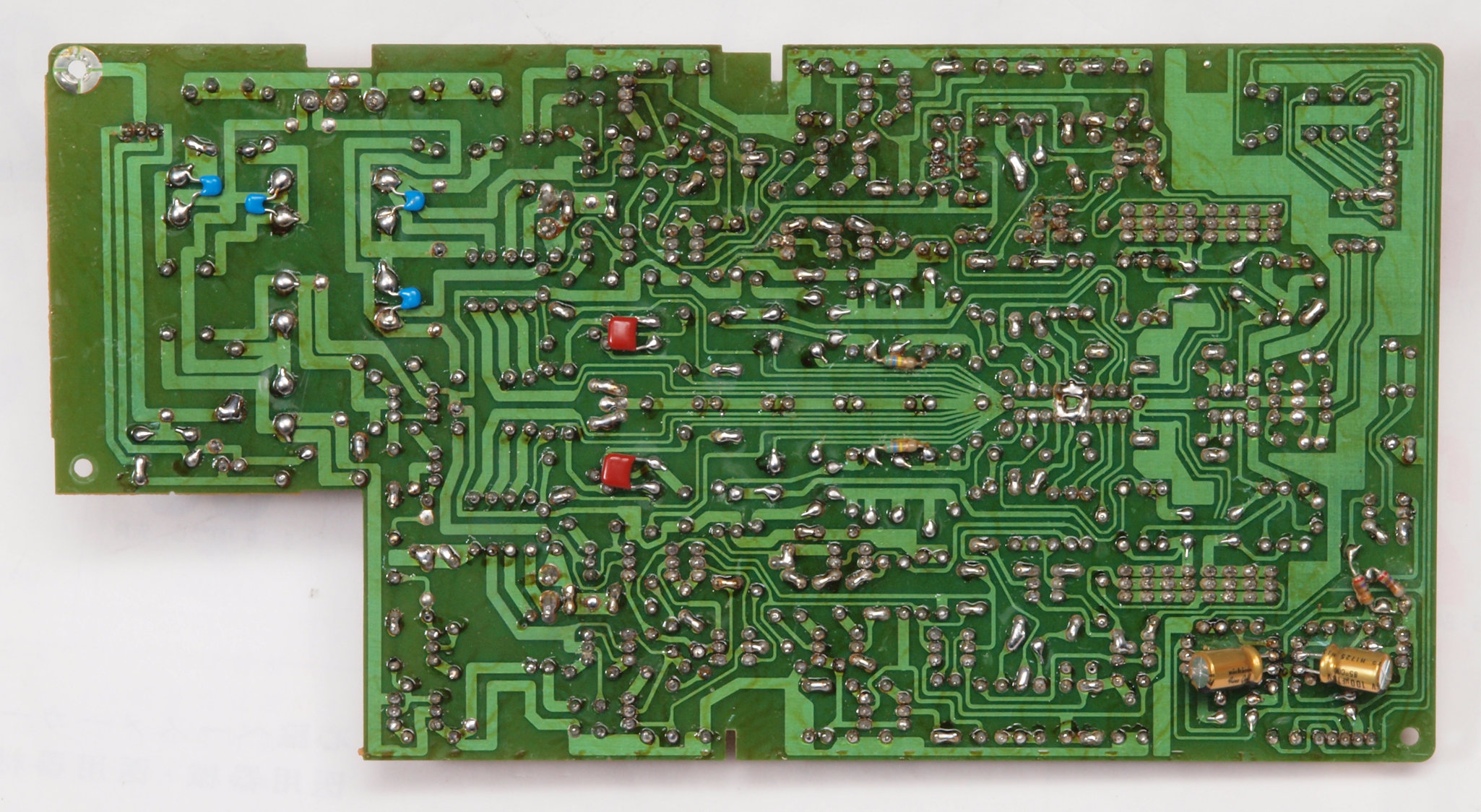

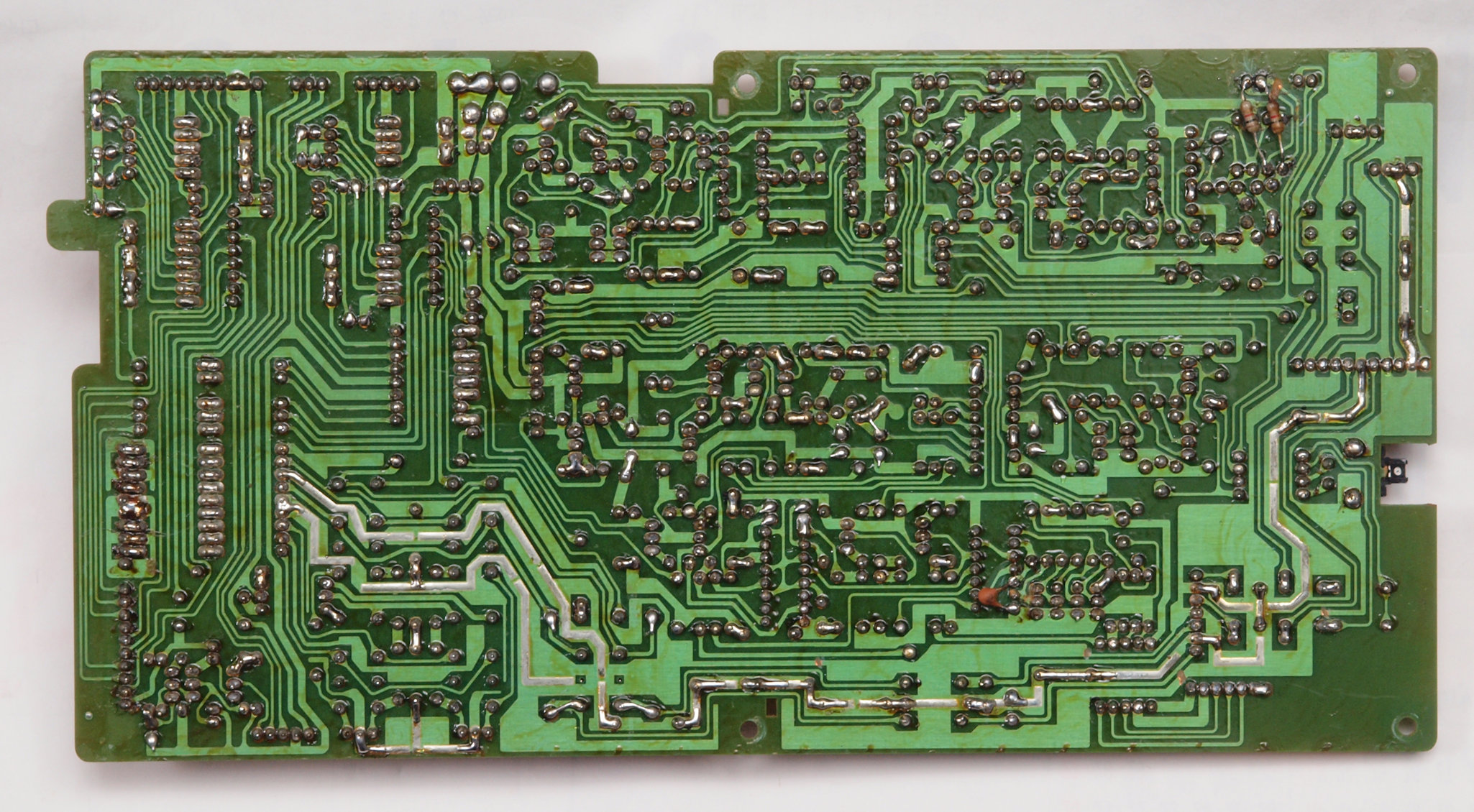

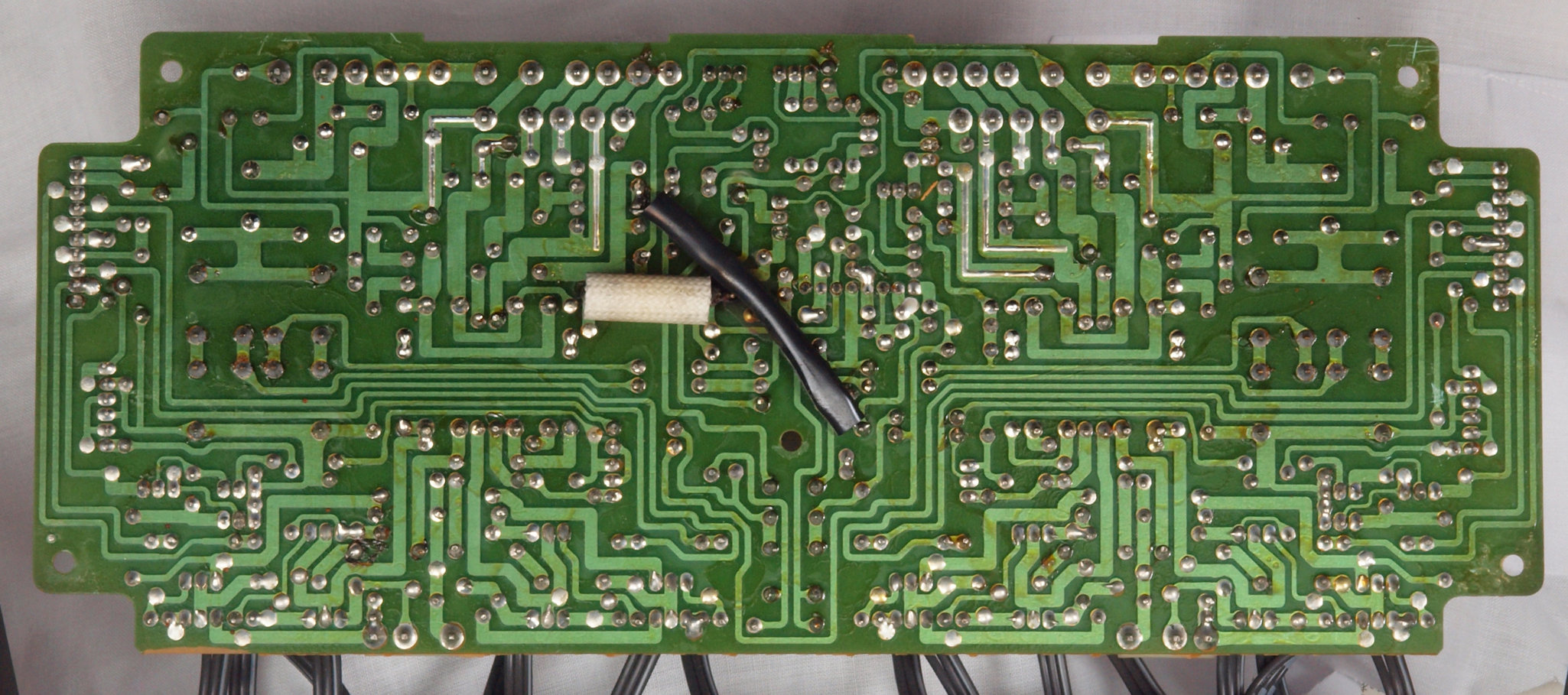

Ｃ５３．　修理前　ＥＱ−ＡＭＰ（equalize-amplifier）基板裏。

Ｃ５４．　修理（半田補正）後　ＥＱ−ＡＭＰ（equalize-amplifier）基板裏。　コンデンサー６個追加。全ての半田をやり直す。

Ｃ５５．　完成ＥＱ−ＡＭＰ（equalize-amplifier）基板裏。　洗浄後防湿材を塗る。

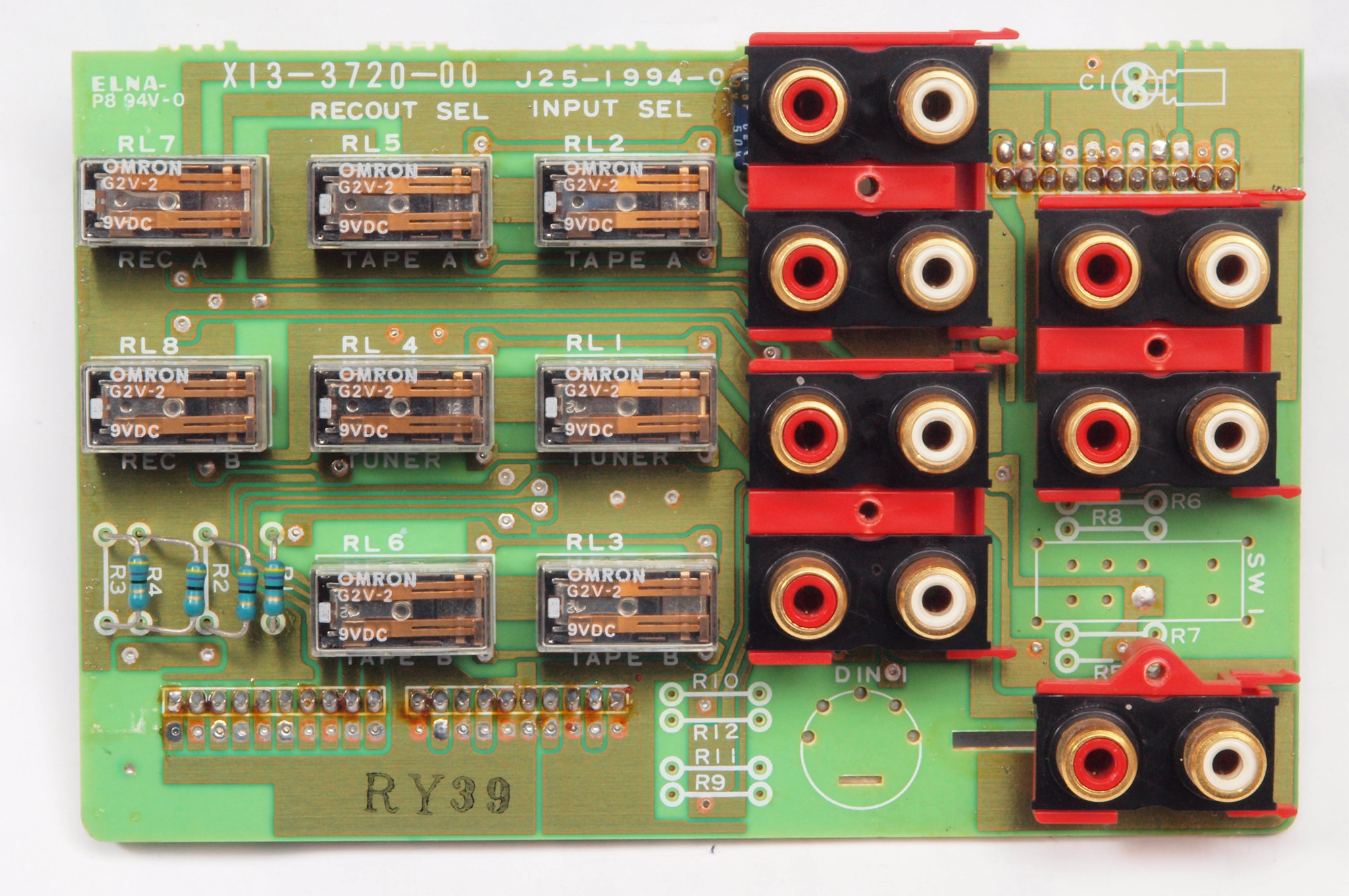

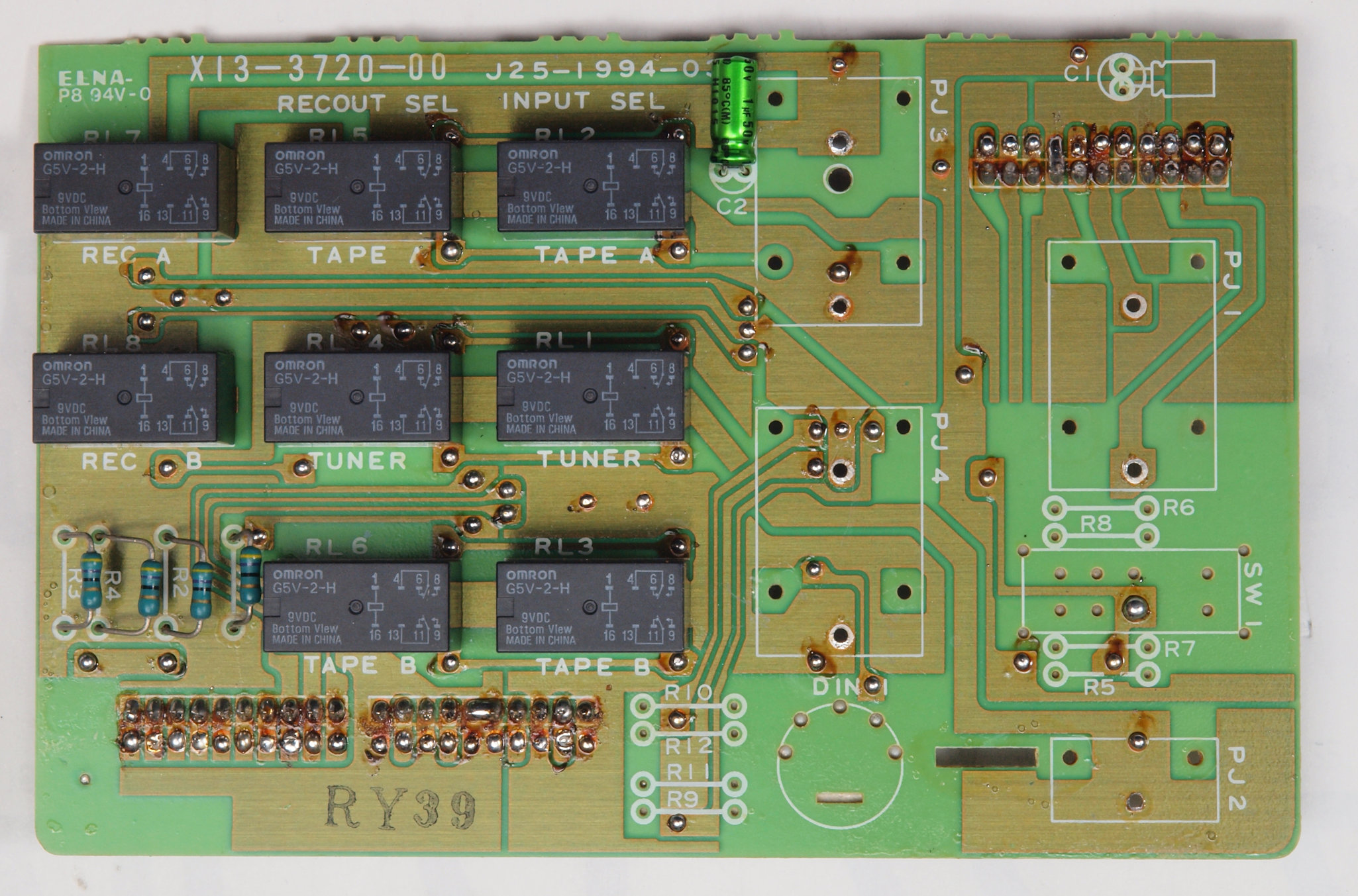

Ｃ６１．　修理前　入力ＲＣＡ端子基板。

Ｃ６２．　修理後　入力ＲＣＡ端子基板。　リレー８個、電解コンデンサー１個交換

Ｃ６３．　完成入力ＲＣＡ端子基板。　洗浄後防湿材を塗る。

Ｃ６４．　修理前　入力ＲＣＡ端子基板裏。

Ｃ６５．　修理（半田補正）後　入力ＲＣＡ端子基板裏。　全ての半田をやり直す。

Ｃ６６．　完成入力ＲＣＡ端子基板裏。　洗浄後防湿材を塗る。

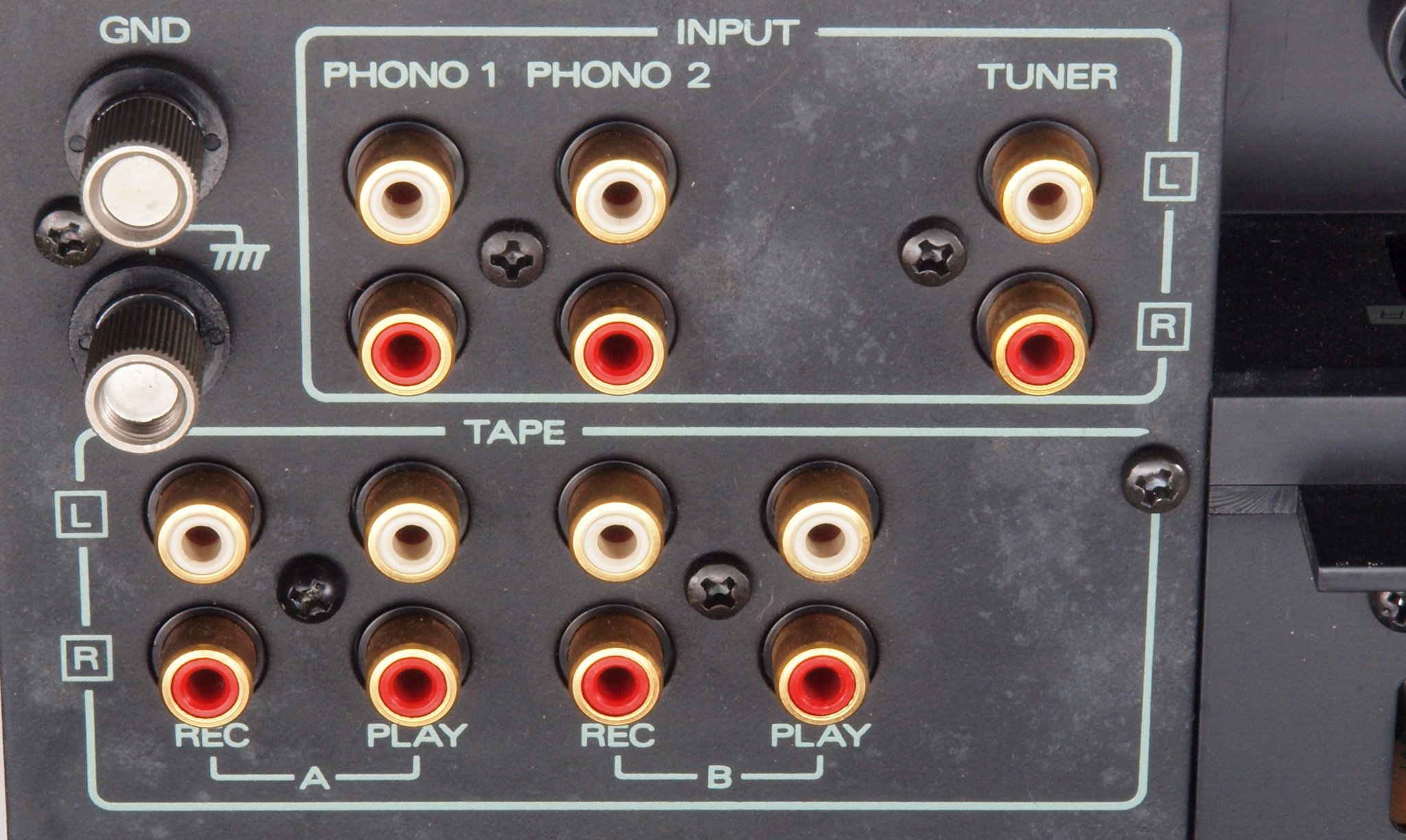

Ｃ６７．　修理前　入出力　ＲＣＡ端子郡。

Ｃ６８．　修理中　入出力　ＲＣＡ端子郡取り付け穴。

Ｃ６９．　修理中　入出力　ＲＣＡ端子郡取り付け穴加工。

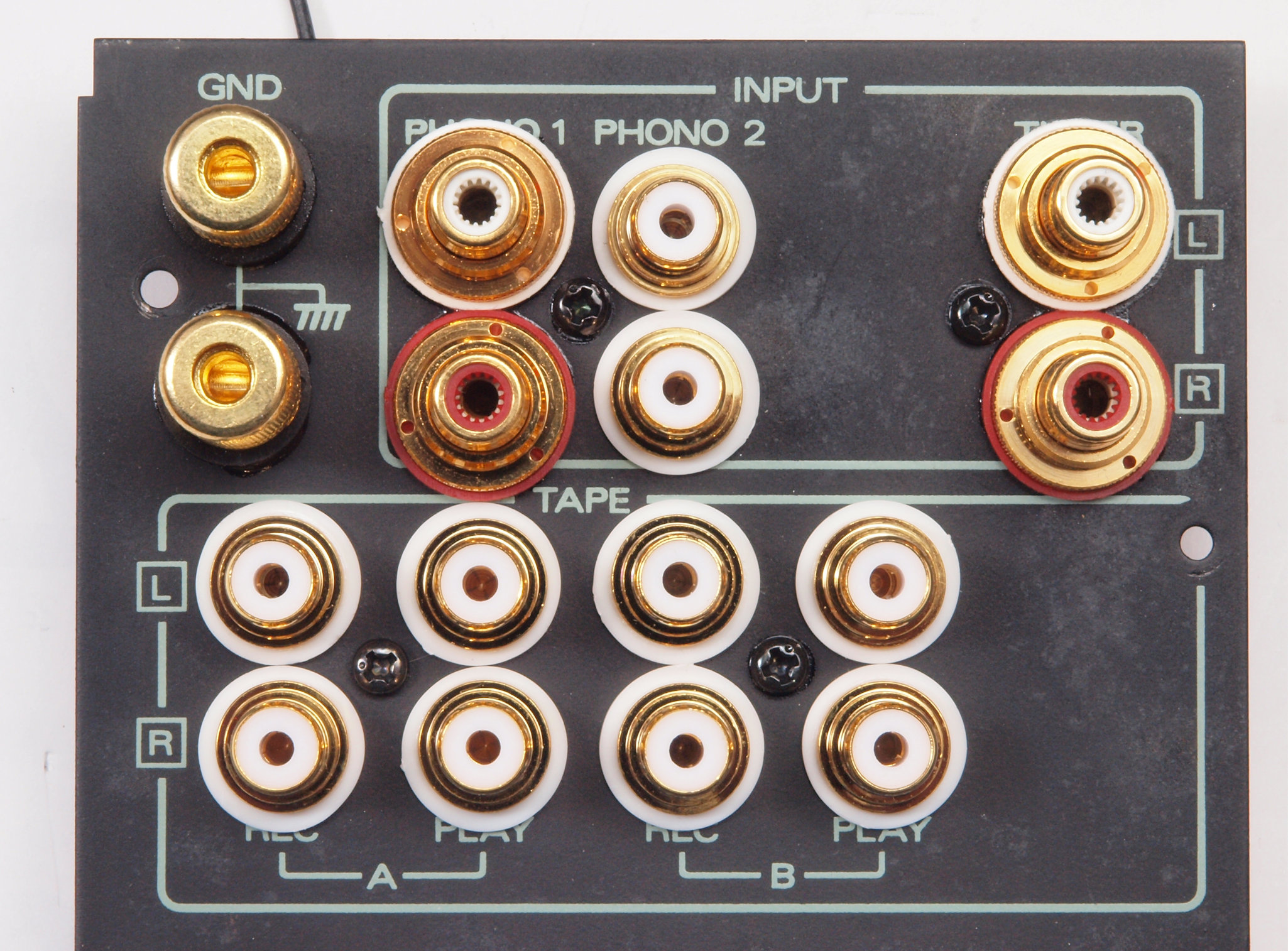

Ｃ６Ａ．　修理（交換）後　入出力　ＲＣＡ端子郡。 　　　　　　　ＲＣＡ端子（テフロン絶縁）５組１０個交換、PHONO-1とＴＵＮＥＲをＷＢＴ−０２０１に交換。

Ｃ６９．　修理前　プリＡＭＰ出力ＲＣＡ端子。

Ｃ６A．　修理（交換）後　プリＡＭＰ出力ＲＣＡ端子。　テフロン絶縁ＲＣＡ端子に交換。

Ｃ６B．　修理前　ＡＵＸ入力ＲＣＡ端子。

Ｃ６Ｃ．　修理（交換）後　ＡＵＸ入力ＲＣＡ端子。　ＷＢＴ−０２０１に交換。

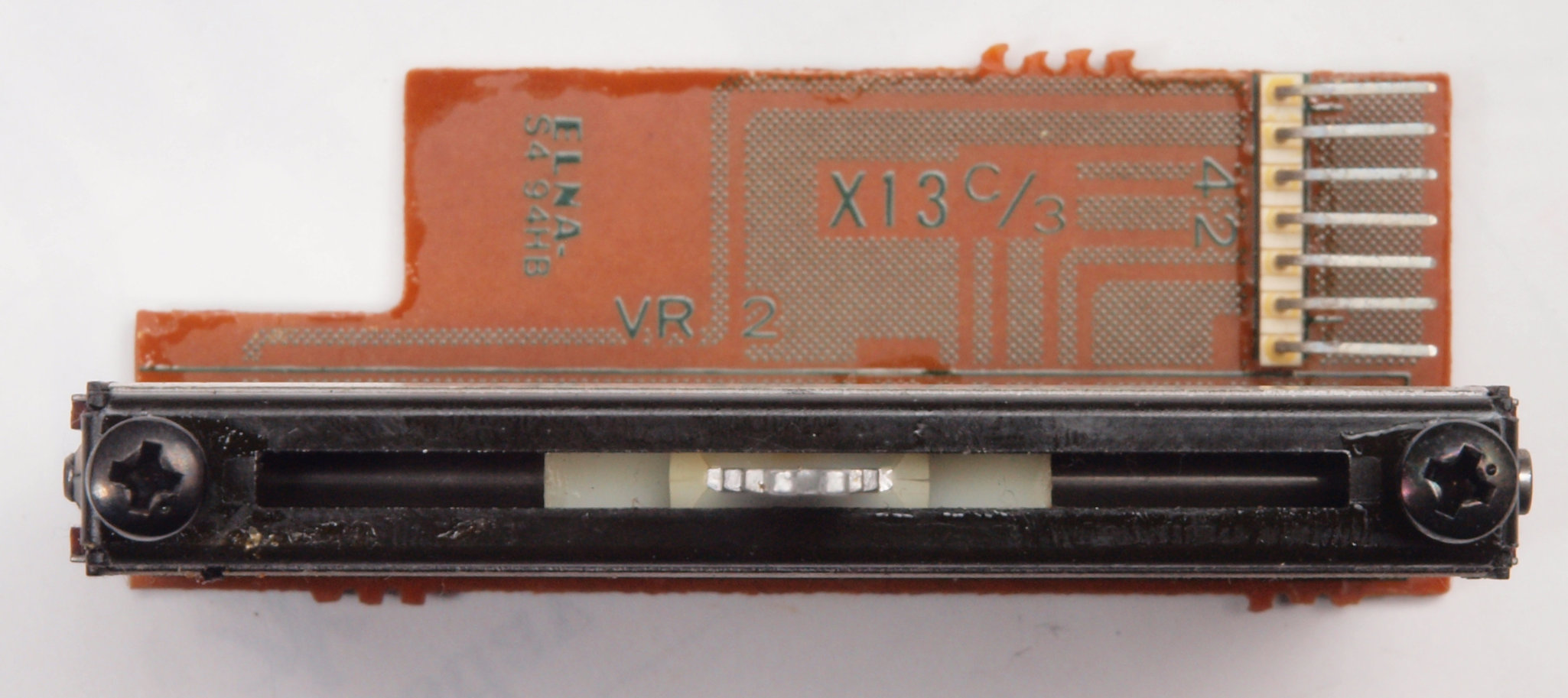

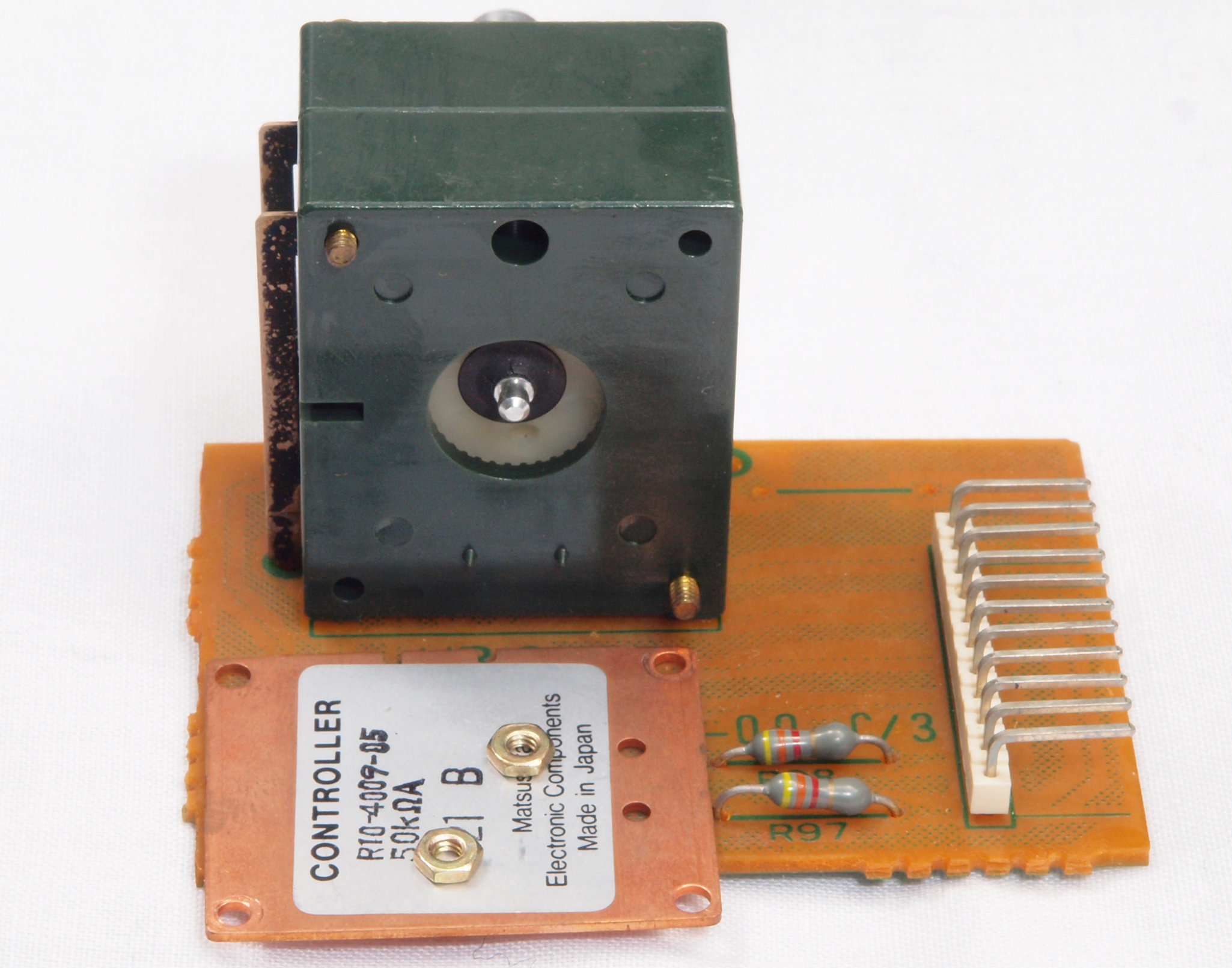

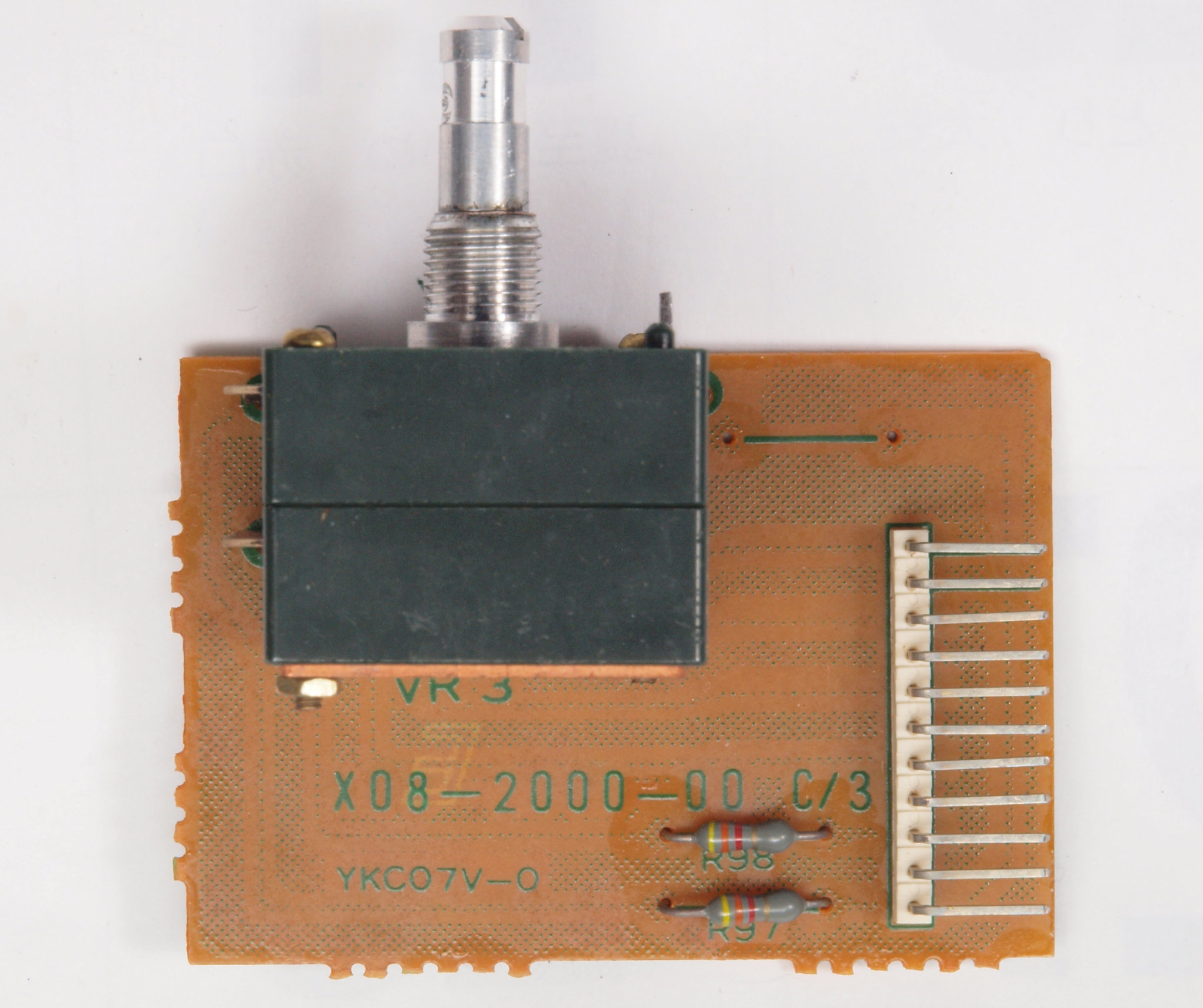

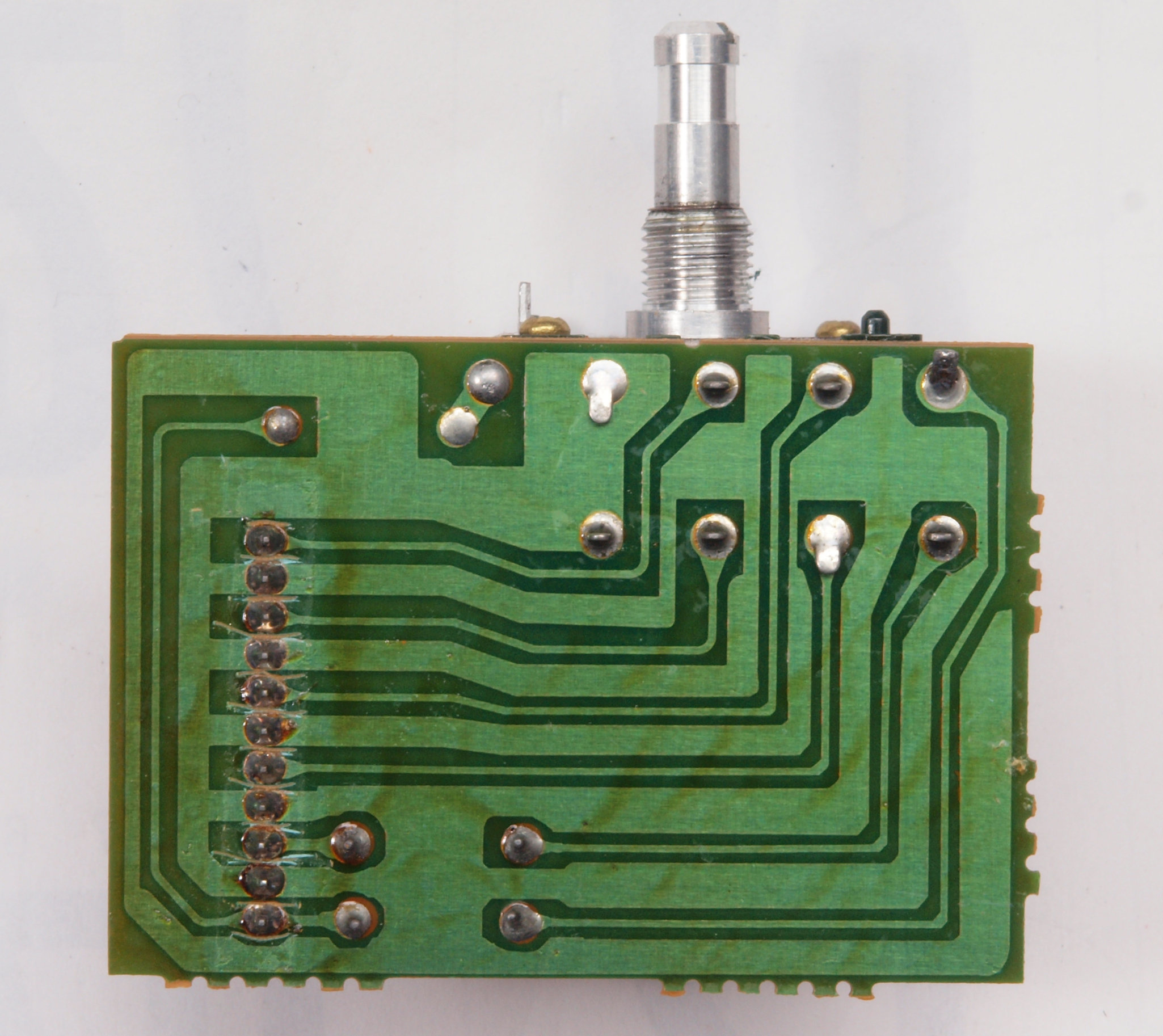

Ｃ７１．　修理前　ＶＲ基板。

Ｃ７２．　修理前　ＶＲ基板裏。

Ｃ７３．　修理（半田補正）後　　ＶＲ基板裏。　全ての半田をやり直す。

Ｃ７４．　完成ＶＲ基板裏。　洗浄後防湿材を塗る。

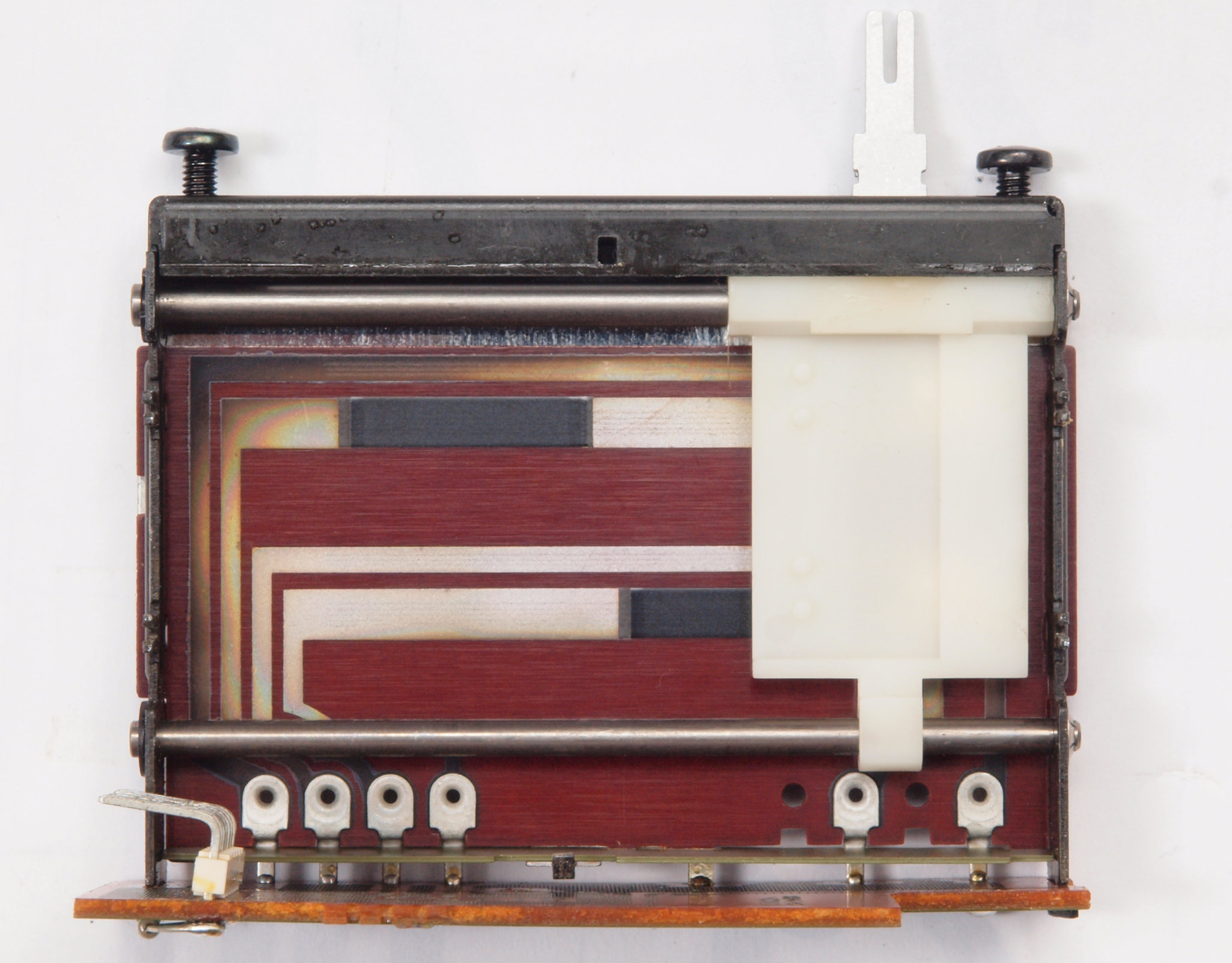

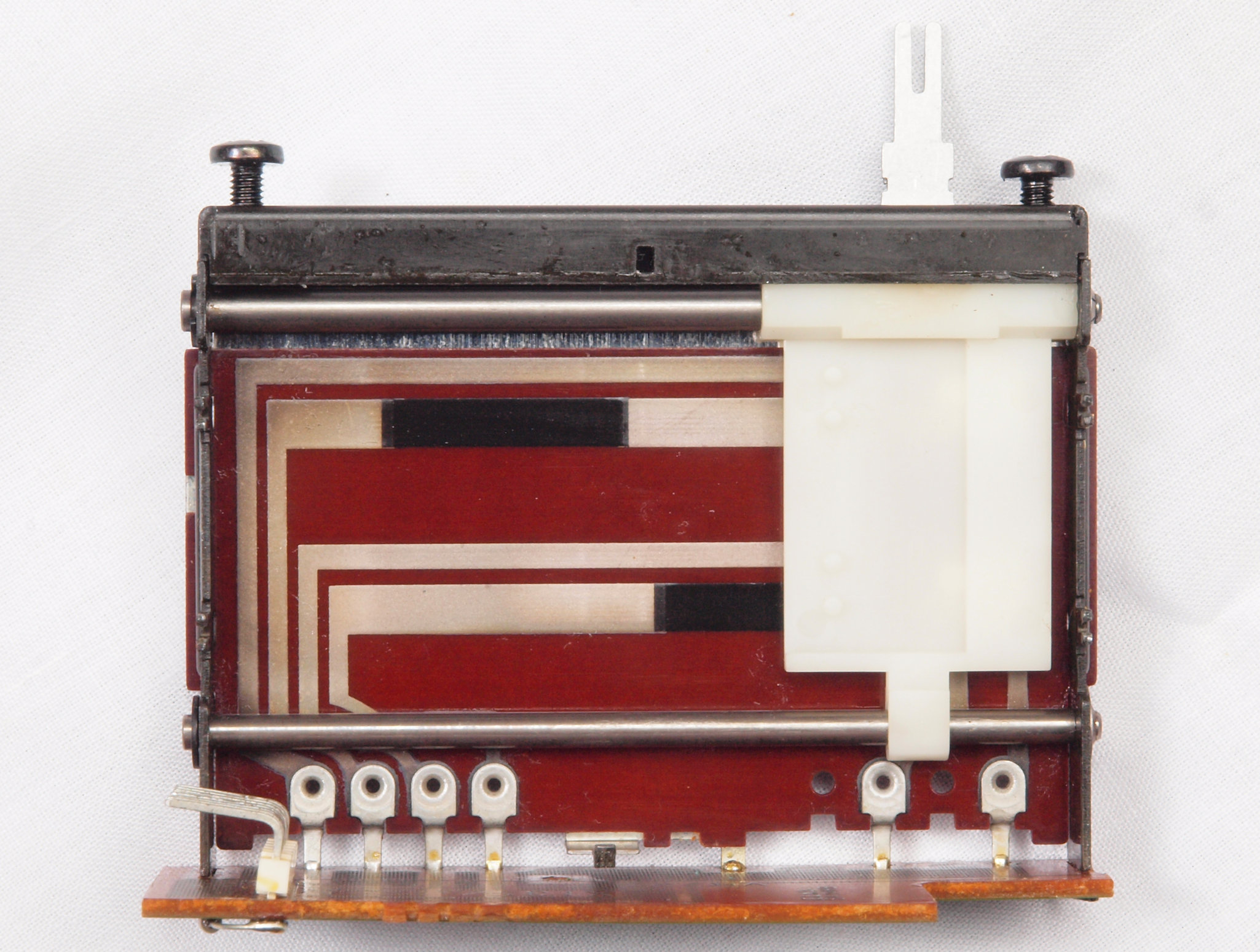

Ｃ７５．　ＶＲ点検中、カシメ構造なのでこれまで。

Ｃ８１．　修理前　バランスＶＲ基板。

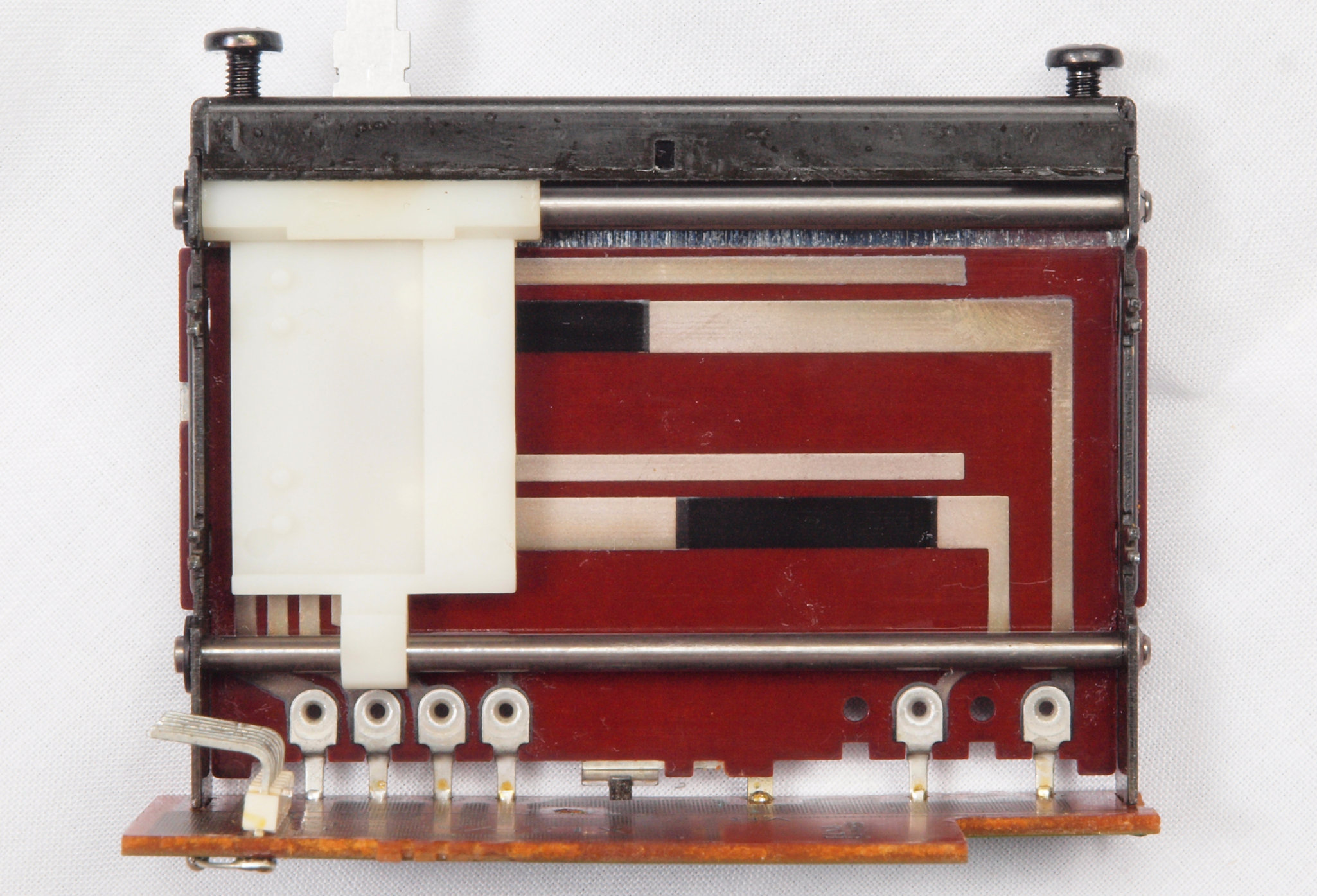

Ｃ８２．　修理中　バランスＶＲ。　分解中。

Ｃ８３．　修理後　バランスＶＲ。　分解し、清掃後。

Ｃ８３．　修理後　バランスＶＲ。　分解し、清掃後。

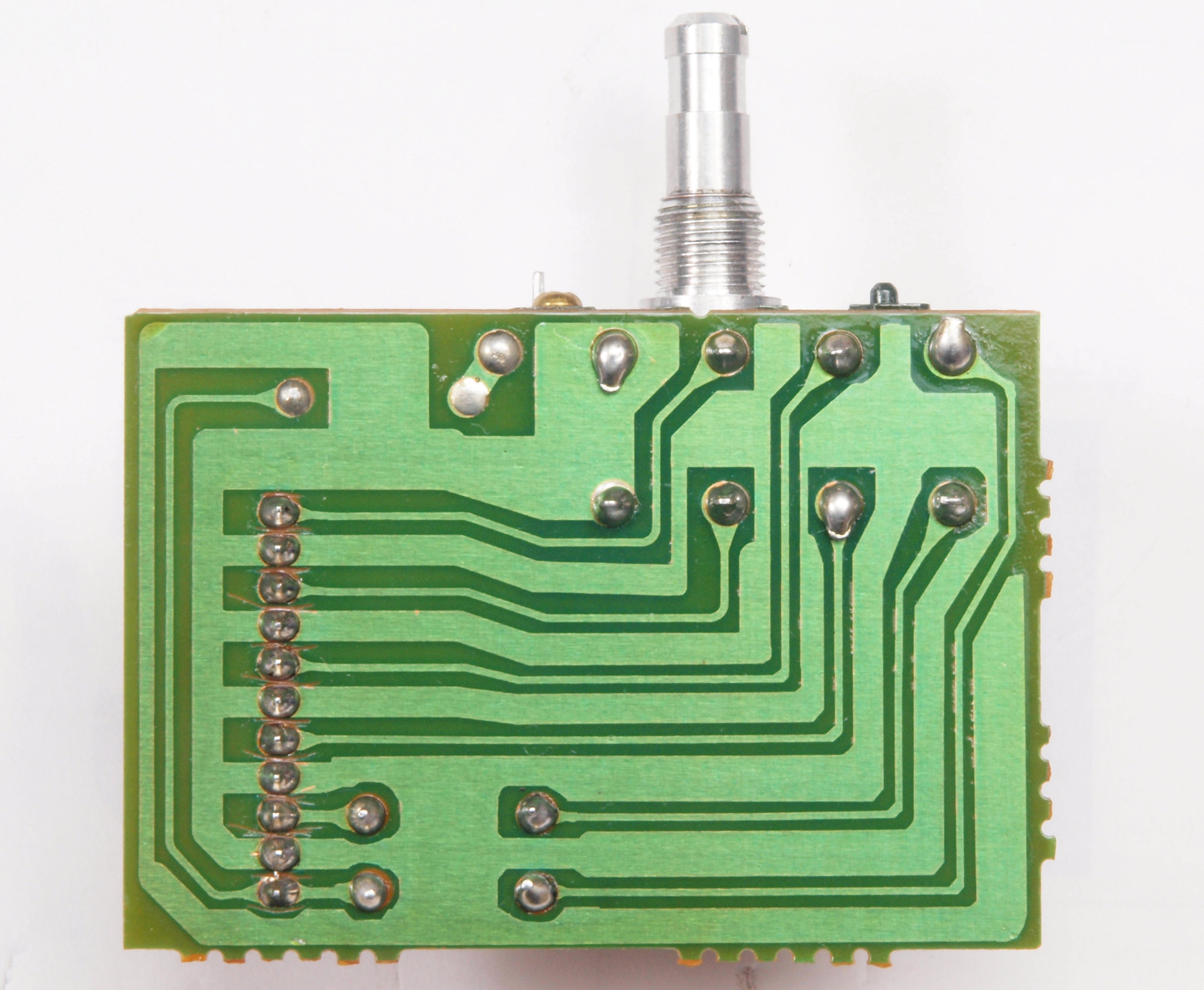

Ｃ８４．　修理前　バランスＶＲ基板裏。

Ｃ８５．　修理（半田補正）後　バランスＶＲ基板裏。　抵抗２個追加。　全ての半田をやり直す。

Ｃ８６．　完成バランスＶＲ基板裏。　洗浄後防湿材を塗る。

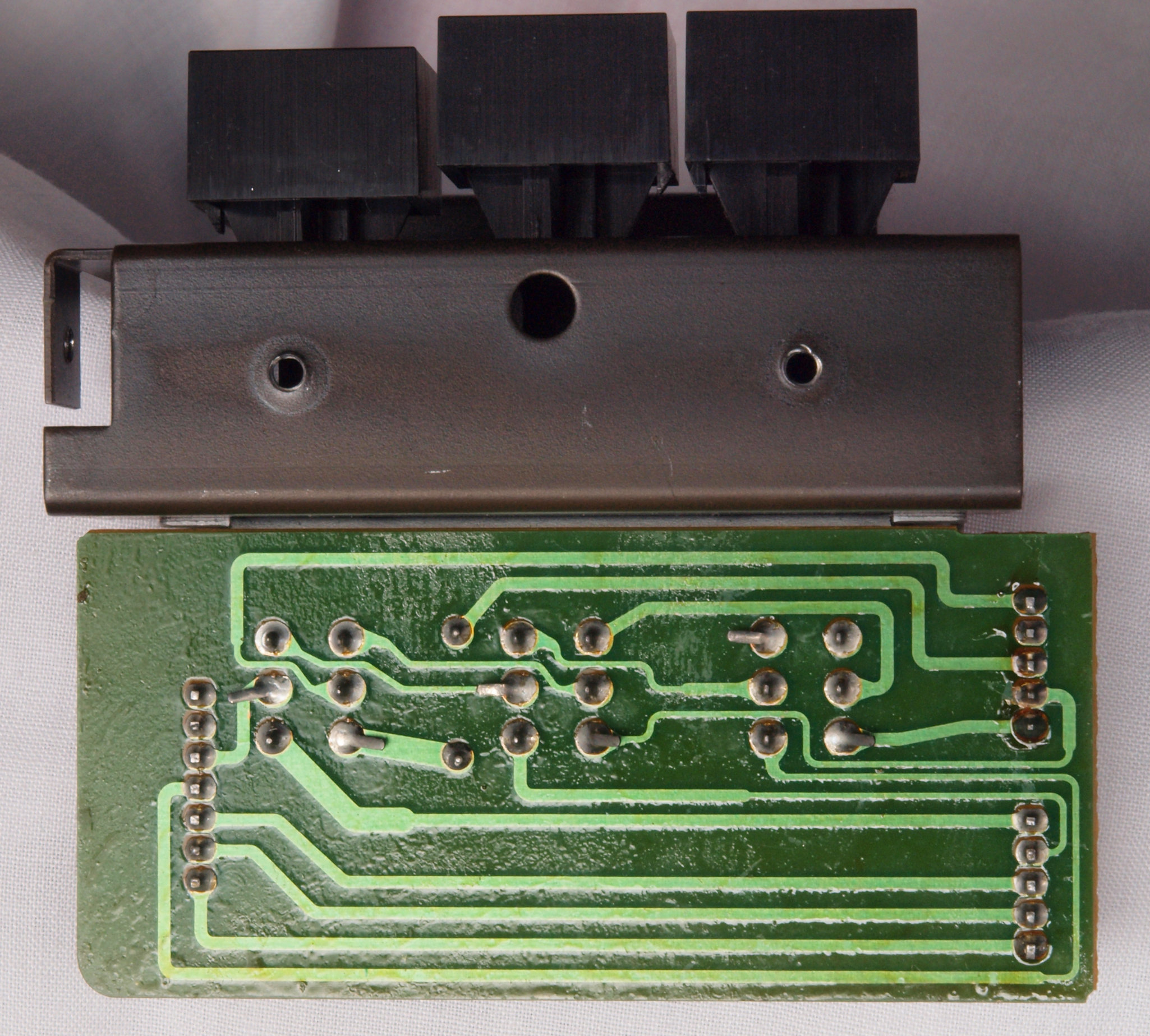

Ｃ９１．　修理前　入力ＳＷ基板ブロック。

Ｃ９２．　修理前　入力ＳＷ基板裏。

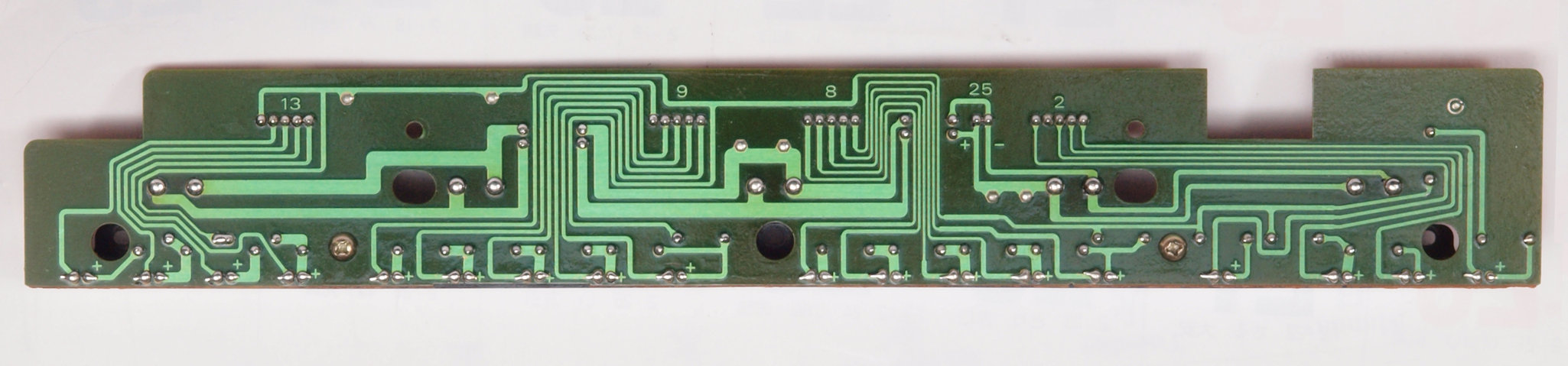

Ｃ９３．　修理（半田補正）後　入力ＳＷ基板裏。　全ての半田をやり直す。

Ｃ９４．　完成入力ＳＷ基板裏。　洗浄後防湿材を塗る。

ＣＡ１．　修理前　整流基板。

ＣＡ２．　修理前　整流基板裏。

ＣＡ３．　修理（半田補正）後　整流基板裏。　フイルムコンデンサー８個追加。　全ての半田をやり直す。

ＣＡ４．完成整流基板裏　洗浄後防湿材を塗る。

ＣＢ１．　修理前　ＳＰ端子。

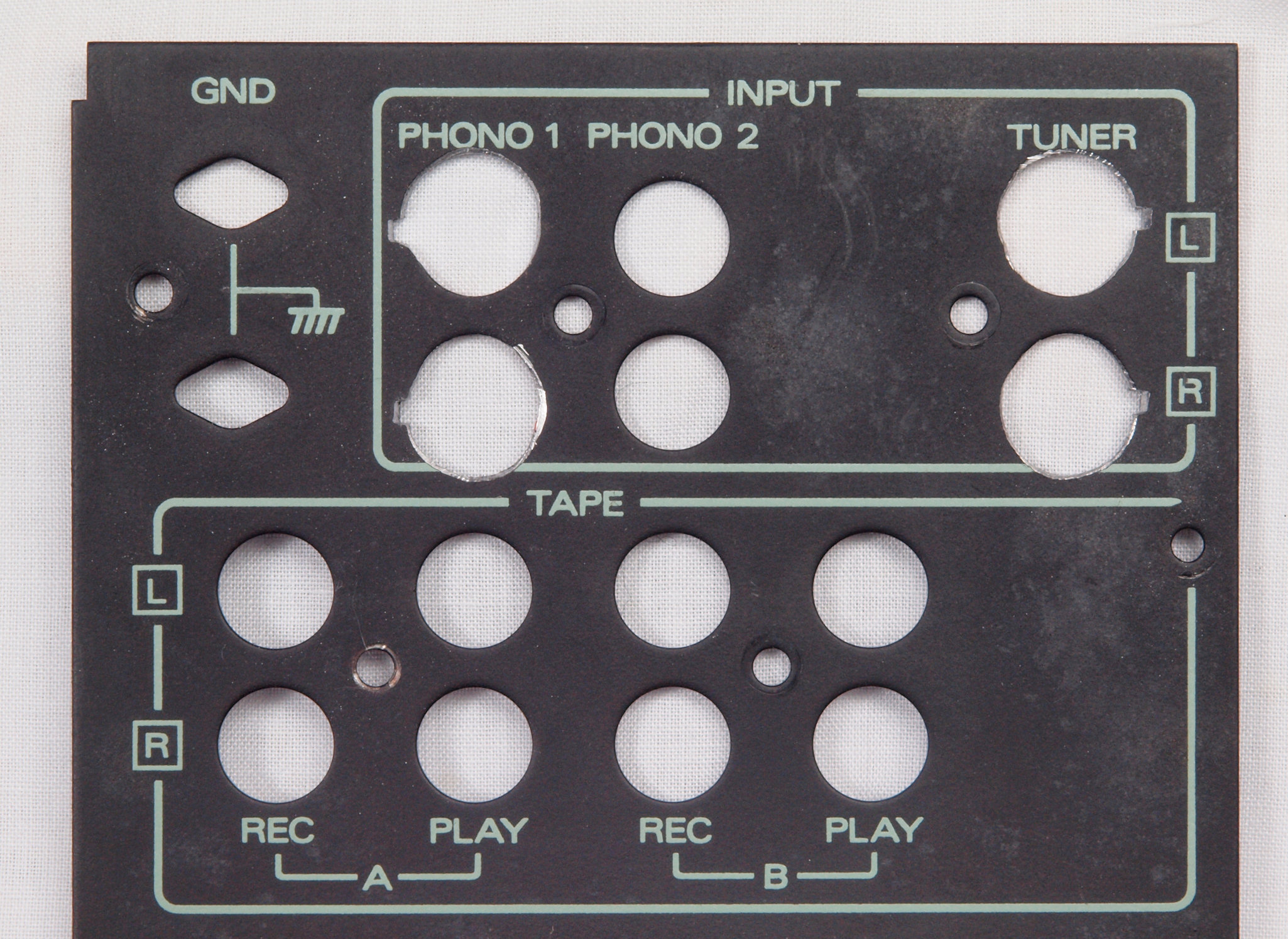

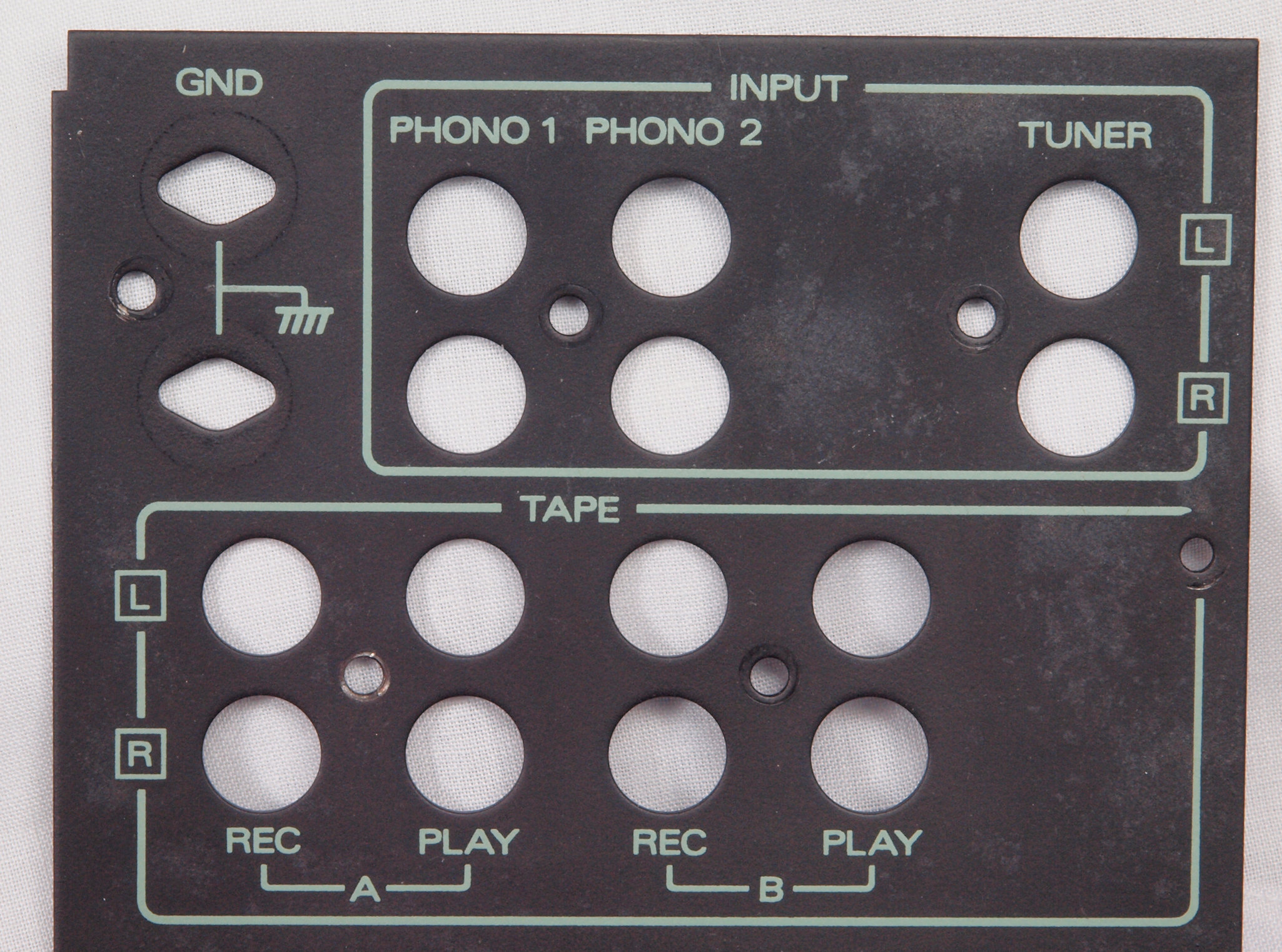

ＣＢ２．　修理中　ＳＰ端子穴加工。下の方に広げるのでヤスリで削る。

ＣＢ２．　修理後　ＳＰ端子穴加工完成。

ＣＢ３．　修理（交換）後　ＳＰ出力端子交換、　半分ＷＢＴ−０７０５Ａｇ使用。

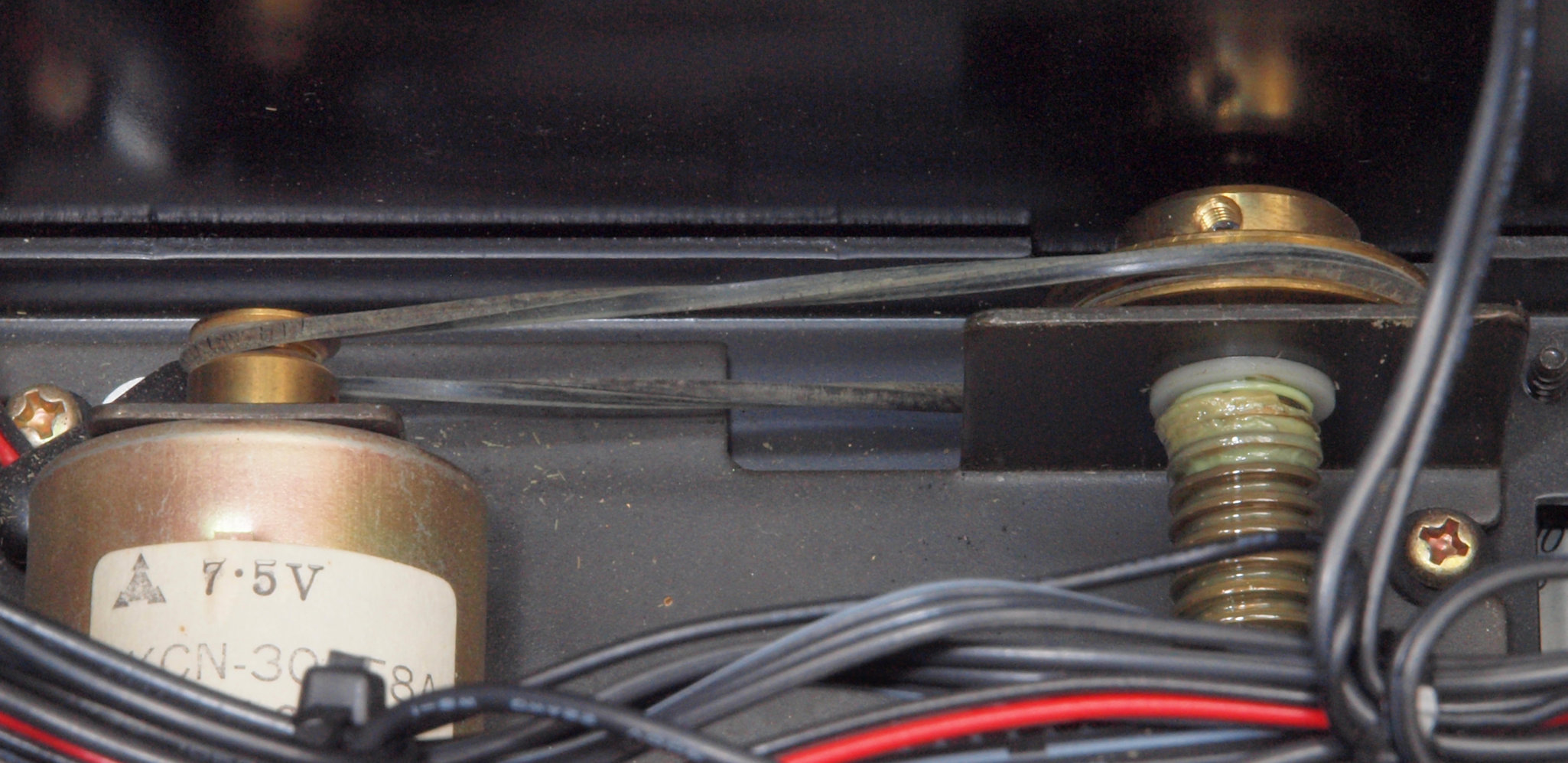

ＣＣ１．　修理前　トレイ駆動装置。　ベルトがへたへた。

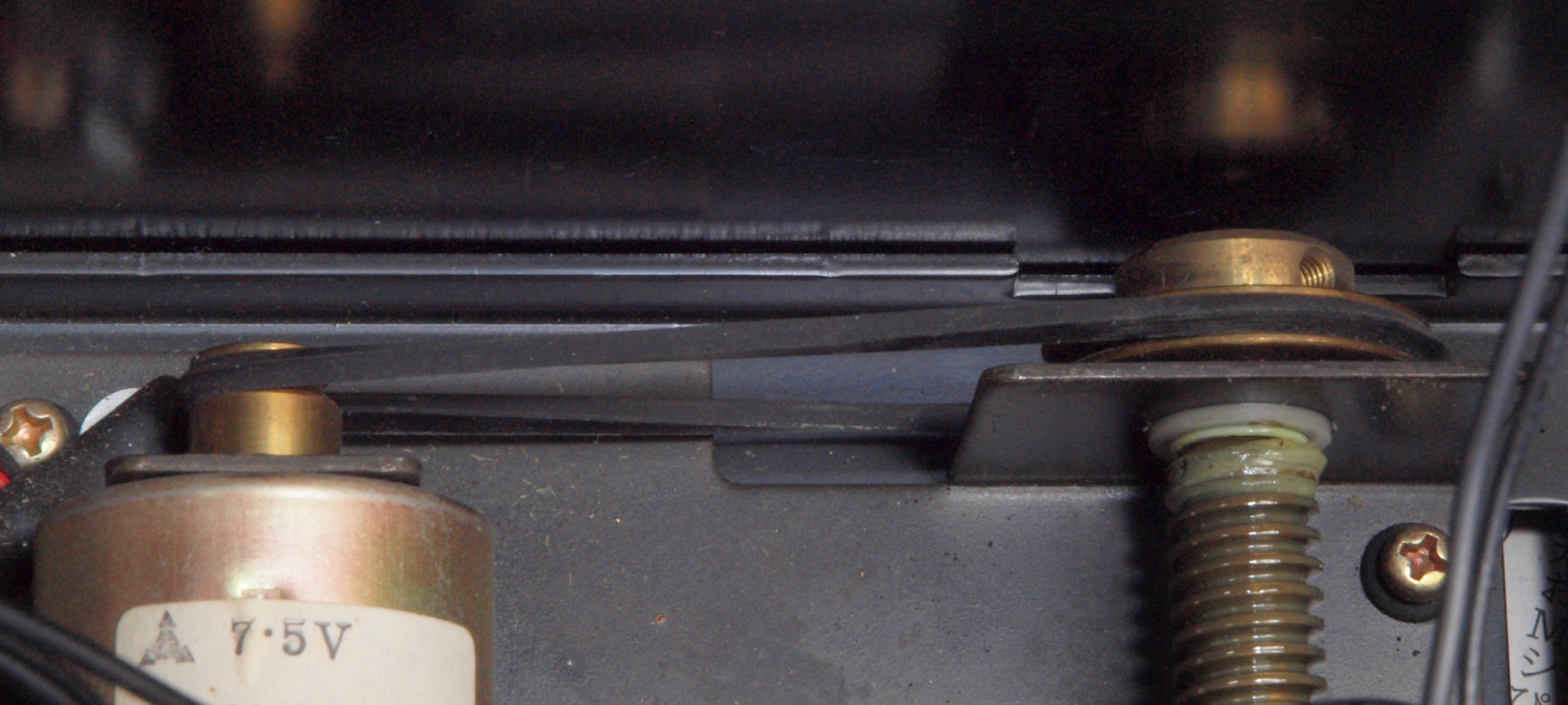

ＣＣ２．　修理後　トレイ駆動装置。　ベルト交換する。

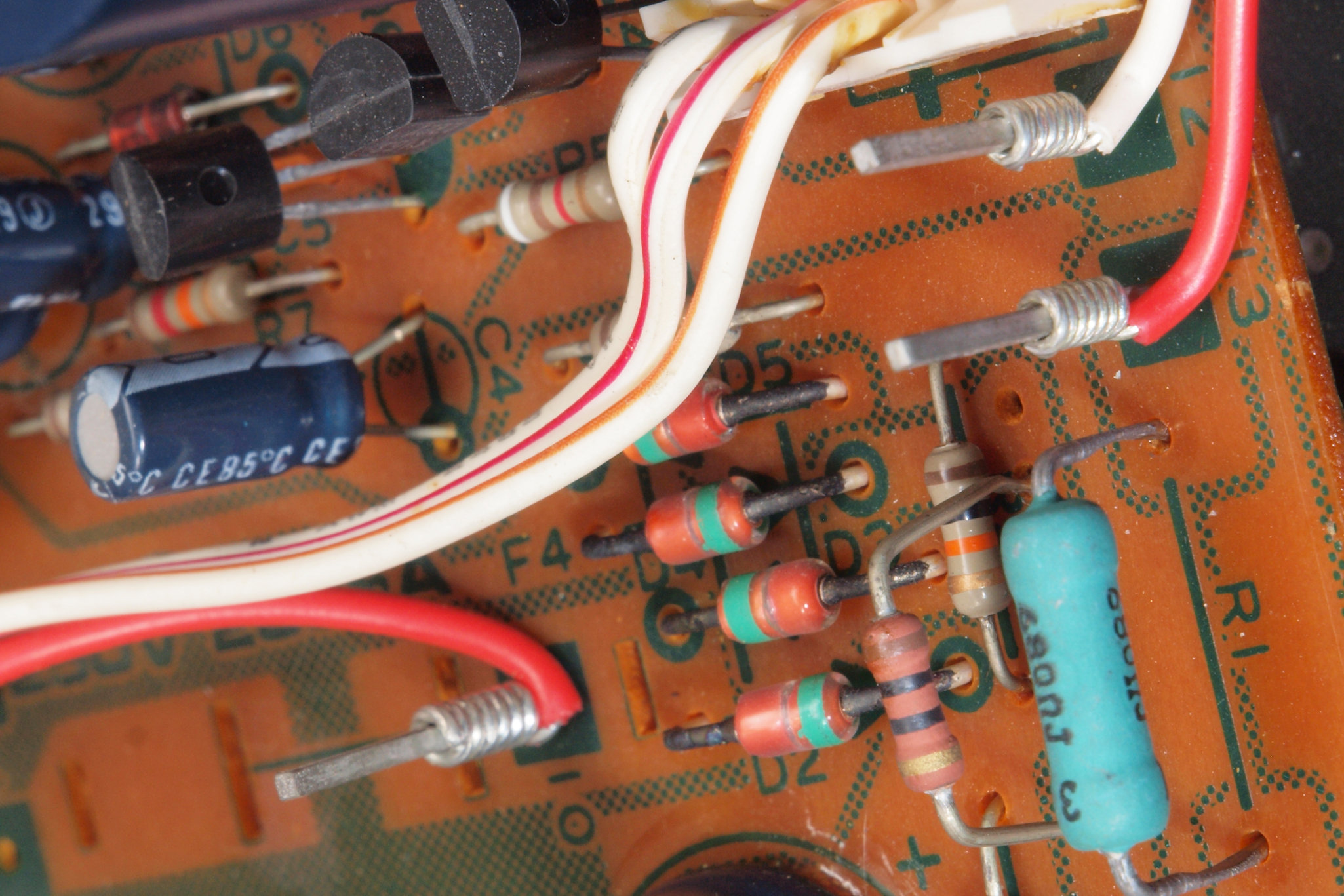

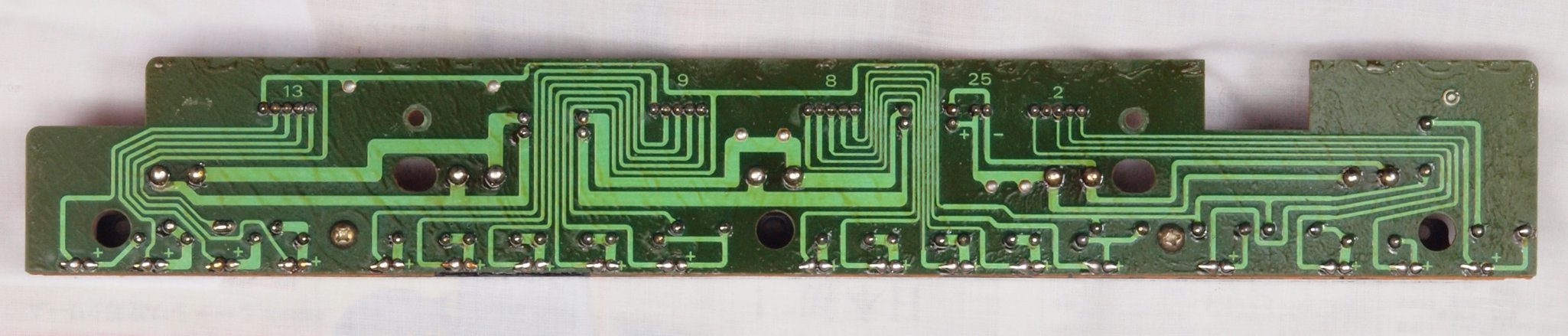

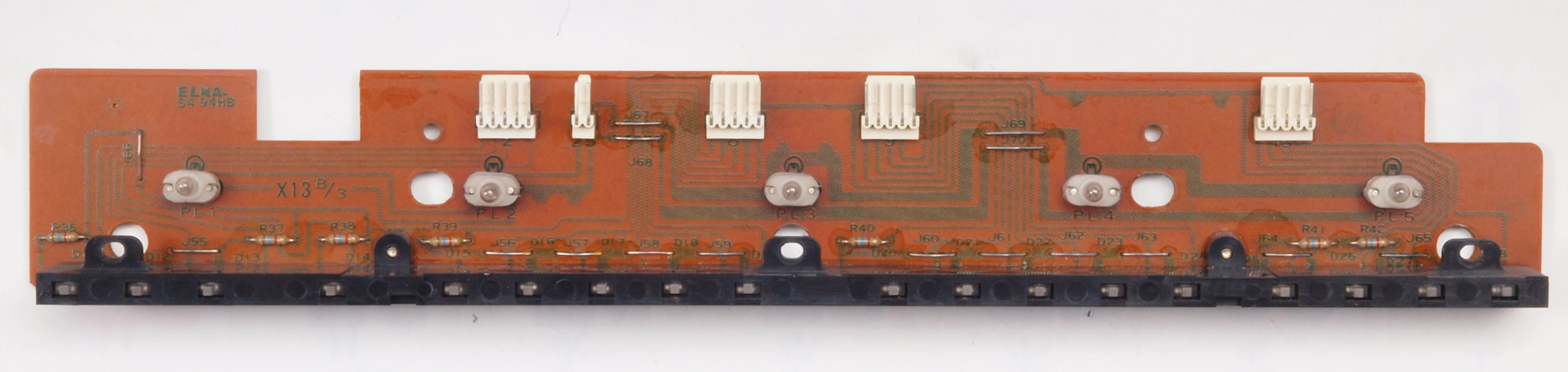

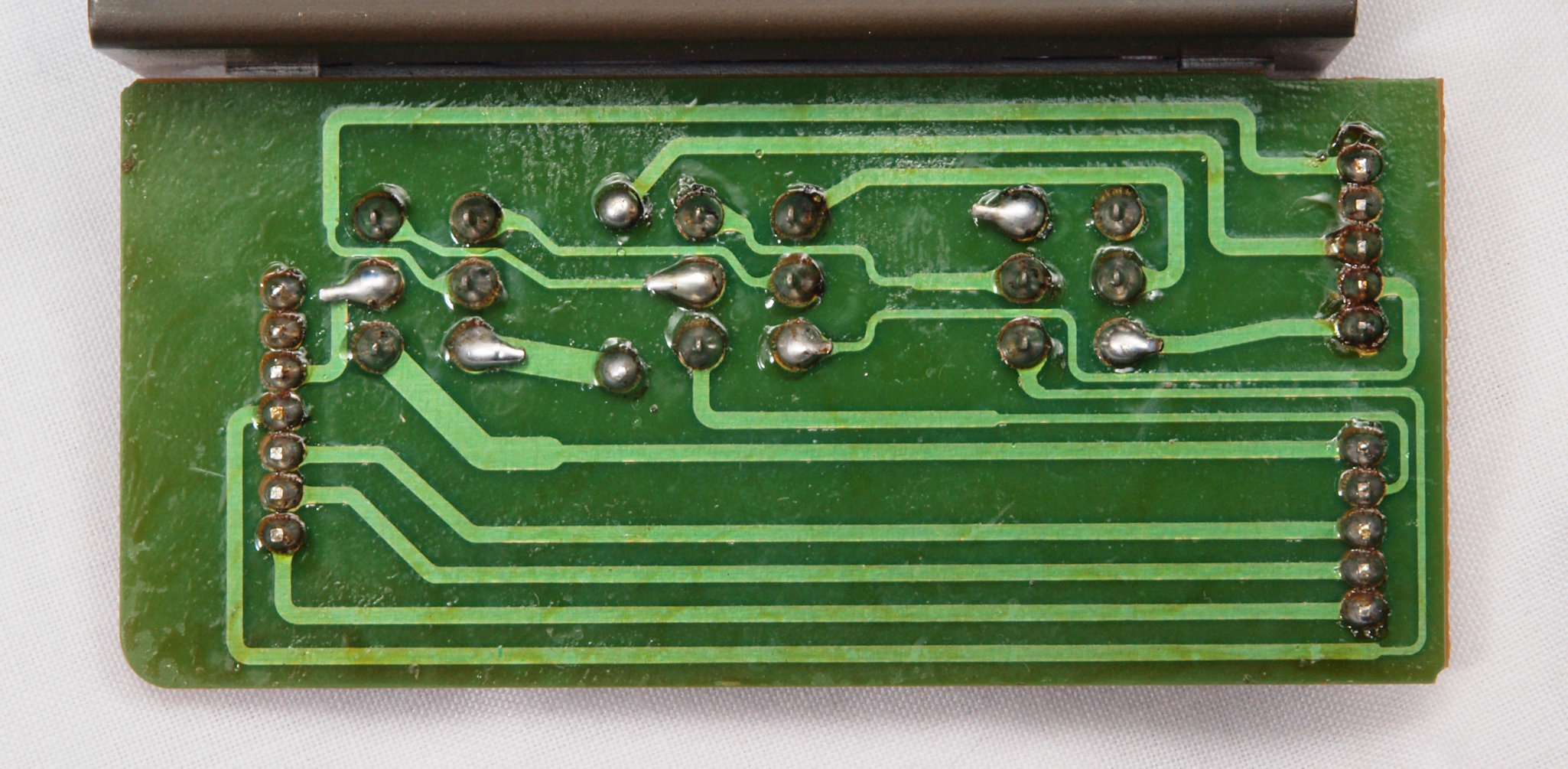

ＣＤ１．　修理中　照明・ＬＥＤ基板。パネル照明ランプ５個交換。

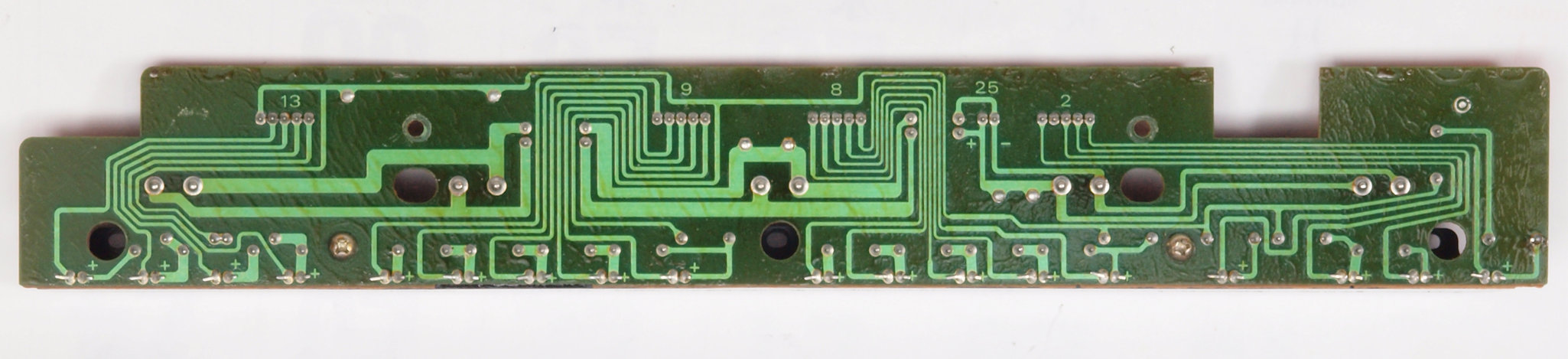

ＣＤ２．　修理前　照明・ＬＥＤ基板裏。

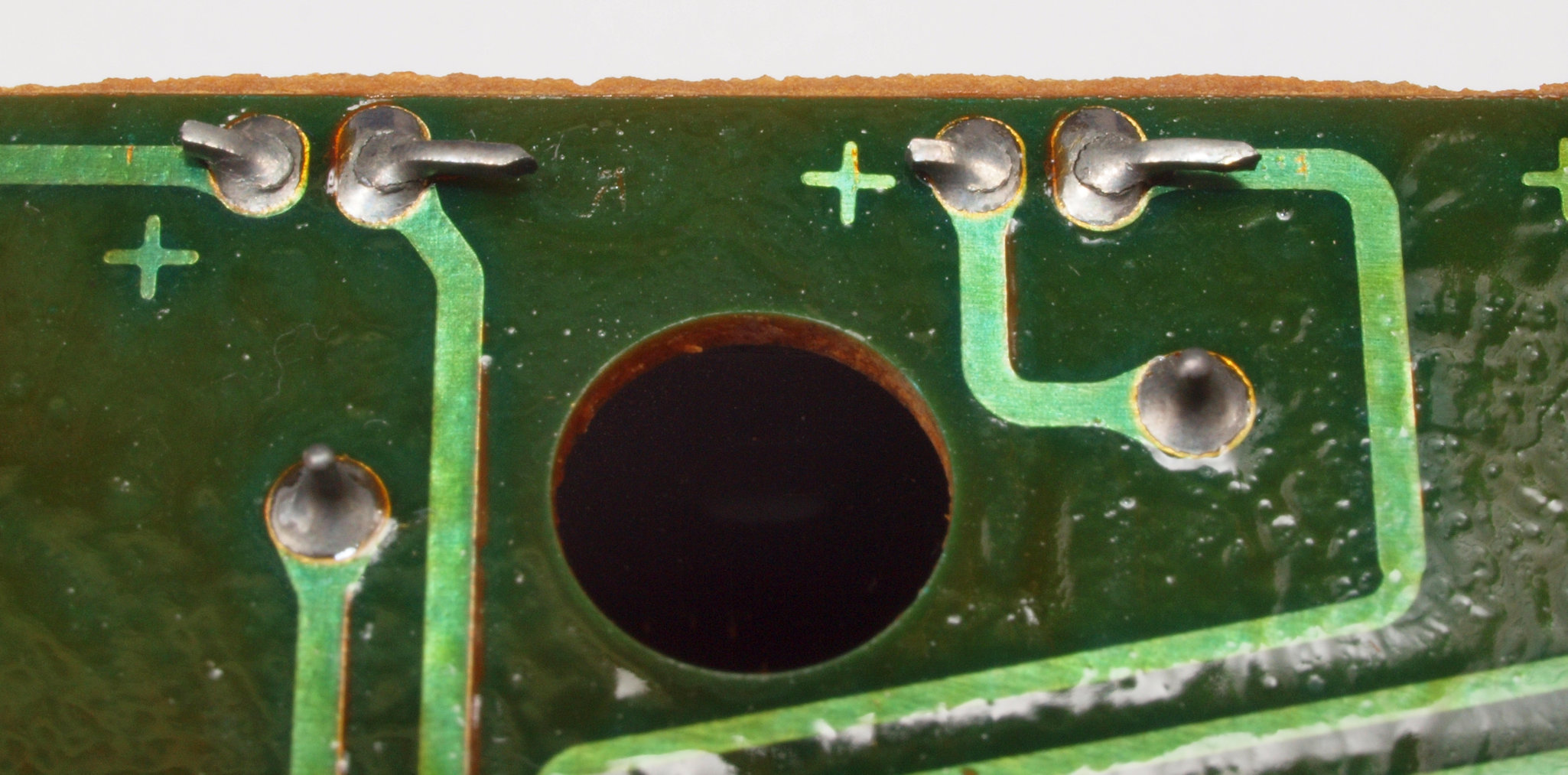

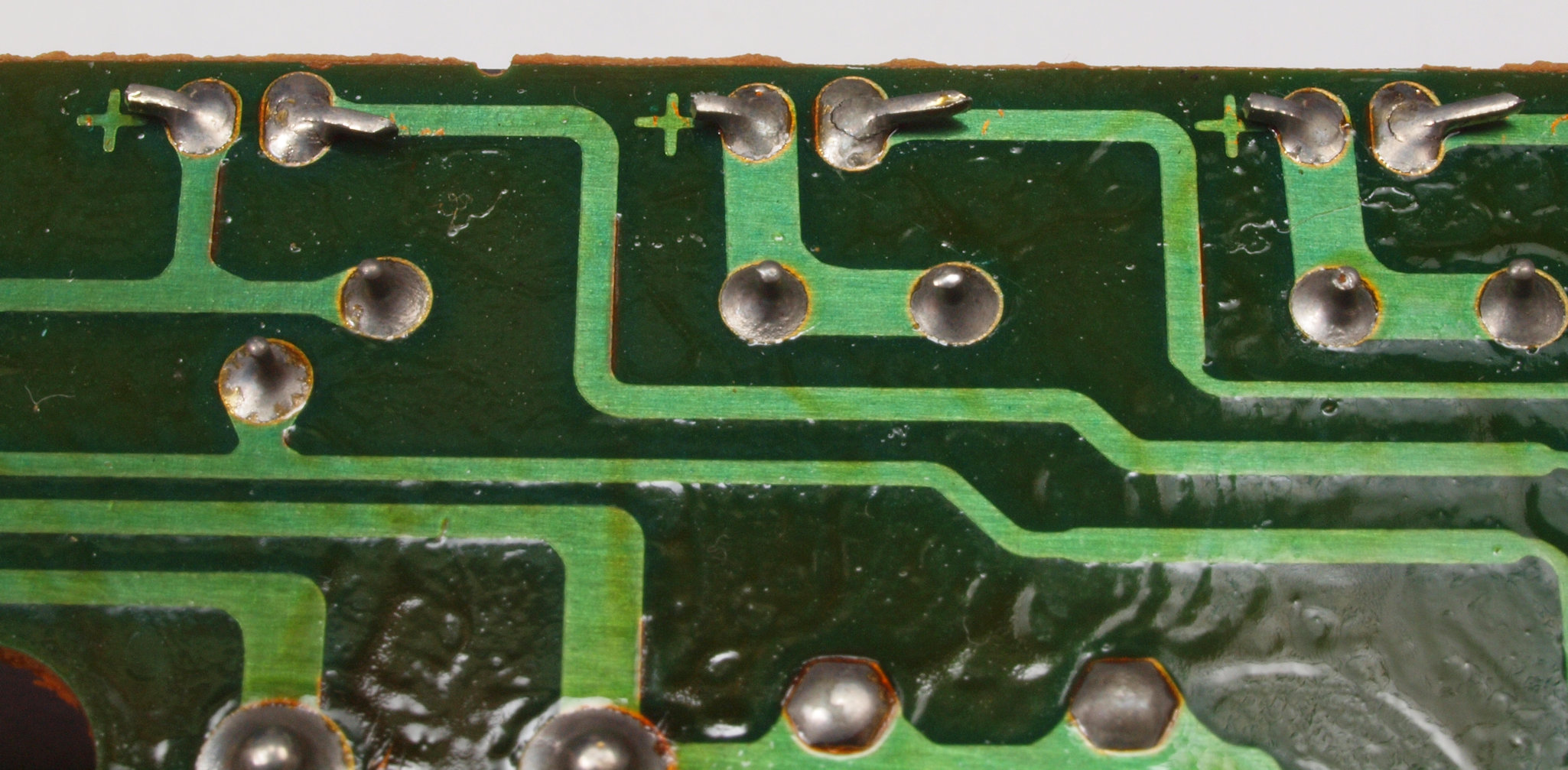

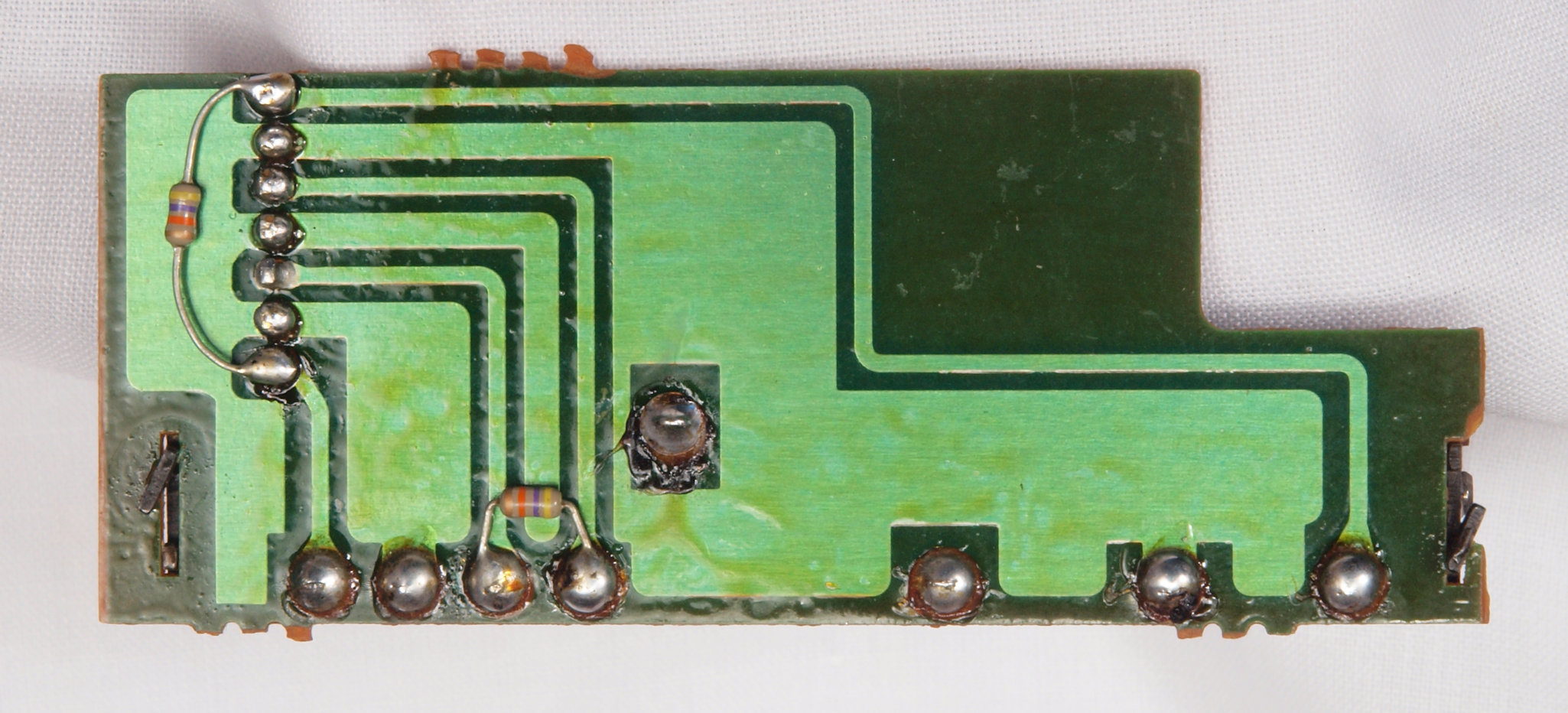

ＣＤ２１．　修理中　照明・ＬＥＤ基板裏。半田不良１。

ＣＤ２２．　修理中　照明・ＬＥＤ基板裏。半田不良２。

ＣＤ２３．　修理中　照明・ＬＥＤ基板裏。半田不良３。

ＣＤ２４．　修理中　照明・ＬＥＤ基板裏。半田不良４。

ＣＤ２５．　修理中　照明・ＬＥＤ基板裏。半田不良５。

ＣＤ２６．　修理中　照明・ＬＥＤ基板裏。半田不良６。

ＣＤ４．　修理（半田補正）後　照明・ＬＥＤ基板裏。　全ての半田をやり直す。

ＣＤ５．　完成照明・ＬＥＤ基板裏。　洗浄し、コートを塗布後

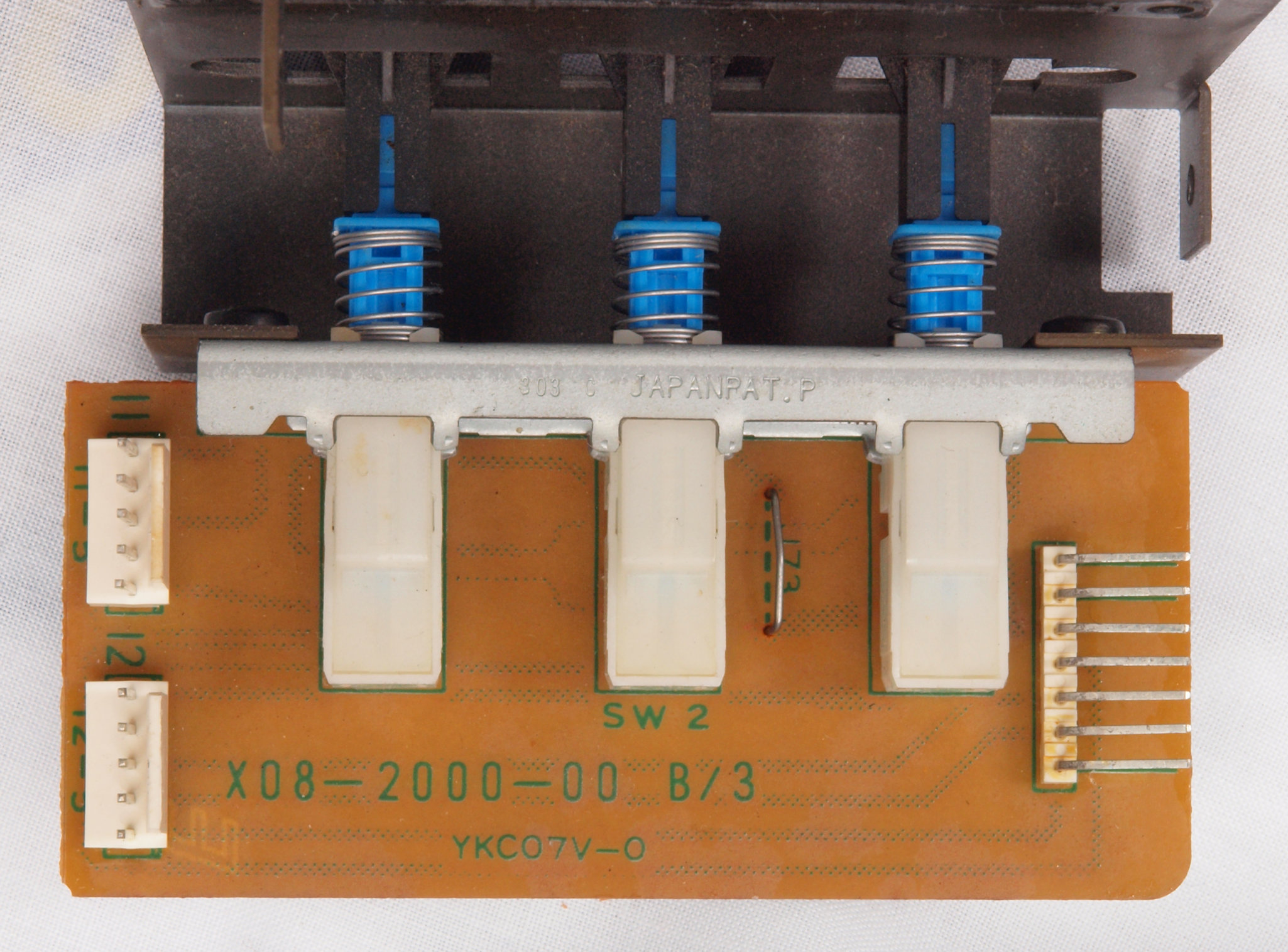

ＣＥ１．　修理前　トレー操作基板。

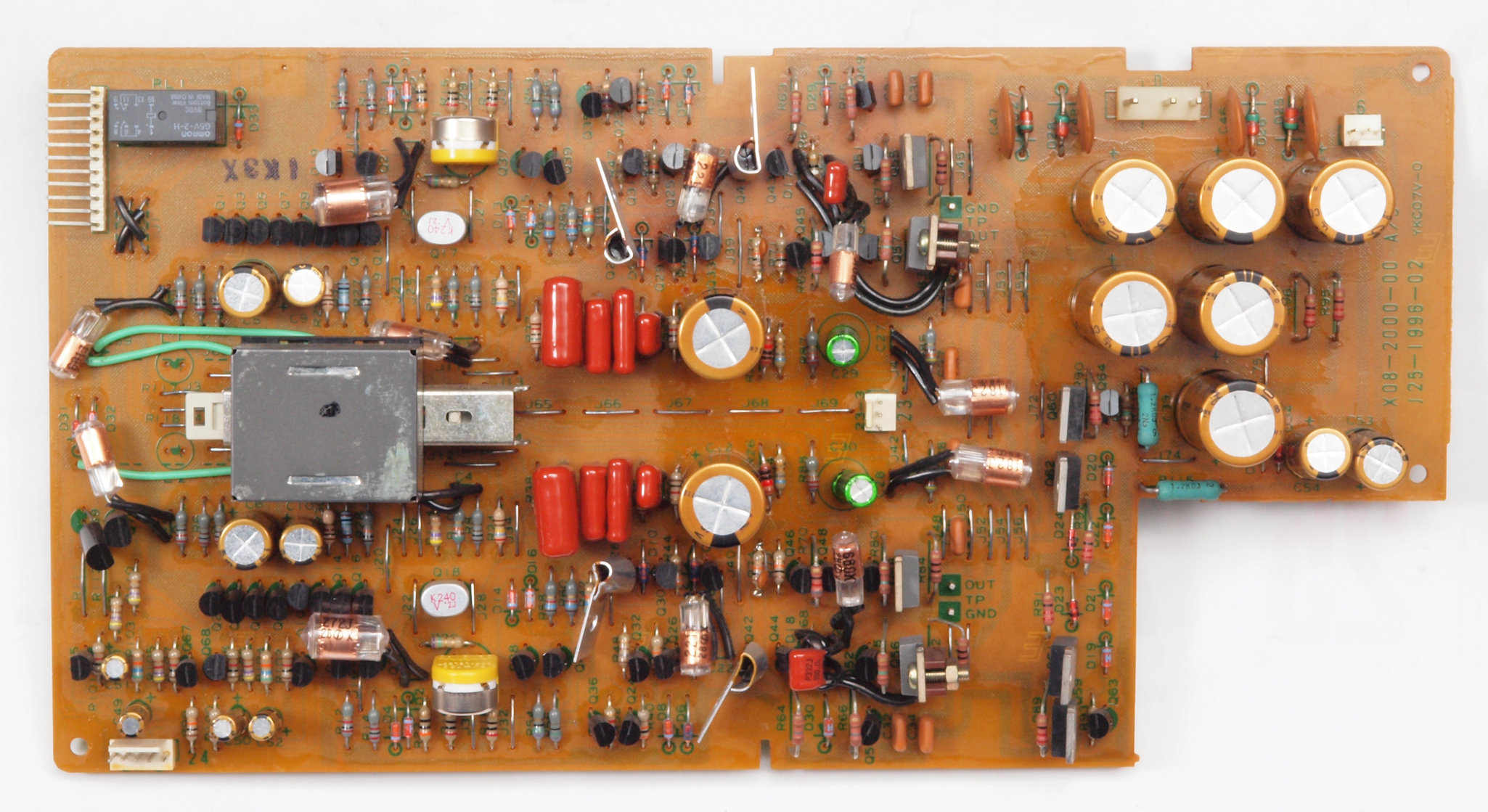

ＣＥ２．　修理後　トレー操作基板。　電解コンデンサー６個交換

ＣＥ３．　修理前　トレー操作基板裏。

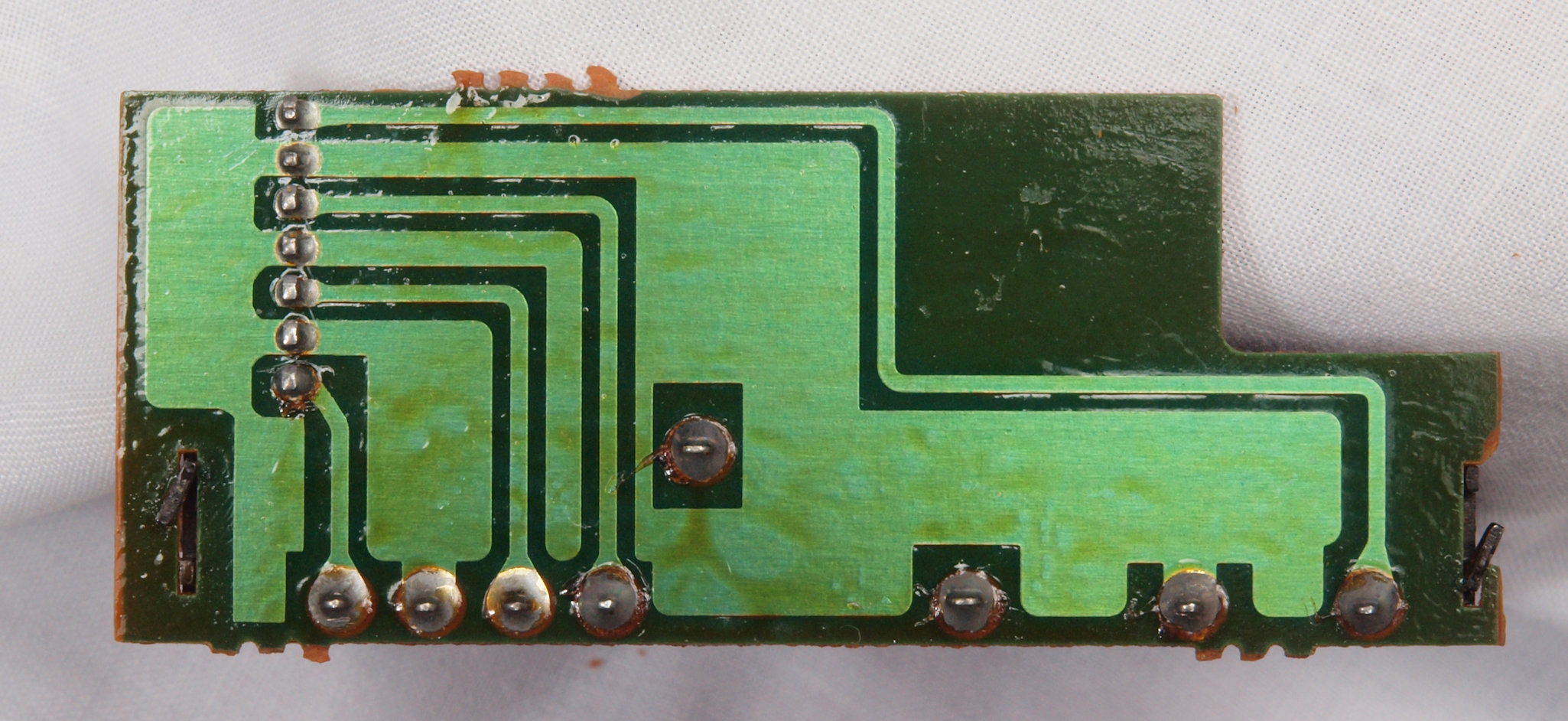

ＣＥ４．　修理（半田補正）後　トレー操作基板裏。　全ての半田をやり直す。

ＣＥ５．　完成トレー操作基板裏。　洗浄し、コートを塗布後

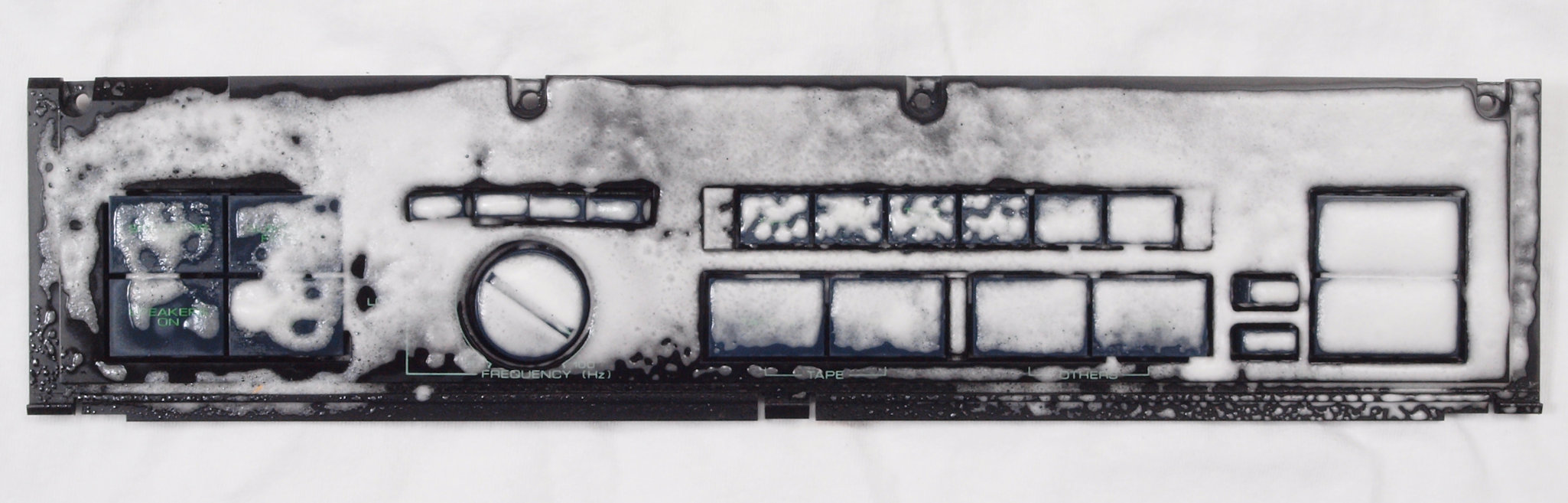

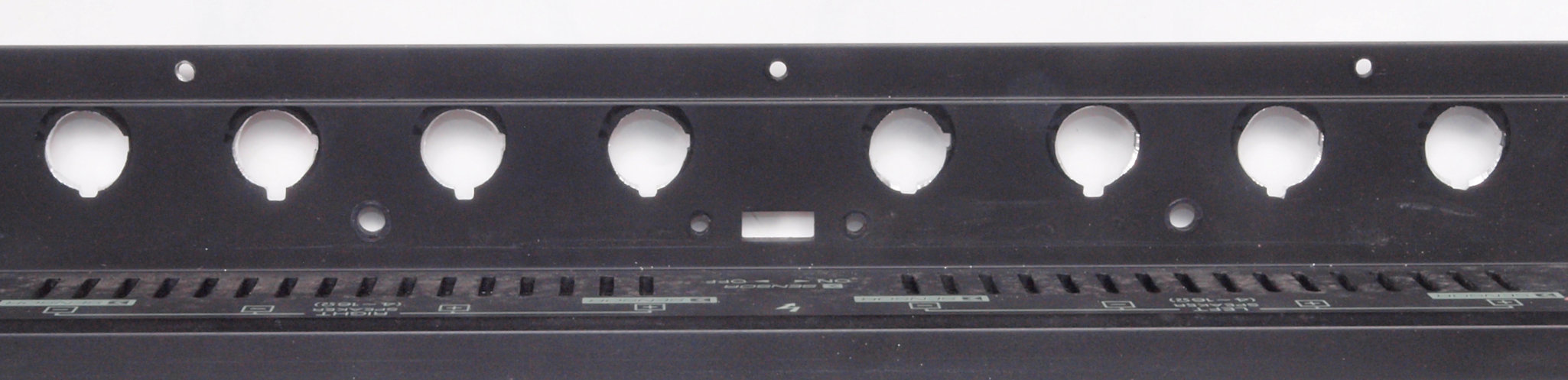

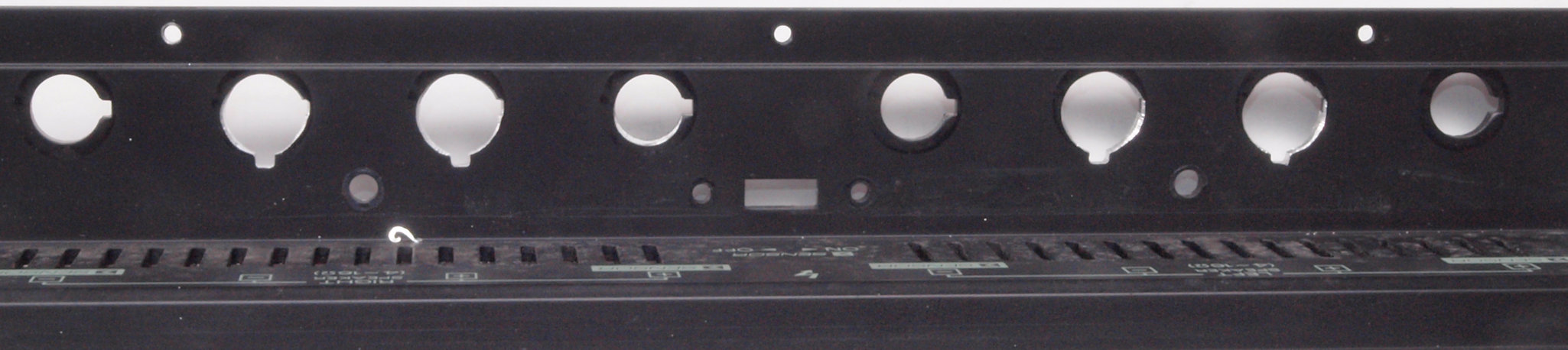

ＣＦ１．　修理中　トレー操作パネル清掃。

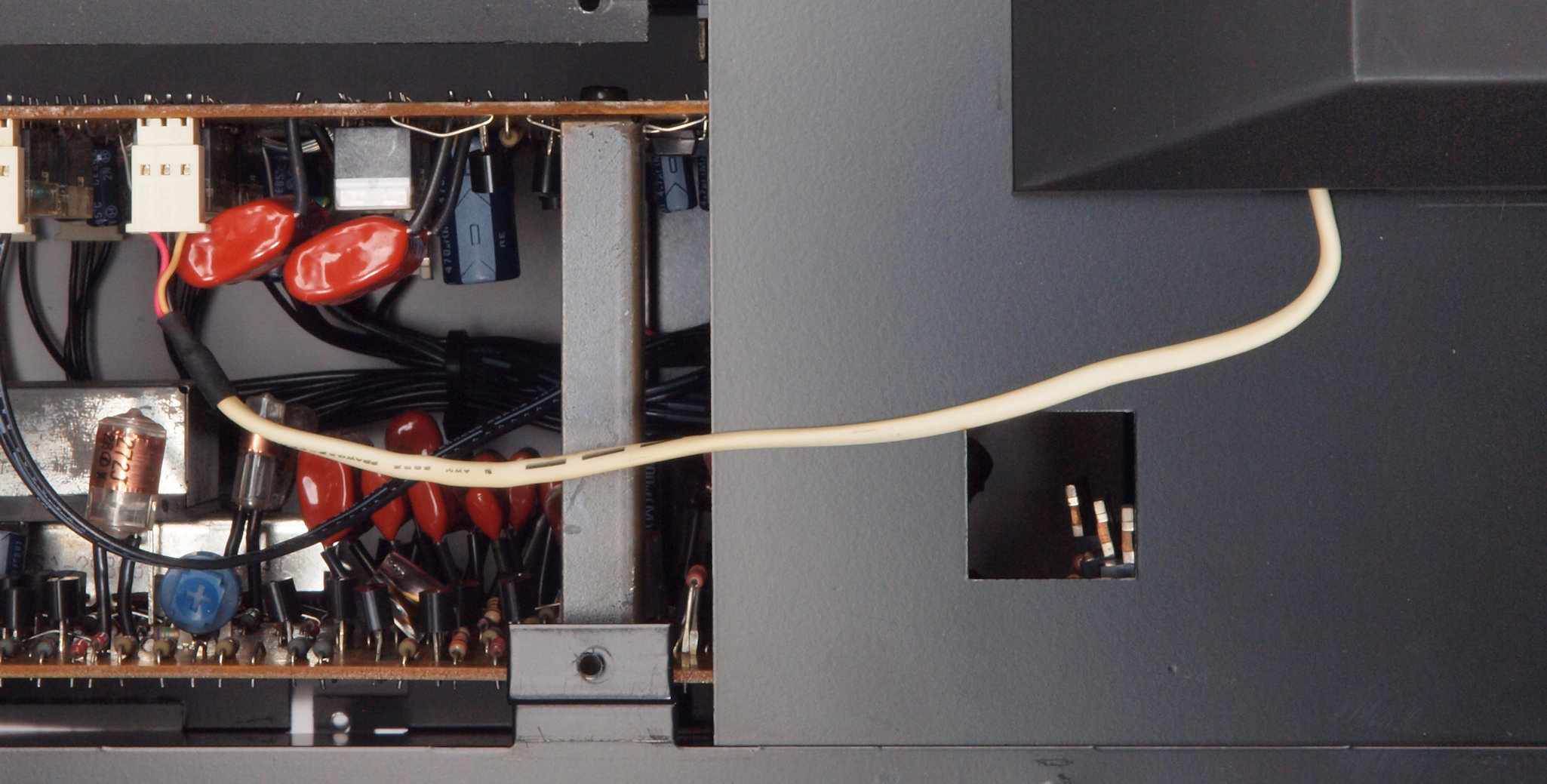

ＣＦ２．　修理前　ＡＵＸ入力ケーブル線処理。

ＣＦ３．　修理後　ＡＵＸ入力ケーブル線処理。

ＣＦ４．　修理前　ヘッドホーンケーブル線処理。

ＣＦ５．　修理後　ヘッドホーンケーブル線処理。

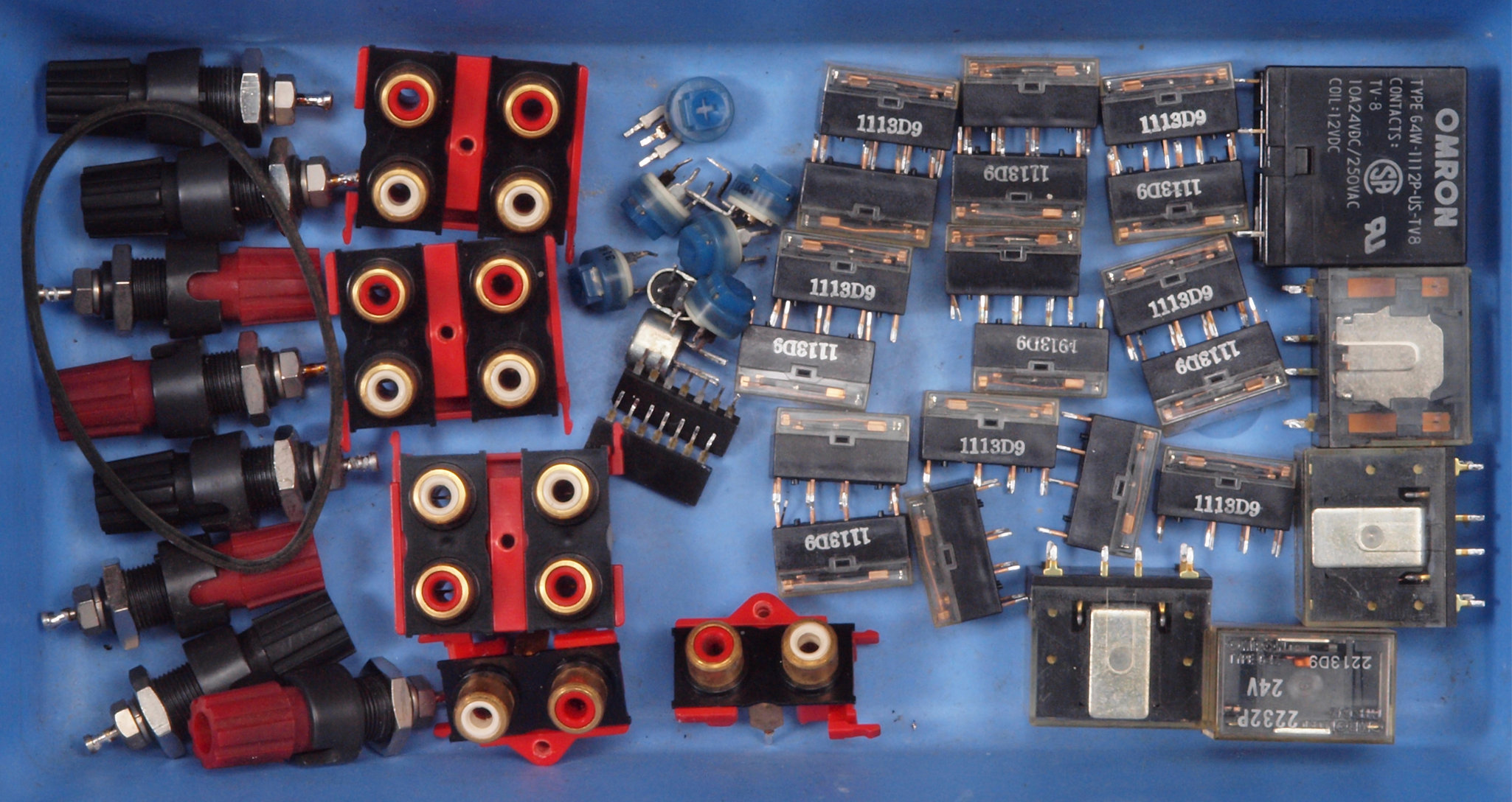

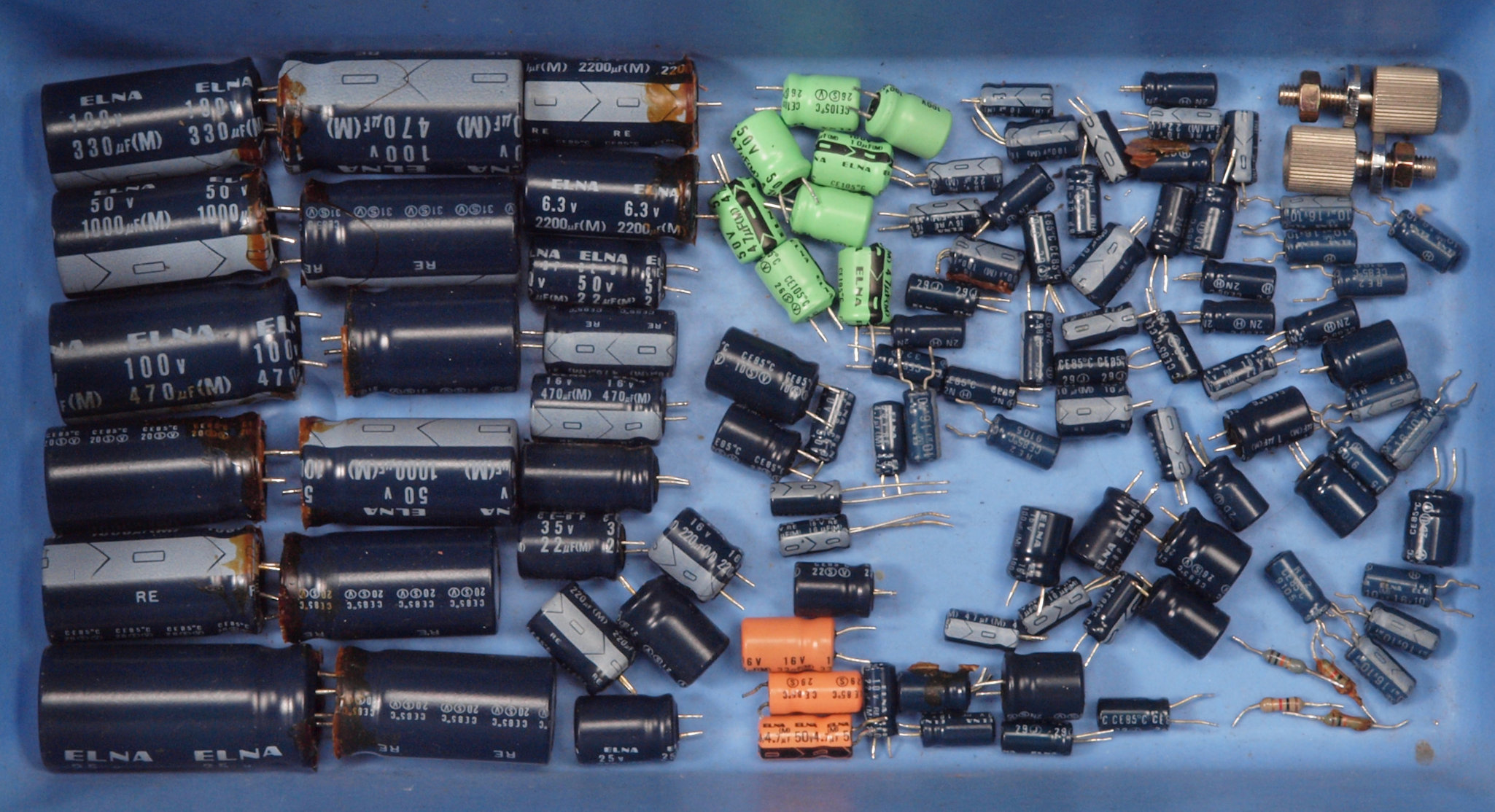

ＣＧ１．　交換部品。

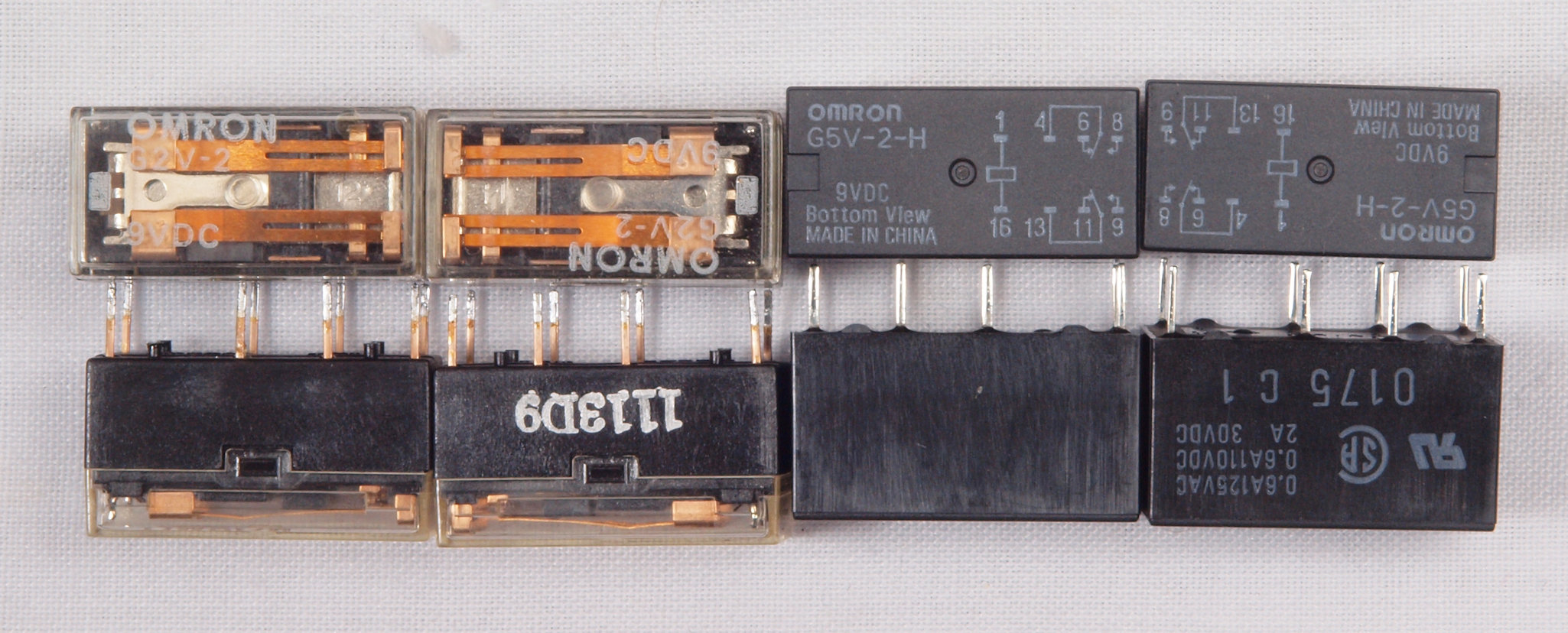

ＣＧ２．　交換した制御リレー。　左＝付いていた開放型、右＝交換した窒素封入密閉型。

ＣＨ１．　修理前　上から見る。

ＣＨ２．　修理後　上から見る。

ＣＨ３．　修理前　下から見る。

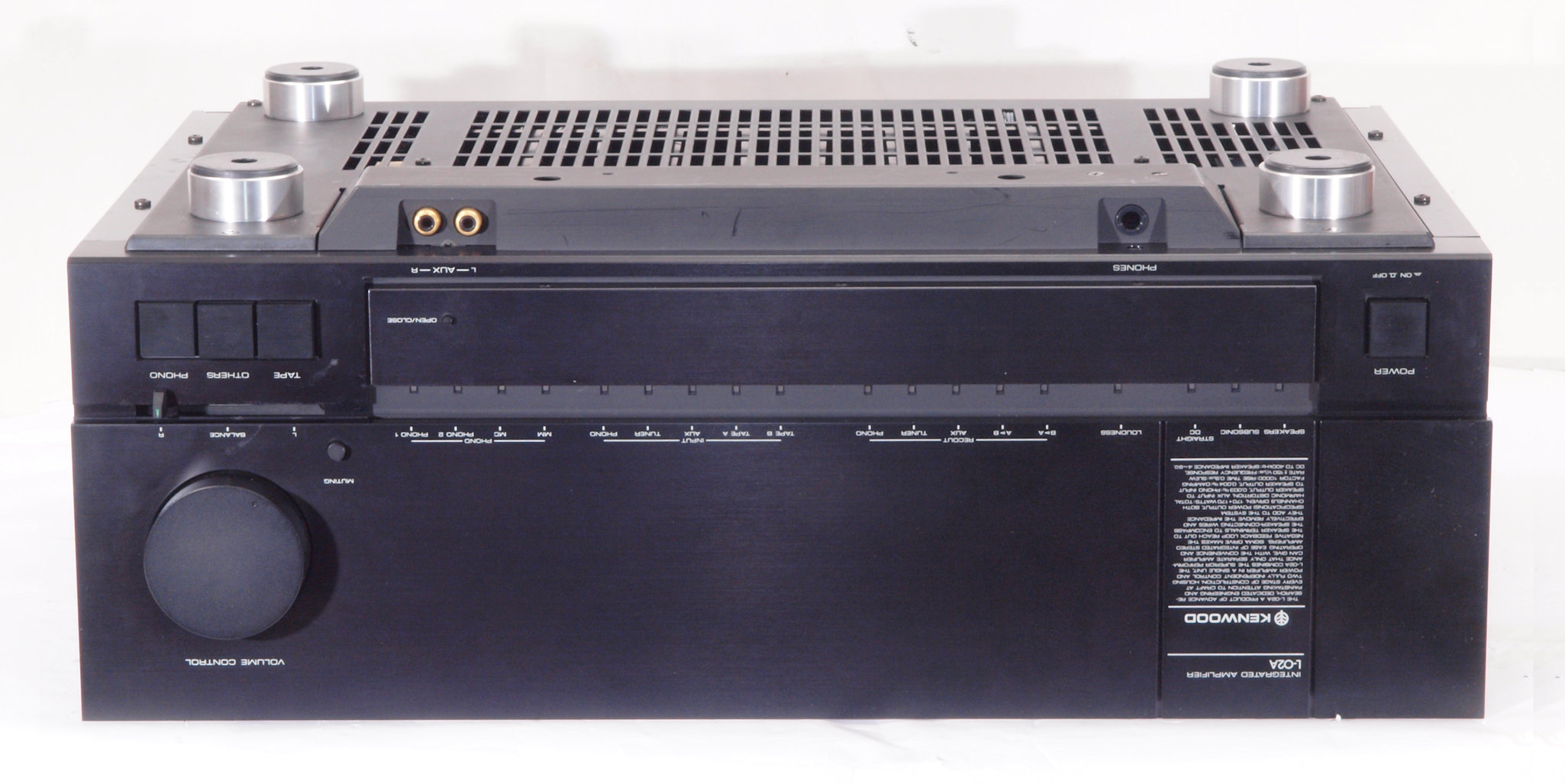

ＣＨ４．　修理後　下から見る。

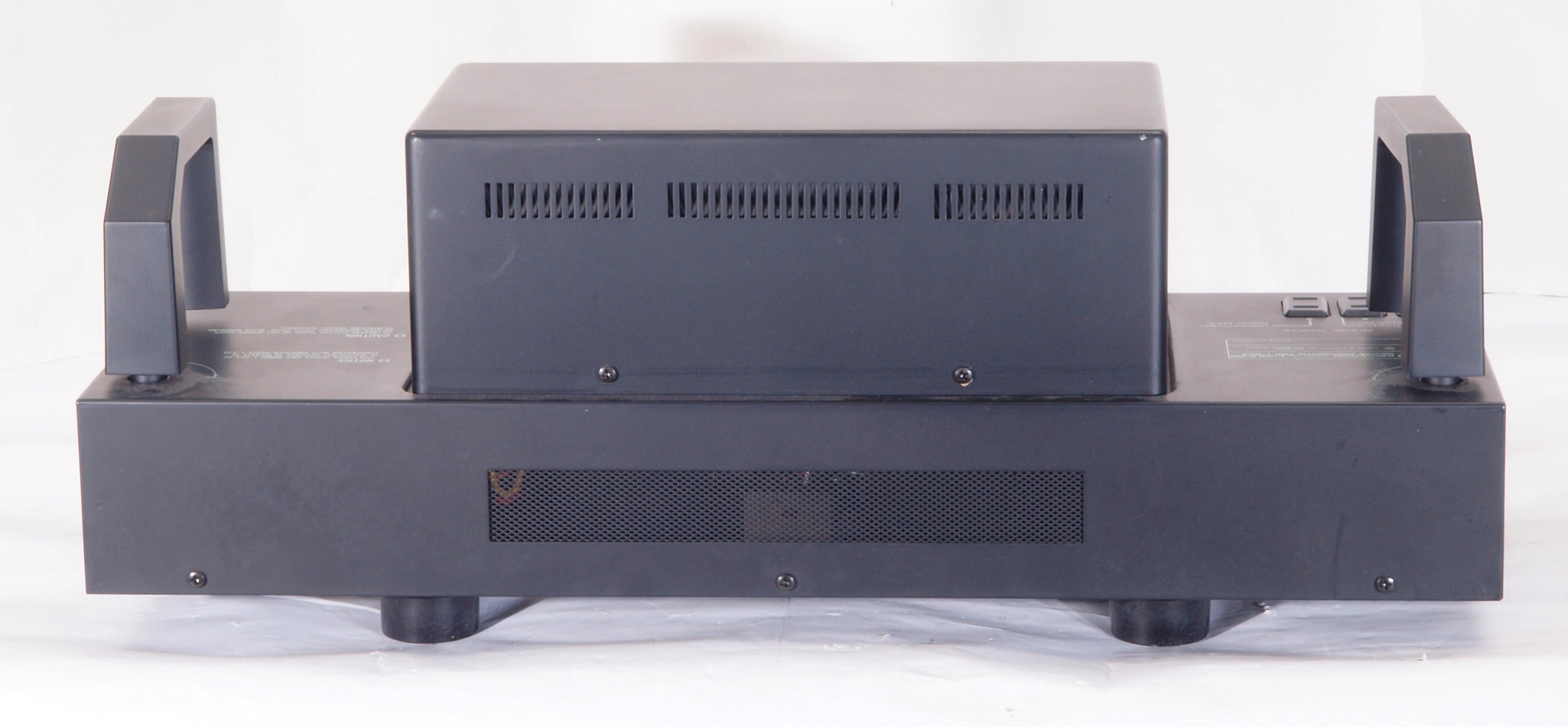

ＣＨ５．　完成、　後から見る。綺麗なお尻で帰ります。

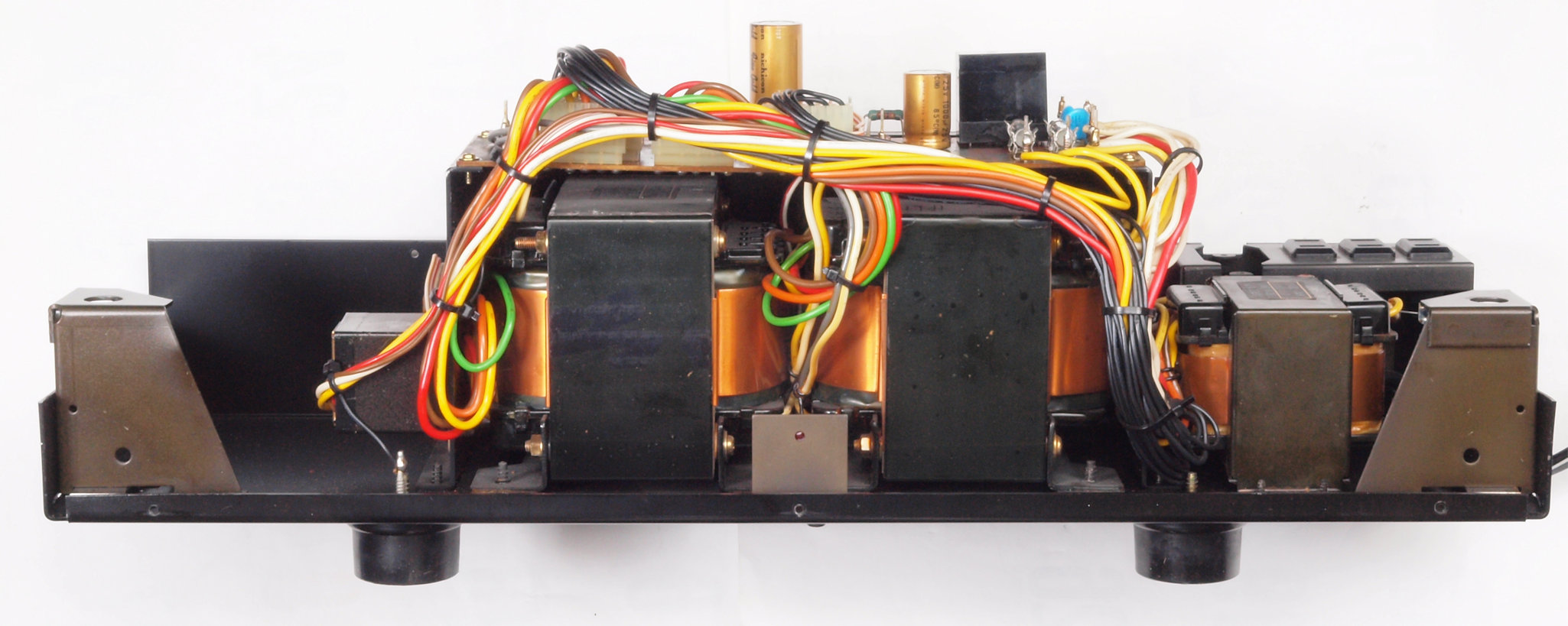

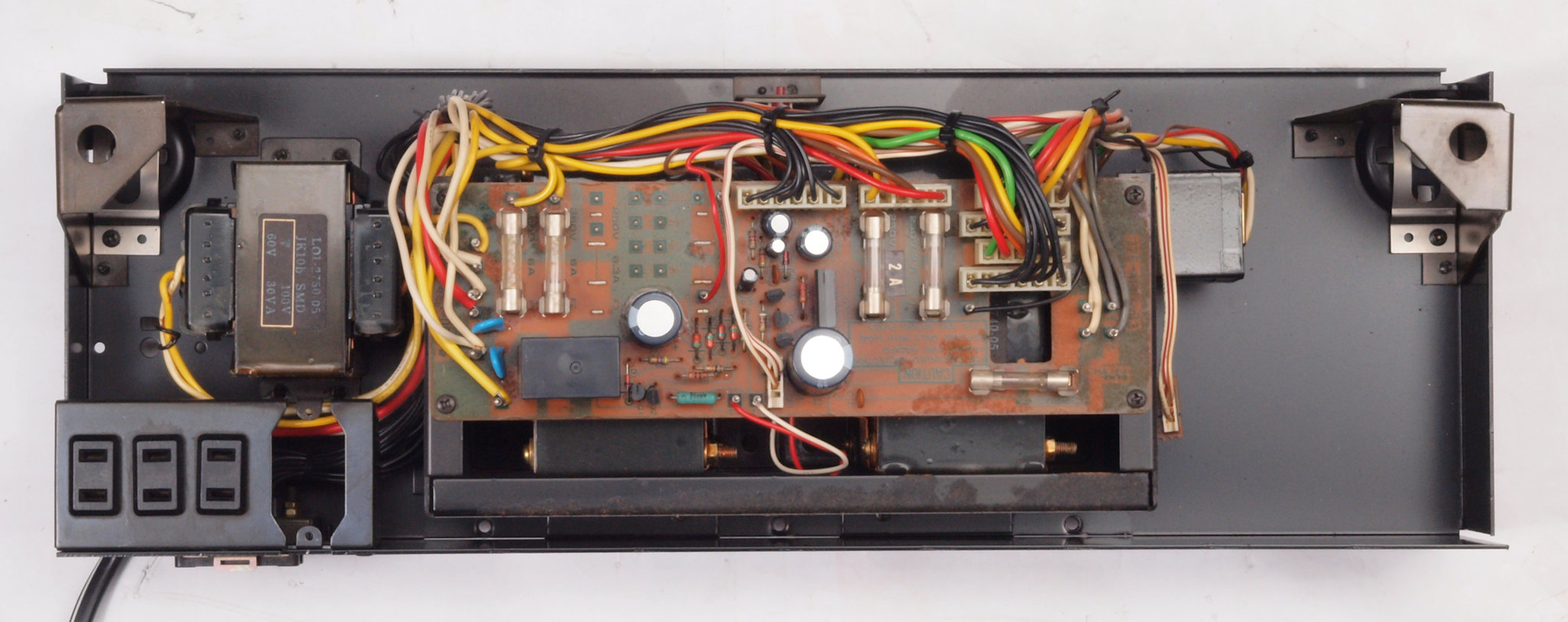

Ｐ．　電源修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｐ１１．　修理前　電源部。　上から見る。

Ｐ１２．　修理後　電源部。　上から見る。

Ｐ１３．　修理前　電源部。　前から見る。

Ｐ１４．　修理後　電源部。　前から見る。

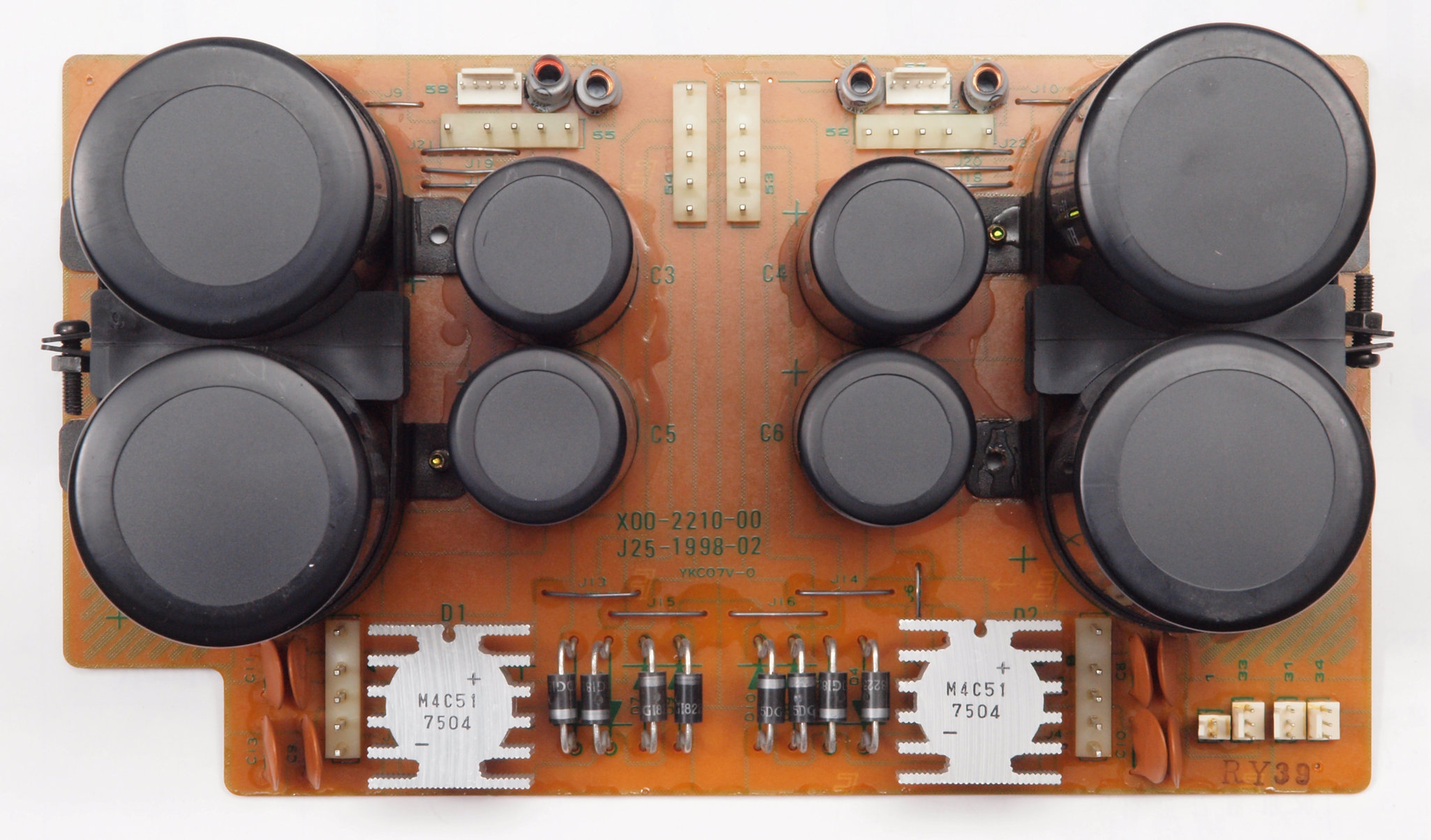

Ｐ２．　修理前　電源部基板

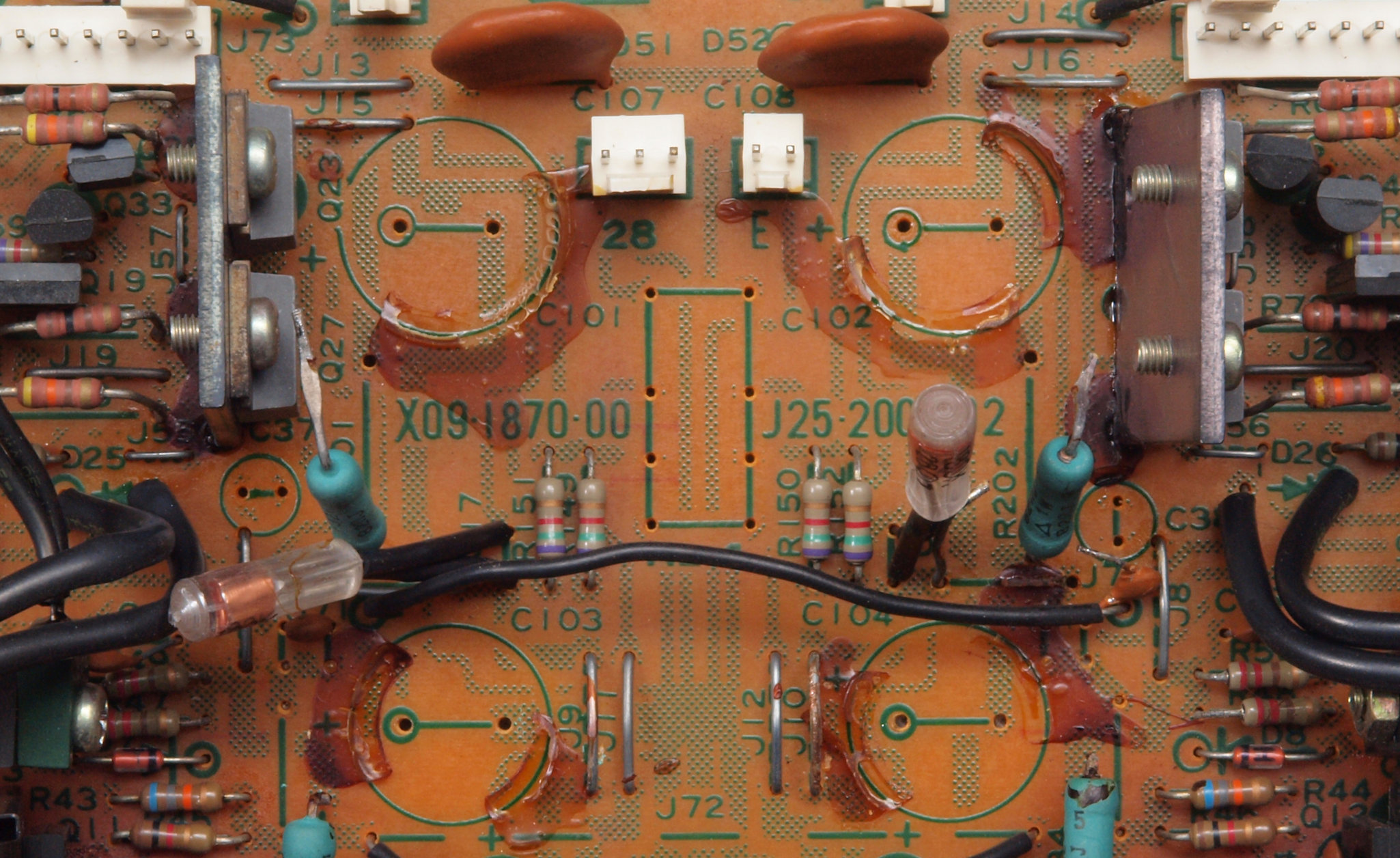

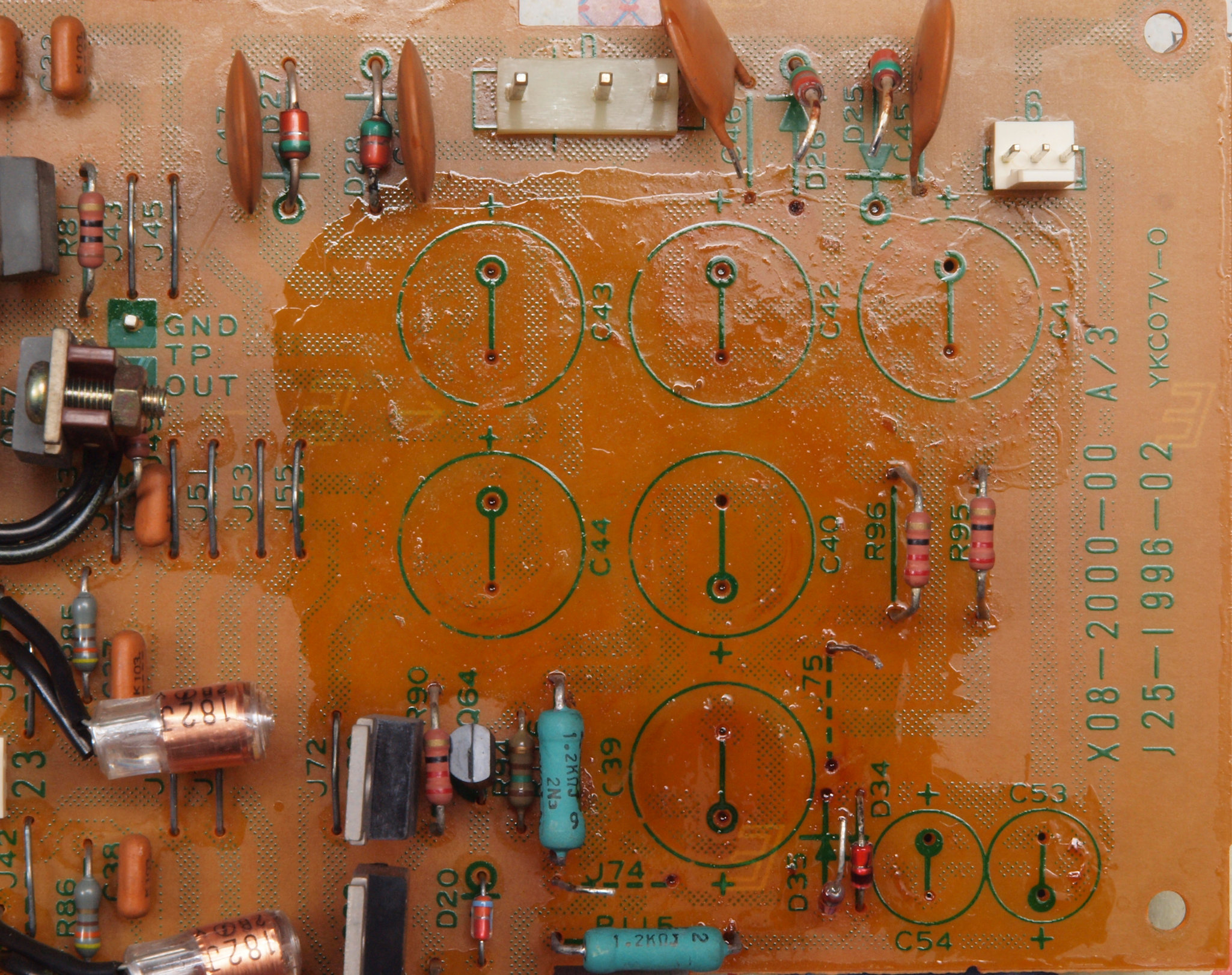

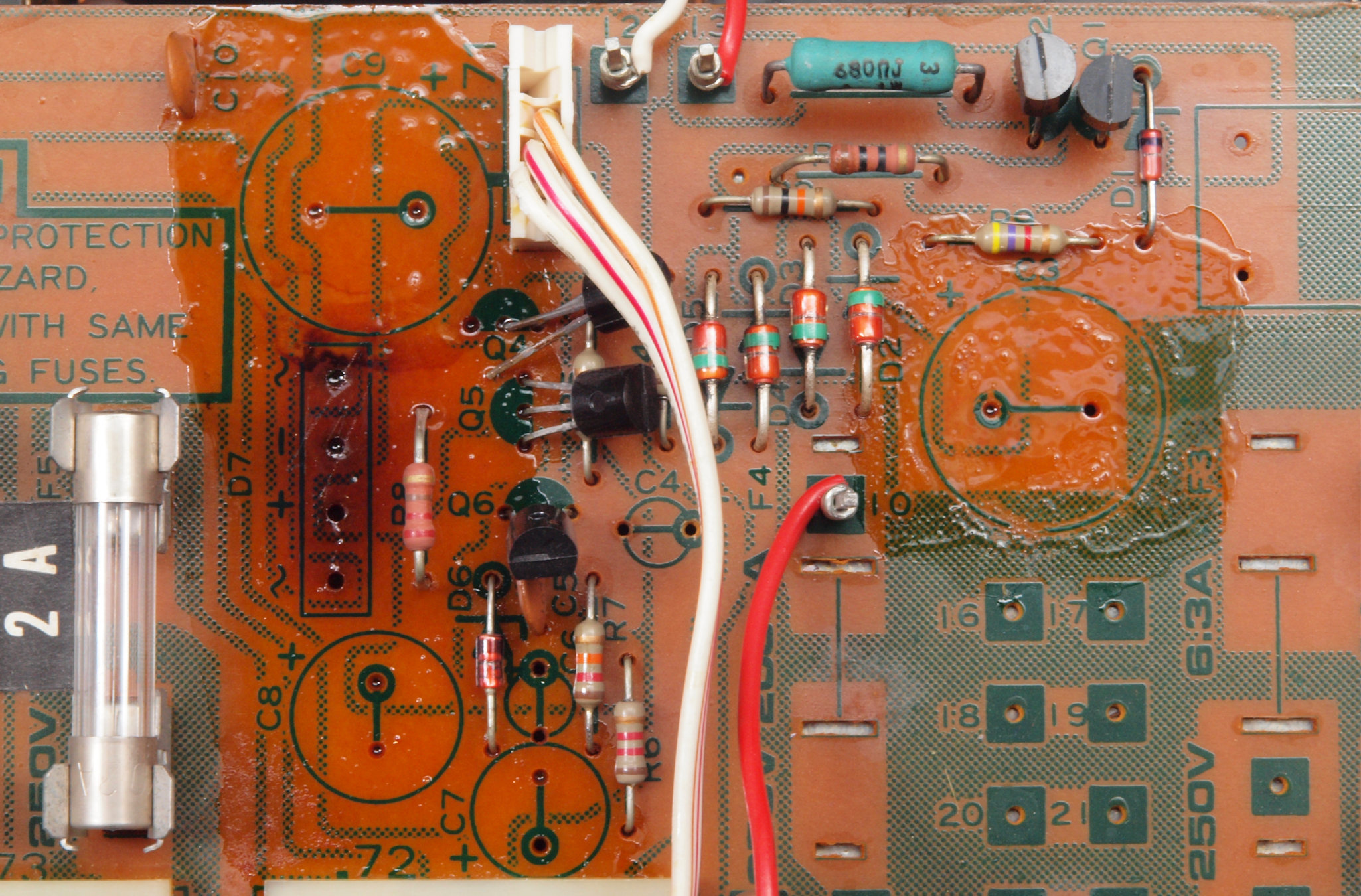

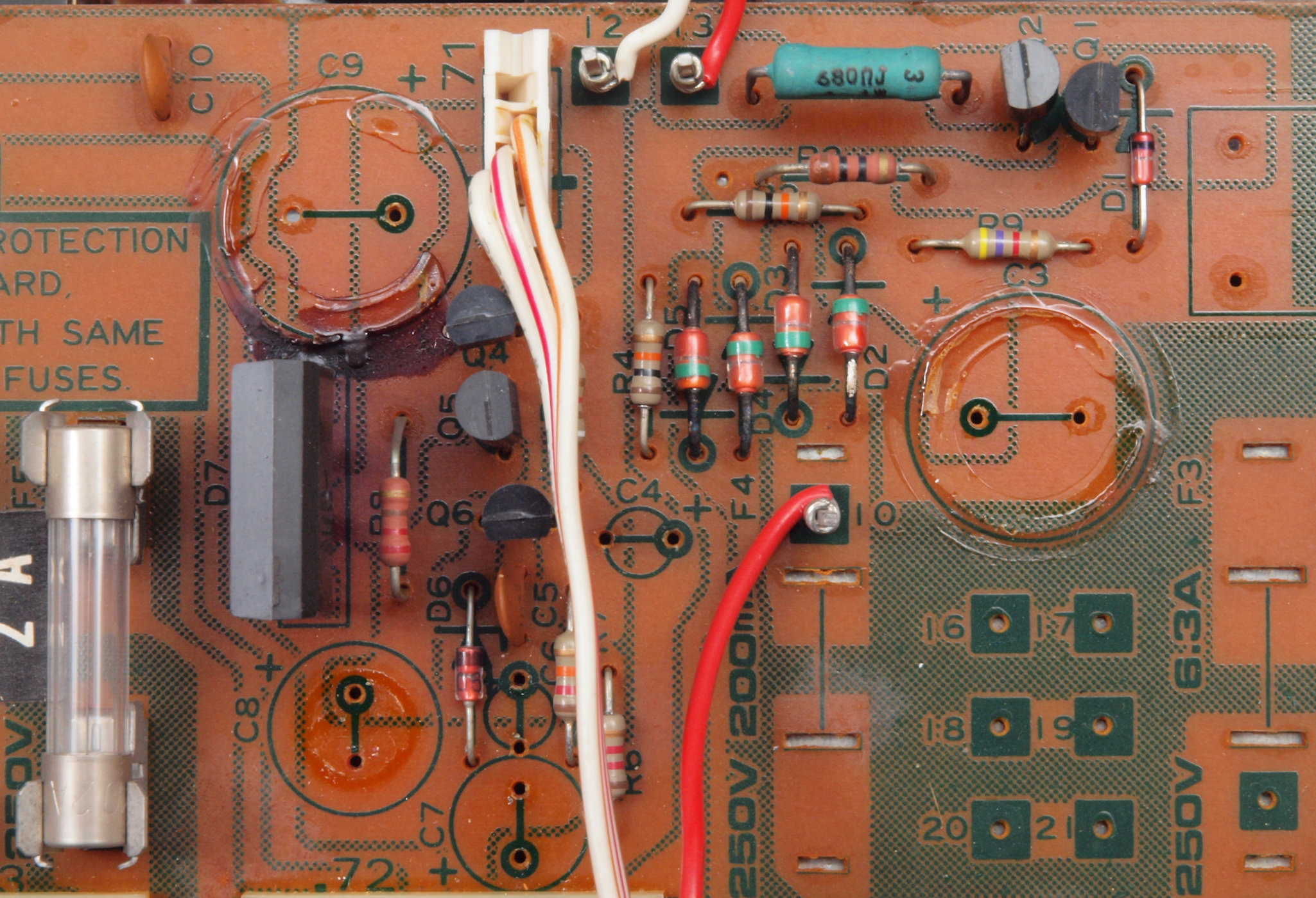

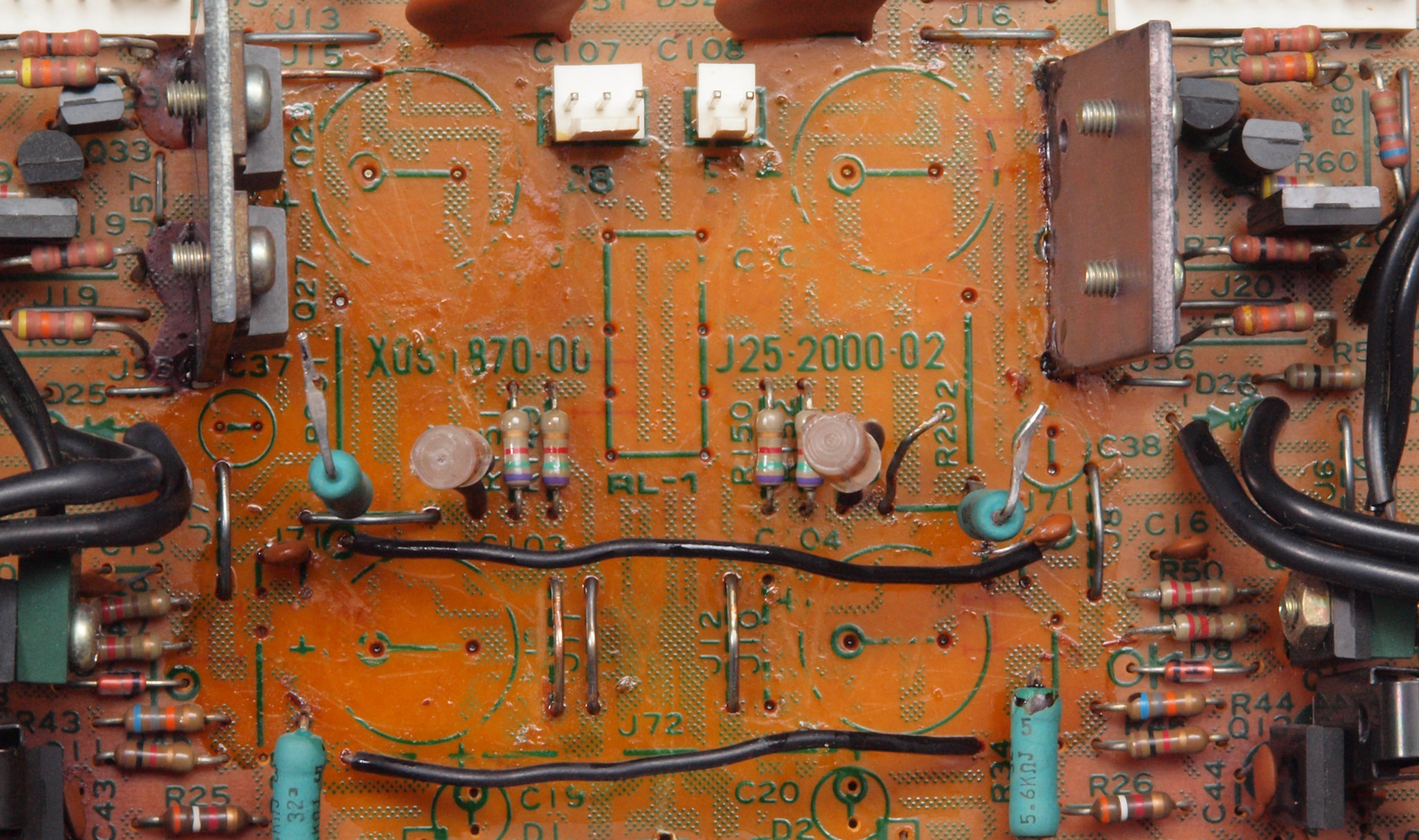

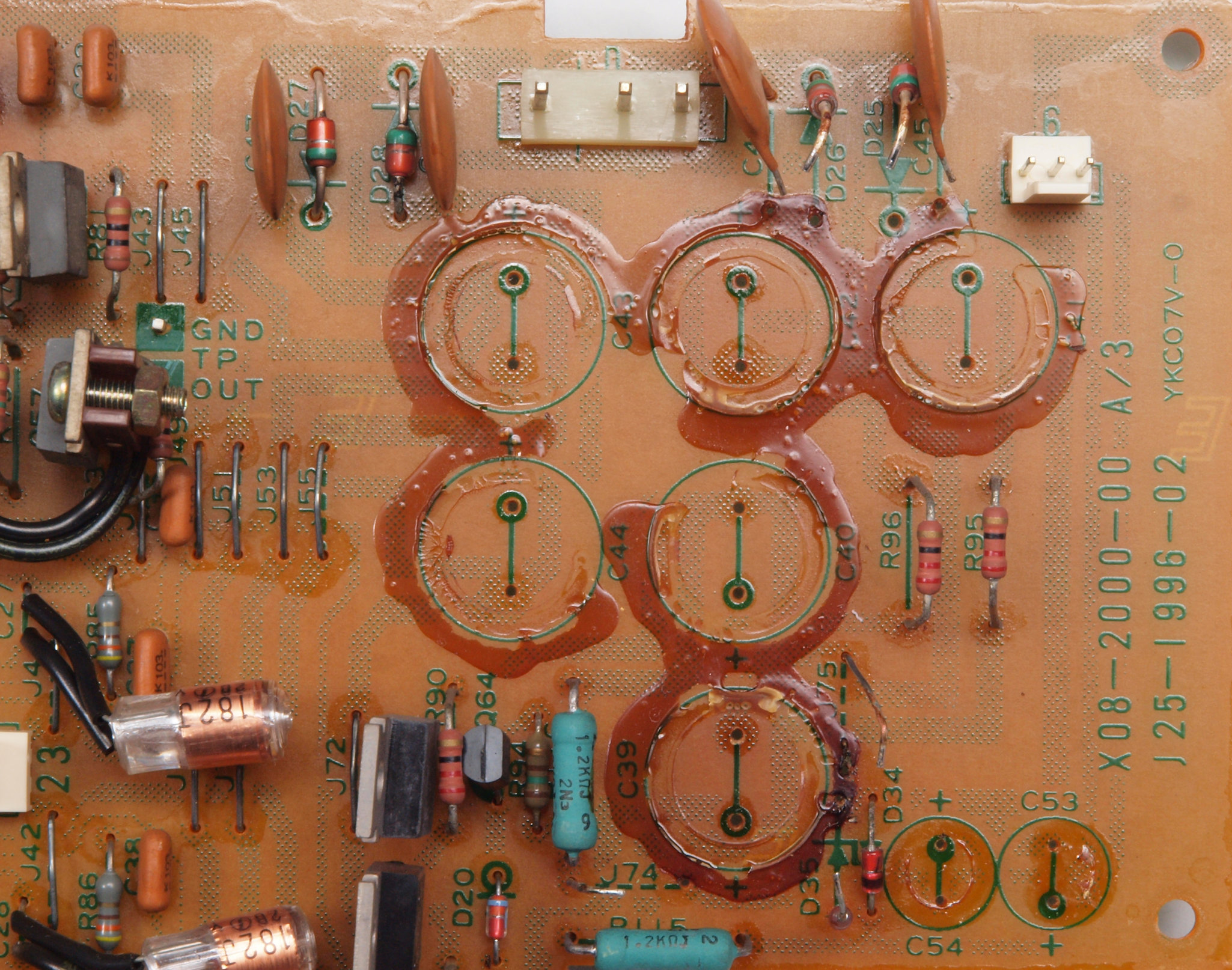

Ｐ２２．　修理中　電源部基板。　電解コンデンサー固定するトルエン溶媒の接着剤。

Ｐ２３．　修理中　電源部基板。　トルエン溶媒の接着剤を取り去り、コートを塗布後。

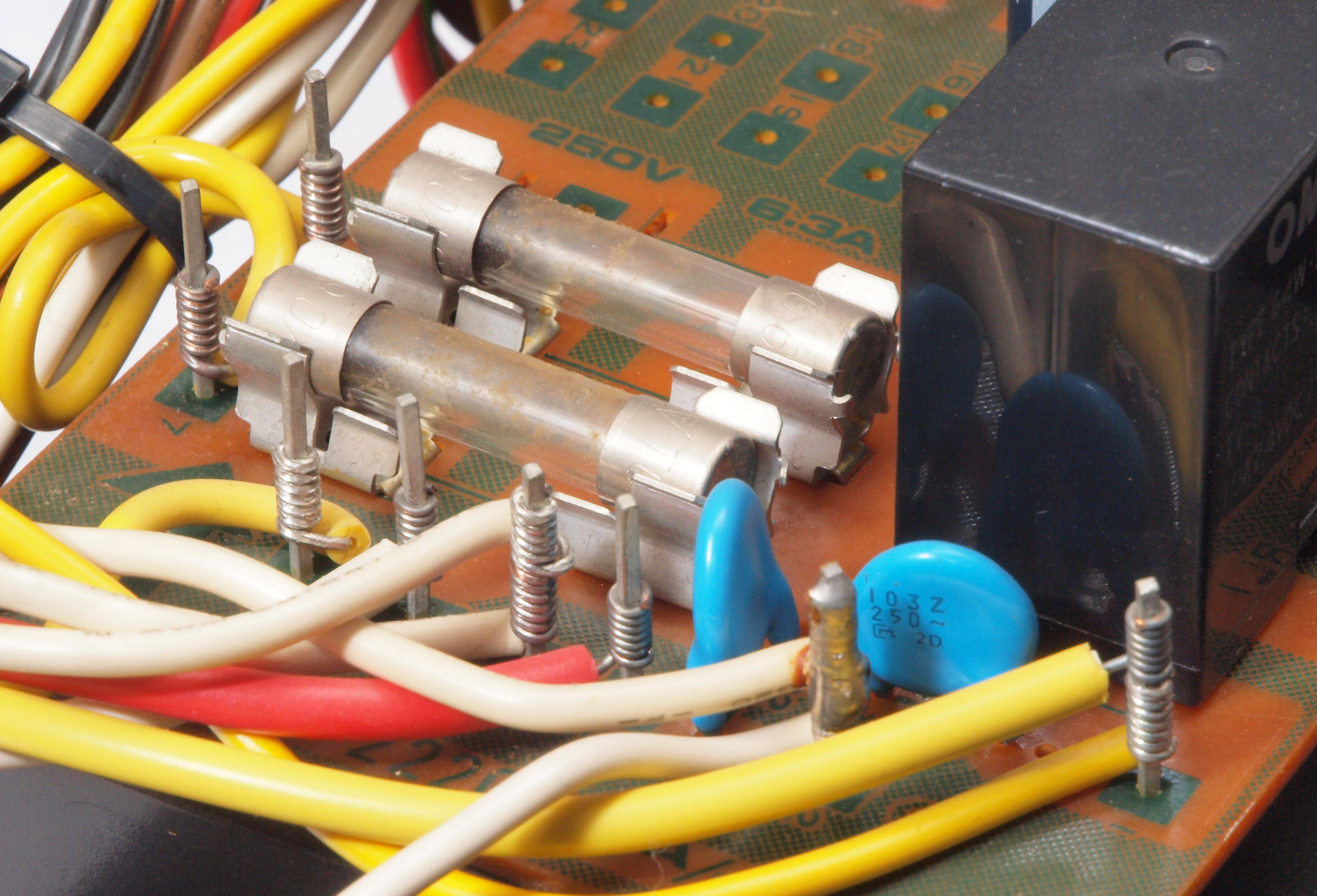

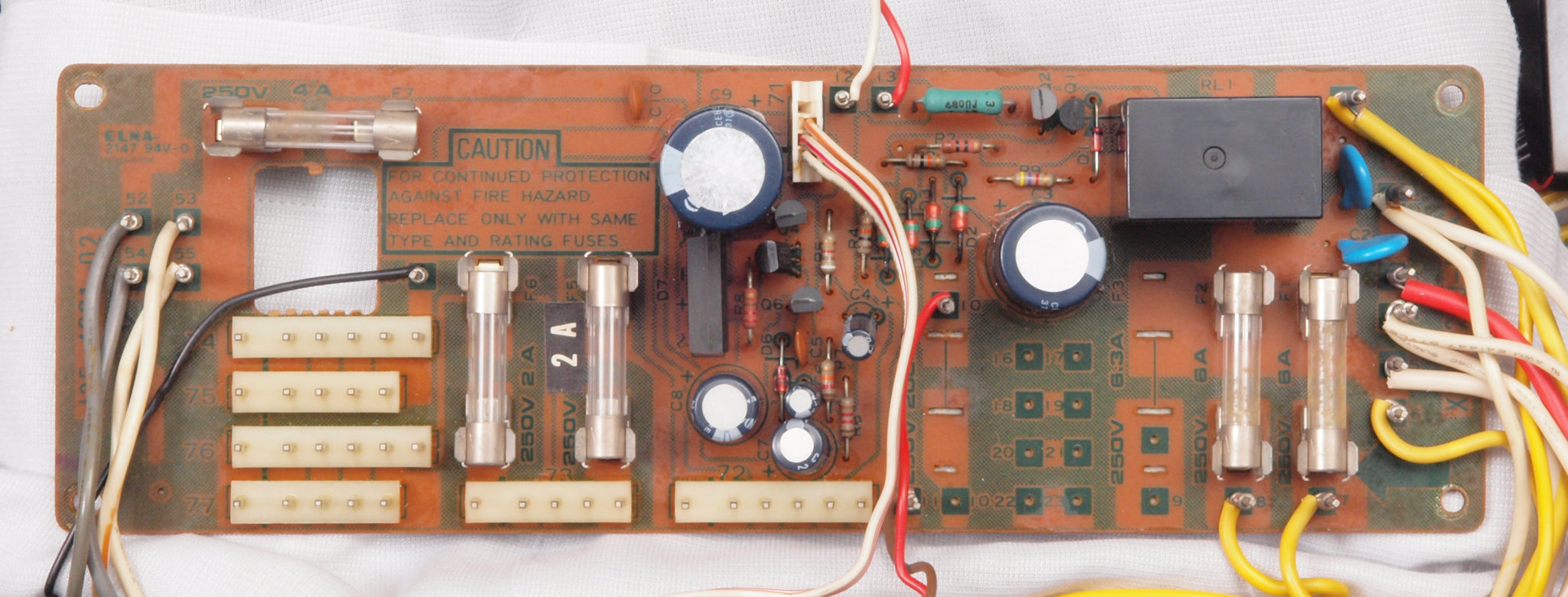

Ｐ３．　修理後　電源部基板。　電解コンデンサー６個、リレー１個、整流ブリッジ交換

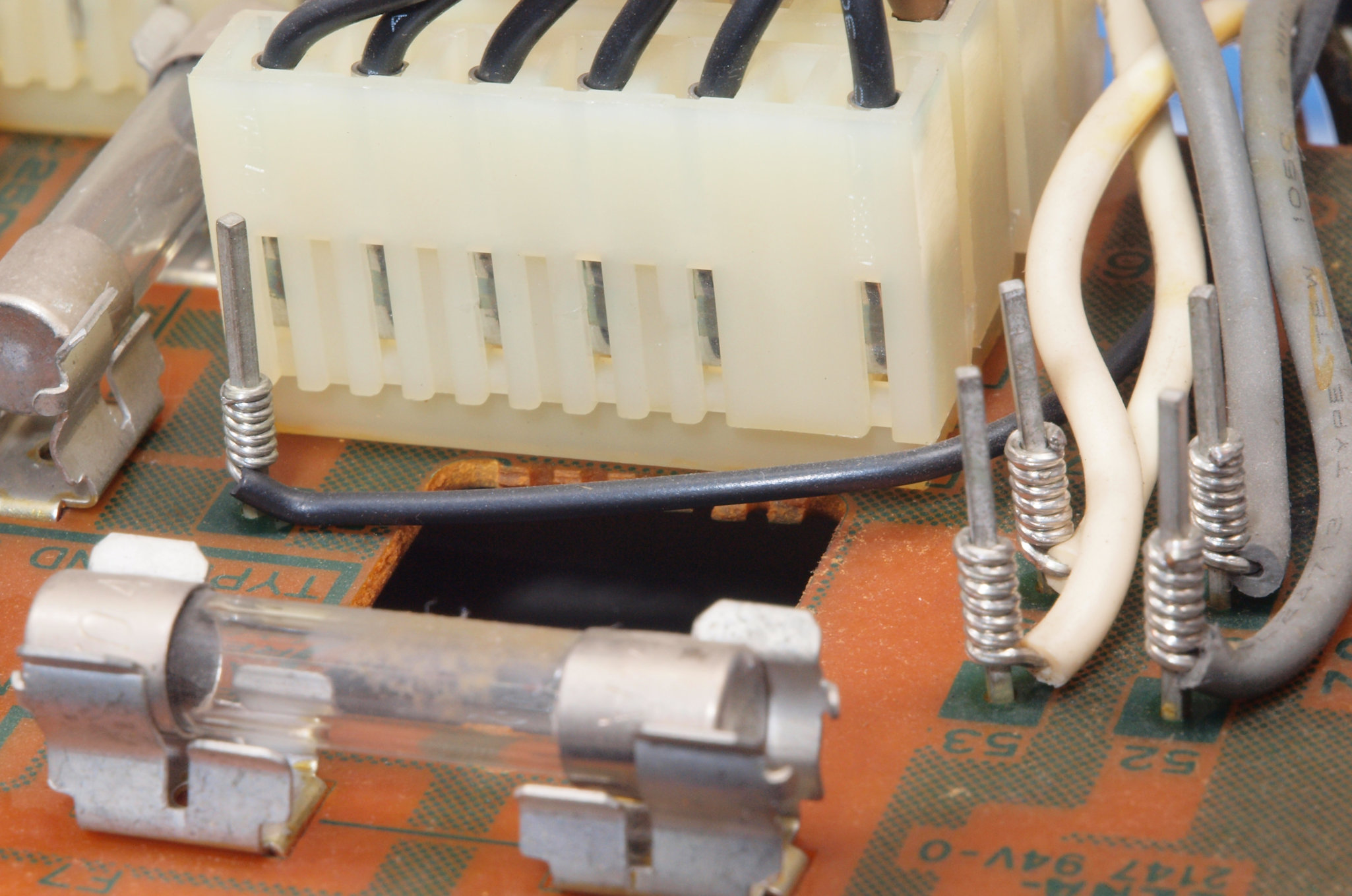

Ｐ３２．　修理前　電源部基板ラッピングその１

Ｐ３３．　修理後　電源部基板ラッピングその１。　ハンダを浸み込ませる

Ｐ３４．　修理前　電源部基板ラッピングその２

Ｐ３５．　修理後　電源部基板ラッピングその２。　ハンダを浸み込ませる

Ｐ３６．　修理前　電源部基板ラッピングその３

Ｐ３７．　修理後　電源部基板ラッピングその３。　ハンダを浸み込ませる

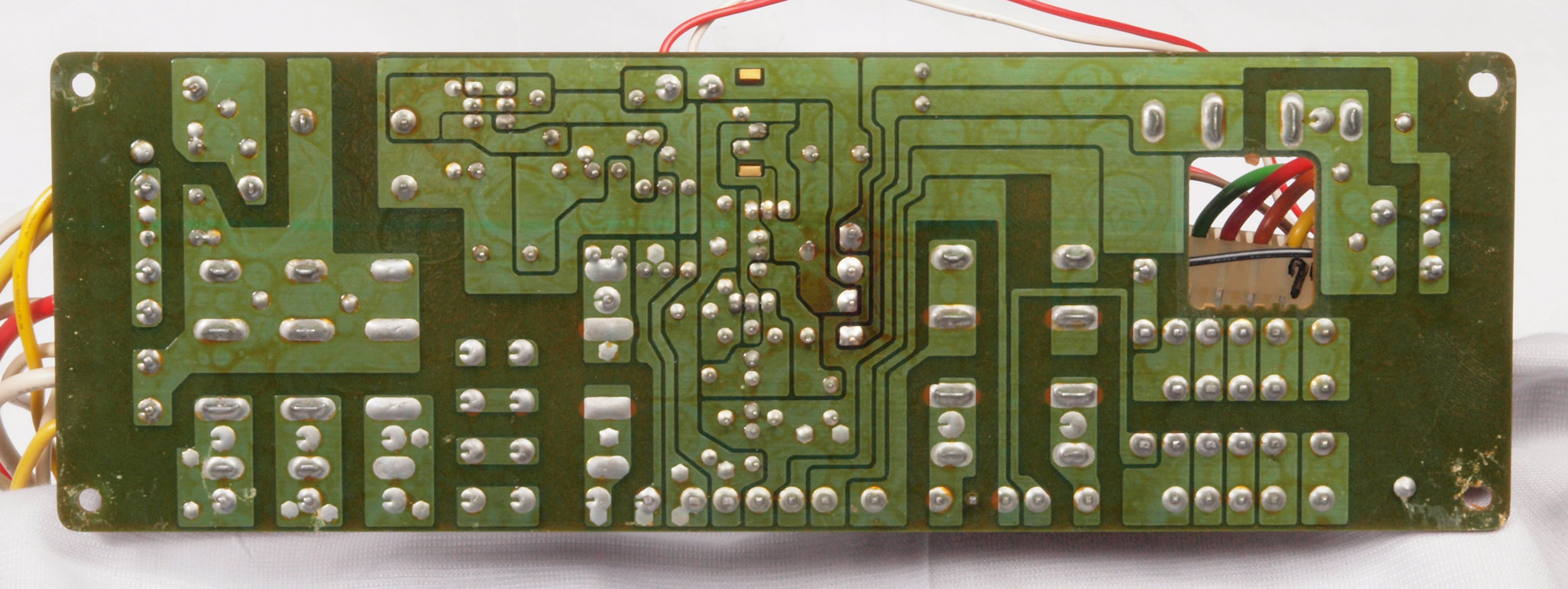

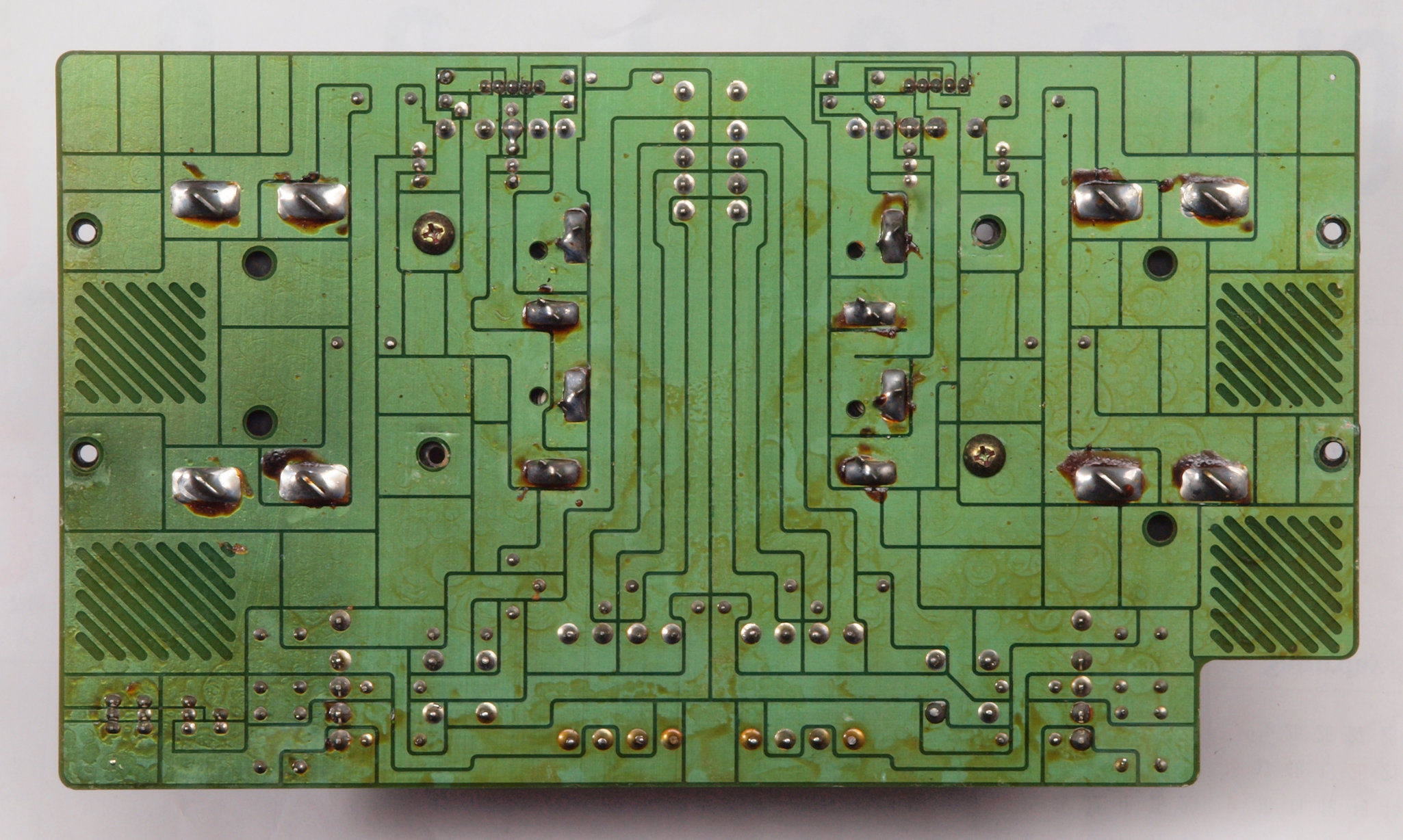

Ｐ４．　修理前　電源部基板裏

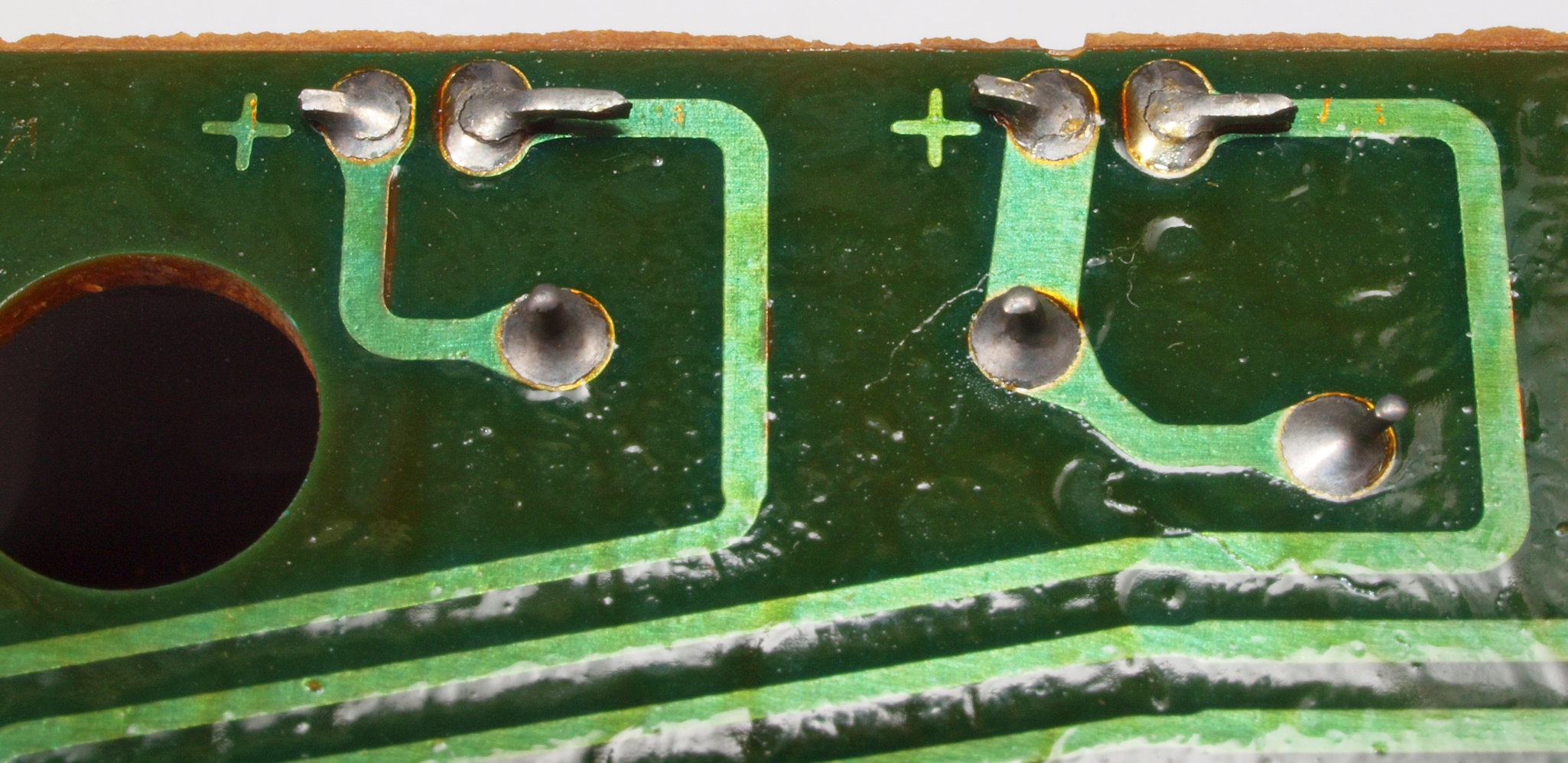

Ｐ５．　修理（半田補正）後　電源部基板裏。　全ての半田をやり直す。

Ｐ６．　完成電源部基板裏。　洗浄し、コートを塗布後

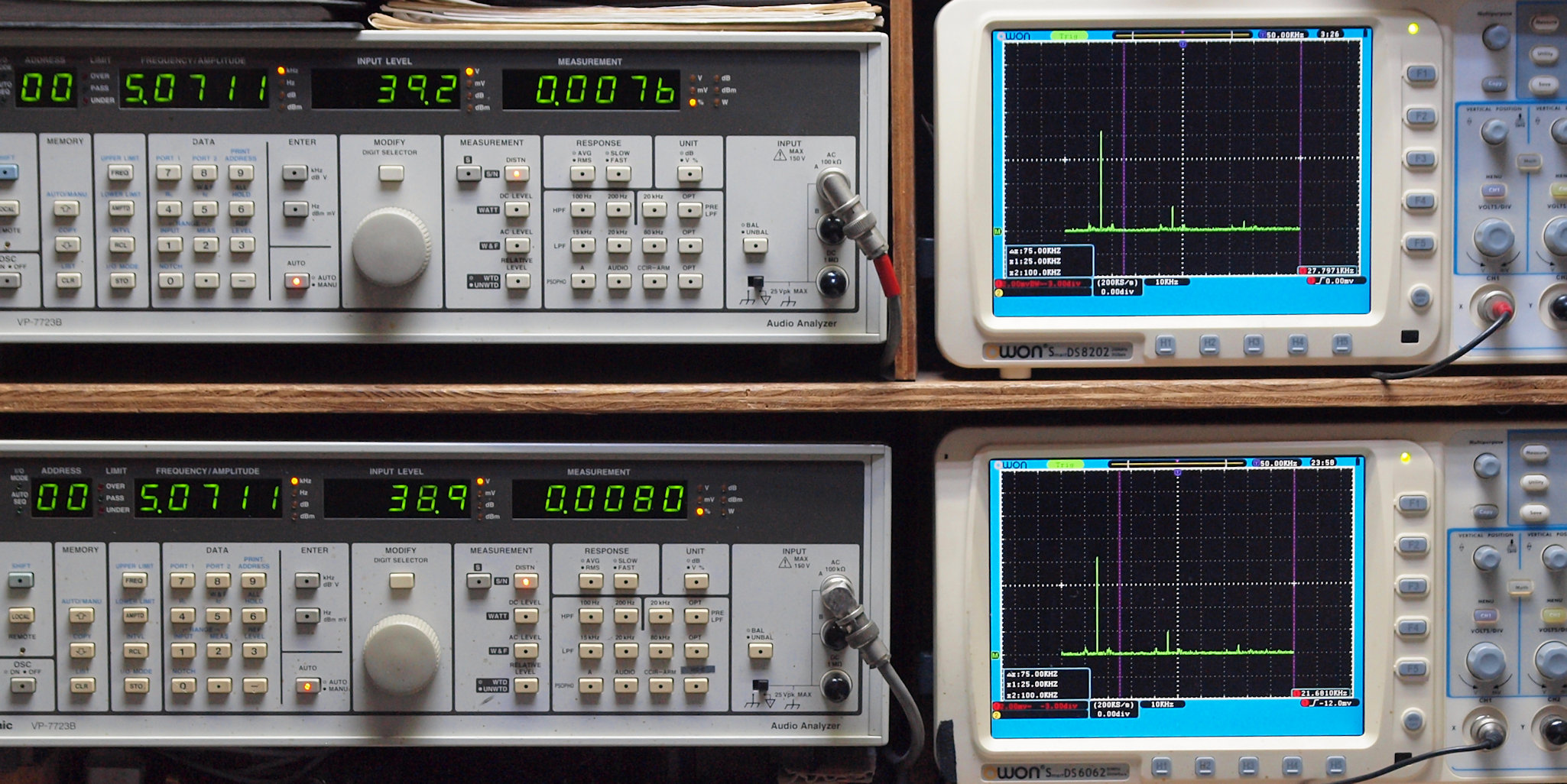

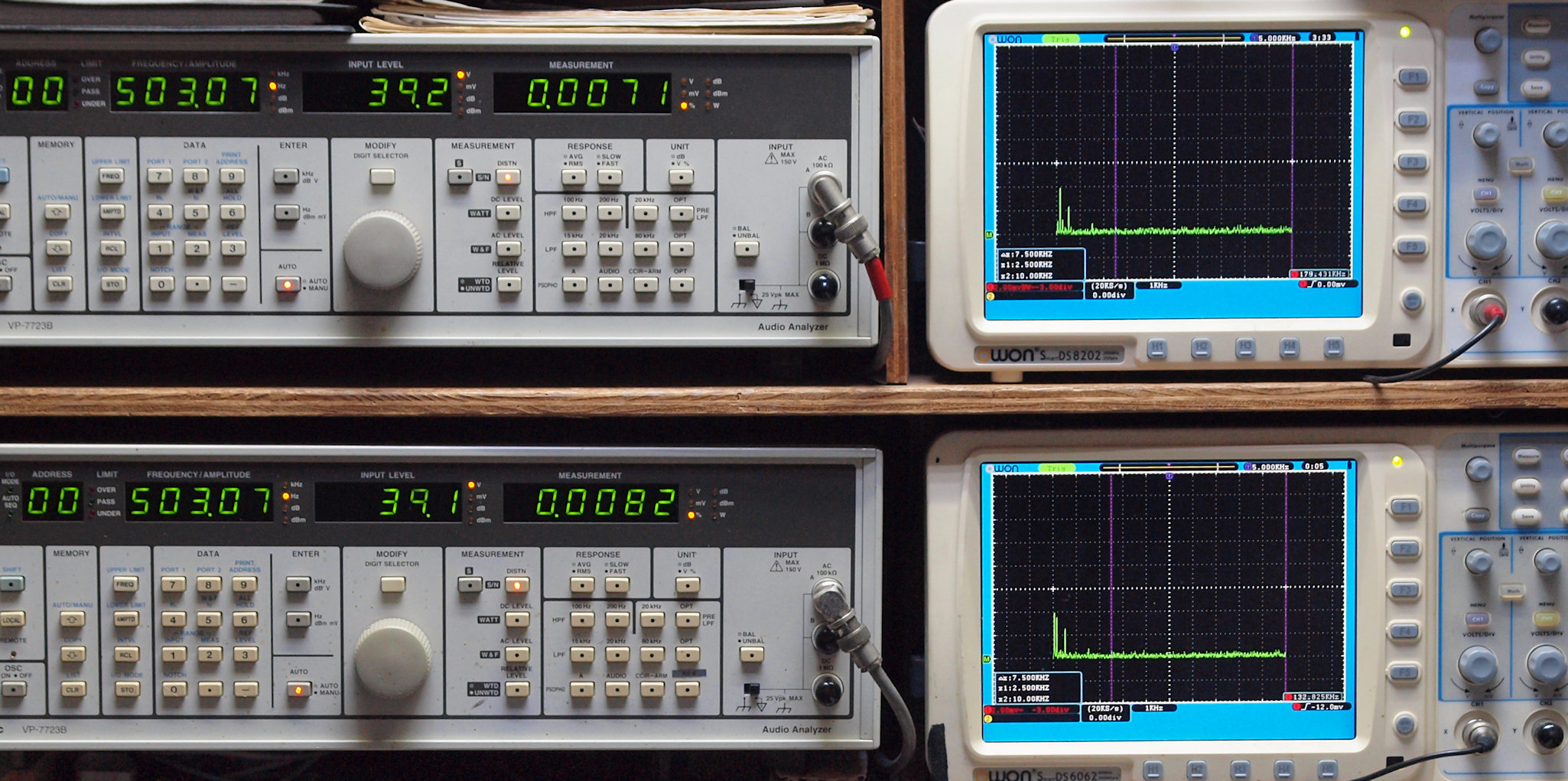

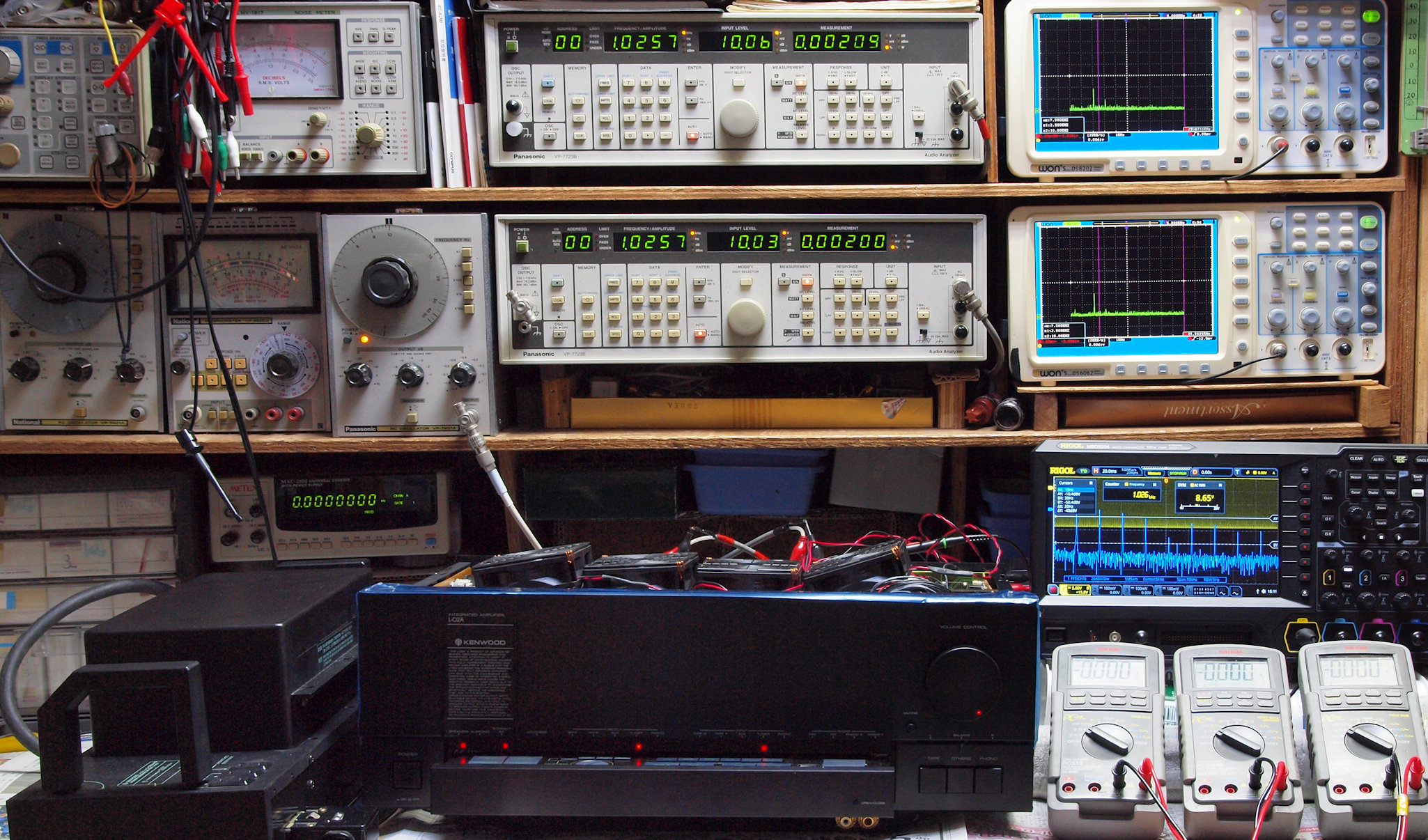

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

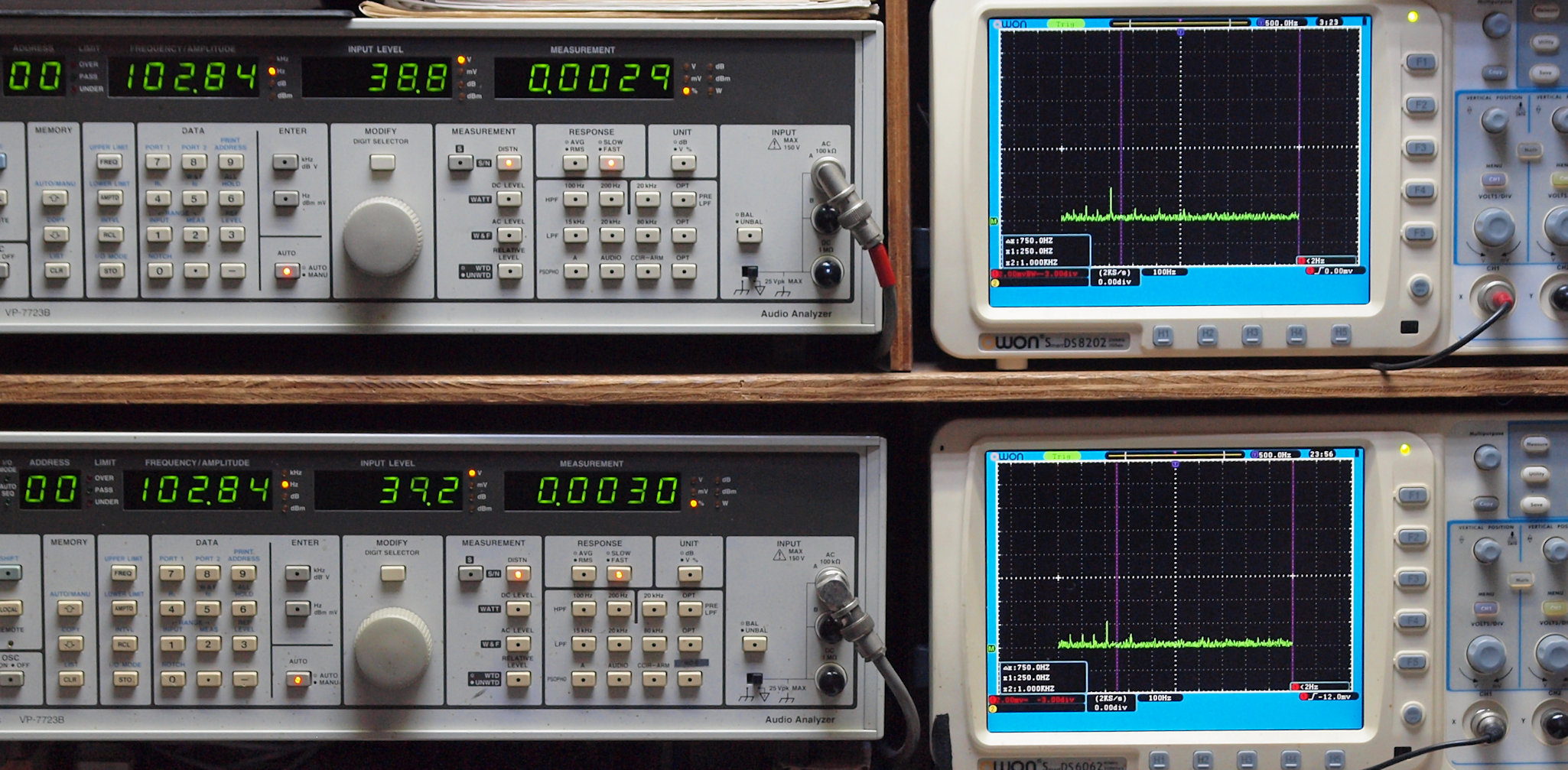

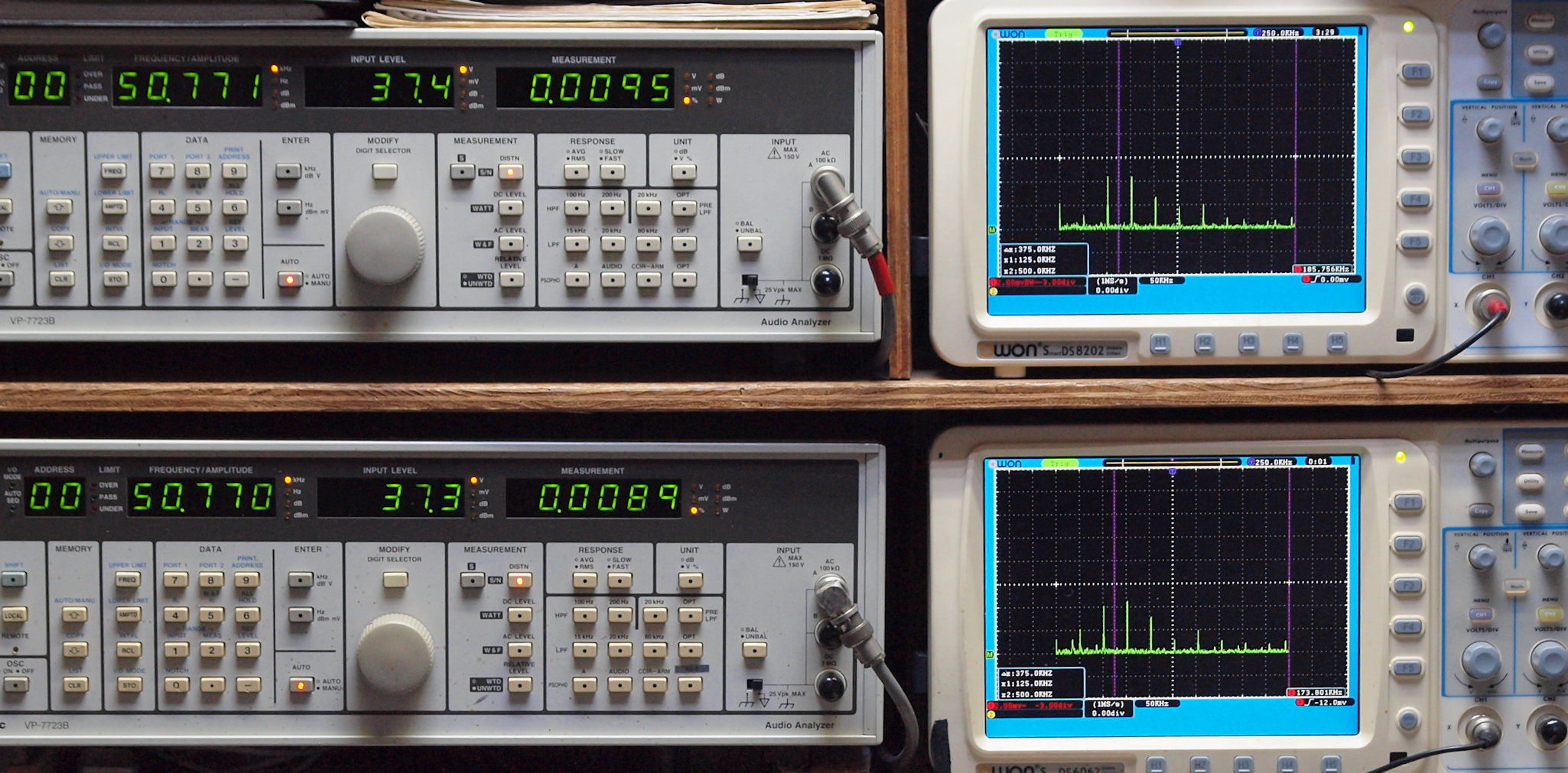

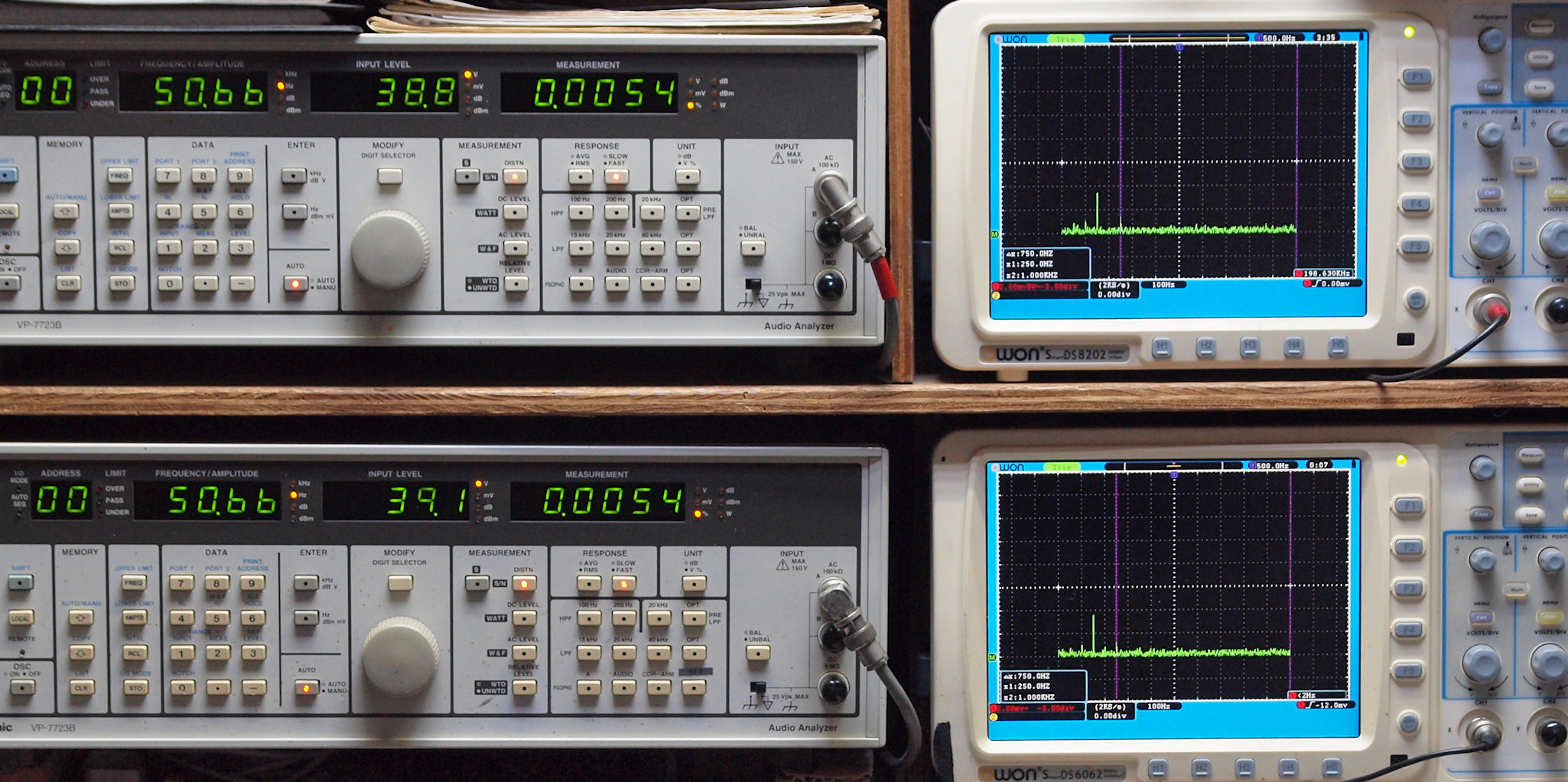

Ｅ１１．　ＡＵＸ_５０Ｈｚ入力、Ｒ側ＳＰ出力電圧３９Ｖ＝１９０Ｗ、　０．００３１％歪み。 　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３９Ｖ＝１９０Ｗ、　０．００２８％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ１２．　ＡＵＸ_１００Ｈｚ入力、Ｒ側ＳＰ出力電圧３９Ｖ＝１９０Ｗ出力、　０．００２９％歪み。 　　　　　　　 　　　　　　　　 　　Ｌ側ＳＰ出力電圧３９Ｖ＝１９０Ｗ出力、　０．００３０％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ１３．　ＡＵＸ_５００Ｈｚ入力、Ｒ側ＳＰ出力電圧３９Ｖ＝１９０Ｗ出力、　０．００１９％歪み。 　　　　　 　　　　　　　　　　　　 Ｌ側ＳＰ出力電圧３９Ｖ＝１９０Ｗ出力、　０．００２９％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ１４．　ＡＵＸ_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧３９Ｖ＝１９０Ｗ出力、　０．００２３％歪み。 　　　　　　　　　　　　　　　 　 Ｌ側ＳＰ出力電圧３９Ｖ＝１９０Ｗ出力、　０．００３１％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ１５．　ＡＵＸ_５ｋＨｚ入力、Ｒ側ＳＰ出力電圧３９Ｖ＝１９０Ｗ出力、　０．００７６％歪み。 　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３９Ｖ＝１９０Ｗ出力、　０．００８０％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ１６．　ＡＵＸ_１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３９Ｖ＝１９０Ｗ出力、　０．００３２％歪み。 　　　　　　　　　　　 　　　 　　　Ｌ側ＳＰ出力電圧３９Ｖ＝１９０Ｗ出力、　０．００３４％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ１７．　ＡＵＸ_５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３７Ｖ＝１７１Ｗ出力、　０．００９５％歪み。 　　　　　　　　　　　　　　 　　 　Ｌ側ＳＰ出力電圧３７Ｖ＝１７１Ｗ出力、　０．００８９％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｅ２１．　MM_５０Ｈｚ入力、Ｒ側ＳＰ出力電圧３９Ｖ＝１９０Ｗ出力、　０．００５４％歪み。 　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３９Ｖ＝１９０Ｗ出力、　０．００５４％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

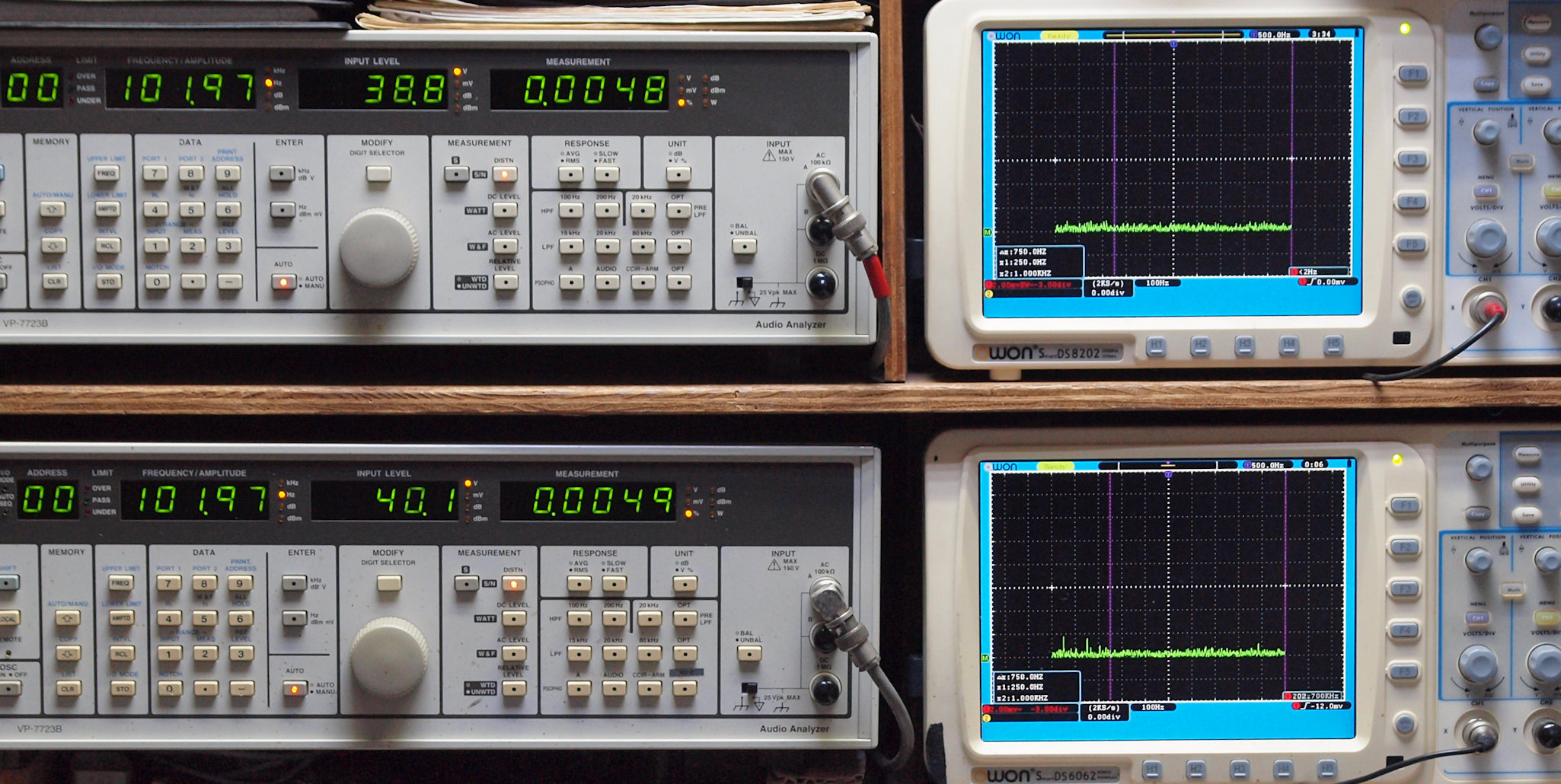

Ｅ２２．　MM_１００Ｈｚ入力、Ｒ側ＳＰ出力電圧３９Ｖ＝１９０Ｗ出力、　０．００４８％歪み。 　　　　　　　 　　　　　　　　　　Ｌ側ＳＰ出力電圧３９Ｖ＝１９０Ｗ出力、　０．００４９％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０ｋＨｚ、右＝１ｋＨｚ。

Ｅ２３．　MM_５００Ｈｚ入力、Ｒ側ＳＰ出力電圧３９Ｖ＝１９０Ｗ出力、　０．００７１％歪み。 　　　　　　　 　　　　　　　　　 Ｌ側ＳＰ出力電圧３９Ｖ＝１９０Ｗ出力、　０．００８２％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２４．　MM_１ｋＨｚ入力、Ｒ側ＳＰ出力電圧３９Ｖ＝１９０Ｗ出力、　０．００５３％歪み。 　　　　　　　 　　　　　　　　 Ｌ側ＳＰ出力電圧３９Ｖ＝１９０Ｗ出力、　０．００６９％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２５．　MM_５ｋＨｚ入力、Ｒ側ＳＰ出力電圧３９Ｖ＝１９０Ｗ出力、　０．００６１％歪み。 　　　　　　　 　　　　　　　　 Ｌ側ＳＰ出力電圧３９Ｖ＝１９０Ｗ出力、　０．００７５％歪み。 　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２６．　MM_１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３９Ｖ＝１９Ｗ出力、　０．００３９％歪み。 　　　　　　　　　　　　 　 　　　Ｌ側ＳＰ出力電圧３９Ｖ＝１９０Ｗ出力、　０．００４３％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２７．　MM_５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．０４１％歪み。 　　　　　　　　　　　　 　 　　　Ｌ側ＳＰ出力電圧３６Ｖ＝１６２Ｗ出力、　０．０１０７％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝５００ｋＨｚ。

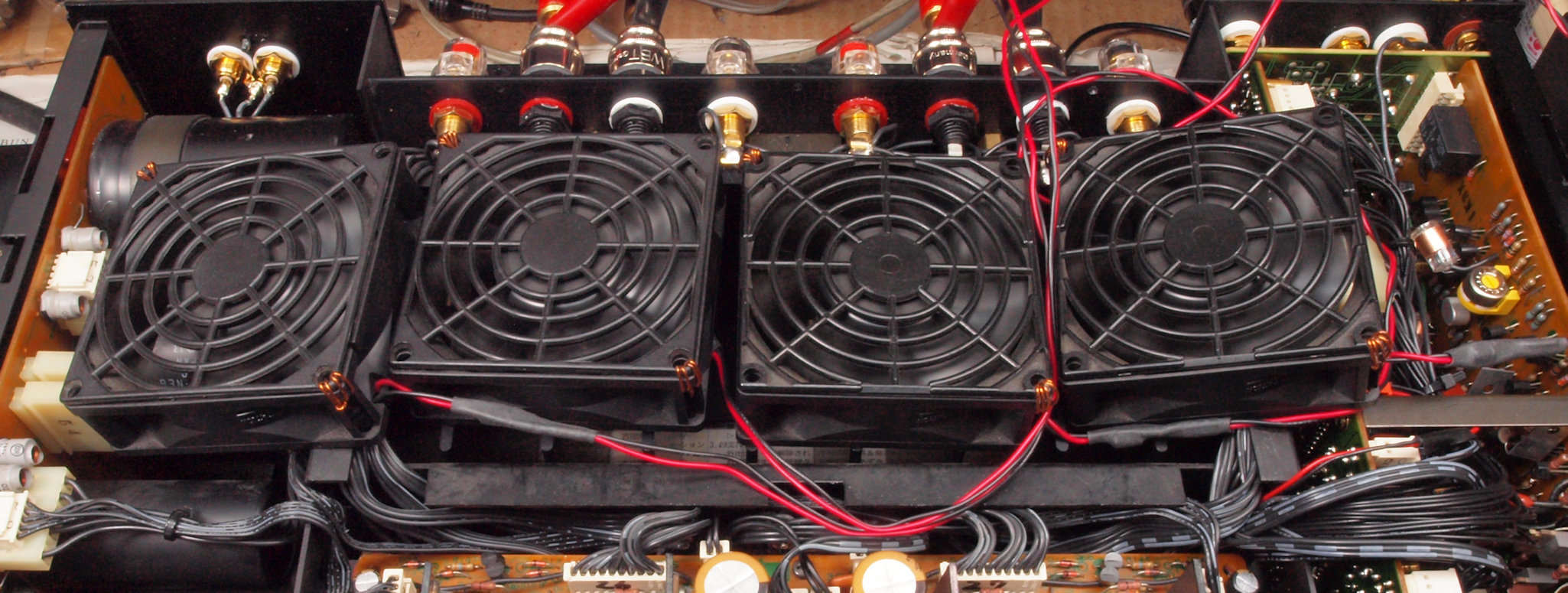

Ｅ３．　フルパワー出力なので、　２４Ｖ高速フアンが全回転でクーリング。

Ｅ４．　２４時間エージング。

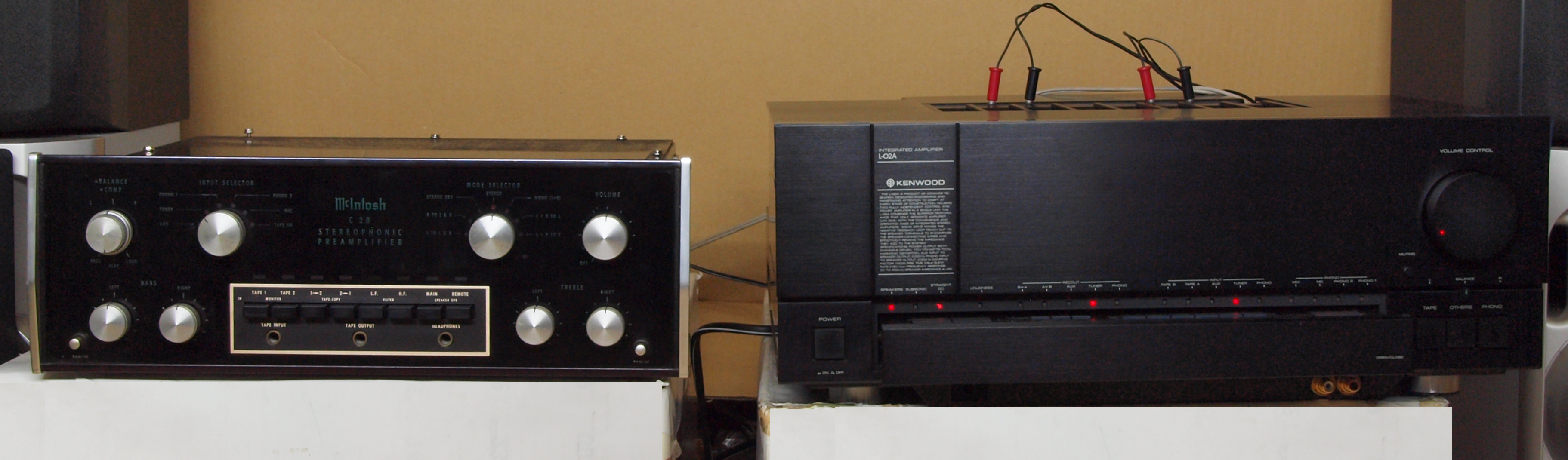

Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況、　正面から見る。

Ｓ．　ＫＥＮＷＯＯＤ　Ｌ−０２ａ 　の仕様（マニアル・カタログより）

型式 DLD(ダイナミック・リニアドライブ)サーキット・インテグレーテッドアンプ　L02A 定格出力（両ch動作） 170W＋170W（8Ω、20Hz〜20kHz） 250W＋250W（4Ω、1kHz、THD 0.003％） ダイナミックパワー 390W＋390W（4Ω） 250W＋250W（8Ω） 全高調波歪率 ＴＵＮＥＲ・ＡＵＸ・ＴＡＰＥ→ＳＰ端子。 　　　　定格出力時　　２０Ｈｚ〜２０ｋＨｚ（８Ω）＝０．００３％。 　　　　1/2定格出力時　２０Ｈｚ〜２０ｋＨｚ（８Ω）＝０．００３％ ＰＨＯＮＯ→ＳＰ端子（Ｖｏｌ−２０dB） 　　　　定格出力時　　２０Ｈｚ〜２０ｋＨｚ＝０．００４％ 混変調歪率（60Hz：7kHz＝4：1） Tuner、Aux、Tape→SP端子：0.003％（8Ω） 周波数特性（Tuner、Aux、Tape→SP端子） DC〜400kHz -3dB SN比（IHF-A、定格出力時、SP端子） Phono MM＝91dB以上 Phono MC＝73dB以上 Tuner、Aux、Tpae＝110dB以上 サブソニックフィルター 18Hz、6dB/oct ラウドネスコントロール（Volume-30dB） 30Hz〜100Hz連続可変 +3dB/+6dB/+9dB ダンピングファクター（55Hz、8Ω） 10,000以上 ライズタイム 0.9μs スルーレート ±150V/μs 入力感度/インピーダンス（定格出力時、SP端子） Phono MM＝2.5mV/47kΩ Phono MC＝0.1mV/100Ω Tuner、Aux、Tape＝150mV/30kΩ Phono最大許容入力（1kHz、歪率0.0007％） MM＝350mV MC＝15mV Phono RIAA偏差 20Hz〜20kHz ±0.2dB 出力レベル/インピーダンス Tape rec（pin）＝150mV/430Ω Pre out（最大出力）＝2V/600Ω 電源電圧 AC100V、50Hz/60Hz 定格消費電力（電気用品取締法） 420W 電源コンセント 電源スイッチ連動＝2系統、250W 電源スイッチ非連動＝1系統、500W 外形寸法 本体＝幅480×高さ183×奥行343mm 電源部＝幅480×高さ181×奥行163mm ドッキング時＝幅480×高さ183×奥行482mm 重量 本体＝約17.5kg 電源部＝約17kg ドッキング時＝約34.5kg 価格 55万円（1982年発売） 特色。 新開発のＭＭ・ＭＣ入力差替えイコライザーアンプ。 アンプの入力波形＝スピーカーのドライブ波形。 スピーカーの入力端子までを保証するΣドライブ。 低インピーダンス負荷にもすぐれたドライブ能力を示すダイナミック・パワーサプライ。 大容量電源部。 初段にデュアルＦＥＴを使ったＤＣパワーアンプ。 各ステージを完全シールド、相互干渉を防いだシャーシ構造。 鳴きを抑えた重量級設計。 Σドライブ理論にそった独自の回路設計。 着脱可能なセパレート電源。 豊富なファンクションを内蔵したスライドコントロールボックス。 使用上の注意。 周波数によって、大幅にインピーダンスの変化するスピーカーシスムは、定格出力内でもプロテクトが働く場合があります。 入力切り替えはリレーで行われますが、唯一「ＭＭ／ＭＣ」の切り替えはメカＳＷに成ります。 電源ＳＷはリレー投入ですので、長く使用しない場合は、コンセントを抜くか、外部ＳＷで行いましょう。
