Ａｕｒｅｘ　ＳＹ−Λ８８�U．　７台目修理記録

平成２７年５月２９日持込　　　　１０月２４日完成

注意　このＡＭＰには、出力回路にプロテクトが有りません。　よって、出力にはＤＣ漏れの危険が有ります。 　　　　メインＡＭＰと「ＤＣ入力接続」するときは、十分に注意すること。「出来れば避けた方が良い」　 詳しくはこちら参照　詳しくはこちら参照２

Ａ．　修理前の状況 Ｌ側出力でず。 Ｂ．　原因 経年変化による劣化で歪み多し。 Ｃ．　修理状況 ＲＣＡ端子交換 電源コードを３Pインレット交換 Ｄ．　使用部品 テフロン絶縁RCA端子　　　　　　　　　　１０組２０個。 ３Pインレット　　　　　　　　　　　　　　　　１個。 Ｇ．　修理費　　　４０，０００円　　　　通常修理。 Ｓ．　TOSHIBA 　Ａｕｒｅｘ　ＳＹ−Λ８８�U の仕様（マニアル・カタログより）

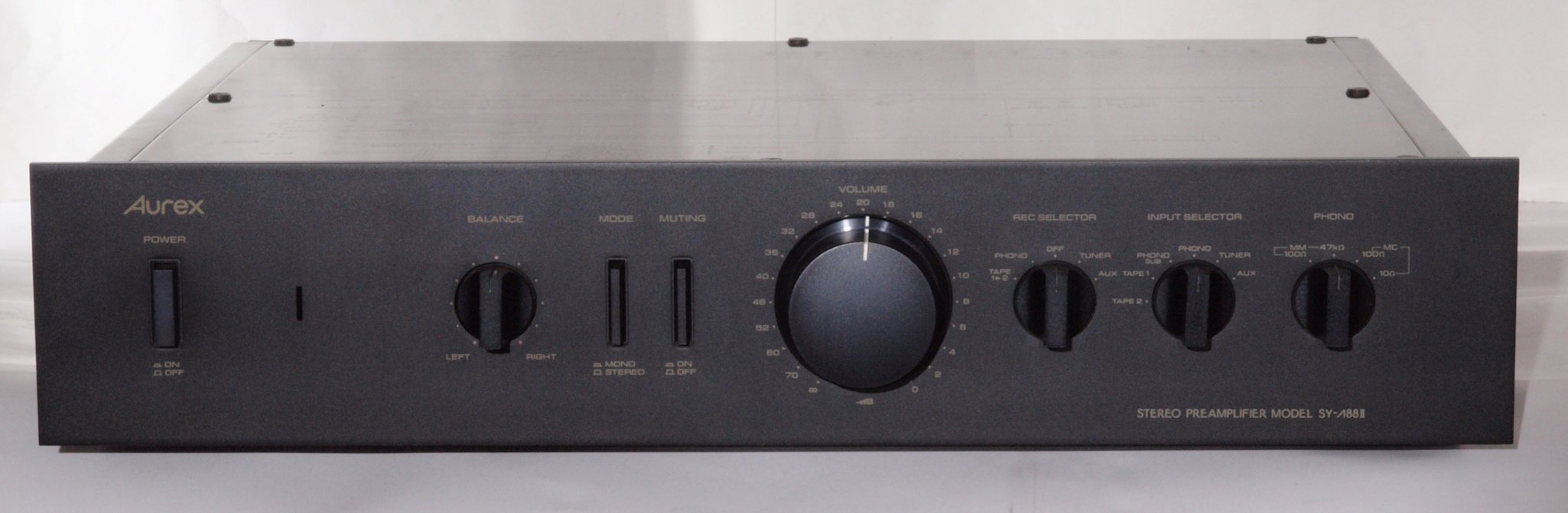

Ａ．　修理前の状況 Ａ１１．　点検中　前から見る

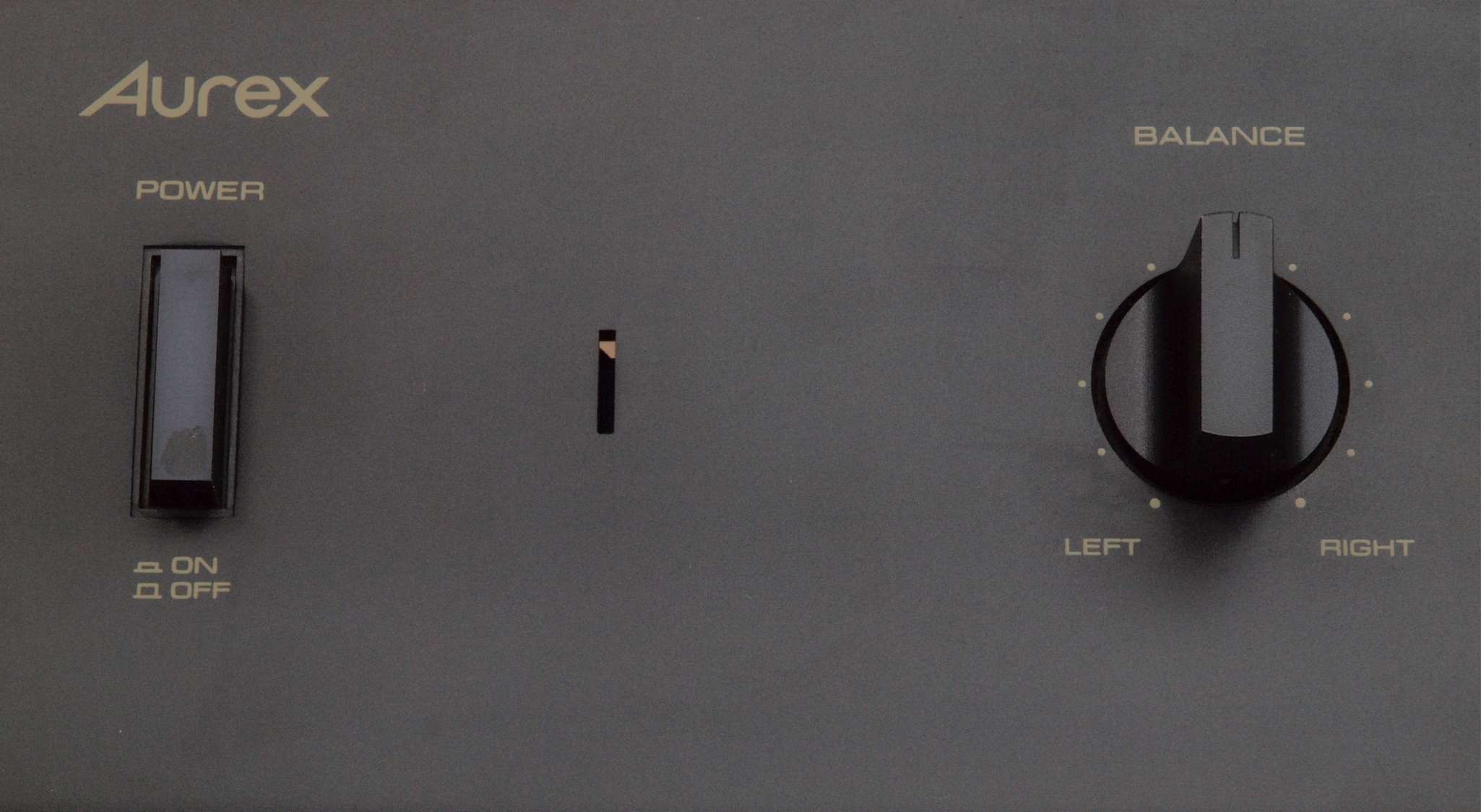

Ａ１１２．　点検中　前から見る。　電源表示ＬＥＤが見えない。

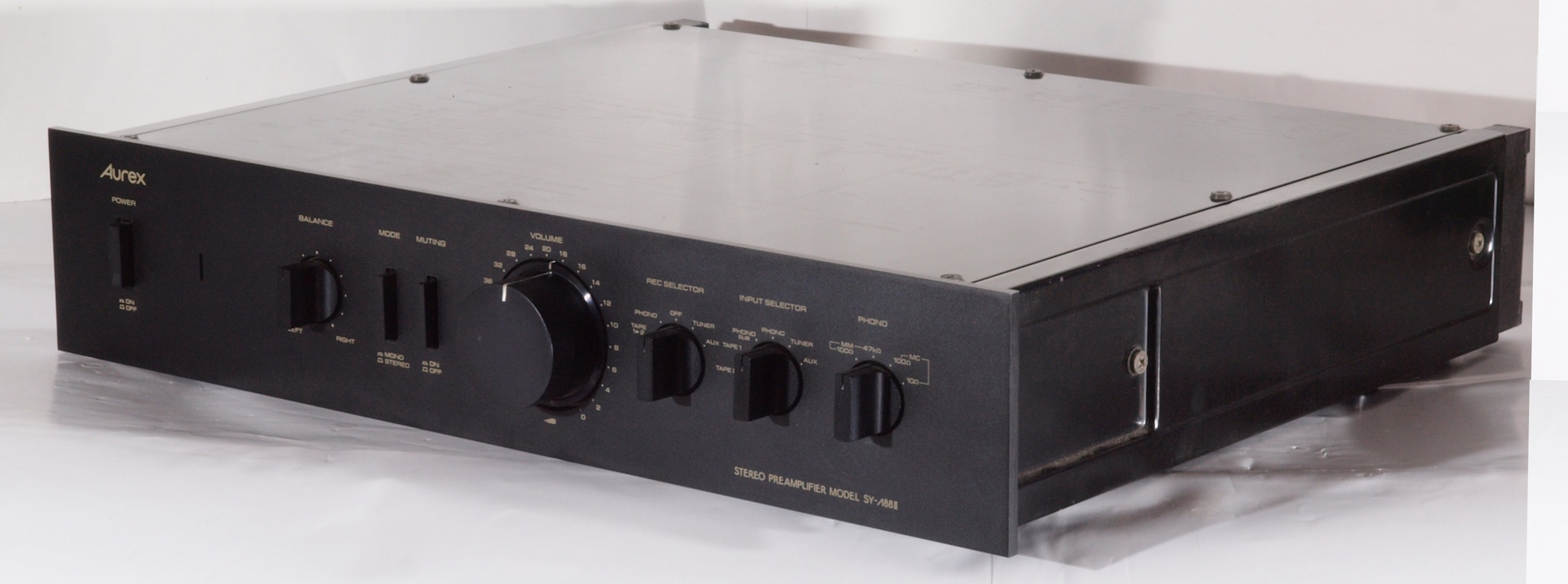

Ａ１２．　点検中　前右から見る

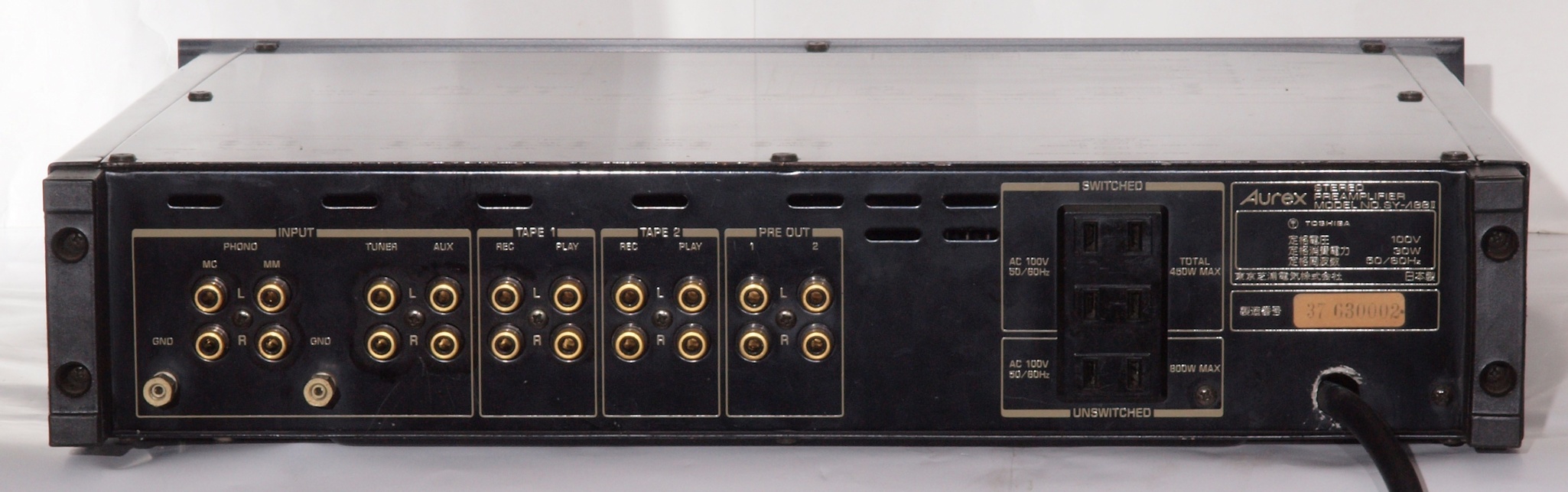

Ａ１３．　点検中　後から見る

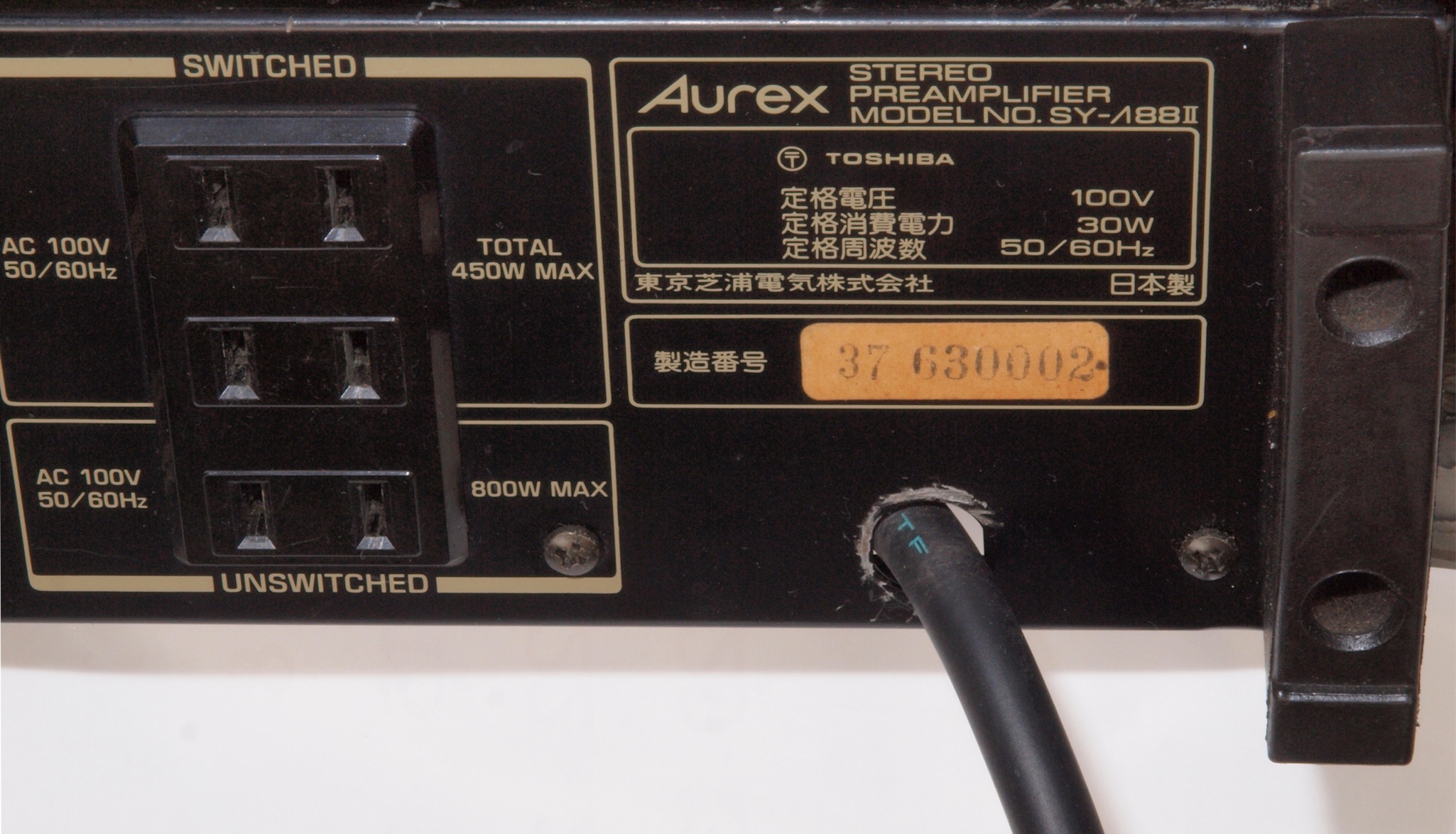

Ａ１３２．　点検中　後から見る。　製造番号「２番」をユーザーは協調する？

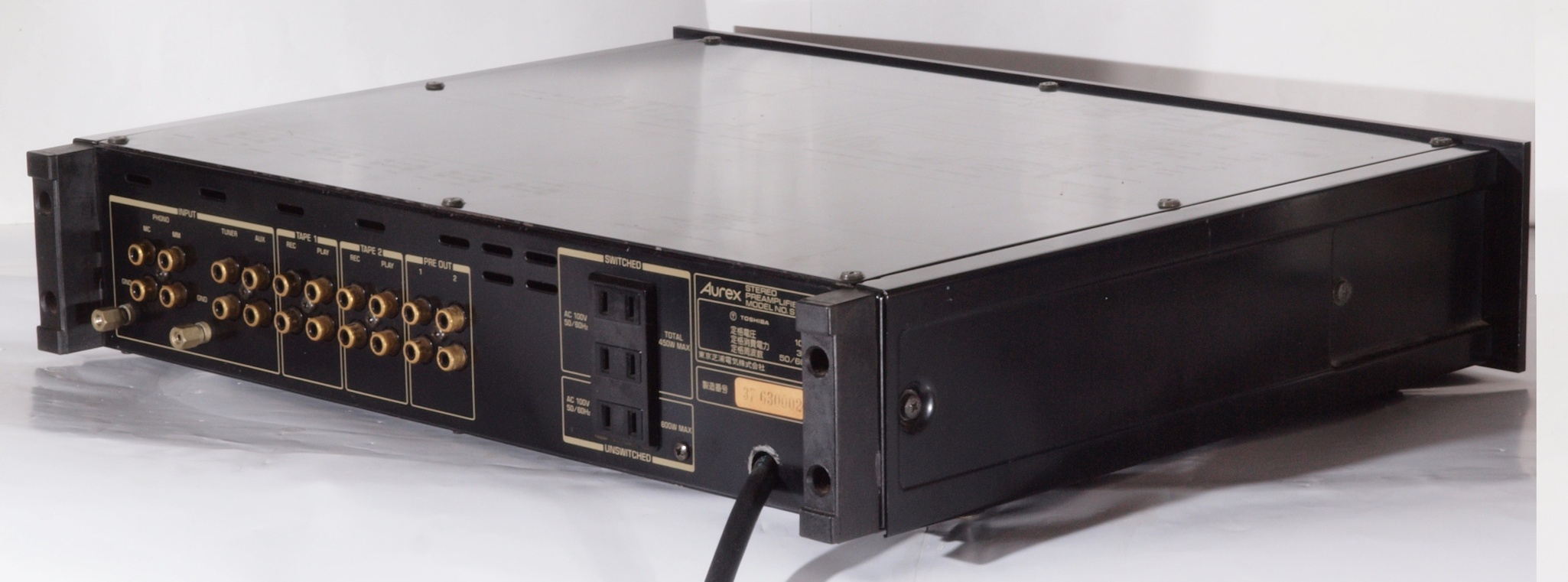

Ａ１４．　点検中　後左から見る

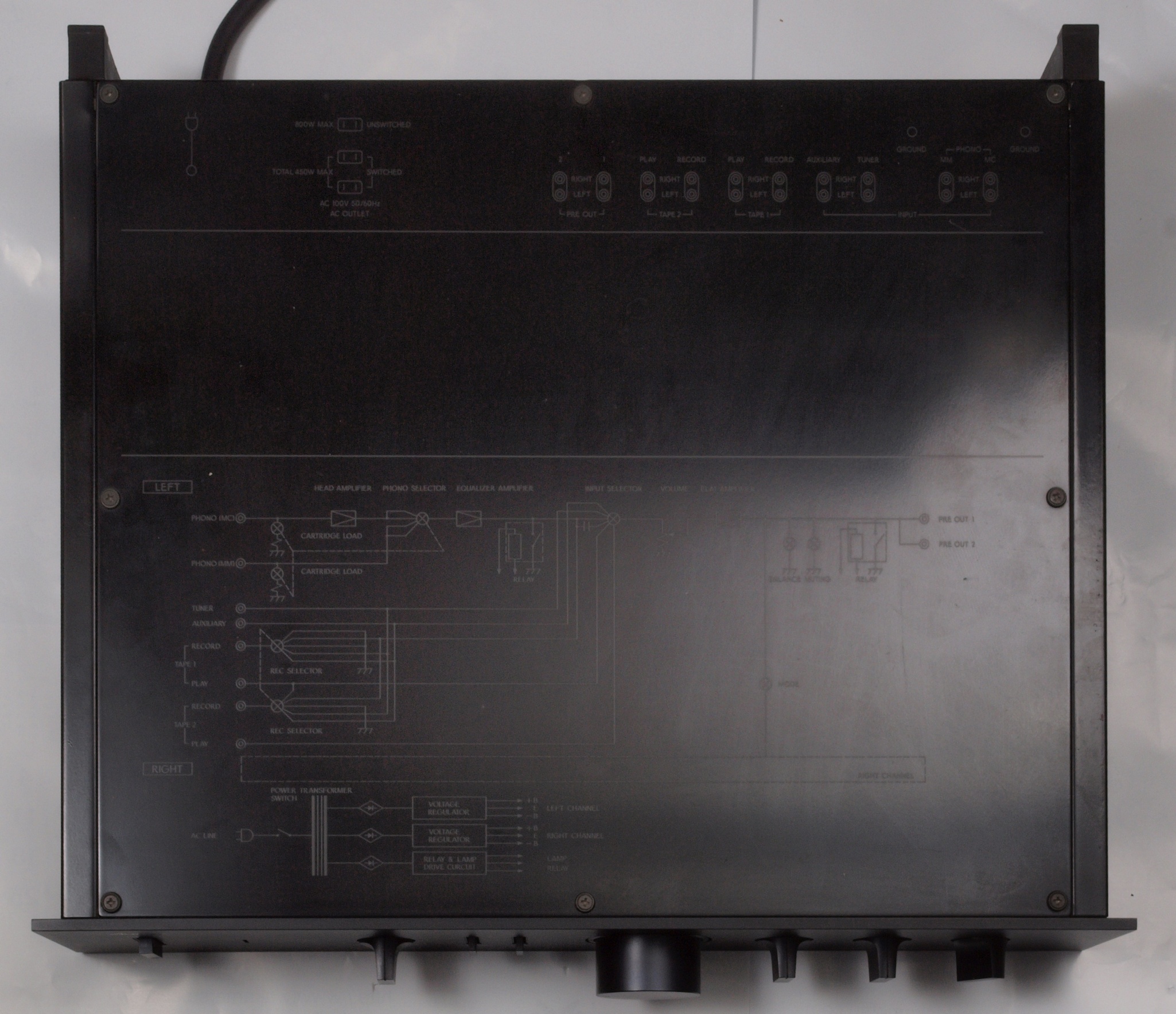

Ａ１５．　点検中　上から見る

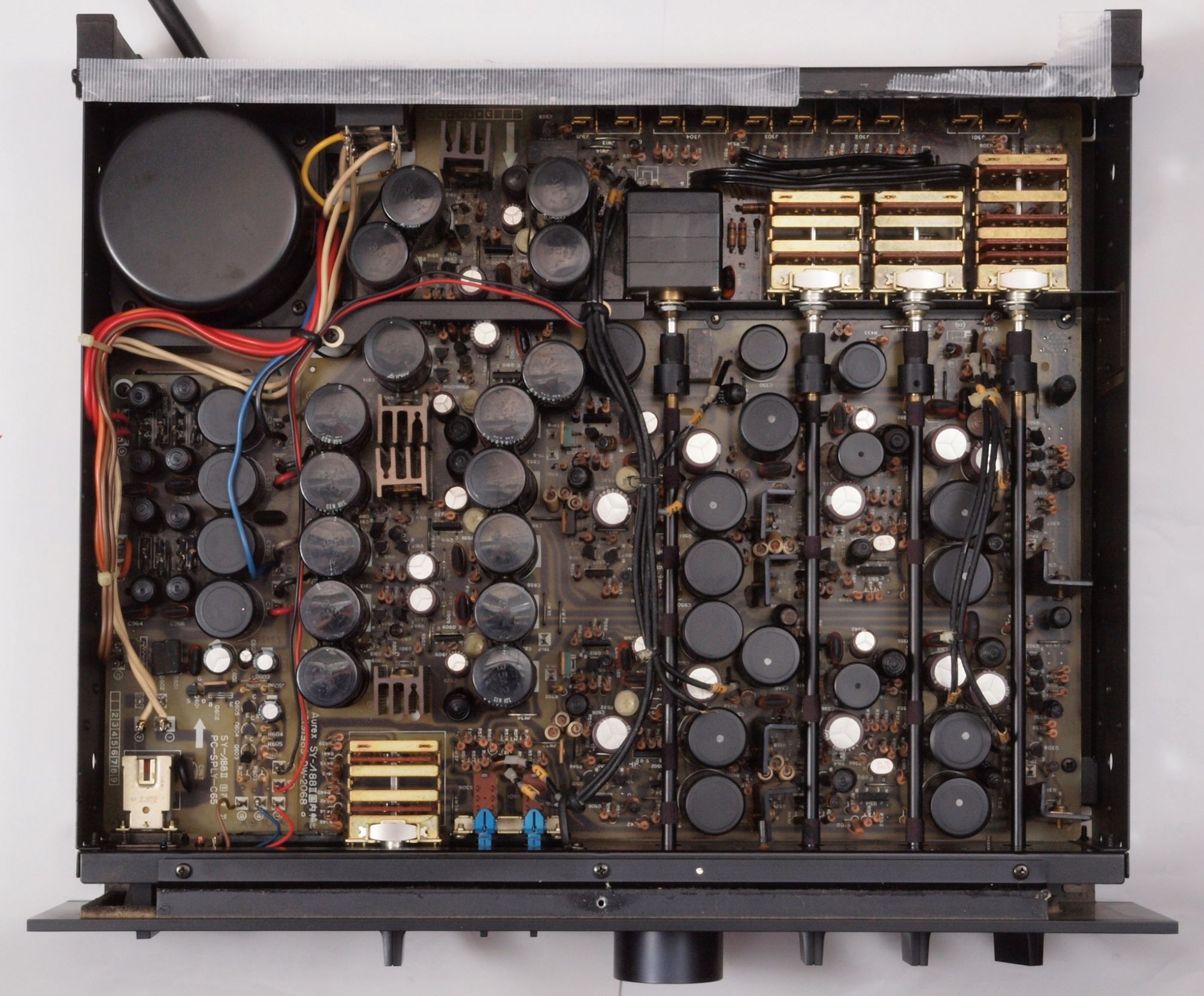

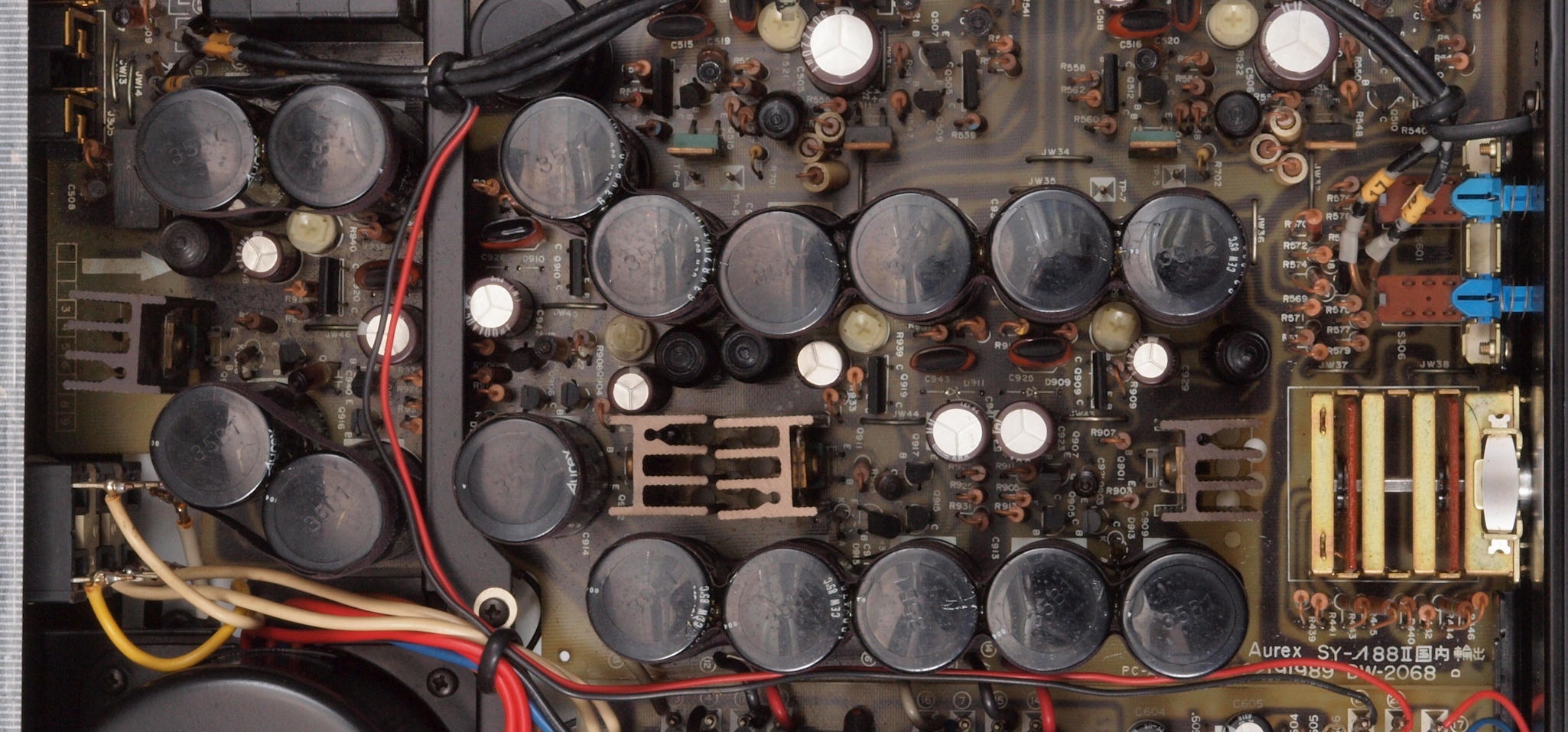

Ａ１６．　点検中　上蓋を外し、　上から見る。

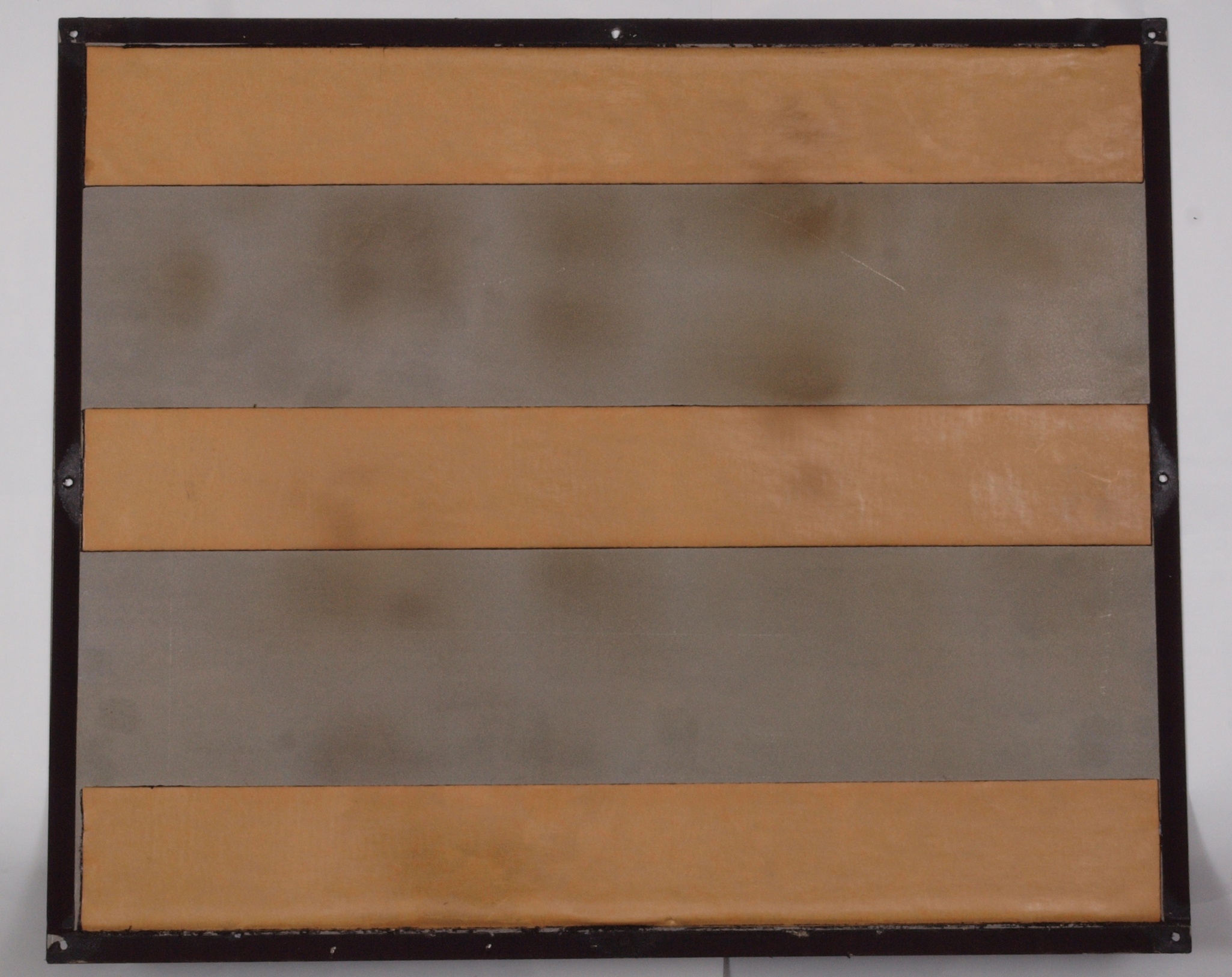

Ａ１６２．　点検中　外した上蓋裏、鉛テープが張られている。

Ａ１７．　点検中　入力ＲＣＡ端子裏、　ヒビが入っている。多量の接点復活材の使用でベタベタ！

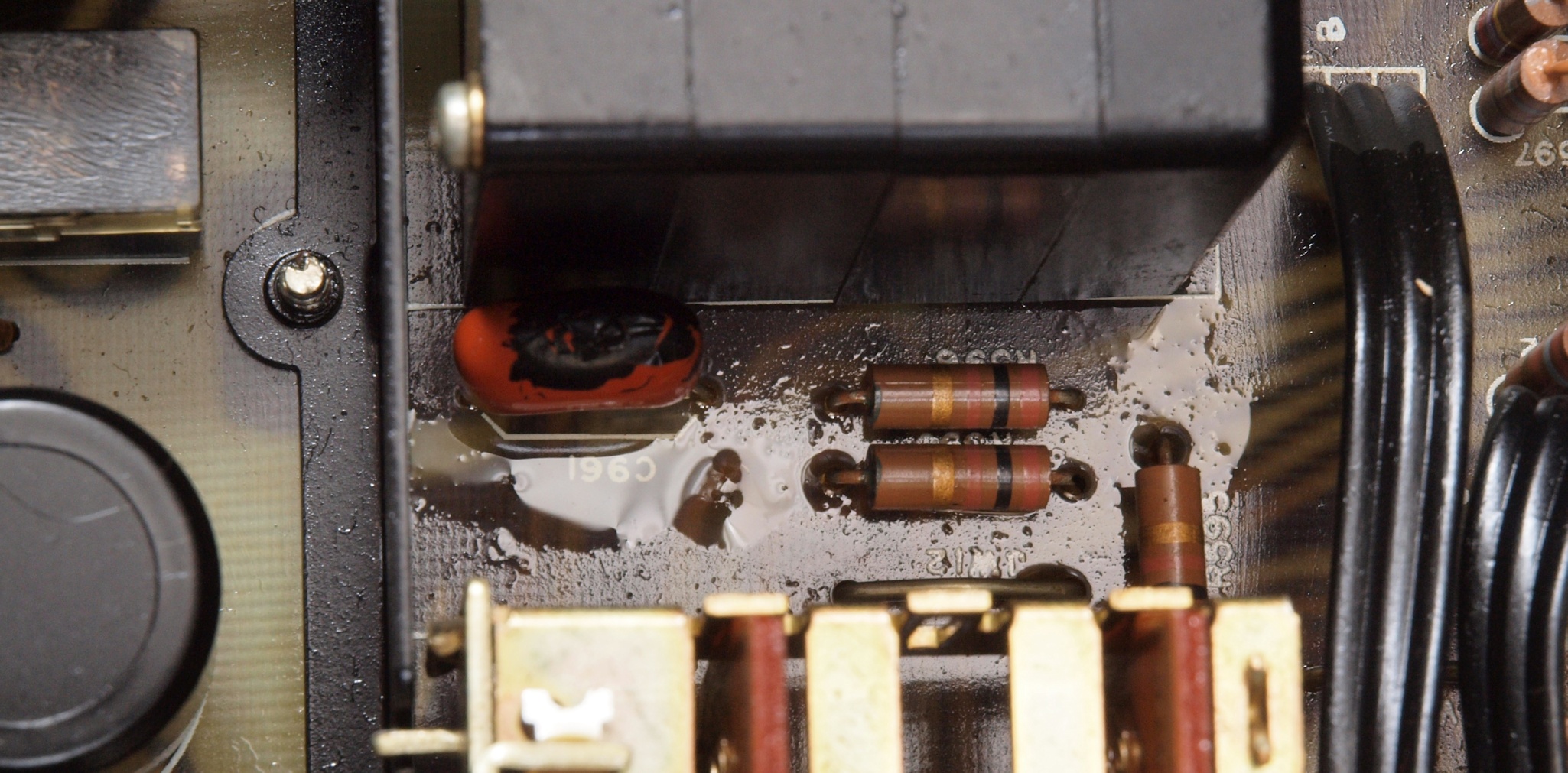

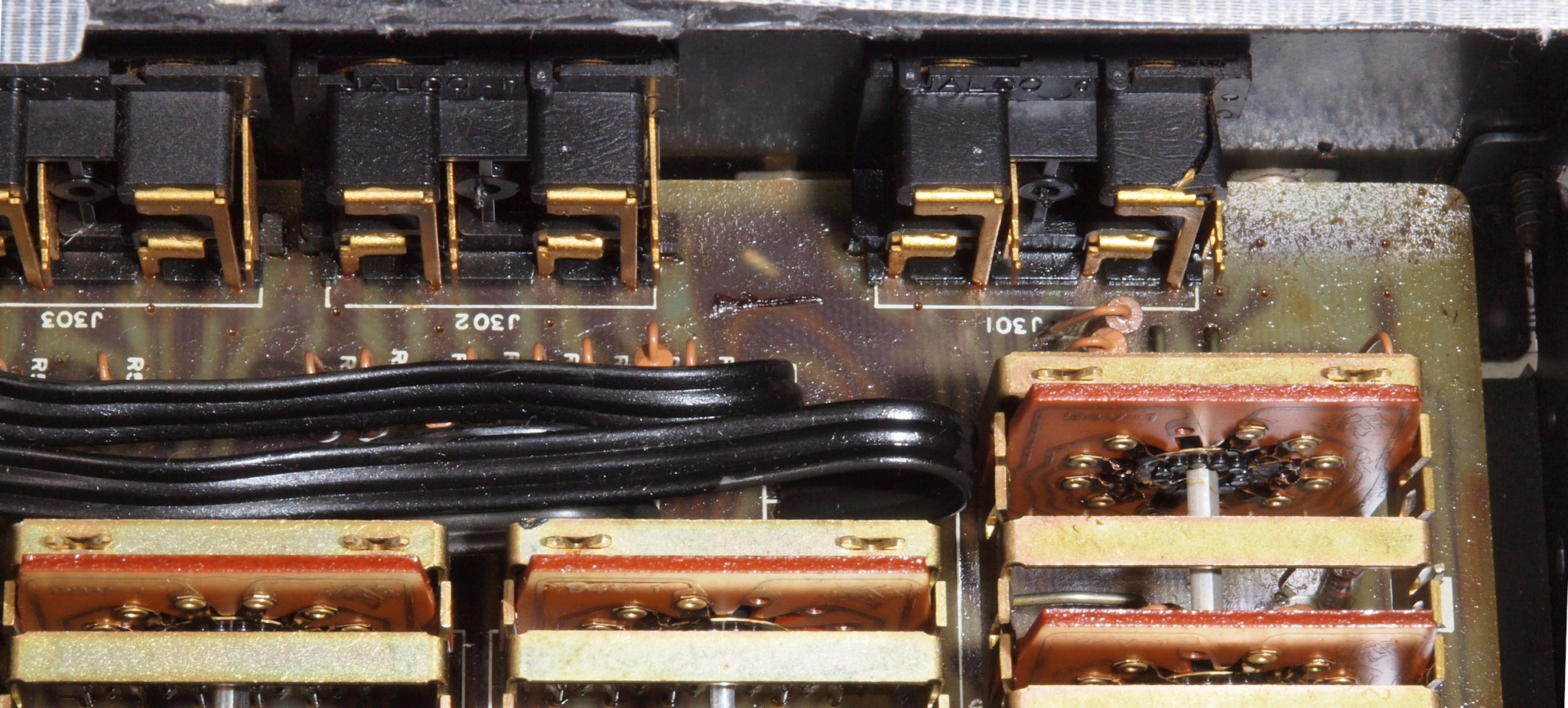

Ａ１８．　点検中　メインＶＲ横、　多量の接点復活材の使用でベタベタ！　メインＶＲから出て来たと思われる？

Ａ２１．　点検中　下前から見る

Ａ２２．　点検中　下前左から見る

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下後右から見る

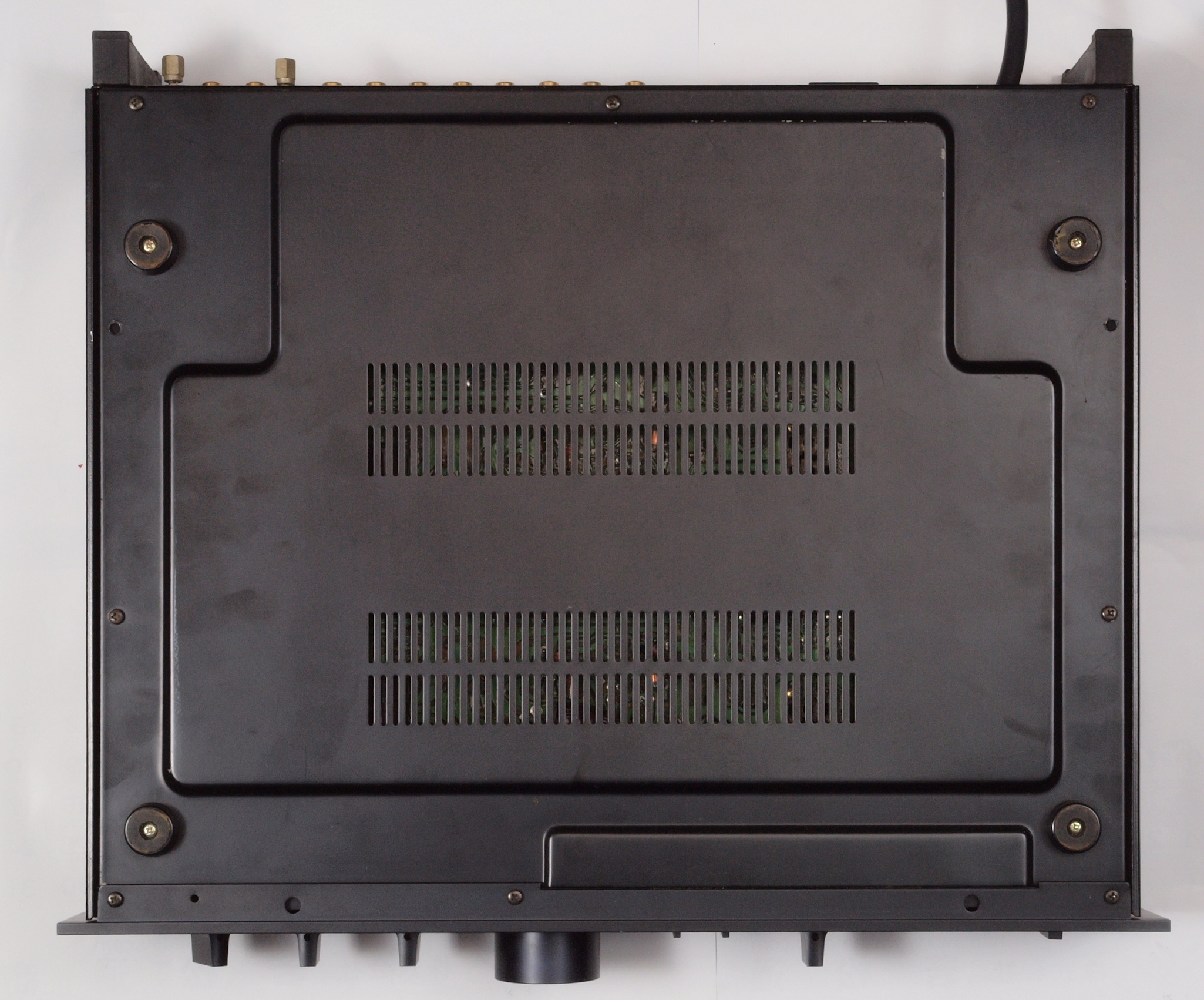

Ａ２５．　点検中　下から見る

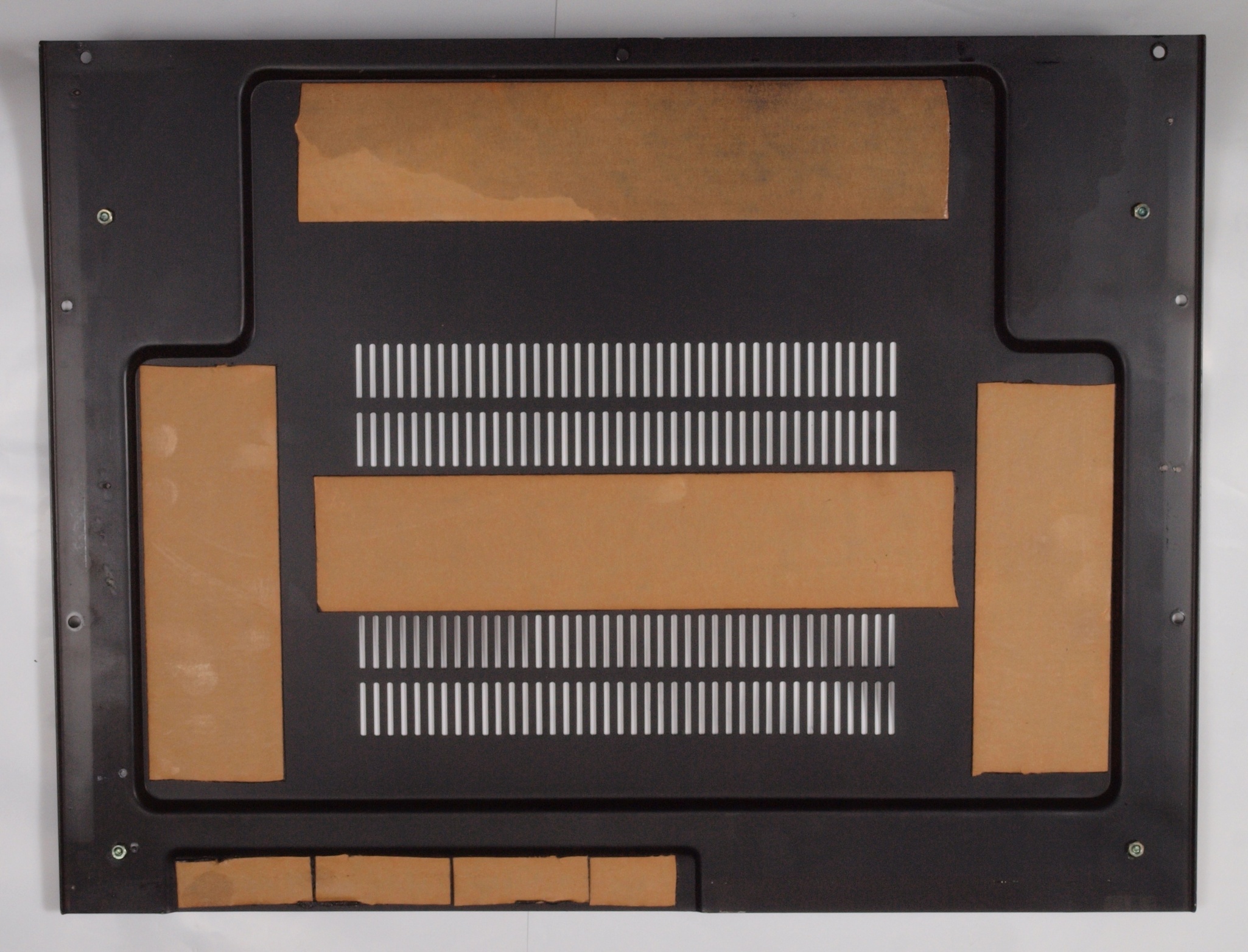

Ａ２５２．　点検中　外した下蓋裏、鉛テープが張られている。

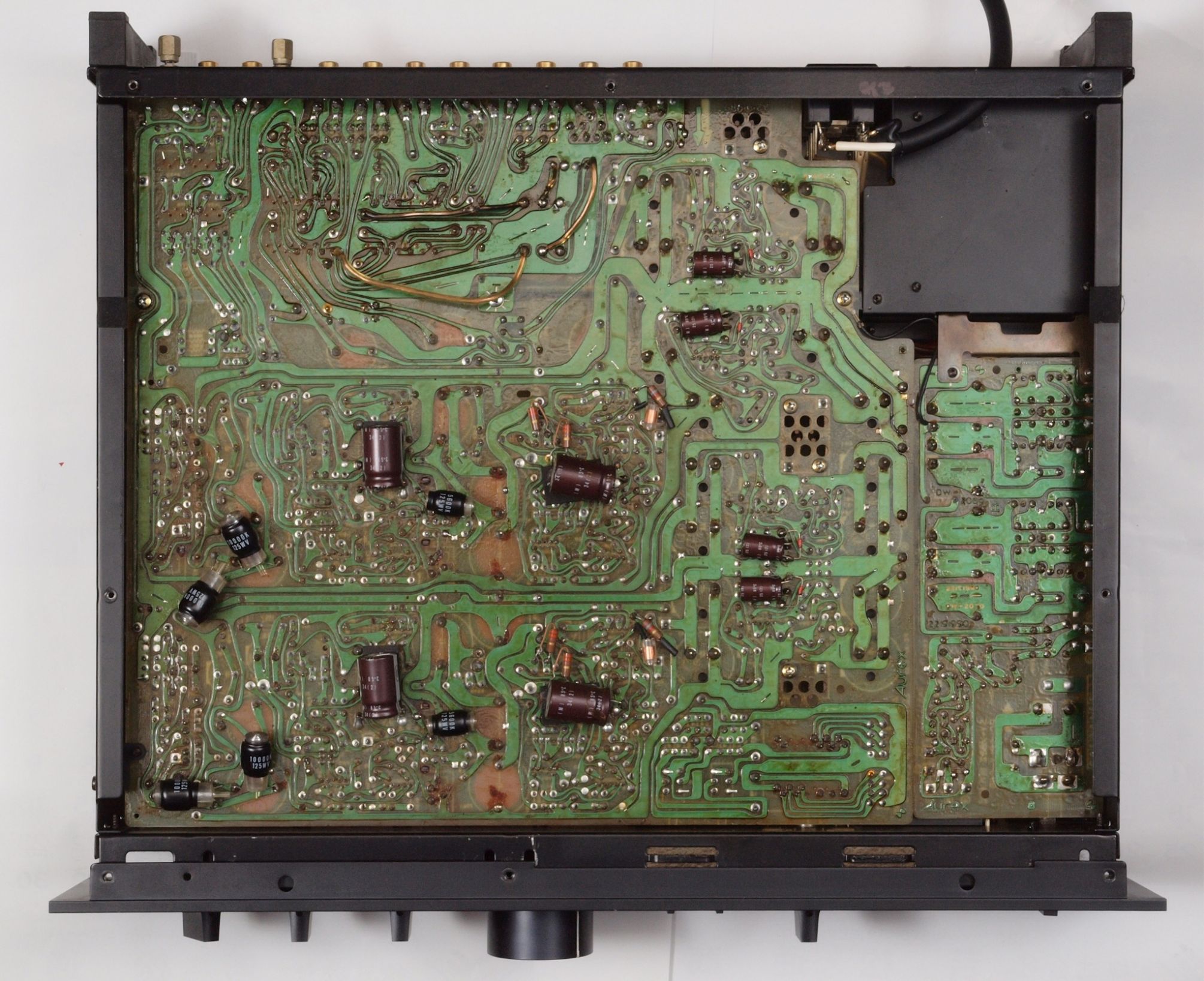

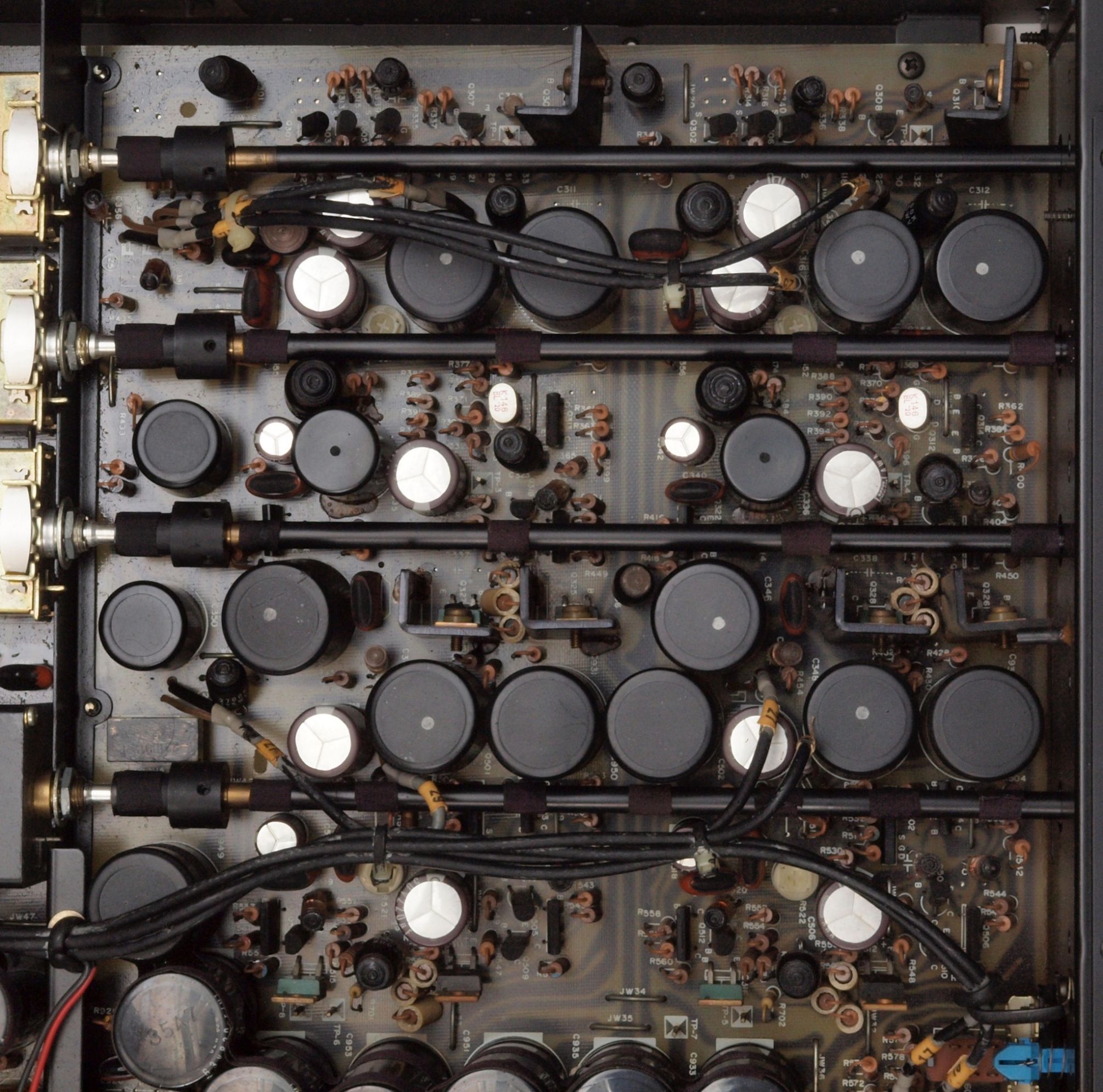

Ａ２６．　点検中　下蓋を取り、下から見る

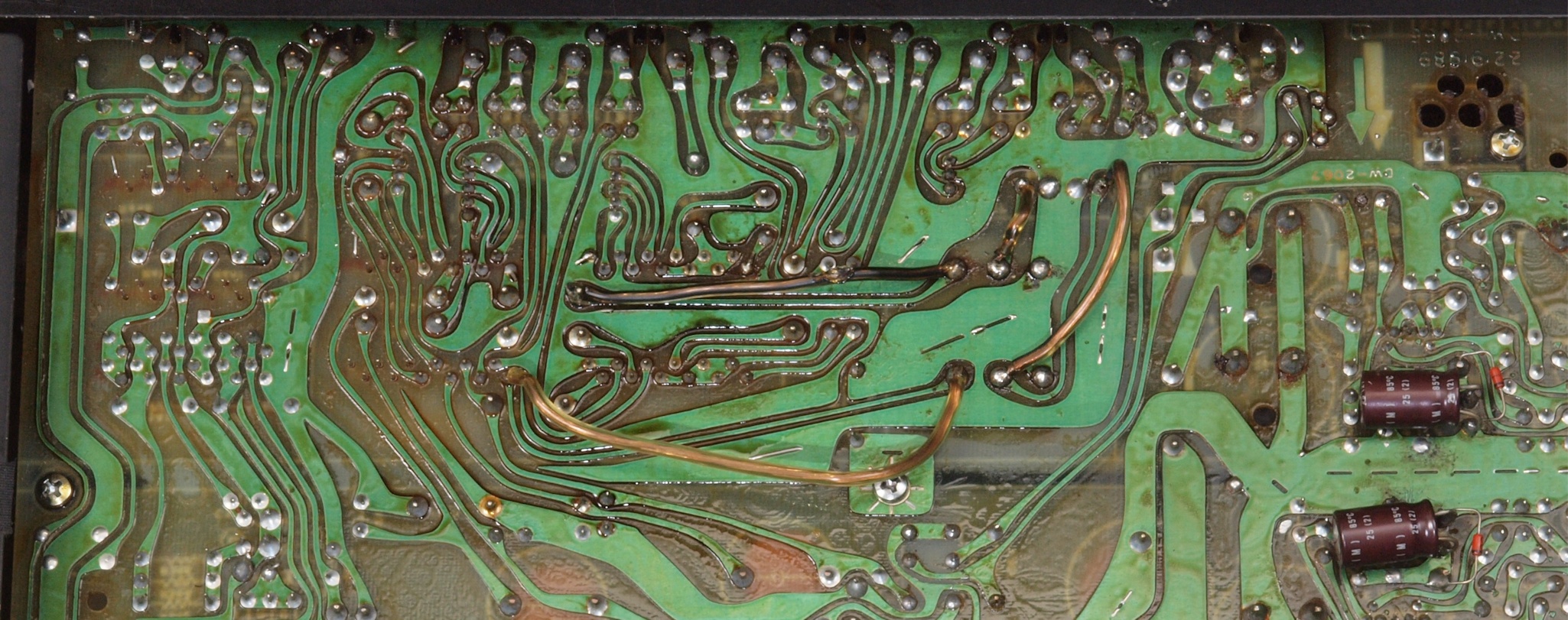

Ａ２６２．　点検中　前のユーザーが出力ラインの補強をする。　「太いことは良いことだ！」　の表れ？

Ａ３１．　点検中　入力RCA端子。

Ａ３２．　点検中　入力RCA端子。　テフロン絶縁型と交換可能。

Ａ４１．　点検中　出力RCA端子。

Ａ４２．　点検中　出力RCA端子。　テフロン絶縁型と交換可能。

Ａ５１．　点検中　電源コード取り付け。

Ａ５２．　点検中　３Pインレットに交換。

Ｃ．　修理状況 Ｃ１１．　修理前　ＡＭＰ部

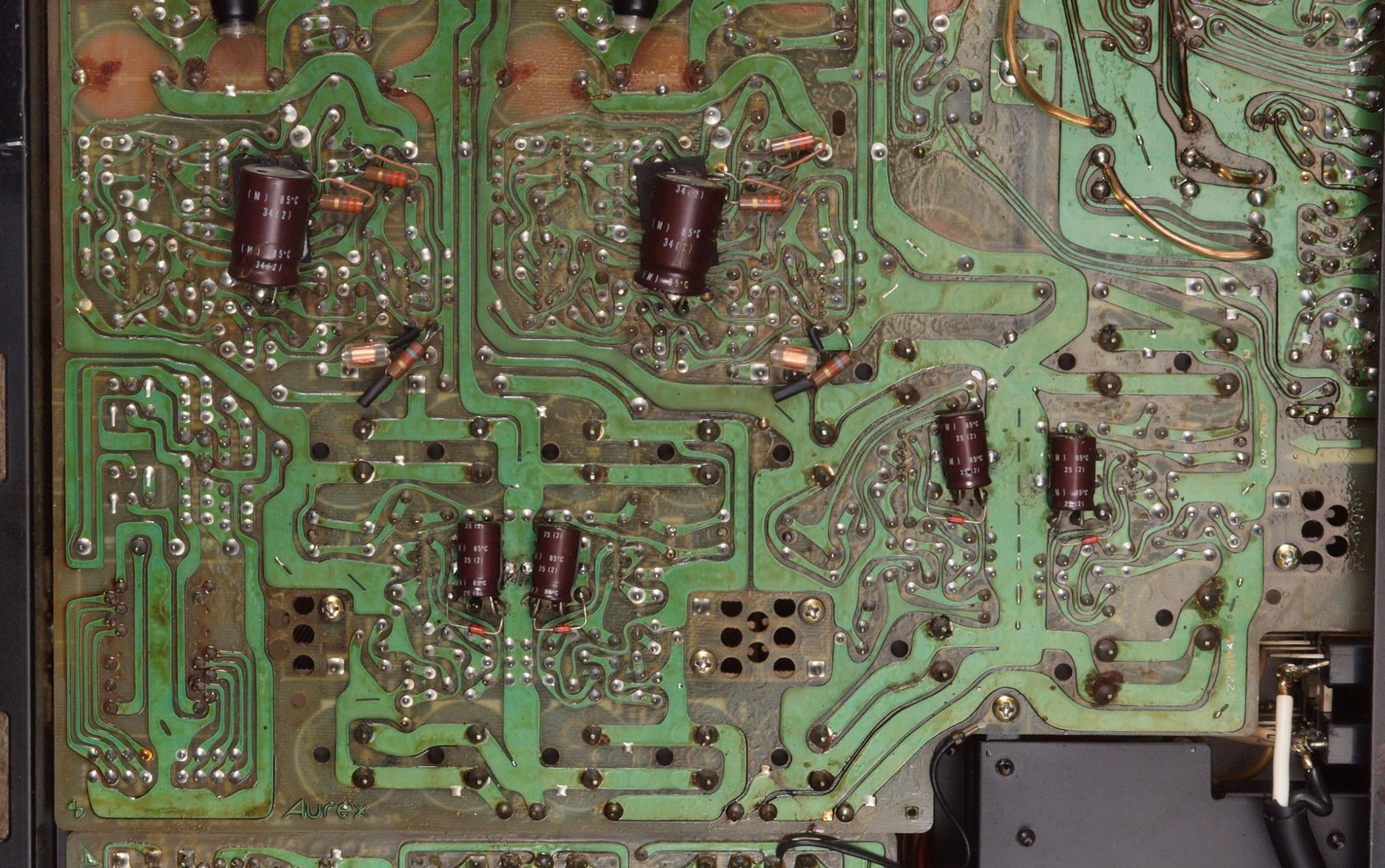

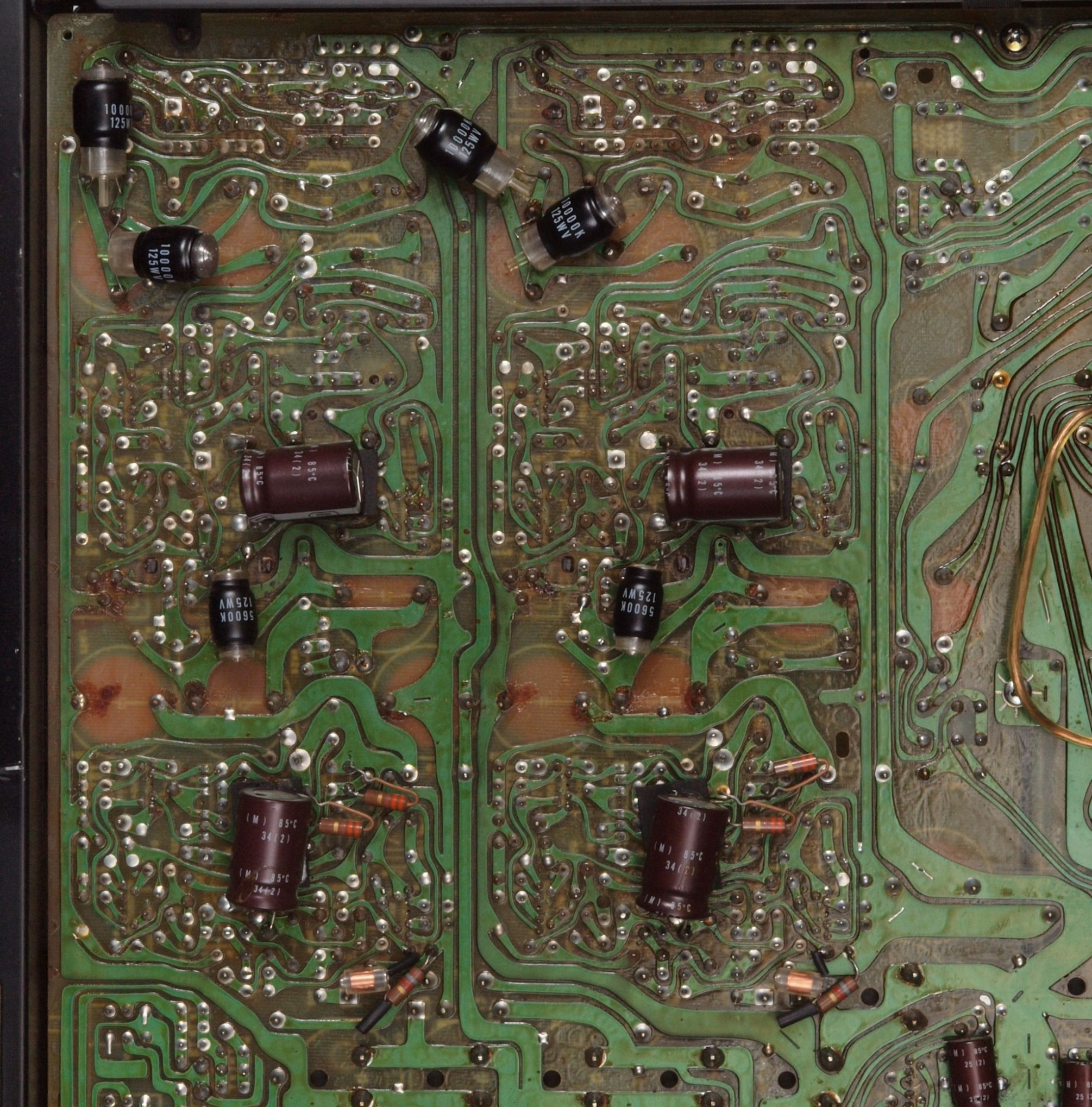

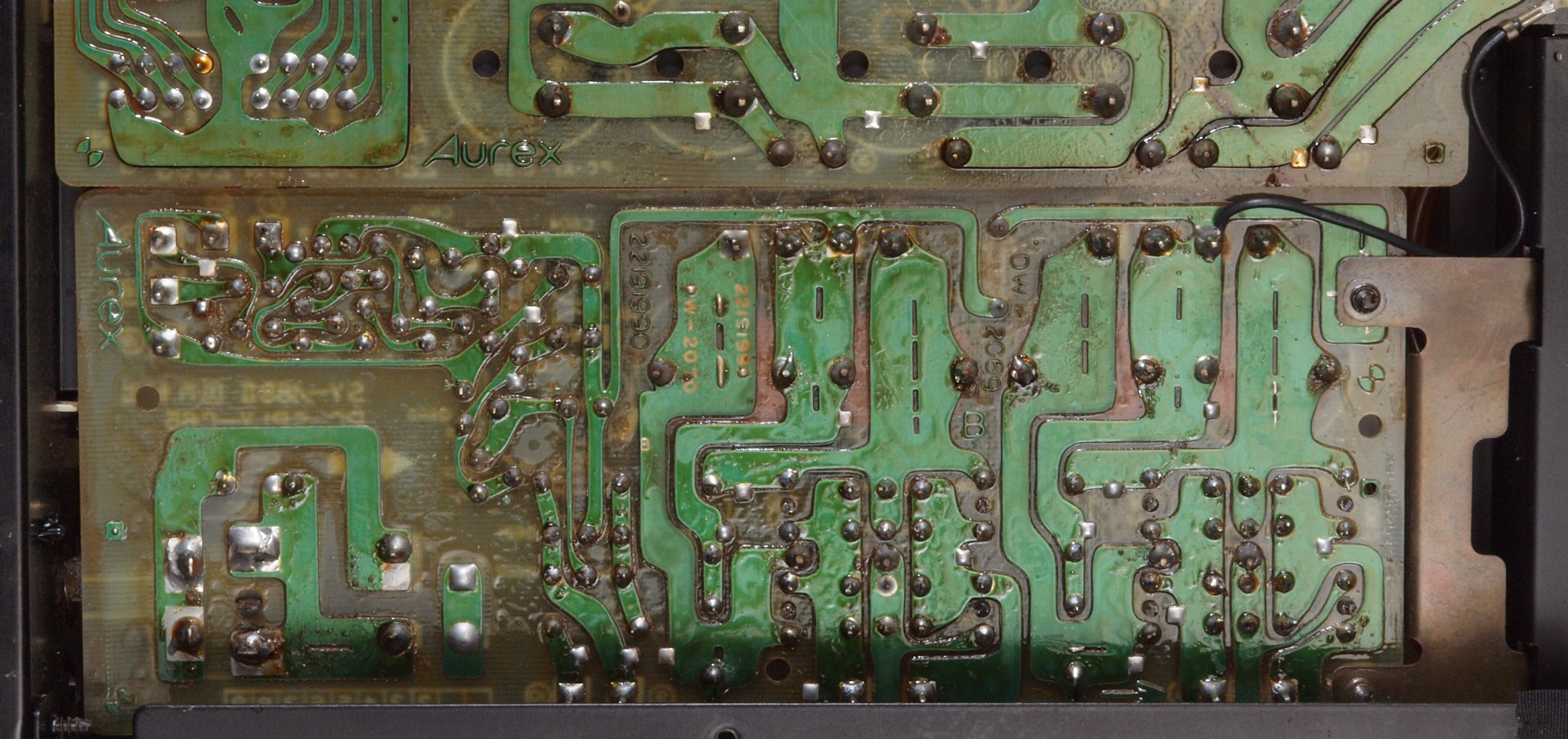

Ｃ１３．　修理前　ＡＭＰ部裏

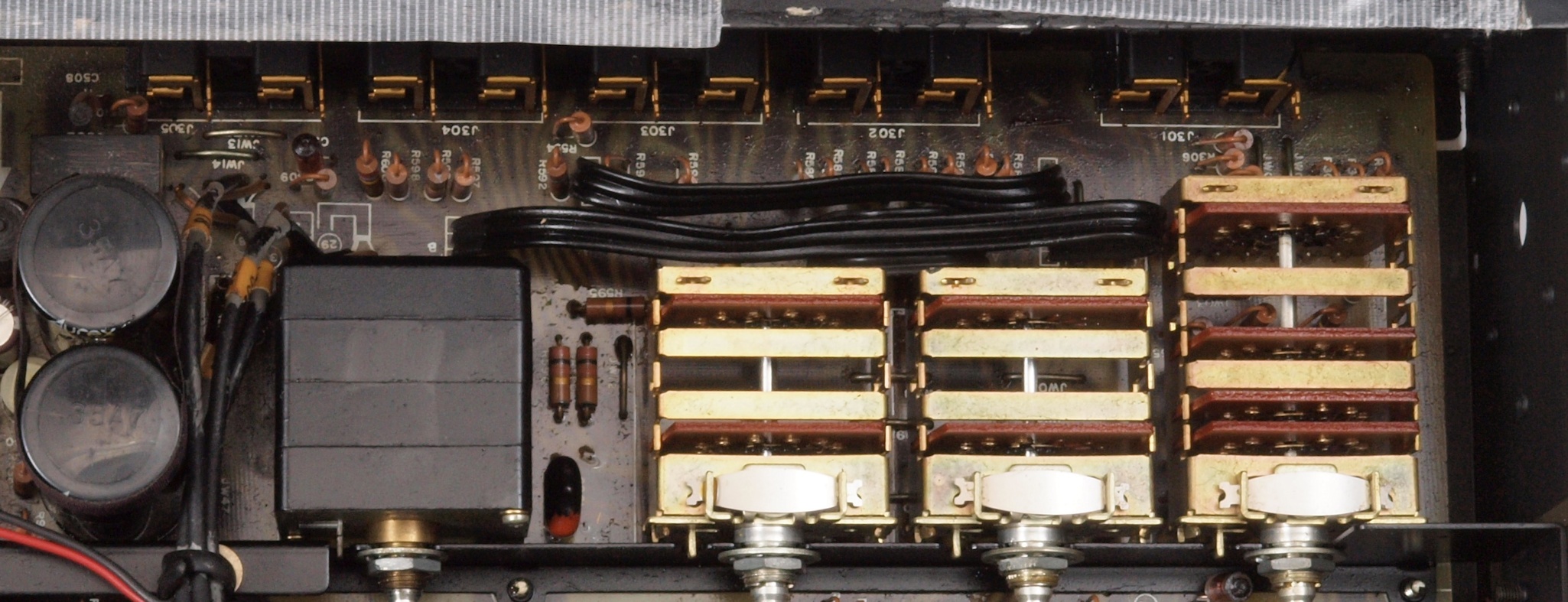

Ｃ２１．　修理前　メインＶＲ、ＳＷ部

Ｃ２３．　修理前　ＳＷ部裏

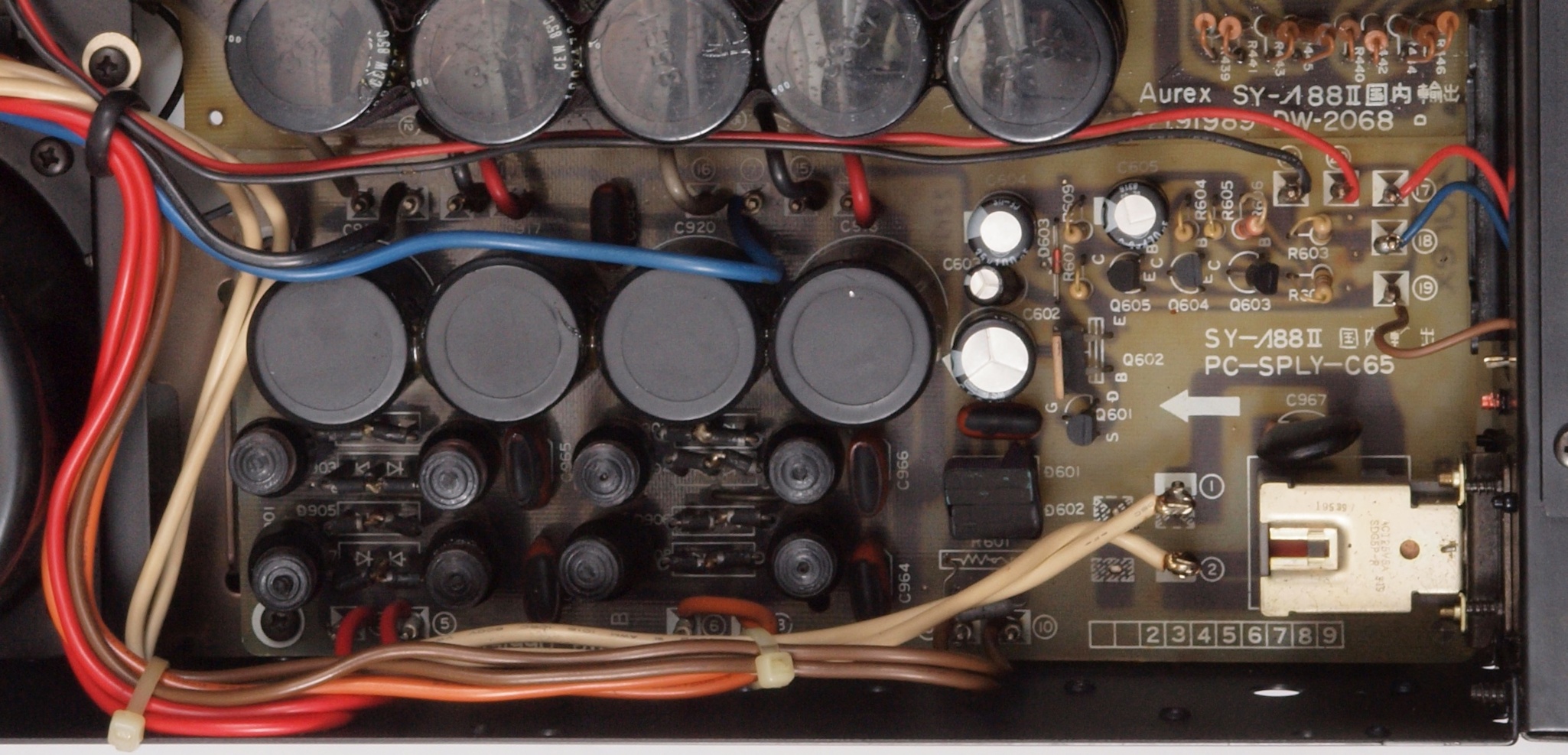

Ｃ５１．　修理前　定電圧部。　電解コンデンサーはテープでお互いに固定（巻いて）してある。

Ｃ５３．　修理前　定電圧部裏

Ｃ６１．　修理前　電源整流部

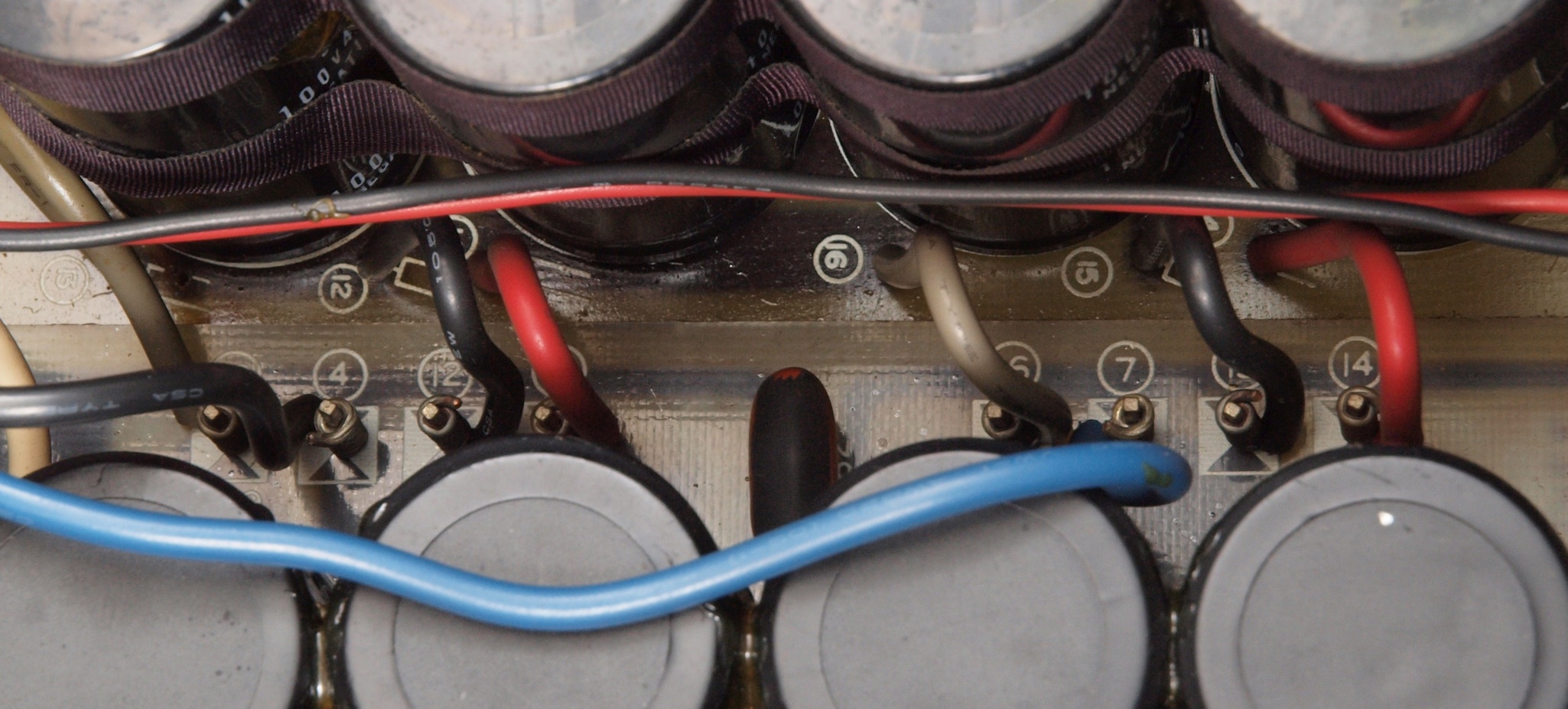

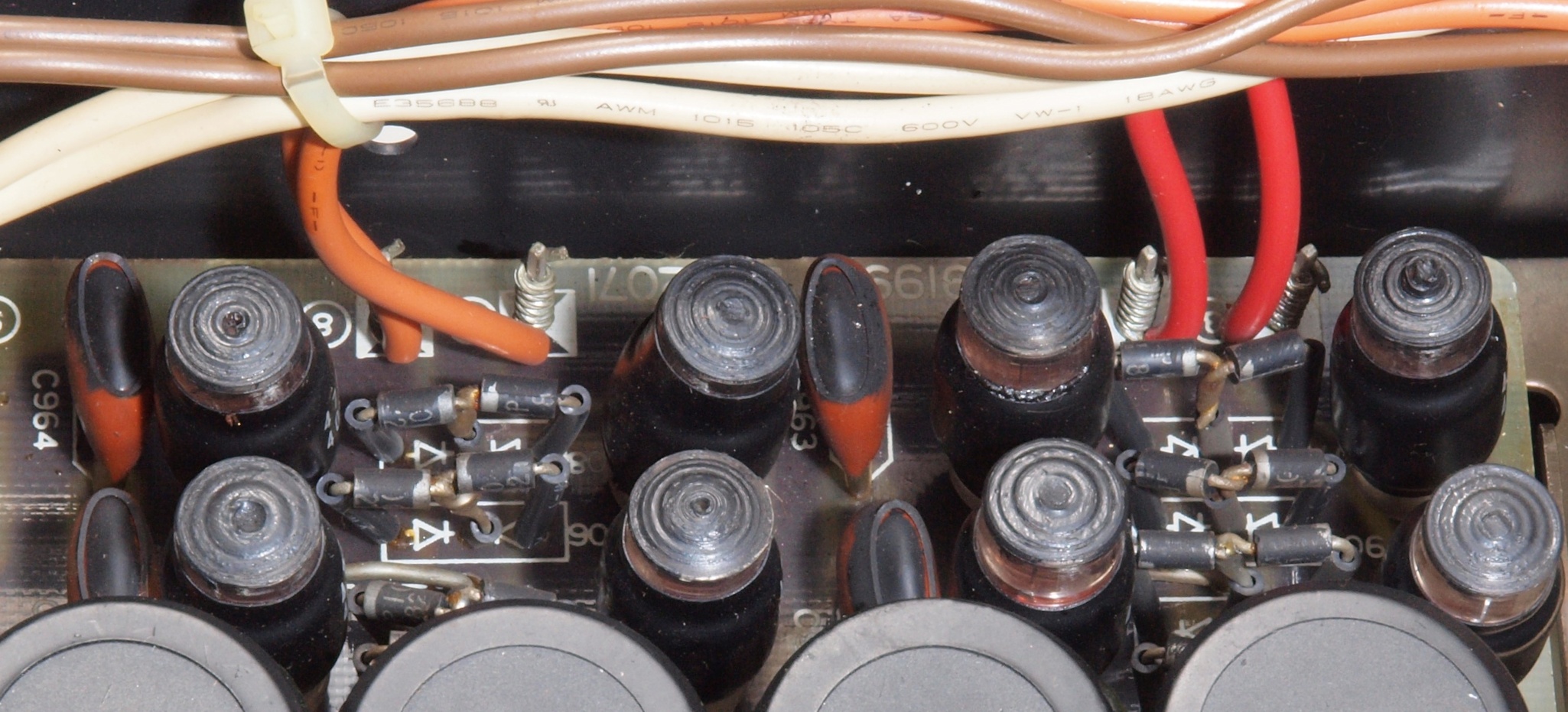

Ｃ６２１．　修理前　電源整流部ラッピング１

Ｃ６２３．　修理前　電源整流部ラッピング２

Ｃ６２５．　修理前　電源整流部ラッピング３

Ｃ６３．　修理前　　電源部整流裏

Ｃ７１．　修理前　　電源インレット。

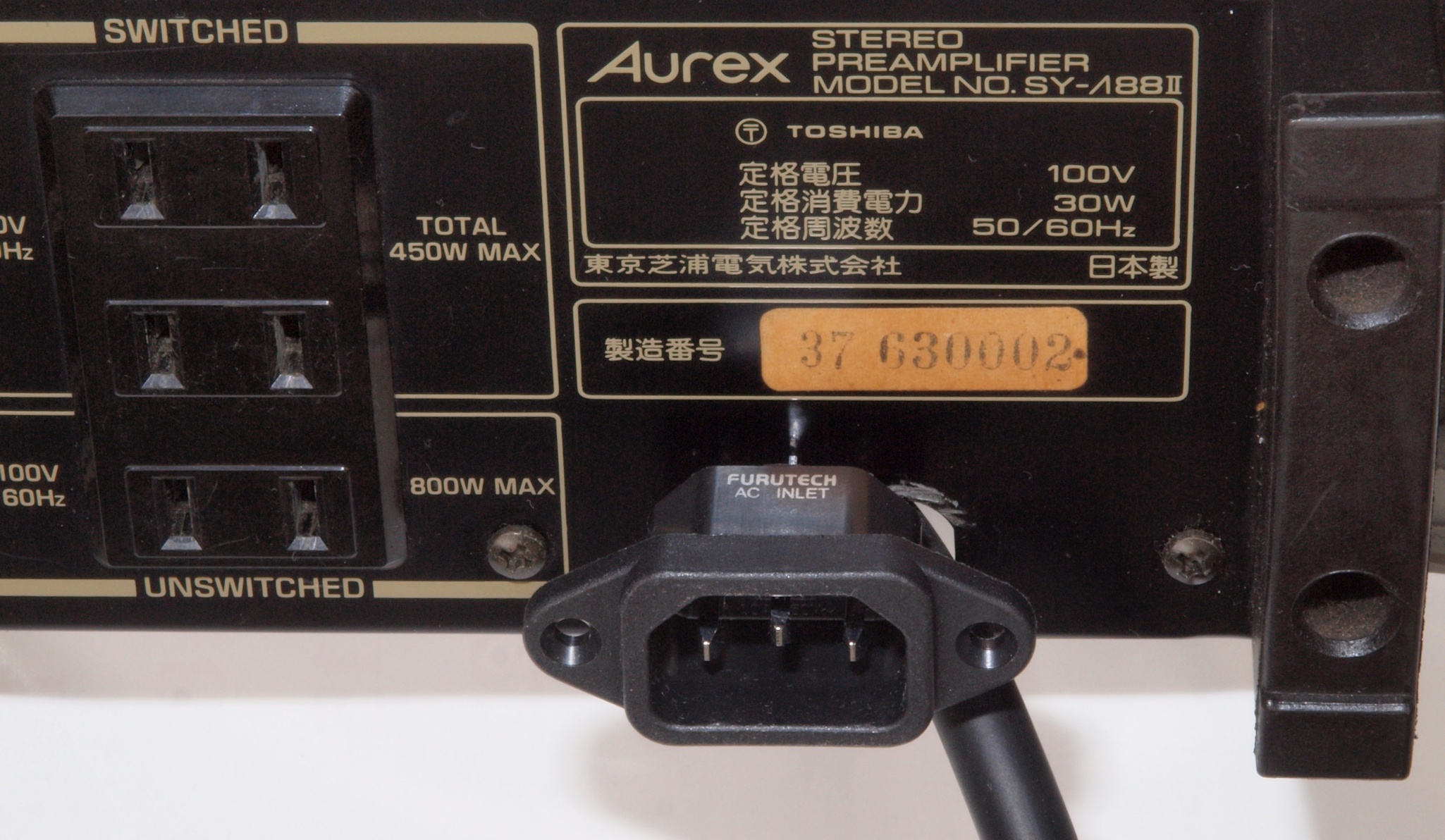

Ｃ７２．　修理後　３Ｐインレット取り付け。

Ｃ８１．　修理前　出力＆ＴＡＰＥ　ＲＣＡ端子郡。

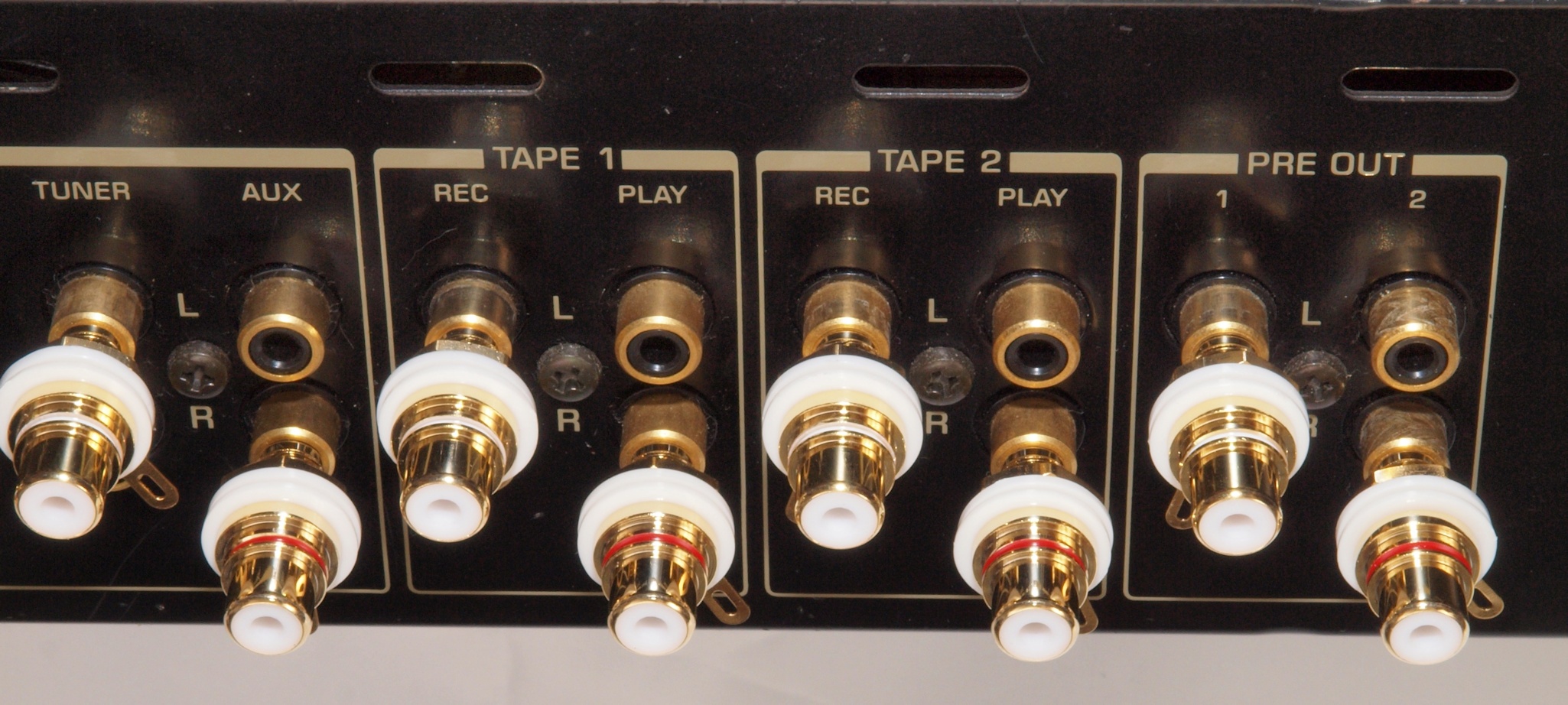

Ｃ８２．　修理後　出力＆ＴＡＰＥ　ＲＣＡ端子郡。テフロン絶縁ＲＣＡ端子に交換

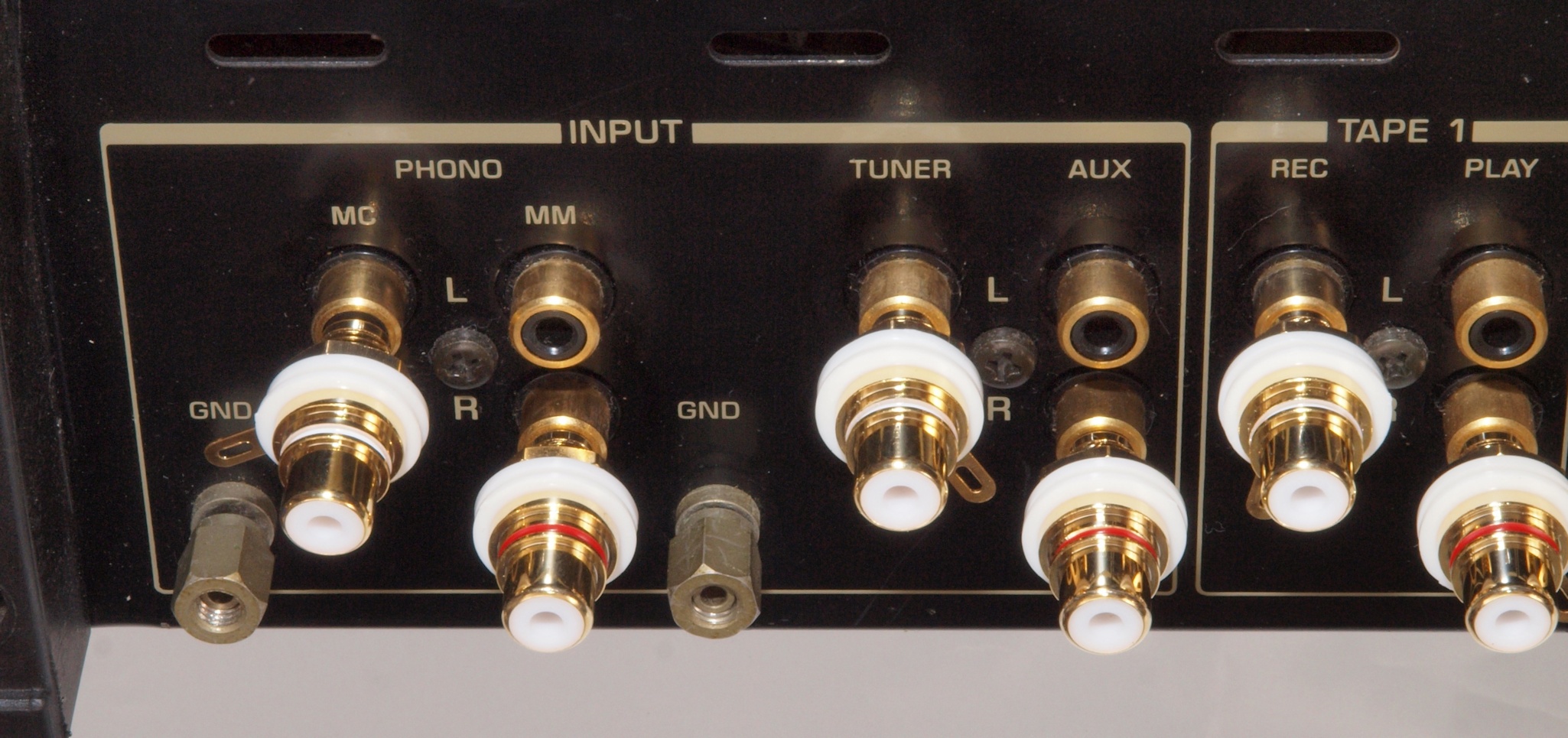

Ｃ９１．　修理後　入力　ＲＣＡ端子郡。

Ｃ９２．　修理後　入力　ＲＣＡ端子郡。テフロン絶縁ＲＣＡ端子に交換

Ｓ．　TOSHIBA 　Ａｕｒｅｘ　ＳＹ−Λ８８�U の仕様（マニアル・カタログより）

型式 コントロールアンプ　ＳＹ−λ８８�U 入力感度/インピーダンス Phono MM＝2.0mV/100Ω、47kΩ Phono MC＝0.1mV/10Ω、100Ω Tuner、Aux、Tape＝150mV/47kΩ 全高調波歪率（1kHz） Phono MM＝0.002％（7.5V出力時、Rec out） Phono MC＝0.002％（7.5V出力時、Rec out） Aux＝0.002％（3V出力時、Pre out） 混変調歪率 Aux＝0.002％（1kHz、3V出力時、Pre out） SN比（IHF-A、ショートサーキット） Phono MM＝88dB Phono MC＝70dB Aux＝110dB 周波数特性 Phono＝RIAA偏差 ±0.2dB（20Hz〜20kHz、Rec out） Aux＝10Hz〜100kHz +0 -1dB 最大許容入力（1kHz、THD 0.002％） Phono MM＝450mV Phono MC＝23mV 定格出力/インピーダンス Rec out＝150mV/180Ω（1kHz） Pre out＝1V/100Ω 最大出力 Pre out＝30V サブソニックフィルター MM、MC＝16Hz、6dB/oct 使用半導体 トランジスタ＝60個 ダイオード＝15個 FET＝11個 電源電圧 AC100V、50Hz/60Hz 消費電力 30W 外形寸法 幅450×高さ93×奥行386mm 重量 9kg 価格 \265,000（1981年頃）
