Ａｕｒｅｘ　ＳＹ−Λ８８�U．　５台目修理記録

平成１６年１０月２０日持込　　　　１２月２日完成

注意　このＡＭＰには、出力回路にプロテクトが有りません。　よって、出力にはＤＣ漏れの危険が有ります。 　　　　メインＡＭＰと「ＤＣ入力接続」するときは、十分に注意すること。「出来れば避けた方が良い」　 詳しくはこちら参照　詳しくはこちら参照２

Ａ．　修理前の状況 　YAHOOオークションで購入、して３ヶ位で、電源投入後２〜３時間位で、スピー カーから「ブツブツ」と音がでて、 その後、音がでなくなります。　はじめは、右だけでしたが、左も症状がでてきました。 また、ボリュームの∞から７０位までのところで、音が、右・左と出ないところがあります。　そして、とうとう、左右から音がでなくなり、ボリュームをさわったらバッチっと電 気がきました。 B．　原因 バッファーＡＭＰのＤＣ漏れ、ＥＱ−ＡＭＰ左右で増幅に差があり。 Ｃ．　修理状況 出力接続リレー修理。 初段ＦＥＴ（電解トランジスター）交換。 ＲＬバイアス・バランスＶＲ交換。 電解コンデンサー交換（オーデオコンデンサー使用） メインＶＲ・バランスＶＲ解体清掃。 ＲＣＡ端子交換。 Ｄ．　使用部品 初段ＦＥＴ（電解トランジスター）　　　　　　　　　　　　　　　２個。 バイアス・バランス半固定ＶＲ　　　　　　　　　　　　　　　　８個。 メタライズド・ポリエステル・フィルムコンデンサー　　 　１８個。 電源電解コンデンサー　　　　　　　　　　　　　　　　　　 　１６個。 電解コンデンサー　　　　　　　　　　　　　　　　　　　　　 　２６個。 ＲＣＡ端子　　　　　　　　　　　　　　　　　　　　　　　　　　　２０個。 Ｅ．　調整・測定 Ｆ．　上位測定器による調整・測定 Ｇ．　修理費　　　１１８，０００円　　　　オーバーホール修理 Ｓ．　TOSHIBA 　Ａｕｒｅｘ　ＳＹ−λ８８�U の仕様（マニアル・カタログより）

Ａ．　修理前の状況 Ａ１Ａ．　点検中　上から見る。修理履歴あり。

Ａ１Ｂ．　点検中　下から見る

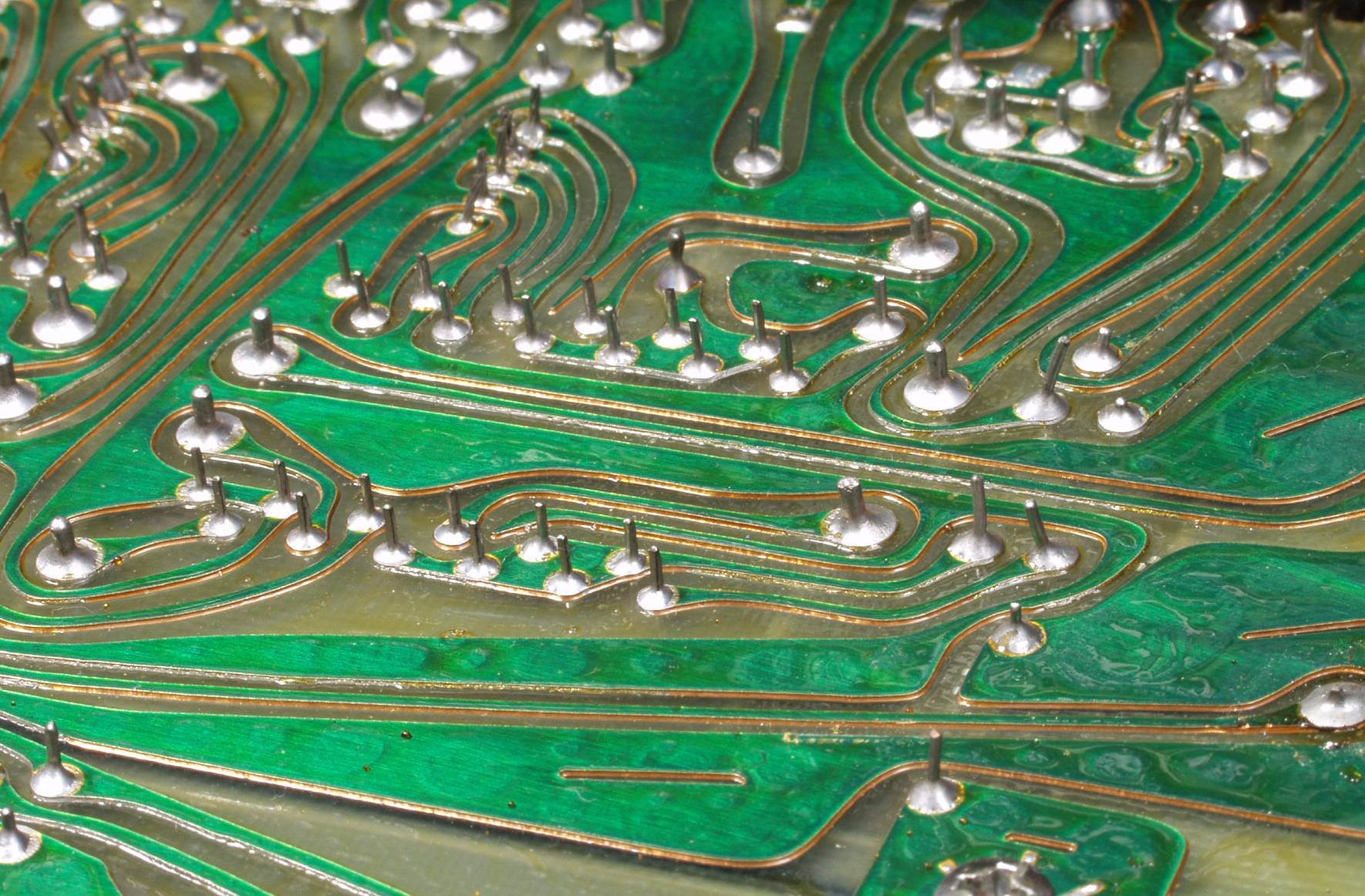

Ａ２．　点検中　基盤の銅箔の厚さに圧倒　しかし半田付けは大変

Ａ３．　電解コンデンサー　左上＝交換する１５００μ　　　　　　右上＝交換する１０００μ／１００Ｖ 　　　　　　　　　　　　　　　　左下＝付いていた４７０μ　　　　　　右下＝付いていた８２０μ／６３Ｖ　Ａｕｒｅｘの名前が！！

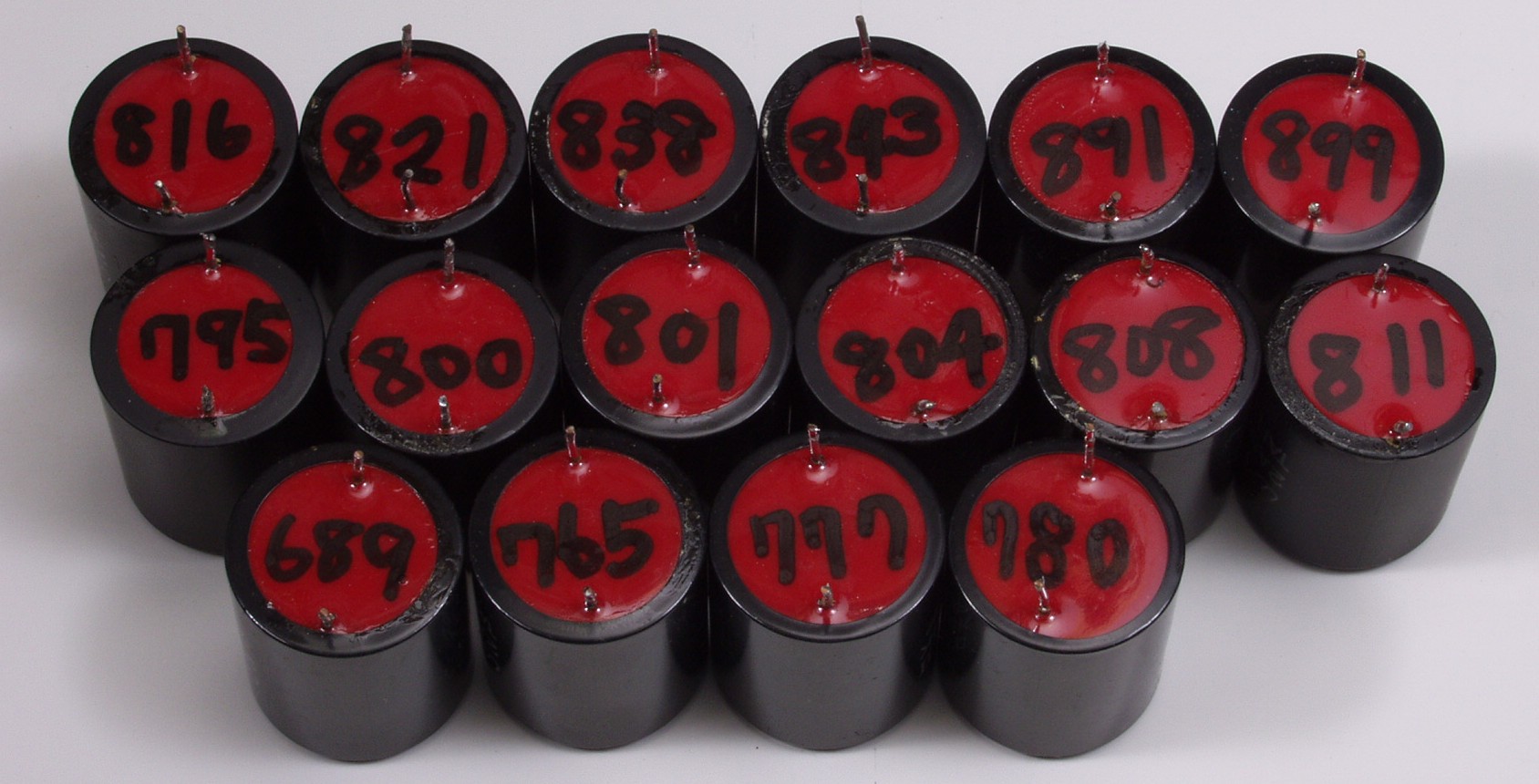

Ａ４．　取り外したλコンデンサーの容量測定結果。　但し安い測定器なので絶対値は不信用 　　　　　　年月は確実にコンデンサーを変化させます。　これでも、「λコンデンサー神話」は健在？

Ｃ．　修理状況 Ｃ１Ａ．　修理前　ＡＭＰ部

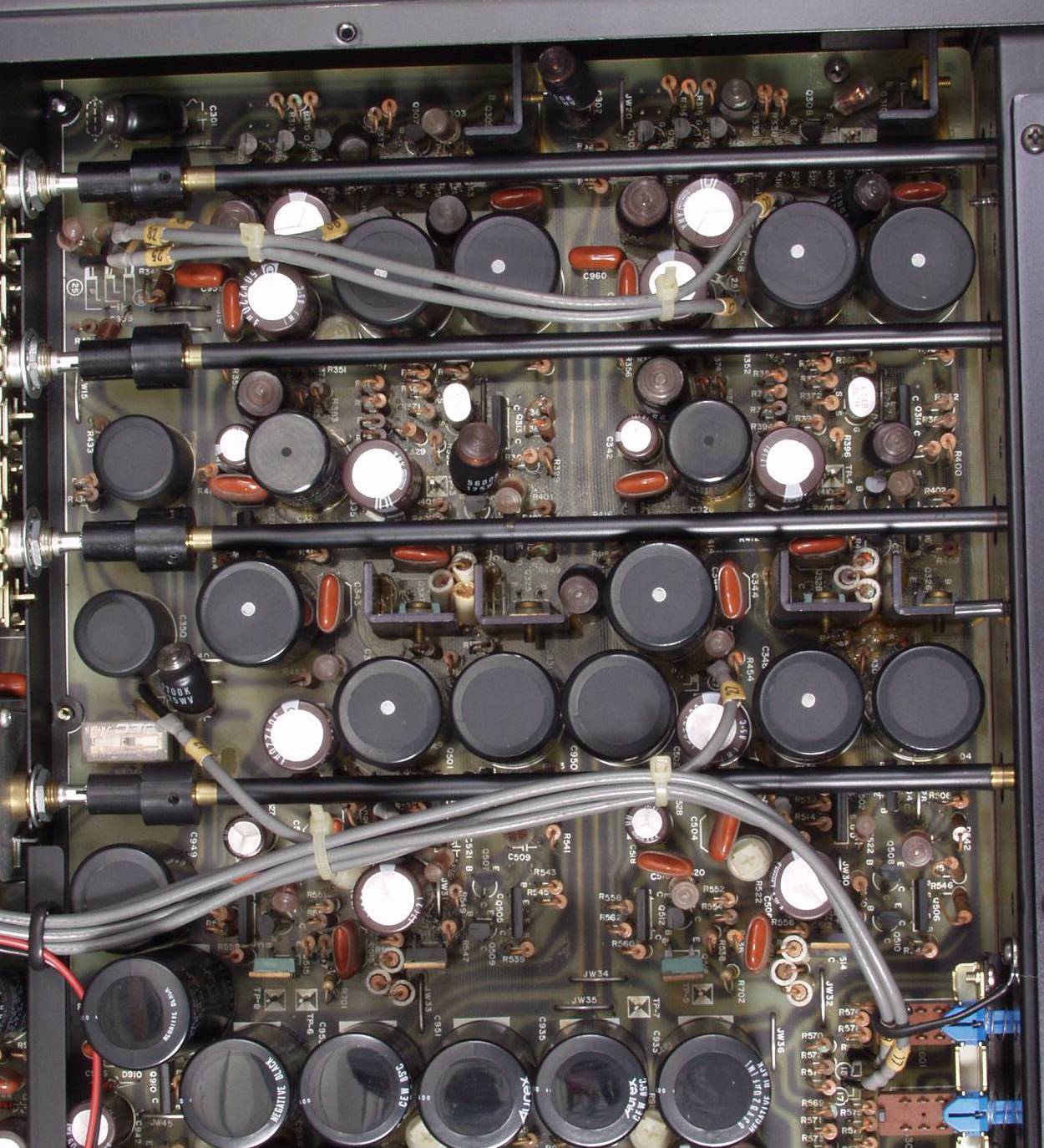

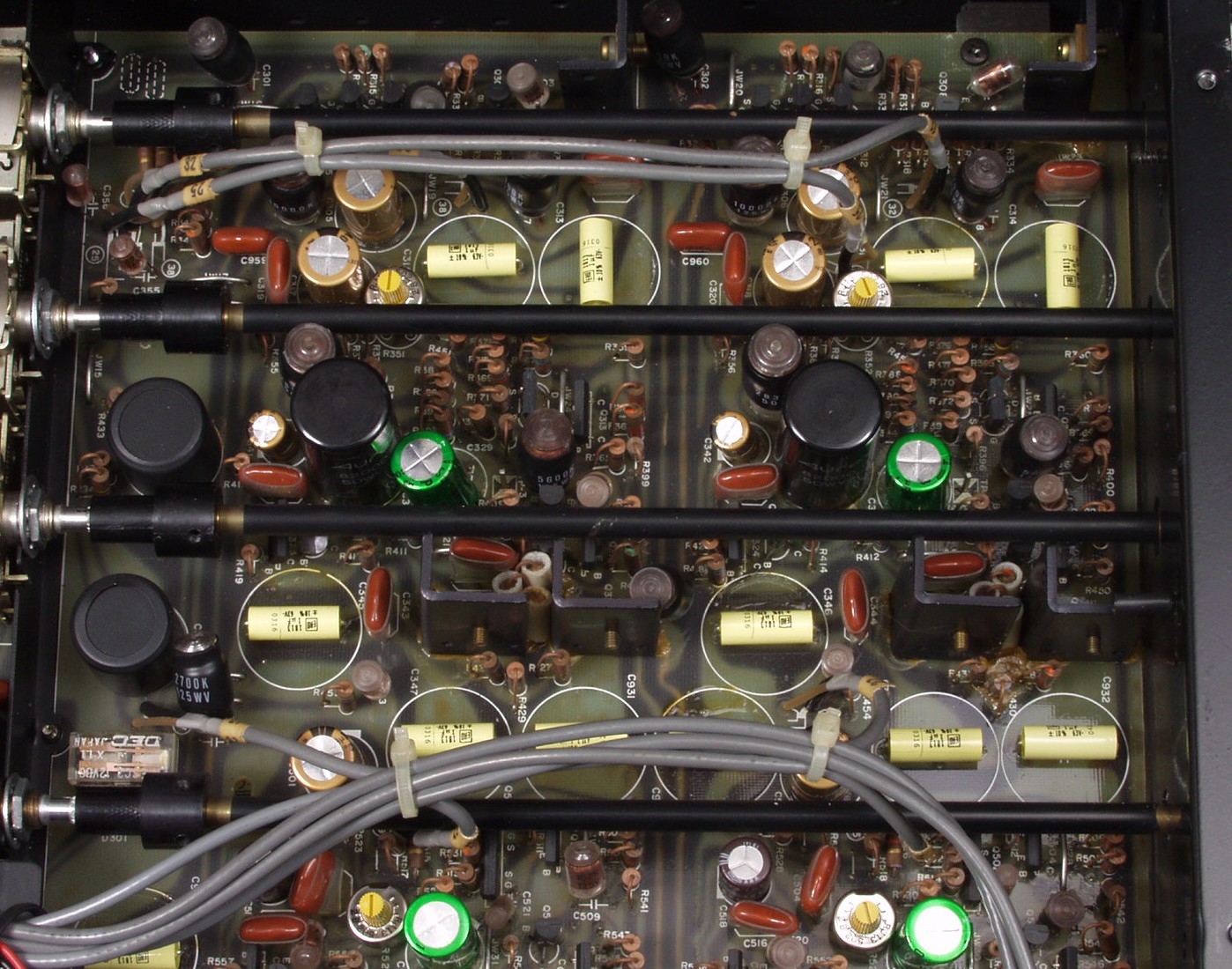

Ｃ１Ｂ．　修理後　ＡＭＰ部　電解コンデンサー１４個、λコンデンサー１４個、ＦＥＴ（電界トランジスター）２個交換

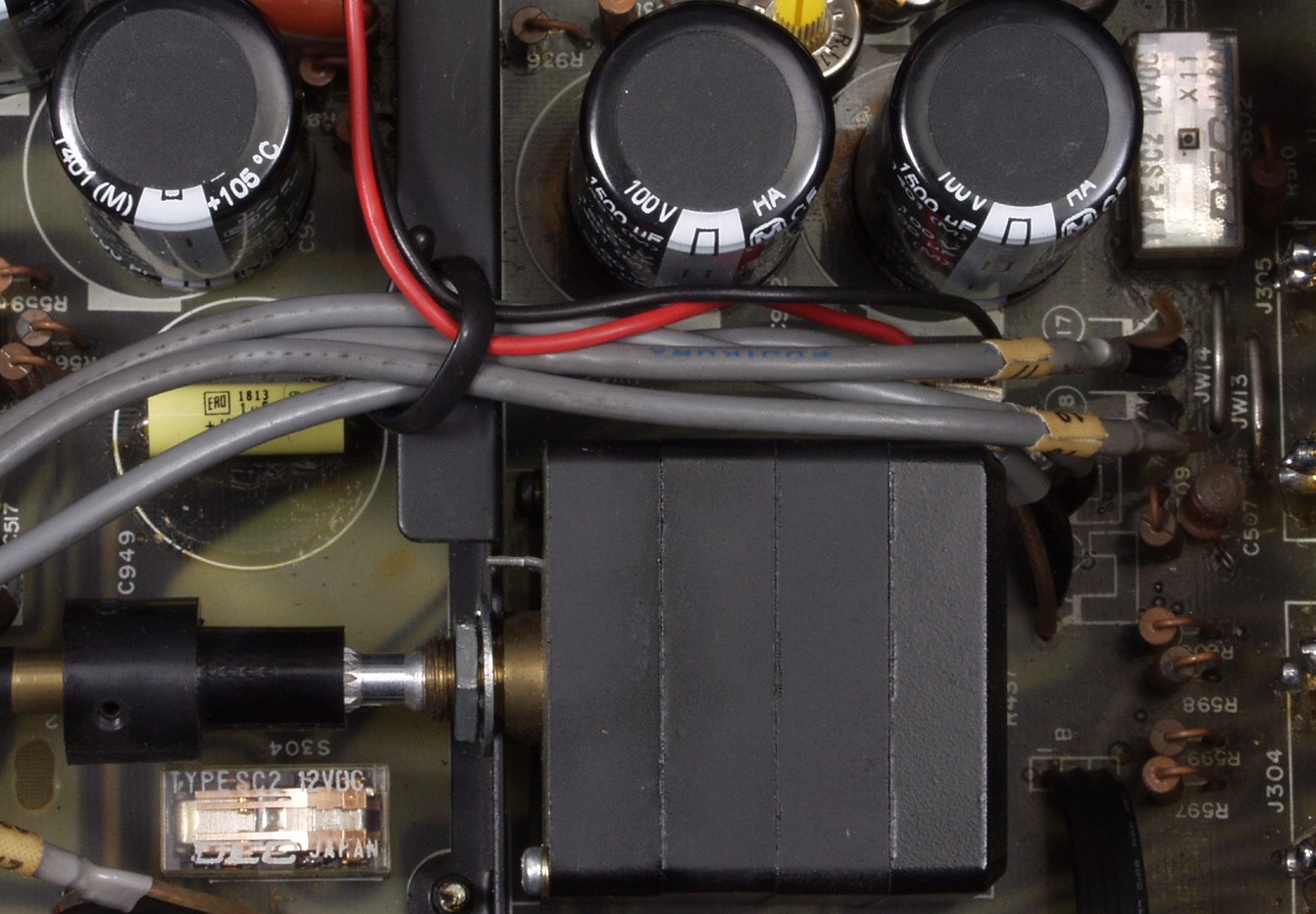

Ｃ１Ｂ１．　修理後　ＡＭＰ部出力リレー　洗浄して使用 　　　　　　　　　　　　　このAMPは設計が良く、出力をアース（短絡）する方法なので、性能に影響しない

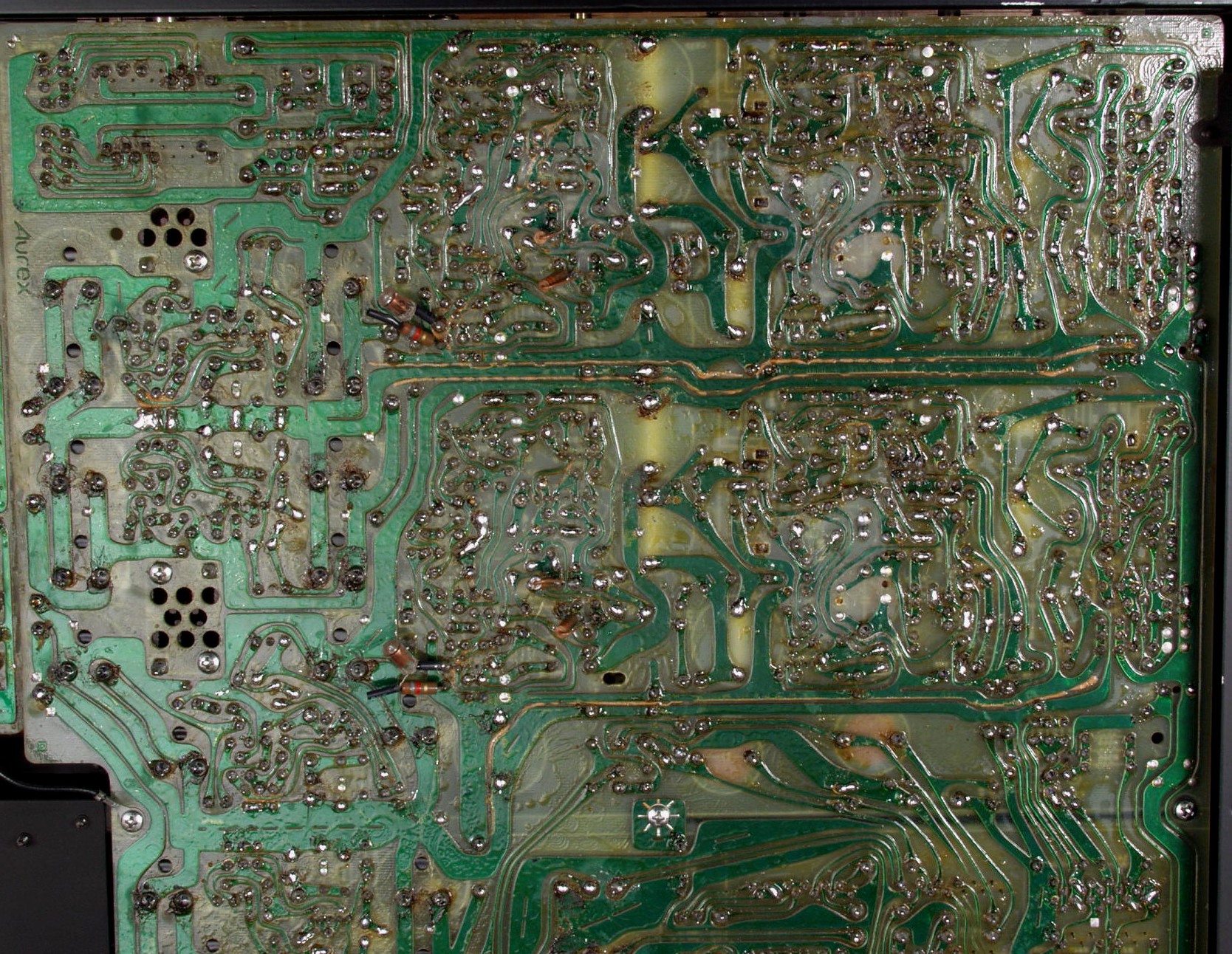

Ｃ１Ｃ．　修理前　ＡＭＰ部裏

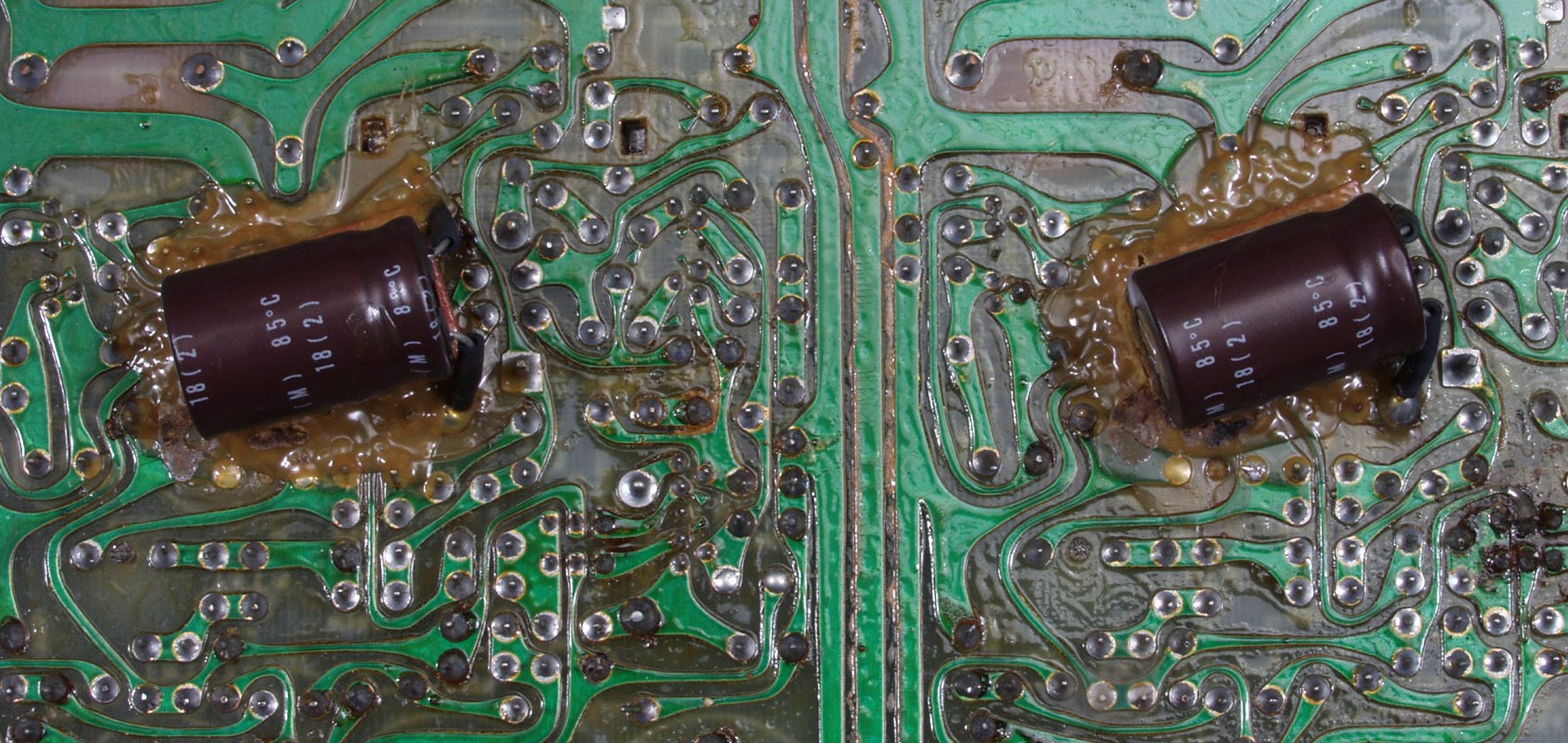

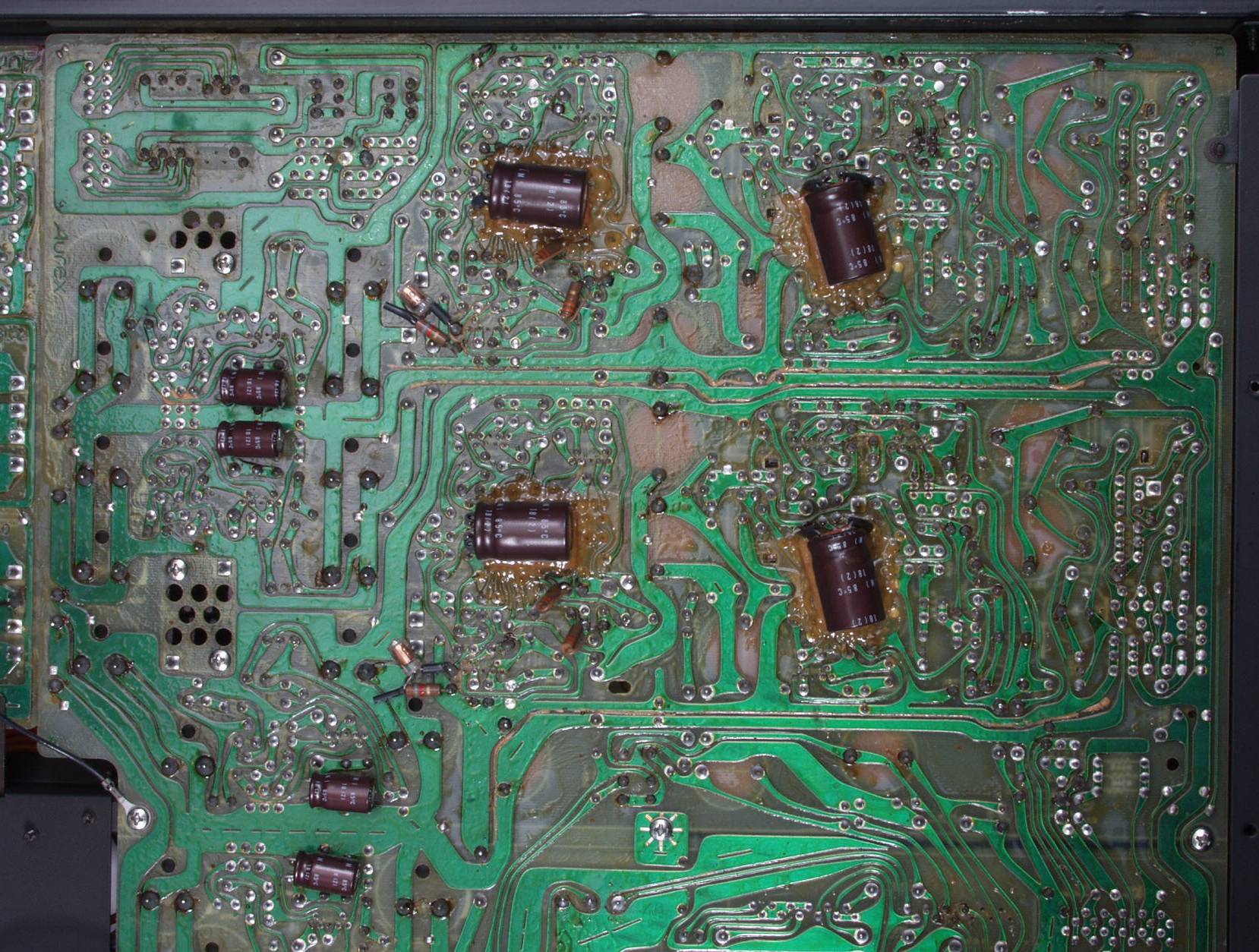

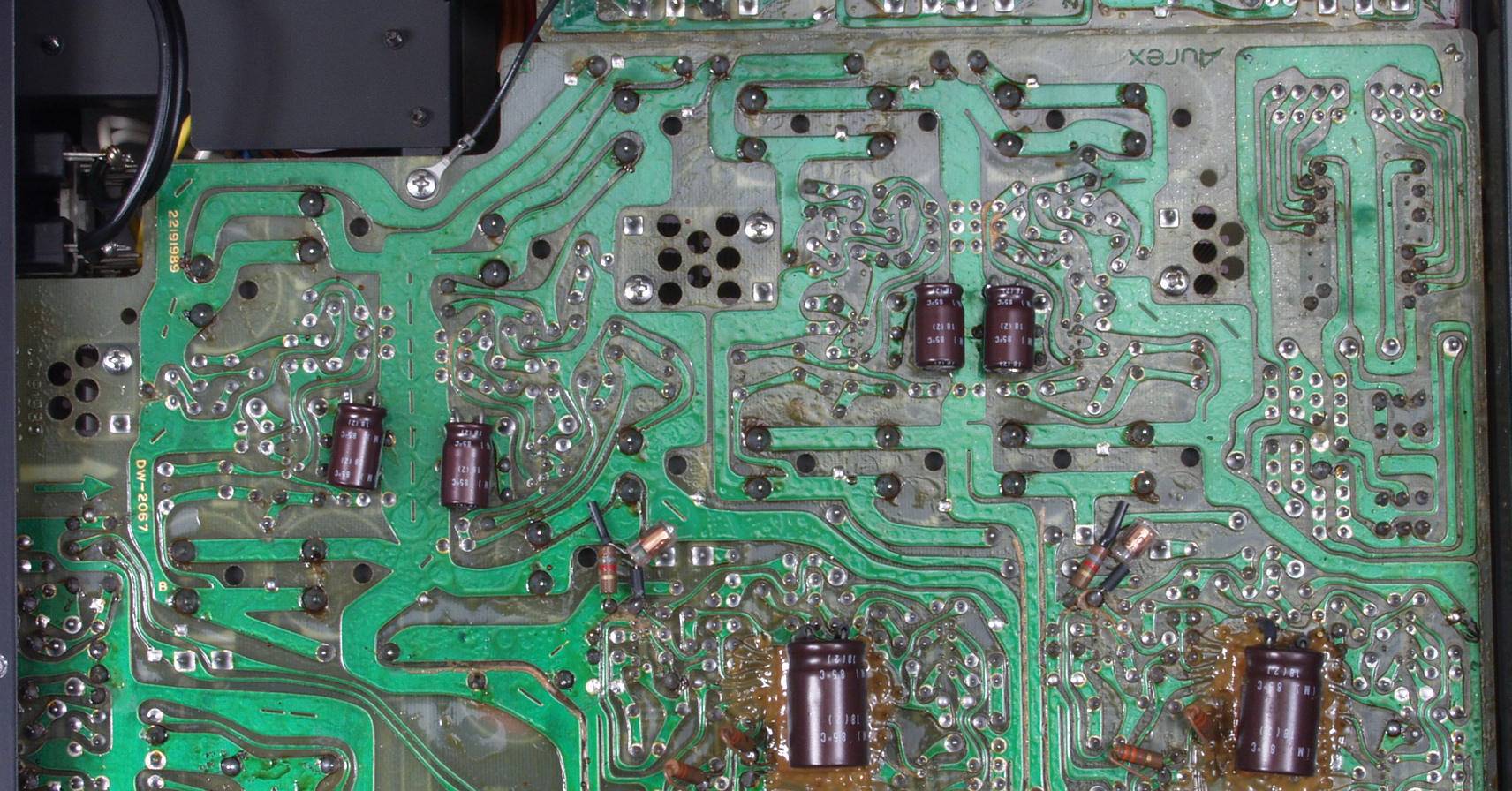

Ｃ１Ｃ１．　修理前　ＡＭＰ部裏　電解コンデンサーがセメダインで固定してある

Ｃ１Ｄ．　修理（ハンダ補正）後　ＡＭＰ部裏　電解コンデンサー８個交換

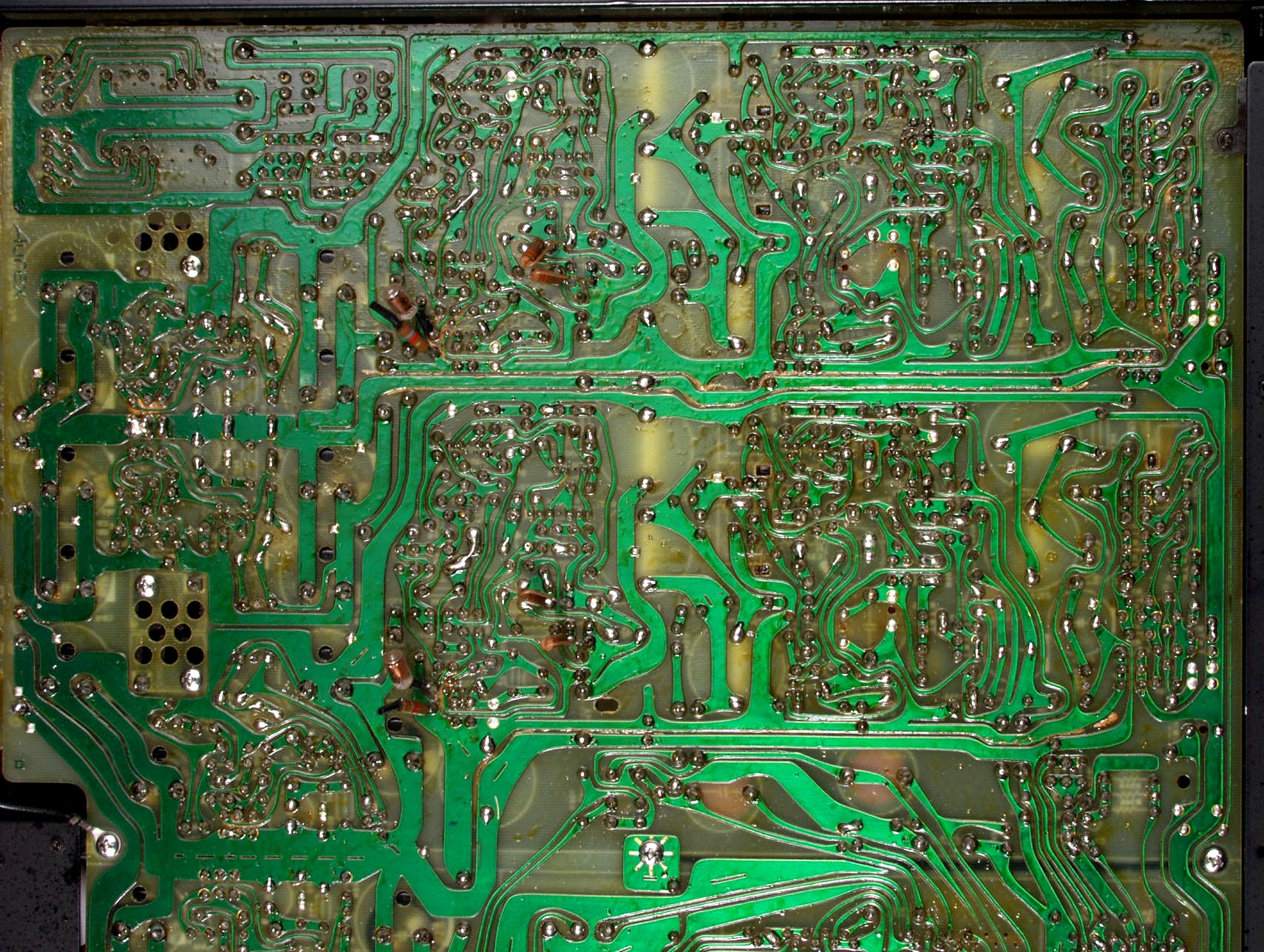

Ｃ１Ｅ．　完成ＡＭＰ部裏　洗浄後

Ｃ２Ａ．　修理前　ＳＷ部

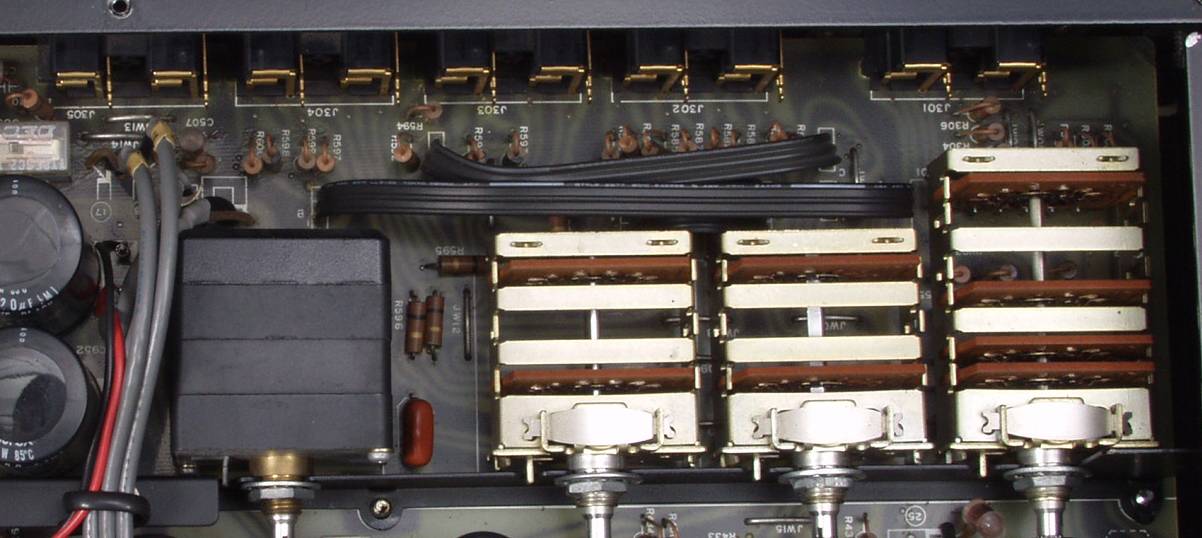

Ｃ２Ｂ．　修理後　ＳＷ部

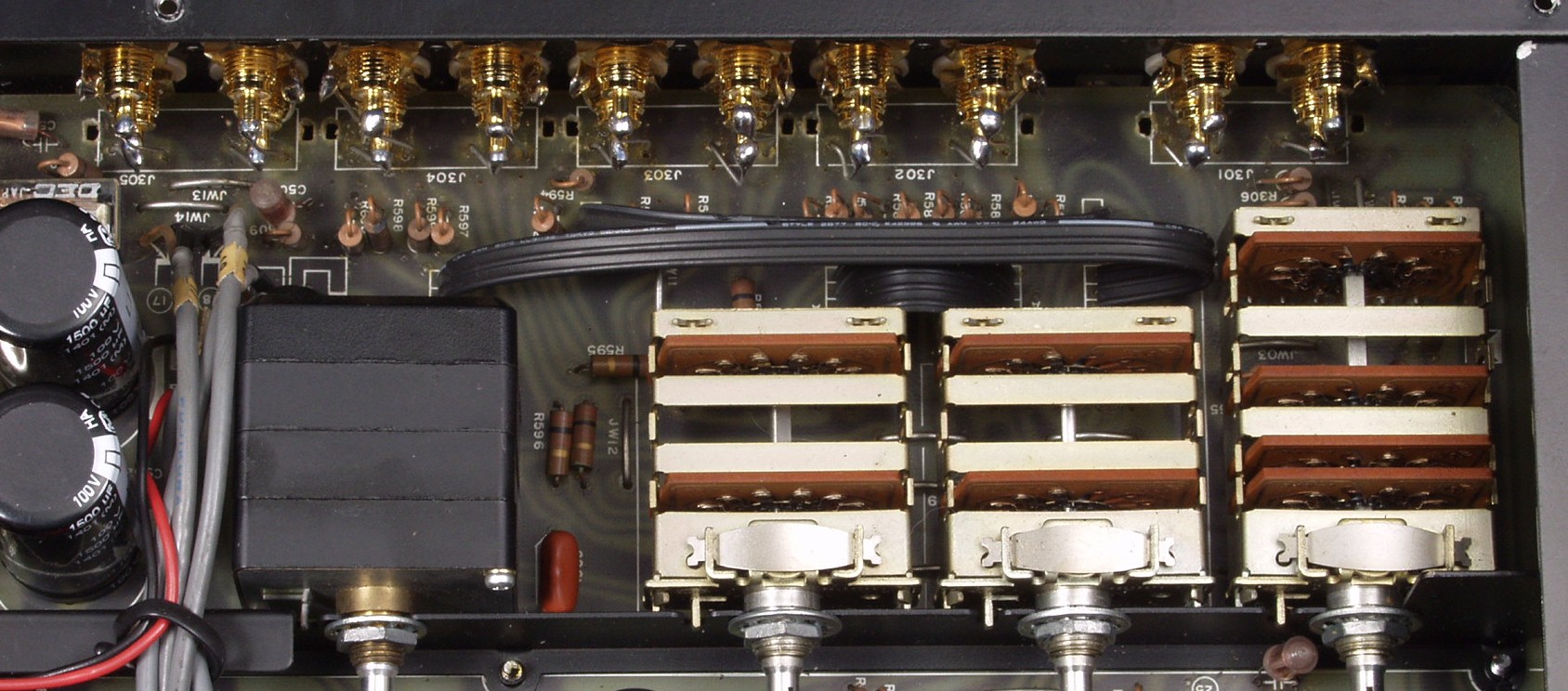

Ｃ２Ｂ１．　修理後　ＳＷ部　十分な空きがあるのでＲＣＡ端子の交換が出来た

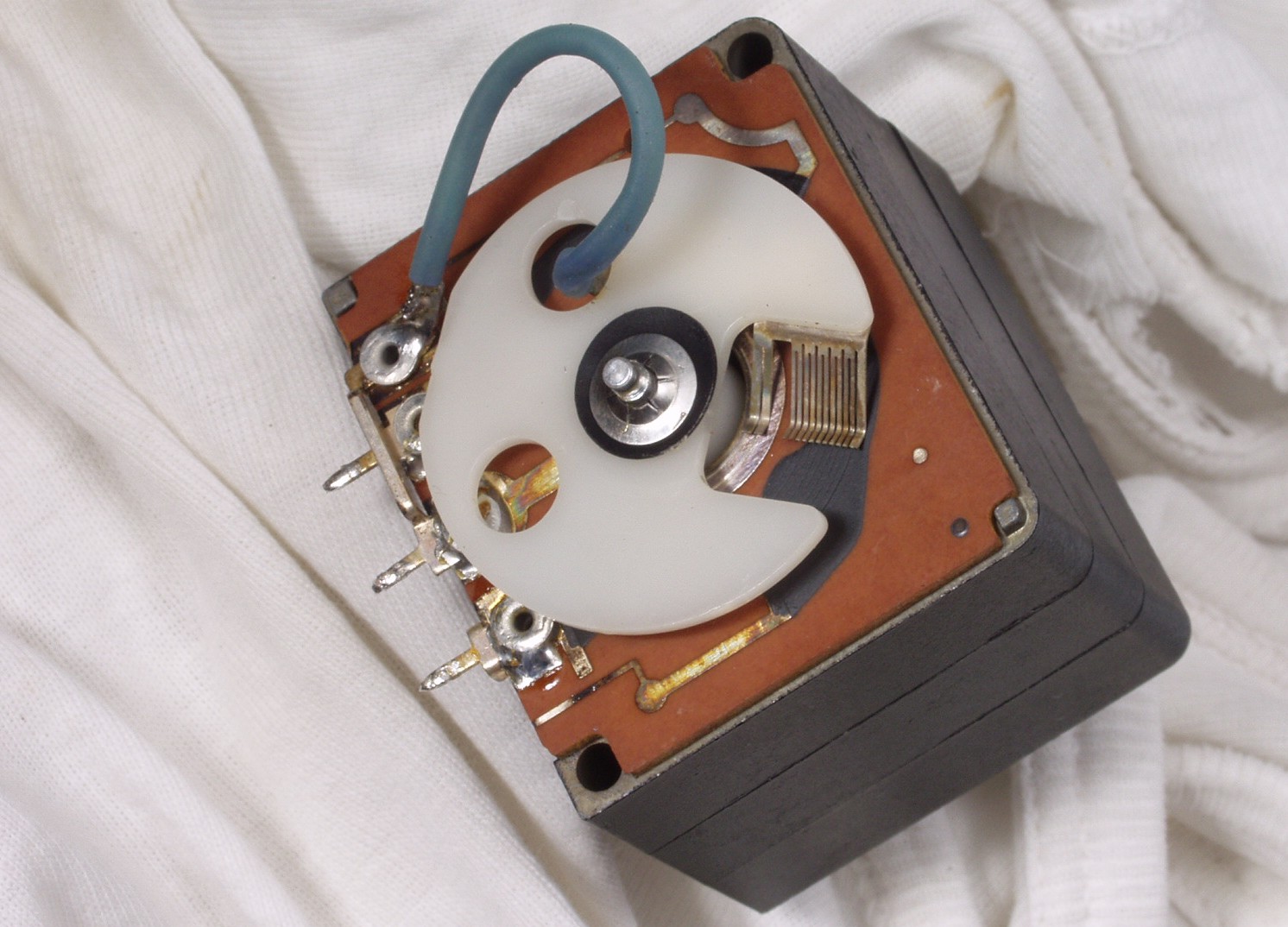

Ｃ２Ｂ１．　修理中　メインVR　接点洗浄材が使用していないので綺麗！

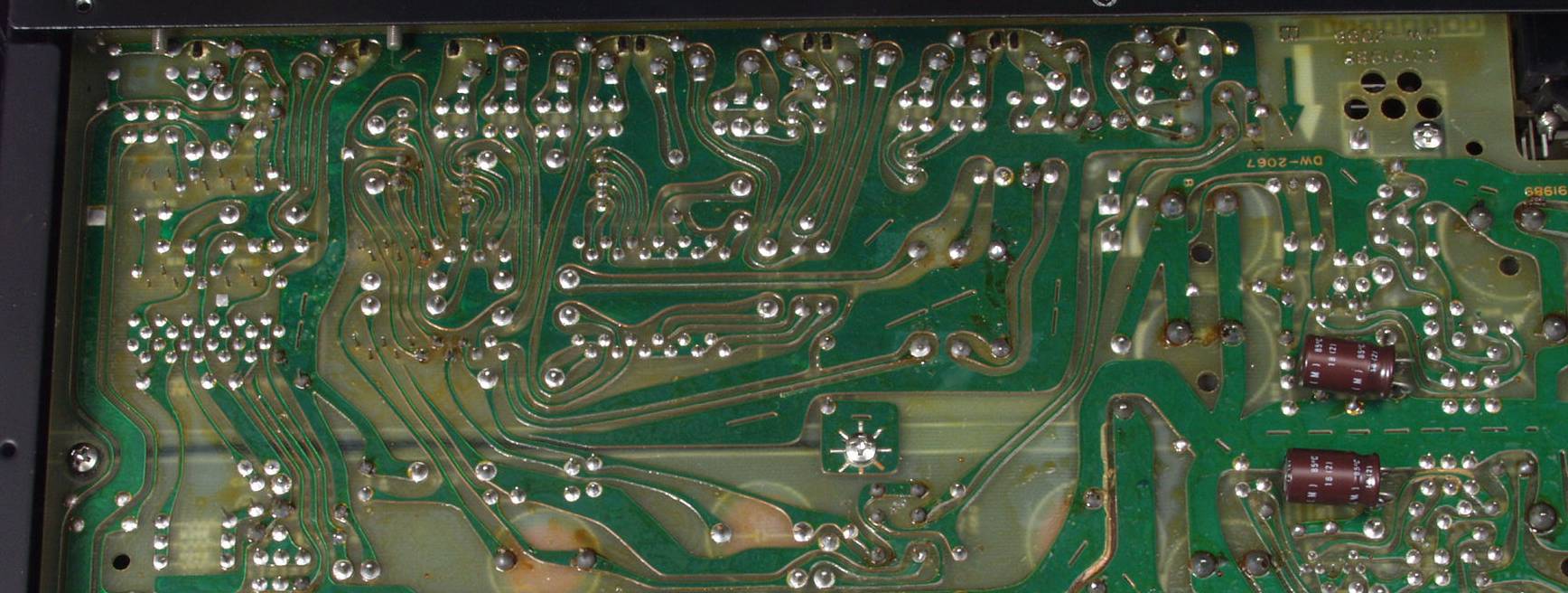

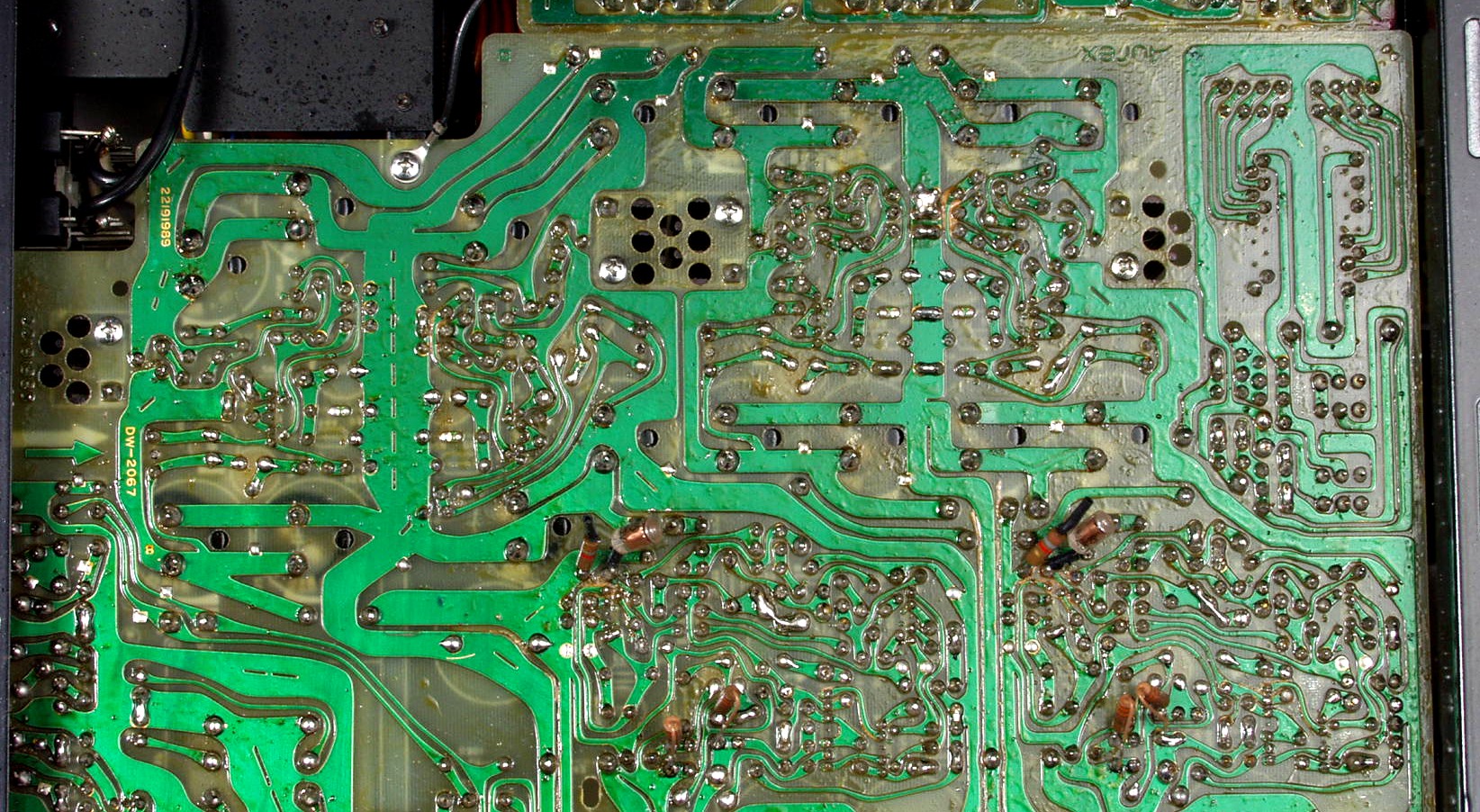

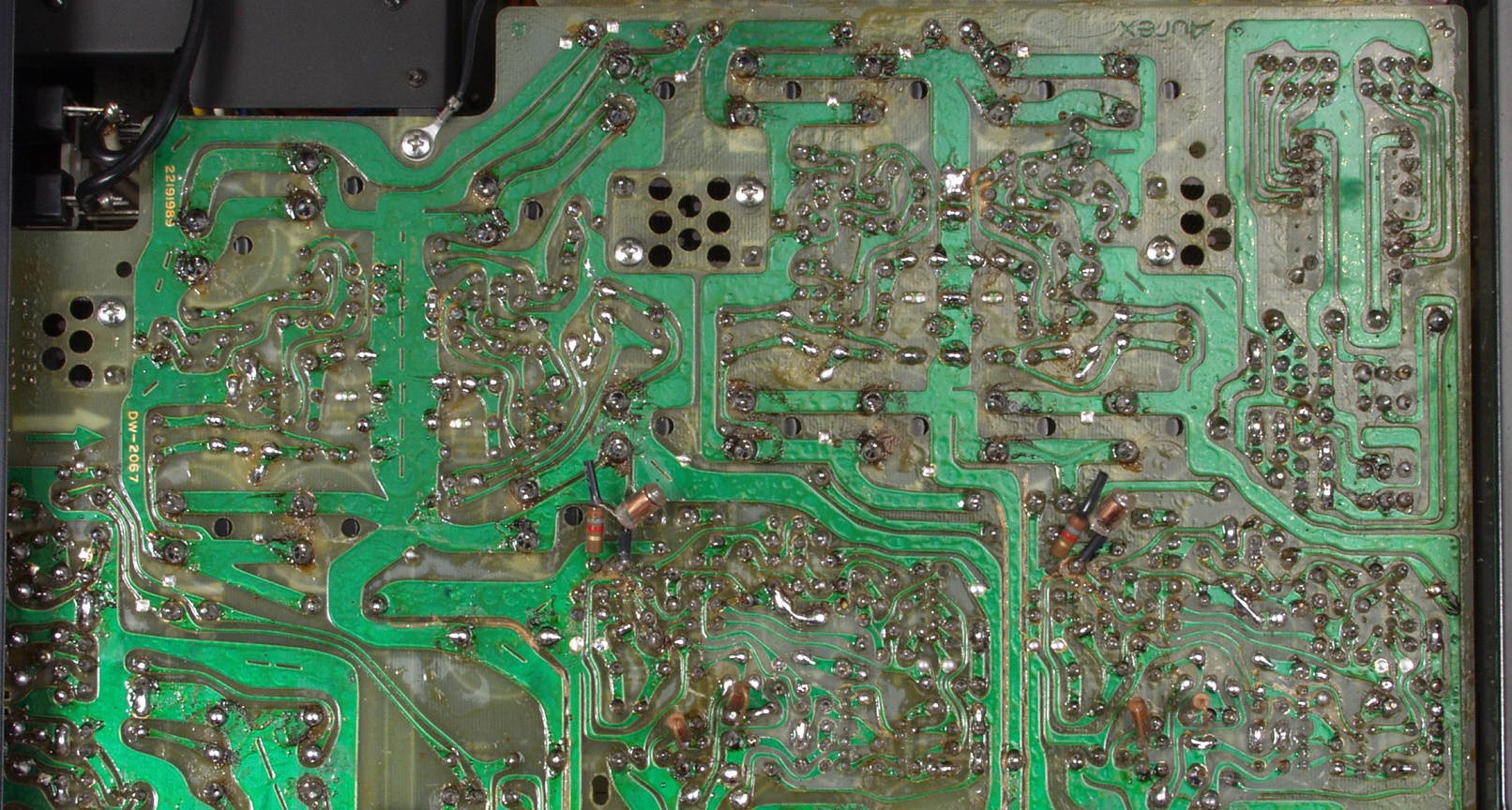

Ｃ２Ｃ．　修理前　ＳＷ部裏

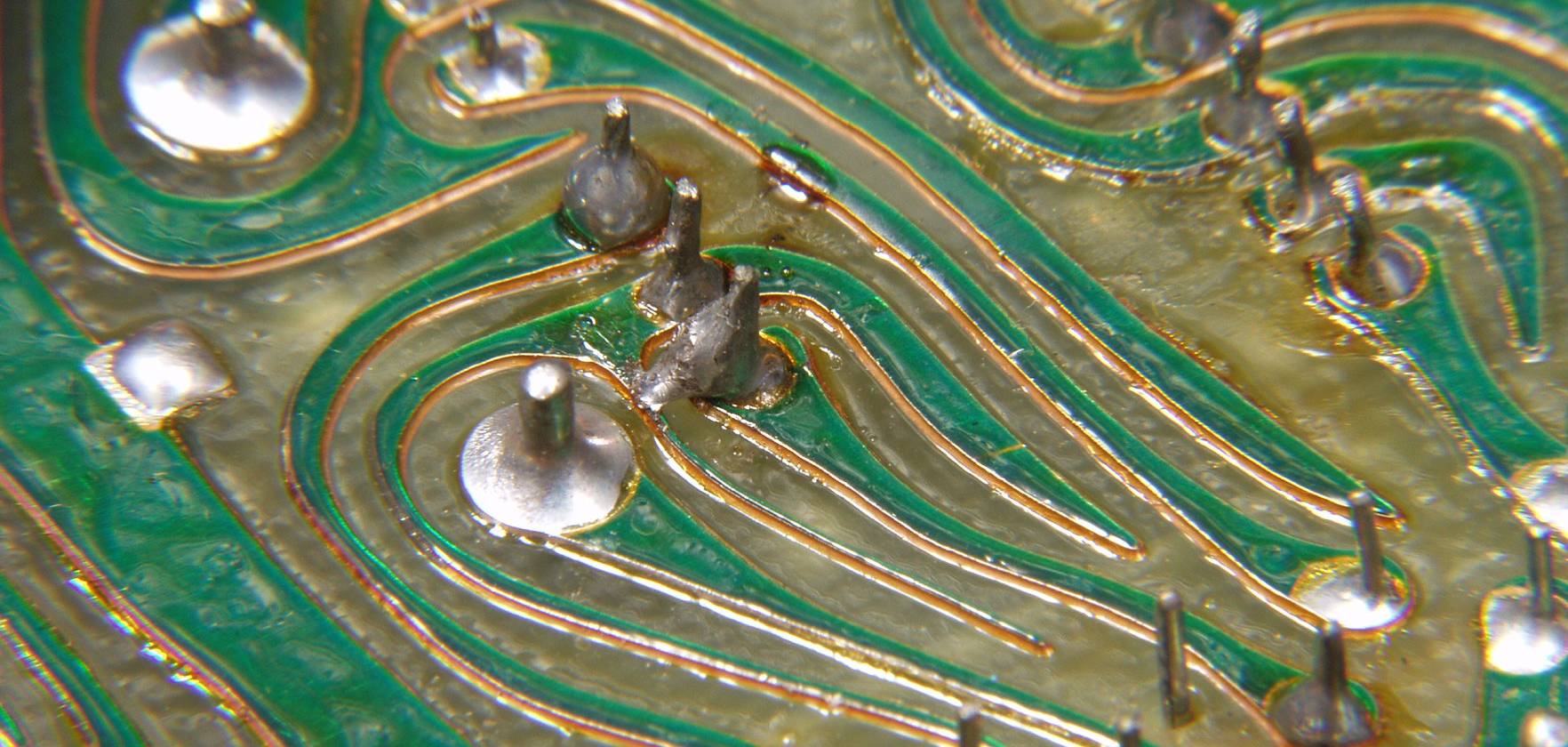

Ｃ２Ｃ．　修理前　ＳＷ部裏のハンダ不良、隣のラインに付いている

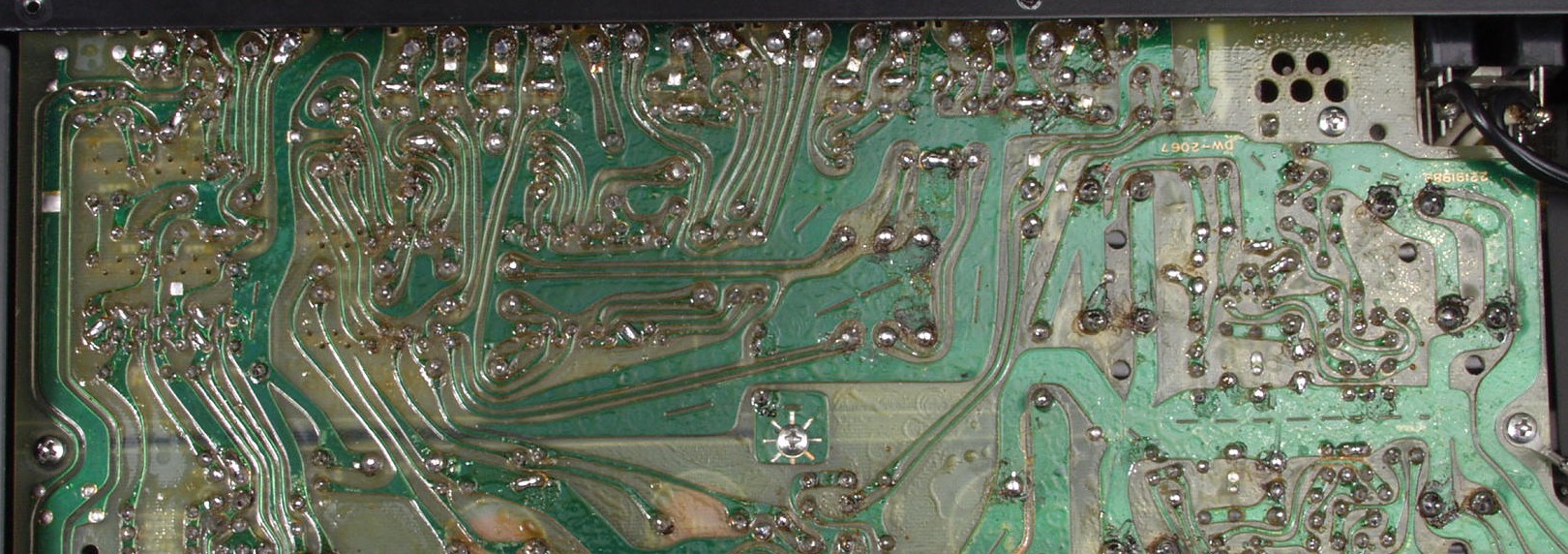

Ｃ２Ｄ．　修理（ハンダ補正）後　ＳＷ部裏

Ｃ２Ｅ．　完成ＳＷ部裏　洗浄後

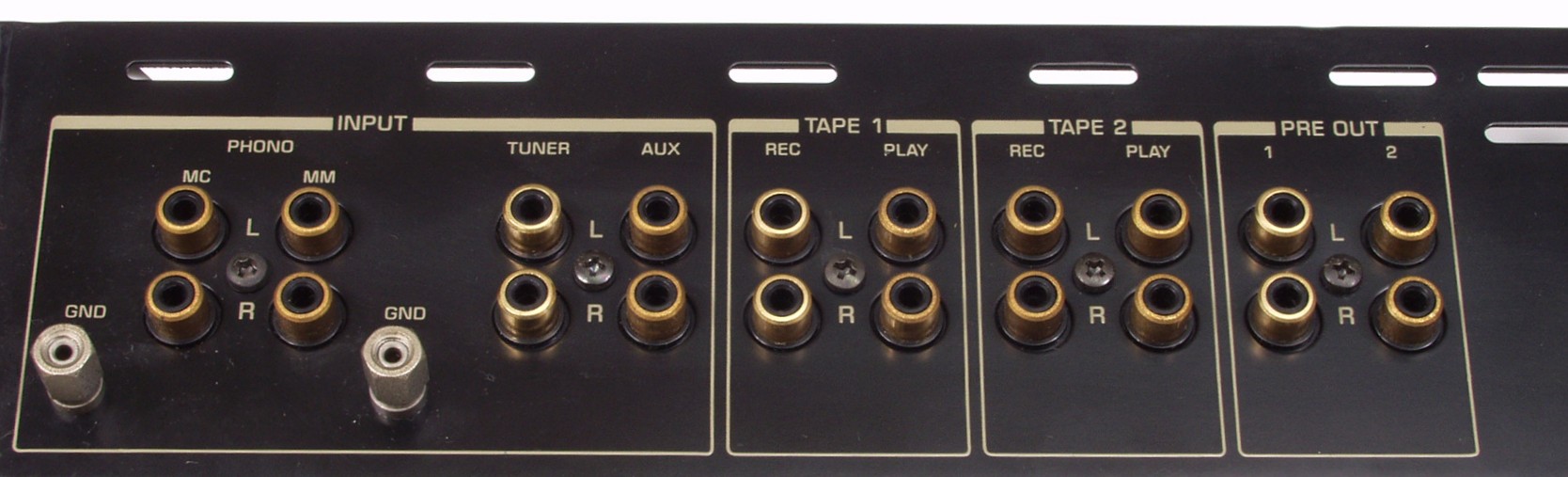

Ｃ３Ｂ．　修理前　ＲＣＡ端子　　　　　　　ＲＣＡ端子の説明はこちら 　　　　　　　　　　　止めネジがセンターに１個しか無い構造、これで太い４本のケーブルは支えられない！

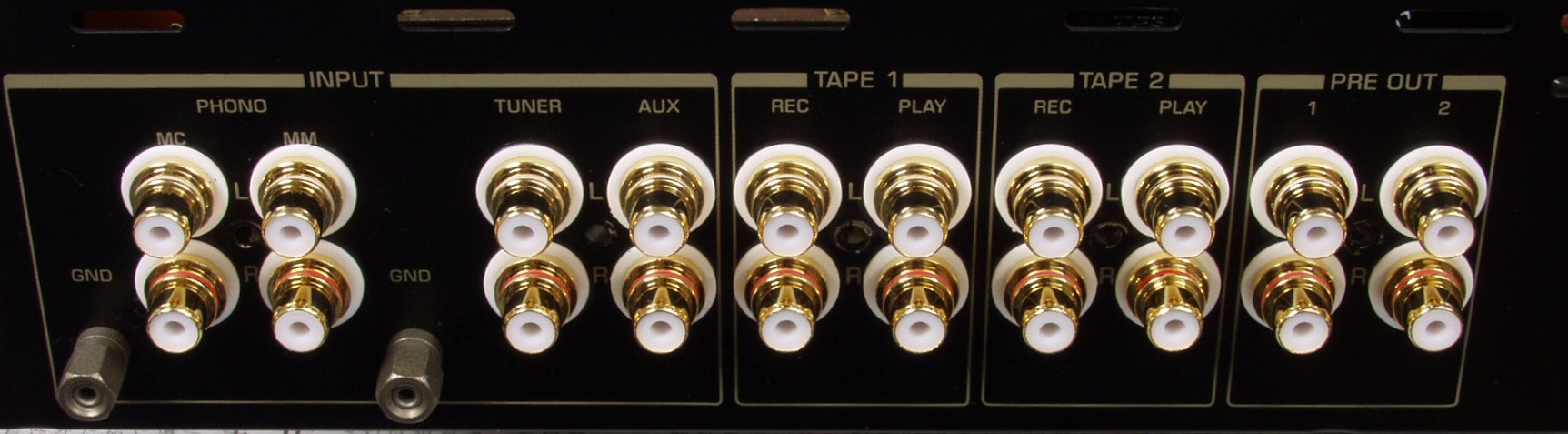

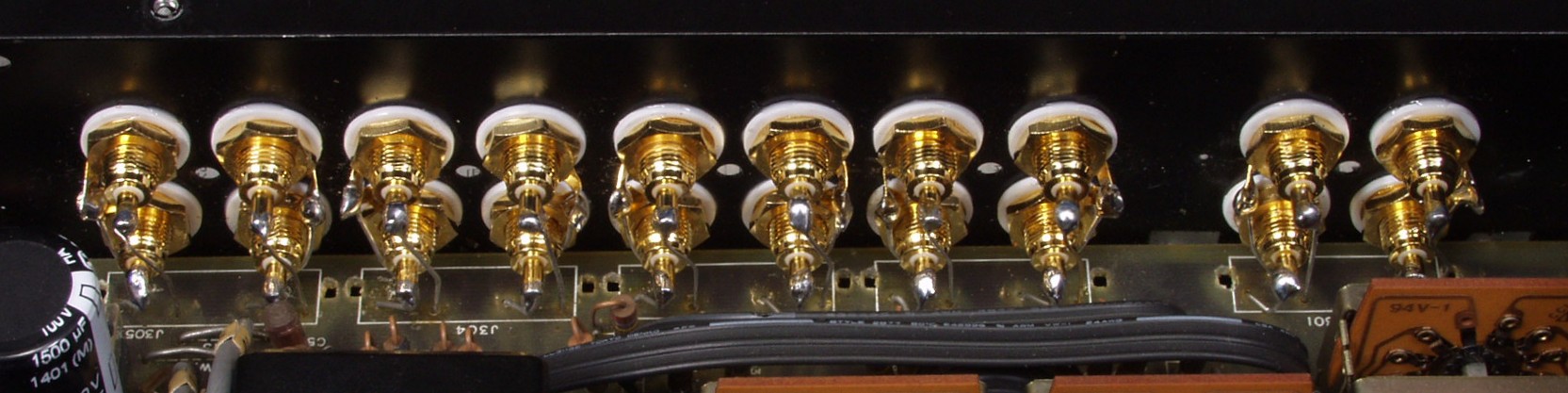

Ｃ３Ｂ．　修理後　新しいテフロン絶縁RCA端子に全部交換、２０個！　　　　　　ＲＣＡ端子の説明はこちら

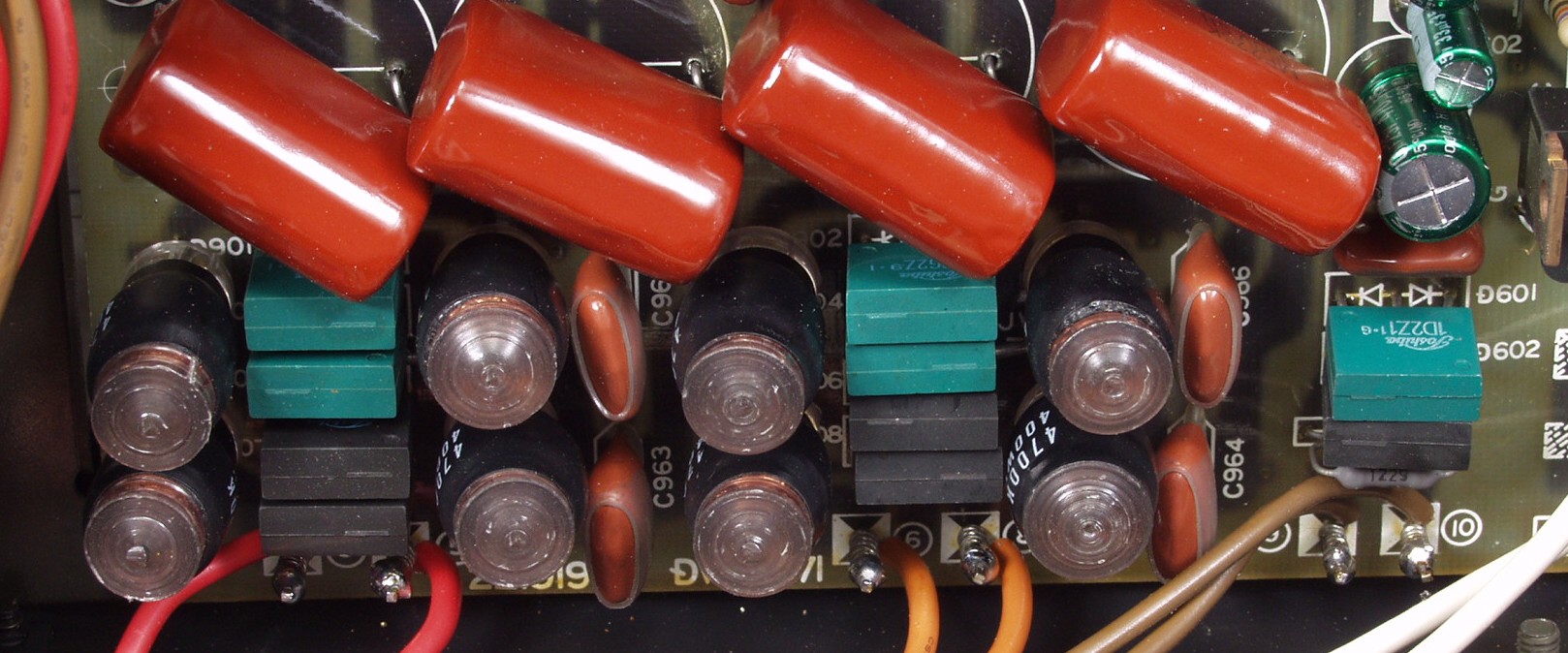

Ｃ４Ａ．　修理前　電源整流部

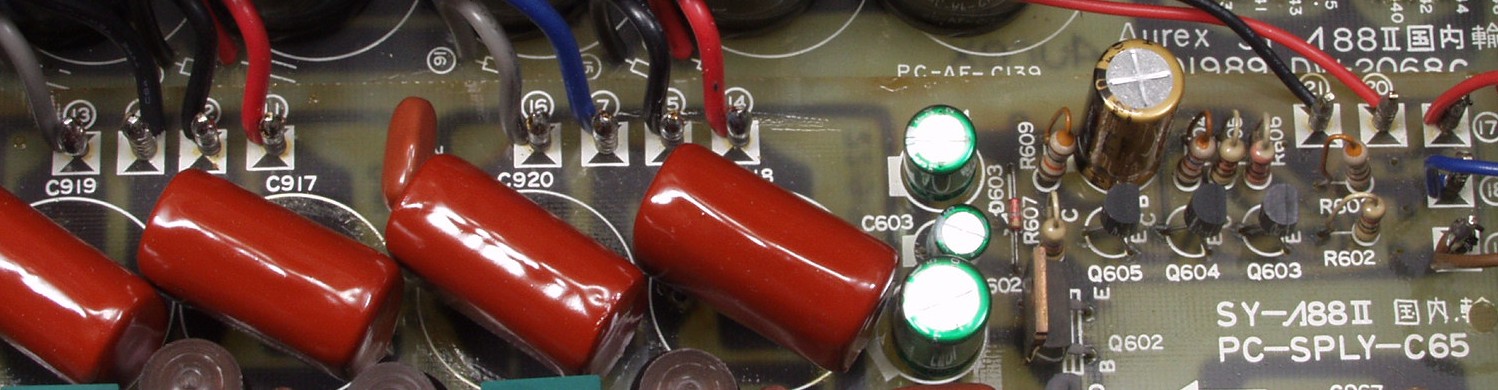

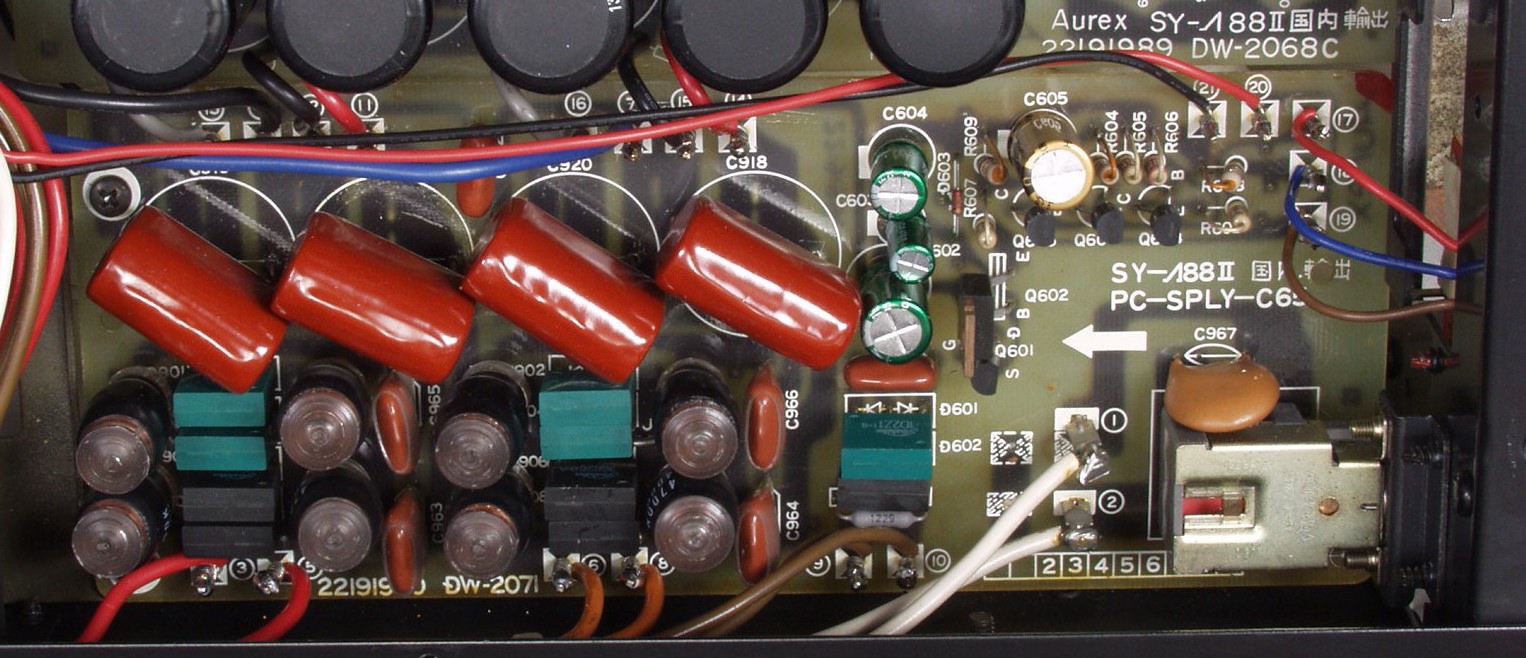

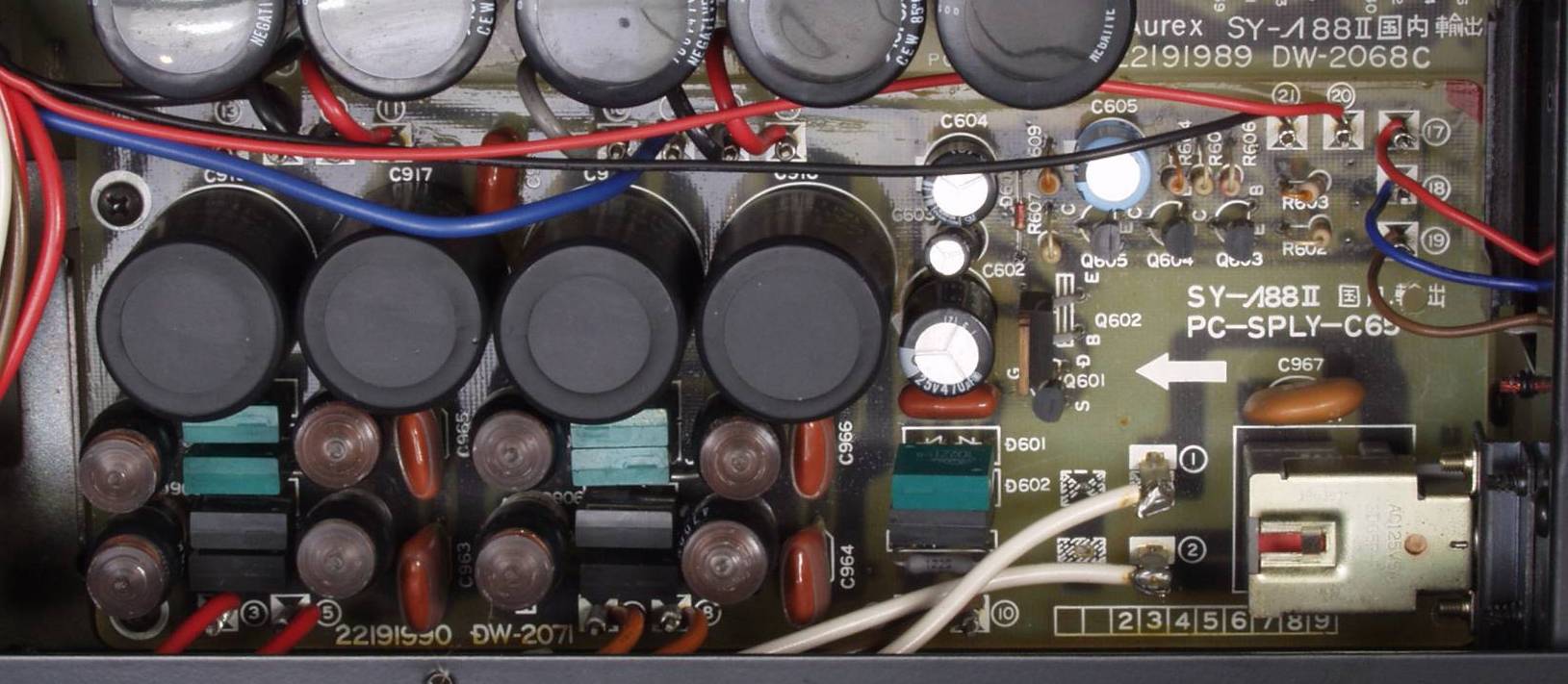

Ｃ４B．　修理後　　電源整流部　電解コンデンサー４個、λコンデンサー４個交換

Ｃ４Ｂ１．　修理中　　電源整流部　念の為、ラッピングもハンダを流し込む

Ｃ４Ｂ２．　修理中　　電源整流部　念の為、ラッピングもハンダを流し込む

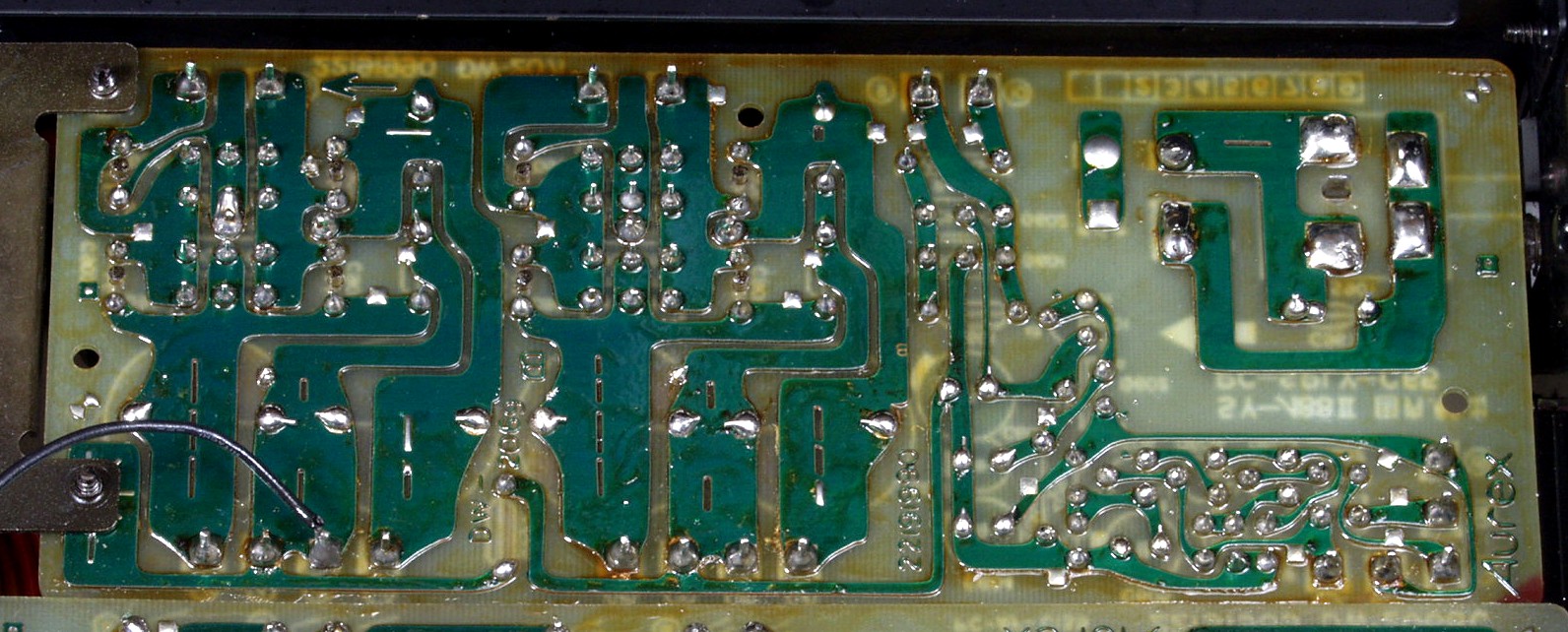

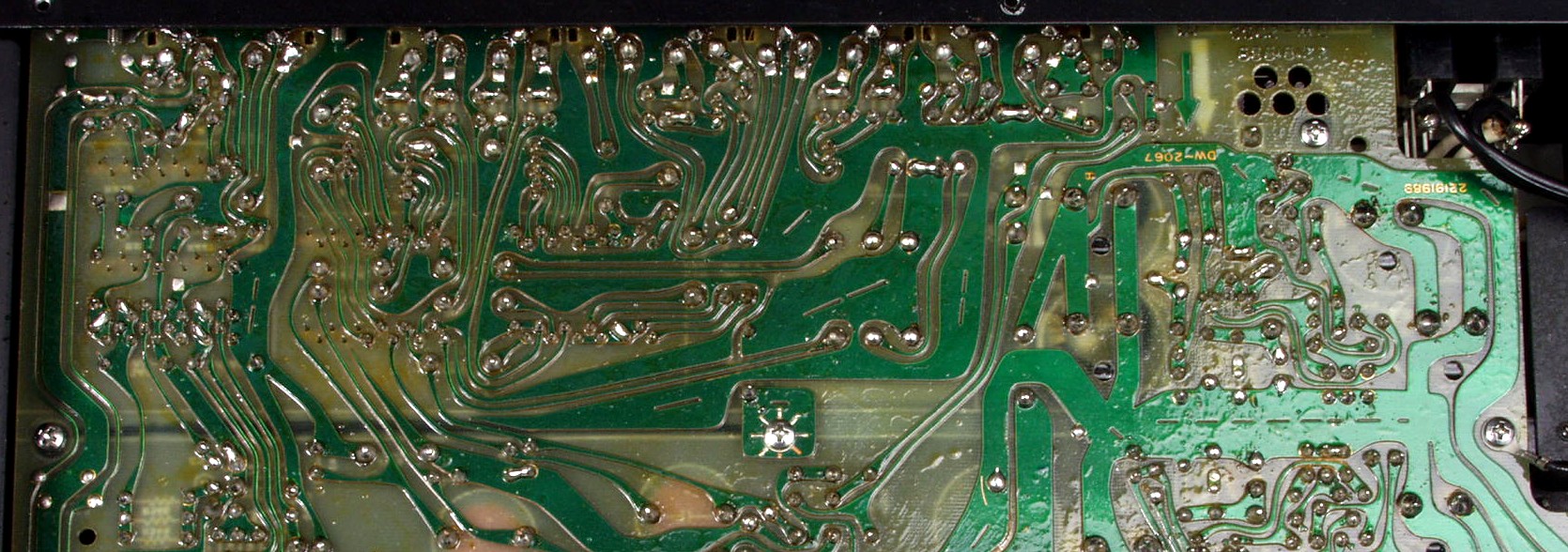

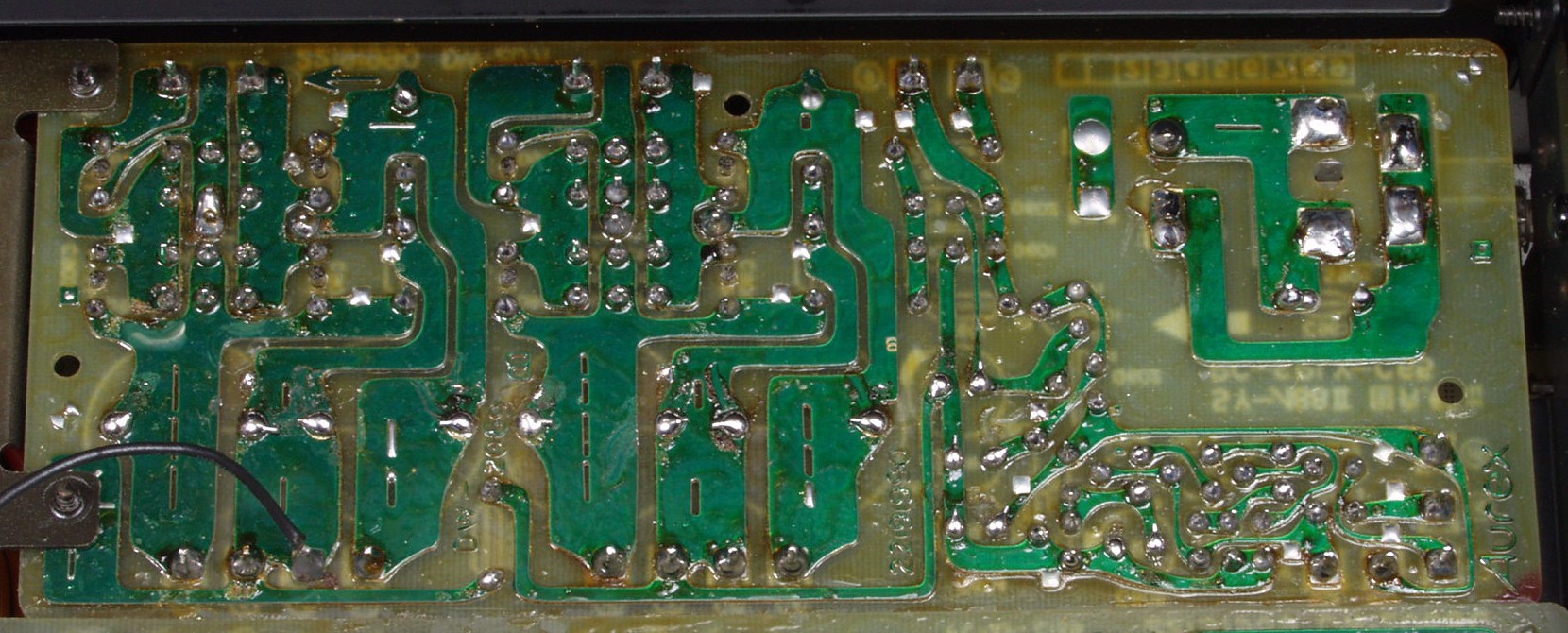

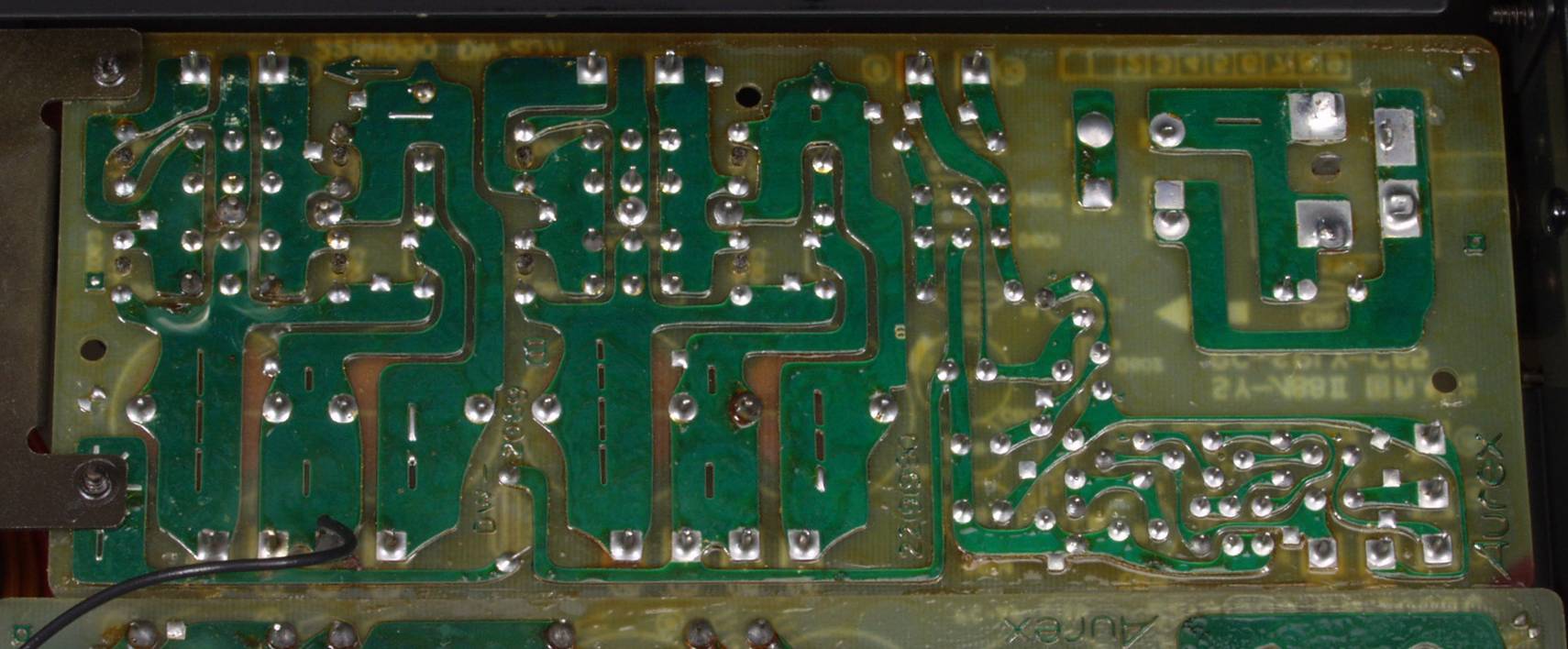

Ｃ４Ｃ．　修理前　　電源部整流裏

Ｃ４Ｄ．　修理（ハンダ補正）後　　電源部整流裏

Ｃ４Ｅ．　完成電源部整流裏　洗浄後

Ｃ５Ａ．　修理前　定電圧部

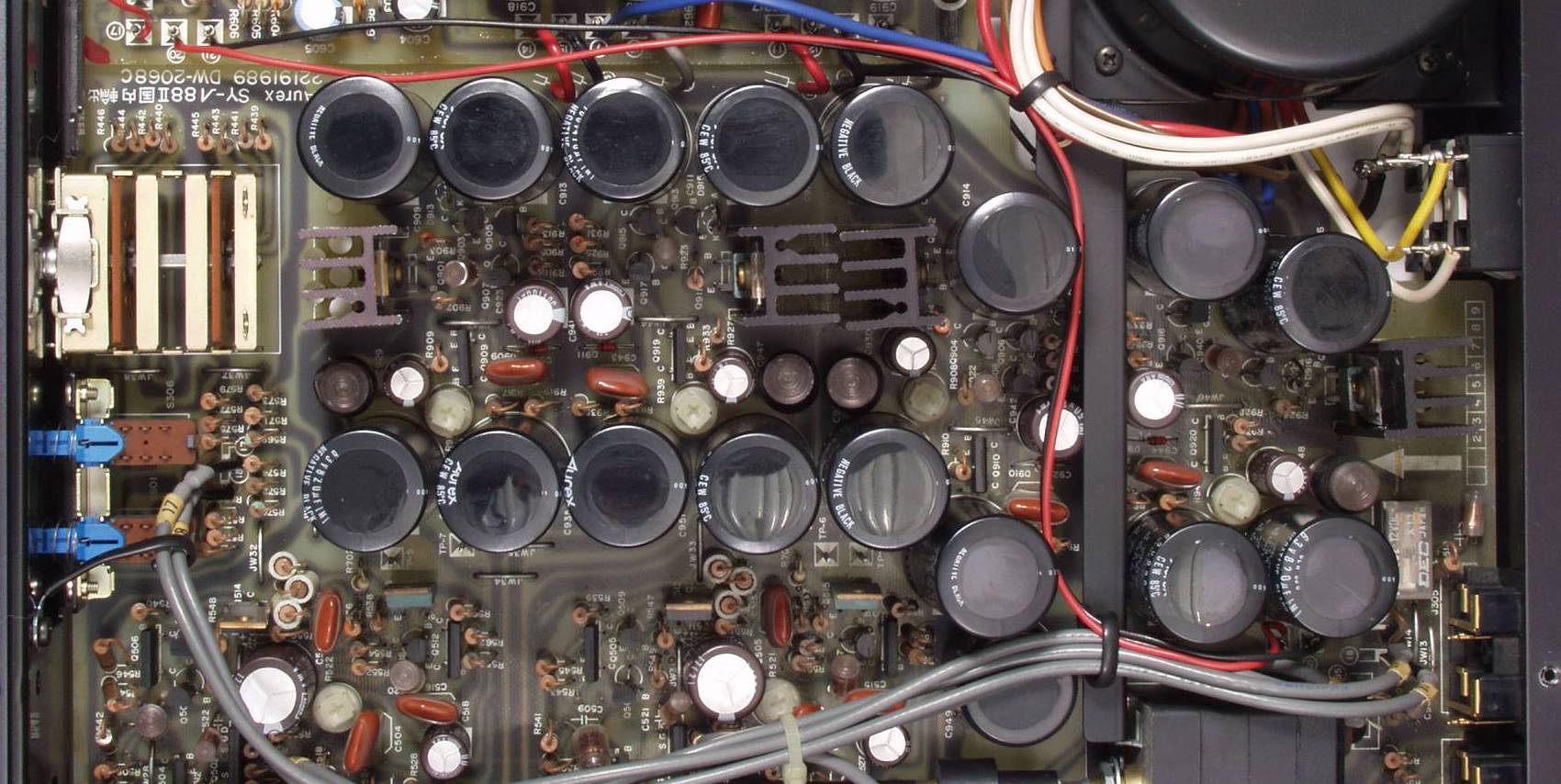

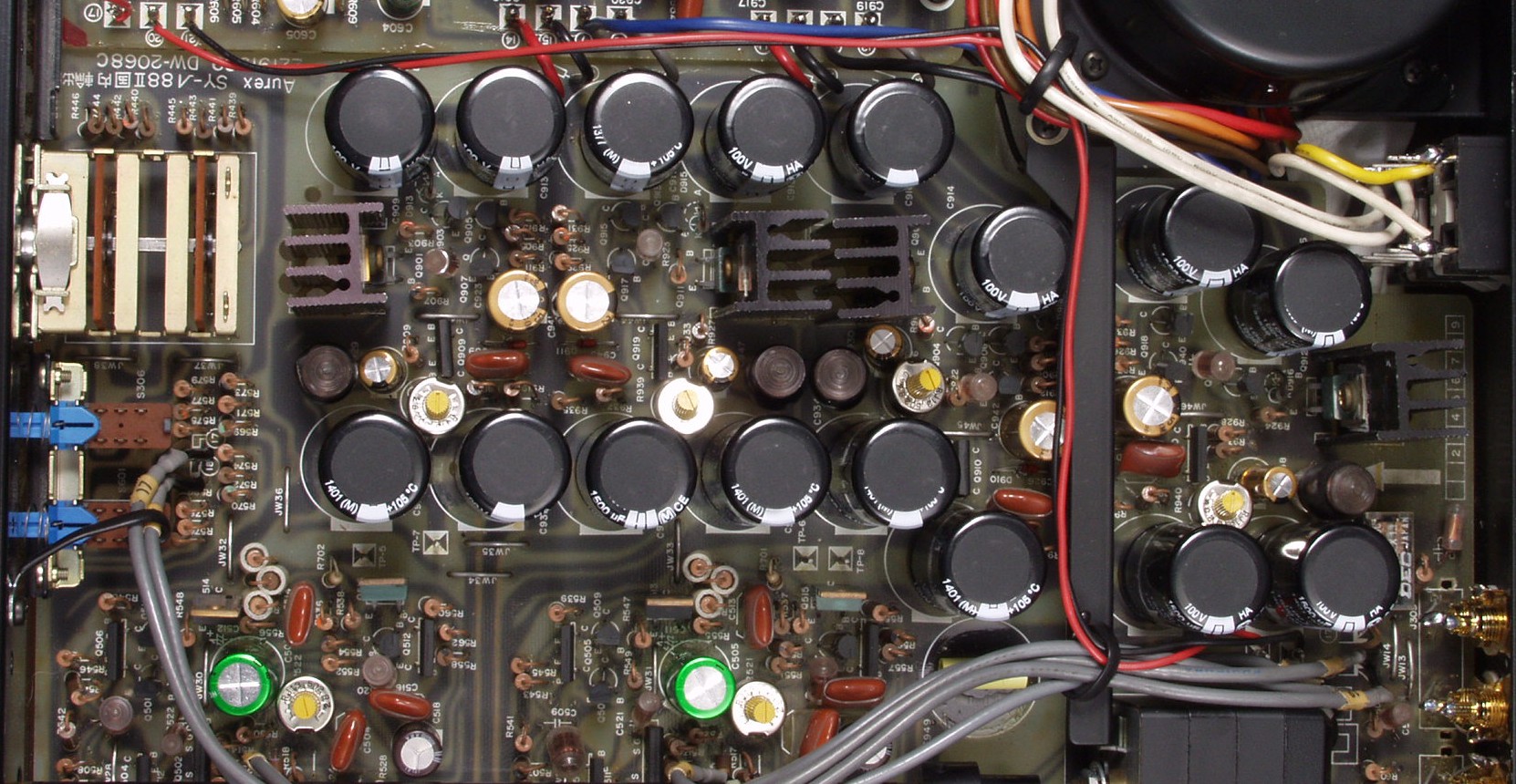

Ｃ５Ｂ．　修理後　定電圧部　大型電解コンデンサー１６個、電解コンデンサー８個、半固定ＶＲ４個交換

Ｃ５Ｃ．　修理前　定電圧部裏

Ｃ５Ｄ．　修理（ハンダ補正）後　定電圧部裏

Ｃ５Ｅ．　定電圧部裏完成　洗浄後

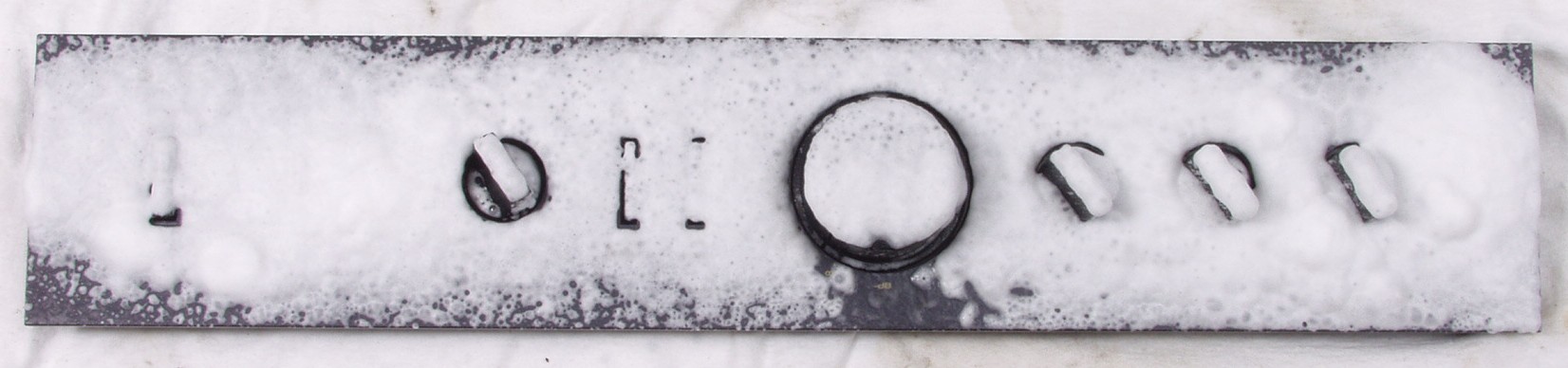

Ｃ６．　パネル洗浄

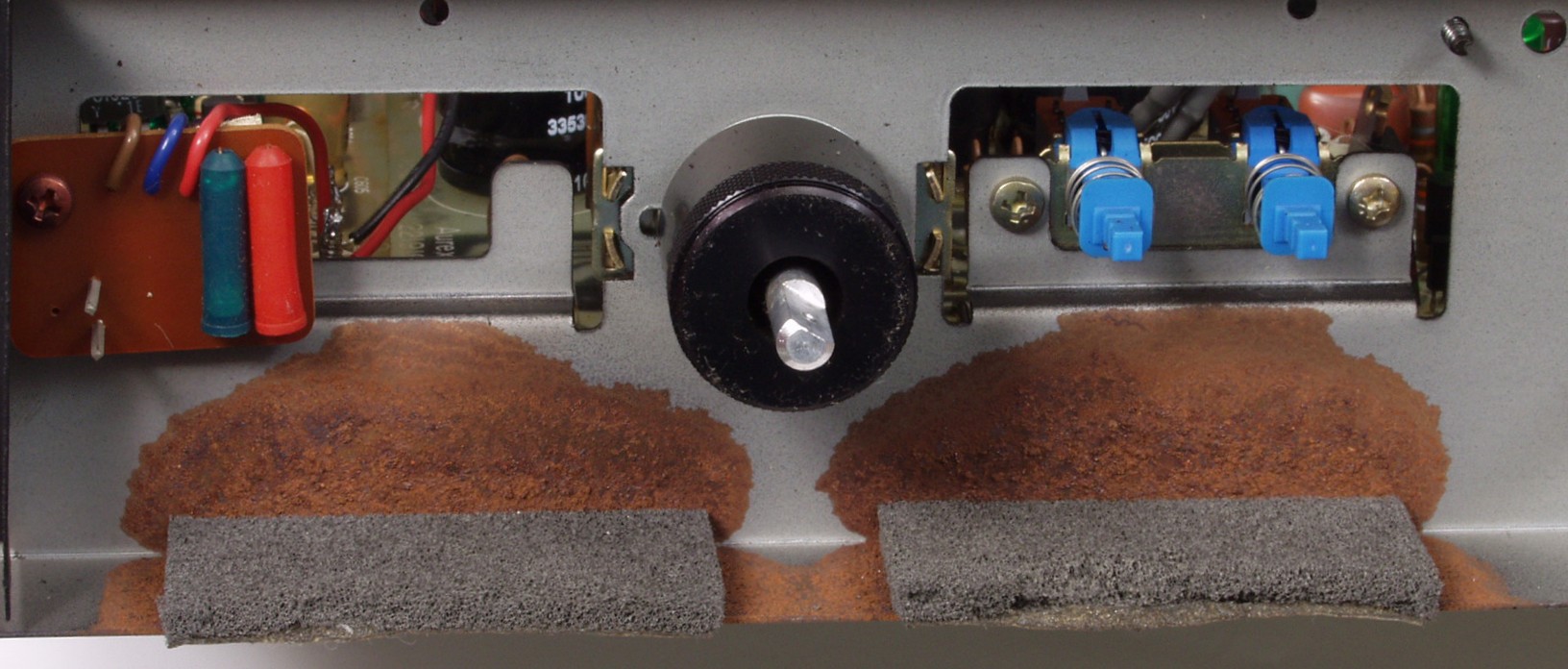

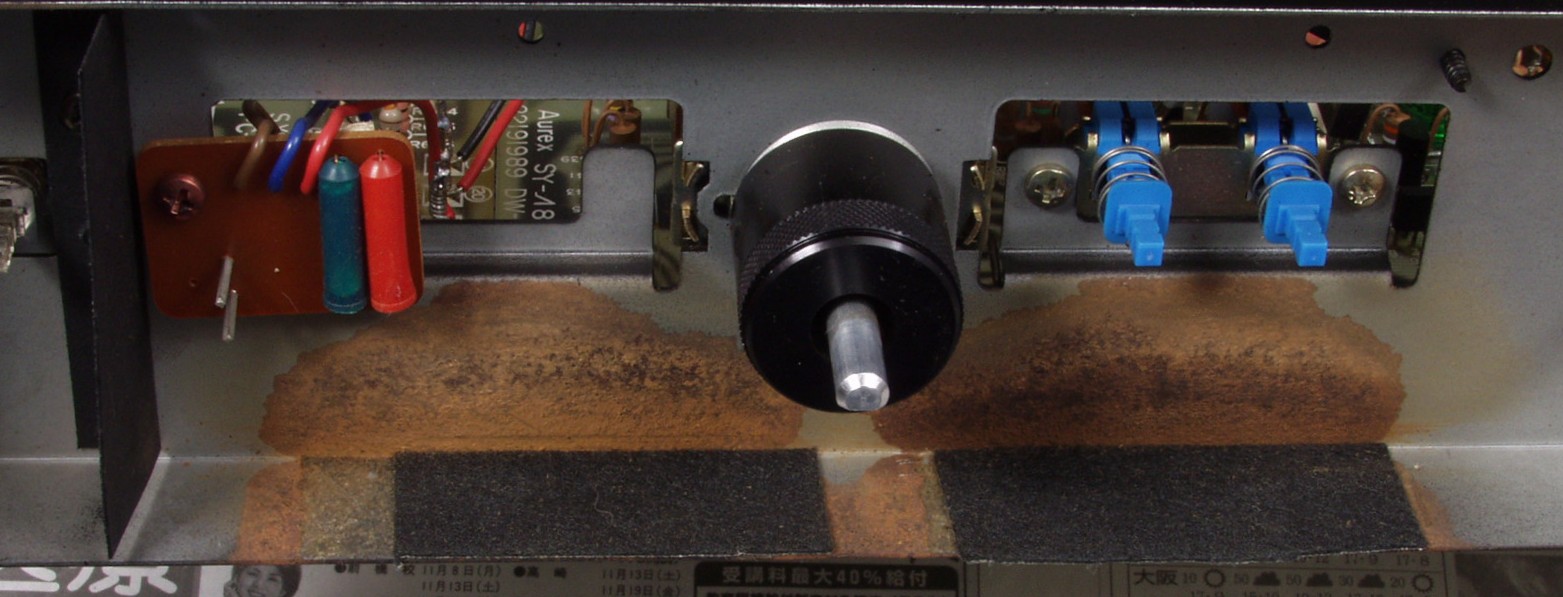

Ｃ７Ａ．　パネル裏スポンジの交換中　ご覧の様に水分を吸い、ぼろぼろ、鉄板まで腐食

Ｃ７Ｂ．　パネル裏スポンジの交換後

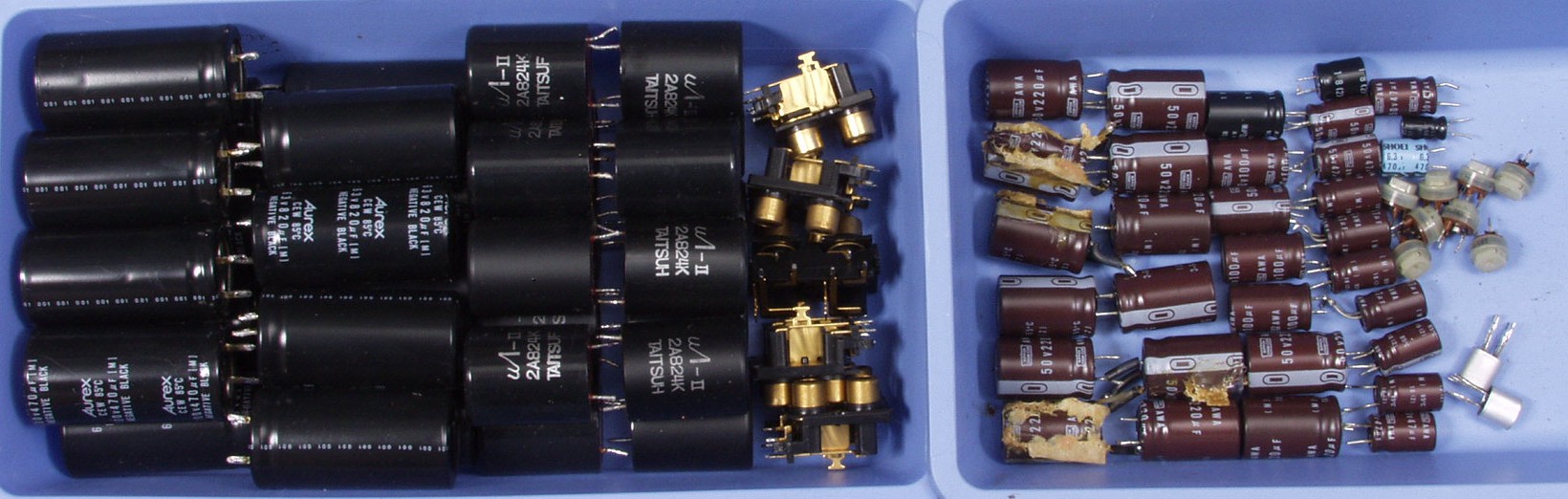

Ｃ８．　交換した部品

Ｃ９Ａ．　修理前　下から見る

Ｃ９Ｂ．　修理後　下から見る

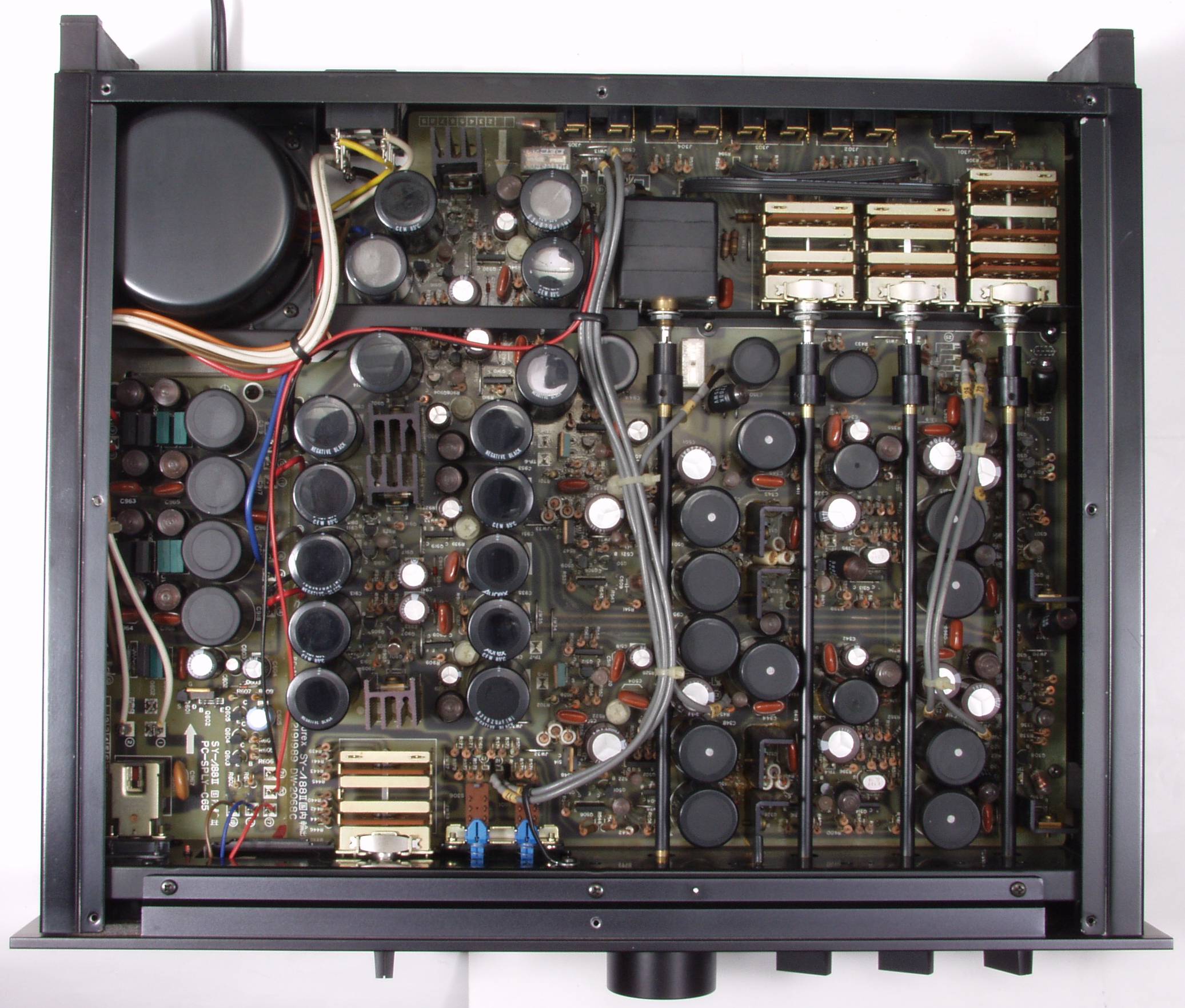

Ｃ９Ｃ．　修理前　上から見る

Ｃ９D．　修理後　上から見る

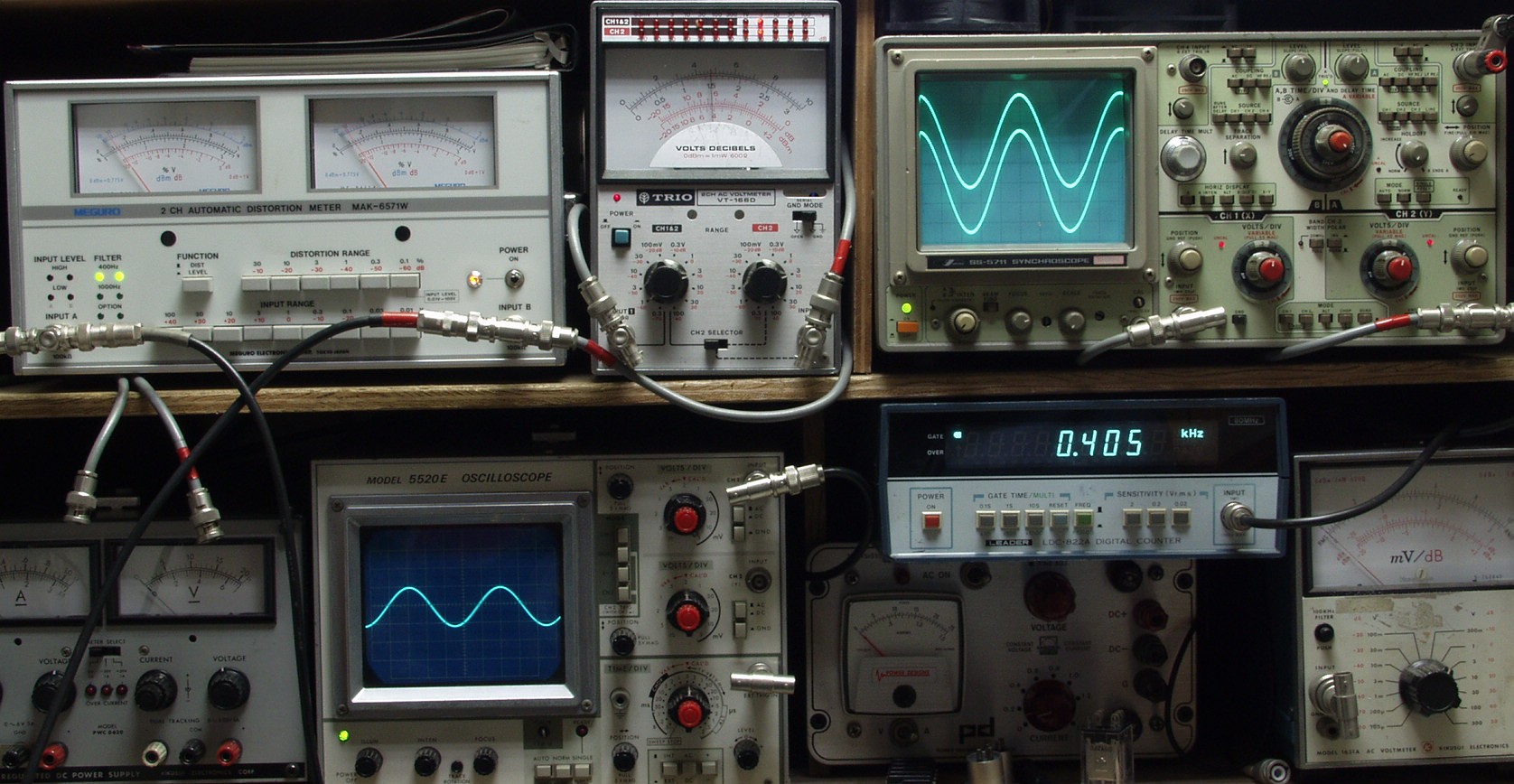

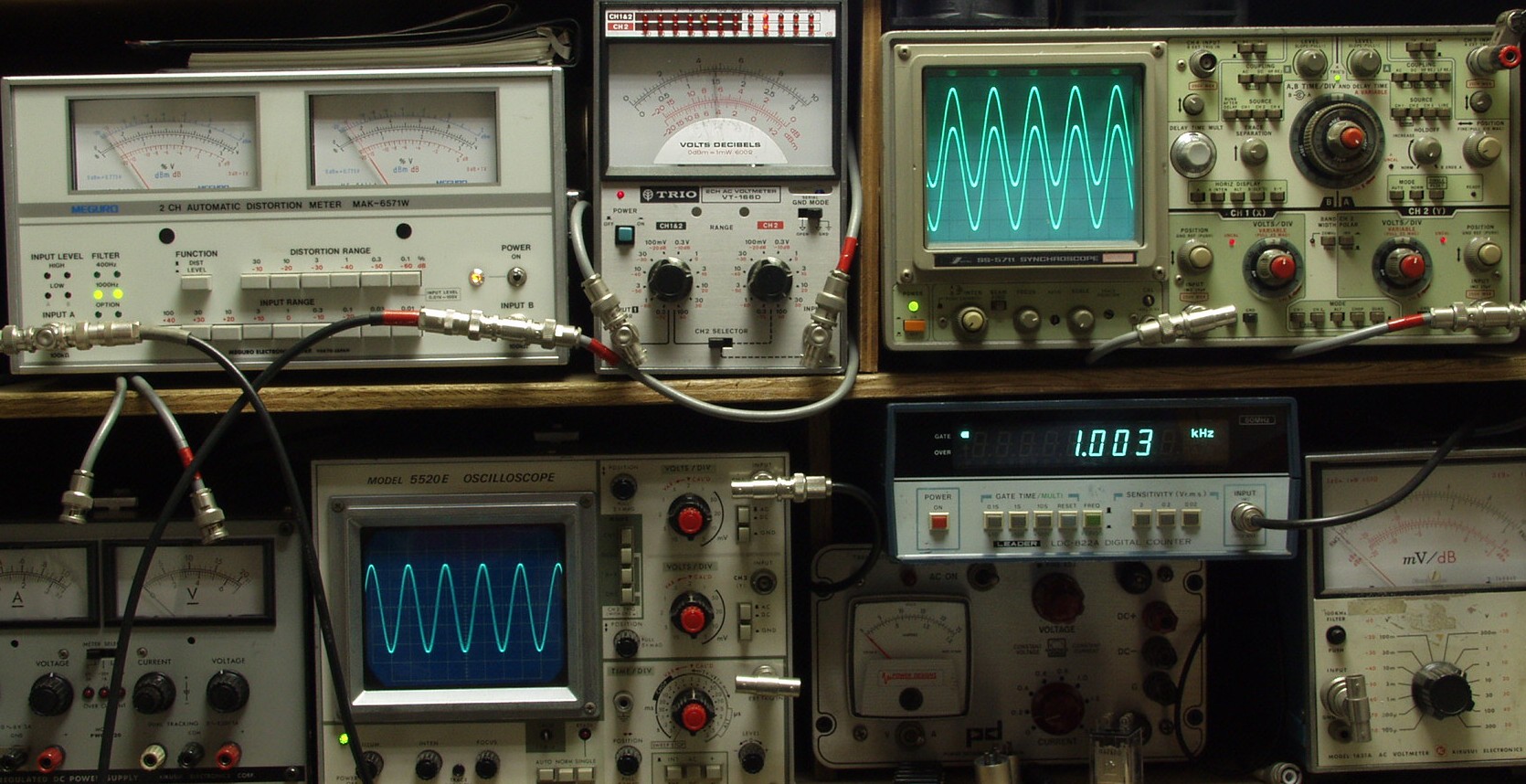

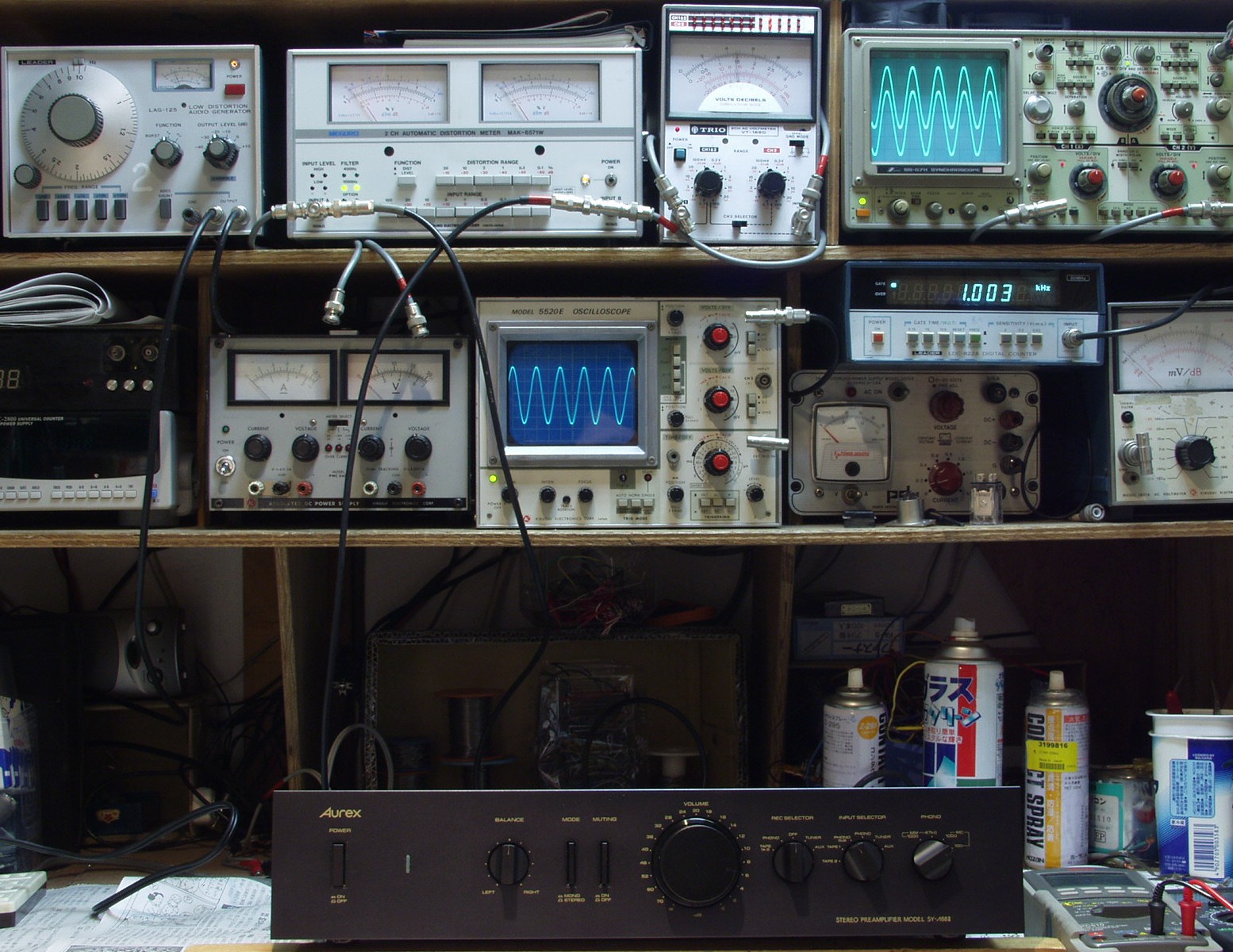

Ｅ．　調整・測定 Ｅ１．　出力／歪み率測定・調整　ケースがシールドしていないので実際はもう少し良いでしょう 　　　　＜見方＞ 　　　　　上左オーディオ発振器より４００ＨＺ・１ＫＨＺの信号を出す（歪み率＝約０．００３％） 　　　　　下中＝入力波形（オーデオ発振器のＴＴＬレベル）　下右＝周波数計 　　　　　上左＝ＳＰ出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　　　上中＝ＳＰ出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力 　　　　　上右＝ＳＰ出力波形オシロ　上＝Ｒ出力、下＝Ｌ出力（出力電圧測定器の出力）

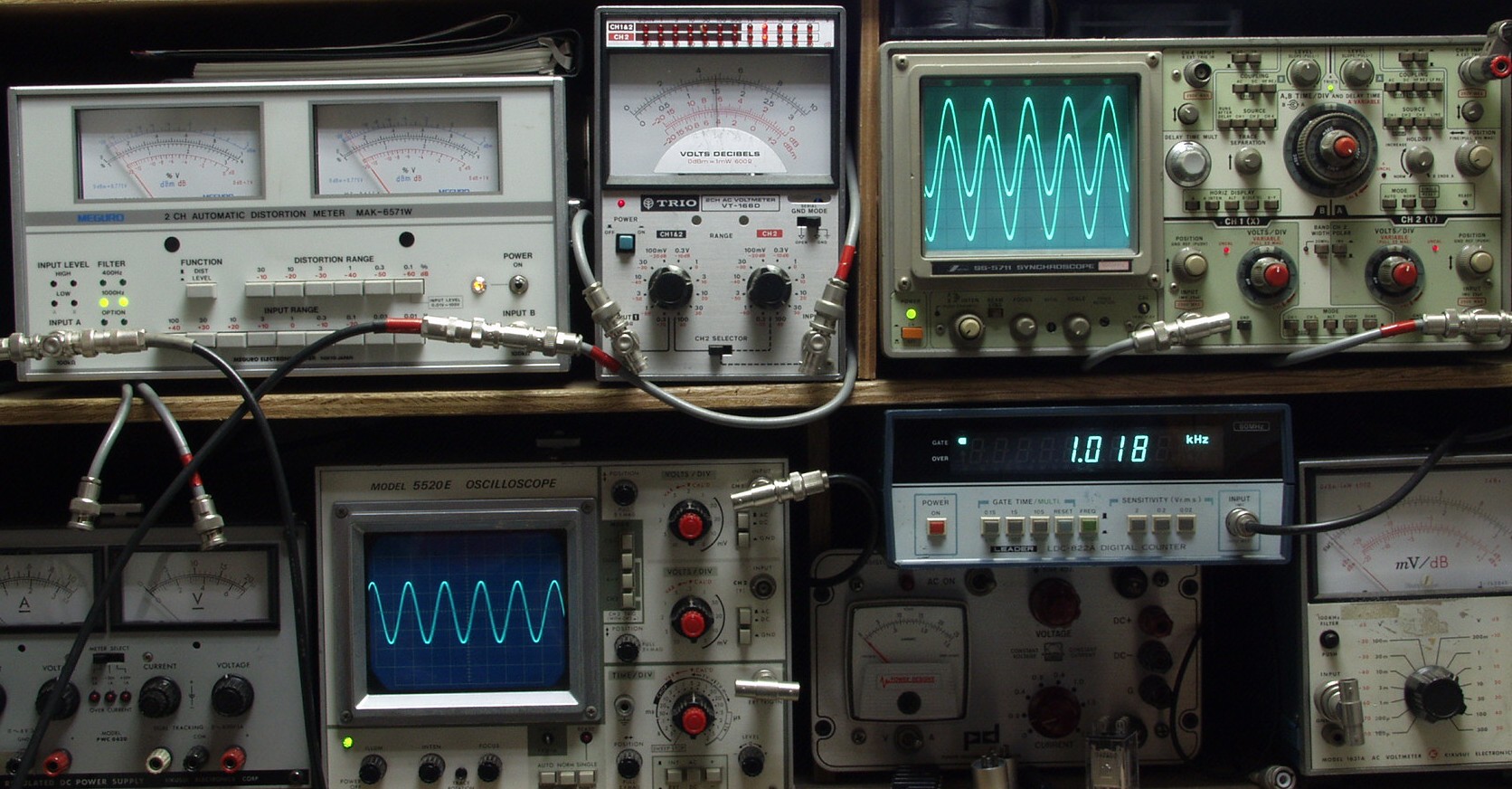

Ｅ２Ａ．　出力＝１．５Ｖ（ＶＲは最大）　　０．００？％歪み　　ＡＵＸ入力　　１０００ＨＺ

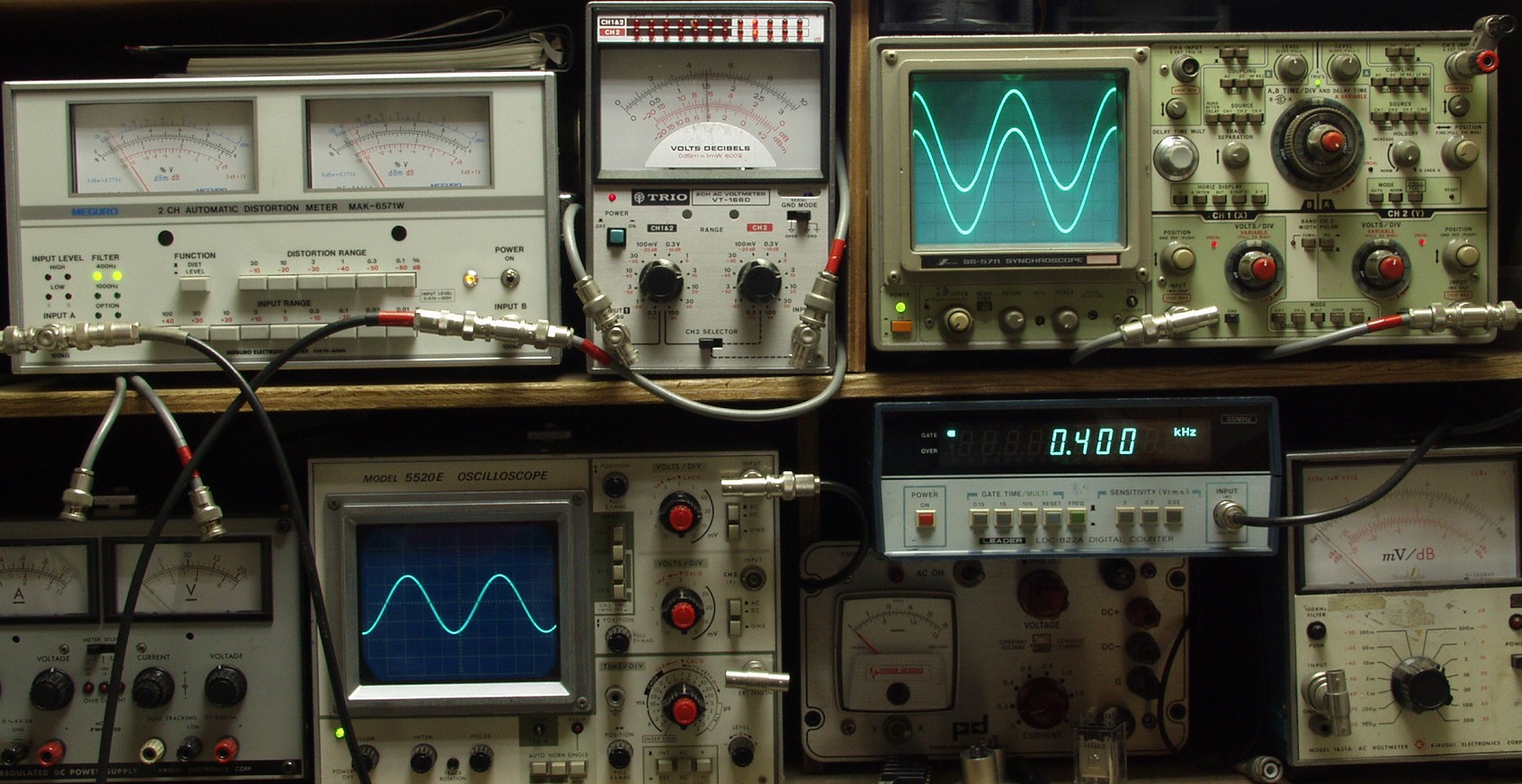

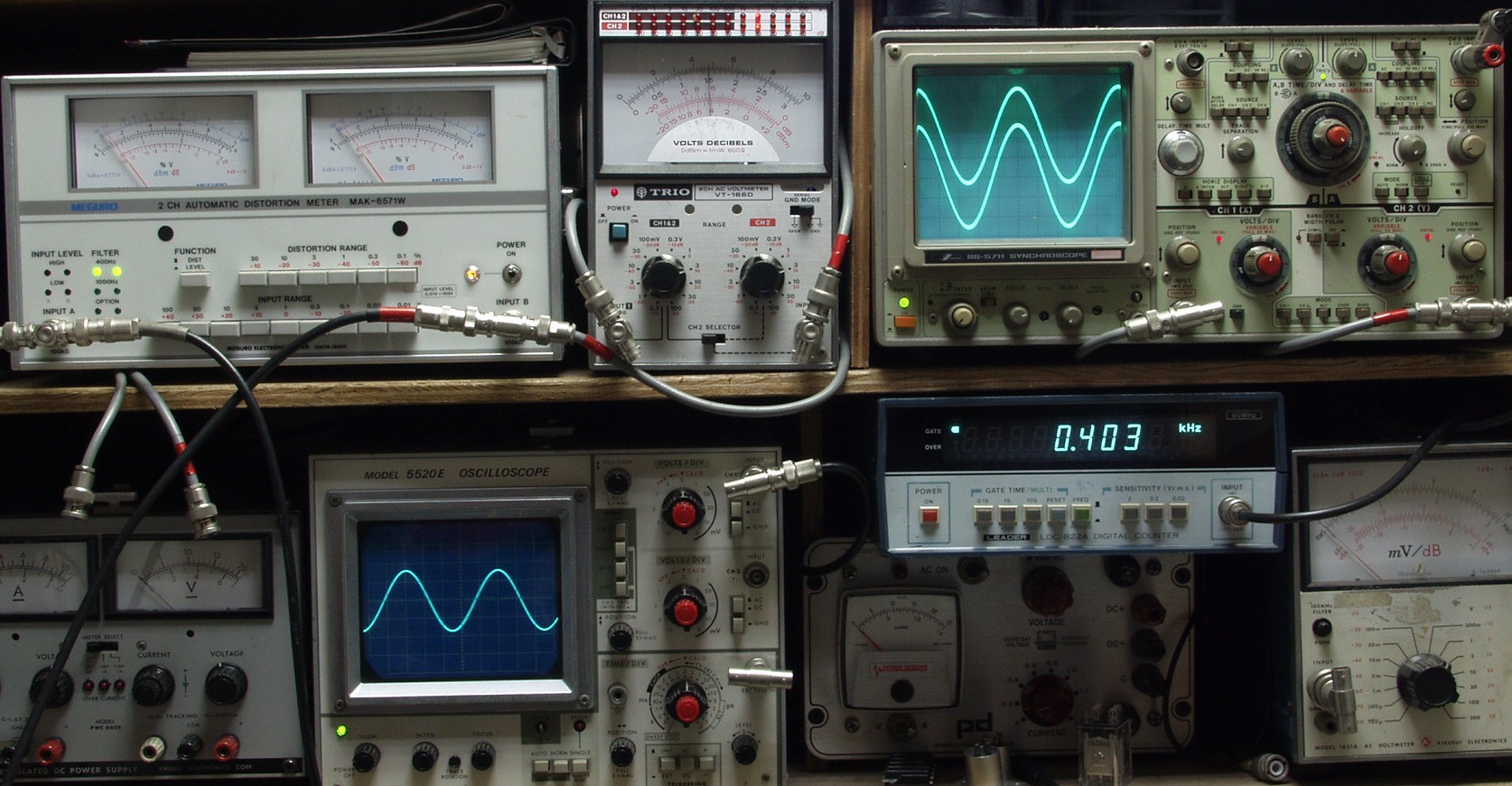

Ｅ２Ｂ．　出力＝１．５Ｖ（ＶＲは最大）　　０．００？％歪み　　ＡＵＸ入力　　４００ＨＺ

Ｅ３Ａ．　出力＝１．５Ｖ（ＶＲは最大）　　０．００？％歪み　　ＭＭ入力　　１０００ＨＺ

Ｅ３Ｂ．　出力＝１．５Ｖ（ＶＲは最大）　　０．００？％歪み　　ＭＭ入力　　４００ＨＺ

Ｅ４Ａ．　出力＝１．５Ｖ（ＶＲは８０％）　　０．０１％歪み　　ＭＣ入力　　１０００ＨＺ

Ｅ４Ｂ．　出力＝１．５Ｖ（ＶＲは８０％）　　０．０１％歪み　　ＭＣ入力　　４００ＨＺ

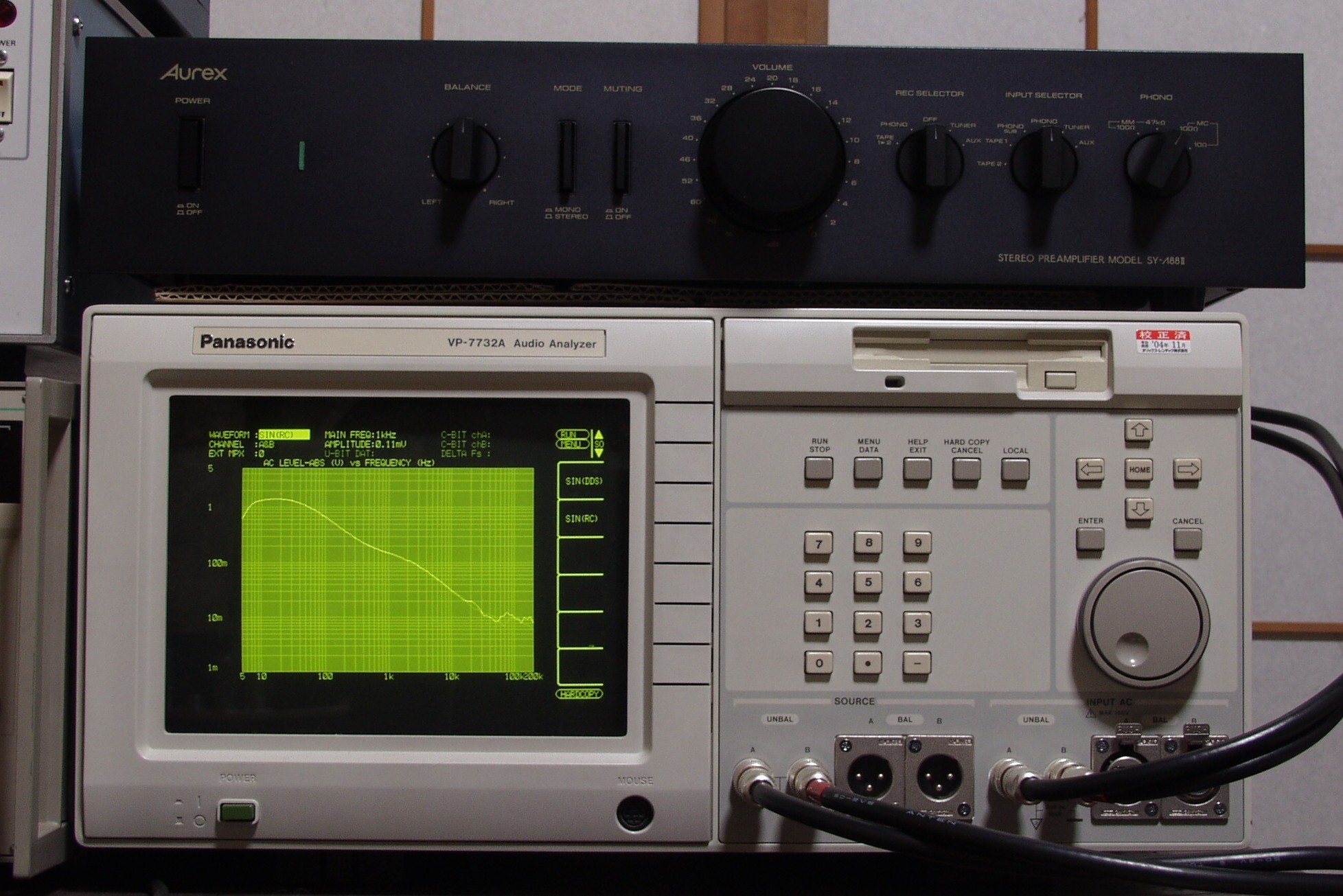

Ｆ．　上位測定器による　調整・測定。 Ｆ０．　下のオーディオアナライザーＶＰ−７７３２Ａで自動測定。

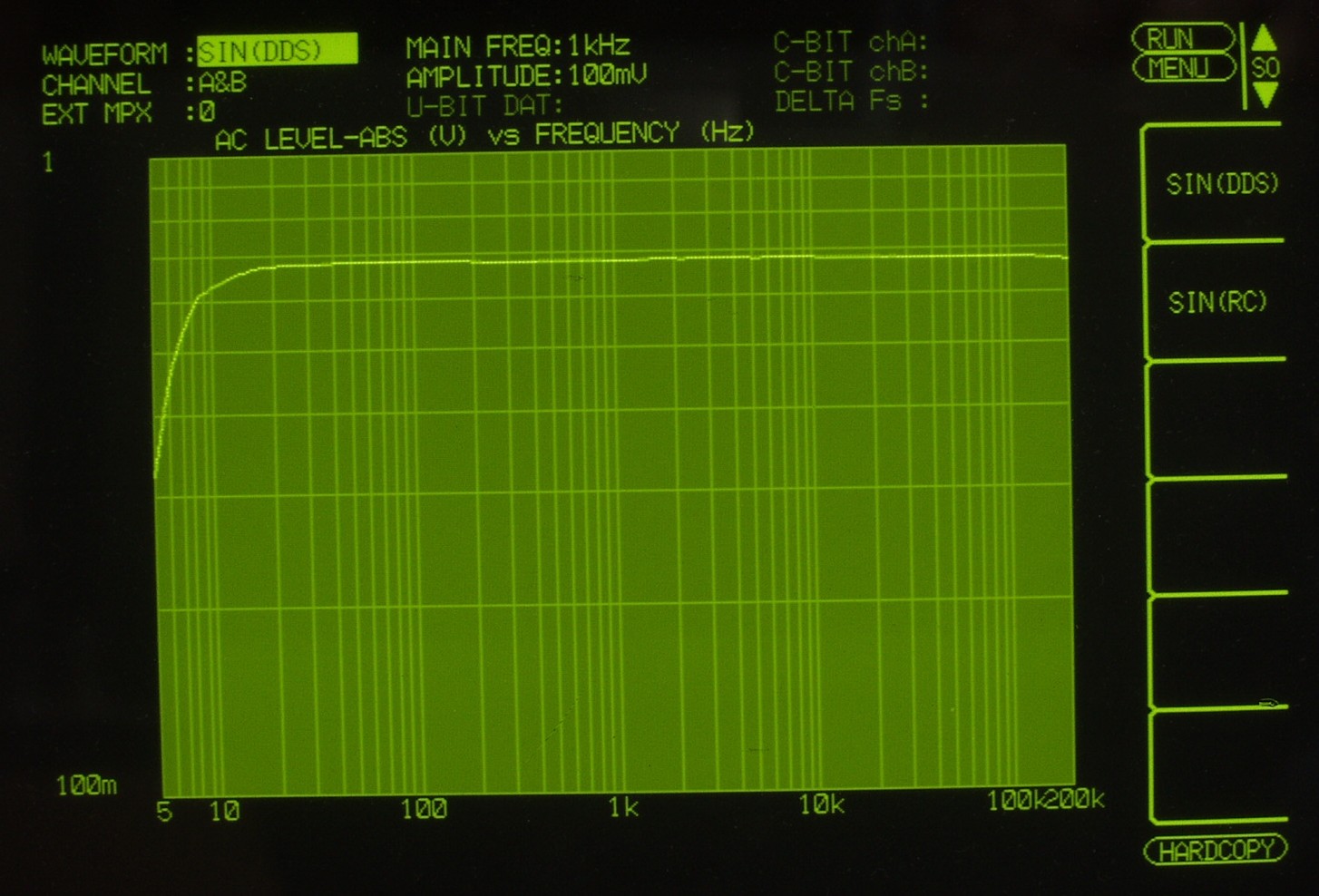

Ｆ２Ａ．　入出力特性測定（ＡＵＸ入力） 　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力　ＶＲはｍａｘ　平均で０．７Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

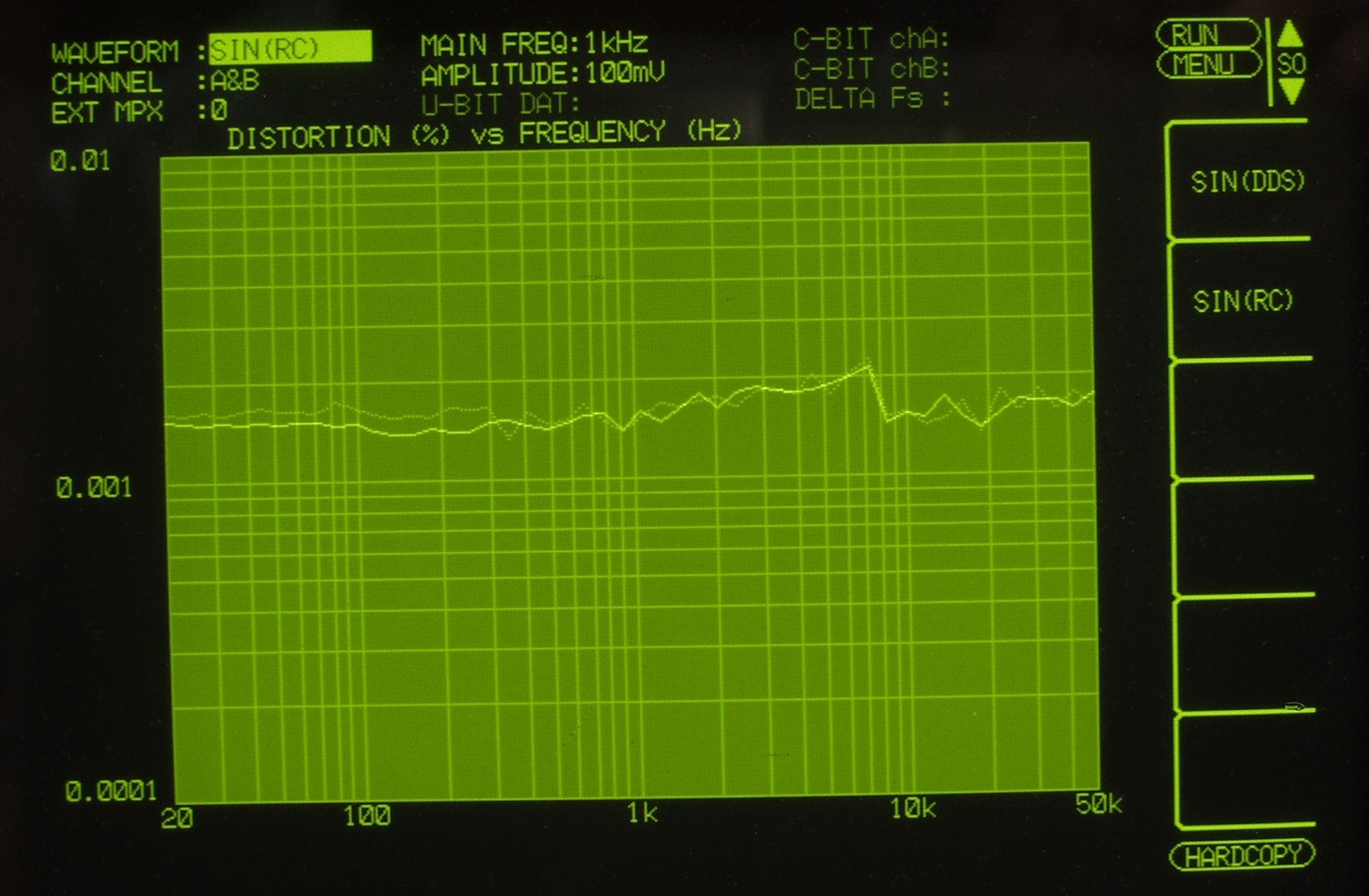

Ｆ２Ｂ．　歪み率特性測定（ＡＵＸ入力） 　　　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力　ＶＲはｍａｘ　　左出力＝薄（細い）色　右出力＝濃い（太い）色

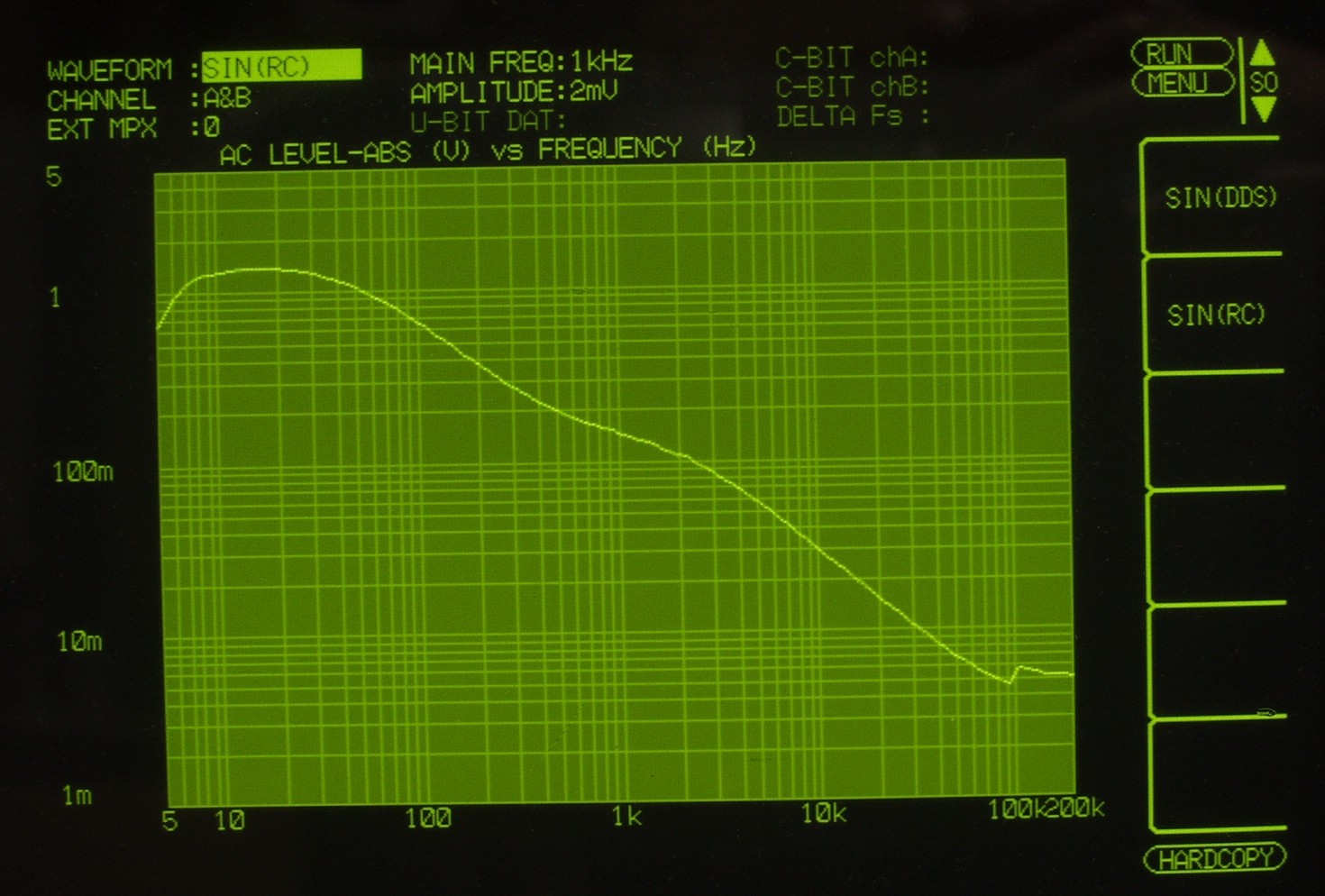

Ｆ３Ａ．　入出力特性測定（ＭＭ入力） 　　　　　　　　ＭＭ入力　入力電圧＝２ｍＶ一定入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

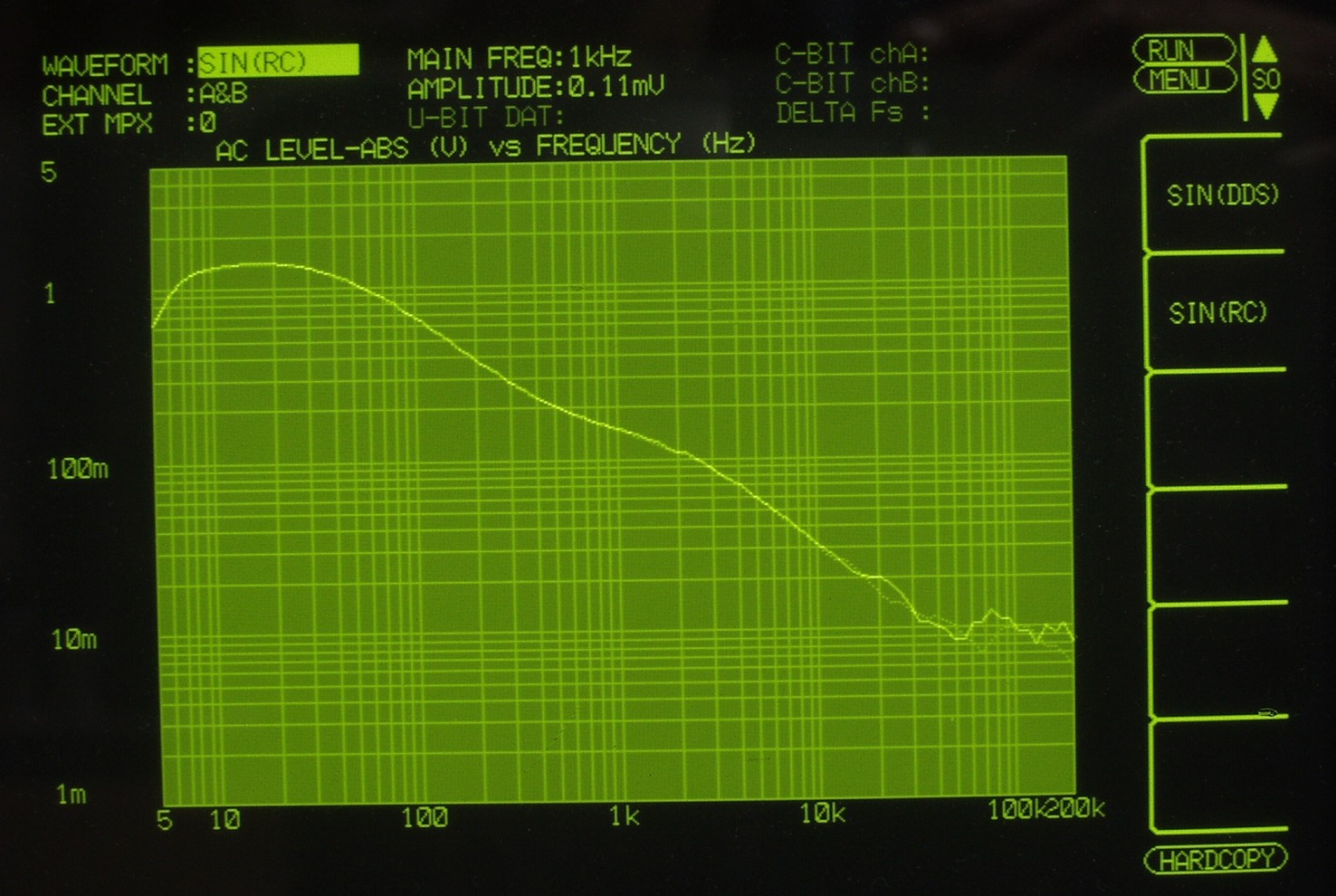

Ｆ３Ａ．　入出力特性測定（ＭＣ入力） 　　　　　　　　ＭＭ入力　入力電圧＝０．１１ｍＶ一定入力　ＶＲは１００％　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

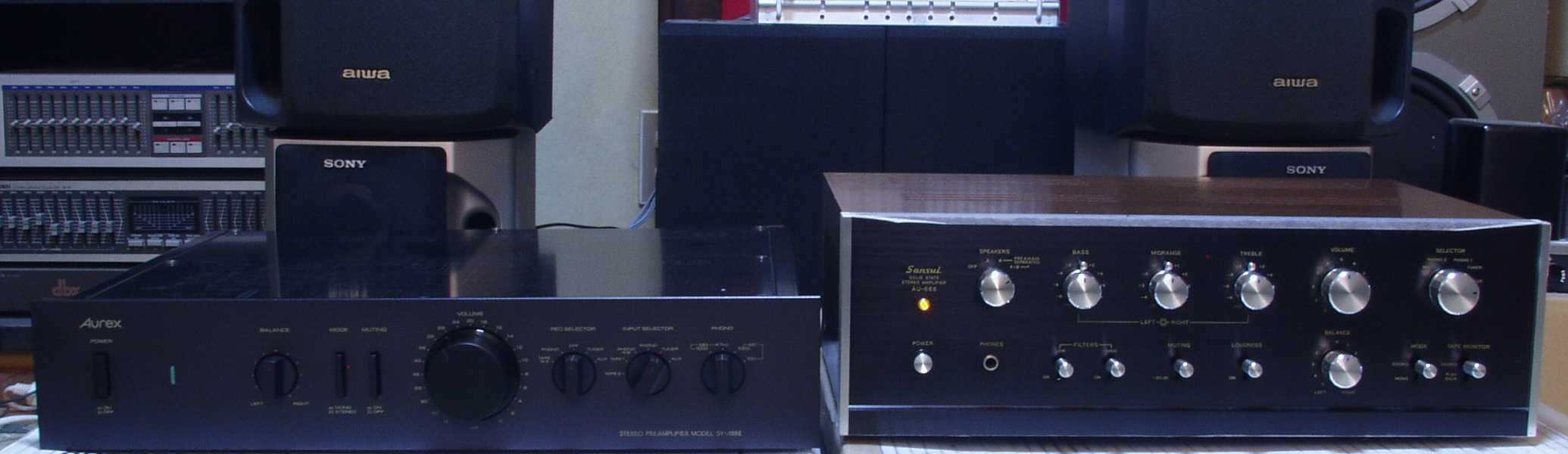

Ｅ３．　　完成　　２４時間エージング。　左は　山水　ＡＵ−６６６

Ｓ．　TOSHIBA 　Ａｕｒｅｘ　ＳＹ−Λ８８�U の仕様（マニアル・カタログより）

型式 コントロールアンプ　ＳＹ−λ８８�U 入力感度/インピーダンス Phono MM＝2.0mV/100Ω、47kΩ Phono MC＝0.1mV/10Ω、100Ω Tuner、Aux、Tape＝150mV/47kΩ 全高調波歪率（1kHz） Phono MM＝0.002％（7.5V出力時、Rec out） Phono MC＝0.002％（7.5V出力時、Rec out） Aux＝0.002％（3V出力時、Pre out） 混変調歪率 Aux＝0.002％（1kHz、3V出力時、Pre out） SN比（IHF-A、ショートサーキット） Phono MM＝88dB Phono MC＝70dB Aux＝110dB 周波数特性 Phono＝RIAA偏差 ±0.2dB（20Hz〜20kHz、Rec out） Aux＝10Hz〜100kHz +0 -1dB 最大許容入力（1kHz、THD 0.002％） Phono MM＝450mV Phono MC＝23mV 定格出力/インピーダンス Rec out＝150mV/180Ω（1kHz） Pre out＝1V/100Ω 最大出力 Pre out＝30V サブソニックフィルター MM、MC＝16Hz、6dB/oct 使用半導体 トランジスタ＝60個 ダイオード＝15個 FET＝11個 電源電圧 AC100V、50Hz/60Hz 消費電力 30W 外形寸法 幅450×高さ93×奥行386mm 重量 9kg 価格 \265,000（1981年頃）
