| Ｔｅｃｈｎｉｃｓ ＳＥ−Ａ７０００． ３台目修理記録 |
| 平成２７年５月２４日持込 ９月１１日完成 |
Ａ． 修理前の状況
- 平成２７年４月１６日(木) ヤフオクにて奄￥２５５，０００円で購入し、１度もプロテクトが外れません。
右側Ａ＋側SP接続端子が破損しています。
オーバホール修理で御願いします。
- 出品者評価＝（１２１７，−６）、 自己紹介＝無。
出品者の商品説明は下記。
- 素晴らしい音質ですが、ノイズが出るようになりまして、出品致します。
修理をして、ご使用下さい。
スピーカー端子のひとつ、赤色が空回りします。
両チャンネル共、音は出ます。
メーター、ランプ照明等は、ＯＫです。
（ ジャンク出品とさせて頂きます。）
ノークレーム、で、お願い致します。
- 上記の表記に ジャンク出品、ノークレームの記載がある場合は、
他の全ての語句を打ち消す強い言葉の意がある。
又、ヤフオク等で、出品者の自己紹介が無も注意。
B． 原因
- 各部経年劣化で終段ＴＲ（トランジスター）焼損。
過去２台と異なり、大きな修理履歴は無い模様です。
プロテクト動作時点で通電を止め修理・点検に出すべきでした！（藪医者の論法ですが）
Ｃ． 修理状況
Ｄ． 使用部品
- 左右・終段ＴＲ（トランジスター） １２個。
初段ＦＥＴ ２個。
バイアス／バランス半固定ＶＲ ８個。
電解コンデンサー ４３個。
フイルムコンデンサー １２個。
リレー ３個。
整流ダイオード ４個。
Ｅ． 調整・測定
Ｆ． 修理費 １８５，０００円 オーバーホール修理。
Ｙ． ユーザー宅の設置状況
Ｓ． Ｔｅｃｈｎｉｃｓ ＳＥ−Ａ７０００ 仕様（マニアル・カタログより）
|
Ａ． 修理前の状況。 画像をクリックすると、大きく（横幅2050ドット）表示されます。

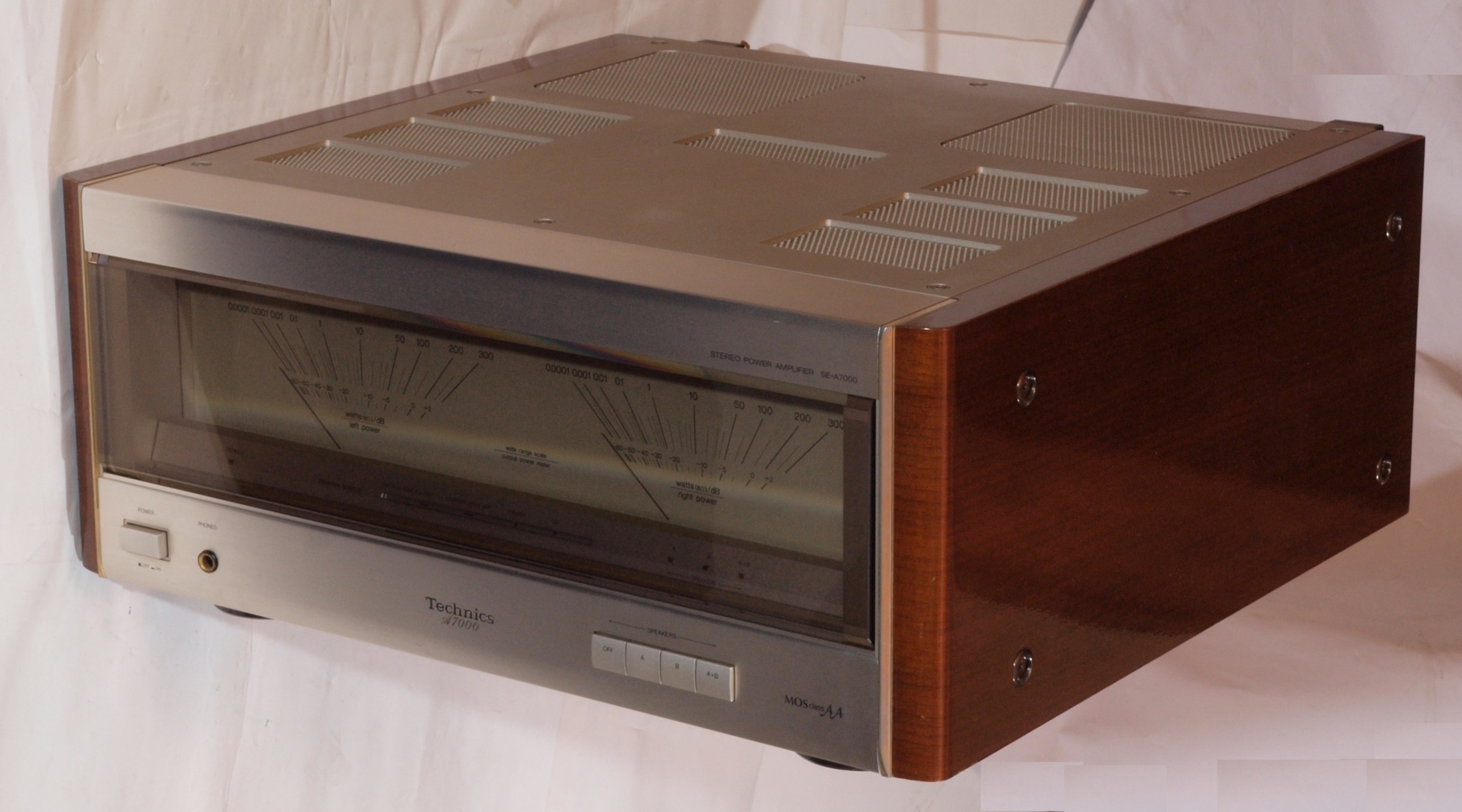

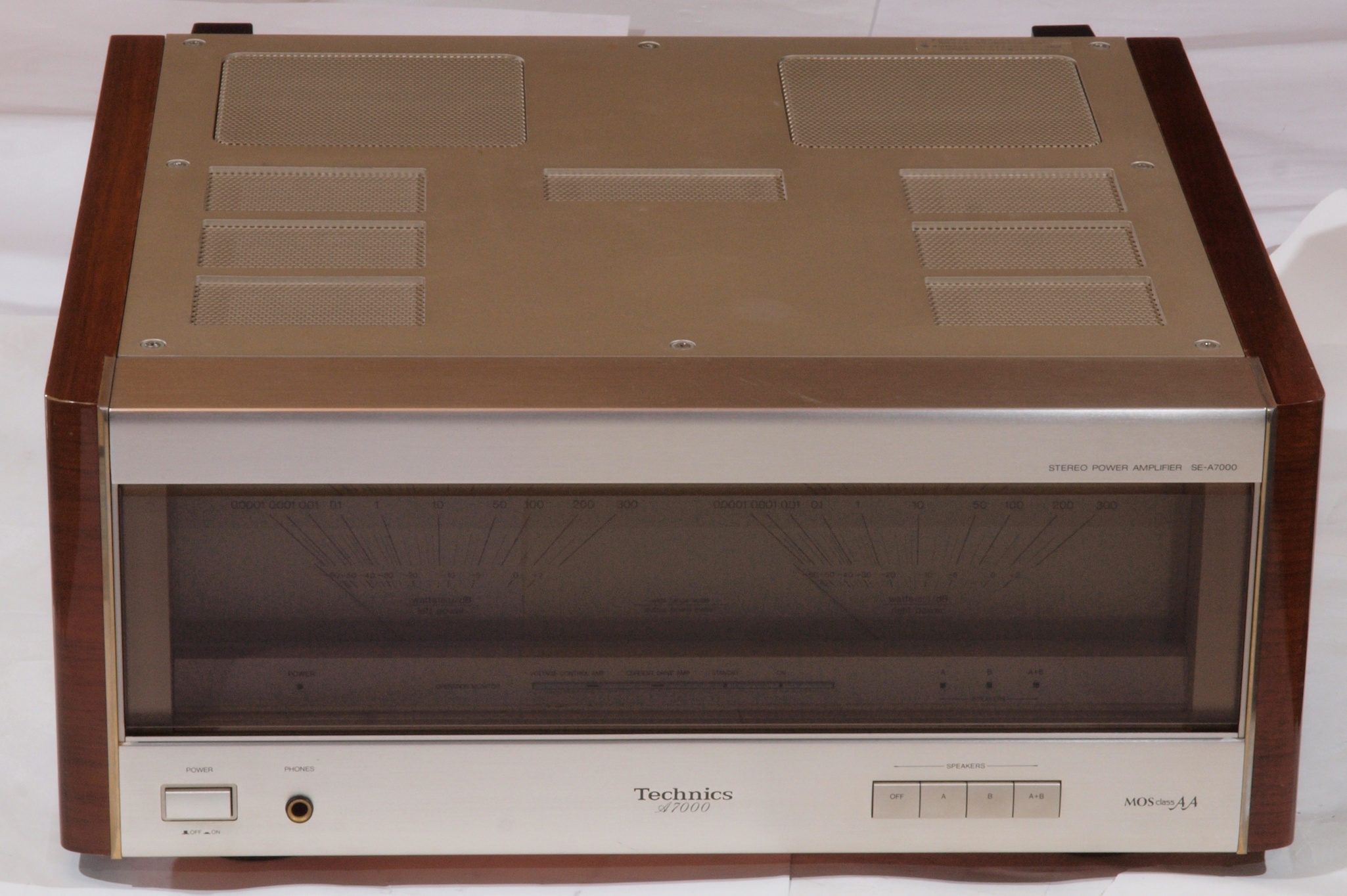

Ａ１１． 点検中 前から見る |
 |
| Ａ１２． 点検中 前右から見る |
 |

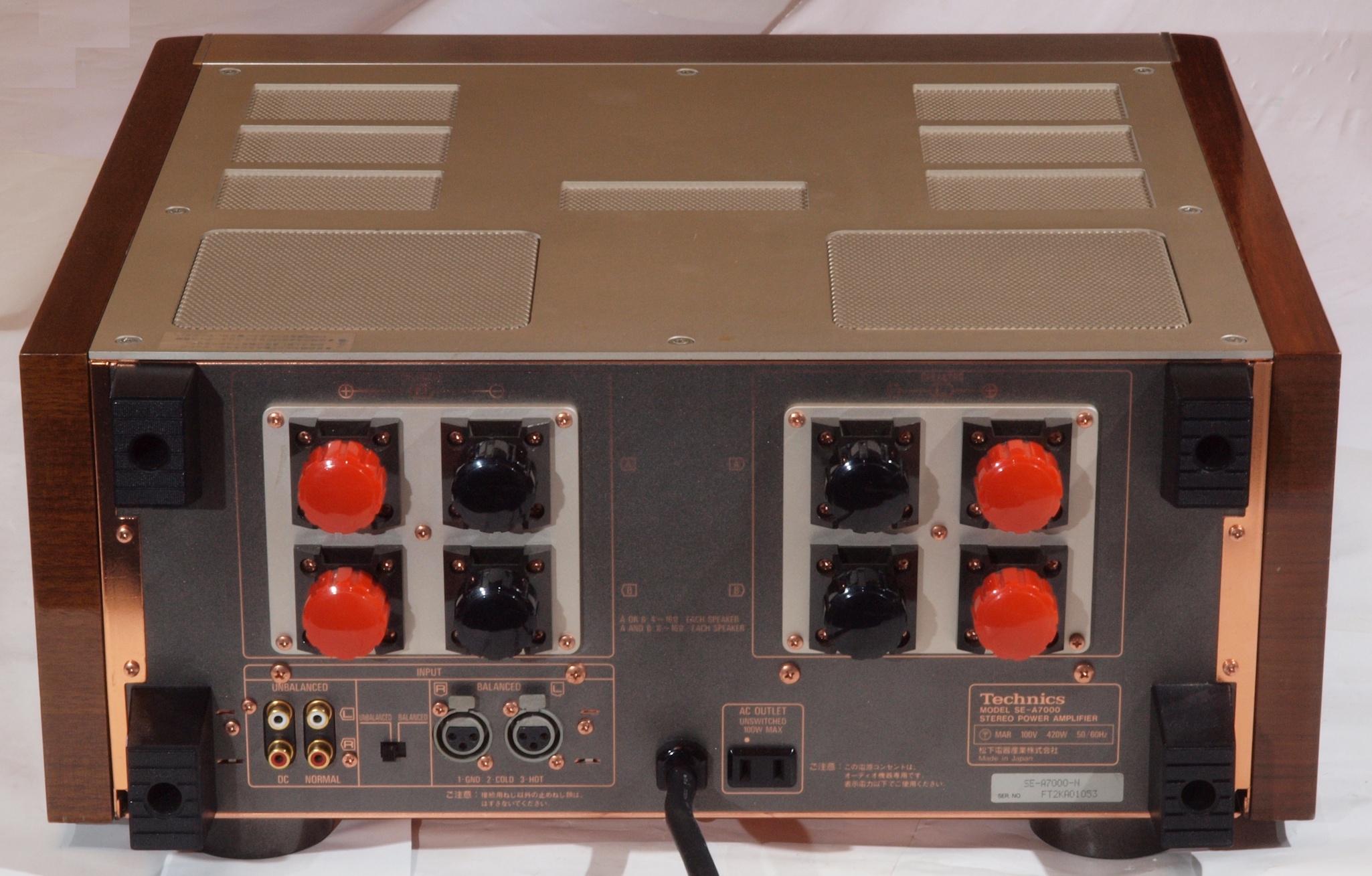

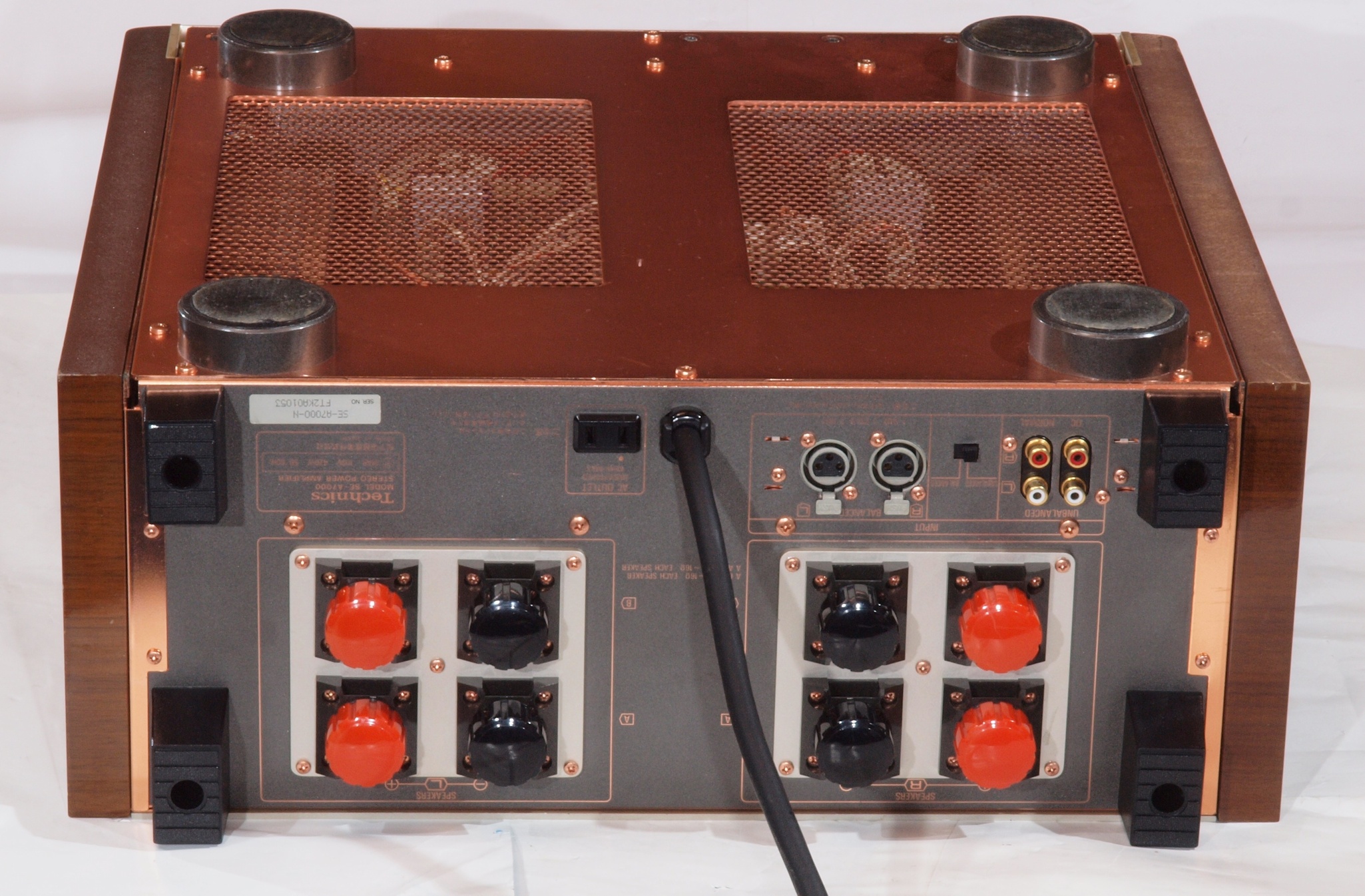

| Ａ１３． 点検中 後から見る |
 |
| Ａ１４． 点検中 後左から見る |
 |
| Ａ２１． 点検中 上から見る |
 |

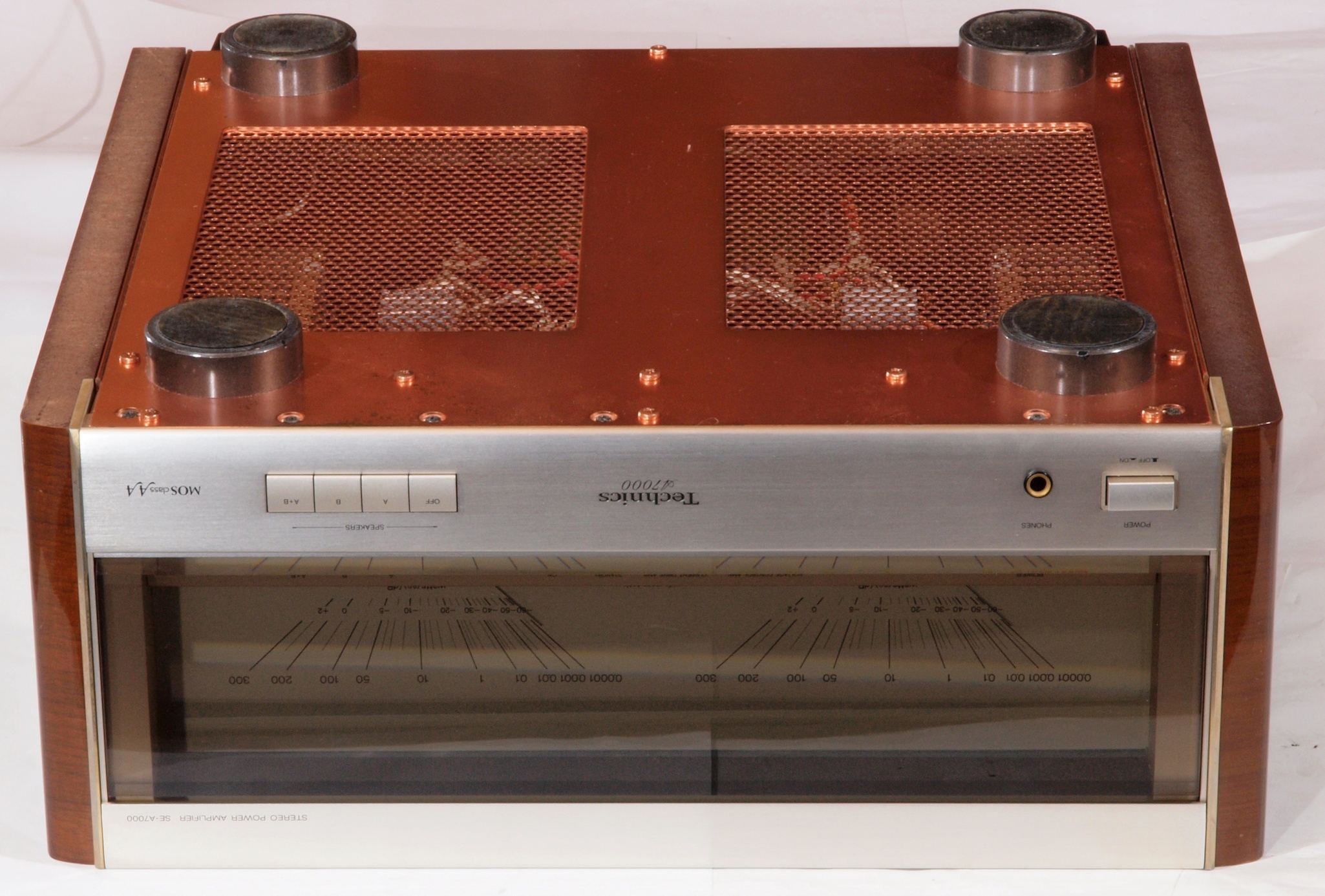

| Ａ２２． 点検中 上蓋を取り、上から見る |
 |

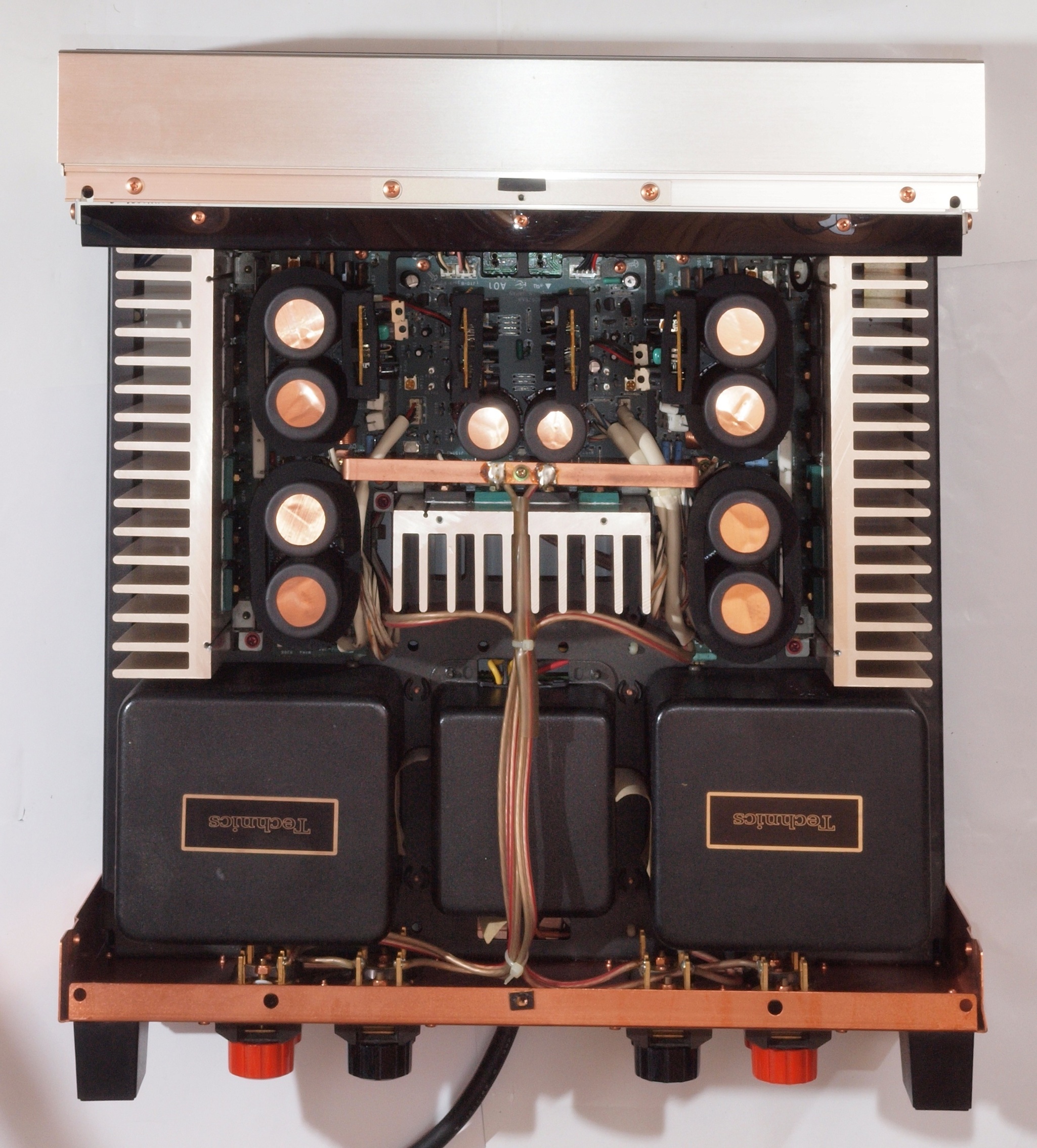

| Ａ２３． 点検中 上蓋・シールドを取り、上から見る |
 |

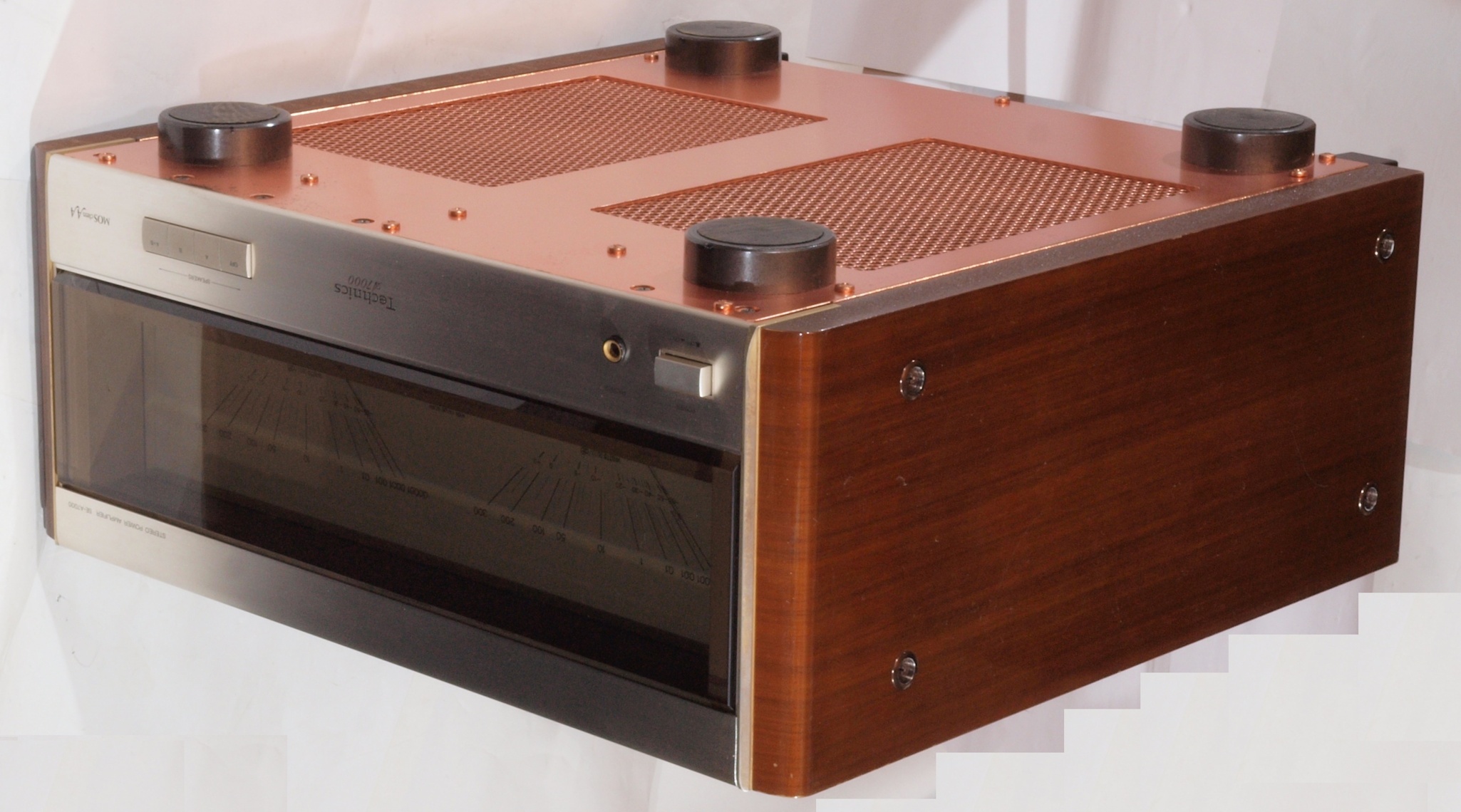

| Ａ３１． 点検中 下前から見る |
 |
| Ａ３２． 点検中 下前左から見る |
 |

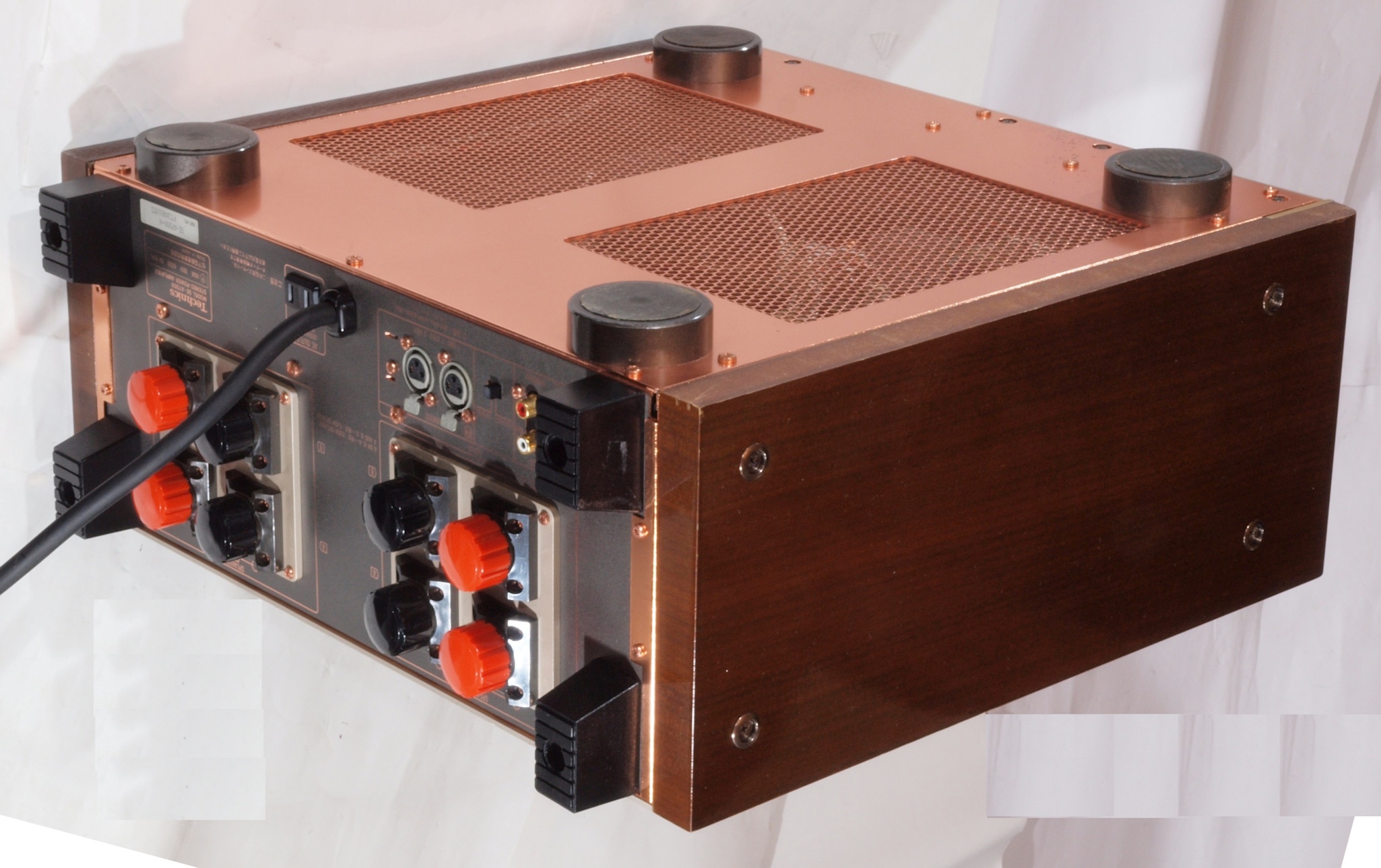

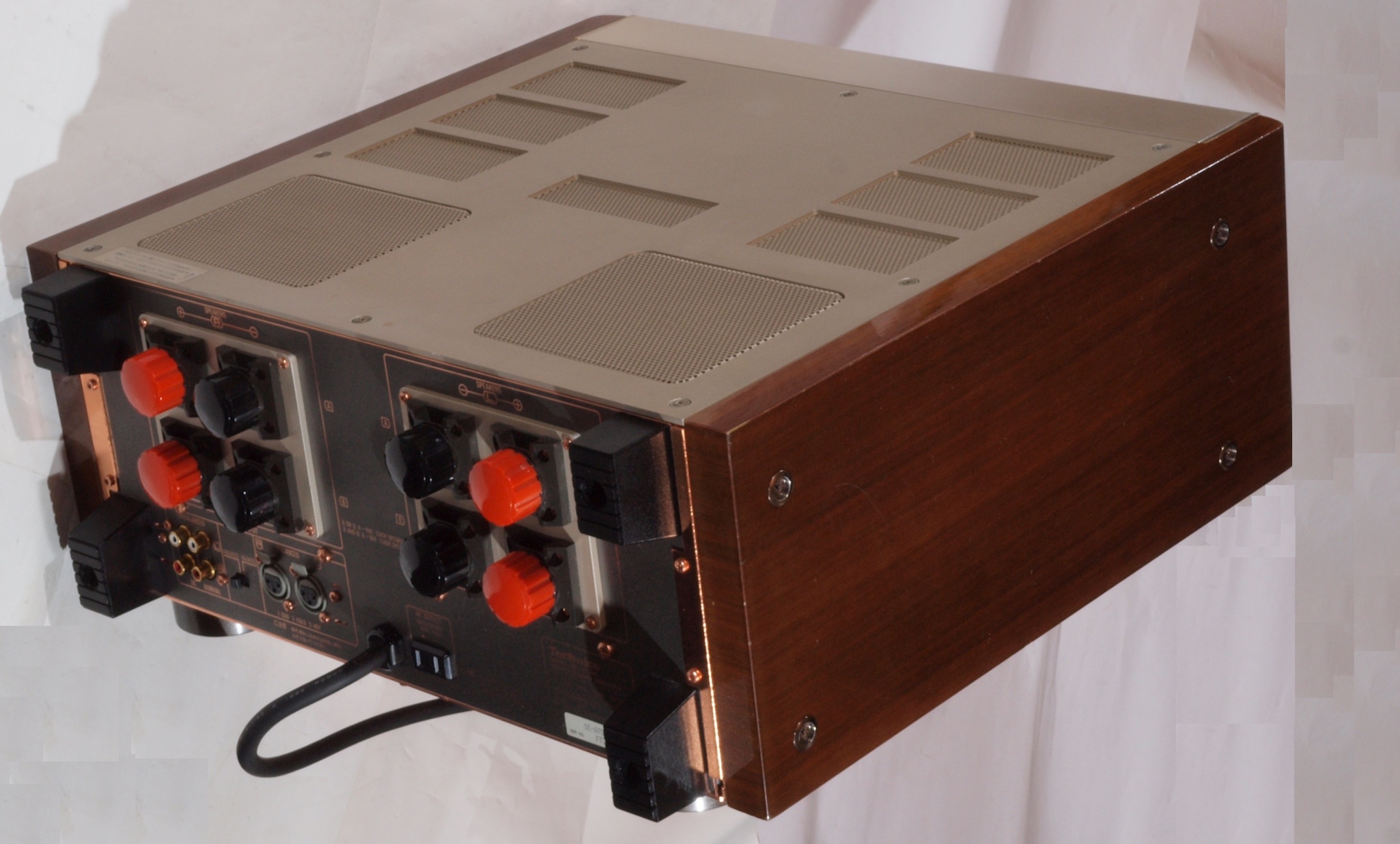

| Ａ３３． 点検中 下後から見る |
 |
| Ａ３４． 点検中 下後右から見る |
 |
| Ａ３５． 点検中 下から見る |
 |
| Ａ３６． 点検中 下蓋を取り、下から見る |
 |
| Ａ４１． 点検中 右側Ａ＋側SP接続端子が閉まらない。 |
 |

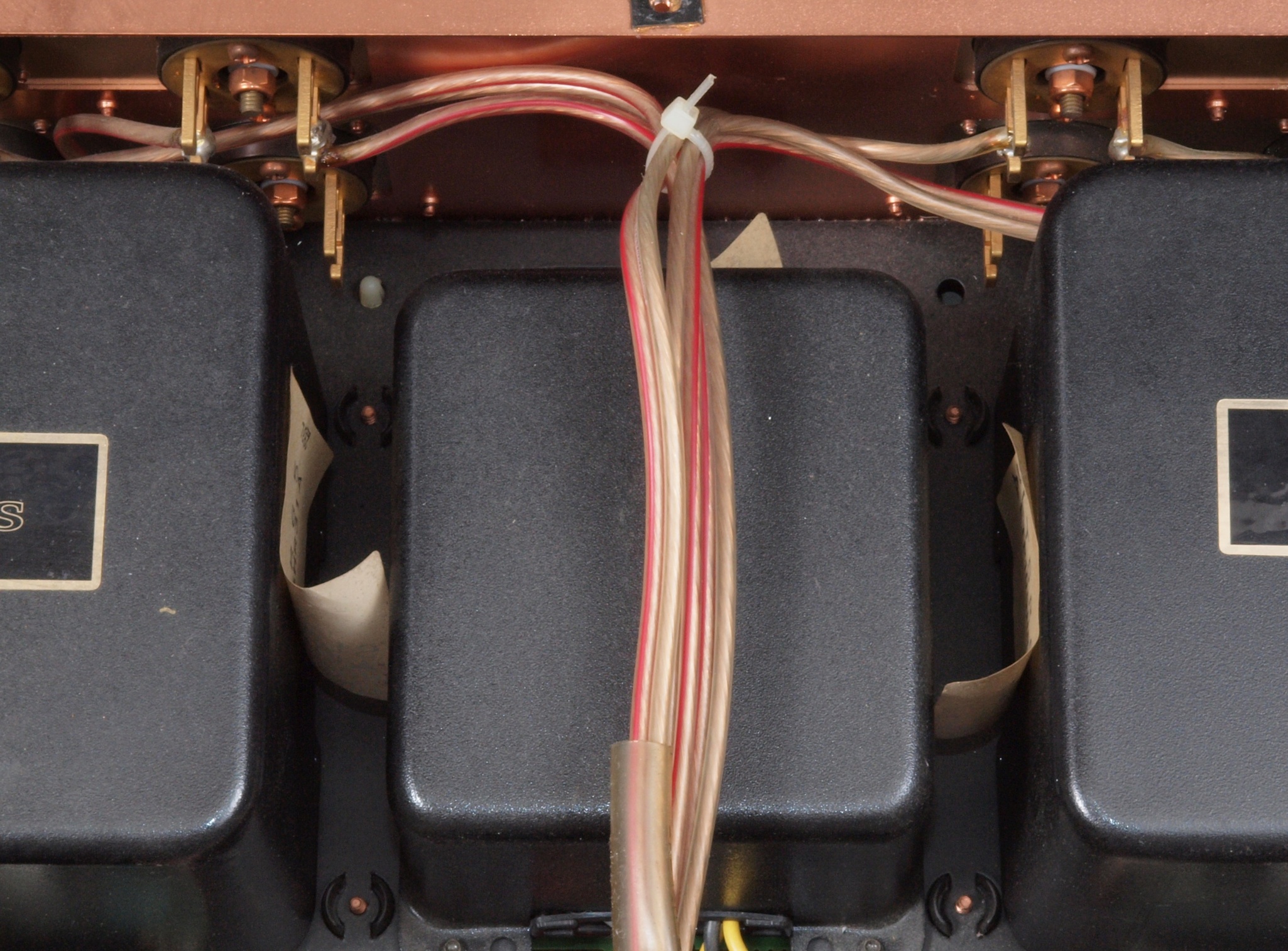

| Ａ５１． 点検中 ３個のトランスの銘板紙が熱の為、剥がれている！ |
 |

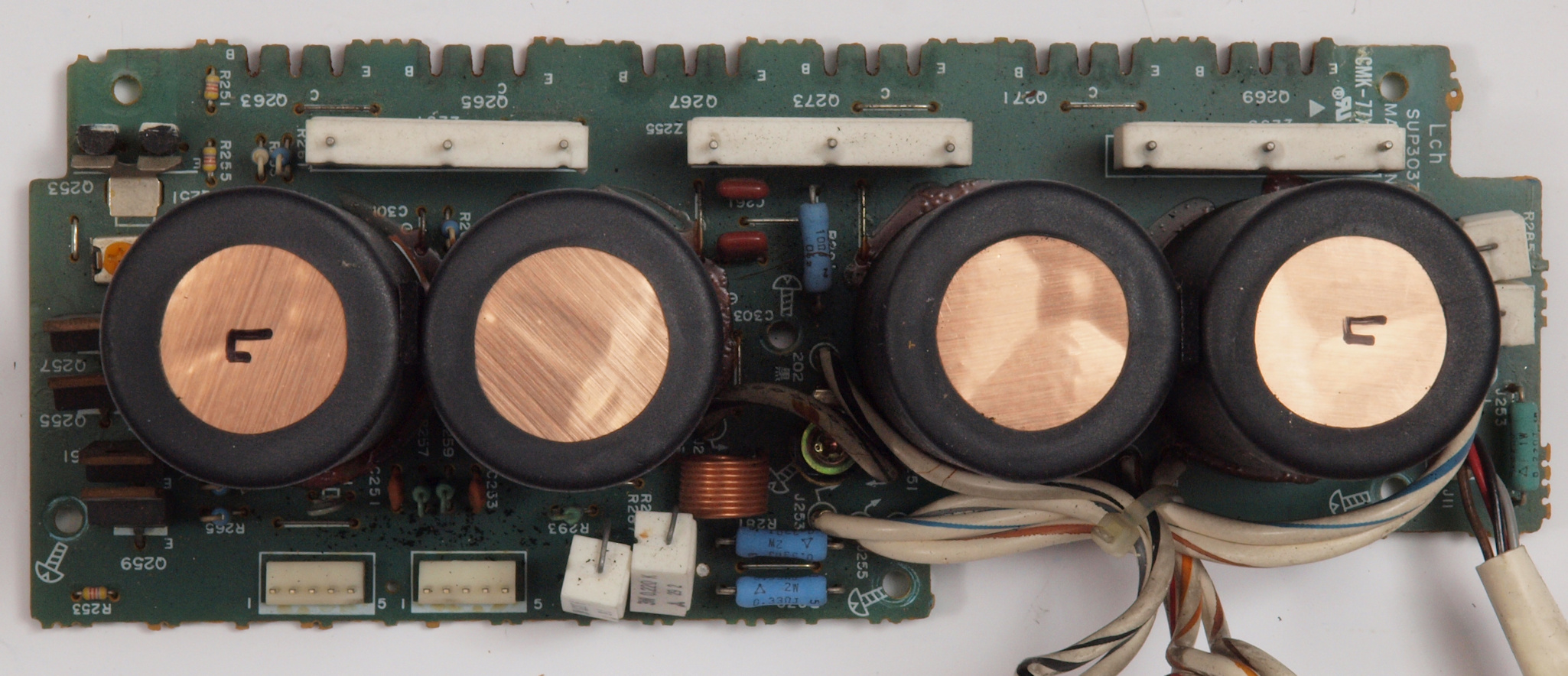

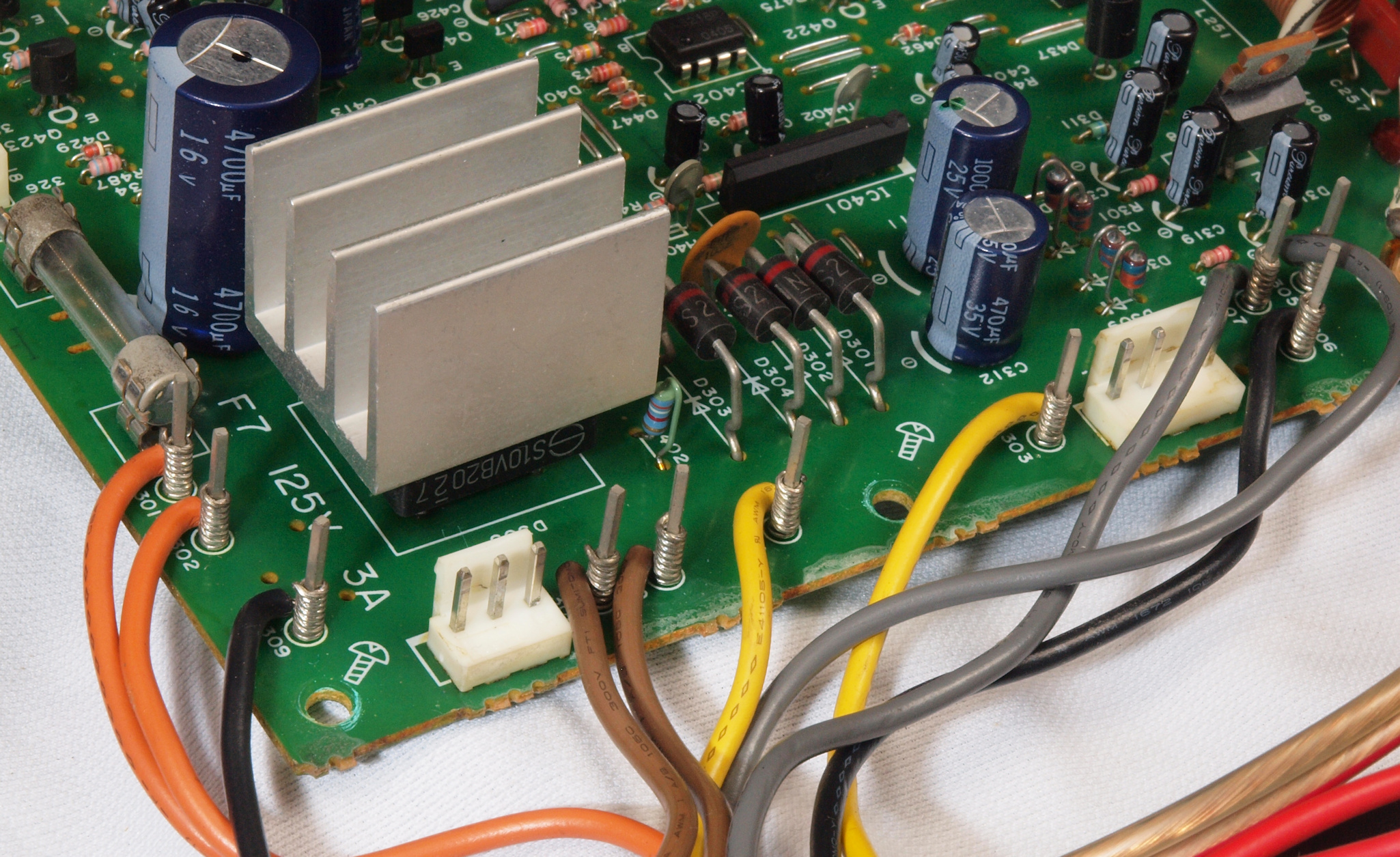

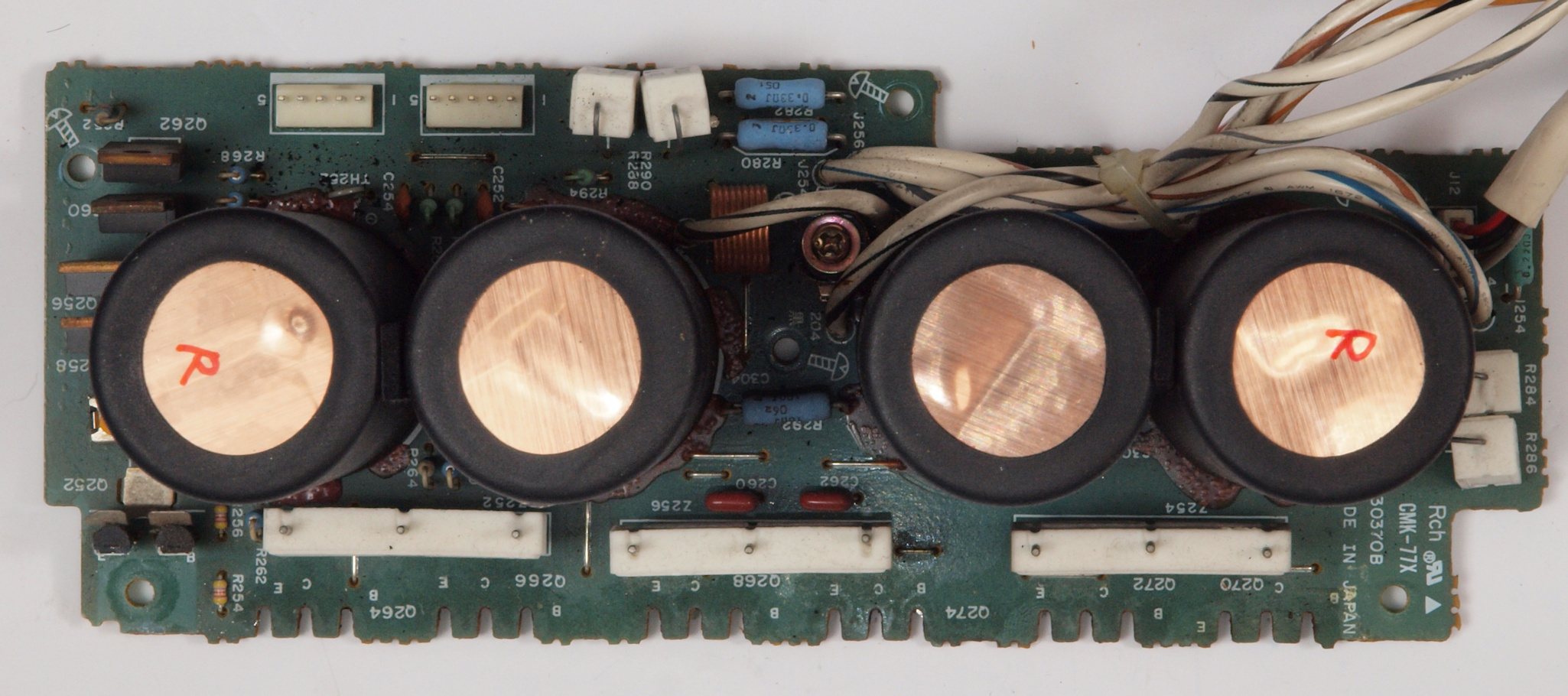

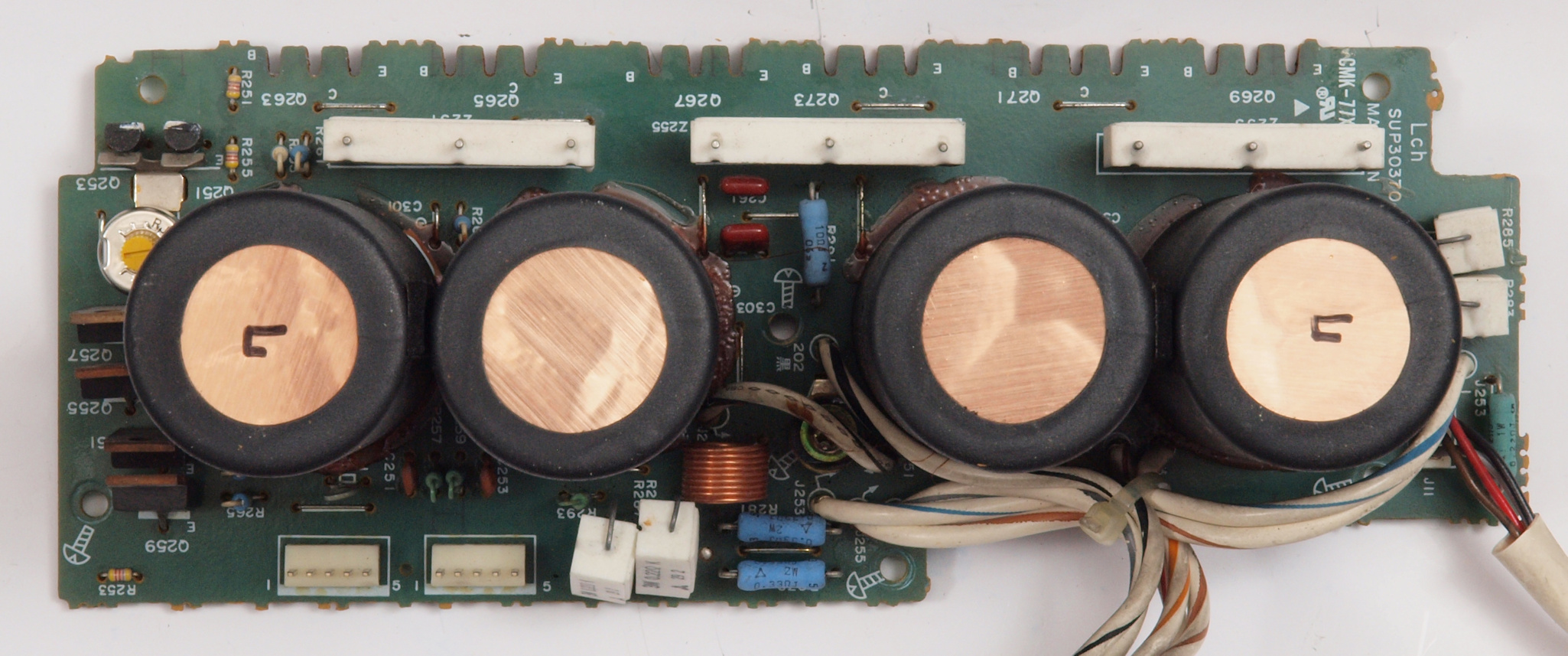

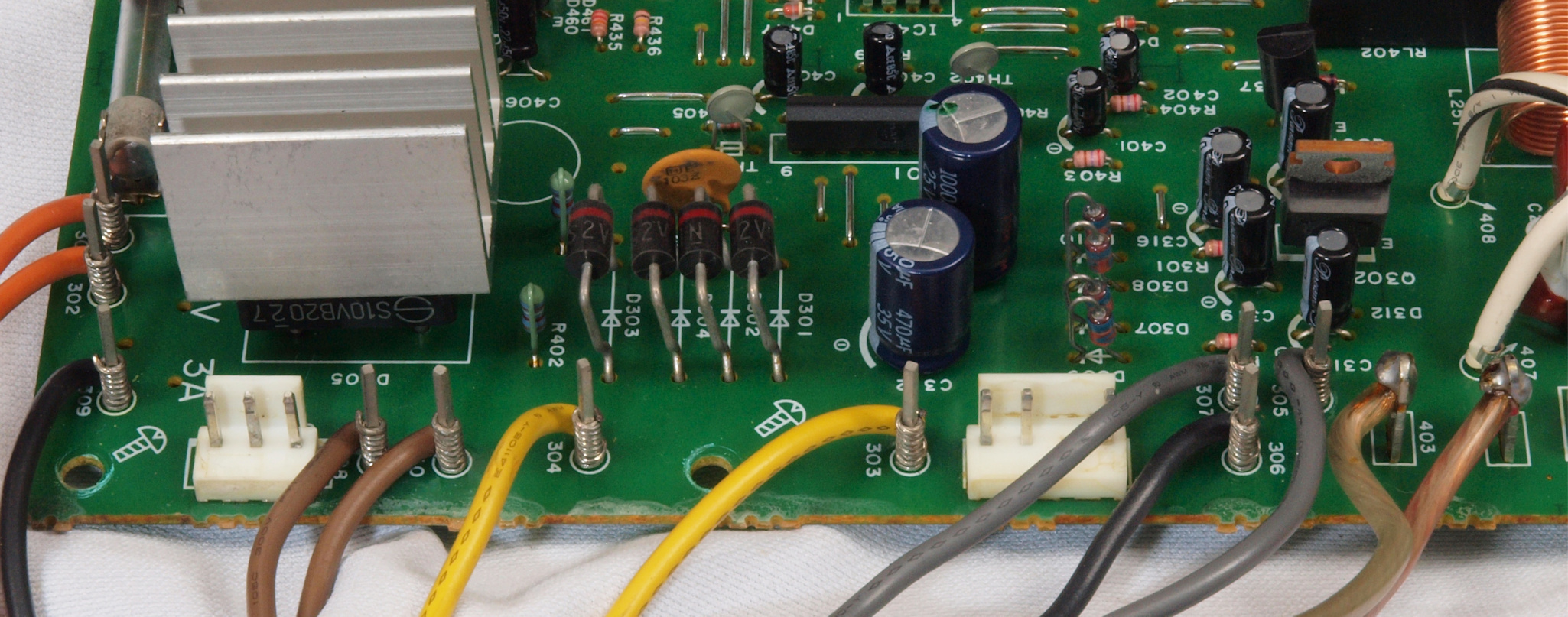

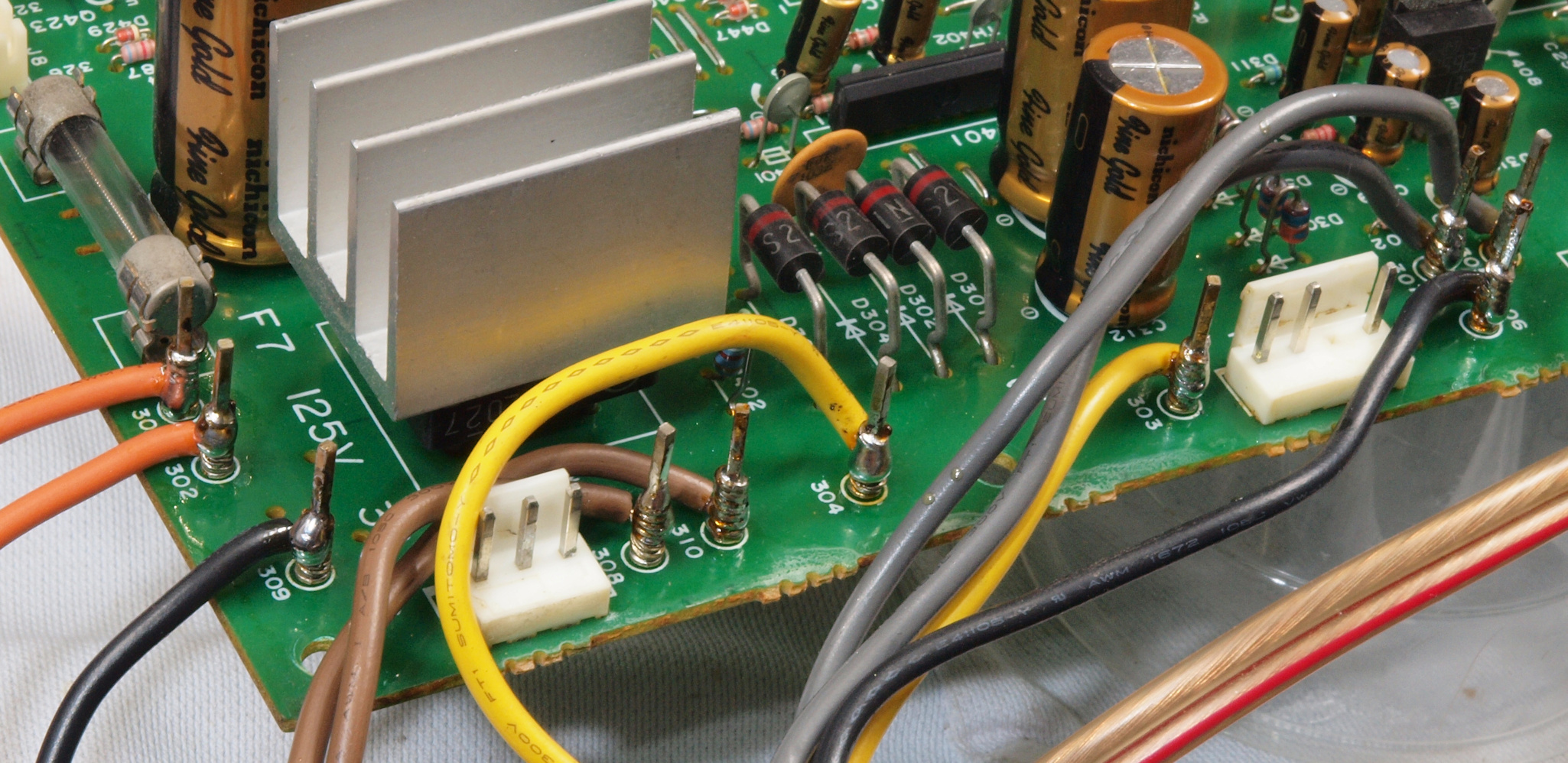

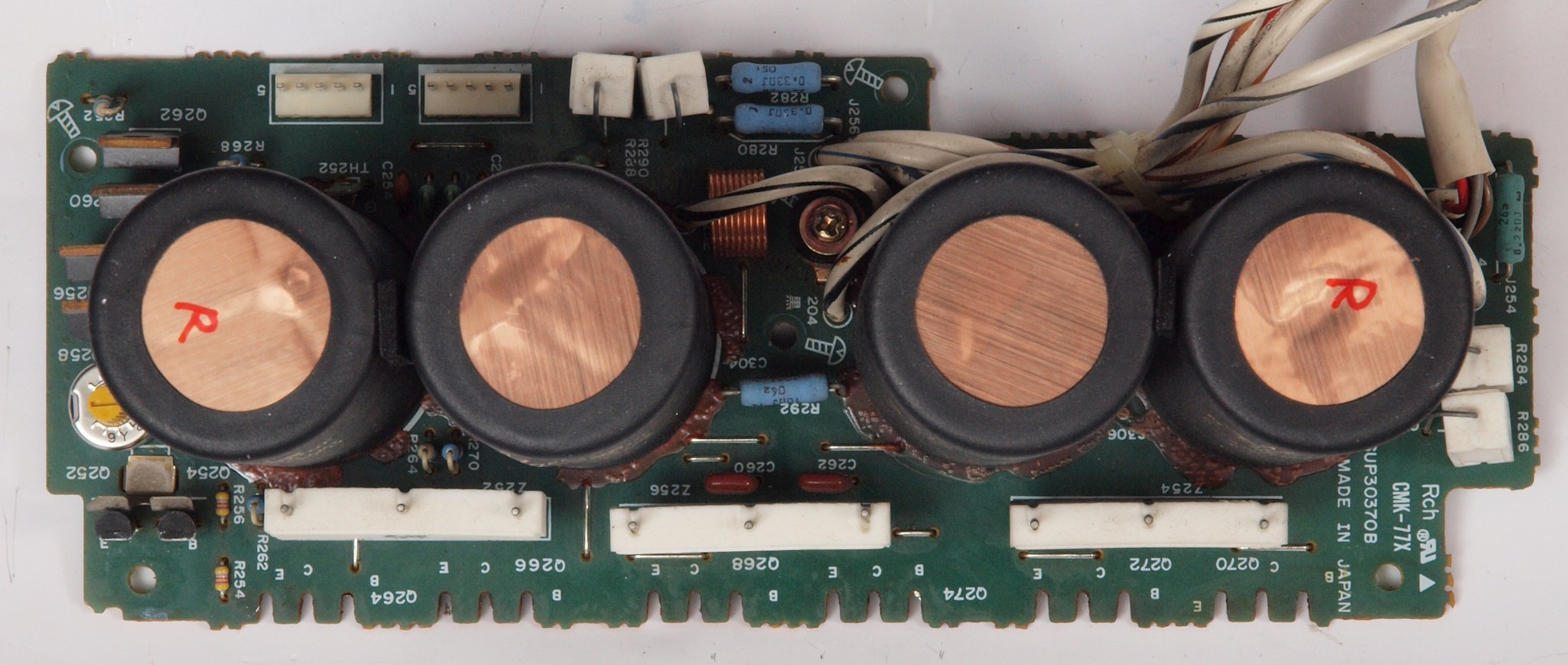

Ａ６１． 点検中 ＡＭＰ部を見る。大型電解コンデンサーのゴム鉢巻は何とか点いている！
左右電流ドライブAMP基板のゴム鉢巻や左右電圧ドライブAMP基板のゴムも同じ。 |
 |
| Ａ７１． 点検中 交換する終段ＴＲ（トランジスター）は、大量購入して、「ｈｆｅ」を測定し、選別して使用する。 |
 |
Ｃ． 修理状況。 画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｃ０１． 修理中 基板を取り除き、清掃し、ＣＲＣを軽く塗布し防錆対策、右半分が清掃済み。 |
 |
| Ｃ０２． 修理中 基板を取り除き、清掃し、ＣＲＣを軽く塗布し防錆対策。 |
 |
| Ｃ０３． 修理中 後パネル裏も清掃し、ＣＲＣを軽く塗布し防錆対策、左半分が清掃済み。 |
 |

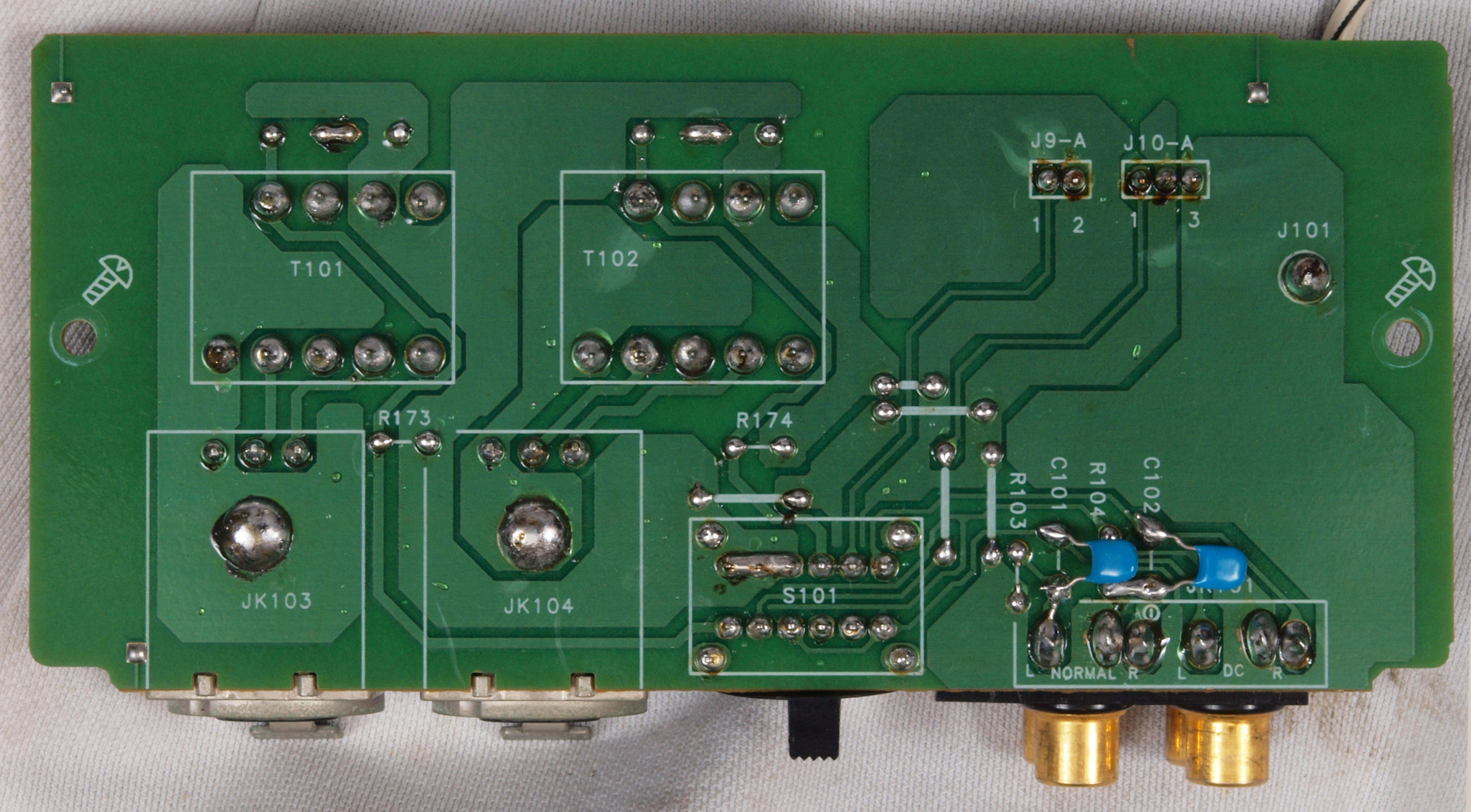

| Ｃ１１． 修理前 入力端子基板 |
 |
| Ｃ１１２． 修理前 入力端子基板のRCA端子裏側、これでは重く太いRCAケーブルは使用できない。 |
 |
| Ｃ１１３． 修理中 入力端子基板のRCA端子裏側、外側金具を半田付け、取り付け部は補強＋ホットボンドで補強。 |
 |

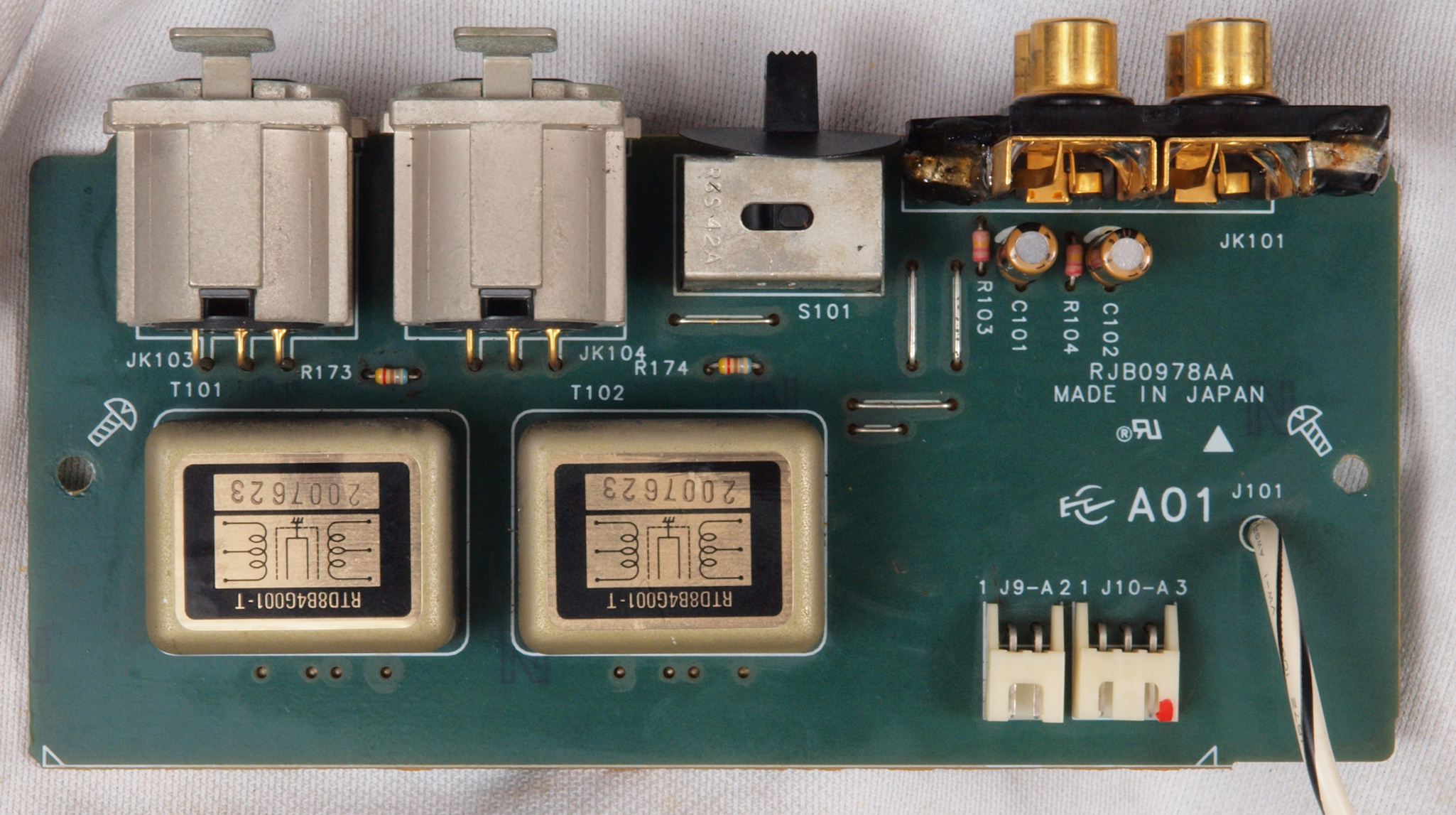

| Ｃ１２． 修理後 入力端子基板。 電解コンデンサー２個交換。 |
 |

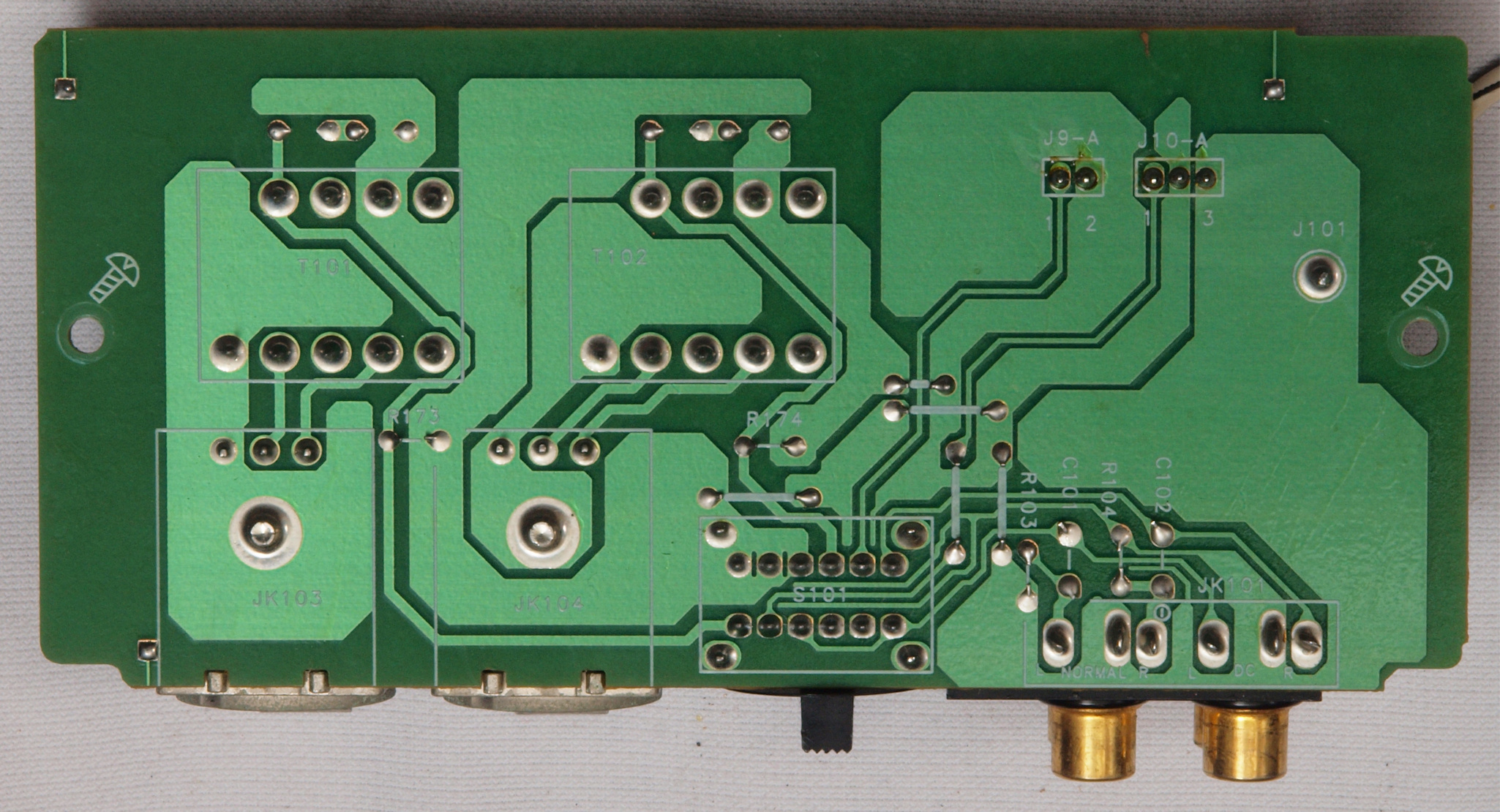

| Ｃ１３． 修理前 入力端子基板裏 |
 |

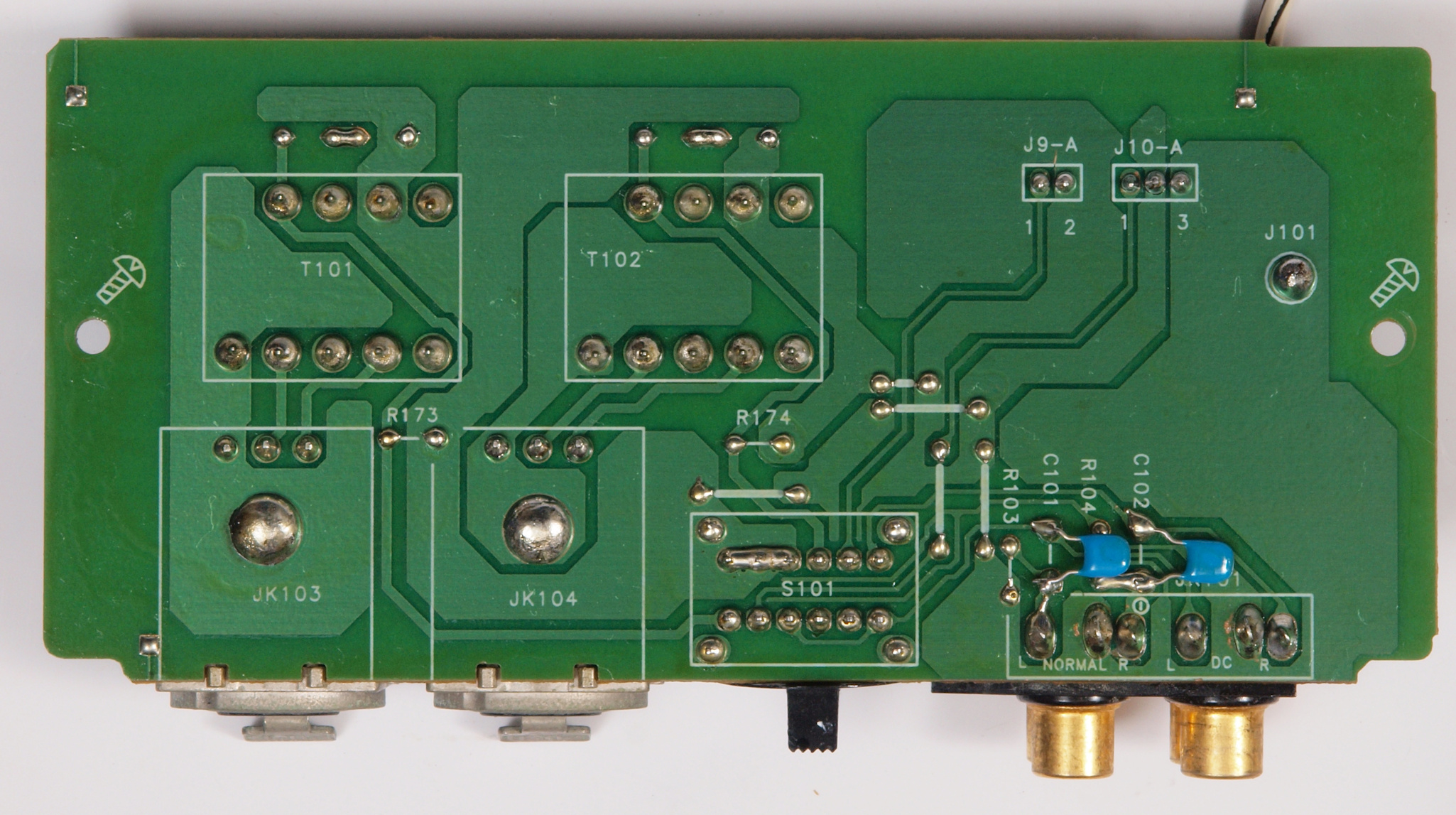

| Ｃ１４． 修理（半田補正）後 入力端子基板裏。 半田を全部やり直す、フイルムコンデンサー２個追加。 |
 |
| Ｃ１５． 完成入力端子基板 洗浄後防湿材を塗る。 |
 |
| Ｃ２１． 修理前 電圧AMPブロック |
 |
| Ｃ２２． 修理後 電圧AMPブロック |
 |
| Ｃ２３． 修理前 電圧AMPブロック裏 |
 |

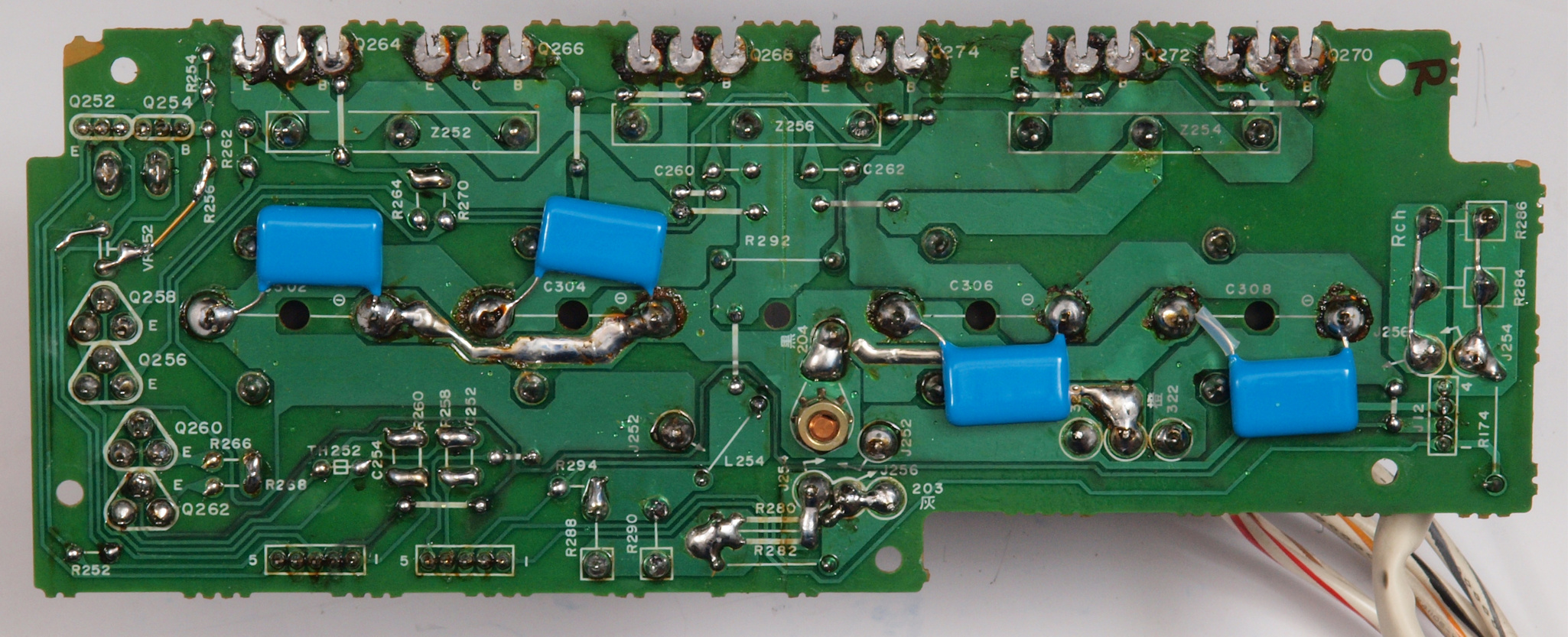

| Ｃ２４． 修理後 電圧AMPブロック裏。 フイルムコンデンサー２個追加。 |
 |
| Ｃ２５． 修理前 電圧AMPブロック 終段ＦＥＴ（電解トランジスター） |
 |
| Ｃ２６． 修理後 電圧AMPブロック 終段ＦＥＴ（電解トランジスター） |
 |
| Ｃ２７． 修理前 電圧ドライブAMP基板 |
 |
| Ｃ２８． 修理後 電圧ドライブAMP基板。 半固定VR２個、電解コンデンサー８個交換。 |
 |

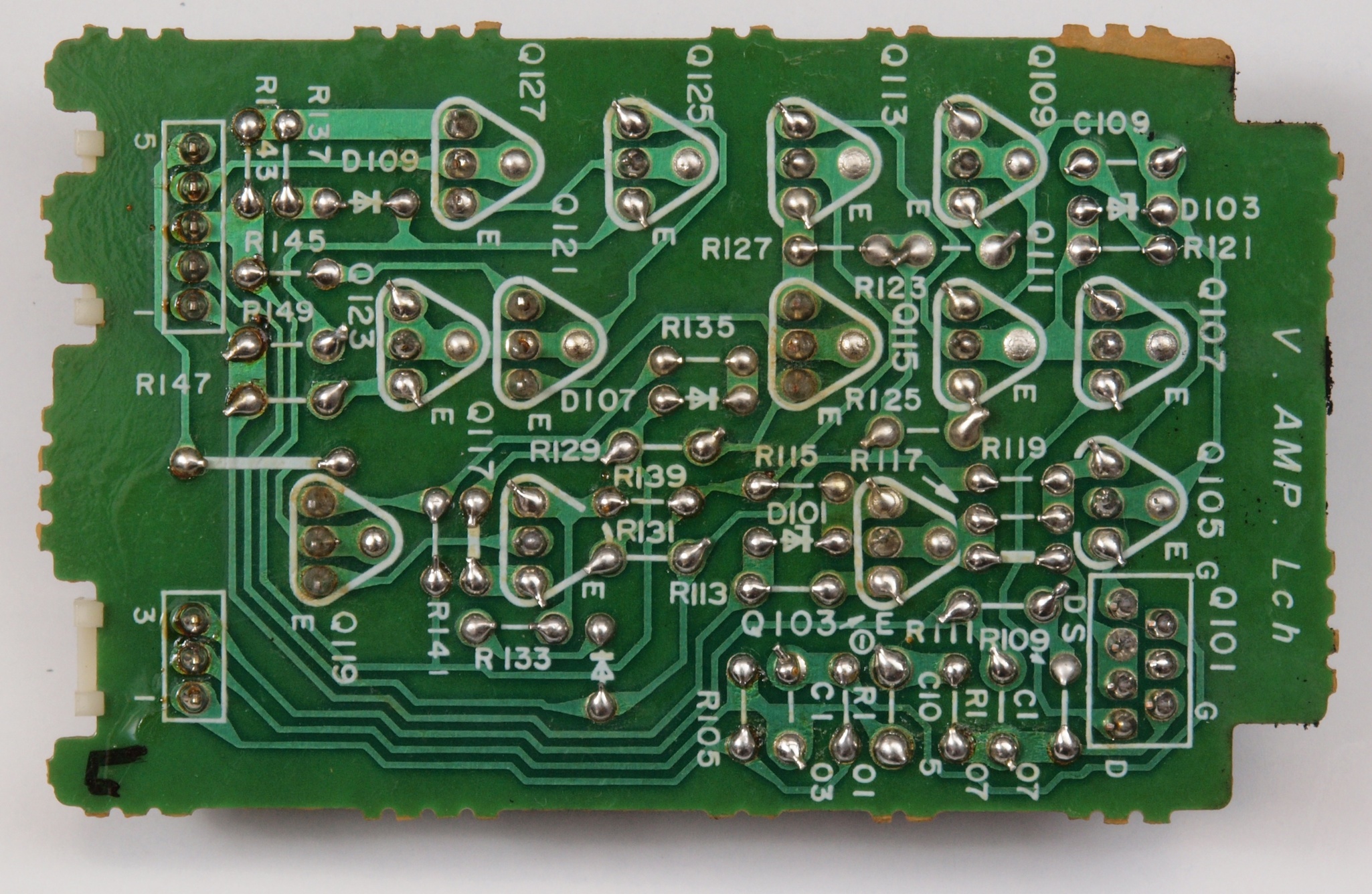

| Ｃ２９． 修理前 電圧ドライブAMP基板裏 |
 |
| Ｃ２Ａ． 修理（半田補正）後 電圧ドライブAMP基板裏。 半田を全部やり直す、フイルムコンデンサー２個追加。 |
 |
| Ｃ２Ｂ． 完成R側電圧ドライブ基板裏、 洗浄後防湿材を塗る。 |
 |

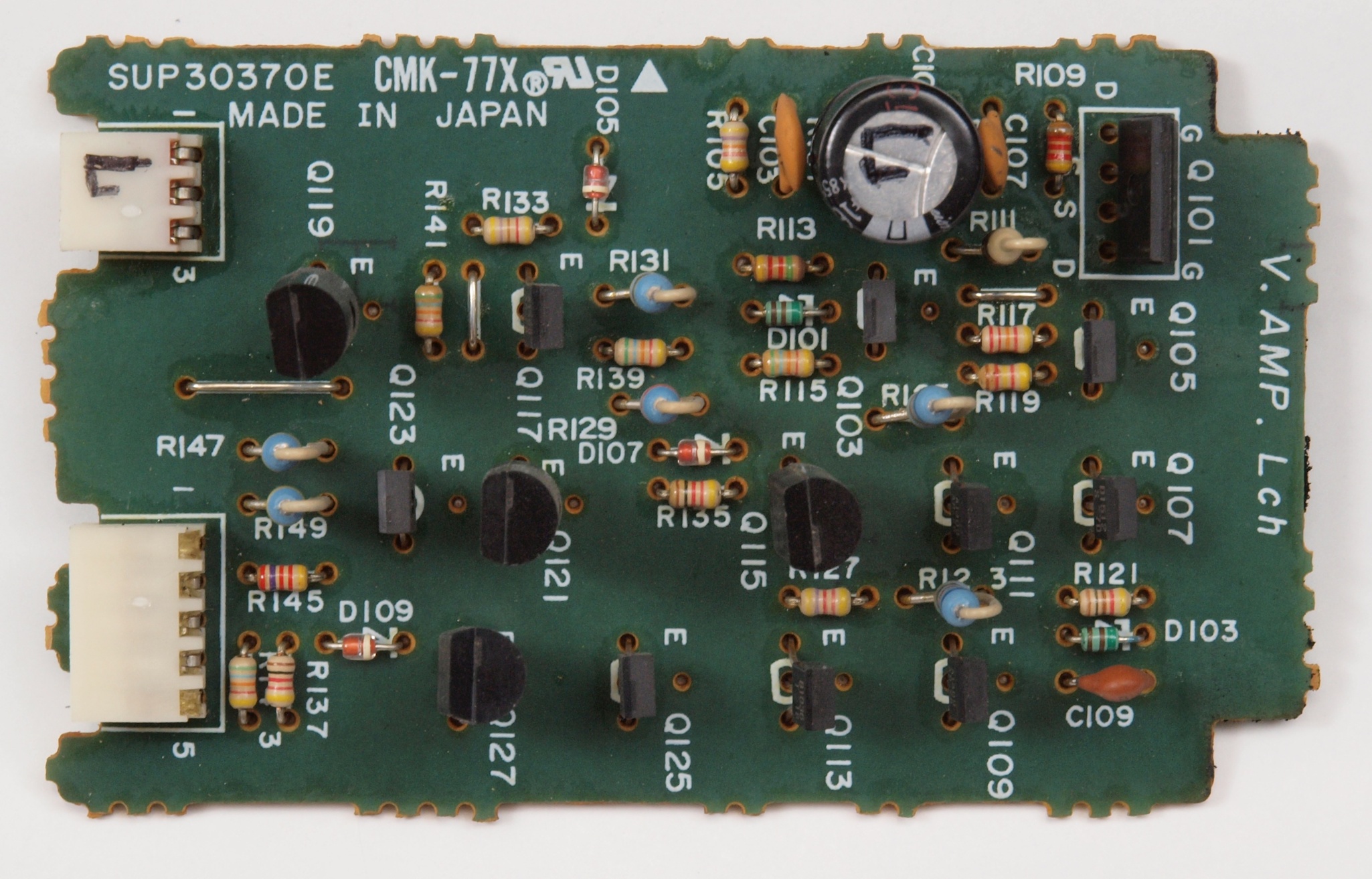

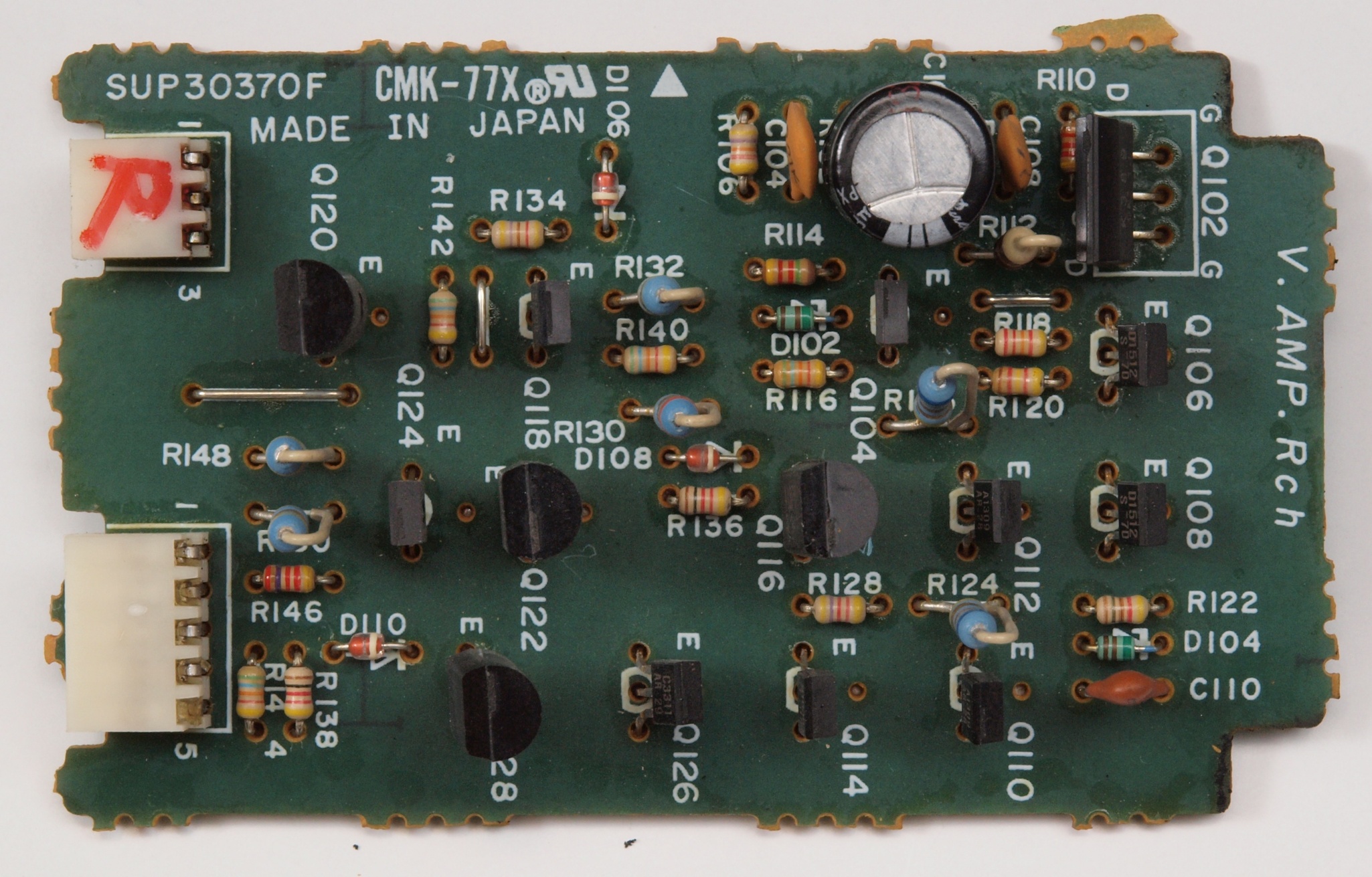

| Ｃ３１． 修理前 R側電圧コントロールAMP基板 |
 |
| Ｃ３２． 修理後 R側電圧コントロールAMP基板。 初段ＦＥＴ（電解トランジスター）、電解コンデンサー交換。 |
 |
| Ｃ３３． 修理前 R側電圧コントロールAMP基板裏 |
 |
| Ｃ３４． 修理（半田補正）後 R側電圧コントロールAMP基板裏 半田を全部やり直す。 普通はこれで完成。 |
 |
| Ｃ３５． 完成R側電圧コントロールAMP基板裏、 洗浄後防湿材を塗る。 |
 |
| Ｃ４１． 修理前 L側電圧コントロールAMP基板 |
 |
| Ｃ４２． 修理後 L側電圧コントロールAMP基板。 初段ＦＥＴ（電解トランジスター）、電解コンデンサー交換。 |
 |
| Ｃ４３． 修理前 L側電圧コントロールAMP基板裏 |
 |
| Ｃ４４． 修理（半田補正）後 L側電圧コントロールAMP基板裏 半田を全部やり直す。 普通はこれで完成。 |
 |
| Ｃ４５． 完成L側電圧コントロールAMP基板裏、 洗浄後防湿材を塗る。 |
 |

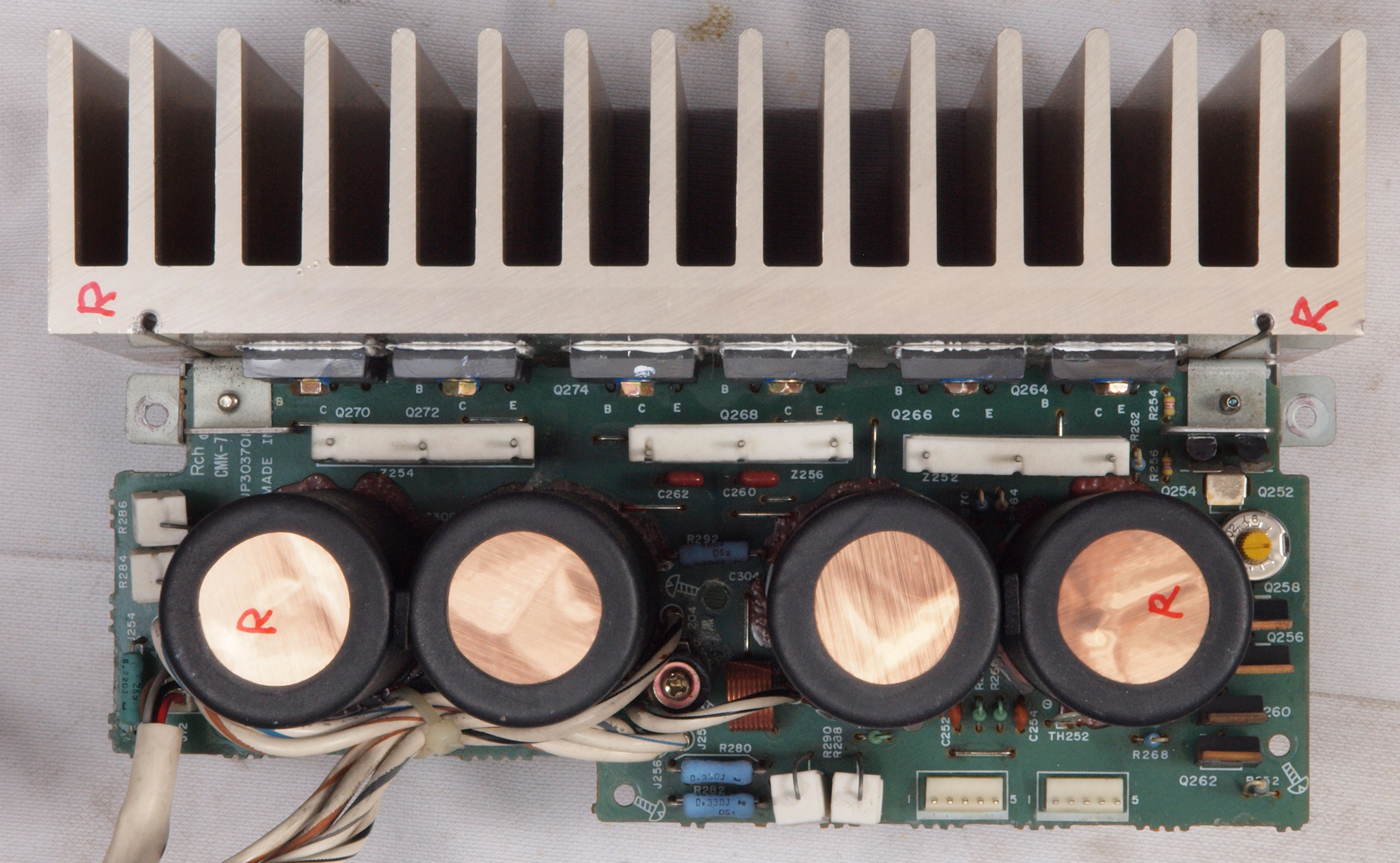

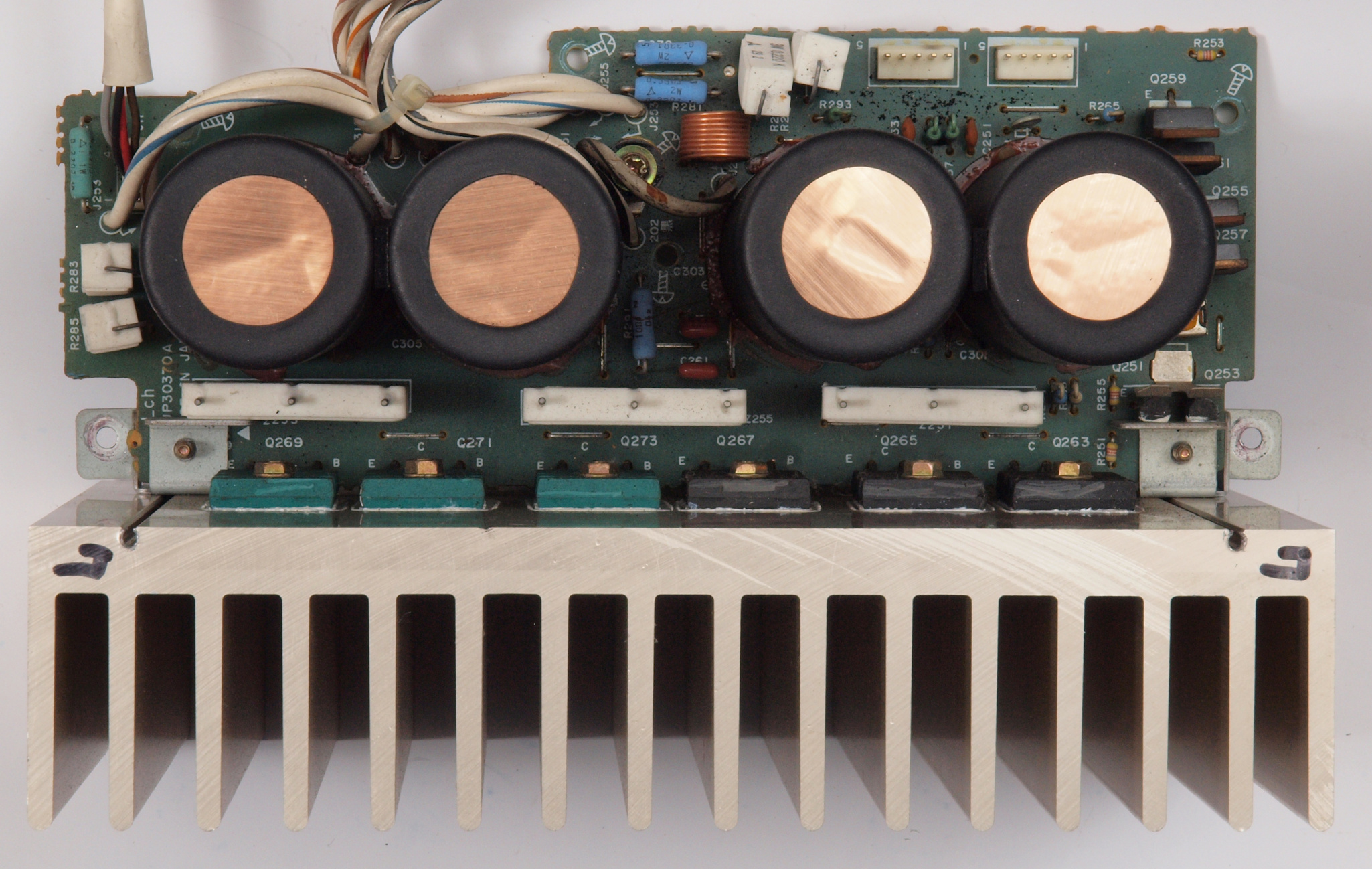

| Ｃ５１． 修理前 R側電流AMPブロック |
 |

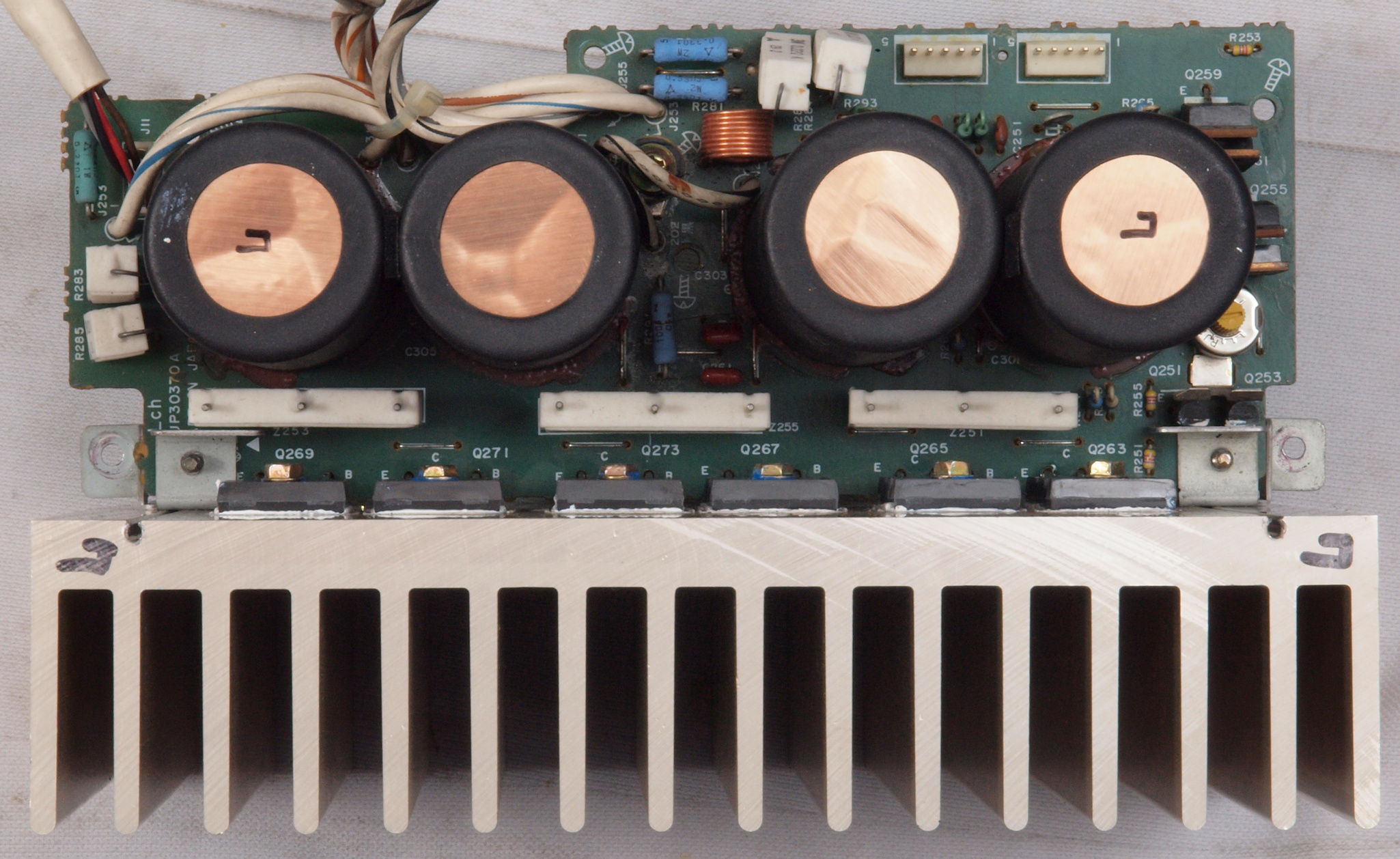

| Ｃ５２． 修理後 R側電流AMPブロック |
 |
| Ｃ５３． 修理前 R側電流AMPブロック裏 |
 |

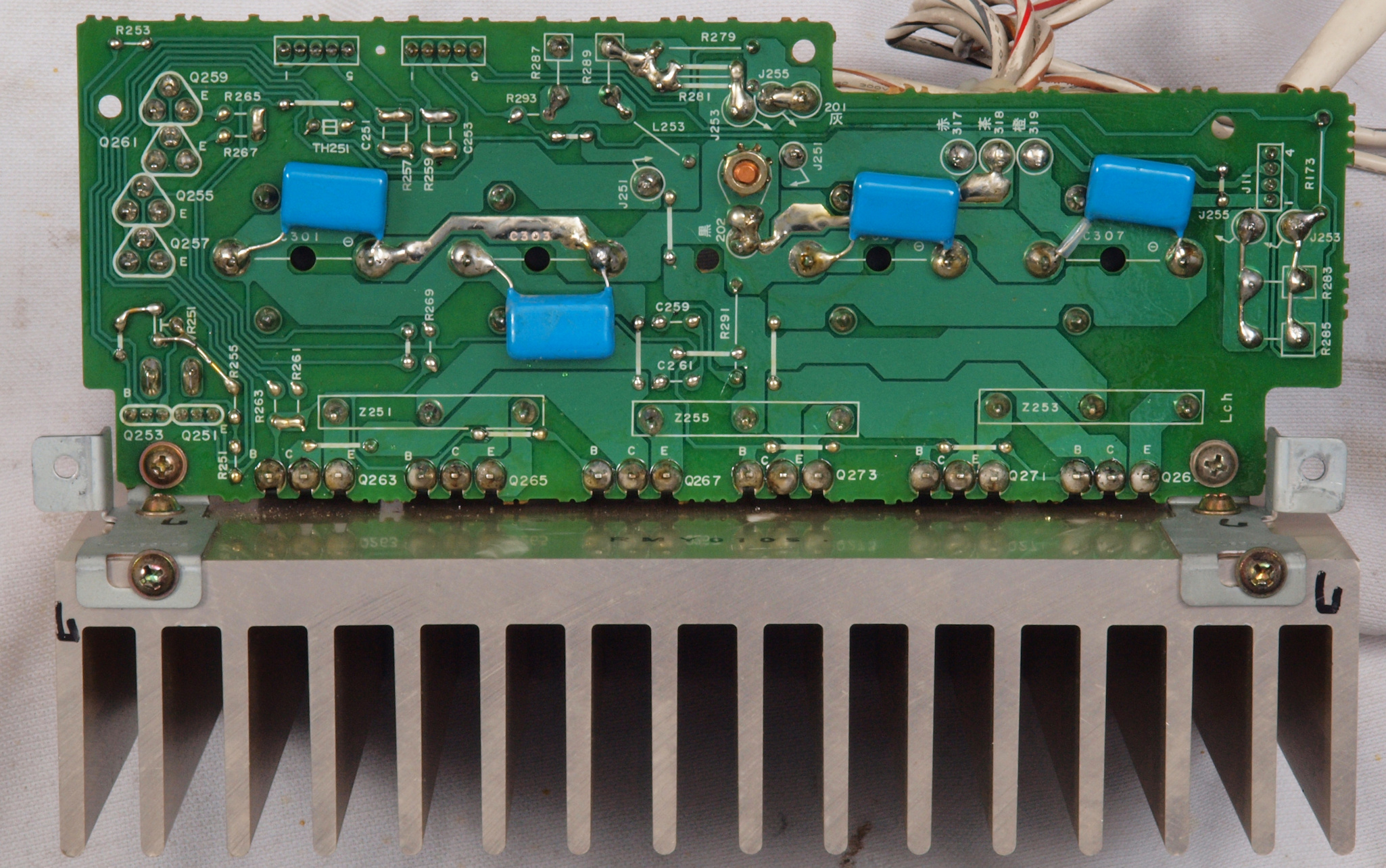

| Ｃ５４． 修理後 R側電流ドライブAMPブロック裏。 フイルムコンデンサー４個追加。 |
 |

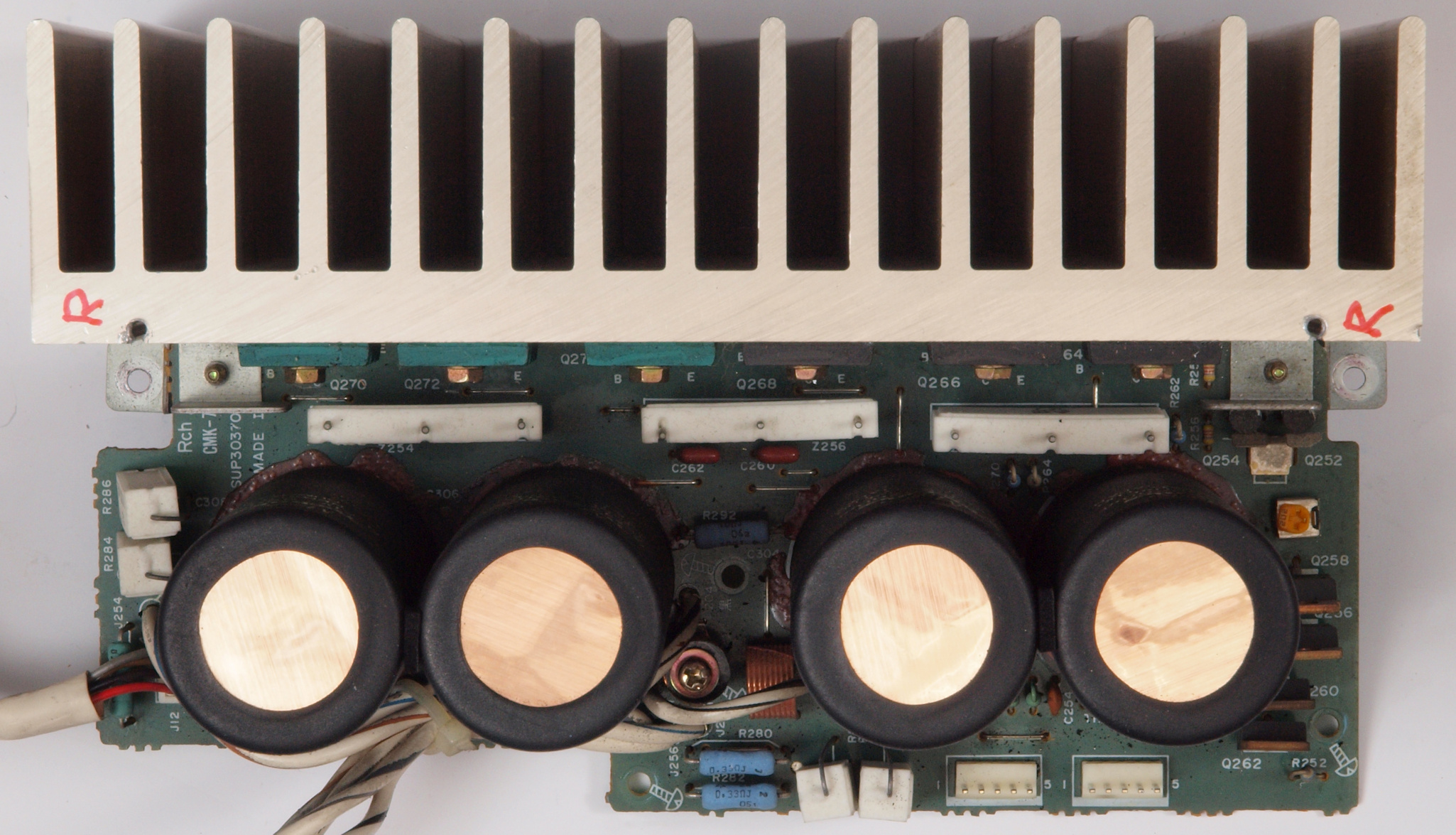

| Ｃ５５． 修理中 R側電流ドライブAMP終段ＴＲ（トランジスター）、純正品は２SC３２８０/２ＳＡ１３０１。 |
 |

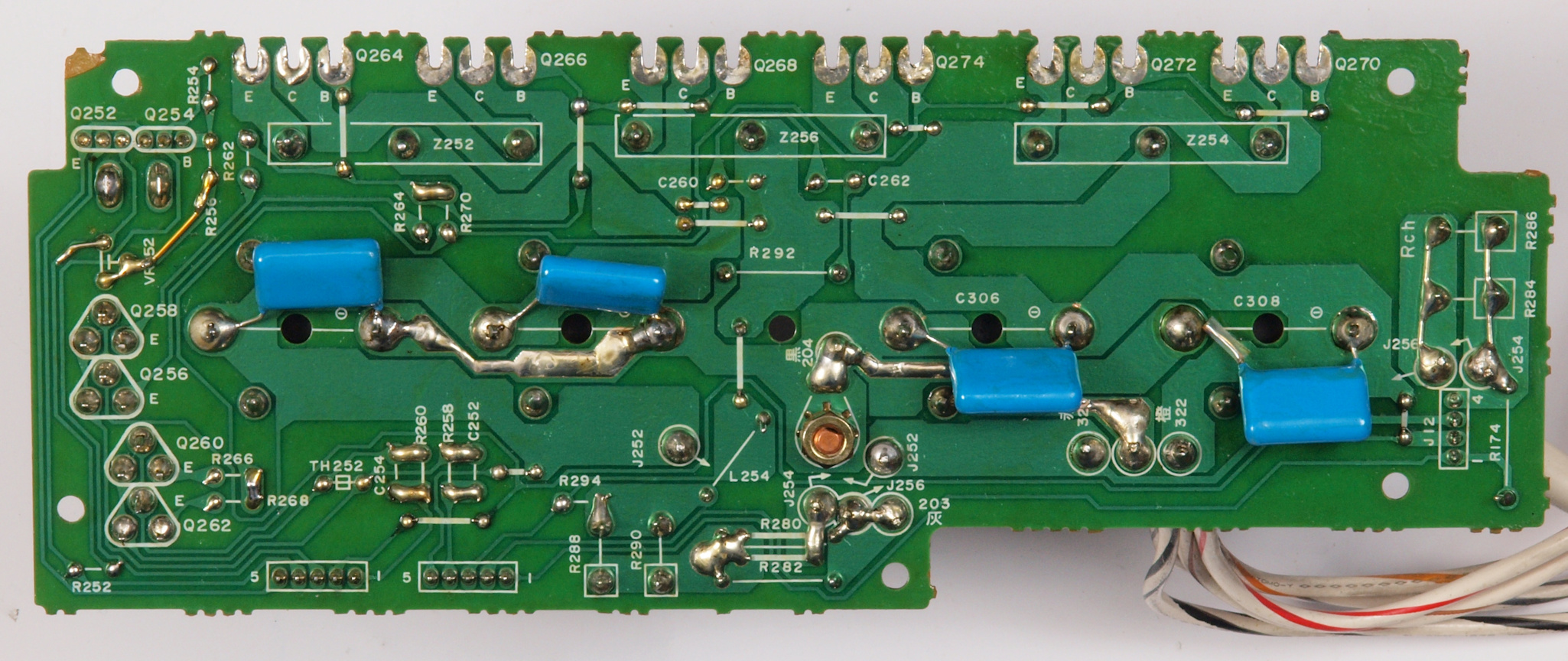

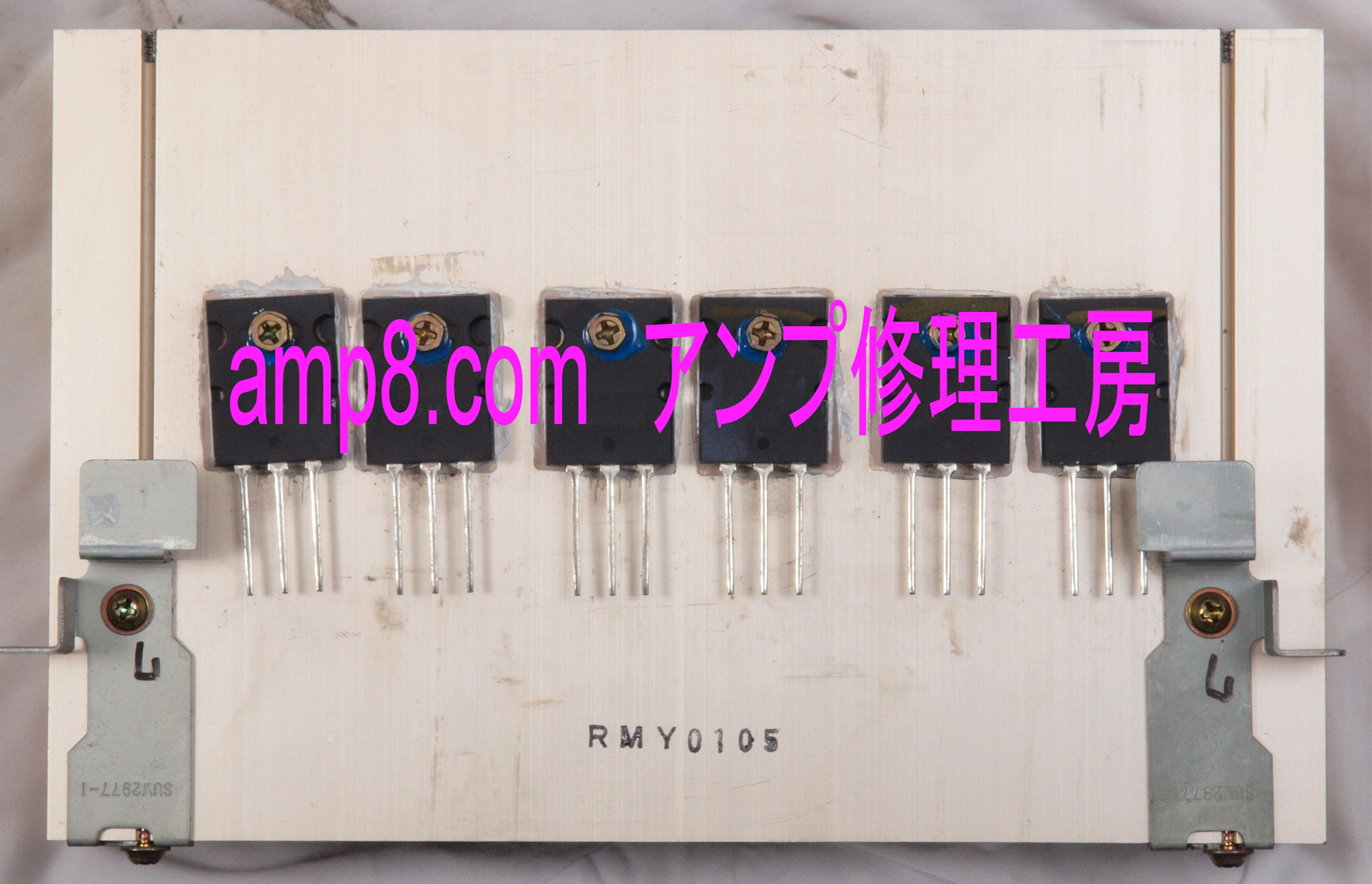

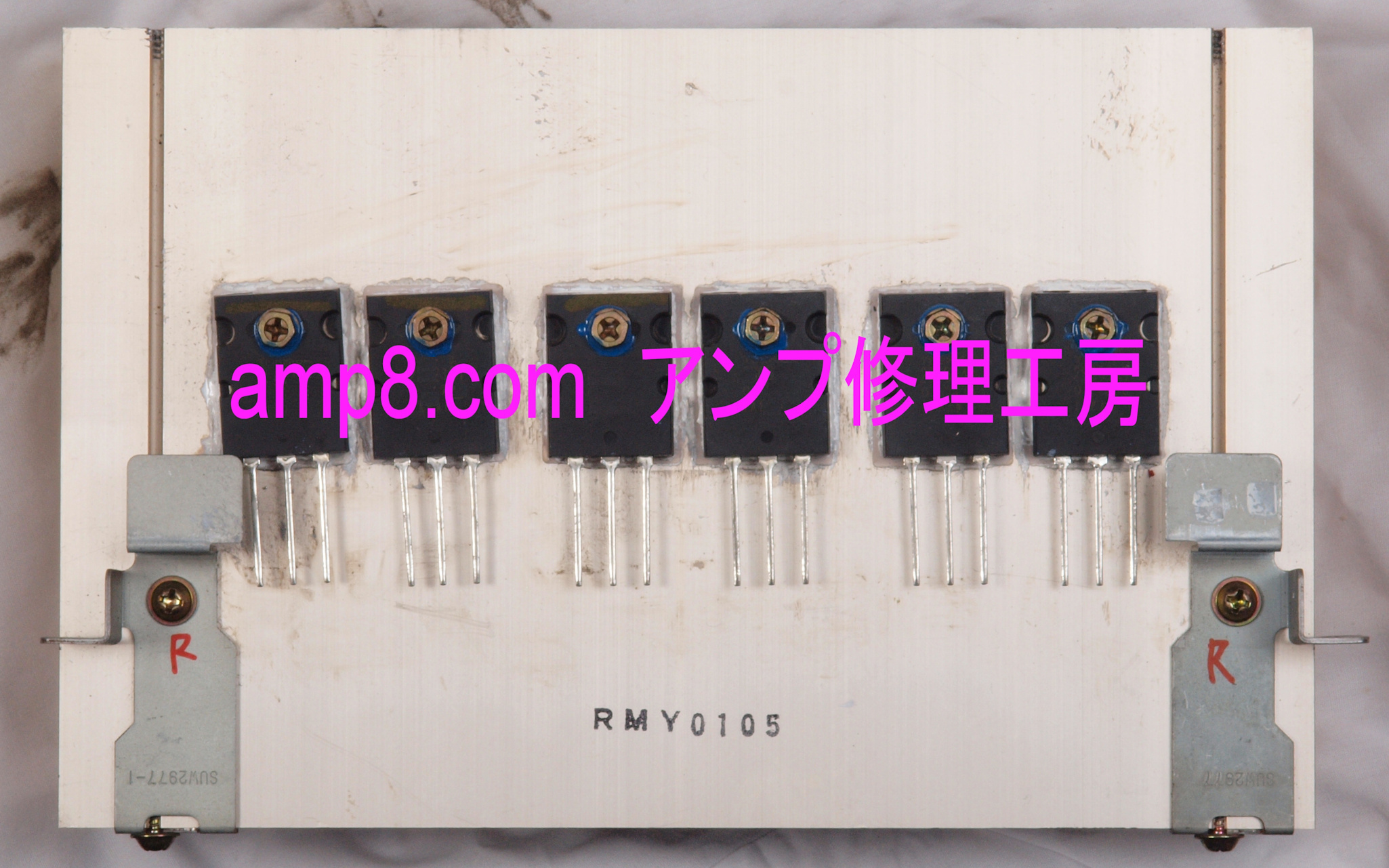

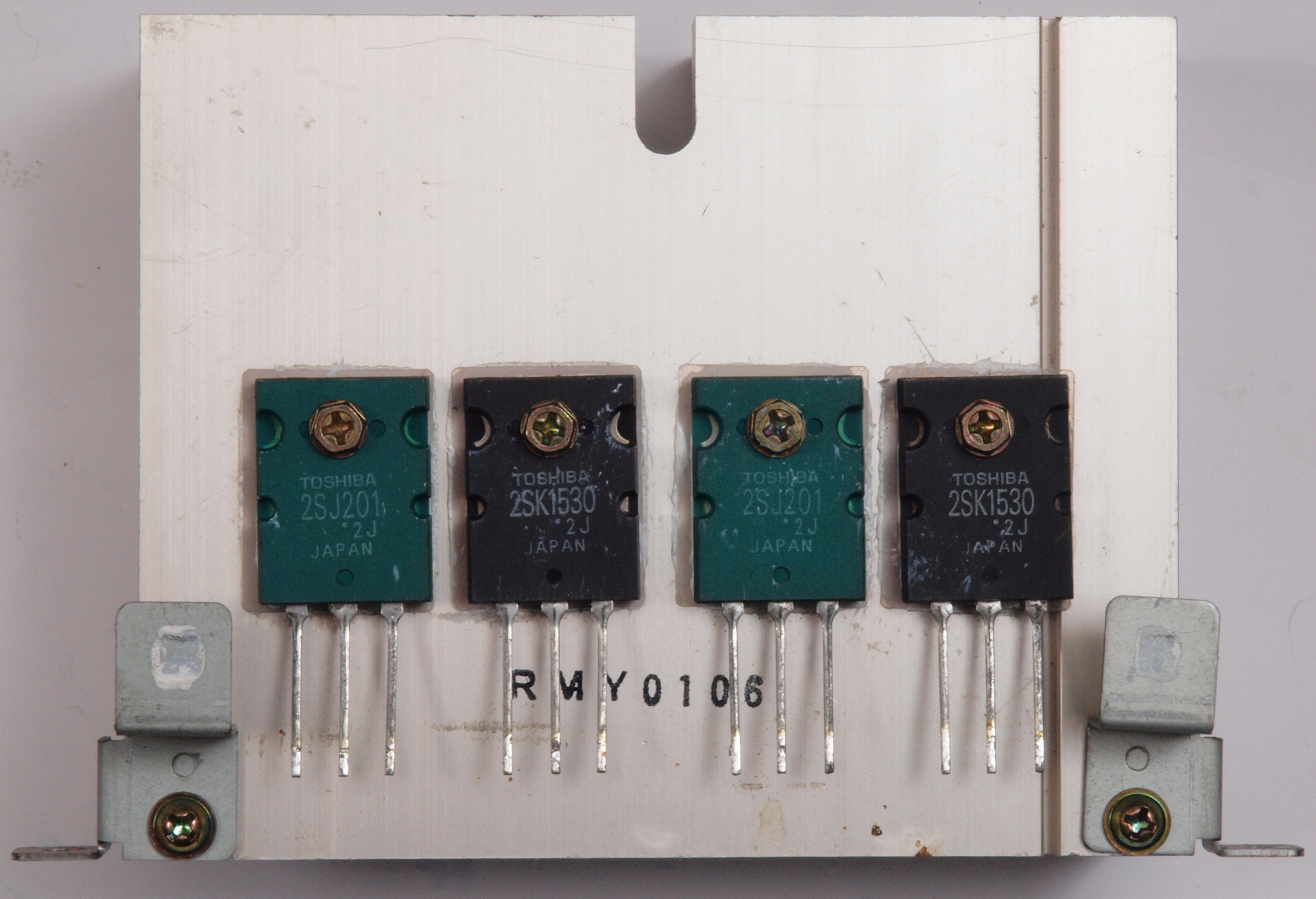

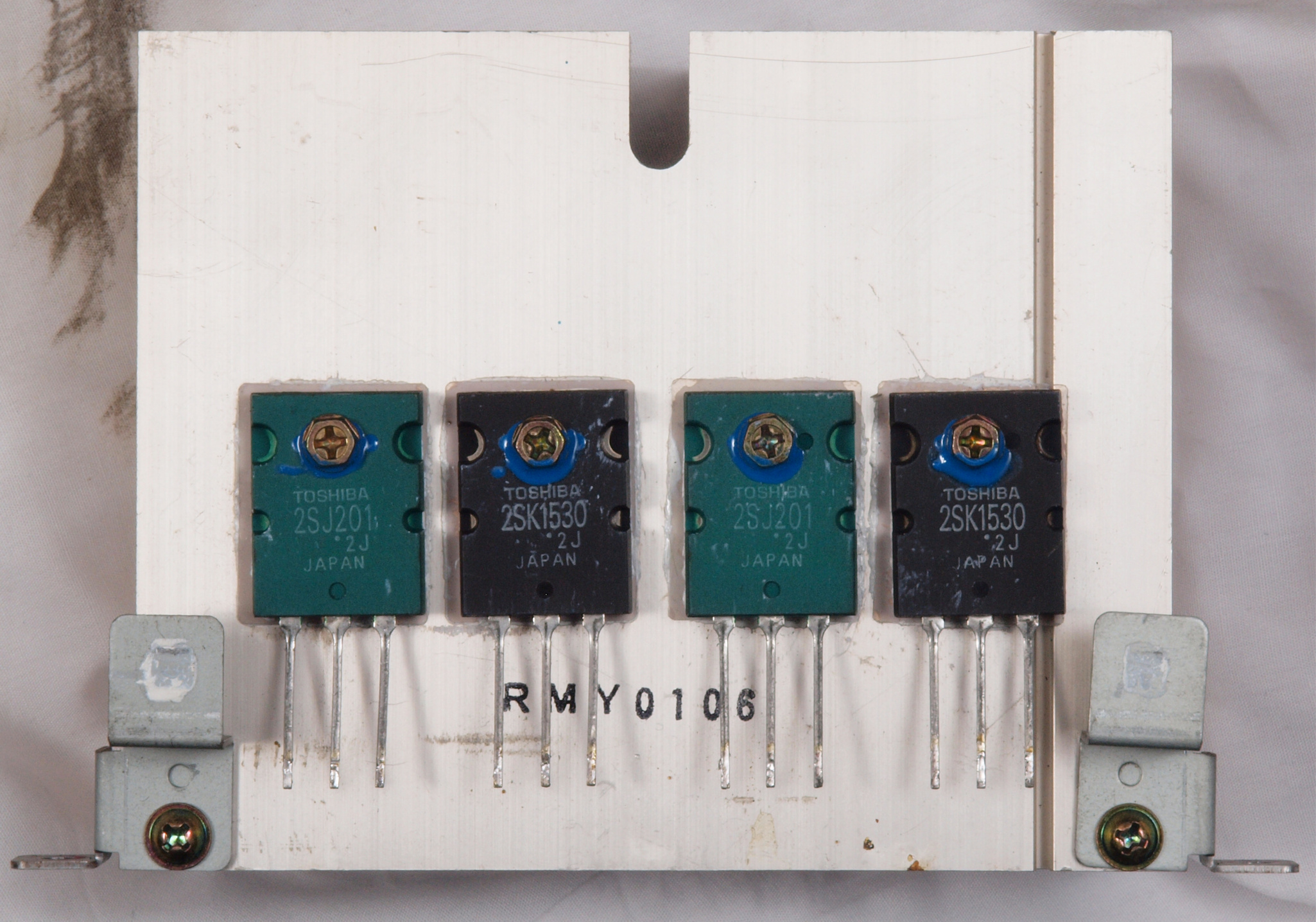

| Ｃ５５３． 修理（交換）後 Ｒ側電流ドライブAMP終段ＴＲ（トランジスター）。 ＴＲ（トランジスター）６個交換。 |
 |

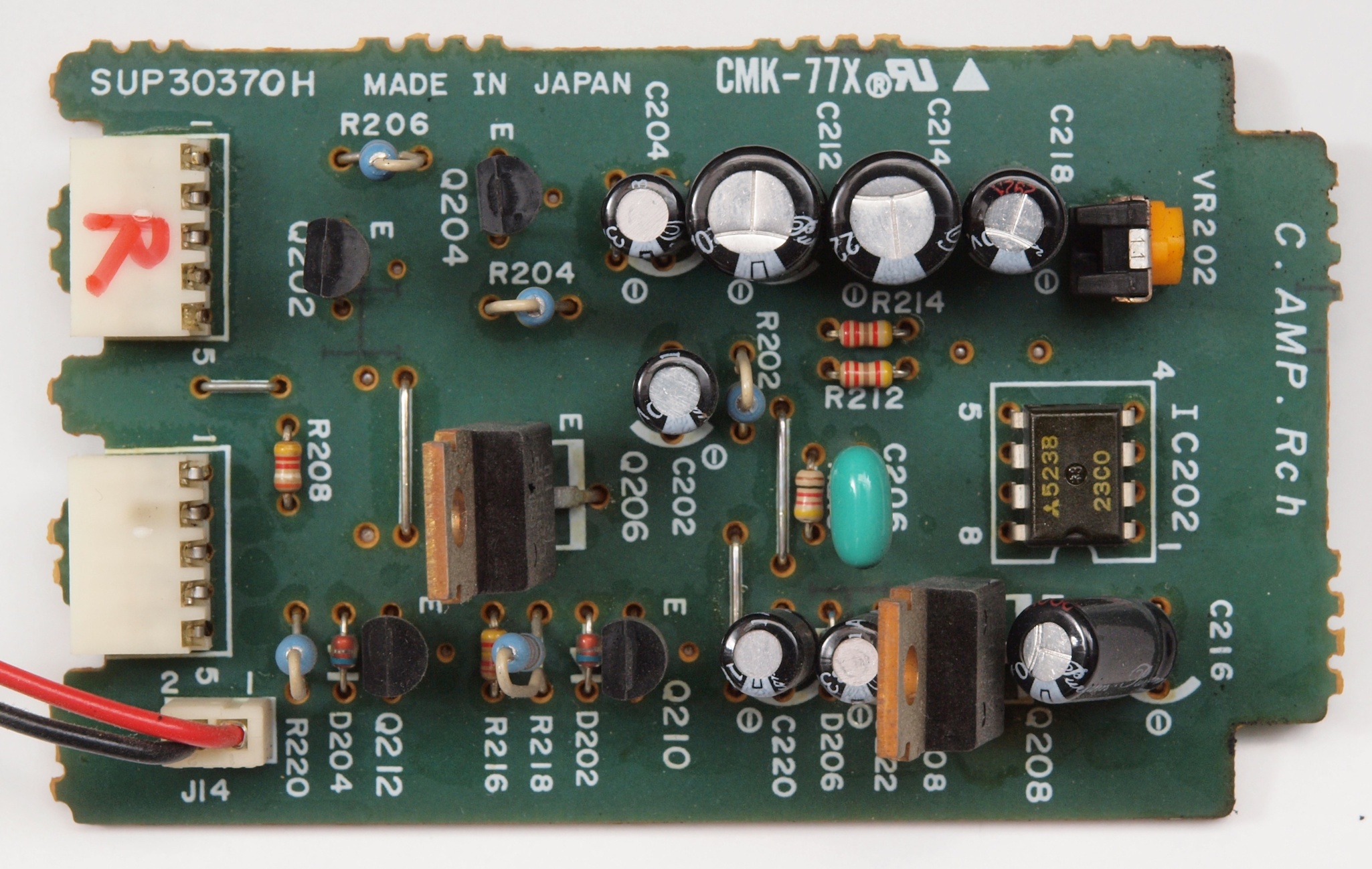

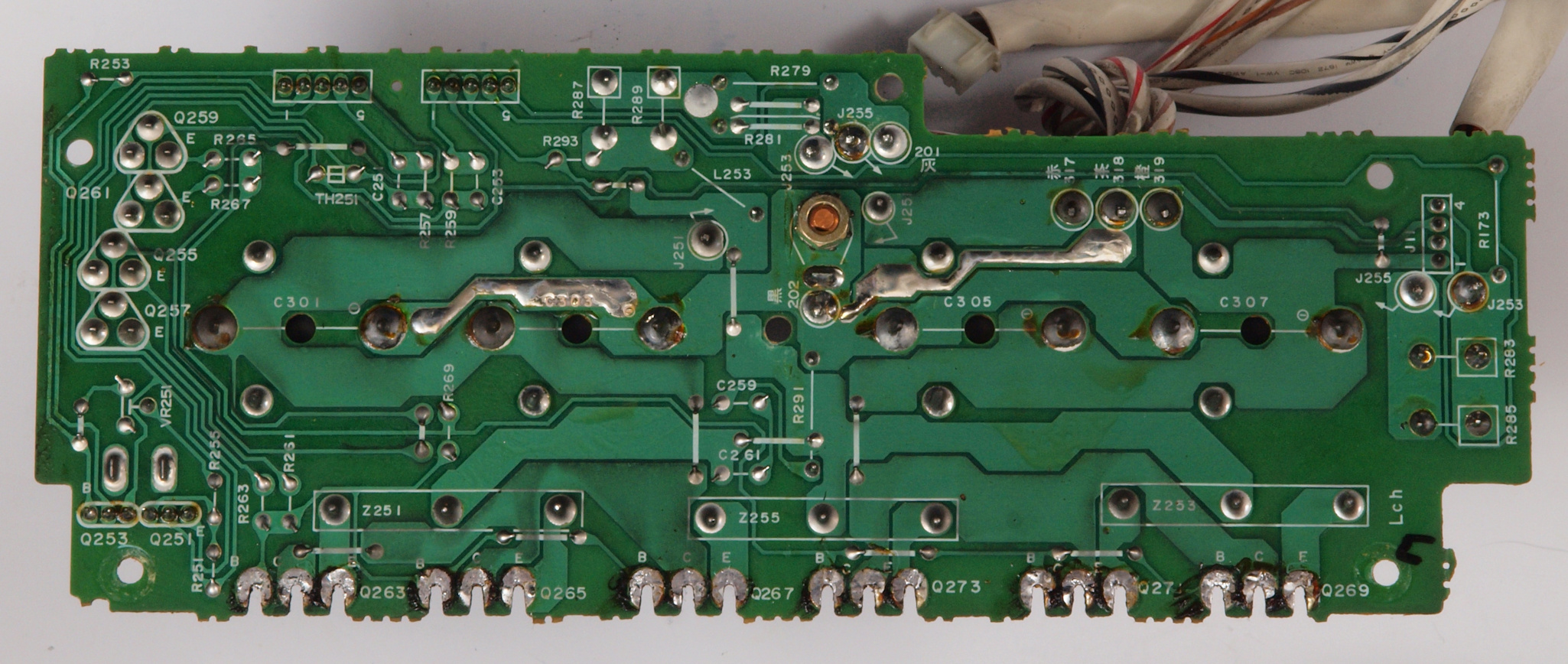

| Ｃ５６． 修理前 R側電流ドライブAMP基板 |
 |
| Ｃ５７． 修理後 R側電流ドライブAMP基板。 半固定VR１個交換。 |
 |

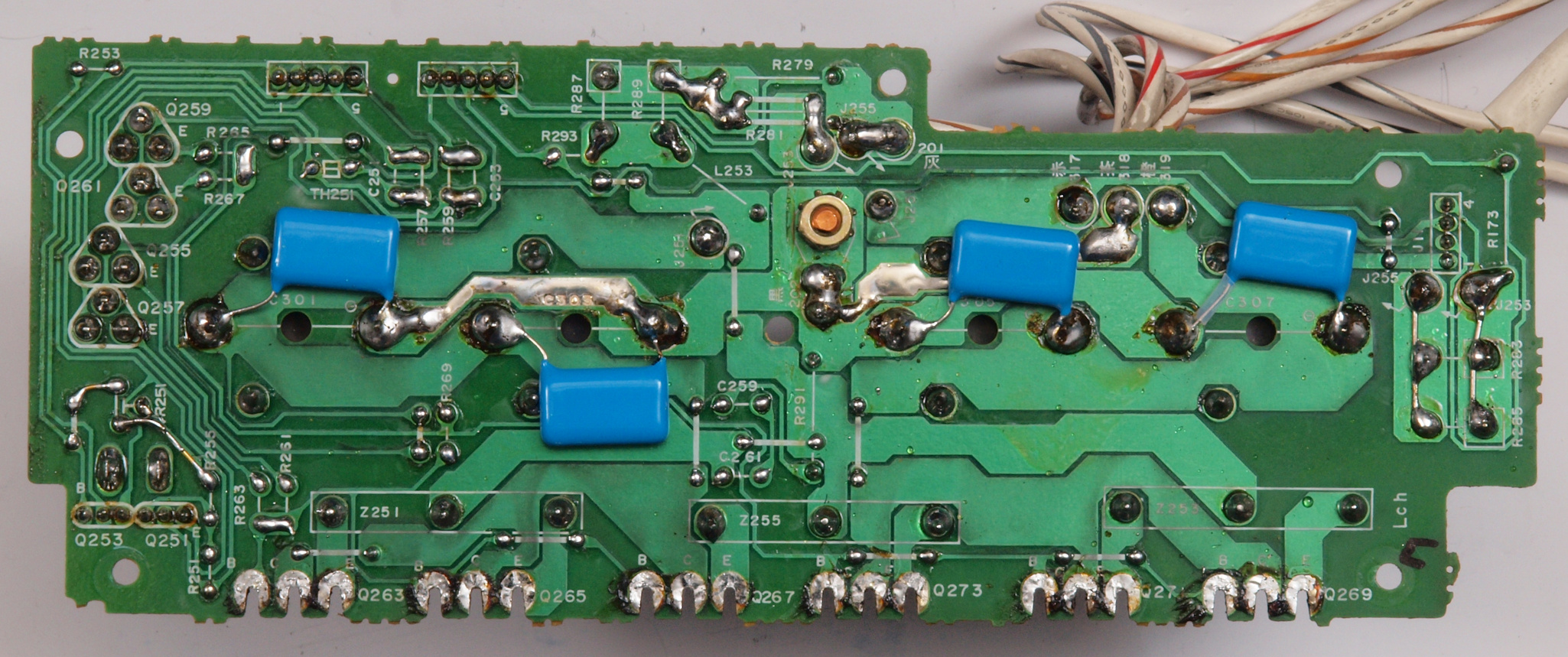

| Ｃ５８． 修理前 R側電流ドライブAMP基板裏 |
 |
| Ｃ５９． 修理（半田補正）後 R側電流ドライブAMP基板裏。 半田を全部やり直す、フイルムコンデンサー４個追加。 |
 |
| Ｃ５Ａ． 完成R側電流ドライブAMP基板裏、 洗浄後防湿材を塗る。 |
 |

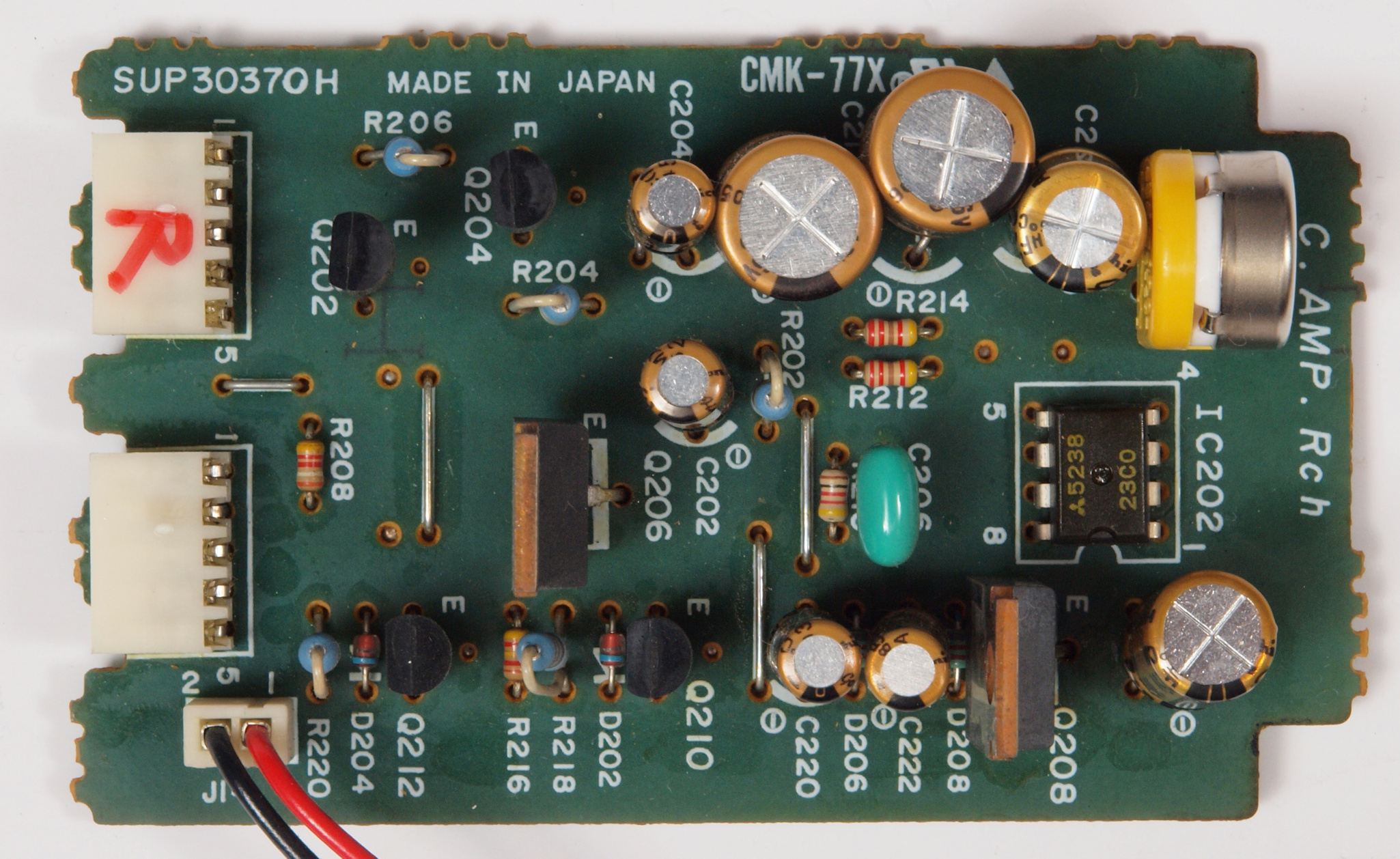

| Ｃ６１． 修理前 R側電流コントロールAMP基板 |
 |

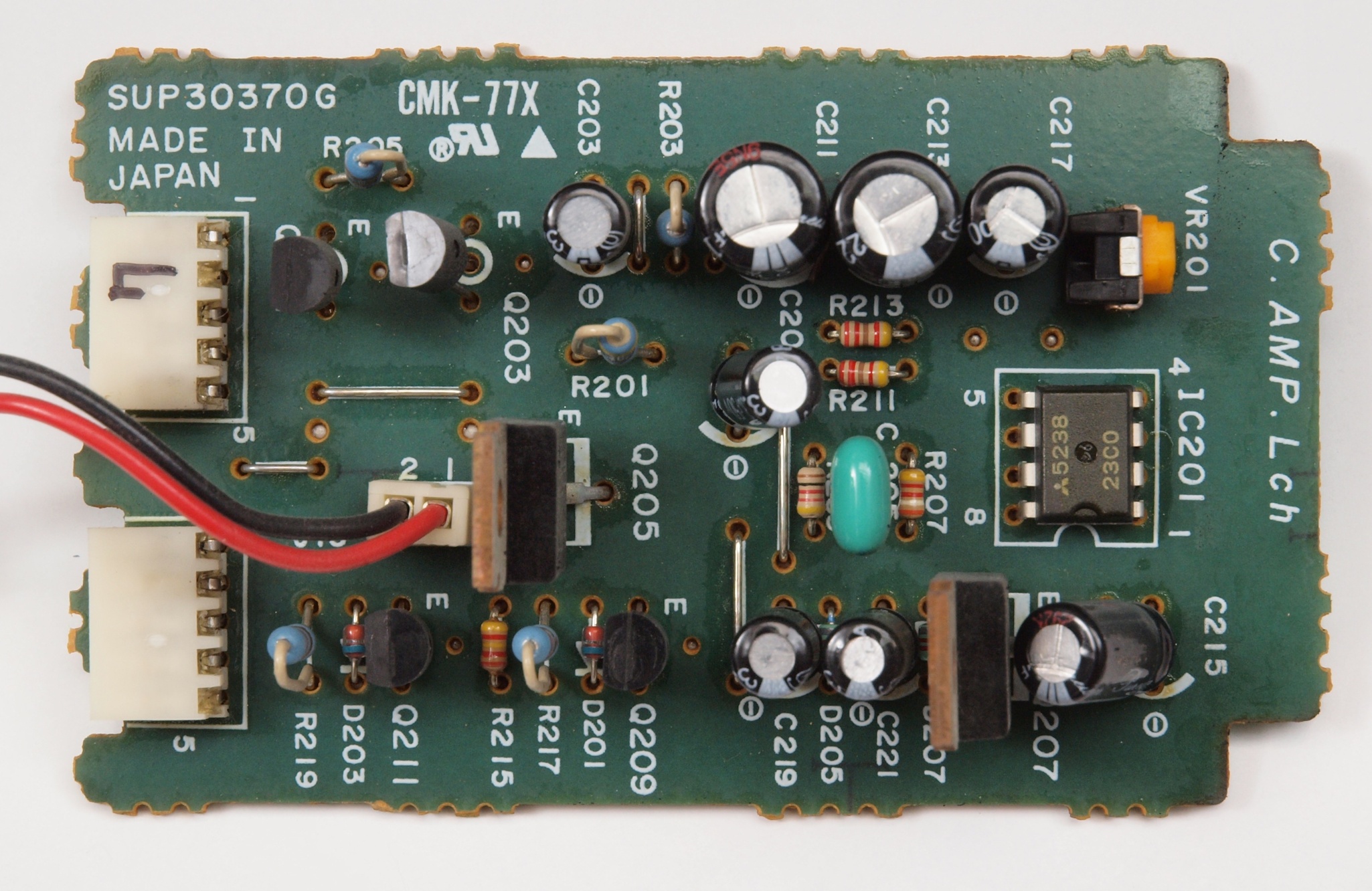

| Ｃ６２． 修理後 R側電流コントロールAMP基板。 半固定VR、電解コンデンサー８個、抵抗１個交換。 |
 |

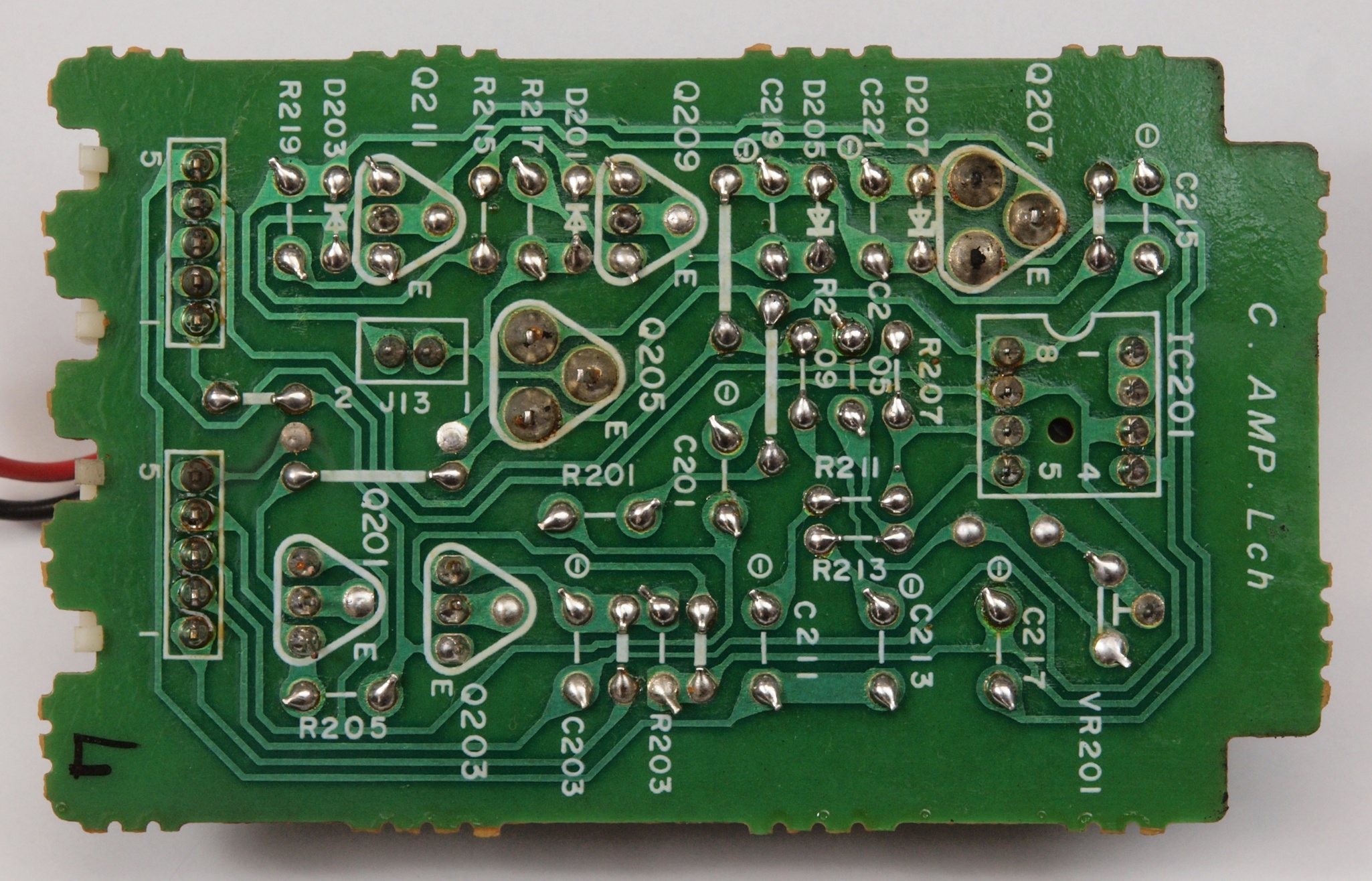

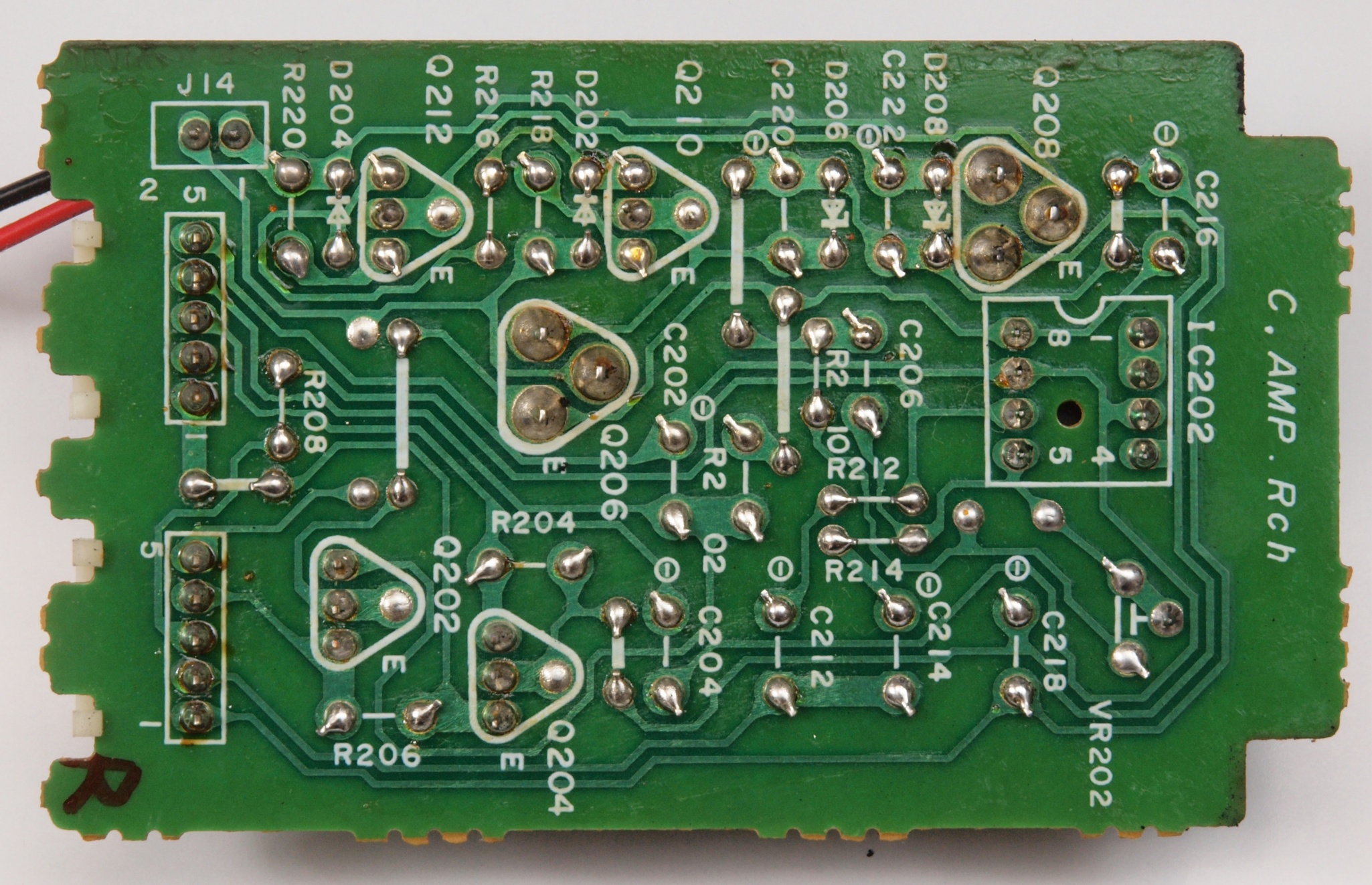

| Ｃ６３． 修理前 R側電流コントロールAMP基板裏 |
 |

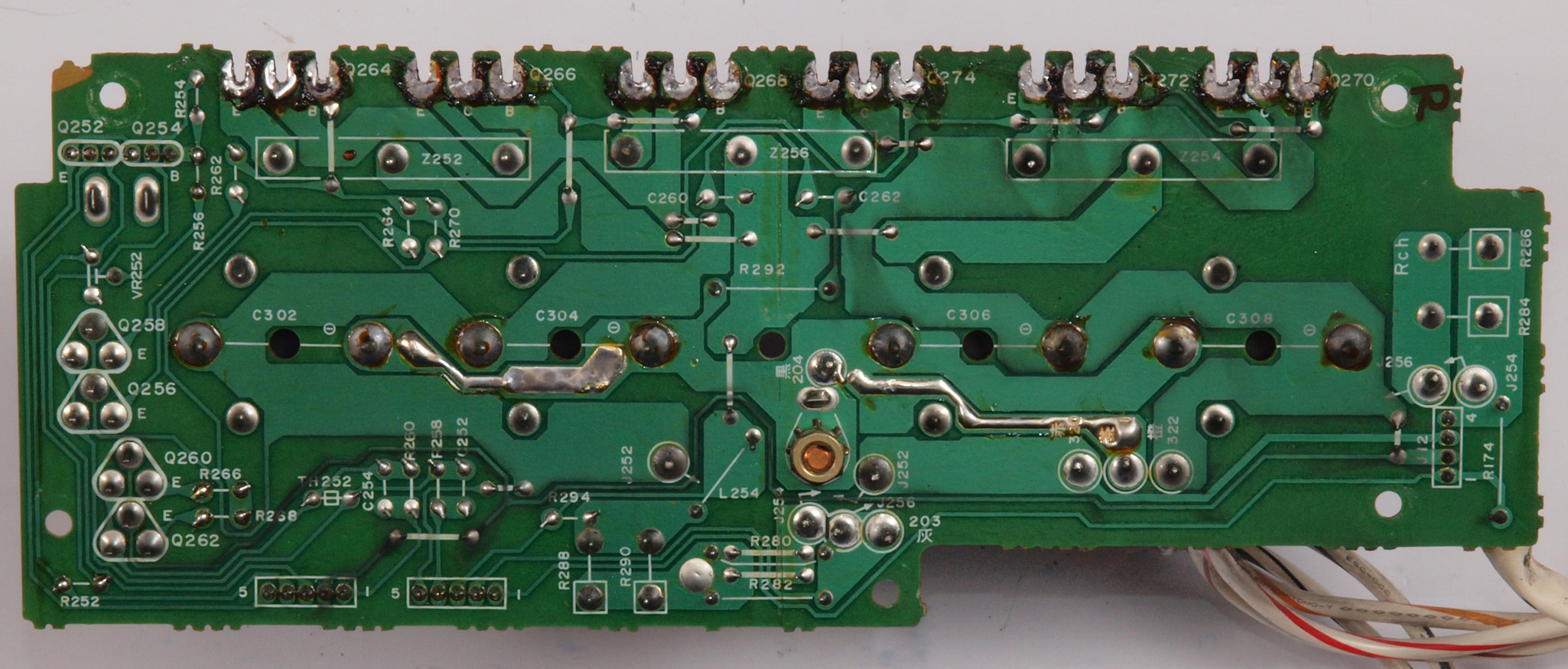

| Ｃ６４． 修理（半田補正）後 R側電流コントロールAMP基板裏 半田を全部やり直す。 |
 |
| Ｃ６５． 完成R側電流コントロールAMP基板裏、 洗浄後防湿材を塗る。 |
 |
| Ｃ７１． 修理前 Ｌ側電流AMPブロック |
 |
| Ｃ７２． 修理後 Ｌ側電流AMPブロック |
 |
| Ｃ７３． 修理前 Ｌ側電流AMPブロック裏 |
 |

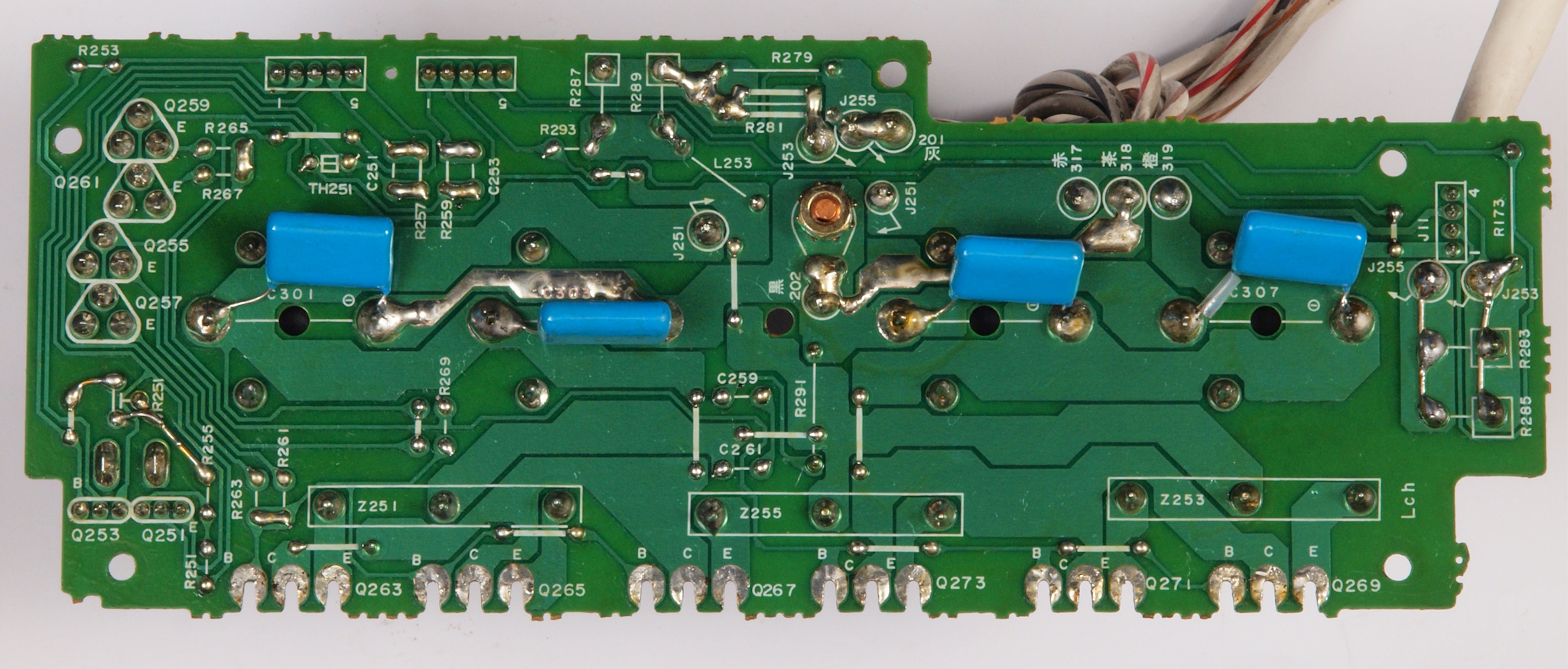

| Ｃ７４． 修理後 Ｌ側電流ドライブAMPブロック裏。 フイルムコンデンサー４個追加。 |
 |
| Ｃ７５． 修理前 Ｌ側電流ドライブAMP終段ＴＲ（トランジスター） |
 |
| Ｃ７６． 修理（交換）後 Ｌ側電流ドライブAMP終段ＴＲ（トランジスター）。 ＴＲ（トランジスター）６個交換。 |
 |
| Ｃ７７． 修理前 Ｌ側電流ドライブAMP基板 |
 |
| Ｃ７８． 修理前 Ｌ側電流ドライブAMP基板。 半固定VR１個交換。 |
 |
| Ｃ７９． 修理前 Ｌ側電流ドライブAMP基板裏 |
 |
| Ｃ７Ａ． 修理（半田補正）後 Ｌ側電流ドライブAMP基板裏。 半田を全部やり直す、 フイルムコンデンター４個追加。 |
 |
| Ｃ７Ｂ． 完成Ｌ側電流ドライブAMP基板裏、 洗浄後防湿材を塗る。 |
 |
| Ｃ８１． 修理前 L側電流コントロールAMP基板 |
 |
| Ｃ８２． 修理後 L側電流コントロールAMP基板。 半固定VR、電解コンデンサー８個、抵抗１個交換。 |
 |

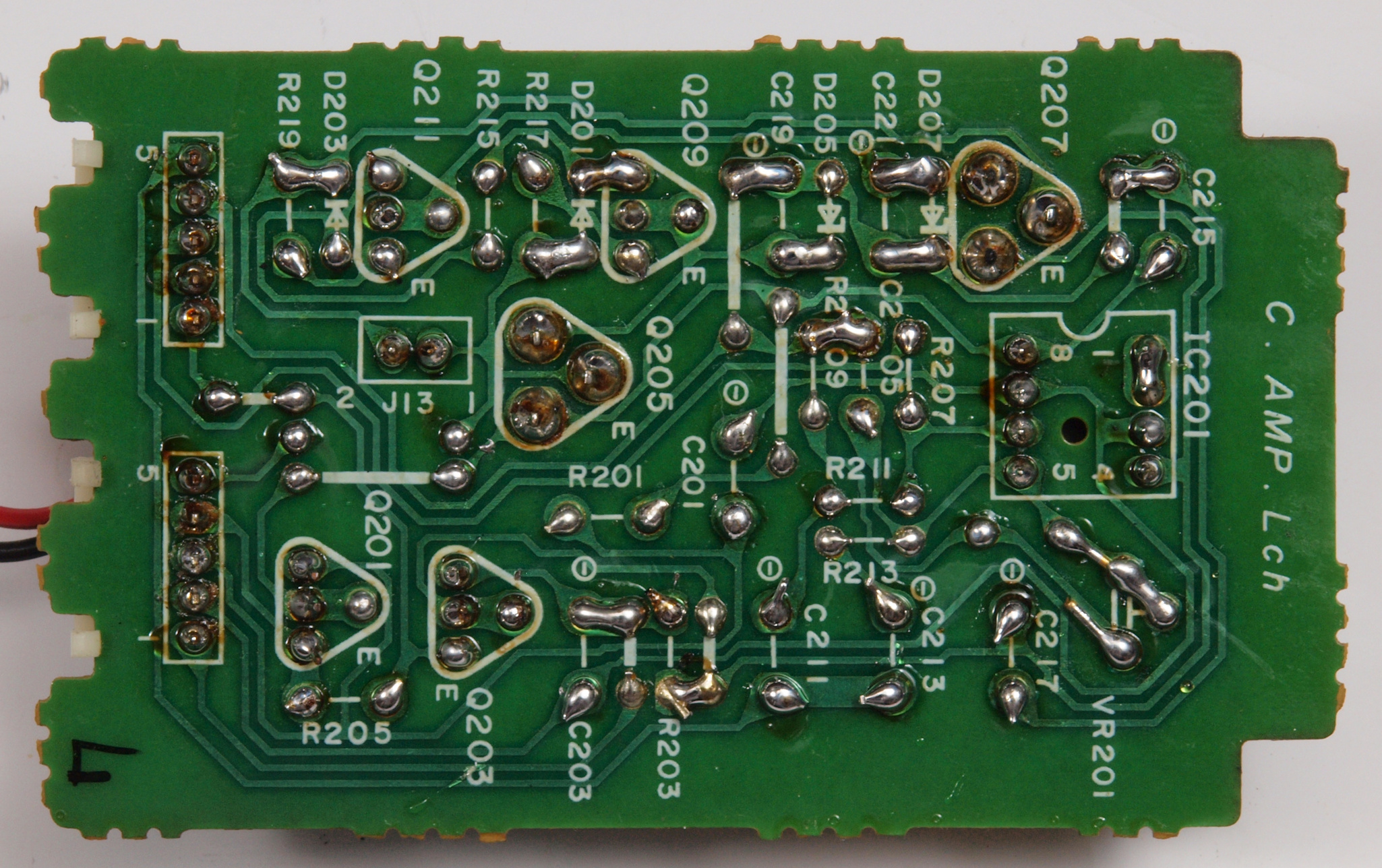

| Ｃ８３． 修理前 L側電流コントロールAMP基板裏 |
 |
| Ｃ８４． 修理（半田補正）後 LR側電流コントロールAMP基板裏 半田を全部やり直す。 普通はこれで完成。 |
 |
| Ｃ８５． 完成L側電流コントロールAMP基板裏、 洗浄後防湿材を塗る。 |
 |
| Ｃ９１． 修理前 スピーカ切換基板 |
 |
| Ｃ９２． 修理前 スピーカ切換基板裏 |
 |
| Ｃ９３． 修理（半田補正）後 スピーカ切換基板裏 半田を全部やり直す。 |
 |
| Ｃ９４． 完成スピーカ切換基板裏、 洗浄後防湿材を塗る。 |
 |

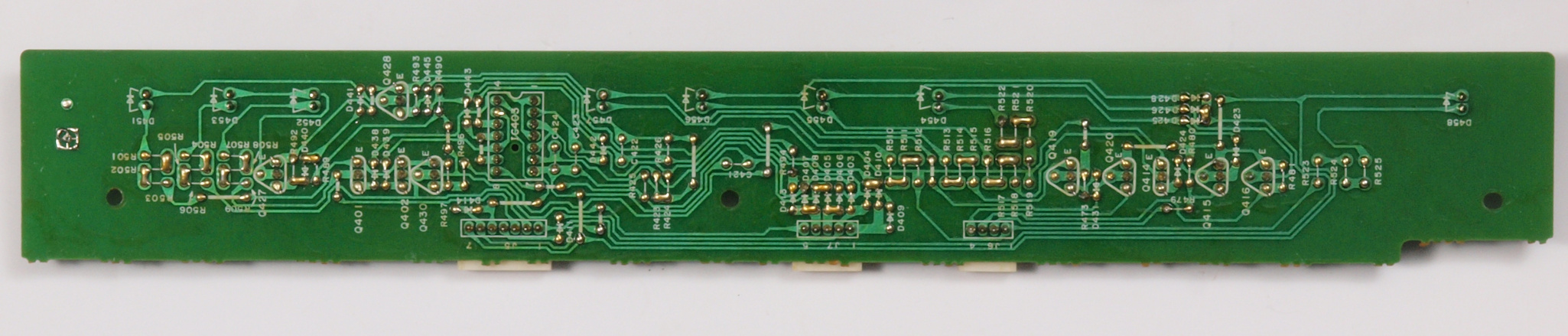

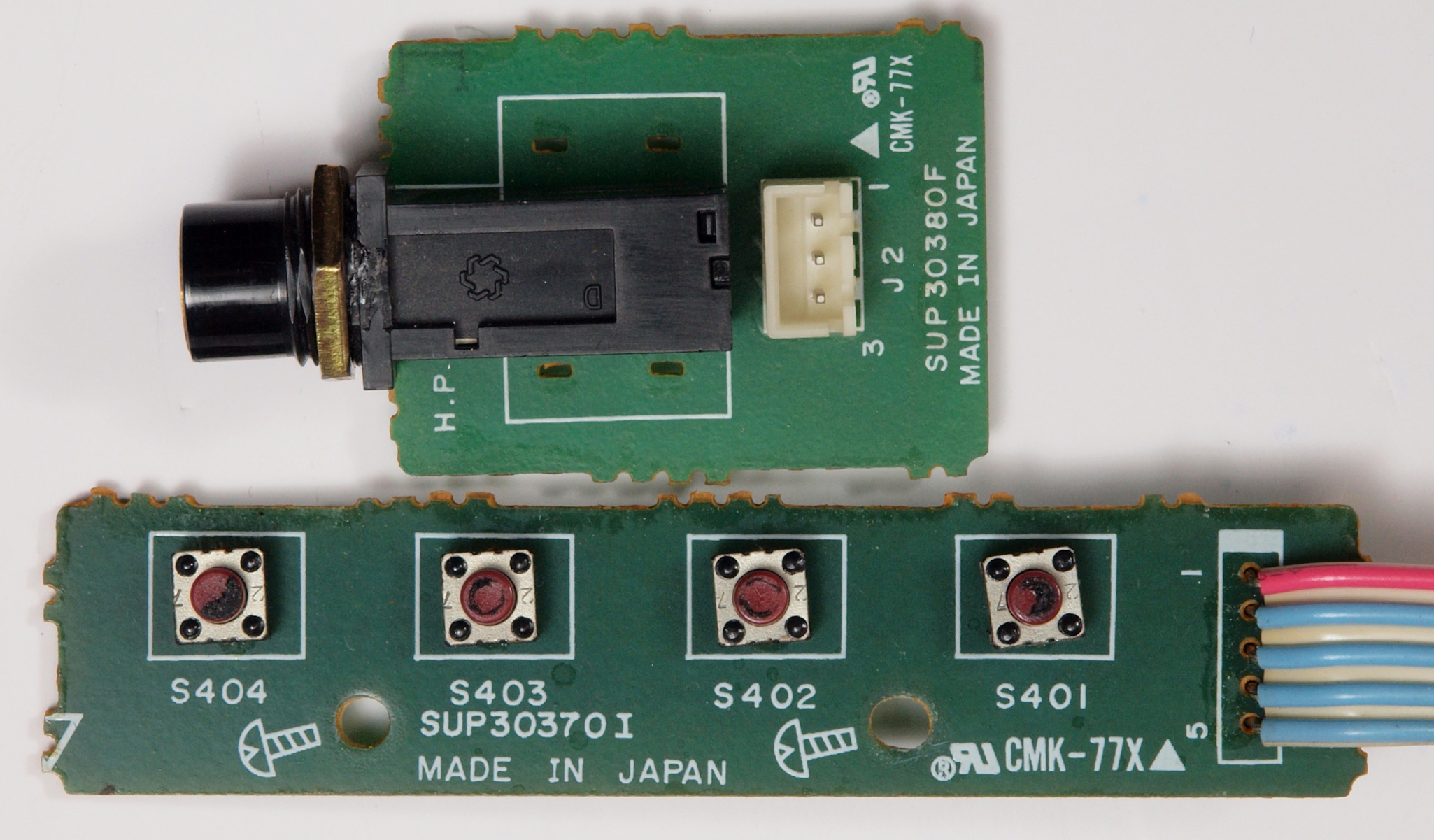

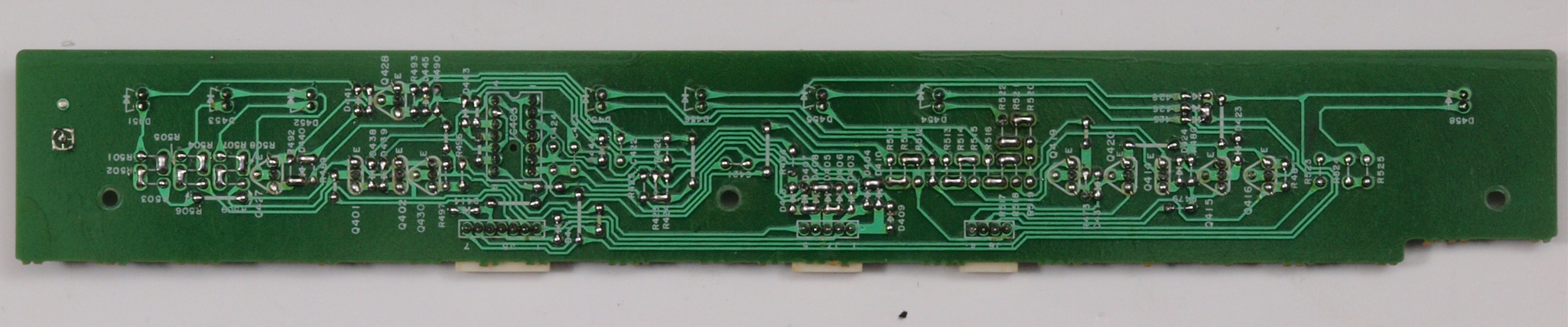

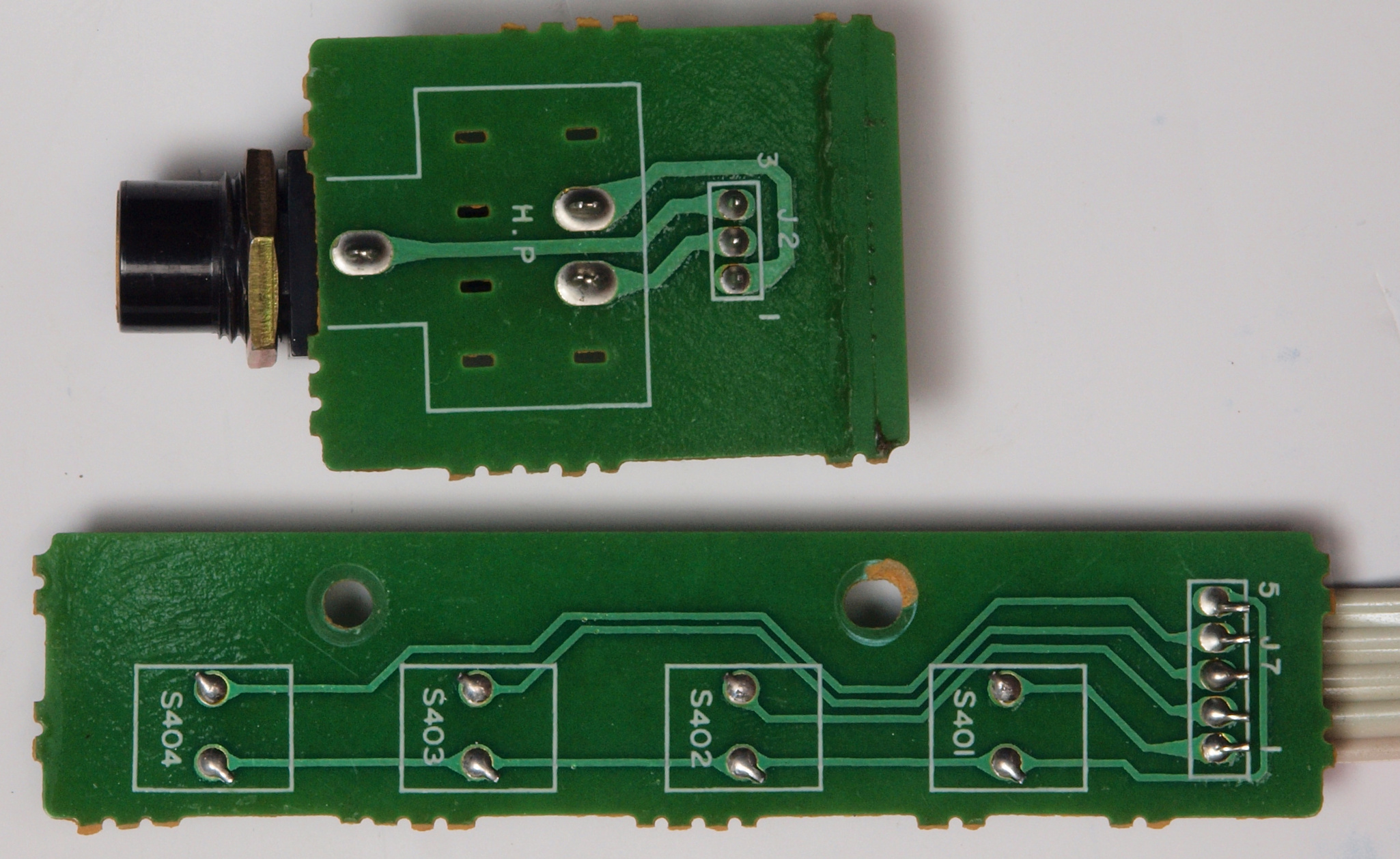

| ＣＡ１． 修理前 ヘッドホン端子基板・ＳＰ切換ＳＷ基板 |
 |

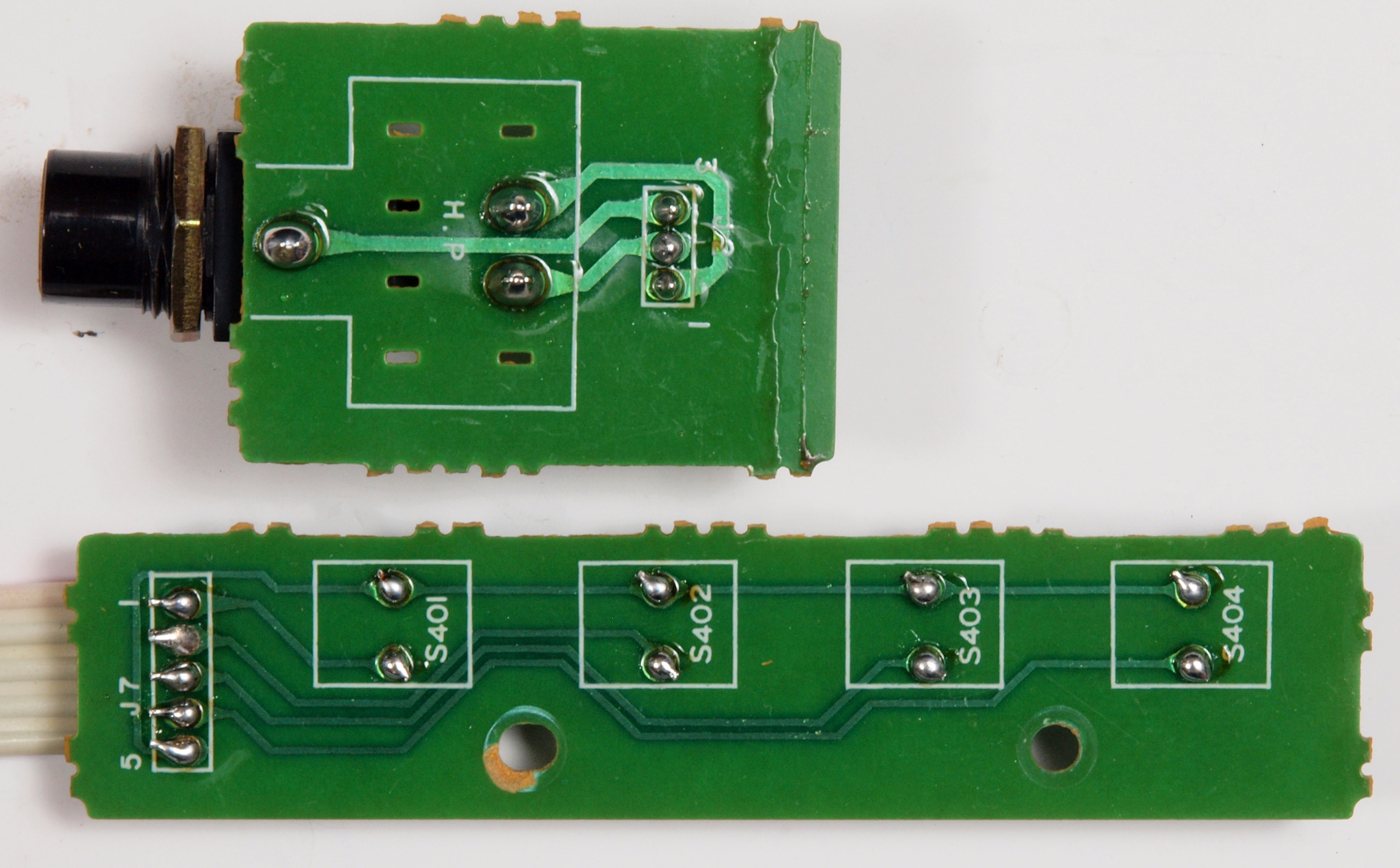

| ＣＡ２． 修理前 ヘッドホン端子基板裏・ＳＰ切換ＳＷ基板裏 |
 |

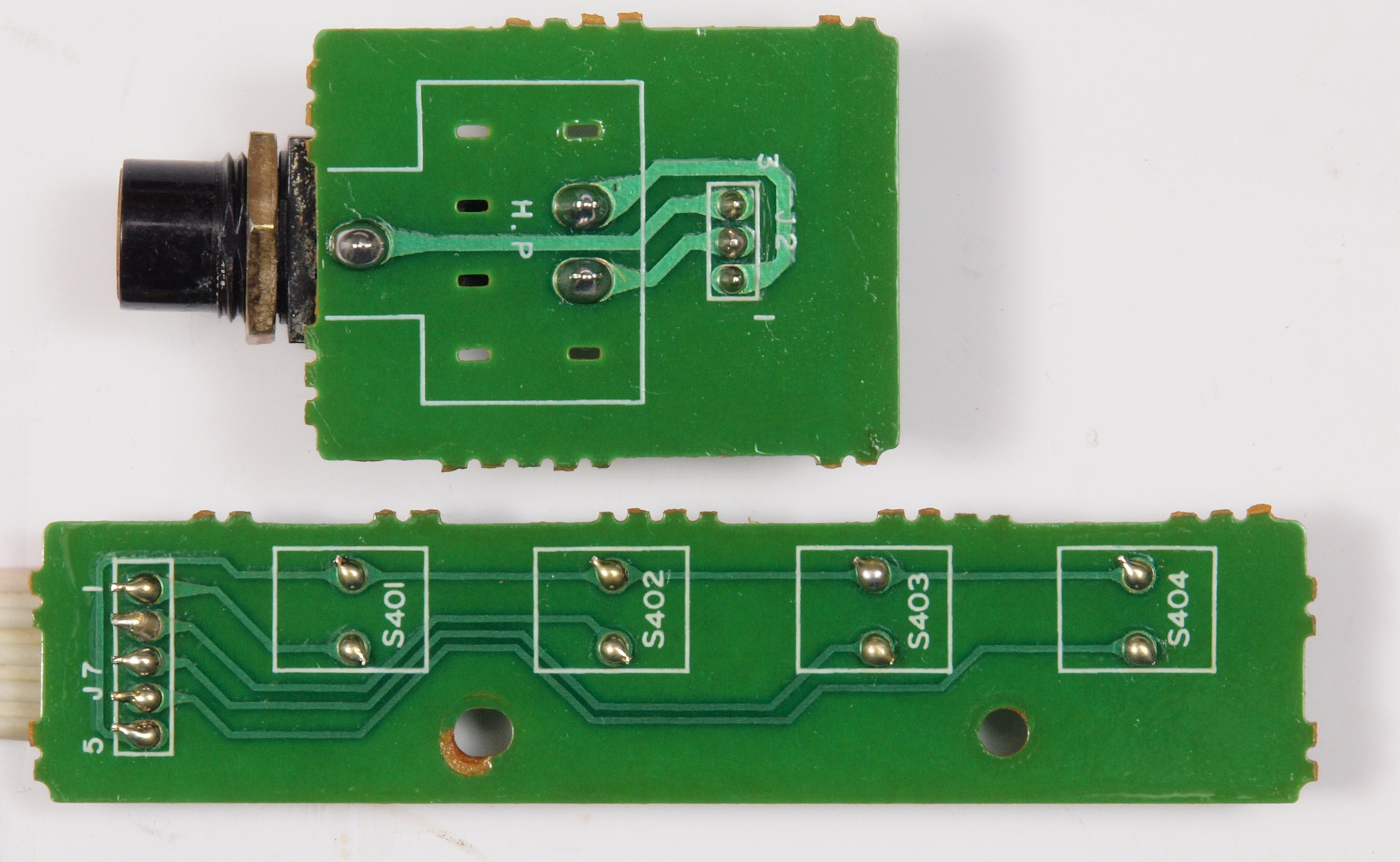

| ＣＡ３． 修理（半田補正）後 ヘッドホン端子基板裏・ＳＰ切換ＳＷ基板裏 半田を全部やり直す。 |
 |
| ＣＡ４． 完成ヘッドホン端子基板裏・ＳＰ切換ＳＷ基板裏 洗浄後防湿材を塗る |
 |

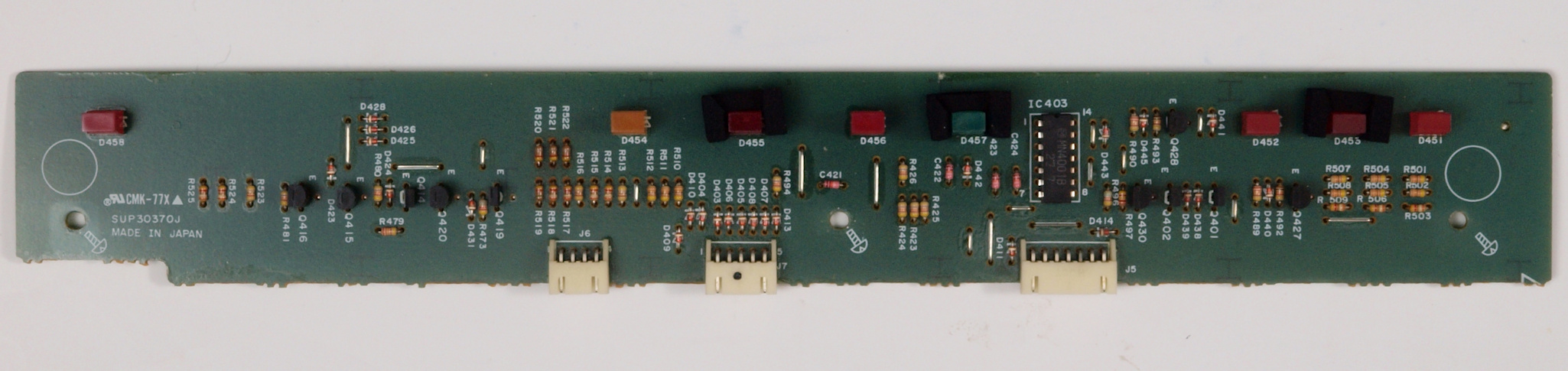

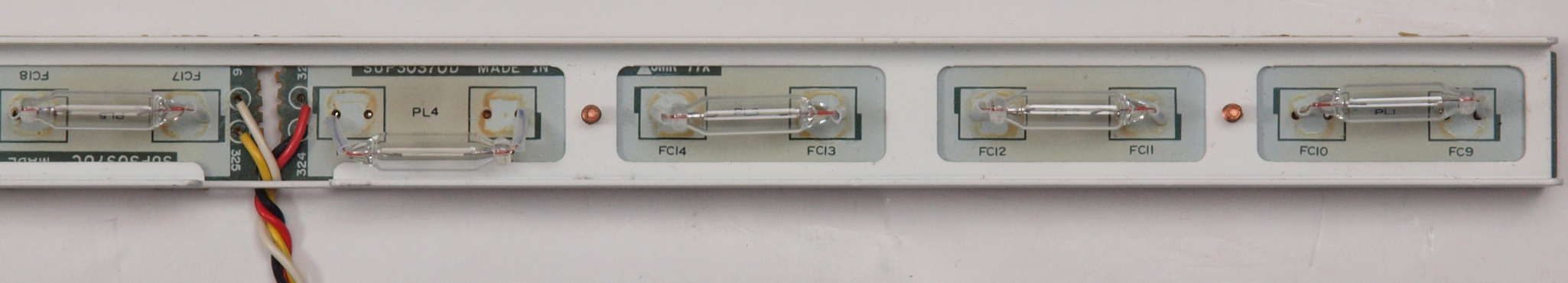

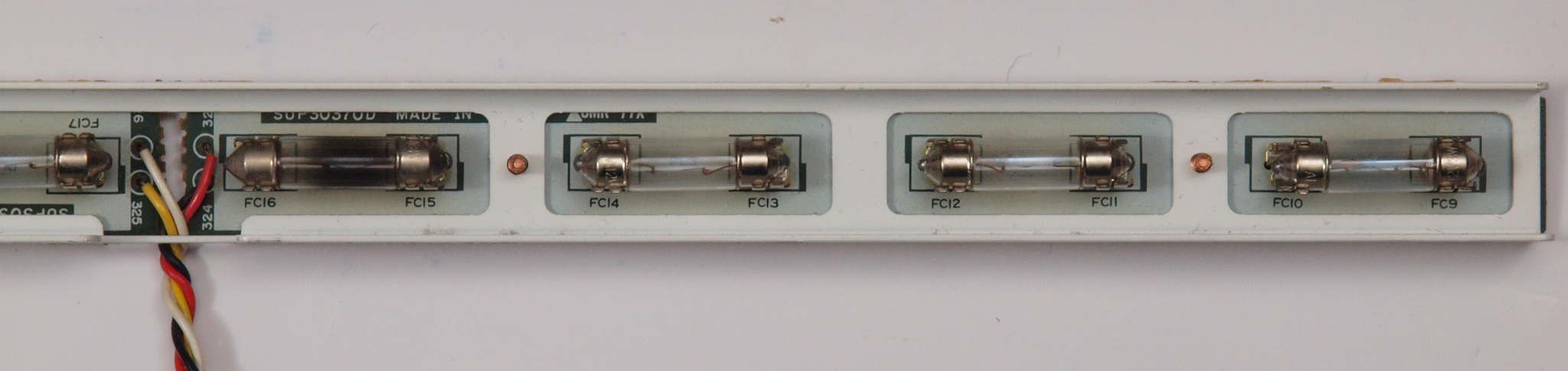

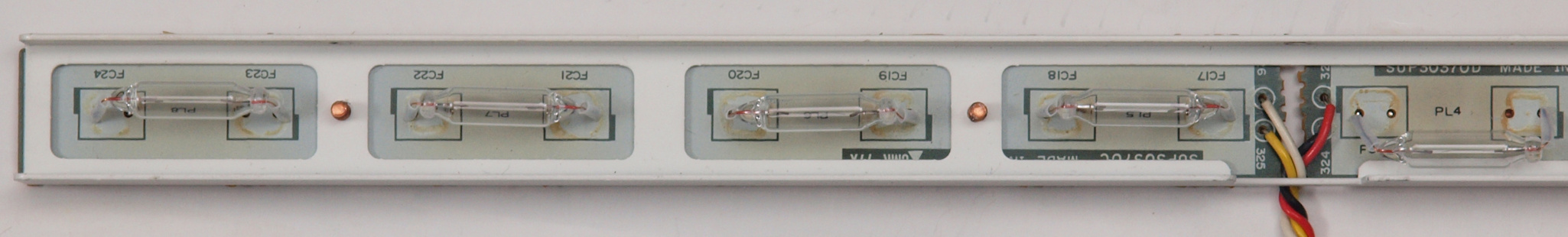

| ＣＡ５． 修理前 メータ照明ランプ基板 |
 |
 |
| ＣＡ６． 修理（交換）後 メータ照明ランプ基板。 ランプ８個交換。 |
 |
 |

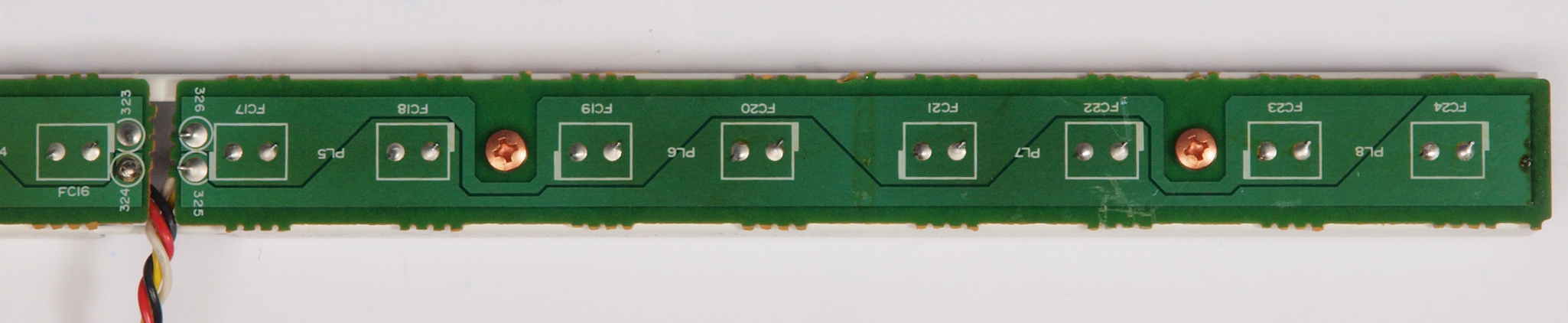

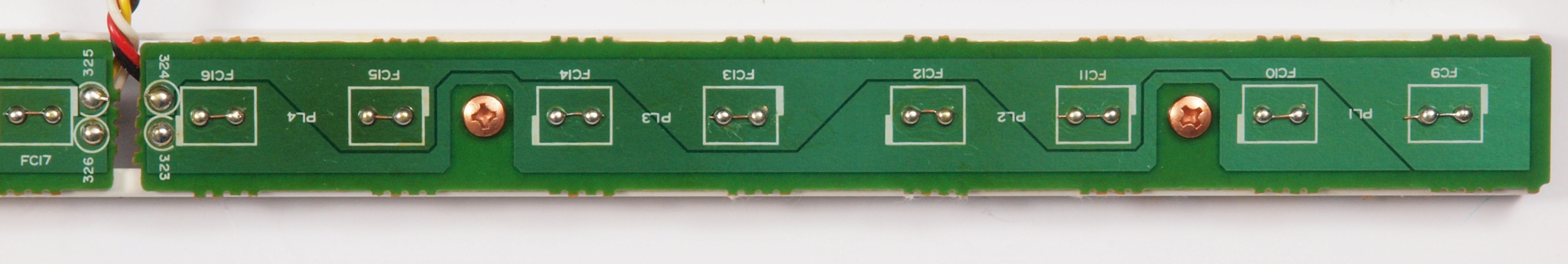

| ＣＡ７． 修理前 メータ照明ランプ基板裏 |
 |
 |
| ＣＡ８． 修理（半田補正）後 メータ照明ランプ基板裏。 半田を全部やり直し、洗浄後防湿材を塗る。 |
 |
 |
| ＣＢ１． 修理前 メイン基板 |
 |

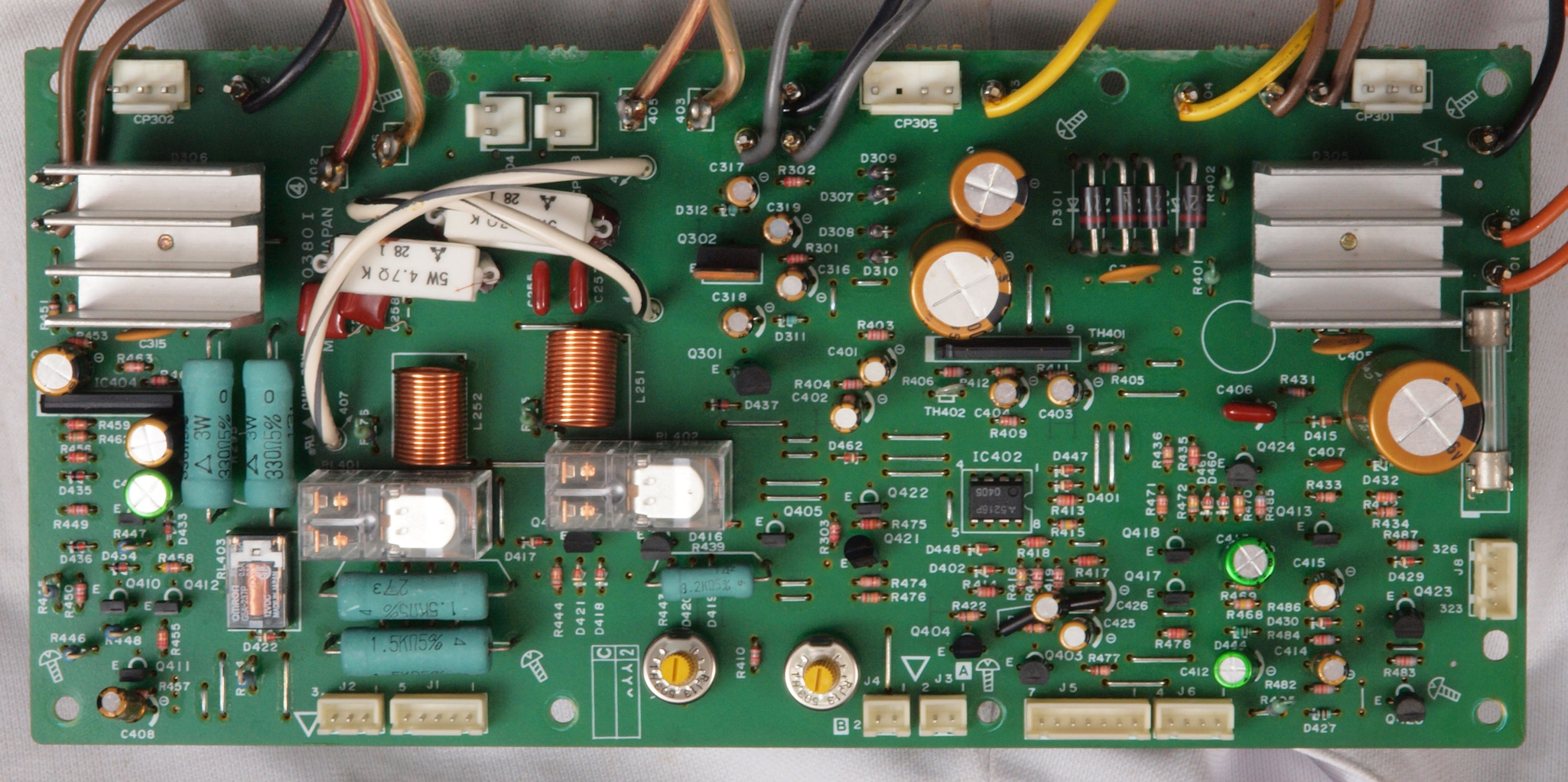

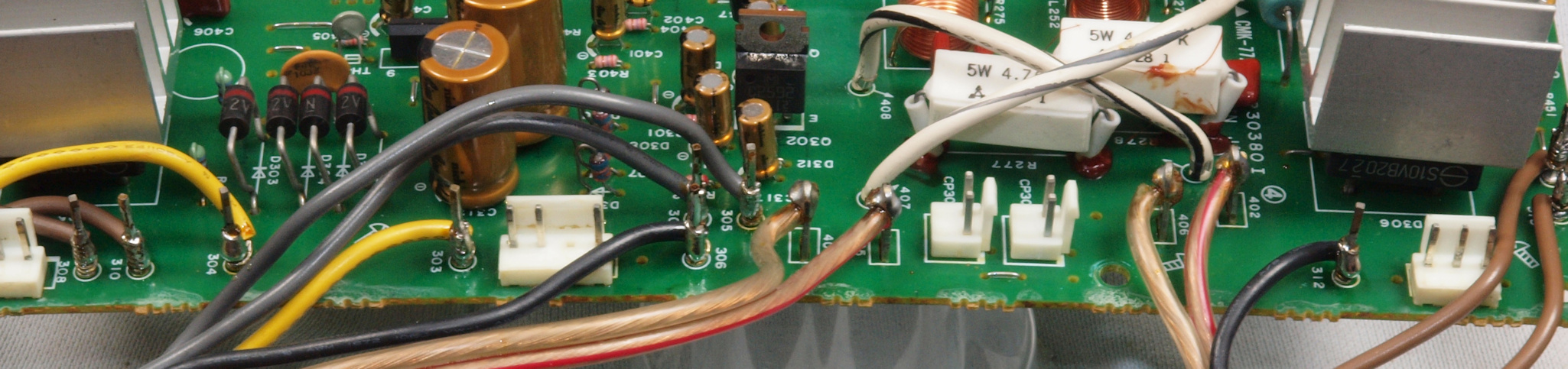

| ＣＢ２． 修理後 メイン基板。 SP接続リーレー３個、半固定VR２個、電解コンデンサー２１個交換。 |
 |

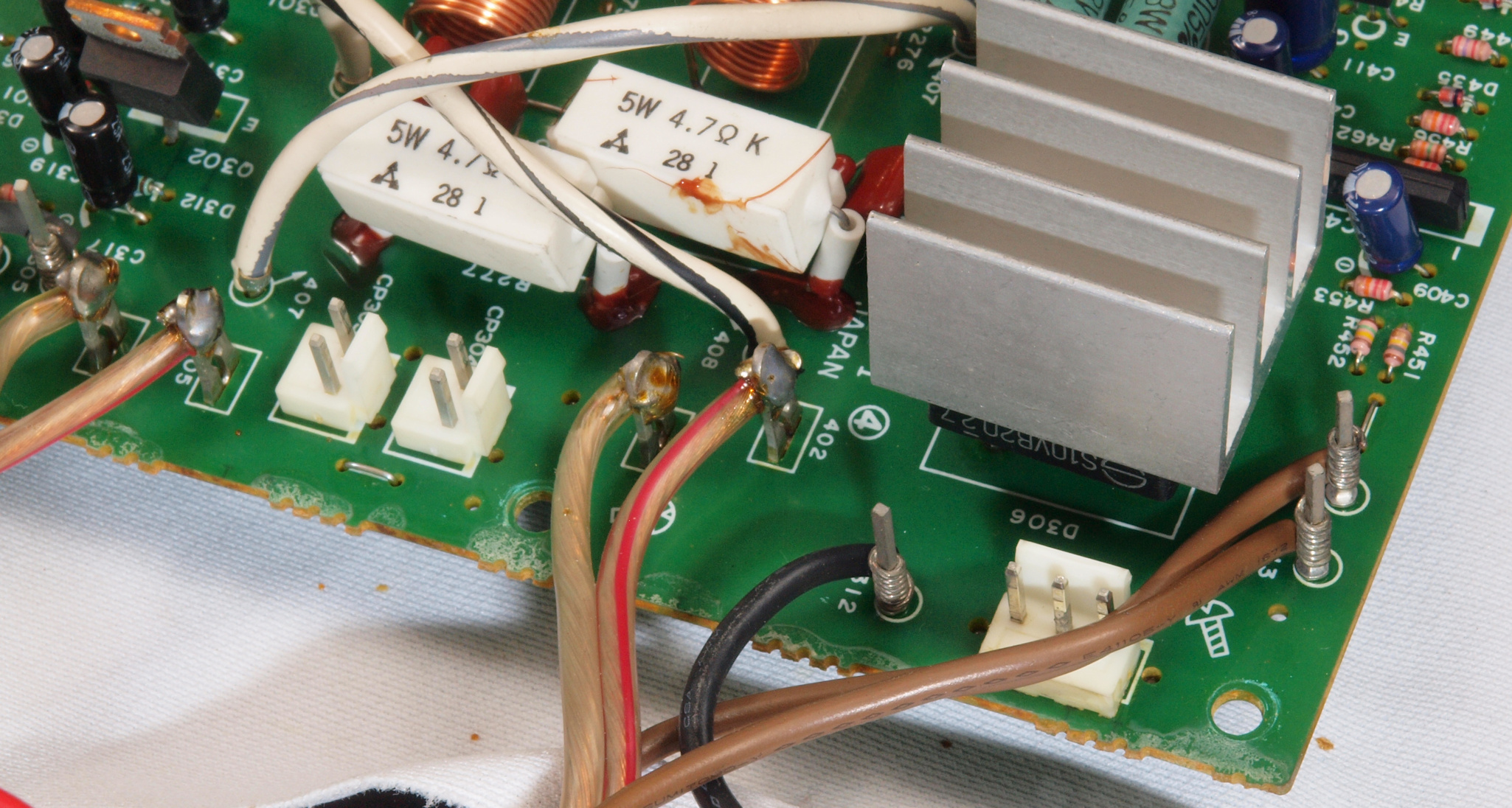

| ＣＢ２２． 修理前 メイン基板ラッピング |
 |
| ＣＢ２３． 修理後 メイン基板ラッピング、ラッピング線に半田を浸み込ませる |
 |
| ＣＢ２４． 修理前 メイン基板ラッピング２ |
 |
| ＣＢ２５． 修理後 メイン基板ラッピング２、ラッピング線に半田を浸み込ませる |
 |
| ＣＢ２６． 修理前 メイン基板ラッピング３ |
 |
| ＣＢ２７． 修理後 メイン基板ラッピング３、ラッピング線に半田を浸み込ませる |
 |

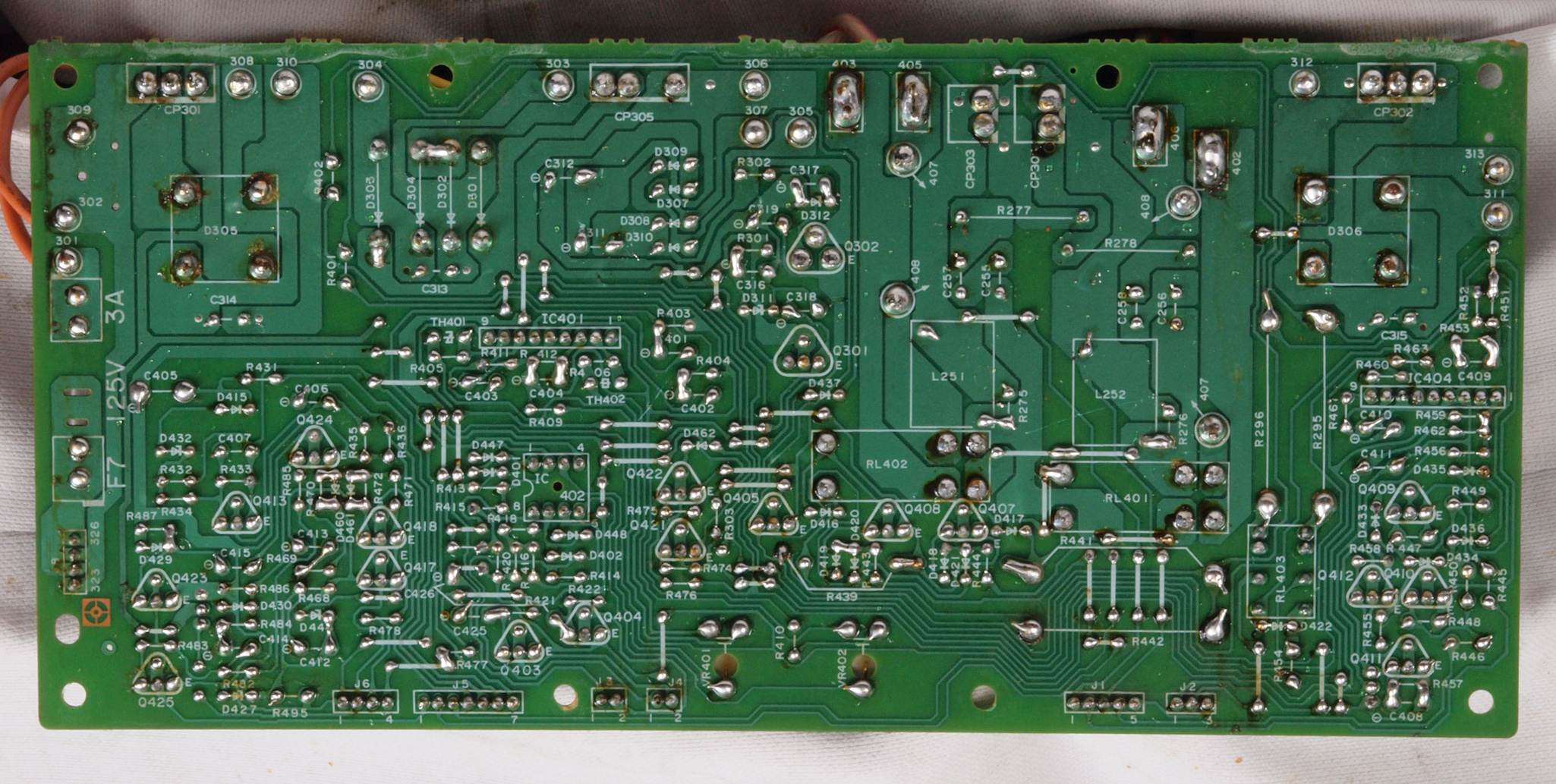

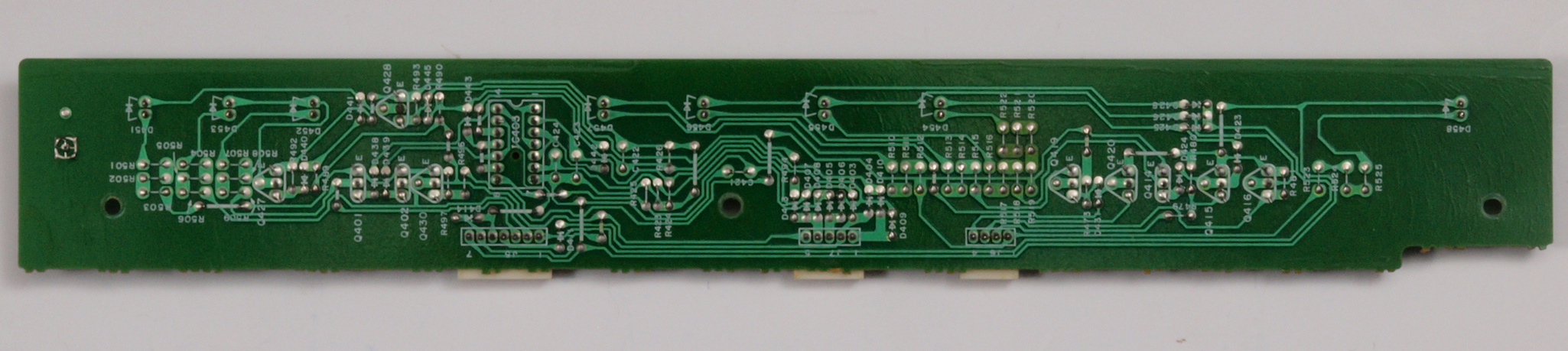

| ＣＢ３． 修理前 メイン基板裏 |
 |
| ＣＢ４． 修理（半田補正）後 メイン基板裏 半田を全部やり直す。 |
 |
| ＣＢ５． 完成メイン基板裏、 洗浄後防湿材を塗る。 |
 |

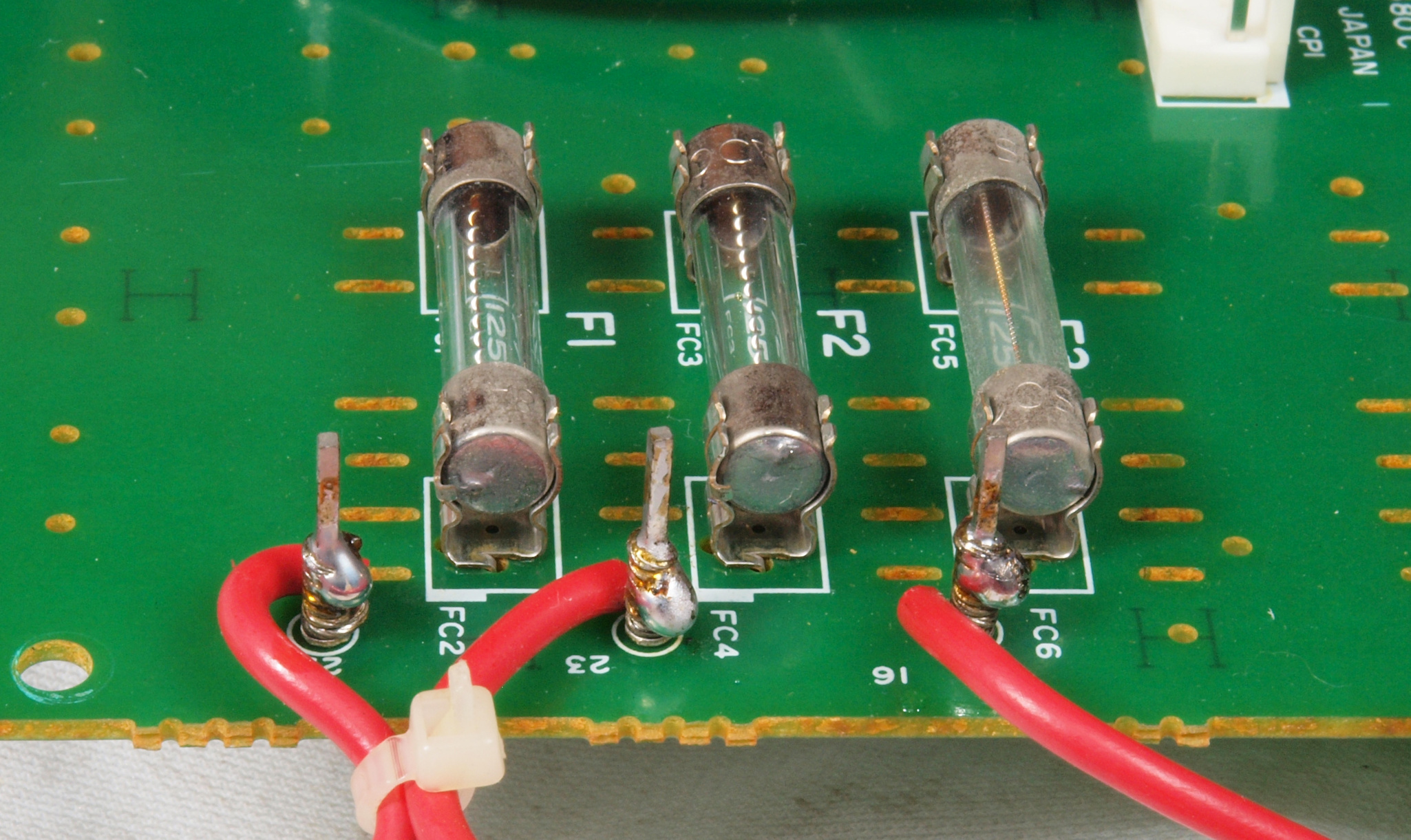

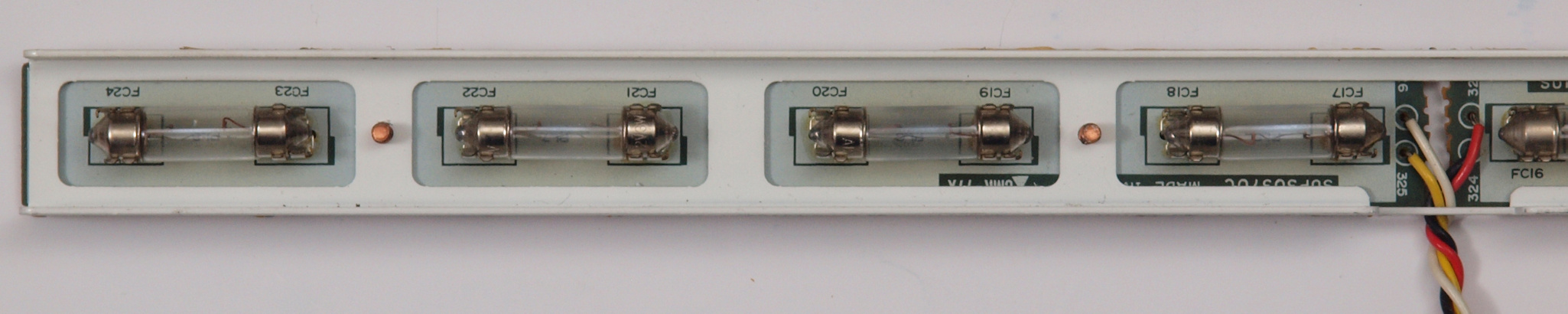

| ＣＣ１． 修理前 ヒューズ基板 |
 |

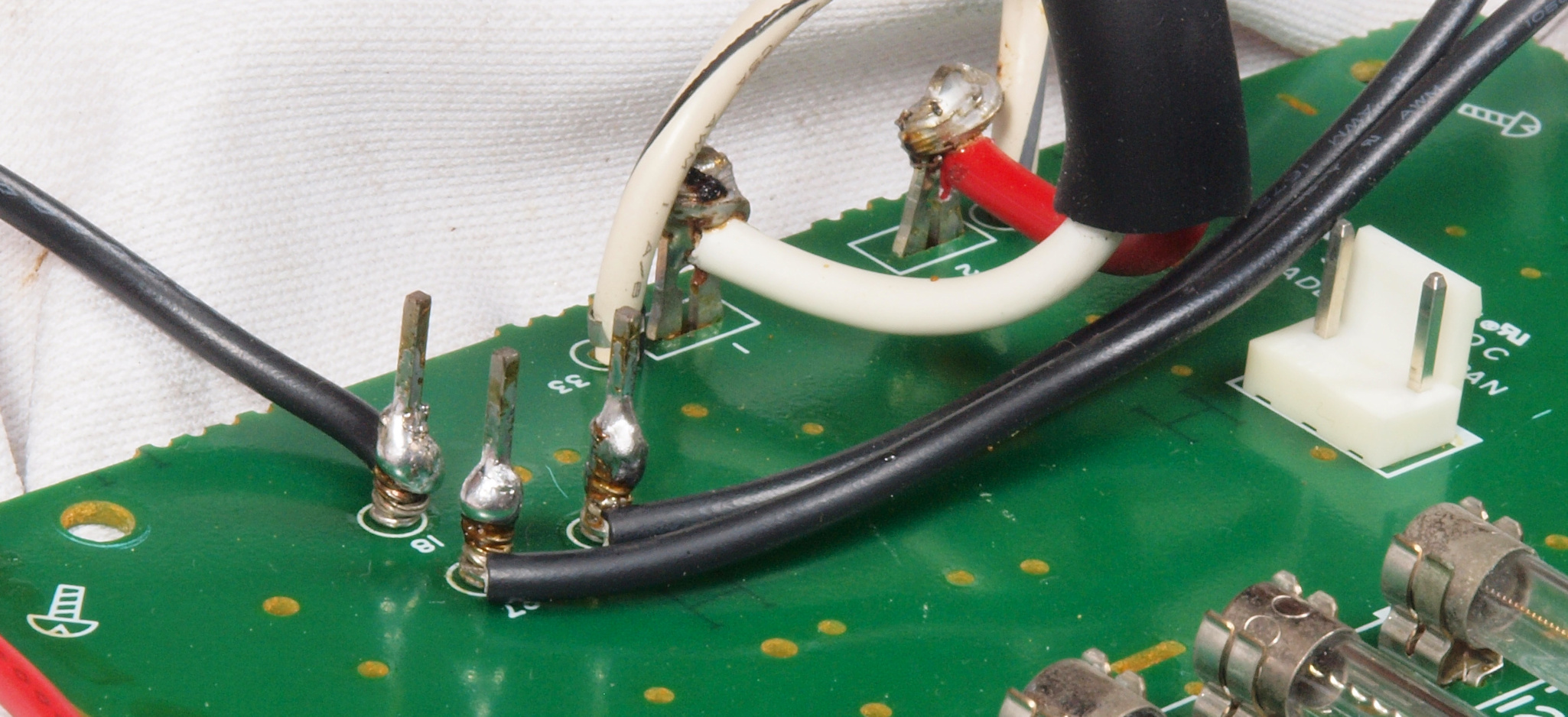

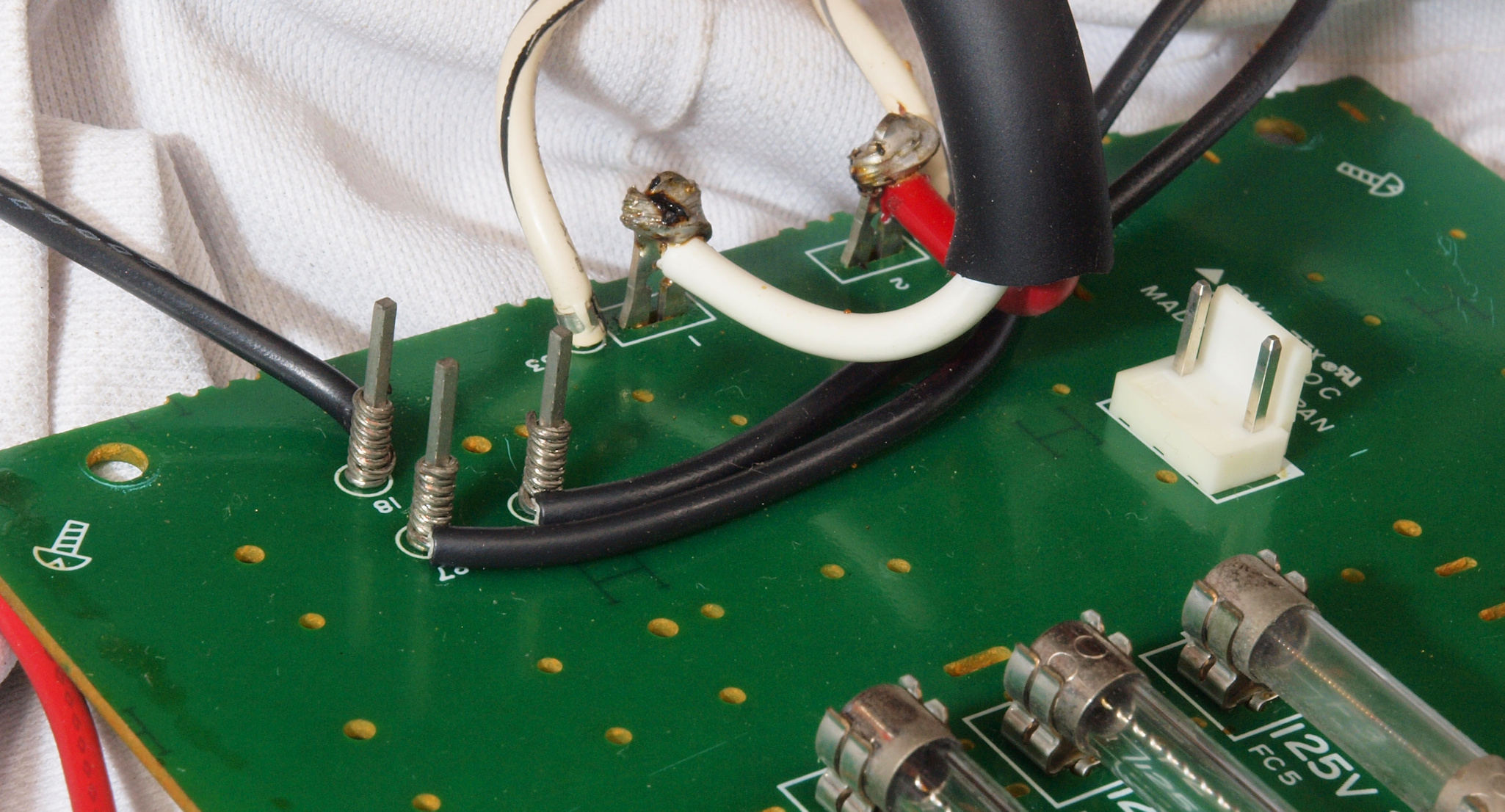

| ＣＣ１２． 修理前 ヒューズ基板ラッピング |
 |
| ＣＣ１３． 修理後 ヒューズ基板ラッピング、ラッピング線に半田を浸み込ませる |
 |
| ＣＣ１４． 修理前 ヒューズ基板ラッピング２ |
 |
| ＣＣ１５． 修理後 ヒューズ基板ラッピング２、ラッピング線に半田を浸み込ませる |
 |

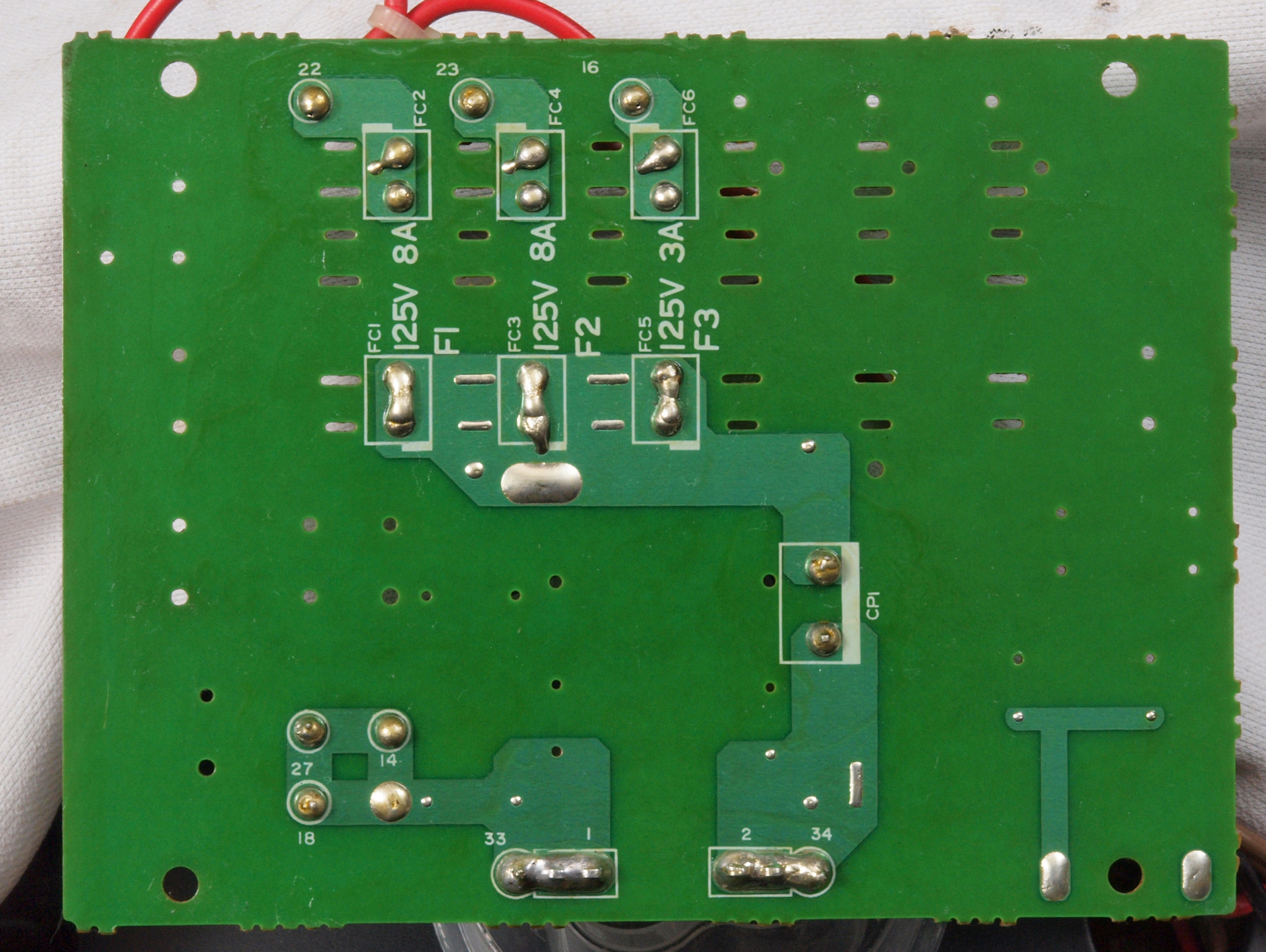

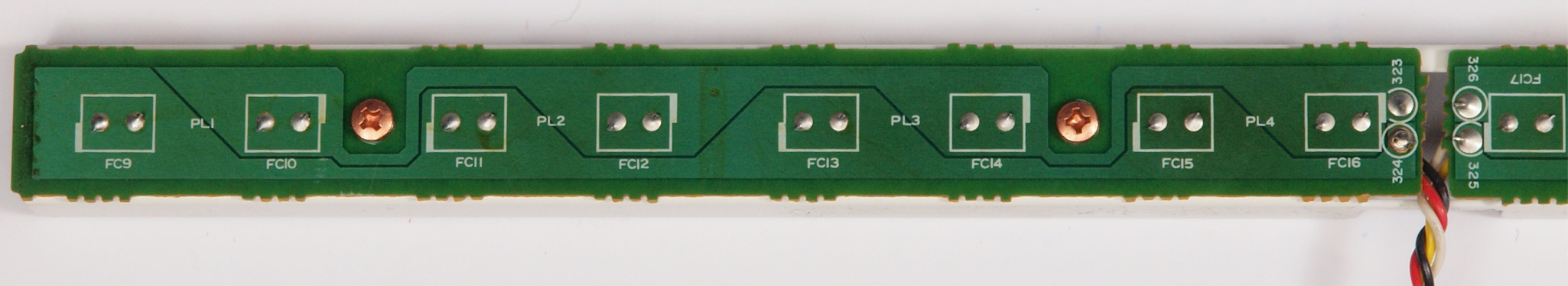

| ＣＣ２． 修理前 ヒューズ基板裏 |
 |

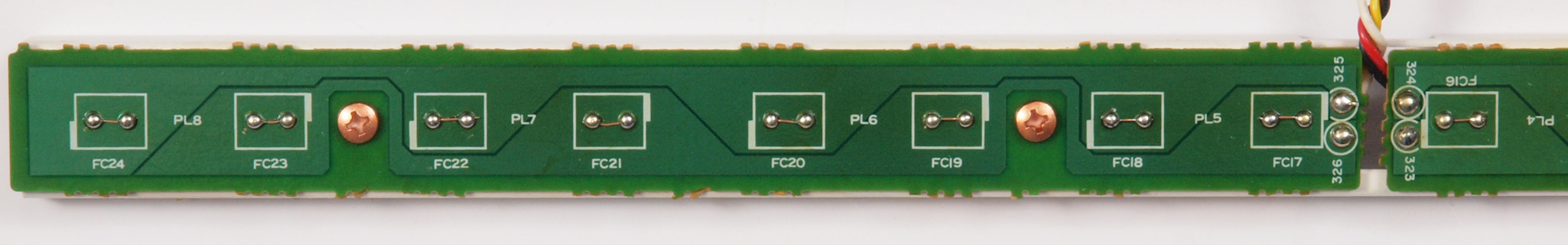

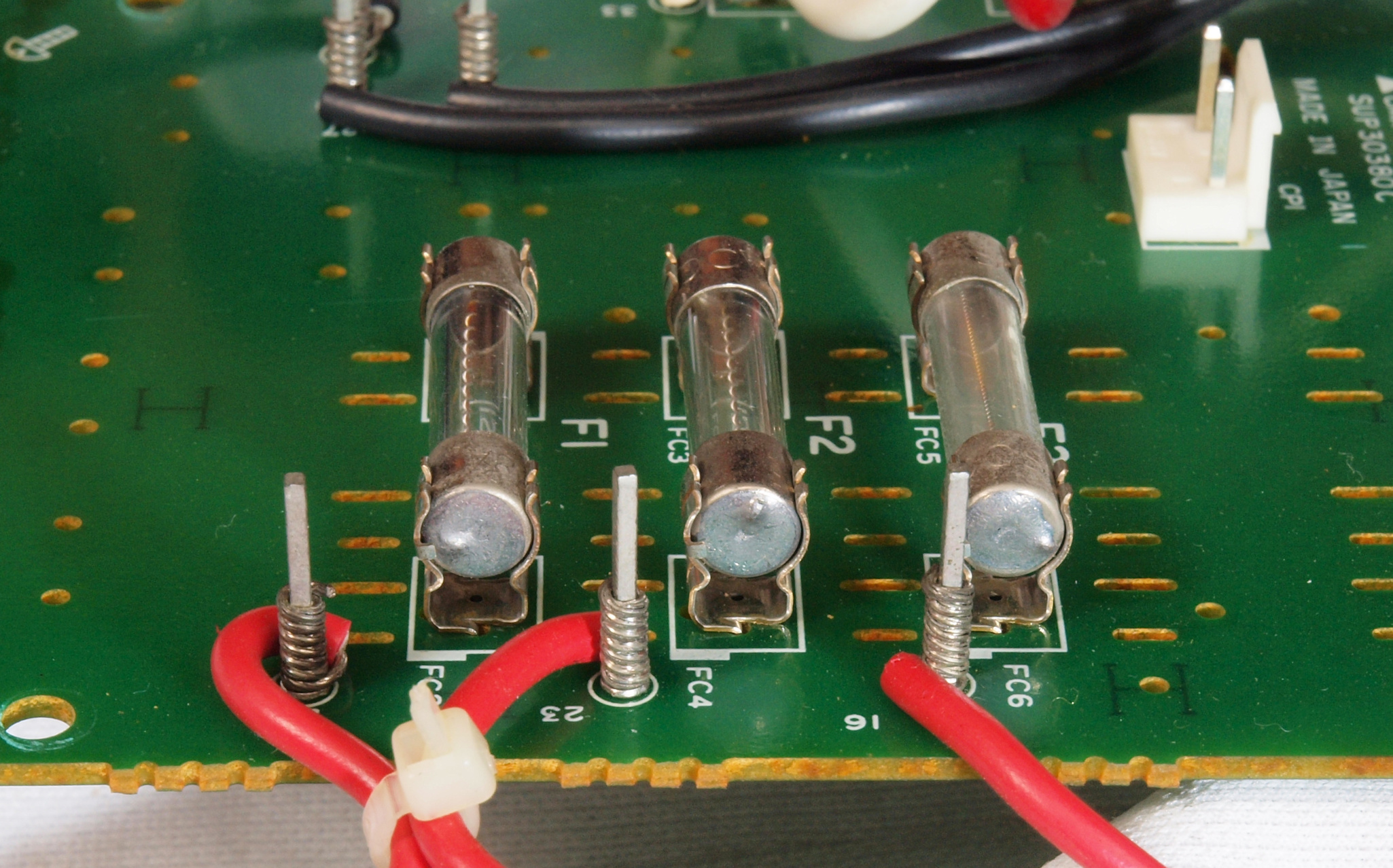

| ＣＣ３． 修理（半田補正）後 ヒューズ基板裏 半田を全部やり直す。 |
 |
| ＣＣ４． 完成ヒューズ基板裏、 洗浄後防湿材を塗る。 |
 |
| ＣＤ１． 修理前 右Ａ＋側SP接続端子が閉まらない。 |
|
| ＣＤ２． 修理中 右Ａ＋側SP接続端子を分解、ボルトが折れている。 |
 |
| ＣＤ３． 修理後 右Ａ＋側SP接続端子。 締めた所。 |
 |
| ＣＤ４． 修理後 右Ａ＋側SP接続端子。 開けた所。 |
 |
| ＣＥ１． 交換した部品 |
 |
| ＣＥ２． 交換した部品２ |
 |
| ＣＦ１． 修理前 上から見る |
|
| ＣＦ２． 修理後 上から見る |
 |
| ＣＦ３． 修理前 下から見る |
|
| ＣＦ４． 修理後 下から見る |
 |
Ｅ． 測定・調整。 画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｅ０． 出力・歪み率測定・調整
「見方」。

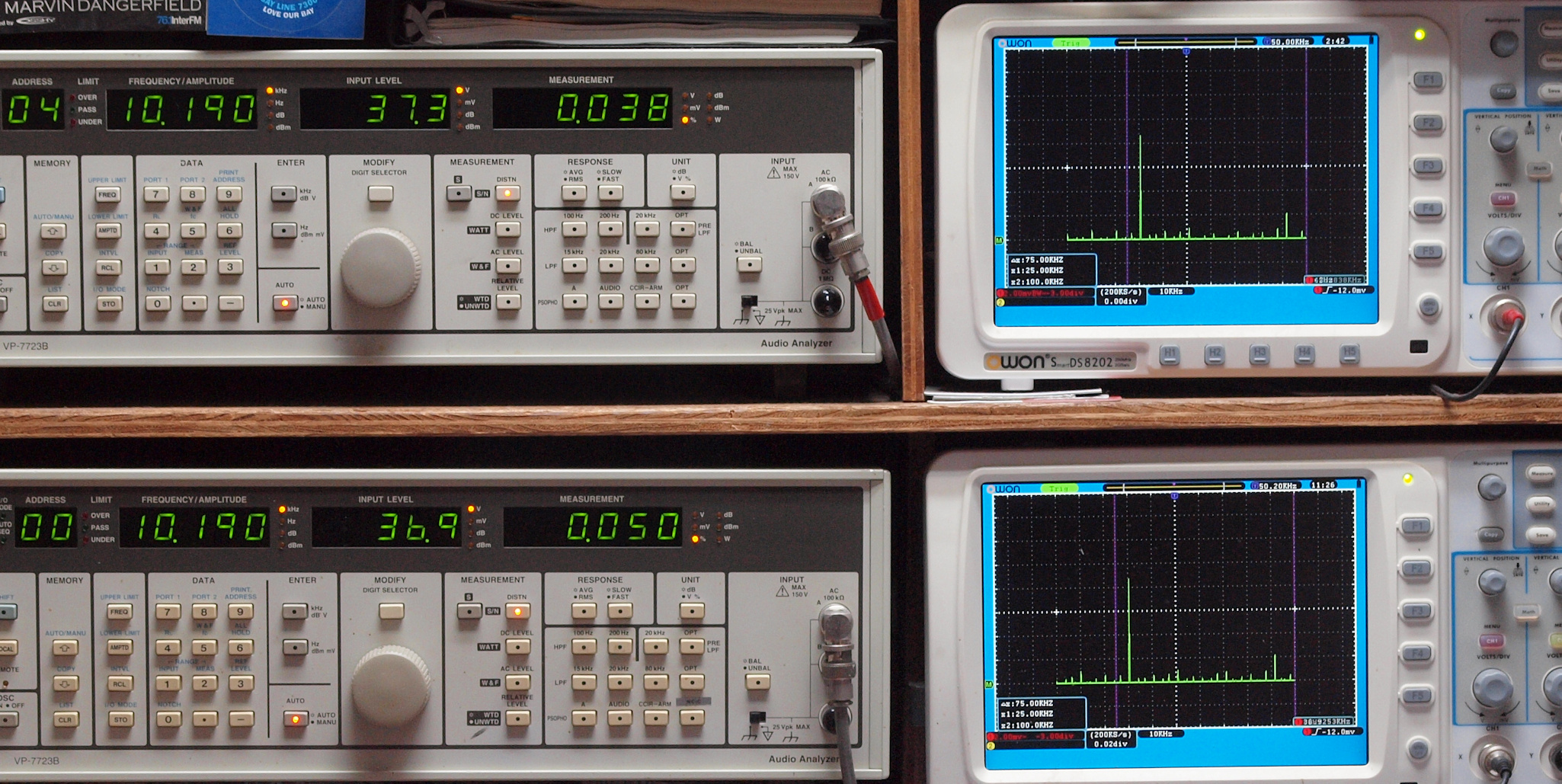

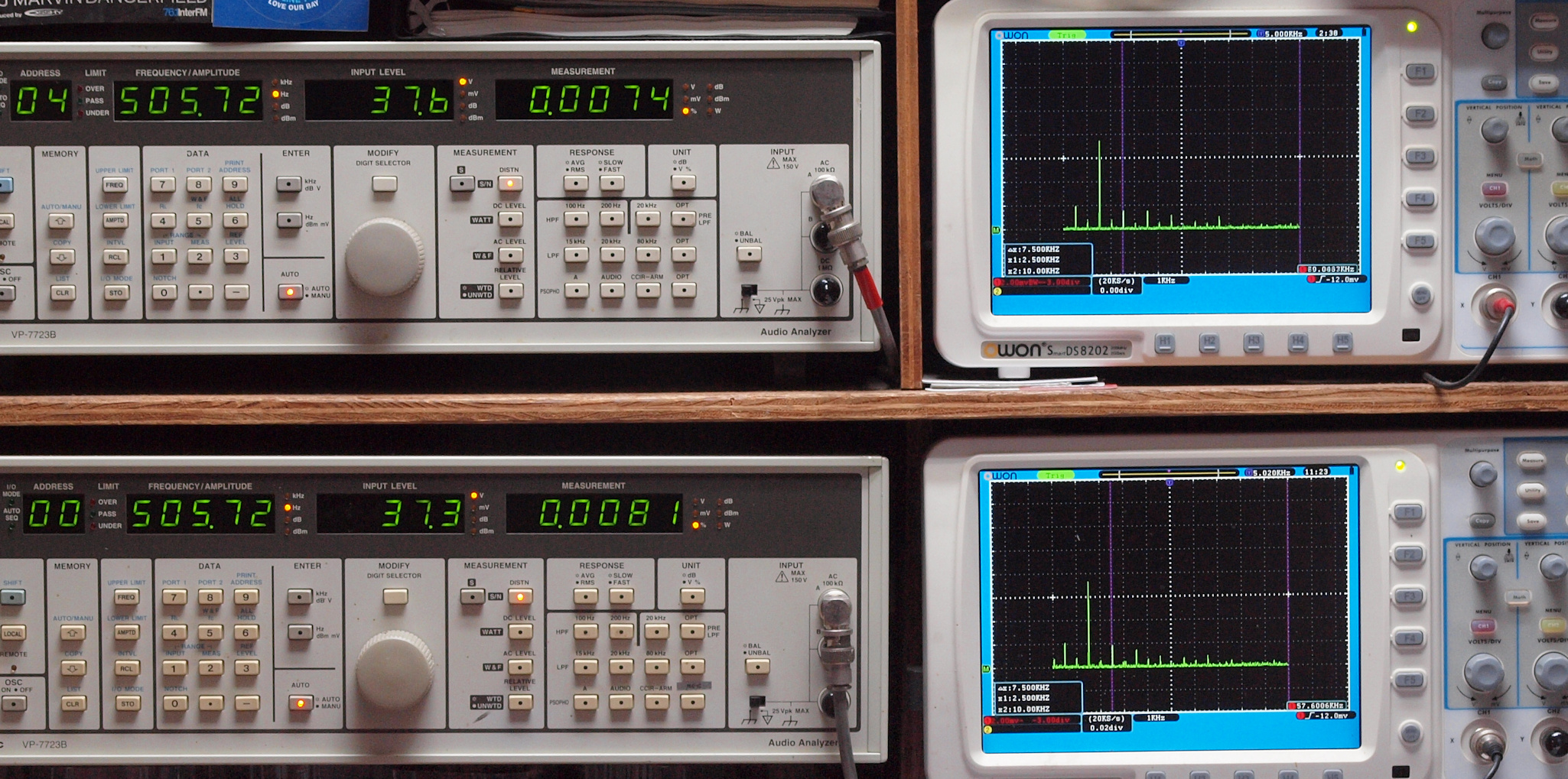

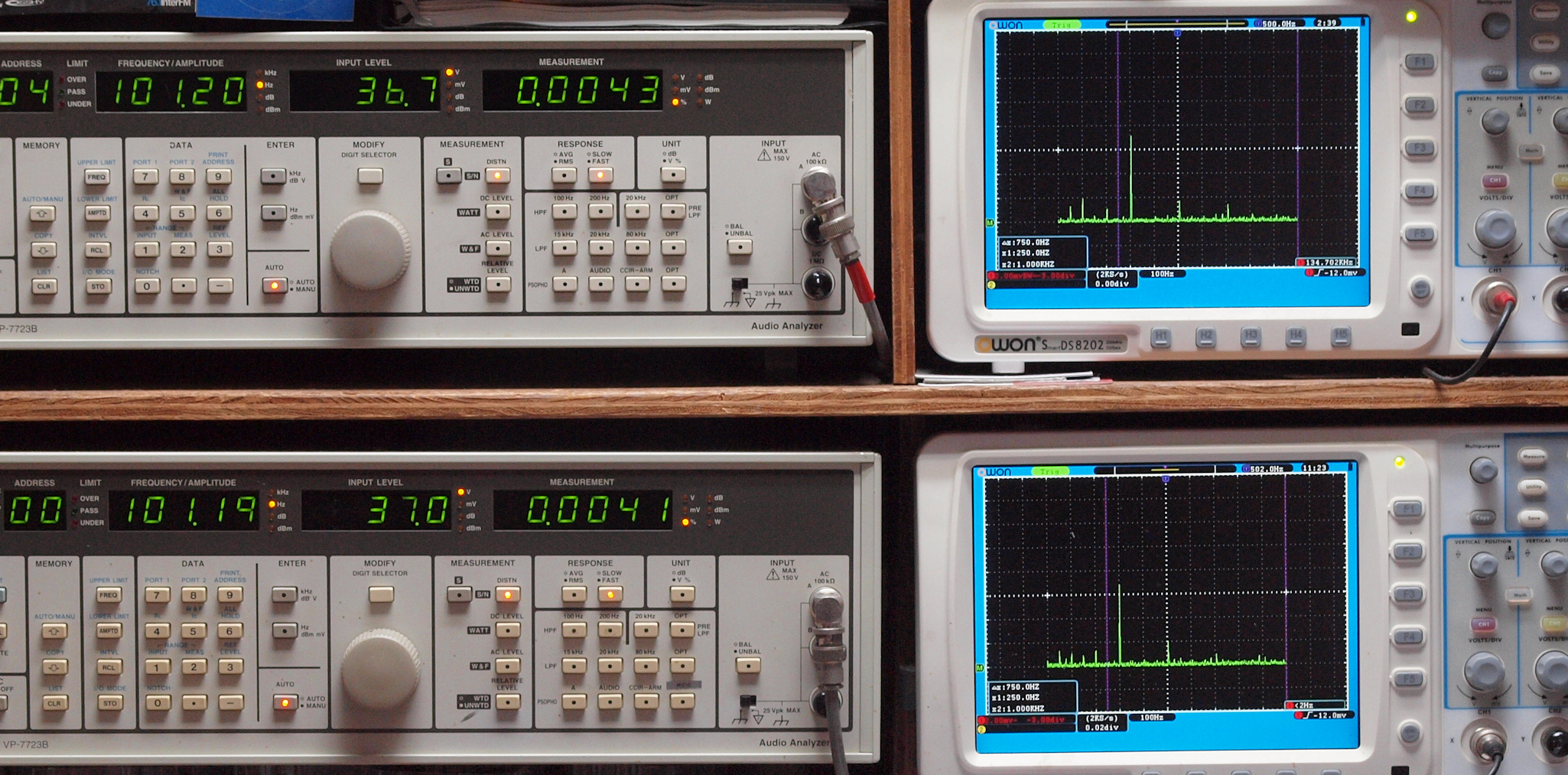

上段中 右側ＳＰ出力を「Audio Analyzer Ｐａｎａｓｏｎｉｃ ＶＰ−７７２３Ｂ」により測定。
表示ＬＥＤ、 左端＝メモリーＮｏ、 中左＝周波数測定、 中右＝出力電圧測定、 右端＝歪み率測定。
上段右端 ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
下段中 左側ＳＰ出力を「Audio Analyzer Ｐａｎａｓｏｎｉｃ ＶＰ−７７２３Ｂ」により測定。
表示ＬＥＤ、 左端＝メモリーＮｏ、 中左＝周波数測定、 中右＝出力電圧測定、 右端＝歪み率測定。
下段右端 ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
下段左端 オーディオ発振器 ＶＰ−７２０１Ａ より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。
よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。 |
 |
| Ｅ１． 電圧ＡＭＰ「Ａ級動作」の領域、この上から、電流ＡＭＰ「Ｂ級動作」に移行する。 |

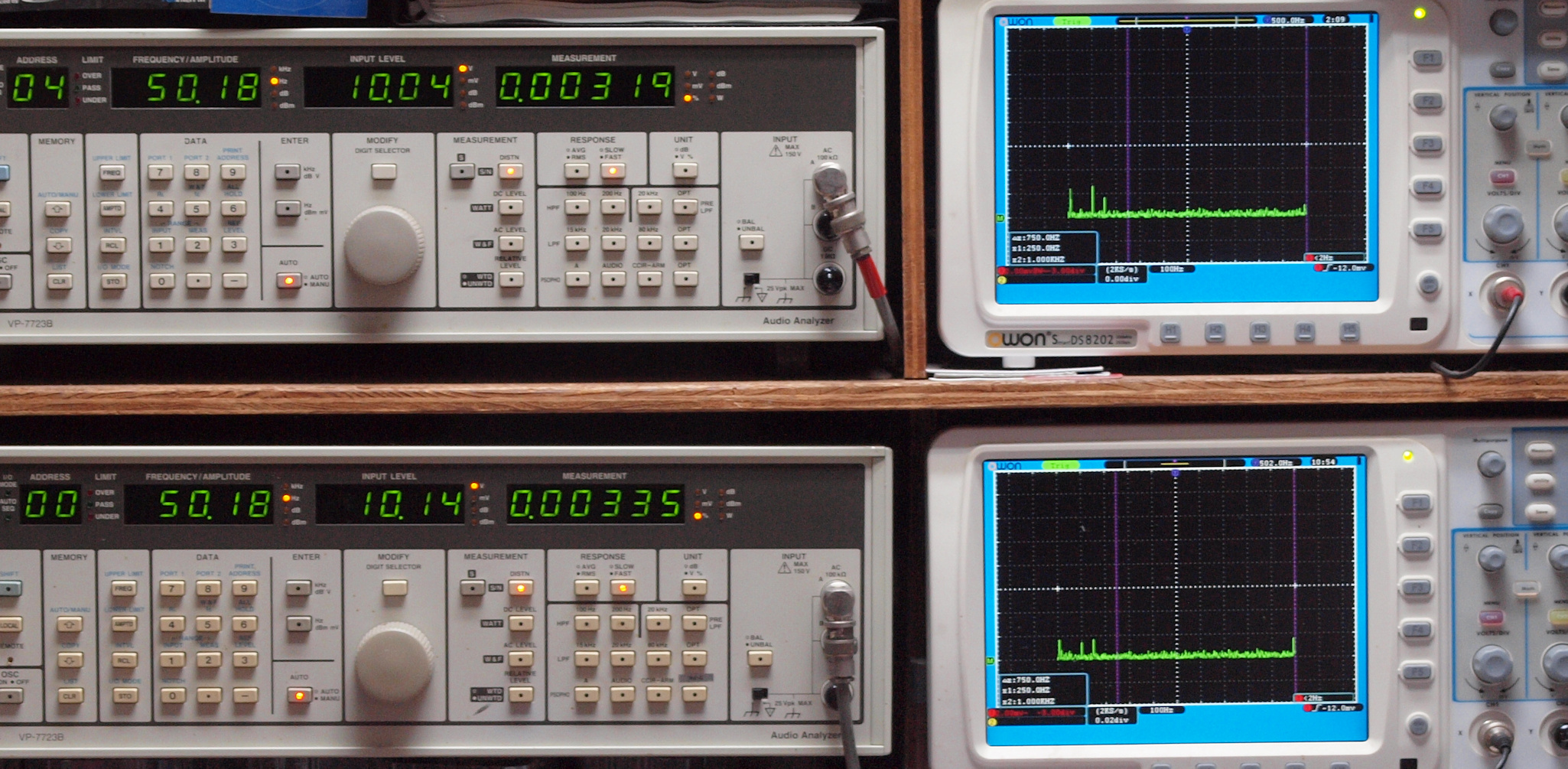

Ｅ１１． ５０Ｈｚ入力、Ｒ側ＳＰ出力電圧１０Ｖ＝１２．５Ｗ出力、 ０．００３１９％歪み。
Ｌ側ＳＰ出力電圧１０Ｖ＝１２．５Ｗ出力、 ０．００３３５％歪み。
「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。 |
 |
Ｅ１２． １００Ｈｚ入力、Ｒ側ＳＰ出力電圧１０Ｖ＝１２．５Ｗ出力、 ０．００４３％歪み。
Ｌ側ＳＰ出力電圧１０Ｖ＝１２．５Ｗ出力、 ０．００４３９％歪み。
「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。 |
 |

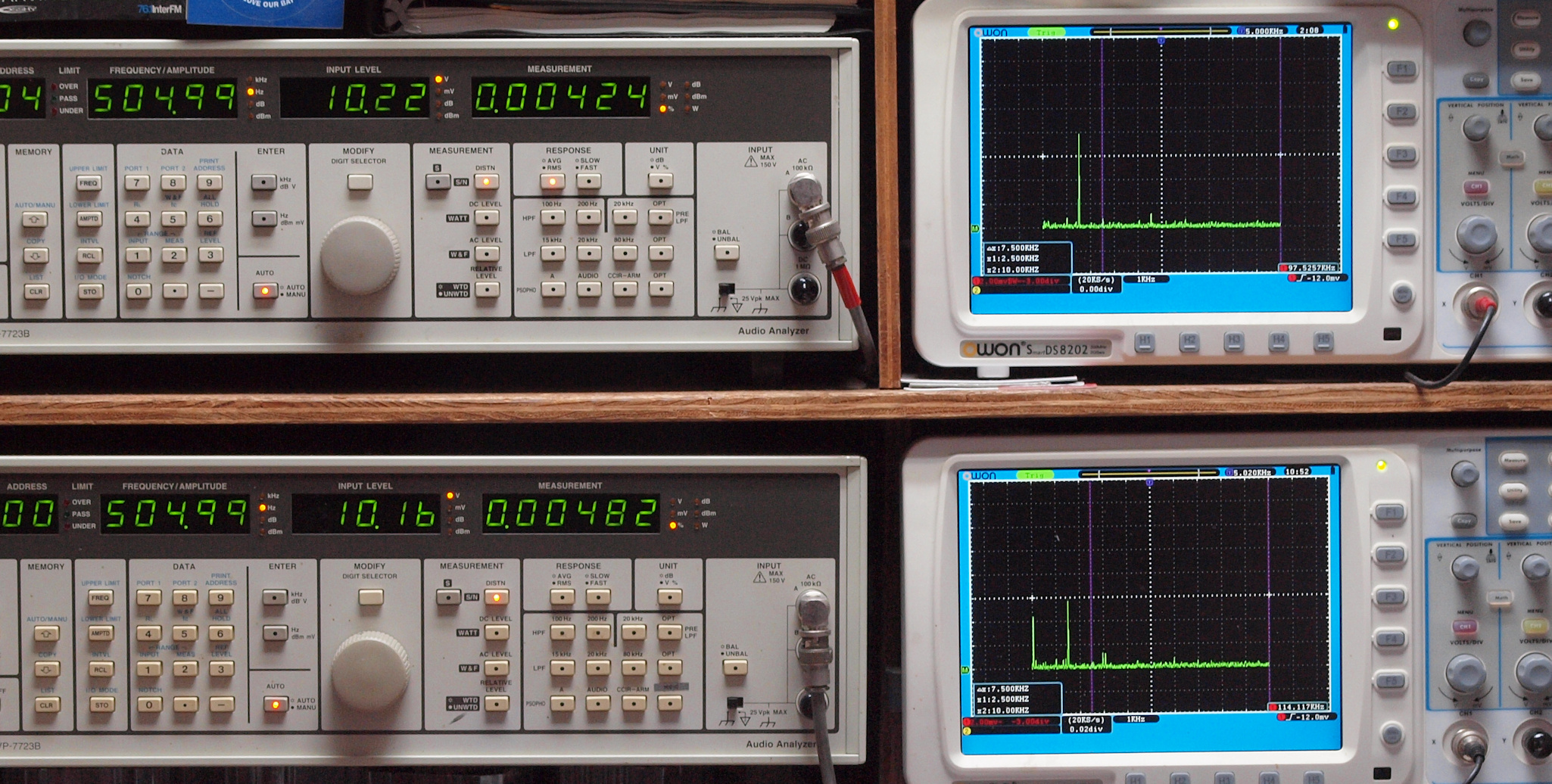

Ｅ１３． ５００Ｈｚ入力、Ｒ側ＳＰ出力電圧１０Ｖ＝１２．５Ｗ出力、 ０．００４２４％歪み。
Ｌ側ＳＰ出力電圧１０Ｖ＝１２．５Ｗ出力、 ０．００４８２％歪み。
「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。 |
 |
Ｅ１４． １ｋＨｚ入力、Ｒ側ＳＰ出力電圧１０Ｖ＝１２．５Ｗ出力、 ０．００４９１％歪み。
Ｌ側ＳＰ出力電圧１０Ｖ＝１２．５Ｗ出力、 ０．００５２９％歪み。
「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。 |
 |

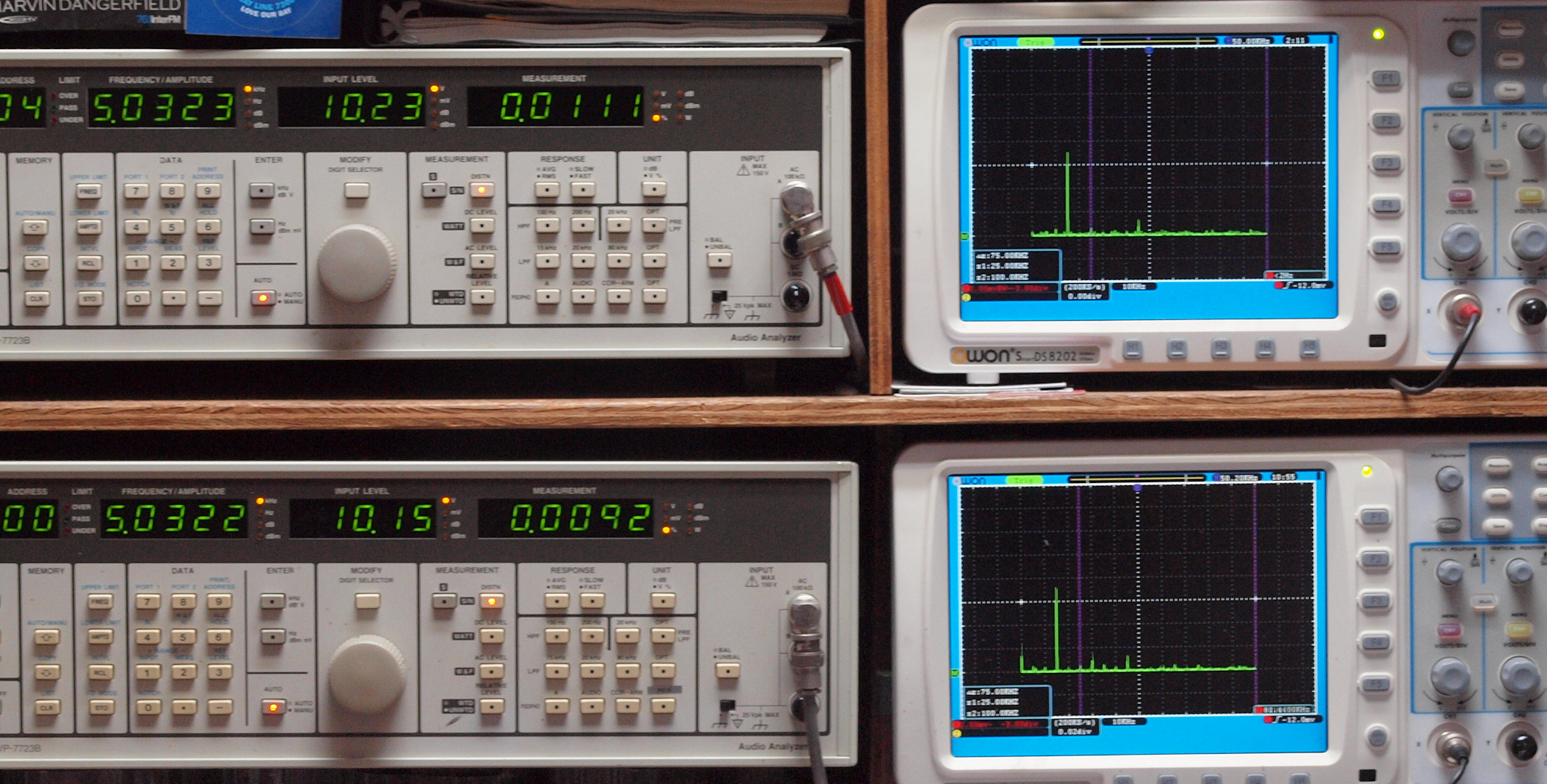

Ｅ１５． ５ｋＨｚ入力、Ｒ側ＳＰ出力電圧１０Ｖ＝１２．５Ｗ出力、 ０．０１１１％歪み。
Ｌ側ＳＰ出力電圧１０Ｖ＝１２．５Ｗ出力、 ０．００９２％歪み。
「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。 |
 |

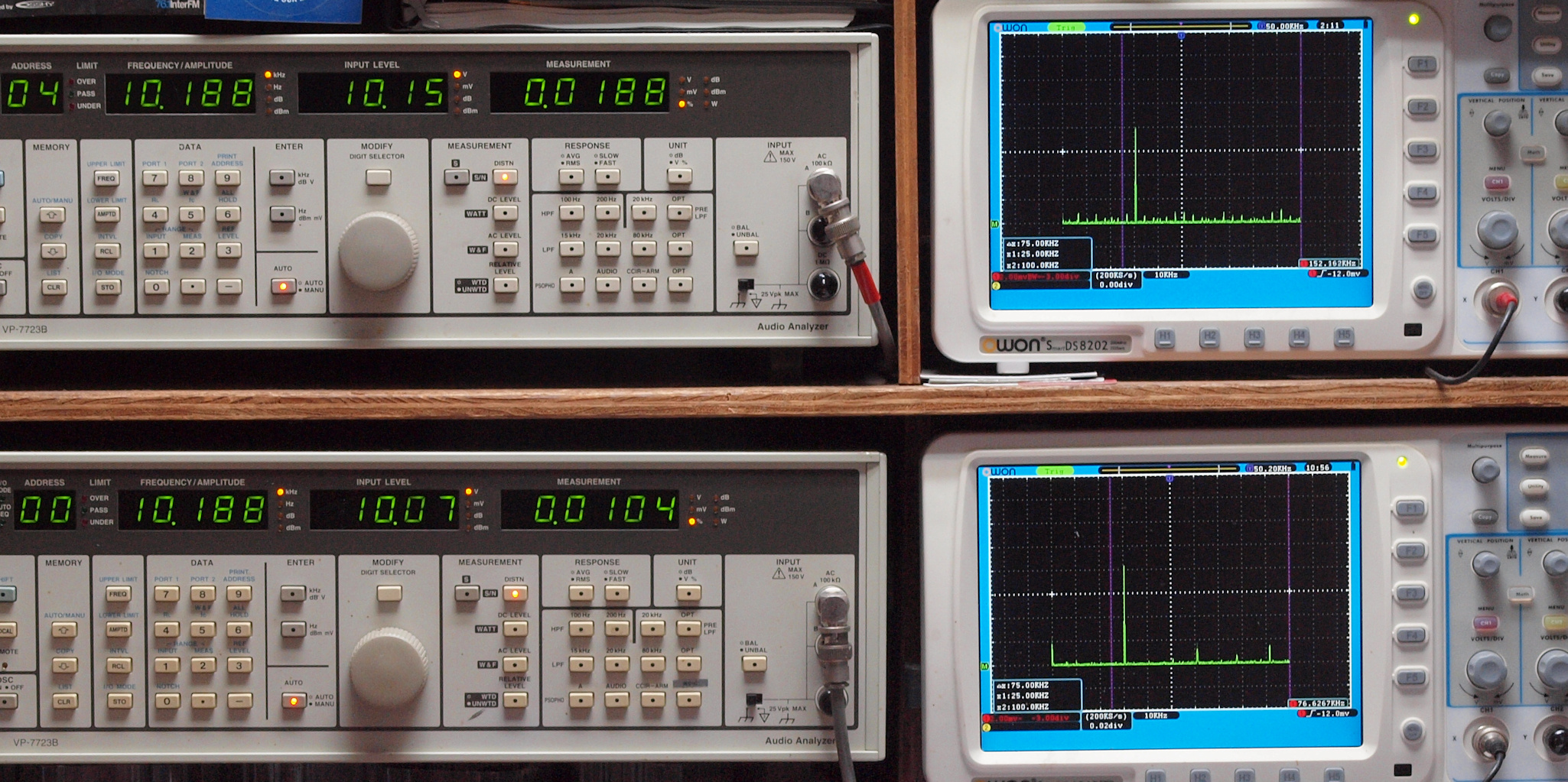

Ｅ１６． １０ｋＨｚ入力、Ｒ側ＳＰ出力電圧１０Ｖ＝１２．５Ｗ出力、 ０．０１８８％歪み。
Ｌ側ＳＰ出力電圧１０Ｖ＝１２．５Ｗ出力、 ０．０１０４％歪み。
「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。 |
 |
Ｅ１７． ５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧９Ｖ＝１０Ｗ出力、 ０．０４１％歪み。
Ｌ側ＳＰ出力電圧９Ｖ＝１０Ｗ出力、 ０．００７０％歪み。
「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。 |
 |
Ｅ１８． １００ｋＨｚ入力、Ｒ側ＳＰ出力電圧７．３Ｖ＝６．７Ｗ出力、 ０．１９％歪み。
Ｌ側ＳＰ出力電圧７．３Ｖ＝６．７Ｗ出力、 ０．０３４％歪み。
「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。
この当たりから、フイルターが効いてきます。 |
 |
| Ｅ２． 電流ＡＭＰ「Ｂ級動作」 フルパワー動作なので、 ２４Ｖ高速フアンが全回転でクーリング。 |
 |
Ｅ２１． ５０Ｈｚ入力、Ｒ側ＳＰ出力電圧３７Ｖ＝１７１Ｗ出力、 ０．００３７％歪み。
Ｌ側ＳＰ出力電圧３７Ｖ＝１７１Ｗ出力、 ０．００６９％歪み。
「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。 |
 |
Ｅ２２． １００Ｈｚ入力、Ｒ側ＳＰ出力電圧３７Ｖ＝１７１Ｗ出力、 ０．００４３％歪み。
Ｌ側ＳＰ出力電圧３７Ｖ＝１７１Ｗ出力、 ０．００４１％歪み。
「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。 |
 |
Ｅ２３． ５００Ｈｚ入力、Ｒ側ＳＰ出力電圧３７Ｖ＝１７１Ｗ出力、 ０．００７４％歪み。
Ｌ側ＳＰ出力電圧３７Ｖ＝１７１Ｗ出力、 ０．００８１％歪み。
「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。 |
 |
Ｅ２４． １ｋＨｚ入力、Ｒ側ＳＰ出力電圧３７Ｖ＝１７１Ｗ出力、 ０．０１０３％歪み。
Ｌ側ＳＰ出力電圧３７Ｖ＝１７１Ｗ出力、 ０．０１２１％歪み。
「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。 |
 |
Ｅ２５． ５ｋＨｚ入力、Ｒ側ＳＰ出力電圧３７Ｖ＝１７１Ｗ出力、 ０．０３１％歪み。
Ｌ側ＳＰ出力電圧３７Ｖ＝１７１Ｗ出力、 ０．０４０％歪み。
「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。 |
 |
Ｅ２６． １０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３７Ｖ＝１７１Ｗ出力、 ０．０３８％歪み。
Ｌ側ＳＰ出力電圧３７Ｖ＝１７１Ｗ出力、 ０．０５０％歪み。
「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。 |
 |
Ｅ２７． ５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、 ０．０２５８％歪み。
Ｌ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、 ０．０１５５％歪み。
「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。 |
 |
Ｅ２８． １００ｋＨｚ入力、Ｒ側ＳＰ出力電圧２８Ｖ＝９８Ｗ出力、 ０．１２５２％歪み。
Ｌ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、 ０．０８０４％歪み。
「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。
この当たりから、フイルターが効いてきます。 |
 |

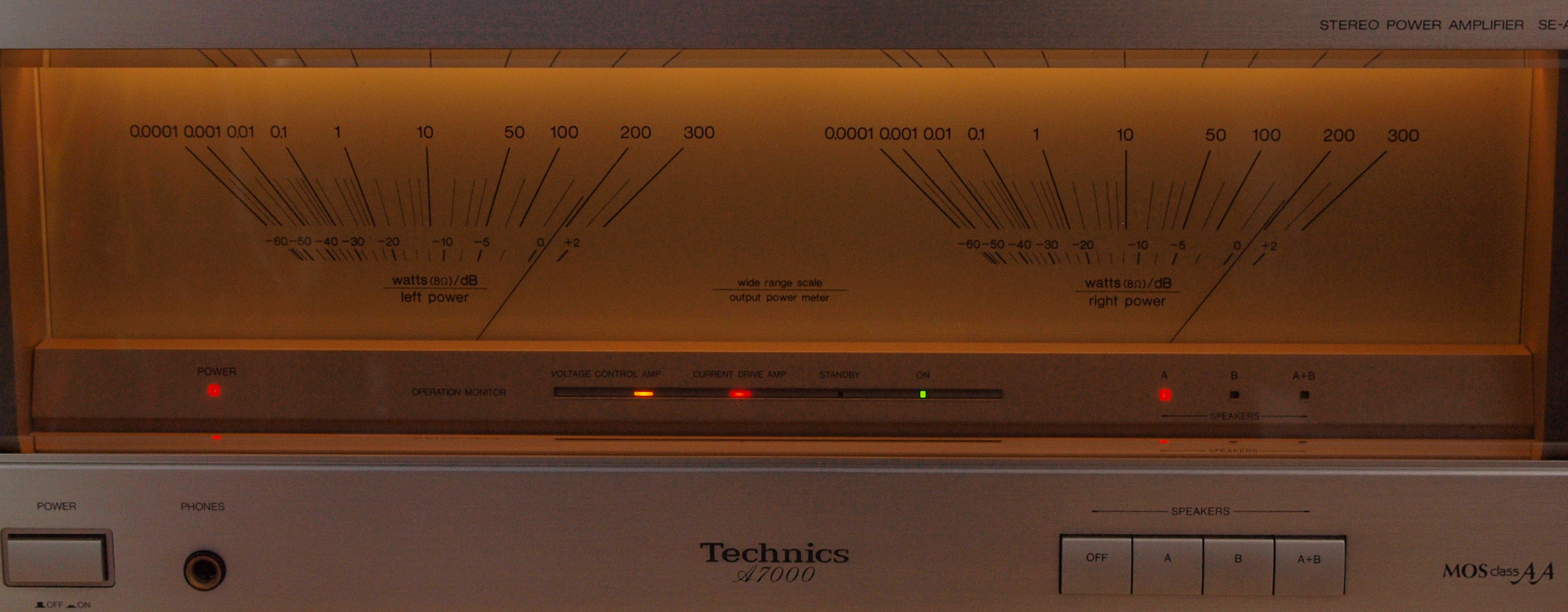

| Ｅ２９． その時のVUメータ。 |
 |
Ｙ． ユーザー宅の設置状況
Ｙ１． 設置状況、 正面から見る。 |
|
| Ｓ． Ｔｅｃｈｎｉｃｓ ＳＥ−Ａ７０００ 仕様（マニアル・カタログより） |
| 型式 |
ステレオパワーアンプ ＳＥ−Ａ７０００ |
定格出力・歪率
(NORMAL/DC入力時) |
240W＋240W（4Ω、20Hz〜20kHz、0.005%）
200W＋200W（6Ω、20Hz〜20kHz、0.005%）
170W＋170W（8Ω、20Hz〜20kHz、0.005%） |
| 周波数特性 |
20Hz〜20kHz +0 -0.1dB
0.8Hz〜150kHz +0 -3dB |
| 入力感度/入力インピーダンス |
Normal/DC＝1.2V/47kΩ
Balance＝1.2V/600Ω |
| S/N比 |
93dB(EIAJ)、 120dB(IHF'66)・ |
| 残留雑音電圧 |
３00μV |
| ダンピングファクター |
120(8Ω) |
| メーター指示範囲/指示精度 |
0.0001W〜300W（8Ω）、-60dB〜+2dB/ -40dB以上 ±3dB、-40dB未満 ±5dB |
メーターアタックタイム
/リカバリタイム |
100μSec/300mSec |
| 電源 |
AC100V、50Hz/60Hz |
| 消費電力 |
約420W |
| 外形寸法 |
幅483mm×高さ208mm×奥行476mm |
| 重量 |
約38kg |
| 標準価格 |
受注生産品 ４５０，０００円（１９９２年１２月現在） |
| 特長 |
１．新開発のMOSクラスAA回路
２．新開発のMASTERシリーズの大容量電解アルミコンデンサー10個、
総容量75,000μF(93,600μF=Ver.4.0)。
３．電源トランスは3個、左右チャンネルの電流供給アンプ用に各1個、
両チャンネルの電圧制御アンプ用に1個。
４．3mm厚天板、高剛性シャーシ、大型インシュレータ、鏡面サイドウッドなどを採用。
５．バランス入力端子を搭載しています。
６．10mm厚のブロンズグラス付き、大型パワーメータ（0.0001W〜300W）。
７．OFCブスバーとLC-OFC内部配線。
８．電子式スピーカーセレクタ。
９．スピーカー端子はアルミベースにマウントされた金メッキ大型端子。
１０．極性表示付きPC-OCC電源コード。 |
| １９９４年度 Ｇｏｏｄ Ｄｅｓｉｇｎ Ａｗａｒｄ 受賞 |
|
  a7000_33w |
