Ｓｏｎｙ　ＴＡＥ−５４５０　修理記録

平成２４年１０月２２日到着　　　　平成２５年１月６日完成

Ａ．　修理前の状況 Ｒ側、音出ず。 オーバホール修理依頼。 B．　原因 経年劣化。 Ｃ．　修理状況 劣化ＴＲ（トランジスター）交換。 ＲＬバイアス／バランスＶＲ交換。 電解コンデンサー交換（オーディオコンデンサー使用）。 劣化ＦＥＴ（電界効果トランジスター）交換。 整流ダイオード交換。 配線手直し、補強。 １部入出力ＲＣＡ端子交換。 Ｄ．　使用部品 ＴＲ（トランジスター）　　　　　　　　　　　　　　　　　９個。 バイアス／バランス半固定ＶＲ　　　　　　　　　　　４個。 ＦＥＴ（電界効果トランジスター）　　　　　　　　　　　４個。 電解コンデンサー　　　　　　　　　　　　　　　　　　５５個。 フイルムコンデンサー　　　　　　　　　　　　　　　　６個。 整流ダイオード　　　　　　　　　　　　　　　　　　　　８個。 テフロン絶縁製ＲＣＡ端子　　　　　　　　　　　４組８個。 フューズ　　　　　　　　　　　　　　　　　　　　　　　　１個。 Ｅ．　調整・測定 Ｆ．　修理費　　９０，０００円　　オーバーホール修理 Ｓ．　Ｓｏｎｙ　ＴＡＥ−５４５０　の仕様（マニアル・カタログより）

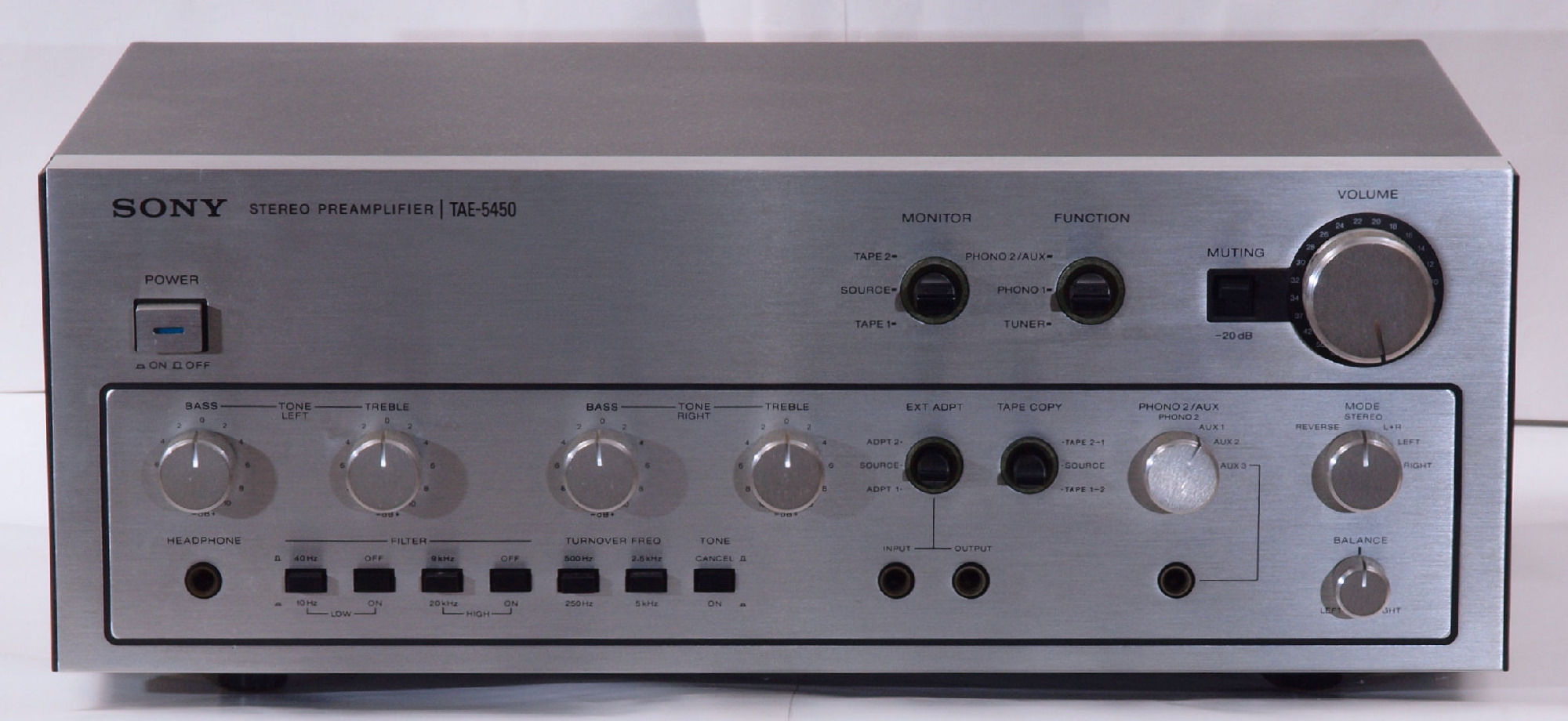

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る。

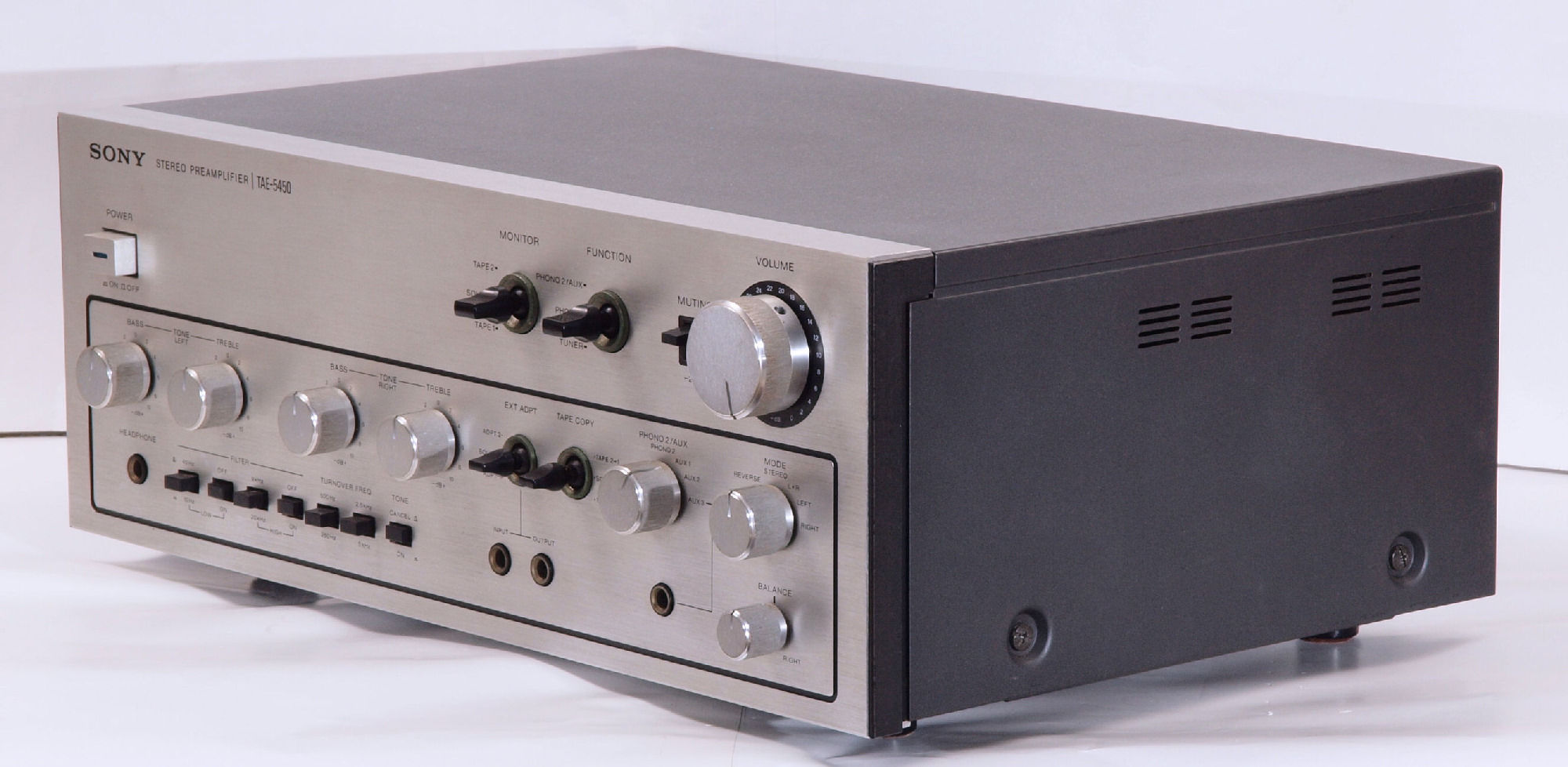

Ａ１２．　点検中　前右から見る

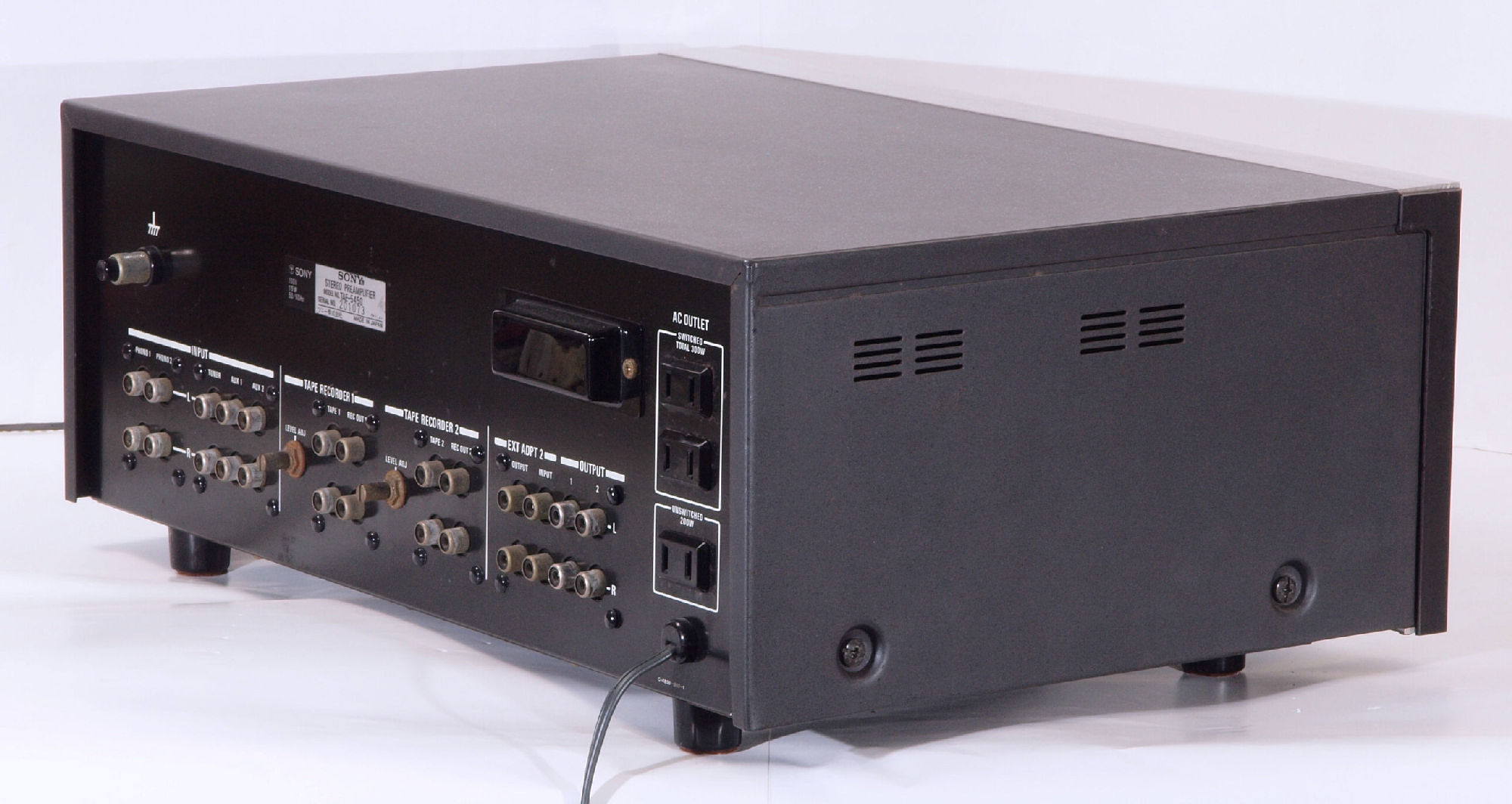

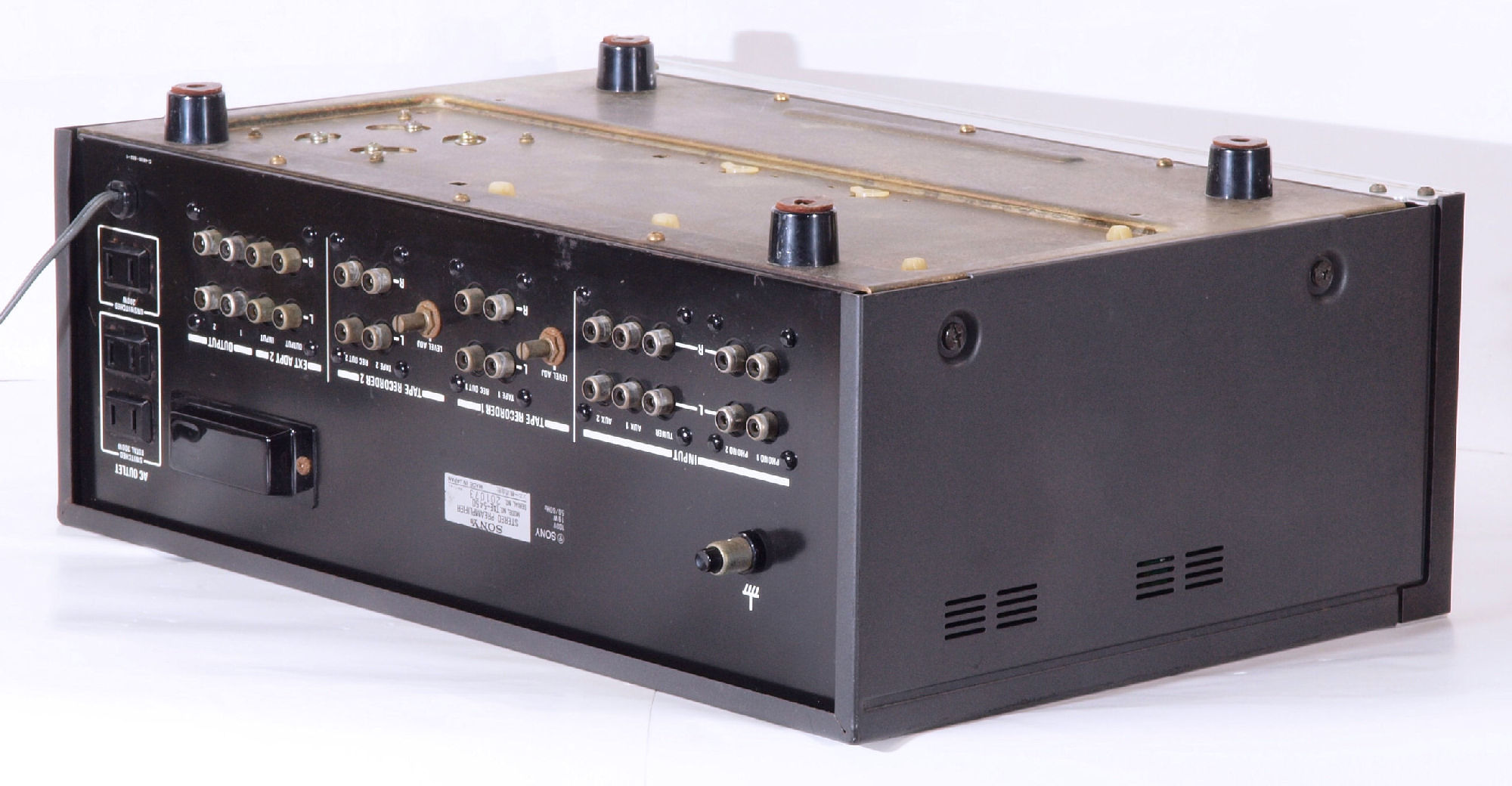

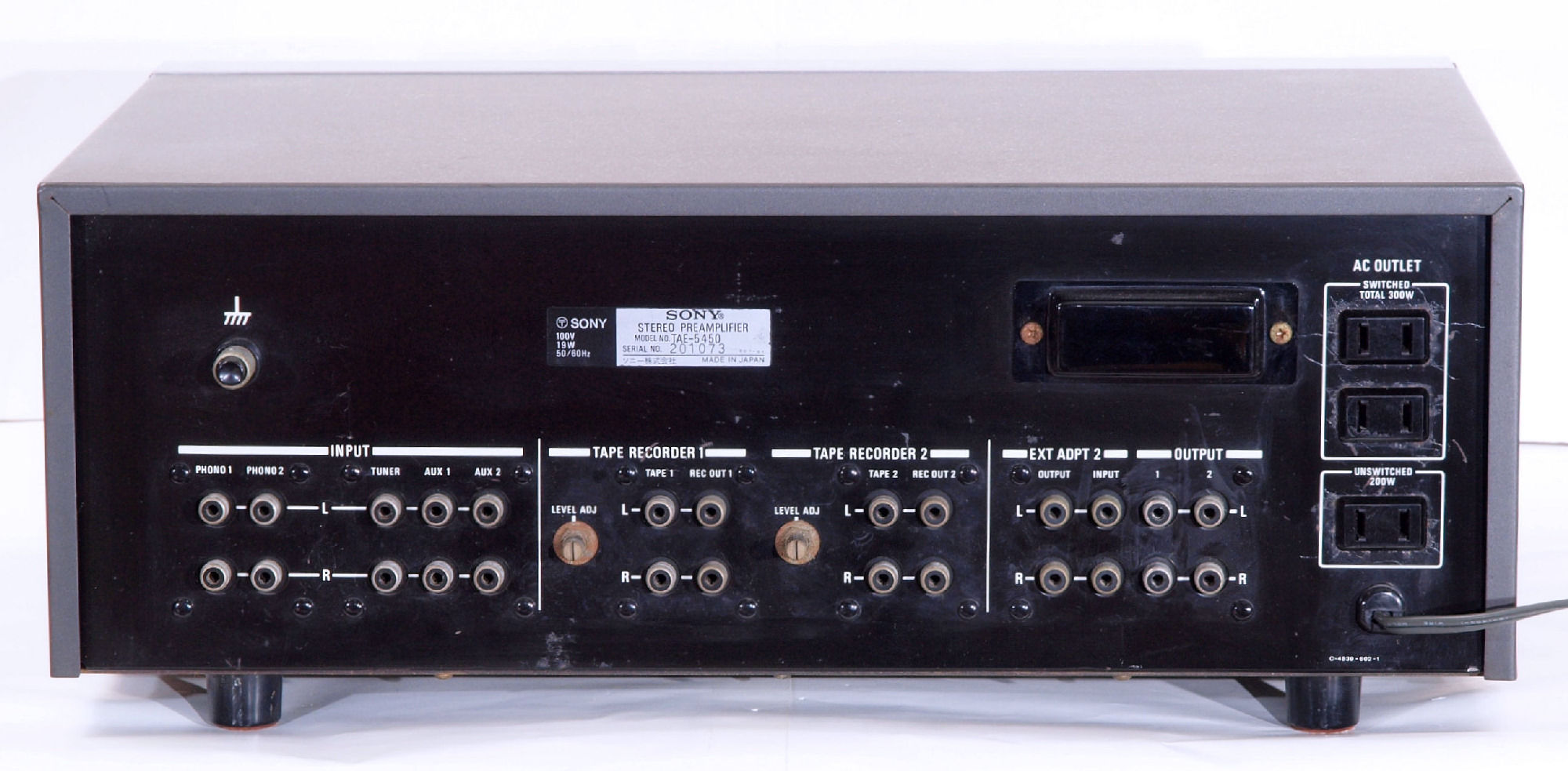

Ａ１３．　点検中　後から見る

Ａ１４．　点検中　後左から見る

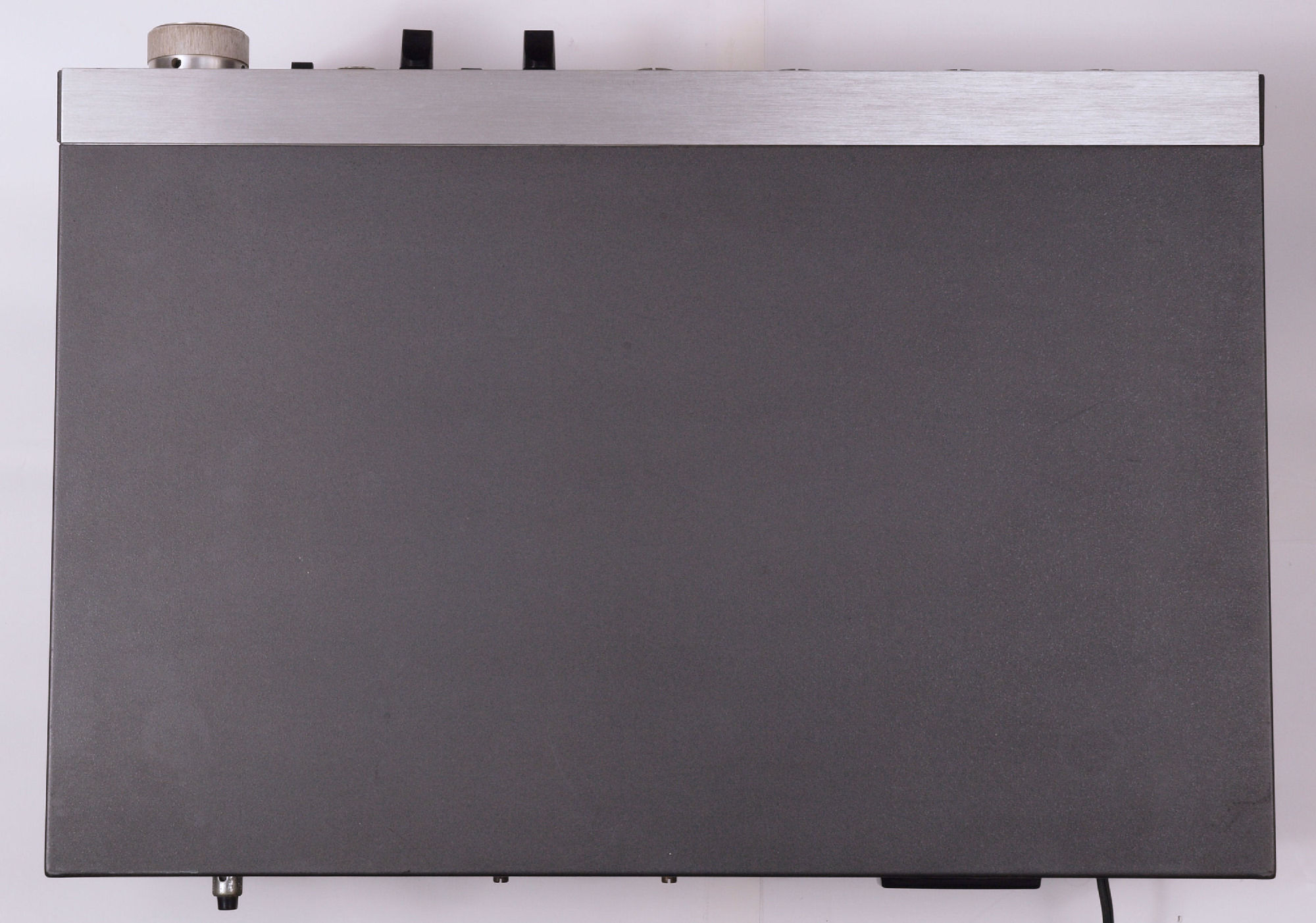

Ａ１５．　点検中　上から見る

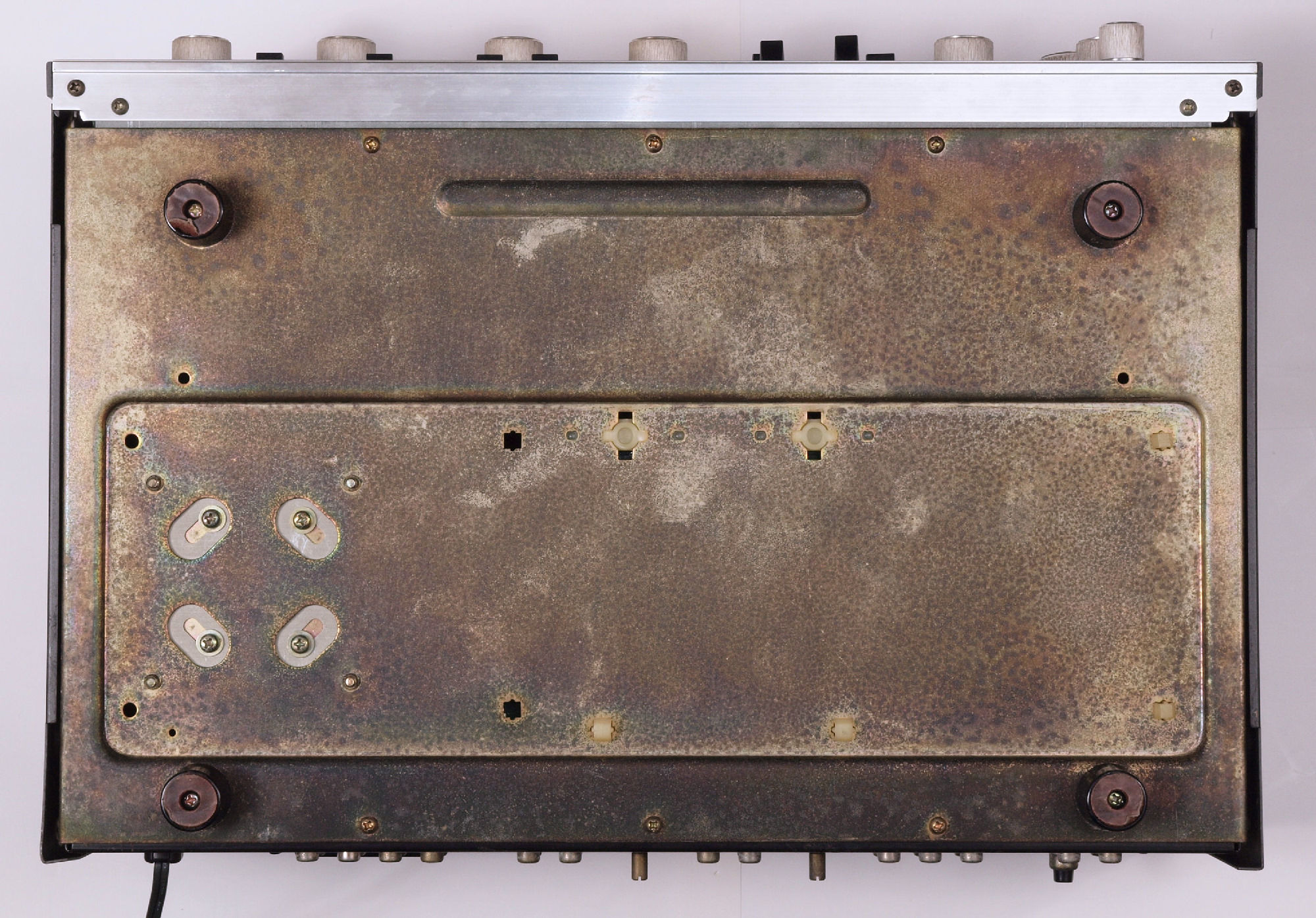

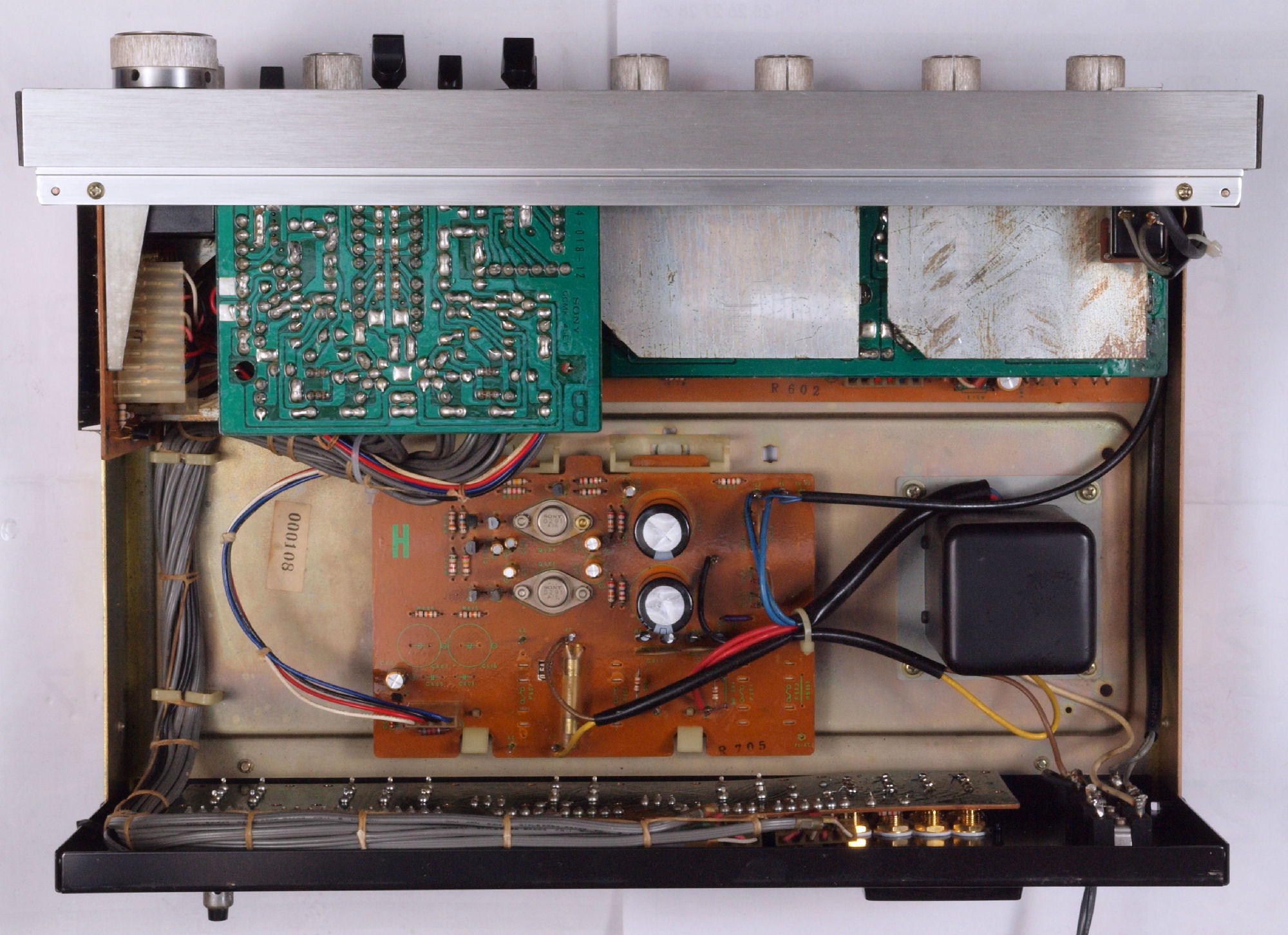

Ａ２１．　点検中　下から見る

Ａ２２．　点検中　下前左から見る

Ａ２３．　点検中　下後右から見る

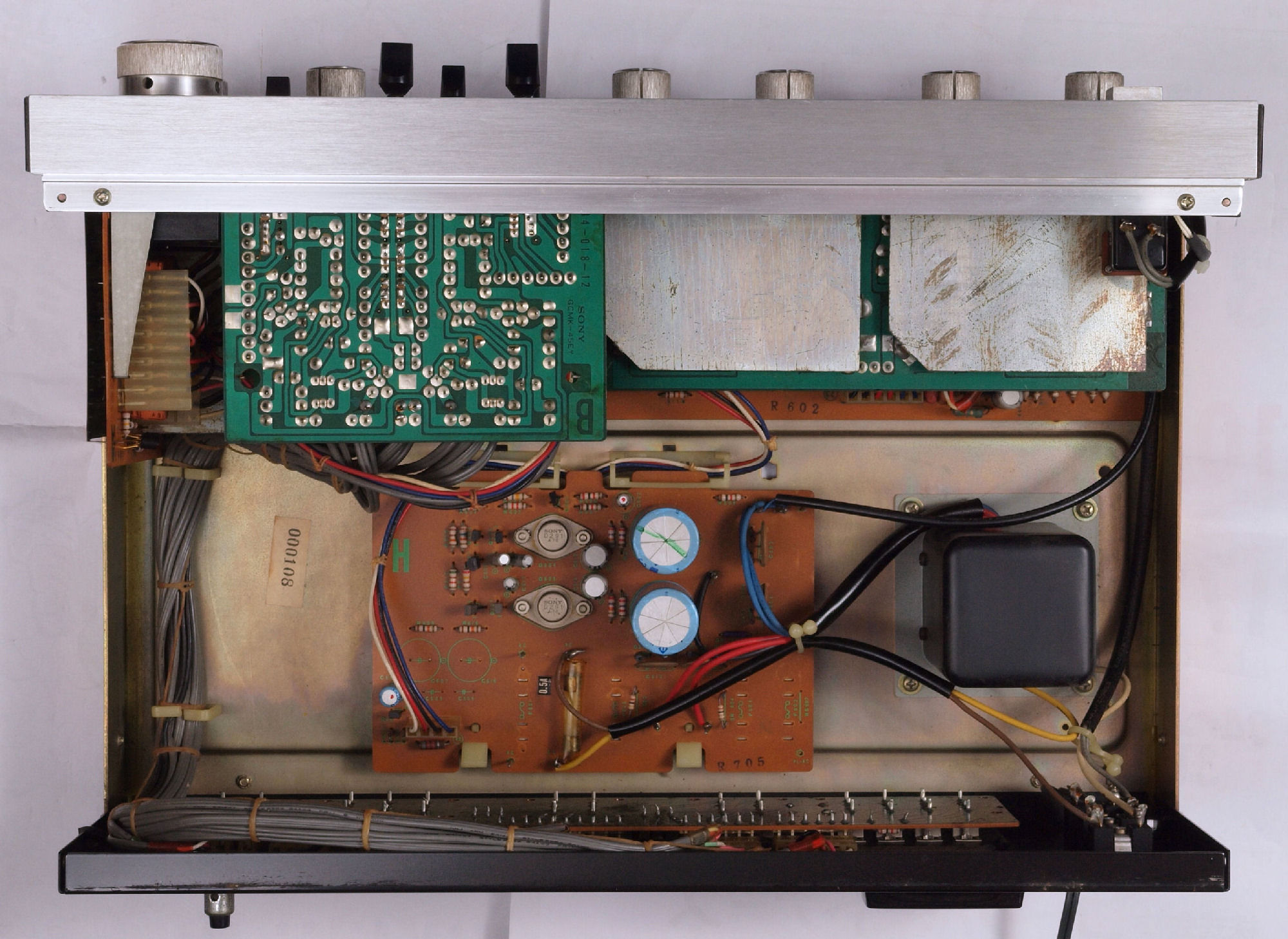

Ａ３．　点検中　上蓋を取り、上から見る。

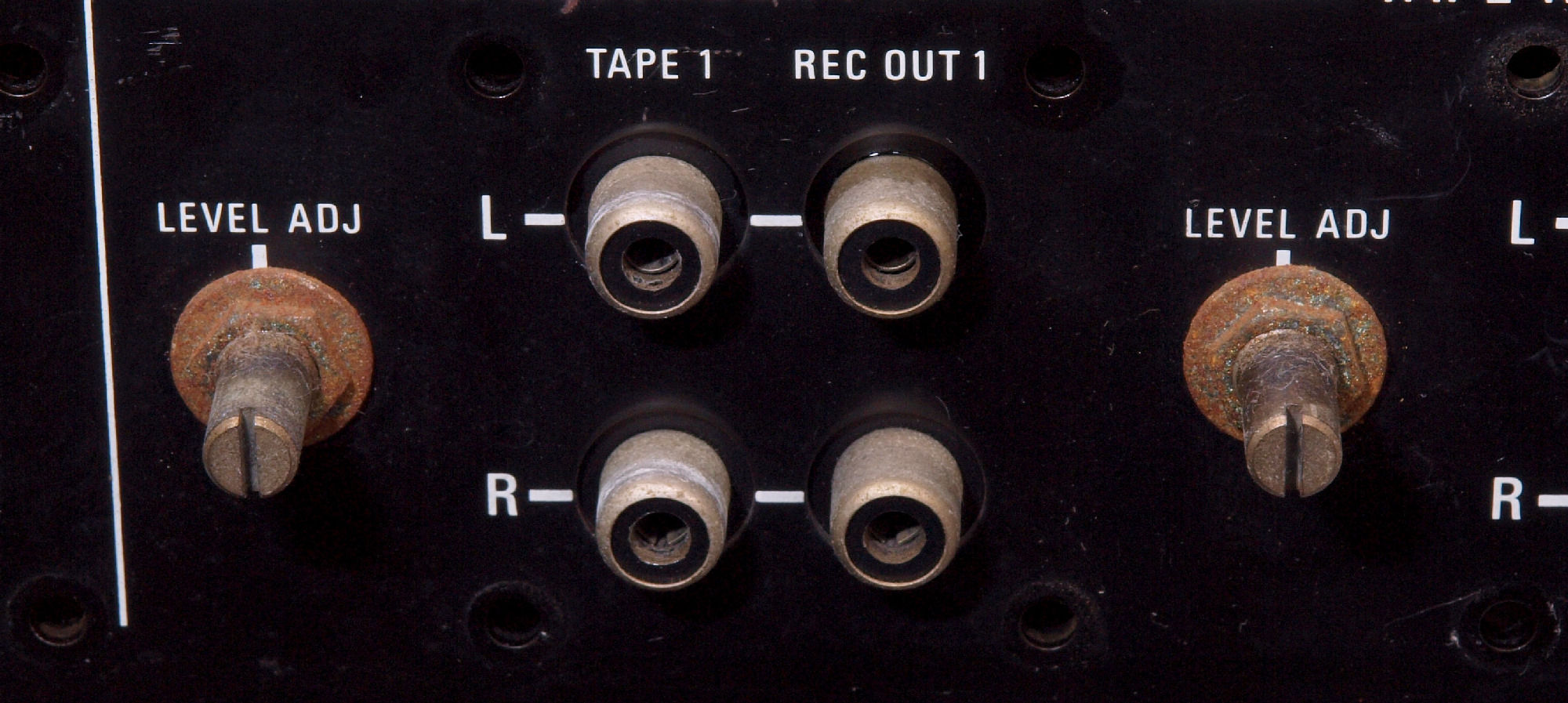

Ａ４．　点検中　テープ入力調整ＶＲの止めネジがさび付いている。

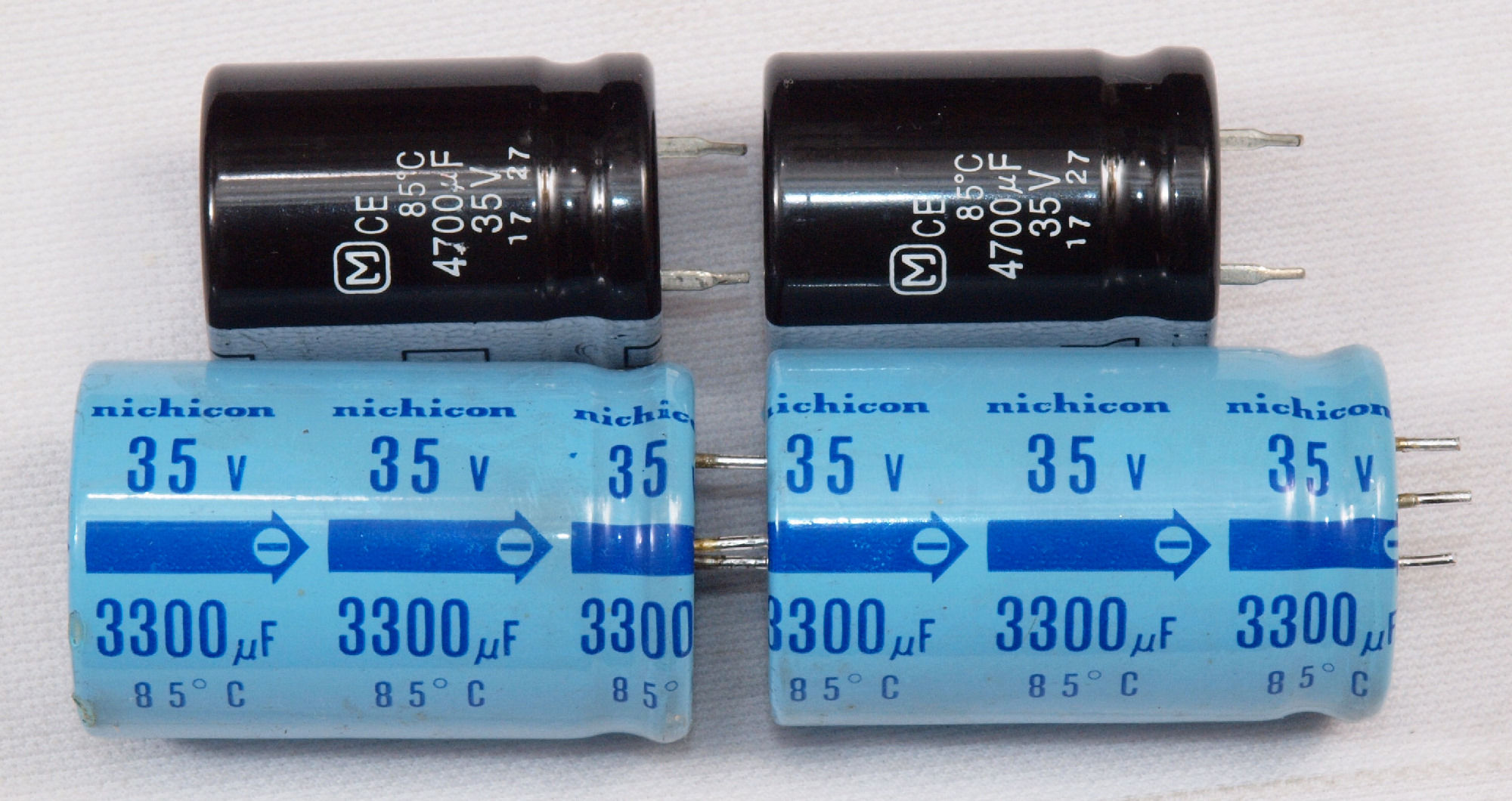

Ａ５．　点検中　交換する電源電解コンデンサー比較、上＝交換する４７００μ／３５Ｖ、下＝付属３３００μ／３５Ｖ。

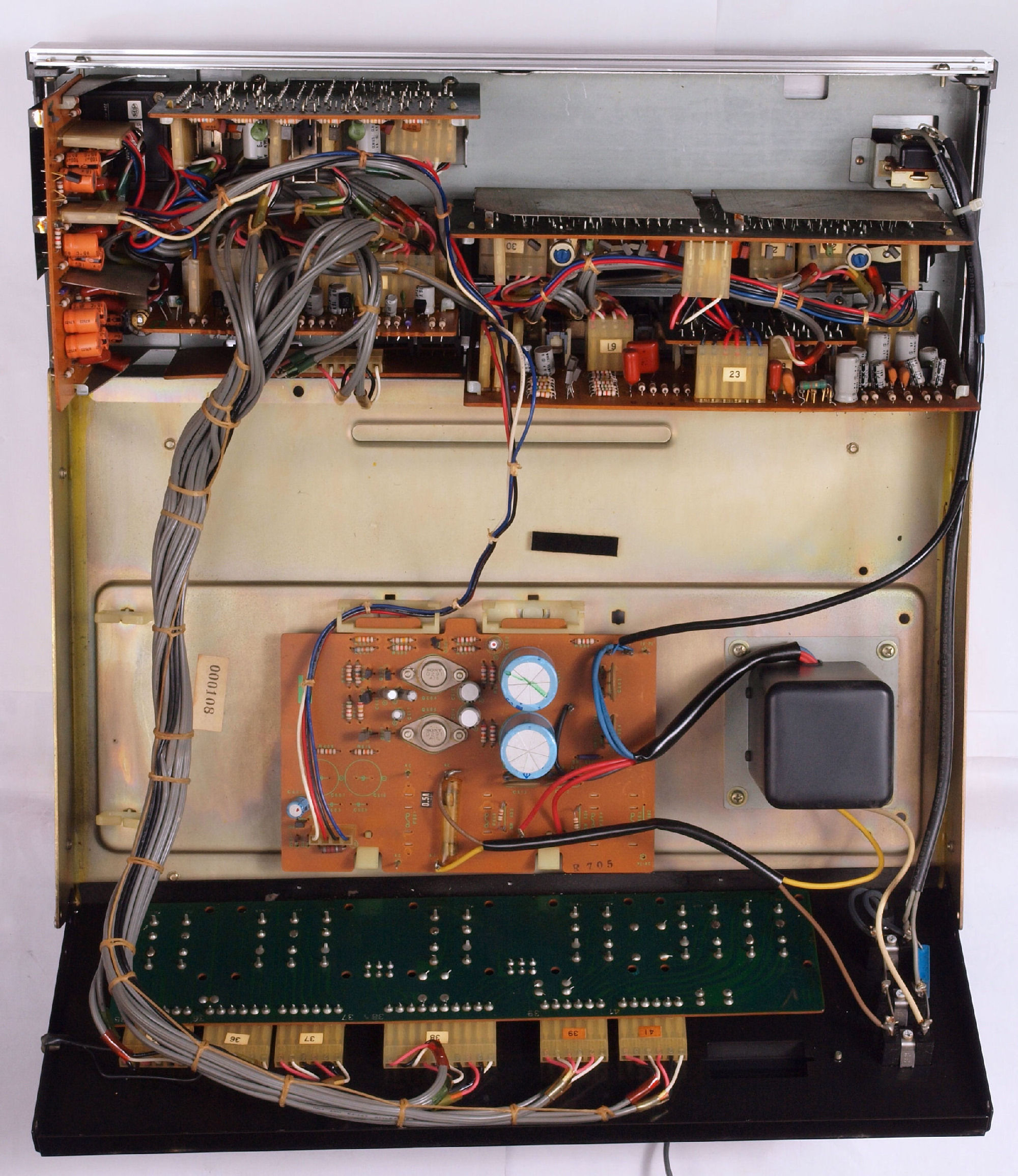

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１．　修理中　前後パネルを倒し、修理。

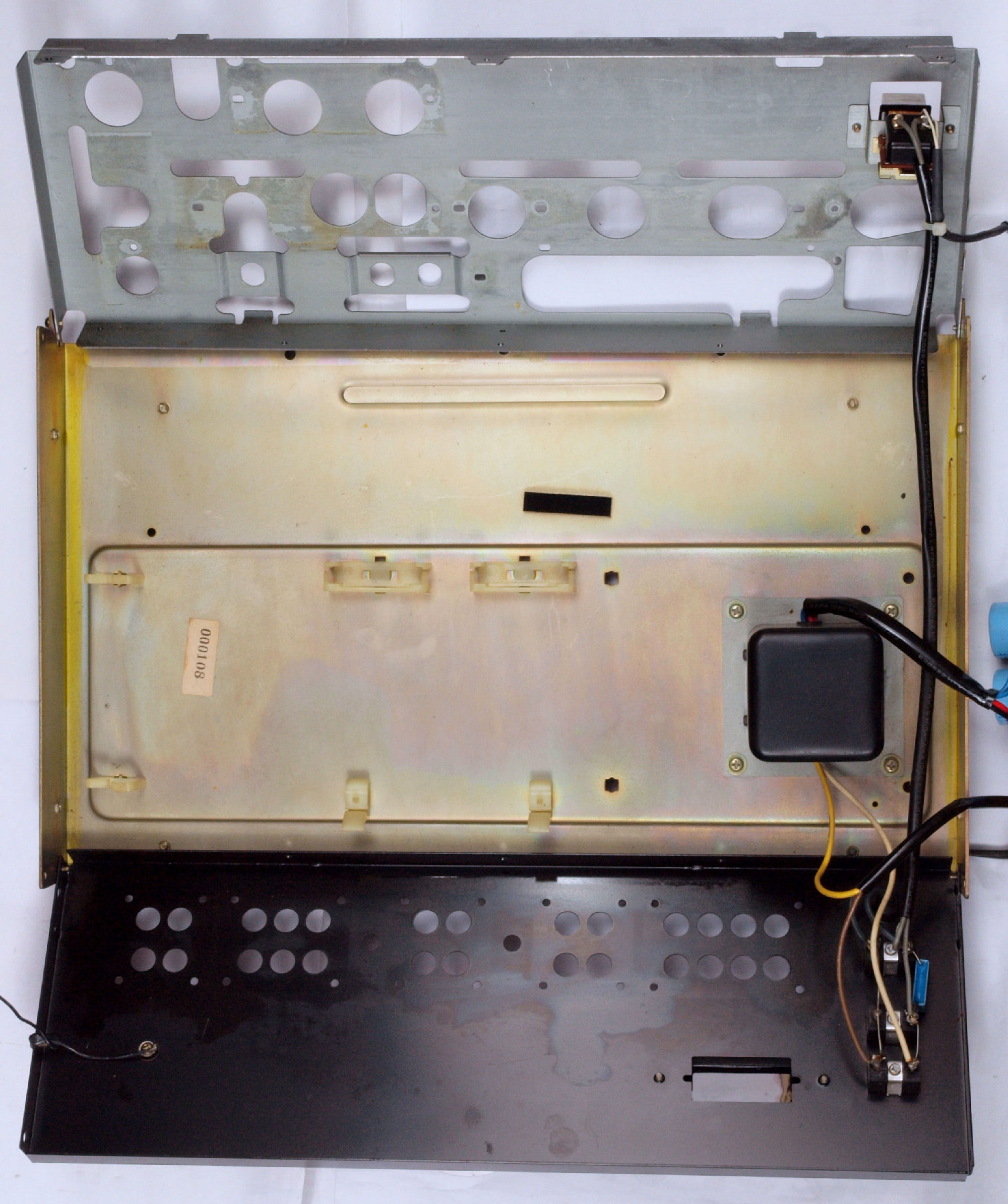

Ｃ２．　修理中　前後パネルを倒し、基板を取り外した所。

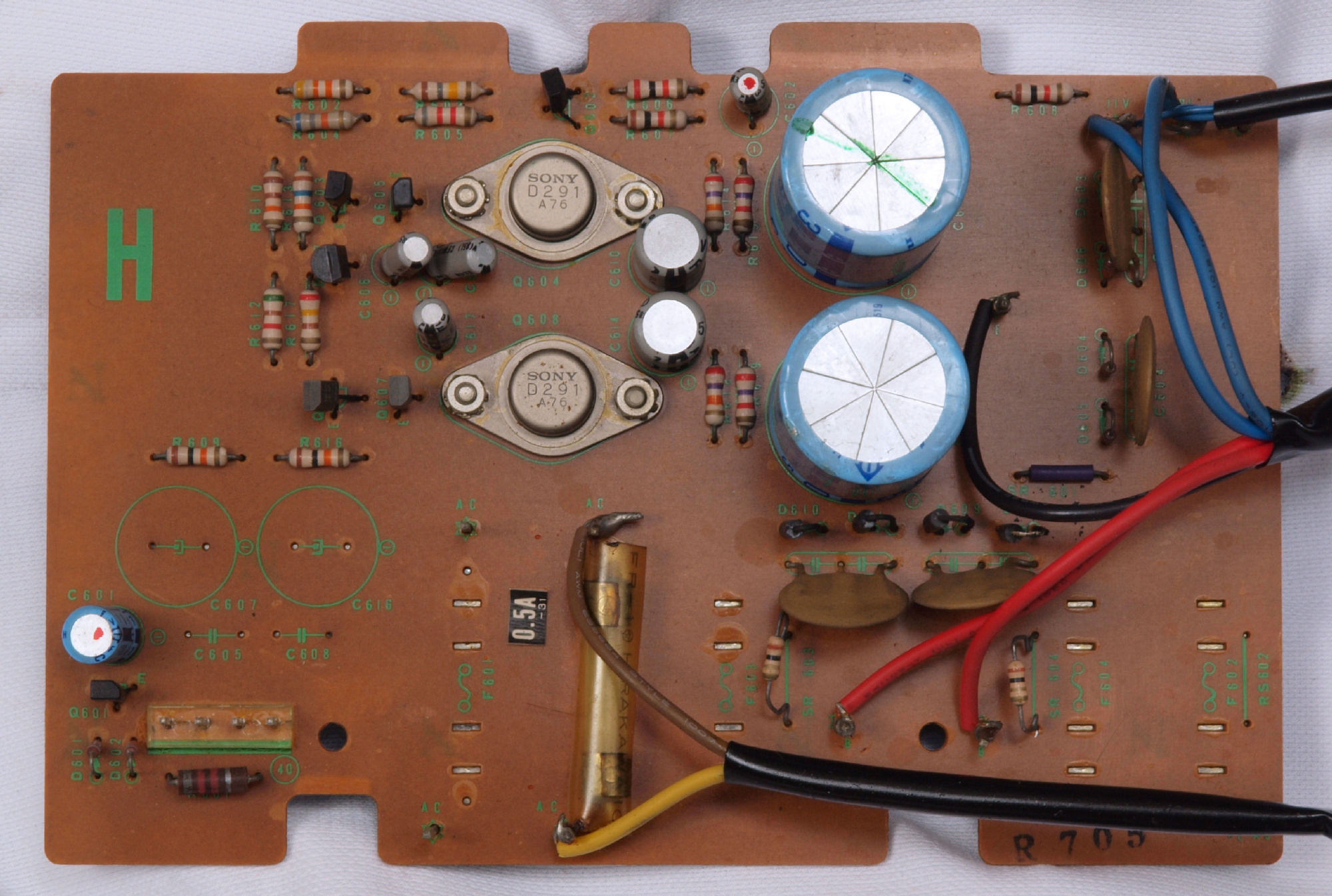

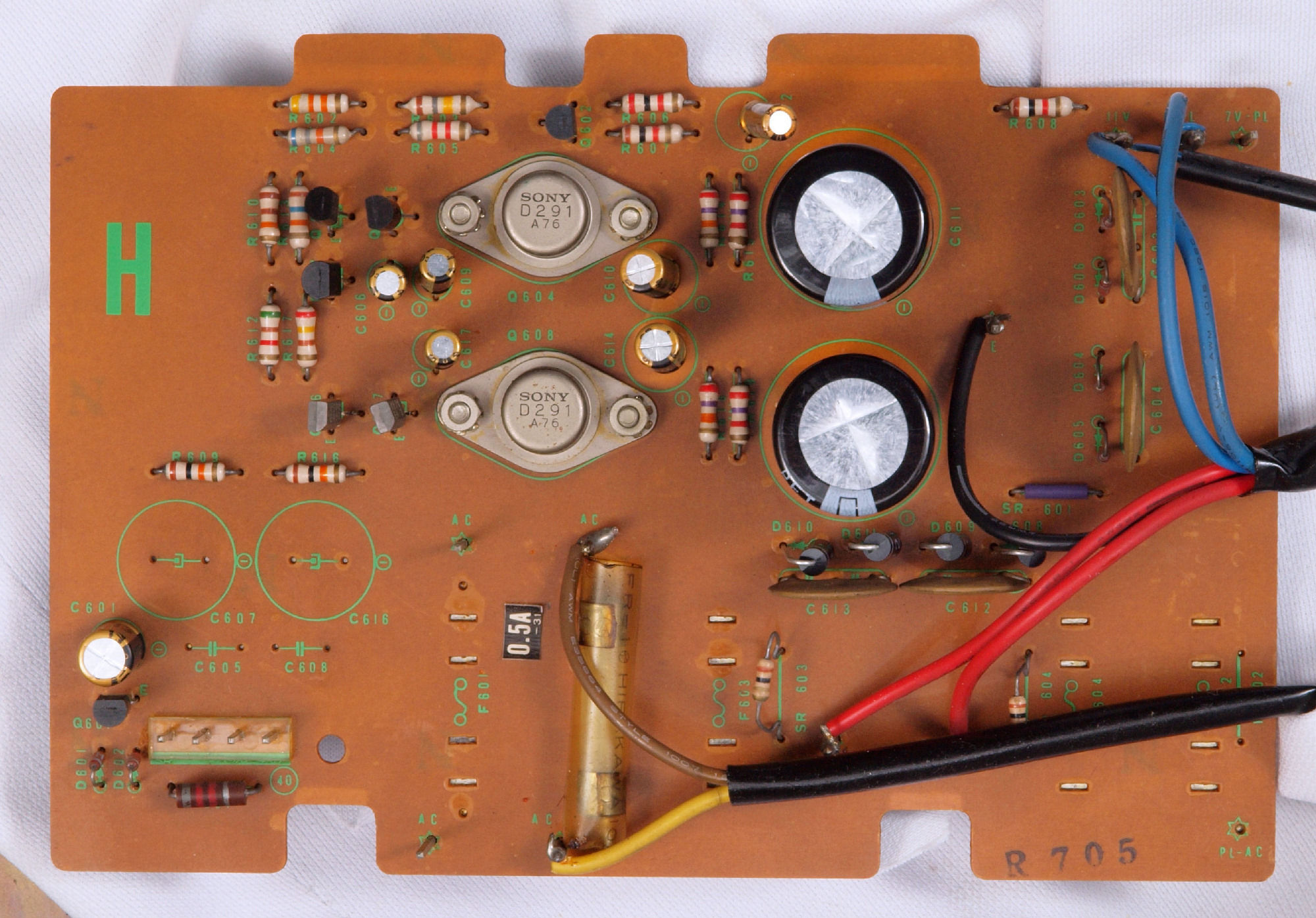

Ｃ１１．　修理前　電源基板。

Ｃ１２．　修理後　電源基板　ＴＲ（トランジスター）５個、電解コンデンサー９個、整流ダイオード８個交換

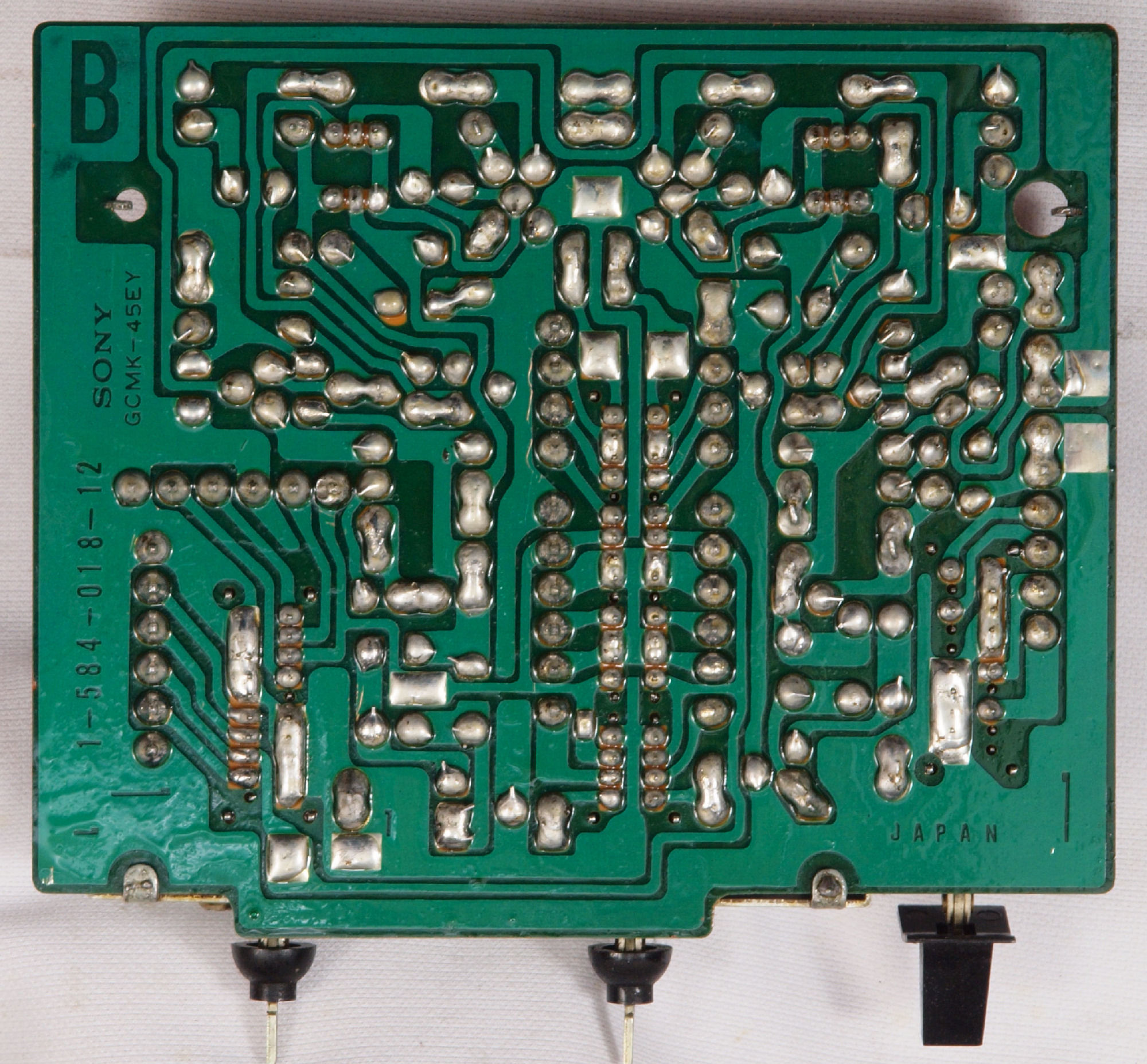

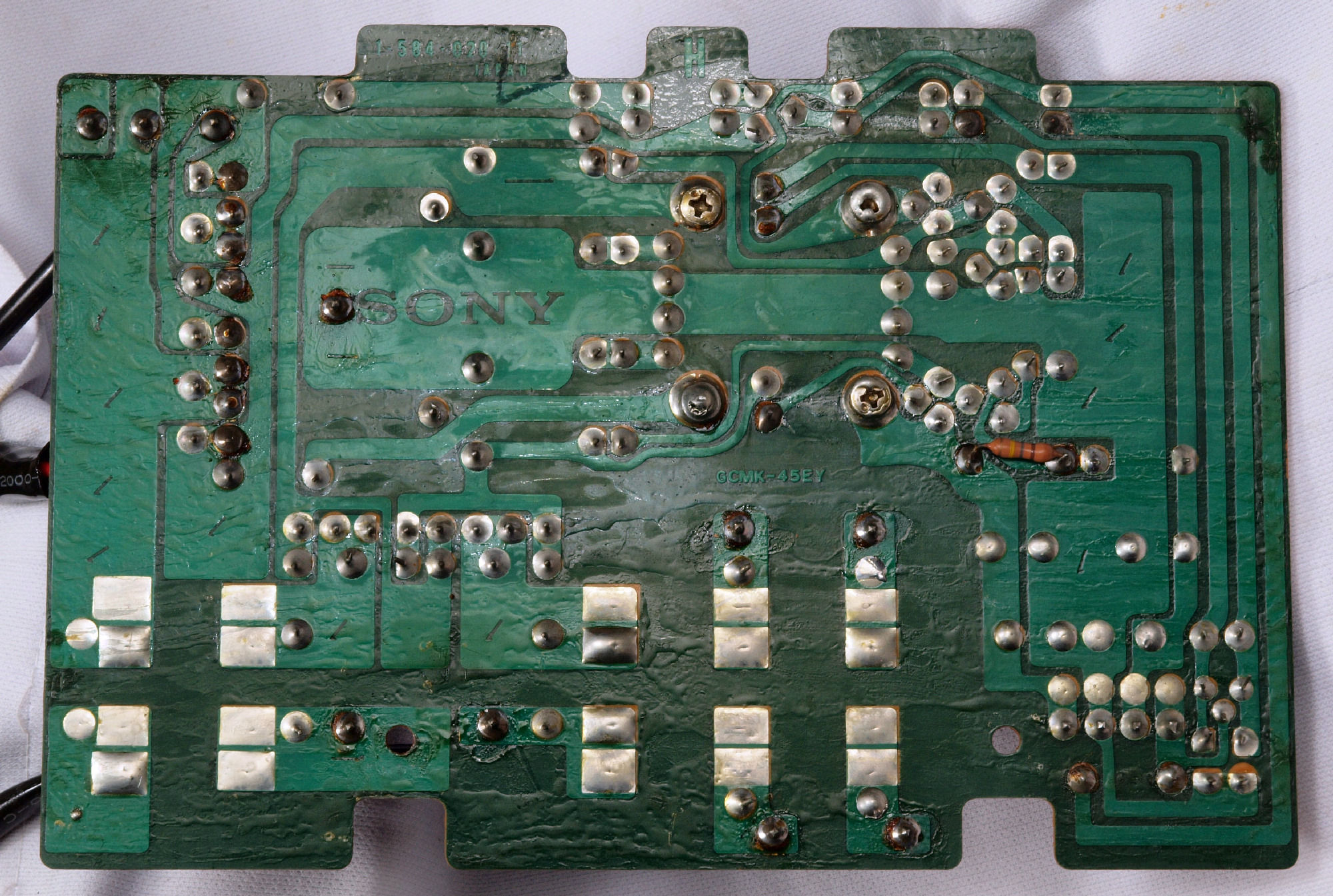

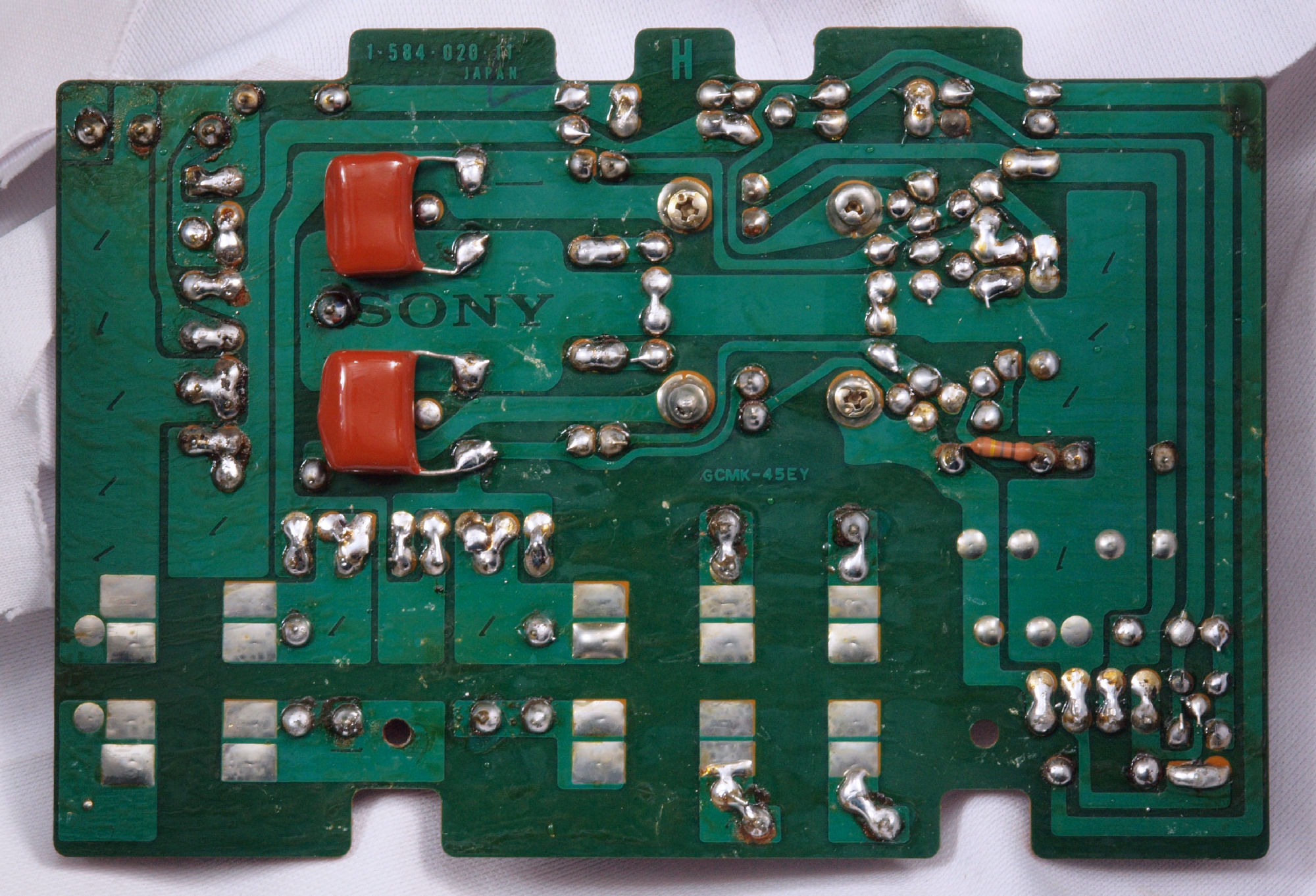

Ｃ１３．　修理前　電源基板裏

Ｃ１４．　修理（半田補正）後　電源基板裏　半田を全部やり直す、　フイルムコンデンサー２個追加。

Ｃ１５．　完成電源基板裏　　洗浄後防湿材を塗る

Ｃ２１．　修理前　フイルター基板

Ｃ２２．　修理後　フイルター基板　フイルムコンデンサー２個、電解コンデンサー１１個交換。

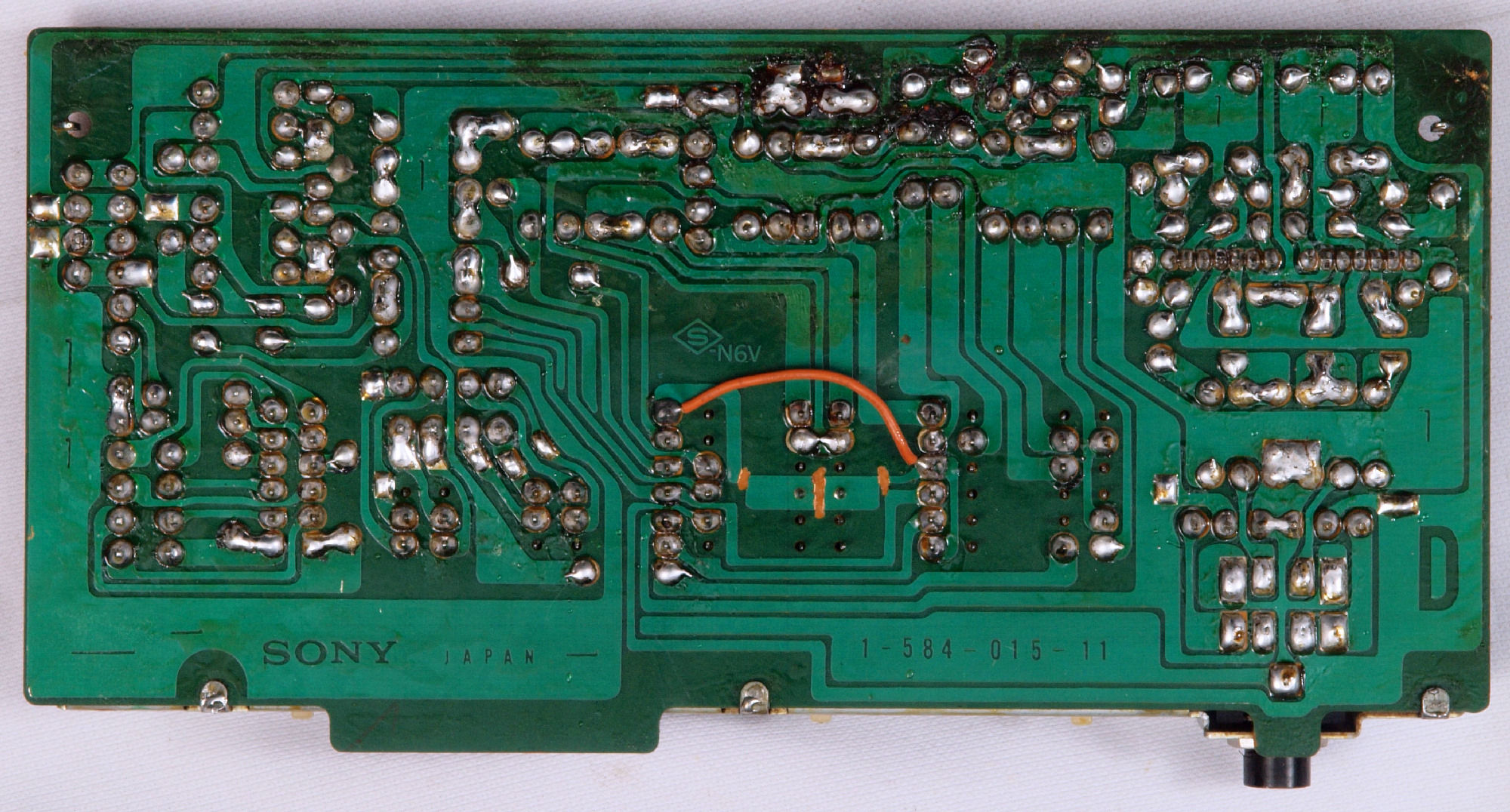

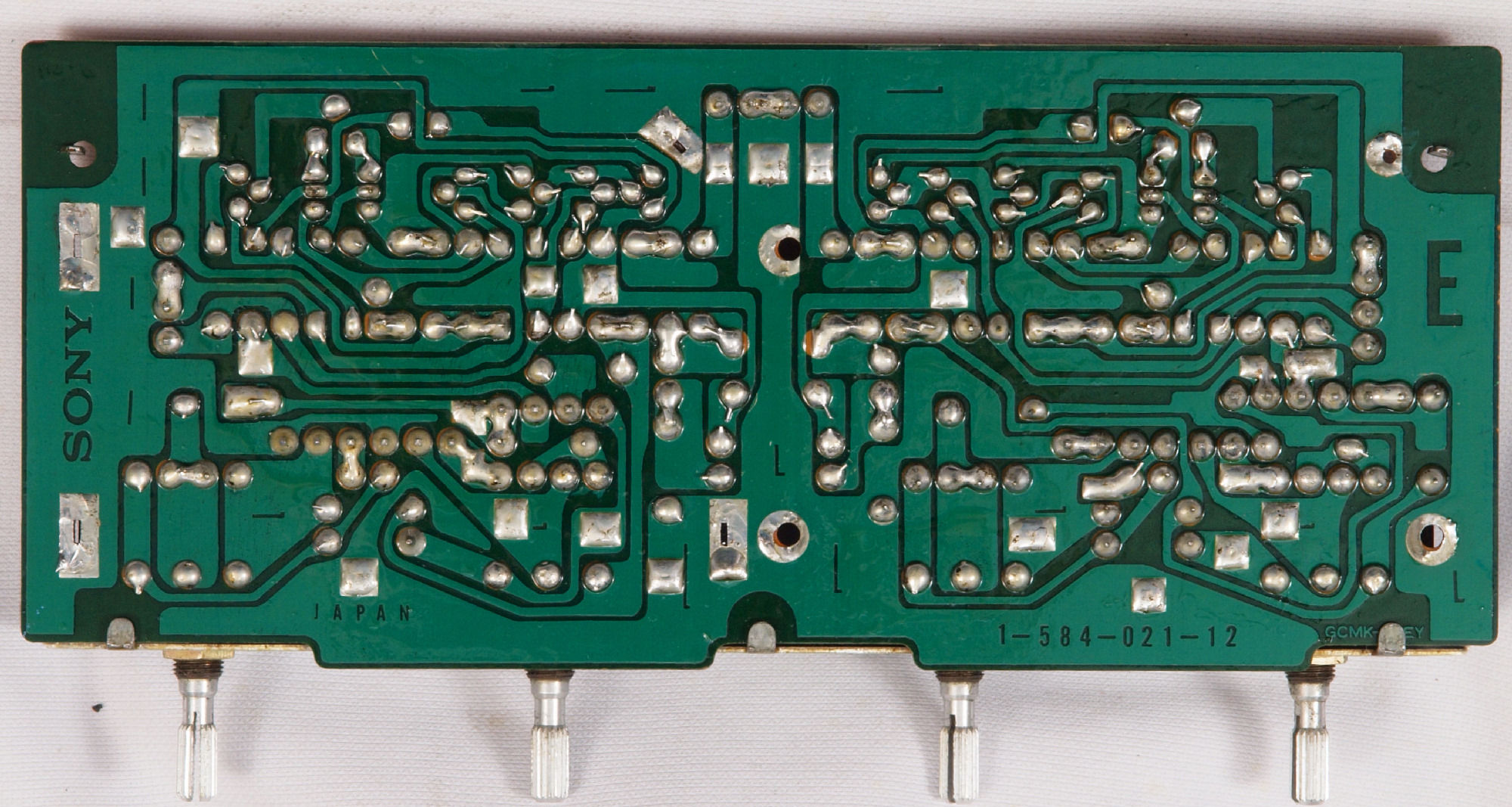

Ｃ２３．　修理前　フイルター基板裏

Ｃ２４．　修理（半田補正）後　フイルター基板裏　半田を全部やり直す。

Ｃ２５．　完成フイルター基板裏　　洗浄後防湿材を塗る

Ｃ２６．　修理前　フイルター基板２裏

Ｃ２７．　修理（半田補正）後　フイルター基板２裏　半田を全部やり直す。

Ｃ２８．　完成フイルター基板２裏　　洗浄後防湿材を塗る

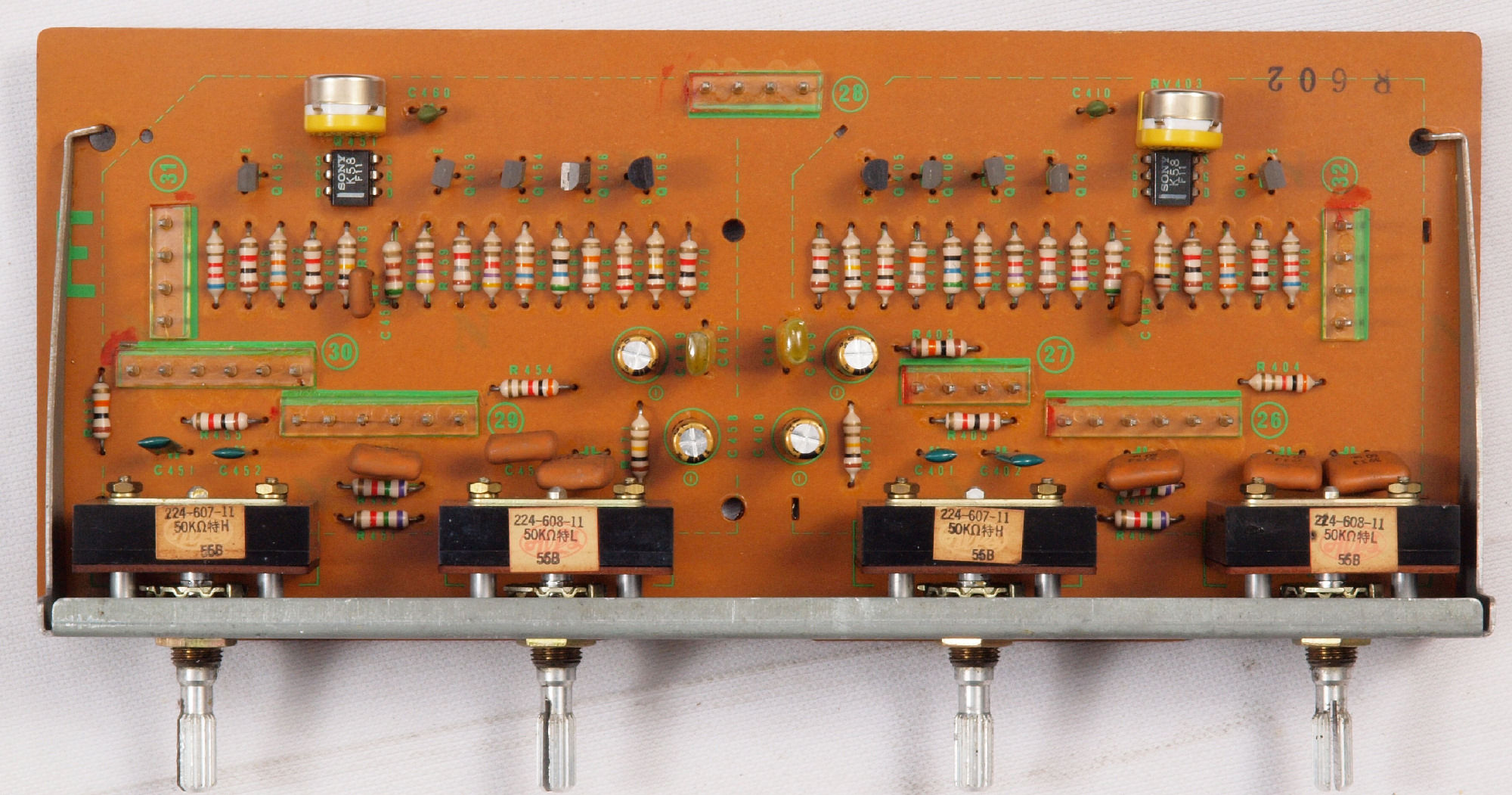

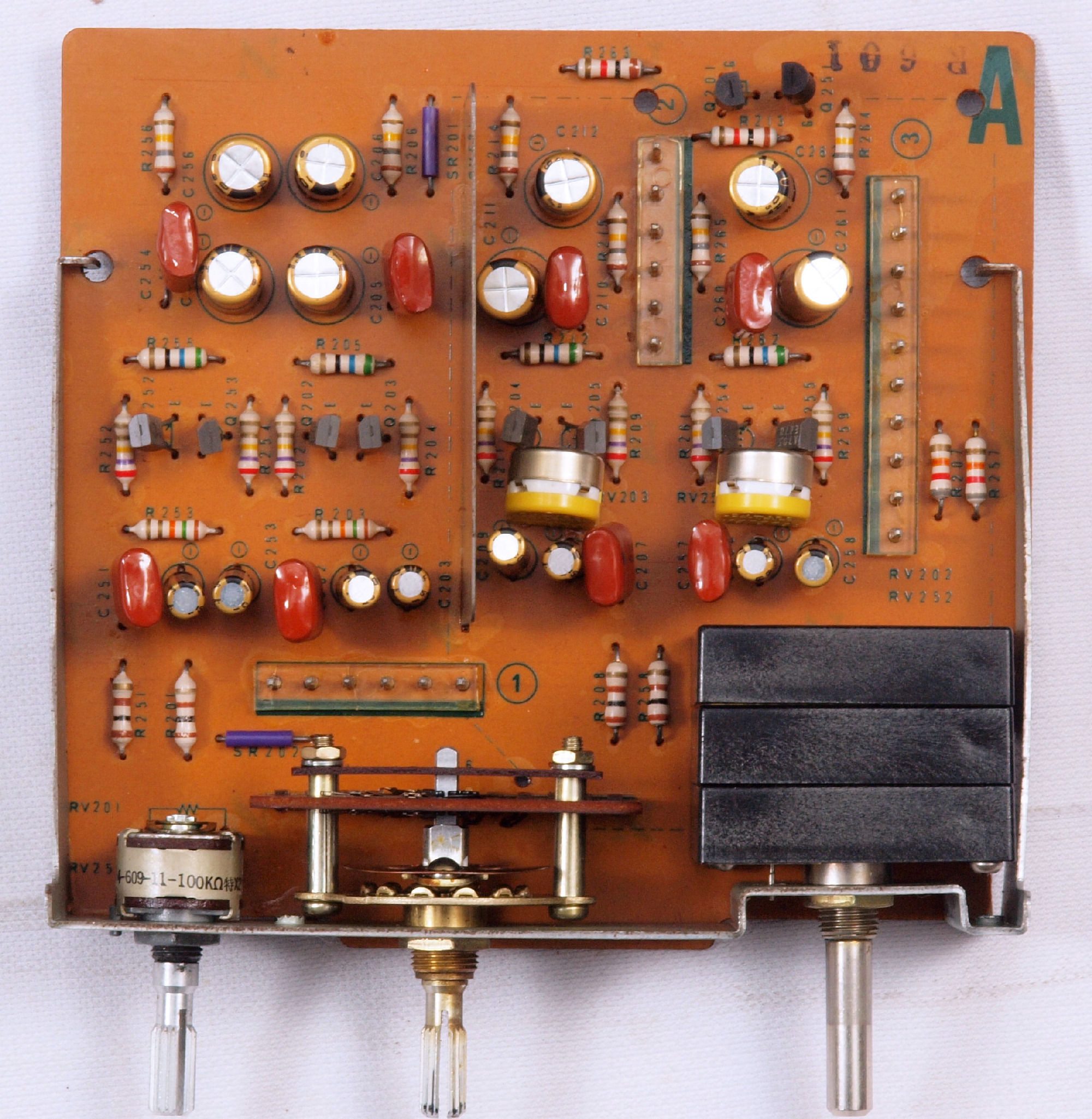

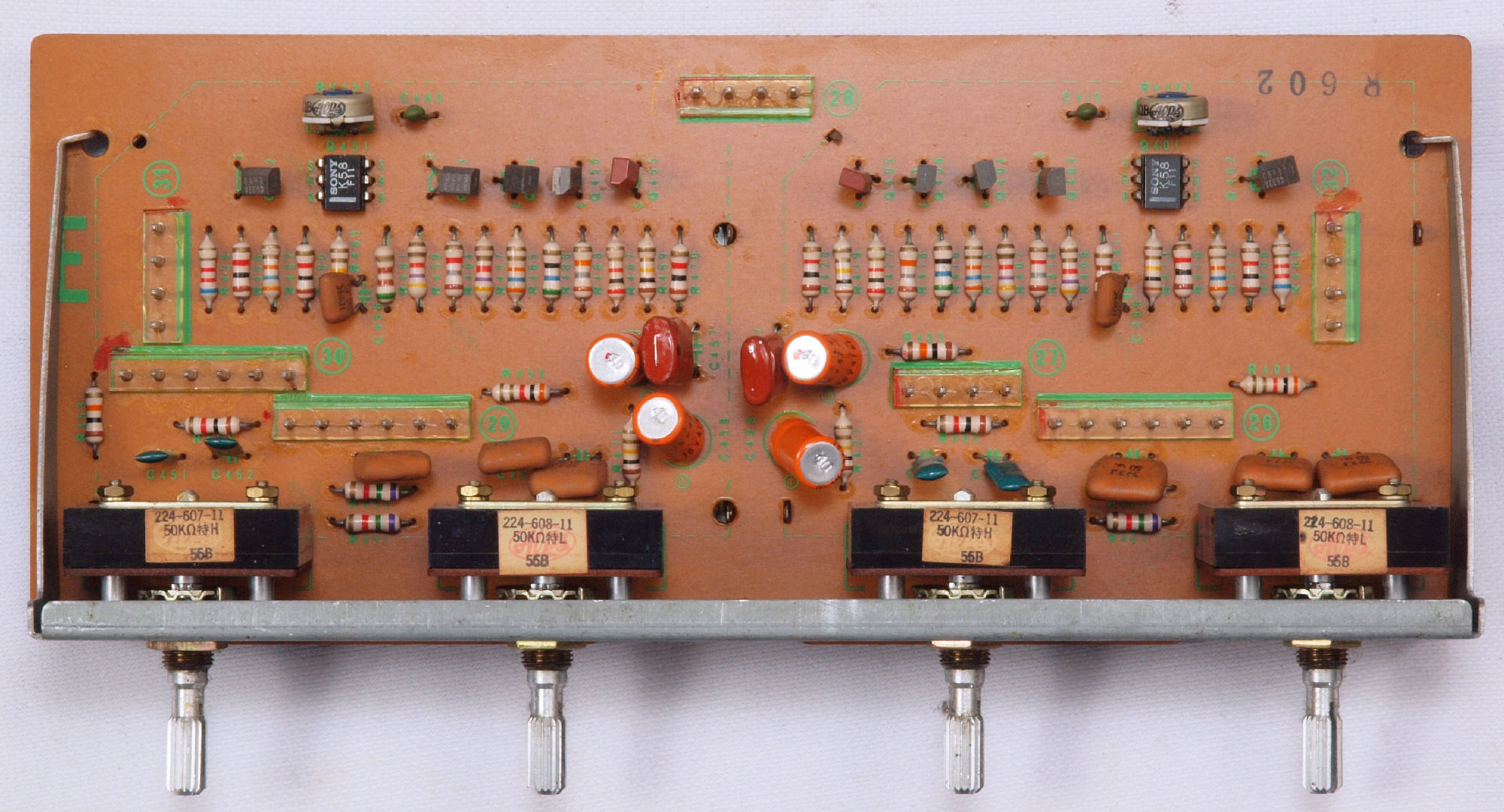

Ｃ３１．　修理前　トーン基板

Ｃ３２．　修理後　トーン基板 　　　　　　　　　　　　　　　　　ＦＥＴ（電界効果トランジスター）、電解コンデンサー４個、半固定ＶＲ２個、フイルムコンデンサー２個交換。

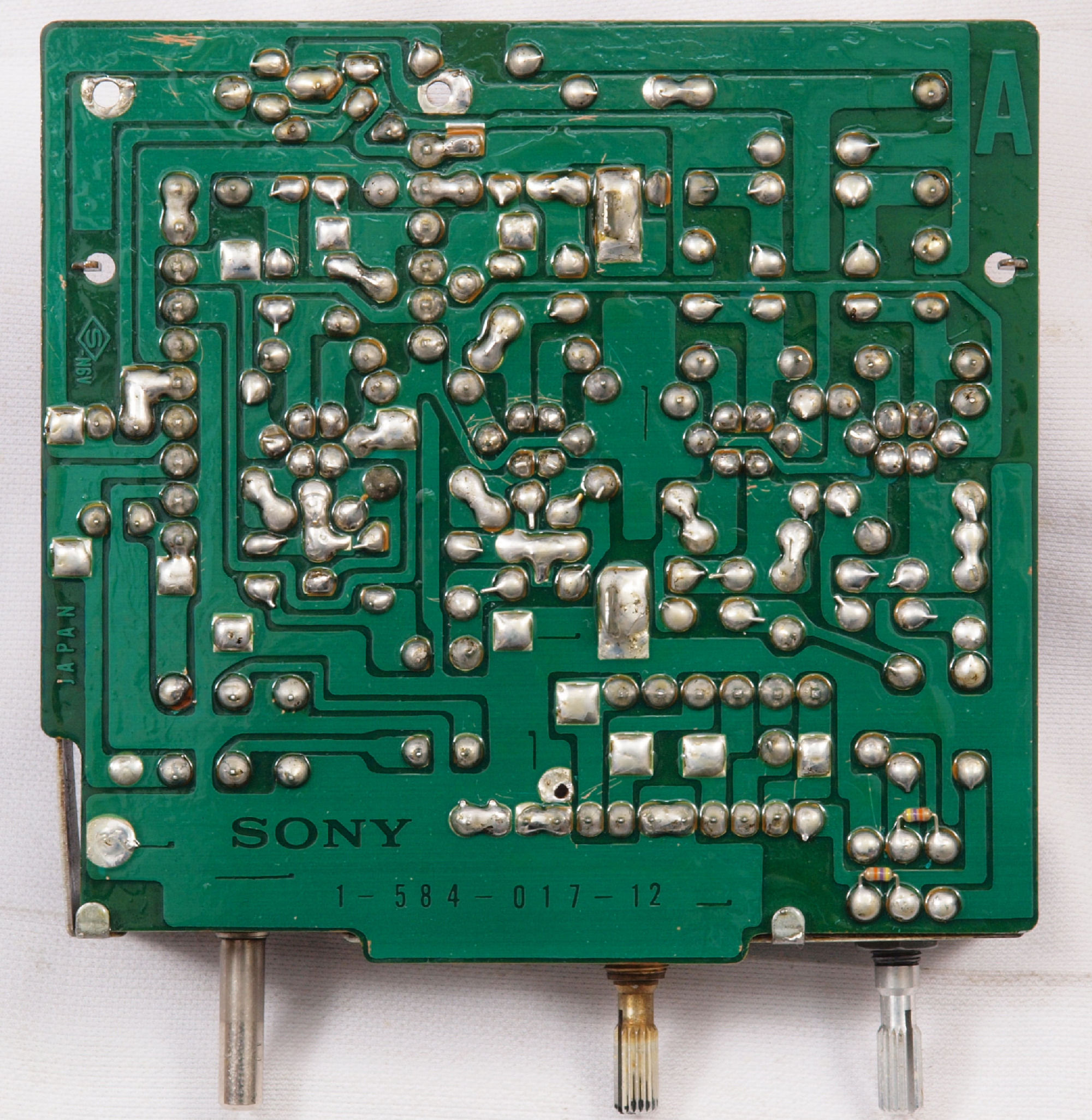

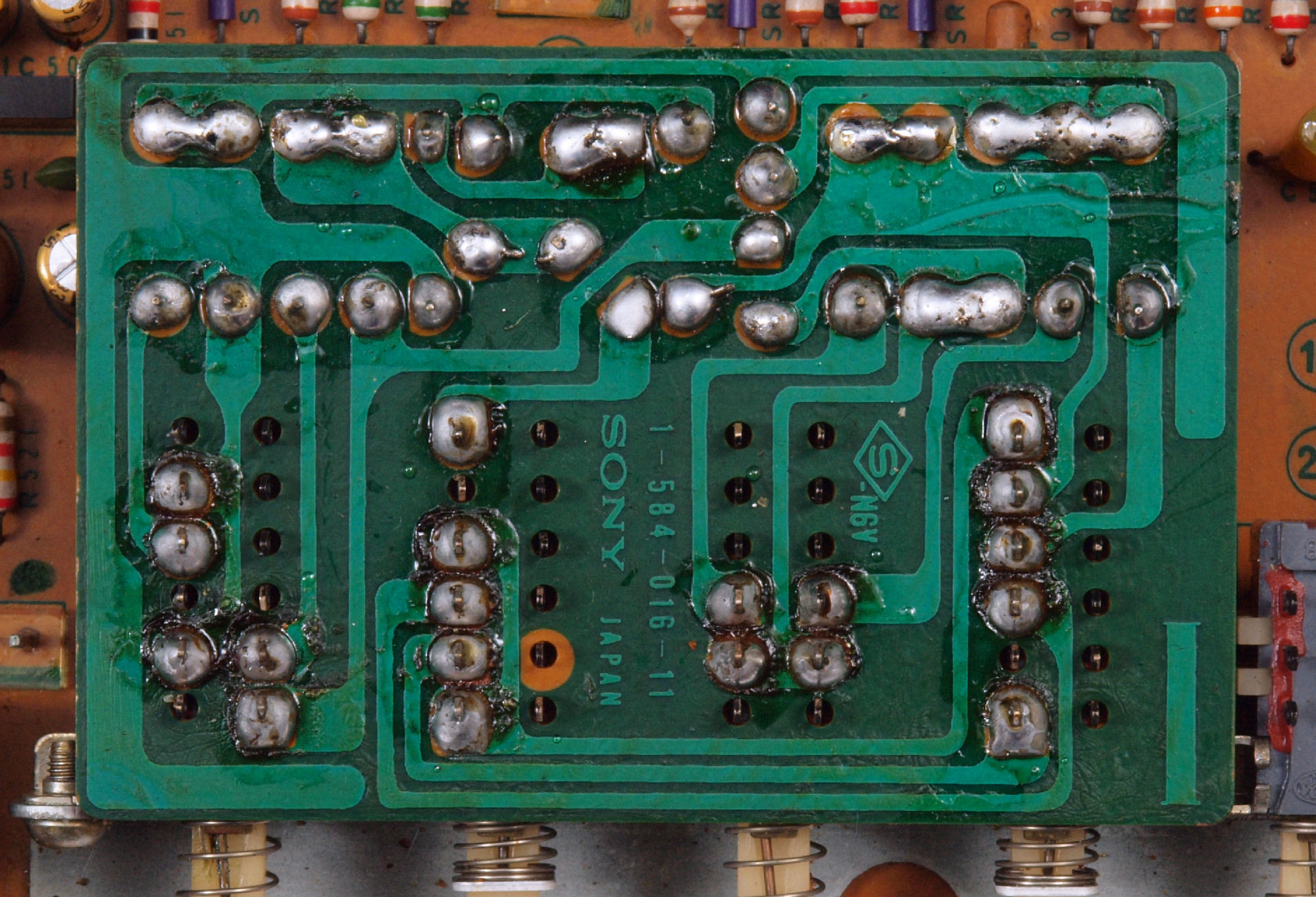

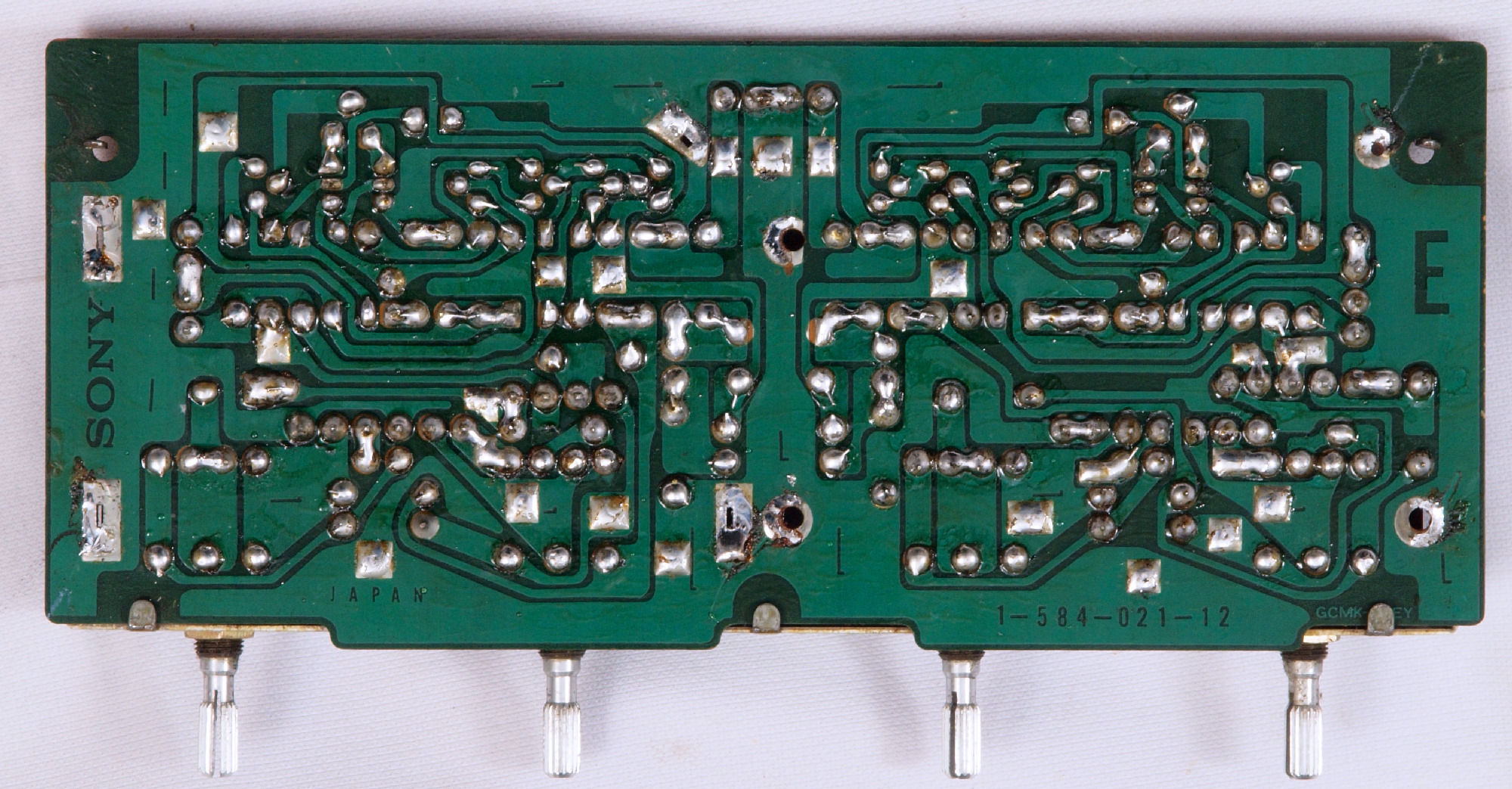

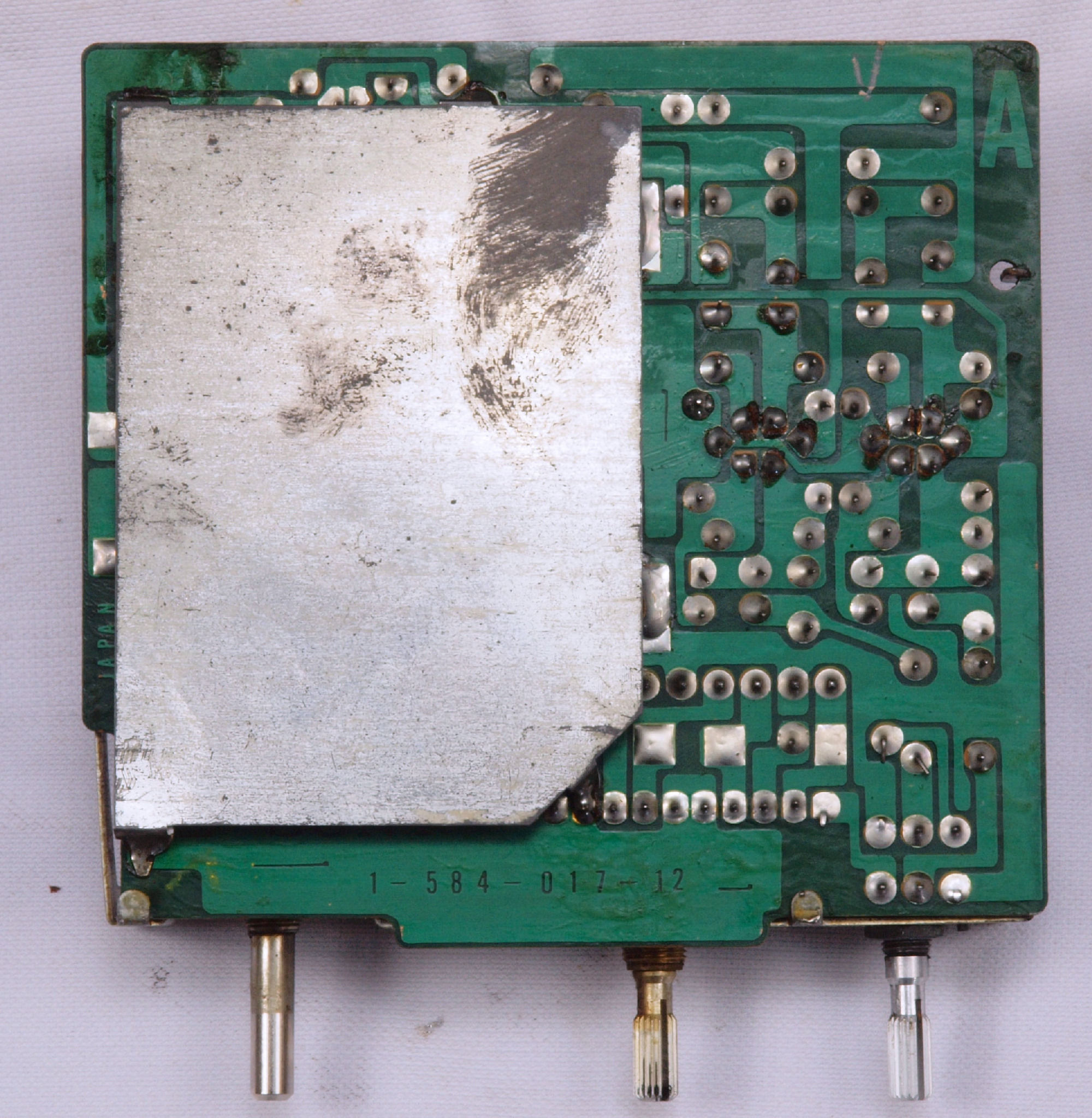

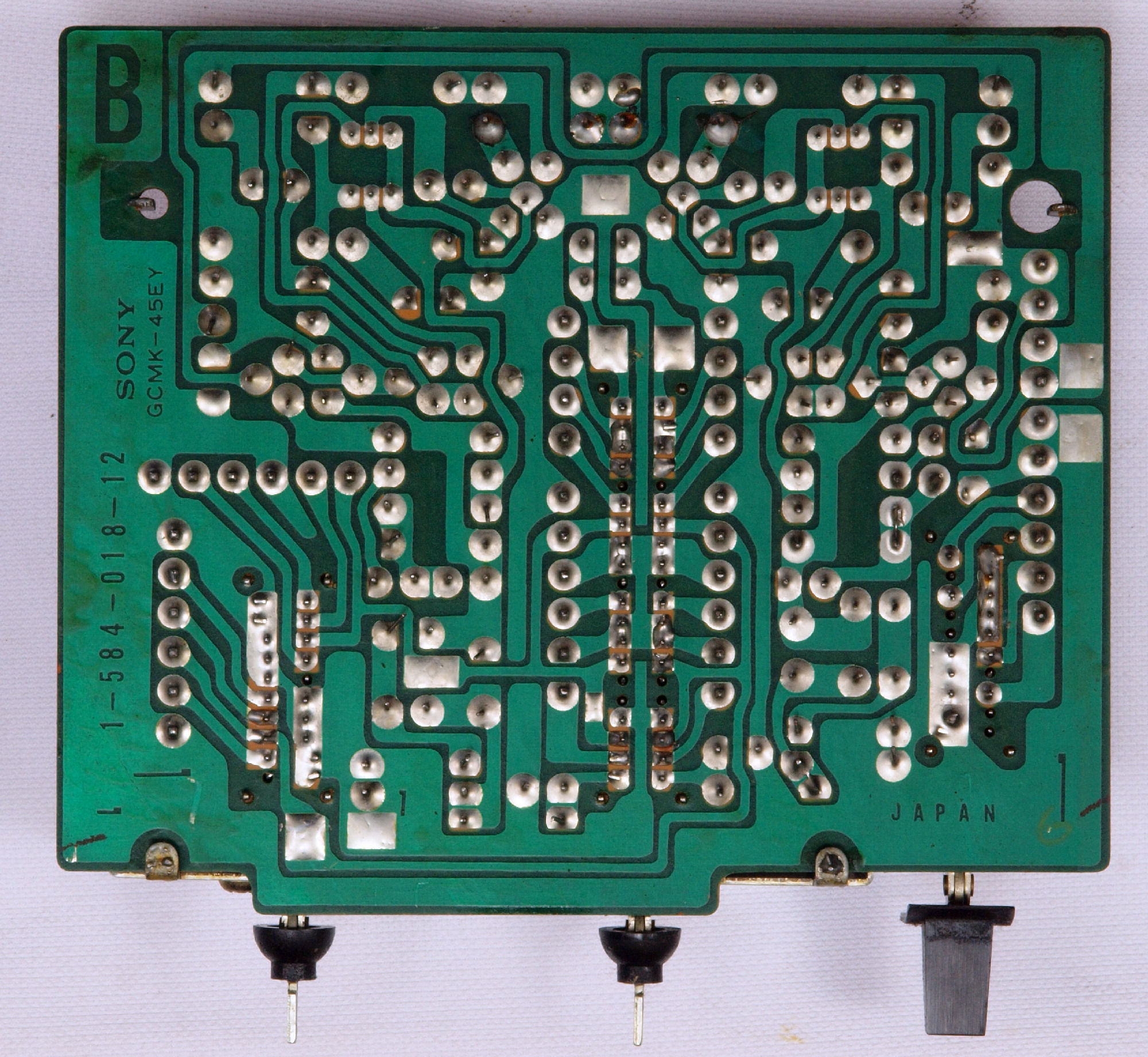

Ｃ３３．　修理前　トーン基板裏

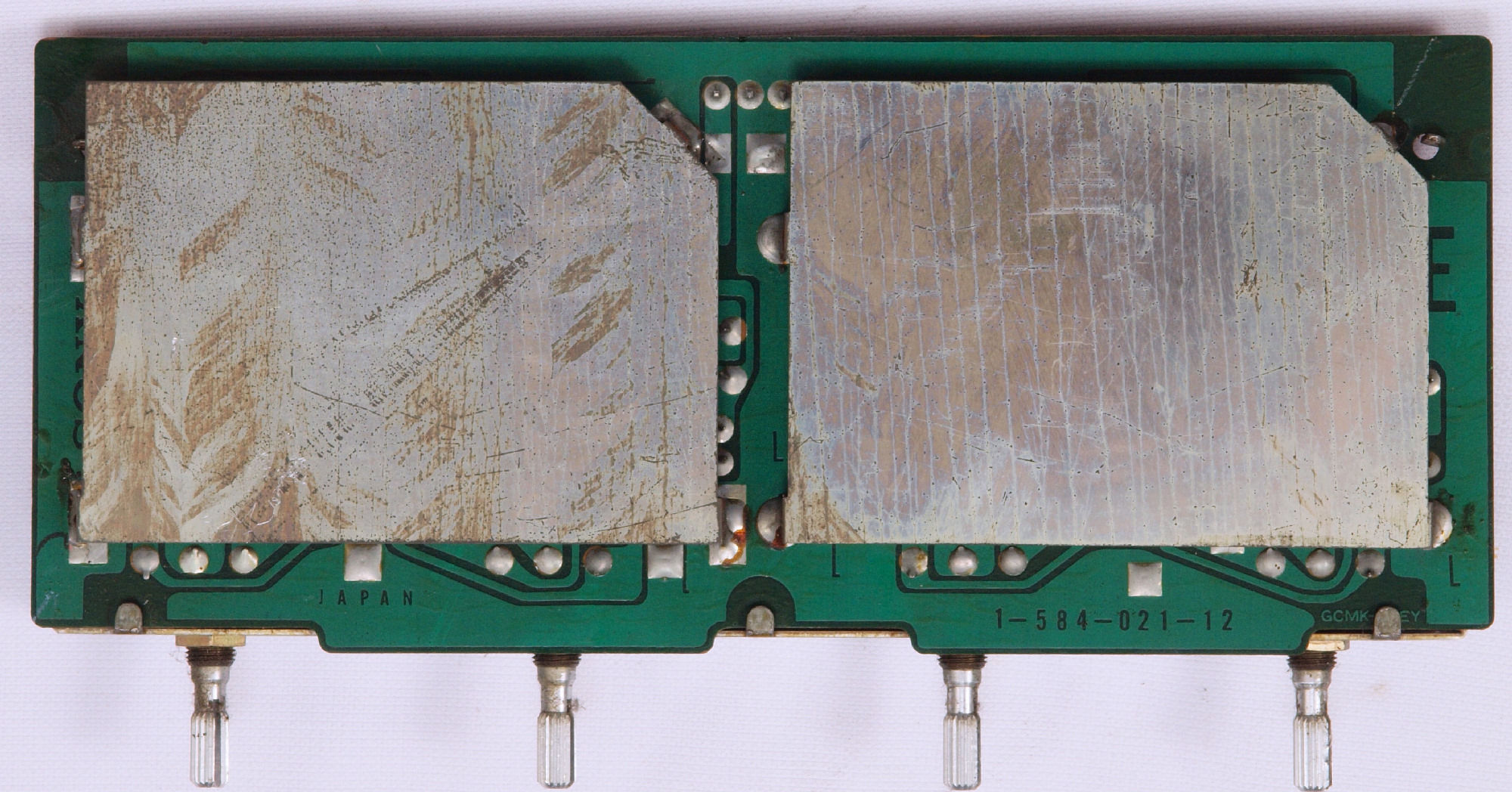

Ｃ３３２．　修理前　トーン基板裏、シールドを取る

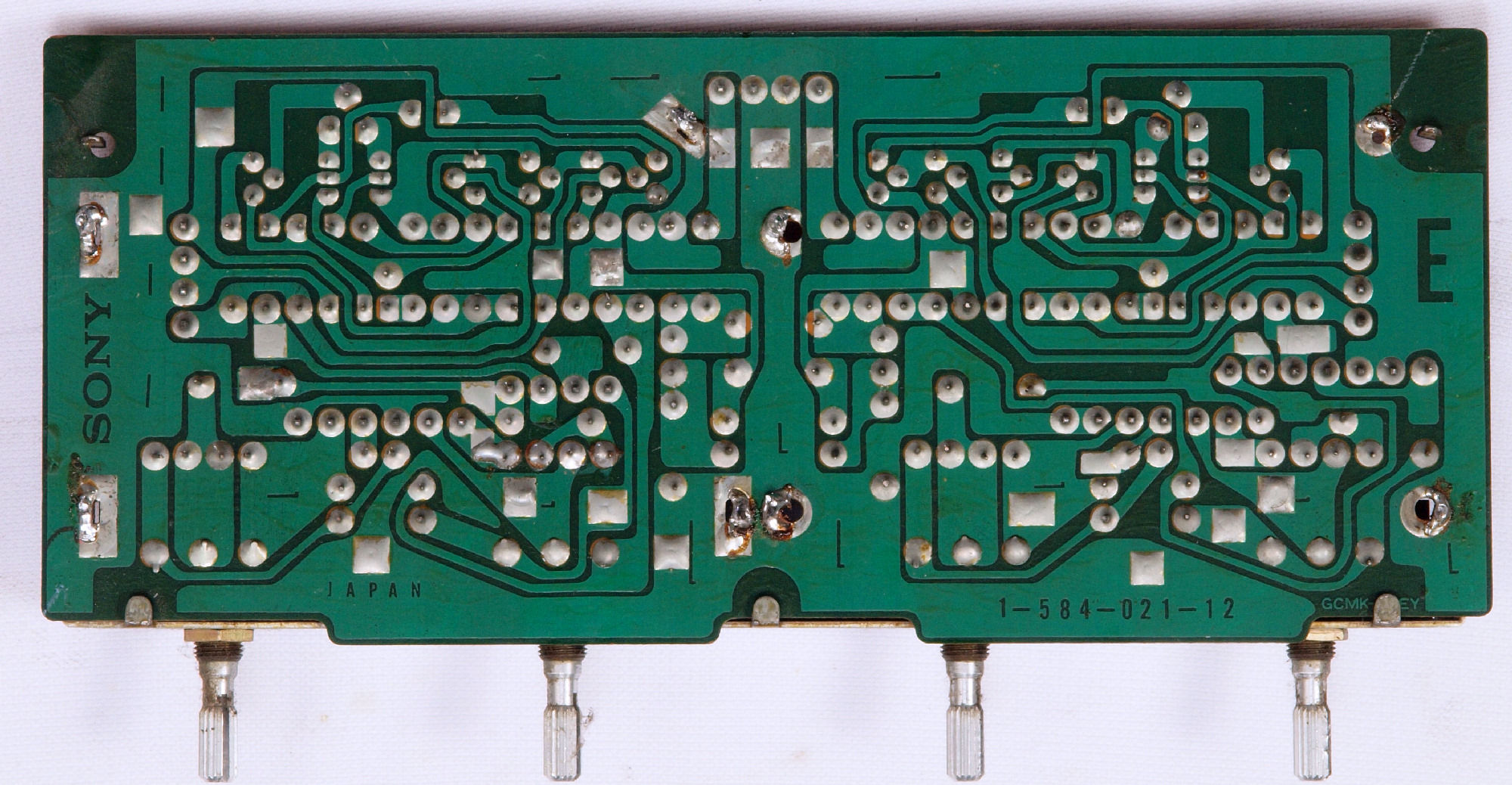

Ｃ３４．　修理（半田補正）後　トーン基板裏　半田を全部やり直す。

Ｃ３５．　完成フイルター基板裏　　洗浄後防湿材を塗る

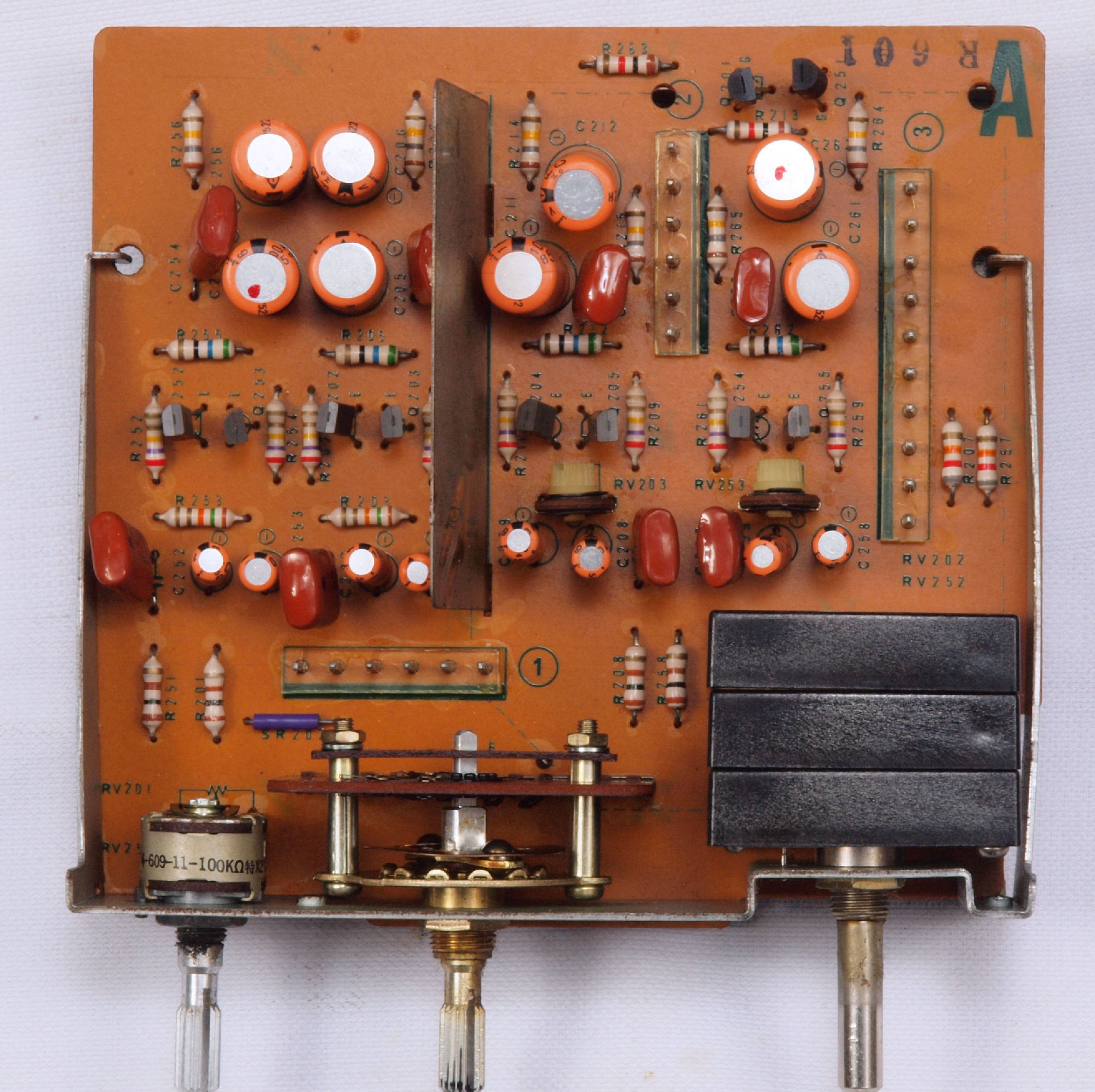

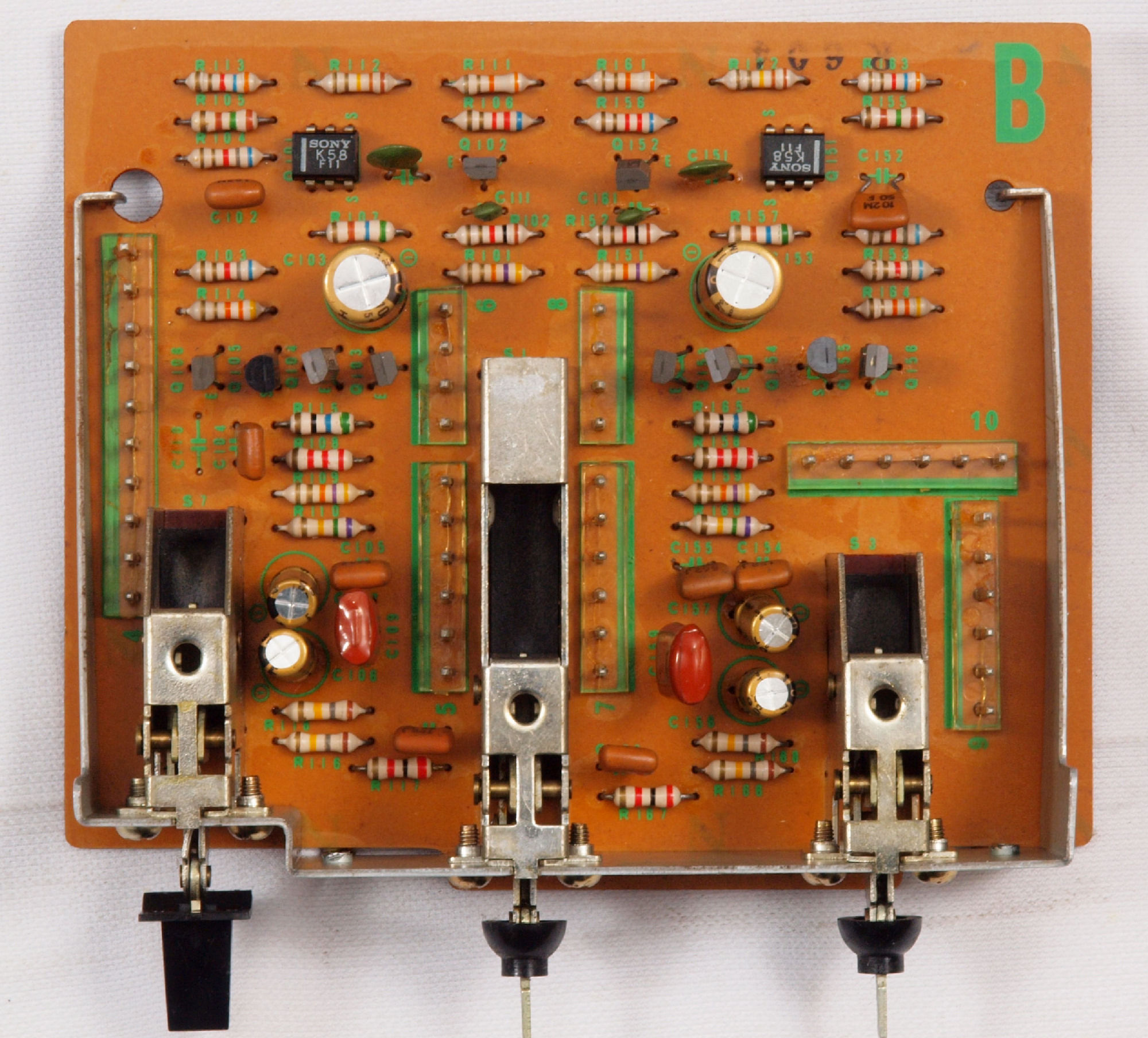

Ｃ４１．　修理前　メインＶＲ基板

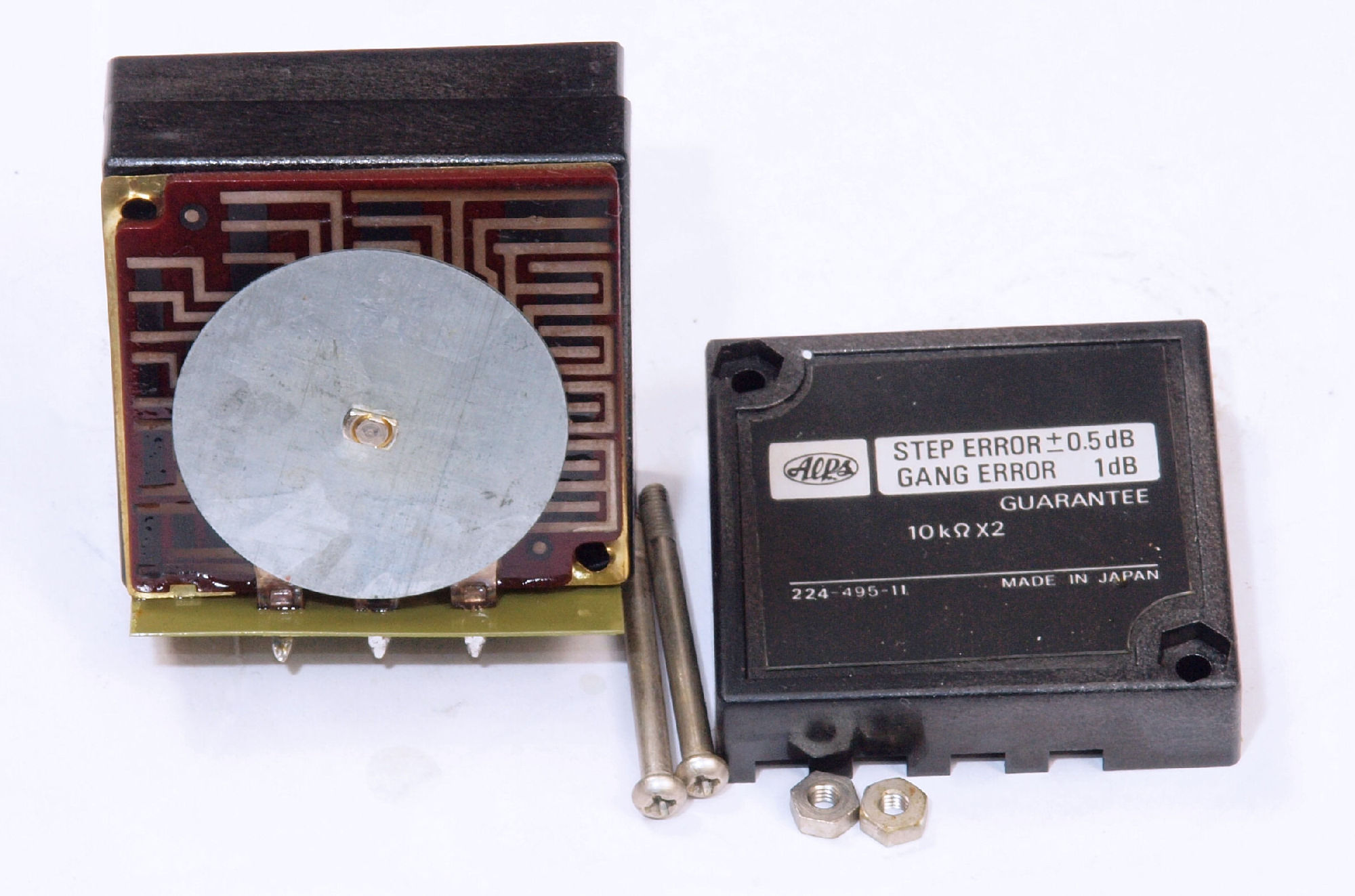

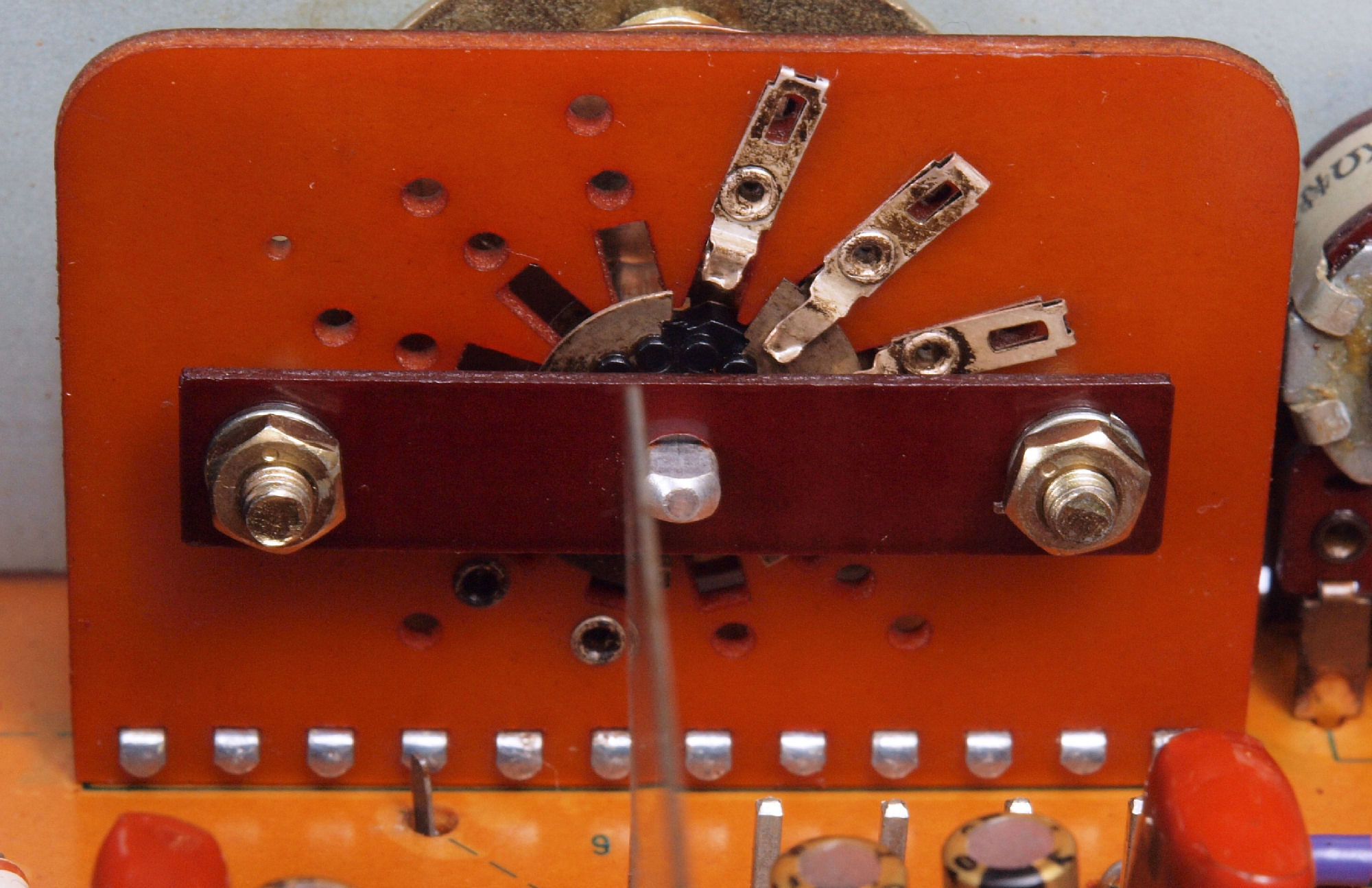

Ｃ４１２．　修理中　メインＶＲ基板ＶＲ、カシメ構造なので分解はこれまで。

Ｃ４２．　修理後　メインＶＲ基板　半固定ＶＲ２個、電解コンデンサー１６個交換。

Ｃ４２２．　修理後　メインＶＲ基板　モードＳＷを清掃後。

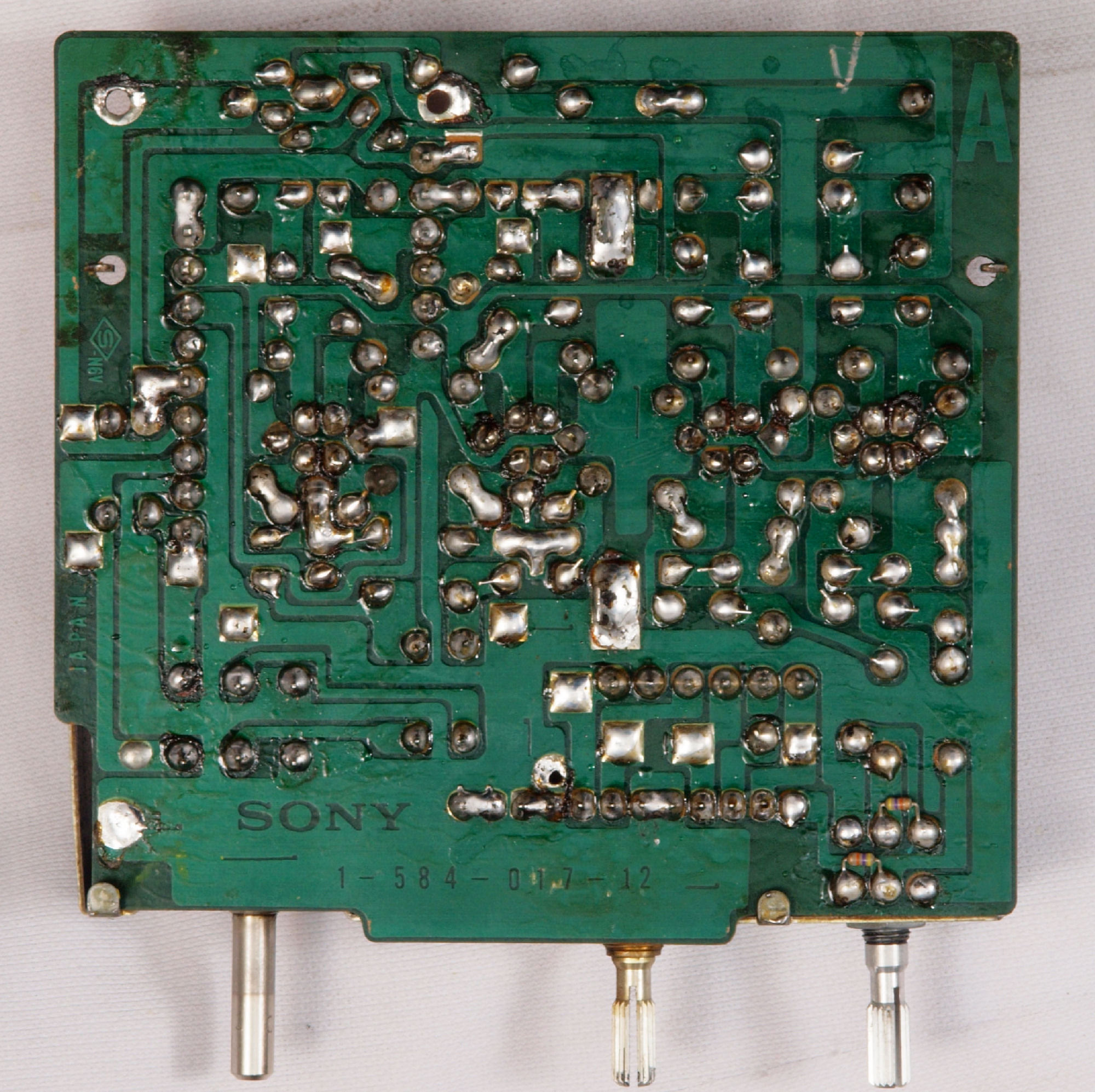

Ｃ４３．　修理前　メインＶＲ基板裏

Ｃ４４．　修理（半田補正）後　メインＶＲ基板裏　半田を全部やり直す、抵抗２個追加。

Ｃ４５．　完成メインＶＲ基板裏　　洗浄後防湿材を塗る

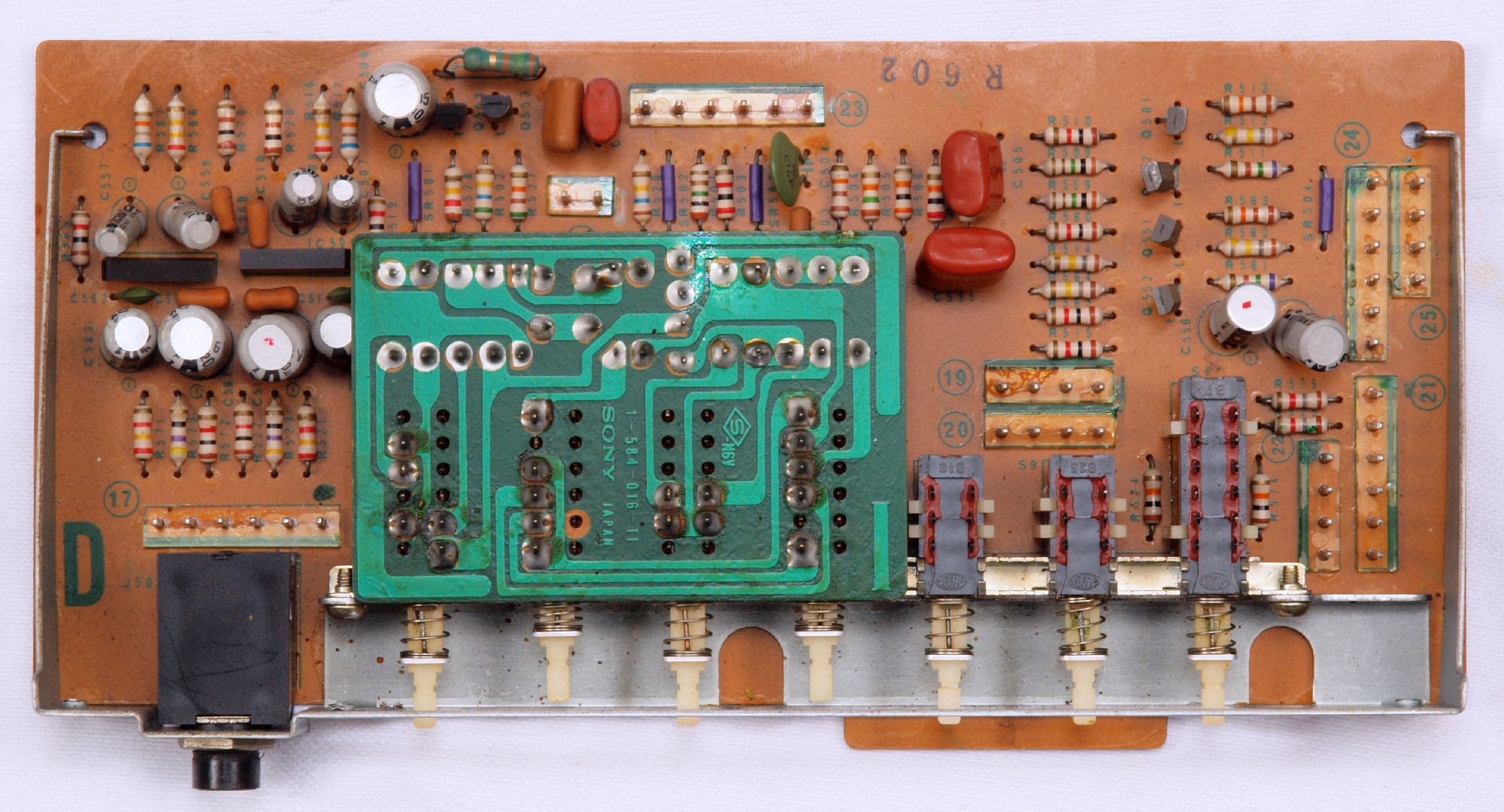

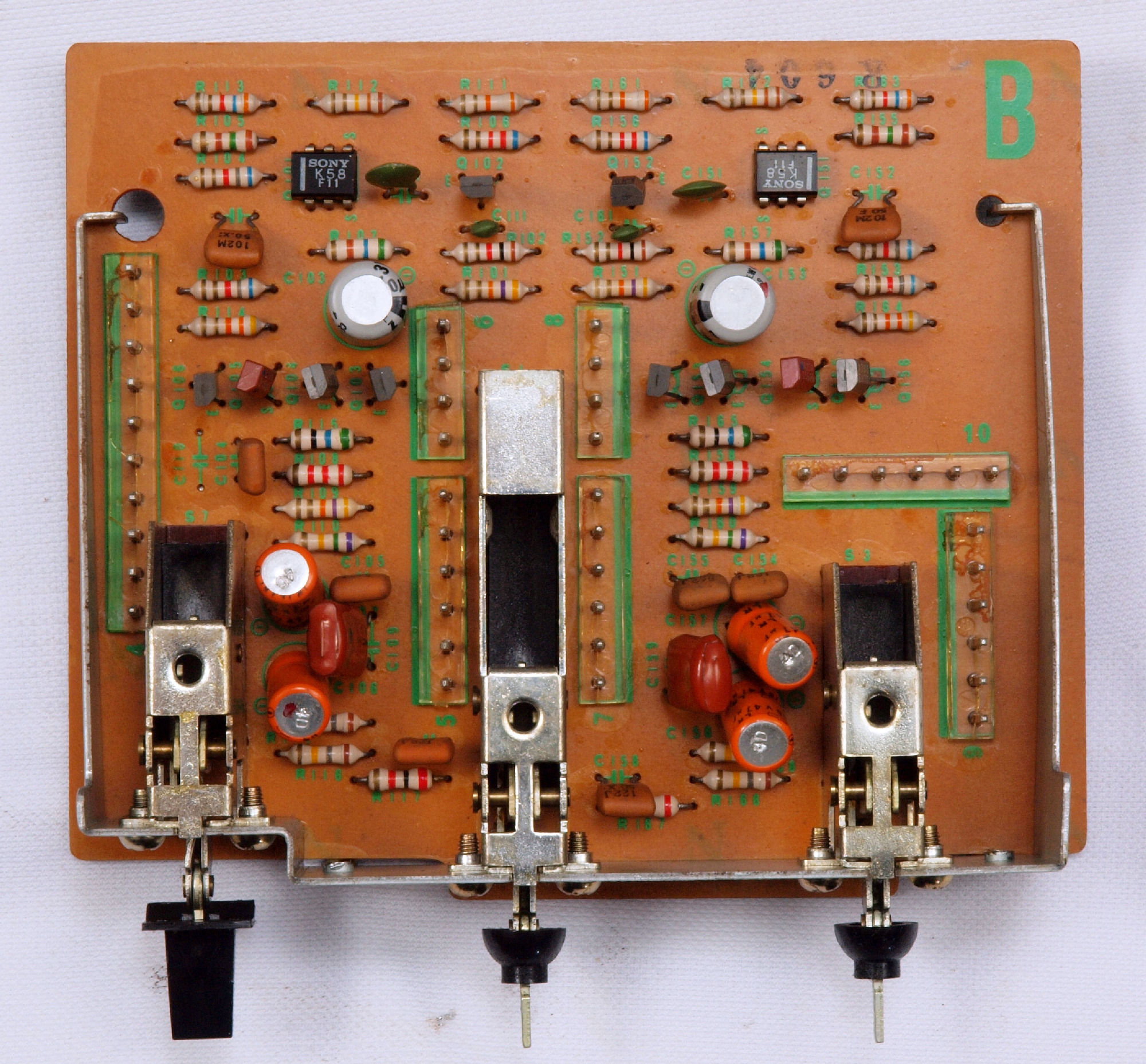

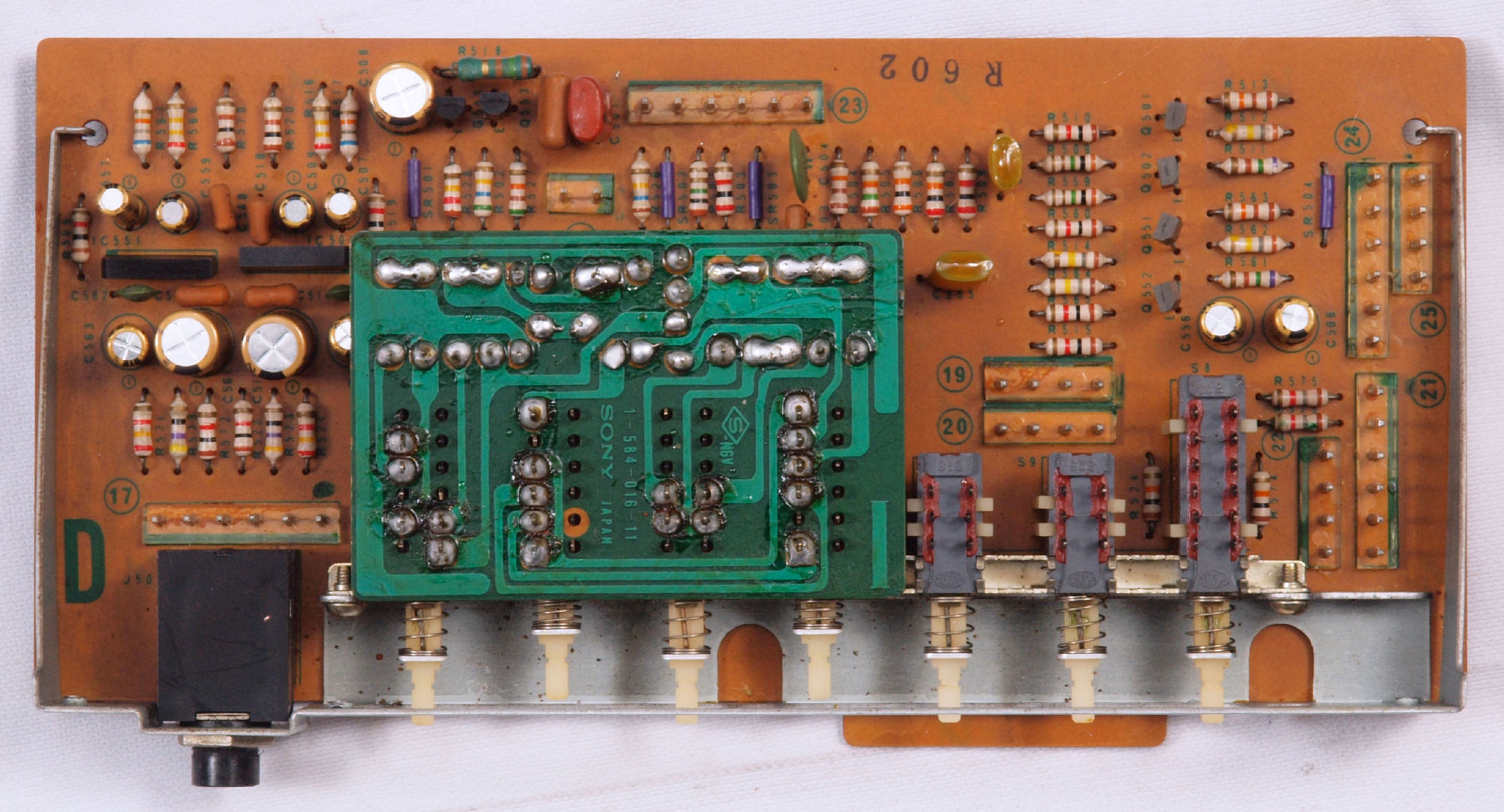

Ｃ５１．　修理前　テープモニター・ファンクションＳＷ基板

Ｃ５２．　修理後　テープモニター・ファンクションＳＷ基板　ＦＥＴ（電界効果トランジスター）２個、電解コンデンサー６個交換。

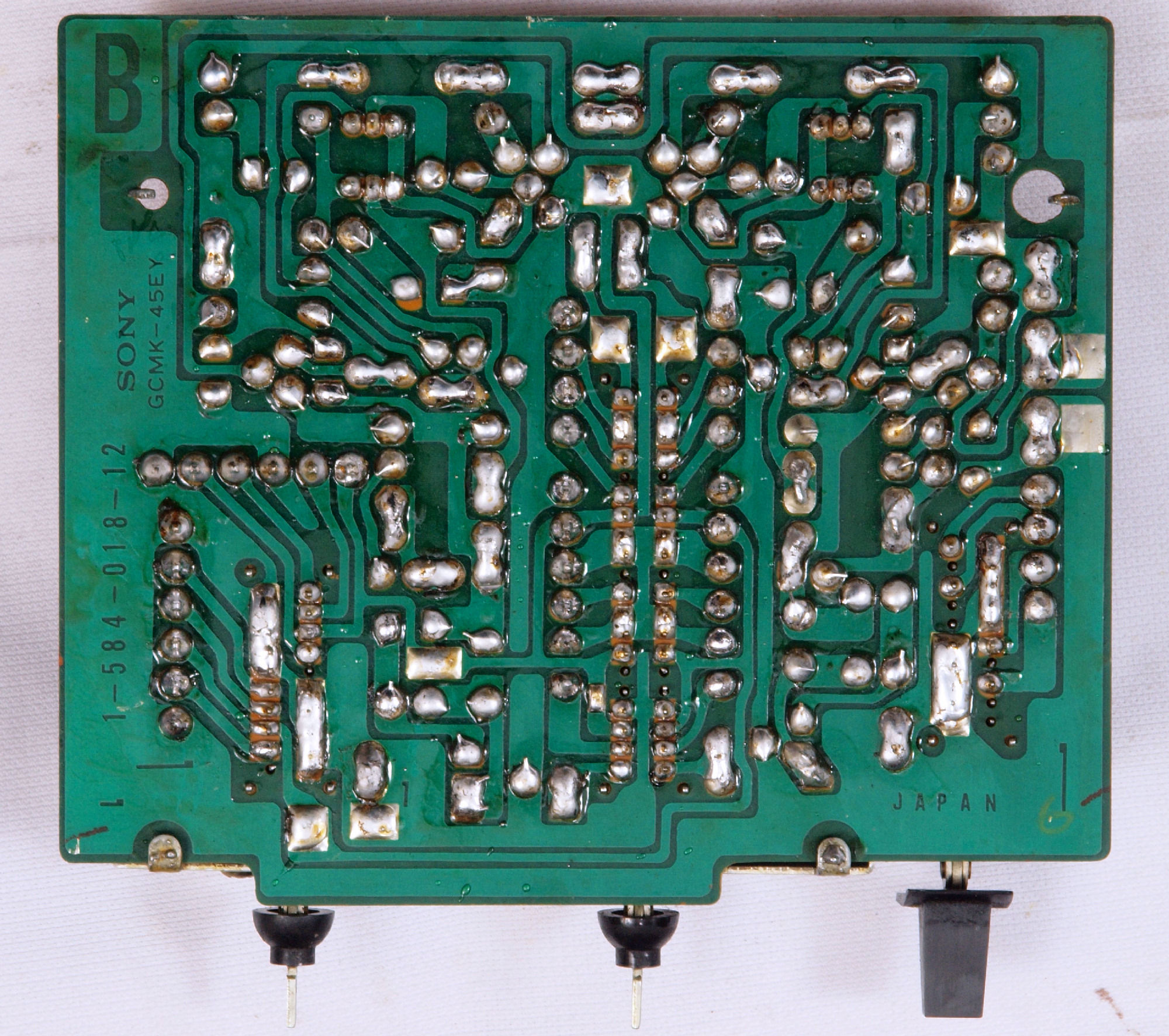

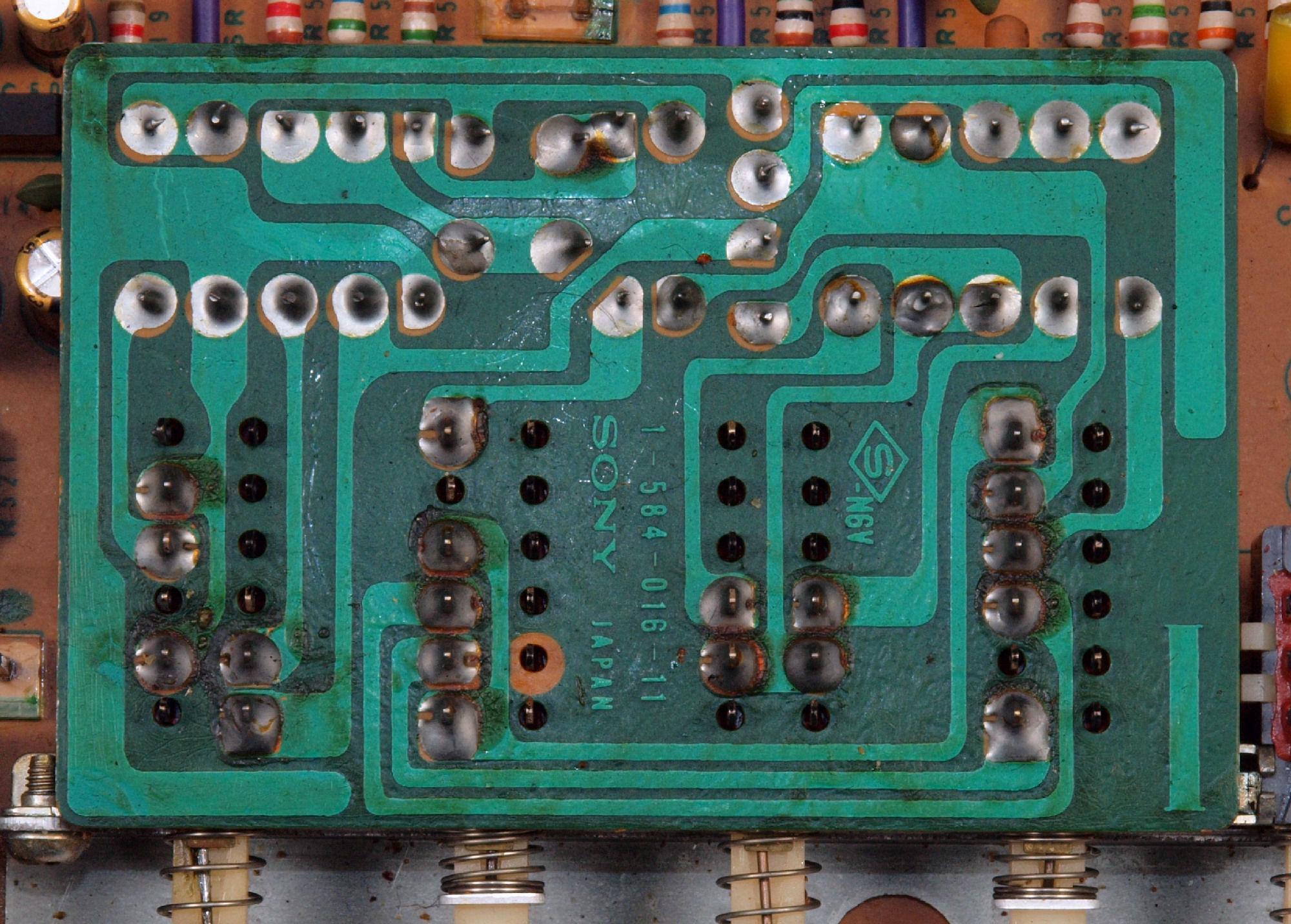

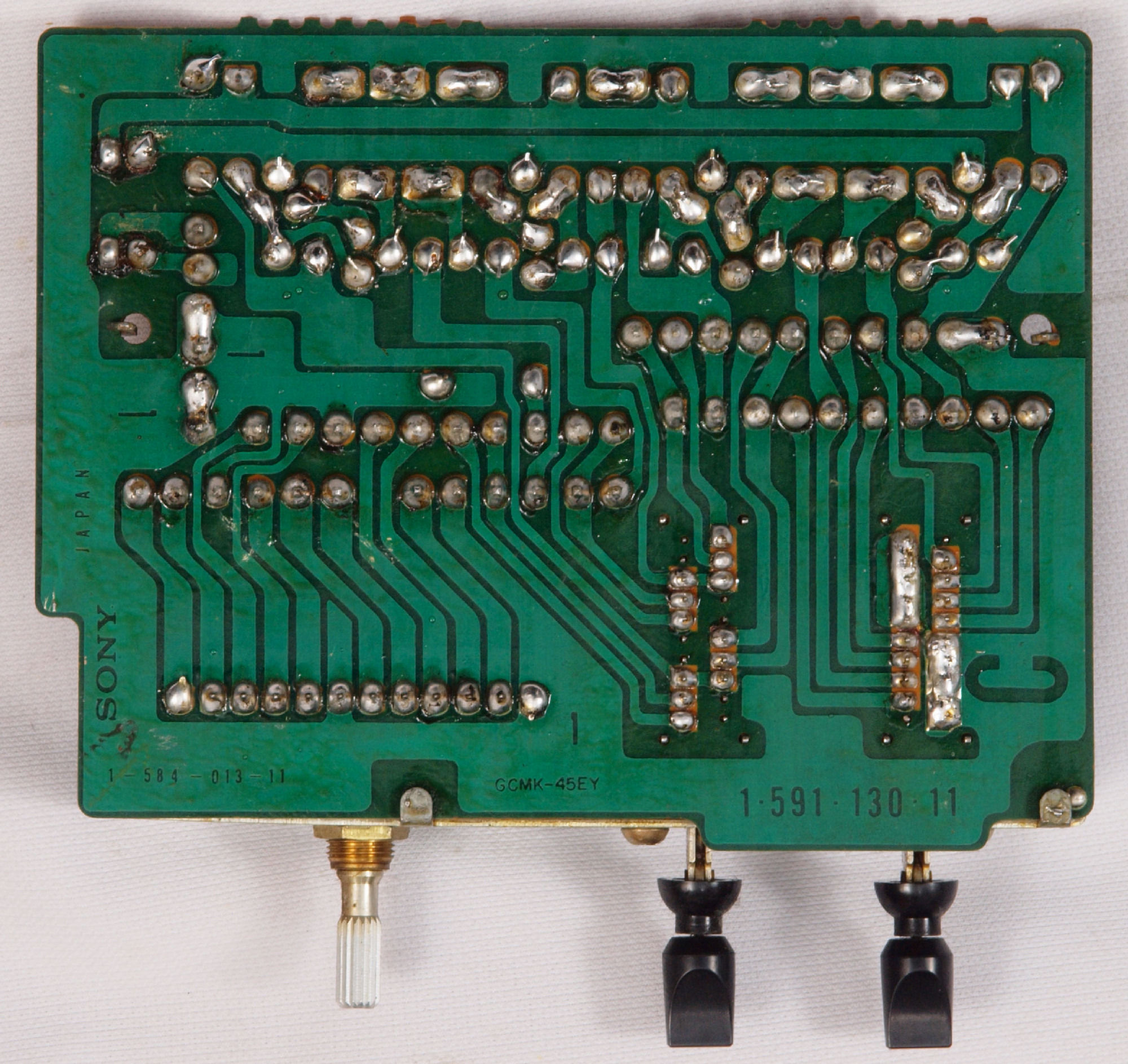

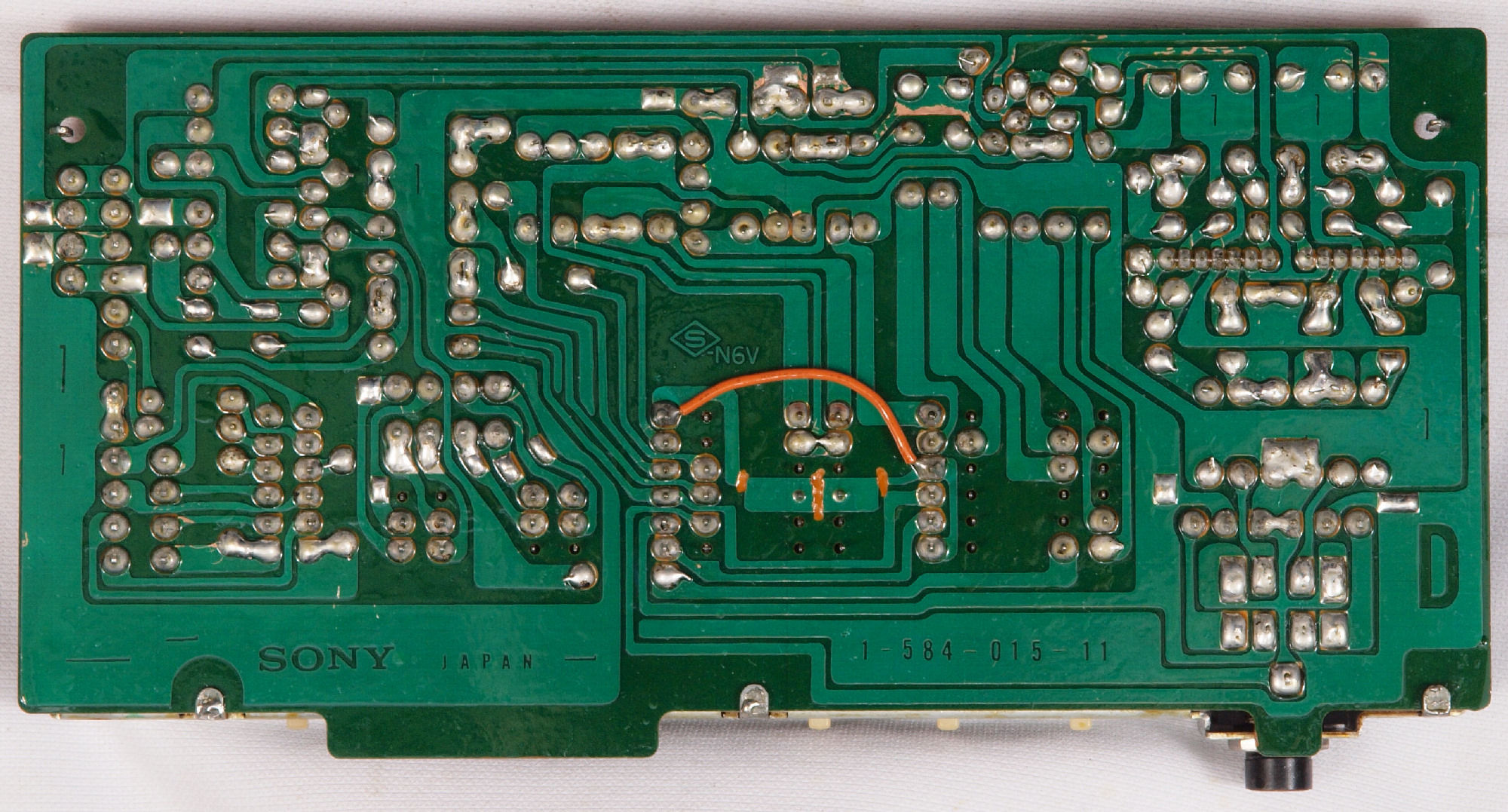

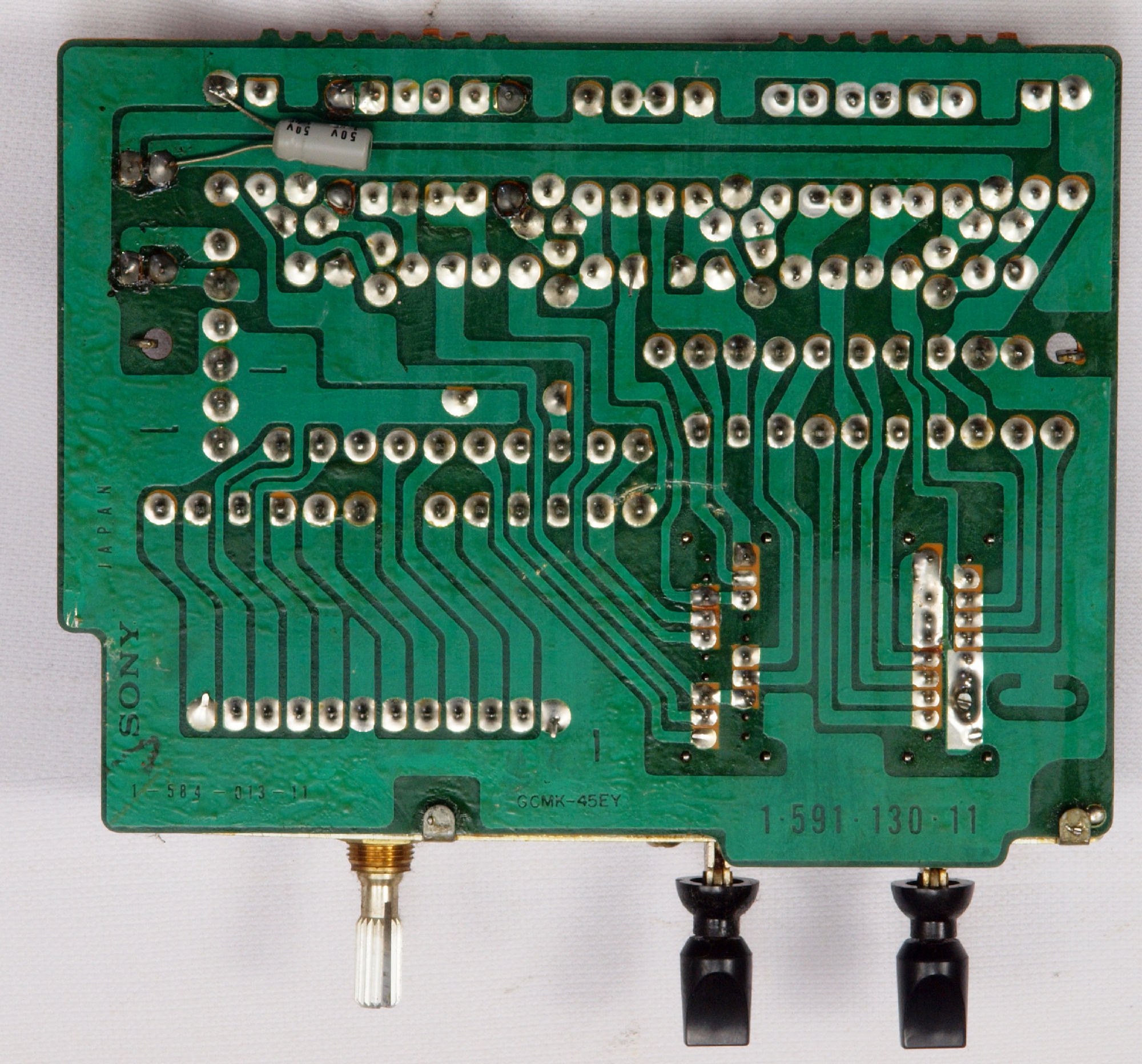

Ｃ５３．　修理前　テープモニター・ファンクションＳＷ基板裏

Ｃ５４．　修理（半田補正）後　テープモニター・ファンクションＳＷ基板裏　半田を全部やり直す。

Ｃ５５．　完成テープモニター・ファンクションＳＷ基板裏　　洗浄後防湿材を塗る

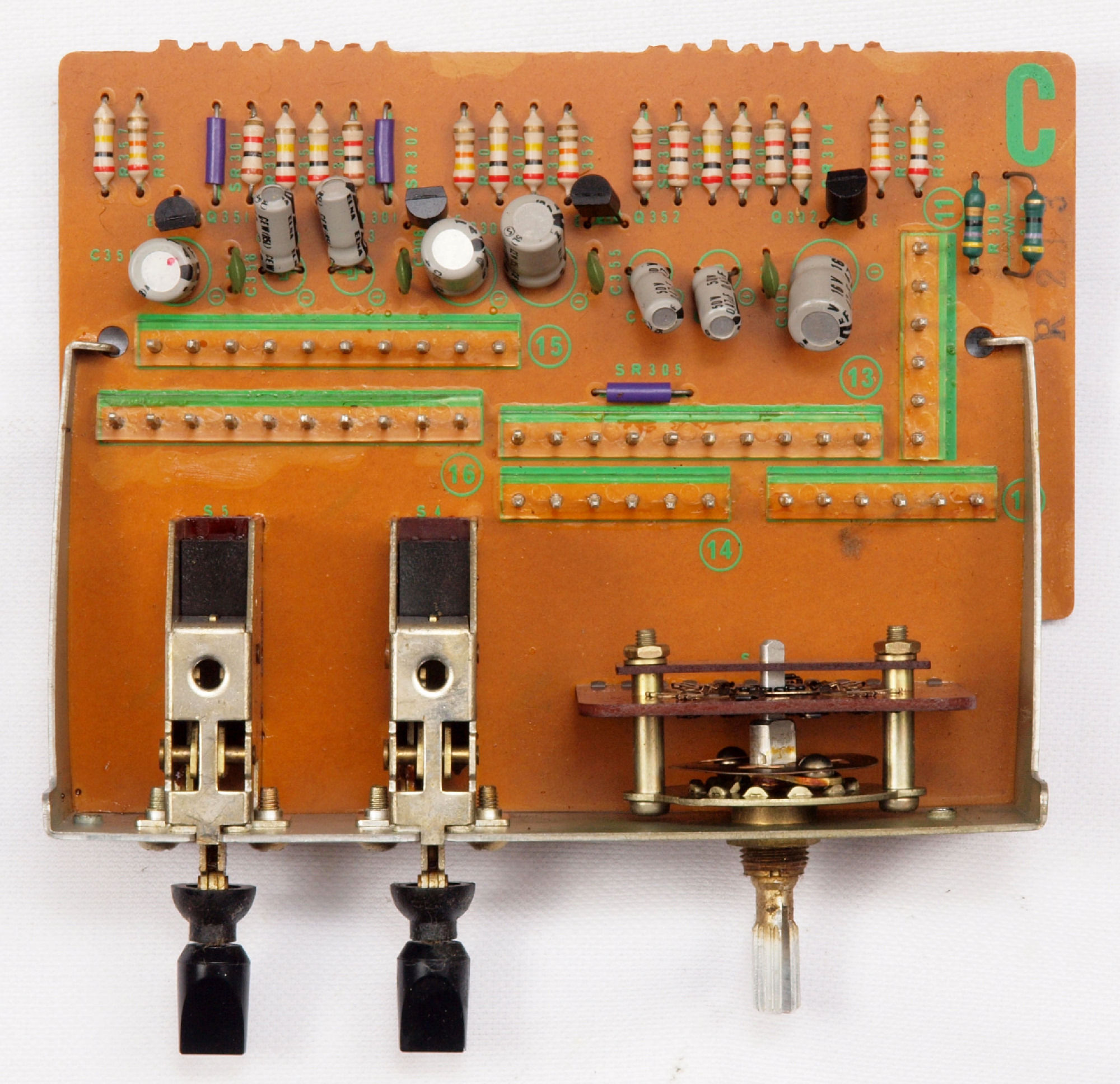

Ｃ６１．　修理前　テープコピー・ＡＵＸ切換ＳＷ基板

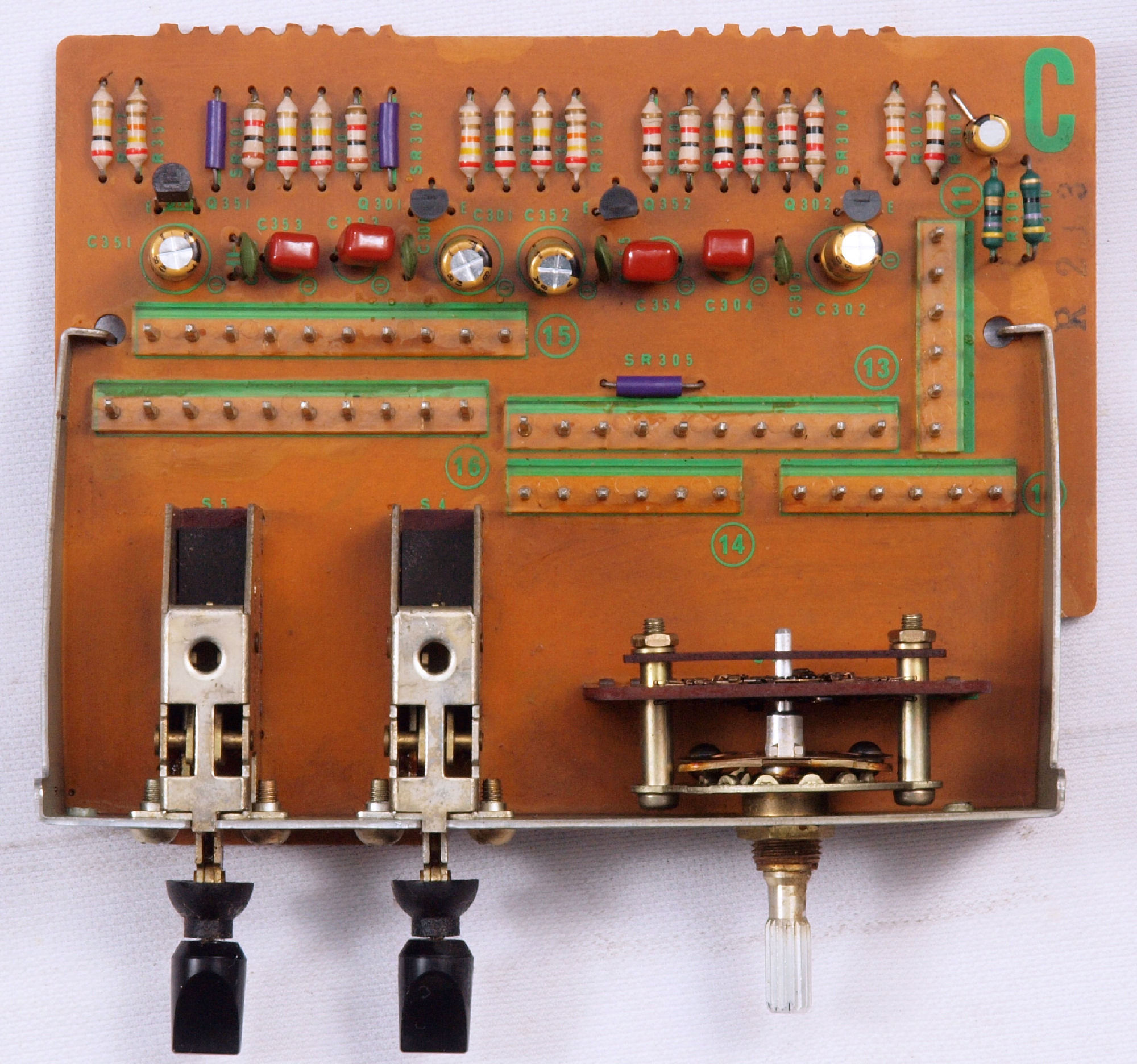

Ｃ６２．　修理後　テープコピー・ＡＵＸ切換ＳＷ基板　ＴＲ（トランジスター）４個、電解コンデンサー９個交換。

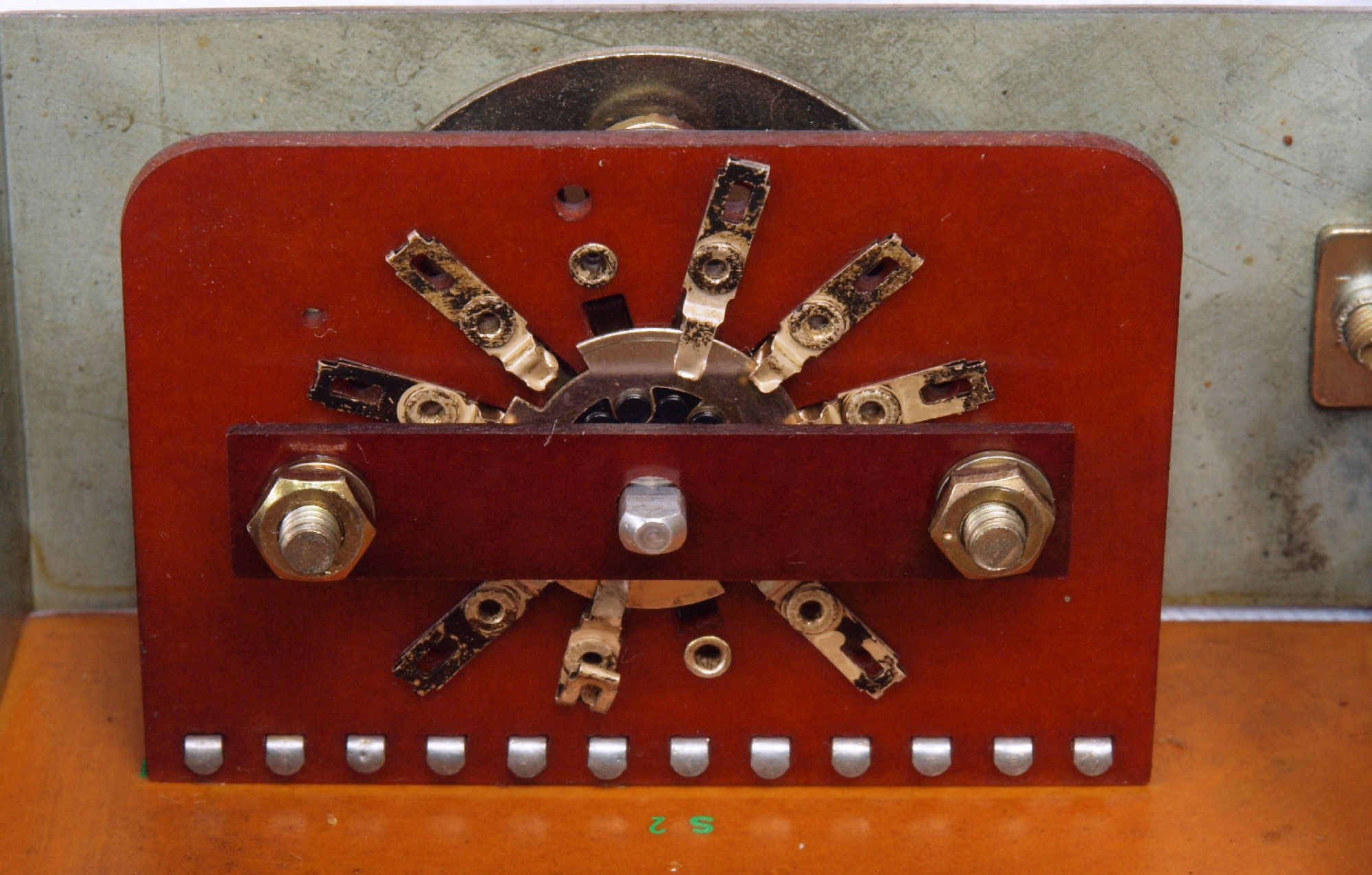

Ｃ６２２．　修理後　テープコピー・ＡＵＸ切換ＳＷ　清掃後。

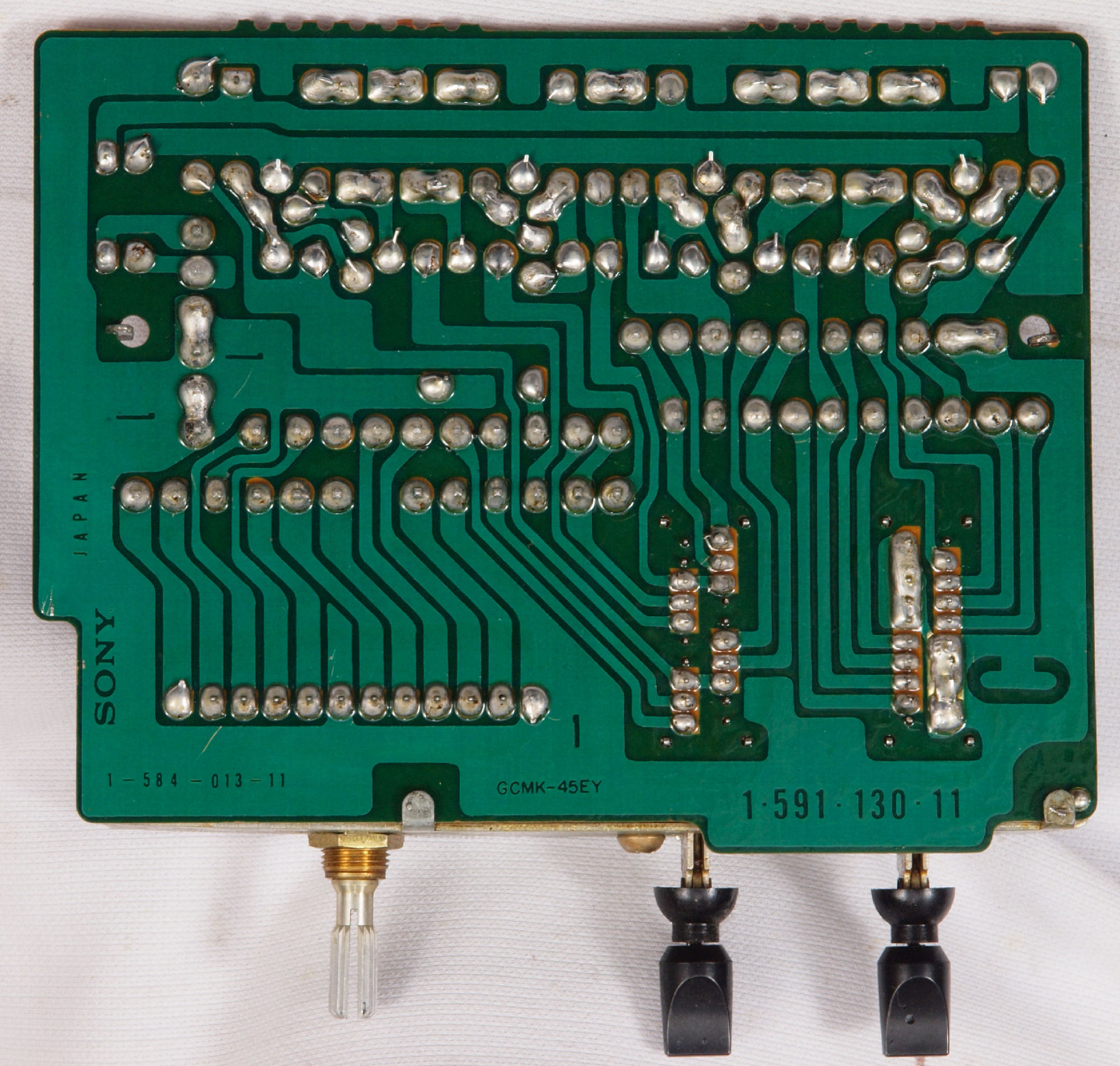

Ｃ６３．　修理前　テープコピー・ＡＵＸ切換ＳＷ基板裏

Ｃ６４．　修理（半田補正）後　テープコピー・ＡＵＸ切換ＳＷ基板裏　半田を全部やり直す。

Ｃ６５．　完成テープコピー・ＡＵＸ切換ＳＷ基板裏　　洗浄後防湿材を塗る

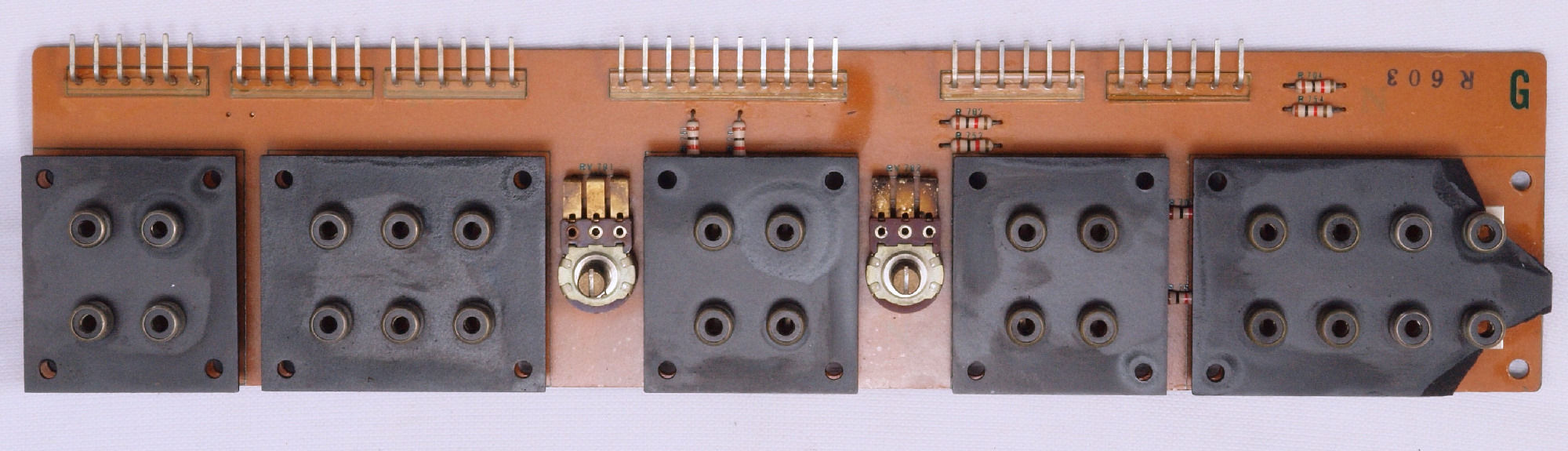

Ｃ７１．　修理前　入出力ＲＣＡ端子郡基板

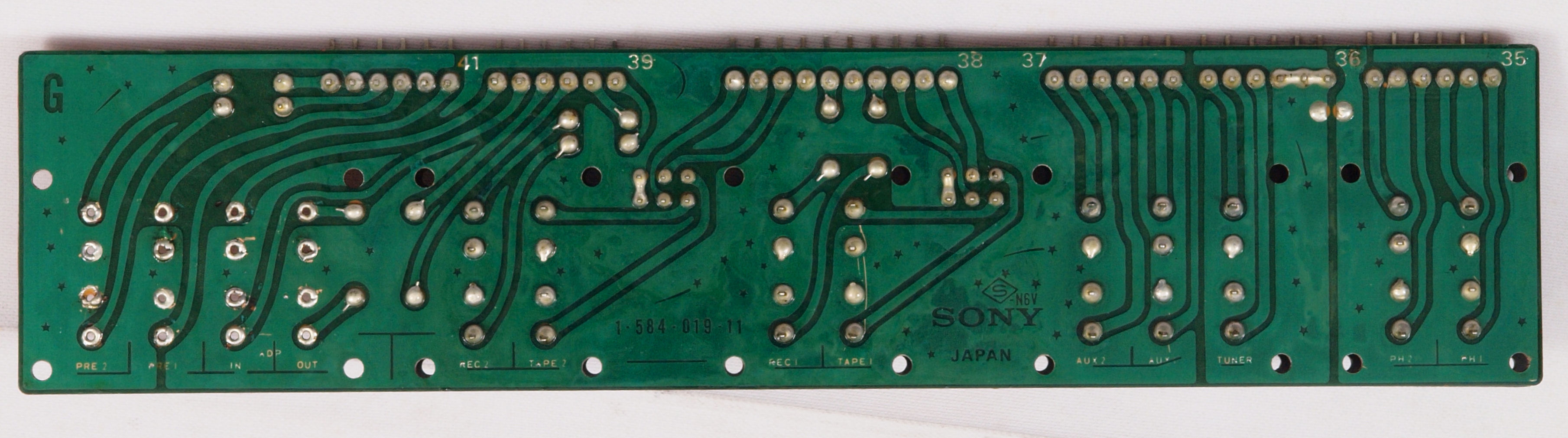

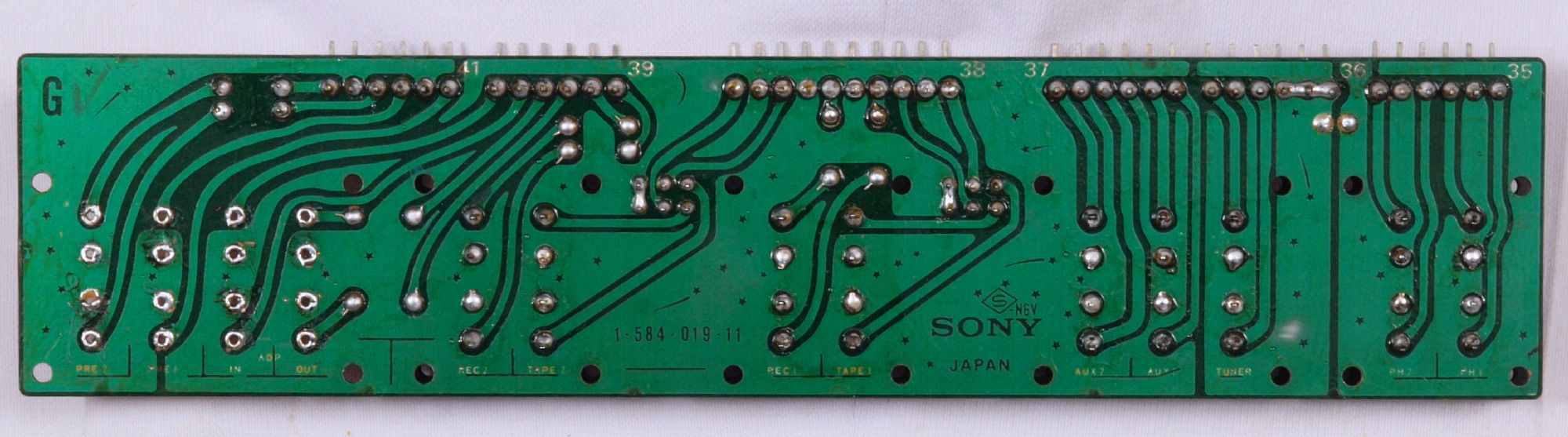

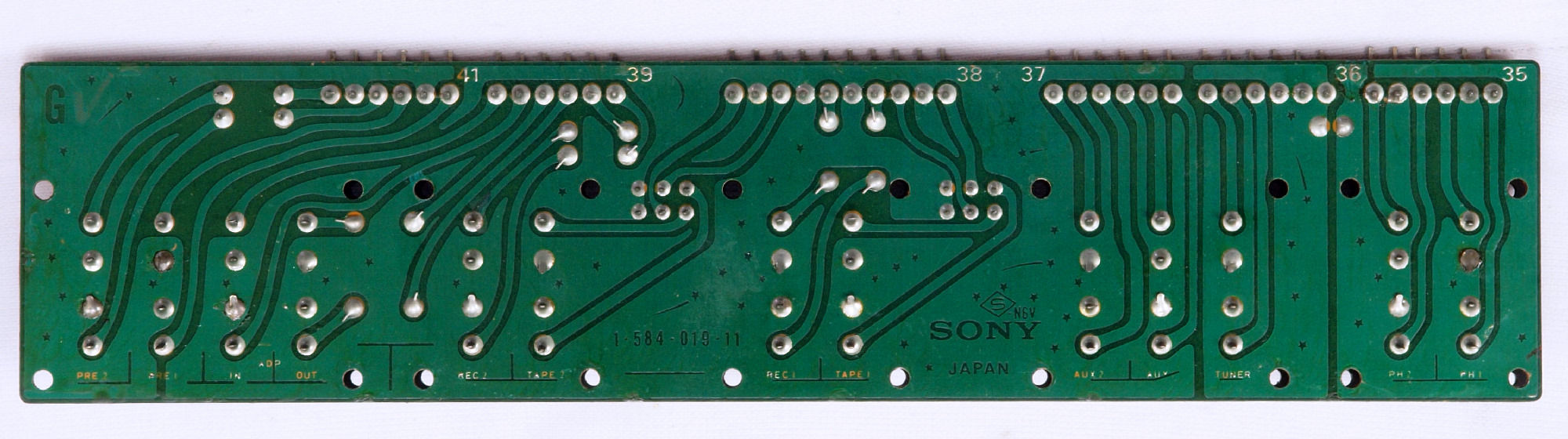

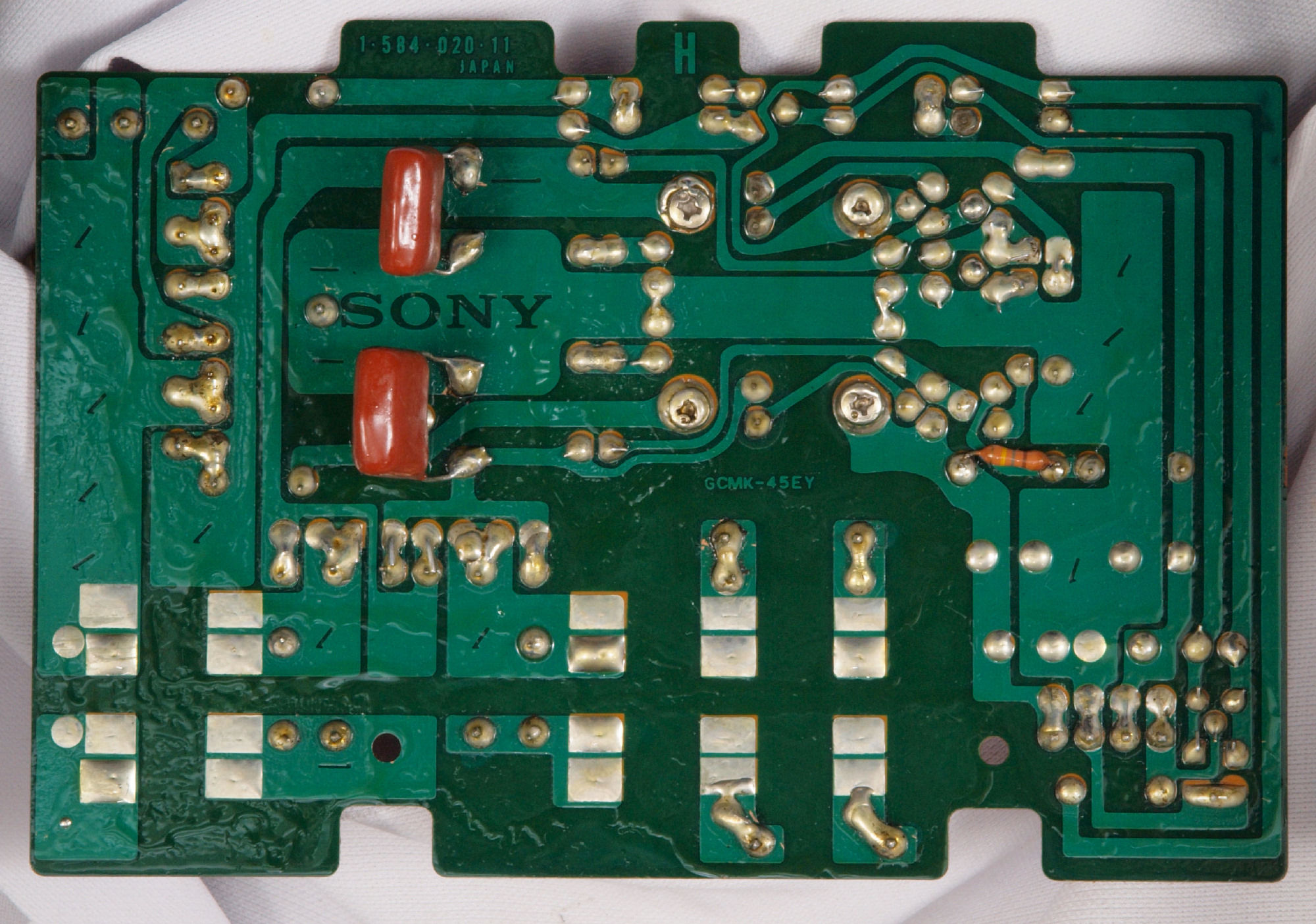

Ｃ７３．　修理前　入出力ＲＣＡ端子郡基板裏

Ｃ７４．　修理（半田補正）後　入出力ＲＣＡ端子郡基板裏　半田を全部やり直す。

Ｃ７５．　完成入出力ＲＣＡ端子郡基板板裏　　洗浄後防湿材を塗る

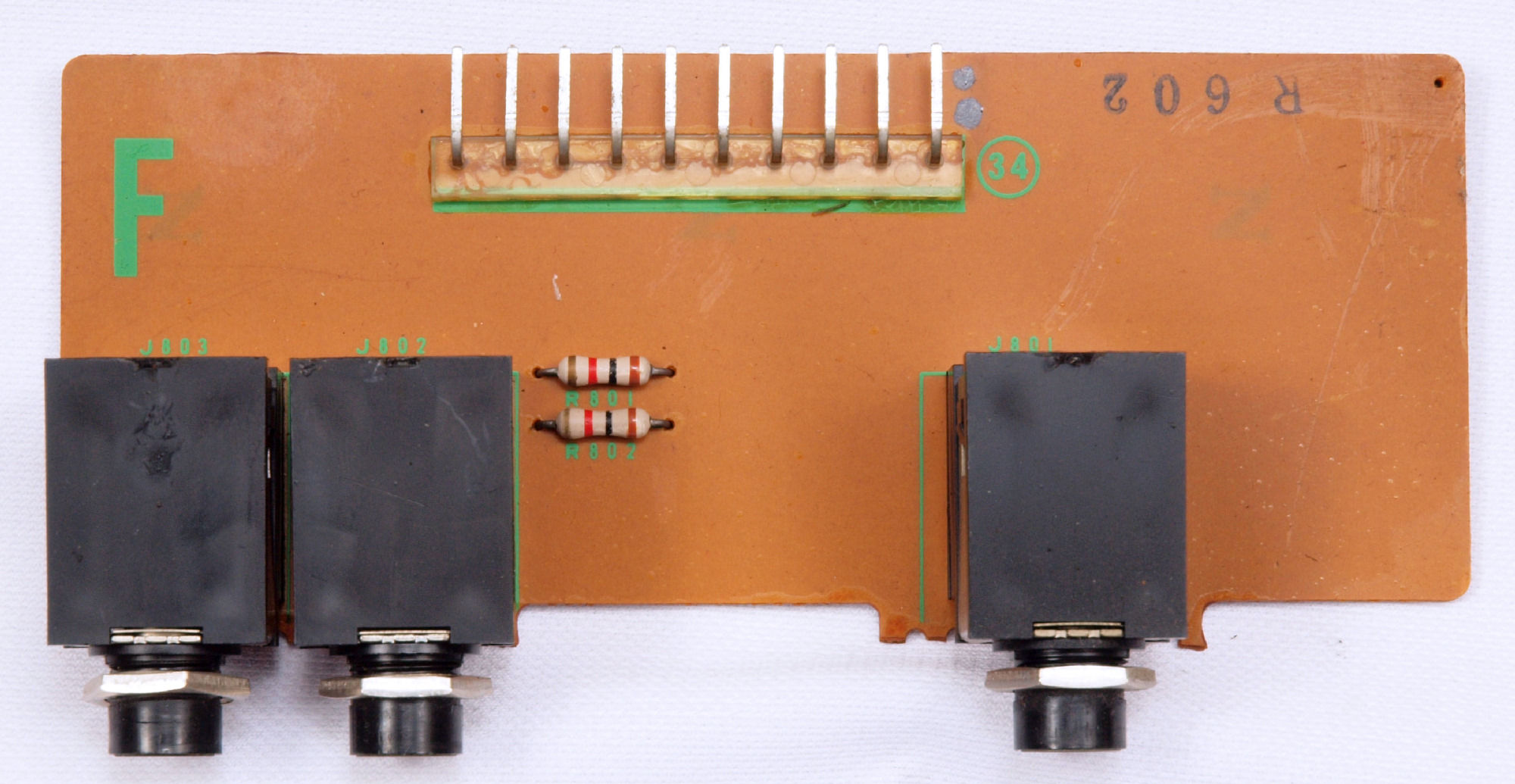

Ｃ８１．　修理前　入出力フォノ端子基板

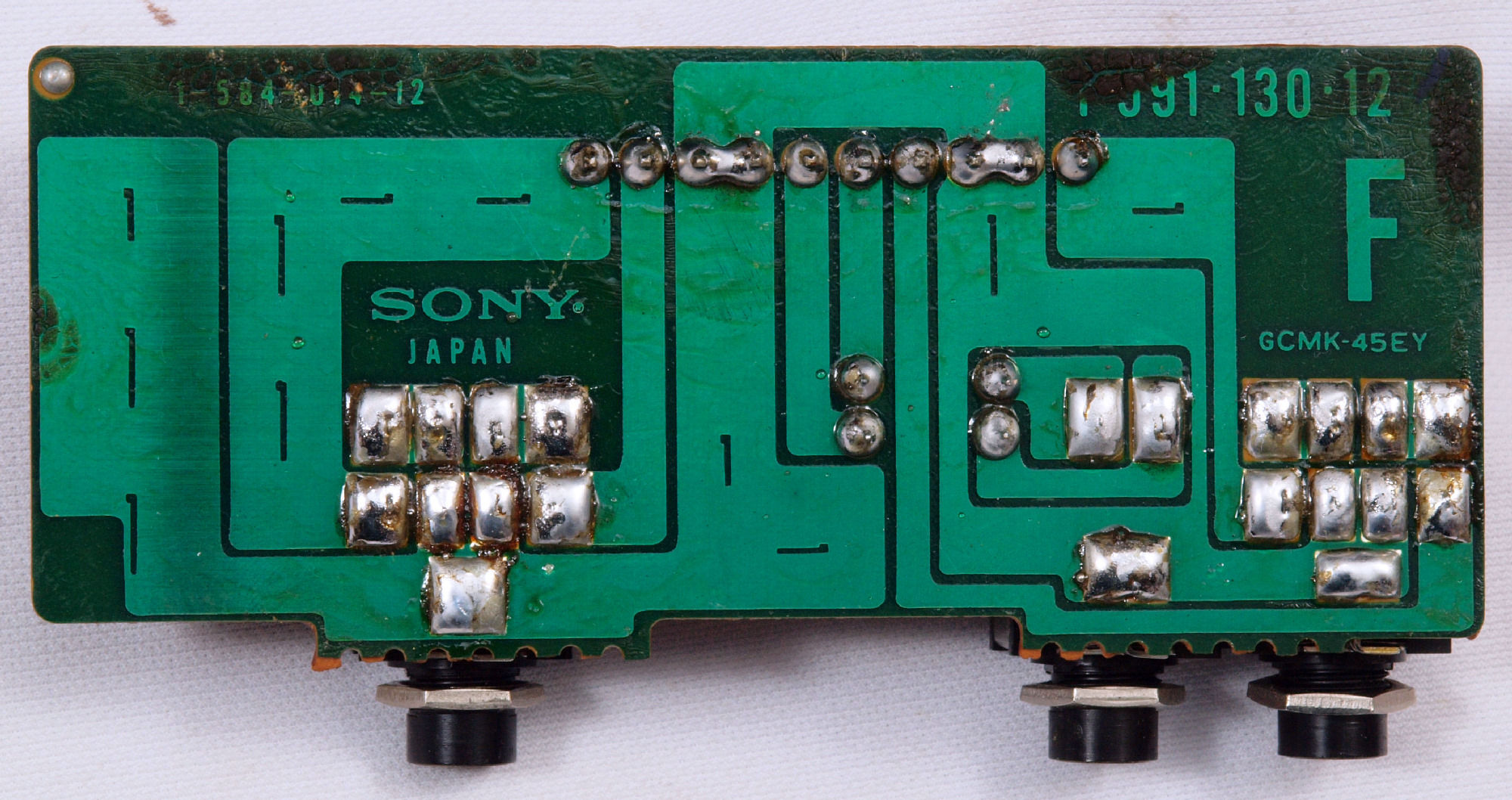

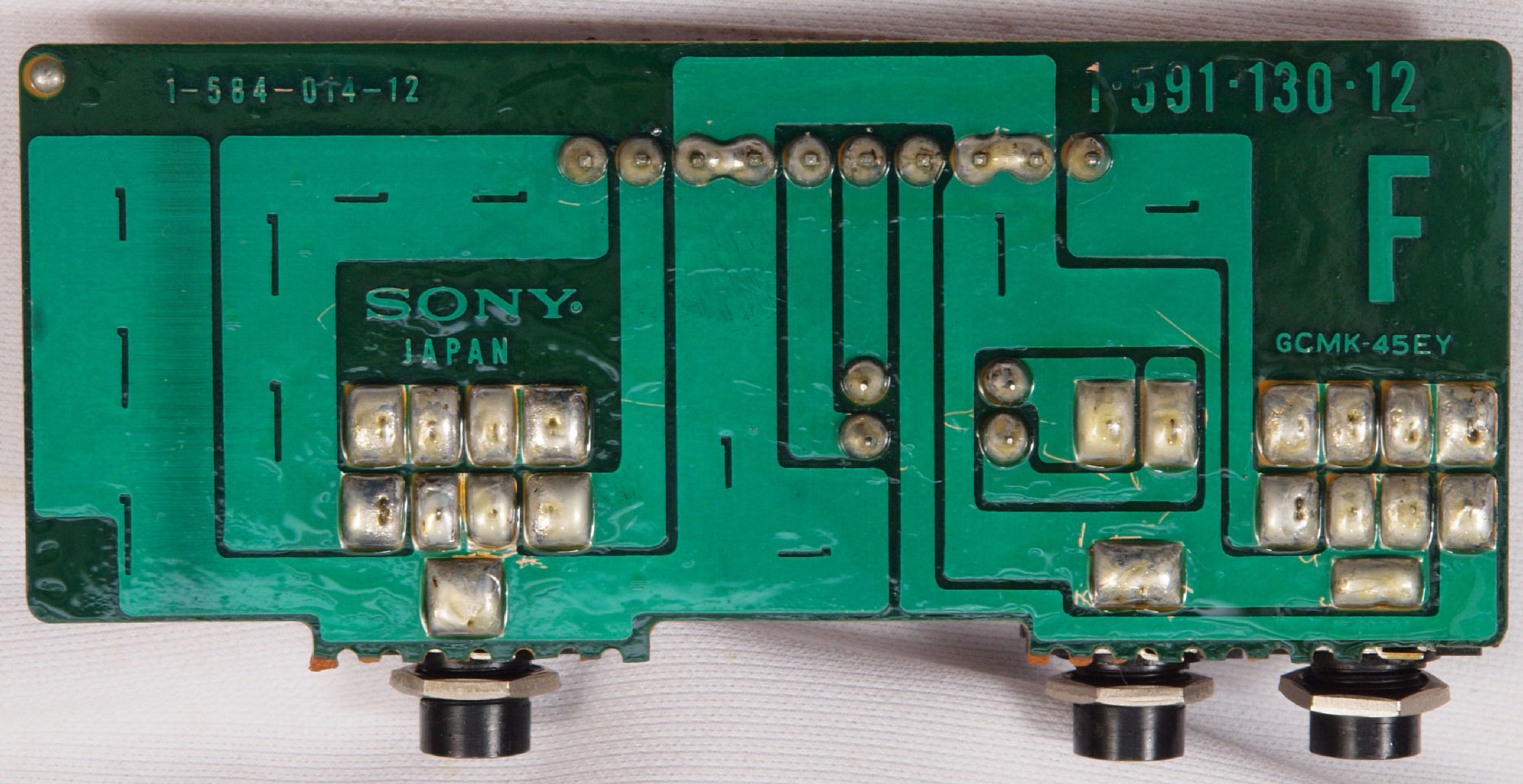

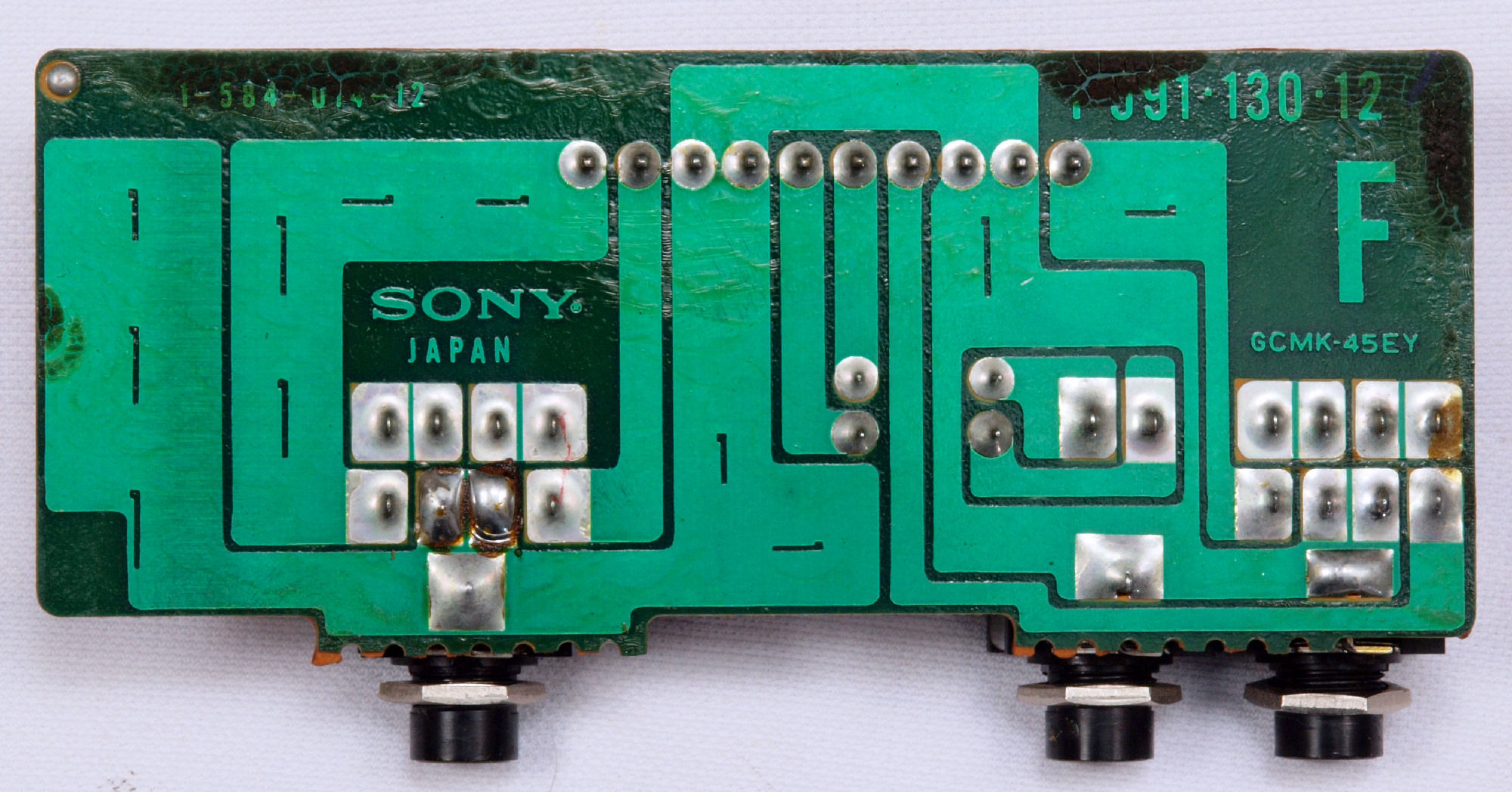

Ｃ８３．　修理前　入出力フォノ端子基板裏

Ｃ８４．　修理（半田補正）後　入出力フォノ端子基板裏　半田を全部やり直す。

Ｃ８５．　完成入出力フォノ端子基板裏　　洗浄後防湿材を塗る

Ｃ９１．　修理前　ＲＣＡ端子。

Ｃ９２．　修理後　ＲＣＡ端子交換。

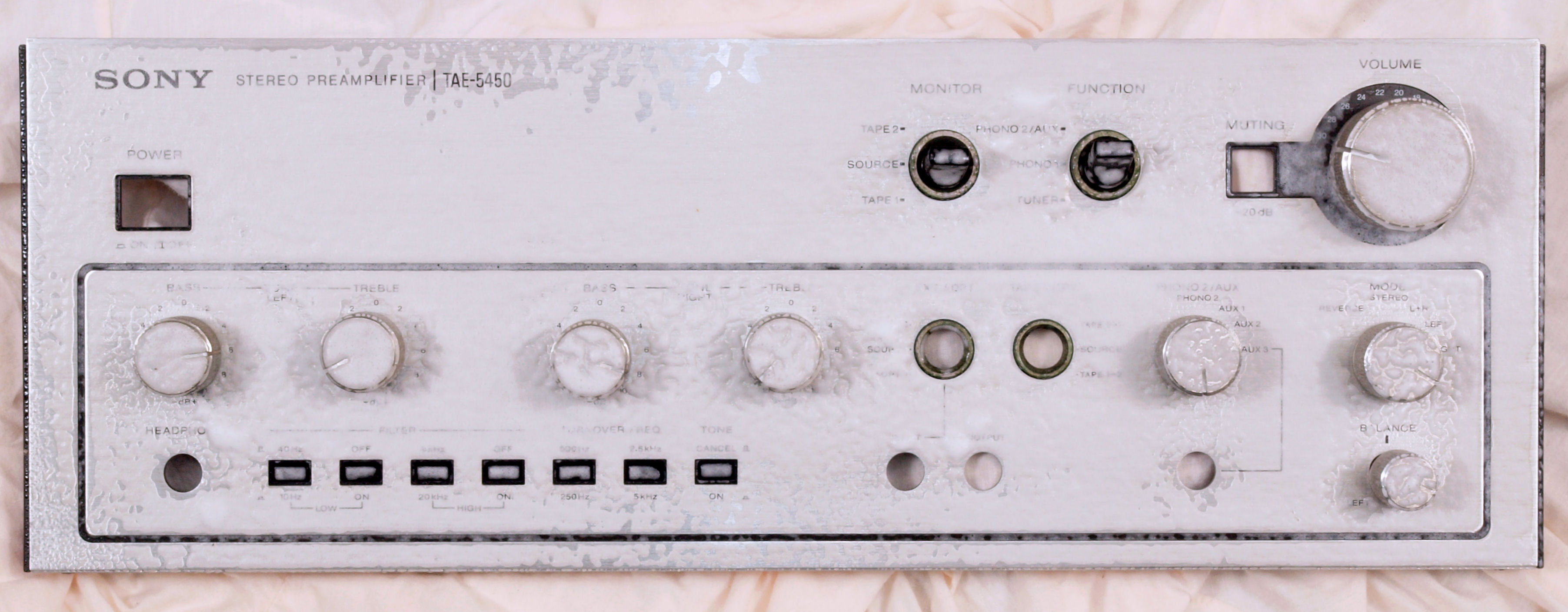

ＣＡ．　パネル清掃

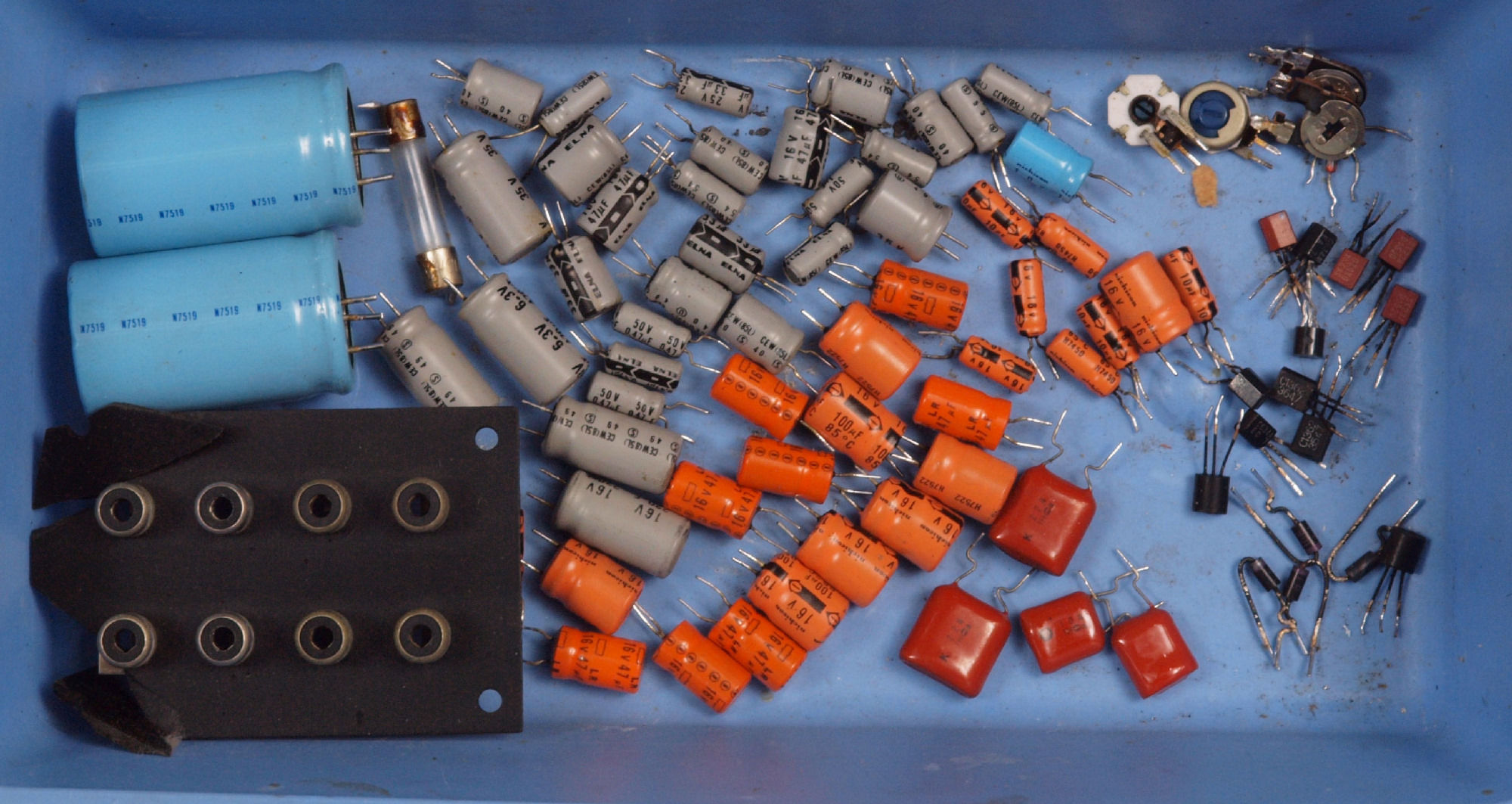

ＣＢ．　交換部品

ＣＣ１．　修理前　上から見る

ＣＣ２．　修理前後　上から見る

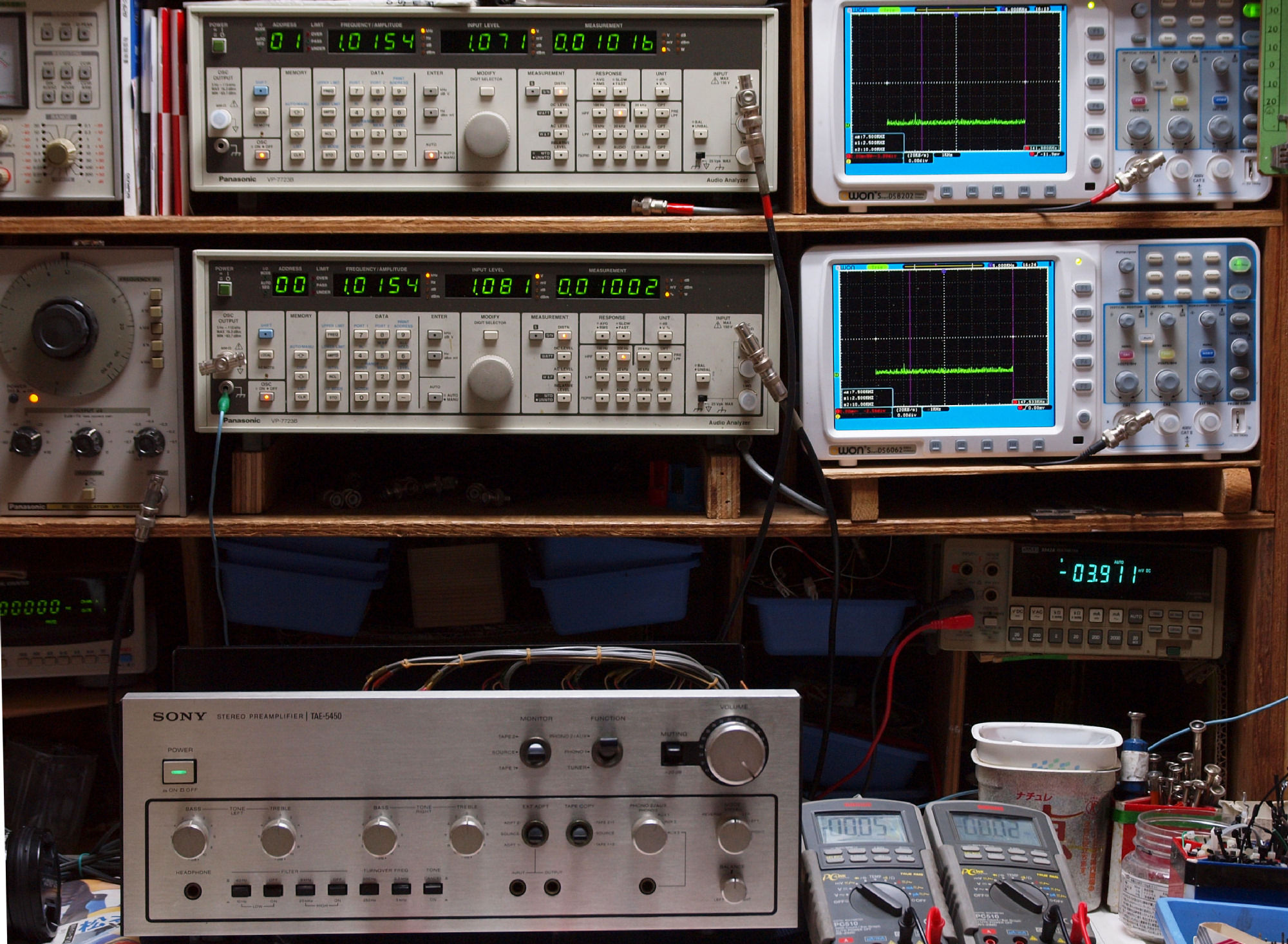

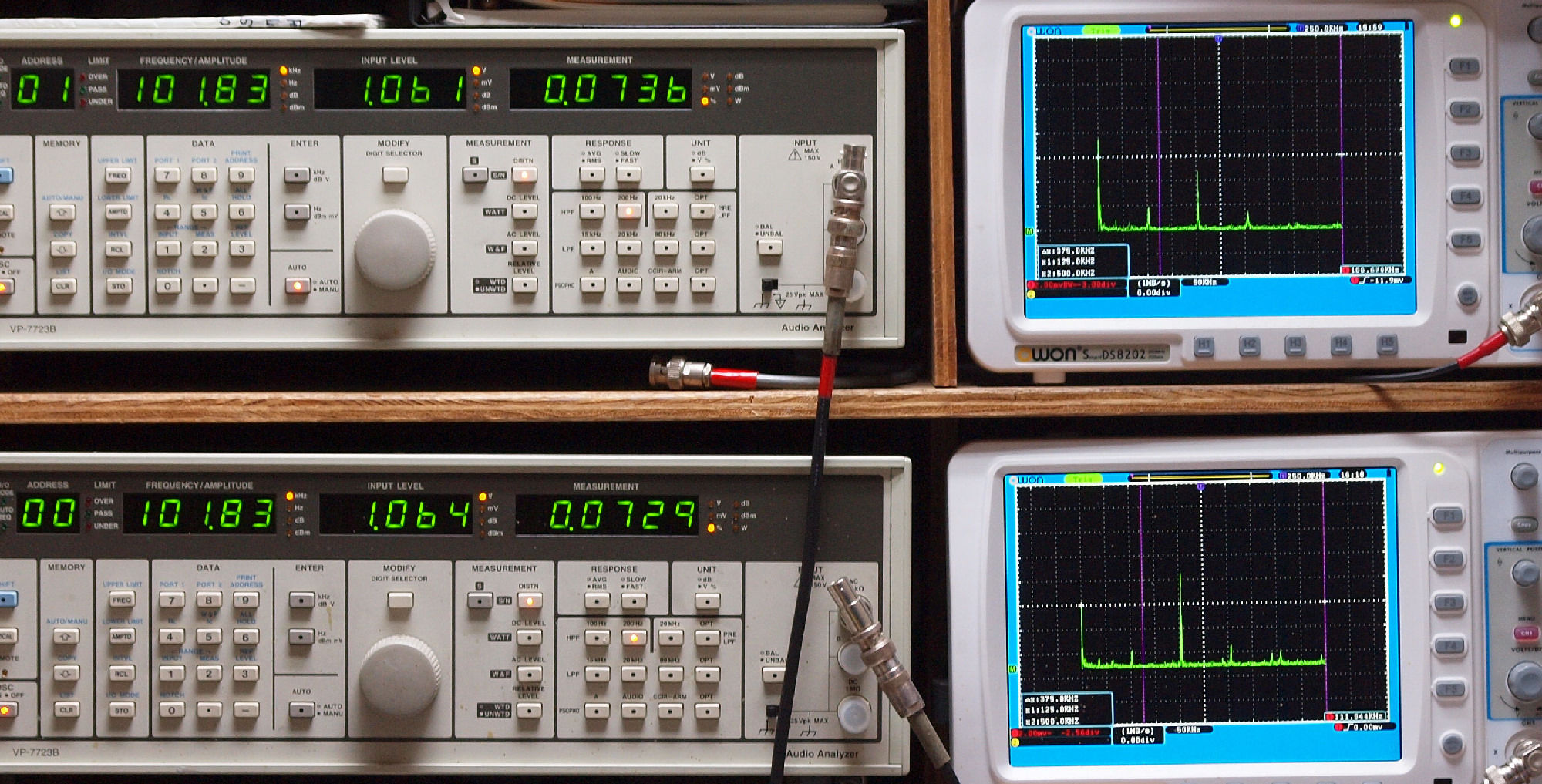

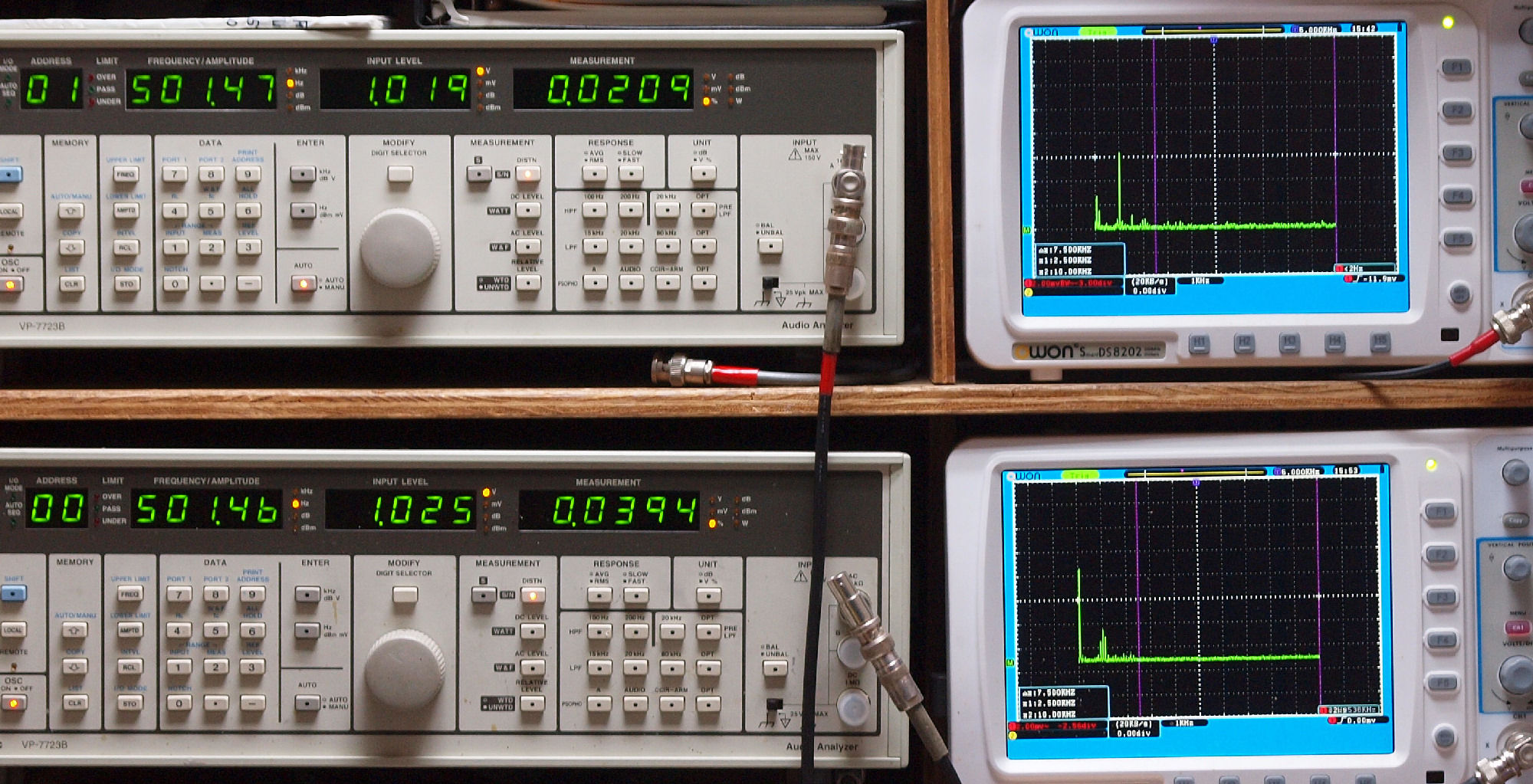

Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整。 　　　　「見方」。 　　　上段中　右側出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

Ｅ１１．　ＡＵＸ　５０Ｈｚ入力、Ｒ側出力電圧＝１Ｖ、　０．００４９％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝１Ｖ、　０．００５５％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ１２．　ＡＵＸ　１００Ｈｚ入力、Ｒ側出力電圧＝１Ｖ、　０．００４６％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝１Ｖ、　０．００５１％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ１３．　ＡＵＸ　５００Ｈｚ入力、Ｒ側出力電圧＝１Ｖ、　０．０１０％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝１Ｖ、　０．０１０％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

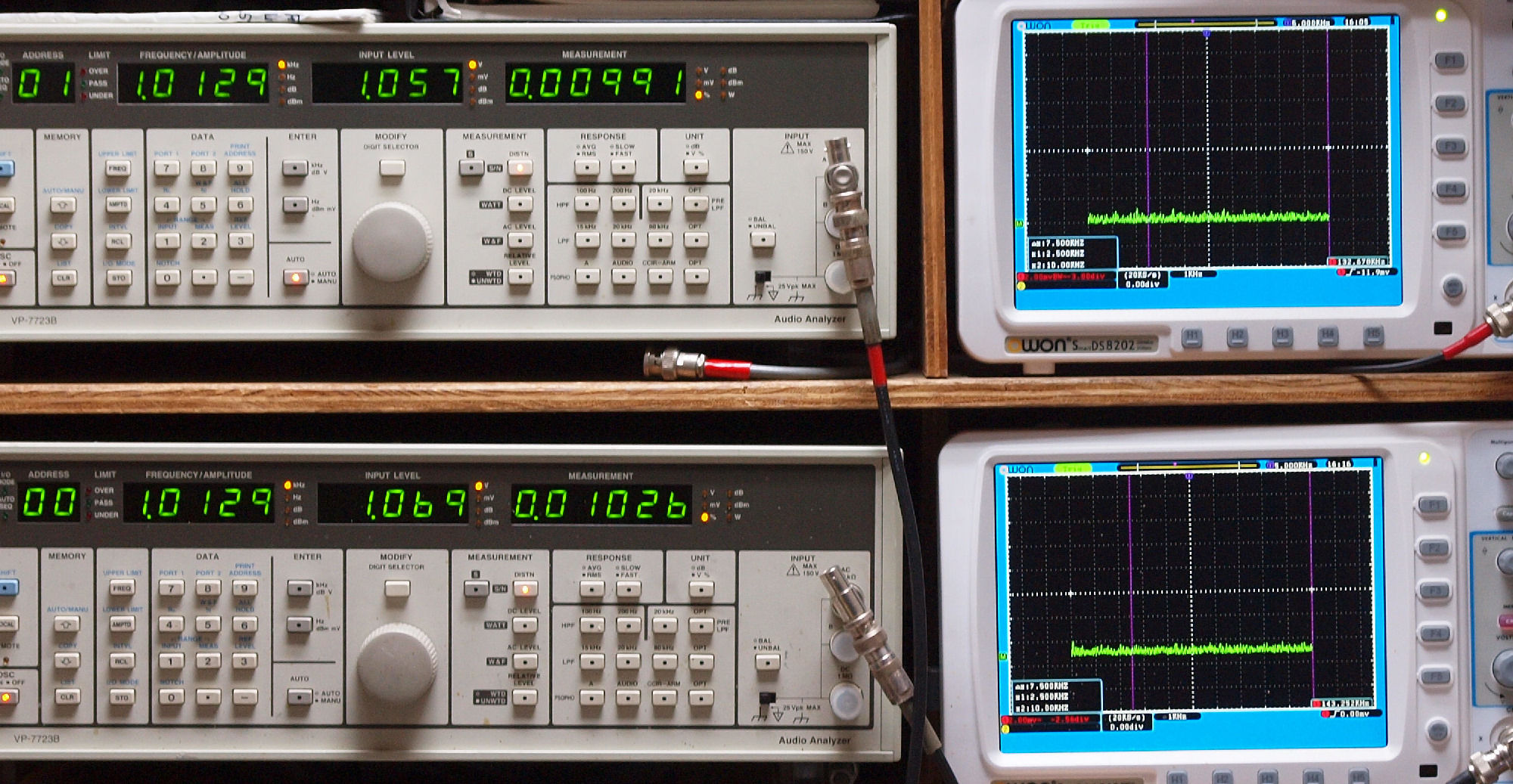

Ｅ１４．　ＡＵＸ　１ｋＨｚ入力、Ｒ側出力電圧＝１Ｖ、　０．００９９％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝１Ｖ、　０．０１０％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

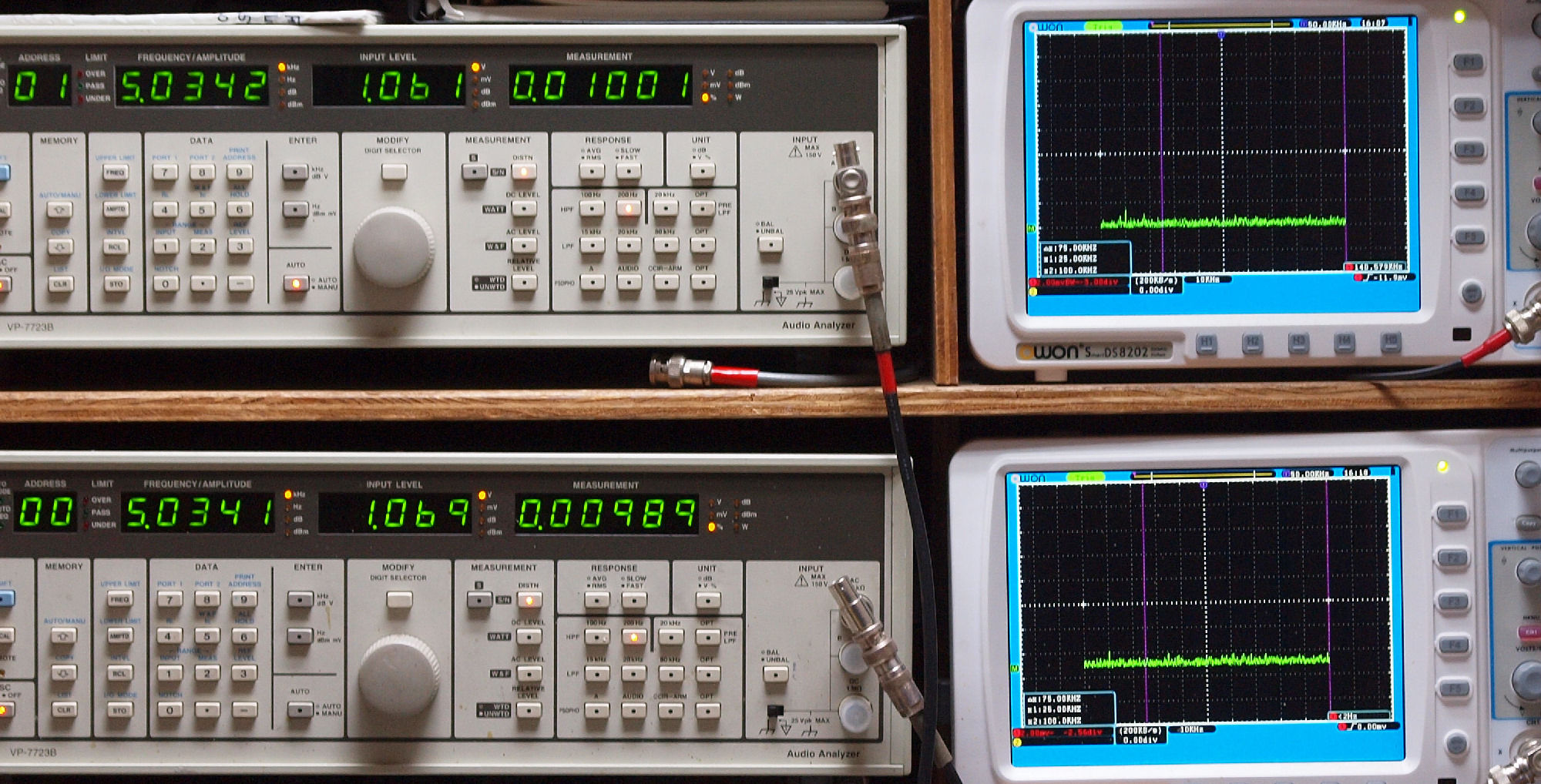

Ｅ１５．　ＡＵＸ　５ｋＨｚ入力、Ｒ側出力電圧＝１Ｖ、　０．０１０％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝１Ｖ、　０．００９９％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ１６．　ＡＵＸ　１０ｋＨｚ入力、Ｒ側出力電圧＝１Ｖ、　０．０１０％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝１Ｖ、　０．０１０％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ１７．　ＡＵＸ　５０ｋＨｚ入力、Ｒ側出力電圧＝１Ｖ、　０．００９６％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝１Ｖ、　０．００９４％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

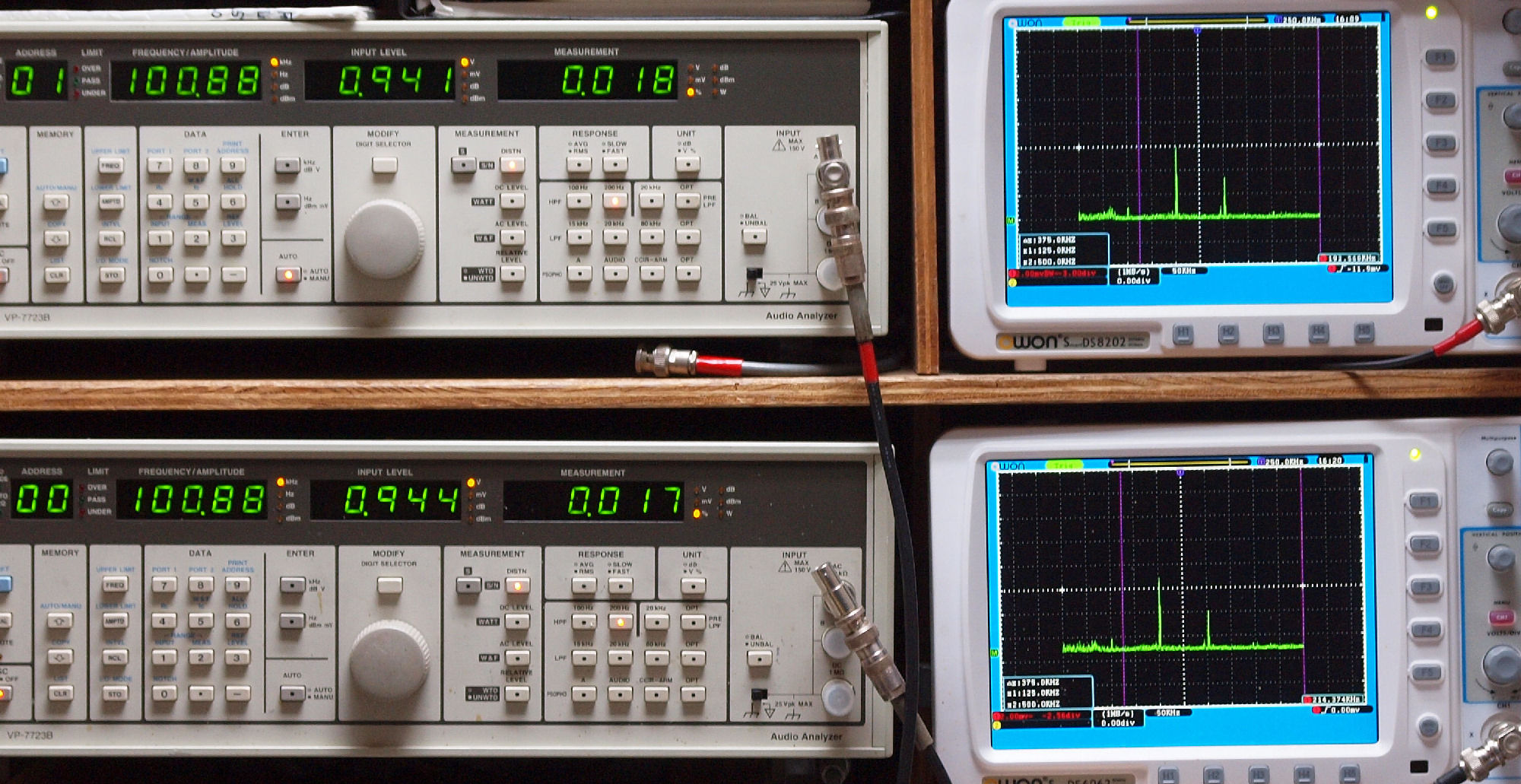

Ｅ１８．　ＡＵＸ　１００ｋＨｚ入力、Ｒ側出力電圧＝０．９Ｖ、　０．０１８％歪み。 　　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝０．９Ｖ、　０．０１７％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

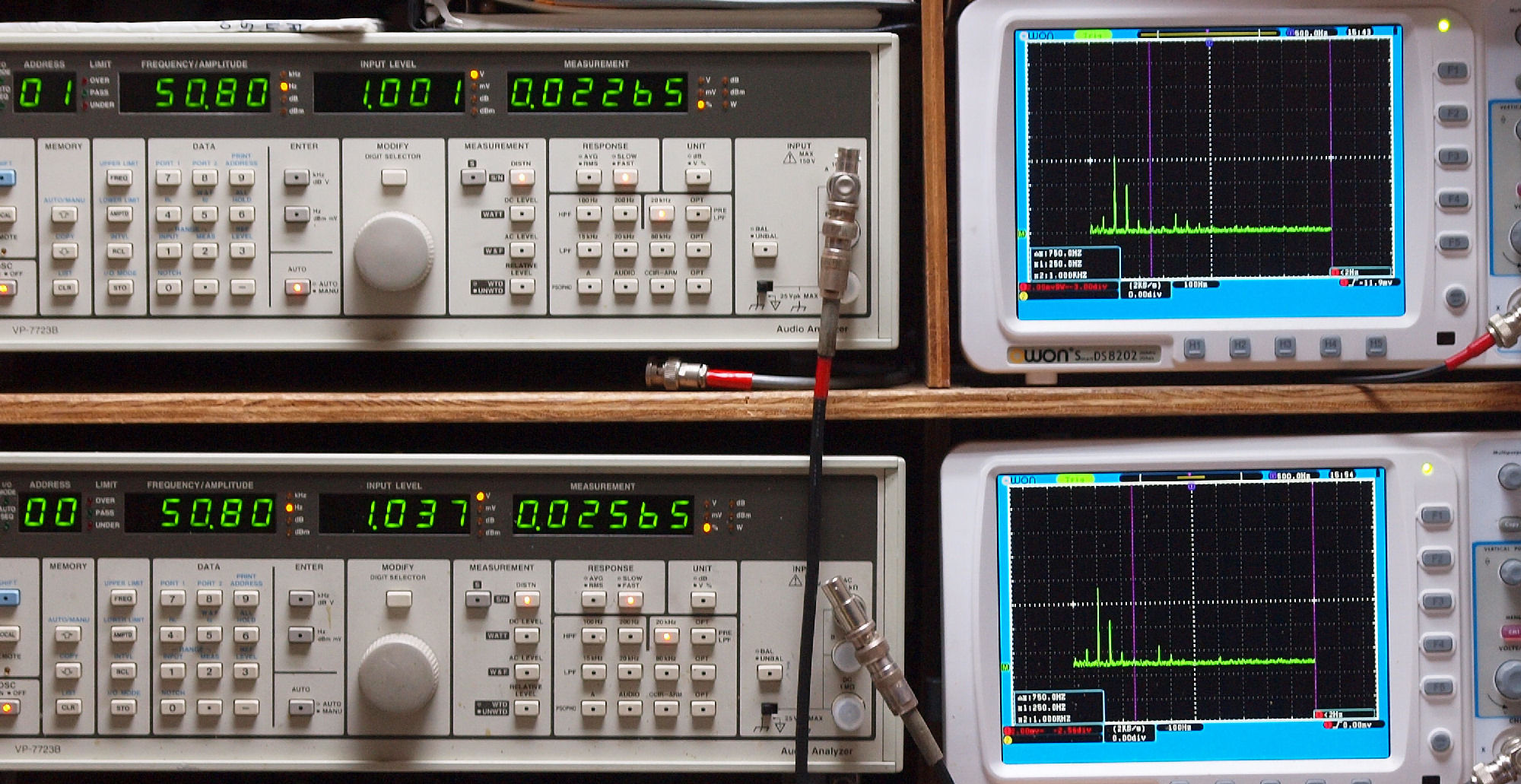

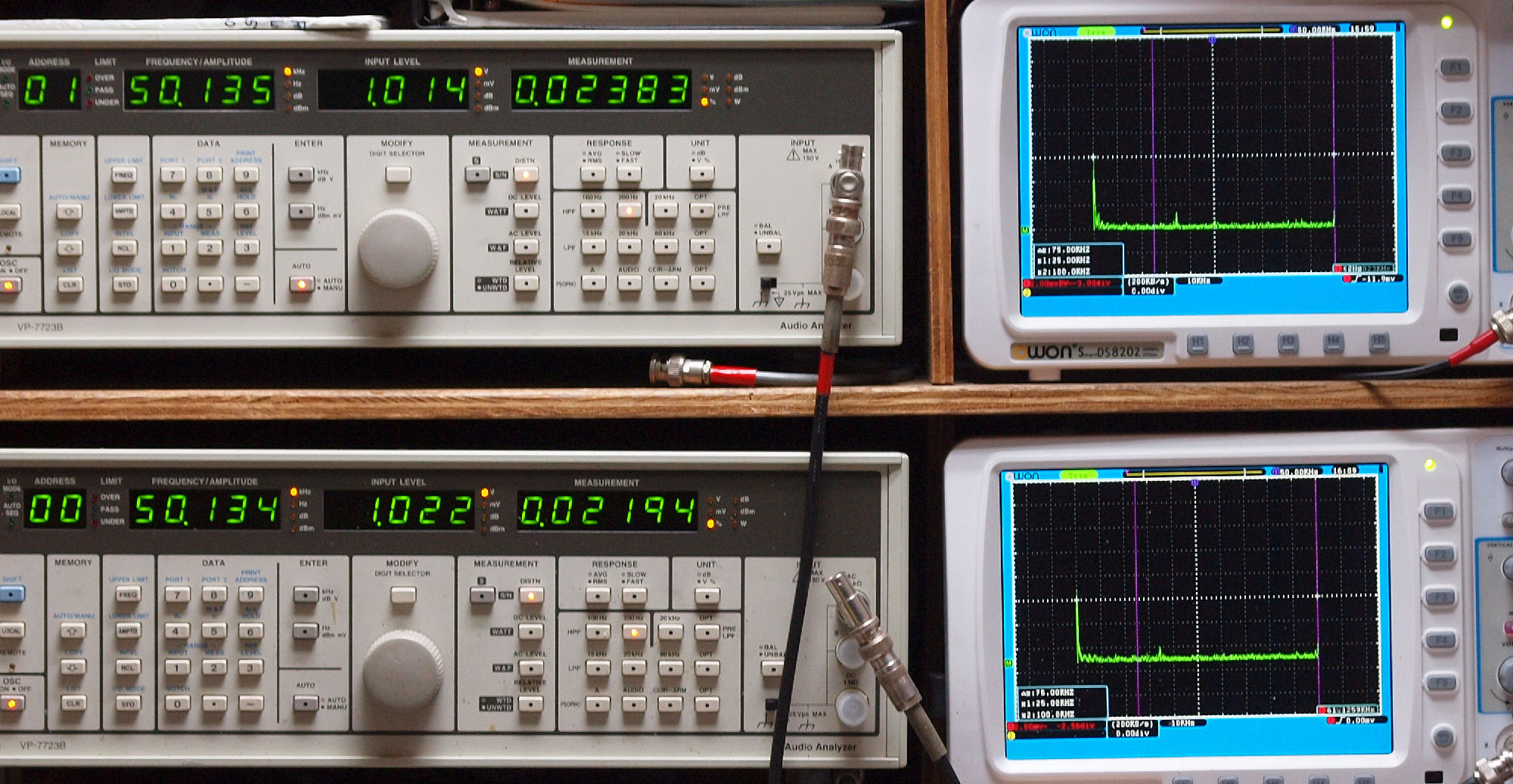

Ｅ２１．　ＭＭ　５０Ｈｚ入力、Ｒ側出力電圧＝１Ｖ、　０．０２３％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝１Ｖ、　０．０２６％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２２．　ＭＭ　１００Ｈｚ入力、Ｒ側出力電圧＝１Ｖ、　０．０１９％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝１Ｖ、　０．０６１％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２３．　ＭＭ　５００Ｈｚ入力、Ｒ側出力電圧＝１Ｖ、　０．０２１％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝１Ｖ、　０．０３９％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２４．　ＭＭ　１ｋＨｚ入力、Ｒ側出力電圧＝１Ｖ、　０．０１１％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝１Ｖ、　０．０１１％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

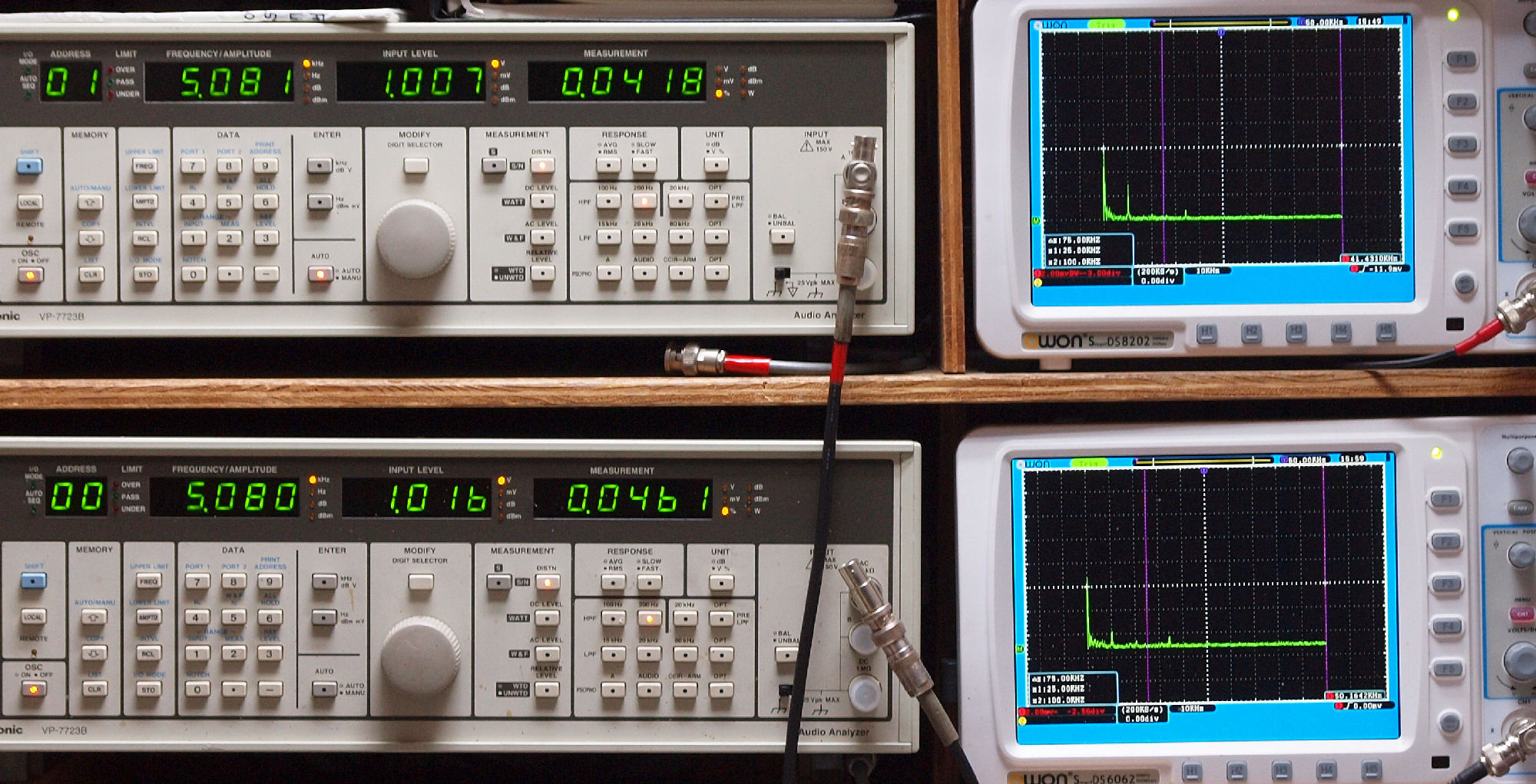

Ｅ２５．　ＭＭ　５ｋＨｚ入力、Ｒ側出力電圧＝１Ｖ、　０．０４２％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝１Ｖ、　０．０４６％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

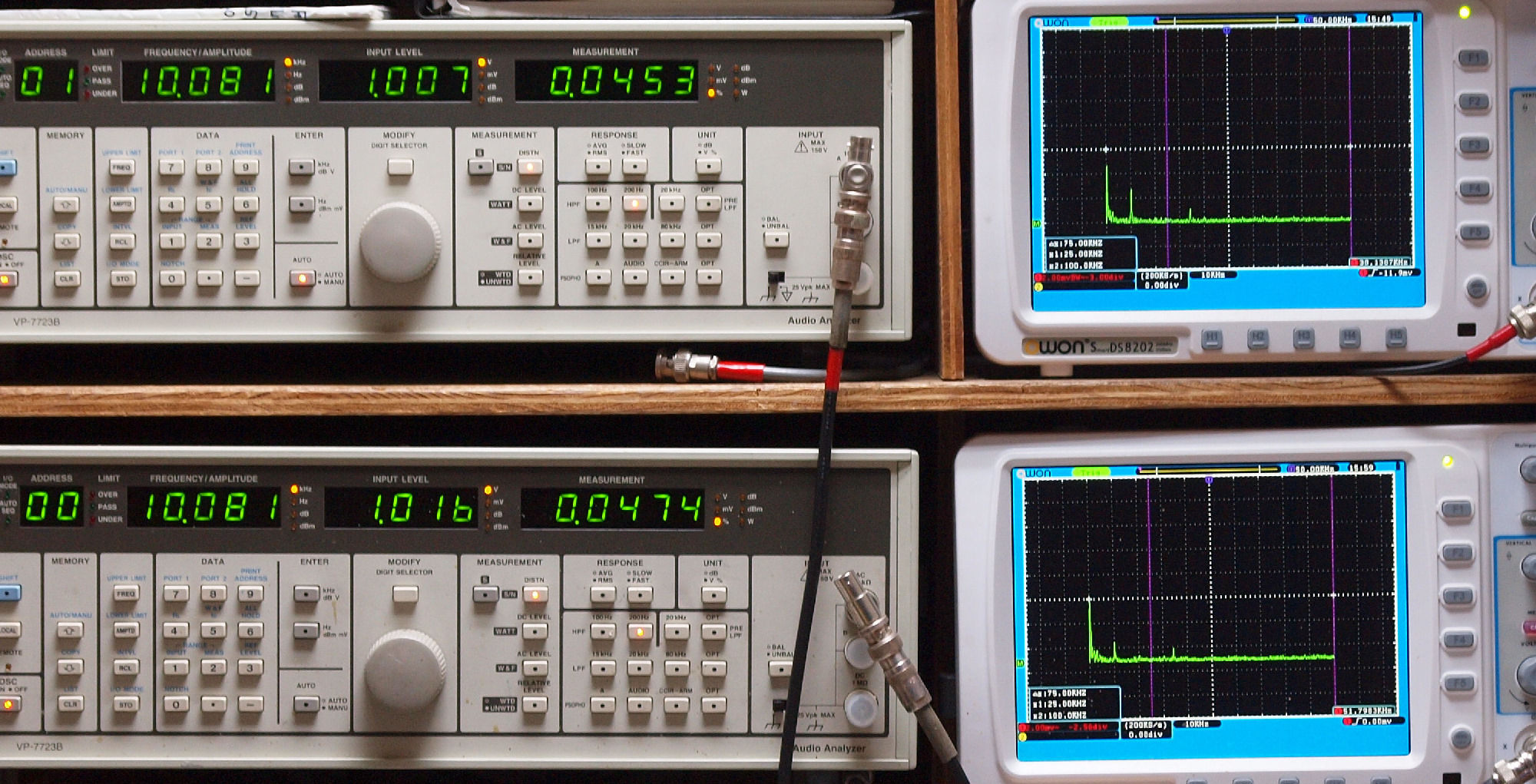

Ｅ２６．　ＭＭ　１０ｋＨｚ入力、Ｒ側出力電圧＝１Ｖ、　０．０４５％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝１Ｖ、　０．０４７％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２７．　ＭＭ　５０ｋＨｚ入力、Ｒ側出力電圧＝１Ｖ、　０．０２４％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝１Ｖ、　０．０２２％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｅ２８．　ＭＭ　１００ｋＨｚ入力、Ｒ側出力電圧＝０．９Ｖ、　０．０７４％歪み。 　　　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝０．９Ｖ、　０．０７３％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

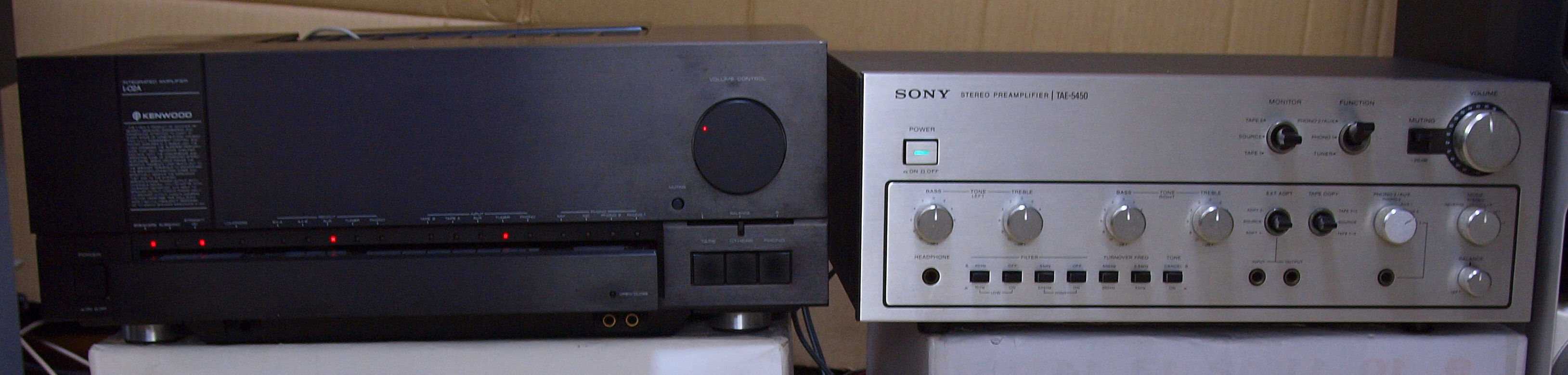

Ｅ５．　２４時間エージング、　左は　Ｌ−０２Ａ．　７台目

Ｓ．　Ｓｏｎｙ　ＴＡＥ−５４５０　の仕様（マニアル・カタログより）

型式 ステレオプリアンプ　TAE-5450 回路方式 イコライザーアンプ＝ユニットアンプ×1構成、フラットアンプ兼用 トーンコントロールアンプ＝ユニットアンプ×1構成 フィルターアンプ＝2トランジスタ構成 ヘッドホンアンプ＝1IC構成 ユニットアンプ＝ Dual FET差動入力＋2PNP差動＋1FET 　　　　　　　　　　 1PNPコンプリメンタリーバッファアンプ 　　　　　　　　　　　＋1NPNトランジスタ定電流回路 入力感度/インピーダンス Phono1、2＝1.5mV/50kΩ Tuner、Aux1、2、3、Tape1、2、EXT.Adpt1、2＝150mV/50kΩ 出力レベル/インピーダンス Rec out1、2＝150mV（max.12V）/10kΩ EXT.Adpt＝150mV（max.14V）/10kΩ Headphone＝0.3V（8Ω）、100Ω Output1＝1V（Max.14V）/1kΩ Output2：1V（Max.14V）/2kΩ 高調波歪率 0.03％以下（定格出力1V時、1kHz） 混変調歪率 0.05％以下（定格出力1V時、60Hz：7kHz＝4：1） 周波数特性 Phono1、2＝RIAA偏差 ±0.4dB Tuner、Aux1、2、3、Tape1、2、EXT.Adapt1、2＝10Hz〜100kHz +0 -1dB トーンコントロール Bass＝50Hz、±10dB（ターンオーバー周波数=250Hz） 100Hz、±10dB（ターンオーバー周波数=500Hz） Treble＝10kHz、±10dB（ターンオーバー周波数=2.5kHz） 20kHz、±10dB（ターンオーバー周波数=5kHz）、2dBステップ フィルタ Low＝10Hz/40Hz以下、12dB/oct High＝9kHz/20kHz、12dB/oct ミューティングＳＷ 20dB　Ｄｏｗｎ 残留ノイズ 70μV以下 SN比 Phono1、2＝70dB以上 Tuner、Aux1、2、3、Tape1、2、EXT.Adapt1、2＝90dB以上 使用半導体 トランジスタ=40個 IC=2個 FET=12個 ダイオード=10個 電源 AC100V、50Hz/60Hz 電源コンセント 合計500W 電源スイッチ連動=2系統 電源スイッチ非連動=1系統 消費電力 19W 外形寸法 幅430×高さ168×奥行323mm 重量 8.3kg 付属品 ショートプラグ×4 接続コード RK-74H×2 接続コード RK-81H×1 サイドウッド TAC-15（1セット、\2,800）=別売 価格 ８９，８００円（１９７５年）
