Ｓｏｎｙ　ＴＡ−Ｎ７　修理記録

平成２３年１２月７日到着　　　　月日完成

Ａ．　修理前の状況 Ｖ−ＦＥＴ（縦型電界効果トランジスター）研究用としてオークションで 購入する。 ジャンク品の出品でしたが、基本動作ＯＫ。 Ｔ．　修理前点検測定 B．　原因 経年変化があるが基本動作ＯＫ。 Ｃ．　修理状況 初段ＦＥＴ（電解効果トランジスター）交換。 バイアス／バランスＶＲ交換。 電解コンデンサー交換（オーディオコンデンサー使用）。 フューズ入抵抗交換。 １部整流ダイオード交換。 配線手直し、補強。 入力ＲＣＡ端子交換 電源コードを３Pインレットに交換。 全フューズ入り抵抗交換。 Ｄ．　使用部品 初段ＦＥＴ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　個。 バイアス／バランス半固定ＶＲ　　　　　　　　　　　　　　　　　　　個。 フューズ入り抵抗　　　　　　　　　　　　　　　　　　　　　　　　　　個。 電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　　　　　個 。 フイルムコンデンサー　　　　　　　　　　　　　　　　　　　　　　　　個。 ＲＣＡ端子　　　　　　　　　　　　　　　　　　　　　　　　個。 ３Pインレット　　　　　　　　　　　　　　　　　　　　　　　個。 Ｅ．　調整・測定 Ｆ．　修理費　　００，０００円。 Ｓ．　Ｓｏｎｙ　ＴＡ−Ｎ７　の仕様（マニアル・カタログより）

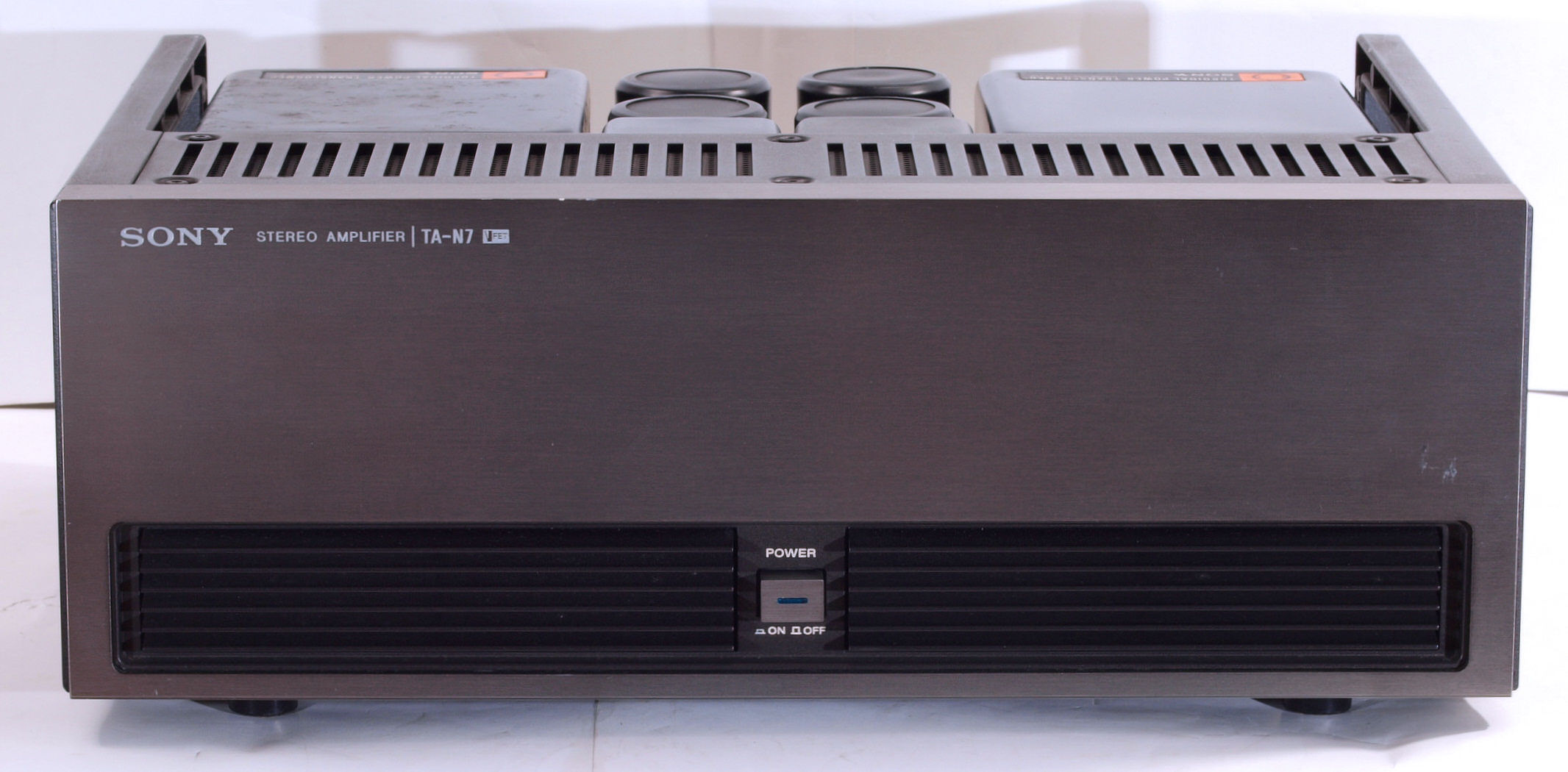

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る

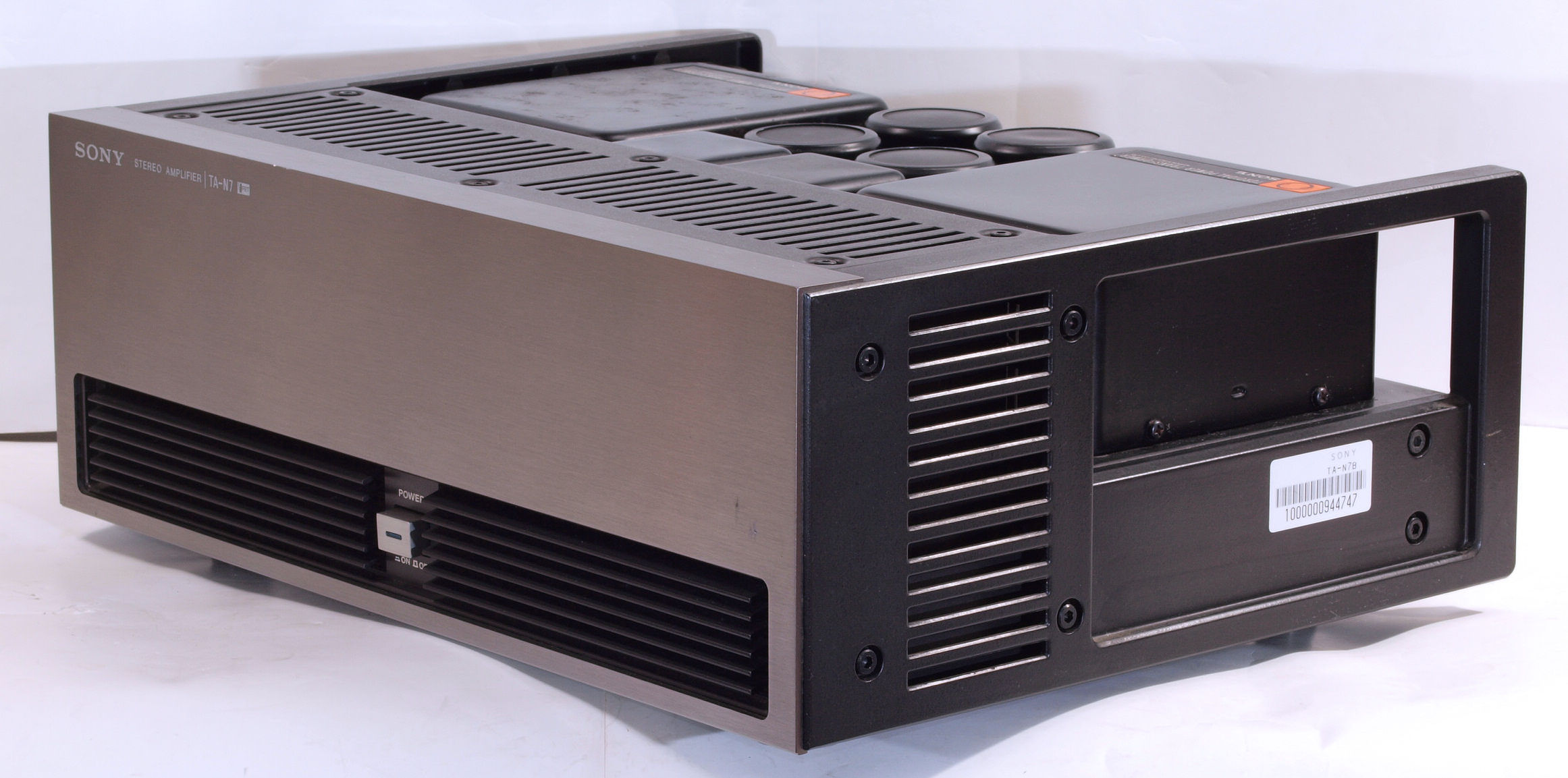

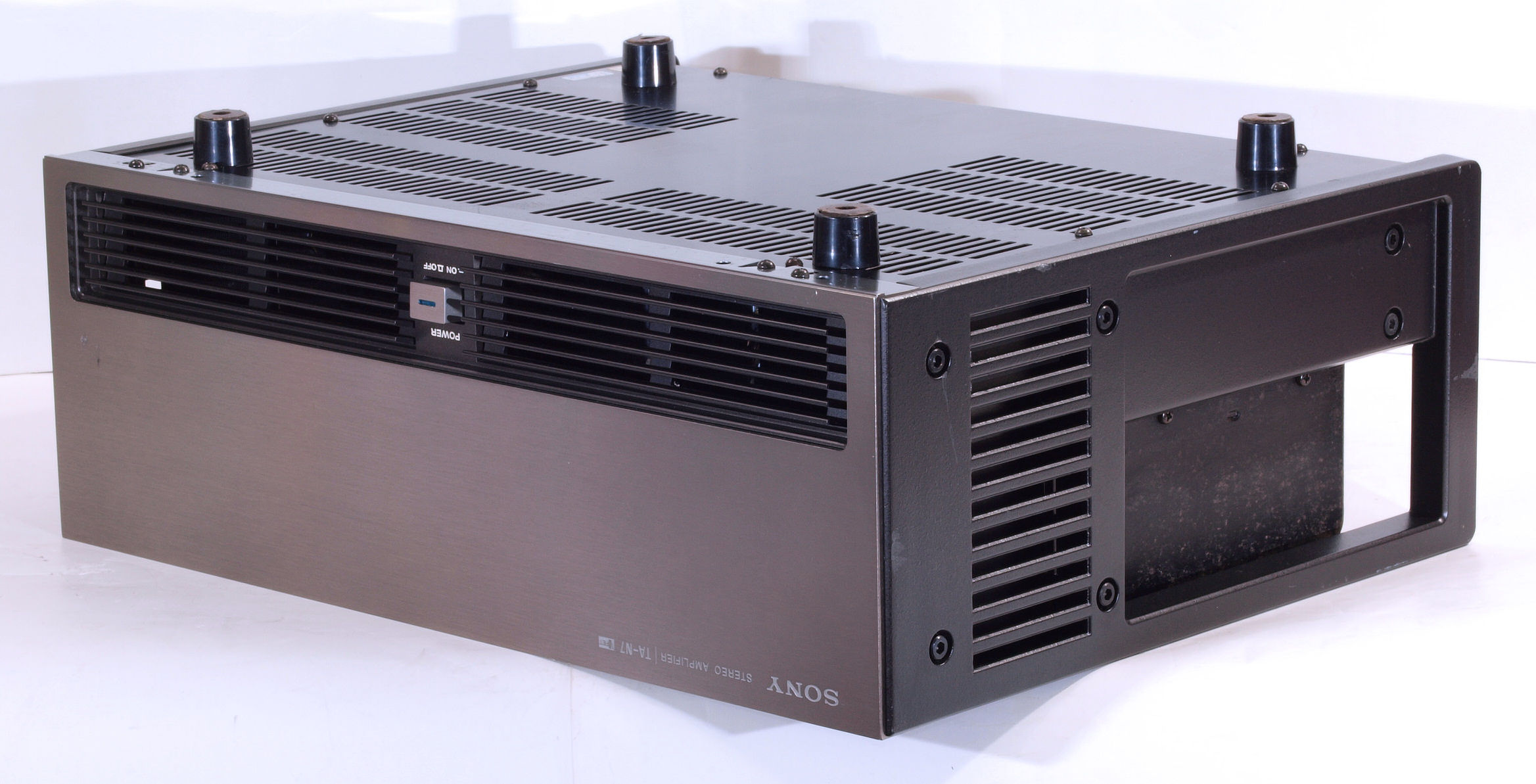

Ａ１２．　点検中　前右から見る

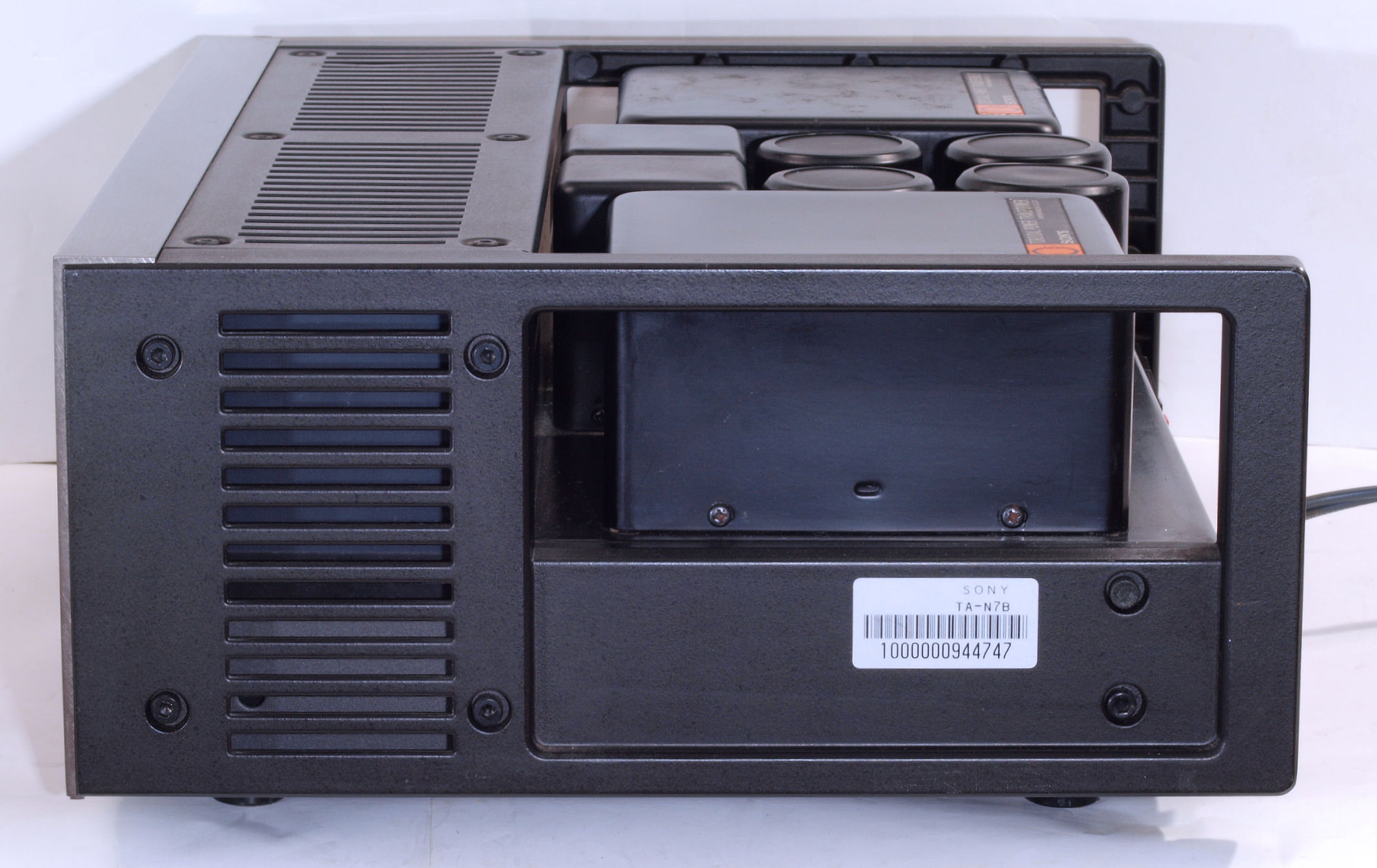

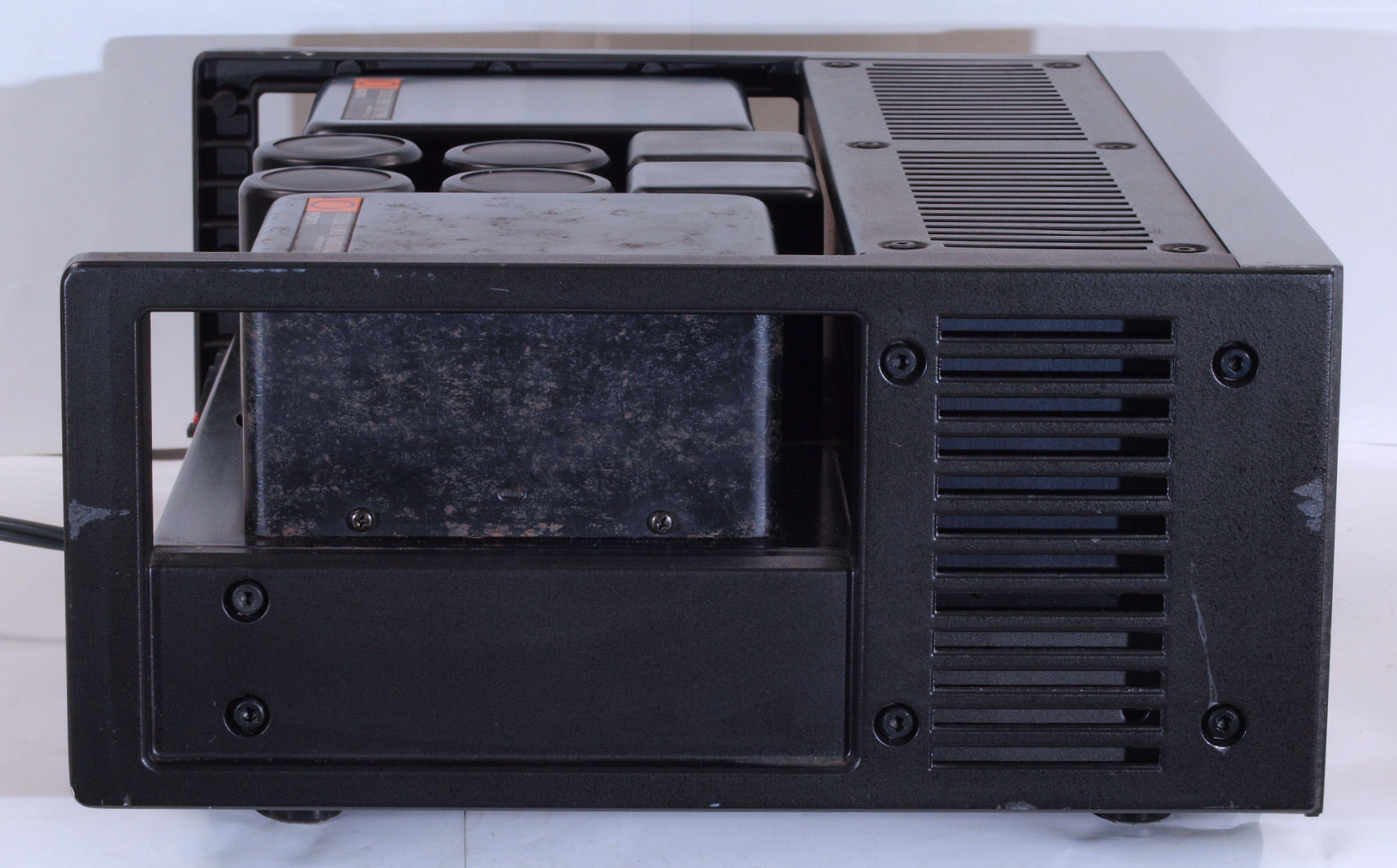

Ａ１３．　点検中　右から見る

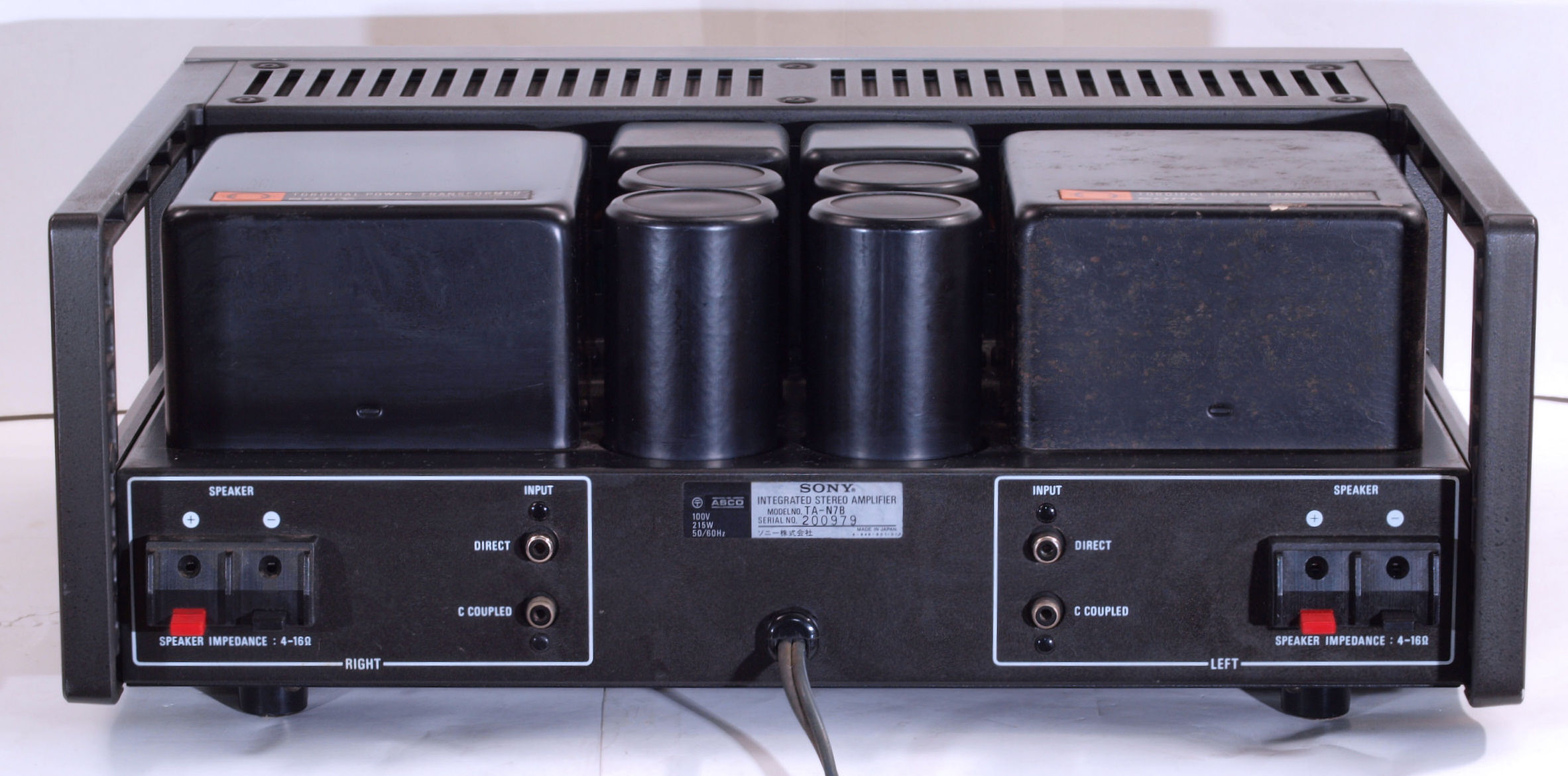

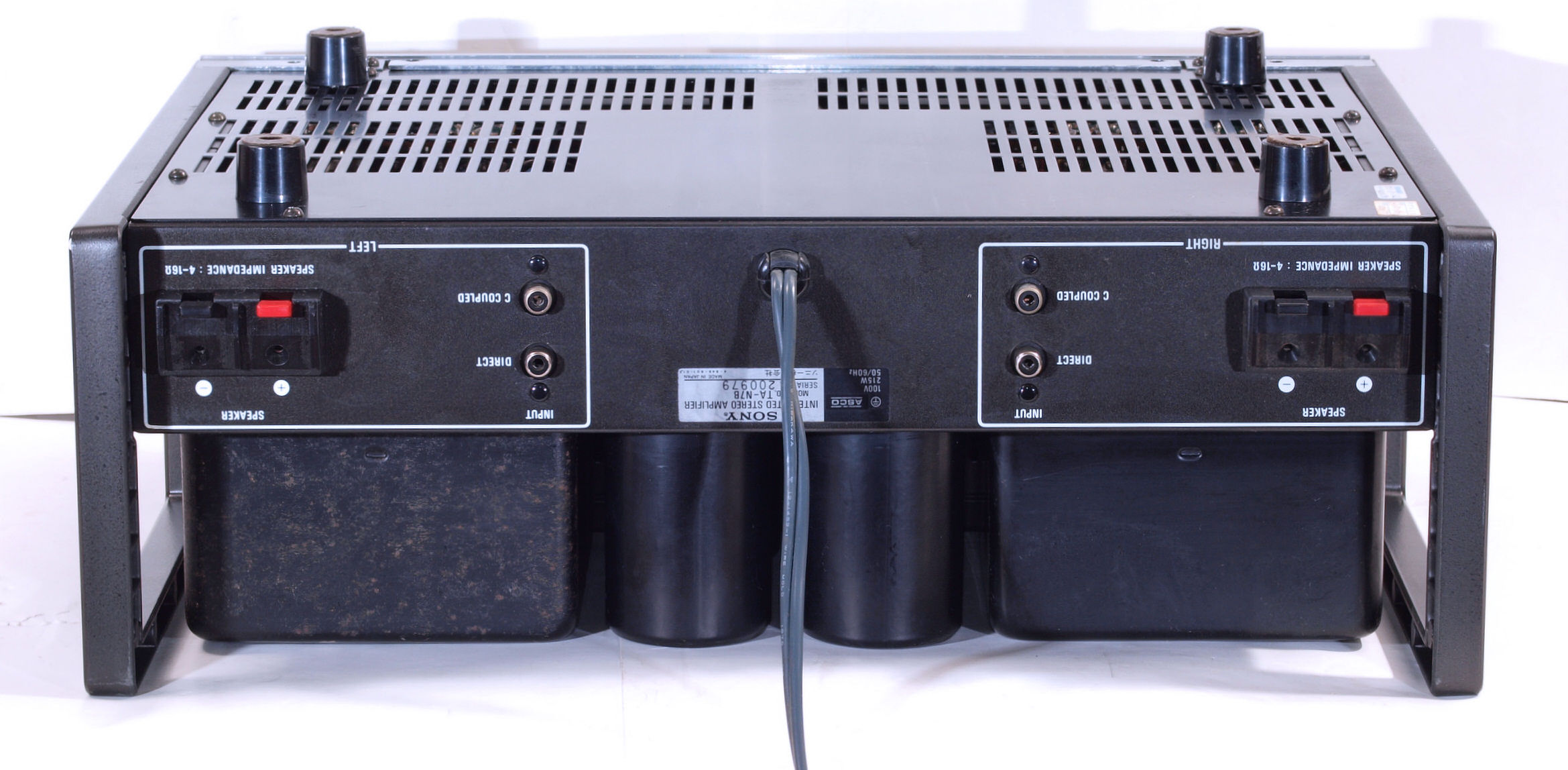

Ａ１４．　点検中　後から見る

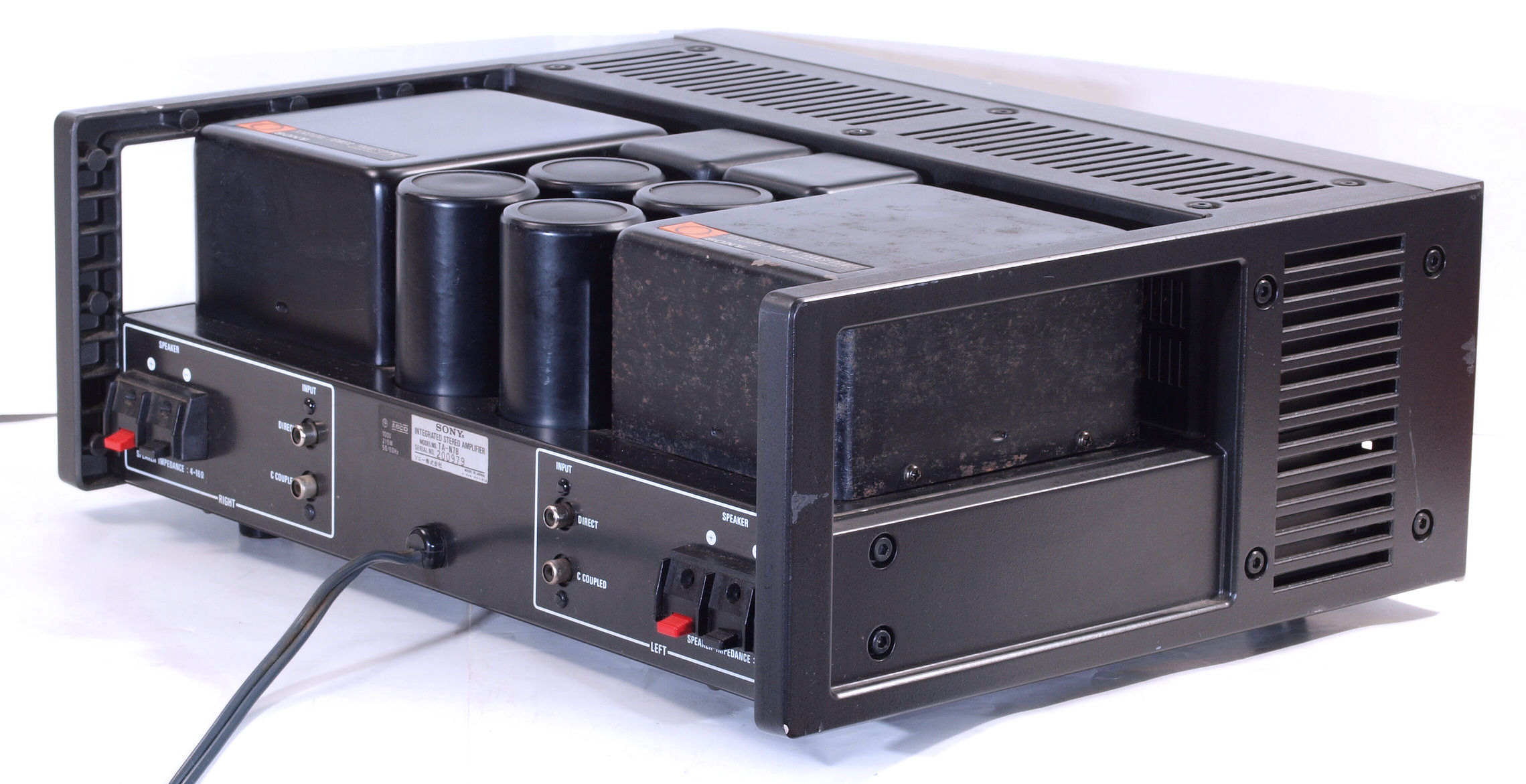

Ａ１５．　点検中　後左から見る

Ａ１６．　点検中　左から見る

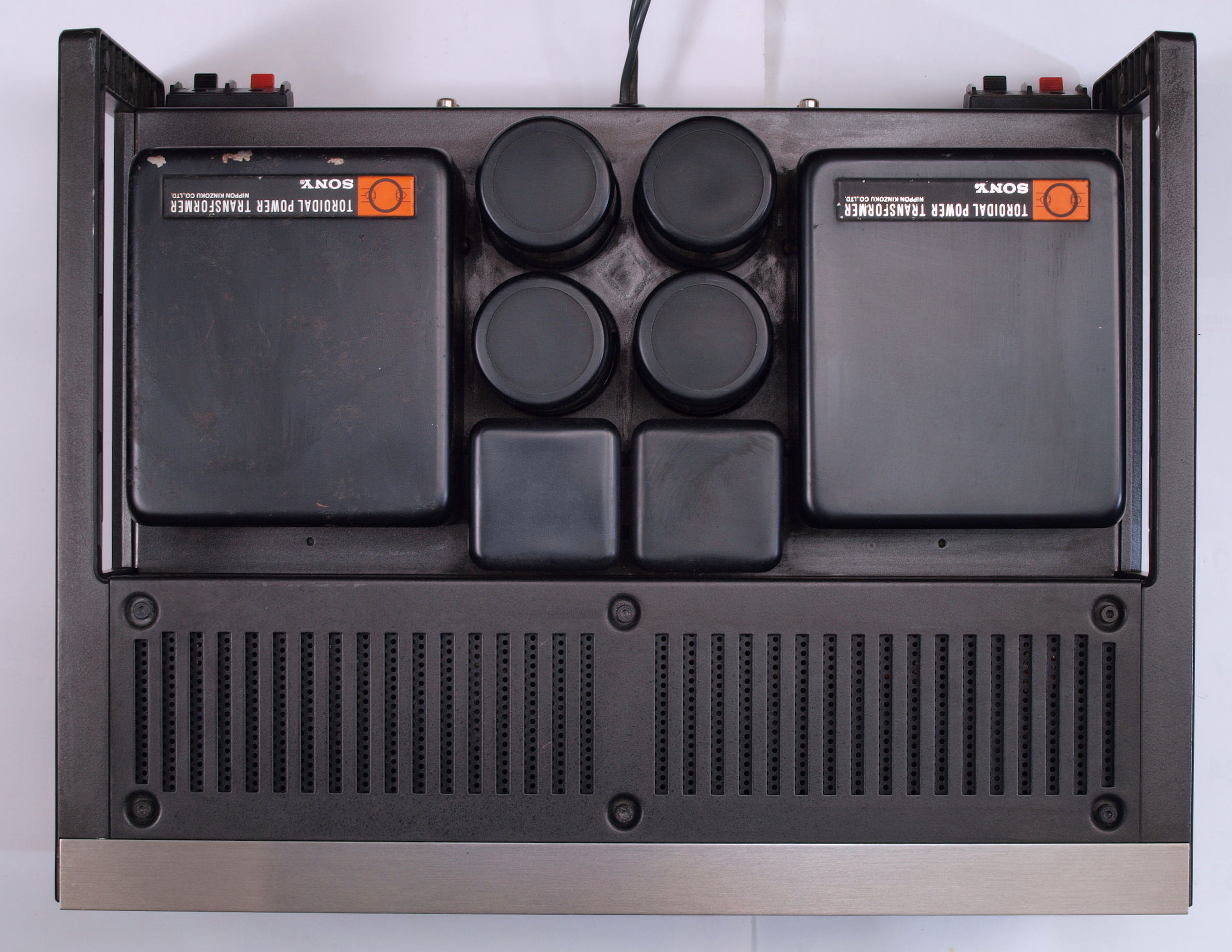

Ａ１７．　点検中　上から見る

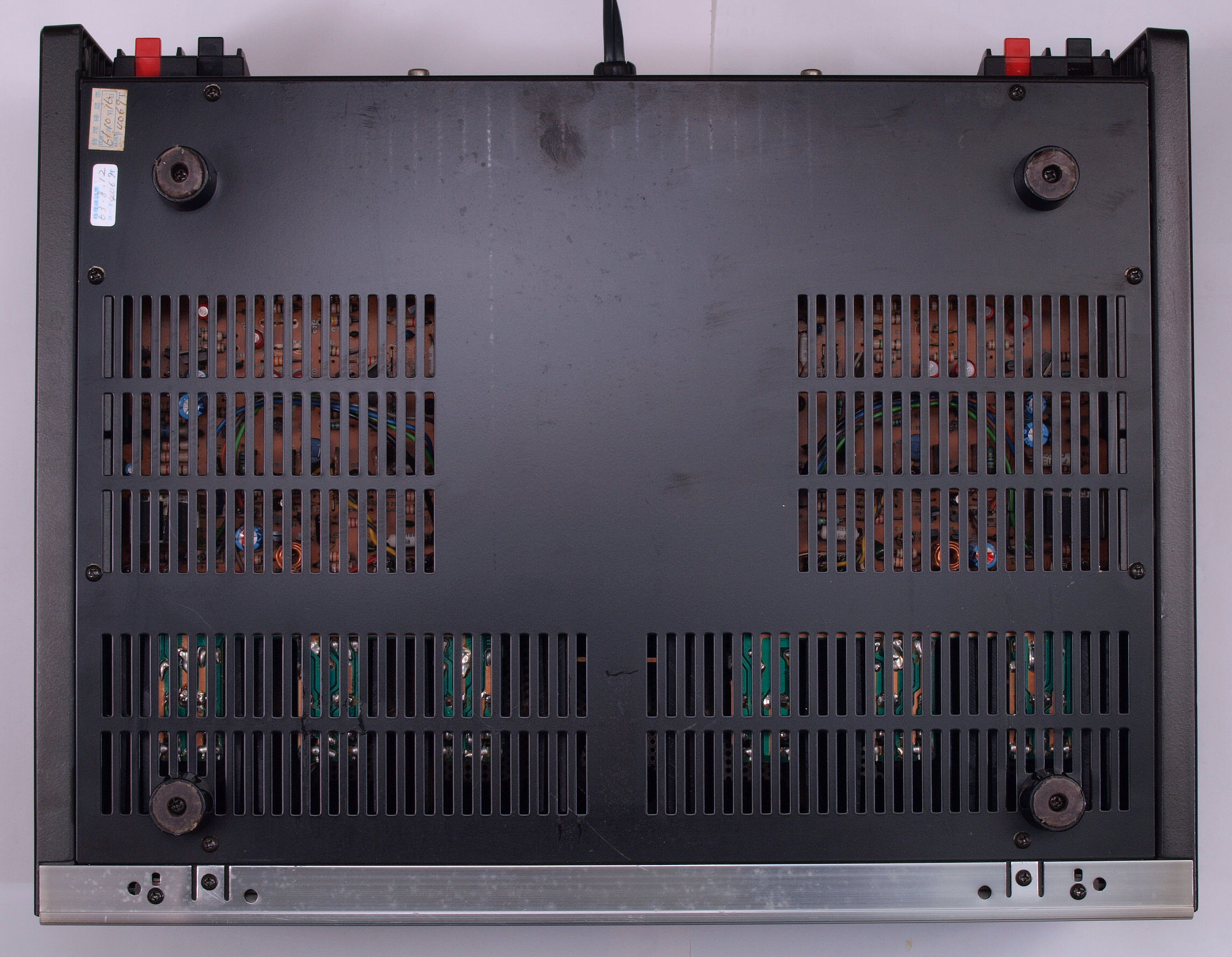

Ａ２１．　点検中　下から見る

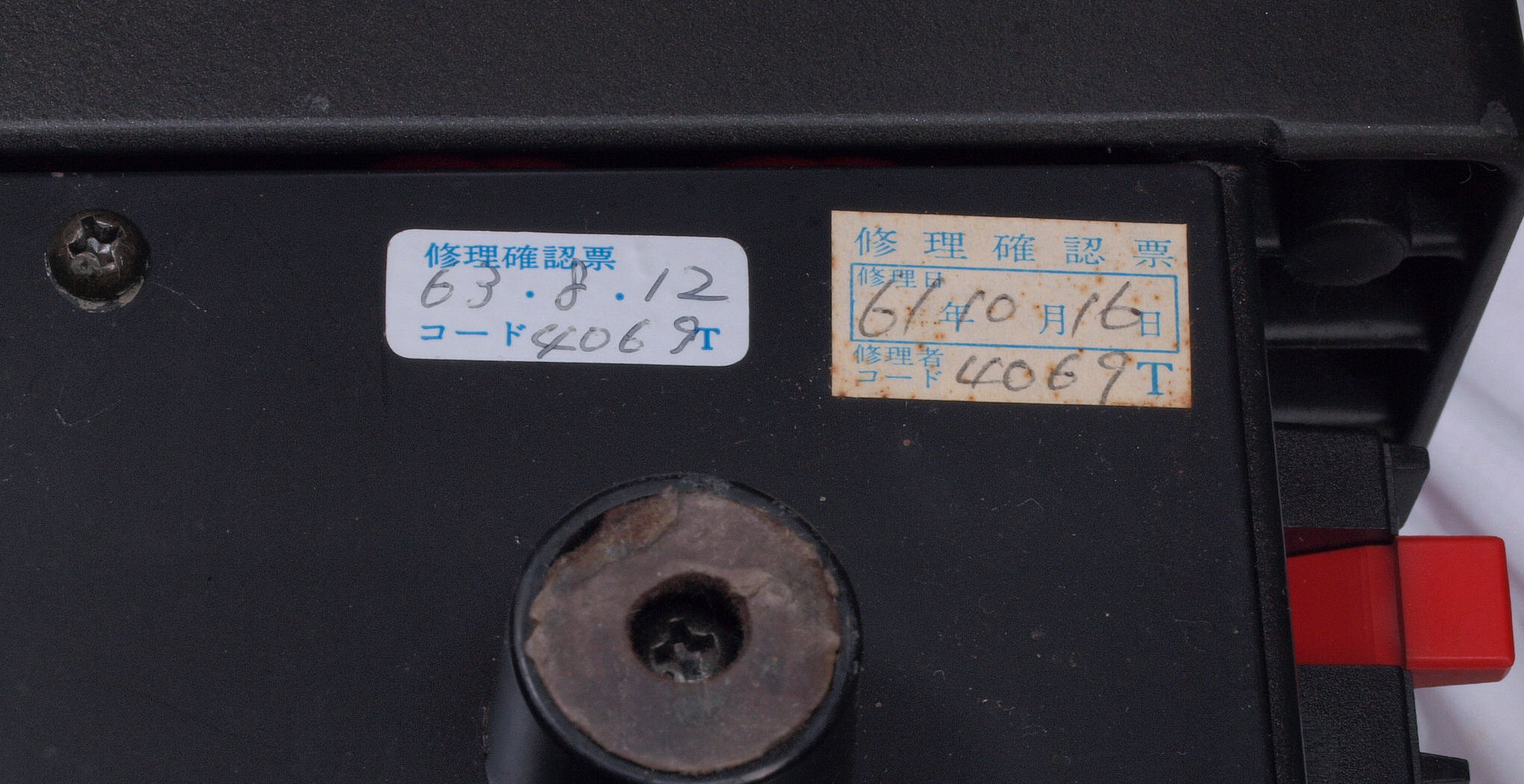

Ａ２１２．　点検中　下から見る、　過去の修理標識。１９８６／１０／１６．及び１９８８／８／１２．

Ａ２２．　点検中　下前から見る

Ａ２３．　点検中　下前左から見る

Ａ２４．　点検中　下後から見る

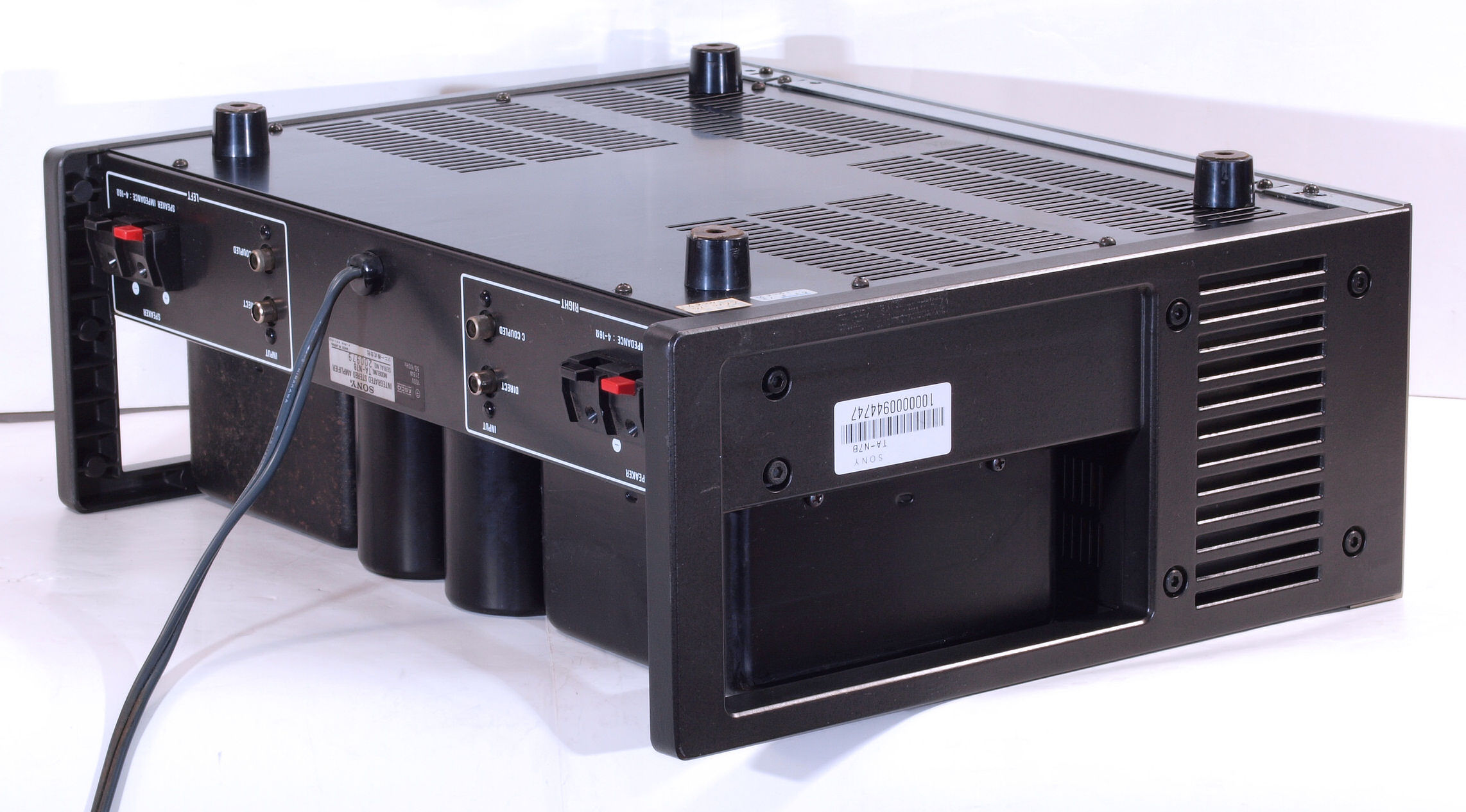

Ａ２５．　点検中　下後右から見る

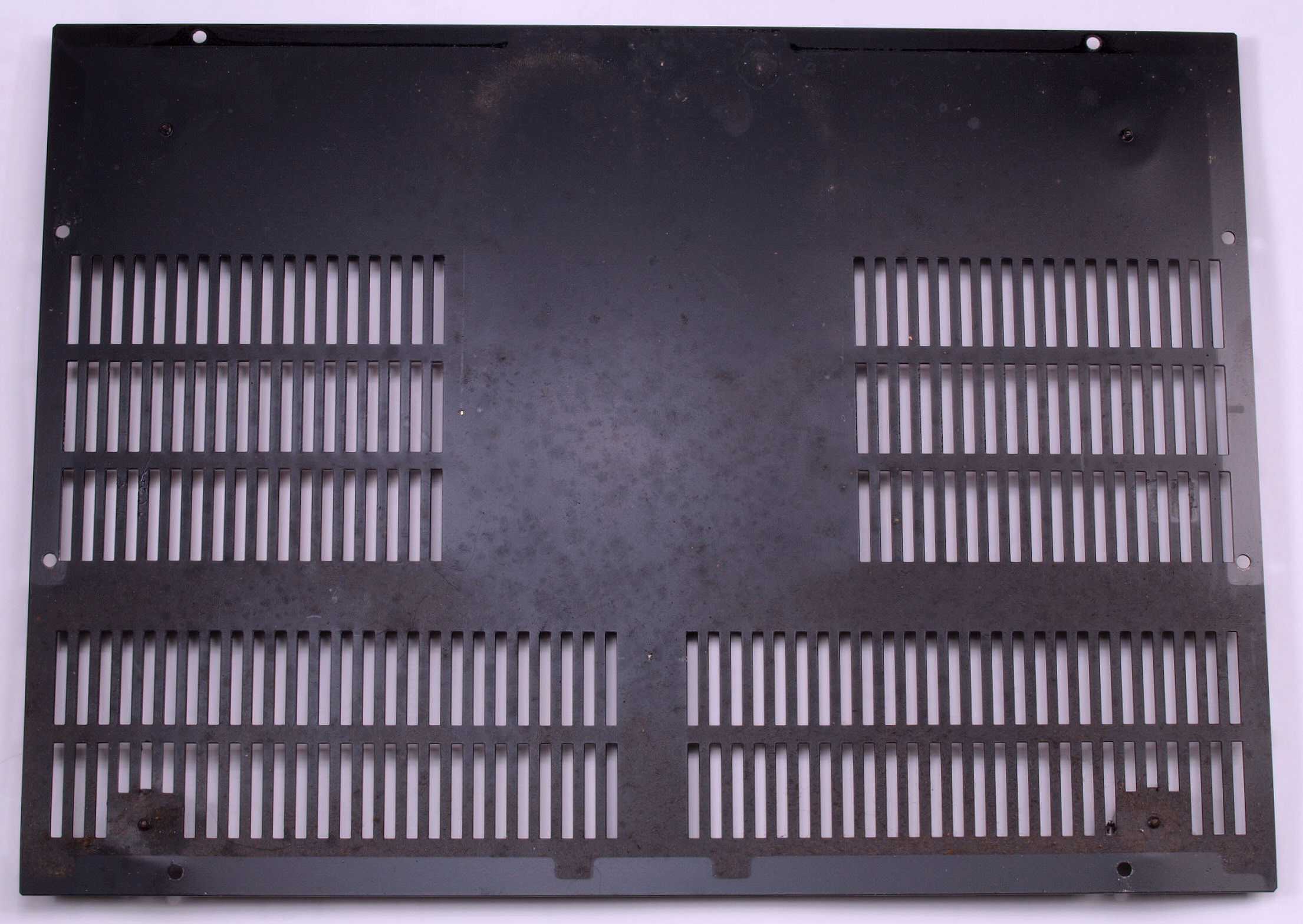

Ａ２６．　点検中　下蓋裏の埃

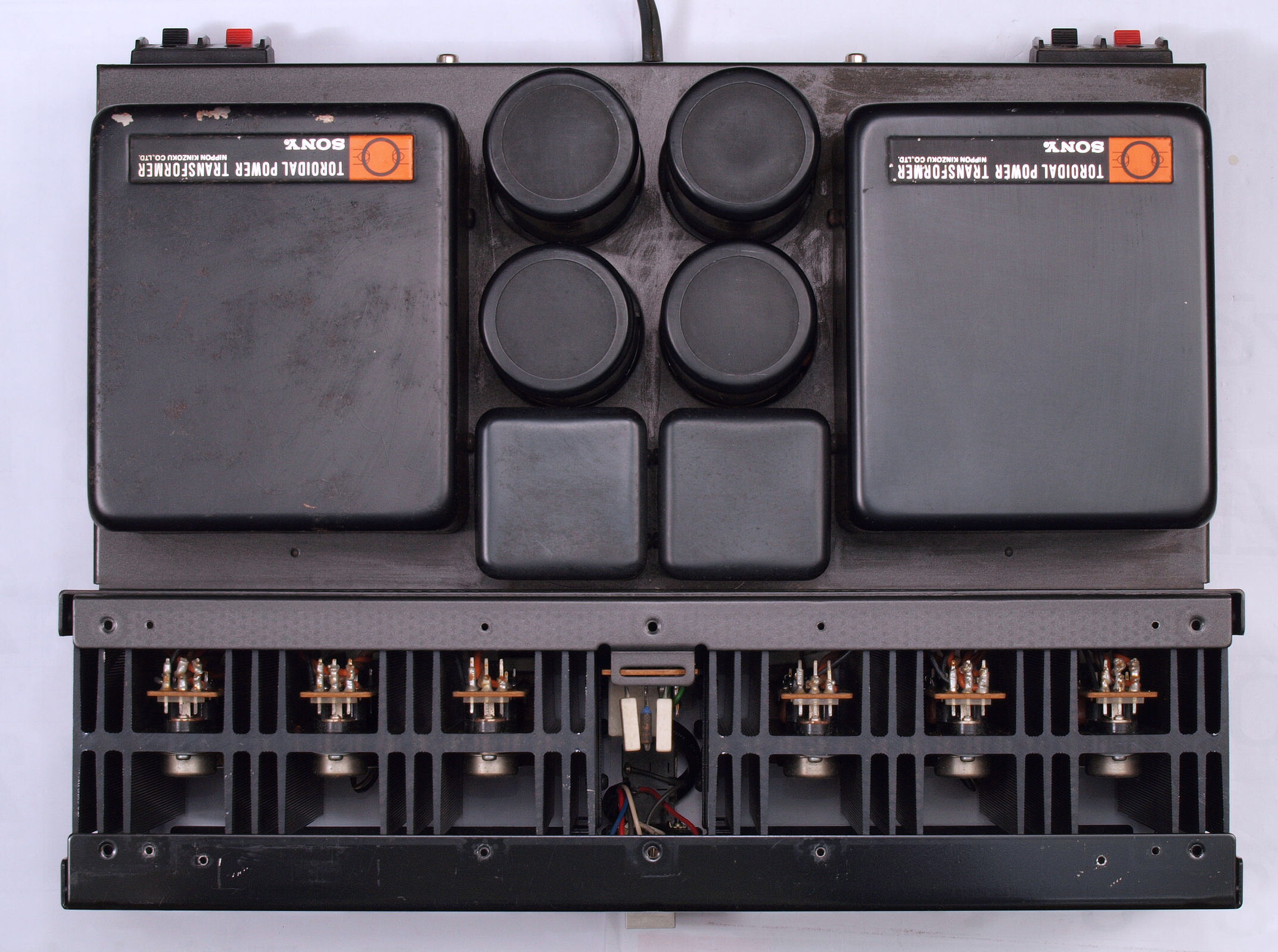

Ａ３１．　点検中　上蓋、ＲＬサイドパネル、フロントパネルを取り、上から見る。

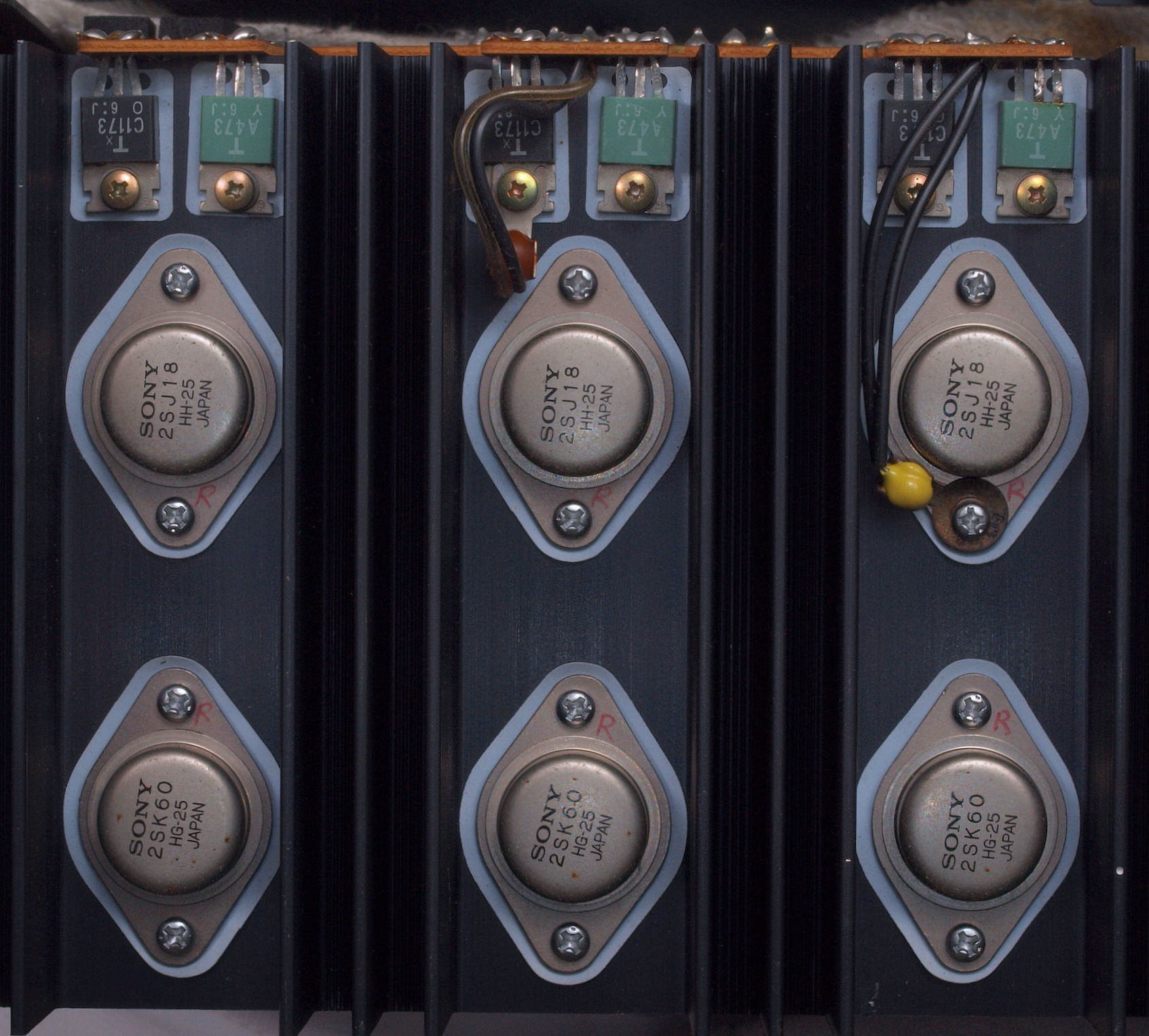

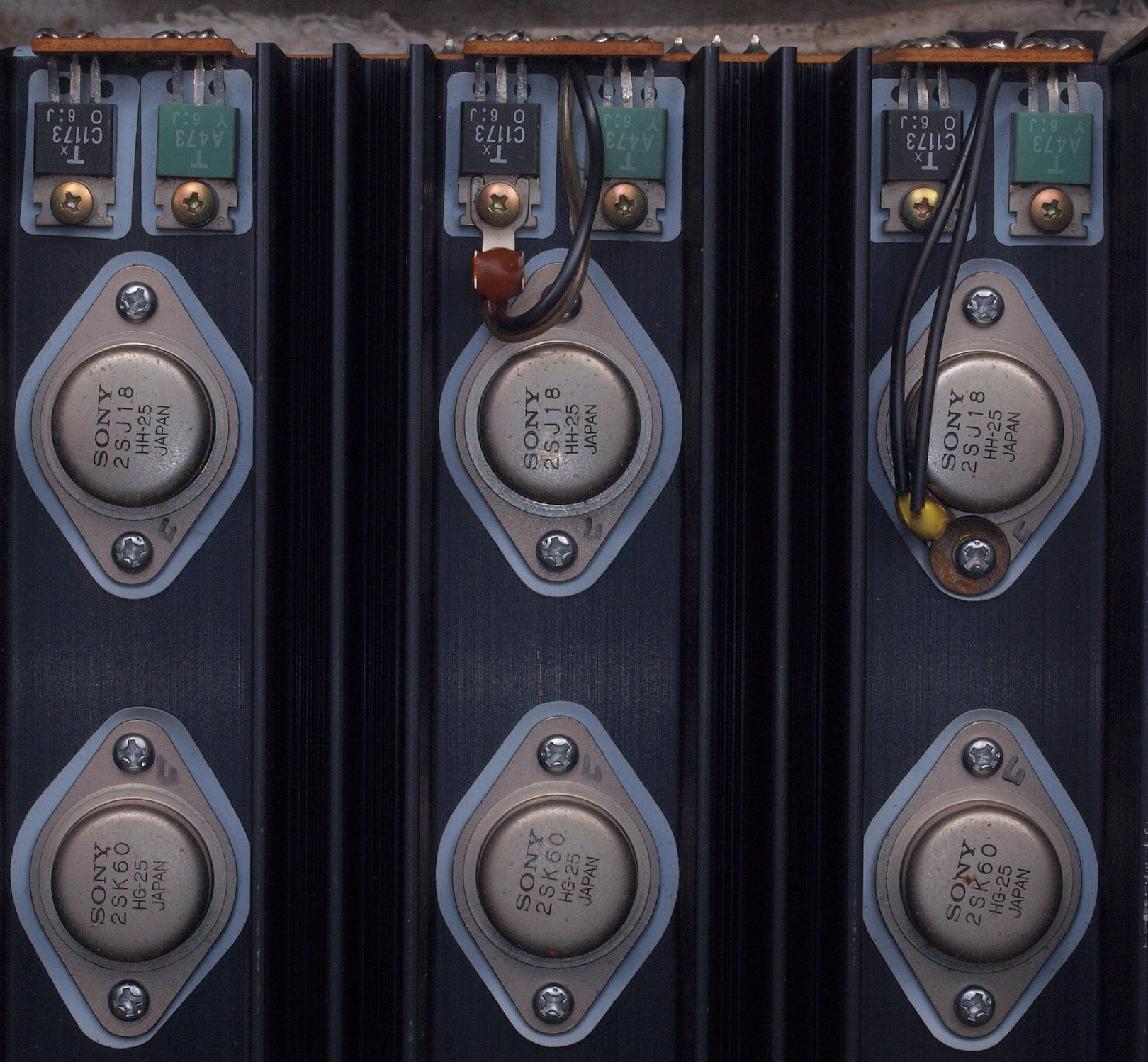

Ａ３２．　点検中　Ｒ側　終段Ｖ−ＦＥＴ（縦型電解トランジスター）、　上はカスケードＴＲ（トランジスター）。

Ａ３３．　点検中　Ｌ側　終段Ｖ−ＦＥＴ（縦型電解トランジスター）、　上はカスケードＴＲ（トランジスター）。

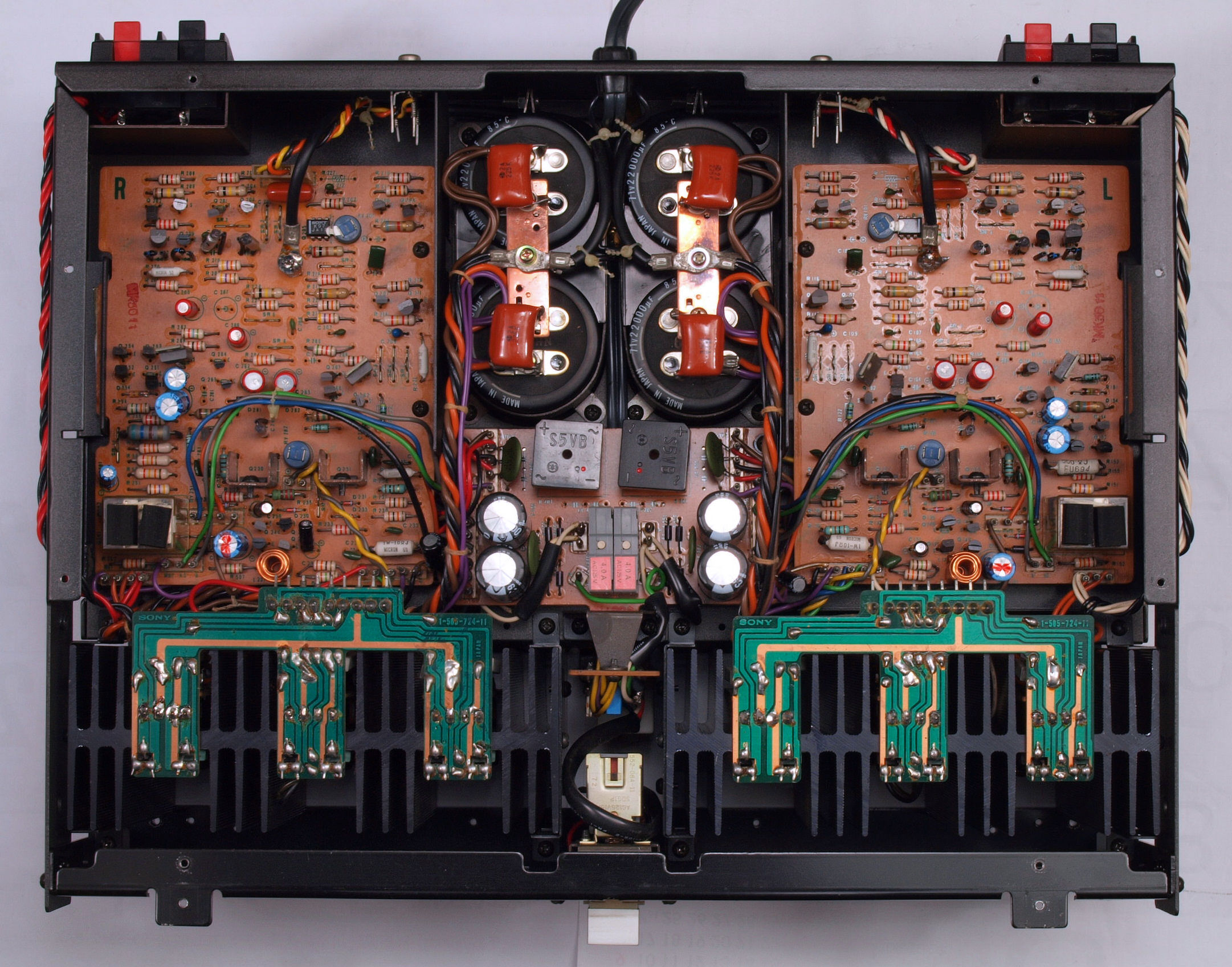

Ａ４１．　点検中　下蓋、ＲＬサイドパネル、フロントパネルを取り、下から見る。

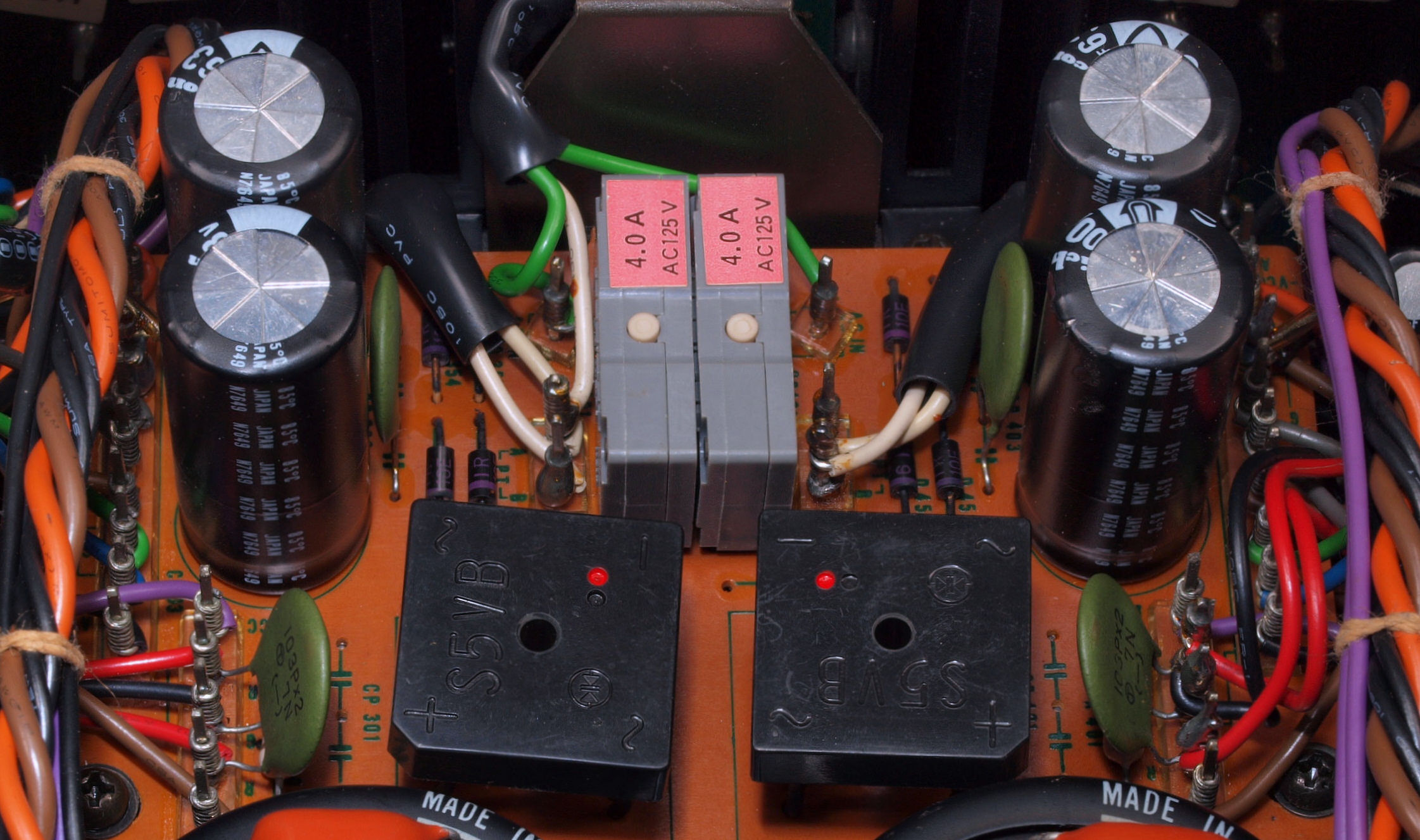

Ａ４２．　点検中　終段Ｖ−ＦＥＴ保護用ブレーカ。

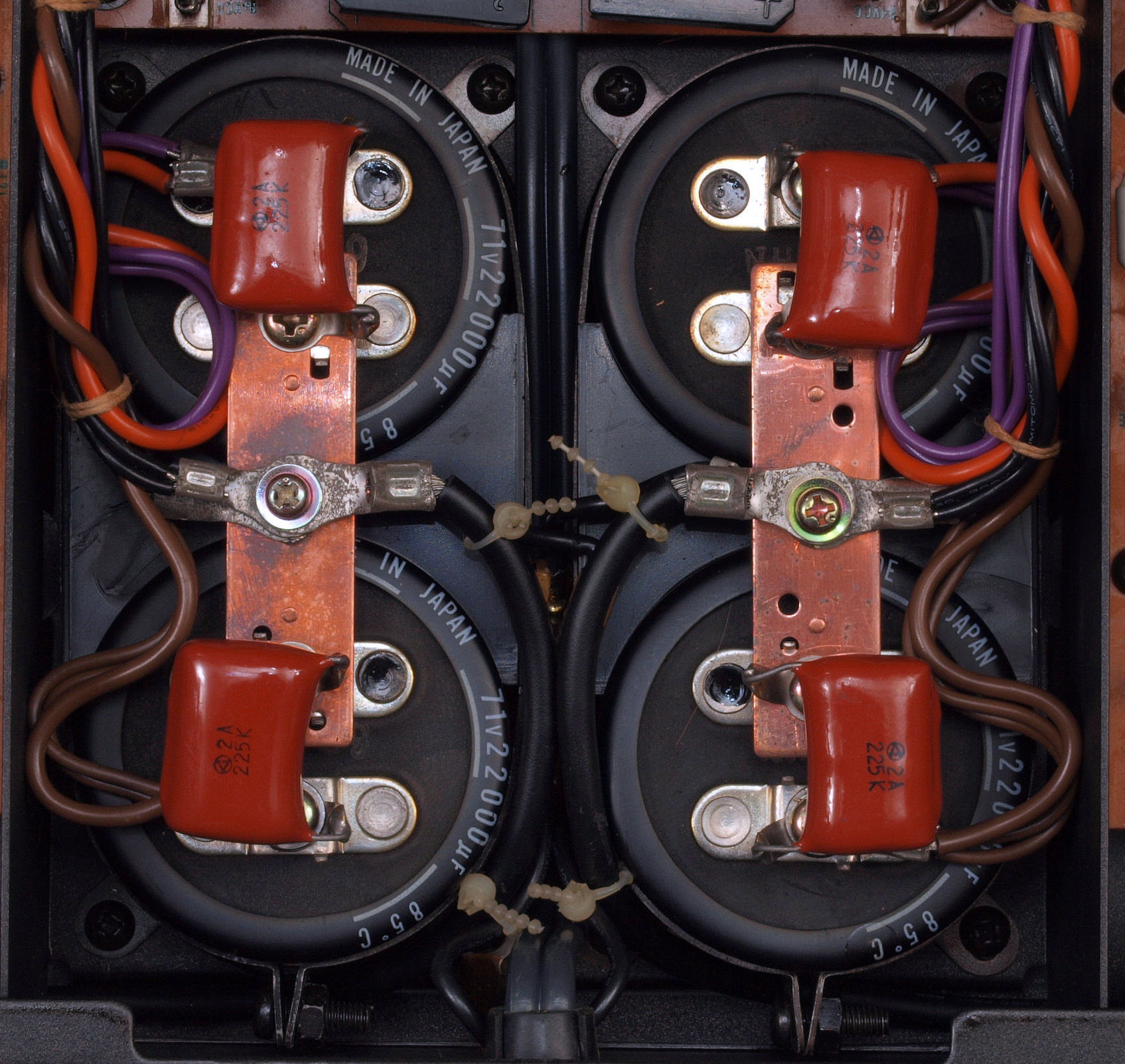

Ａ４３．　点検中　アースライン。

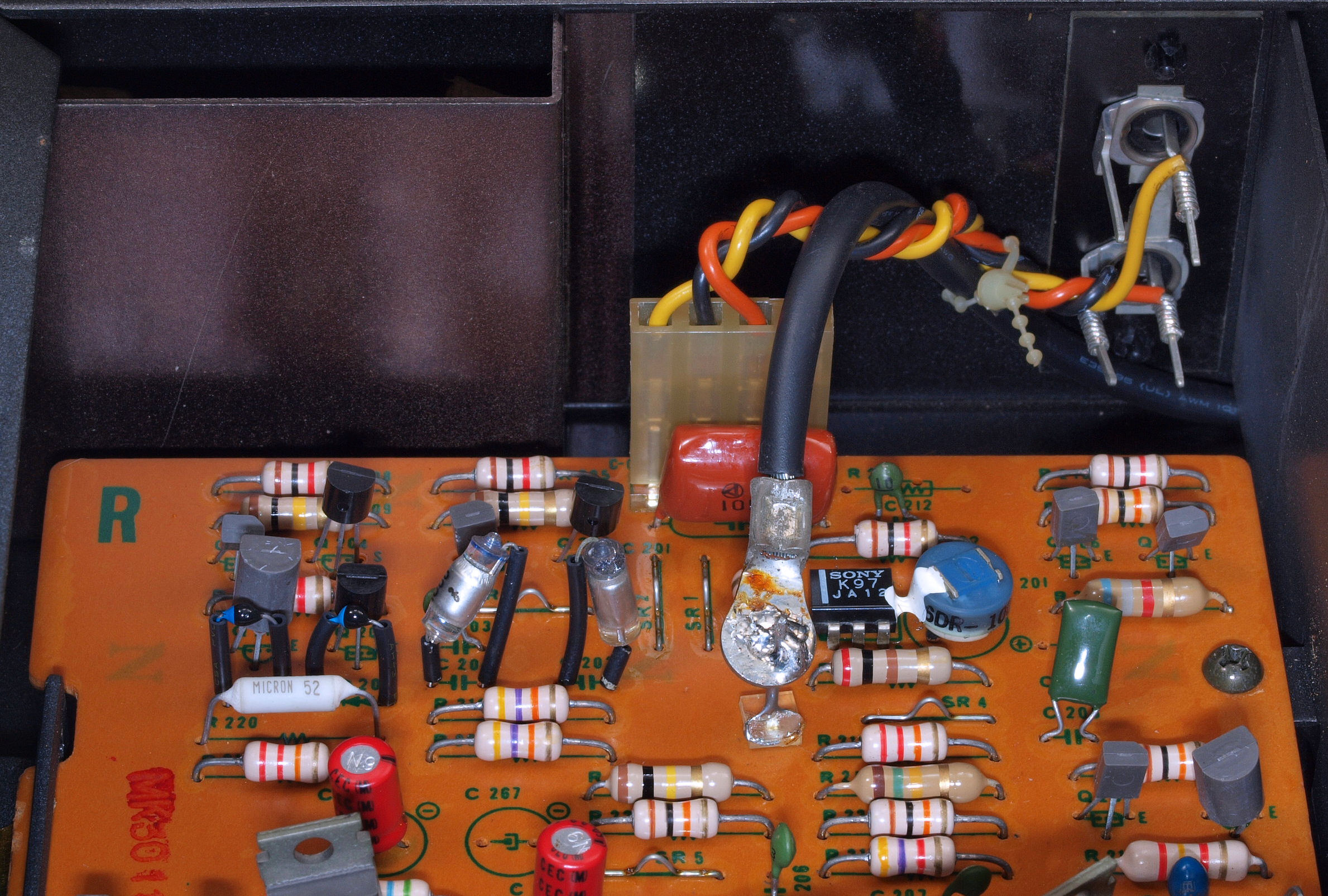

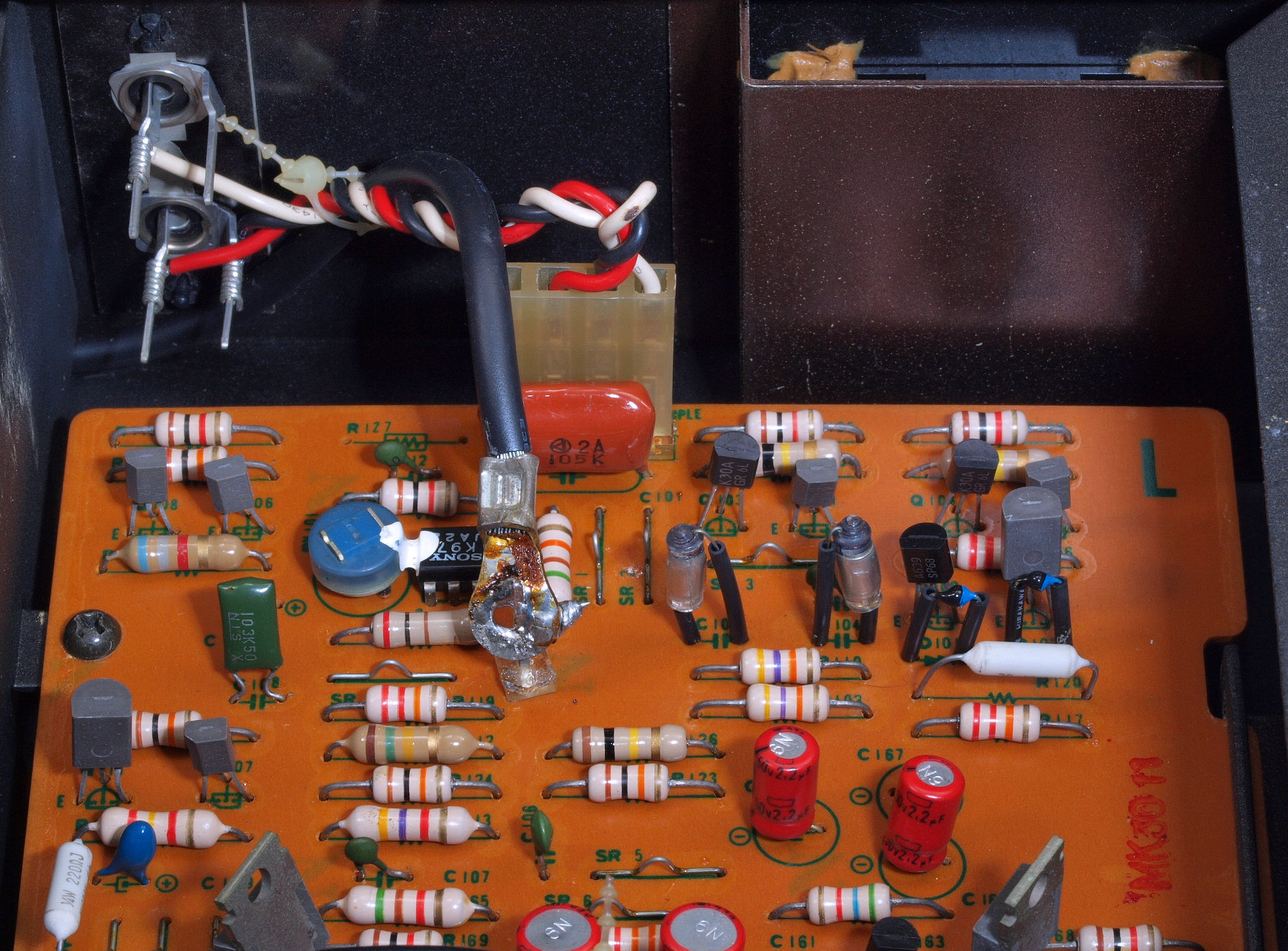

Ａ４４．　点検中　Ｒ側入力ＲＣＡ端子裏からの配線、アースラインの大きな圧着端子が目立ちます。

Ａ４５．　点検中　Ｌ側入力ＲＣＡ端子裏からの配線、アースラインの大きな圧着端子が目立ちます。

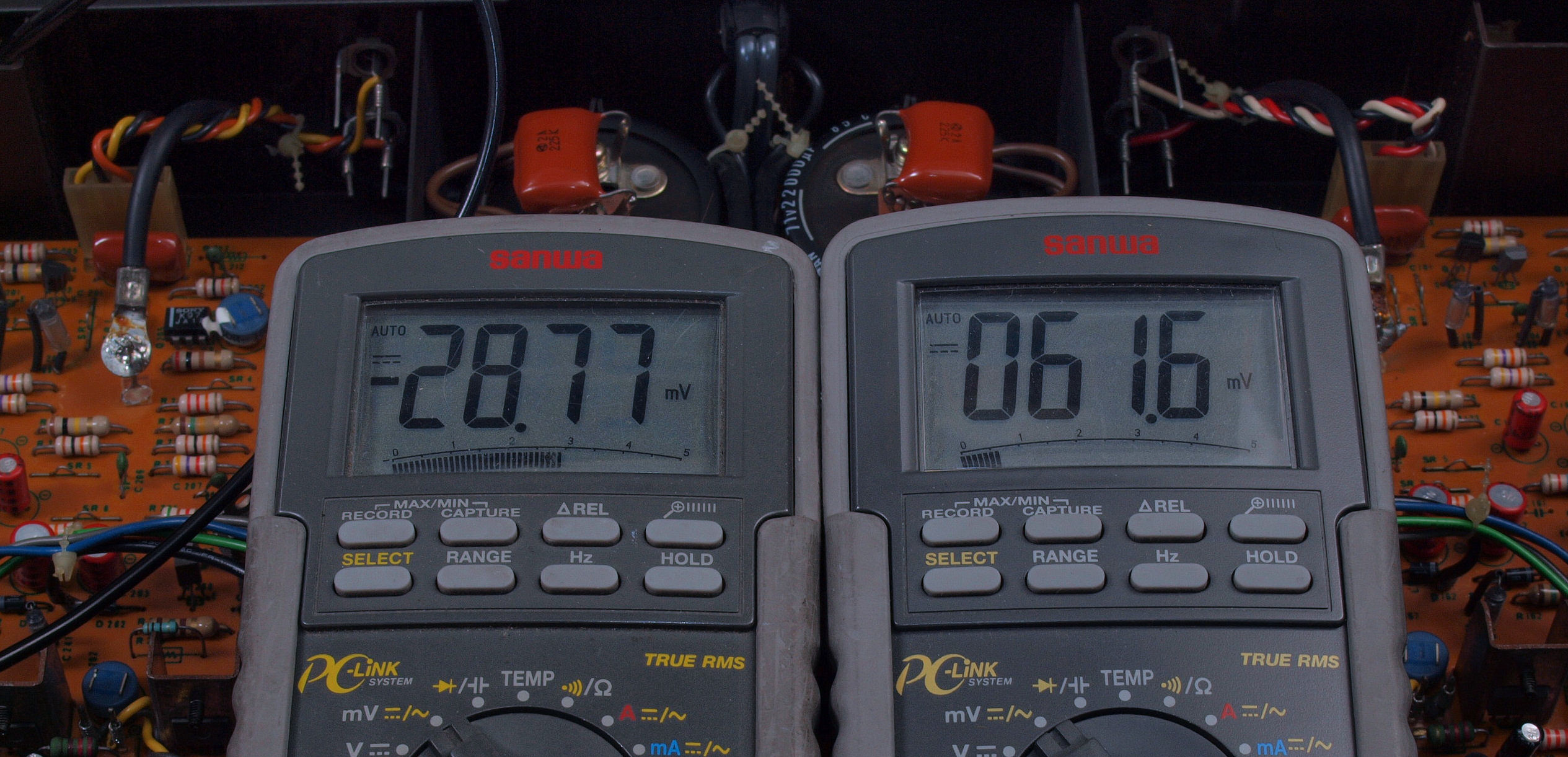

Ａ４６．　点検中　電源投入１０分後の、バランス漏れ電圧、最終修理が昭和６３年ですから、立派なものです！

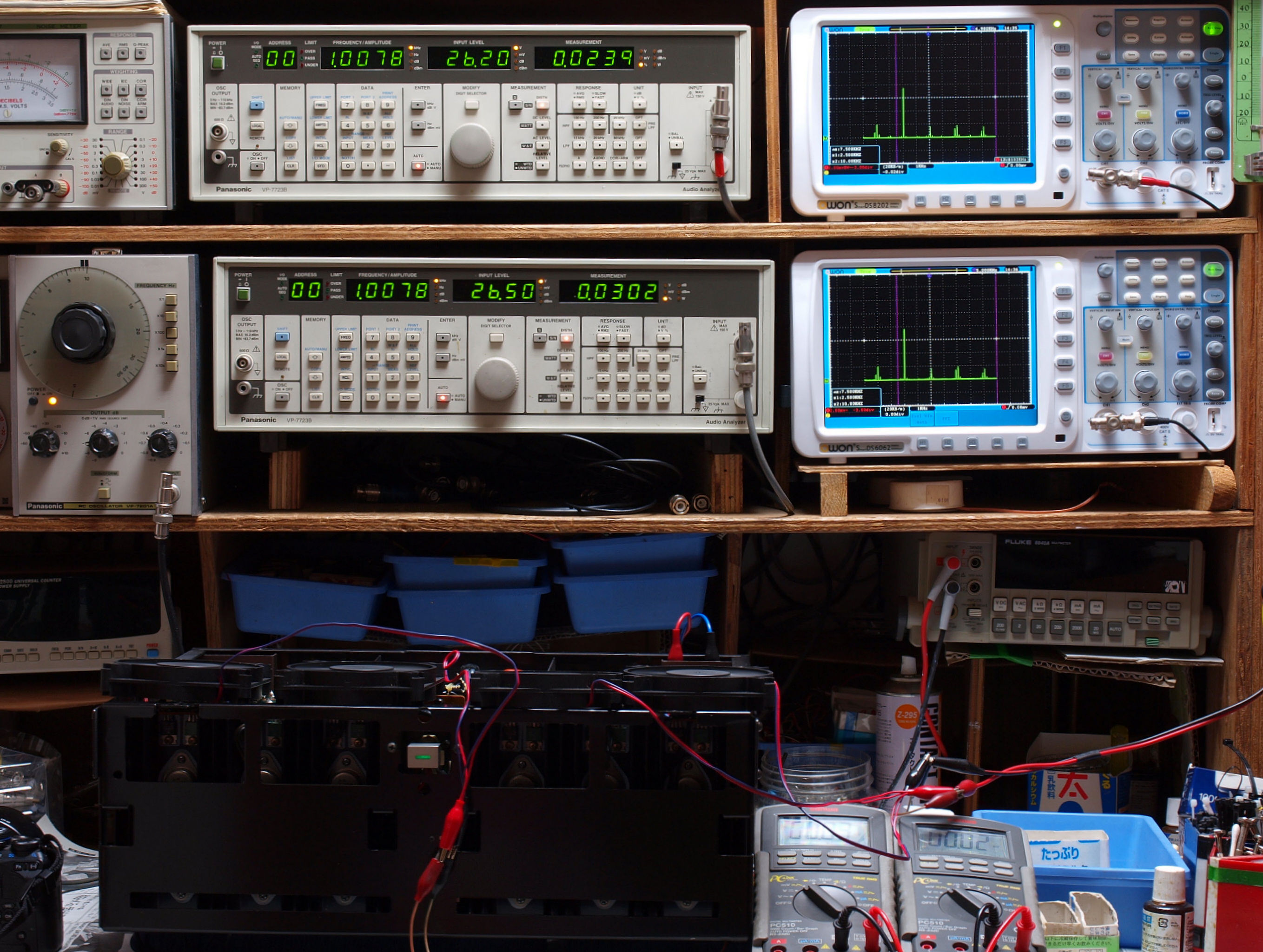

Ｔ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｔ０．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

Ｔ１．　５０Ｈｚ入力、Ｒ側ＳＰ出力電圧２８Ｖ＝　９８Ｗ出力、　０．０１２％歪み。 　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．０１２％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

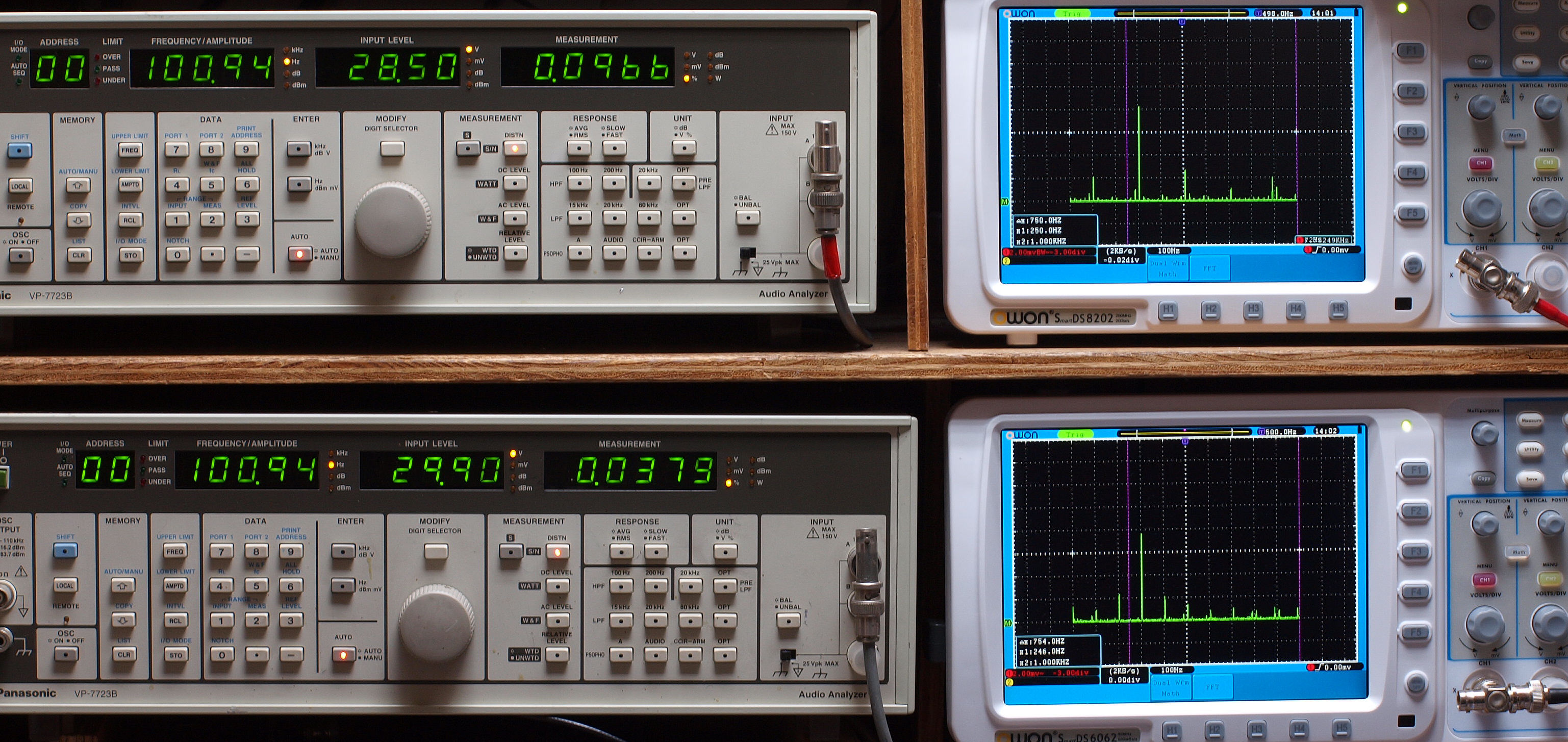

Ｔ２．　１００Ｈｚ入力、Ｒ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．０９７％歪み。 　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３０Ｖ＝１１２Ｗ出力、　０．０３８％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

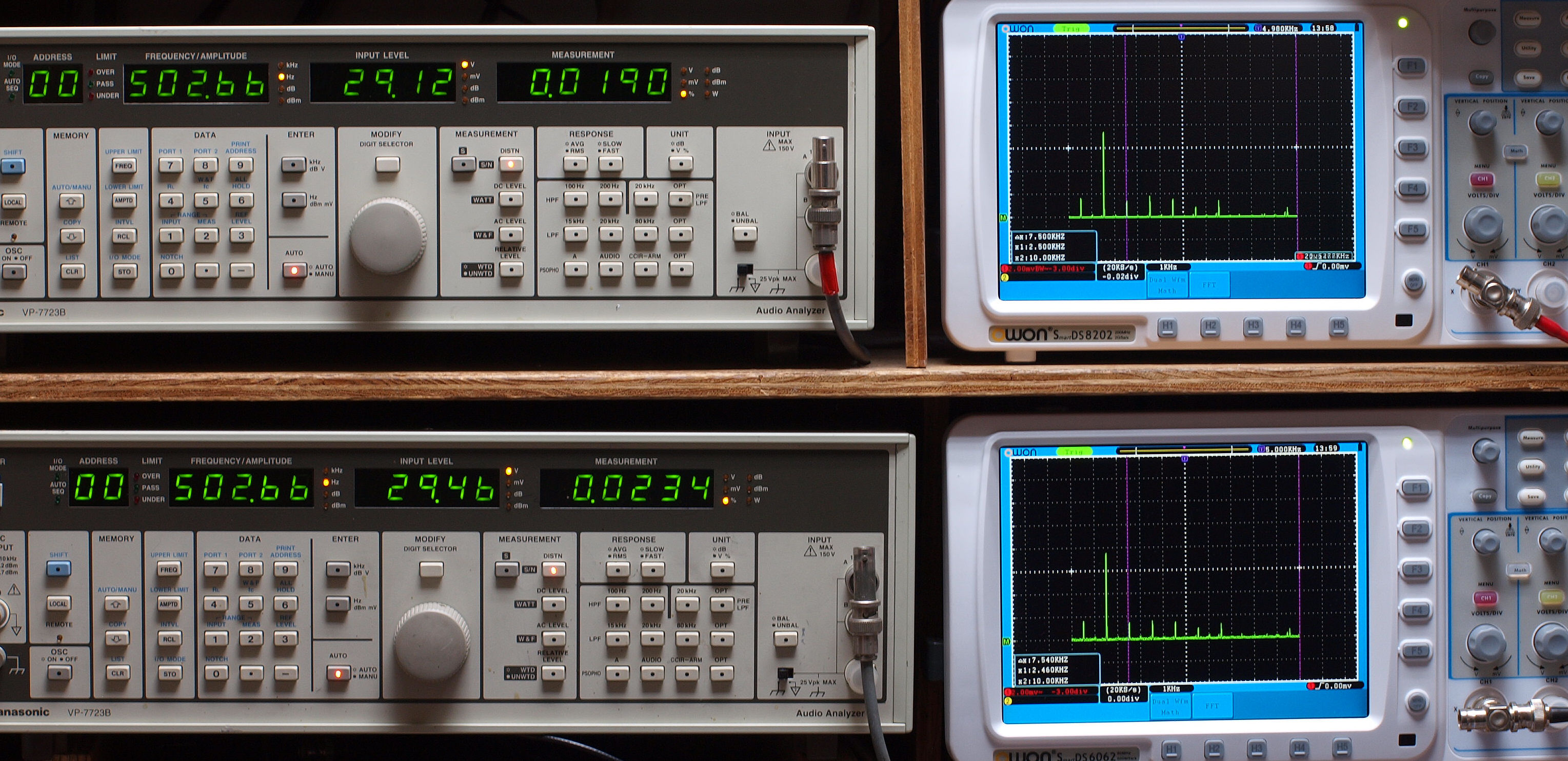

Ｔ３．　５００Ｈｚ入力、Ｒ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．０１９％歪み。 　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３０Ｖ＝１１２Ｗ出力、　０．０２３％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

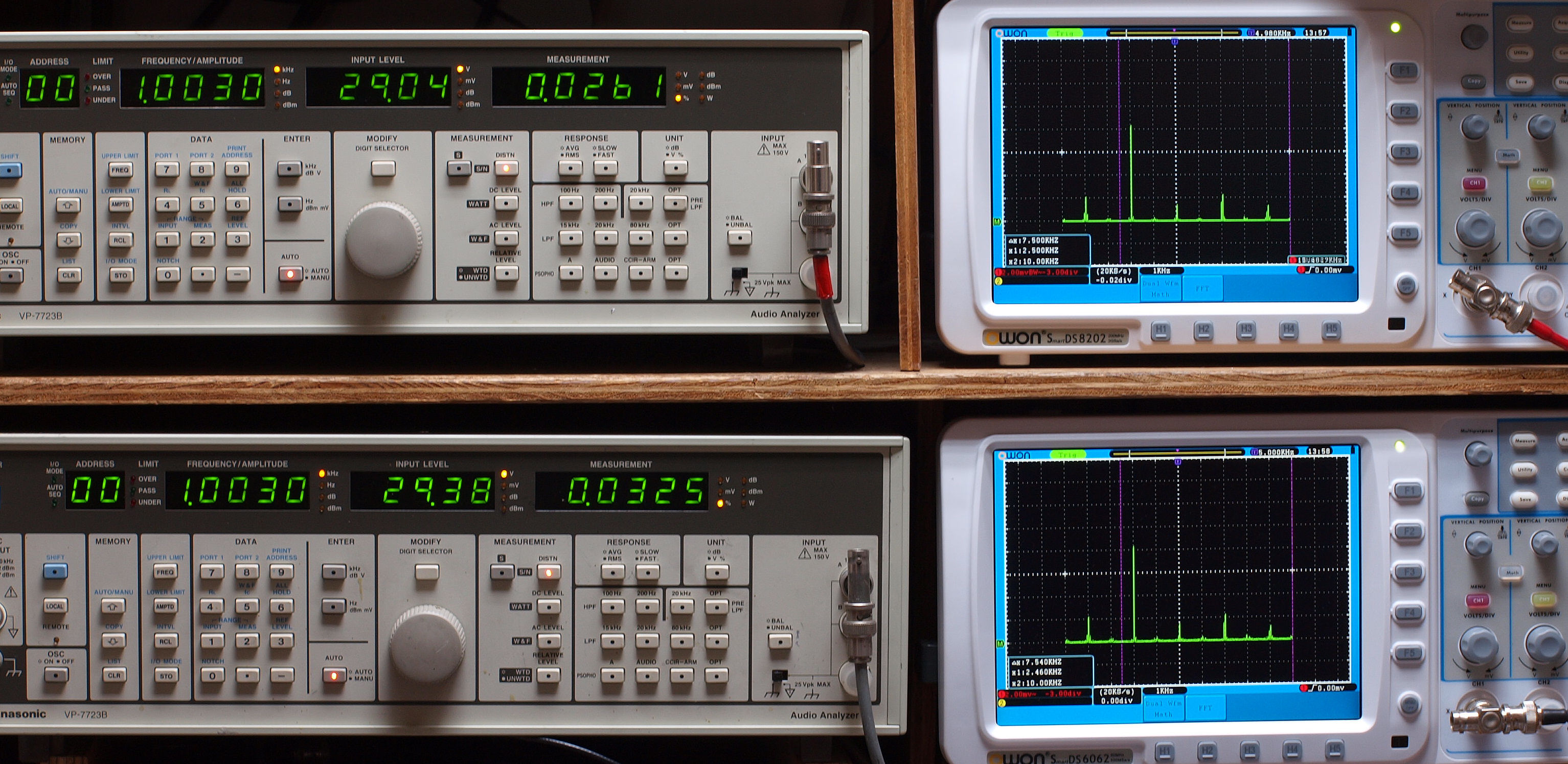

Ｔ４．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．０２６％歪み。 　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．０３３％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

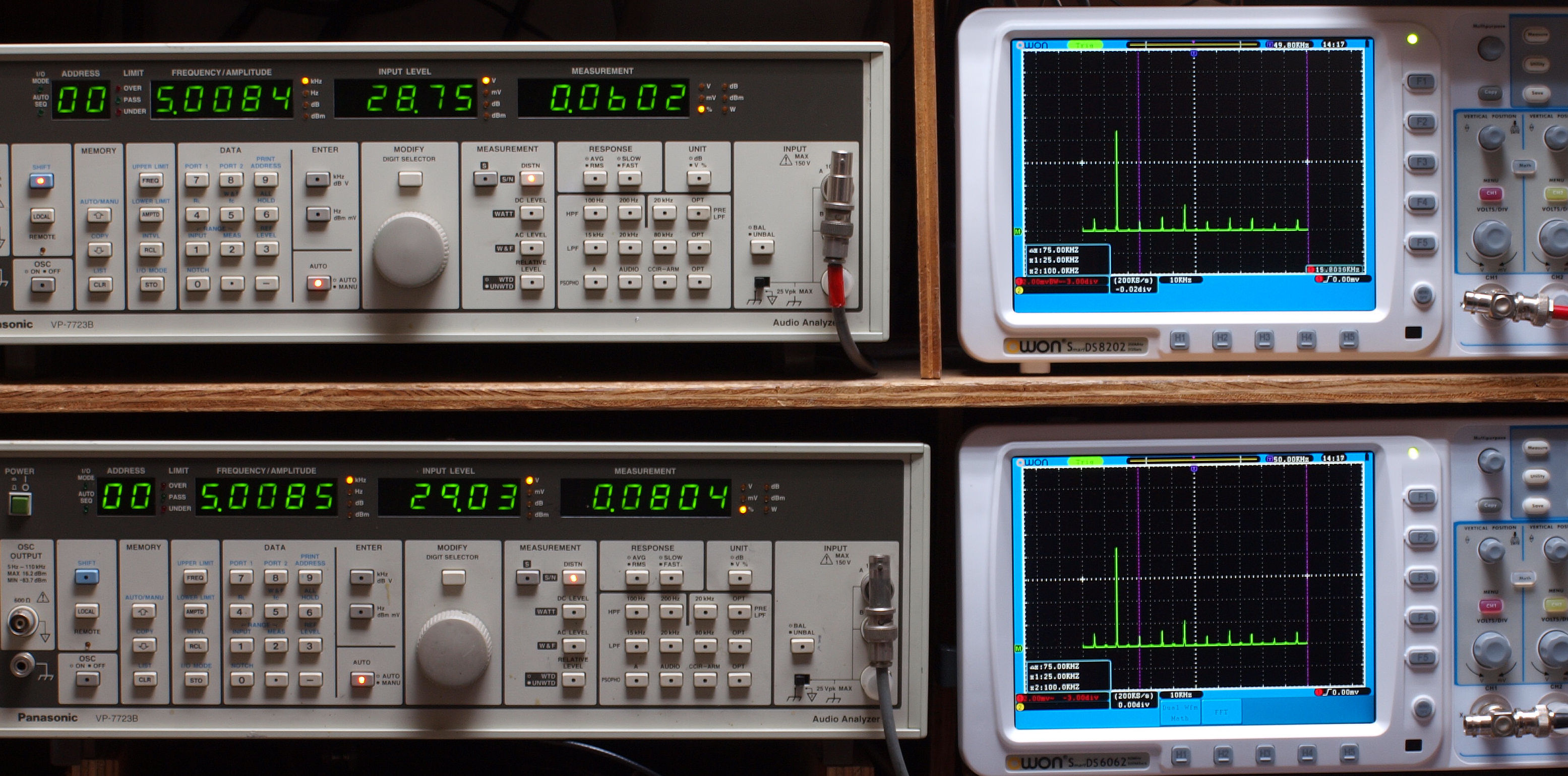

Ｔ５．　５ｋＨｚ入力、Ｒ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．０６％歪み。 　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．０８％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

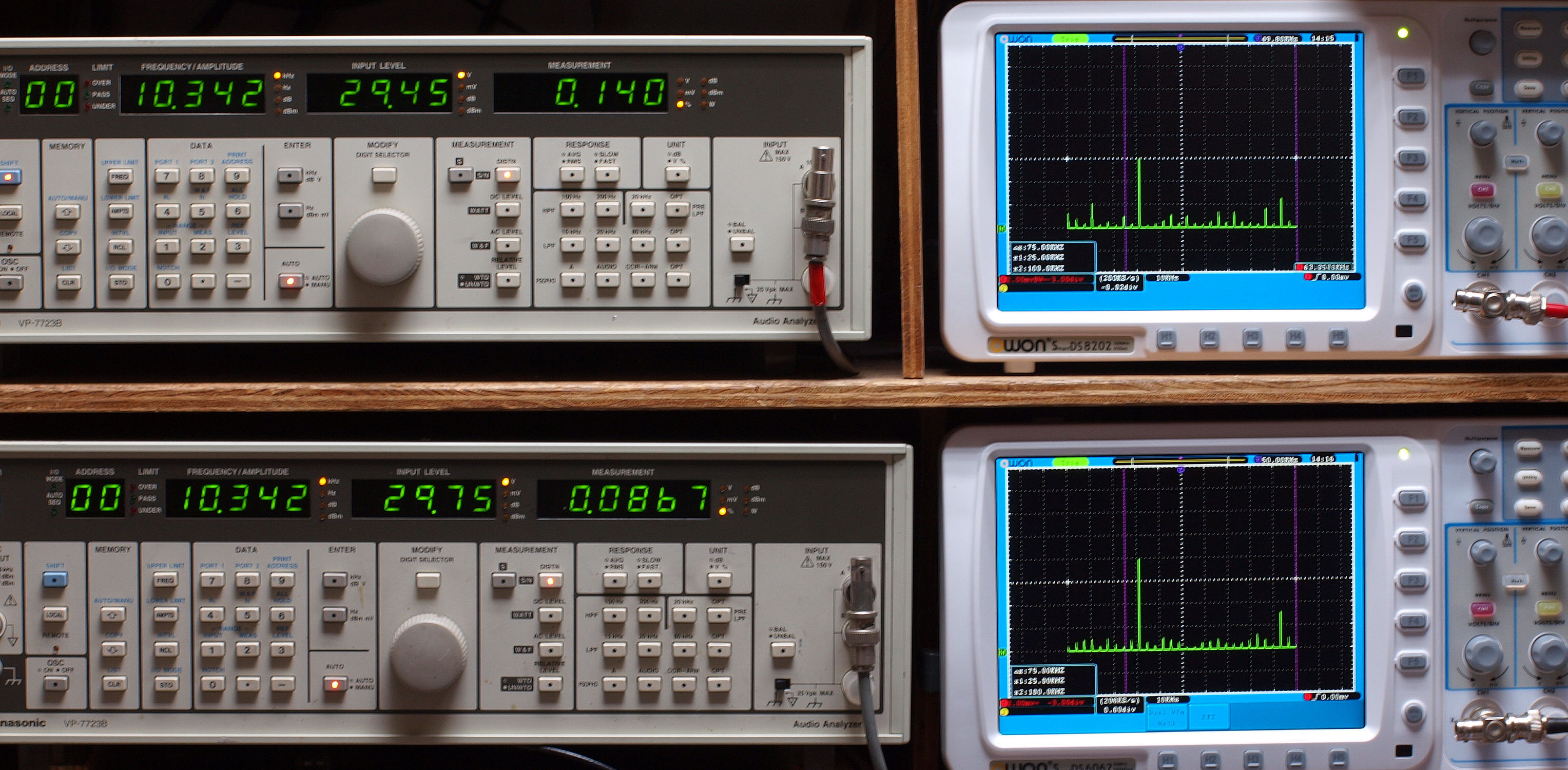

Ｔ６．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．１４％歪み。 　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３０Ｖ＝１１２Ｗ出力、　０．０８７％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｔ７．　５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２８Ｖ＝　９８Ｗ出力、　０．０４％歪み。 　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３８Ｖ＝　９８Ｗ出力、　０．６７７％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｔ８．　１００ｋＨｚ入力、Ｒ側ＳＰ出力電圧１２Ｖ＝１８Ｗ出力、　０．０６９％歪み。 　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧１２Ｖ＝１８Ｗ出力、　０．０８３％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｔ９．　１００ｋＨｚ入力、Ｒ側ＳＰ出力電圧１４Ｖ＝２４．５Ｗ出力、　０．１２３％歪み。 　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧１４Ｖ＝２４．５Ｗ出力、　１．７３％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１０．　修理中　前パネルを倒し、修理中。

Ｃ１１．　修理前　終段V-ＦＥＴ（電解効果トランジスター）

Ｃ１２．　修理後　終段V-ＦＥＴ（電解効果トランジスター）

Ｃ２１．　修理前　終段基板

Ｃ２２．　修理後　終段基板　初段ＦＥＴ、バランス／バイアス調整用半固定ＶＲ個、抵抗個、電解コンデンサー個交換

Ｃ２３．　修理前　終段基板裏

Ｃ２３１．　修理（半田補正）中　L側ドライブ基板裏、　レジストを剥がし、半田糊代を広げる。

Ｃ２４．　修理（半田補正）後　Ｌ側ドライブ基板裏　半田を全部やり直す。　普通はこれで完成。

Ｃ２５．　修理中　Ｌ側ドライブ基板裏　不要なフラックスを落とす、　普通は掃除機で吸いながら行うので写真は撮らず。

Ｃ２６．　完成Ｌ側ドライブ基板裏　　洗浄後防湿材を塗る

Ｃ３１．　修理前　入力アンプ・定電圧基板

Ｃ３２．　修理後　入力アンプ・定電圧　リレー個、電解コンデンサー個、整流ダイオード個交換。

Ｃ３３．　修理前　入力アンプ・定電圧基板裏

Ｃ３３２．　修理前　入力アンプ・定電圧基板裏、設計変更による現場での補修作業。

Ｃ３４．　修理（半田補正）後　入力アンプ・定電圧基板裏　半田を全部やり直す

Ｃ３５．　完成入力アンプ・定電圧基板裏　　洗浄後防湿材を塗る

Ｃ４１．　修理前　入力ＲＣＡ端子基板

Ｃ４２．　修理後　入力ＲＣＡ端子基板　コンデンサー個交換。

Ｃ４３．　修理前　電源基板裏

Ｃ４４．　修理（半田補正）後　電源基板裏　半田を全部やり直す

Ｃ４５．　完成電源基板裏　　洗浄後防湿材を塗る

Ｃ５１．　修理前　電源整流基板

Ｃ５２．　修理後　電源整流基板

Ｃ５３．　修理前　電源整流基板裏

Ｃ５４．　修理（半田補正）後　電源整流基板裏　半田を全部やり直す

Ｃ５６．　完成電源整流基板裏　　洗浄後防湿材を塗る

Ｃ６１．　修理前　ＲＣＡ端子

Ｃ６２．　修理（交換）後　ＲＣＡ端子

Ｃ１１１．　交換部品

Ｃ１２１．　修理後　下から見る

Ｃ１２２．　修理後　後から見る

Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

Ｅ１．　５０Ｈｚ入力、Ｒ側ＳＰ出力電圧２８Ｖ＝　９８Ｗ出力、　０．０１２％歪み。 　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．０１２％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２．　１００Ｈｚ入力、Ｒ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．０９７％歪み。 　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３０Ｖ＝１１２Ｗ出力、　０．０３８％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ３．　５００Ｈｚ入力、Ｒ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．０１９％歪み。 　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３０Ｖ＝１１２Ｗ出力、　０．０２３％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ４．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．０２６％歪み。 　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．０３３％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ５．　５ｋＨｚ入力、Ｒ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．０６％歪み。 　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．０８％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ６．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２９Ｖ＝１０５Ｗ出力、　０．１４％歪み。 　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３０Ｖ＝１１２Ｗ出力、　０．０８７％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ７．　５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２８Ｖ＝　９８Ｗ出力、　０．０４％歪み。 　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３８Ｖ＝　９８Ｗ出力、　０．６７７％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｅ８．　１００ｋＨｚ入力、Ｒ側ＳＰ出力電圧１２Ｖ＝１８Ｗ出力、　０．０６９％歪み。 　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧１２Ｖ＝１８Ｗ出力、　０．０８３％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｅ９．　１００ｋＨｚ入力、Ｒ側ＳＰ出力電圧１４Ｖ＝２４．５Ｗ出力、　０．１２３％歪み。 　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧１４Ｖ＝２４．５Ｗ出力、　１．７３％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

ＥＡ．　フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。

ＥＢ．　完成　　２４時間エージング。

Ｓ．　Ｓｏｎｙ　ＴＡ−Ｎ７　の仕様（マニアル・カタログより）

型式 DCパワーアンプ　ＴＡ−Ｎ７ 実効出力 100W＋100W（８Ω負荷，両チャンネル駆動時に高調波ひずみ率０．０１％で 　　　　　　　　　２０Ｈｚ〜２０ｋＨｚの帯域内で得られるＲＭＳ出力） 出力帯域幅 5Hz〜35kHz（実効出力−３dB高調波ひずみ率０．０１％　ＩＨＦ） 高調波歪率 実効出力時＝０．０１％（２０Ｈｚ〜２０ｋＨｚ），０．０５％（５Ｈｚ〜５０ｋＨｚ） １０Ｗ出力時＝０．００８％（２０Ｈｚ〜２０ｋＨｚ），０．０２％（５Ｈｚ〜５０ｋＨｚ） １Ｗ出力時＝０．００８％（２０Ｈｚ〜２０ｋＨｚ），０．０２％（５Ｈｚ〜５０ｋＨｚ） 混変調歪率 実効出力時＝0.01％ １０Ｗ出力（等価正弦波出力）時＝０．００８％ １Ｗ出力（等価正弦波出力）時＝０．００８％ 周波数特性 Direct端子：DC〜100kHz +0 -1dB C.Coupled端子：6Hz〜100kHz +0 1dB 残留雑音 ０．０２４ｍＶ（８Ω　Ａネットワーク） SN比 120dB（入力ショート　Ａネットワーク） ダンピングファクター 100（1kHz、8Ω） 入力端子 ＤＩＲＥＣＴ　及び　Ｃ．ＣＯＵＰＬＥ（カットオフ周波数３Ｈｚ，遮断特性６dB/ｏｃｔ 入力感度/入力インピーダンス １．３Ｖ（実効出力１００Ｗを得るに要する入力電圧）/５０ｋΩ 電源 １００Ｖ　５０/６０Ｈｚ 消費電力 215W 外形寸法 幅430×高さ170×奥行335mm（最大突出部寸法，端数切上げ） 重量 21kg（本体のみ） 使用半導体 ＦＥＴ２２石（Ｖ-ＦＥＴ１２石を含む） トランジスタ６２石 ダイオード３４個 価格 １６万円（１９７６年当時）
