Ｓｏｎｙ　ＴＡ−Ｎ７．　２台目修理記録

過去の修理品ＴＡ−Ｆ７　　　　　　　　平成２３年５月２５日到着　　　　６月１日返却

Ａ．　修理前の状況 ソニーのＶ−ＦＥＴアンプの「ＴＡ−４６５０」を入手して修理したことがあり、音の良さに惹かれ 「ＴＡ−Ｎ７Ｂ」をオークションで入手しましたところ、平滑コンデンサーが液漏れし、ており「２ＳＪ１８」が全滅でした。 その後、ＦＥＴを狙って「ＴＡ−Ｆ７Ｂ」を入手しましたが、これもＪ１８が全滅、２ＳＫ６０ばかり１２個集まることとなりました。 「ＴＡ−Ｎ７Ｂ」については回路図等もなく、私の手に余る代物ですのでプロの方にお願いする次第です。 ネットで見ると、２ＳＪ１８、２ＳＫ６０にはランクがあるとのことで、バイアスも異なるとか？ 当方の手元にある２ＳＫ６０は「ランク２５」が９個、「ランク２６」が３個です。、 若松通商で販売しているものは「５１」「５２」のようですが、これで代替えになるものかわかりません。 「オーバーホール修理」を希望いたします。 B．　原因 個人が修理途中（失敗）の品。 オーバホール修理依頼。 Ｃ．　修理状況 Ｆ．　修理費　　，０００円。　　修理費合わず返却。 Ｓ．　Ｓｏｎｙ　ＴＡ−Ｎ７　の仕様（マニアル・カタログより）

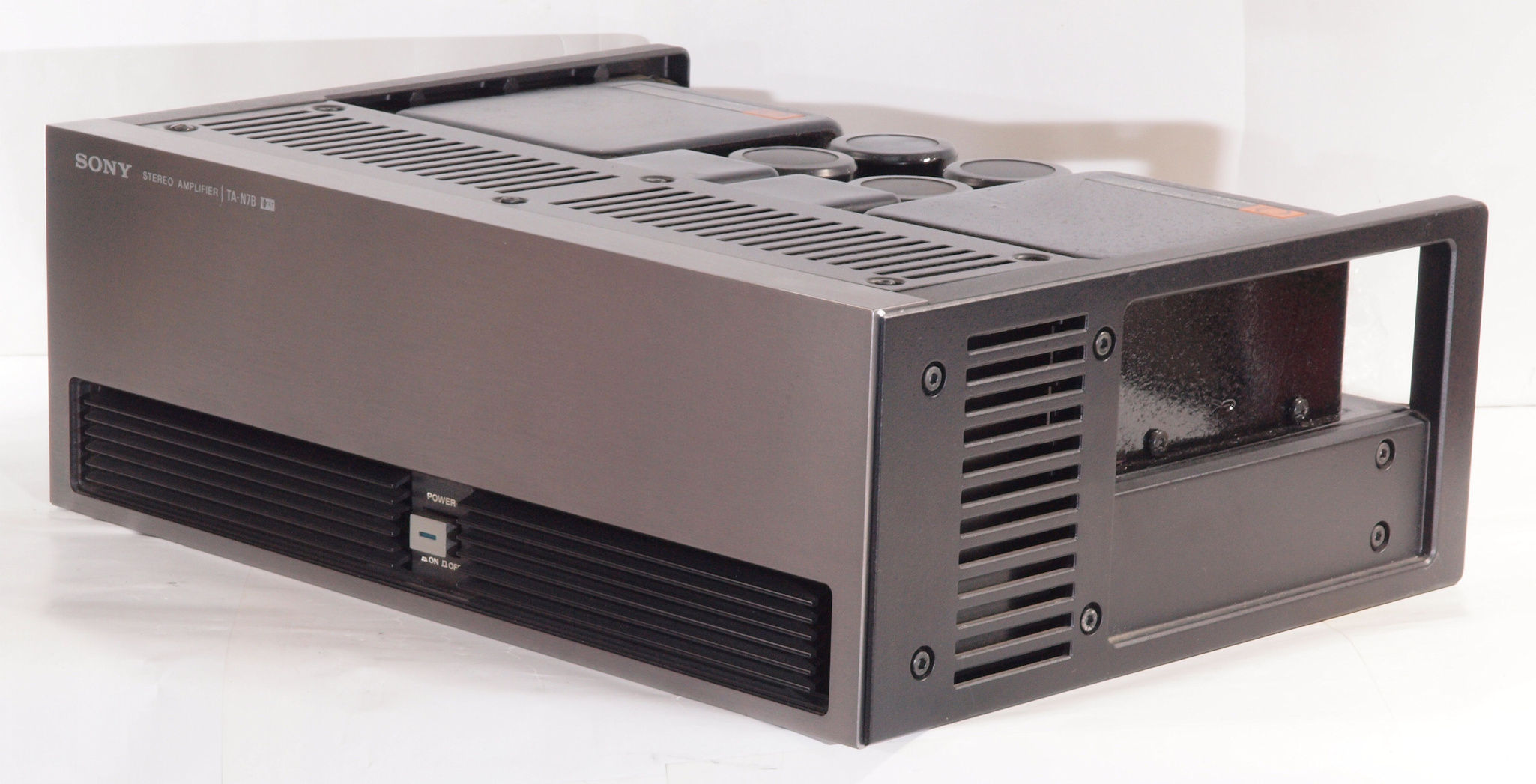

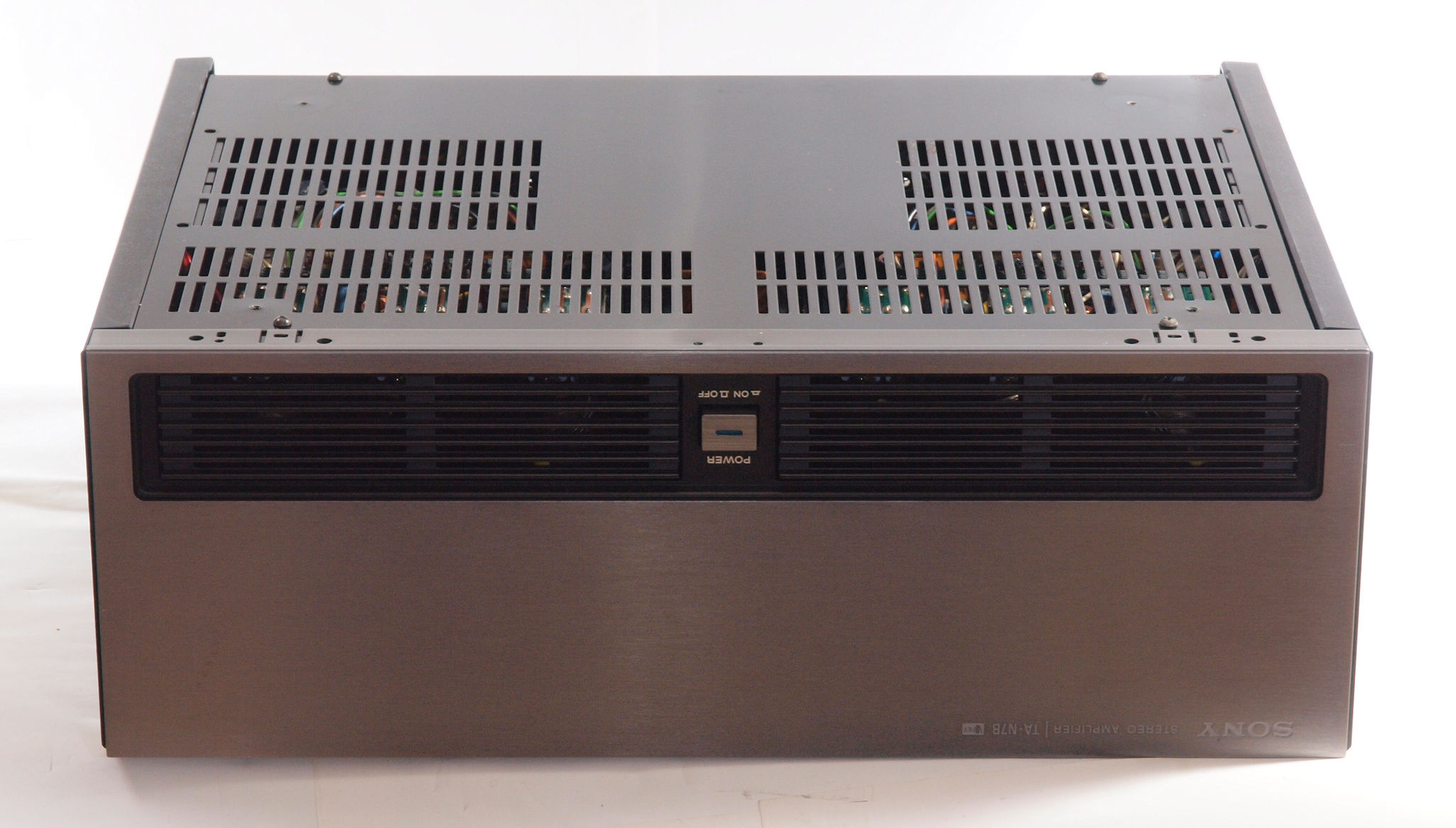

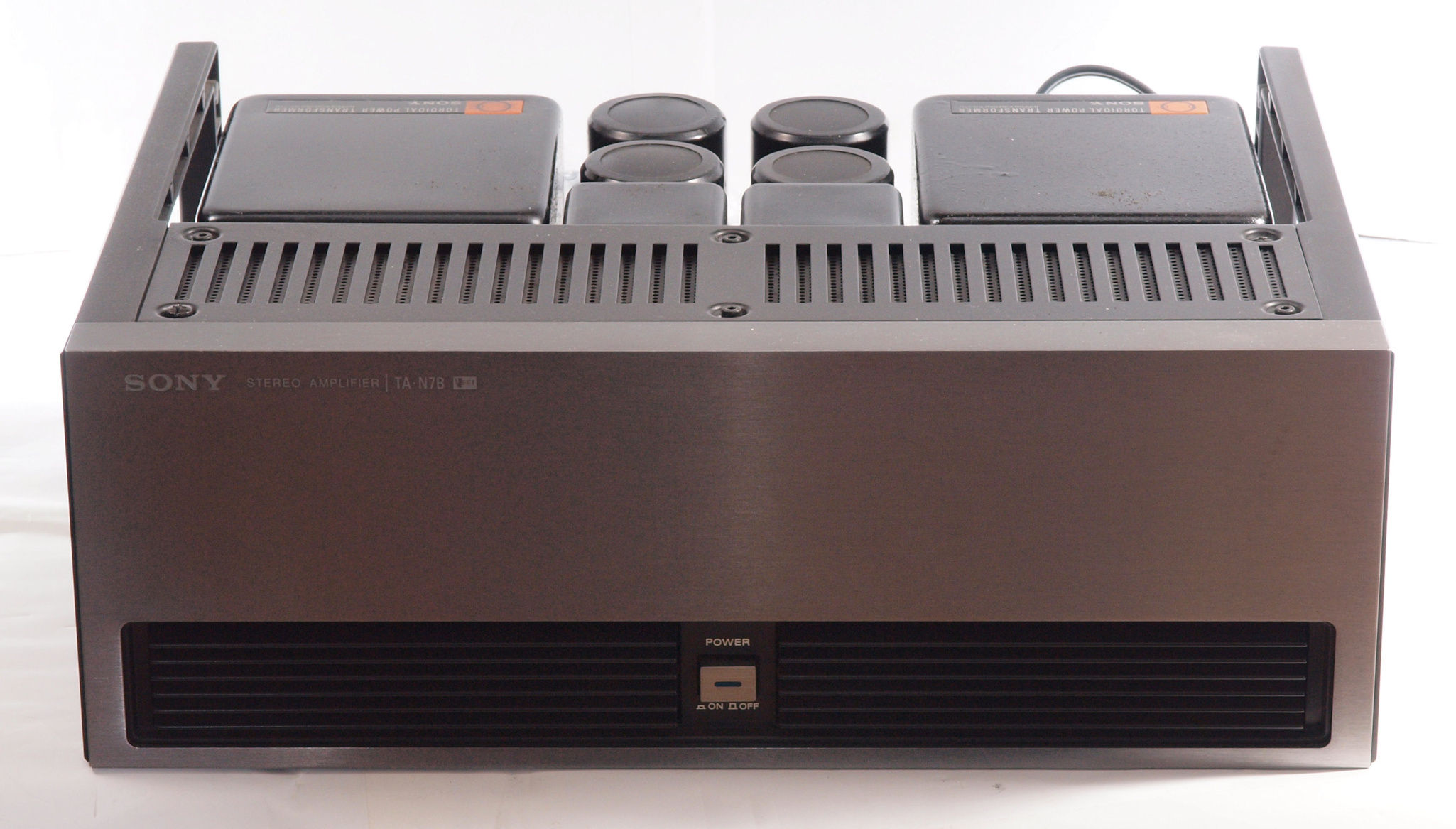

Ａ．　修理前の状況 Ａ１１．　点検中　前から見る

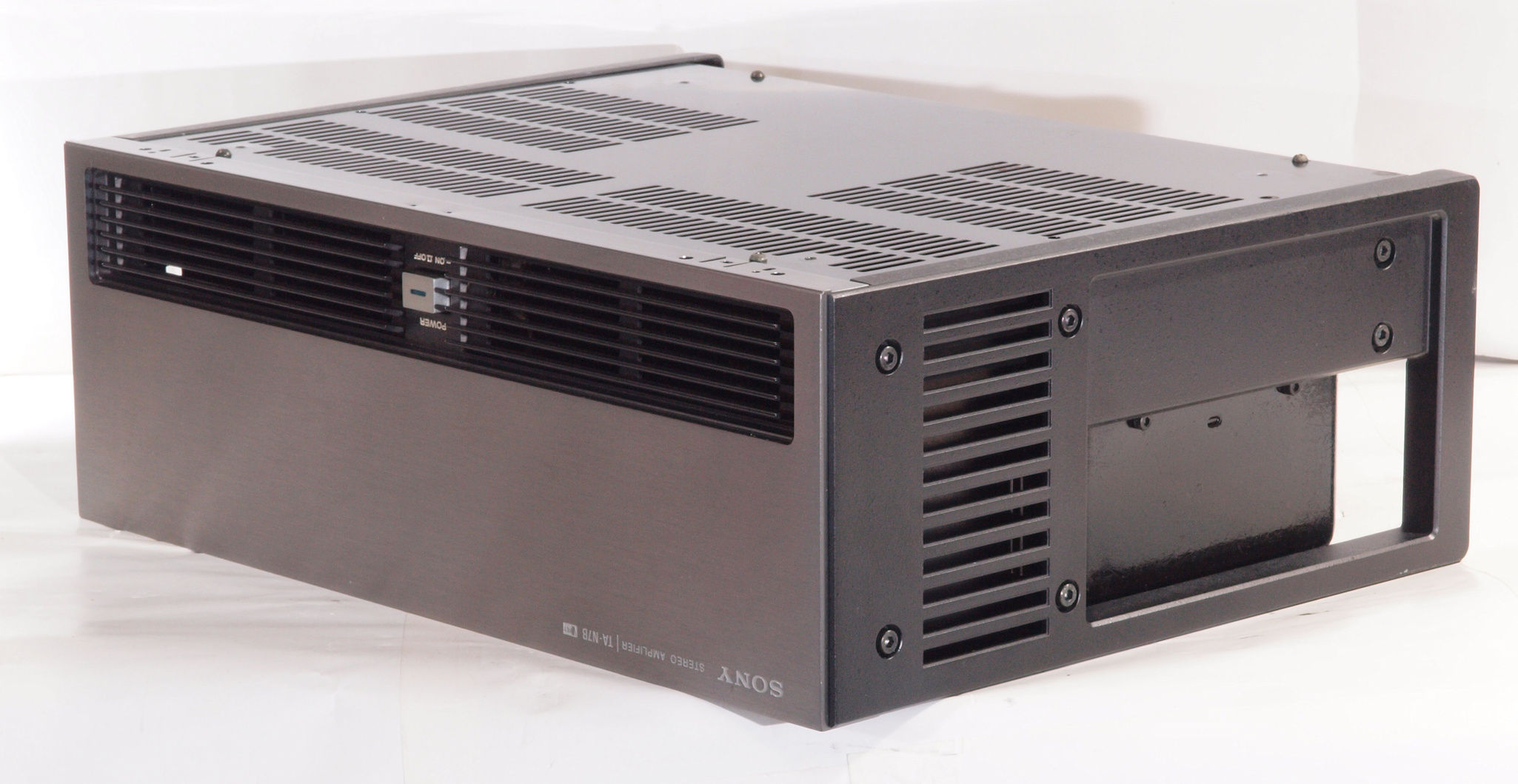

Ａ１２．　点検中　前右から見る

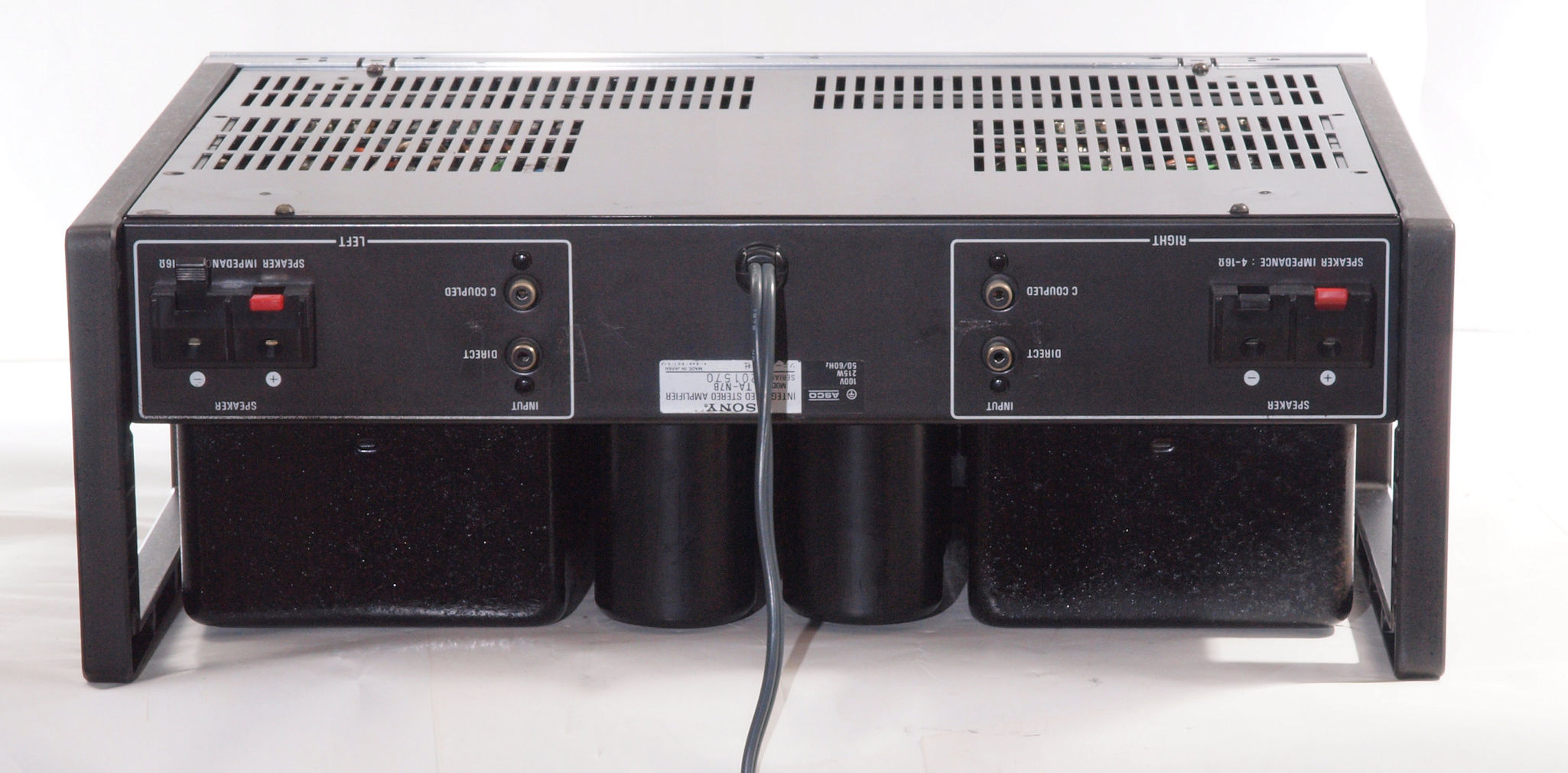

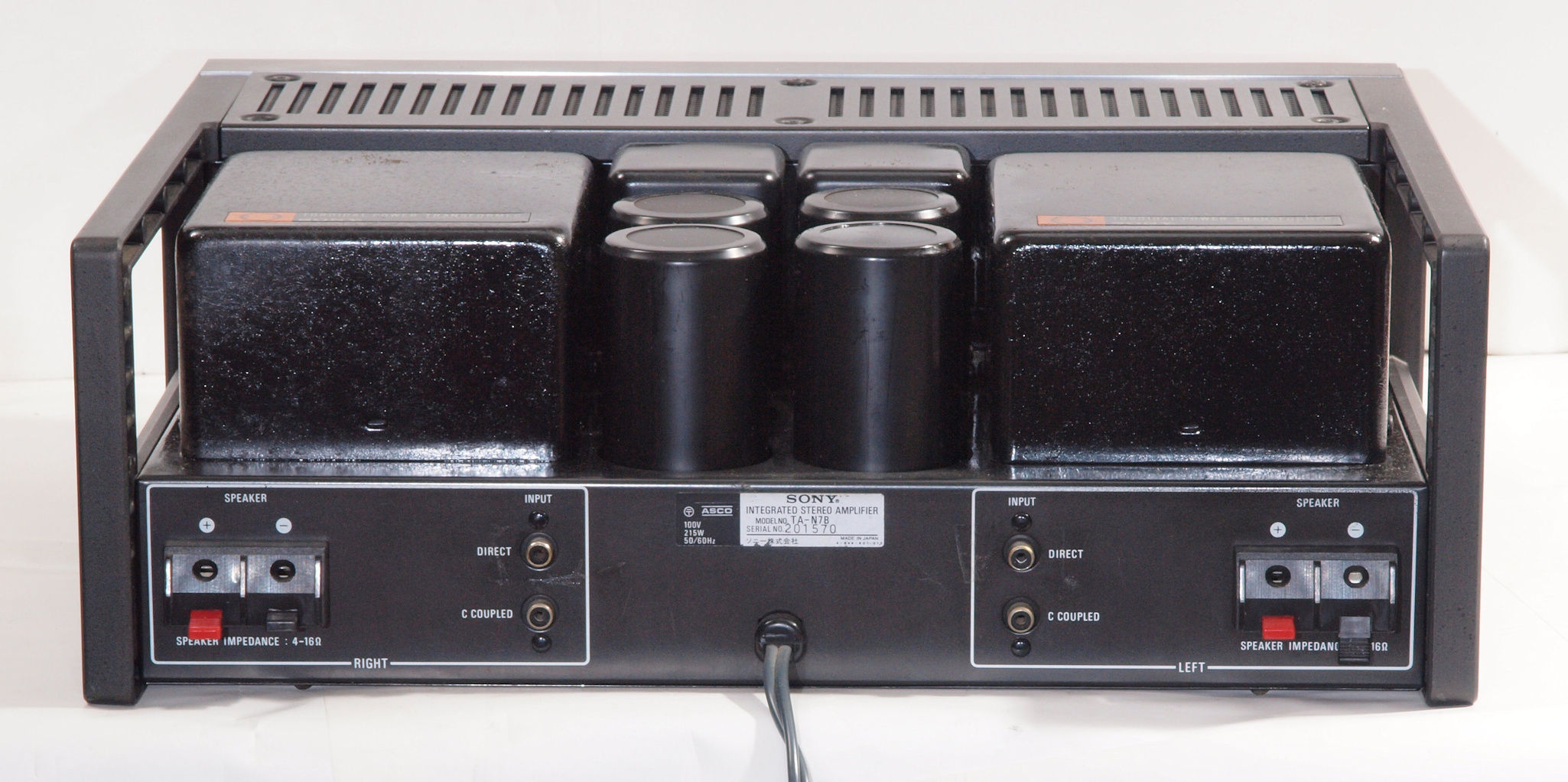

Ａ１３．　点検中　後から見る

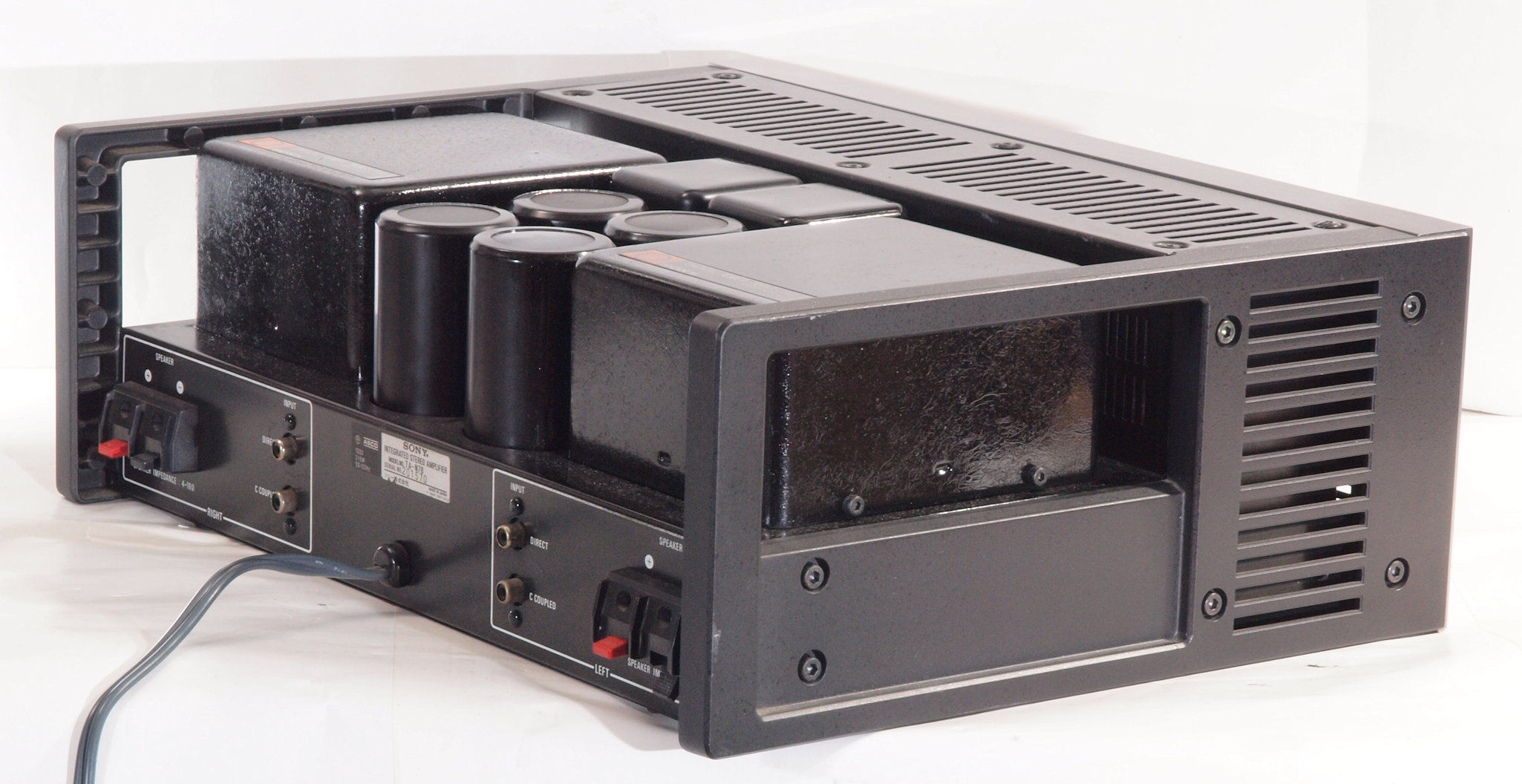

Ａ１４．　点検中　後左から見る

Ａ１５．　点検中　上から見る

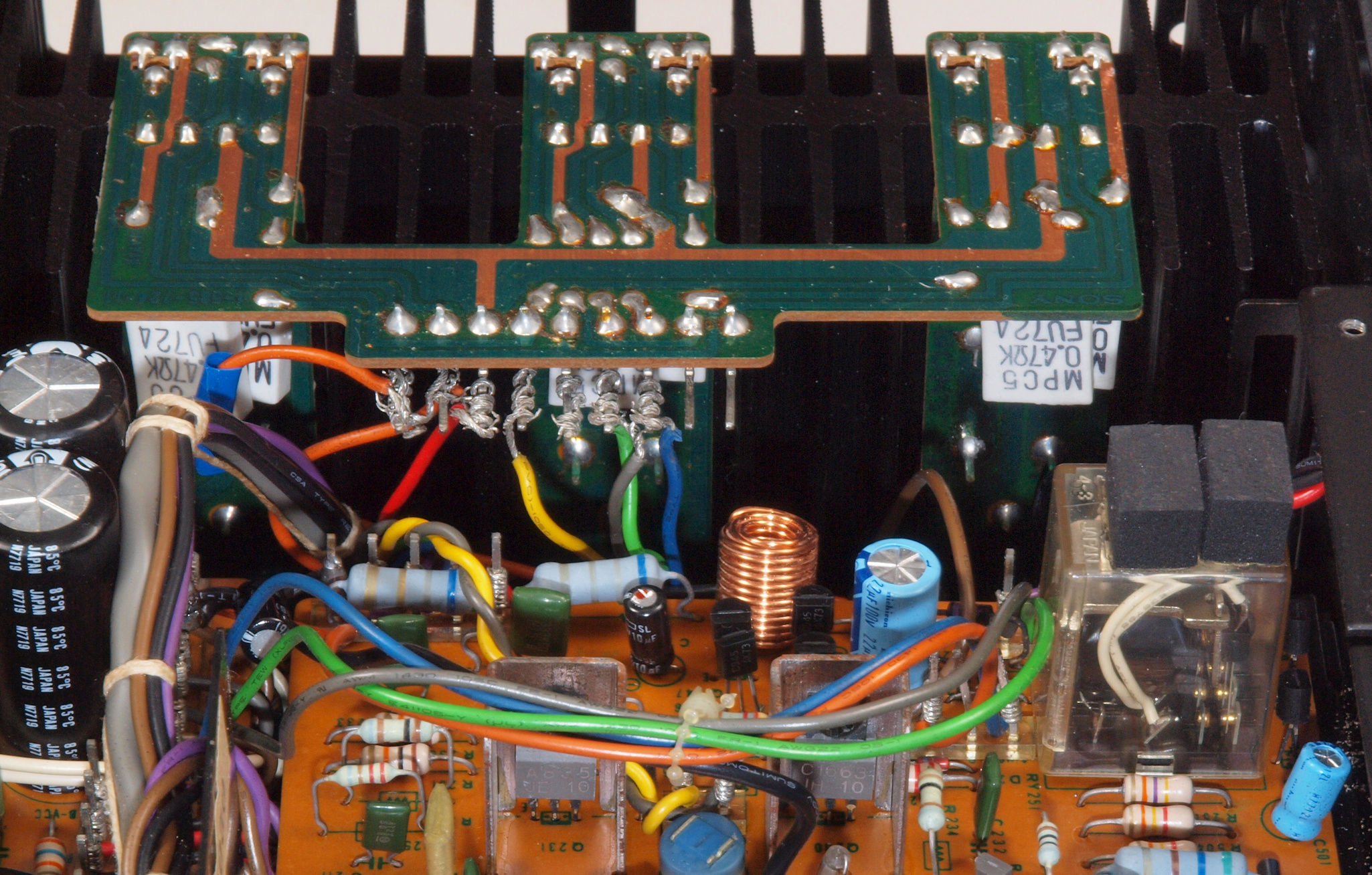

Ａ１６．　点検中　シールドを取り、上から見る

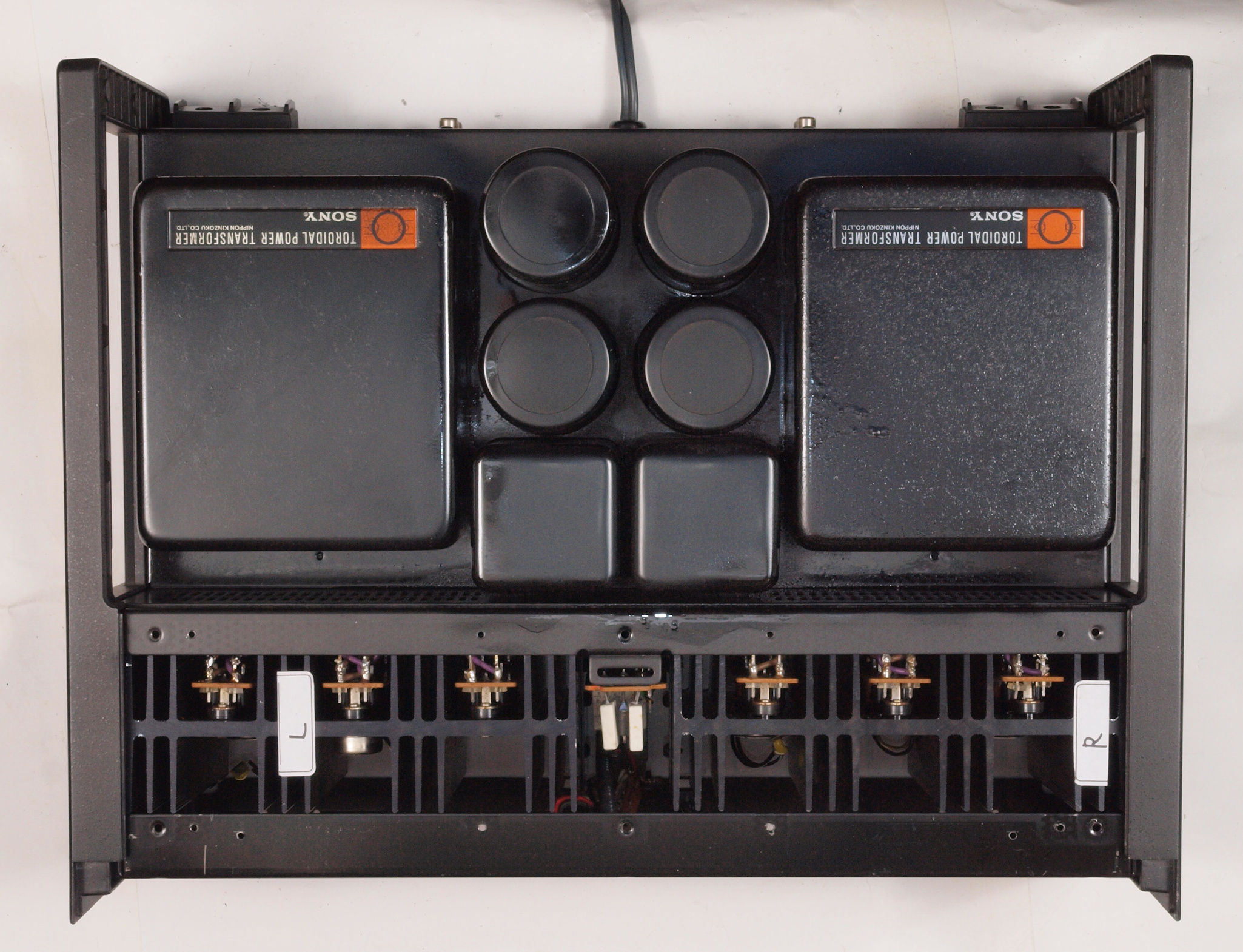

Ａ２１．　点検中　下前から見る

Ａ２２．　点検中　下前左から見る

Ａ２３．　点検中　下後から見る

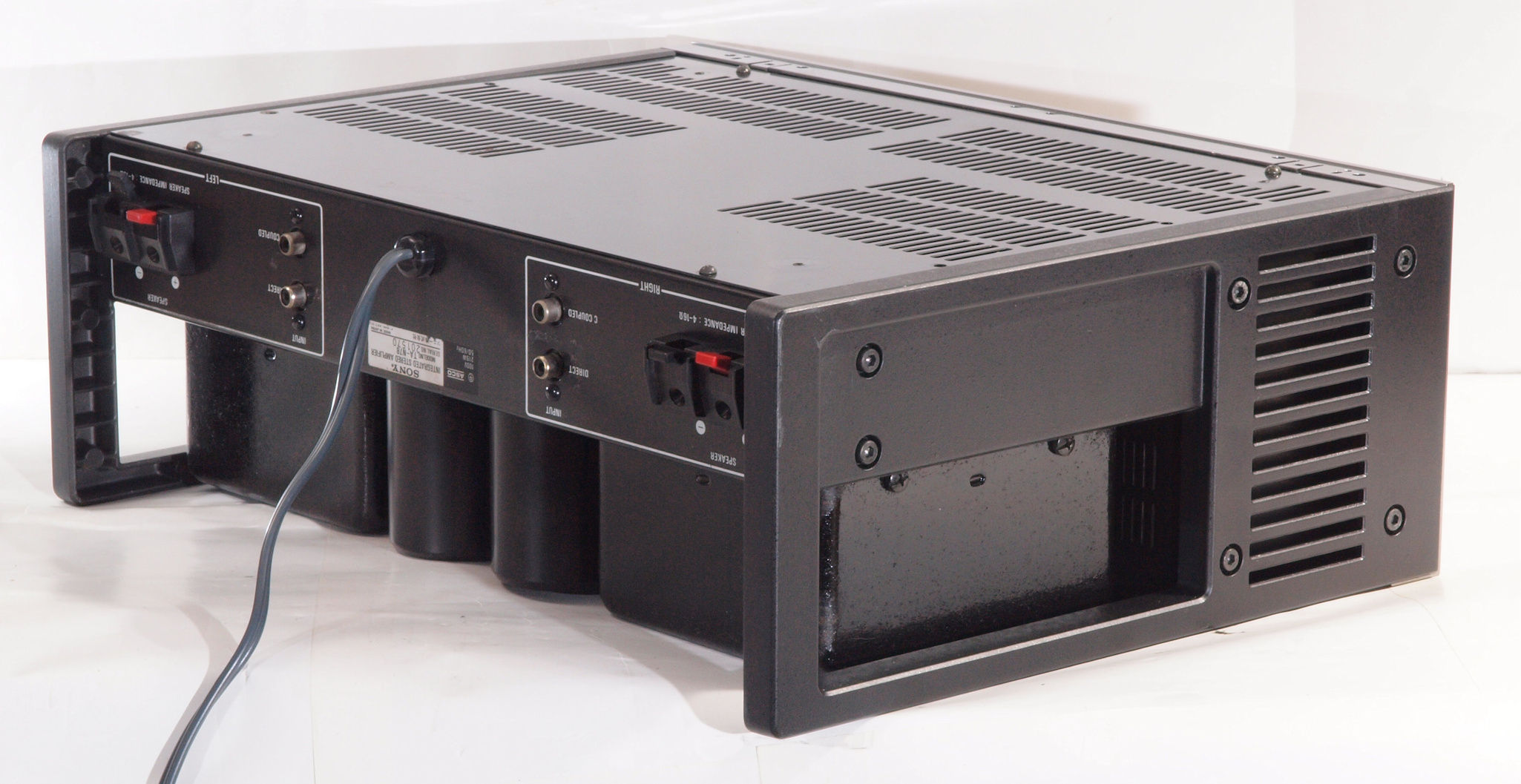

Ａ２４．　点検中　下後右から見る

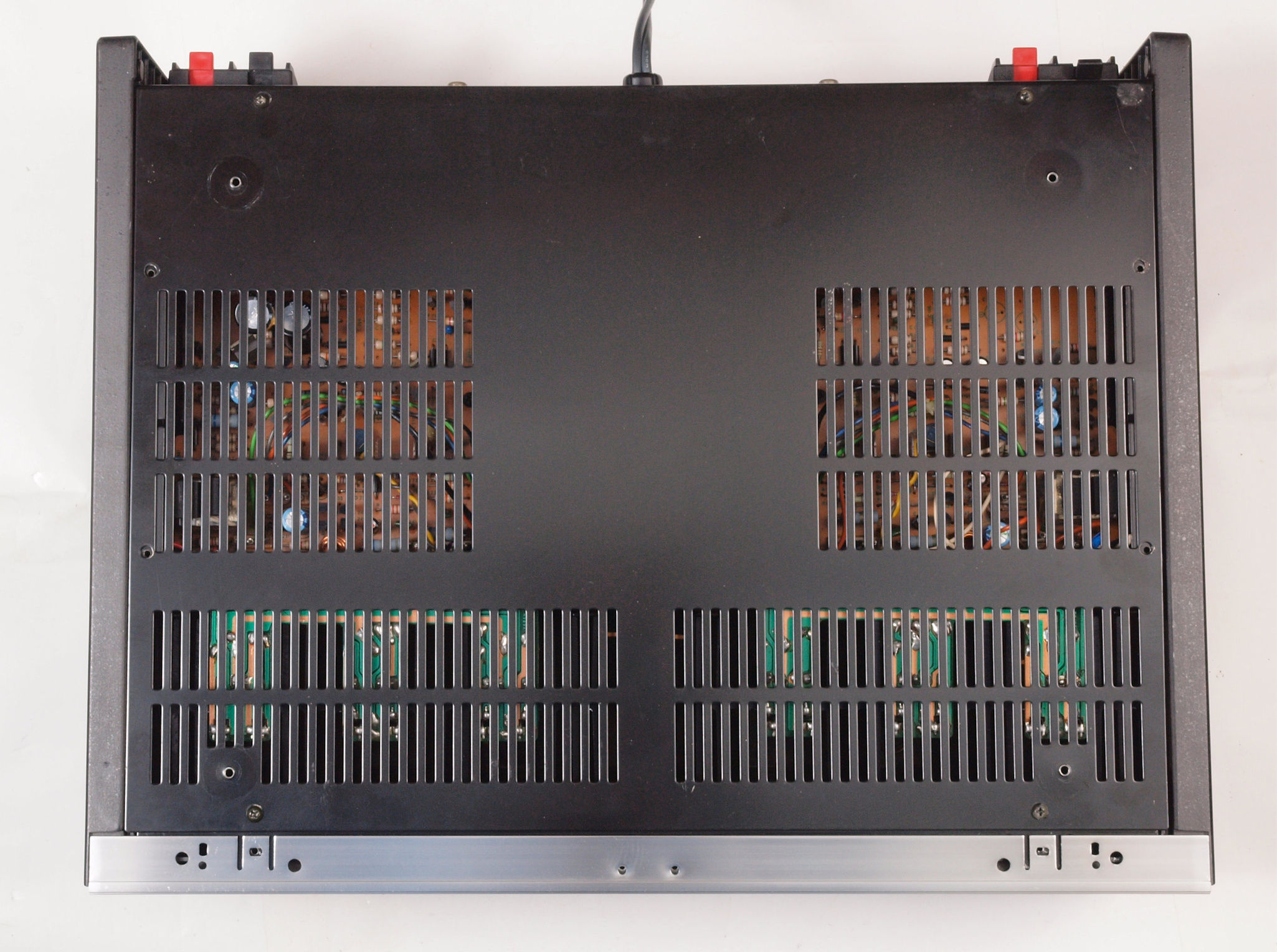

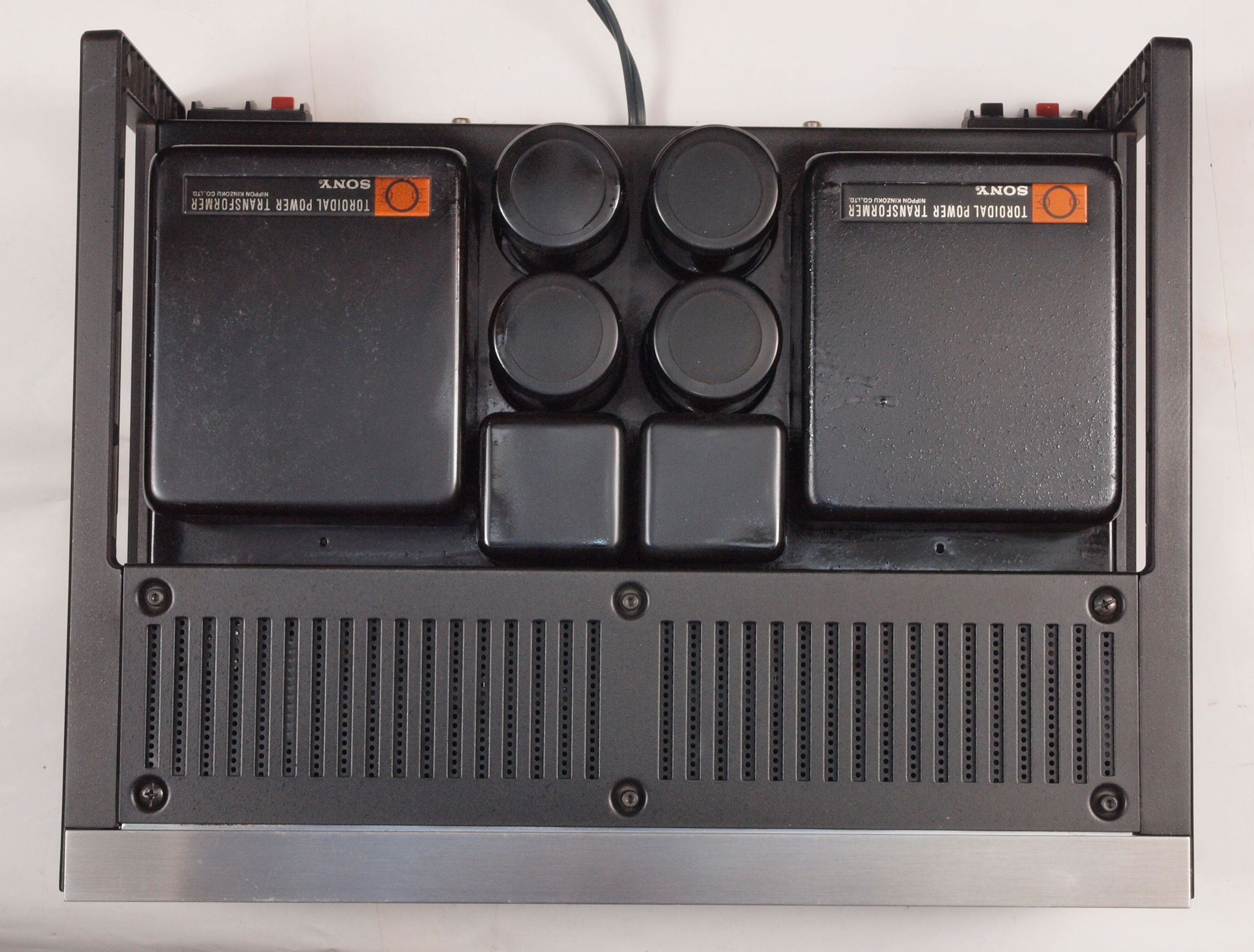

Ａ２５．　点検中　下から見る

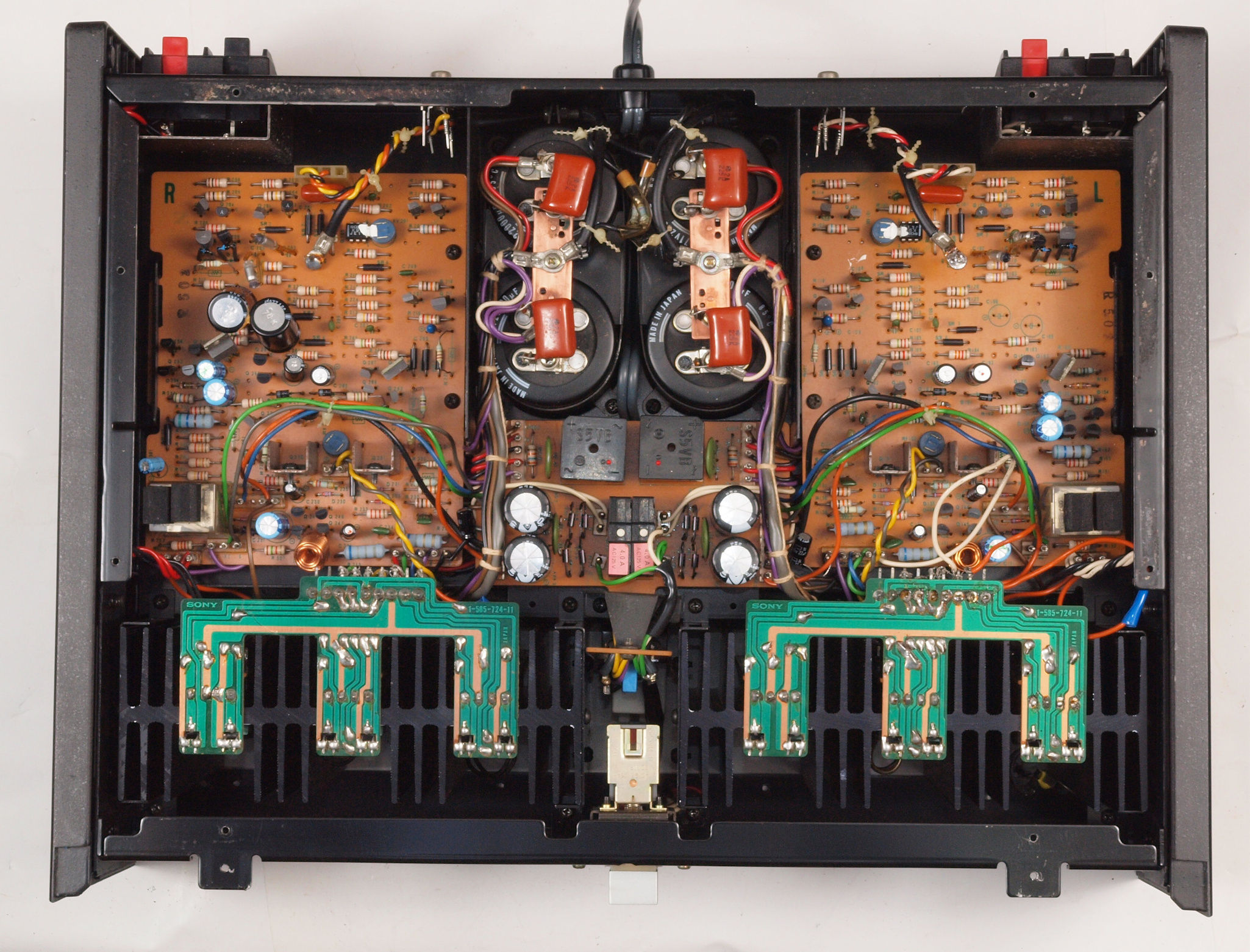

Ａ２６．　点検中　下蓋を取り、下から見る。

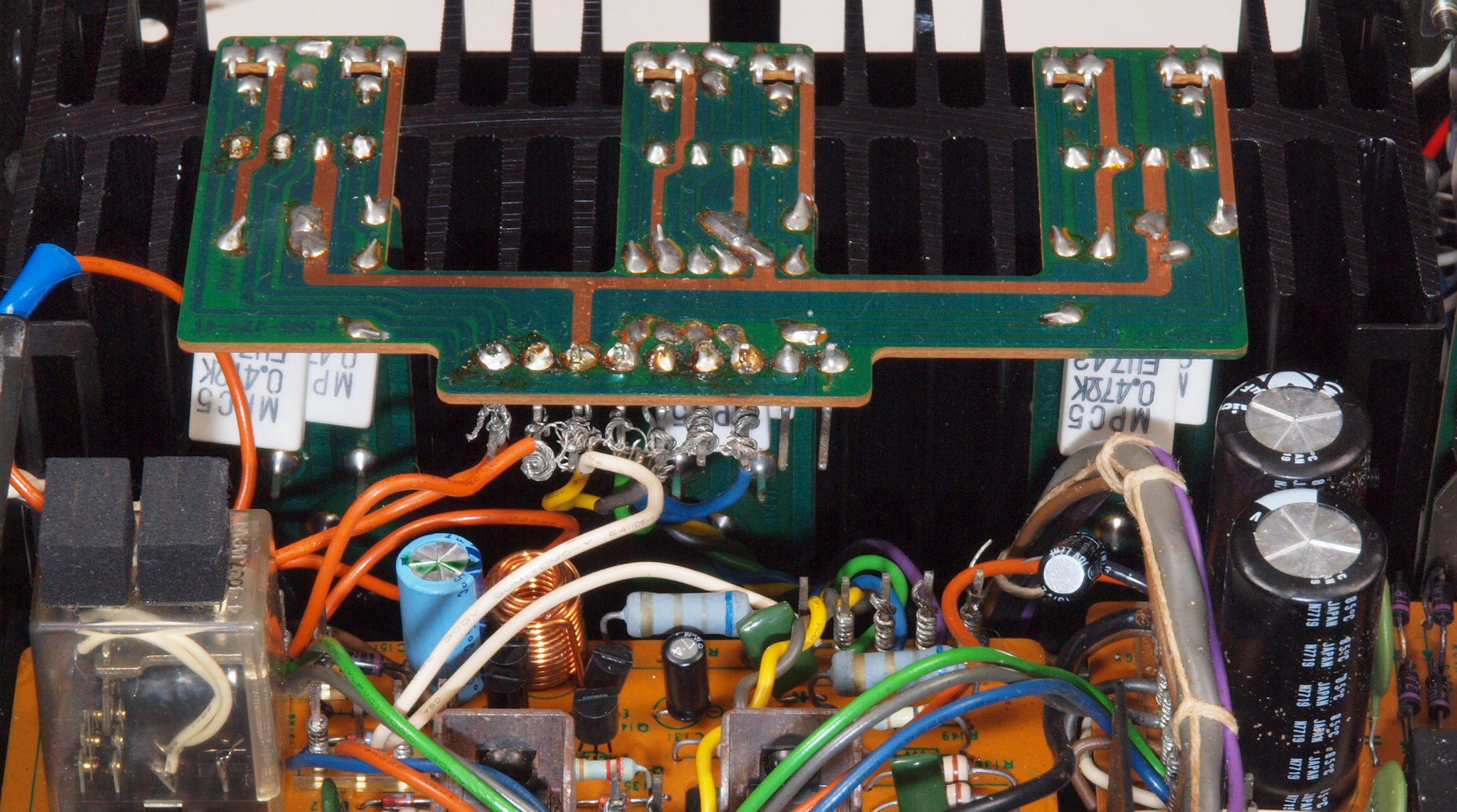

Ａ３１．　点検中　Ｒ側　終段Ｖ−ＦＥＴ（縦型電解トランジスター）、　上はカスケードＴＲ（トランジスター）。

Ａ３２．　点検中　Ｌ側　終段Ｖ−ＦＥＴ（縦型電解トランジスター）、　上はカスケードＴＲ（トランジスター）。

Ｓ．　Ｓｏｎｙ　ＴＡ−Ｎ７　の仕様（マニアル・カタログより）

型式 DCパワーアンプ　ＴＡ−Ｎ７ 実効出力 100W＋100W（８Ω負荷，両チャンネル駆動時に高調波ひずみ率０．０１％で 　　　　　　　　　２０Ｈｚ〜２０ｋＨｚの帯域内で得られるＲＭＳ出力） 出力帯域幅 5Hz〜35kHz（実効出力−３dB高調波ひずみ率０．０１％　ＩＨＦ） 高調波歪率 実効出力時＝０．０１％（２０Ｈｚ〜２０ｋＨｚ），０．０５％（５Ｈｚ〜５０ｋＨｚ） １０Ｗ出力時＝０．００８％（２０Ｈｚ〜２０ｋＨｚ），０．０２％（５Ｈｚ〜５０ｋＨｚ） １Ｗ出力時＝０．００８％（２０Ｈｚ〜２０ｋＨｚ），０．０２％（５Ｈｚ〜５０ｋＨｚ） 混変調歪率 実効出力時＝0.01％ １０Ｗ出力（等価正弦波出力）時＝０．００８％ １Ｗ出力（等価正弦波出力）時＝０．００８％ 周波数特性 Direct端子：DC〜100kHz +0 -1dB C.Coupled端子：6Hz〜100kHz +0 1dB 残留雑音 ０．０２４ｍＶ（８Ω　Ａネットワーク） SN比 120dB（入力ショート　Ａネットワーク） ダンピングファクター 100（1kHz、8Ω） 入力端子 ＤＩＲＥＣＴ　及び　Ｃ．ＣＯＵＰＬＥ（カットオフ周波数３Ｈｚ，遮断特性６dB/ｏｃｔ 入力感度/入力インピーダンス １．３Ｖ（実効出力１００Ｗを得るに要する入力電圧）/５０ｋΩ 電源 １００Ｖ　５０/６０Ｈｚ 消費電力 215W 外形寸法 幅430×高さ170×奥行335mm（最大突出部寸法，端数切上げ） 重量 21kg（本体のみ） 使用半導体 ＦＥＴ２２石（Ｖ-ＦＥＴ１２石を含む） トランジスタ６２石 ダイオード３４個 価格 １６万円（１９７６年当時）
