Ｐｉｏｎｅｅｒ　Ｍ−７５．　２台目測定記録

２０２２／１１／２

倉庫整理の為、オークションに出品する為製作。 Ｓ．　Ｐｉｏｎｅｅｒ　Ｍ−７５　の仕様（マニアル・カタログより）

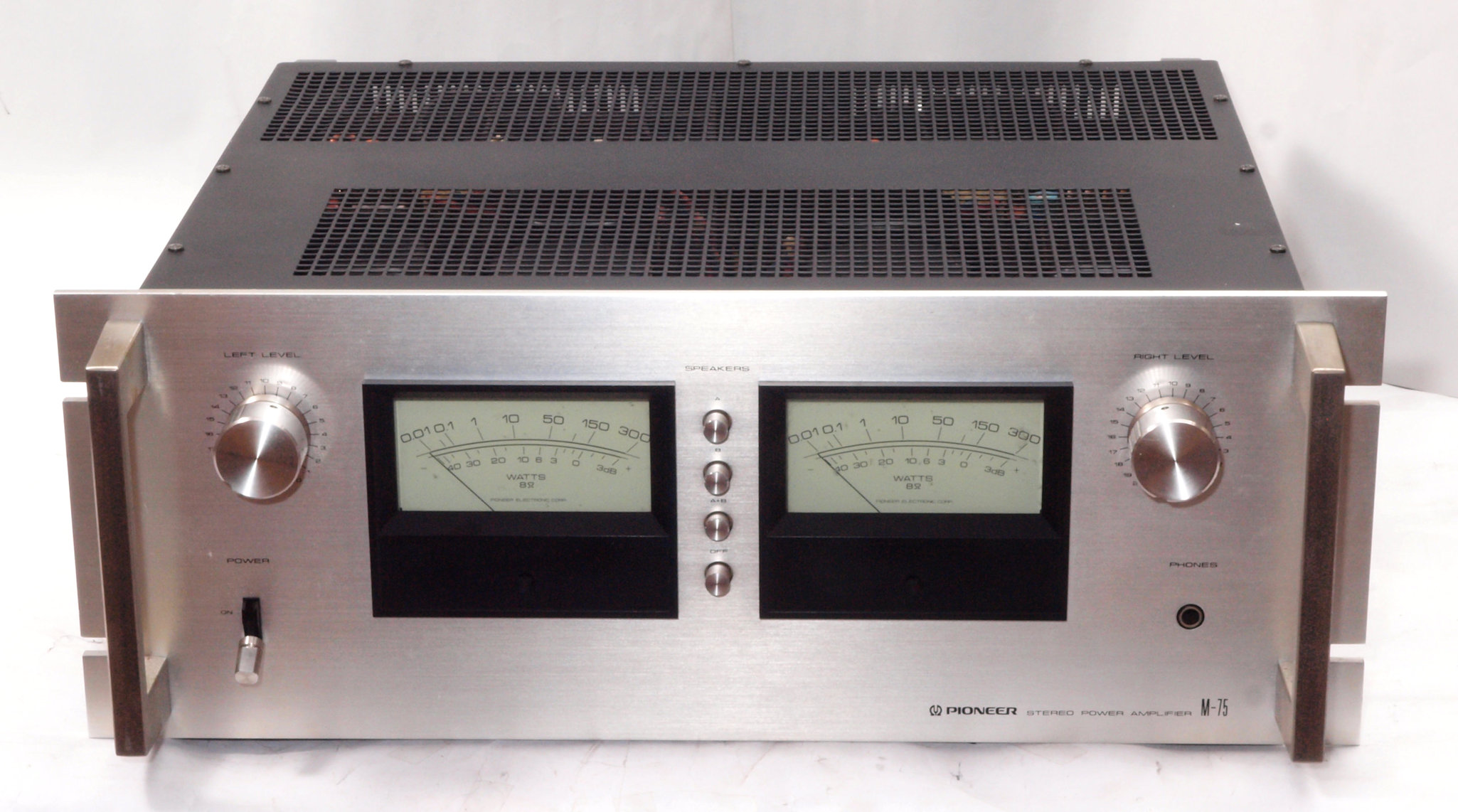

１．　前から見る

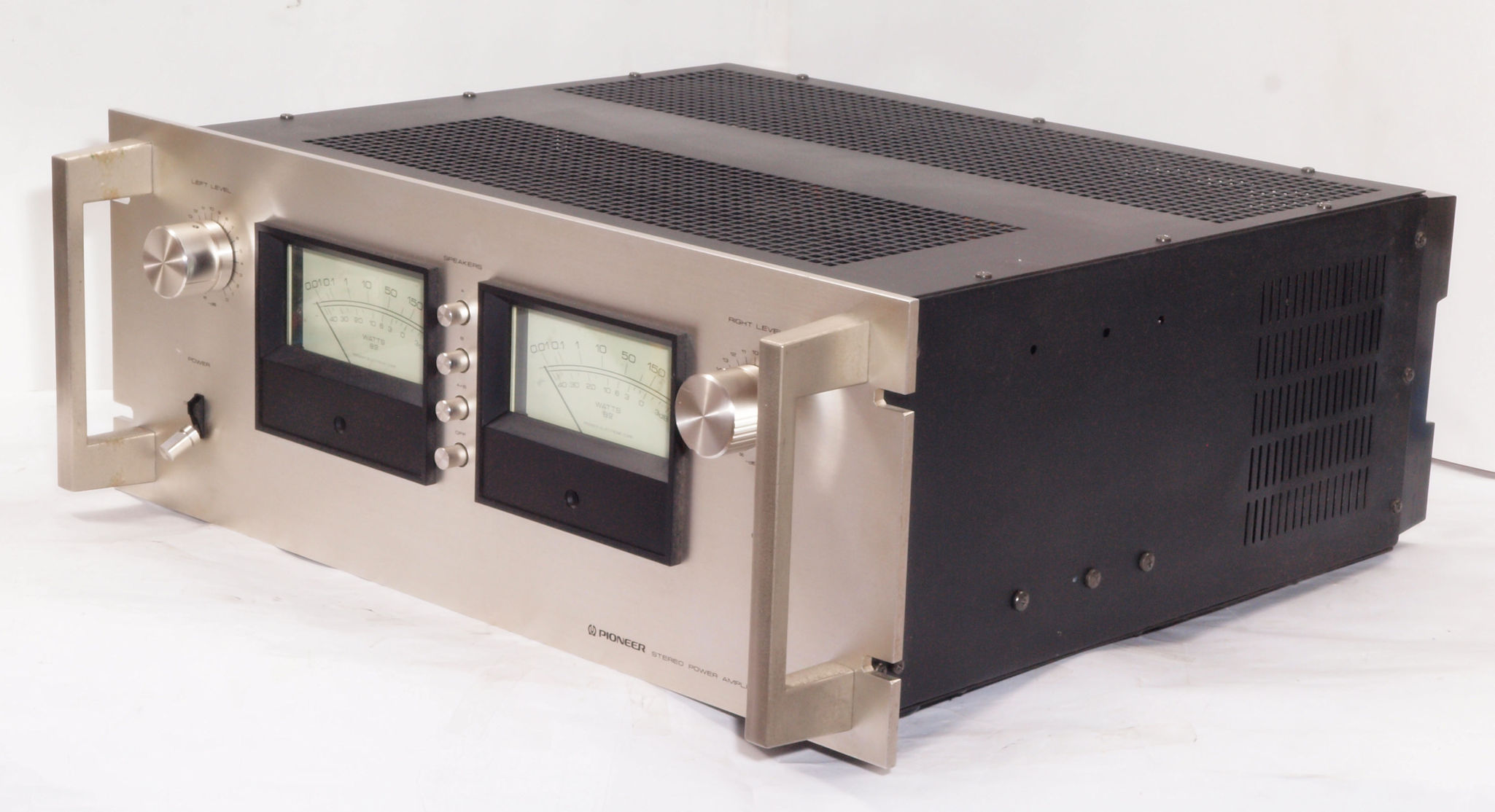

２．　前右から見る

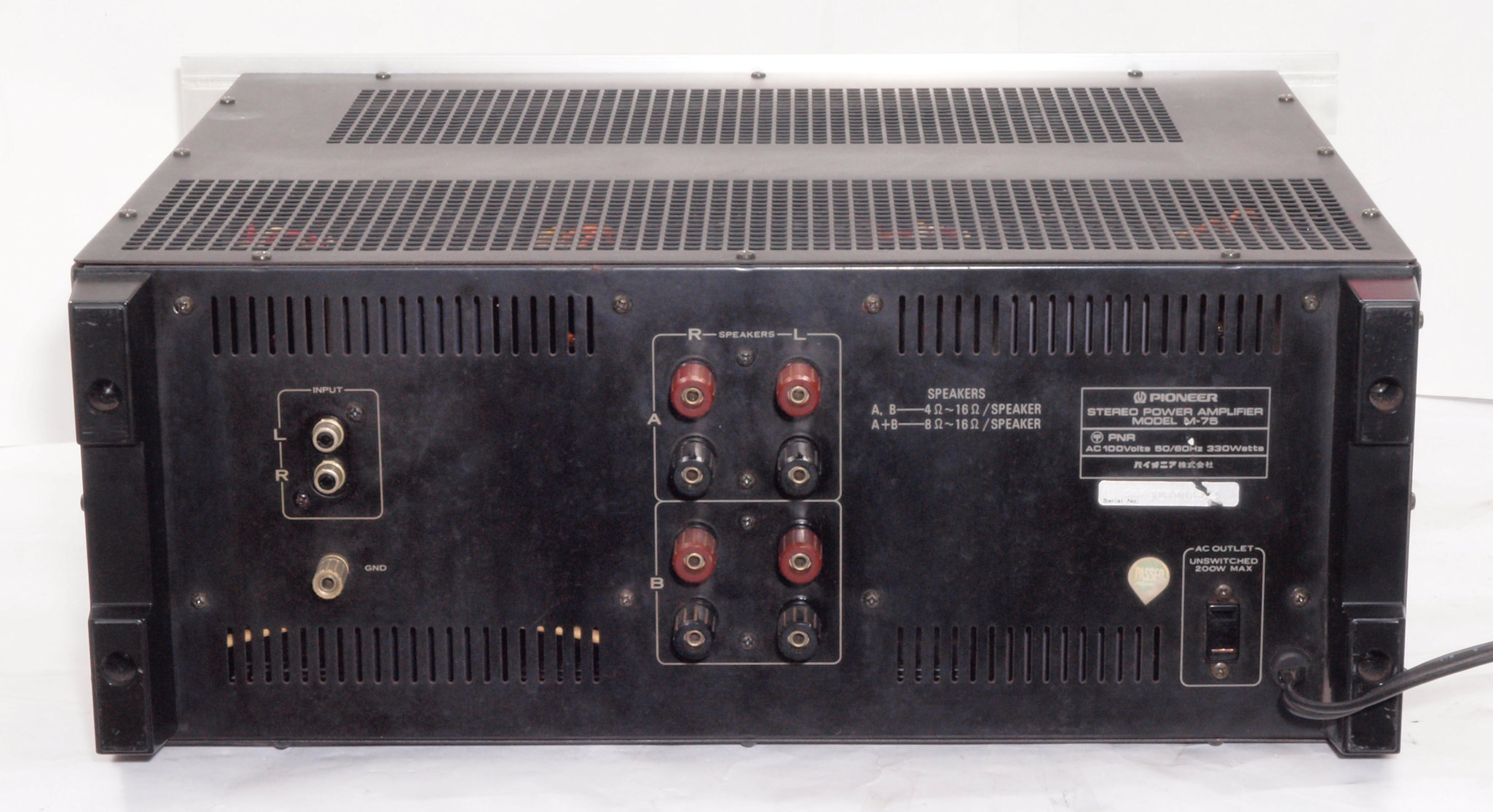

３．　後から見る

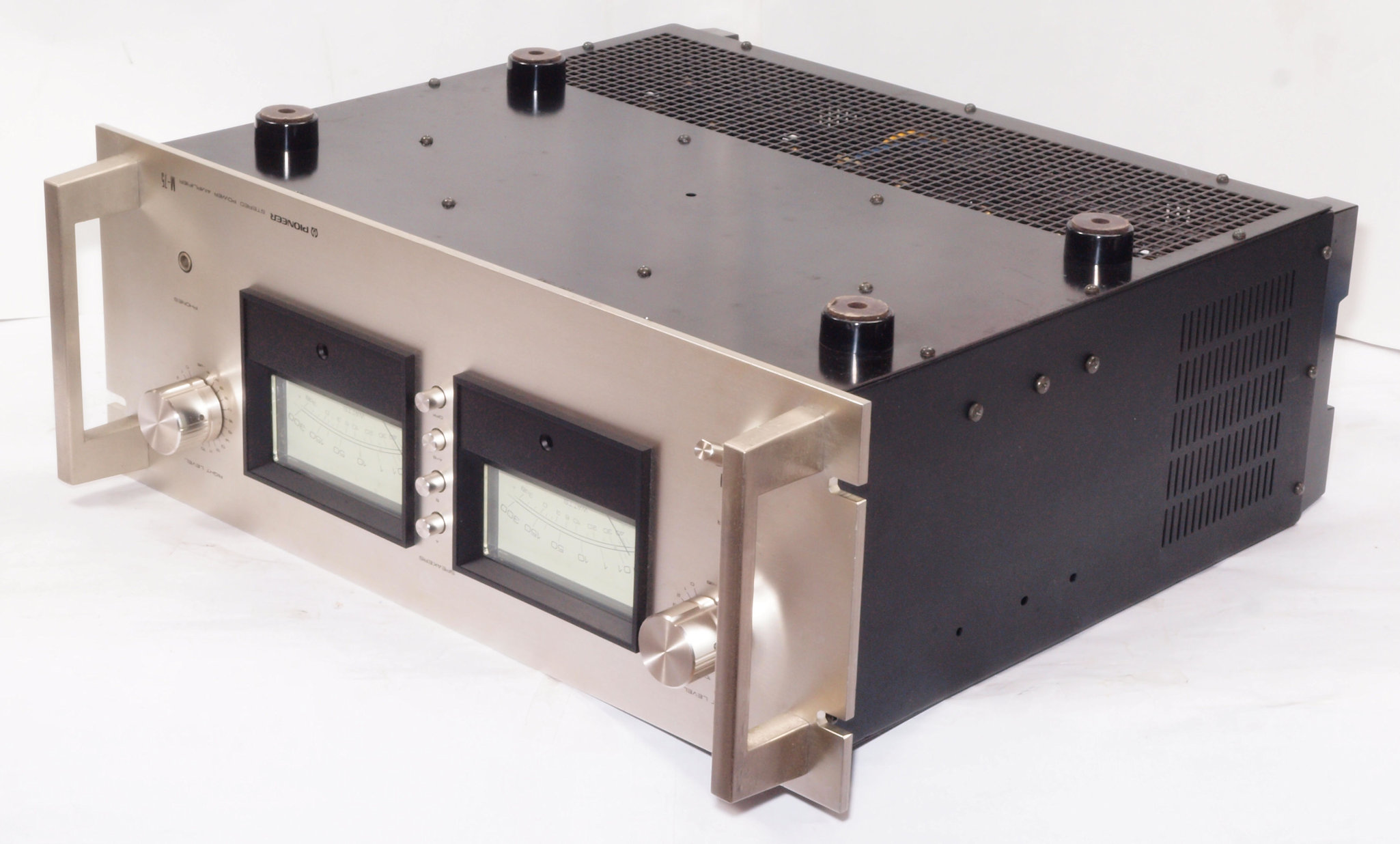

４．　後左から見る

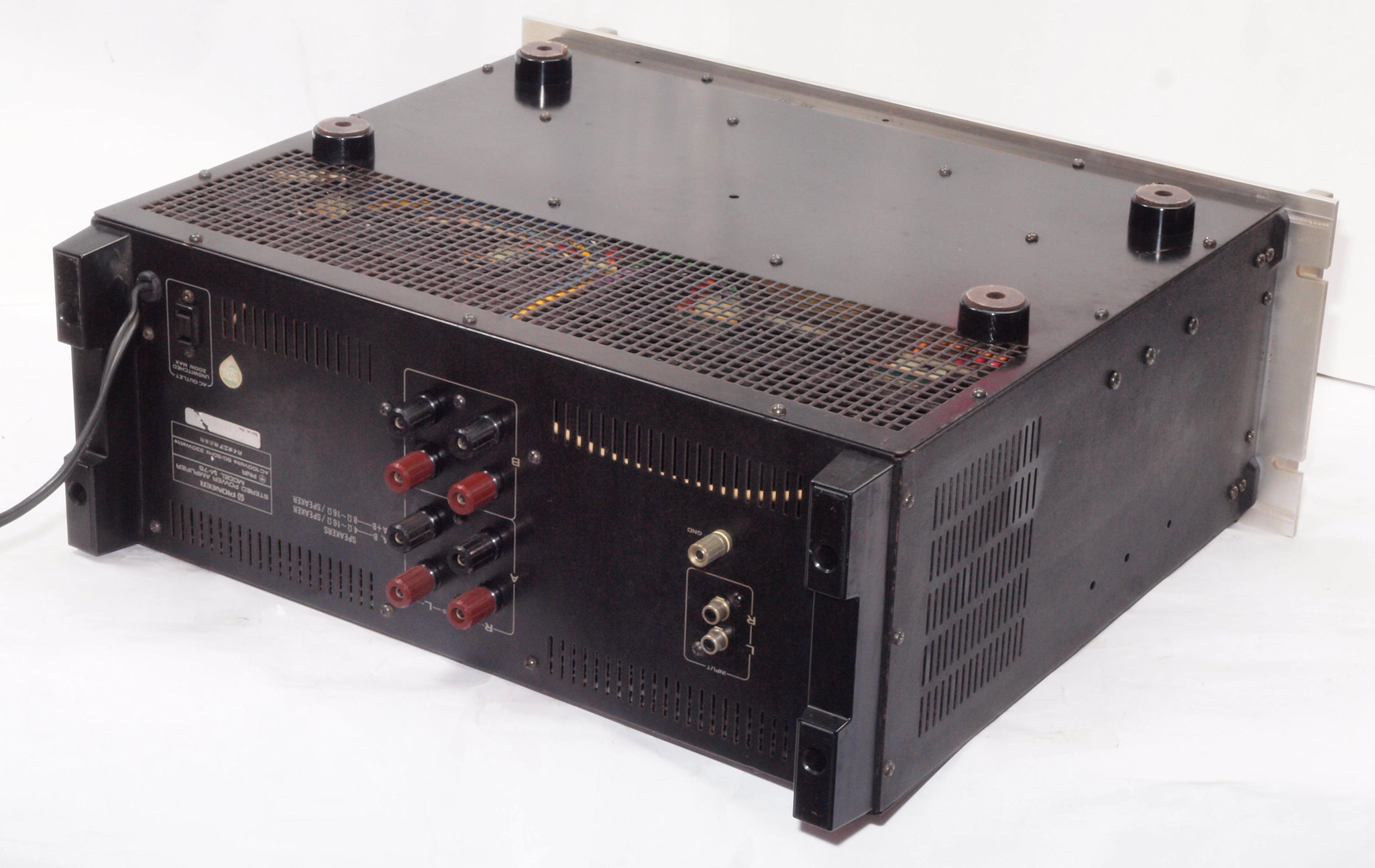

５．　下前左から見る

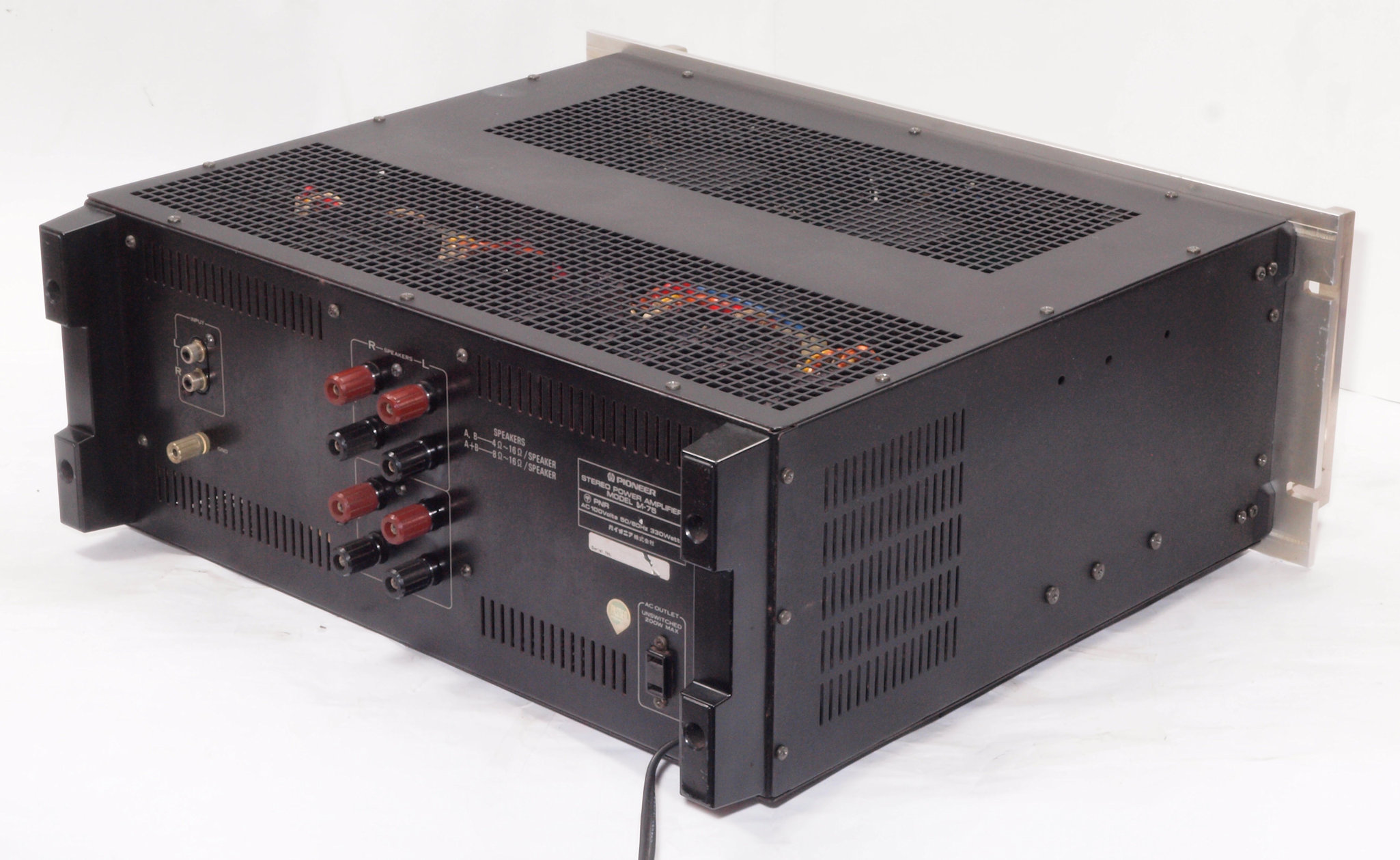

６．　下後右から見る

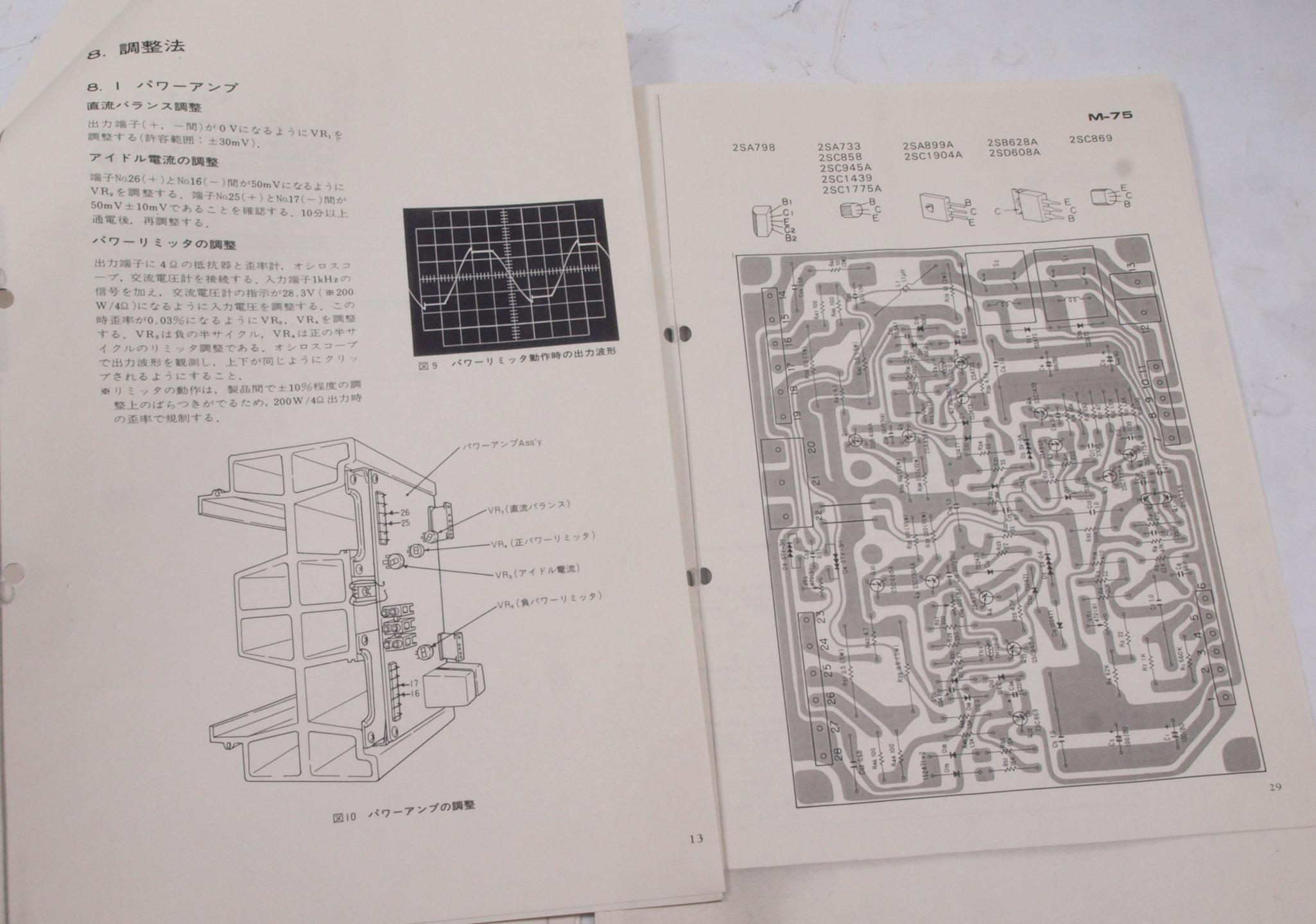

７．　サービスマニアル類

Ｓ．Ｐｉｏｎｅｅｒ　Ｍ−７５　の仕様（マニアル・カタログより）

型式 ステレオパワーアンプ　Ｍ−７５ 回路方式 初段差動カレントミラー負荷3段ダーリントンパラレルプッシュプル 純コンプリメンタリーOCL回路(DCアンプ構成) 実効出力 (両ch駆動、20Hz〜20kHz) 180W+180W(4Ω) 150W+150W(8Ω) 高調波歪率 (20Hz〜20kHz、8Ω) 実効出力時=0.01% 75W出力時=0.01% 1W出力時=0.01% 混変調歪率 (50Hz:7kHz＝4:1、8Ω) 実効出力時=0.01% 75W出力時=0.005% 1W出力時=0.005% 出力帯域幅(IHF、両ch駆動) 5Hz〜35kHz(歪率0.01%) 5Hz〜60kHz(歪率0.05%) 周波数特性 5Hz〜100kHz +0 -1dB(1W出力時) 入力端子 Input=1V/50kΩ 出力端子 A・B=4Ω〜16Ω A+B=8Ω〜16Ω ダンピングファクター 100(20Hz〜20kHz、8Ω) SN比 115dB(IHF、Aネットワーク、ショートサーキット) 使用半導体 IC=2個 トランジスタ=61個 ダイオード、他=65個 電源電圧 100V、50Hz/60Hz 消費電力(電気用品取締法) 330W 最大消費電力 900W ACアウトレット 非連動=1系統 外形寸法 幅480x高さ187x奥行445mm 重量 24.5kg EIA規格ラック取付ユニット 4U 価格 ￥135,000(1980年頃)
