Ｐｉｏｎｅｅｒ　Ｍ−２２．　２台目修理記録
平成２０年７月１日到着　　　７月１０日完成
Ａ．　修理前の状況
  • ネットオークションで見つけて一応修理済みの物を買ったのですが、あまり聴かないうちに壊れてしまいました。
    どうせなら、私が感動した昔の状態に戻したいのですが、オーバーホールしていただけませんでしょうか。

B．　原因
  • 前回の修理未熟（不十分）
    終段ＴＲ（トランジスター）焼損

Ｃ．　修理状況
  • 初段ＴＲ（トランジスター）交換
    ＲＬバイアス・バランスＶＲ交換
    電解コンデンサー交換（オーディオコンデンサー使用）
    ＳＰ接続リレー交換
    電源リレー交換
    基板半田補正
    ラッピングのハンダ処理
    終段ＴＲ（トランジスター）交換

Ｄ．　使用部品
  • 初段ＴＲ（トランジスター）　　　　　　　　　　２個
    バイアス・バランス半固定ＶＲ　　　　　　　４個
    電解コンデンサー　　　　　　　　　　　　　２８個
    フイルムコンデンサー　　　　　　　　　　１５個
    ＳＰ接続リレー　　　　　　　　　　　　　　　　２個
    電源リレー　　　　　　　　　　　　　　　　　１個
    終段ＴＲ（トランジスター）　　８個（新品のＭ−２５に使う物）

Ｅ．　調整・測定

Ｆ．　修理費　　　１００，０００円　　　オーバーホール修理＞。

Ｓ．　Ｐｉｏｎｅｅｒ　Ｍ−２２　の仕様（マニアル・カタログより）
Ａ．　修理前の状況
Ａ−１Ａ．　点検中　前上から見る
Ａ−１Ｂ．　点検中　パネル見る

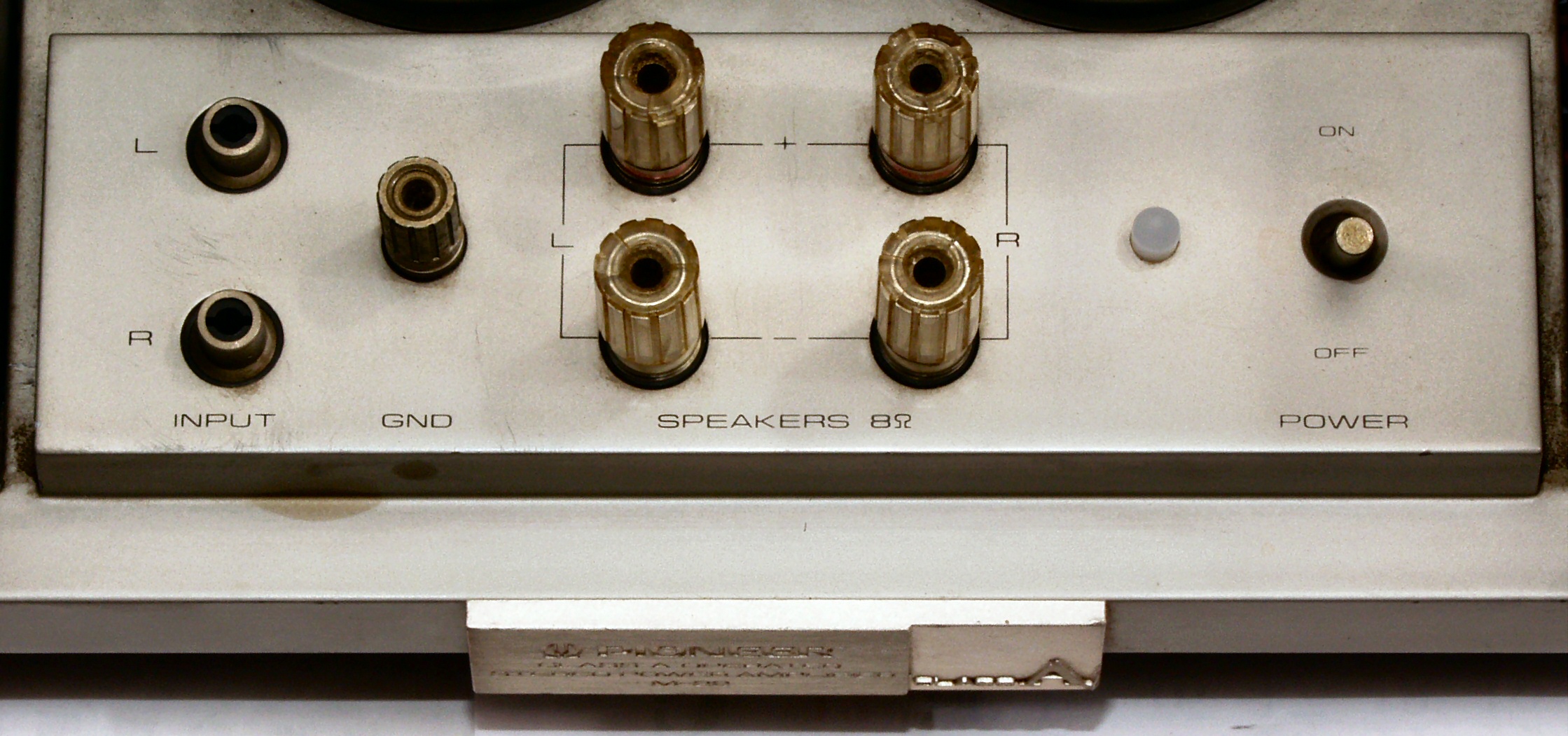

Ａ−１Ｃ．　点検中　後上から見る
Ａ−１Ｄ．　点検中　前下から見る
Ａ−２．　点検中　下蓋を取り、下から見る。ＲＬの終段ＴＲ（トランジスター）が異なる！
Ａ−３．　点検中　力強いアースライン、設計者の意気込みが伝わる。

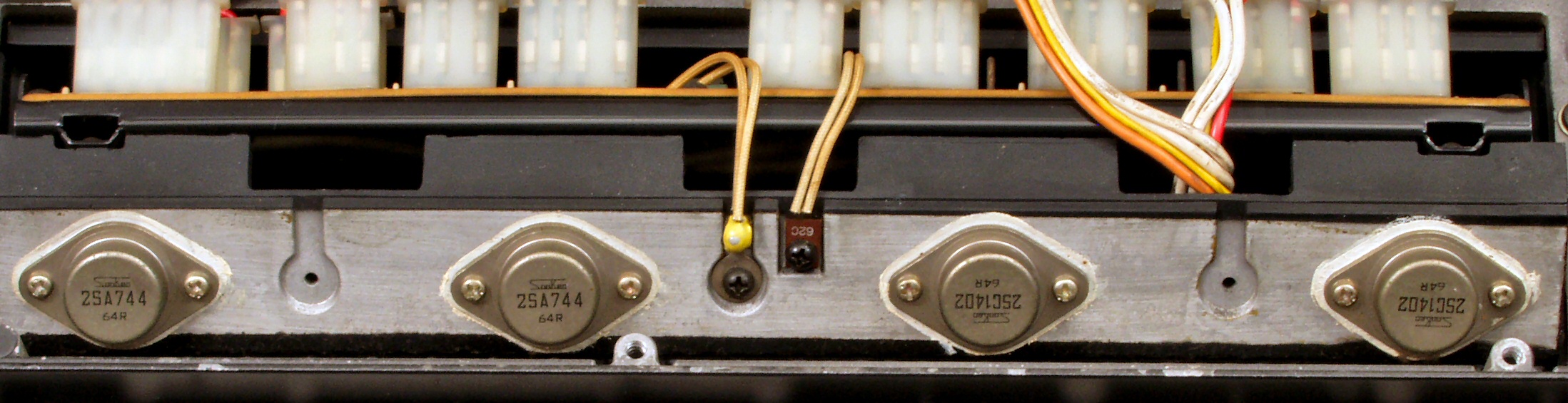

Ａ−４Ａ．　点検中　Ｒ側終段ＴＲ（トランジスター）、純正品。

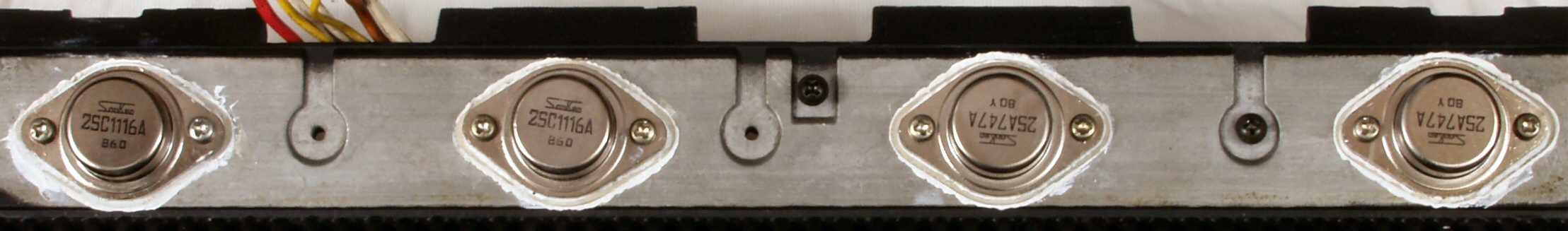

Ａ−４Ｂ．　点検中　Ｌ側終段ＴＲ（トランジスター）、非純正品でコンプリなのに、異なるメーカー（規格）！

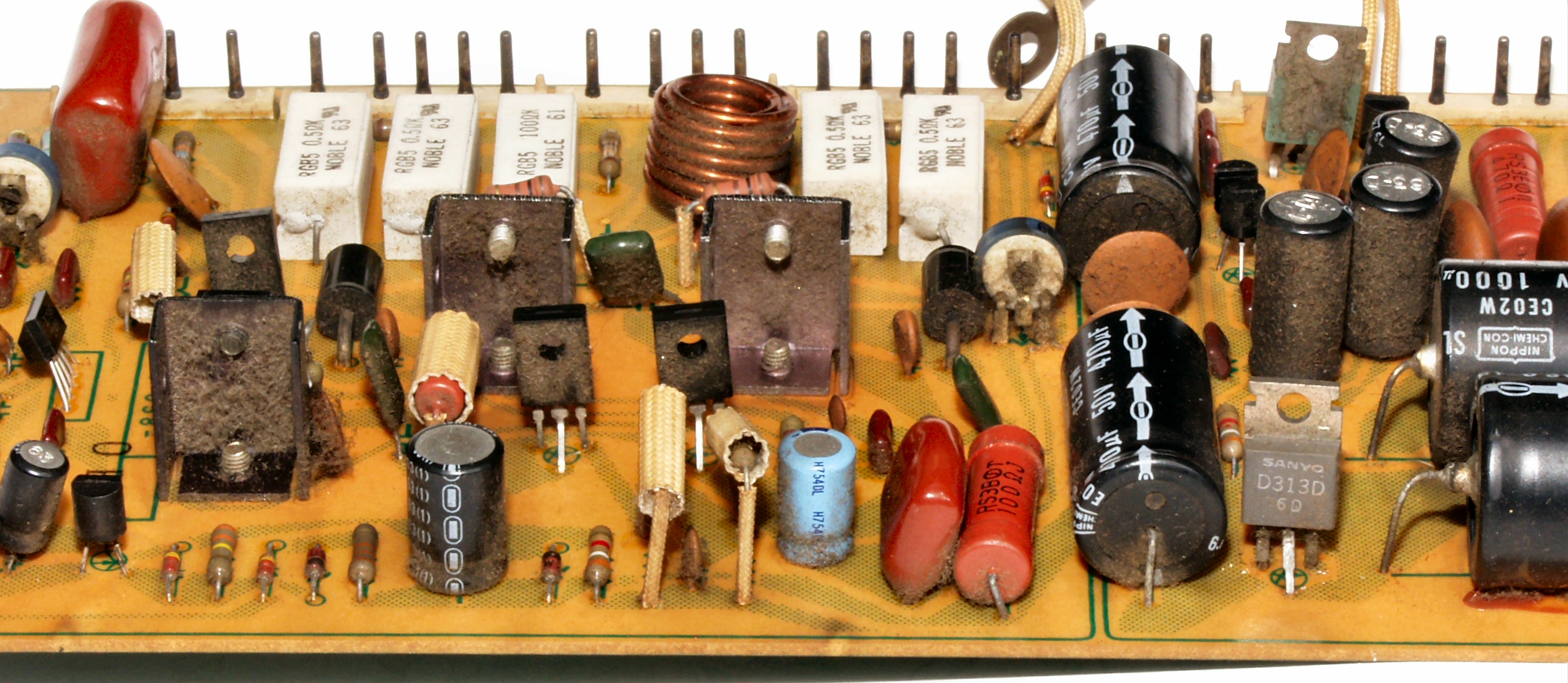

Ａ−５Ａ．　点検中　Ｒ側基板の埃！

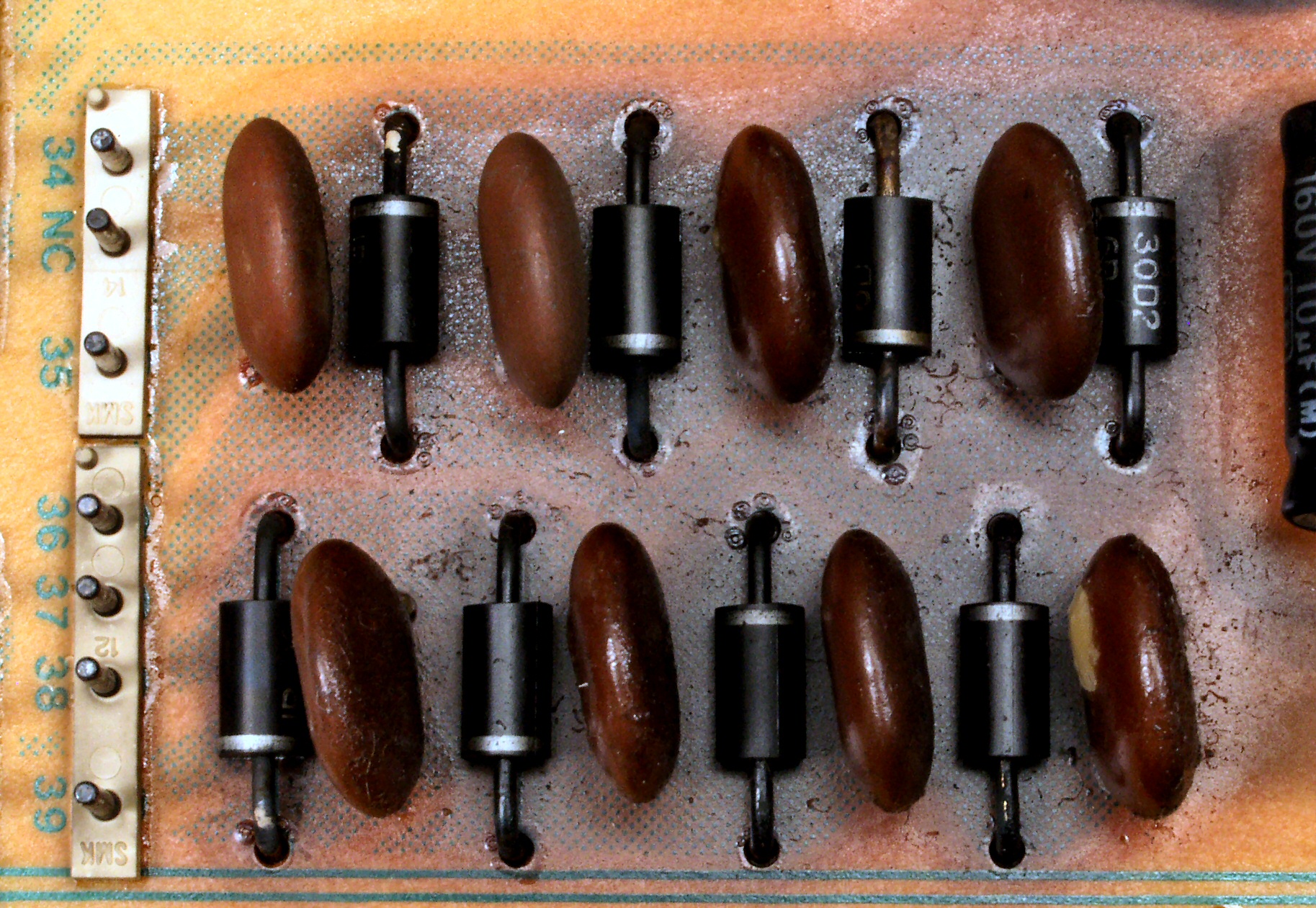

Ａ−５Ｂ．　点検中　Ｒ側基板の整流ダイオード、部品配置が悪く、放熱が良くない。
Ａ−５Ｃ．　点検中　Ｌ側基板の埃！

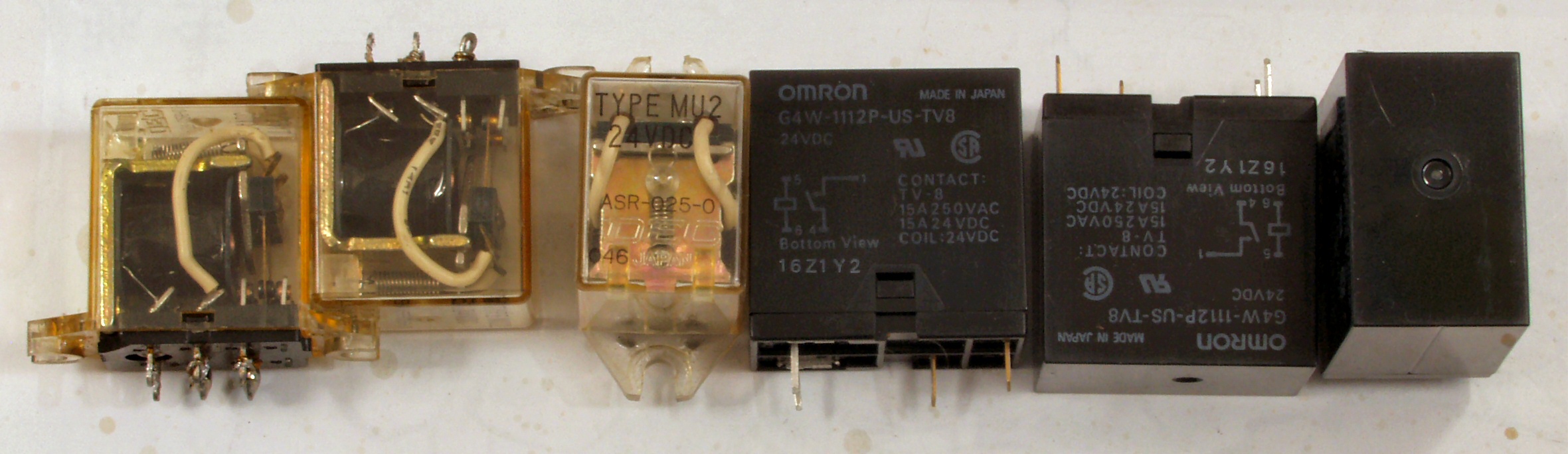

Ｃ−６．　使用する入力切り替えリレー　左＝古い物、　右＝新しい物、容量は倍。
Ｃ．　修理状況

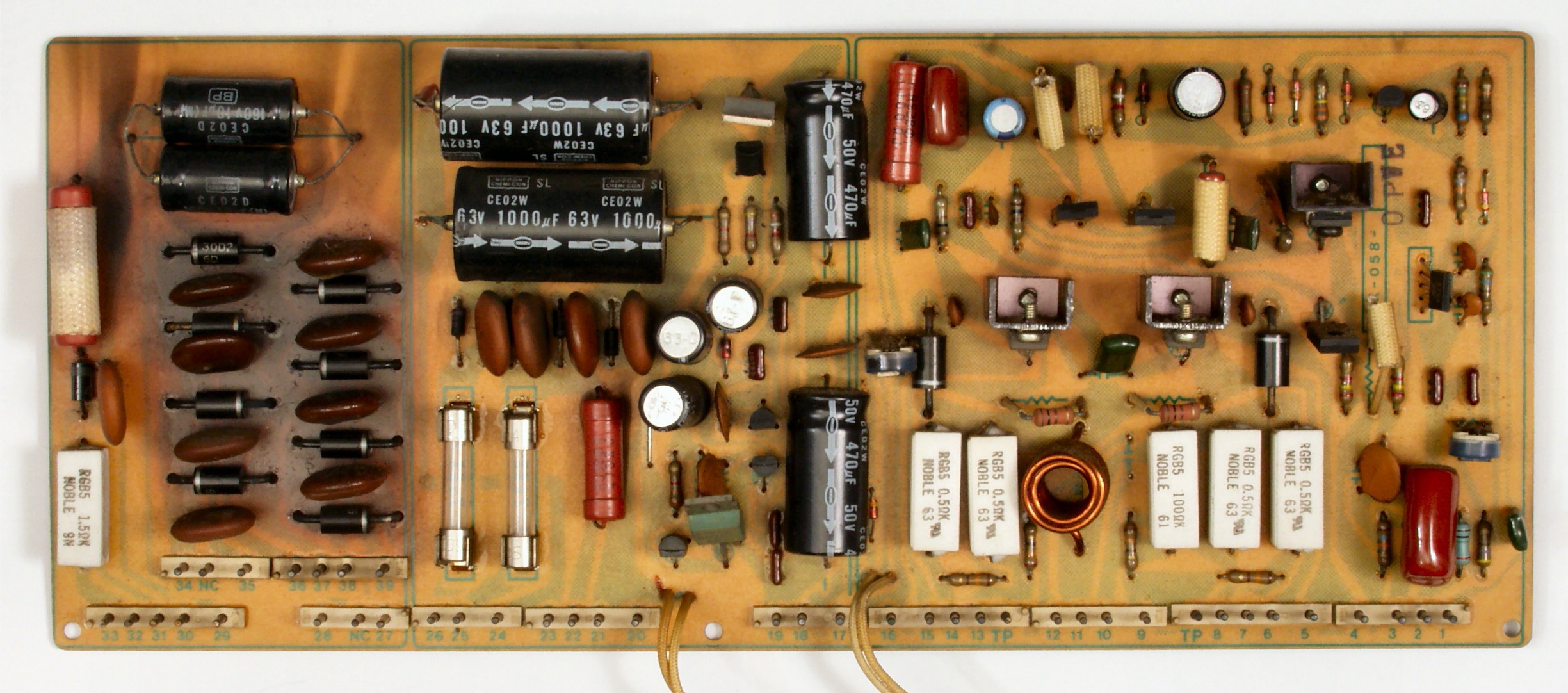

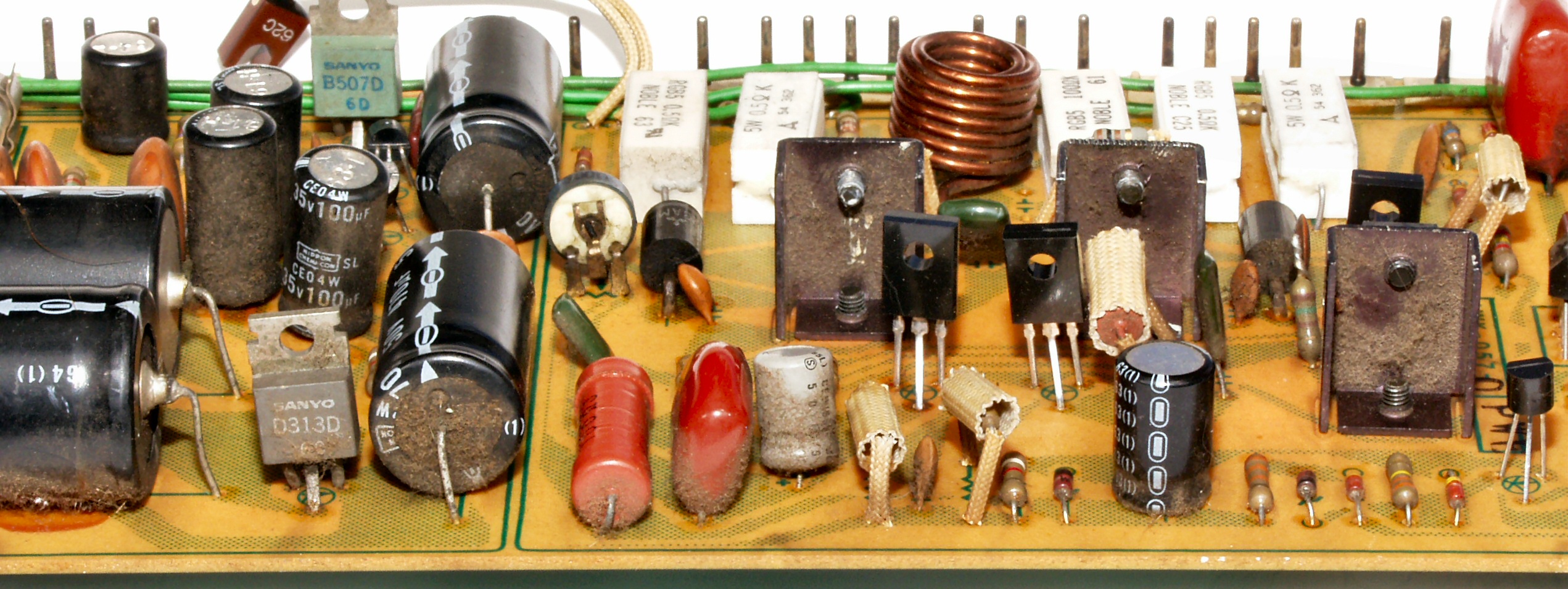

Ｃ−１Ａ．　修理前　Ｒ側基板

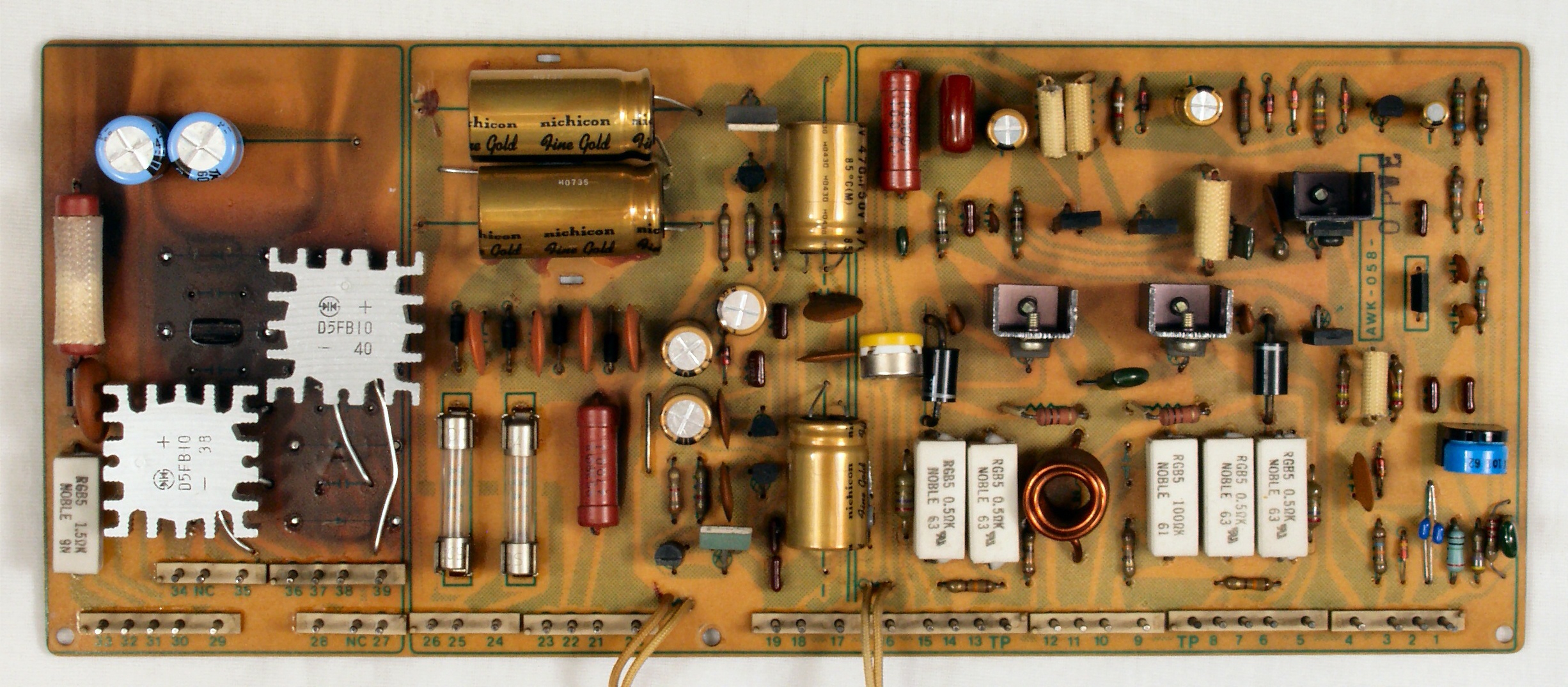

Ｃ−１Ｂ．　修理後　Ｒ側基板、電解コンデンサー１２個、半固定ＶＲ２個、フイルム・セラミックコンデンサー１３個。
　　　　　　　　　　　　　　　　　　　初段ＴＲ（トランジスター）、整流ダイオード８個はブリッジ２個に交換

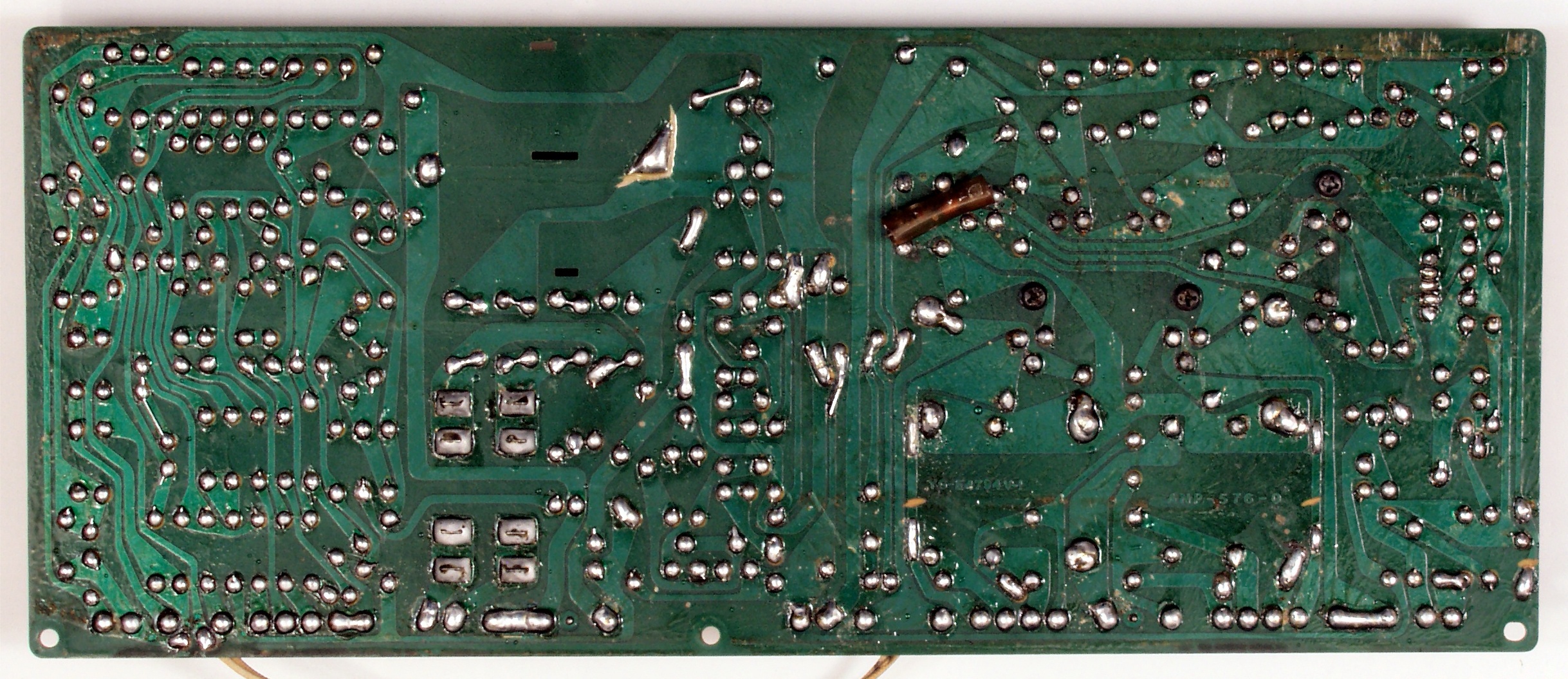

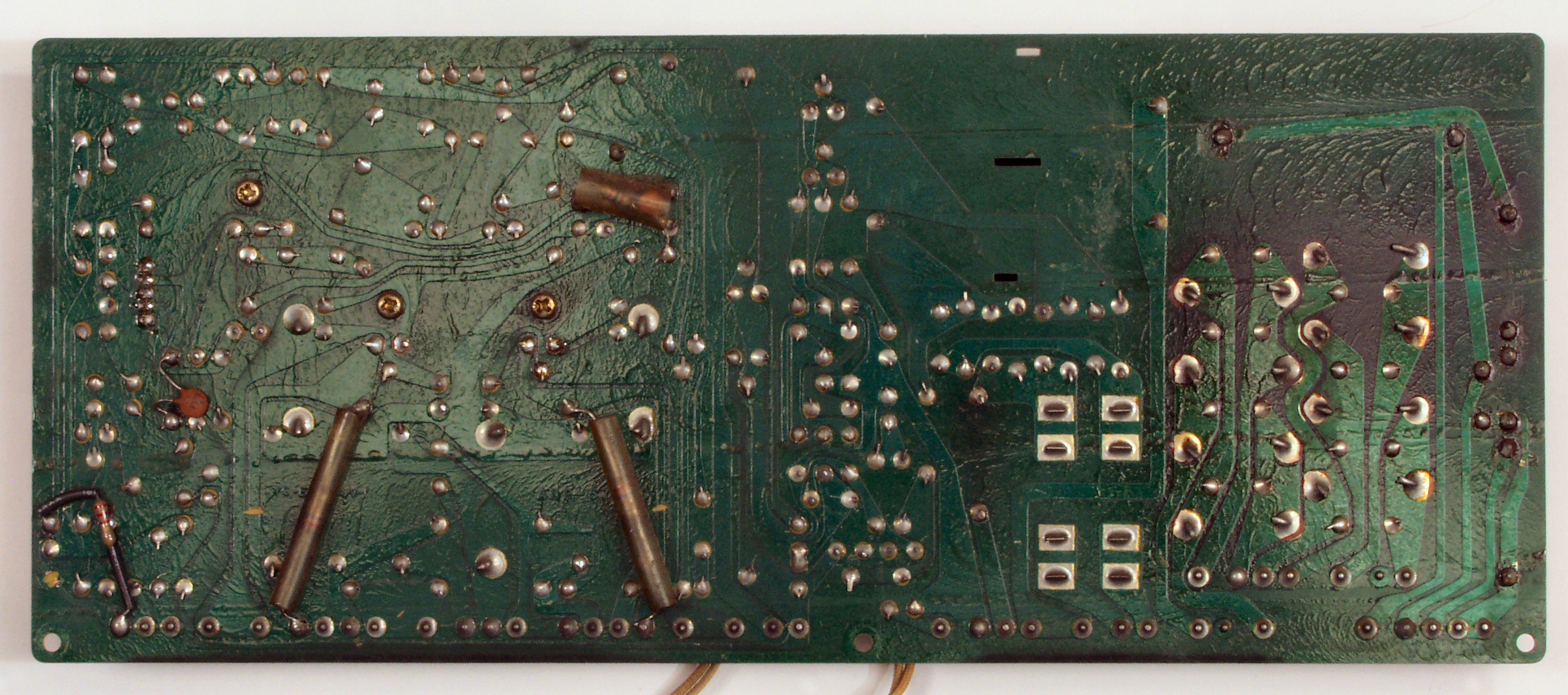

Ｃ−１Ｃ．　修理前　Ｒ側基板裏

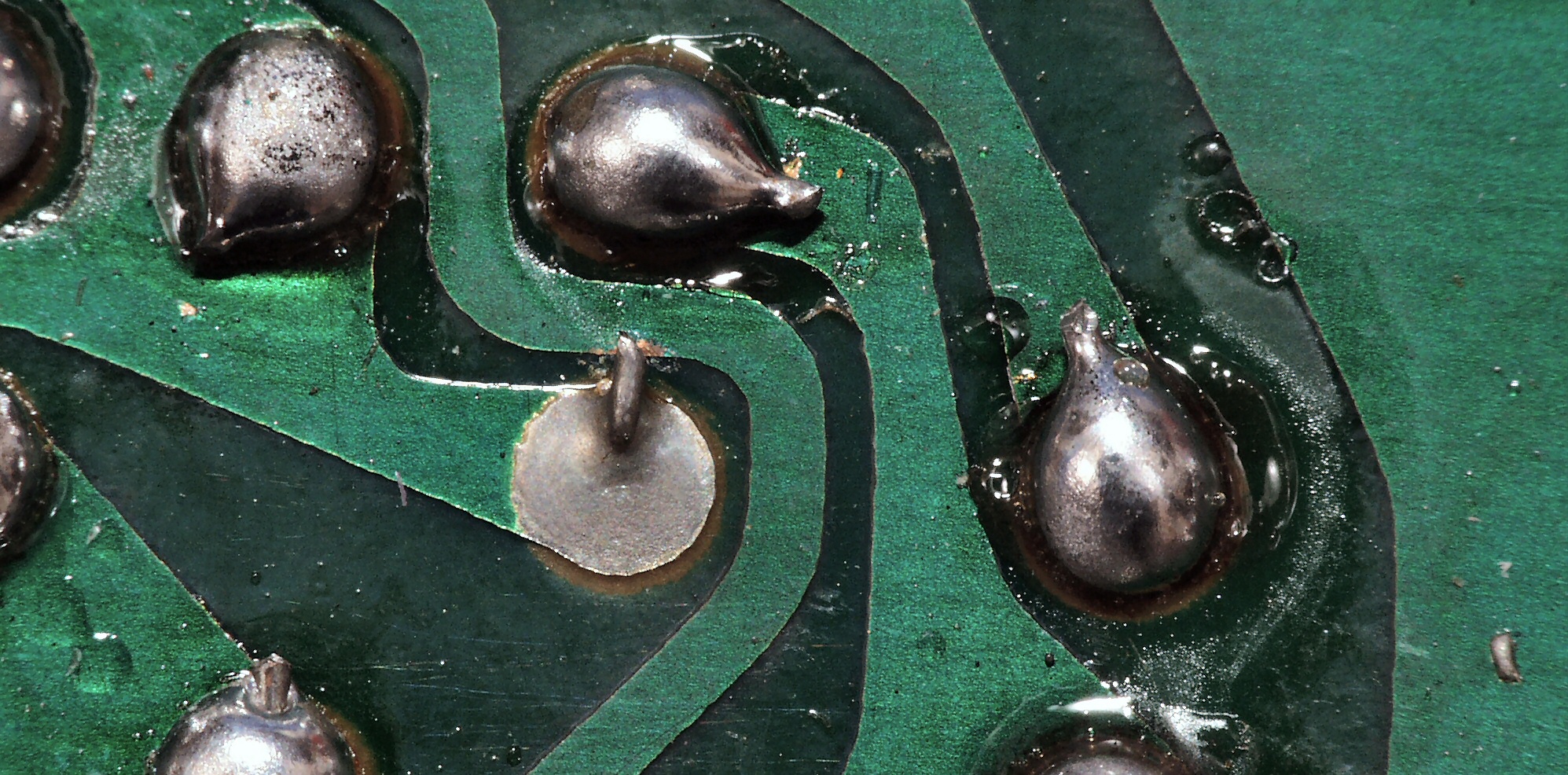

Ｃ−１Ｃ−１．　修理前　Ｒ側基板裏、部品のリード線の曲げ方向不良。
Ｃ−１Ｃ−２．　修理前　Ｒ側基板裏、部品のリード線の曲げ方向不良２。
Ｃ−１Ｃ−３．　修理前　Ｒ側基板裏、部品のリード線の曲げ方向不良３。

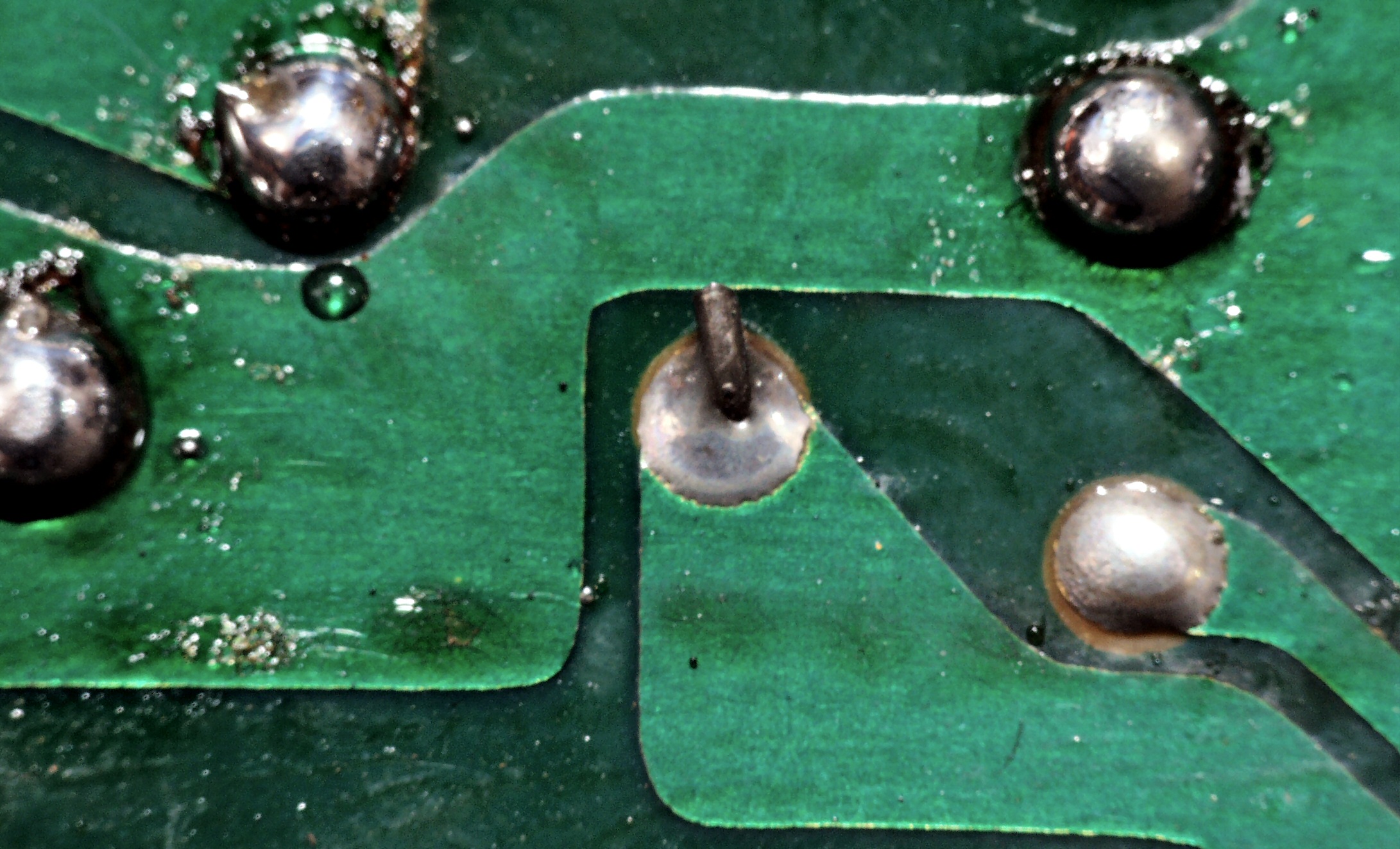

Ｃ−１Ｄ．　修理（半田補正）後　Ｒ側基板裏　 　全ての半田をやり修す
Ｃ−１Ｅ．　完成Ｒ側基板裏
Ｃ−２Ａ．　修理前　Ｌ側基板

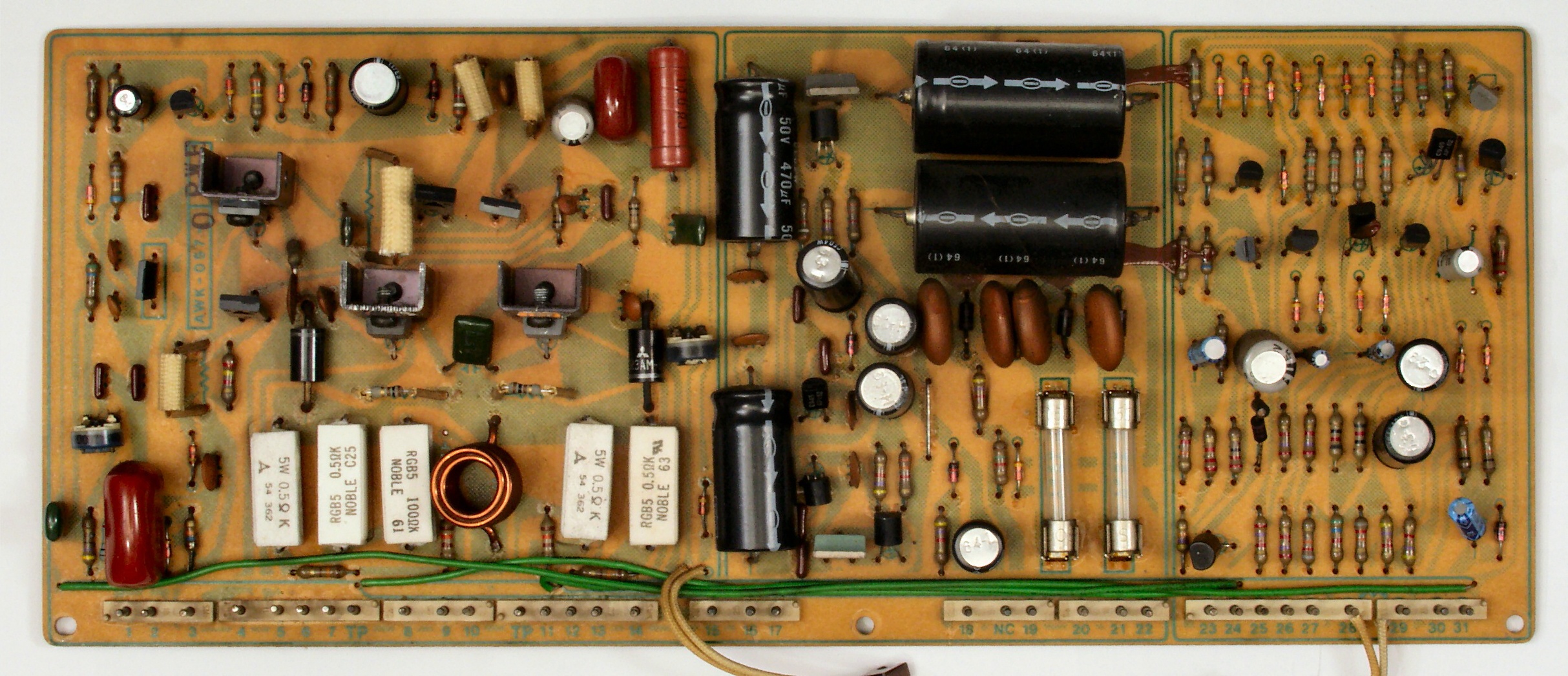

Ｃ−２Ｂ．　修理後　Ｌ側基板、電解コンデンサー１２個、半固定ＶＲ２個、フイルム・セラミックコンデンサー１６個。
　　　　　　　　　　　　　　　　　　　初段ＴＲ（トランジスター）交換
Ｃ−２Ｃ．　修理前　Ｌ側基板裏
Ｃ−２Ｃ−１．　修理前　Ｒ側基板裏、部品のリード線の曲げ方向不良。
Ｃ−２Ｄ．　修理（半田補正）後　Ｌ側基板裏　 　全ての半田をやり修す
Ｃ−２Ｅ．　完成Ｌ側基板裏

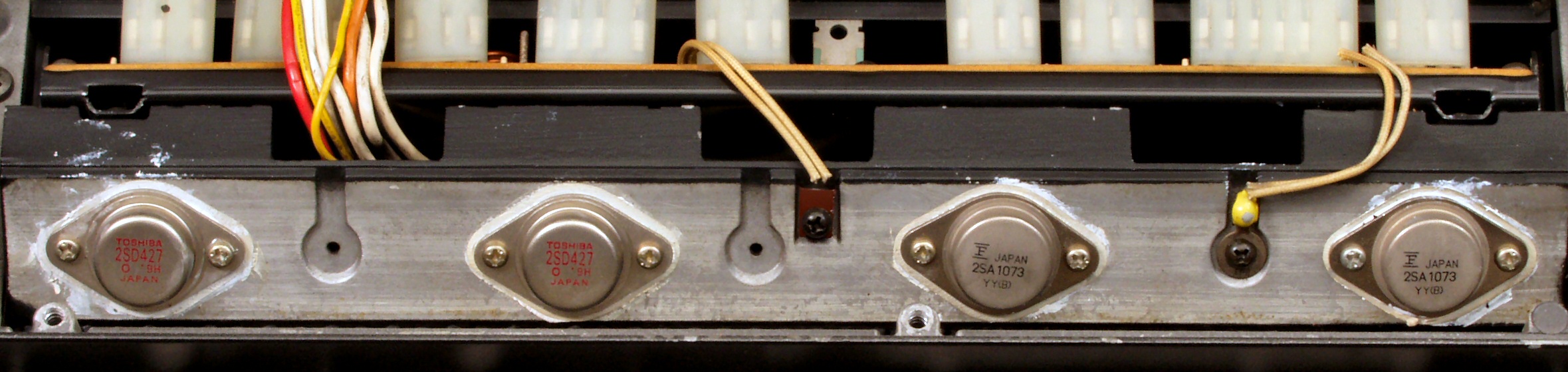

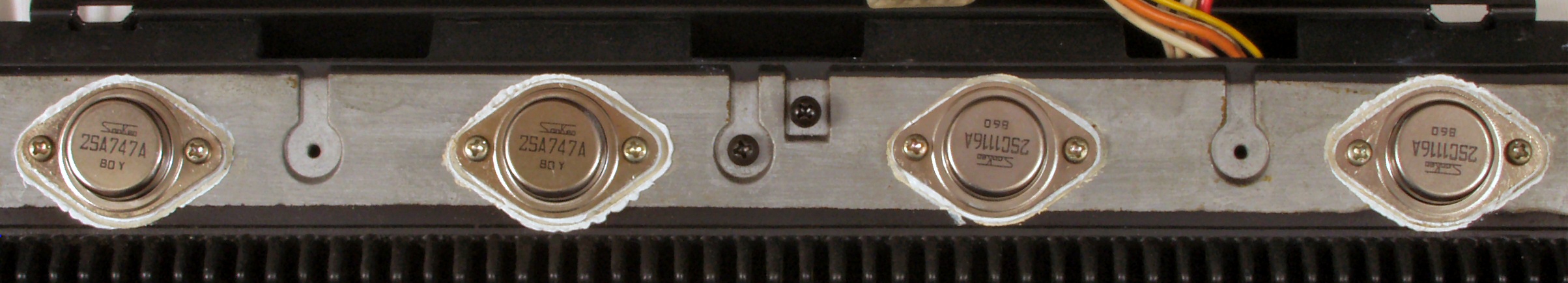

Ｃ−３Ａ．　修理前　Ｒ側終段ＴＲ（トランジスター）
Ｃ−３Ｂ．　修理後　Ｒ側終段ＴＲ（トランジスター）

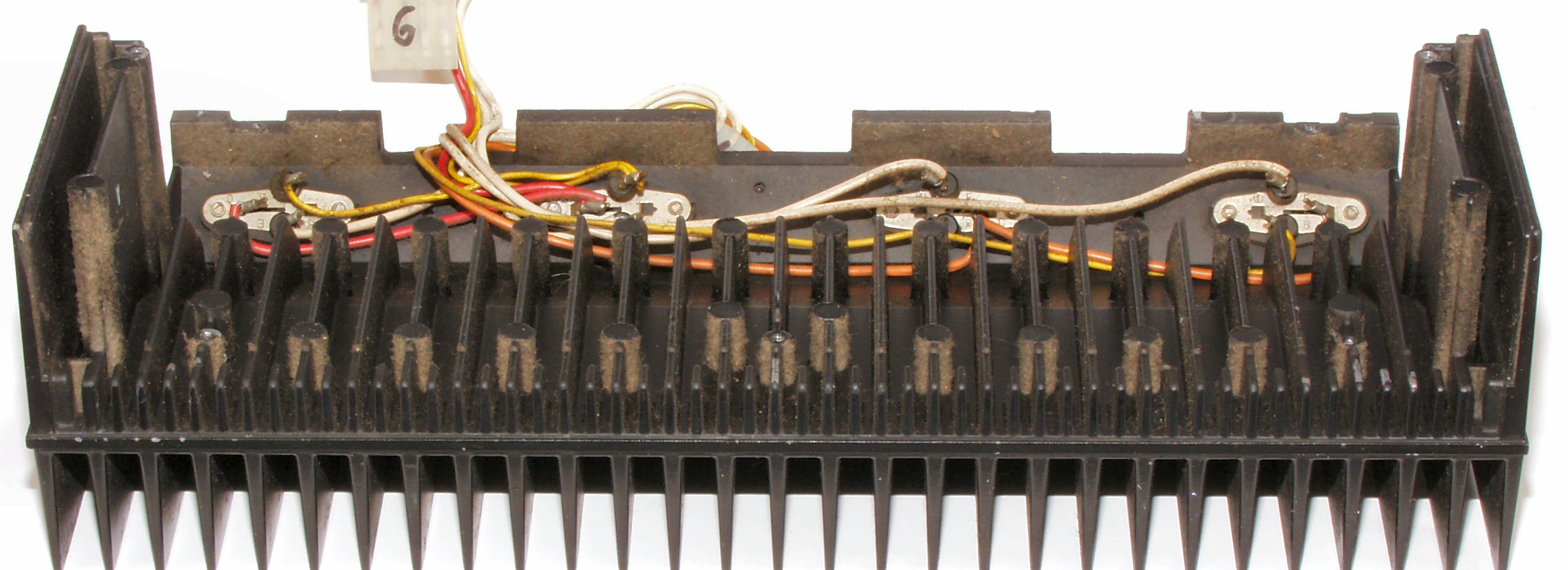

Ｃ−４Ａ．　修理前　Ｒ側終段ＴＲ（トランジスター）放熱器、埃が沢山
Ｃ−４Ｂ．　修理（清掃）後　Ｒ側終段ＴＲ（トランジスター）放熱器

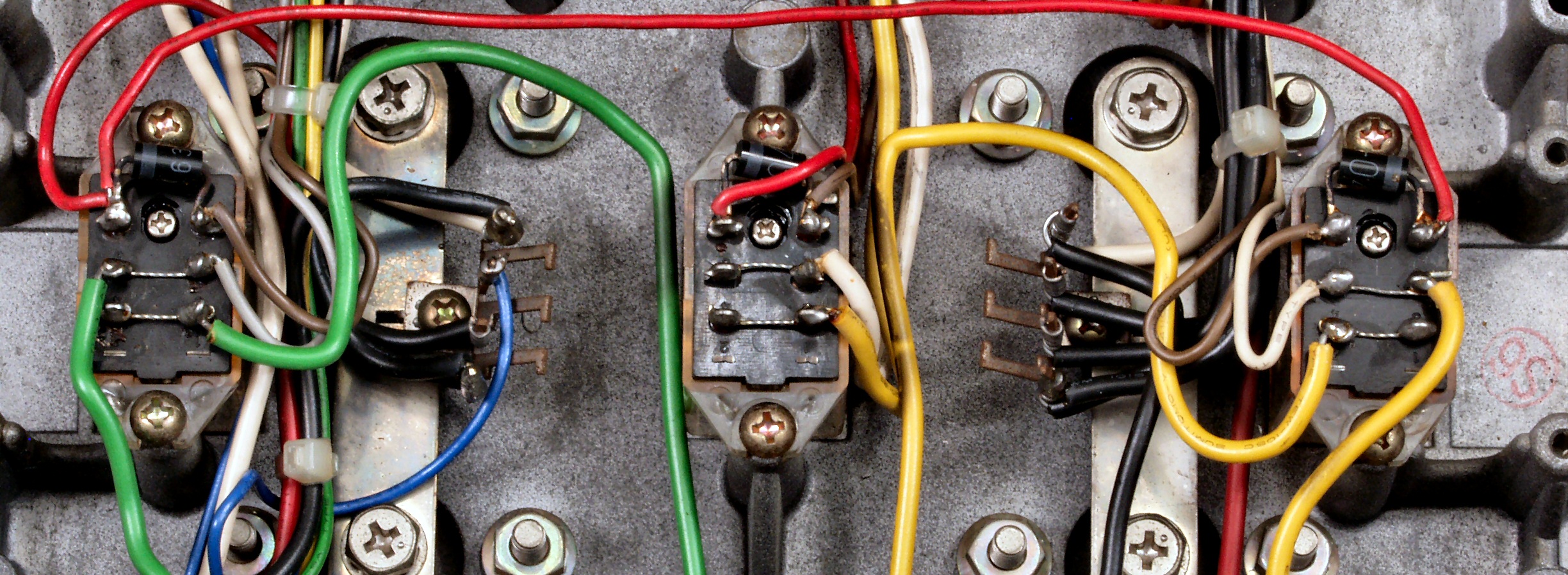

Ｃ−５Ａ．　修理前　Ｒ側終段ＴＲ（トランジスター）ソケット配線ラッピング
Ｃ−５Ｂ．　修理後　Ｒ側終段ＴＲ（トランジスター）ソケット配線ラッピング、半田をしみこませる。
Ｃ−６Ａ．　修理前　Ｌ側終段ＴＲ（トランジスター）
Ｃ−６Ｂ．　修理後　Ｌ側終段ＴＲ（トランジスター）

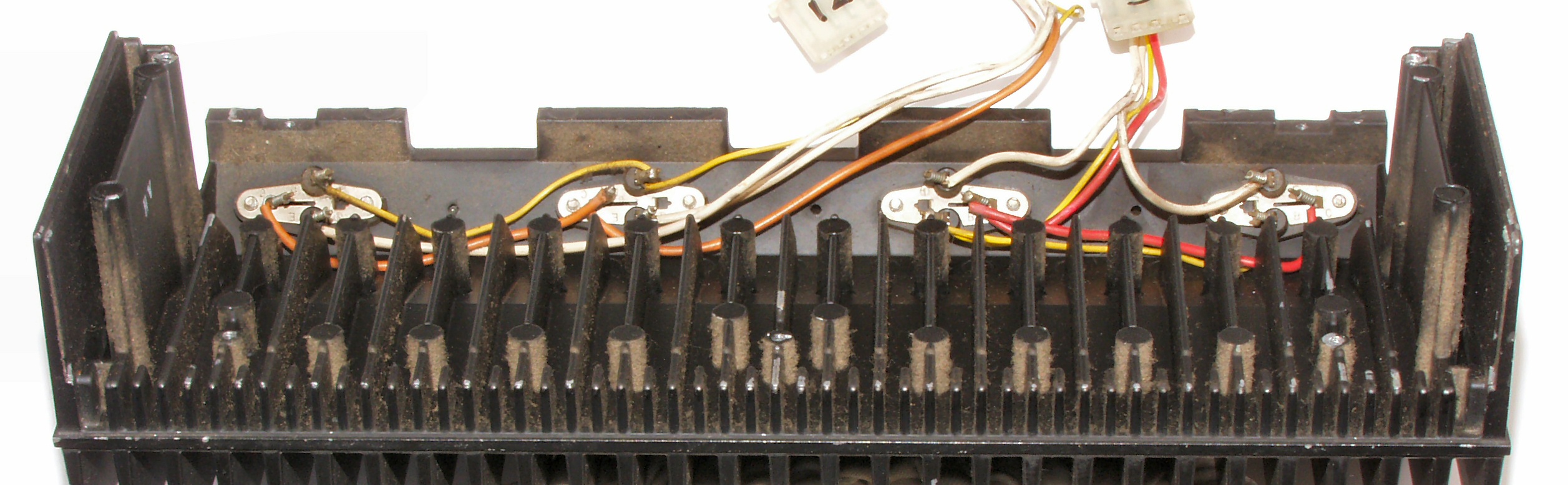

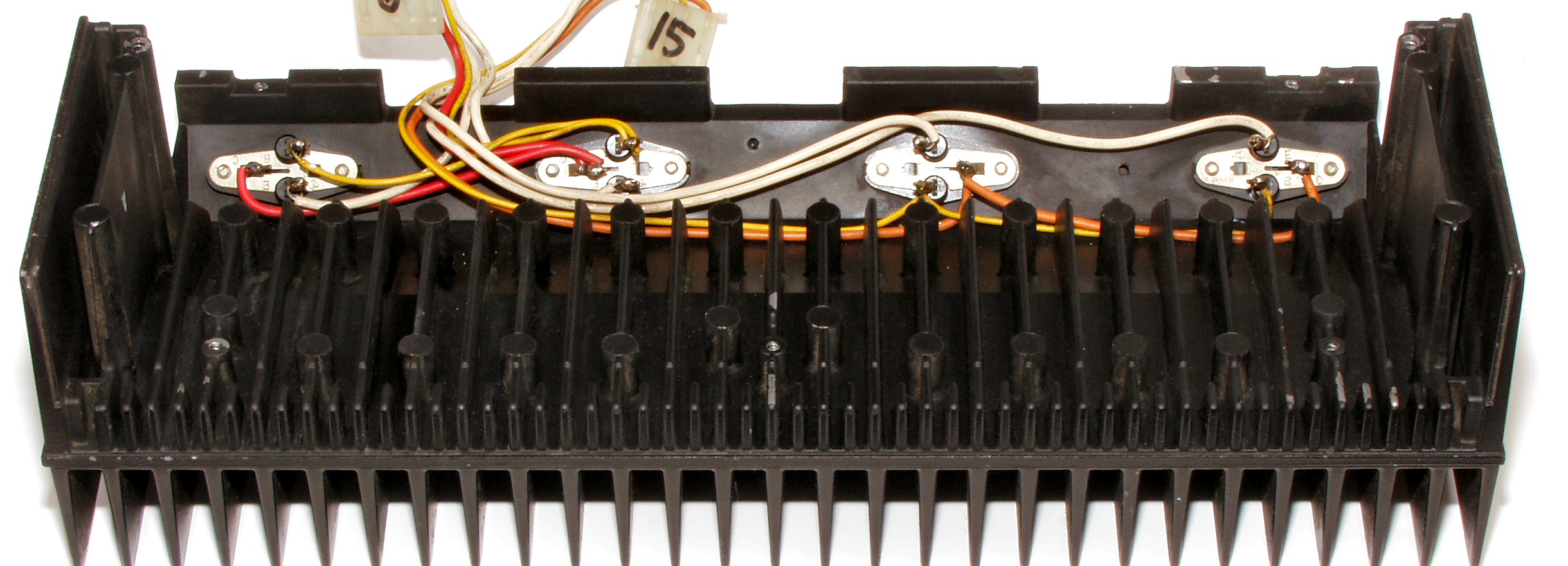

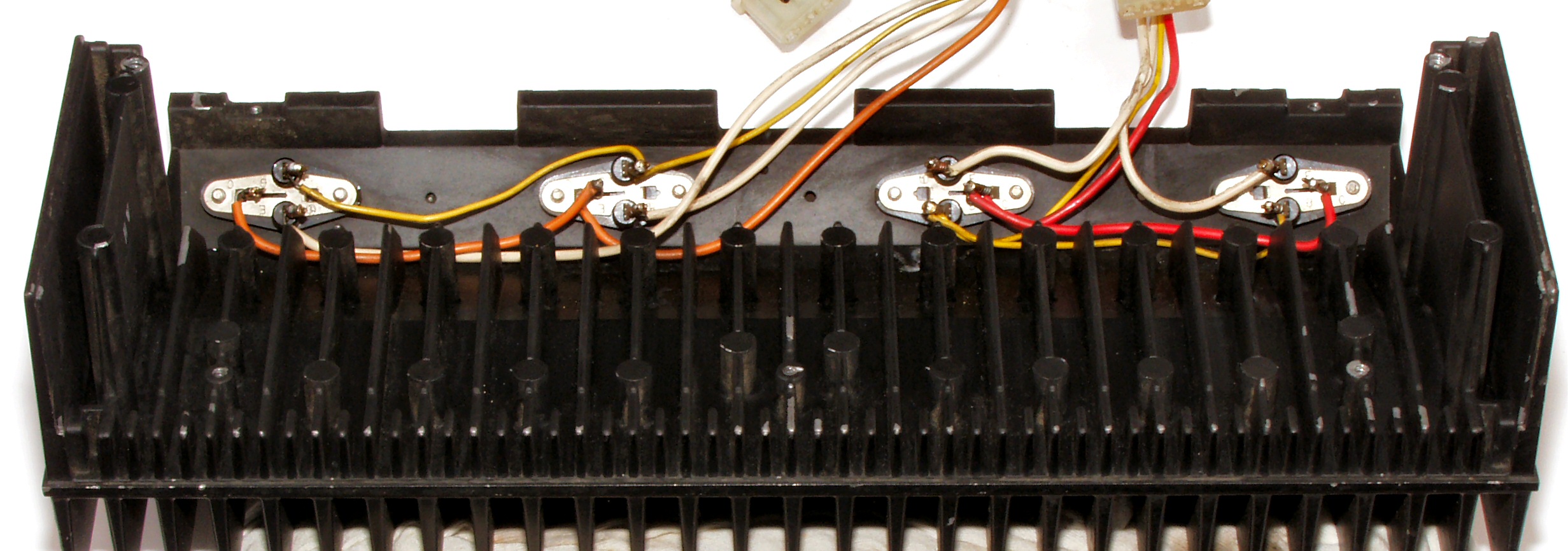

Ｃ−７Ａ．　修理前　Ｌ側終段ＴＲ（トランジスター）放熱器、埃が沢山
Ｃ−７Ｂ．　修理（清掃）後　Ｌ側終段ＴＲ（トランジスター）放熱器

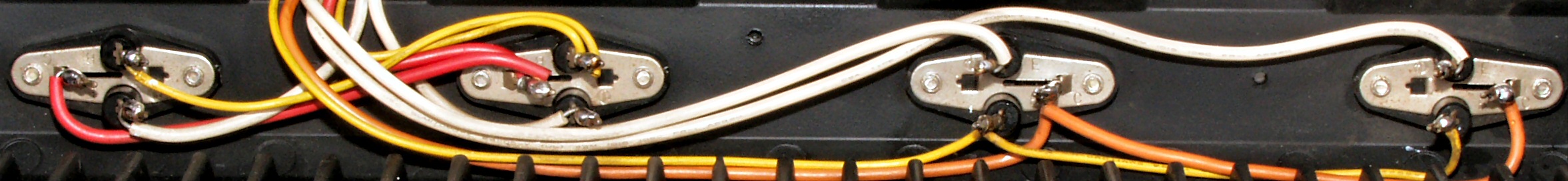

Ｃ−８Ａ．　修理前　Ｌ側終段ＴＲ（トランジスター）ソケット配線ラッピング
Ｃ−８Ｂ．　修理後　Ｌ側終段ＴＲ（トランジスター）ソケット配線ラッピング、半田をしみこませる。

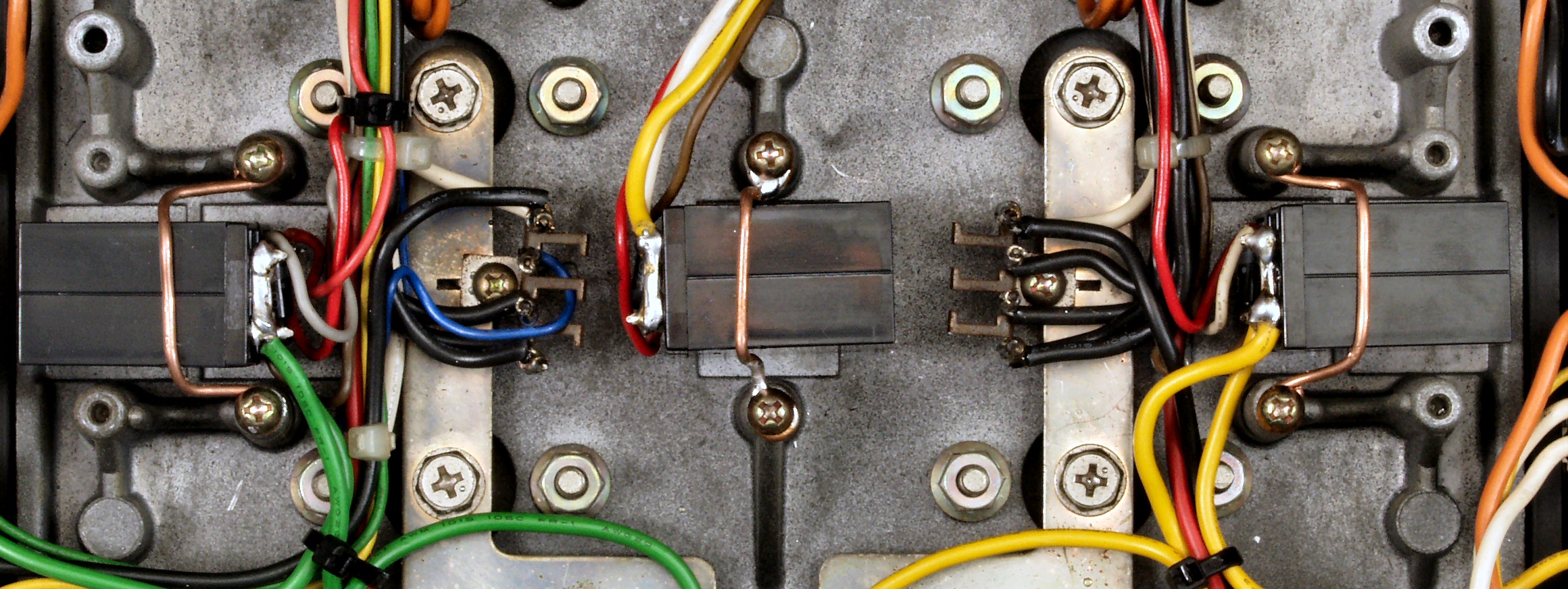

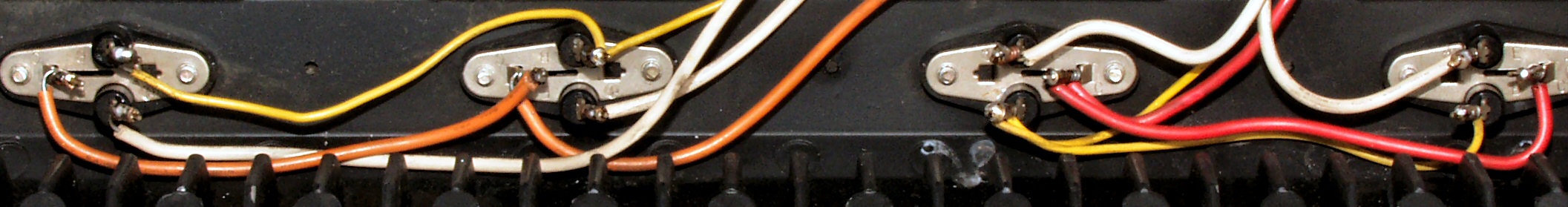

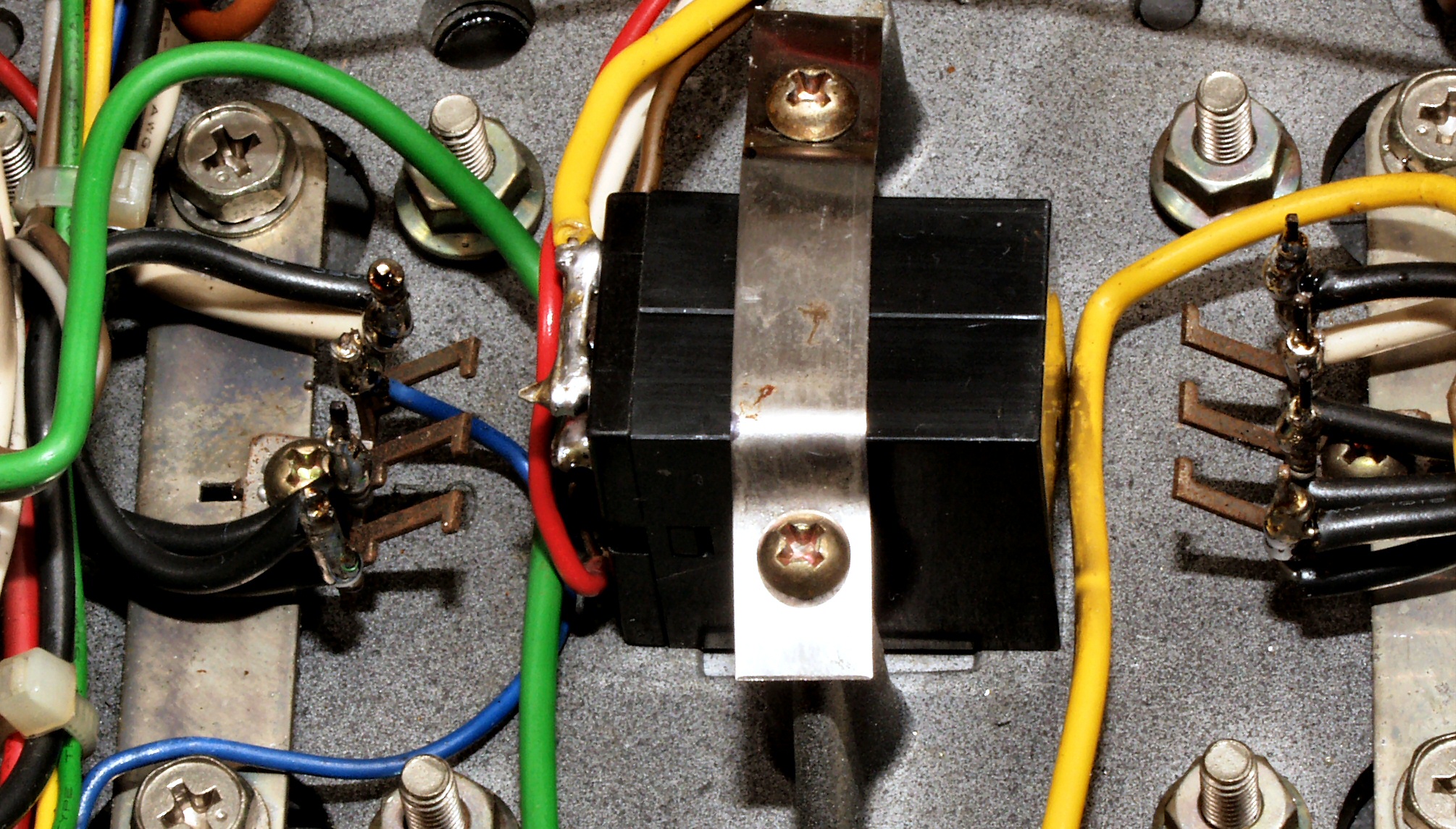

Ｃ−９Ａ．　修理前　電源投入遅延リレー　＆　アースラインラッピング、錆が出ている。
Ｃ−９Ｂ．　修理後　電源投入遅延リレー　＆　アースラインラッピング、半田をしみこませる。

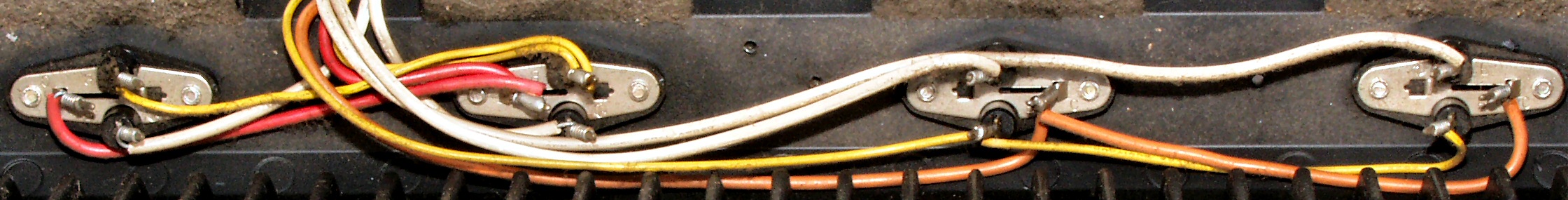

Ｃ−ＡＡ．　修理前　ＳＰ接続リレー
Ｃ−ＡＢ．　修理後　ＳＰ接続リレー

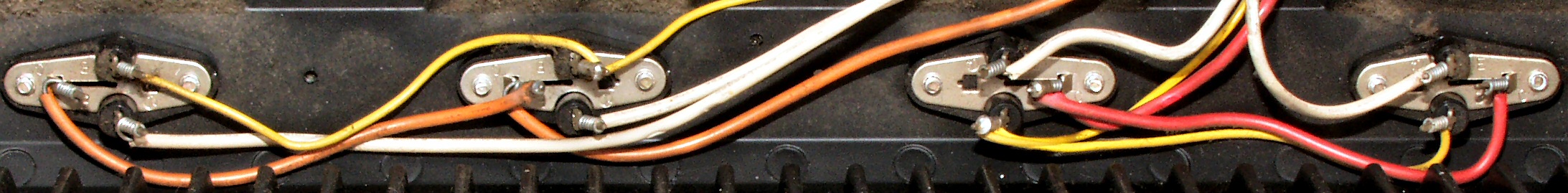

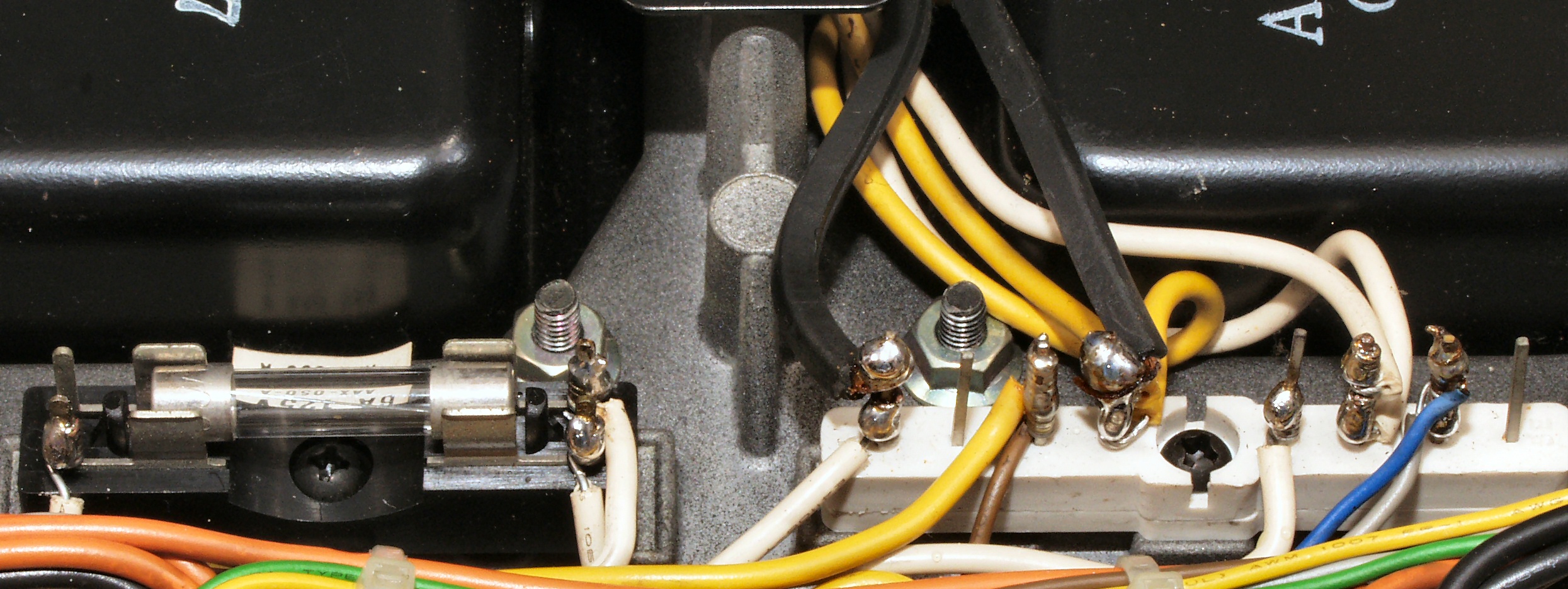

Ｃ−ＢＡ．　修理前　電源ラインラッピング

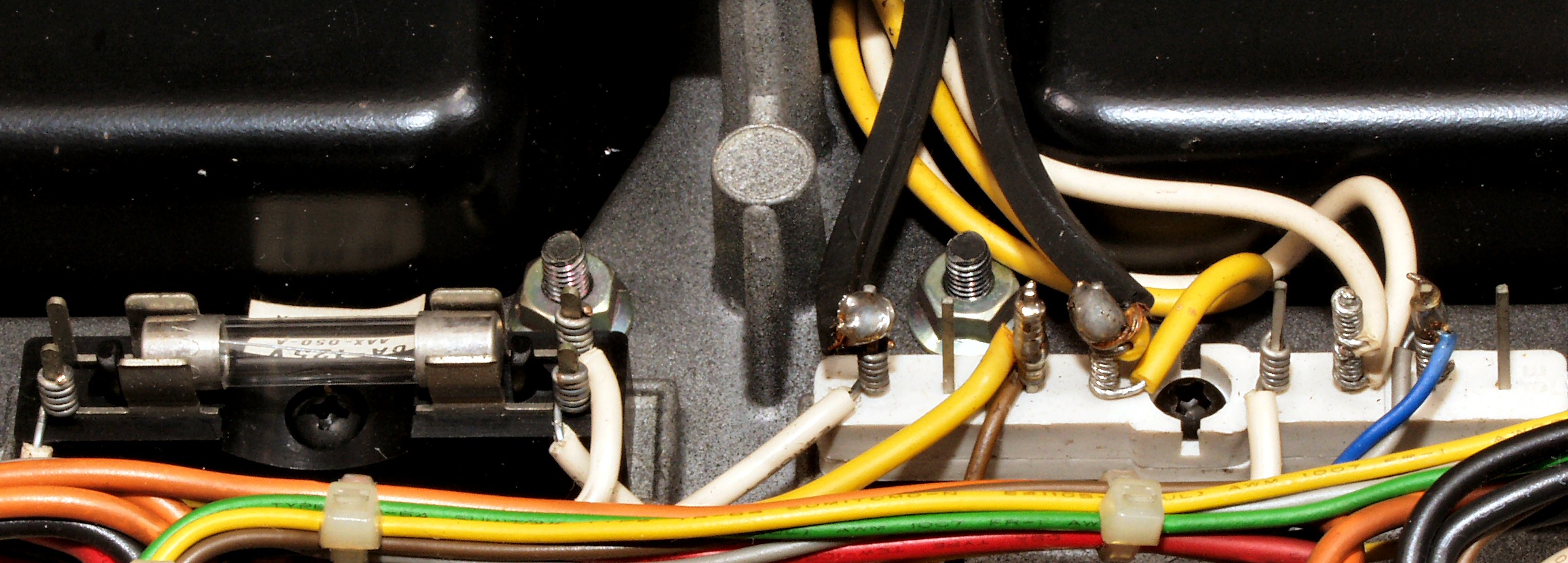

Ｃ−ＢＢ．　修理後　電源ラインラッピング

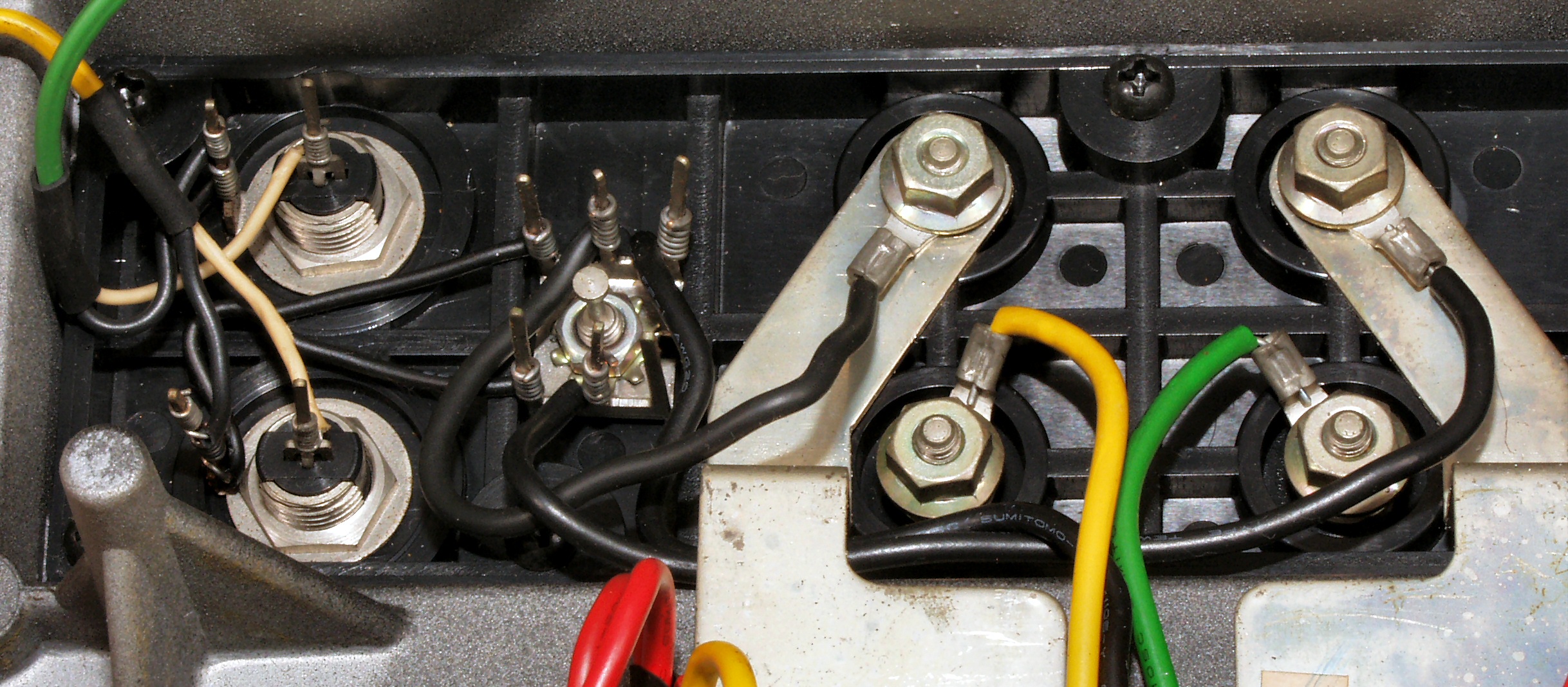

Ｃ−ＣＡ．　修理前　ＲＣＡ端子　＆　ＳＰ接続端子圧着、単線の圧着は緩みやすい。
Ｃ−ＣＢ．　修理後　ＲＣＡ端子　＆　ＳＰ接続端子圧着、半田をしみこませる。
Ｃ−ＣＣ．　修理後　ＳＰ接続端子圧着端子、拡大。

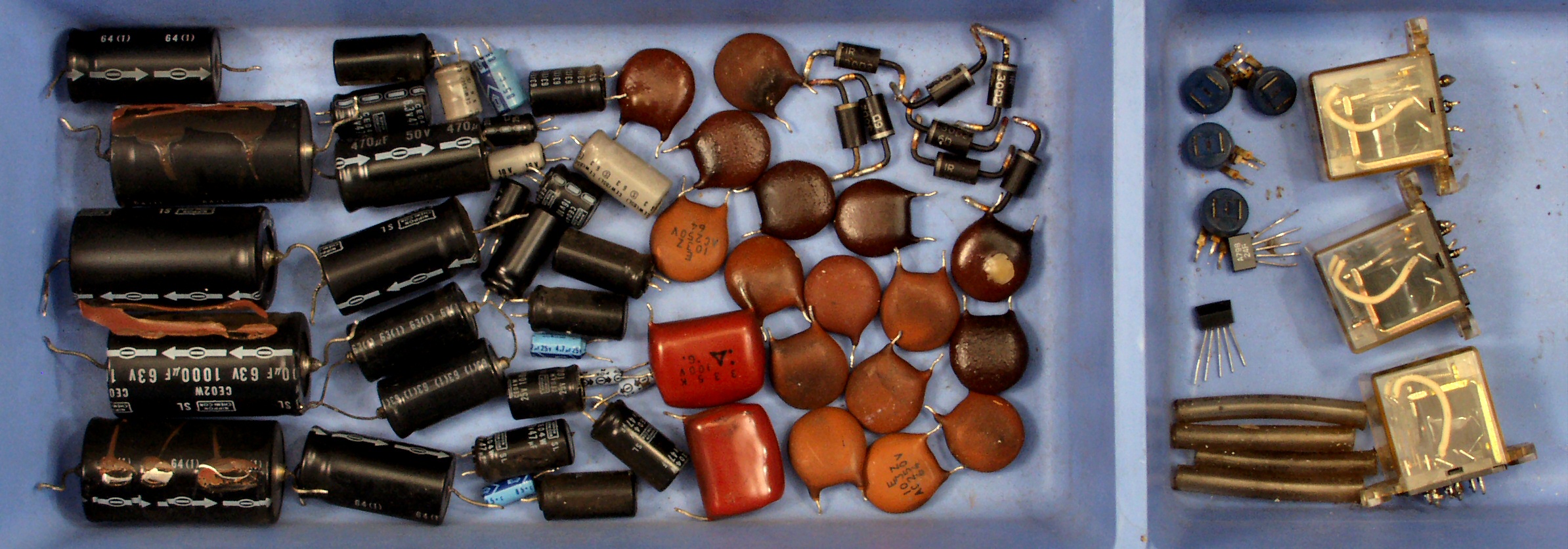

Ｃ−ＤＡ．　交換部品、終段ＴＲ（トランジスター）別途

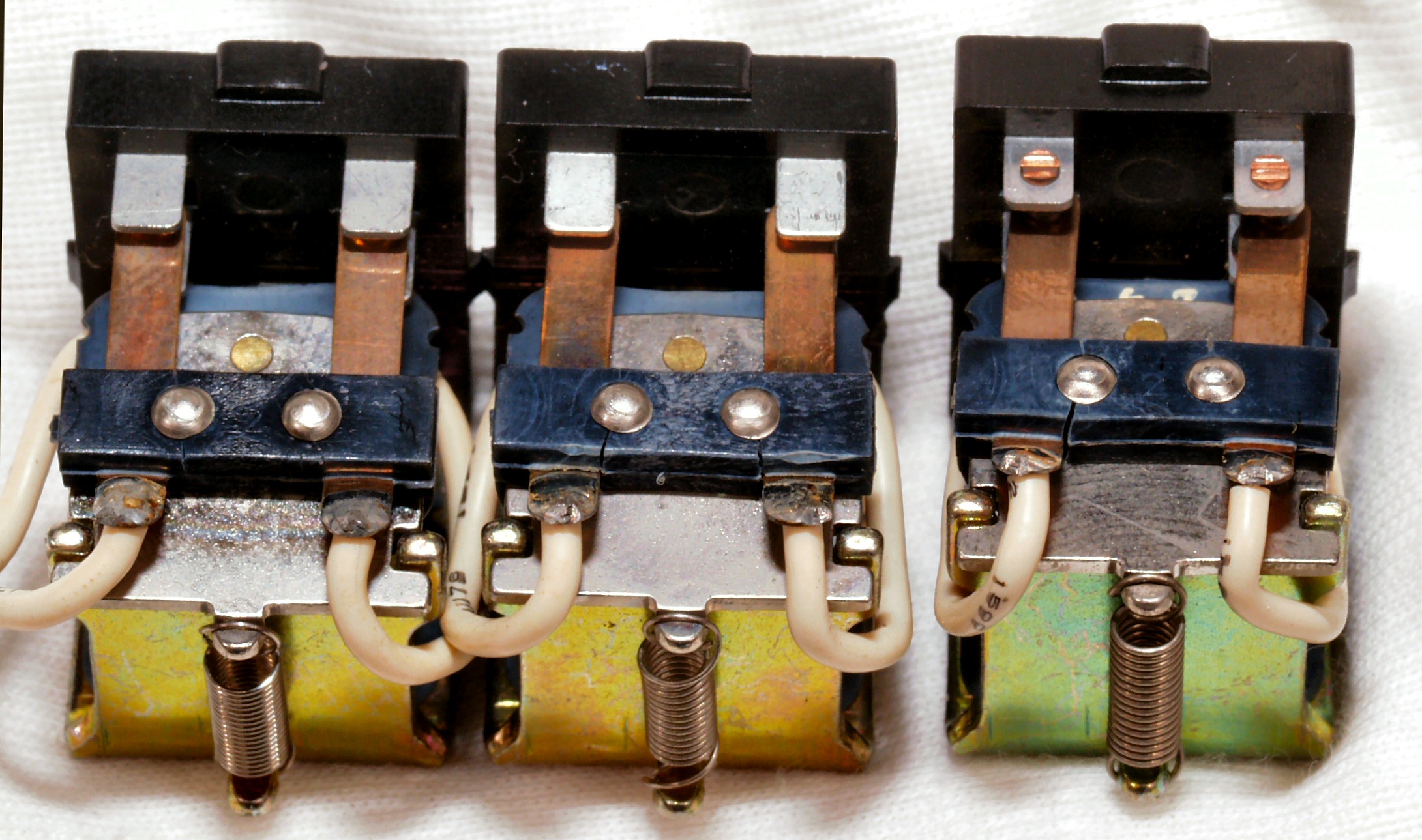

Ｃ−ＤＢ．　交換部品、電源投入遅延リレー　＆　ＳＰ接続リレー、可動接点保持部分にひび割れが生じている。

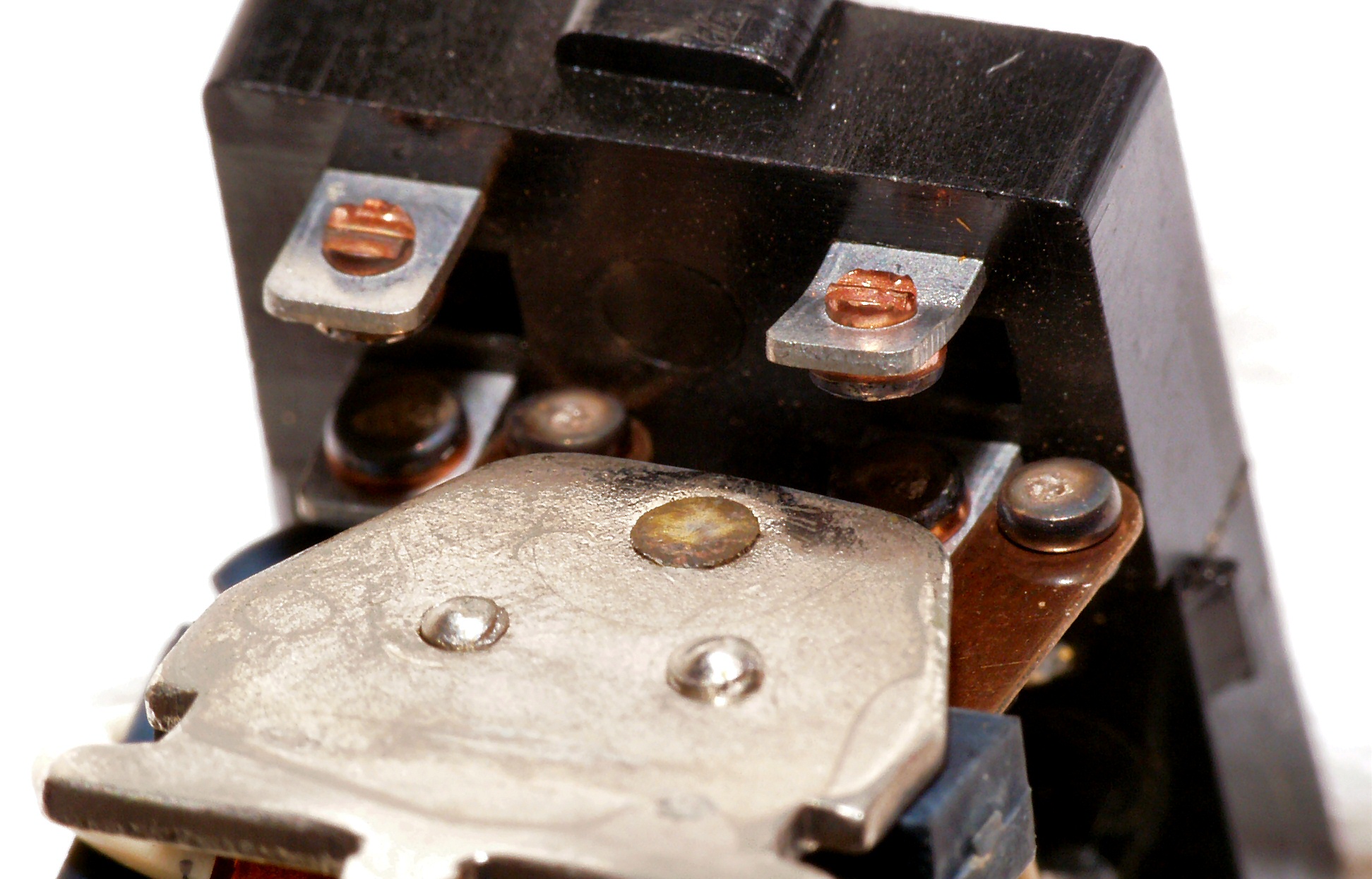

Ｃ−ＤＣ．　交換部品、ＳＰ接続リレー、接点拡大。
Ｃ−ＥＡ．　修理前　下から見る
Ｃ−ＥＢ．　修理後　下から見る
Ｅ．　調整・測定
Ｅ−１．　出力・歪み率測定・調整

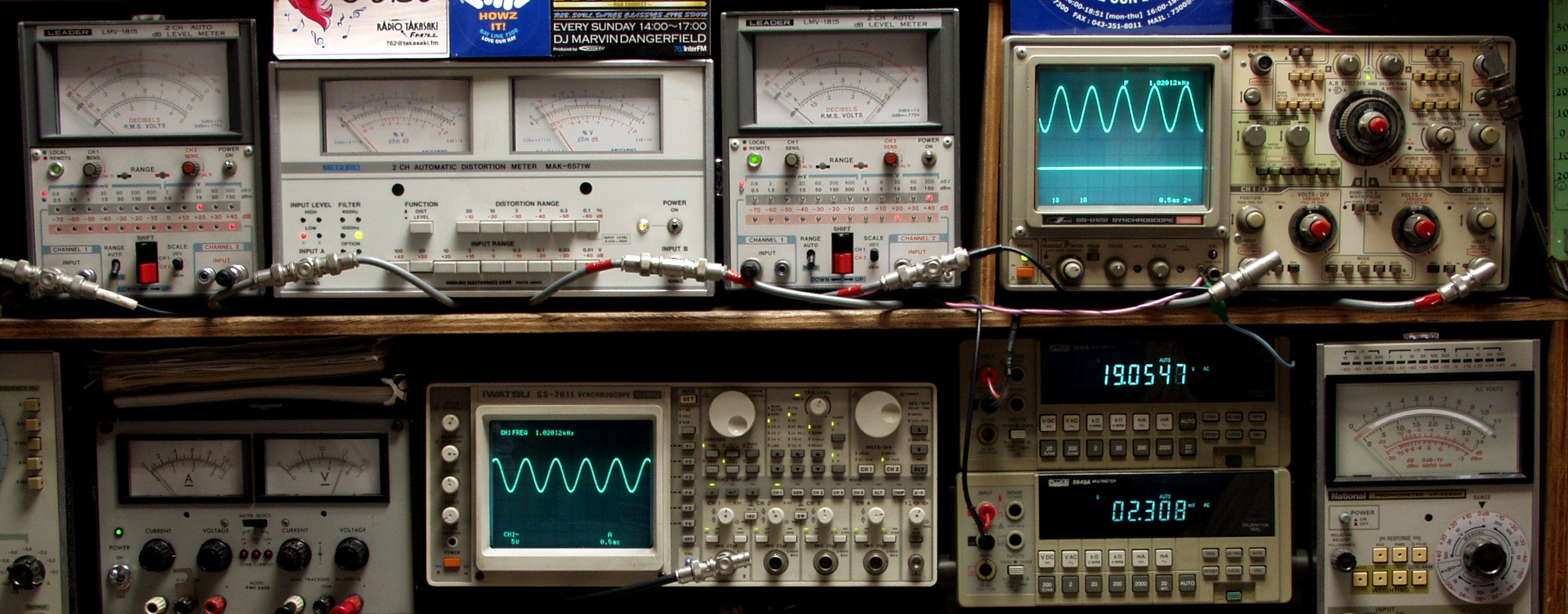

　　　　＜見方＞
　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定
　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計
　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用
　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力
　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用
　　　上段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測）
　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定　下段中右下　デジタル電圧計＝Ｌ出力電圧測定

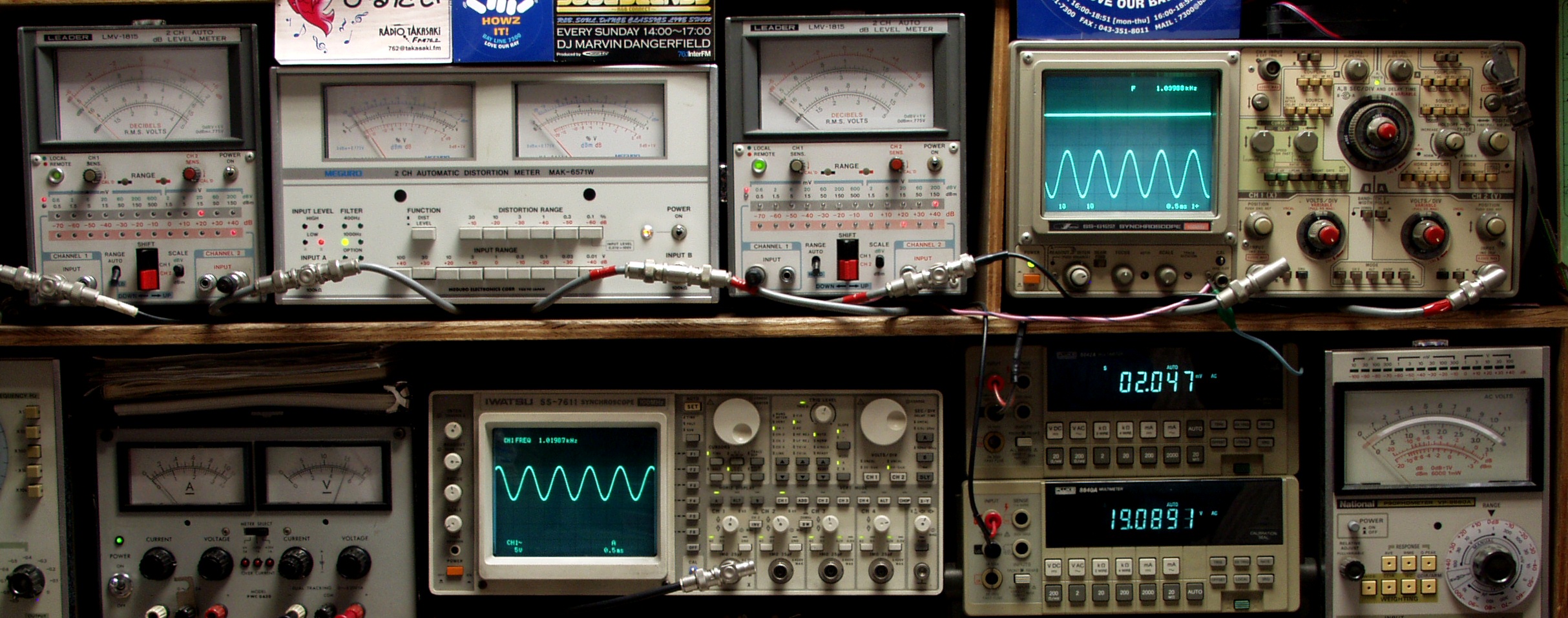

Ｅ−２Ａ．　右側ＳＰ出力＝１９Ｖ＝４５Ｗ　０．０２％歪み（０．１％レンジ）　１０００ＨＺ

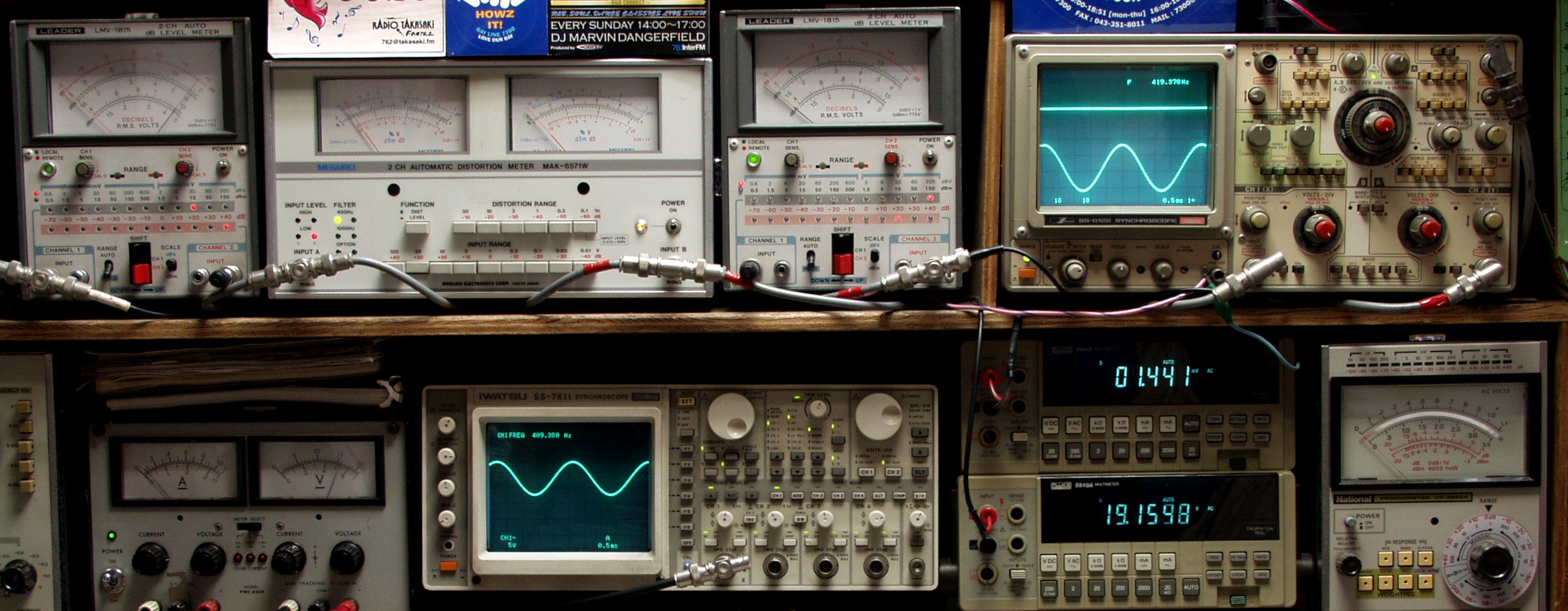

Ｅ−２Ｂ．　右側ＳＰ出力＝１９Ｖ＝４５Ｗ　０．０２％歪み（０．１％レンジ）　４００ＨＺ
Ｅ−３Ａ．　左側ＳＰ出力＝１９Ｖ＝４５Ｗ　０．０２％歪み（０．１％レンジ）　１０００ＨＺ．
Ｅ−３Ｂ．　左側ＳＰ出力＝１９Ｖ＝４５Ｗ　０．０２％歪み（０．１％レンジ）　４００ＨＺ
Ｅ−４．　完成、２４時間エージング
Ｓ．Ｐｉｏｎｅｅｒ　Ｍ−２２　の仕様（マニアル・カタログより）
型式 ステレオパワーアンプ　Ｍ−２２
回路方式 差動2段、PPドライブ、2段ダーリントン、パラレルPP、
純コンプリメンタリーOCL(A級動作、DCアンプ構成)
実効出力(両ch駆動) 30W+30W(10Hz〜30kHz、8Ω)
高調波歪率
(10Hz〜30kHz、8Ω)		 実効出力時:0.01%
15W出力時:0.005%
1W出力時:0.005%
混変調歪率
(50Hz:7kHz＝4:1、8Ω)		 実効出力時:0.005%
15W出力時:0.003%
1W出力時:0.003%
出力帯域幅(IHF、両ch駆動) 5Hz〜100kHz(歪率 0.01%)
周波数特性 2Hz〜150kHz +0 -1dB(1W出力時)
入力端子 Input:1V/50kΩ
出力端子 Speaker:8Ω
ダンピングファクター 60(20Hz〜20kHz、8Ω)
SN比(IHF、Aネットワーク、
ショートサーキット)		 106dB
使用半導体 トランジスタ:44個
ダイオード、他:62個
電源電圧 100V、50Hz/60Hz
消費電力 240W (電気用品取締法)
外形寸法 幅420x高さ153x奥行370mm
重量 22.0kg
価格 ￥120,000(1980年頃)
