ＯＮＫＹＯ　Ｍ−９５５Ｎ�U／２６０　修理記録

平成１５年９月１０日到着　　　１１月１８日完成

Ａ．　修理前の状況 ヤフーオークションにてジャンク品として入れました。スピーカーにつなぎ 電源を入れたところ、Rチャンネルからは音が出ました。 Lチャンネルからはノイズ混じりの音でスピーカーのウーハーが大きく動いたのですぐ電源を切りました。 内部を見たのですが、ヒューズが切れていて交換してもまたすぐ切れてしまいます。 ２８年前の製品です B．　原因 終段ＴＲ（トランジスター）全滅。 Ｃ．　修理状況 ＳＰ接続リレー交換。 終段ＴＲ（トランジスター）交換（支給）。 ＲＬバイアス／バランスＶＲ交換。 初段・中段ＴＲ（トランジスター）交換。 電解コンデンサー交換（オーデオコンデンサー使用） Ｄ．　使用部品 ＳＰ接続リレー　　　　　　　　　　　　　　　　　　　　　　　　　２個。 終段ＴＲ（トランジスター）　　　　　　　　　　　　　　　　　　　８個。 バイアス／バランス半固定ＶＲ　　　　　　　　　　　　　　　６個。 初段・中段ＴＲ（トランジスター）　　　　　　　　　　　　　　１６個。 電解コンデンサー（ニチコン・ミューズ使用）　　　　　　　５２個。 Ｅ．　調整・測定 Ｆ．　修理費　　　９８，０００円　　　オーバーホール修理　 　　　　　　　　　　　　　　　　　　　　　部品取り用１台支給＝使用するのは終段ＴＲ（トランジスター） Ｓ．　ＯＮＫＹＯ　Ｍ−９５５Ｎ�U／２６０　の仕様（マニアル・カタログより）

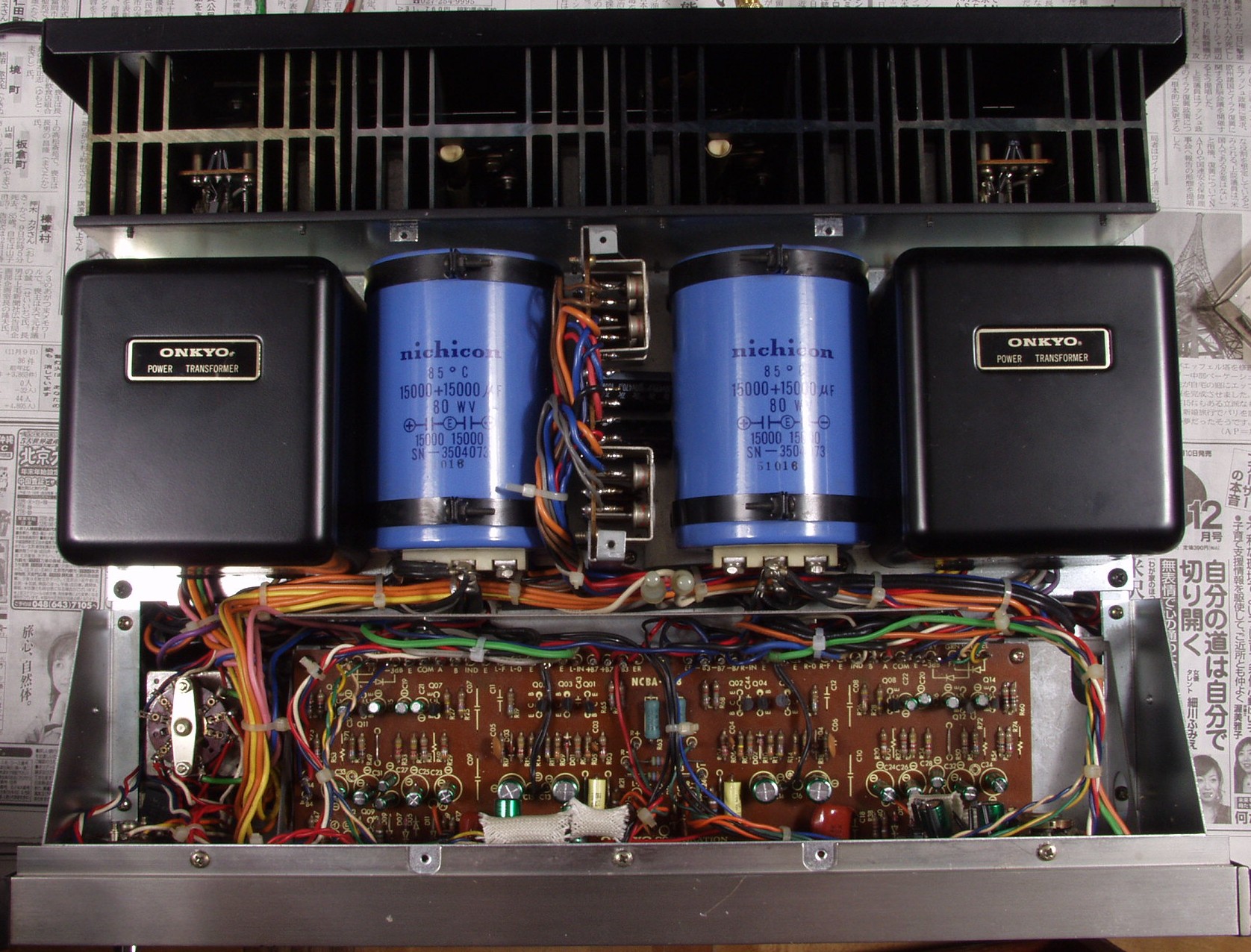

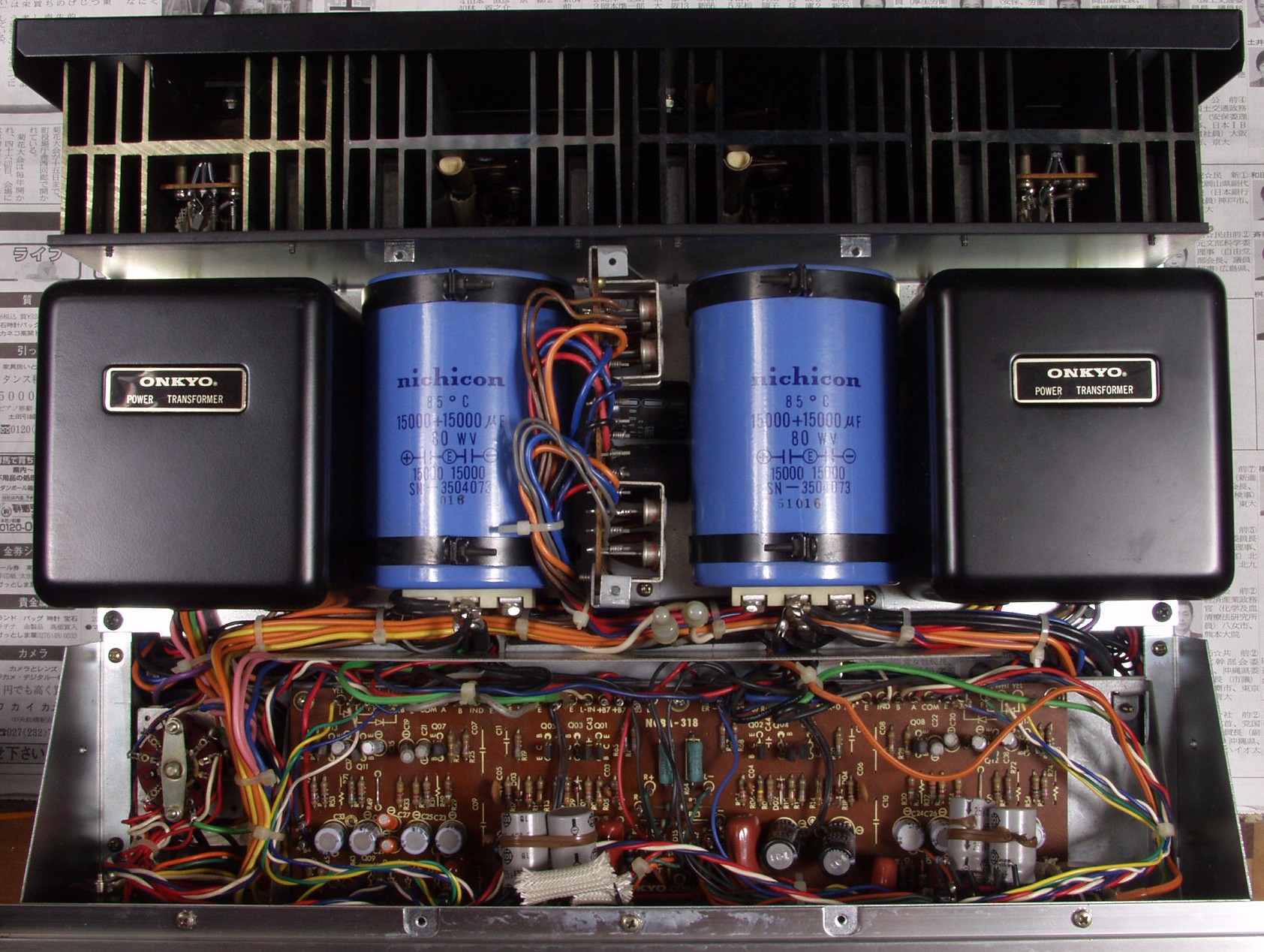

Ａ．　修理前の状況 Ａ１．　修理前　上から見る、非常に綺麗です　大きい電解コンデンサーが目を引く。 　　　　　　　　　　コネクターが使用していないので、基板修理は大変！

Ａ２．　修理前　下から見る。　何回か修理に挑んだのか？　フューズは４本共新しく、２本断線。 　　　　　　　　　　　コネクターが使用していないので、基板修理は大変！

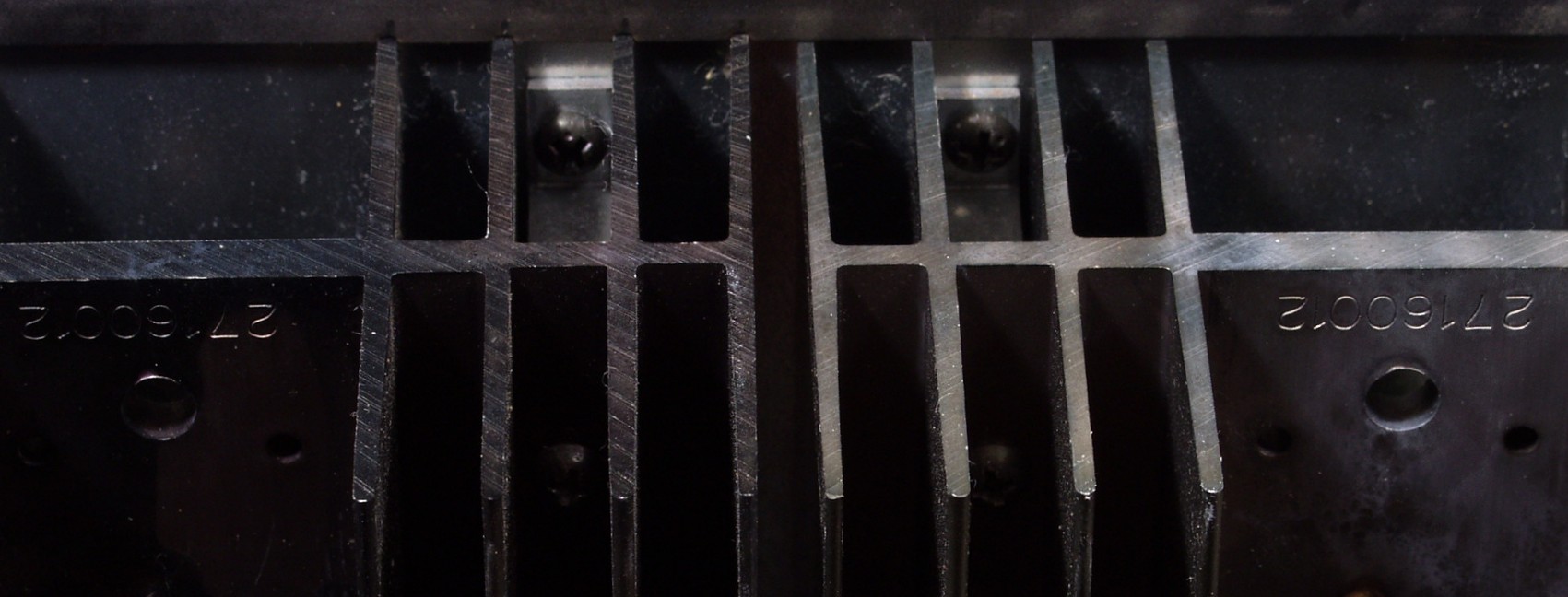

Ａ３．　修理前　放熱器の色がRLで異なる、バイアスがずれチンチンに温度が上がった。

Ａ４．　修理前　終段ＴＲ（トランジスター）　「×」を付けたのが短絡、他は断線。

Ａ５．　修理前　部品取り用の終段ＴＲ（トランジスター） 　　　　　　　　　　　外観は汚いが、全部出荷時のまま

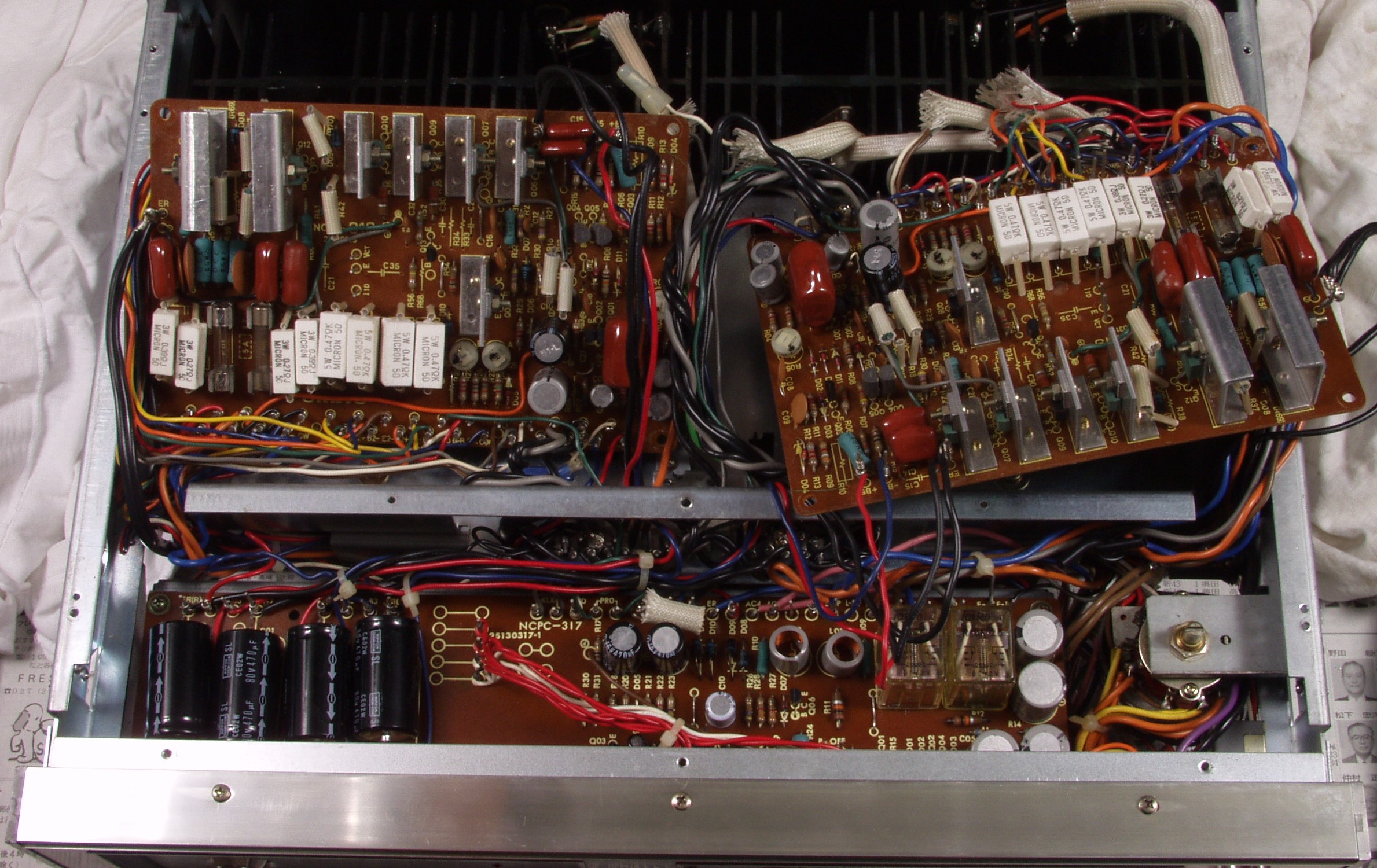

Ｃ．　修理状況 Ｃ１．　修理中　コネクターの使用が無く、基板取り出しは大変

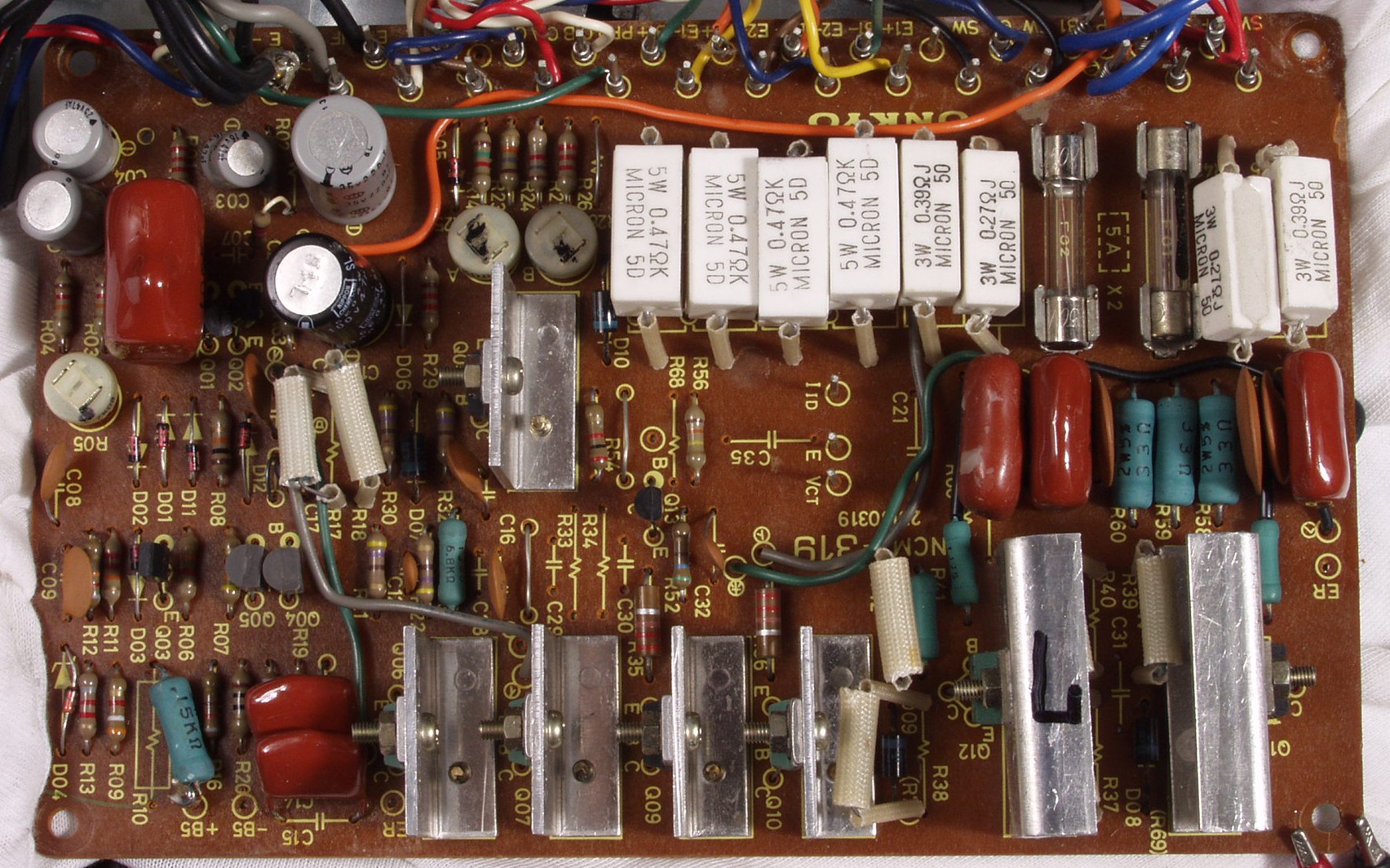

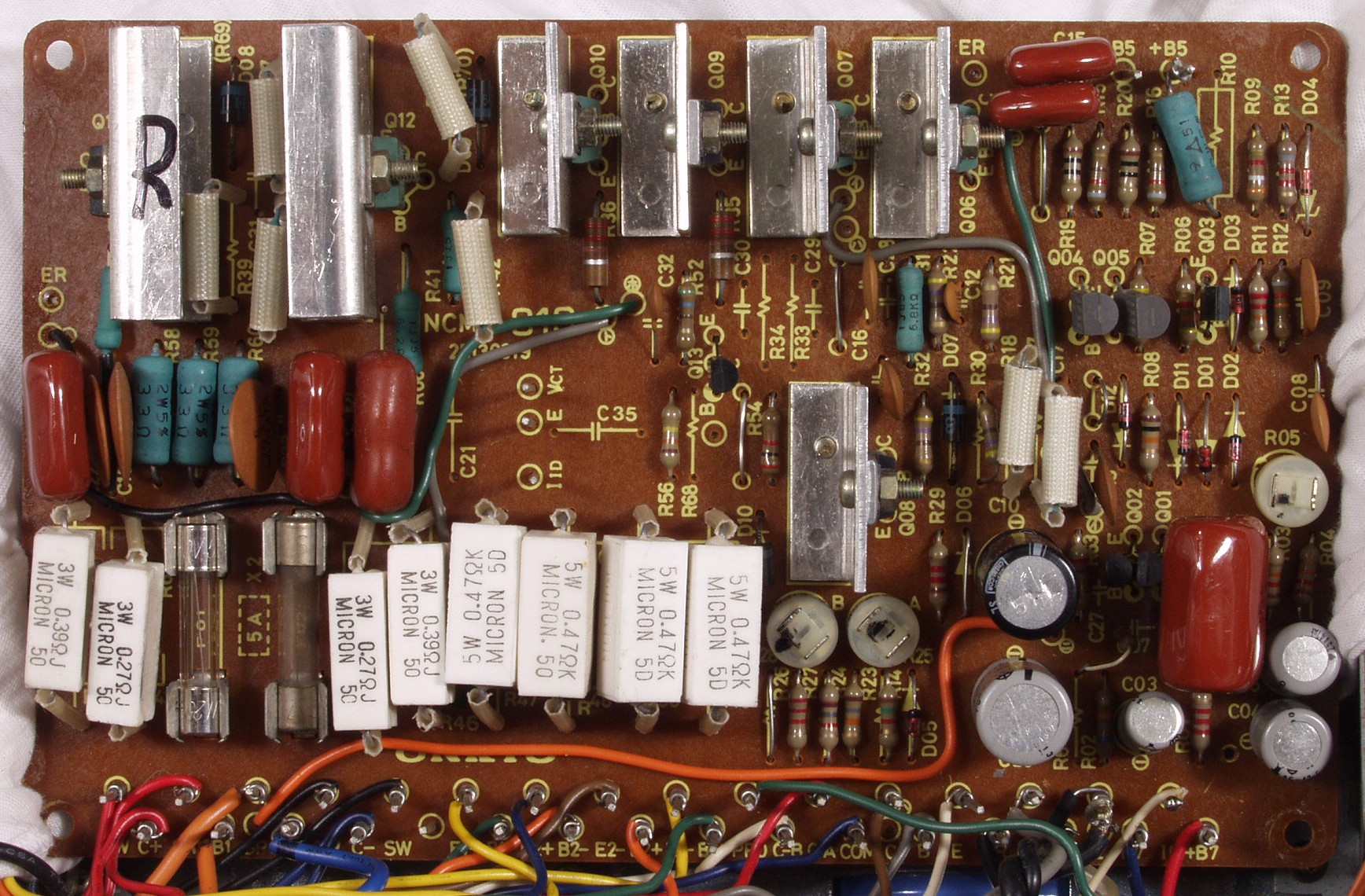

Ｃ１Ａ．　修理前　ＲメインＡＭＰ基板

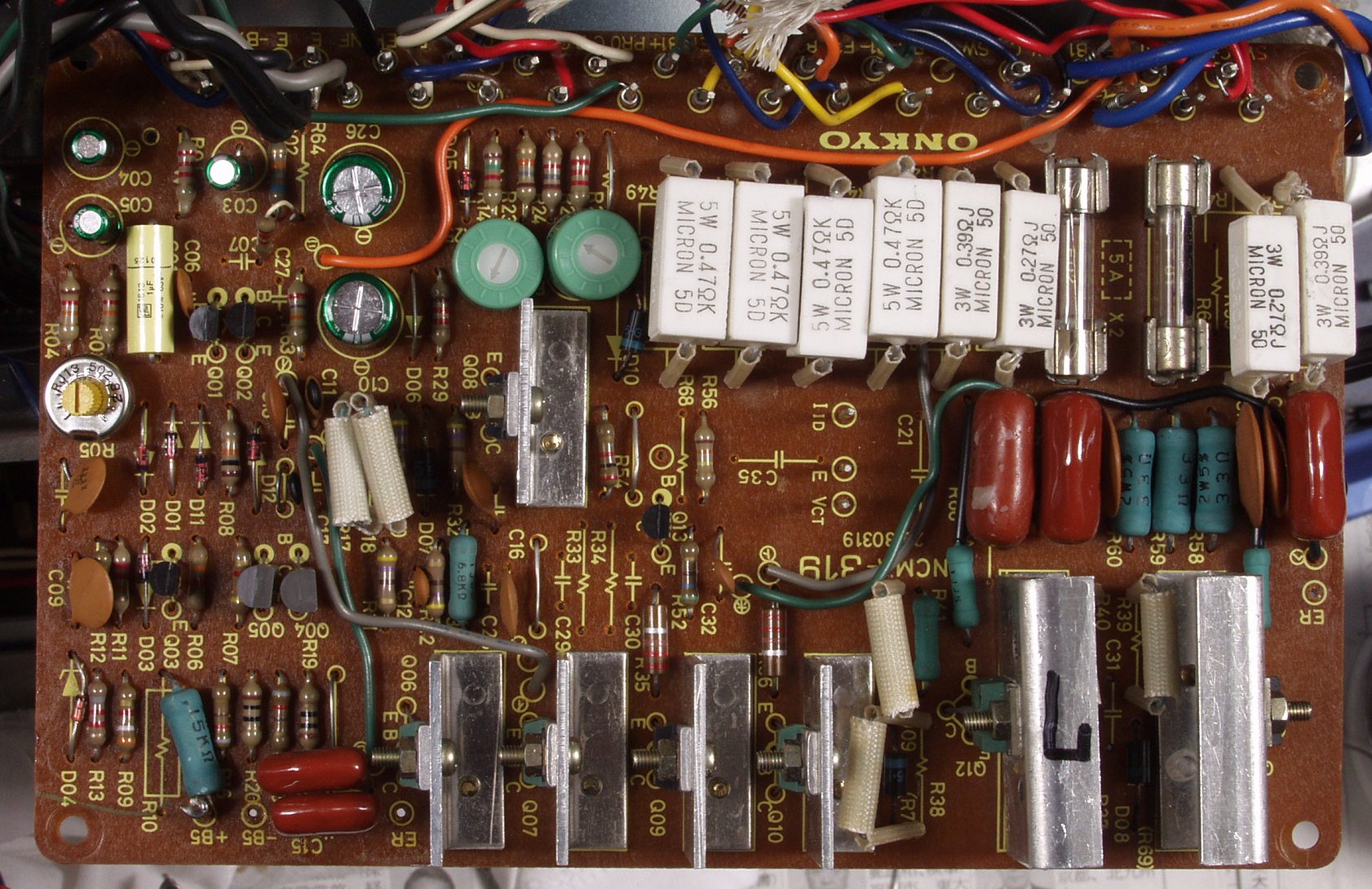

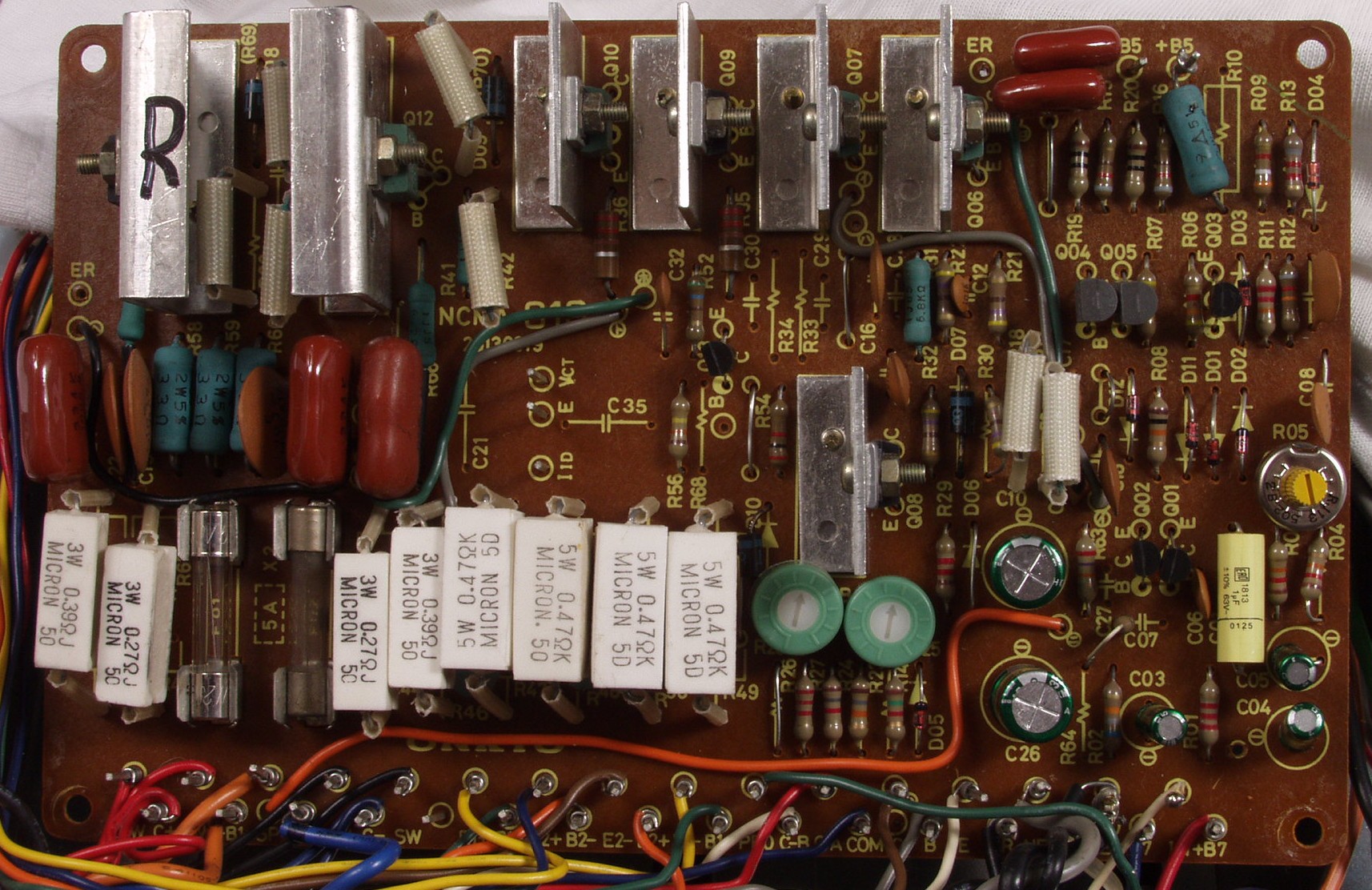

Ｃ１Ｂ．　修理後　ＲメインＡＭＰ基板 　　　　　　　　　　　　バランス／バイアス調整用半固定ＶＲ３個、ＴＲ（トランジスター）４個、電解コンデンサー５個交換

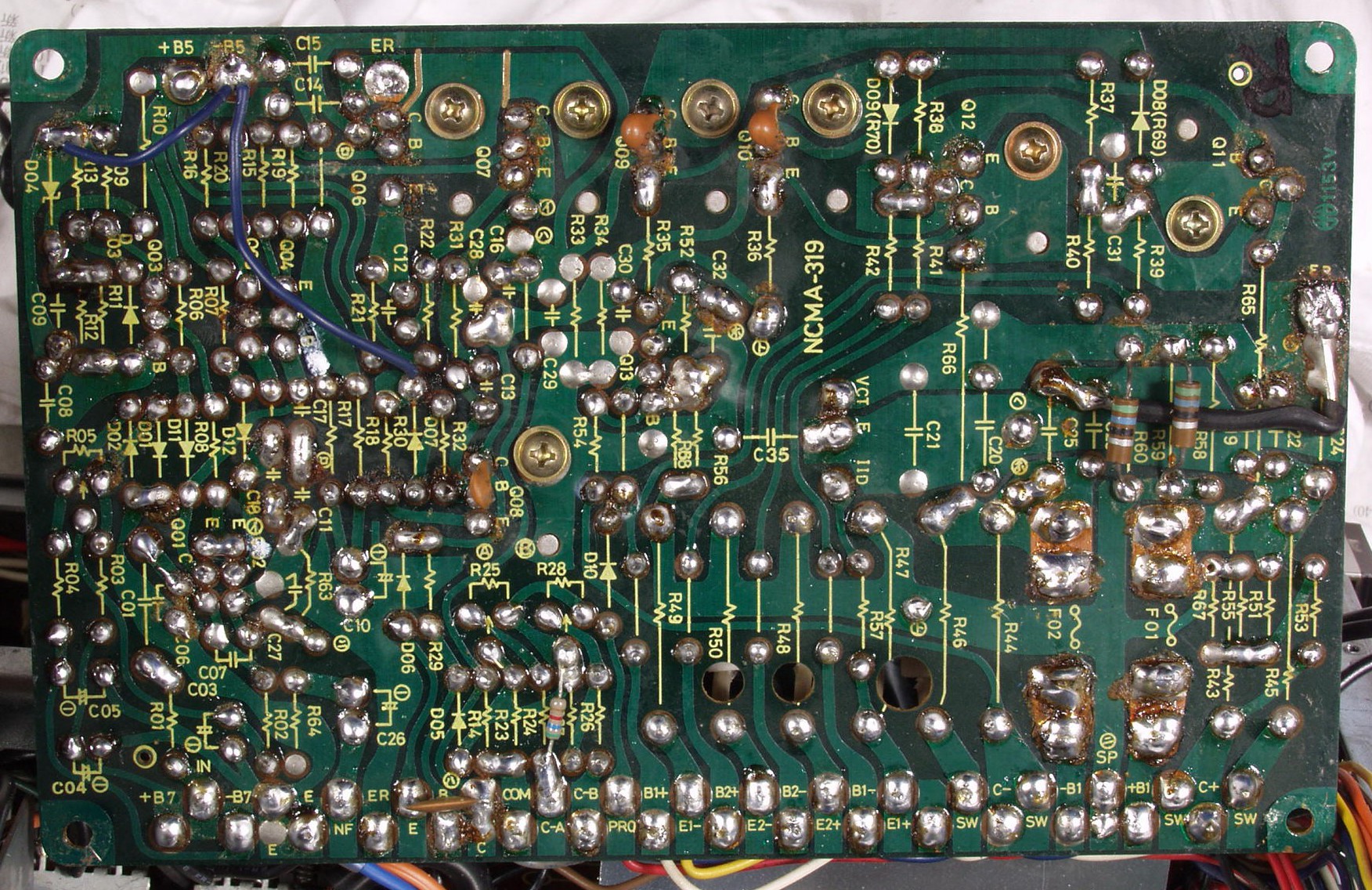

Ｃ１Ｃ．　修理前　ＲメインＡＭＰ基板裏

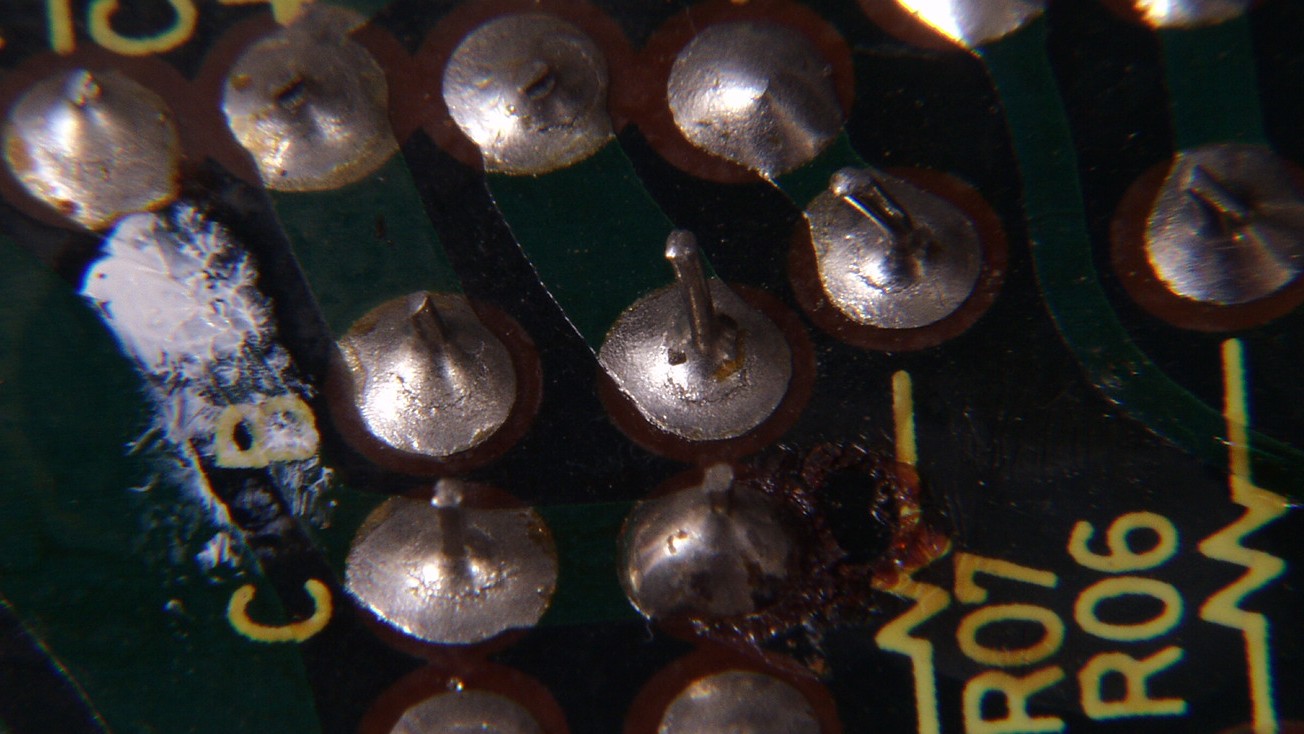

Ｃ１Ｄ．　修理中　ＲメインＡＭＰ基板　半田不良ヶ所

Ｃ１Ｄ−１．　修理中　ＲメインＡＭＰ基板　半田不良ヶ所２

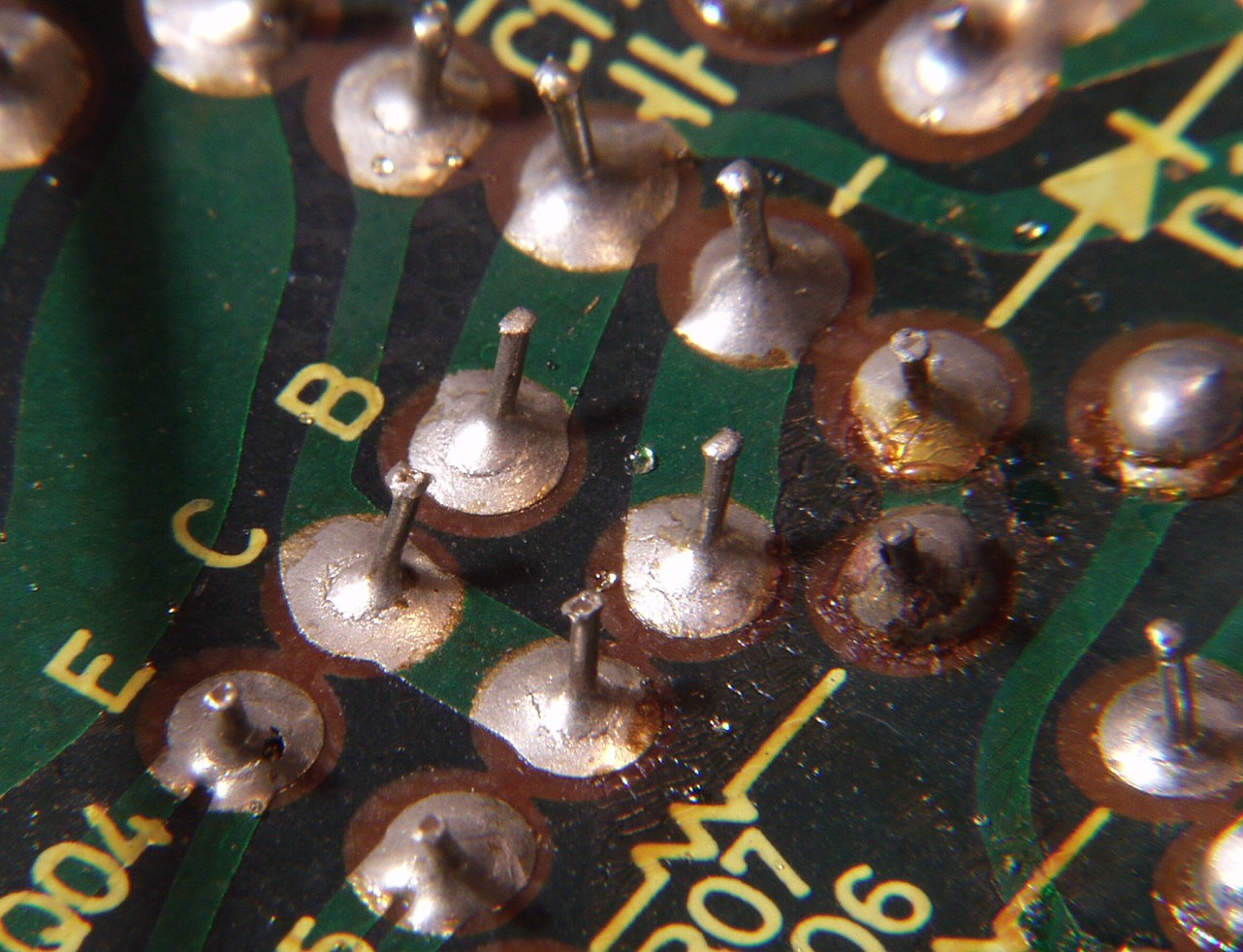

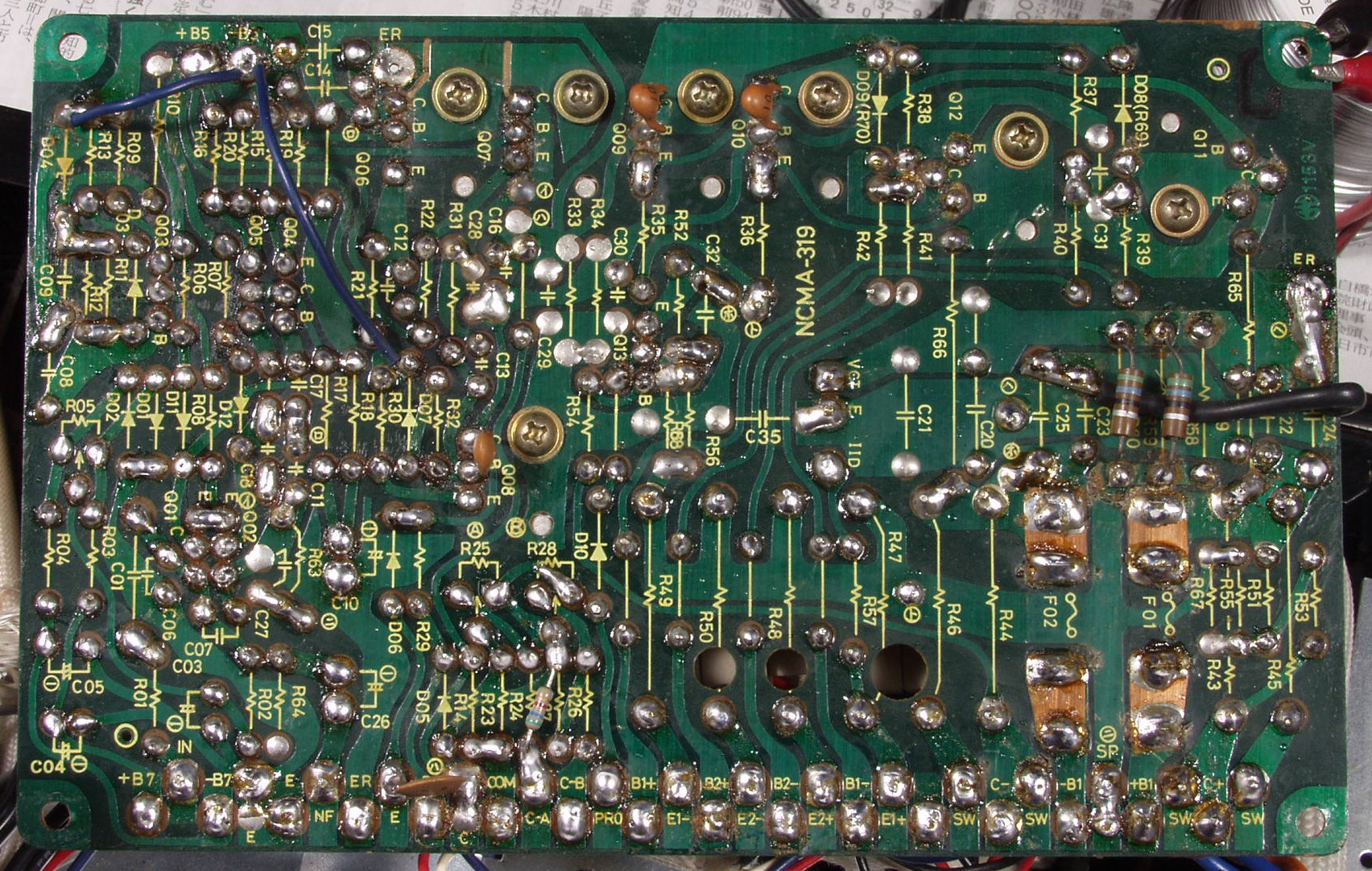

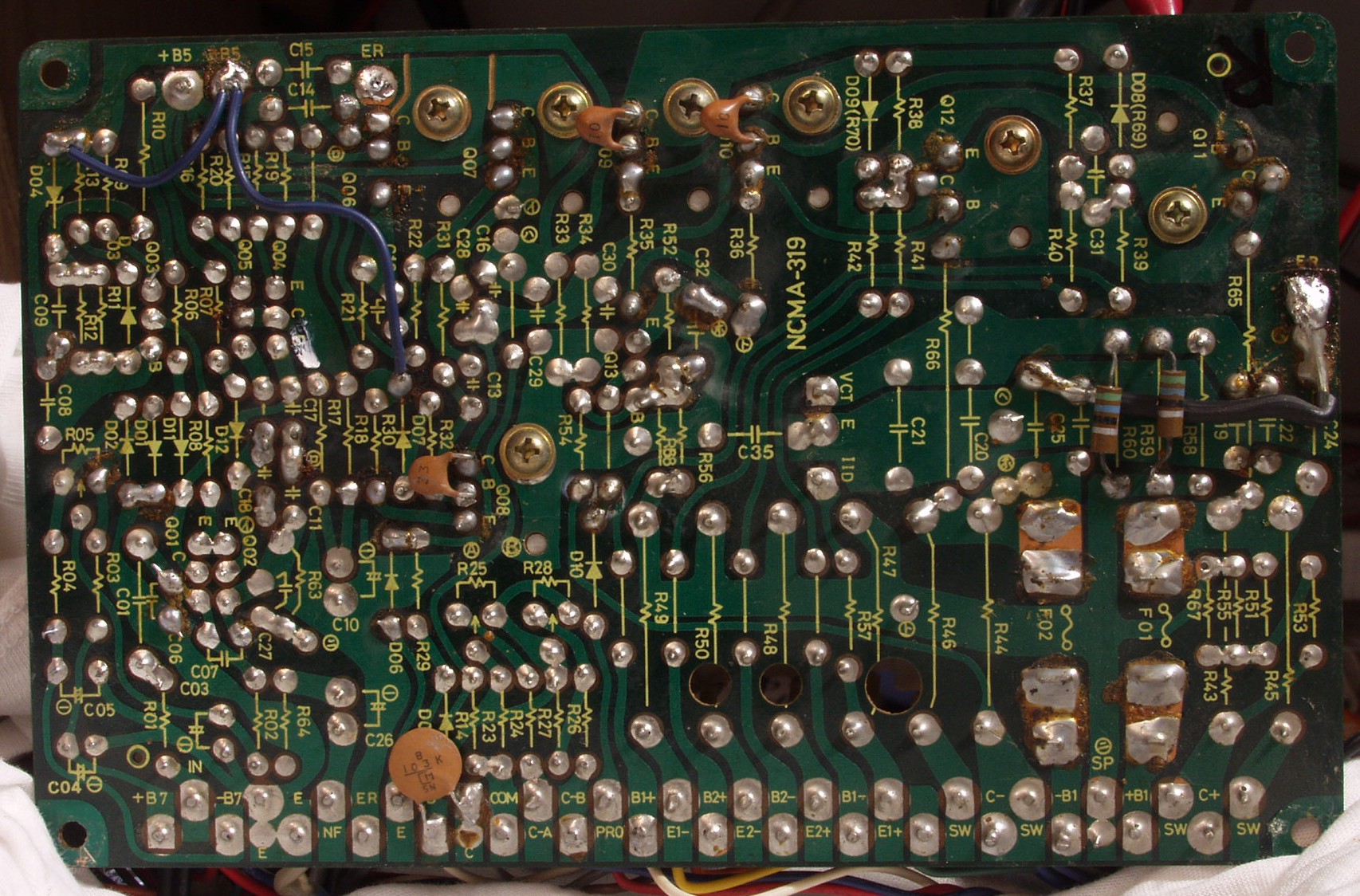

Ｃ１Ｅ．　修理（半田補正）後　ＲメインＡＭＰ基板裏　半田を全部やり直す

Ｃ２Ａ．　修理前　ＬメインＡＭＰ基板

Ｃ２B．　修理後　ＬメインＡＭＰ 　　　　　　　　　　　　バランス／バイアス調整用半固定ＶＲ３個、ＴＲ（トランジスター）４個、電解コンデンサー５個交換

Ｃ２Ｃ．　修理前　ＬメインＡＭＰ基板裏

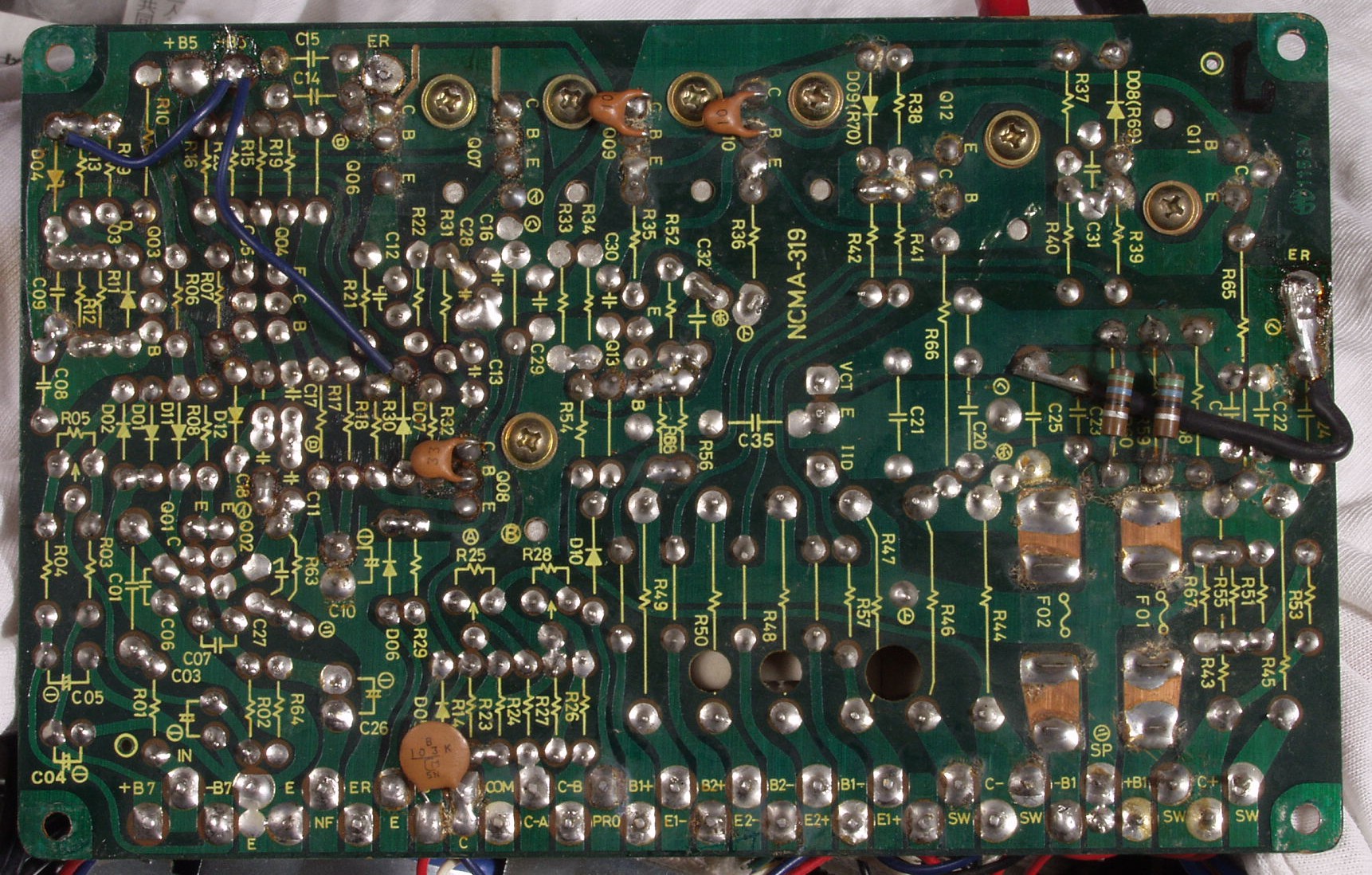

Ｃ２Ｄ．　修理（半田補正）後　ＬメインＡＭＰ裏　半田を全部やり直す

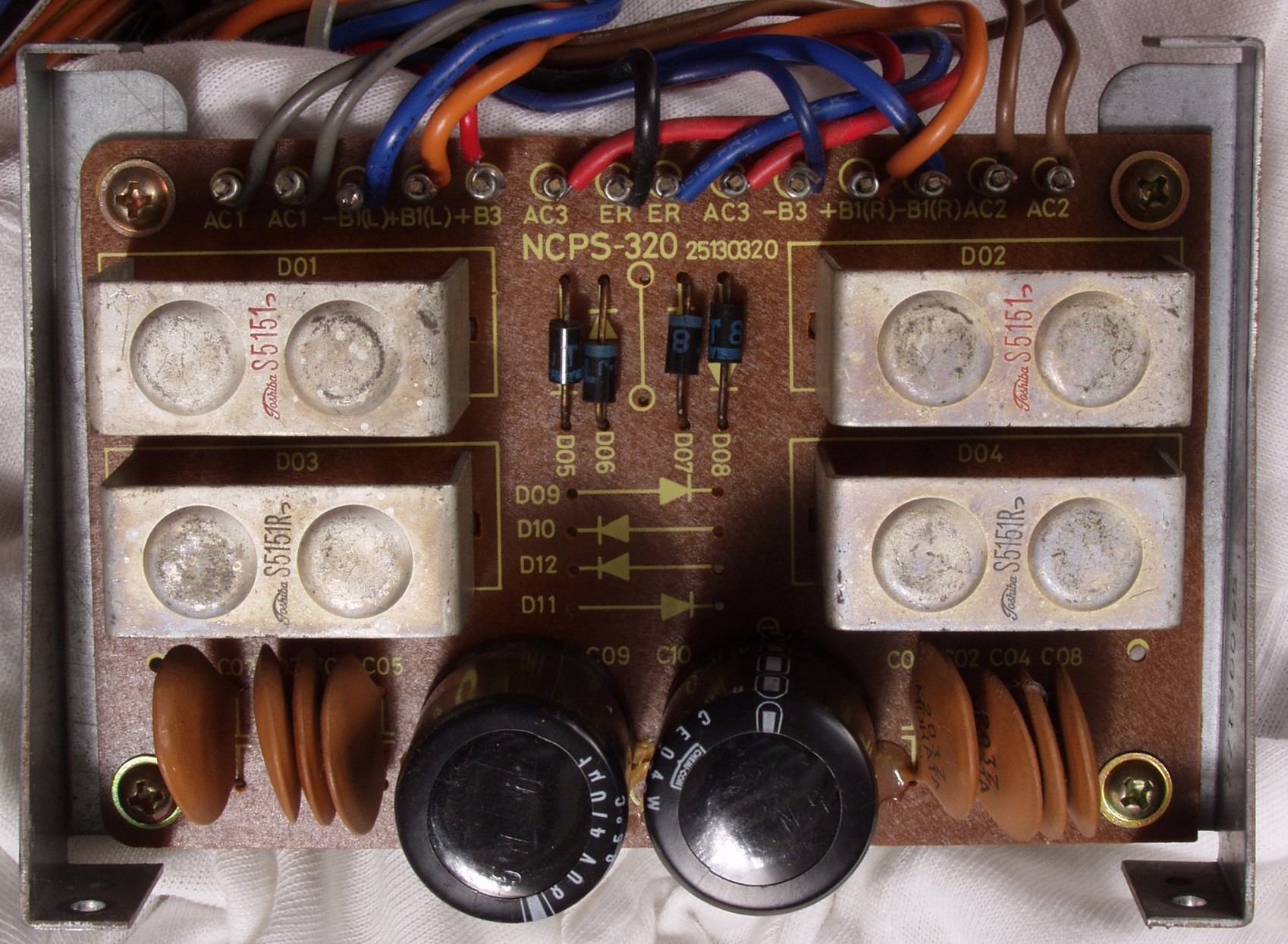

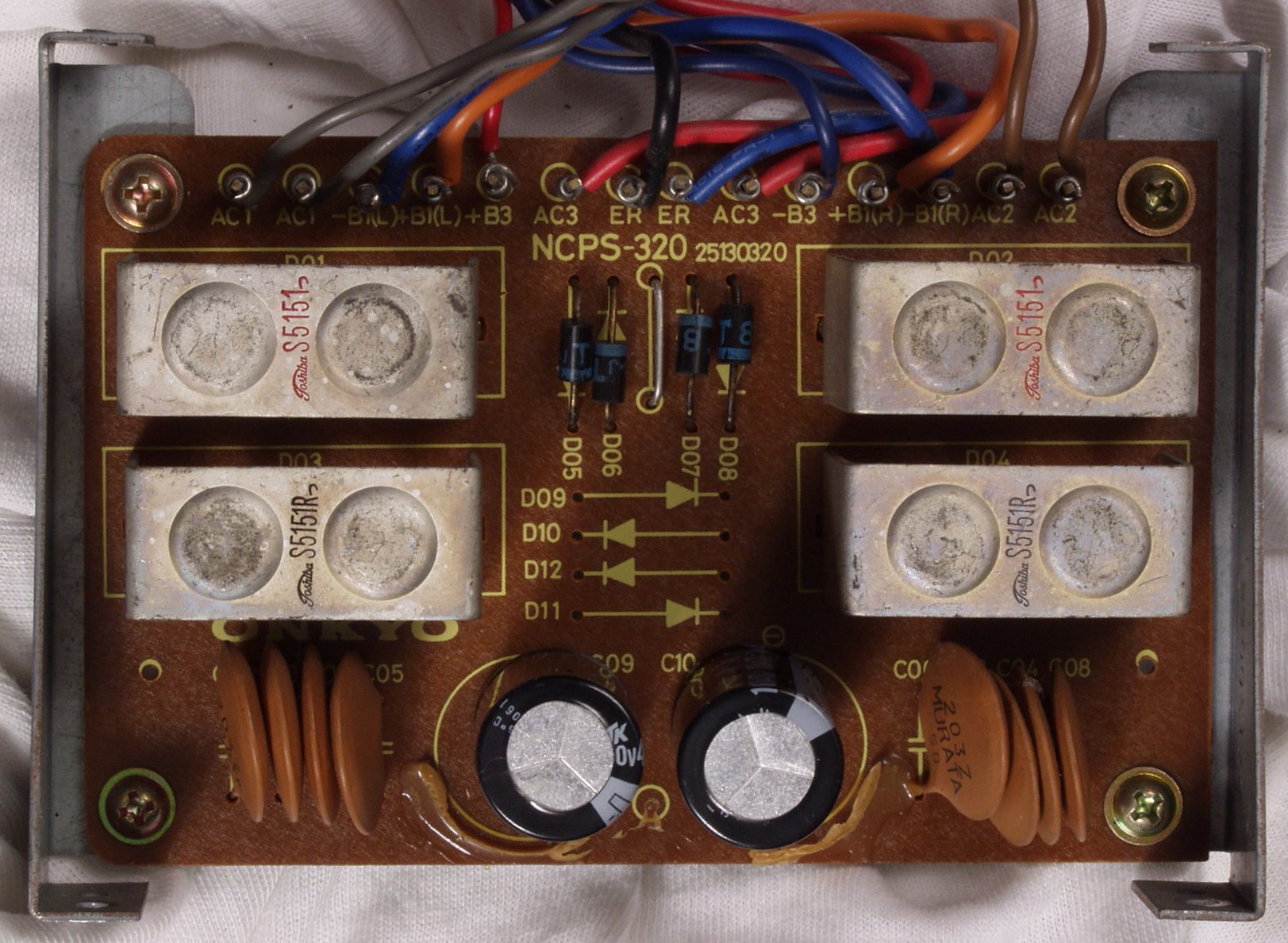

Ｃ３Ａ．　修理前　電源基板

Ｃ３Ｂ．　修理後　電源基板　電解コンデンサー２個交換

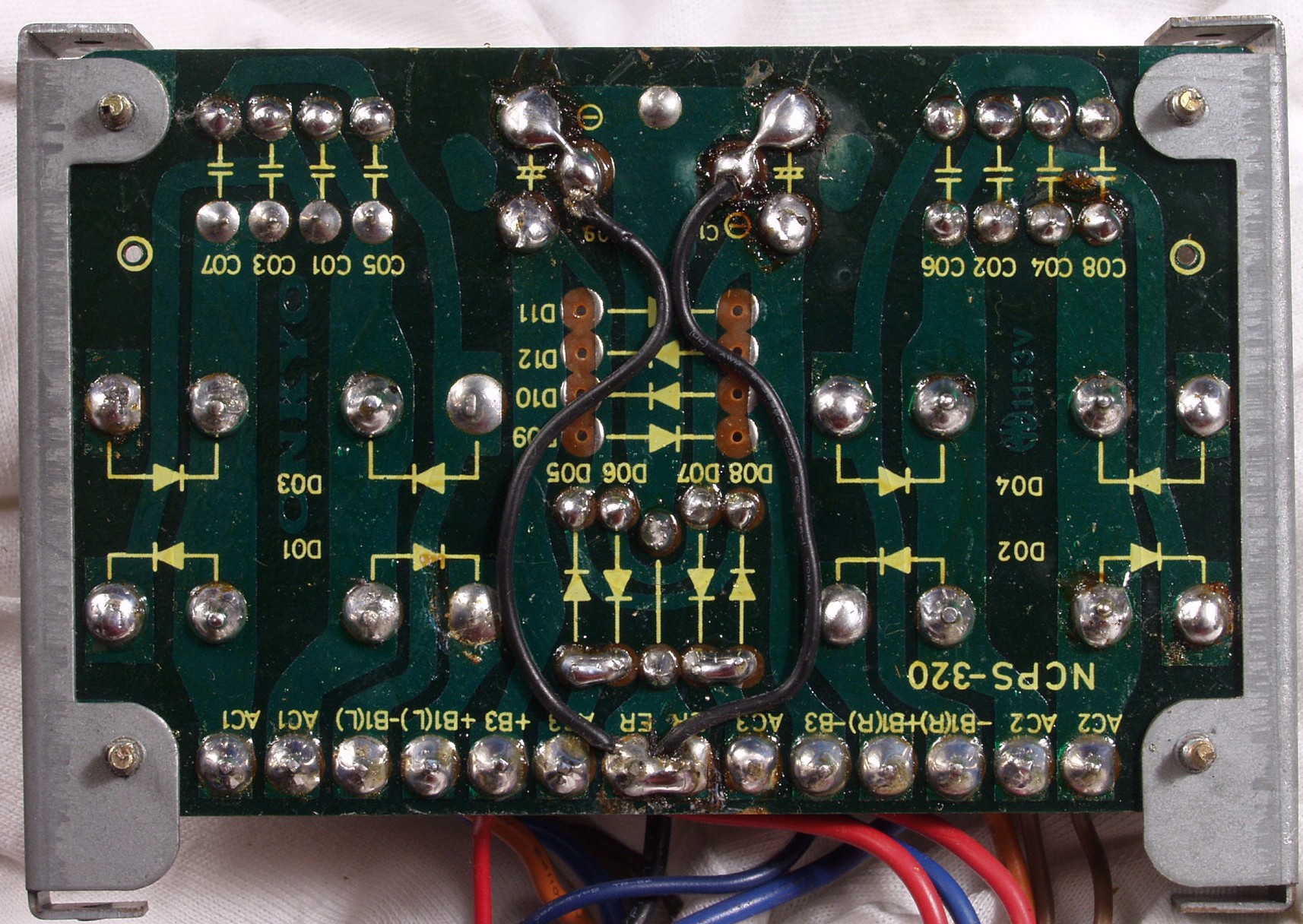

Ｃ３Ｃ．　修理中　電源基板裏

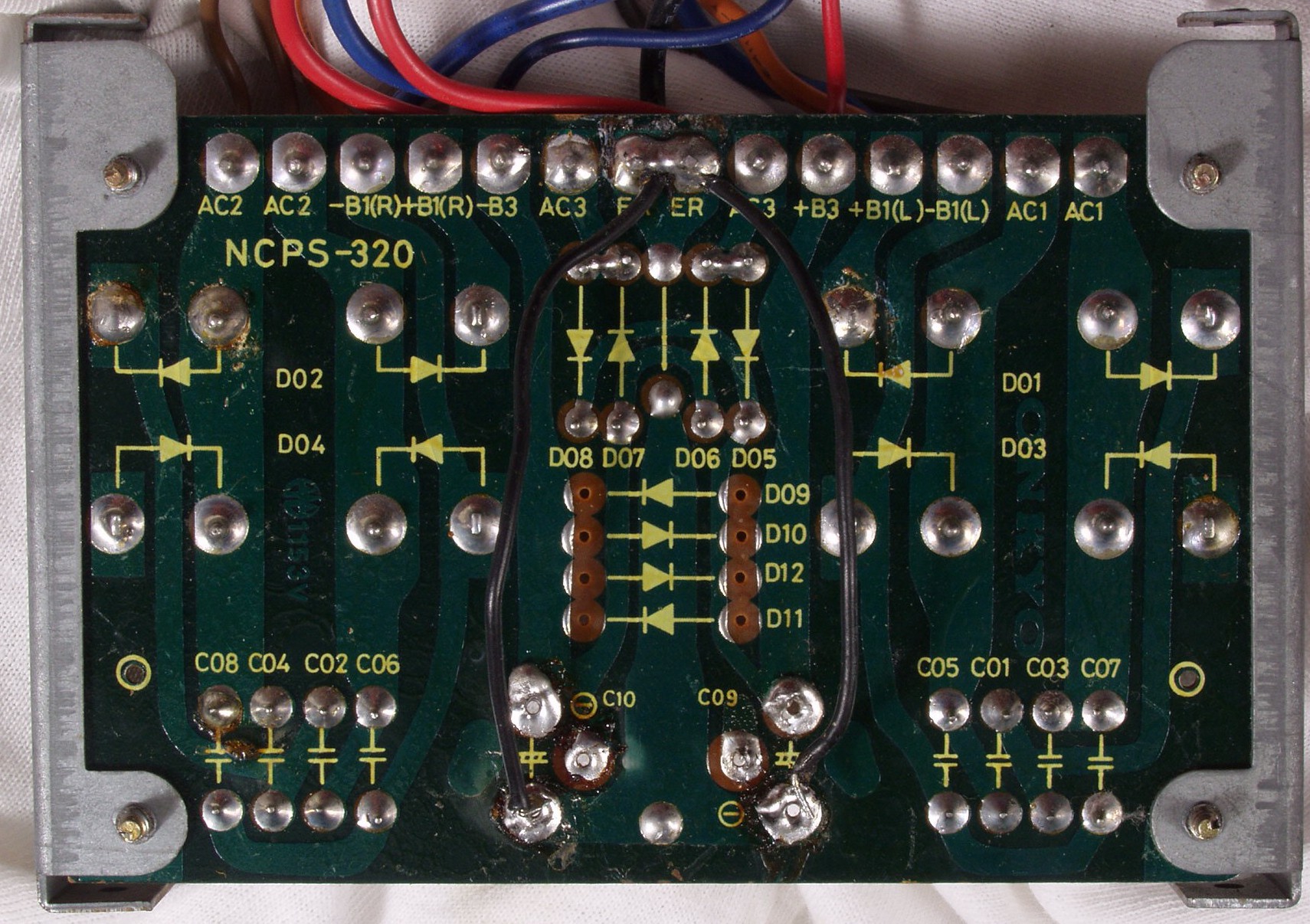

Ｃ３Ｄ．　修理（半田補正）後　電源基板裏　半田を全部やり直す

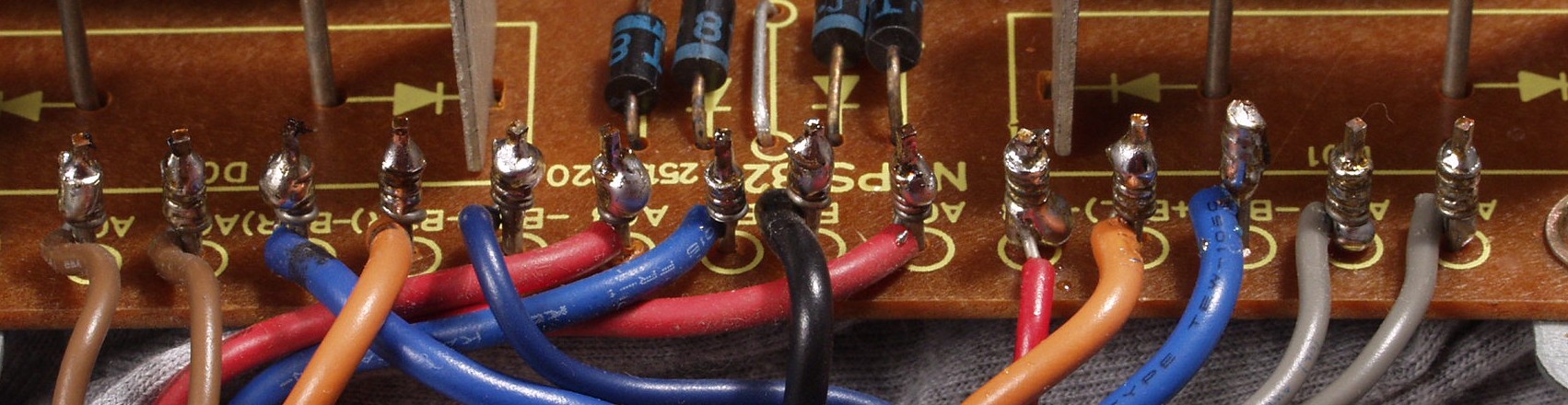

Ｃ３Ｅ．　修理後　ラッピングに半田を染みこませる

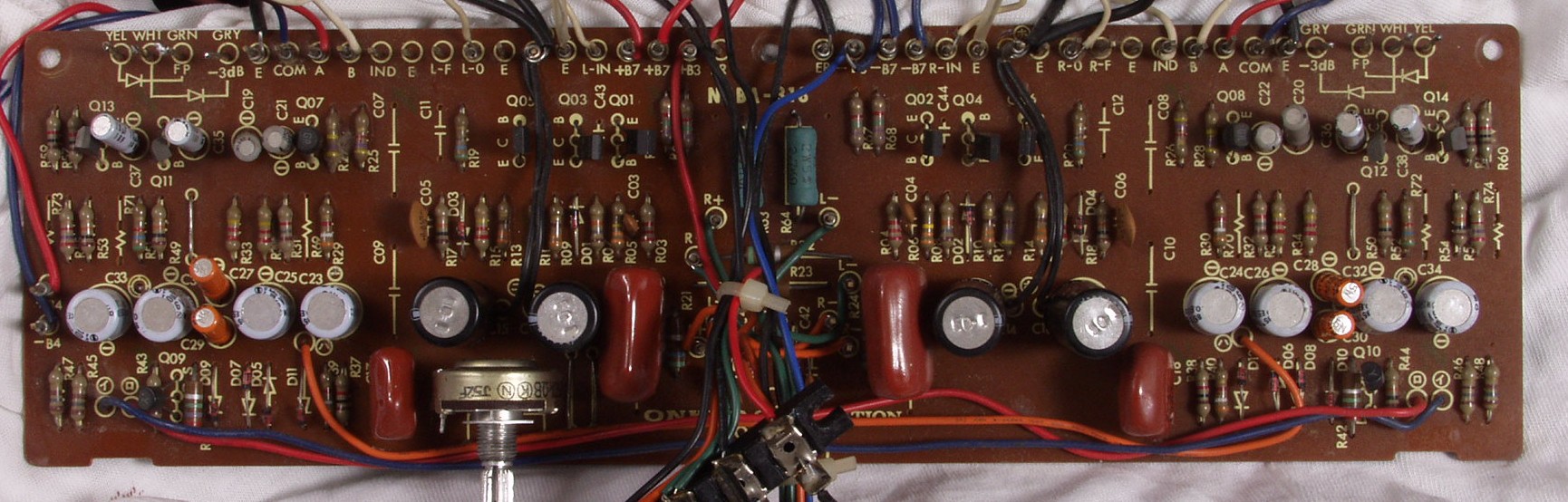

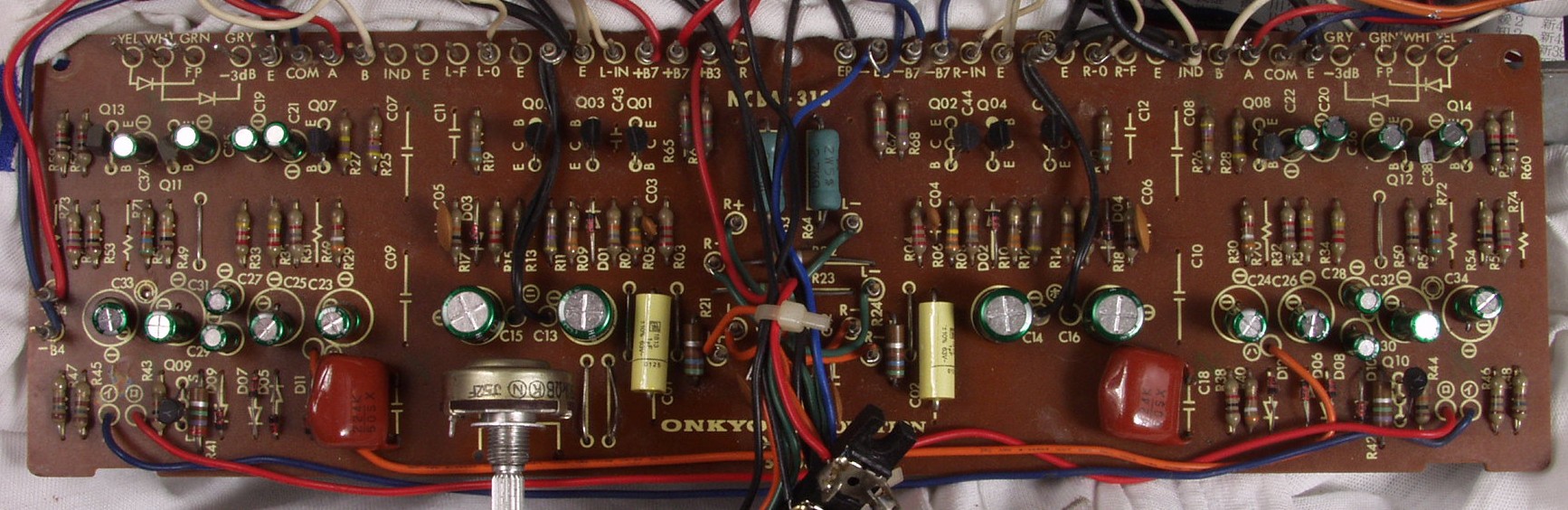

Ｃ４Ａ．　修理前　プリＡＭＰ・ピークモニター基板

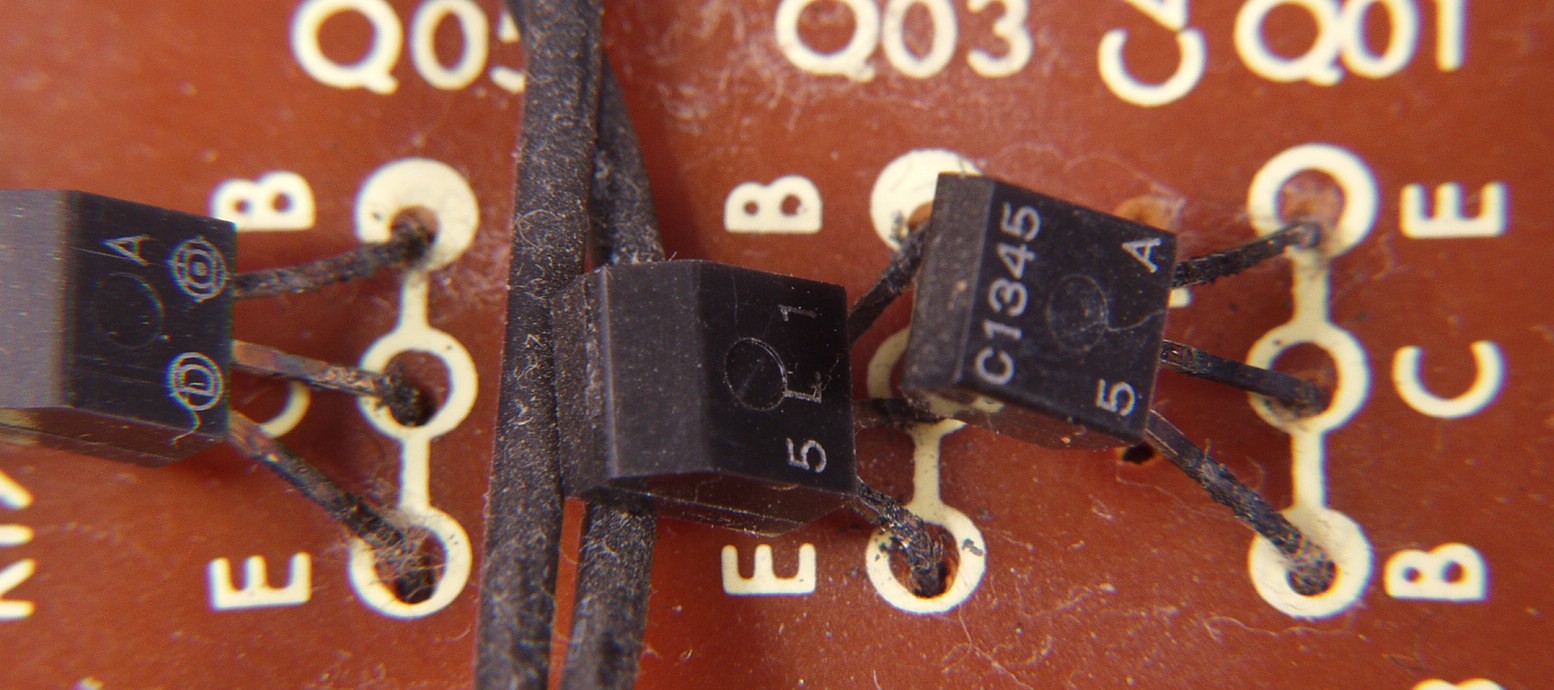

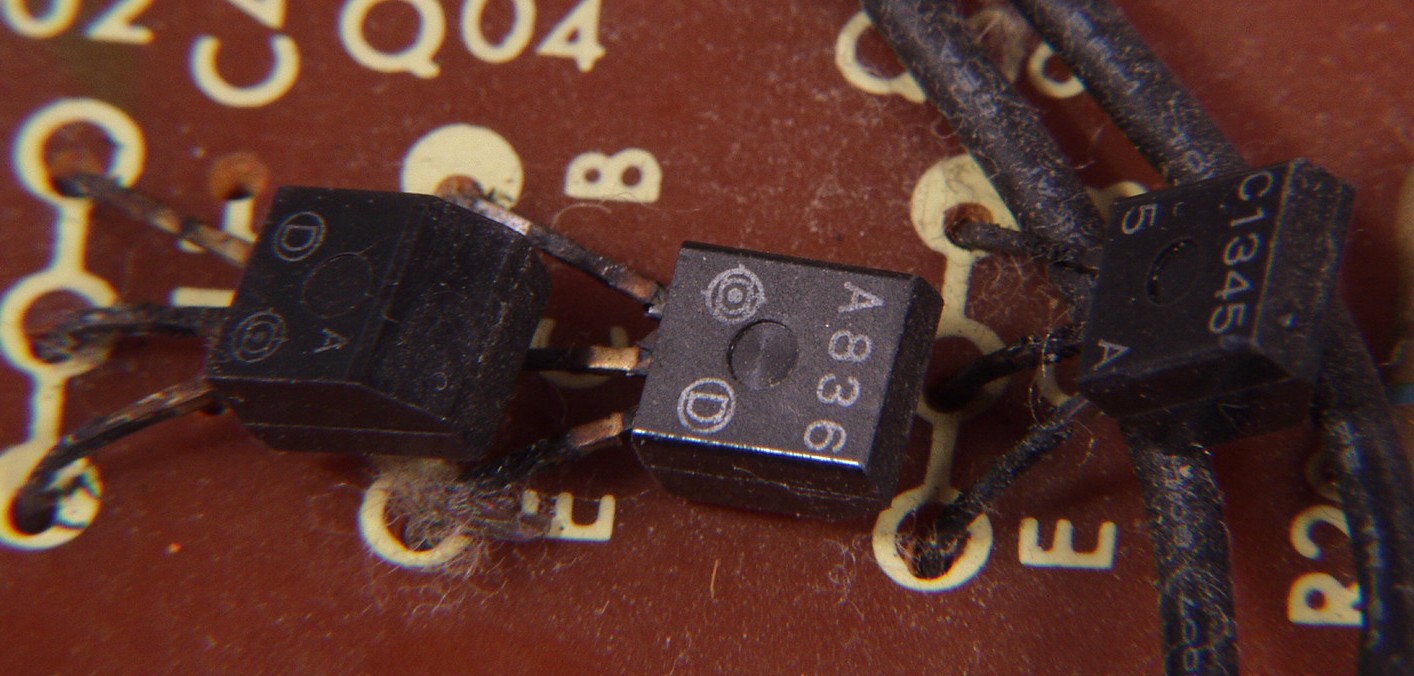

Ｃ４Ａ１．　修理前　プリＡＭＰ・ピークモニター基板　真っ黒な足のＴＲ（トランジスター）

Ｃ４Ａ２．　修理前　プリＡＭＰ・ピークモニター基板　真っ黒な足のＴＲ（トランジスター）２

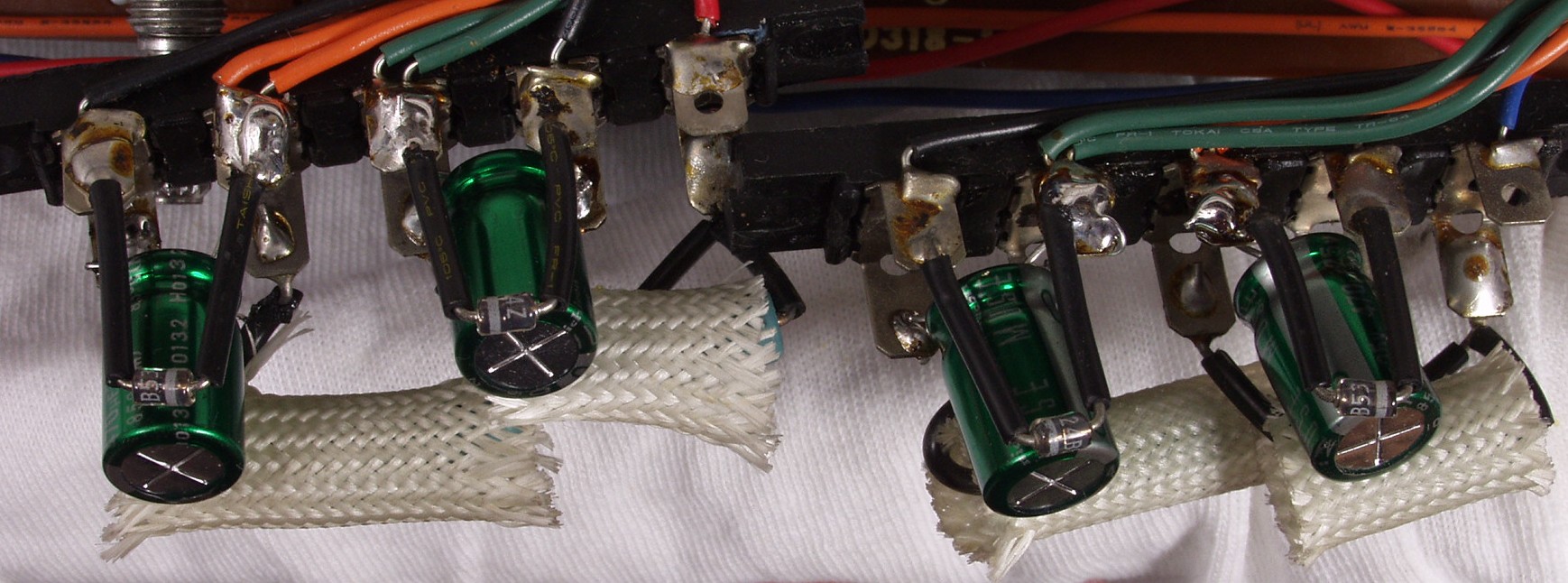

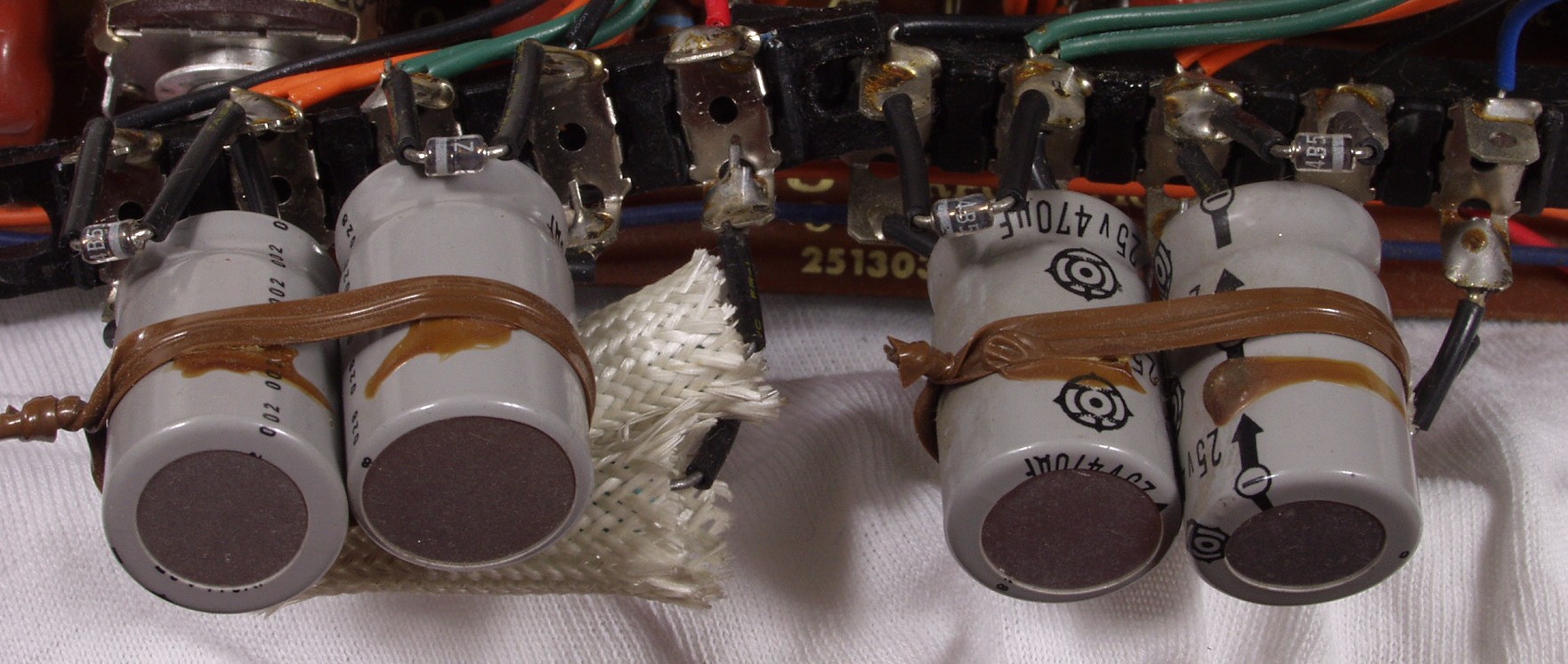

Ｃ４Ａ２．　修理前　プリＡＭＰ・ピークモニター基板　フイルターの電解コンデンサー

Ｃ４Ａ３．　修理後　プリＡＭＰ・ピークモニター基板　フイルターの電解コンデンサー　電解コンデンサー４個交換

Ｃ４B．　修理後　プリＡＭＰ・ピークモニター基板 　　　　　　　　　　　　ＴＲ（トランジスター）８個、電解コンデンサー２４個、フイルムコンデンサー２個交換

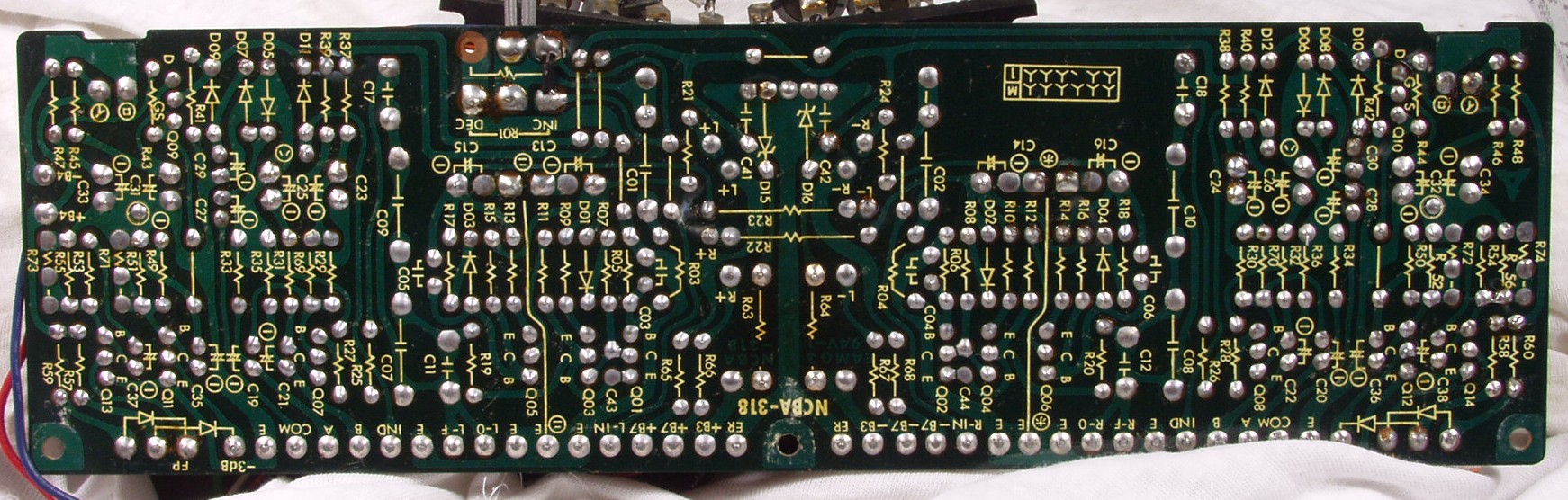

Ｃ５Ａ．　修理前　プリＡＭＰ・ピークモニター基板裏

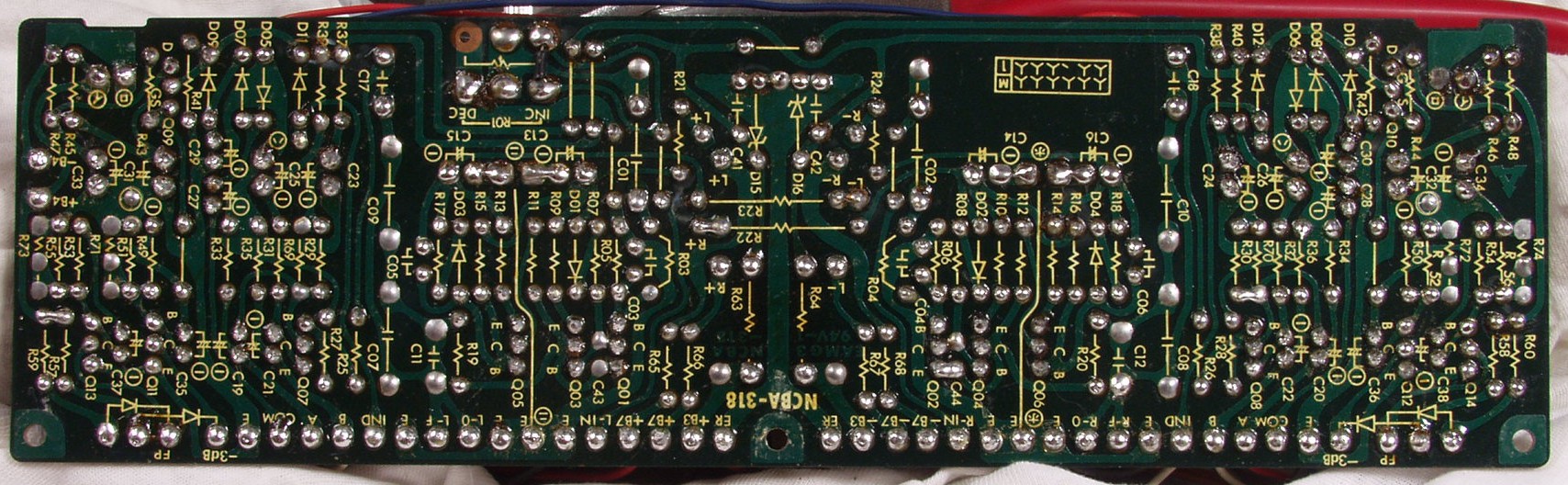

Ｃ５Ｂ．　修理（半田補正）後　プリＡＭＰ・ピークモニター基板裏　　半田を全部やり直す

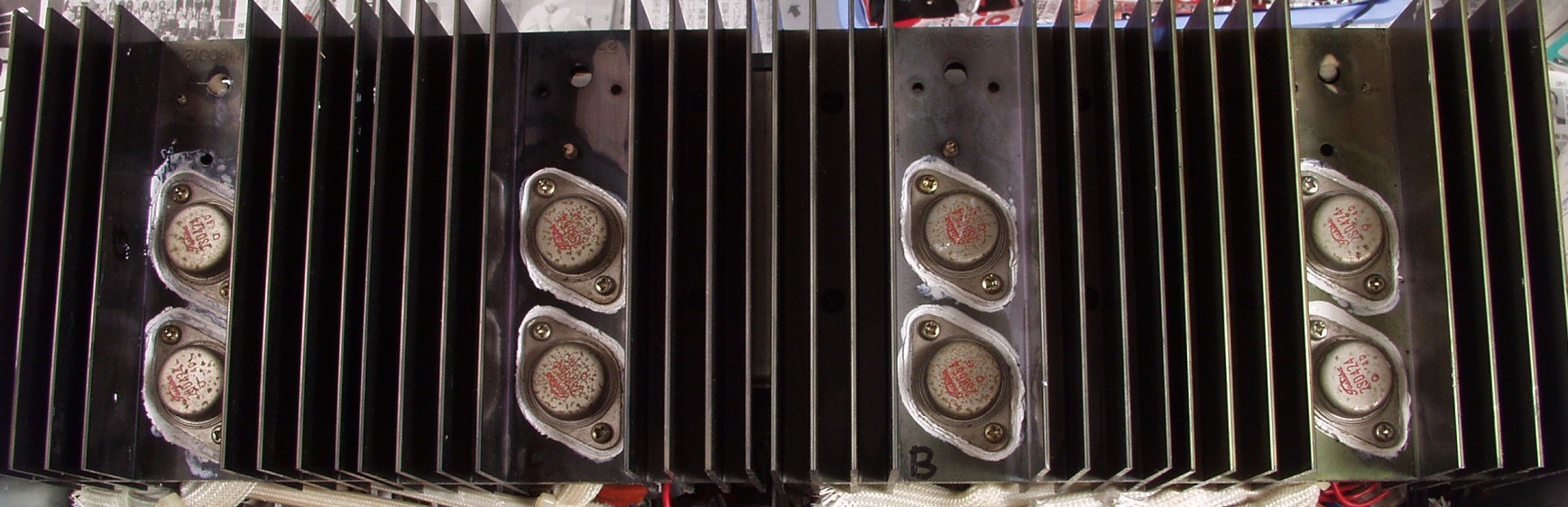

Ｃ６Ａ．　修理後　終段ＴＲ（トランジスター）

Ｃ７Ａ．　修理前　プロテクト基板

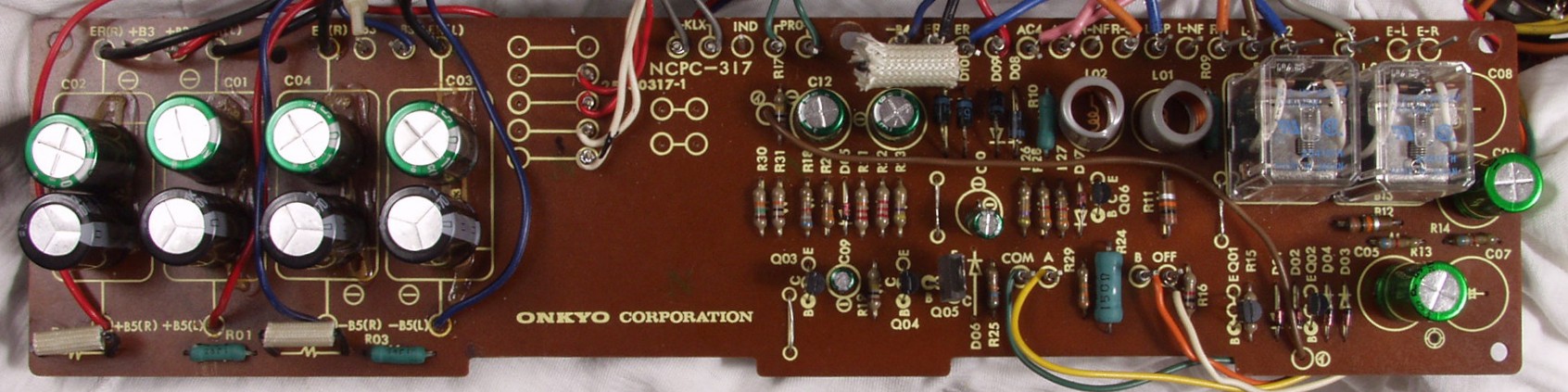

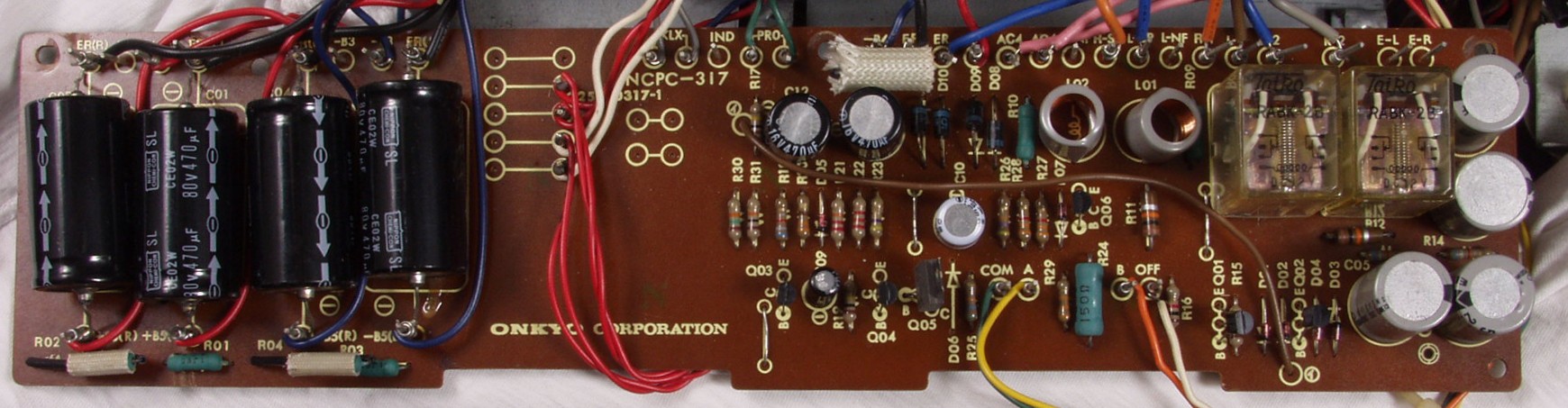

Ｃ７Ｂ．　修理後　プロテクト基板　ＳＰ接続リレー２個、電解コンデンサー１２個交換

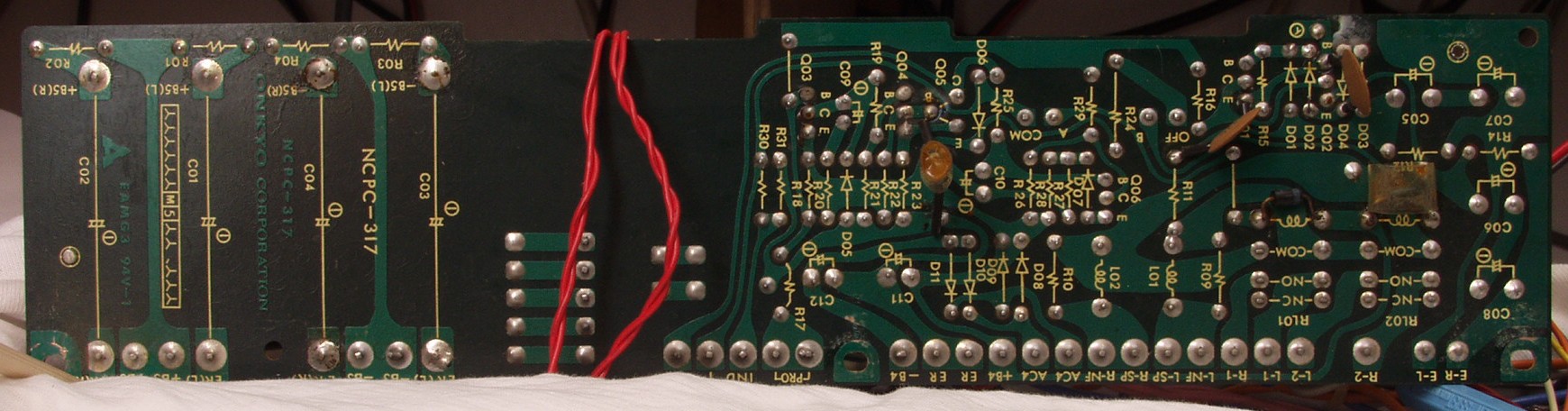

Ｃ７Ｃ．　修理後　プロテクト基板裏

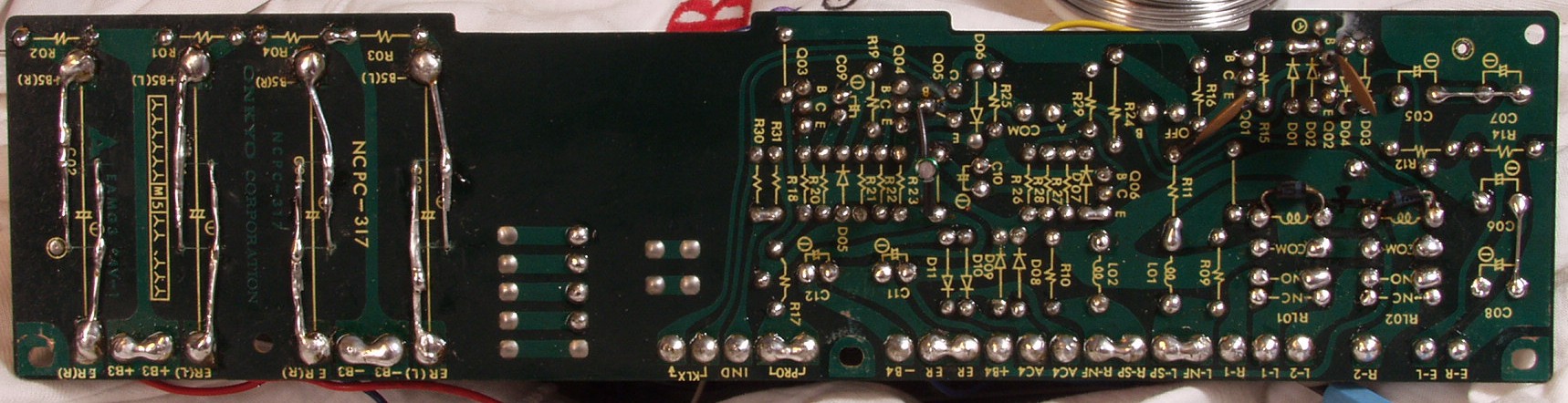

Ｃ７Ｄ．　修理（半田補正）後　プロテクト基板裏

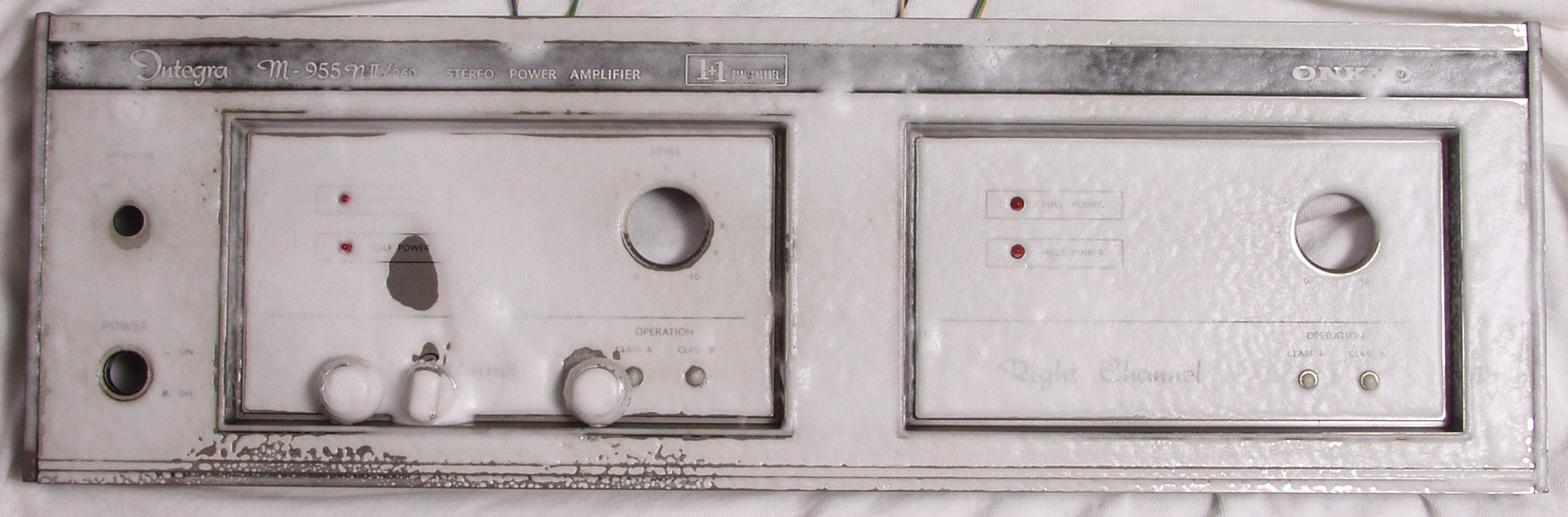

Ｃ８．　パネル清掃　パイロット・ランプ２個、ＬＥＤ１個交換

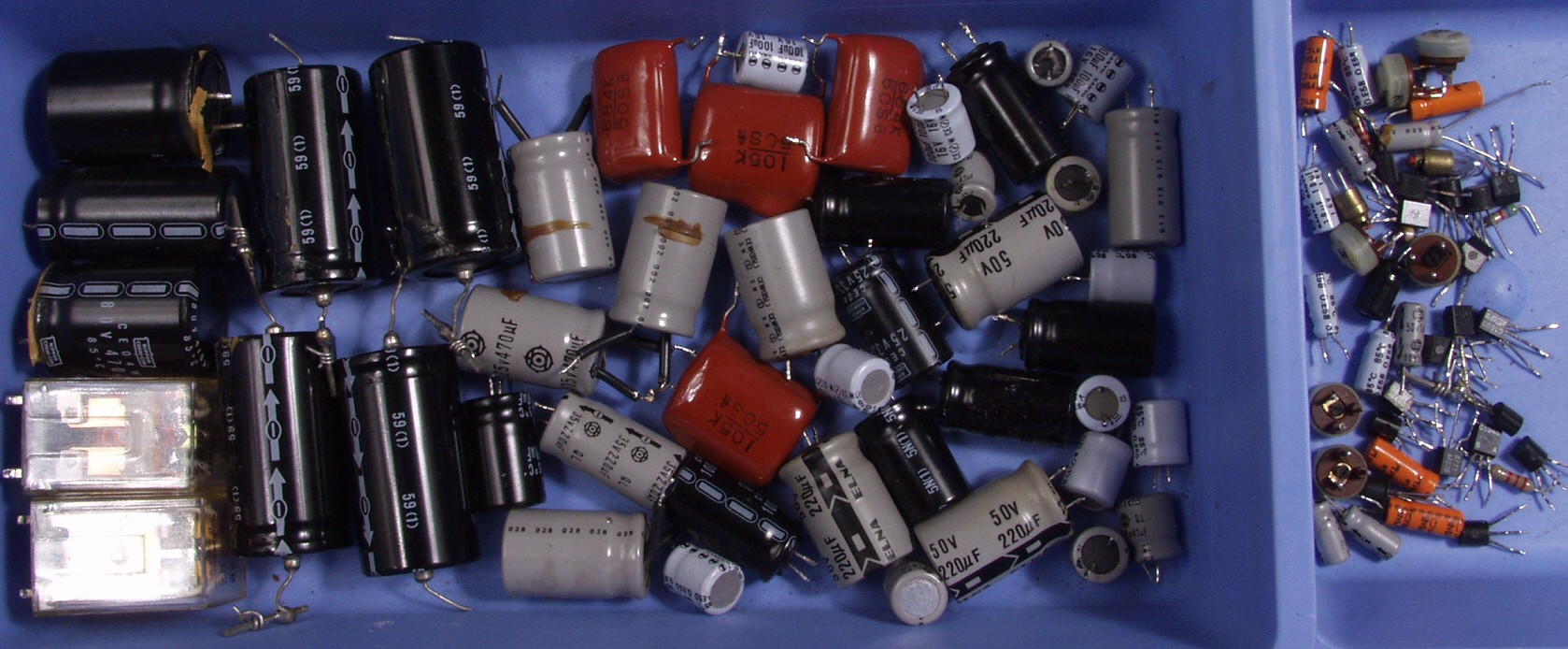

Ｃ９．　交換した部品

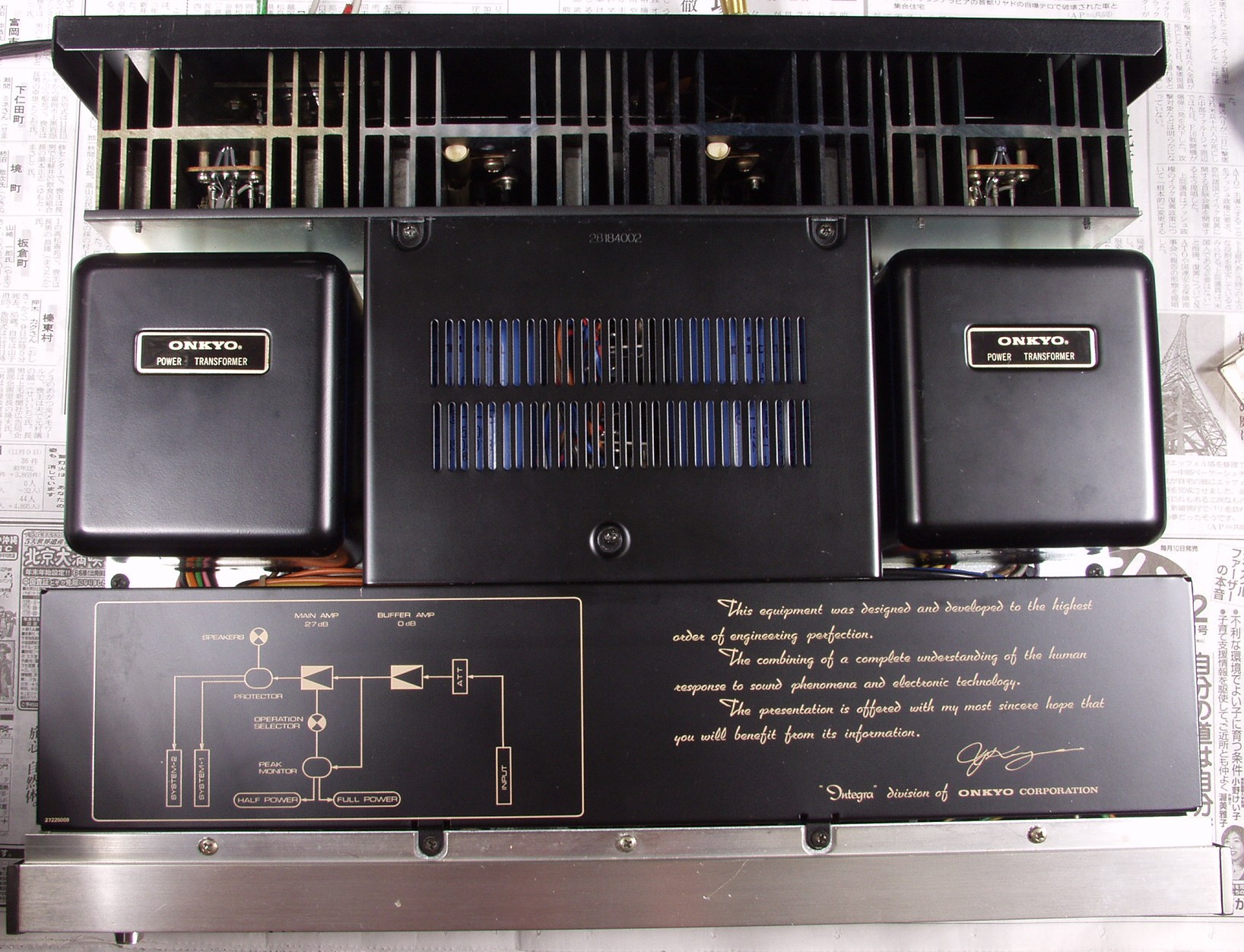

Ｃ１０Ａ．　修理前　上から見る

Ｃ１０Ｂ．　修理後　上から見る

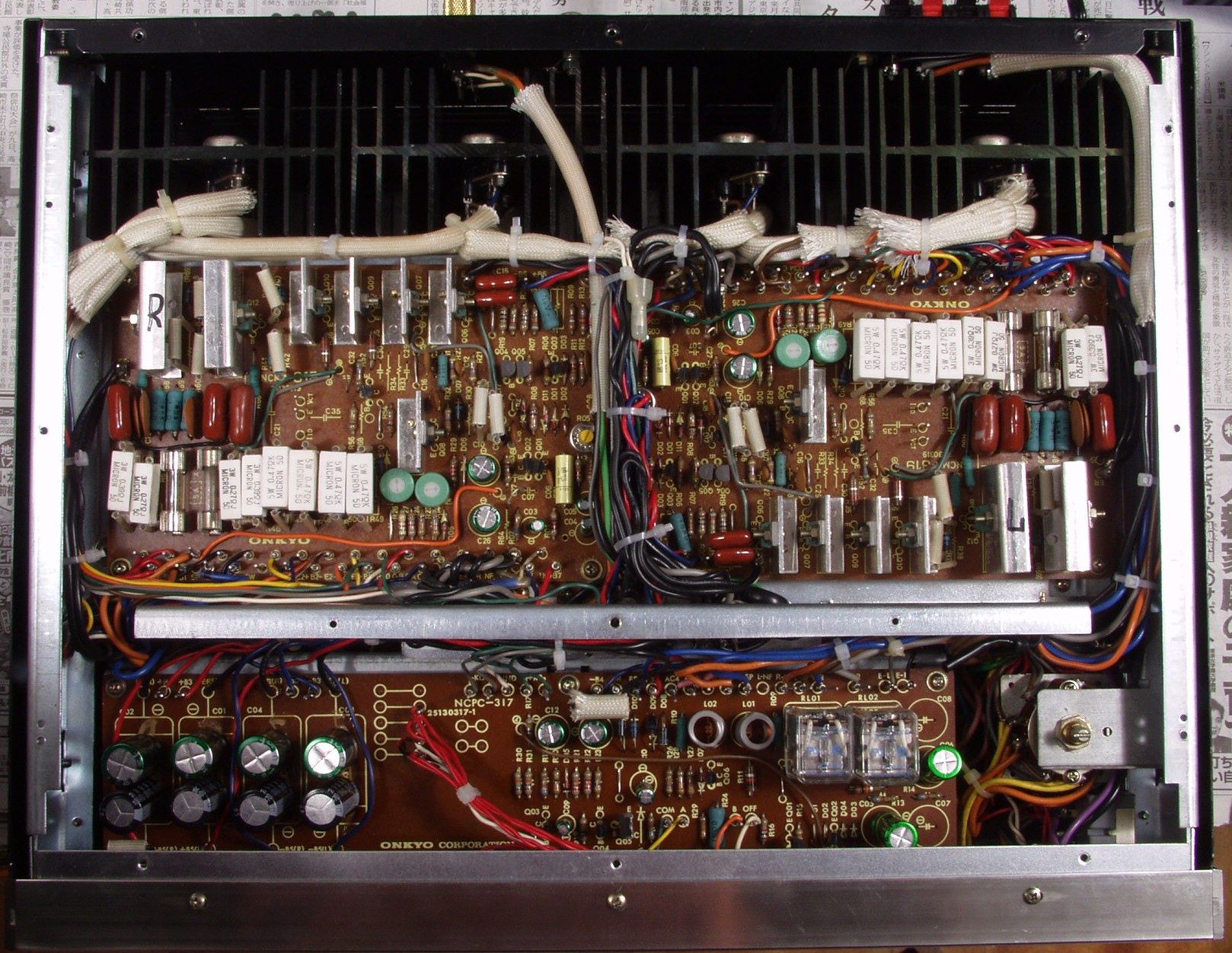

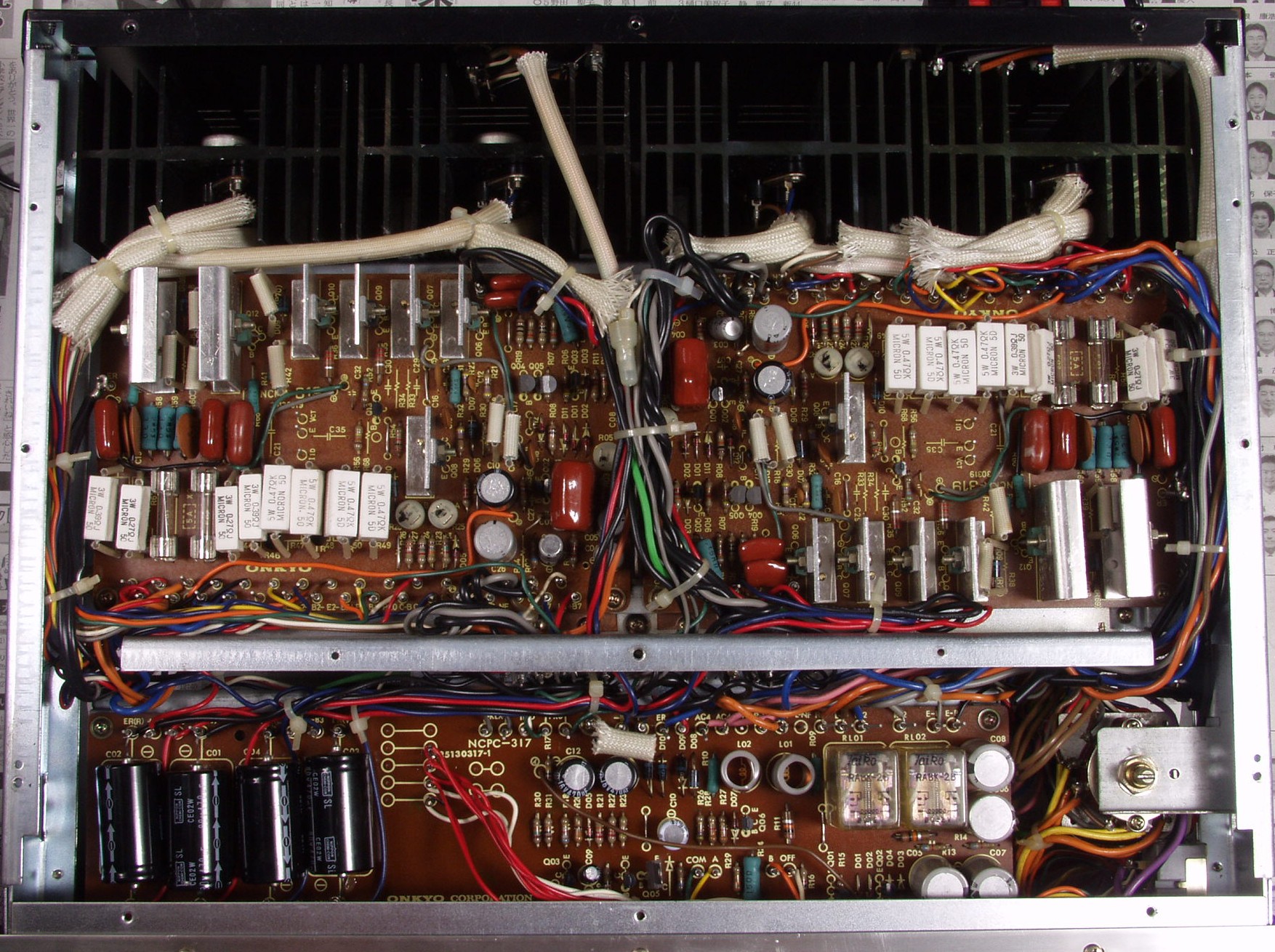

Ｃ１１Ａ．　修理前　下から見る

Ｃ１１Ｂ．　修理後　下から見る

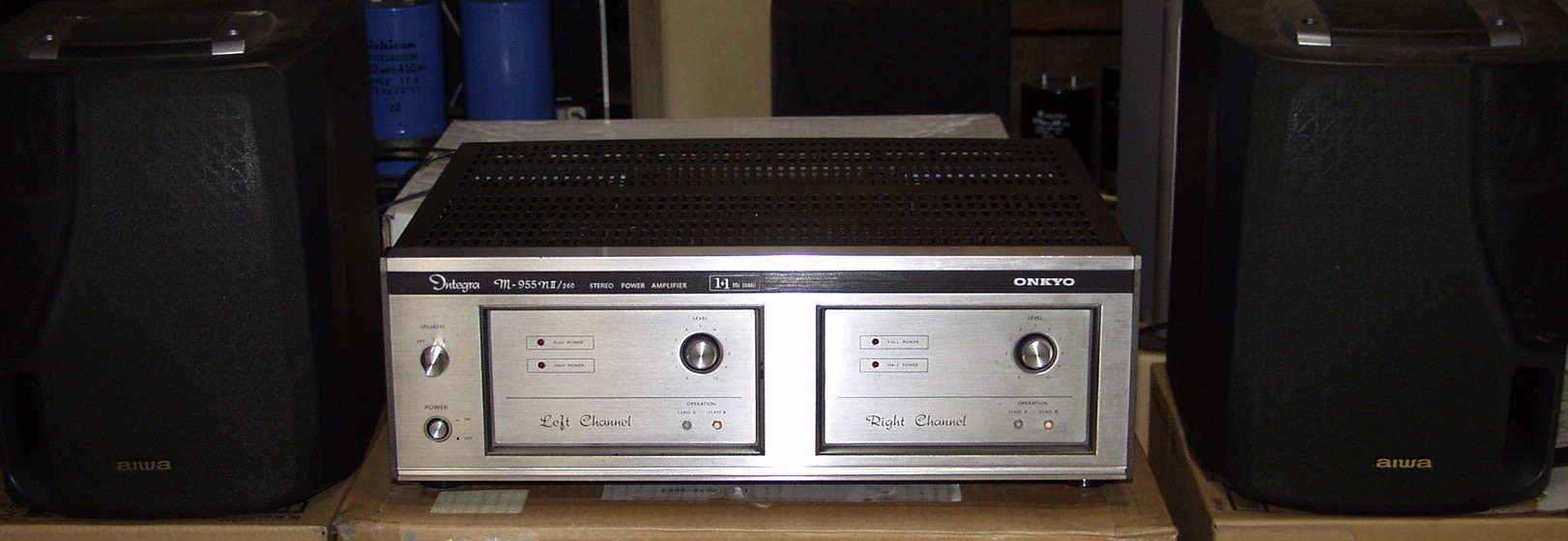

C−１１．　完成

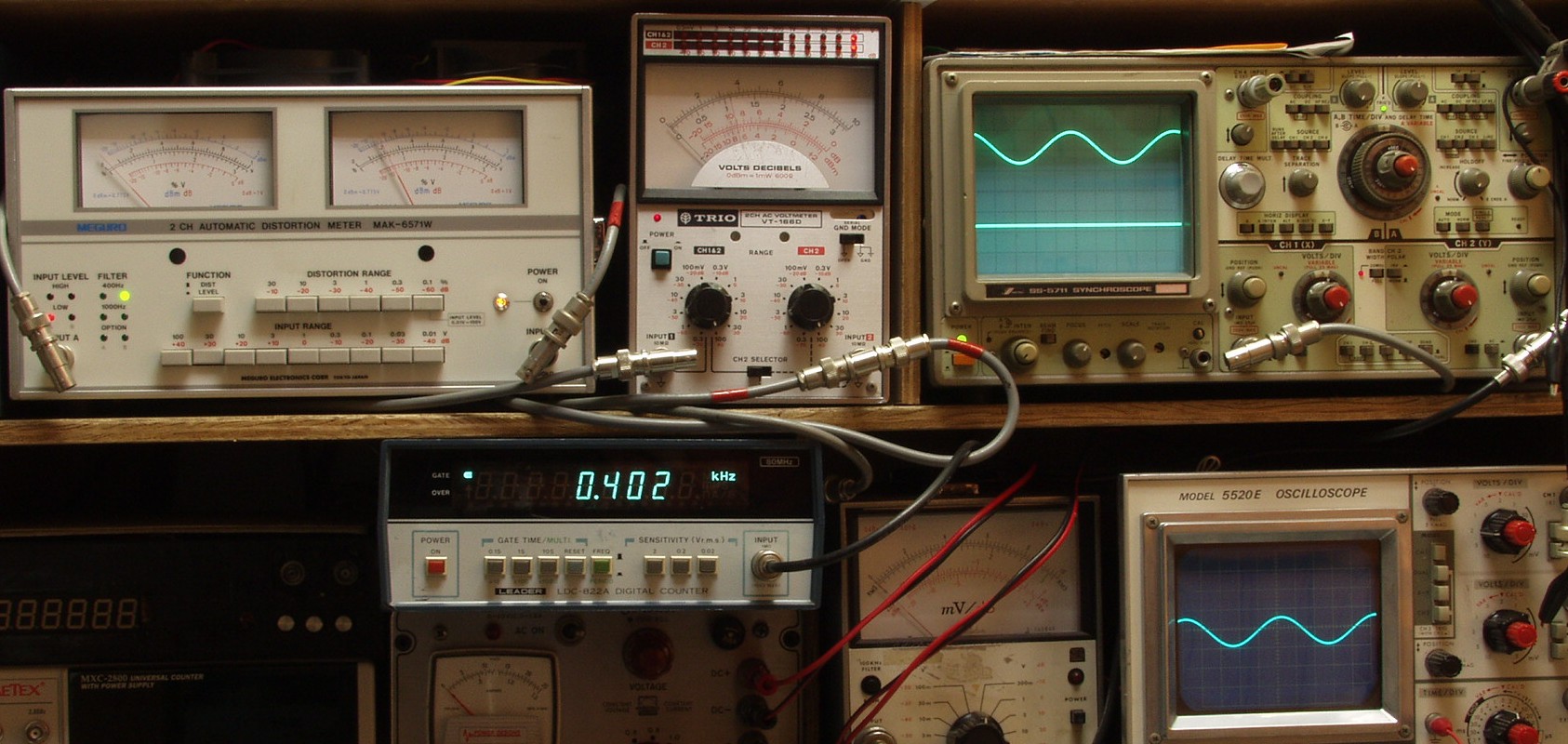

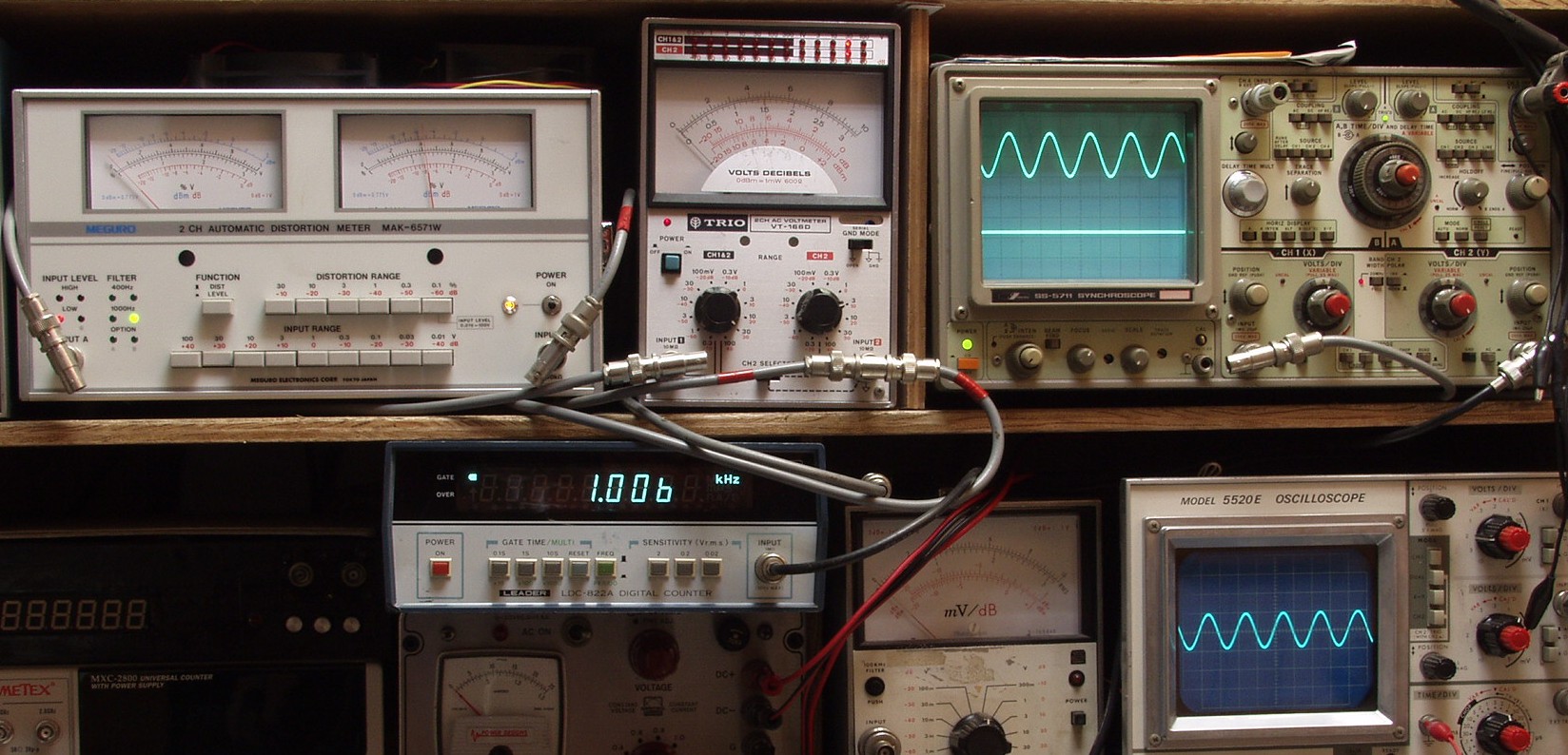

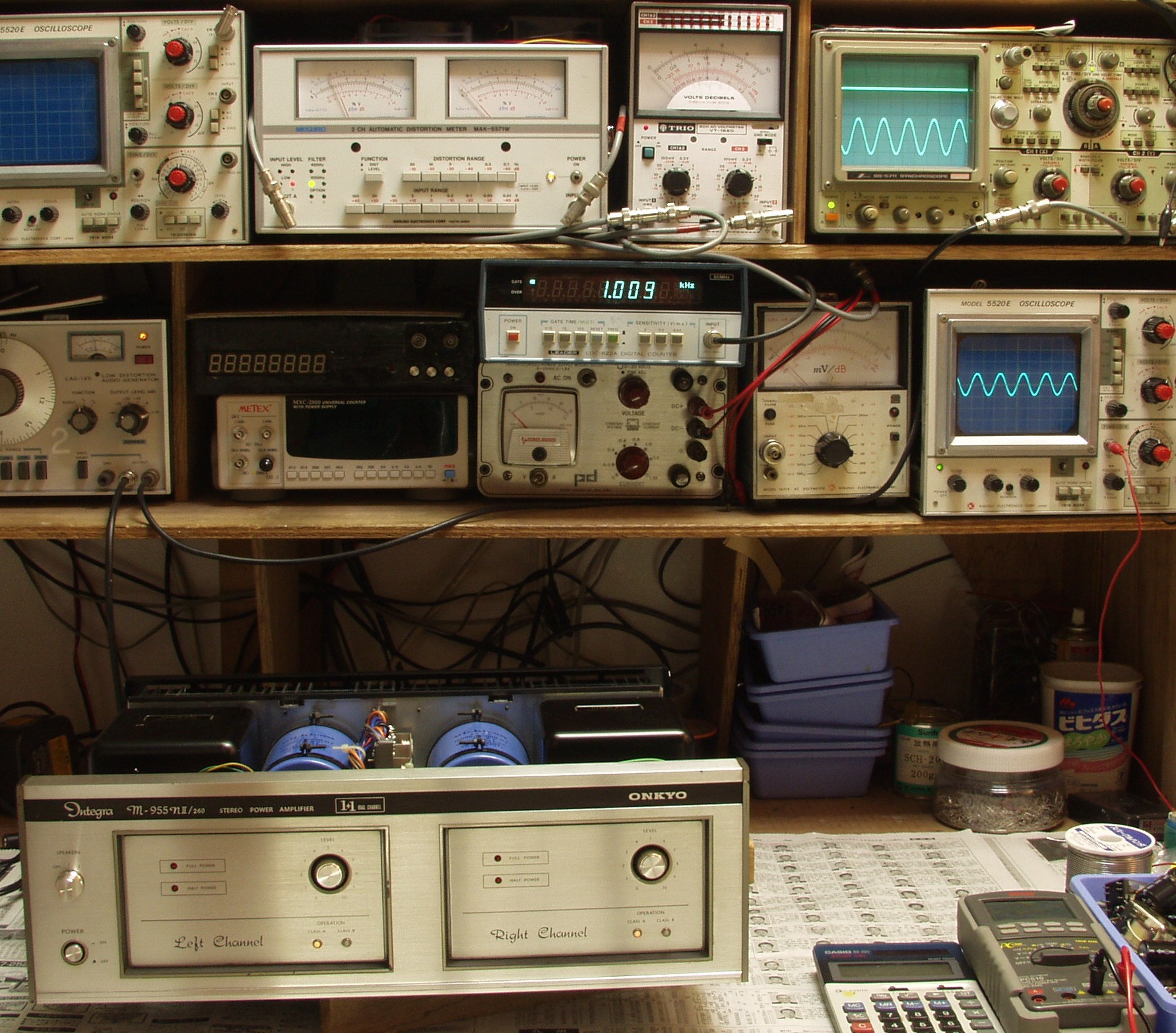

Ｅ．　調整・測定 Ｅ１．　出力／歪み率測定・調整

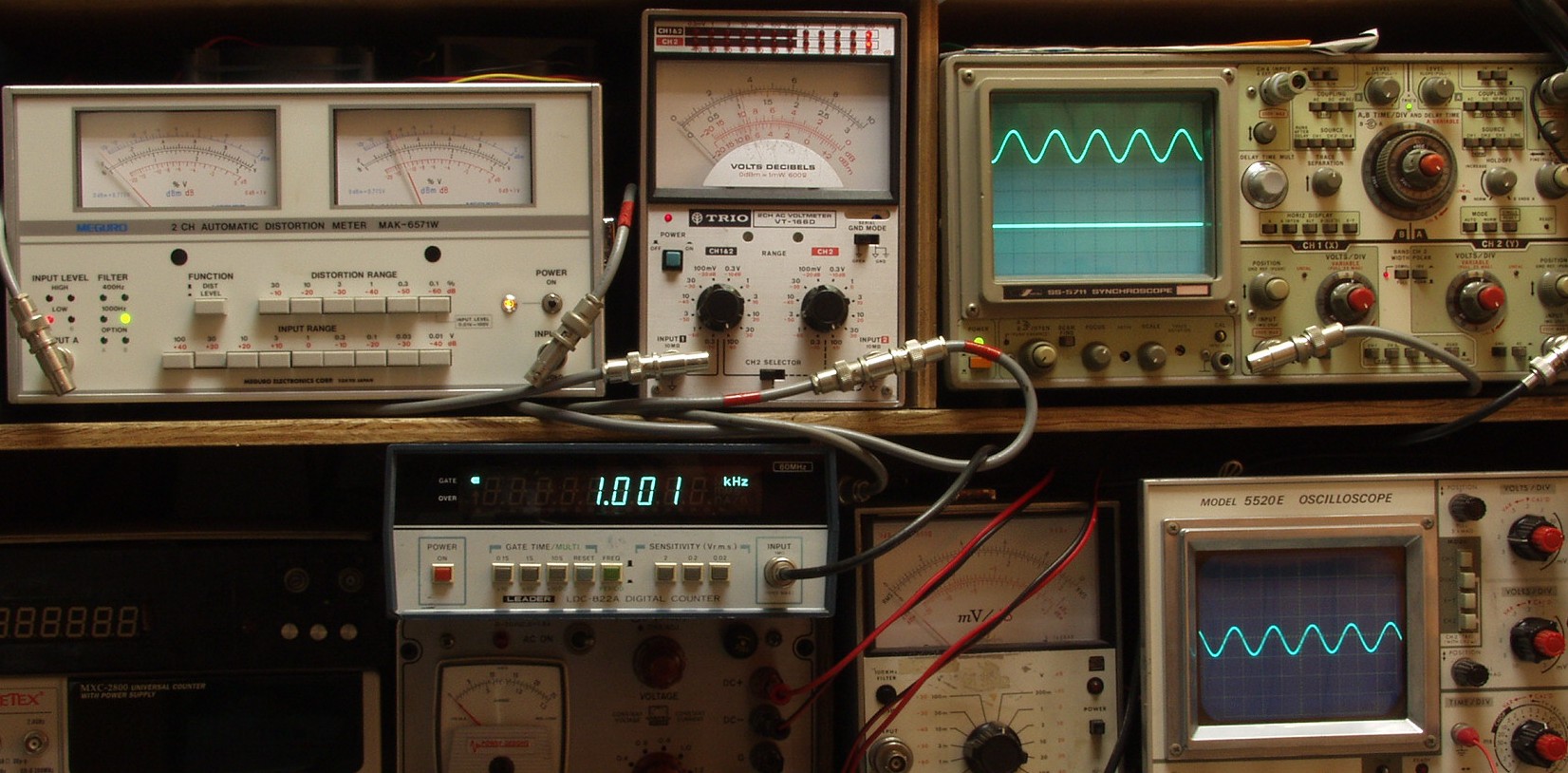

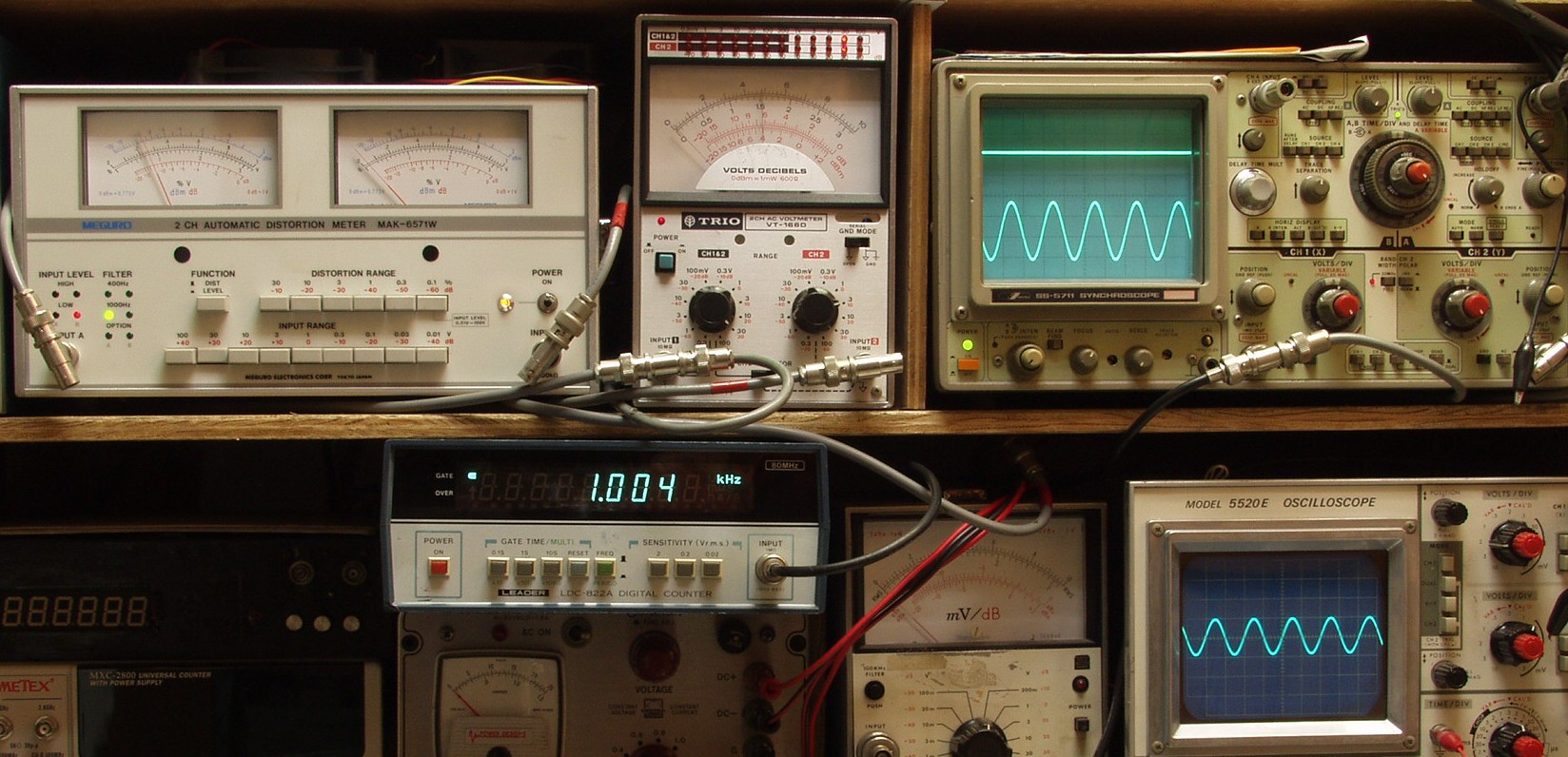

Ｅ２Ａ．　Ａ級動作Ｒ側、１５Ｖ＝２８Ｗ出力　０．０４％歪み　１０００ＨＺ

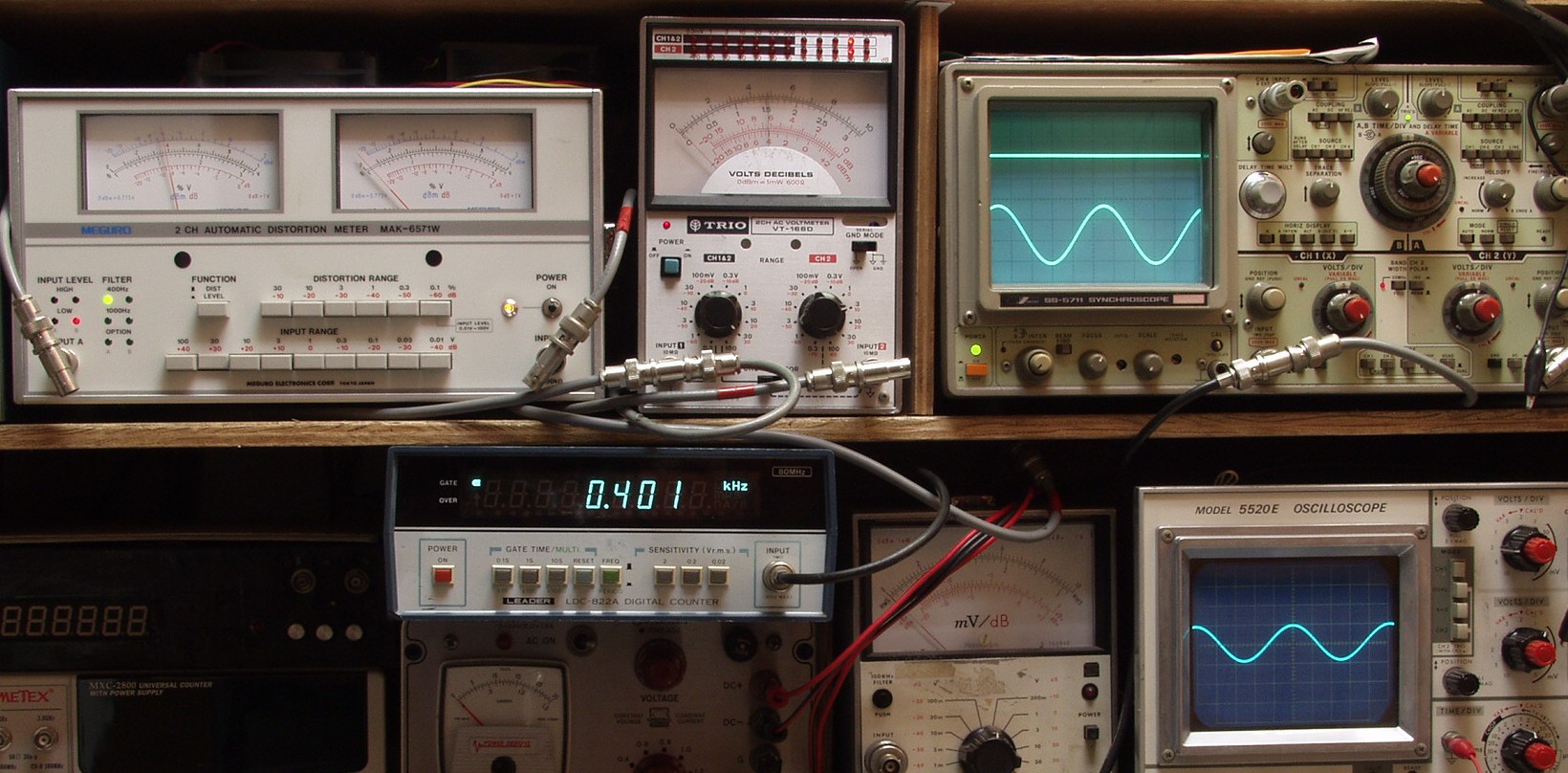

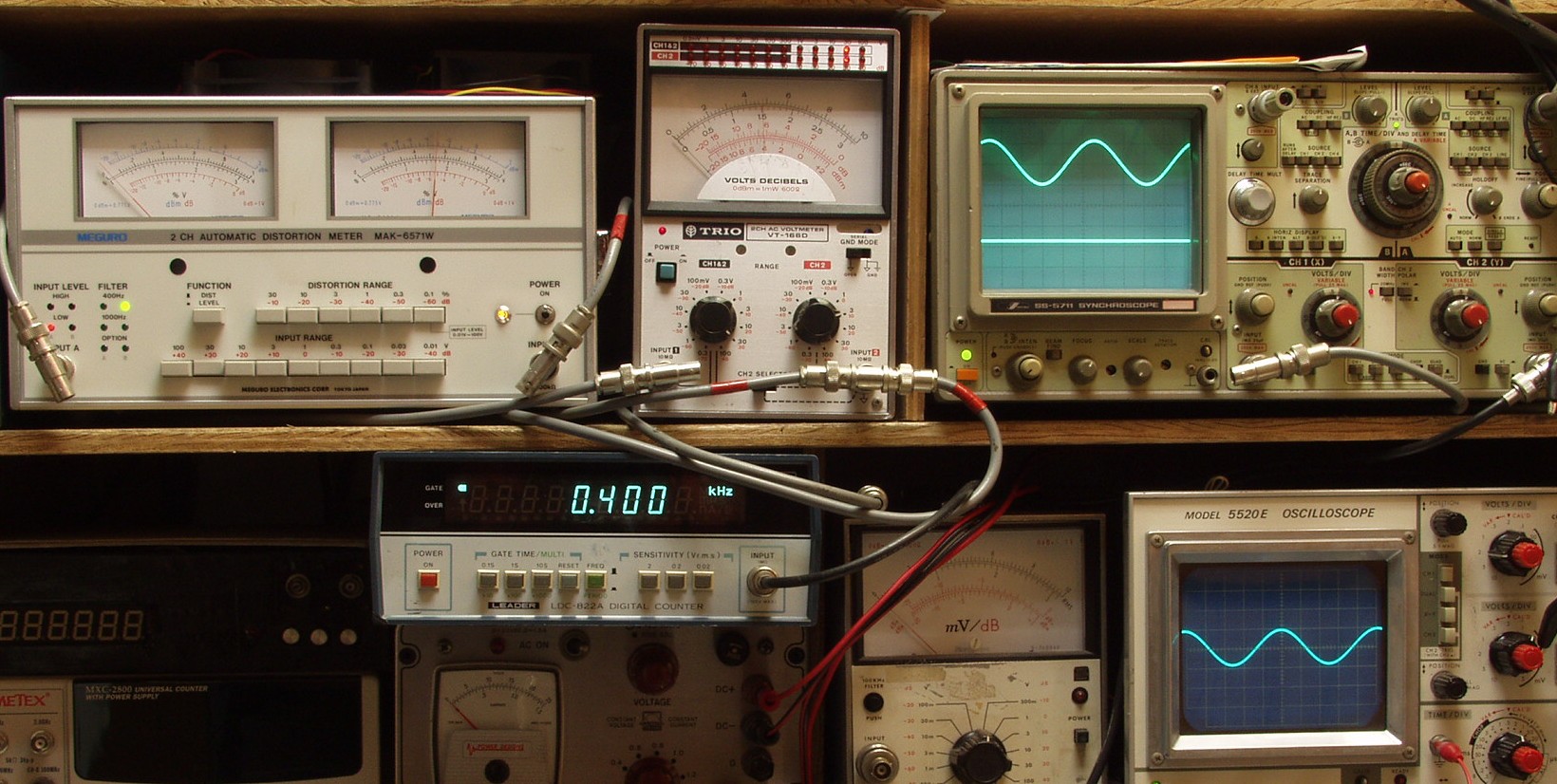

Ｅ２Ｂ．　Ａ級動作Ｒ側、１５Ｖ＝２８Ｗ出力　０．０５％歪み　４００ＨＺ

Ｅ２Ｃ．　Ａ級動作Ｌ側、１５Ｖ＝２８Ｗ出力　０．０３％歪み　１０００ＨＺ

Ｅ２Ｄ．　Ａ級動作Ｌ側、１５Ｖ＝２８Ｗ出力　０．０４％歪み　４００ＨＺ

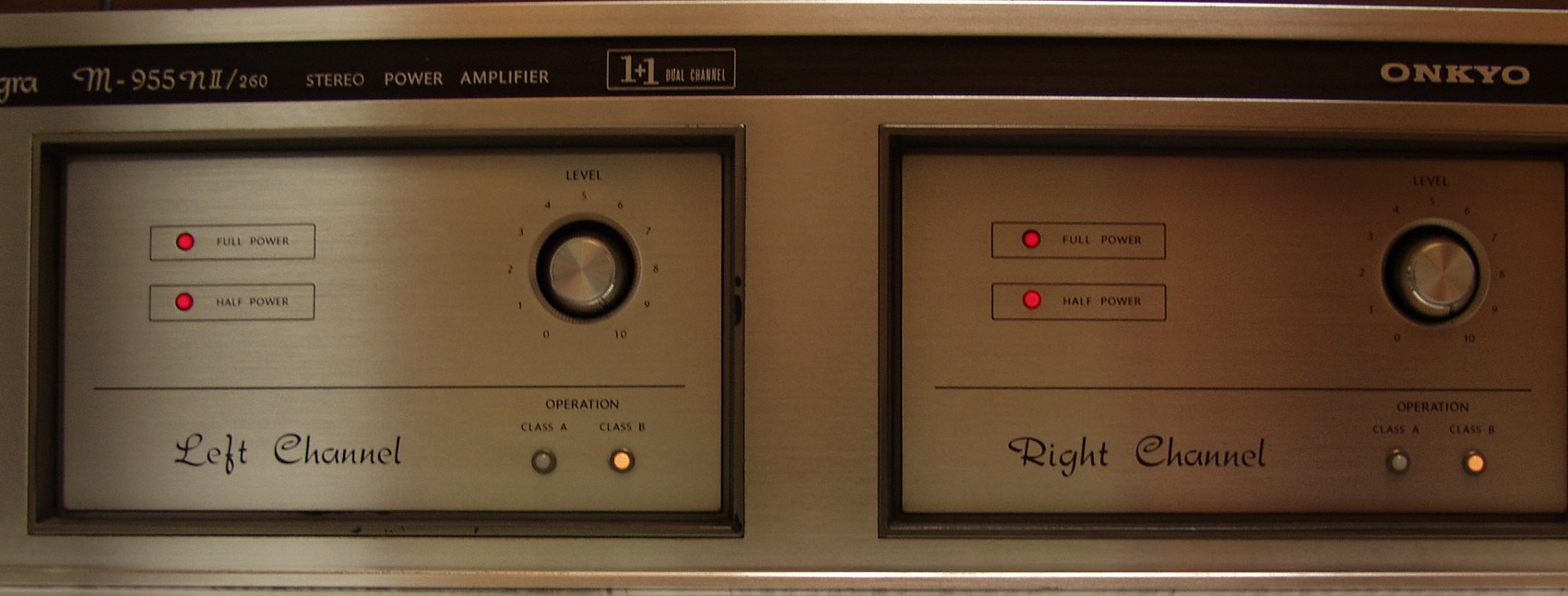

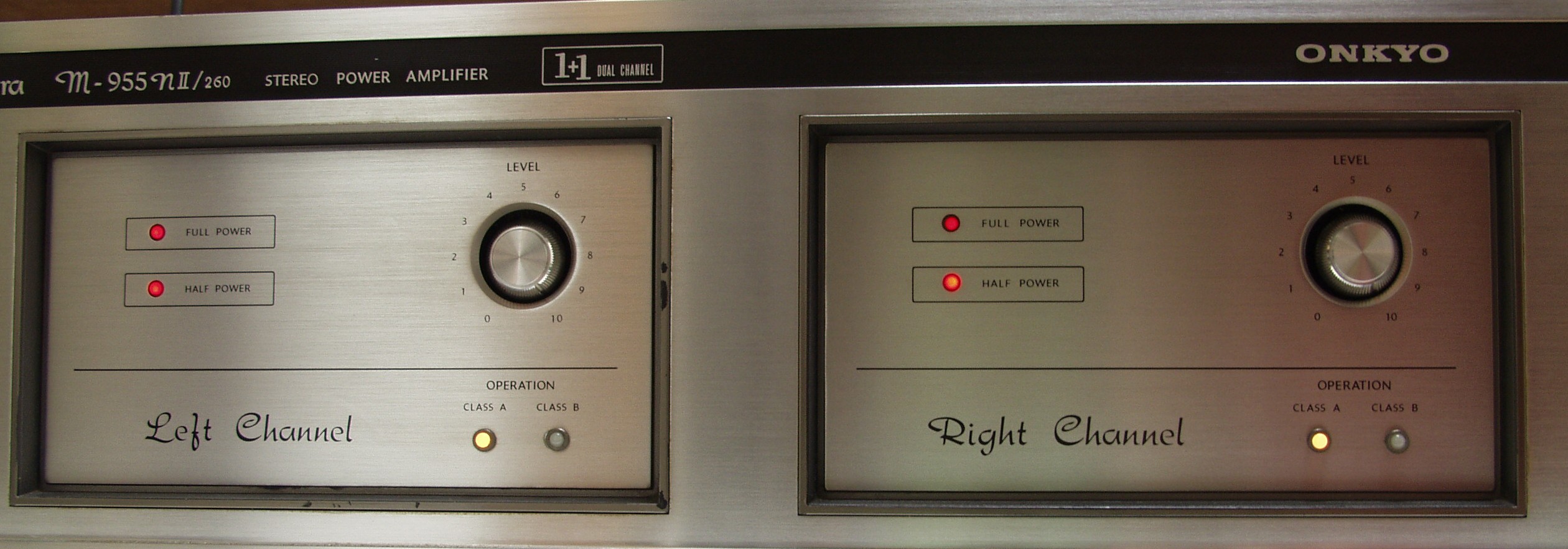

Ｅ２Ｅ．　その時のパネル表示

Ｅ３Ａ．　Ｂ級動作Ｒ側、３４Ｖ＝１４４Ｗ出力　０．０３％歪み　１０００ＨＺ

Ｅ３Ｂ．　Ｂ級動作Ｒ側、３４Ｖ＝１４４Ｗ出力　０．０１％歪み　４００ＨＺ

Ｅ３Ｃ．　Ｂ級動作Ｌ側、３４Ｖ＝１４４Ｗ出力　０．０１％歪み　１０００ＨＺ

Ｅ３Ｄ．　Ｂ級動作Ｌ側、３４Ｖ＝１４４Ｗ出力　０．０１％歪み　４００ＨＺ

Ｅ３Ｅ．　その時のパネル表示

Ｅ４．　完成　　２４時間エージング

Ｓ．　ＯＮＫＹＯ　Ｍ−９５５Ｎ�U／２６０　の仕様（マニアル・カタログより）

型式 ステレオパワーアンプ　Integra Ｍ−９５５ｎ�U／２６０ 表示が無い場合は8Ω負荷。 定格出力 Class A動作時（1kHz） 28W＋28W（8Ω） 39W＋39W（4Ω） Class B動作時（1kHz） 130W＋130W（8Ω） 170W＋170W（4Ω） 20Hz〜20kHz出力（8Ω、T.H.D.= 0.03％） Class A動作時=28W＋28W Class B動作時=130W＋130W ダイナミックパワー（8Ω、1kHz） Class A動作時=56W Class B動作時=310W 全高調波歪率（8Ω、1kHz） 定格出力時=0.03％以下 10W出力時=0.03％以下 0.5W出力時=0.03％以下 混変調歪率 0.05％以下 （SMPTE、定格出力時、70Hz＋7kHz、4対1） パワーバンドウィズス 10Hz〜100kHz（IHF -3dB、T.H.D.=0.3％） S/N 110dB以上（IHF Aネットワーク、入力シャント） ダンピングファクター（DC〜20kHz） 80（8Ω） 40（4Ω） 負荷インピーダンス 4Ω〜16Ω 入力インピーダンス（10Hz〜50kHz） 100kΩ 利得 26.7dB 定格入力電圧 Class A動作時=0.7V Class B動作時=1.5V 入出力極性 同相 出力端子 Speaker=2系統（System_1＆System_2） 使用半導体 トランジスタ=58個 ダイオード=60個 LED=4個 電源 AC100V、50Hz/60Hz 消費電力 電気用品取締法規格=210W 最大消費電力=568W 外形寸法= 幅440×高さ158×奥行370mm 重量 19.8kg 別売品 ウッドケース CW-6（\3,000） 価格 139,800（1975年）
