ＯＮＫＹＯ　Ｍ−９５５Ｎ�U／２６０．　４台目修理記録

２０１８／８／２２到着　　　完成

Ａ．　修理前の状況 このアンプですが、ガリはあるものの左右とも出力できていましたが、右チャンネルが少しずつ音量が小さくなったり、聞こえなくなりました。 １．オペレーションランプが点灯しない。 ２．右チャンネルから音がでない。 ３．左右ボリュームのガリがある。 B．　原因 各部経年劣化。 Ｃ．　修理状況 ＳＰ接続リレー交換。 ＲＬバイアス／バランスＶＲ交換。 初段ＴＲ（トランジスター）交換。 電解コンデンサー交換（オーデオコンデンサー使用） オペレーションランプ交換 ＦＥＴ（電解トランジスター）交換 Ｄ．　使用部品 ＳＰ接続リレー　　　　　　　　　　　　　　　　　　　　　　　　　　２個。 バイアス・バランス半固定ＶＲ　　　　　　　　　　　　　　　　６個。 初段ＴＲ（トランジスター）　　　　　　　　　　　　　　　　　　　８個。 電解コンデンサー（ニチコン・ミューズ使用）　　　　　　　４０個。 フイルムコンデンサー　　　　　　　　　　　　　　　　　　　　　６個。 オペレーションランプ　　　　　　　　　　　　　　　　　　　　　　４個。 ＦＥＴ（電解トランジスター）　　　　　　　　　　　　　　　　　　２個。 Ｅ．　調整・測定 Ｆ．　修理費　　　，０００円　　　　　　　　オーバーホール修理。　 Ｓ．　ＯＮＫＹＯ　Ｍ−９５５Ｎ�U／２６０　の仕様（マニアル・カタログより）

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る。

Ａ１２．　点検中　前右から見る

Ａ１３．　点検中　後から見る

Ａ１４．　点検中　後左から見る

Ａ１５．　点検中　上から見る

Ａ１６．　点検中　上蓋を取り、清掃して、上から見る

Ａ１７．　点検中　上蓋・シールドを取り、上から見る

Ａ１８．　点検中　電源電解ブロックコンデンサー

Ａ２１．　点検中　下前から見る

Ａ２２．　点検中　下前左から見る

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下後右から見る

Ａ２５．　点検中　下から見る

Ａ２６．　点検中　下蓋を取り、下から見る

Ａ３１．　点検中　終段ＴＲ（トランジスター）の放熱器、上から見る。

Ａ３２．　点検中　終段ＴＲ（トランジスター）の放熱器、後ろから見る。

Ａ４１．　点検中　電源コード。

Ａ４２．　点検中　コードの後ろにスペースが無いので、この位置なら、３Ｐインレット取り付け可能。

Ａ５１．　点検中　入力ＲＣＡ端子。

Ａ５２．　点検中　取り付け穴が大きいので、大型ＲＣＡ端子の交換可能。

Ａ６１．　点検中　SP接続端子、後ろにスペースが取れない。

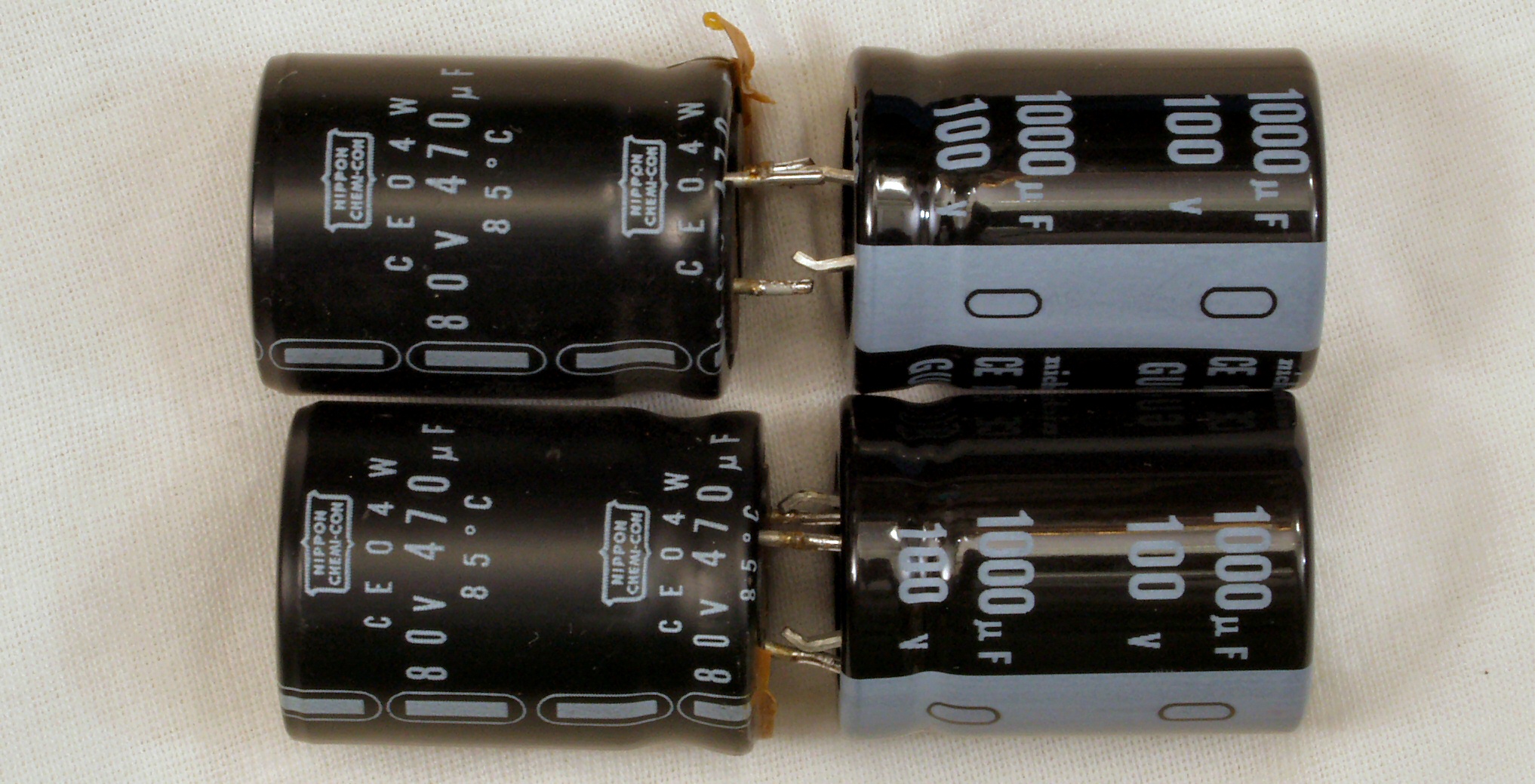

Ａ７１．　点検中　交換する電解コンデンサー。　左＝付いている物　４７０μ／８０Ｖ、　　右＝交換する物　１０００μ／１００Ｖ

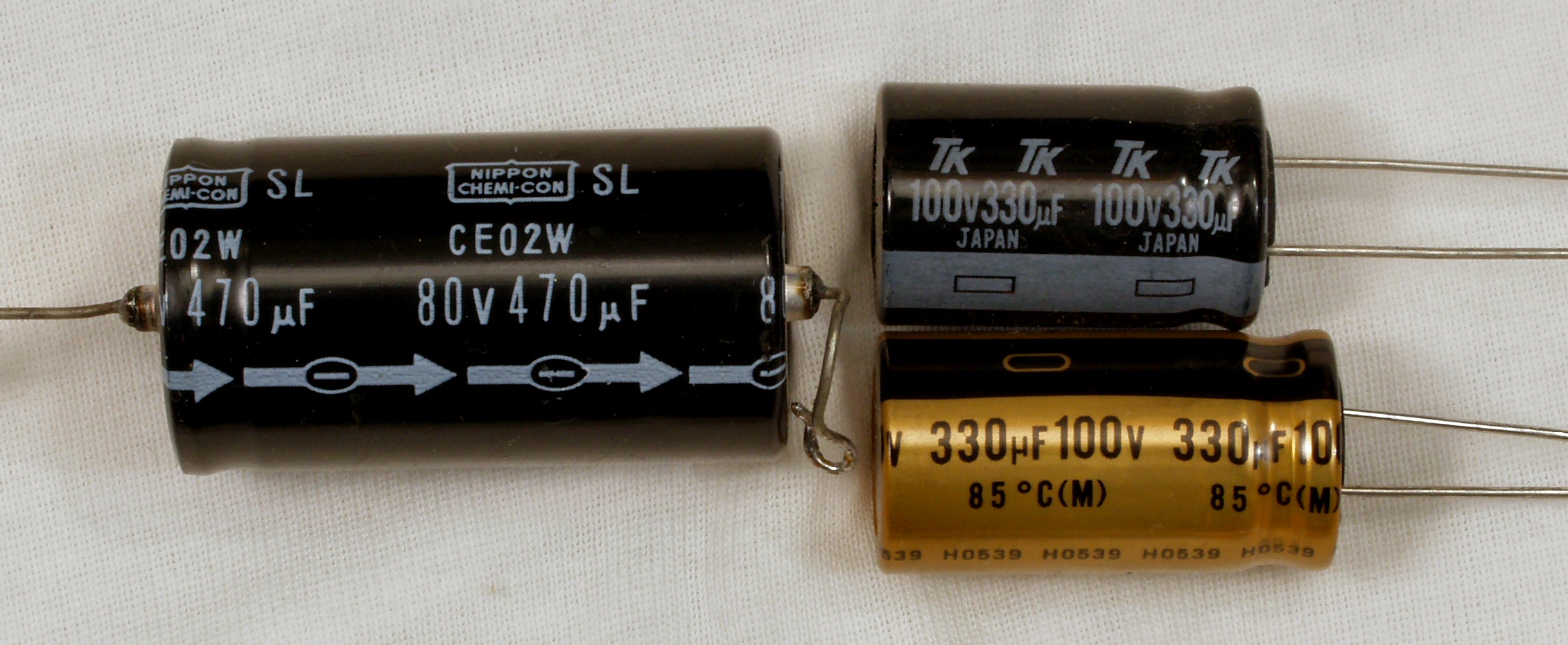

Ａ７２．　点検中　交換する電解コンデンサー。　左＝付いている物　４７０μ／８０Ｖ、 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　右＝交換する物　３３０μ／１００Ｖ×２＝６６０μ、

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１．　修理中　コネクターの使用が無く、基板取り出しは大変

Ｃ１１．　修理前　ＲメインＡＭＰ基板

Ｃ１２．　修理後　ＲメインＡＭＰ基板 　　　　　　　　　　　　バランス・バイアス調整用半固定ＶＲ３個、ＴＲ（トランジスター）３個、電解コンデンサー５個、フイルムコンデンサー１個交換

Ｃ１２２．　修理中　ＲメインＡＭＰ基板ラッピング

Ｃ１２３．　修理後　ＲメインＡＭＰ基板ラッピング、半田を染みこませる

Ｃ１３．　修理前　ＲメインＡＭＰ基板裏

Ｃ１４．　修理（半田補正）後　ＲメインＡＭＰ基板裏　半田を全部やり直す

Ｃ１５．　完成ＲメインＡＭＰ基板裏

Ｃ２１．　修理前　ＬメインＡＭＰ基板

Ｃ２２．　修理後　ＬメインＡＭＰ 　　　　　　　　　　　　バランス・バイアス調整用半固定ＶＲ３個、ＴＲ（トランジスター）３個、電解コンデンサー５個、フイルムコンデンサー１個交換

Ｃ２２２．　修理中　ＬメインＡＭＰ基板ラッピング

Ｃ２２３．　修理後　ＬメインＡＭＰ基板ラッピング、半田を染みこませる

Ｃ２３．　修理前　ＬメインＡＭＰ基板裏

Ｃ２４．　修理（半田補正）後　ＬメインＡＭＰ裏　半田を全部やり直す

Ｃ３２．　修理後　電源基板　電解コンデンサー２個交換

Ｃ３３．　修理中　電源基板裏

Ｃ３４．　修理（半田補正）後　電源基板裏　半田を全部やり直す

Ｃ３５．　完成電源基板裏

Ｃ３６．　修理前　電源基板ラッピング

Ｃ３７．　修理後　　電源基板ラッピング、半田を染みこませる

Ｃ４．　修理中　前パネルを外し、プリＡＭＰ・ピークモニター基板、プロテクト基板修理

Ｃ４１．　修理前　プリＡＭＰ・ピークモニター基板

Ｃ４２．　修理後　プリＡＭＰ・ピークモニター基板 　　　　　　　　　　　　ＴＲ（トランジスター）６個、電解コンデンサー２４個、フイルムコンデンサー２個、ＦＥＴ（電解トランジスター）２個交換

Ｃ４３．　修理前　プリＡＭＰ・ピークモニター基板裏、　カメラ故障で写真消失の為２台目からの参考写真

Ｃ４４．　修理（半田補正）後　プリＡＭＰ・ピークモニター基板裏　　半田を全部やり直す

Ｃ４５．　完成プリＡＭＰ・ピークモニター基板裏　　洗浄後

Ｃ４６．　修理前　プリＡＭＰ・ピークモニター基板、電源フイルターの電解コンデンサー

Ｃ４７．　修理後　プリＡＭＰ・ピークモニター基板、電源フイルターの電解コンデンサー　電解コンデンサー４個交換

Ｃ５１．　修理前　Ｒ側プリＡＭＰ・ピークモニター基板

Ｃ５２．　修理後　Ｒ側プリＡＭＰ・ピークモニター基板

Ｃ５２２．　修理中　Ｒ側プリＡＭＰ・ピークモニター基板、ラッピング

Ｃ５２３．　修理後　Ｒ側プリＡＭＰ・ピークモニター基板、ラッピング、半田をしみ込ませる

Ｃ５３．　修理前　Ｒ側プリＡＭＰ・ピークモニター基板裏、　カメラ故障で写真消失の為２台目からの参考写真

Ｃ５４．　修理（半田補正）後　Ｒ側プリＡＭＰ・ピークモニター基板裏　　半田を全部やり直す

Ｃ５５．　完成Ｒ側プリＡＭＰ・ピークモニター基板裏　洗浄後

Ｃ６１．　修理前　Ｌ側プリＡＭＰ・ピークモニター基板

Ｃ６２．　修理後　Ｌ側プリＡＭＰ・ピークモニター基板

Ｃ６２２．　修理中　L側プリＡＭＰ・ピークモニター基板、ラッピング

Ｃ６２３．　修理後　L側プリＡＭＰ・ピークモニター基板、ラッピング、半田をしみ込ませる

Ｃ６３．　修理前　Ｌ側プリＡＭＰ・ピークモニター基板裏、　カメラ故障で写真消失の為２台目からの参考写真

Ｃ６４．　修理（半田補正）後　Ｌ側プリＡＭＰ・ピークモニター基板裏　半田を全部やり直す

Ｃ６５．　完成Ｌ側プリＡＭＰ・ピークモニター基板裏　洗浄後

Ｃ７１．　修理前　整流・プロテクト基板

Ｃ７１２．　修理中　整流・プロテクト基板、　電解コンデンサー固定するトルエン溶媒の接着剤。

Ｃ７１３．　修理中　整流・プロテクト基板、　トルエン溶媒の接着剤を取り去り、コートを塗布後。

Ｃ７２．　修理後　整流・プロテクト基板　ＳＰ接続リレー２個、電解コンデンサー１６個交換

Ｃ７３．　修理後　整流・プロテクト基板裏

Ｃ７４．　修理（半田補正）後　整流・プロテクト基板裏

Ｃ７５．　完成整流・プロテクト基板裏

Ｃ７６．　修理中　整流・プロテクト基板、ラッピング

Ｃ７７．　修理後　整流・プロテクト基板、ラッピング、半田をしみ込ませる

Ｃ７８．　修理中　整流・プロテクト基板、ラッピング２

Ｃ７９．　修理後　整流・プロテクト基板、ラッピング２、半田をしみ込ませる

Ｃ７Ａ．　修理中　整流・プロテクト基板、ラッピング３

Ｃ７Ｂ．　修理後　整流・プロテクト基板、ラッピング３、半田をしみ込ませる

Ｃ８１．　修理中　アース端子板ラッピング、半田をしみ込ませる

Ｃ８２．　修理後　アース端子板ラッピング、半田をしみ込ませる

Ｃ８３．　修理中　後パネルを外し、終段ＴＲ（トランジスター）点検中

Ｃ９．　パネル清掃　パイロット・ランプ４個交換

ＣＡ１．　交換した部品

ＣＡ２．　交換した部品、　足黒のＴＲ（トランジスター）。

ＣＢ１．　修理前　上から見る

ＣＢ２．　修理後　上から見る

ＣＢ３．　修理前　下から見る

ＣＢ４．　修理後　下から見る

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ１．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

Ｅ２１．　Ａ級動作５０Ｈｚ入力。 　　　　　　　　　　　　　Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ出力、　０．０１９％歪み。 　　　　　　　　 　　　 　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ出力、　０．０１９％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２２．　Ａ級動作１００Ｈｚ入力。 　　　　　　　　　　　　　Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ出力、　０．０１７％歪み。 　　　　　　　 　　　　 　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ出力、　０．０１９％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２３．　Ａ級動作５００Ｈｚ入力。 　　　　　　　　　　　　　Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ出力、　０．０２２％歪み。 　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ出力、　０．０２２％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２４．　Ａ級動作１ｋＨｚ入力。 　　　　　　　　　　　　　Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ出力、　０．０２６％歪み。 　　　　　　　　　　　 　 Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ出力、　０．０２５％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２５．　Ａ級動作５ｋＨｚ入力。 　　　　　　　　　　　　　Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ出力、　０．０４０％歪み。 　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ出力、　０．０４１％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２６．　Ａ級動作１０ｋＨｚ入力。 　　　　　　　　　　　　　Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ出力、　０．０３８％歪み。 　　　　　　　　　　 　　 Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ出力、　０．０３８％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２７．　Ａ級動作５０ｋＨｚ入力。 　　　　　　　　　　　　　Ｒ側ＳＰ出力電圧１４Ｖ＝２４．５Ｗ出力、　０．０７４％歪み。 　　　　　　　　　　 　　 Ｌ側ＳＰ出力電圧１４Ｖ＝２４．５Ｗ出力、　０．０７４％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｅ２８．　Ａ級動作１００ｋＨｚ入力。 　　　　　　　　　　　　　Ｒ側ＳＰ出力電圧１３Ｖ＝２１Ｗ出力、　０．１０４％歪み。 　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧１３Ｖ＝２１Ｗ出力、　０．１０２％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。 　　　　　　　　　　　　　この当たりから、フイルターが効いてきます。

Ｅ２９．　その時のパネル表示

Ｅ２Ａ．　−３ｄＢ出力時パネル表示

Ｅ３１．　Ｂ級動作５０Ｈｚ入力。 　　　　　　　　　　　　　Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０２４％歪み。 　　　　　　　　 　　　 　Ｌ側ＳＰ出力電圧３４Ｖ＝１４４Ｗ出力、　０．０２４％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ３２．　Ｂ級動作１００Ｈｚ入力。 　　　　　　　　　　　　　Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０２４％歪み。 　　　　　　　 　　　　 　Ｌ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０２３％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ３３．　Ｂ級動作５００Ｈｚ入力。 　　　　　　　　　　　　　Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０２６％歪み。 　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０２６％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ３４．　Ｂ級動作１ｋＨｚ入力。 　　　　　　　　　　　　　Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０２９％歪み。 　　　　　　　　　　　 　 Ｌ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０２９％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ３５．　Ｂ級動作５ｋＨｚ入力。 　　　　　　　　　　　　　Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０５６％歪み。 　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０２６％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ３６．　Ｂ級動作１０ｋＨｚ入力。 　　　　　　　　　　　　　Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０７２％歪み。 　　　　　　　　　　 　　 Ｌ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、　０．０７２％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ３７．　Ｂ級動作５０ｋＨｚ入力。 　　　　　　　　　　　　　Ｒ側ＳＰ出力電圧３２Ｖ＝１２８Ｗ出力、　０．１３３％歪み。 　　　　　　　　　　 　　 Ｌ側ＳＰ出力電圧３２Ｖ＝１２８Ｗ出力、　０．１３１％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｅ３８．　Ｂ級動作１００ｋＨｚ入力。 　　　　　　　　　　　　　Ｒ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．２８３％歪み。 　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧２６Ｖ＝８４．５Ｗ出力、　０．２８２％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。 　　　　　　　　　　　　　この当たりから、フイルターが効いてきます。

Ｅ３９．　その時のパネル表示

Ｅ３Ａ．　−３ｄＢ出力時パネル表示

Ｅ４．　フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。

Ｓ．　ＯＮＫＹＯ　Ｍ−９５５Ｎ�U／２６０　の仕様（マニアル・カタログより）

型式 ステレオパワーアンプ　Integra Ｍ−９５５ｎ�U／２６０ 表示が無い場合は8Ω負荷。 定格出力 Class A動作時（1kHz） 28W＋28W（8Ω） 39W＋39W（4Ω） Class B動作時（1kHz） 130W＋130W（8Ω） 170W＋170W（4Ω） 20Hz〜20kHz出力 　　　　　　（8Ω、T.H.D.= 0.03％） Class A動作時=28W＋28W Class B動作時=130W＋130W ダイナミックパワー（8Ω、1kHz） Class A動作時=56W Class B動作時=310W 全高調波歪率（8Ω、1kHz） 定格出力時=0.03％以下 10W出力時=0.03％以下 0.5W出力時=0.03％以下 混変調歪率 0.05％以下 （SMPTE、定格出力時、70Hz＋7kHz、4対1） パワーバンドウィズス 10Hz〜100kHz（IHF -3dB、T.H.D.=0.3％） S/N 110dB以上（IHF Aネットワーク、入力シャント） ダンピングファクター（DC〜20kHz） 80（8Ω） 40（4Ω） 負荷インピーダンス 4Ω〜16Ω 入力インピーダンス（10Hz〜50kHz） 100kΩ 利得 26.7dB 定格入力電圧 Class A動作時=0.7V Class B動作時=1.5V 入出力極性 同相 出力端子 Speaker=2系統（System_1＆System_2） 使用半導体 トランジスタ=58個 ダイオード=60個 LED=4個 電源 AC100V、50Hz/60Hz 消費電力 電気用品取締法規格=210W 最大消費電力=568W 外形寸法= 幅440×高さ158×奥行370mm 重量 19.8kg 別売品 ウッドケース CW-6（\3,000） 価格 139,800（1975年）
