ＯＮＫＹＯ　Ｍ−９５５Ｎ�U／２６０．　２台目修理記録

平成２０年３月５日到着　　　５月９日完成

Ａ．　修理前の状況 オーバホール修理。 Ｔ．　修理前点検測定 B．　原因 経年劣化。 Ｃ．　修理状況 ＳＰ接続リレー交換。 ＲＬバイアス／バランスＶＲ交換。 初段ＴＲ（トランジスター）交換。 電解コンデンサー交換（オーデオコンデンサー使用） Ｄ．　使用部品 ＳＰ接続リレー　　　　　　　　　　　　　　　　　　　　　　　　　　２個。 バイアス・バランス半固定ＶＲ　　　　　　　　　　　　　　　　６個。 初段ＴＲ（トランジスター）　　　　　　　　　　　　　　　　　　　８個。 電解コンデンサー（ニチコン・ミューズ使用）　　　　　　　４０個。 フイルムコンデンサー　　　　　　　　　　　　　　　　　　　　　６個。 Ｅ．　調整・測定 Ｆ．　修理費　　　９８，０００円　　　　　　　　オーバーホール修理　 　　　　　　　　　　　　　　　　　　　　　　　　　　３台目からの、お馴染みさん価格 Ｓ．　ＯＮＫＹＯ　Ｍ−９５５Ｎ�U／２６０　の仕様（マニアル・カタログより）

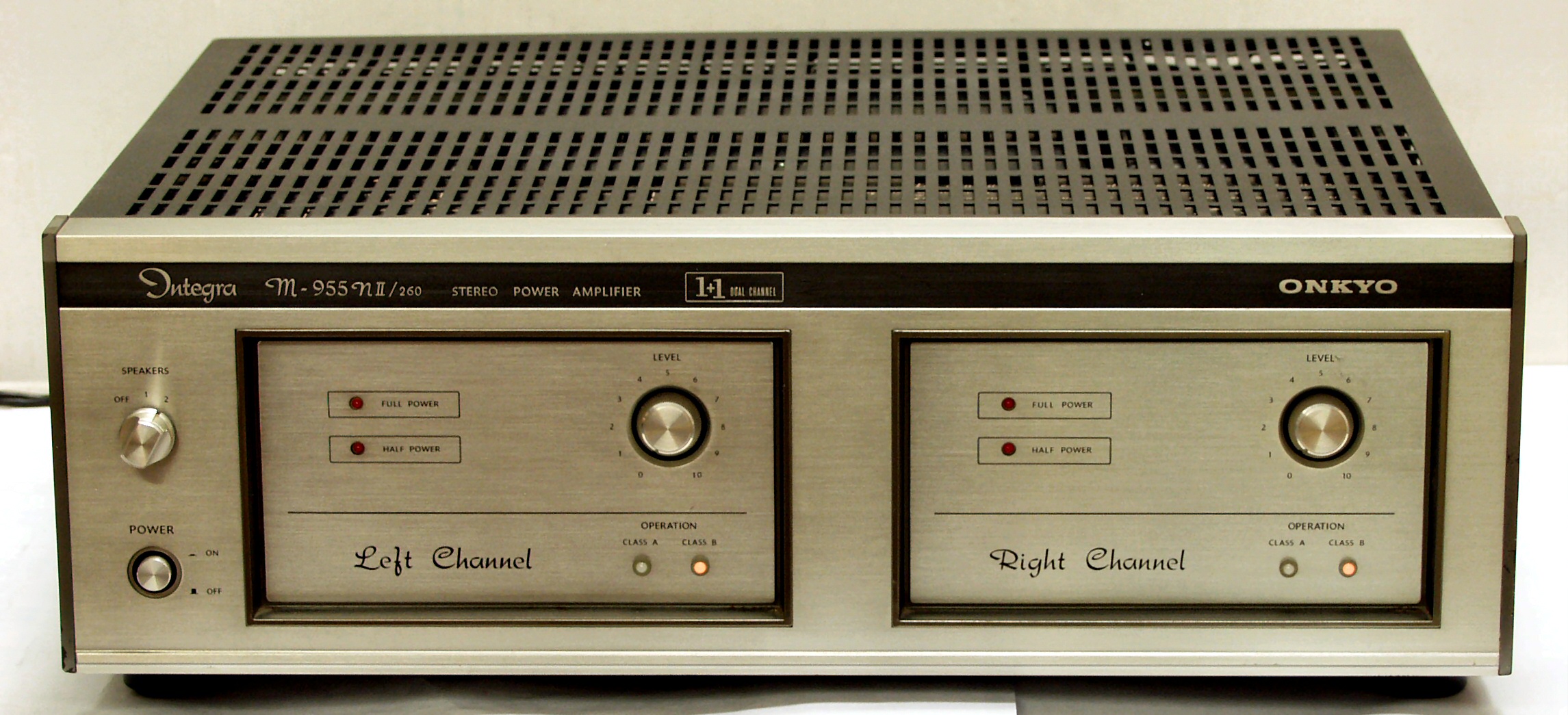

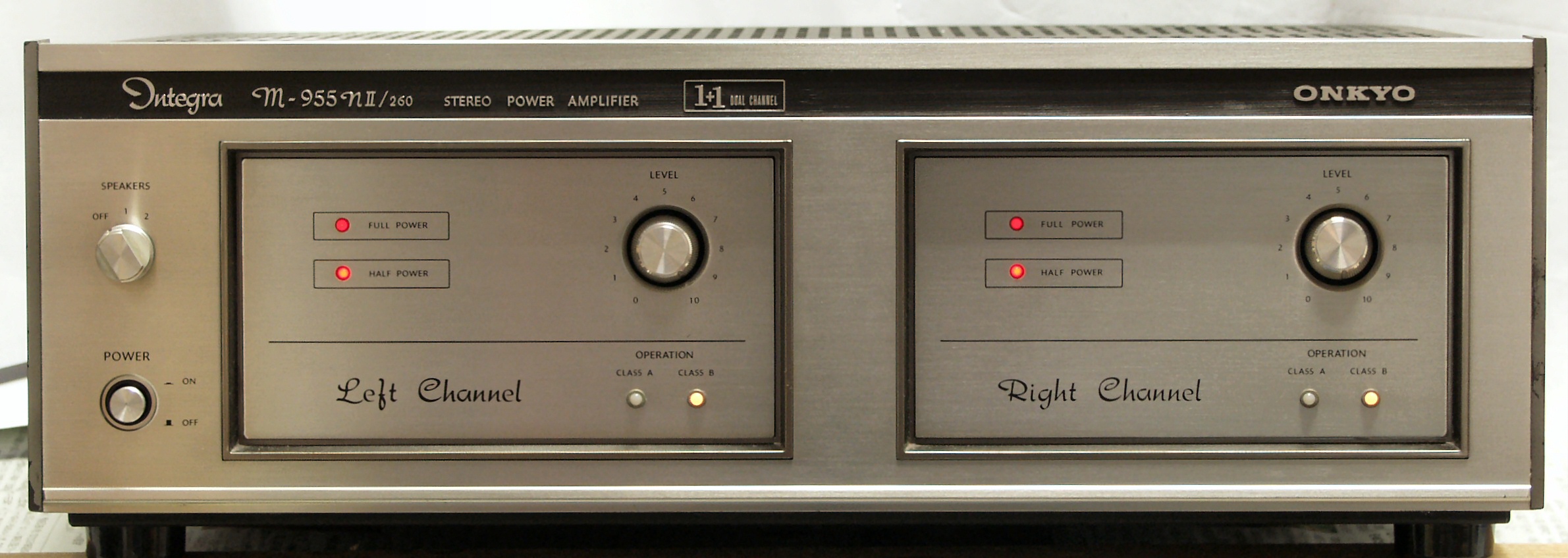

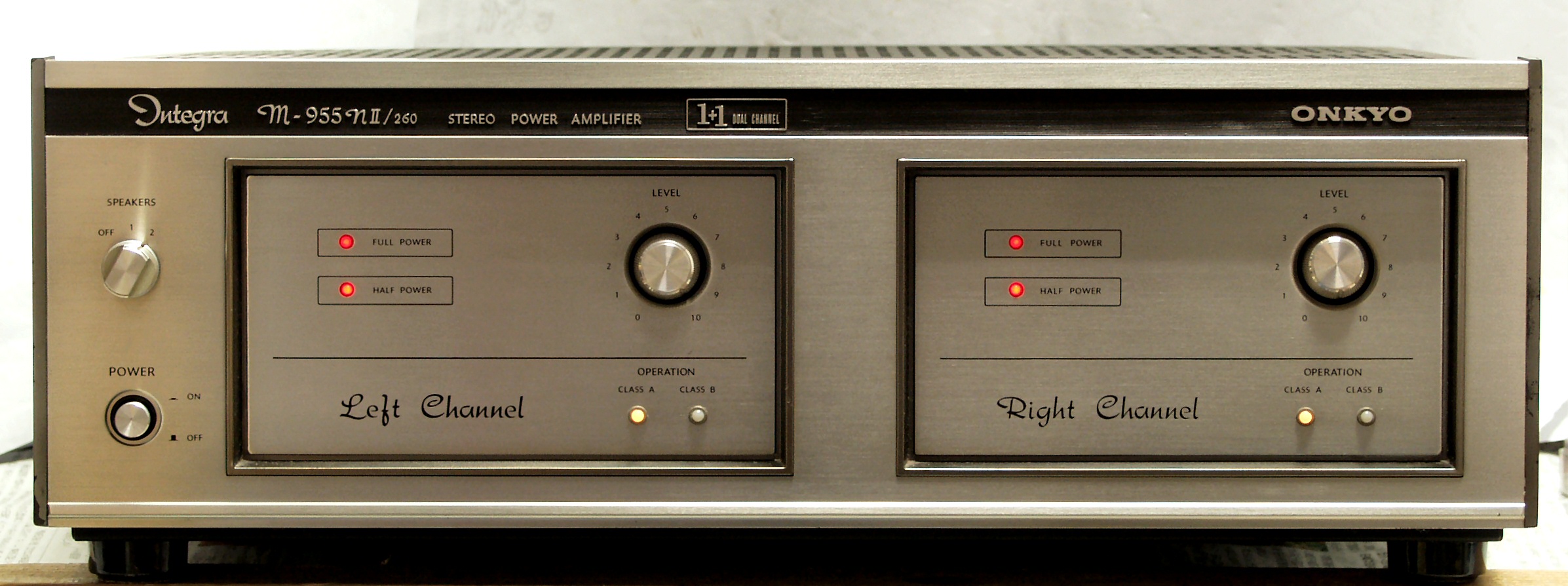

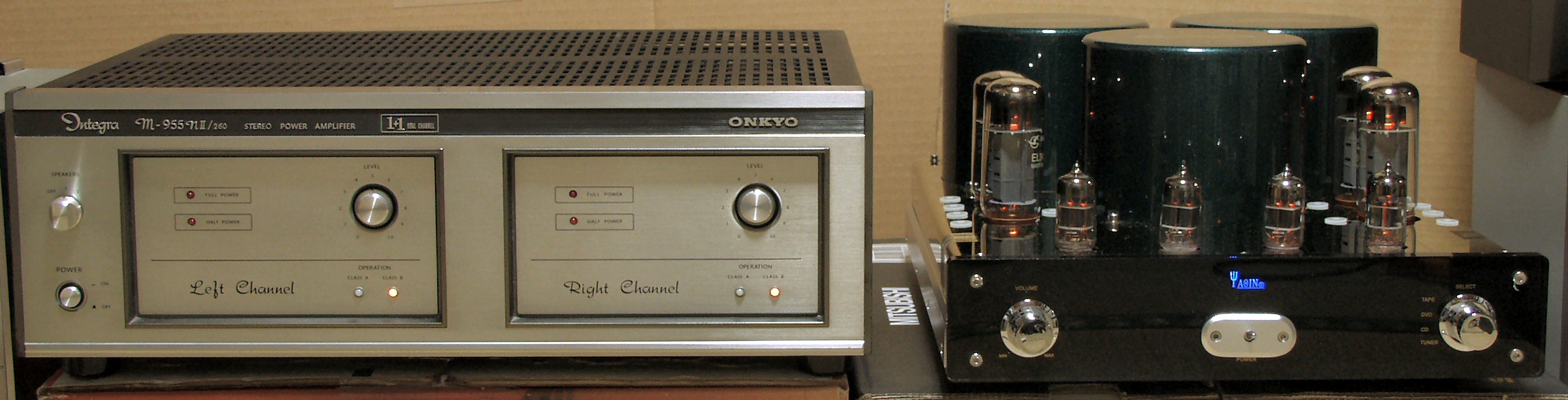

Ａ．　修理前の状況 Ａ１１．　点検中　前から見る、非常に綺麗です。

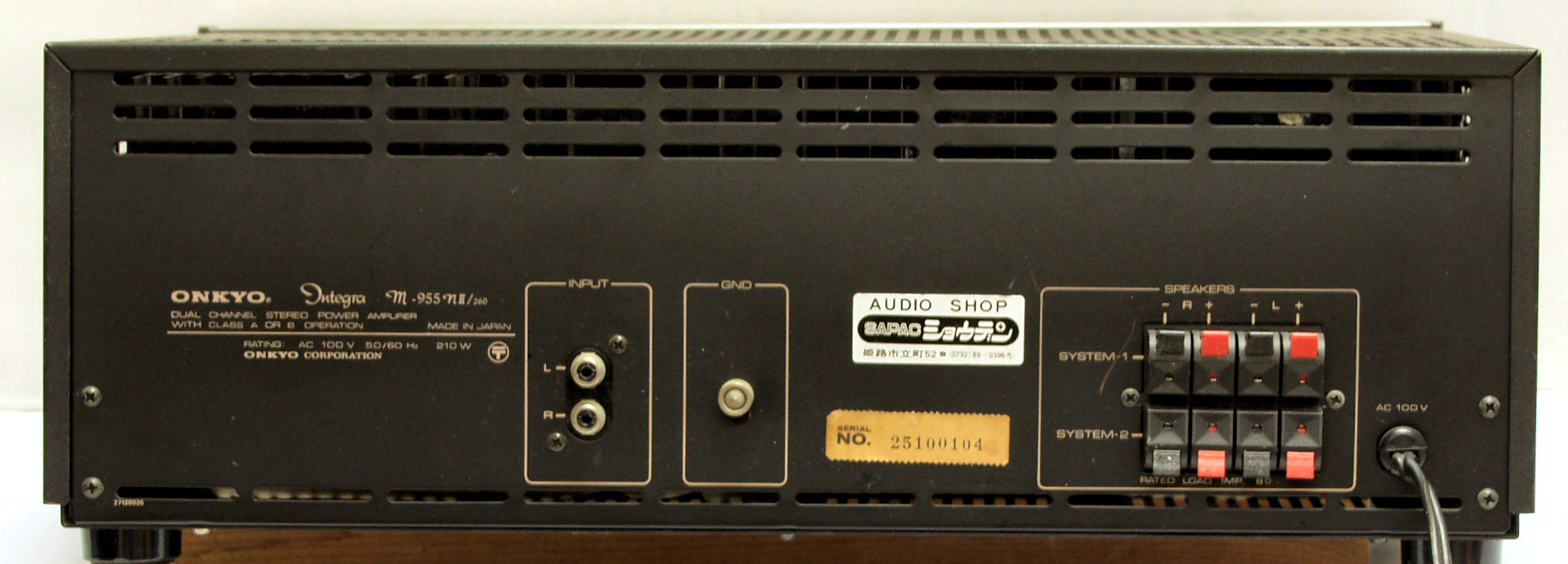

Ａ１２．　点検中　後から見る、非常に綺麗です。

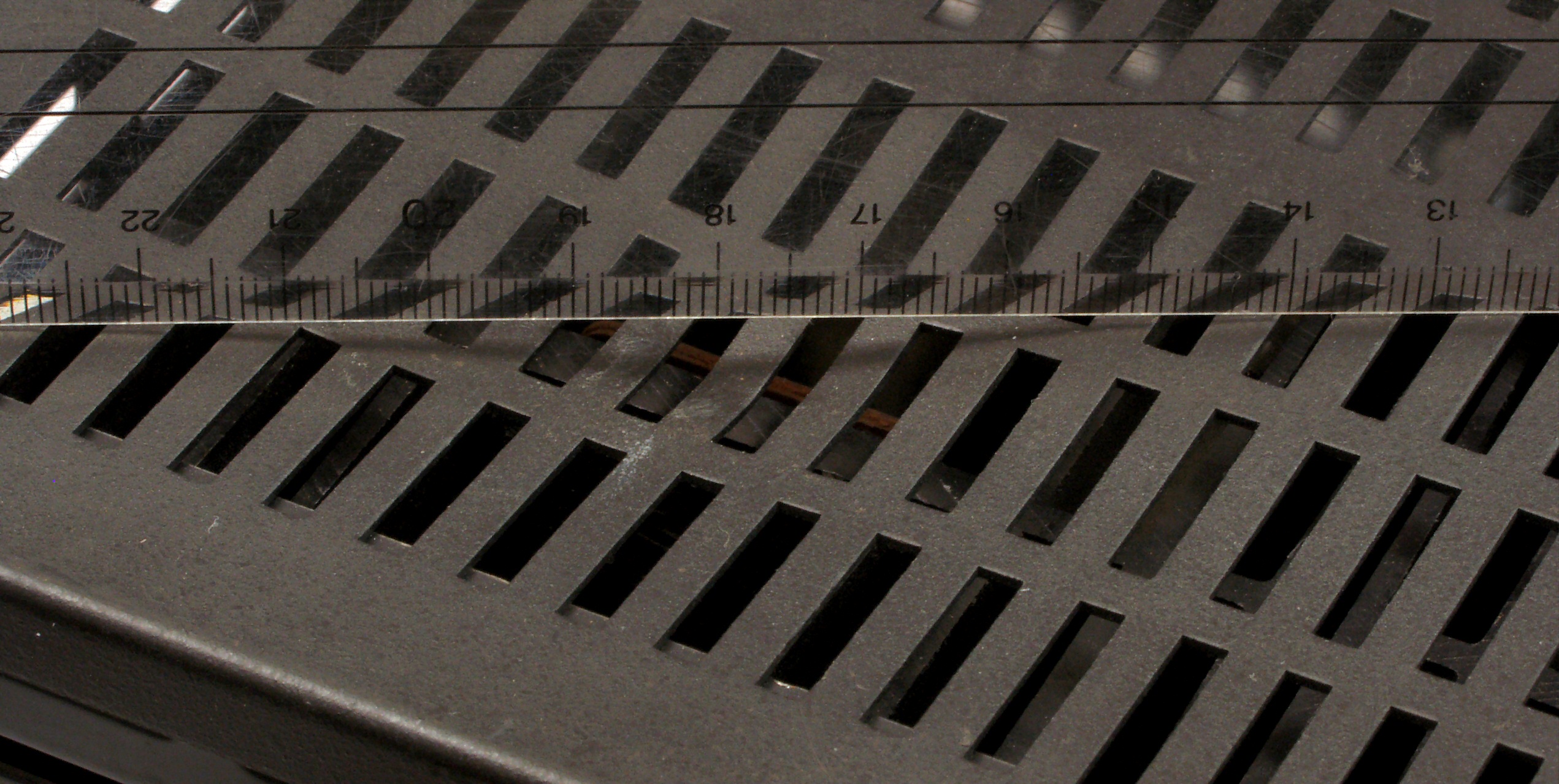

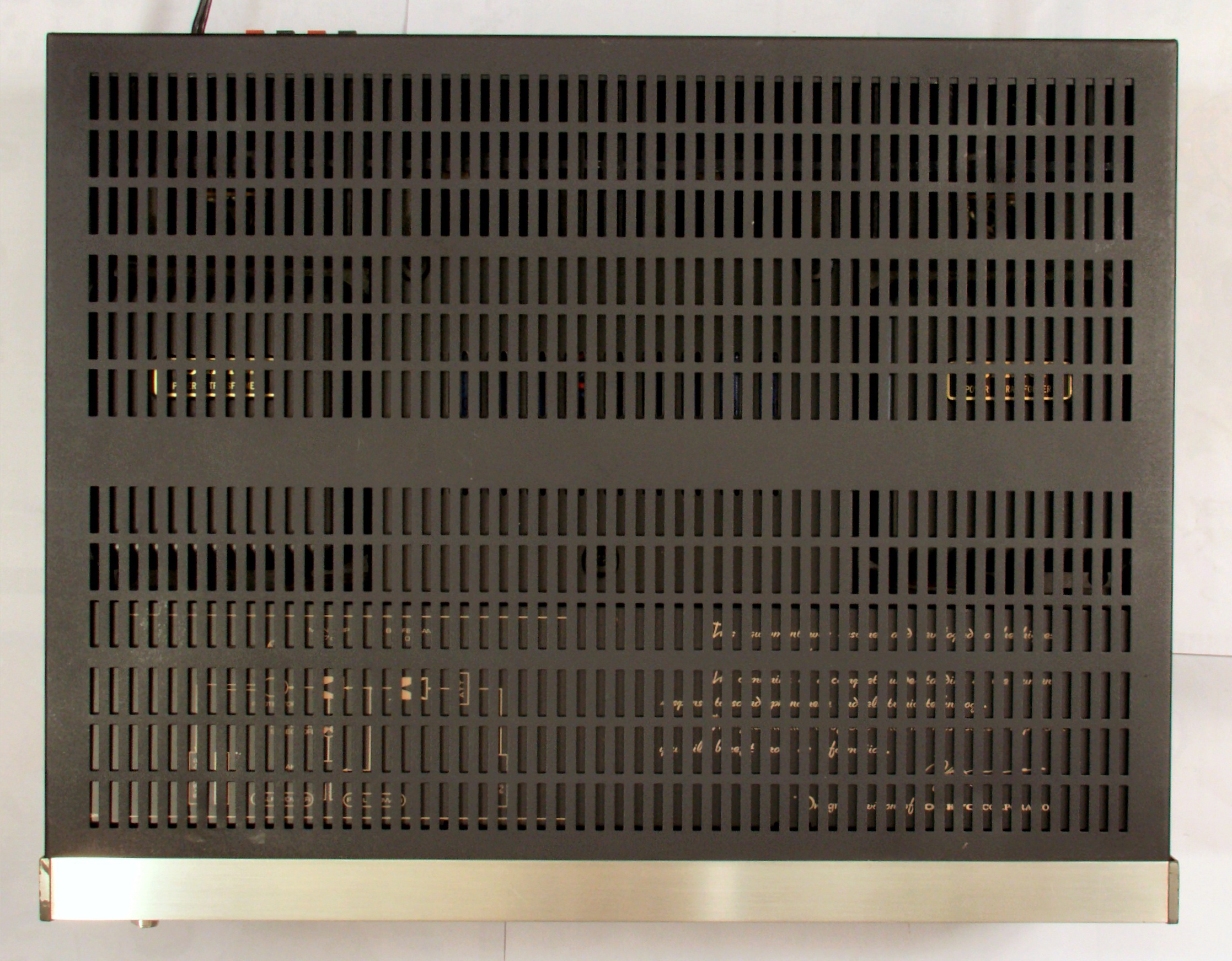

Ａ１３．　点検中　上から見る、プリＡＭＰの足の凹みが有ります。

Ａ１３２．　点検中　上から見る、プリＡＭＰの足の凹みが有ります。

Ａ１３３．　点検中　上から見る、プリＡＭＰの足の凹みが有ります。

Ａ１４．　点検中　下から見る。

Ａ１５．　点検中　ケースを取り、下から見る。

Ａ２１．　点検中　上蓋を取り、上から見る。

Ａ２２．　点検中　上蓋・シールドを取り、上から見る。

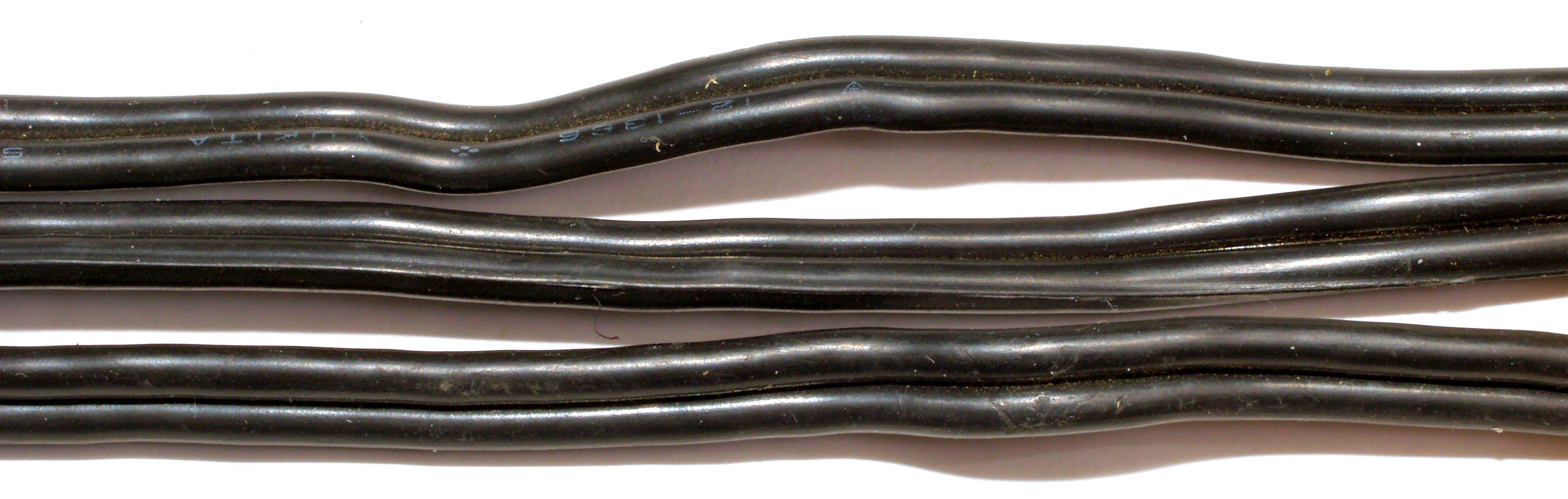

Ａ３１．　点検中　経年変化で動作点大きくずれ ,Ａ級使用でヨレヨレになった電源コード。

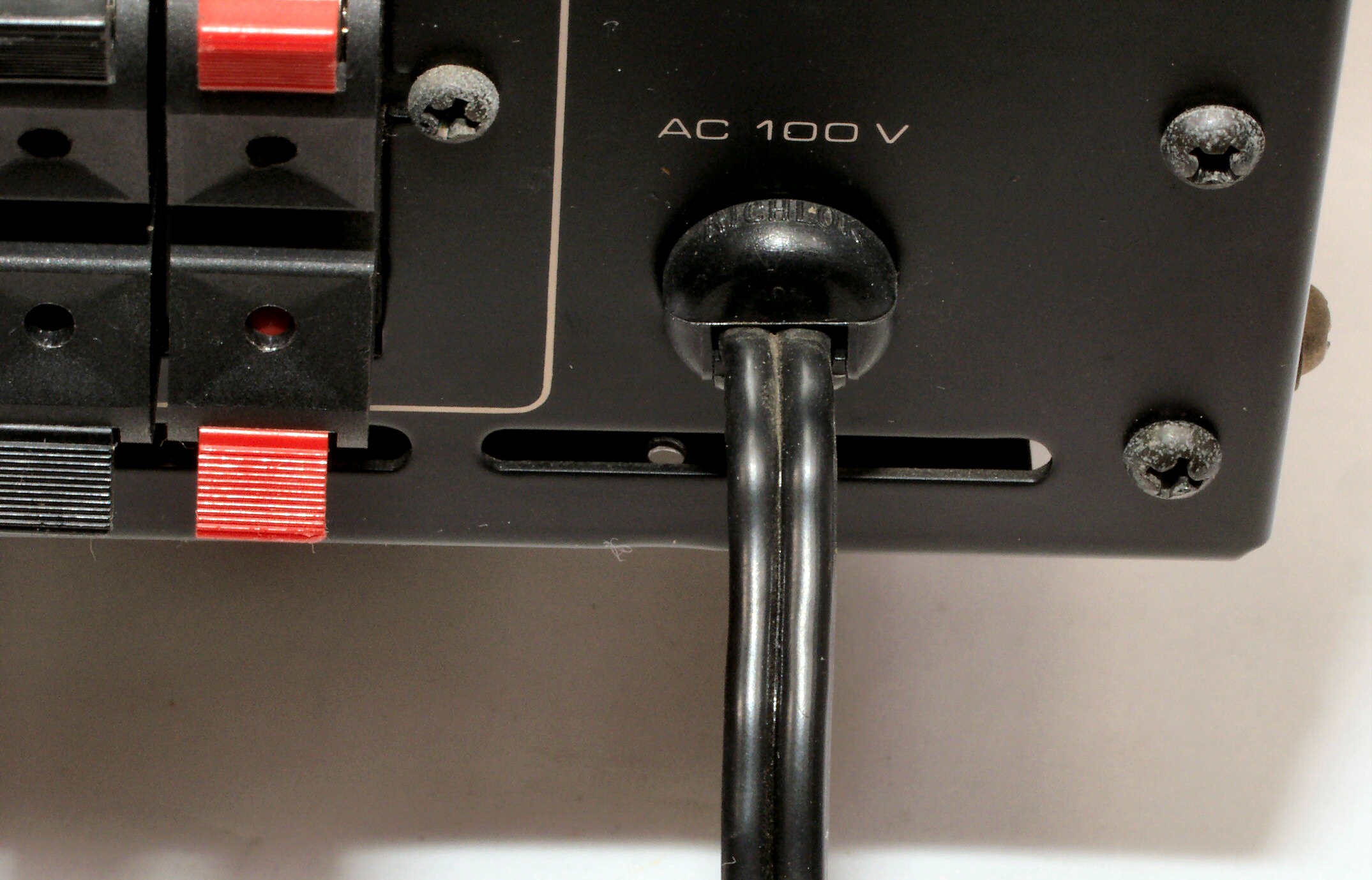

Ａ３２．　点検中　経年変化で動作点大きくずれ ,Ａ級使用でヨレヨレになった電源コード取り付け部。

Ａ４１．　点検中　導線の入ったビニタイは使用しない方が良い、回りに充電部があり短絡の危険あり。

Ａ５１．　点検中　Ｒ−ＡＭＰ基板、電解コンデンサーが交換されている。

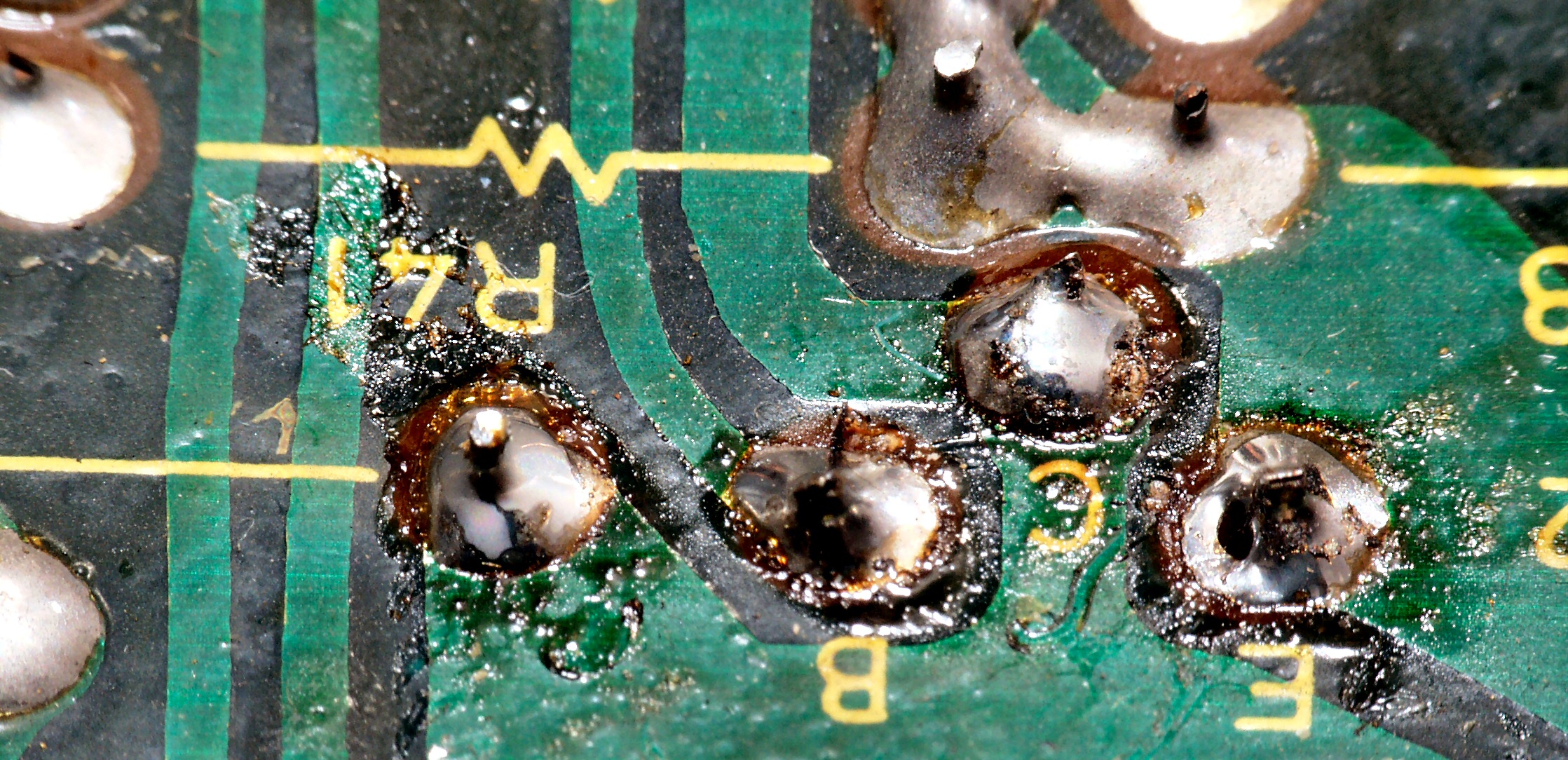

Ａ５２．　点検中　Ｒ−ＡＭＰ基板裏、交換したＴＲ（トランジスター）のリードの半田！

Ａ５３．　点検中　Ｌ−ＡＭＰ基板、手つかず。

Ａ６１．　点検中　交換する電解コンデンサー。　左＝付いている物　４７０μ／８０Ｖ、　　右＝交換する物　１０００μ／１００Ｖ

Ａ６２．　点検中　交換する電解コンデンサー。　左＝付いている物　４７０μ／８０Ｖ、 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　右＝交換する物　３３０μ／１００Ｖ×２＝６６０μ、

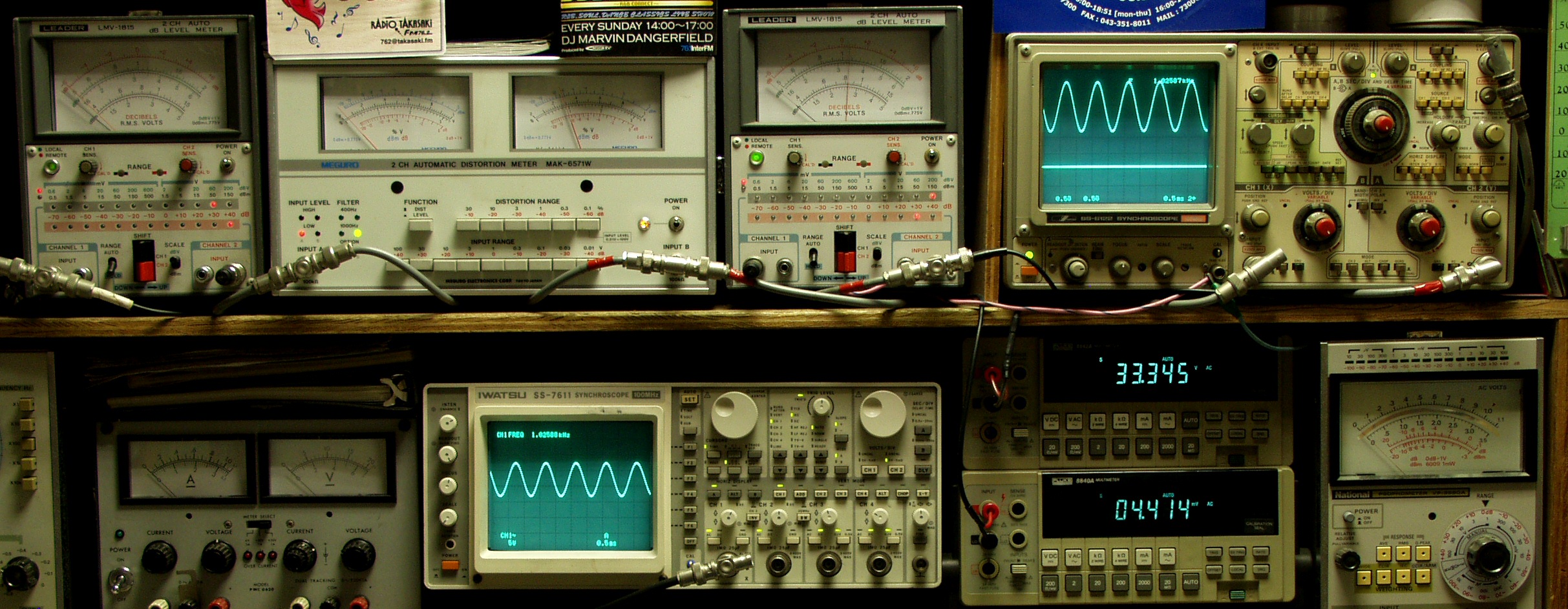

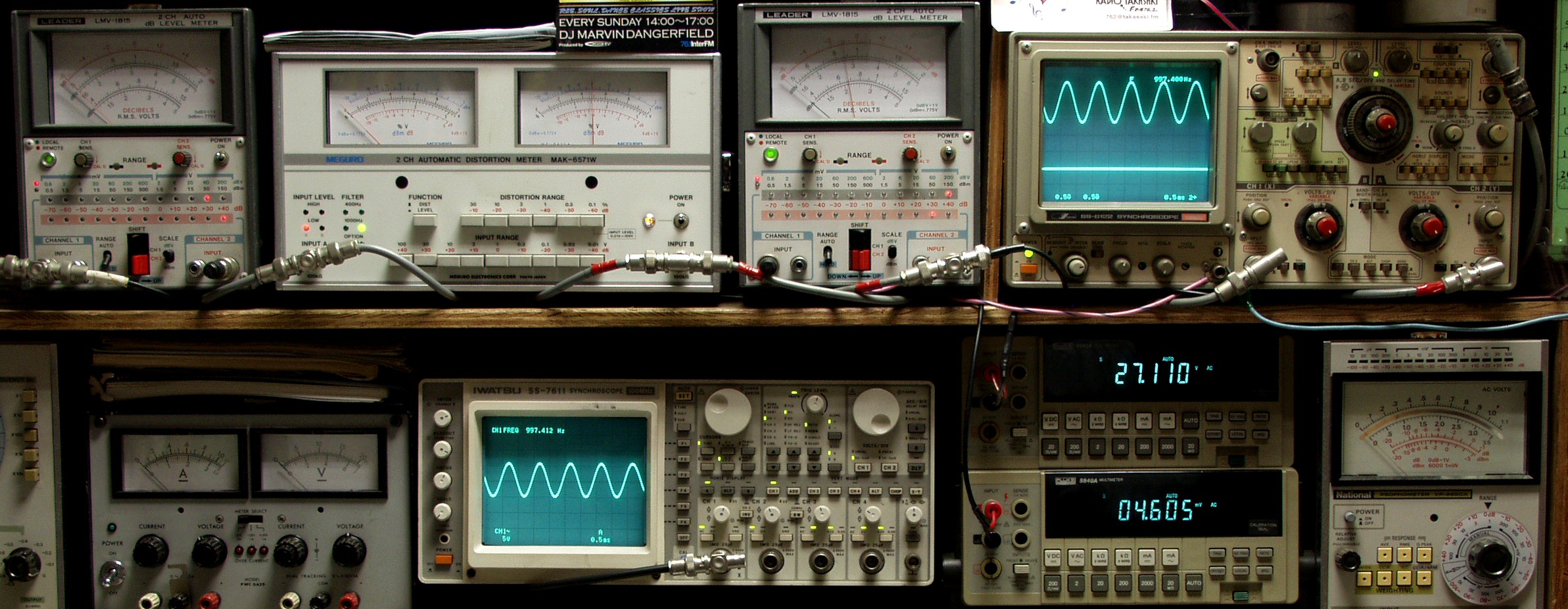

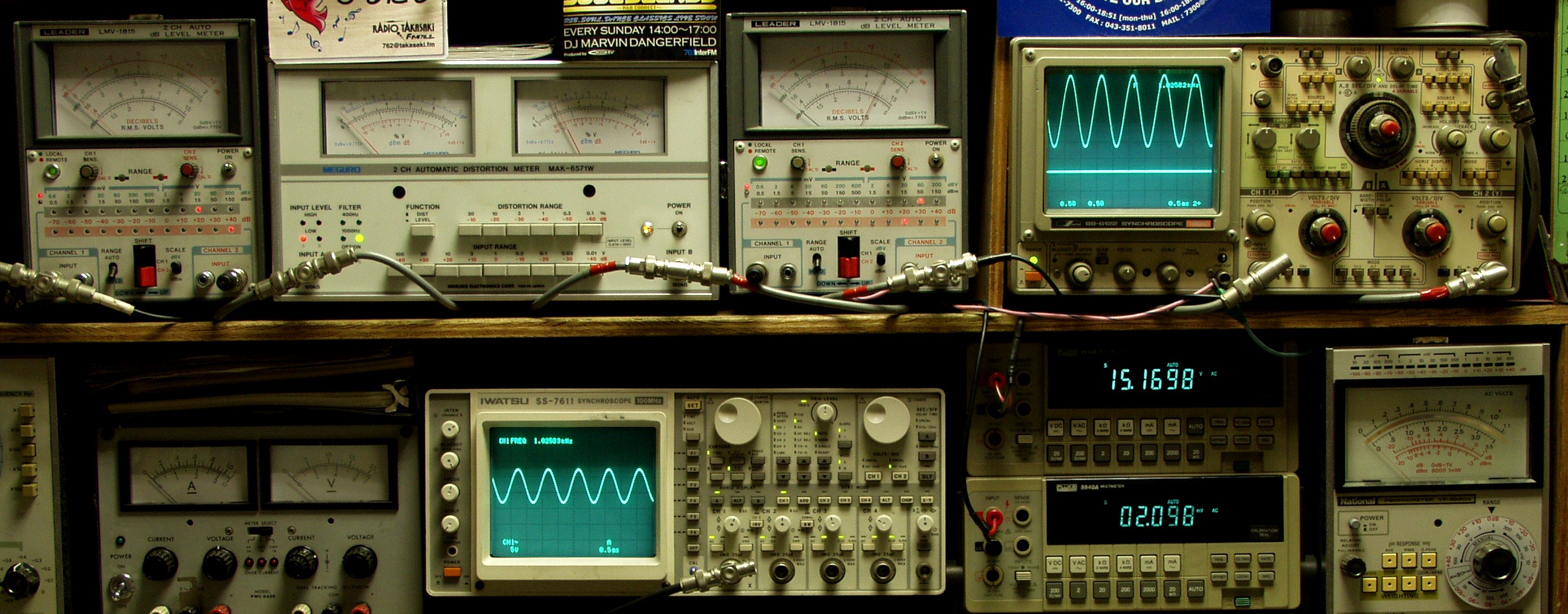

Ｔ．　修理前点検測定 Ｔ１．　出力・歪み率測定 　　　　＜見方＞ 　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定 　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計 　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用 　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用 　　　上段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測） 　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定　下段中右下　デジタル電圧計＝Ｌ出力電圧測定

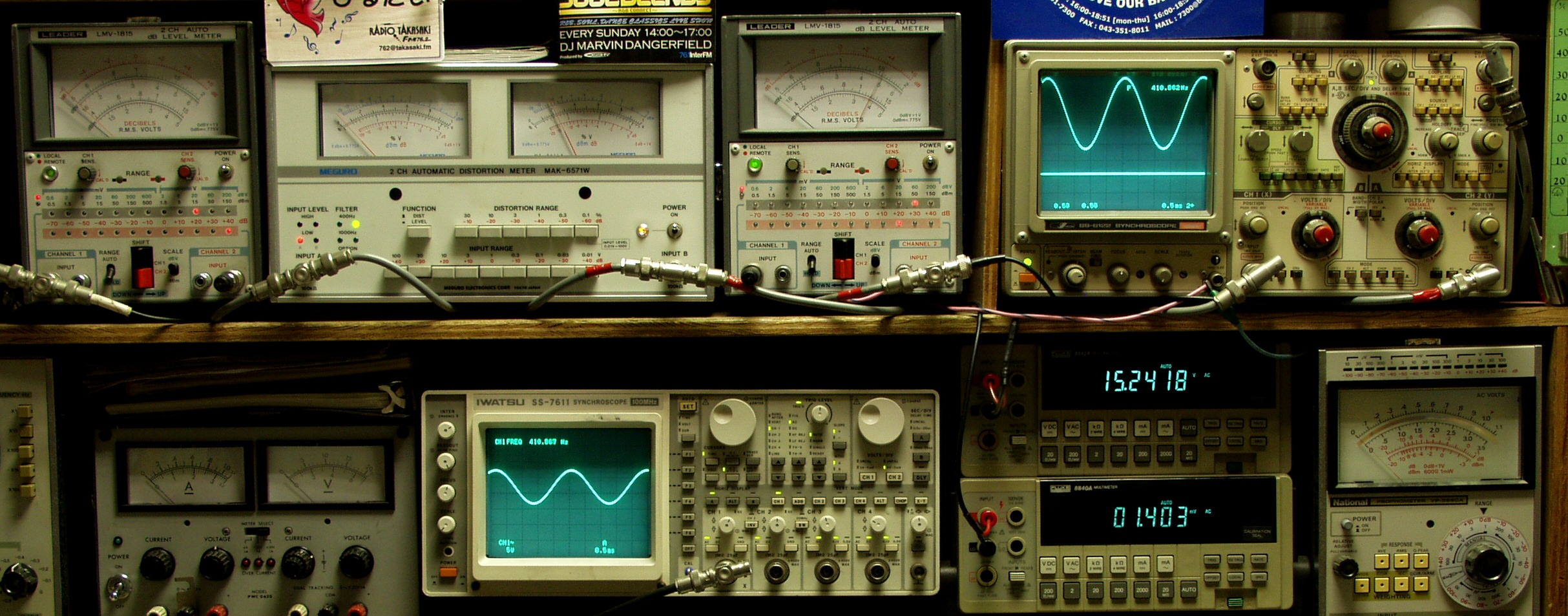

Ｔ２１．　Ｂ級動作Ｒ側出力＝２７Ｖ＝９１Ｗ　０．５％歪み（１％レンジ）　１０００ＨＺ

Ｔ２２．　Ｂ級動作Ｌ側出力＝２７Ｖ＝９１Ｗ　０．５％歪み（１％レンジ）　１０００ＨＺ

Ｔ２３．　Ｂ級動作Ｒ側出力＝２７Ｖ＝９１Ｗ　０．５％歪み（１％レンジ）　４００ＨＺ

Ｔ２４．　Ｂ級動作Ｌ側出力＝２７Ｖ＝９１Ｗ　０．６％歪み（１％レンジ）　４００ＨＺ

Ｃ．　修理状況 Ｃ１．　修理中　コネクターの使用が無く、基板取り出しは大変

Ｃ１１．　修理前　ＲメインＡＭＰ基板

Ｃ１２．　修理後　ＲメインＡＭＰ基板 　　　　　　　　　　　　バランス・バイアス調整用半固定ＶＲ３個、ＴＲ（トランジスター）２個、電解コンデンサー５個、フイルムコンデンサー１個交換

Ｃ１２２．　修理中　ＲメインＡＭＰ基板ラッピング

Ｃ１２３．　修理後　ＲメインＡＭＰ基板ラッピング、半田を染みこませる

Ｃ１３．　修理前　ＲメインＡＭＰ基板裏

Ｃ１４．　修理（半田補正）後　ＲメインＡＭＰ基板裏　半田を全部やり直す

Ｃ１５．　完成ＲメインＡＭＰ基板裏

Ｃ２１．　修理前　ＬメインＡＭＰ基板

Ｃ２２．　修理後　ＬメインＡＭＰ 　　　　　　　　　　　　バランス・バイアス調整用半固定ＶＲ３個、電解コンデンサー５個、フイルムコンデンサー１個交換

Ｃ２２２．　修理中　ＬメインＡＭＰ基板ラッピング

Ｃ２２３．　修理後　ＬメインＡＭＰ基板ラッピング、半田を染みこませる

Ｃ２３．　修理前　ＬメインＡＭＰ基板裏

Ｃ２４．　修理（半田補正）後　ＬメインＡＭＰ裏　半田を全部やり直す

Ｃ２５．　完成ＬメインＡＭＰ基板裏

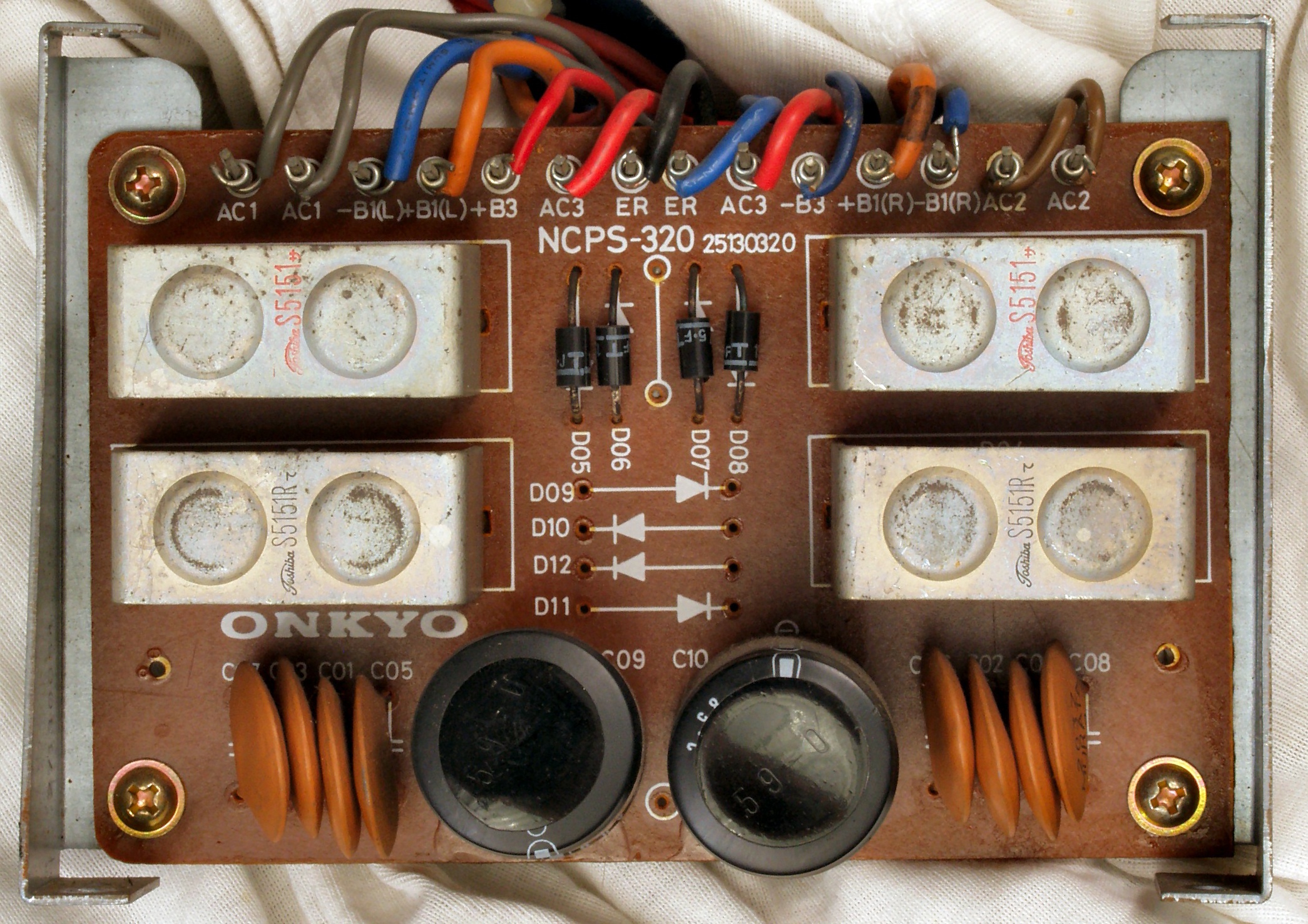

Ｃ３１．　修理前　電源基板

Ｃ３２．　修理後　電源基板　電解コンデンサー２個交換

Ｃ３３．　修理中　電源基板裏

Ｃ３４．　修理（半田補正）後　電源基板裏　半田を全部やり直す

Ｃ３５．　完成電源基板裏

Ｃ３６．　修理前　電源基板ラッピング

Ｃ３７．　修理後　　電源基板ラッピング、半田を染みこませる

Ｃ４．　修理中　前パネルを外し、プリＡＭＰ・ピークモニター基板、プロテクト基板修理

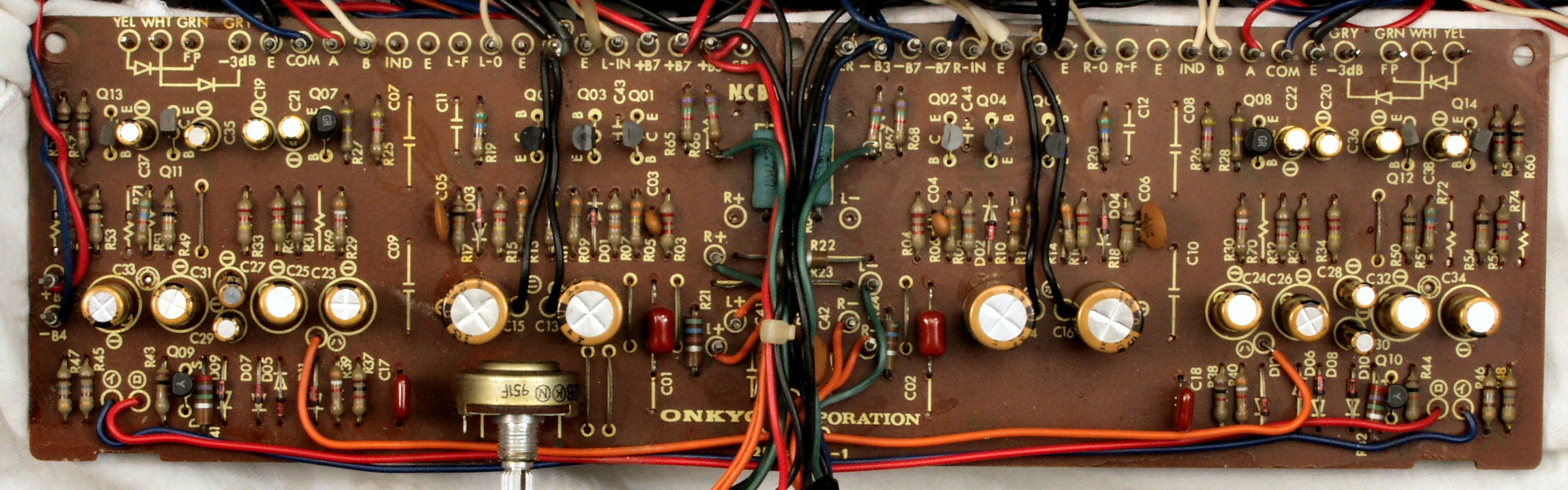

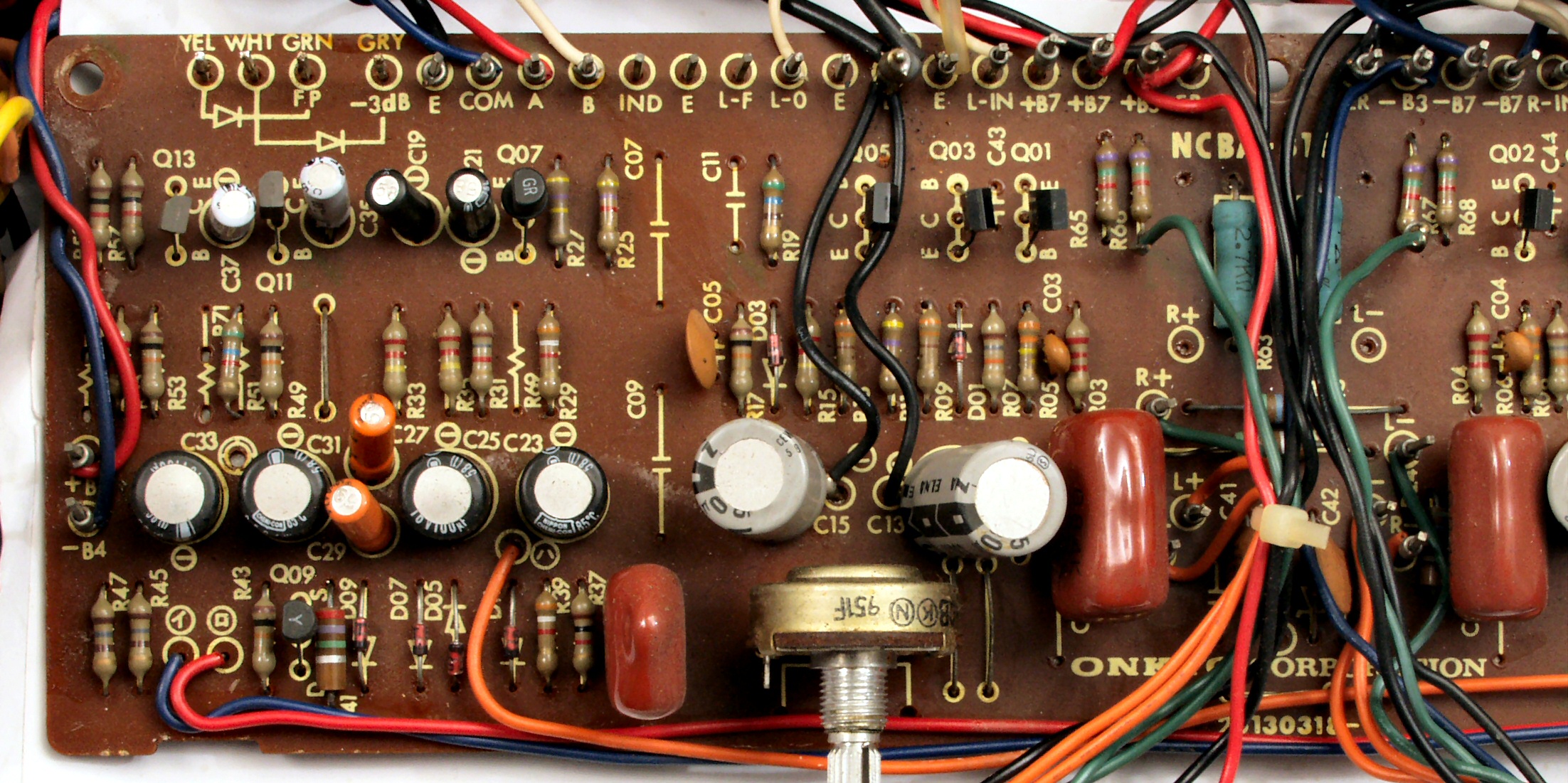

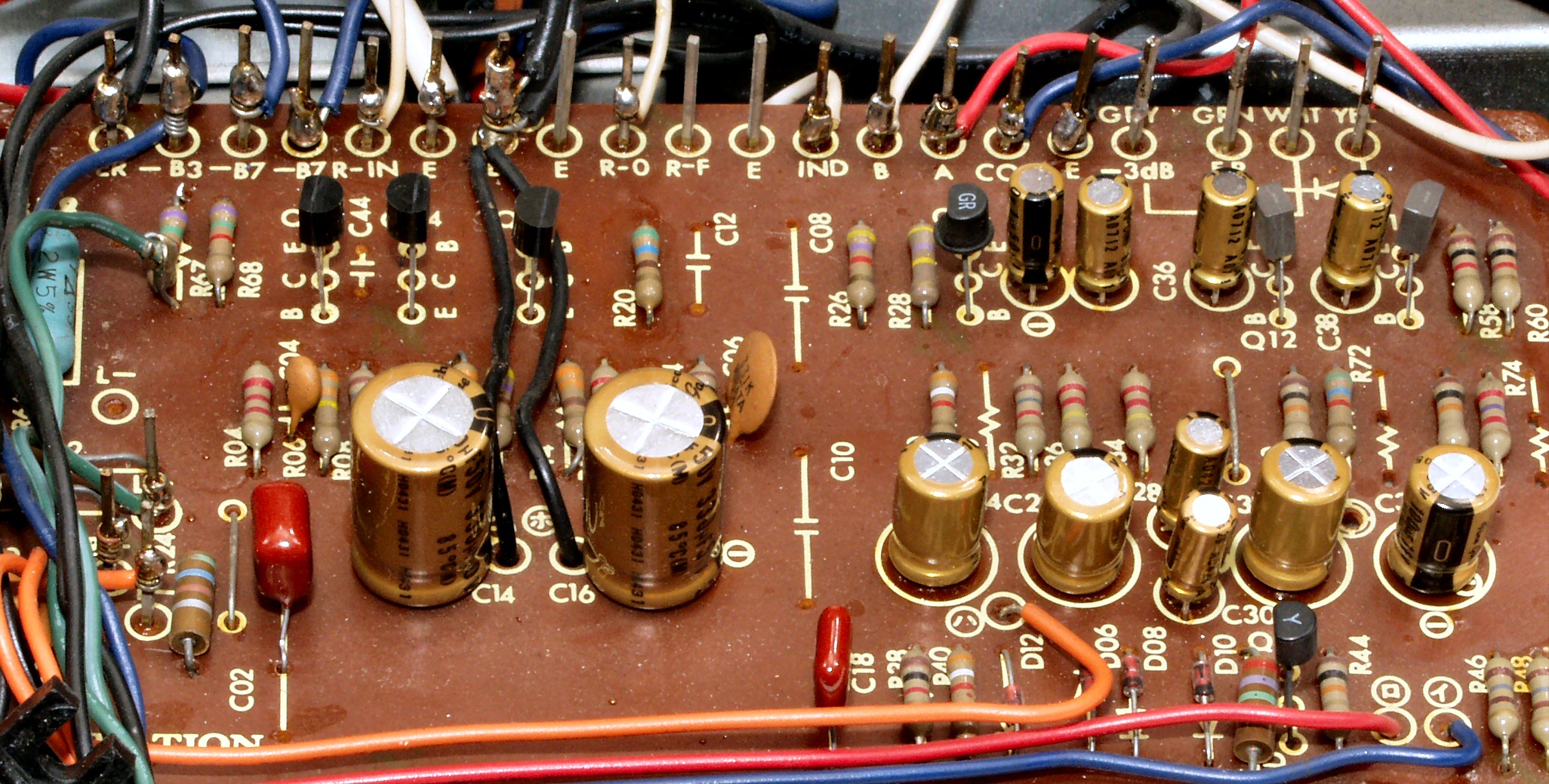

Ｃ４１．　修理前　プリＡＭＰ・ピークモニター基板

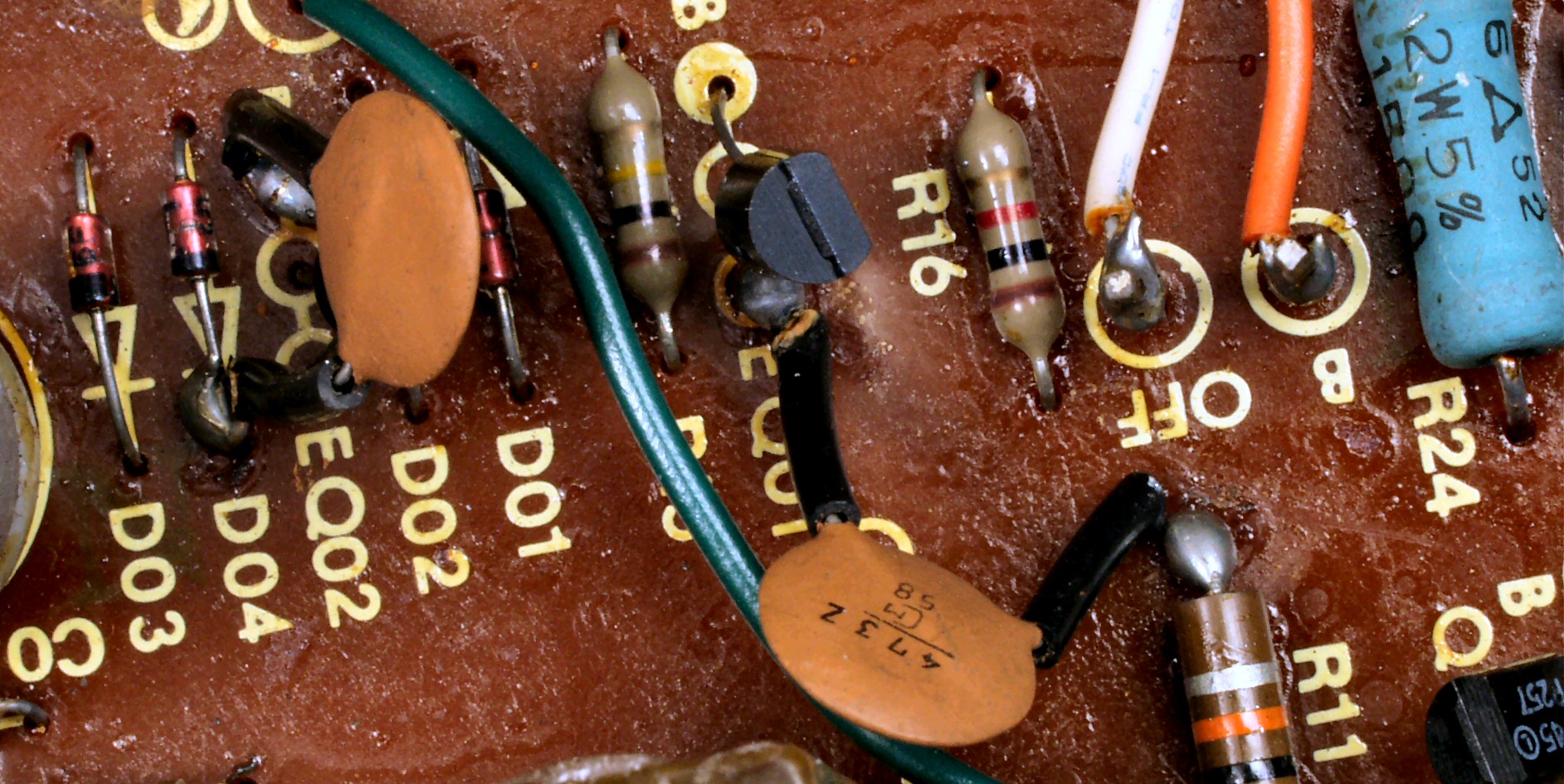

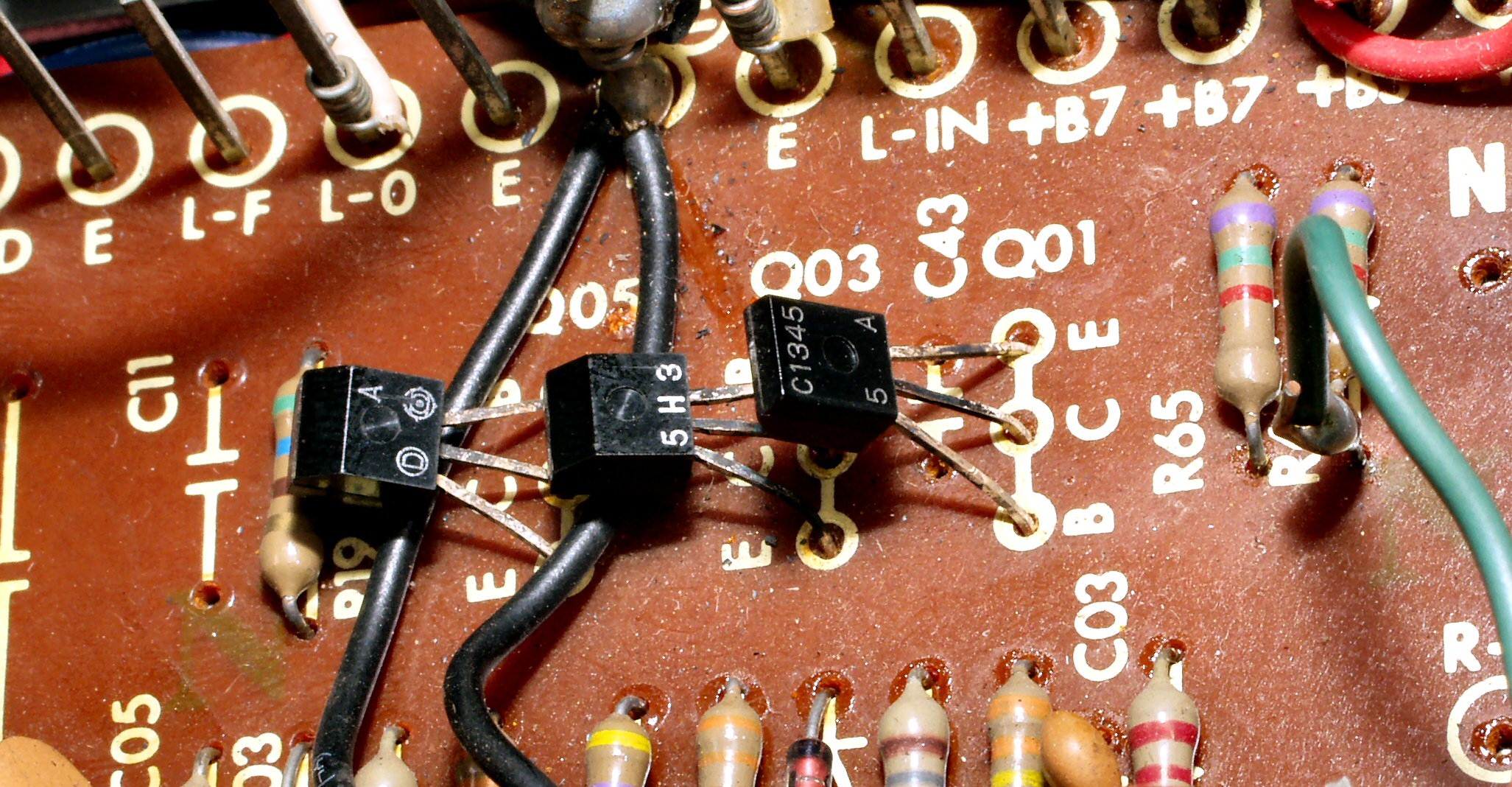

Ｃ４１２．　修理前　プリＡＭＰ・ピークモニター基板、入力ＡＭＰの真っ黒な足のＴＲ（トランジスター）、交換する

Ｃ４１３．　修理前　プリＡＭＰ・ピークモニター基板、入力ＡＭＰの真っ黒な足のＴＲ（トランジスター）２、交換する

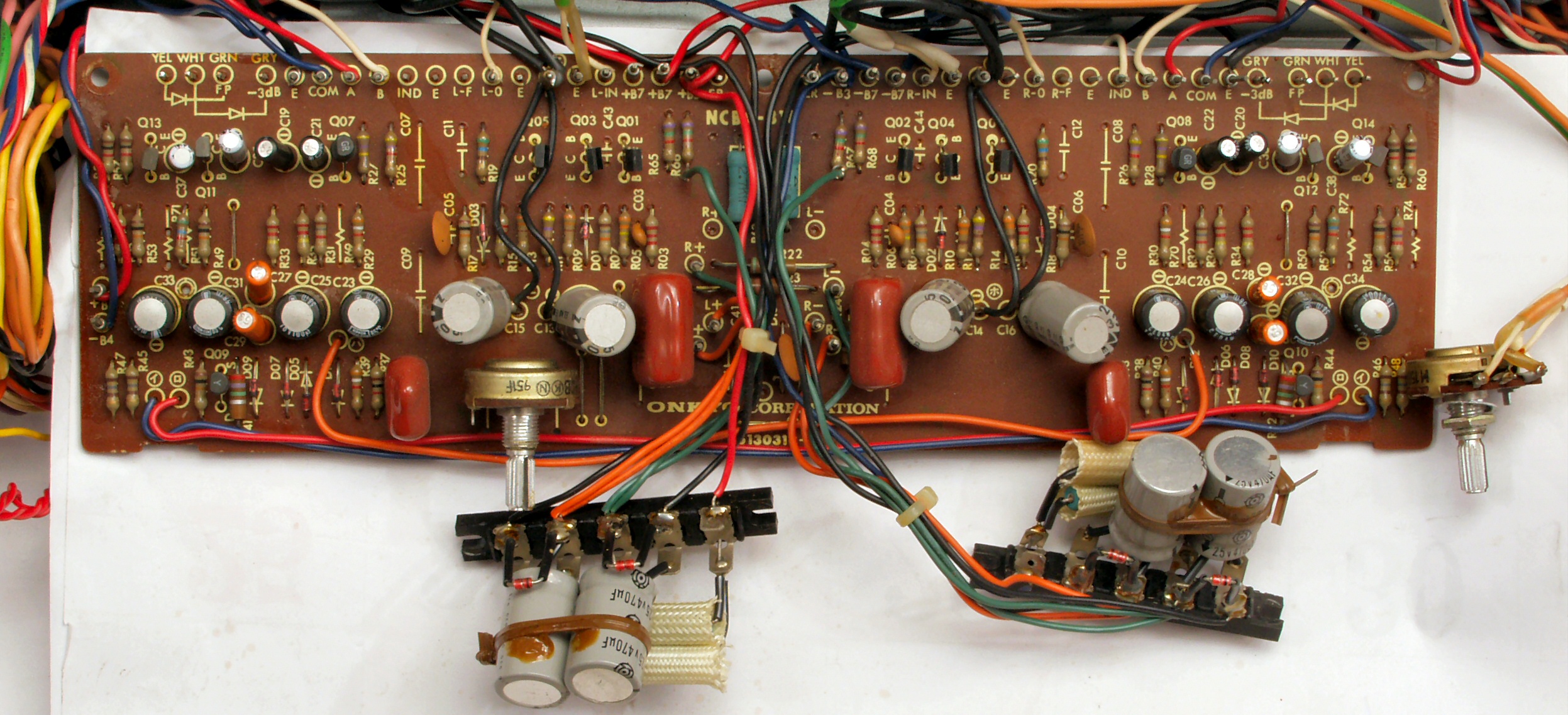

Ｃ４２．　修理後　プリＡＭＰ・ピークモニター基板 　　　　　　　　　　　　ＴＲ（トランジスター）６個、電解コンデンサー２４個、フイルムコンデンサー４個交換

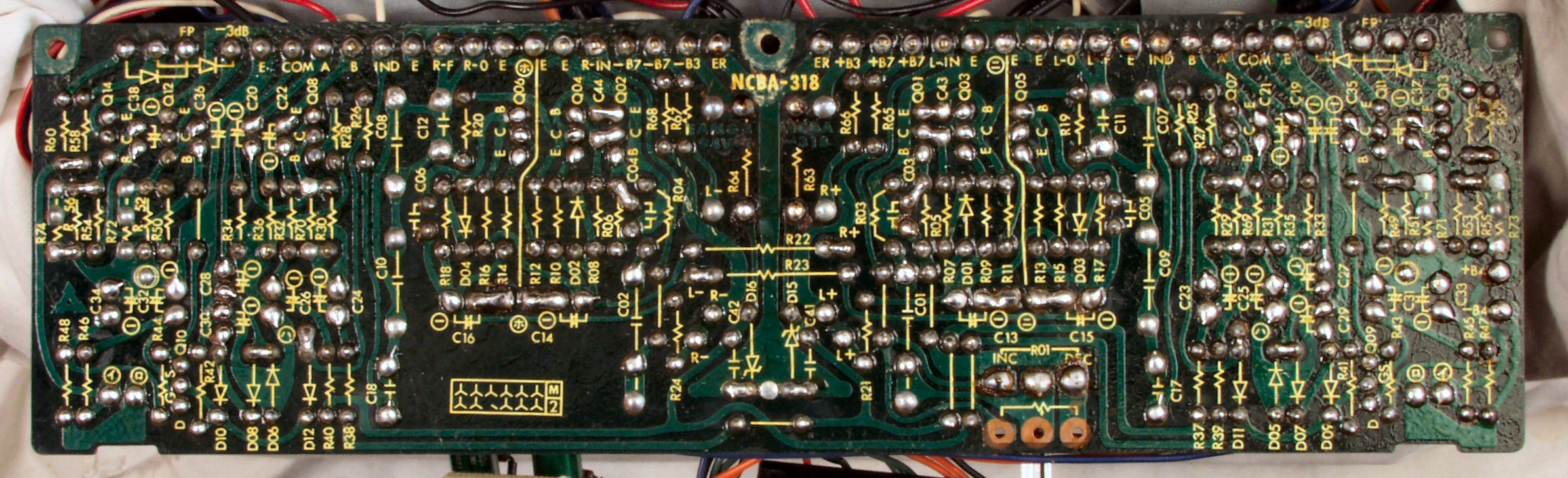

Ｃ４３．　修理前　プリＡＭＰ・ピークモニター基板裏

Ｃ４４．　修理（半田補正）後　プリＡＭＰ・ピークモニター基板裏　　半田を全部やり直す

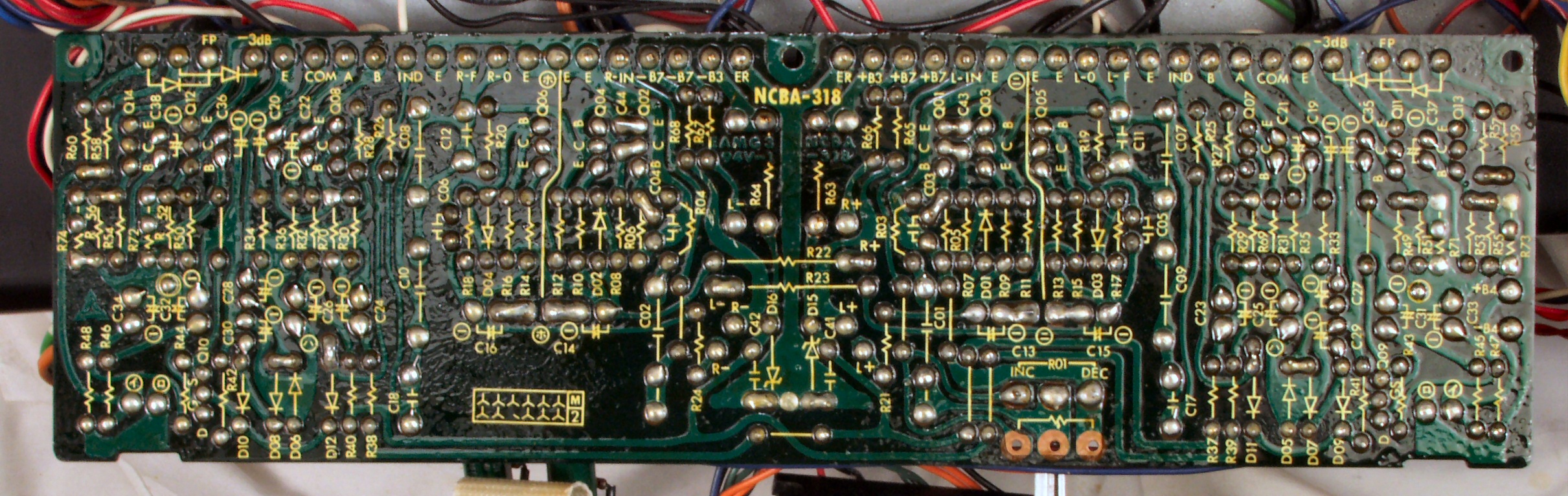

Ｃ４５．　完成プリＡＭＰ・ピークモニター基板裏　　洗浄後

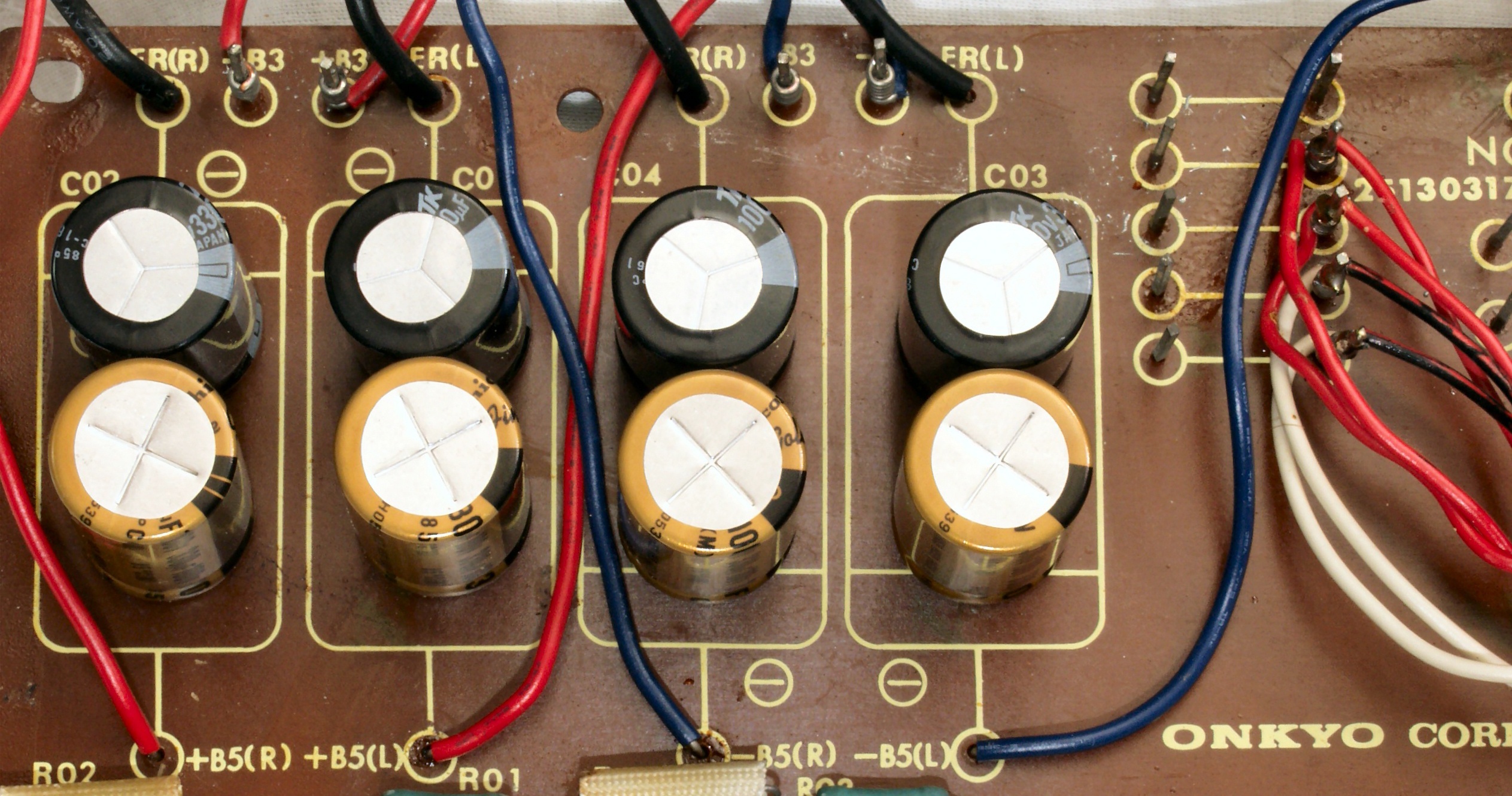

Ｃ４６．　修理前　プリＡＭＰ・ピークモニター基板、電源フイルターの電解コンデンサー

Ｃ４７．　修理後　プリＡＭＰ・ピークモニター基板、電源フイルターの電解コンデンサー　電解コンデンサー４個交換

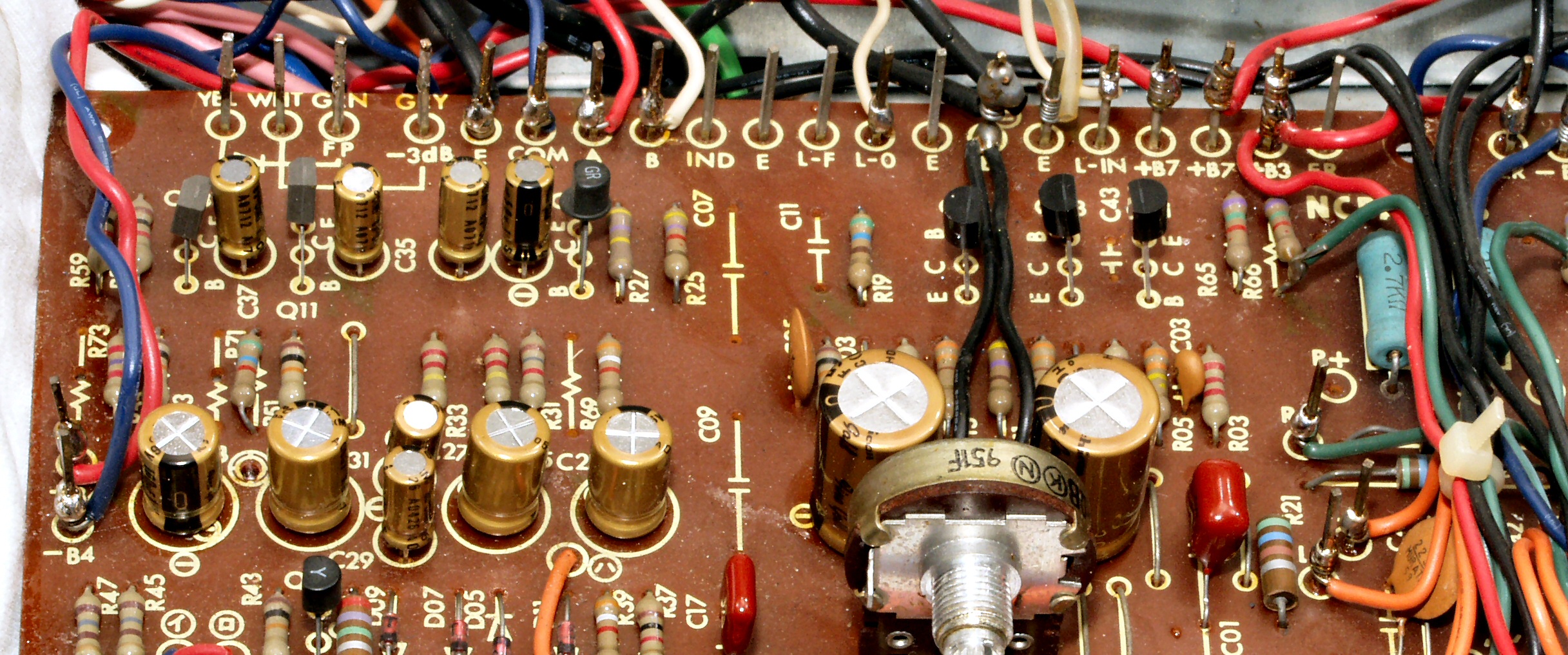

Ｃ５１．　修理前　Ｒ側プリＡＭＰ・ピークモニター基板

Ｃ５２．　修理後　Ｒ側プリＡＭＰ・ピークモニター基板

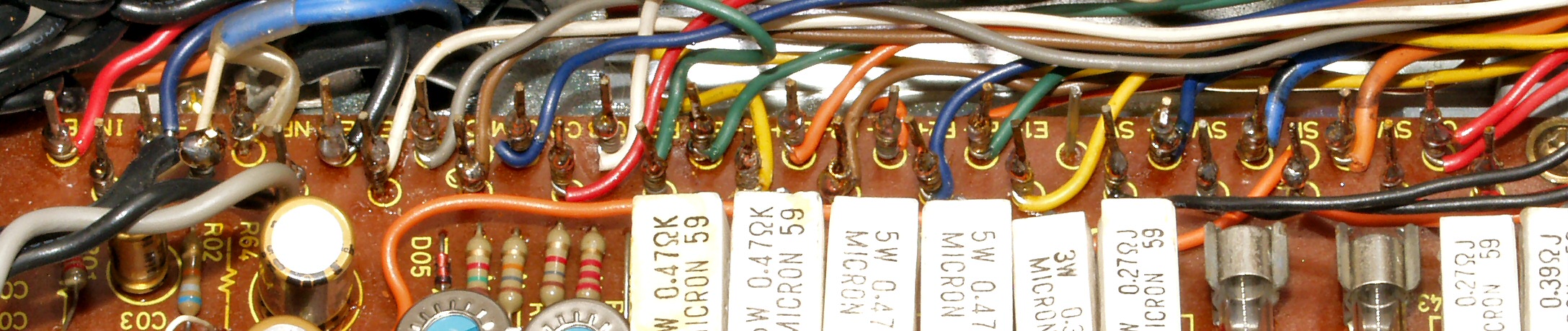

Ｃ５２２．　修理中　Ｒ側プリＡＭＰ・ピークモニター基板、ラッピング

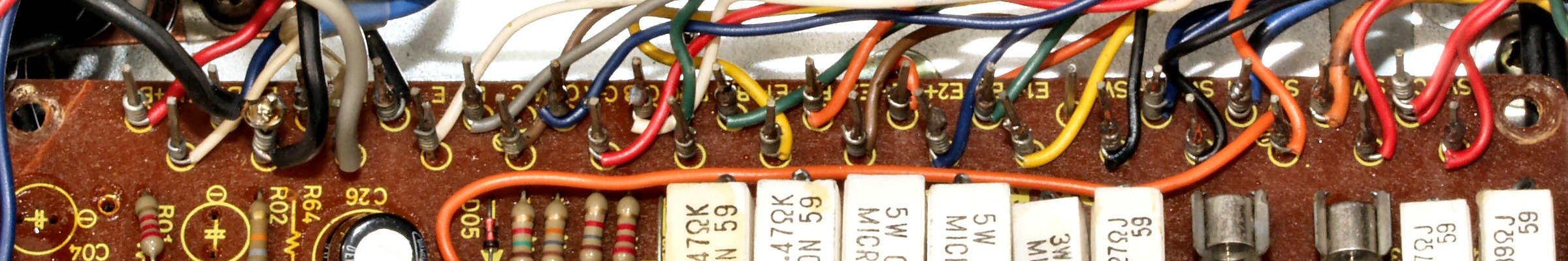

Ｃ５２３．　修理後　Ｒ側プリＡＭＰ・ピークモニター基板、ラッピング、半田をしみ込ませる

Ｃ５３．　修理前　Ｒ側プリＡＭＰ・ピークモニター基板裏

Ｃ５４．　修理（半田補正）後　Ｒ側プリＡＭＰ・ピークモニター基板裏　　半田を全部やり直す

Ｃ５５．　完成Ｒ側プリＡＭＰ・ピークモニター基板裏　洗浄後

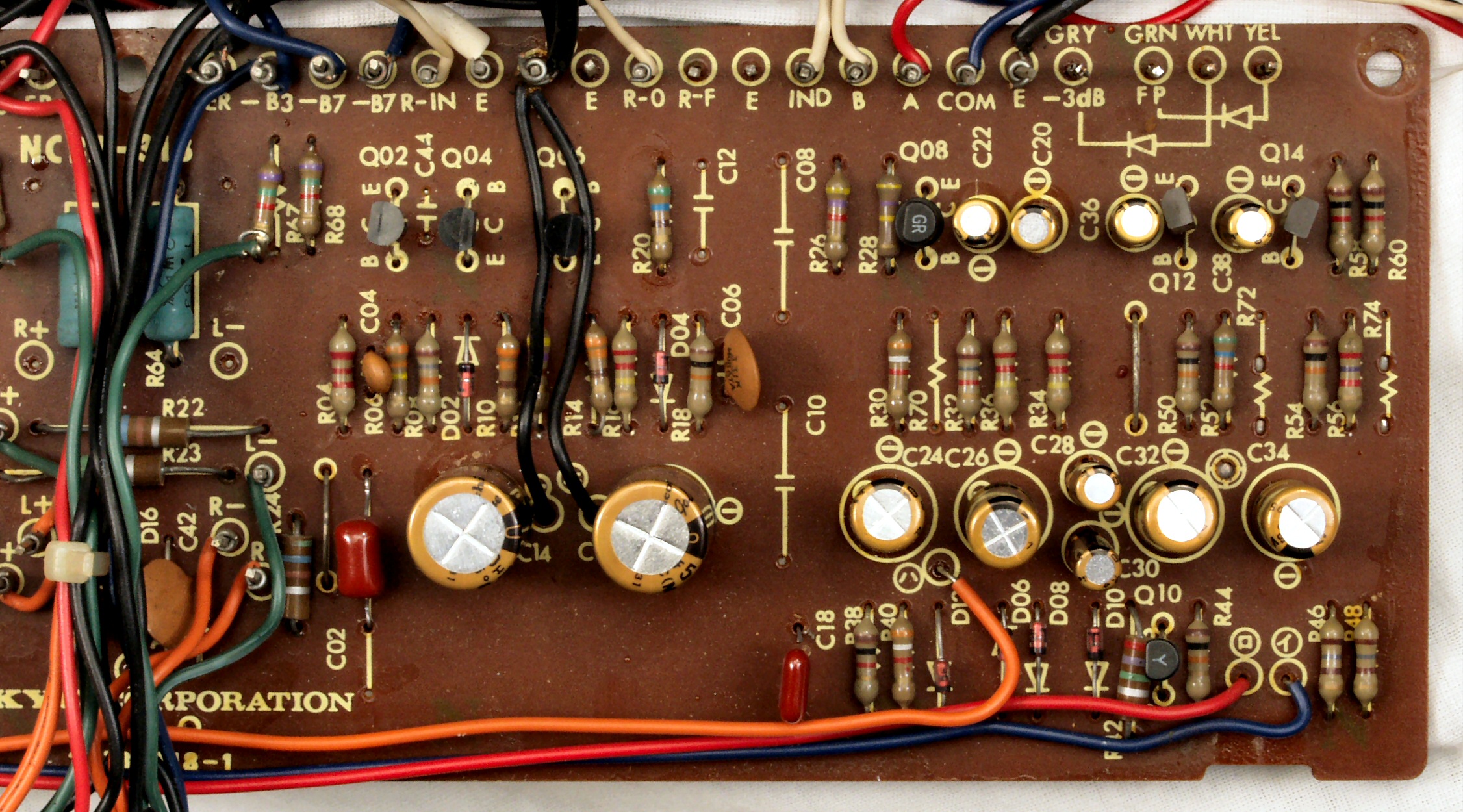

Ｃ６１．　修理前　Ｌ側プリＡＭＰ・ピークモニター基板

Ｃ６２．　修理後　Ｌ側プリＡＭＰ・ピークモニター基板

Ｃ６２２．　修理中　L側プリＡＭＰ・ピークモニター基板、ラッピング

Ｃ６２３．　修理後　L側プリＡＭＰ・ピークモニター基板、ラッピング、半田をしみ込ませる

Ｃ６３．　修理前　Ｌ側プリＡＭＰ・ピークモニター基板裏

Ｃ６４．　修理（半田補正）後　Ｌ側プリＡＭＰ・ピークモニター基板裏　半田を全部やり直す

Ｃ６５．　完成Ｌ側プリＡＭＰ・ピークモニター基板裏　洗浄後

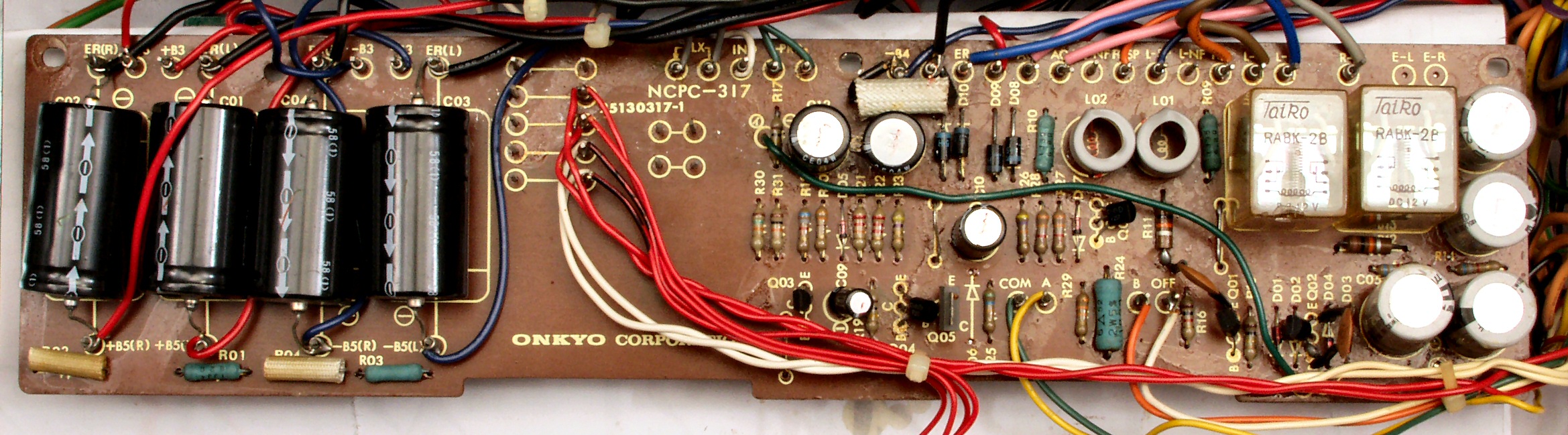

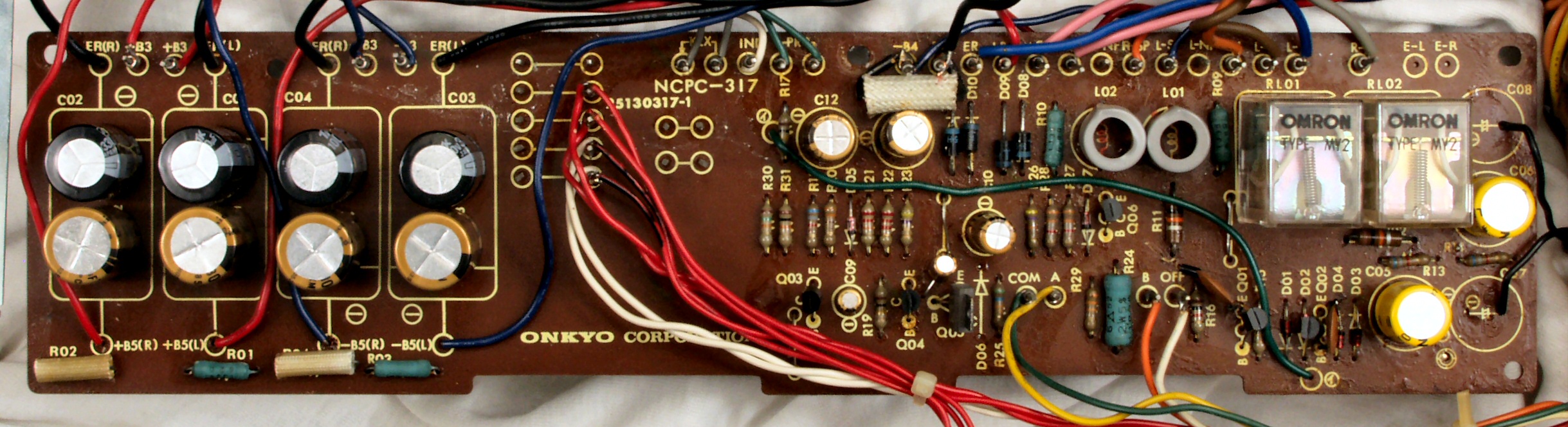

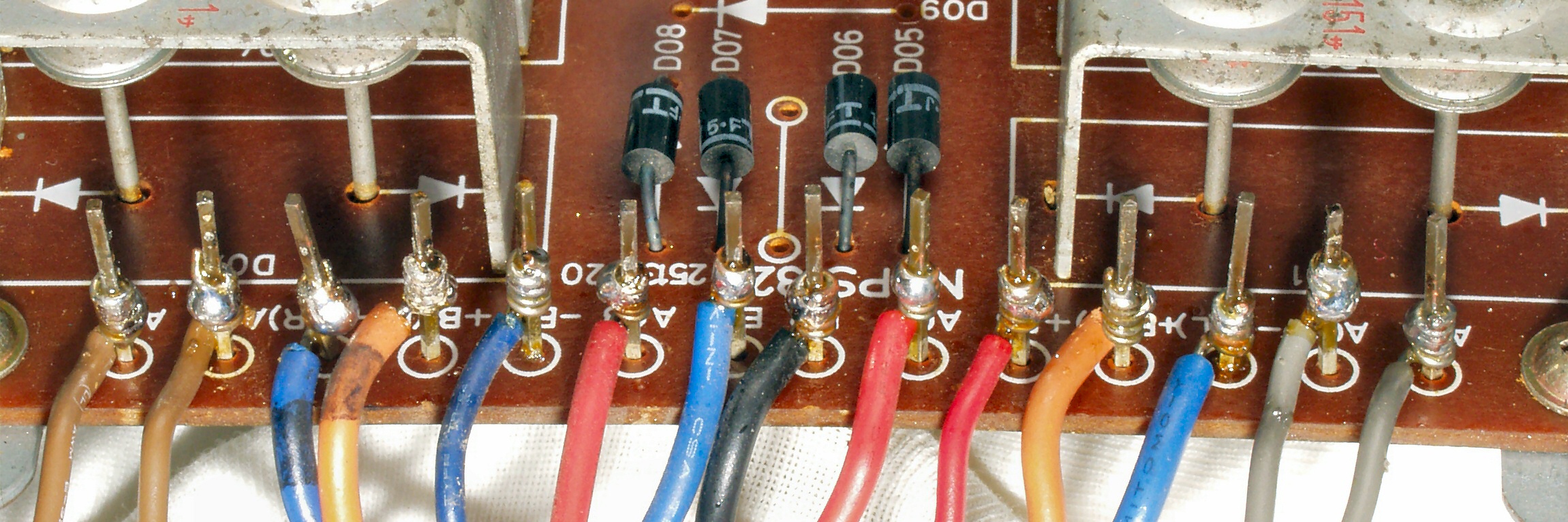

Ｃ７１．　修理前　整流・プロテクト基板

Ｃ７１２．　修理前　整流・プロテクト基板、手直しケ所、完成後（組み立て後）の修正なので、基板を外すのが手間なので、表付け

Ｃ７２．　修理後　整流・プロテクト基板　ＳＰ接続リレー２個、電解コンデンサー１６個交換

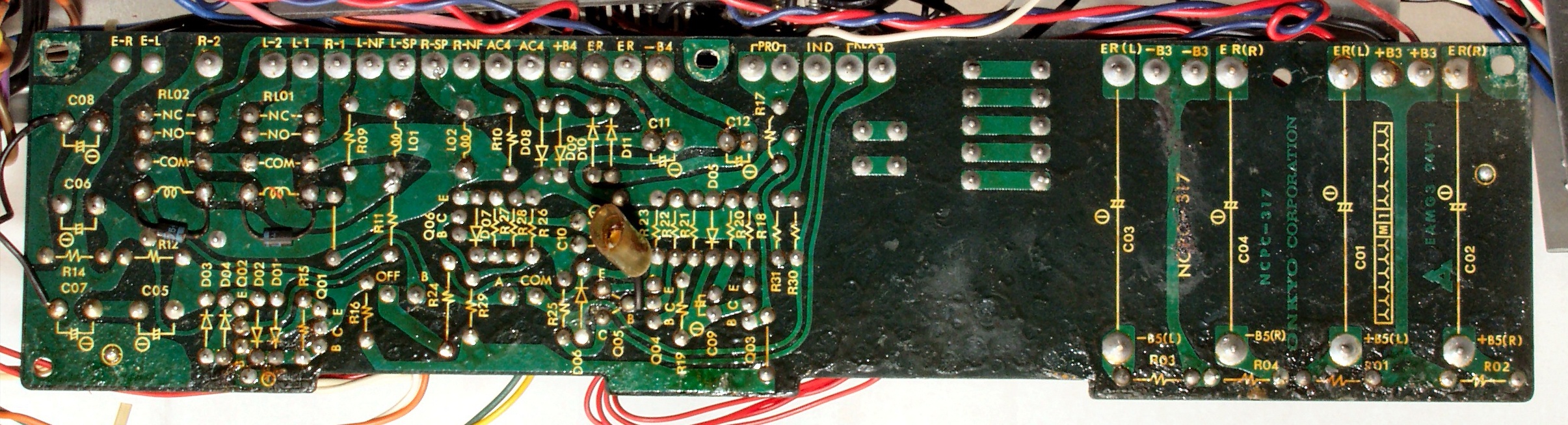

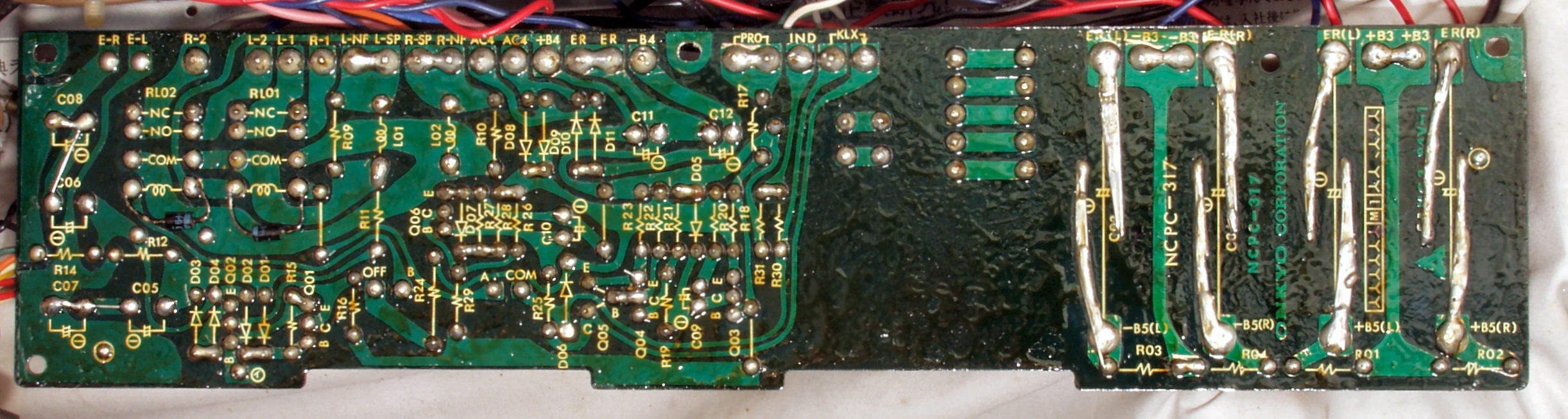

Ｃ７３．　修理後　整流・プロテクト基板裏

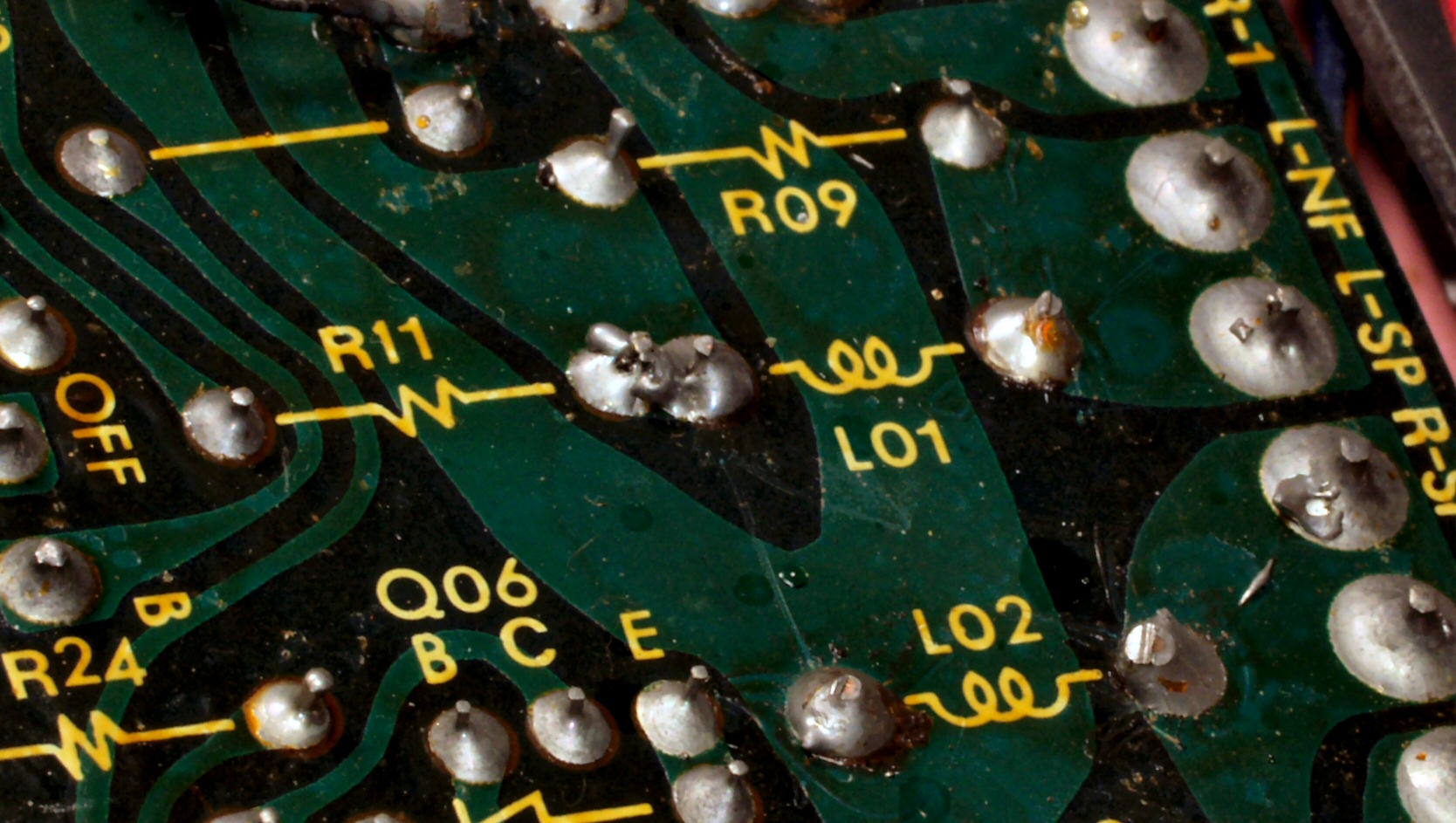

Ｃ７３２．　修理後　整流・プロテクト基板裏、半田不良ケ所

Ｃ７４．　修理（半田補正）後　整流・プロテクト基板裏

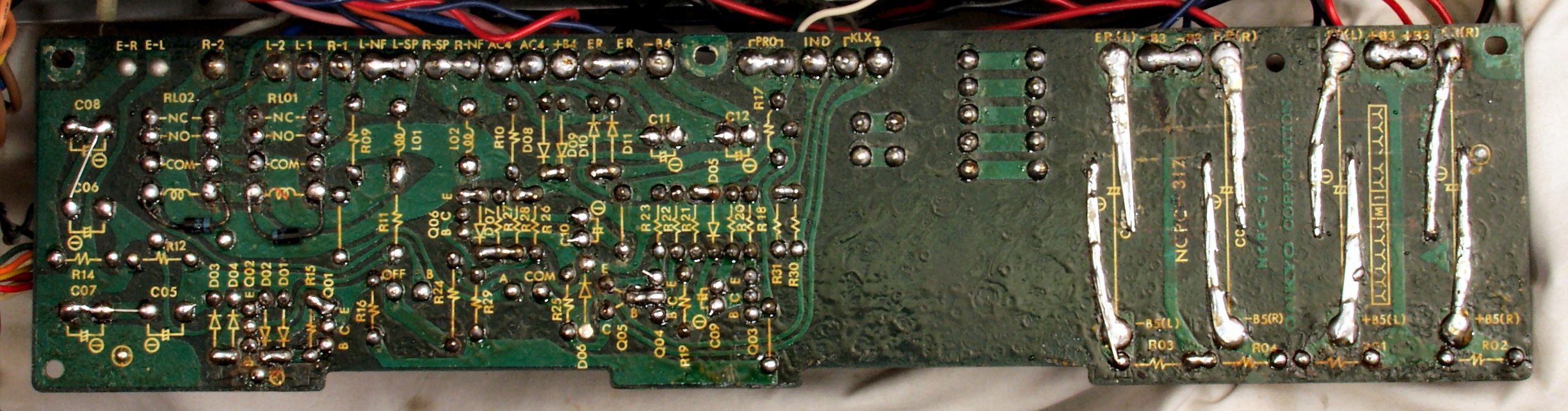

Ｃ７５．　完成整流・プロテクト基板裏

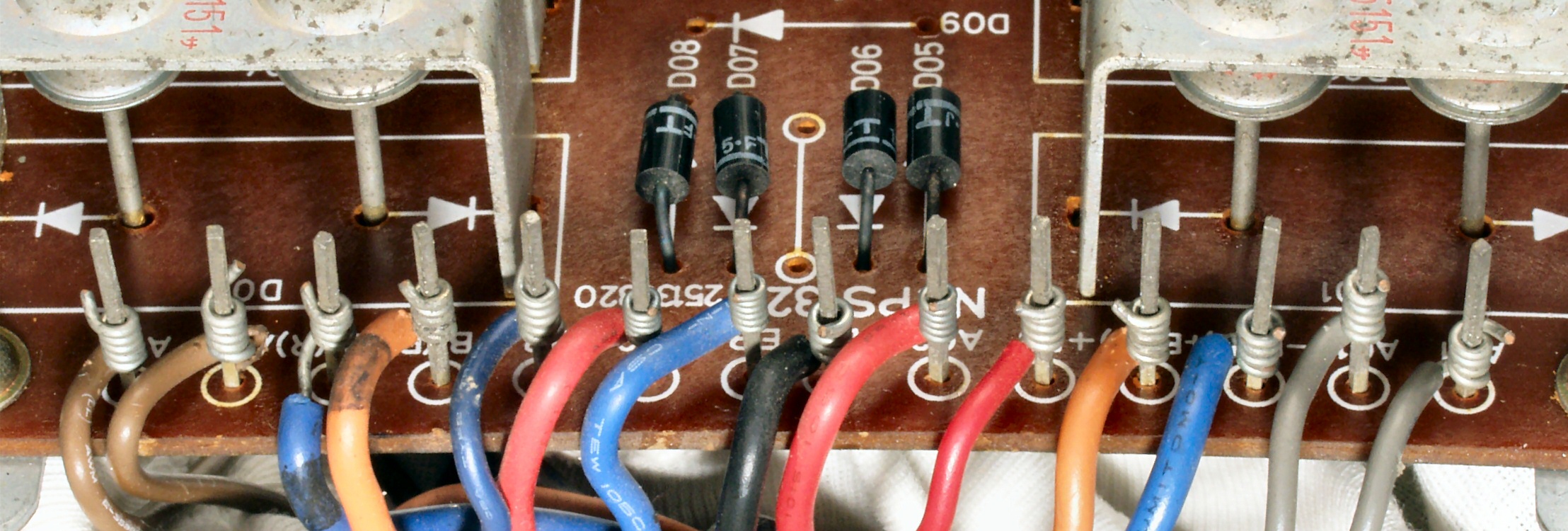

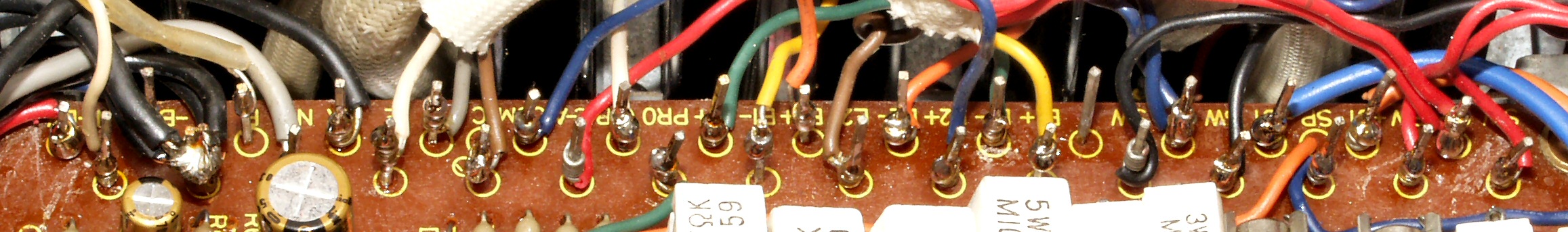

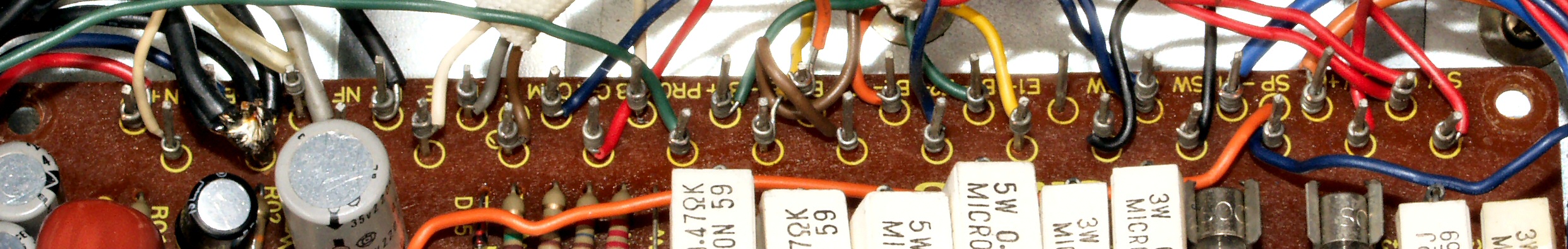

Ｃ７６．　修理中　整流・プロテクト基板、ラッピング

Ｃ７７．　修理後　整流・プロテクト基板、ラッピング、半田をしみ込ませる

Ｃ７８．　修理中　整流・プロテクト基板２、ラッピング

Ｃ７９．　修理後　整流・プロテクト基板２、ラッピング、半田をしみ込ませる

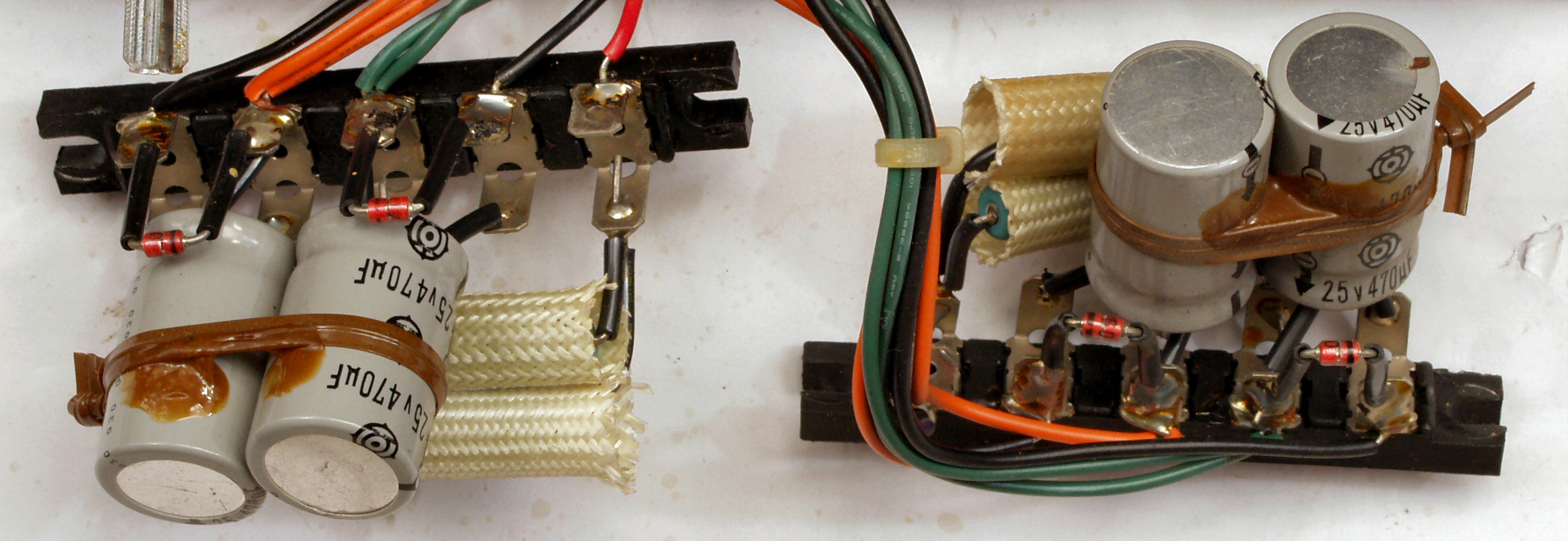

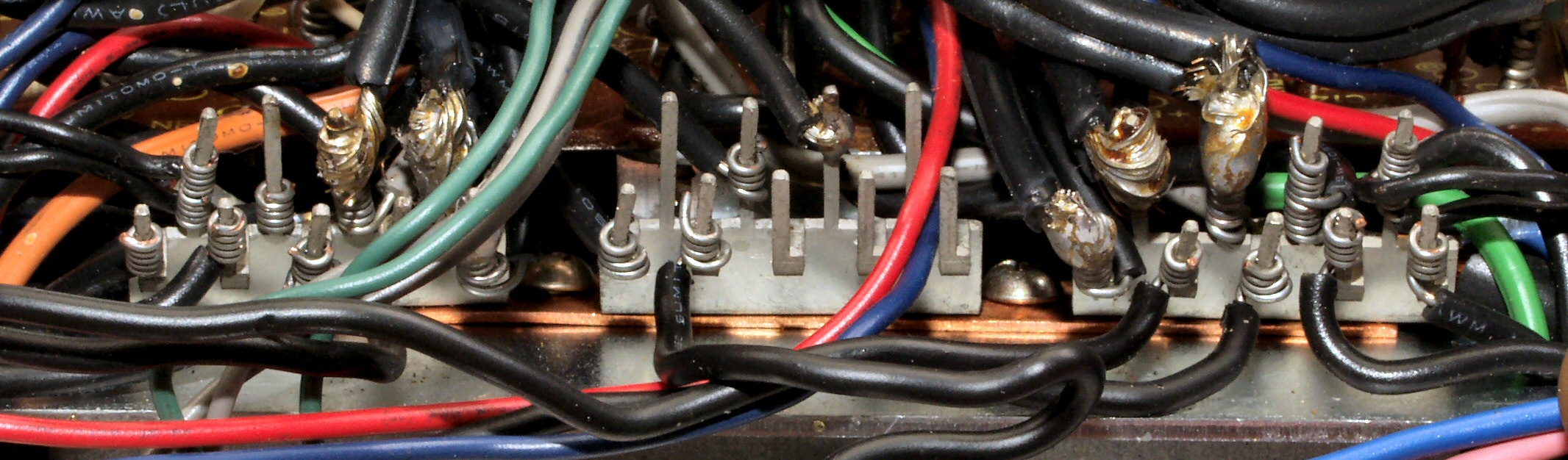

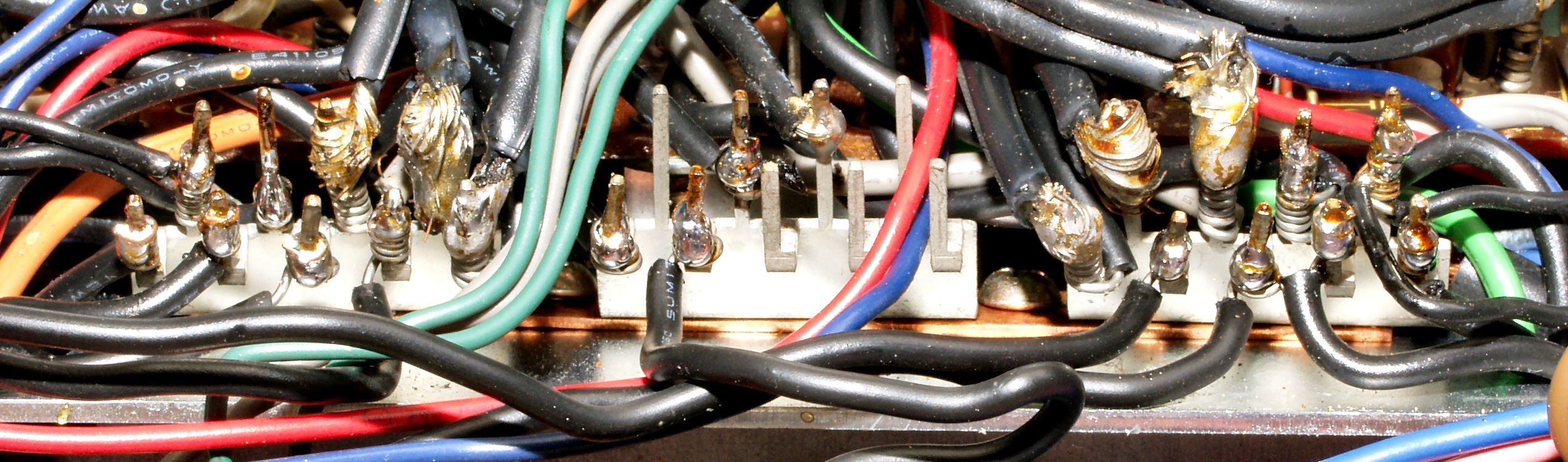

Ｃ８１．　修理中　アース端子板ラッピング、半田をしみ込ませる

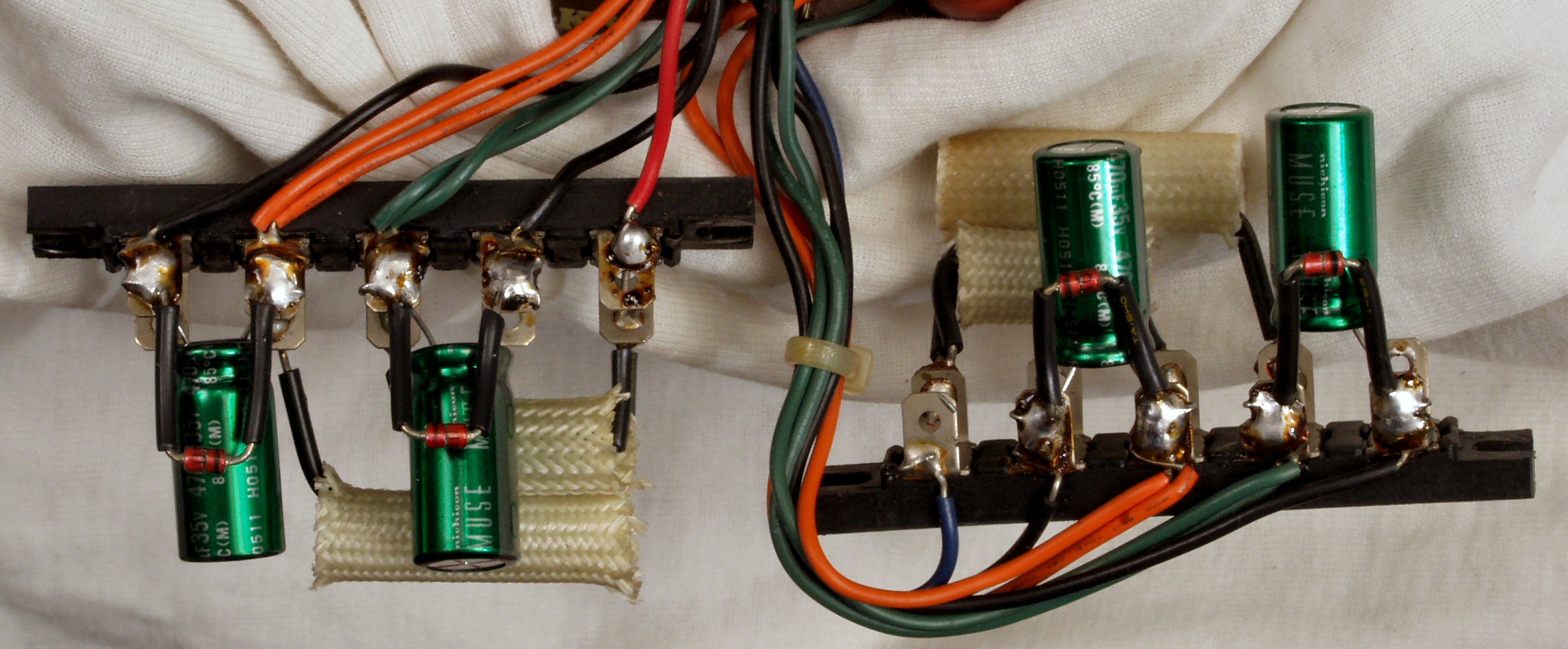

Ｃ８２．　修理後　アース端子板ラッピング、半田をしみ込ませる

Ｃ８３．　修理中　後パネルを外し、終段ＴＲ（トランジスター）点検中

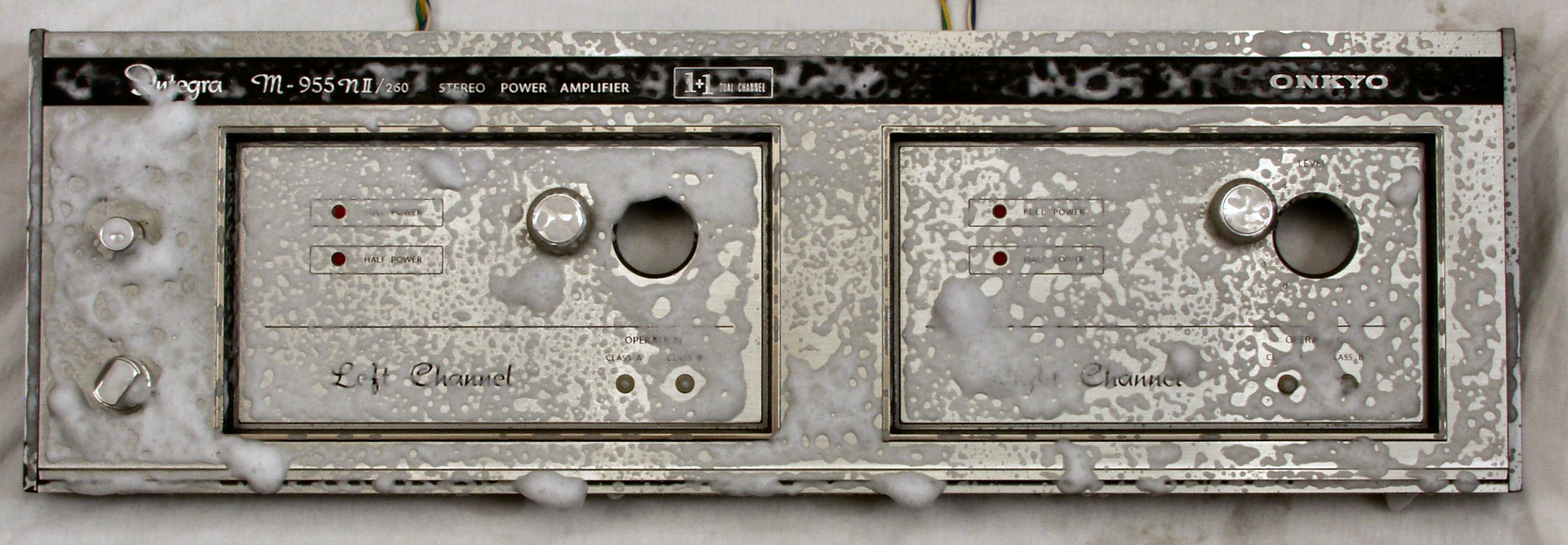

Ｃ９．　パネル清掃　パイロット・ランプ２個、ＬＥＤ１個交換

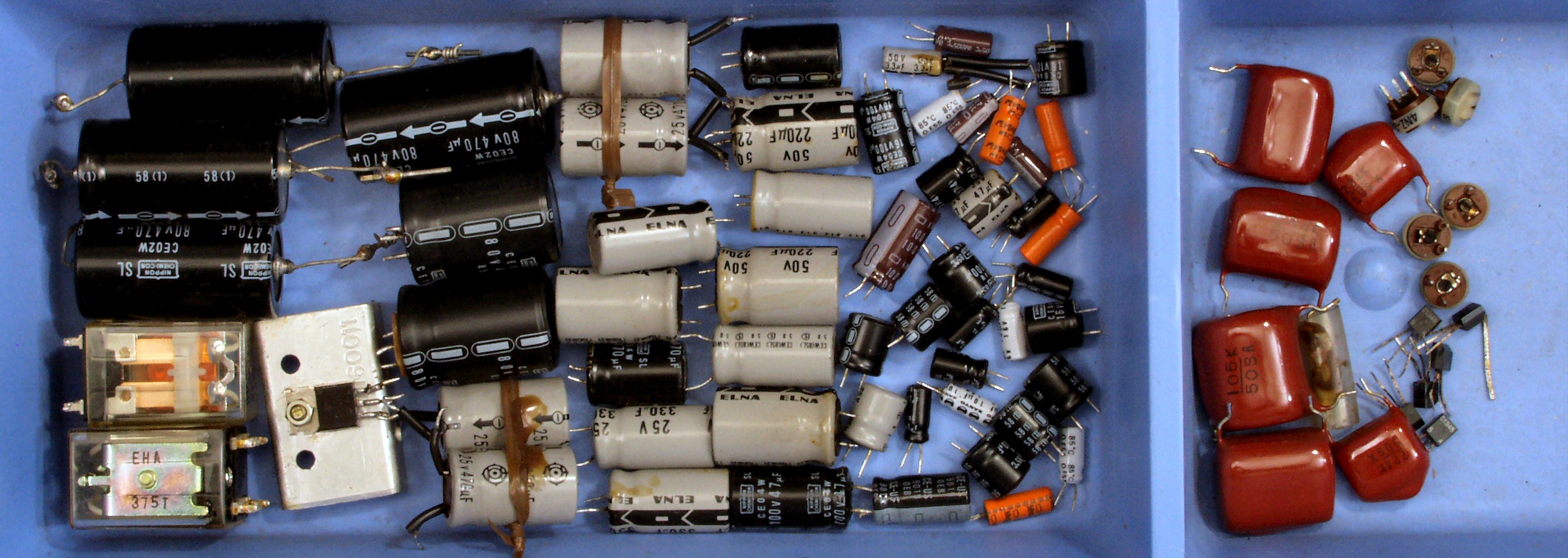

ＣＡ．　交換した部品

ＣＢ１．　修理前　上から見る

ＣＢ２．　修理後　上から見る

ＣＢ３．　修理前　下から見る

ＣＢ４．　修理後　下から見る

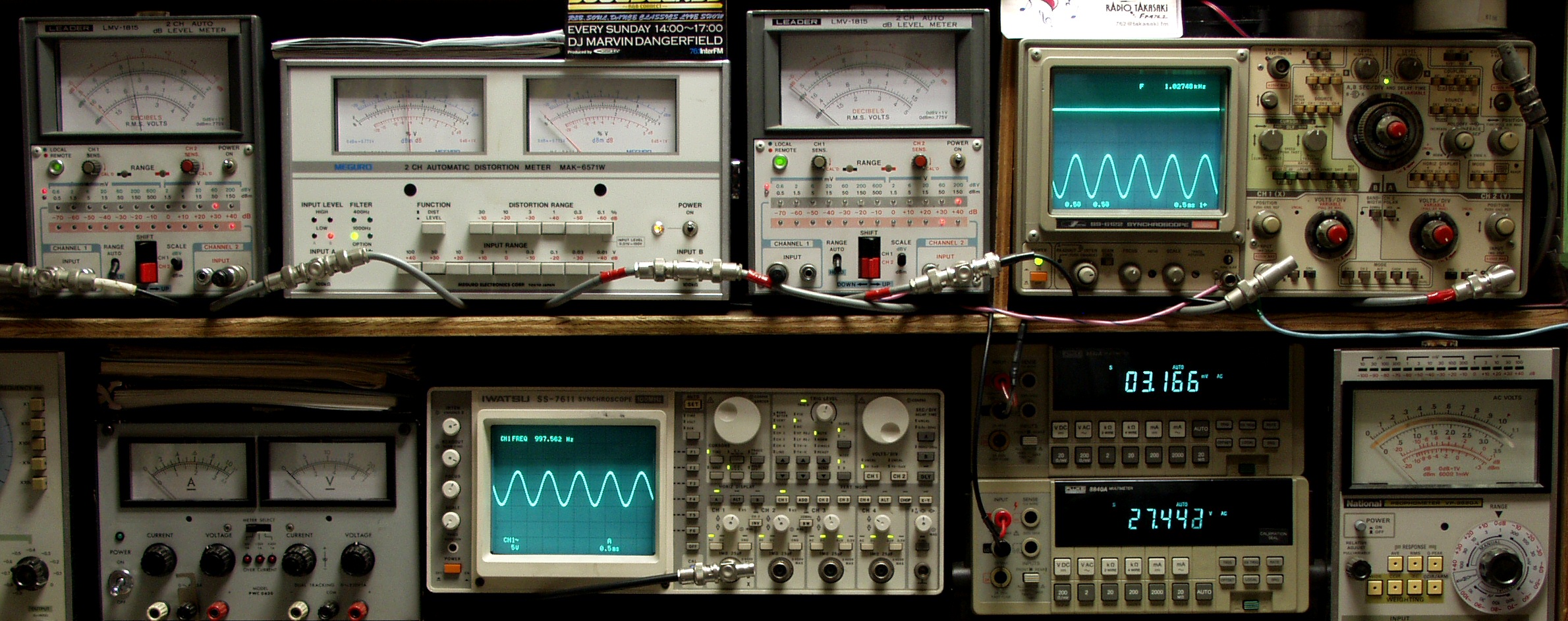

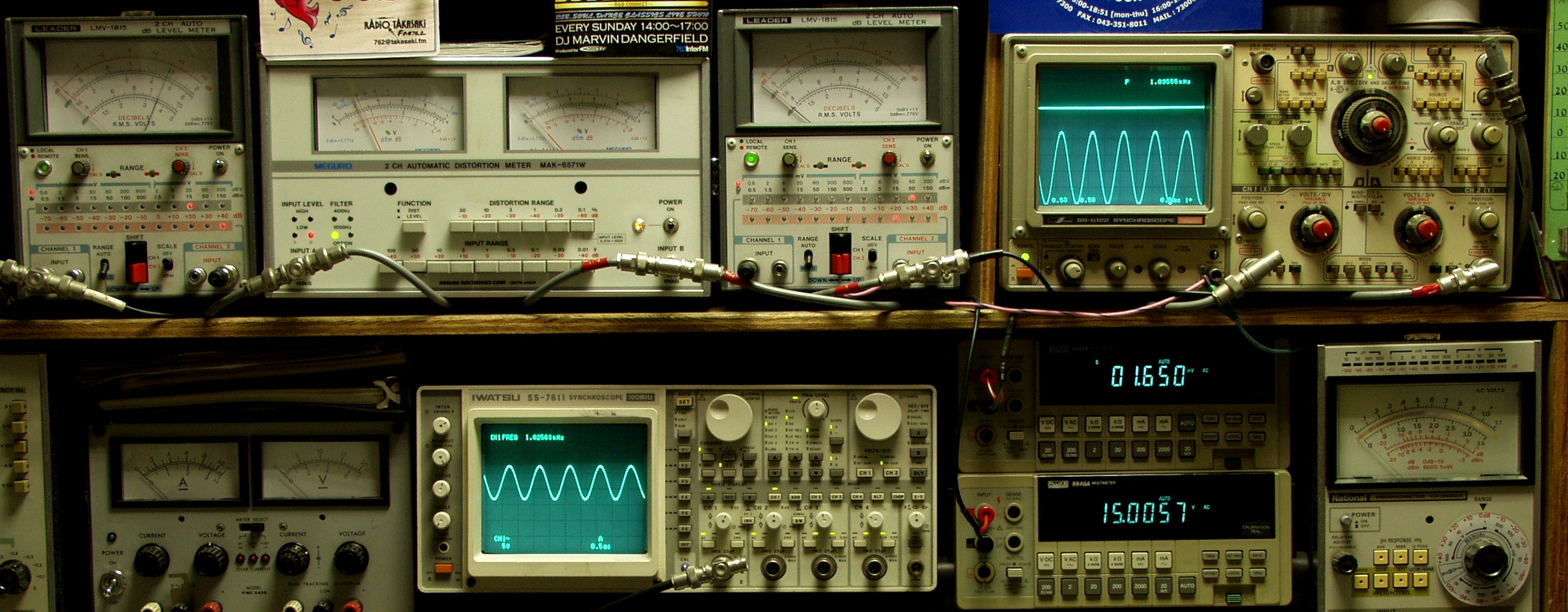

Ｅ．　　調整・測定 Ｅ１．　出力・歪み率測定 　　　　＜見方＞ 　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定 　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計 　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用 　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用 　　　上段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測） 　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定　下段中右下　デジタル電圧計＝Ｌ出力電圧測定

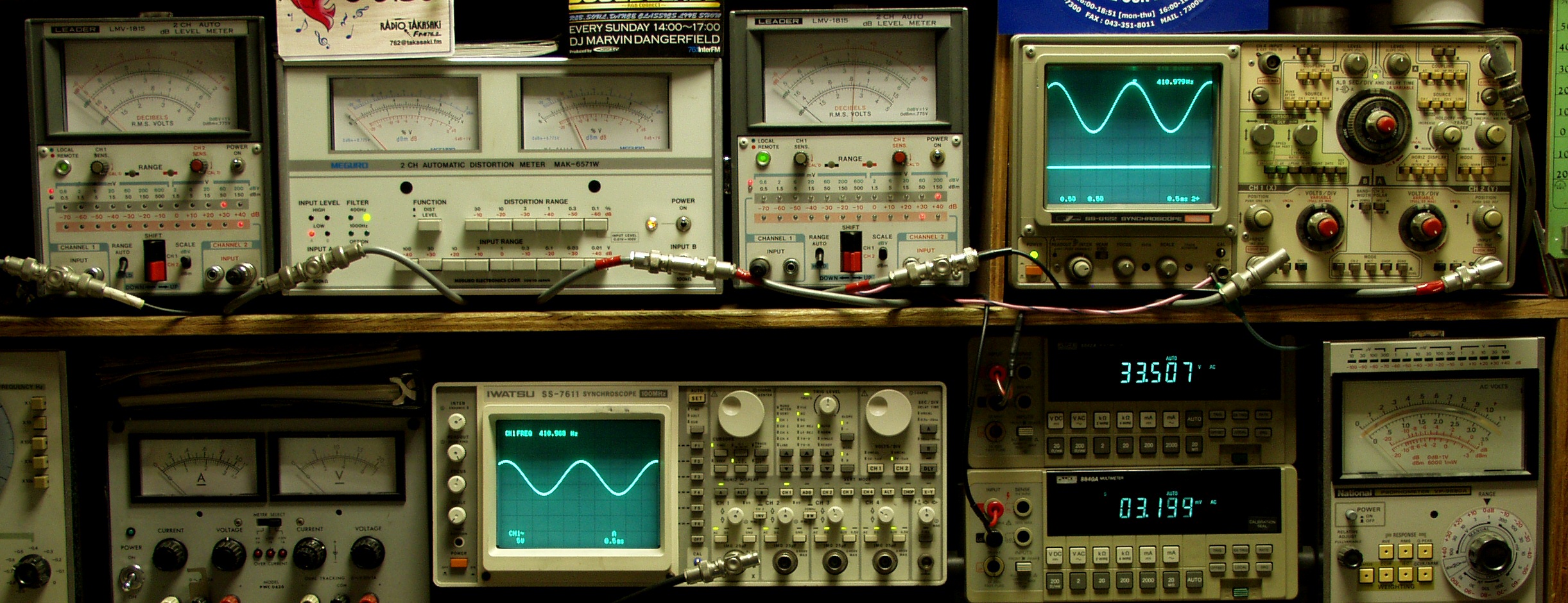

Ｅ２Ａ．　Ａ級動作Ｒ側出力＝１５Ｖ＝２８Ｗ　０．０２％歪み（０．１％レンジ）　１０００ＨＺ

Ｅ２Ｂ．　Ａ級動作Ｒ側出力＝１５Ｖ＝２８Ｗ　０．０２％歪み（０．１％レンジ）　４００ＨＺ

Ｅ２Ｃ．　Ａ級動作Ｌ側出力＝１５Ｖ＝２８Ｗ　０．０３％歪み（０．１％レンジ）　１０００ＨＺ

Ｅ２Ｄ．　Ａ級動作Ｌ側出力＝１５Ｖ＝２８Ｗ　０．０３％歪み（０．１％レンジ）　４００ＨＺ

Ｅ２Ｅ．　その時のパネル表示

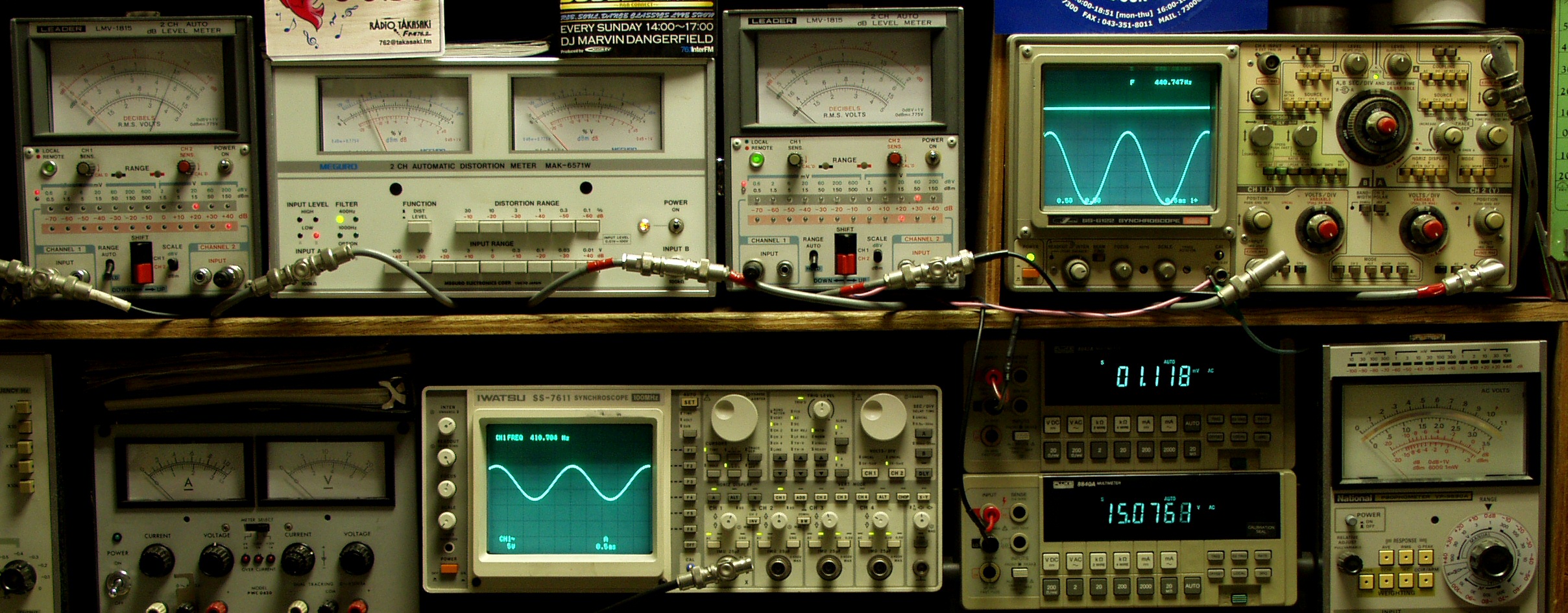

Ｅ３Ａ．　Ｂ級動作Ｒ側出力＝３３Ｖ＝１３６Ｗ　０．０３％歪み（０．１％レンジ）　１０００ＨＺ

Ｅ３Ｂ．　Ｂ級動作Ｒ側出力＝３３Ｖ＝１３６Ｗ　０．０２％歪み（０．１％レンジ）　４００ＨＺ

Ｅ３Ｃ．　Ｂ級動作Ｌ側出力＝３３Ｖ＝１３６Ｗ　０．０４％歪み（０．１％レンジ）　１０００ＨＺ

Ｅ３Ｄ．　Ｂ級動作Ｌ側出力＝３３Ｖ＝１３６Ｗ　０．０２％歪み（０．１％レンジ）　４００ＨＺ

Ｅ３Ｅ．　その時のパネル表示

Ｅ４．　完成　　２４時間エージング

Ｓ．　ＯＮＫＹＯ　Ｍ−９５５Ｎ�U／２６０　の仕様（マニアル・カタログより）

型式 ステレオパワーアンプ　Integra Ｍ−９５５ｎ�U／２６０ 表示が無い場合は8Ω負荷。 定格出力 Class A動作時（1kHz） 28W＋28W（8Ω） 39W＋39W（4Ω） Class B動作時（1kHz） 130W＋130W（8Ω） 170W＋170W（4Ω） 20Hz〜20kHz出力（8Ω、T.H.D.= 0.03％） Class A動作時=28W＋28W Class B動作時=130W＋130W ダイナミックパワー（8Ω、1kHz） Class A動作時=56W Class B動作時=310W 全高調波歪率（8Ω、1kHz） 定格出力時=0.03％以下 10W出力時=0.03％以下 0.5W出力時=0.03％以下 混変調歪率 0.05％以下 （SMPTE、定格出力時、70Hz＋7kHz、4対1） パワーバンドウィズス 10Hz〜100kHz（IHF -3dB、T.H.D.=0.3％） S/N 110dB以上（IHF Aネットワーク、入力シャント） ダンピングファクター（DC〜20kHz） 80（8Ω） 40（4Ω） 負荷インピーダンス 4Ω〜16Ω 入力インピーダンス（10Hz〜50kHz） 100kΩ 利得 26.7dB 定格入力電圧 Class A動作時=0.7V Class B動作時=1.5V 入出力極性 同相 出力端子 Speaker=2系統（System_1＆System_2） 使用半導体 トランジスタ=58個 ダイオード=60個 LED=4個 電源 AC100V、50Hz/60Hz 消費電力 電気用品取締法規格=210W 最大消費電力=568W 外形寸法= 幅440×高さ158×奥行370mm 重量 19.8kg 別売品 ウッドケース CW-6（\3,000） 価格 139,800（1975年）
