Ｍａｒａｎｔｚ　ＳＭ−９．　２台目修理記録

２０１７／１／１８到着　　７／２９完成

Ａ．　修理前の状況 貴殿のHPを10年以上前から拝見している者です。 最近、少年時代からの憧れであったマランツＳＣ９とＳＭ９を入手しました。 SC９の方はOH品を大事に使っている方からの購入でしたんので問題なかったのですが、 オークションで入手したＳＭ９は当初、好調でしたが数週間後に突然音が出なくなりました。 （電源は入りますが、熱を持ちません）。 Ｂ．　症状、原因 この時代の製品は、プロテクトが完全では、ありません。 修理が完全でないと、終段ＴＲ（トランジスター）が死ぬ様な大事故になります。 終段ＴＲ（トランジスター）が死ぬ様な大事故の場合は、生きて居る前段ＴＲ（トランジスター）の交換も、後々のため交換が必要です。 Ｃ．　修理状況 終段ＴＲ（トランジスター）交換、増幅率＝Ｈｆｅを測定し、揃えた選別品を使用する。 前段ＴＲ（トランジスター）交換。 電解コンデンサー（オーディオ・コンデンサーミューズ使用）交換。 配線手直し、補強。 経年劣化による各部ハンダ補正。 ＲＣＡ端子をテフロン絶縁型と交換。 ３Pインレットソケット取り付け。 終段ＴＲ（トランジスター）の電源供給にフューズ挿入。詳しくはこちら参考。 Ｋ．　裏パネル加工・塗装 Ｄ．　使用部品 終段ＴＲ（トランジスター）　　　　　　　　　　８個（ｈｆｅを揃えた選別品）。 前段ＴＲ（トランジスター）　　　　　　　　　２２個。 初段FET　　　　　　　　　　　　　　　　　　　２個。 SP接続リレー　　　　　　　　　　　　　　　　１個。 電解コンデンサー　　　　　　　　　　　　　１９個。 メタライズド・フイルムコンデンサー　　　　　４個。 抵抗　　　　　　　　　　　　　　　　　　　　６個。 テフロン絶縁型ＲＣＡ端子　　　　　　　　　１組２個。 ３Pインレット　FURUTECH　FI-10(R) ロジウムメッキ　１個。 フューズホルダー　　　　　　　　　　　　　　４個。 Ｅ．　調整・測定 Ｇ．　修理費　　１４１，５００円　　　　　　　オ−バ−ホ−ル修理 Ｙ．　ユーザー宅の設置状況 Ｓ．　Ｍａｒａｎｔｚ　ＳＭ−９　の仕様（マニアルより）

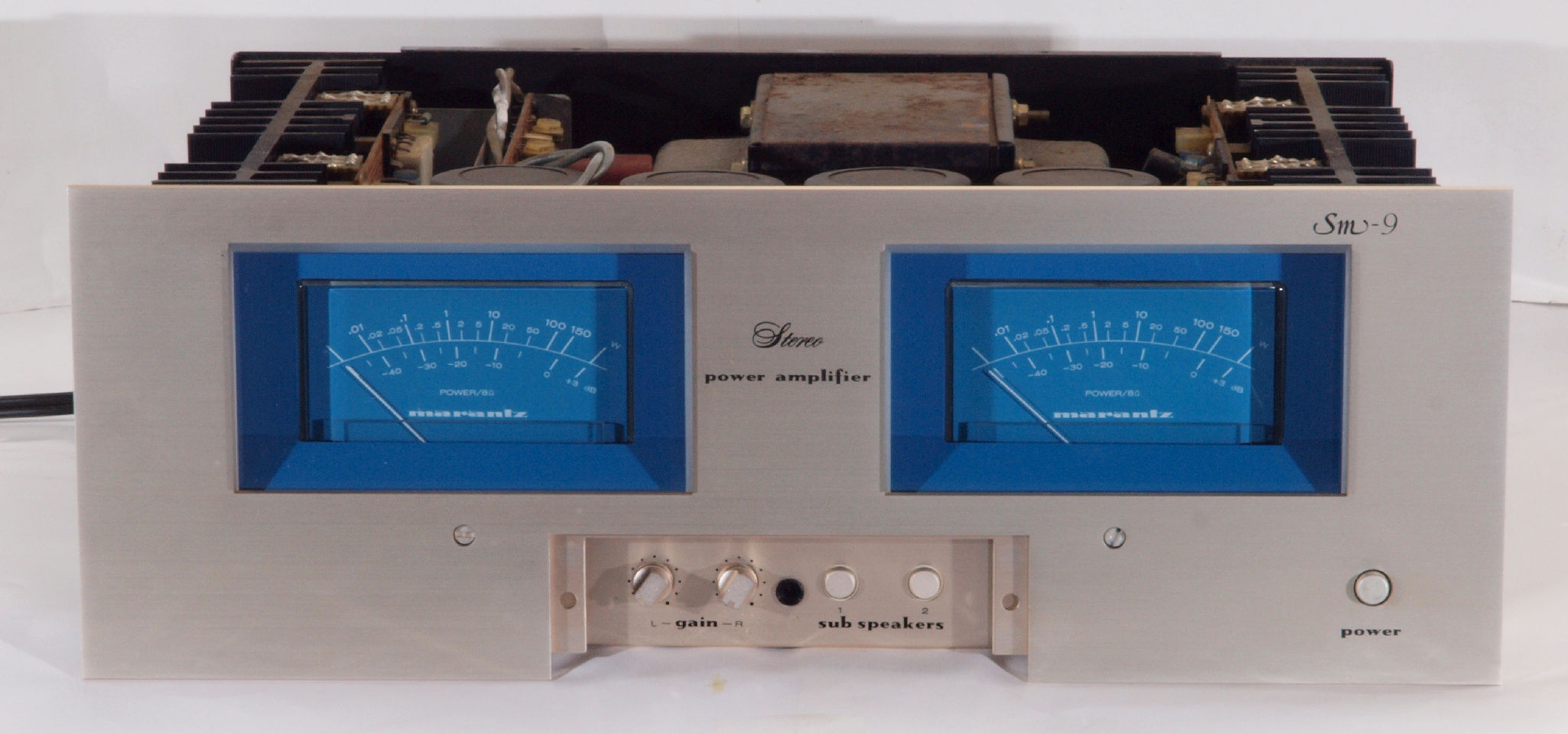

Ａ．　修理前の状況。画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る

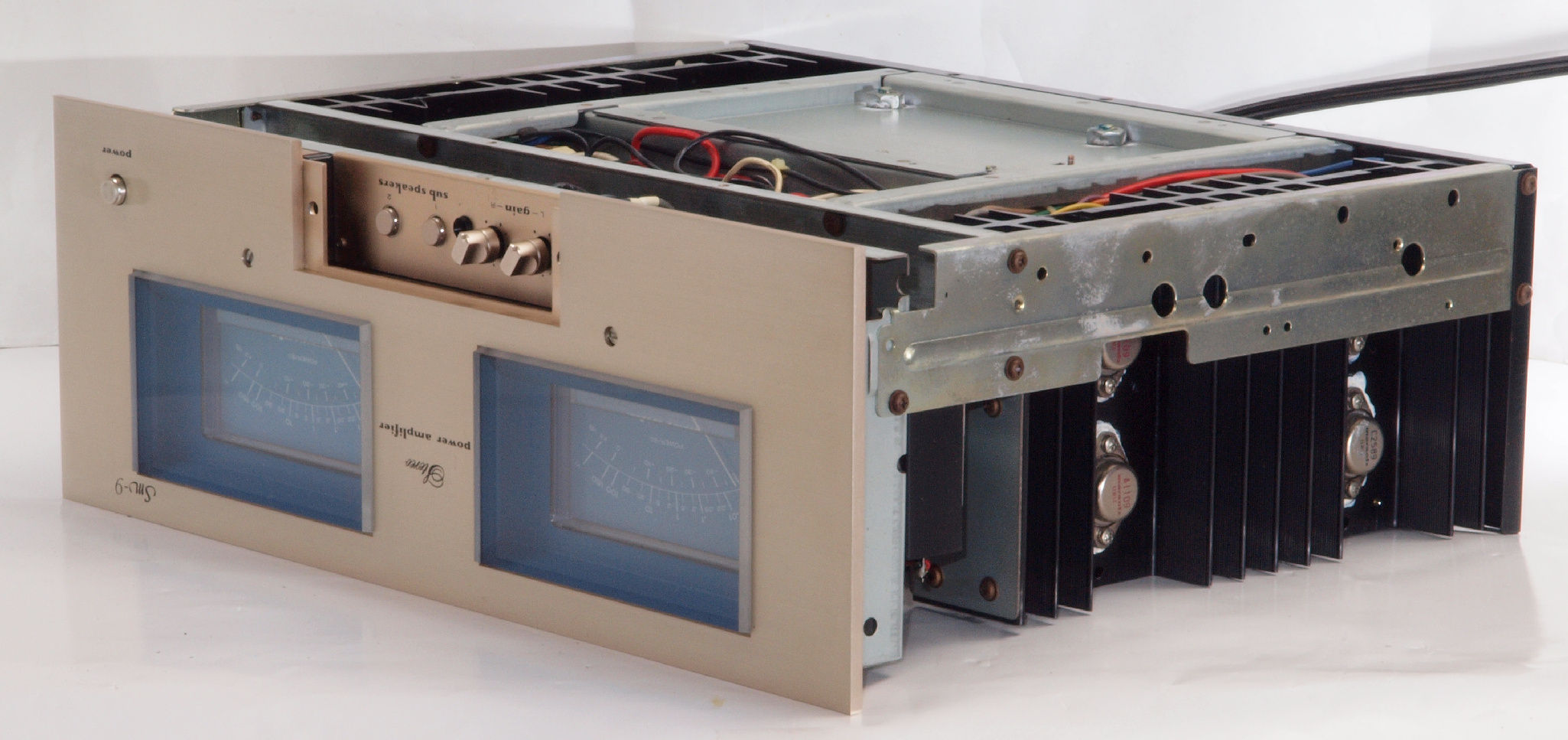

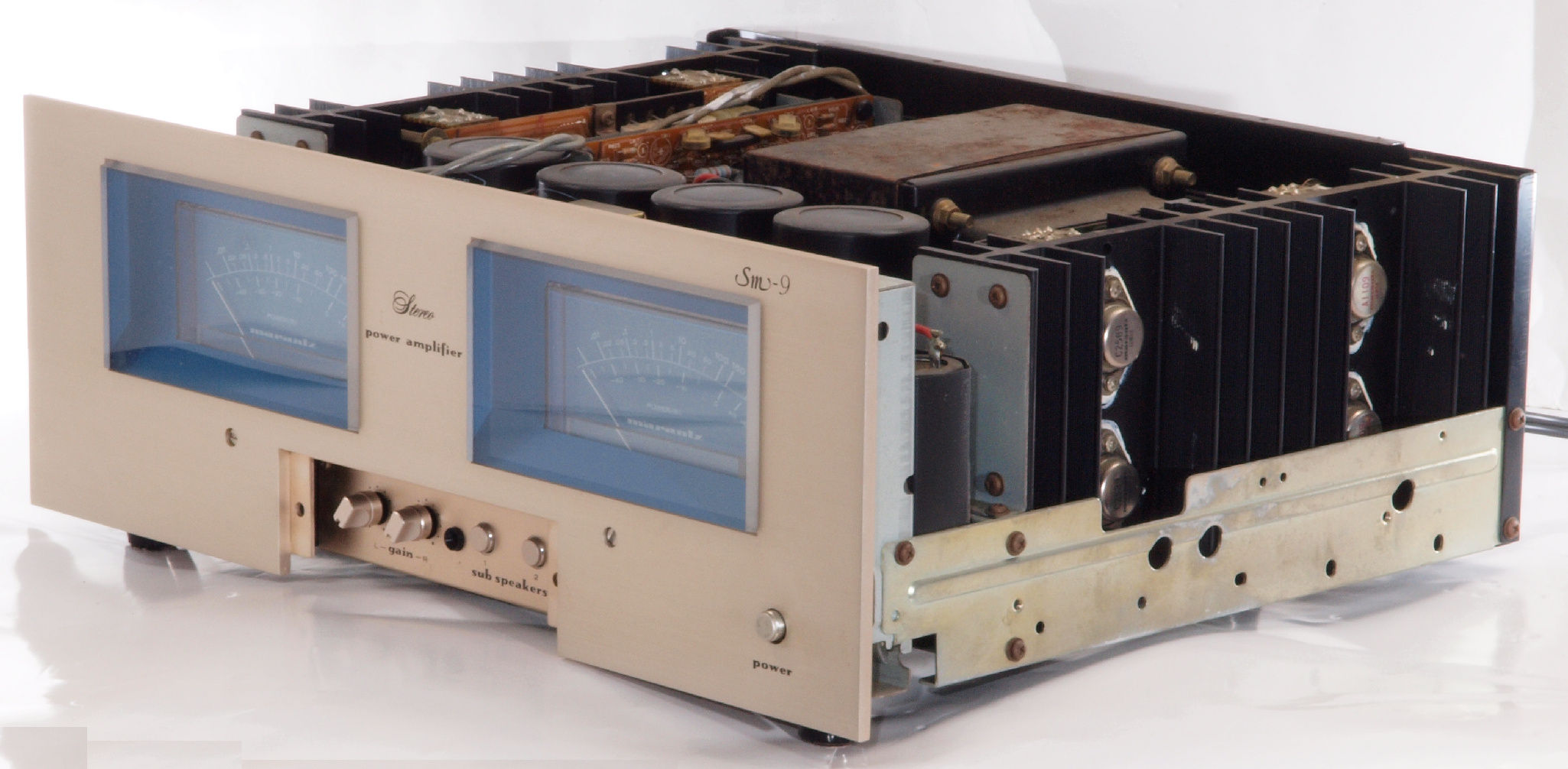

Ａ１２．　点検中　前右から見る

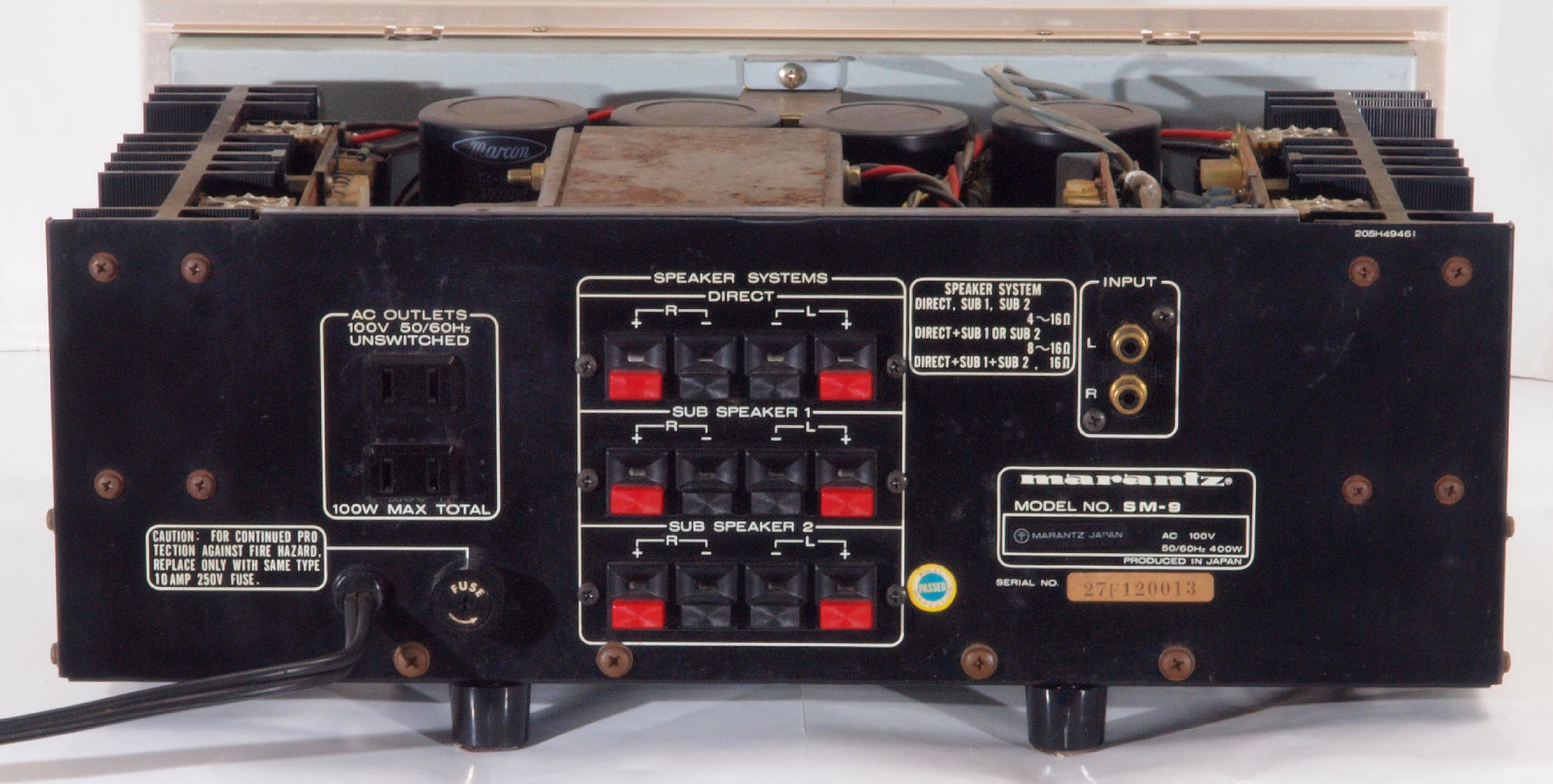

Ａ１３．　点検中　後から見る

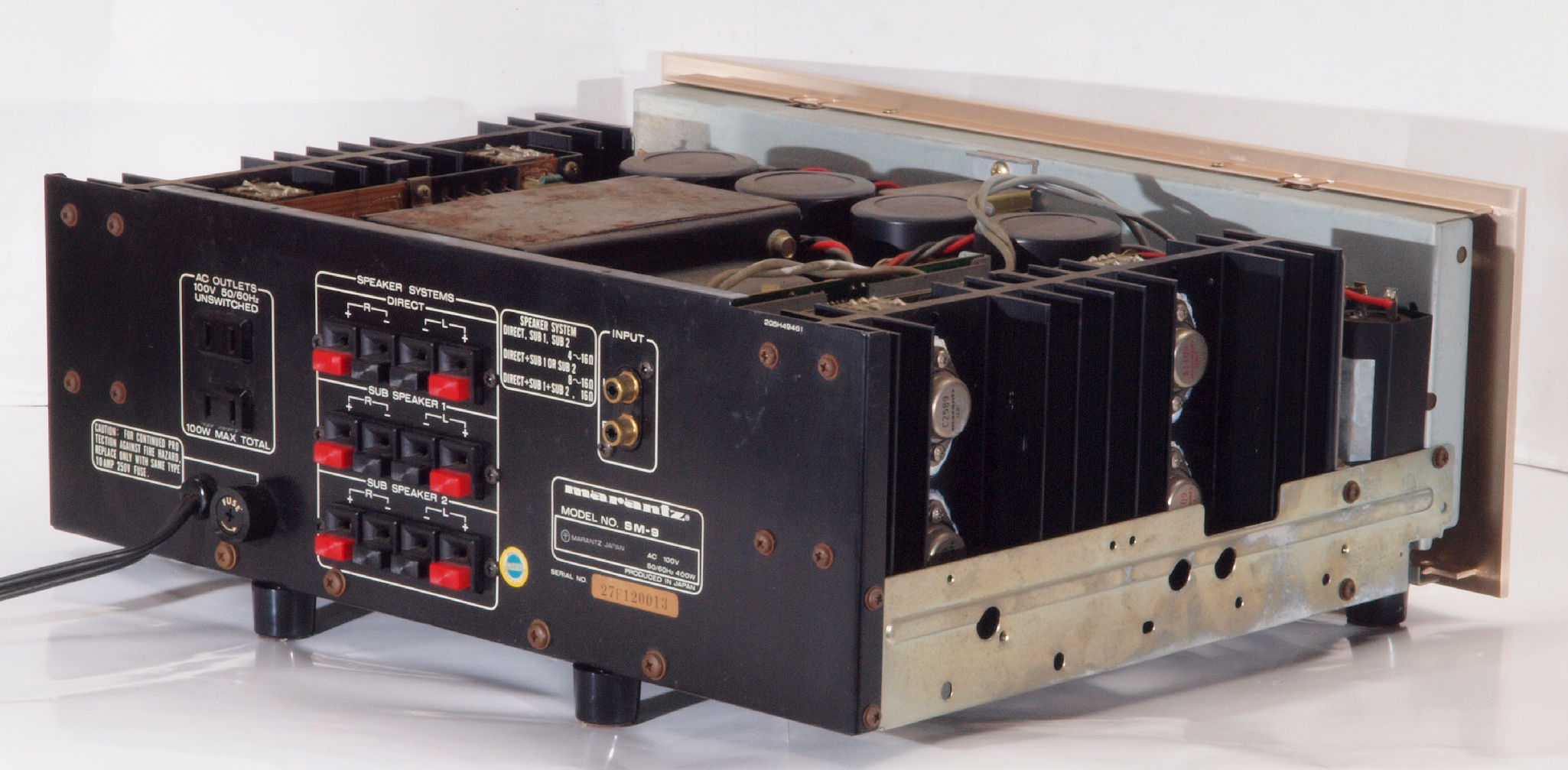

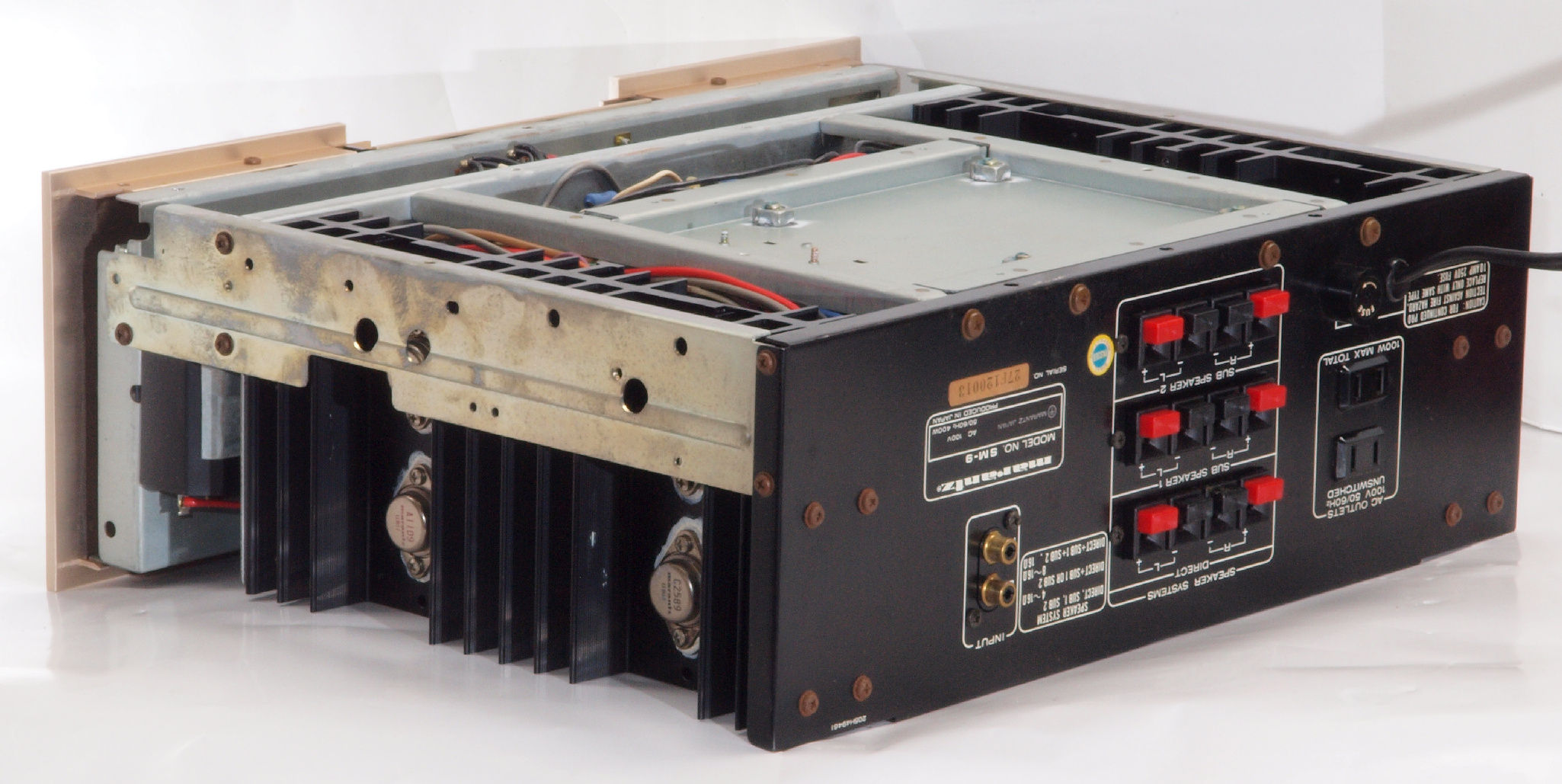

Ａ１４．　点検中　後左から見る

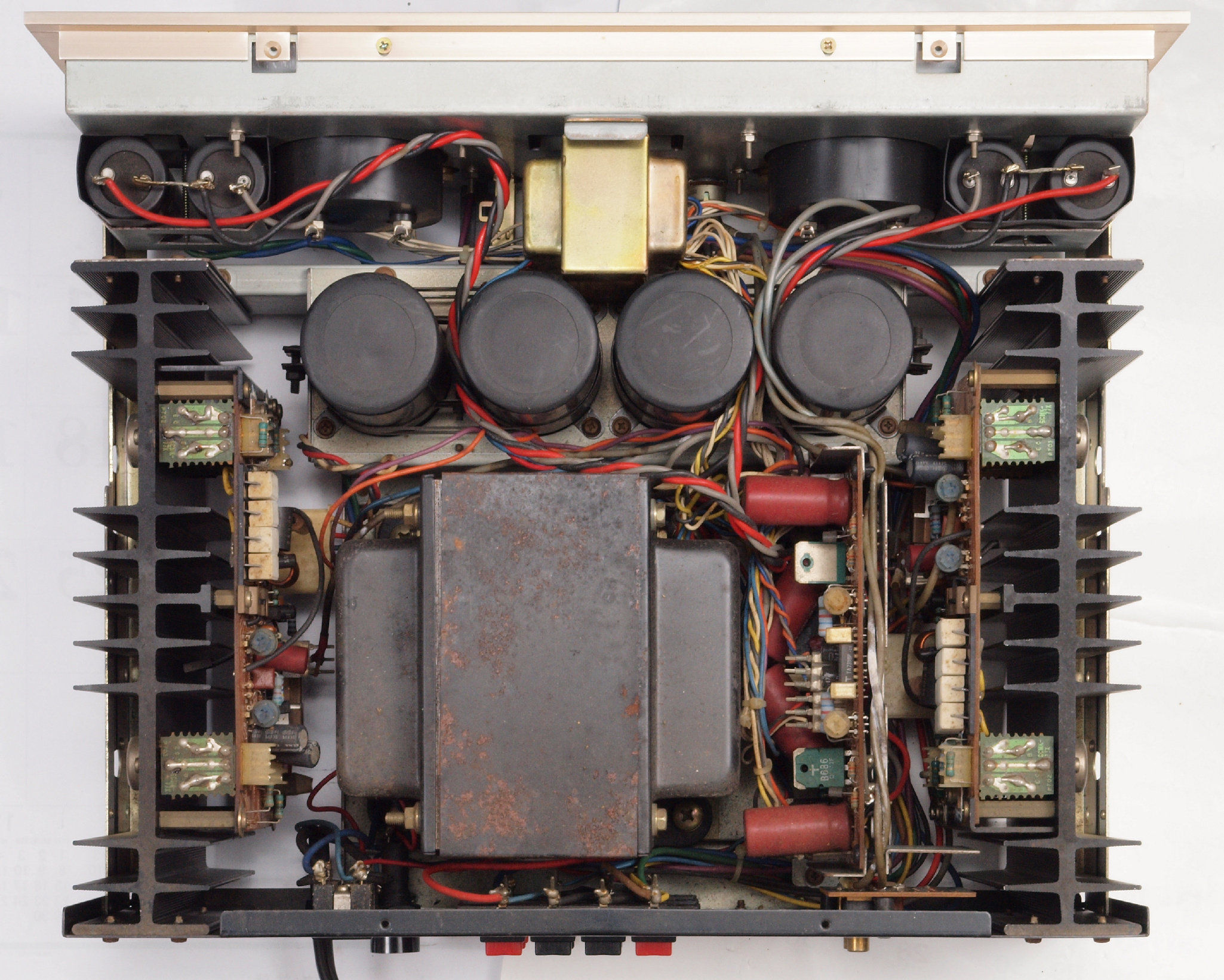

Ａ１５．　点検中　上から見る

Ａ２１．　点検中　下前から見る

Ａ２２．　点検中　下前左から見る

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下後右から見る

Ａ２５．　点検中　下から見る

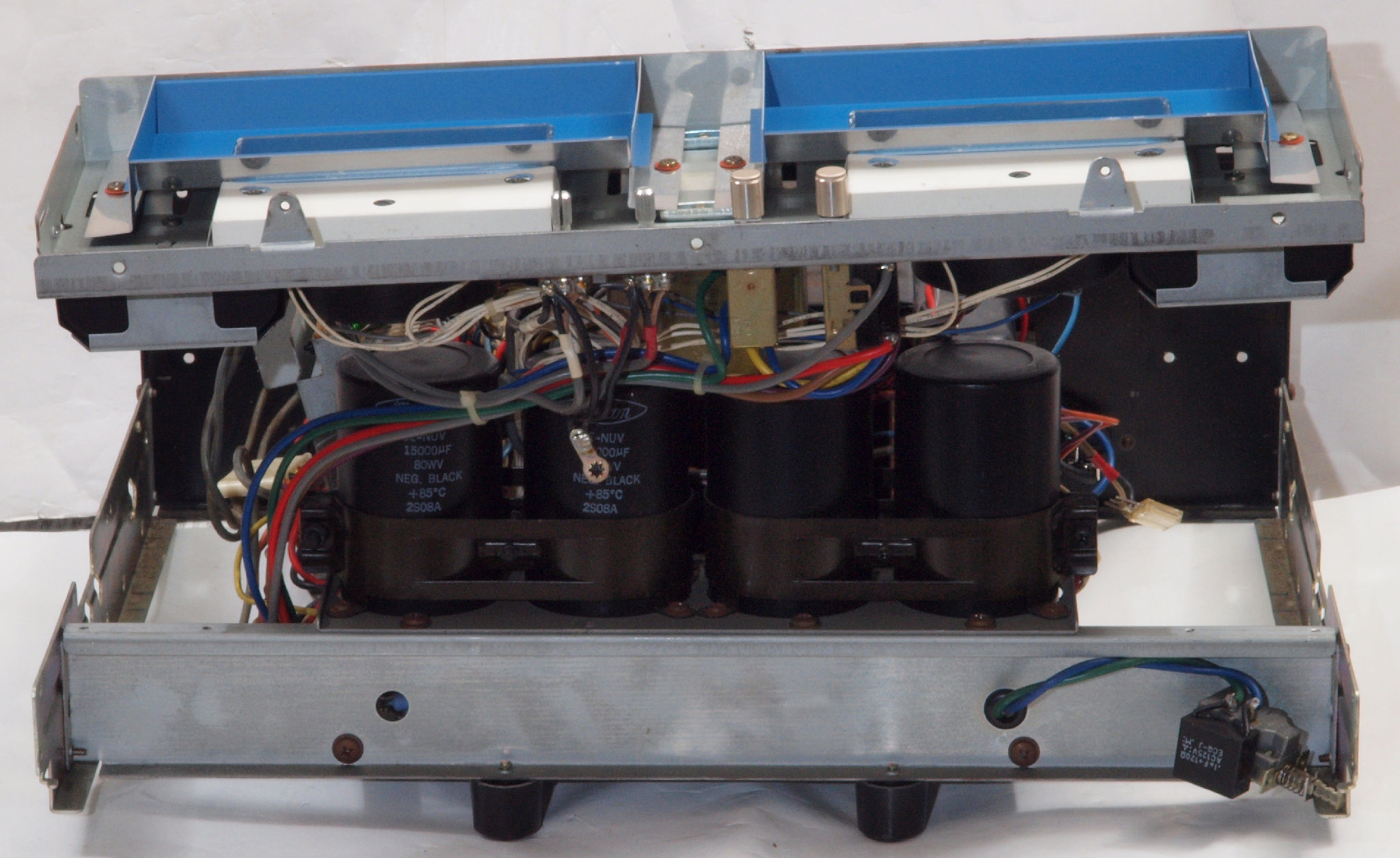

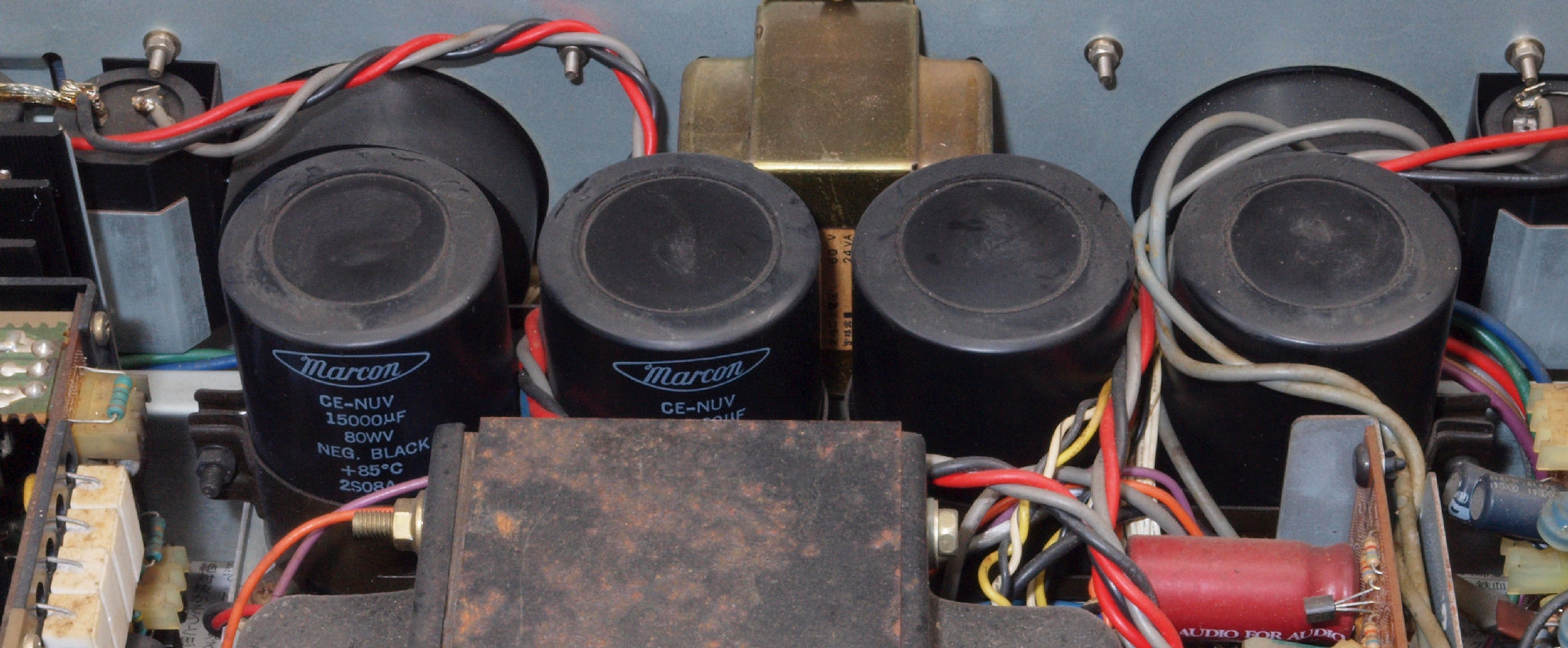

Ａ３１．　点検中　電源ブロック電解コンデンサー見る。　頭のビニールは膨らんでいない。

Ａ３２．　点検中　電源ブロック電解コンデンサーを下から見る。　右３本に液漏れらしき跡が見られる。

Ａ４１．　点検中　電源コード取り付け。

Ａ４２．　点検中　電源コード取り付け。　３Pインレットに交換可能。

Ａ５１．　点検中　入力ＲＣＡ端子。

Ａ５２．　点検中　入力ＲＣＡ端子。　日本製削り出し電極製に交換可能。

Ａ６１．　点検中　Ｒ側終段ＴＲ（トランジスター）。　短絡し、全滅です。

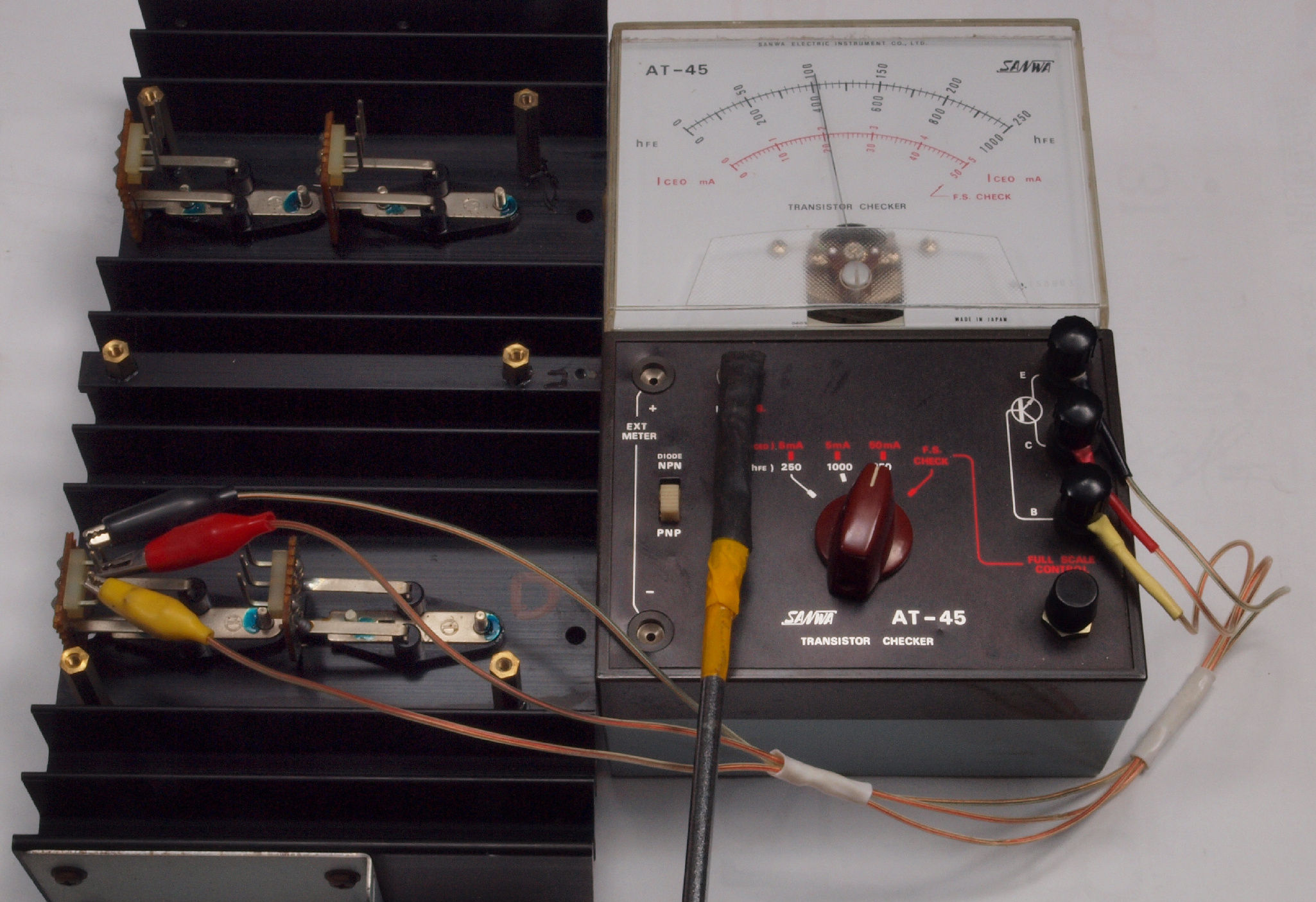

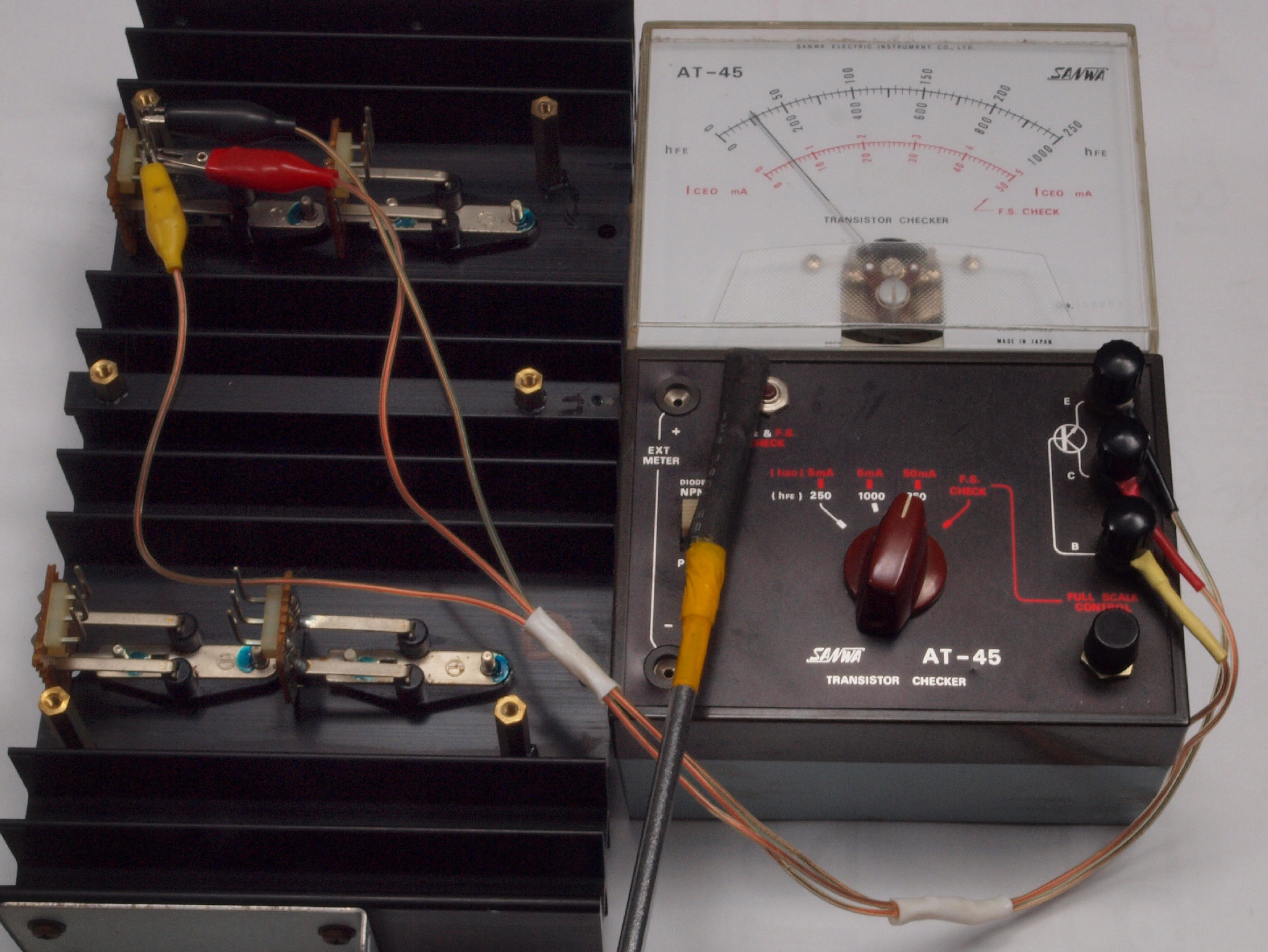

Ａ７１．　点検中　L側終段ＴＲ（トランジスター）の測定。 上２ＳＣ２５８９測定、ＩＣＥＯ＝５０ｍＡで測定。Ｈｆｅ＝３８ 下２ＳＣ２５８９−２測定、ＩＣＥＯ＝５０ｍＡで測定。Ｈｆｅ＝２９ 上２ＳＡ１１０９測定、ＩＣＥＯ＝５０ｍＡで測定。Ｈｆｅ＝９２ 下２ＳＡ１１０９測定、ＩＣＥＯ＝５０ｍＡで測定。Ｈｆｅ＝１０４

Ａ７２．　点検中　Ｌ側終段ＴＲ（トランジスター）２ＳＣ２５８９測定、ＩＣＥＯ＝５０ｍＡで測定。Ｈｆｅ＝３８

Ａ７３．　点検中　Ｌ側終段ＴＲ（トランジスター）２ＳＣ２５８９−２測定、ＩＣＥＯ＝５０ｍＡで測定。Ｈｆｅ＝２９

Ａ７４．　点検中　Ｌ側終段ＴＲ（トランジスター）２ＳＡ１１０９測定、ＩＣＥＯ＝５０ｍＡで測定。Ｈｆｅ＝９２

Ａ７５．　点検中　Ｌ側終段ＴＲ（トランジスター）２ＳＡ１１０９測定、ＩＣＥＯ＝５０ｍＡで測定。Ｈｆｅ＝１０４

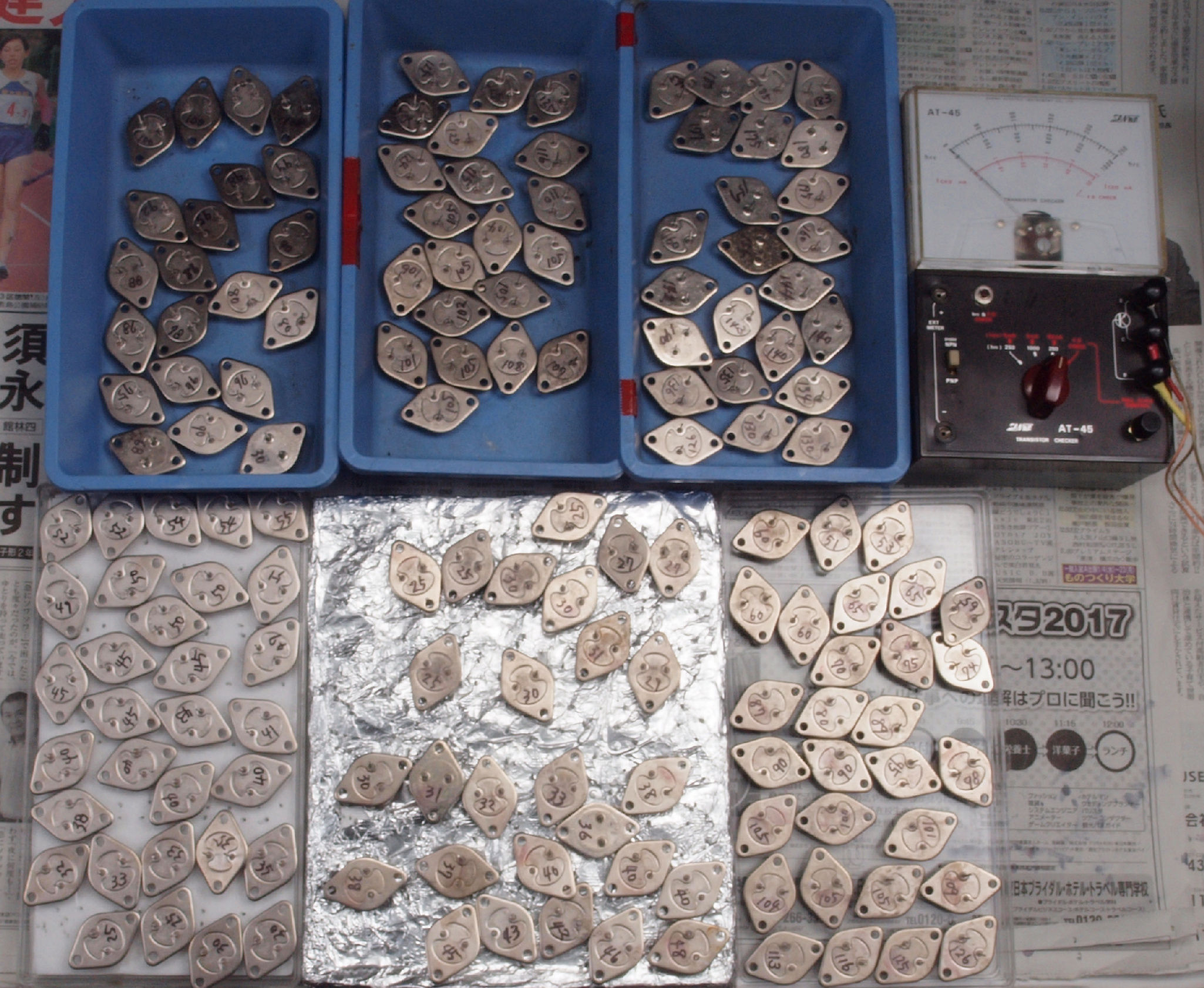

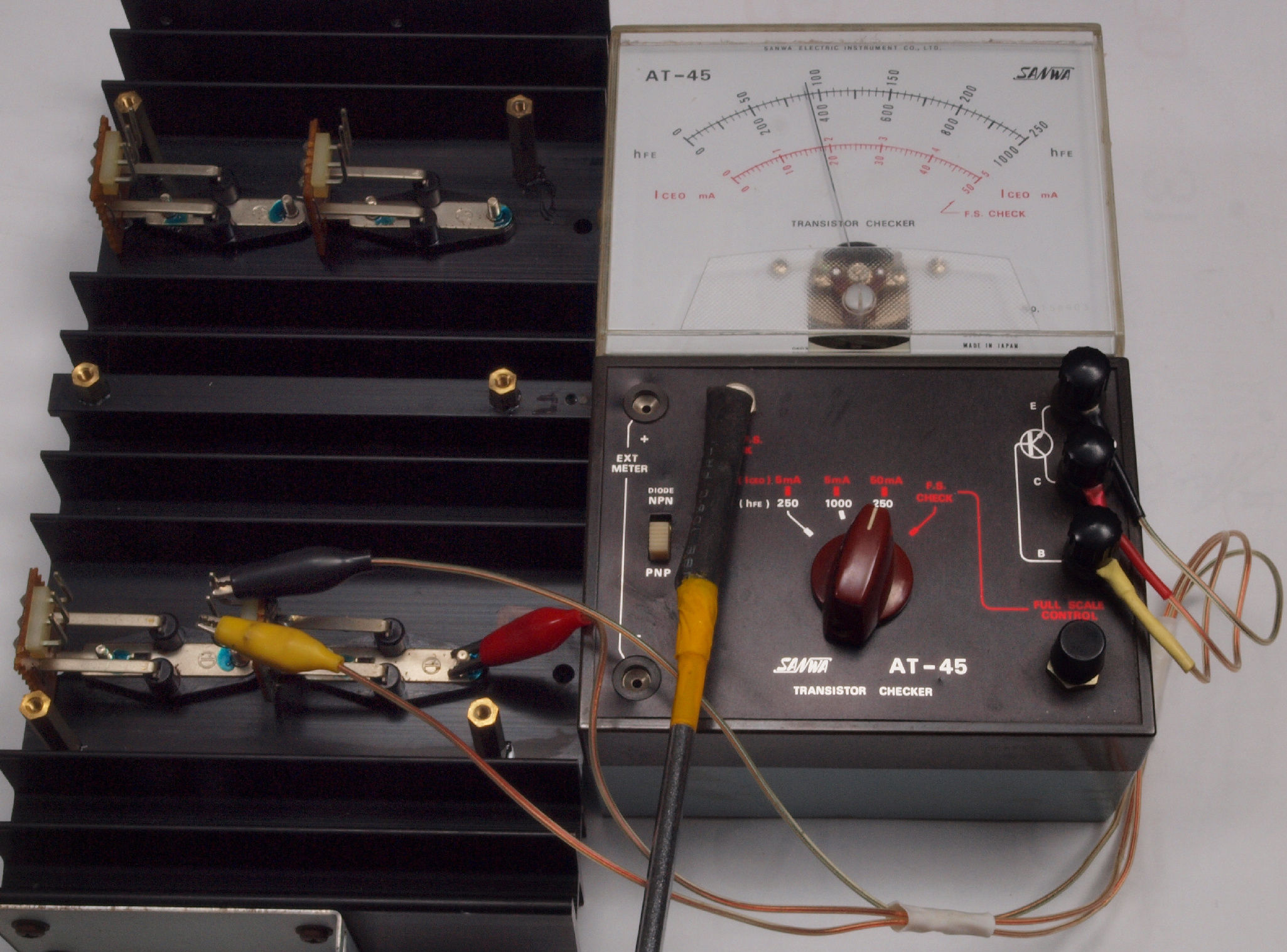

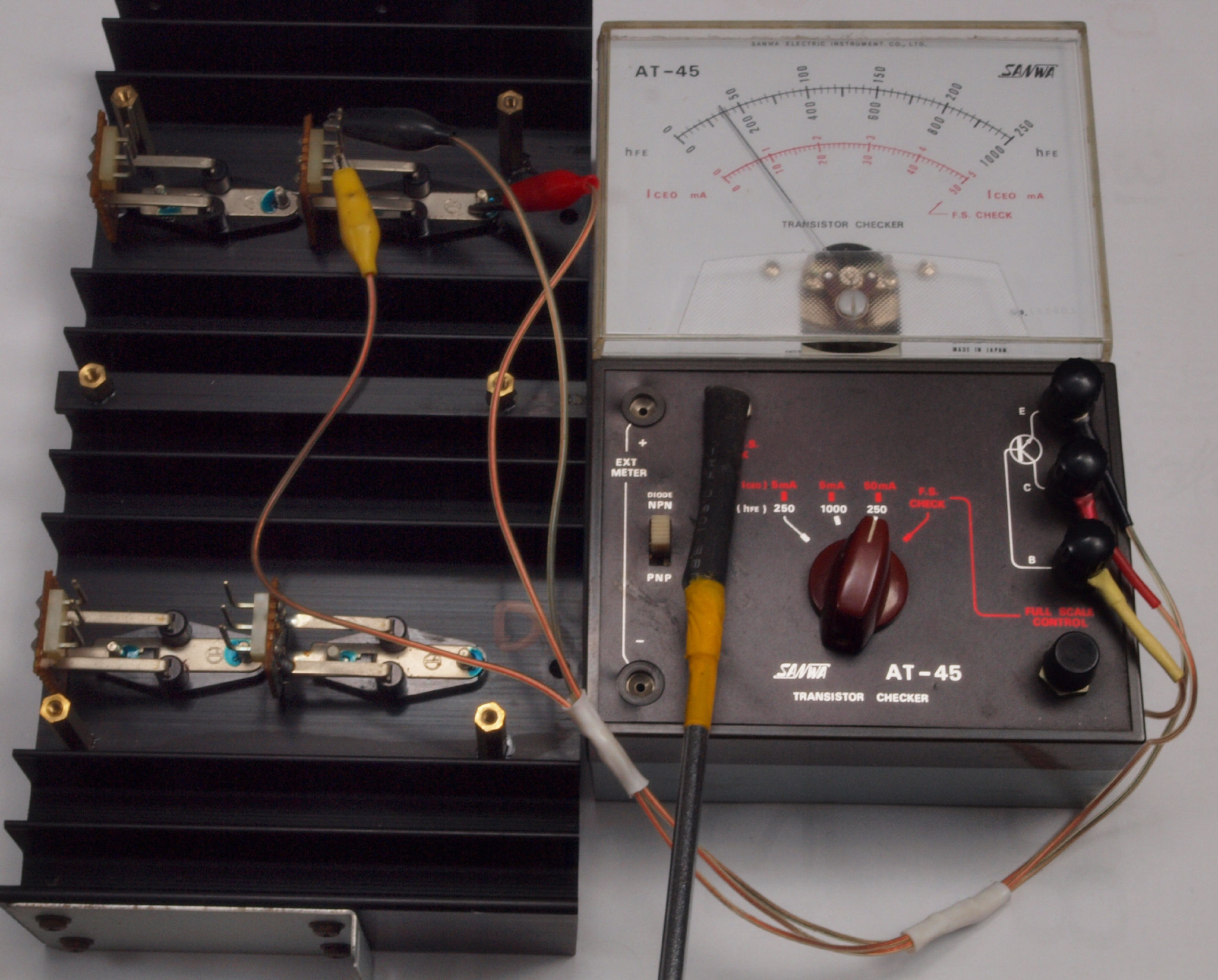

Ａ８１．　点検中　交換する終段ＴＲ（トランジスター）の選別中。

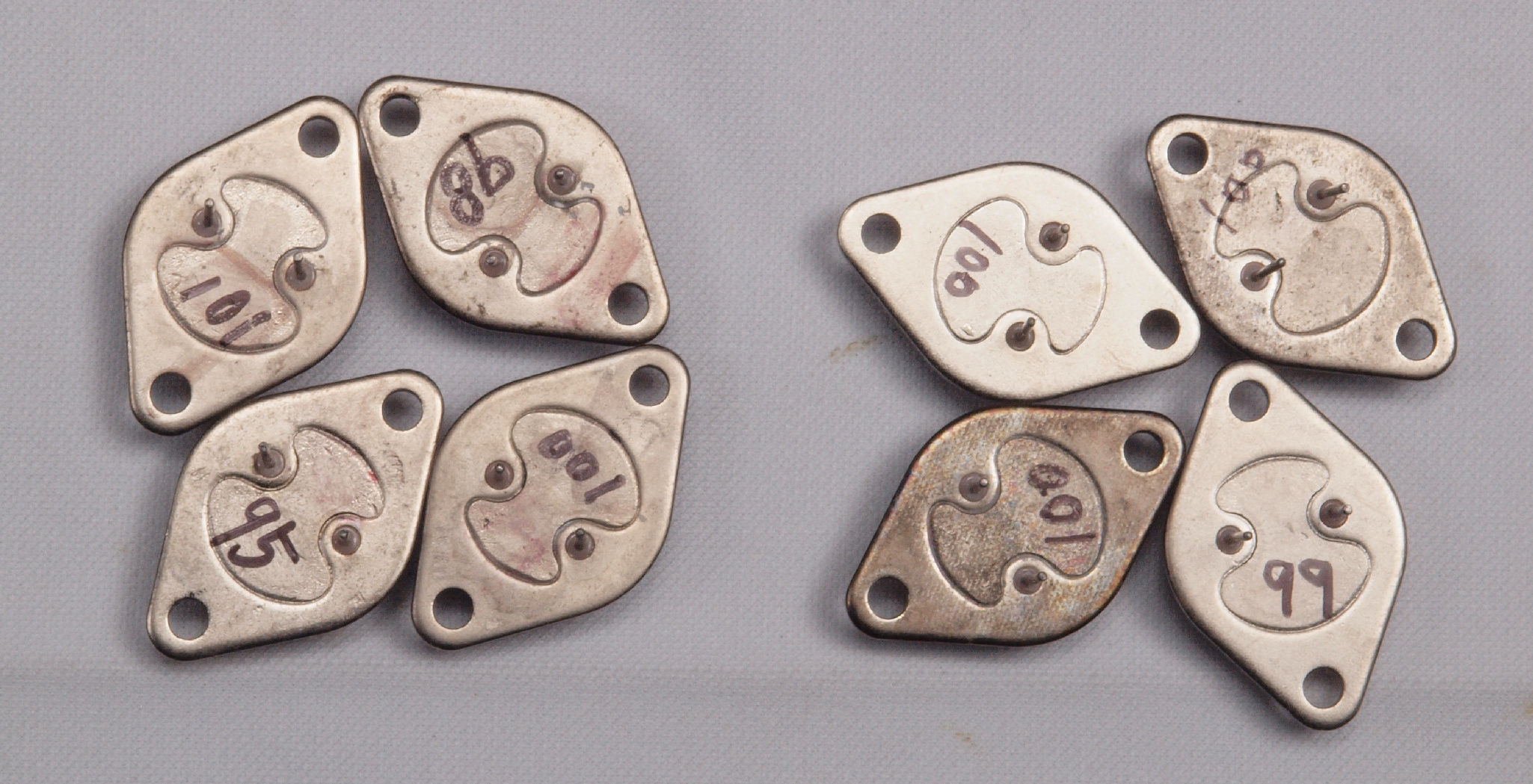

Ａ８２．　点検中　選別し、選んだ交換する終段ＴＲ（トランジスター）。

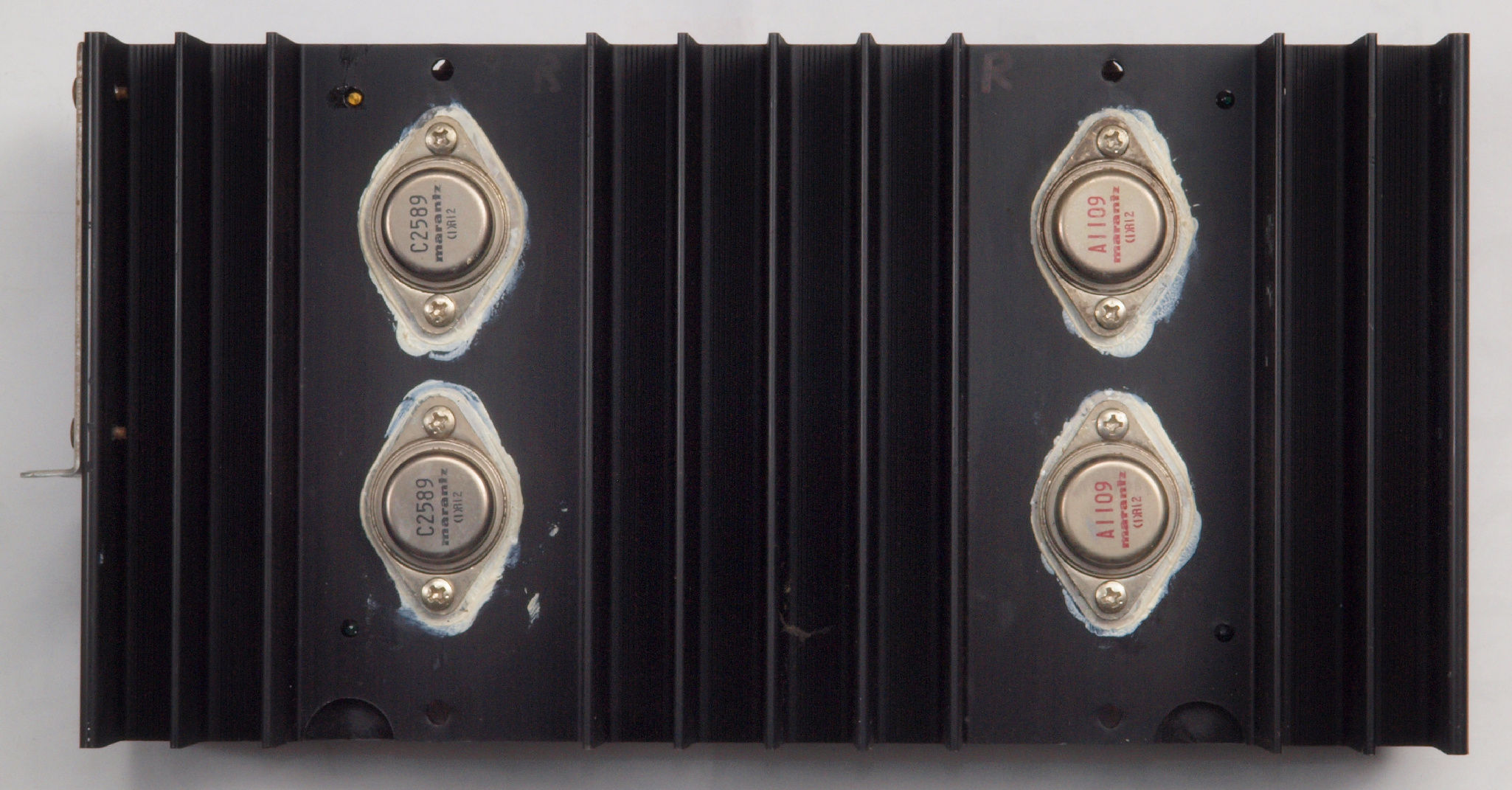

Ｃ．　修理状況。画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　修理前　Ｒ側終段ブロック。　短絡し、全滅です。

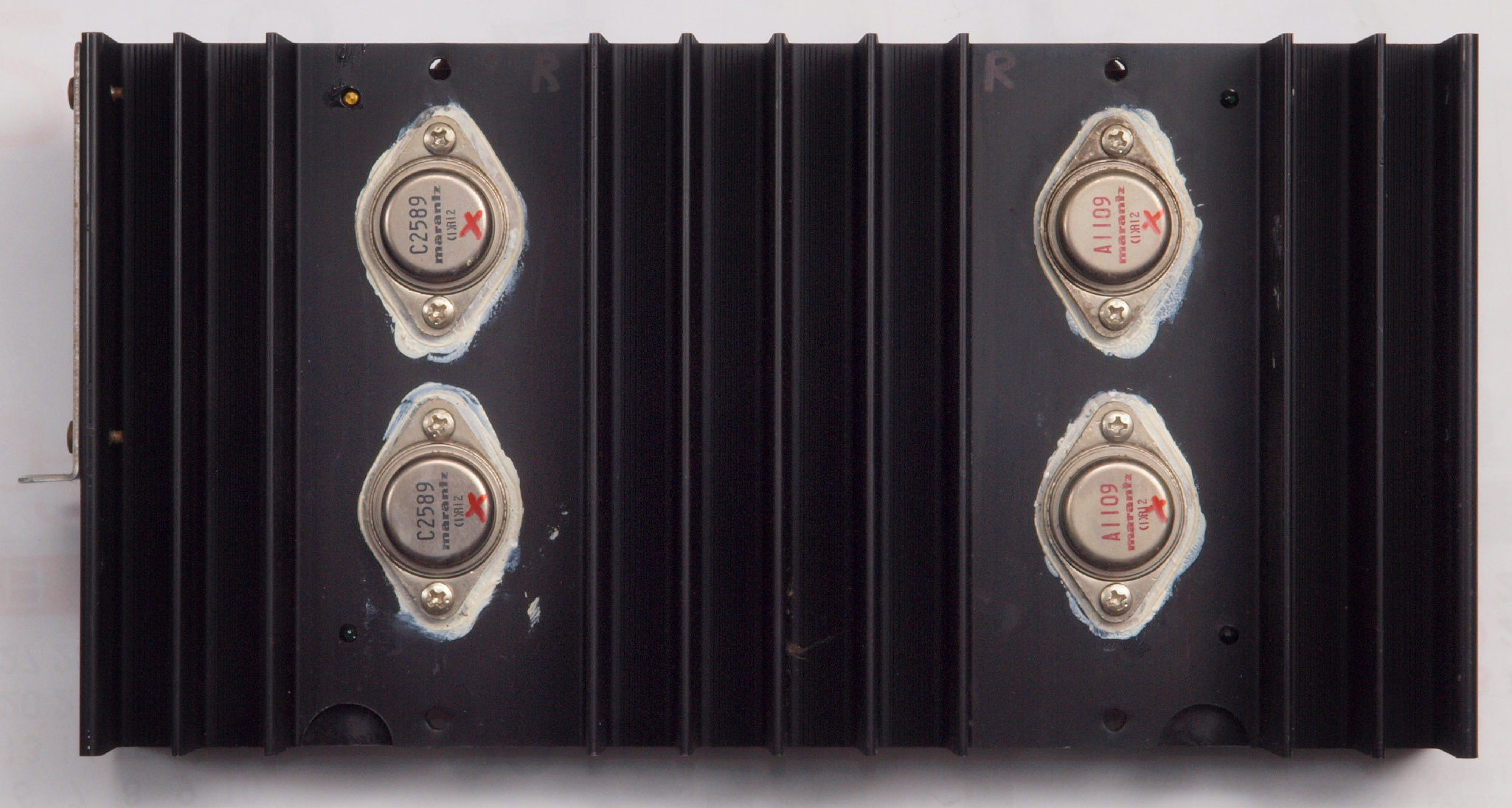

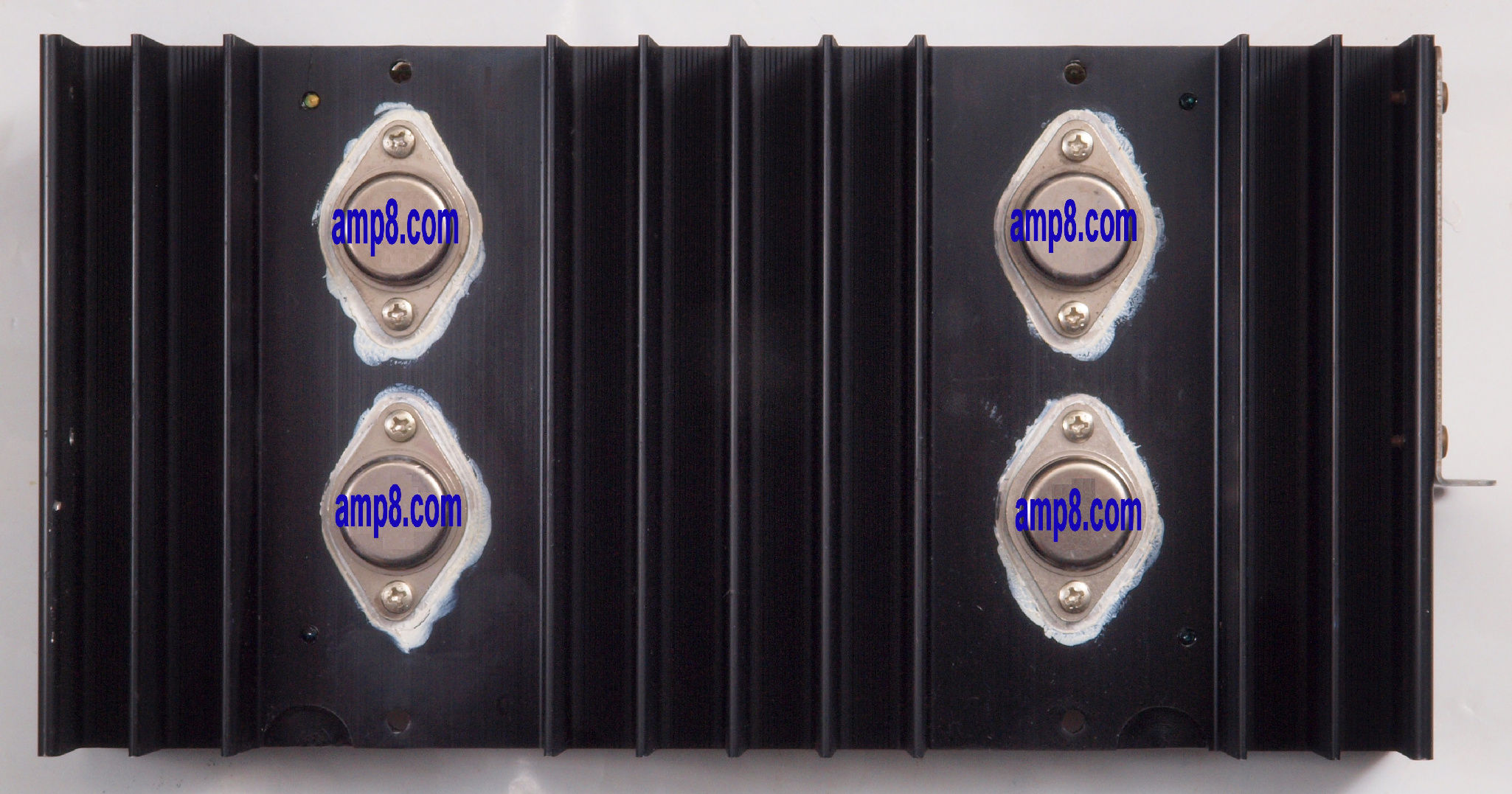

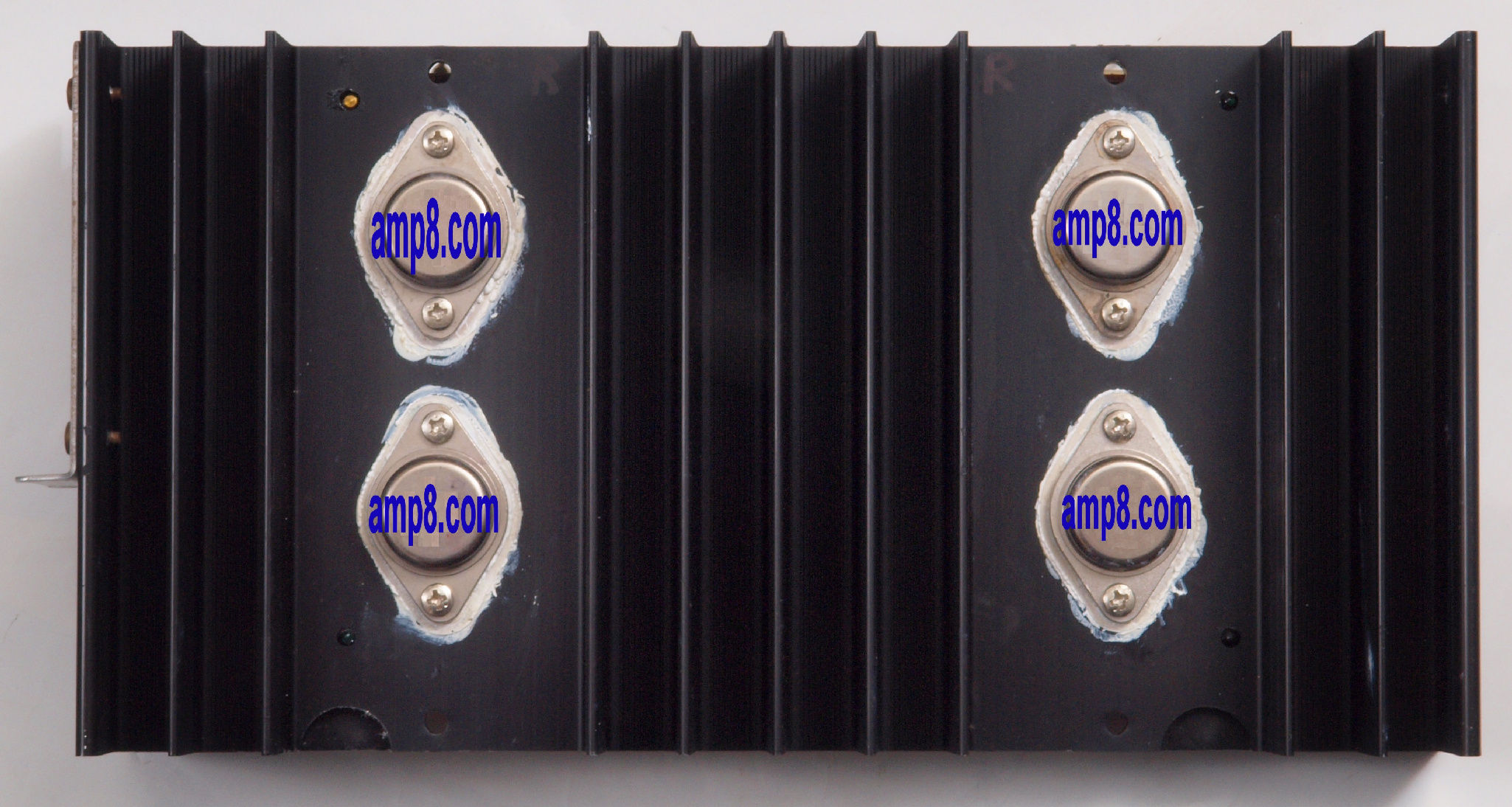

Ｃ１２．　修理後　Ｒ側終段ブロック。　ＴＲ（トランジスター）４個交換。

Ｃ１３．　修理前　Ｒ側終段ブロック裏

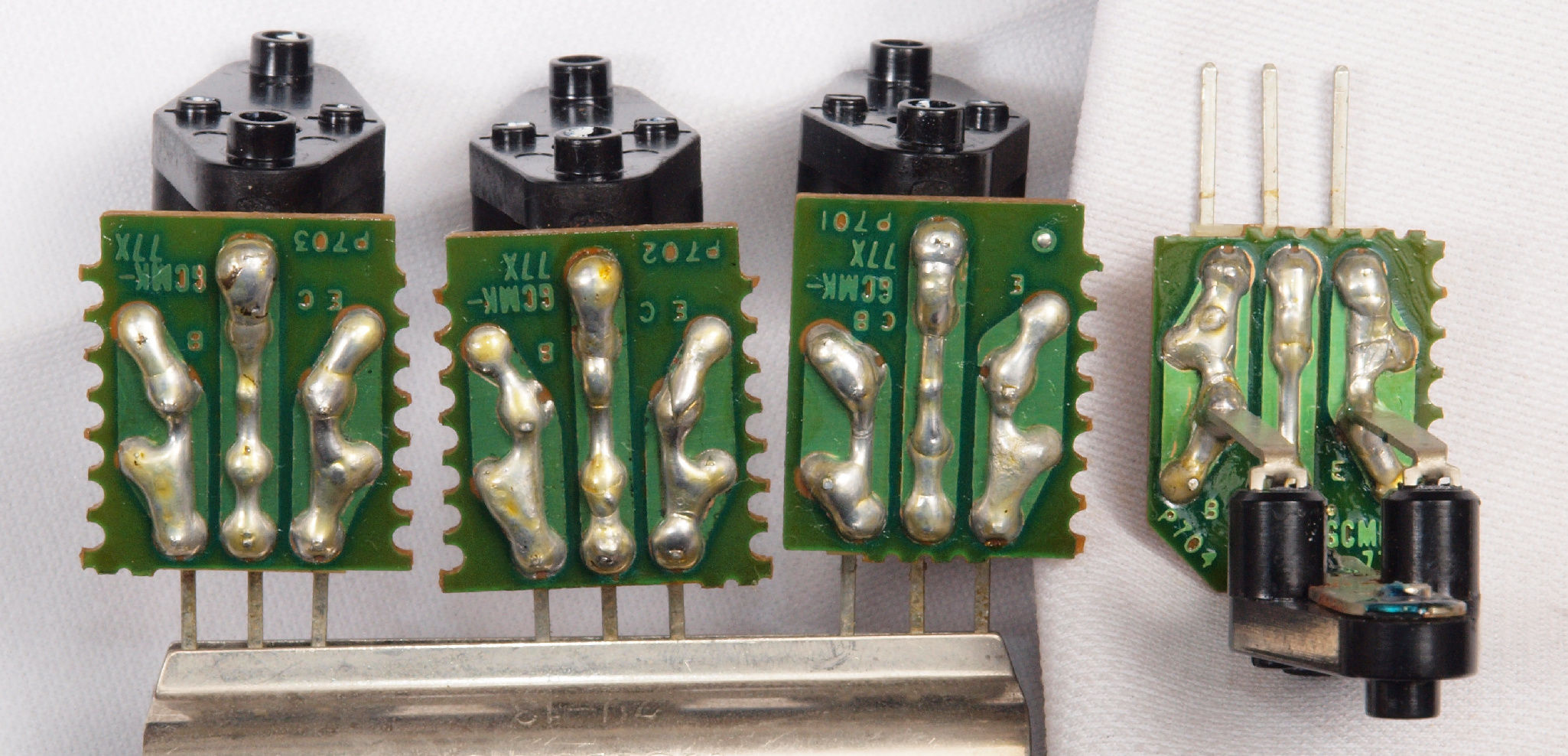

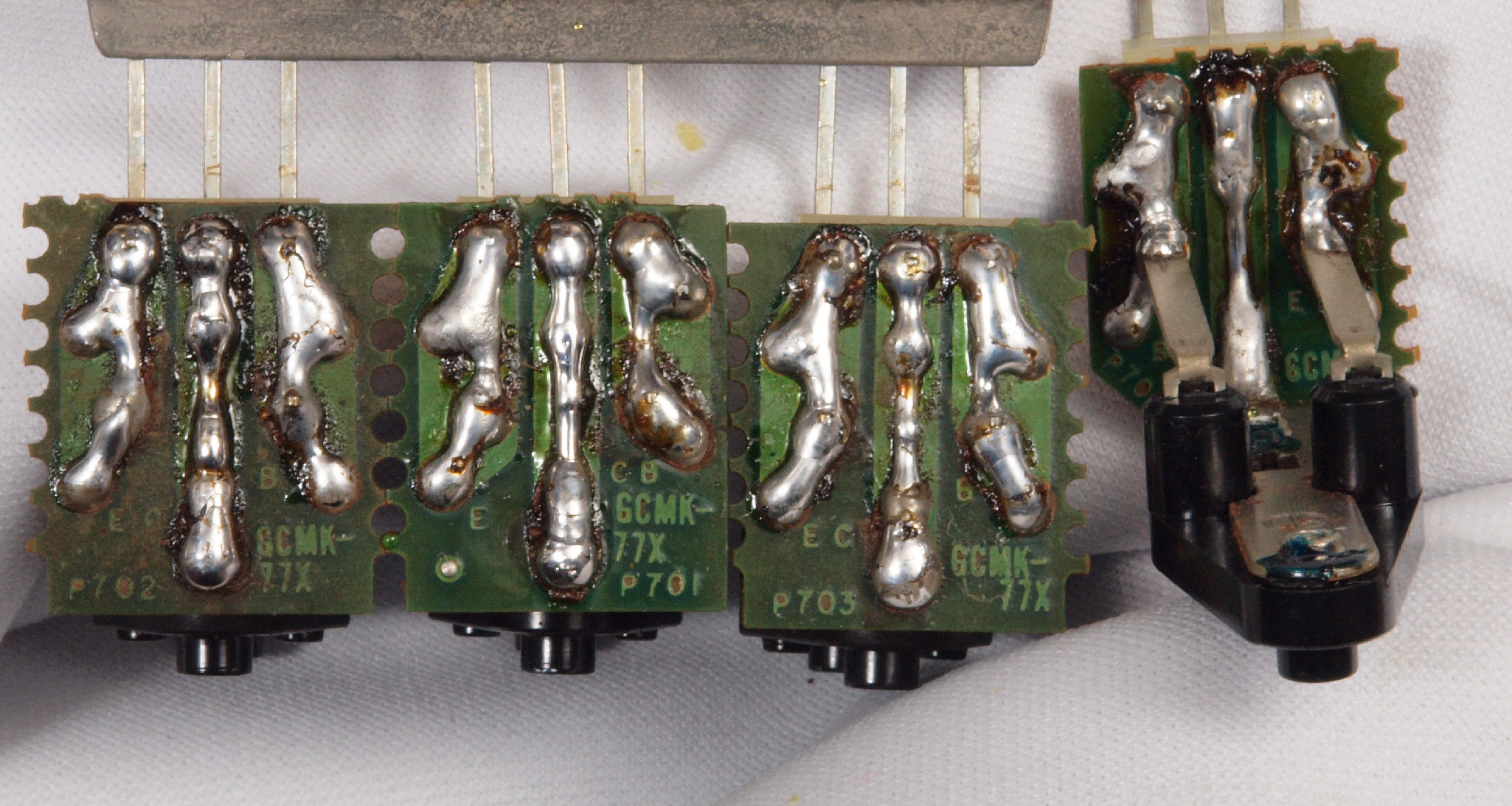

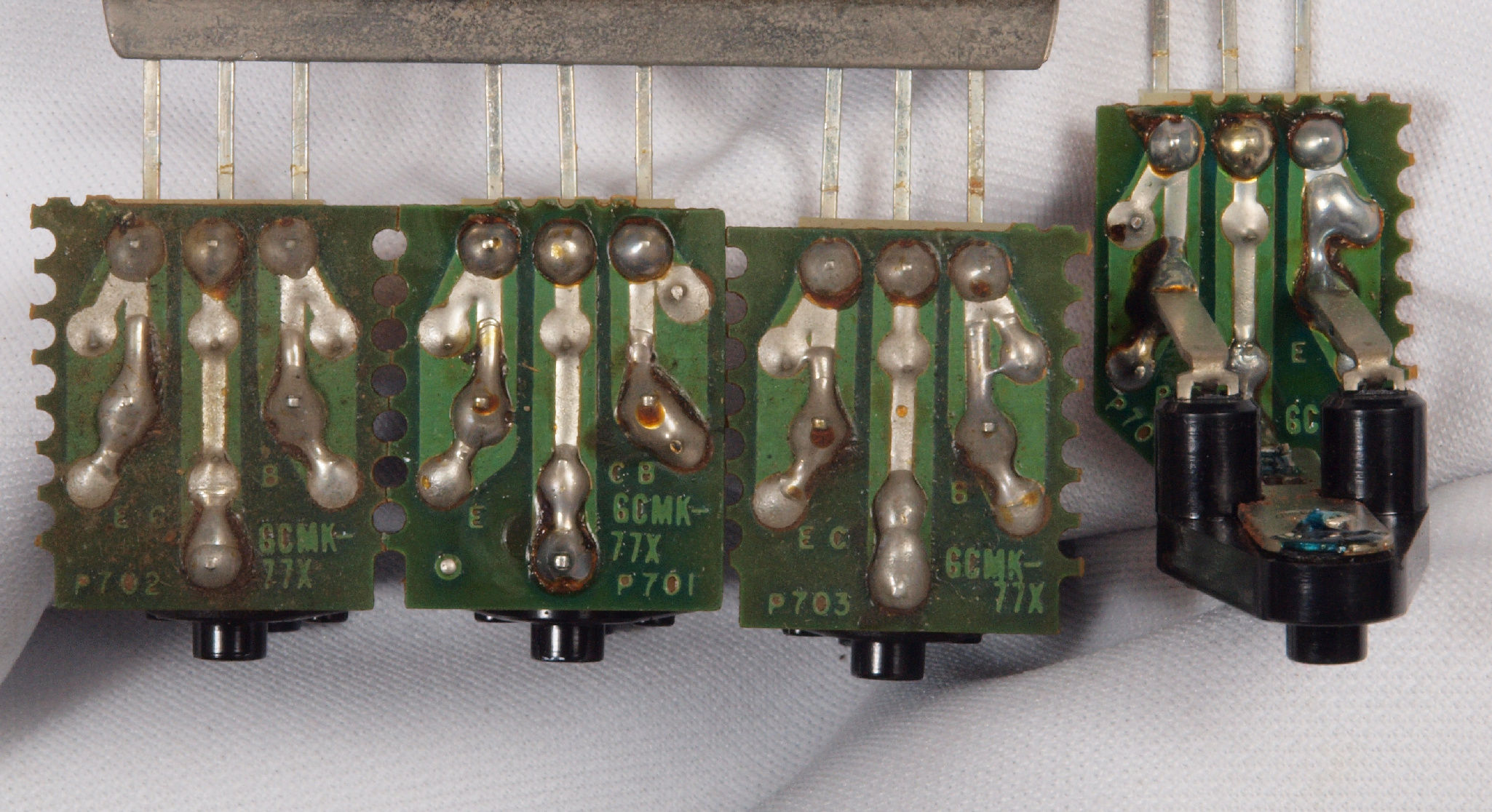

Ｃ１４．　修理中　Ｒ側終段ブロック裏、ＴＲ（トランジスター）取り付け基板。

Ｃ１５．　（半田補正）後　Ｒ側終段ブロック裏、ＴＲ（トランジスター）取り付け基板。全ての半田をやり修す。

Ｃ１６．　完成Ｒ側終段ブロック裏、ＴＲ（トランジスター）取り付け基板。 余分なフラックスを落として、コート液を塗る。

Ｃ１７．　修理後　Ｒ側終段ブロック裏

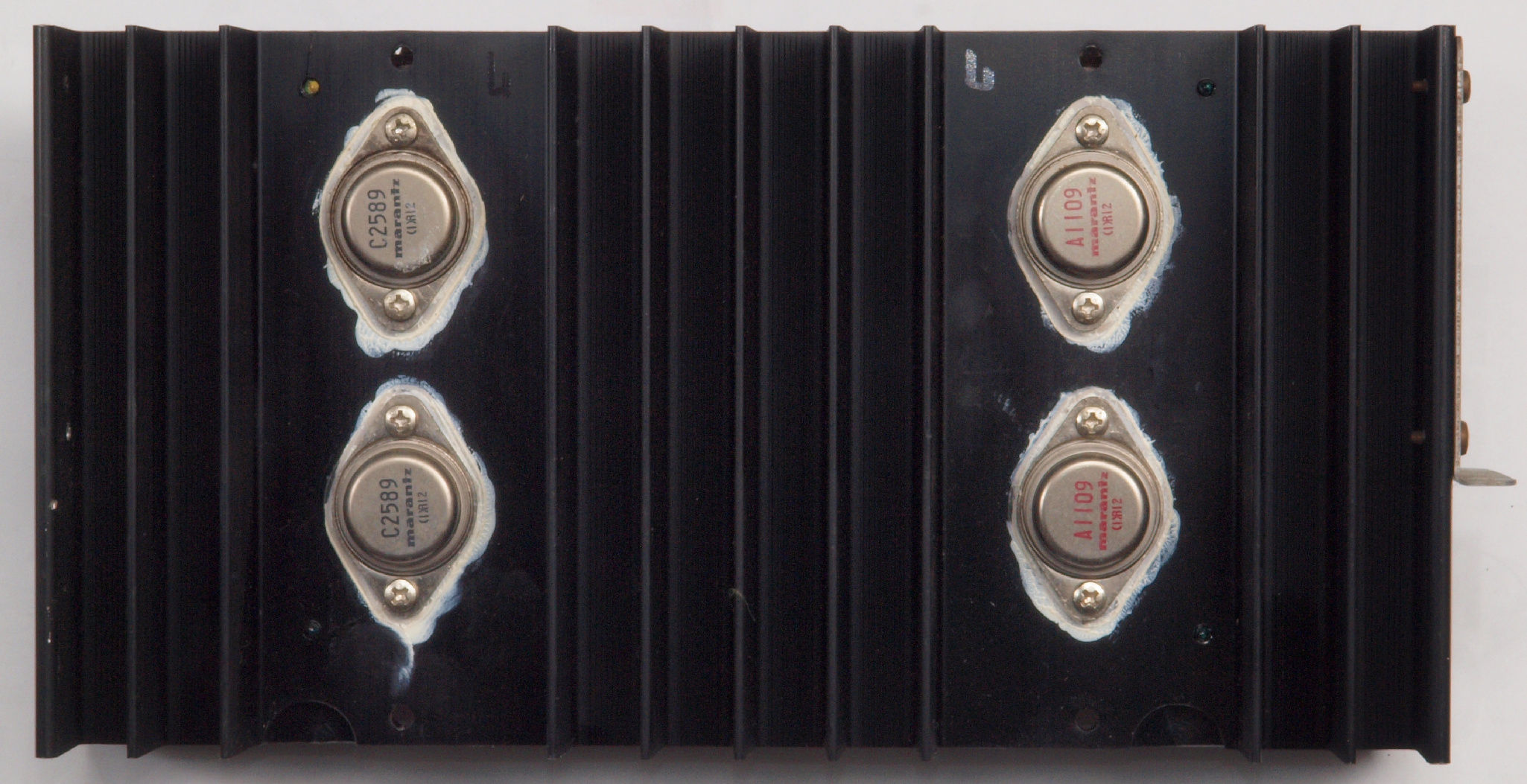

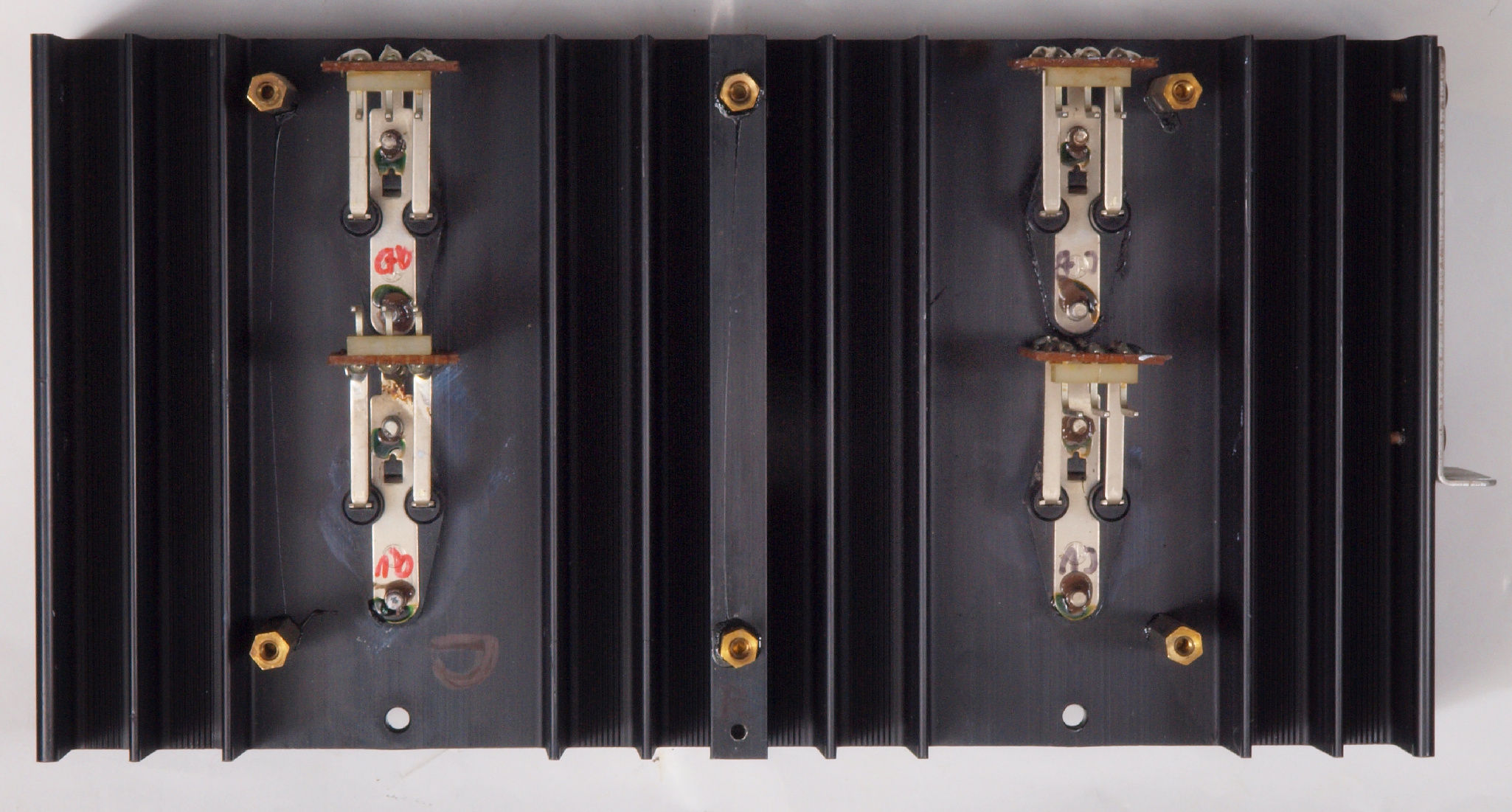

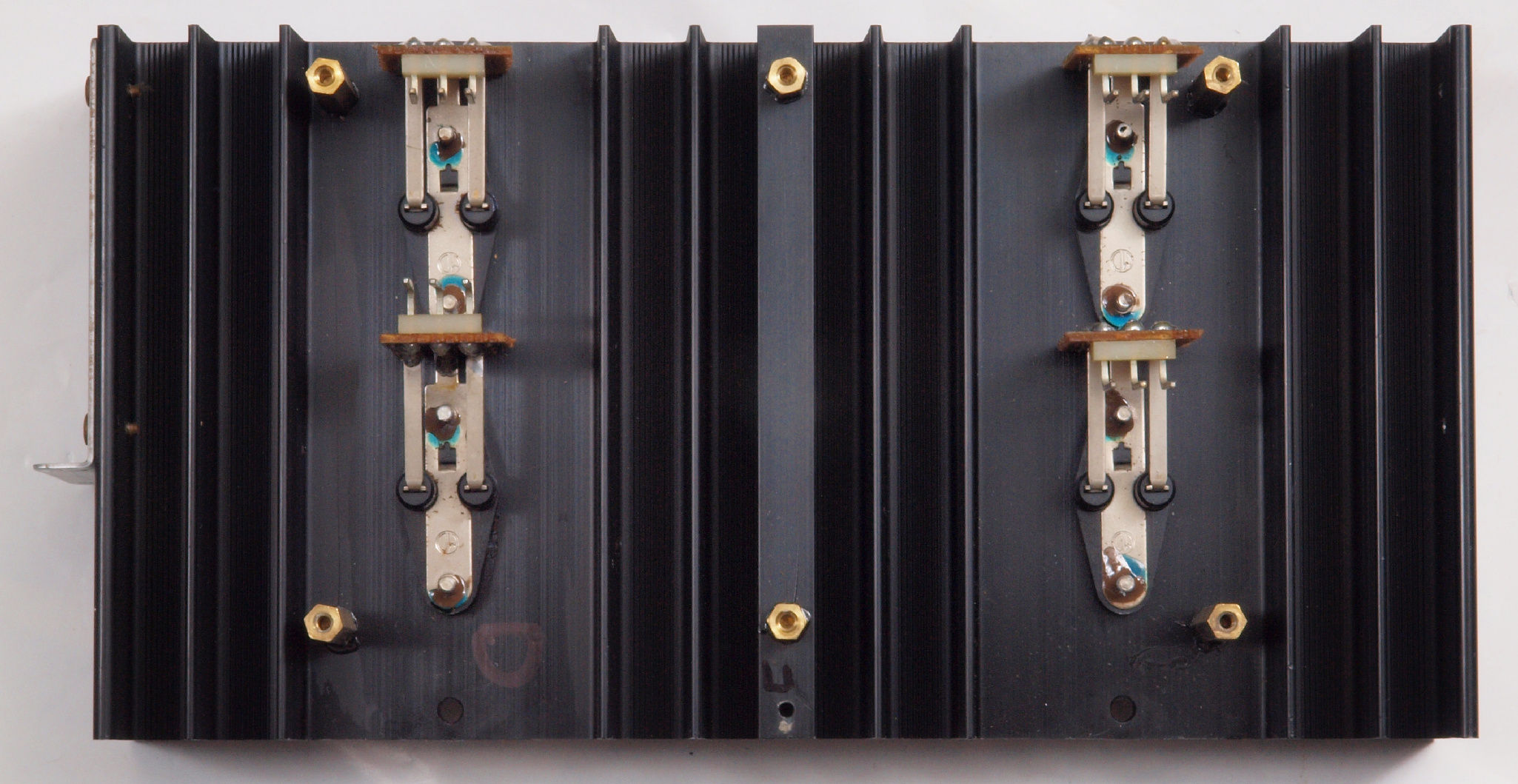

Ｃ１８．　修理前　Ｒ側終段放熱器裏。

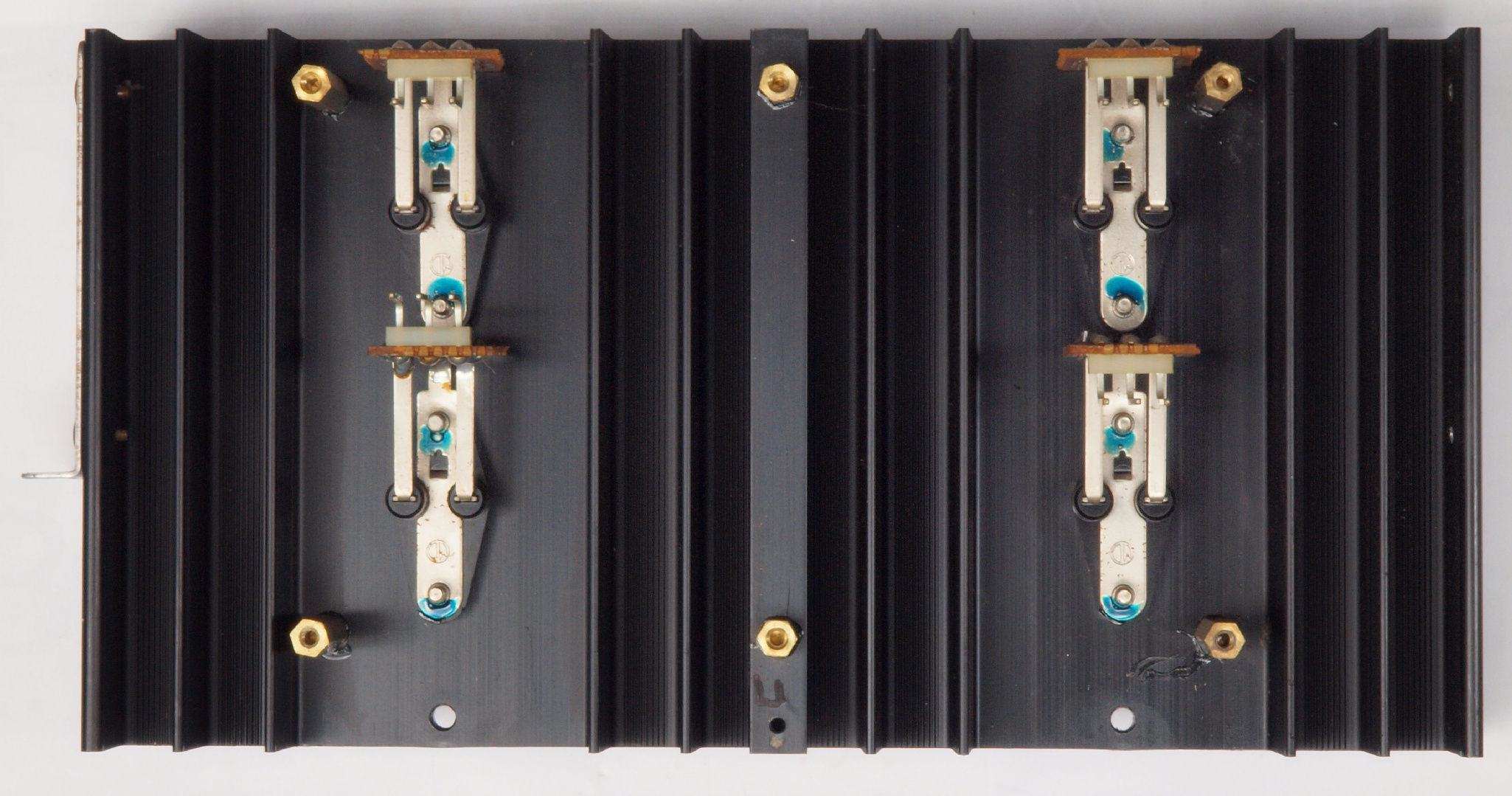

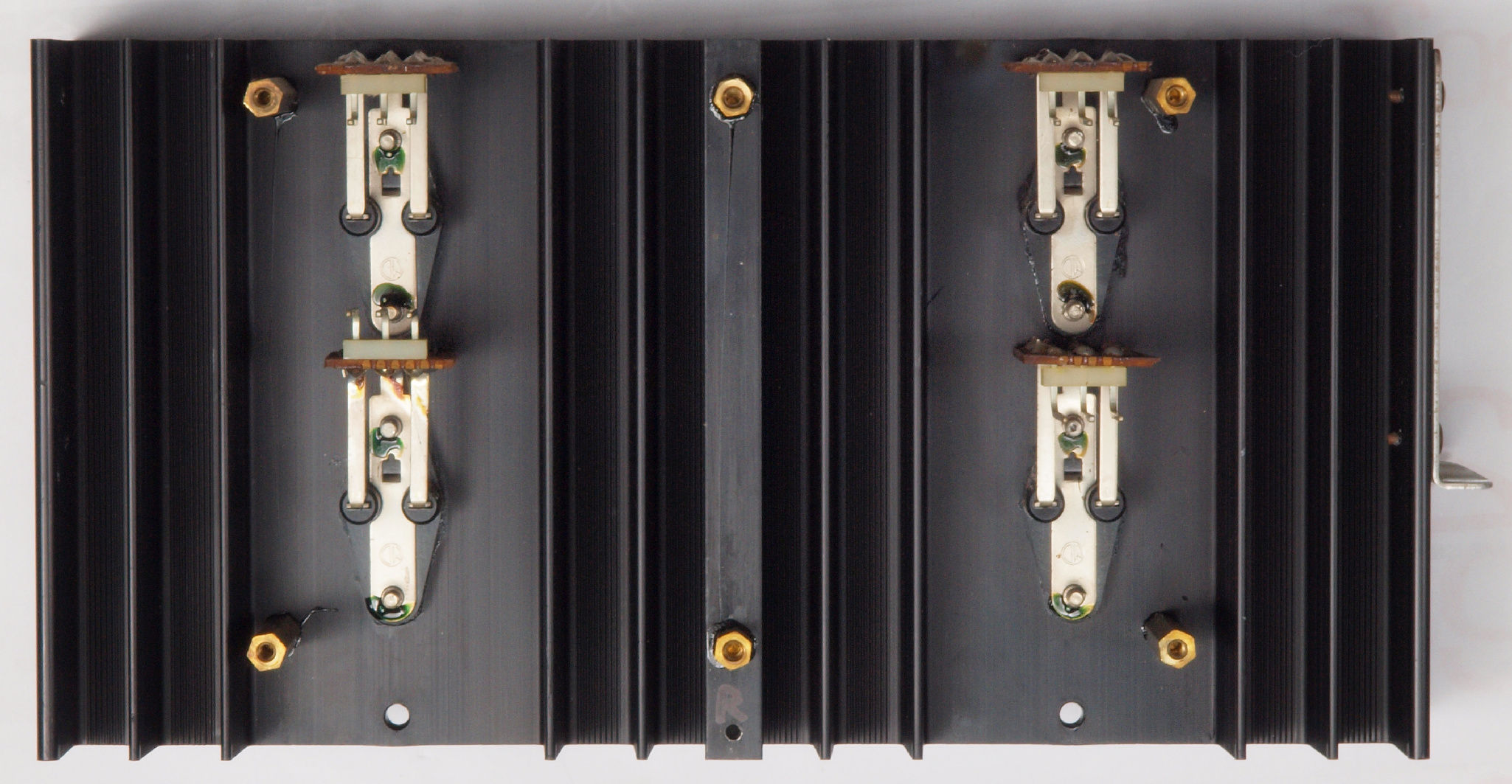

Ｃ１９．　修理後　Ｒ側終段放熱器裏。

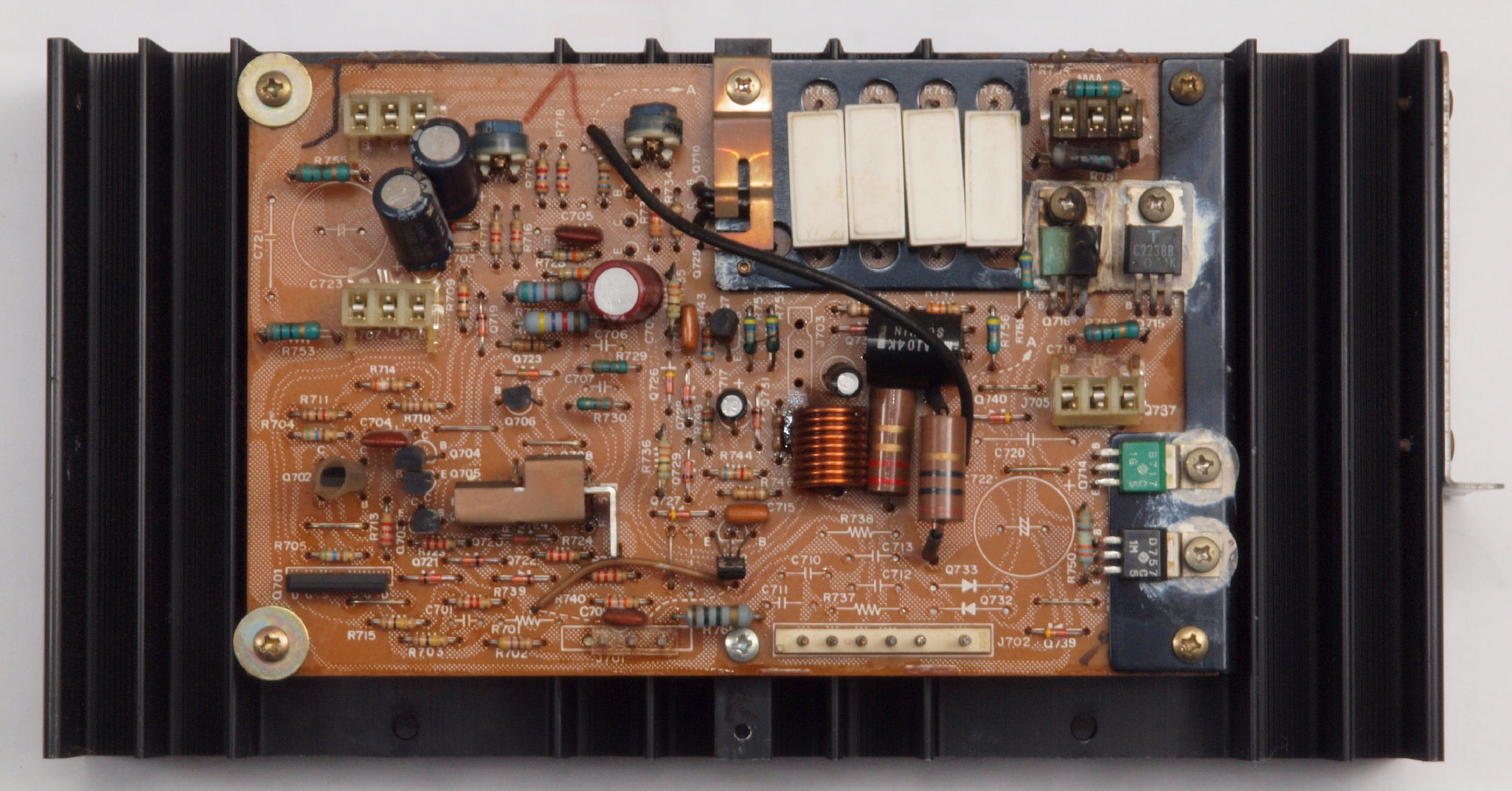

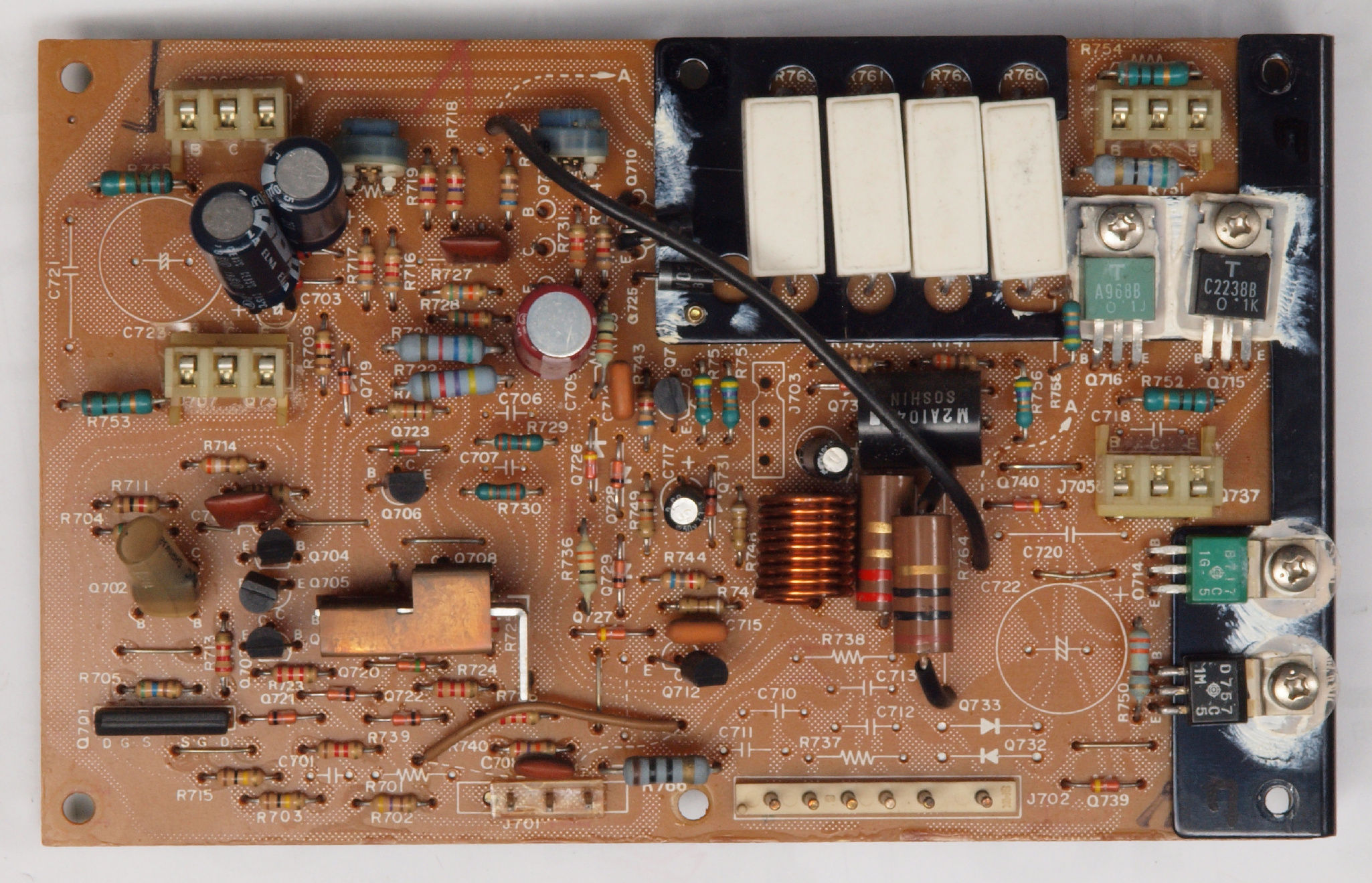

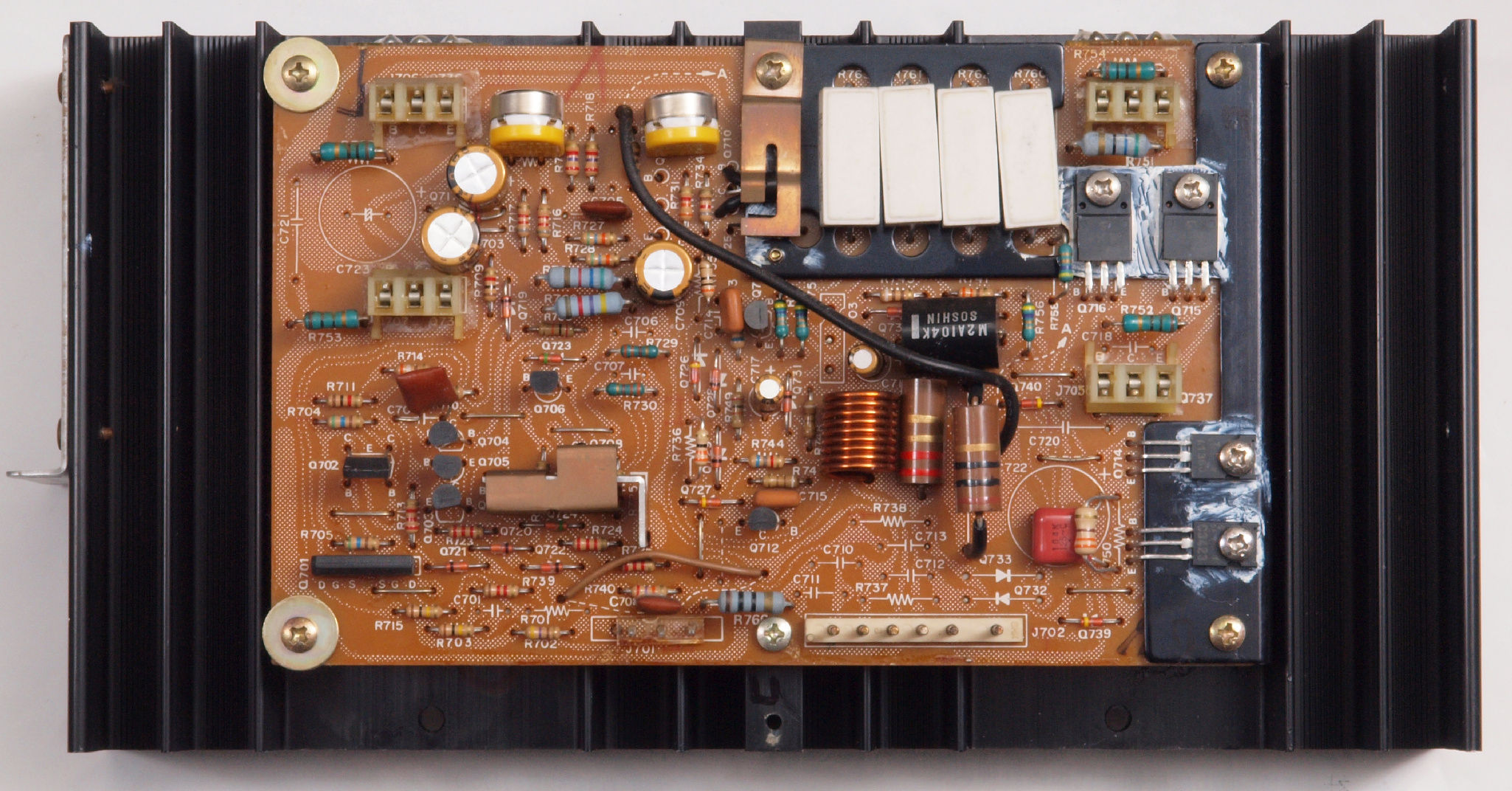

Ｃ２１．　修理前　Ｒ側終段基板

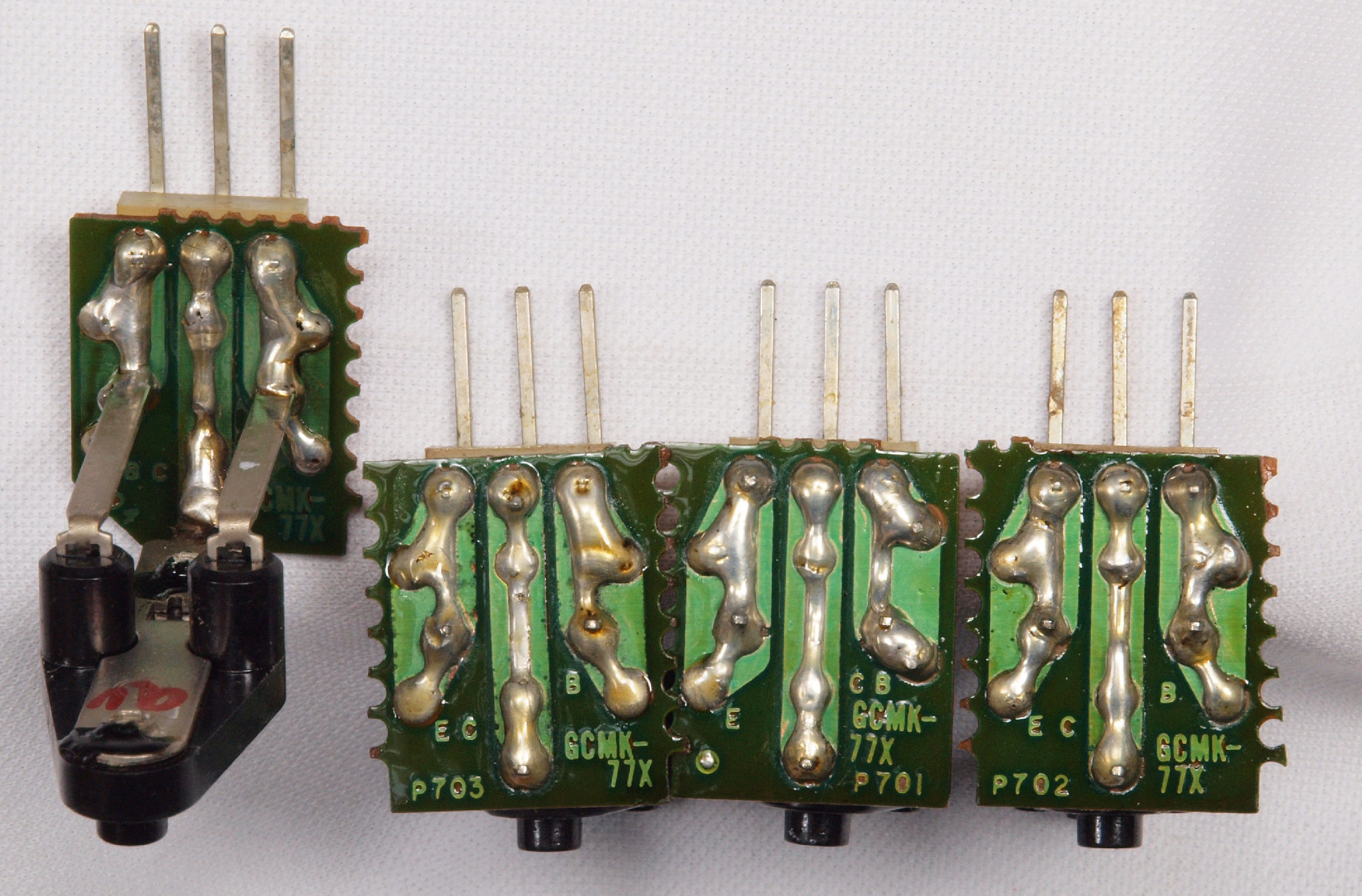

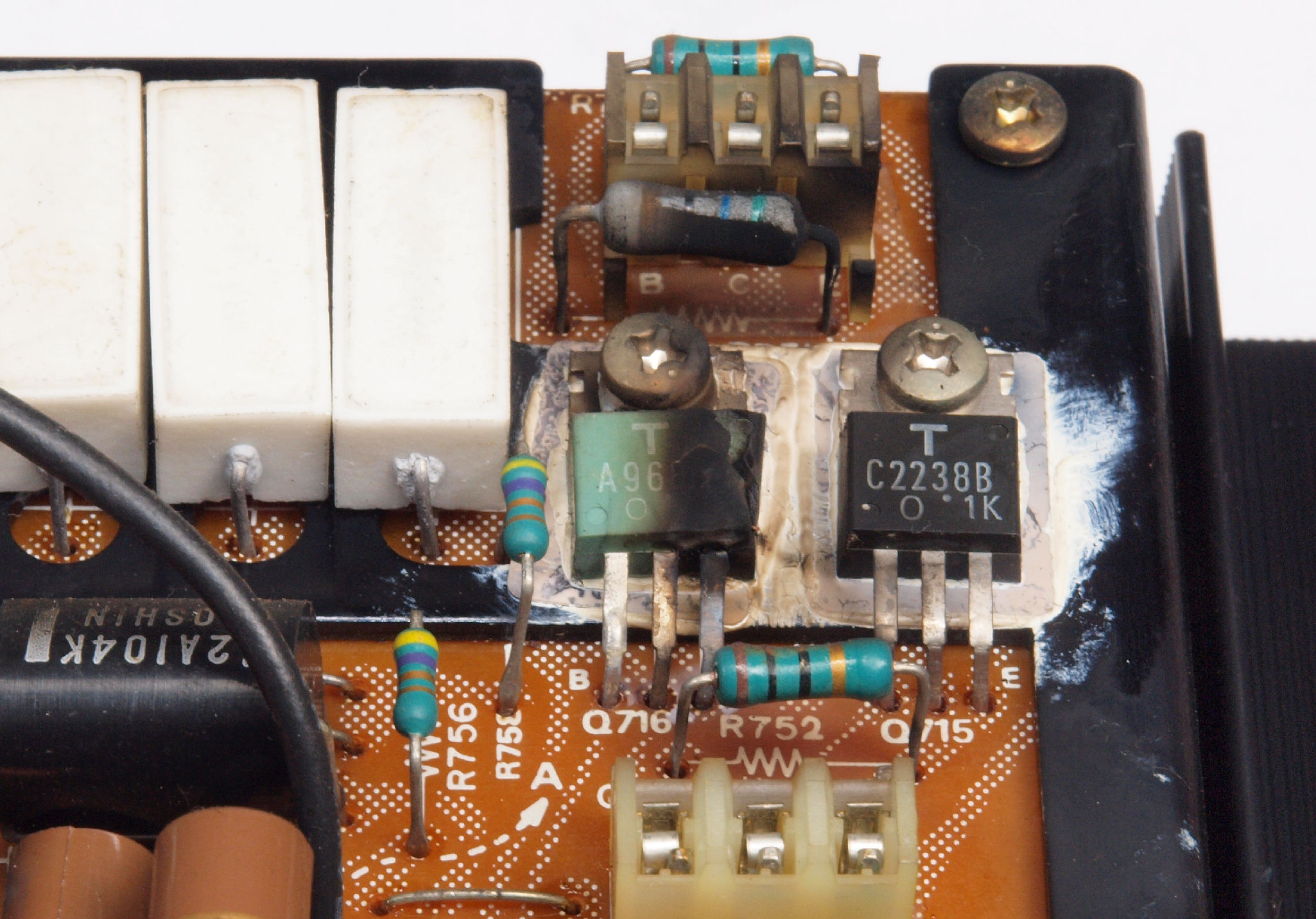

Ｃ２１２．　修理中　Ｒ側終段基板。　焼損して割れた前段ＴＲ（トランジスター）。

Ｃ２１３．　修理中　Ｒ側終段基板。　焼損して割れた前段ＴＲ（トランジスター）２。

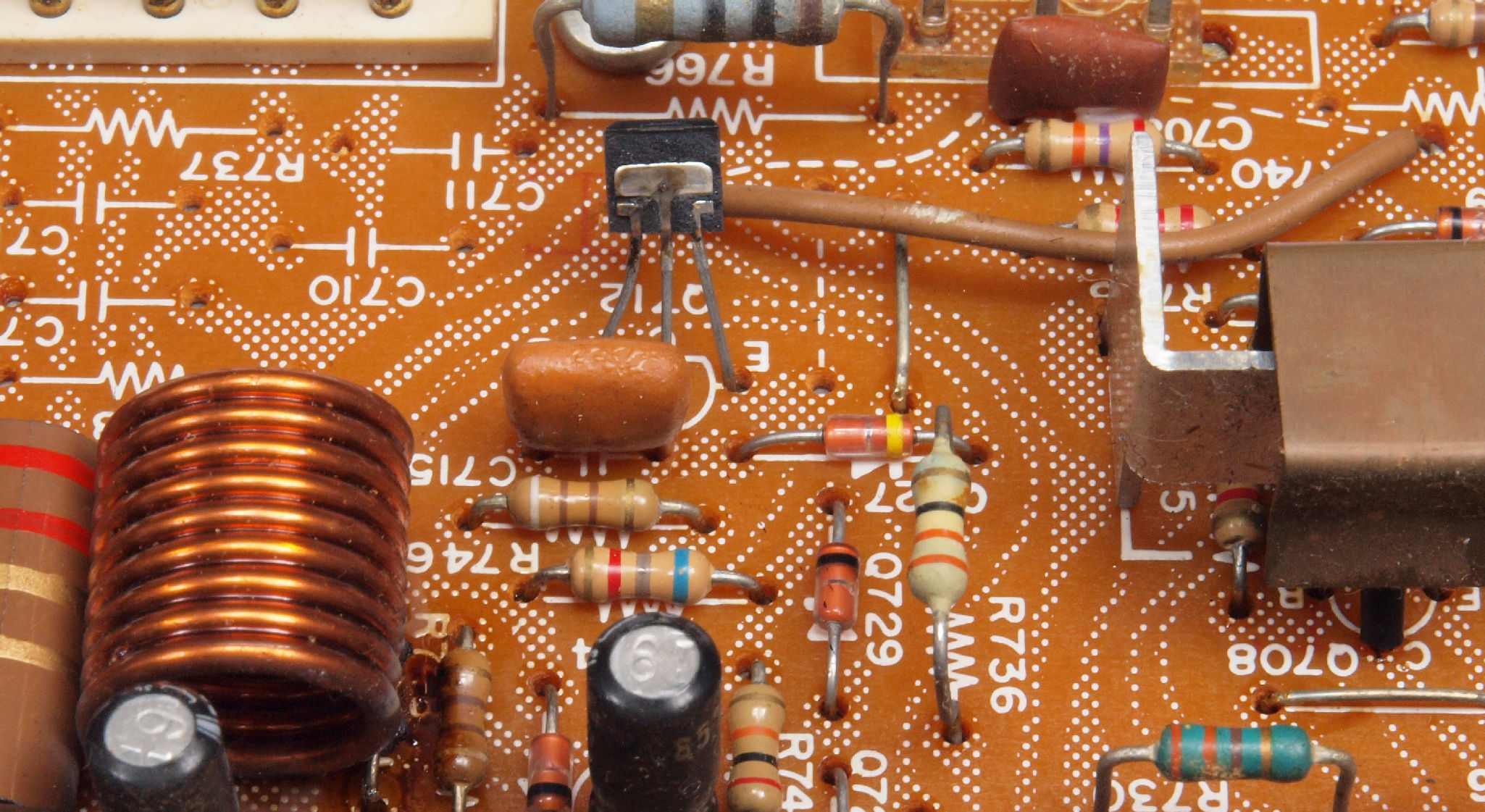

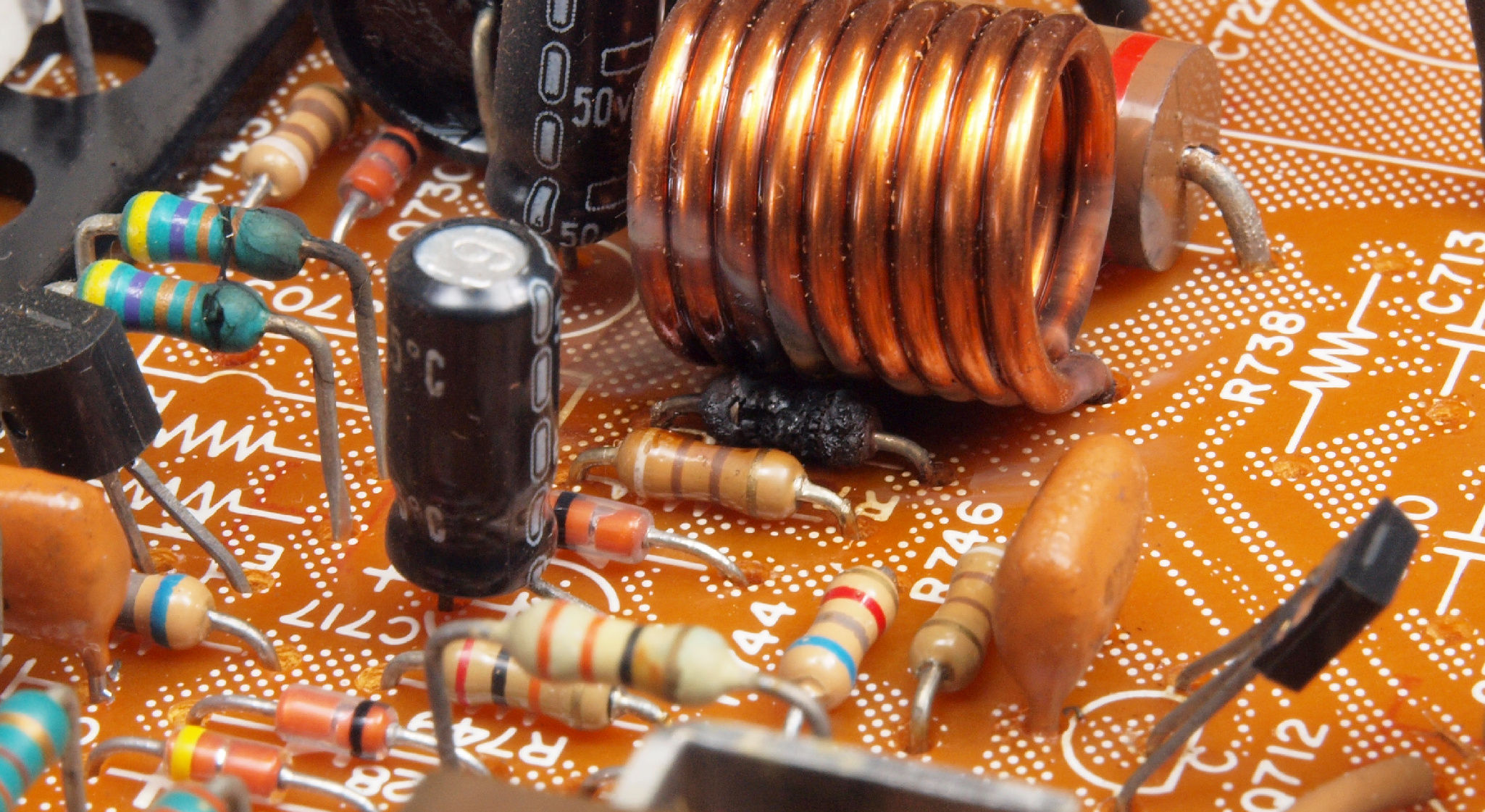

Ｃ２１４．　修理中　Ｒ側終段基板。　焼損した抵抗。

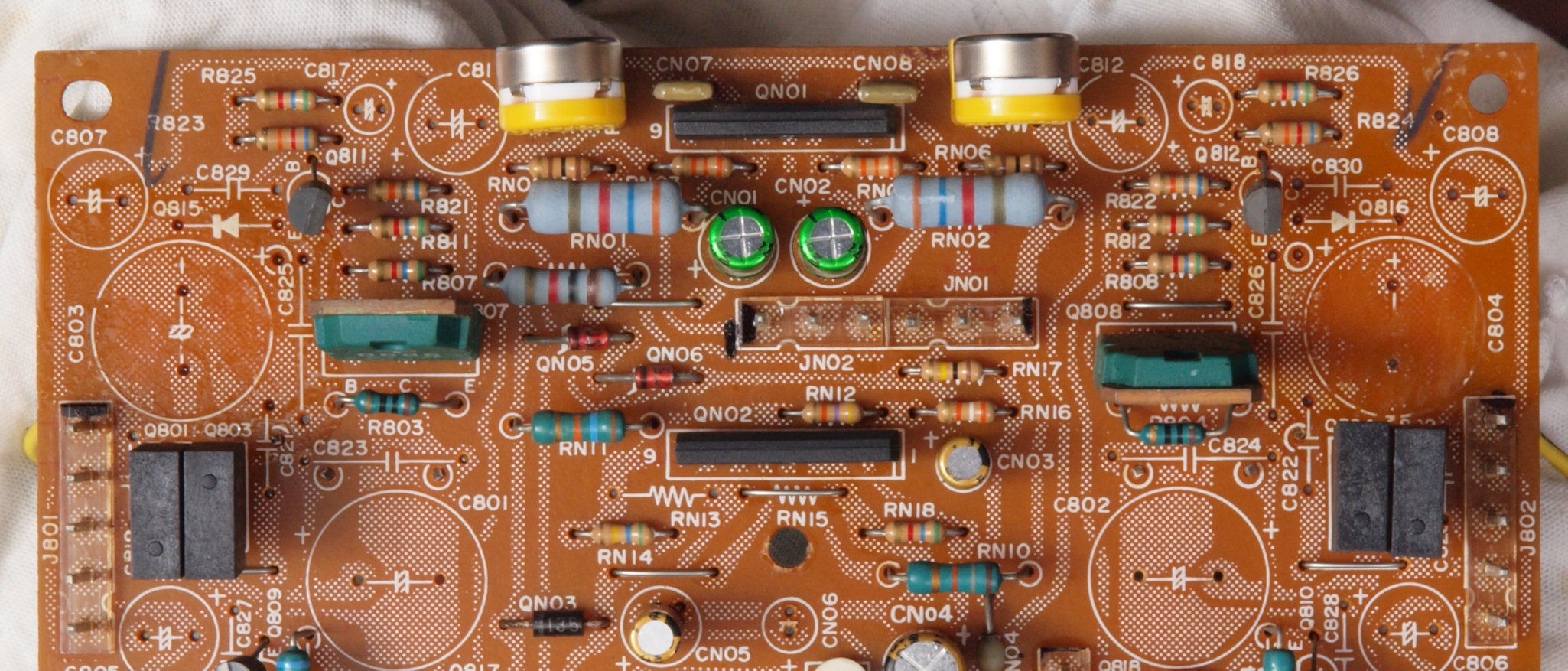

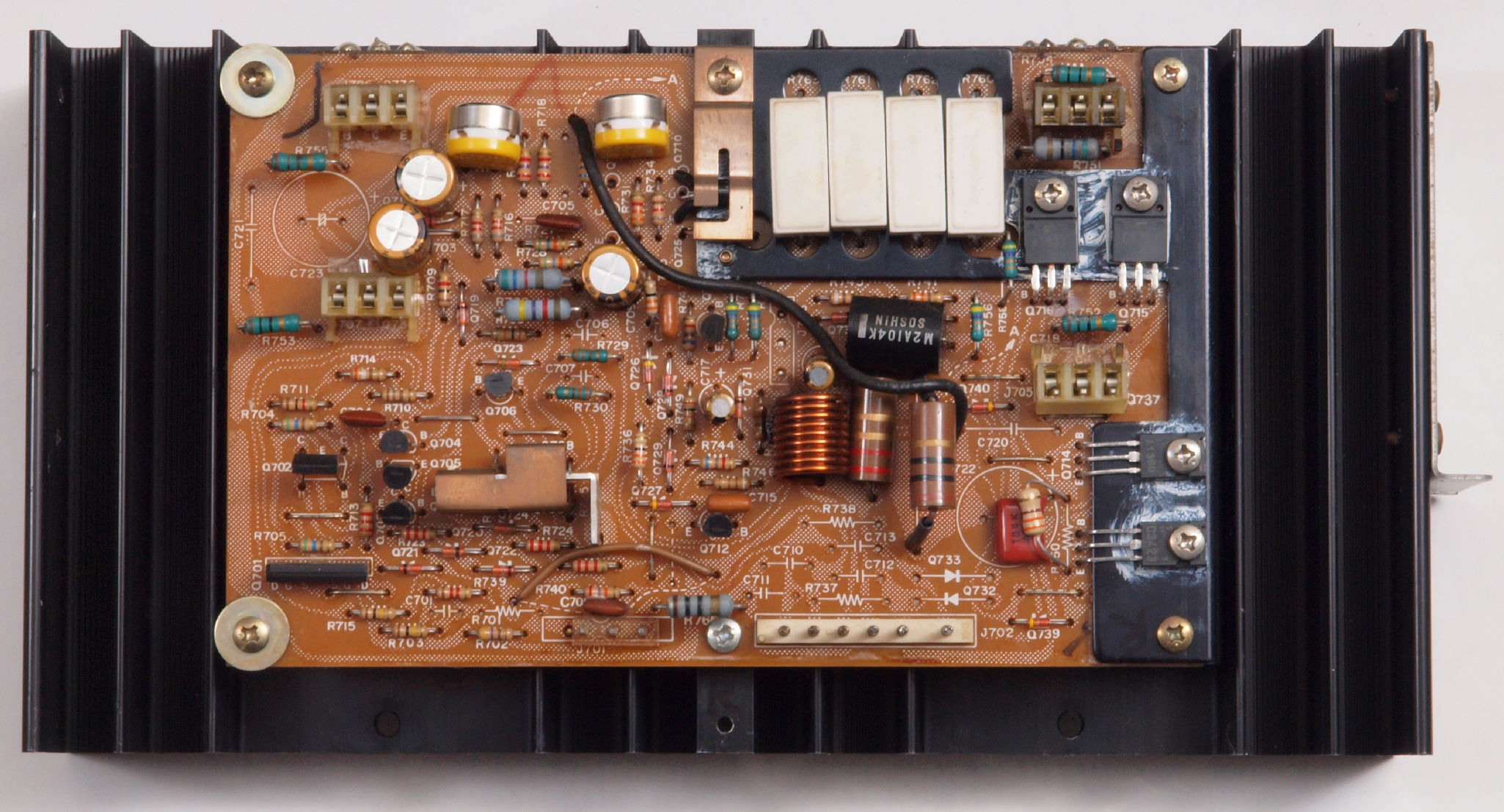

Ｃ２２．　修理後　Ｒ側終段基板　　ＦＥＴ（電解トランジスター）１個、ＴＲ（トランジスター）１１個、電解コンンサー５個、半固定ＶＲ２個、抵抗３個交換

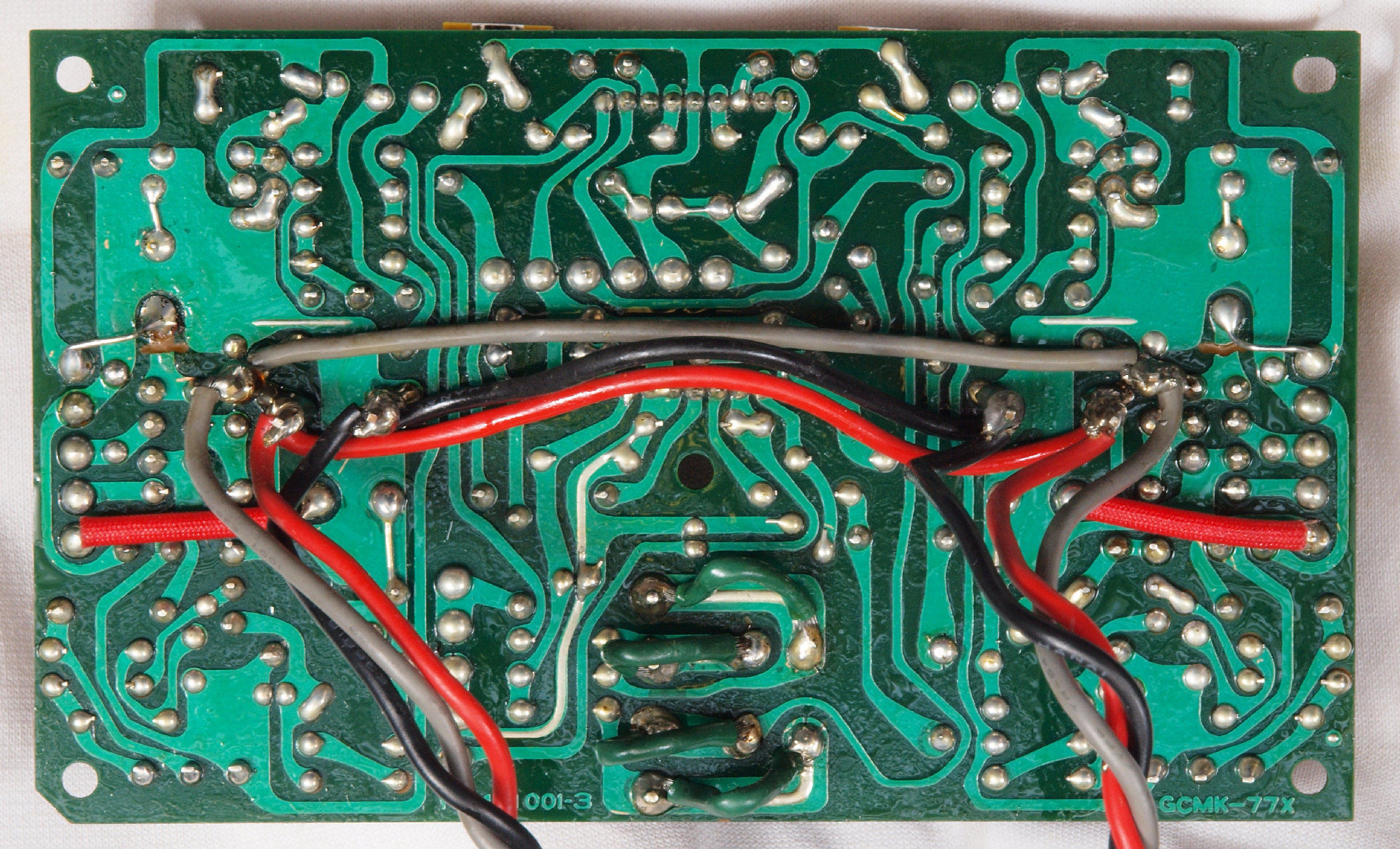

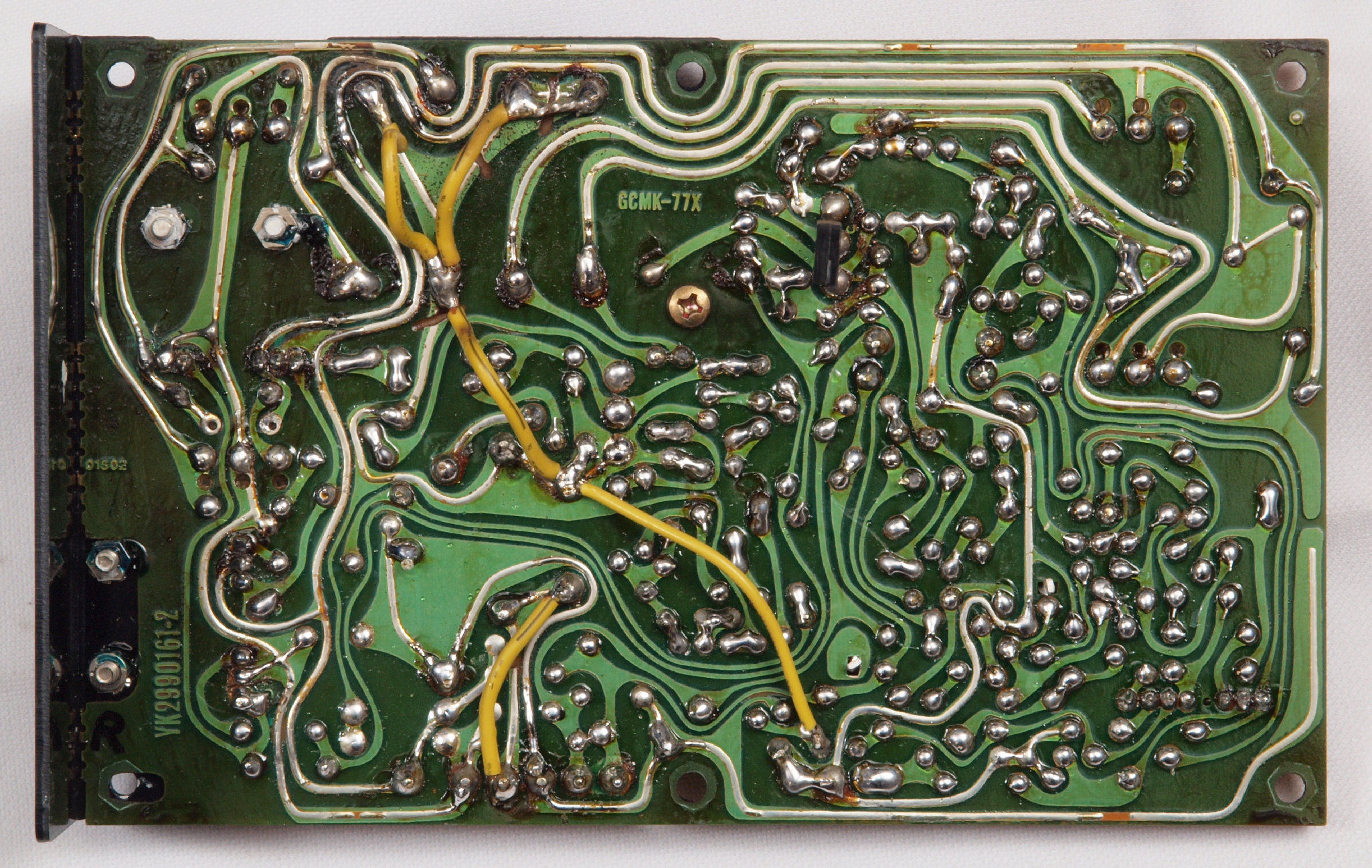

Ｃ２３．　修理前　Ｒ側終段基板裏

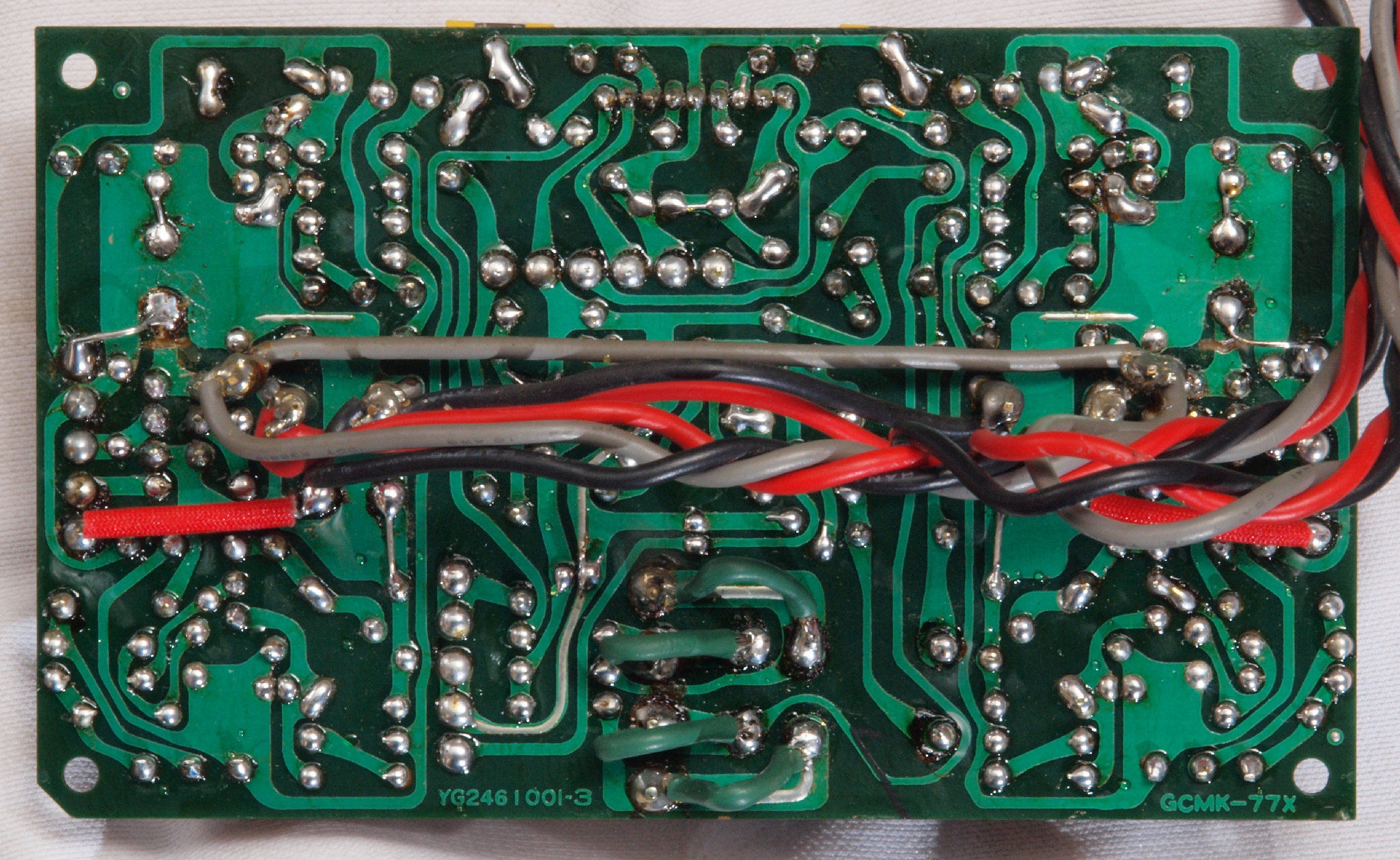

Ｃ２４．　修理（半田補正）後　Ｒ側終段基板裏　全半田やり直す

Ｃ２５．　完成　Ｒ側終段基板裏。　不要なフラックスを取り、コート液を塗布。

Ｃ３１．　修理前　Ｌ側終段ブロック。　ＴＲ（トランジスター）４個交換。

Ｃ３２．　修理後　Ｌ側終段ブロック

Ｃ３３．　修理前　Ｌ側終段ブロック裏

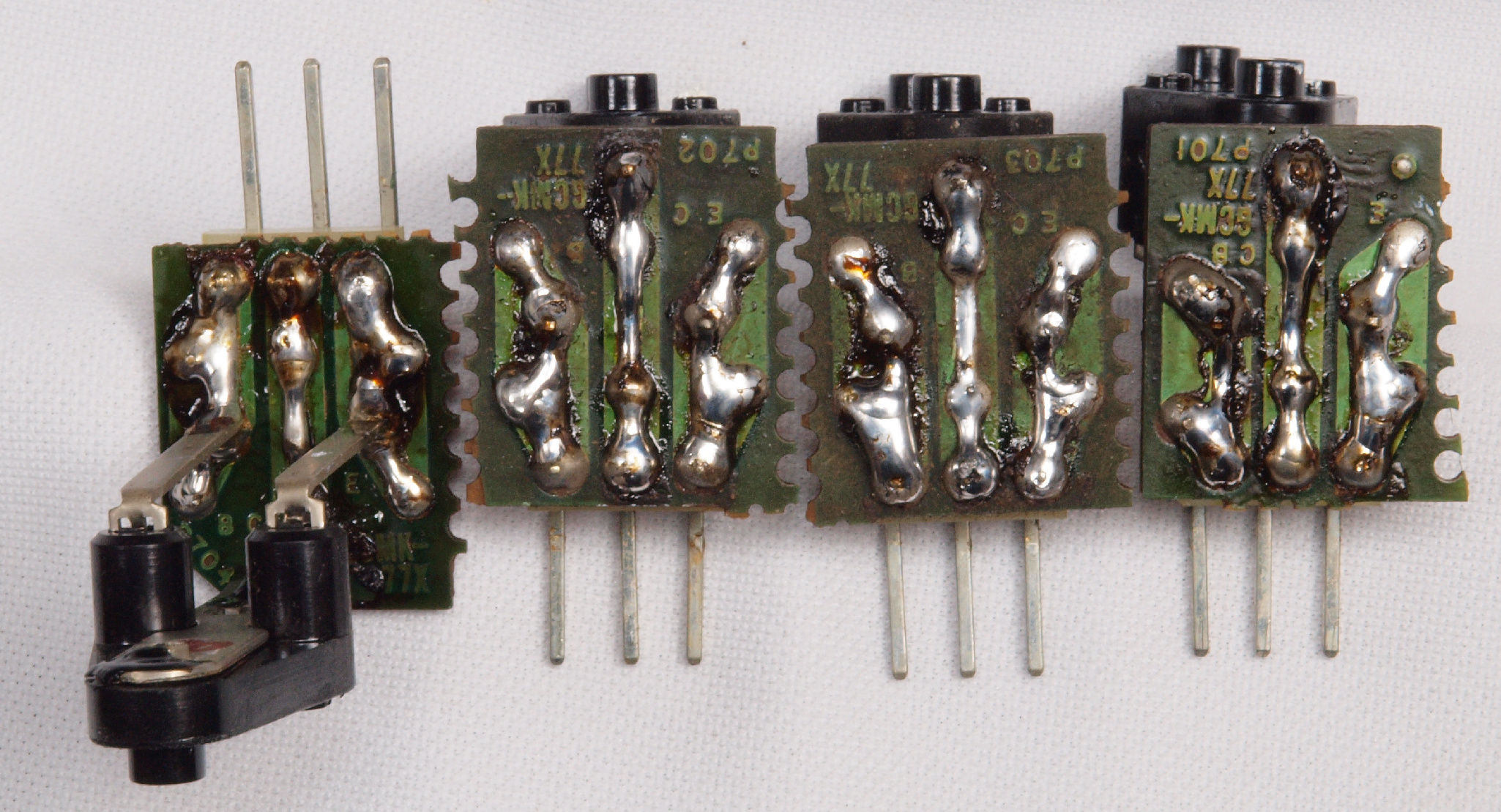

Ｃ３４．　修理中　Ｌ側終段ブロック裏、ＴＲ（トランジスター）取り付け基板。

Ｃ３５．　（半田補正）後　Ｌ側終段ブロック裏、ＴＲ（トランジスター）取り付け基板。全ての半田をやり修す。

Ｃ３６．　完成Ｌ側終段ブロック裏、ＴＲ（トランジスター）取り付け基板。 余分なフラックスを落として、コート液を塗る。

Ｃ３７．　修理後　Ｌ側終段ブロック裏

Ｃ３８．　修理前　Ｌ側終段放熱器裏。

Ｃ３９．　修理後　Ｌ側終段放熱器裏。

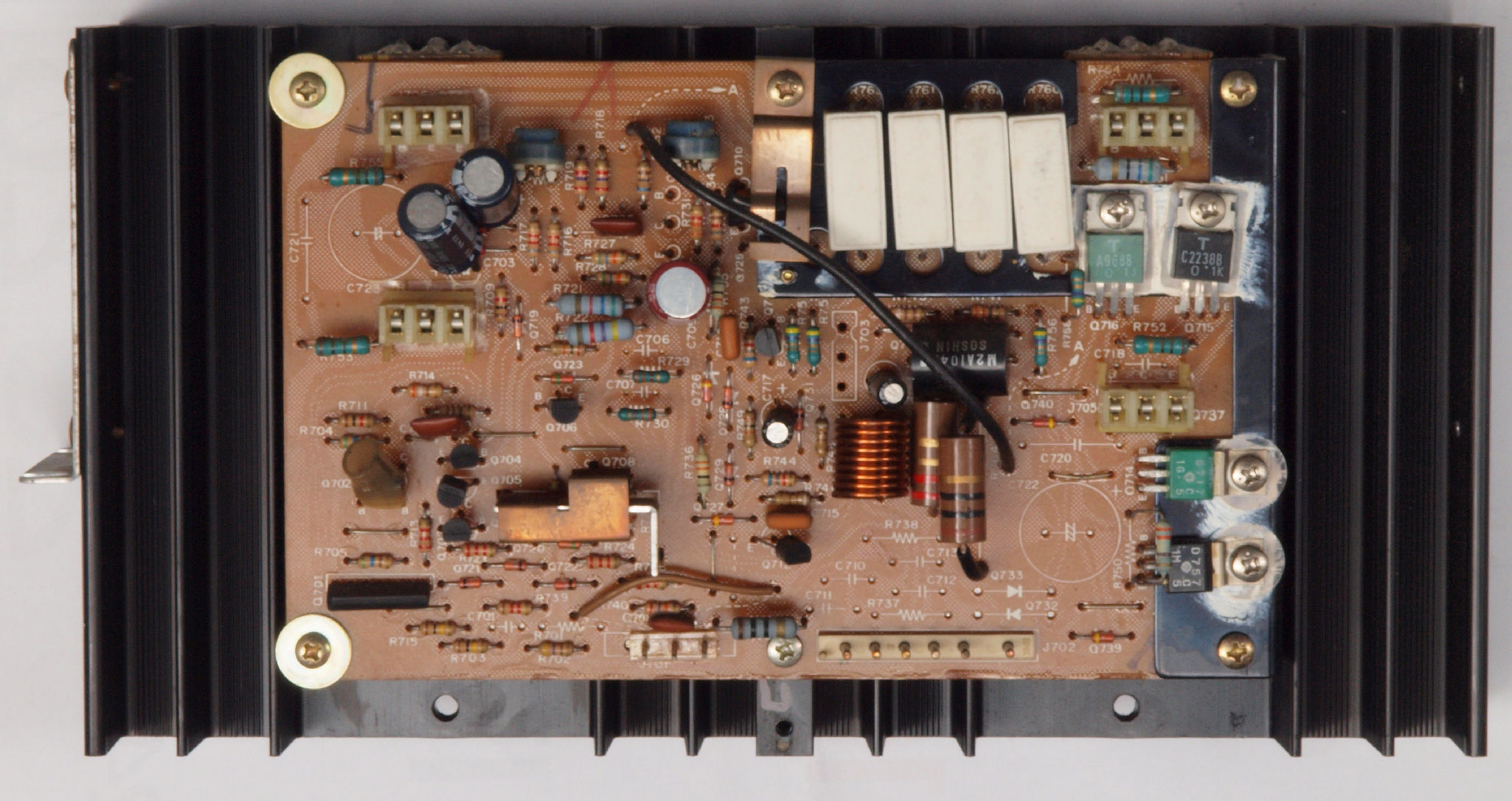

Ｃ４１．　修理前　Ｌ側終段基板

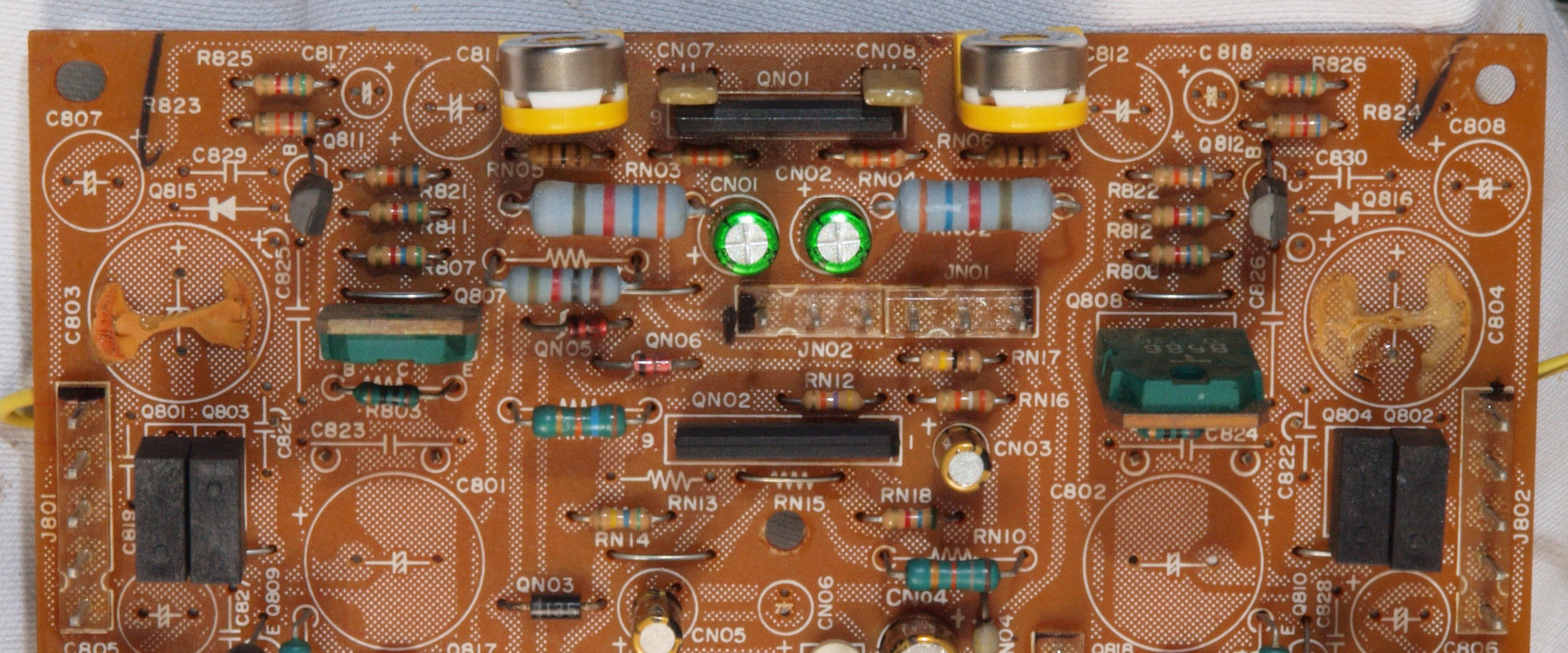

Ｃ４２．　修理後　Ｌ側終段基板　ＦＥＴ（電解トランジスター）１個、ＴＲ（トランジスター）１１個、電解コンンサー５個、半固定ＶＲ２個、抵抗３個交換

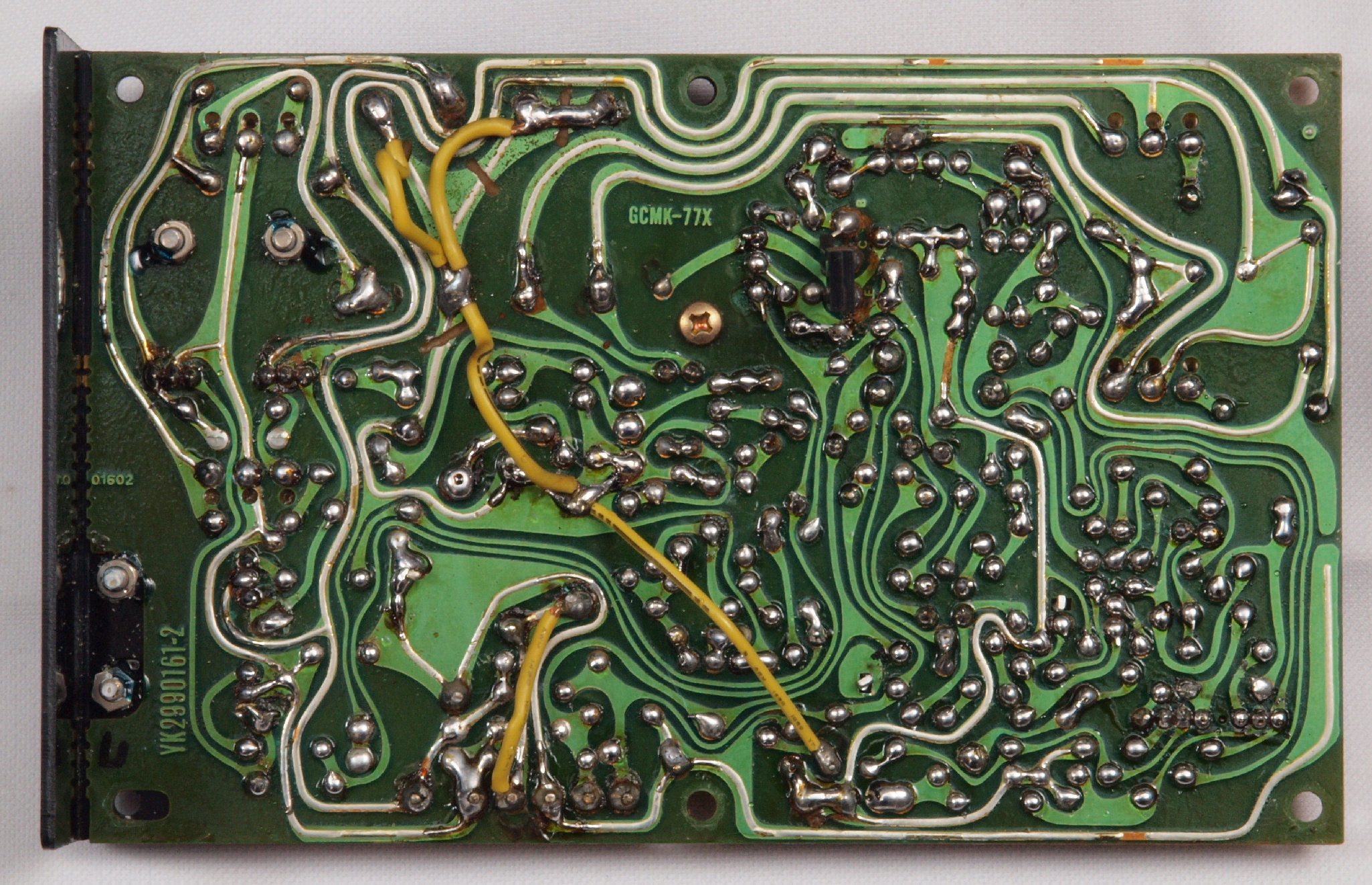

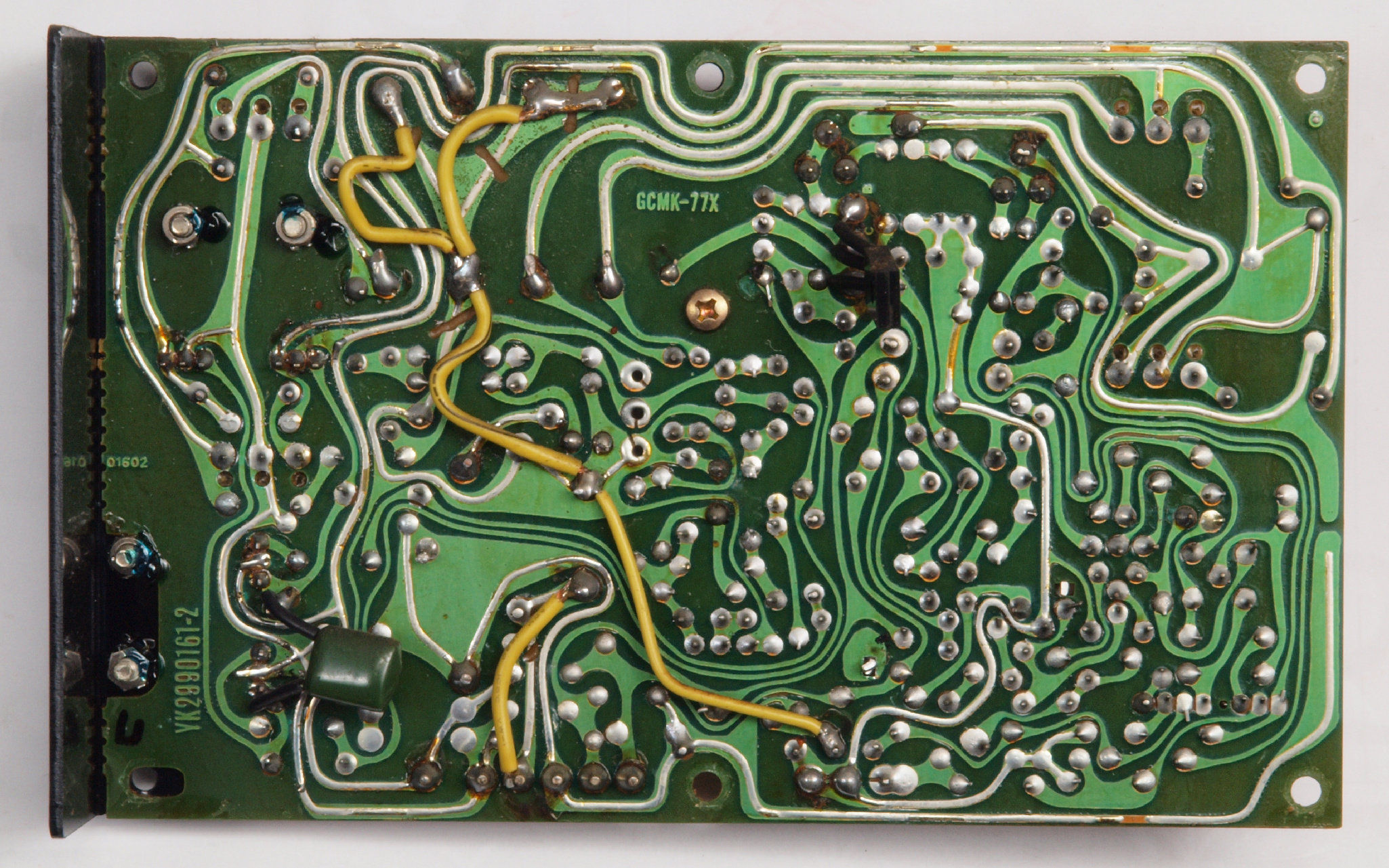

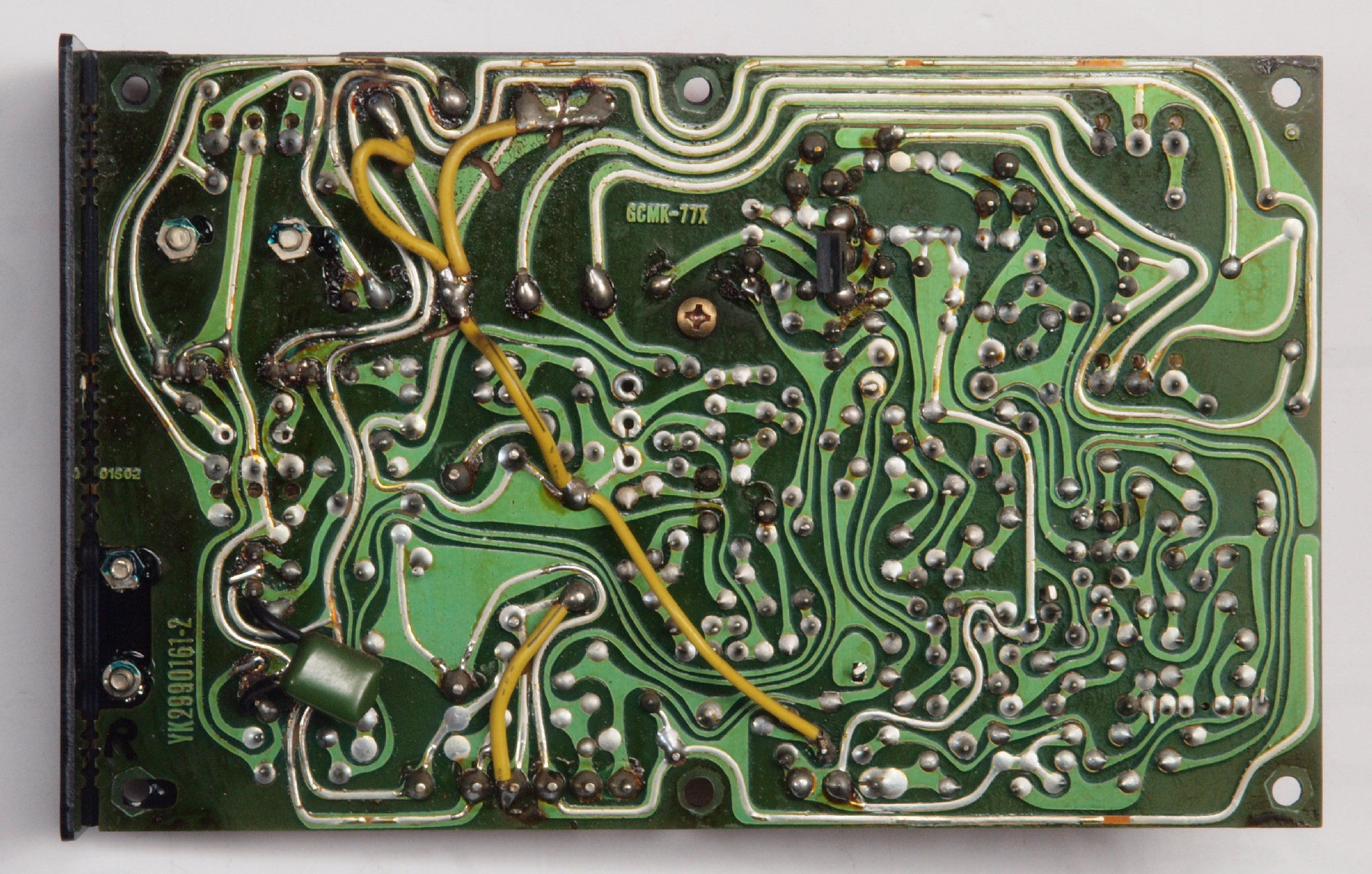

Ｃ４３．　修理前　Ｌ側終段基板裏

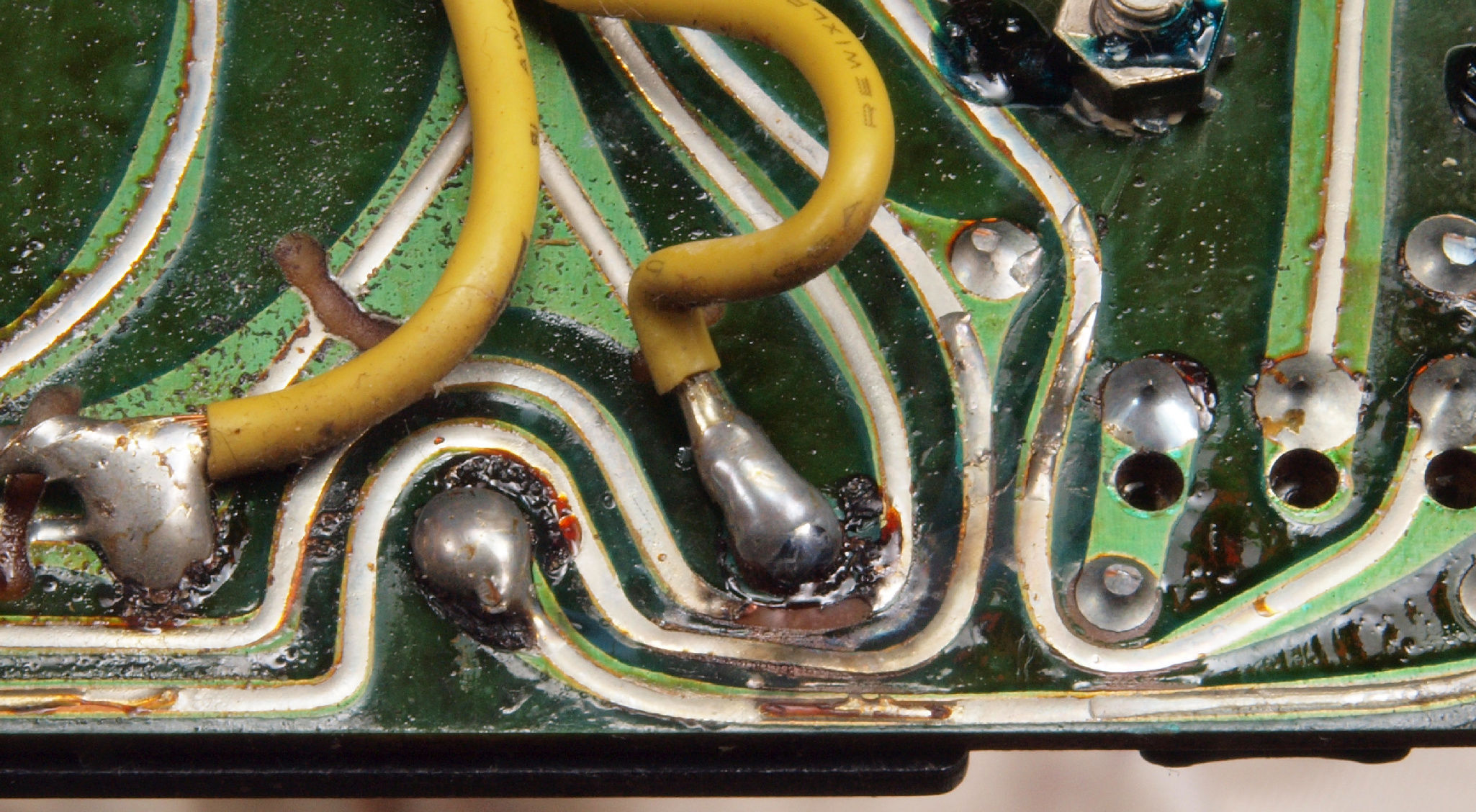

Ｃ４３２．　修理前　Ｌ側終段基板裏。終段ＴＲ（トランジスター）が短絡したので、短絡電流で焼き切れた銅箔。

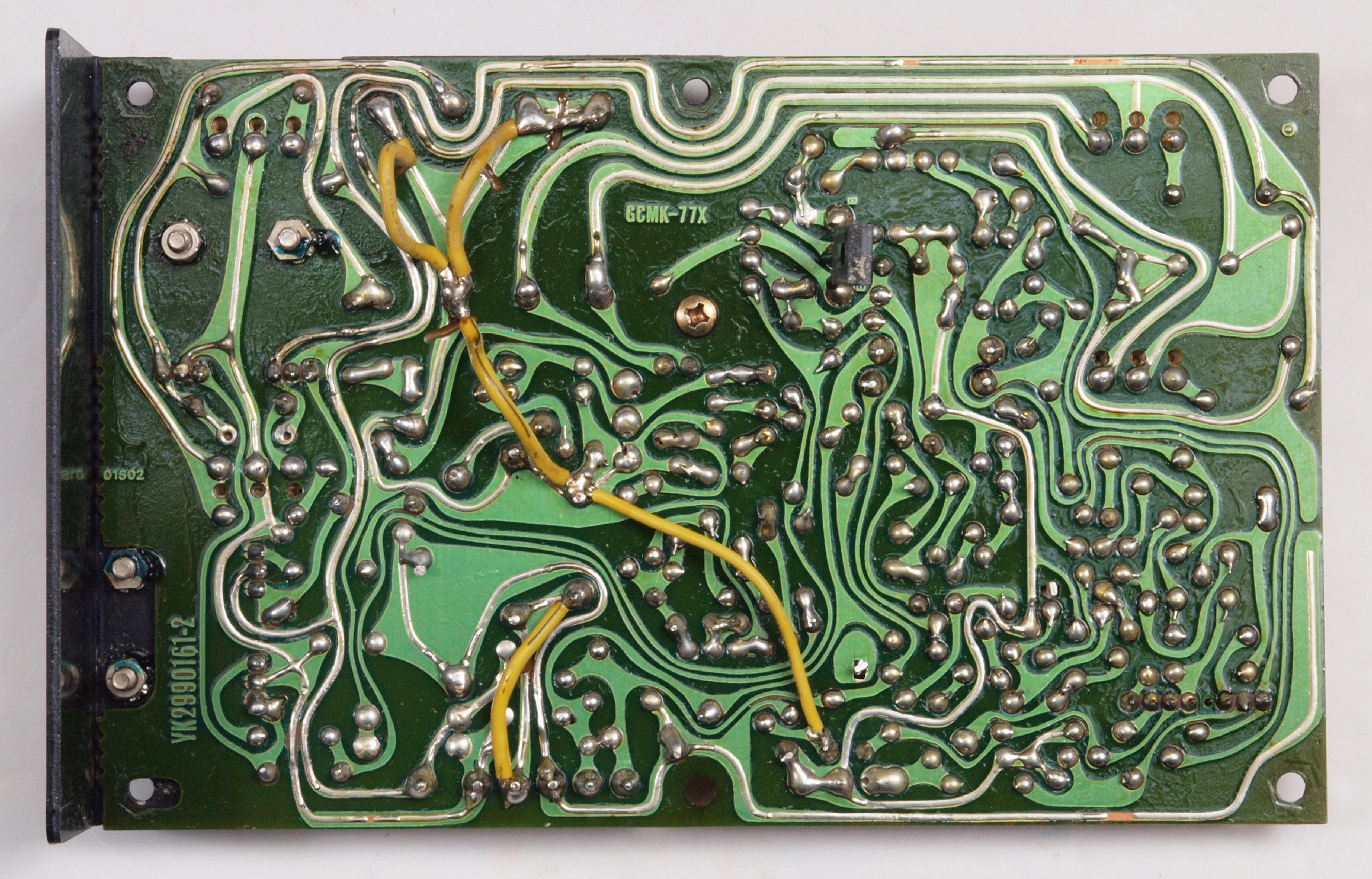

Ｃ４４．　修理（半田補正）後　Ｌ側終段基板裏　全半田やり直す

Ｃ４５．　完成　Ｌ側終段基板裏。　不要なフラックスを取り、コート液を塗布。

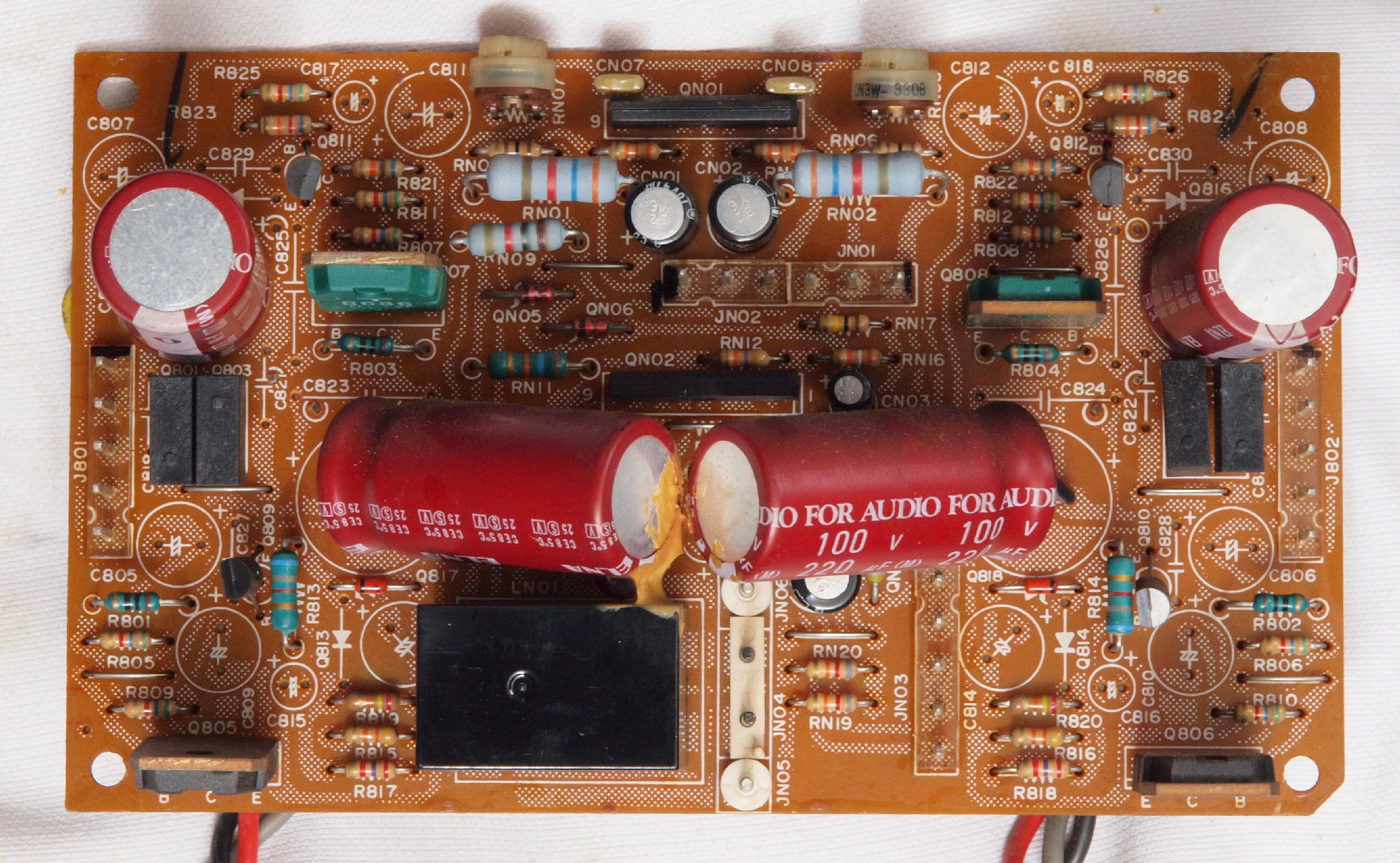

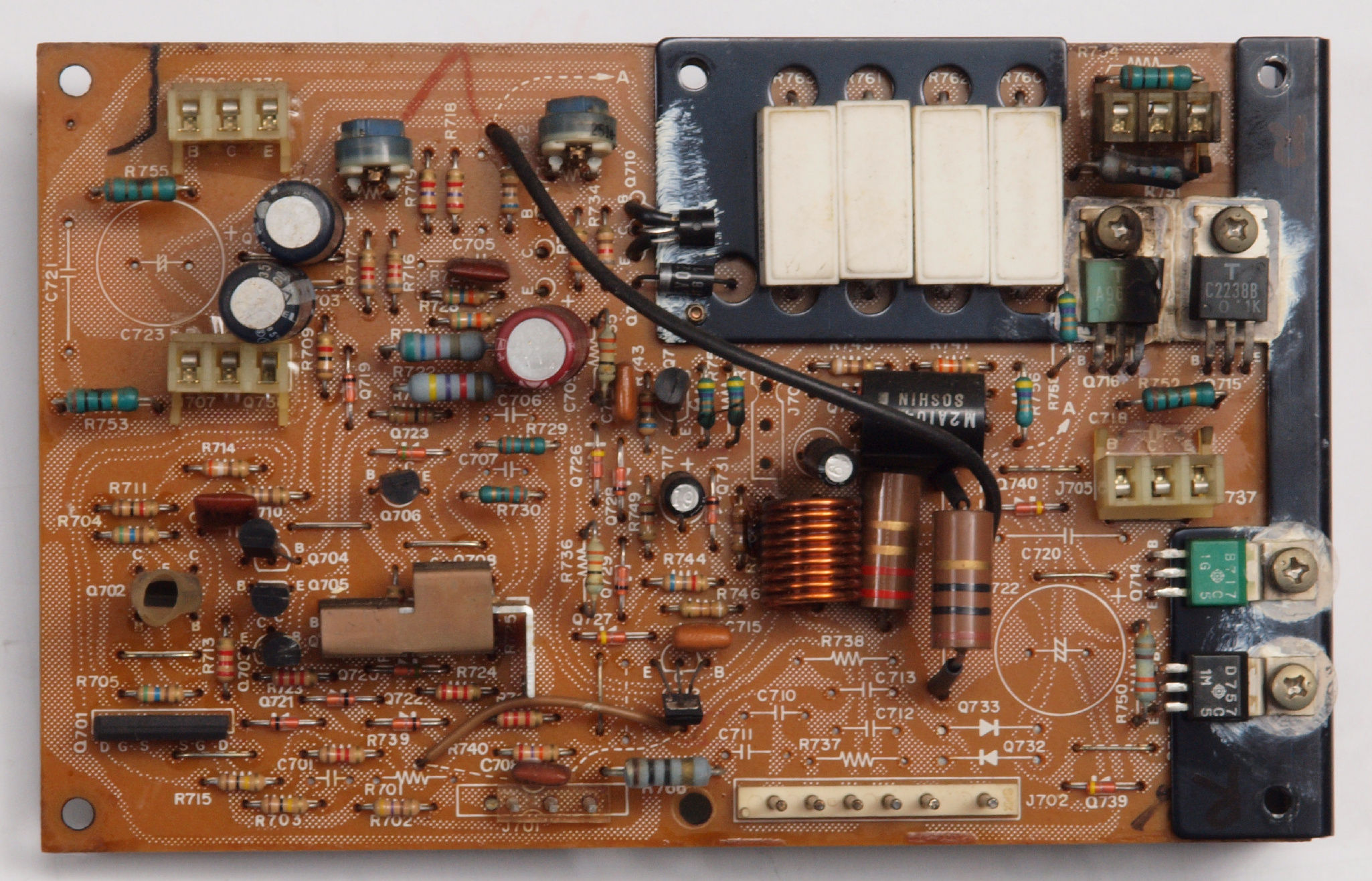

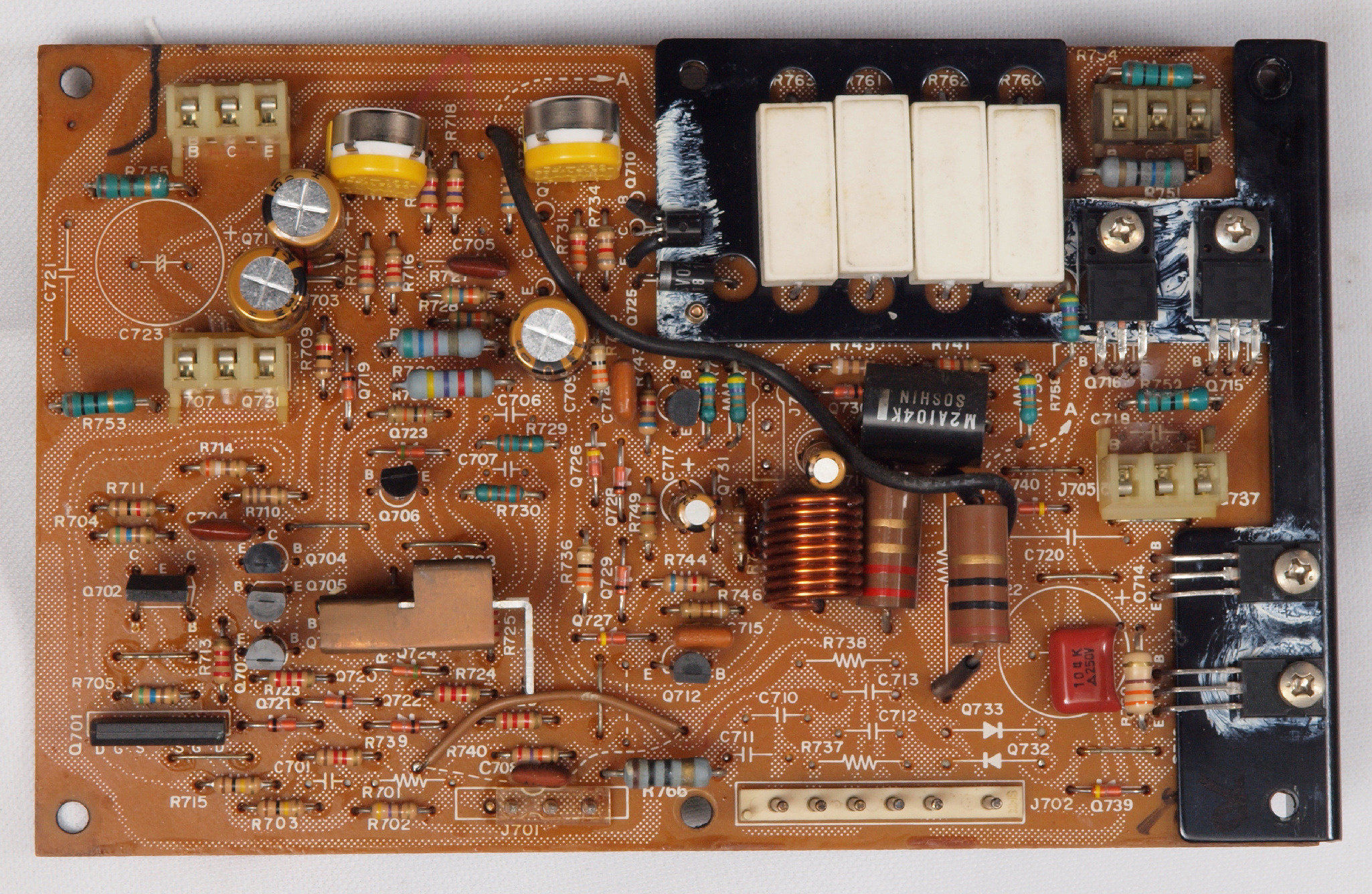

Ｃ５１．　修理前　定電圧・プロテクト基板

Ｃ５１２．　修理中　定電圧・プロテクト基板。電解コンデンサー固定用の接着材、当時は溶媒にトルエンが使用されており、銅を腐食する。

Ｃ５１３．　修理前　定電圧・プロテクト基板。　電解コンデンサー固定用の接着材を取り除いて、防湿材を塗る。

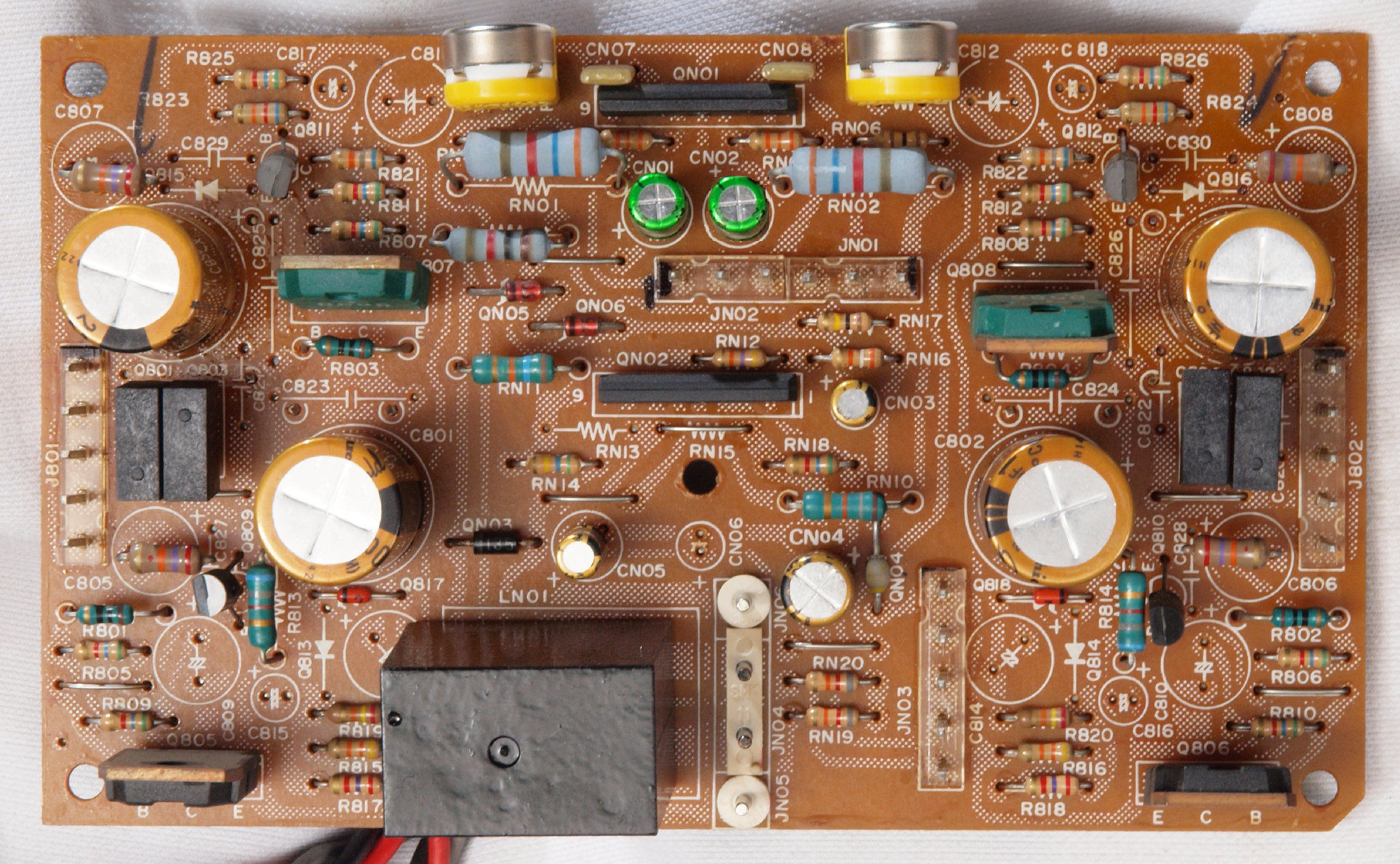

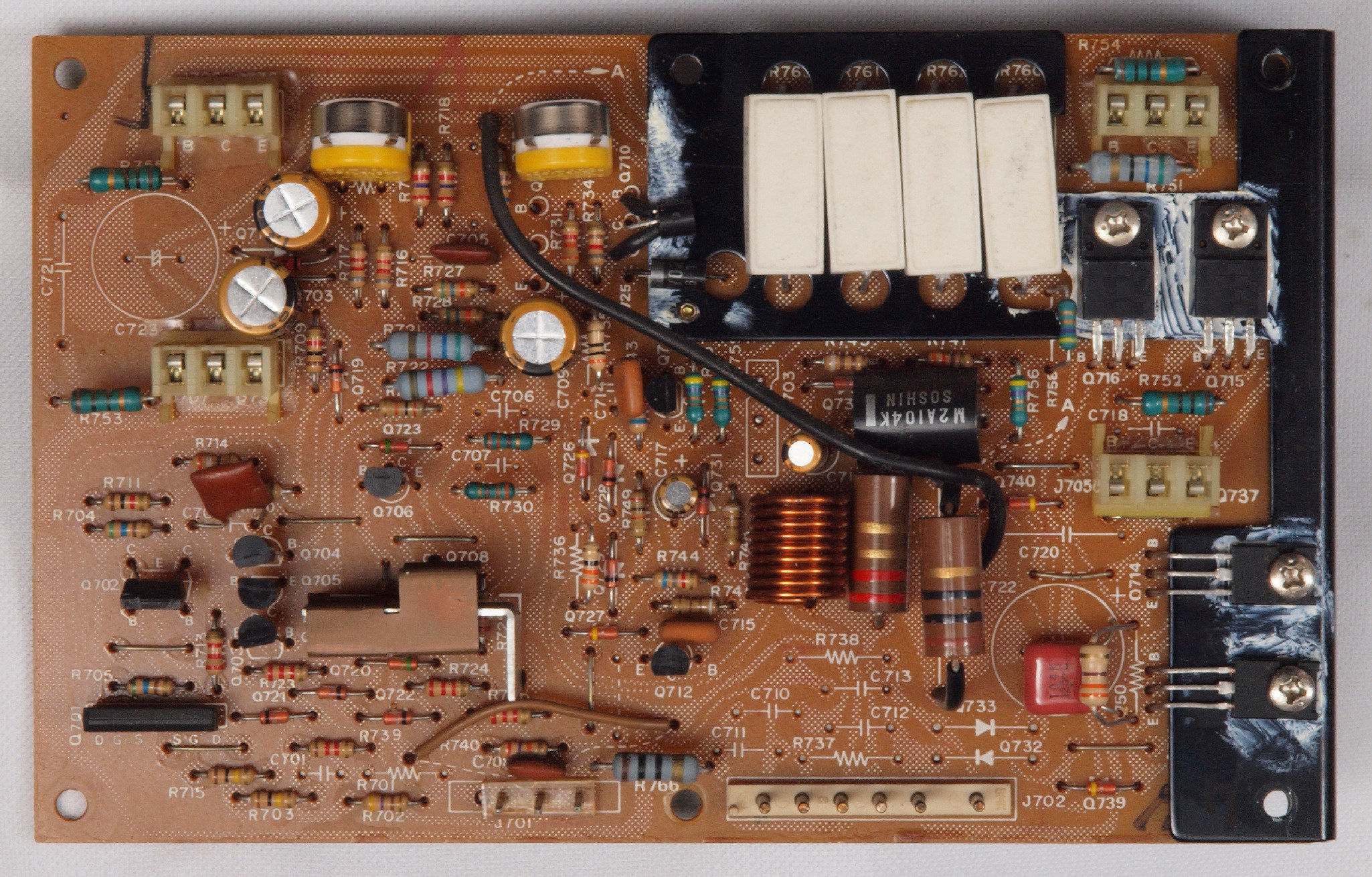

Ｃ５２．　修理後　定電圧・プロテクト基板。　SP接続リレー、電解コンンサー９個、半固定ＶＲ２個交換。

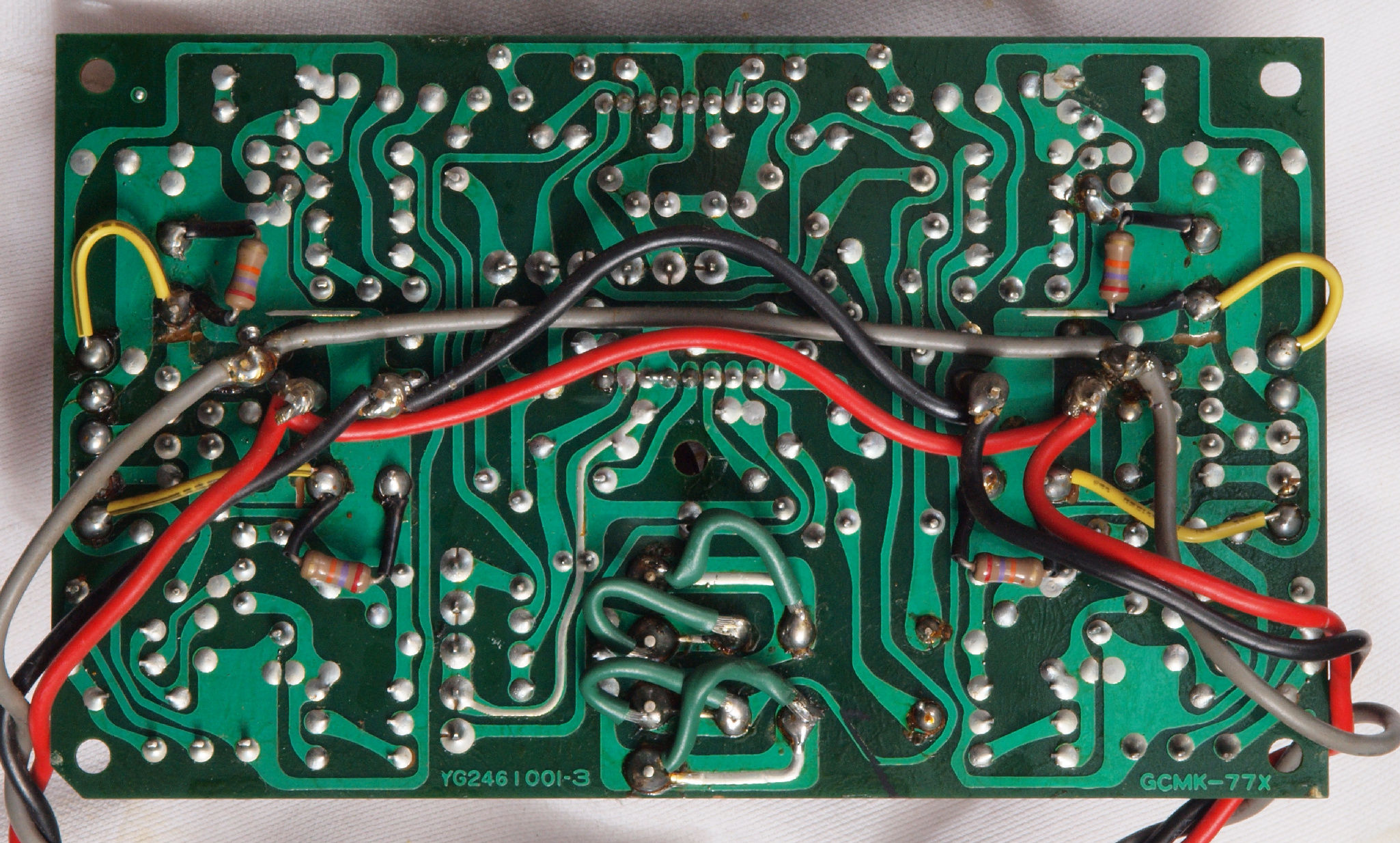

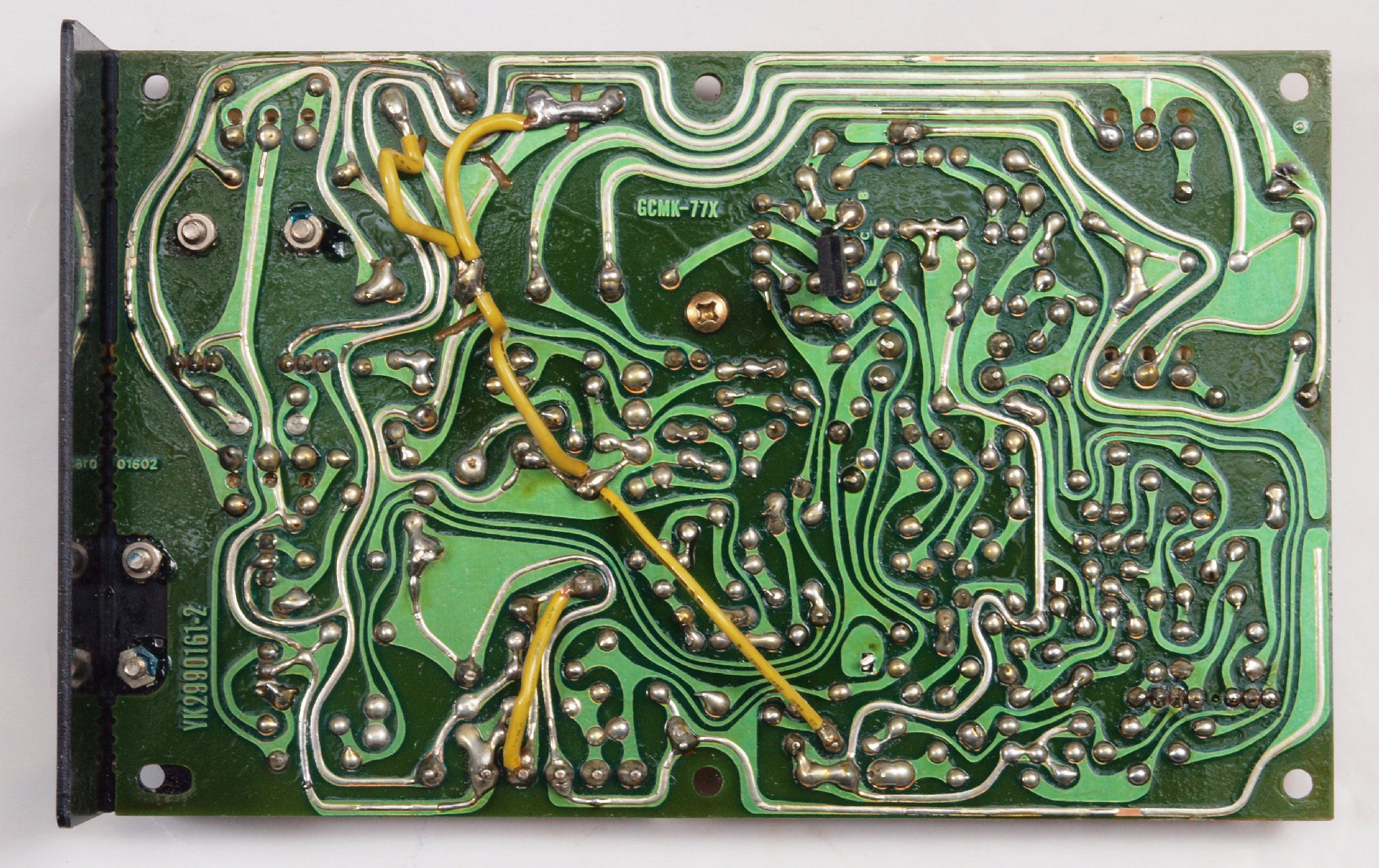

Ｃ５３．　修理前　定電圧・プロテクト基板裏

Ｃ５４．　修理（半田補正）後　定電圧・プロテクト基板裏　全半田やり直す。後付抵抗は表へ移動。

Ｃ５５．　完成定電圧・プロテクト基板裏。　不要なフラックスを取り、コート液を塗布。

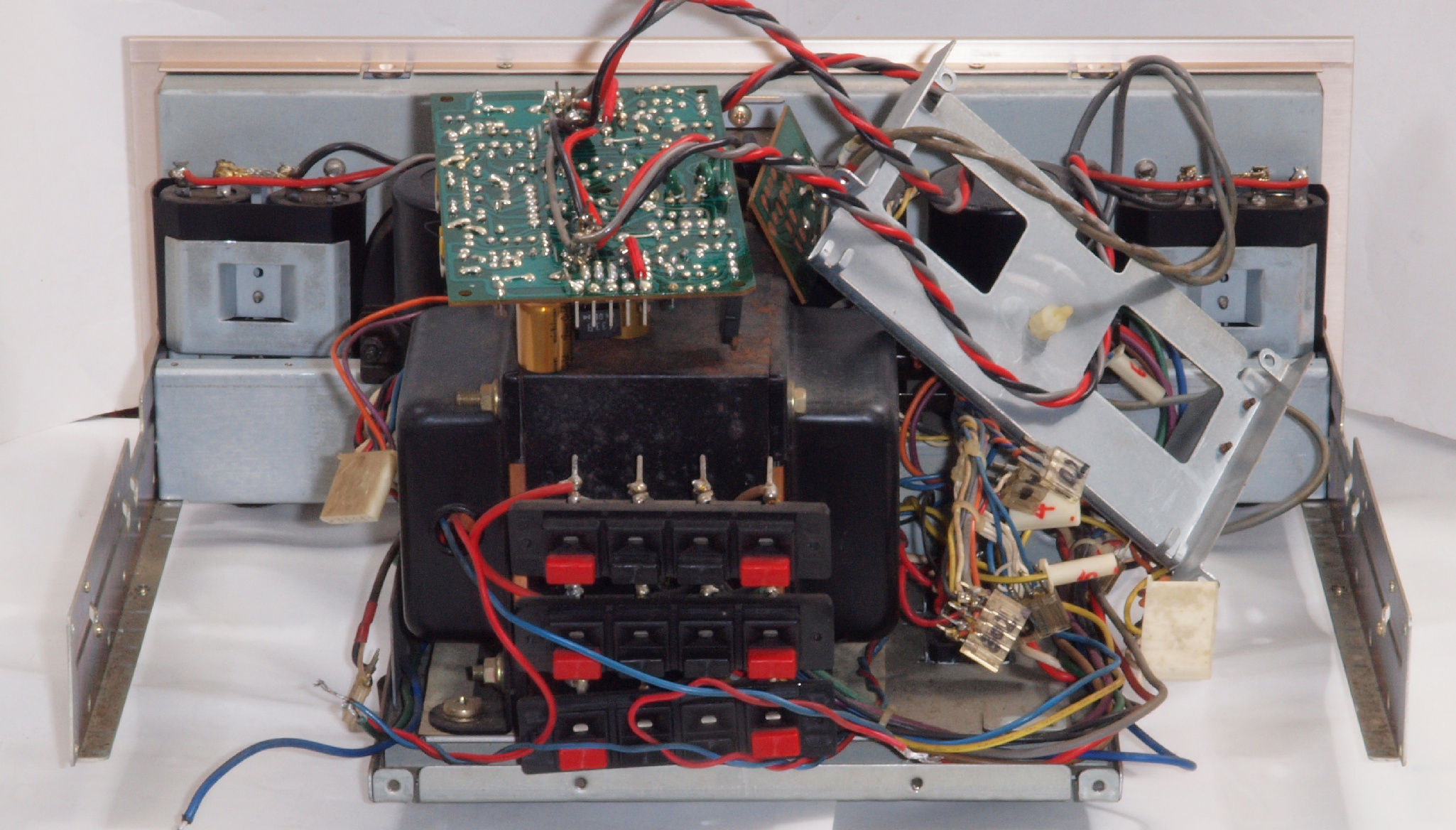

Ｃ６０．　修理中　後パネルを取り修理中

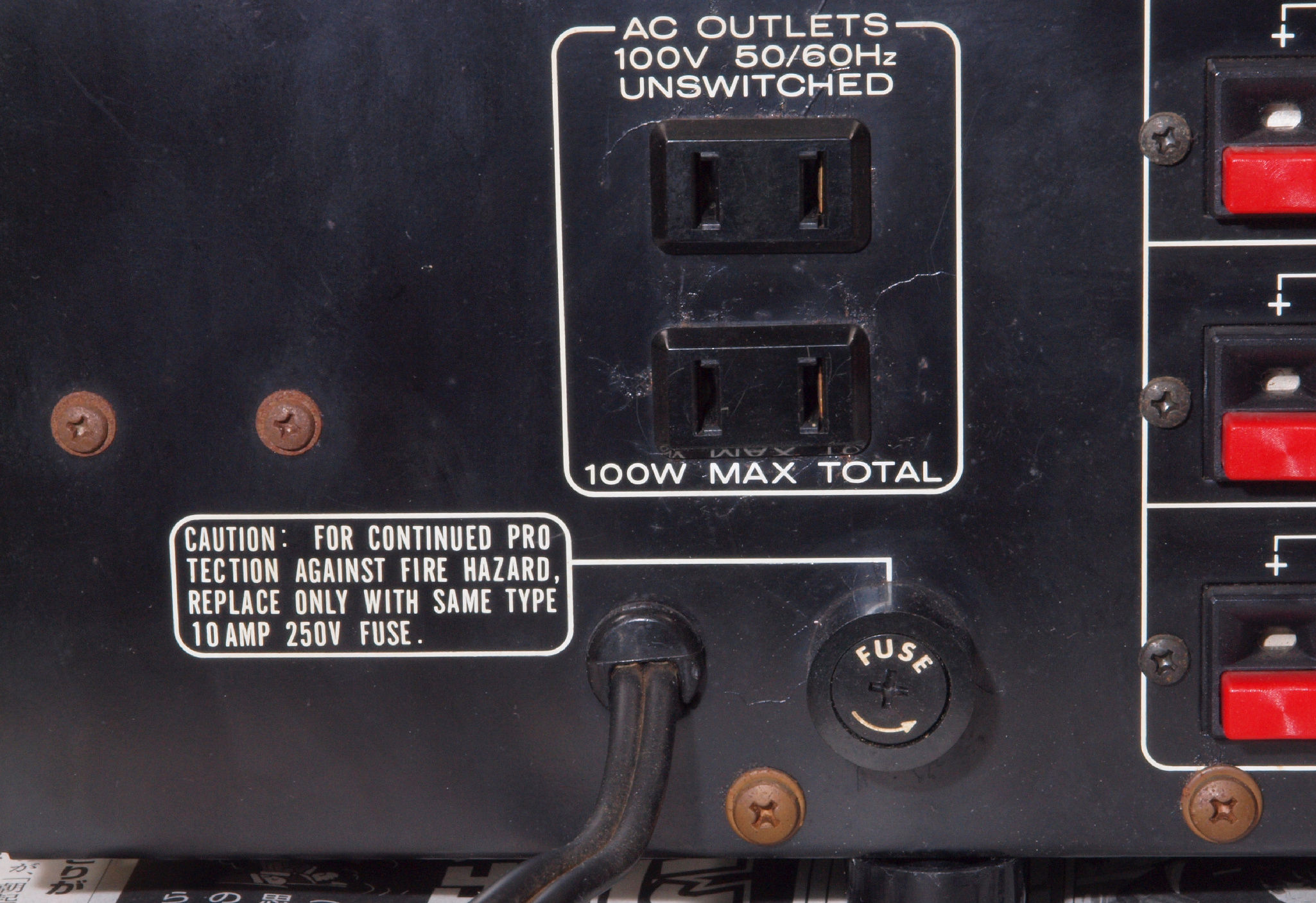

Ｃ６１．　修理前　電源コード取り付け。

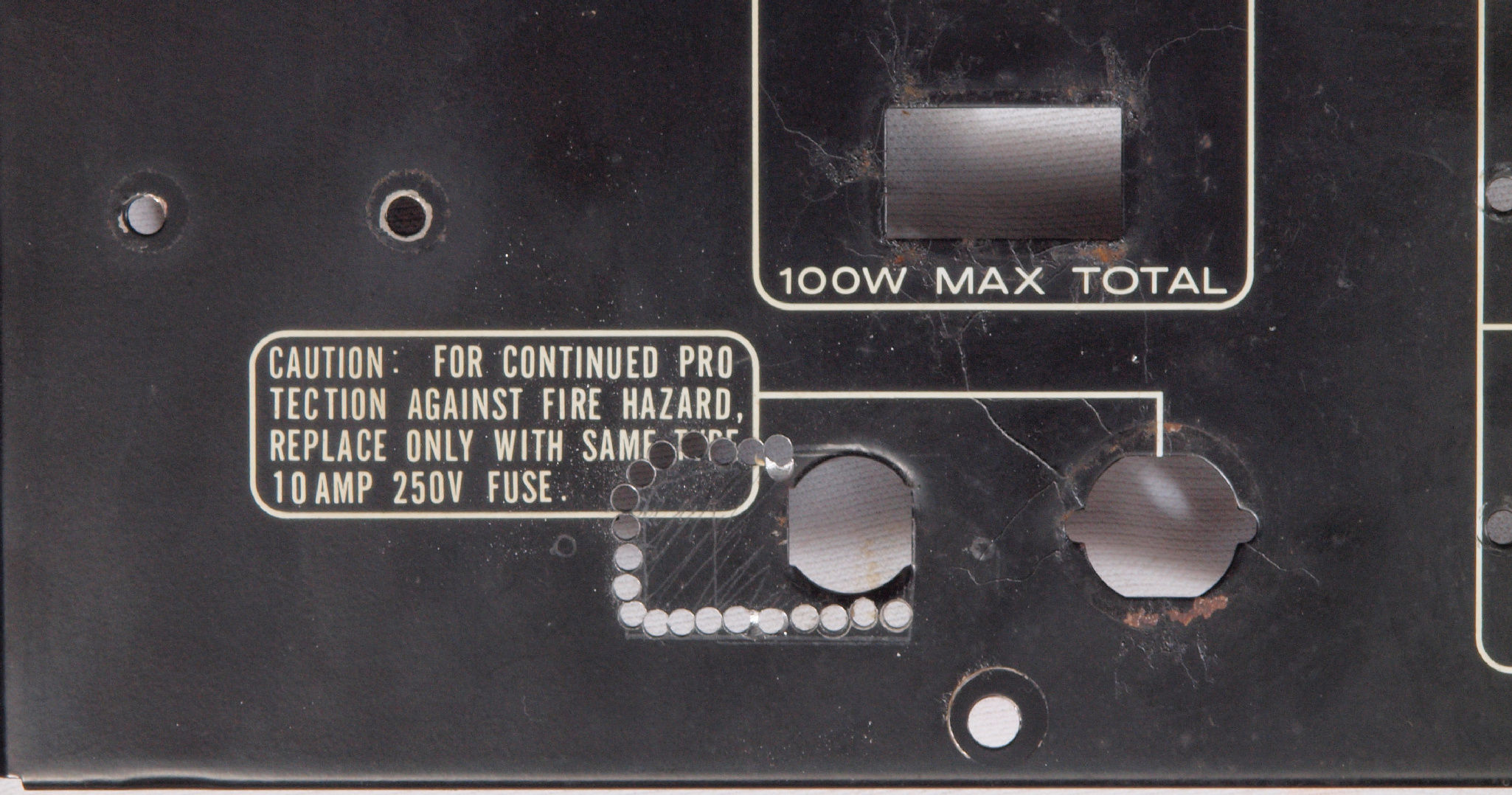

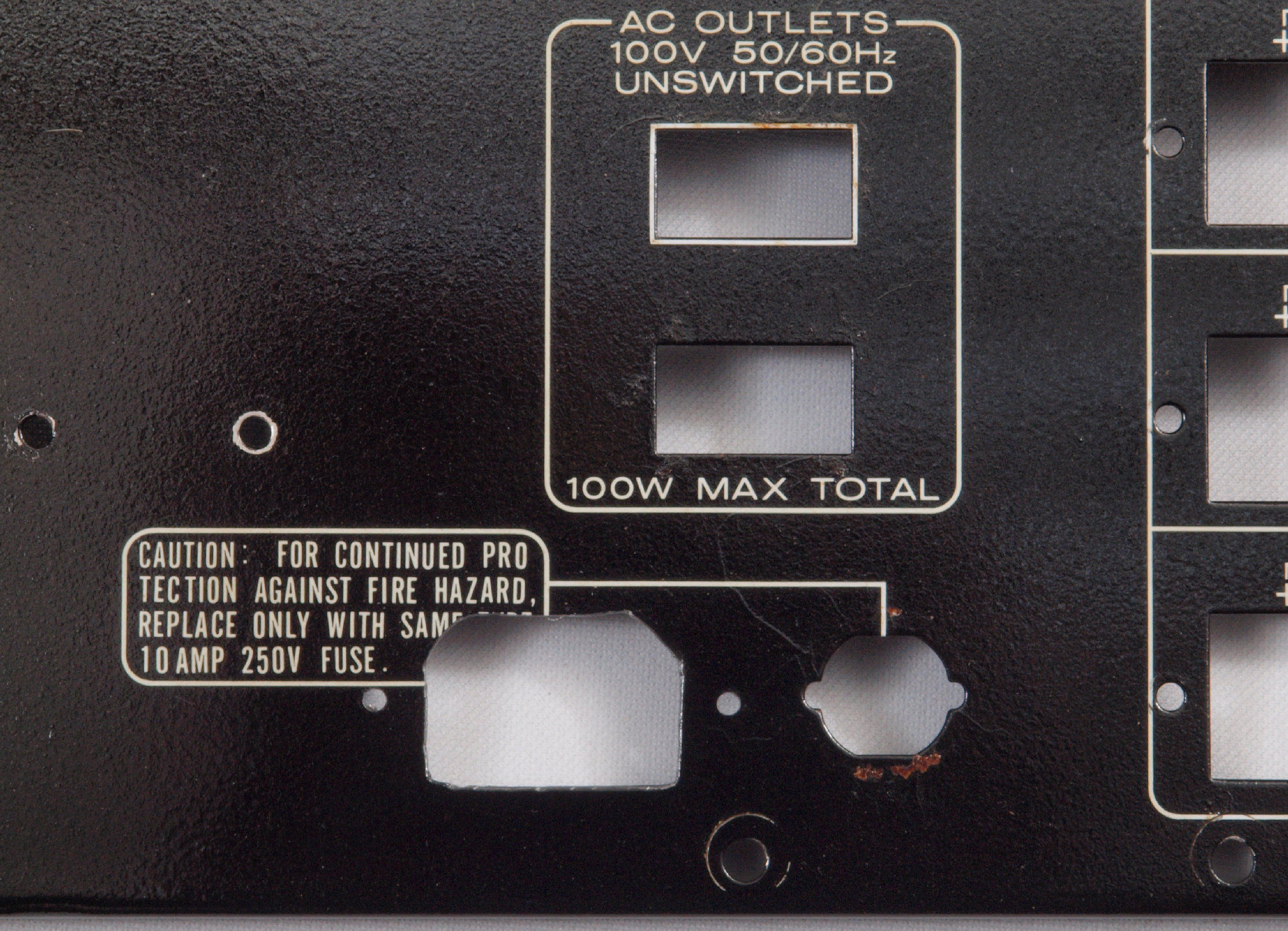

Ｃ６２．　修理（加工）中　電源ケーブル挿入部、３Ｐインレット取り付け穴を開ける、ハンドツールなので時間がかかる。

Ｃ６３．　修理（加工）中　電源ケーブル挿入部、３Ｐインレット取り付け穴を開け、軽く塗装後。

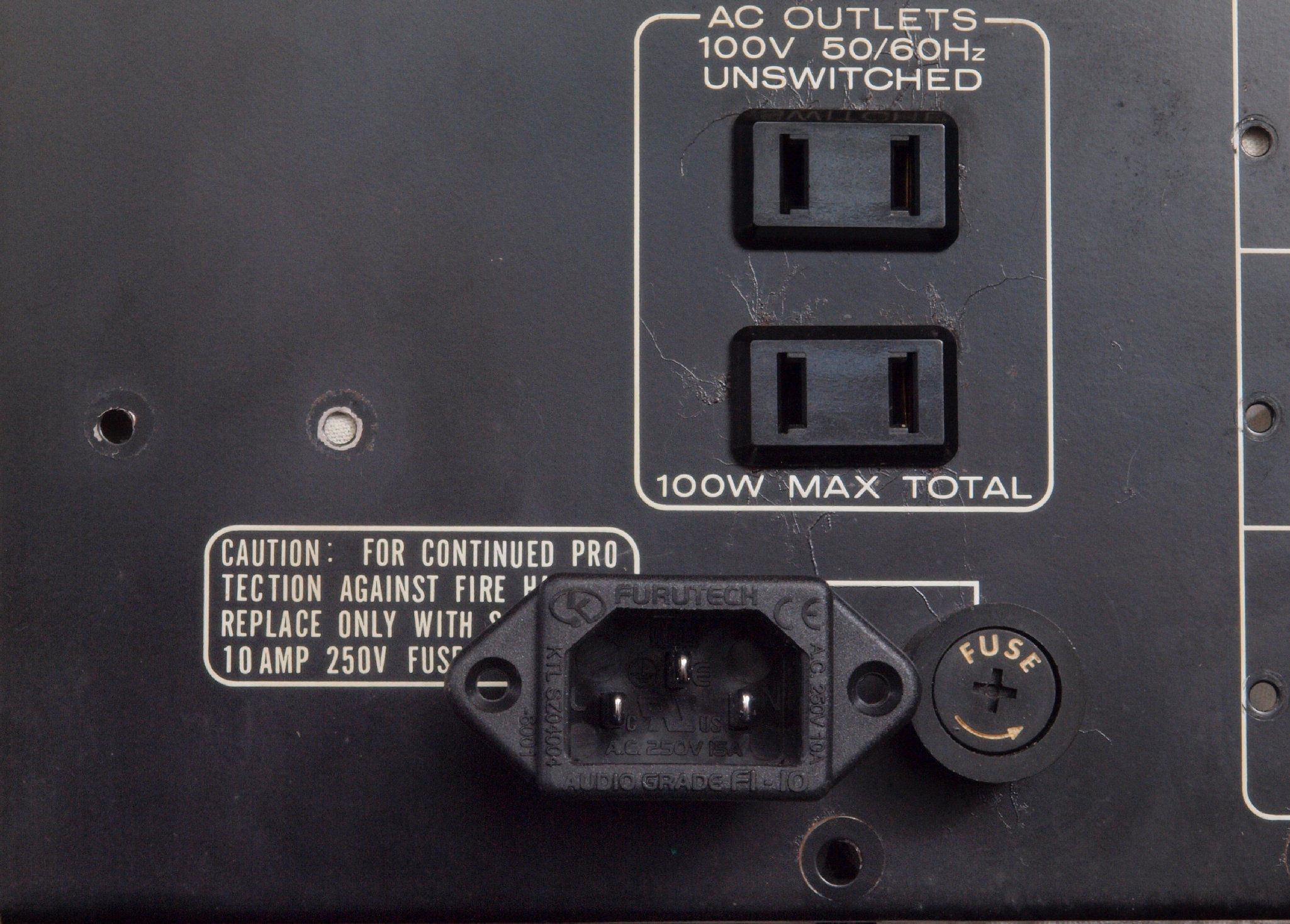

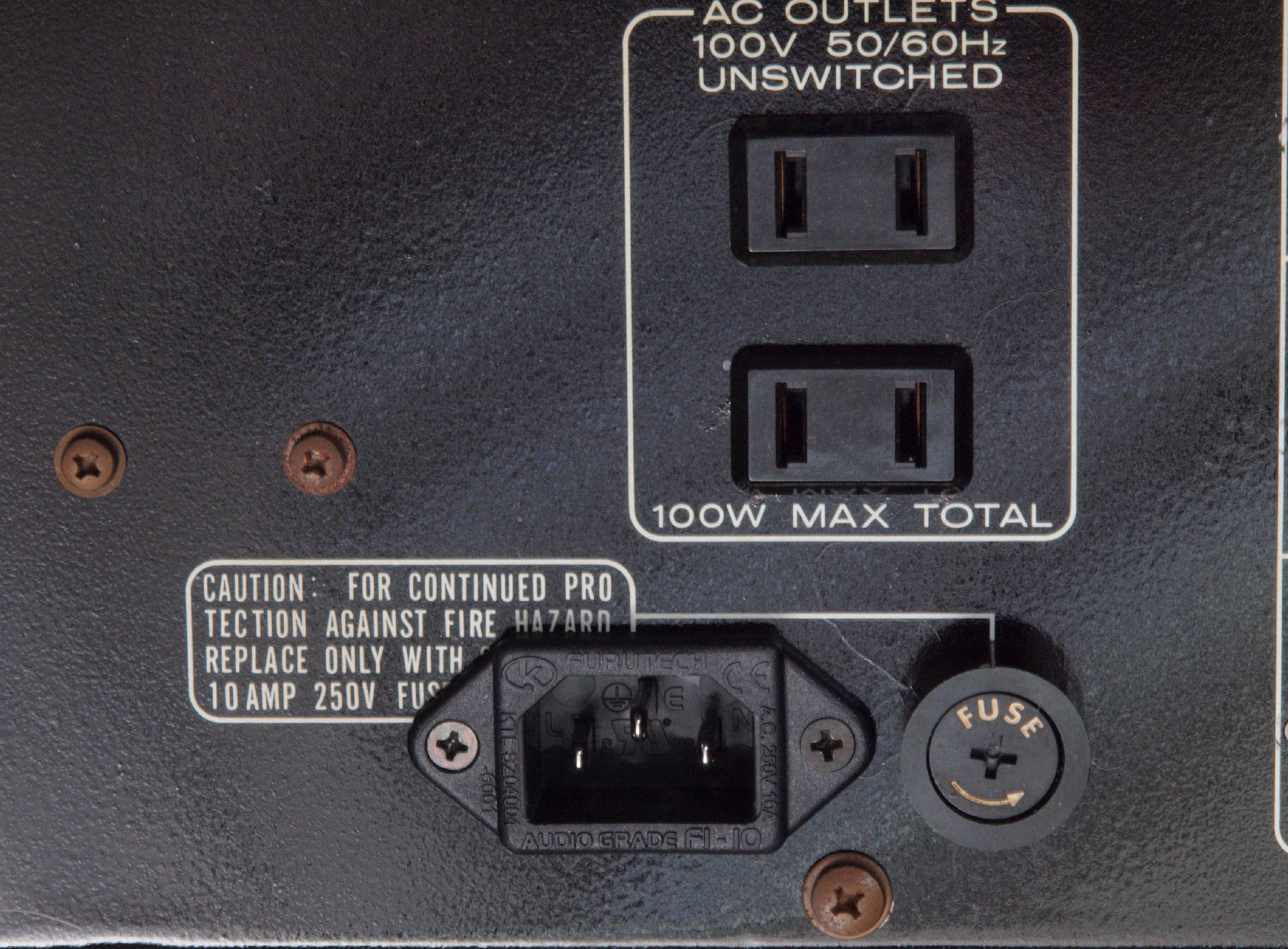

Ｃ６４．　修理後　３Ｐインレット取り付け。　　FURUTECH　FI-10(R) ロジウムメッキ使用。

Ｃ６５．　修理後　３Ｐインレット取り付け。　アースも取り付ける。

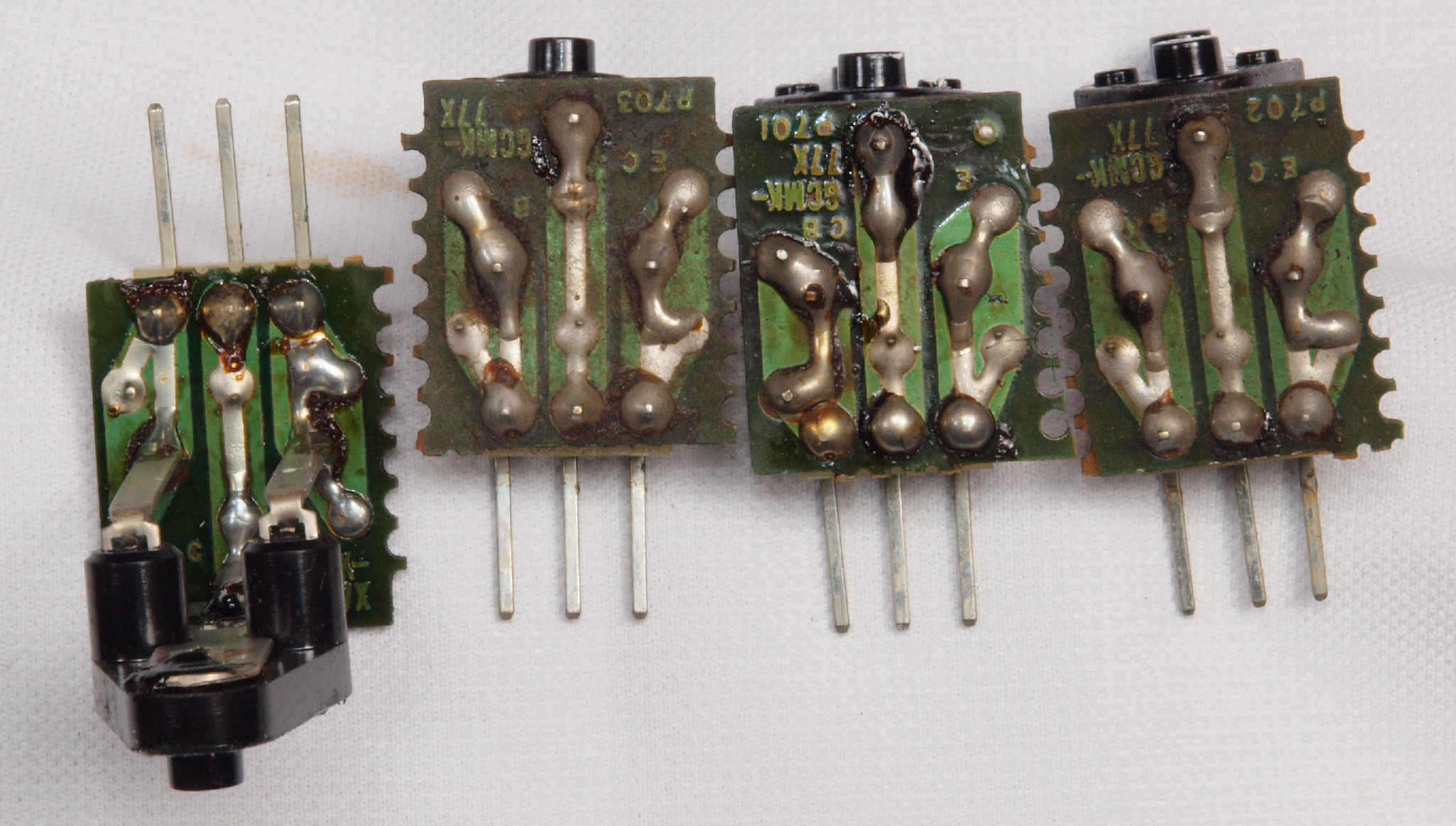

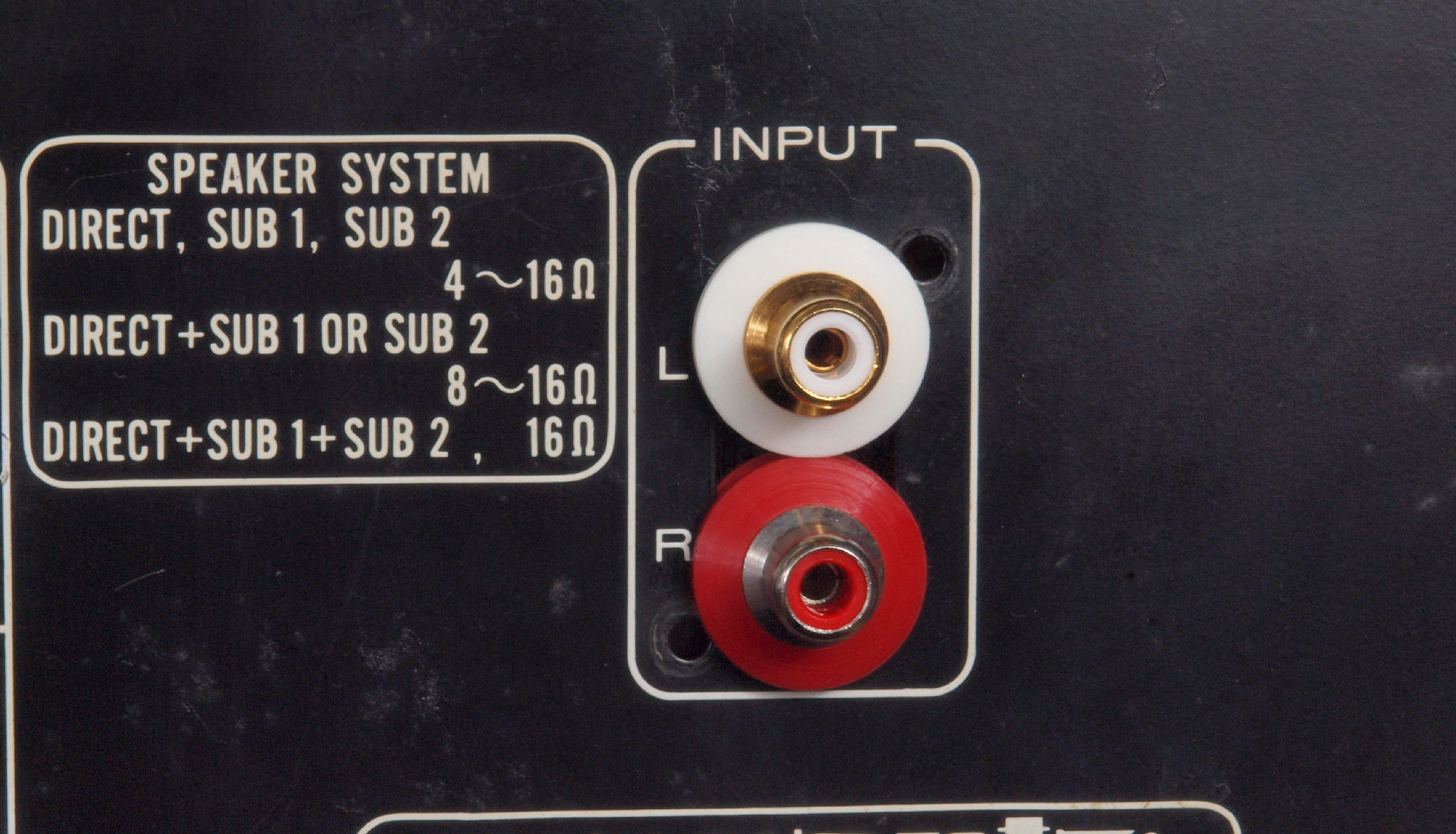

Ｃ７１．　修理前　入力ＲＣＡ端子。

Ｃ７２．　修理（交換）後　入力ＲＣＡ端子。　日本製削り出し電極製に交換。

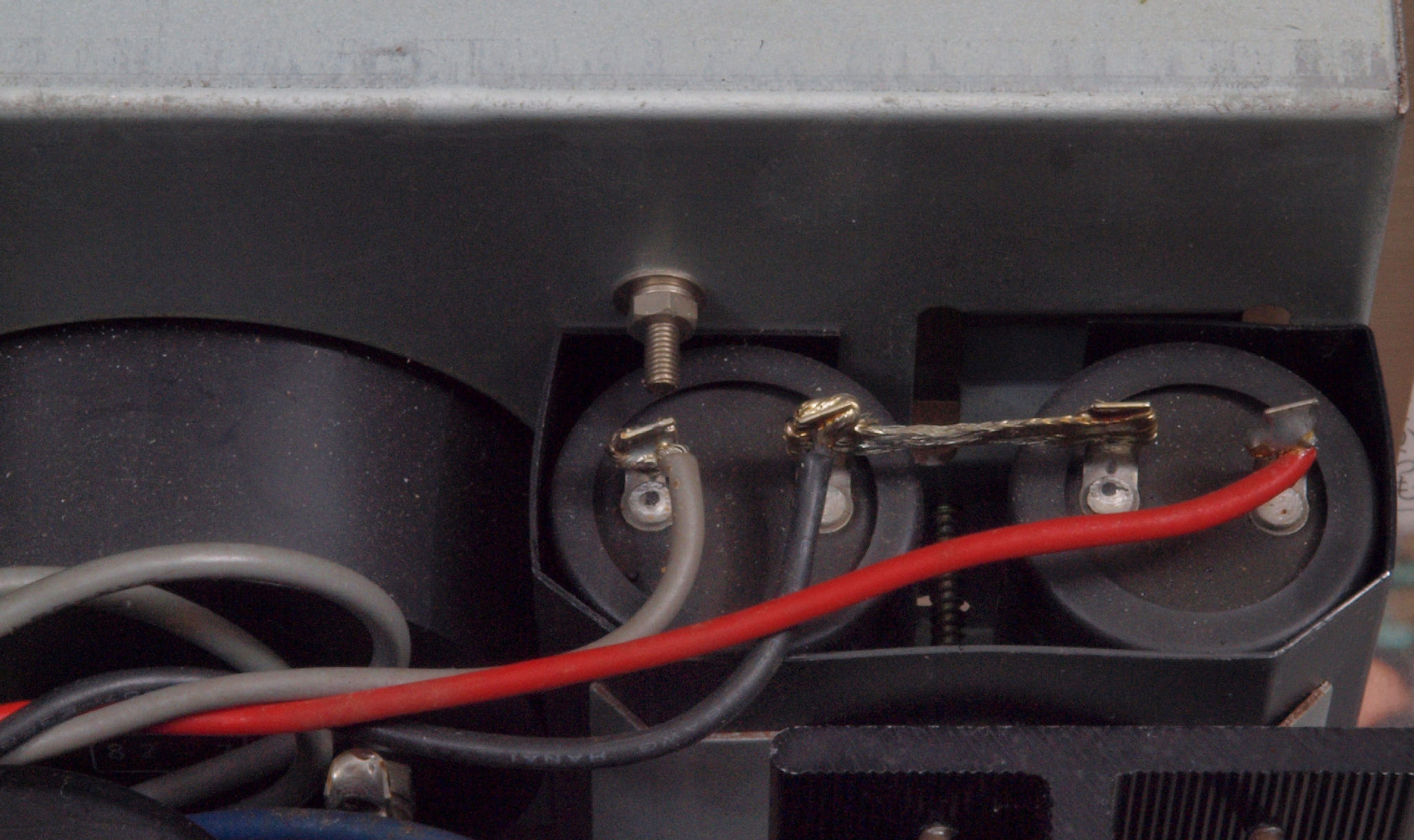

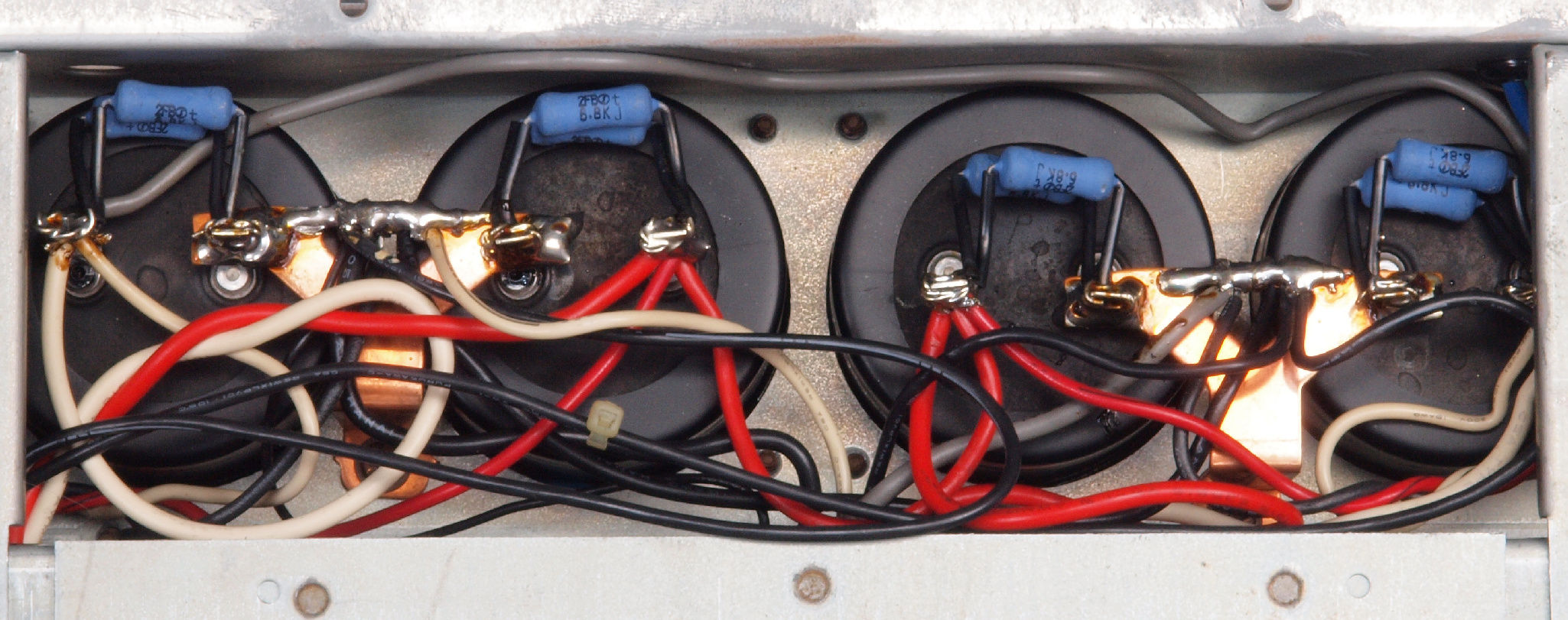

Ｃ８１．　修理前　電源ブロック電解コンデンサーを下から見る。

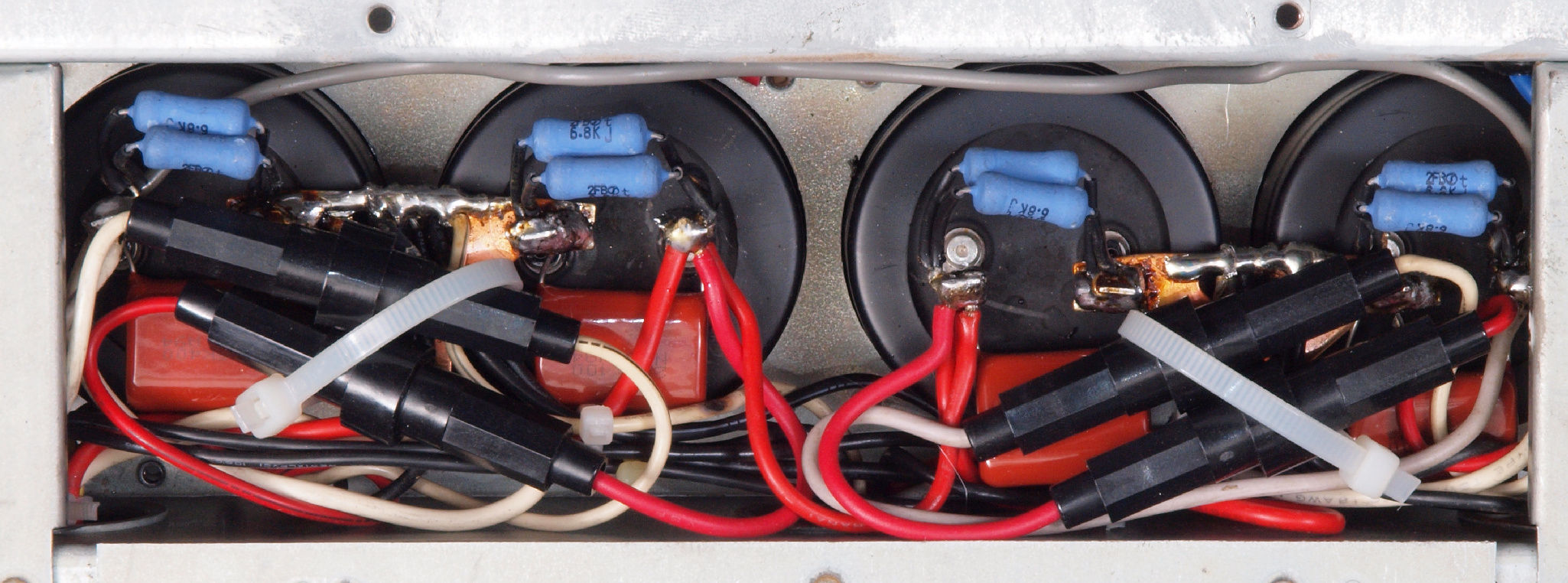

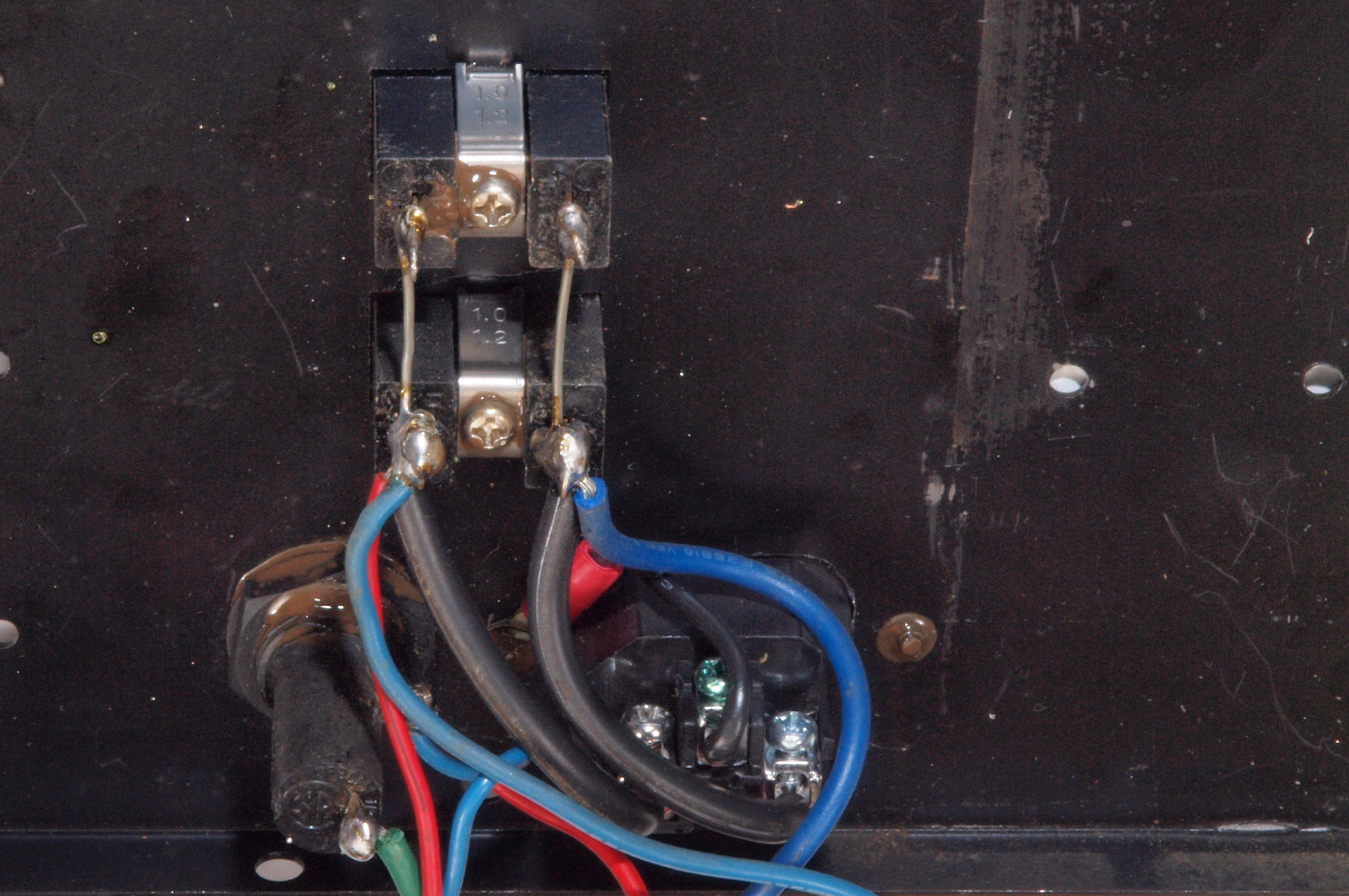

Ｃ８２．　修理（交換）後　電源の電源ブロック電解コンデンサー。フイルムコンデンサー４個、フューズ４個追加。 この時代のメインアンプは終段ＴＲ（トランジスター）の保護が不十分です。 電源ＡＣ１００Ｖ入力にフューズがありますが、１０Ａと大きいです。 終段ＴＲ（トランジスター）への供給電圧は６０Ｖで、最大コレクター電流は１０Ａです。 今、片側（＋側）のＴＲ（トランジスター）が短絡した場合６０Ｖ×１０Ａ＝６００ＶＡですが、 電源ＡＣ１００Ｖ×１０Ａ＝１００００ＶＡなので保護出来ません。 片側（＋側）のＴＲ（トランジスター）が短絡した場合、反対側（−側）もほぼ同時に焼損します。 終段ＴＲ（トランジスター）を保護の為、ＲＬの＋−供給回路に、フューズを４本挿入します。

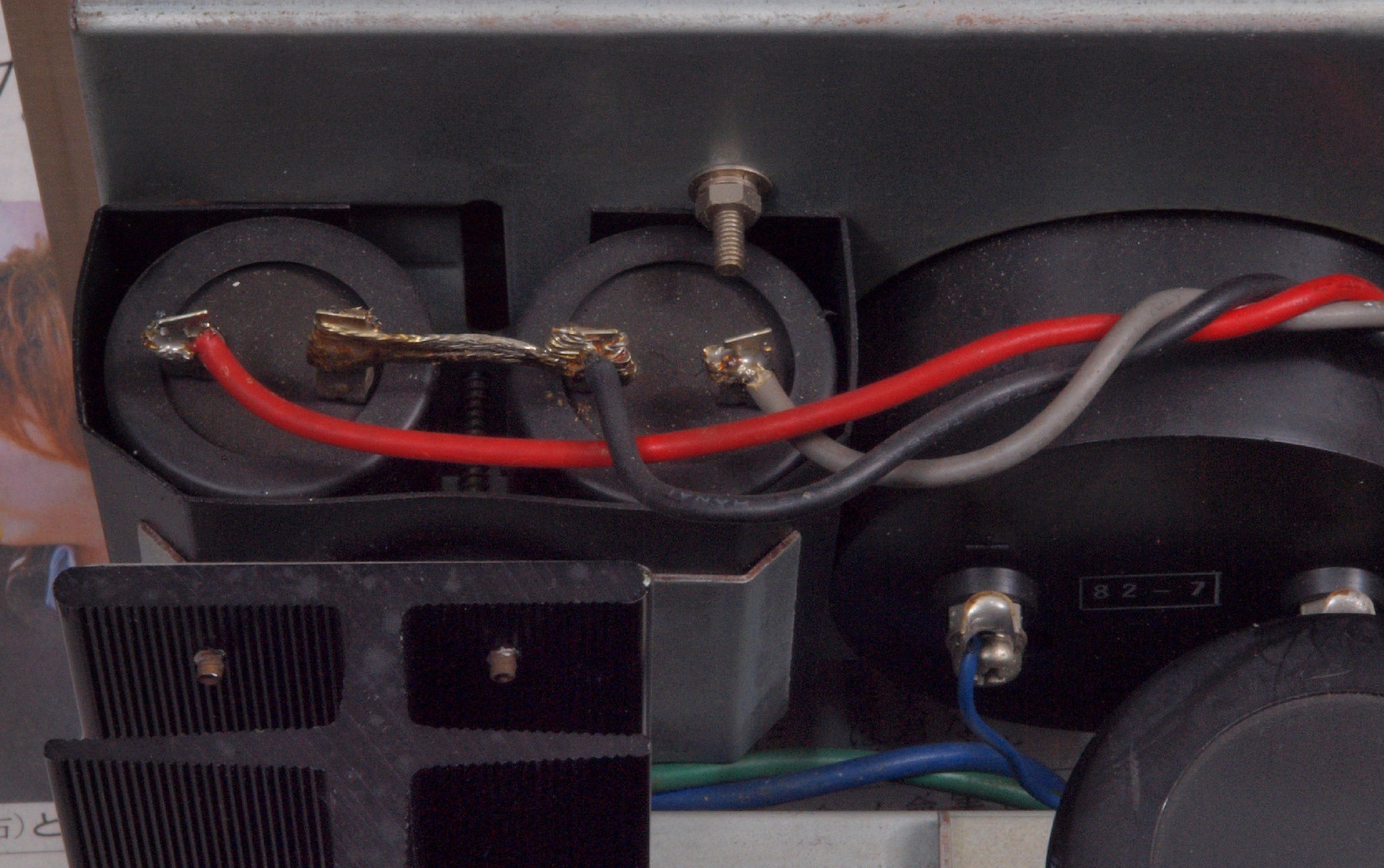

Ｃ９１．　修理前　Ｒ側前段部電源ブロック電解コンデンサー。

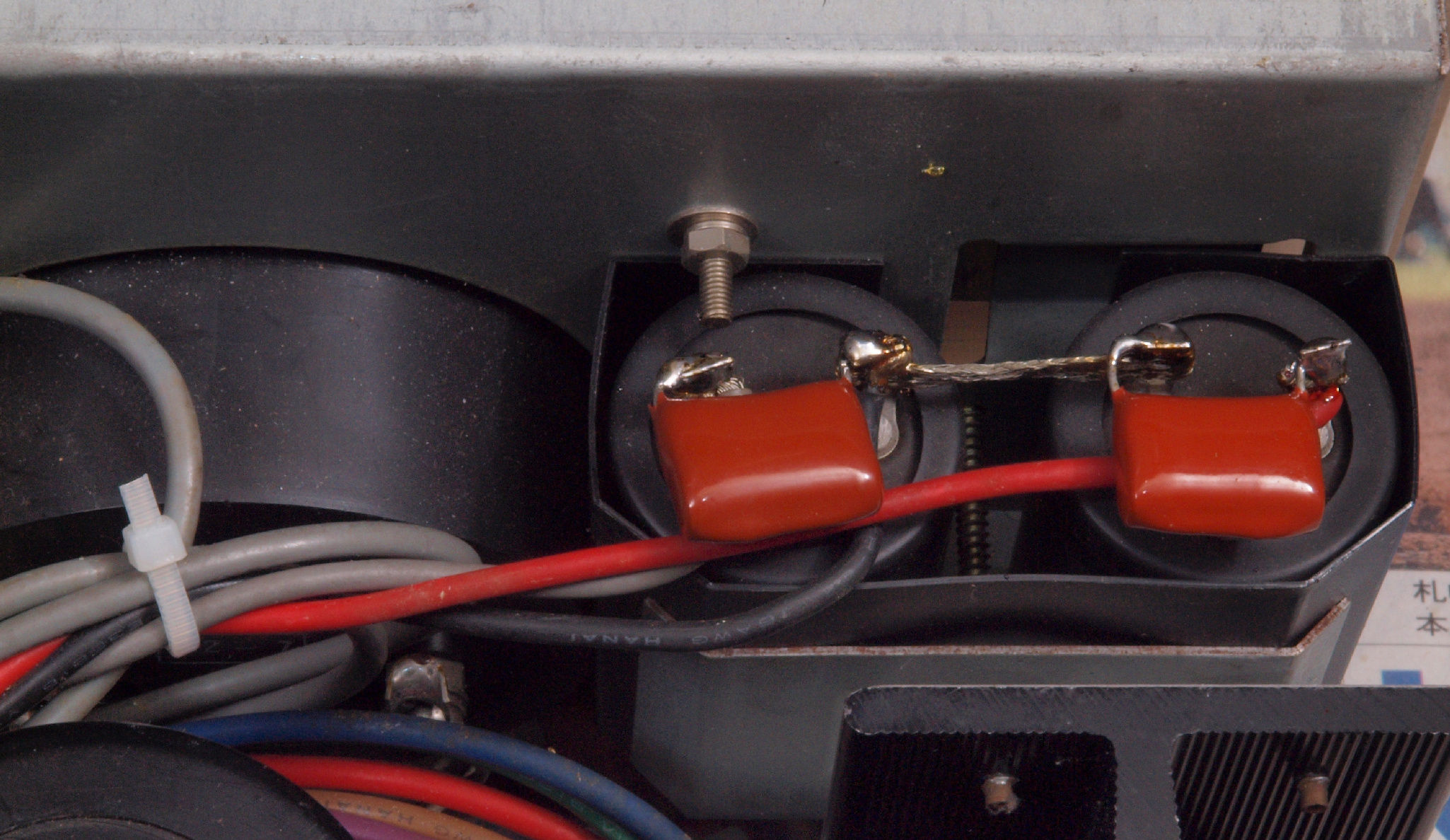

Ｃ９２．　修理後　Ｒ側前段部電源ブロック電解コンデンサー。フイルムコンデンサー２個追加。

Ｃ９３．　修理前　Ｌ側前段部電源ブロック電解コンデンサー。

Ｃ９４．　修理前　Ｌ側前段部電源ブロック電解コンデンサー。フイルムコンデンサー２個追加。

ＣＡ１．　前面パネルを外し修理中

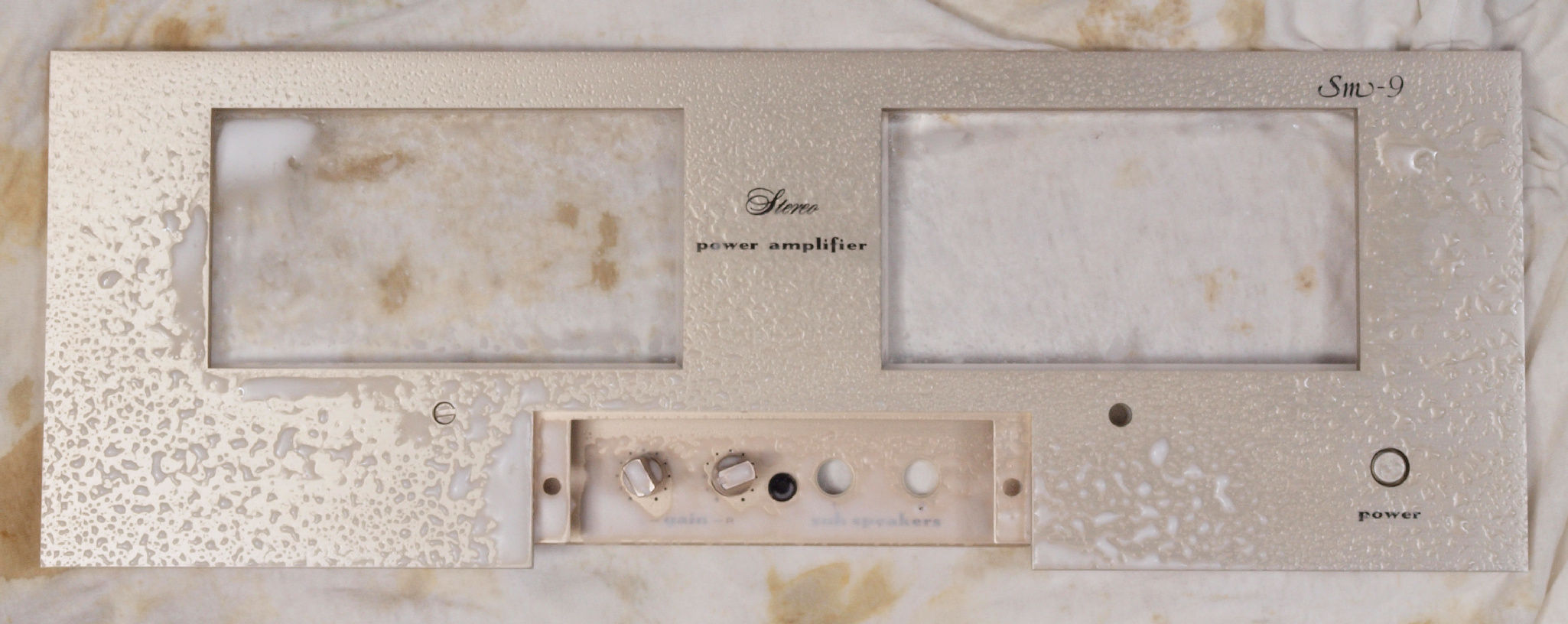

ＣＢ１．　前面パネル清掃中

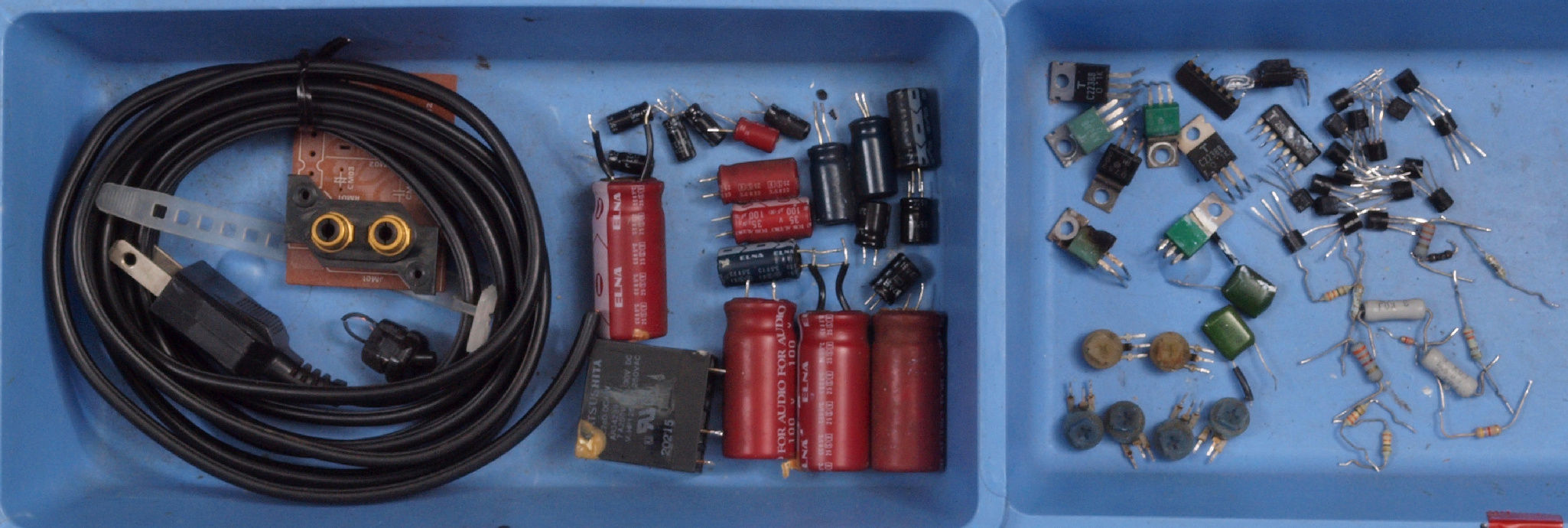

ＣＣ１．　交換部品

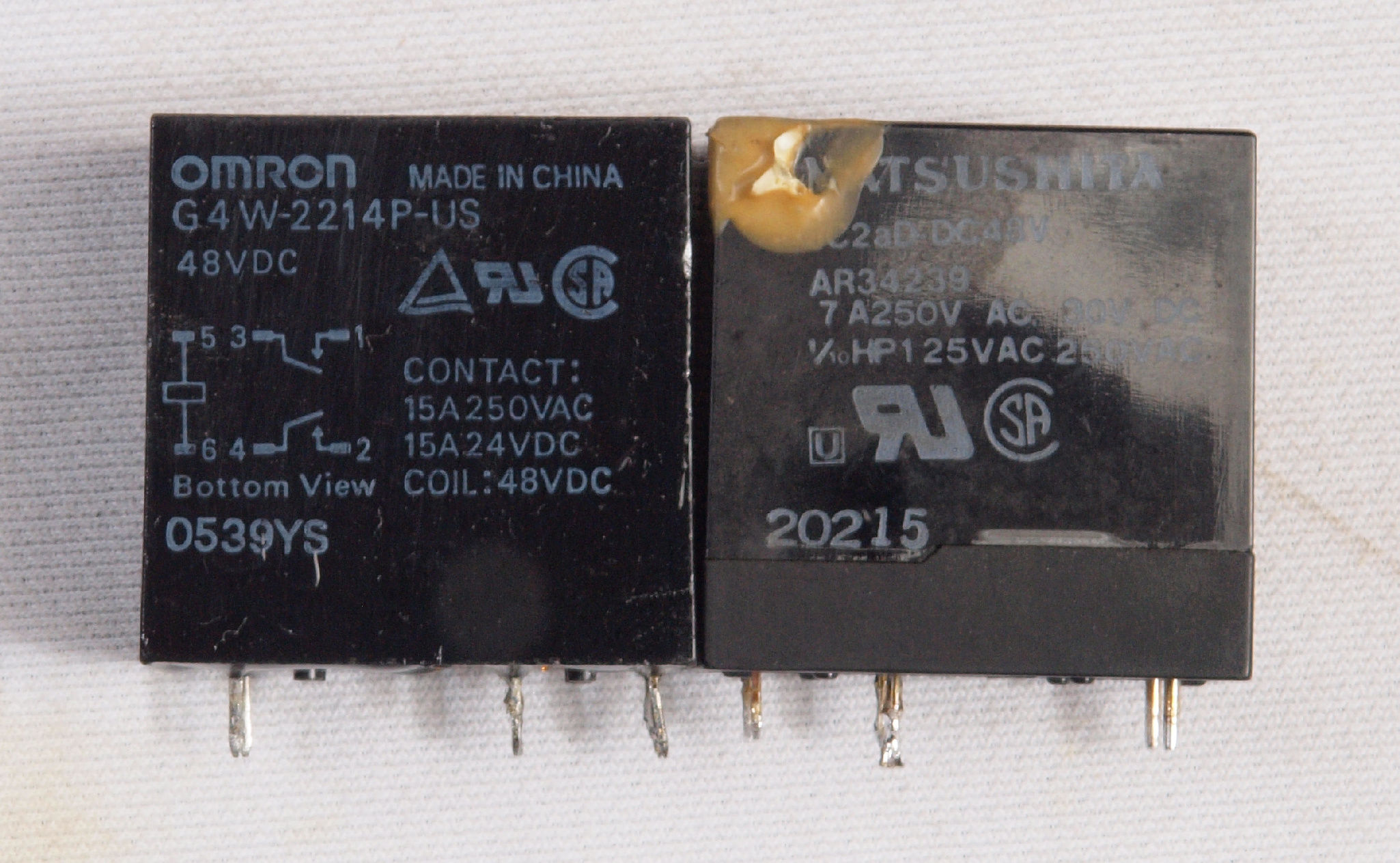

ＣＣ２．　交換部品、SP接続リレー。左＝交換した物　１５A/２５０V、右＝付いていた物　７A/２５０V。

ＣＤ１．　修理前　上から見る

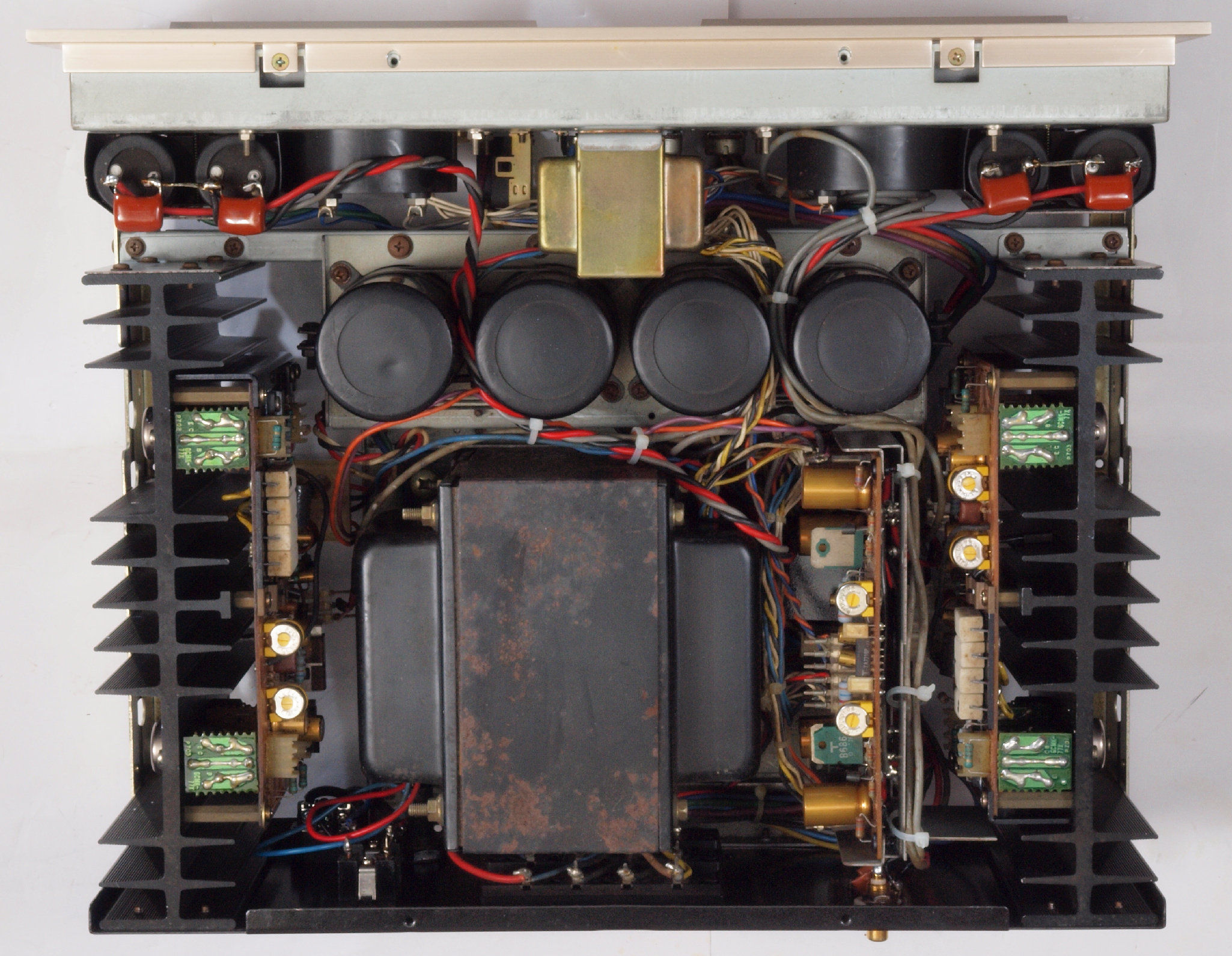

ＣＤ２．　修理後　上から見る

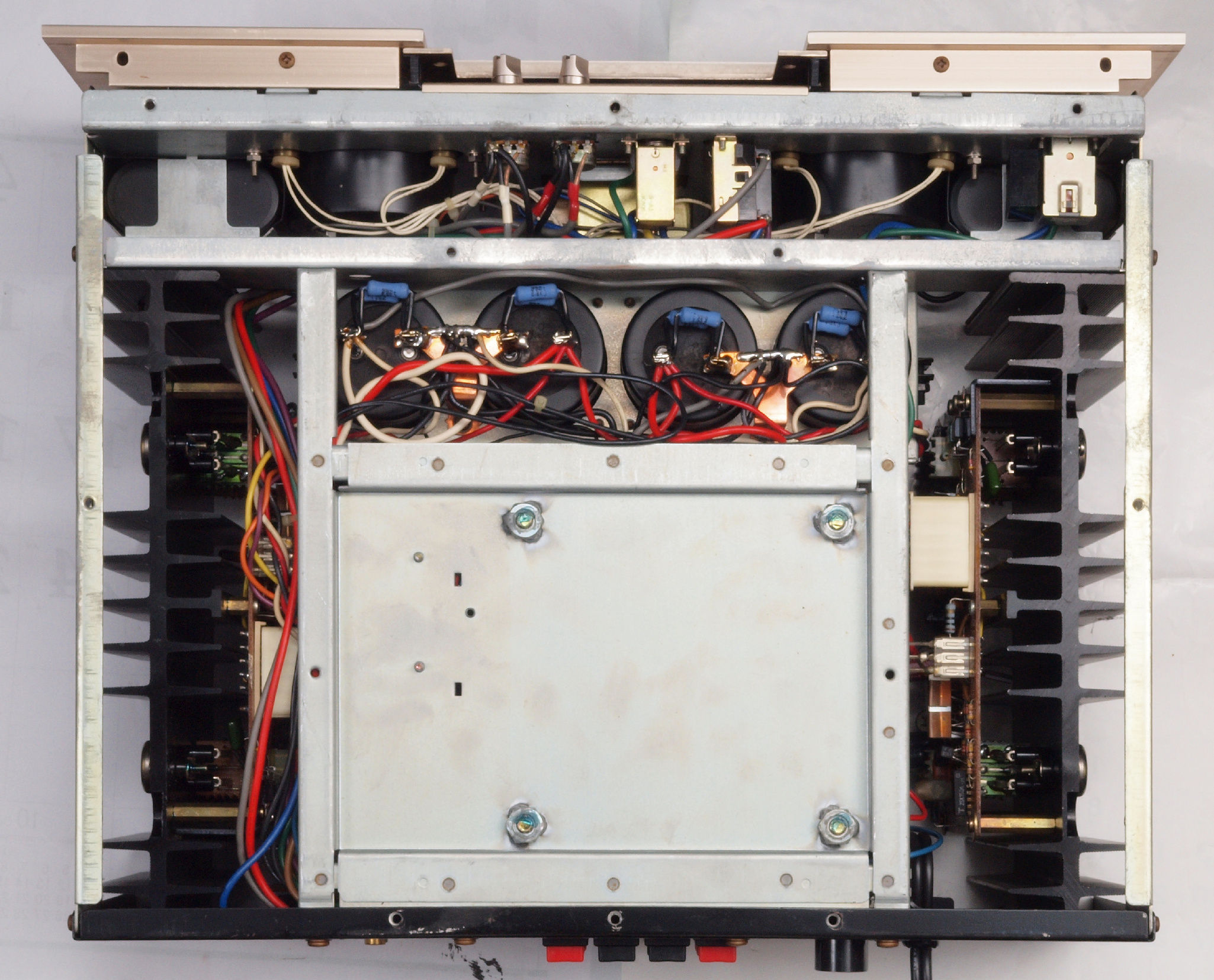

ＣＤ３．　修理前　下から見る

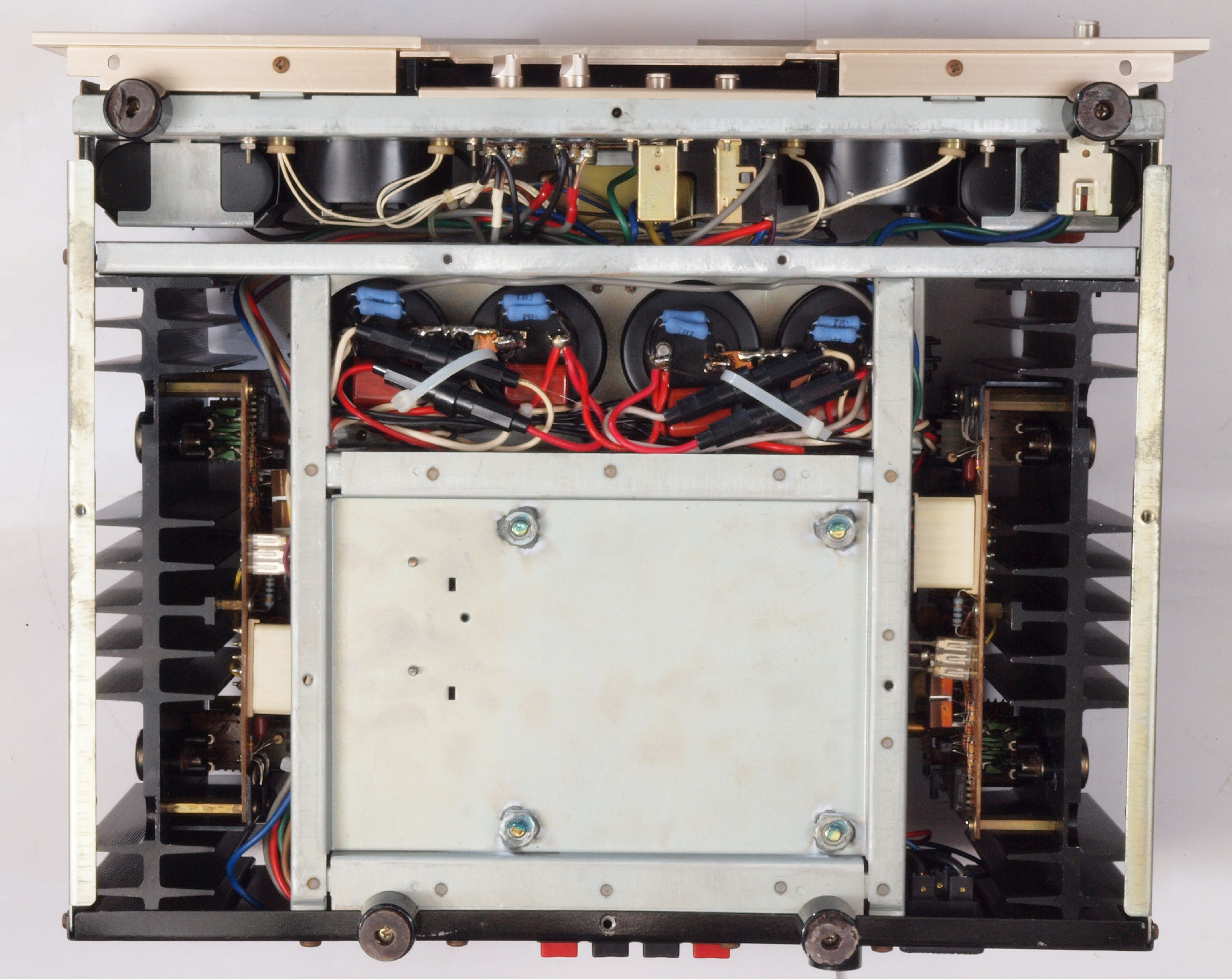

ＣＤ４．　修理後　下から見る

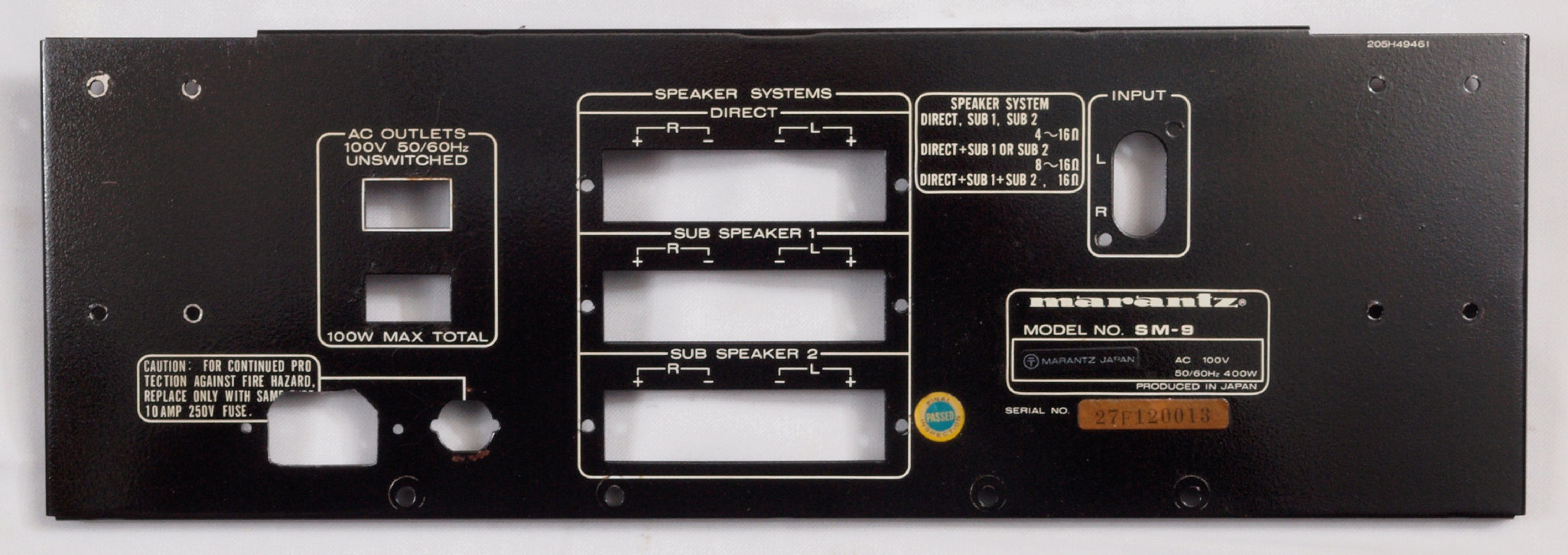

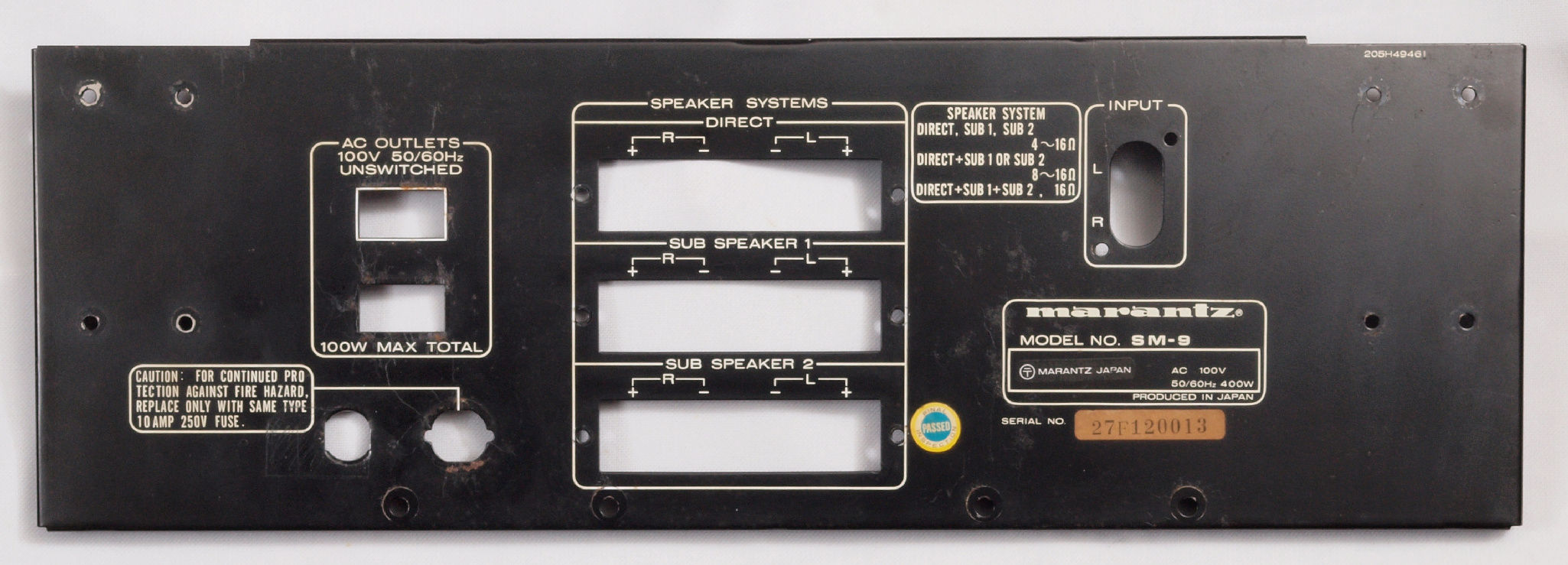

Ｋ．　裏パネル加工・塗装。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｋ１１．　修理前　後パネル。

Ｋ１２．　修理（塗装）後　後パネル。

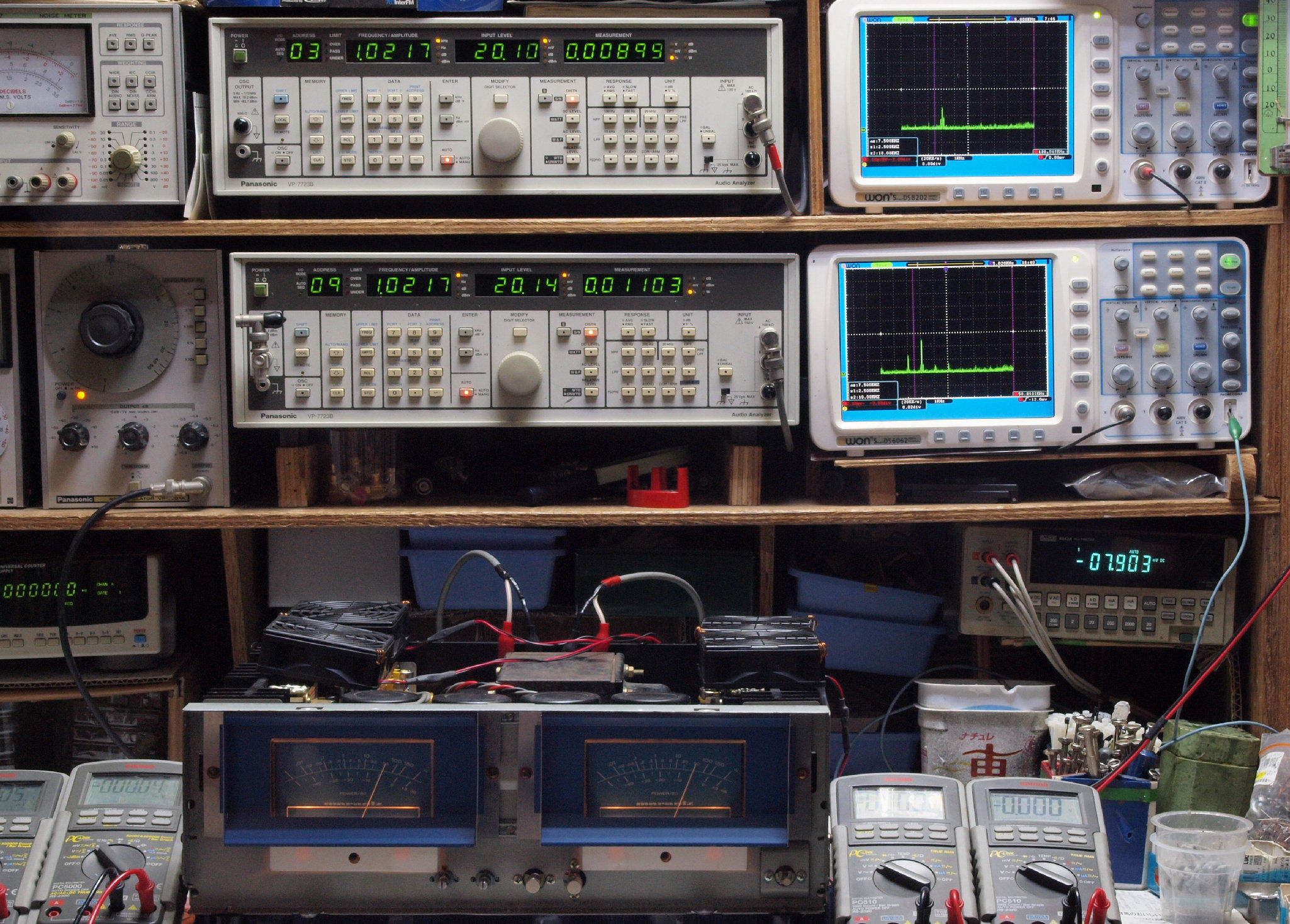

Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整。 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

Ｅ１．　５０Ｈｚ入力、Ｒ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０１９６％歪み。 　　　　　　　　 　　　 　 Ｌ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０２０３％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

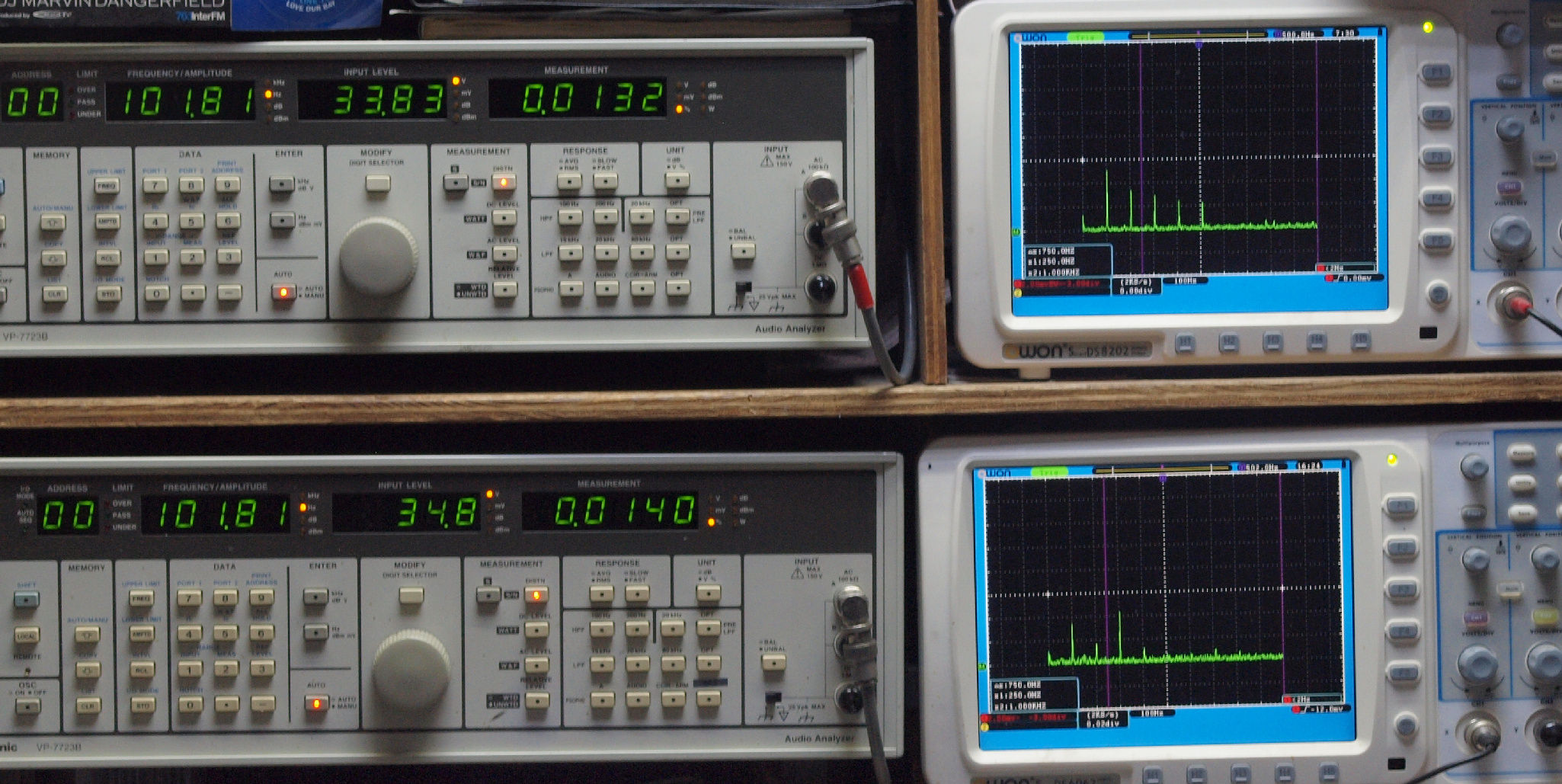

Ｅ２．　１００Ｈｚ入力、Ｒ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０１３２％歪み。 　　　　　　　 　　　　 　　 Ｌ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０１４０％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

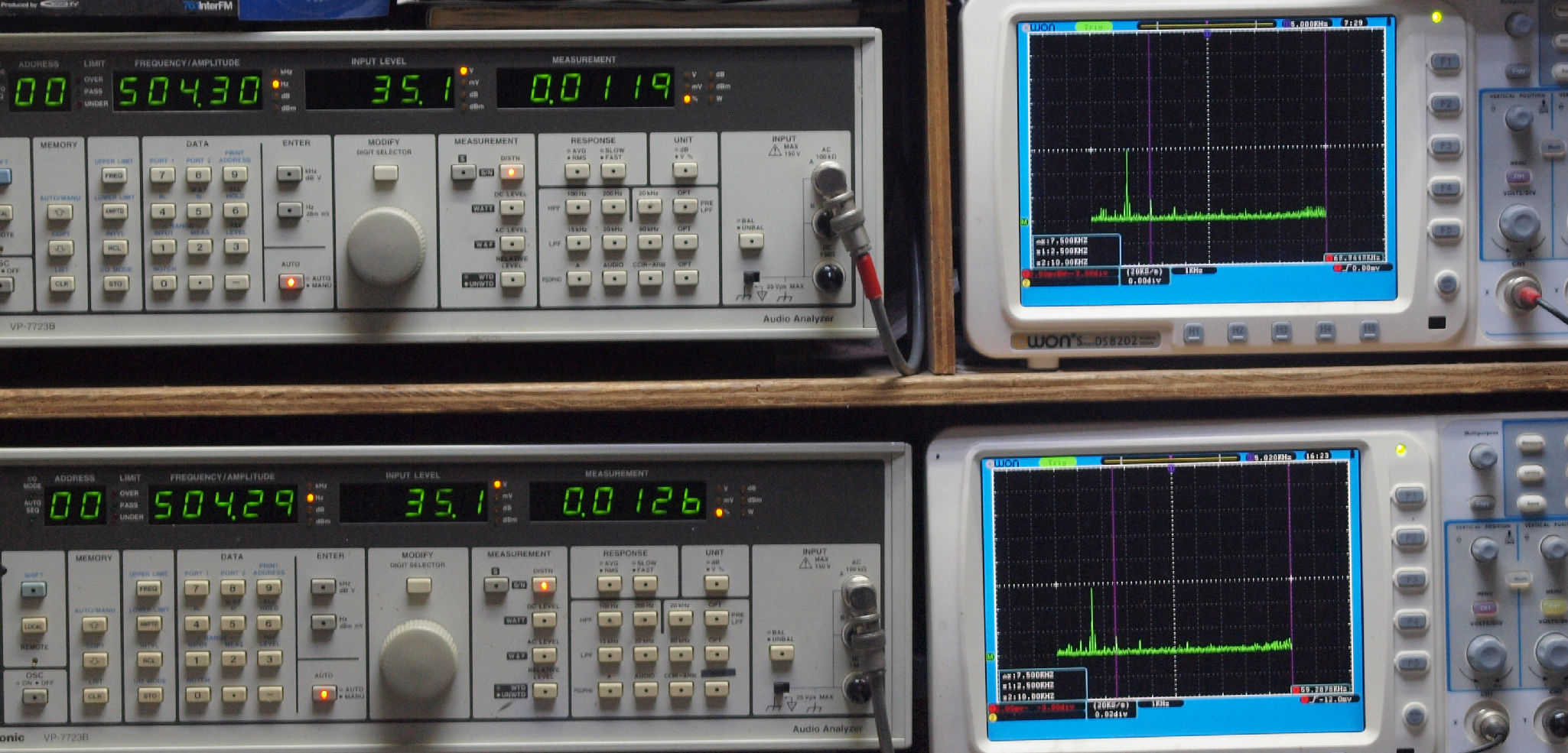

Ｅ３．　５００Ｈｚ入力、Ｒ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０１１９歪み。 　　　　　　　　　 　　 　　 Ｌ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０１２６％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

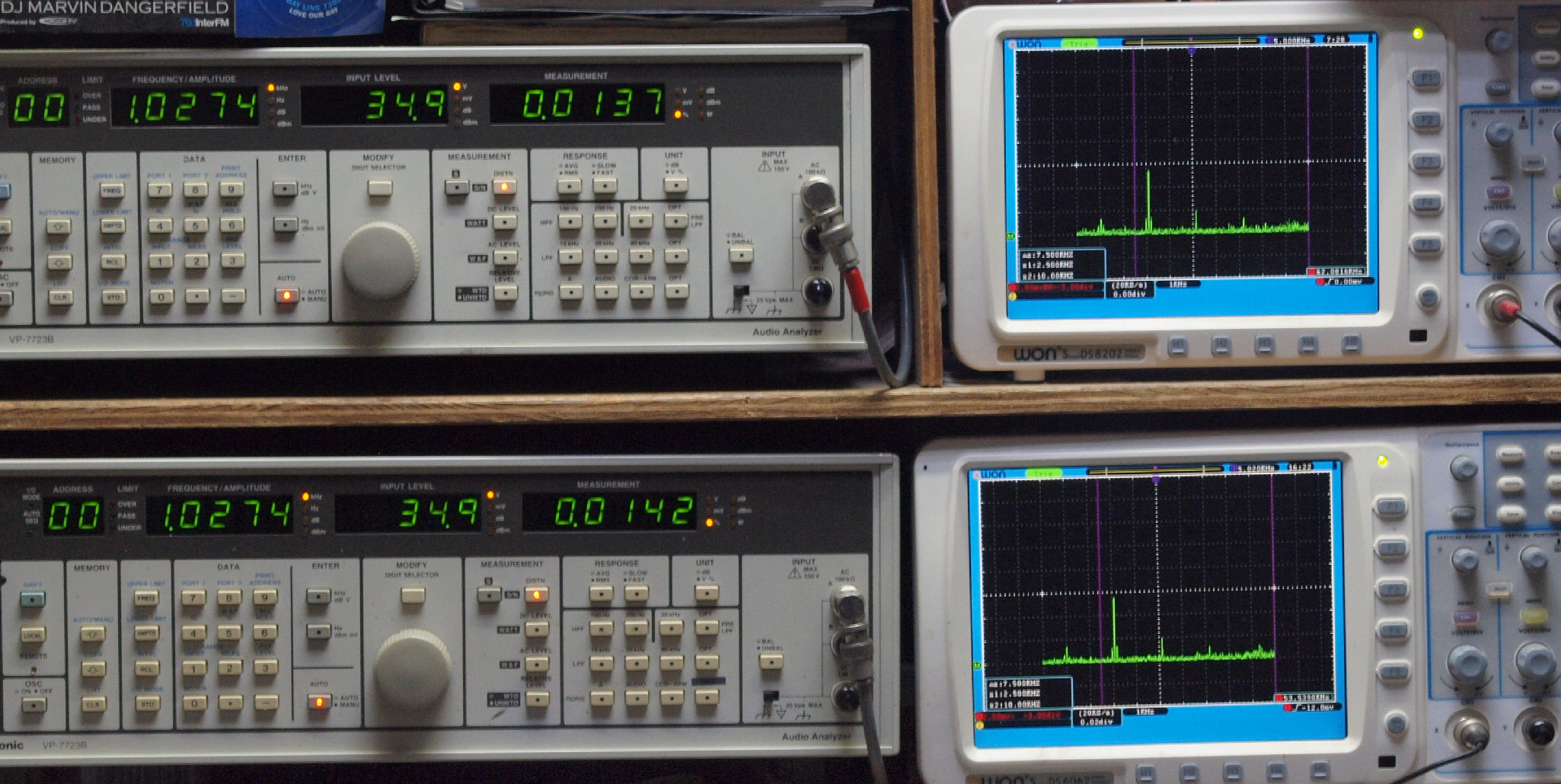

Ｅ４．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０１３７％歪み。 　　　　　　　　 　　　 　 Ｌ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０１４２％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

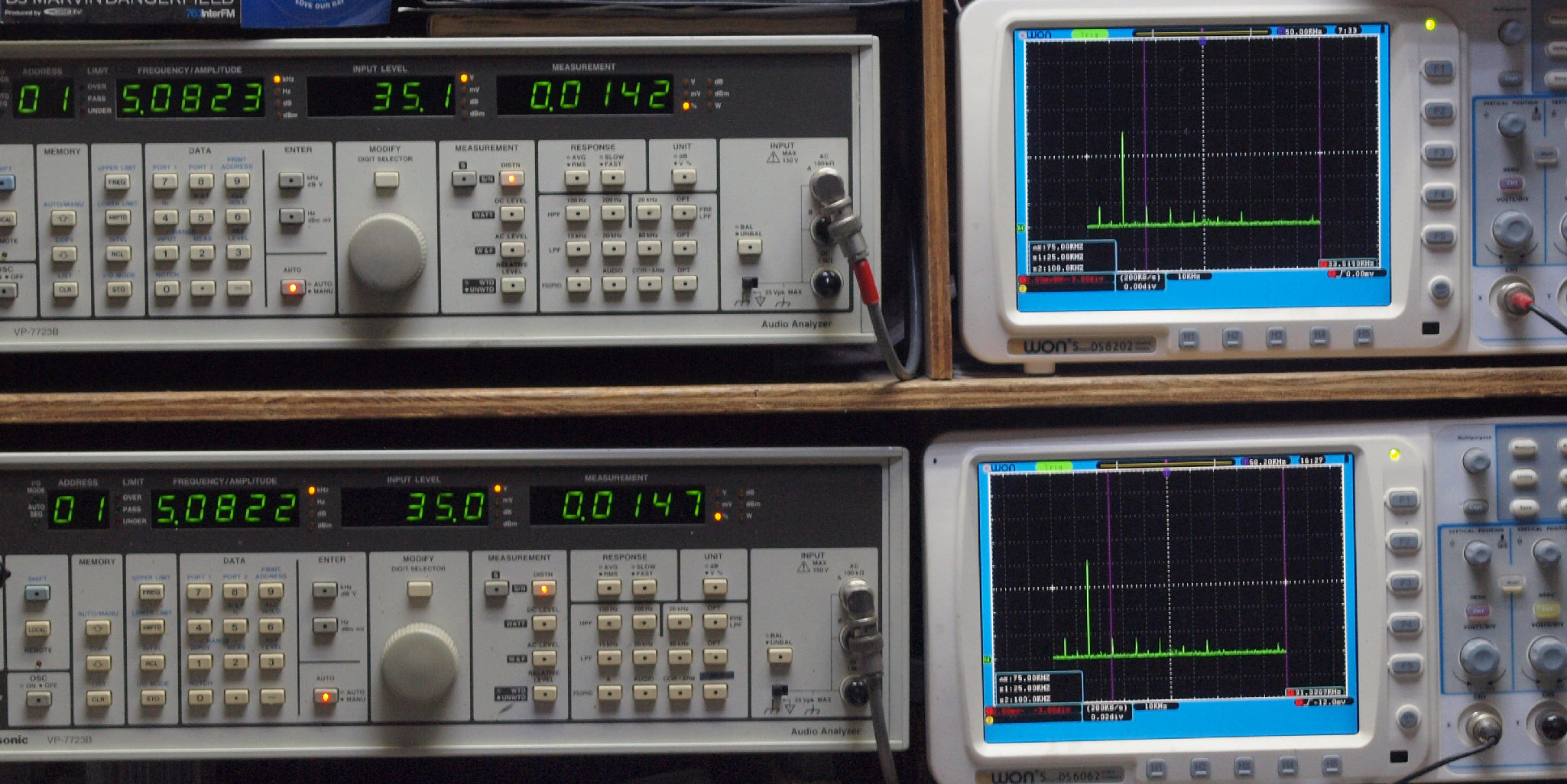

Ｅ５．　５ｋＨｚ入力、Ｒ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０１４２％歪み。 　　　　　　　　　　 　　　Ｌ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０１４７％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ６．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０１２８％歪み。 　　　　　　　　　　 　 　 　Ｌ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０１３８％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ７．　２０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０１５５％歪み。 　　　　　　　　 　　 　　 　Ｌ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、　０．０１５８％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

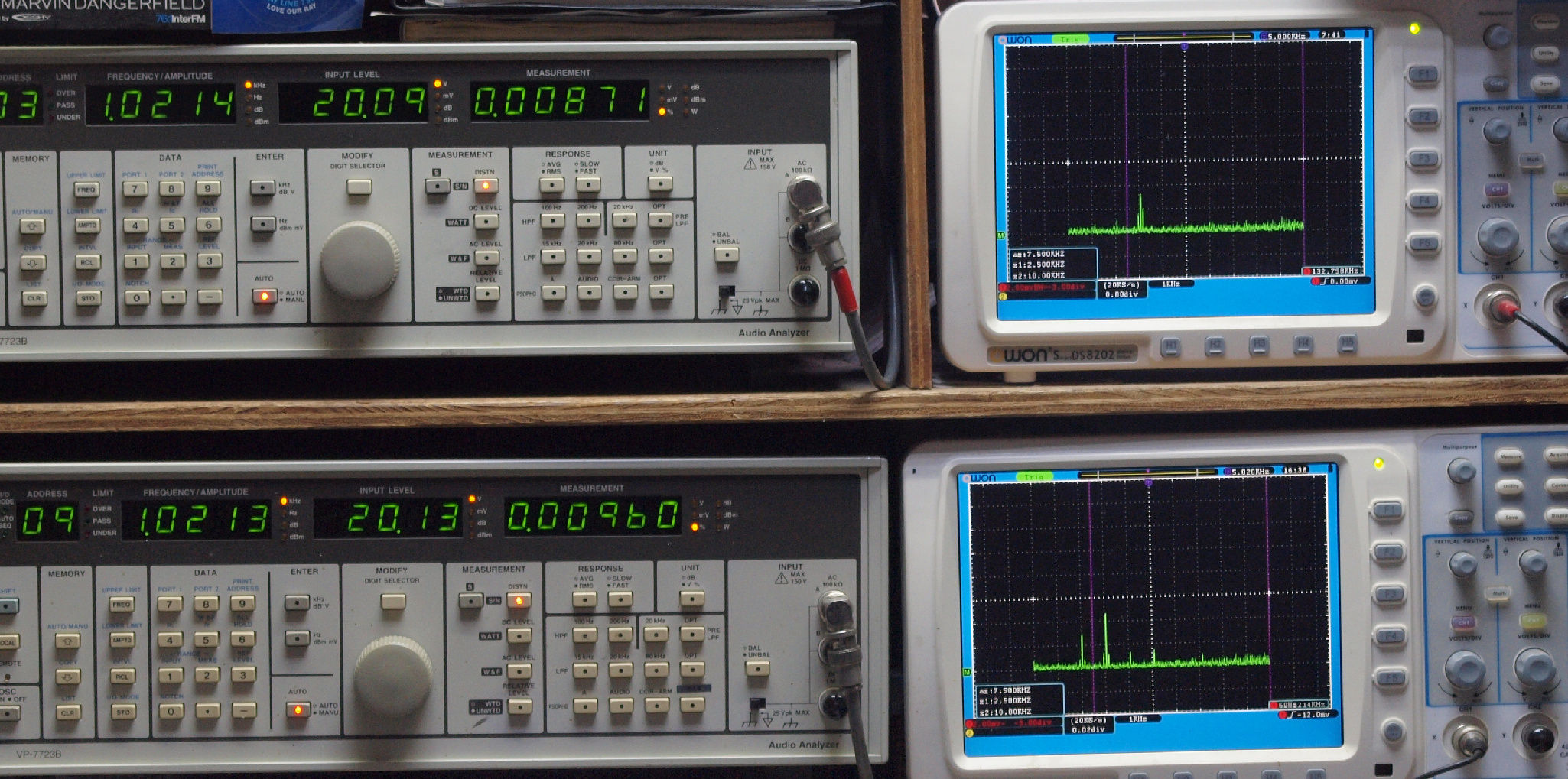

Ｅ８．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧２０Ｖ＝５０Ｗ出力、　０．００８７１％歪み。 　　　　　　　　 　　　 　 Ｌ側ＳＰ出力電圧２０Ｖ＝５０Ｗ出力、　０．００９６０％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

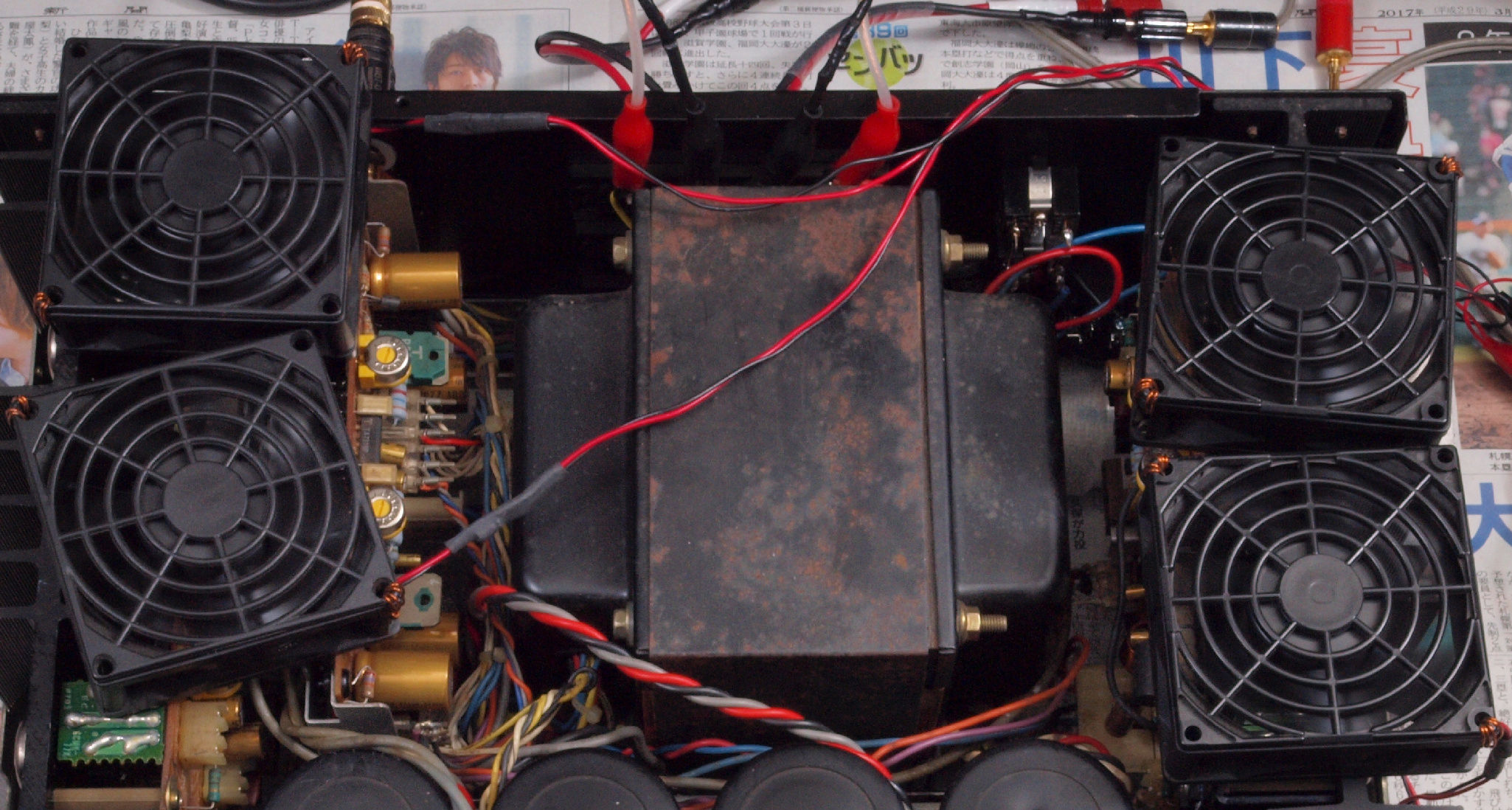

Ｅ９．　フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。

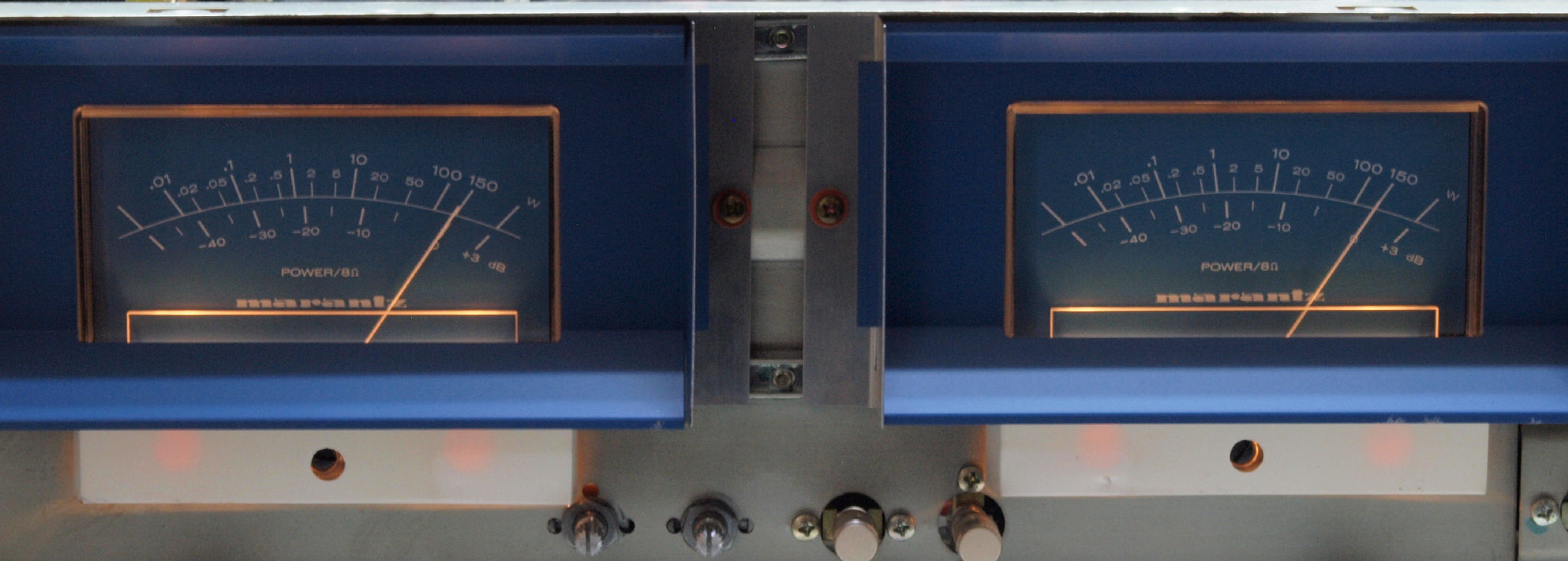

ＥＡ．　０ｄＢ＝ＶＵメータ測定・調整、１Ｋｈｚ　１５０Ｗ出力。

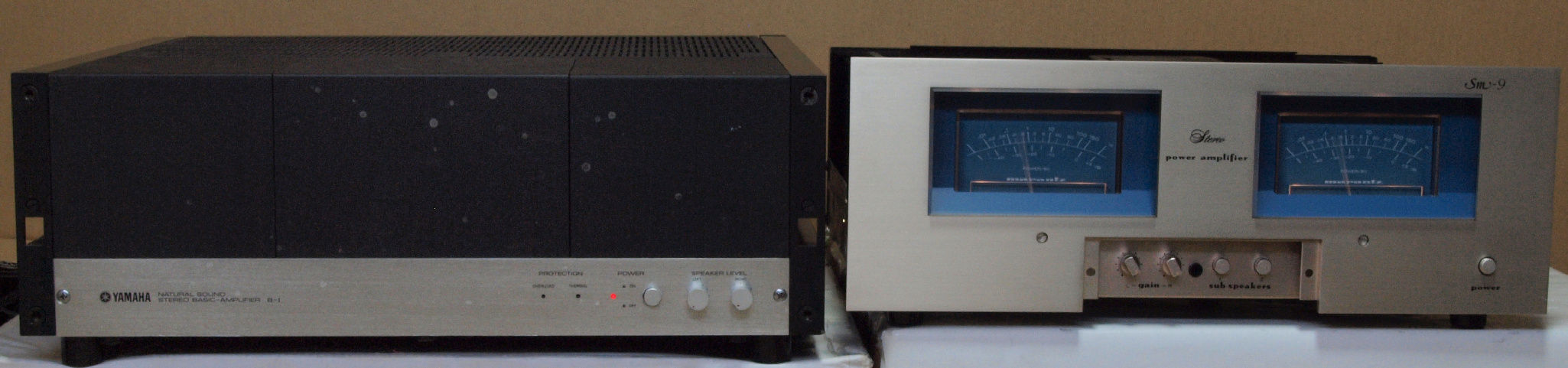

ＥＢ．　完成　　２４時間エージング、　左はＹＡＭＡＨＡ　Ｂ−１．　１５台目

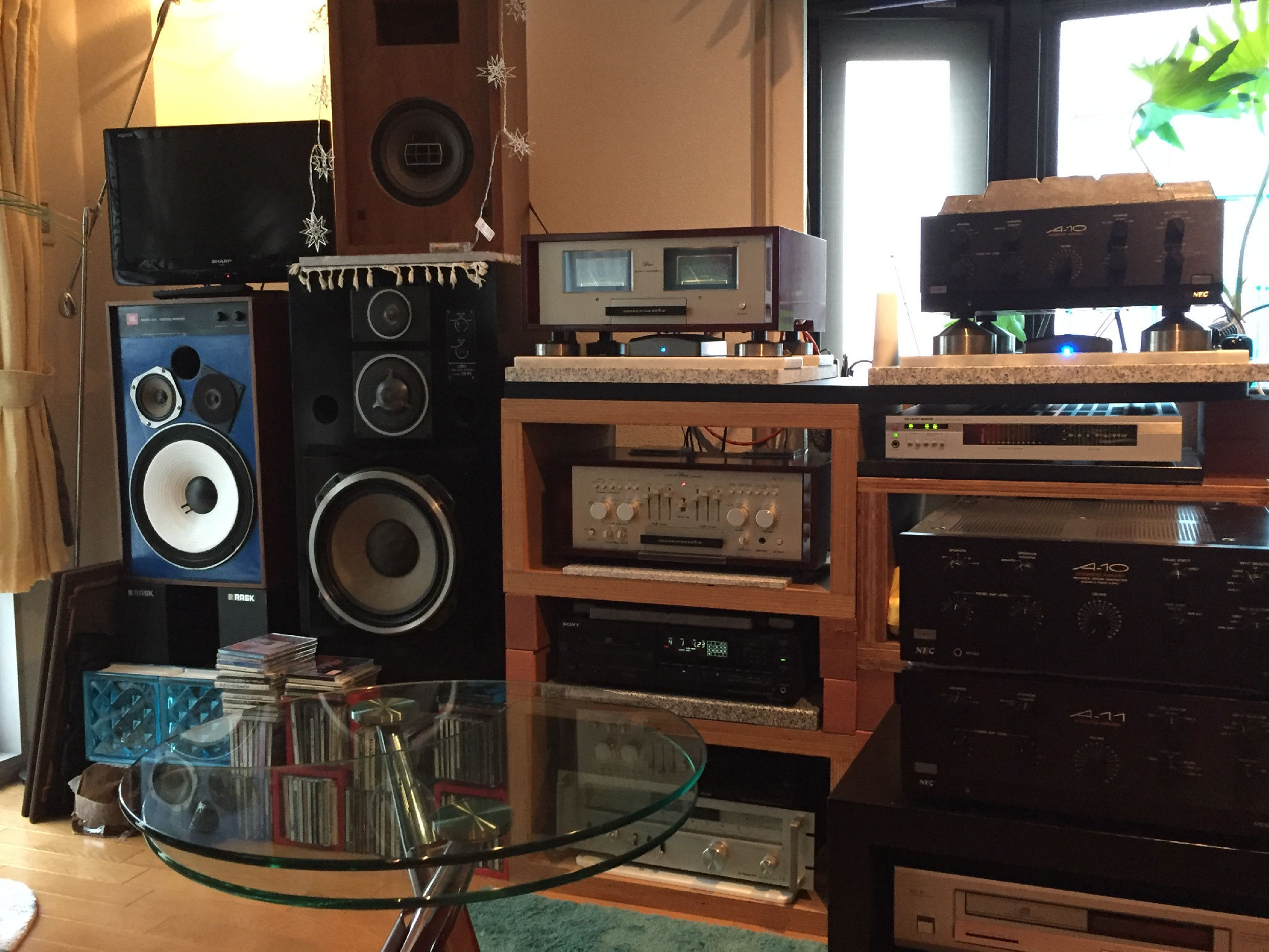

Ｙ．　ユーザー宅の設置状況。画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況.

Ｓ．　Ｍａｒａｎｔｚ　ＳＭ−９　の仕様（カタログ・マニアルより）

型式 ステレオパワーアンプ 定格出力（20Hz〜20kHz、両ch同時動作） 150W＋150W（8Ω） 全高調波歪率（20Hz〜20kHz、定格出力時） 0.01％以下 混変調歪率 0.01％以下 周波数特性 DC〜100kHz +0 -1dB 入力感度/インピーダンス 1.5V/30kΩ ダンピングファクター 100以上（1kHz、8Ω） SN比（IHF-A） 120dB 定格消費電力（電気用品取締法） 400W 外形寸法 幅474×高さ172×奥行345mm 重量 23.5kg 価格 225,000円（1982年頃）
