Ｍａｒａｎｔｚ　ＳＣ−９　２台目修理記録

平成１８年６月１２日持込　　３月２８日完成

Ａ．　修理前の状況。 電源入らず。 ＡＥ．　バラック修理での測定。 Ｂ．　症状、原因。 電源トランス焼損。 ＥＱ−ＡＭＰ故障。 Ｃ．　修理状況。 電解コンデンサー交換＝オーディオ・コンデンサー（ミューズ）使用。 配線手直し、補強。 経年劣化による各部ハンダ補正。 電源トランス交換。 ＲＣＡ端子修理。 Ｄ．　使用部品。 電解コンデンサー　　　　　　　　　　６４個。 メタライズド・フイルムコンデンサー　１２個。 電源トランス。 ＴＲ（トランジスター）　　　　　　　６個。 Ｅ．　調整・測定。 ＥＥ．　上位測定器による　調整・測定。 Ｆ．　修理費　　　１００，０００円　　　オーバーホール修理 Ｓ．　Ｍａｒａｎｔｚ　ＳＣ−９　の仕様（カタログ・マニアルより）

Ａ．　修理前の状況。 Ａ１．　点検中　上から見る

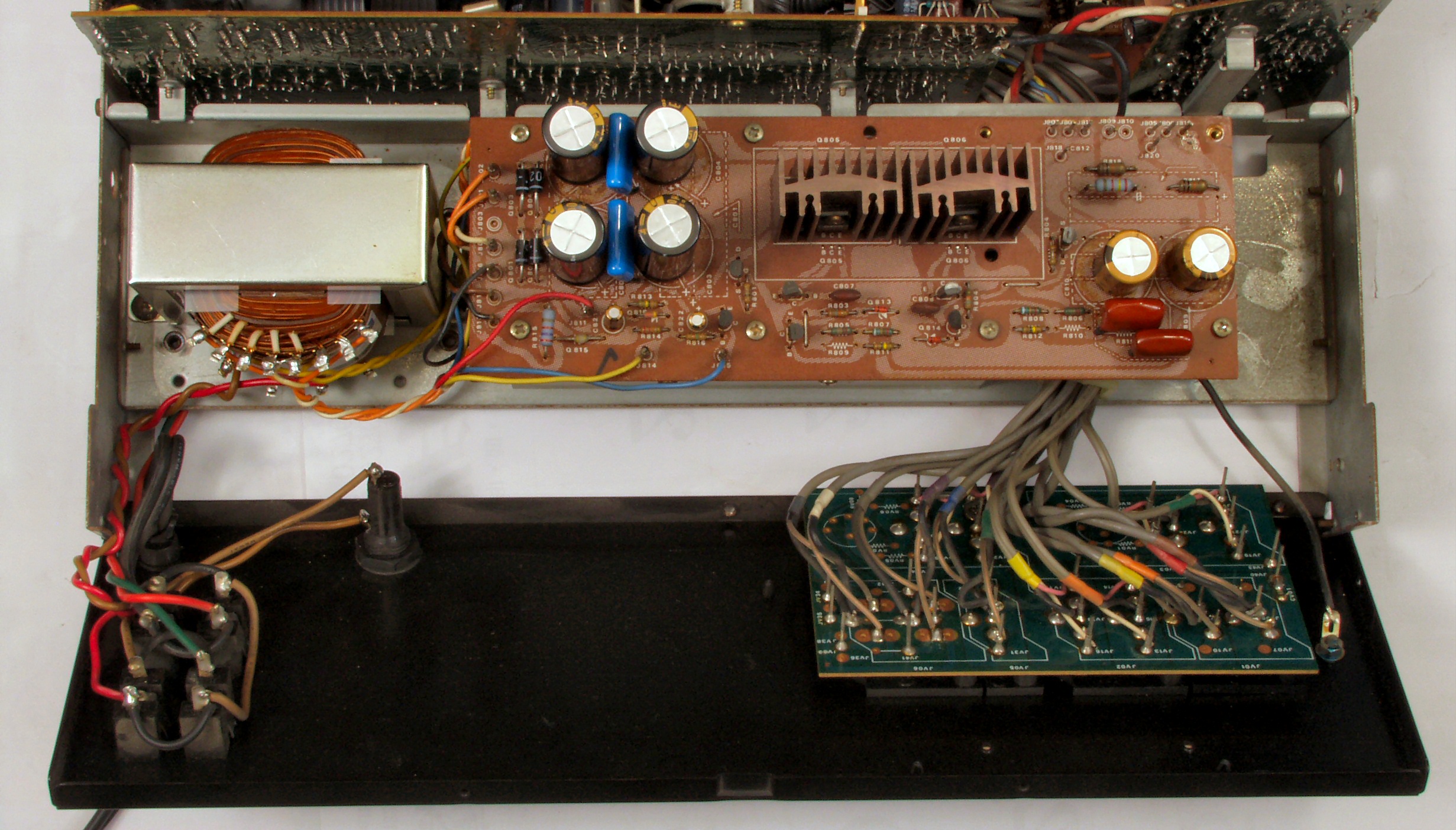

Ａ２．　点検中　下から見る

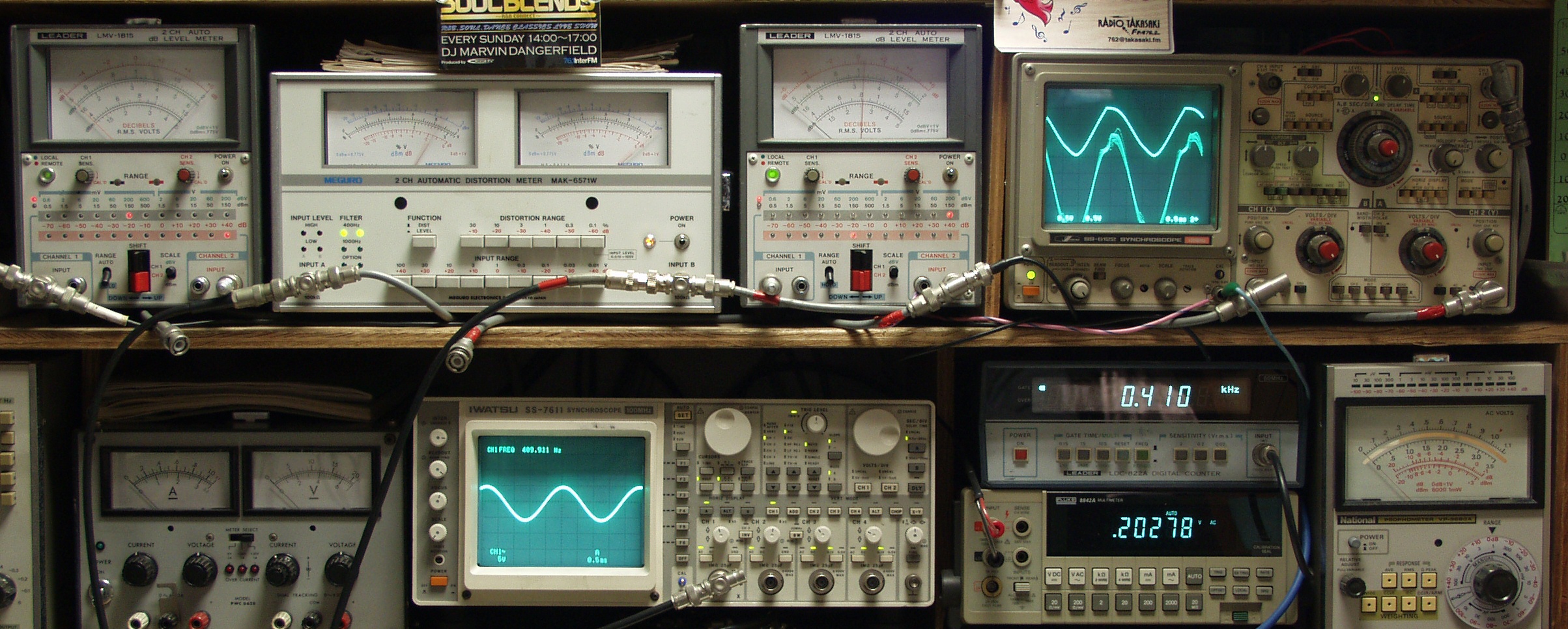

ＡＥ．　バラック修理で測定 　　　　　　　　　　　　　　　　　　電源トランス焼損なので、外部より電圧供給する ＡＥ１．　出力／歪み率測定・調整 　　　　＜見方＞ 　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定 　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計 　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用 　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用 　　　上段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ＝１Ｖ」を観測） 　　　下段中右上　デジタル電圧計＝出力電圧測定ＲＬは切り替えて測定

ＡＥ２Ａ．　出力電圧２００ｍ１Ｖ　　歪み率＝１０％　測定レンジ＝１０％　ＡＵＸ入力　４００ＨＺ

Ｃ．　修理状況 Ｃ１Ａ．　修理前　　電源基板

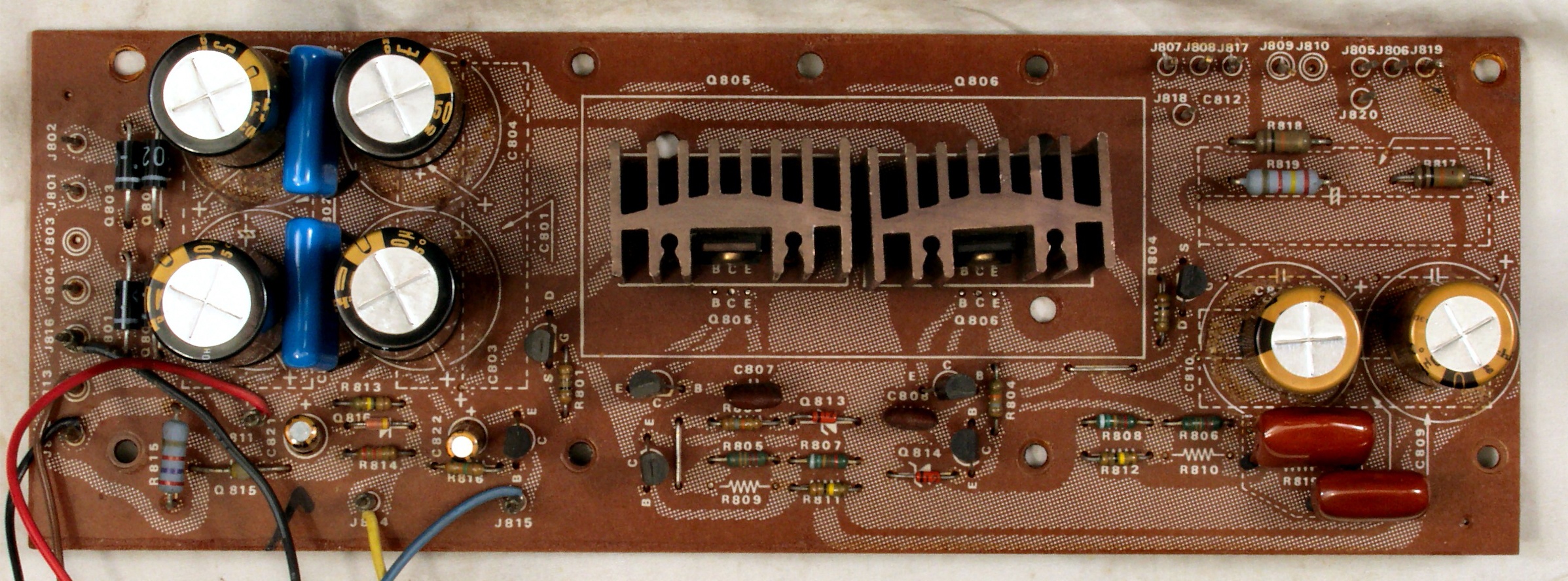

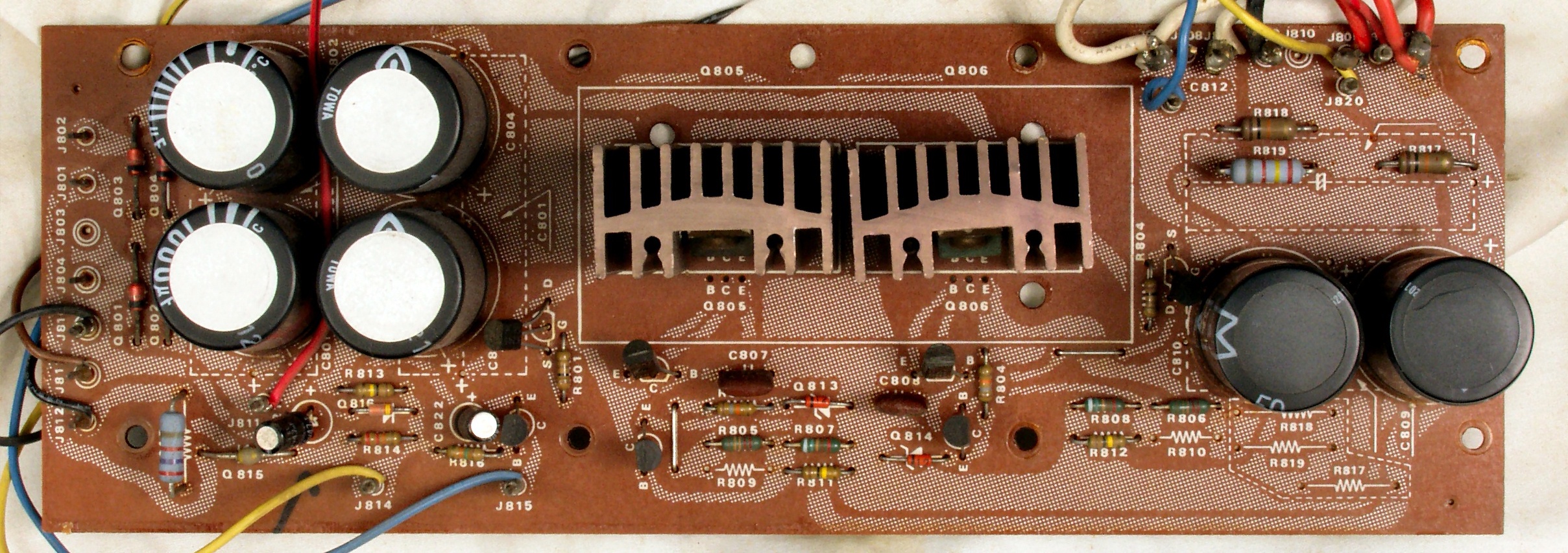

Ｃ１Ｂ．　修理後　　電源基板　ＴＲ（トランジスター）２個、電解コンデンサー８個、整流ダイオード４個交換、フイルムコンデンサー４個追加。

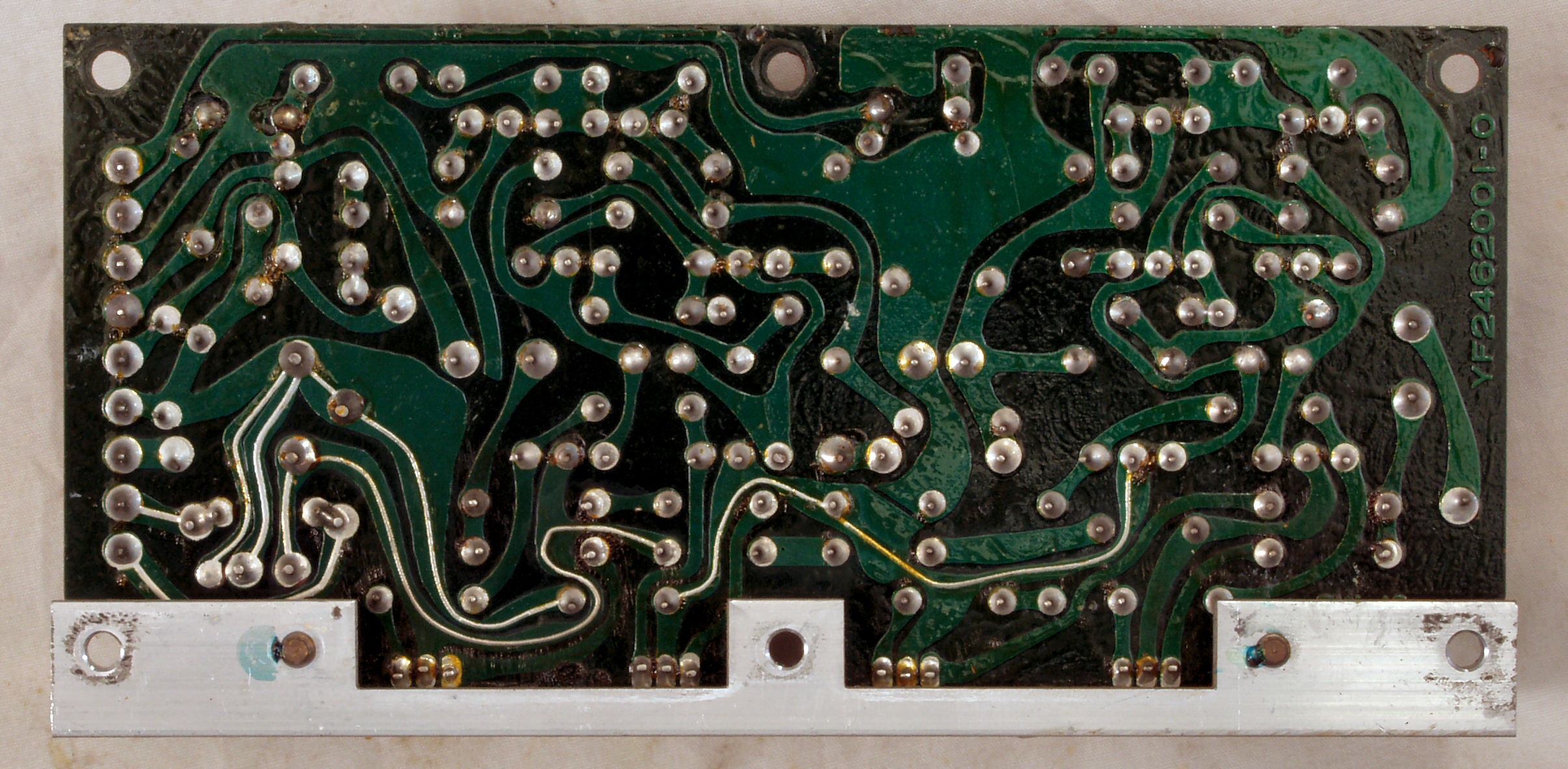

Ｃ１Ｃ．　修理前　　電源基板裏

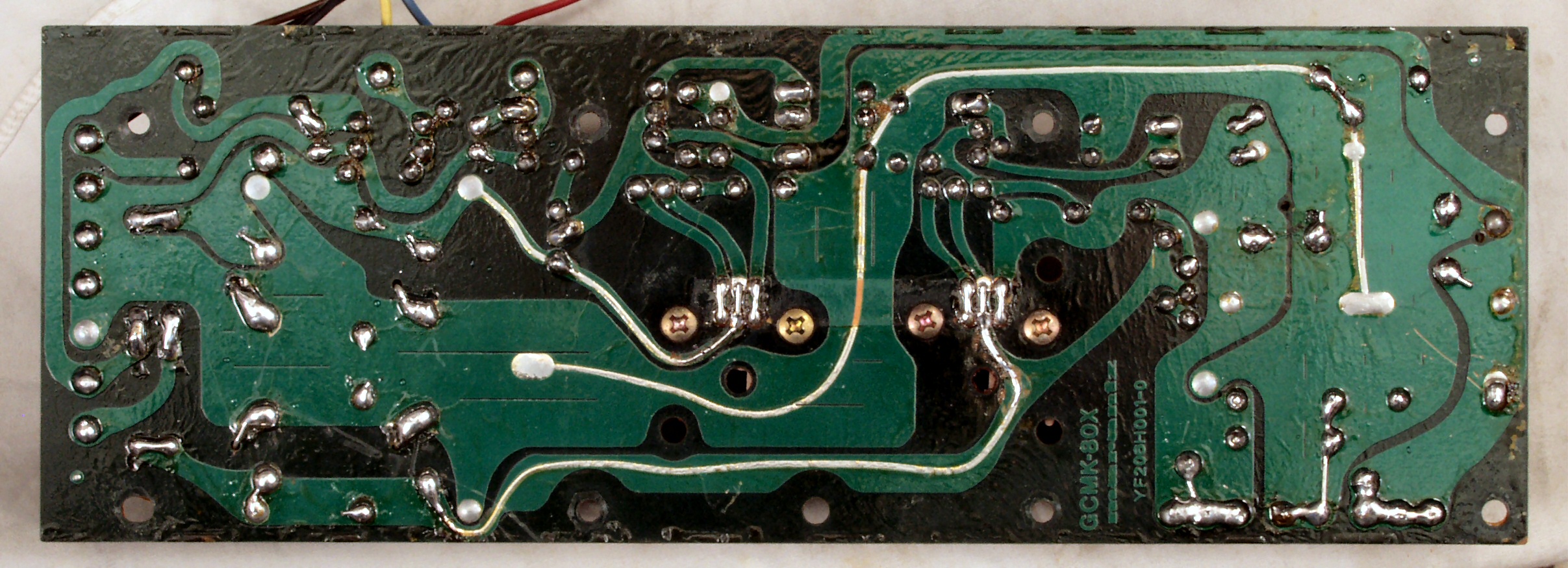

Ｃ１D．　修理（半田補正）後　　電源基板裏　全半田やり直す

Ｃ１Ｅ．　完成電源基板裏　フラックスを取り洗浄後

Ｃ２Ａ．　修理前　　ＨｅａｄＰｈｏｎｅＡＭＰ基板

Ｃ２Ａ１．　修理後　　ＨｅａｄＰｈｏｎｅＡＭＰ基板　接着剤により腐食したＴＲ（トランジスター）の足、真ん中の１本は断線。

Ｃ２１Ｂ．　修理後　ＨｅａｄＰｈｏｎｅＡＭＰ基板　ＴＲ（トランジスター）４個、電解コンデンサー４個、フイルムコンデンサー６個交換

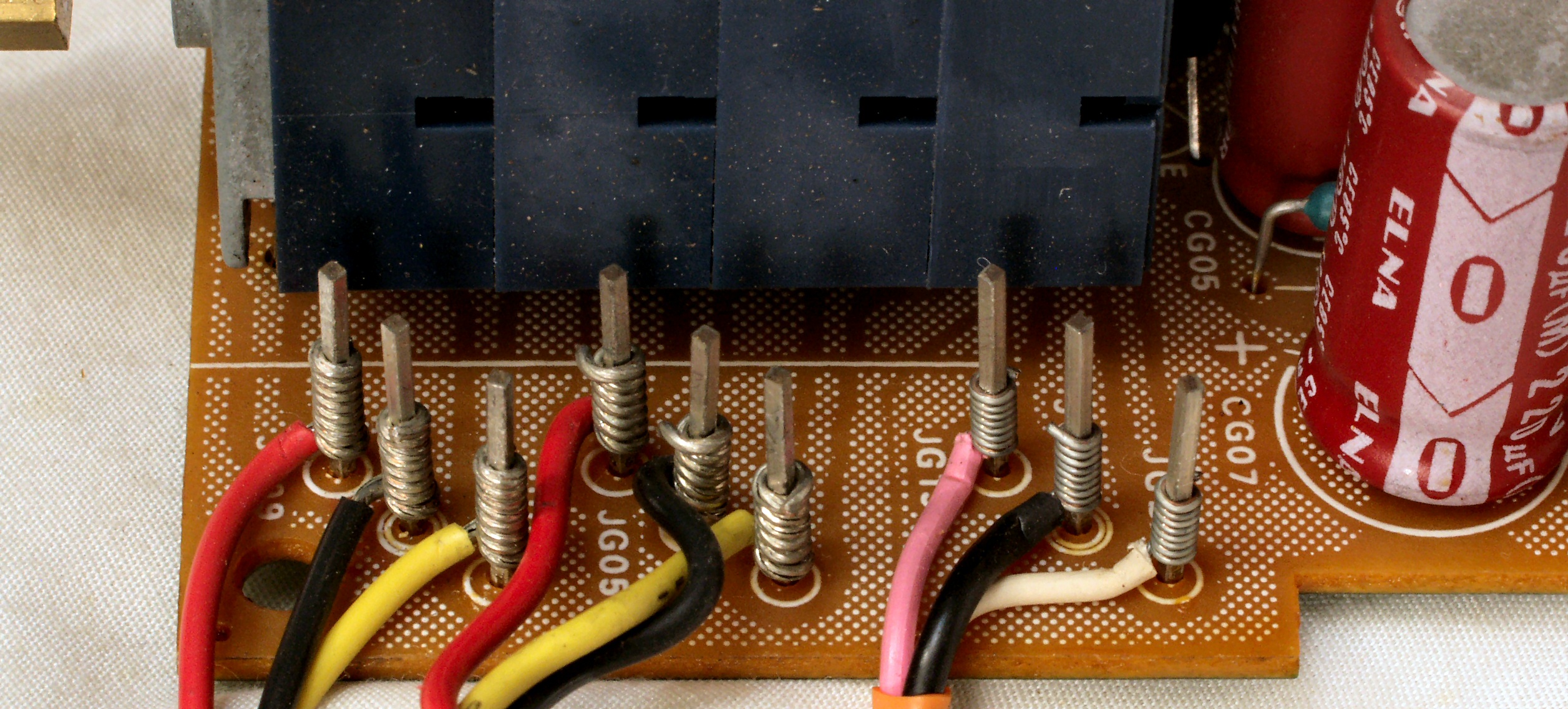

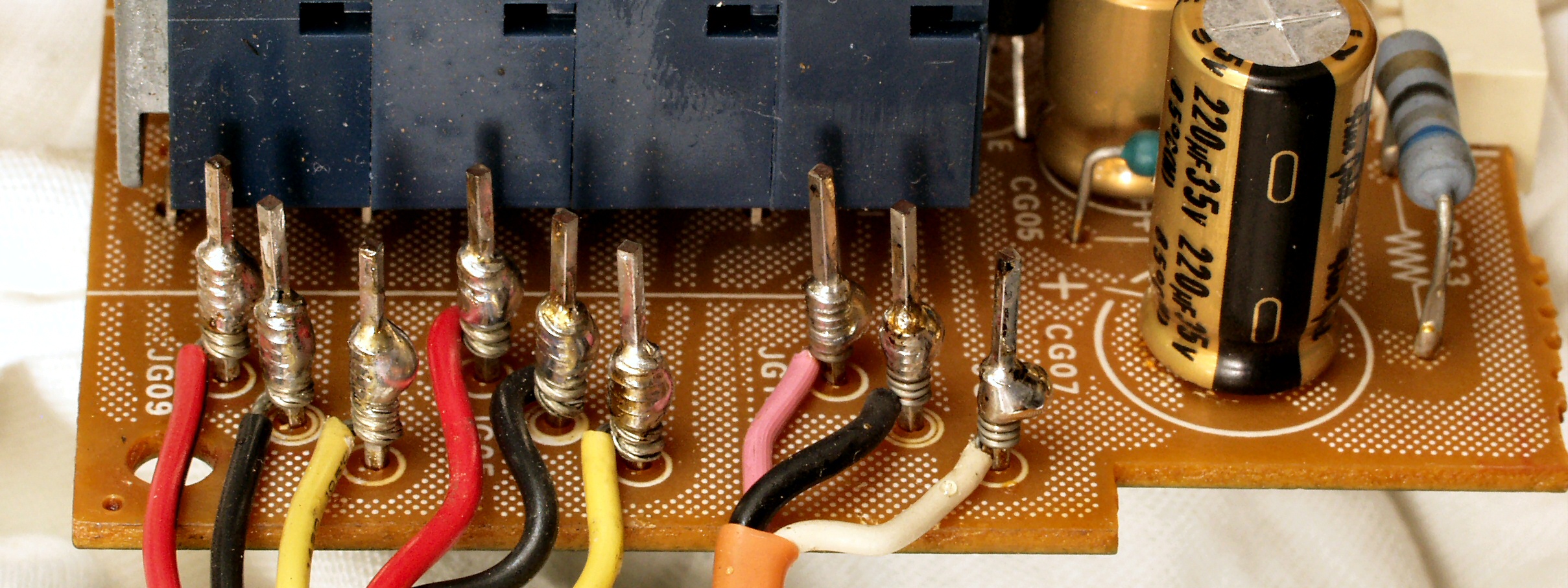

Ｃ２Ａ１．　修理後　　ＨｅａｄＰｈｏｎｅＡＭＰ基板　ラッピングも念の為、半田を流し込む

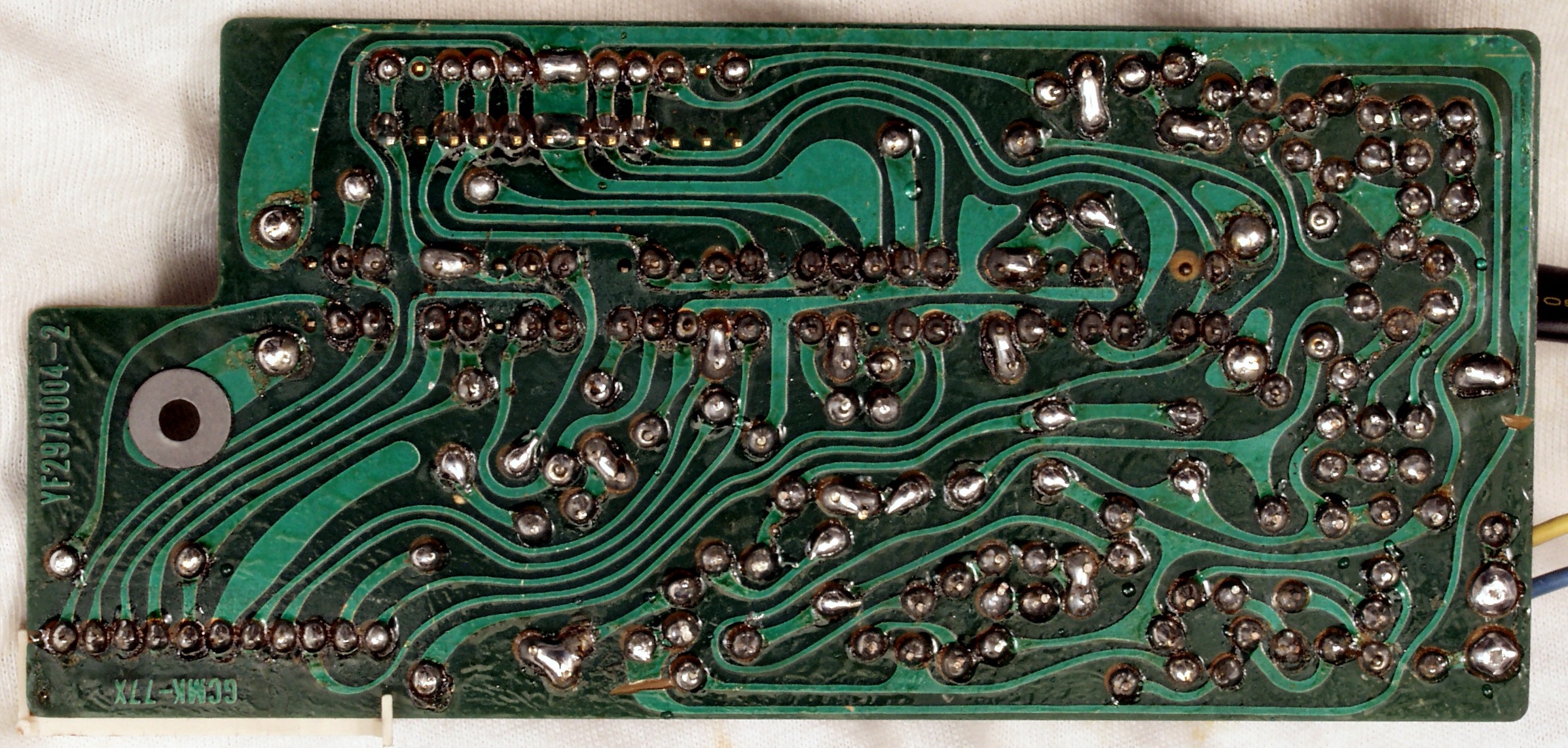

Ｃ２Ｃ．　修理前　ＨｅａｄＰｈｏｎｅＡＭＰ基板裏

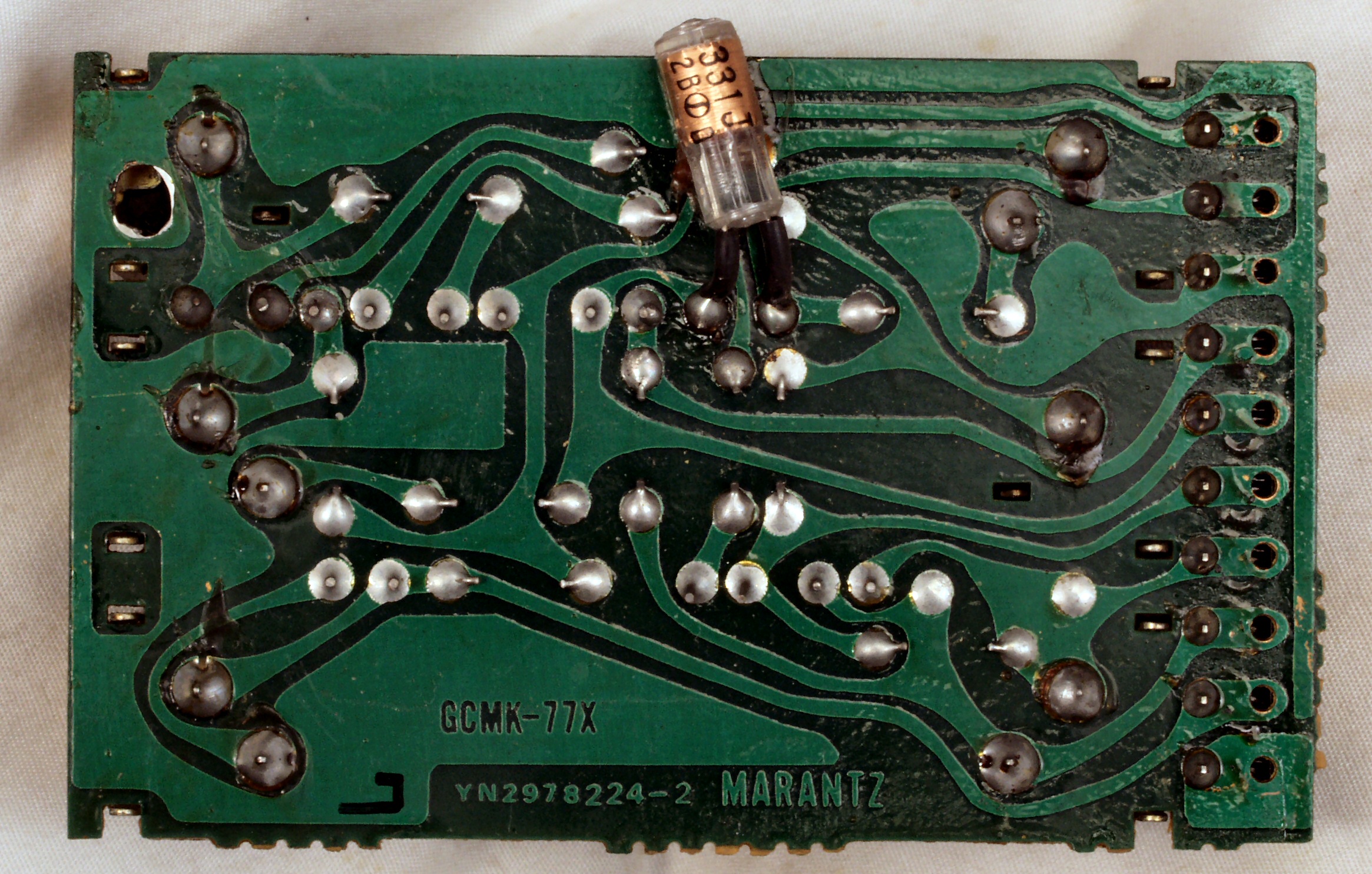

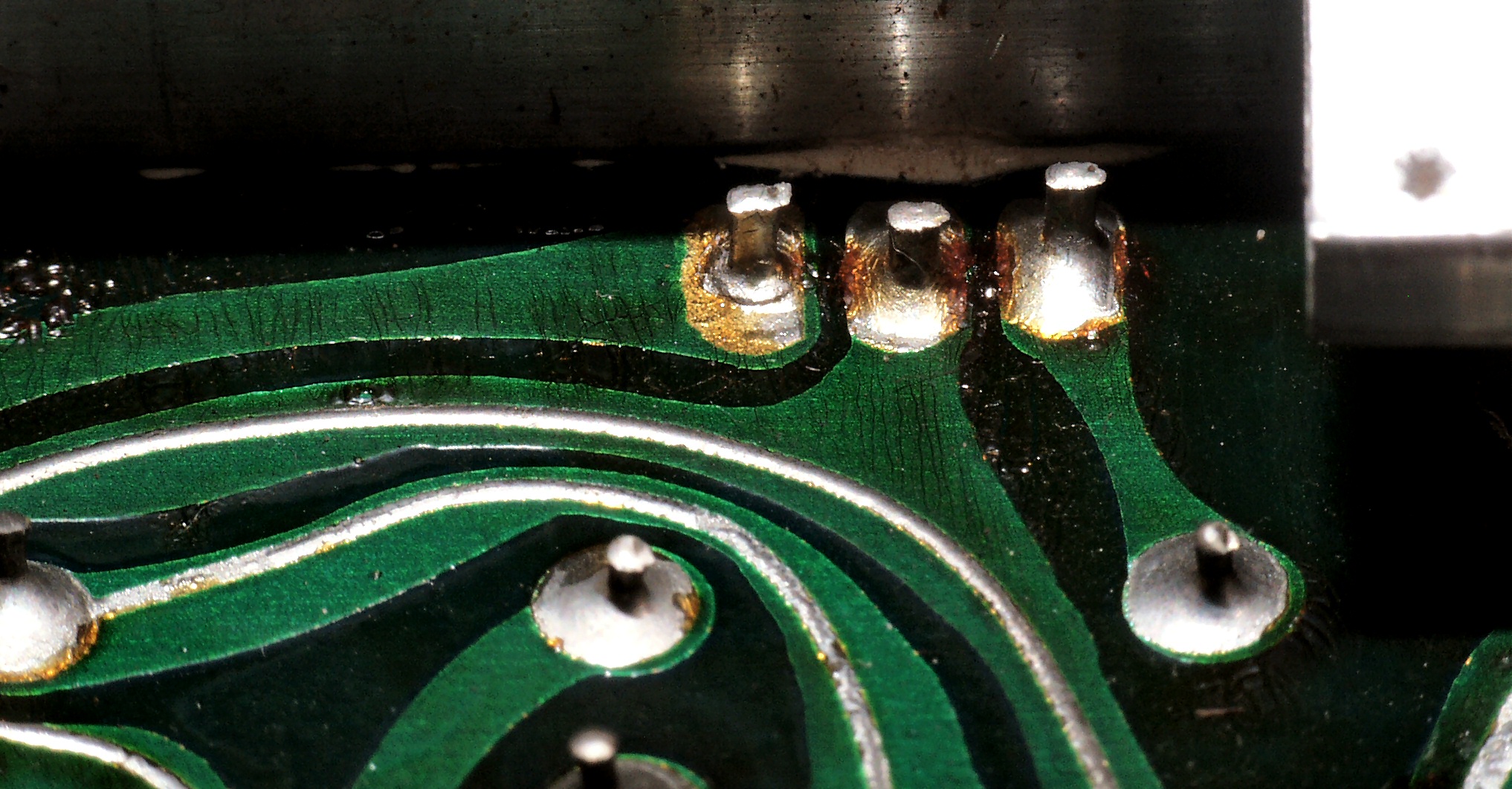

Ｃ２Ｃ１．　修理前　ＨｅａｄＰｈｏｎｅＡＭＰ基板裏、半田不良ｹ所

Ｃ２D．　修理（半田補正）後　　ＨｅａｄＰｈｏｎｅＡＭＰ基板裏　全半田やり直す

Ｃ２Ｅ．　完成ＨｅａｄＰｈｏｎｅＡＭＰ基板裏　フラックスを取り洗浄後

Ｃ３．　修理中　後シャーシを倒し、ＲＣＡ端子基板を修理する。

Ｃ３Ａ．　修理前　　メイン基板

Ｃ３Ｂ．　修理後　　メイン基板　電解コンデンサー２０個、フイルムコンデンサー２個交換

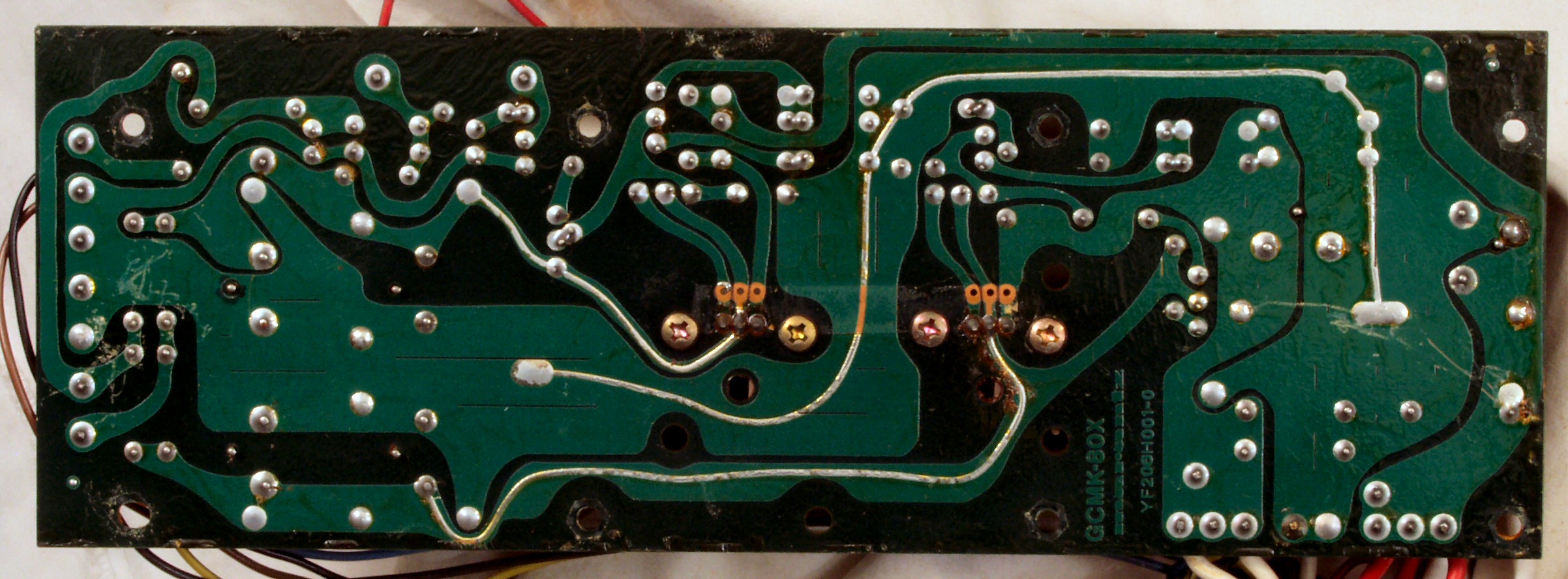

Ｃ３Ｃ．　修理前　　メイン基板裏

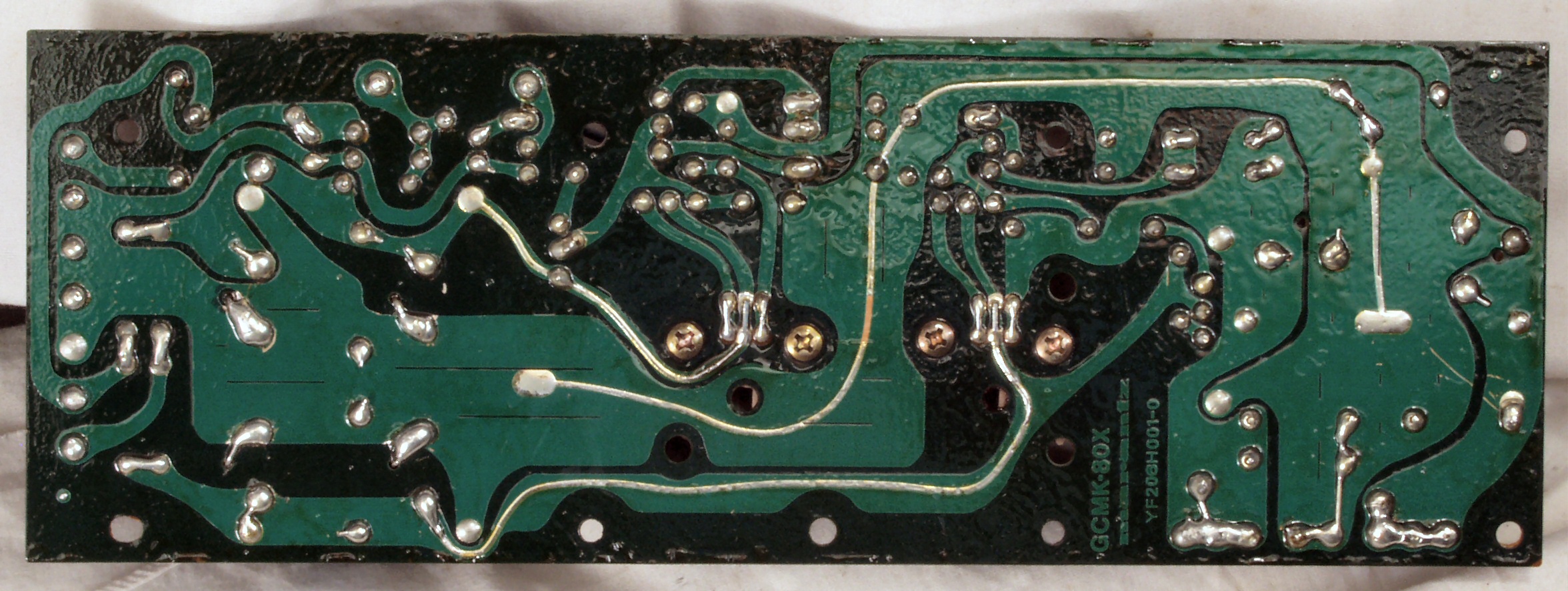

Ｃ３Ｄ．　修理（半田補正）後　　メイン基板裏　全半田やり直す

Ｃ３Ｅ．　完成メイン基板裏　フラックスを取り洗浄後

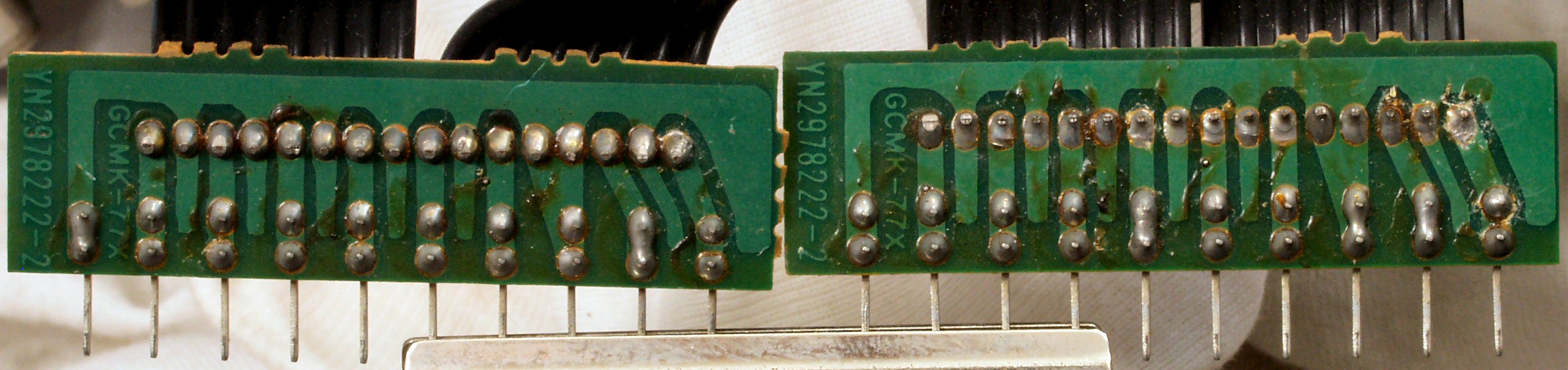

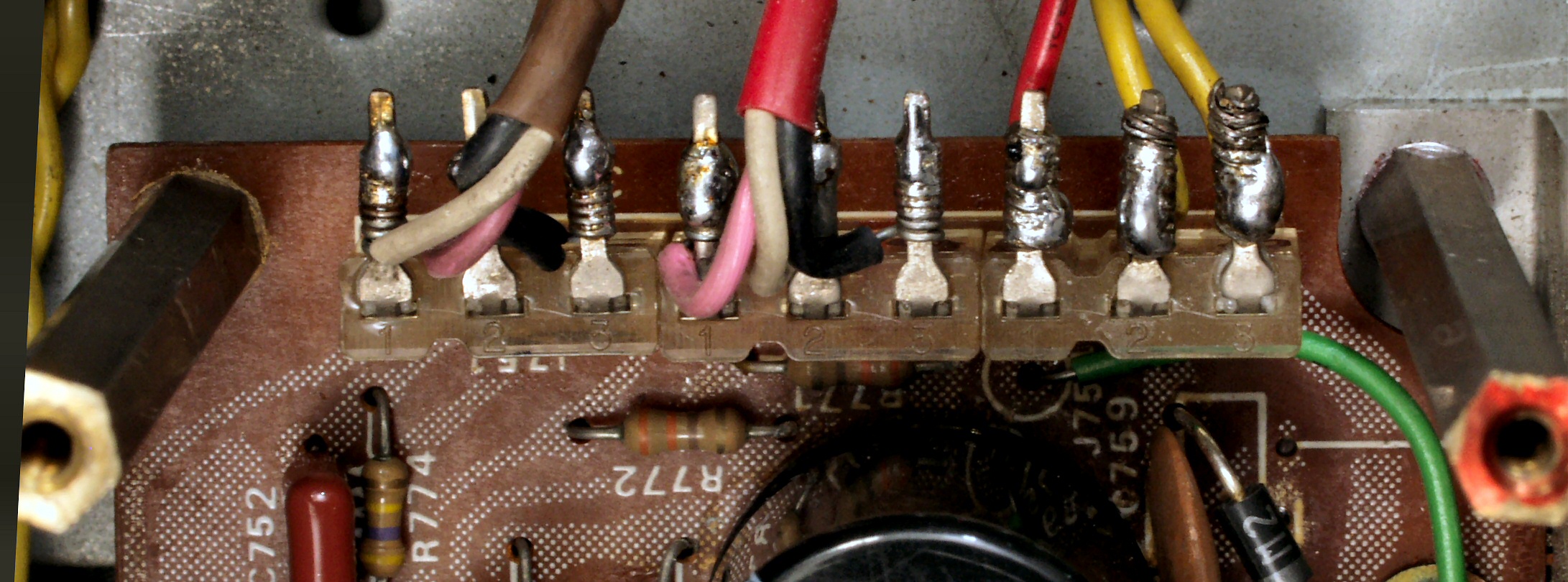

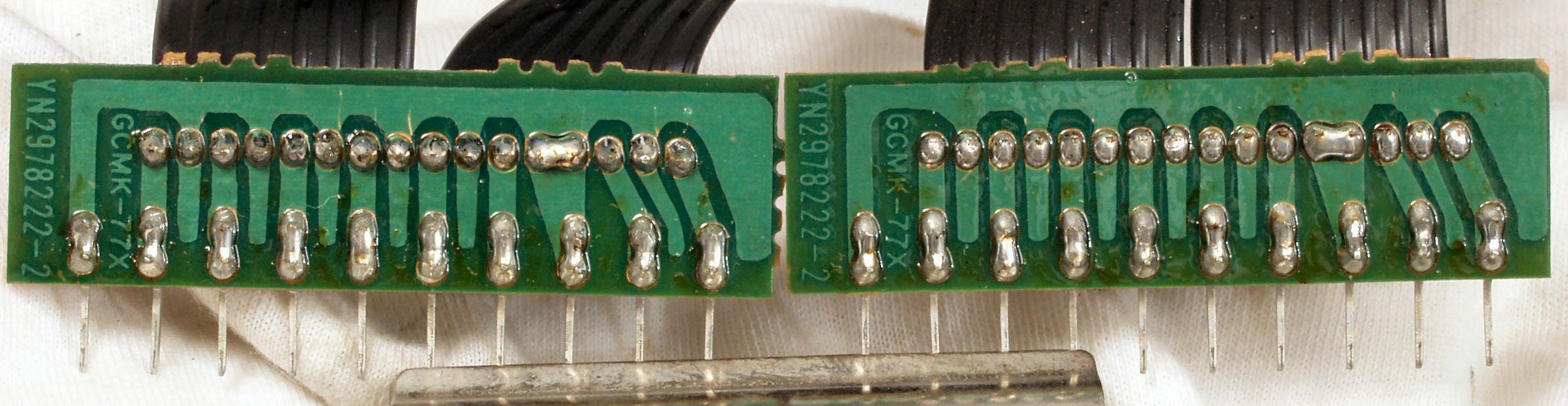

Ｃ３Ｆ．　修理前　　メイン基板・接続端子基板

Ｃ３Ｇ．　修理（半田補正）後　　メイン基板・接続端子基板　全半田やり直す

Ｃ３Ｈ．　完成メイン基板・接続端子基板

Ｃ４Ａ．　修理前　テープＥＱ基板換

Ｃ４Ｂ．　修理後　テープＥＱ基板　電解コンデンサー６個交換

Ｃ４C．　修理前　テープＥＱ基板裏

Ｃ４C−１．　修理中　テープＥＱ基板裏、遊んでいるＳＷも使用したい。

Ｃ４D．　修理（半田補正）後　テープＥＱ基板裏　全半田やり直す

Ｃ４Ｅ．　完成テープＥＱ基板裏　フラックスを取り洗浄後

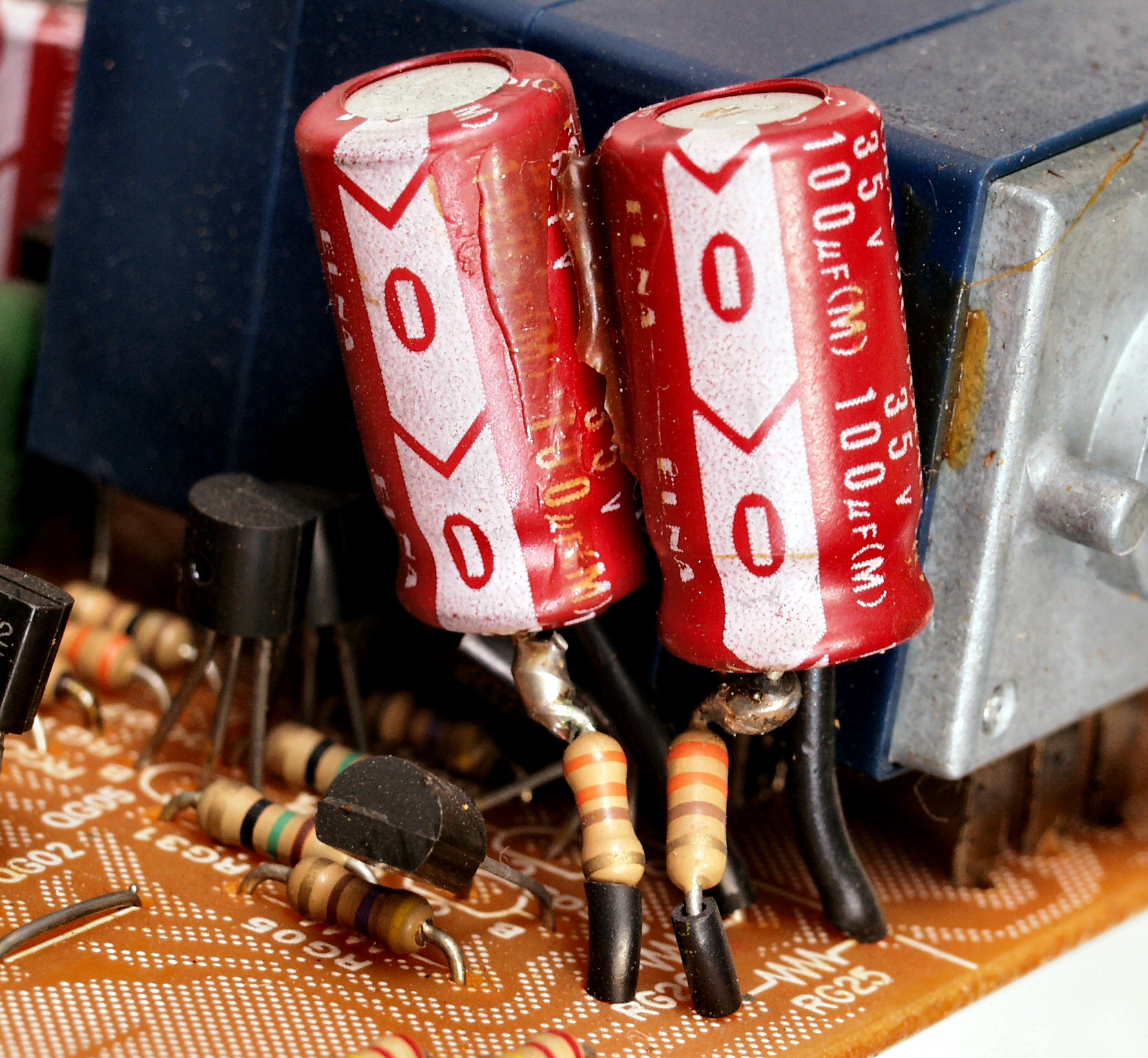

Ｃ５Ａ．　修理前　ＶＲ基板（ＶＲ＝Ｖｏｌｕｍｅ）

Ｃ５Ａ１．　修理中　ＶＲ基板（ＶＲ＝Ｖｏｌｕｍｅ）　設計変更で手直しした所！！　接着材も剥がれている。

Ｃ５Ａ２．　修理後　ＶＲ基板（ＶＲ＝Ｖｏｌｕｍｅ）　設計変更で手直しした所を基板カットして修理 　　　　　　　　　　　　　　　　　　　　　　　カットして修理した所は、「Ｃ５Ｄ．修理（半田補正）後　ＶＲ基板裏」　参照

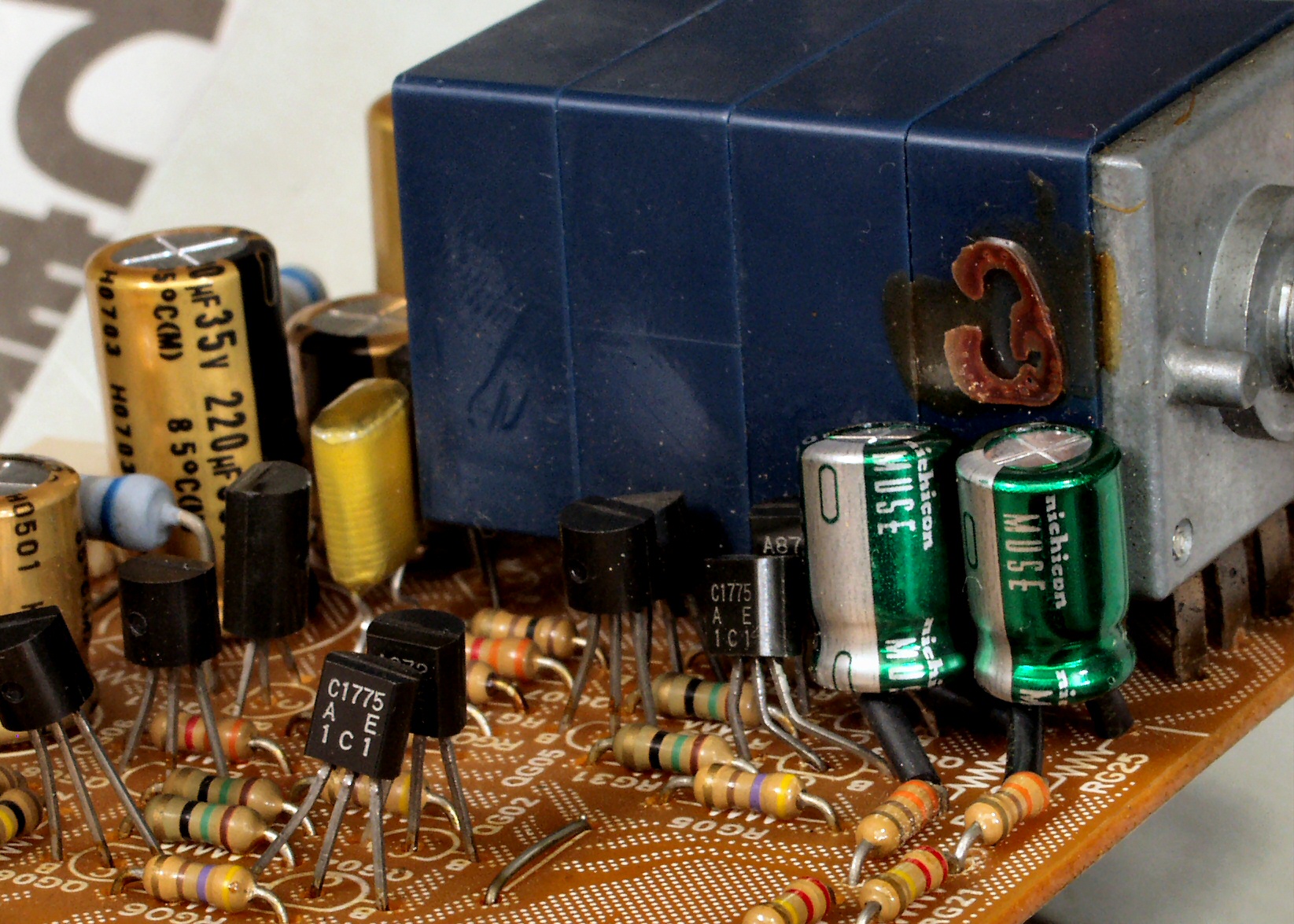

Ｃ５Ｂ．　修理後　ＶＲ基板　電解コンデンサー６個、フイルムコンデンサー２個交換

Ｃ５Ｃ．　修理前　ＶＲ基板裏

Ｃ５Ｄ．　修理（半田補正）後　ＶＲ基板裏　全半田やり直す

Ｃ５Ｅ．　完成ＶＲ基板裏　フラックスを取り洗浄後

Ｃ５Ｆ．　修理前　ＶＲ基板ラッピング

Ｃ５Ｇ．　修理後　ＶＲ基板ラッピング

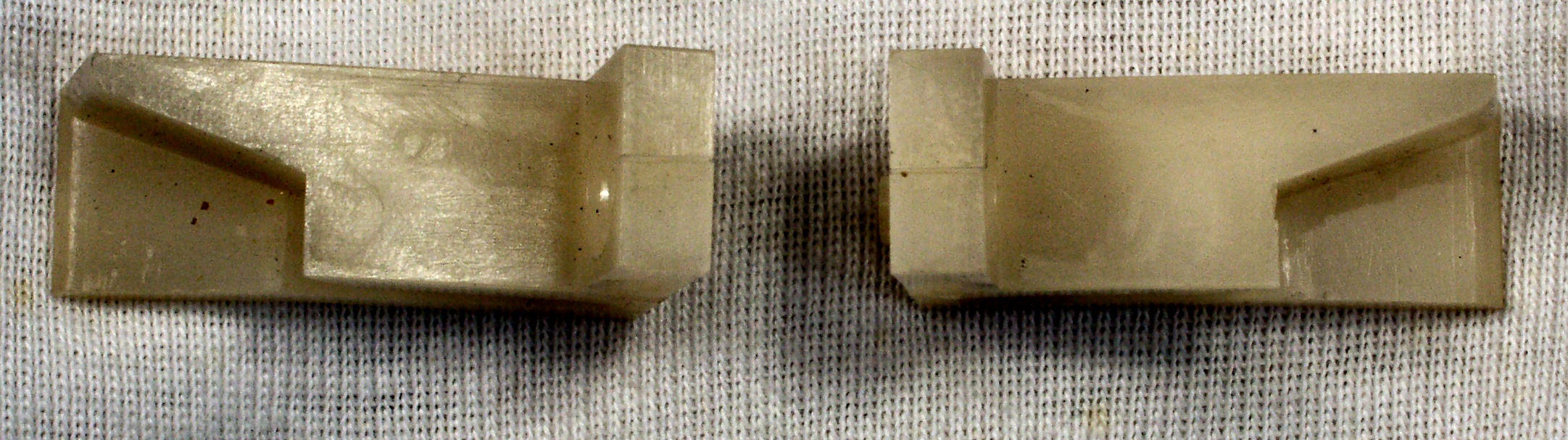

Ｃ５Ｈ．　修理前　ＶＲ基板支えガイド、割れている

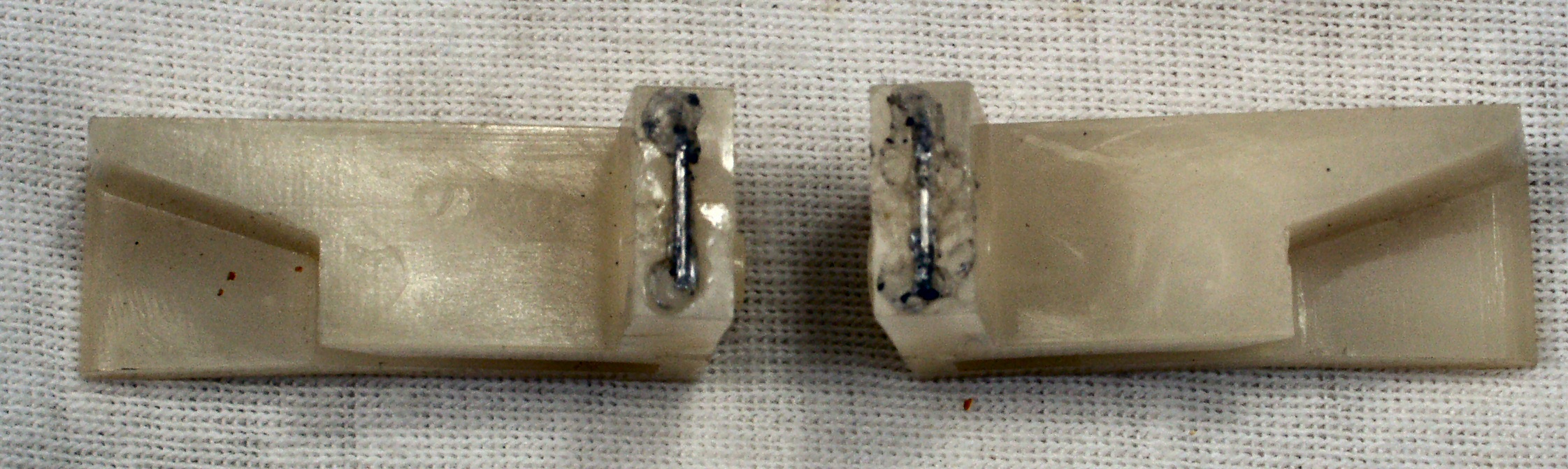

Ｃ５Ｈ．　修理前　ＶＲ基板支えガイド、接着剤＋錫メッキ線で補強

Ｃ６Ａ．　修理前　ＥＱ−ＡＭＰ基板（ＰｈｏｎｅＥｑｕａｌｉｚｅｒＡｍｐｌｉｆｉｅｒ）

Ｃ６Ｂ．　修理後　ＥＱ−ＡＭＰ基板　電解コンデンサー８個、フイルムコンデンサー２個交換、フイルムコンデンサー２個追加

Ｃ６Ｃ．　修理前　ＥＱ−ＡＭＰ基板裏（ＰｈｏｎｅＥｑｕａｌｉｚｅｒＡｍｐｌｉｆｉｅｒ）

Ｃ６Ｄ．　修理（半田補正）後　ＥＱ−ＡＭＰ基板裏　全半田やり直す

Ｃ６Ｅ．　完成ＥＱ−ＡＭＰ基板裏　フラックスを取り洗浄後

Ｃ７Ａ．　修理中　ＭＣ−ＡＭＰ基板

Ｃ７Ｂ．　修理前　ＭＣ−ＡＭＰ基板　シールドケースを取る

Ｃ７Ｃ．　修理後　ＭＣ−ＡＭＰ基板　電解コンデンサー１２個交換、フイルムコンデンサー２個追加

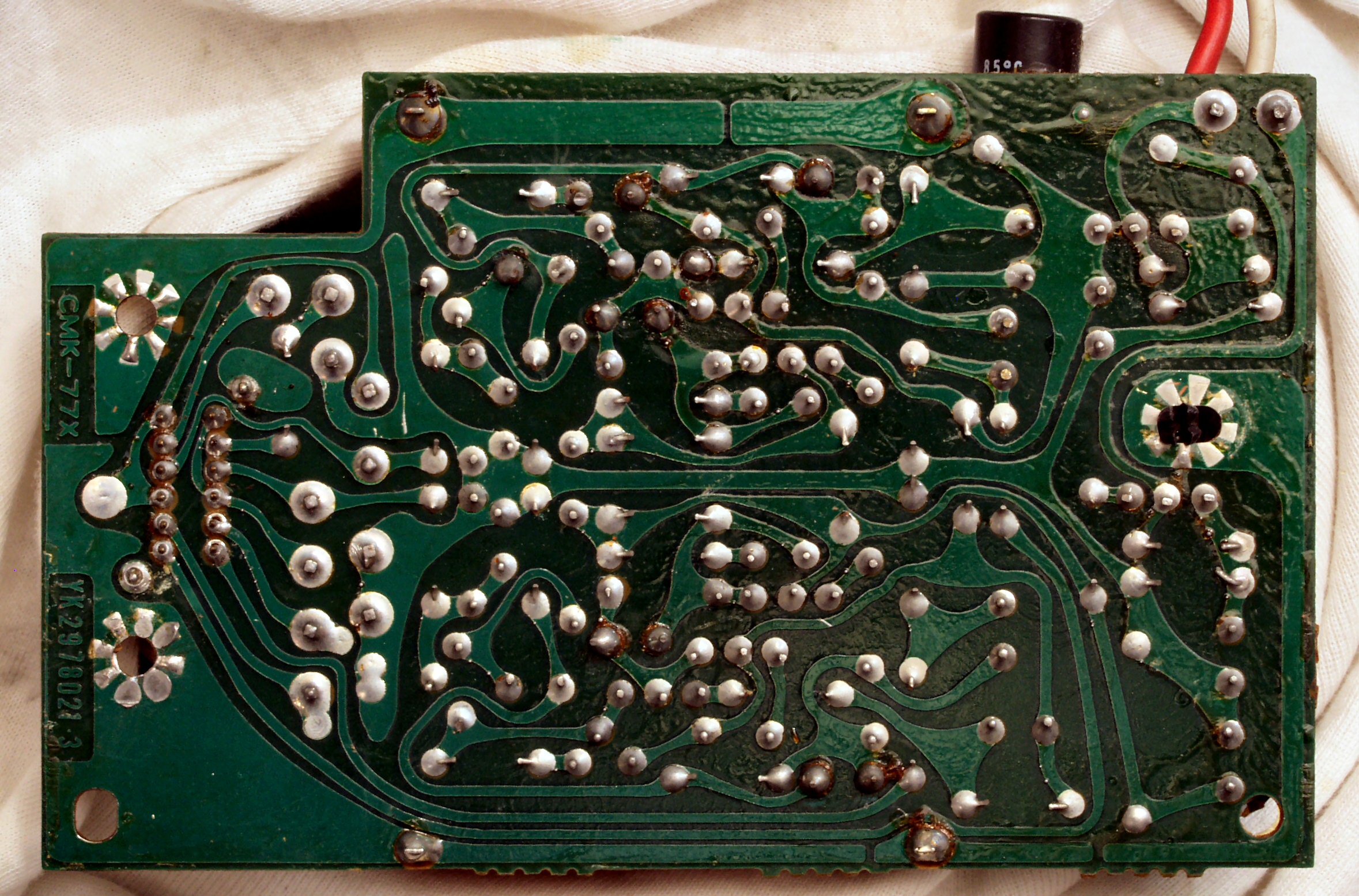

Ｃ７Ｄ．　修理前　ＭＣ−ＡＭＰ基板裏

Ｃ７Ｅ．　修理（半田補正）後　ＭＣ−ＡＭＰ基板裏　全半田やり直す

Ｃ７Ｆ．　完成ＭＣ−ＡＭＰ基板裏　フラックスを取り洗浄後

Ｃ８Ａ．　修理前　入力ＳＷ基板

Ｃ８Ｂ．　修理前　入力ＳＷ基板裏

Ｃ８Ｃ．　修理（半田補正）後　　入力ＳＷ基板裏　全半田やり直す

Ｃ８Ｄ．　完成入力ＳＷ基板裏　フラックスを取り洗浄後

Ｃ９Ａ．　修理前　Ｃａｒｔｒｉｄｇｅ-Ｌｏａｄ-ＳＷ基板裏

Ｃ９Ｂ．　修理前　Ｃａｒｔｒｉｄｇｅ-Ｌｏａｄ-ＳＷ基板裏

Ｃ９Ｃ．　修理（半田補正）後　Ｃａｒｔｒｉｄｇｅ-Ｌｏａｄ-ＳＷ基板裏　全半田やり直す

Ｃ９Ｄ．　完成Ｃａｒｔｒｉｄｇｅ-Ｌｏａｄ-ＳＷ基板裏　フラックスを取り洗浄後

ＣＡＡ．　修理中　右Ｔｏｎｅ基板

ＣＡB．　修理前　右Ｔｏｎｅ基板裏

ＣＡC．　修理（半田補正）後　右Ｔｏｎｅ基板裏　全半田やり直す

ＣＡＤ．　完成右Ｔｏｎｅ基板裏　フラックスを取り洗浄後

ＣＡＥ．　修理中　左Ｔｏｎｅ基板

ＣＡＦ．　修理前　左Ｔｏｎｅ基板裏

ＣＡＧ．　修理（半田補正）後　左Ｔｏｎｅ基板裏　全半田やり直す

ＣＡＨ．　完成左Ｔｏｎｅ基板裏　フラックスを取り洗浄後

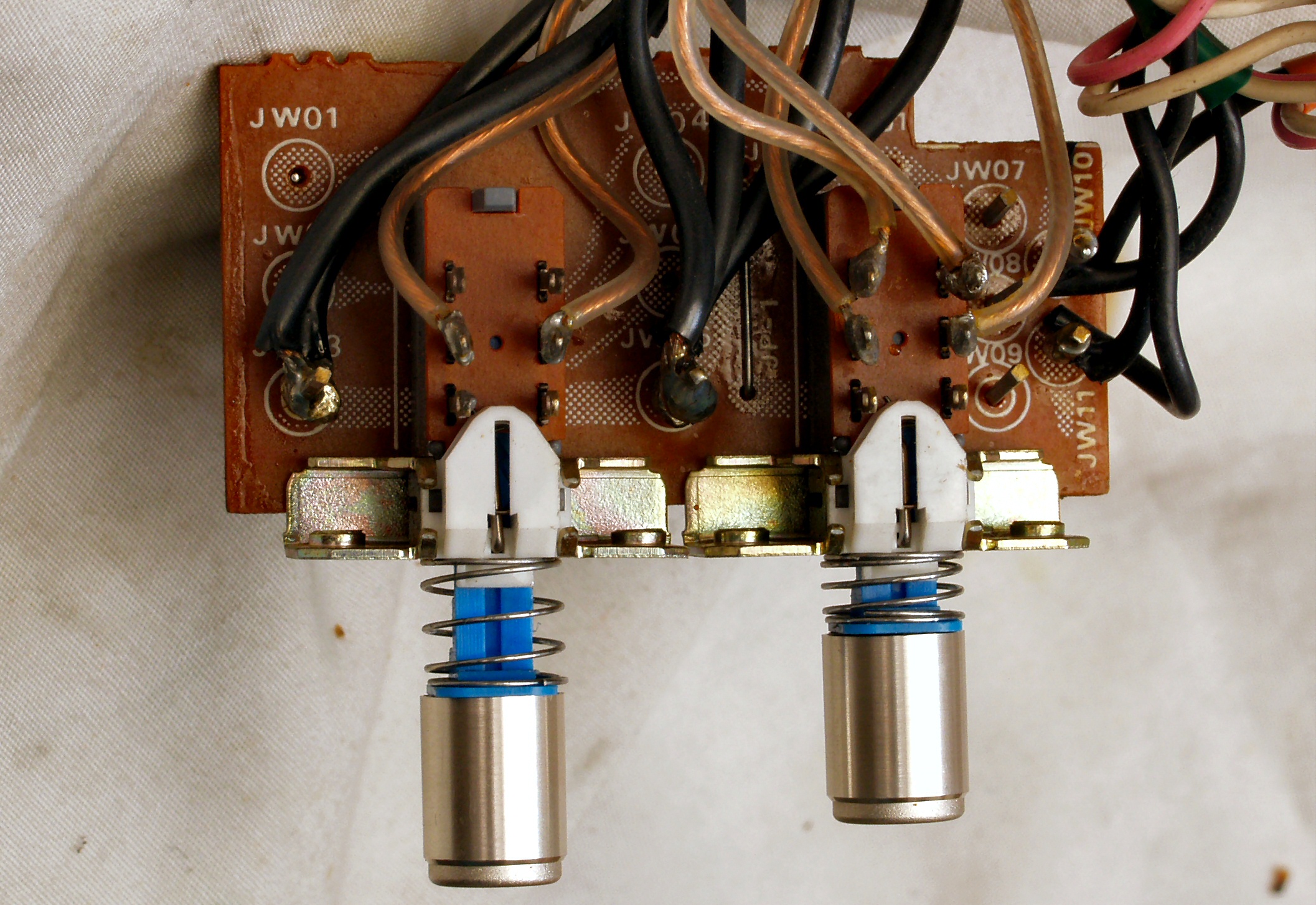

ＣＢＡ．　修理前　出力ＳＷ基板

ＣＢＢ．　修理前　出力ＳＷ基板裏

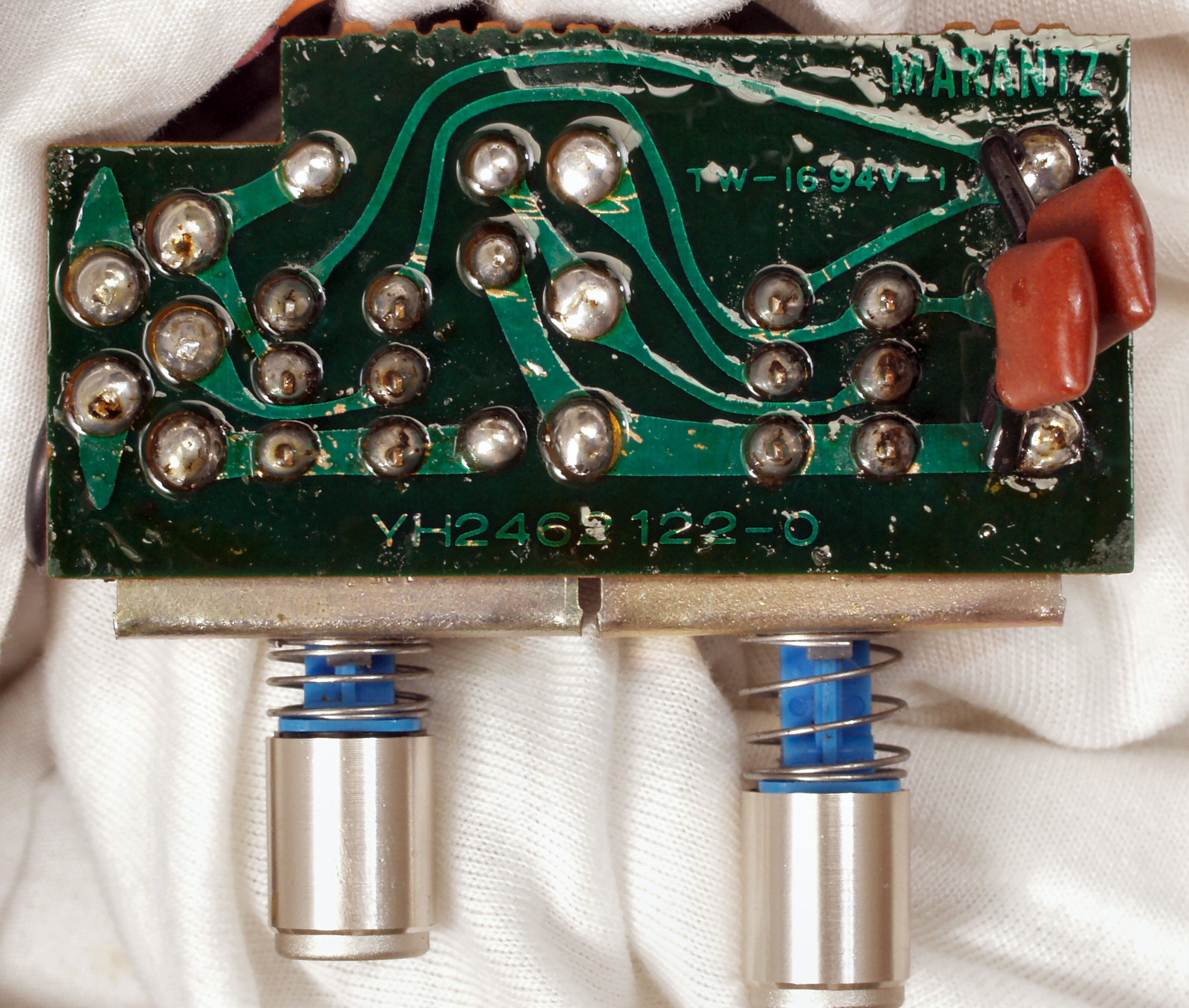

ＣＢＣ．　修理（半田補正）後　出力ＳＷ基板裏　全半田やり直す

ＣＢＤ．　完成出力ＳＷ基板裏　フラックスを取り洗浄後

ＣＣＡ．　修理中　後シャーシを倒し、ＲＣＡ端子基板を修理する。

ＣＣＢ．　修理前　入出力ＲＣＡ端子基板

ＣＣＣ．　修理後　入出力ＲＣＡ端子基板　アロンアルファで補強する、この後、不要なアロンアルファを拭き取る。

ＣＣＤ．　修理前　入出力ＲＣＡ端子基板裏

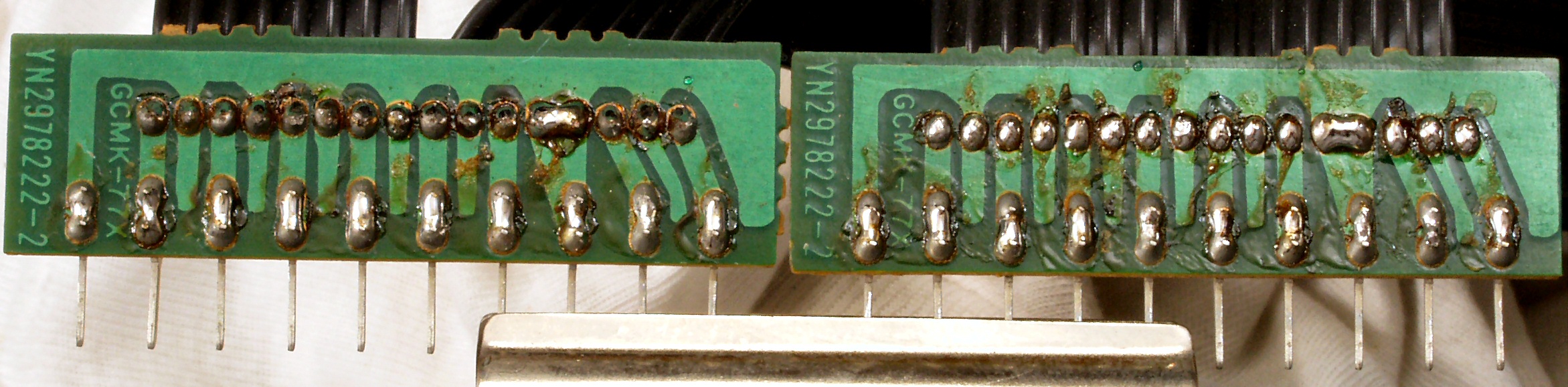

ＣＣＥ．　修理（半田補正）後　入出力ＲＣＡ端子基板裏、　ラッピングも念の為、半田を流し込む。

ＣＣＦ．　完成入出力ＲＣＡ端子基板裏　フラックスを取り洗浄後

ＣＤ．　パネル清掃

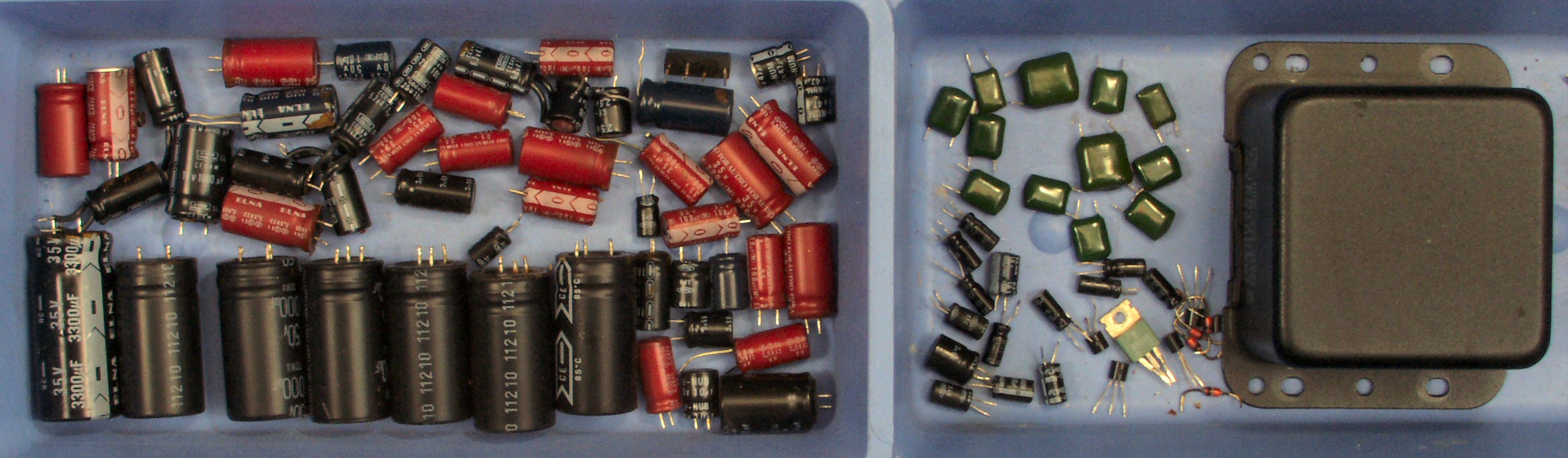

ＣＥＡ．　交換部品

ＣＥＢ．　交換部品、衝撃電流で温度フューズが切れた電源トランス、下の赤・茶色の線が１次巻き線

ＣＦＡ．　修理前　上から見る

ＣＦＢ．　修理後　上から見る

ＣＦC．　修理前　下から見る

ＣＦD．　修理後　下から見る

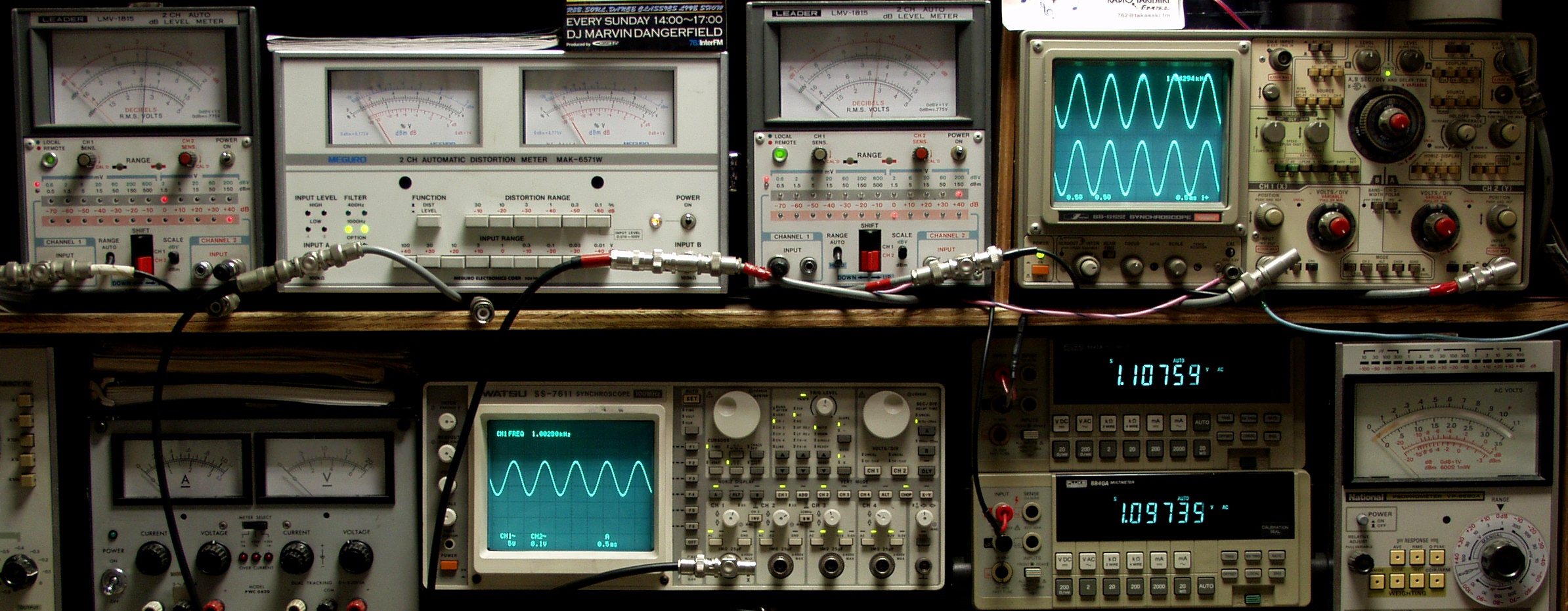

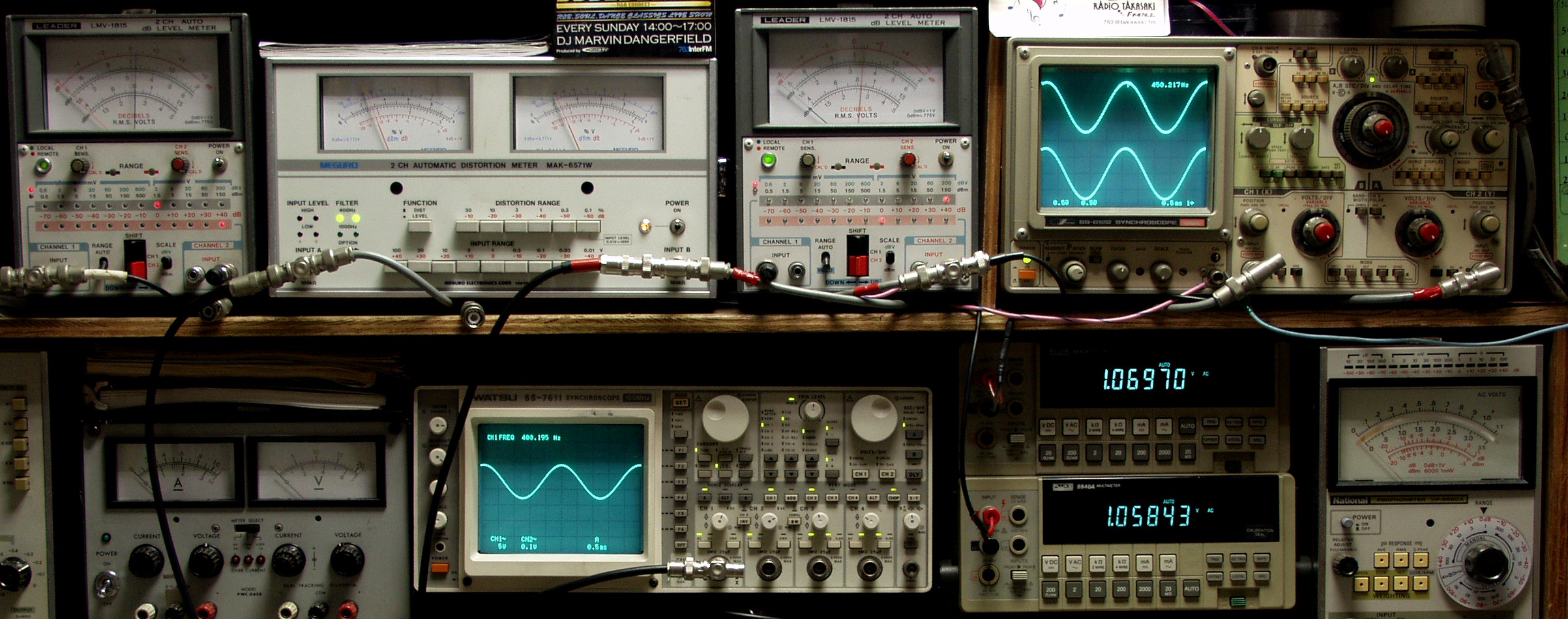

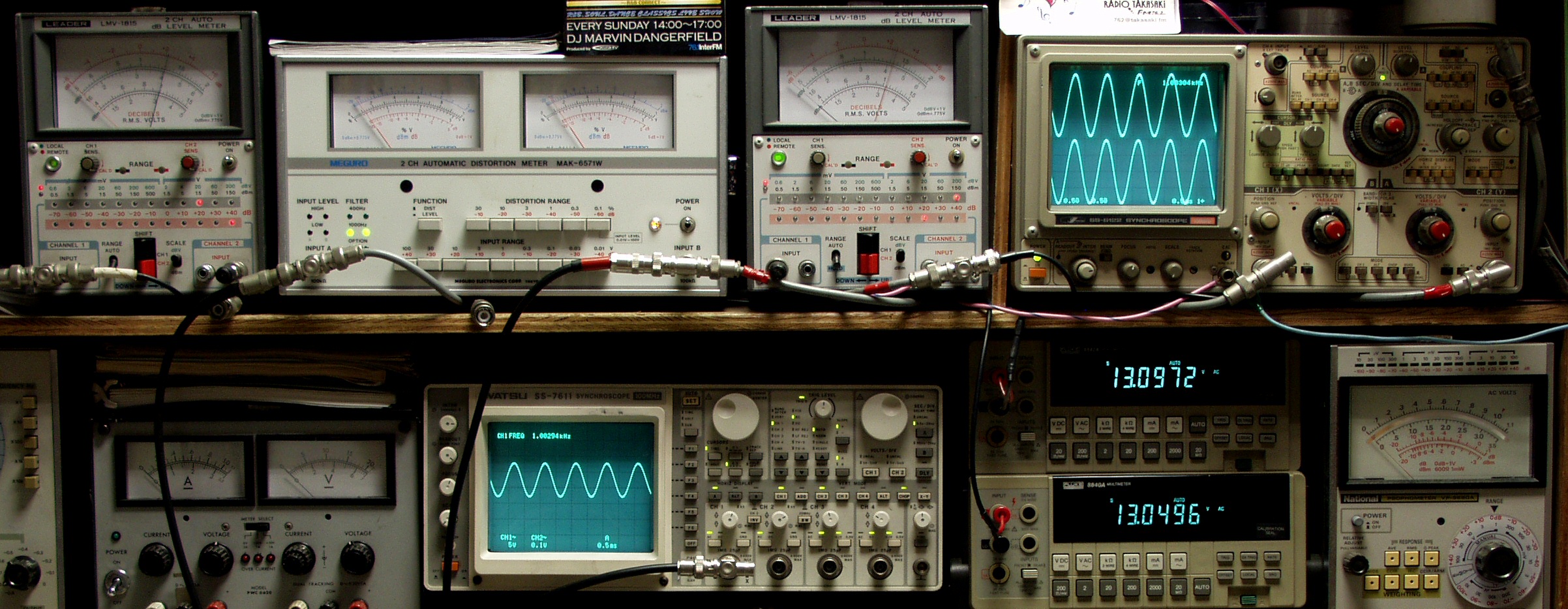

Ｅ．　調整・測定 Ｅ１．　出力・歪み率測定・調整　ケース（シールド）に入れていないので、実際はもう少し良い 　　　　＜見方＞ 　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定 　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計 　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用 　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用 　　　上段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測） 　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定　下段中右下　デジタル電圧計＝Ｌ出力電圧測定

Ｅ２Ａ．　出力電圧１Ｖ　歪み率＝０．０？％　測定レンジ＝０．１％　ＡＵＸ入力　１０００ＨＺ

Ｅ２Ｂ．　出力電圧１Ｖ　歪み率＝０．０１％　測定レンジ＝０．１％　ＡＵＸ入力　４００ＨＺ

Ｅ３Ａ．　出力電圧１Ｖ　歪み率＝０．０１％　測定レンジ＝０．１％　ＭＭ入力　１０００ＨＺ

Ｅ３Ｂ．　出力電圧１Ｖ　歪み率＝０．０２％　測定レンジ＝０．１％　ＭＭ入力　４００ＨＺ

Ｅ４Ａ．　出力電圧１Ｖ　歪み率＝０．０２％　測定レンジ＝０．１％　ＭＣ入力　１０００ＨＺ

Ｅ４Ｂ．　出力電圧１Ｖ　歪み率＝０．０２％　測定レンジ＝０．１％　ＭＣ入力　４００ＨＺ

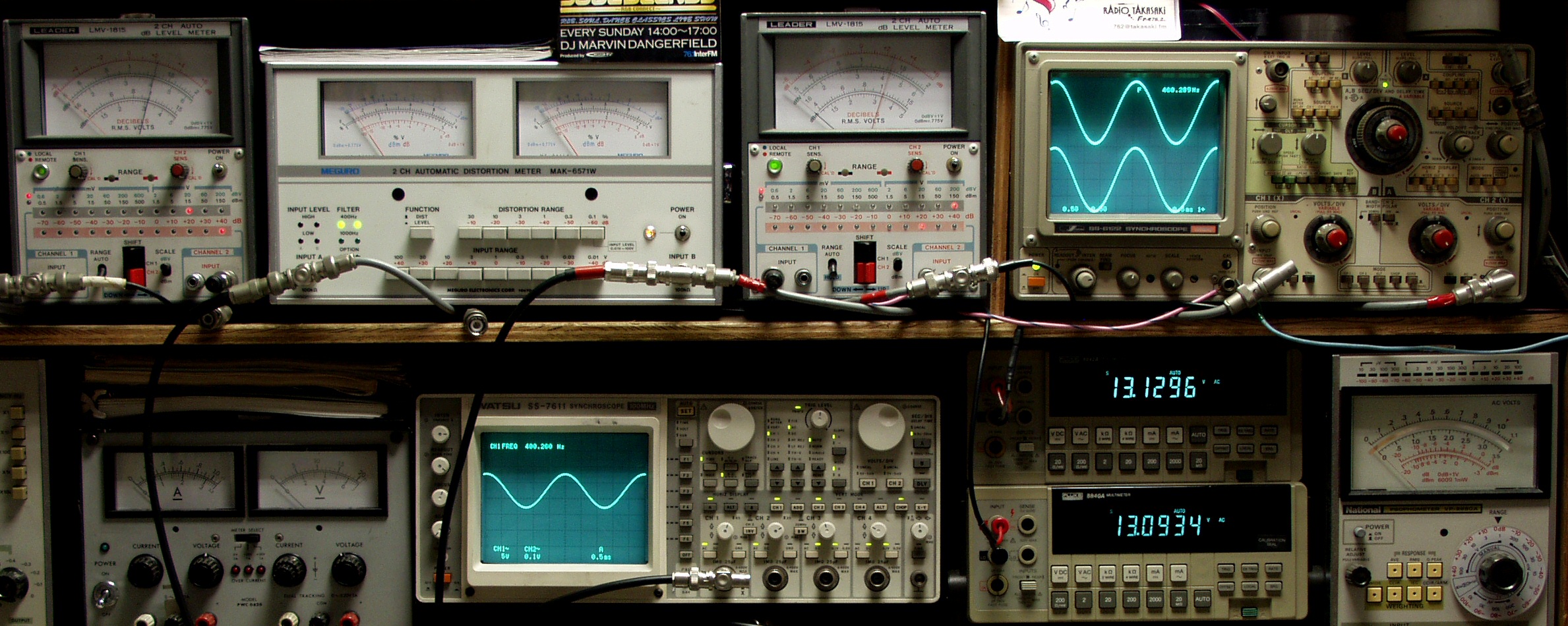

Ｅ５Ａ．　出力電圧１３Ｖ　歪み率＝０．０１％　測定レンジ＝０．１％　ＡＵＸ入力　１０００ＨＺ 　　　　　　　　　　　　　　　見かけによらず、力が有るので注意

Ｅ５Ｂ．　出力電圧１３Ｖ　歪み率＝０．０１％　測定レンジ＝０．１％　ＡＵＸ入力　4００ＨＺ 　　　　　　　　　　　　　　　見かけによらず、力が有るので注意

ＥＥ．　上位測定器による　調整・測定 ＥＥ０．　下のオーディオアナライザーＶＰ−７７３２Ａで自動測定。

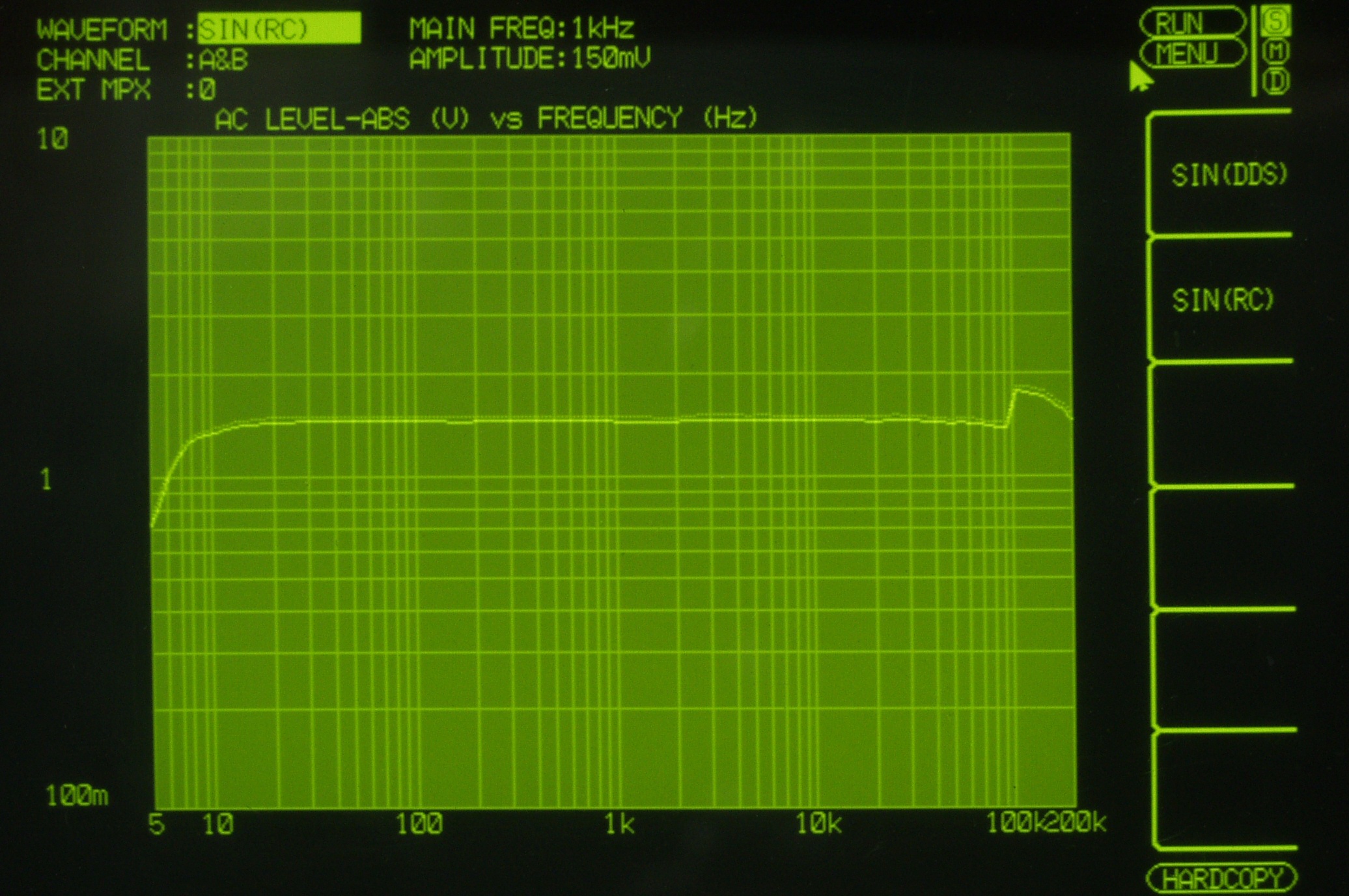

ＥＥ２Ａ．　入出力特性測定（AUX入力） 　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力。　ＶＲはｍａｘ。　左出力＝薄（細い）色。　右出力＝濃い（太い）色。

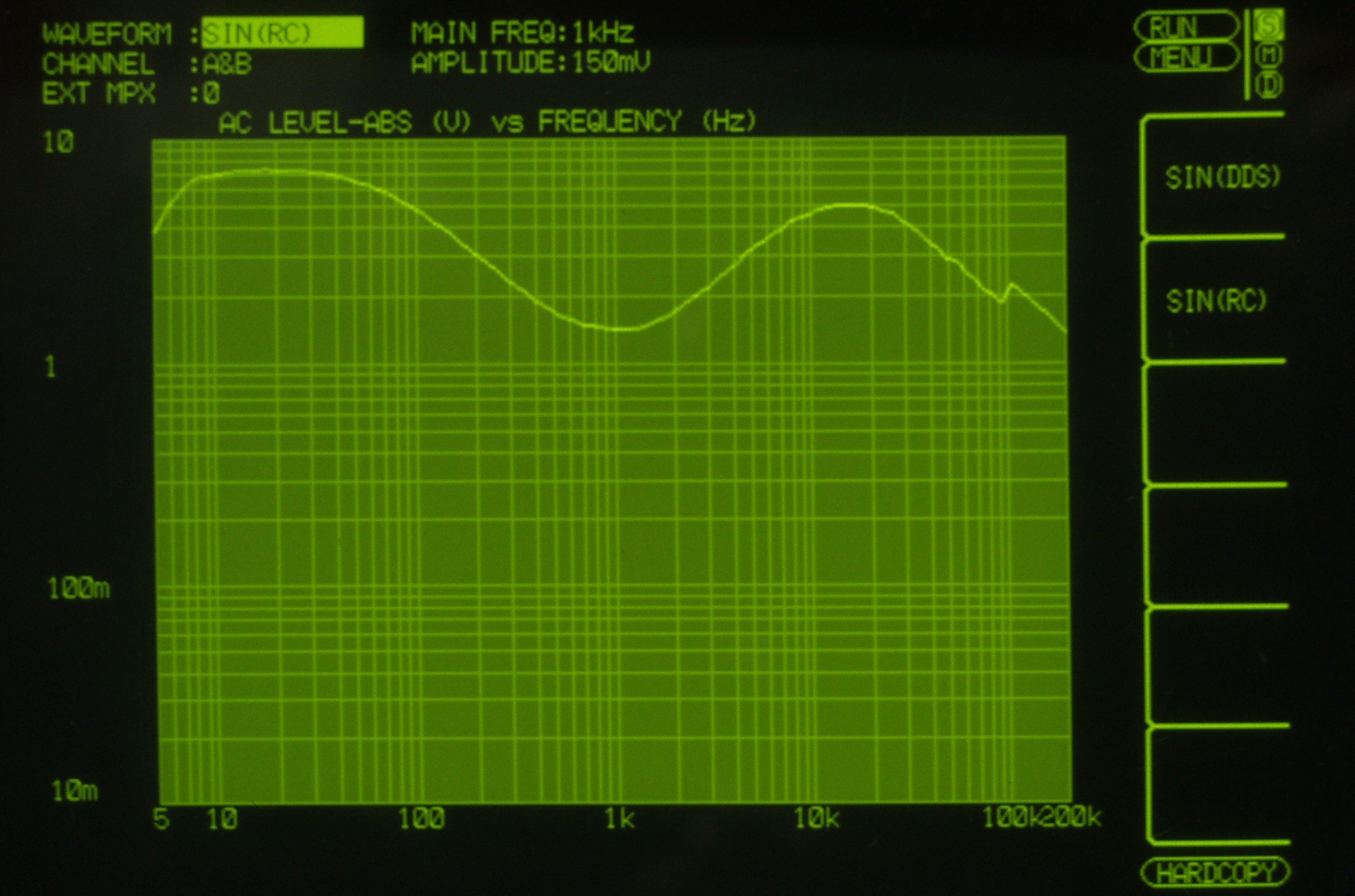

ＥＥ２Ｂ．　入出力特性測定（AUX入力）　ＢＡＳＳ　＆　ＴＲＥＢＬＥ　最大 　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力。　ＶＲはｍａｘ。　左出力＝薄（細い）色。　右出力＝濃い（太い）色。

ＥＥ２Ｃ．　入出力特性測定（AUX入力）　ＢＡＳＳ　＆　ＴＲＥＢＬＥ　最小 　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力。　ＶＲはｍａｘ。　左出力＝薄（細い）色。　右出力＝濃い（太い）色。

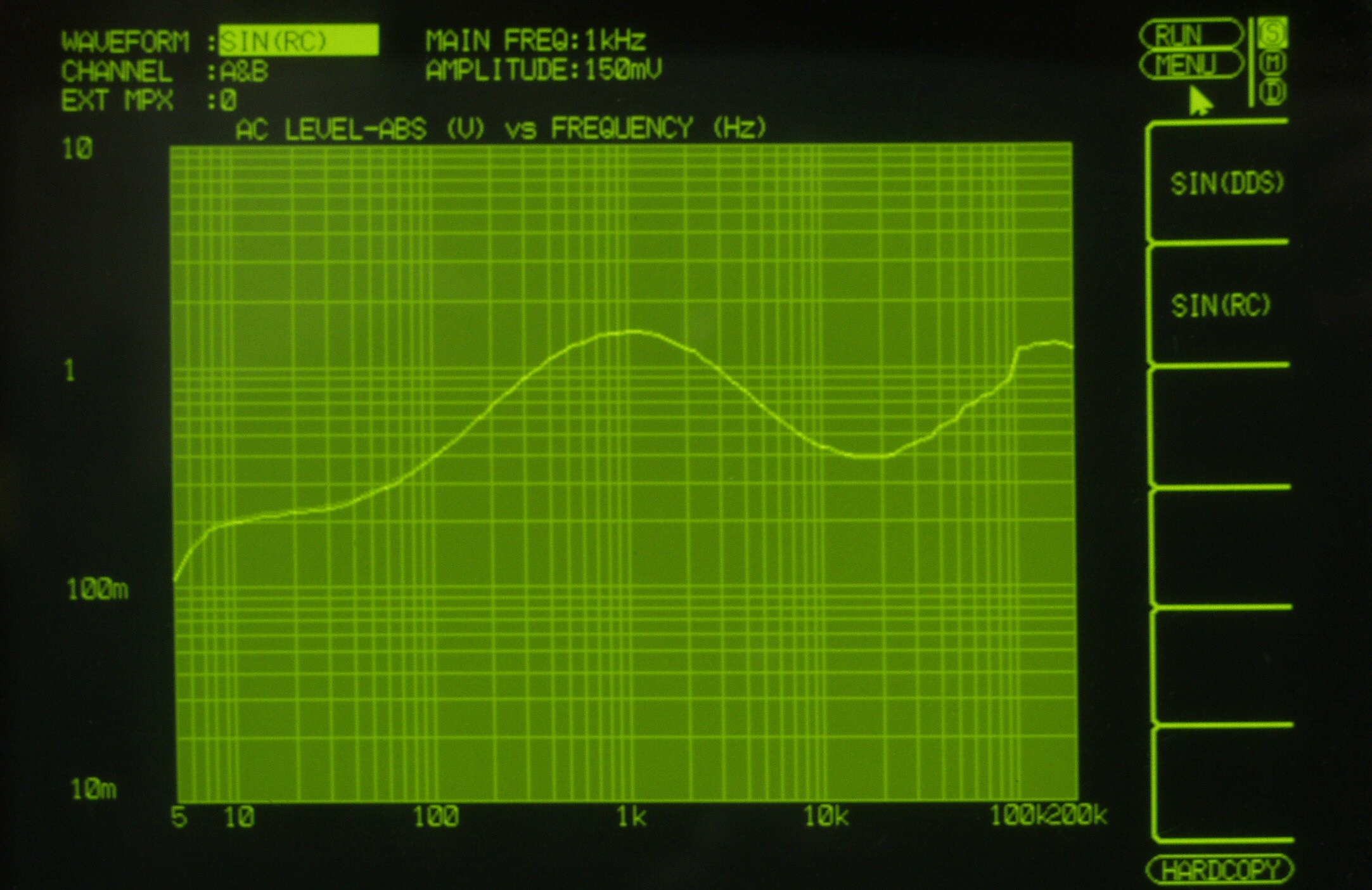

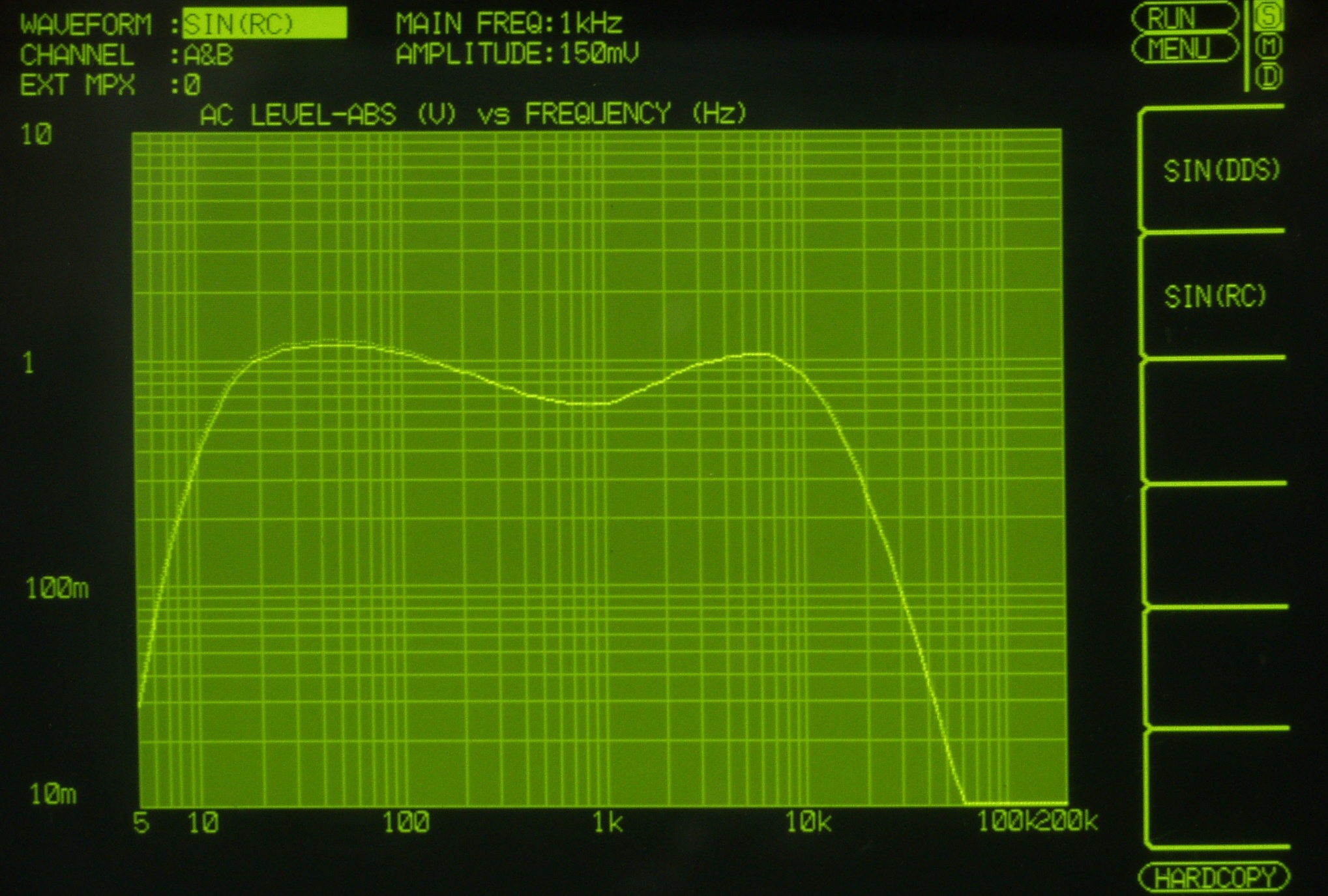

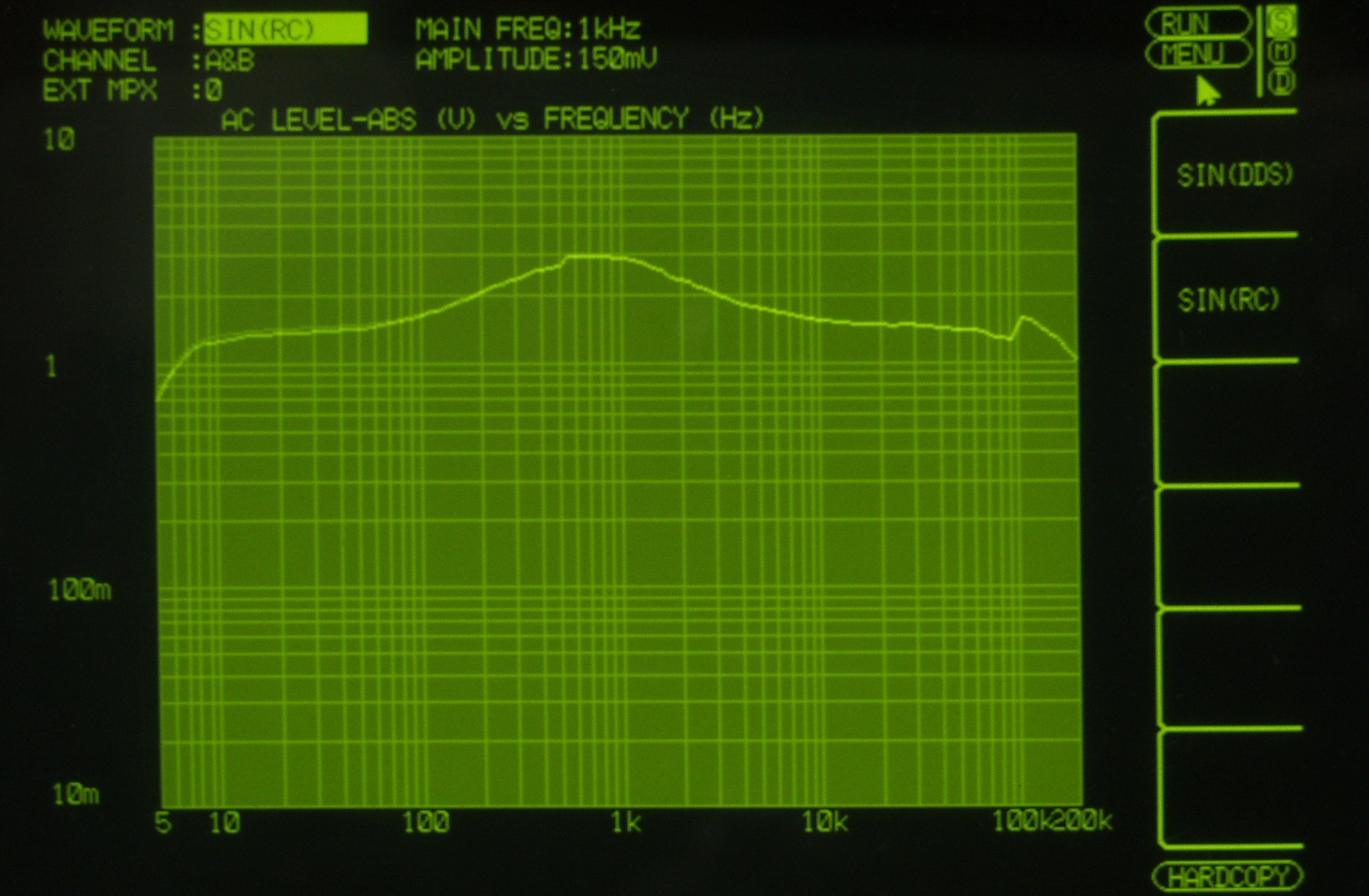

ＥＥ２Ｄ．　入出力特性測定（AUX入力）　ＭＩＤ　最大 　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力。　ＶＲはｍａｘ。　左出力＝薄（細い）色。　右出力＝濃い（太い）色。

ＥＥ２Ｅ．　入出力特性測定（AUX入力）　ＭＩＤ　最小 　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力。　ＶＲはｍａｘ。　左出力＝薄（細い）色。　右出力＝濃い（太い）色。

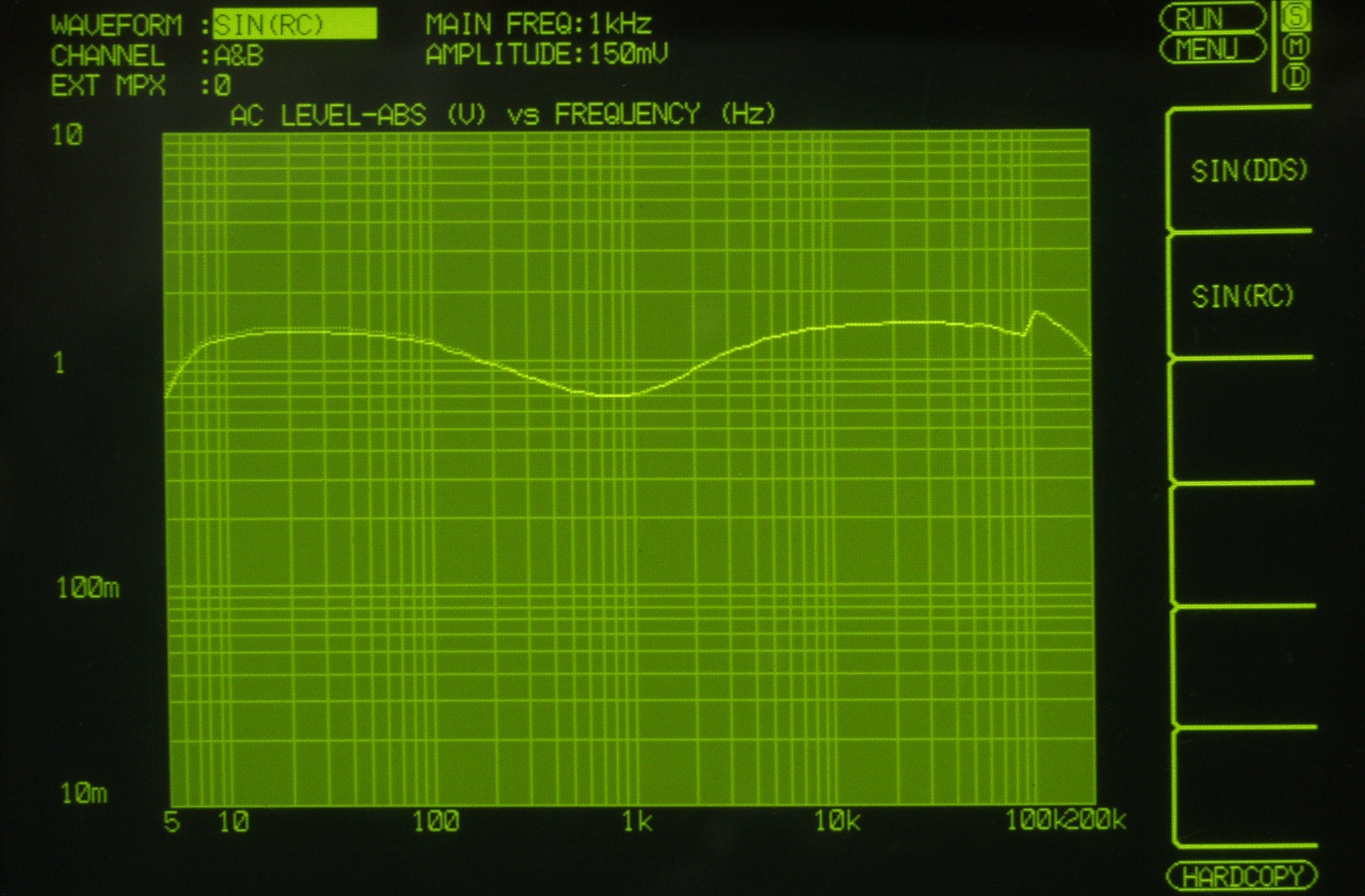

ＥＥ２Ｆ．　入出力特性測定（AUX入力）　Ｌｏｗ・ＨＩＧＨ−ＦＩＬ　ＯＮ 　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力。　ＶＲはｍａｘ。　左出力＝薄（細い）色。　右出力＝濃い（太い）色。

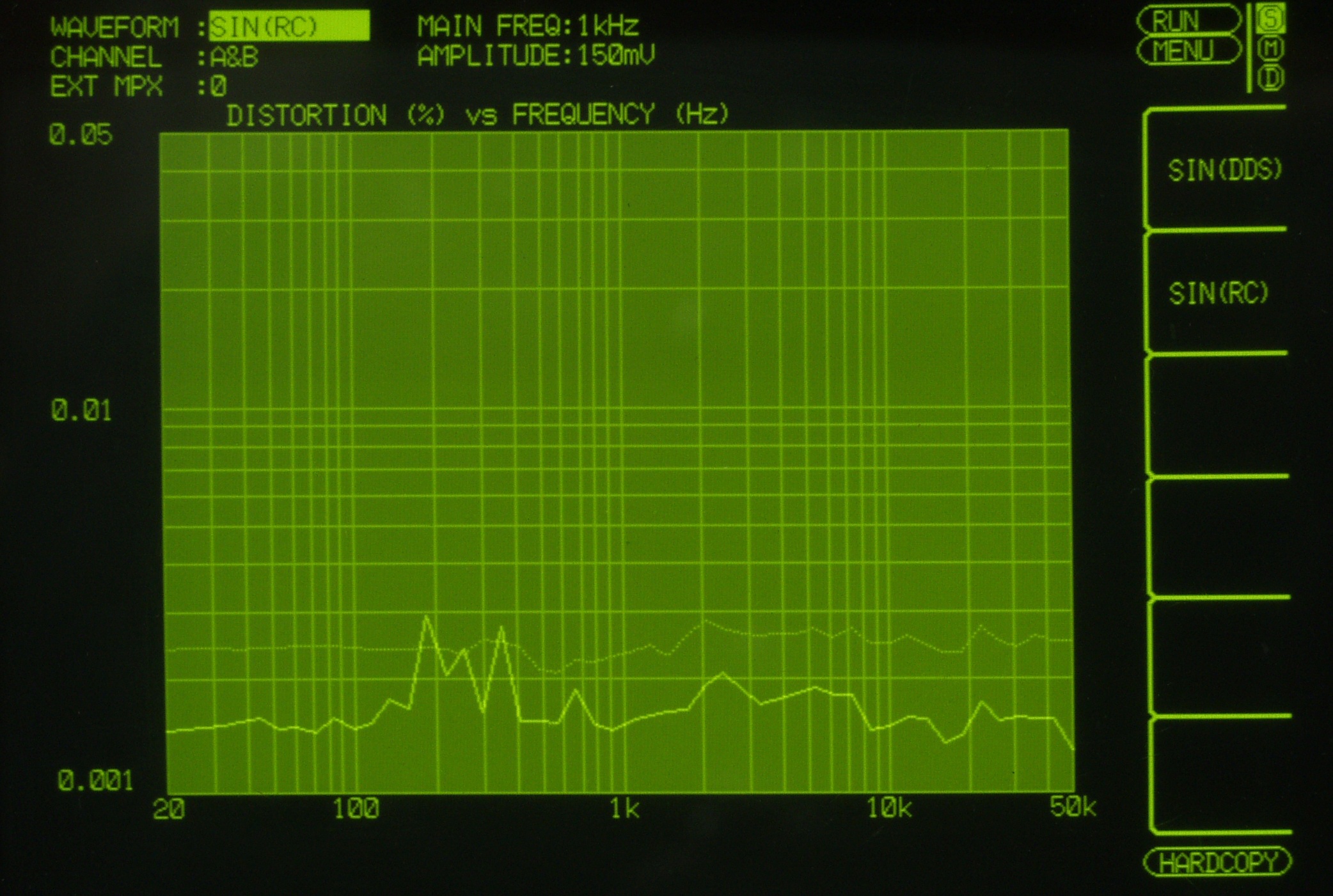

ＥＥ２Ｇ．　歪み率特性測定（AUX入力） 　　　　　　　ＡＵＸ入力端子へ１５０ｍＶ一定入力。　ＶＲはｍａｘ。　左出力＝薄（細い）色。　右出力＝濃い（太い）色。

ＥＥ３．　入出力特性測定（MM入力）＝ＰＨＯＮＯ−２ 　　　　　　　ＭＭ入力　入力電圧＝２ｍＶ一定入力。　ＶＲはｍａｘ。　左出力＝薄（細い）色。　右出力＝濃い（太い）色。

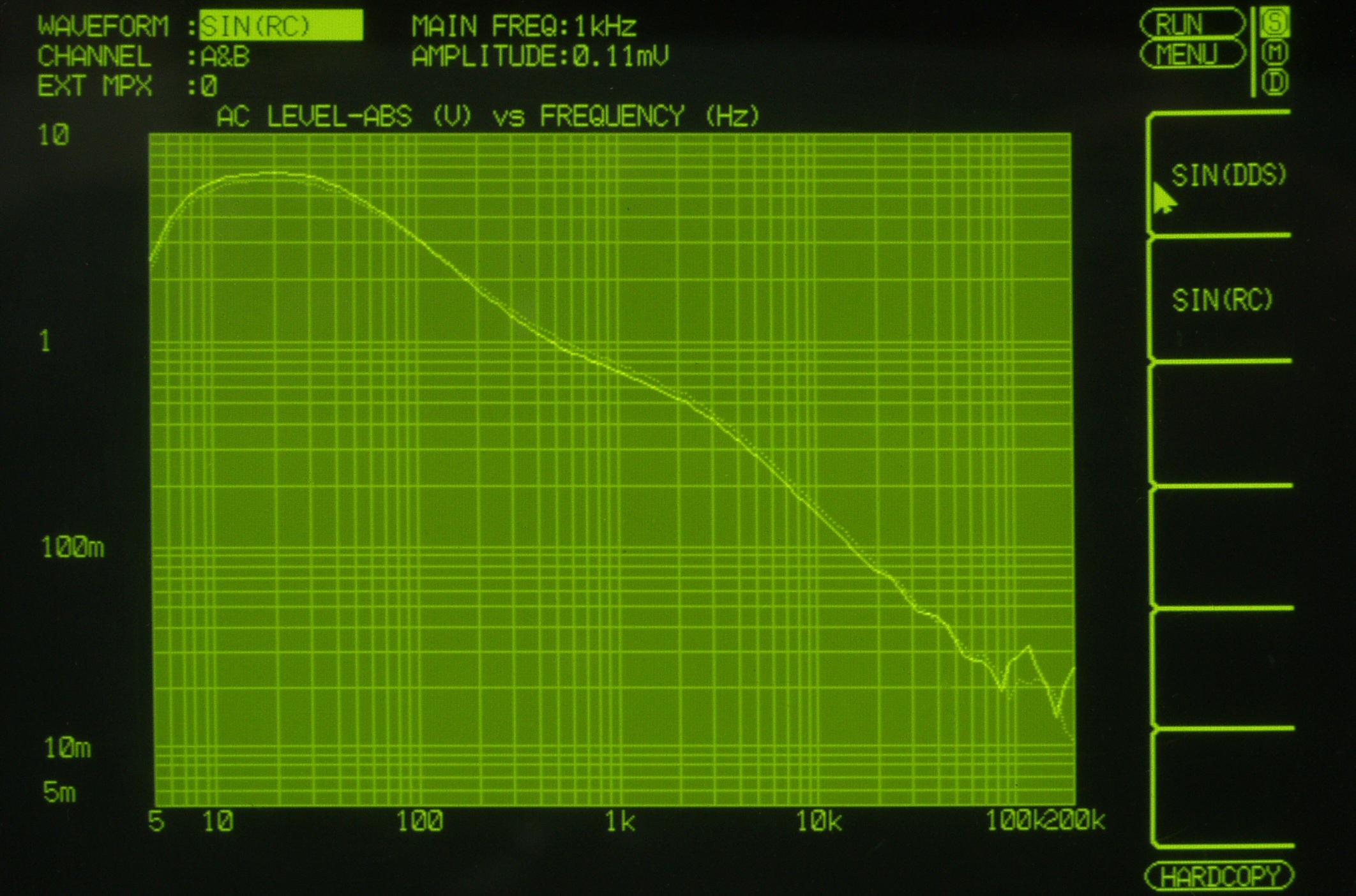

ＥＥ４．　入出力特性測定（ＭＣ入力）＝ＰＨＯＮＯ−１ 　　　　　　　ＭＣ入力端子へ０．１１ｍＶ入力。　ＶＲはｍａｘ。　左出力＝薄（細い）色。　右出力＝濃い（太い）色。

Ｅ６．　完成　引き続き２４時間エージング

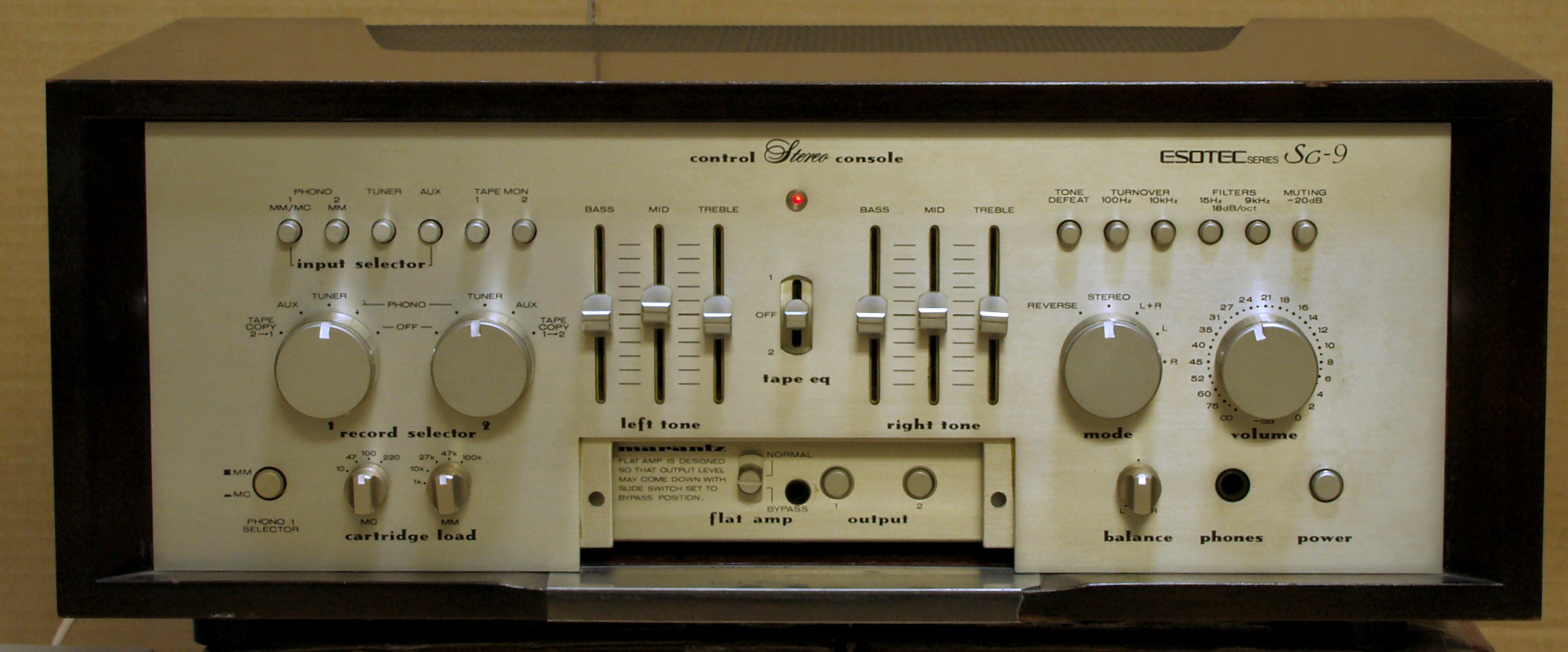

Ｓ．　Ｍａｒａｎｔｚ　ＳＣ−９　の仕様（カタログ・マニアルより）

型式 ステレオコントロールアンプ 入力感度/インピーダンス Phono1、2、MM＝2mV/1kΩ、10kΩ、27kΩ、47kΩ、100kΩ Phono1 MC＝0.2mV/10Ω、47Ω、100Ω、220Ω High Level＝150mV/40kΩ 定格出力/インピーダンス 1.5V/100Ω 全高調波歪率 0.004%以下 混変調歪率 0.004%以下 周波数特性 20Hz〜20kHz ±0.2dB(RIAA) SN比(IHF-A) Phono MM＝88dB Phono MC＝70dB High Level＝104dB 外形寸法 幅474x高さ172x奥行266mm 重量 11.5kg 価格 ￥185,000(1982年頃)
