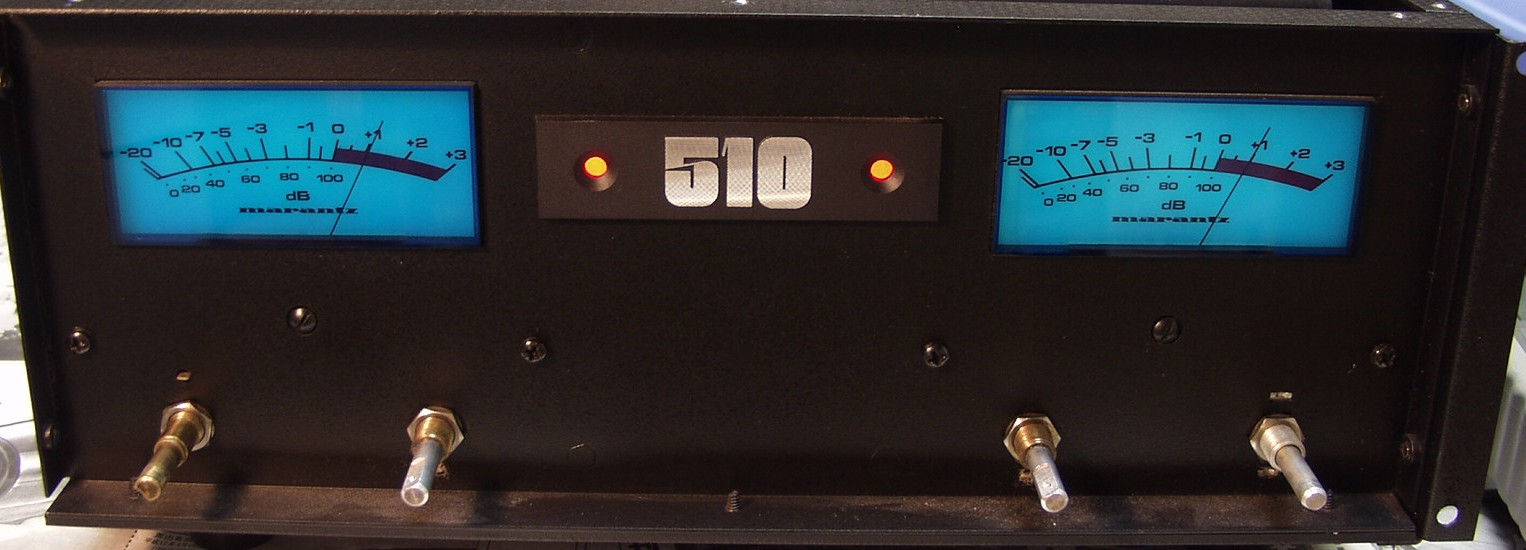

Ｍａｒａｎｔｚ　５１０　修理記録

平成１５年９月１２日到着　　１０月２３日完成

Ａ．　修理前の状況

すでに購入後２６年を経過しております。
また、日本製ではなく米国Ｍａｒａｎｔｚの製品です。　　オーバーホール修理希望。

Ｂ．　症状、原因

電解コンデンサー劣化。

Ｃ．　修理状況

電解コンデンサー交換＝オーディオ・コンデンサー（ミューズ）使用。
配線手直し、補強。
経年劣化による各部ハンダ補正。

Ｄ．　使用部品

半固定ＶＲ　　　　　　　　　　　６個。
電解コンデンサー　　　　　２６個。
フイルムコンデンサー　　　　２個。

Ｅ．　調整・測定

Ｆ．　修理費　　　９５，０００円　　　オーバーホール修理。

Ｓ．　Ｍａｒａｎｔｚ　Model ５１０　の仕様（マニアル・カタログより）
　　

Ａ．　修理前の状況

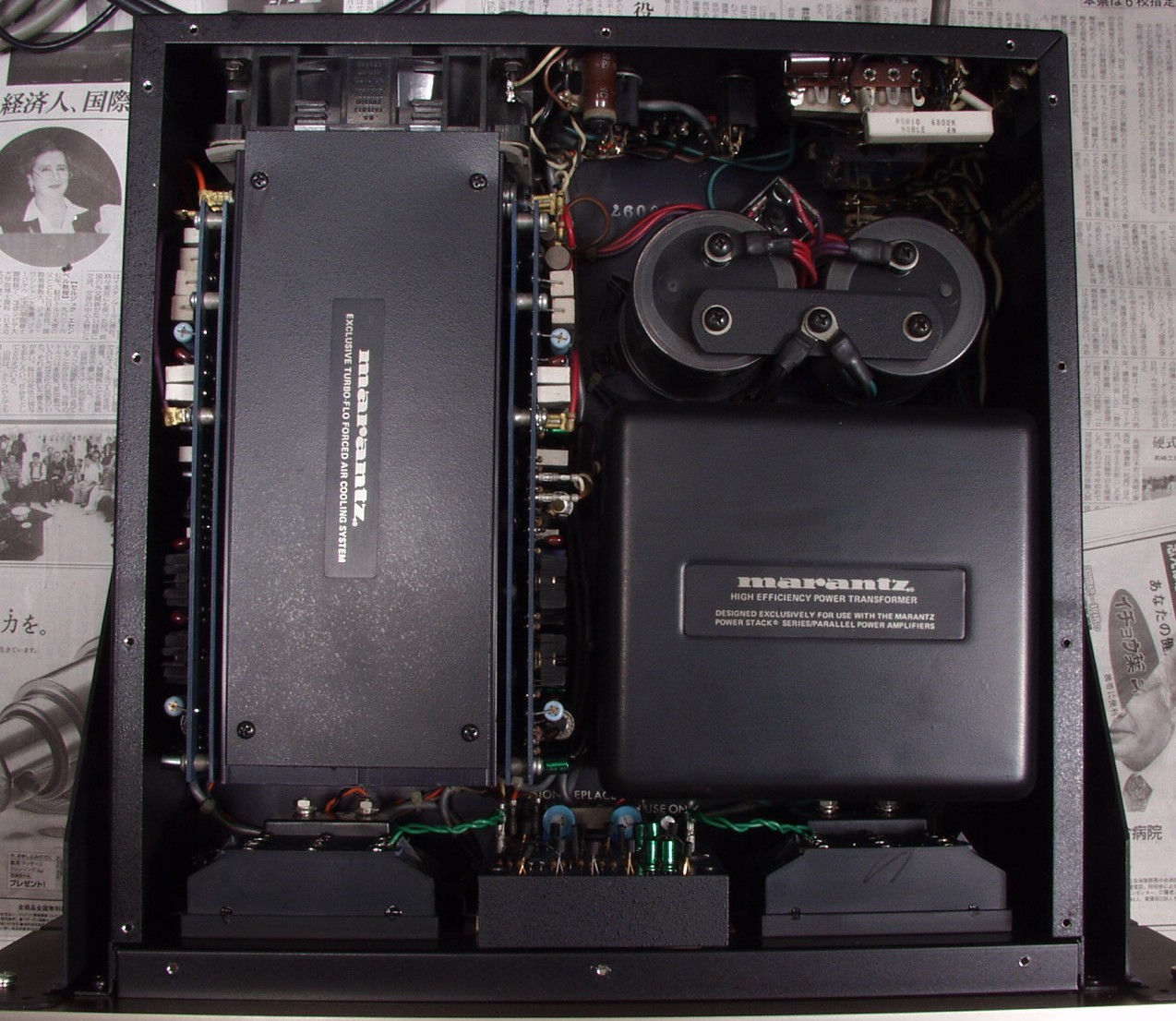

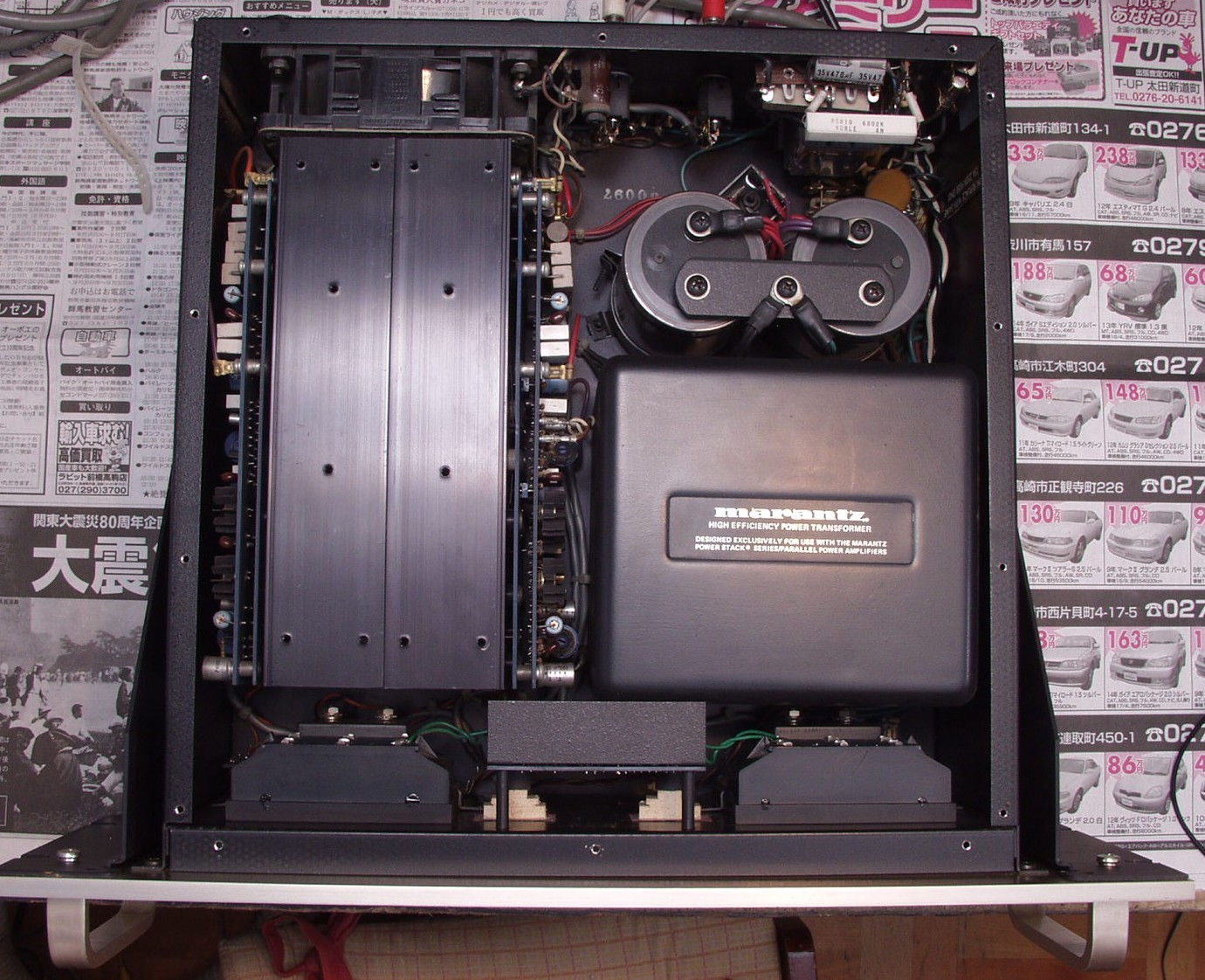

Ａ１．　点検中　上から見る

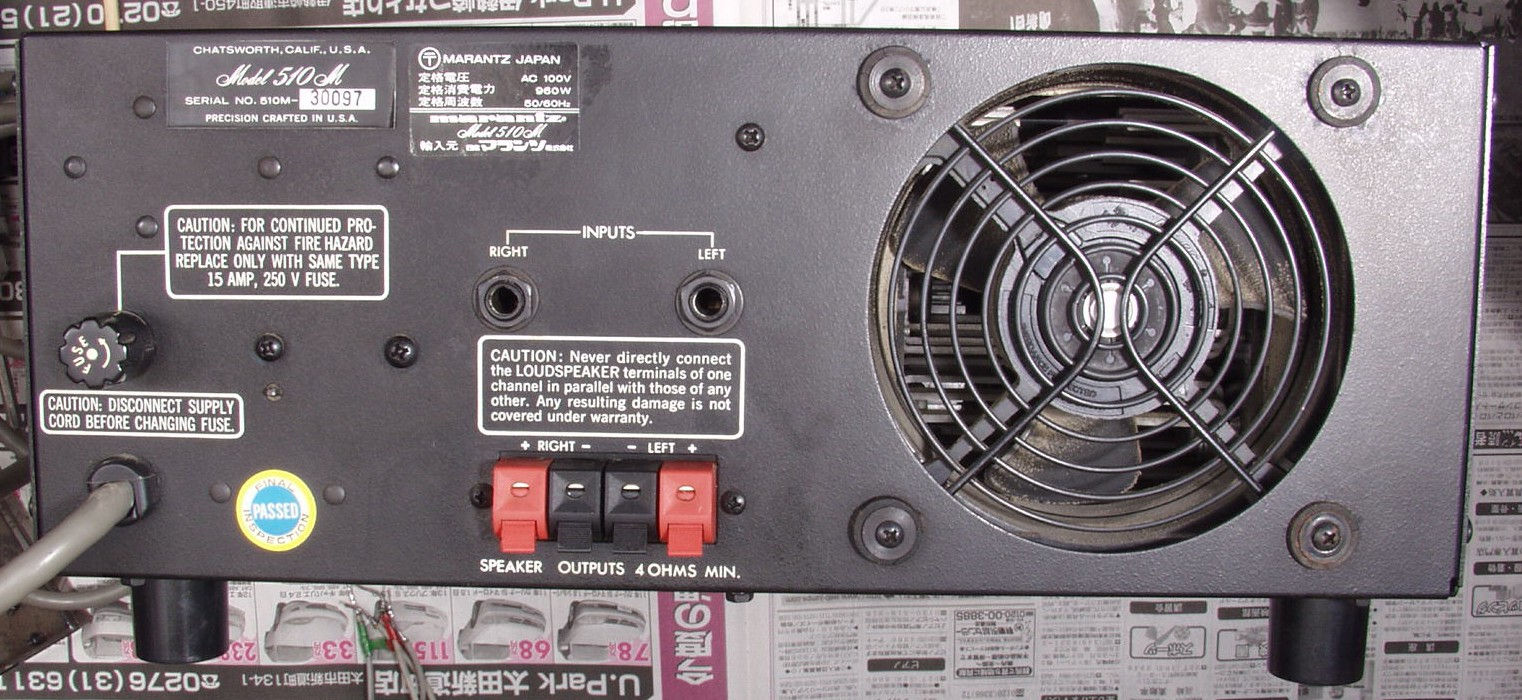

Ａ２Ａ．　点検中　後ろ

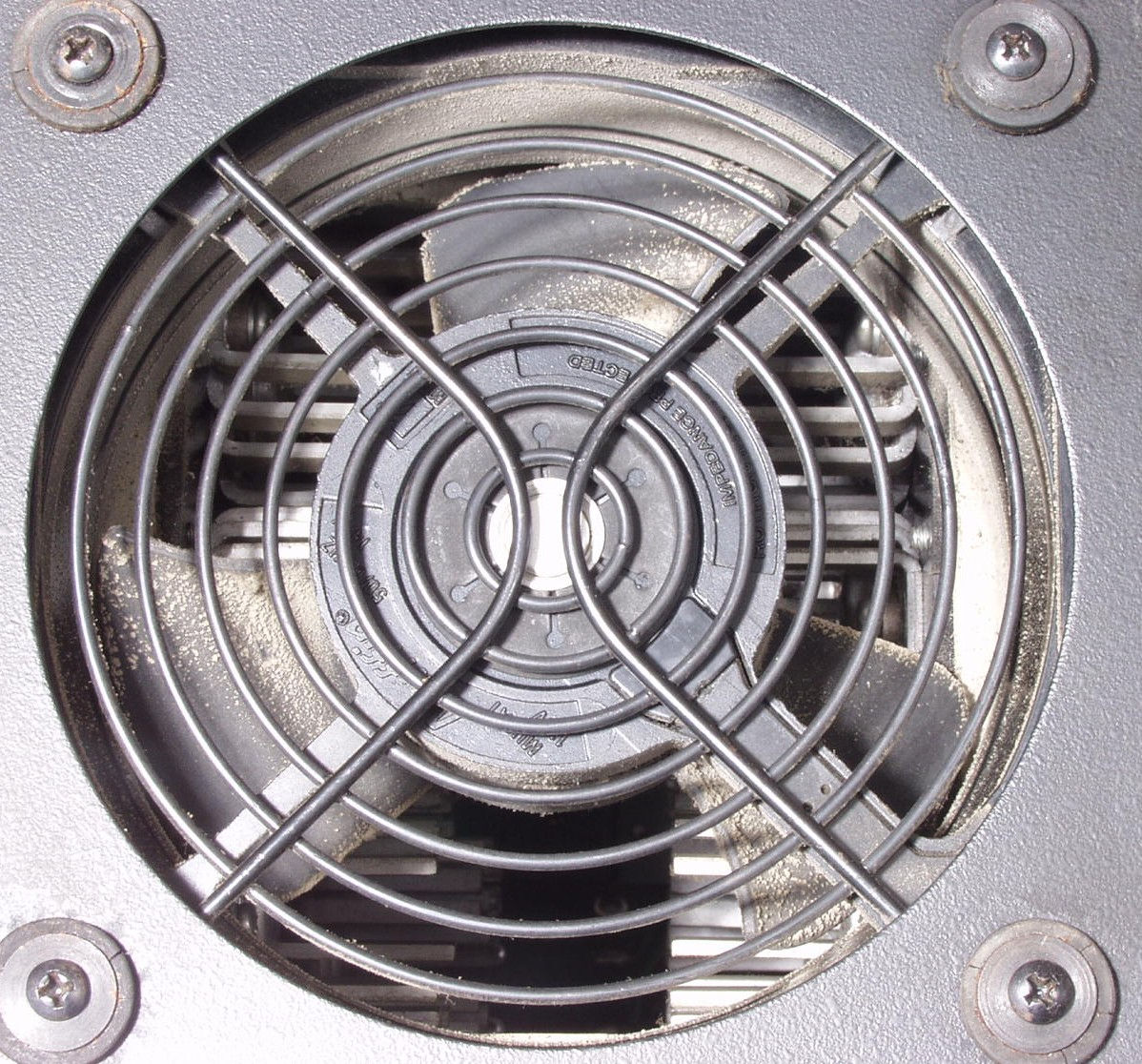

Ａ２B．　点検中　埃でフアンの羽が覆われている、中の冷却フィンも埃が付いている

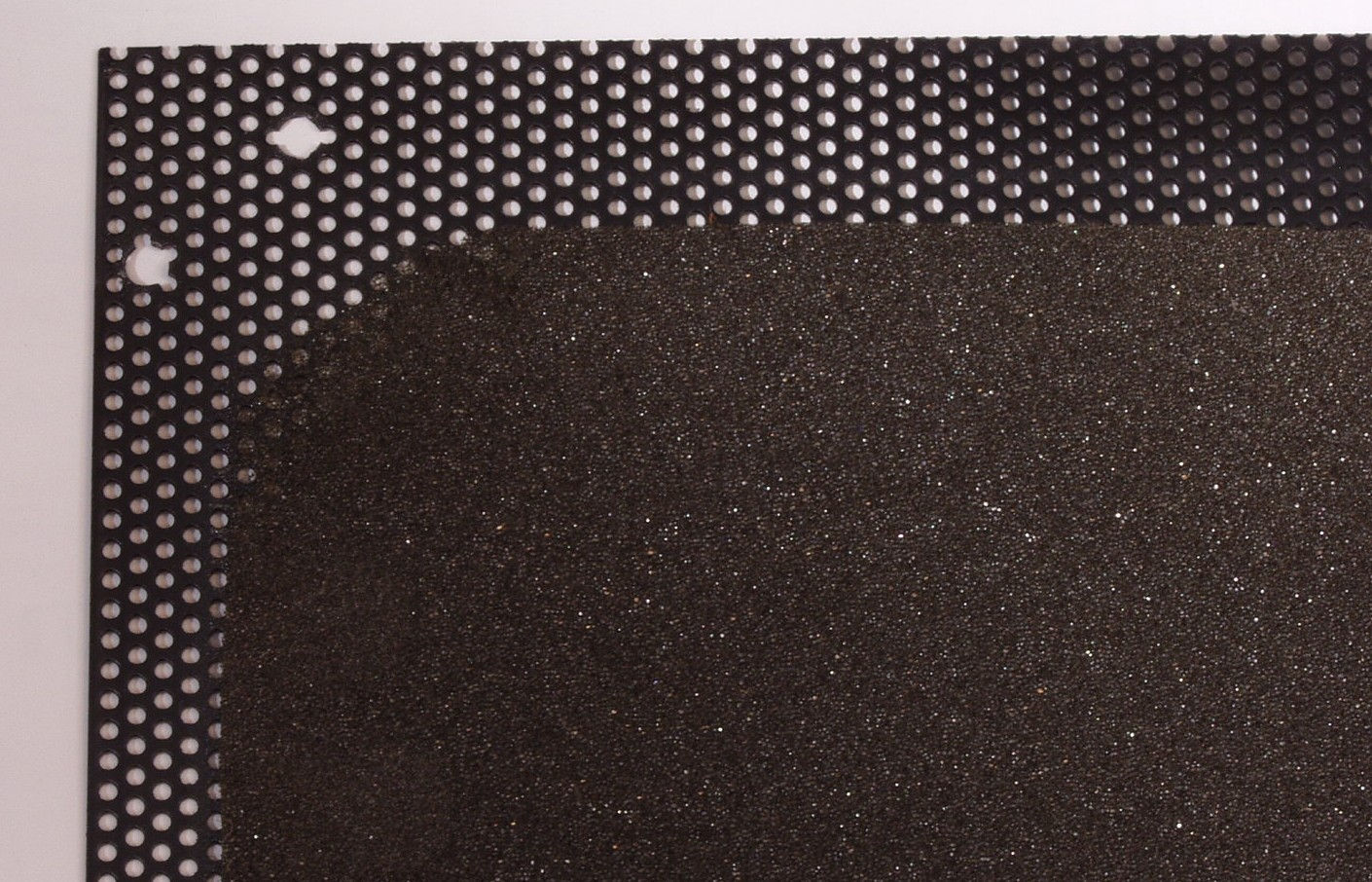

Ａ３A．　点検中　上蓋のスポンジが劣化して「グズグズ」になっている

Ａ３B．　点検中　掃除機で吸うと皆取れる

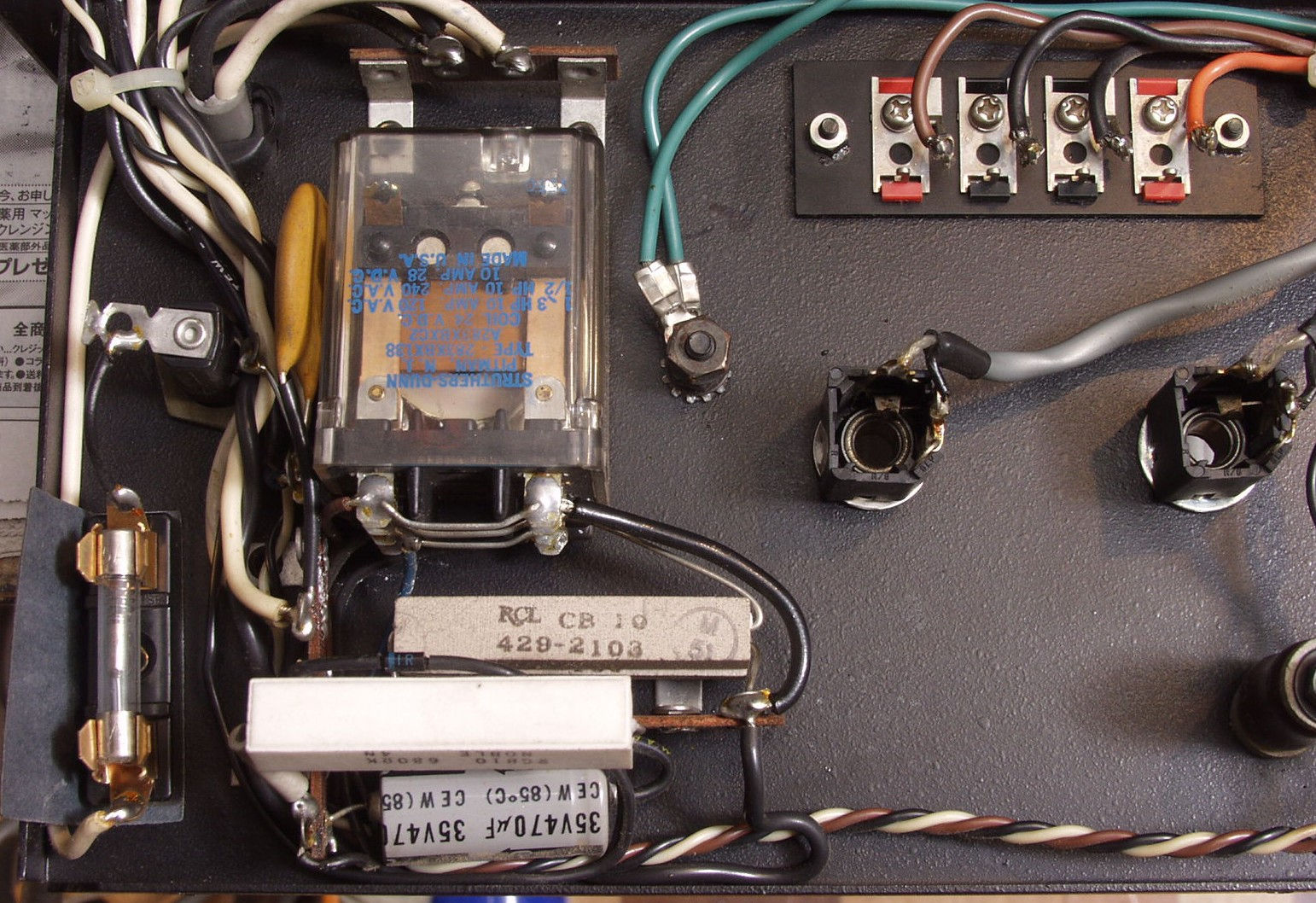

Ａ４A．　点検中　　電源突入電流抑制回路

Ｃ．　修理状況
Ｃ１Ａ．　修理前　　R側終段基板

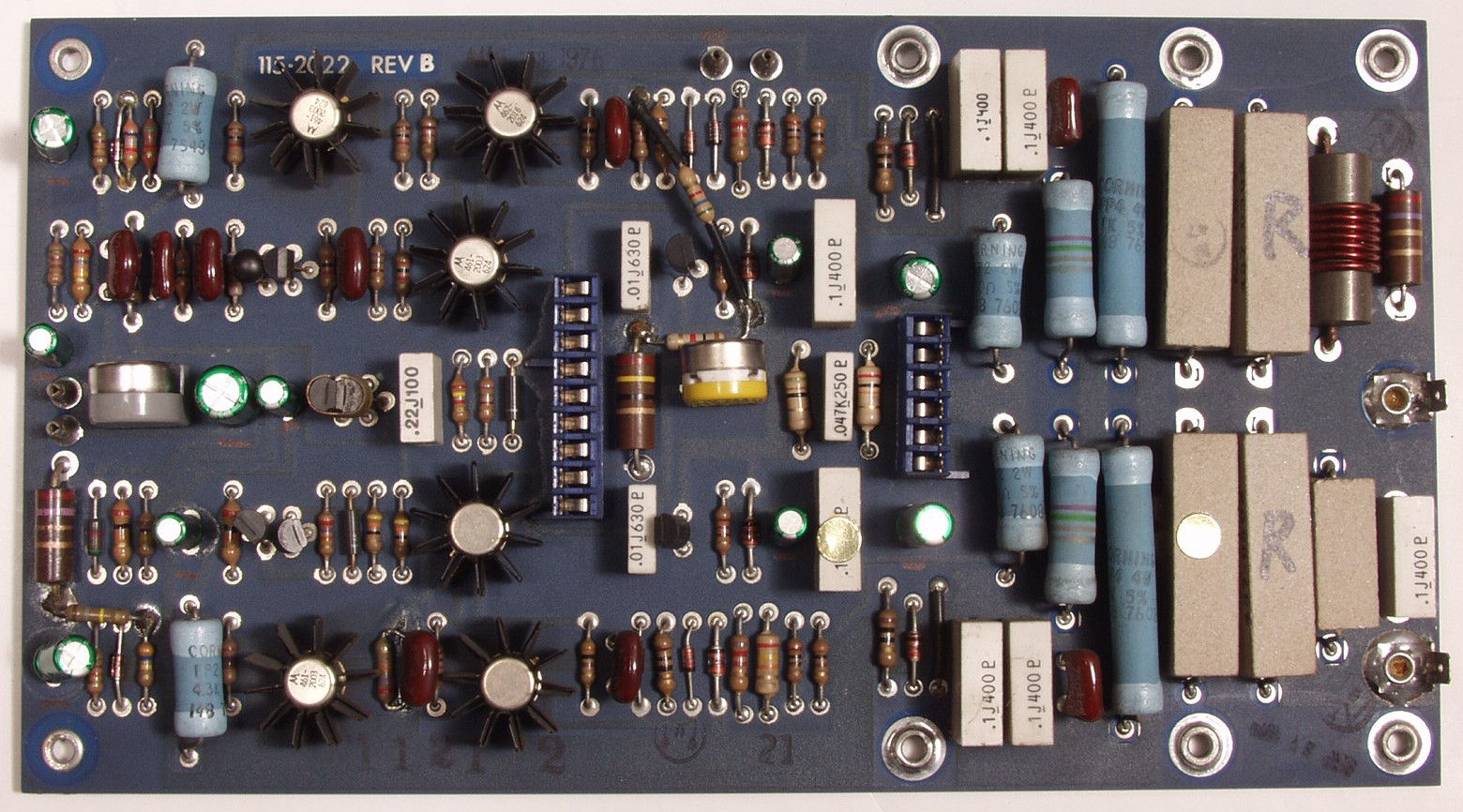

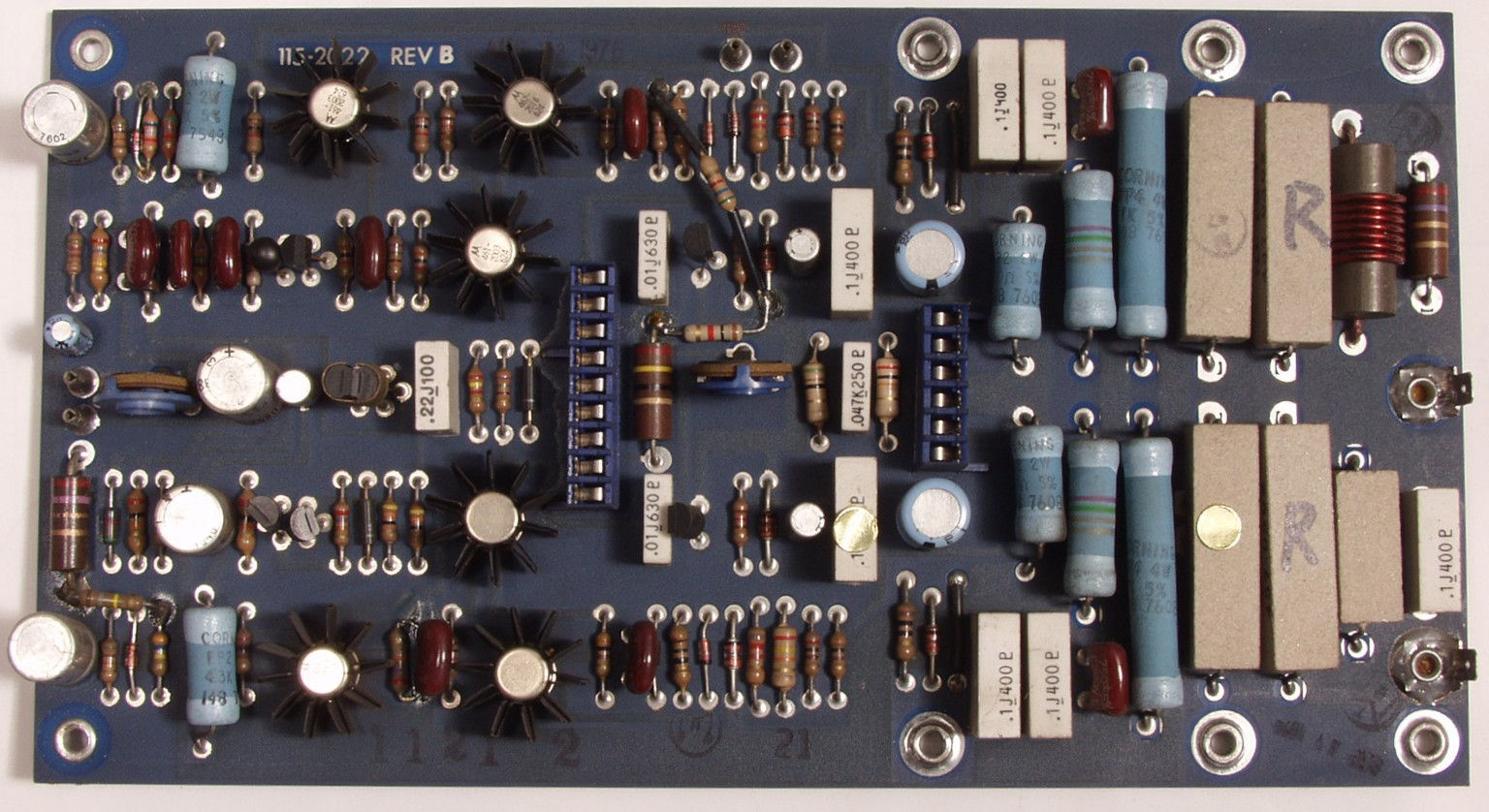

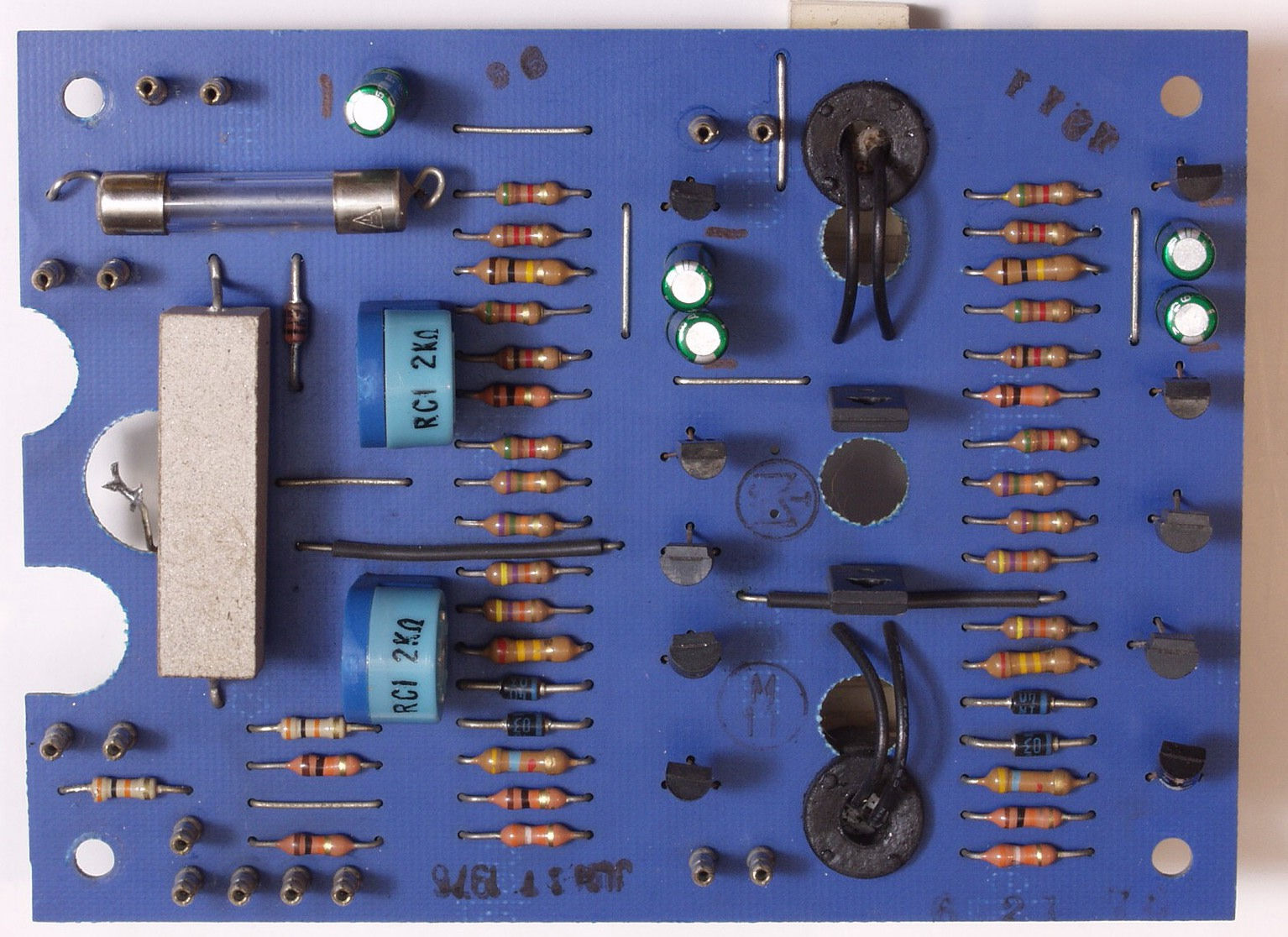

Ｃ１Ｂ．　修理後　　R側終段基板　　電解コンンサー１０個、半固定ＶＲ２個交換

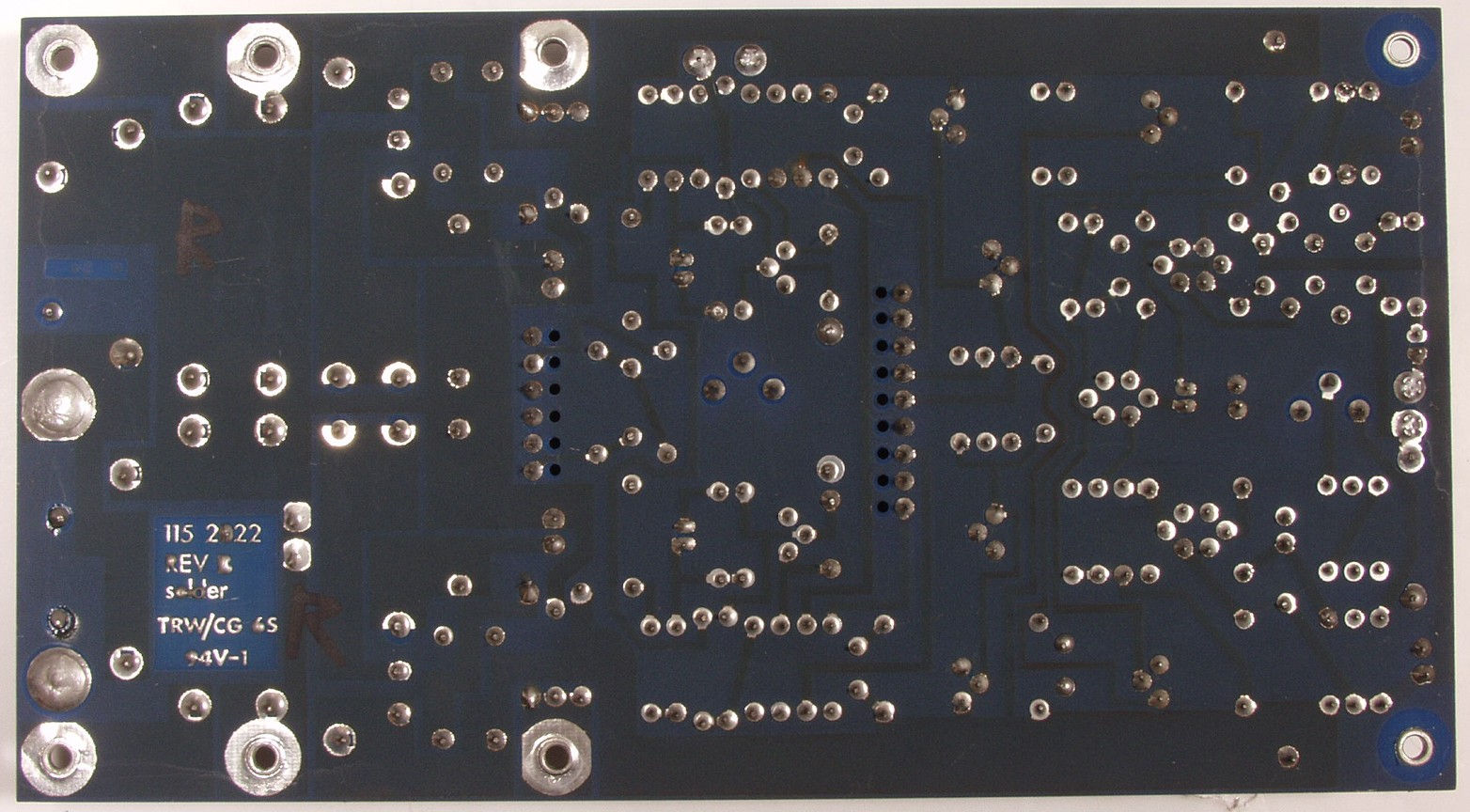

Ｃ１Ｃ．　修理後　　R側終段基板裏

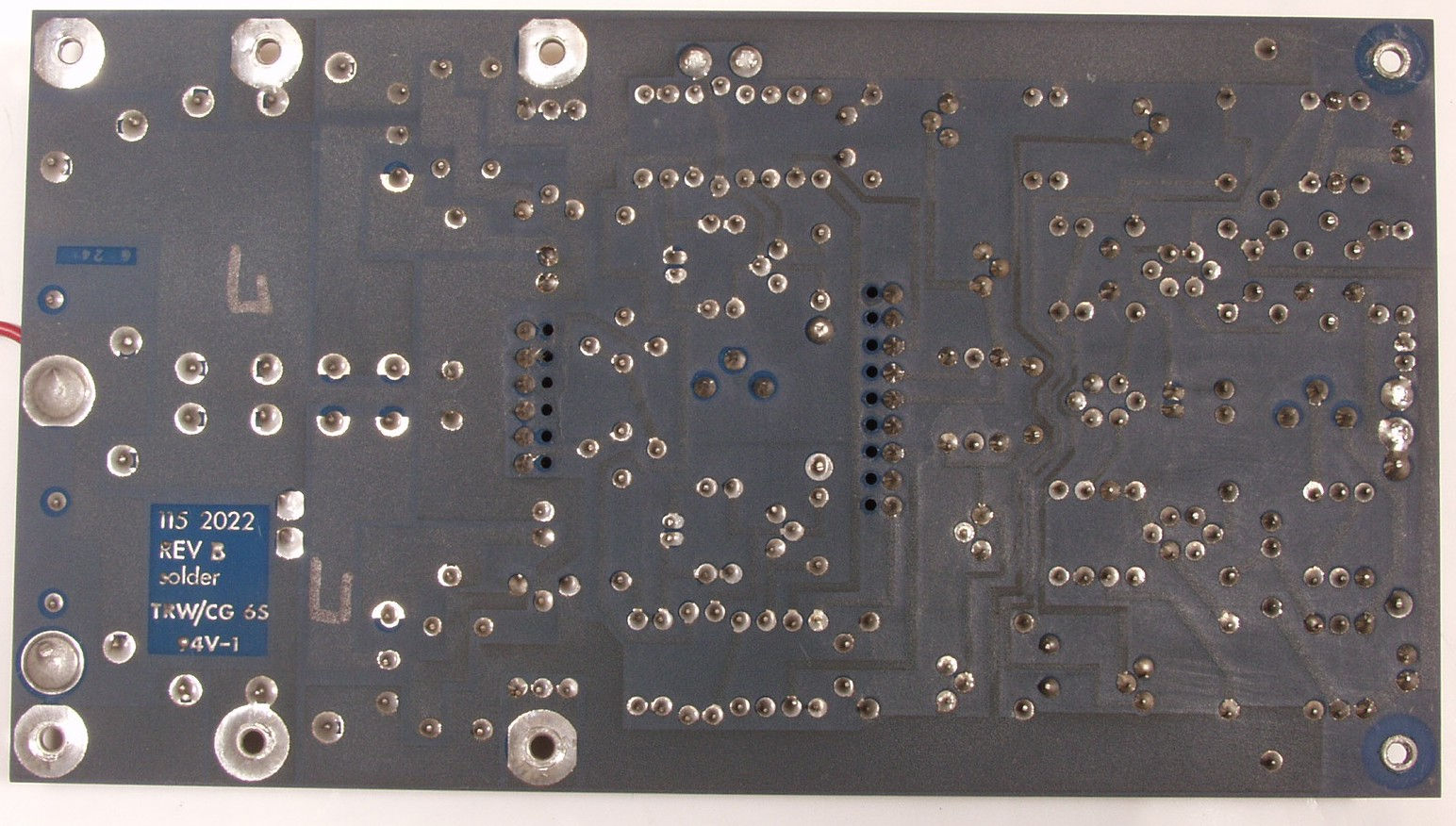

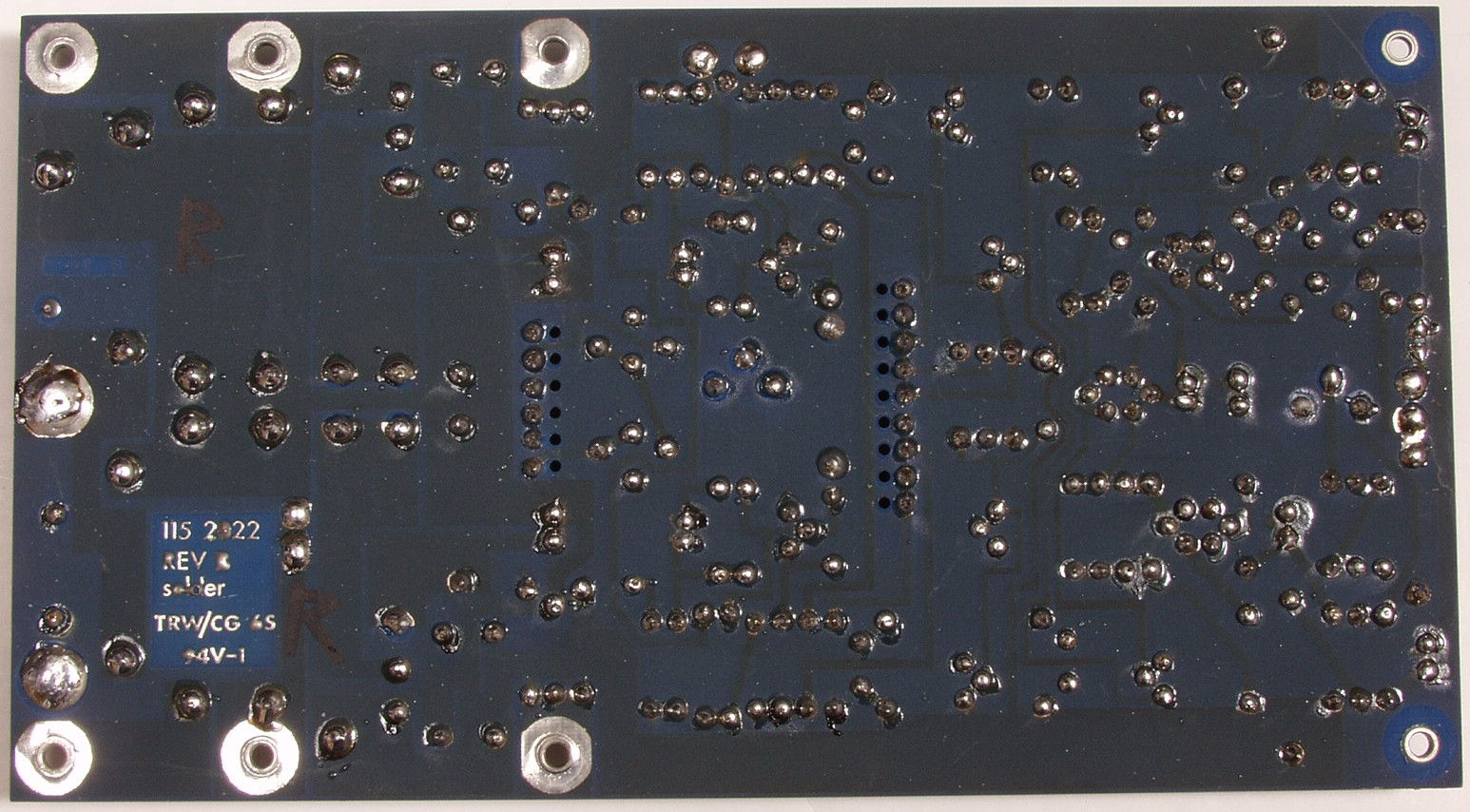

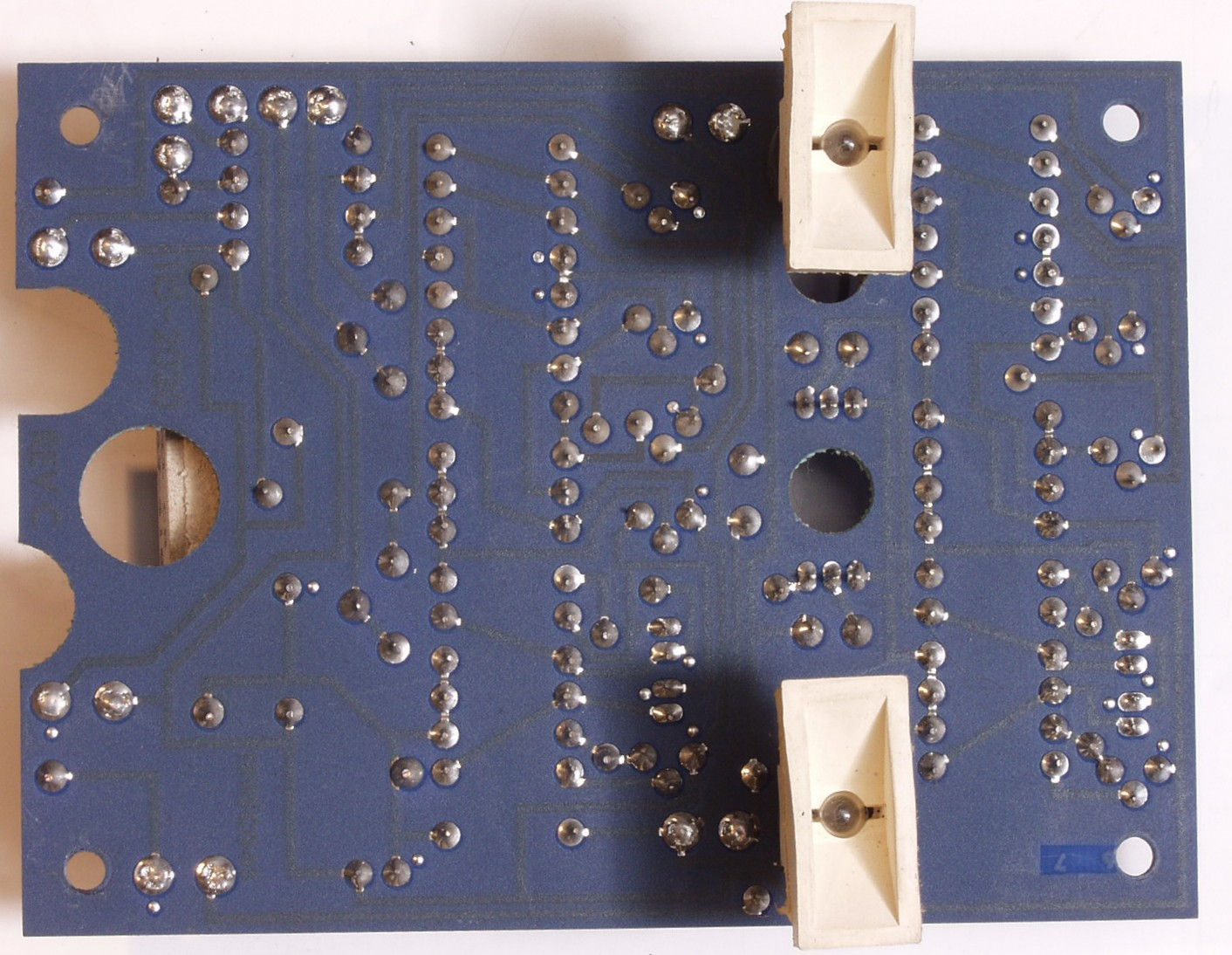

Ｃ１Ｄ．　修理（半田補正）後　　R側終段基板裏

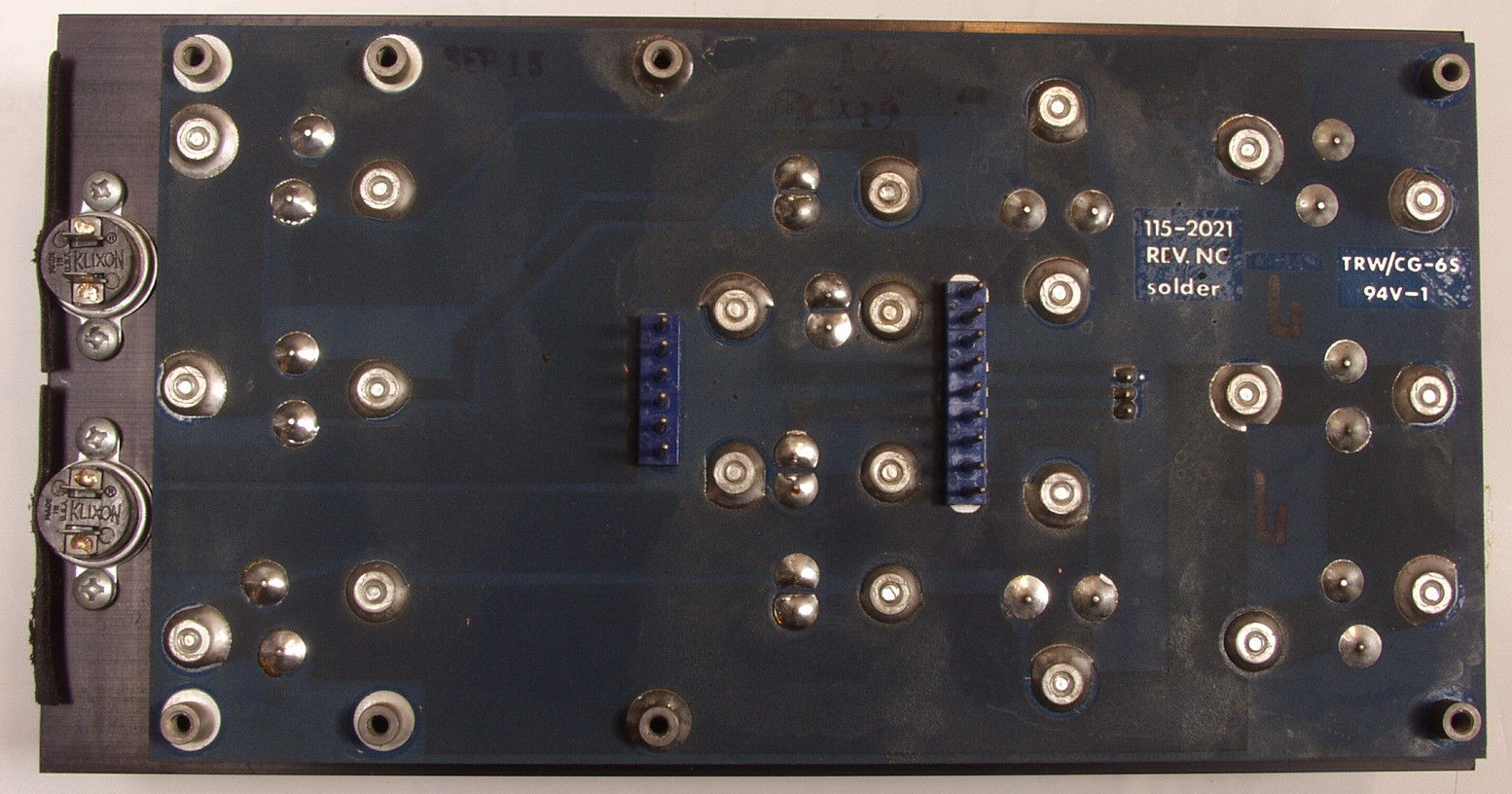

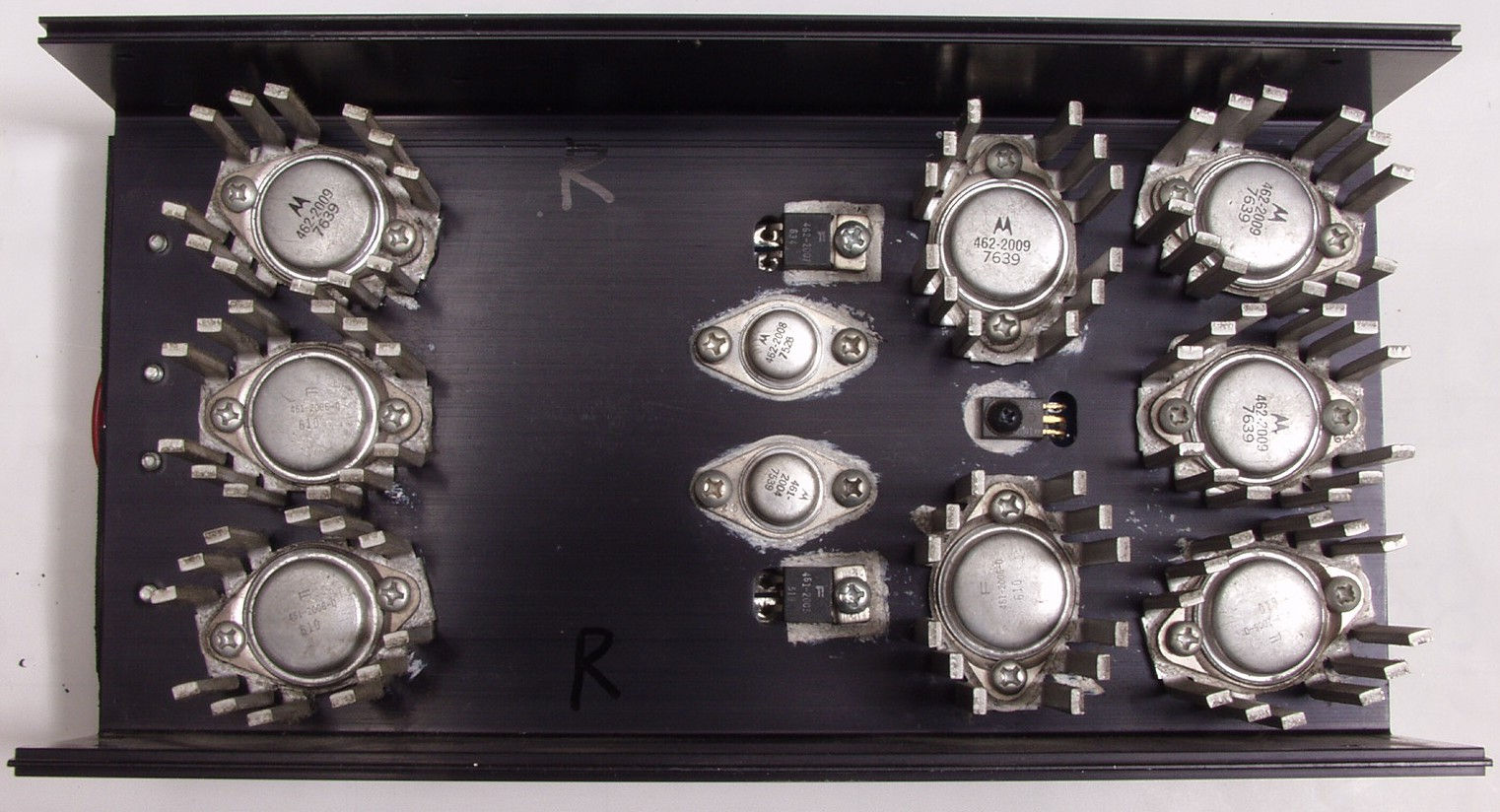

Ｃ１Ｅ．　修理前　Ｒ側終段ＴＲ（トランジスター）基盤　　　　　　　　　　

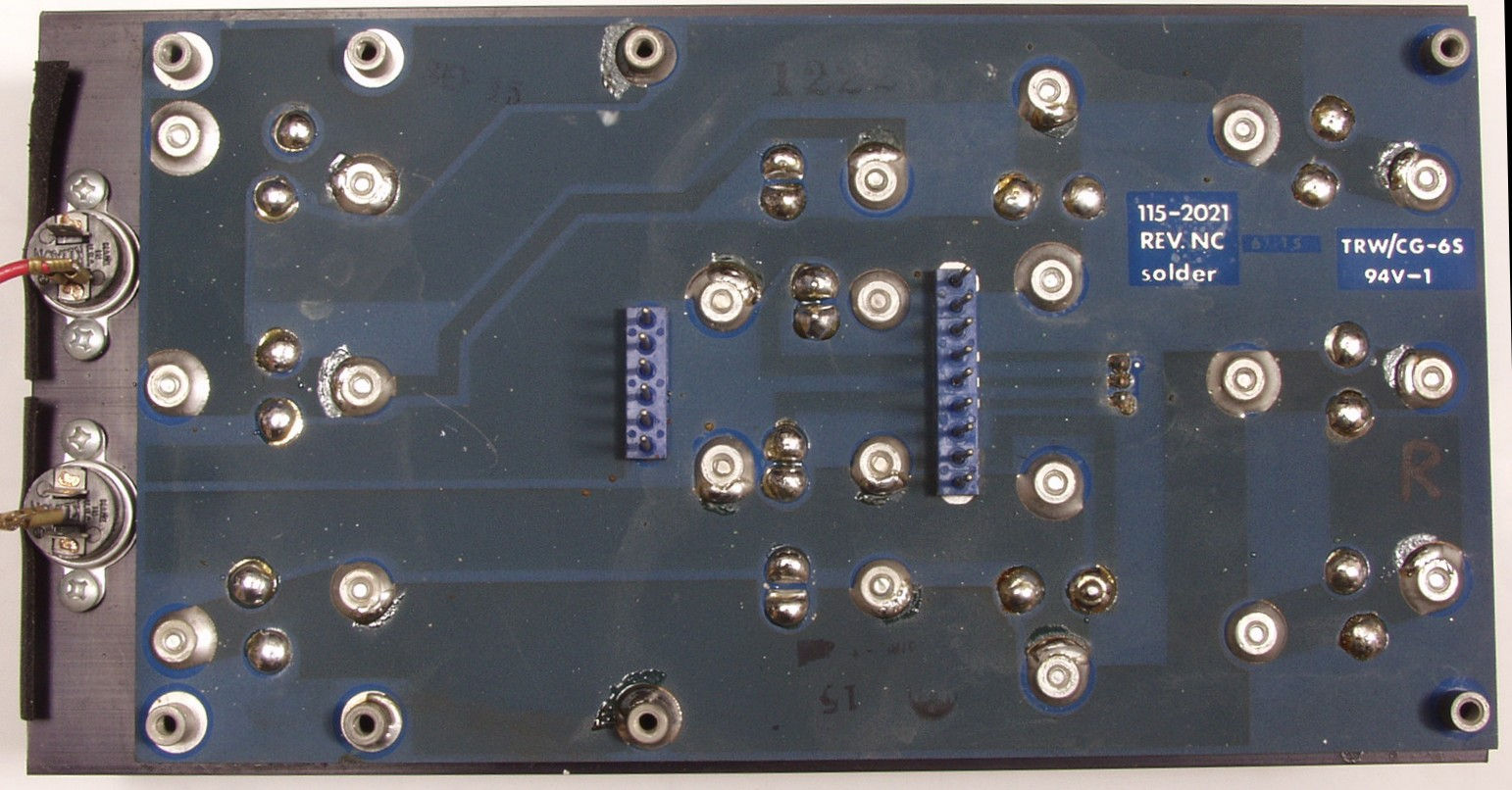

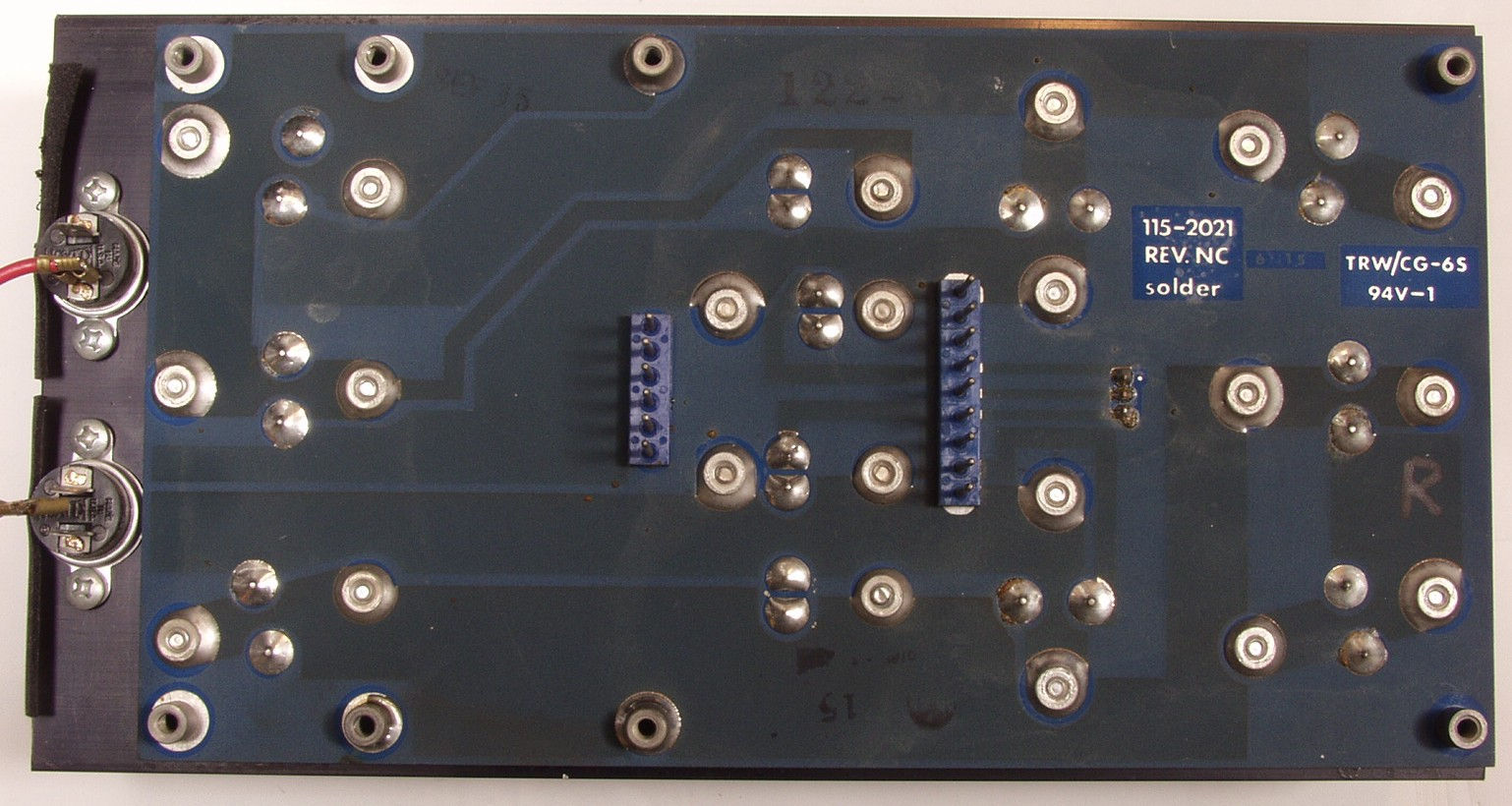

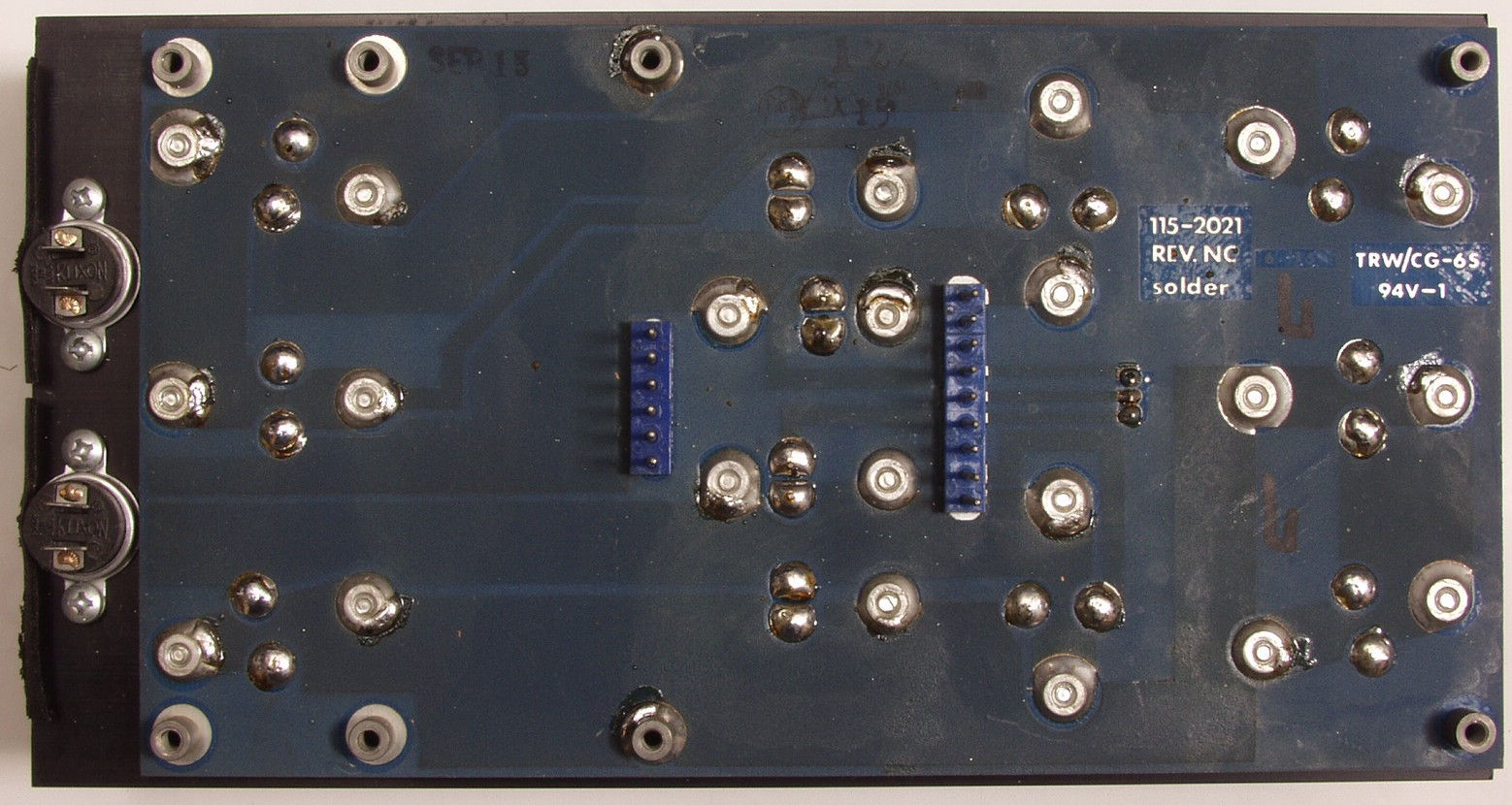

Ｃ１Ｆ．　修理（半田補正）後　Ｒ側終段ＴＲ（トランジスター）基盤

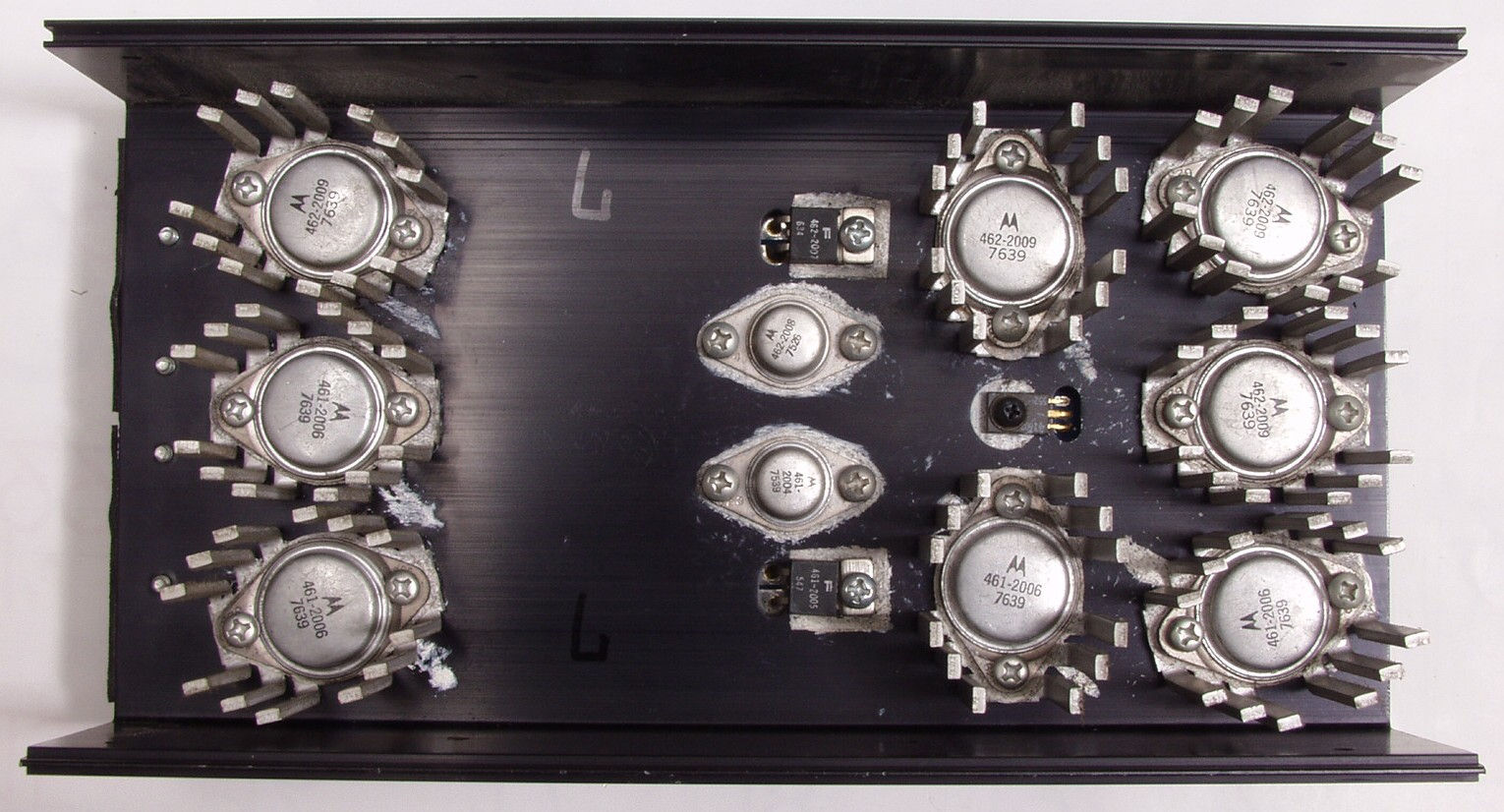

Ｃ１Ｇ．　完成　Ｒ側終段ＴＲ（トランジスター）

Ｃ２Ａ．　修理前　　Ｌ側終段基板

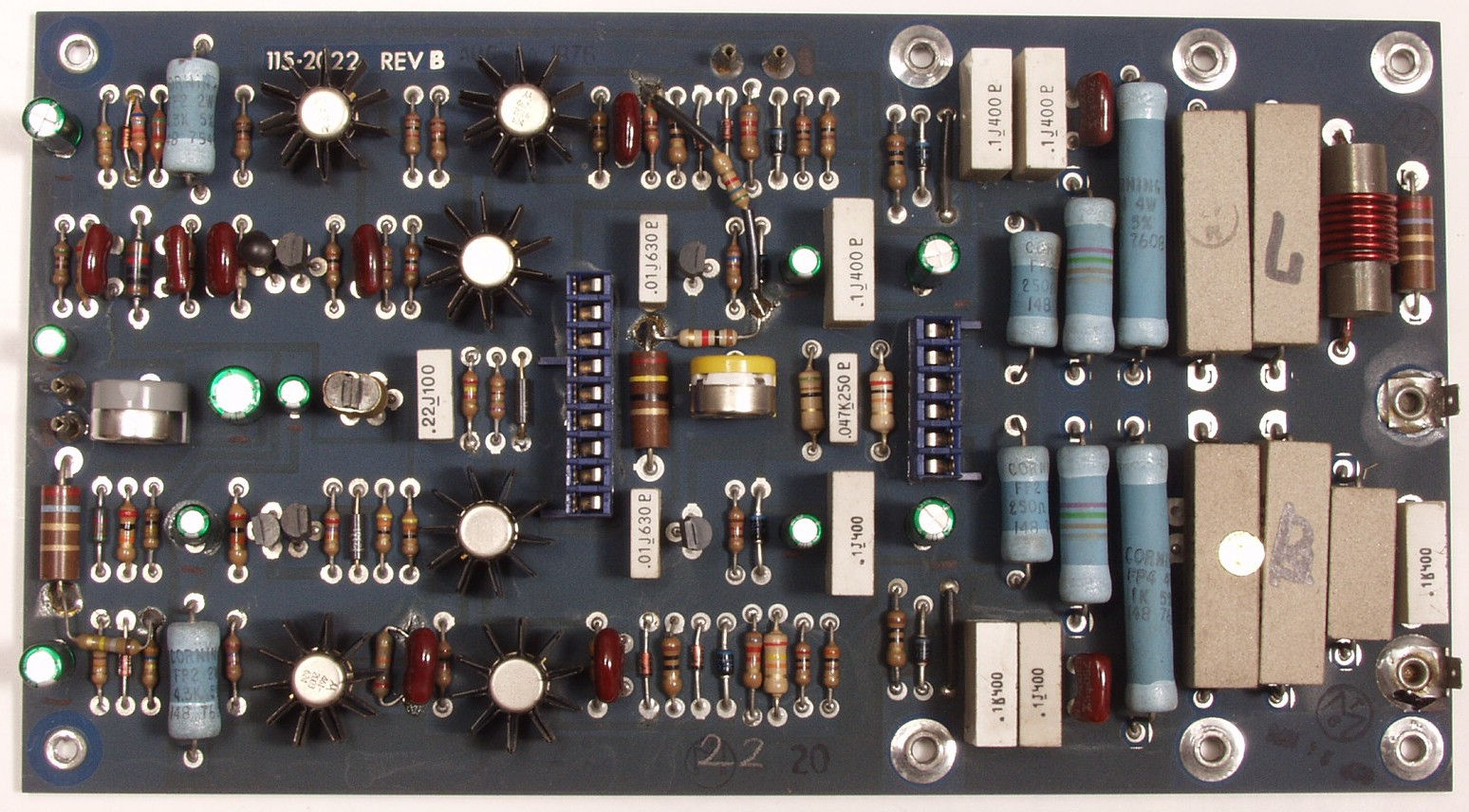

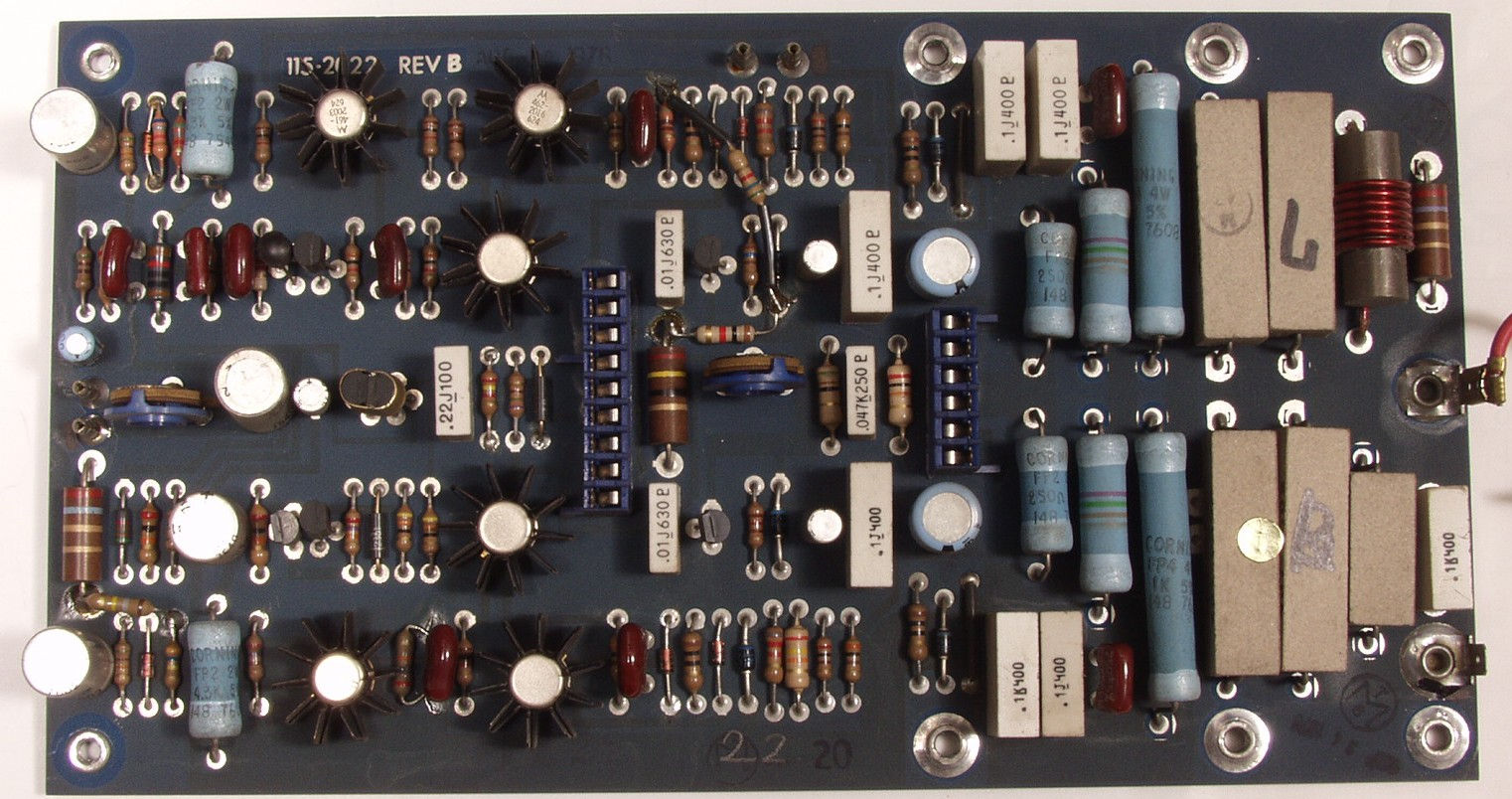

Ｃ２Ｂ．　修理後　　Ｌ側終段基板　　　電解コンンサー１０個、半固定ＶＲ２個交換

Ｃ２Ｃ．　修理前　　Ｌ側終段基板裏

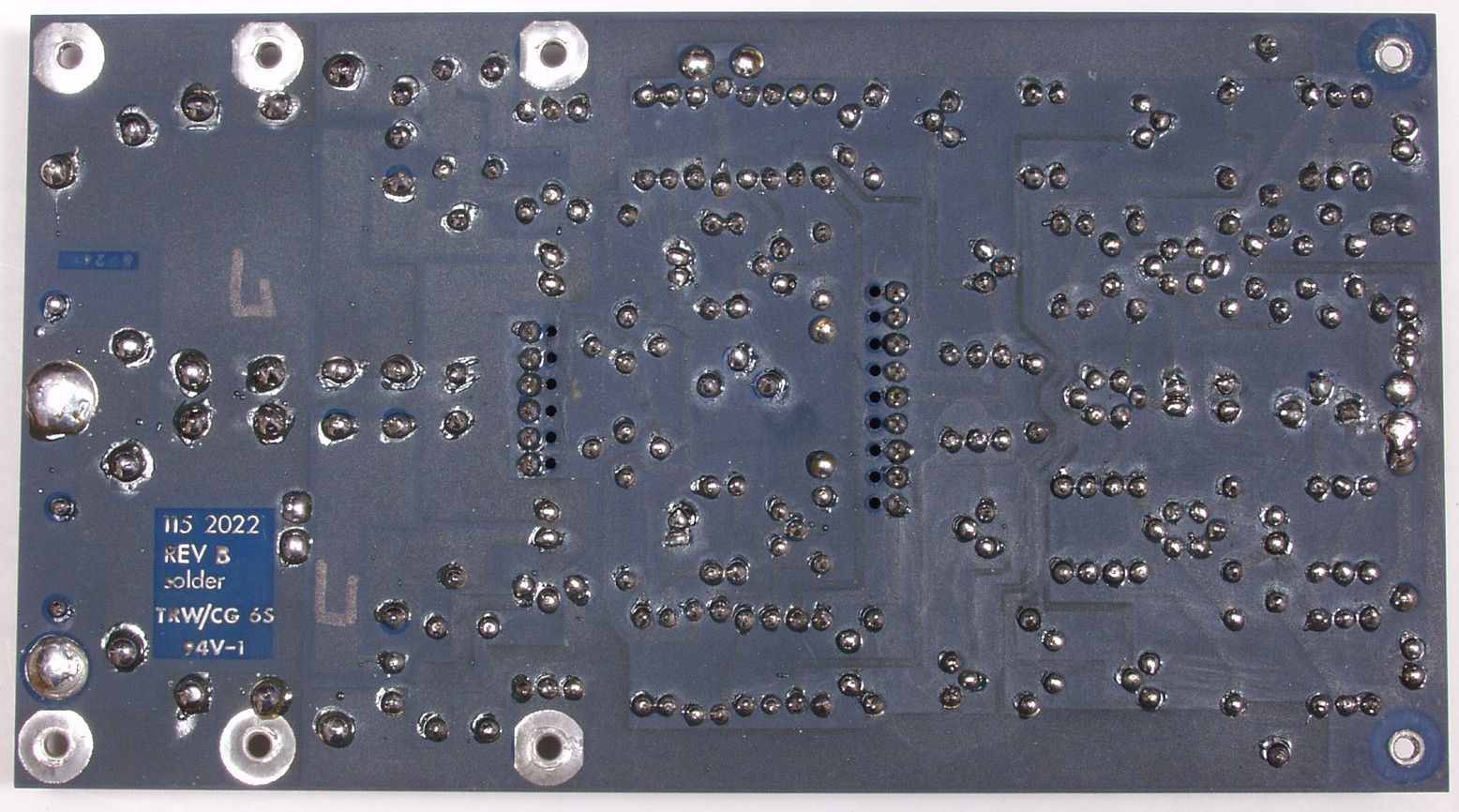

Ｃ２Ｄ．　修理（半田補正）後　　Ｌ側終段基板裏

Ｃ２Ｅ．　修理前　Ｌ側終段ＴＲ（トランジスター）基盤

Ｃ２Ｆ．　修理（半田補正）後　Ｌ側終段ＴＲ（トランジスター）基盤

Ｃ２Ｇ．　完成　Ｒ側終段ＴＲ（トランジスター）

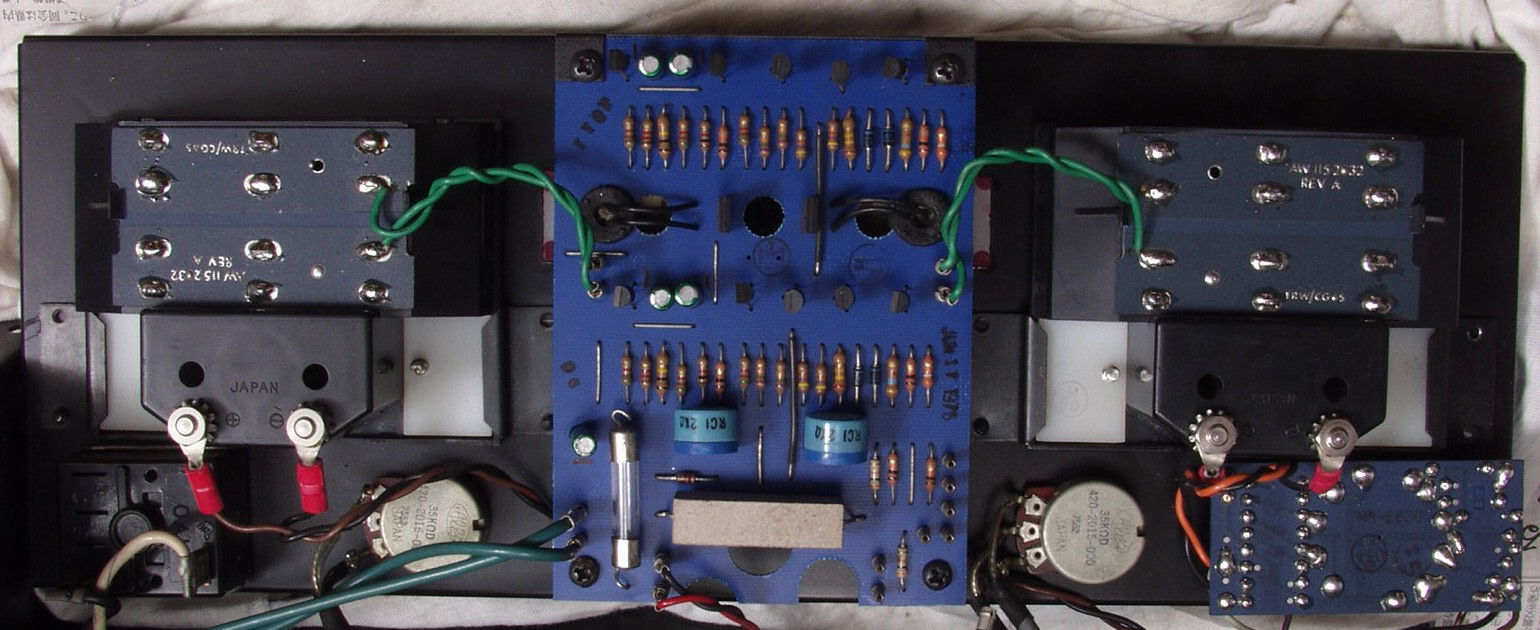

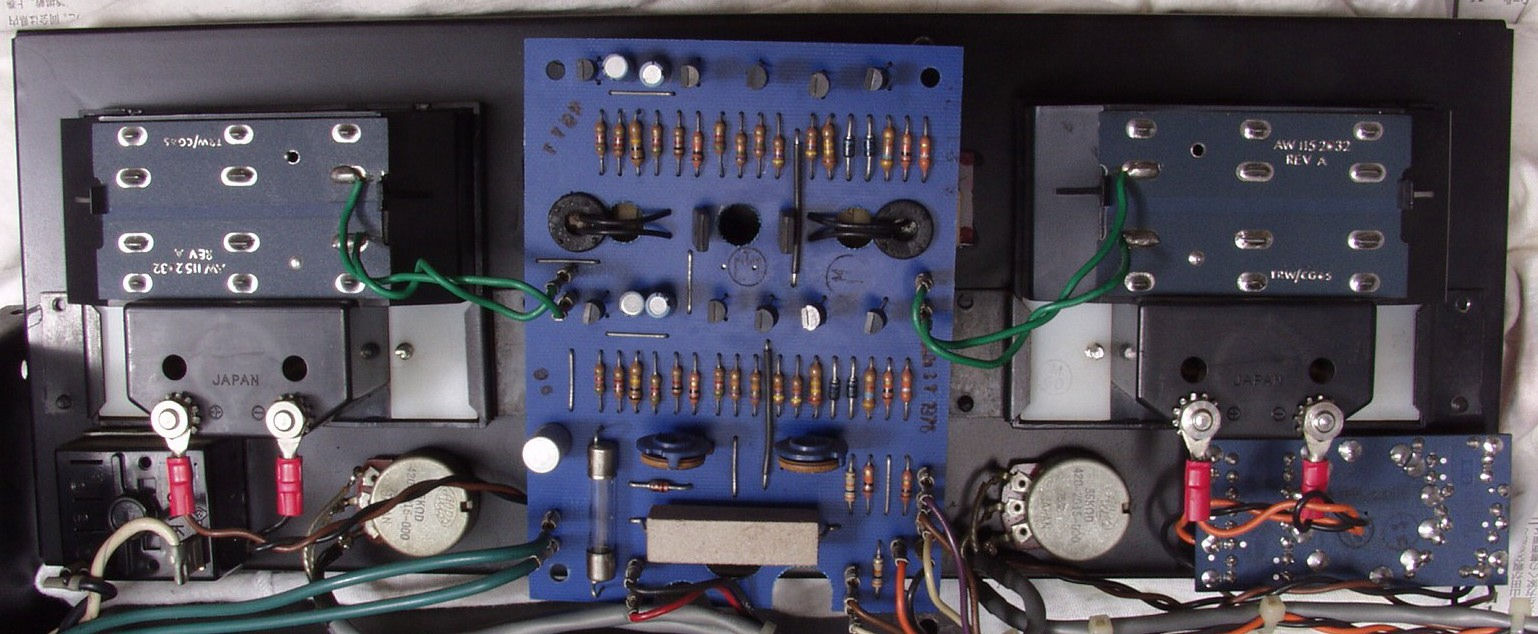

Ｃ３Ａ．　修理前　全面パネル裏　左右にＶＵメーター　中央にＶＵメーターＡＭＰ

Ｃ３Ｂ．　修理後　全面パネル裏　　電解コンンサー５個、半固定ＶＲ２個交換

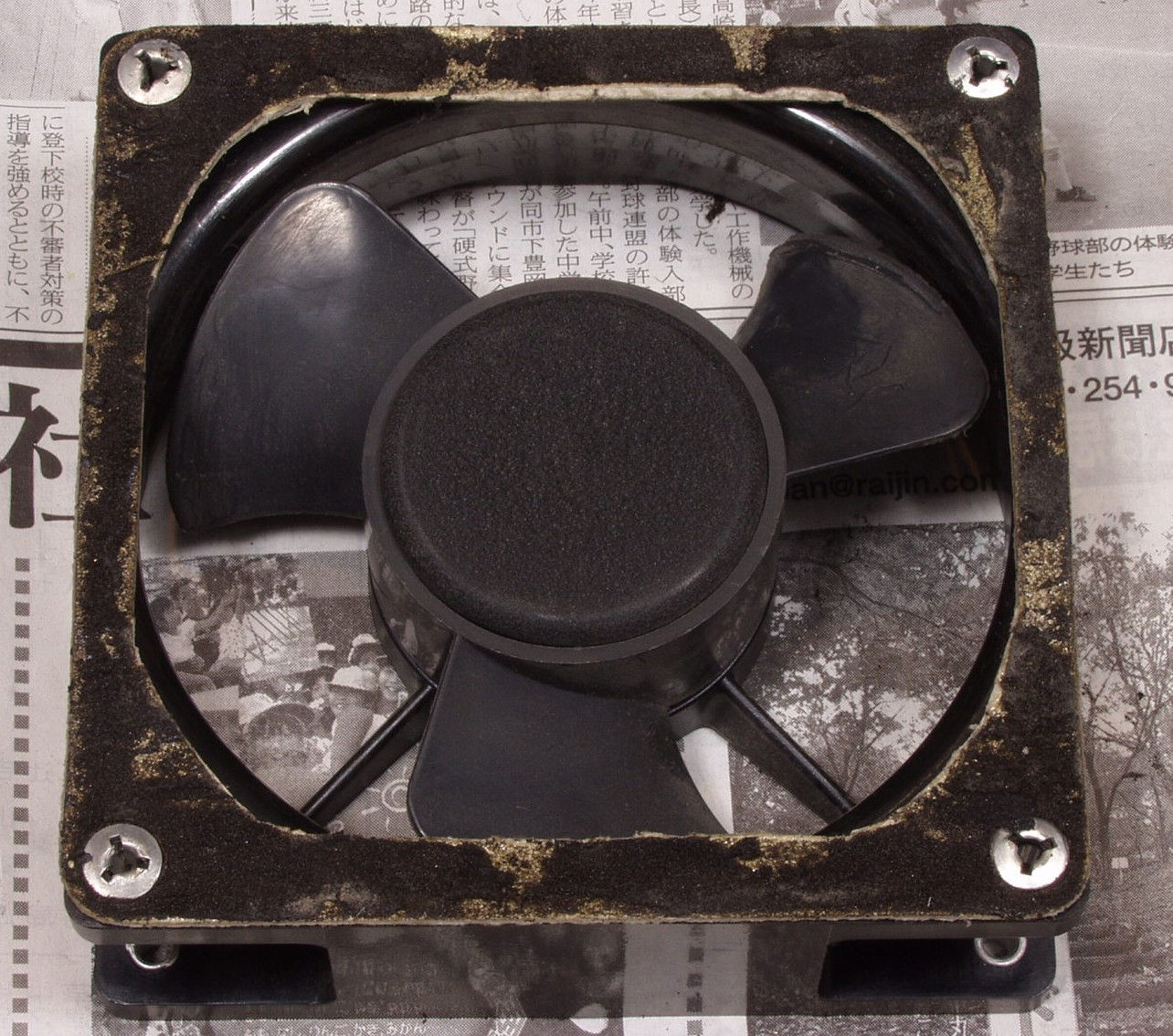

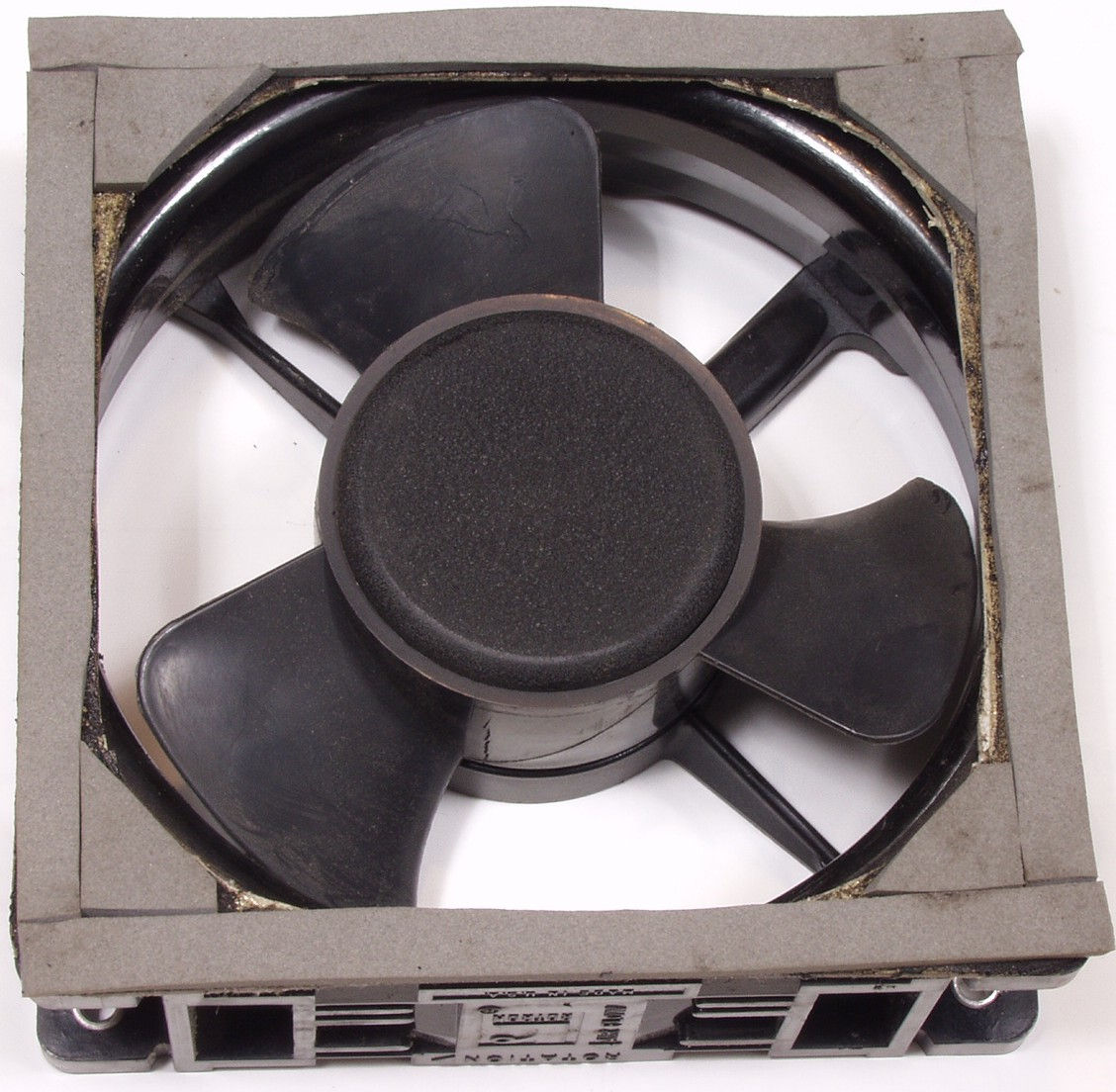

Ｃ４Ａ．　修理前　冷却フアン　シールのスポンジがぼろぼろ

Ｃ４Ｂ．　修理後　冷却フアン

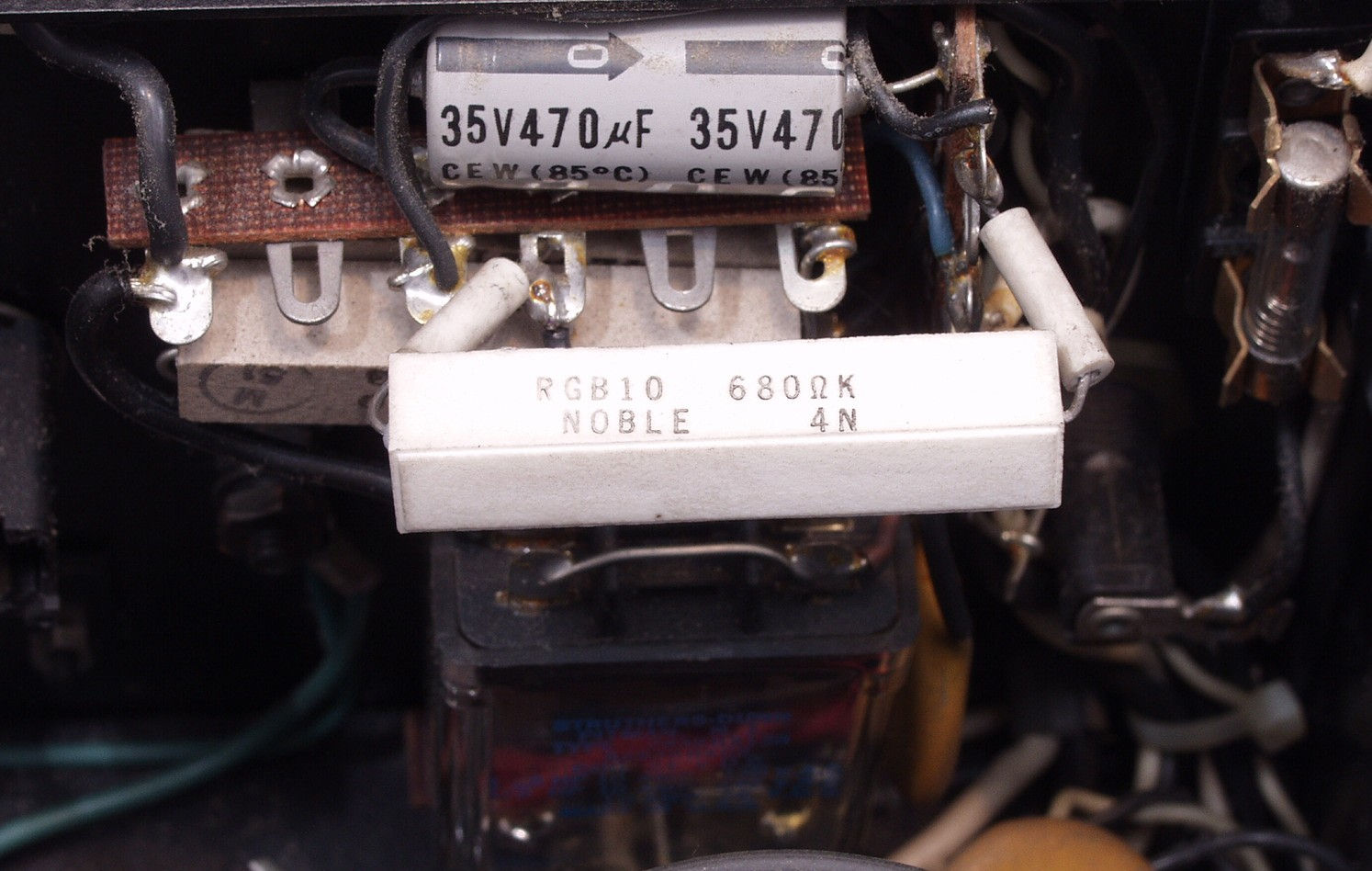

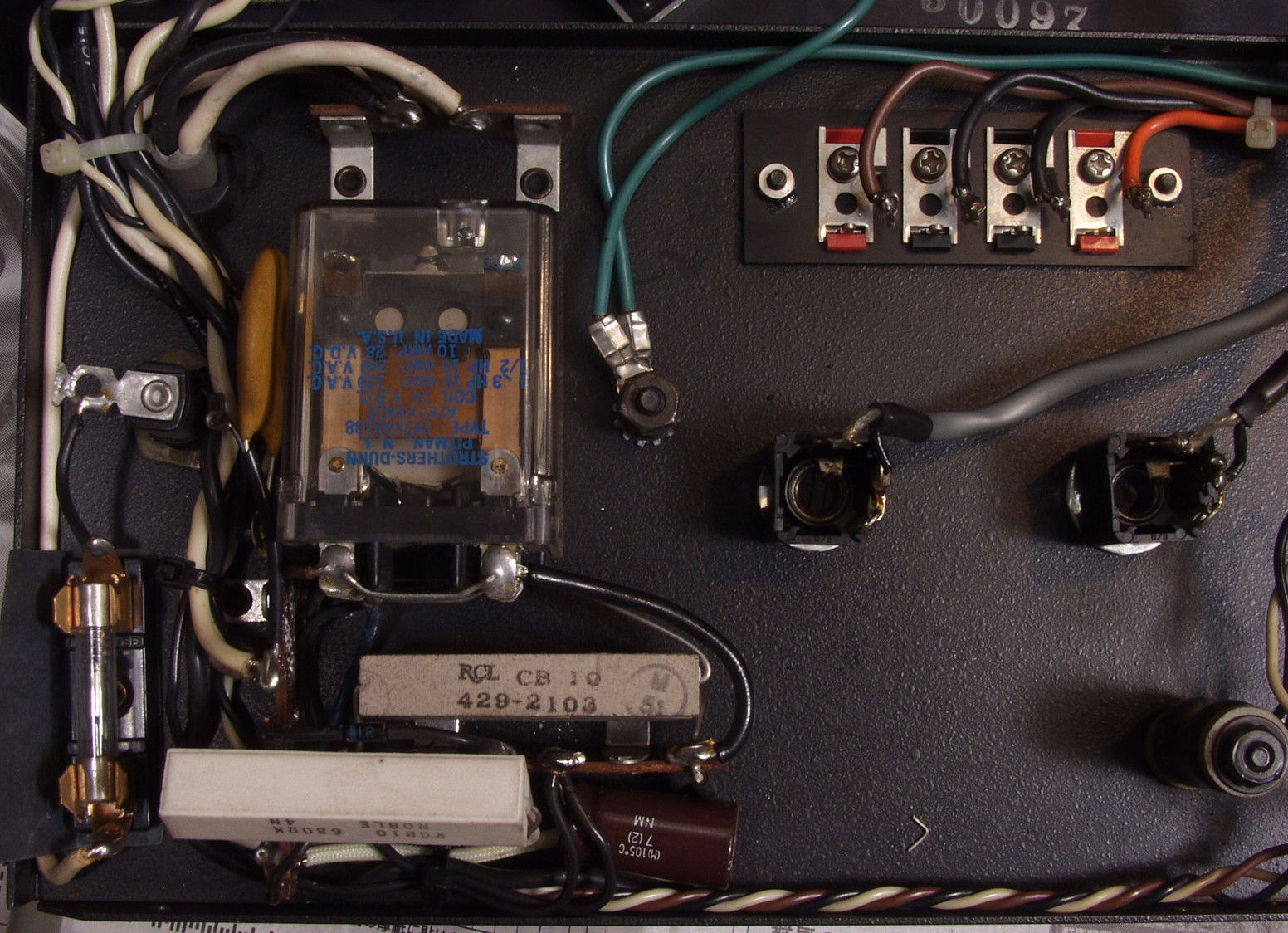

Ｃ５Ａ．　修理前　電源突入電流抑制回路

Ｃ５Ｂ．　修理後　　電源突入電流抑制回路　電解コンンサー１個交換

Ｃ６Ａ．　修理前　ＶＵメーターＡＭＰ基盤

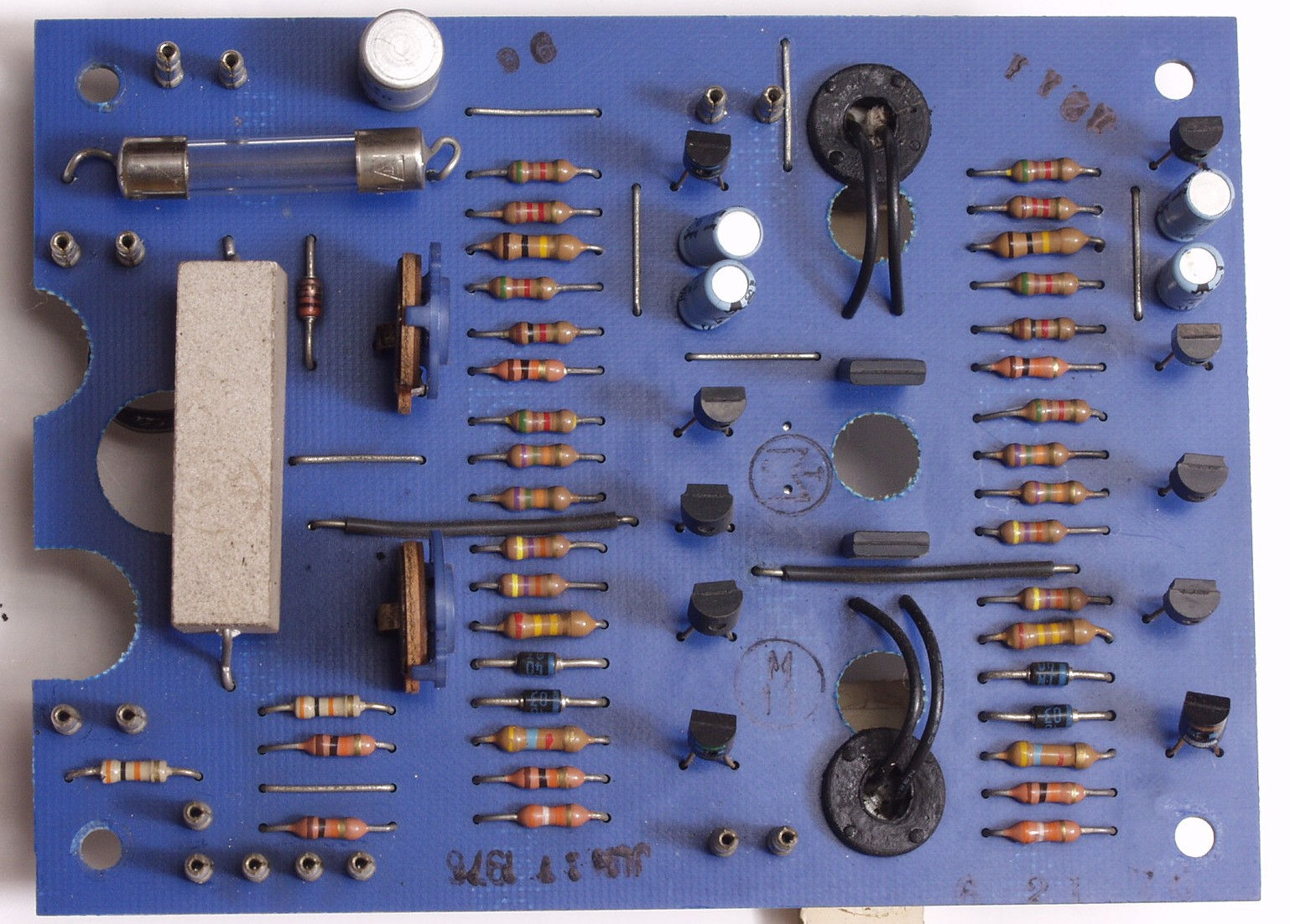

Ｃ６Ｂ．　修理後　ＶＵメーターＡＭＰ基盤　　電解コンンサー５個、半固定ＶＲ２個交換

Ｃ６Ｃ．　修理前　ＶＵメーターＡＭＰ基盤裏

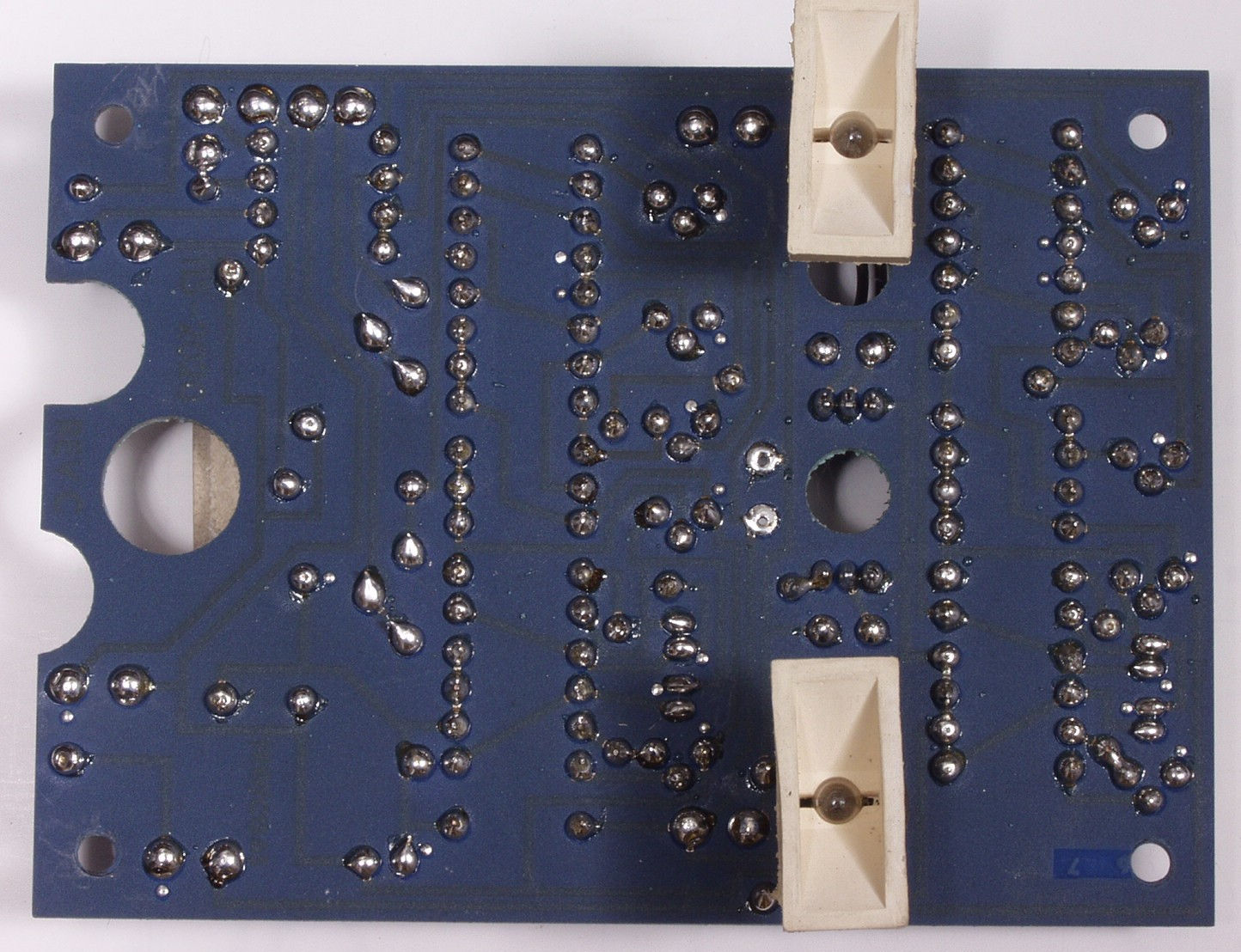

Ｃ６Ｄ．　修理後　ＶＵメーターＡＭＰ基盤裏

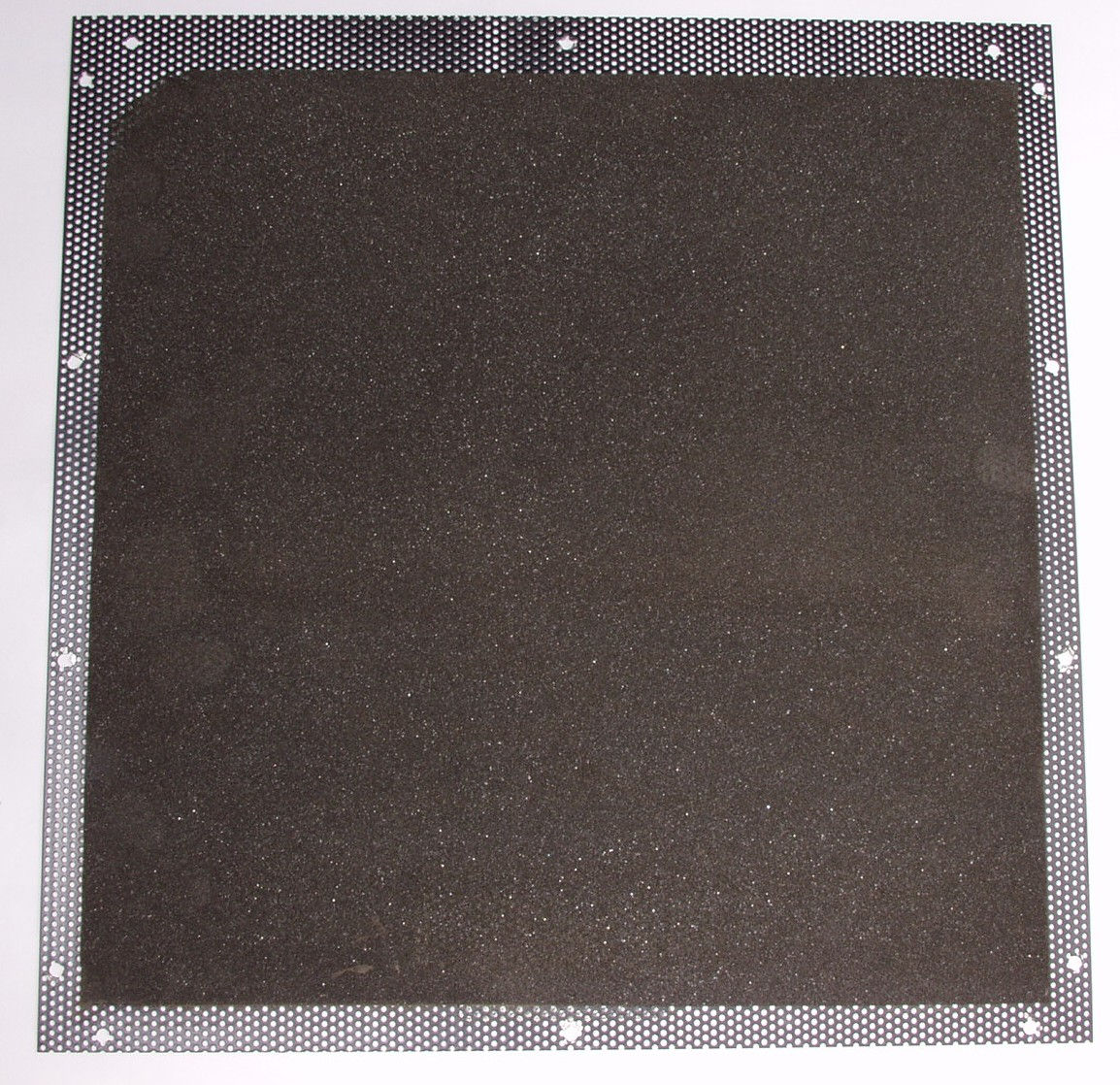

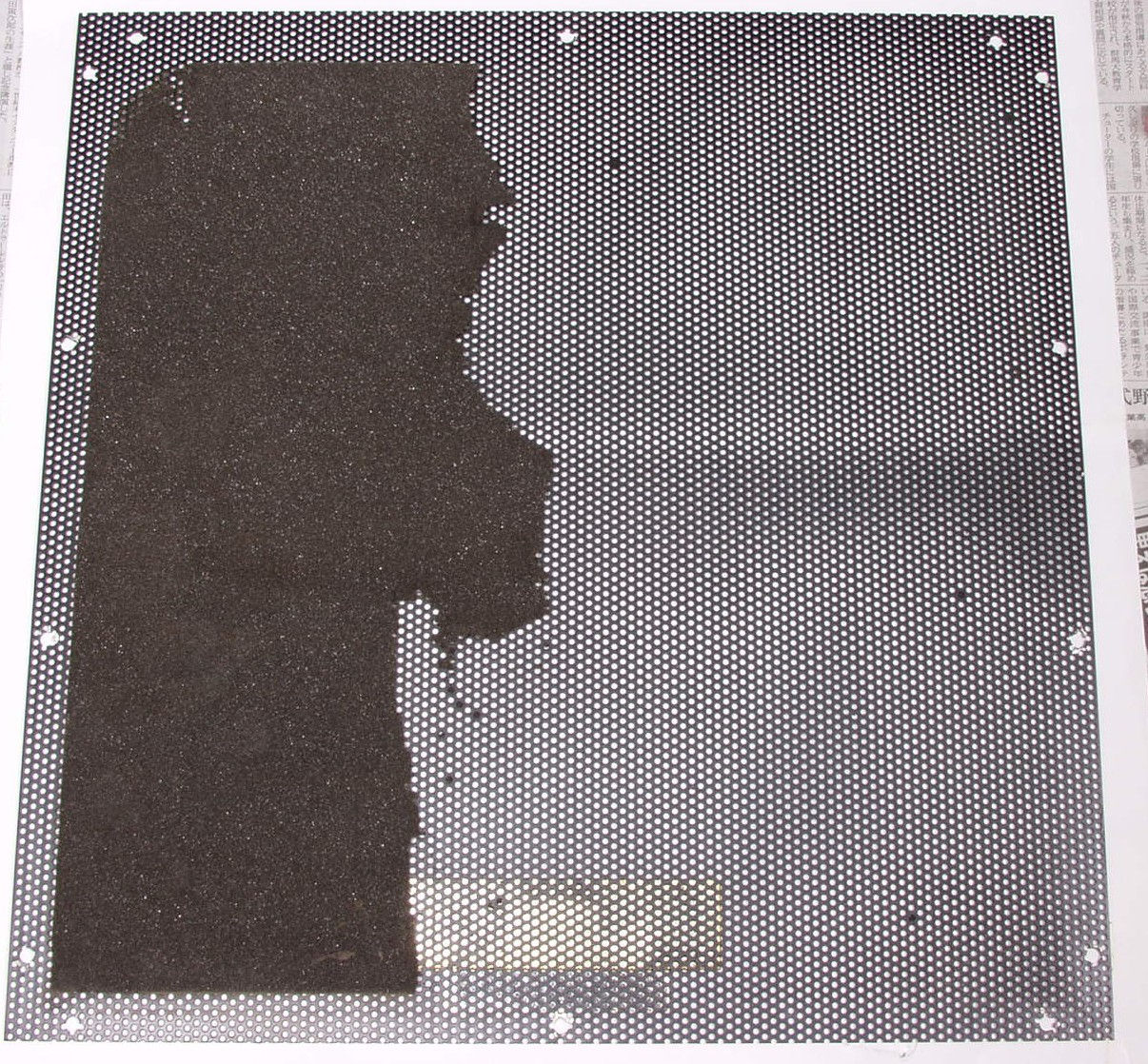

Ｃ７．　修理中　上蓋はスポンジを皆取る

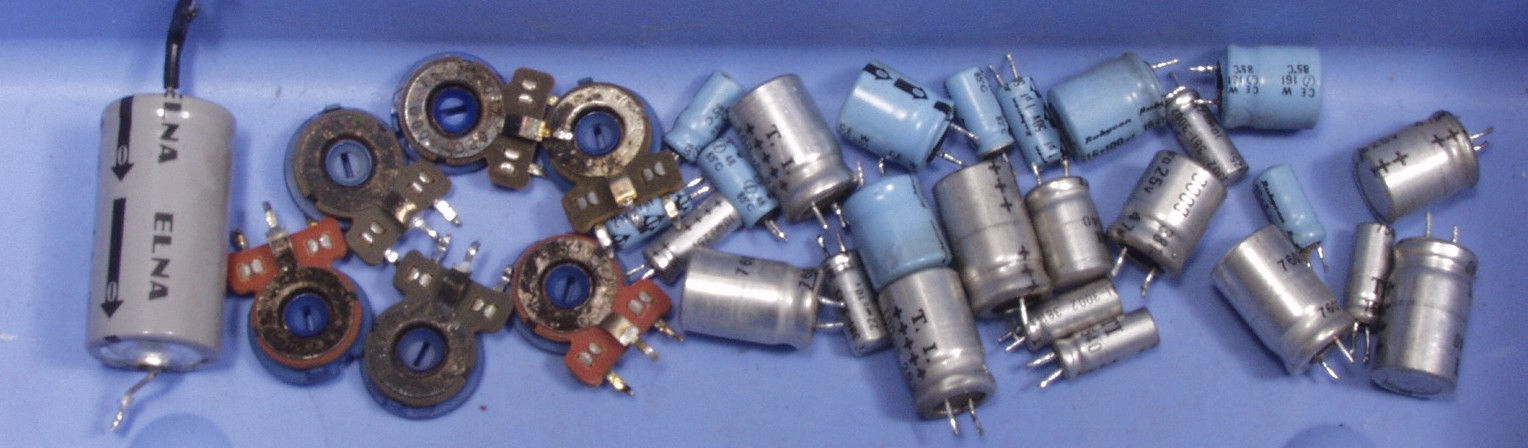

Ｃ１０．　交換部品

Ｃ１１Ａ．　修理前　上から見る　

Ｃ１１Ｂ．　修理後　上から見る

Ｅ．　調整・測定

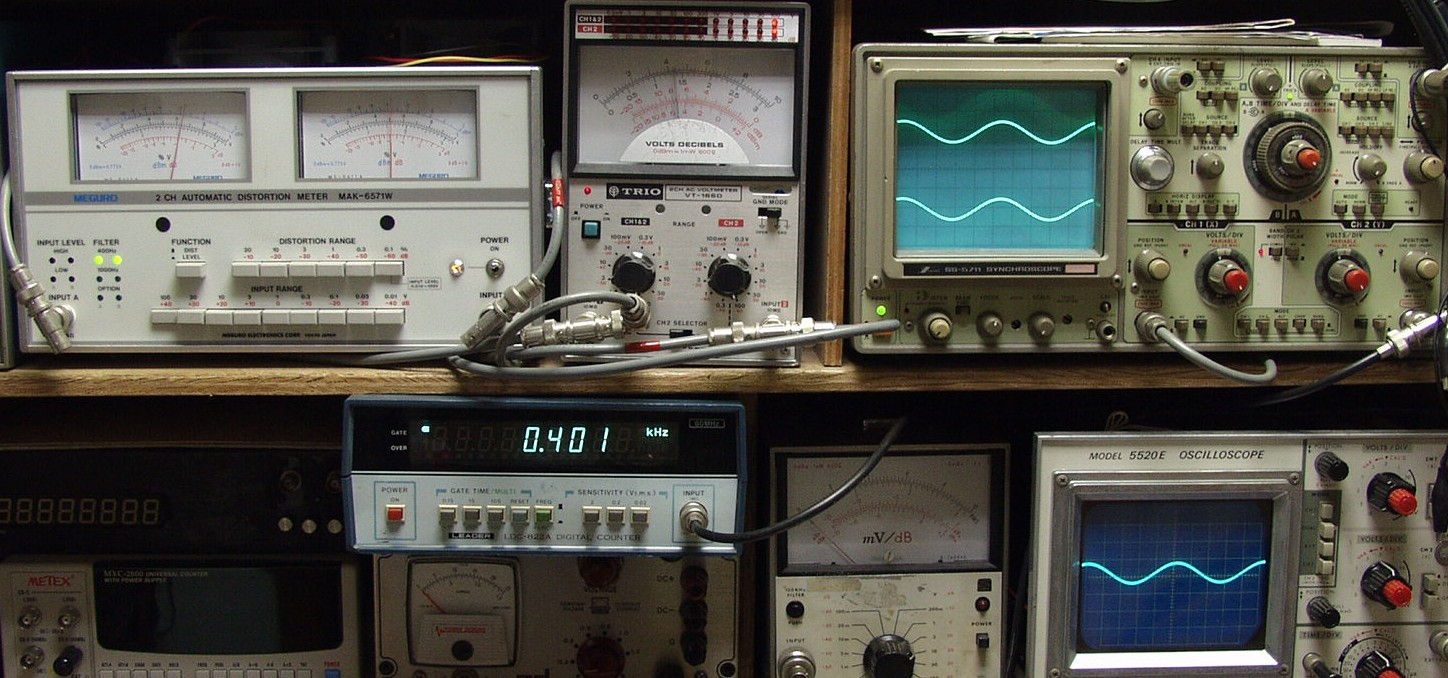

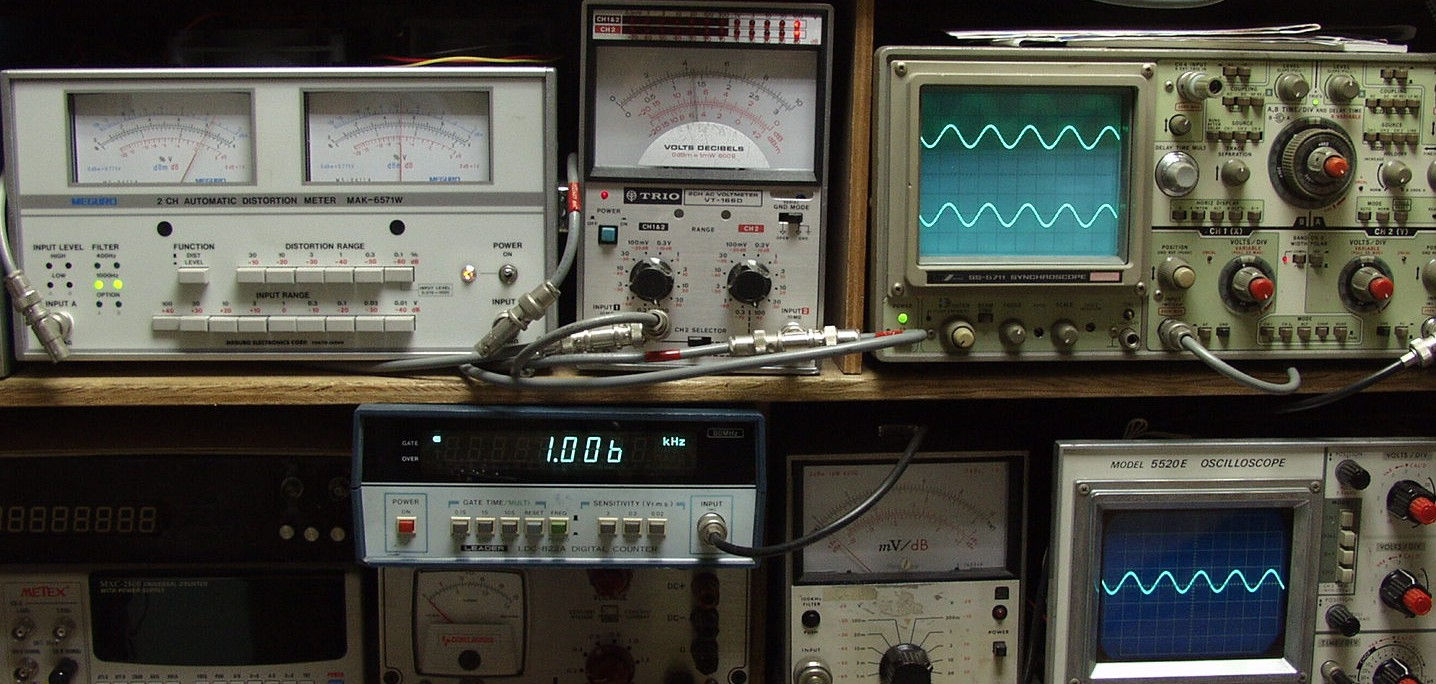

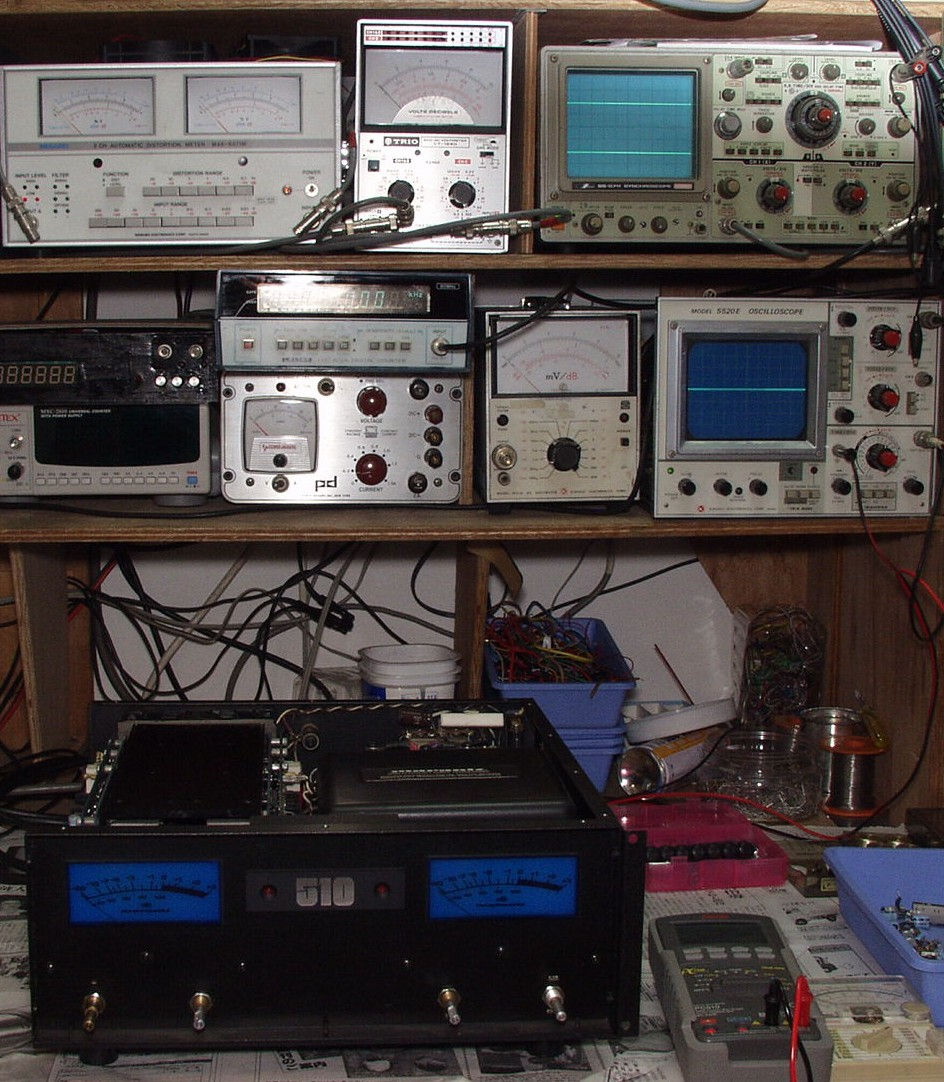

Ｅ１．　出力・歪み率測定・調整

Ｅ２Ａ．　ＳＰ出力＝４３Ｖ＝２３１Ｗ出力　０．０８％歪み　１０００ＨＺ入力

Ｅ２Ｂ．　ＳＰ出力＝４３Ｖ＝２３１Ｗ出力　０．０７％歪み　４００ＨＺ入力

Ｅ２Ｃ．　ＶＵメーター校正　オーバーロードも点灯

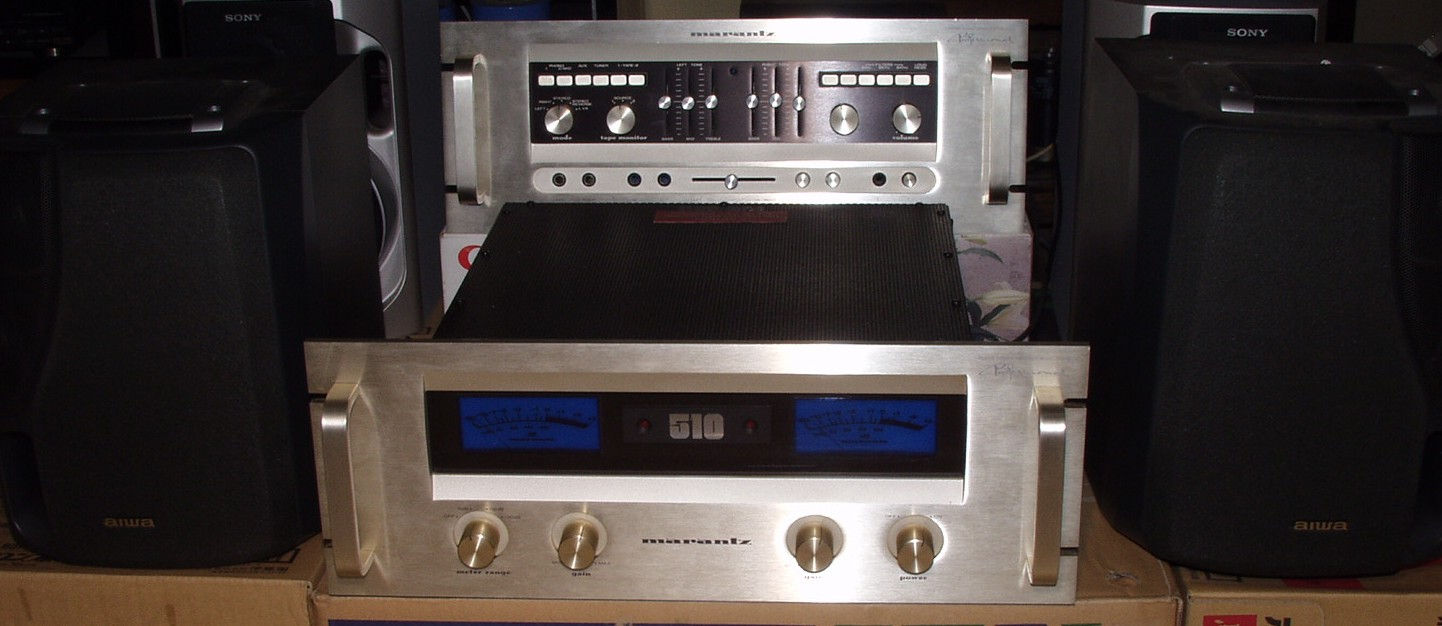

Ｅ３．　完成　引き続き２４時間エージング

Ｓ．　Ｍａｒａｎｔｚ　Model ５１０　の仕様（マニアル・カタログより）　

型式	ステレオパワーアンプ　Model ５１０
出力	8Ω（定格出力時、両ch、20Hz～20kHz）=500W（256W＋256W）
全高調波歪率	0.1％以下（20Hz～20000Hz）
混変調歪率	0.05％以下（定格出力時、両ch、SMPTE）
周波数特性	20Hz～20kHz ±0.1dB/1W出力
入力感度	2Ｖ for 250W into 8Ω load with Gain Controls fully clockwise.
入力インピーダンス	25kΩ with Gain Controls fully clockwise.
ダンピング・ファクター	100以上
Total Noise	better than 106dB below 250W Power（8Ω Load）
Gain Control(s)	Dual
Meter Range	Single: Off, 0 db (2.56 watts), +10 db (25.6 watts), +20db (128 watts, +3dB is 256 watts)
Peak Lamp(s)	Yes
外形寸法	幅15 1/2×高さ6 1/4×奥行14インチ
重量	46ｌｂ
