Marantz 500 修理記録 | ||||||||||||||||||||||||||||
平成15年3月18日到着 8月6日完成 | ||||||||||||||||||||||||||||
A. 修理前の状況
B. 症状、原因
C. 修理状況
D. 使用部品
E. 調整・測定 F. 修理費 65,000円 オーバーホール修理。 3台目からの、お馴染みさん価格。 S. Marantz Model500 の仕様(マニアル・カタログより) |
||||||||||||||||||||||||||||
A. 修理前の状況 A11. 修理前 上から見る。 定格出力250W8Ω/250W8Ω 大きい電解コンデンサー使用、容量は21000μ×4個 |
||||||||||||||||||||||||||||
A12. 修理前 下から見る | ||||||||||||||||||||||||||||
C. 修理状況 C11. 修理前 R側終段基板 |
||||||||||||||||||||||||||||

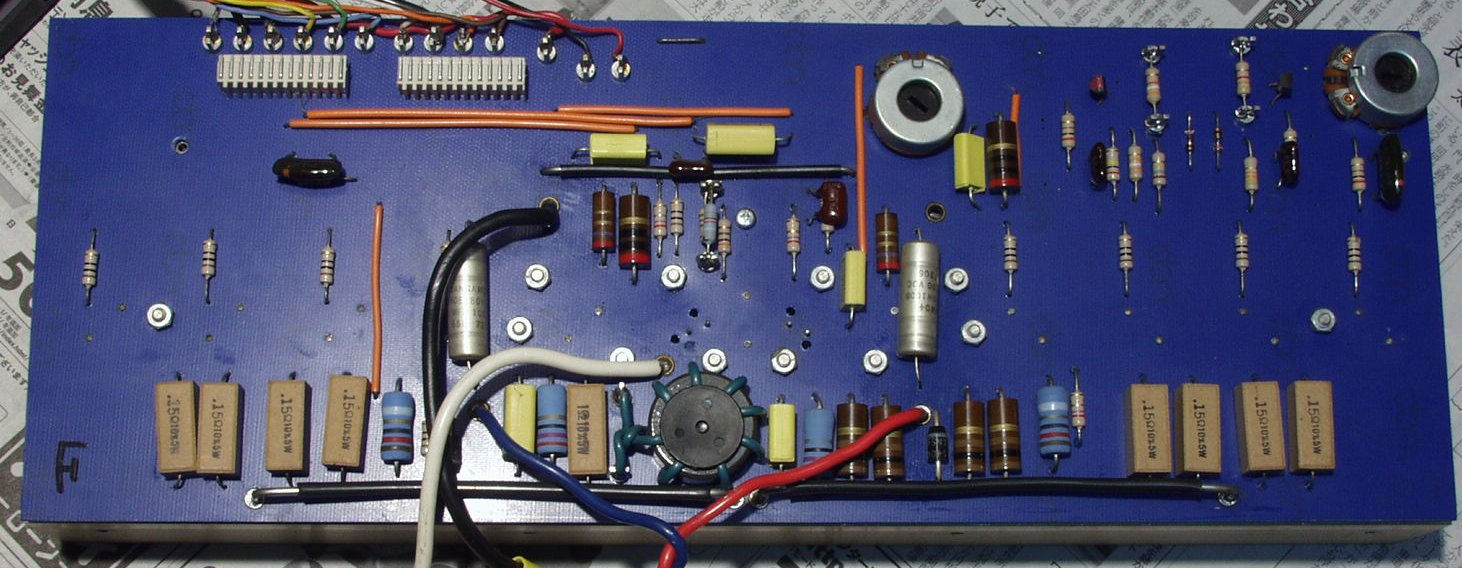

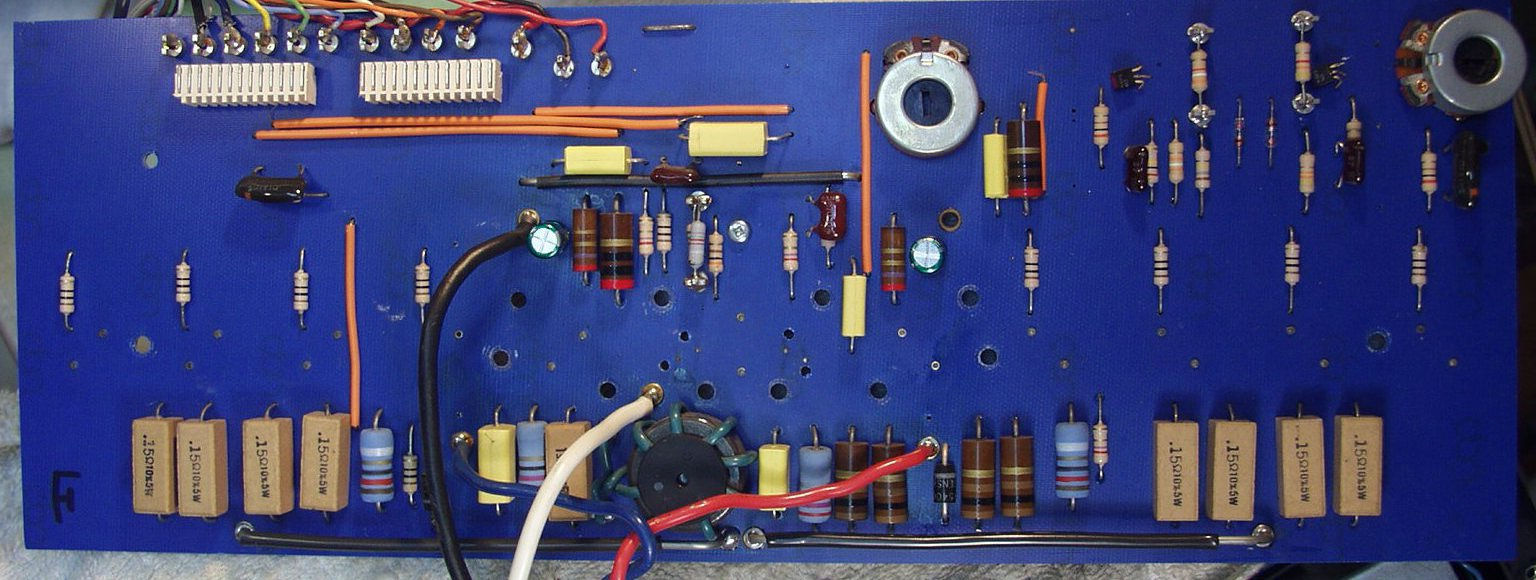

C12. 修理後 R側終段基板 電解コンンサー2個交換 | ||||||||||||||||||||||||||||

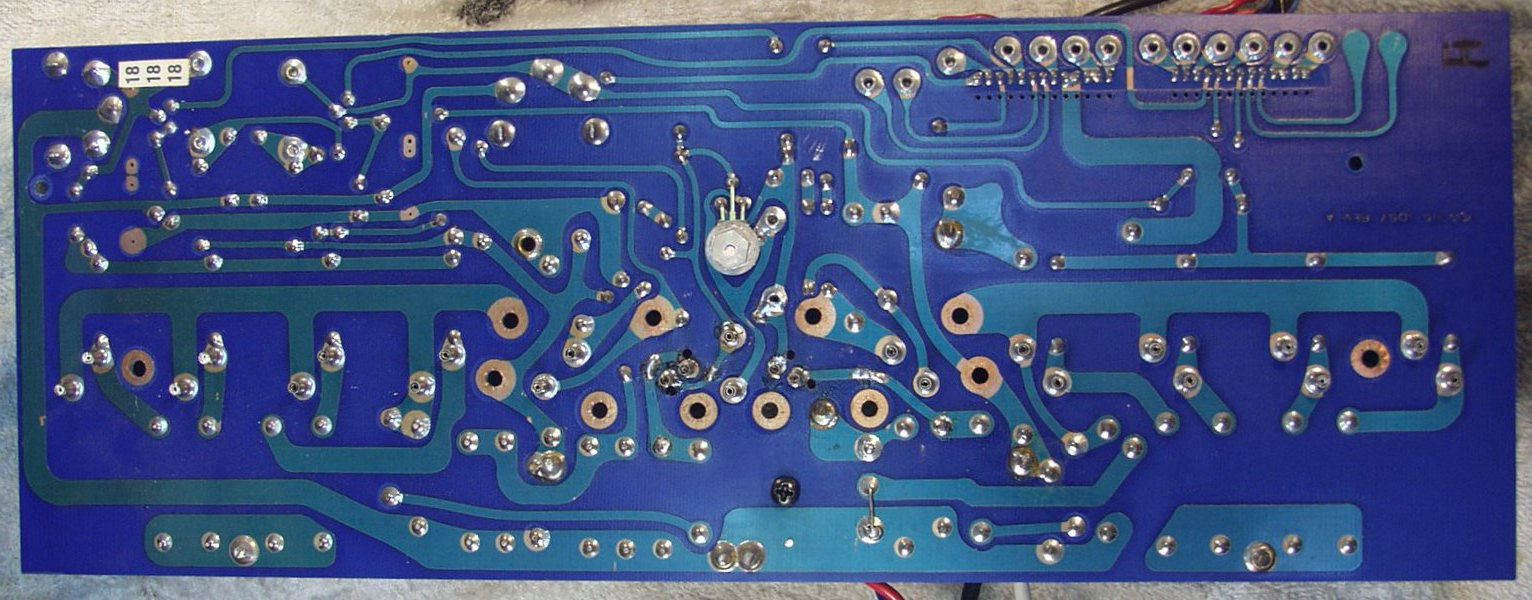

C13. 修理前 R側終段基板裏 | ||||||||||||||||||||||||||||

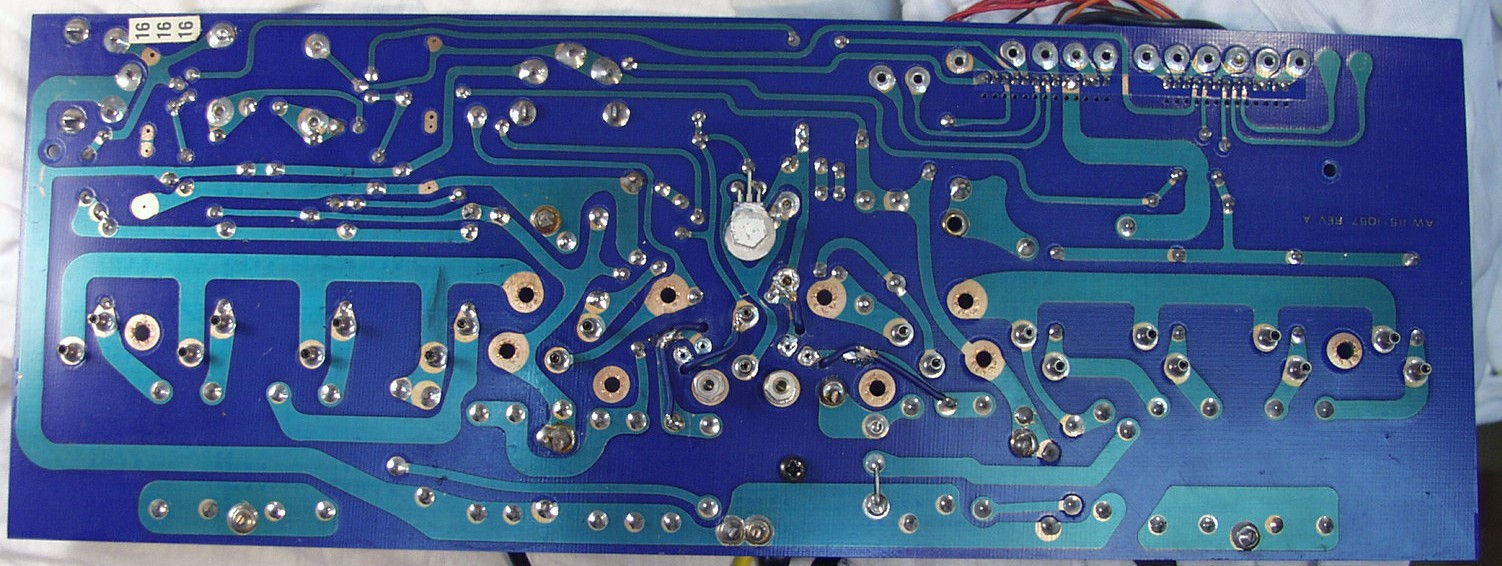

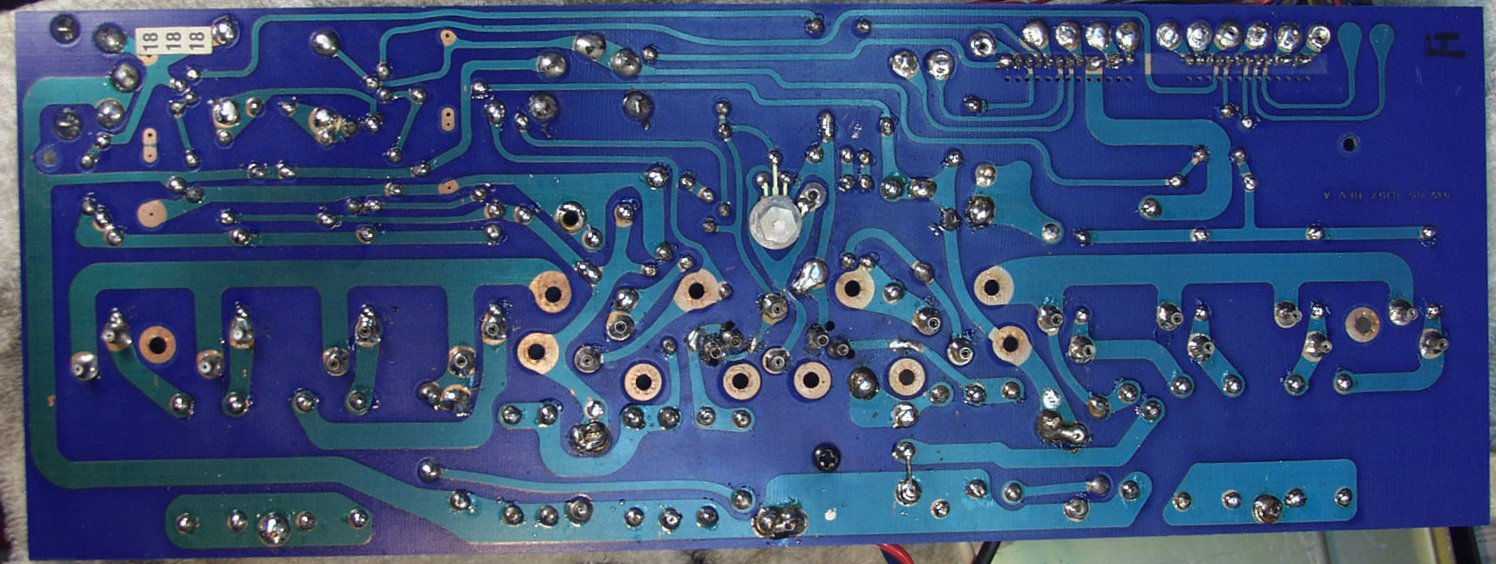

C14. 修理(半田補正)後 R側終段基板裏 | ||||||||||||||||||||||||||||

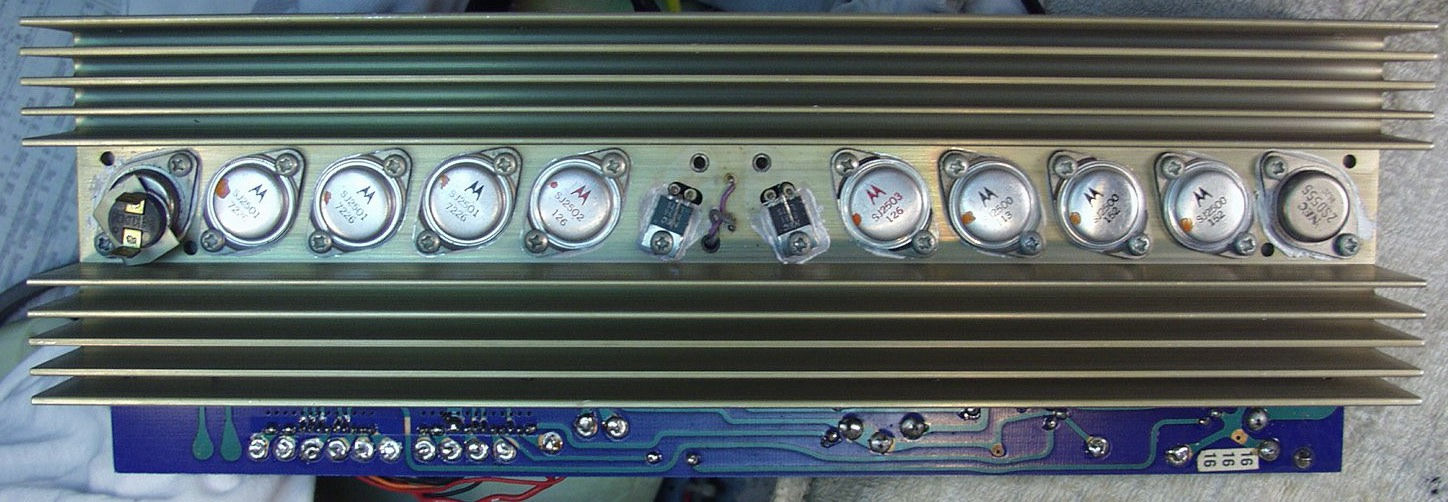

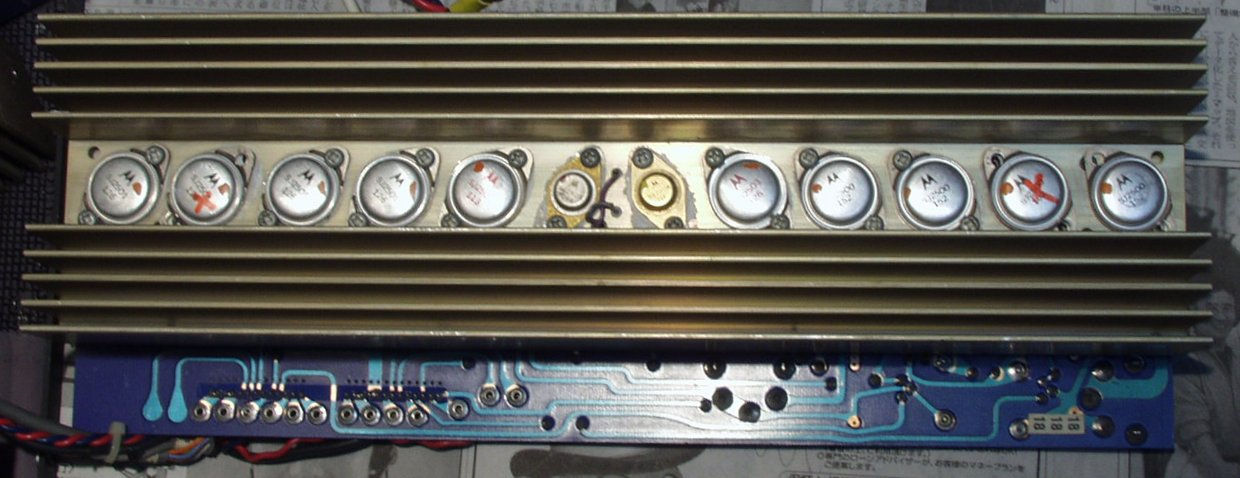

C15. 修理前 R側終段TR(トランジスター) 損失200Wのこのタイプ(TO−3)は、現在、殆ど入手出来ません。 よって、モールドタイプに置き換えるのが、普通です。 しかし、このAMPは大変(下の「C−2G」参照)なので、気長に探し出し、部分交換で修理しました |
||||||||||||||||||||||||||||

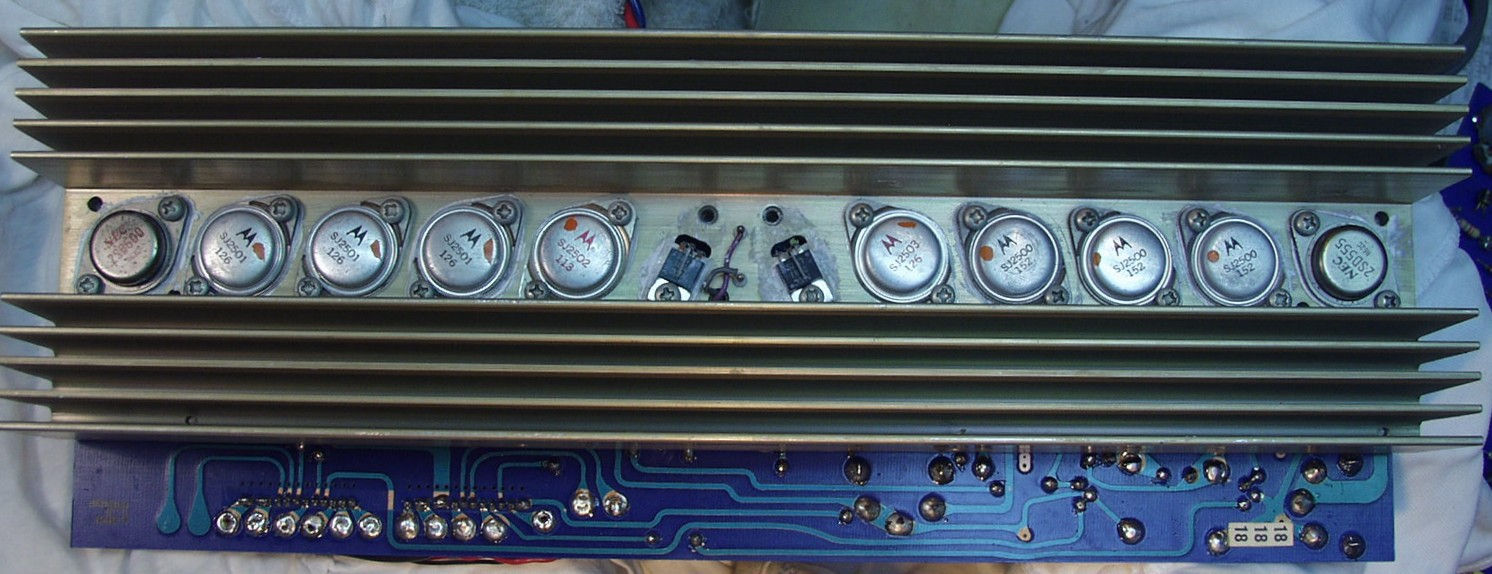

C16. 修理後 R側終段TR(トランジスター) 4個交換 | ||||||||||||||||||||||||||||
C21. 修理前 L側終段基板 | ||||||||||||||||||||||||||||
C22. 修理後 L側終段基板 電解コンンサー2個交換 | ||||||||||||||||||||||||||||
C23. 修理前 L側終段基板裏 | ||||||||||||||||||||||||||||
C24. 修理(半田補正)後 L側終段基板裏 | ||||||||||||||||||||||||||||
C25. 修理前 L側終段TR(トランジスター) | ||||||||||||||||||||||||||||
C26. 修理後 L側終段TR(トランジスター) 4個交換 | ||||||||||||||||||||||||||||

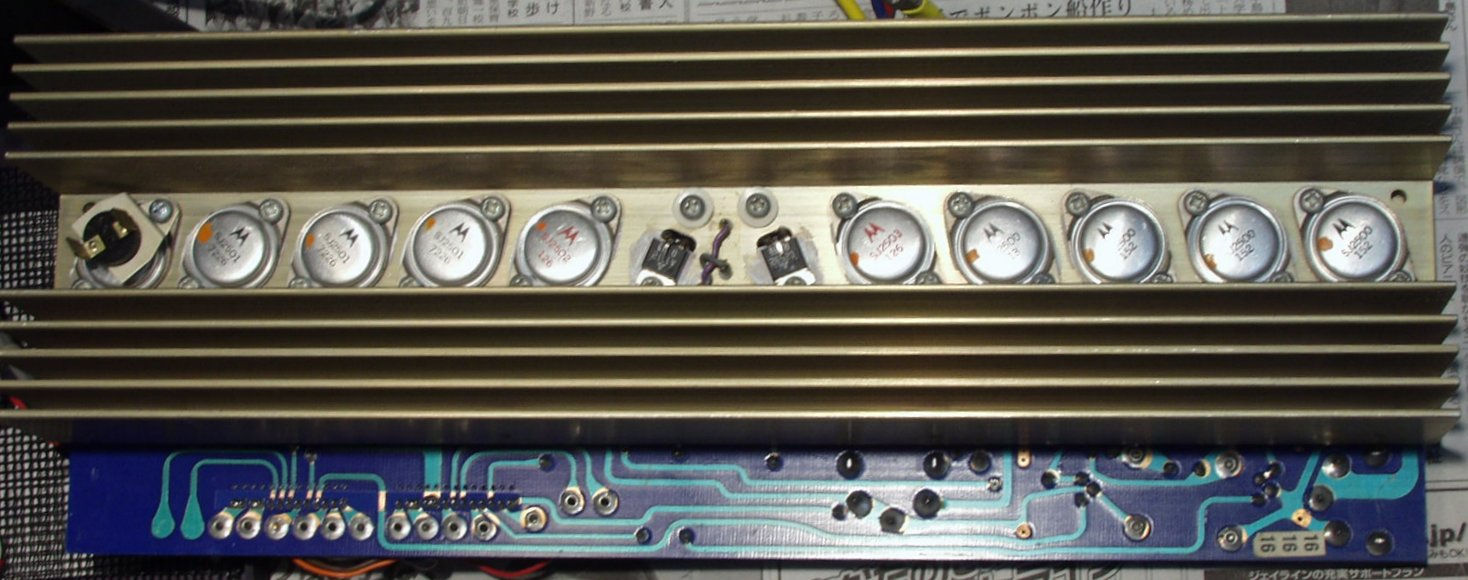

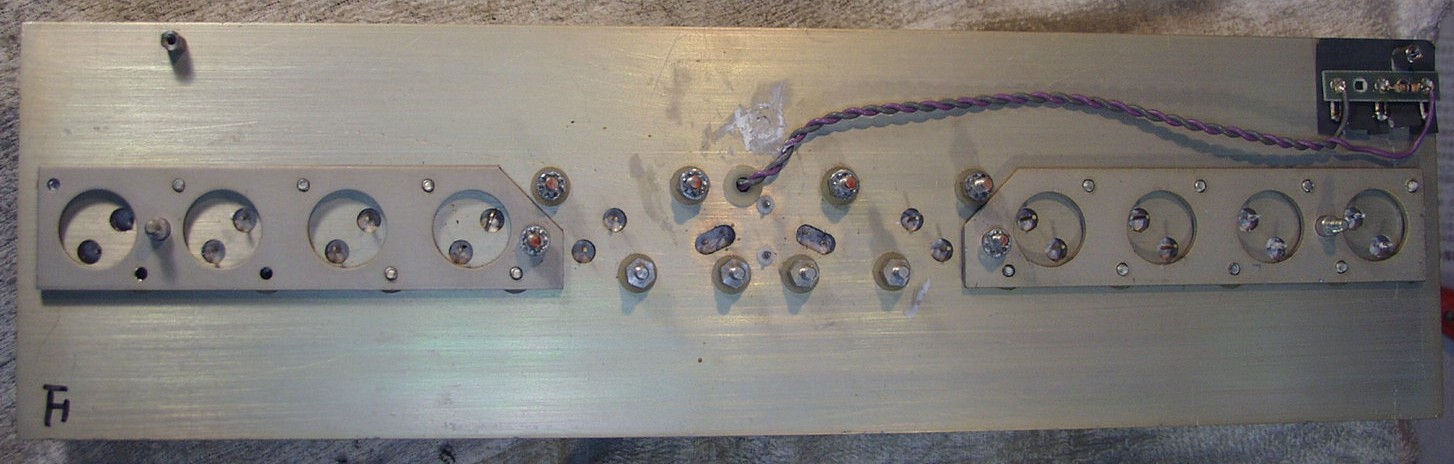

C27. 放熱器裏 この沢山出ている、TR(トランジスター)の足に「C−2D」の終段基板を差し込む! 殆ど神業=職人芸が必要=生産性の悪さの代表 |
||||||||||||||||||||||||||||

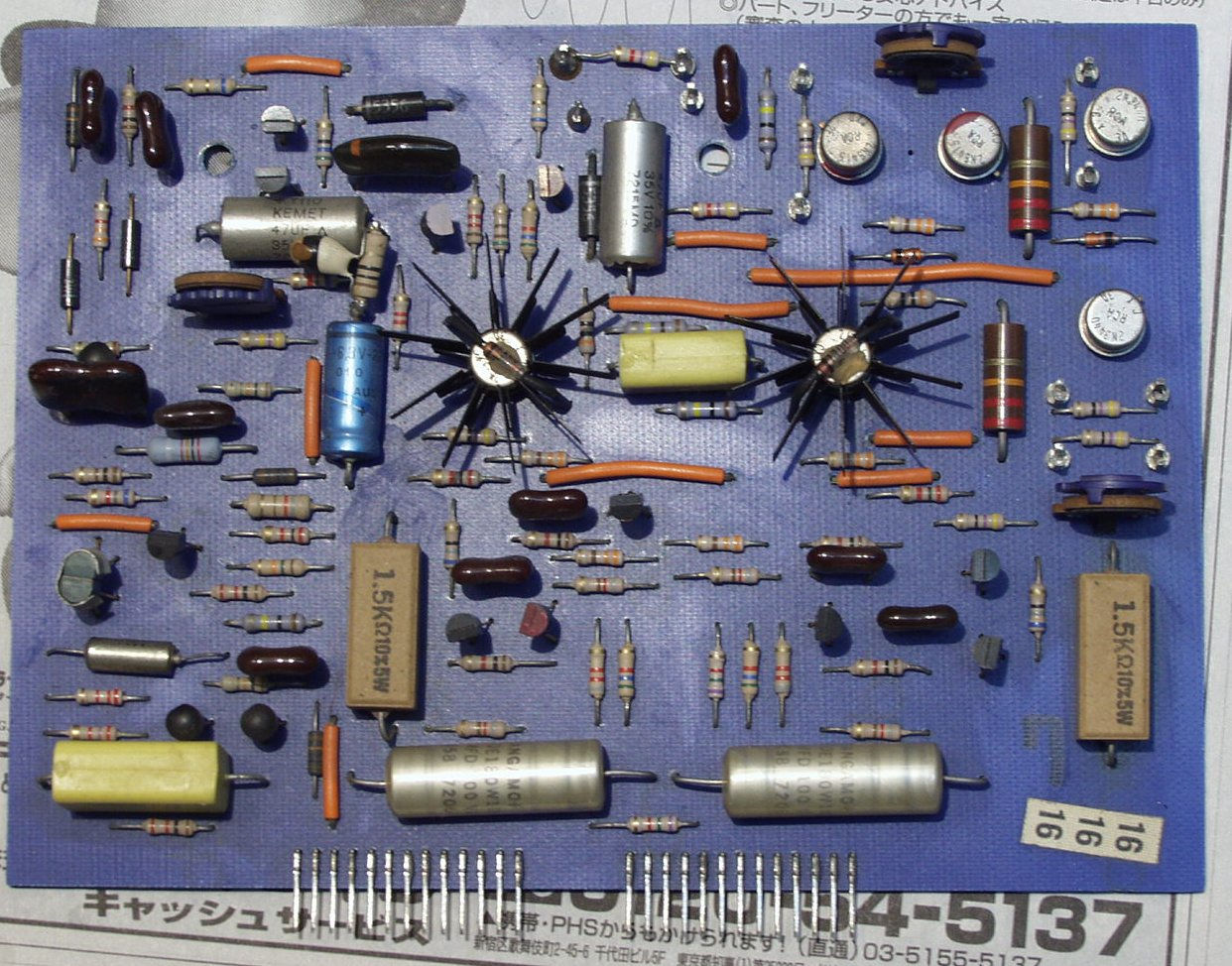

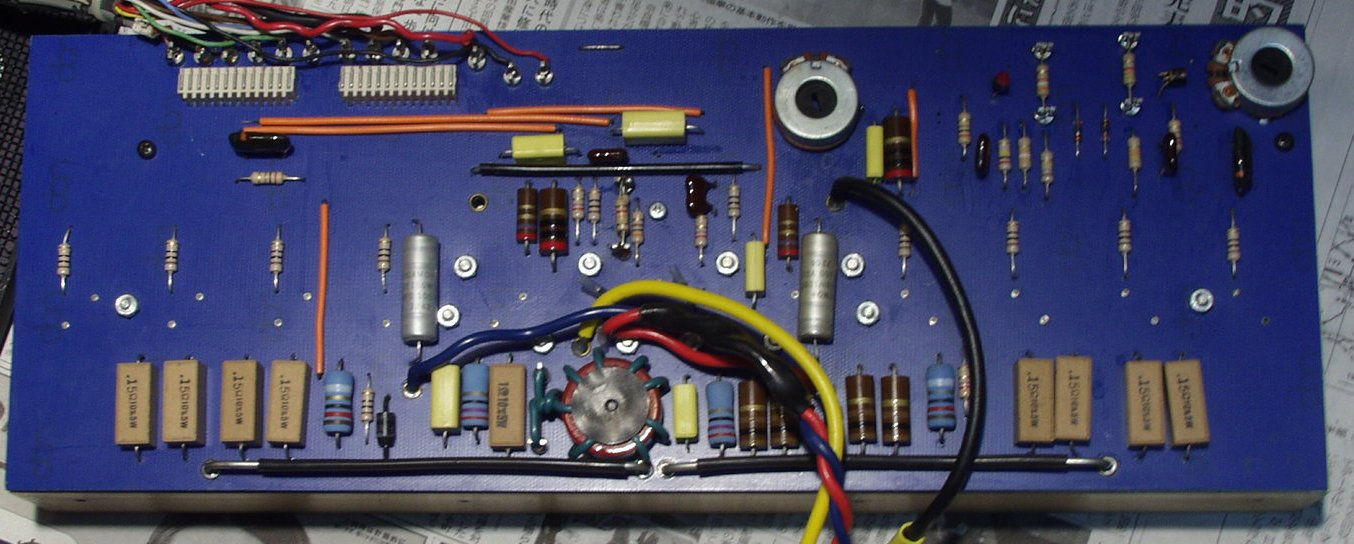

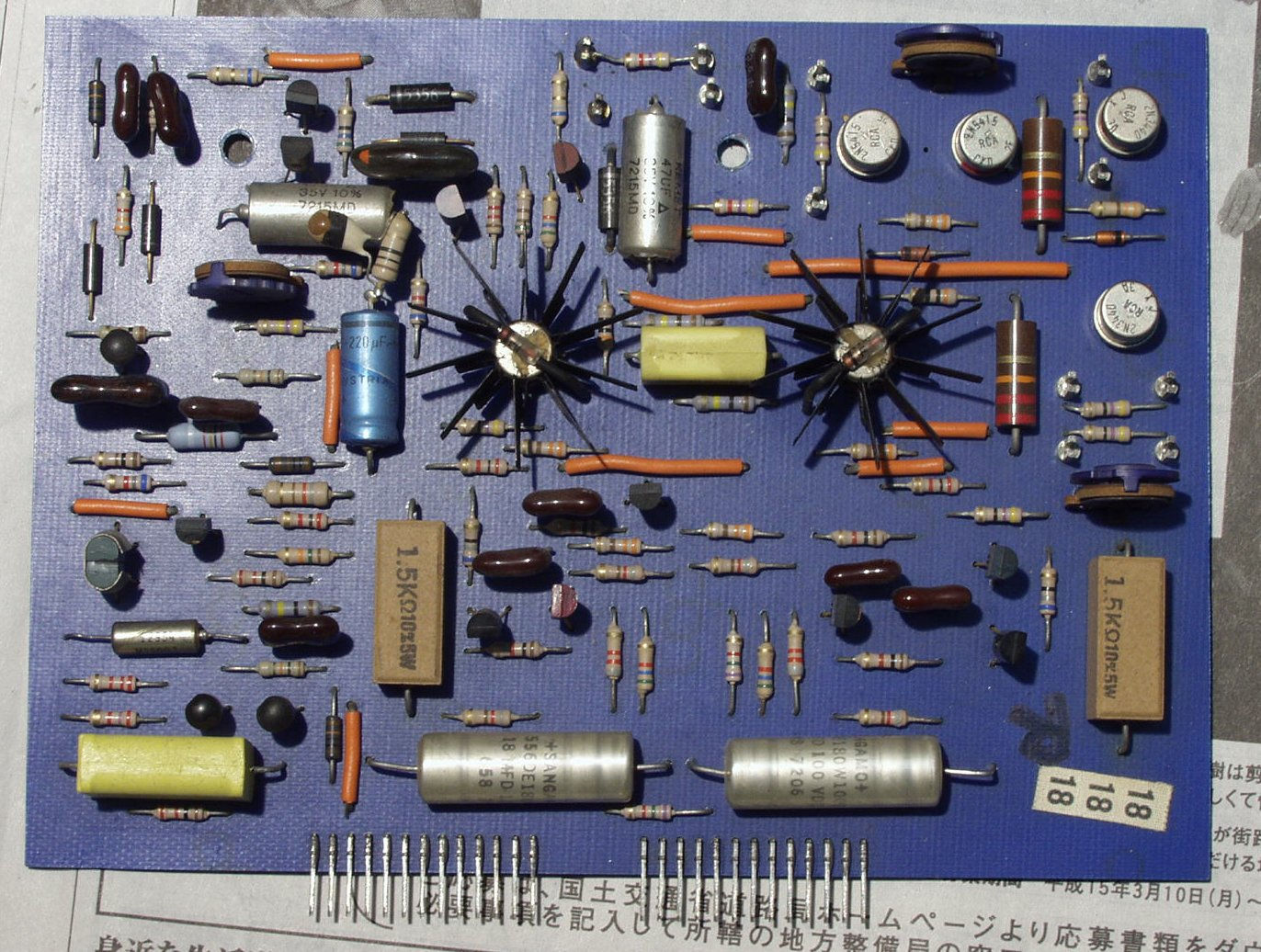

C31. 修理前 R側ドライバー基板 | ||||||||||||||||||||||||||||

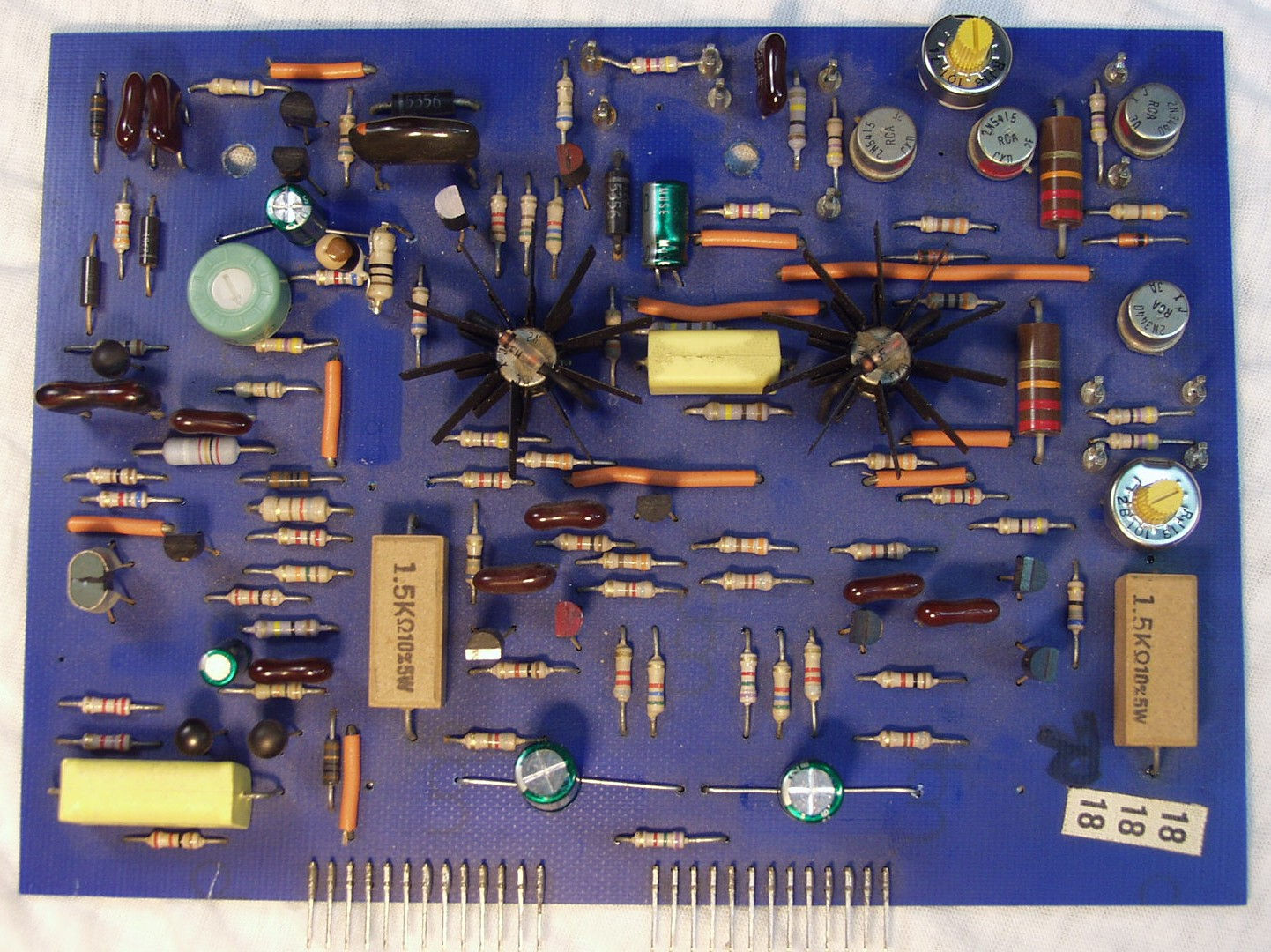

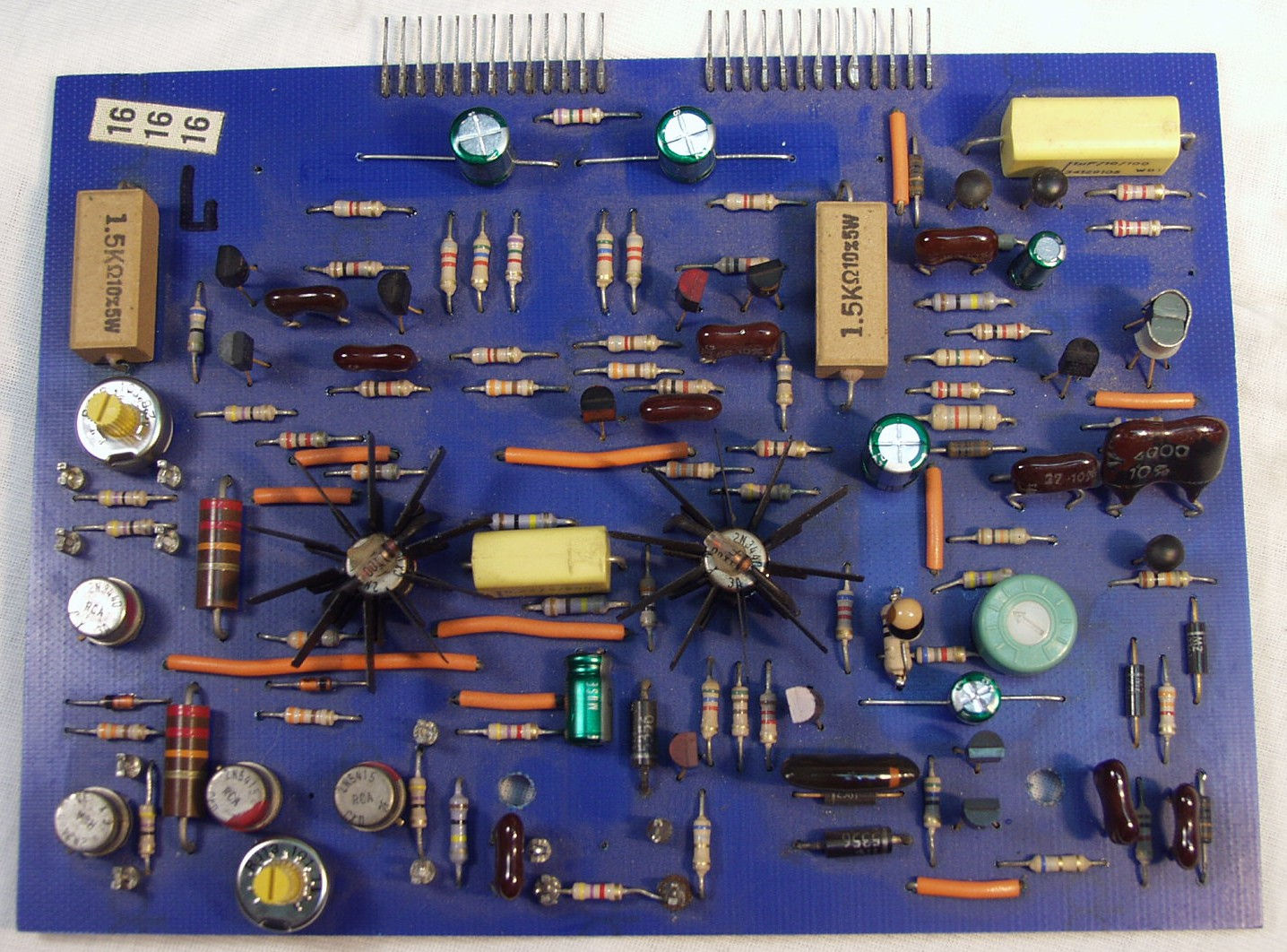

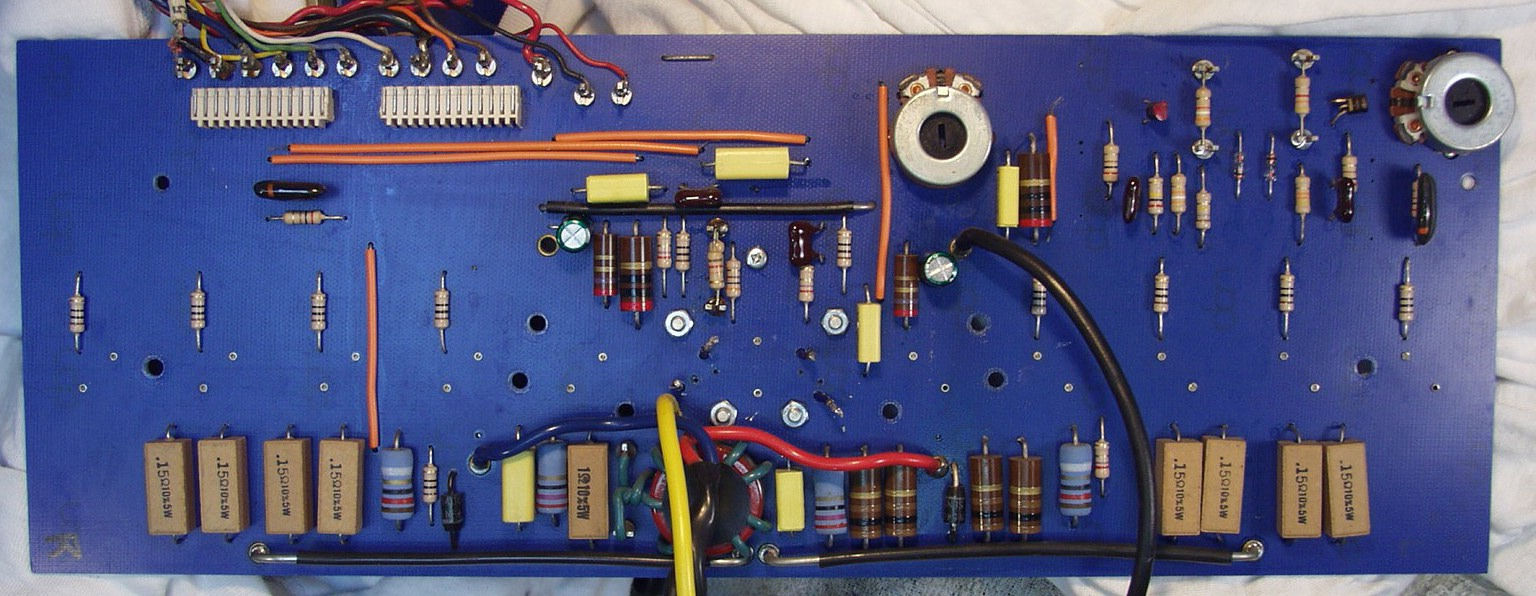

C32. 修理後 R側ドライバー基板 半固定VR3個、電解コンンサー5個、TR(トランジスター)1個交換 | ||||||||||||||||||||||||||||

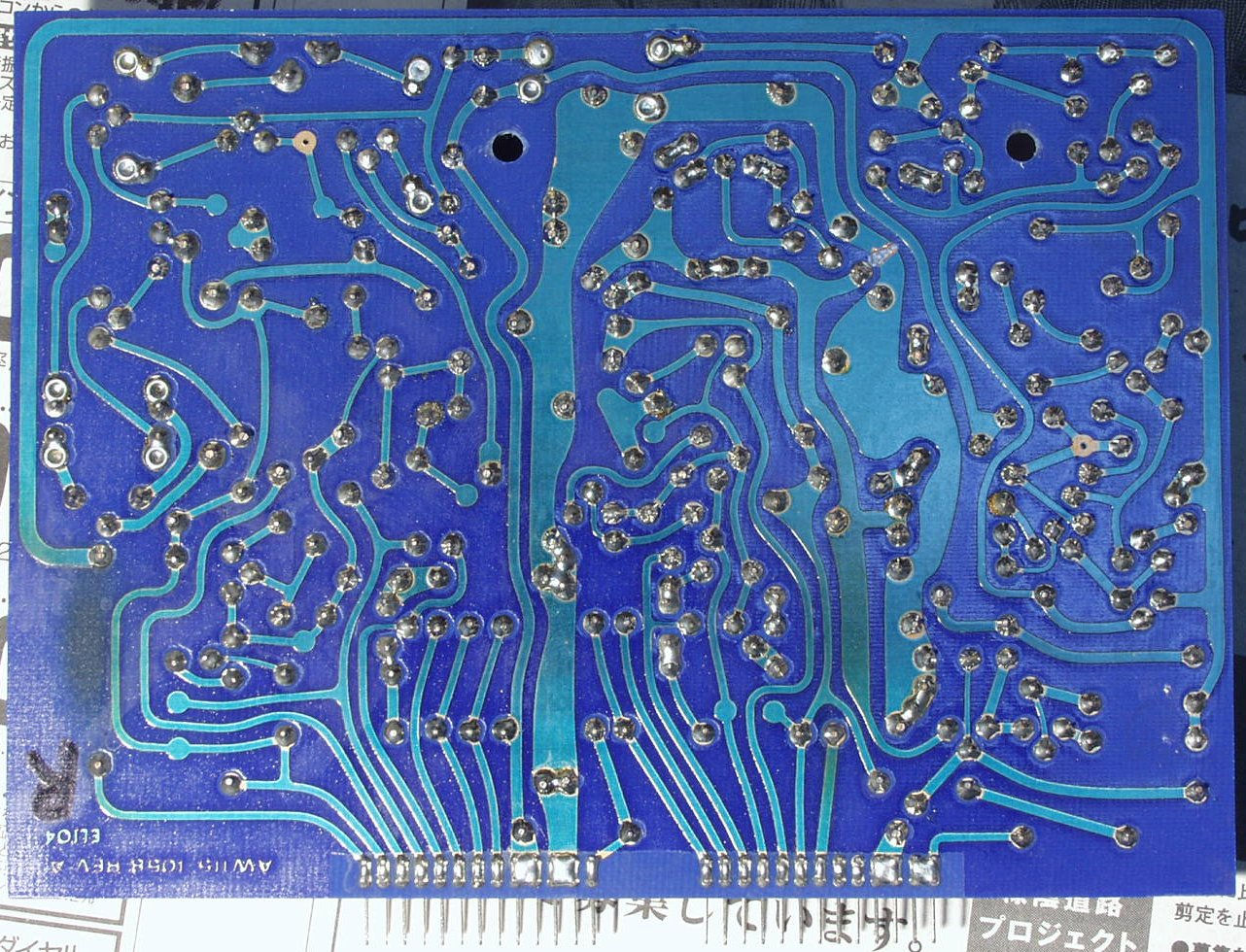

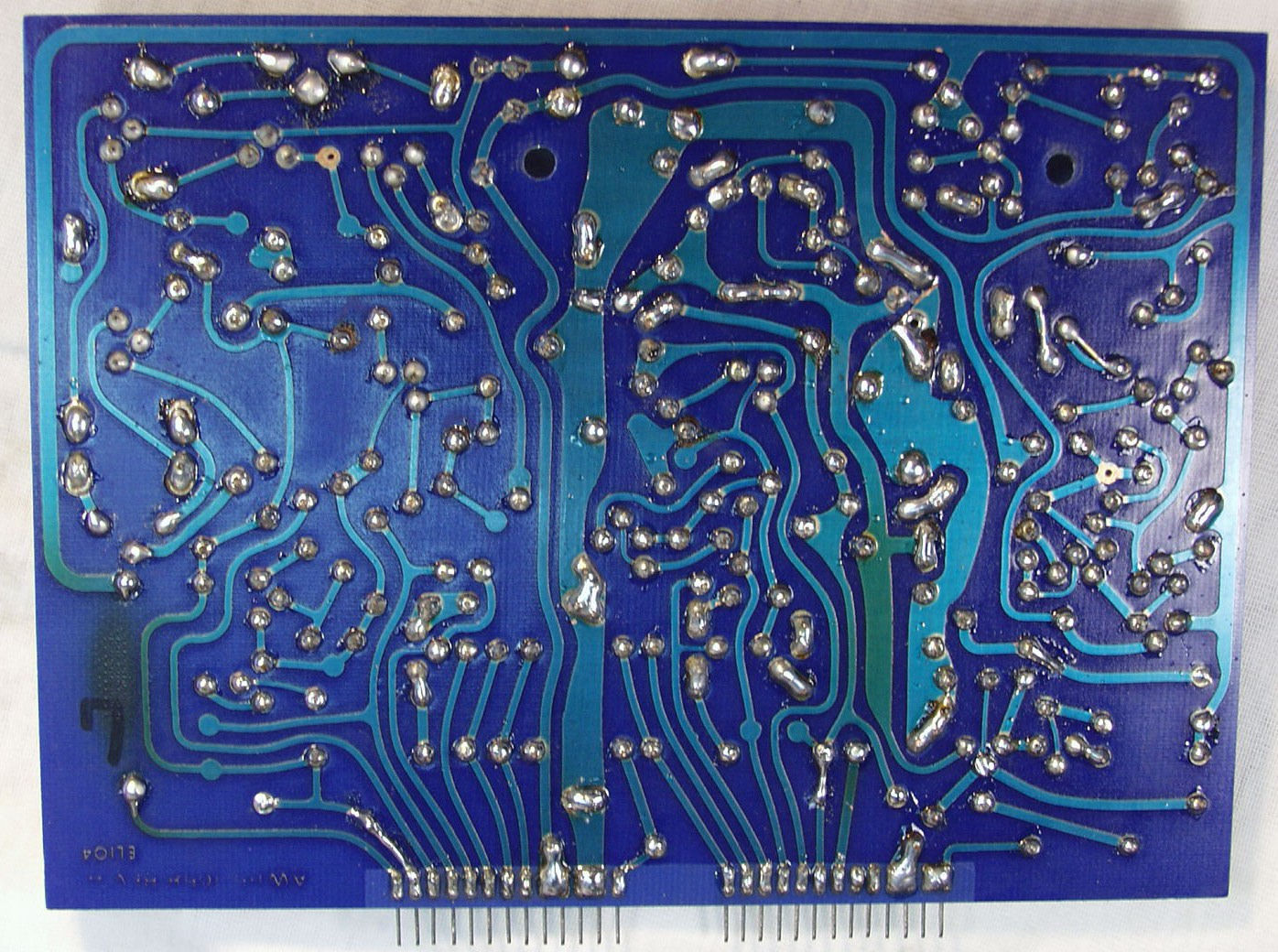

C33. 修理後 R側ドライバー基板裏 | ||||||||||||||||||||||||||||

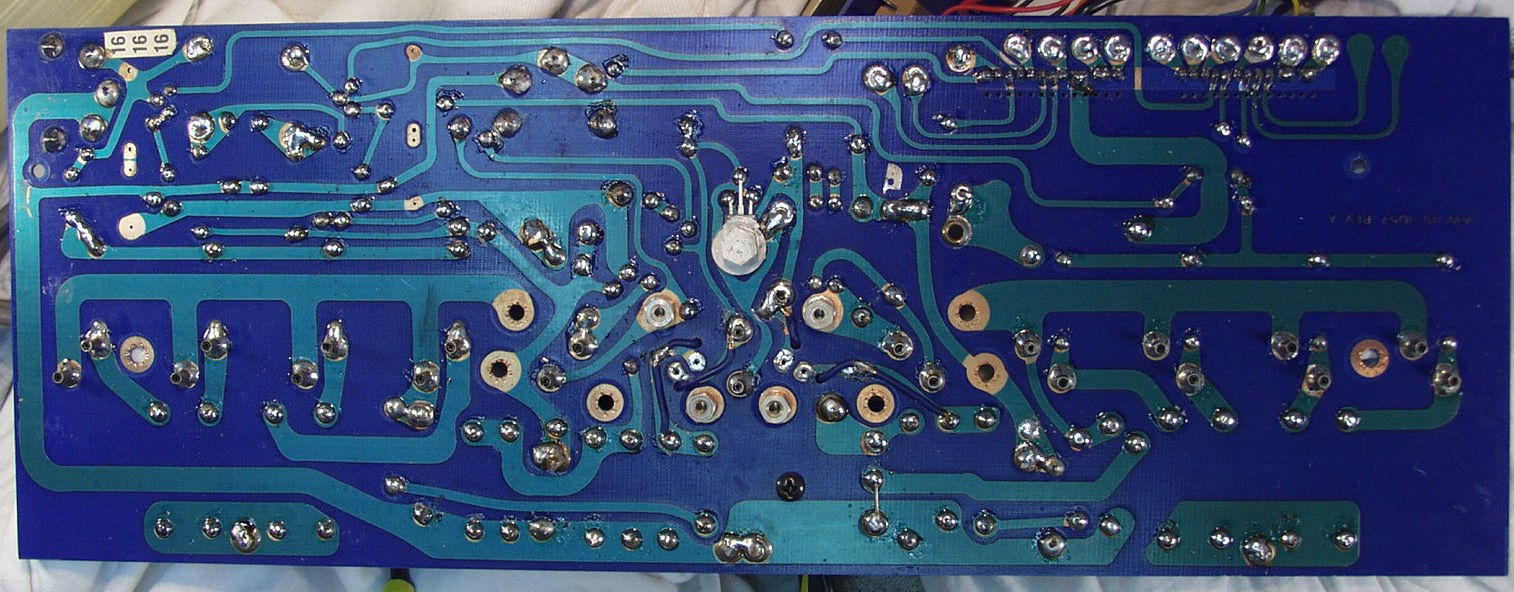

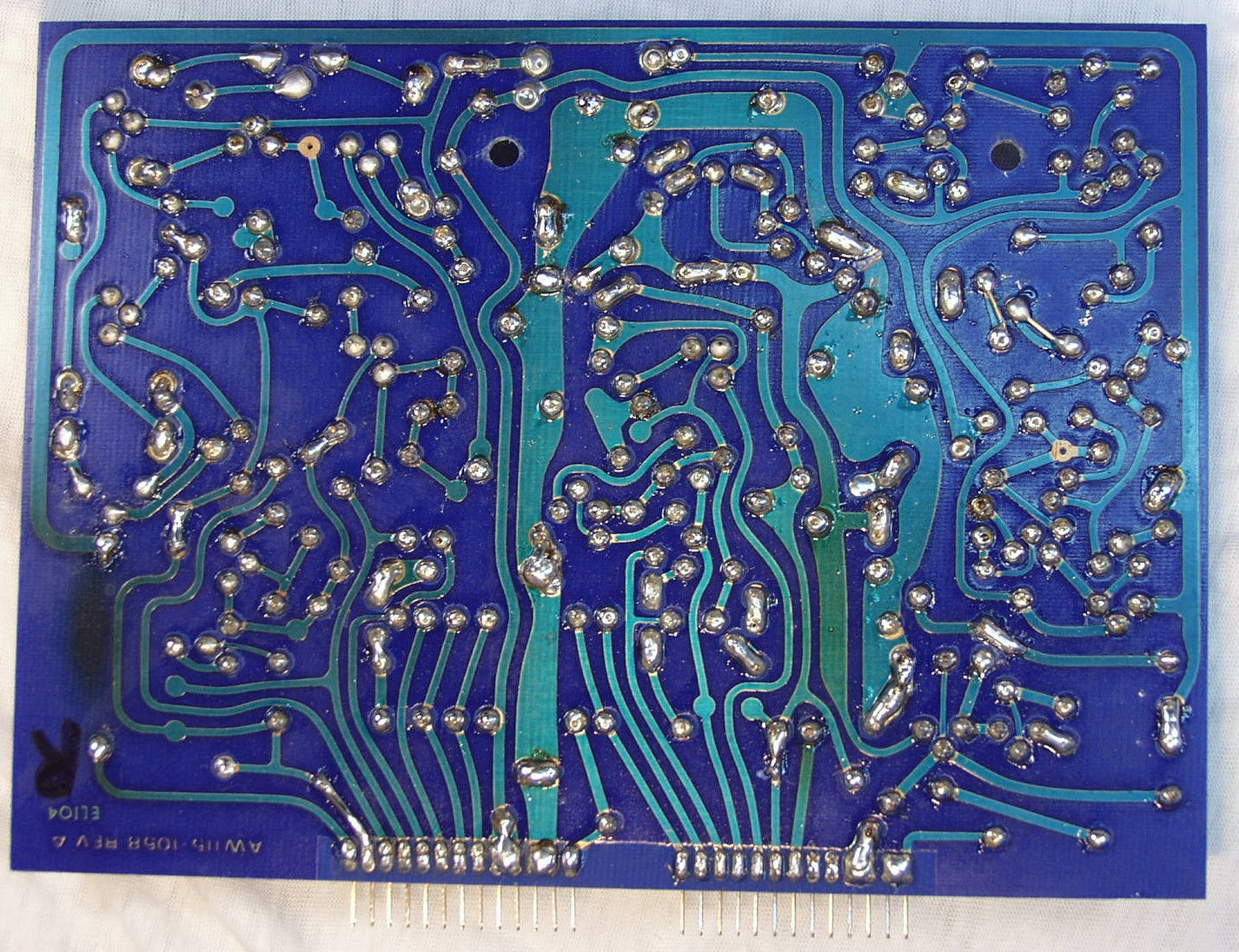

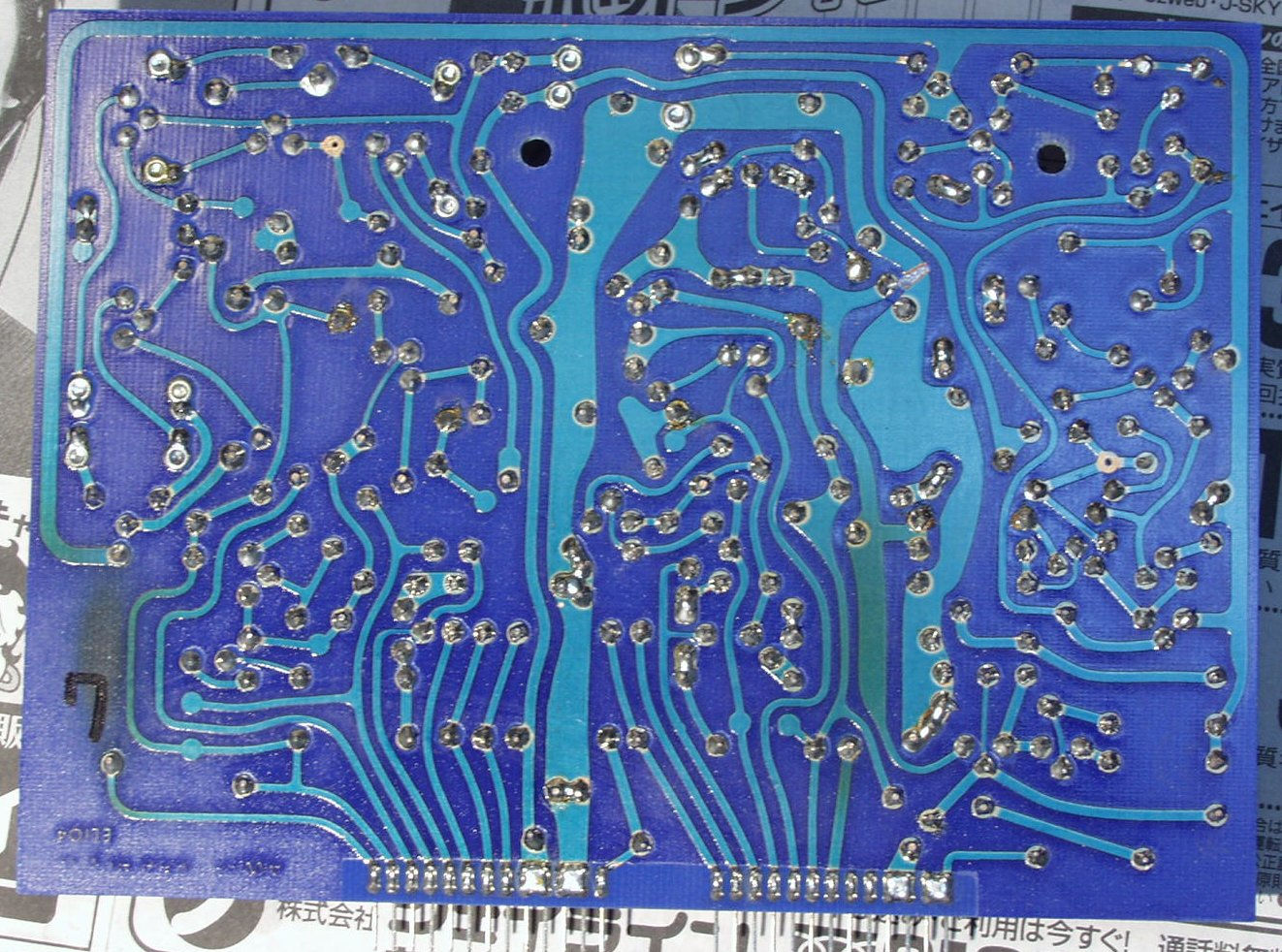

C34. 修理(半田補正)後 R側ドライバー基板裏 | ||||||||||||||||||||||||||||
C41. 修理前 R側ドライバー基板 | ||||||||||||||||||||||||||||
C42. 修理後 R側ドライバー基板 半固定VR3個、電解コンンサー5個、TR(トランジスター)1個交換 | ||||||||||||||||||||||||||||
C43. 修理前 R側ドライバー基板裏 | ||||||||||||||||||||||||||||
C44. 修理(半田補正)後 R側ドライバー基板裏 | ||||||||||||||||||||||||||||
C51. 修理中 UVメーター修理 | ||||||||||||||||||||||||||||

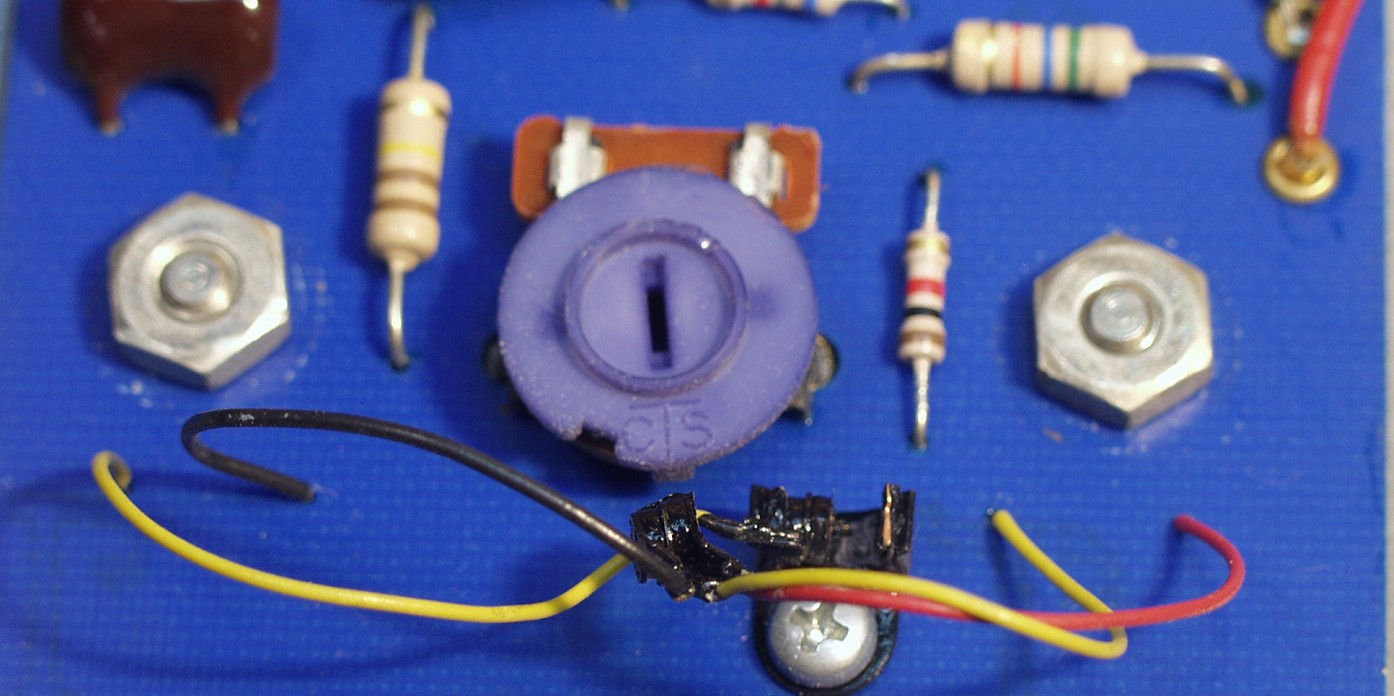

C52. 修理前 UVメーター整流器、前回の修理時、引っ張って壊したと、思われる | ||||||||||||||||||||||||||||

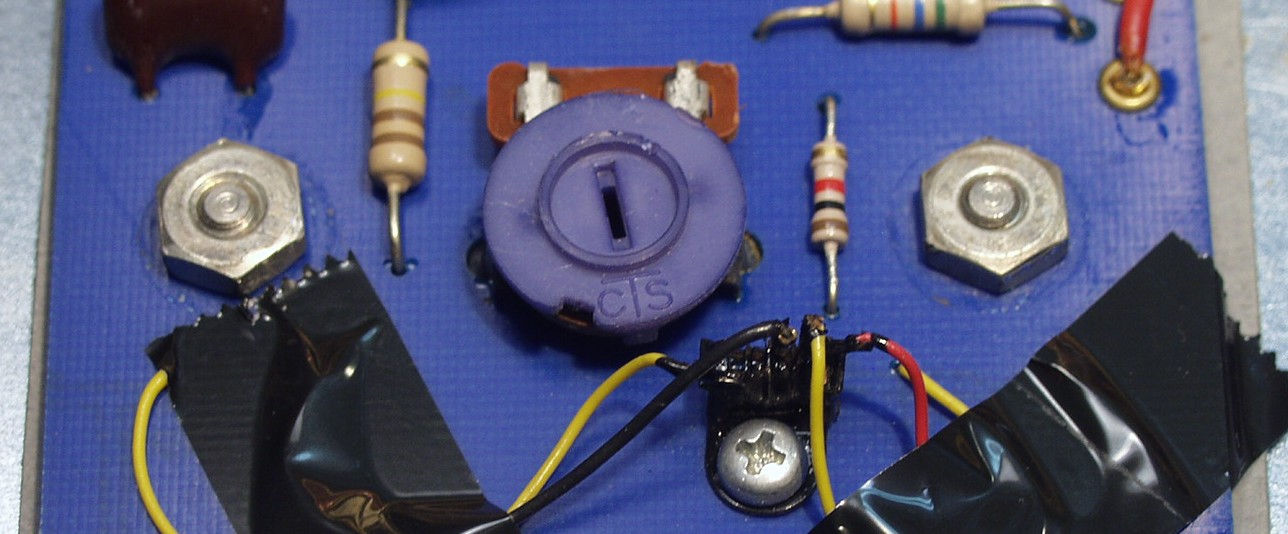

C53. 修理後 UVメーター整流器 | ||||||||||||||||||||||||||||

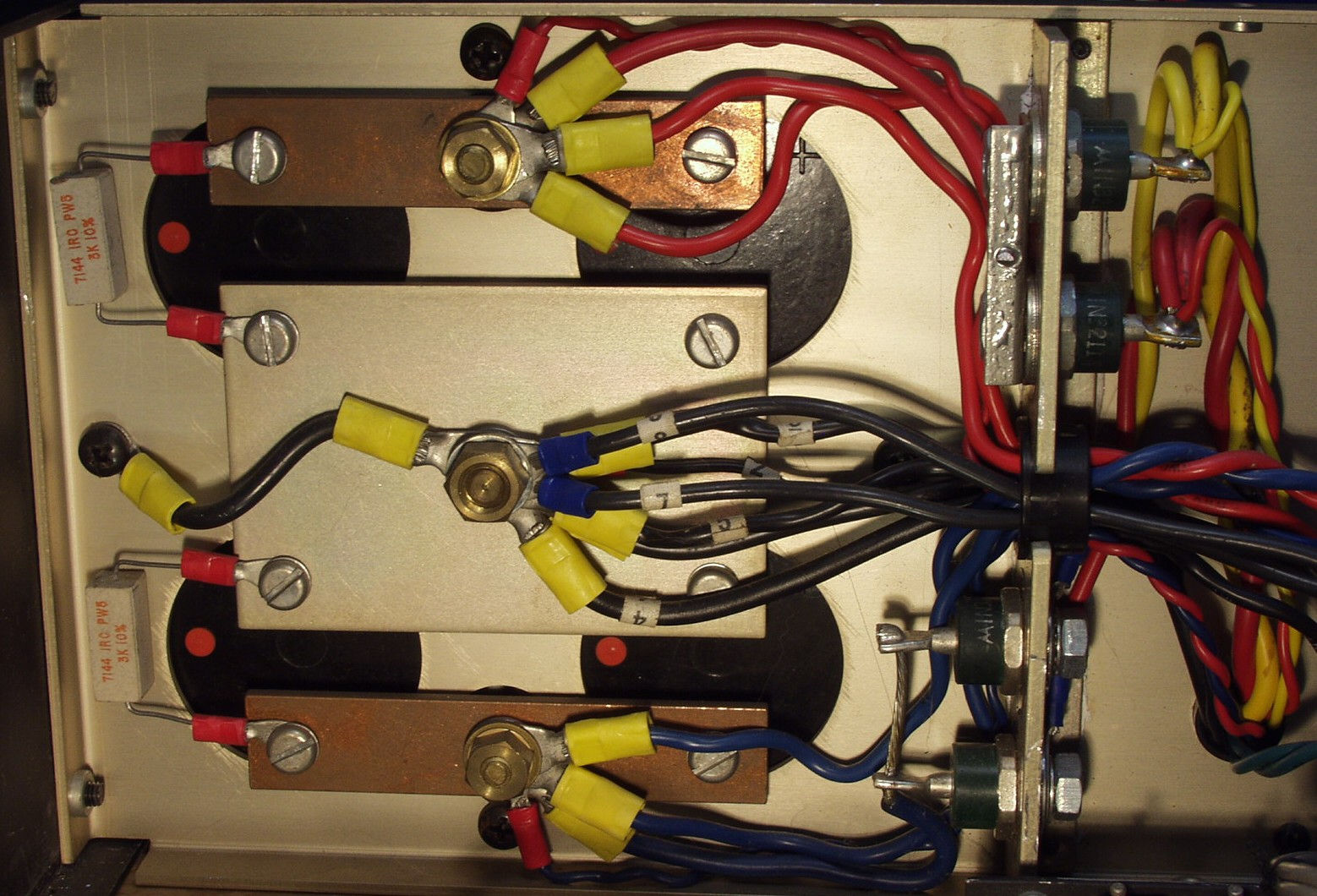

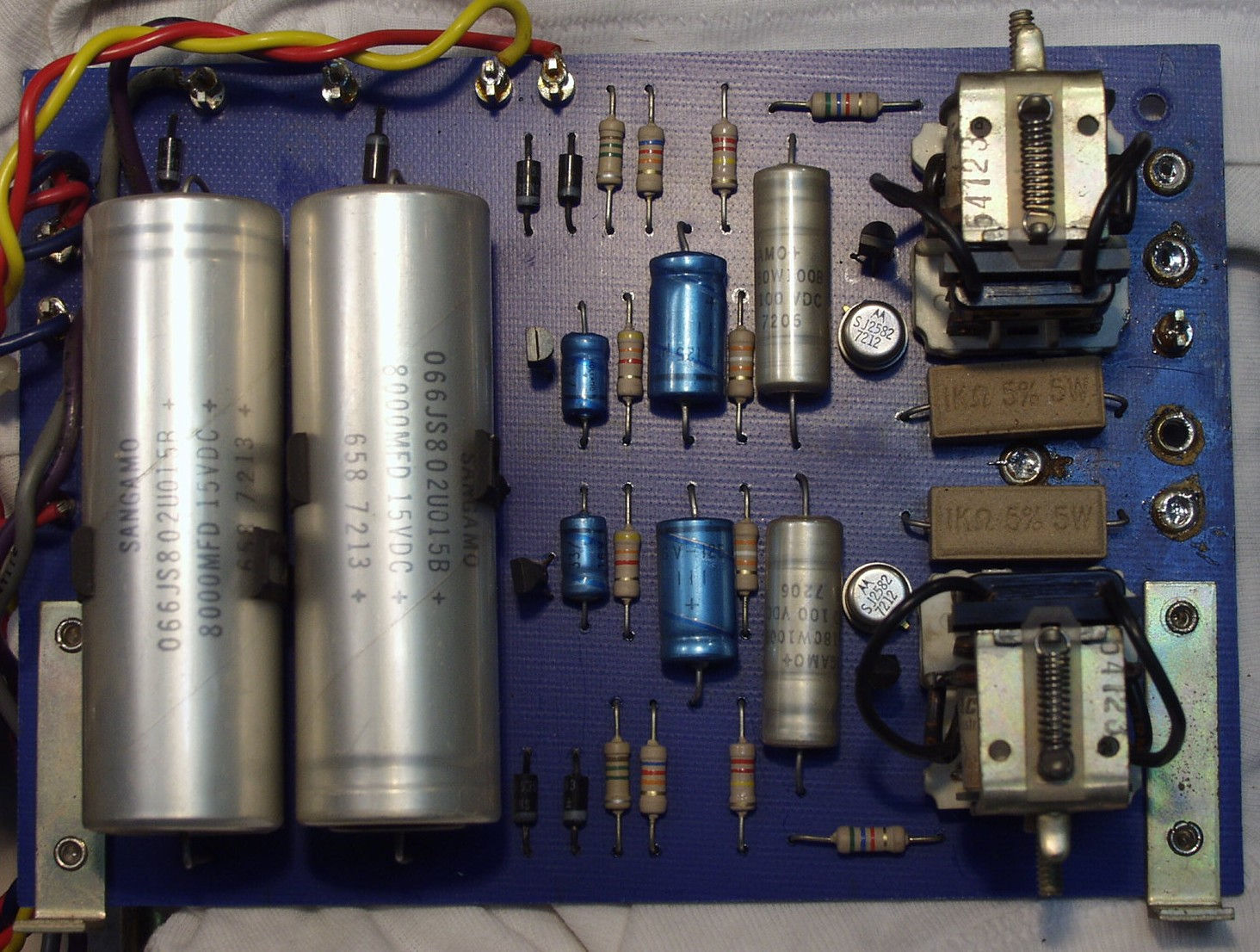

C6. 電解コンデンサー周り 念の為全てのネジは増締する 左端=国産には殆ど無いが、この機種は、ちゃんと放電抵抗が着いている |
||||||||||||||||||||||||||||

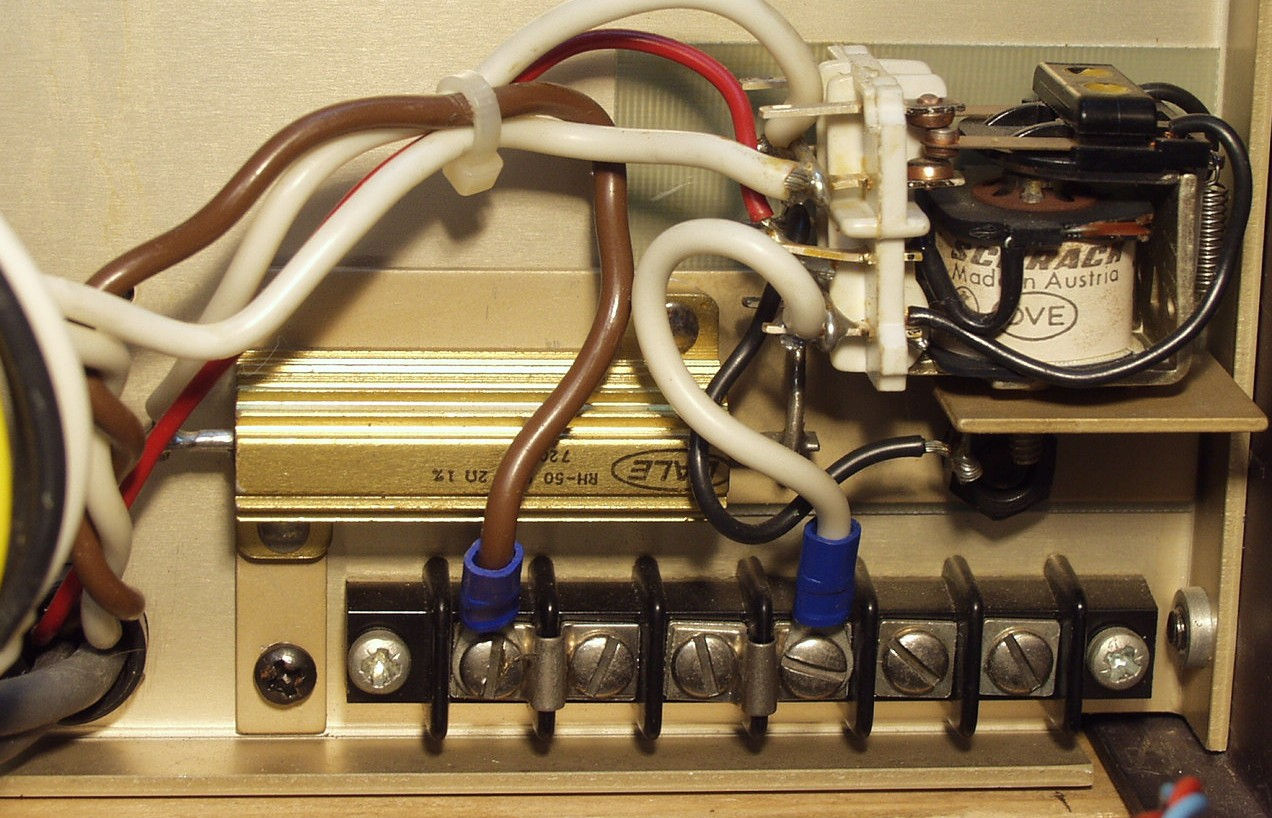

C71. 電源リレー周り 代替え品が無いので、接点を磨く 左下=突入電流防止抵抗 | ||||||||||||||||||||||||||||

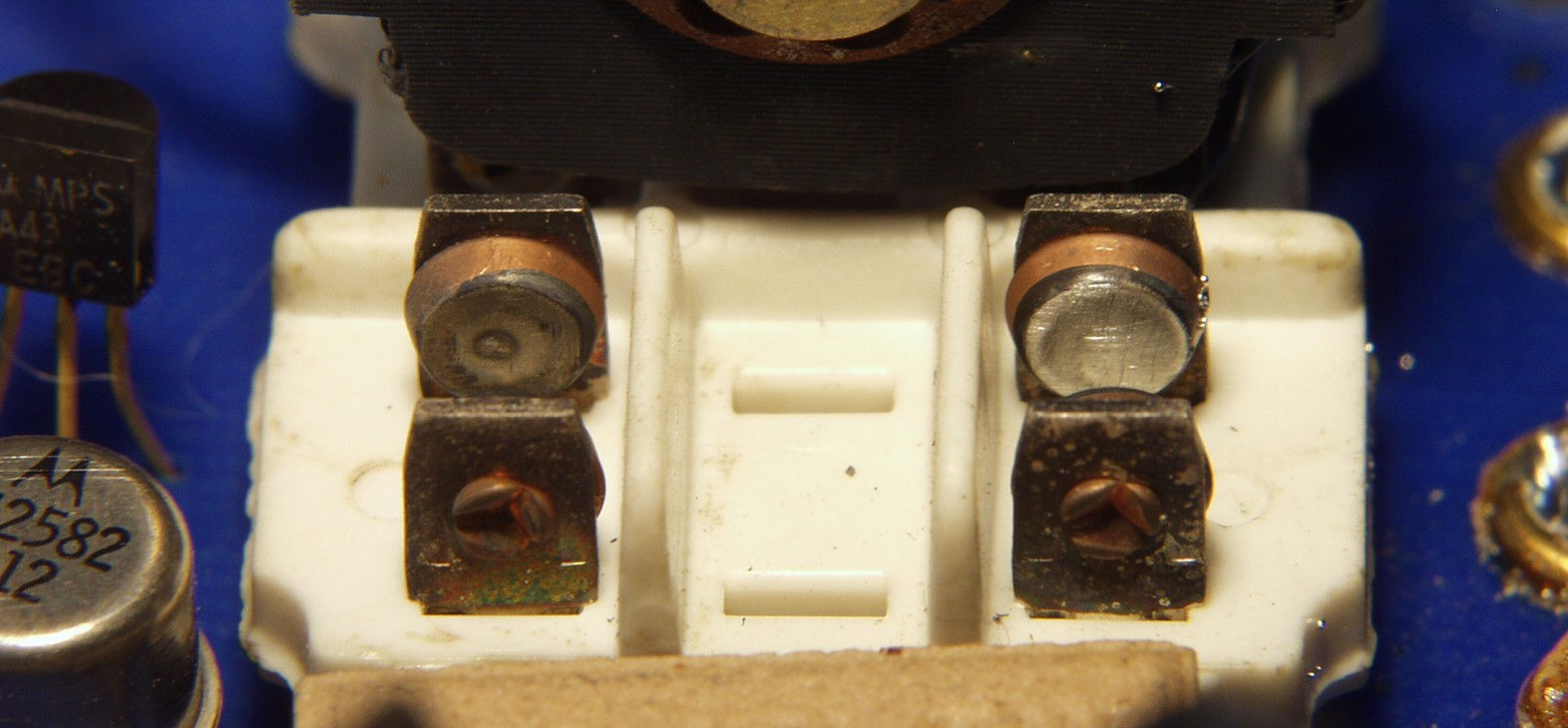

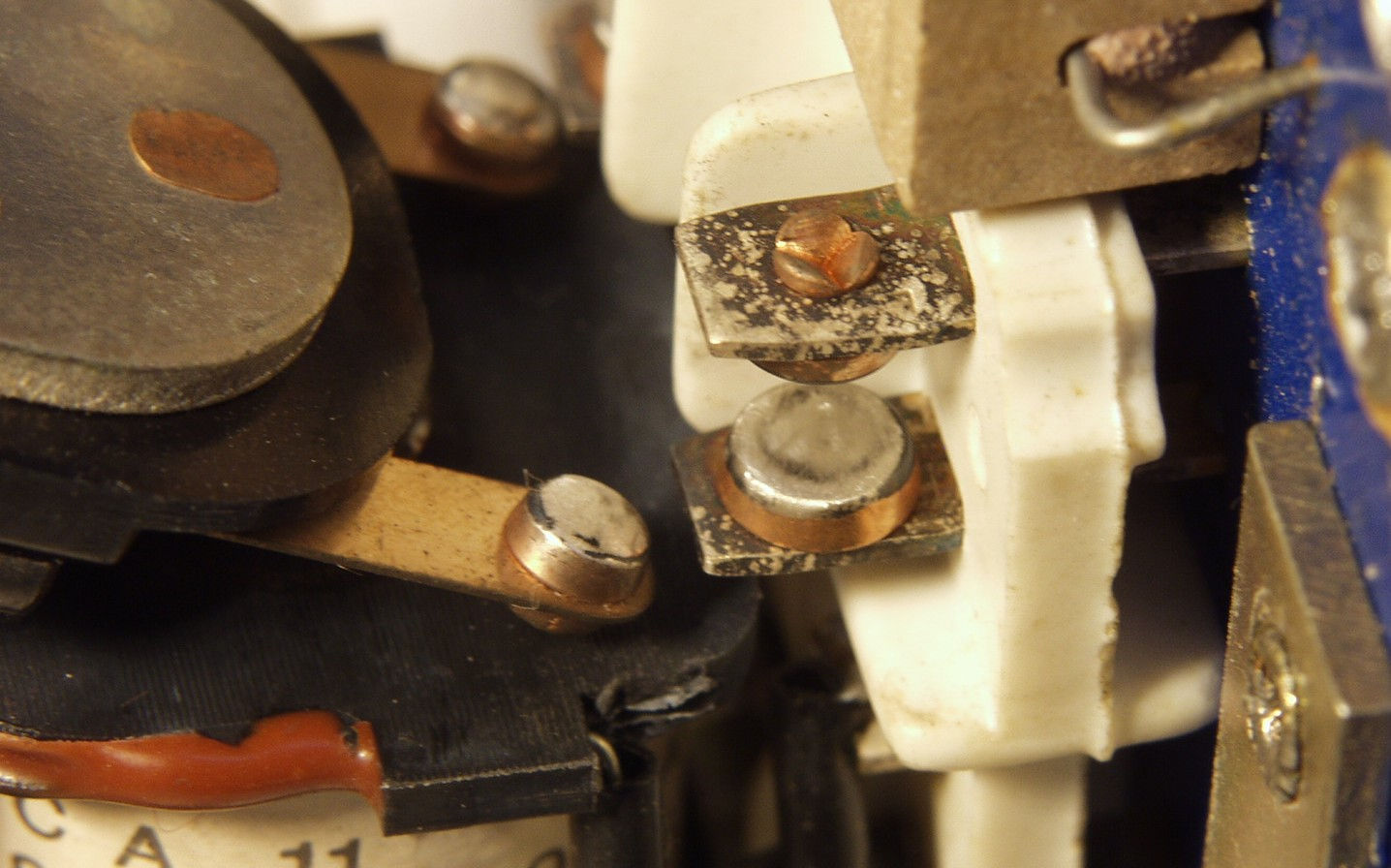

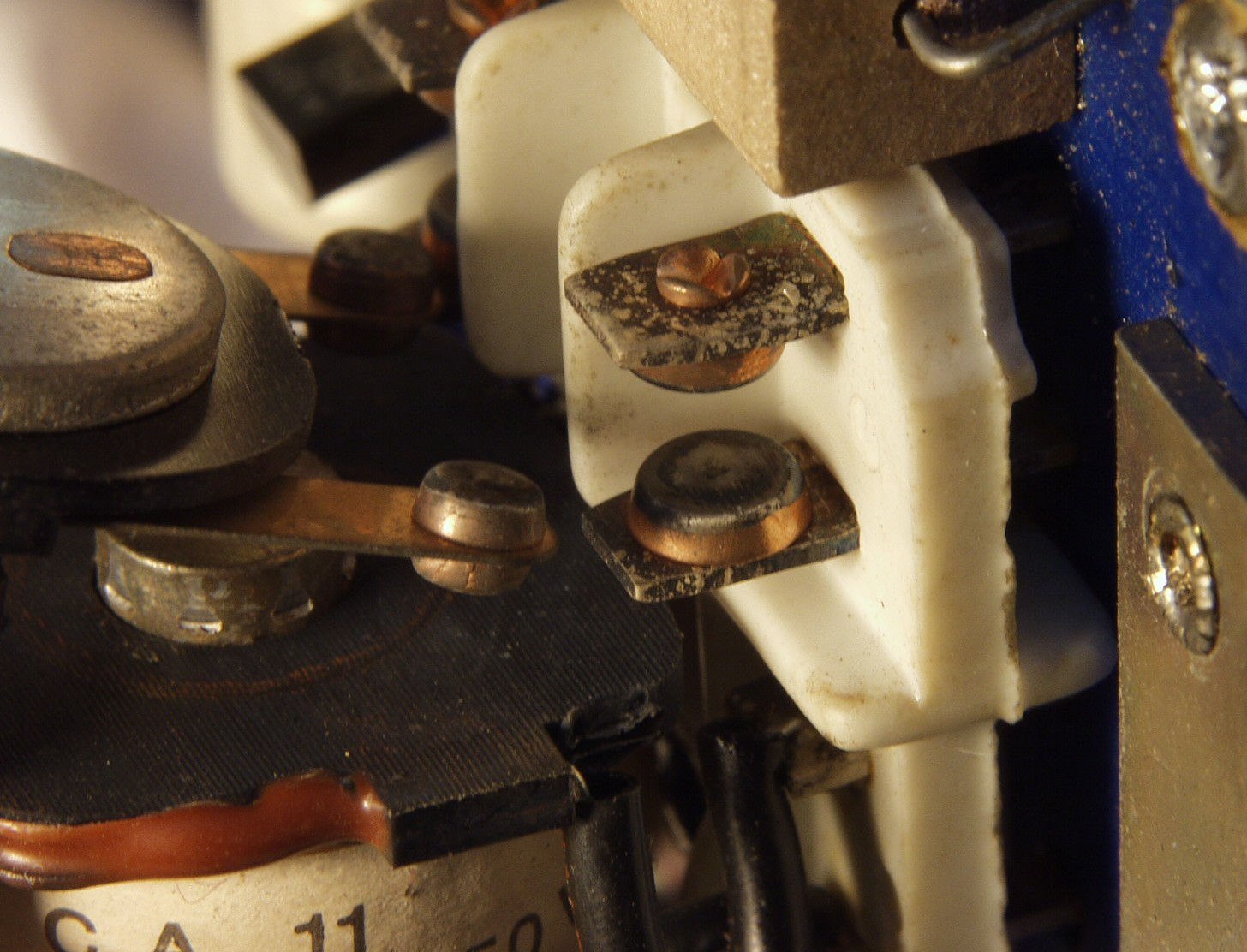

C72. 電源リレー(固定接点)研磨中 左=研磨前、右=研磨後 | ||||||||||||||||||||||||||||

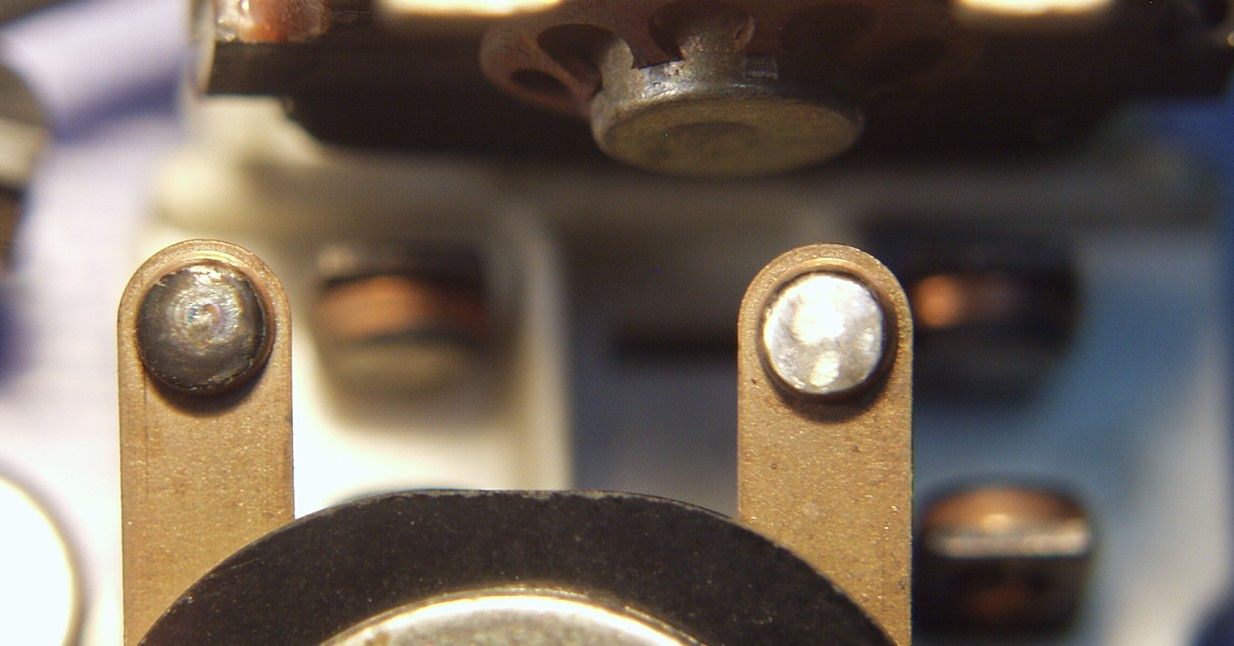

C73. 電源リレー(可動接点)研磨中 左=研磨前、右=研磨後 | ||||||||||||||||||||||||||||

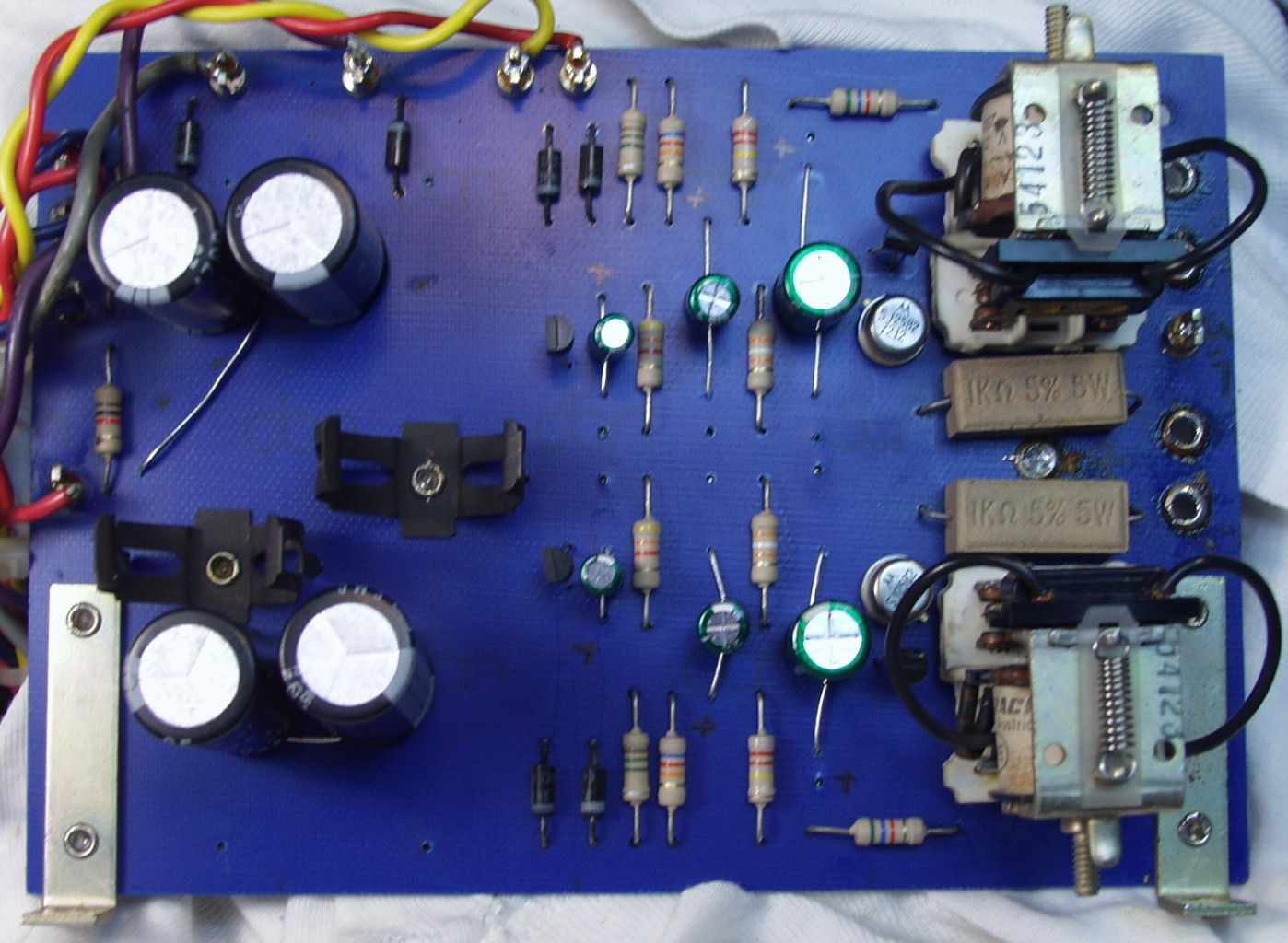

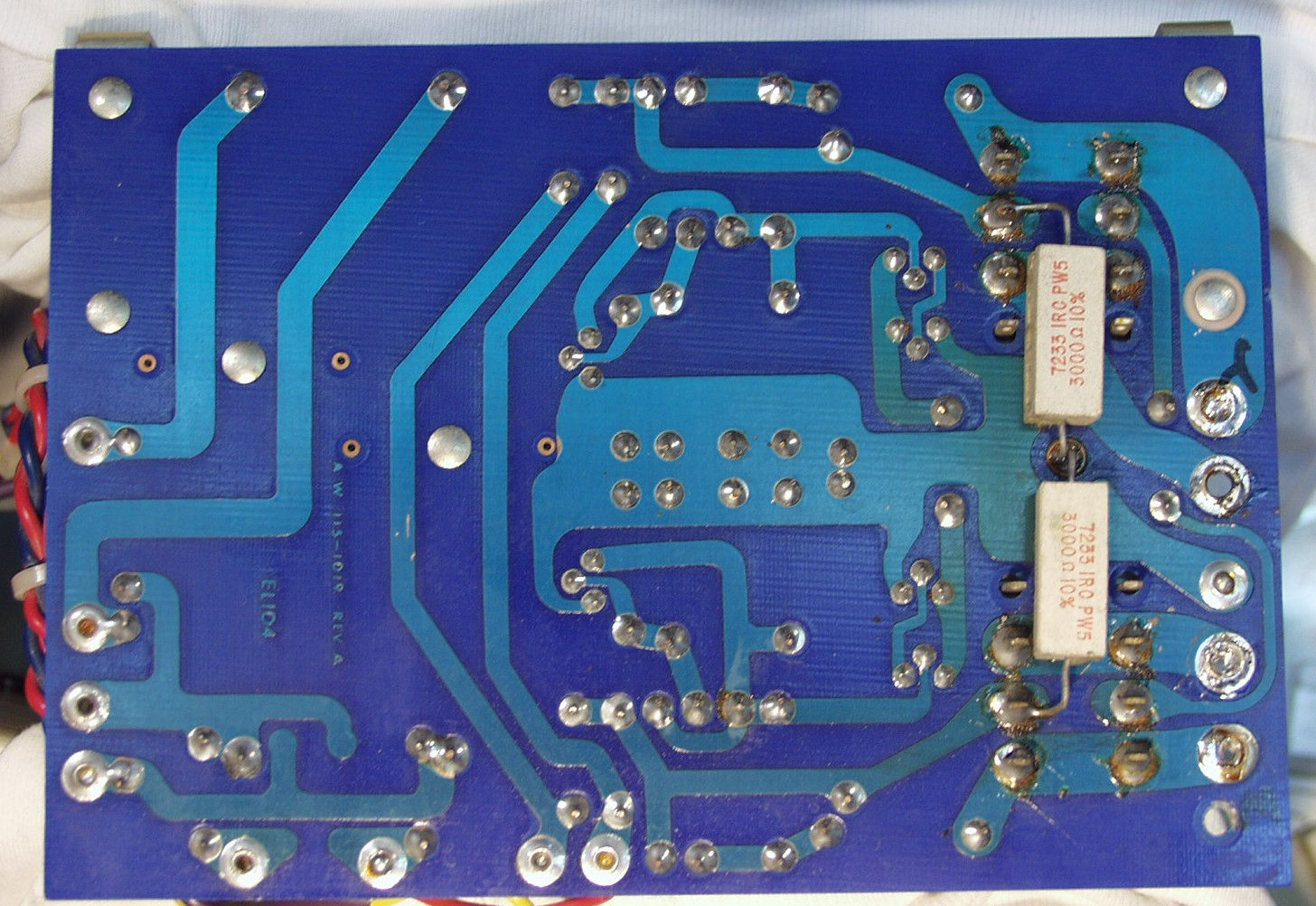

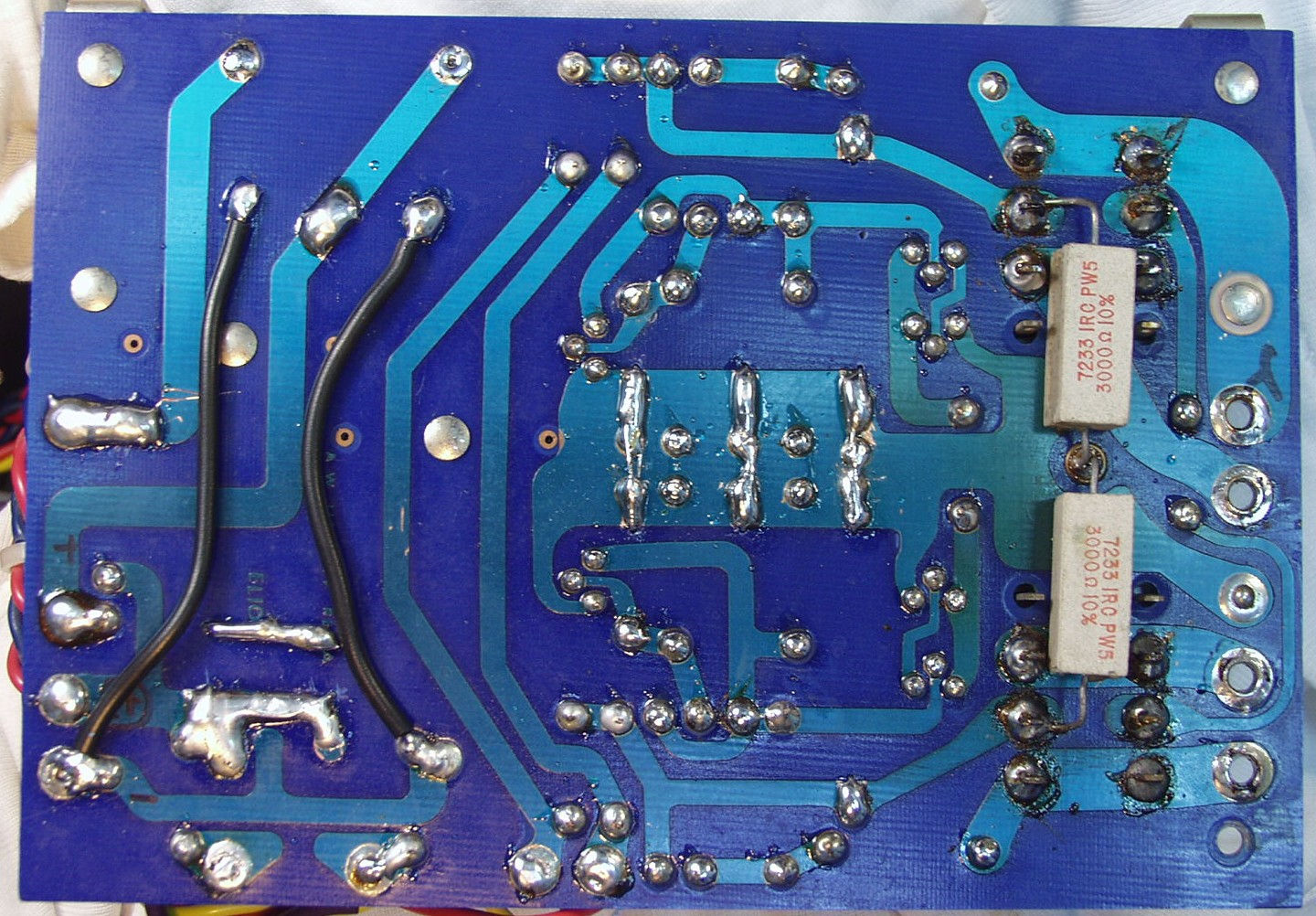

C81. 修理前 プロテクト基板修理 | ||||||||||||||||||||||||||||
C82. 修理前 SP接続リレー 接点は真っ黒 | ||||||||||||||||||||||||||||
C83. 修理後SP接続リレー 代替え品が無いので、接点を磨く | ||||||||||||||||||||||||||||
C91. 修理後 プロテクト基板 電解コンンサー10個交換 | ||||||||||||||||||||||||||||
C92. 修理前 プロテクト基板裏 | ||||||||||||||||||||||||||||
C93. 修理(半田補正)後 プロテクト基板裏 | ||||||||||||||||||||||||||||

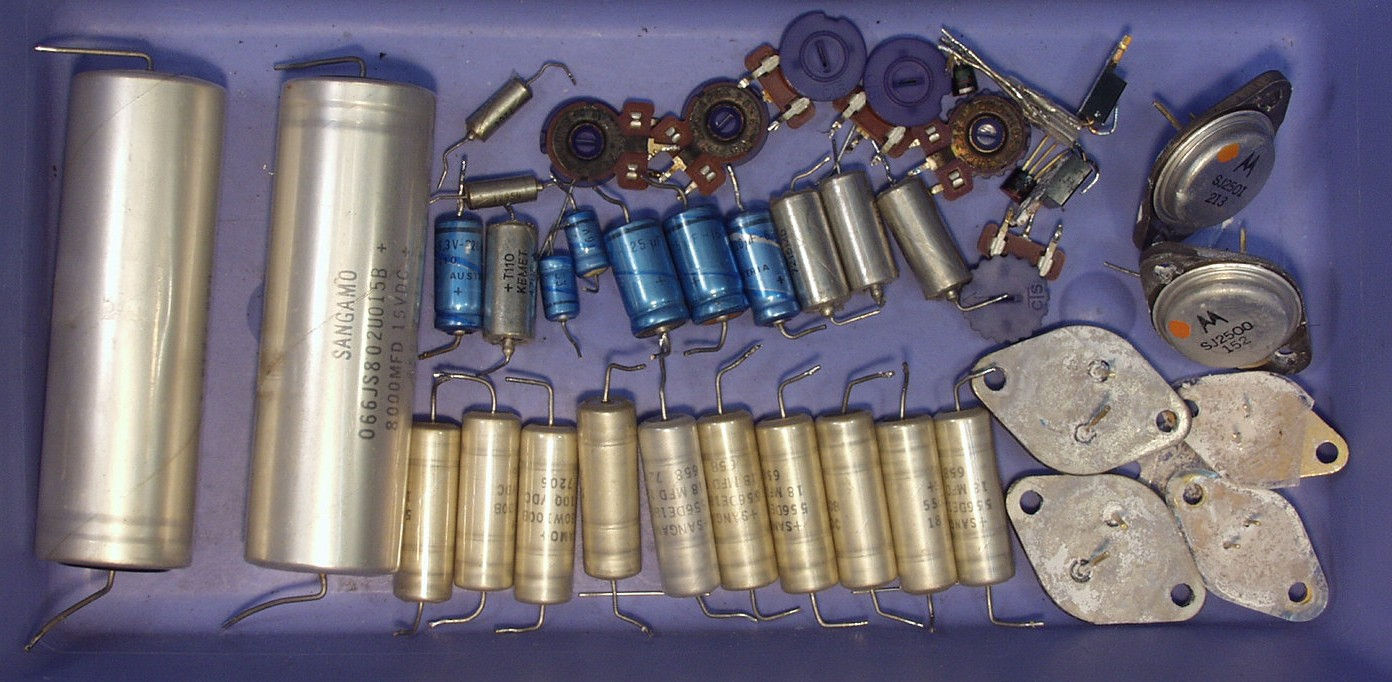

CA1. 交換部品 | ||||||||||||||||||||||||||||
CB1. 修理前 上から見る | ||||||||||||||||||||||||||||
CB2. 修理後 上から見る | ||||||||||||||||||||||||||||

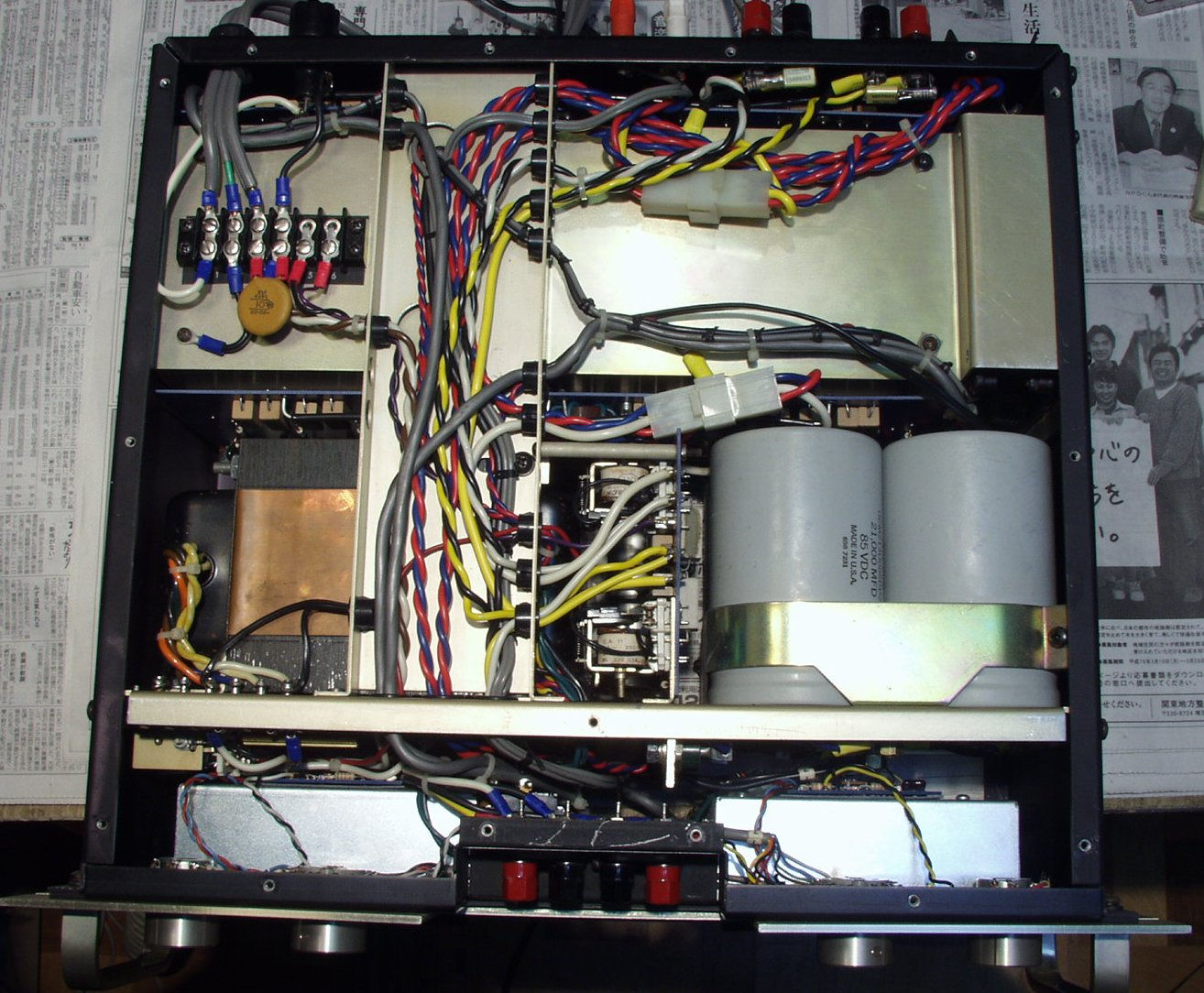

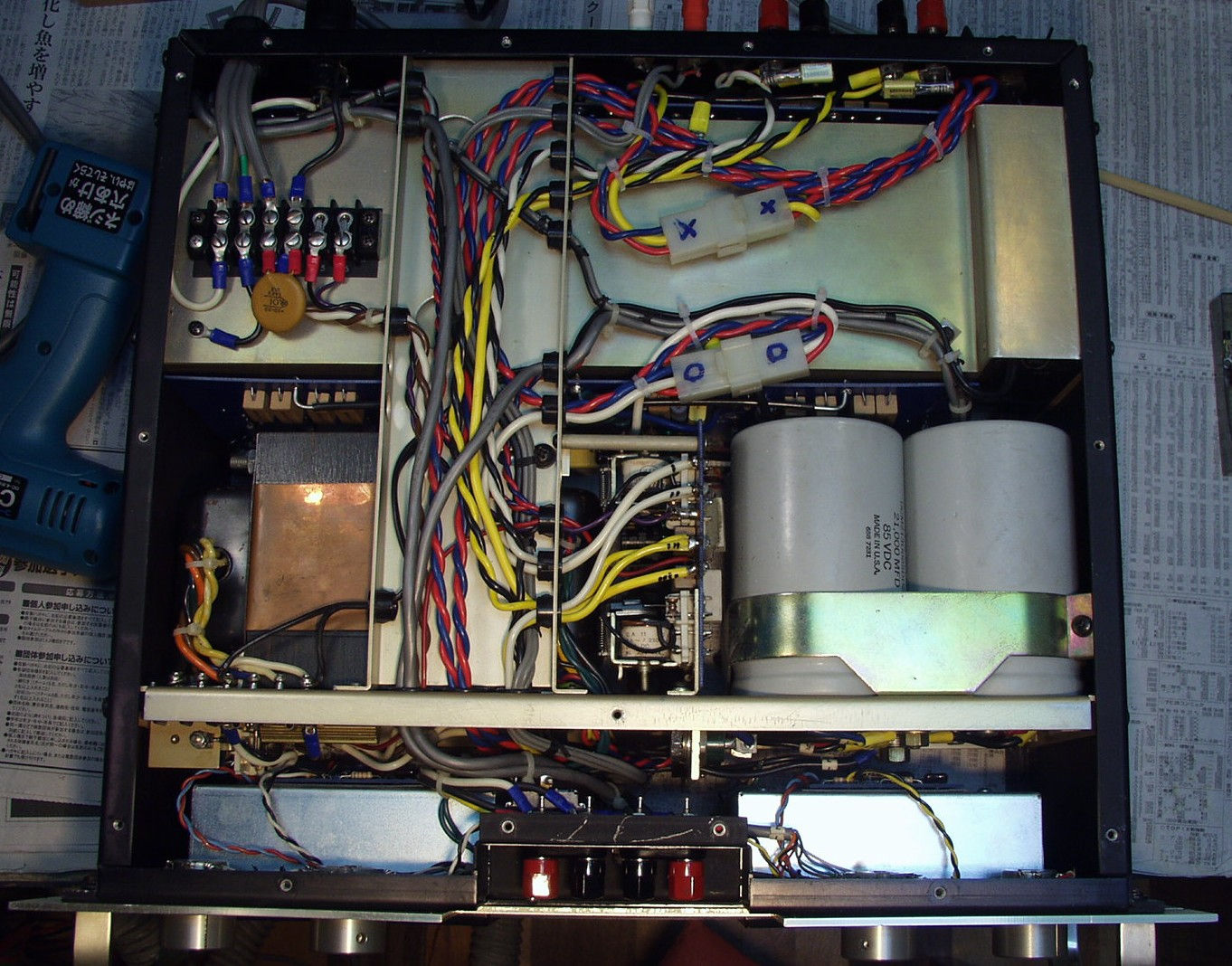

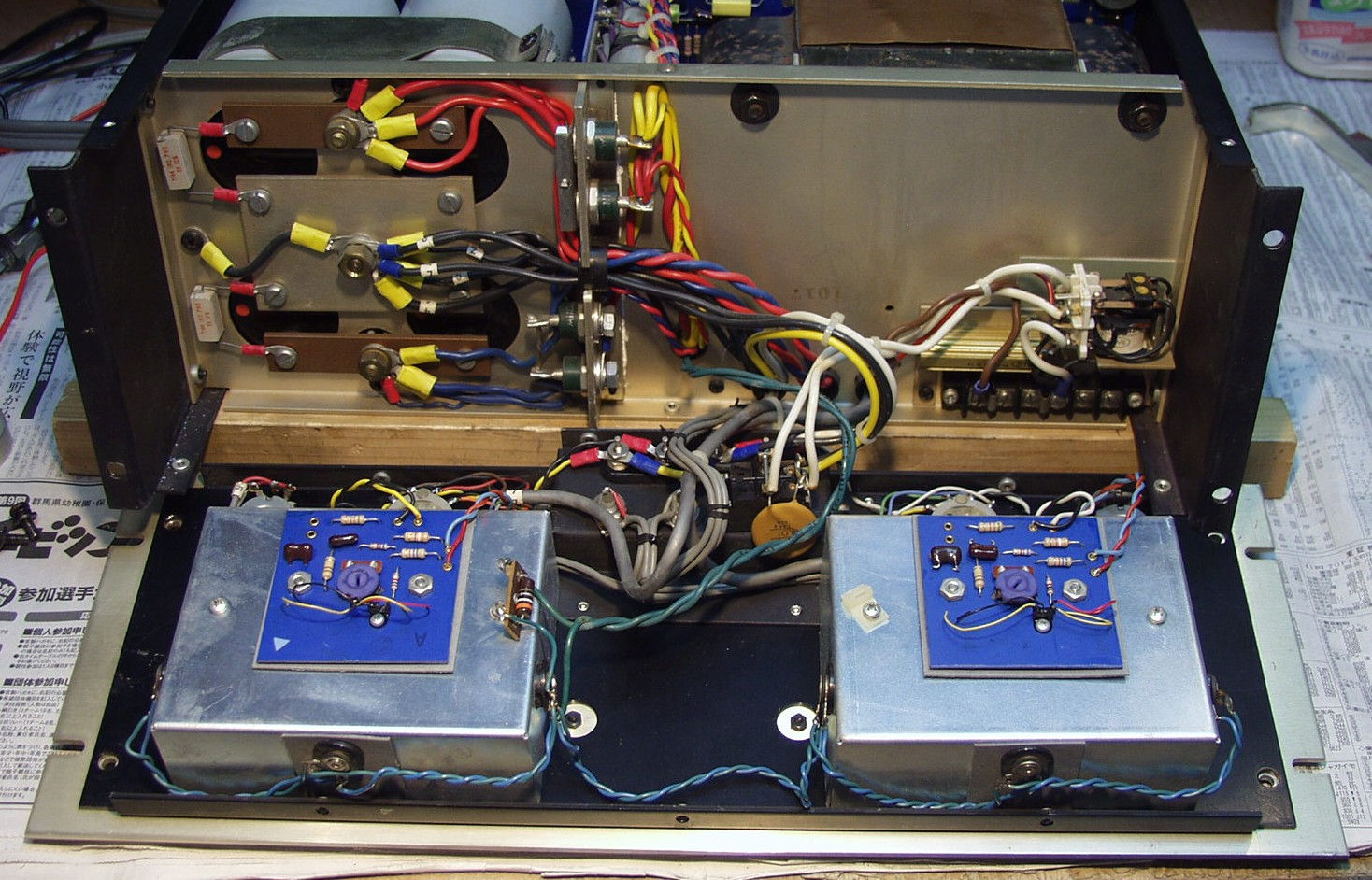

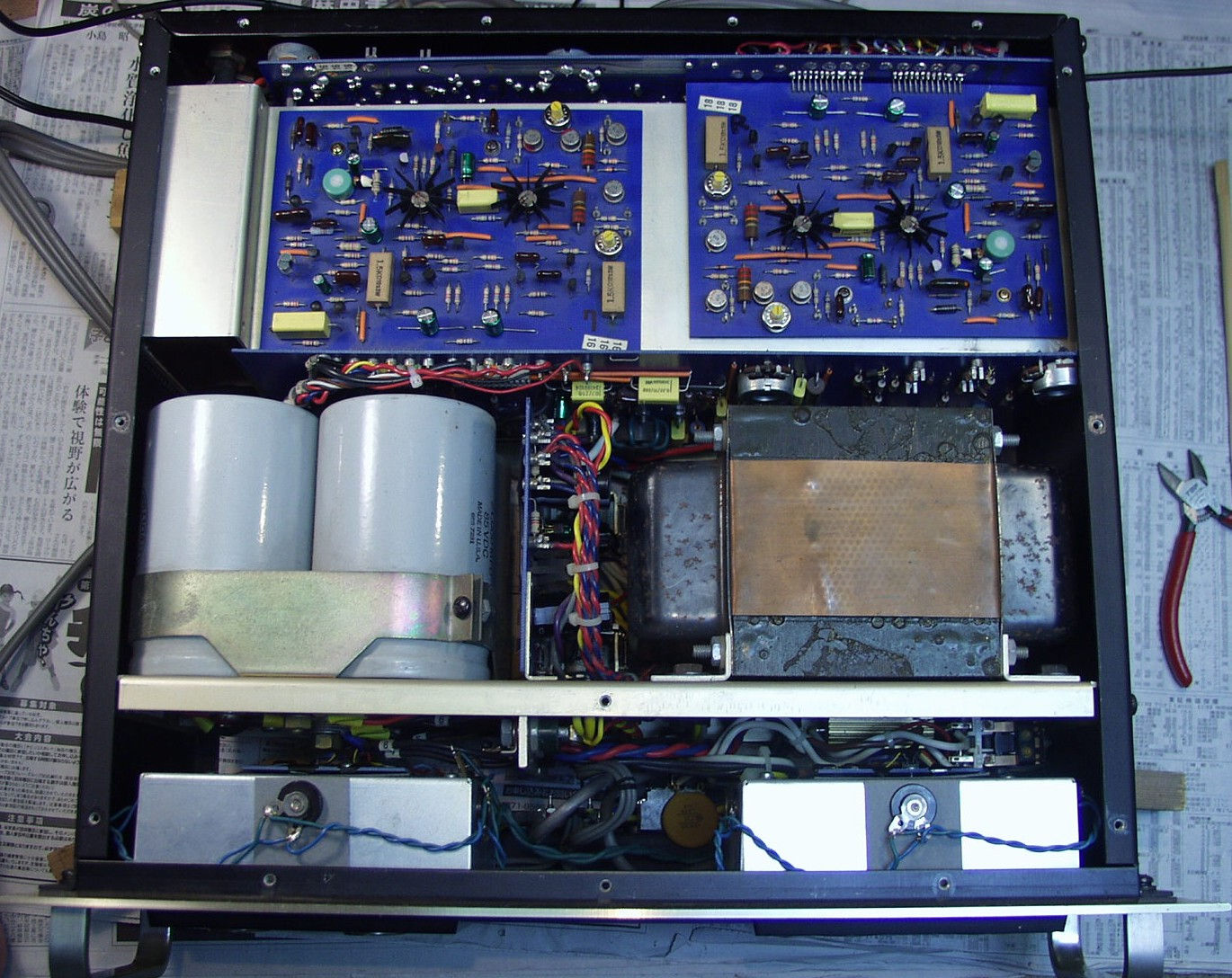

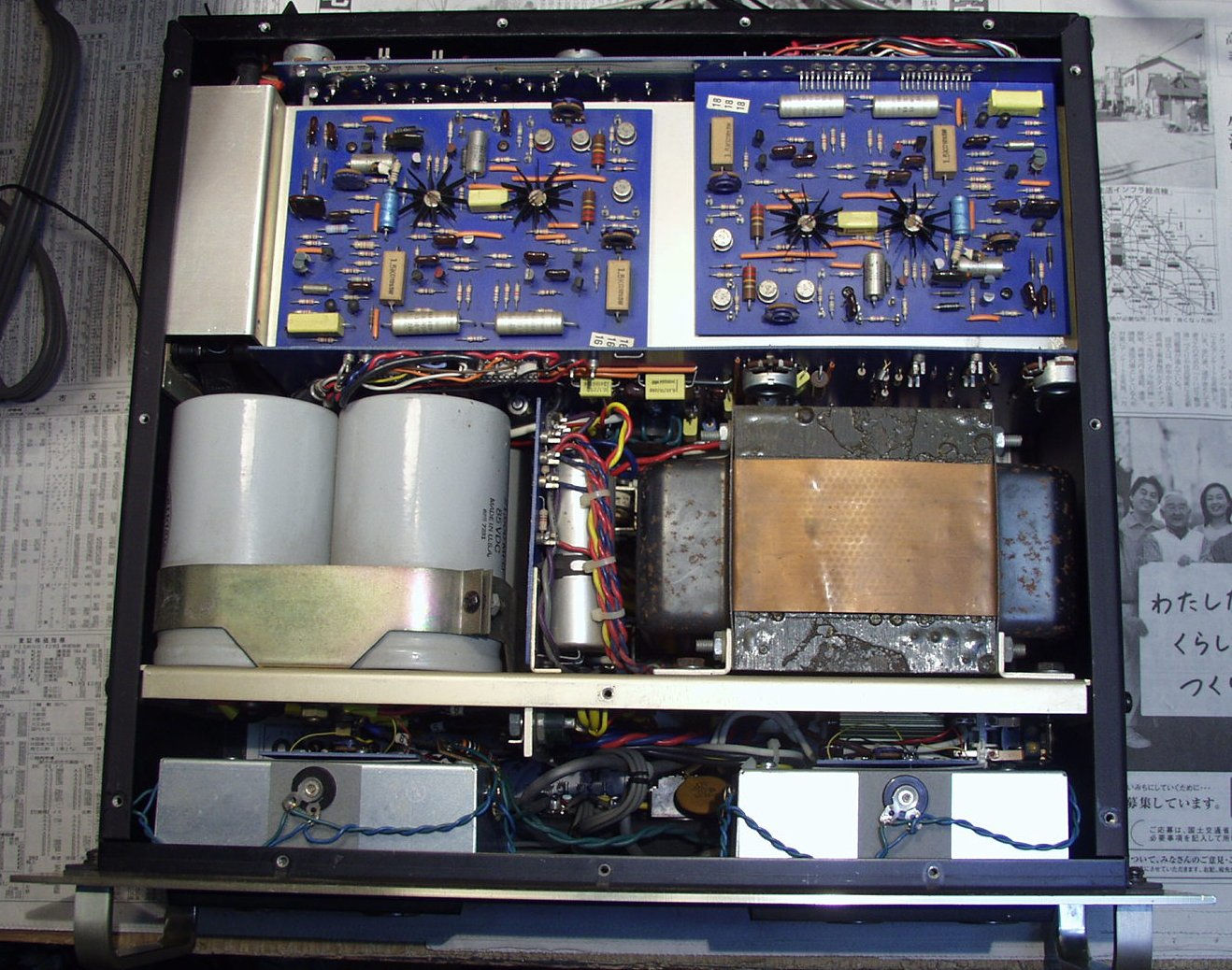

CB3. 修理前 下から見る | ||||||||||||||||||||||||||||
CB4. 修理後 下から見る | ||||||||||||||||||||||||||||

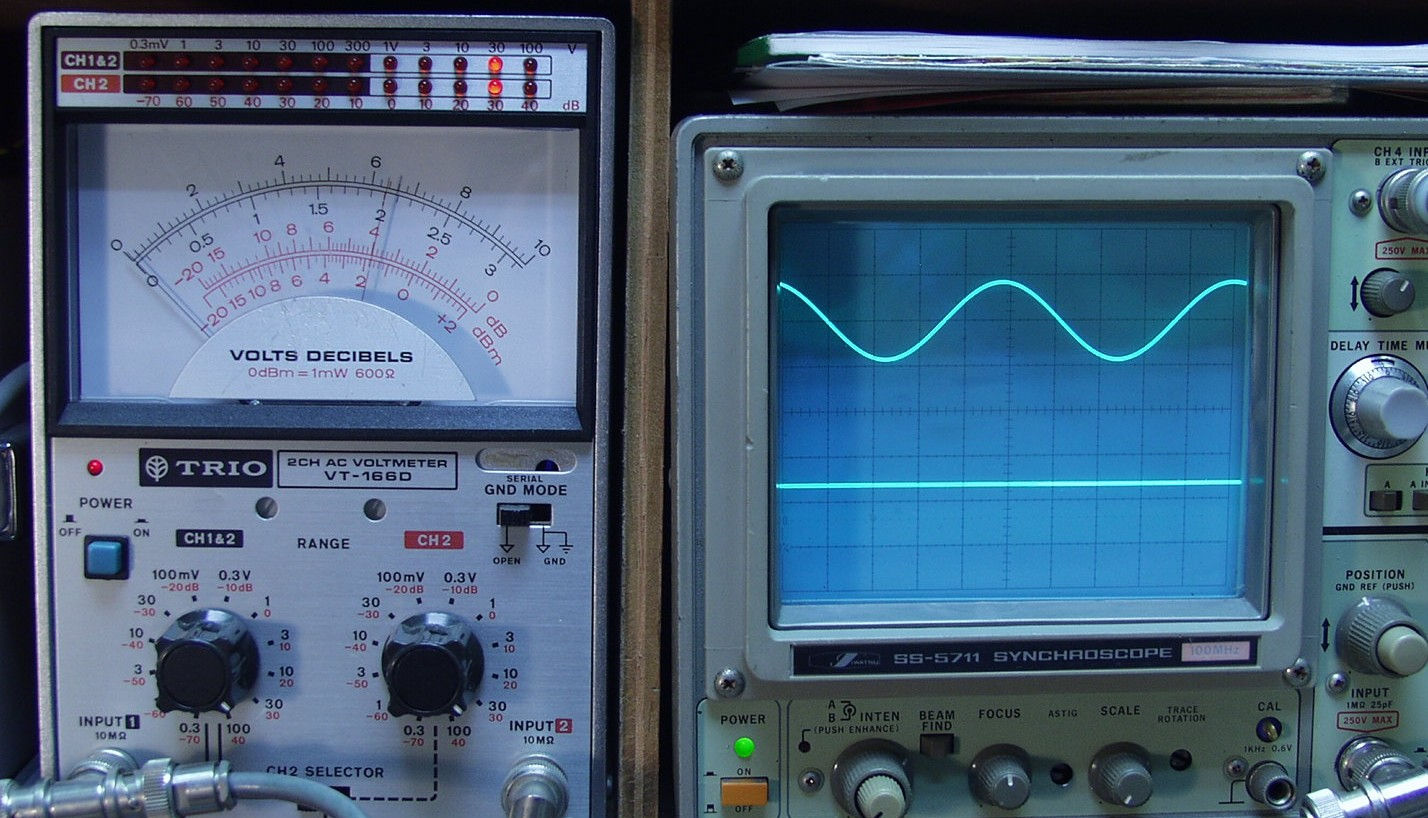

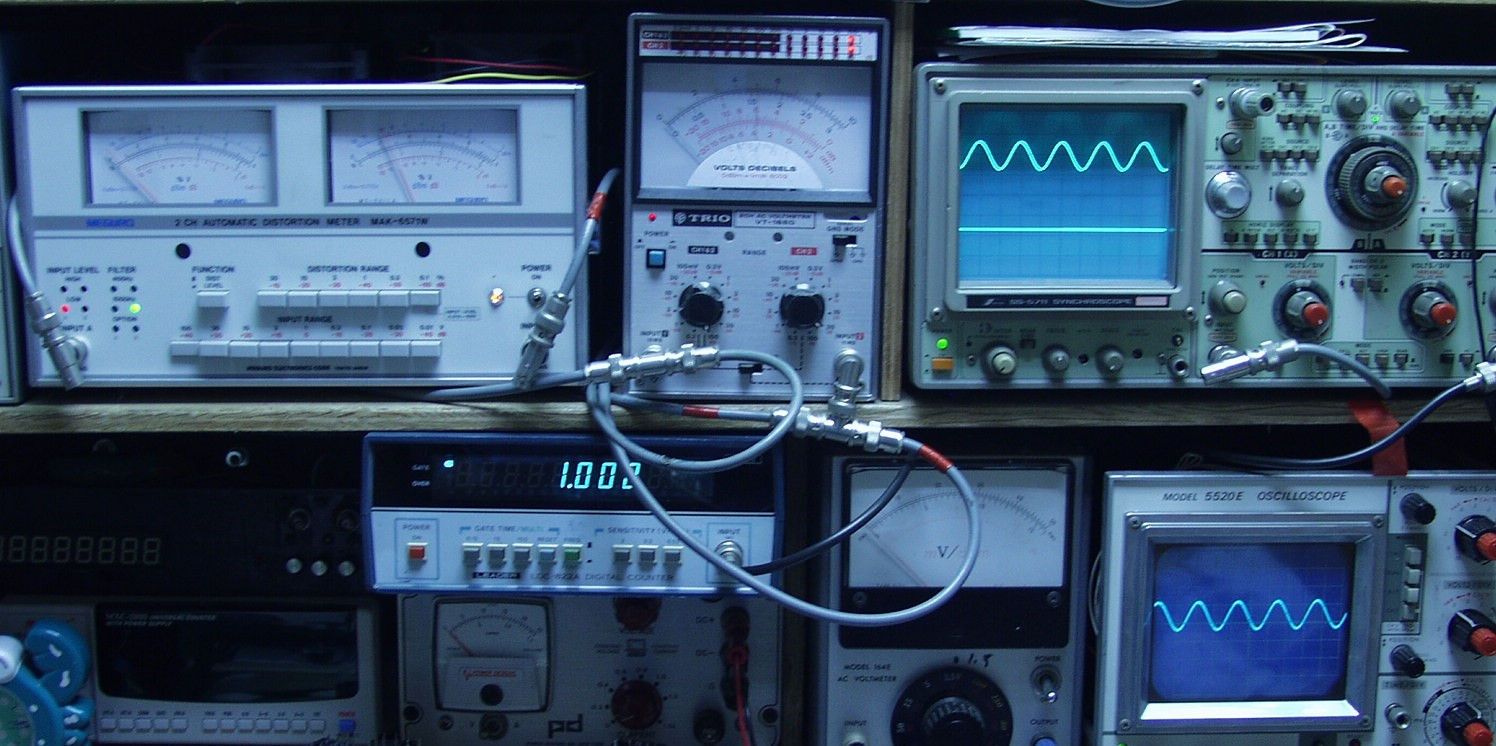

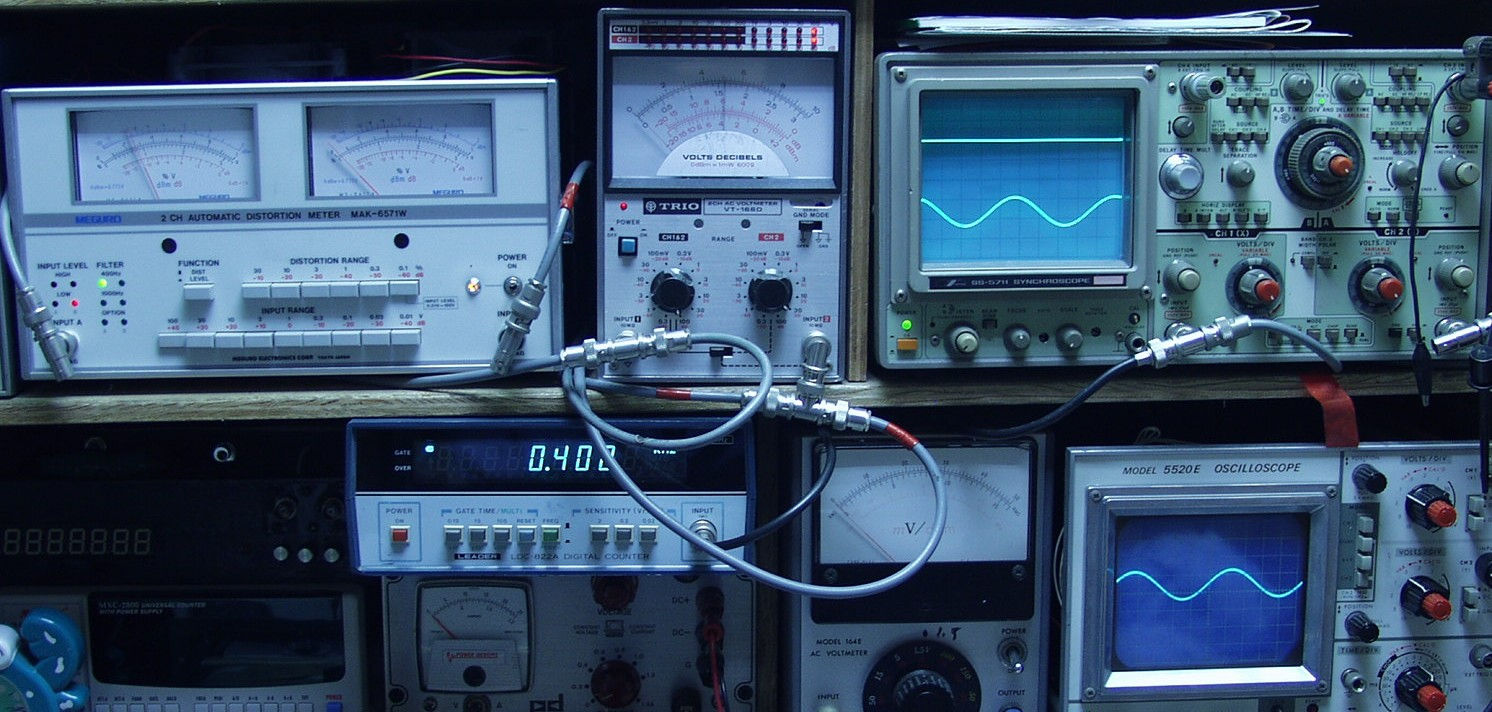

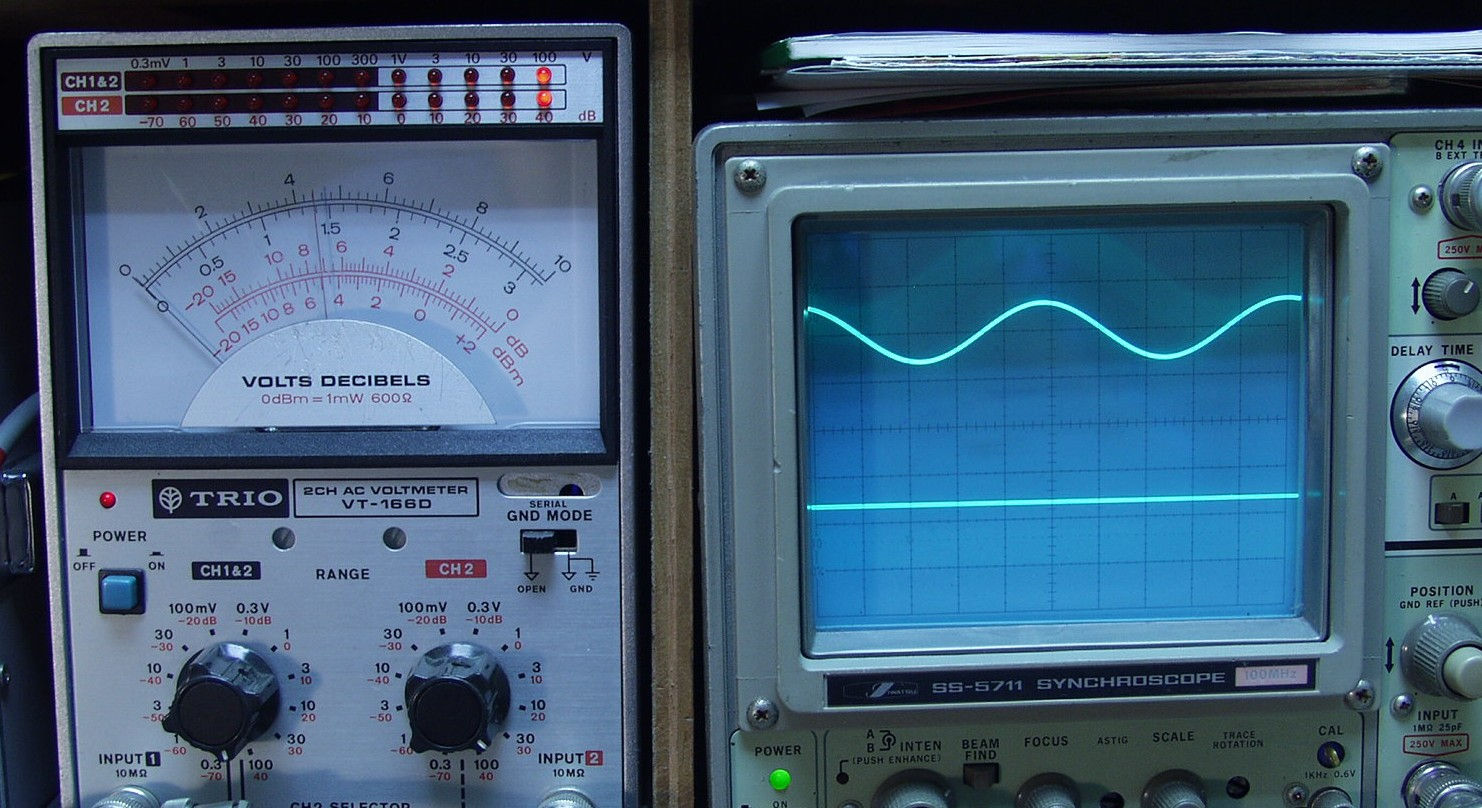

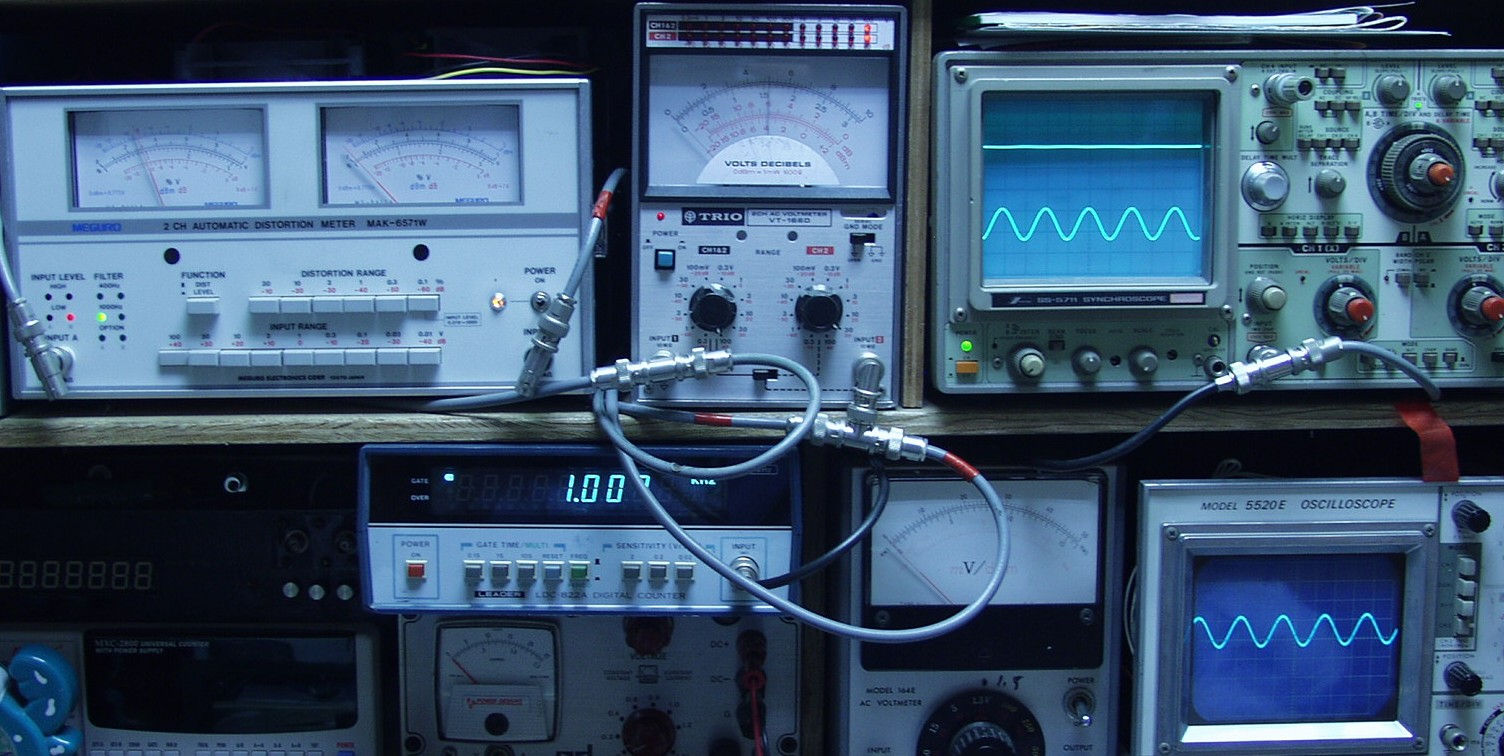

E. 調整・測定 E1. 出力/歪み率測定・調整 |
||||||||||||||||||||||||||||

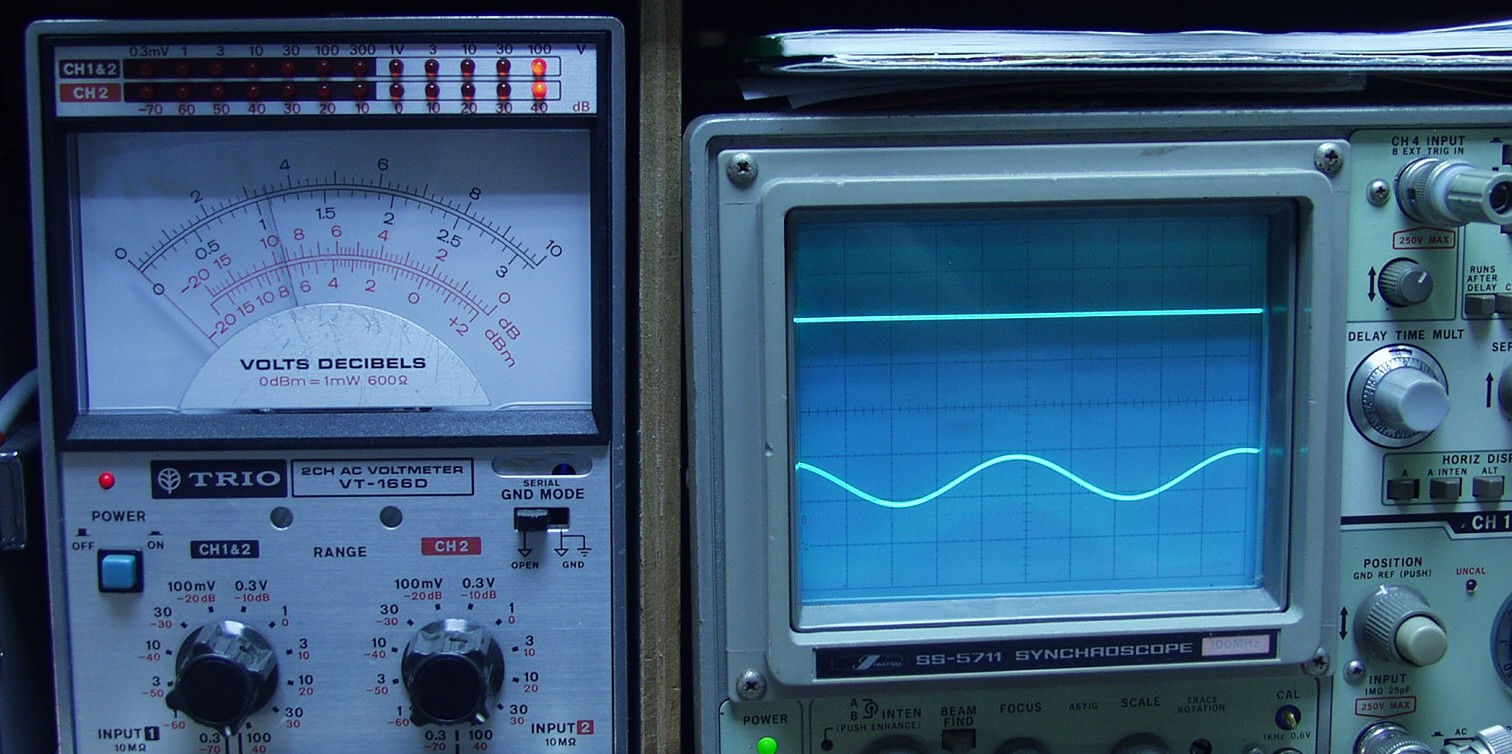

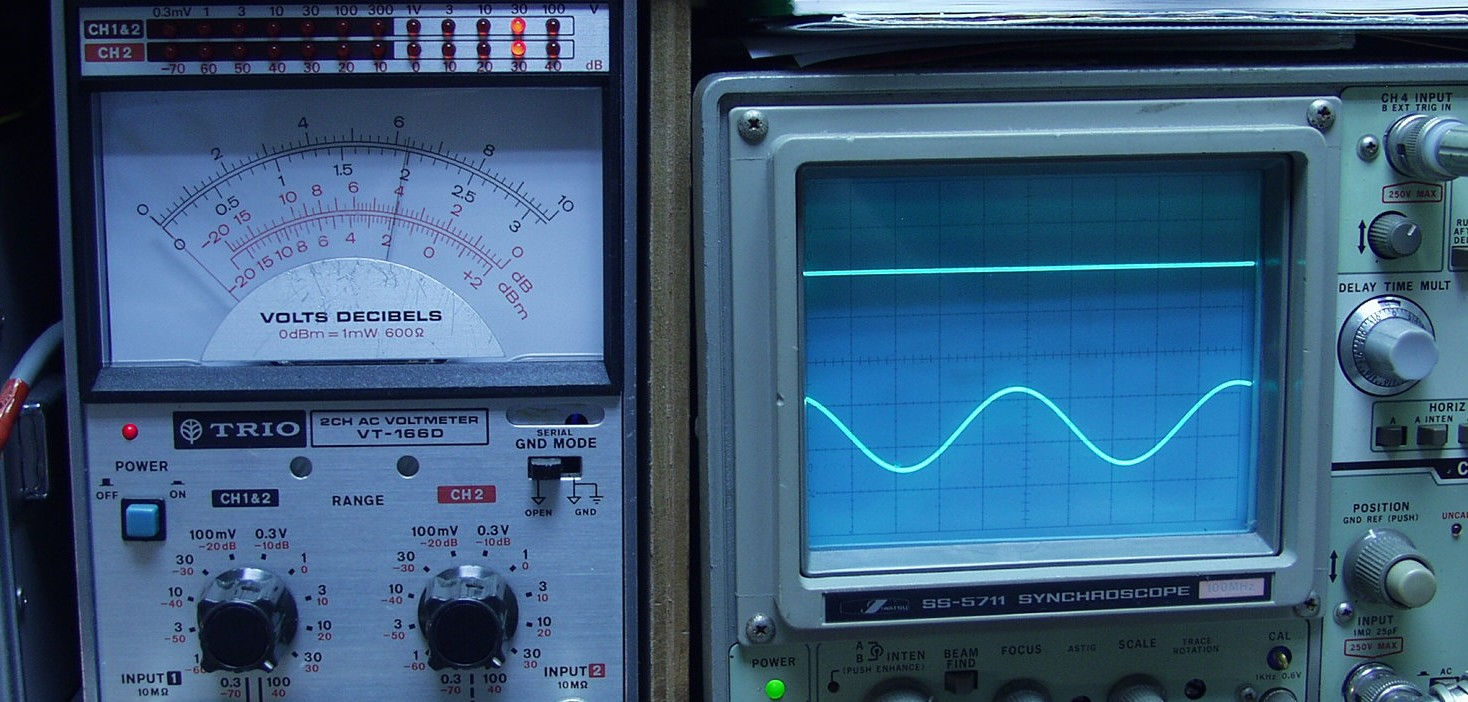

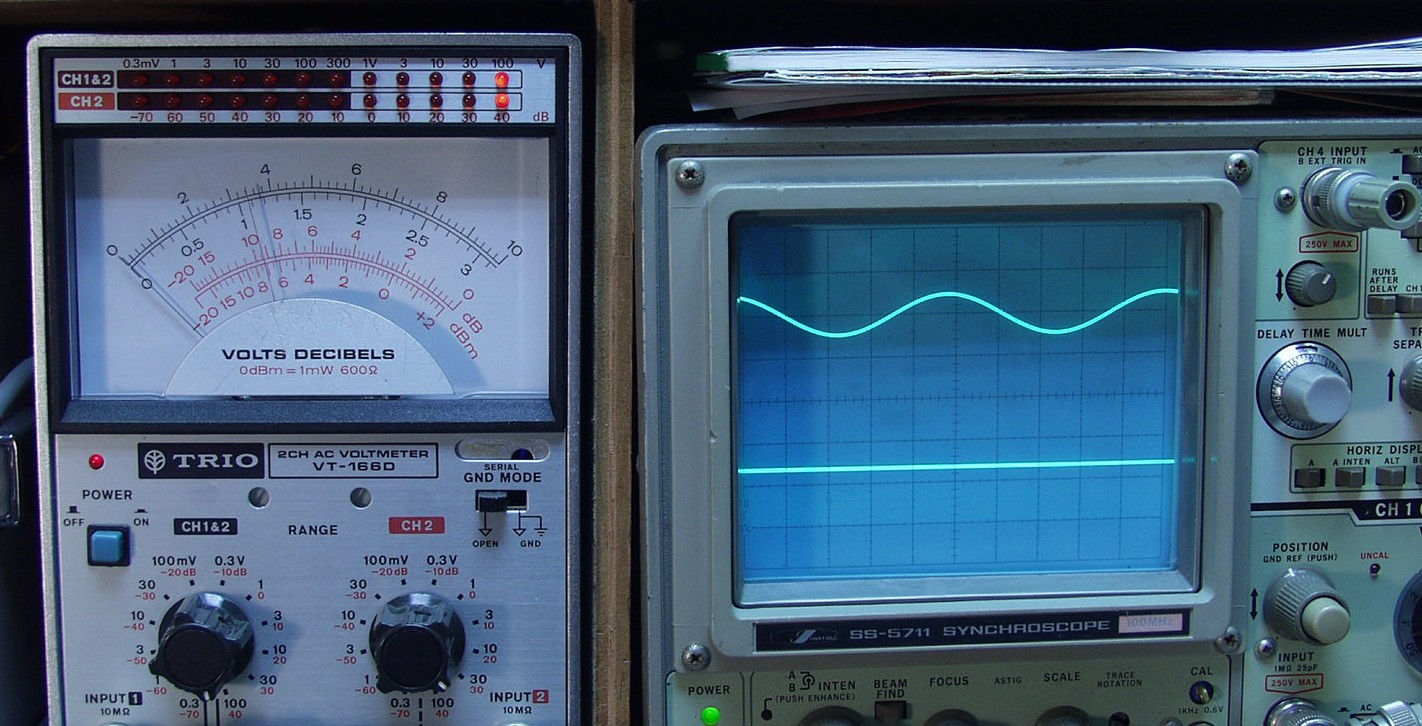

E21. L側SP出力=50V=312W出力 0.03%歪み 1000HZ入力 | ||||||||||||||||||||||||||||
E22. L側SP出力=50V=312W出力 0.03%歪み 400HZ入力 | ||||||||||||||||||||||||||||

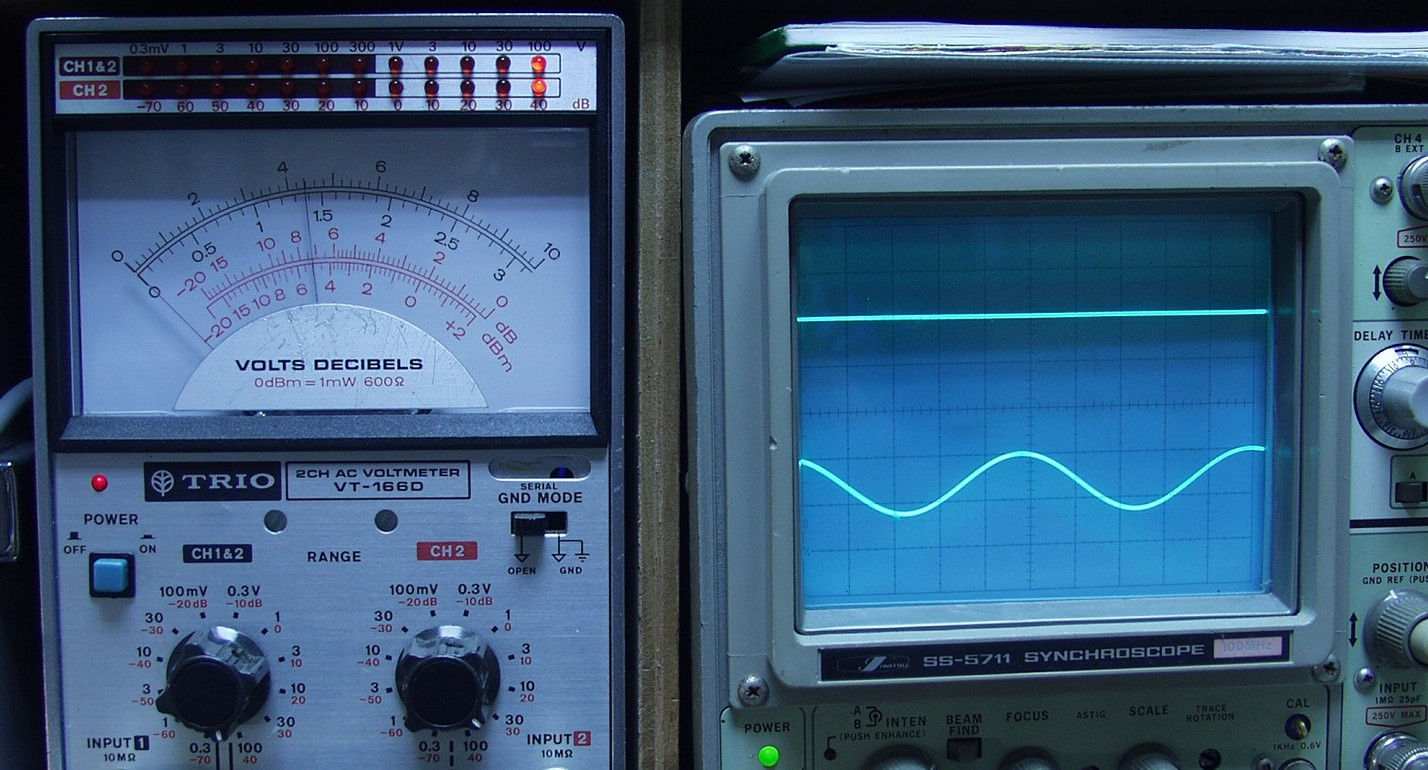

E23. R側SP出力=50V=312W出力 0.03%歪み 1000HZ入力 | ||||||||||||||||||||||||||||
E24. R側SP出力=50V=312W出力 0.03%歪み 400HZ入力 | ||||||||||||||||||||||||||||

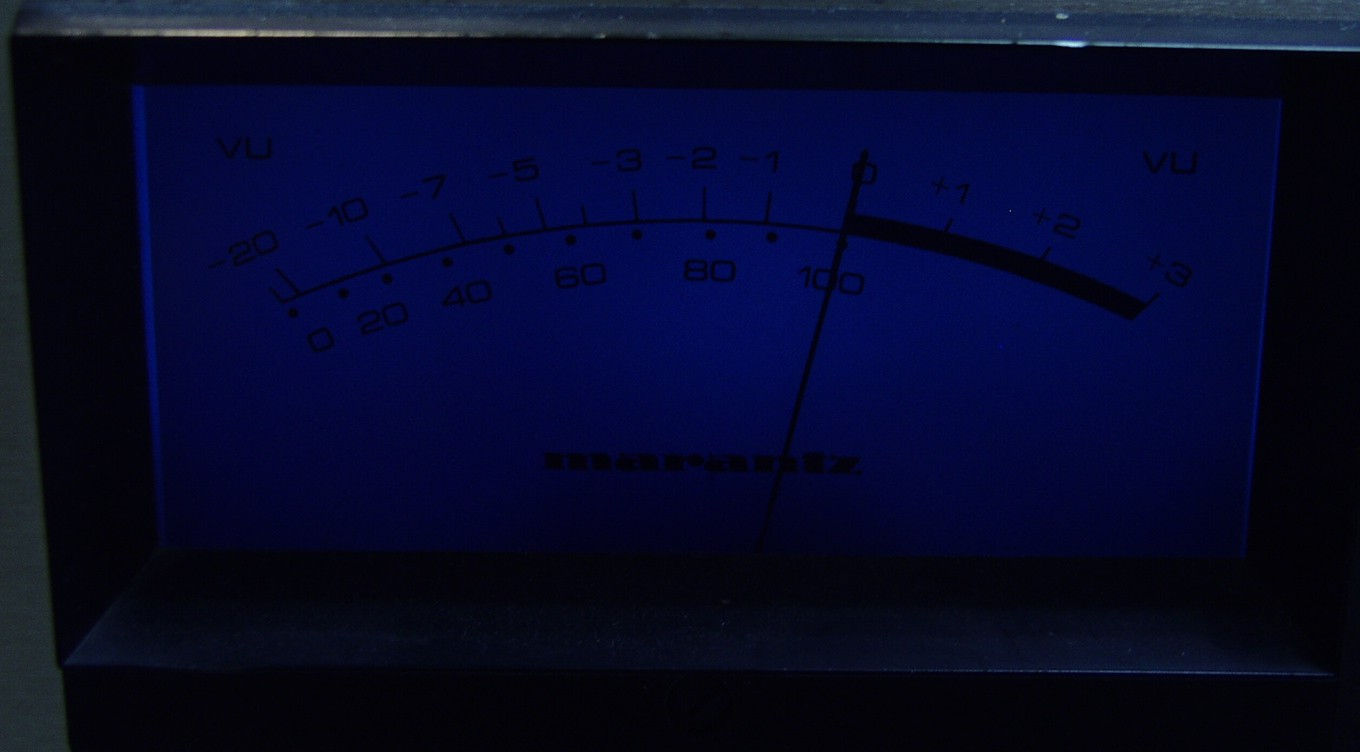

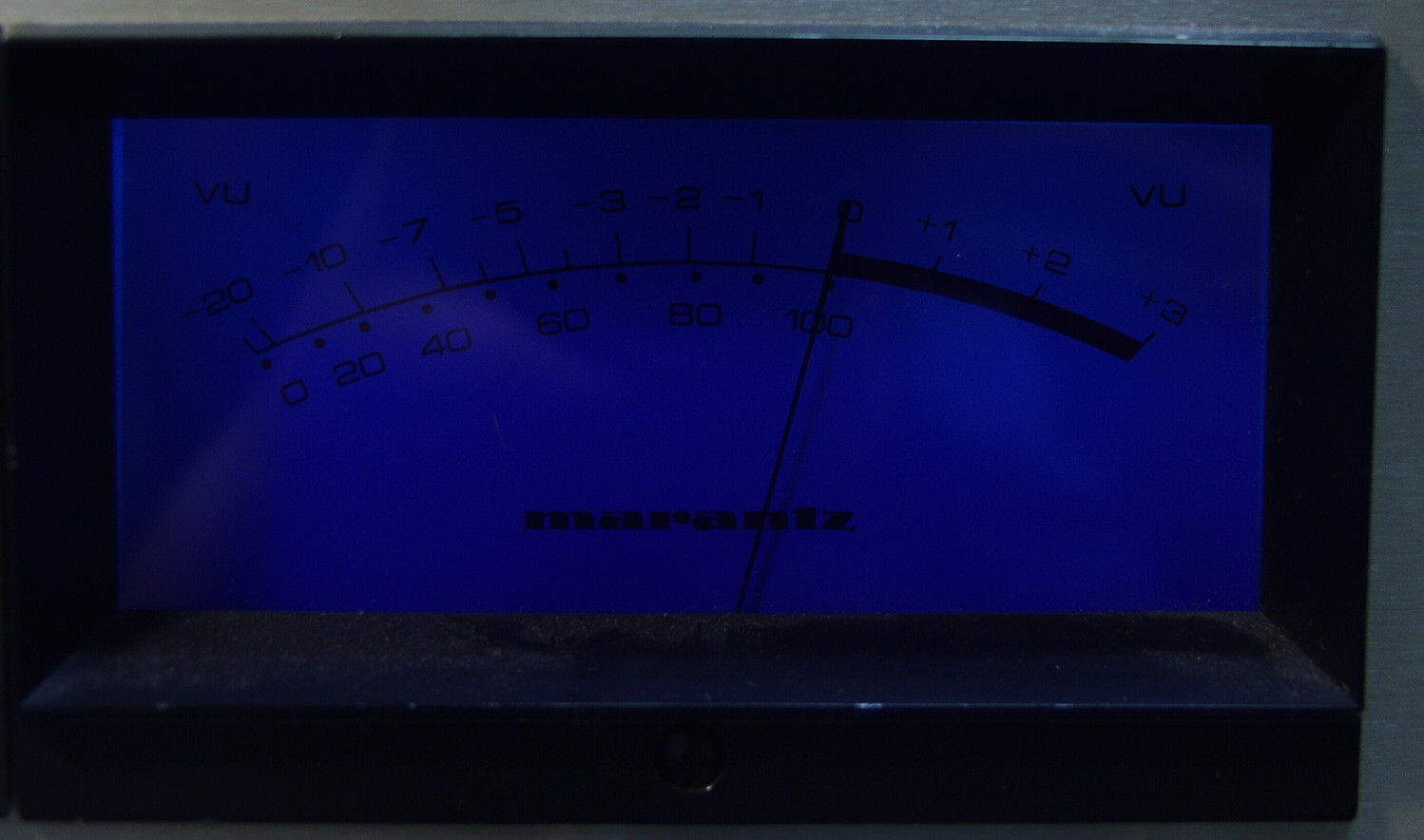

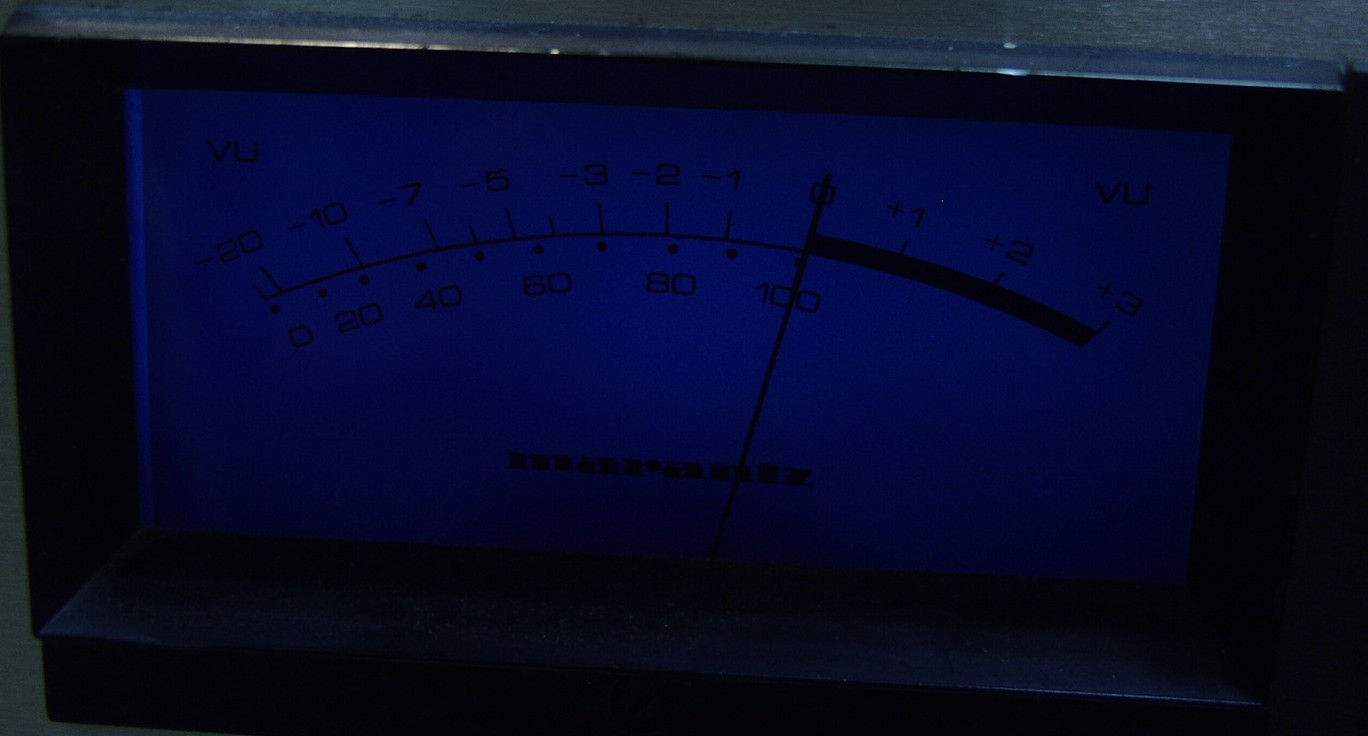

E31. VUメーター校正 R側SP出力=20V=50W出力 | ||||||||||||||||||||||||||||

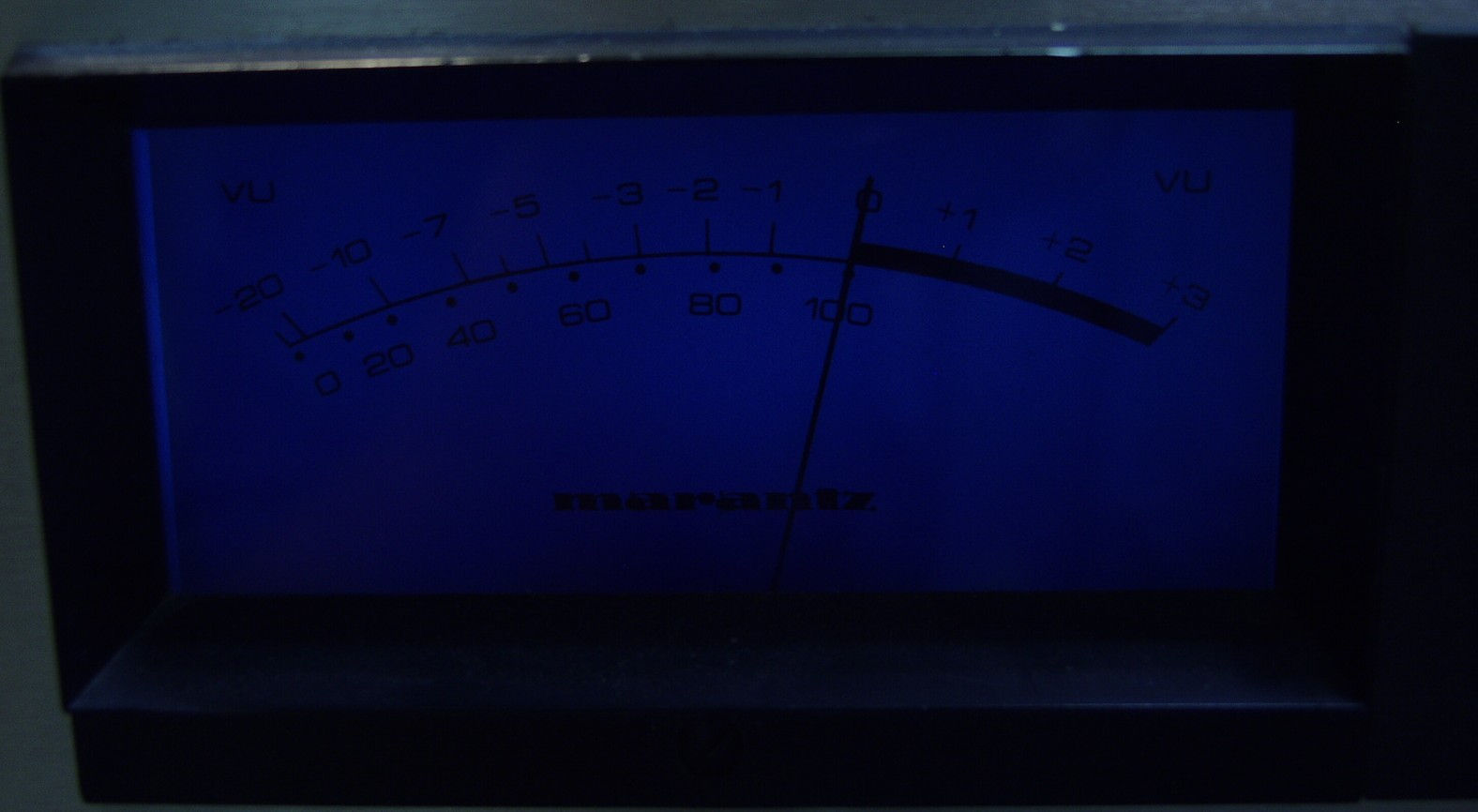

E32. VUメーター校正 R側SP出力=35V=150W出力 | ||||||||||||||||||||||||||||
E33. VUメーター校正 R側SP出力=45V=250W出力 | ||||||||||||||||||||||||||||

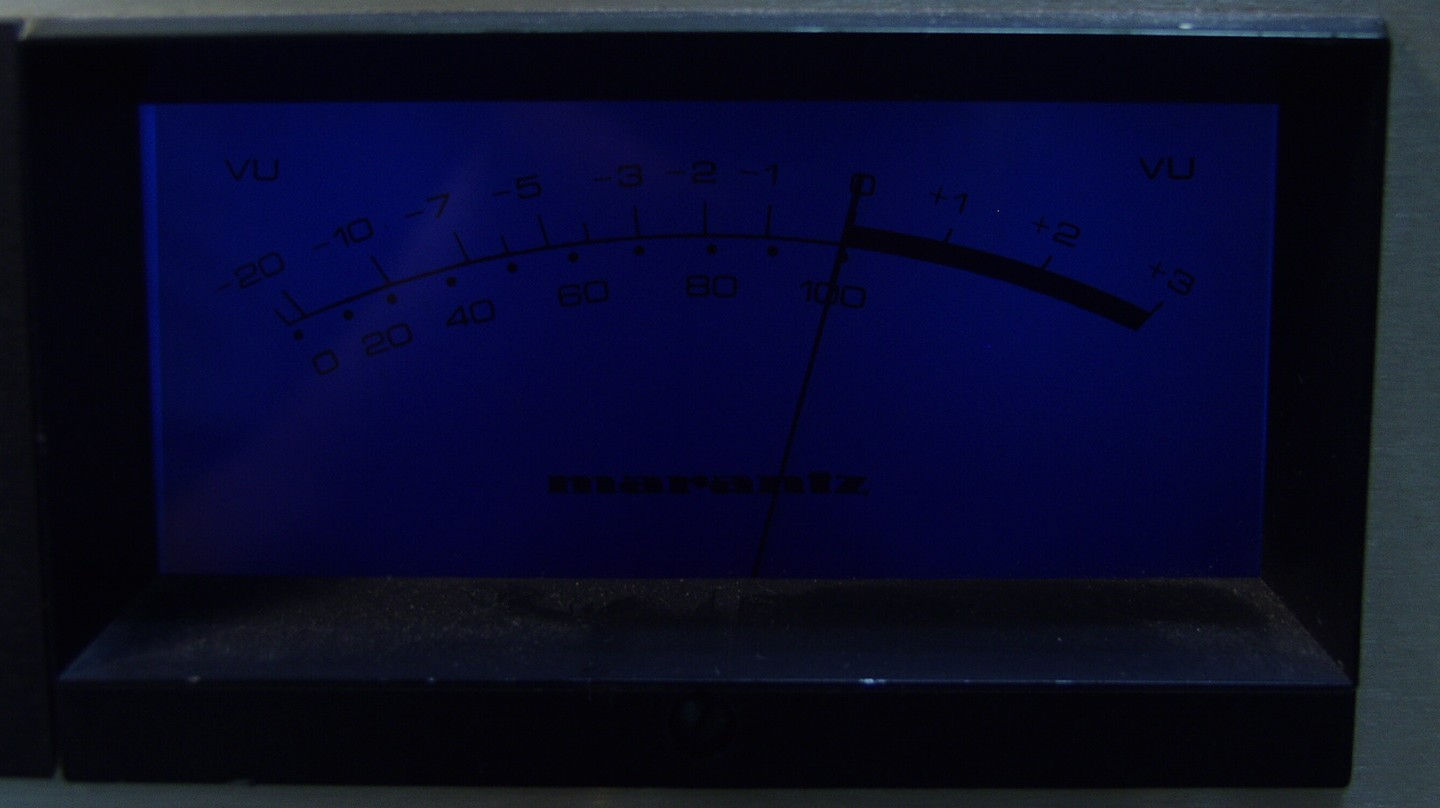

E34. VUメーター校正 L側SP出力=20V=50W出力 | ||||||||||||||||||||||||||||
E35. VUメーター校正 L側SP出力=35V=150W出力 | ||||||||||||||||||||||||||||
E36. VUメーター校正 L側SP出力=45V=250W出力 | ||||||||||||||||||||||||||||

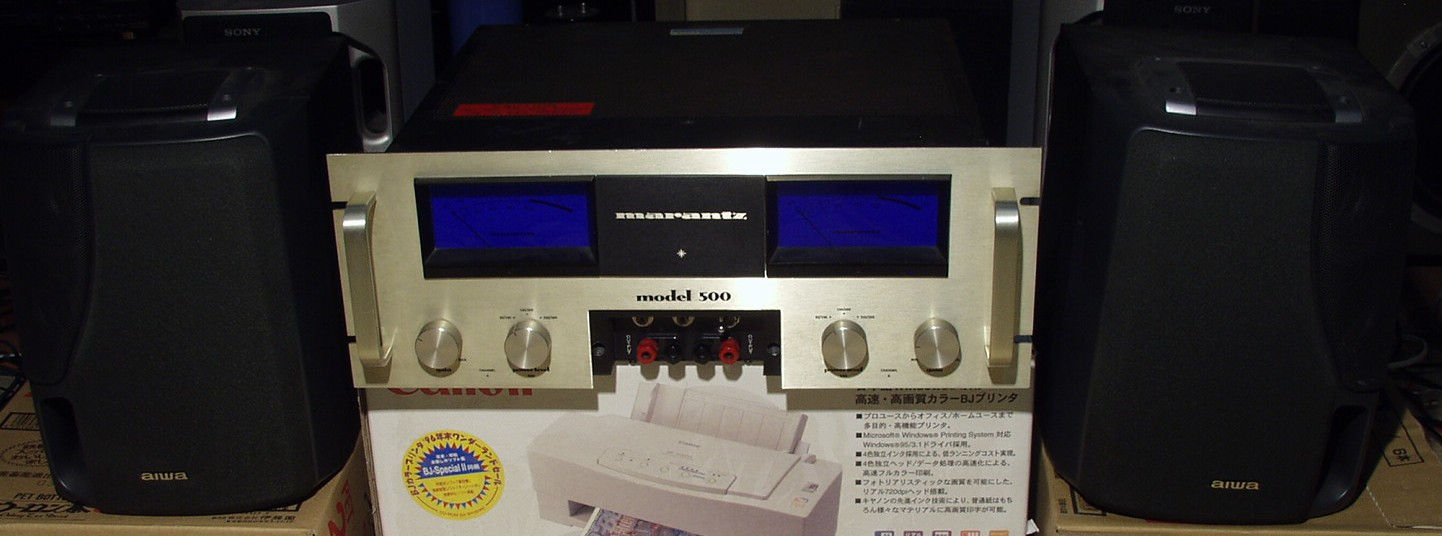

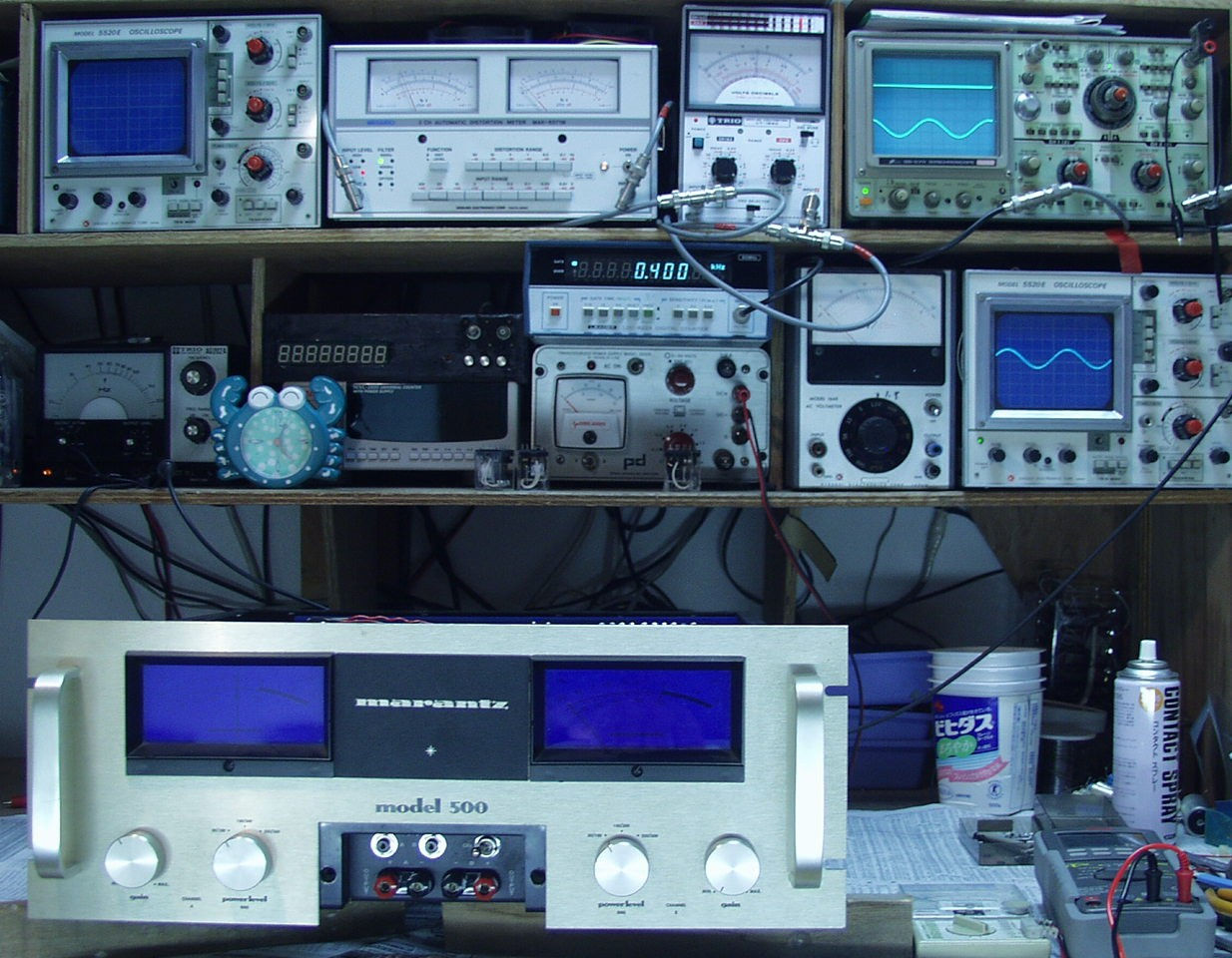

E4. 完成 引き続き24時間エージング | ||||||||||||||||||||||||||||
S. Marantz Model500 の仕様(マニアル・カタログより) | ||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||
ma_500z ma_500-j | ||||||||||||||||||||||||||||
