Ｍａｒａｎｔｚ　２５０．　２台目修理記録

平成１９年１月４日到着　　１月１３日完成

Ａ．　修理前の状況 　　プロテクト解除しない（ＳＰ接続リレー動作しない） Ｂ．　症状、原因 　　電解コンデンサー劣化 Ｃ．　修理状況 　　電解コンデンサ－交換＝オーディオ・コンデンサー（ミューズ）使用。 　　ＳＰ接続リレー交換。 　　ＶＵ表示ランプ交換。 　　配線手直し、補強。 　　経年劣化による各部ハンダ補正。 Ｄ．　使用部品 　　半固定ＶＲ　　　　　　　８個。 　　電解コンデンサー　　　　１７個。 　　ＴＲ（トランジスター）　６個。 　　フイルムコンデンサー　　４個。 　　ＳＰ接続リレー　　　　　１個。 　　ＶＵ表示ランプ　　　　　４個。 　 　 Ｆ．　修理費　　　９５，０００円　　　オーバーホール修理。 Ｓ．　Ｍａｒａｎｔｚ　２５０　の仕様（マニアル・カタログより）

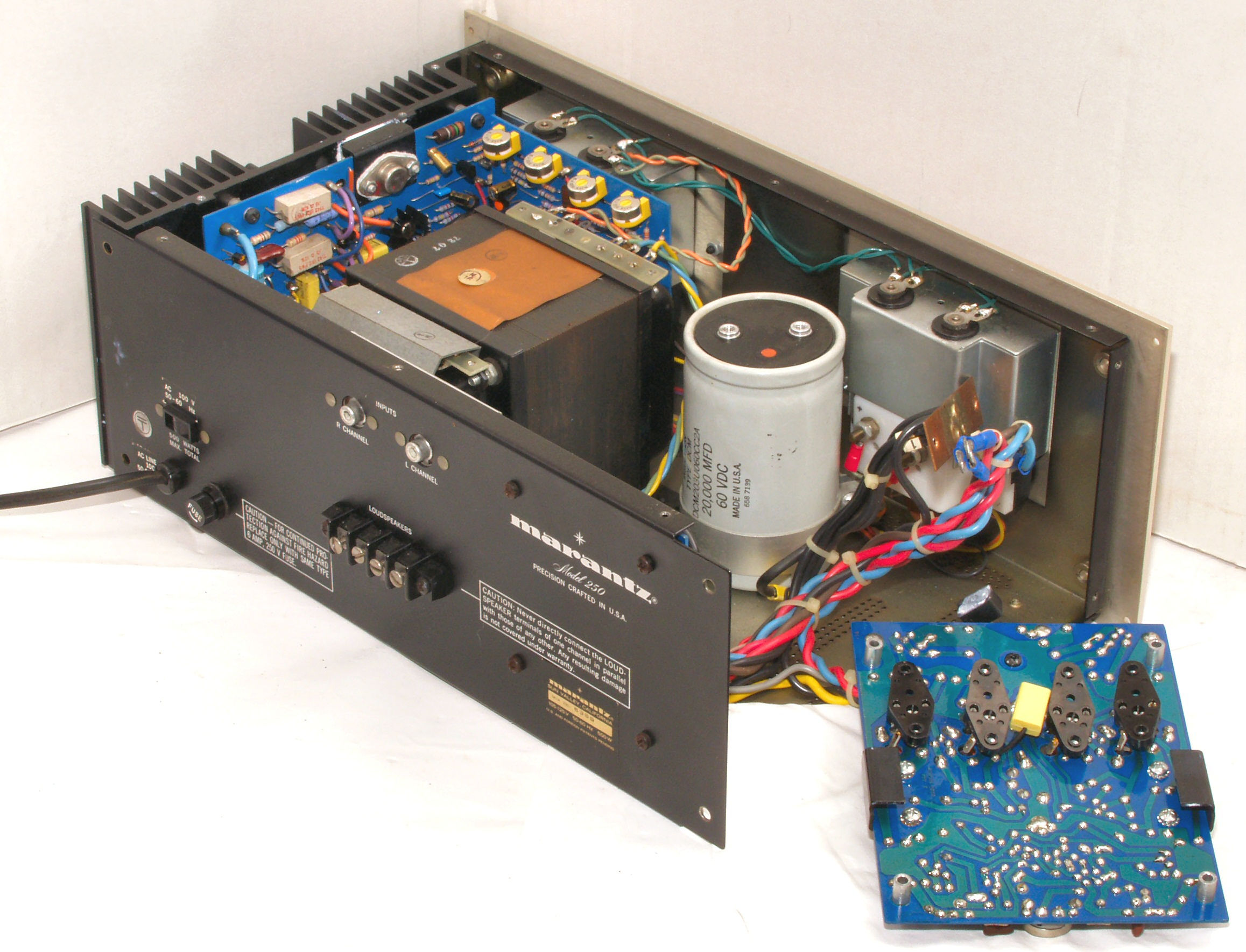

Ａ．　修理前の状況 Ａ－１．　点検中　上から見る

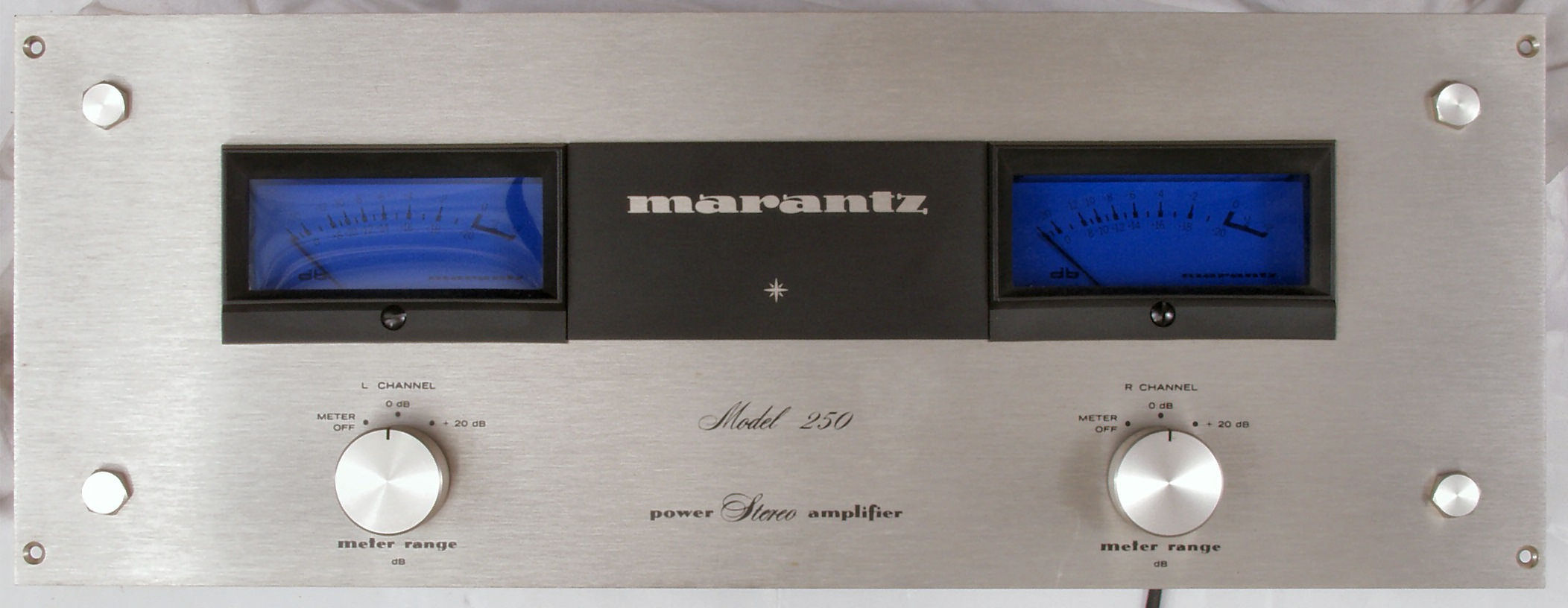

Ａ－２．　点検中　前から見る

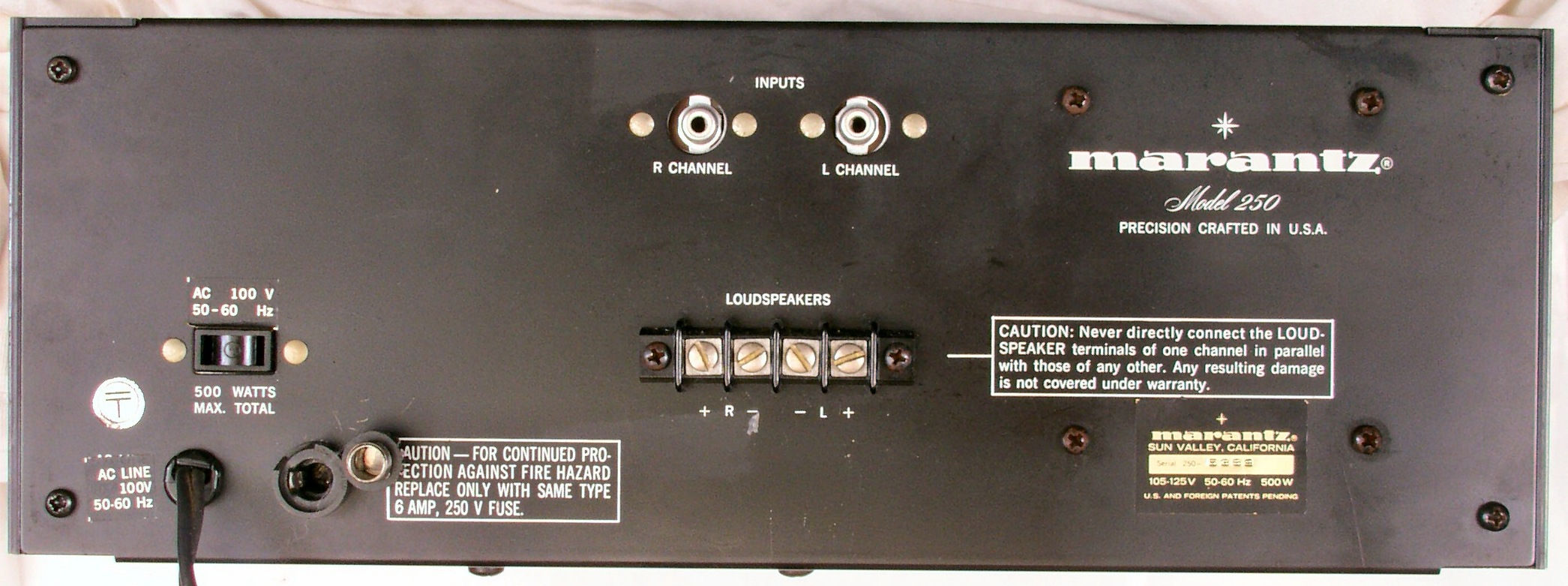

Ａ－３．　点検中　後から見る

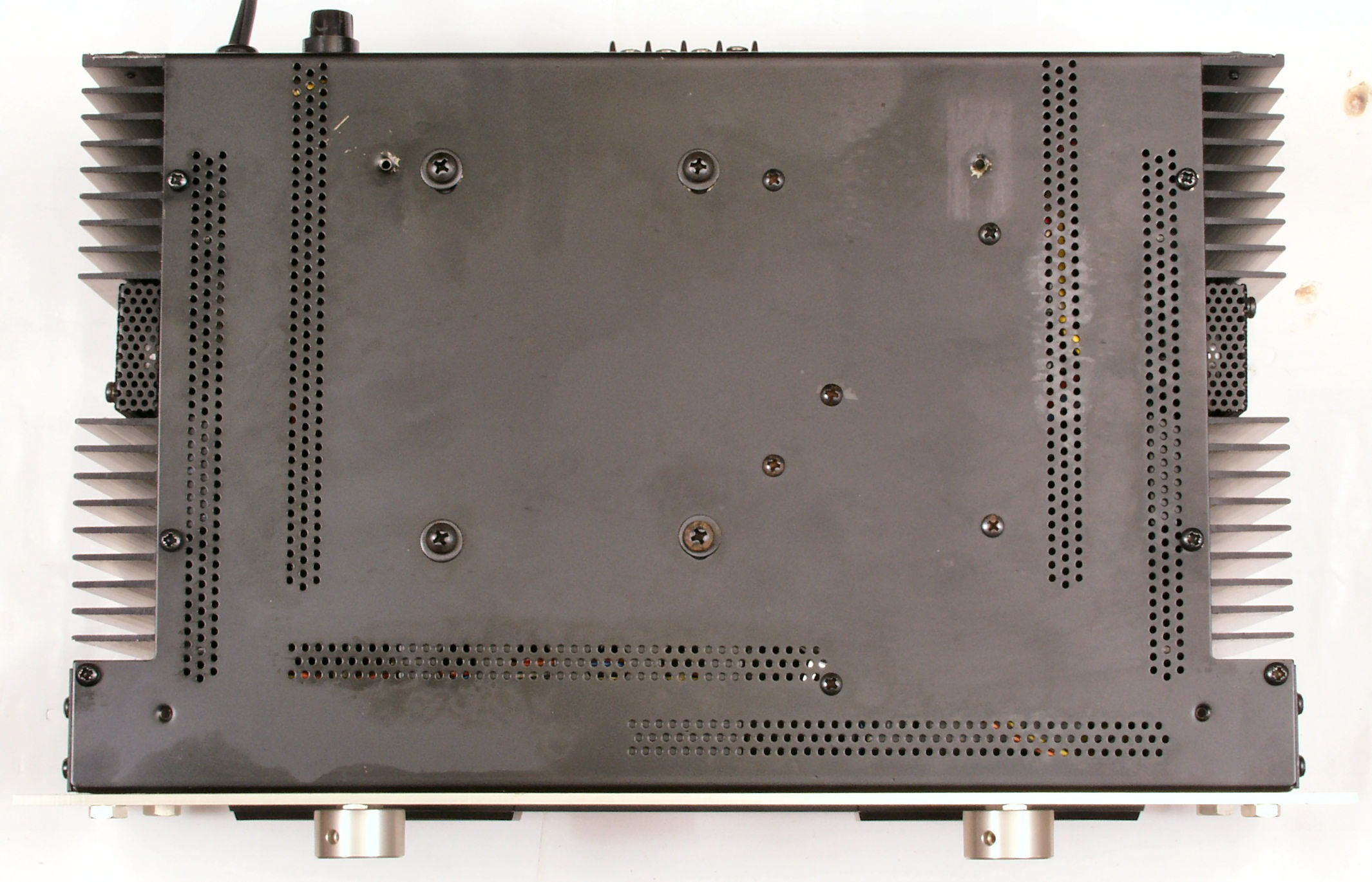

Ａ－４．　点検中　下から見る、接点復活材の後？

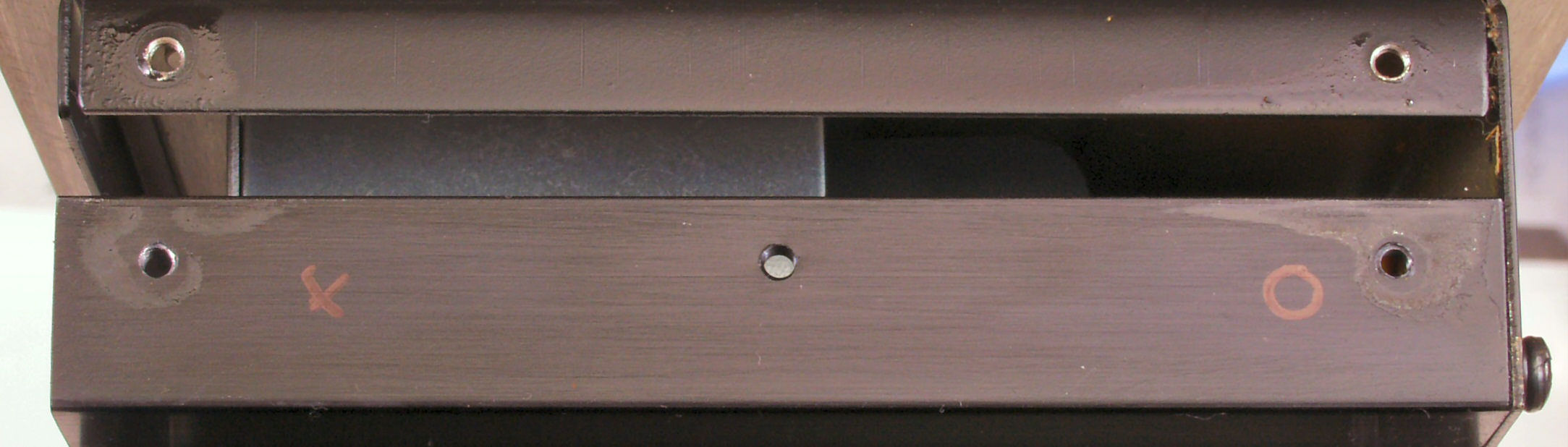

Ａ－５．　点検中　、ＶＵメーターランプ交換を試みた形跡（キズ）

Ａ－６．　点検中　　放熱器取り付けの金具の、接点復活材の後？

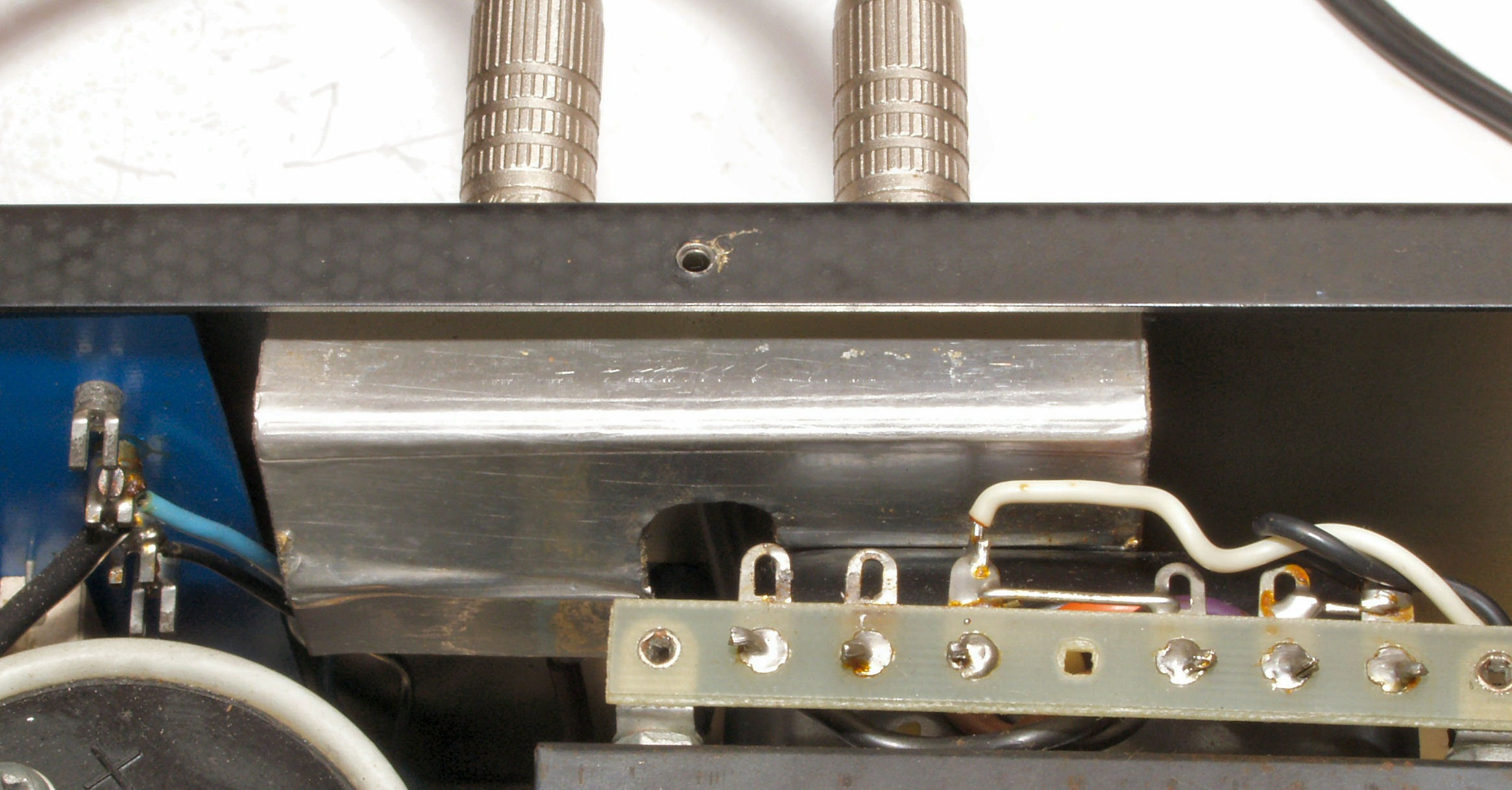

Ａ－７．　点検中　　入力ＲＣＡ端子裏のシールド、紙にアルミホイール貼り。

Ｃ．　修理状況 Ｃ－１Ａ．　修理前　　Ｒ側終段ＴＲ（トランジスター）、交換履歴あり

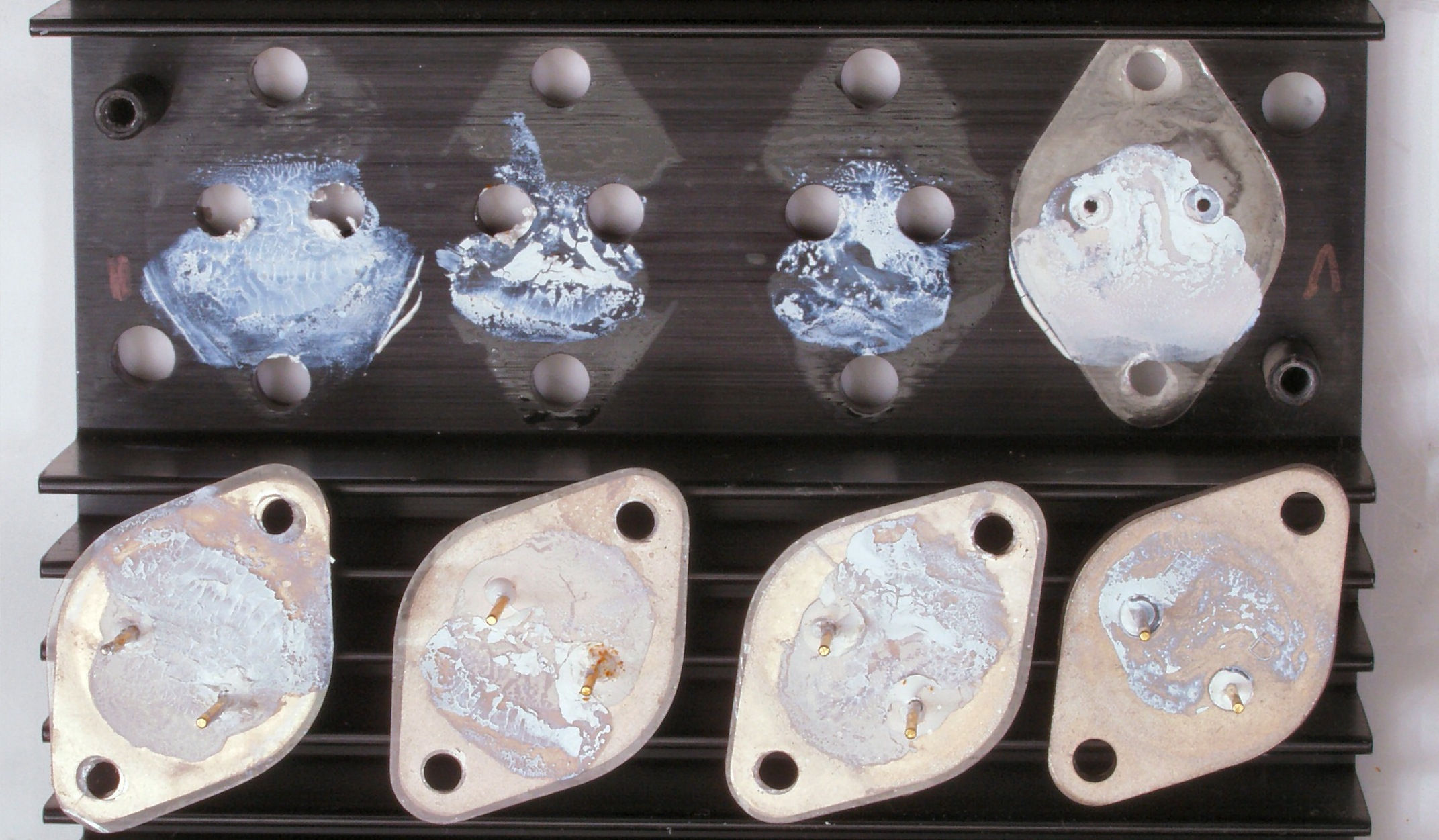

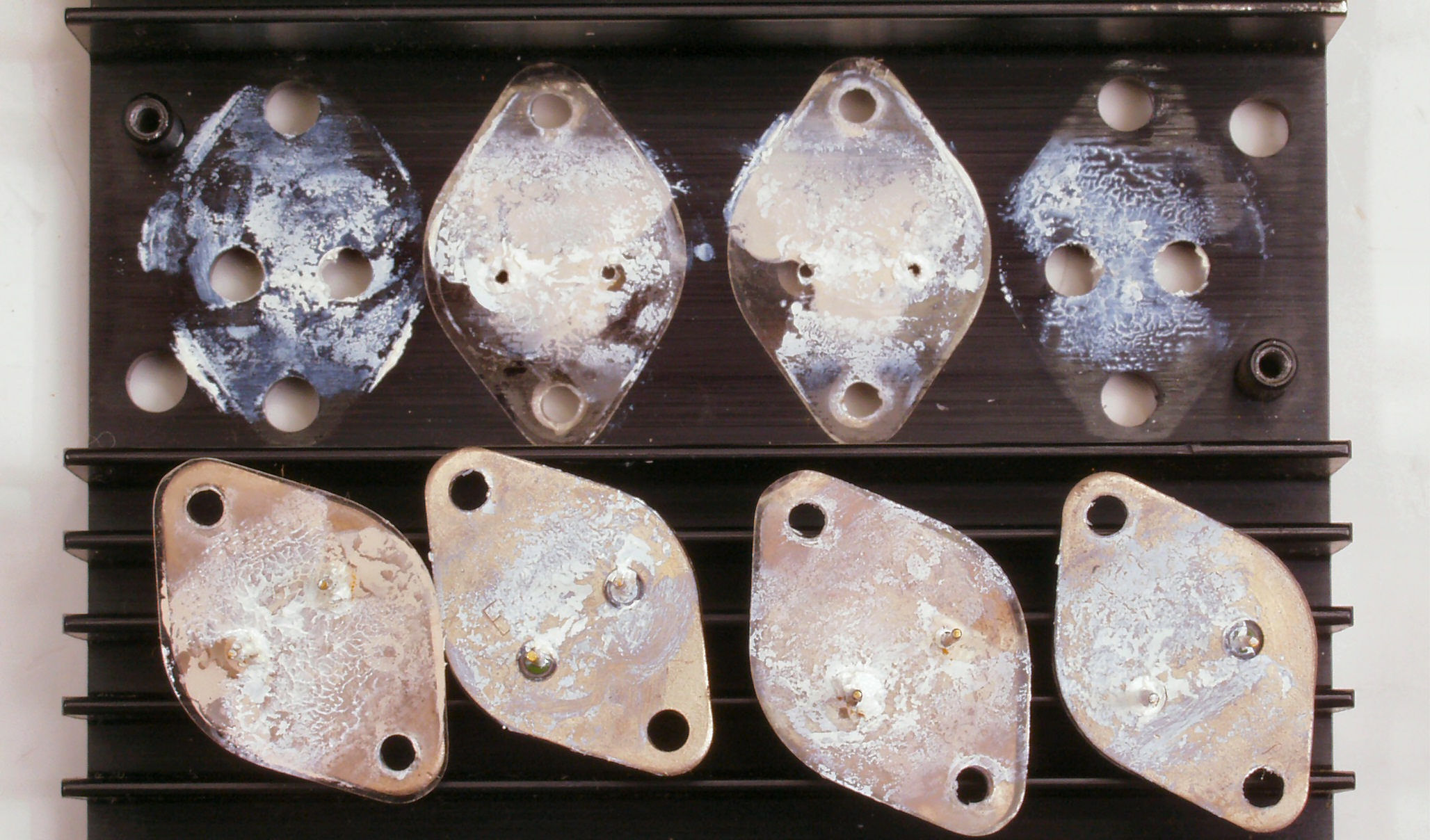

Ｃ－１Ａ－１．　修理中　　Ｒ側終段ＴＲ（トランジスター）を外した所、シリコングリスが少ない

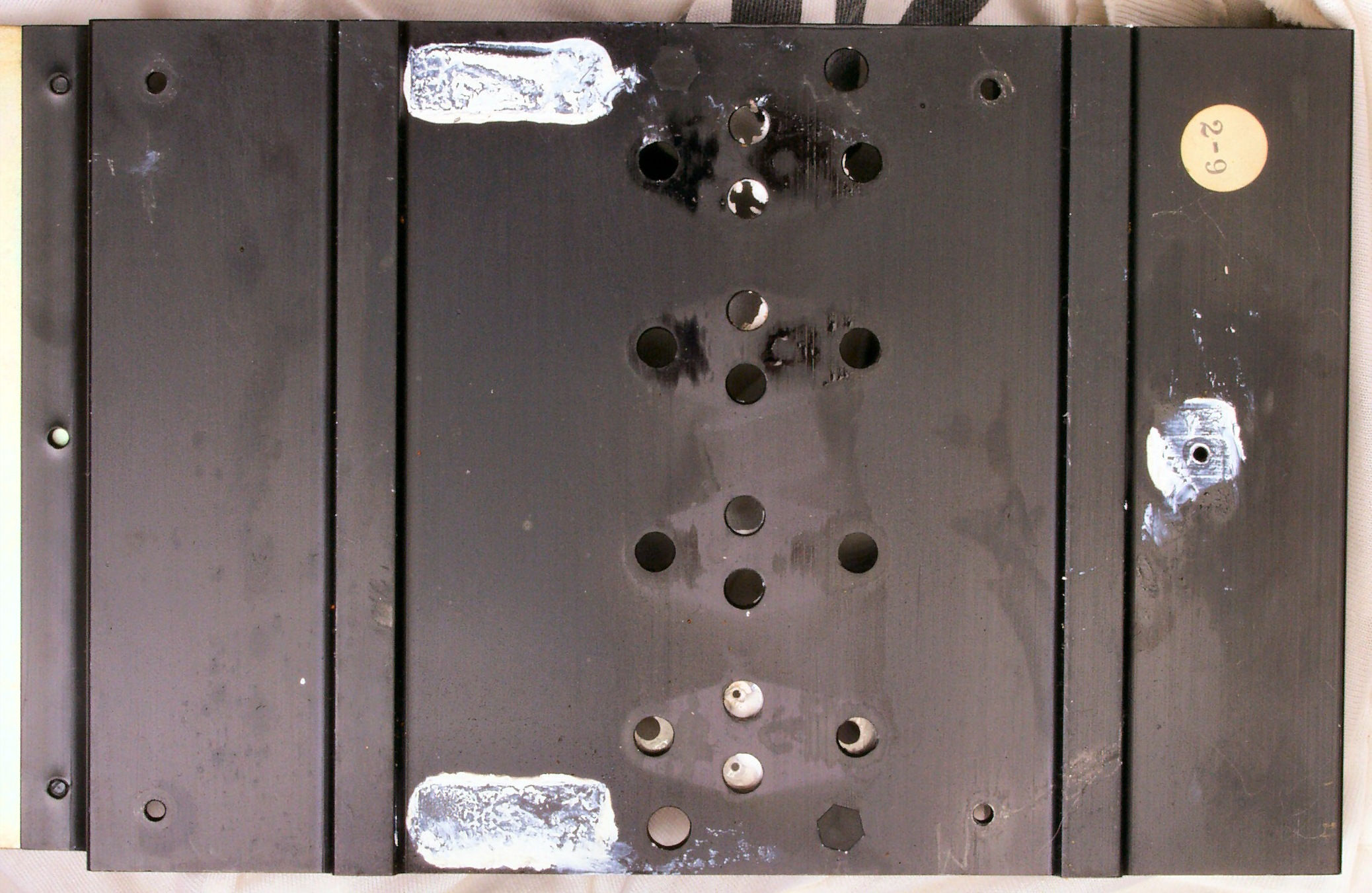

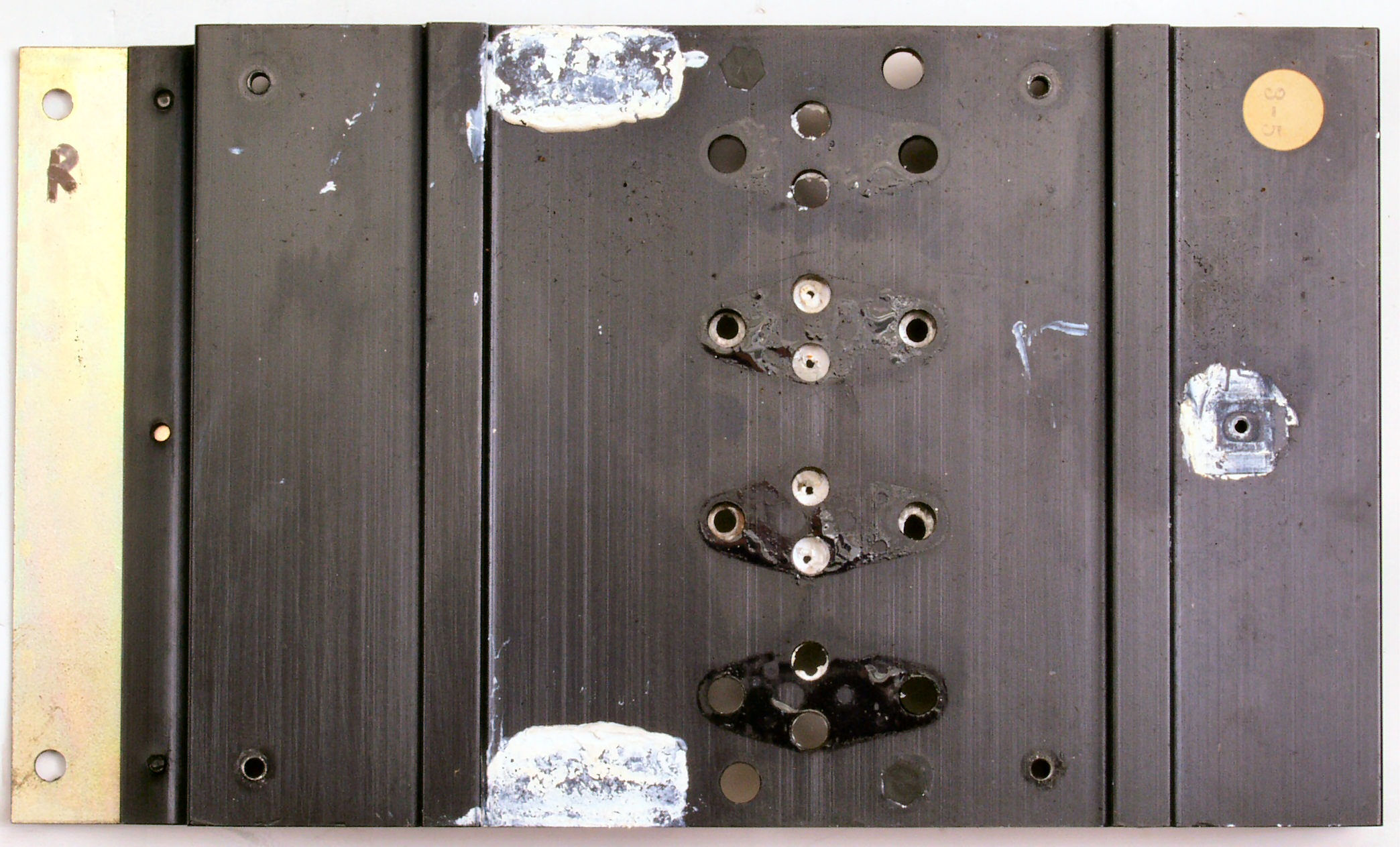

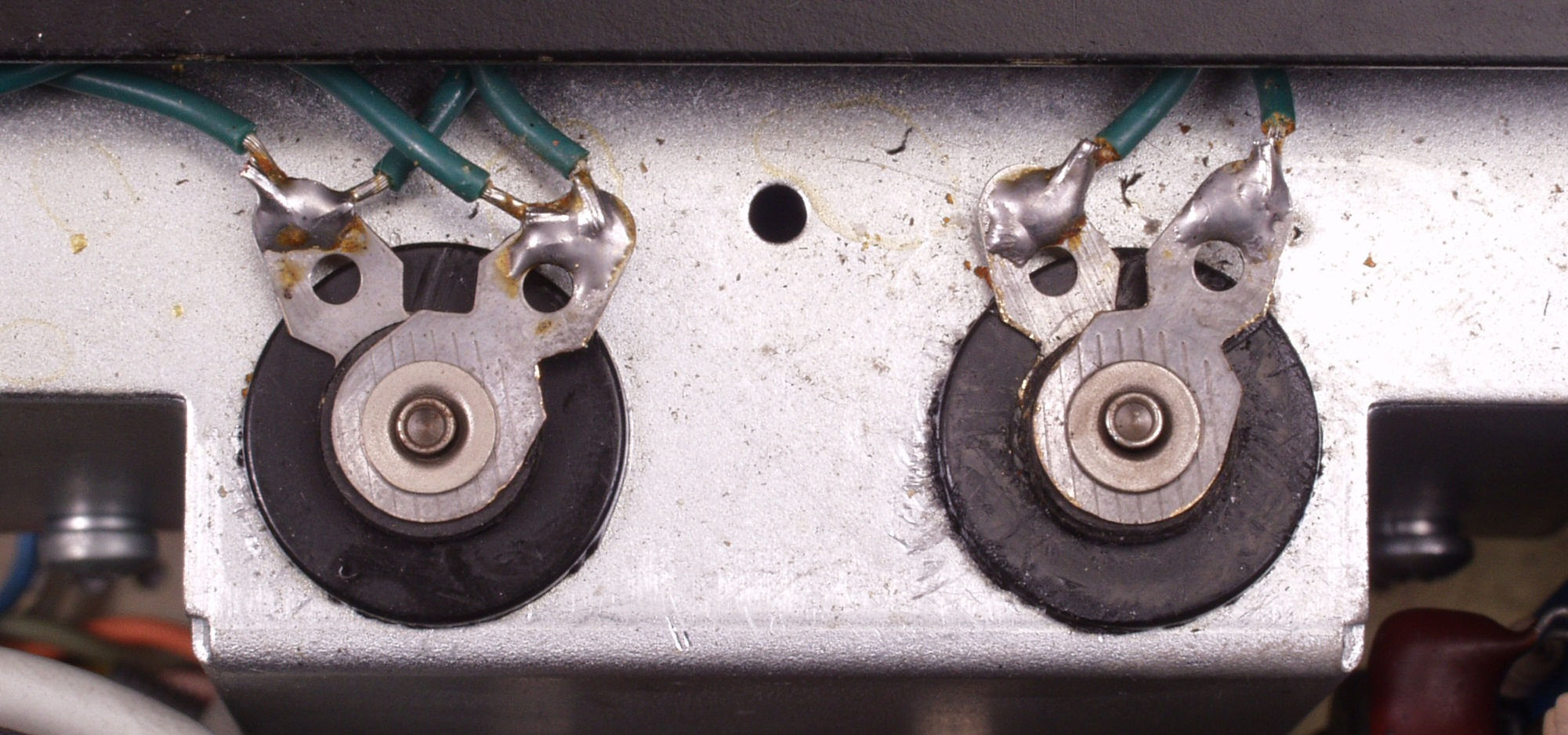

Ｃ－１Ａ－２．　修理中　　Ｒ側終段放熱器、ここにも接点復活材？

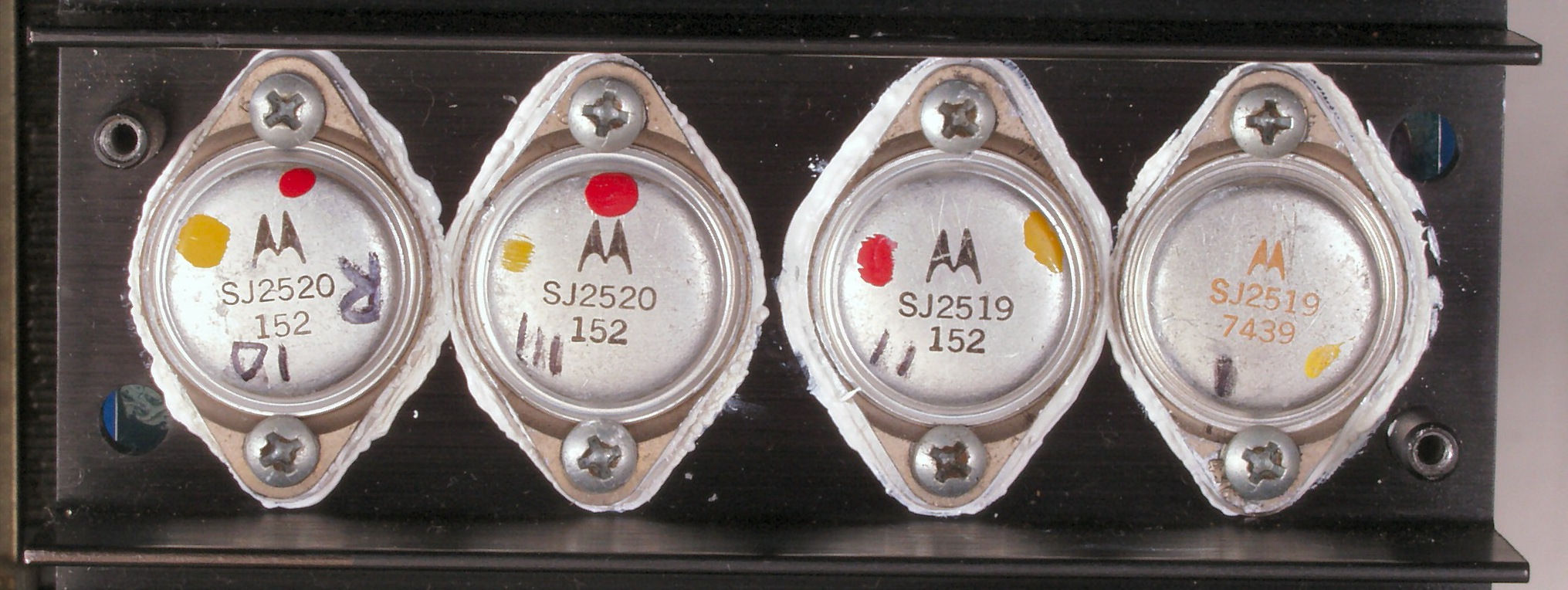

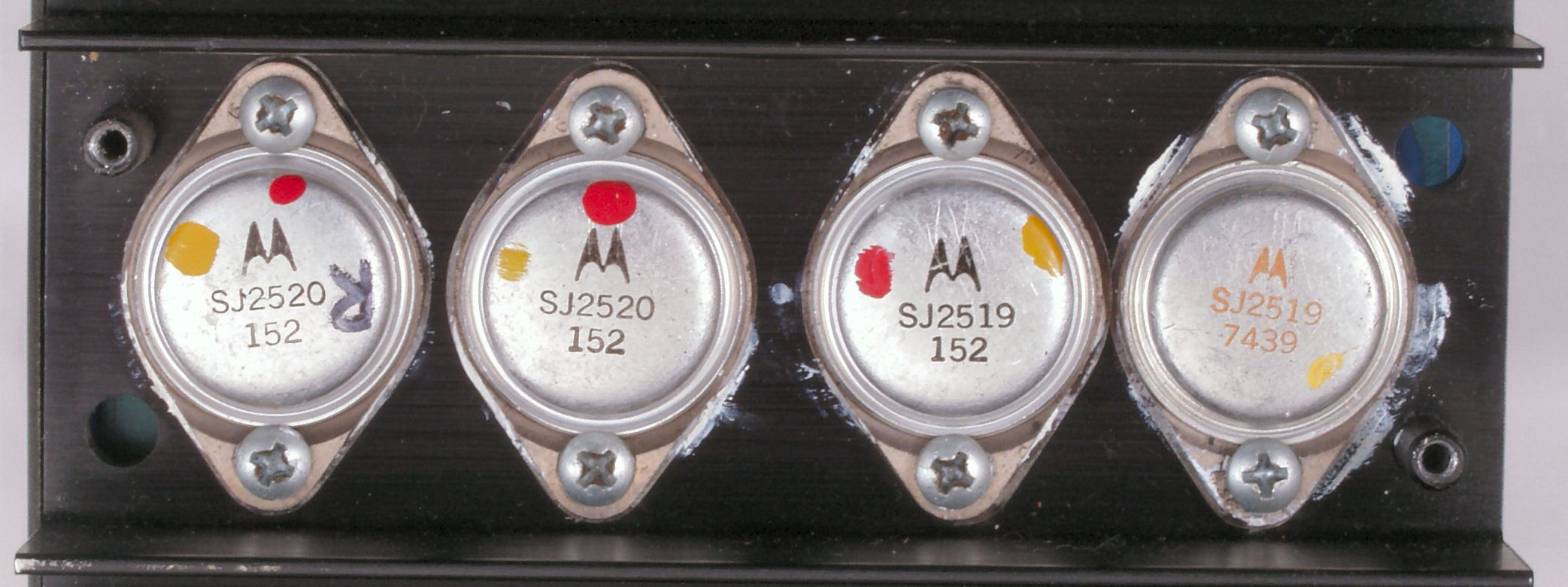

Ｃ－１Ｂ．　修理後　　Ｒ側終段ＴＲ（トランジスター）

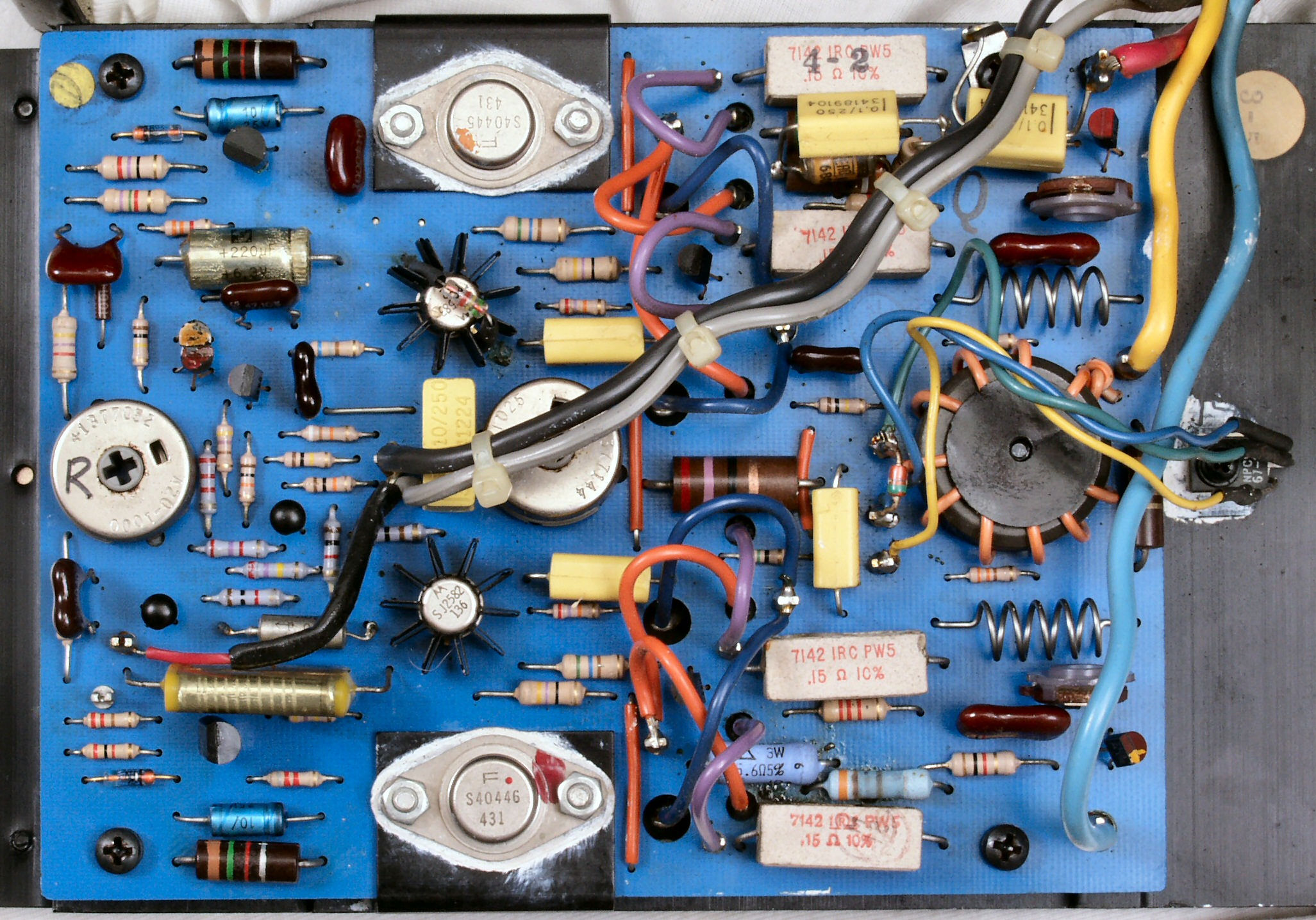

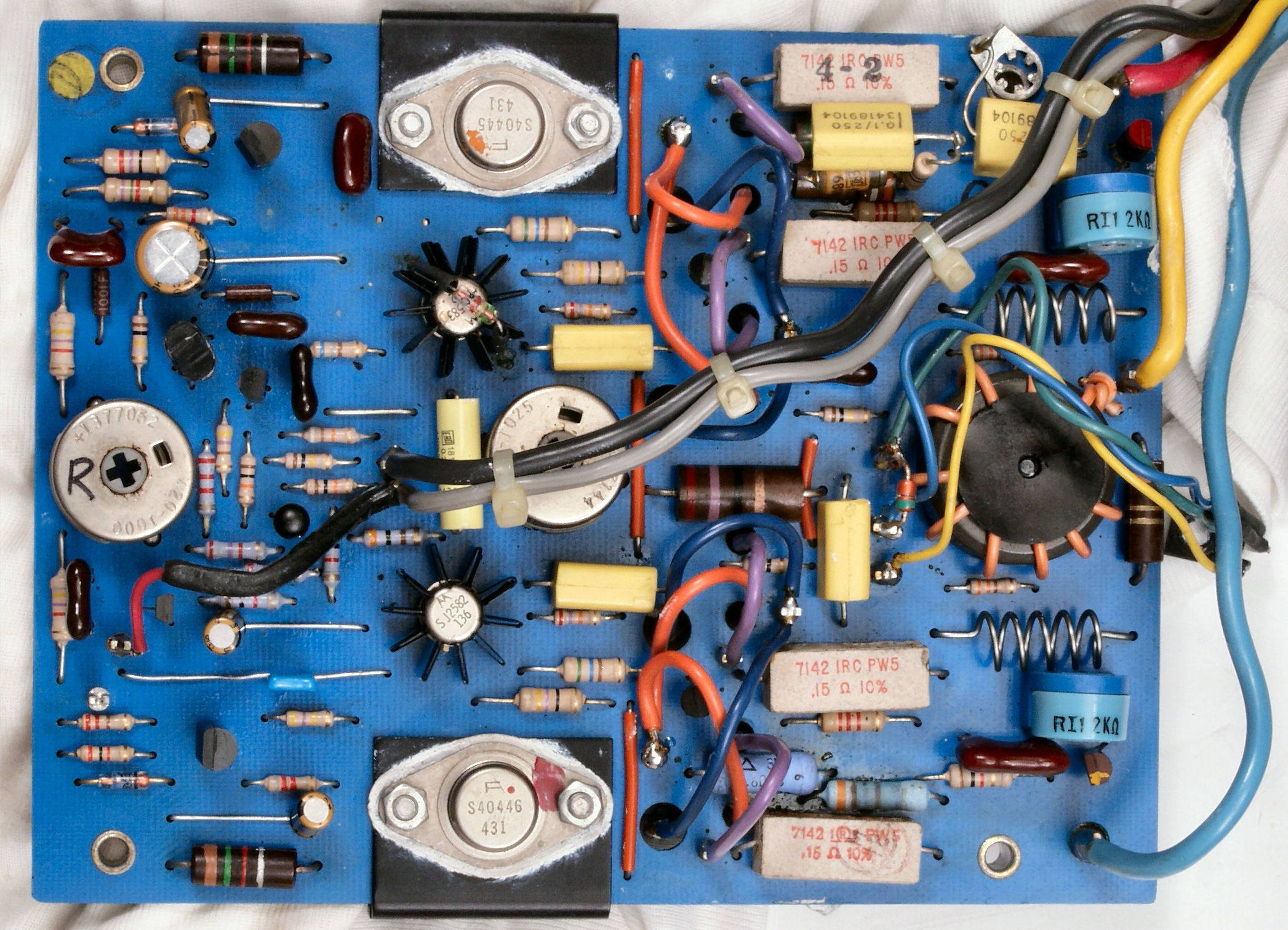

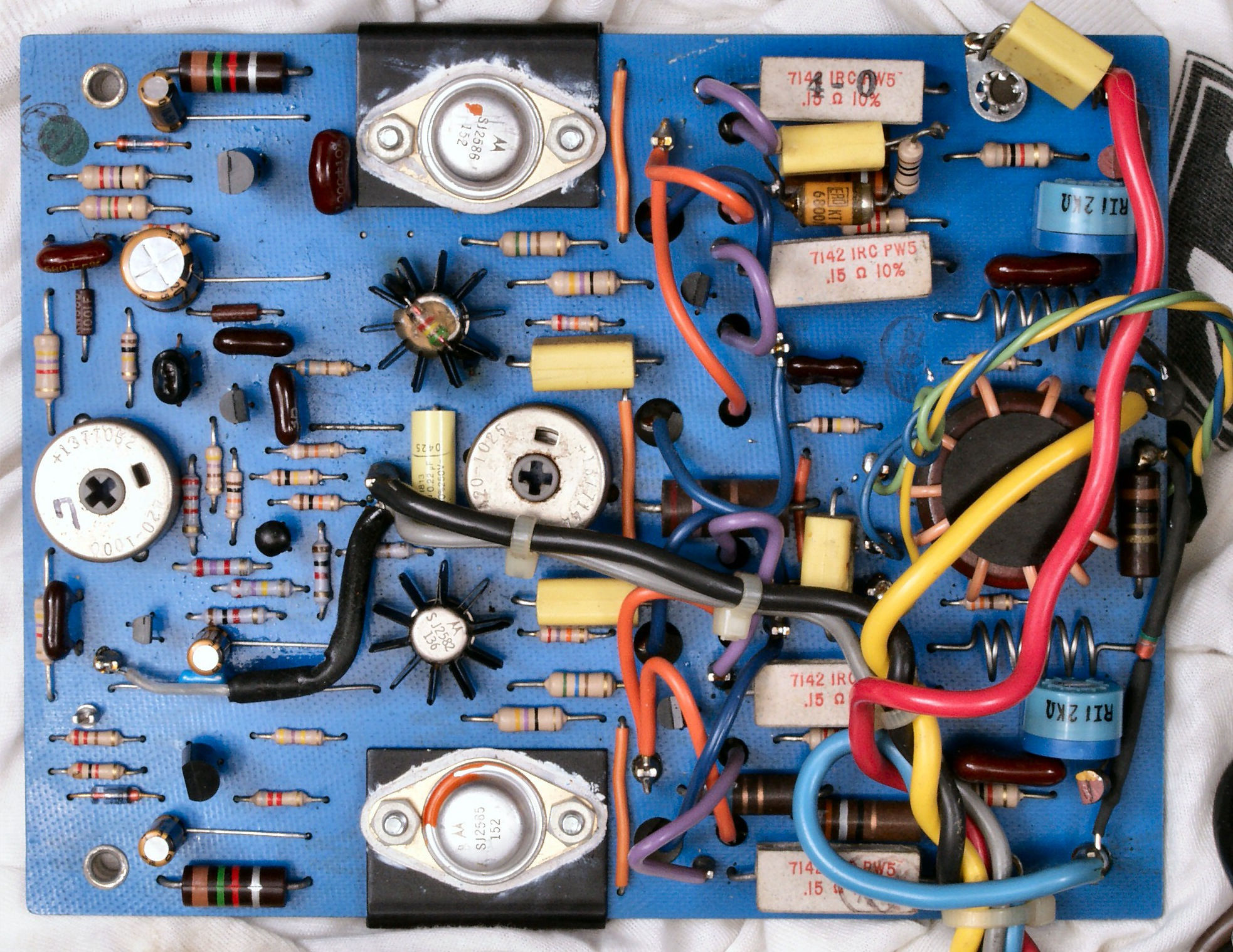

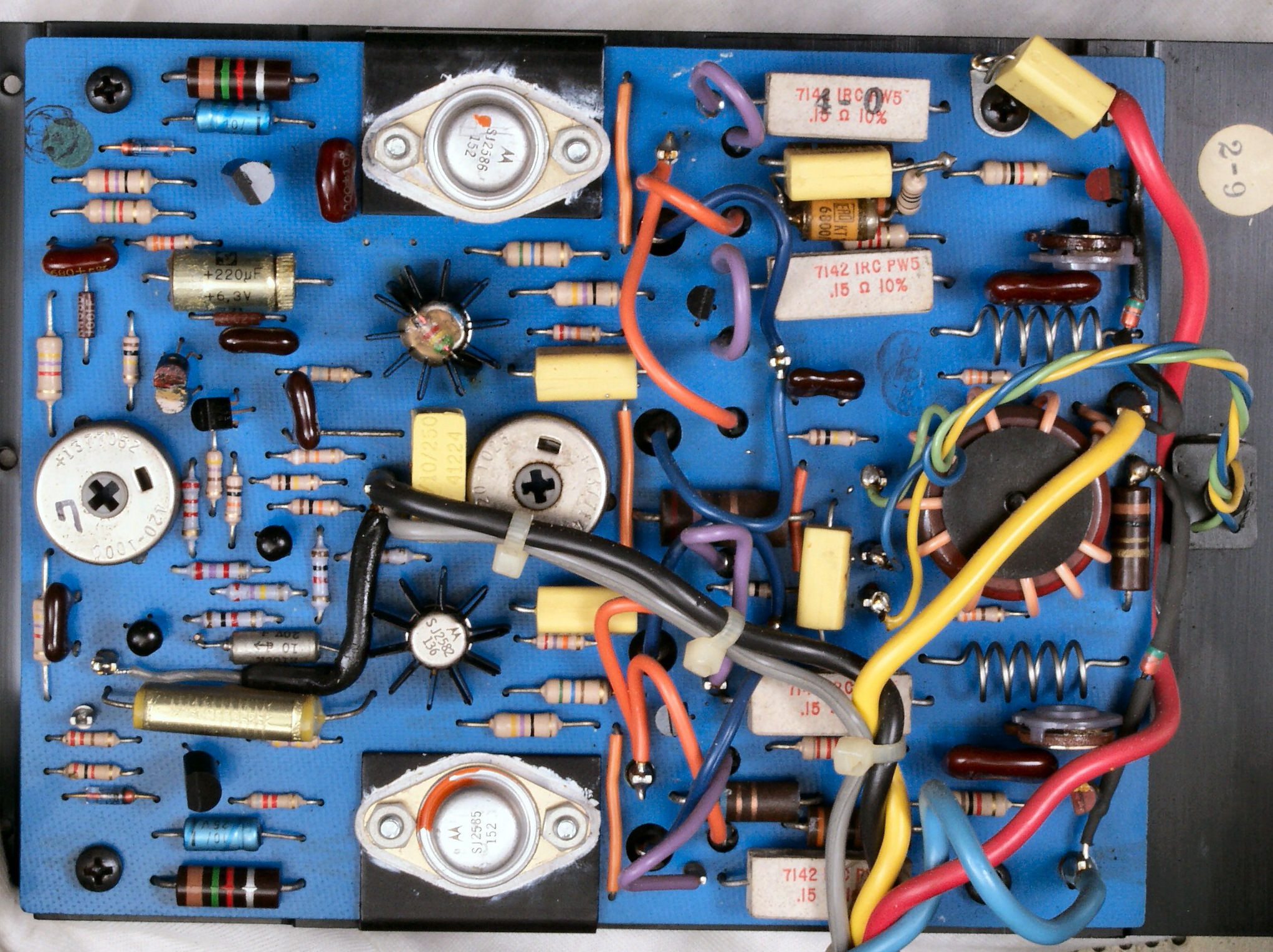

Ｃ－１Ｃ．　修理前　　Ｒ側ＡＭＰ基板、修理履歴有り

Ｃ－１Ｄ．　修理後　Ｒ側ＡＭＰ基板　ＴＲ（トランジスター）３個、電解コンンサー４個、半固定ＶＲ２個、フイルムコンデンンサー２個交換

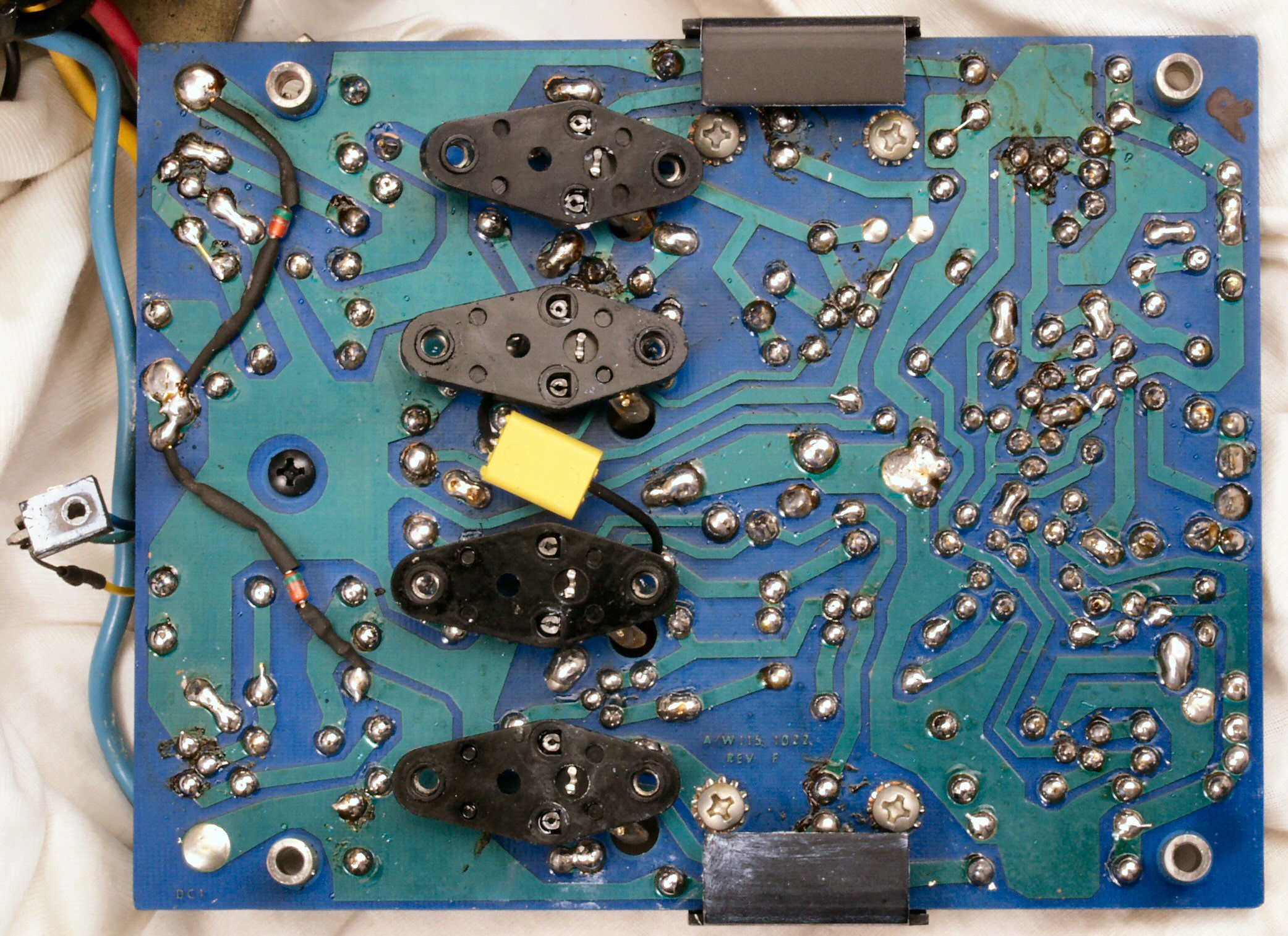

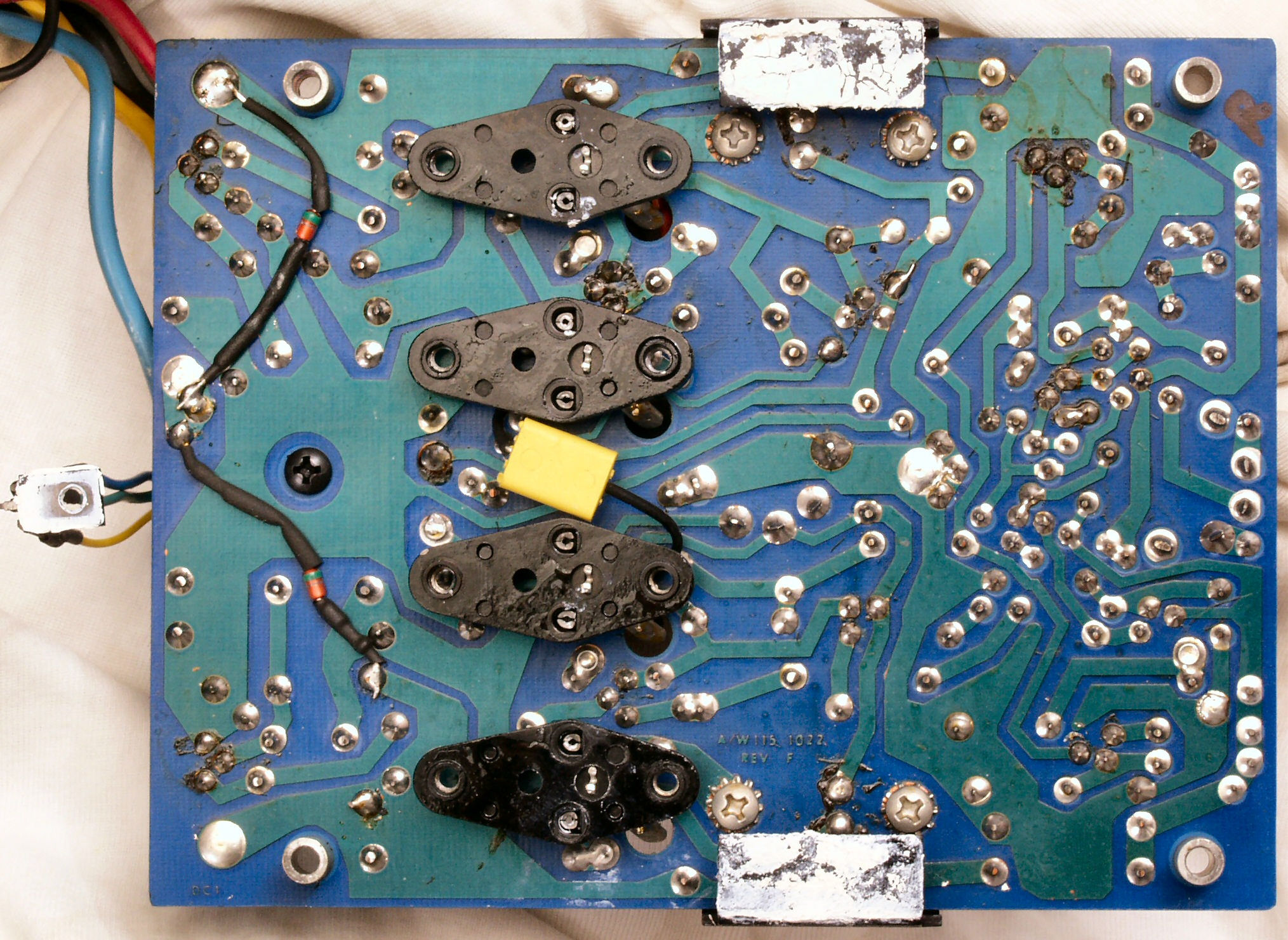

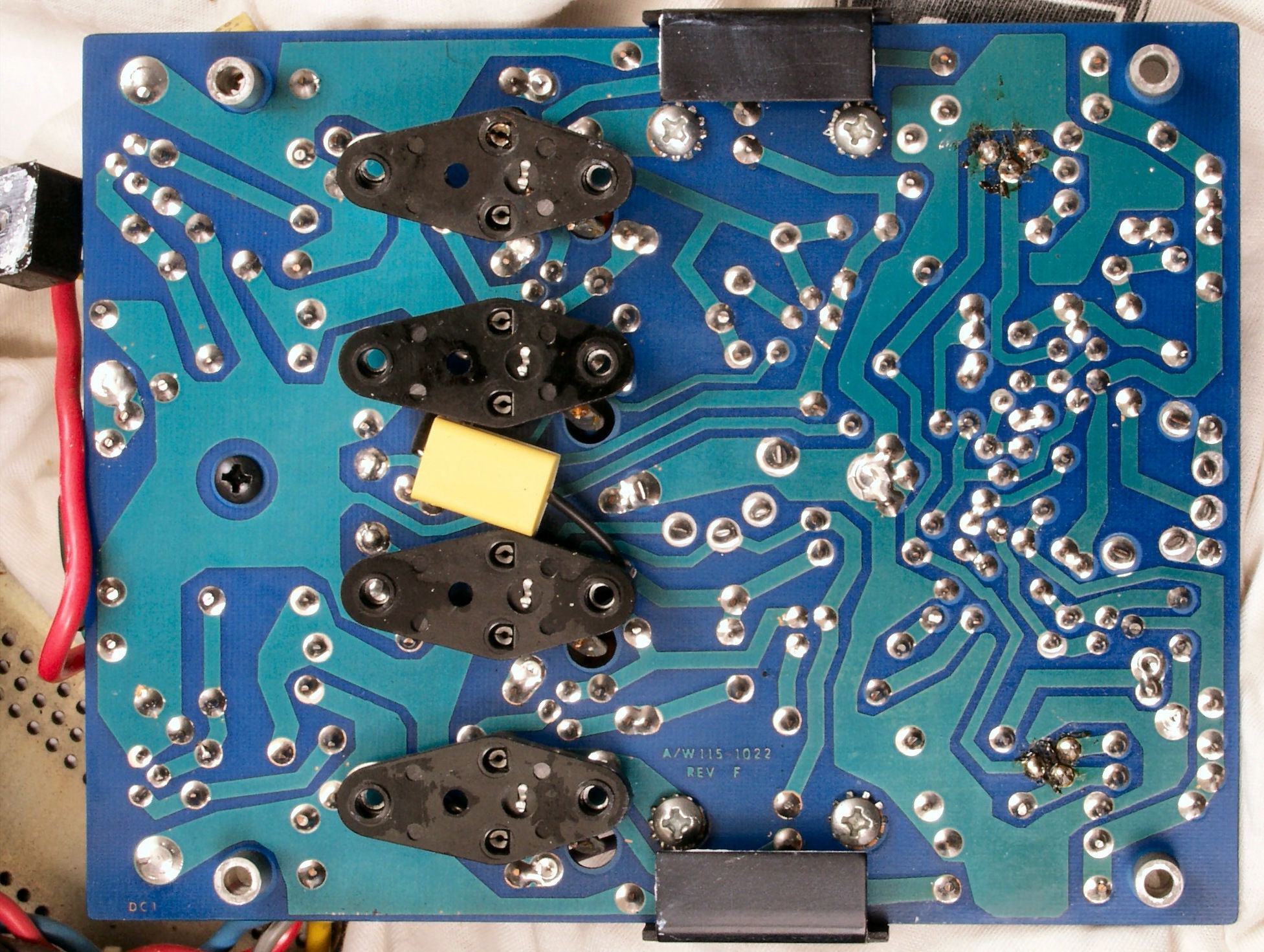

Ｃ－１Ｅ．　修理前　　Ｒ側ＡＭＰ基板裏

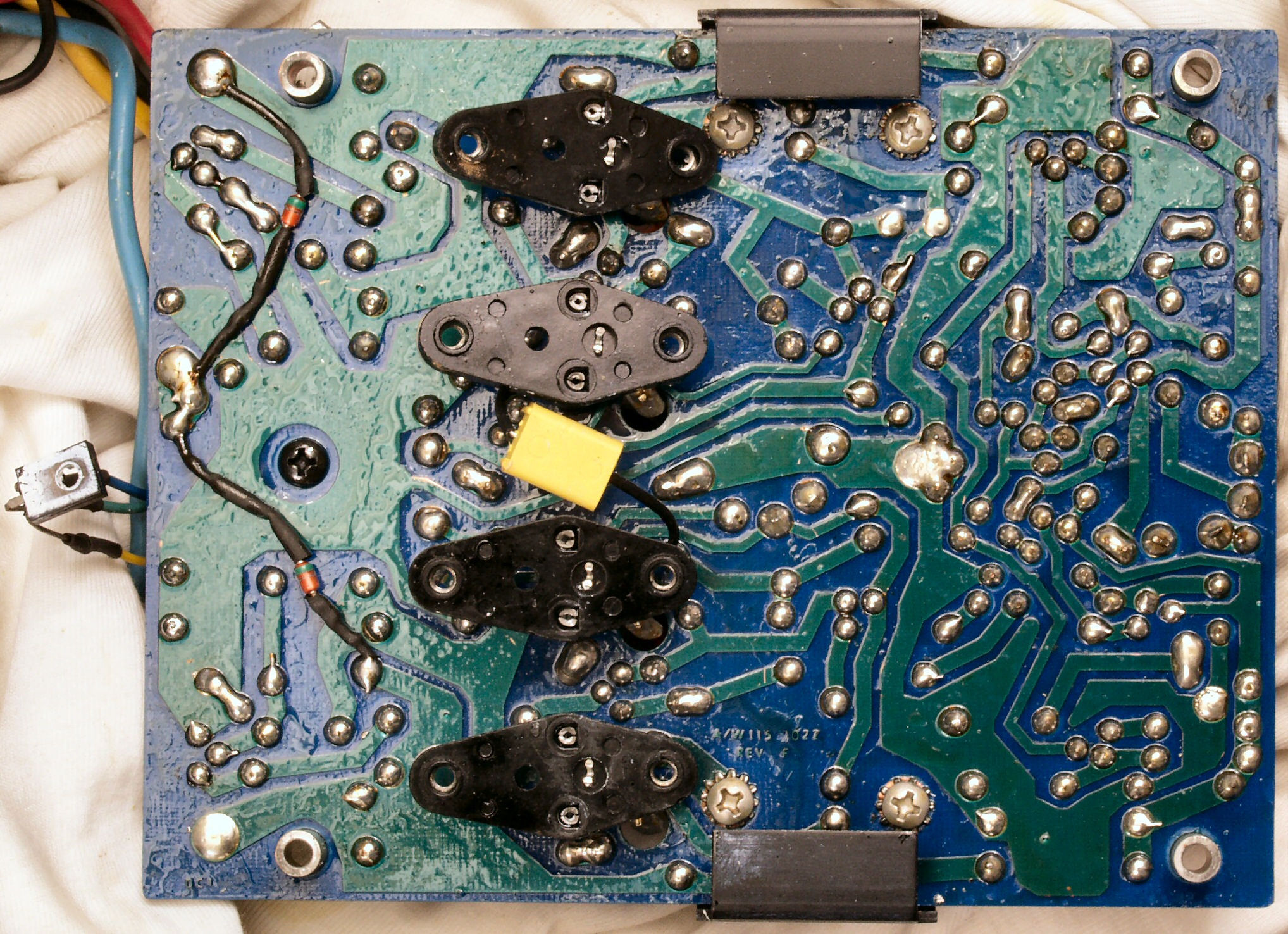

Ｃ－１Ｆ．　修理（半田補正）後　　Ｒ側ＡＭＰ基板裏　全ハンダやり直す

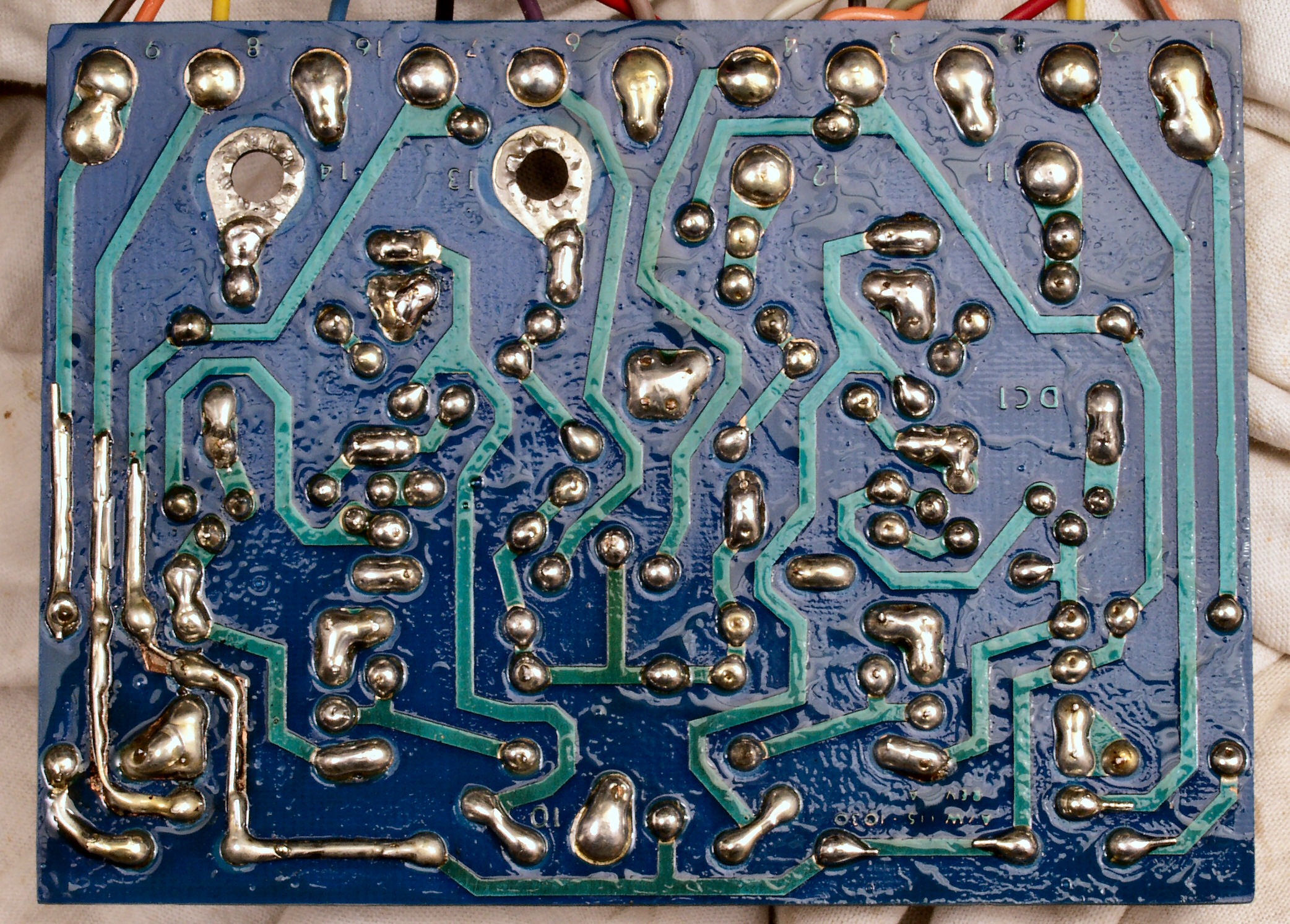

Ｃ－１Ｇ．　完成Ｒ側ＡＭＰ基板裏　洗浄後

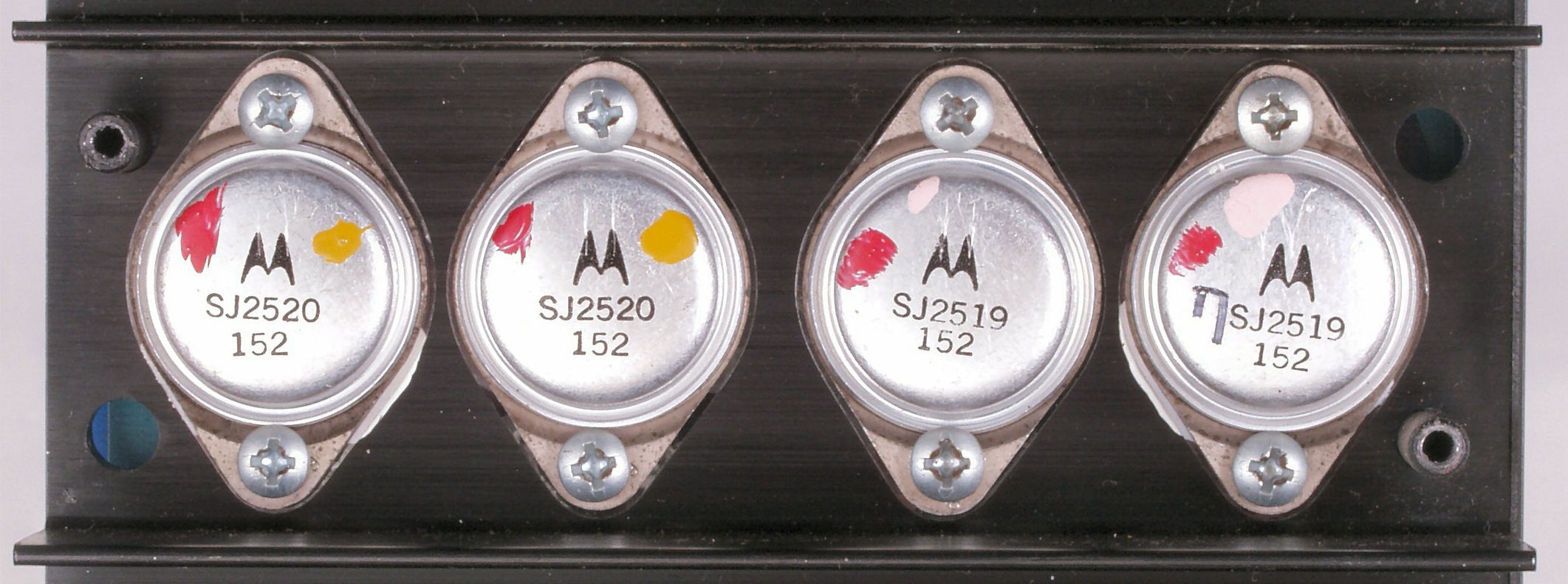

Ｃ－２Ａ．　修理前　　Ｌ側終段ＴＲ（トランジスター）

Ｃ－２Ａ－１．　修理中　　Ｌ側終段ＴＲ（トランジスター）を外した所、シリコングリスが少ない

Ｃ－２Ａ－２．　修理中　　Ｌ側終段放熱器、ここにも接点復活材

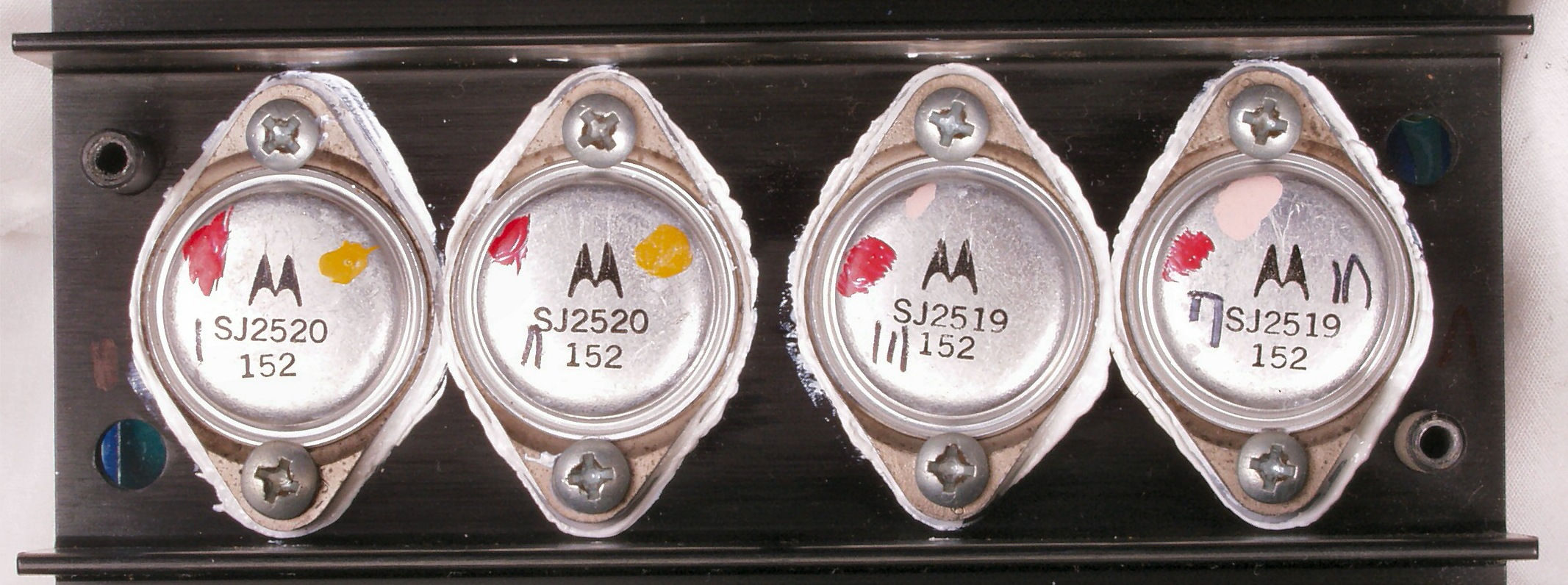

Ｃ－２Ｂ．　修理後　　Ｌ側終段ＴＲ（トランジスター）

Ｃ－２Ｃ．　修理前　　Ｌ側ＡＭＰ基板

Ｃ－２Ｄ．　修理後　Ｌ側ＡＭＰ基板　ＴＲ（トランジスター）３個、電解コンンサー４個、半固定ＶＲ２個、フイルムコンデンンサー２個交換

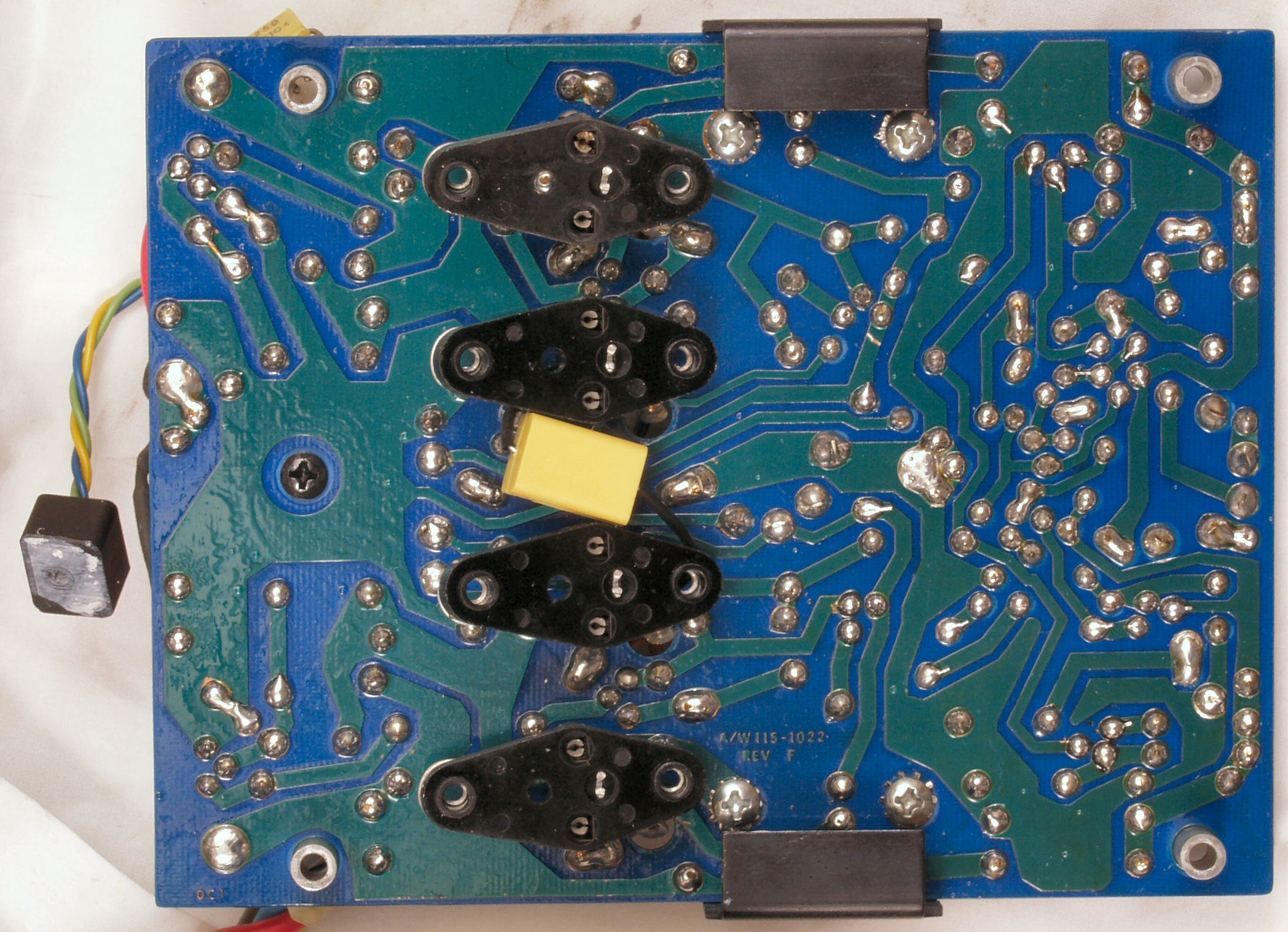

Ｃ－２Ｅ．　修理前　　Ｌ側ＡＭＰ基板裏

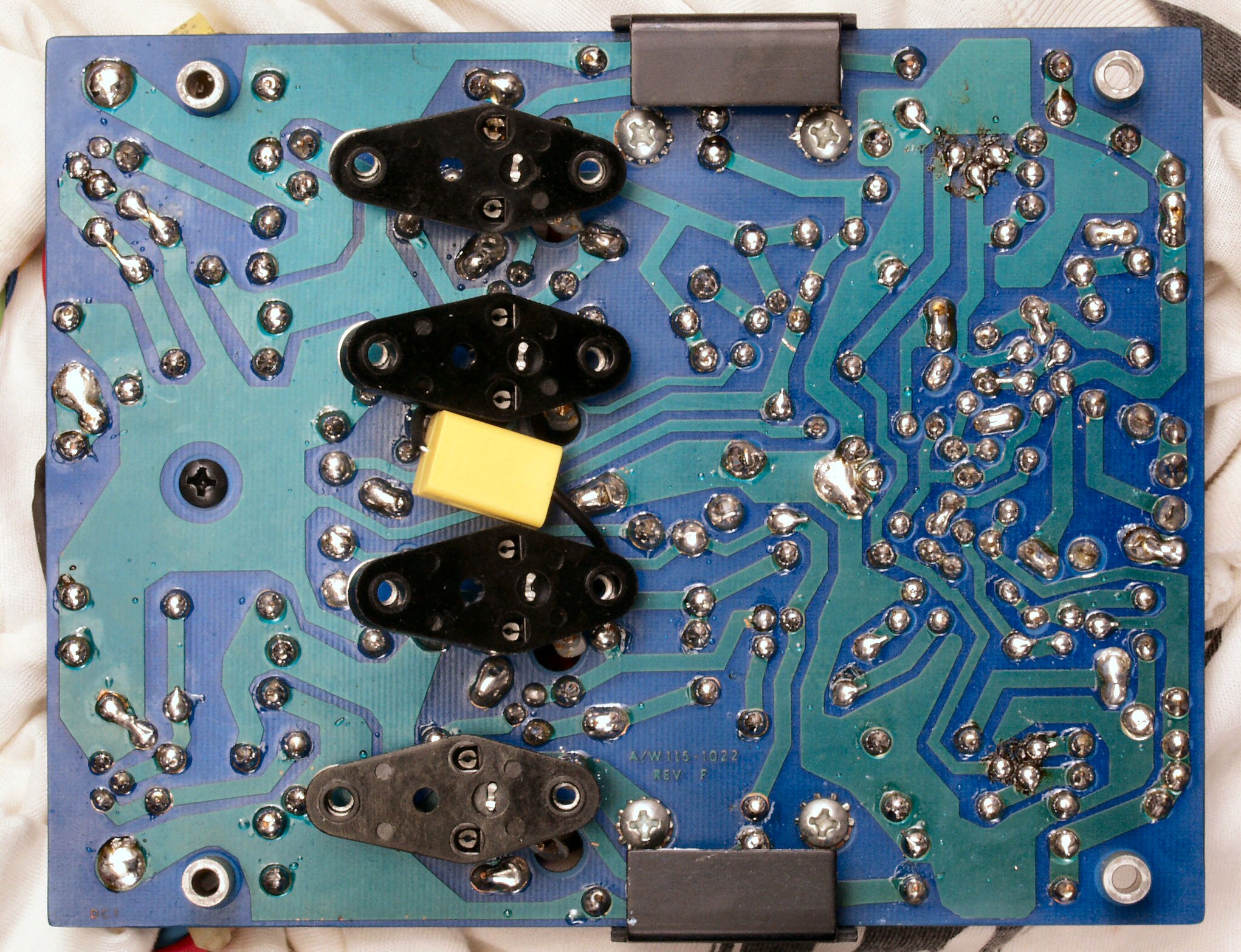

Ｃ－２Ｆ．　修理（半田補正）後　　Ｌ側ＡＭＰ基板裏　全ハンダやり直す

Ｃ－２Ｇ．　完成Ｌ側ＡＭＰ基板裏　洗浄後

Ｃ－３．　修理中　プロテクト基板を修理するのに、電解コンデンサーを取り外さないと修理出来ない！

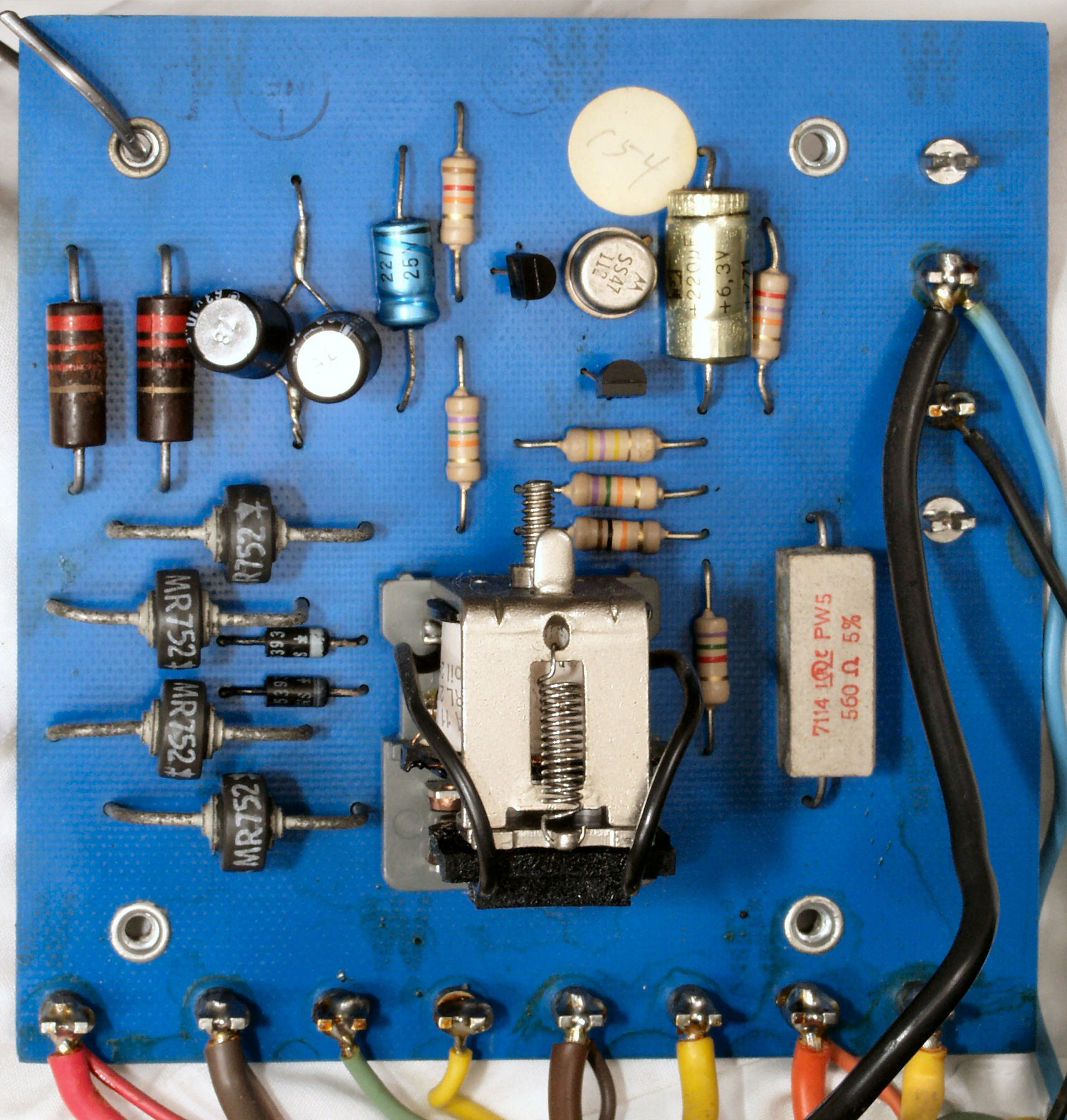

Ｃ－３Ａ．　修理前　プロテクト基板

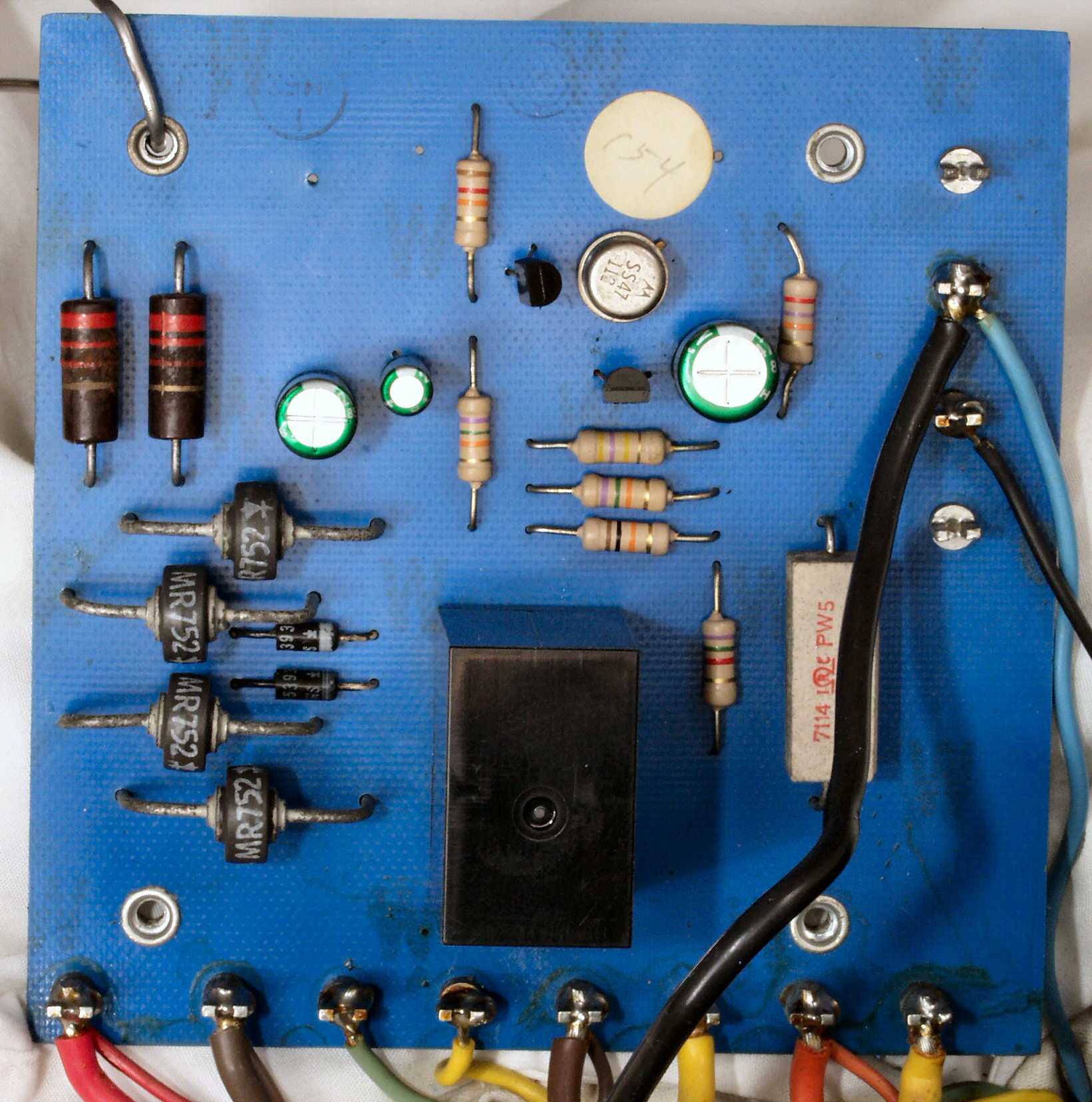

Ｃ－３Ｂ．　修理後　プロテクト基板　電解コンンサー３個、リレー１個交換

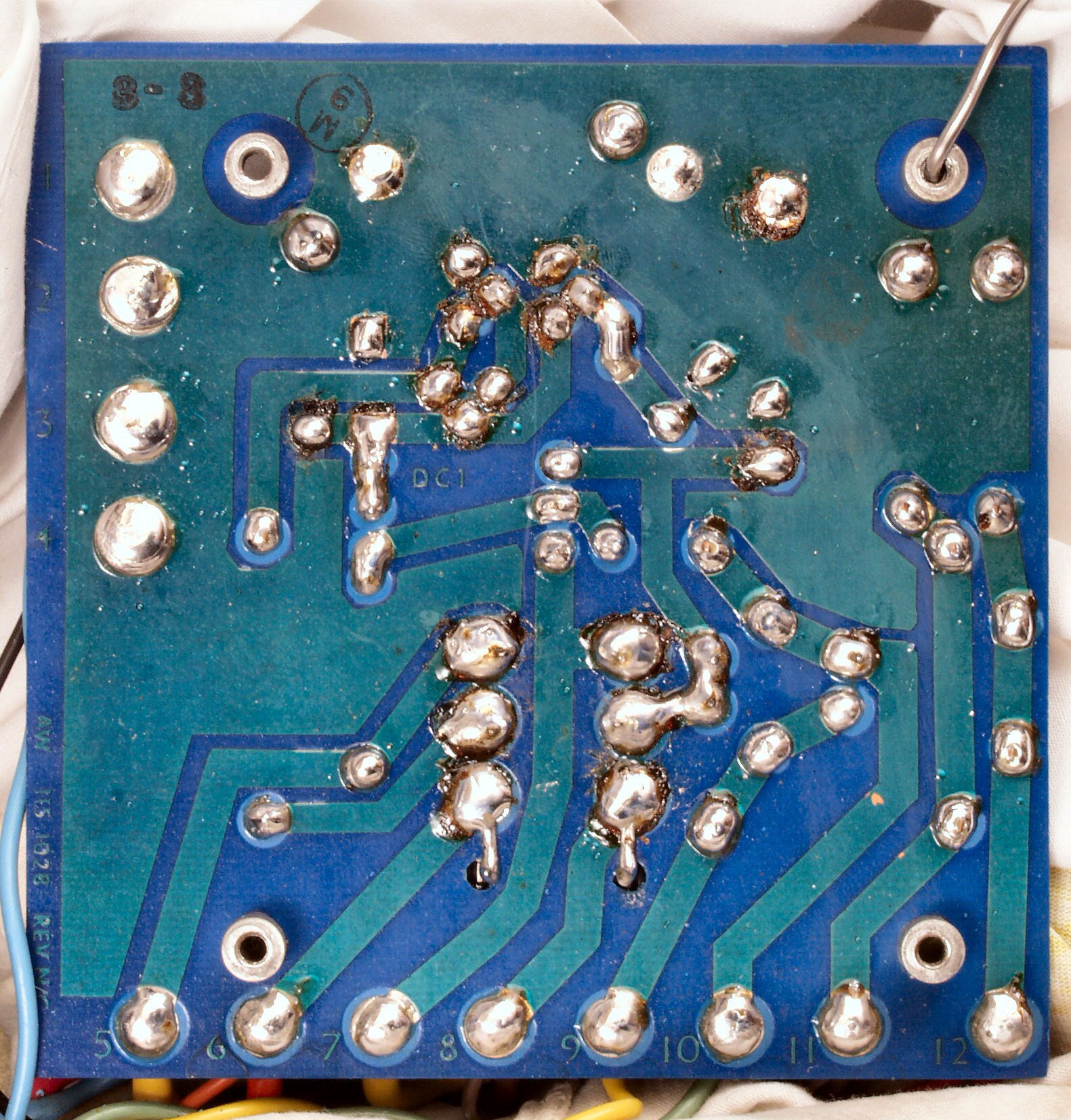

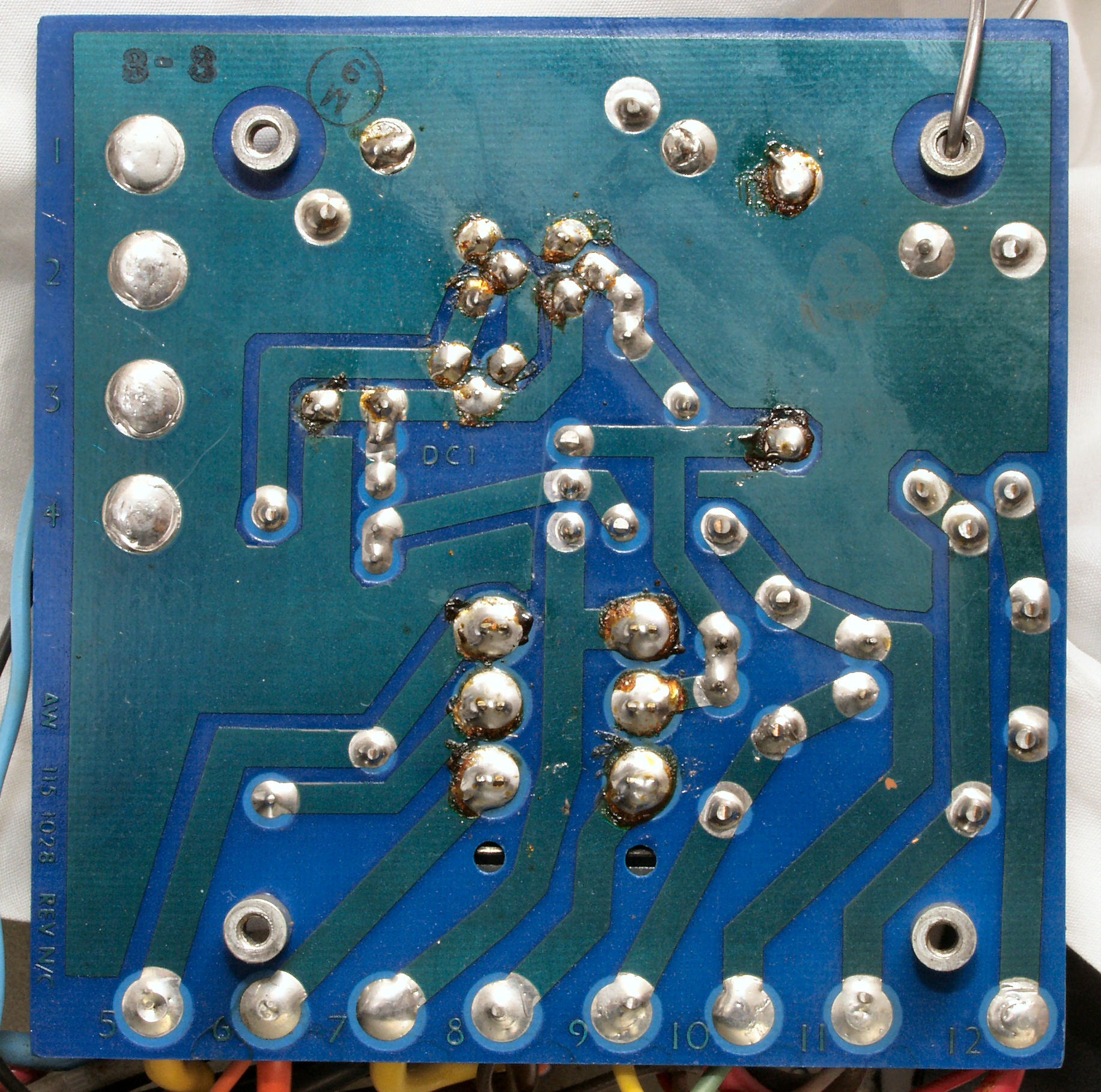

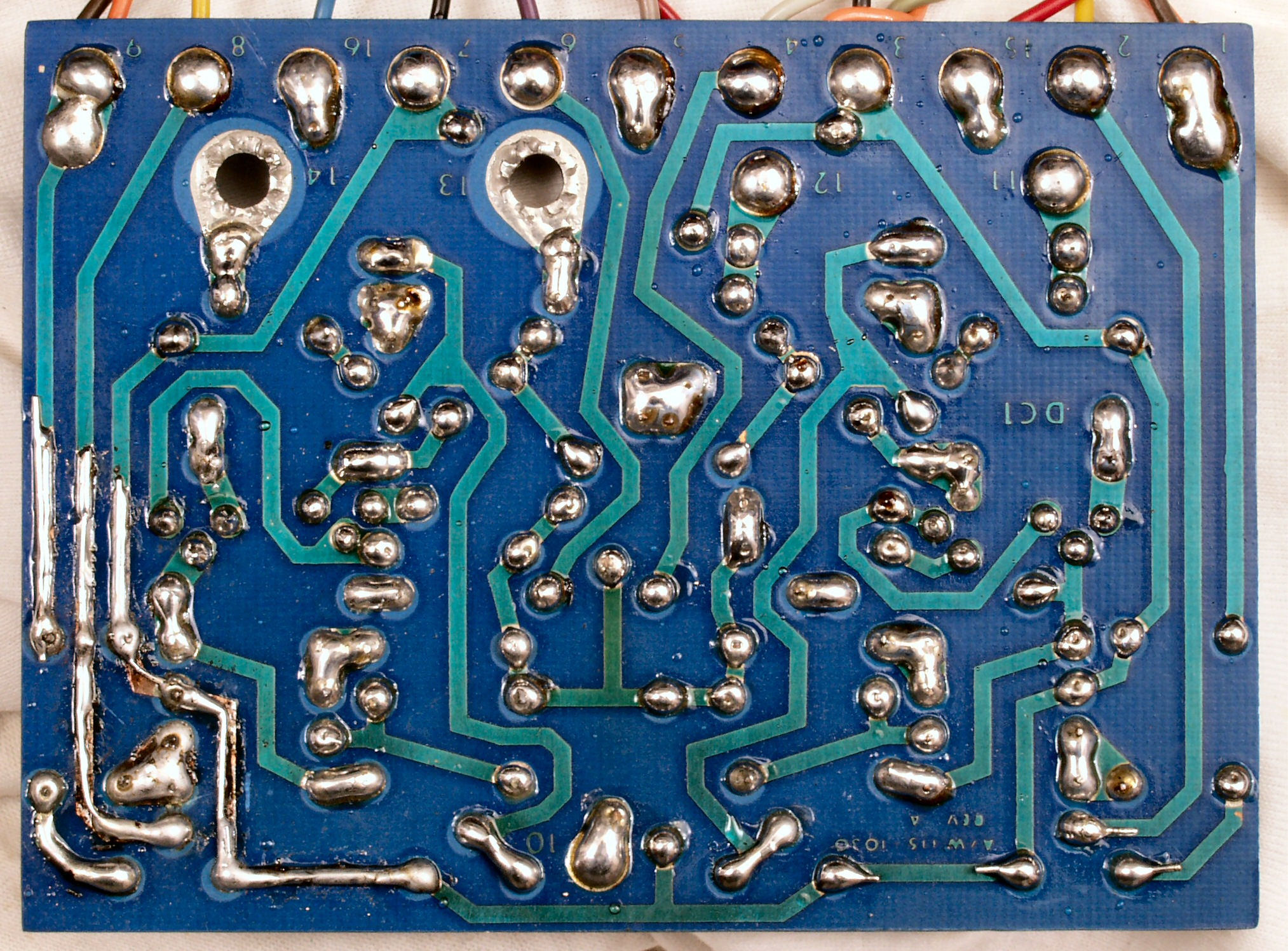

Ｃ－３Ｃ．　修理前　プロテクト基板裏

Ｃ－３Ｃ－１．　修理中　プロテクト基板裏、リレーの端子の幅が異なるので、錫メッキ線で補強する

Ｃ－３Ｄ．　修理（半田補正）後　　プロテクト基板　全ハンダやり直す

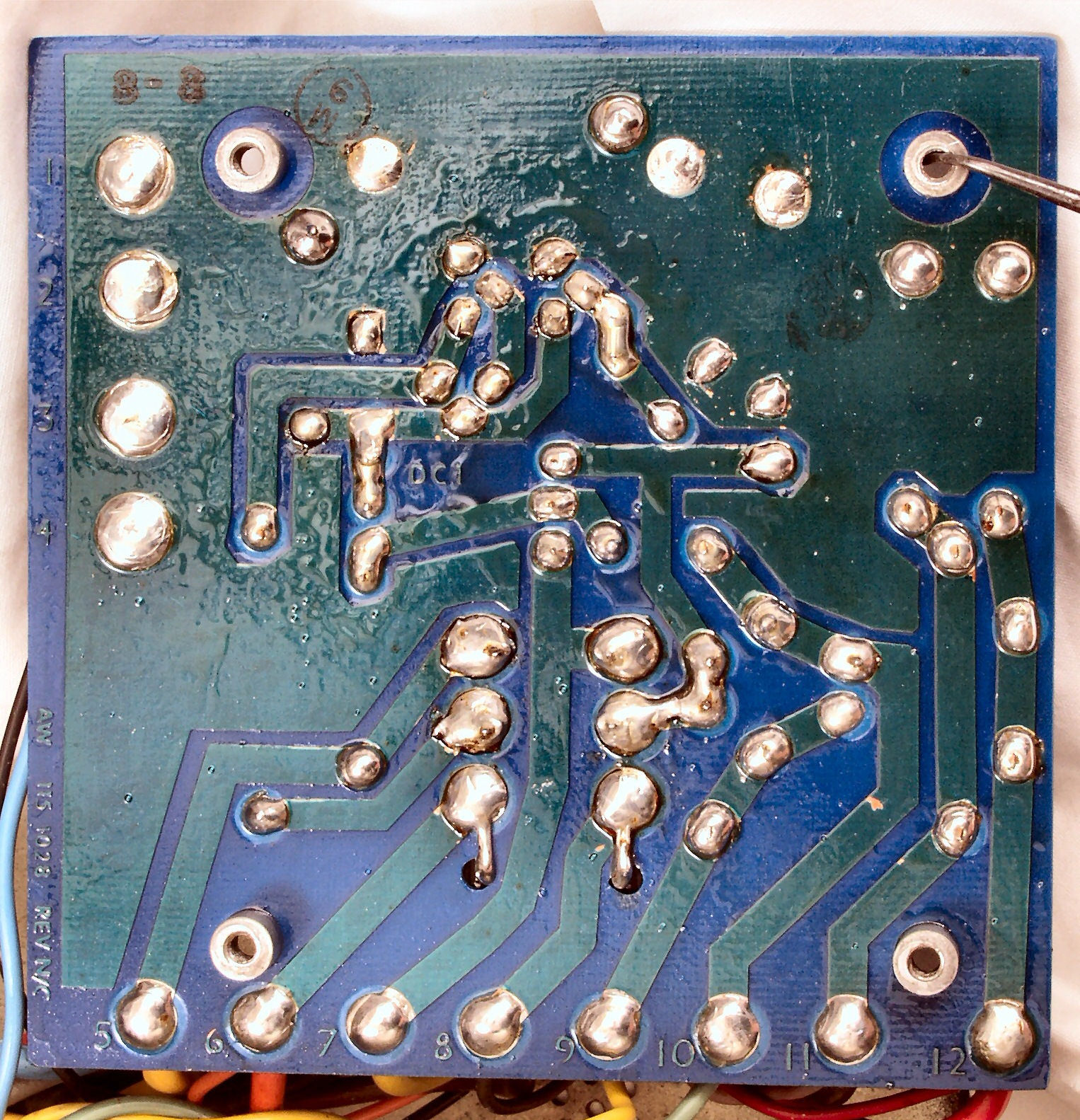

Ｃ－３Ｅ．　完成プロテクト基板　洗浄後

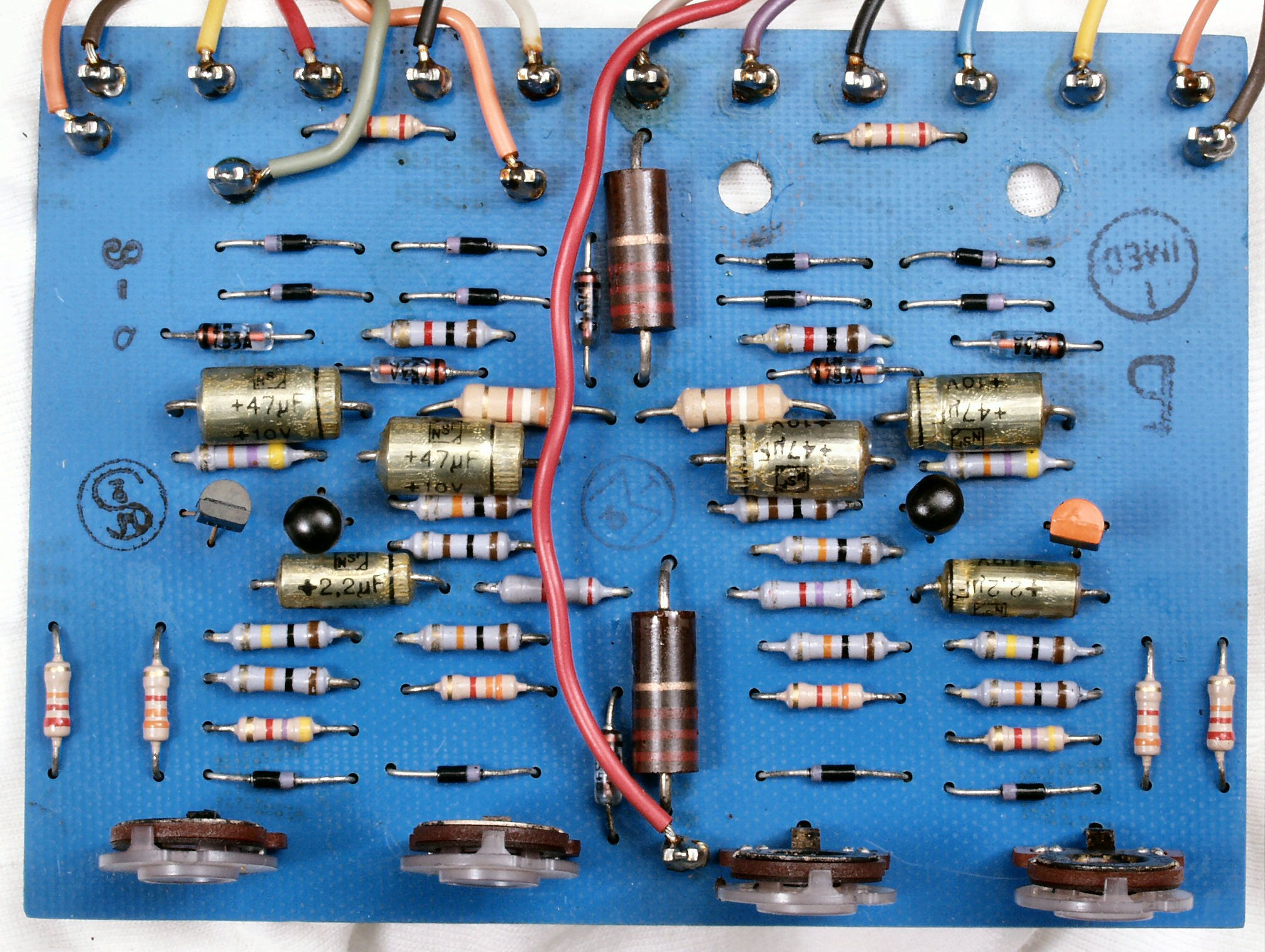

Ｃ－４Ａ．　修理前　　ＶＵ基板

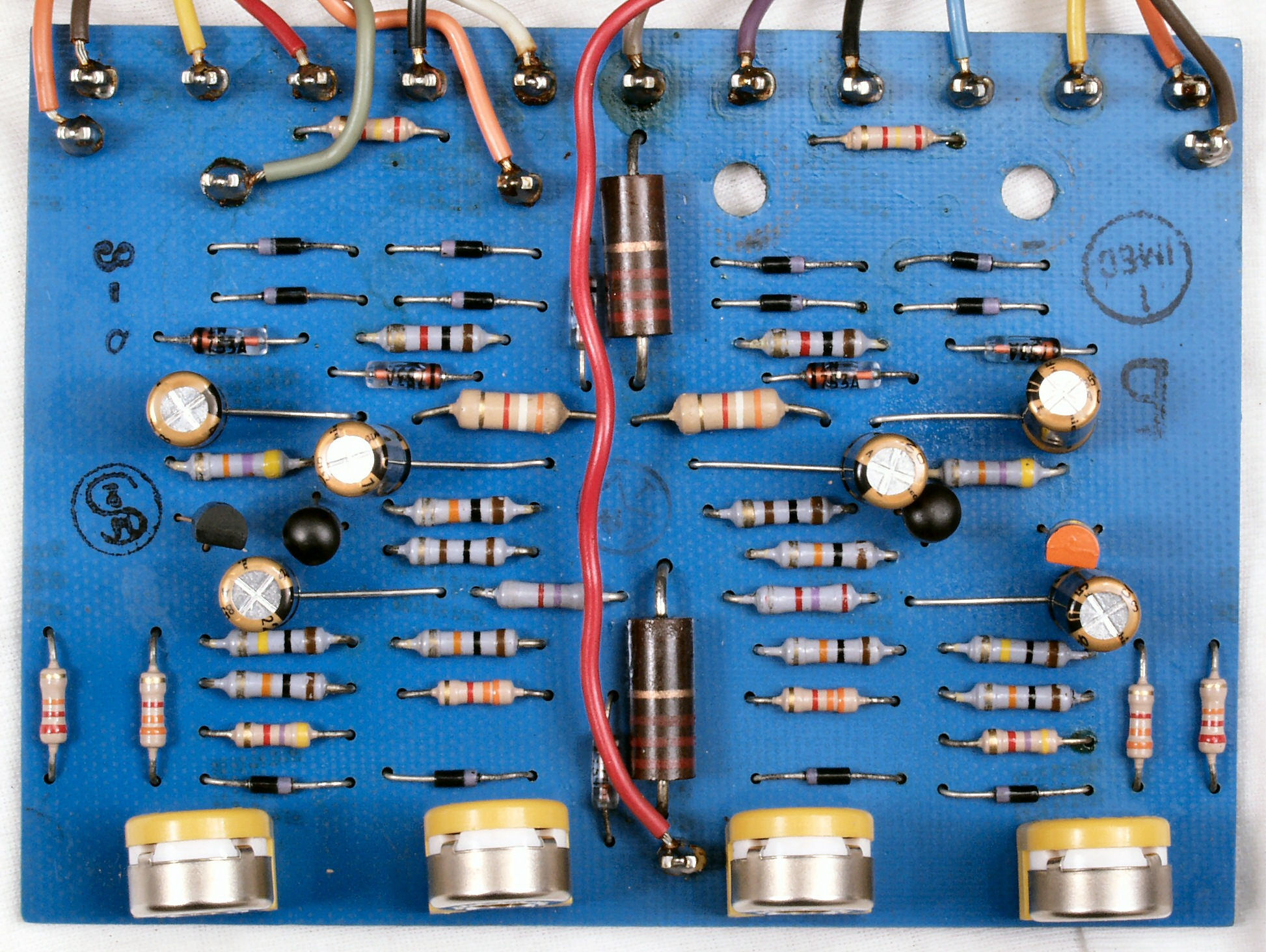

Ｃ－４Ｂ．　修理後　　ＶＵ基板　電解コンンサー６個、半固定ＶＲ４個交換

Ｃ－４Ｃ．　修理前　　ＶＵ基板裏

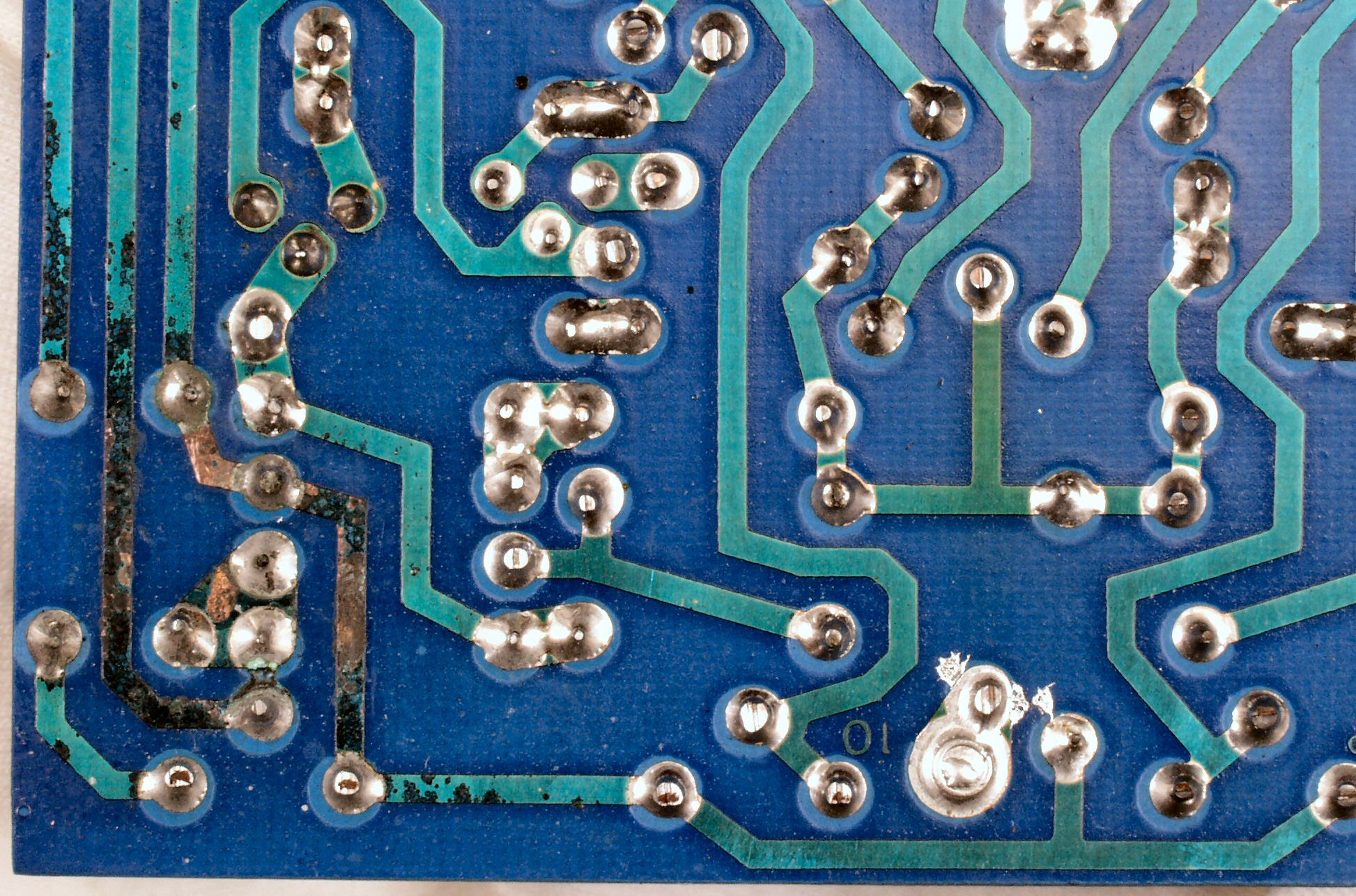

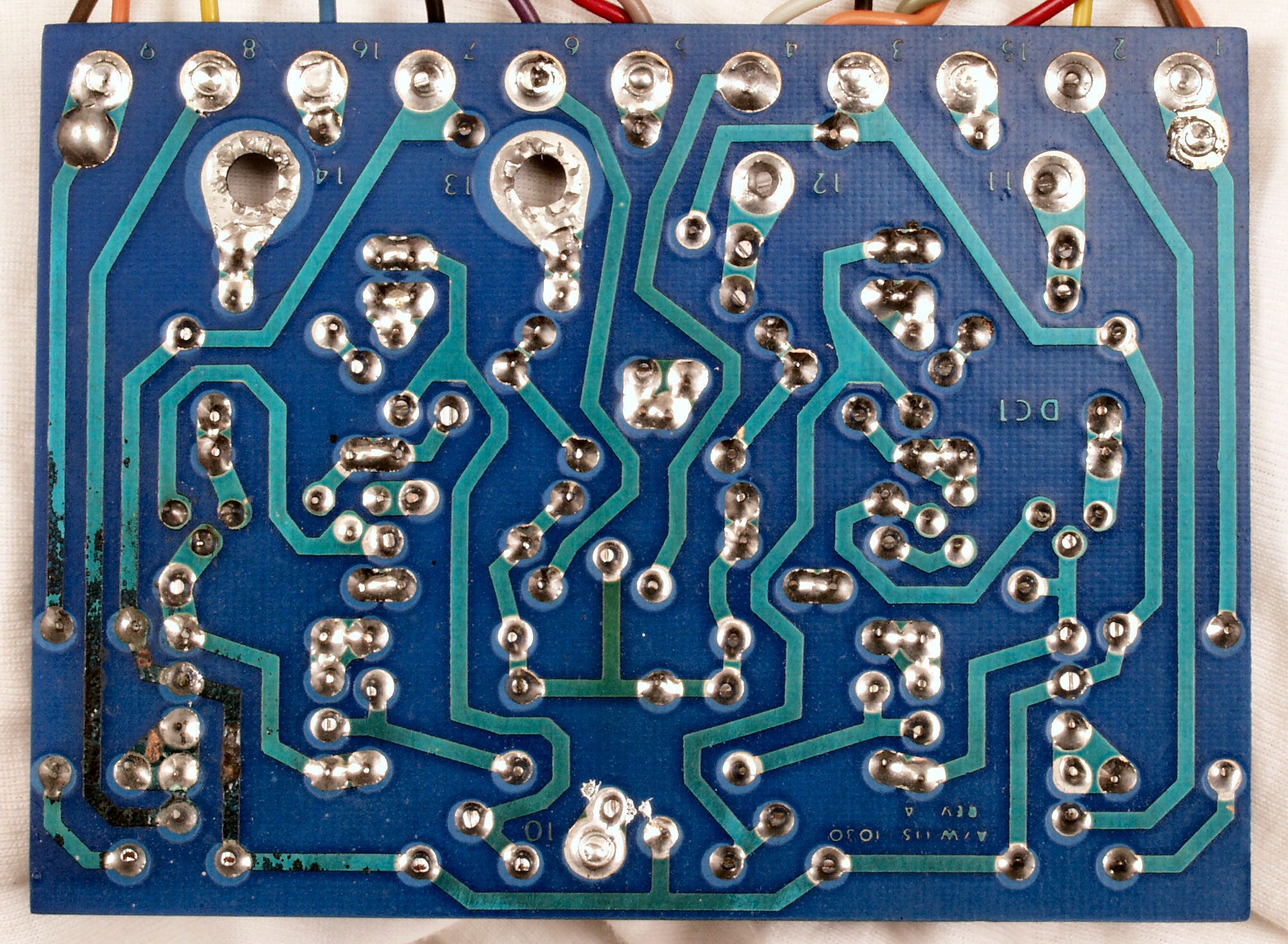

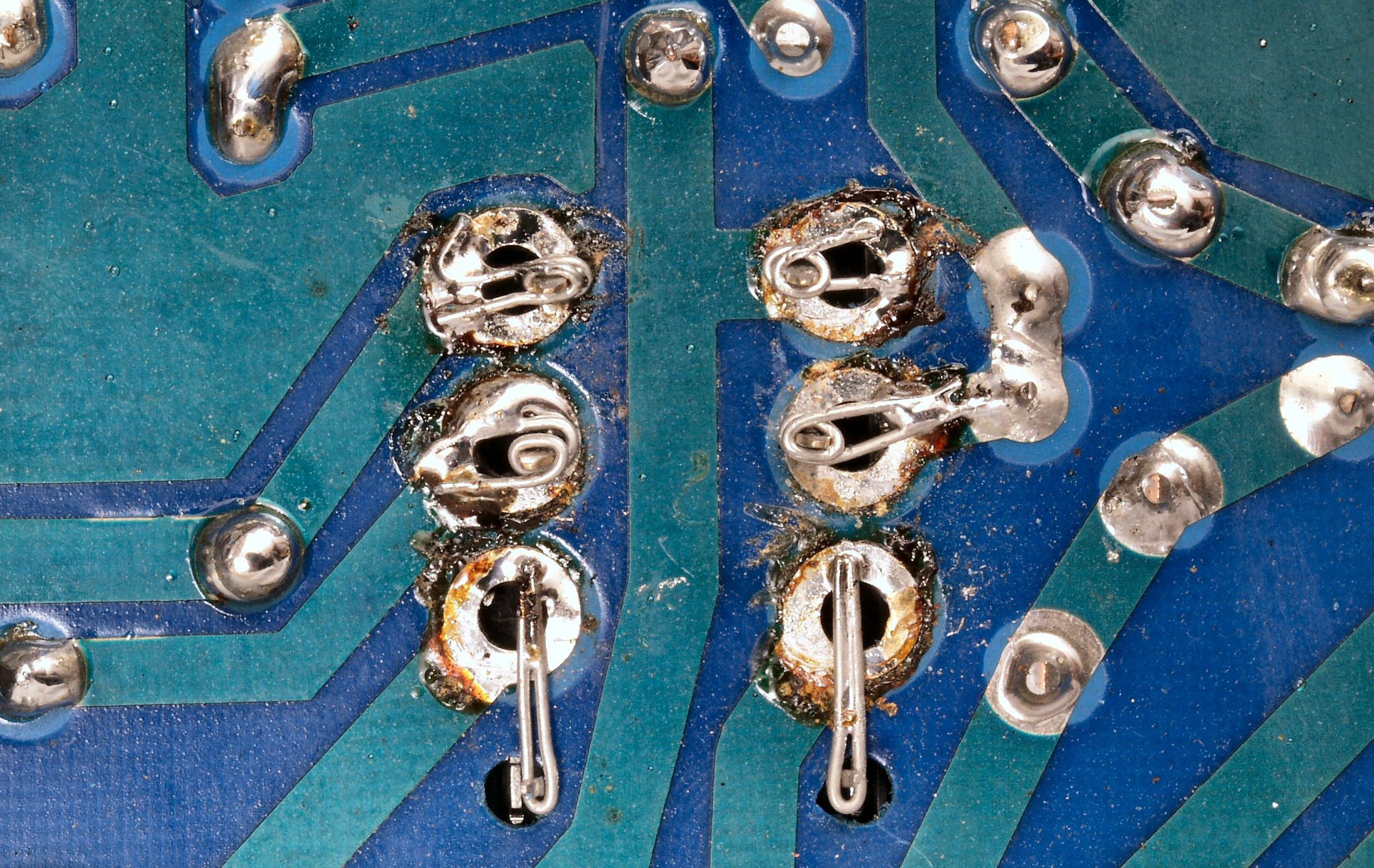

Ｃ－４Ｃ－１．　修理前　　ＶＵ基板裏　接点復活剤の使用で腐食した銅箔、右下はは半田屑が付いている

Ｃ－４Ｄ．　修理（半田補正）後　ＶＵ基板裏,、腐食した銅箔はメッキ線で補修する。

Ｃ－４Ｅ．　完成ＶＵ基板裏　洗浄後

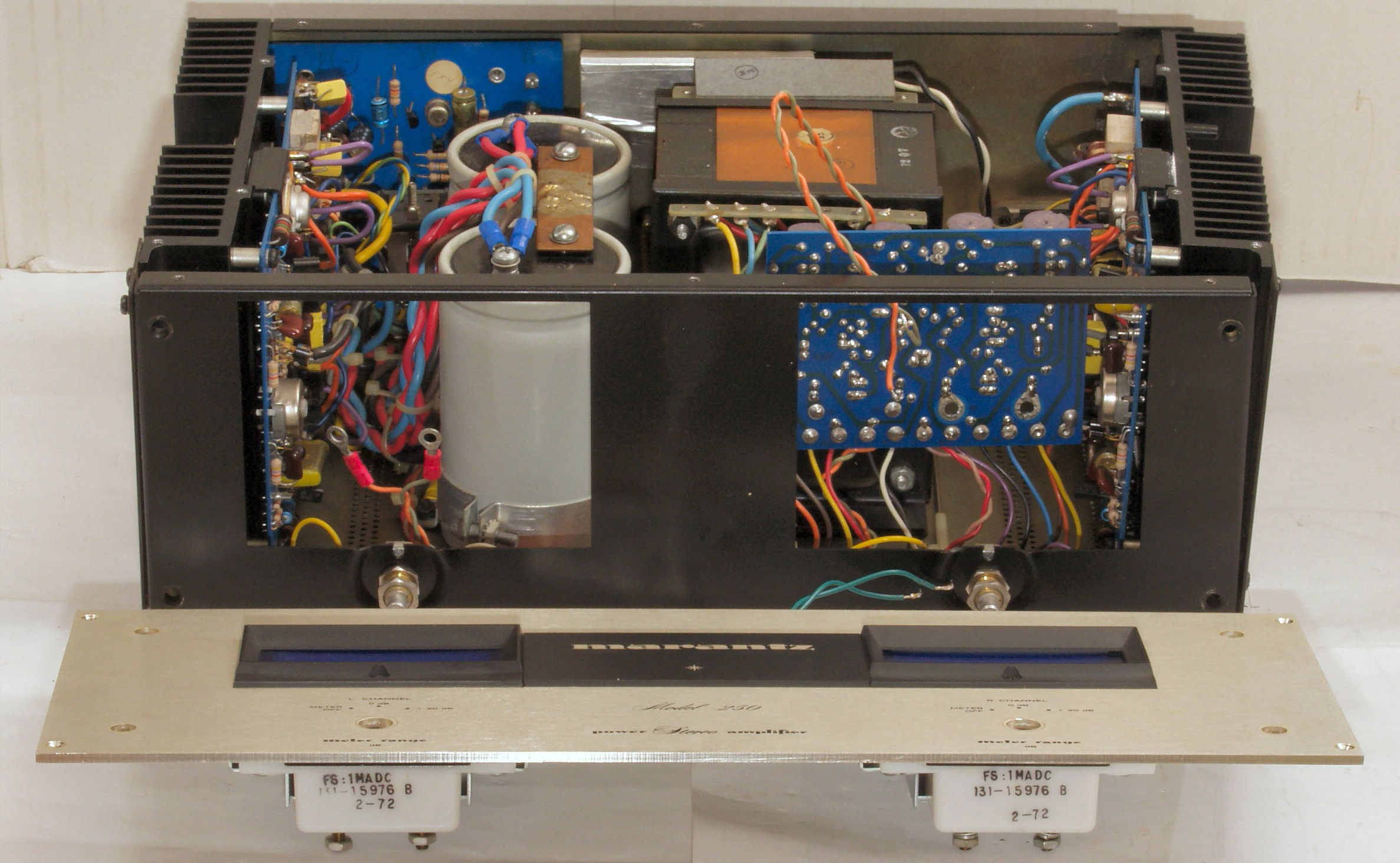

Ｃ－５．　修理中　前パネルを外し、ＶＵメーターランプ交換

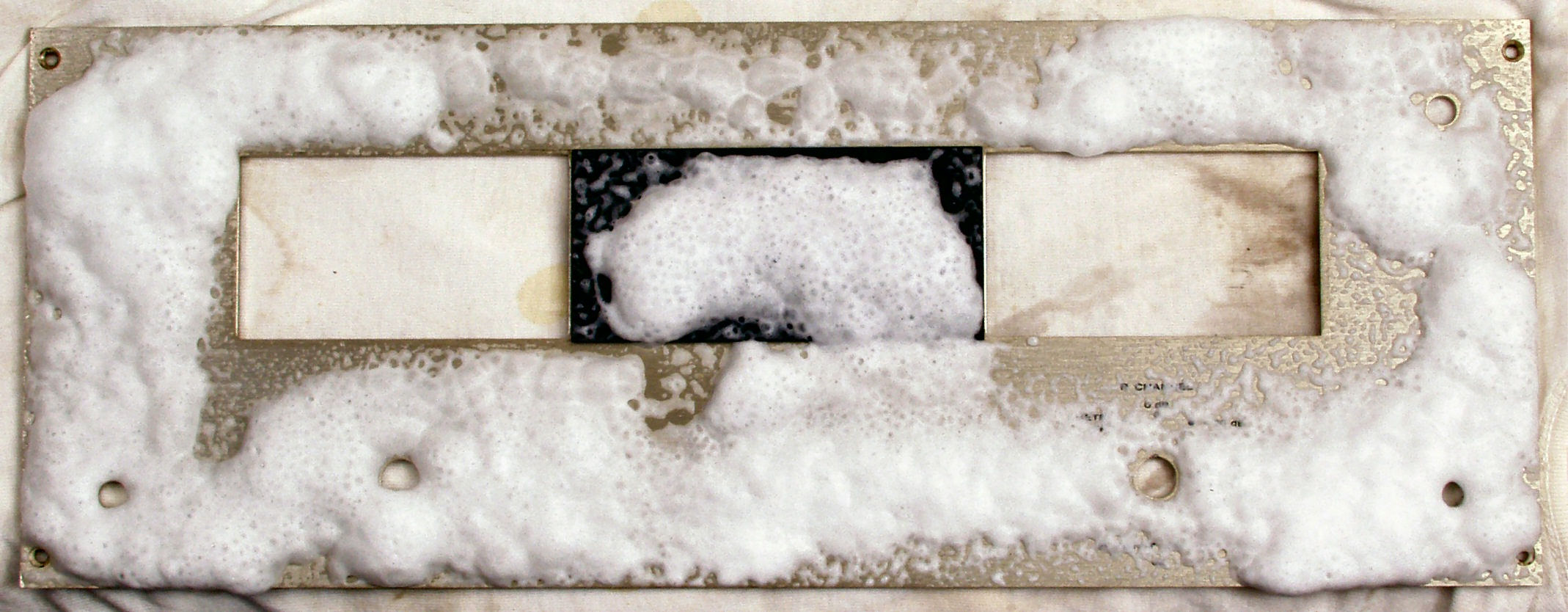

Ｃ－５Ａ．　修理中　前パネル清掃

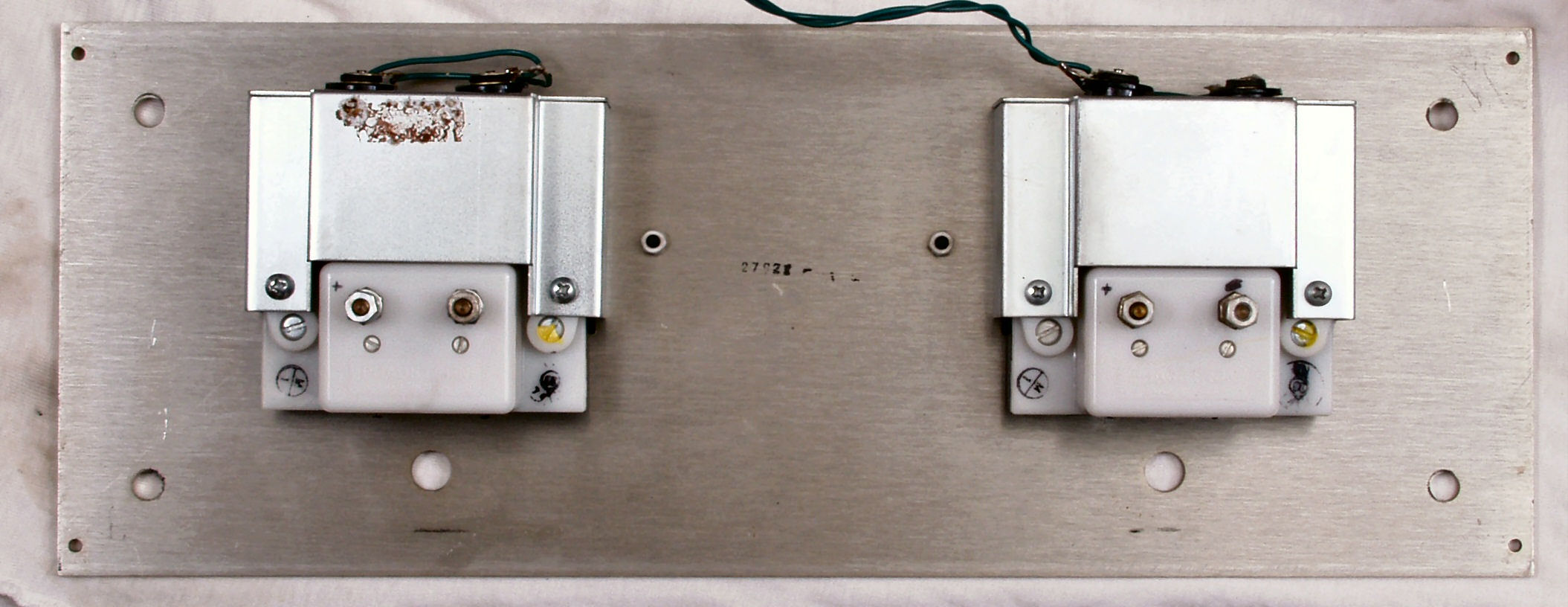

Ｃ－５Ｂ．　修理中　前パネル裏

Ｃ－５Ｃ．　修理前　、ＶＵメーターランプ

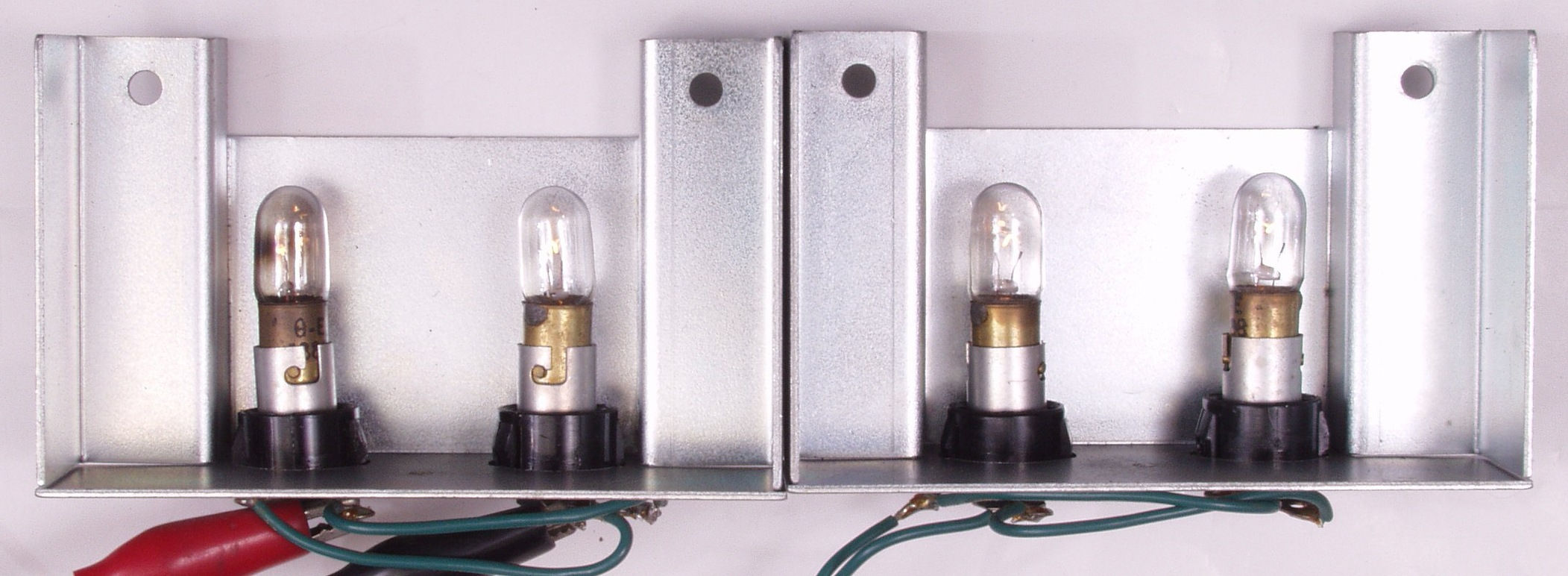

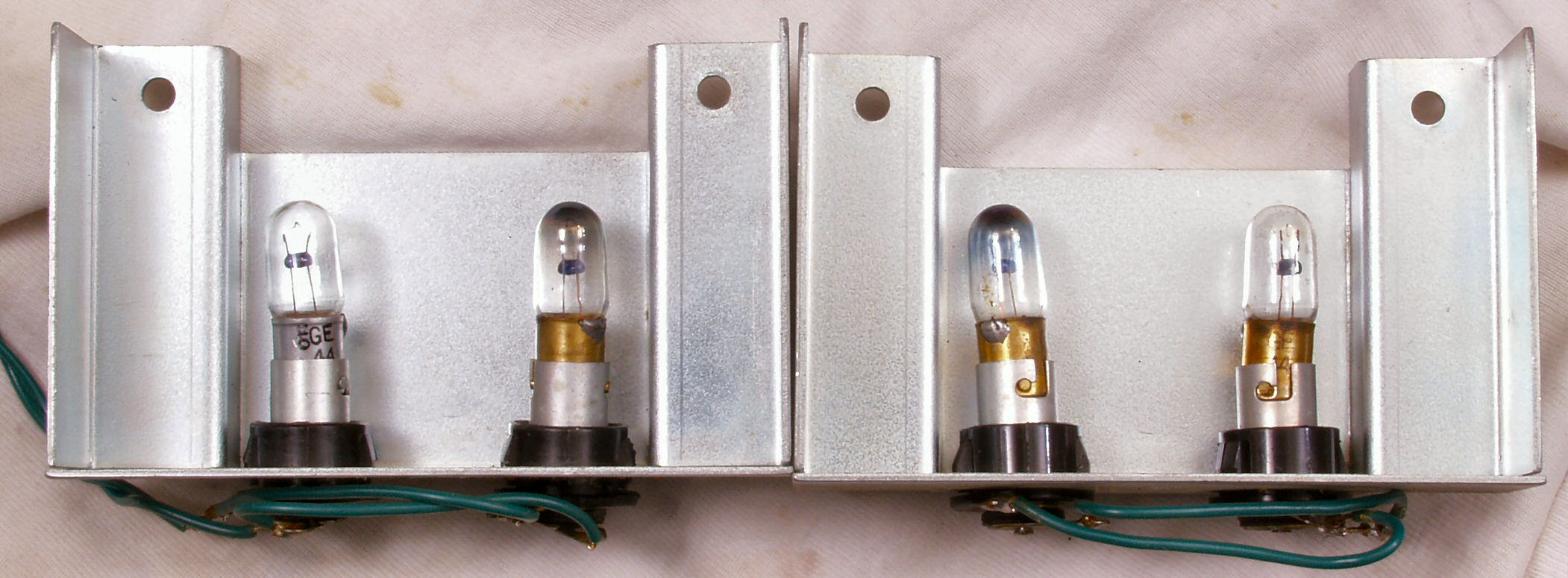

Ｃ－５Ｄ．　修理後　、ＶＵメーターランプ

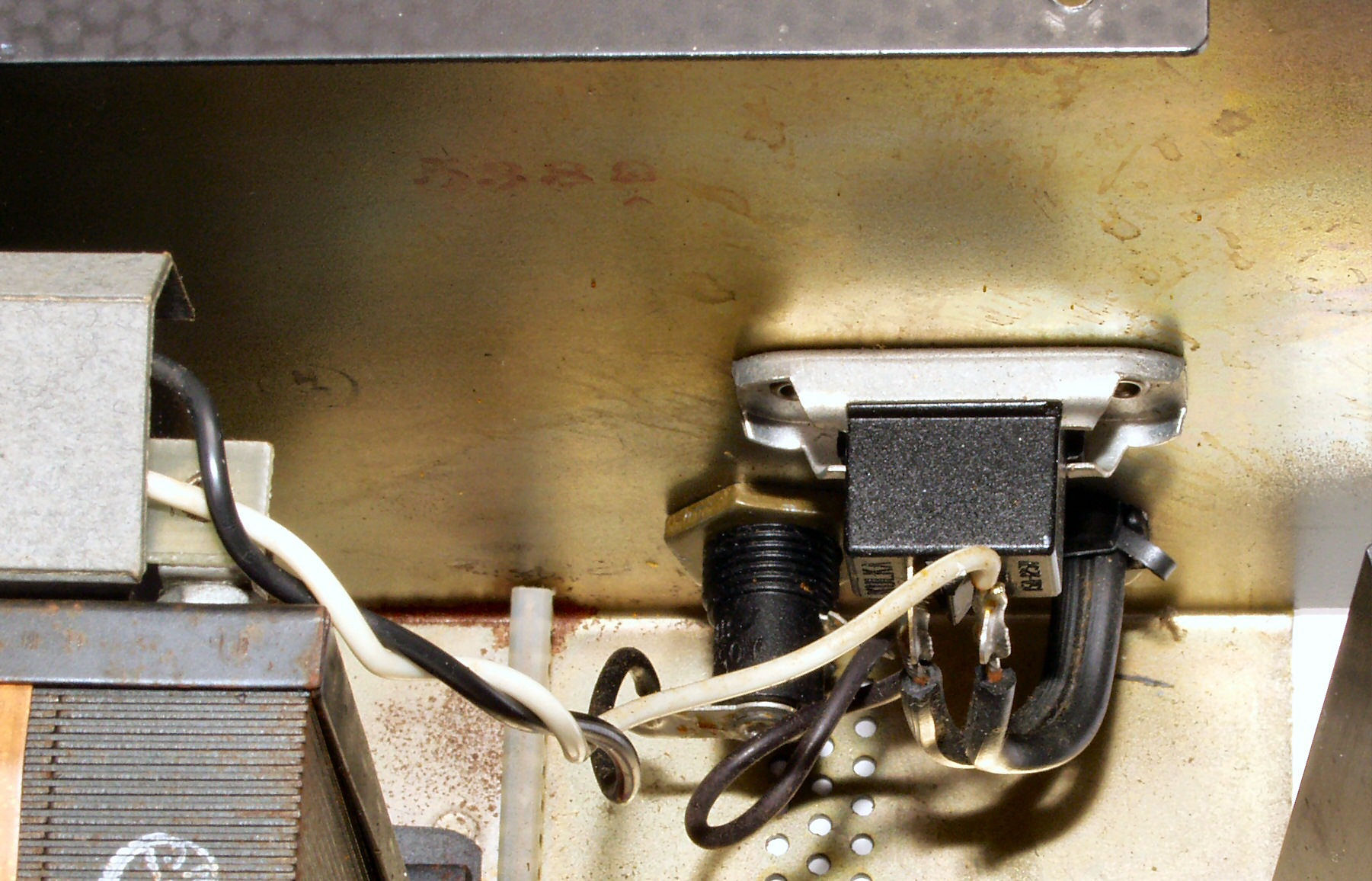

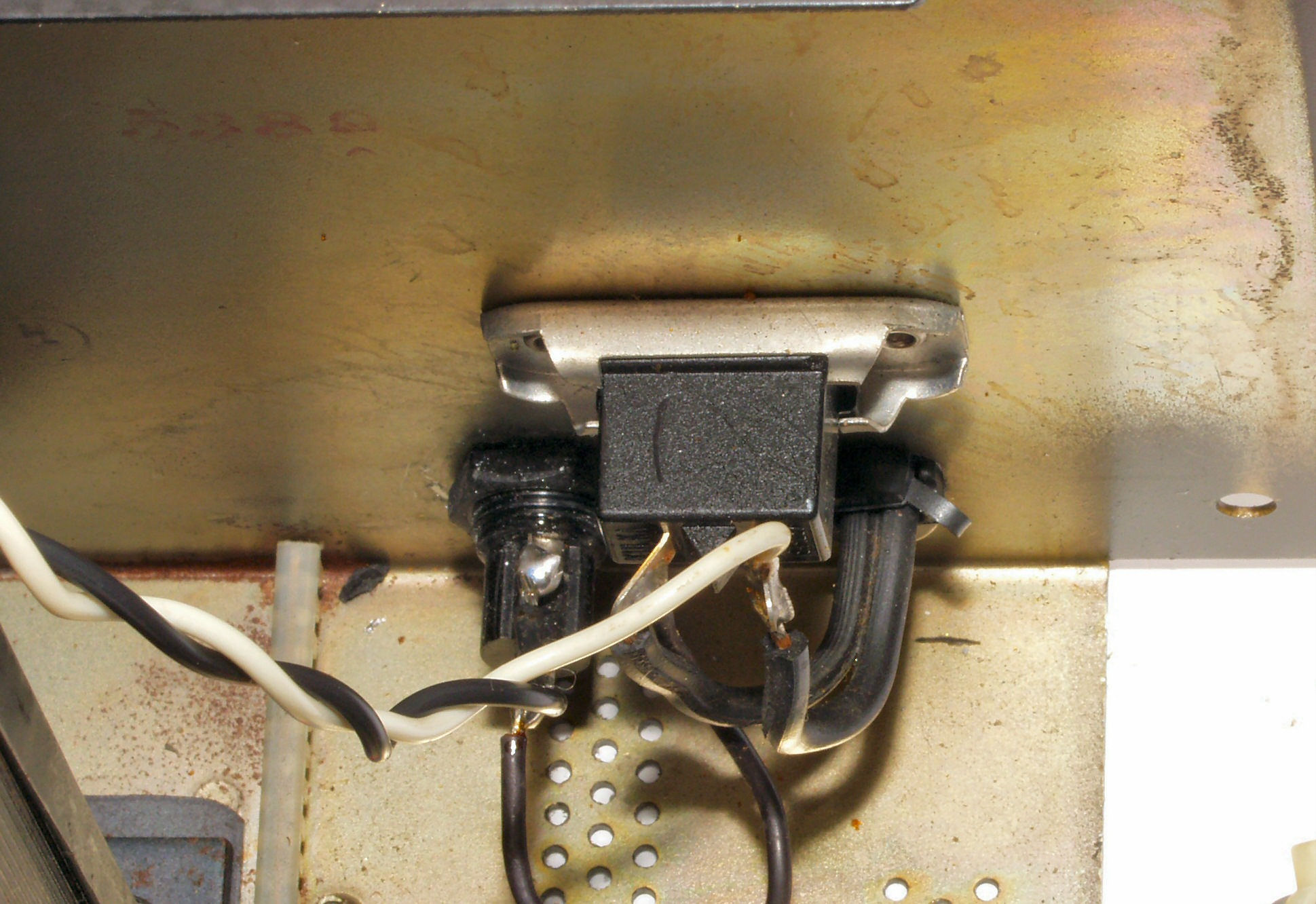

Ｃ－６Ａ．　修理前　、フューズホルダー、狭いところなので取り外しが大変！！ 　　　　　　　　　　　　　上のコンセントが、ネジ止めでなく、リベットのカシメなので、手が入らない。

Ｃ－６Ｂ．　修理後　、フューズホルダー

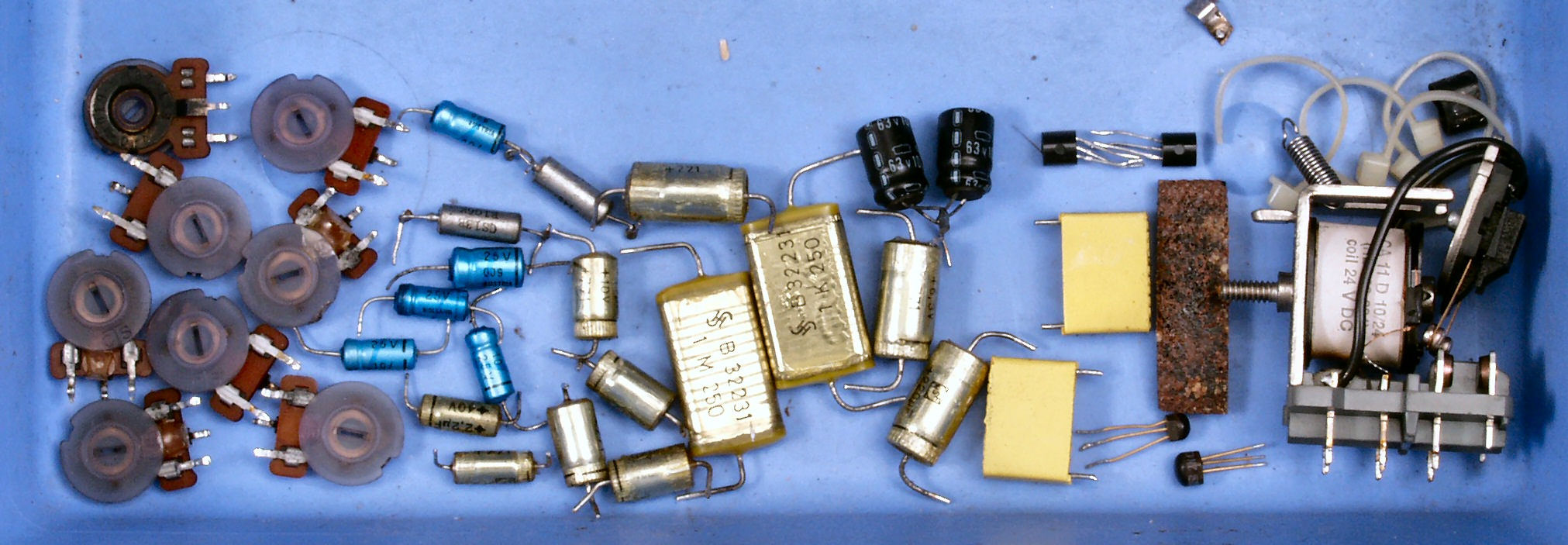

Ｃ－７Ａ．　交換部品

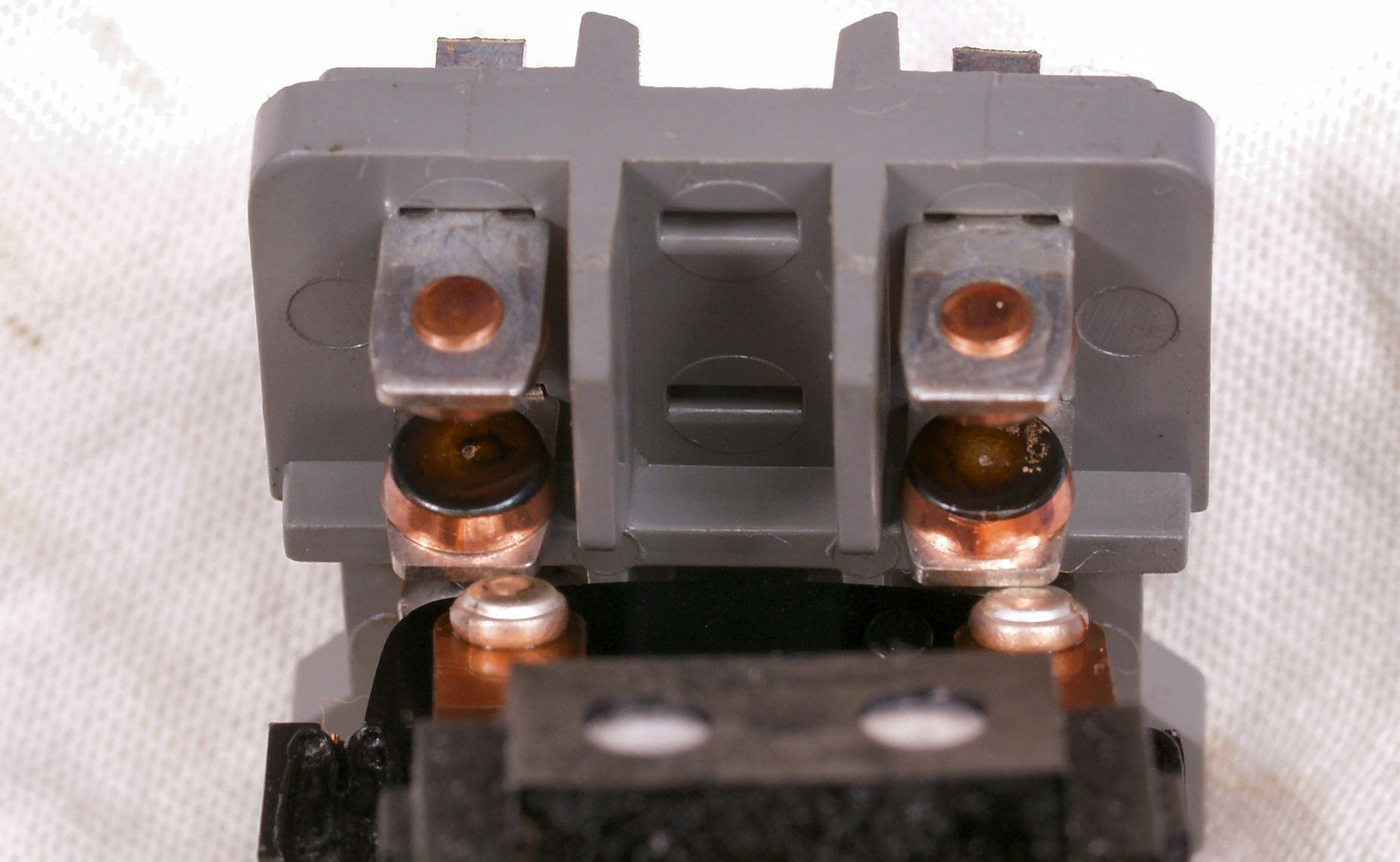

Ｃ－７Ｂ．　交換部品　ＳＰ接続リレー、固定接点は真っ黒

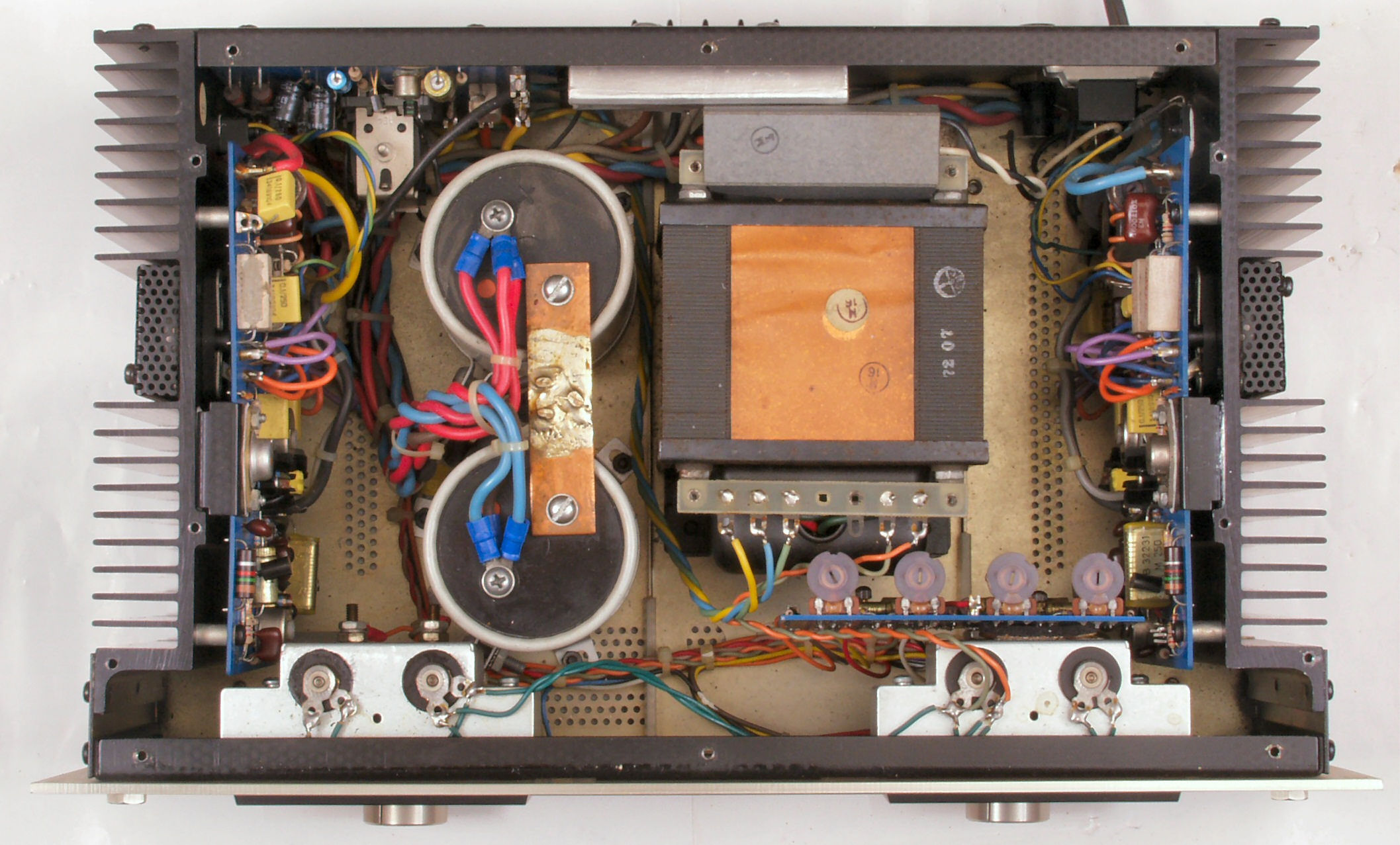

Ｃ－Ｃ１．　修理前　上から見る

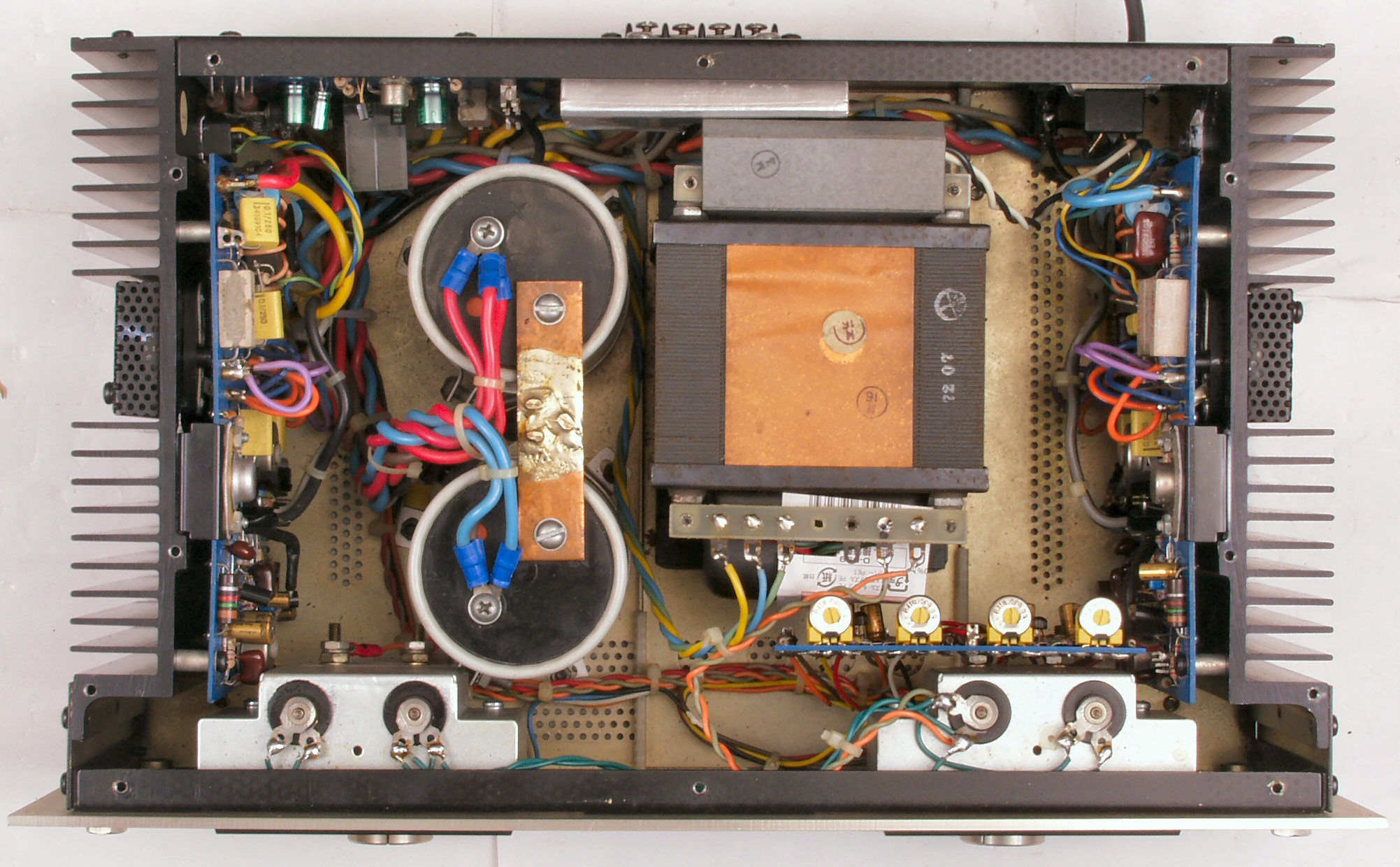

Ｃ－Ｃ２．　修理後　上から見る

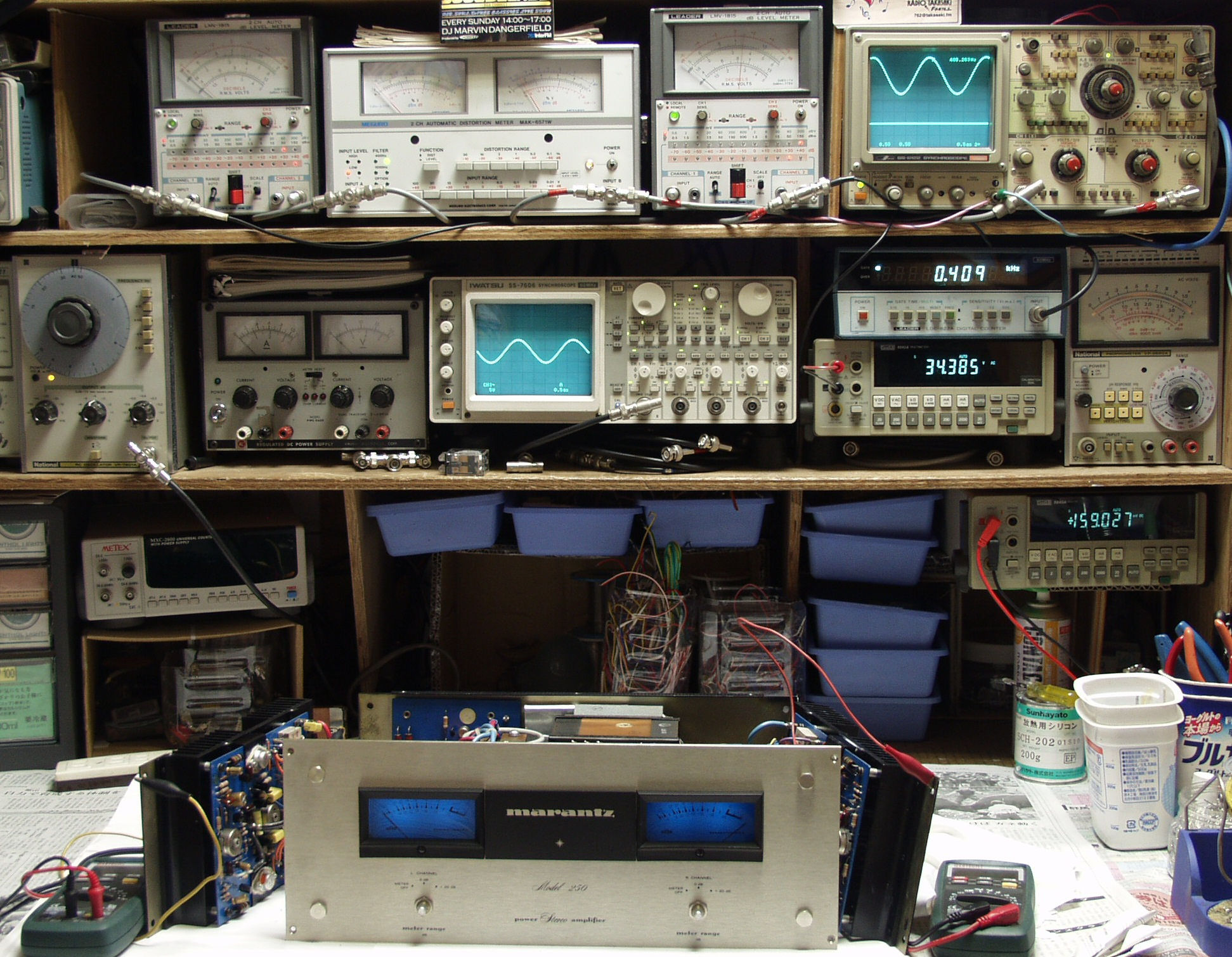

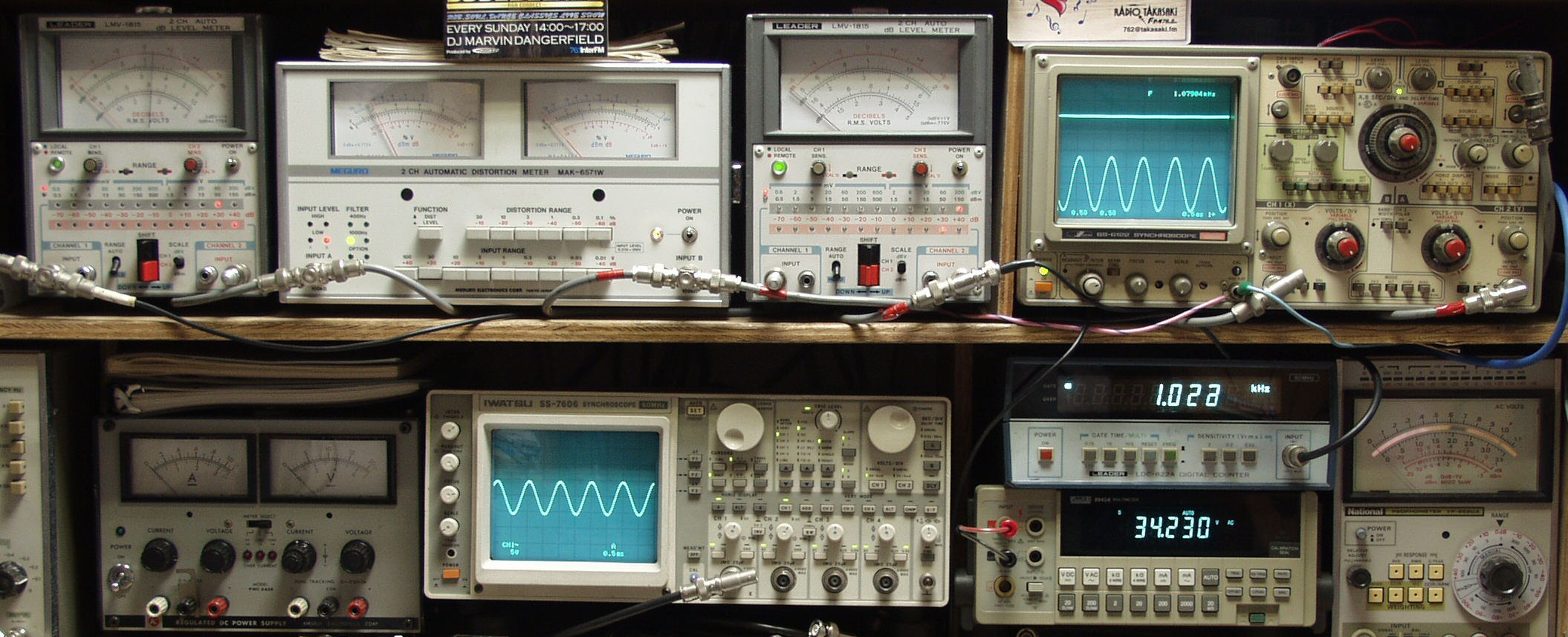

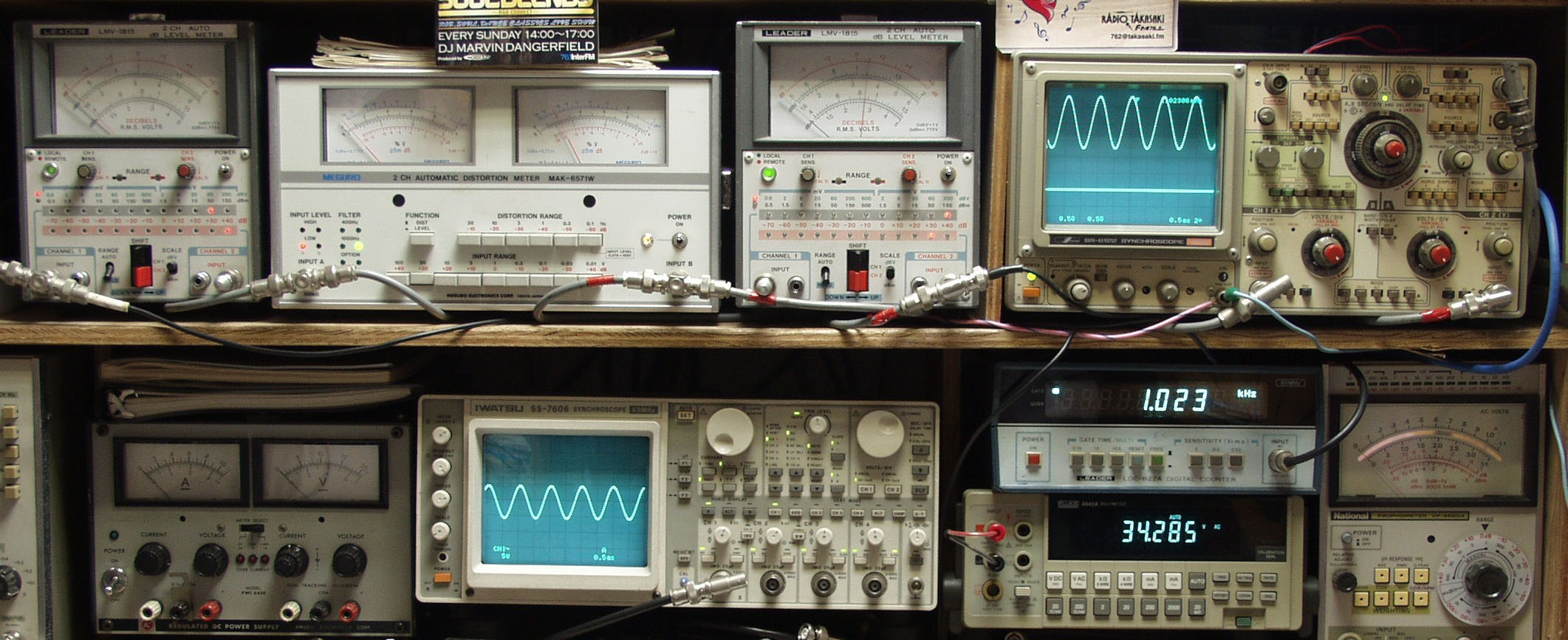

Ｅ．　調整・測定 Ｅ－１．　出力／歪み率測定・調整 　　　　＜見方＞ 　　　　　下左オーディオ発振器より４００ＨＺ＆１KHZの信号を出す（歪み率＝約０．００３％）。 　　　　　下中＝入力波形（オーディオ発振器のTTLレベル）。 　　　　　下右＝周波数計。 　　　　　上左＝ＳＰ出力の歪み率測定。　左メータ＝Ｌ出力。　右メータ＝Ｒ出力。 　　　　　上中＝ＳＰ出力電圧測定器。　赤針＝Ｒ出力。　黒針＝Ｌ出力 　　　　　上右＝ＳＰ出力波形オシロ。　上＝Ｒ出力。　下＝Ｌ出力（出力電圧測定器の出力）。 ユーザーの要望で電源電圧１００Ｖで調整・測定。

Ｅ－２Ａ．　Ｒ－ＳＰ出力３４Ｖ＝１４４Ｗ出力　０．０３％歪み　１０００ＨＺ入力

Ｅ－２Ｂ．　Ｌ－ＳＰ出力３４Ｖ＝１４４Ｗ出力　０．０３％歪み　１０００ＨＺ入力

Ｅ－２Ｃ．　Ｒ－ＳＰ出力３４Ｖ＝１４４Ｗ出力　０．０３％歪み　４００ＨＺ入力

Ｅ－２Ｄ．　Ｌ－ＳＰ出力３４Ｖ＝１４４Ｗ出力　０．０３％歪み　４００ＨＺ入力

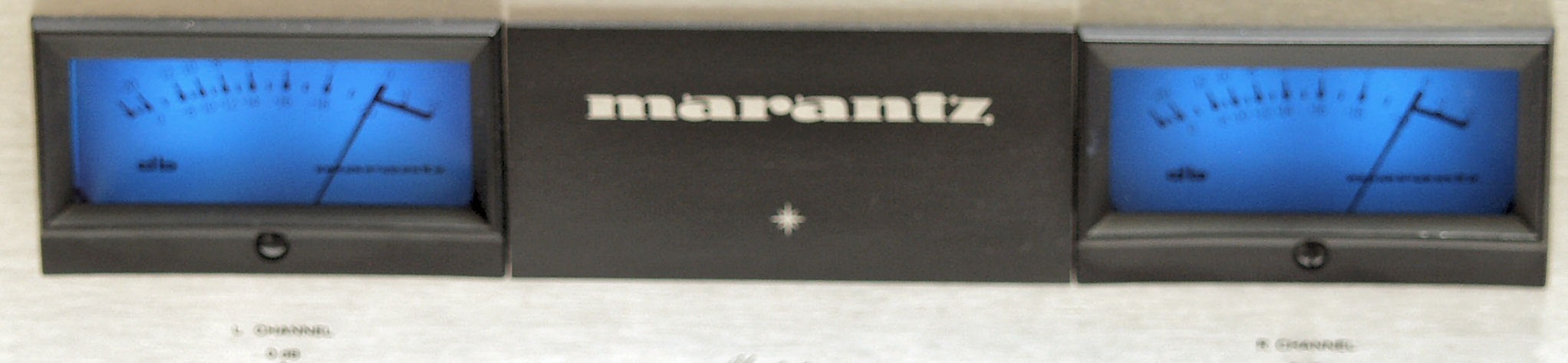

Ｅ－３．　ＶＵメーター校正

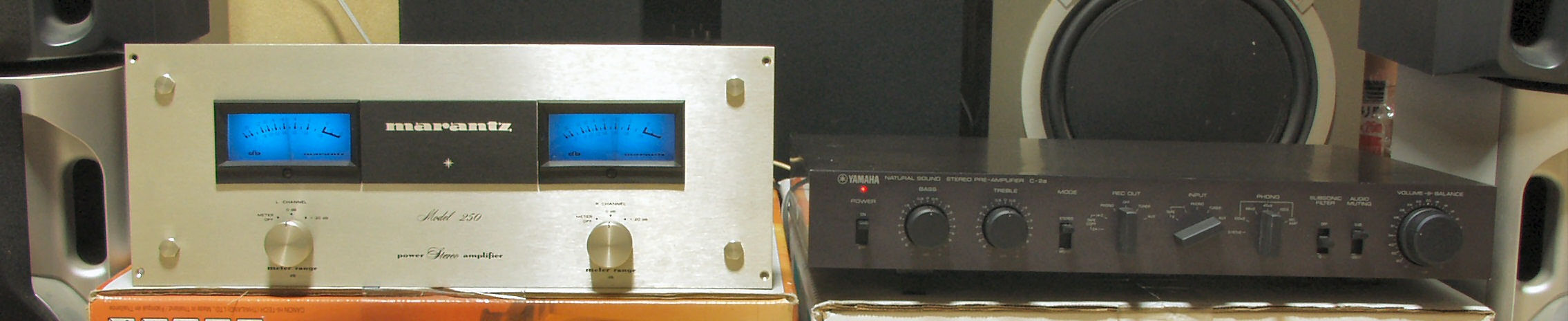

Ｅ－４．　完成　引き続き２４時間エージング

Ｓ．　Ｍａｒａｎｔｚ　２５０　の仕様（マニアル・カタログより）

型式 ステレオパワーアンプ　２５０ 出力 (定格出力時、両ch、20Hz～20kHz) 4Ω:300W(150W+150W)、Typically 340W 8Ω:250W(125W+125W)、Typically 280W 16Ω:128W(64W+64W)、Typically 150W 全高調波歪率 0.1%以下(20Hz～20000Hz、定格出力時) Typically 0.05% 混変調歪率 0.1%以下(定格出力時、20Hz～20kHzのうち任意の2つの周波数) Typically 0.05% 周波数特性 2Hz～100kHz +0 -1.5dB 20Hz～20kHz ±0.1dB パワーバンドウィズ(IHF) 5Hz～45000Hz 入力感度/インピーダンス 1.5V/100kΩ ダンピング・ファクター 100以上(8Ω) 総　合 Total Noise better than 106dB below Rated Power into 8Ω 電源 AC100V、50Hz/60Hz 220Volts optional on special order 消費電力 500W 外形寸法 幅362x高さ156x奥行241mm 重量 12.7kg 価格 ￥245,000(1972年頃)
