HMA−9500mkU. 47台目 修理記録 |
44台目も同じユーザ 平成23年8月31日到着 10月20日完成 |
注意 このAMPはアースラインが浮いています。 AMPのシャーシにSPの線(アース側)やプリAMPのアースもも接続してはいけません。 RL−SPのアース線も接続(共通)してもいけません、+−の撚りのあるのも使用出来ません。 又、DC(directconnection)入力が可能ですが、絶対に使用しないこと=ここ参照 |
A. 修理前の状況
B. 原因
F. 修理費 100,000円 S. HITACHI Lo−D HMA−9500mkU の仕様(マニアルより) |

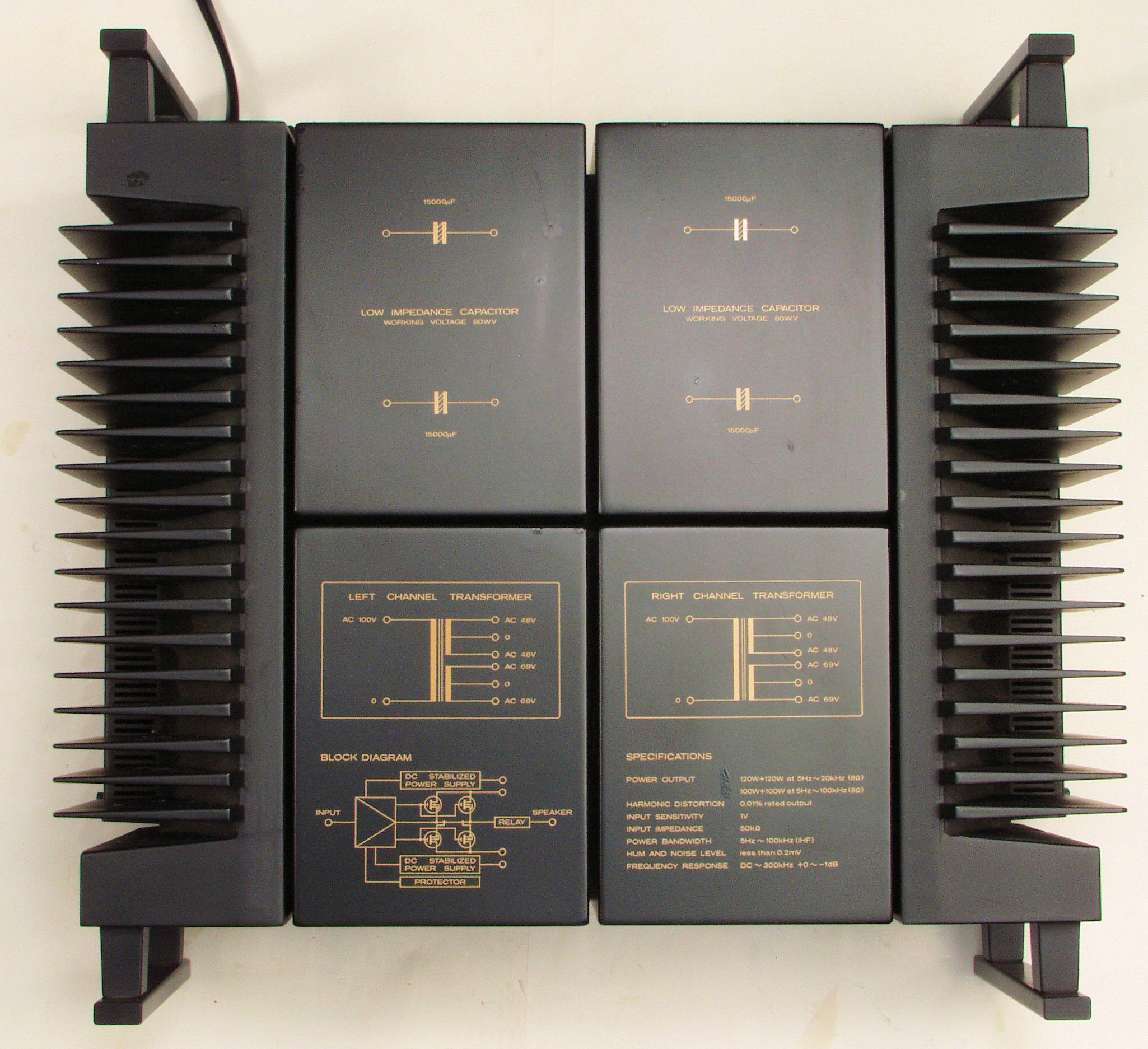

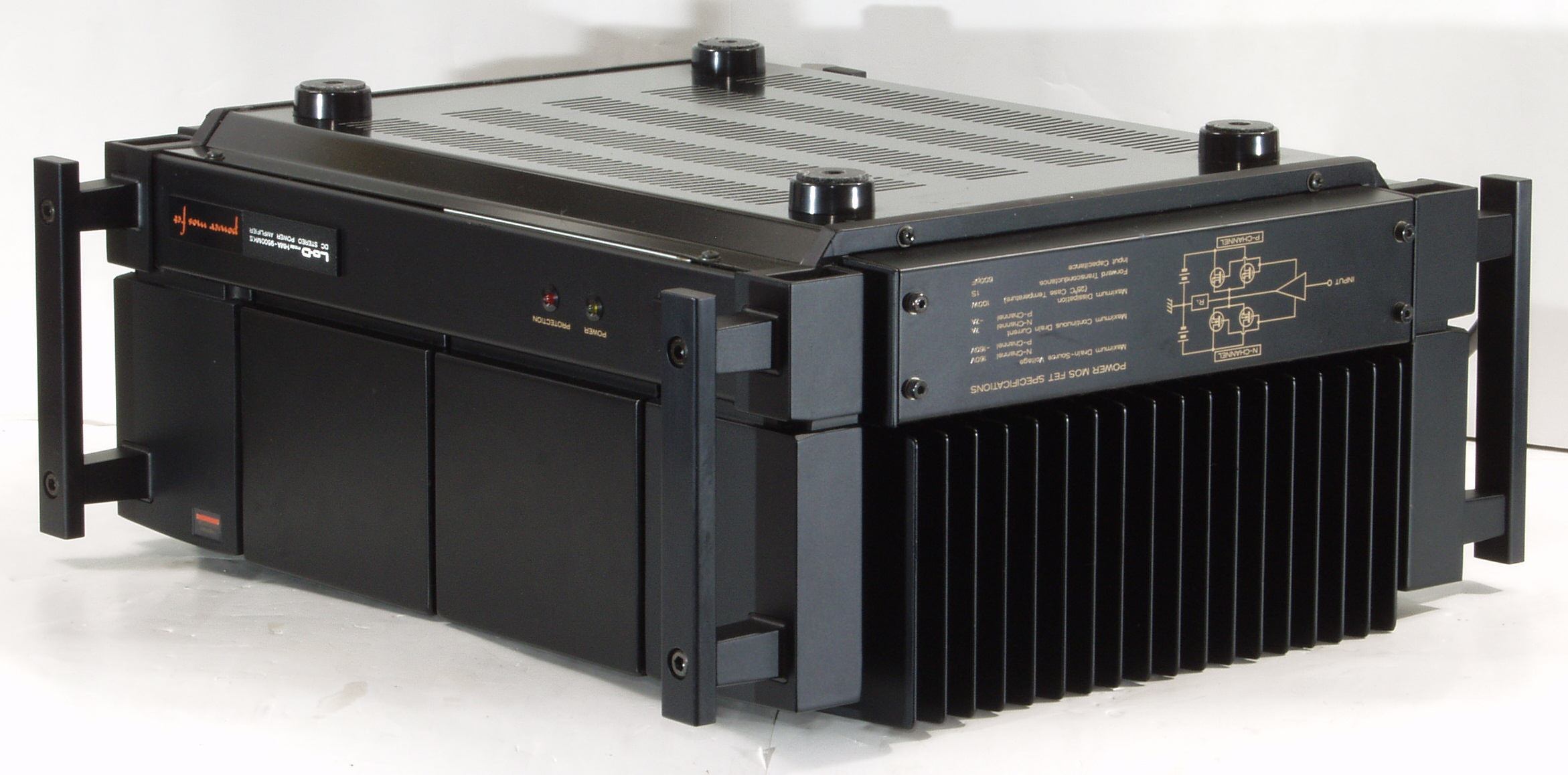

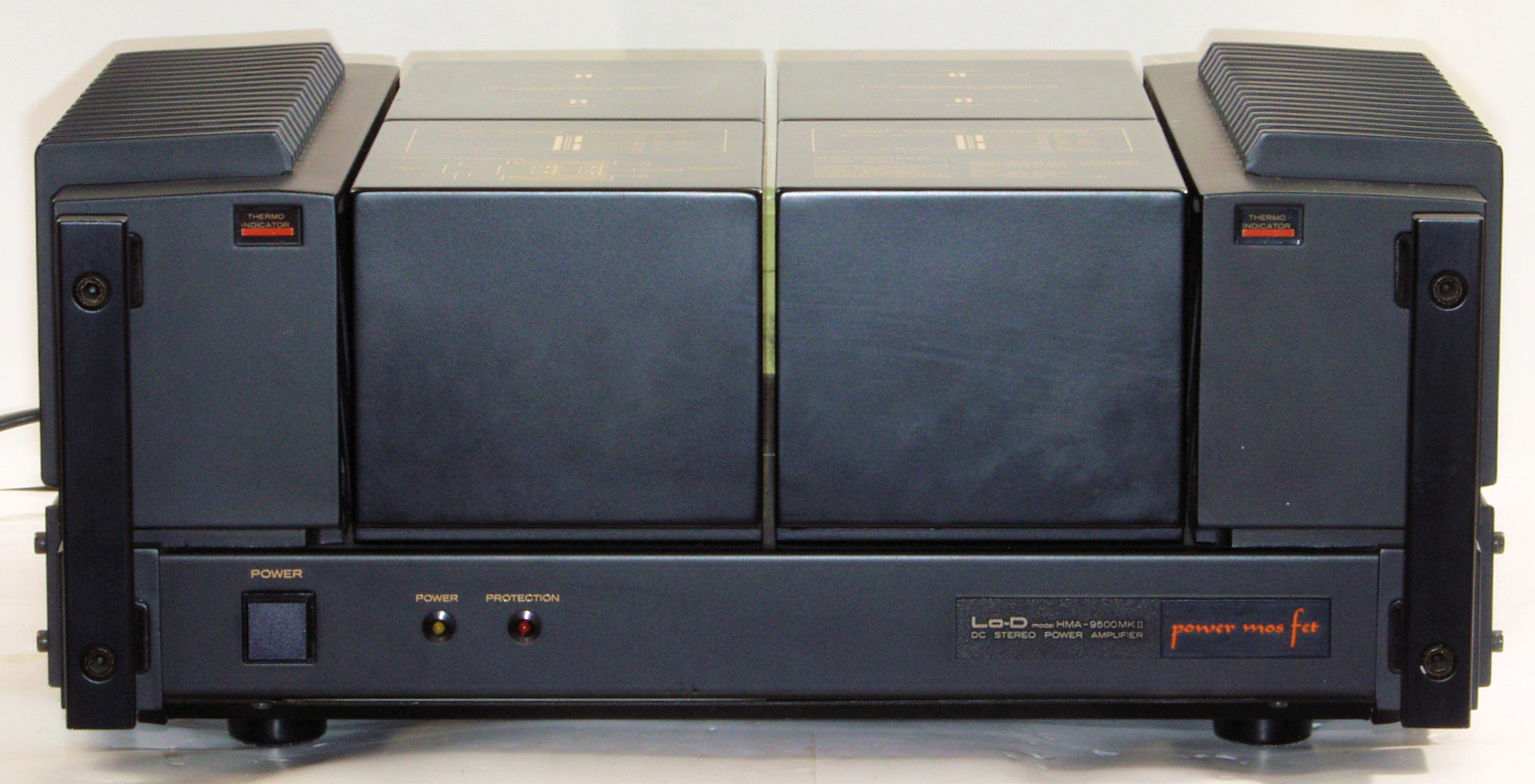

A. 修理前の状況 A11. 点検中 前から見る |

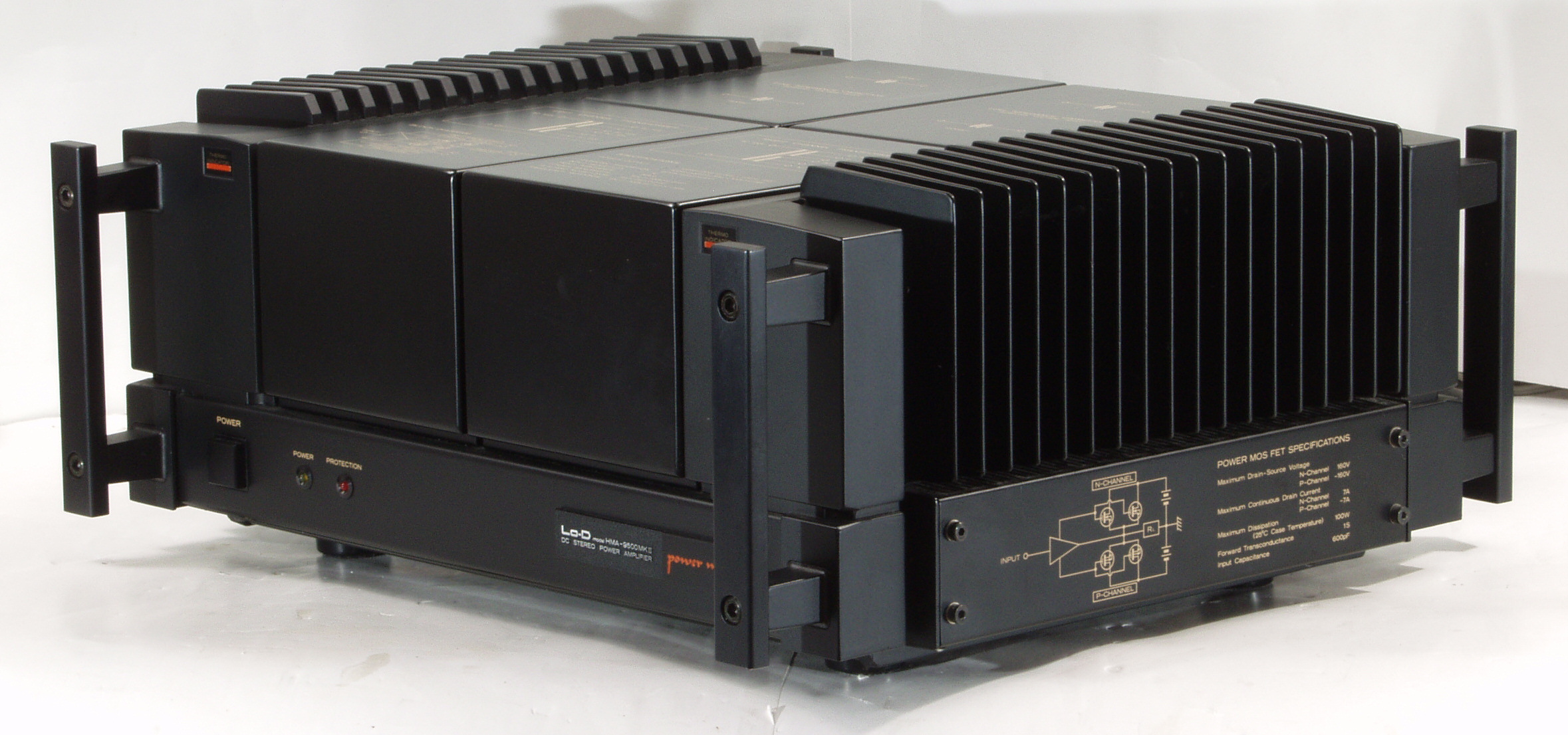

A12. 点検中 前右から見る |
A13. 点検中 右から見る |

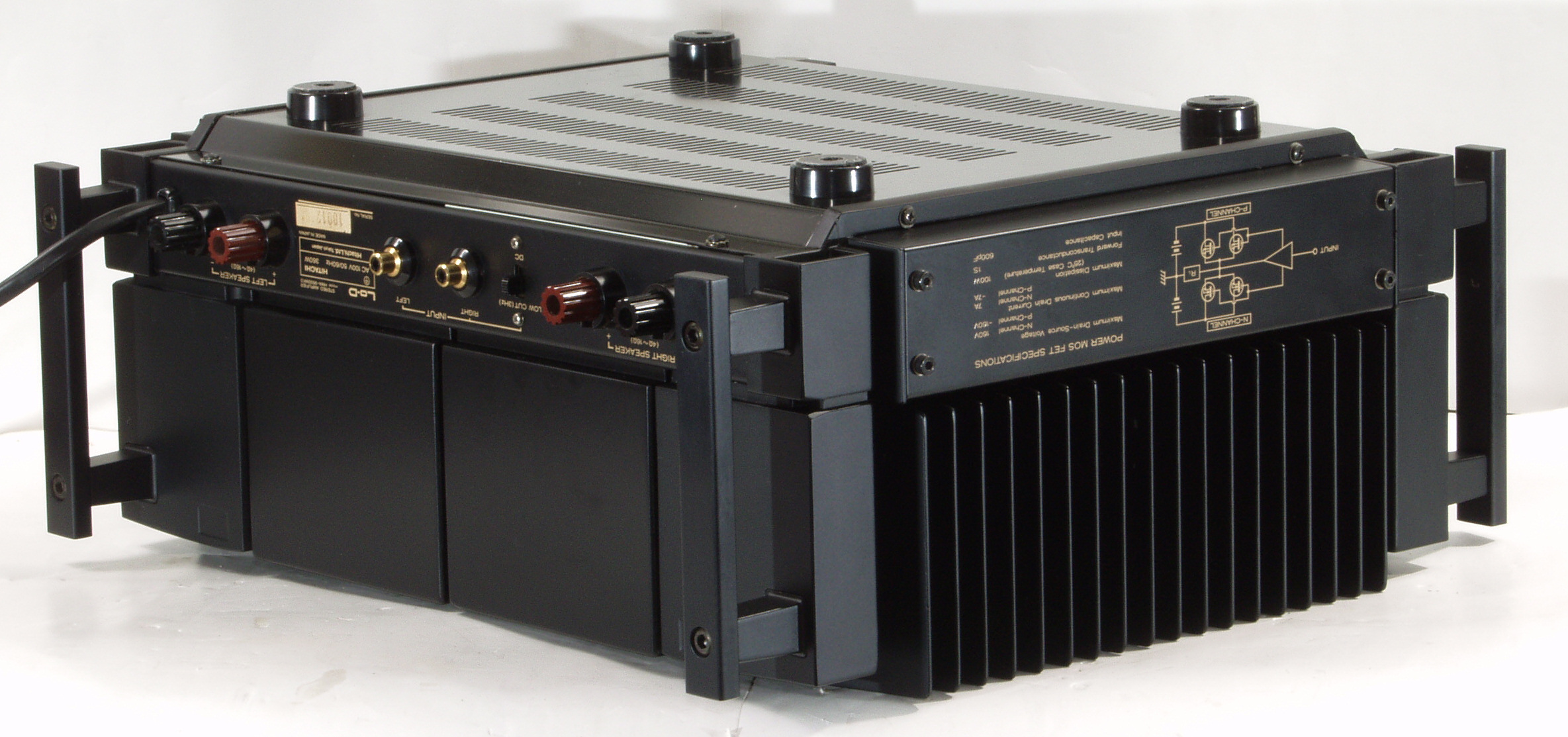

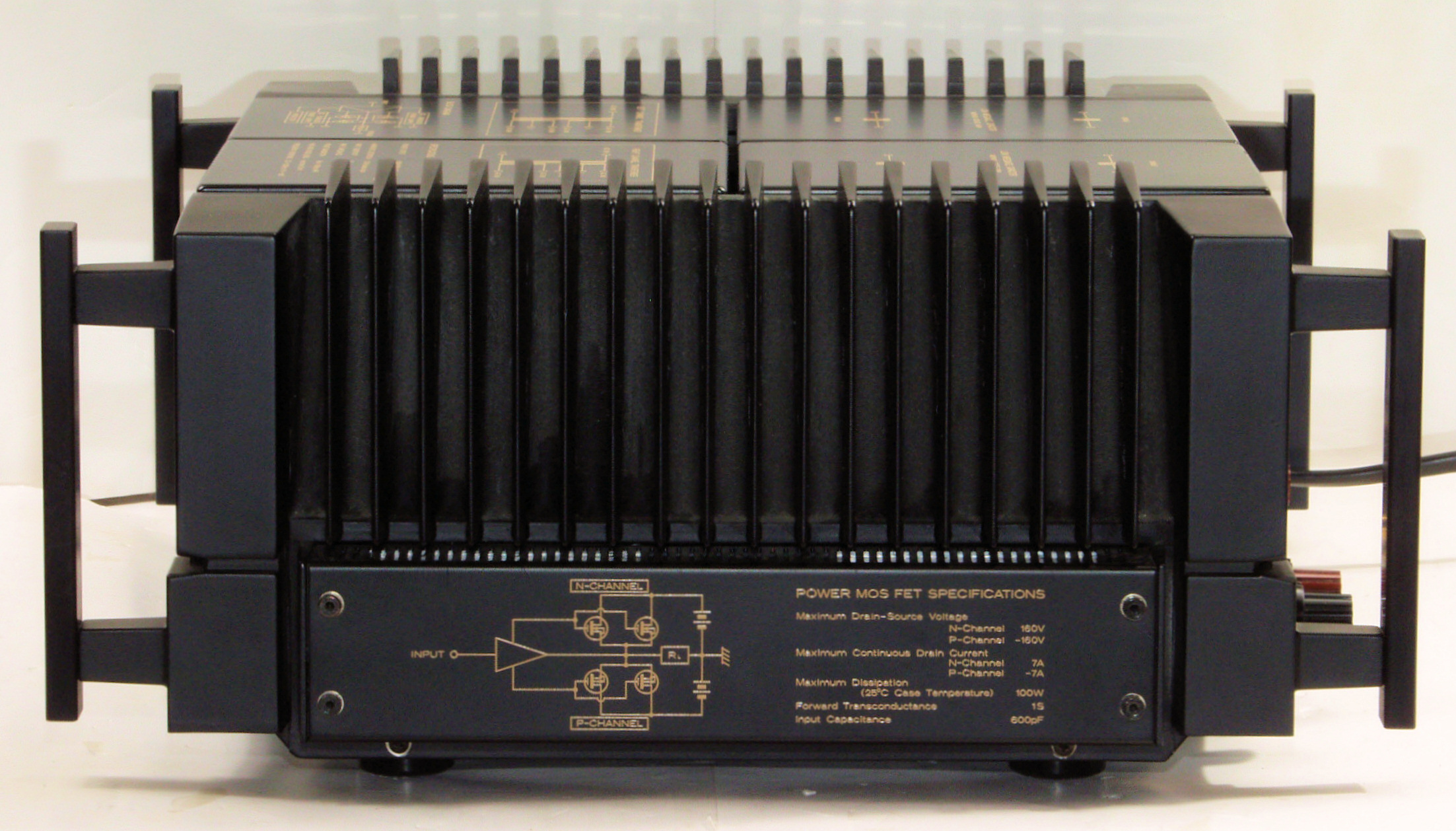

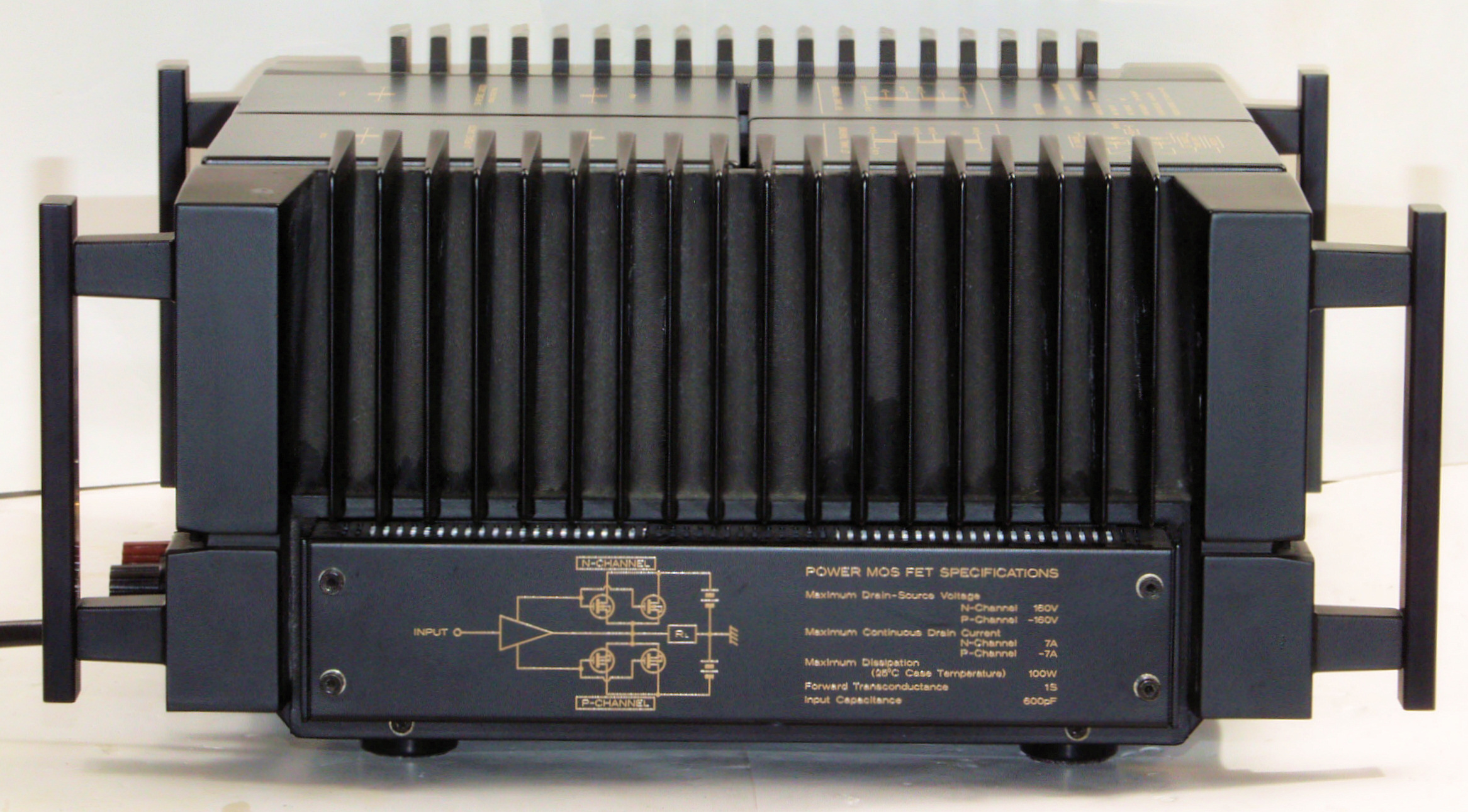

A14. 点検中 後から見る |

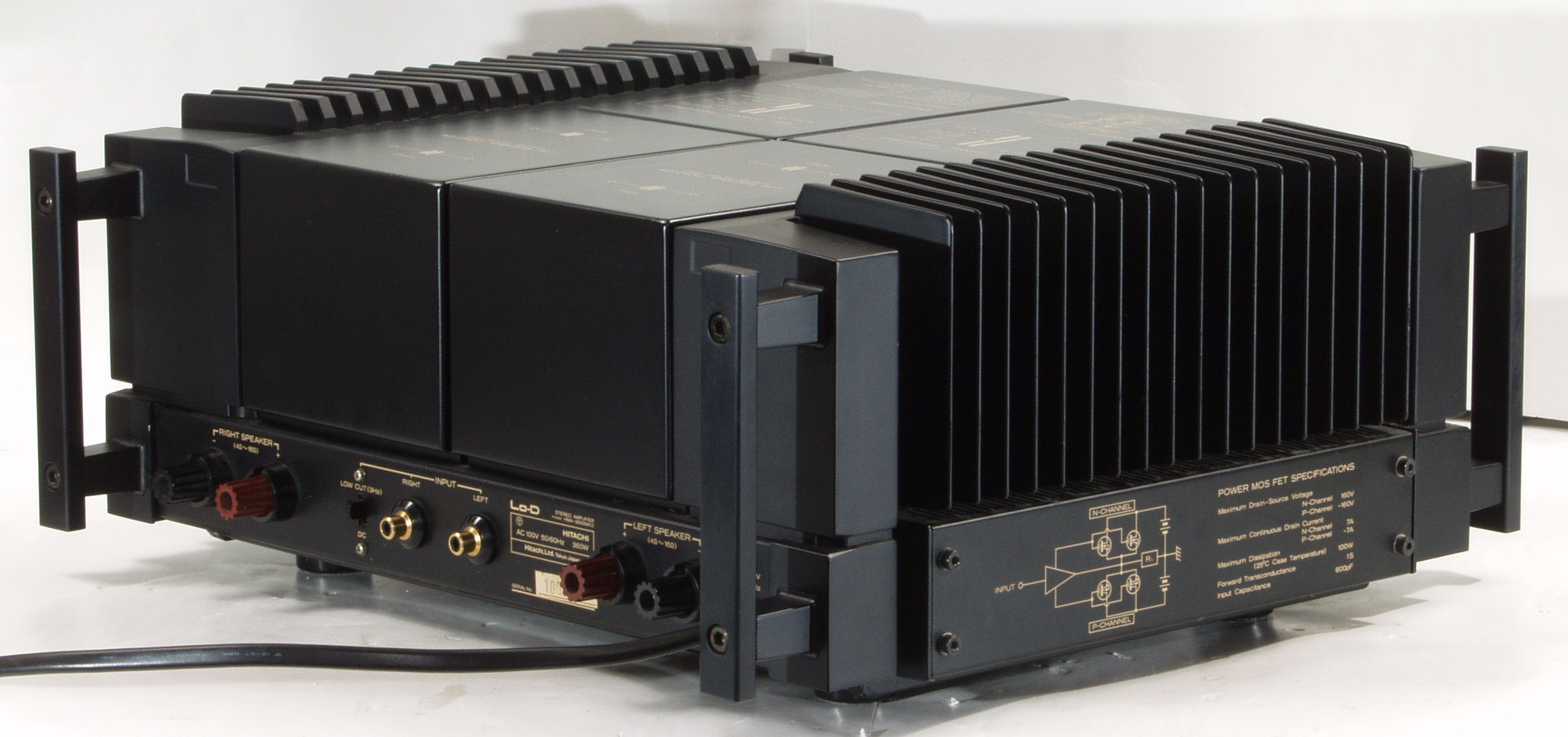

A15. 点検中 後左から見る |
A16. 点検中 左から見る |
A17. 点検中 上から見る |
A21. 点検中 下から見る |
A22. 点検中 下前から見る |
A23. 点検中 下前左から見る |
A24. 点検中 下後から見る |
A25. 点検中 下後右から見る |
A31. 点検中 下から見る |
A32. 点検中 電源トランスの詰め物を見る、使用時間が短いのか、焼けが全く無い。 |
A33. 点検中 電源SW、規格の解らない接点の流用は危険です、遮断容量が少ないと接点の融着の件があります。 |
A41. 点検中 電解コンデンサー外観比較、100μ/100V |
A42. 点検中 電解コンデンサー外観比較、220μ/100V |

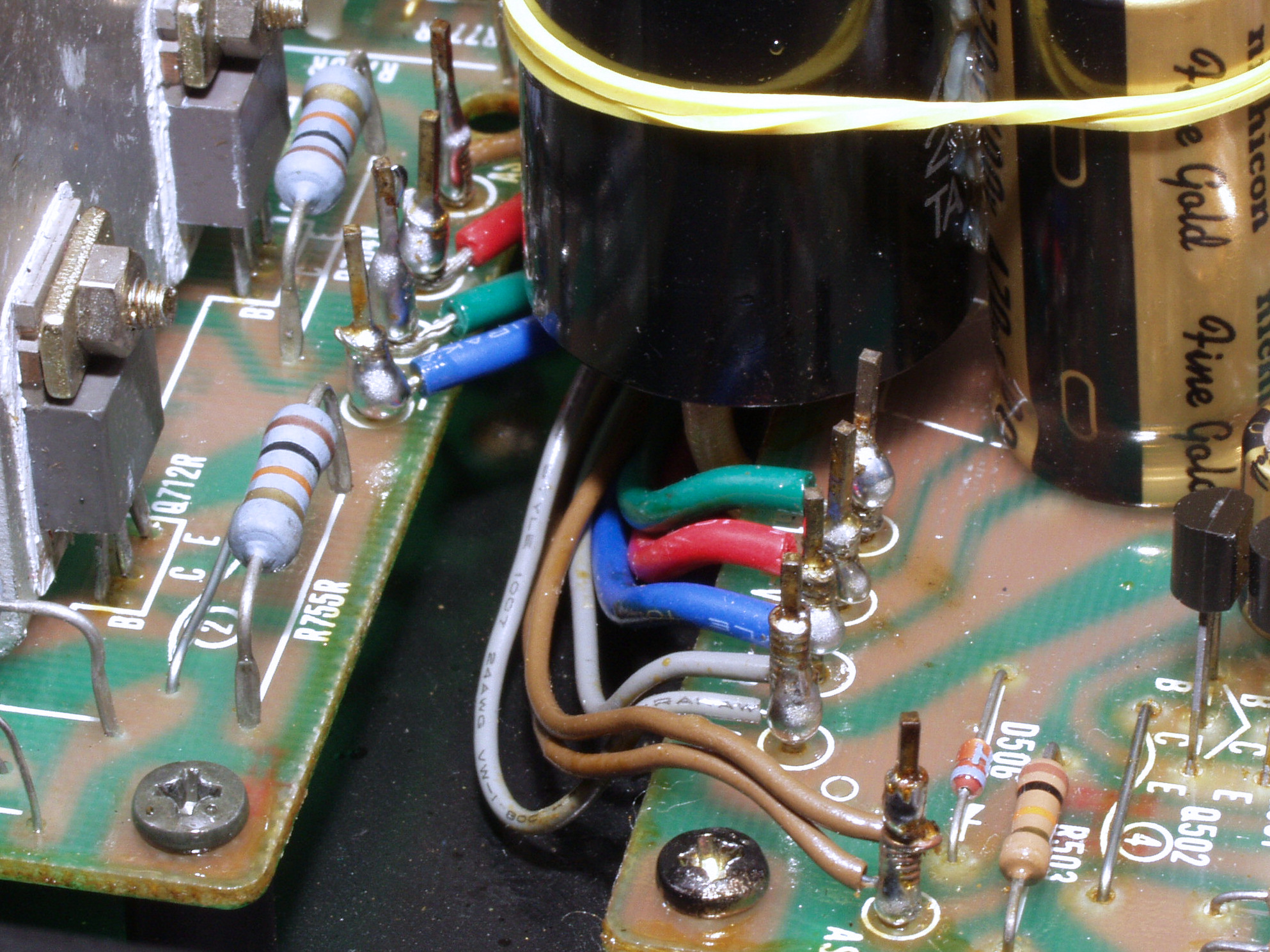

A51. 点検中 交換するSP接続端子 |

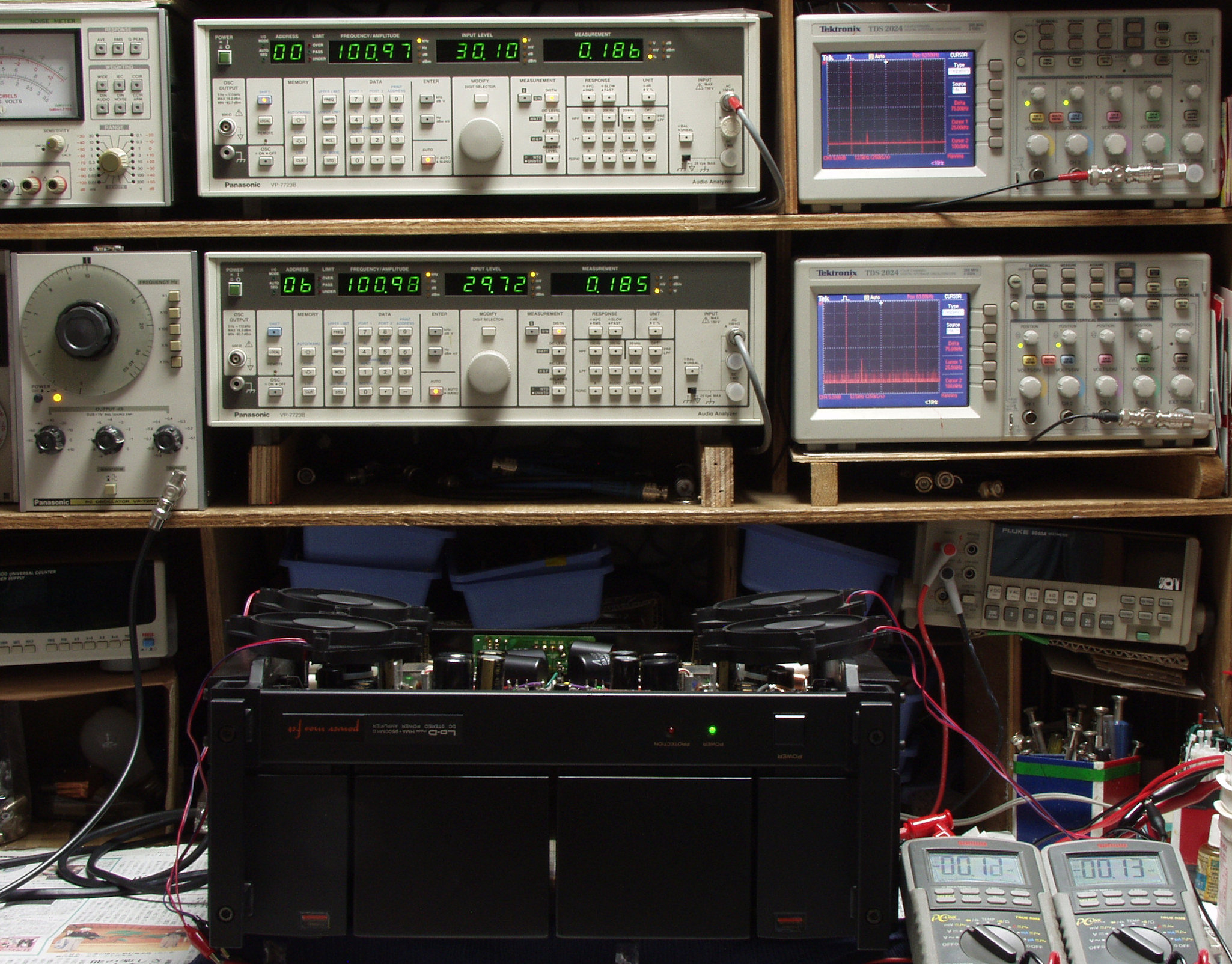

T. 修理前点検測定 T1. 出力・歪み率測定。 「見方」。 上段中 右側SP出力を「Audio Analyzer Panasonic VP−7723B」により測定。 表示LED、 左端=メモリーNo、 中左=周波数測定、 中右=出力電圧測定、 右端=歪み率測定。 上段右端 VP−7723Bの基本波除去出力を「Tektronix TDS−2024(200MHZ)」で「FFT分析」表示。 下段中 左側SP出力を「Audio Analyzer Panasonic VP−7723B」により測定。 表示LED、 左端=メモリーNo、 中左=周波数測定、 中右=出力電圧測定、 右端=歪み率測定。 下段右端 VP−7723Bの基本波除去出力を「Tektronix TDS−2024(200MHZ)」で「FFT分析」表示。 下段左端 オーディオ発振器 VP−7201A より100Hz〜10kHzの信号を出し(歪み率=約0.003%)、ATT+分配器を通し、AMPに入力。 よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「VP−7723B」「VP−7201A」 |

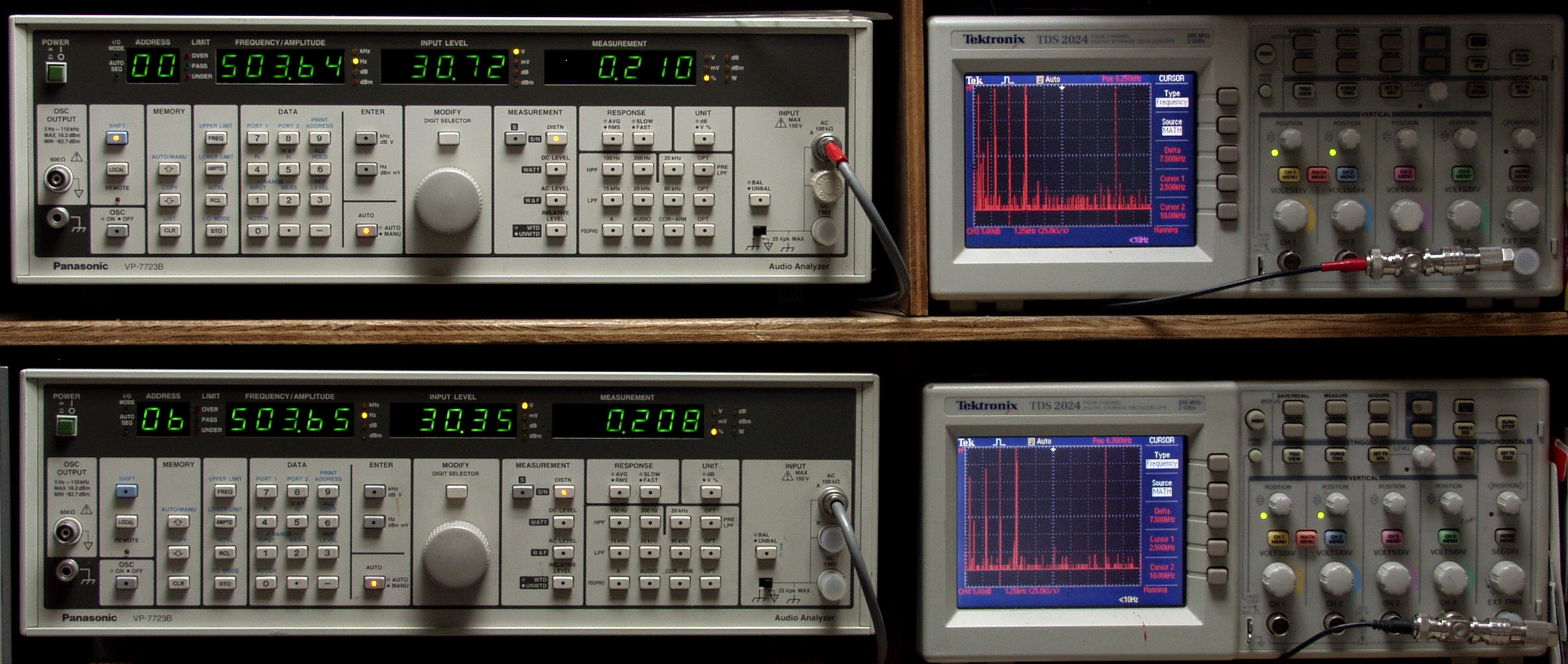

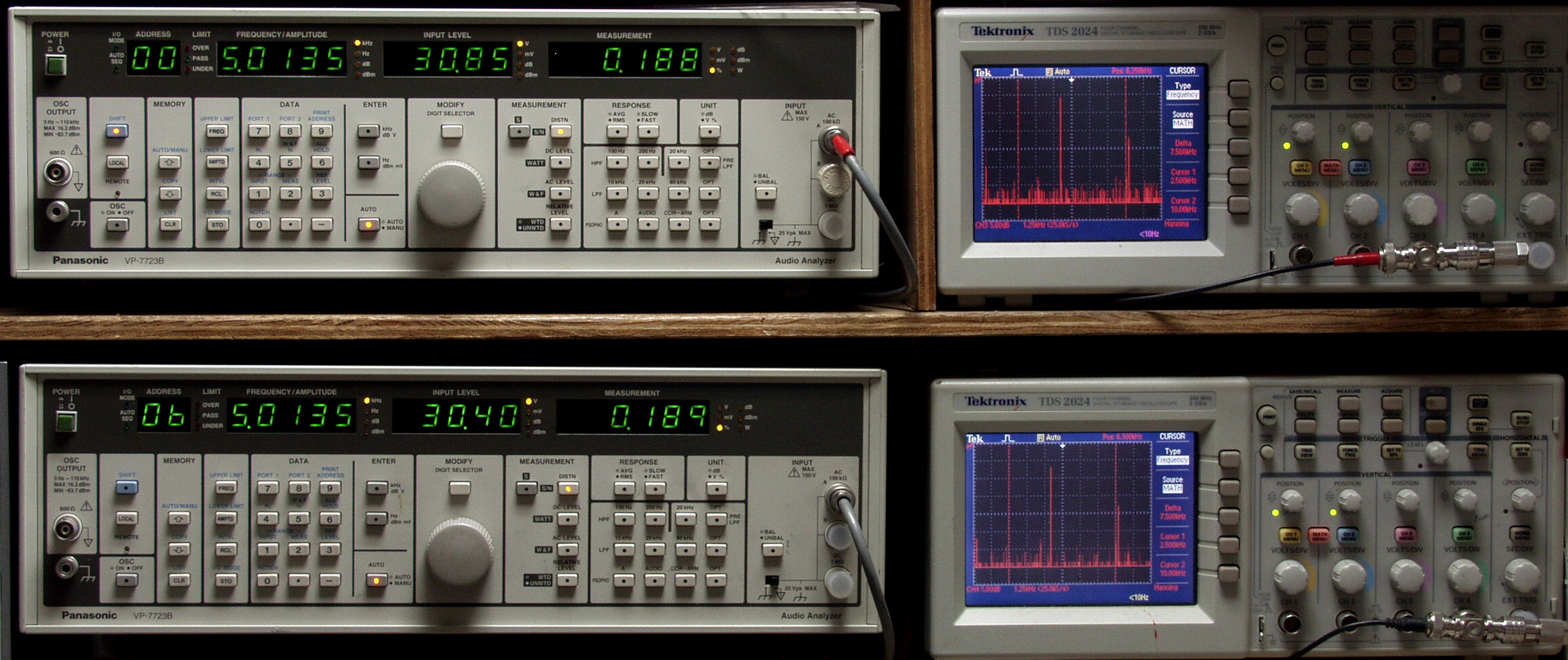

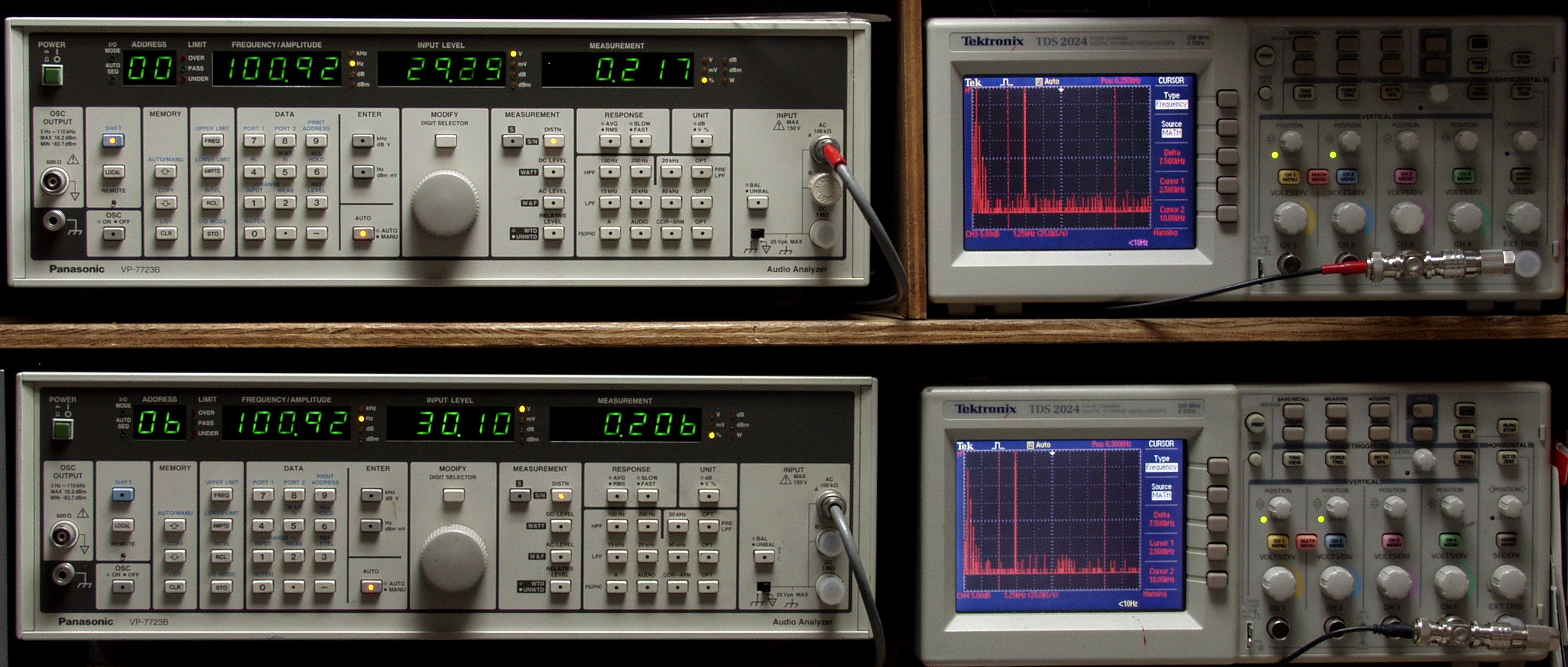

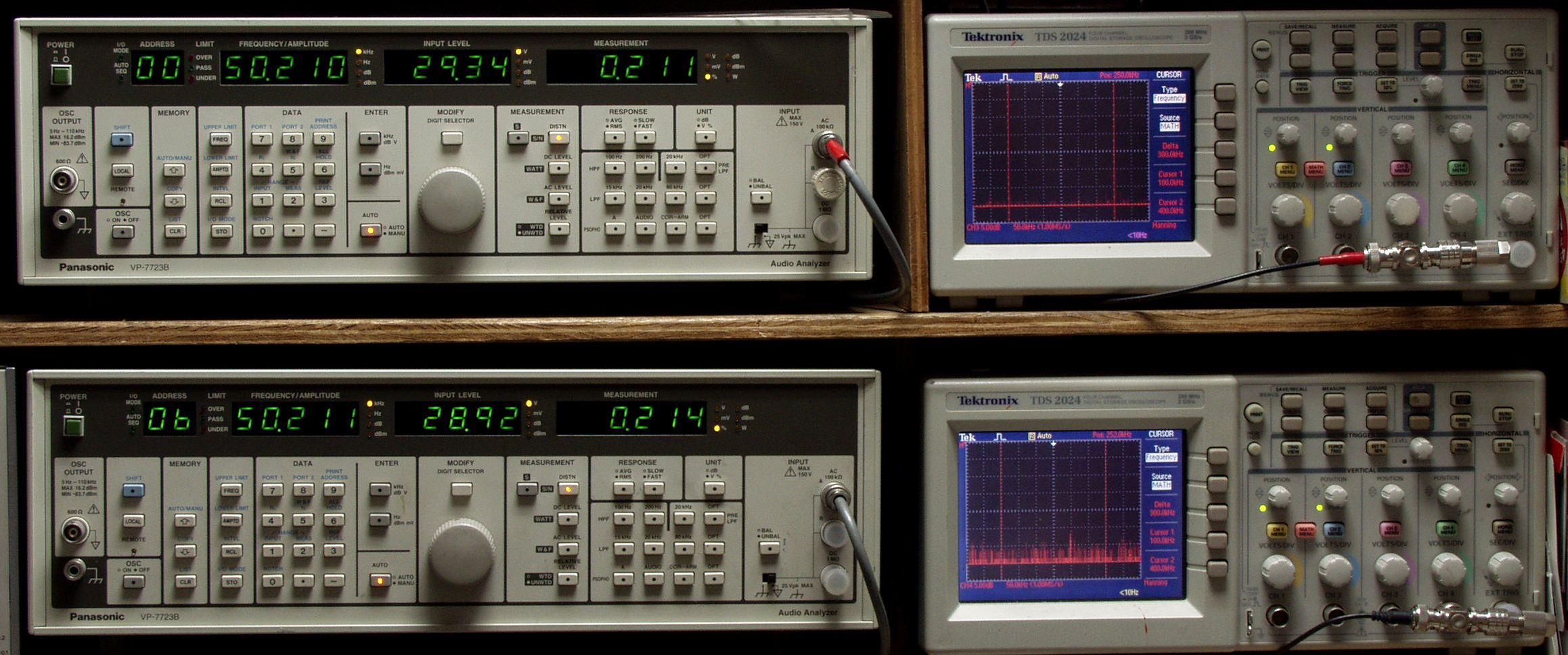

T21. R側SP出力電圧29V=105W出力、 0.2%歪み、 50HZ。 L側SP出力電圧30V=113W出力、 0.2%歪み、 50HZ。 「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。 |
T22. R側SP出力電圧29V=105W出力、 0.2%歪み、 100HZ。 L側SP出力電圧30V=113W出力、 0.2%歪み、 100HZ。 「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。 |
T23. R側SP出力電圧20V=113W出力、 0.2%歪み、 500HZ。 L側SP出力電圧30V=113W出力、 0.2%歪み、 500HZ。 「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。 |
T24. R側SP出力電圧31V=120W出力、 0.2%歪み、 1kHZ。 L側SP出力電圧30V=113W出力、 0.2%歪み、 1kHZ。 「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。 |
T25. R側SP出力電圧31V=120W出力、 0.2%歪み、 5kHZ。 L側SP出力電圧30V=113W出力、 0.2%歪み、 5kHZ。 「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。 |
T26. R側SP出力電圧30V=113W出力、 0.2%歪み、 50kHZ、シャッタ・タイミング・ミス? FFT出力無し。 L側SP出力電圧29V=105W出力、 0.2%歪み、 50kHZ。 「FFT分析」のオシロのカーソル周波数、左=100kHz、右=400kHz。 |
T27. R側SP出力電圧30V=113W出力、 0.2%歪み、 100kHZ。 L側SP出力電圧30V=113W出力、 0.2%歪み、 100kHZ。 「FFT分析」のオシロのカーソル周波数、左=250kHz、右=1MHz。 |
T28. R側SP出力電圧27V=91W出力、 1.1%歪み、 150kHZ。 L側SP出力電圧27V=91W出力、 1.1%歪み、 150kHZ。 「FFT分析」のオシロのカーソル周波数、左=250kHz、右=1MHz。 寄生振動開始!! |

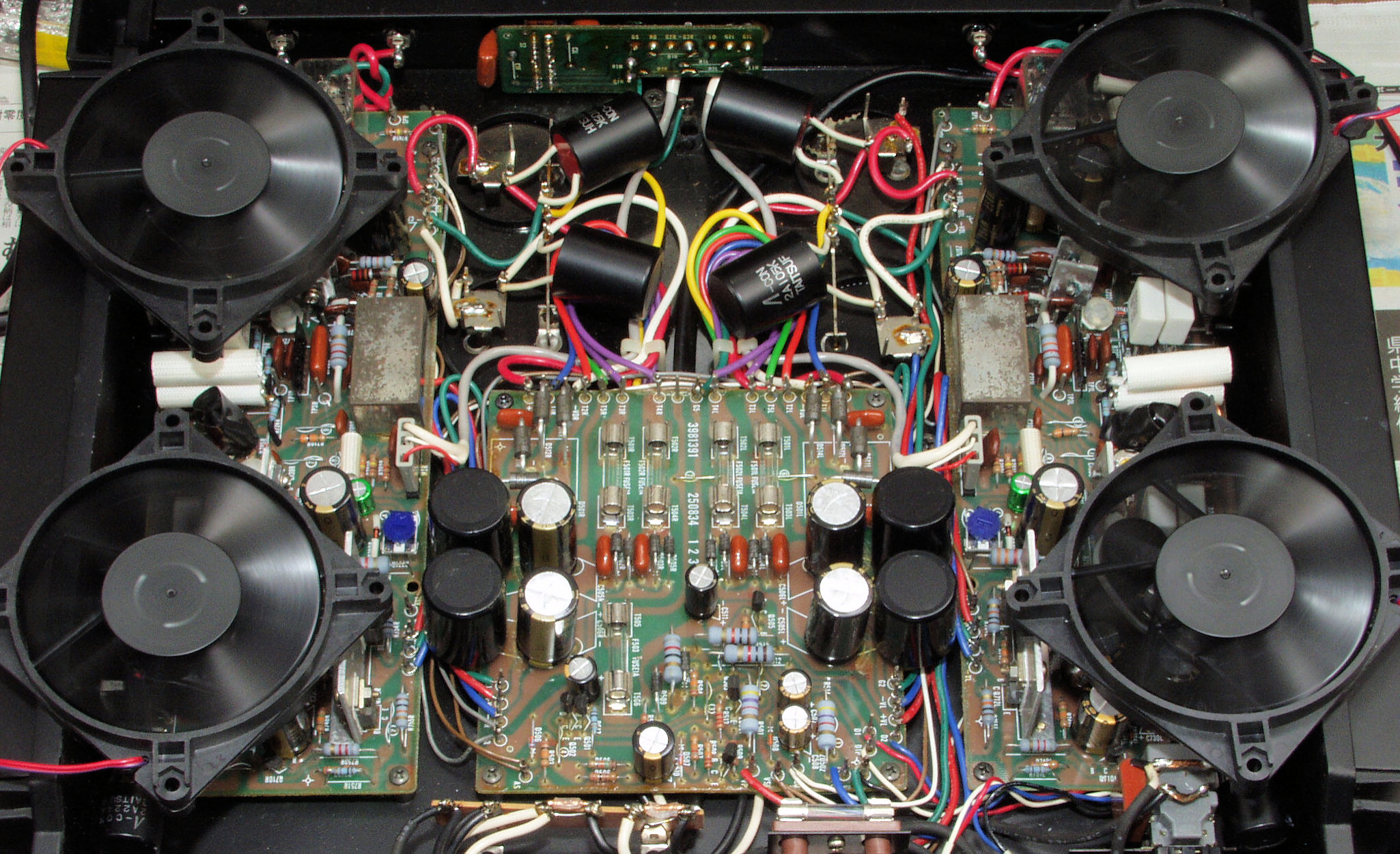

T3. フルパワーなので、24V高速フアンが全回転でクーリング。 |

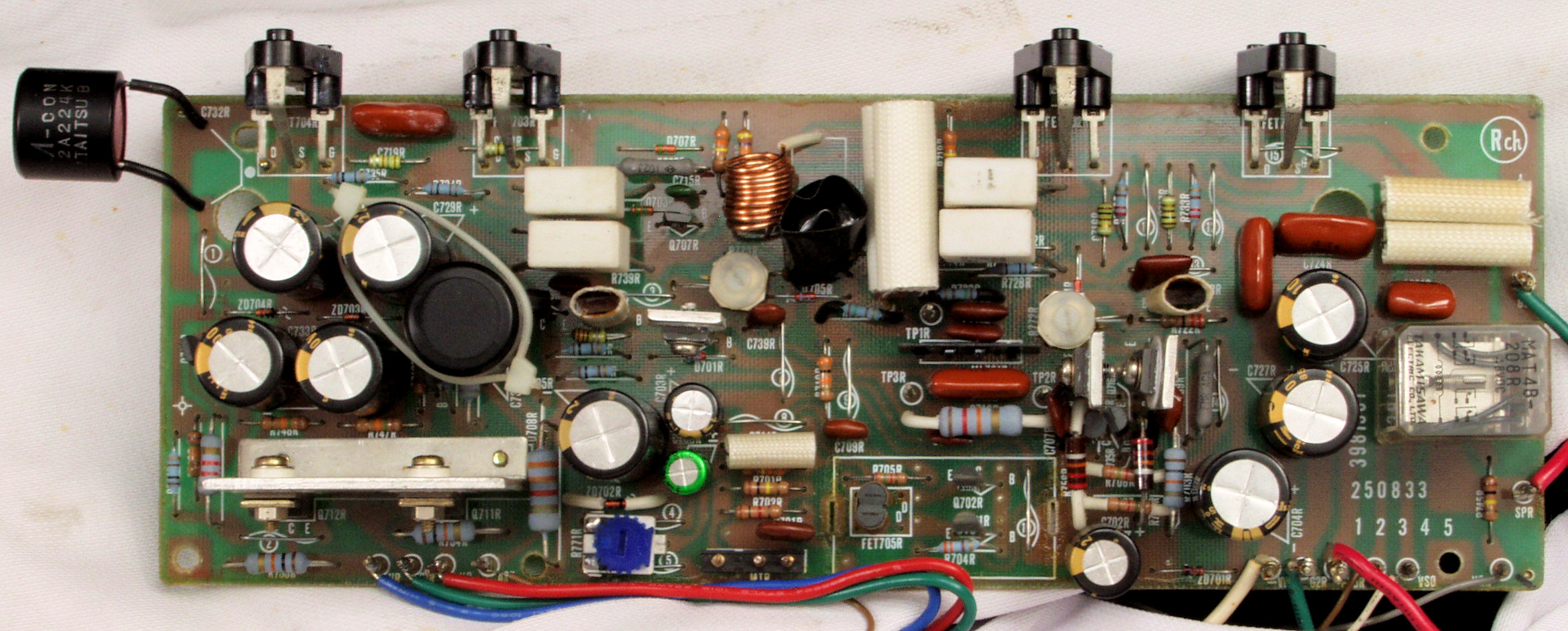

C. 修理状況 C11. 修理前 R側ドライブ基板 |

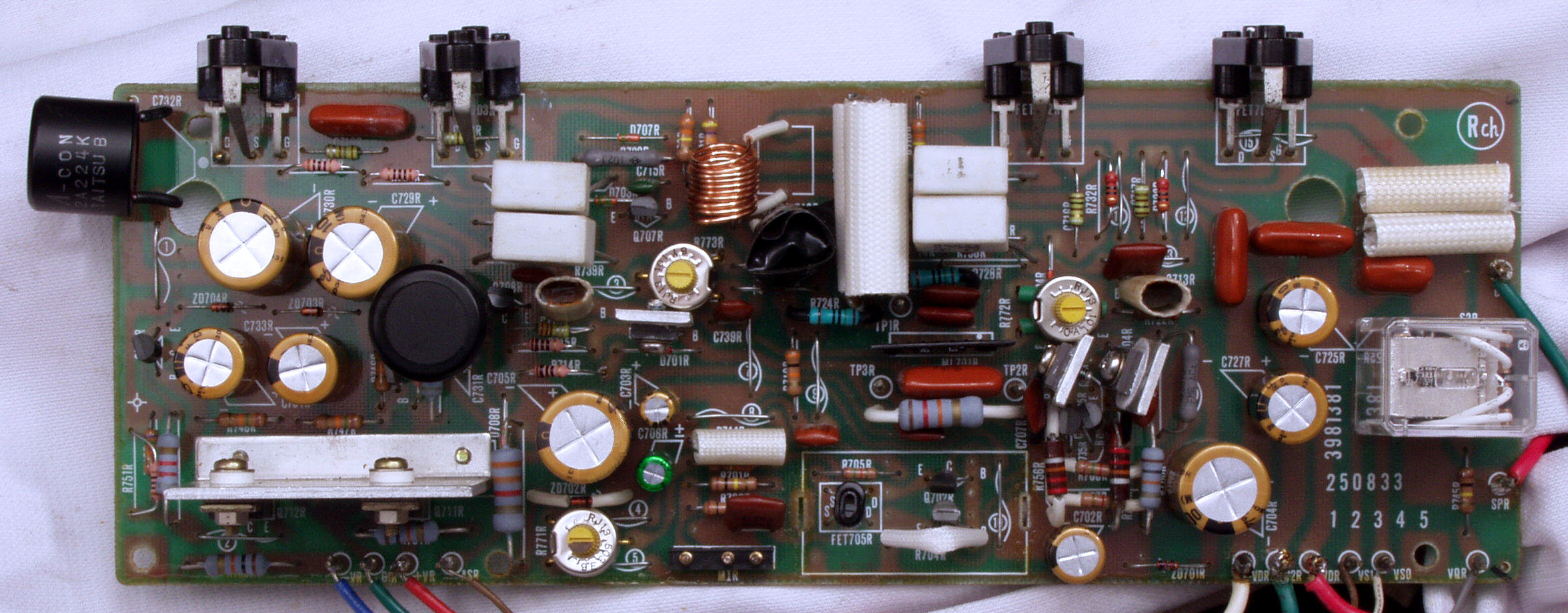

C12. 修理後 R側ドライブ基板 初段FET(電界効果トランジスター)、バランス・バイアス調整用半固定VR3個、SP接続リレー交換 フューズ入り抵抗全部、電解コンデンサー11個交換 |

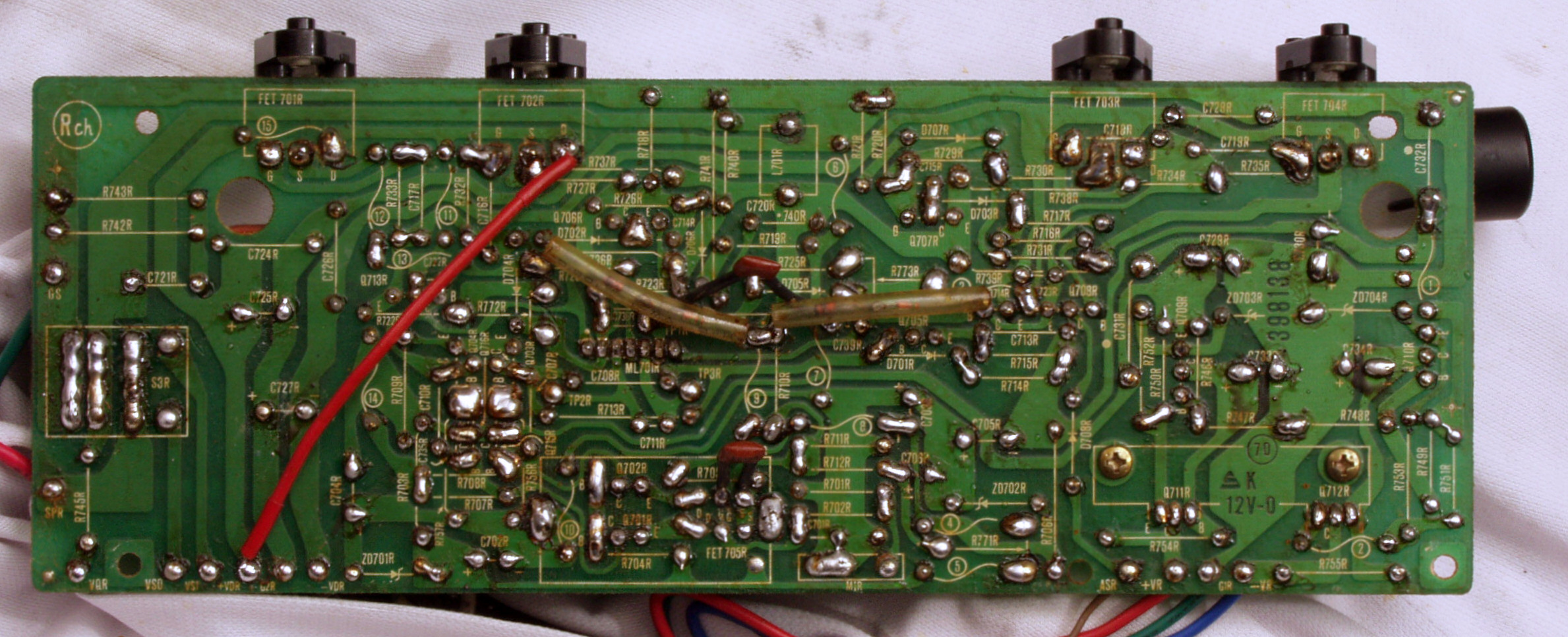

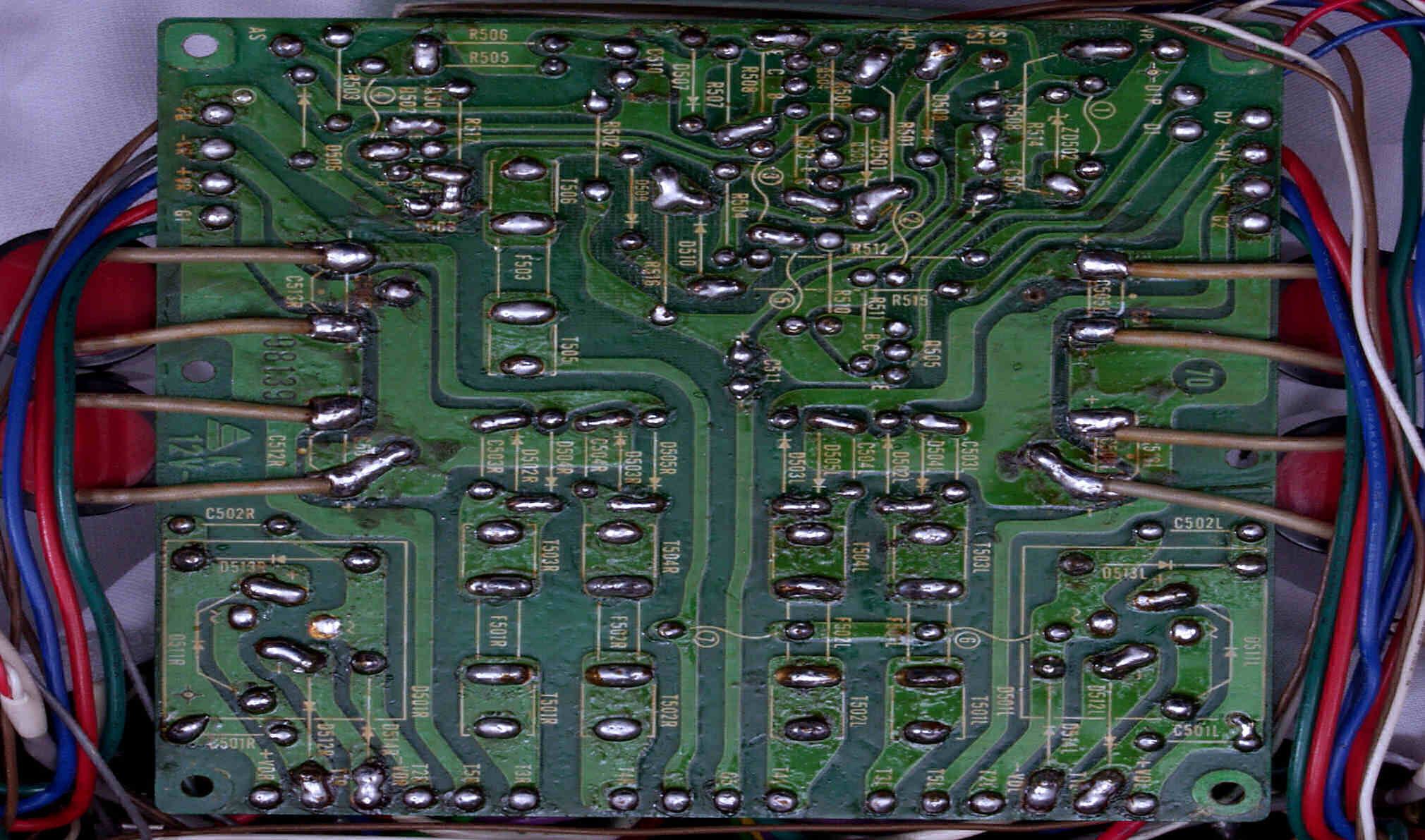

C13. 修理前 R側ドライブ基板裏 |

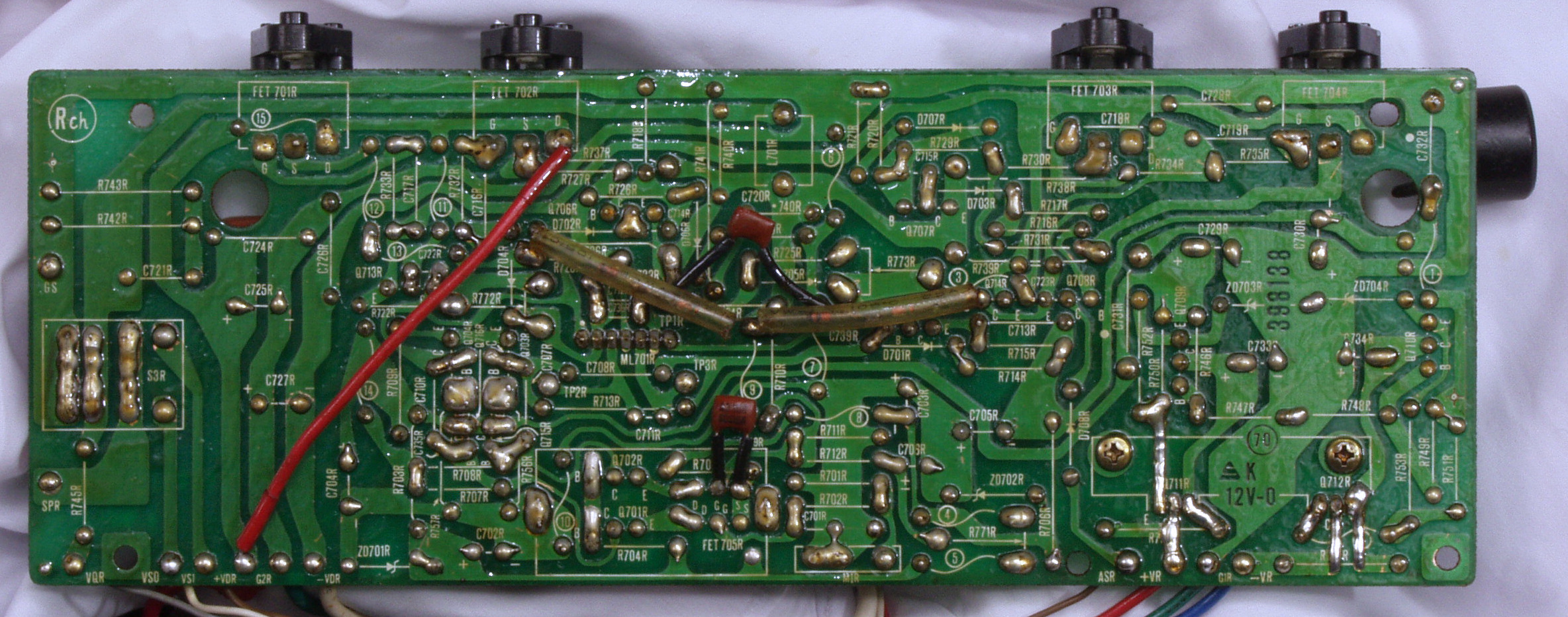

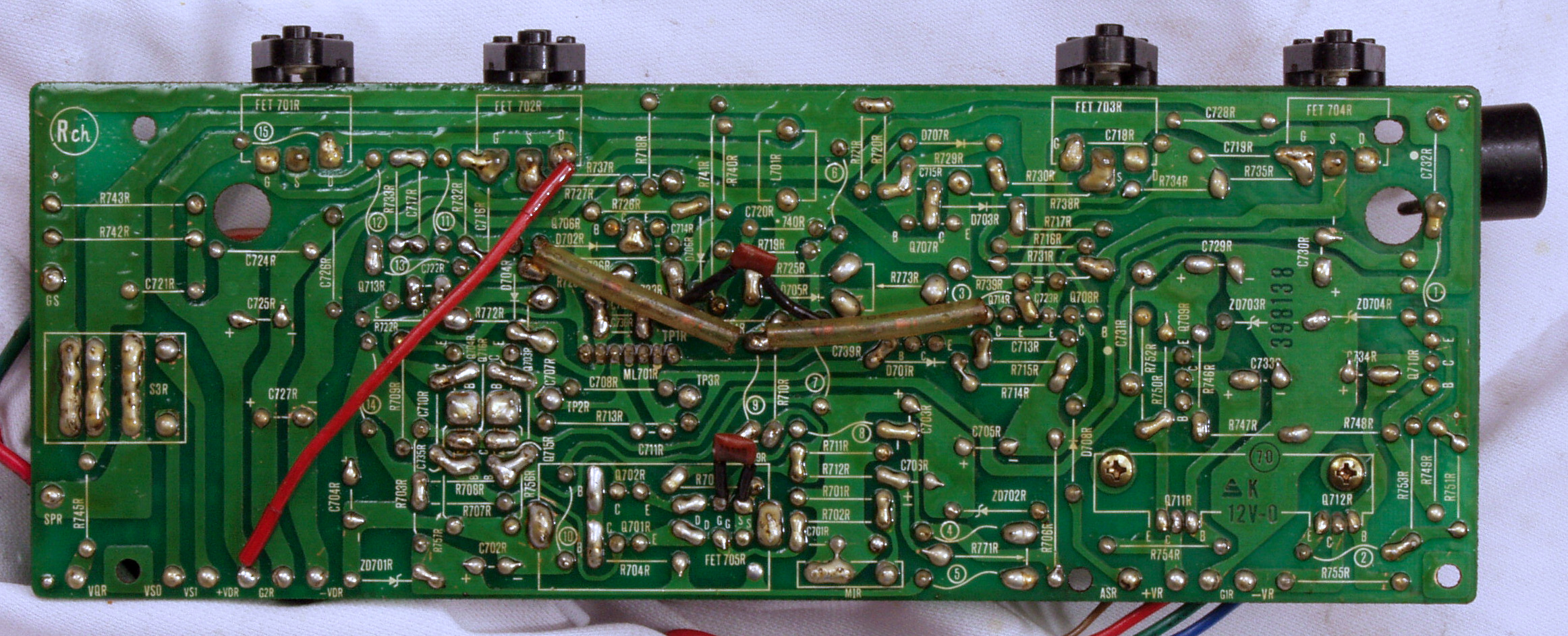

C14. 修理(半田補正)後 R側ドライブ基板裏 半田を全部やり直す。 普通はこれで完成。 |
C15. 完成R側ドライブ基板裏 洗浄後 |

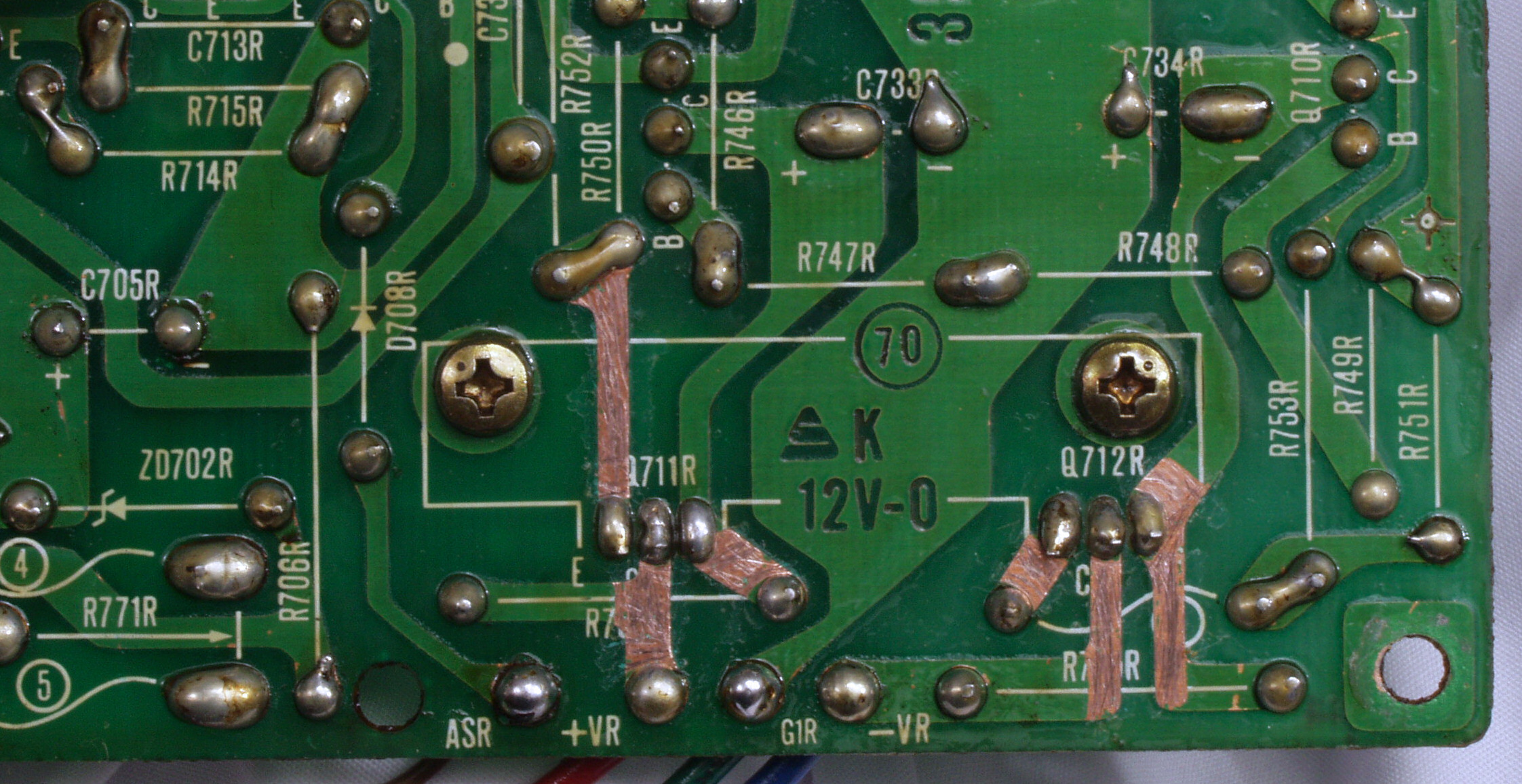

C16. 再修理中 R側ドライブ基板裏 定電圧TR(トランジスター)の足の銅箔を広げる。 |
C17. 再修理後 R側ドライブ基板裏完成。 |
C21. 修理前 L側ドライブ基板 |

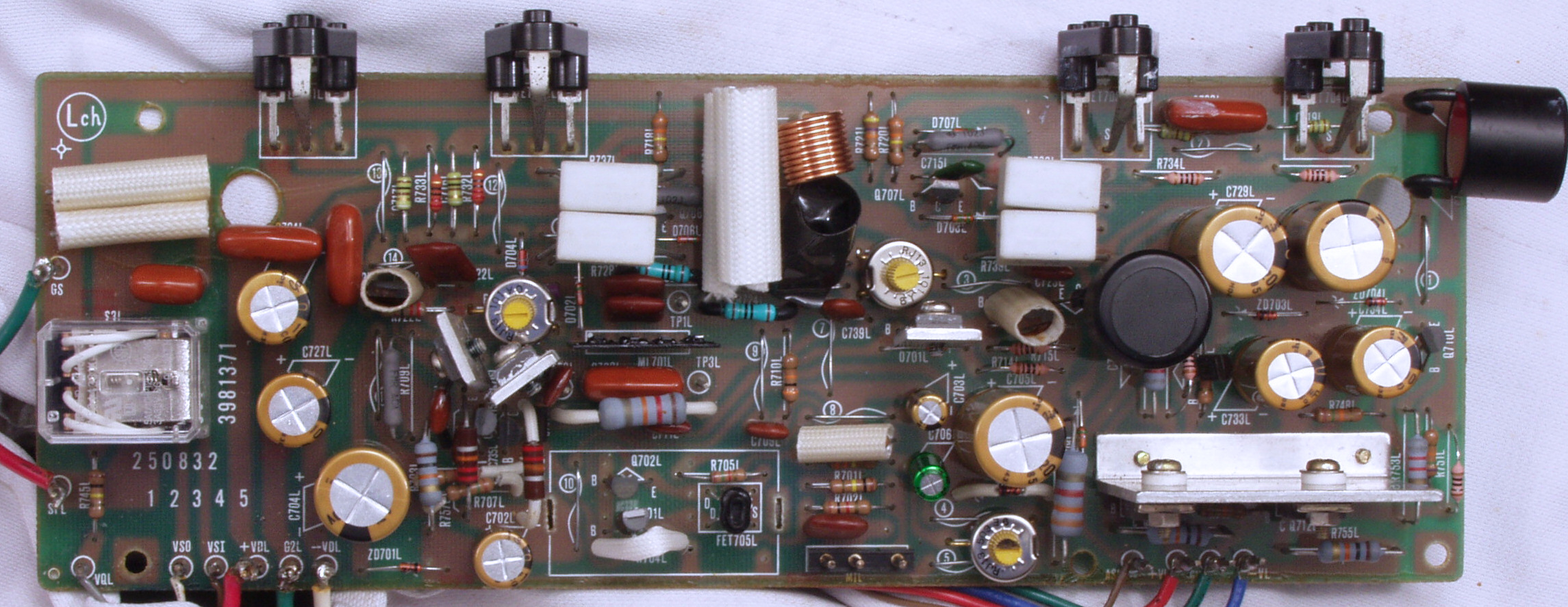

C22. 修理後 L側ドライブ基板 初段FET(電界効果トランジスター)、バランス/バイアス調整用半固定VR3個、SP接続リレー交換 フューズ入り抵抗全部、電解コンデンサー11個交換 |

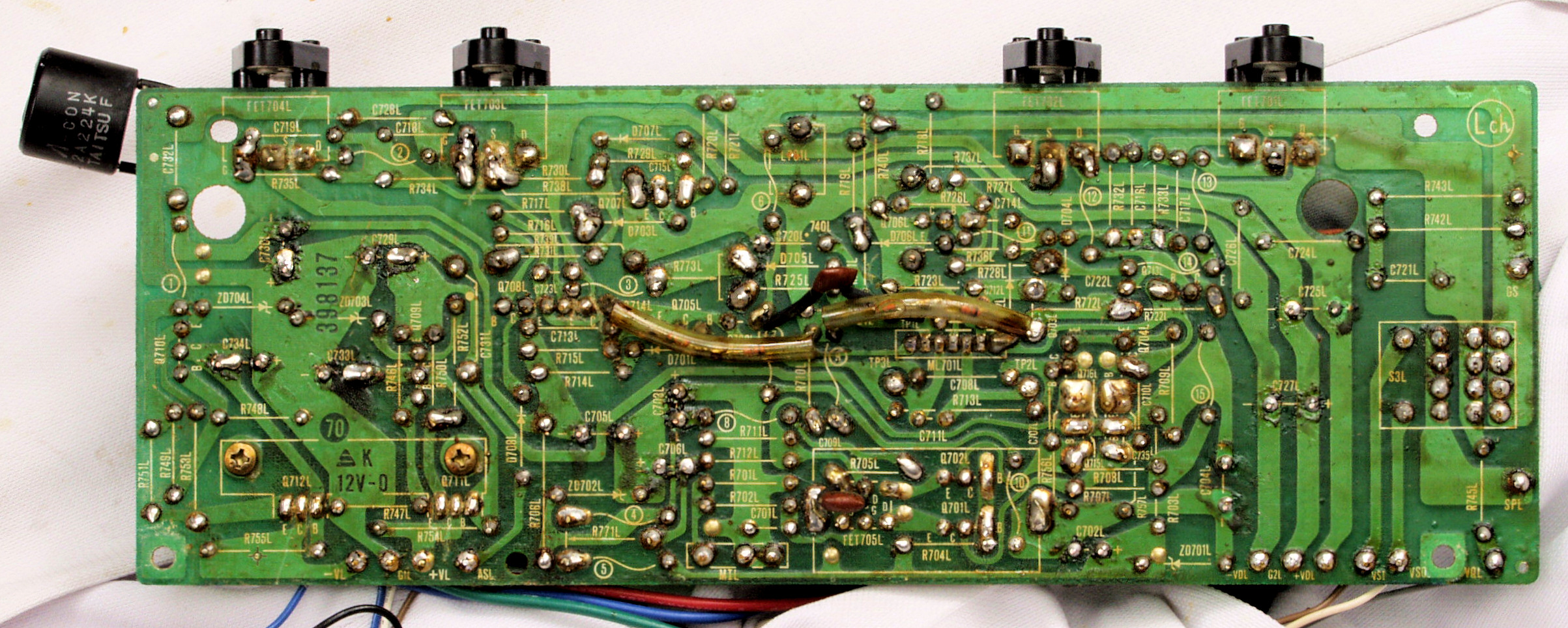

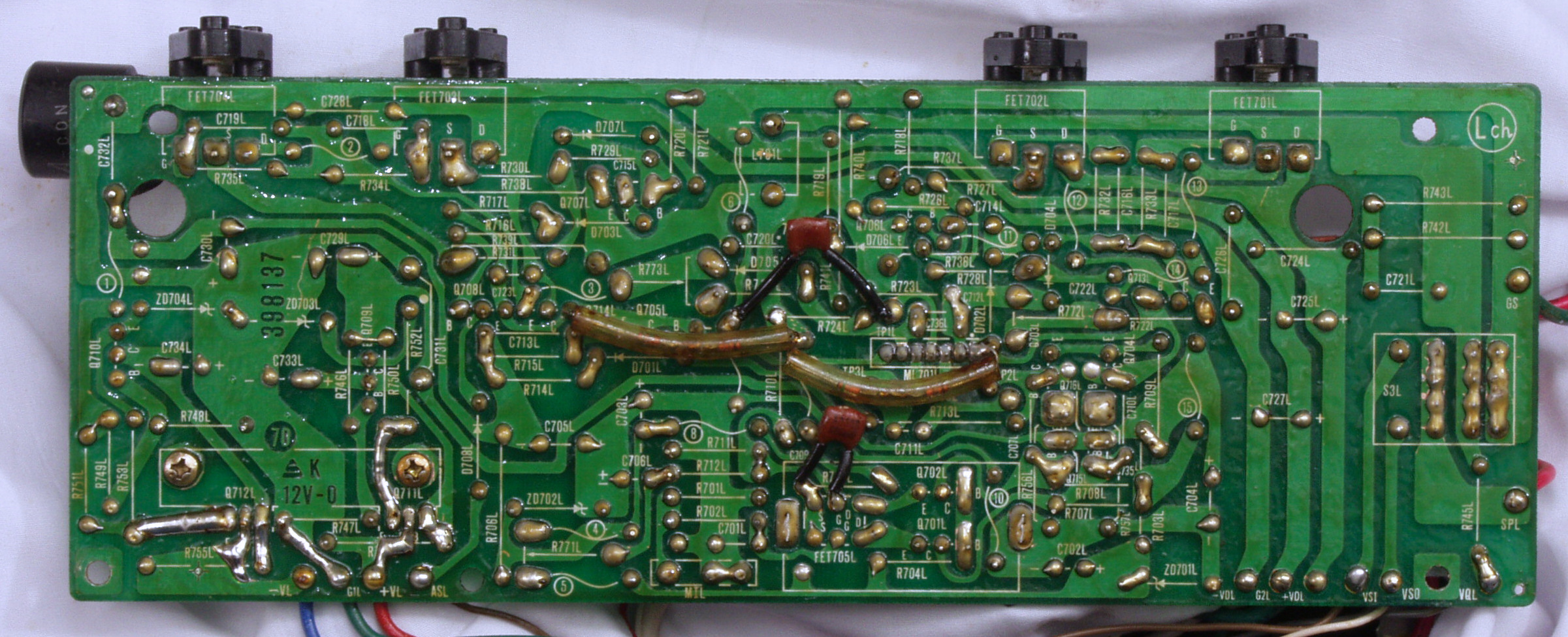

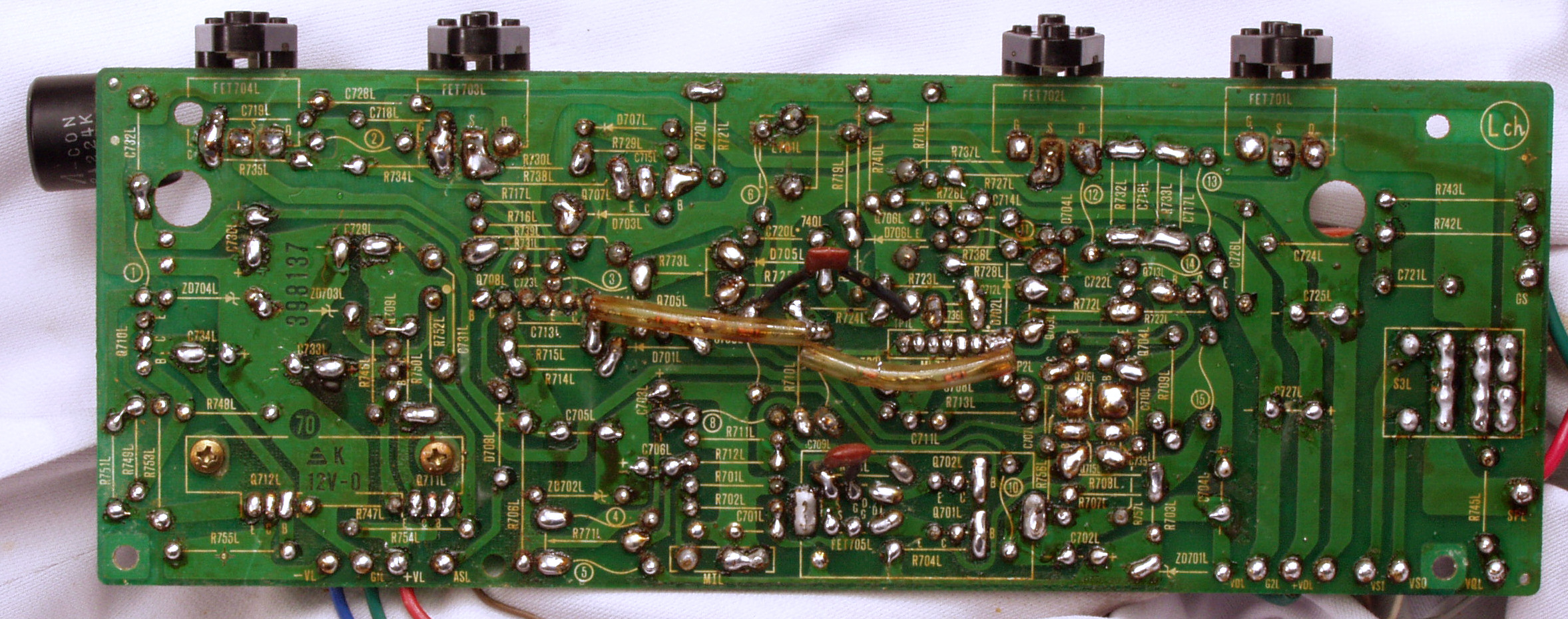

C23. 修理前 L側ドライブ基板裏 |

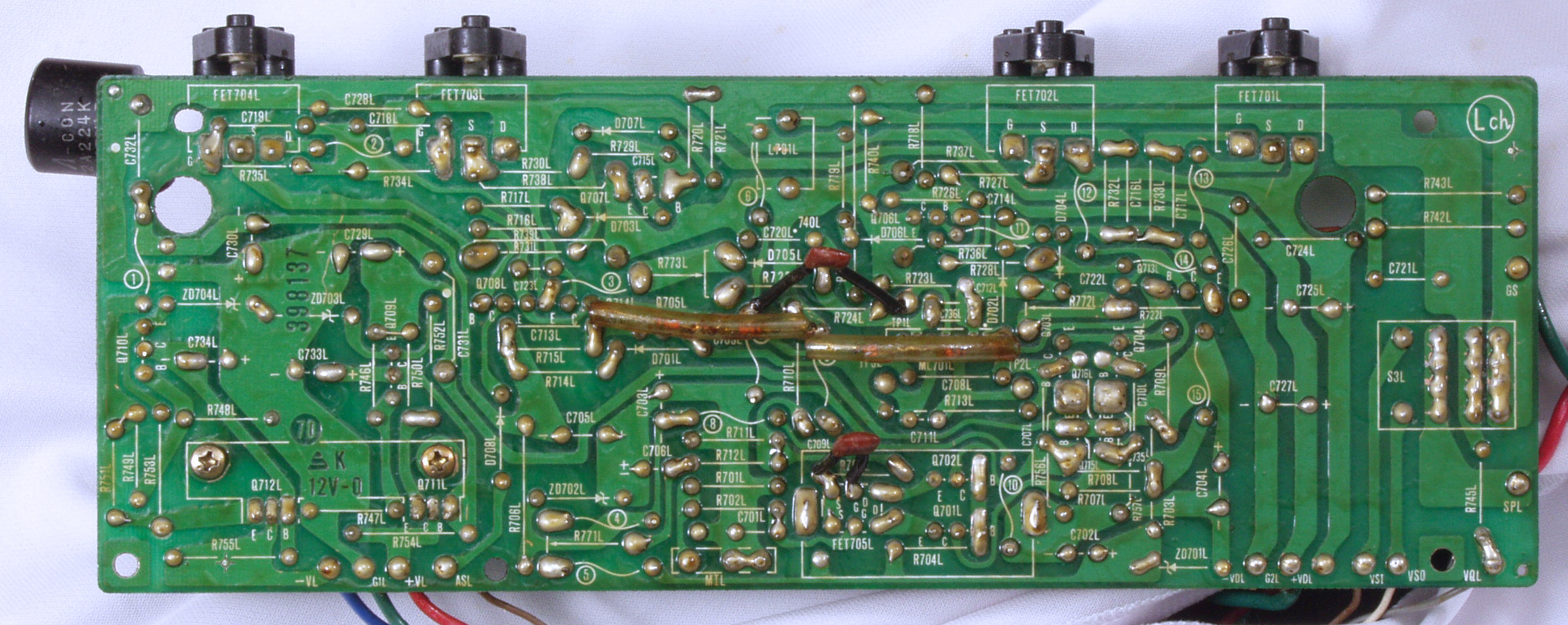

C24. 修理(半田補正)後 L側ドライブ基板裏 半田を全部やり直す。 普通はこれで完成。 |
C25. 完成L側ドライブ基板裏 洗浄後防湿材を塗る |
C26. 再修理中 L側ドライブ基板裏 定電圧TR(トランジスター)の足の銅箔を広げる。 |
C27. 再修理後 L側ドライブ基板裏完成。 |

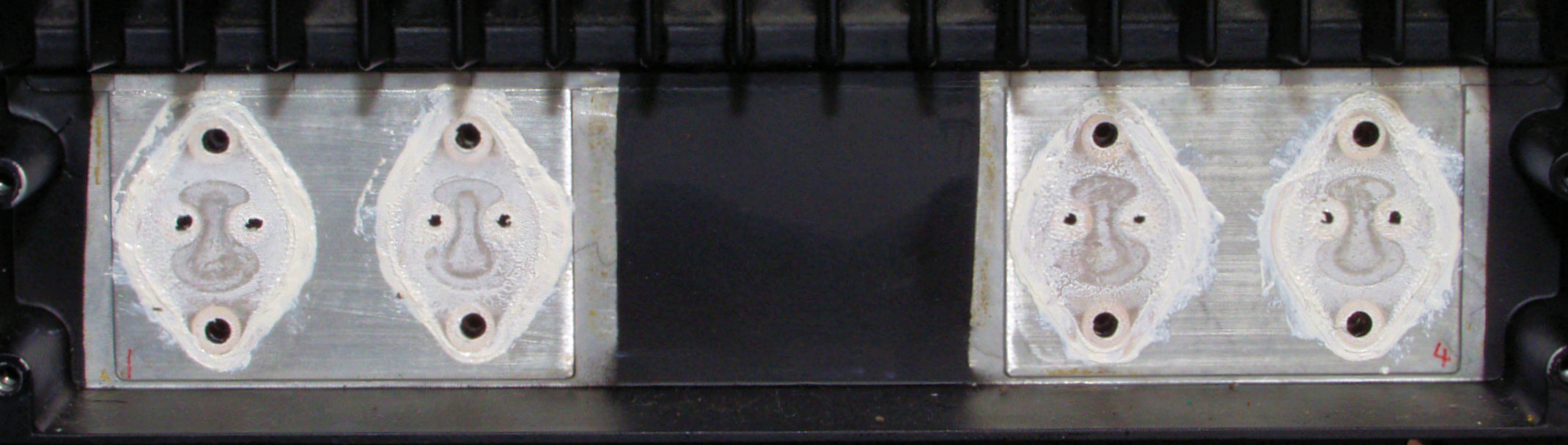

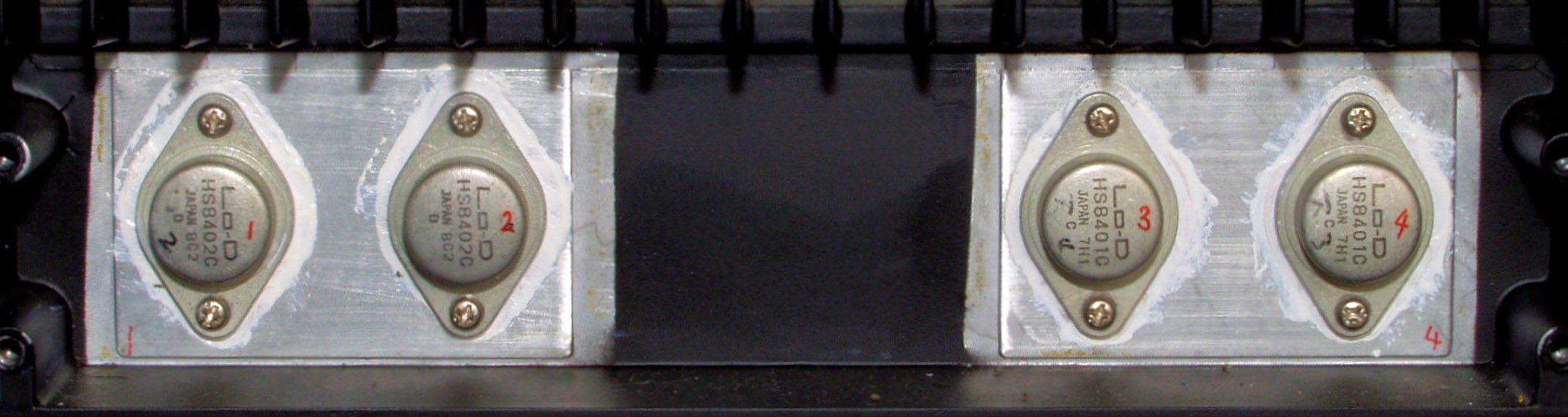

C31. 修理前 R側終段FET(電界効果トランジスター) |

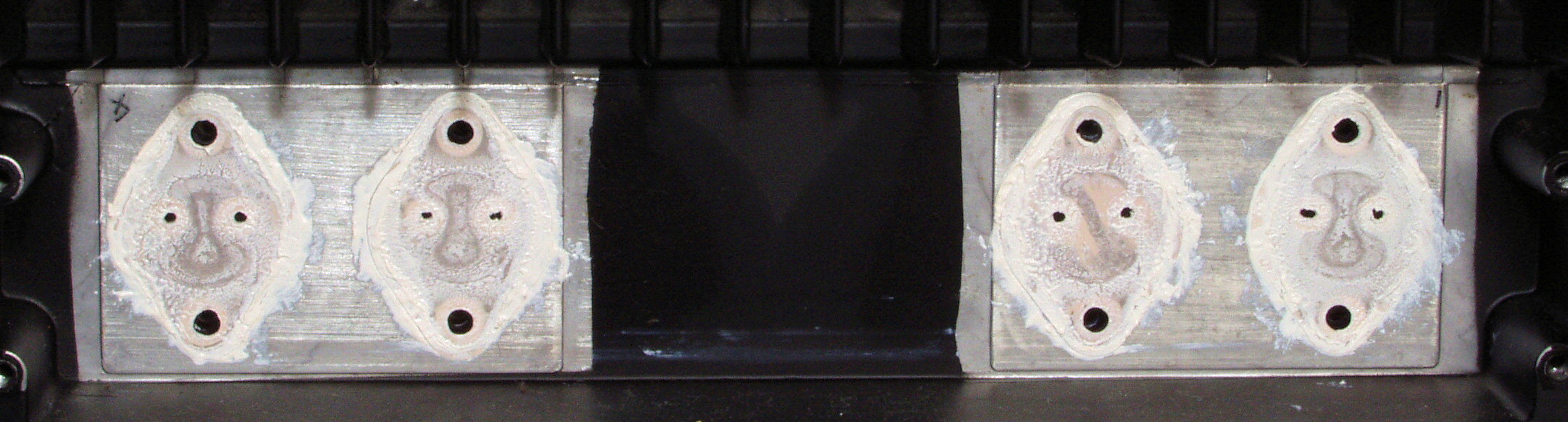

C32. 修理中 R側終段FET(電界効果トランジスター)、取り付けよう絶縁マイカー。 熱伝導の良い「シリコン製絶縁シート」は比誘電率が、シリコーンオイル=2.60〜2.75、雲母=5〜8と、 2倍の開きがあり、高域特性に影響が出るので、現在は未採用。 |

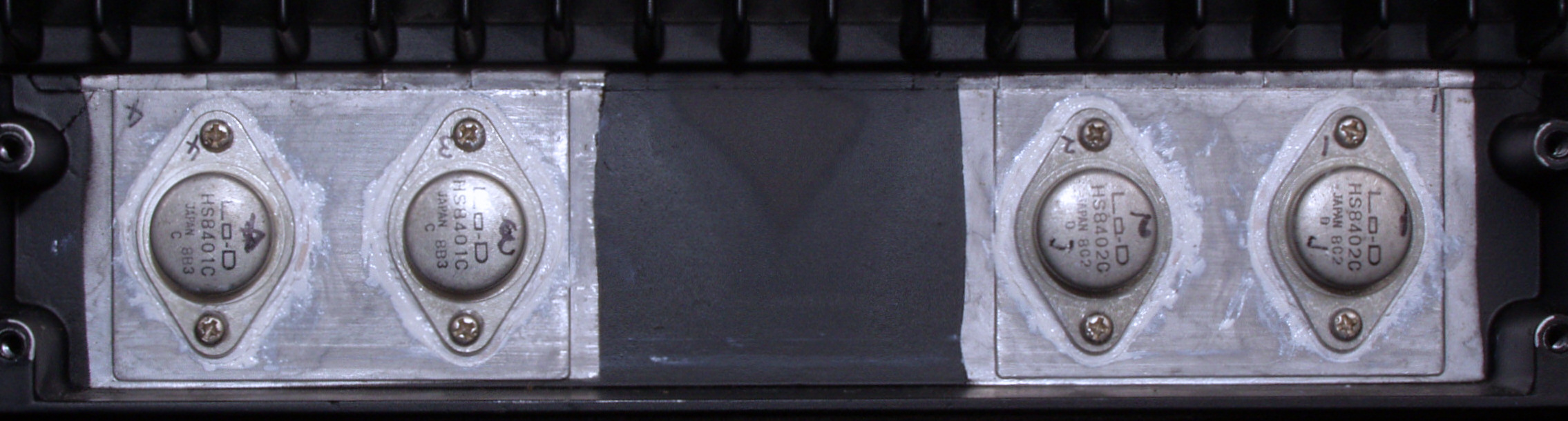

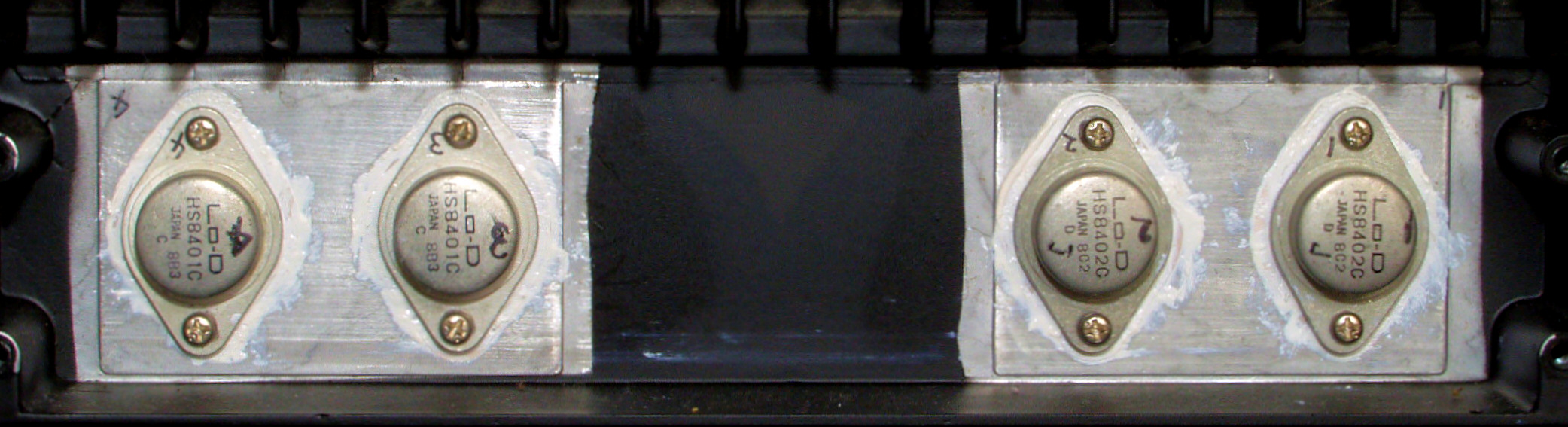

C33. 修理後 R側終段FET(電界効果トランジスター) |

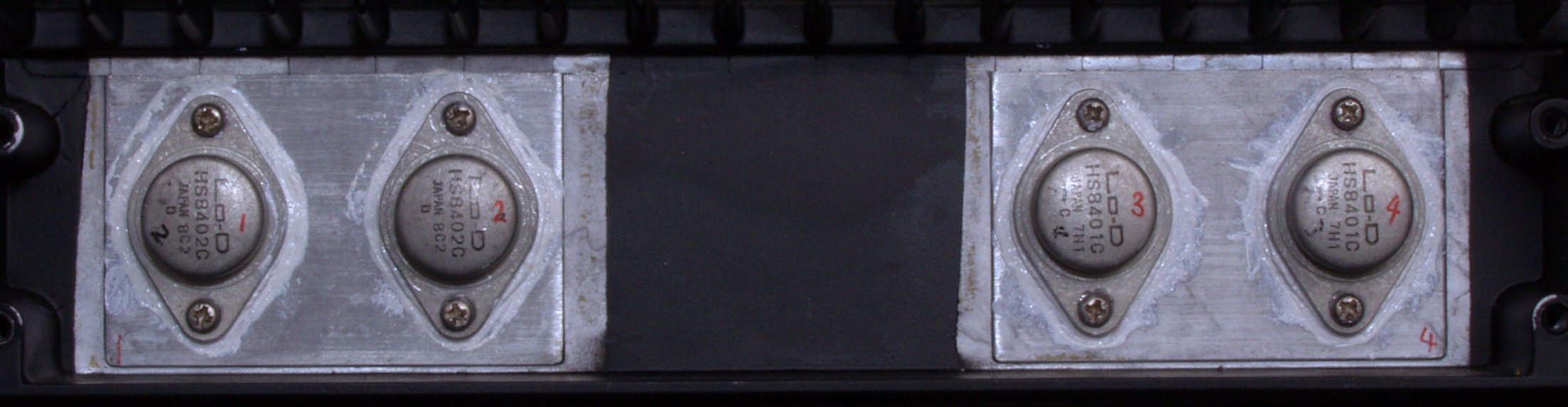

C34. 修理前 L側終段FET(電界効果トランジスター) |
C35. 修理中 L側終段FET(電界効果トランジスター)、取り付けよう絶縁マイカー。 熱伝導の良い「シリコン製絶縁シート」は比誘電率が、シリコーンオイル=2.60〜2.75、雲母=5〜8と、 2倍の開きがあり、高域特性に影響が出るので、現在は未採用。 |
C36. 修理後 L側終段FET(電界効果トランジスター) |

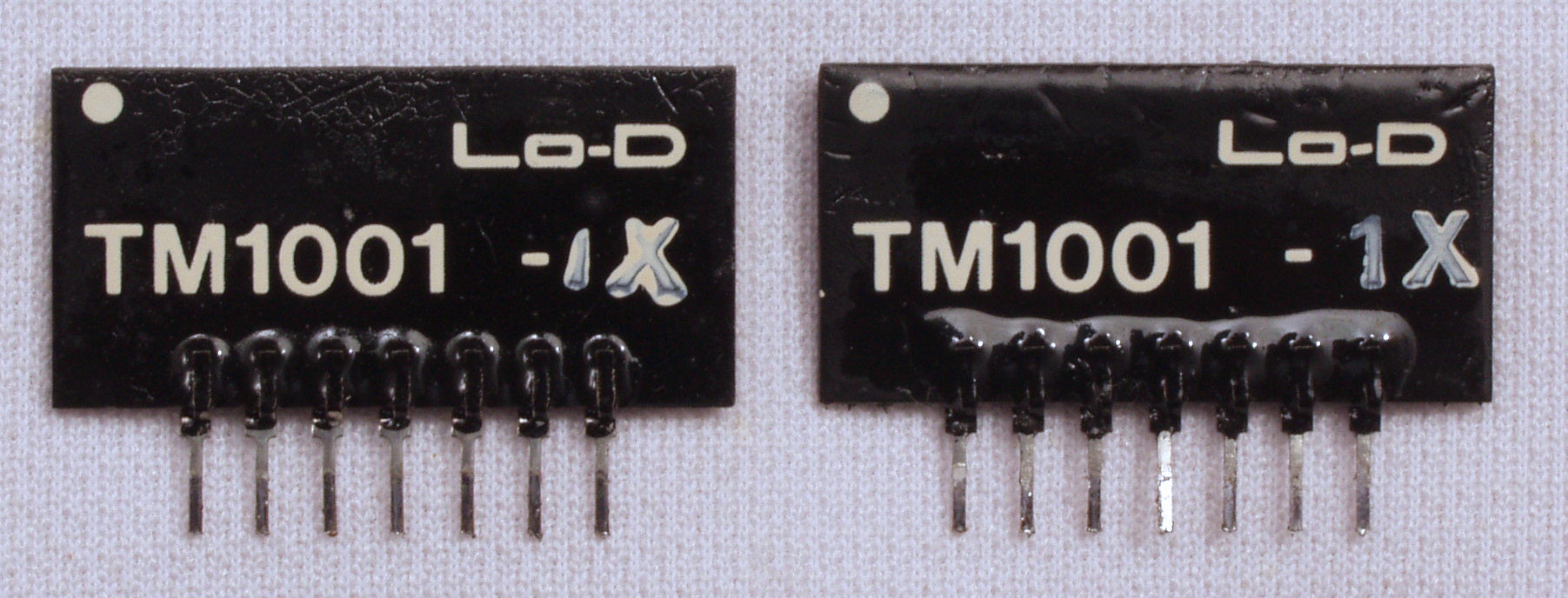

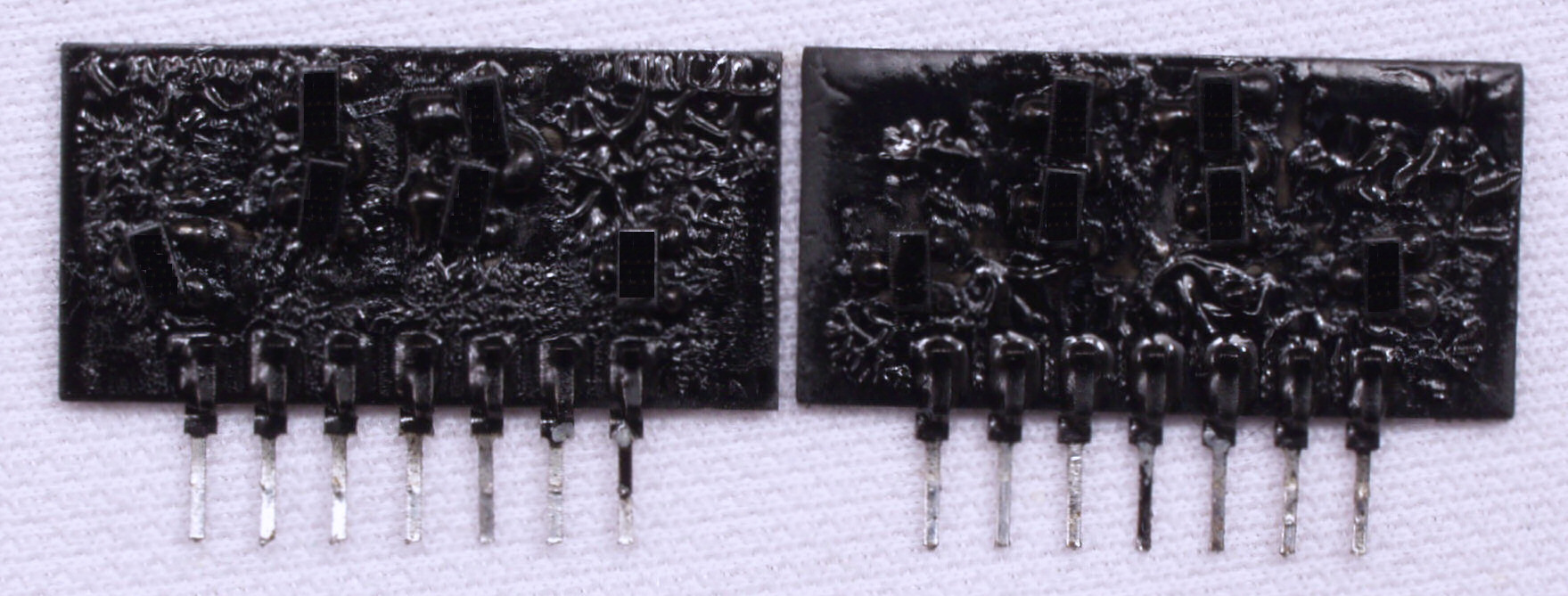

C41. 修理前 RLモジュール。 |
C42. 修理前 RLモジュール裏。 |

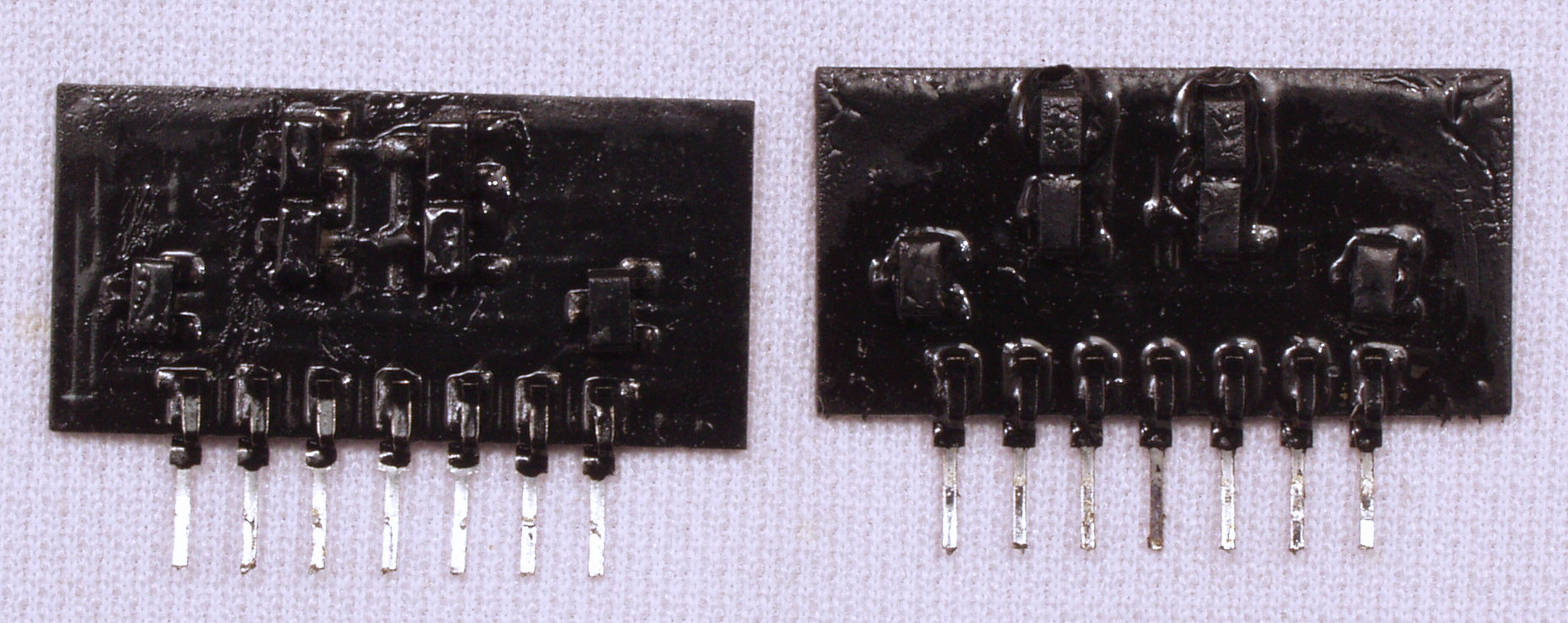

C43. 修理後 RLモジュール裏。 TR(トランジスター)交換後軽くラッカーを吹きました。 |

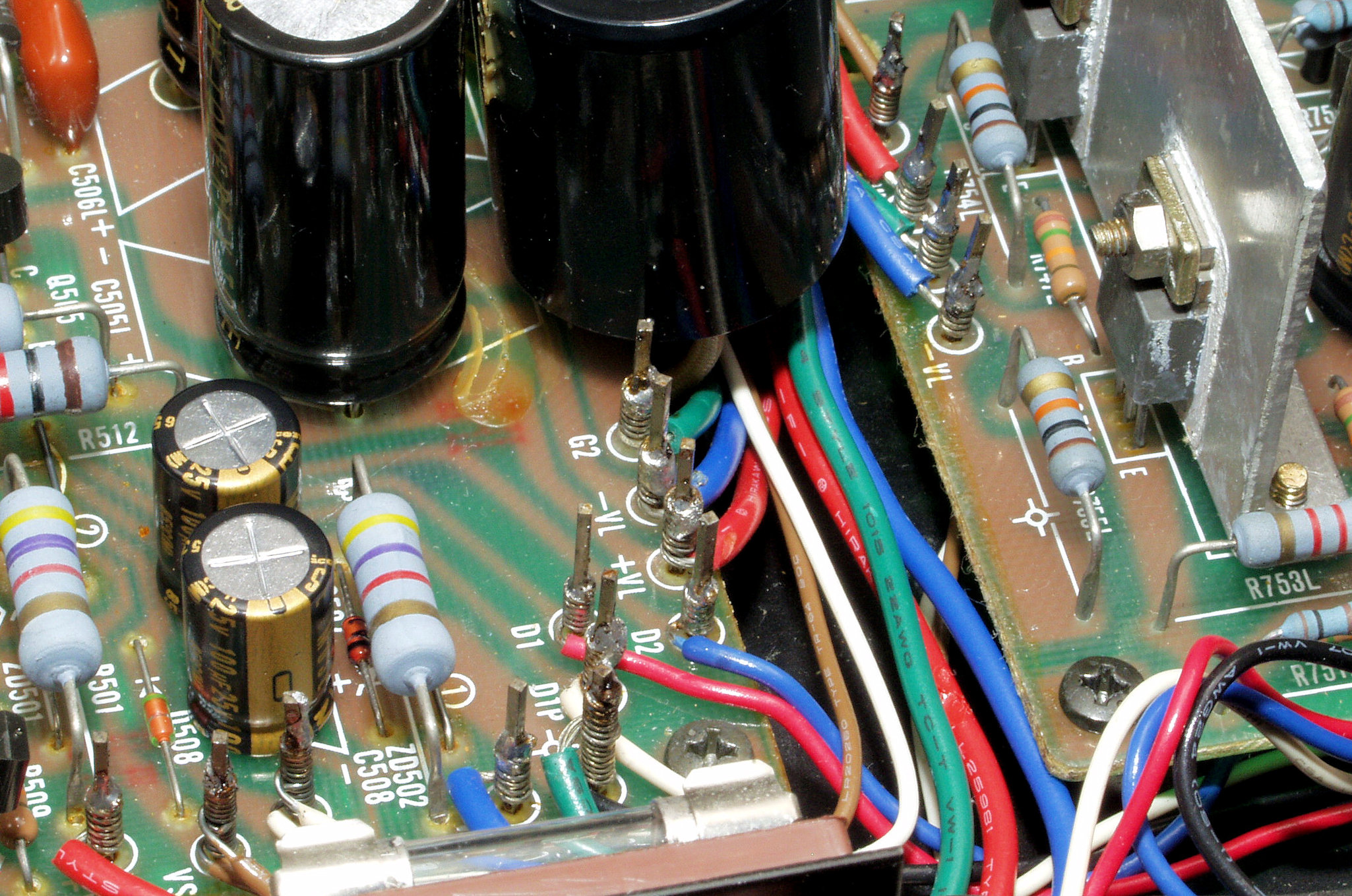

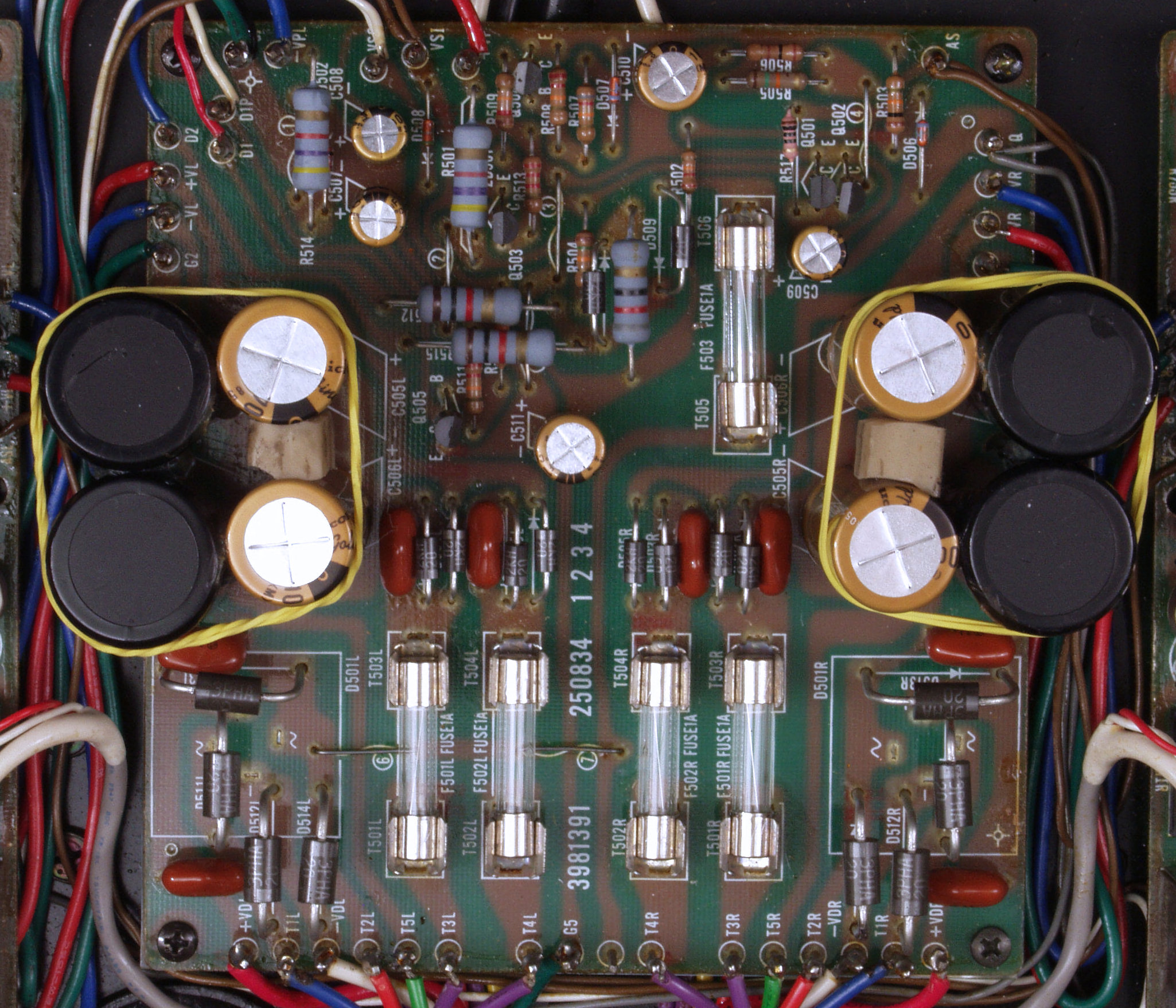

C51. 修理前 電源基板。 |
C512. 修理前 電源基板、 半田屑。 |
C513. 修理中 電源基板、 交換された電解コンデンサーが足長おじさん。 |
C52. 修理中 電源基板、電解コンデンサー固定用の接着材が取り除かれていない、当時は溶媒にトルエンが使用されており、銅を腐食する。 |

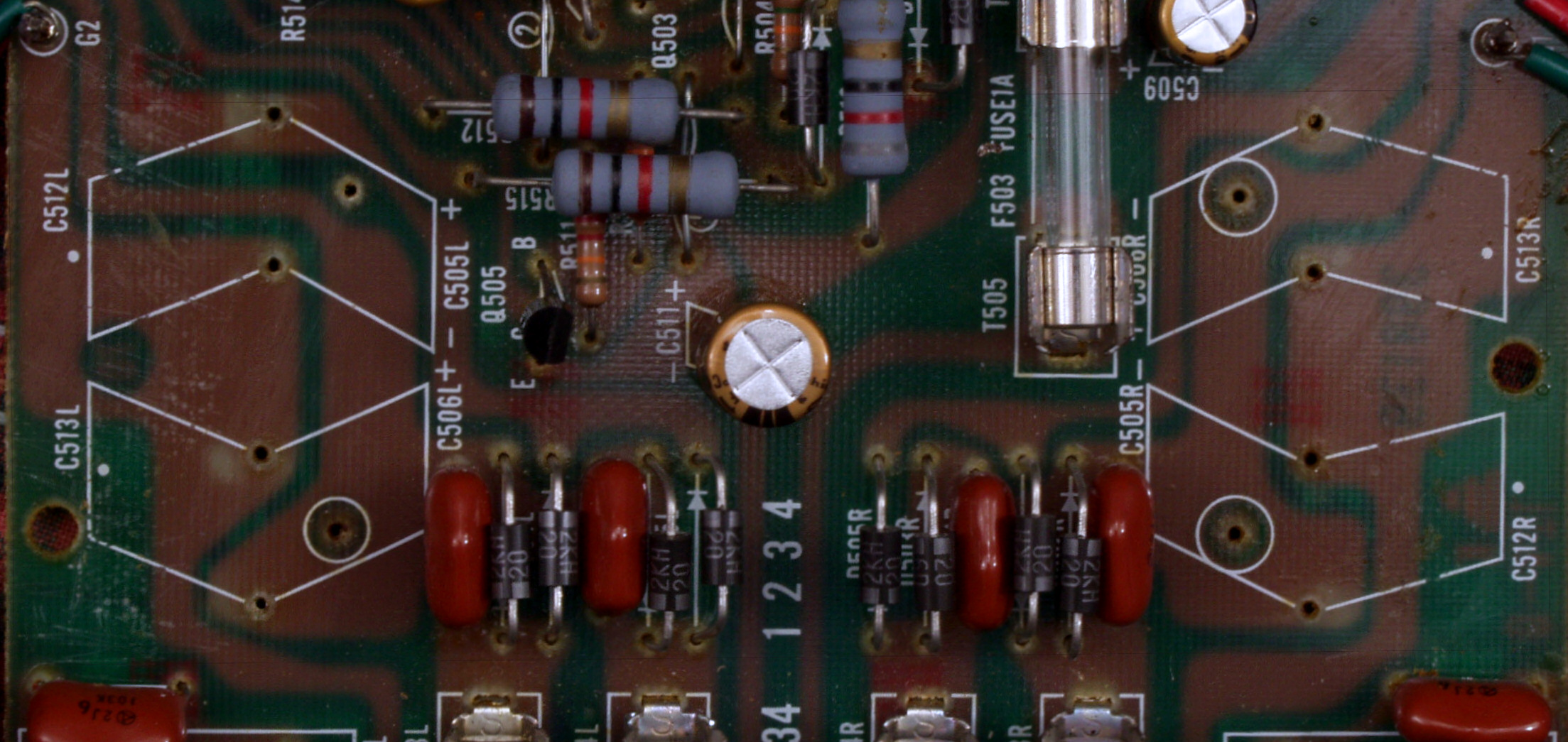

C53. 修理中 電源基板、電解コンデンサー固定用の接着材を取り除いた所。 |
C54. 修理後 電源基板 フューズ入り抵抗全部、電解コンデンサー9個交換 |
C55. 修理前 電源基板裏 |
C56. 修理(半田補正)後 電源基板裏 半田を全部やり直す。 パスコン足絶縁チューブは2重にする(透明色なので解りにくい)。 |
C57. 完成電源基板裏 洗浄後防湿材を塗る |

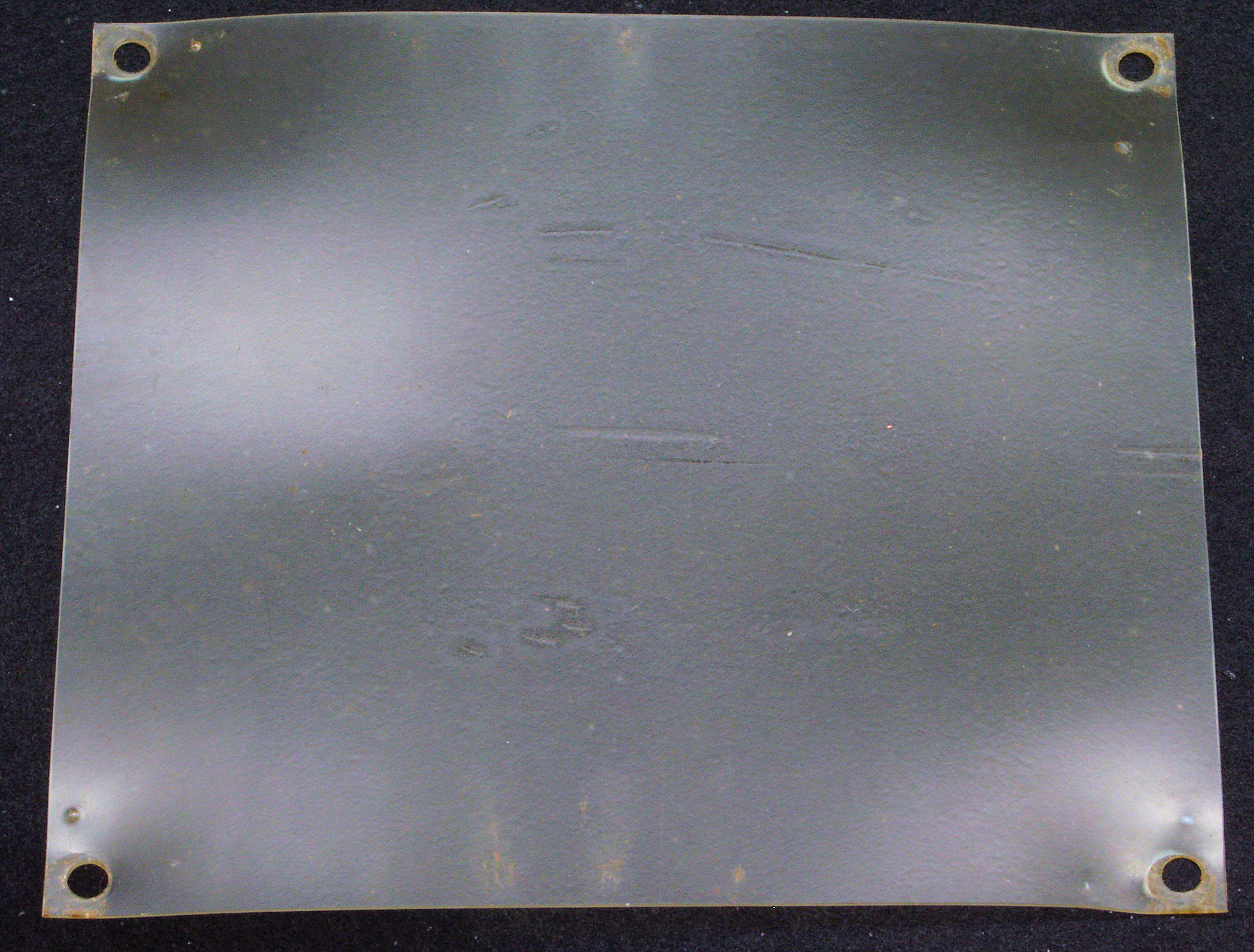

C58. 修理中 絶縁シート、焼け跡少ない。 |
C61. 修理前 RCA端子 |

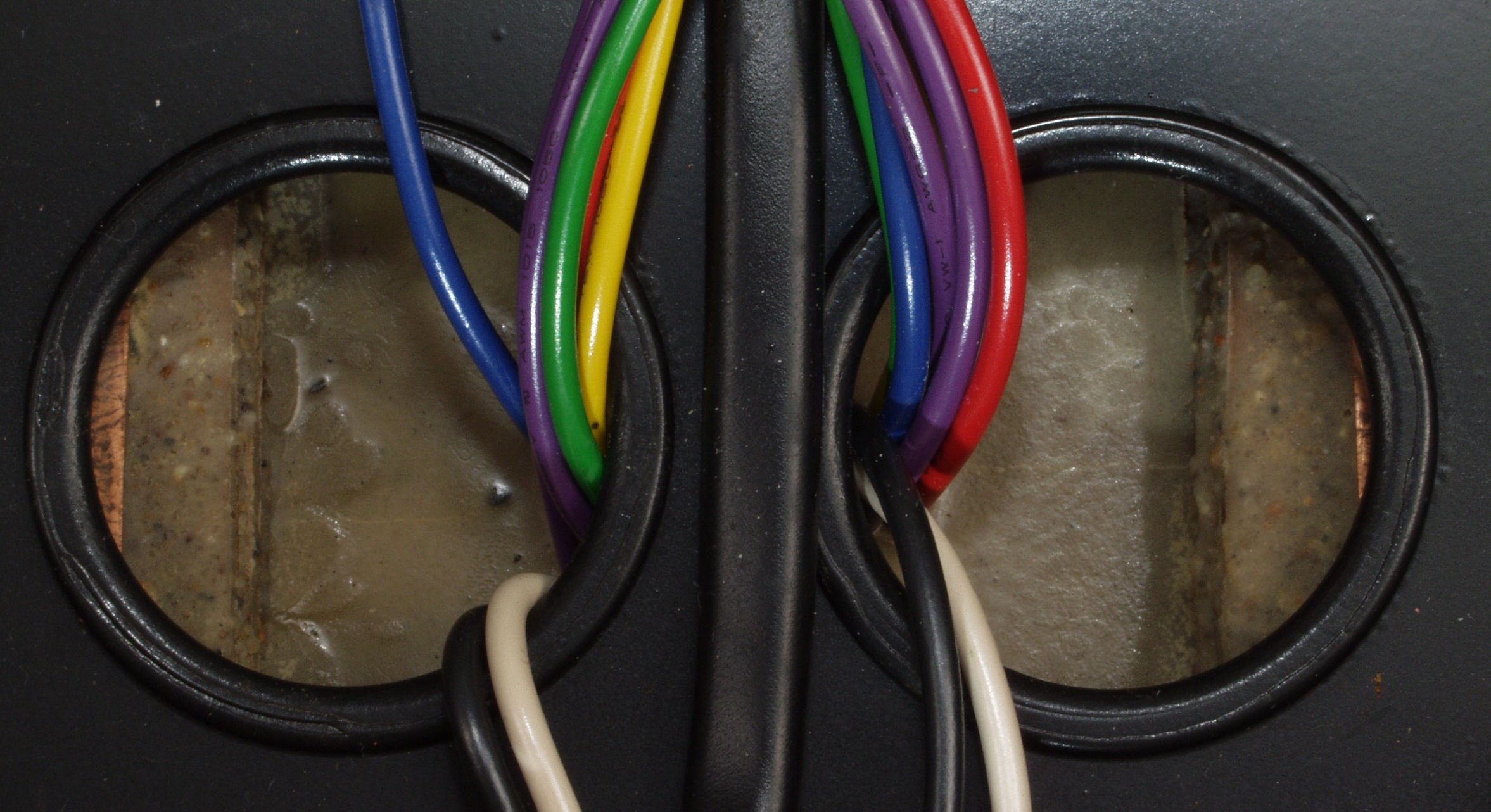

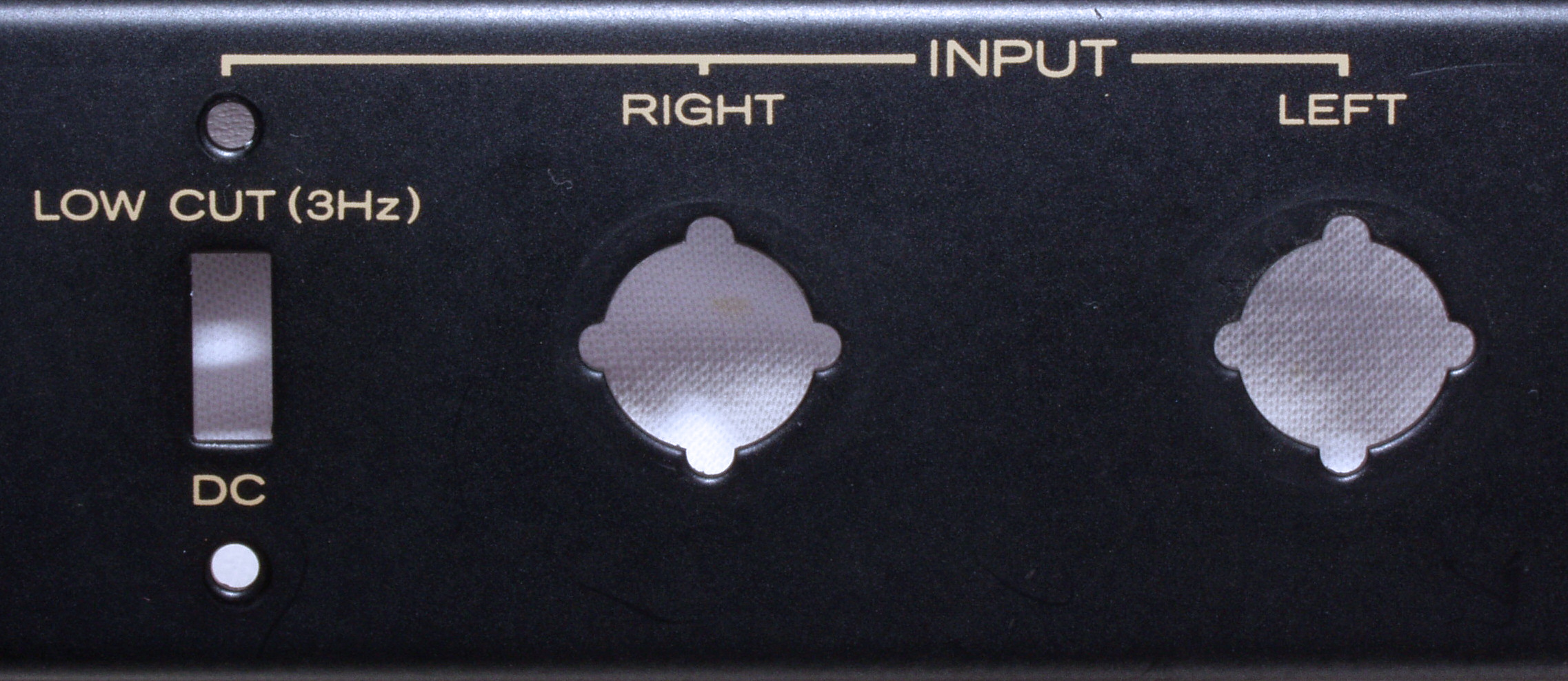

C62. 修理中 RCA端子取り付け穴。 |
C63. 修理後 RCA端子 WBT−0201 使用。 |

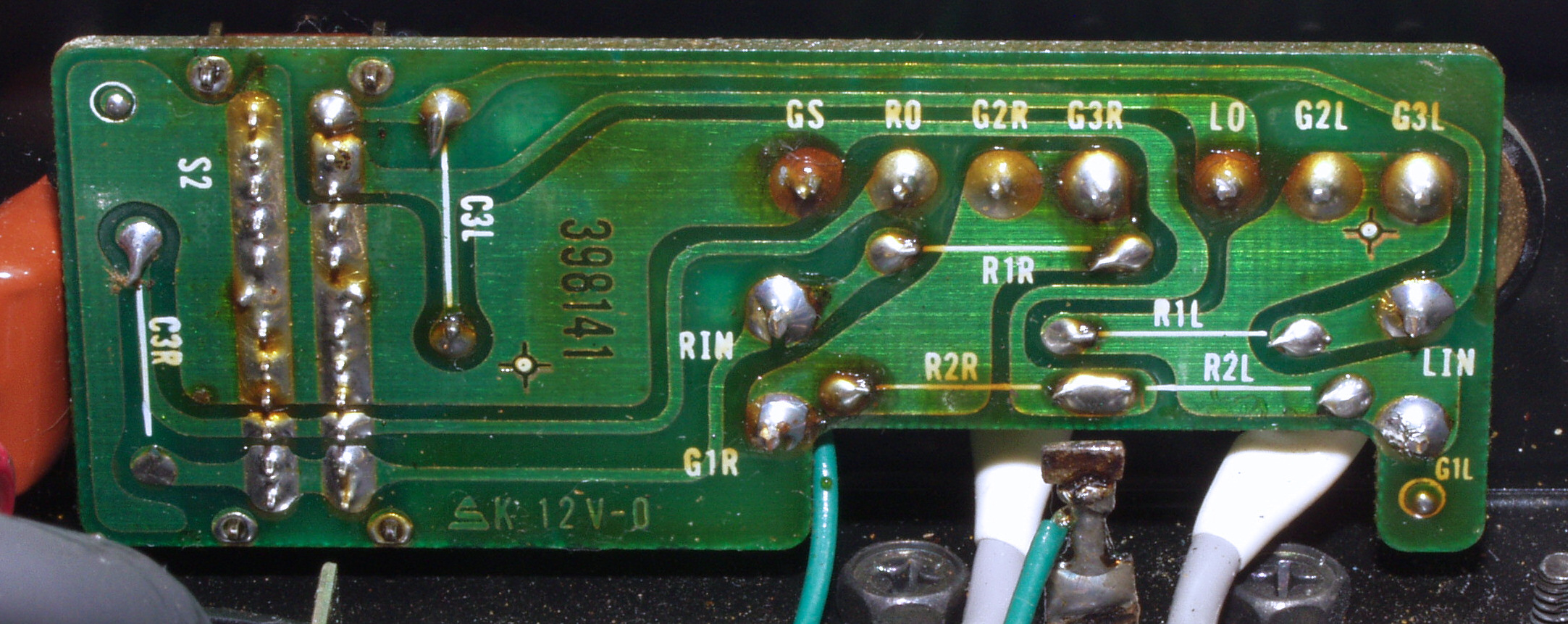

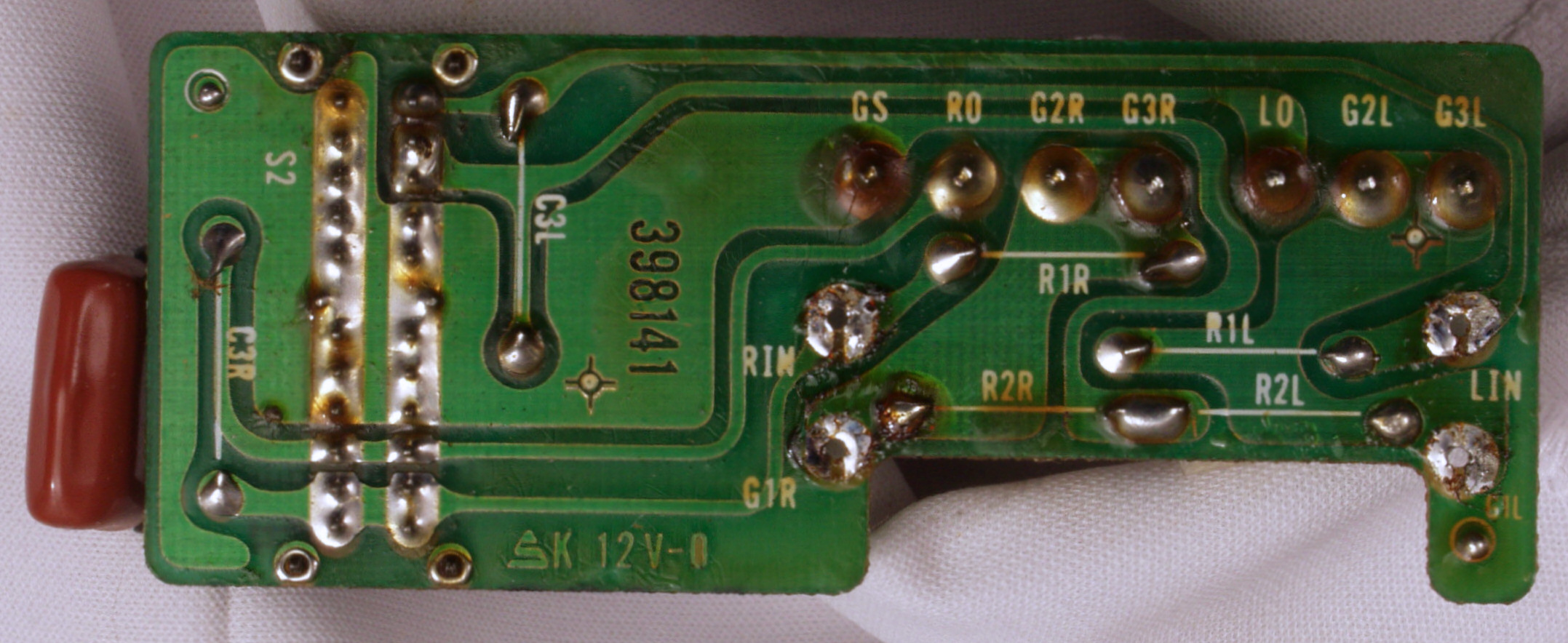

C64. 修理前 入力RCA端子裏 |
C65. 修理前 入力RCA端子基板 |
C66. 修理前 入力RCA端子基板裏 |

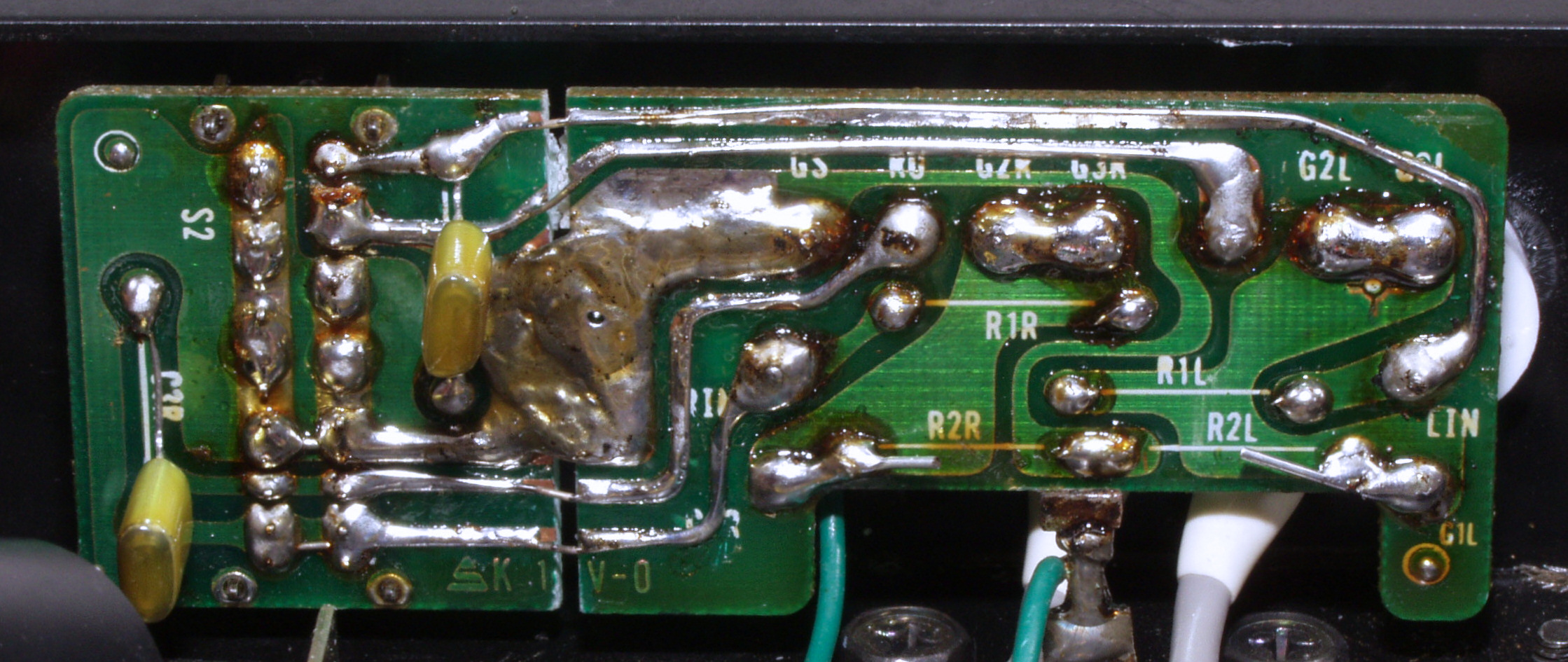

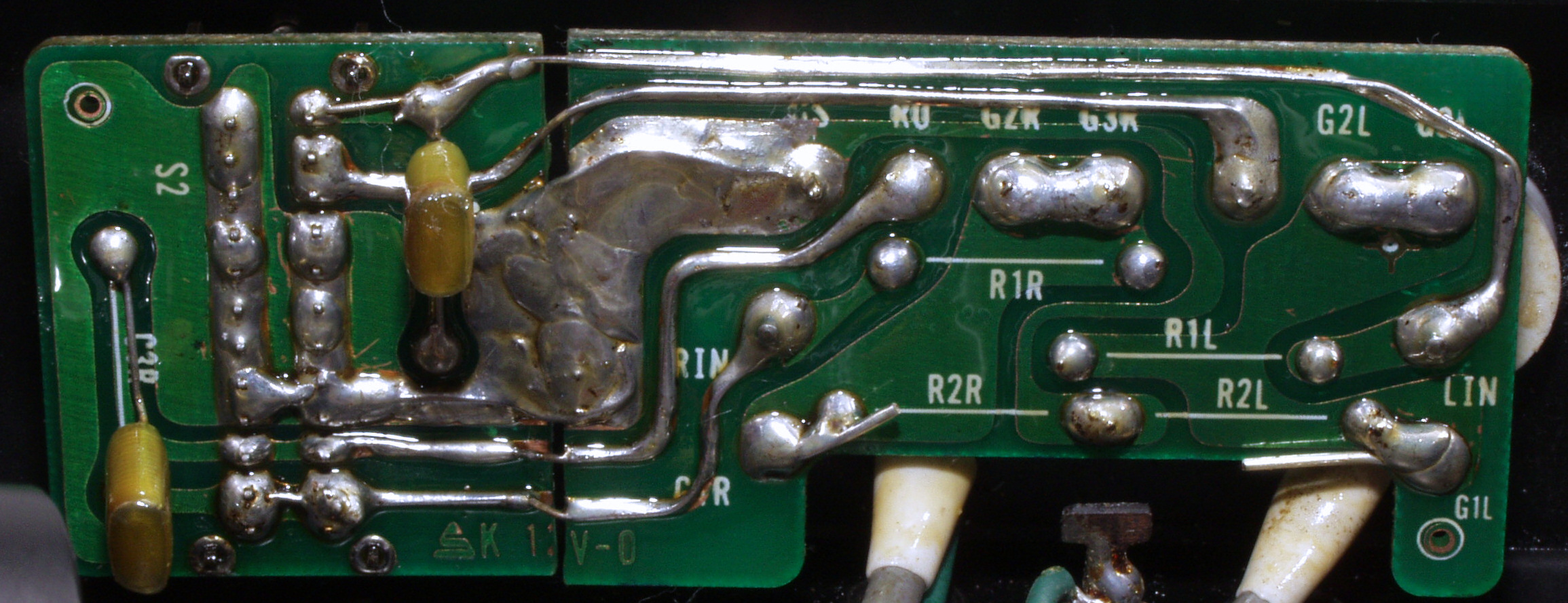

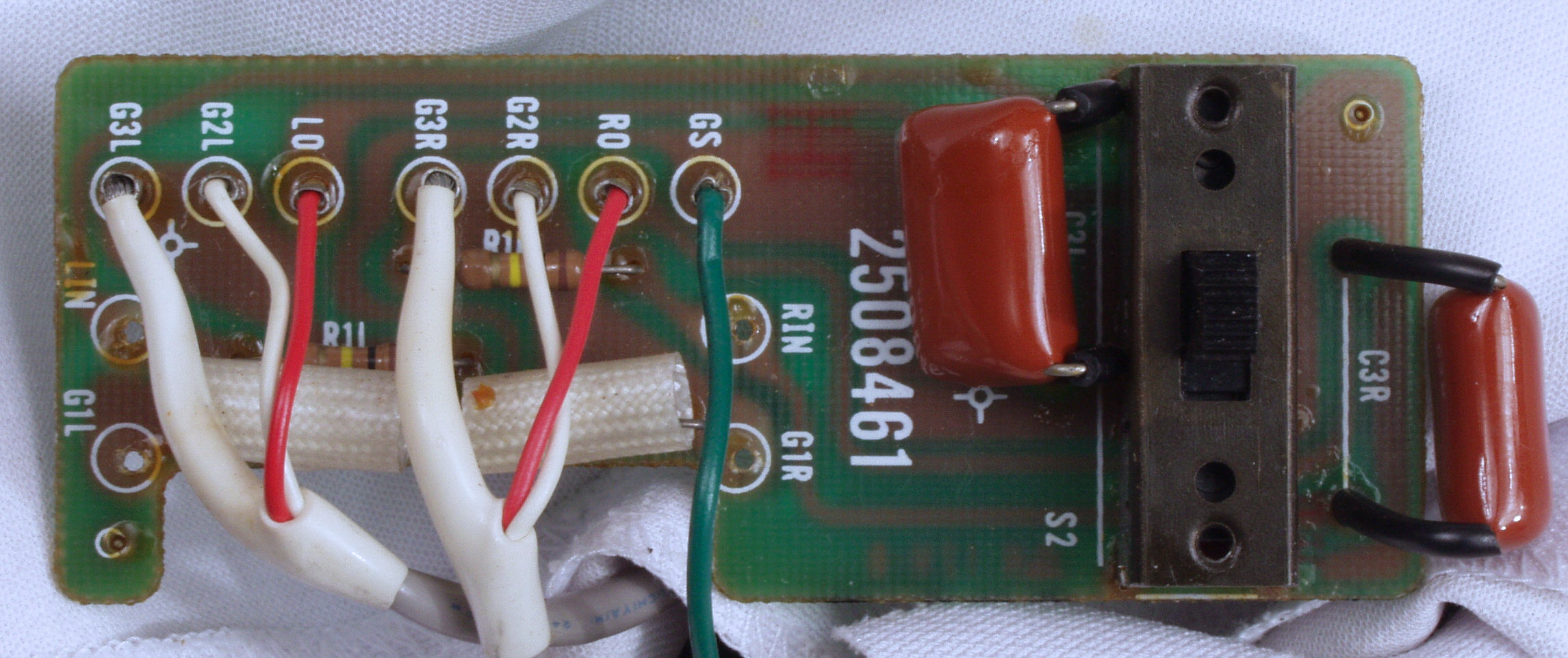

C67. 修理(半田補正)後 RCA端子基板裏 半田を全部やり直す フイルムコンデンサー2個増設 |
C68. 完成RCA端子裏 洗浄後防湿材を塗る |

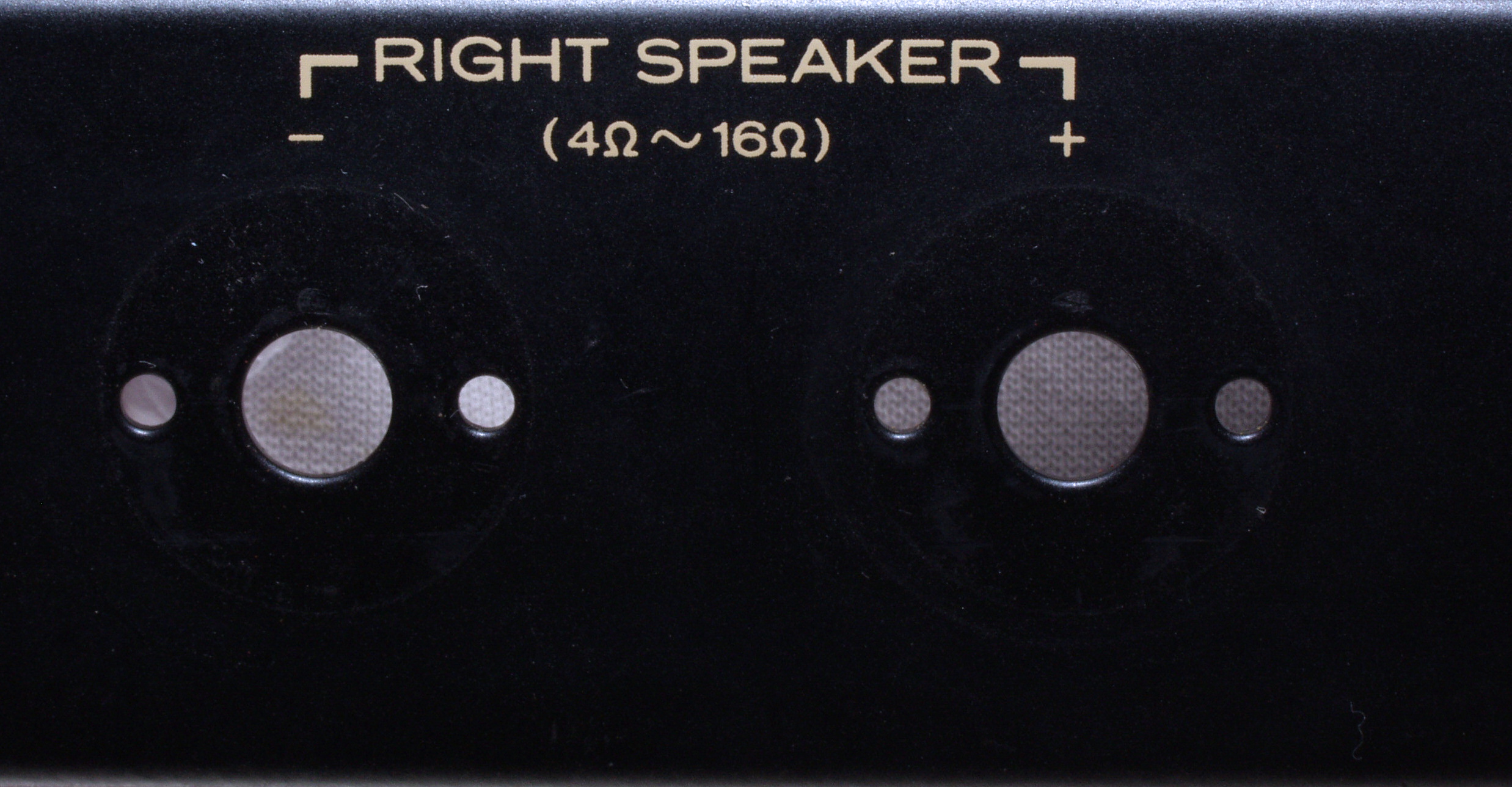

C71. 修理前 R−SP端子 |
C72. 修理中 R−SP接続端子穴加工前 |

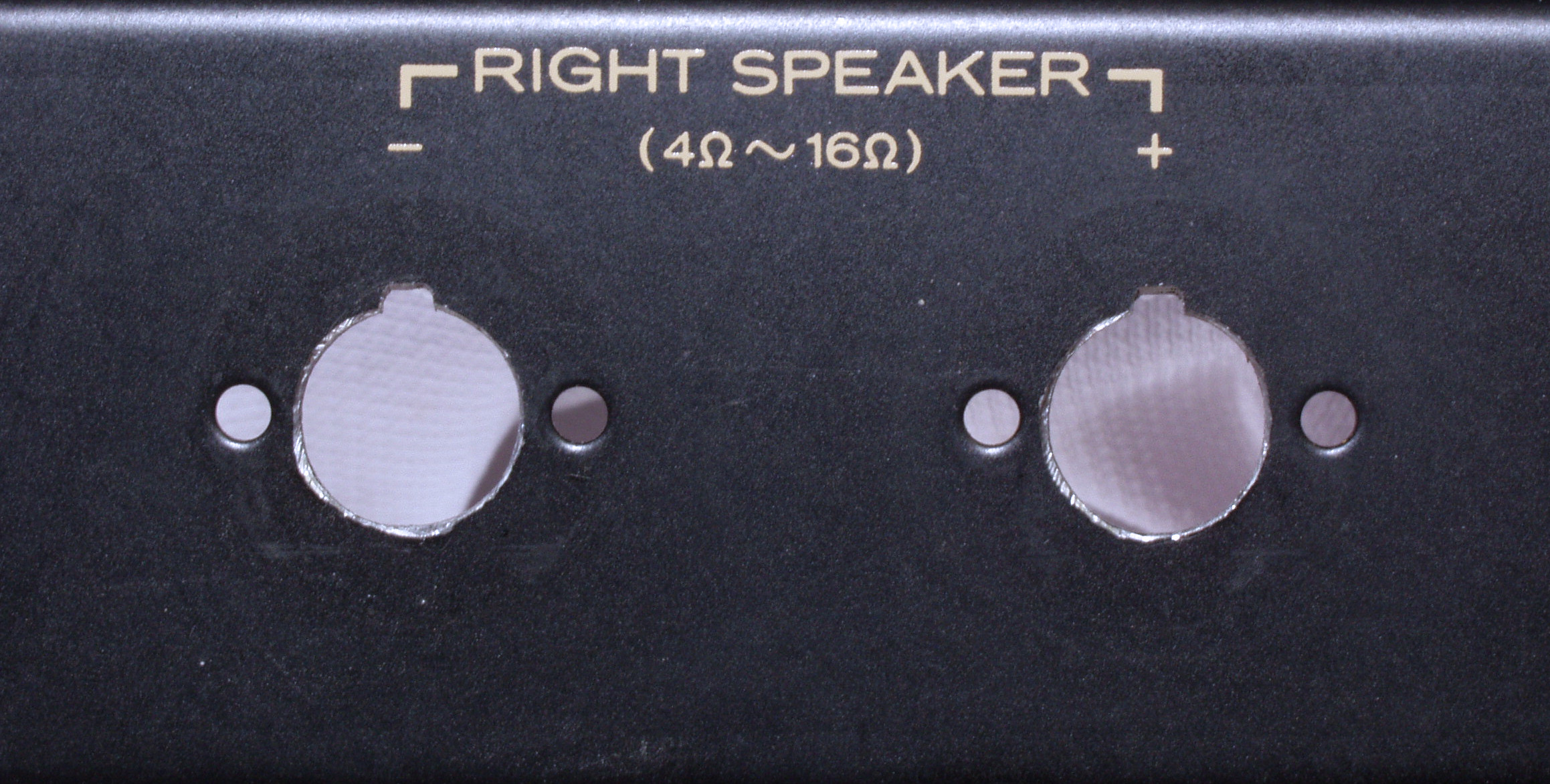

C73. 修理中 R−SP接続端子穴加工後 |

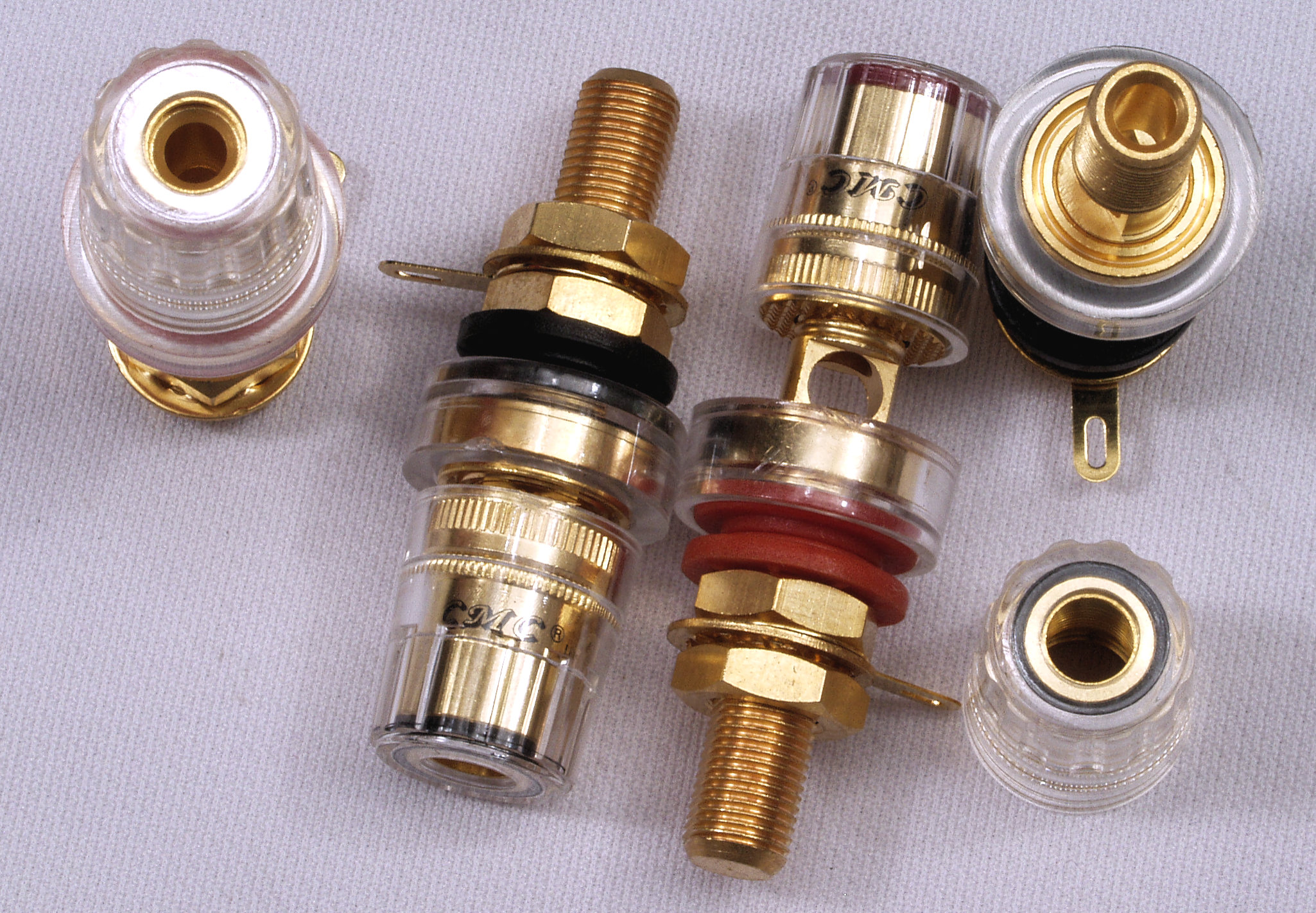

C74. 修理(交換)後 R−SP端子 |

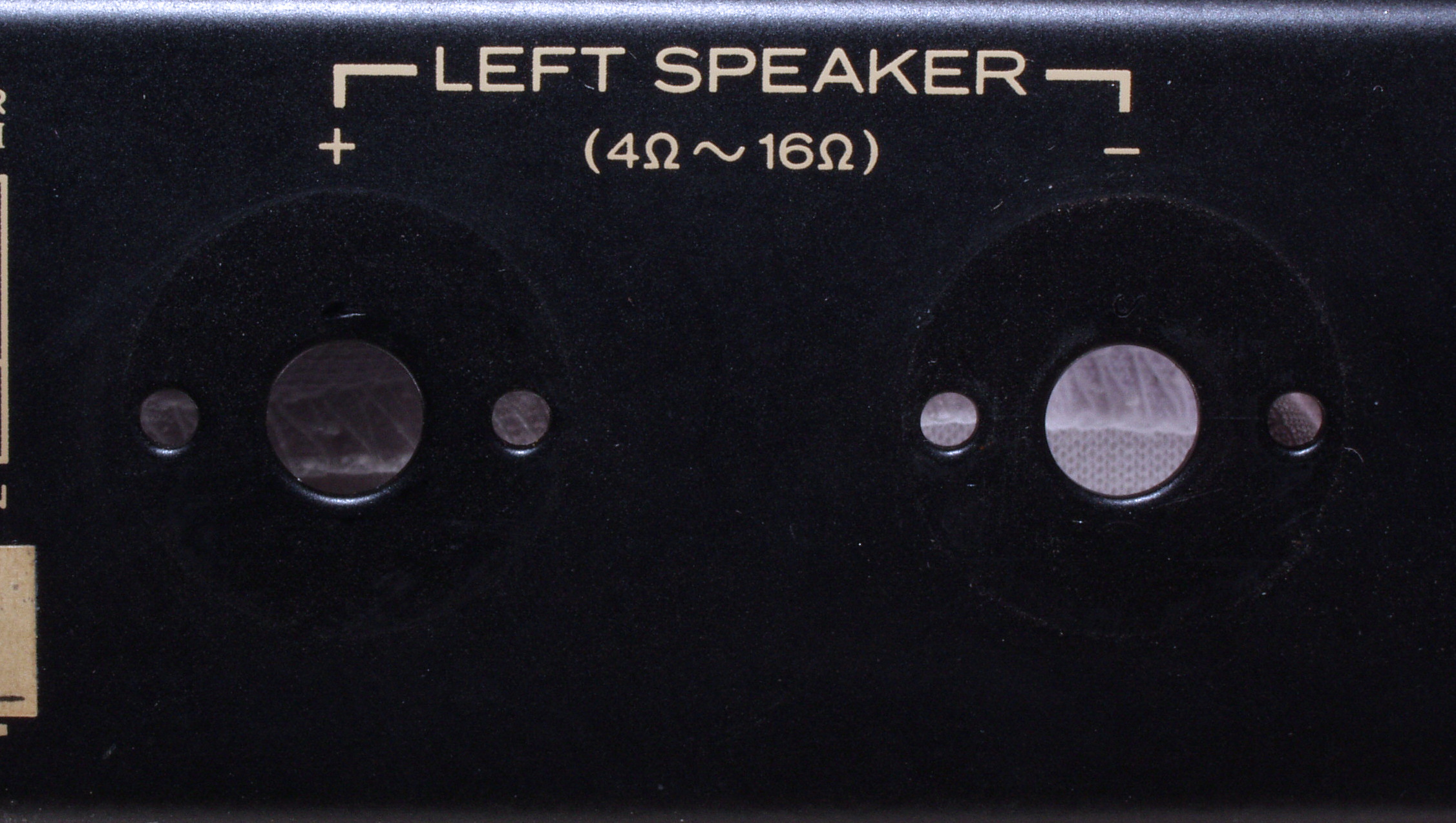

C81. 修理前 L−SP端子 |
C82. 修理中 L−SP接続端子穴加工前 |

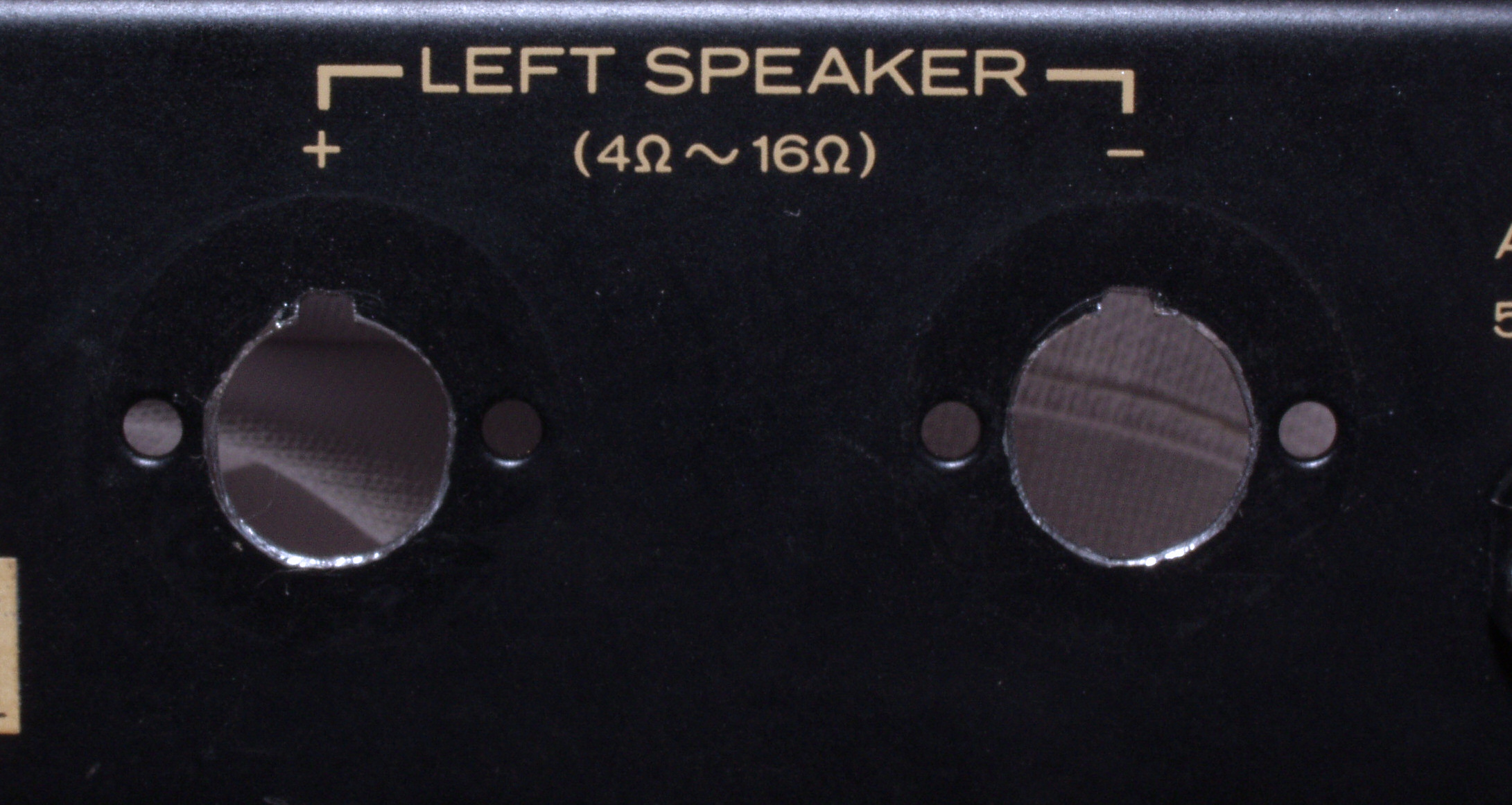

C83. 修理中 L−SP接続端子穴加工 |
C84. 修理(交換)後 L−SP端子 |

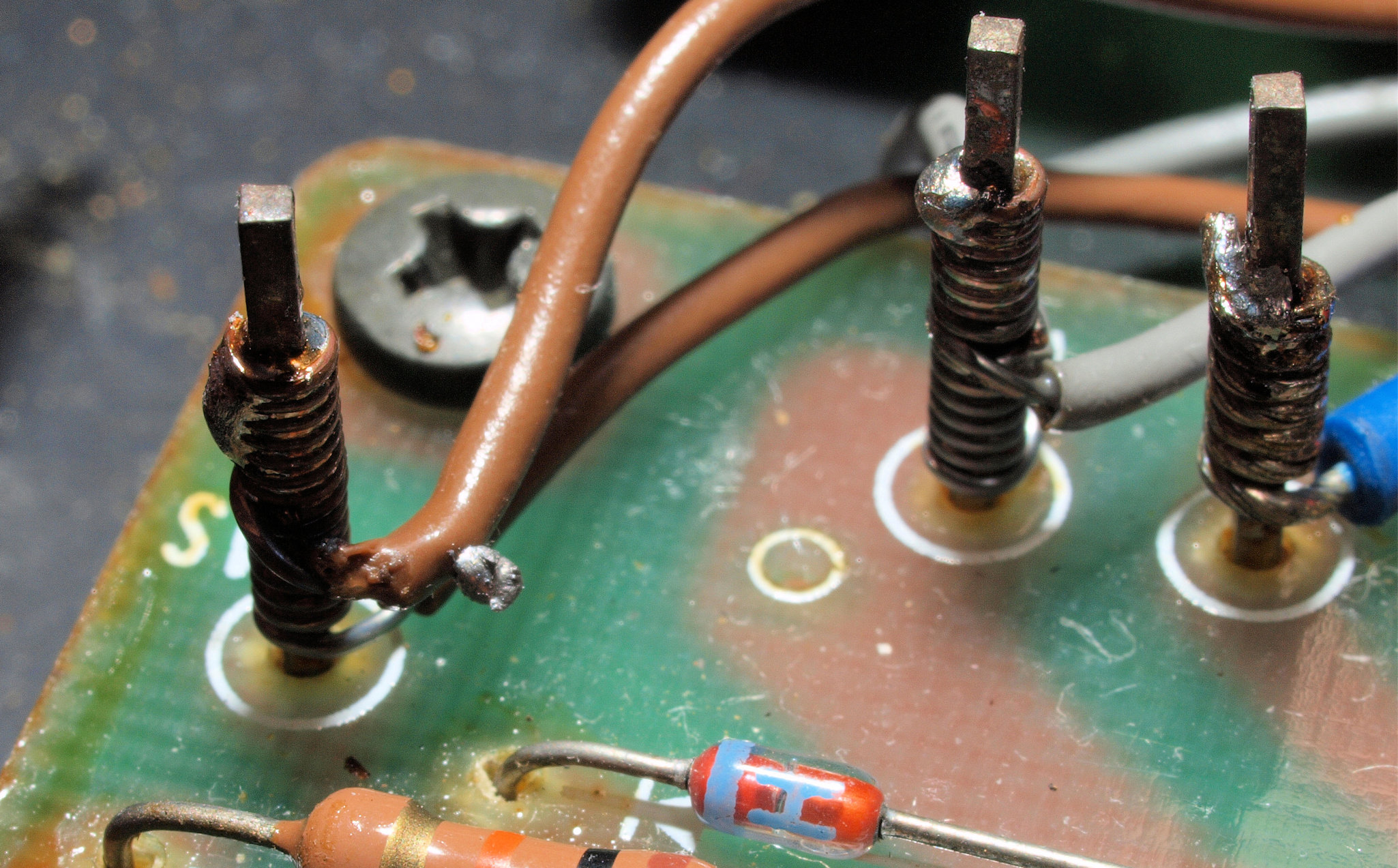

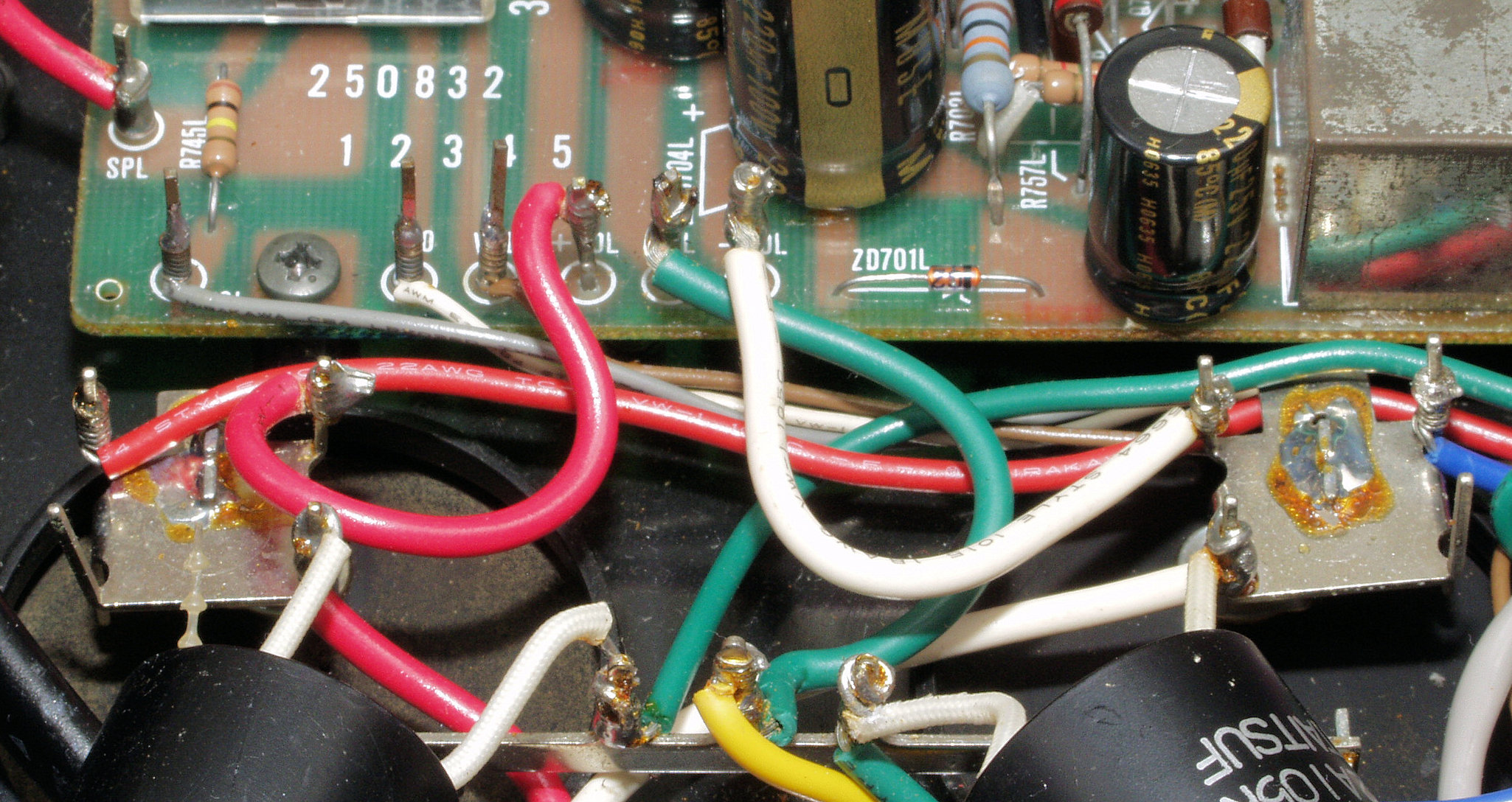

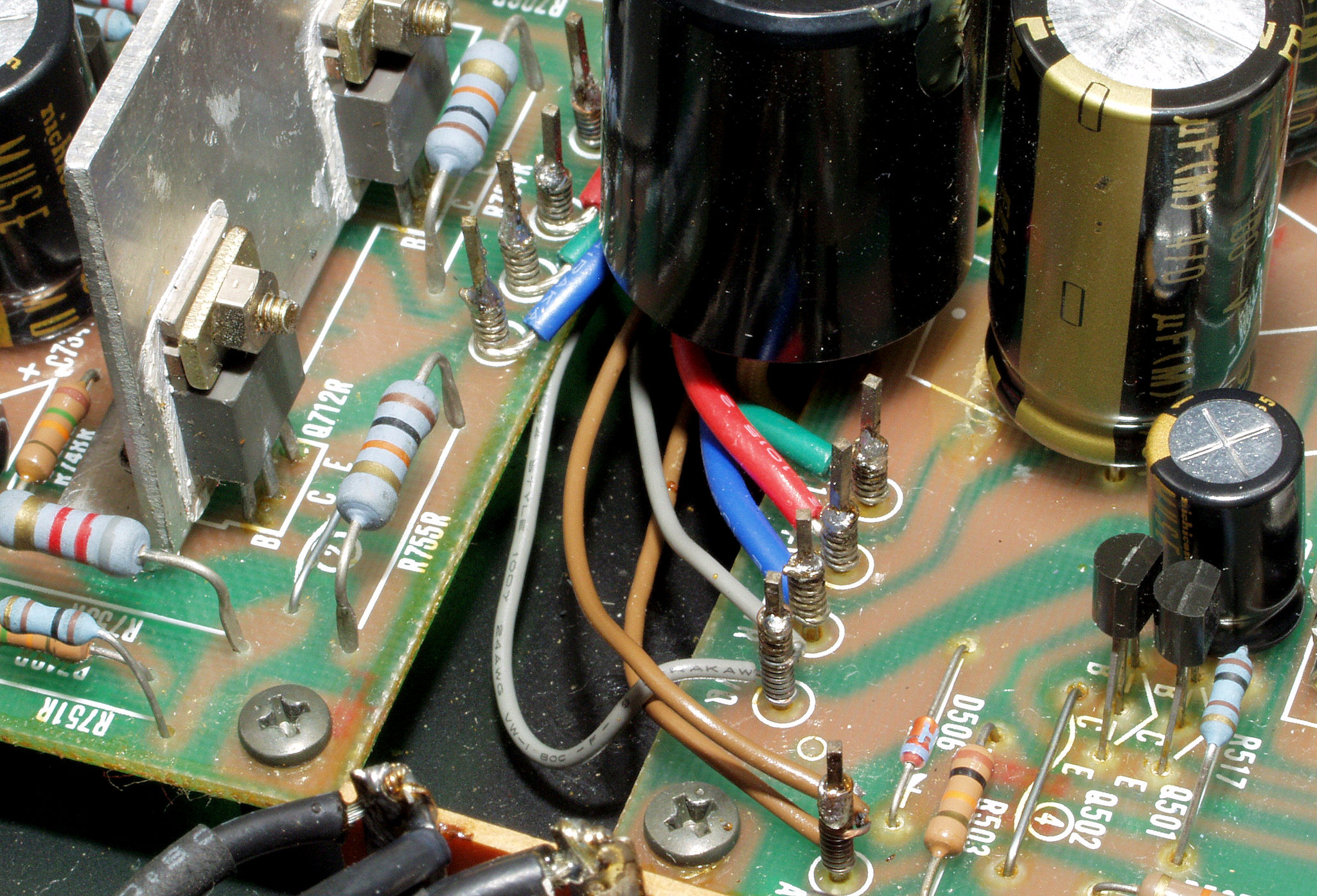

CA1. 修理前 R側ドライブ基板へのラッピング線 |
CA2. 修理後 R側ドライブ基板へのラッピング線に半田を浸み込ませる |
CA3. 修理前 L側ドライブ基板へのラッピング線 |
CA4. 修理後 L側ドライブ基板へのラッピング線に半田を浸み込ませる |

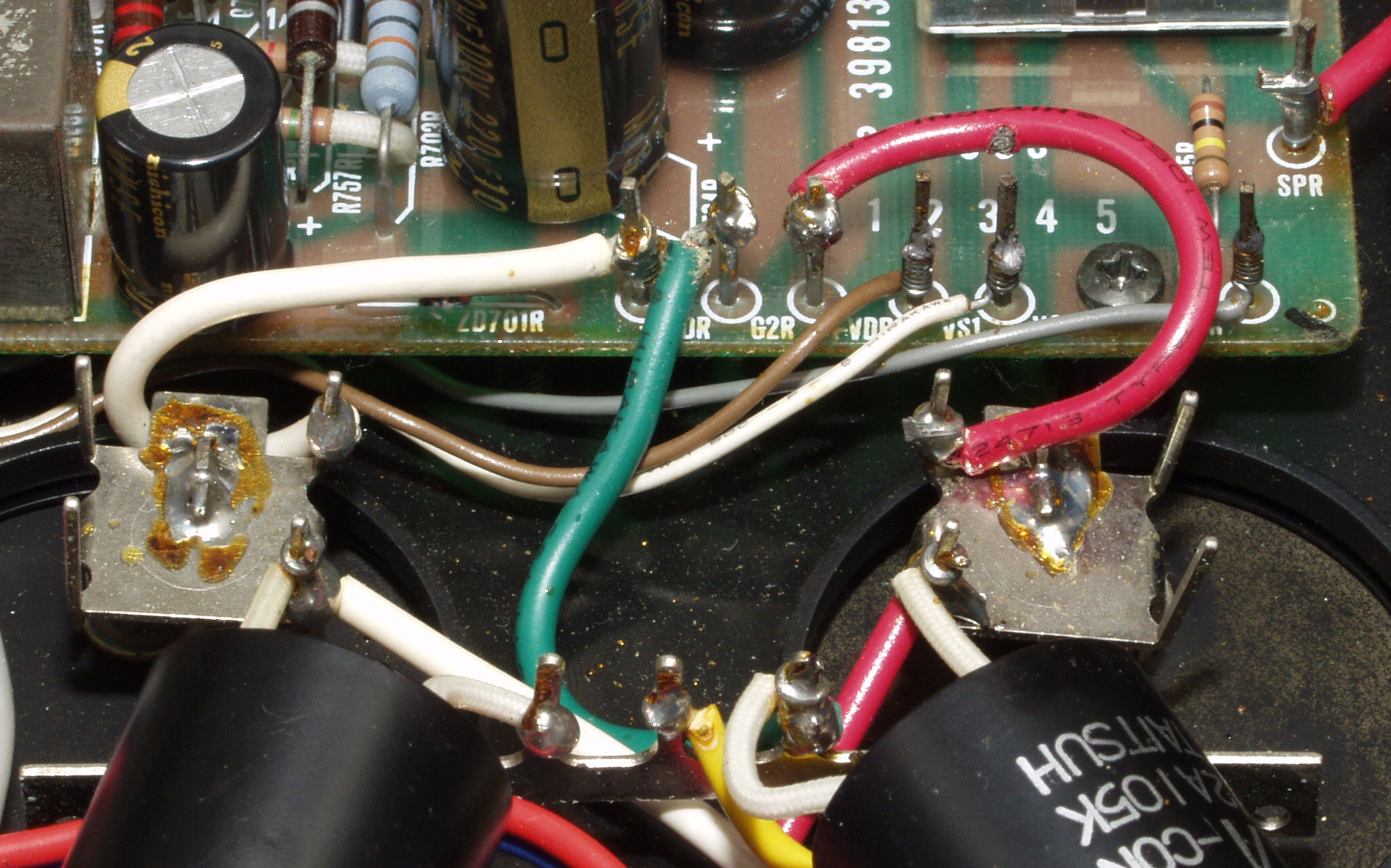

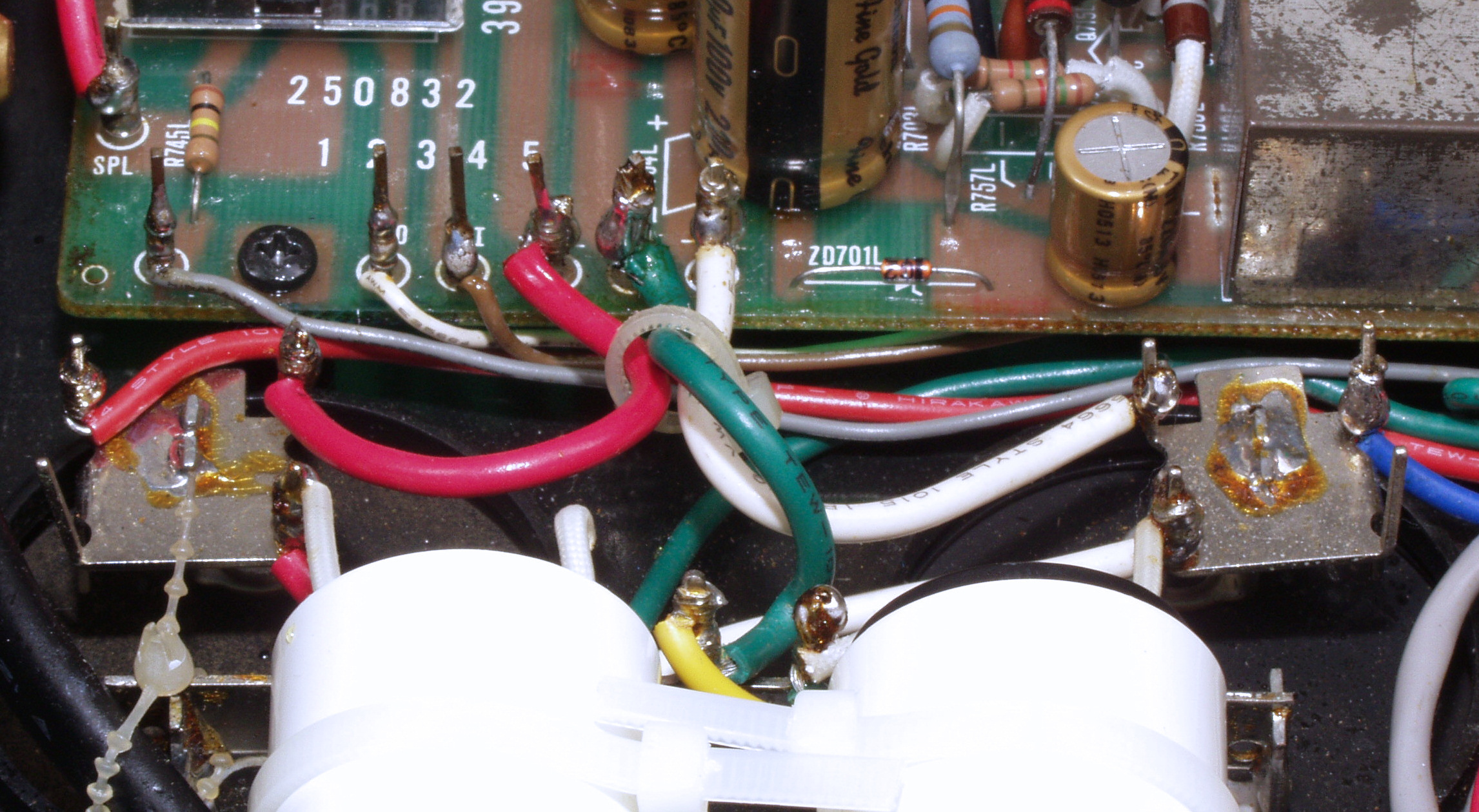

CA5. 修理前 R側ドライブ基板−電源基板へのラッピング線 |

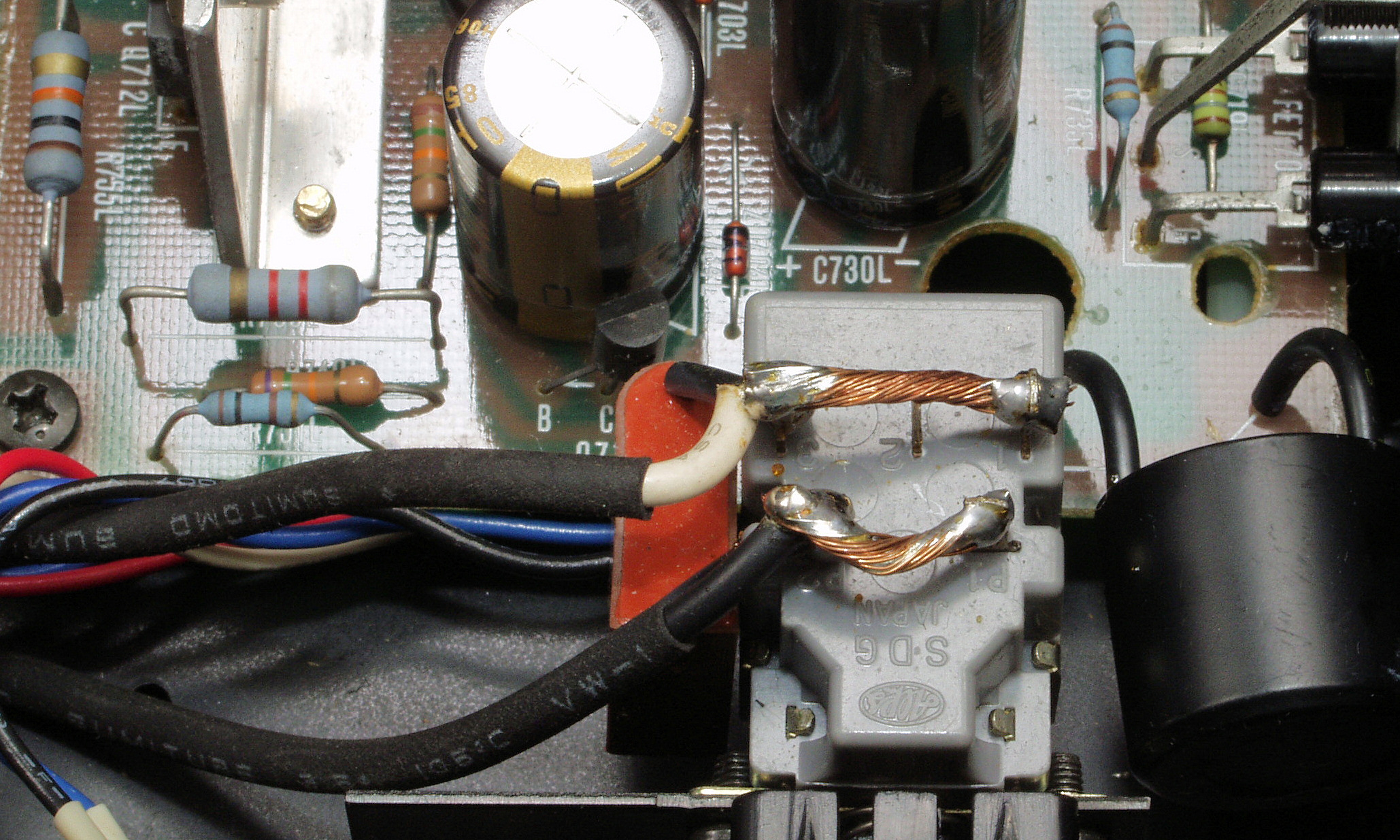

CA6. 修理後 R側ドライブ基板−電源基板へのラッピング線に半田を浸み込ませる |
CA7. 修理前 L側ドライブ基板−電源基板 |
CA8. 修理後 L側ドライブ基板−電源基板へのラッピング線に半田を浸み込ませる |

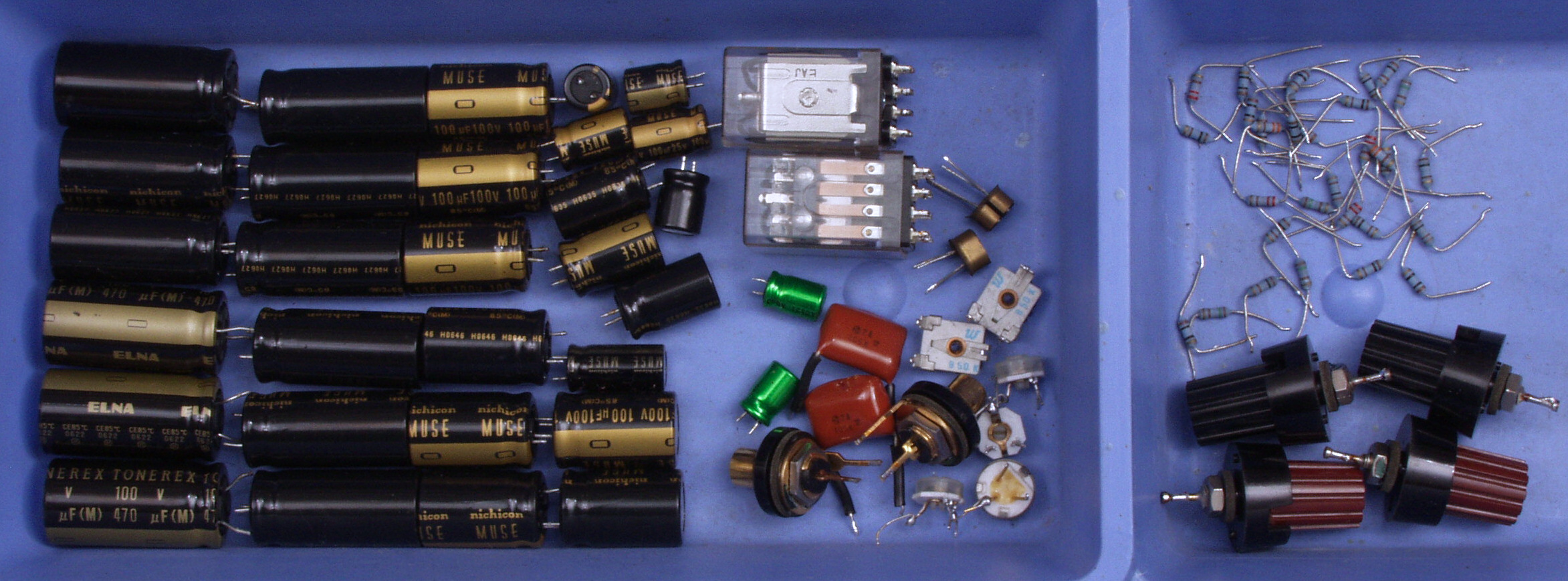

CB1. 交換した部品 |

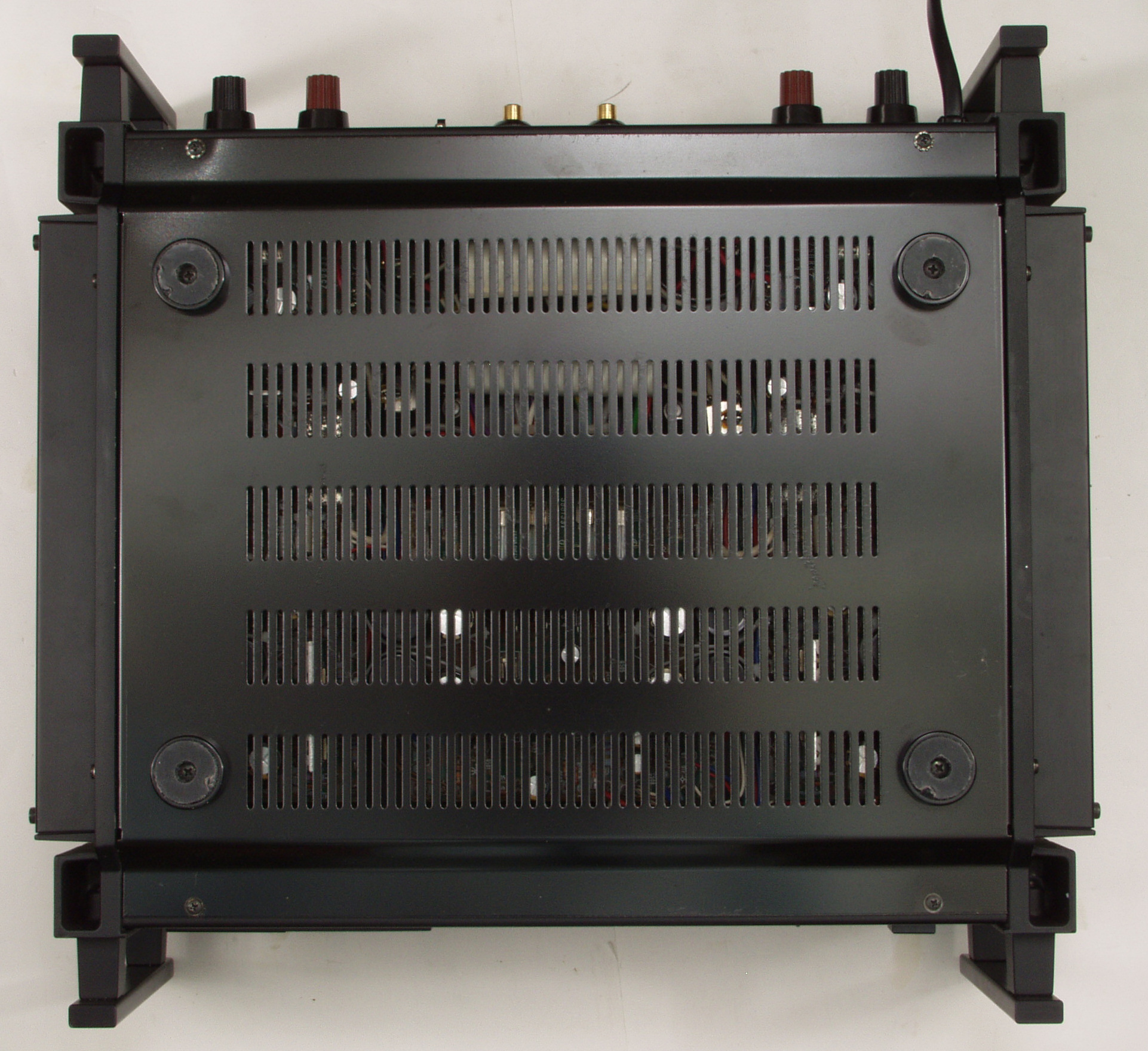

CD1. 修理前 下から見る |
CD2. 修理後 下から見る |

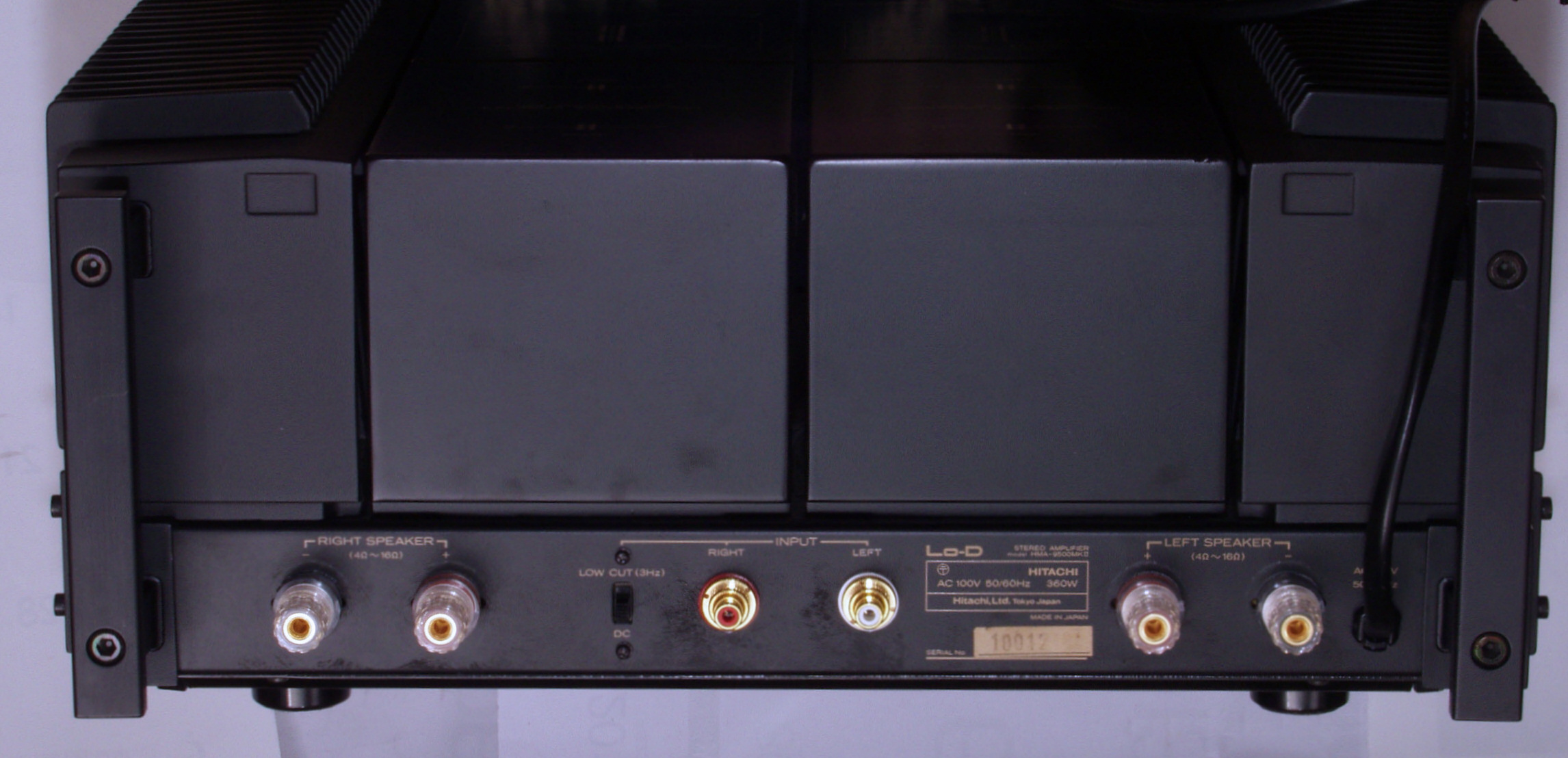

CD3. 完成 綺麗なお尻で帰ります |

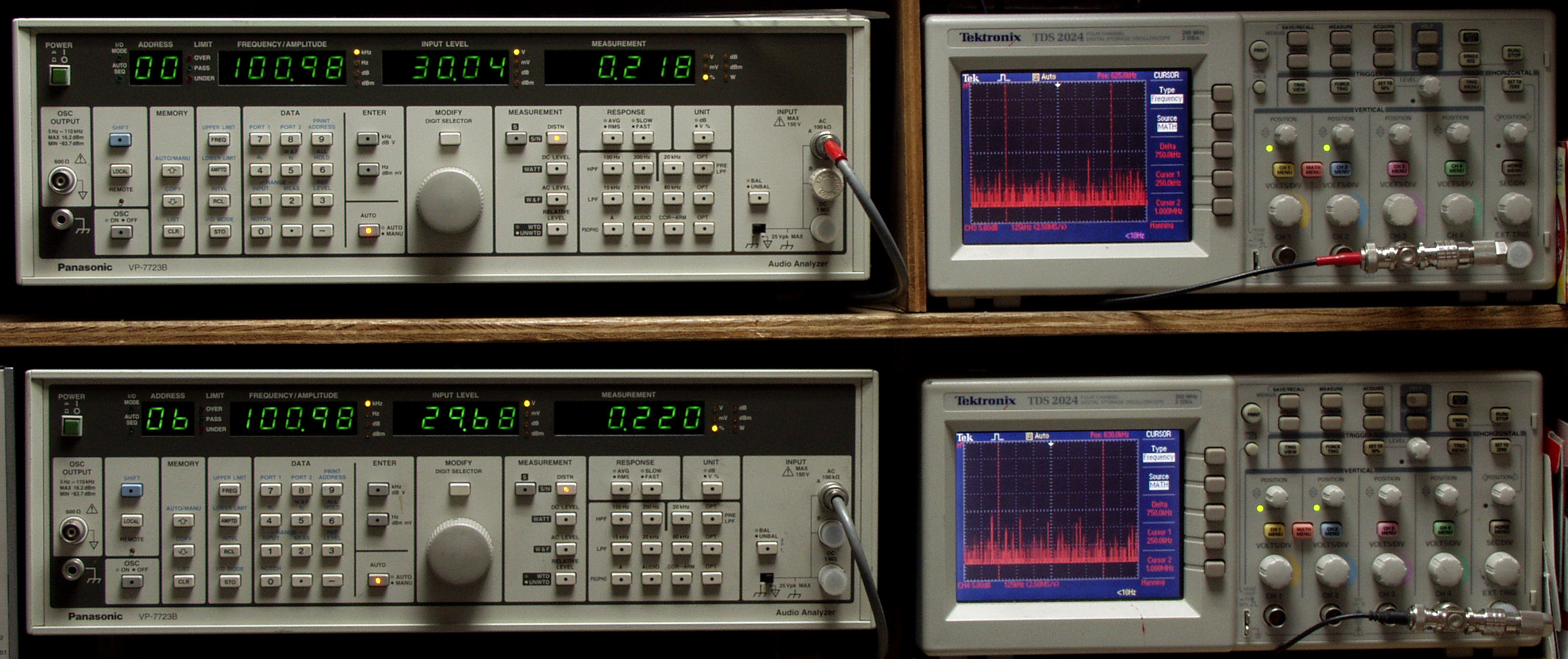

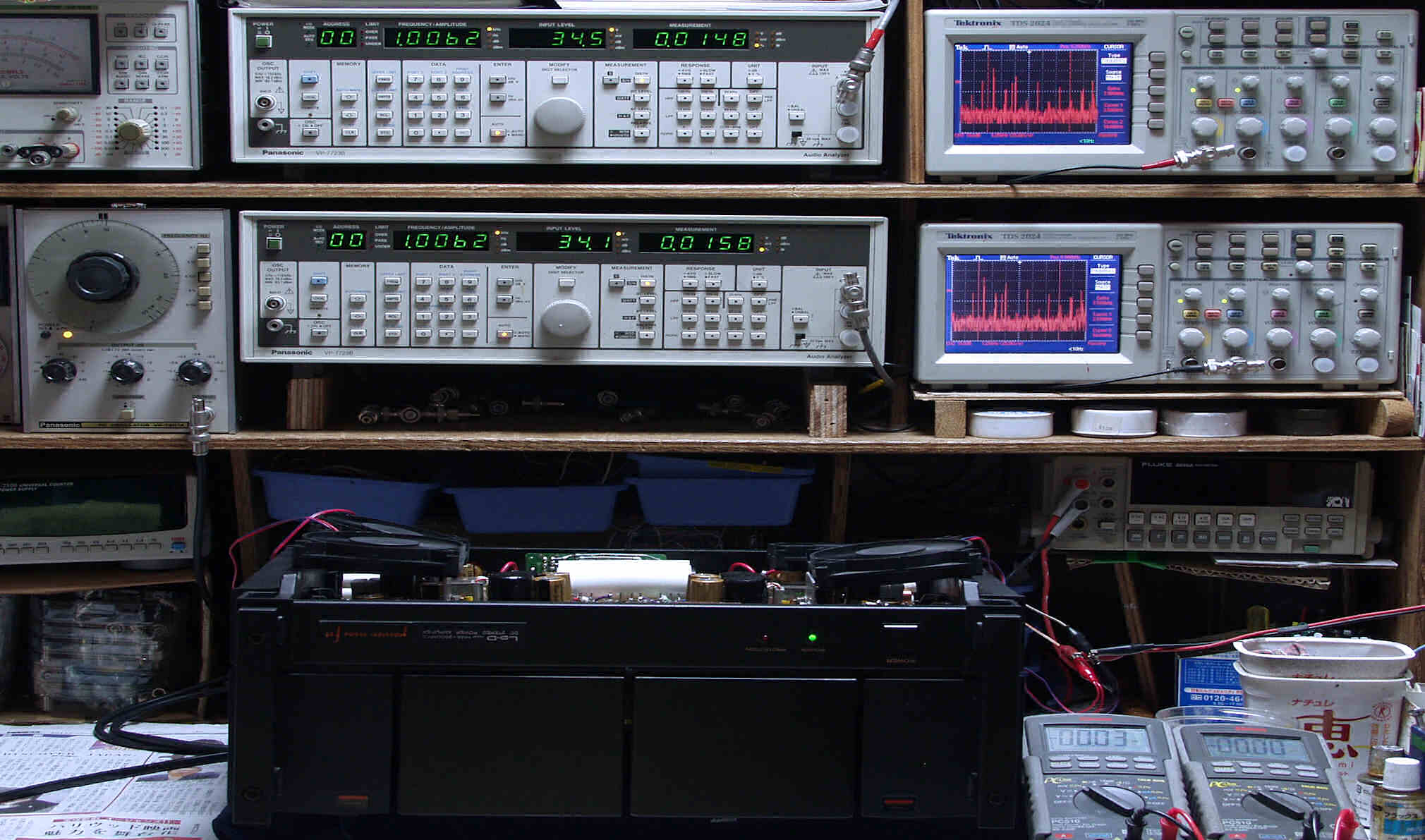

E. 調整・測定 E1. 出力・歪み率測定。 「見方」。 上段中 右側SP出力を「Audio Analyzer Panasonic VP−7723B」により測定。 表示LED、 左端=メモリーNo、 中左=周波数測定、 中右=出力電圧測定、 右端=歪み率測定。 上段右端 VP−7723Bの基本波除去出力を「Tektronix TDS−2024(200MHZ)」で「FFT分析」表示。 下段中 左側SP出力を「Audio Analyzer Panasonic VP−7723B」により測定。 表示LED、 左端=メモリーNo、 中左=周波数測定、 中右=出力電圧測定、 右端=歪み率測定。 下段右端 VP−7723Bの基本波除去出力を「Tektronix TDS−2024(200MHZ)」で「FFT分析」表示。 下段左端 オーディオ発振器 VP−7201A より100Hz〜10kHzの信号を出し(歪み率=約0.003%)、ATT+分配器を通し、AMPに入力。 よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「VP−7723B」「VP−7201A」 |

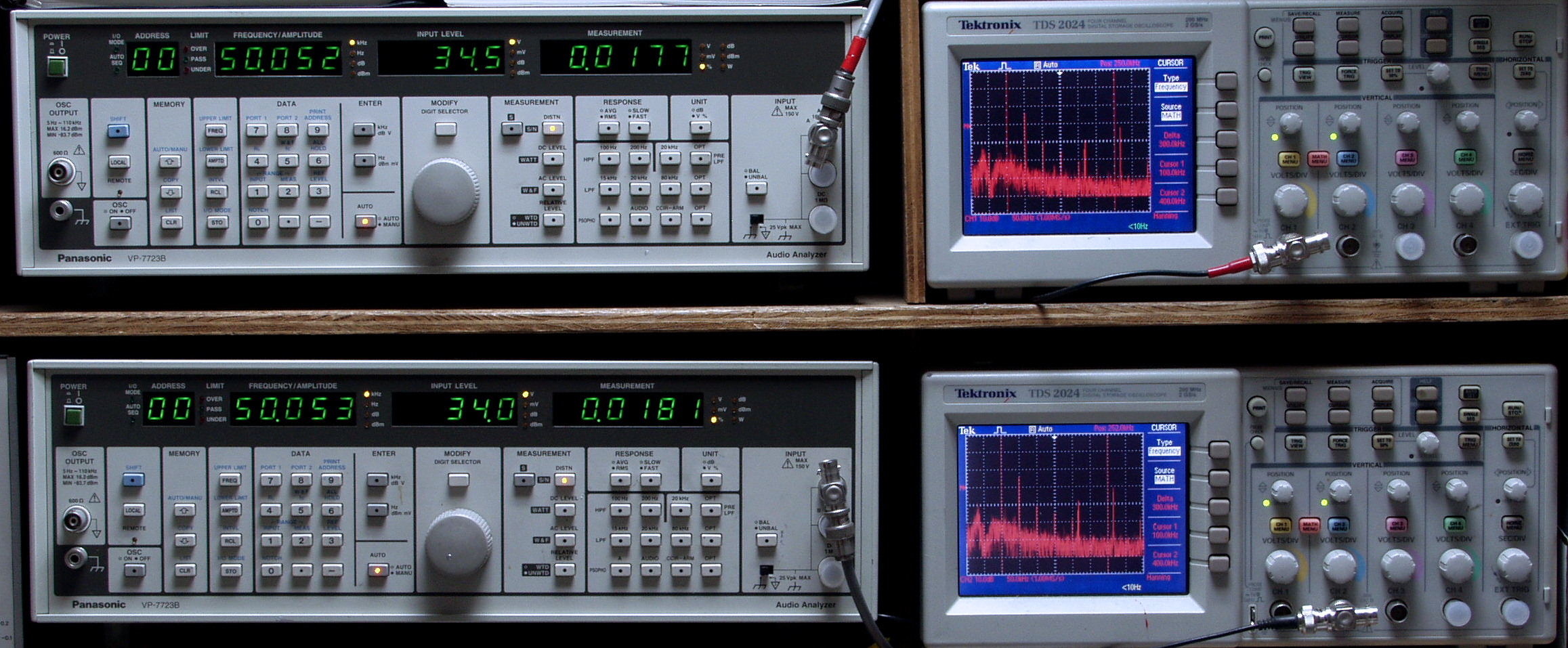

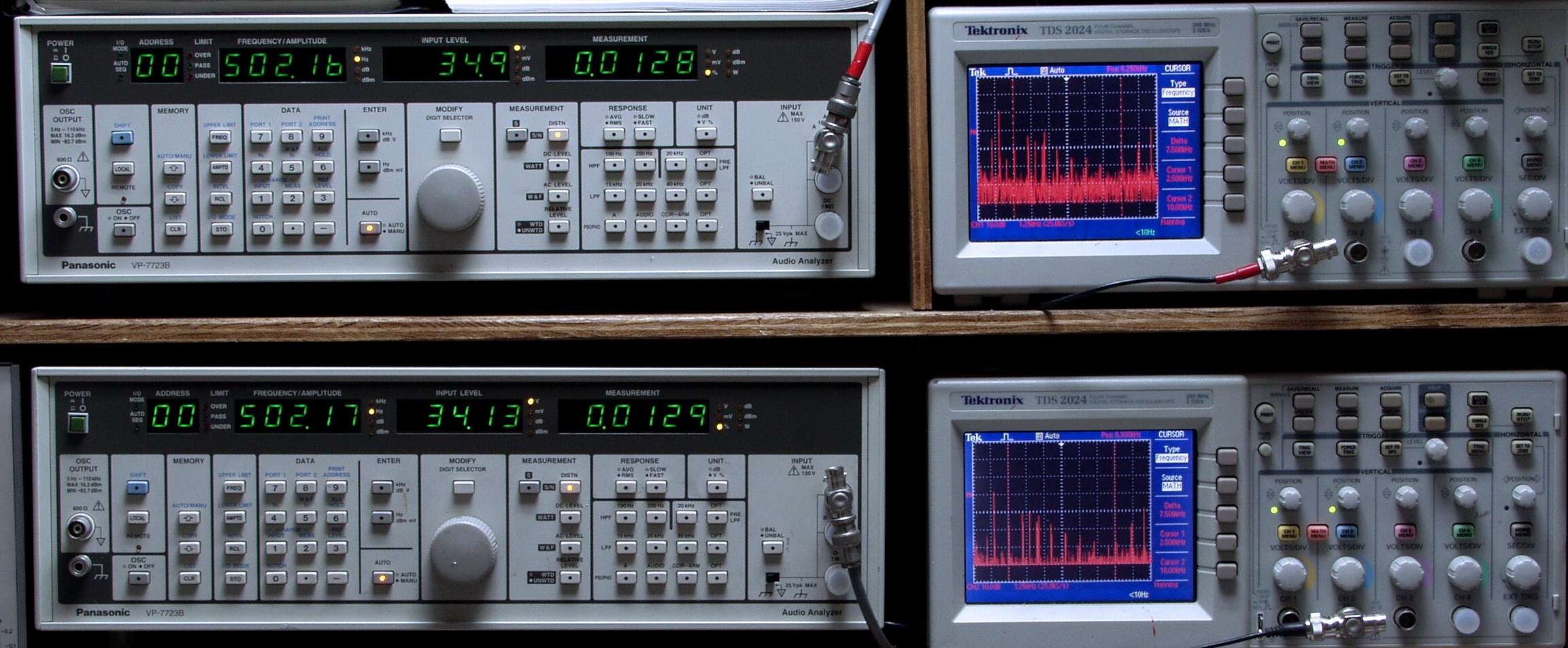

E21. R側SP出力電圧34V=145W出力、 0.0097%歪み、 50HZ。 L側SP出力電圧34V=145W出力、 0.0086%歪み、 50HZ。 「FFT分析」のオシロのカーソル周波数、左=250Hz、右=1kHz。 |

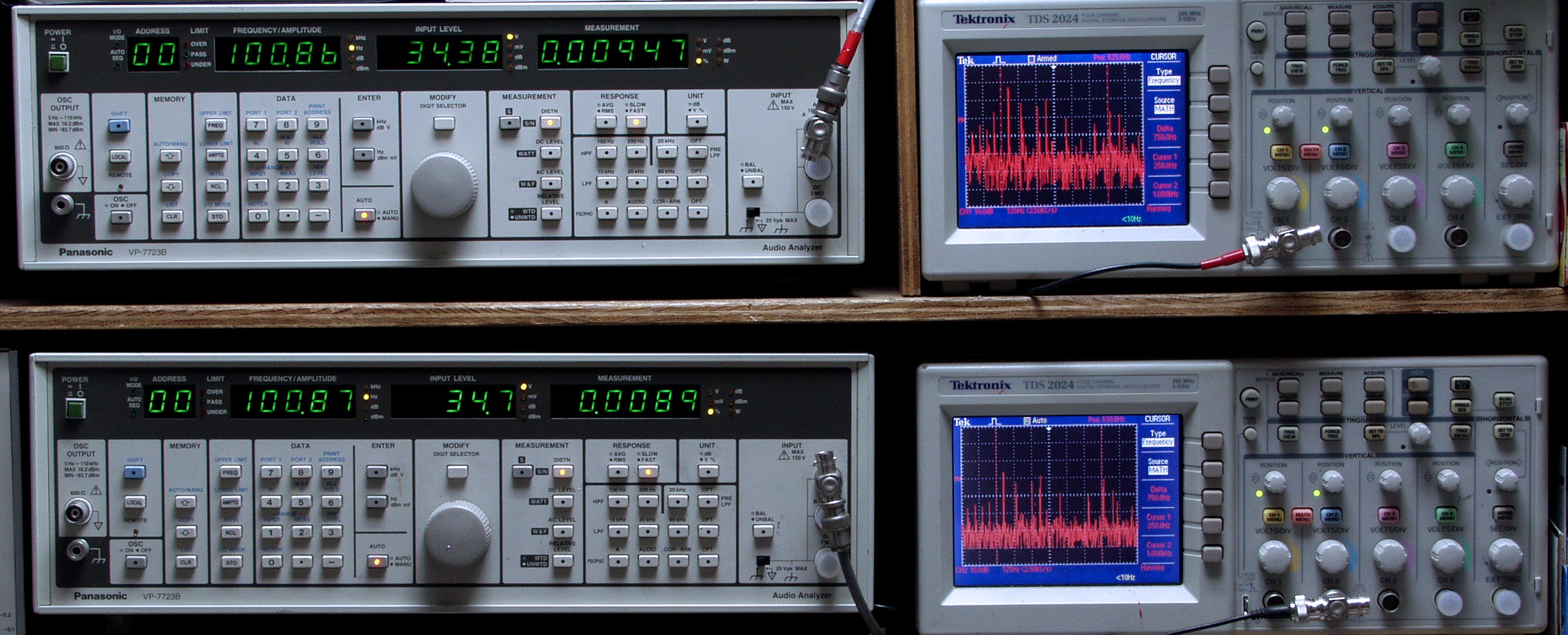

E22. R側SP出力電圧33V=145W出力、 0.0095%歪み、 100HZ。 L側SP出力電圧34V=145W出力、 0.0089%歪み、 100HZ。 「FFT分析」のオシロのカーソル周波数、左=250Hz、右=1kHz。 |
E23. R側SP出力電圧34V=145W出力、 0.013%歪み、 500HZ。 L側SP出力電圧34V=145W出力、 0.013%歪み、 500HZ。 「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。 |

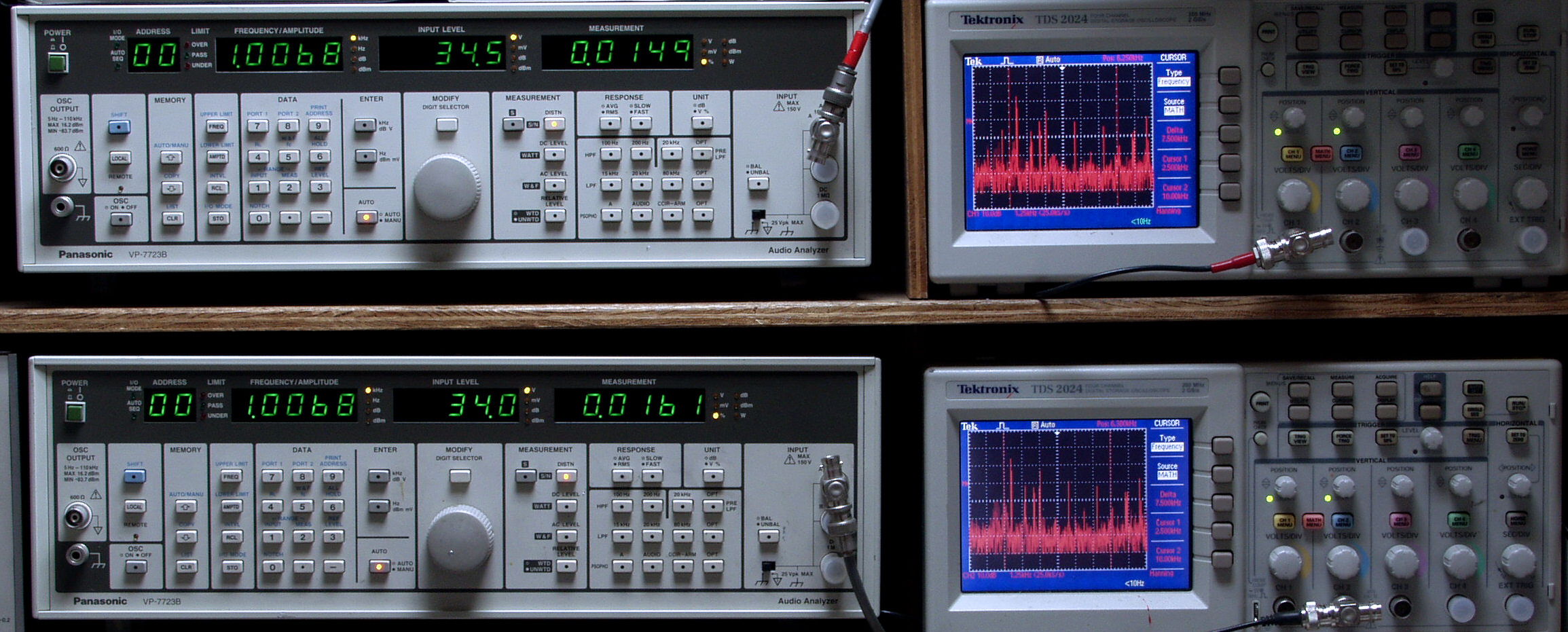

E24. R側SP出力電圧34V=145W出力、 0.015%歪み、 1kHZ。 L側SP出力電圧34V=145W出力、 0.016%歪み、 1kHZ。 「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。 |

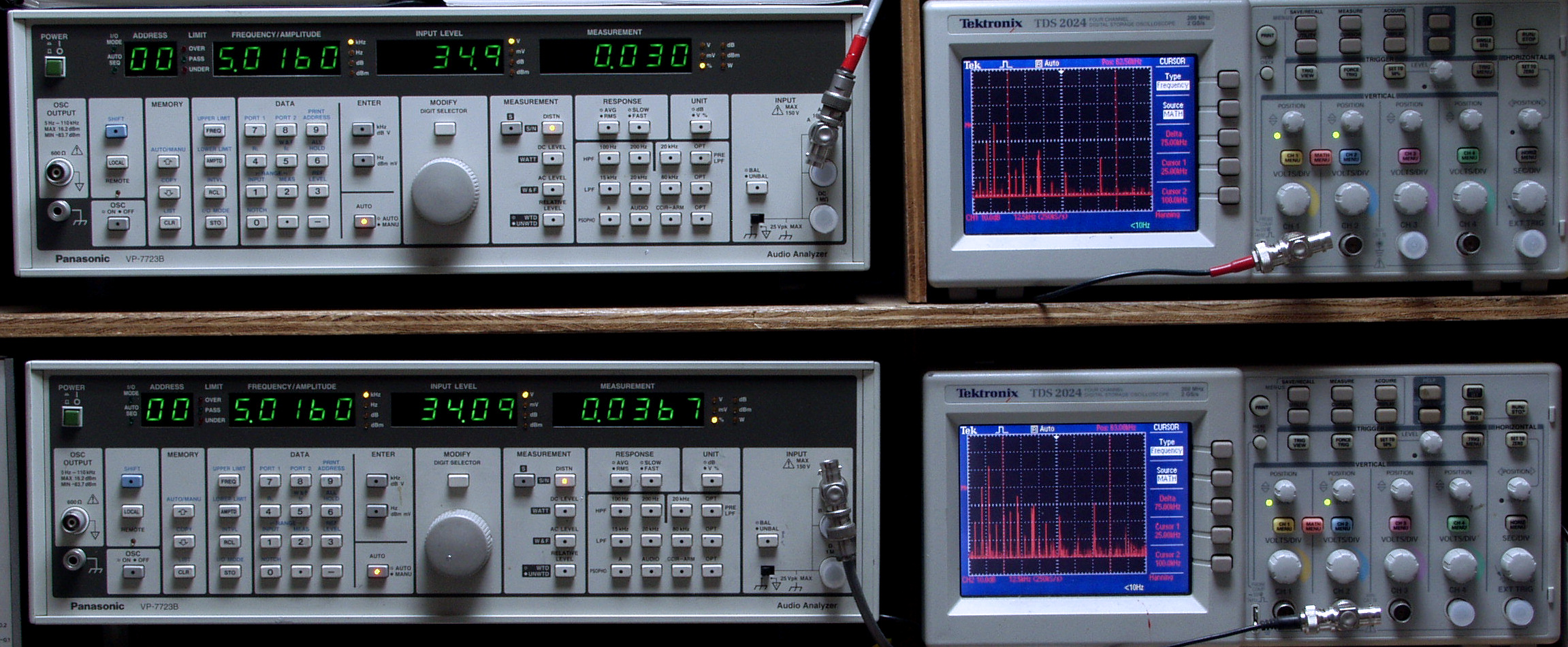

E25. R側SP出力電圧34V=145W出力、 0.03%歪み、 5kHZ。 L側SP出力電圧34V=145W出力、 0.037%歪み、 5kHZ。 「FFT分析」のオシロのカーソル周波数、左=25kHz、右=100kHz。 |

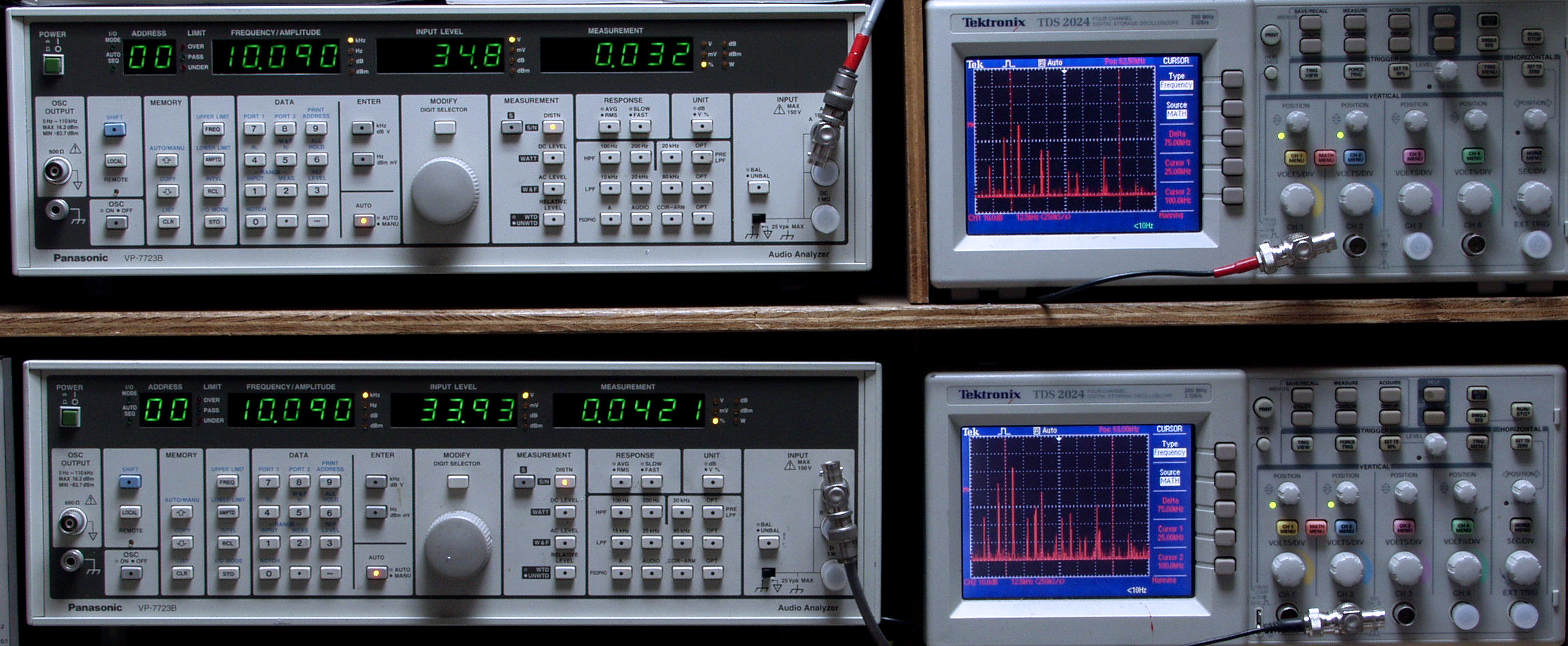

E26. R側SP出力電圧34V=145W出力、 0.032%歪み、 10kHZ。 L側SP出力電圧34V=145W出力、 0.042%歪み、 10kHZ。 「FFT分析」のオシロのカーソル周波数、左=25kHz、右=100kHz。 |
E27. R側SP出力電圧34V=145W出力、 0.018%歪み、 50kHZ。 L側SP出力電圧34V=145W出力、 0.018%歪み、 50kHZ。 「FFT分析」のオシロのカーソル周波数、左=100kHz、右=400kHz。 |
E28. R側SP出力電圧34V=145W出力、 0.23%歪み、 100kHZ。 L側SP出力電圧34V=145W出力、 0.092%歪み、 100kHZ。 「FFT分析」のオシロのカーソル周波数、左=100kHz、右=400kHz。 RL共、出力を130W位に落とすと、0.02%の歪みになる。 |
E3. フルパワーなので、24V高速フアンが全回転でクーリング。 |

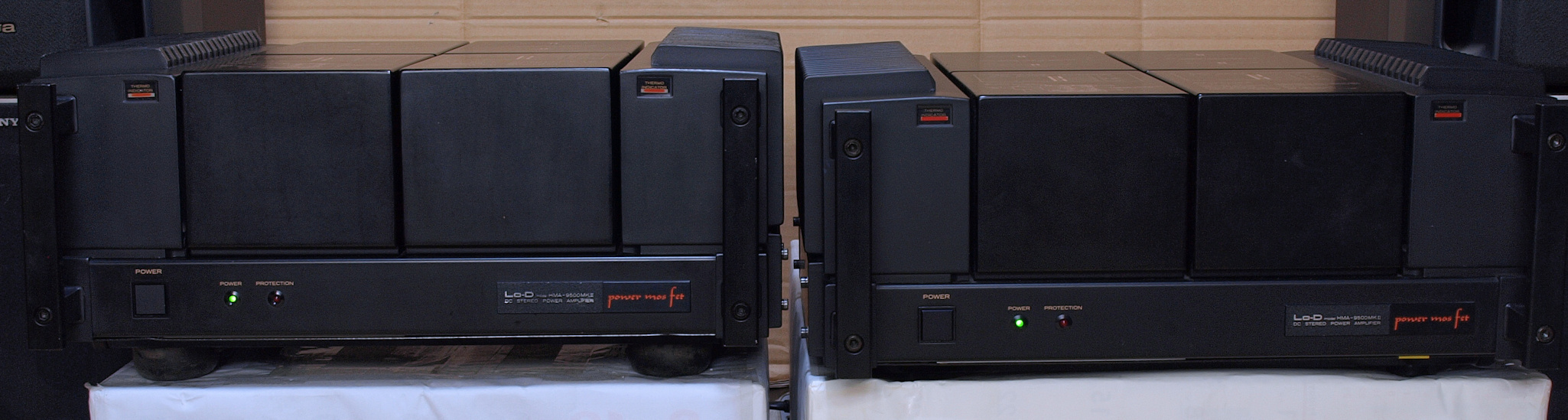

E4. 完成 24時間エージング。 左は HMA-9500mkU 46台目。 |
