| ＨＭＡ－９５００ｍｋⅡ． ８台目 修理記録 |
| 平成１４年１０月３日到着 １月２１日完成 |
| 注意 このＡＭＰはアースラインが浮いています ＡＭＰのシャーシにＳＰの線（アース側）や入力のＲＣＡプラグのアース側も接続してはいけません ＲＬ－ＳＰのアース線も接続（共通）してもいけません 又、ＤＣ（directconnection）入力が可能ですが、絶対に使用しないこと＝ここ参照 |
Ａ． 修理前の状況
Ｆ． 修理費 ３５，０００円 通常修理。 お馴染み様価格＝３台目より。 Ｓ． ＨＩＴＡＣＨＩ Ｌｏ－Ｄ ＨＭＡ－９５００ｍｋⅡ の仕様（マニアルより） |

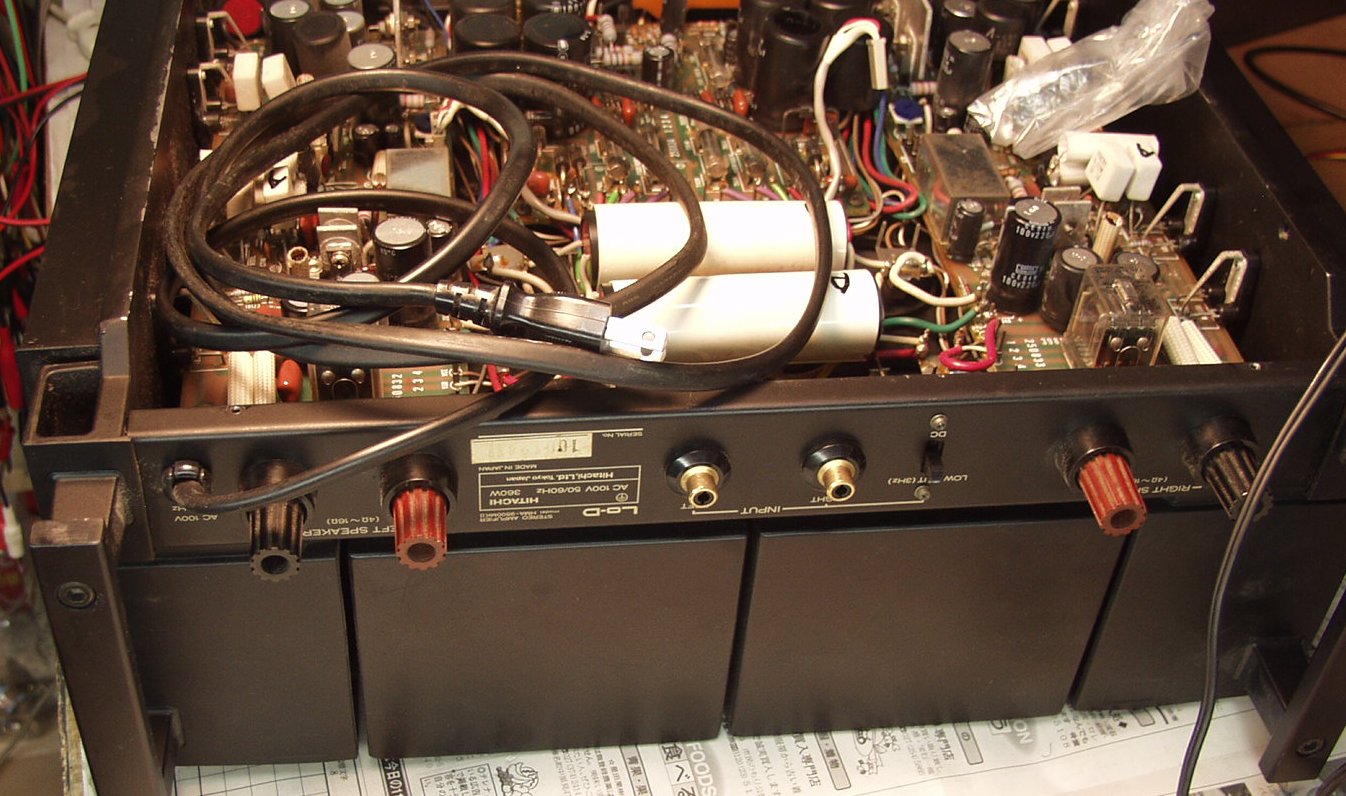

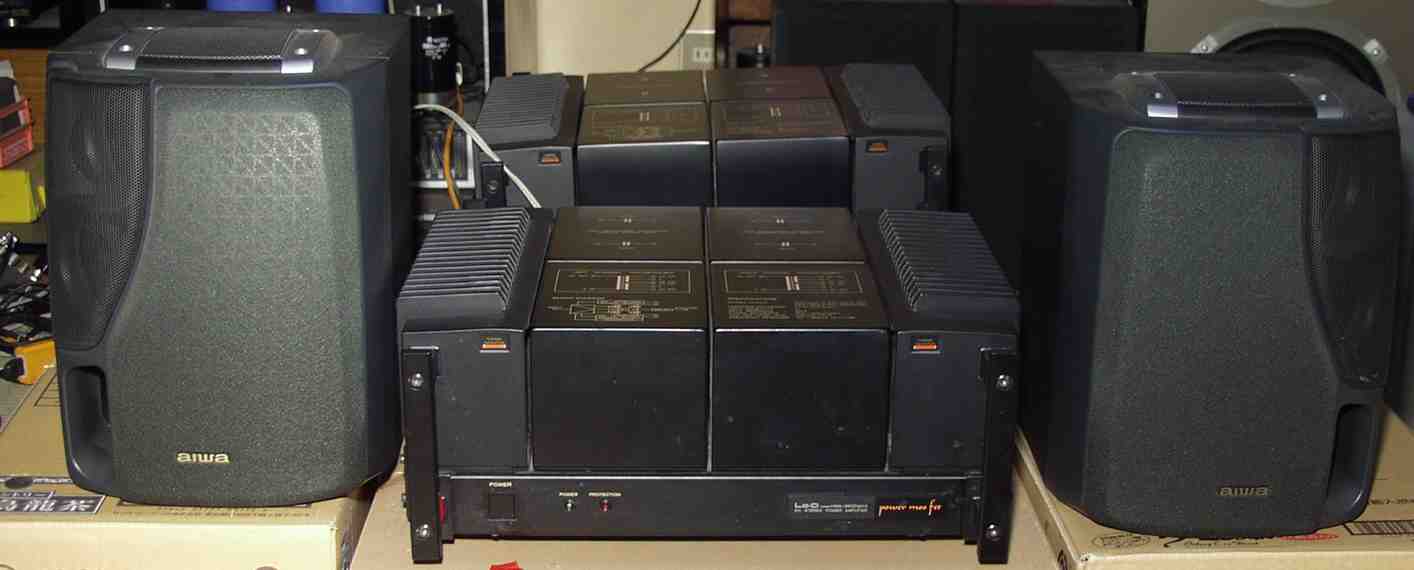

| Ａ． 修理前の状況 外観＝目印「Ａ」を付けて有ります |
 |

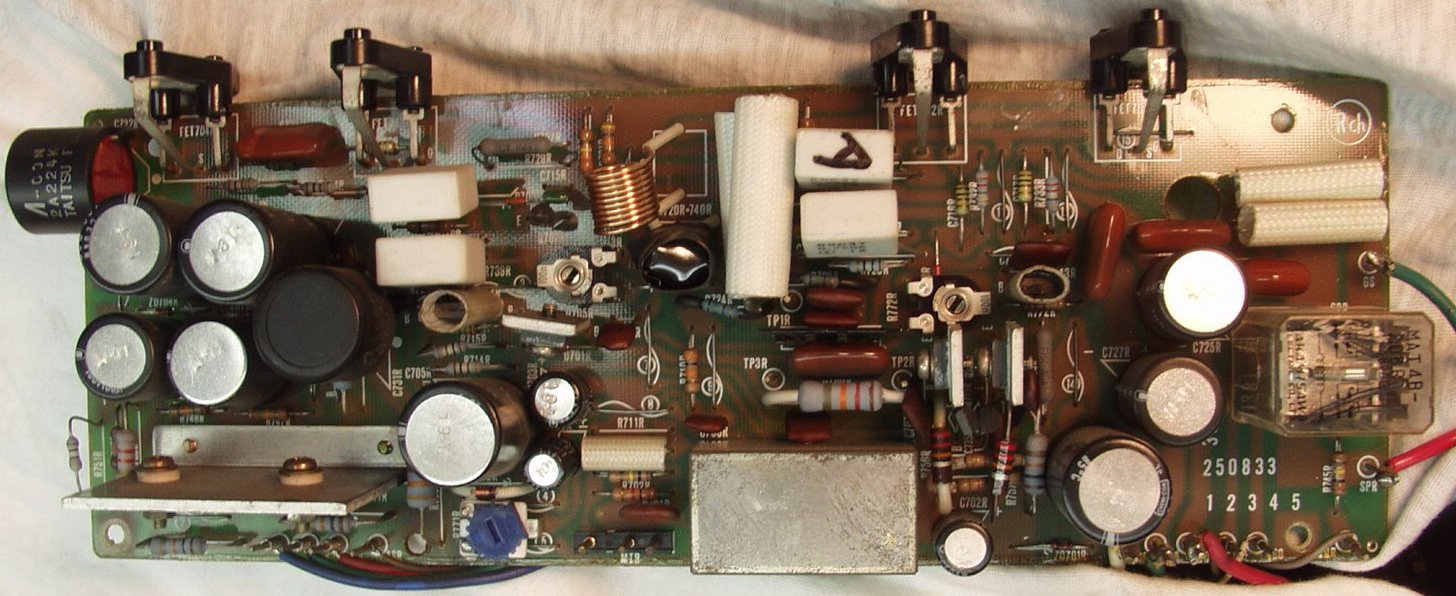

| Ｃ． 修理状況 Ｃ－１Ａ． 修理前 Ｒドライブ基板 熱の為、コンデンサーのビニールが後退しています |
 |

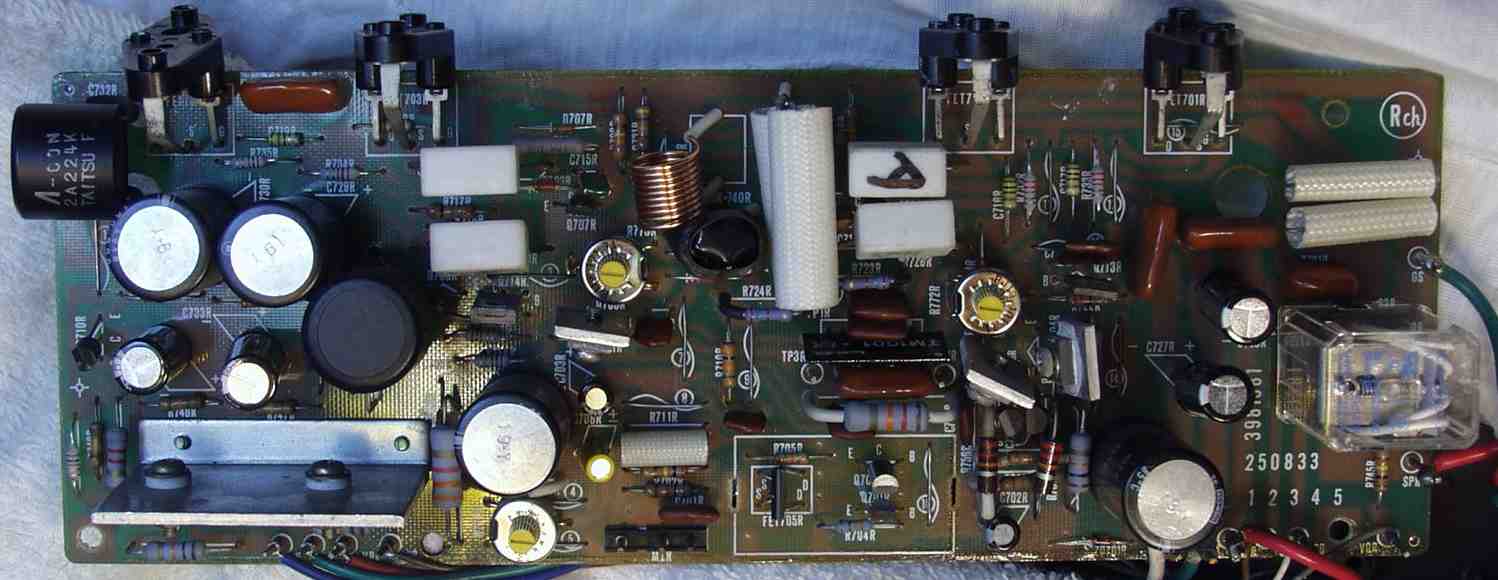

| Ｃ－１Ｂ． 修理後 Ｒドライブ基板 初段ＦＥＴ、バランス／バイアス調整用半固定ＶＲ、ＳＰ接続リレー交換 フューズ入り抵抗も全部交換 |
 |

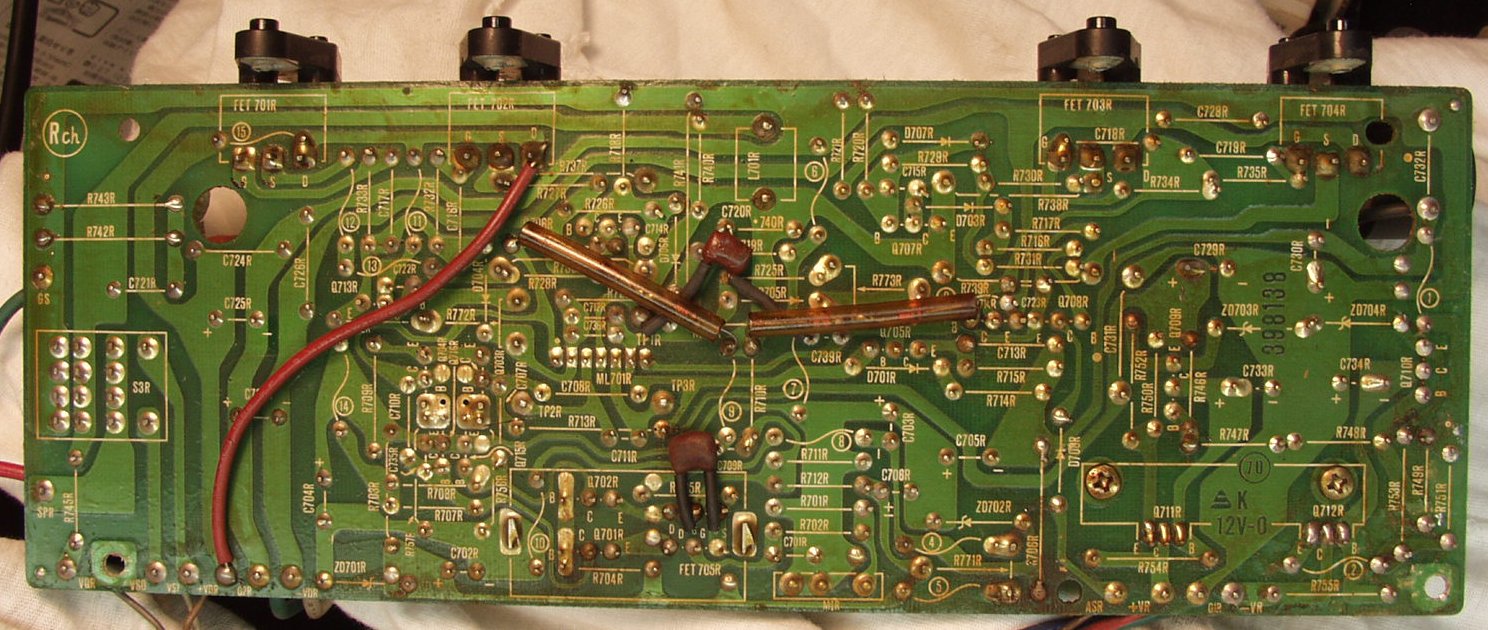

| Ｃ－１Ｃ． 修理前 Ｒドライブ基板裏 |
 |

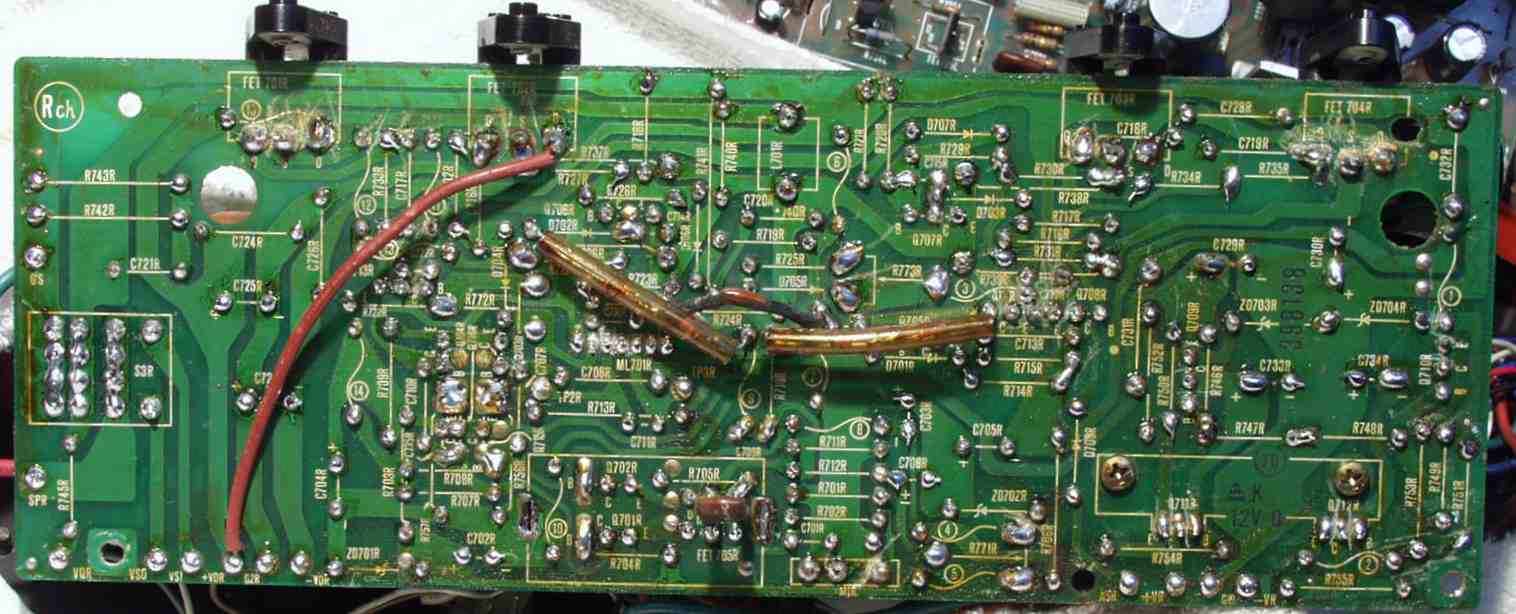

| Ｃ－１Ｄ． 修理（半田補正）後 Ｒドライブ基板裏 全ての半田をやり直す |
 |
| Ｃ－２Ａ． 修理前 Ｌドライブ基板 |
 |

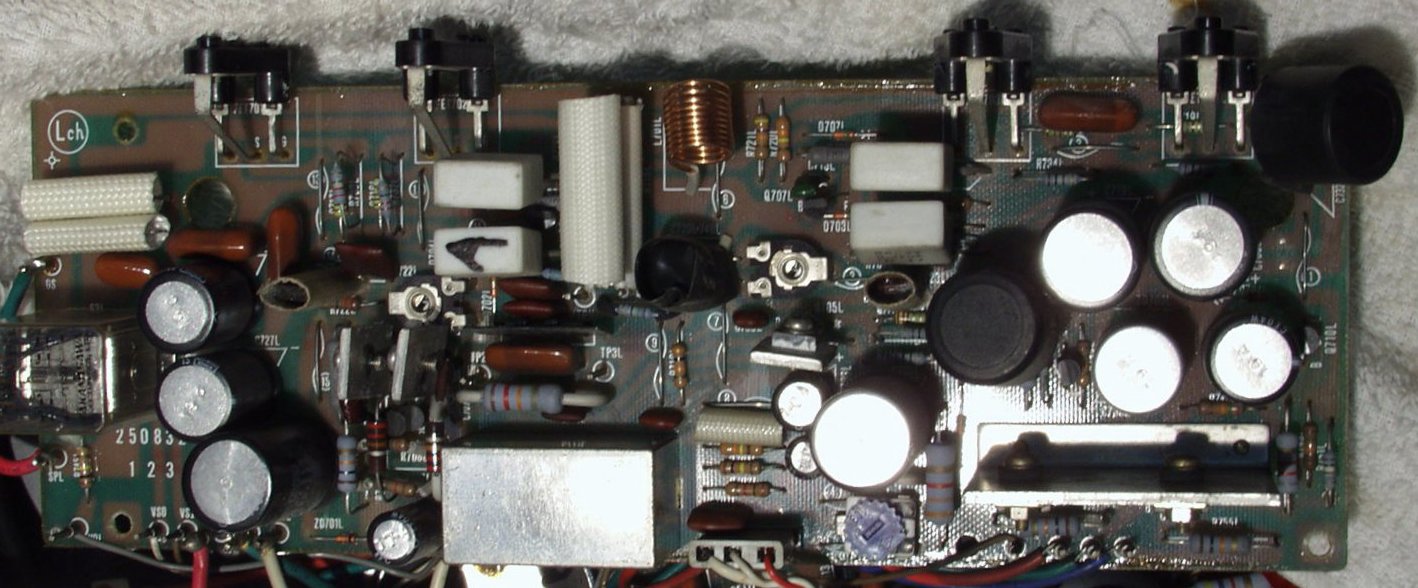

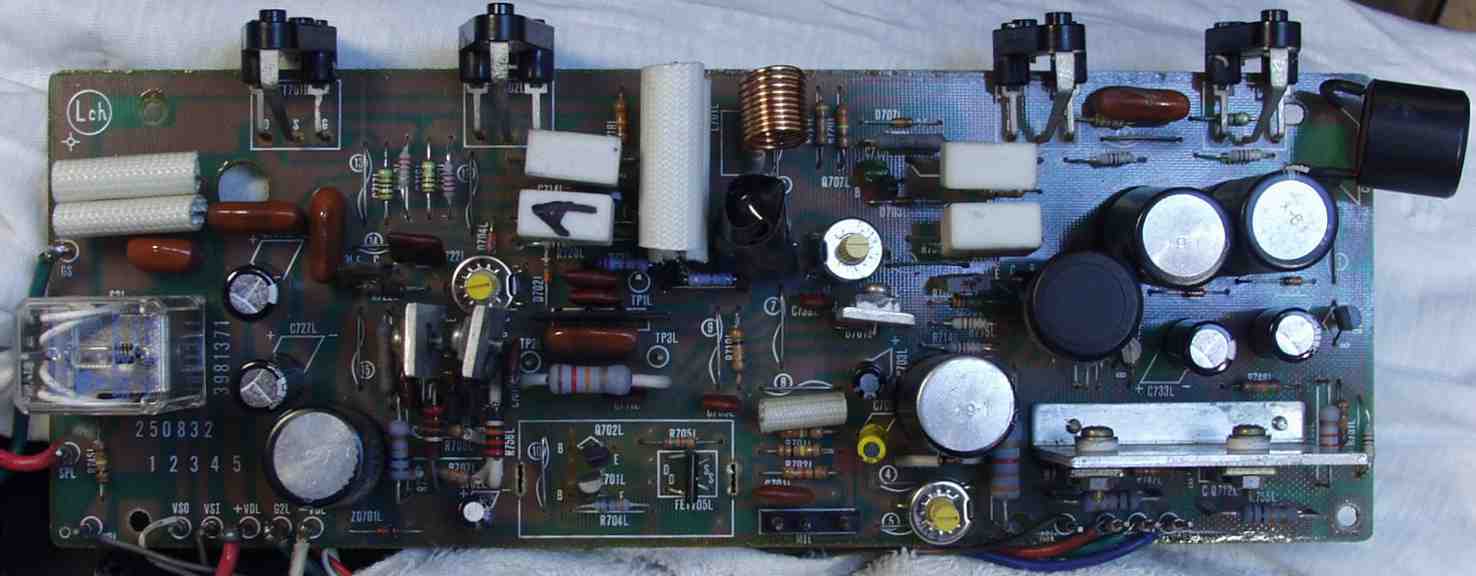

| Ｃ－２Ａ． 修理後 Ｌドライブ基板 初段ＦＥＴ、バランス／バイアス調整用半固定ＶＲ、ＳＰ接続リレー交換 フューズ入り抵抗も全部交換 |
 |

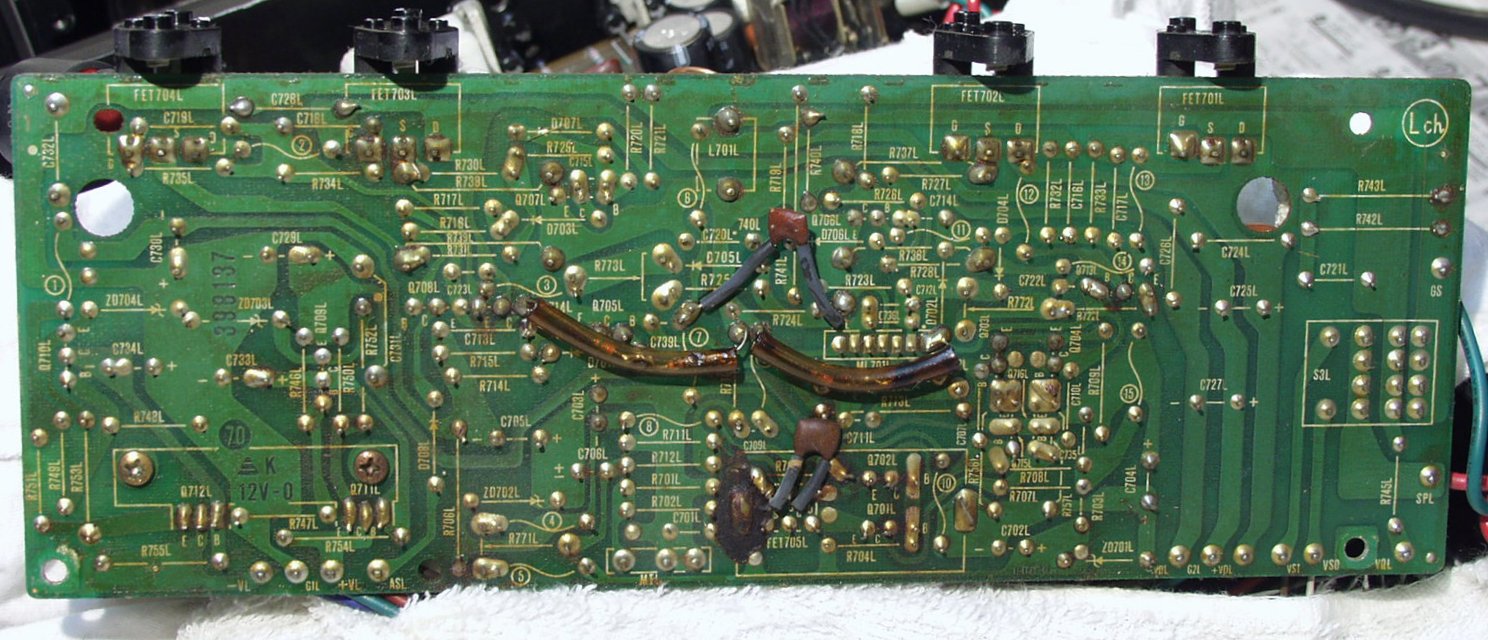

| Ｃ－２Ｃ． 修理前 Ｌドライブ基板裏 |
 |

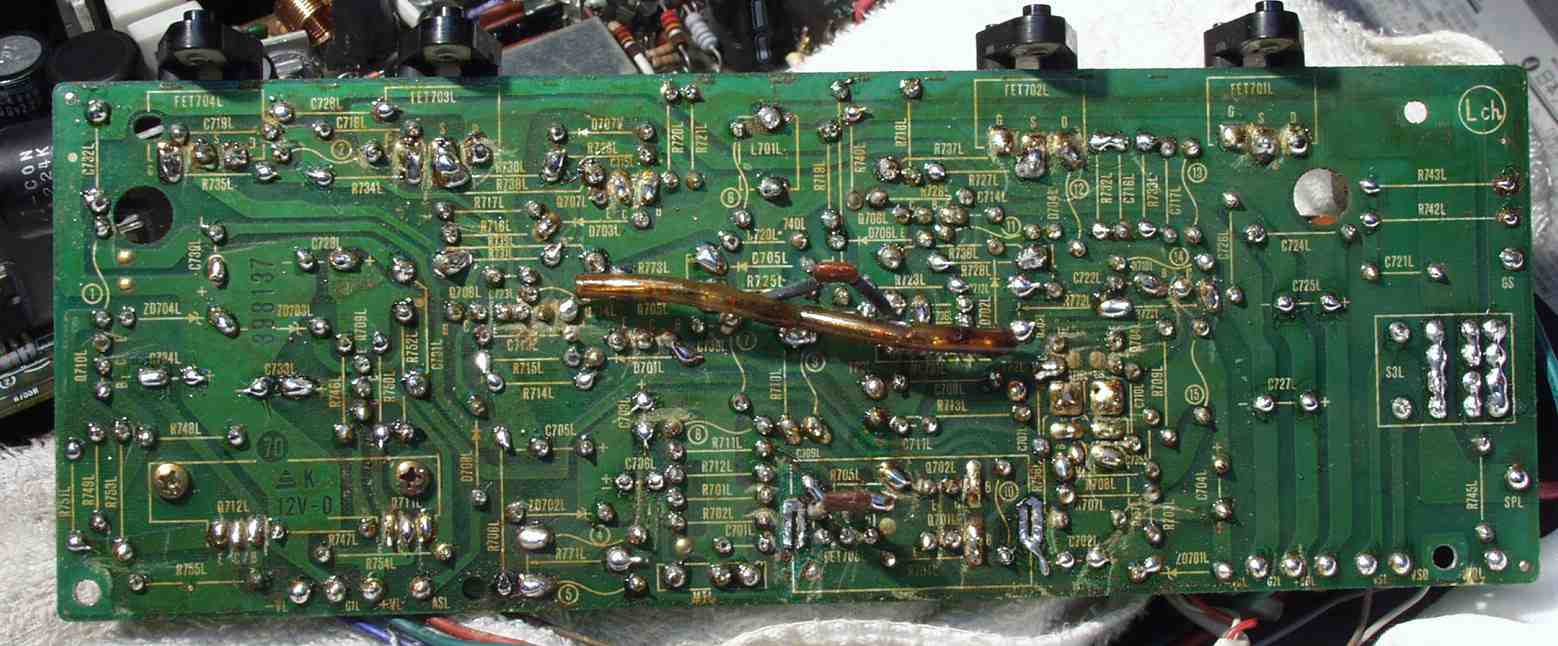

| Ｃ－２Ｄ． 修理（半田補正）後 Ｌドライブ基板裏 全ての半田をやり直す |
 |

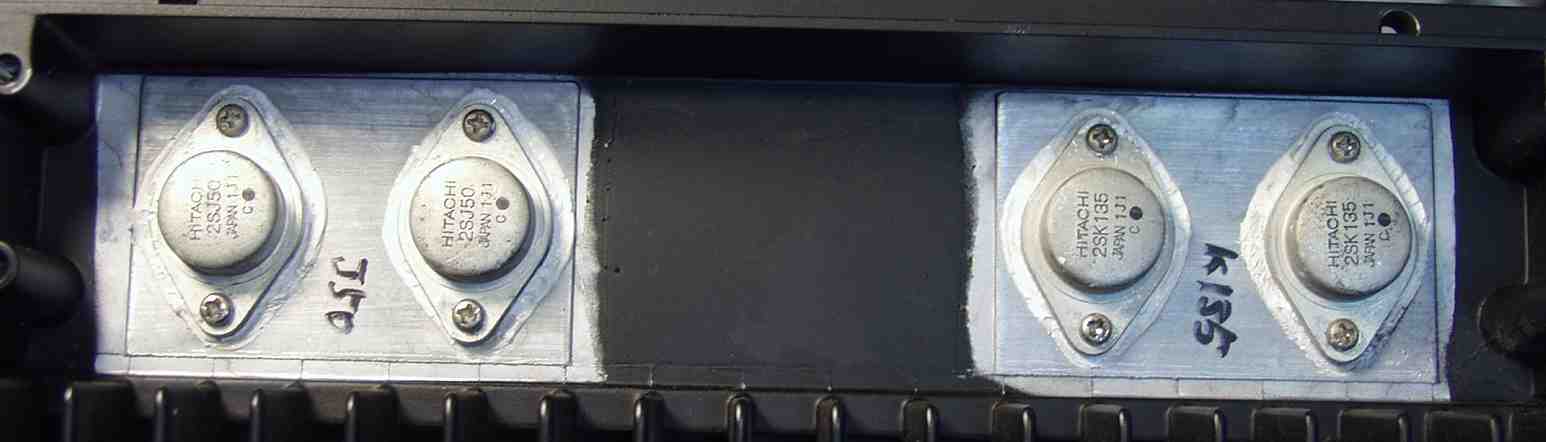

| Ｃ－３Ａ． 修理後 Ｒ側 終段FET（電界トランジスター）取り付、シリコンを十分塗り取り付ける |
 |

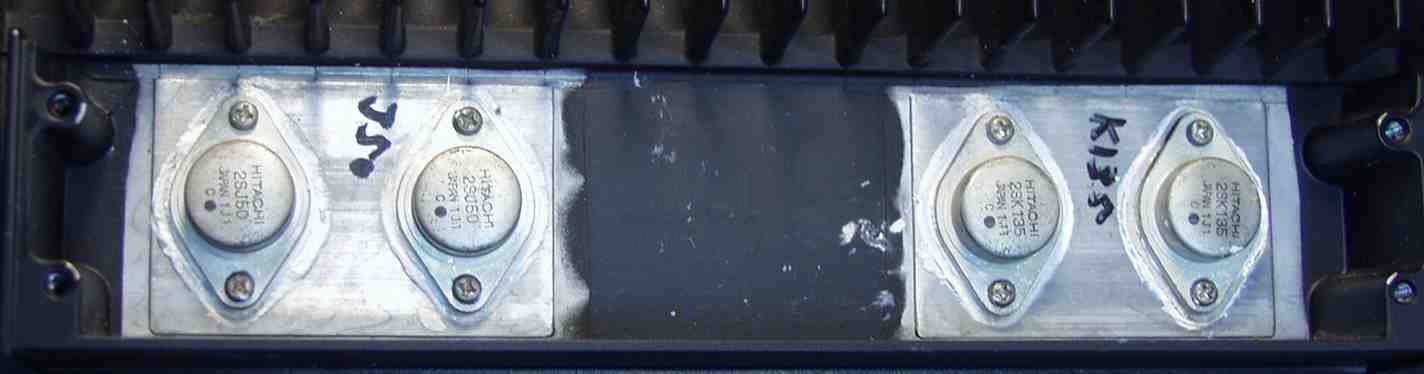

| Ｃ－３Ｂ． 修理後 Ｌ側 終段FET（電界トランジスター）取り付、シリコンを十分塗り取り付ける |
 |

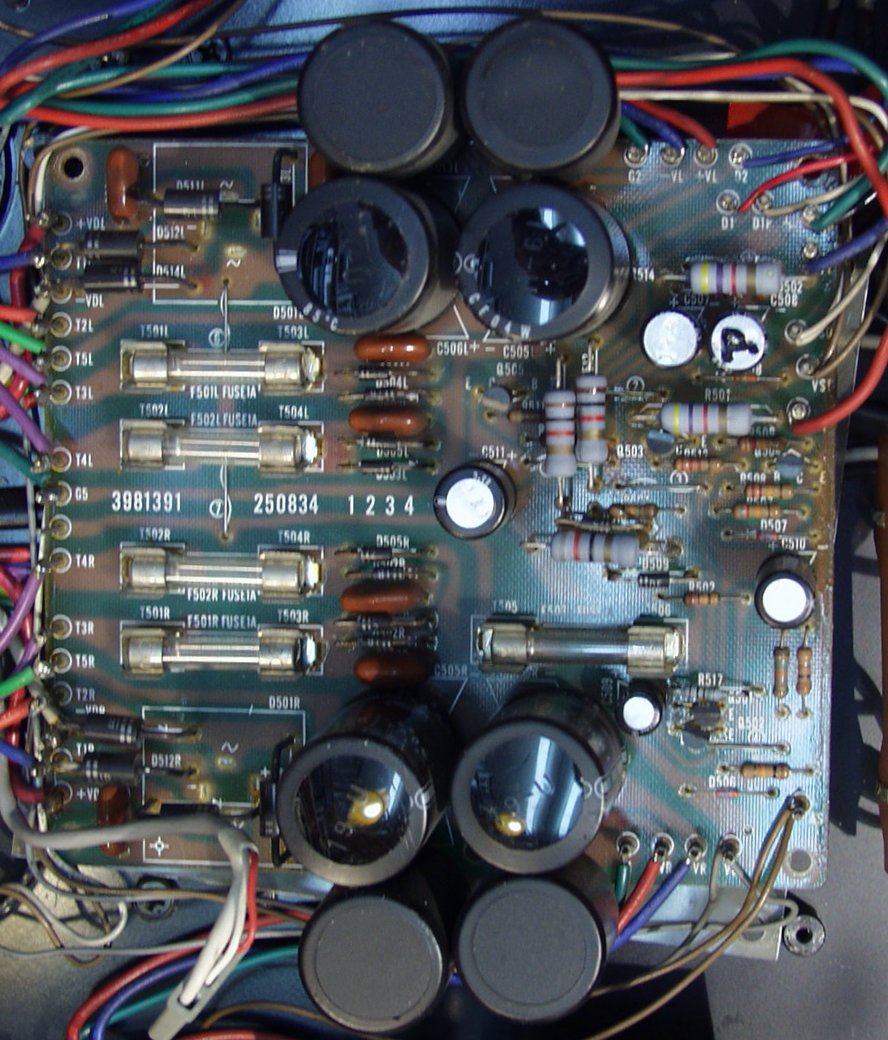

| Ｃ－４Ａ． 修理前 電源基盤 |
 |

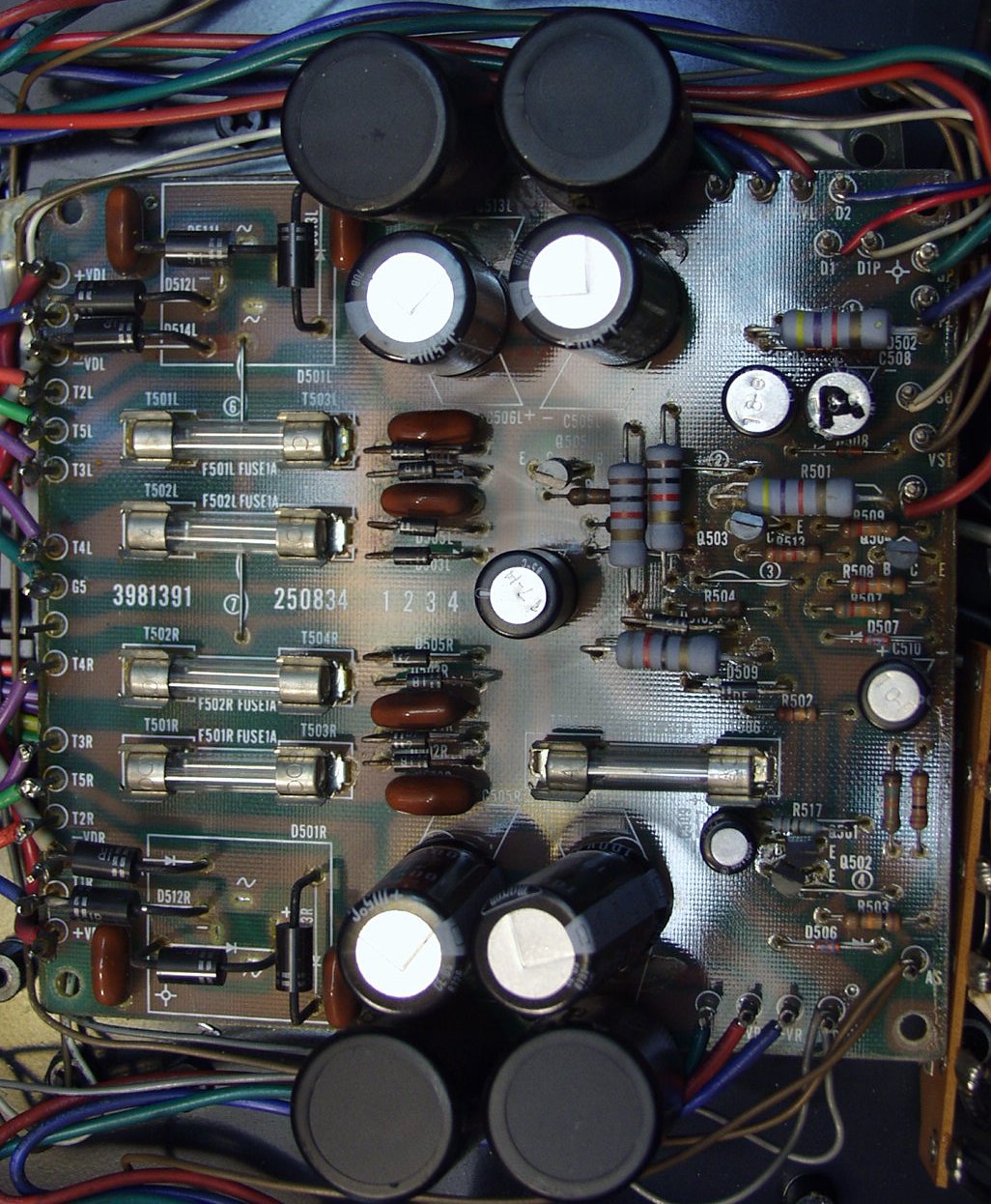

| Ｃ－４Ｂ． 修理後 電源基盤 電解コンデンサ－４本交換 |
 |
| Ｃ－４Ｃ． 修理前 電源基盤裏 |
 |

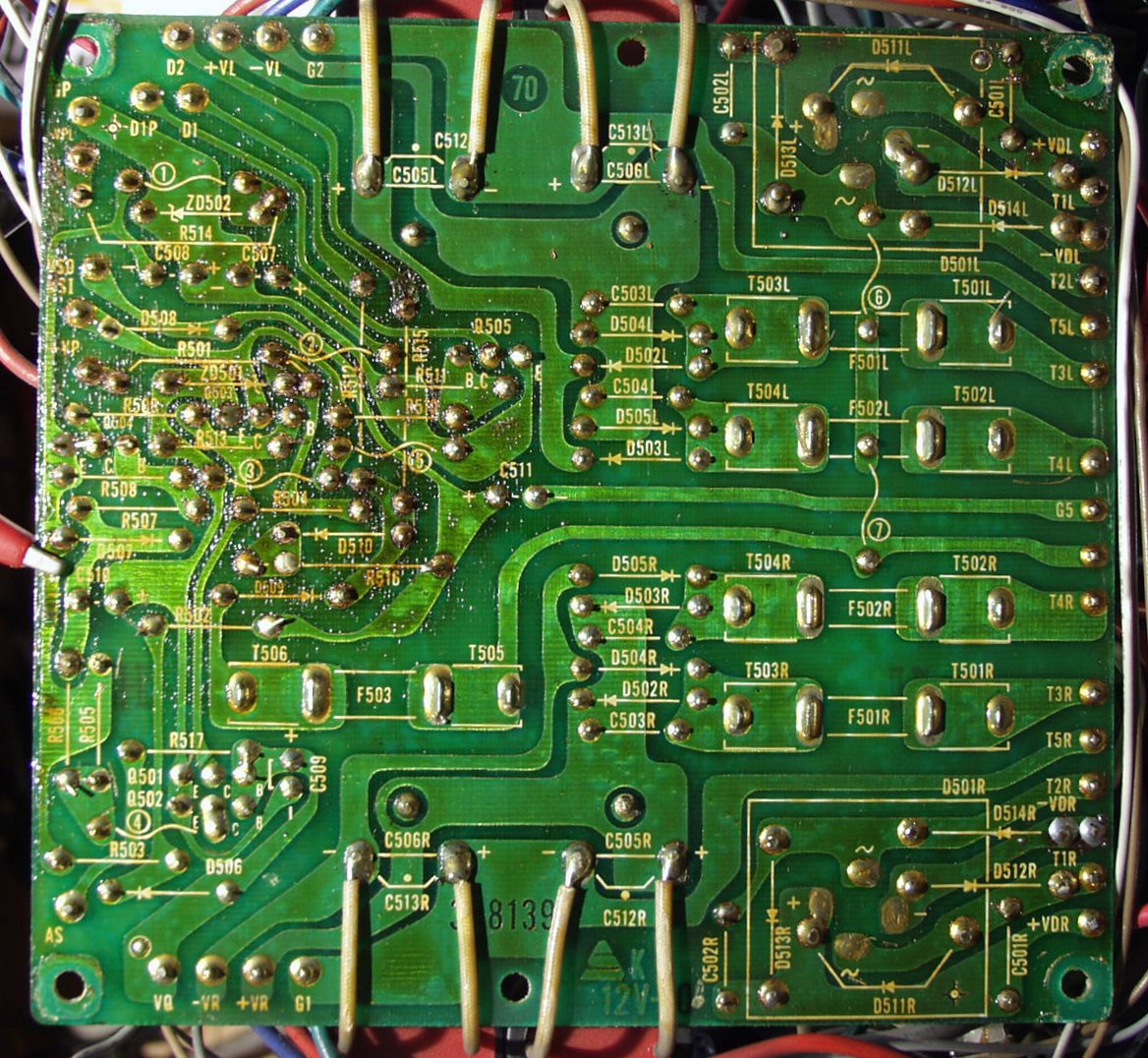

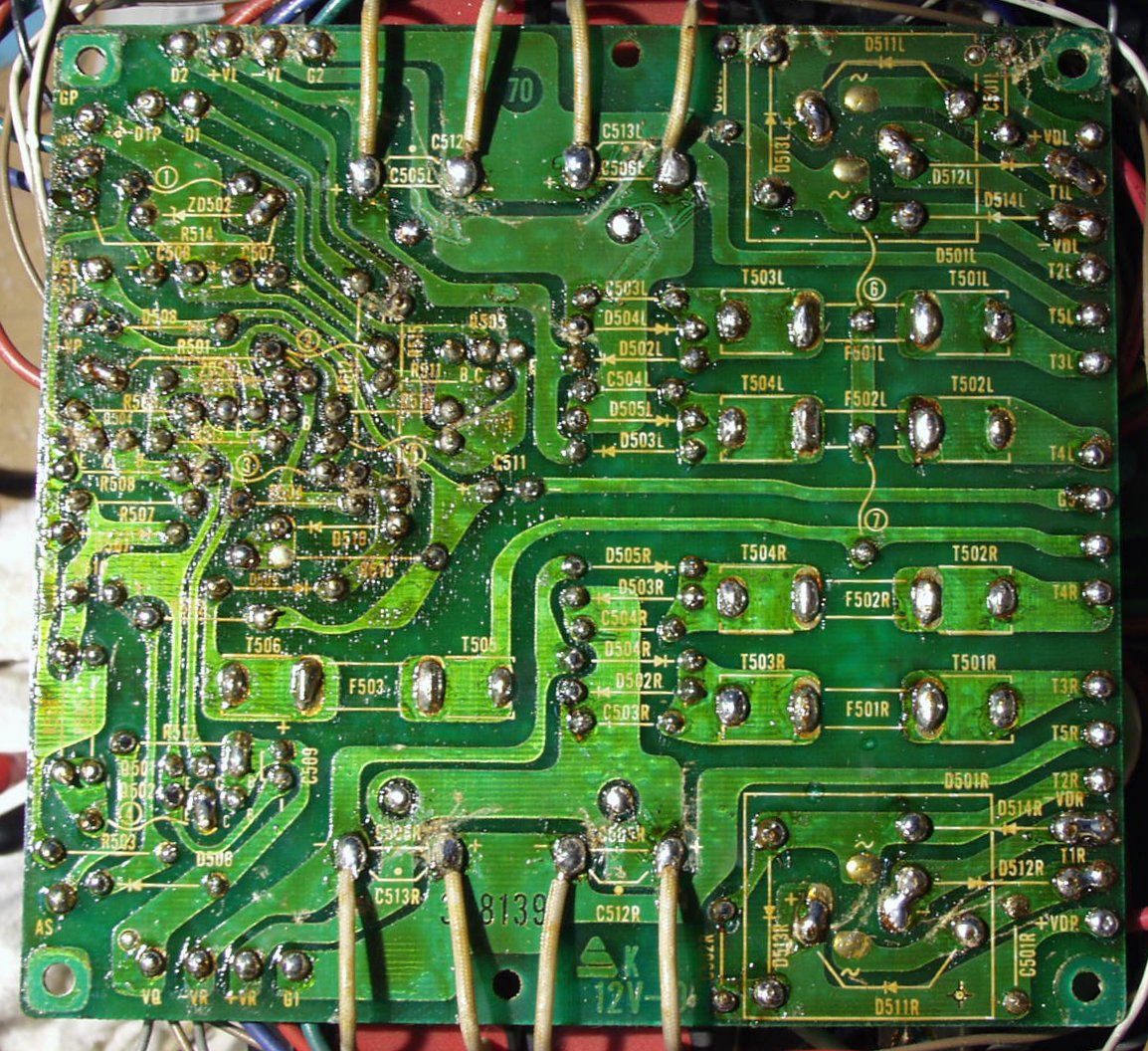

| Ｃ－４Ｄ． 修理（半田補正）後 電源基盤裏 全ての半田をやり修す |
 |

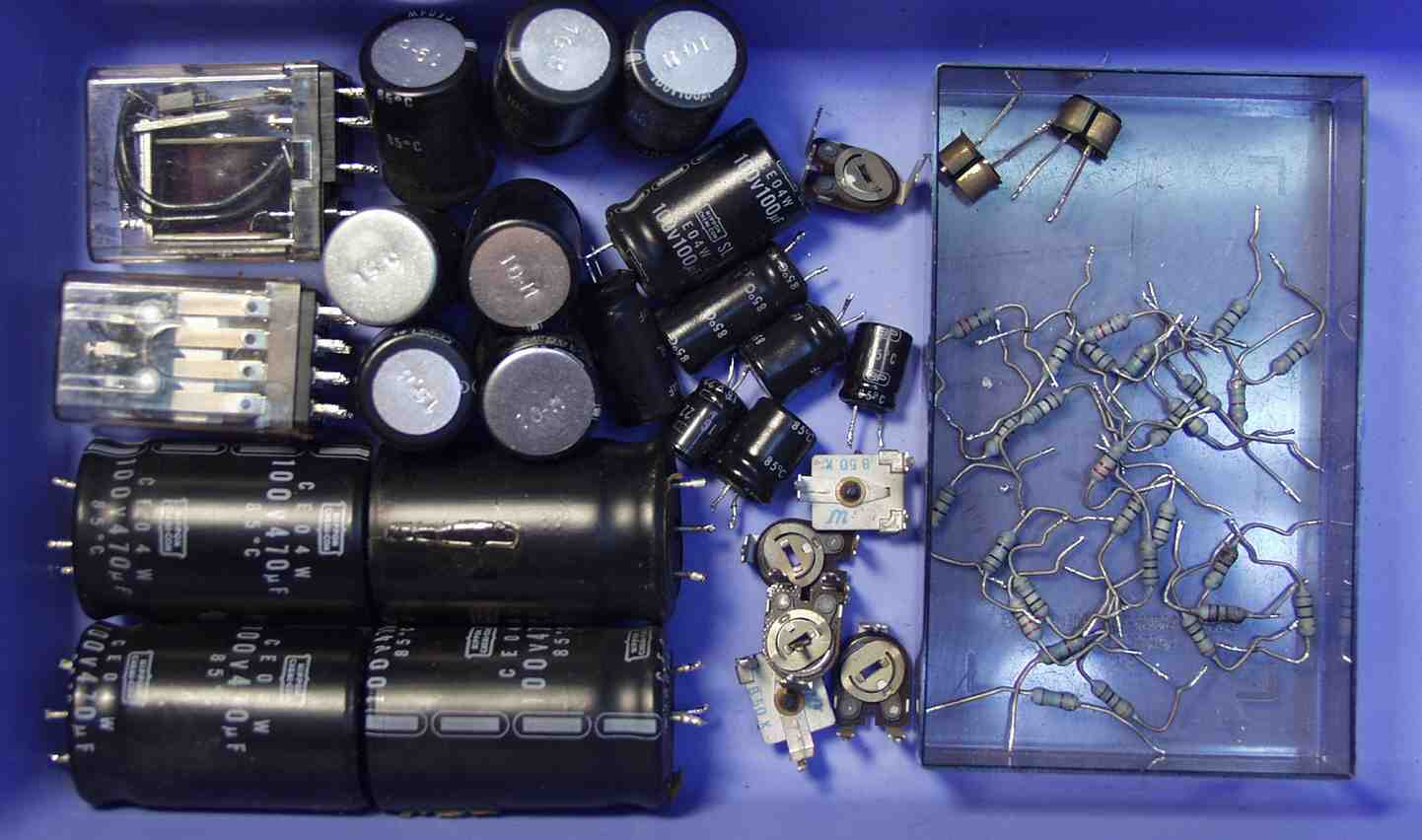

| Ｃ－６． 交換した部品 |
 |
| Ｃ－７． 放熱器のフイン間の埃取り 掃除機で吸いながら、刷毛で落とす |
 |

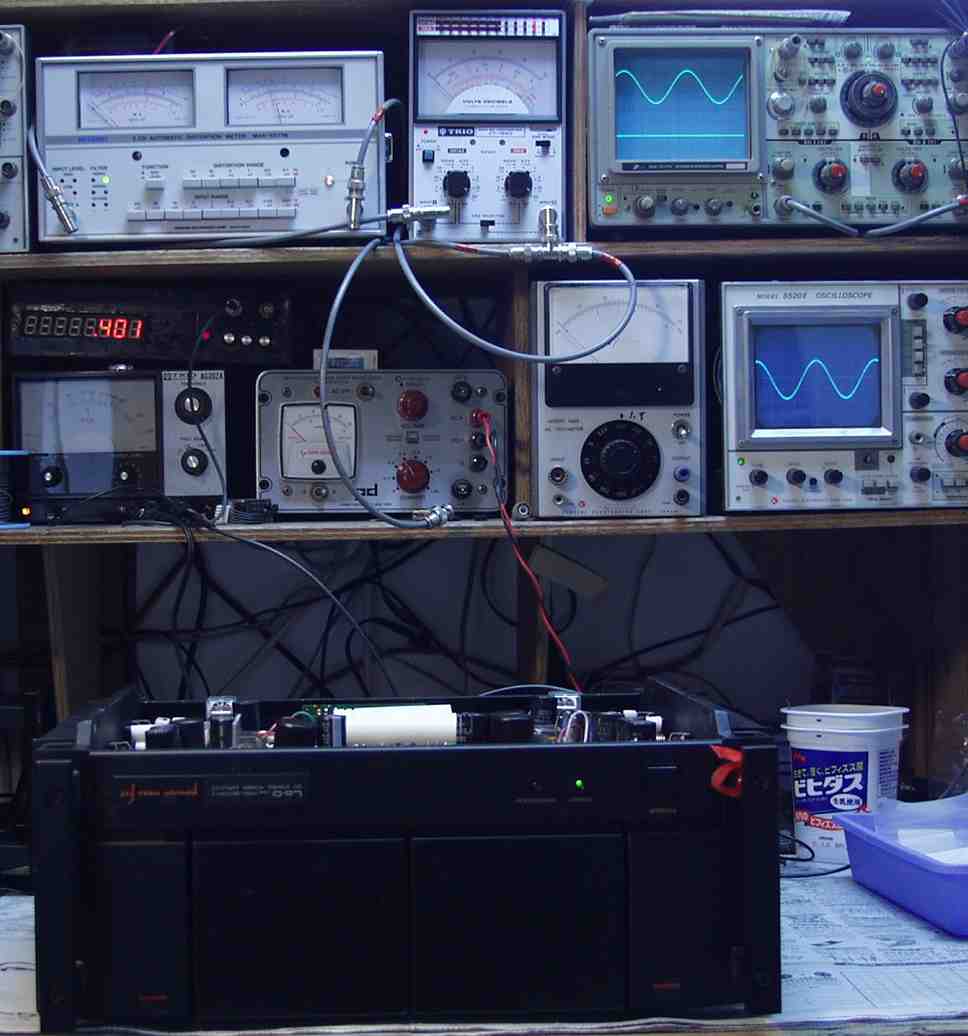

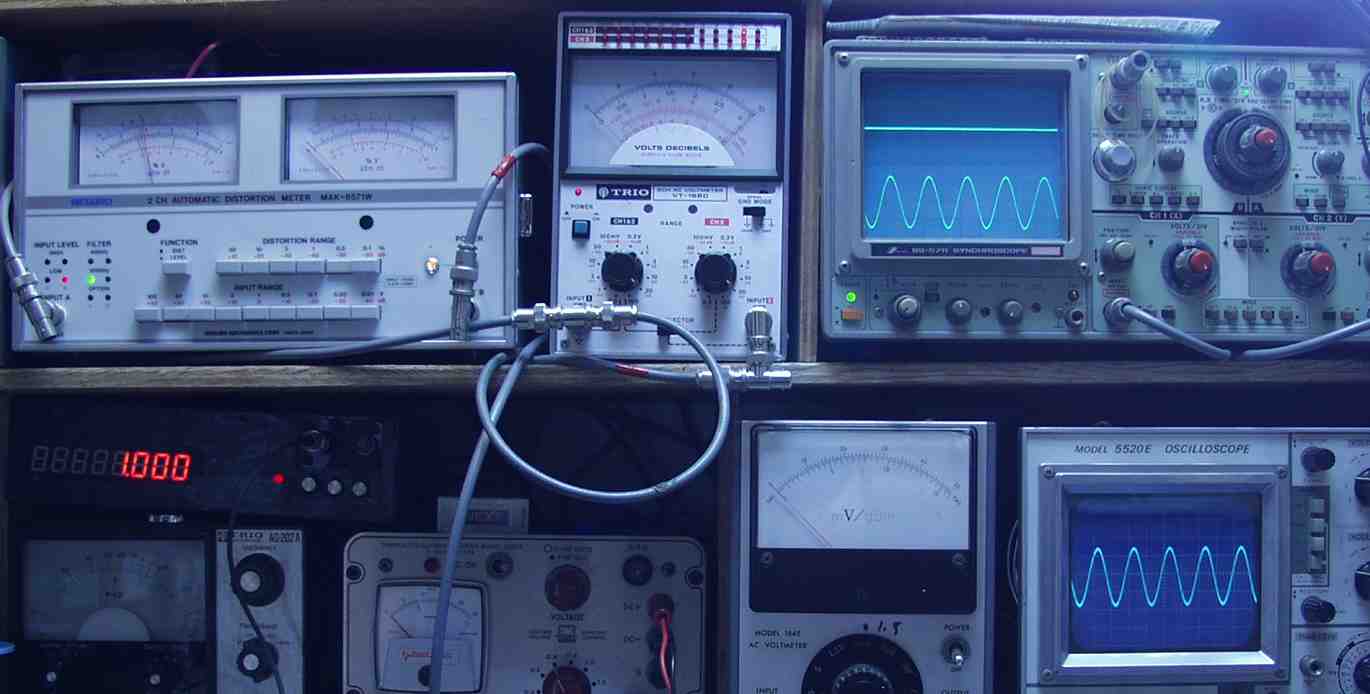

| Ｅ． 調整・測定 |
 |

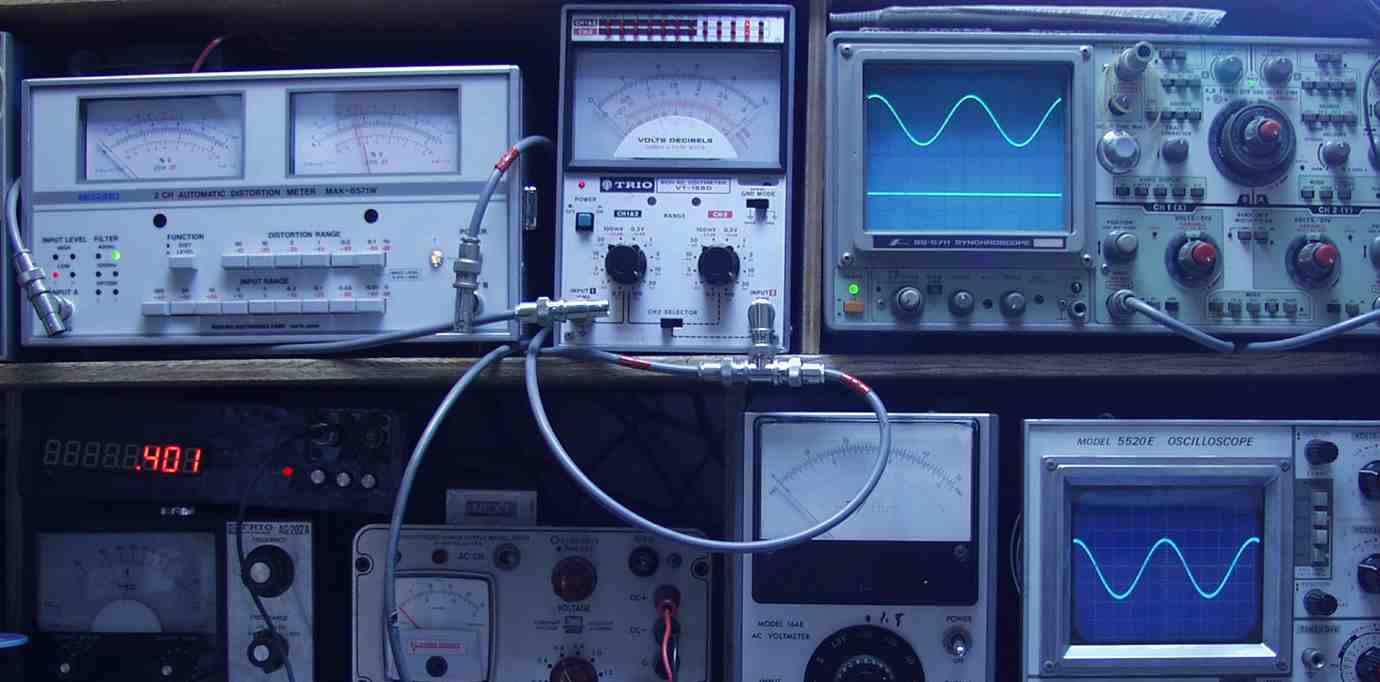

| Ｅ－２Ａ． Ｌ側、３１Ｖ＝１２０Ｗ出力 ０．１２％歪み １０００ＨＺ |
 |

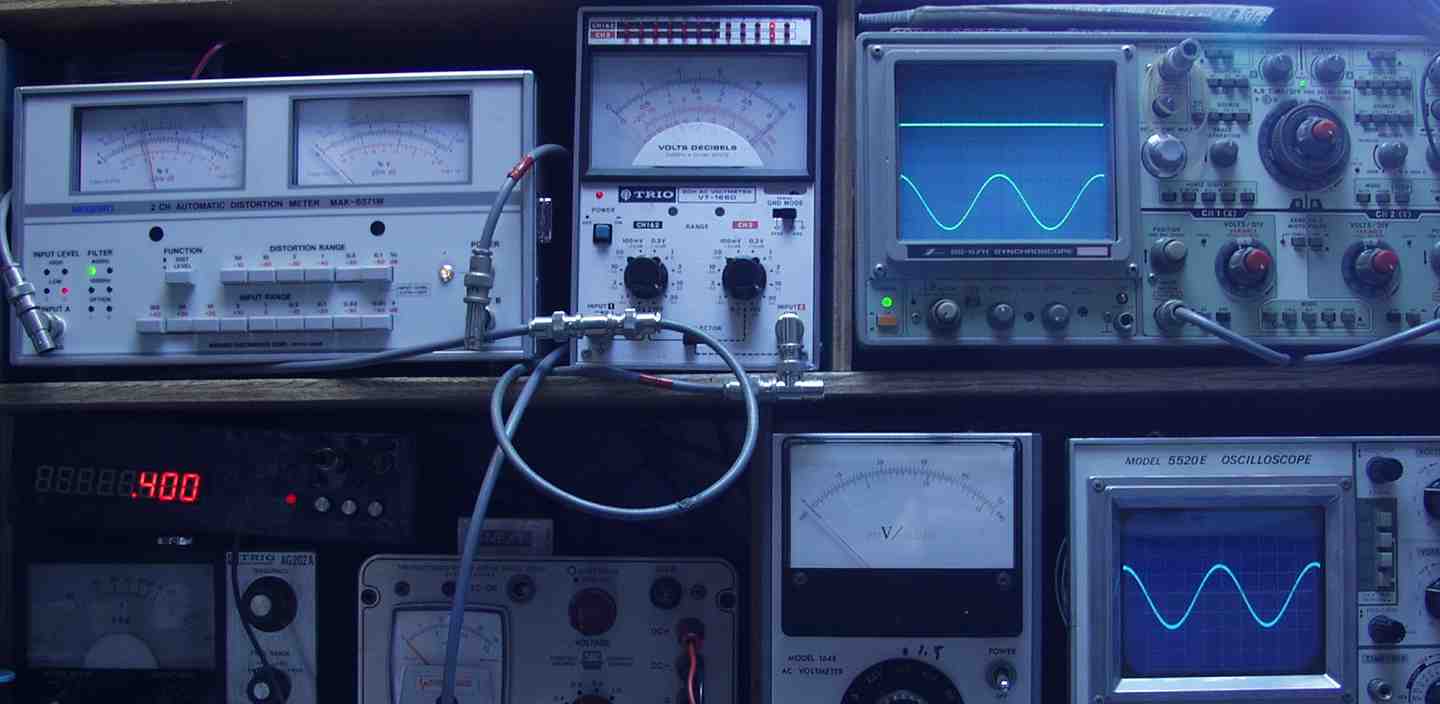

| Ｅ－２Ｂ． Ｌ側、３１Ｖ＝１２０Ｗ出力 ０．１２％歪み ４００ＨＺ |
 |

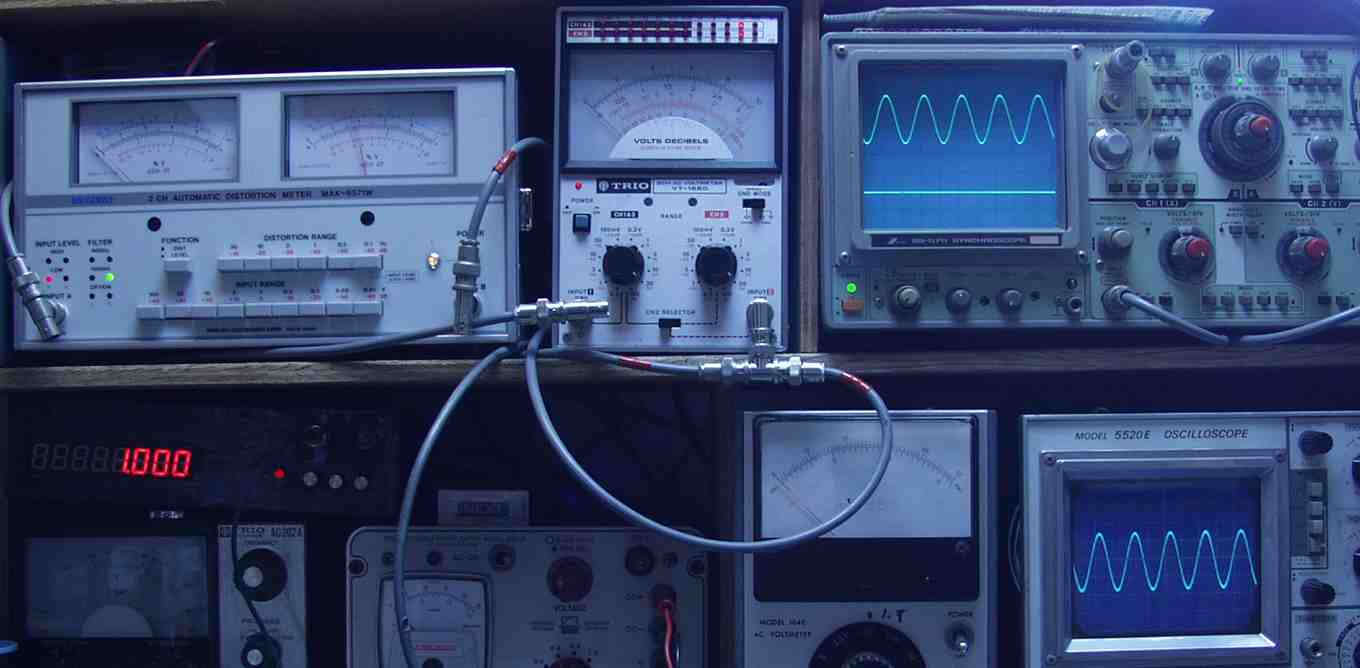

| Ｅ－２Ｃ． Ｒ側、３１Ｖ＝１２０Ｗ出力 ０．１２％歪み １０００ＨＺ |
 |
| Ｅ－２Ｄ． Ｒ側、３１Ｖ＝１２０Ｗ出力 ０．１２％歪み ４００ＨＺ |
 |

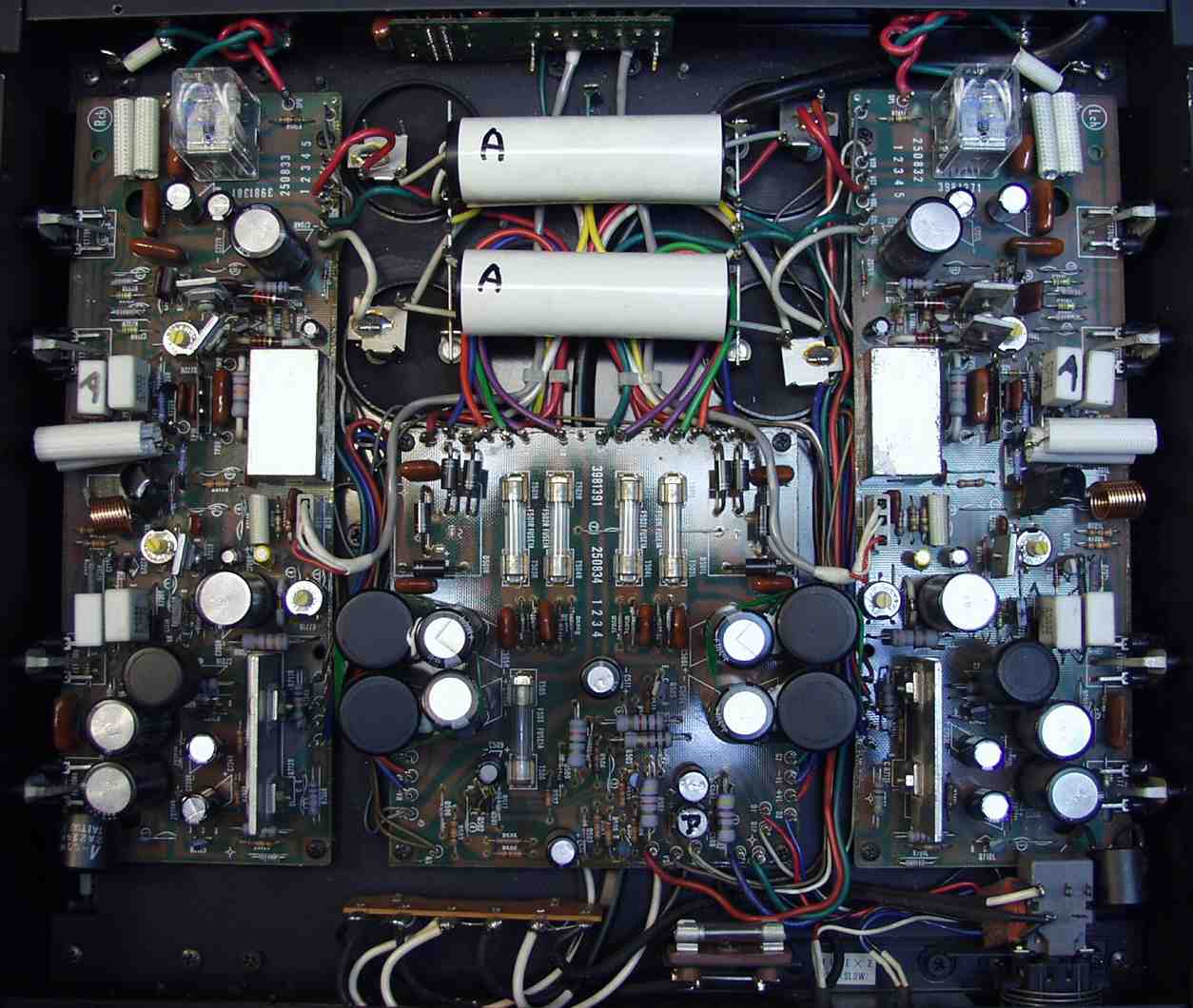

| Ｅ－３． 完成 下から見る |
 |
| Ｅ－４． ２４時間エージング |
 |
