ＨＭＡ−９５００ｍｋ�U．　７台目　修理記録

平成１４年１０月３日到着　　　１０月２０日完成

注意　このＡＭＰはアースラインが浮いています 　　　　ＡＭＰのシャーシにＳＰの線（アース側）や入力のＲＣＡプラグのアース側も接続してはいけません 　　　　ＲＬ−ＳＰのアース線も接続（共通）してもいけません 　　　　又、ＤＣ（directconnection）入力が可能ですが、絶対に使用しないこと＝ここ参照

Ａ．　修理前の状況 HMA-9500MK2を２０年に渡って使用しております。 ここ１０年以上は、月に数回しか通電しておりませんし、実際に音を出しての使用は数ヶ月間ありません。 昨日、久しぶりにスイッチをいれて１時間ほどウォーミングアップをし、音出しをしようとしますとＲ−ｃｈの温度インジケータ（ヒートシンク張られているシールです）が変色していることに気づきました。 購入以来、初めての事です。 Ｒ−ｃｈの温度が異常に上昇していた訳です。 B．　原因 フューズ入り抵抗の全部が半断線 Ｃ．　修理状況 ＳＰ接続リレー交換 初段ＦＥＴ交換 ＲＬバイアス／バランスＶＲ交換 ドライブ基板半田補正 電解コンデンサ−交換（オーディオ・コンデンサー使用） Ｄ．　使用部品 ＳＰ接続リレー交換　　　　　　　　　　　　　　　　　　　　　　　　２個 初段ＦＥＴ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個 バイアス／バランス半固定ＶＲ　　　　　　　　　　　　　　　　　６個 フューズ入り抵抗　　　　　　　　　　　　　　　　　　　　　　　　　　３０個 電解コンデンサー（オーディオ・コンデンサー使用）　　　　　３９個 Ｅ．　調整・測定 Ｆ．　修理費　　　７５，０００円　　　オーバーホール修理。 Ｓ．　ＨＩＴＡＣＨＩ Ｌｏ−Ｄ　ＨＭＡ−９５００ｍｋ�U　の仕様（マニアルより）

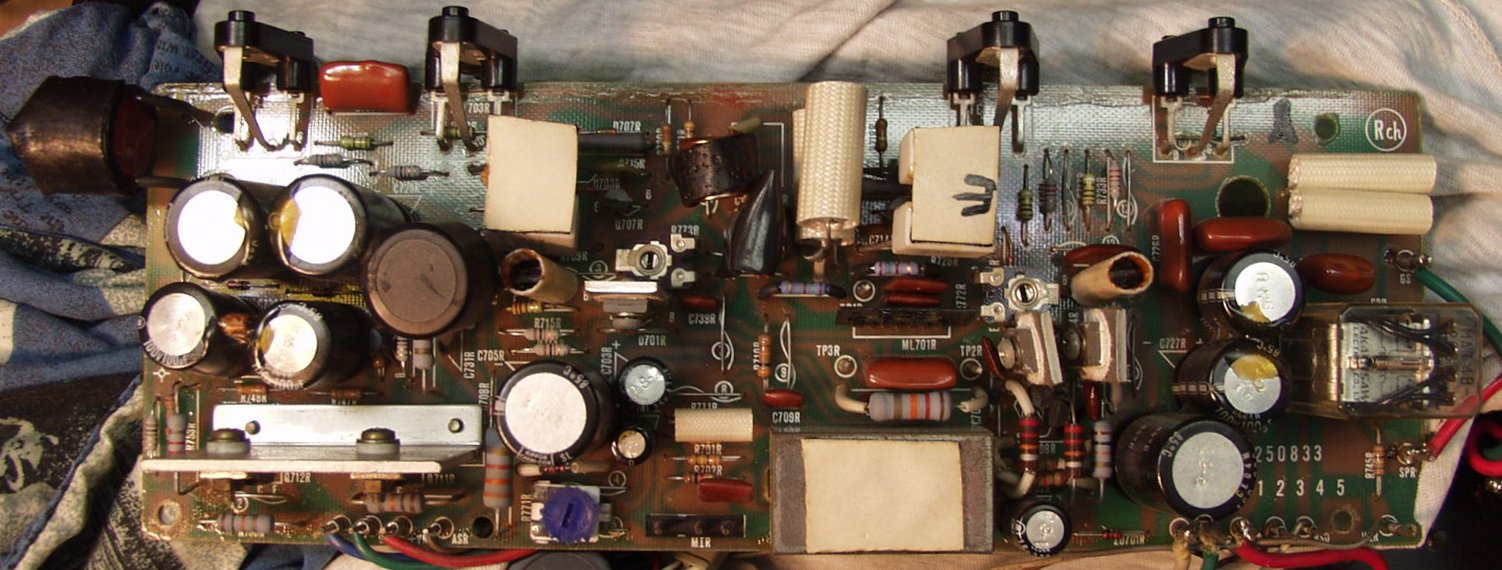

Ｃ．　修理状況 Ｃ−１．　修理前　Ｒ側基板

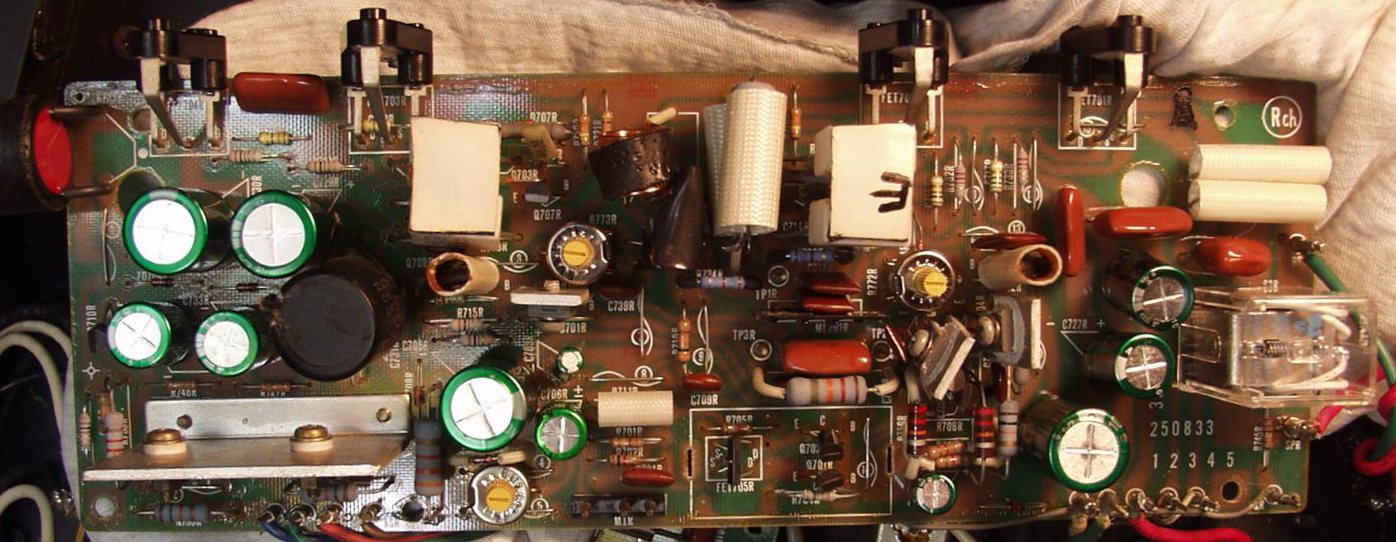

Ｃ−２．　修理後　Ｒ側基板 　　　　　　　　　　初段ＦＥＴ、バランス・バイアス調整用半固定ＶＲ、ＳＰ接続リレー交換、フューズ入り抵抗全部交換、電解コンデンサー全部交換

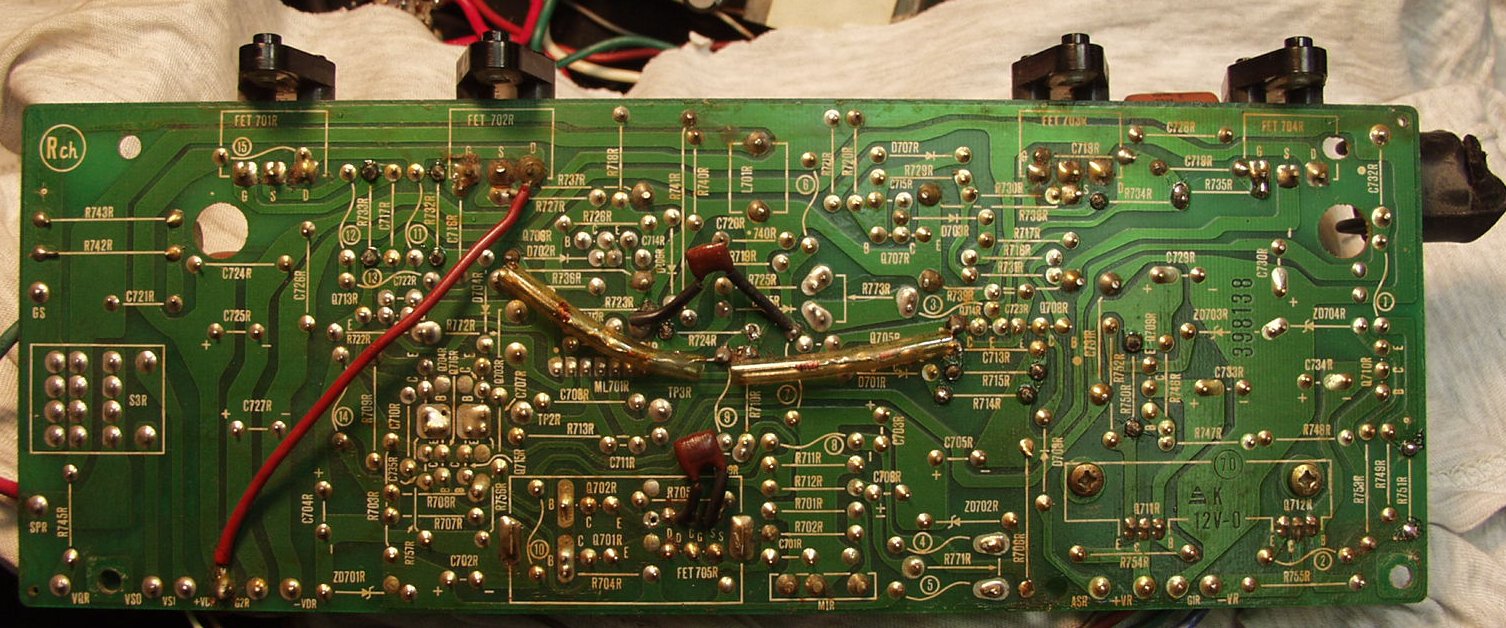

Ｃ−３．　修理前　Ｒ側ドライブ基板裏

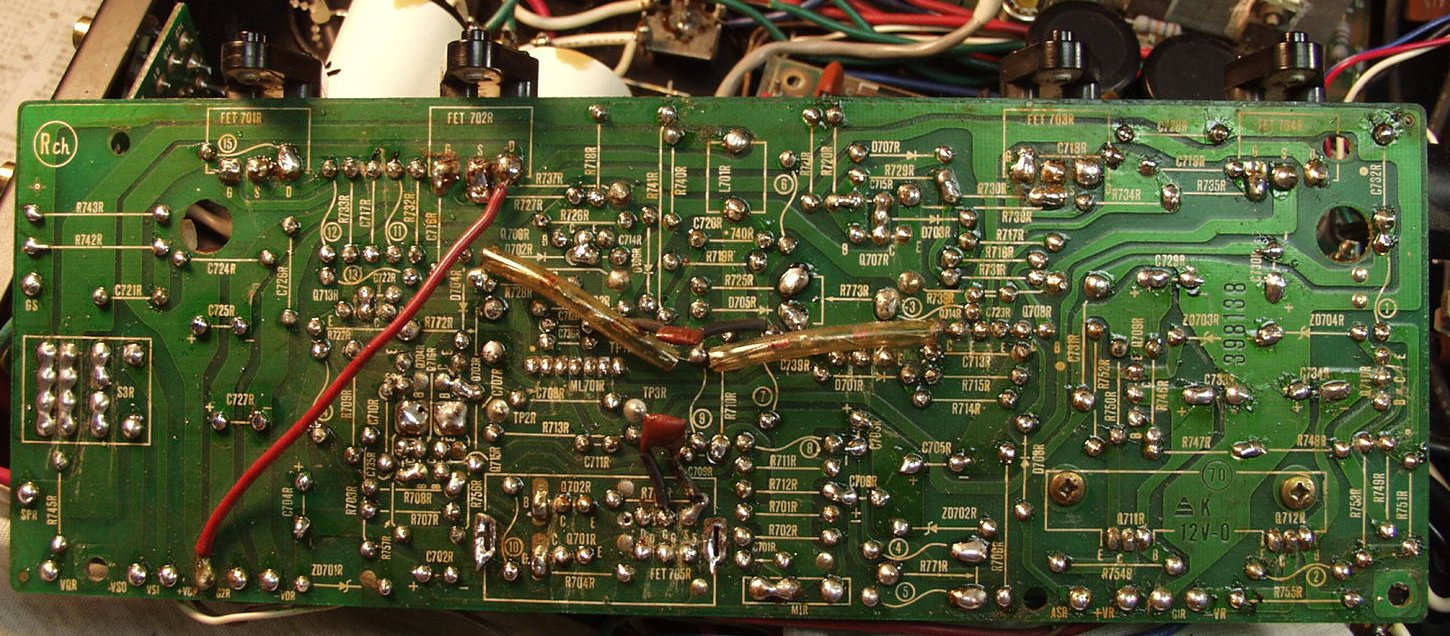

Ｃ−４．　修理後（半田補正）　Ｒ側ドライブ基板裏　　全ての半田をやり修す

Ｃ−５．　修理前　Ｌ側基板

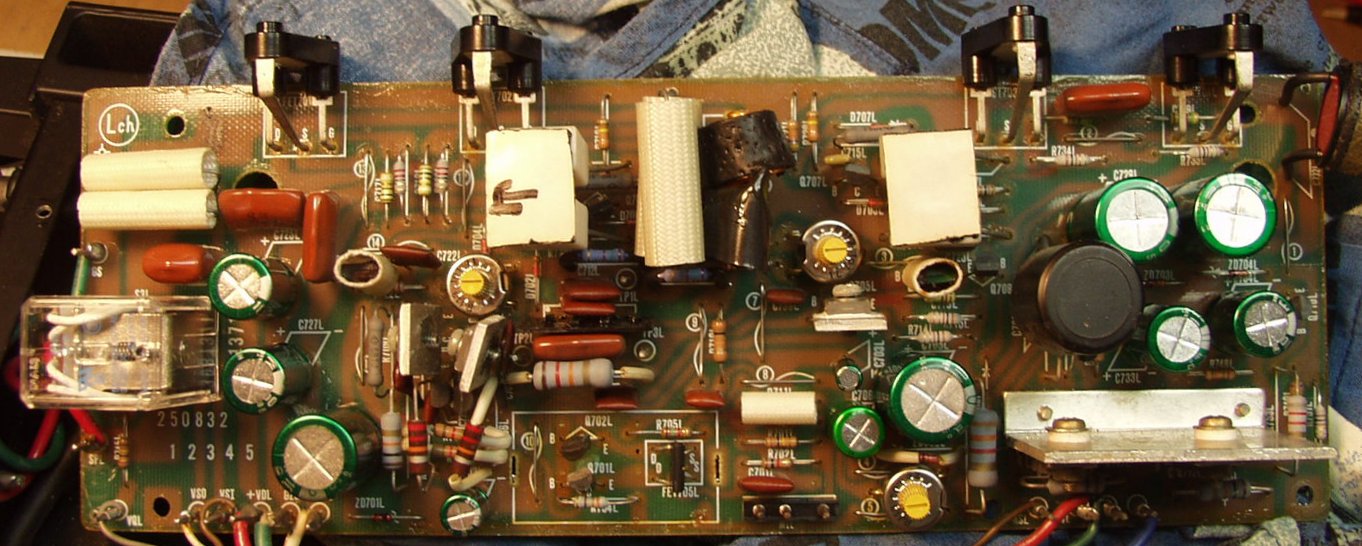

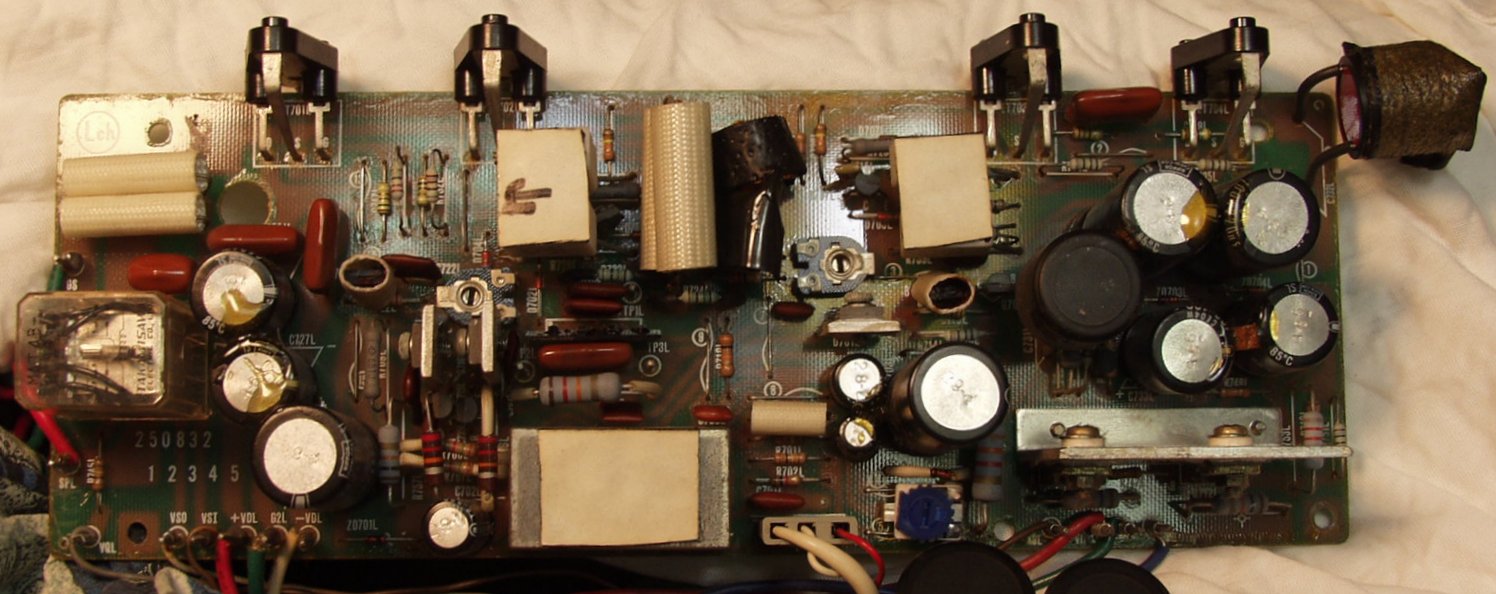

Ｃ−６．　修理後　Ｌ側基板 　　　　　　　　　　初段ＦＥＴ、バランス・バイアス調整用半固定ＶＲ、ＳＰ接続リレ−交換、フューズ入り抵抗全部交換、電解コンデンサー全部交換

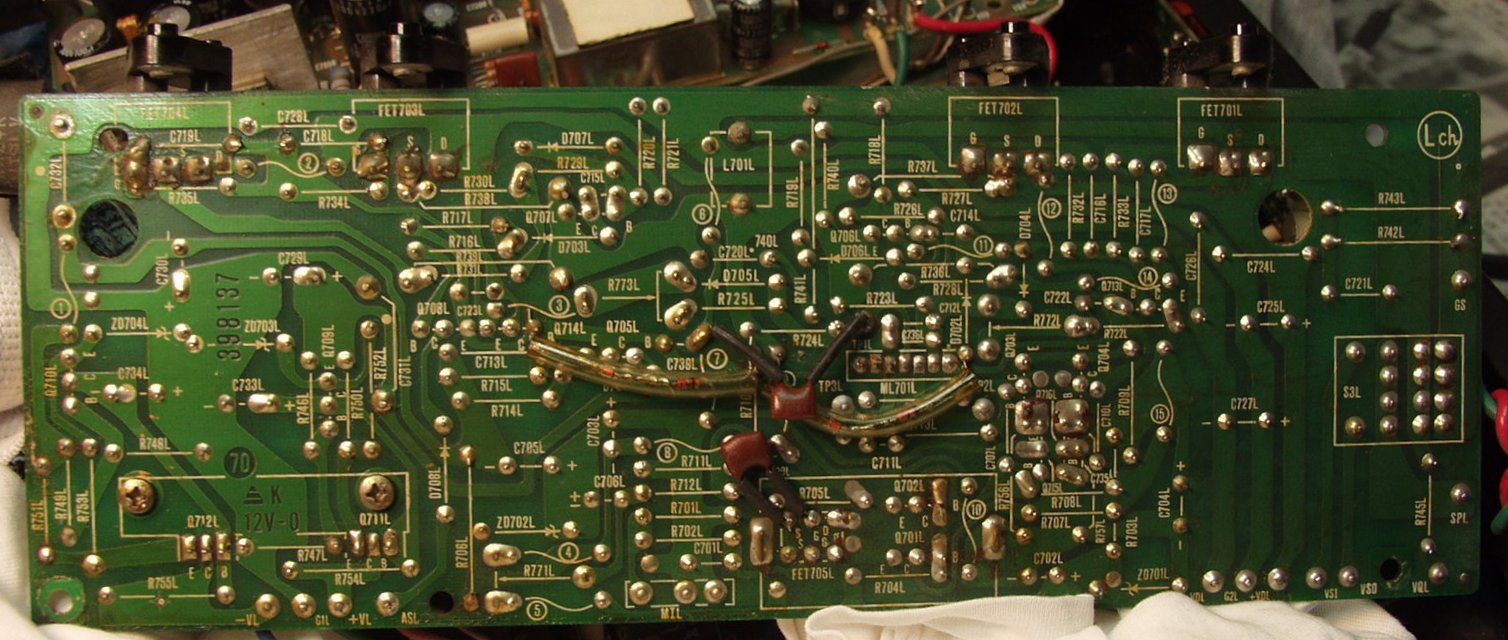

Ｃ−７．　修理前　Ｌ側ドライブ基板裏

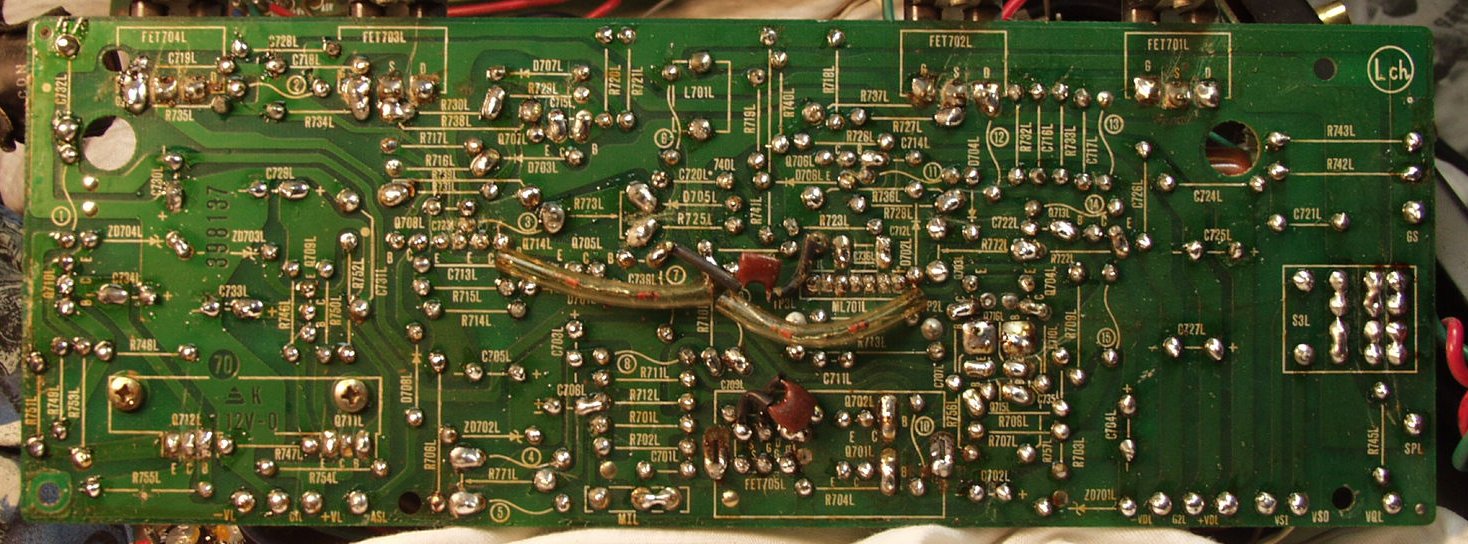

Ｃ−８．　修理後（半田補正）　Ｌ側ドライブ基板裏　　全ての半田をやり修す

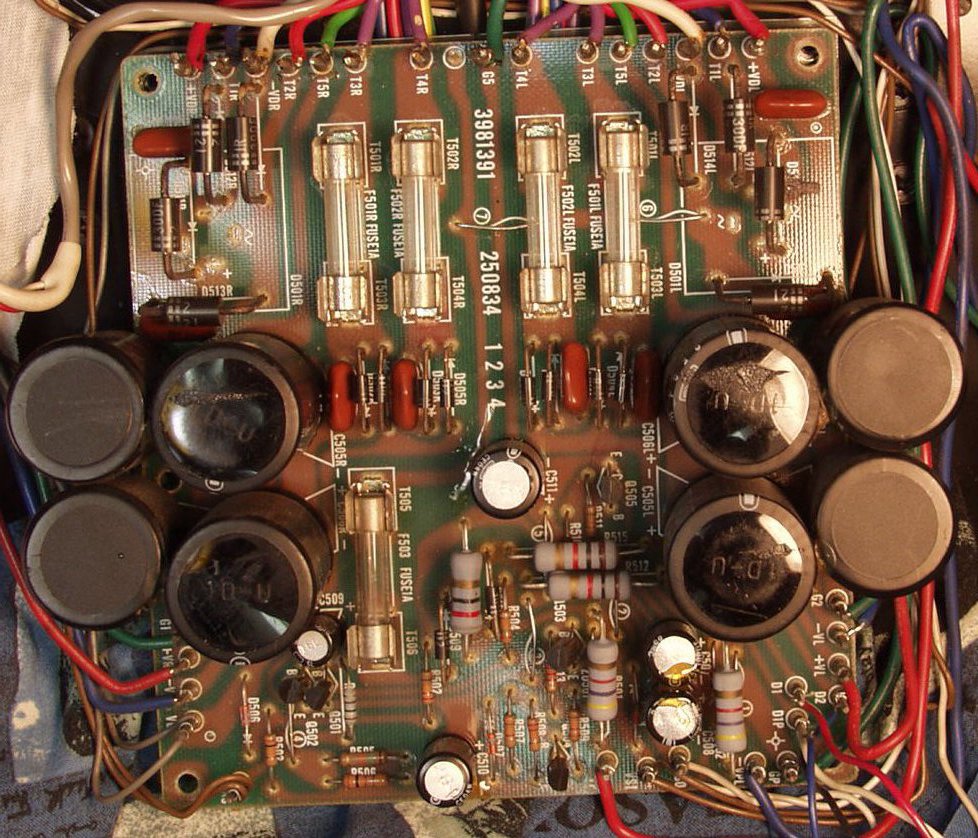

Ｃ−８．　修理前　電源基盤

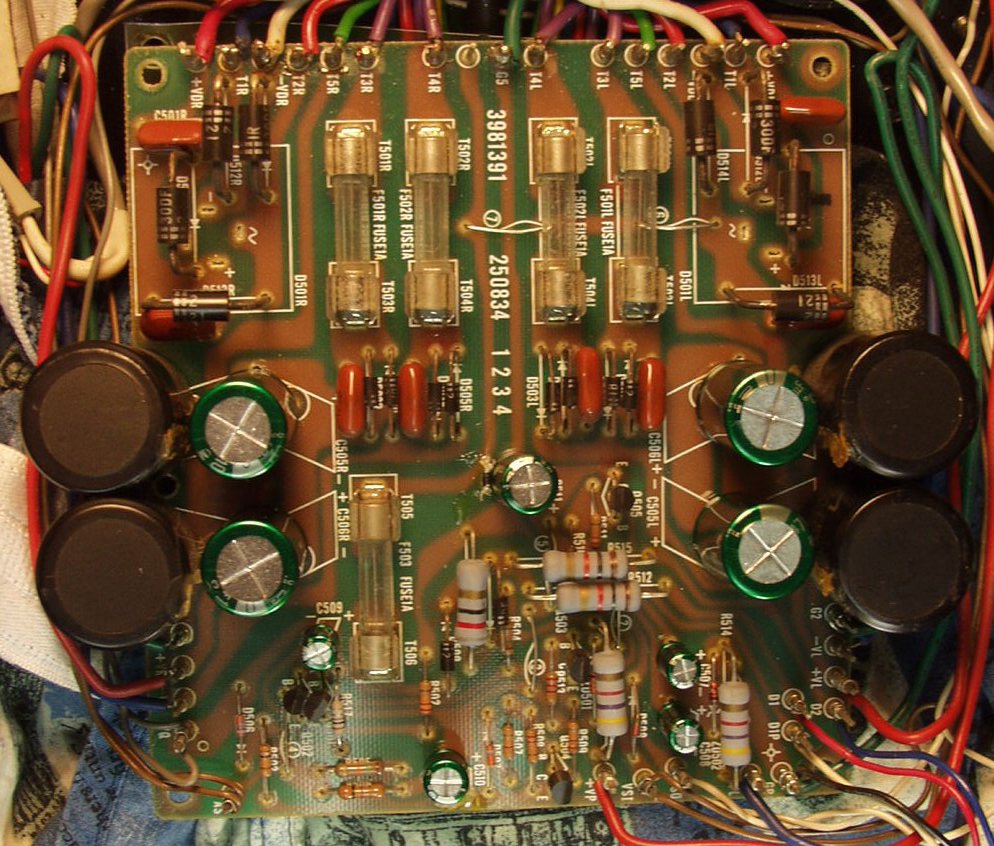

Ｃ−９．　修理後　電源基盤

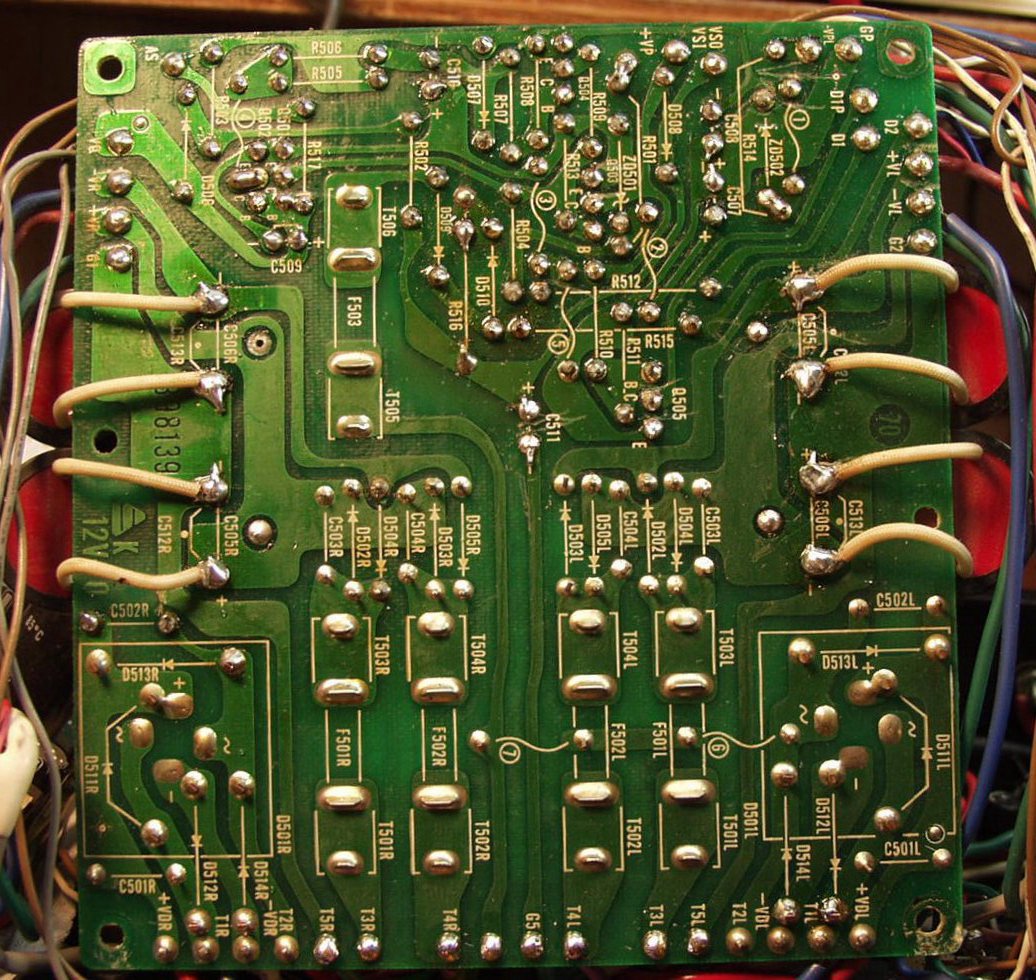

Ｃ−１０．　修理前　電源基盤裏

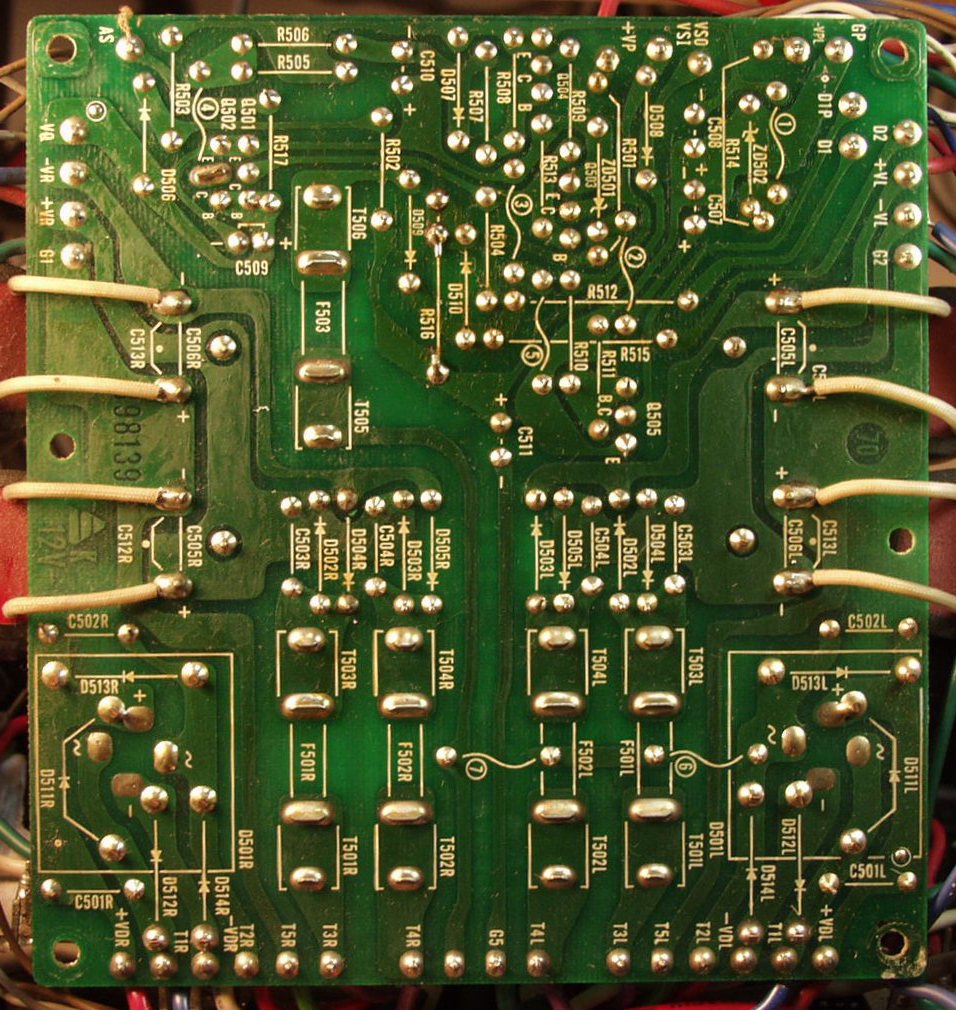

Ｃ−１１．　修理後（半田補正）　電源基盤裏　　全ての半田をやり修す

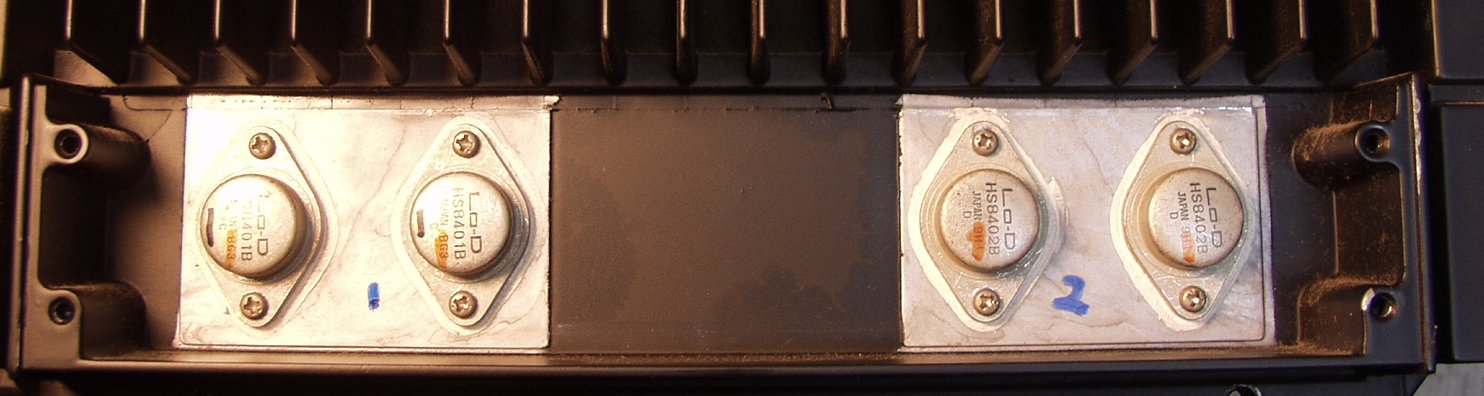

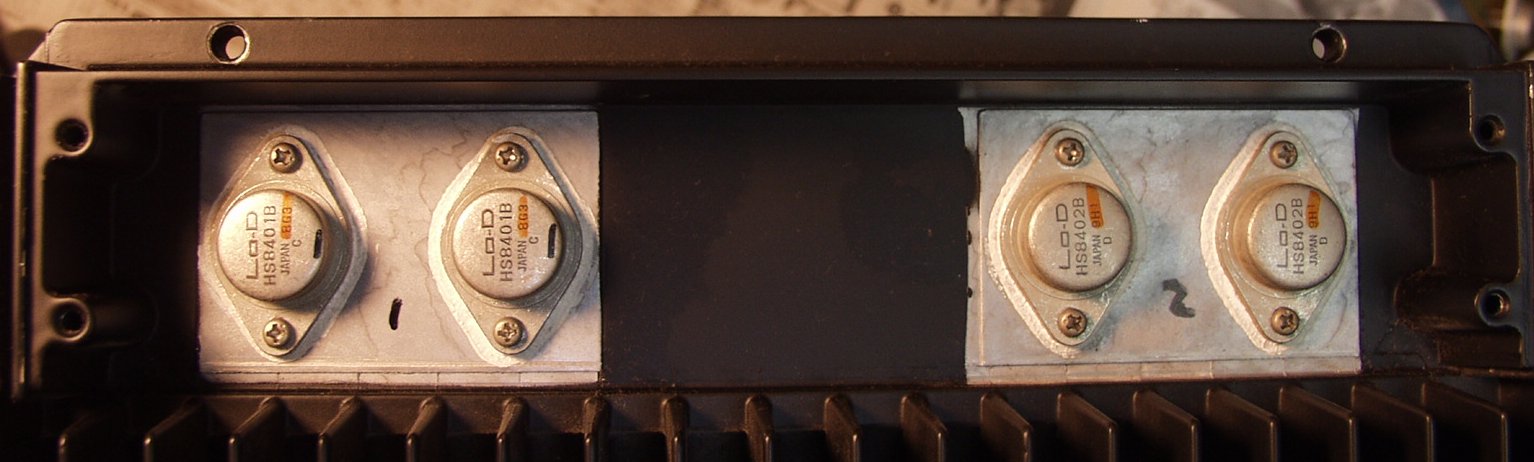

Ｃ−１２．　修理後　Ｒ側終段ＴＲ（トランジスター）

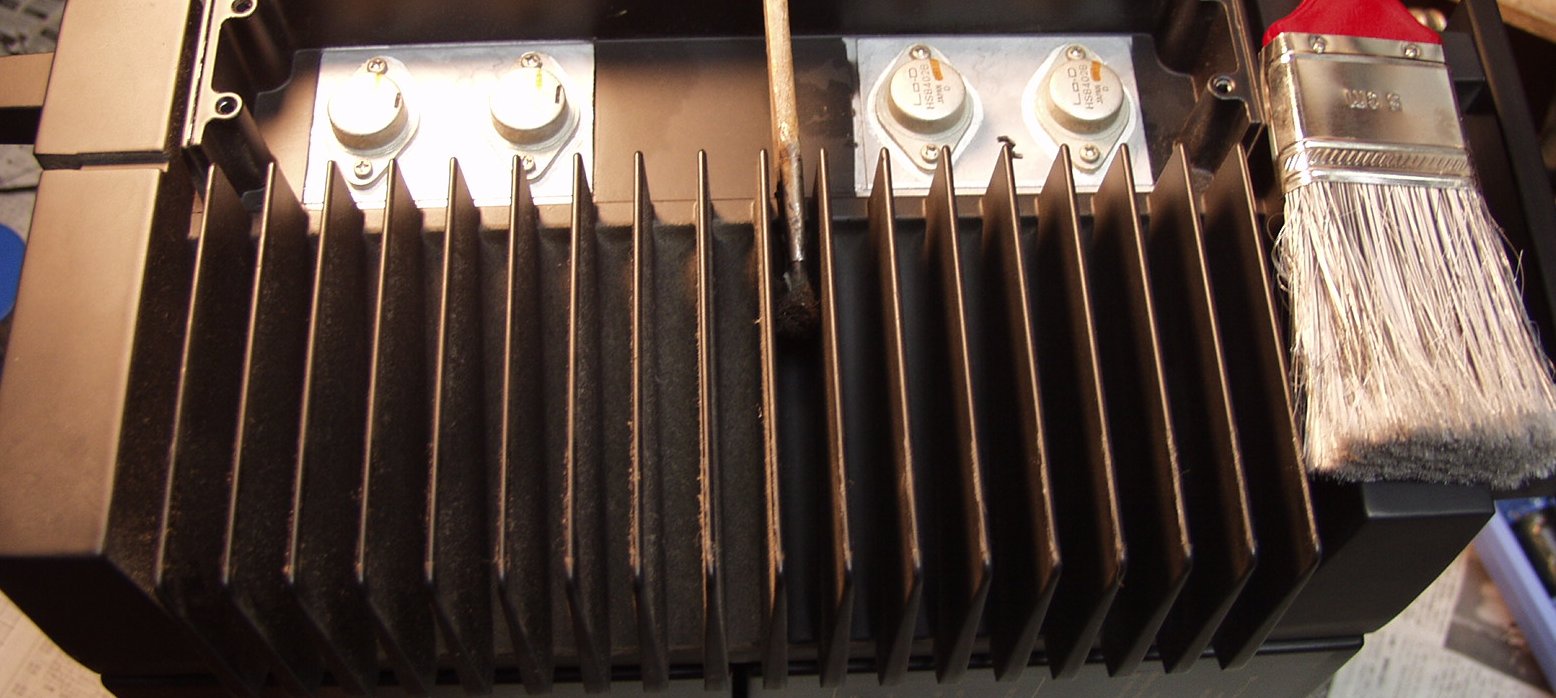

Ｃ−１３．　放熱器のフィンの掃除、掃除機で吸いながら、刷毛で埃を描き出す

Ｃ−１４．　修理後　Ｌ側終段ＴＲ（トランジスター）

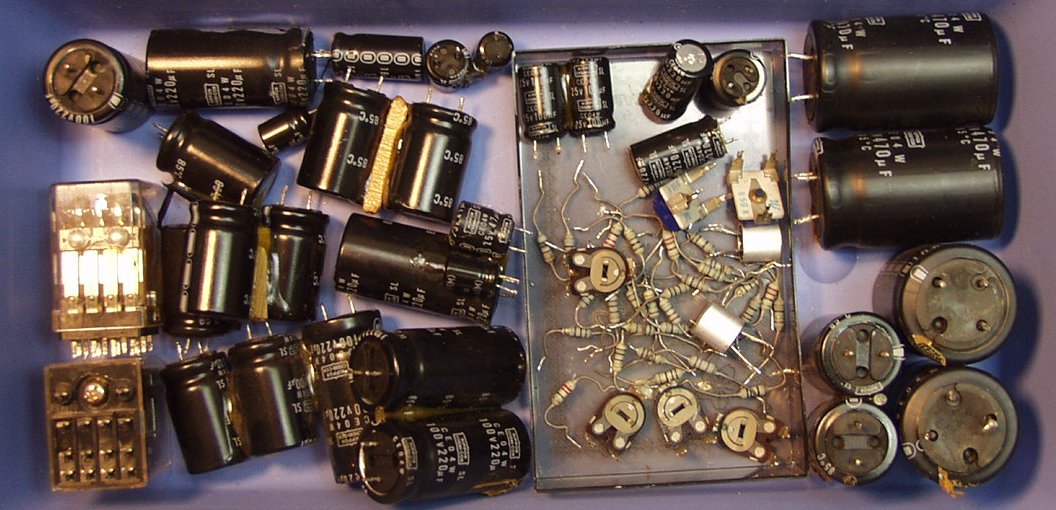

Ｃ−１５．　交換したＳＰ接続リレー等の部品

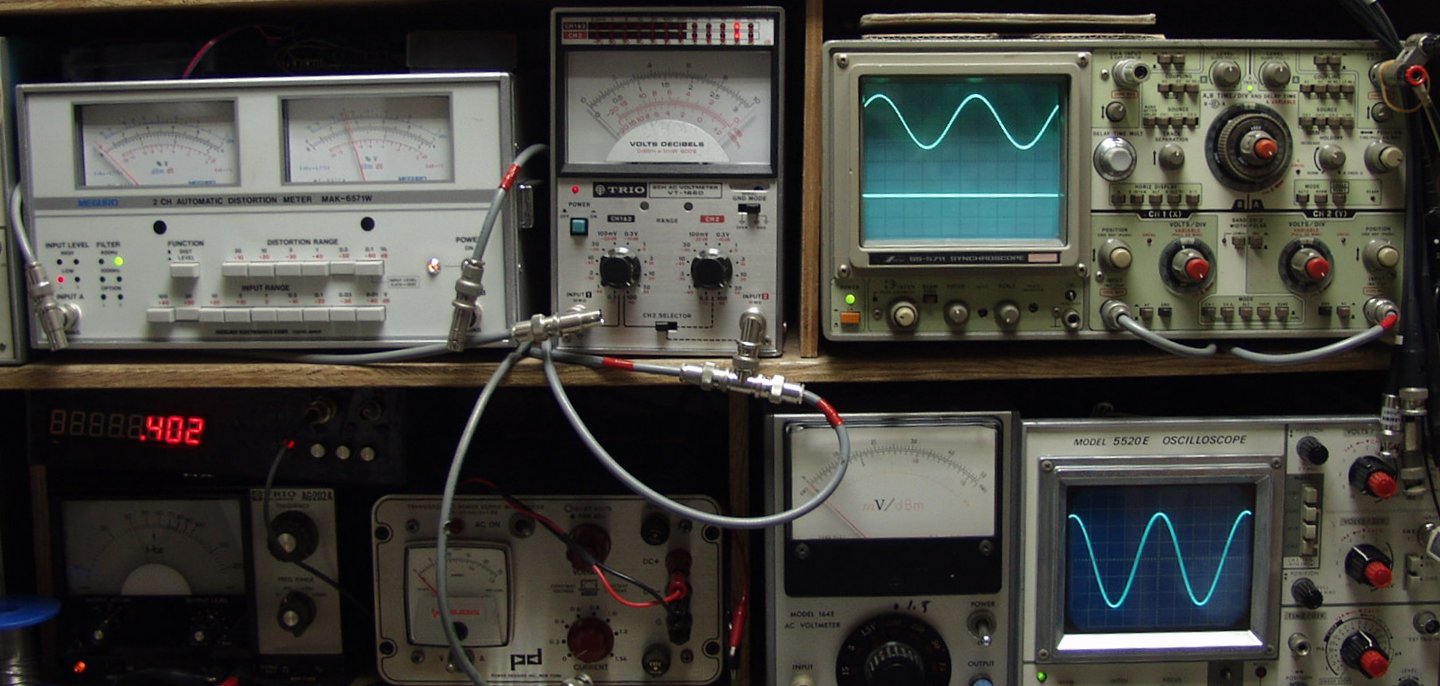

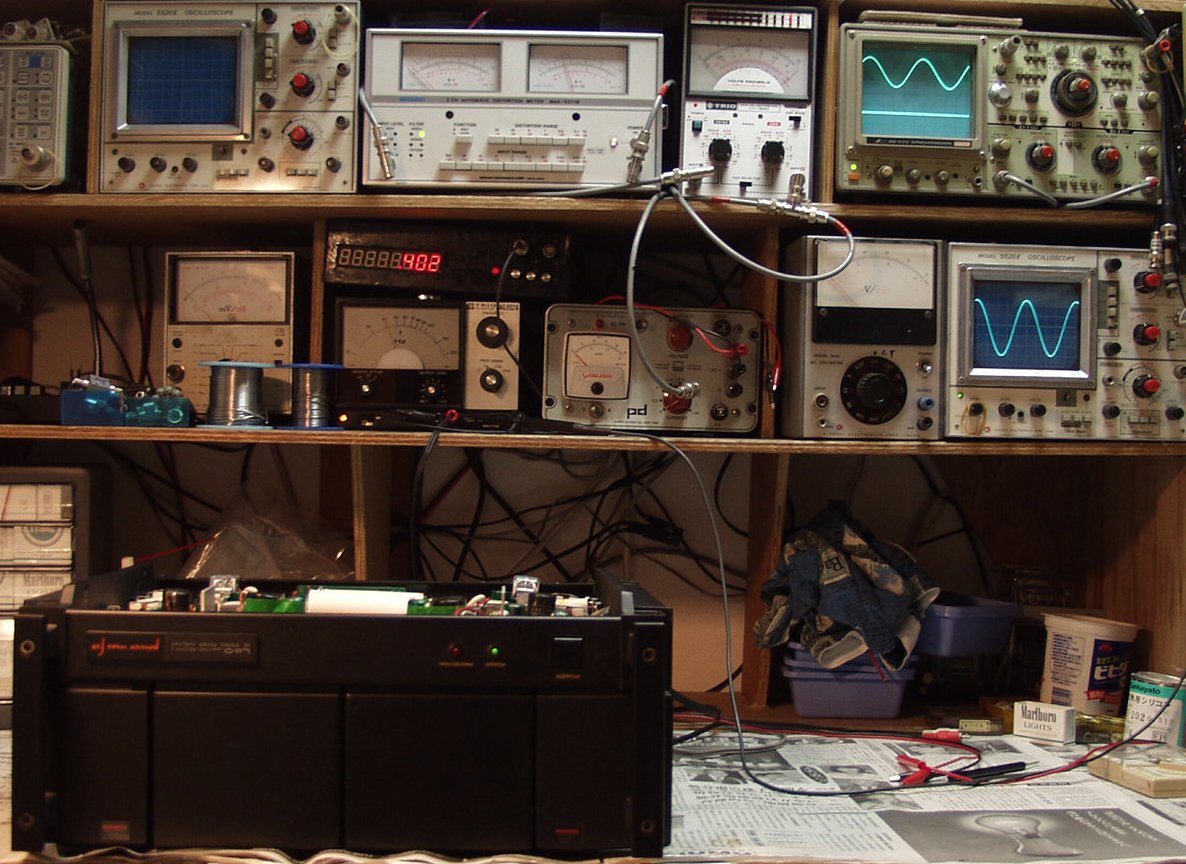

Ｅ．　調整・測定 Ｅ−１．　出力、歪み測定

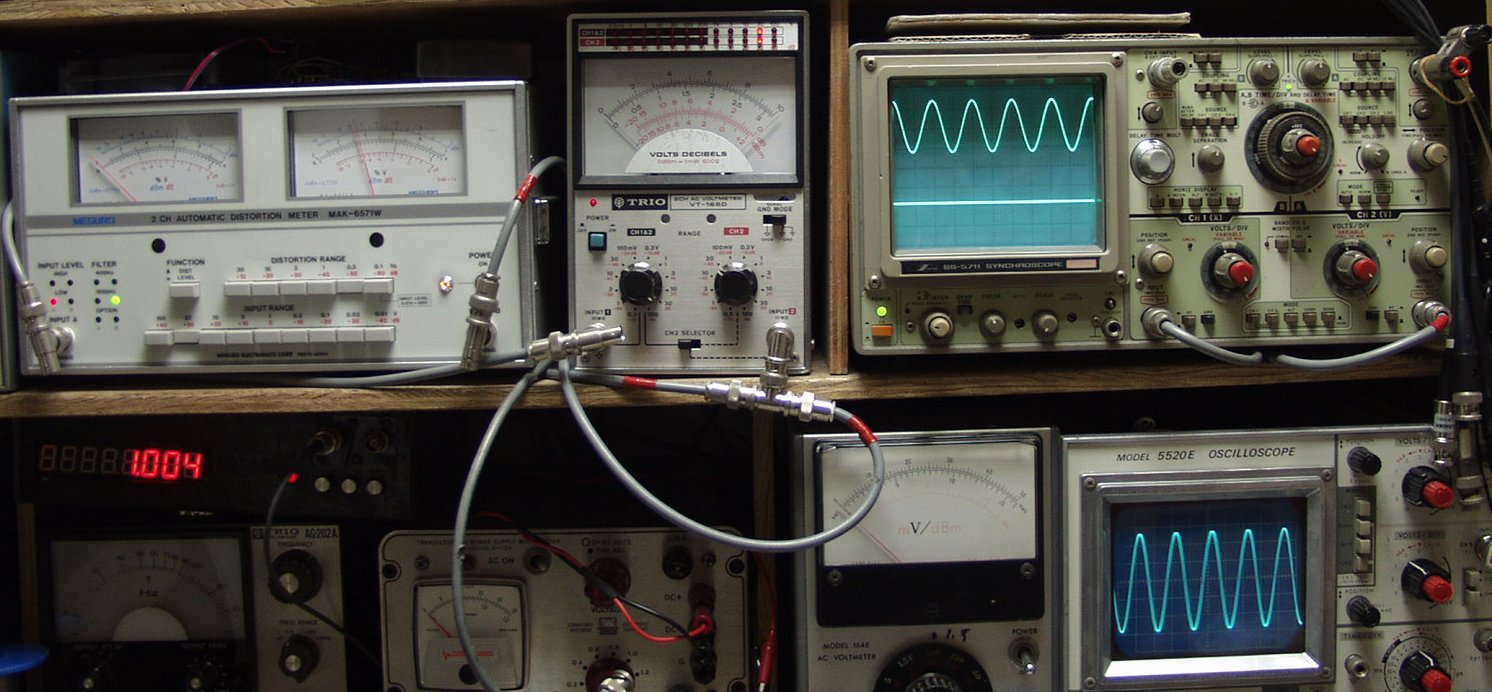

Ｅ−２．　右ＳＰ出力＝３４Ｖ＝１４４Ｗ　０．１２％歪み　１０００ＨＺ　右下オシロ＝入力１Ｖ

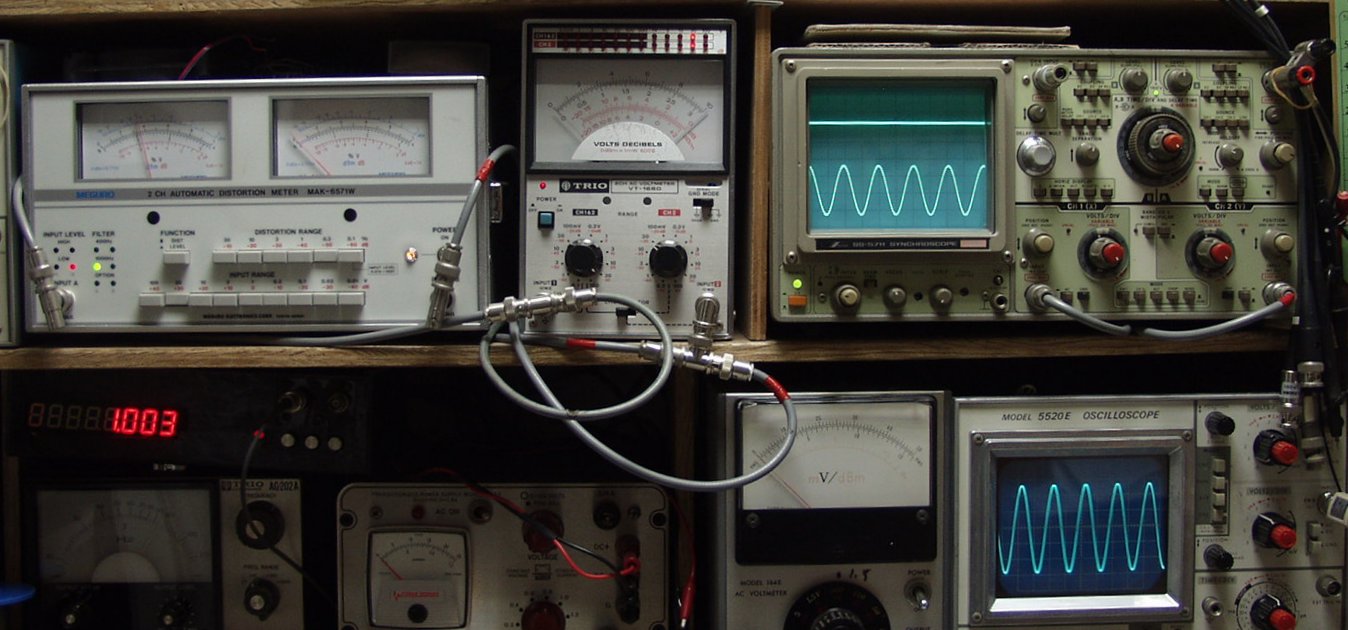

Ｅ−３．　左ＳＰ出力＝３４Ｖ＝１４４Ｗ　０．１２％歪み　１０００ＨＺ　右下オシロ＝入力１Ｖ

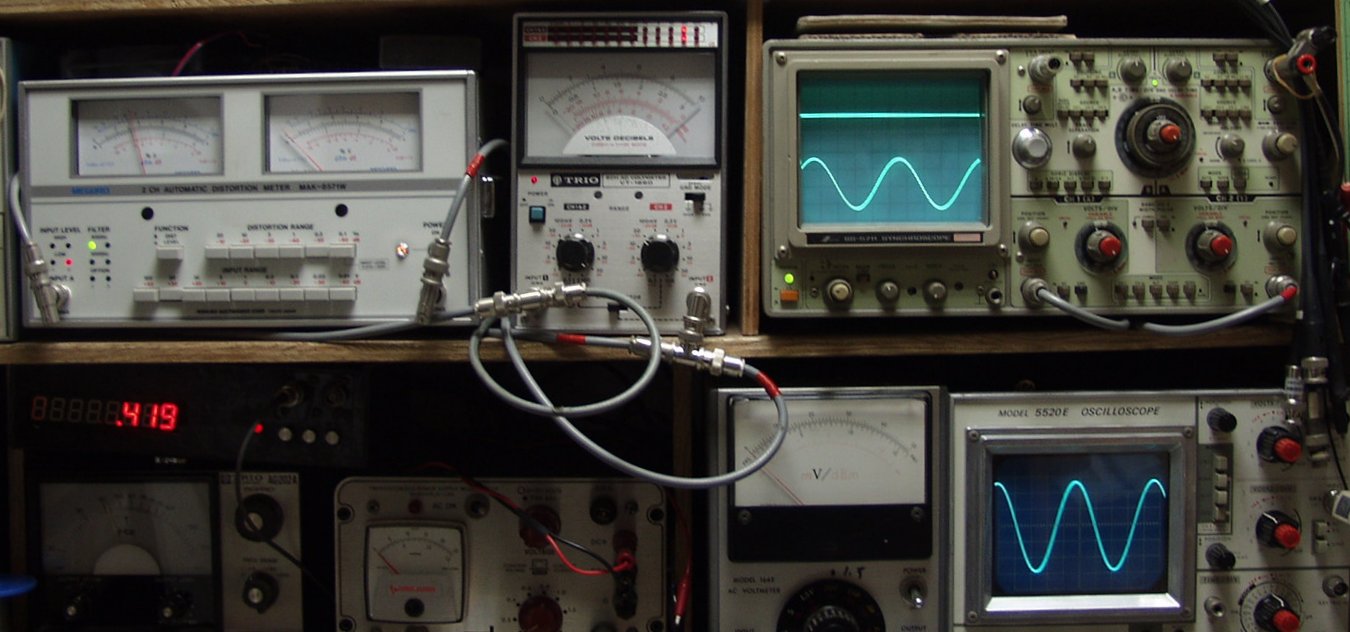

Ｅ−４．　右ＳＰ出力＝３４Ｖ＝１４４Ｗ　０．１２％歪み　４００ＨＺ　右下オシロ＝入力１Ｖ

Ｅ−５．　左ＳＰ出力＝３４Ｖ＝１４４Ｗ　０．１２％歪み　４００ＨＺ　右下オシロ＝入力１Ｖ

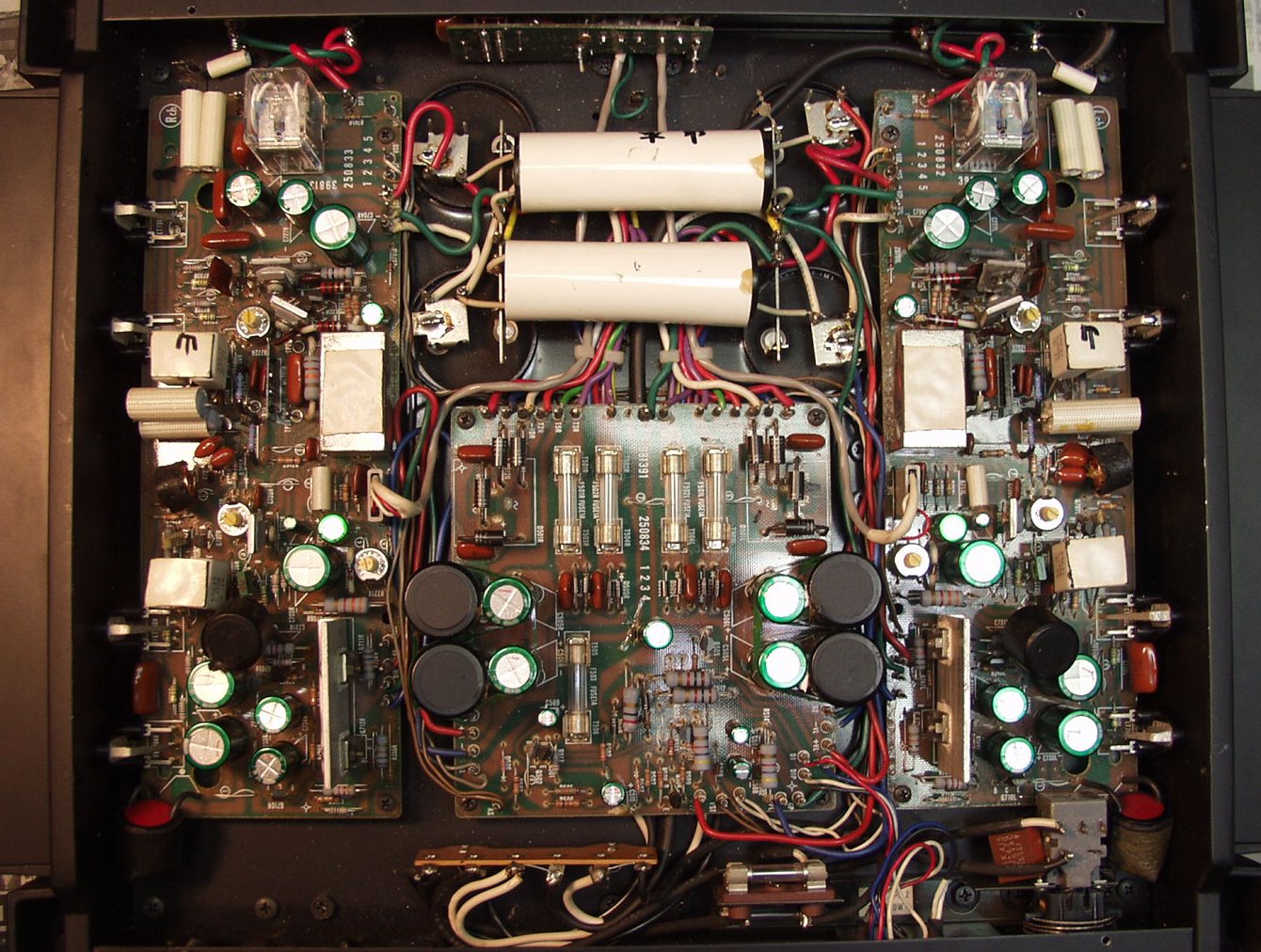

Ｅ−６．　完成、下から見る

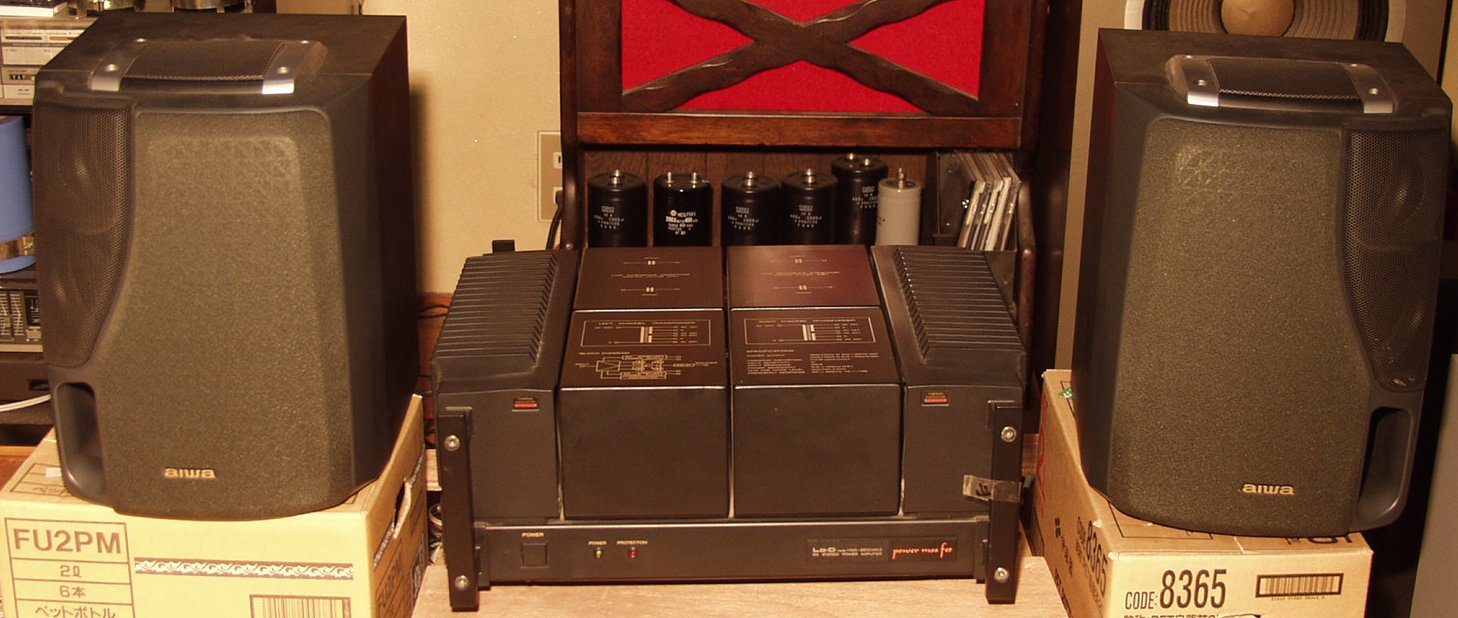

Ｅ−７．　完成、２４時間エージング
