ＨＭＡ－９５００ｍｋⅡ．　６４台目修理記録
２０１８／２／１３到着、部品取として引取、代替えＨＭＡ－９５００ｍｋⅡ．　６０台目
注意　このＡＭＰはアースラインが浮いています。
　　　　ＡＭＰのシャーシにＳＰの線（アース側）やプリAMPのアースもも接続してはいけません。
　　　　ＲＬ－ＳＰのアース線も接続（共通）してもいけません、＋－の撚りのあるのも使用出来ません。
　　　　又、ＤＣ（directconnection）入力が可能ですが、絶対に使用しないこと＝ここ参照
Ａ．　修理前の状況
  • 社会人になりたての時に、念願がかなってこのパワーアンプを中古で購入しました。
    約、１か月でいきなり右のヒートシンクが異常に熱くなり、故障しました。
    購入店では、すでに修理はできないとの返事でした。
    この機種が、製造販売修理が終了しているとの理由だったと思います。
    その当時、修理可能なとことをやっと探し、修理していただきました。
    ただし、メタルキャンタイプの純正ＭＯＳＦＥＴ（２ＳＫ１３５、２ＳＪ５０）は手に入らず、モールドタイプで修理可能ということで、修理しました。
    子育て等で忙しく、ステレオに電源を入れることがほとんどなくすぎてきました。
    このたび、久しぶりに電源を入れると、すぐに電源が切れてしまいました。
    何とか修理したいと考え、もともとのメタルタイプのＭＯＳＦＥＴで修理を希望します。
    老後の楽しみとして、メタルキャンタイプのＭＯＳＦＥＴでの音をぜひ聞きたいと思います。
    以下の物の使用も希望します。
    ＷＰＴ－０７０２ ＋ＷＰＴ－０２０１


B．　原因
  • 左右終段ＦＥＴ（電界効果トランジスター）交換時の推敲不足による各部劣化。
    他、多数改造あり。

Ｃ．　修理状況

Ｄ．　使用部品

  •

Ｆ．　部品取として引取し、代替え器ＨＭＡ－９５００ｍｋⅡ．　６０台目を提供。

Ｓ．　ＨＩＴＡＣＨＩ Ｌｏ－Ｄ　ＨＭＡ－９５００ｍｋⅡ　の仕様（マニアルより）
Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

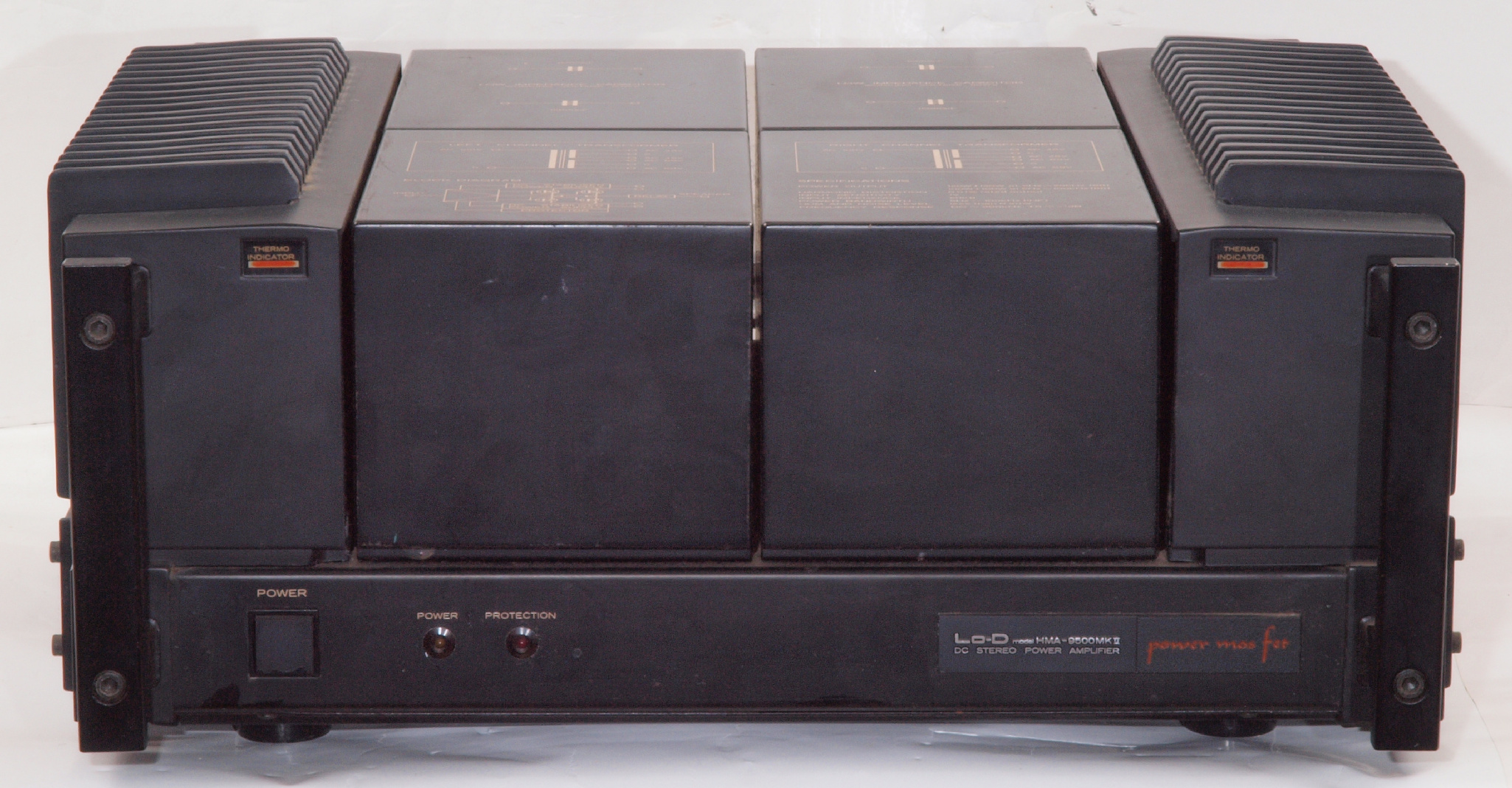

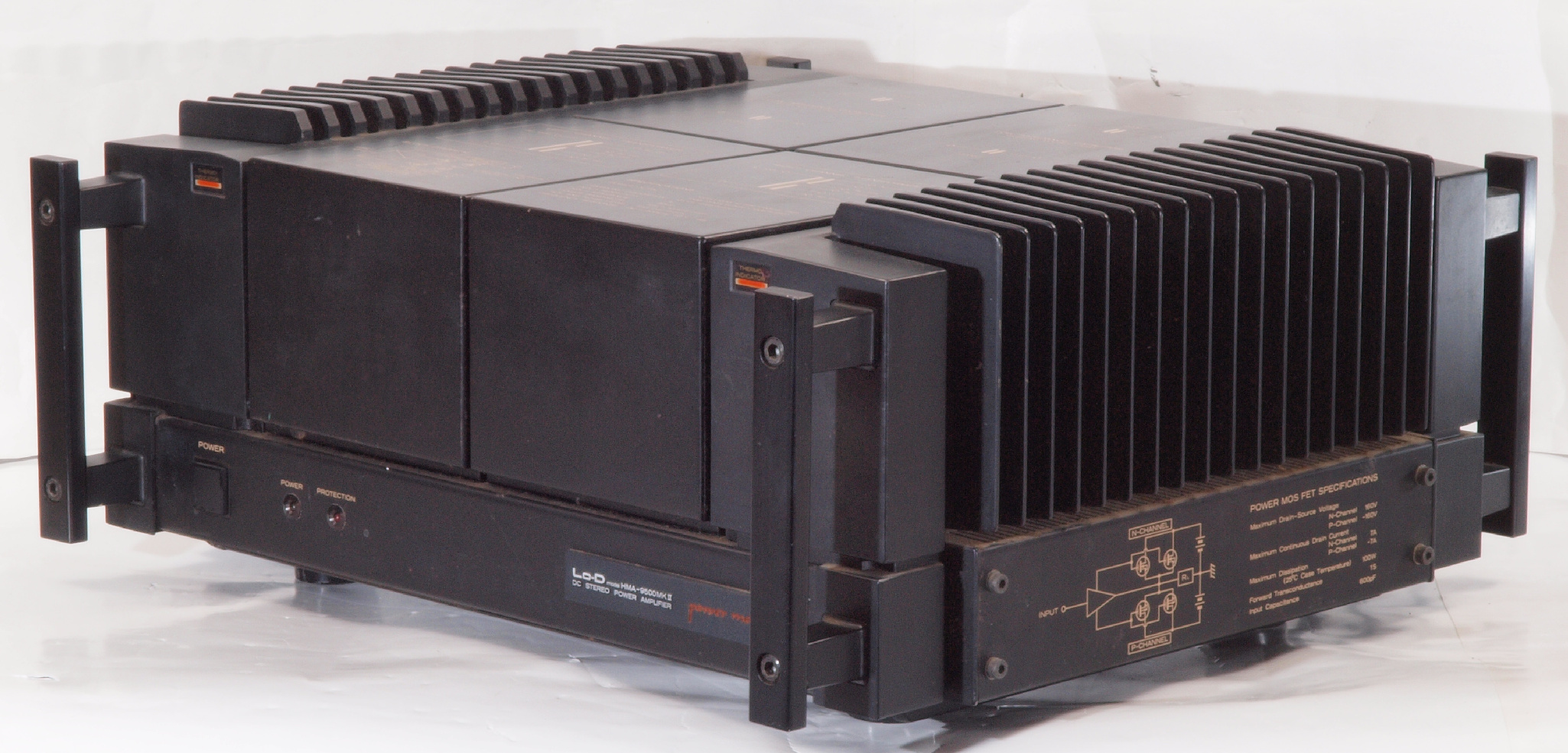

Ａ１１．　点検中　前から見る。

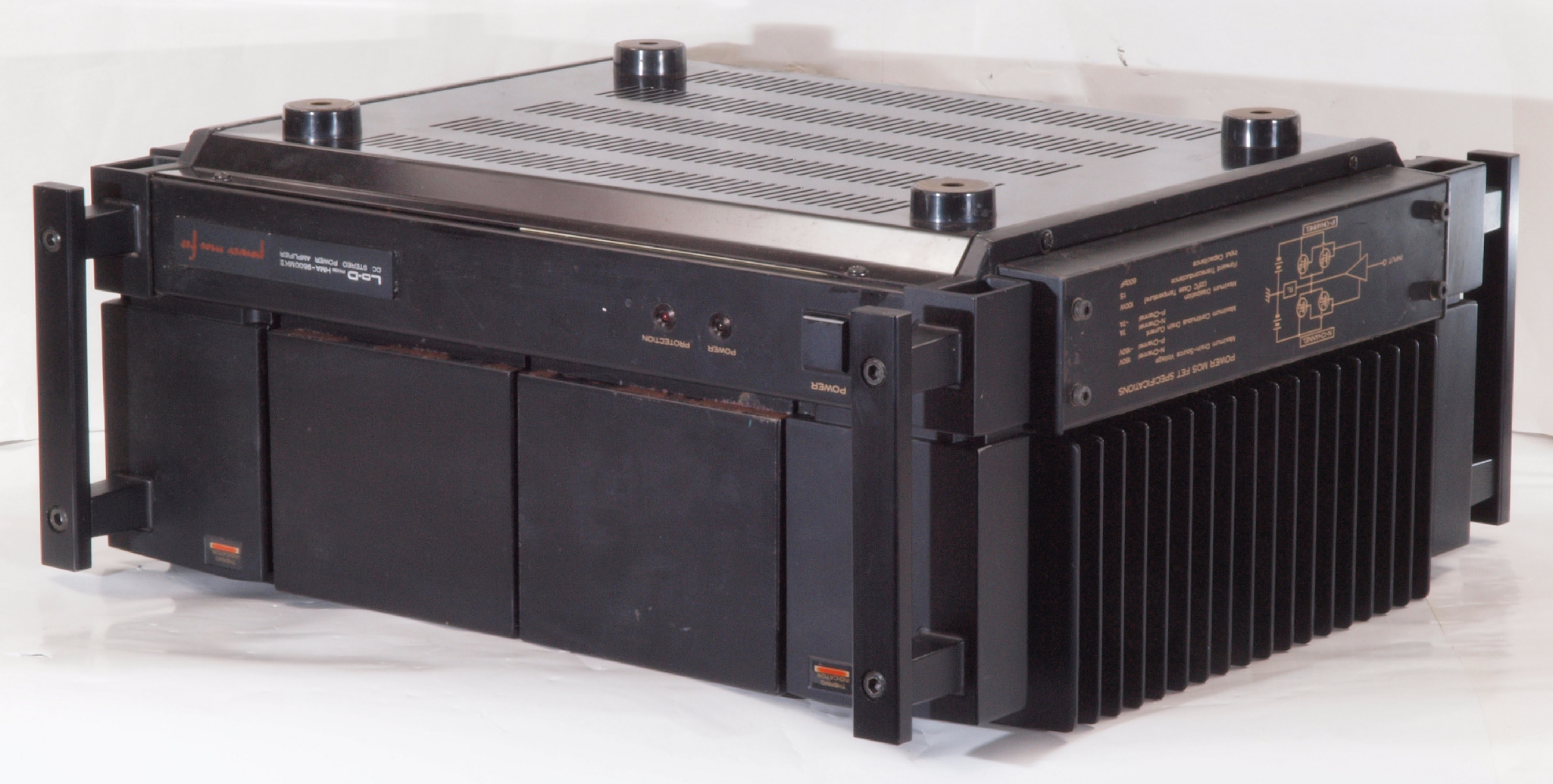

Ａ１２．　点検中　前右から見る

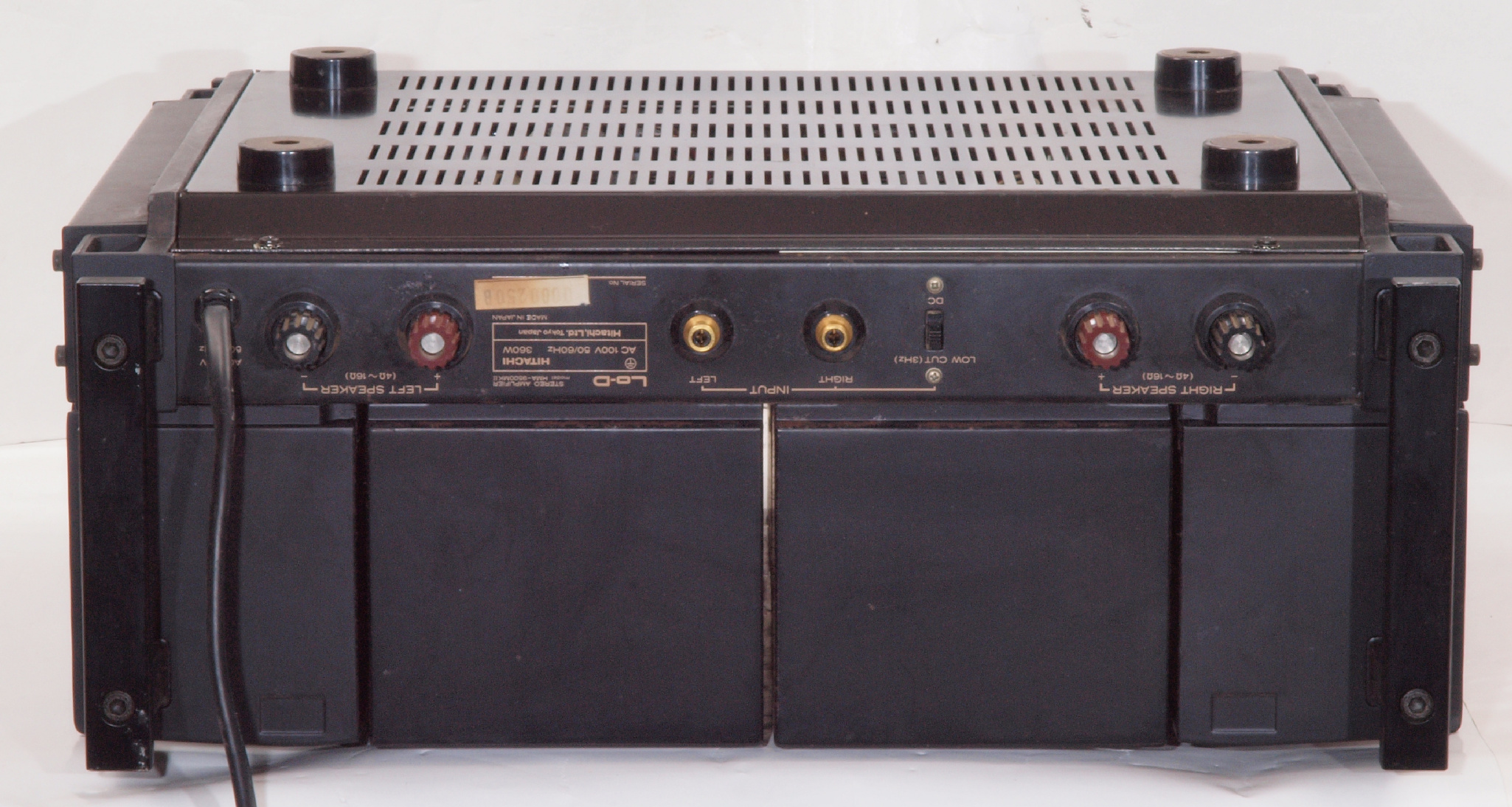

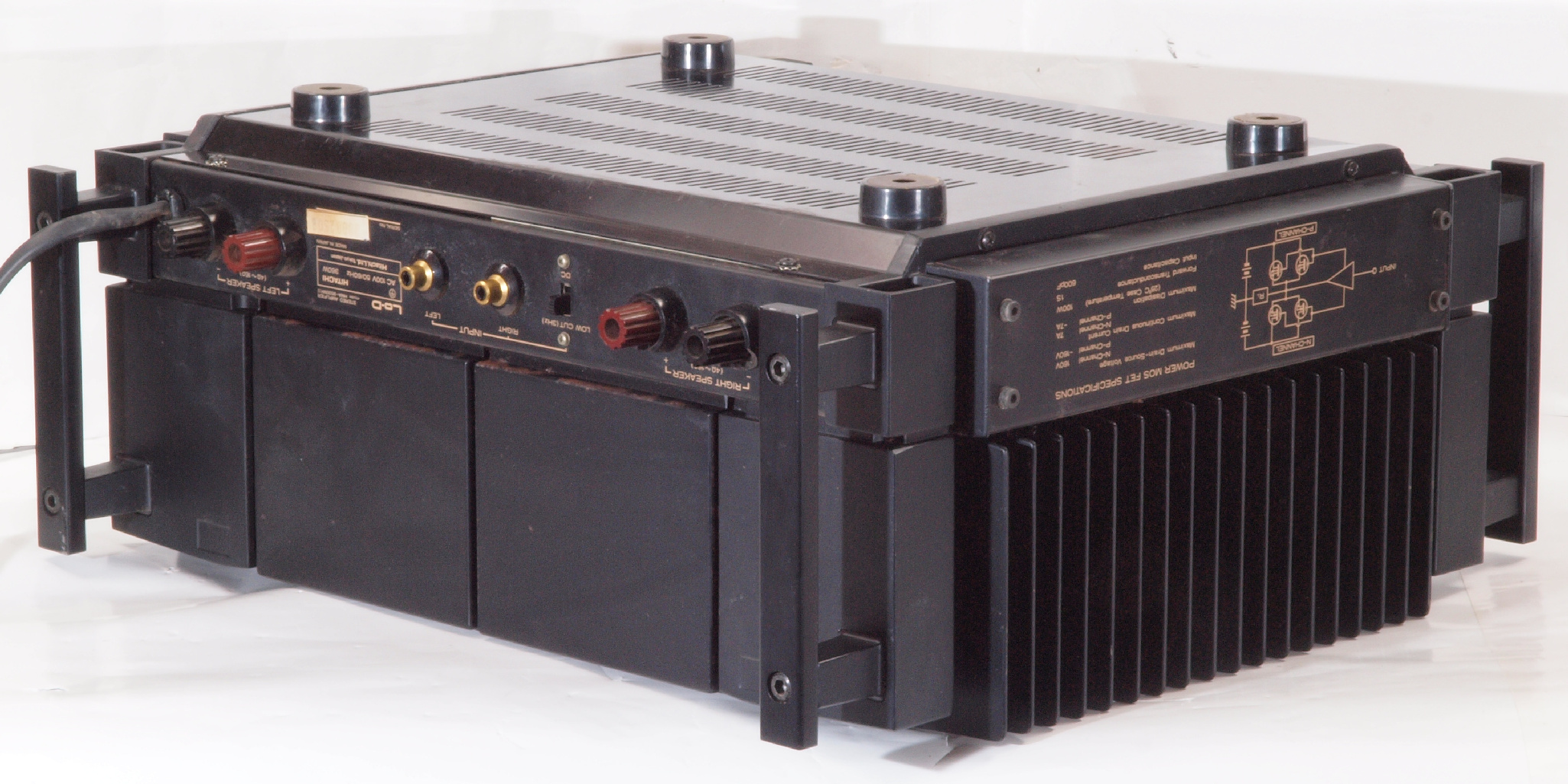

Ａ１３．　点検中　後から見る

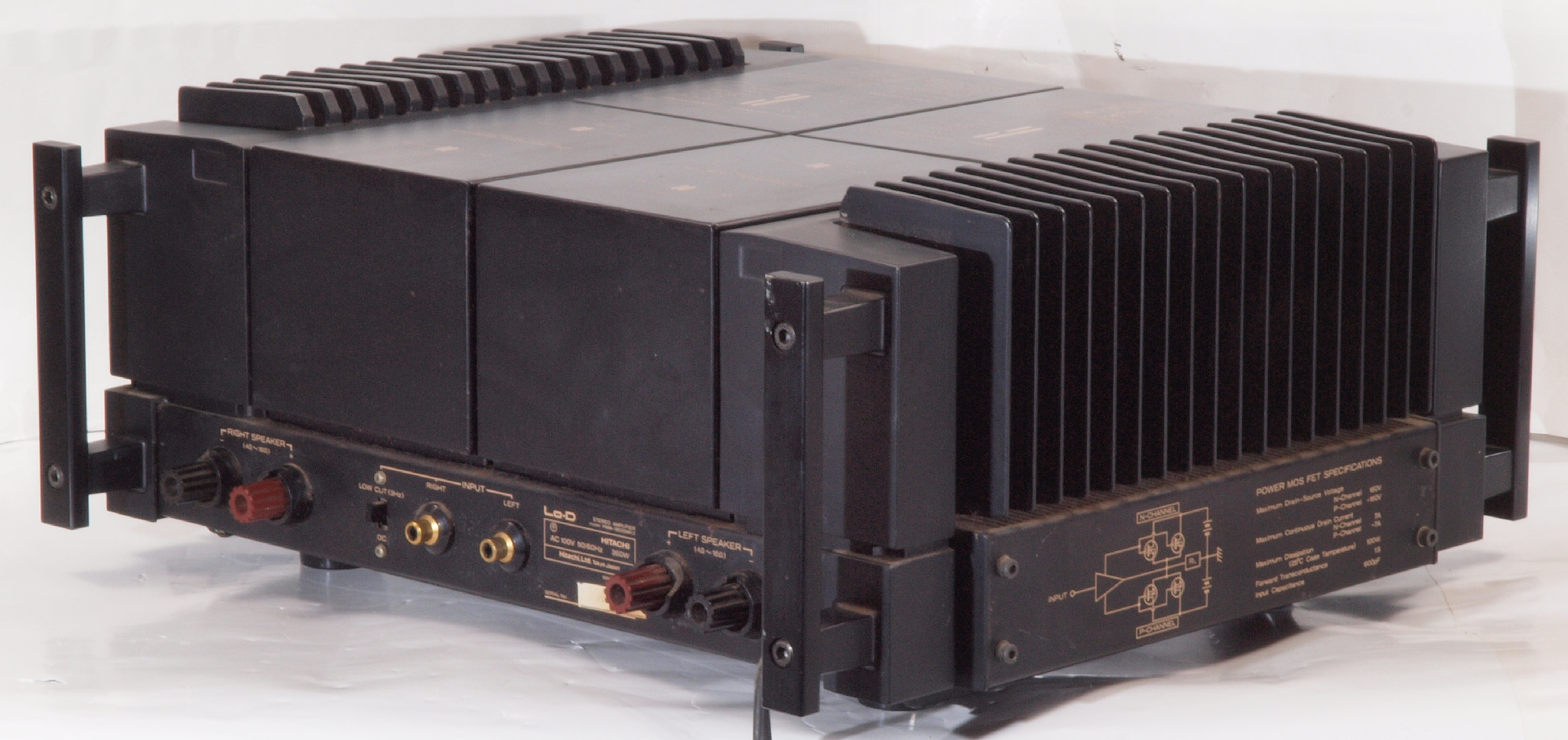

Ａ１４．　点検中　後左から見る

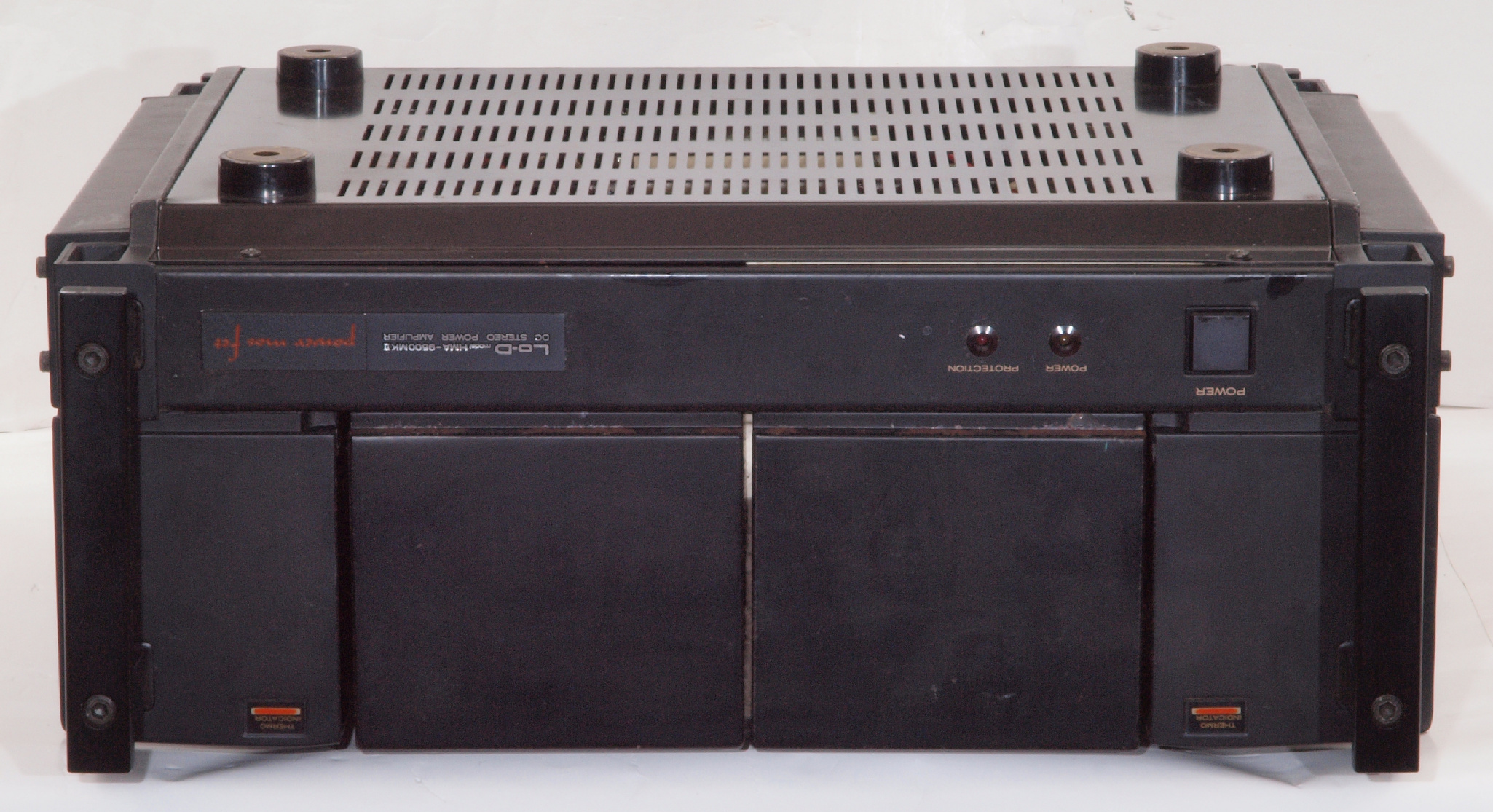

Ａ２１．　点検中　下前から見る
Ａ２２．　点検中　下前左から見る
Ａ２３．　点検中　下後から見る
Ａ２４．　点検中　下後右から見る

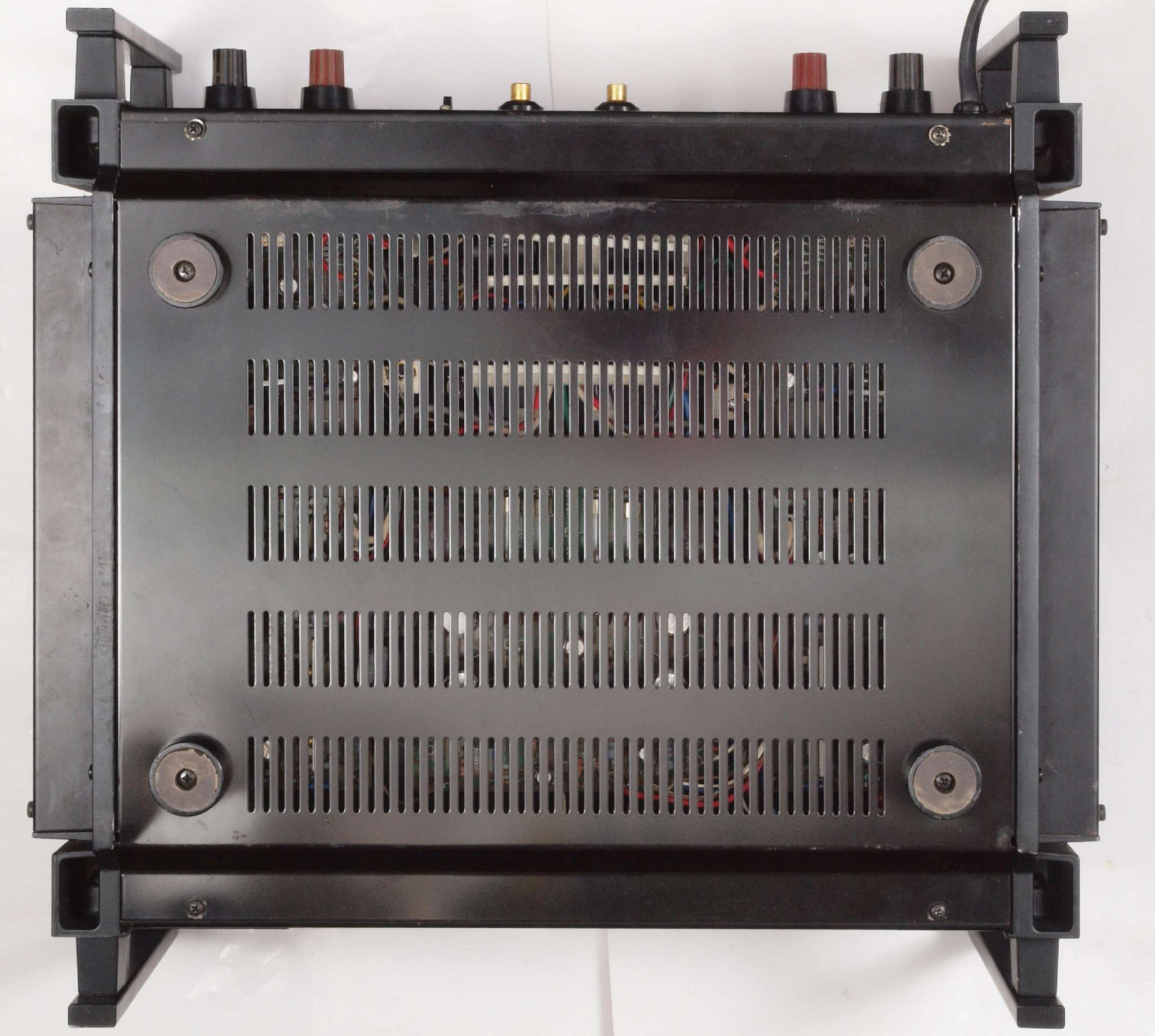

Ａ３１．　点検中　下から見る。

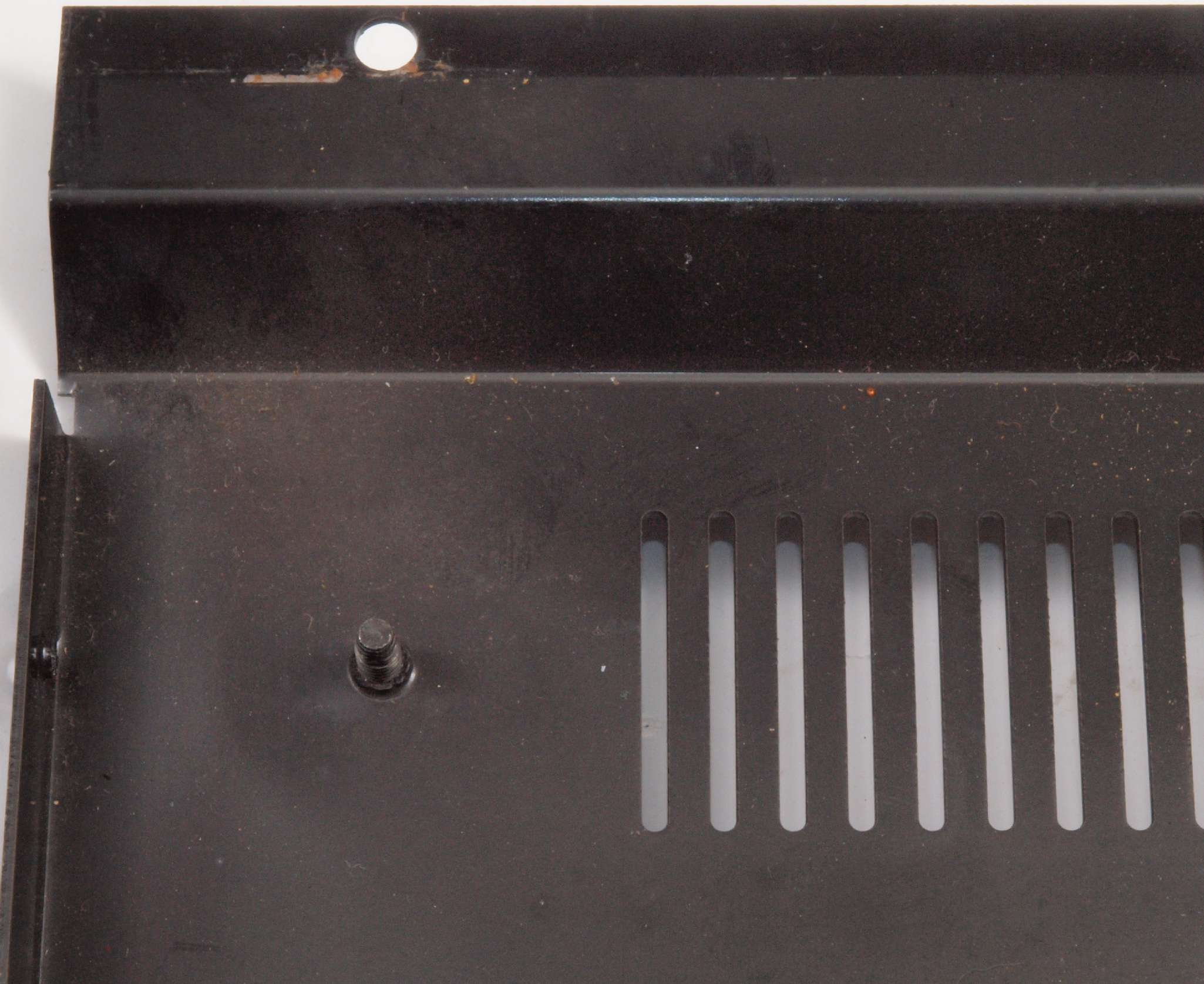

Ａ３２．　点検中　下から見る。下蓋後左側の足部分に凹みあり。
Ａ３３．　点検中　下から見る。下蓋後右側の足部分に凹みあり。

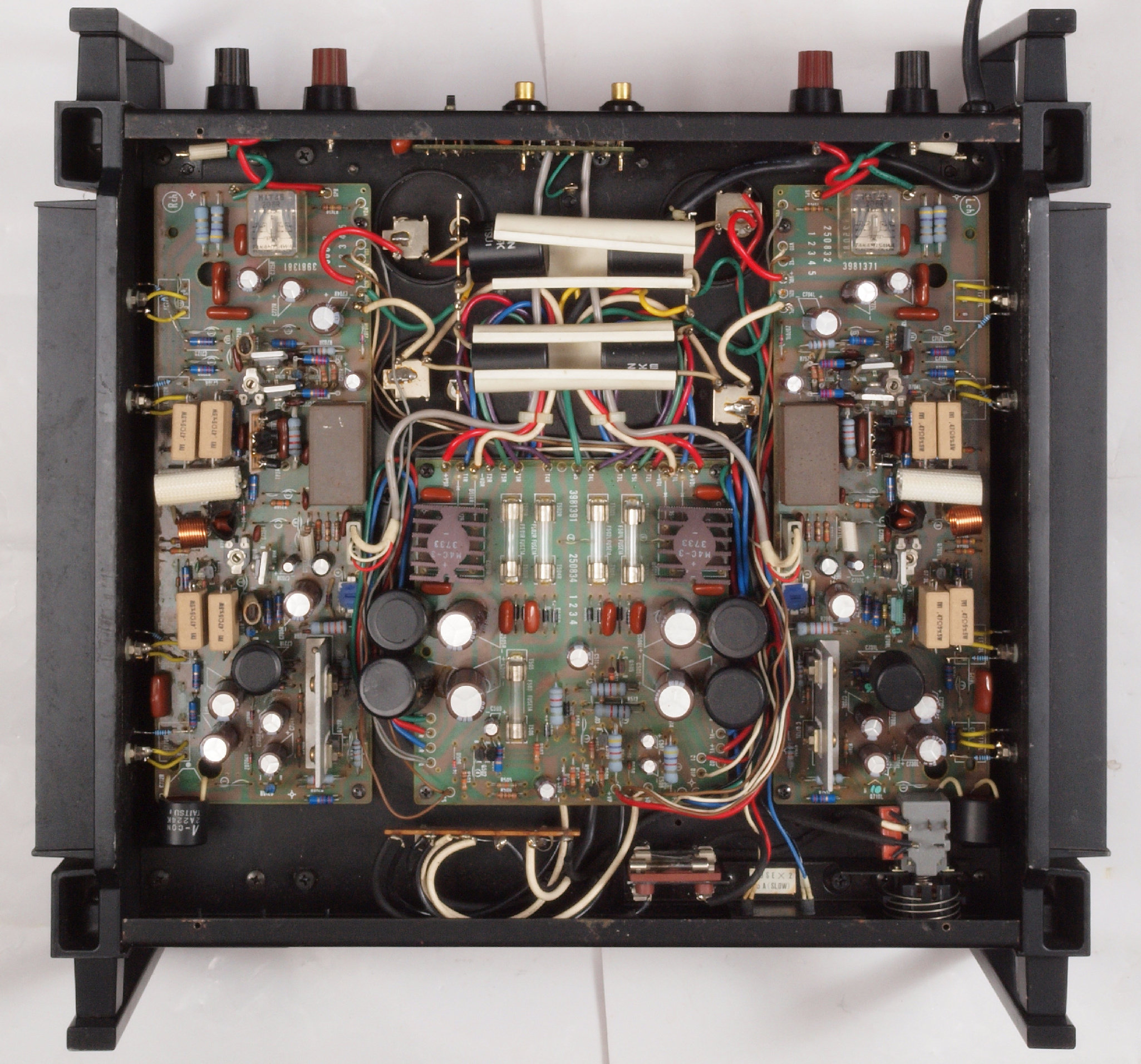

Ａ４１．　点検中　下蓋を取り、下から見る
Ａ４２．　点検中　下蓋を取り、下から見る。右側電源ヒューズ溶断。
Ａ４３．　点検中　電源トランスの詰め物を見る。　変色、ヒビ割れも無。
Ａ５１．　点検中　終段ＦＥＴ（電界効果トランジスター）は２ＳＫ１０５８／２ＳＪ１６２に交換されている。
Ａ５２．　点検中　終段ＦＥＴ（電界効果トランジスター）のドレイン抵抗が全て交換されている。

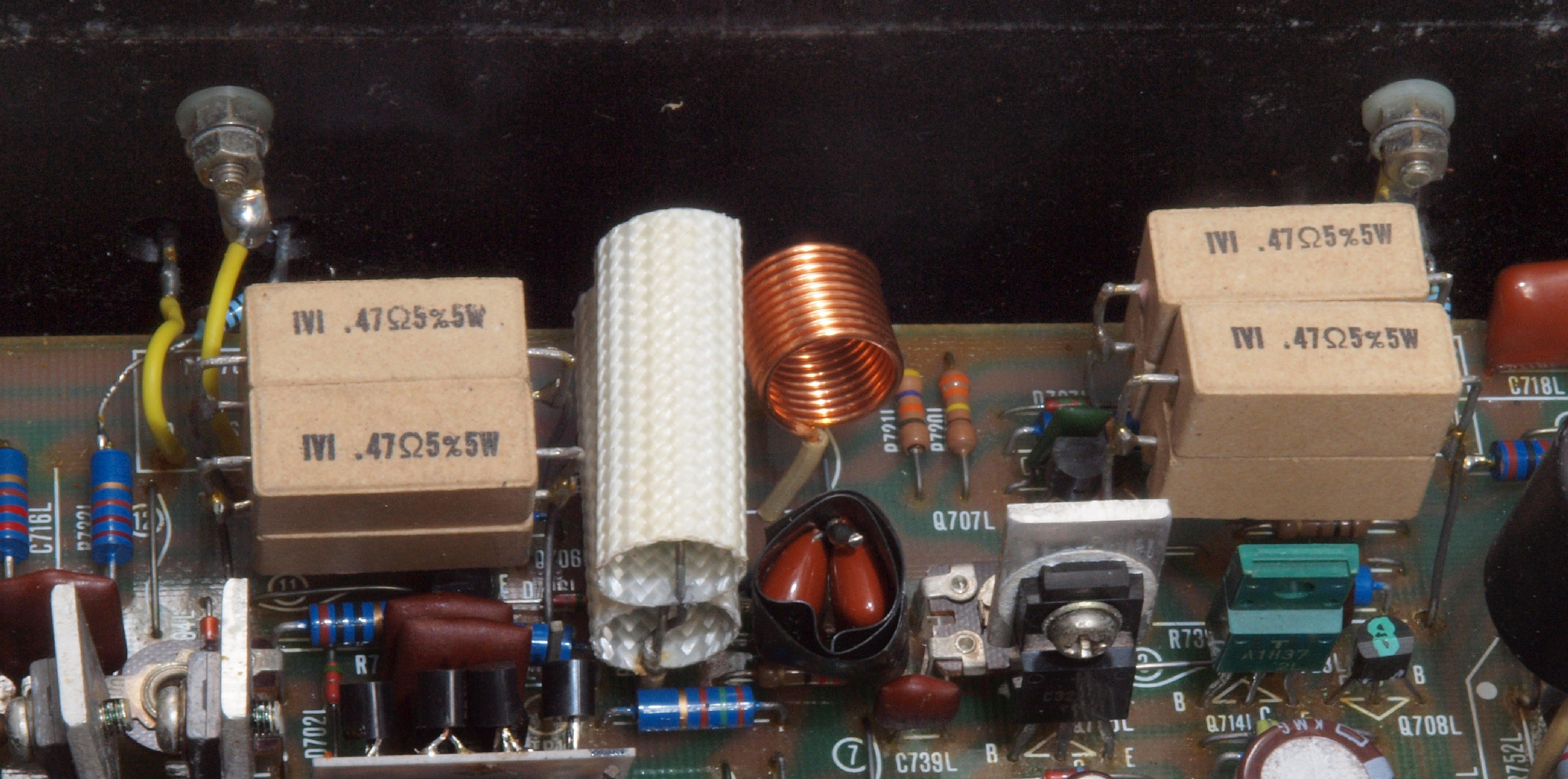

Ａ５３．　点検中　終段ＦＥＴ（電界効果トランジスター）のゲート抵抗がヒューズ抵抗から増設交換されている。
　　　　　このアンプの特長である高域補正のコンデンサー（片側４個）が取り除かれている。
　　　　　これでは～３００ｋＨｚは望めない。
　　　　　全ヒューズ抵抗が、リケノームに交換されている。
Ａ６１．　点検中　電解コンデンサー外観比較、１００μ／１００Ｖ
Ａ６２．　点検中　電解コンデンサー外観比較、２２０μ／１００Ｖ
Ａ７１．　点検中　使用する電源コードプラグ（Ｐａｎａｓｏｎｉｃ　ＷＦ－５０１８）。
Ａ７２．　点検中　交換する電源コード（3.5スケア）、　PSE合格品なので被服が分厚い！
Ａ７３．　点検中　交換する電源コード、　PSE合格品なので被服が分厚い！
Ａ７４．　点検中　交換する黑色電源コード。　電気的や耐候性は上記灰色と同じです。
Ａ８１．　点検中　電源基板の整流ブリッジを「ファストリカバリー 整流ダイオード（ 3A／ 200V）と 交換可能。
９１．　先行購入したＨＭ９５００／ＨＭＡ９５００ｍｋⅡ用終段ＦＥＴ（電解トランジスター）
Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

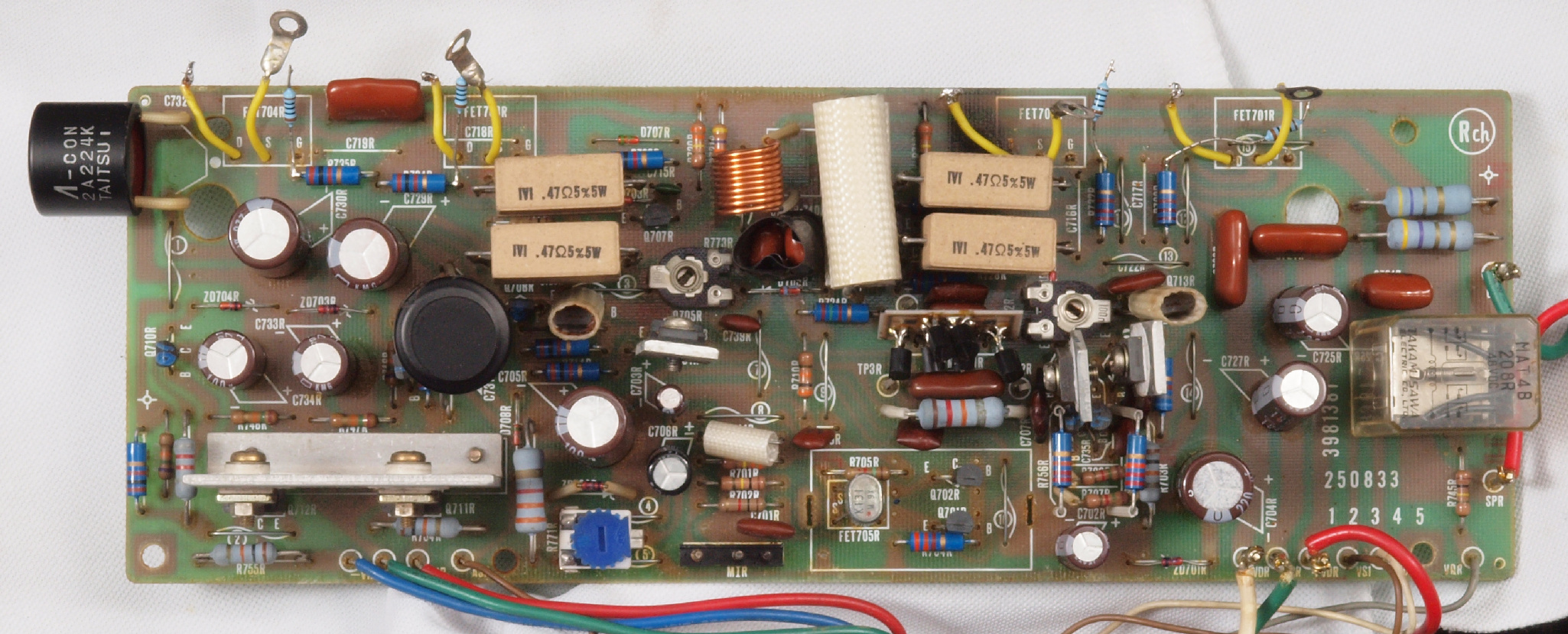

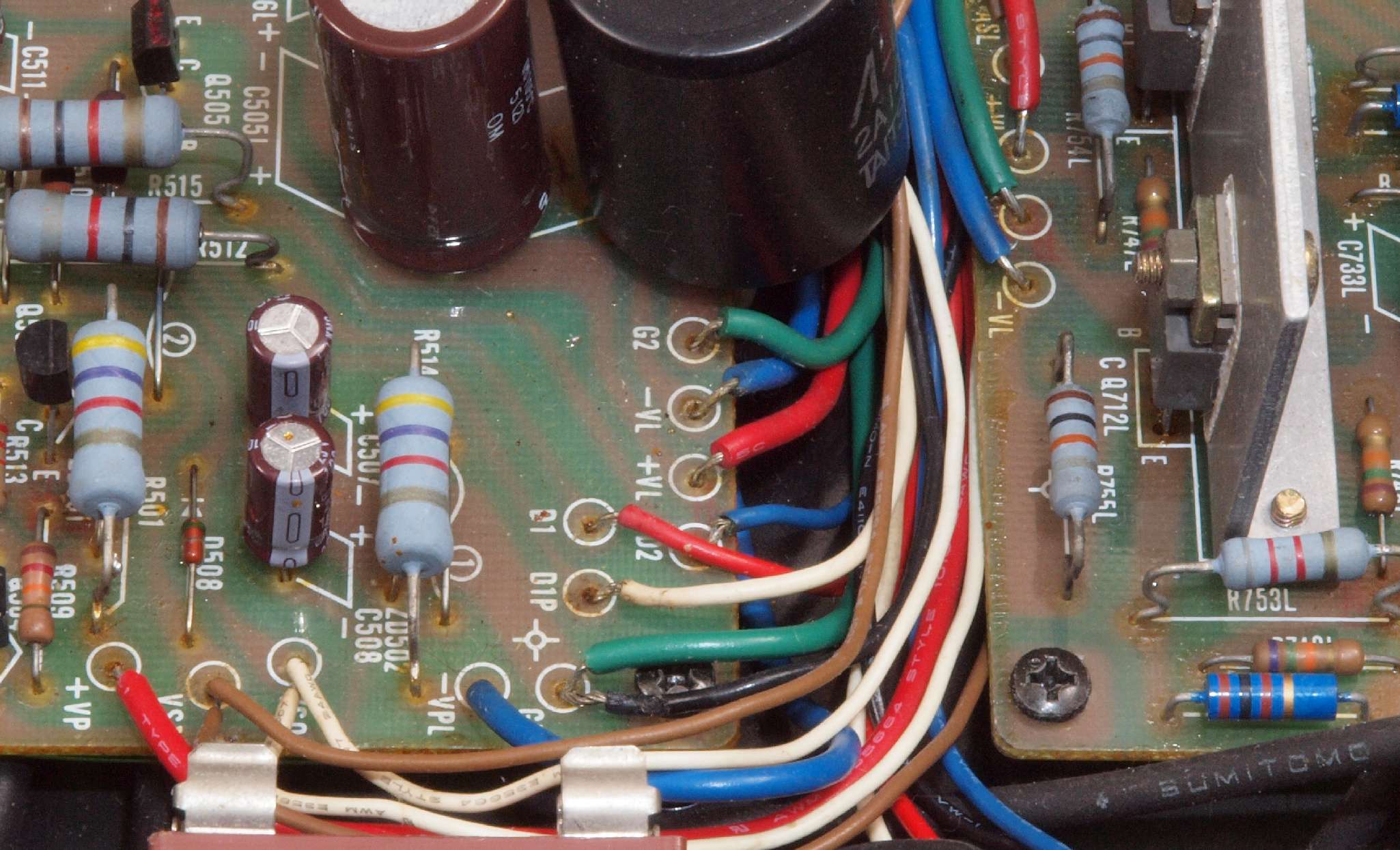

Ｃ１１．　修理前　Ｒ側ドライブ基板

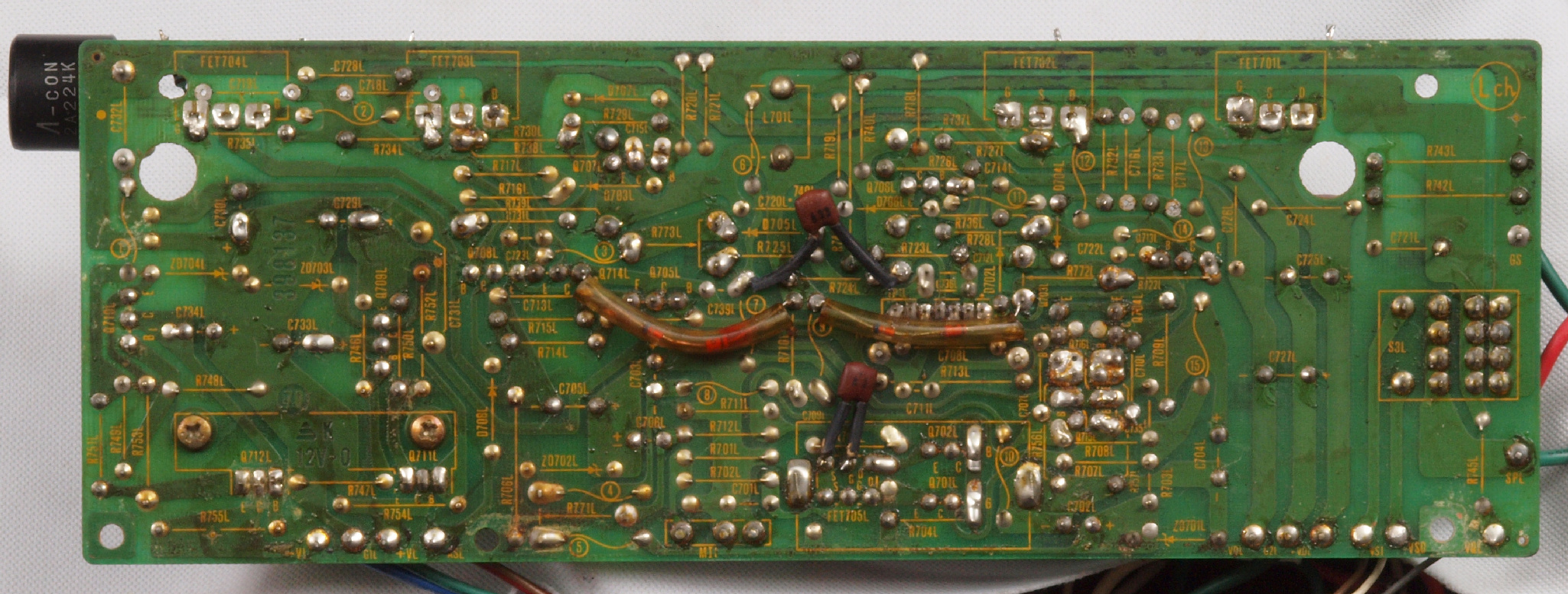

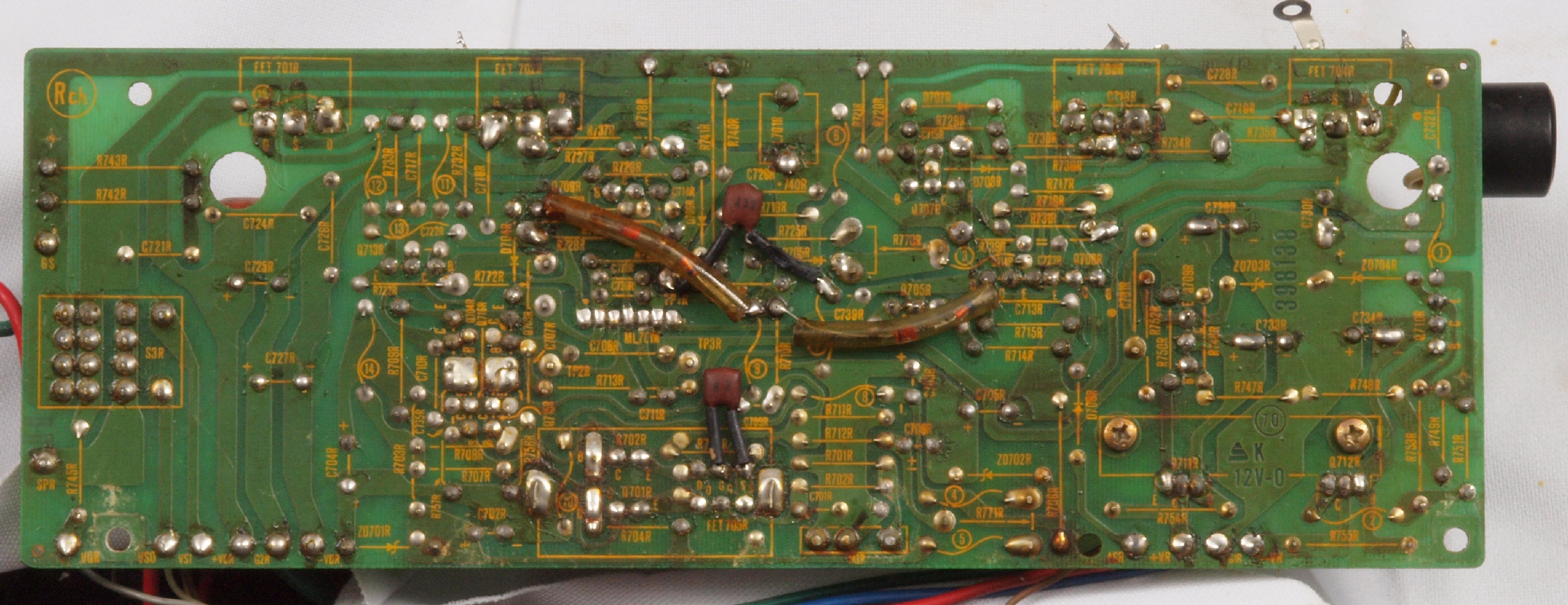

Ｃ１３．　修理前　Ｒ側ドライブ基板裏

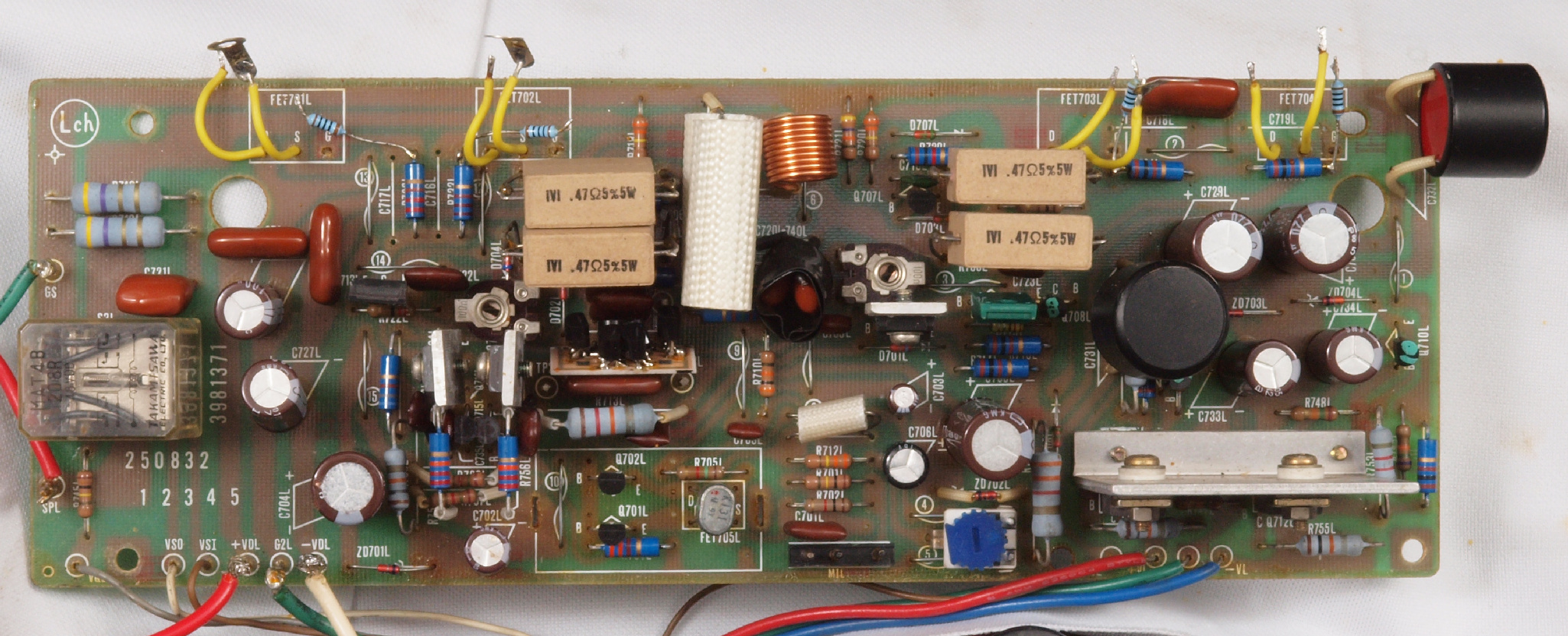

Ｃ２１．　修理前　Ｌ側ドライブ基板
Ｃ２３．　修理前　Ｌ側ドライブ基板裏

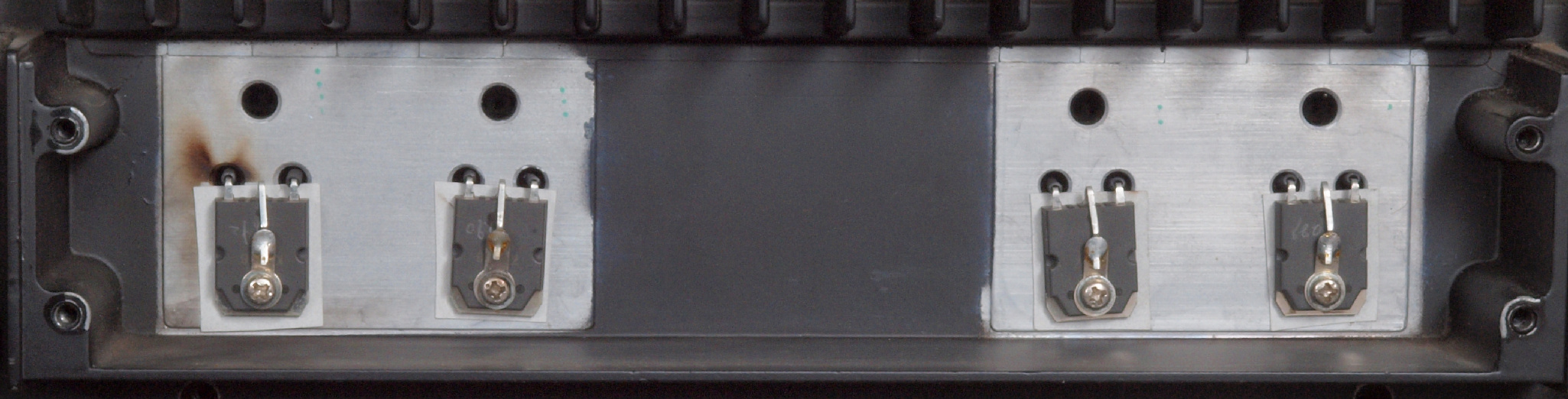

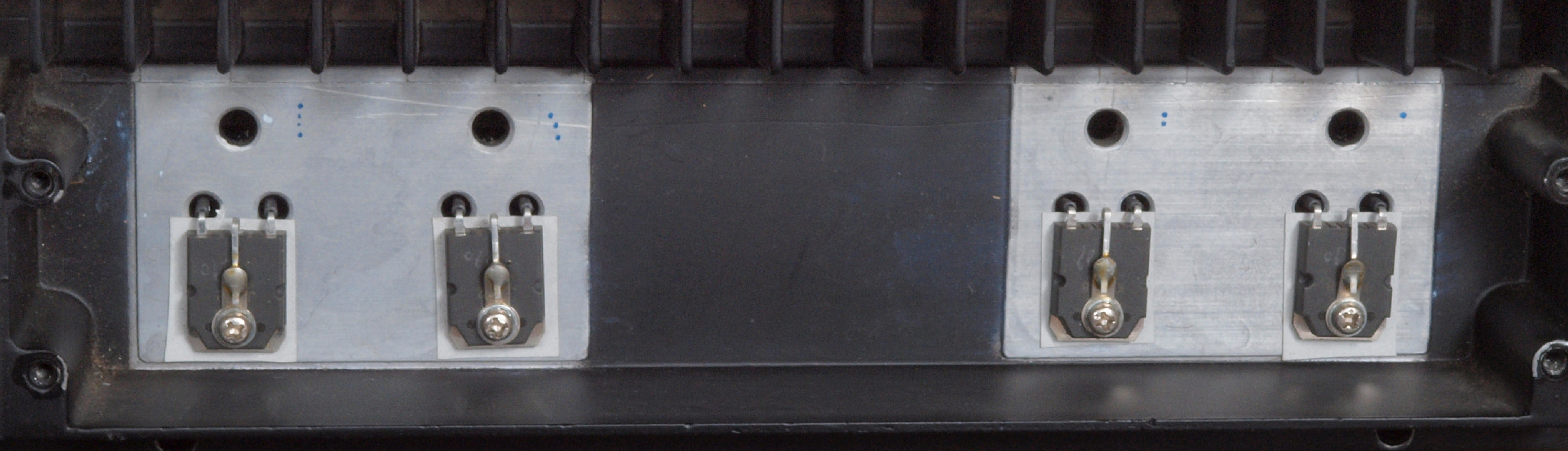

Ｃ３１．　修理前　Ｒ側終段ＦＥＴ（電界トランジスター）。終段ＦＥＴ（電界効果トランジスター）は２ＳＫ１０５８／２ＳＪ１６２に交換されている。

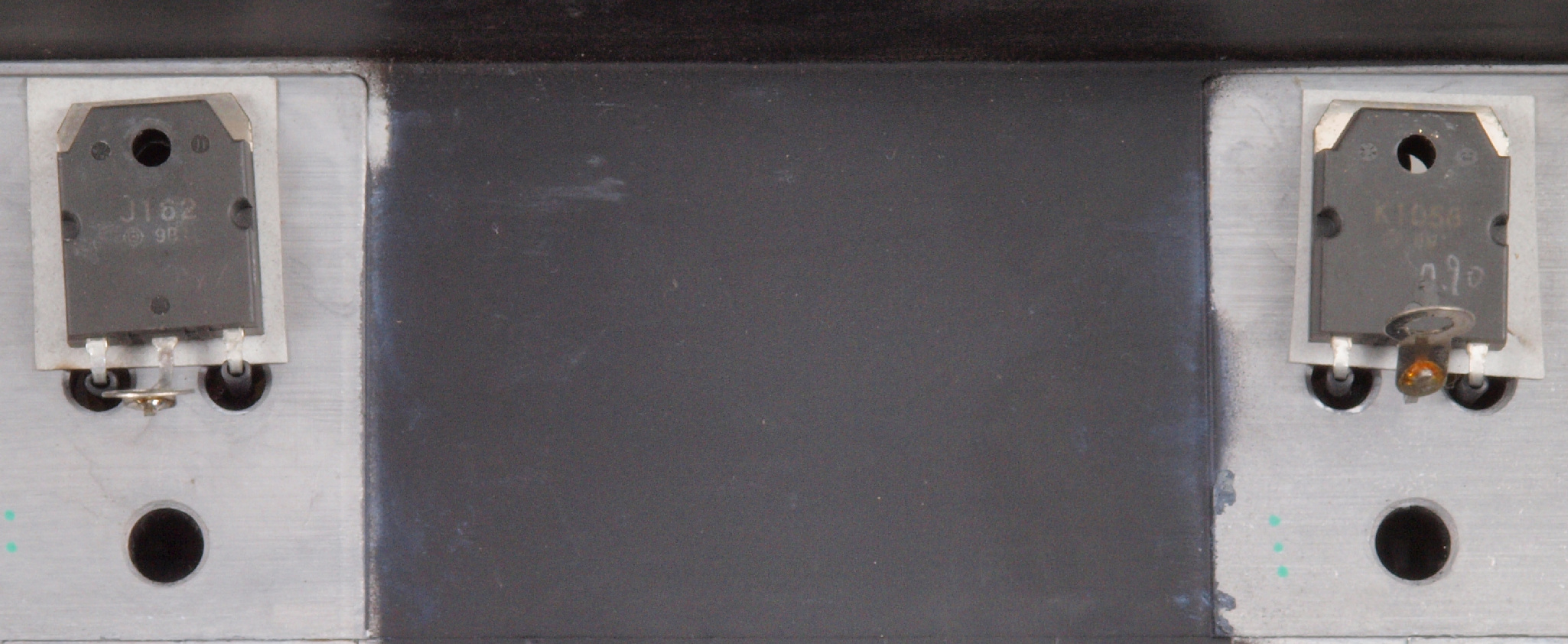

Ｃ３５．　修理前　Ｌ側終段ＦＥＴ（電界トランジスター）。終段ＦＥＴ（電界効果トランジスター）は２ＳＫ１０５８／２ＳＪ１６２に交換されている。

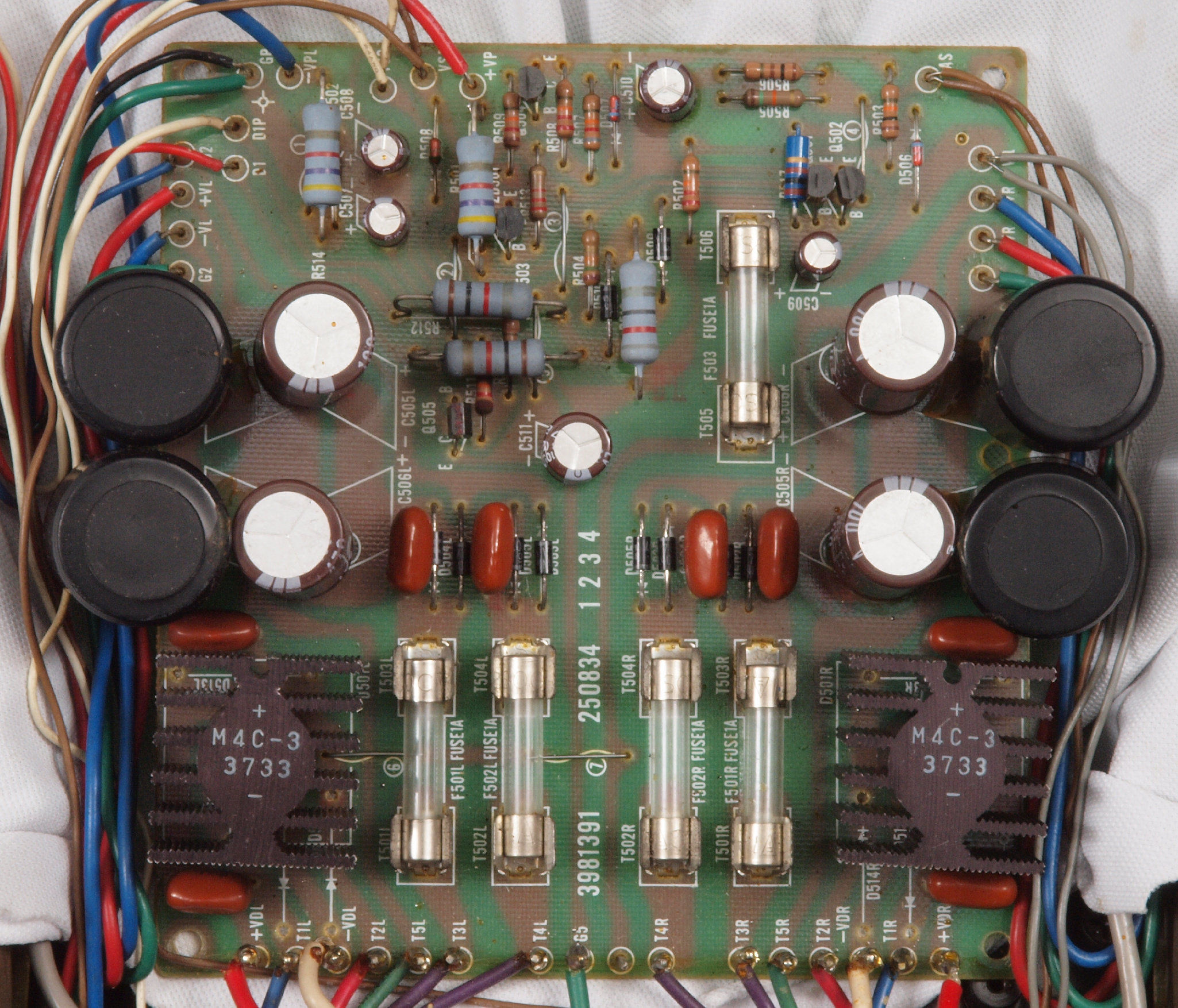

Ｃ５１．　修理前　電源基板。
Ｃ５５．　修理前　電源基板裏

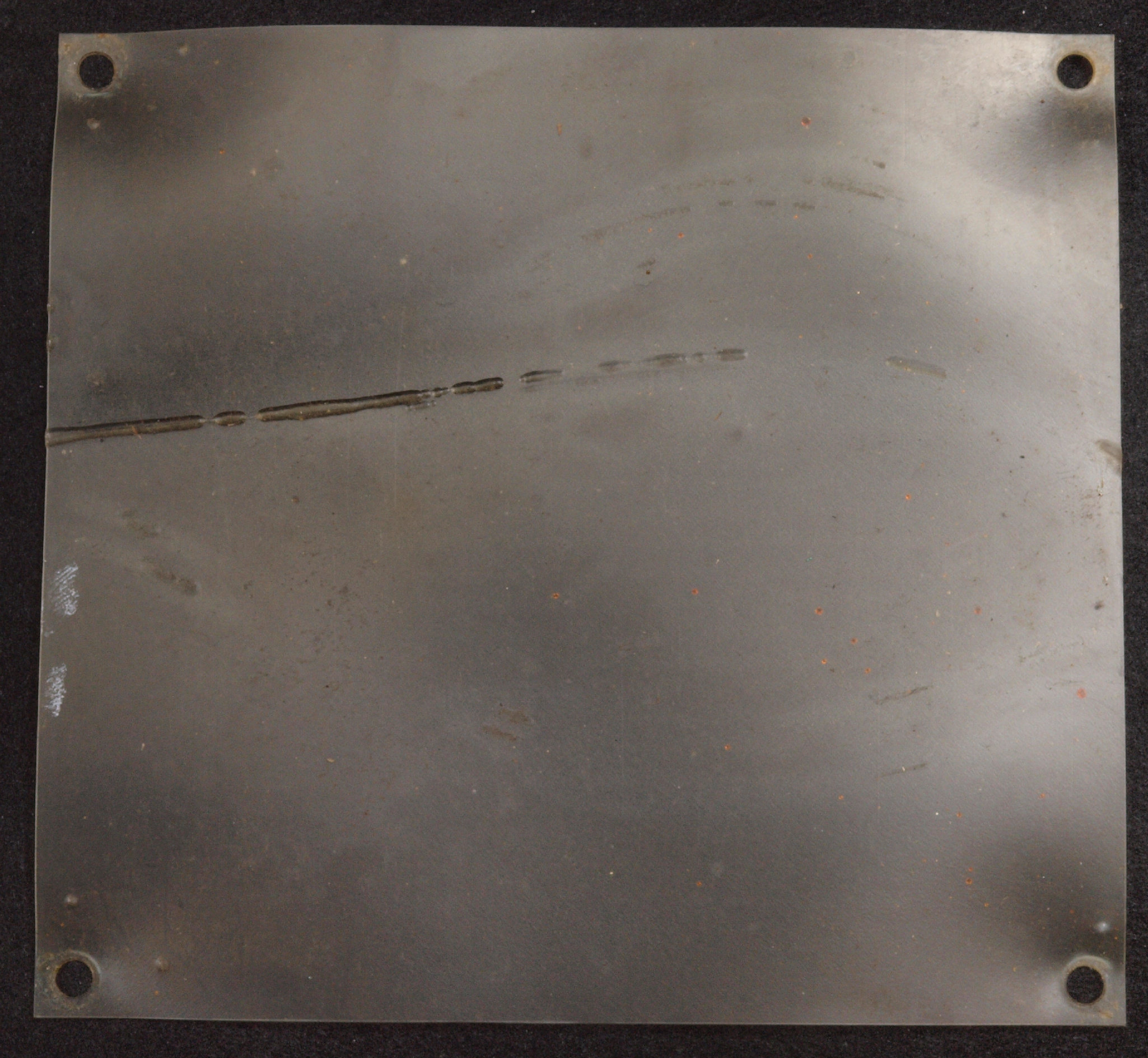

Ｃ５８．　修理中　絶縁シート。

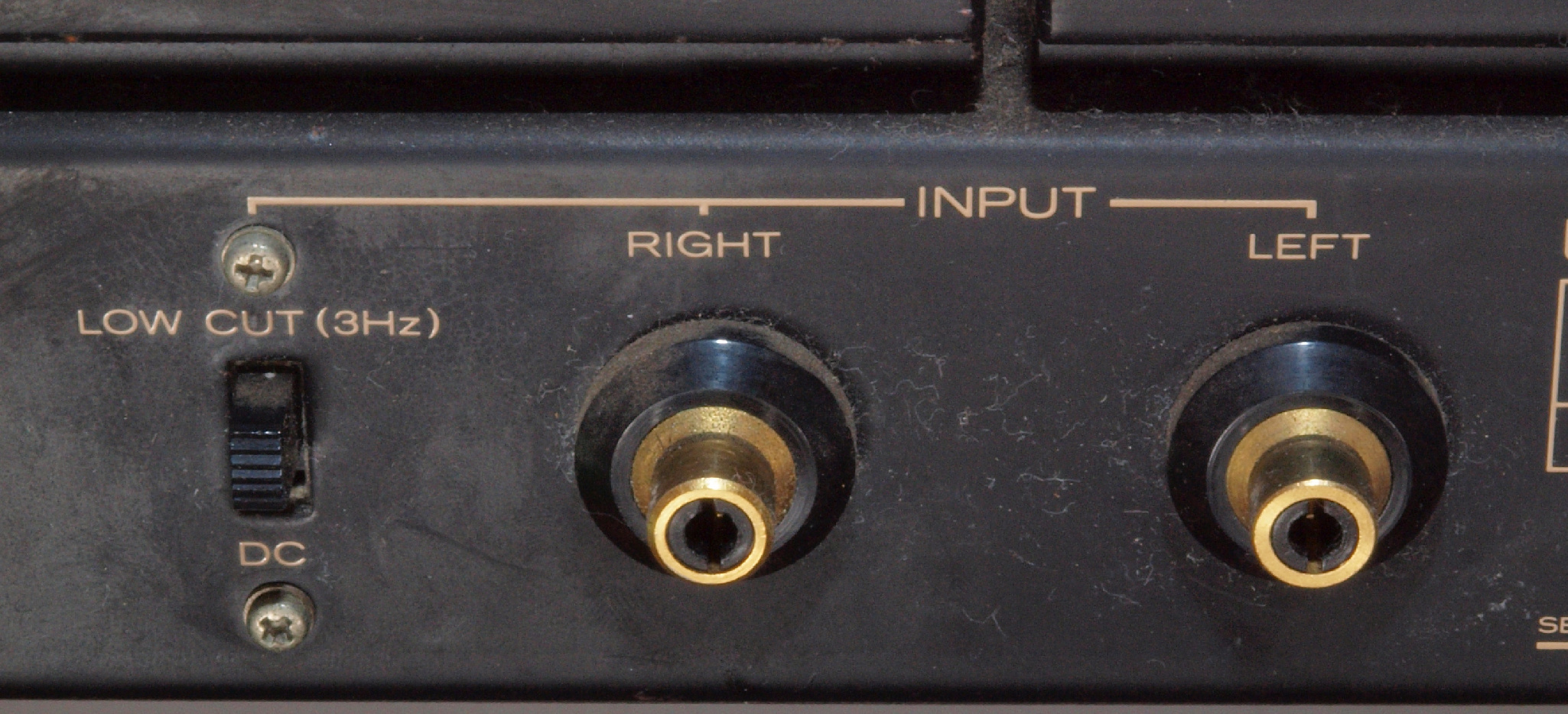

Ｃ６１．　修理前　ＲＣＡ端子

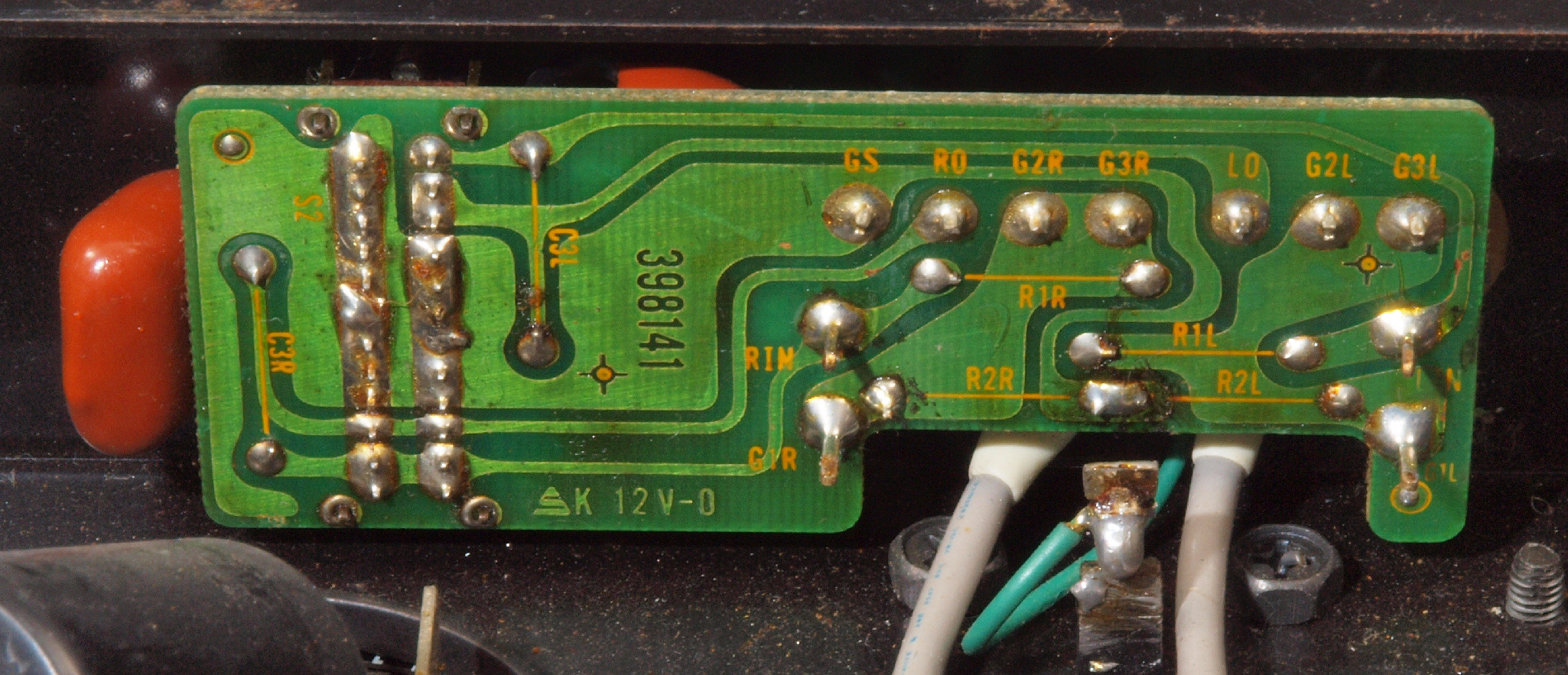

Ｃ６７．　修理前　入力ＲＣＡ端子基板裏

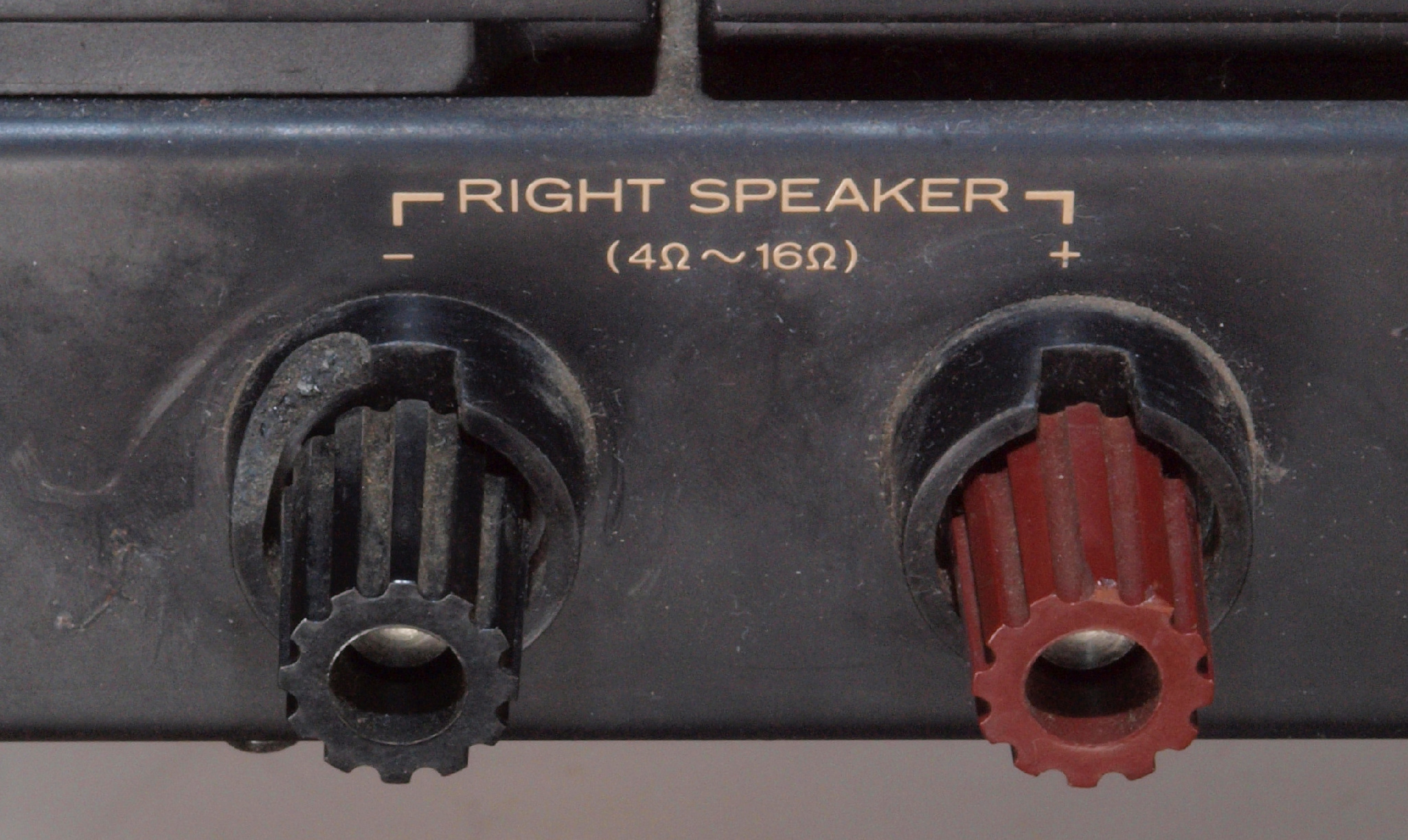

Ｃ７１．　修理前　Ｒ－ＳＰ端子
Ｃ７５．　修理前　Ｒ－ＳＰ端子裏配線

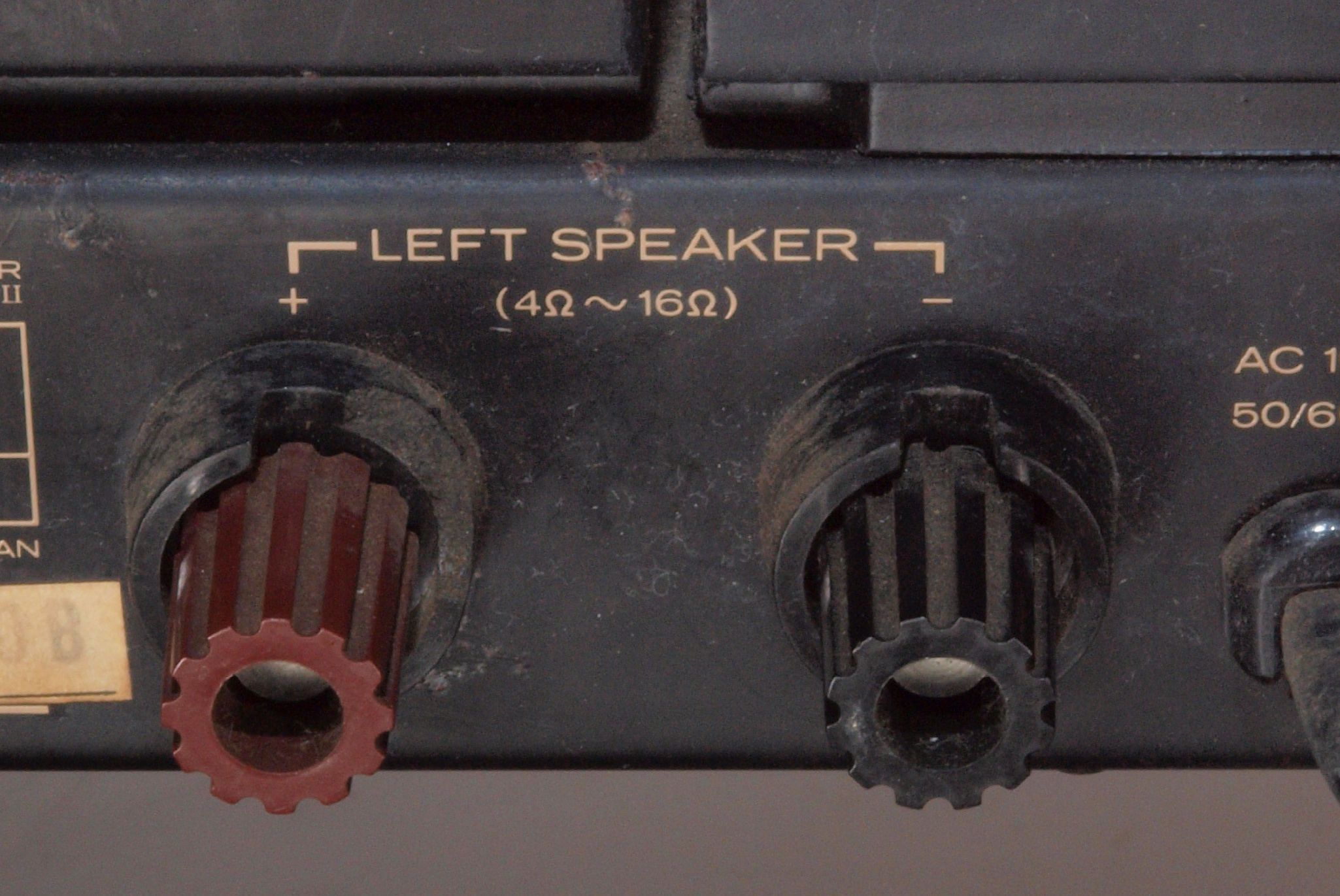

Ｃ８１．　修理前　Ｌ－ＳＰ端子
Ｃ８５．　修理前　Ｌ－ＳＰ端子裏配線。

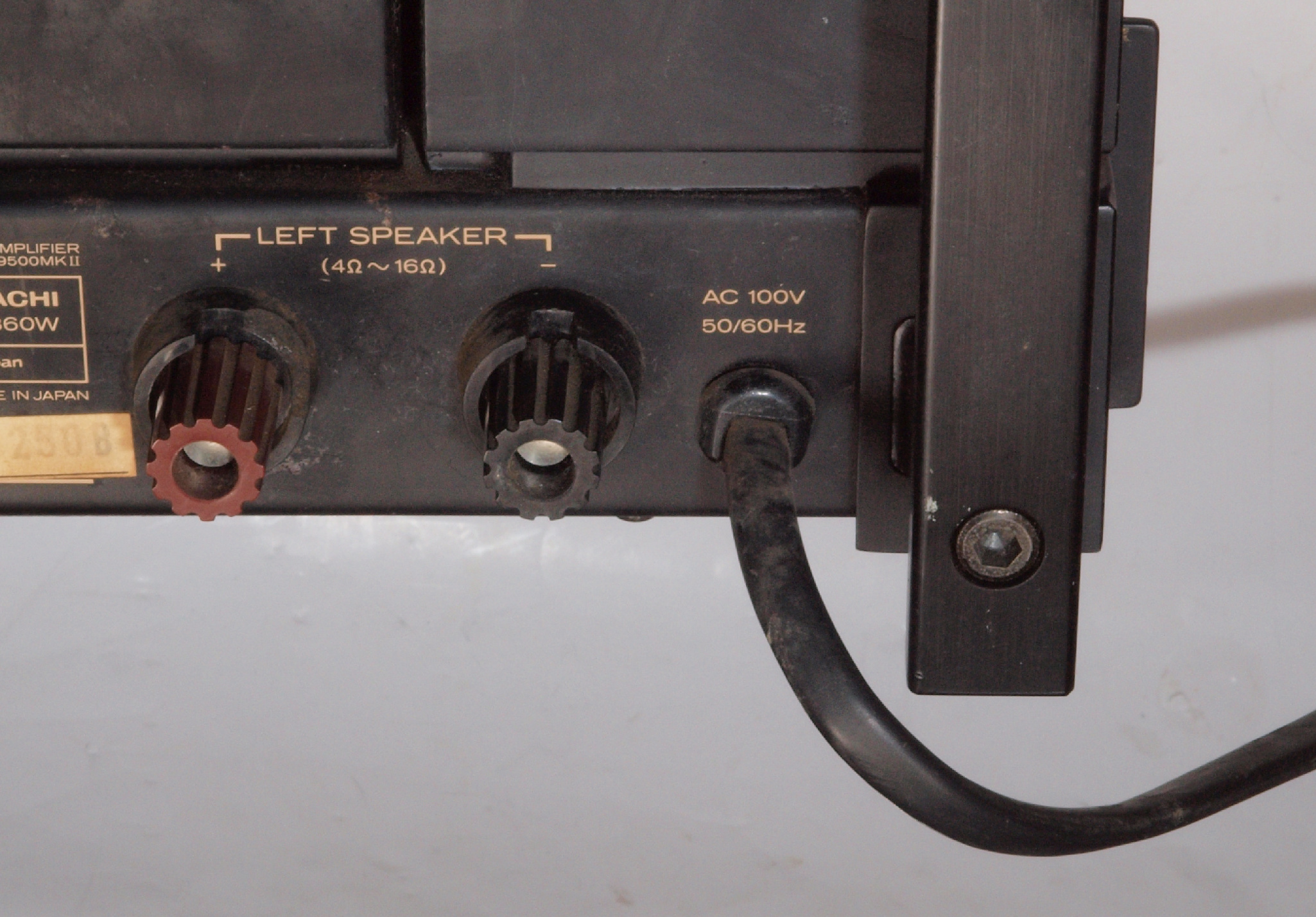

Ｃ９１．　修理前　電源ケーブル取り付け部。
Ｃ９４．　修理後　電源ケーブル取り付け部
ＣＡ１．　修理前　Ｒ側ドライブ基板へのラッピング線
ＣＡ３．　修理前　Ｌ側ドライブ基板へのラッピング線
ＣＡ５．　修理前　R側ドライブ基板－電源基板へのラッピング線
ＣＡ７．　修理前　Ｌ側ドライブ基板－電源基板

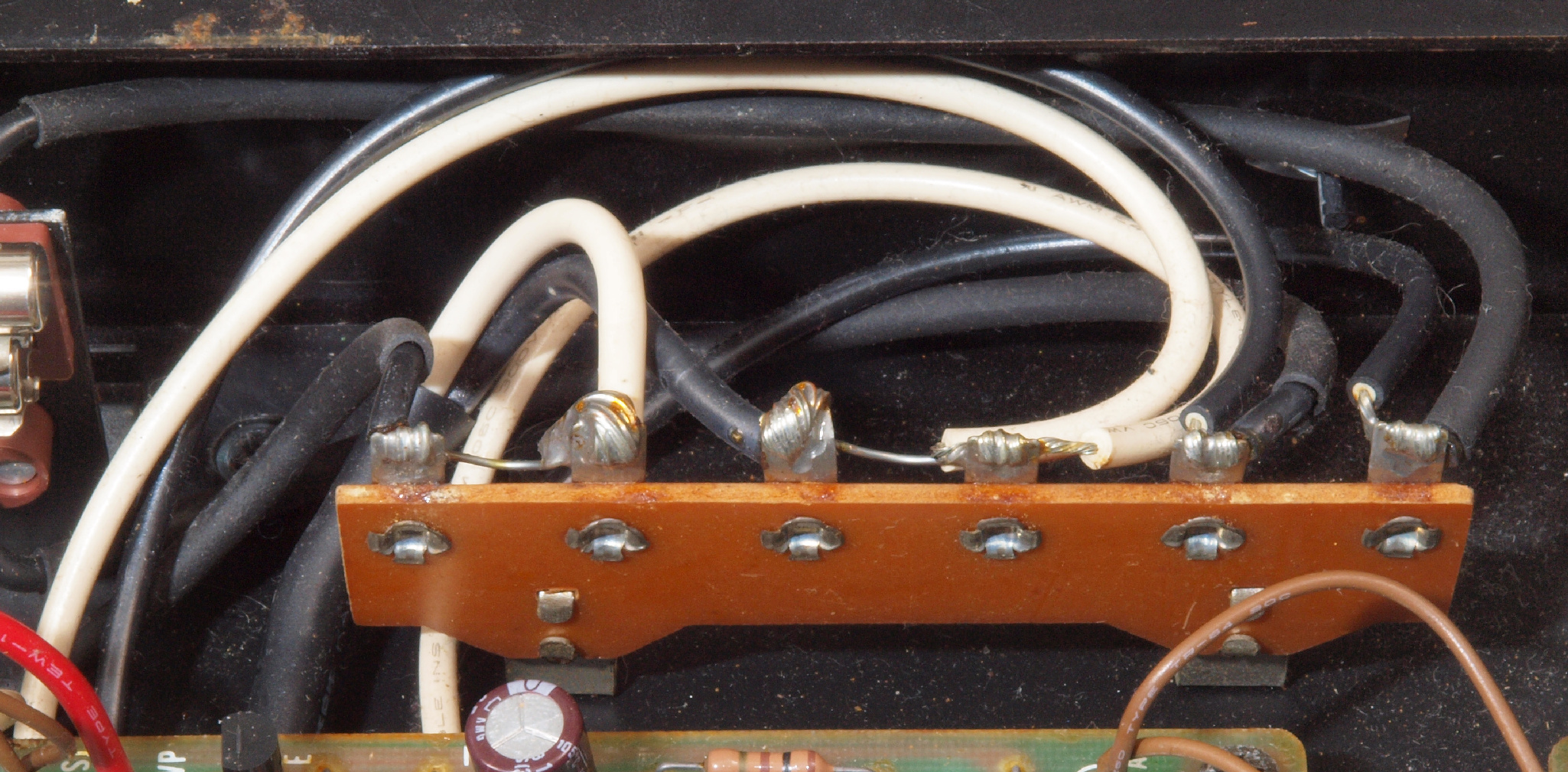

　　　 　　　　　　　　　　　　　　　　　9500mk2-n13
