Lo-D HMA-9500MKⅡ 22

ＨＭＡ－９５００ｍｋⅡ．　２２台目　修理記録

平成１６年12月16日到着　　　　平成１７年１月２１日完成

注意　このＡＭＰはアースラインが浮いています
　　　　ＡＭＰのシャーシにＳＰの線（アース側）や入力のＲＣＡプラグのアース側も接続してはいけません
　　　　ＲＬ－ＳＰのアース線も接続（共通）してもいけません
　　　　又、ＤＣ（directconnection）入力が可能ですが、絶対に使用しないこと＝ここ参照

Ａ．　修理前の状況

憧れのアンプをやっとオークションで手に入れこれからオーディオを楽しもうとしたとたんアンプが故障してしまいました。
故障の症状ですが右チャンネルの音が段々小さくなり終いには全然音が出なくなりました。

B．　原因

経年変化で各部劣化がです。
終段ＦＥＴ（電界トランジスター）の交換が見られます。

Ｃ．　修理状況

ＳＰ接続リレー交換。
初段ＦＥＴ（電界効果トランジスター）交換。
ＲＬバイアス／バランス半固定ＶＲ交換。
モジュ－ル修理？？。
電解コンデンサー交換（オーデオコンデンサー使用）。
ＳＰ接続端子交換。
ＲＣＡ端子交換。
電源コード交換（コード支給）。

Ｄ．　使用部品

ＳＰ接続リレー交換　　　　　　　２個。
初段ＦＥＴ　　　　　　　　　　　　　２個。
バイアス／バランス半固定ＶＲ　６個。
フューズ入り抵抗　　　　　　　　３０個。
モジュール修理　　　　　　　　　　２個。
電解コンデンサー　　　　　　　　３１個。
ＷＢＴ－０７０２ＰＬ　２組（定価で工賃込み）。
ＷＢＴ－０２０１　　　１組（定価で工賃込み）。
フイルムコンデンサー　　　　　４個。
電源コード用ブッシュ

Ｅ．　調整・測定

Ｆ．　修理費　　１３２，５００円

Ｇ．　納品後　ユーザー様のメール

Ｓ．　ＨＩＴＡＣＨＩＬｏ－Ｄ　ＨＭＡ－９５００ｍｋⅡ　の仕様（マニアルより）

Ａ．　修理前の状況
Ａ１．　点検中　下から見る

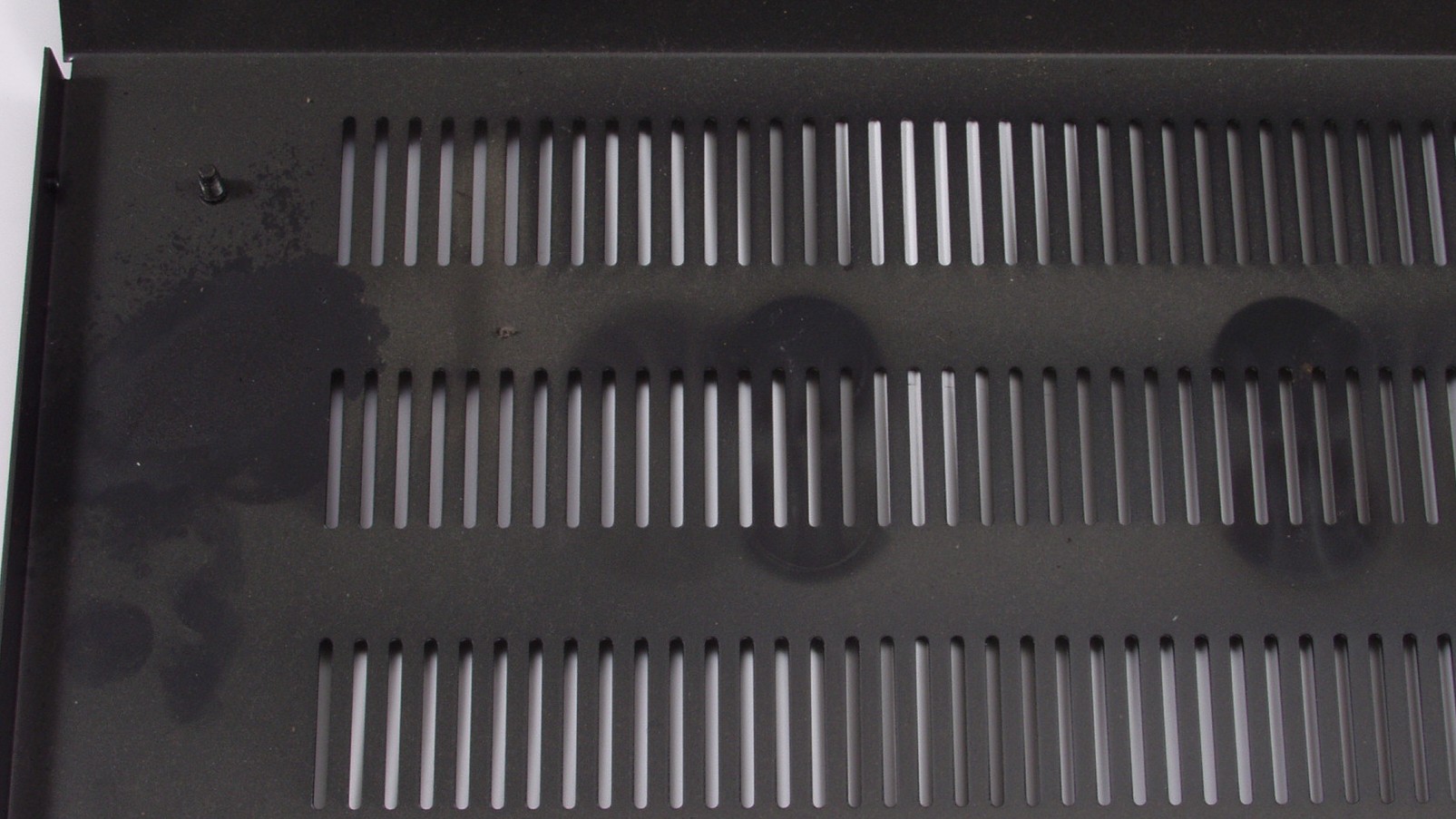

Ａ２Ａ．　点検中　底板に電解コンデンサーの液漏れ跡が見られる

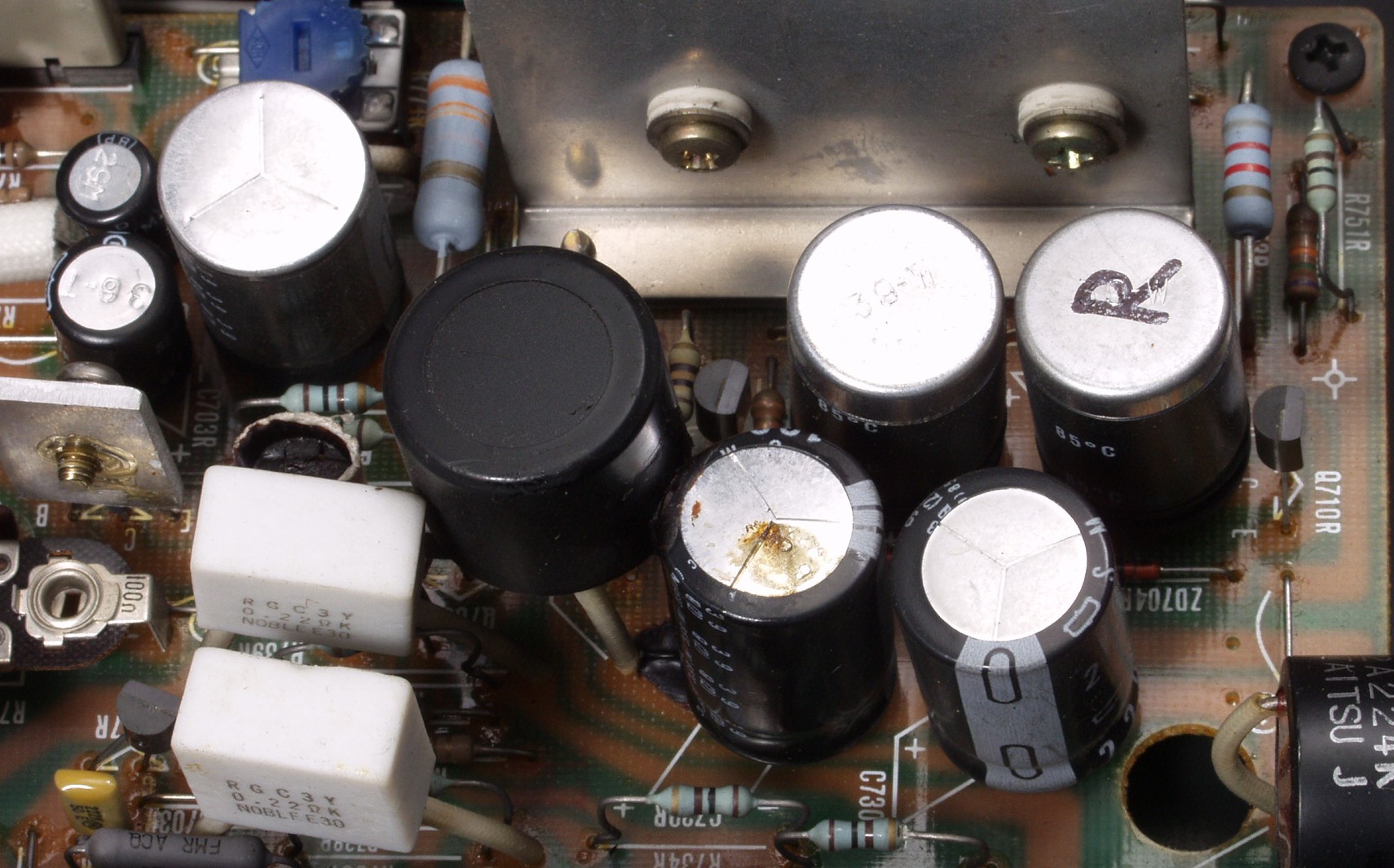

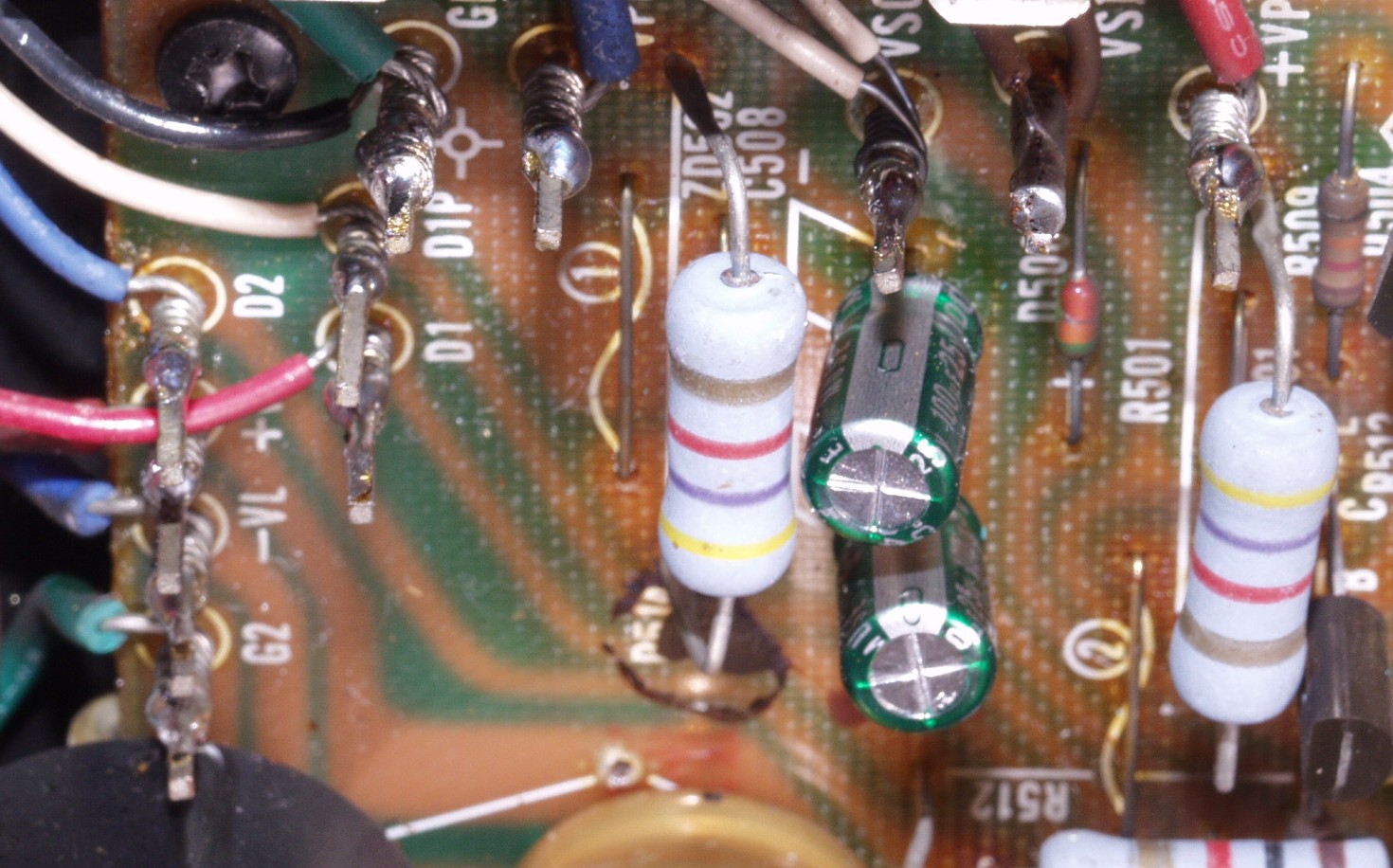

Ａ２Ｂ．　点検中　Ｒ側ドライブ基盤の液漏れした電解コンデンサー（頭が茶色く汚れている物）

Ａ３．　点検中　　Ｒ終段ＦＥＴ周りの埃、左半分は清掃済み

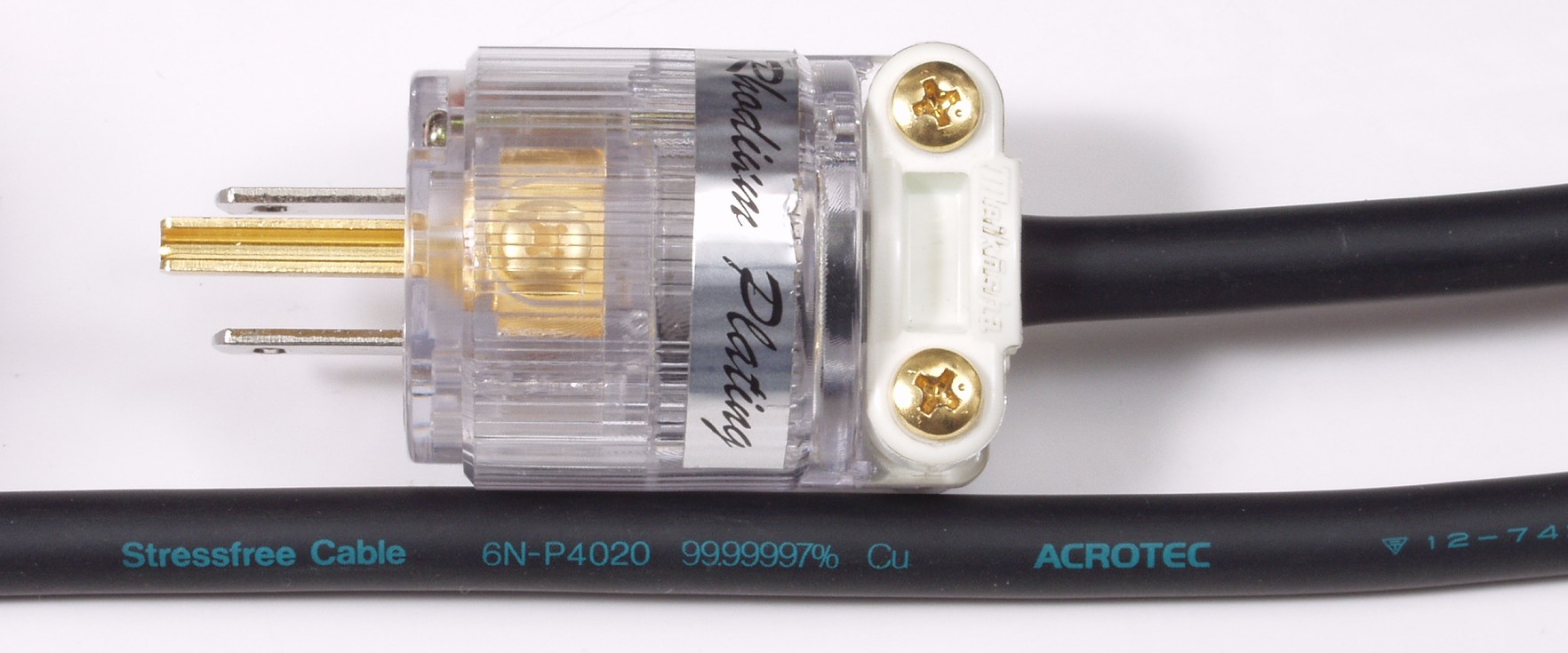

Ａ４．　点検中　　支給のＡＣコード

Ｃ．　修理状況

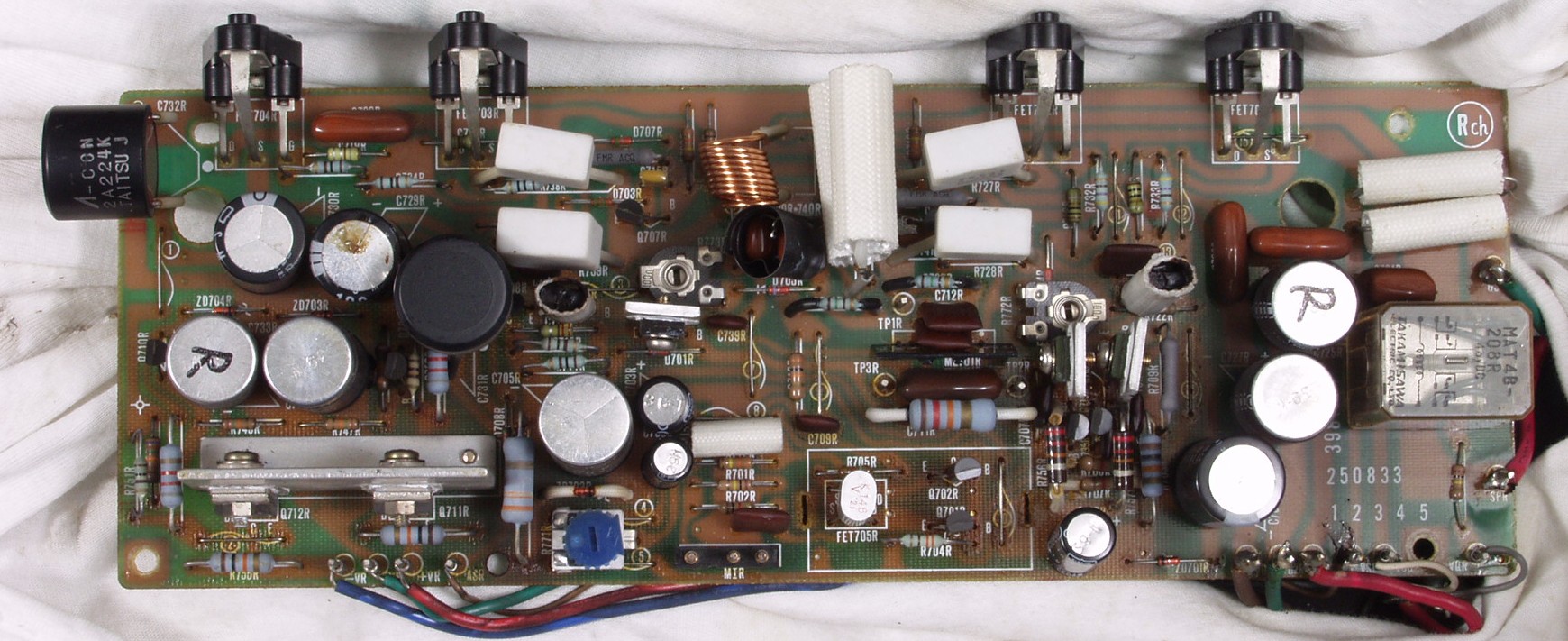

Ｃ１Ａ．　修理前　Ｒドライブ基板

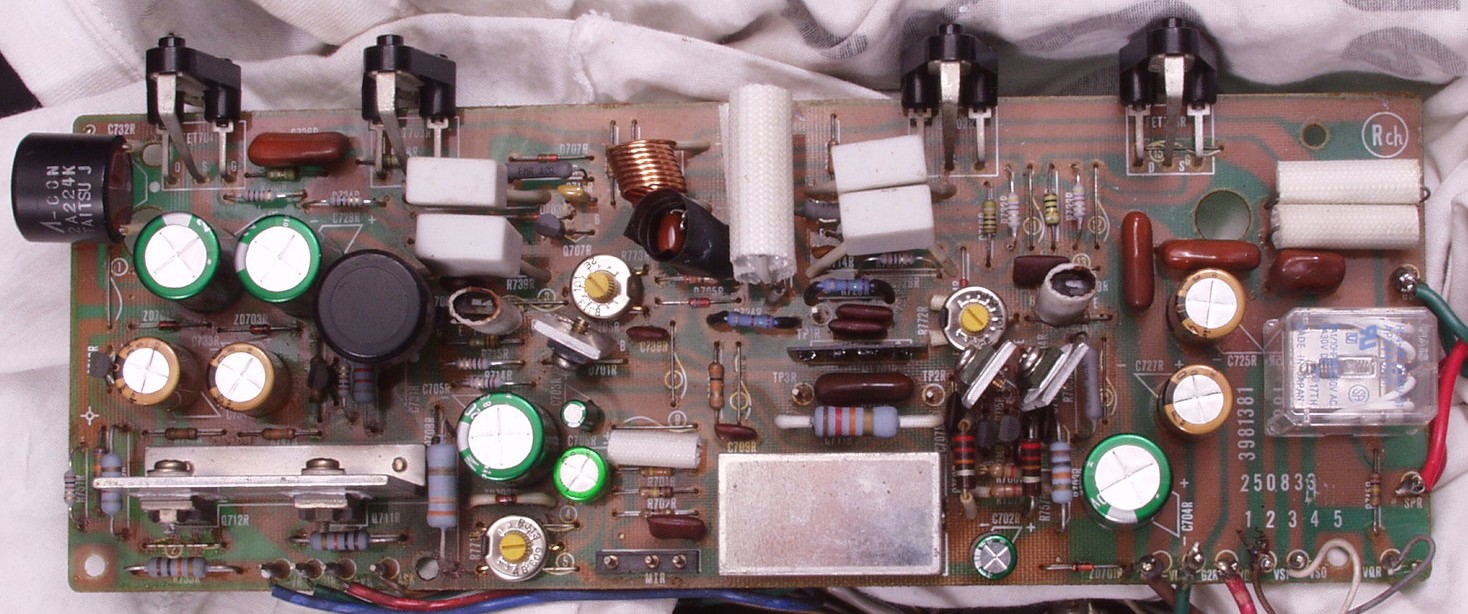

Ｃ１Ｂ．　修理後　Ｒドライブ基板　初段ＦＥＴ、バランス・バイアス調整用半固定ＶＲ３個、ＳＰ接続リレー交換
　　　　　　　　　　　フューズ入り抵抗全部、電解コンデンサー１１個交換

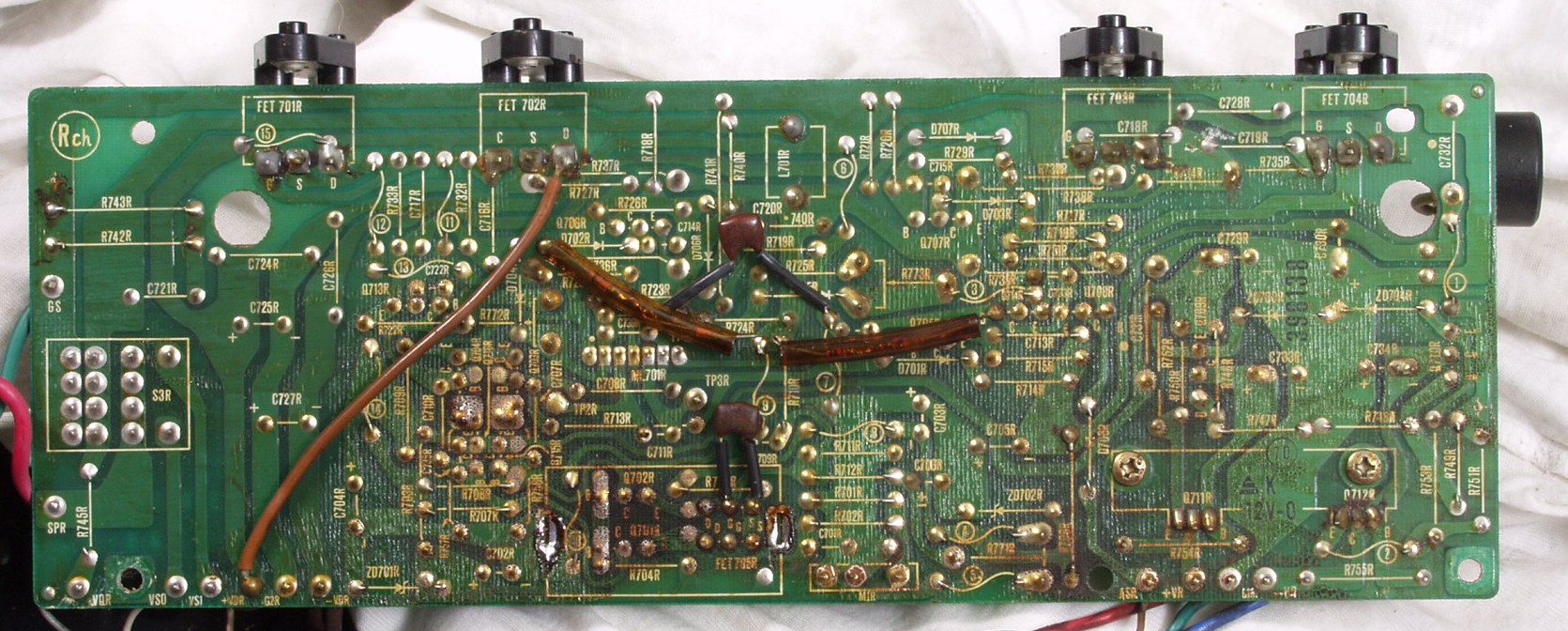

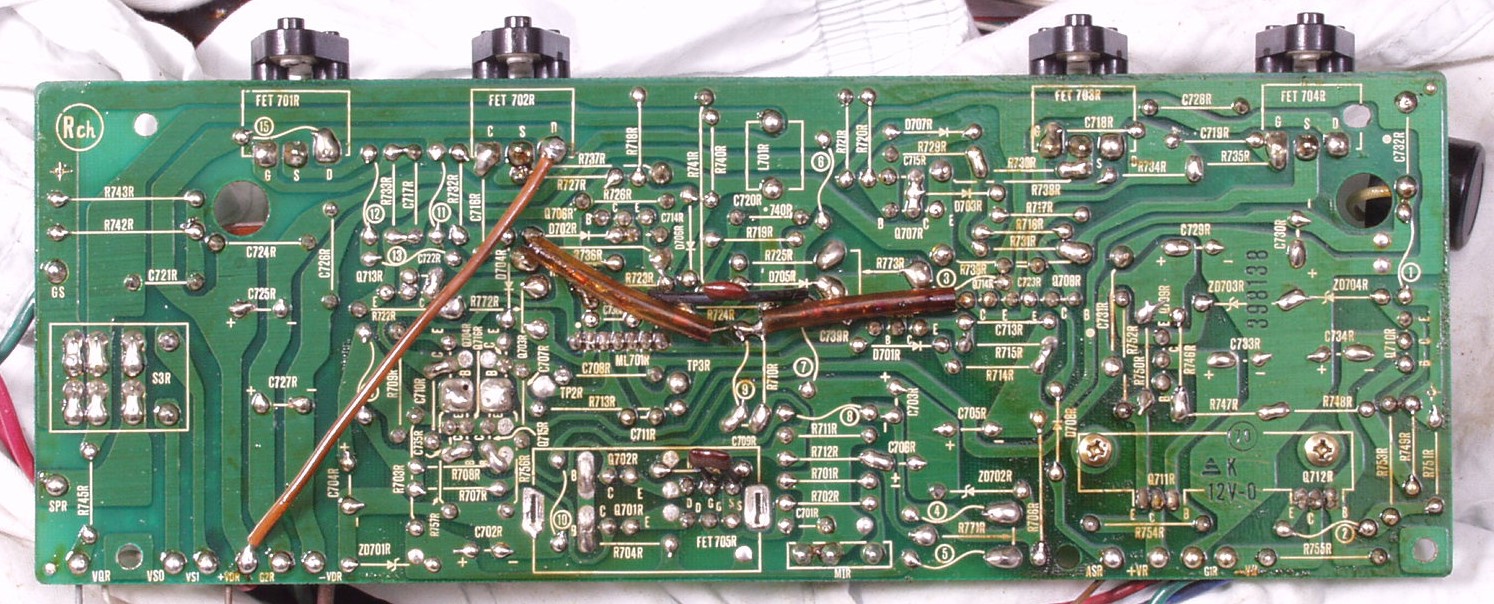

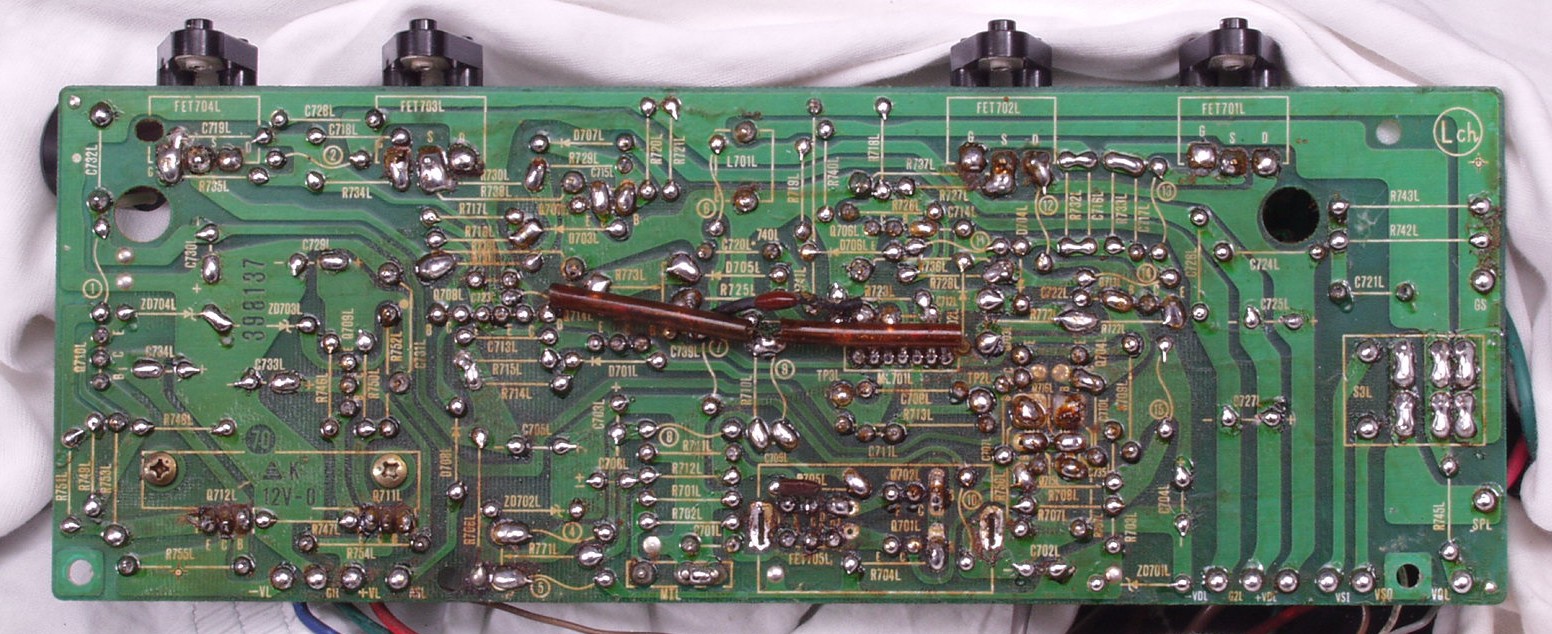

Ｃ１Ｃ．　修理前　Ｒドライブ基板裏

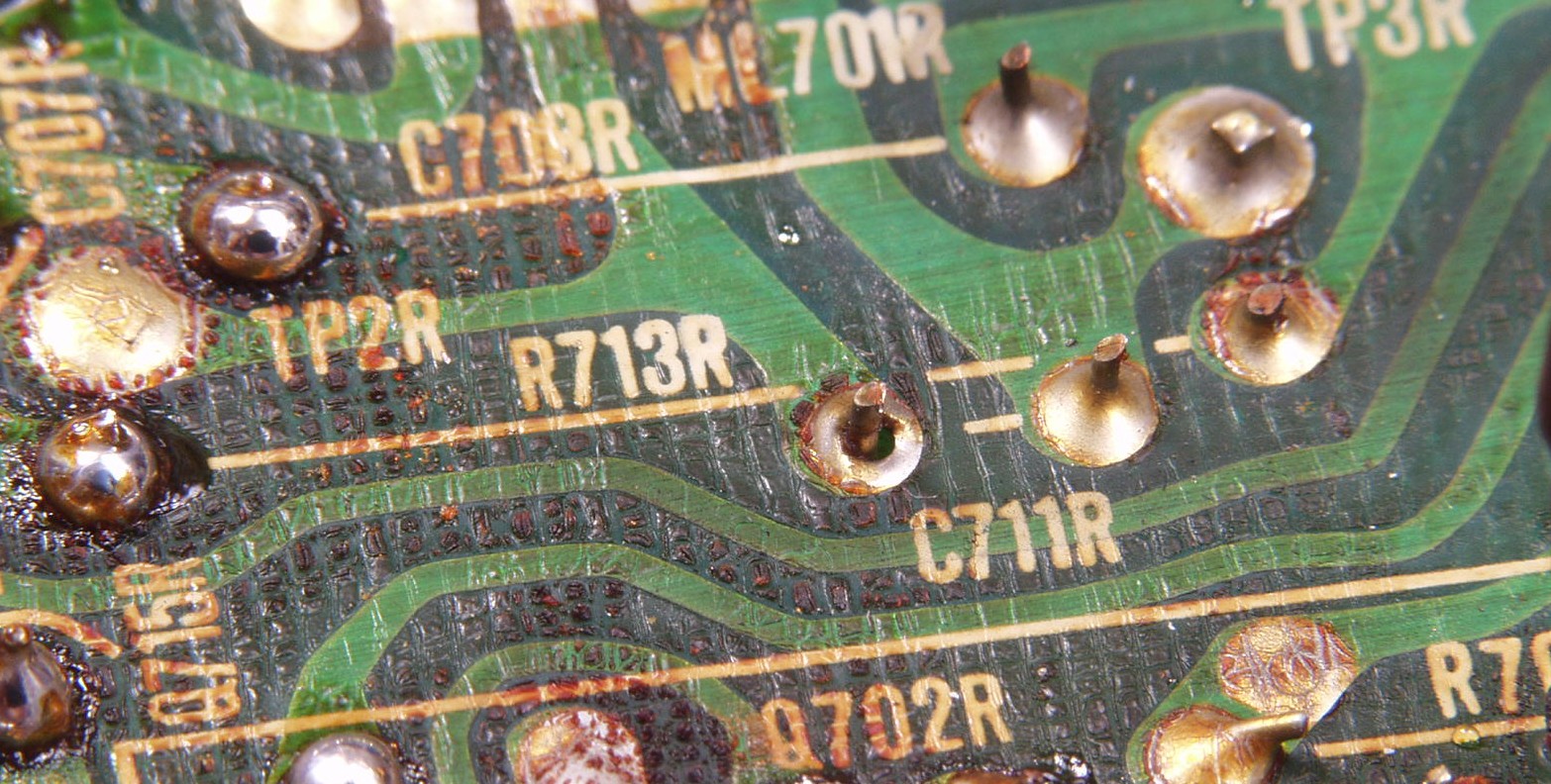

Ｃ１Ｃ１．　修理中　Ｒドライブ基板裏　半田不良ヶ所（Ｃ７１１Ｒの所）、熱でフラックスが黄色に変色している

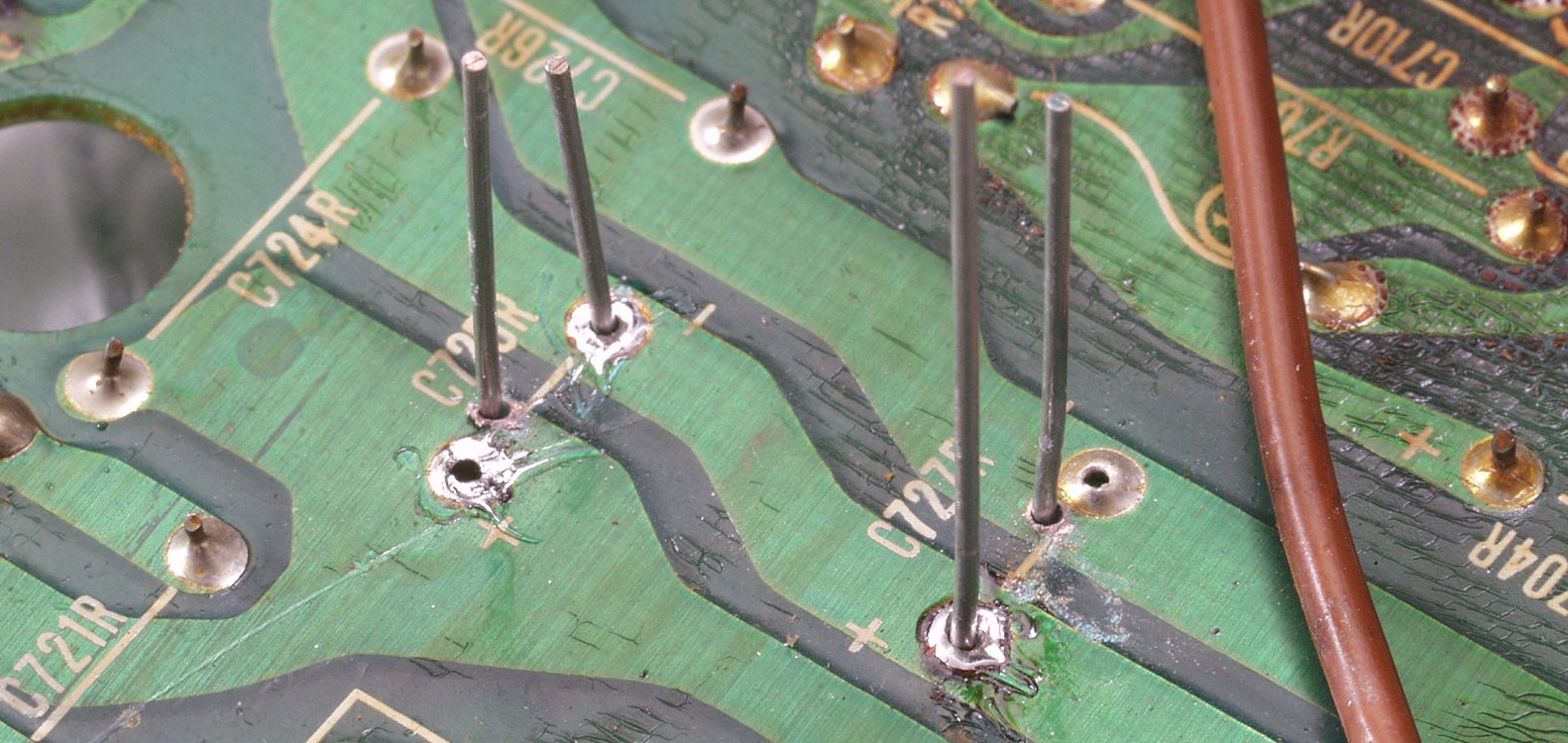

Ｃ１Ｃ２．　修理中　Ｒドライブ基板裏　電解コンデンサーの足幅が異なるので、穴開けする

Ｃ１Ｄ．　修理（半田補正）後　Ｒドライブ基板裏　半田を全部やり直す　普通はこれで完成

Ｃ１Ｅ．　完成Ｒドライブ基板裏　　洗浄後

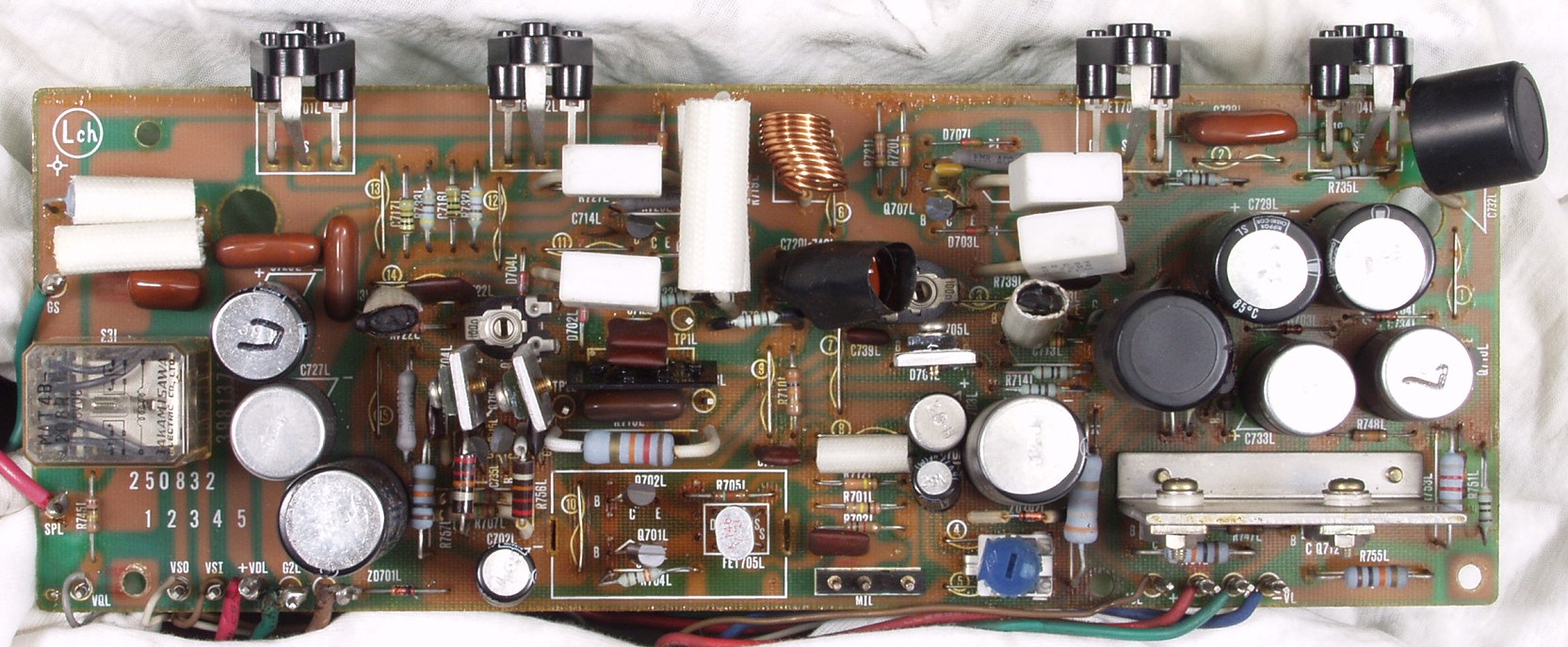

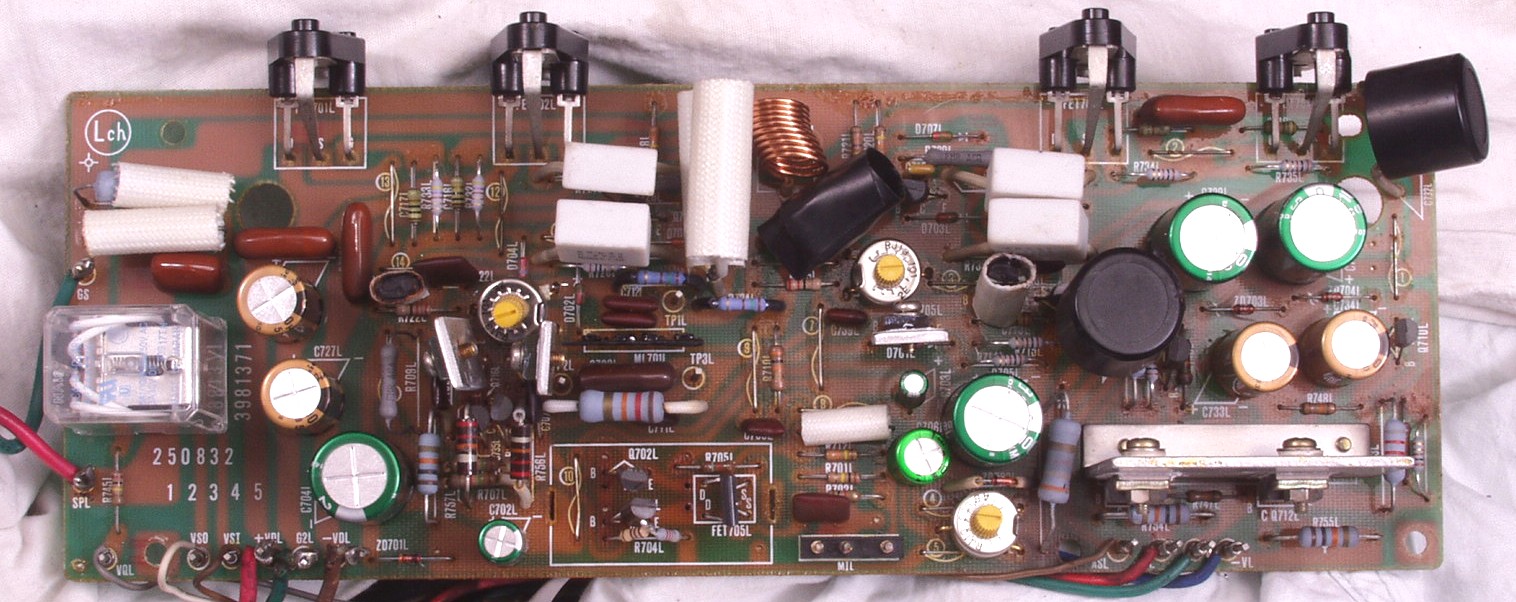

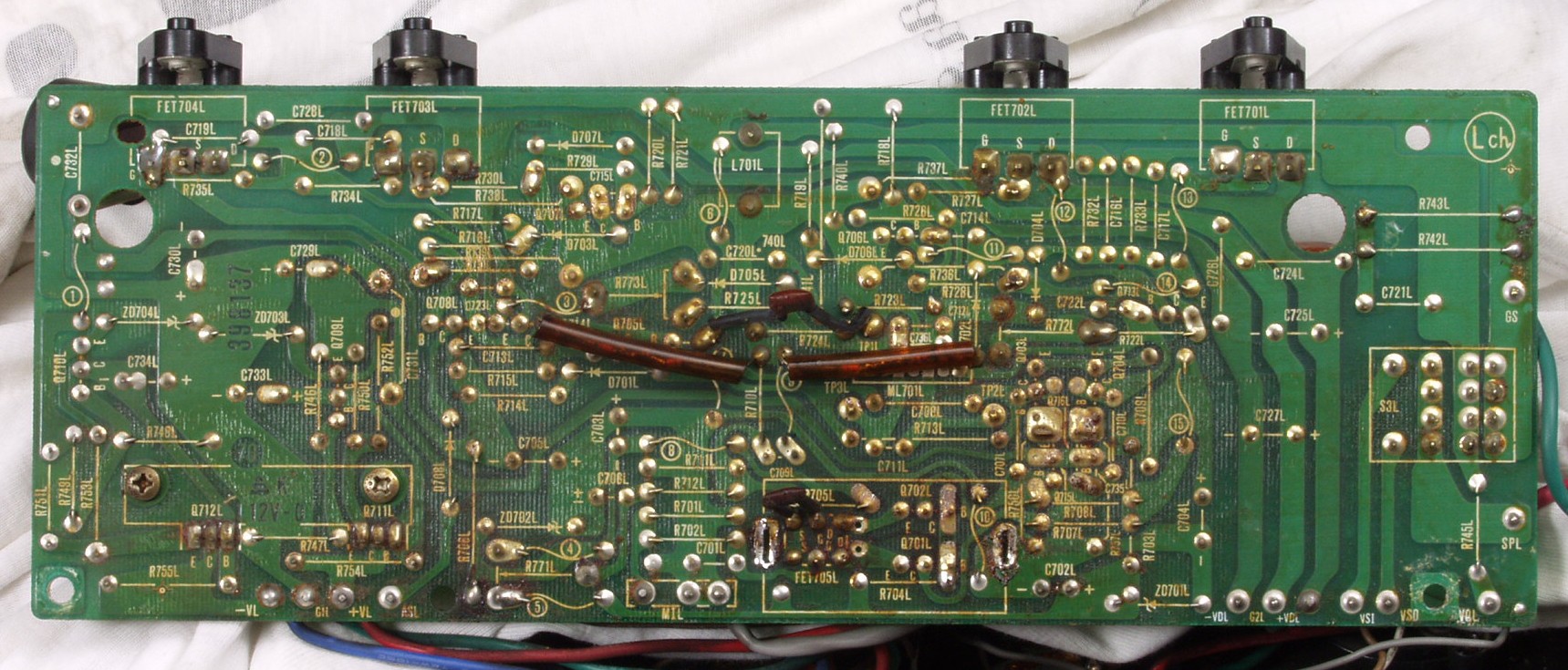

Ｃ２Ａ．　修理前　Ｌドライブ基板

Ｃ２B．　修理後　Ｌドライブ基板　初段ＦＥＴ、バランス／バイアス調整用半固定ＶＲ３個、ＳＰ接続リレー交換
　　　　　　　　　　　フューズ入り抵抗全部、電解コンデンサー１１個交換

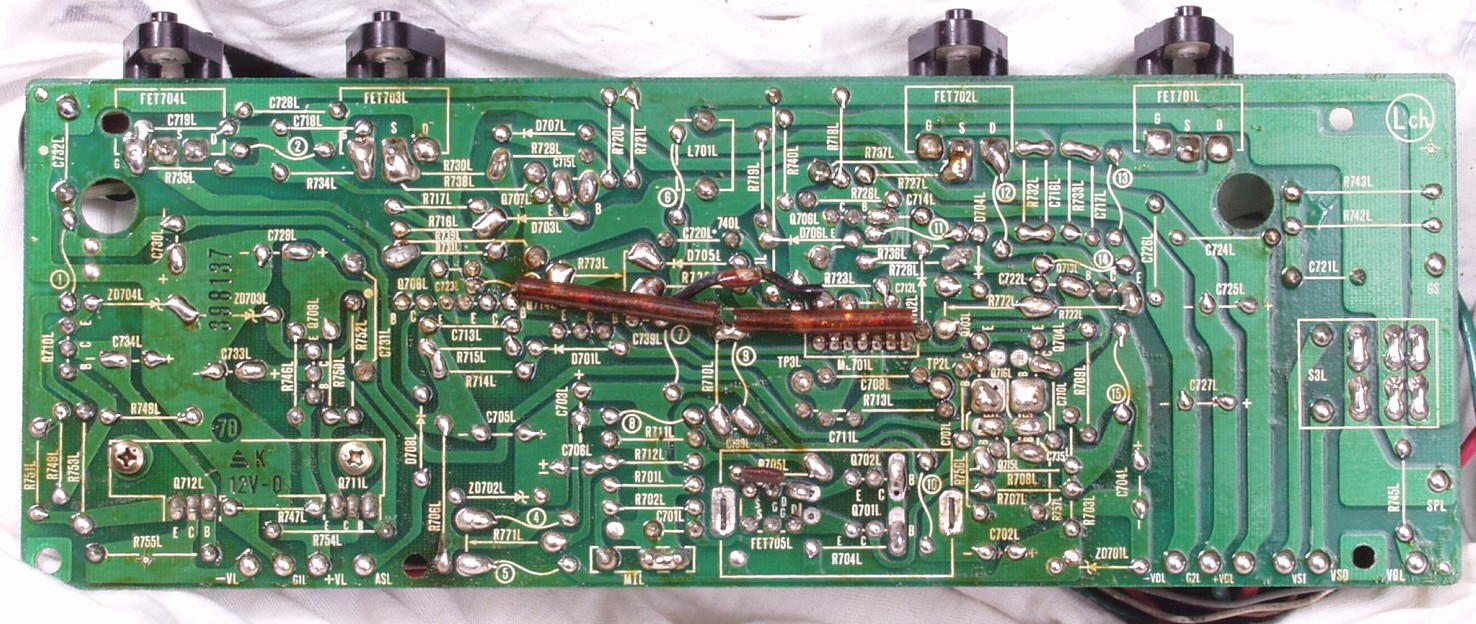

Ｃ２Ｃ．　修理前　Ｌドライブ基板裏

Ｃ２Ｄ．　修理（半田補正）後　Ｌドライブ基板裏　半田を全部やり直す　普通はこれで完成

Ｃ２Ｅ．　完成Ｌドライブ基板裏　　洗浄後

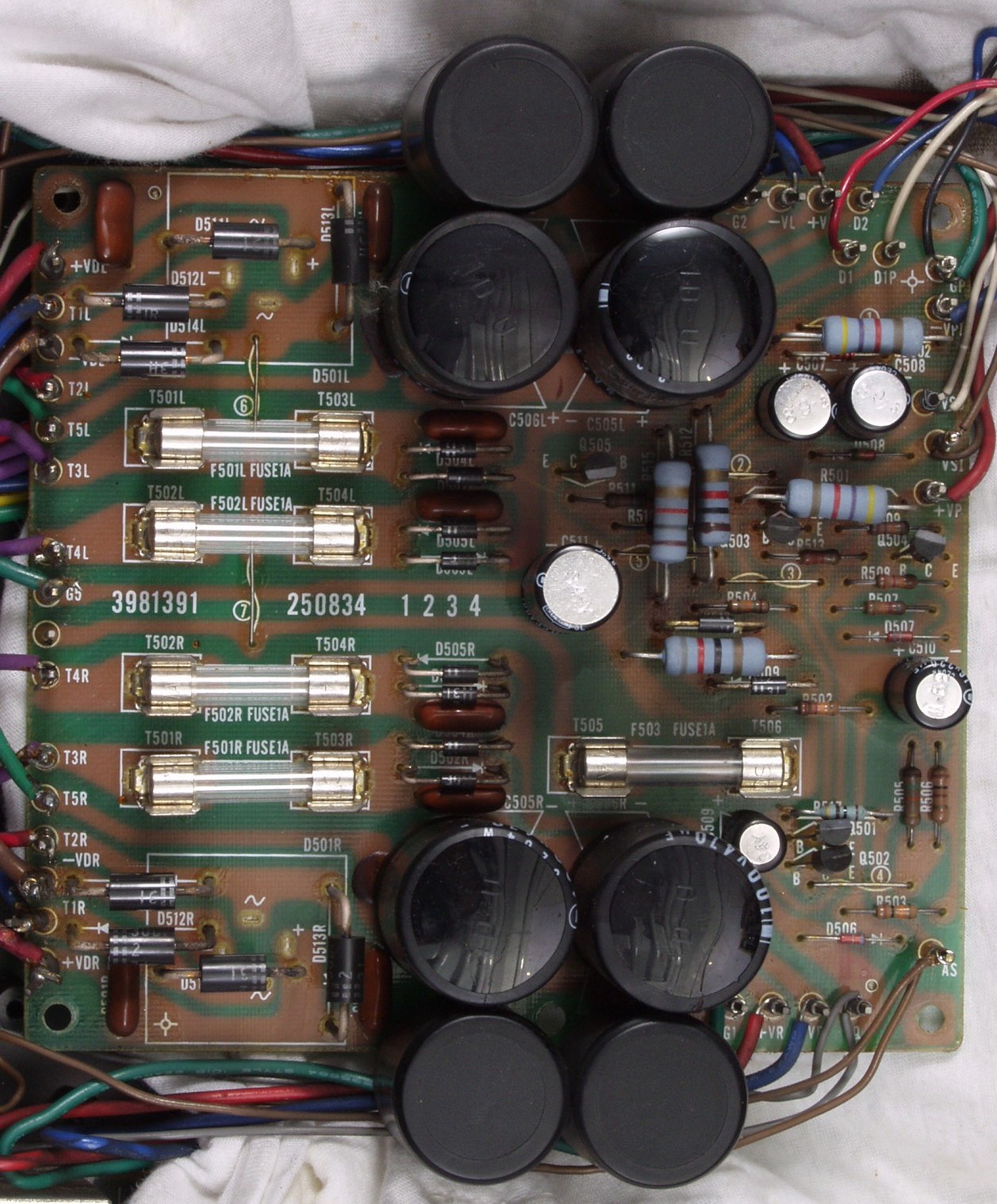

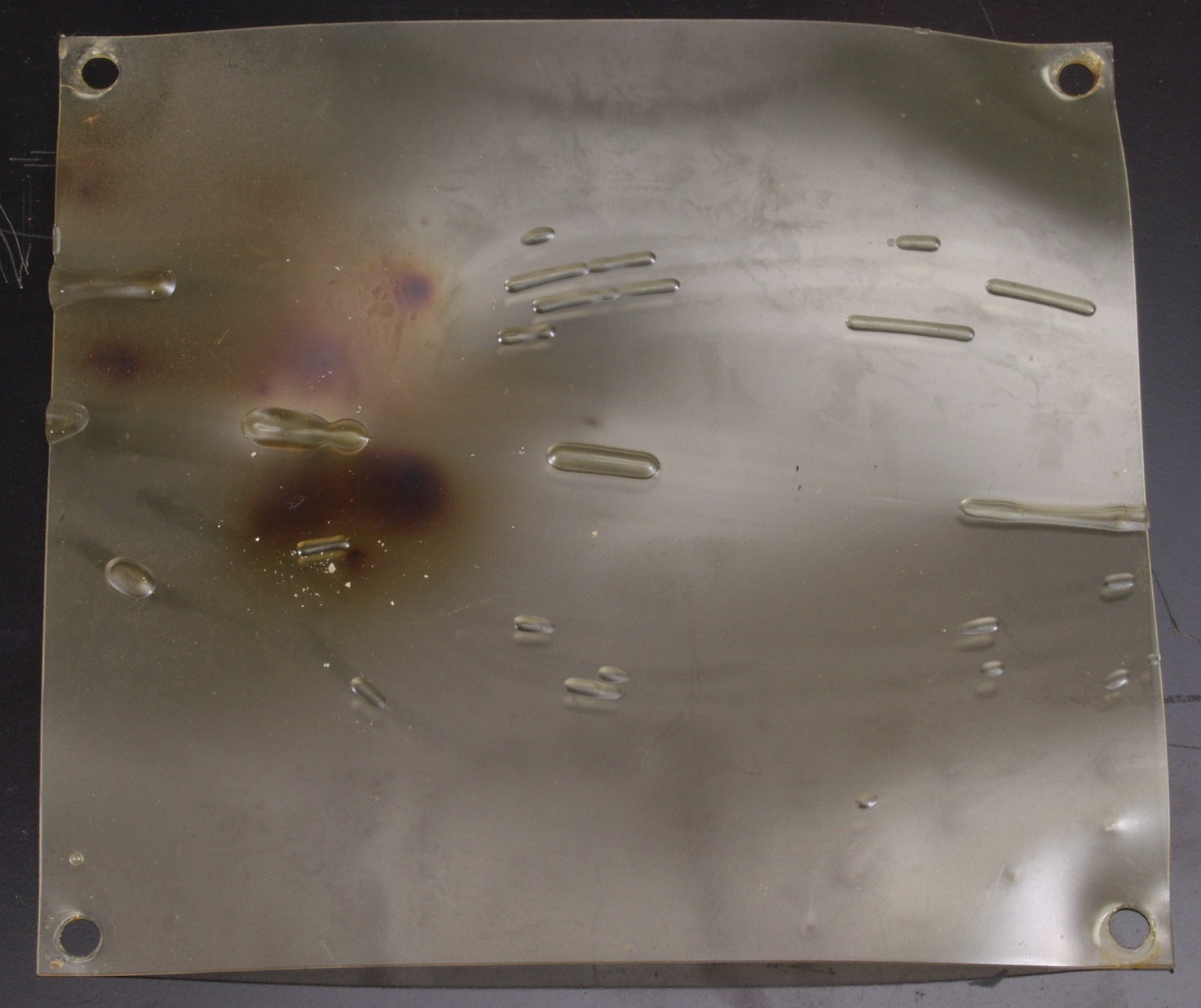

Ｃ３Ａ．　修理前　電源基盤　電解コンデンサーの頭が膨らみ、底板のスリットに当たり、跡が見える

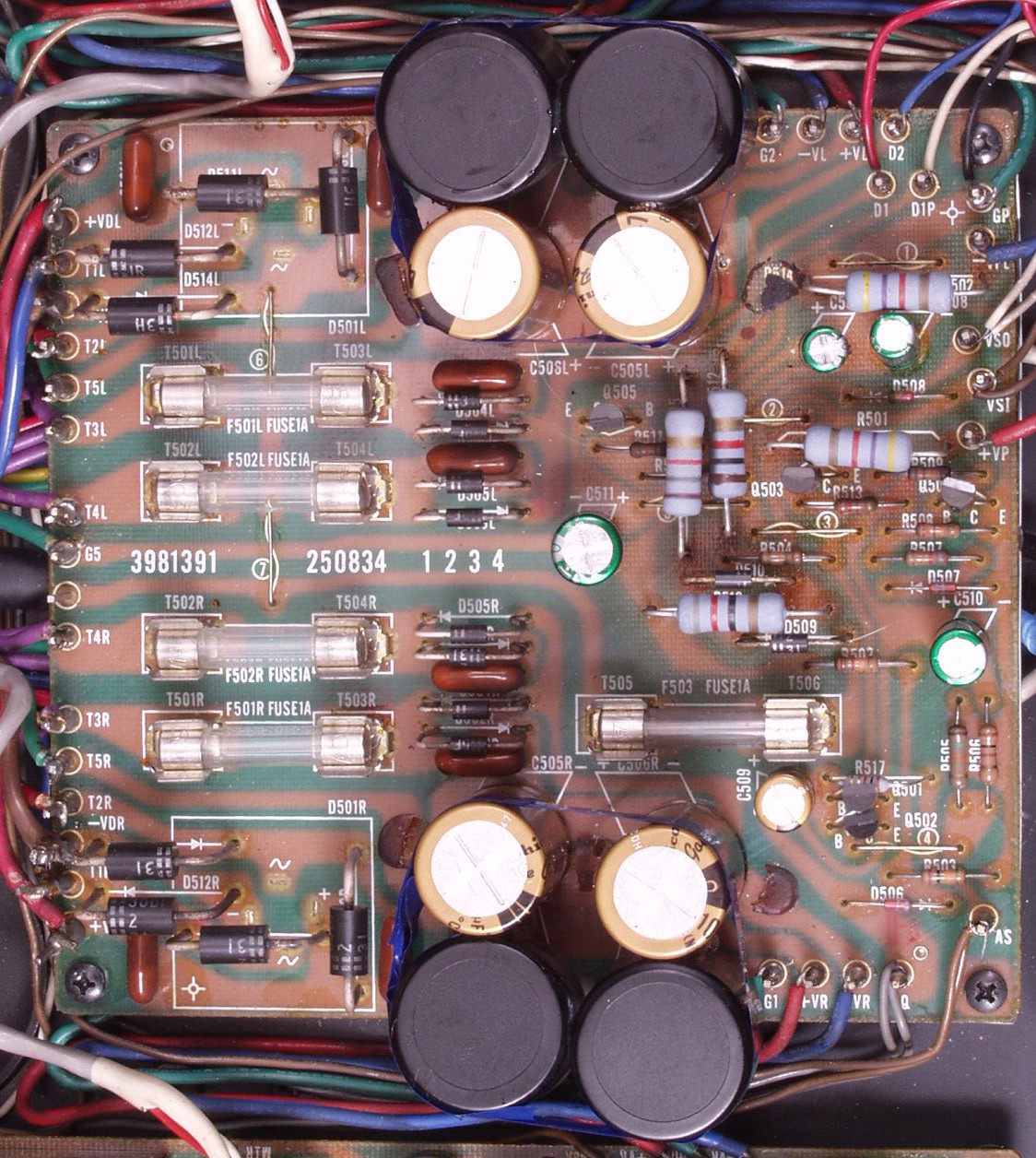

Ｃ３Ｂ．　修理後　電源基盤　フューズ入り抵抗全部、電解コンデンサー９個交換

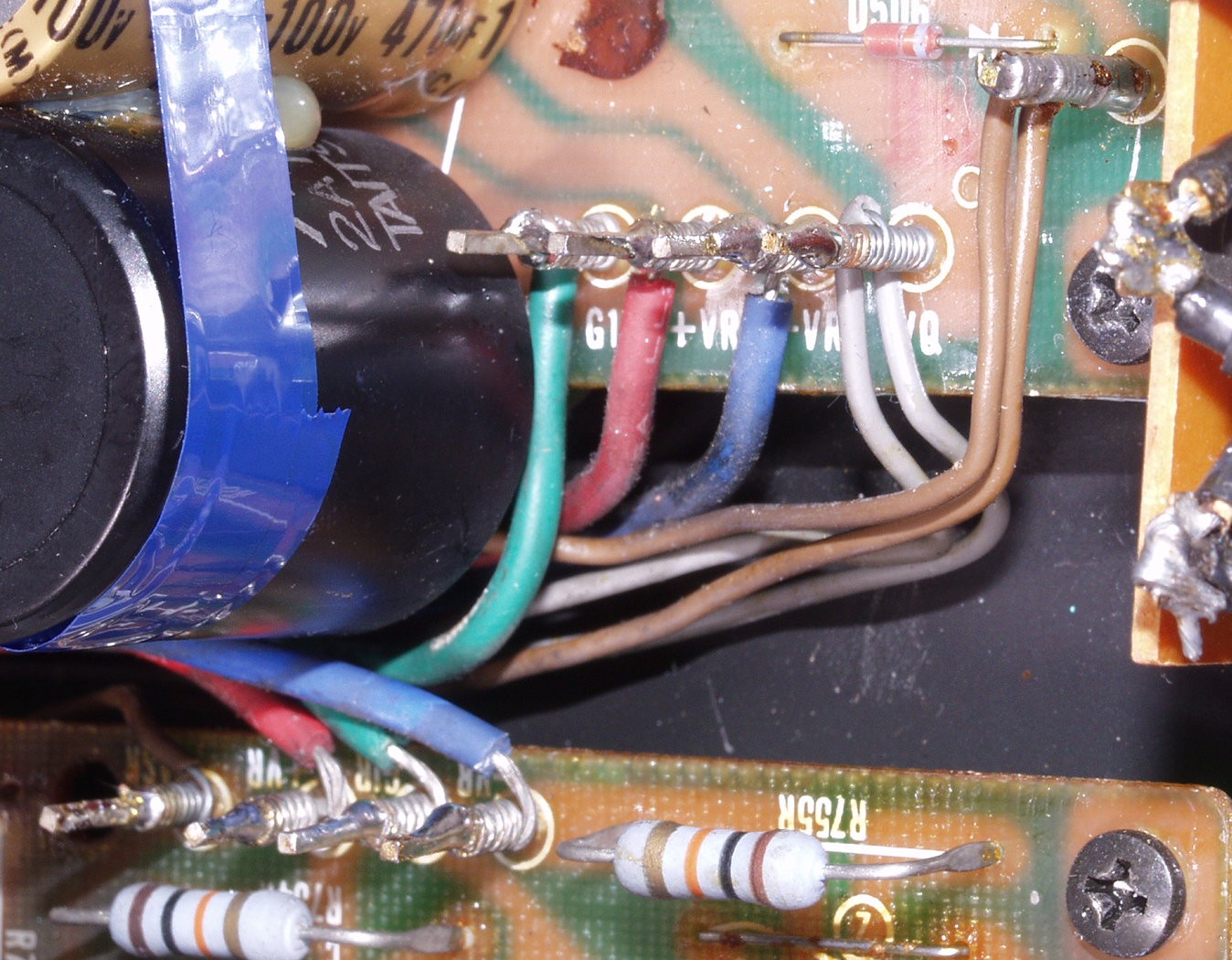

Ｃ３Ｂ１．　修理後　電源基盤　ジャンパー線のラッピングに半田を浸み込ませる

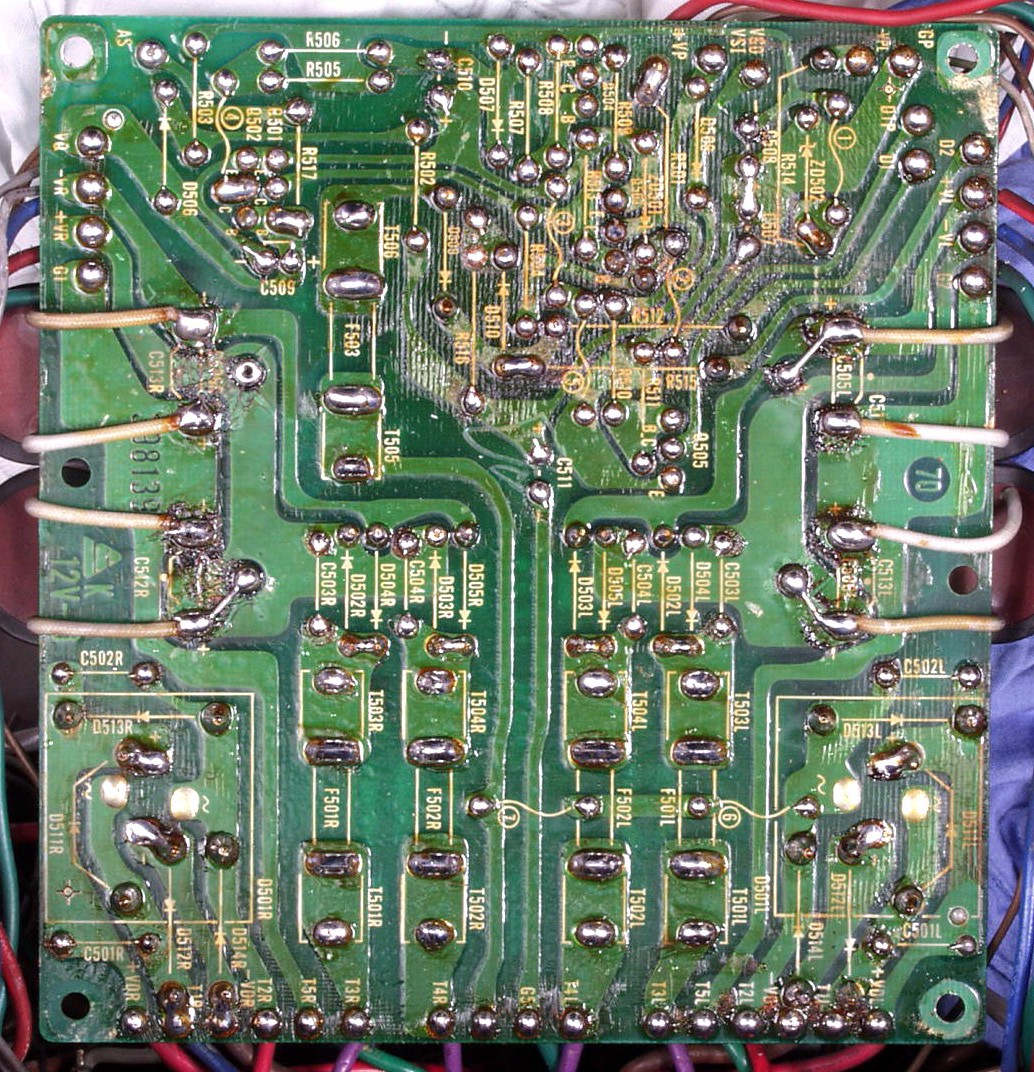

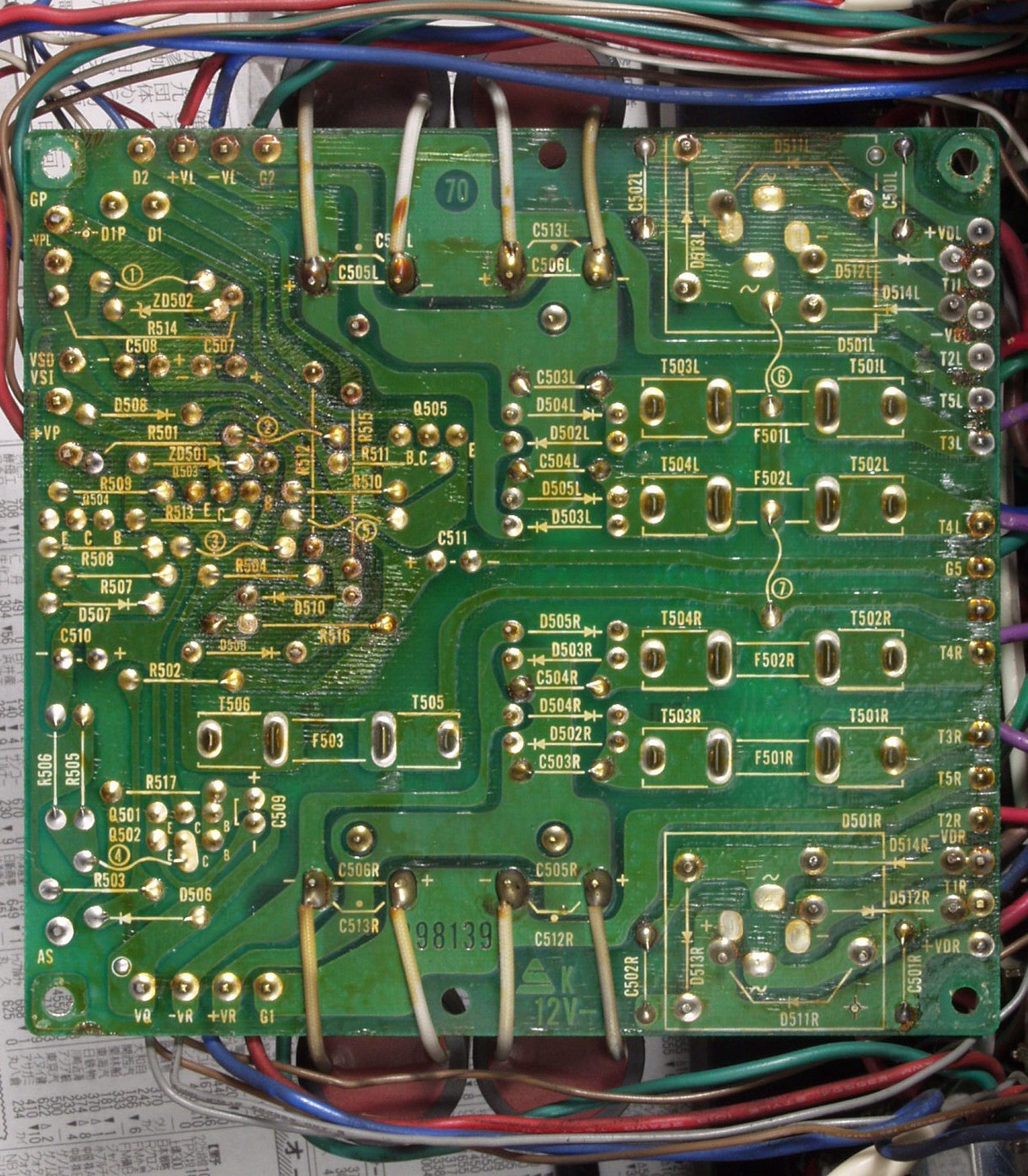

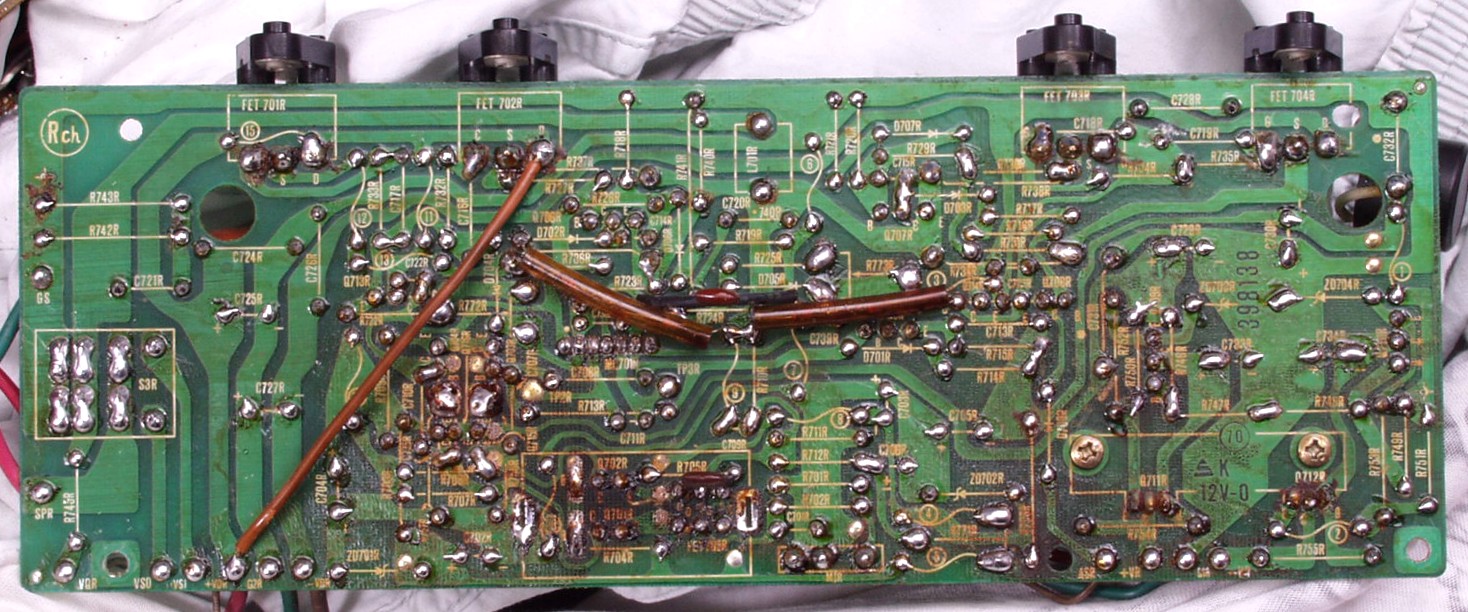

Ｃ３Ｃ．　修理前　電源基盤裏

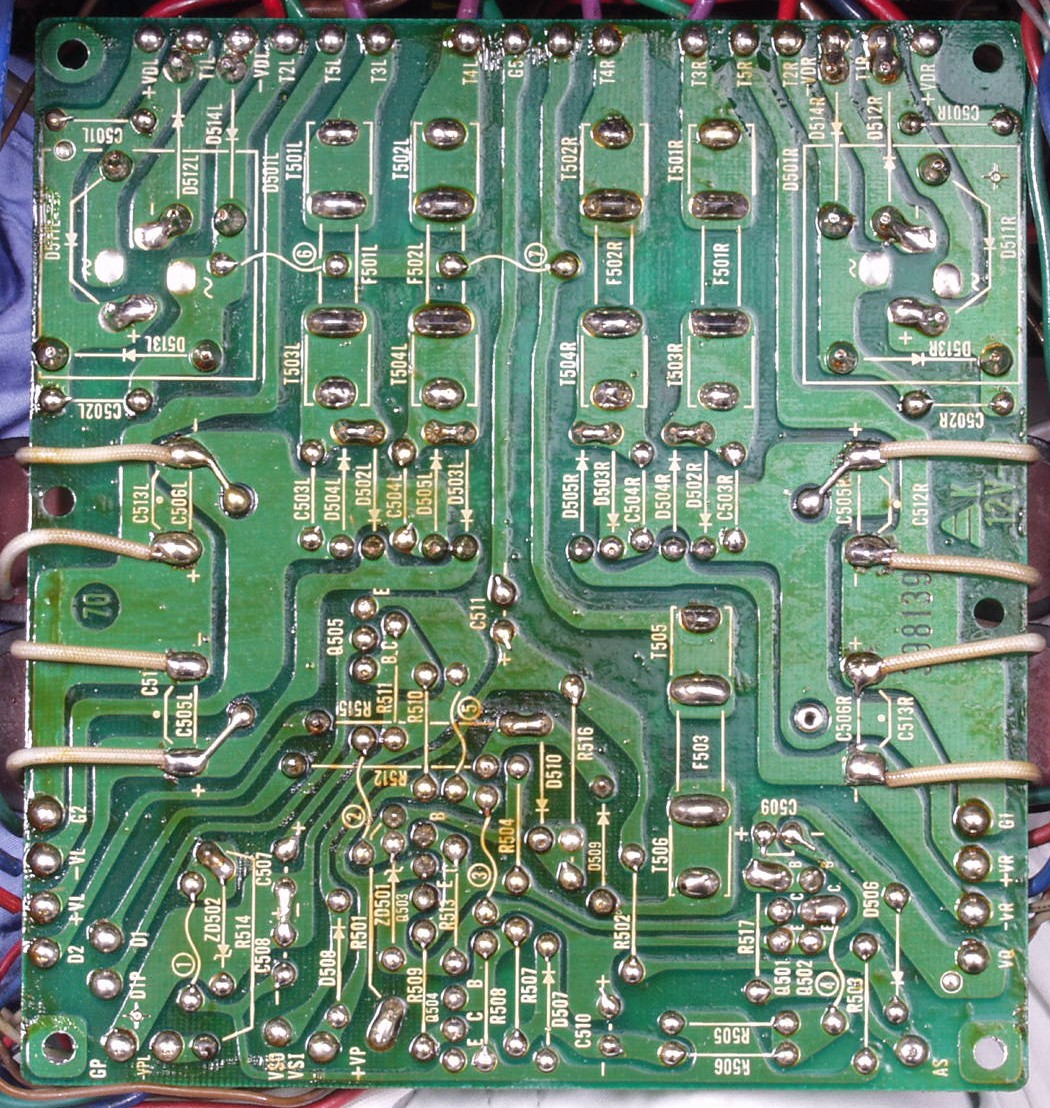

Ｃ３Ｄ．　修理（半田補正）後　電源基盤裏　半田を全部やり直す

Ｃ３Ｅ．　完成電源基盤裏　　洗浄後

Ｃ３Ｆ．　修理中　発振で基板の銅箔が熱を帯び、解けた跡が残る絶縁シート

Ｃ４１．　修理前　Ｒ側ＳＰ端子

Ｃ４２．　修理前　Ｌ側ＳＰ端子

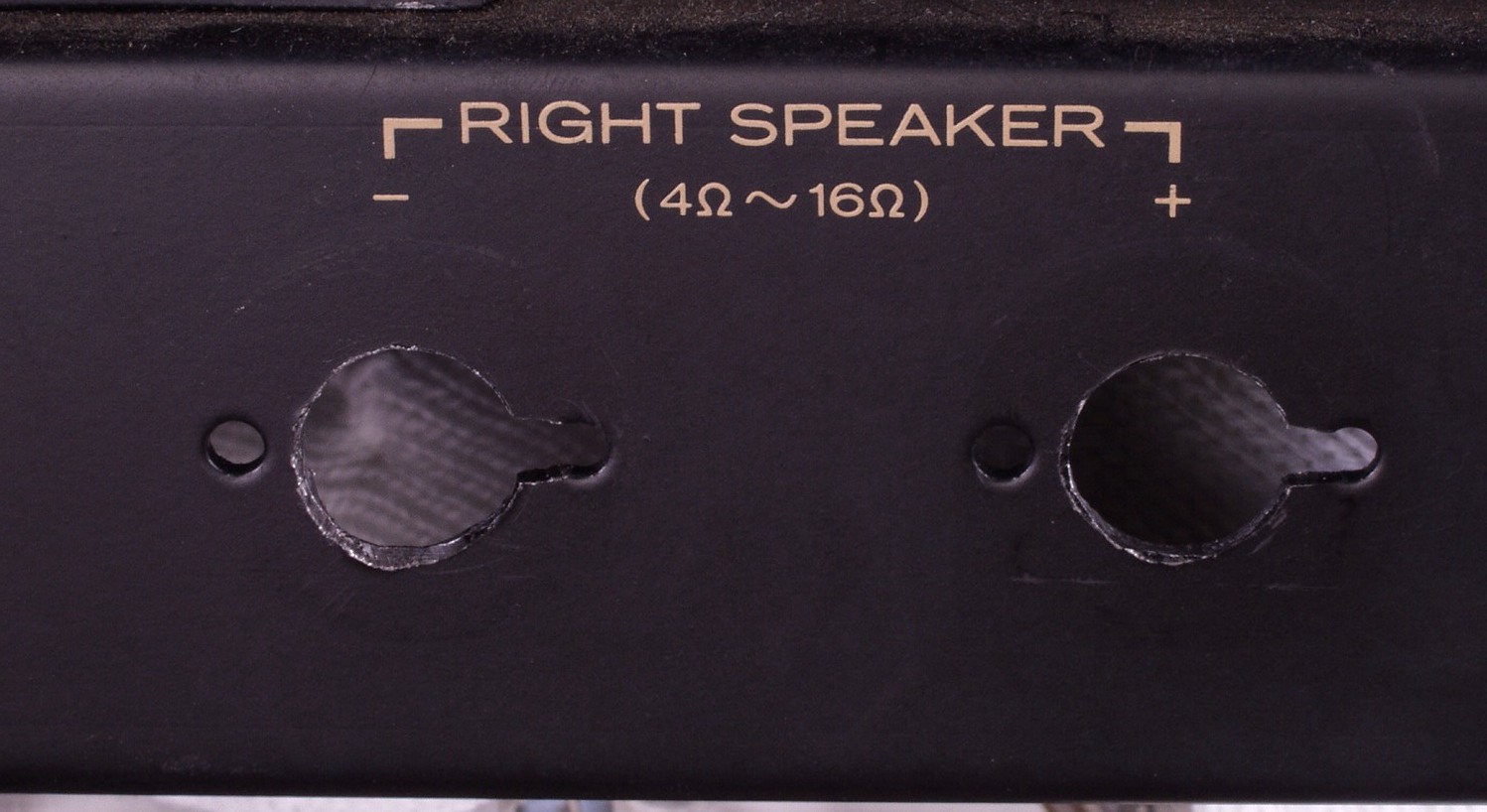

Ｃ４３．　修理中　Ｒ側ＳＰ端子の穴空作業

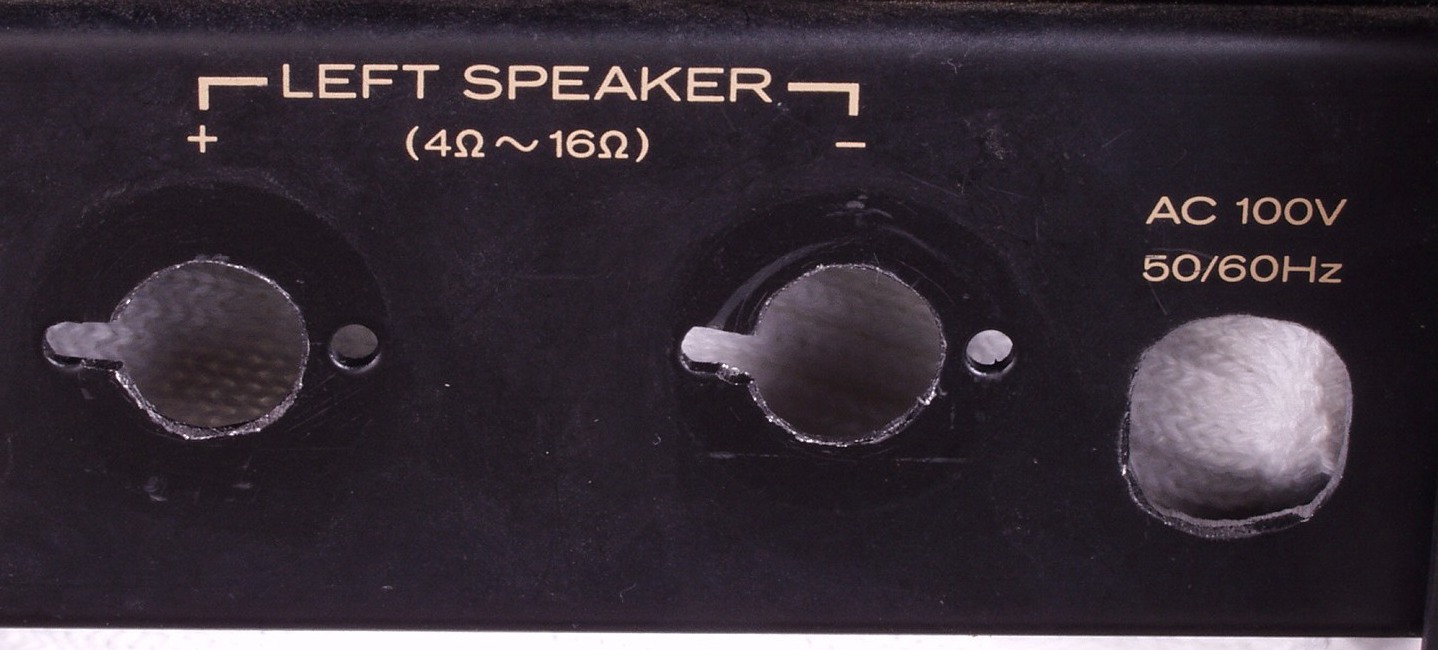

Ｃ４４．　修理中　Ｌ側ＳＰ端子の穴空作業

Ｃ４５．　Ｒ側修理後　ＳＰ端子　ＷＢＴ－０７０２ＰＬ　使用。

Ｃ４６．　Ｌ側修理後　ＳＰ端子　ＷＢＴ－０７０２ＰＬ　使用。

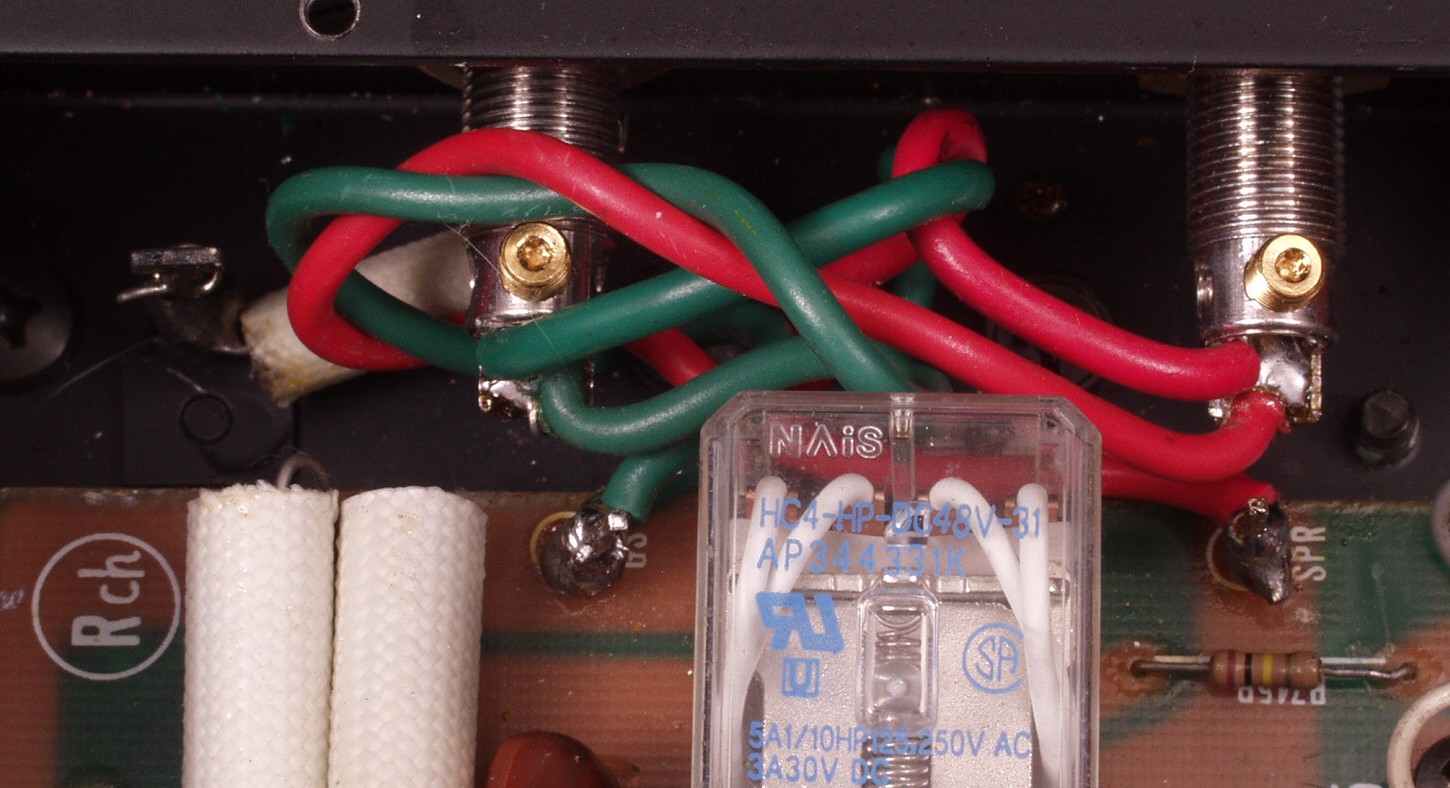

Ｃ４７．　修理後　Ｒ側ＳＰ端子への接続　ＷＢＴのネジ止めを生かし、ネジ止め接続＋半田接続のＷ配線にした
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　理由は此方参照

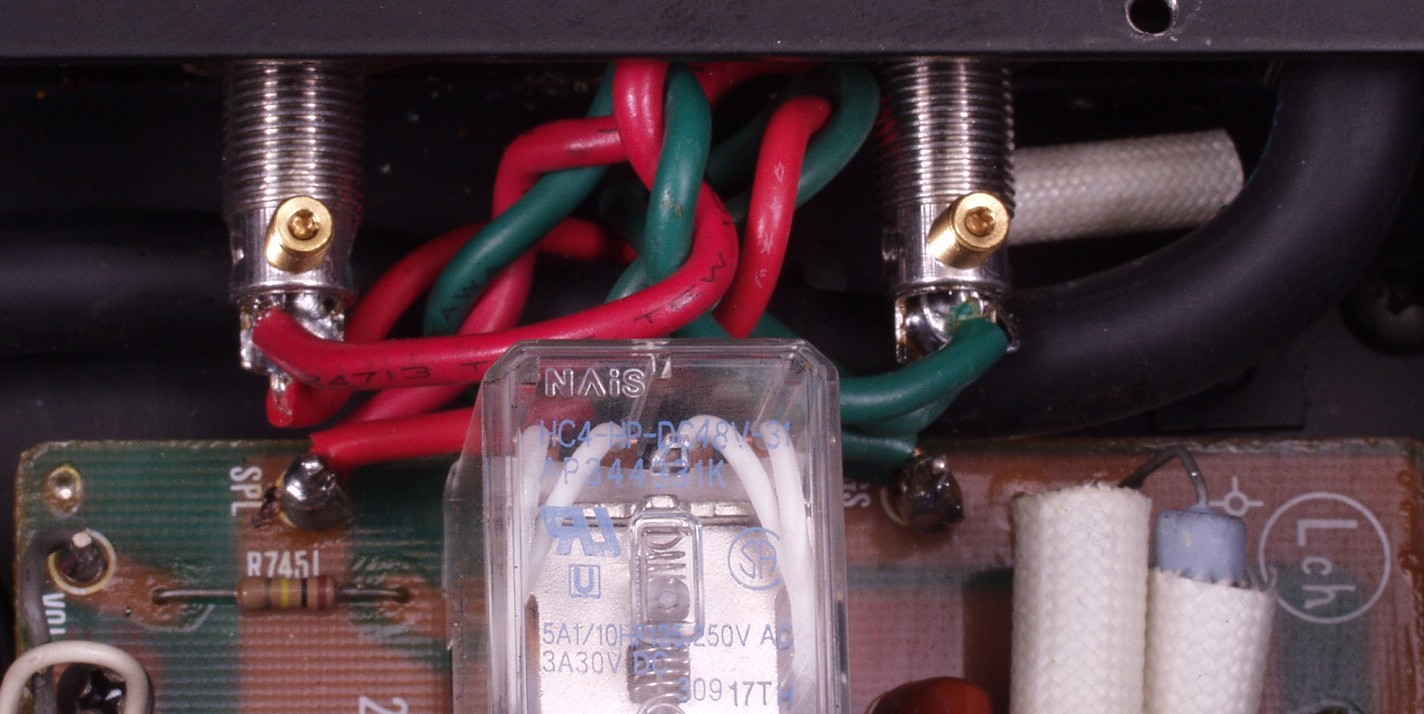

Ｃ４８．　修理後　Ｒ側ＳＰ端子への接続　ＷＢＴのネジ止めを生かし、ネジ止め接続＋半田接続のＷ配線にした
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　理由は此方参照

Ｃ５Ａ．　修理前　ＲＣＡ端子

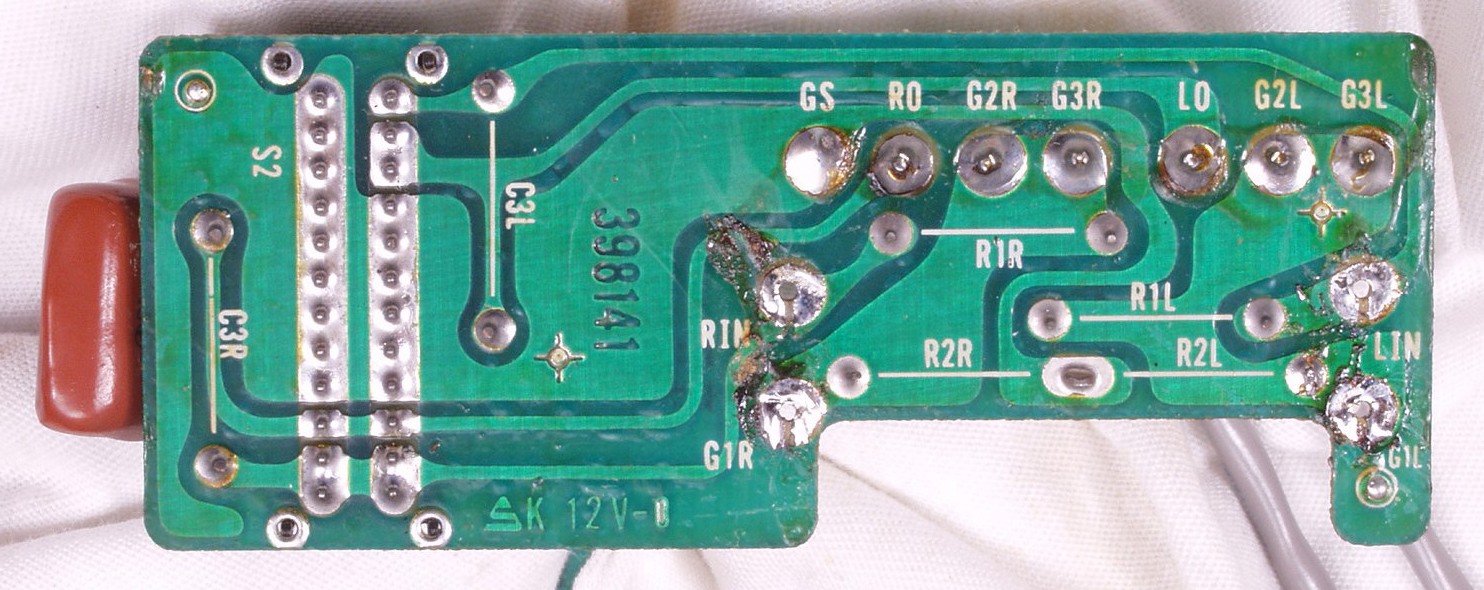

Ｃ５Ｂ．　修理後　ＲＣＡ端子　　ＷＢＴ－０２０１を使用。

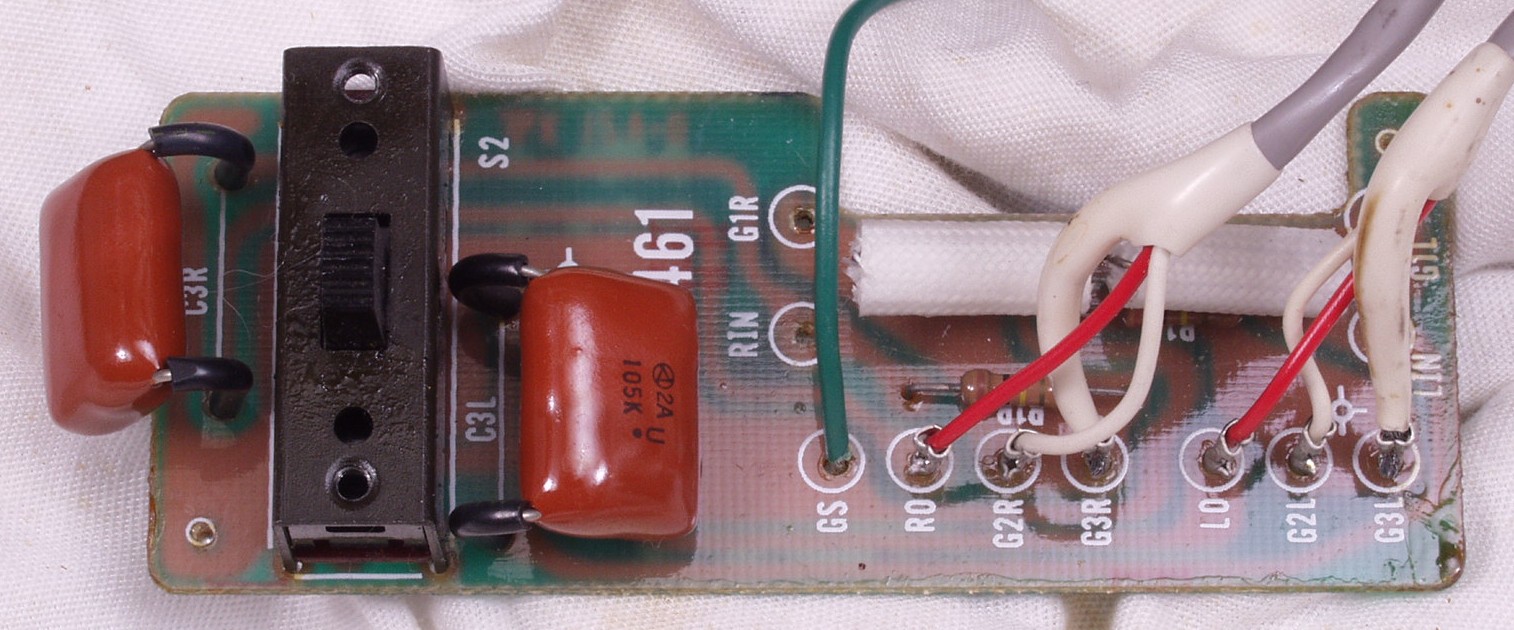

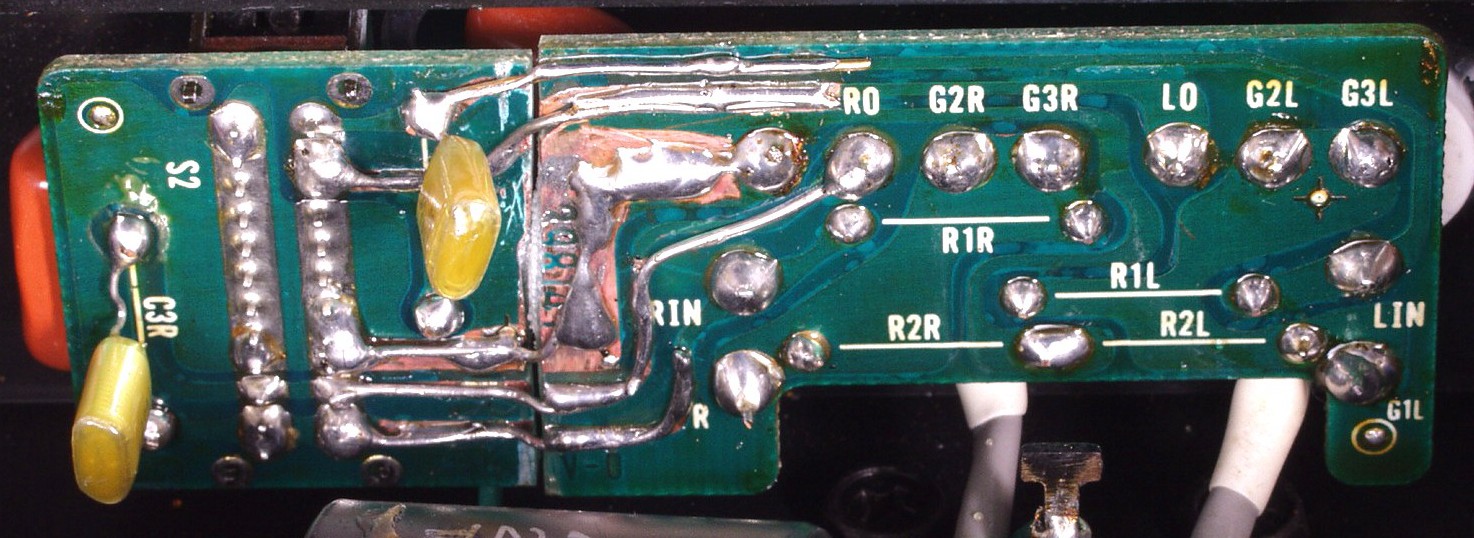

Ｃ５C．　修理前　ＲＣＡ端子基板

Ｃ５Ｄ．　修理前　ＲＣＡ端子基板裏

Ｃ５Ｅ．　修理（半田補正）後　ＲＣＡ端子基板裏　　半田を全部やり直す
　　　　　　　　　　　　　　　　　　　フイルムコンデンサー２個交換、２個増設

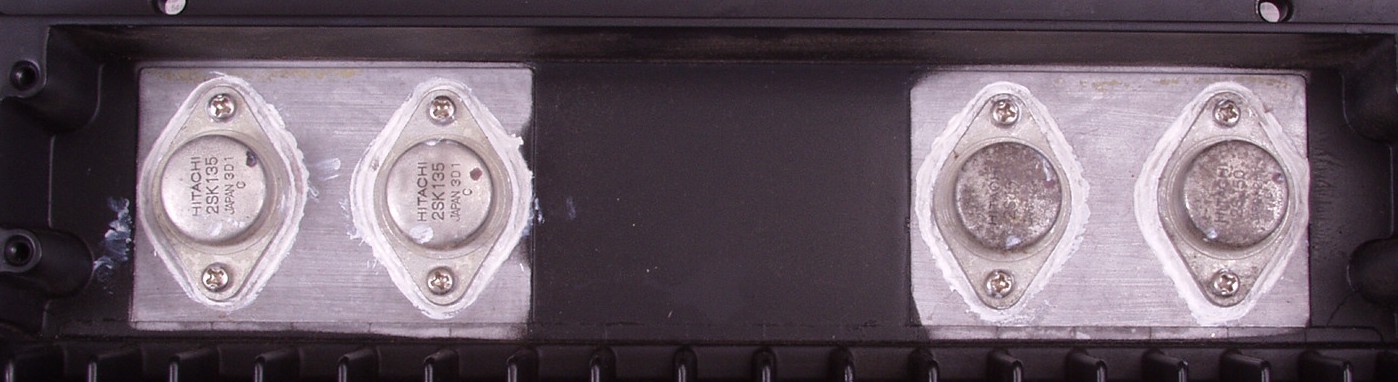

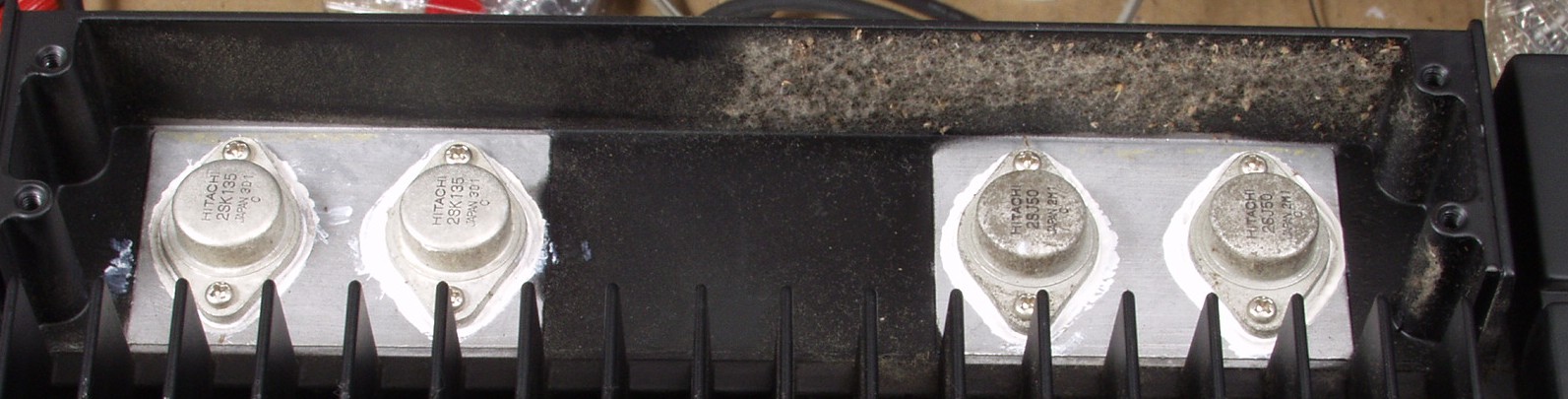

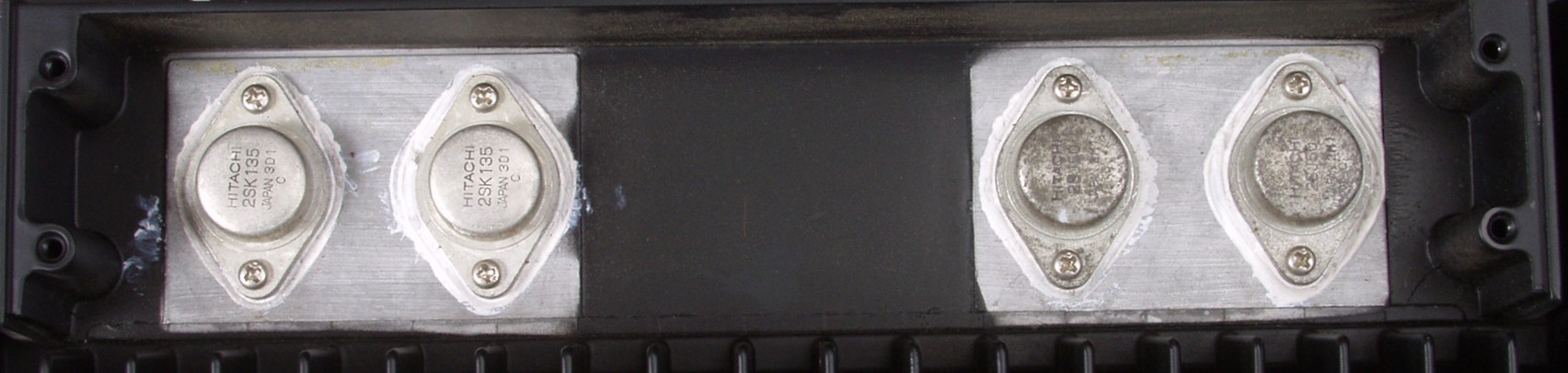

Ｃ６Ａ．　修理前　Ｒ終段ＦＥＴ　片側（多分右）ＦＥＴ（電界トランジスター）交換履歴あり

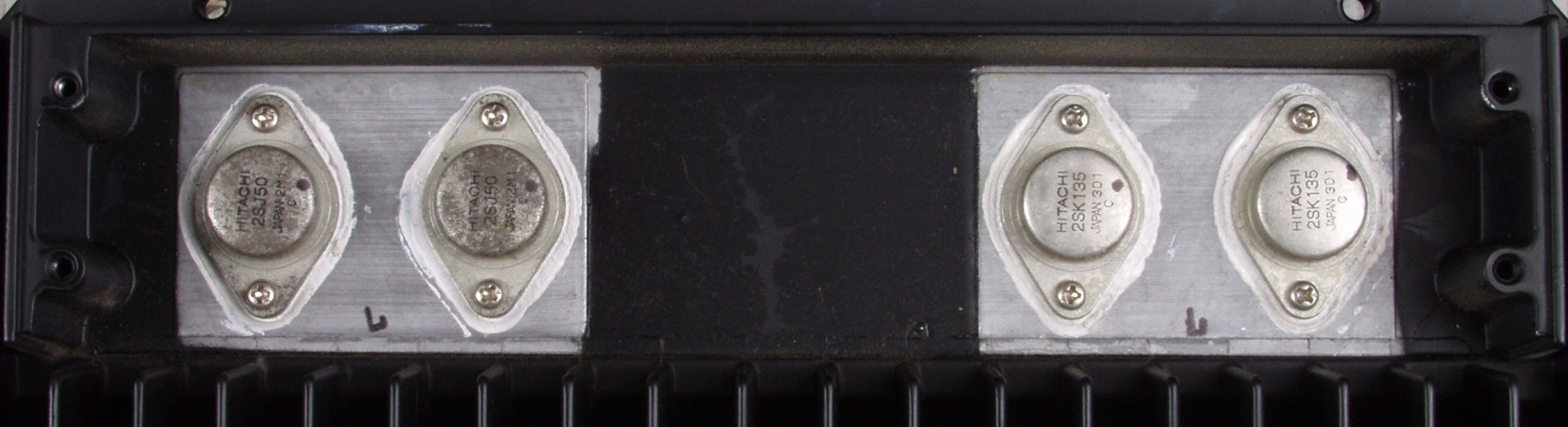

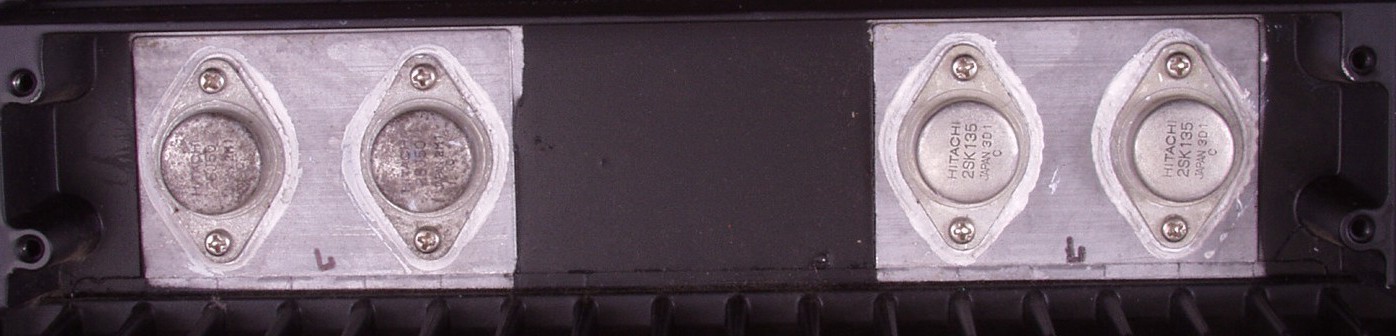

Ｃ６Ｂ．　修理後　Ｒ終段ＦＥＴ

Ｃ６Ｃ．　修理前　Ｌ終段ＦＥＴ　片側（多分左）ＦＥＴ（電界トランジスター）交換履歴あり

Ｃ６Ｄ．　修理後　Ｌ終段ＦＥＴ

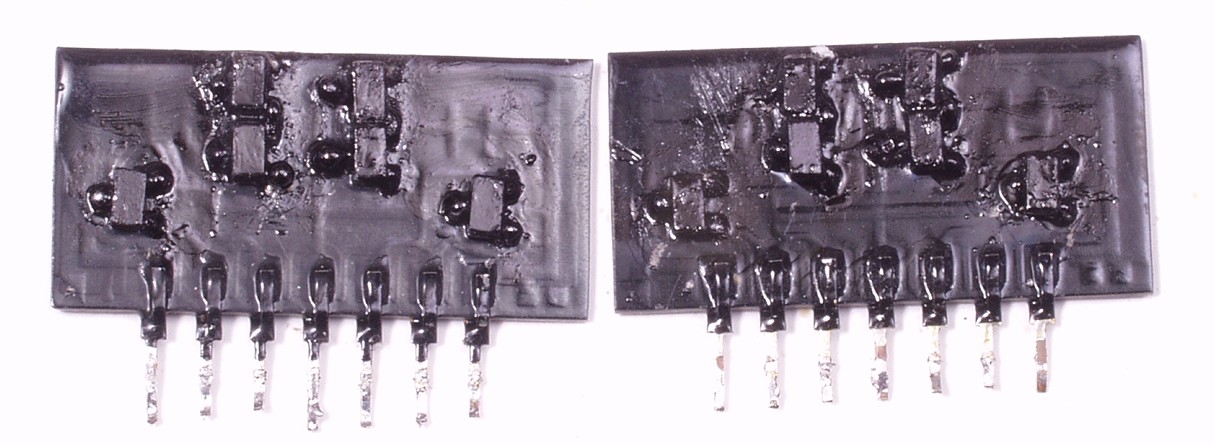

Ｃ７Ａ．　修理後　ＲＬモジュール　ＴＲ（トランジスター）はマジック塗って有ります

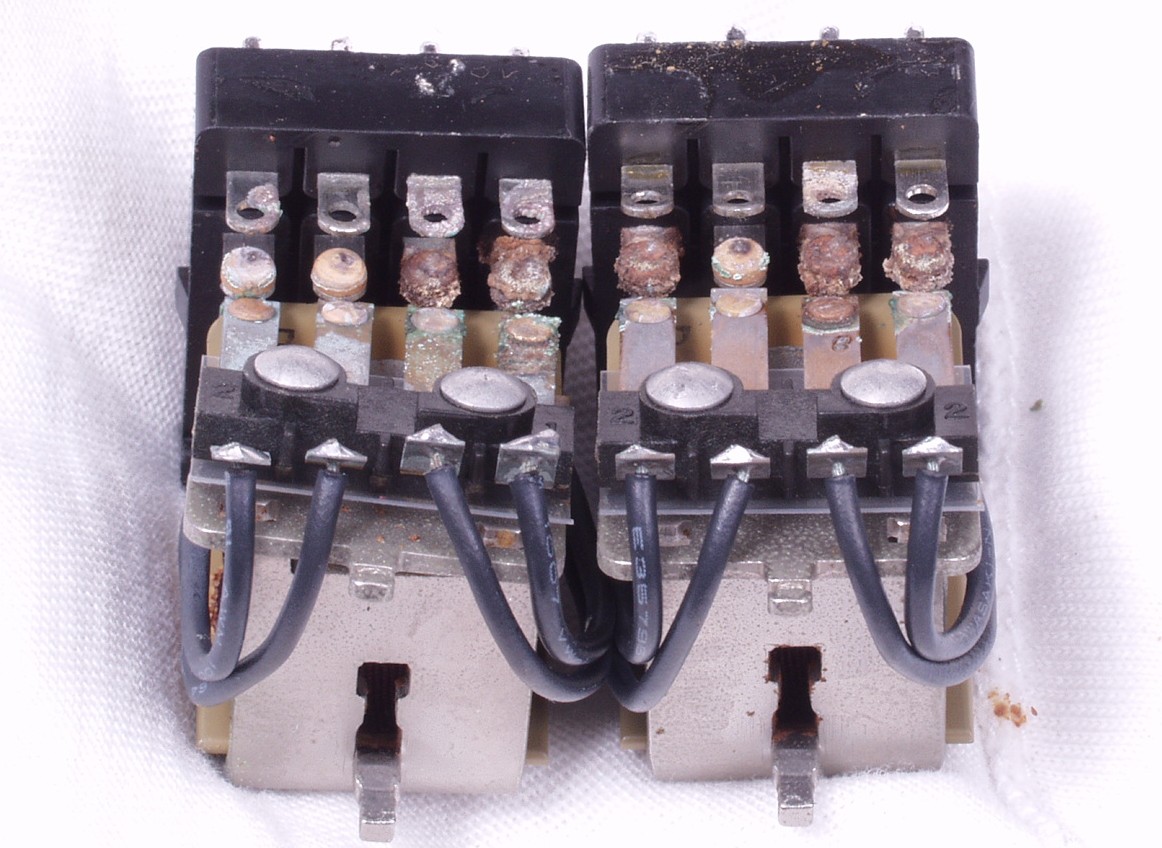

Ｃ７Ｂ．　修理中　接点復活材の使用で腐食したＳＰ接続リレー

Ｃ８Ａ．　修理中　古いラッピングも半田を流し込んでおく

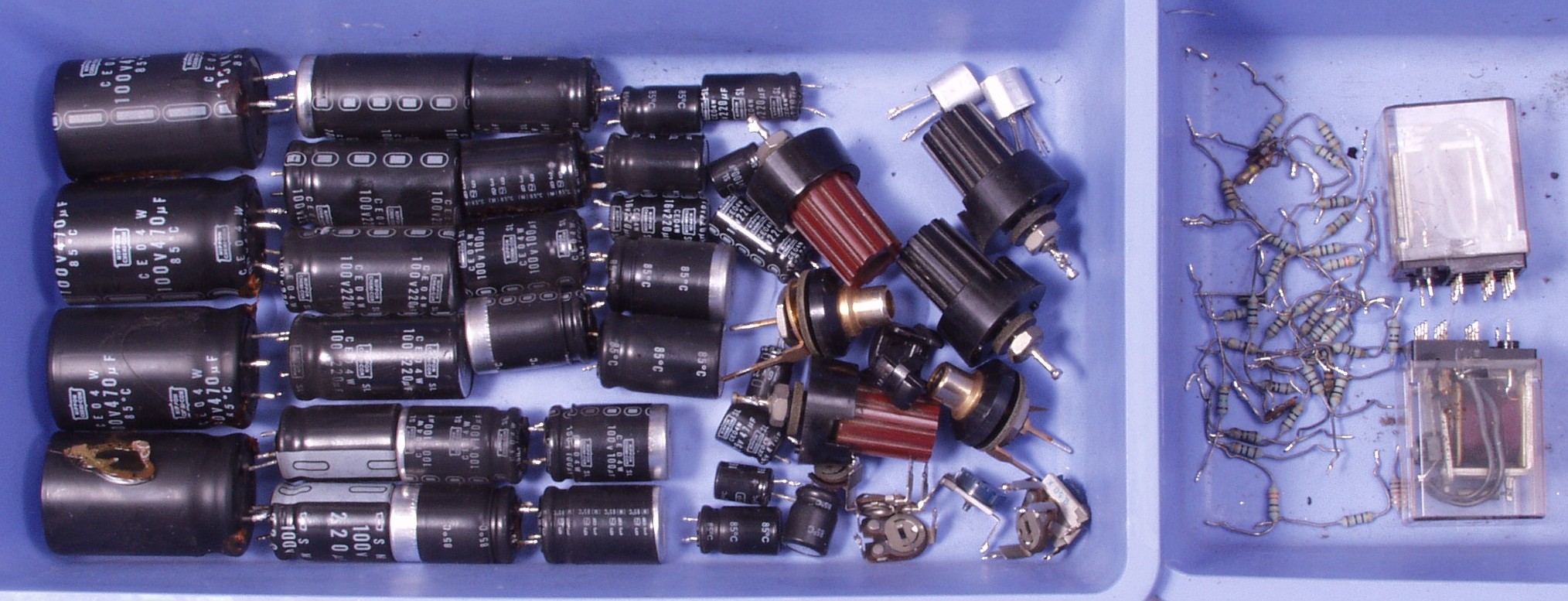

Ｃ９Ａ．　交換した部品

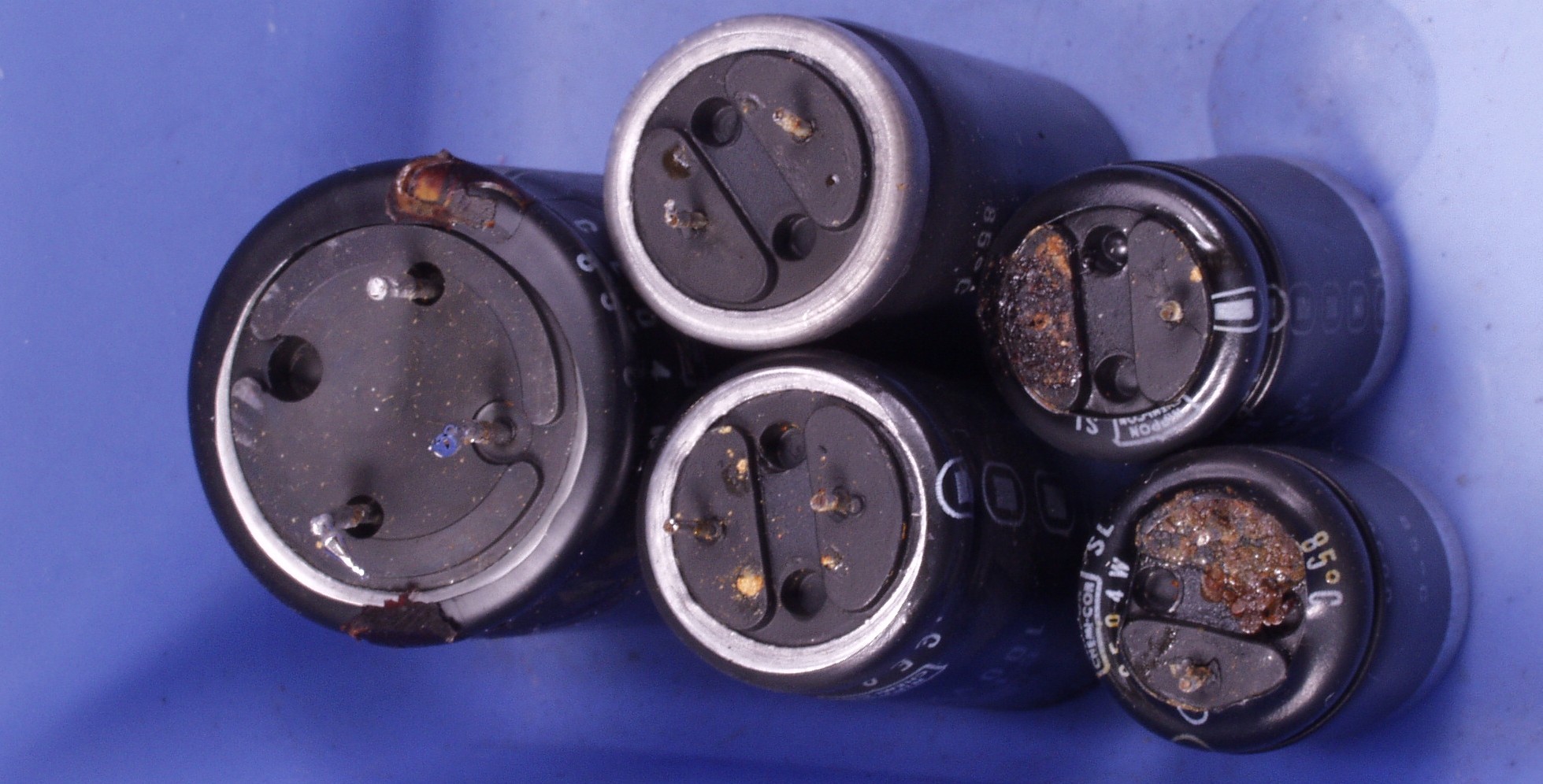

Ｃ９Ｂ．　使用限界や液漏れした電解コンデンサー

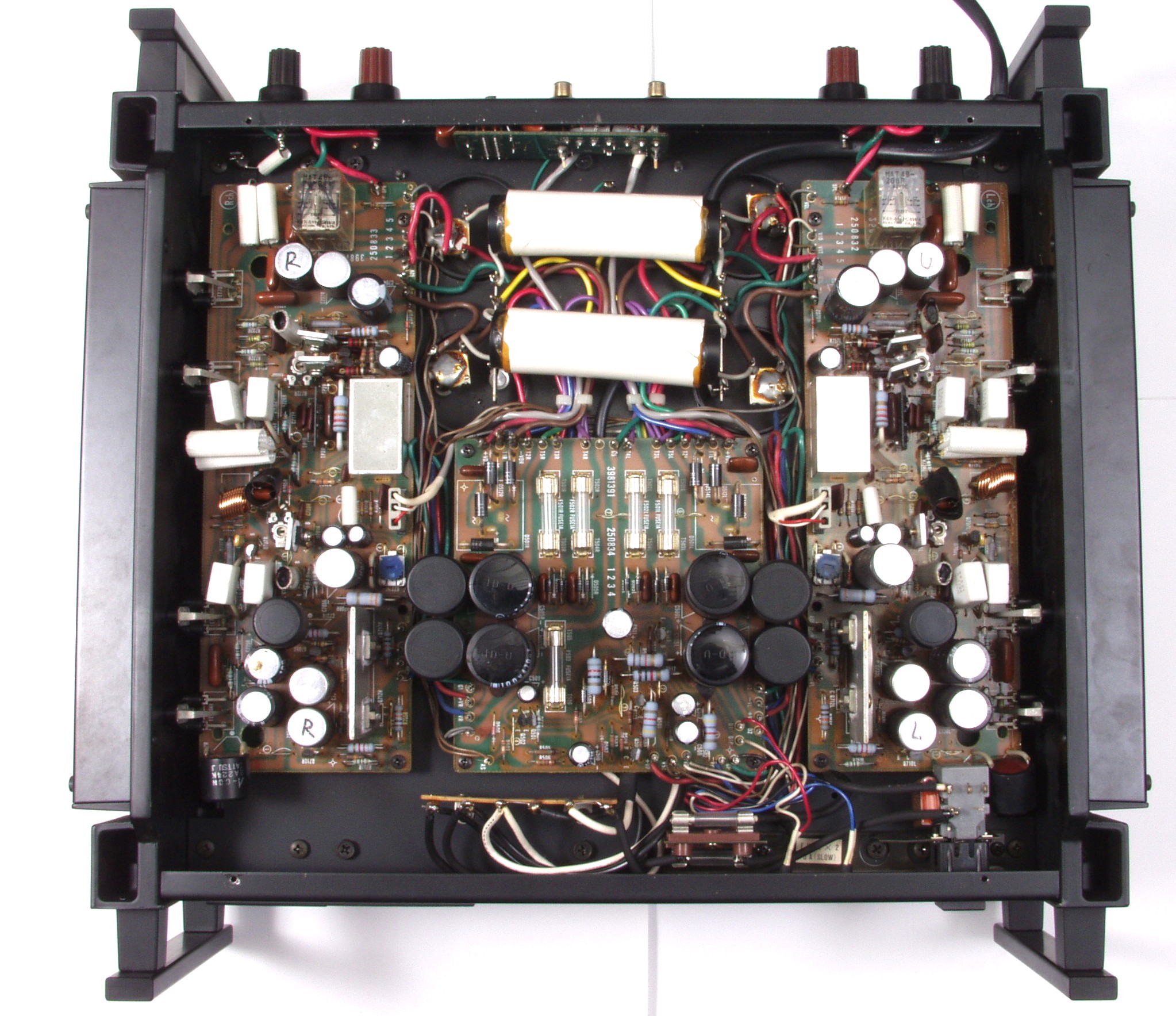

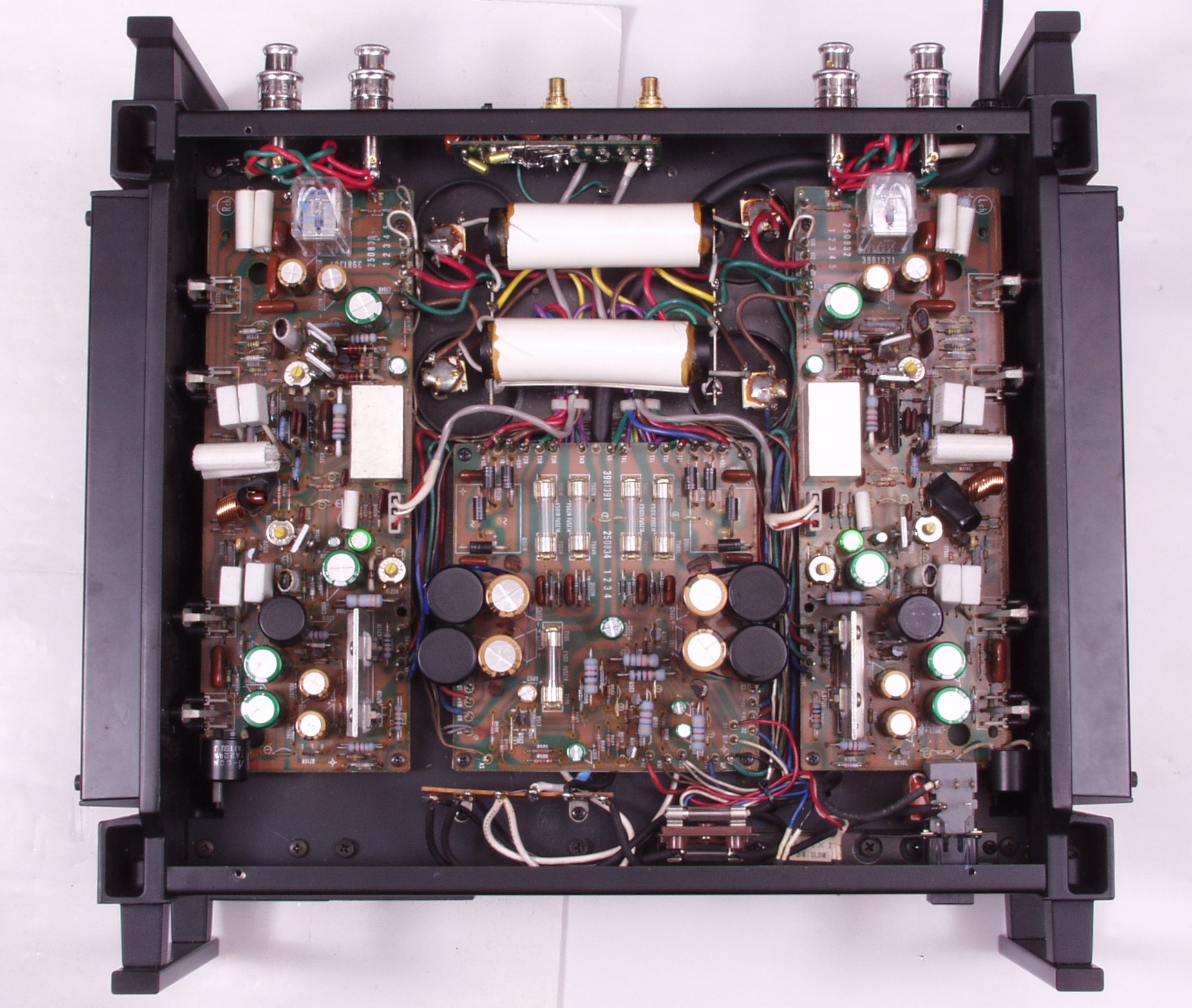

ＣＡＡ．　修理前　下から見る

ＣＡＢ．　修理後　下から見る

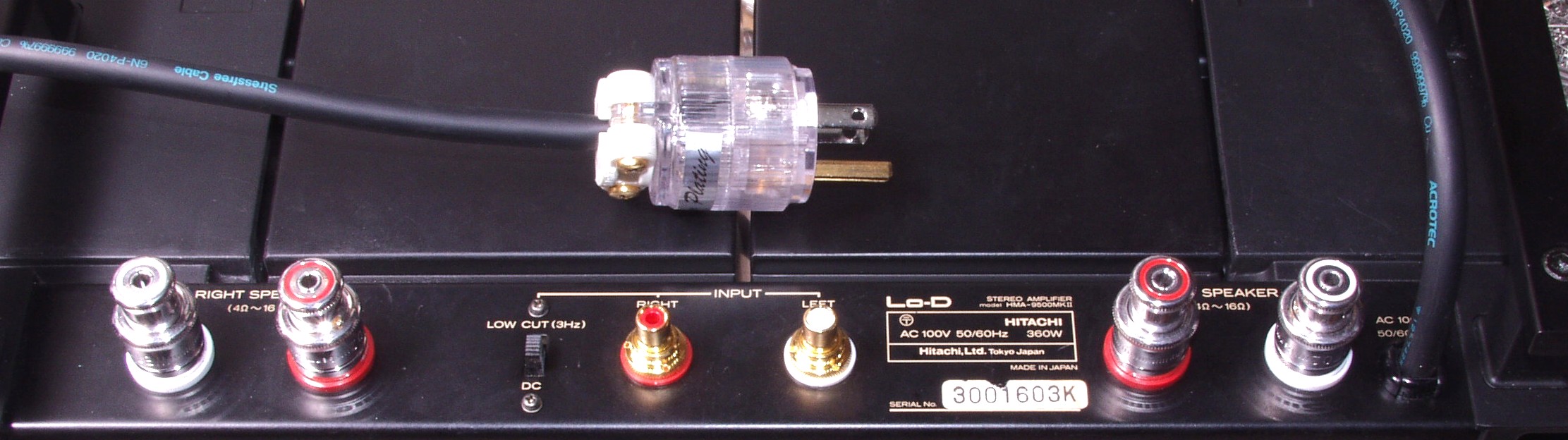

ＣＡＣ．　修理後　後ろからＷＢＴの端子郡を見る
　　　　　　　　　　　　長年お世話に成ったＡＭＰ、この位の「ご褒美」は付けて上げても良いのでは？

Ｅ．　調整・測定

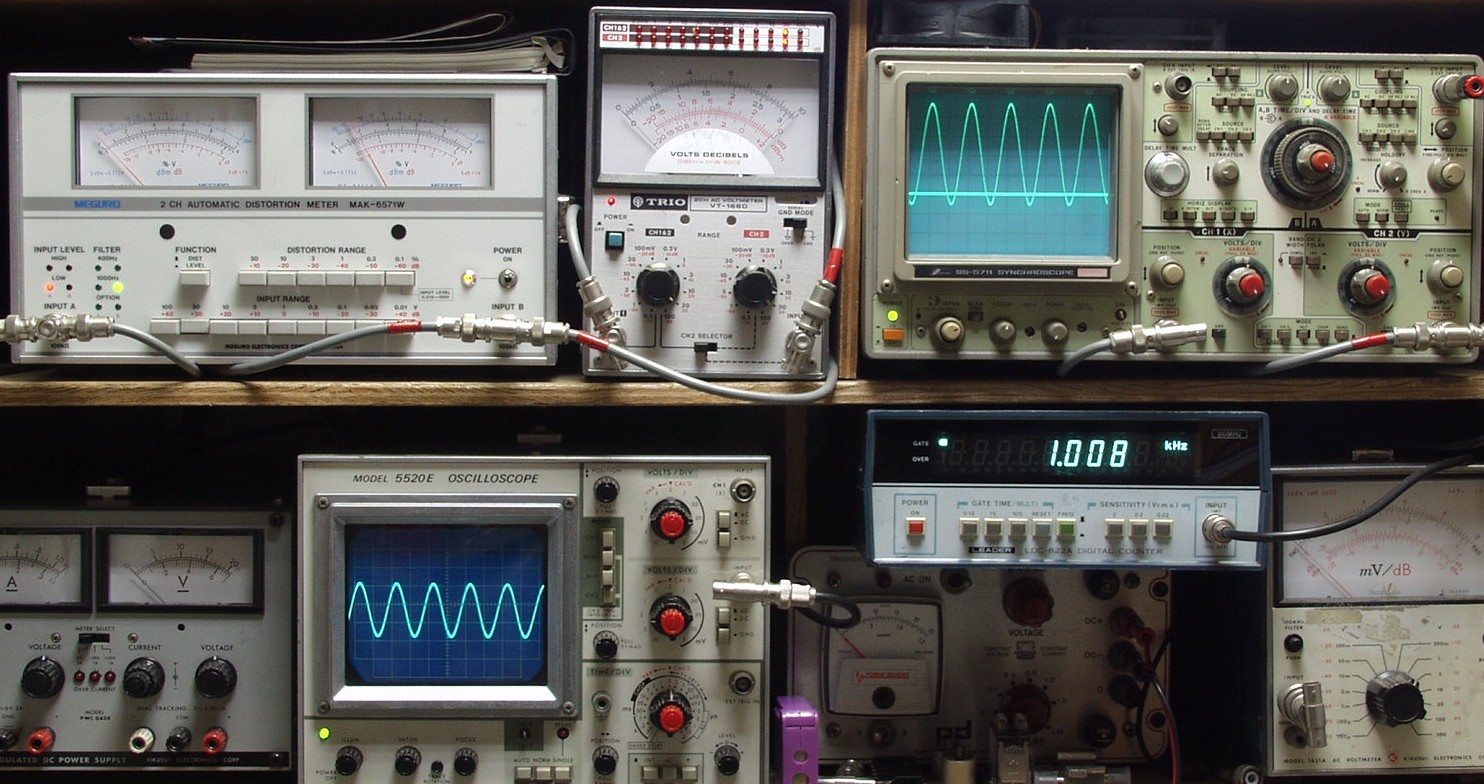

Ｅ１．　出力／歪み率測定・調整

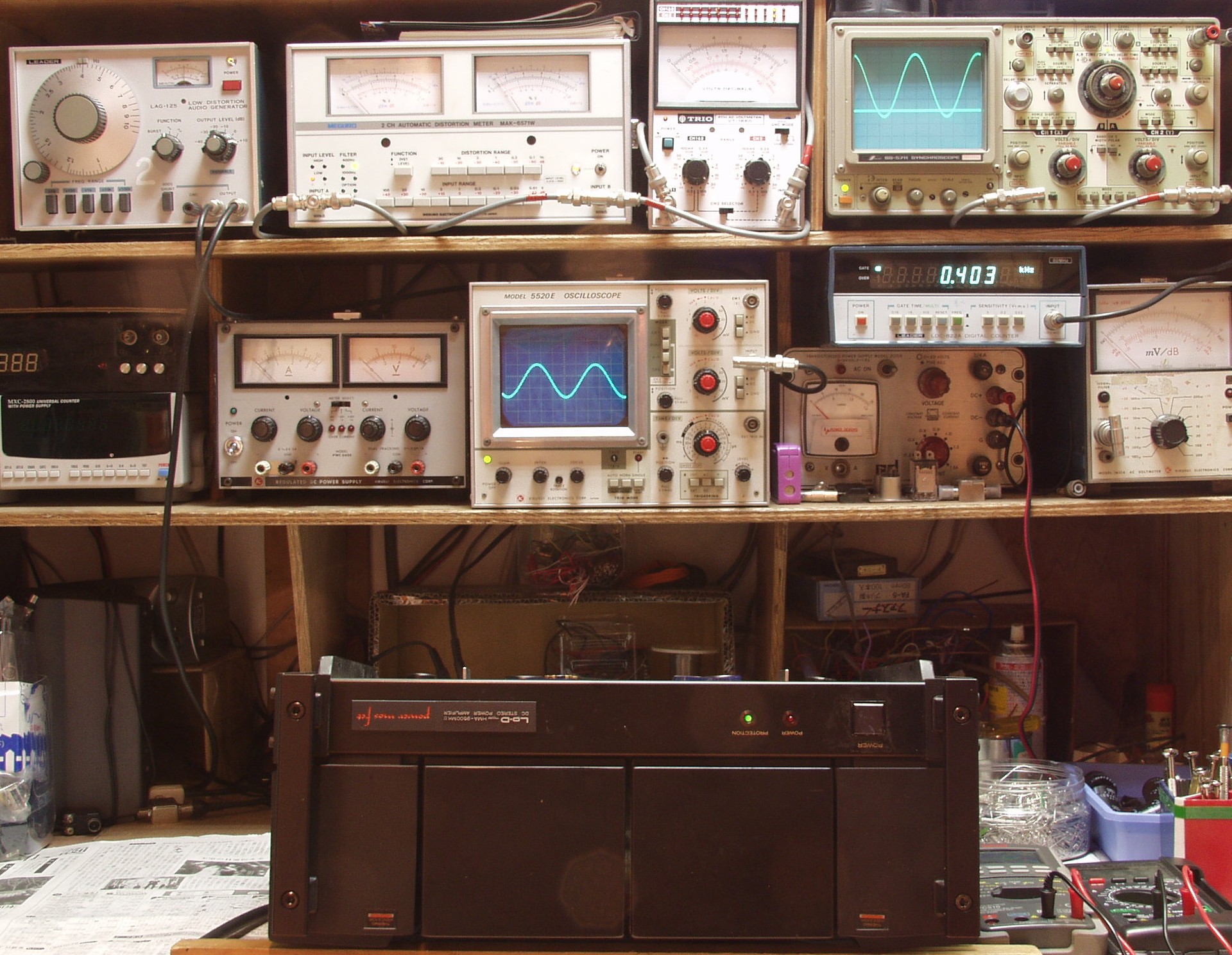

　　　　＜見方＞
　　　　　下左オーディオ発振器より４００ＨＺ・１KHZの信号を出す（歪み率＝約０．００３％）
　　　　　下中＝入力波形（オーデオ発振器のTTLレベル）　下右＝周波数計
　　　　　上左＝ＳＰ出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力
　　　　　上中＝ＳＰ出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力
　　　　　上右＝ＳＰ出力波形オシロ　上＝Ｒ出力、下＝Ｌ出力（出力電圧測定器の出力）

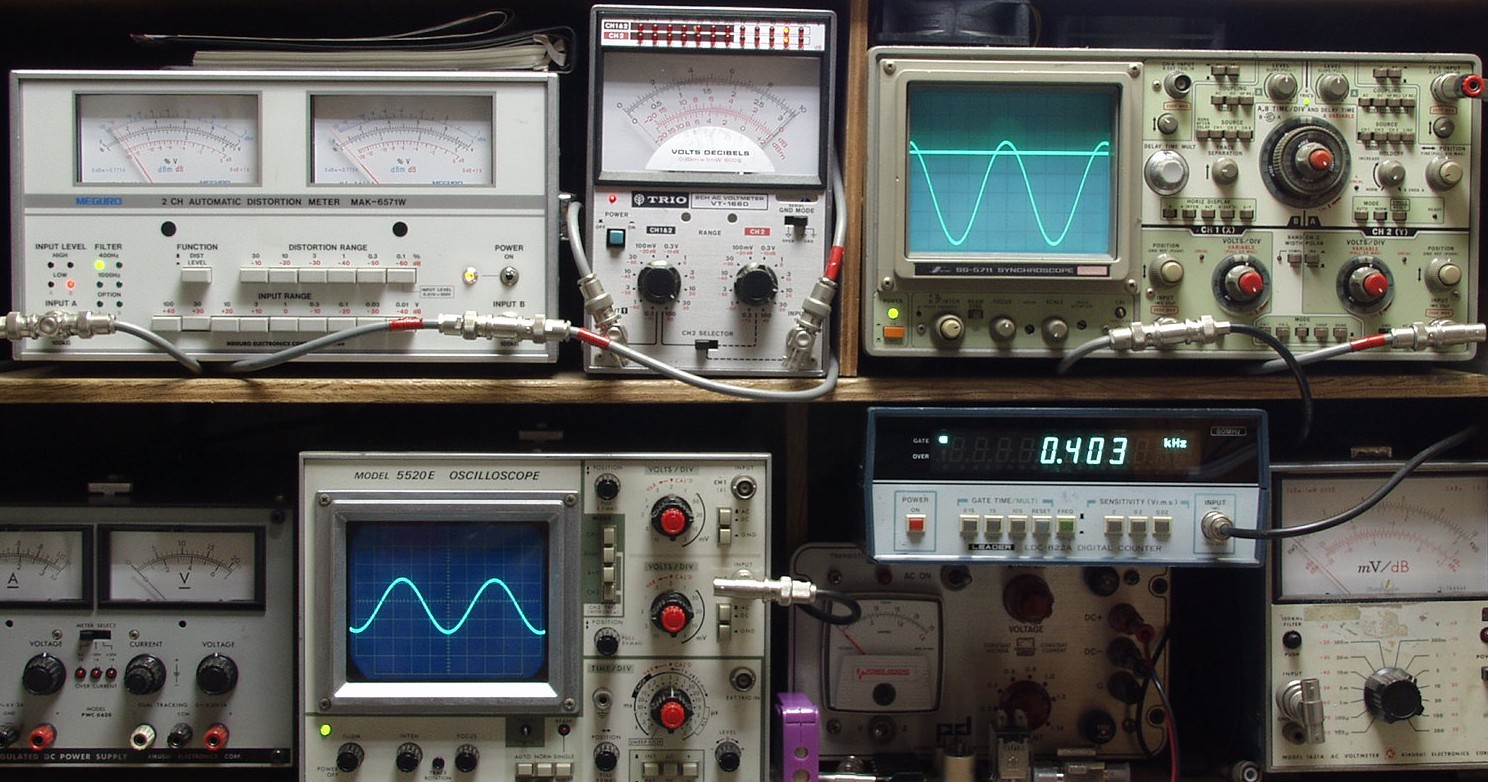

Ｅ２Ａ．　Ｒ側、３１Ｖ＝１２８Ｗ出力　０．０２％歪み　１０００ＨＺ

Ｅ２Ｂ．　Ｒ側、３１Ｖ＝１２８Ｗ出力　０．０１５％歪み　４００ＨＺ

Ｅ２Ｃ．　Ｌ側、３１Ｖ＝１２８Ｗ出力　０．０２％歪み　１０００ＨＺ

Ｅ２Ｄ．　Ｌ側、３１Ｖ＝１２８Ｗ出力　０．０２％歪み　４００ＨＺ

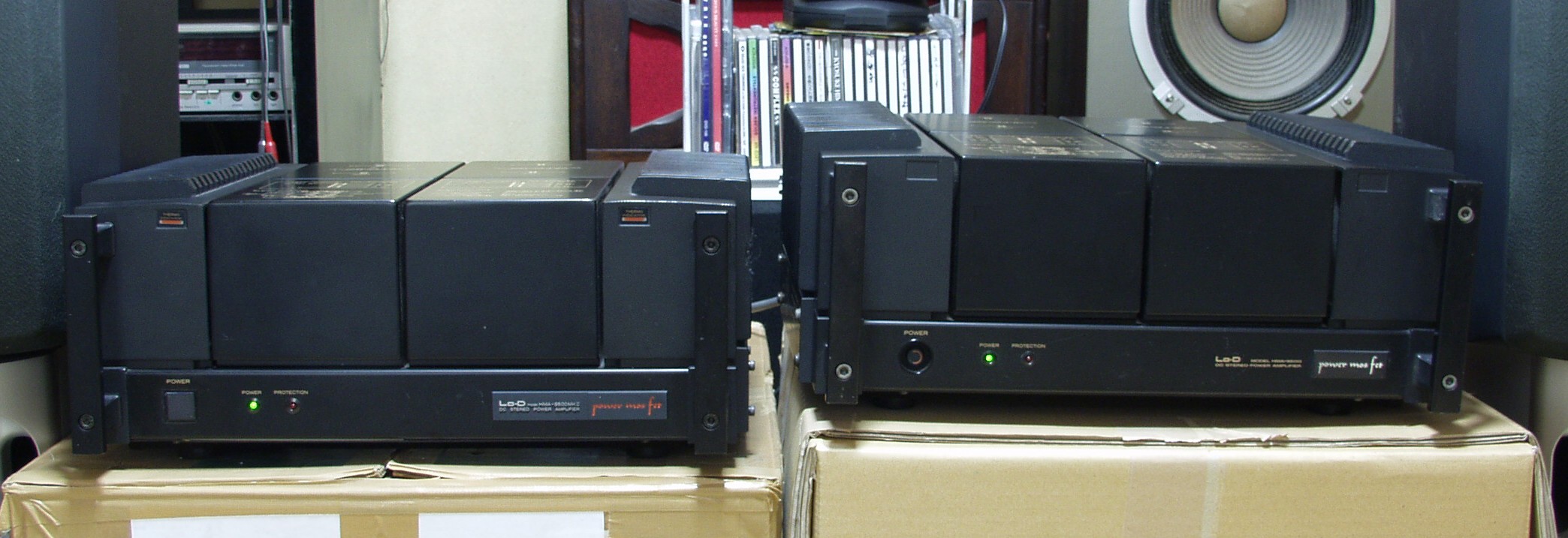

Ｅ３．　完成　　２４時間エージング、　右は　ＨＭＡ－９５００．　１５台目

Ｇ．　納品後の　ユーザー様のメール

今朝、到着いたしました。早速システムに組み込んで鳴らしてみました。
最初はやや寝ぼけた音でしたが時間とともにＭＯＳアンプらしい鮮明で見通しの良い音になってきました。
やはり一時代を築いた素晴らしいアンプです。最近のアンプにはない目の覚めるような音がします。
この音は往年の音に近いだけでなく以前より良くなってるような気がいたします。

　　　　　　　　　　　　　　　9500mkl1i
