ＨＭＡ−９５００ｍｋ�U．　１６台目　修理記録

平成１５年10月31日到着　　　12月20日完成

注意　このＡＭＰはアースラインが浮いています 　　　　ＡＭＰのシャーシにＳＰの線（アース側）や入力のＲＣＡプラグのアース側も接続してはいけません 　　　　ＲＬ−ＳＰのアース線も接続（共通）してもいけません 　　　　又、ＤＣ（directconnection）入力が可能ですが、絶対に使用しないこと＝ここ参照

Ａ．　修理前の状況 　この夏に鳴らしたときは問題無かったのですがこの連休で電源を入れてみたところプ ロテクトが解除しません 　 B．　原因 フューズ入り抵抗の全部が半断線、電解コンデンサー劣化 ＦＥＴ（電界効果トランジスター）のバラツキが大きく、調整範囲外 Ｃ．　修理状況 ＳＰ接続リレー交換 初段ＦＥＴ（電界効果トランジスター）交換 ＲＬバイアス／バランス半固定ＶＲ交換 モジュール修理 電解コンデンサー交換（オーディオコンデンサー使用） ＳＰ接続端子交換。 Ｄ．　使用部品 ＳＰ接続リレー交換　　　　　　　２個 初段ＦＥＴ　　　　　　　　　　　　２個 バイアス／バランス半固定ＶＲ　　６個 フューズ入り抵抗　　　　　　　　３０個 モジュ−ル修理　　　　　　　　２個 電解コンデンサー　　　　　　　３１個 ＳＰ接続端子　　　　　　　　　４個 Ｅ．　調整・測定 Ｆ．　修理費　　　９８，０００円　　 Ｓ．　ＨＩＴＡＣＨＩ Ｌｏ−Ｄ　ＨＭＡ−９５００ｍｋ�U　の仕様（マニアルより）

Ａ．　修理前の状況 Ａ１．　修理前点検中　下から見る、非常に綺麗です 　　　　　　　　　　　　　　　AMP部の電解コンデンサーのビニールの後退も少ない

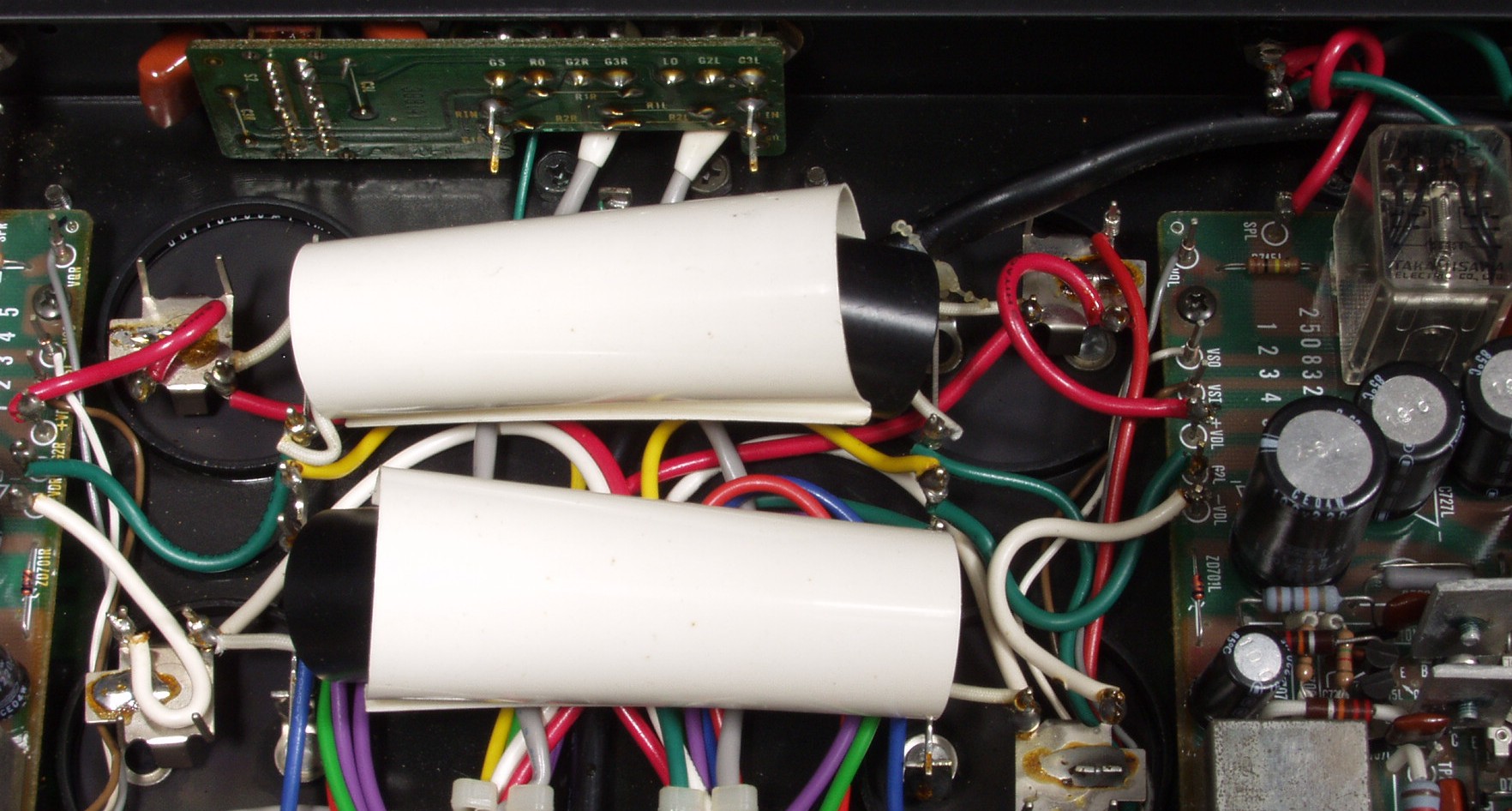

Ａ２．　修理前点検中　λコンを固定する、プラスチック製の固定筒が抜けている 　　　　　　　　　　　　　　　輸送中の衝撃か？

Ａ３．　修理前点検中　出力を測定 　　　　　　　　　　　　　　　Ｒ側＝これ以上でプロテクト動作 　　　　　　　　　　　　　　　Ｌ側＝片側不動作

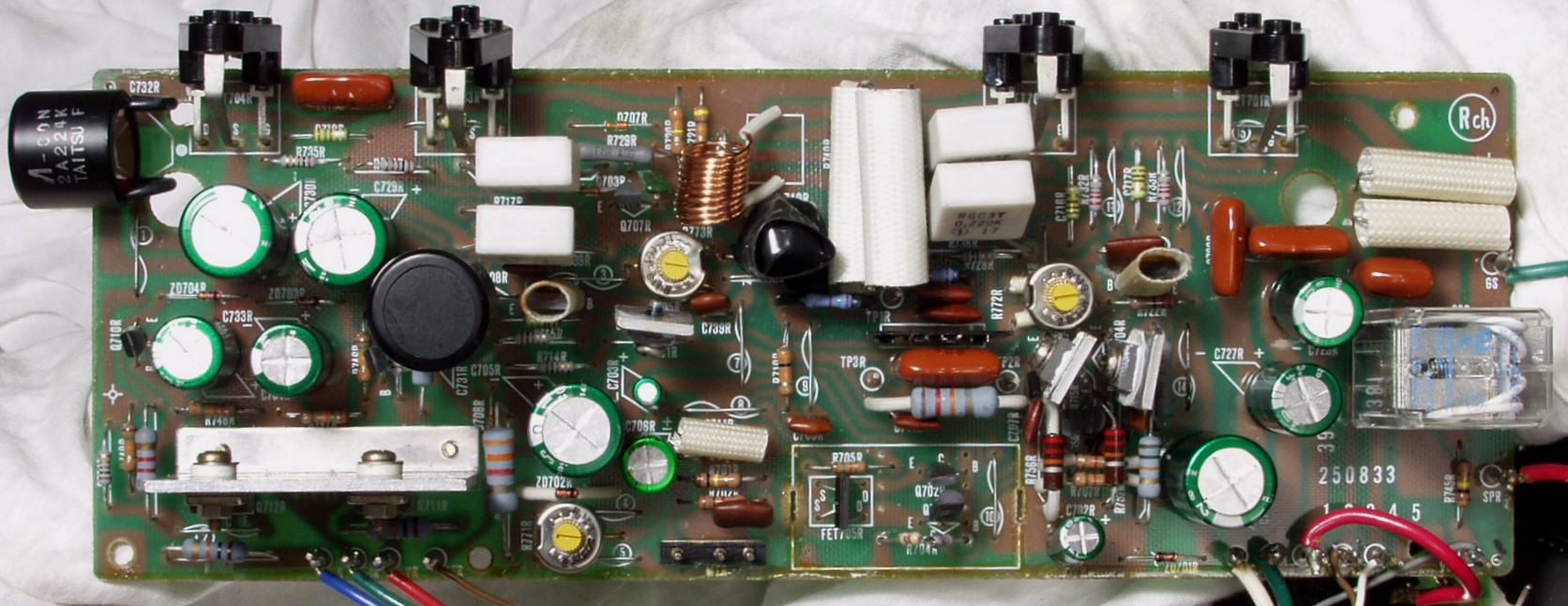

Ｃ．　修理状況 Ｃ１Ａ．　修理前　Ｒドライブ基板

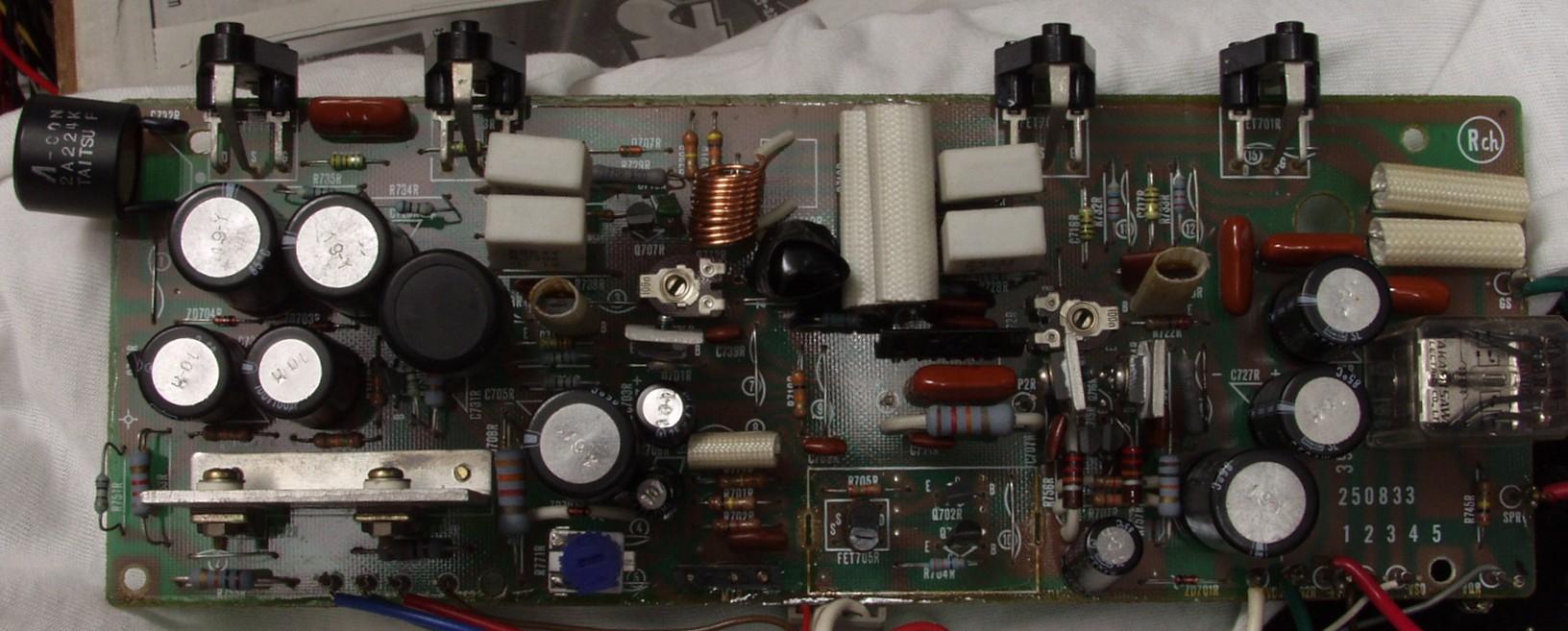

Ｃ１Ｂ．　修理後　Ｒドライブ基板　初段ＦＥＴ、バランス／バイアス調整用半固定ＶＲ３個、ＳＰ接続リレー交換 　　　　　　　　　　　フューズ入り抵抗全部、電解コンデンサー１１個交換　モジュール修理

Ｃ１Ｃ．　修理前　Ｒドライブ基板裏

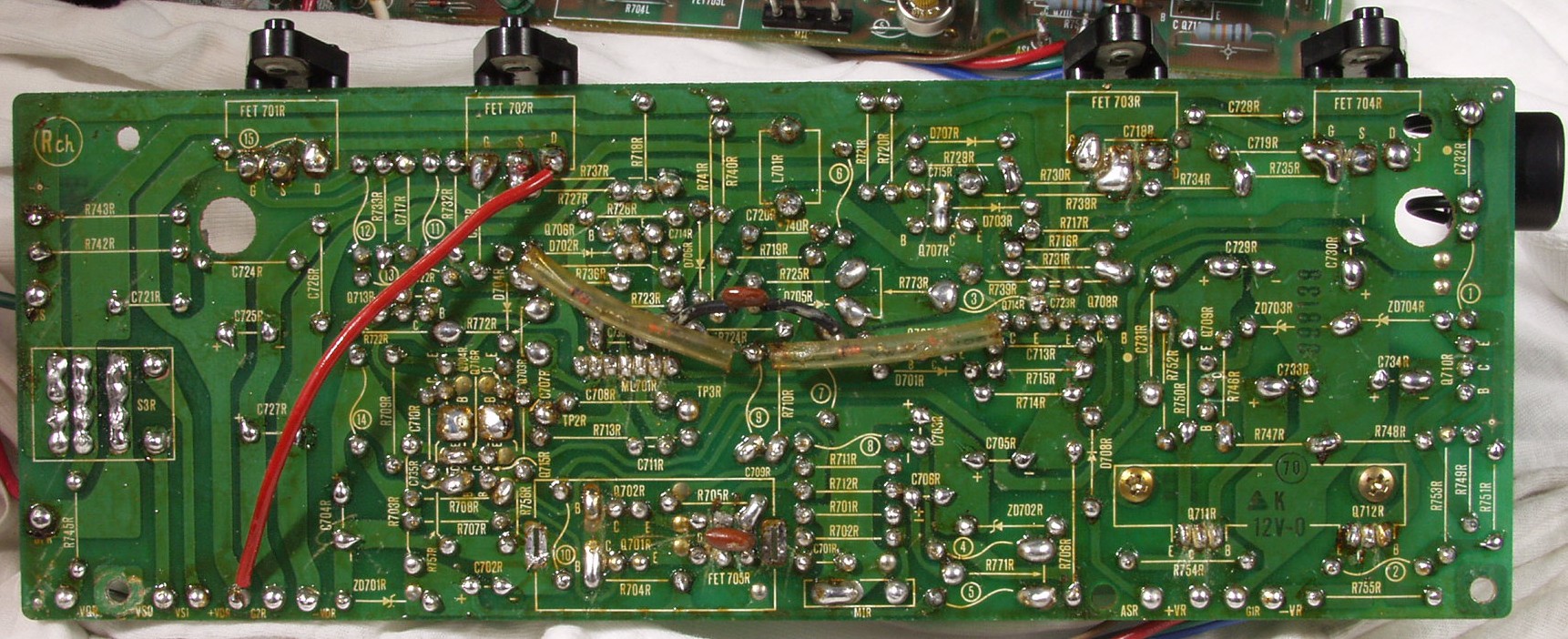

Ｃ１Ｄ．　修理（半田補正）後　Ｒドライブ基板裏　半田を全部やり直す

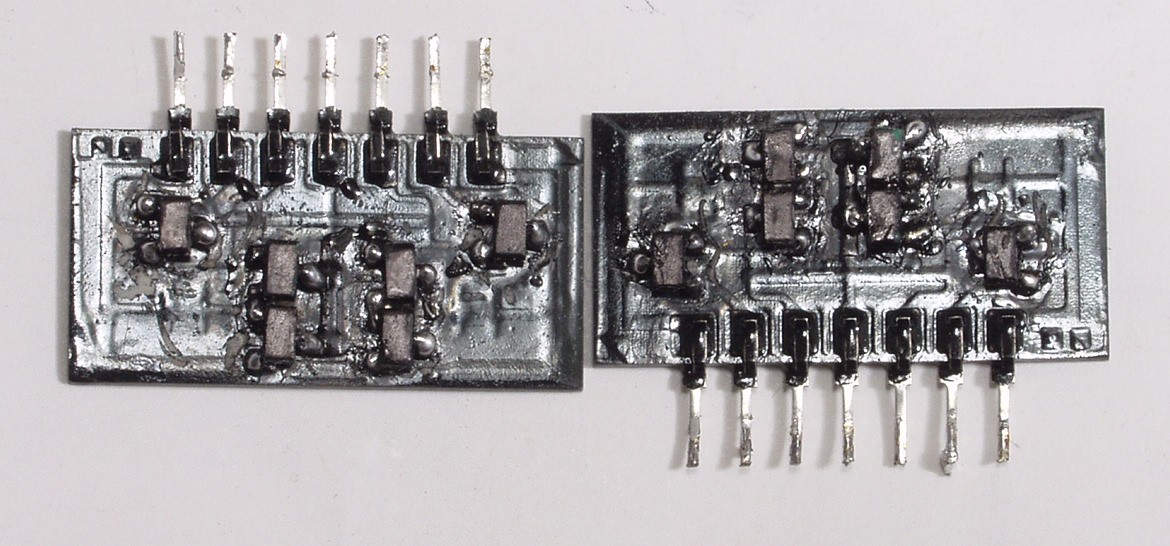

Ｃ１Ｅ．　修理後　モジュール　ＴＲ（トランジスター）をマジックを塗って有ります

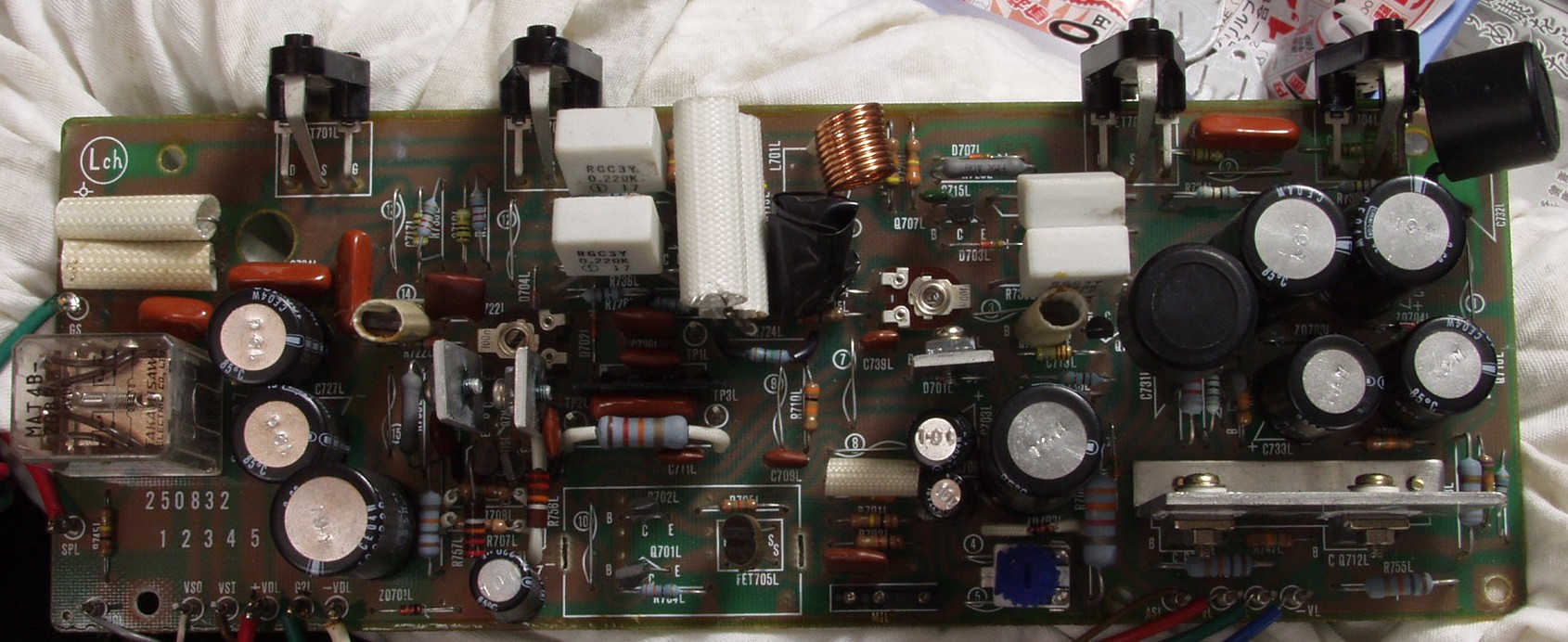

Ｃ２Ａ．　修理前　Ｌドライブ基板

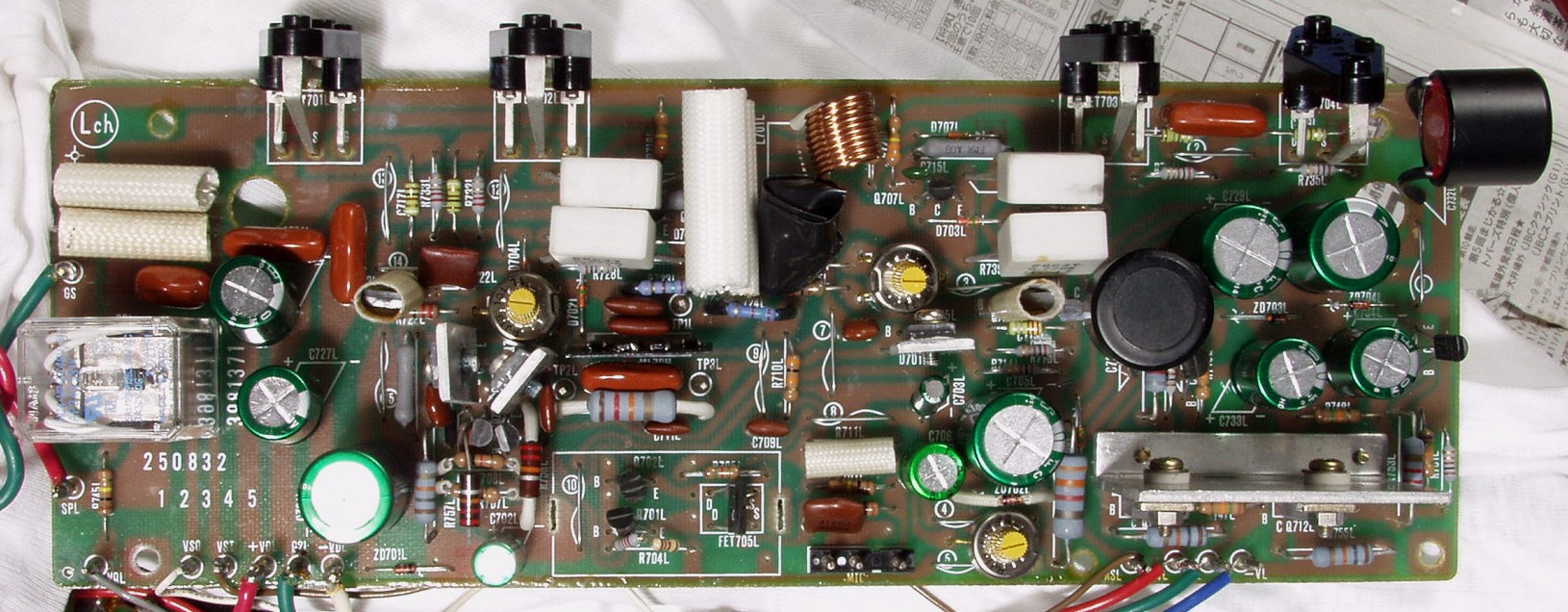

Ｃ２B．　修理後　Ｌドライブ基板　初段ＦＥＴ、バランス／バイアス調整用半固定ＶＲ３個、ＳＰ接続リレー交換 　　　　　　　　　　　フューズ入り抵抗全部、電解コンデンサー１１個交換　モジュール修理

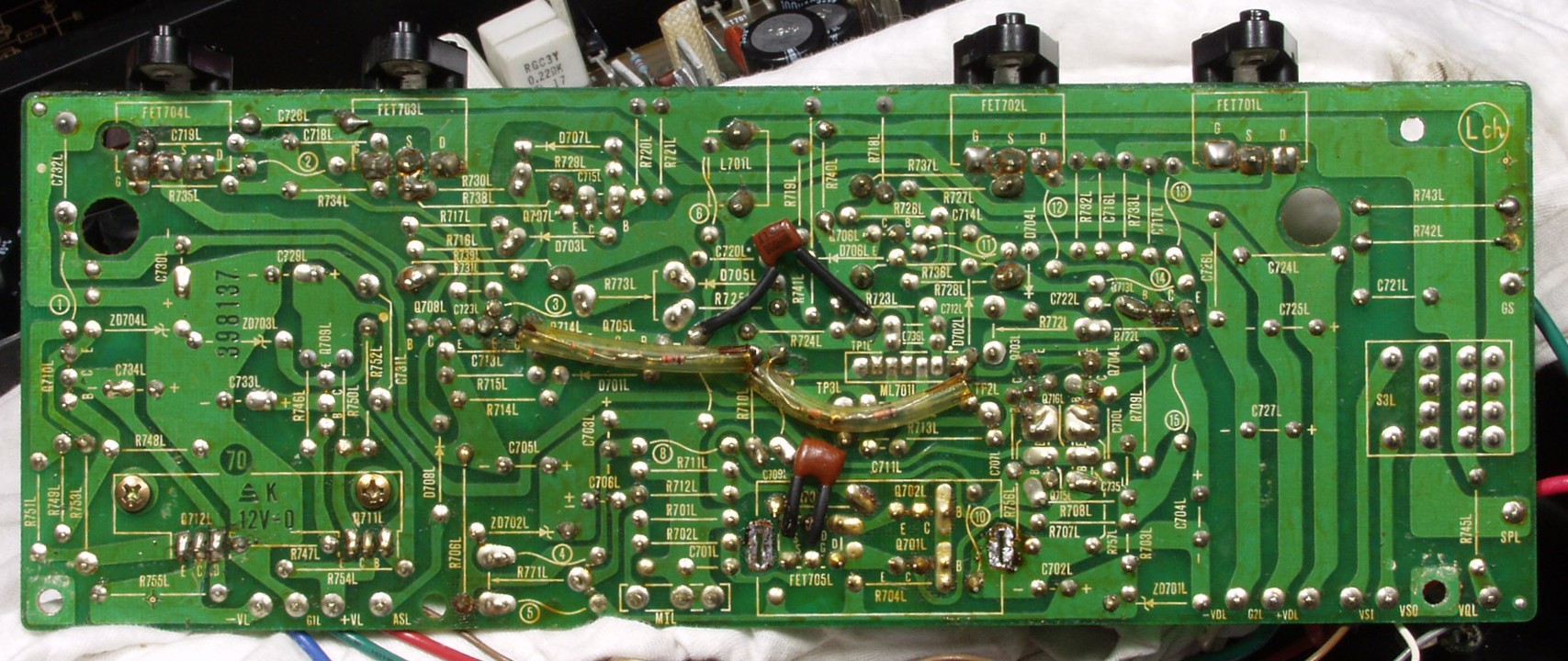

Ｃ２Ｃ．　修理前　Ｌドライブ基板裏

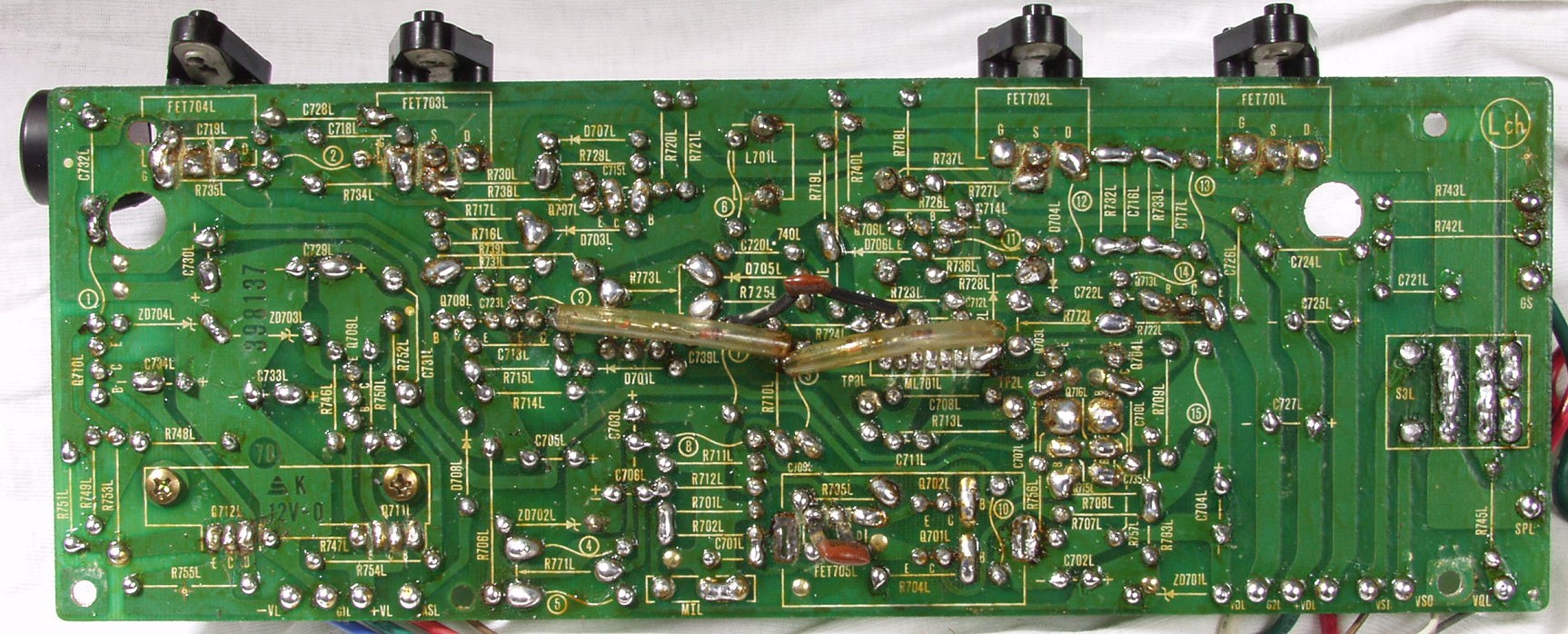

Ｃ２Ｄ．　修理（半田補正）後　Ｌドライブ基板裏　半田を全部やり直す

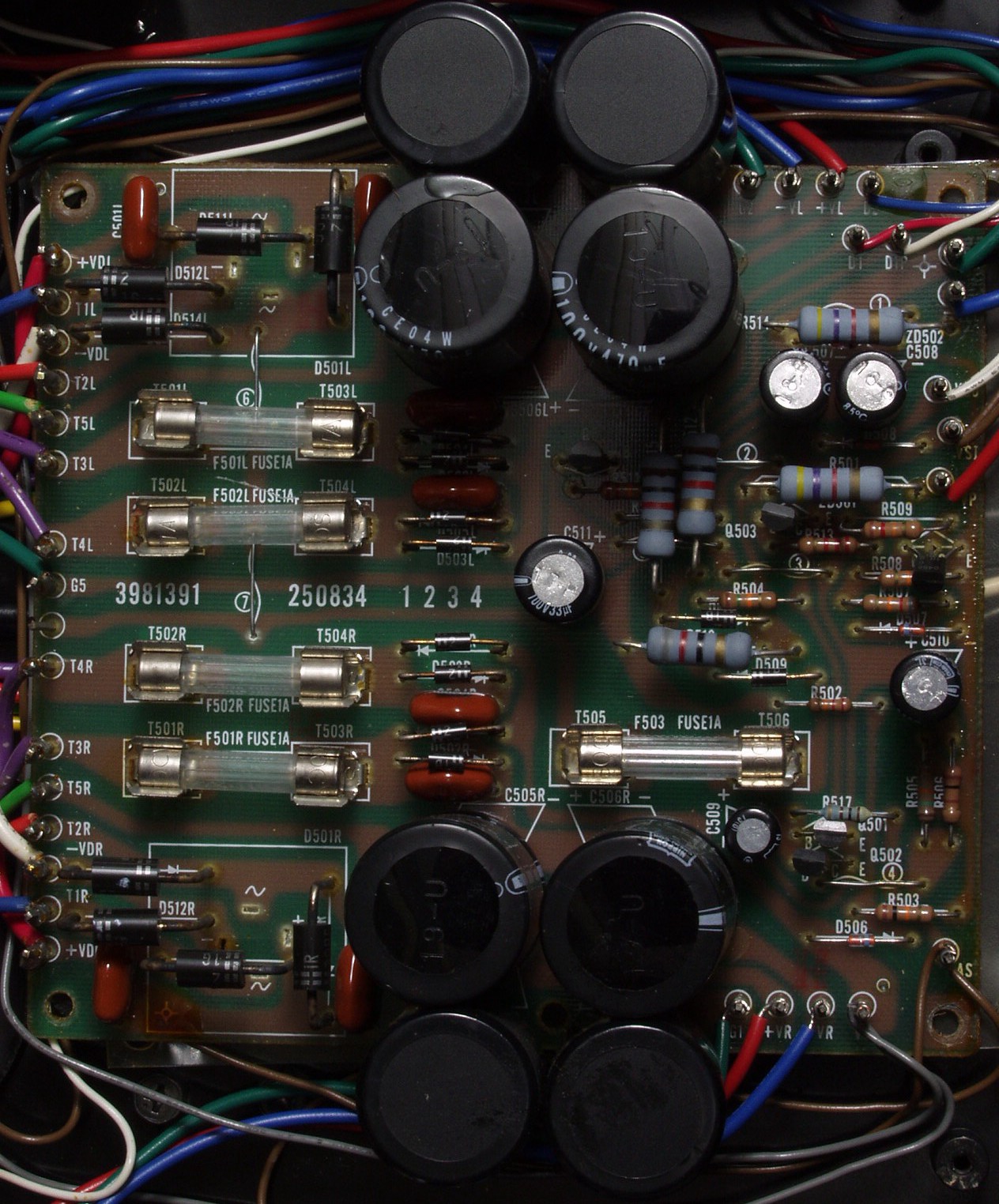

Ｃ３Ａ．　修理前　電源基盤

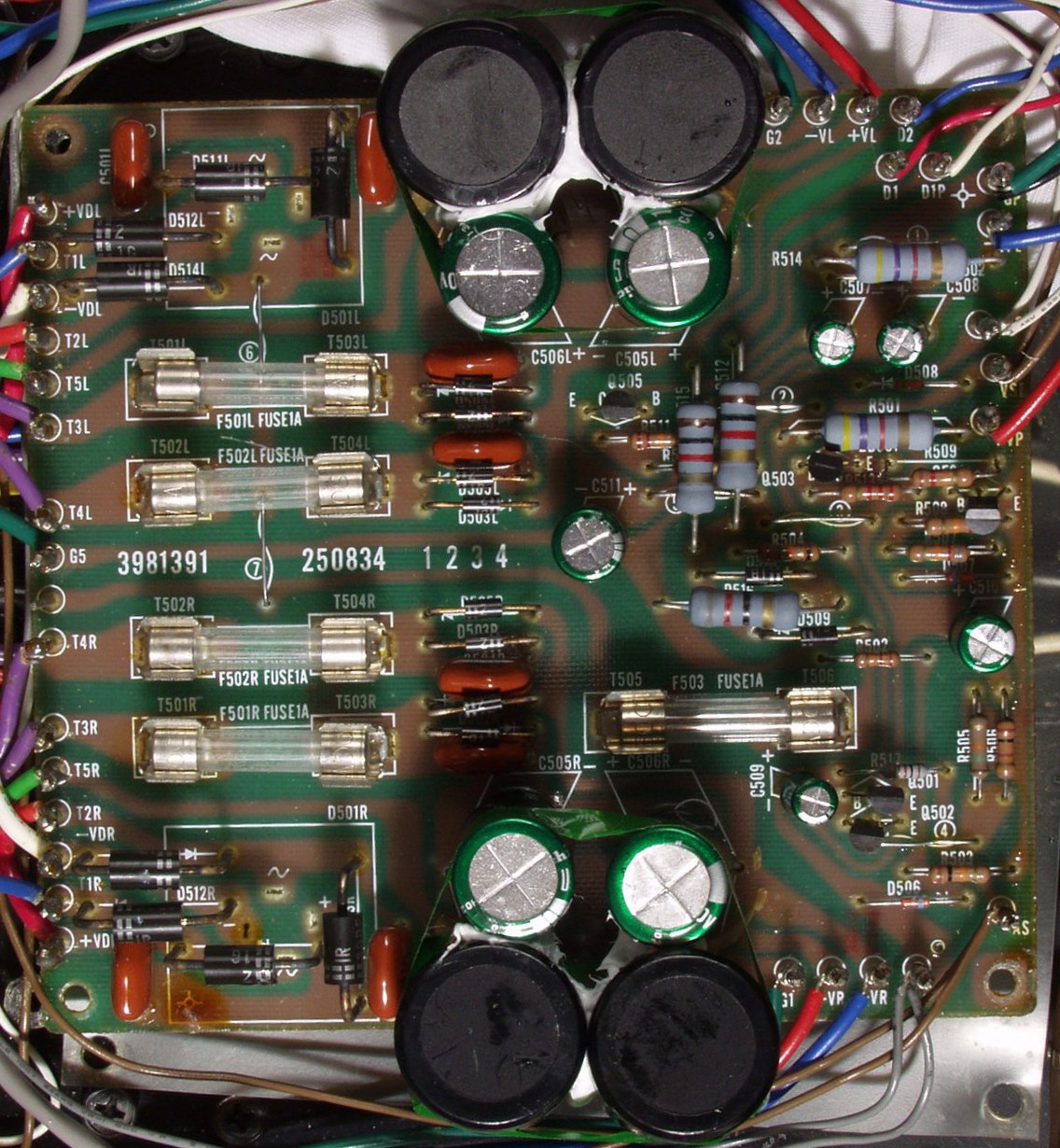

Ｃ３Ｂ．　修理後　電源基盤　フューズ入り抵抗全部、電解コンデンサー９個交換 　　　　　　　　　　　ジャンパー線も半田を浸み込ませる

Ｃ３Ｃ．　修理前　電源基盤裏

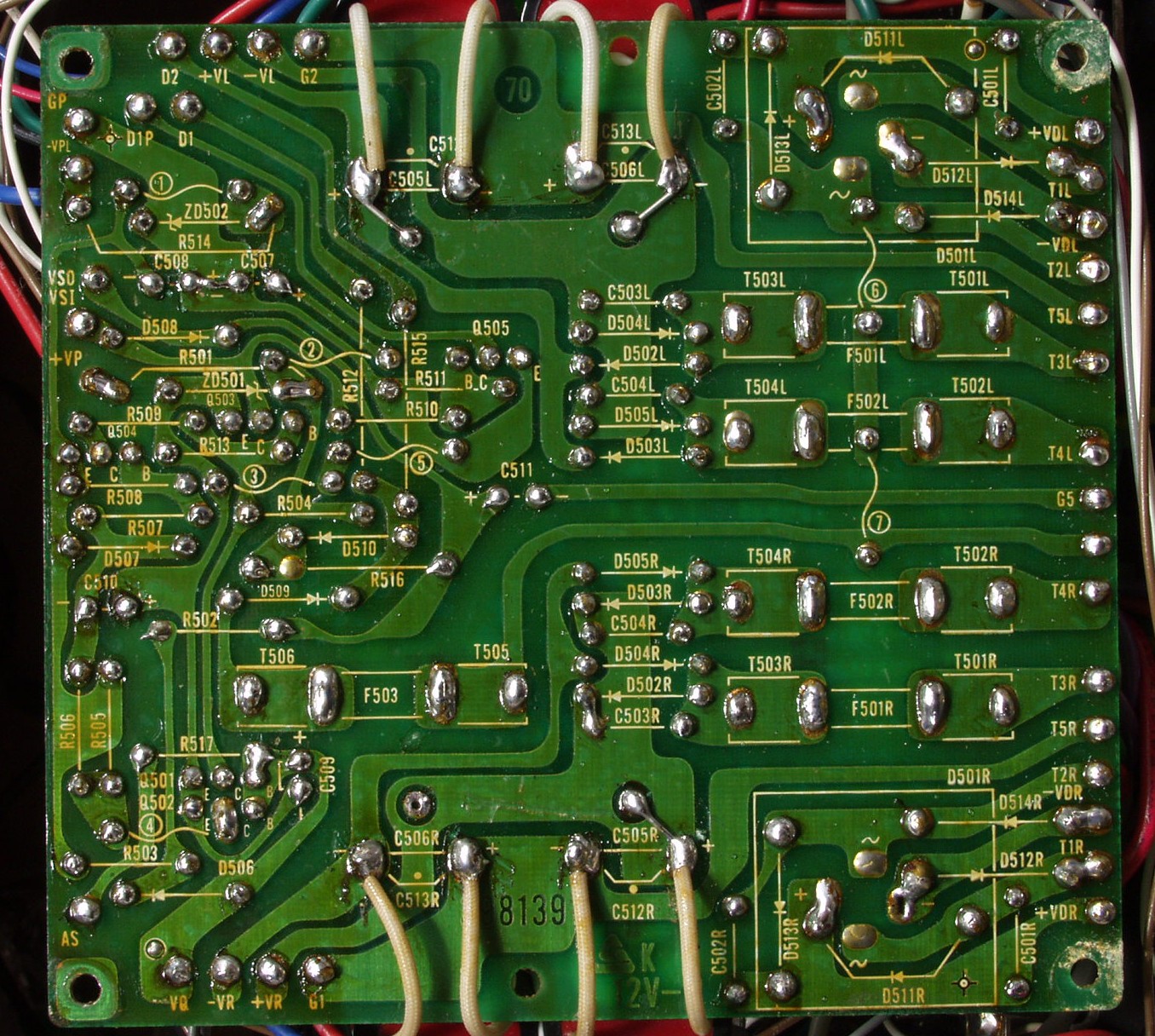

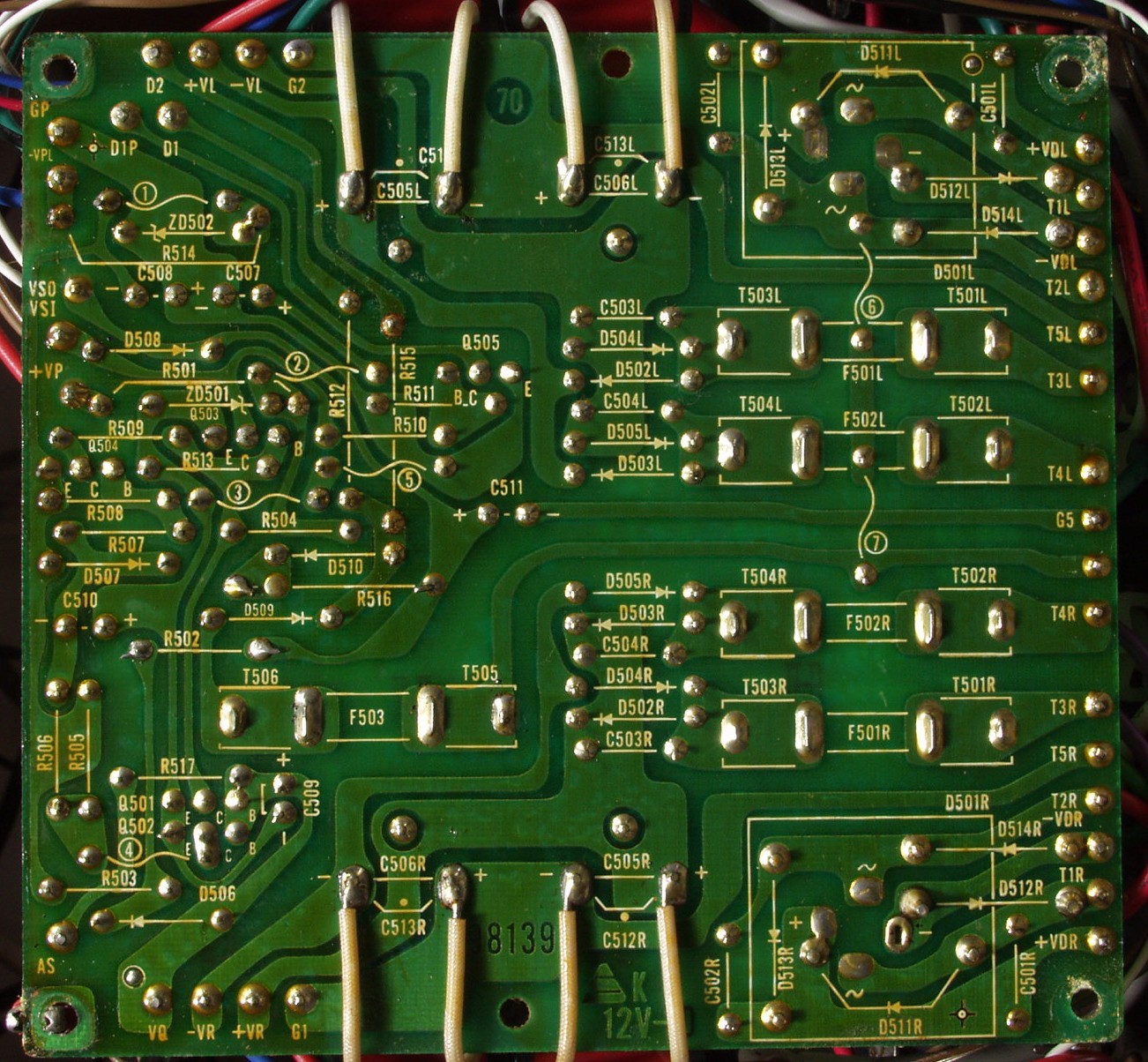

Ｃ３Ｄ．　修理（半田補正）後　電源基盤裏　半田を全部やり直す

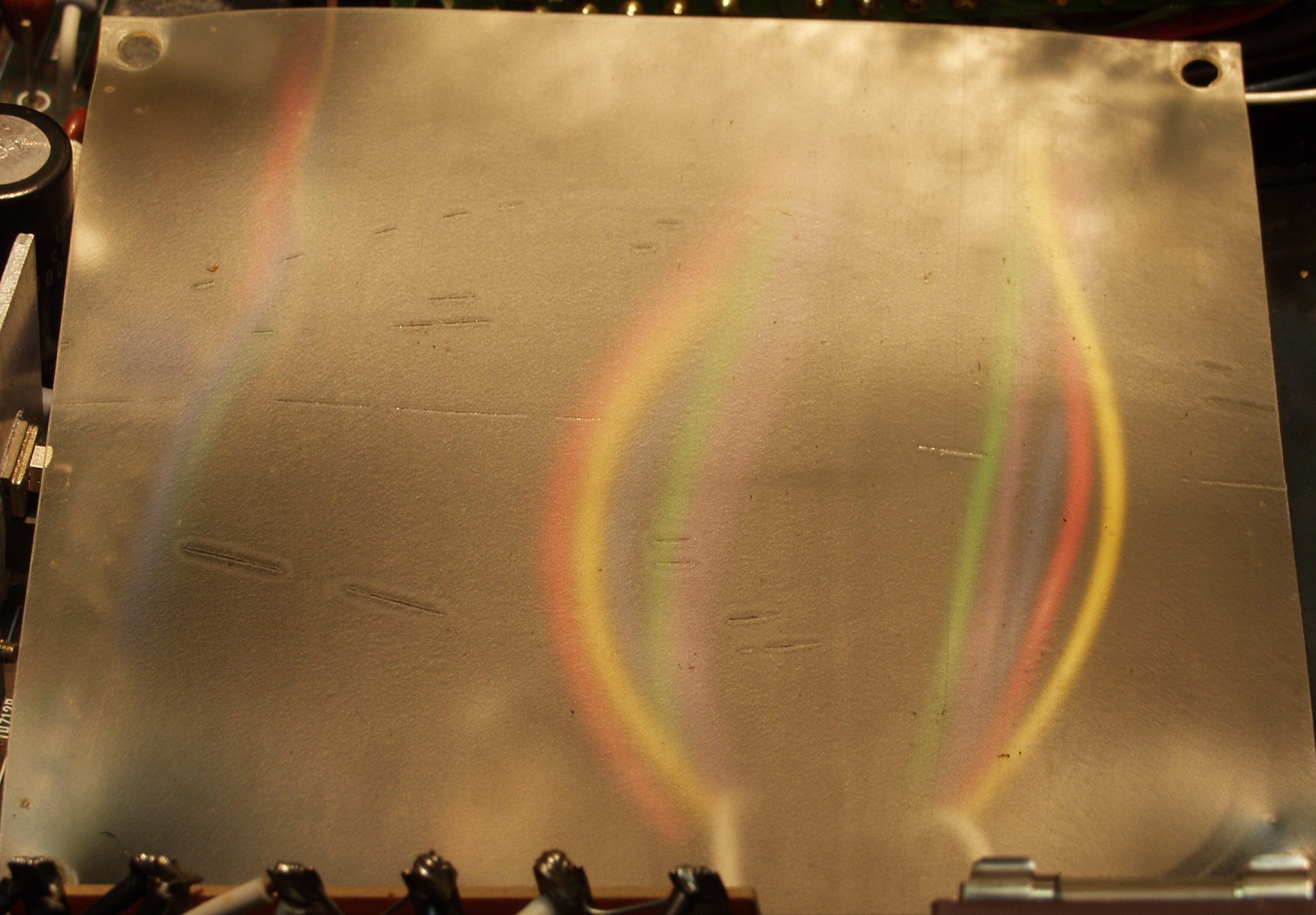

Ｃ３Ｅ．　発振で基板の銅伯が熱を帯び、解けた跡が残る絶縁シート

Ｃ４１．　修理前　Ｒ側ＳＰ端子

Ｃ４２．　修理前　Ｌ側ＳＰ端子

Ｃ４３．　修理後　Ｒ側ＳＰ端子

Ｃ４４．　修理後　Ｌ側ＳＰ端子

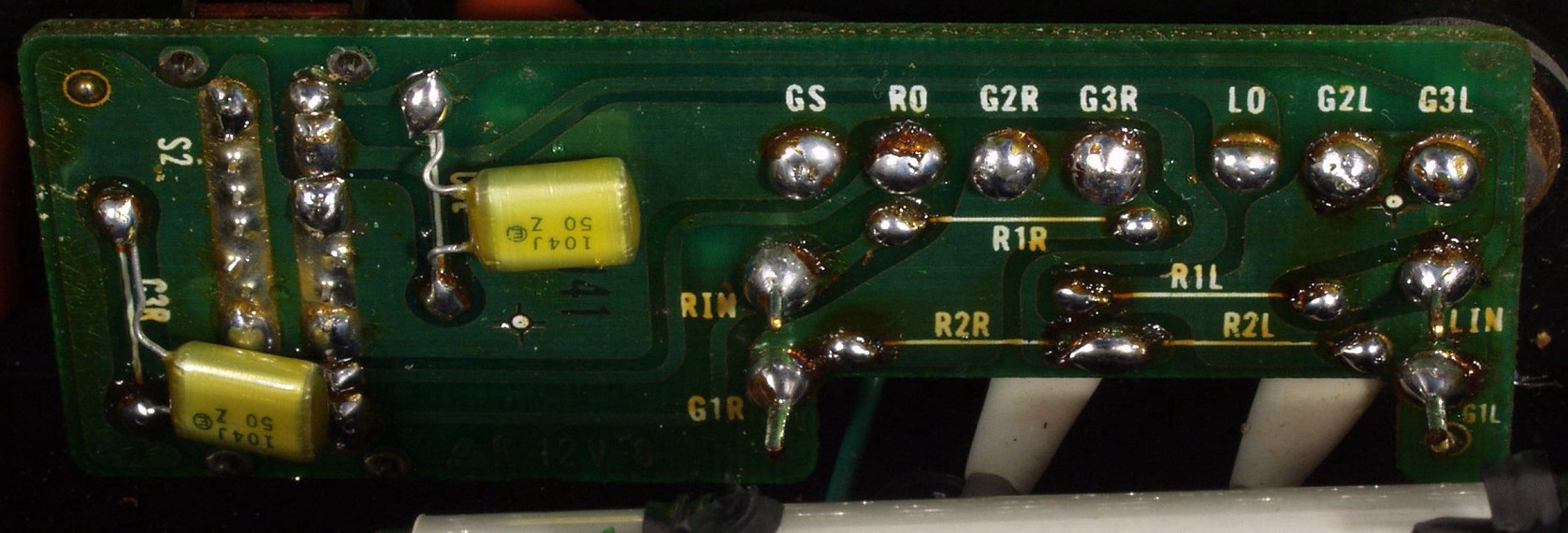

Ｃ５Ａ．　修理前　ＲＣＡ端子基板裏

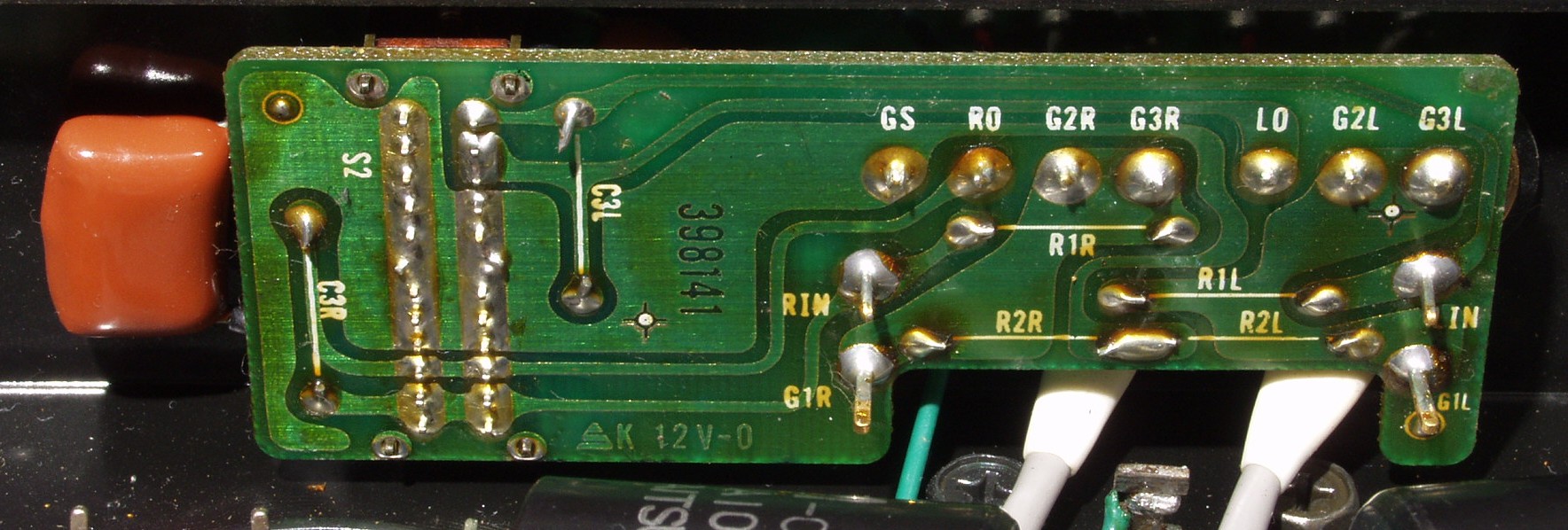

Ｃ５Ｂ．　修理（半田補正）後　ＲＣＡ端子基板裏　　半田を全部やり直す

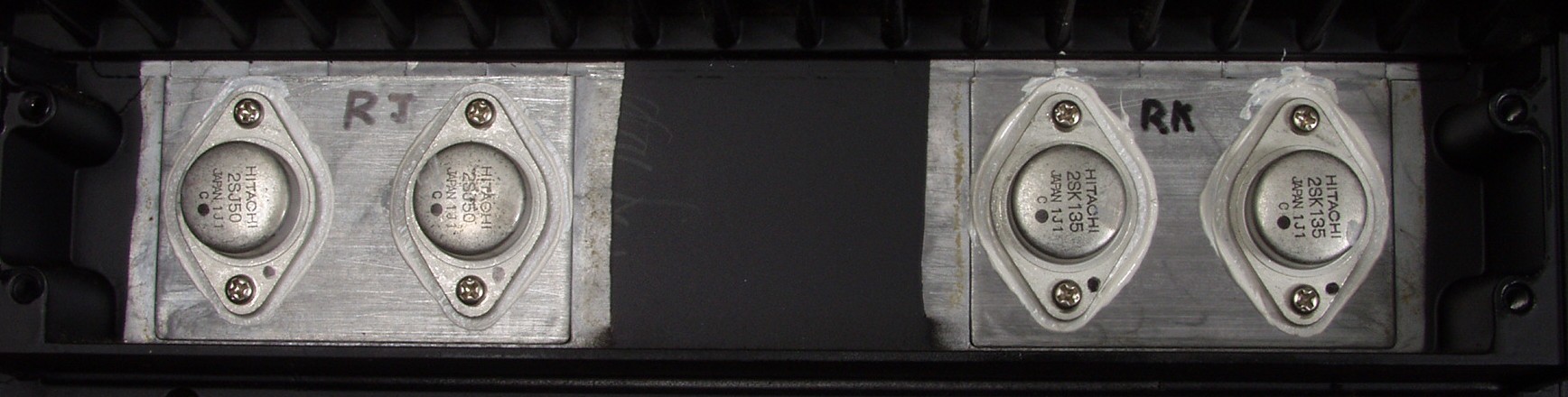

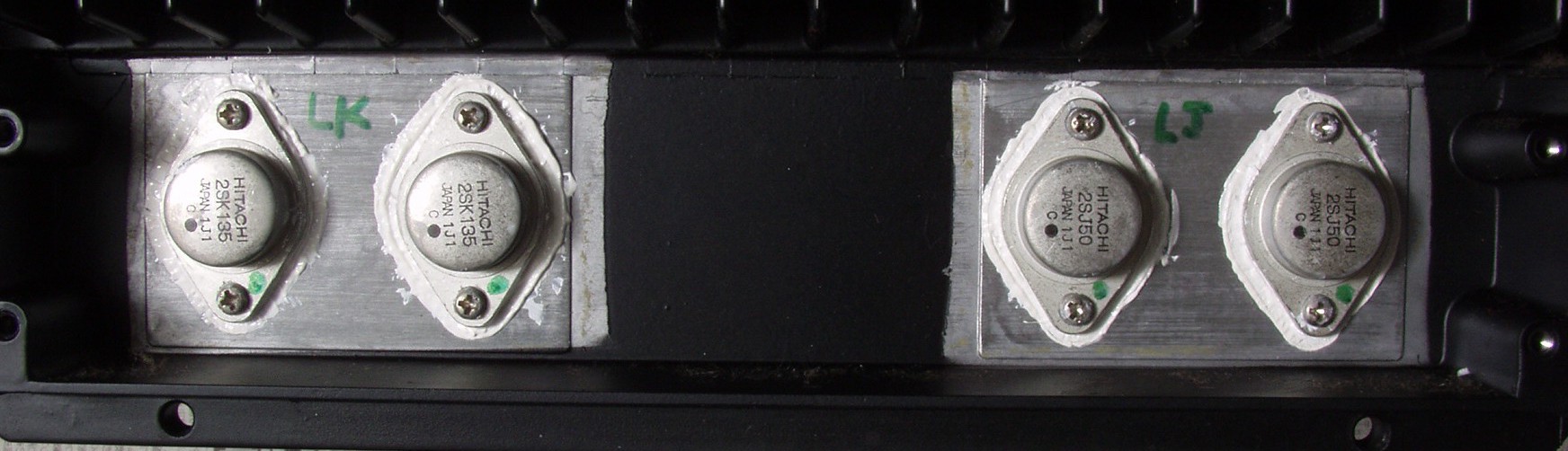

Ｃ６Ａ．　修理前　Ｒ終段ＦＥＴ

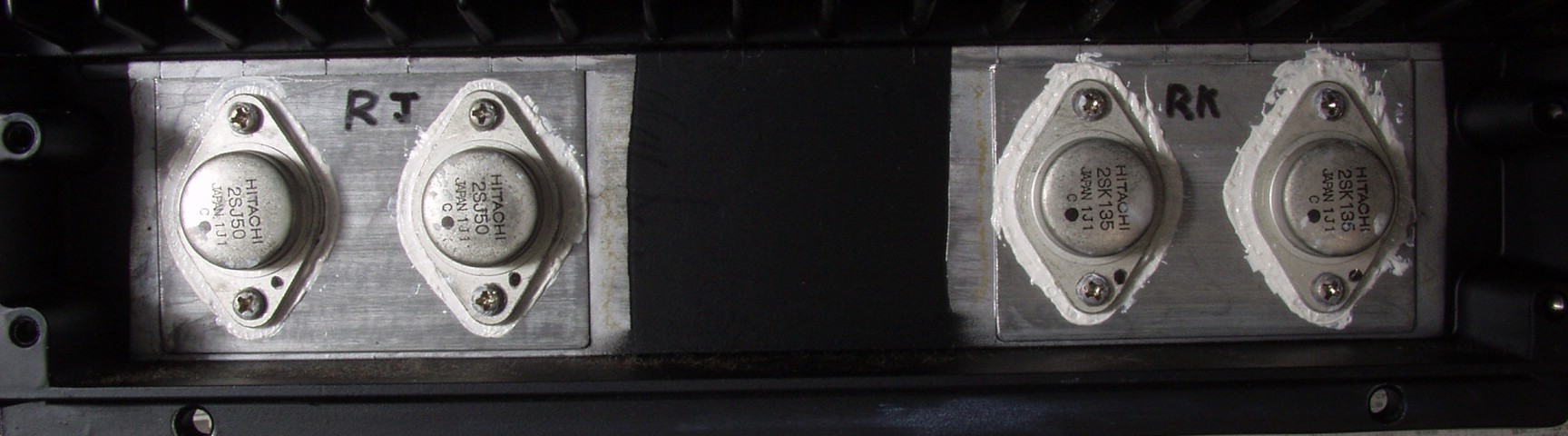

Ｃ６Ｂ．　修理後　Ｒ終段ＦＥＴ

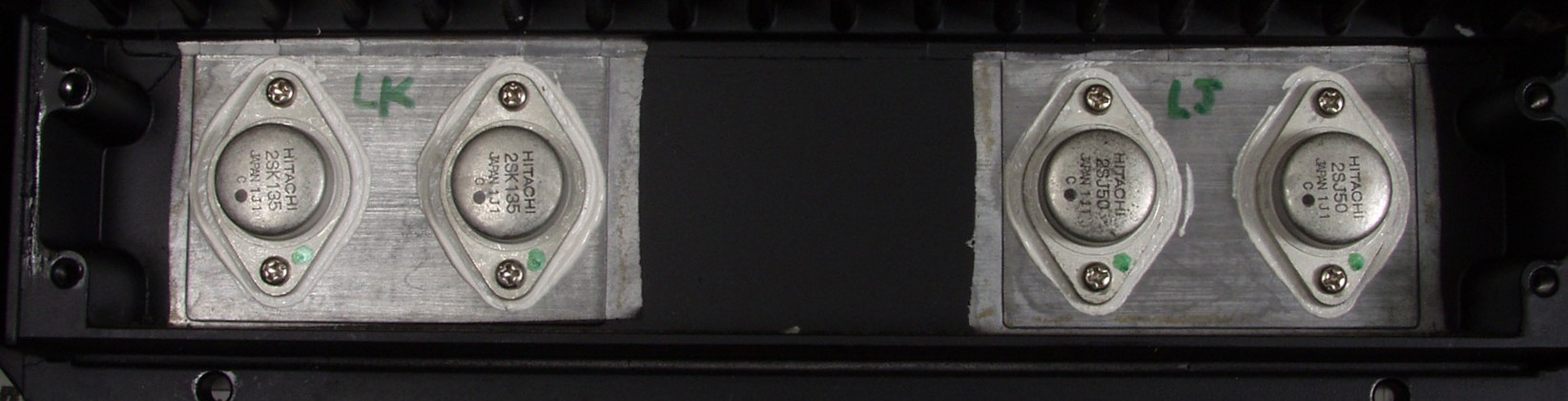

Ｃ６Ｃ．　修理前　Ｌ終段ＦＥＴ

Ｃ６Ｄ．　修理後　Ｌ終段ＦＥＴ

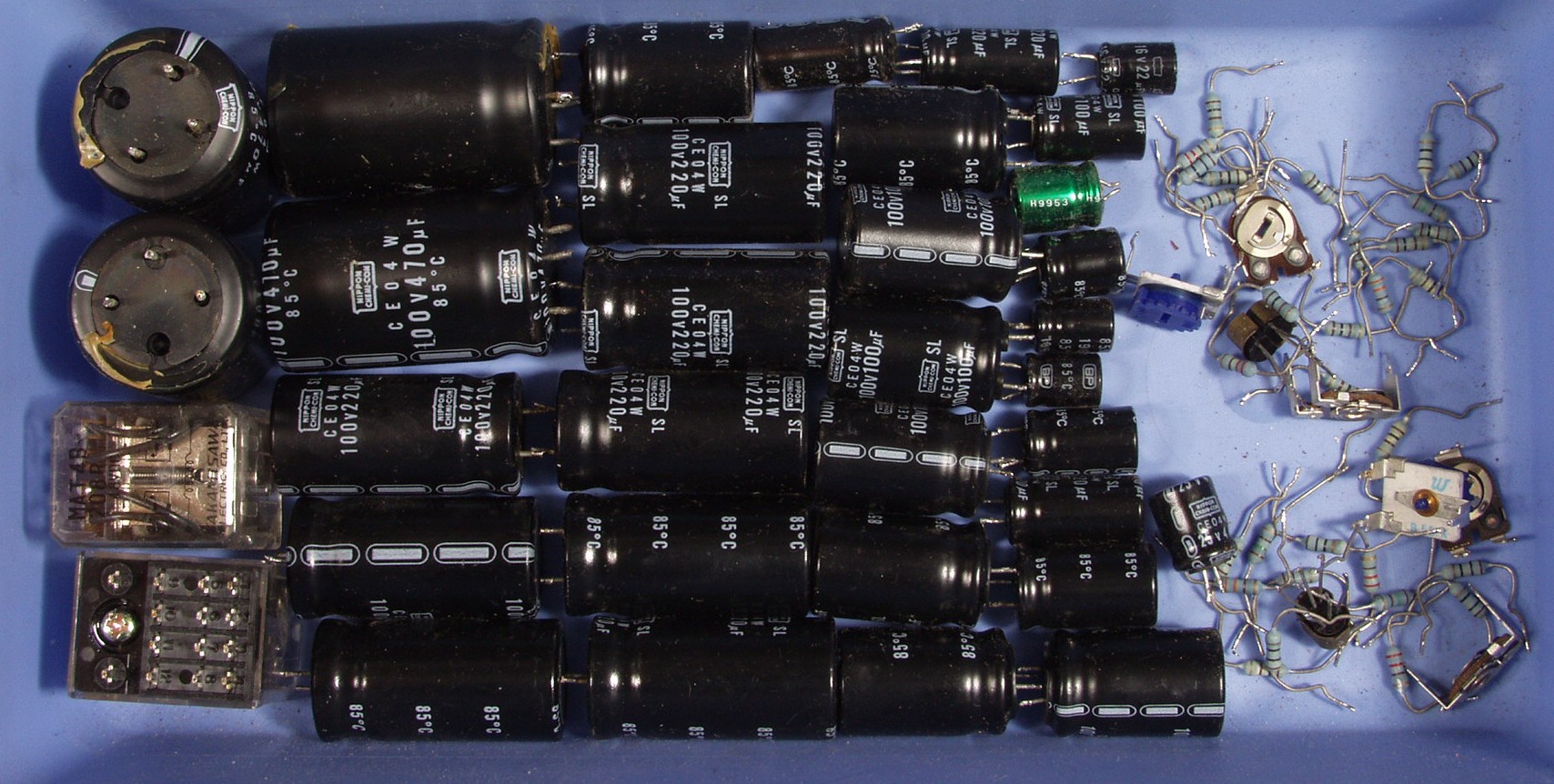

Ｃ７．　交換した部品

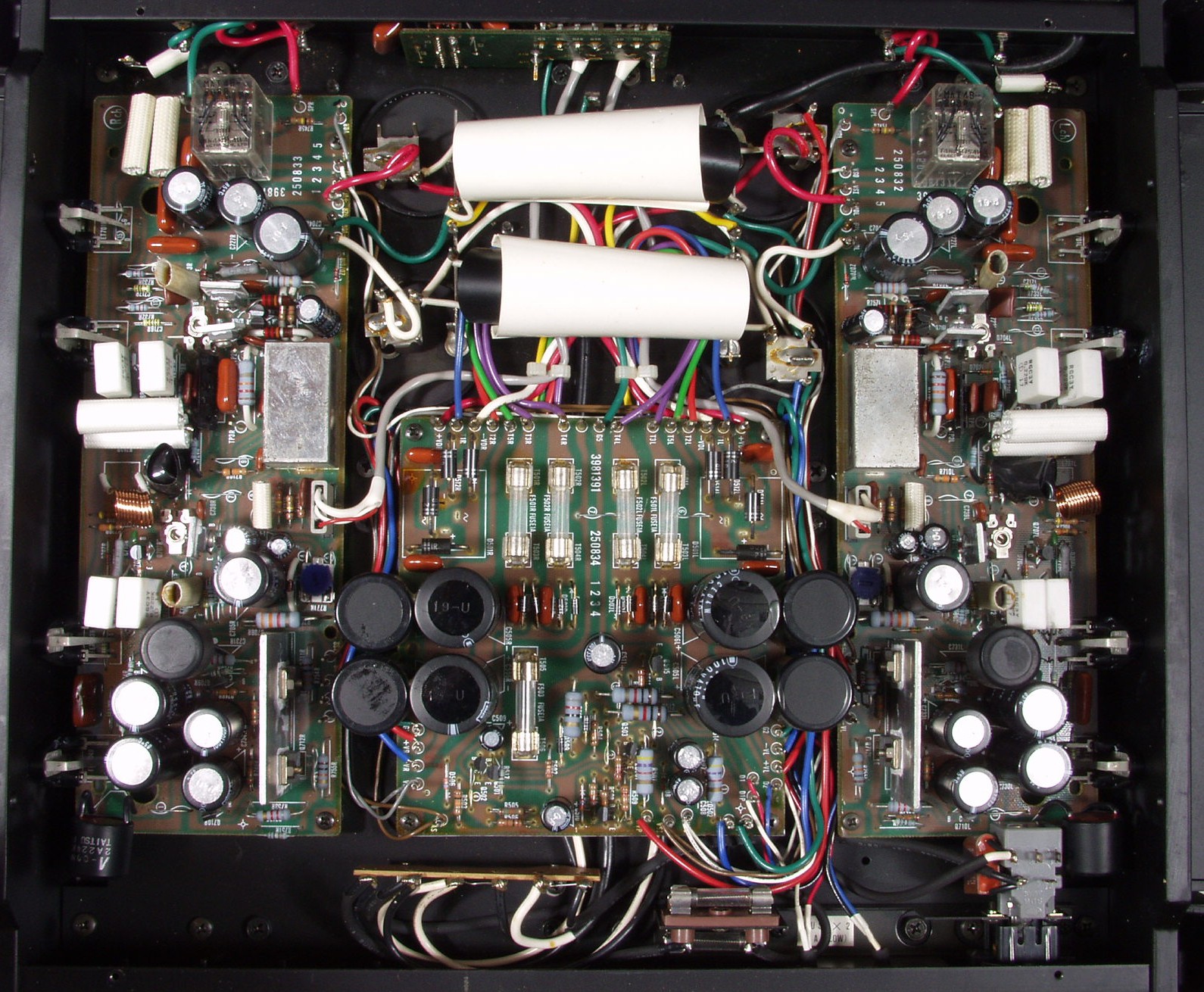

Ｃ８Ａ．　修理前　下から見る

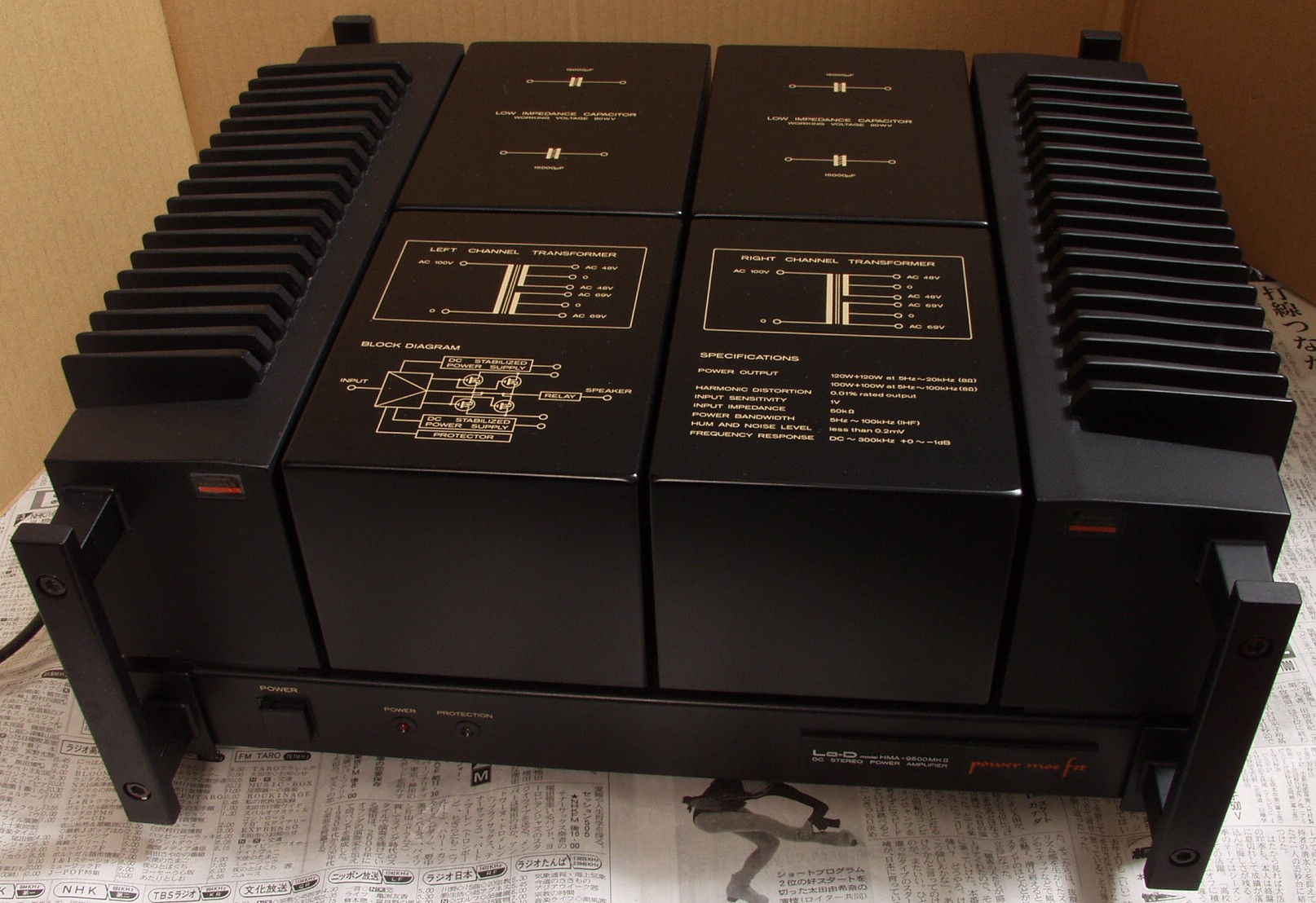

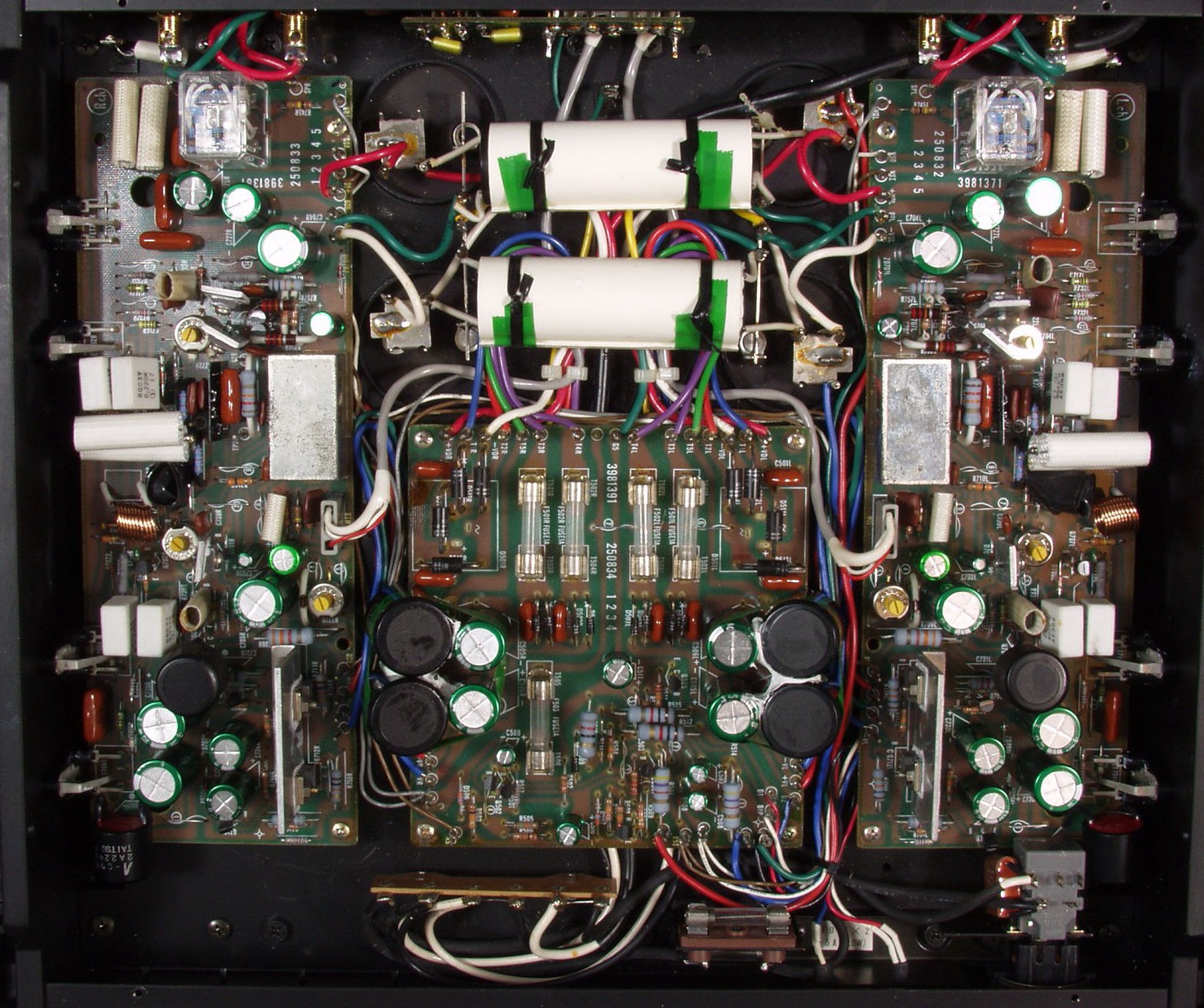

Ｃ８Ｂ．　修理後　上から見る

C−９．　完成　　磨けば綺麗に成ります

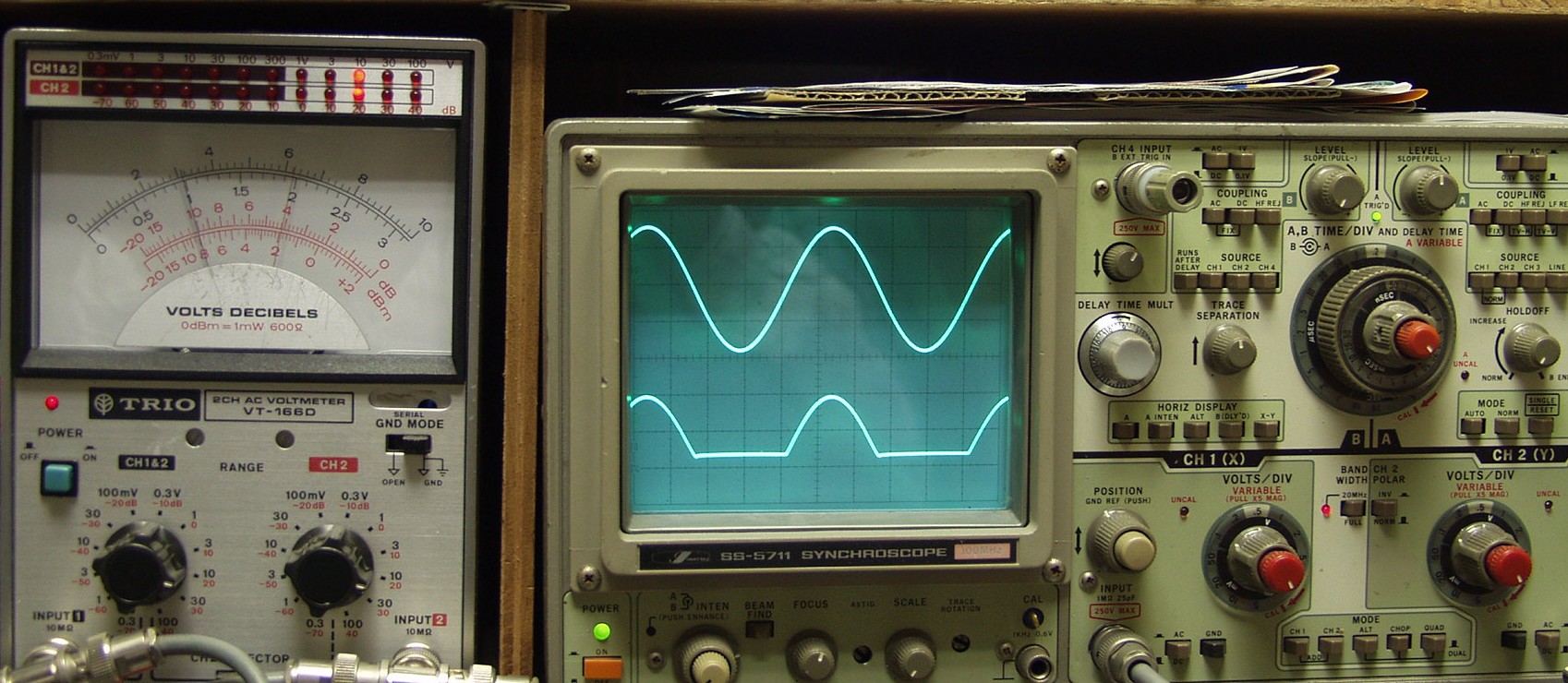

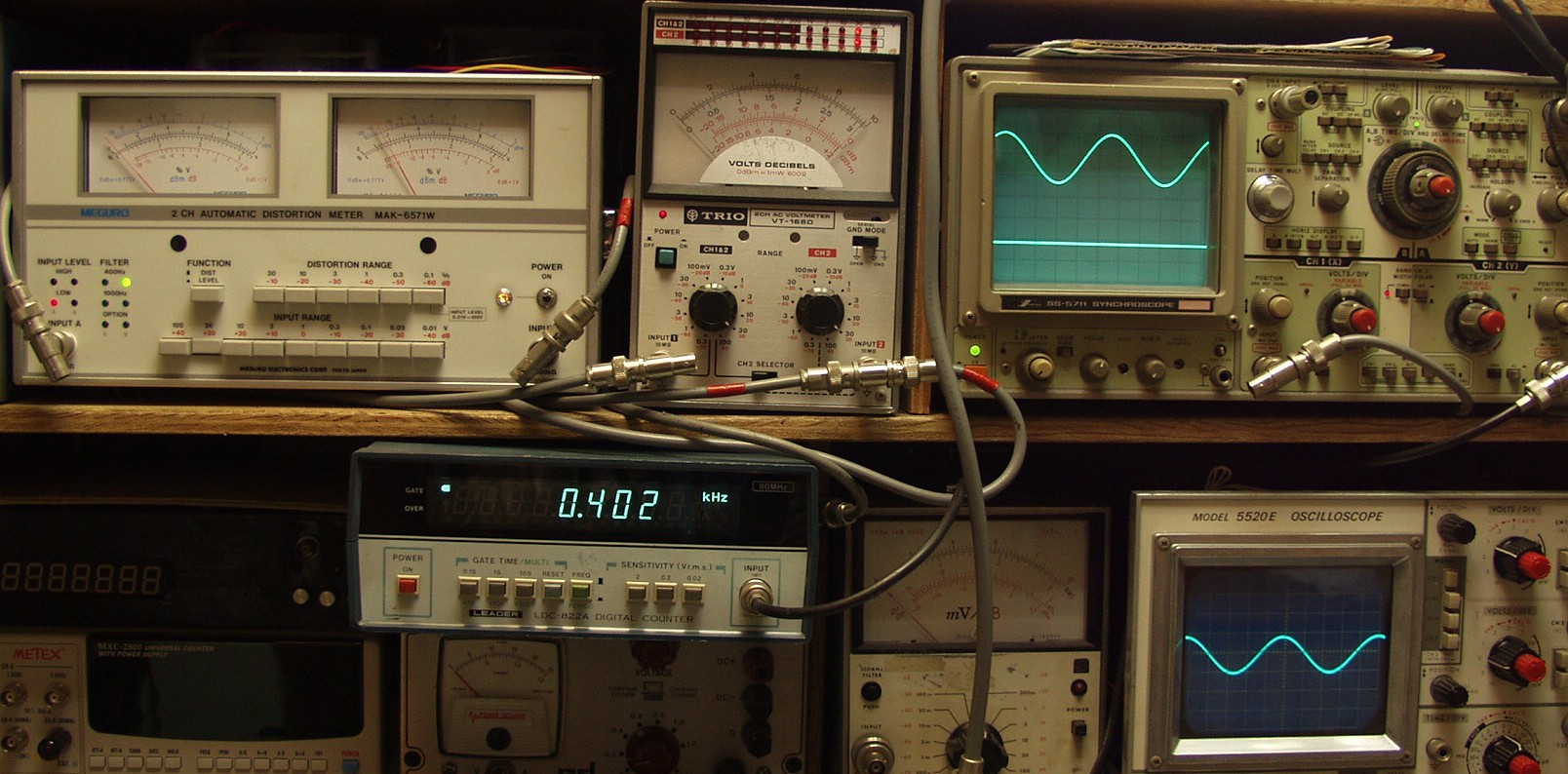

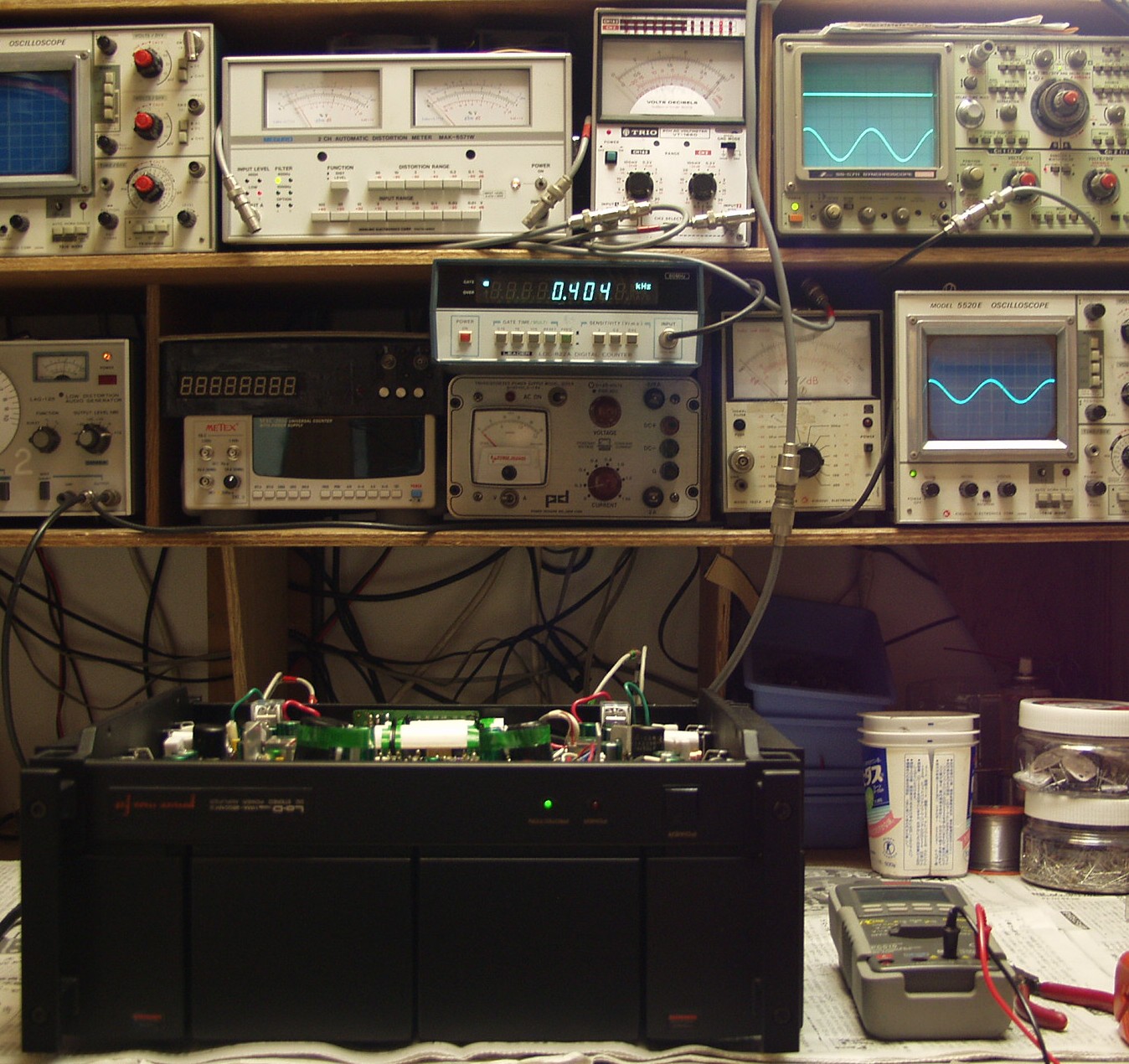

Ｅ．　調整・測定 Ｅ１．　出力／歪み率測定・調整

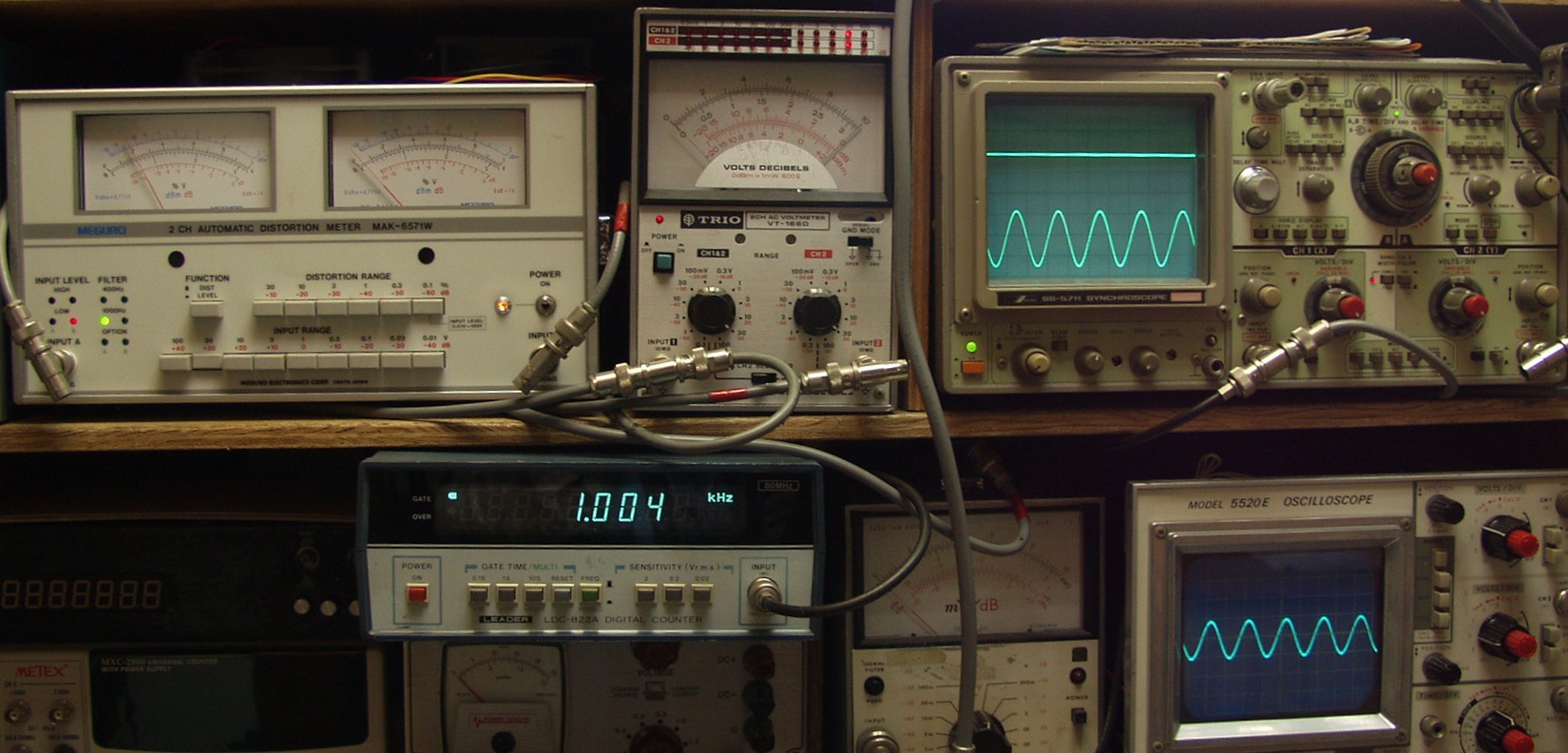

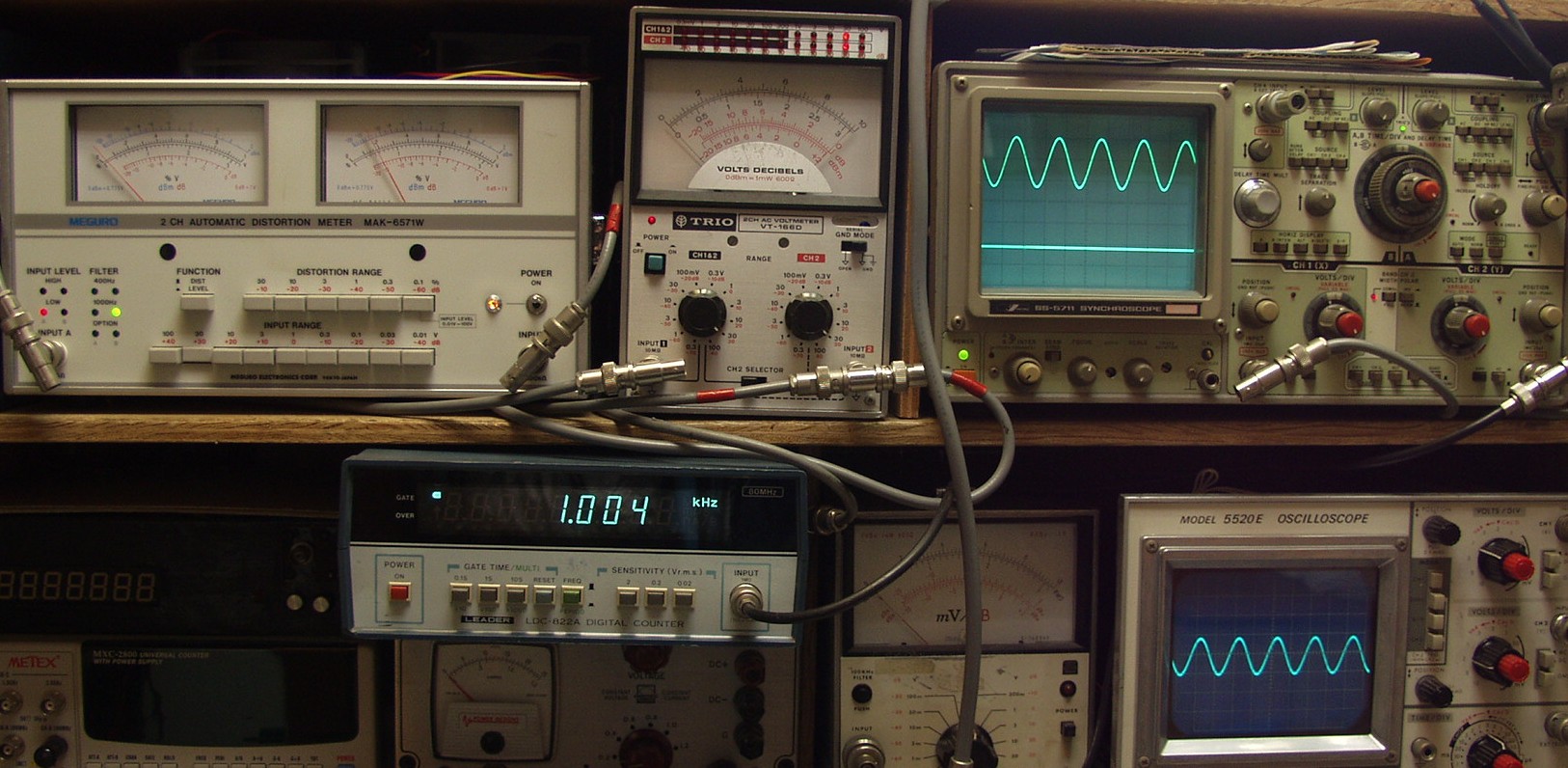

Ｅ２Ａ．　Ｌ側、３１Ｖ＝１２０Ｗ出力　０．０１％歪み　１０００ＨＺ

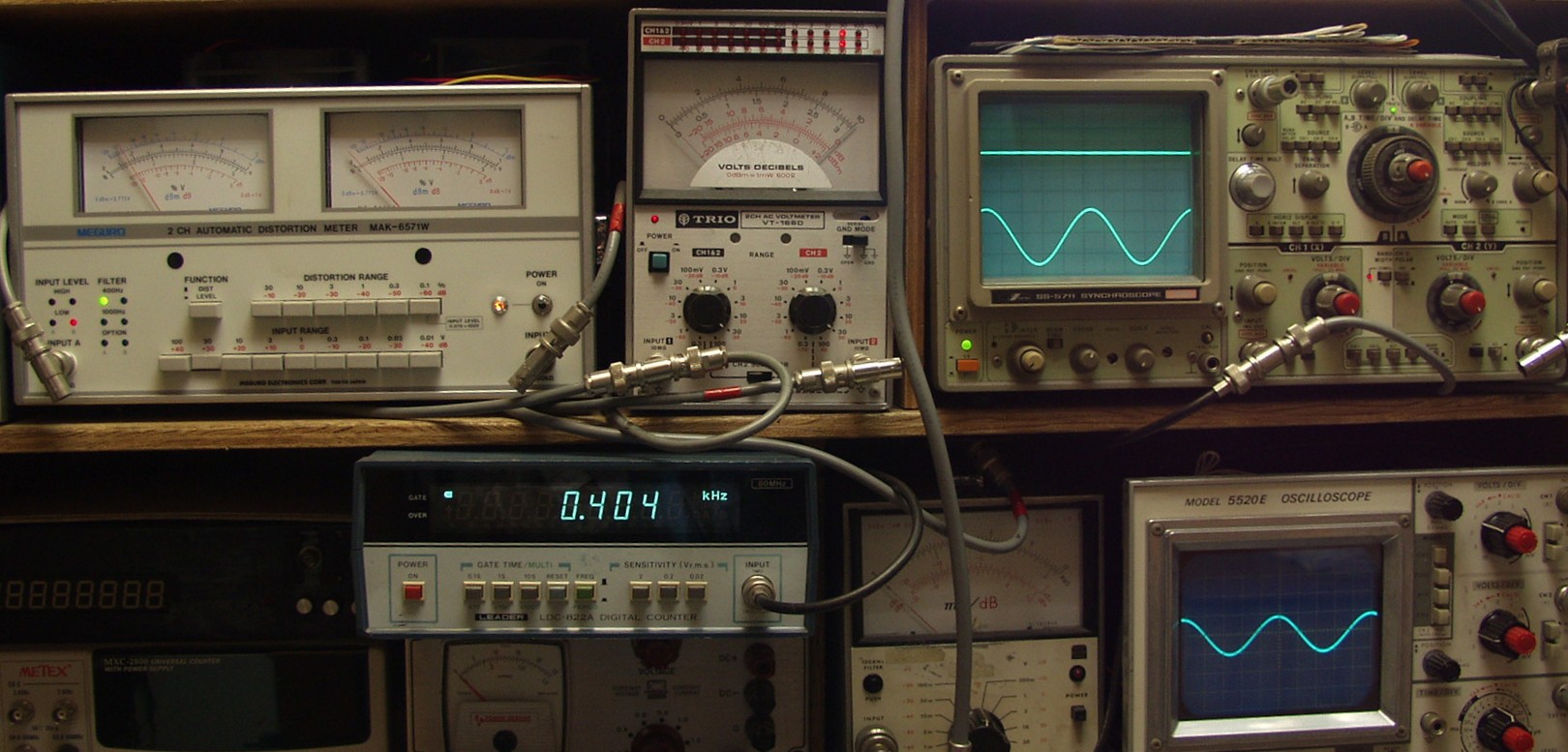

Ｅ２Ｂ．　Ｌ側、３１Ｖ＝１２０Ｗ出力　０．０１％歪み　４００ＨＺ

Ｅ２Ｃ．　Ｒ側、３１Ｖ＝１２０Ｗ出力　０．０１％歪み　１０００ＨＺ

Ｅ２Ｄ．　Ｒ側、３１Ｖ＝１２０Ｗ出力　０．０１％歪み　４００ＨＺ

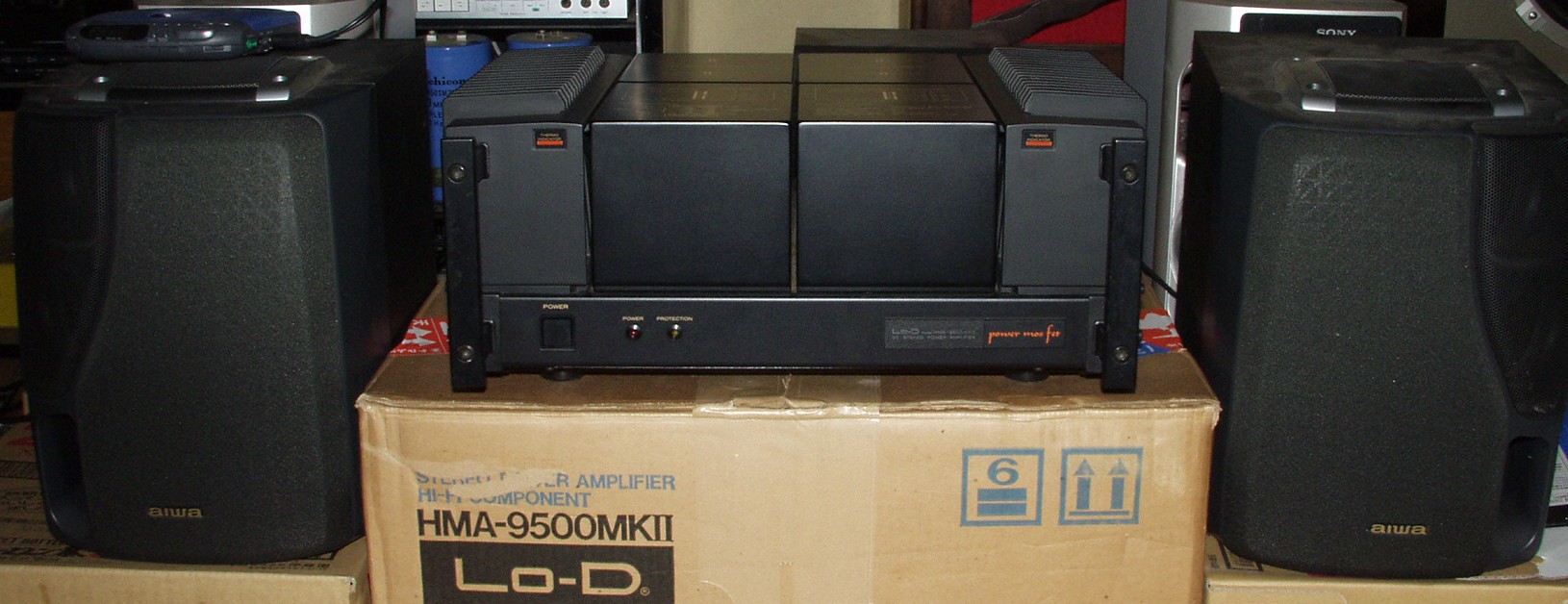

Ｅ３．　完成　　２４時間エージング

9500mkf11
