ＨＭＡ−９５００ｍｋ�U．　１４台目　修理記録

平成１５年５月２５日到着　　　６月８日完成

注意　このＡＭＰはアースラインが浮いています 　　　　ＡＭＰのシャーシにＳＰの線（アース側）や入力のＲＣＡプラグのアース側も接続してはいけません 　　　　ＲＬ−ＳＰのアース線も接続（共通）してもいけません 　　　　又、ＤＣ（directconnection）入力が可能ですが、絶対に使用しないこと＝ここ参照

Ａ．　修理前の状況 　プロテクトは解除せず 　 B．　原因 フューズ入り抵抗の全部が断線、電解コンデンサー劣化 モジュール焼損 Ｃ．　修理状況 ＳＰ接続リレー交換 初段ＦＥＴ（電界効果トランジスター）交換 ＲＬバイアス／バランスＶＲ交換 モジュール修理 電解コンデンサー交換（オーディオコンデンサー使用） ＳＰ接続端子交換。 Ｄ．　使用部品 ＳＰ接続リレー交換　　　　　　　　　　　　　　　　　　　　　２個 初段ＦＥＴ（電界効果トランジスター）　　　　　　　　　　　　　　２個 バイアス／バランス半固定ＶＲ　　　　　　　　　　　　　　６個 フューズ入り抵抗　　　　　　　　　　　　　　　　　　　　　　３０個 モジュール修理　　　　　　　　　　　　　　　　　　　　　　　２個 電解コンデンサー　　　　　　　　　　　　　　　　　　　　　３１個 ＳＰ接続端子　　　　　　　　　　　　　　　　　　　　　　　　４個 Ｅ．　調整・測定 Ｆ．　修理費　　　９０，０００円　　　＜＜オーバーホール修理＞＞ Ｓ．　ＨＩＴＡＣＨＩ Ｌｏ−Ｄ　ＨＭＡ−９５００ｍｋ�U　の仕様（マニアルより）

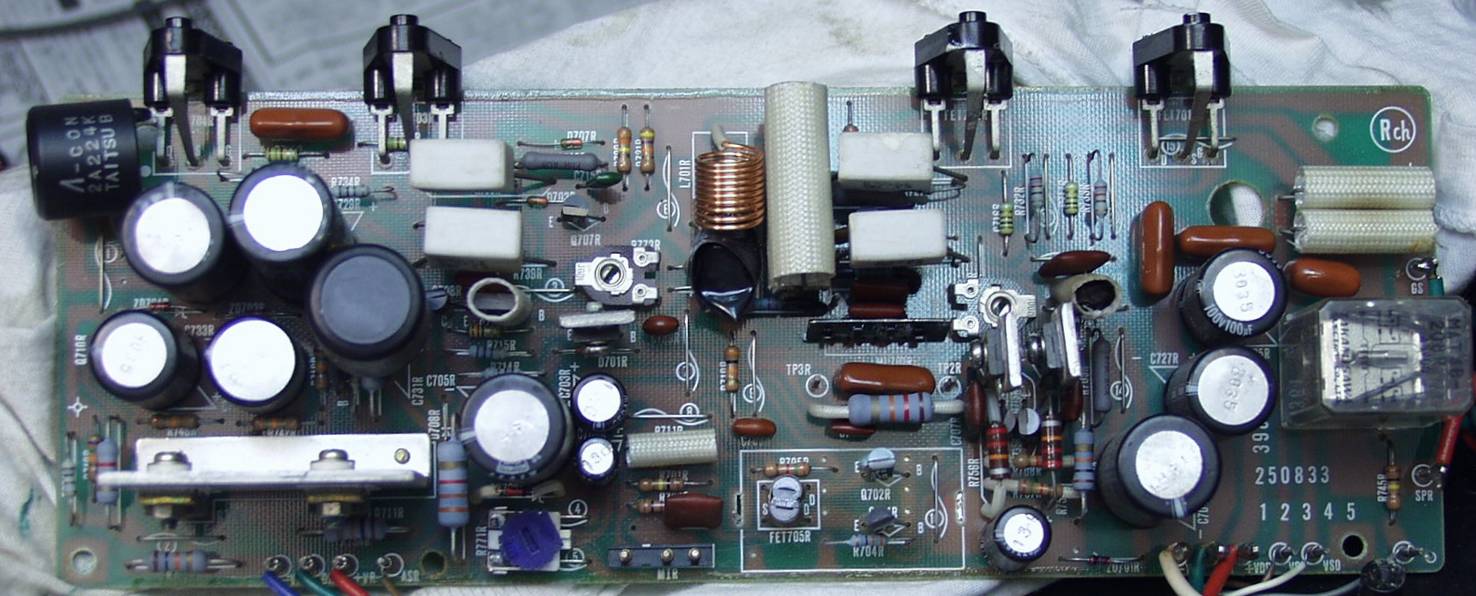

Ｃ．　修理状況 Ｃ−１Ａ．　修理前　Ｒドライブ基板

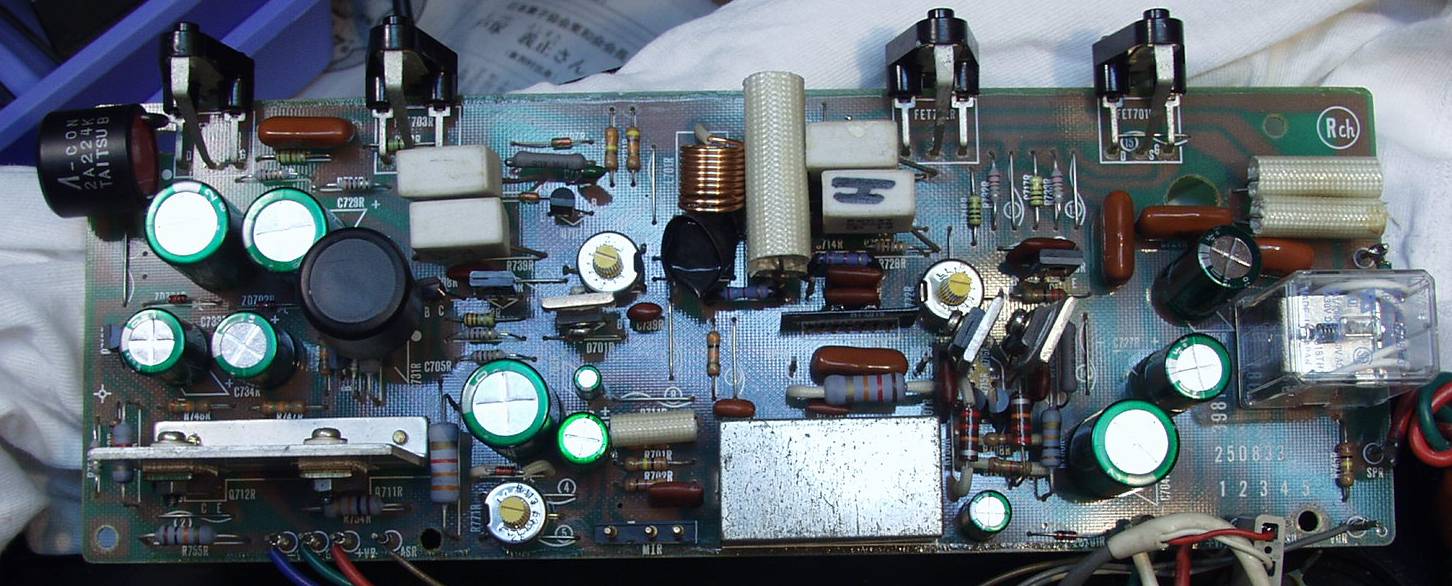

Ｃ−１Ｂ．　修理後　Ｒドライブ基板　初段ＦＥＴ、バランス／バイアス調整用半固定ＶＲ３個、ＳＰ接続リレー交換 　　　　　　　　　　　フューズ入り抵抗全部、電解コンデンサー１１個交換　モジュール修理

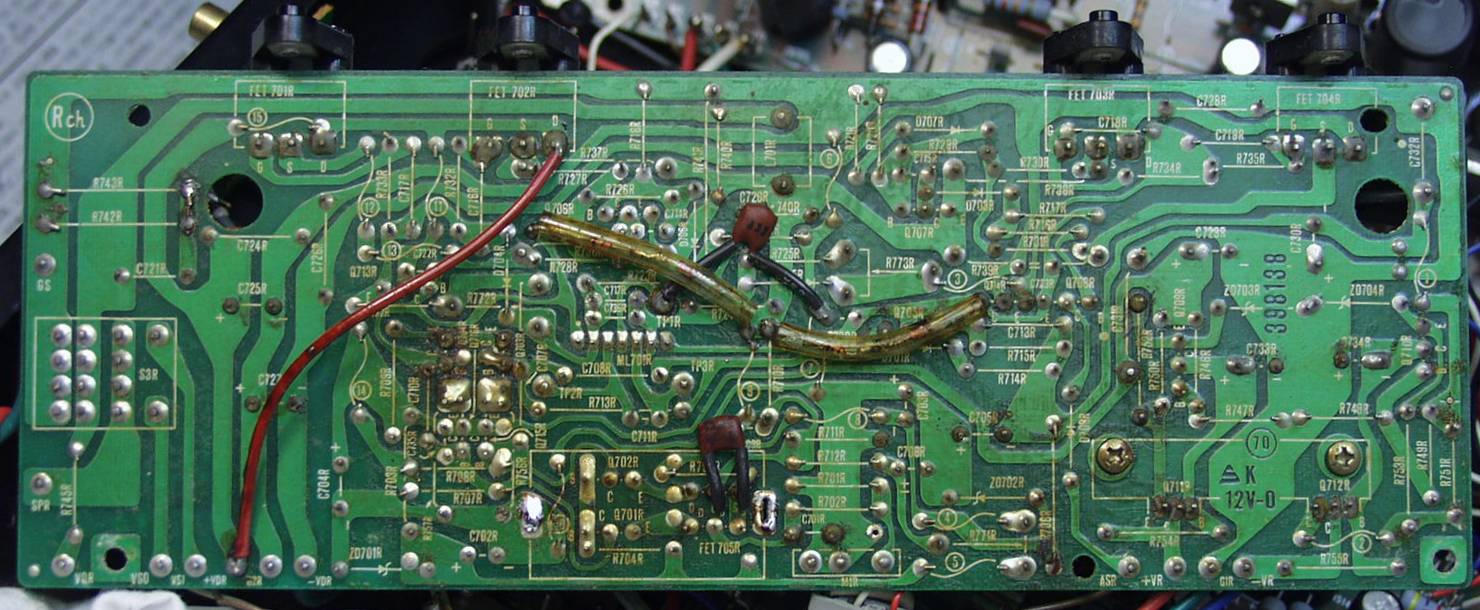

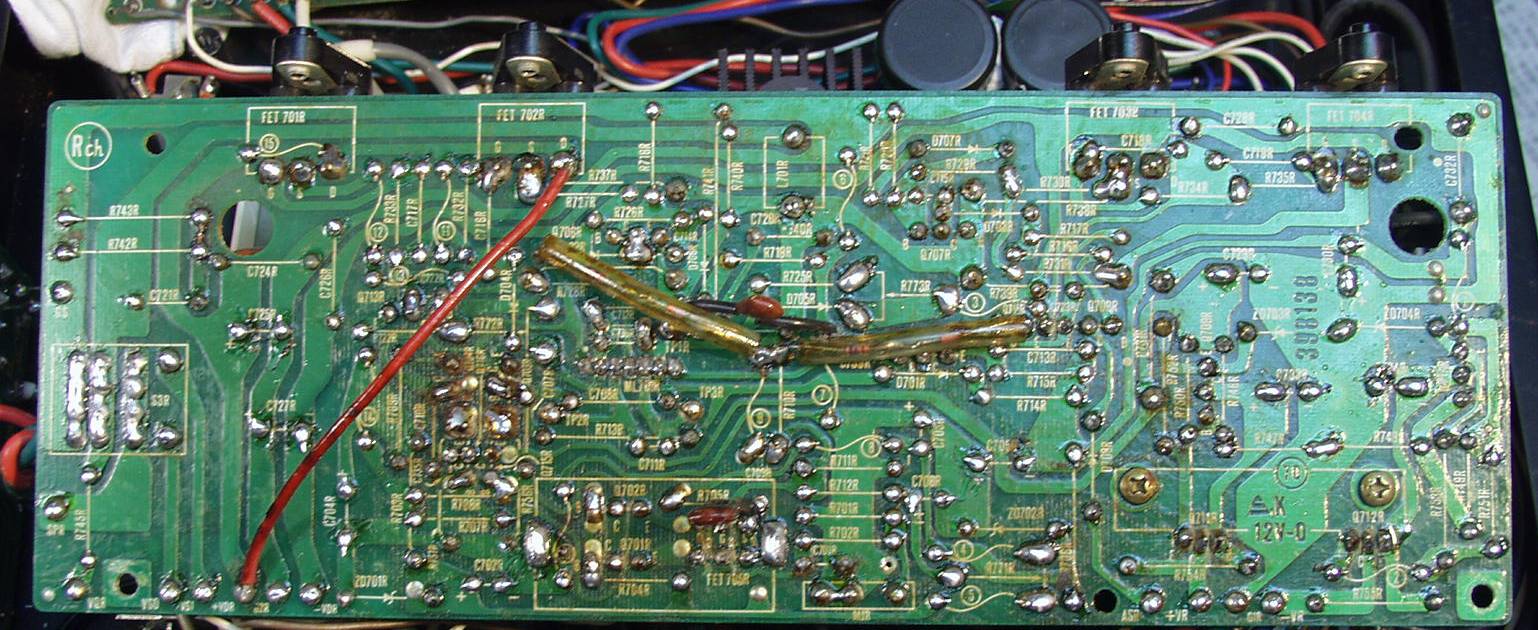

Ｃ−１Ｃ．　修理前　Ｒドライブ基板裏

Ｃ−１Ｄ．　修理後　Ｒドライブ基板裏　半田を全部やり直す

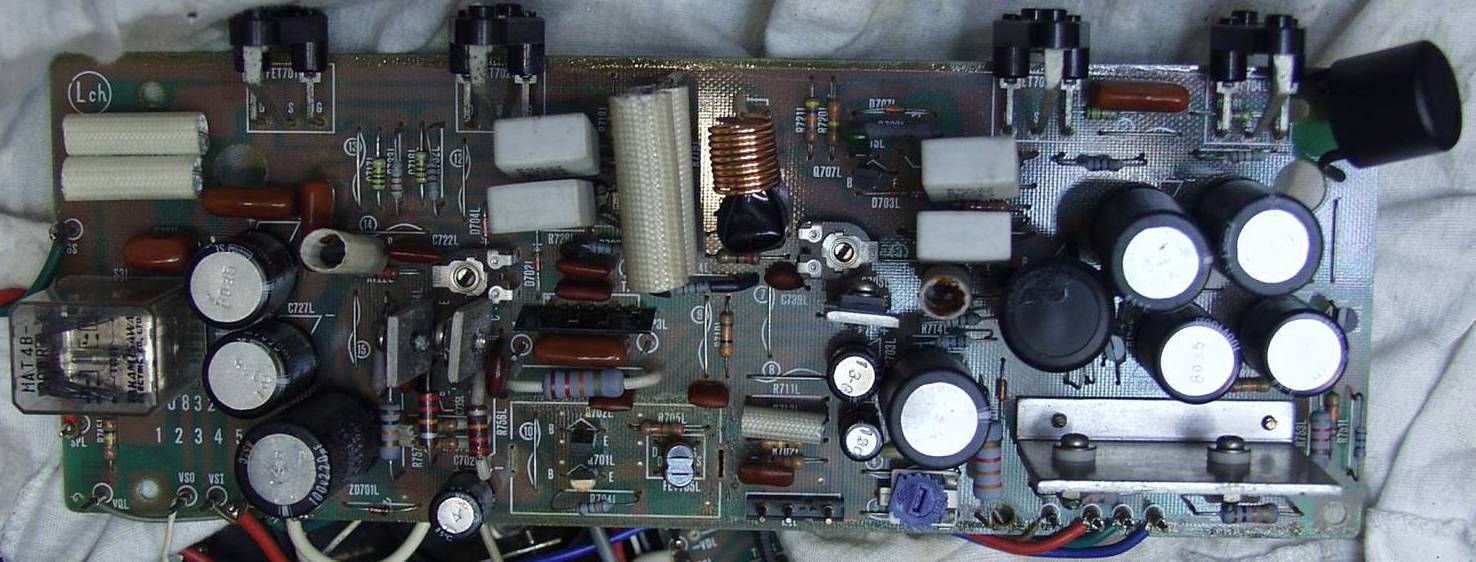

Ｃ−２Ａ．　修理前　Ｌドライブ基板

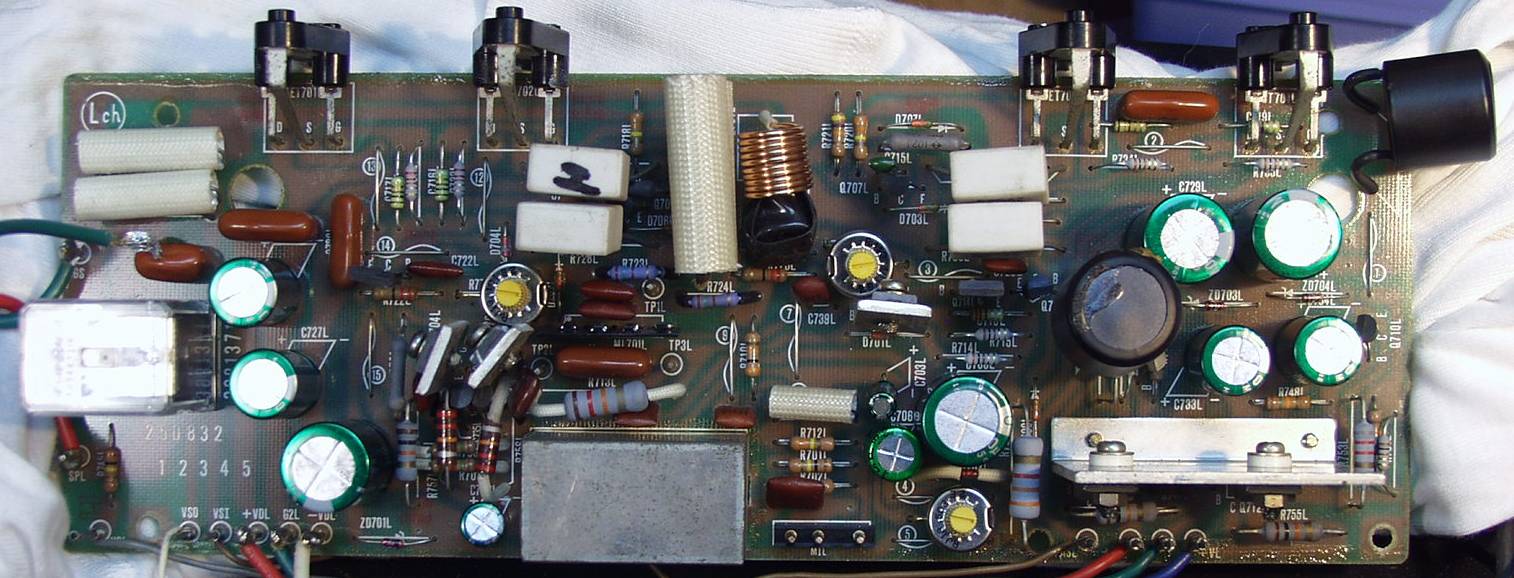

Ｃ−２B．　修理後　Ｌドライブ基板　初段ＦＥＴ、バランス／バイアス調整用半固定ＶＲ３個、ＳＰ接続リレー交換 　　　　　　　　　　　フューズ入り抵抗全部、電解コンデンサー１１個交換　モジュール修理

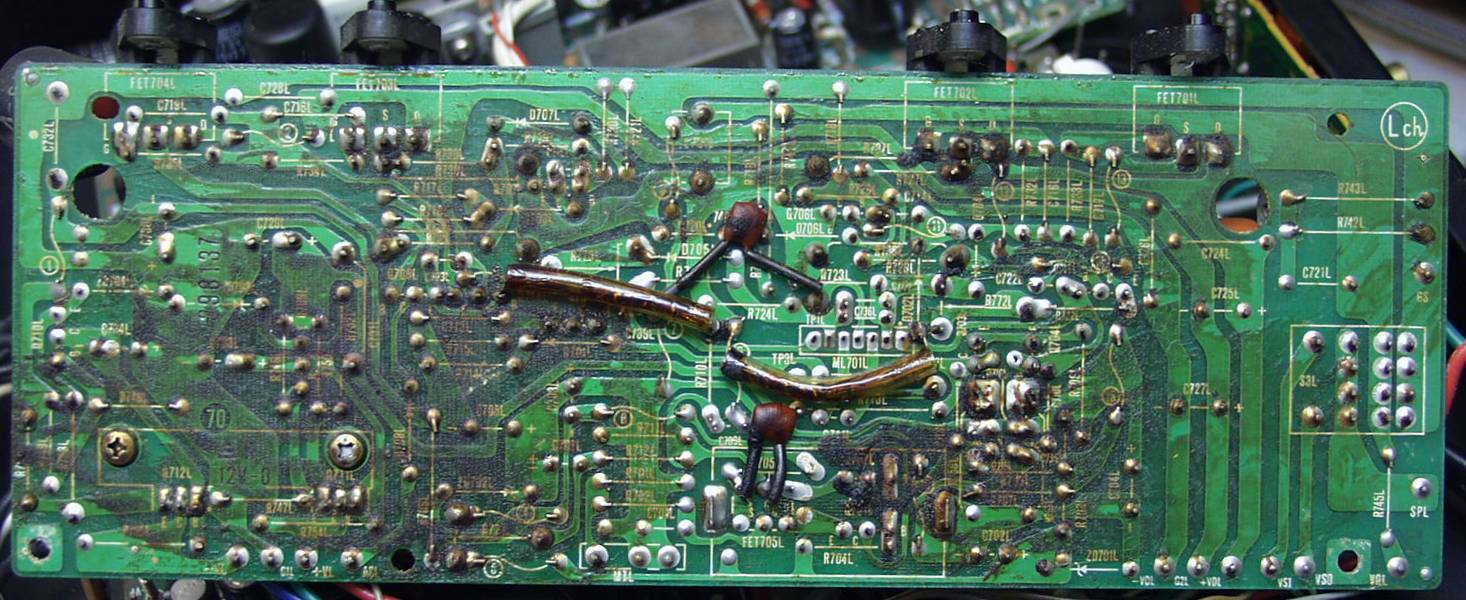

Ｃ−２Ｃ．　修理前　Ｌドライブ基板裏　　　熱の為焼けた基板　Ｃ−１Ｃ．と比較すると良く解る

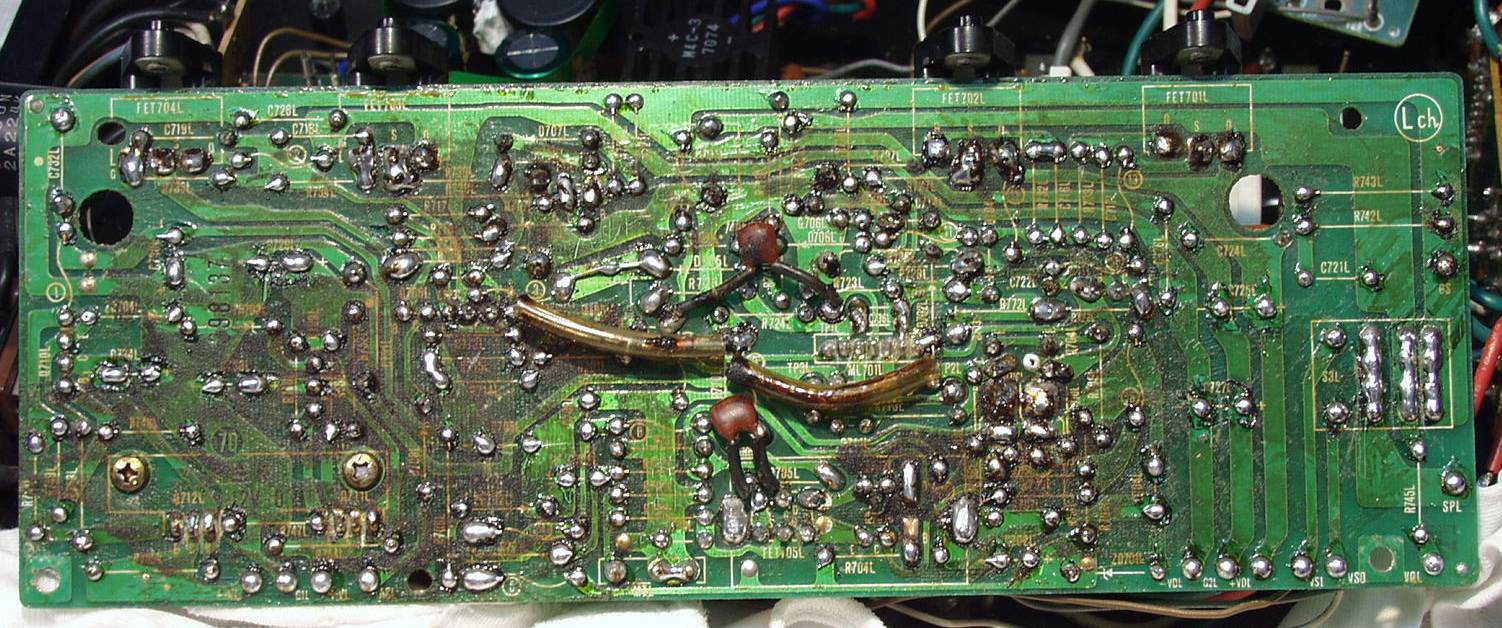

Ｃ−２Ｄ．　修理後　Ｌドライブ基板裏　半田を全部やり直す

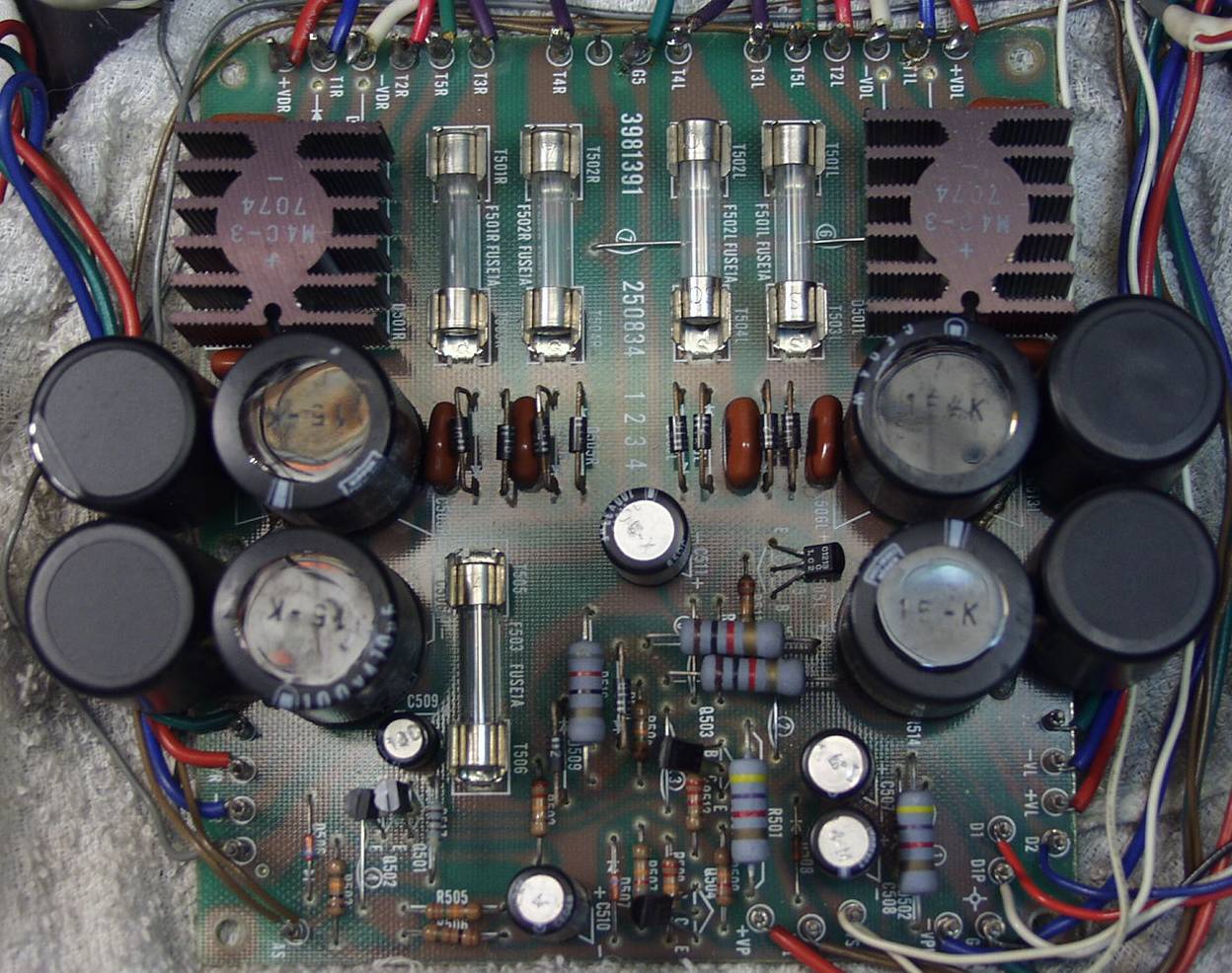

Ｃ−３Ａ．　修理前　電源基盤

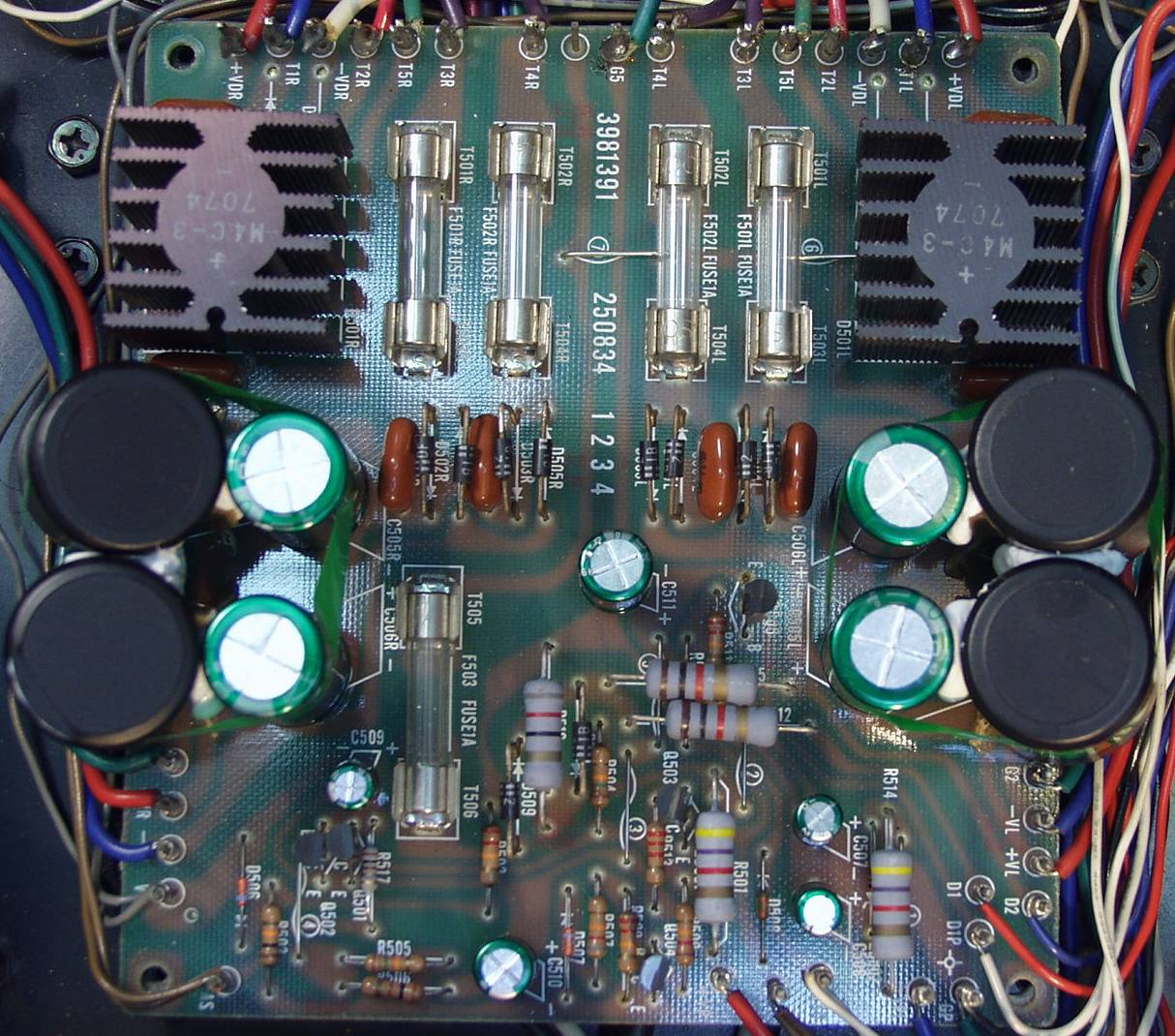

Ｃ−３Ｂ．　修理後　電源基盤　フューズ入り抵抗全部、電解コンデンサー９個交換

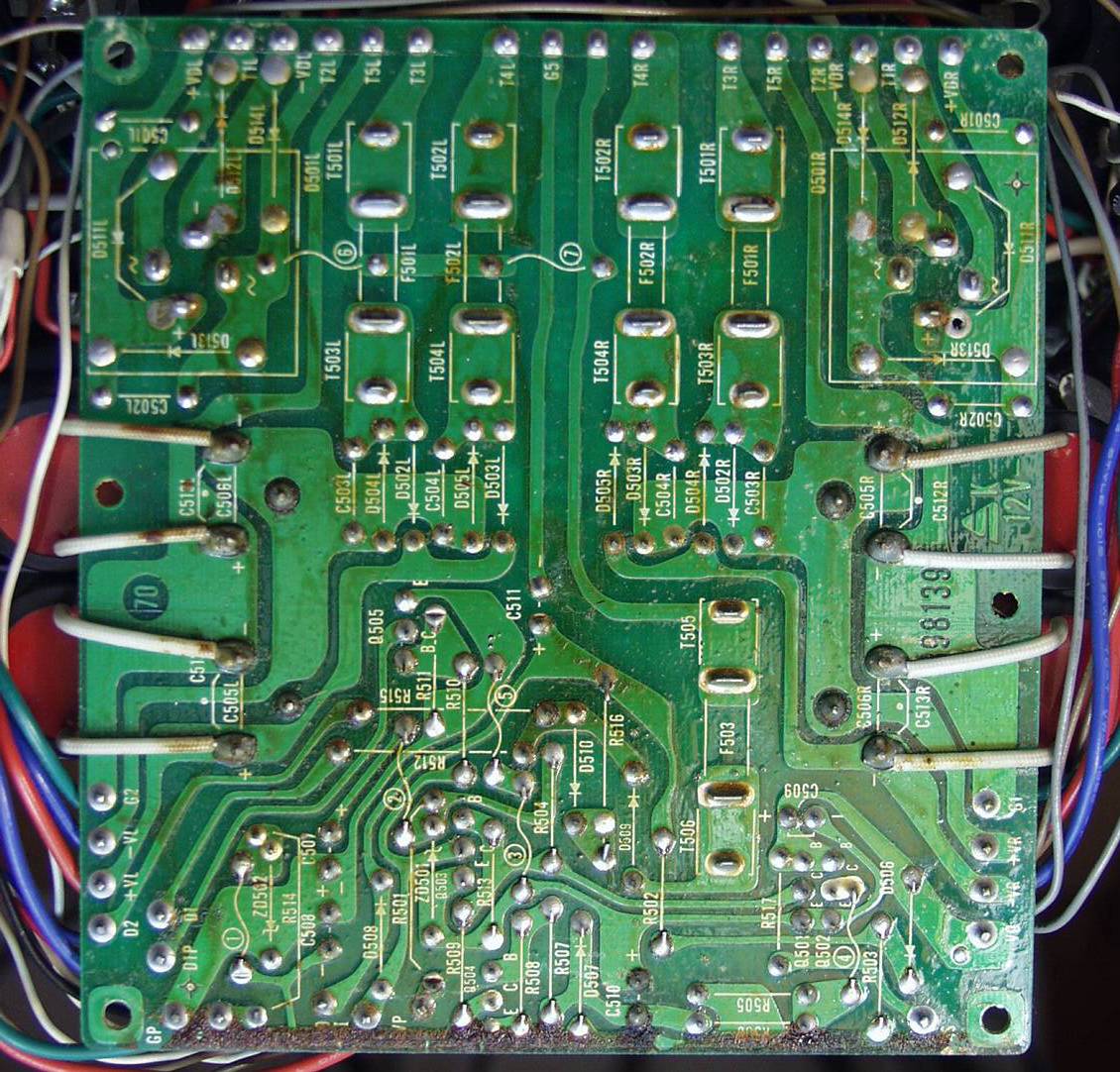

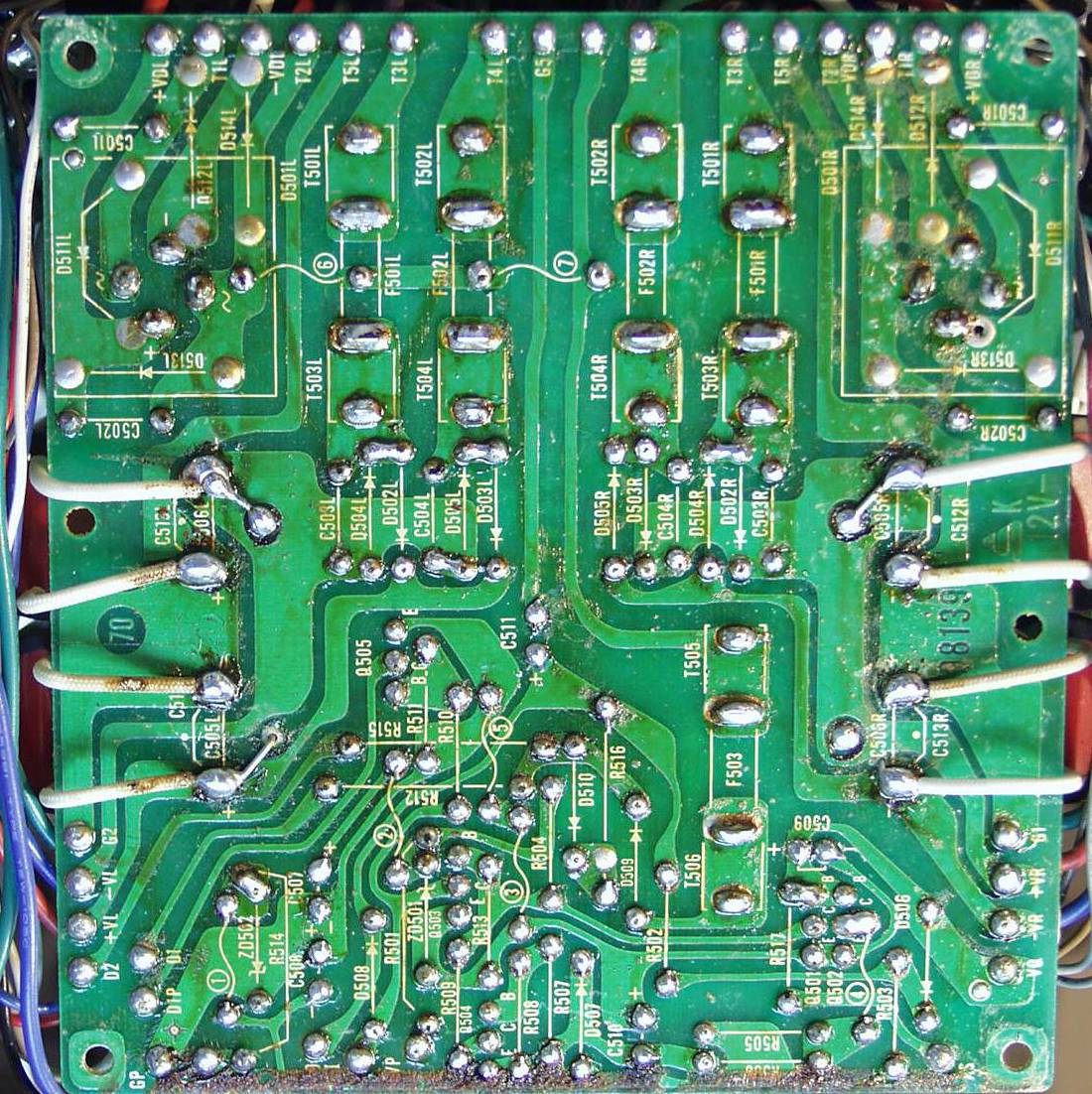

Ｃ−３Ｃ．　修理前　電源基盤裏

Ｃ−３Ｄ．　修理後　電源基盤裏

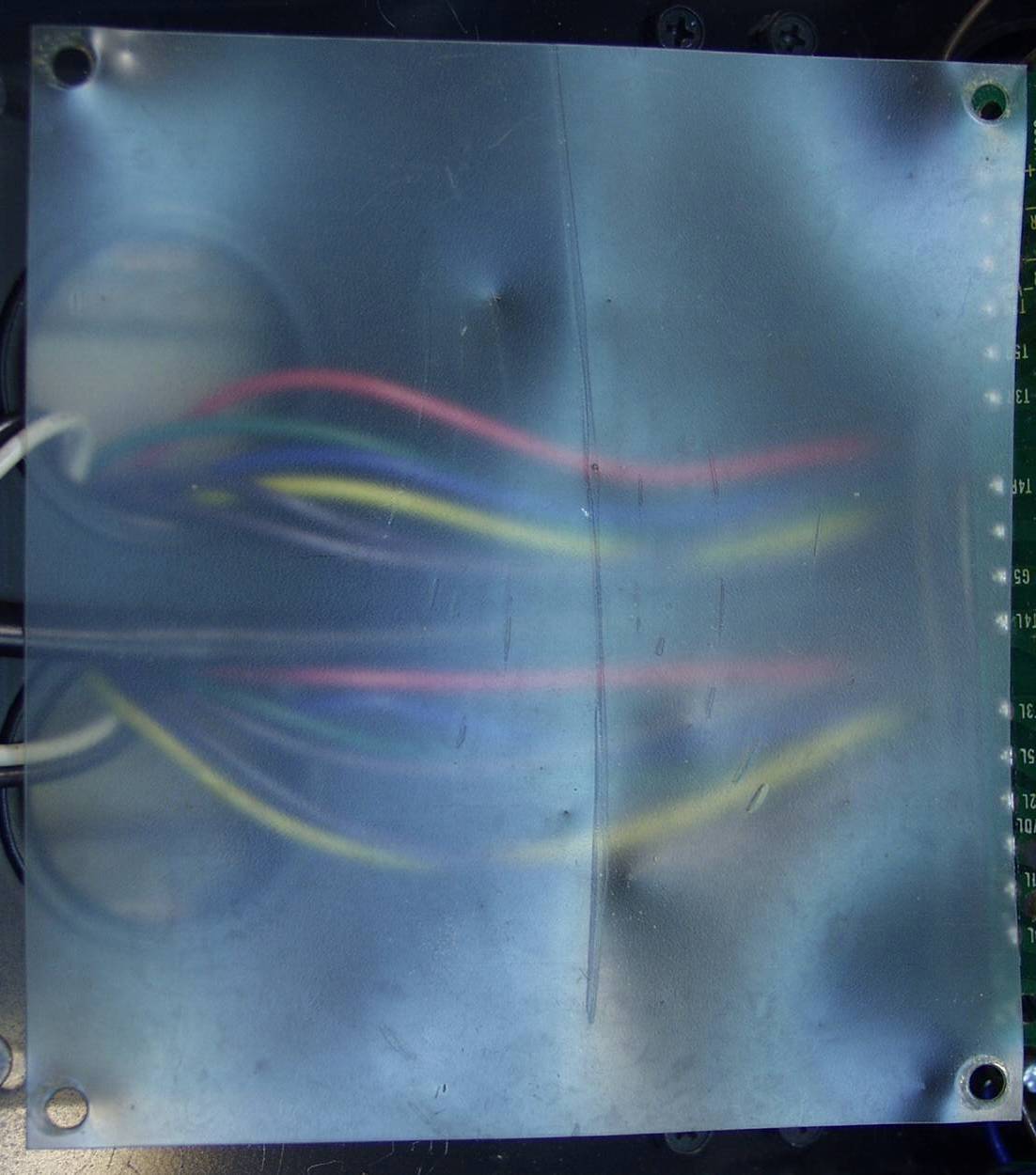

Ｃ−３Ｅ．　発振で基板の銅伯が熱を帯び、解けた跡が残る絶縁シート

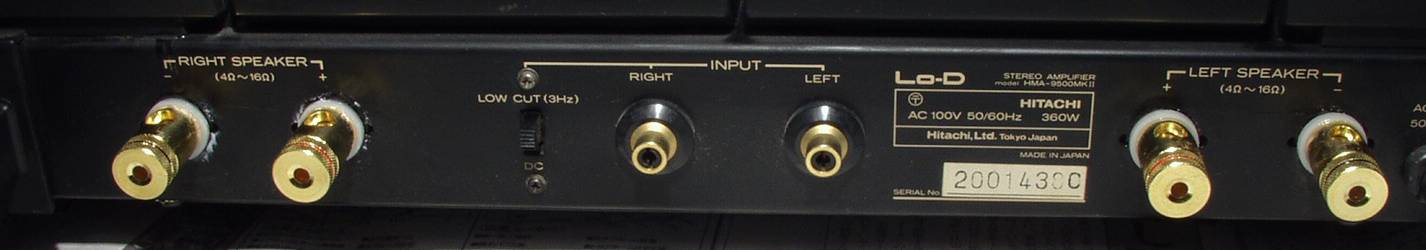

Ｃ−４．　交換したＳＰ端子

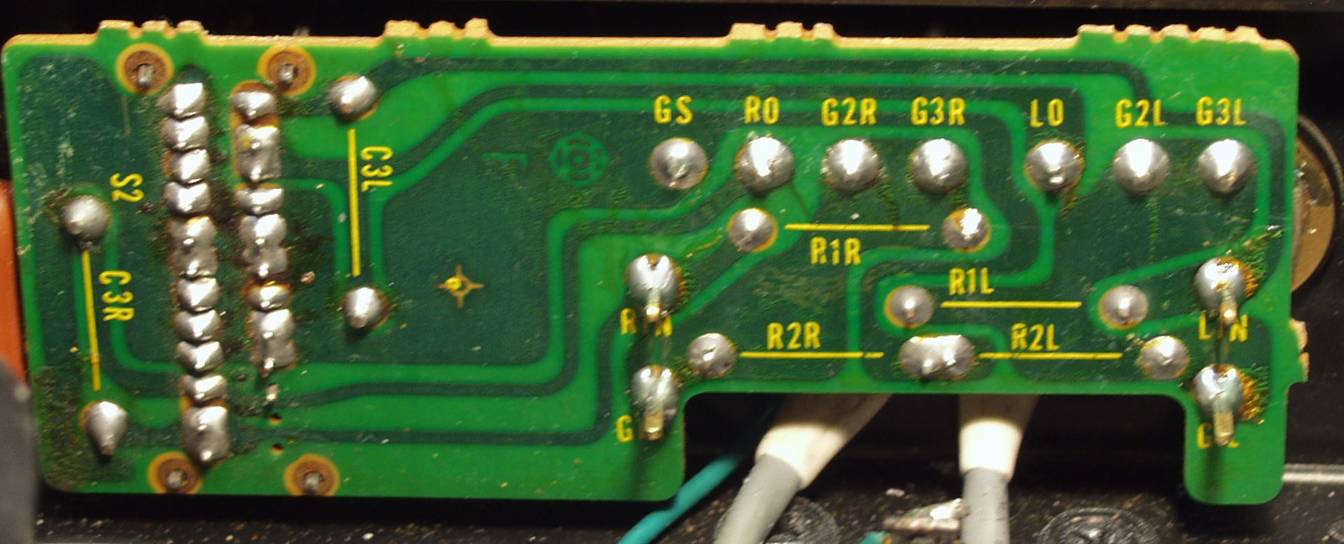

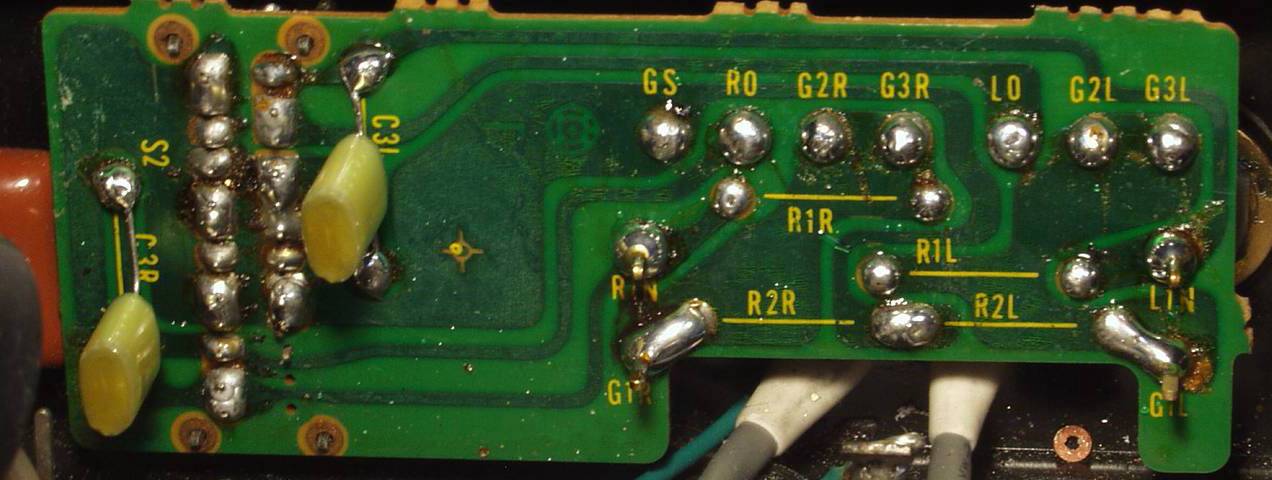

Ｃ−５Ａ．　修理前　ＲＣＡ端子裏

Ｃ−５Ｂ．　修理後　ＲＣＡ端子裏

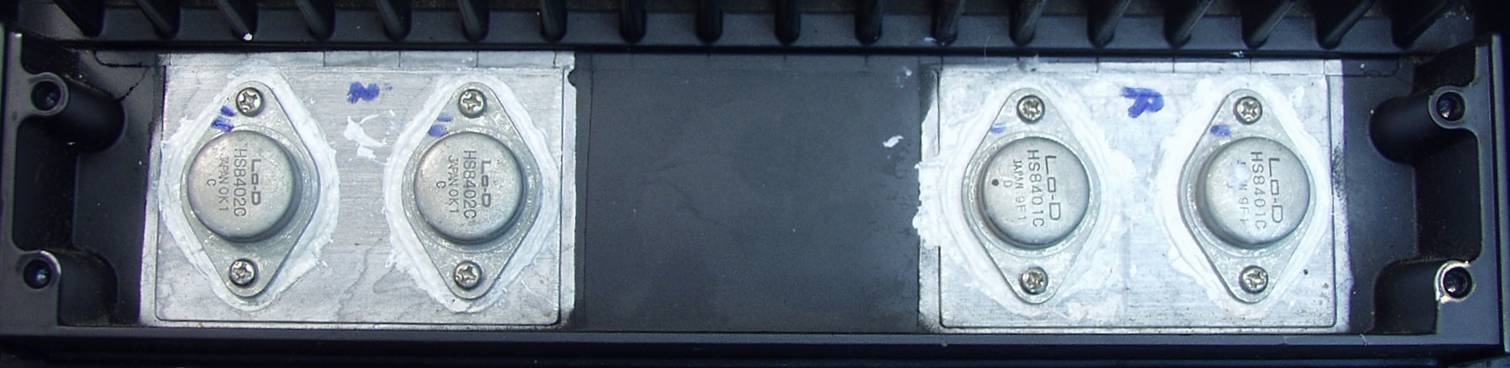

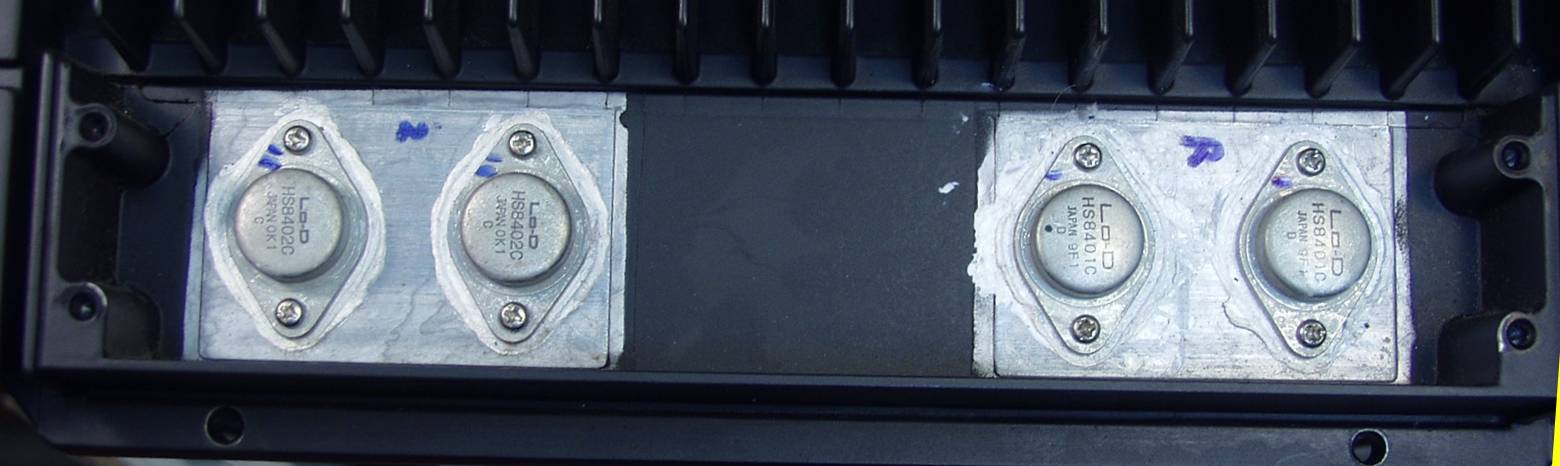

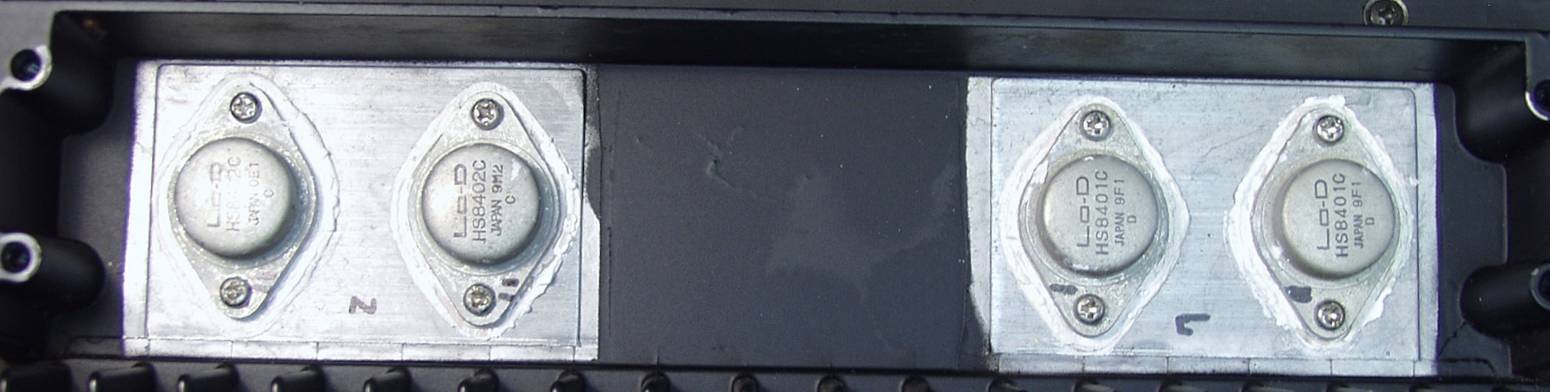

Ｃ−６Ａ．　修理前　Ｒ終段ＦＥＴ

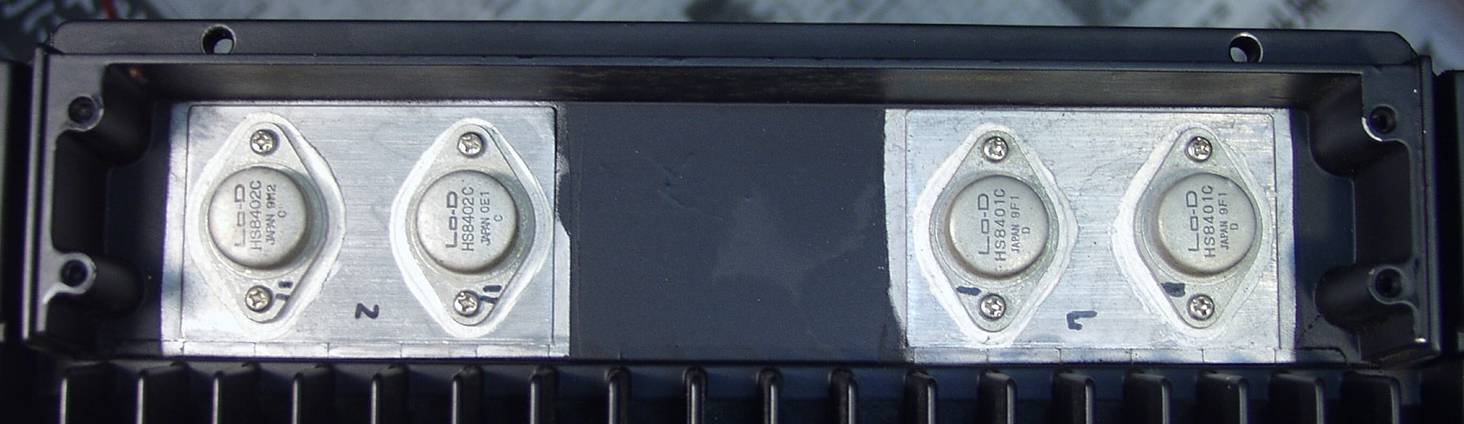

Ｃ−６Ｂ．　修理後　Ｒ終段ＦＥＴ

Ｃ−６Ｃ．　修理前　Ｌ終段ＦＥＴ

Ｃ−６Ｄ．　修理後　Ｌ終段ＦＥＴ

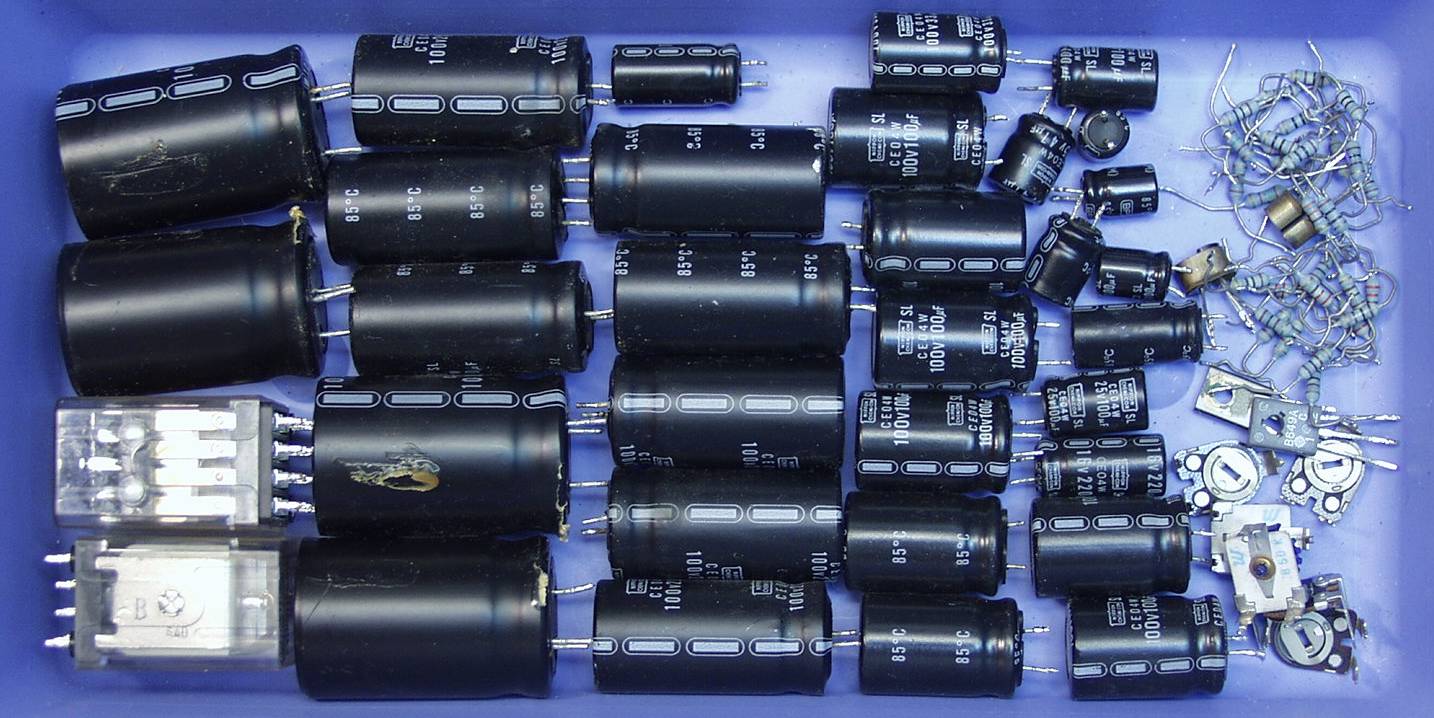

Ｃ−７．　交換した部品

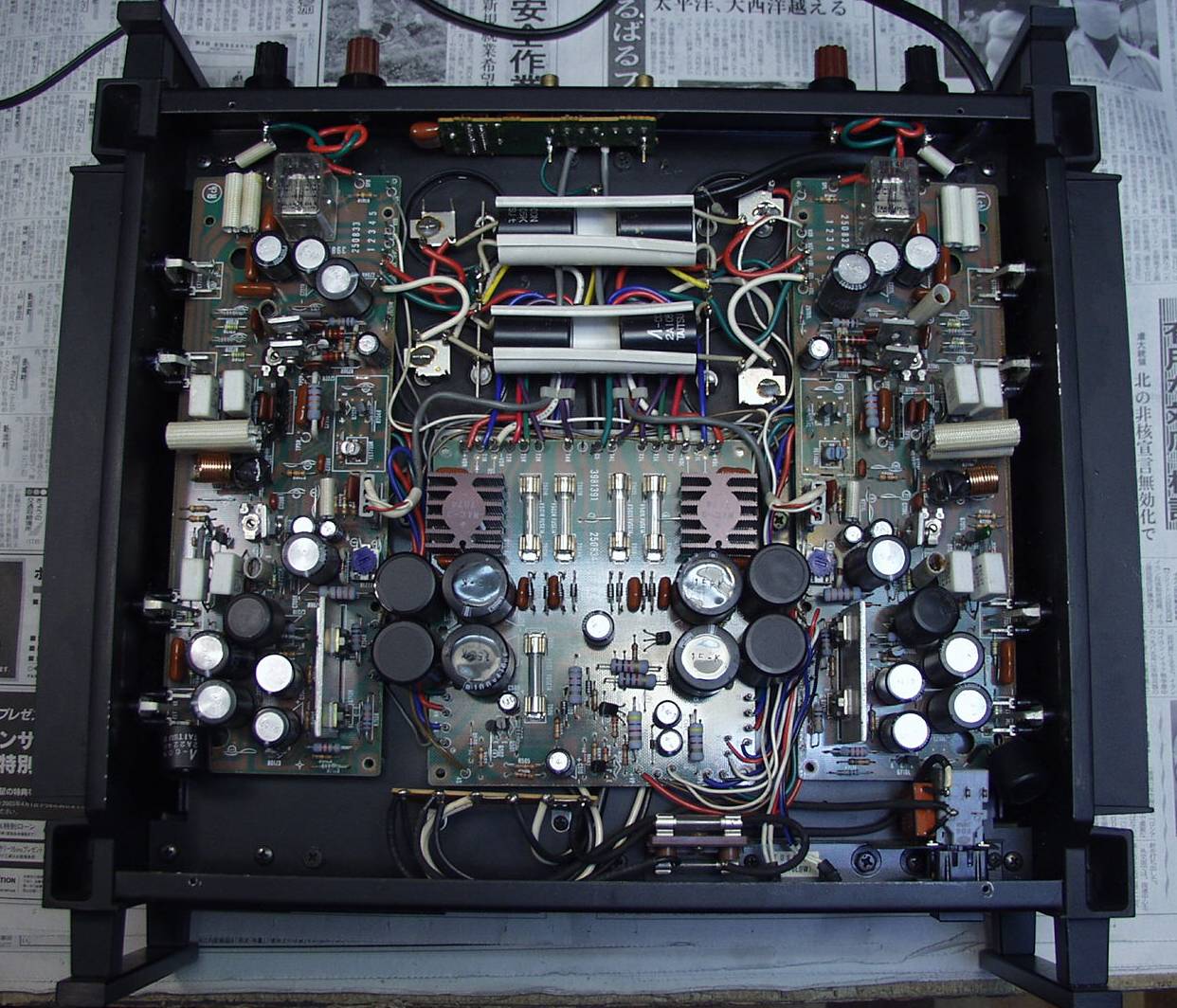

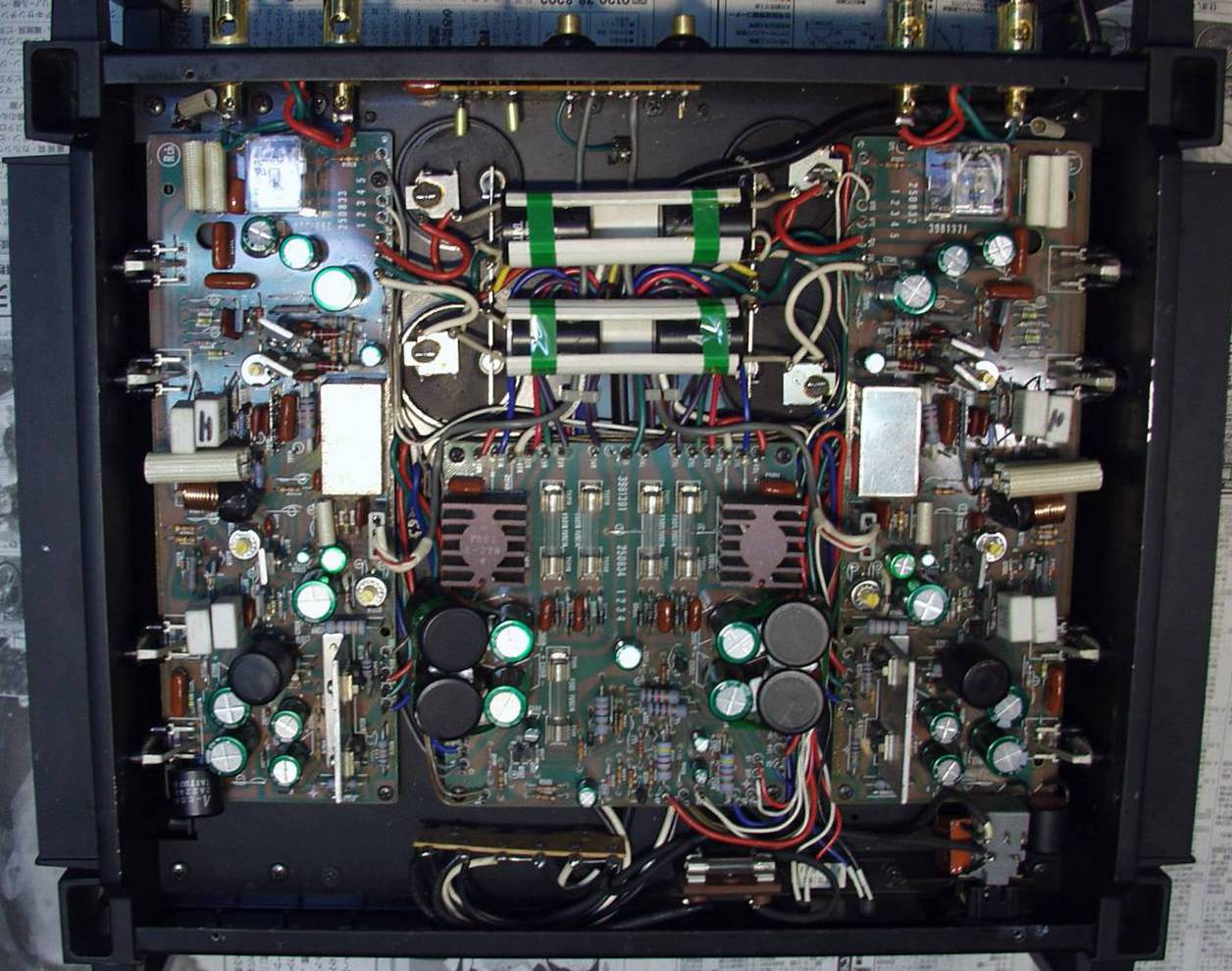

Ｃ−８Ａ．　修理前　下から見る

Ｃ−８Ｂ．　修理後　上から見る

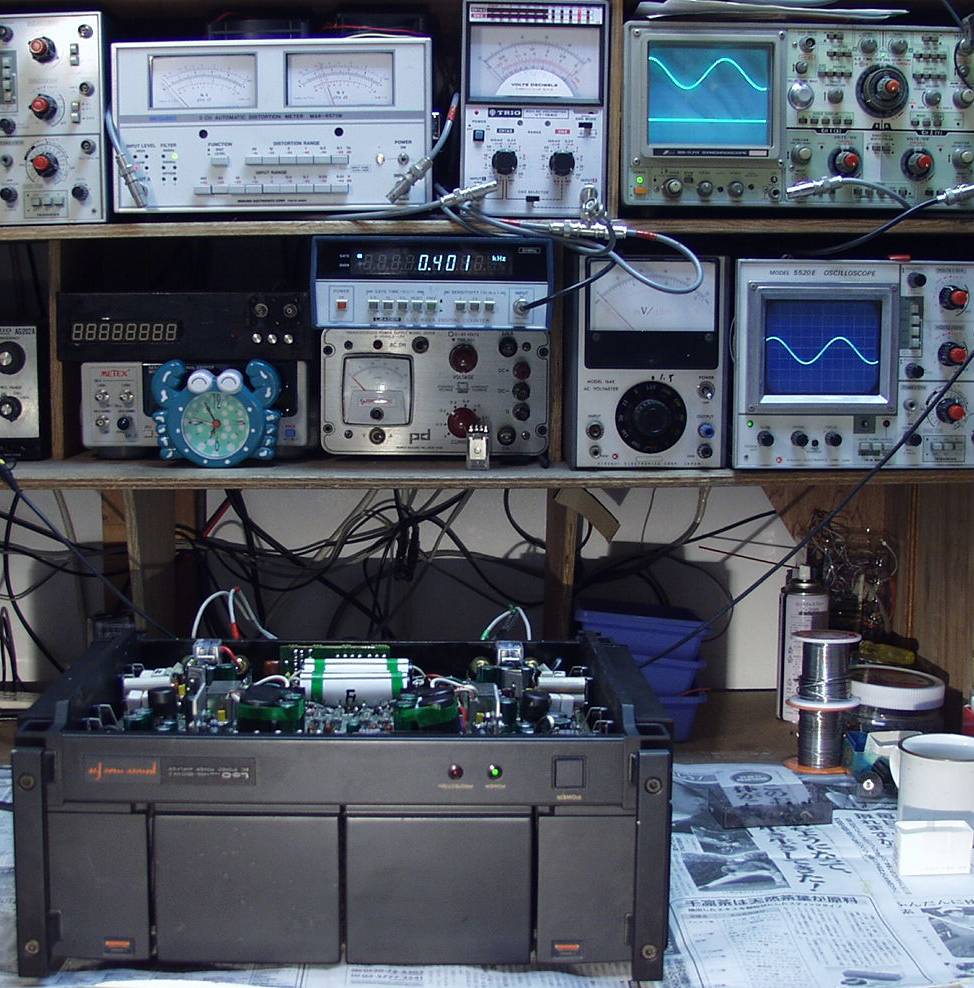

Ｅ．　調整・測定 Ｅ−１．　出力／歪み率測定・調整

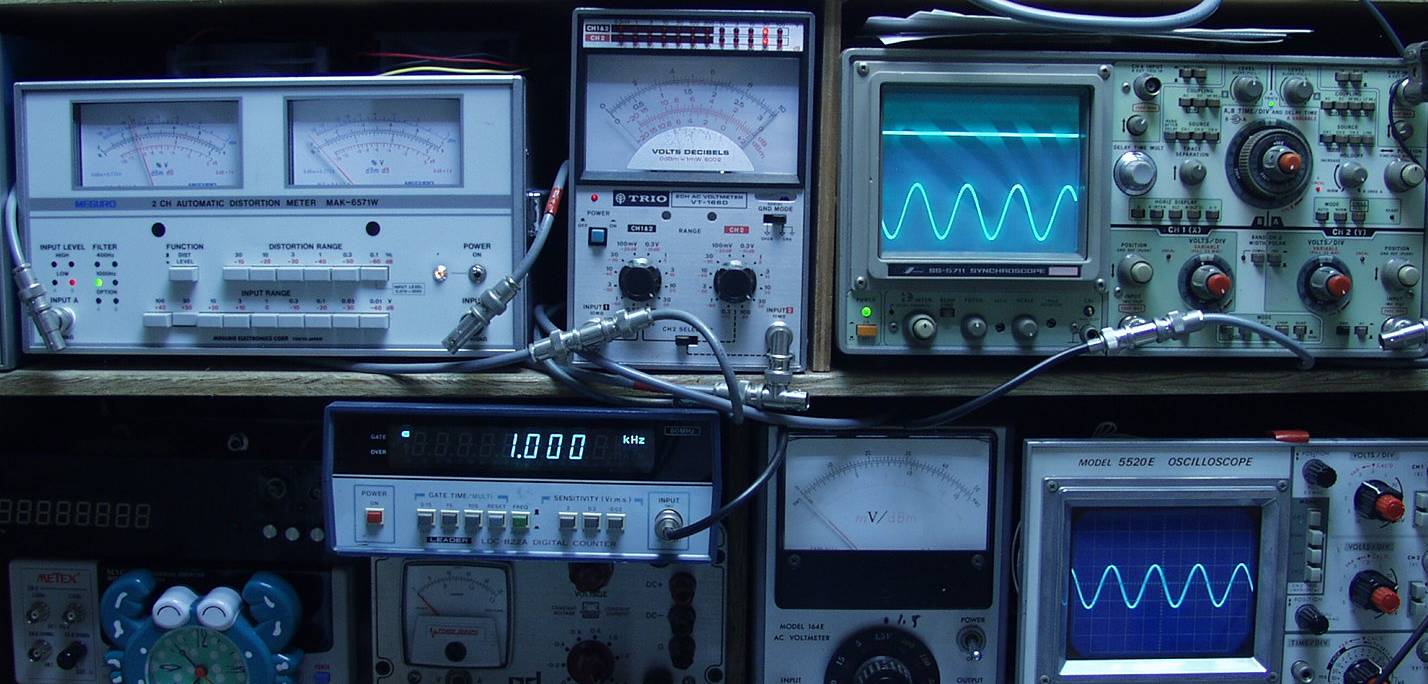

Ｅ−２Ａ．　Ｌ側、３１Ｖ＝１２０Ｗ出力　０．０２％歪み　１０００ＨＺ　上のオシロの縞は埃です（後で拭きます）

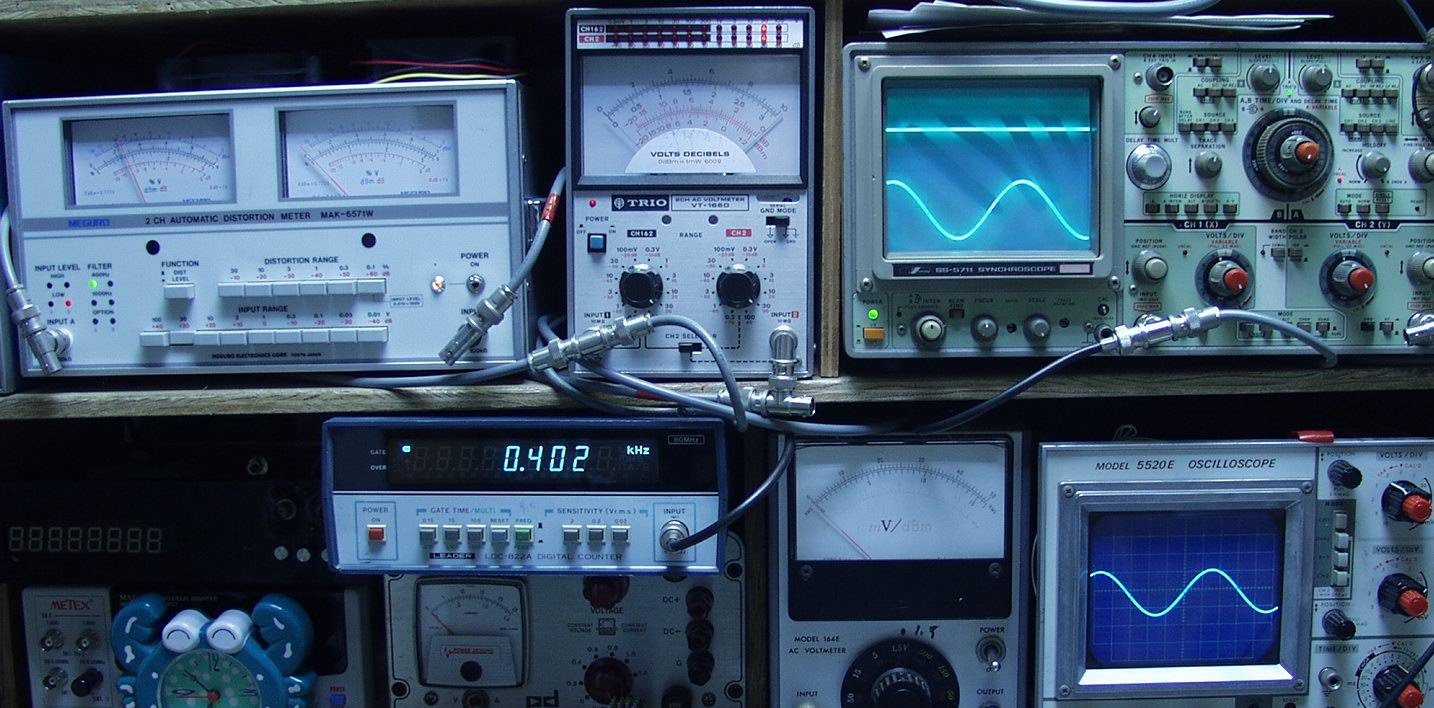

Ｅ−２Ｂ．　Ｌ側、３１Ｖ＝１２０Ｗ出力　０．０２％歪み　４００ＨＺ

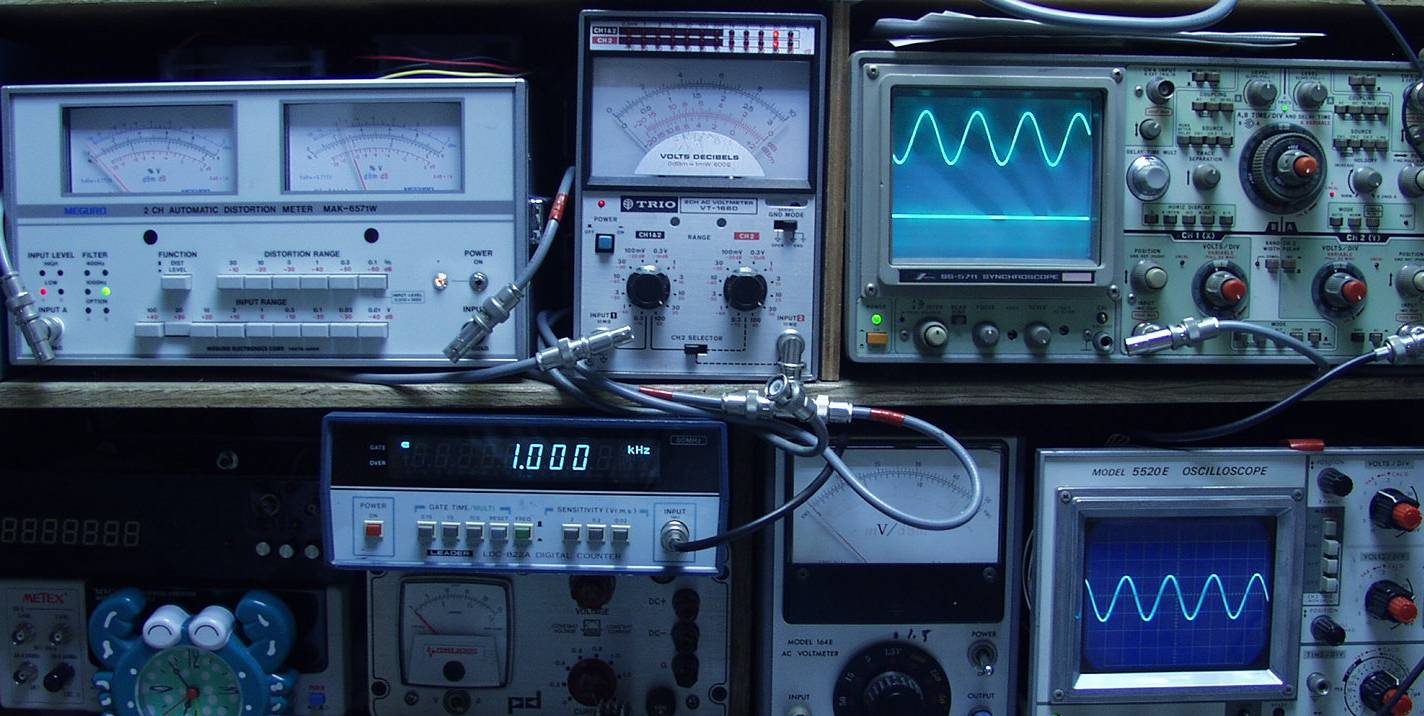

Ｅ−２Ｃ．　Ｒ側、３１Ｖ＝１２０Ｗ出力　０．０２％歪み　１０００ＨＺ

Ｅ−２Ｄ．　Ｒ側、３１Ｖ＝１２０Ｗ出力　０．０２％歪み　４００ＨＺ

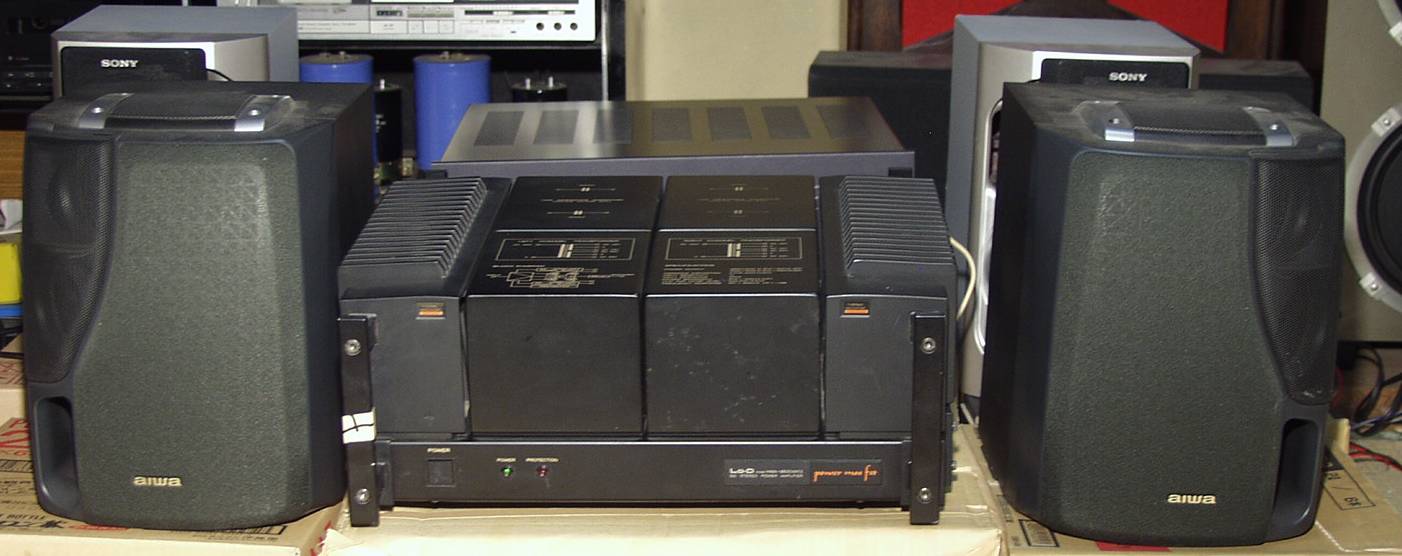

Ｅ−３．　完成　　２４時間エージング
