ＨＭＡ−９５００ｍｋ�U．　１２台目　修理記録

平成１５年３月２６日到着　　　１１月１８日完成

注意　このＡＭＰはアースラインが浮いています 　　　　ＡＭＰのシャーシにＳＰの線（アース側）や入力のＲＣＡプラグのアース側も接続してはいけません 　　　　ＲＬ−ＳＰのアース線も接続（共通）してもいけません 　　　　又、ＤＣ（directconnection）入力が可能ですが、絶対に使用しないこと＝ここ参照

Ａ．　修理前の状況 　プロテクト動作 　右側出力無し 　右側ＦＥＴ（電界効果トランジスター）焼損 B．原因 フューズ入り抵抗の全部が半断線、電解コンデンサー劣化 モジュール焼損 ＦＥＴ焼損 Ｃ．　修理状況 ＳＰ接続リレー交換 初段ＦＥＴ（電界効果トランジスター）交換 ＲＬバイアス／バランスＶＲ交換 ドライブ基板半田補正 電解コンデンサー交換 モジュール修理 ダイオード交換 終段ＦＥＴ（電界効果トランジスター）交換 ＳＰ接続端子交換。 Ｄ．　使用部品 ＳＰ接続リレー交換　　　　　　　　　　　　　　　　　　　　　　２個 初段ＦＥＴ　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個 バイアス／バランス半固定ＶＲ　　　　　　　　　　　　　　　６個 フューズ入り抵抗　　　　　　　　　　　　　　　　　　　　　　　３０個 電解コンデンサー（オーディオ・コンデンサー使用）　　　３９個 ＳＰ端子交換（ユーザー支給）　　　　　　　　　　　　　　　　４個 ゼナーダイオード　　　　　　　　　　　　　　　　　　　　　　　４個 モジュール部品一式 ダイオード　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個 終段ＦＥＴ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　８個 Ｅ．　調整・測定　古いＦＥＴで測定 　　　　　　　　　　　衝撃と熱に注意すれば、長期に渡り使用可能が出来る ＥＥ．　本調整・測定　未使用新品ＦＥＴ Ｆ．　修理費　　　９５，０００円　　　オーバーホール修理。 　　　　　　　　　　　　　　　　　　　　　未使用新品終段ＦＥＴ支給。 Ｓ．　ＨＩＴＡＣＨＩ Ｌｏ−Ｄ　ＨＭＡ−９５００ｍｋ�U　の仕様（マニアルより）

Ａ．　修理前の状況 Ａ−１．　点検中　下から見る

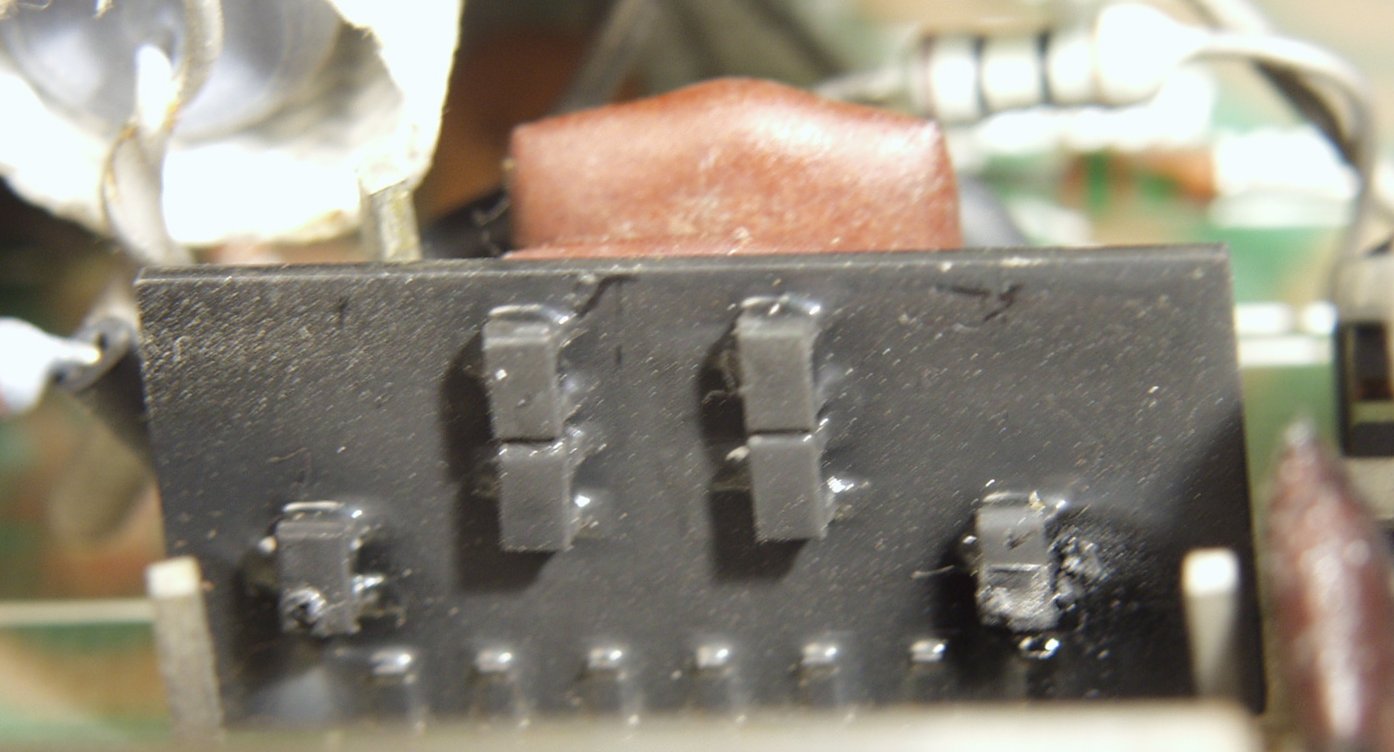

Ａ−２．　点検中　Ｒ側モジュールＴＲ（トランジスター）の焼損

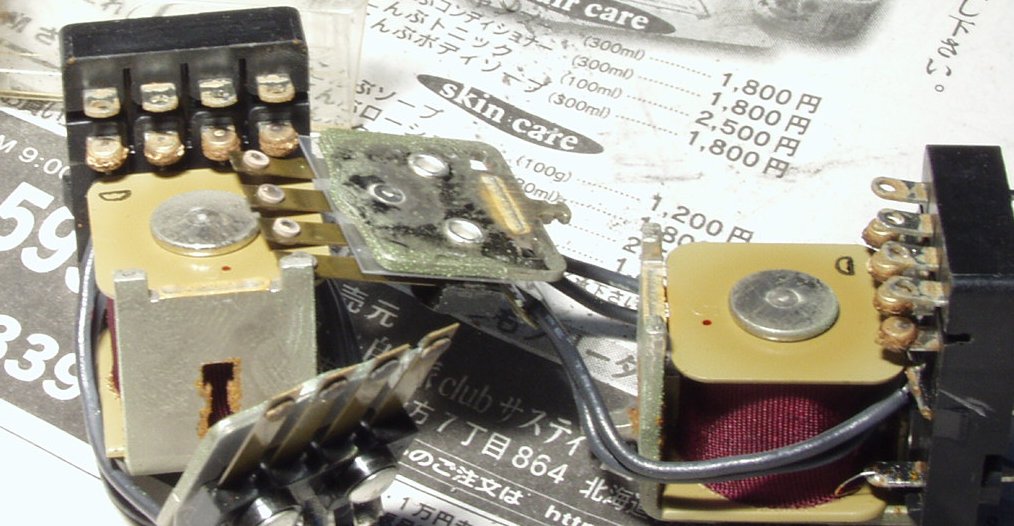

Ａ−３．　点検中　腐食したＳＰ接続リレー

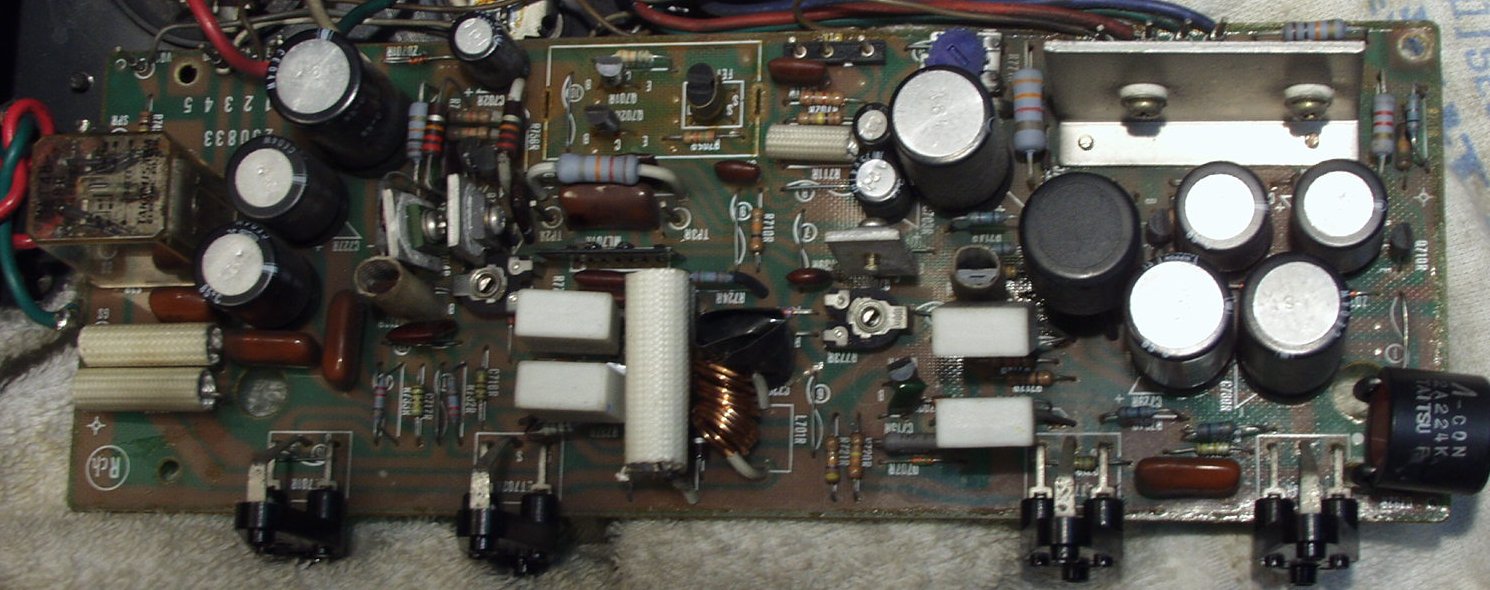

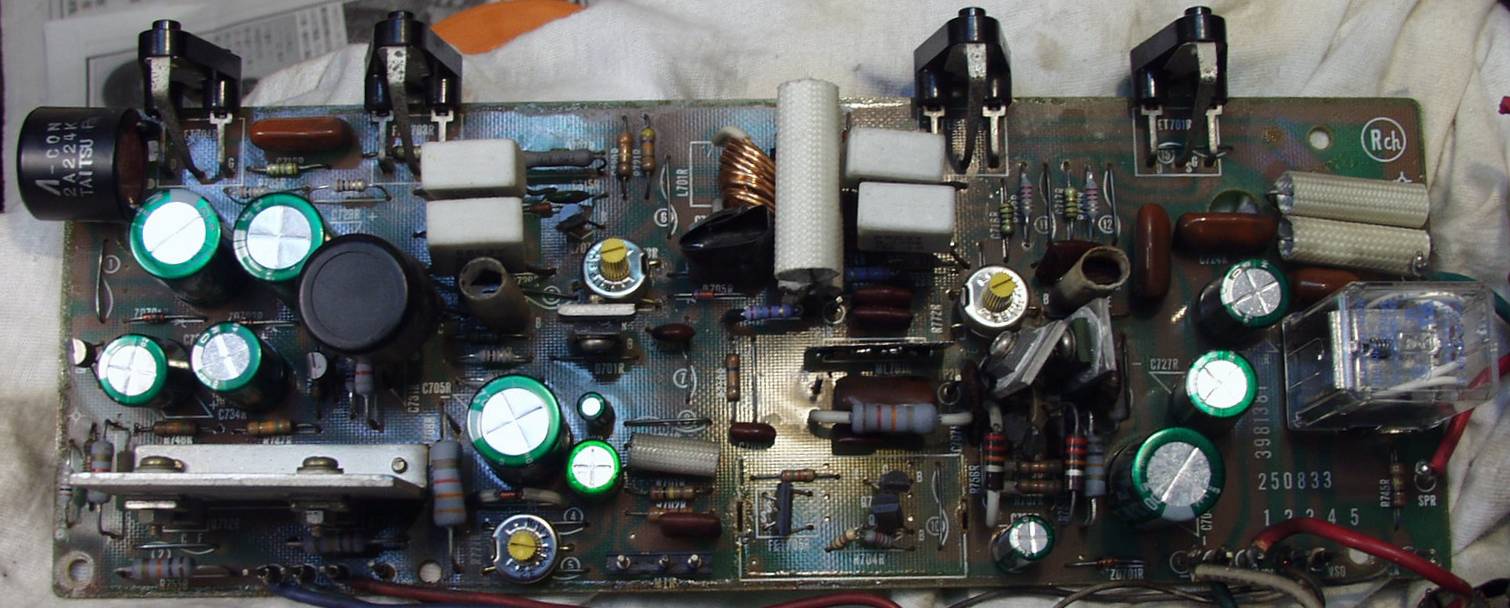

Ｃ．　修理状況 Ｃ−１Ａ．　修理前　Ｒドライブ基板

Ｃ−１Ｂ．　修理後　Ｒドライブ基板　初段ＦＥＴ、バランス／バイアス調整用半固定ＶＲ、ＳＰ接続リレー交換 　　　　　　　　　　　フューズ入り抵抗も全部交換　全電解コンデンサー交換　モジュール修理

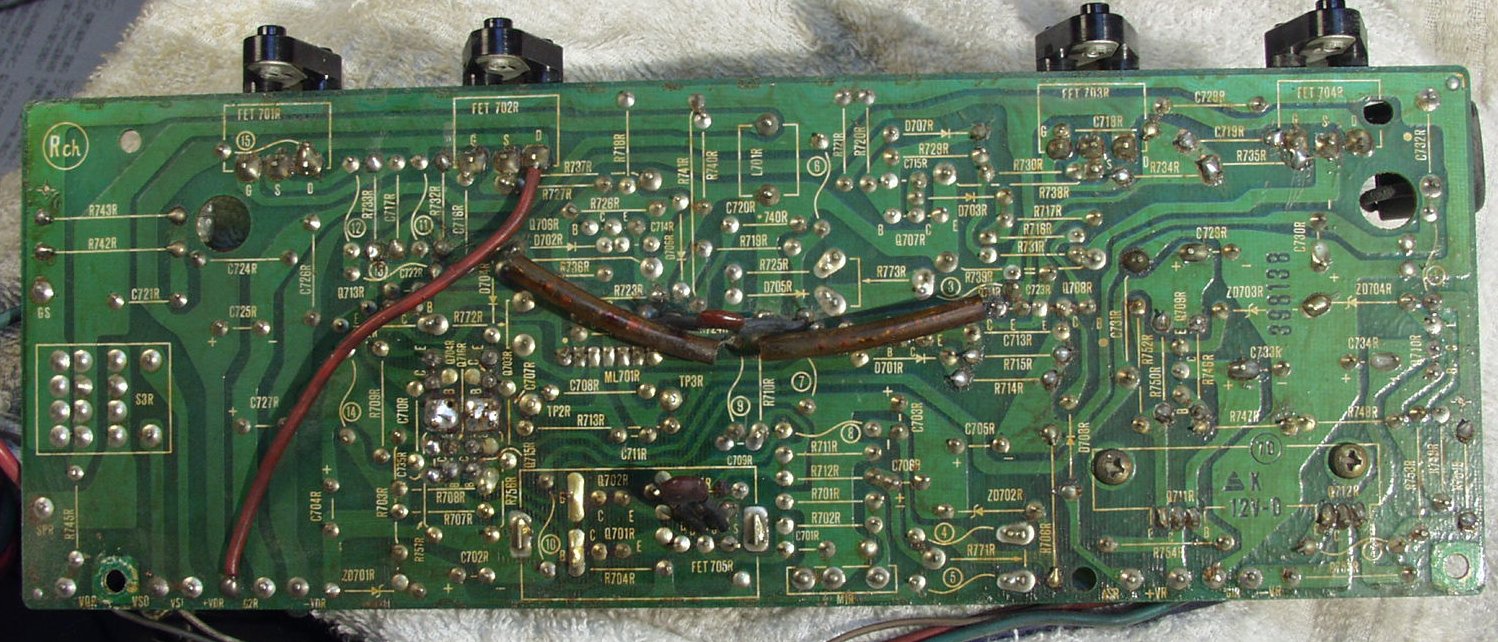

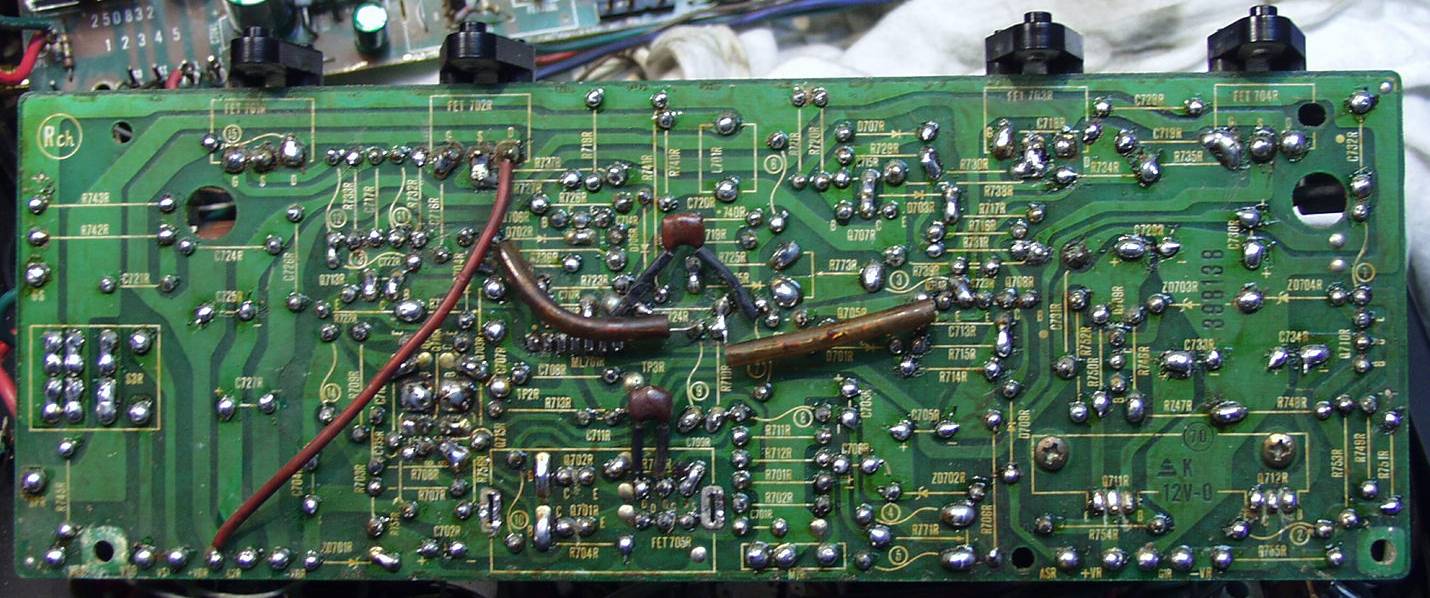

Ｃ−１Ｃ．　修理前　清掃前　Ｒドライブ基板裏

Ｃ−１Ｄ．　修理中　清掃後　Ｒドライブ基板裏

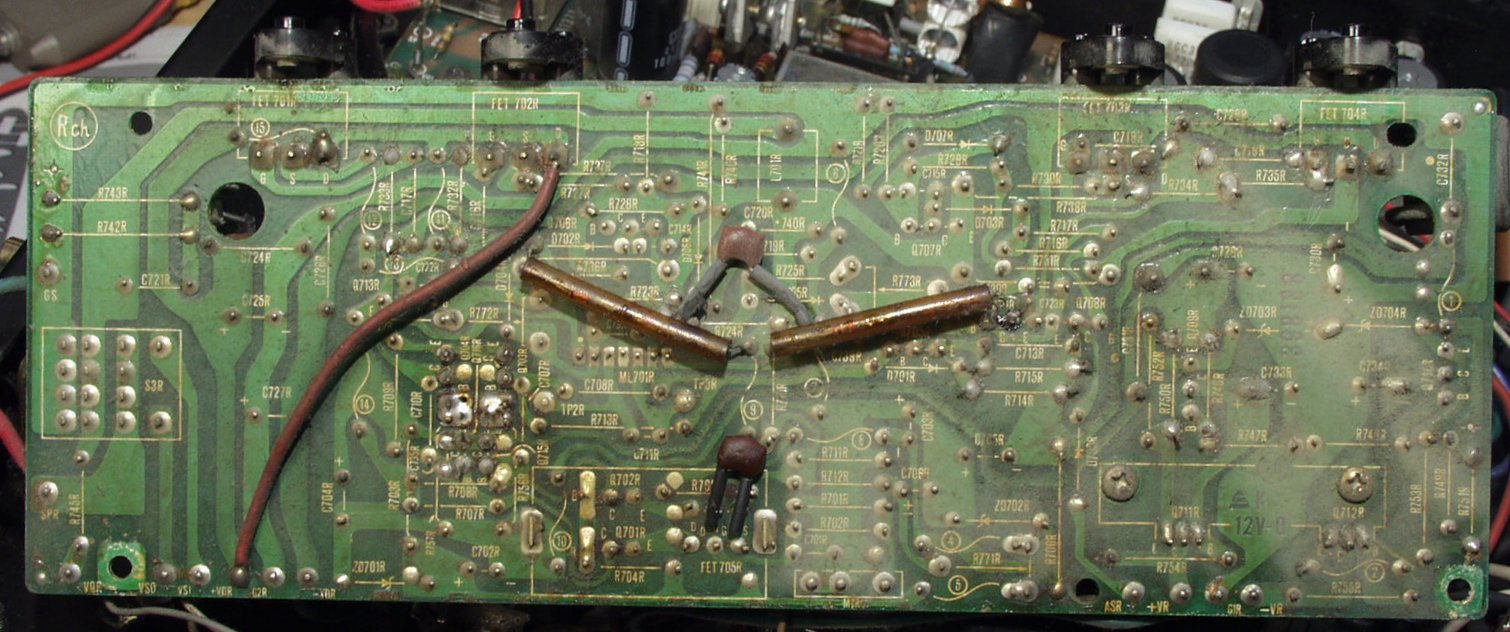

Ｃ−１Ｅ．　修理（半田補正）後　Ｒドライブ基板裏　全ての半田をやり修す

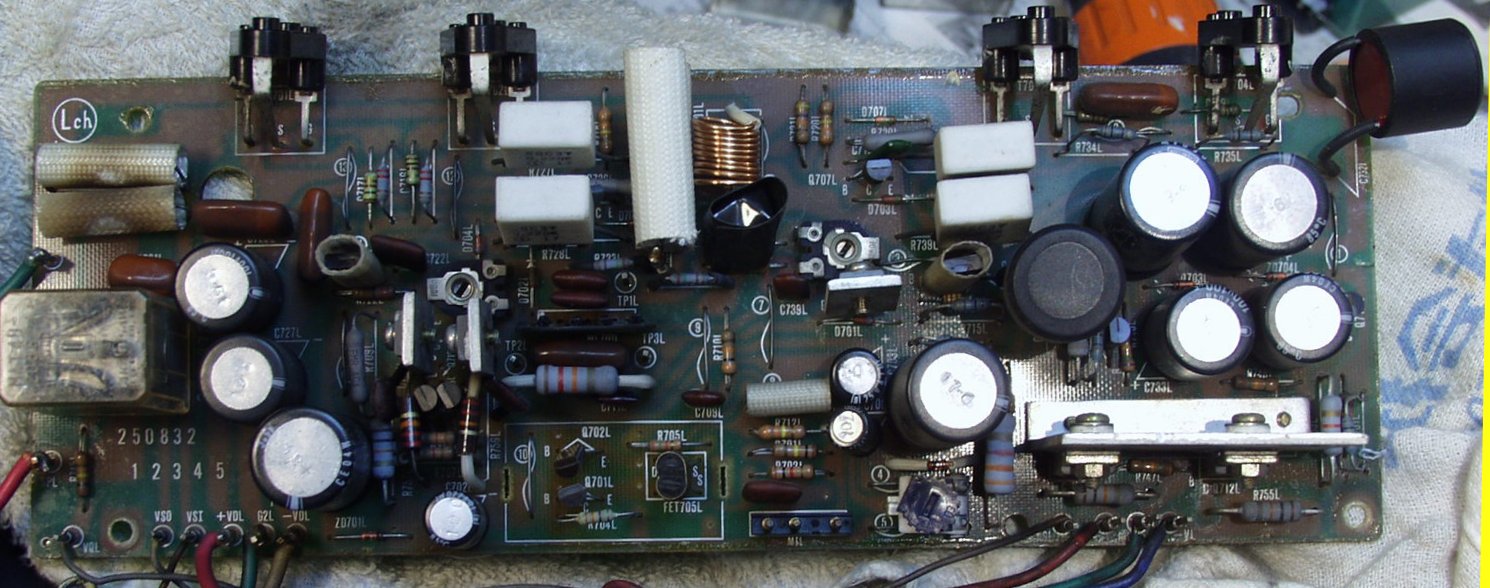

Ｃ−２Ａ．　修理前　Ｌドライブ基板

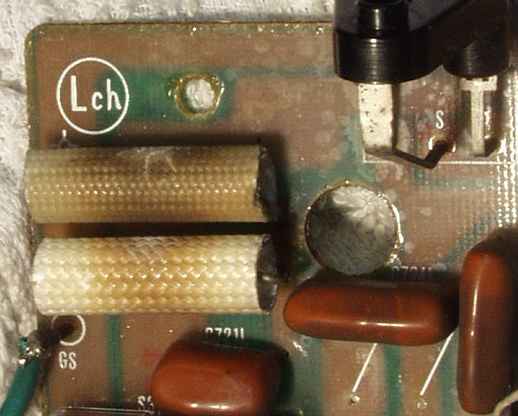

Ｃ−２Ｂ．　修理中　Ｌドライブ基板　高域の発振で、その熱の為に焼けた抵抗絶縁体

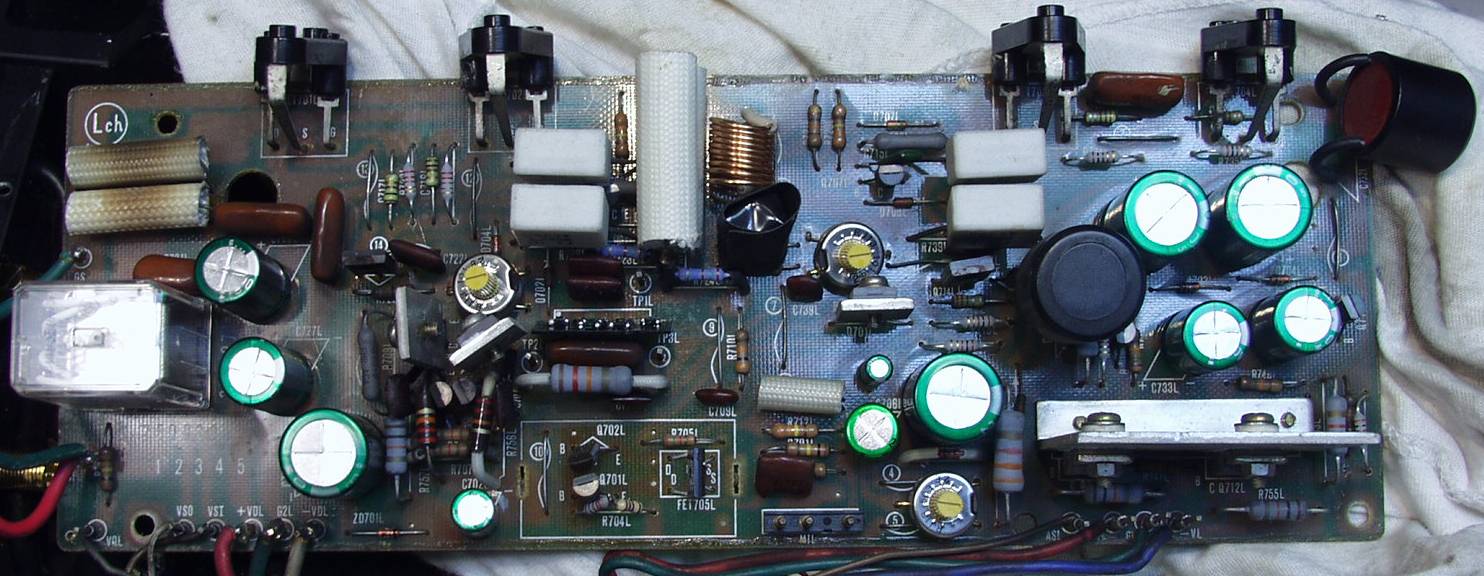

Ｃ−２Ｃ．　修理後　Ｌドライブ基板　初段ＦＥＴ、バランス／バイアス調整用半固定ＶＲ、ＳＰ接続リレー交換 　　　　　　　　　　　フューズ入り抵抗も全部交換　全電解コンデンサー交換　モジュール修理　ダイオード２個交換

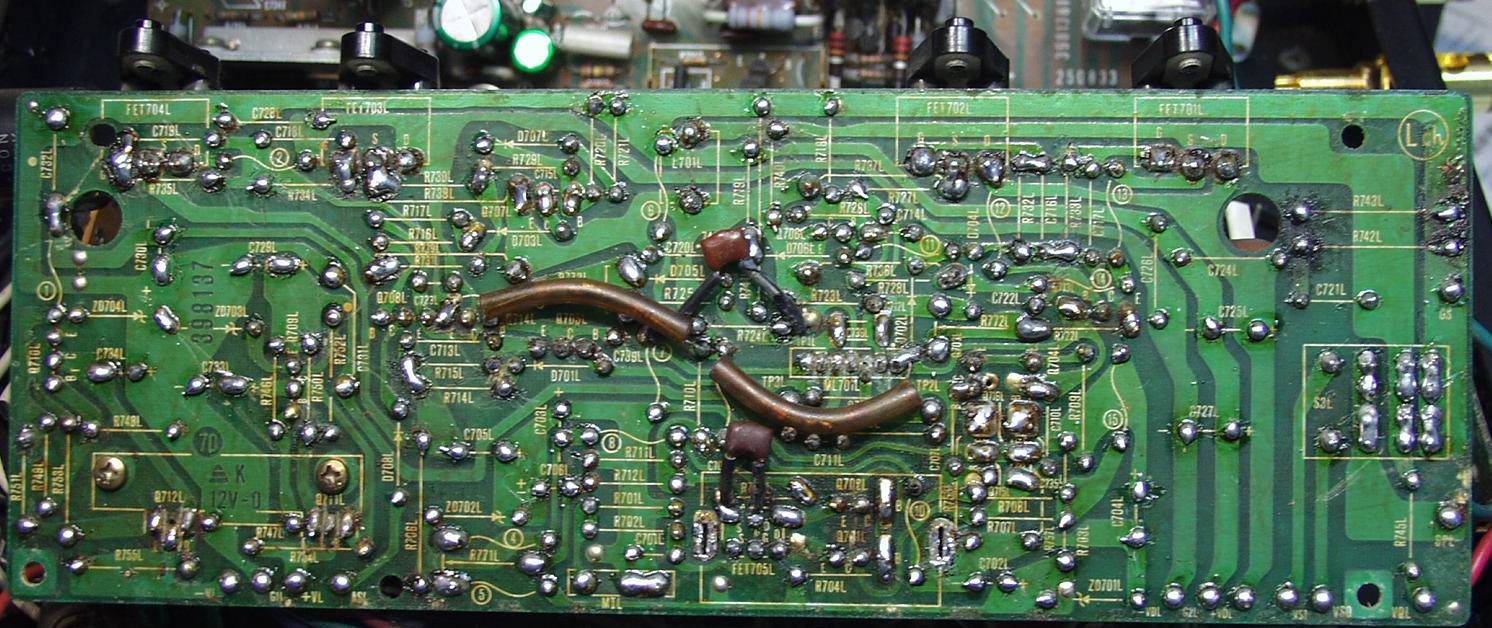

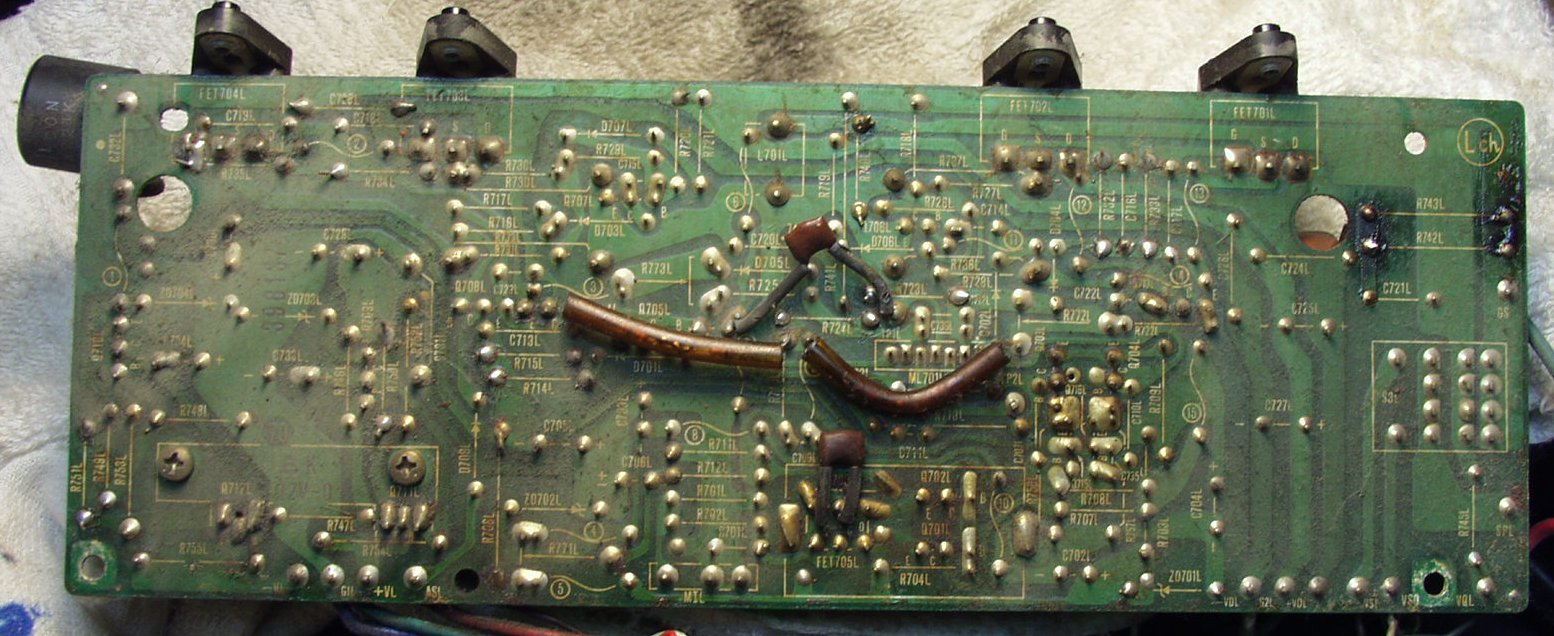

Ｃ−２Ｄ．　修理前　清掃後　Ｌドライブ基板裏

Ｃ−２Ｅ．　修理中　清掃後　Ｌドライブ基板裏

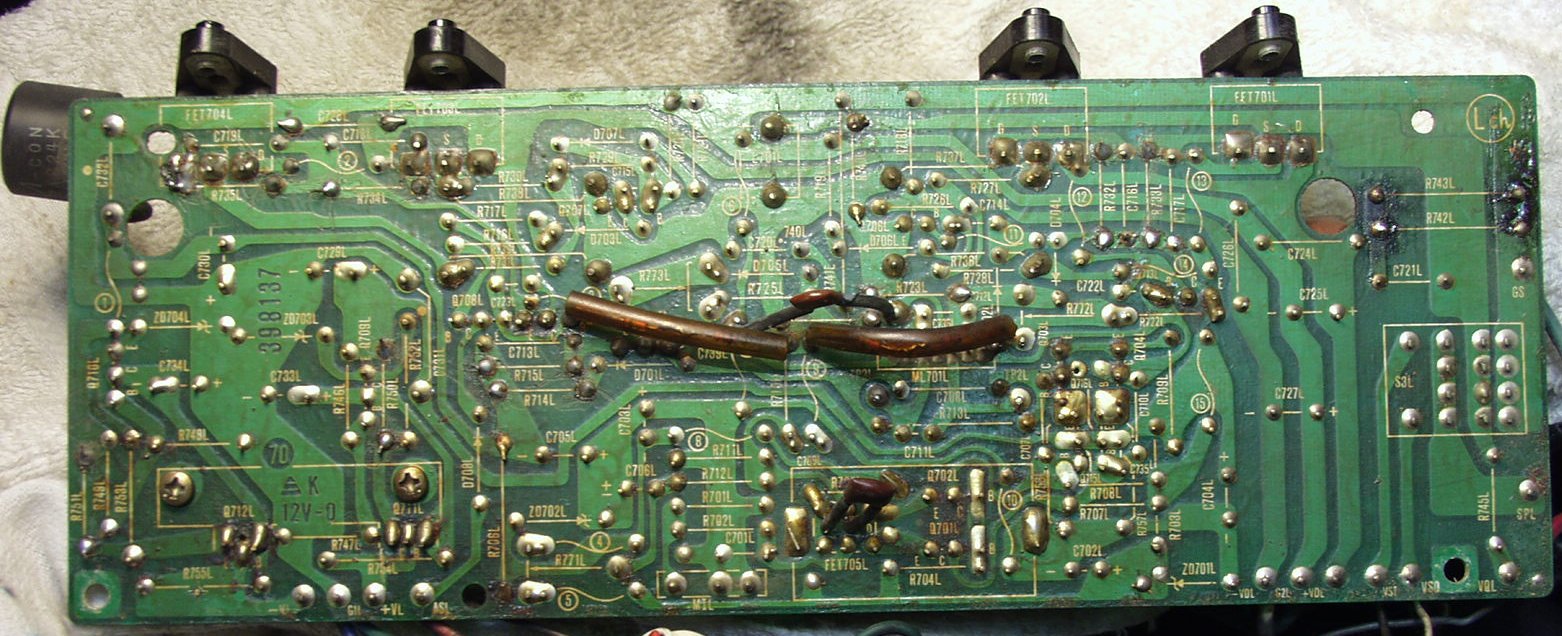

Ｃ−２Ｆ．　修理（半田補正）後　Ｌドライブ基板裏　全ての半田をやり修す

Ａ−３Ａ．　修理前　Ｒ側　終段FET（電界トランジスター）　４個共焼損

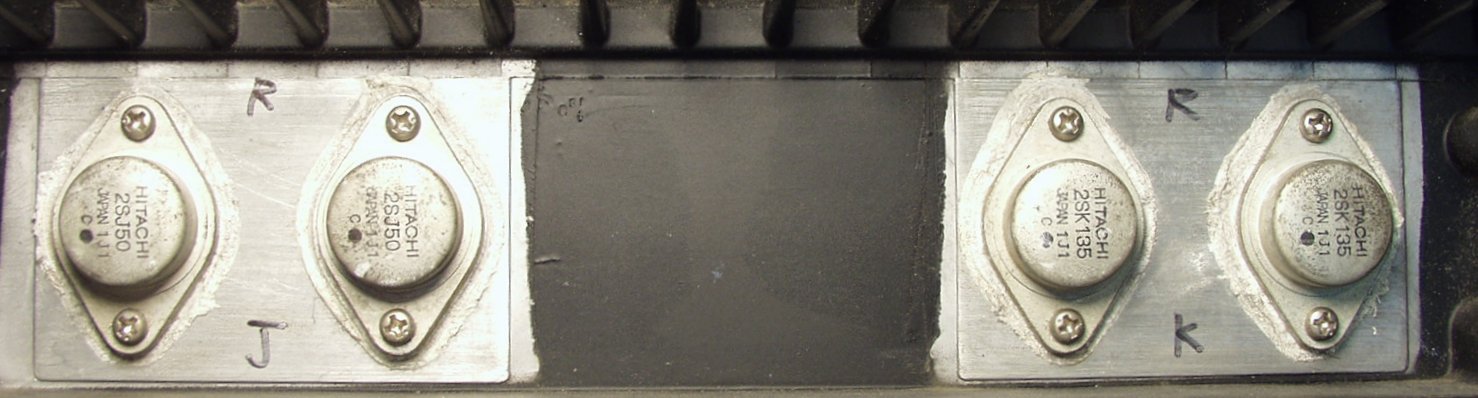

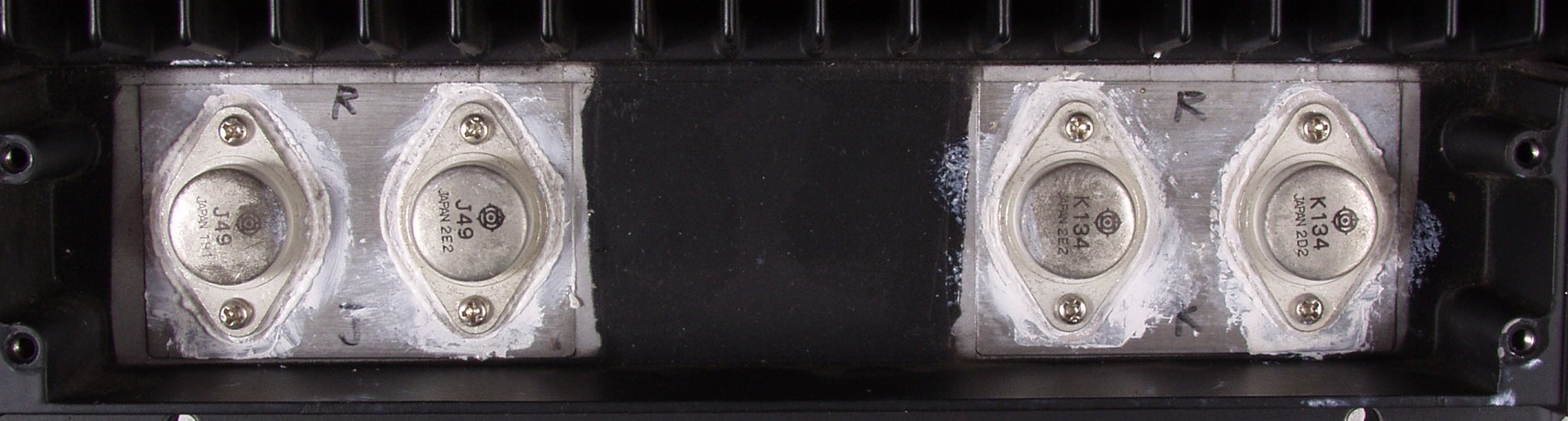

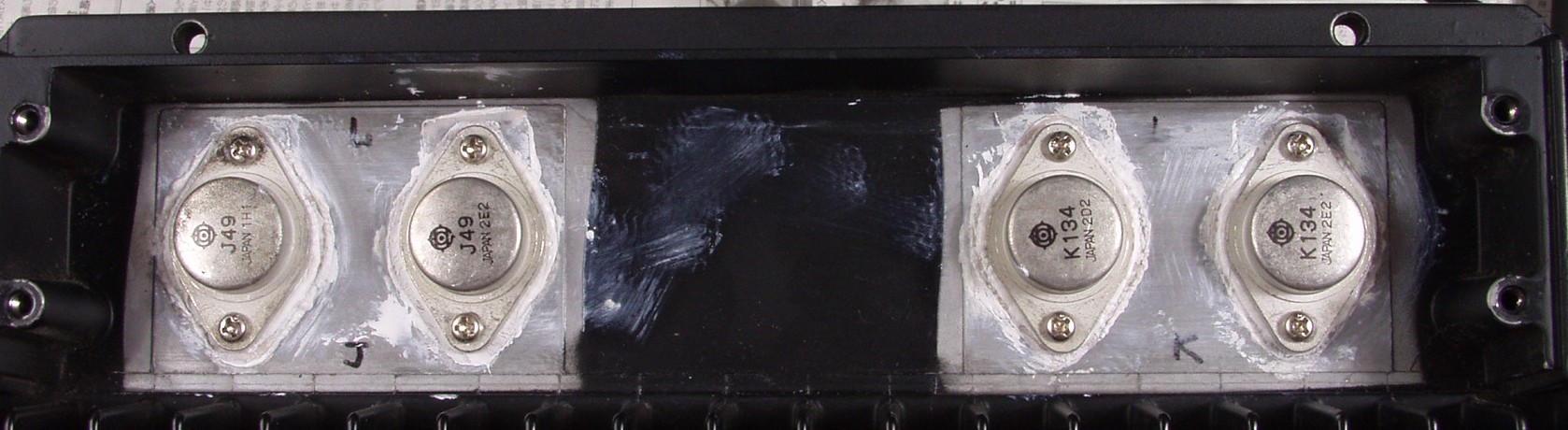

Ｃ−３B．　修理後　Ｒ側　終段FET（電界トランジスター）取り付、シリコンを十分塗り取り付ける

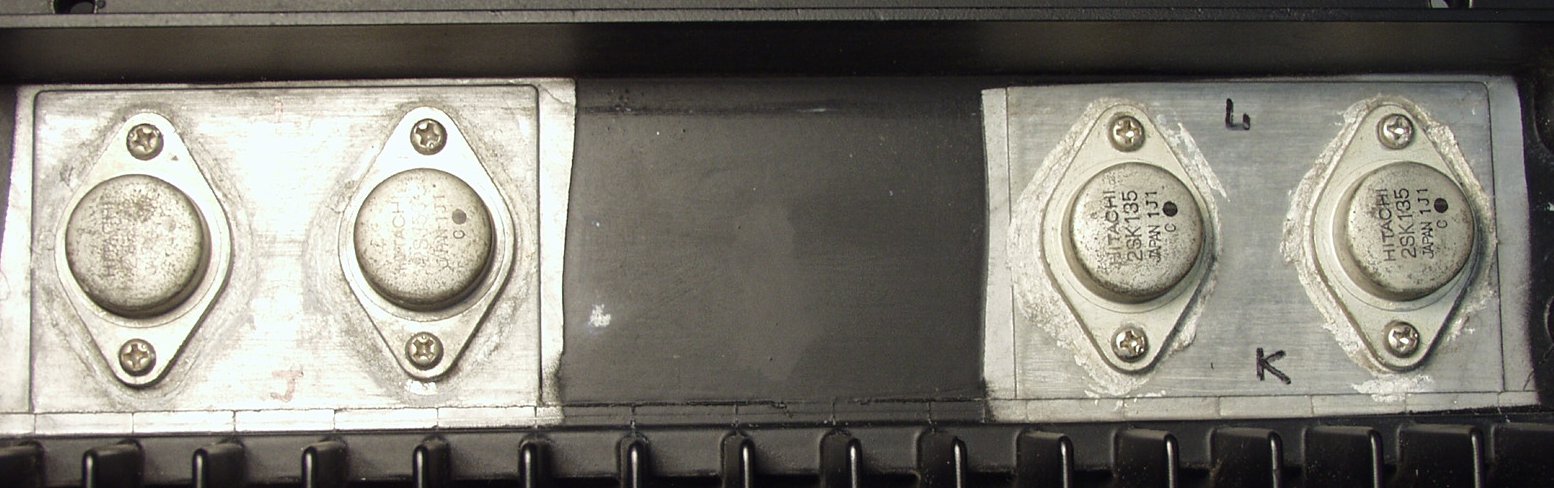

Ａ−３C．　修理前　Ｌ側　終段FET（電界トランジスター）

Ｃ−３D．　修理後　Ｌ側　終段FET（電界トランジスター）取り付、シリコンを十分塗り取り付ける

Ｃ−４Ａ．　修理前　電源基盤　熱と経年変化膨らんだ　電解コンデンサー

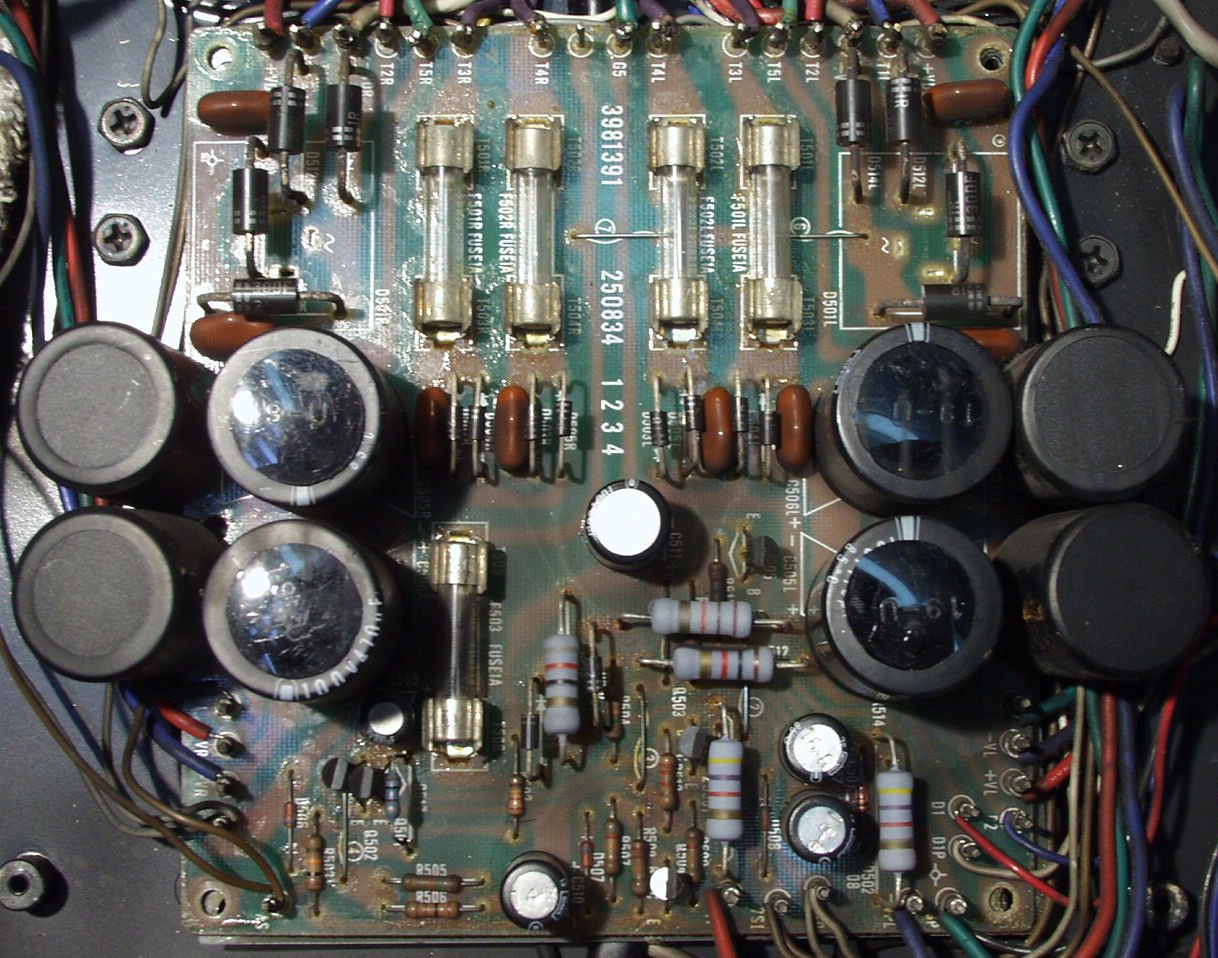

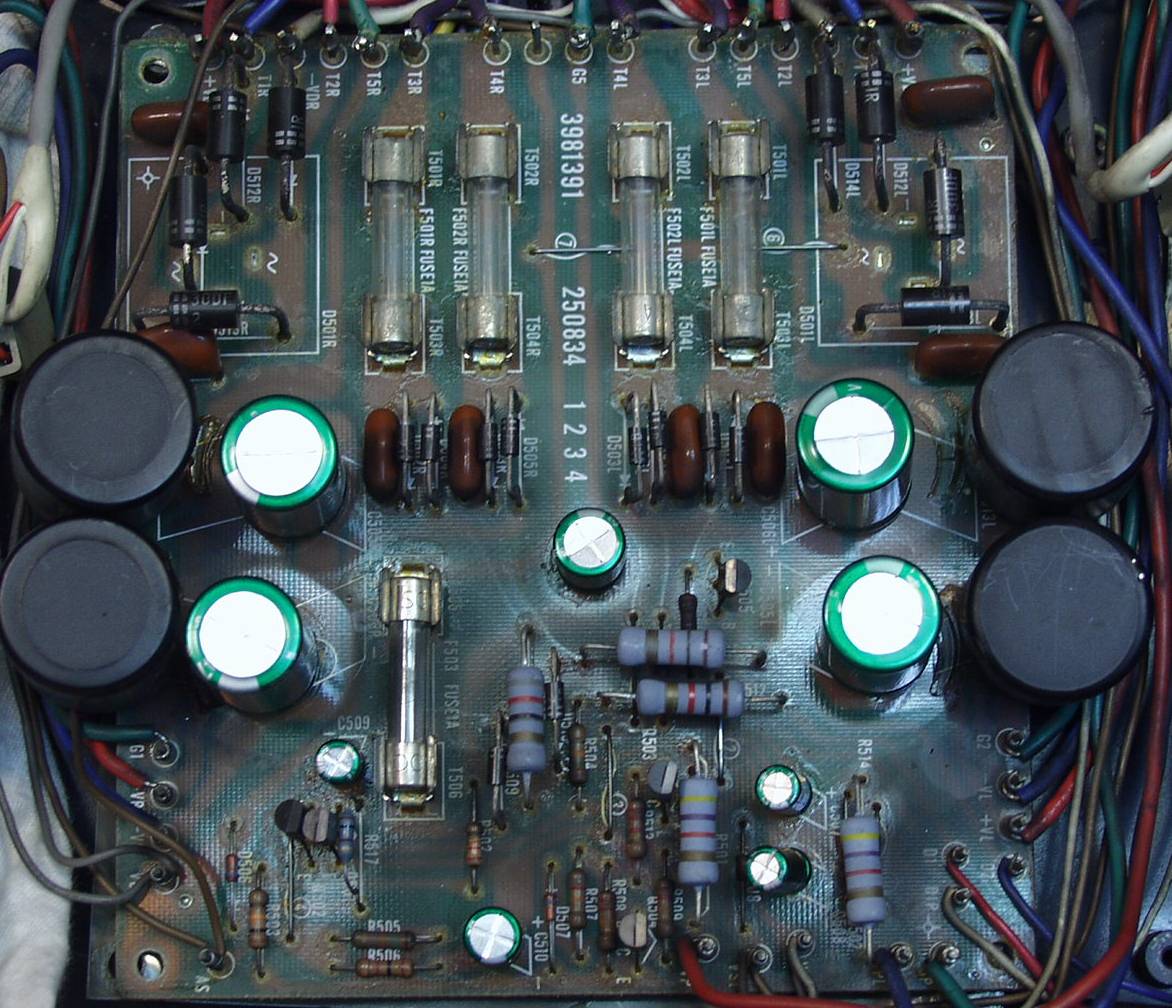

Ｃ−４Ｂ．　修理後　電源基盤　全電解コンデンサー交換

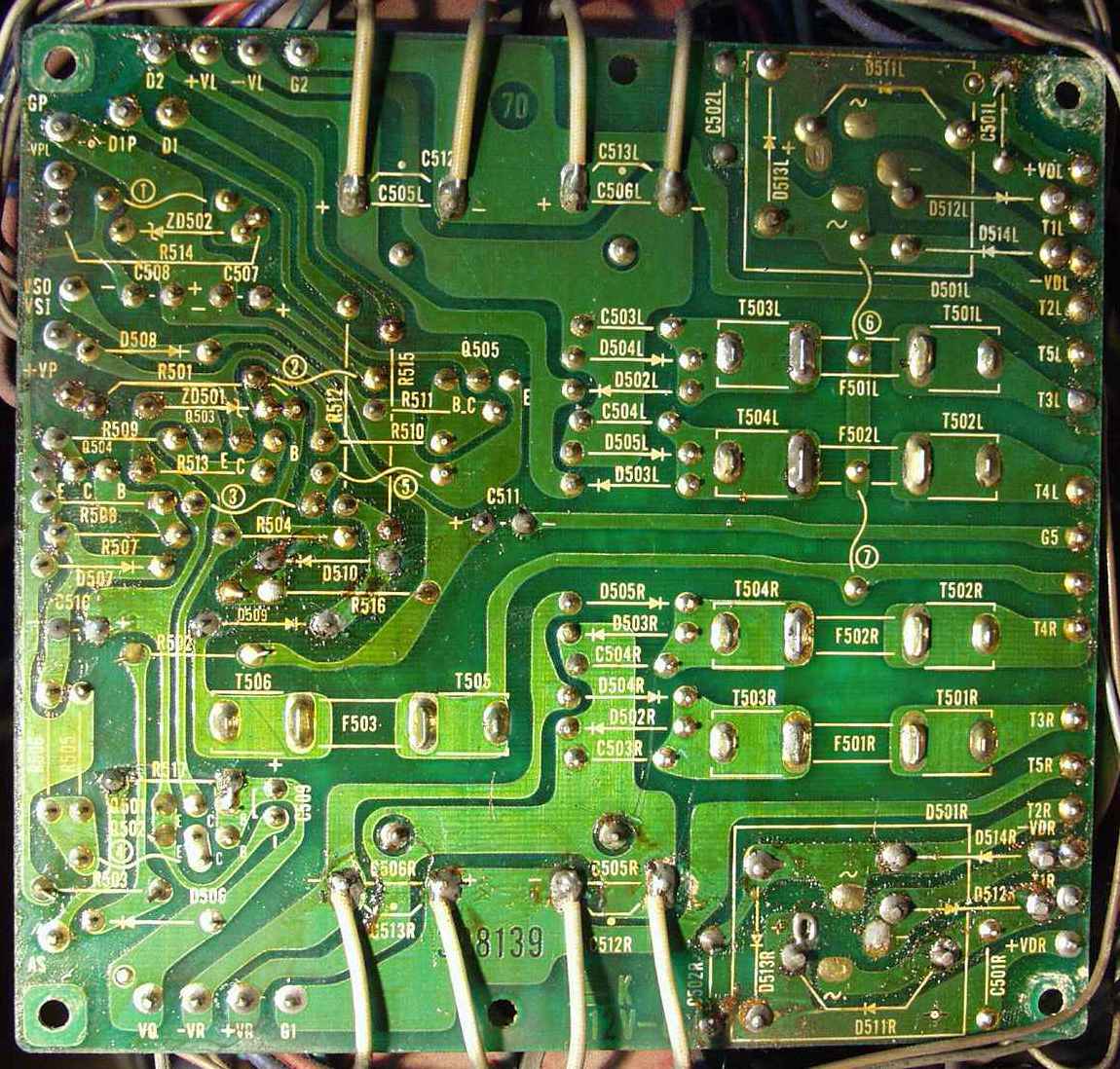

Ｃ−４Ｃ．　修理前　電源基盤裏

Ｃ−４Ｄ．　修理前　高域の発振で、その熱の為に解けた絶縁シート

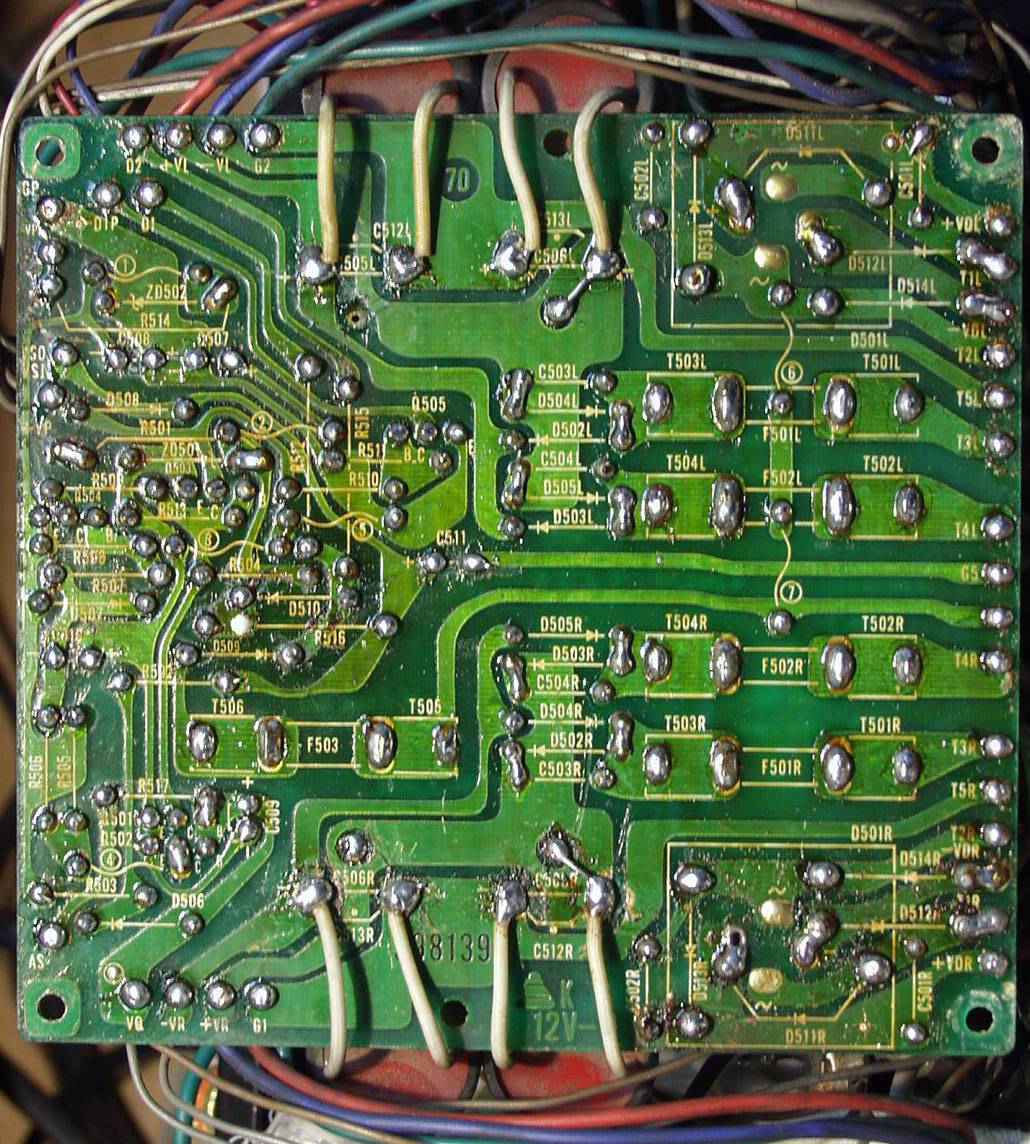

Ｃ−４Ｅ．　修理（半田補正）後　電源基盤裏　　全ての半田をやり修す

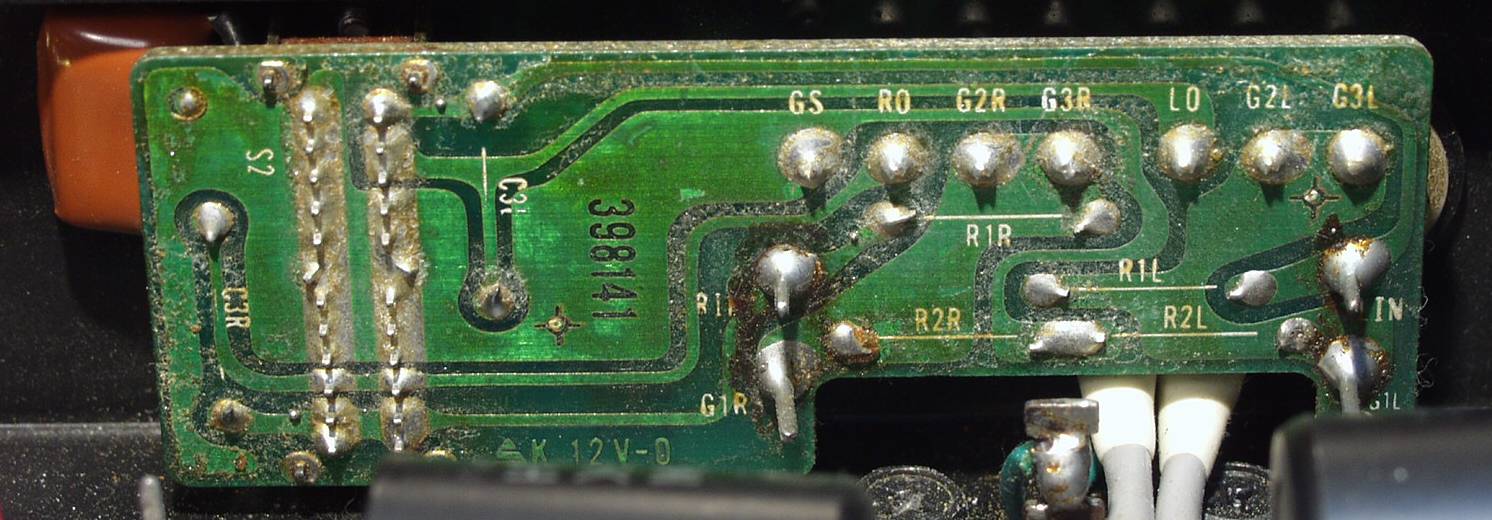

Ｃ−５Ａ．　修理前　入力ＲＣＡ基盤裏

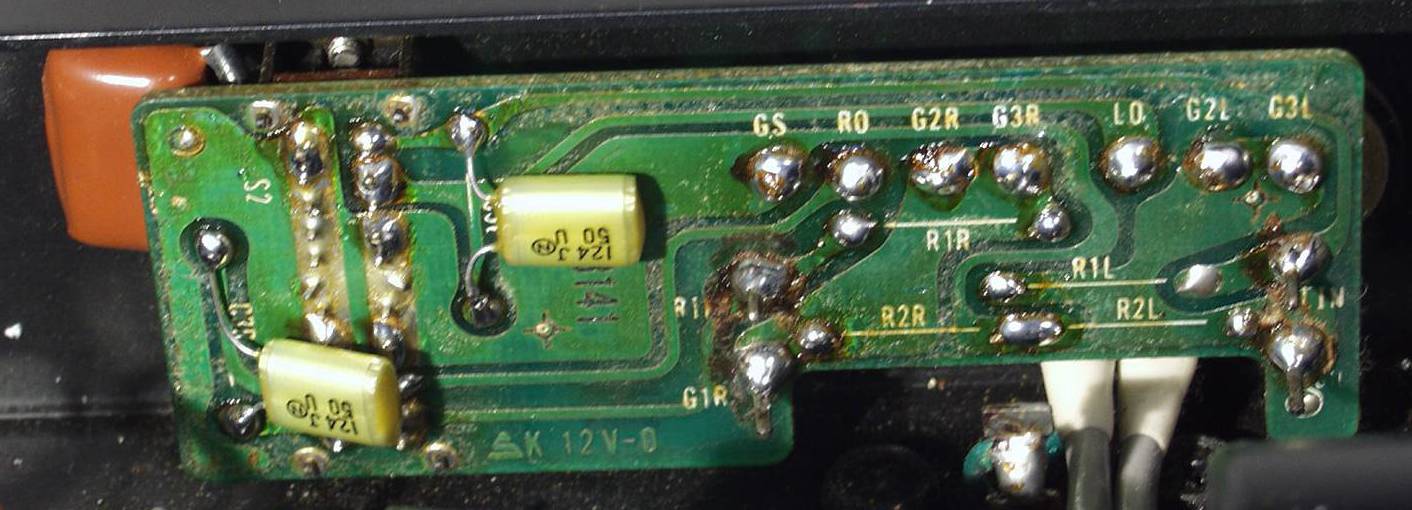

Ｃ−５Ｂ．　修理（半田補正）後　入力ＲＣＡ基盤裏　　全ての半田をやり修す　フイルムコンデンサー２個追加

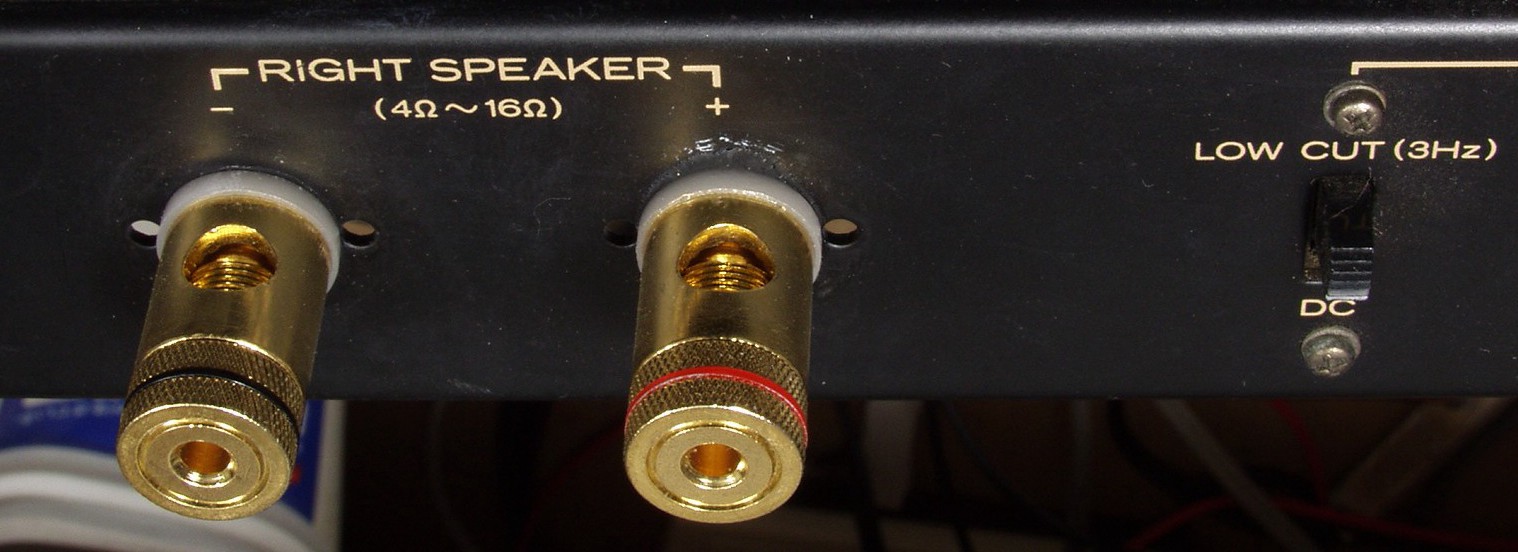

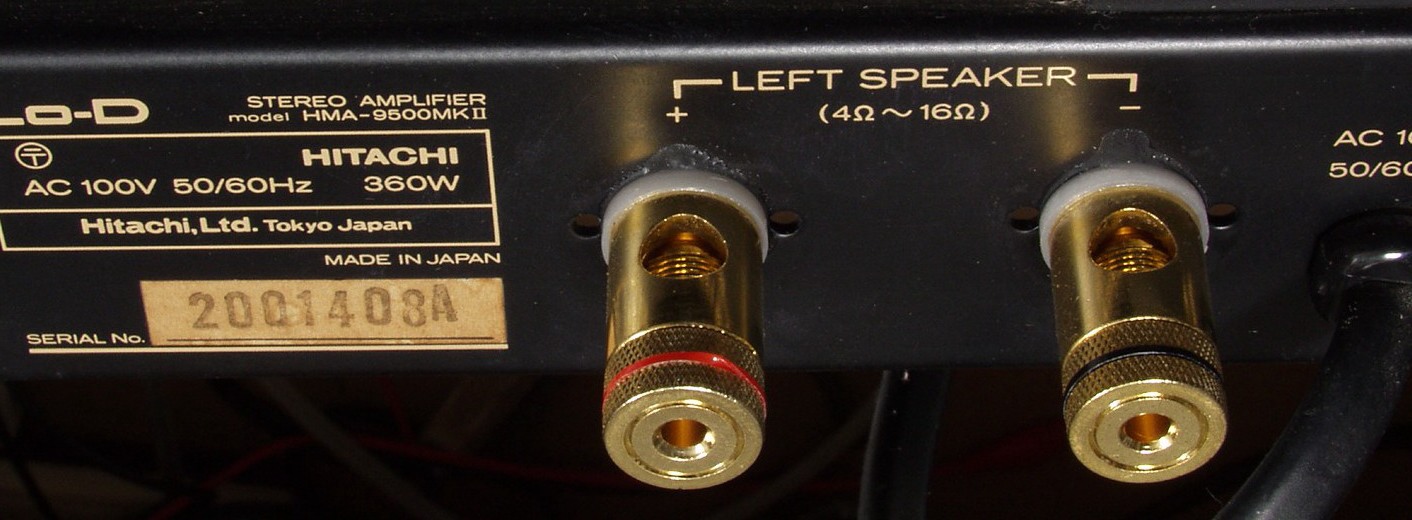

Ｃ−６．　交換したSP出力端子

Ｃ−６．　交換したSP出力端子

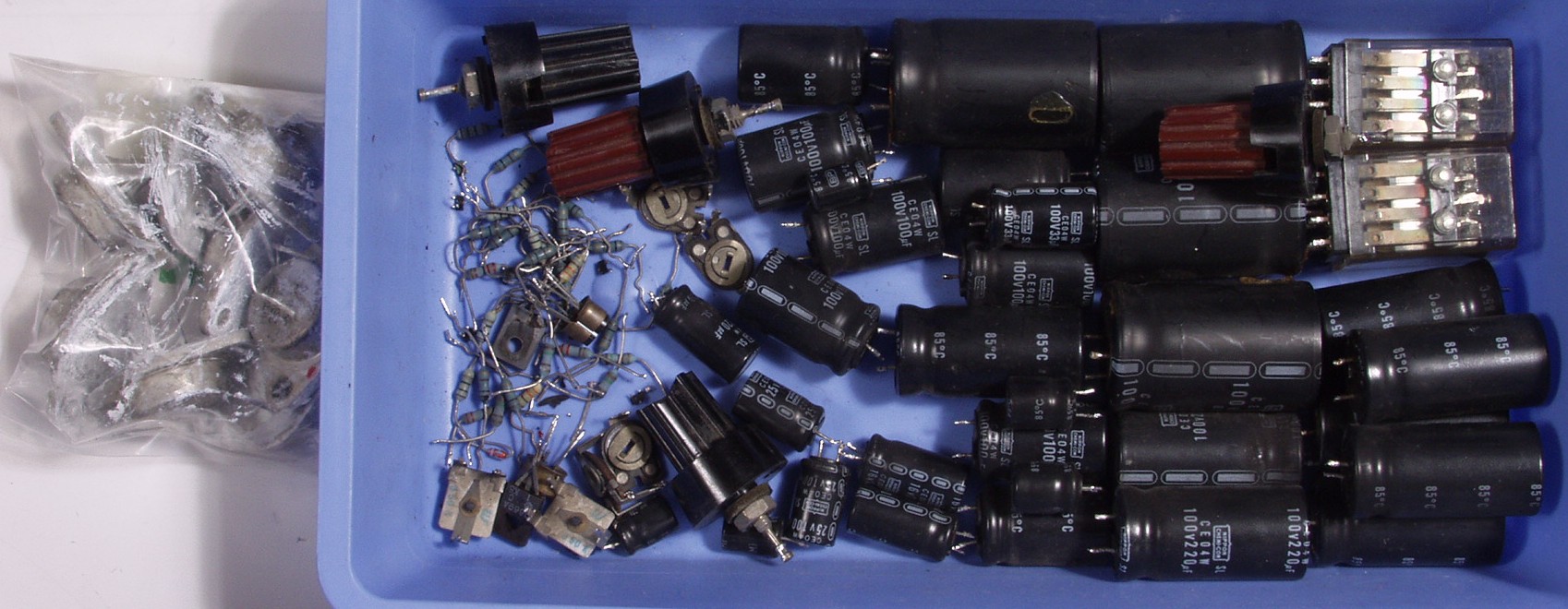

Ｃ−７．　交換した部品

C−８Ａ．　修理前　下から見る

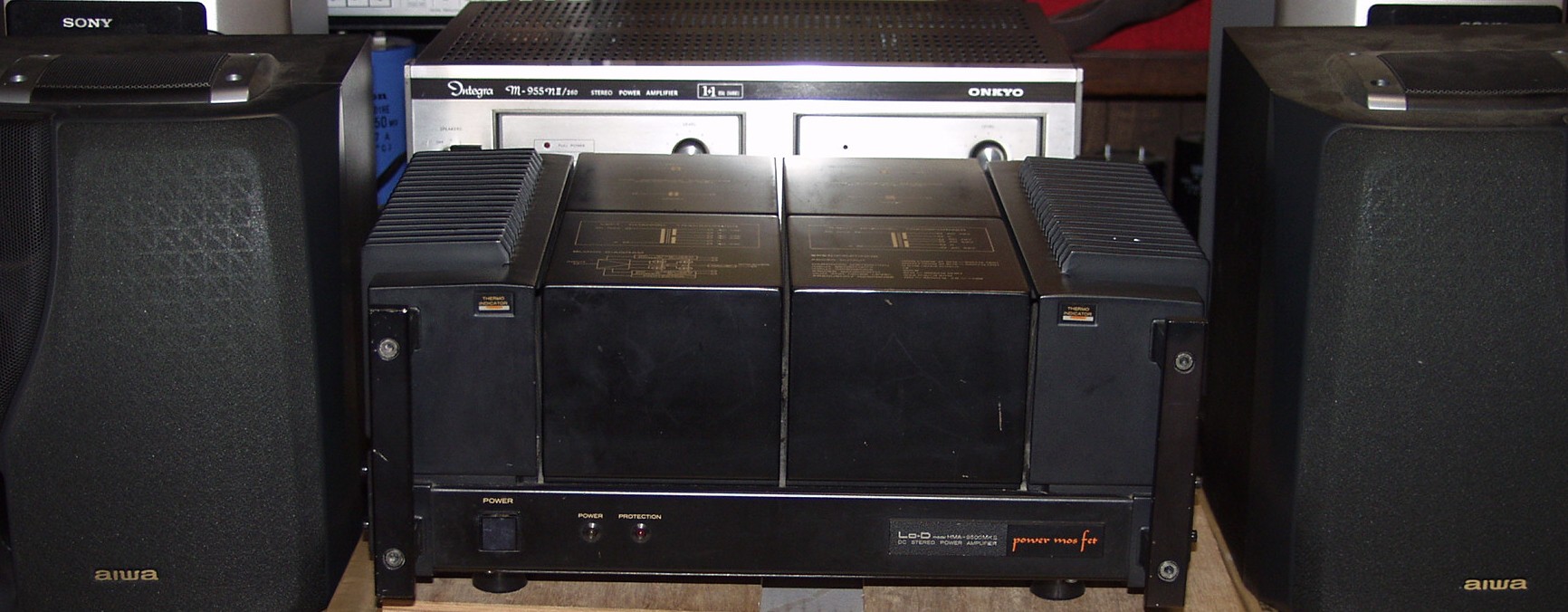

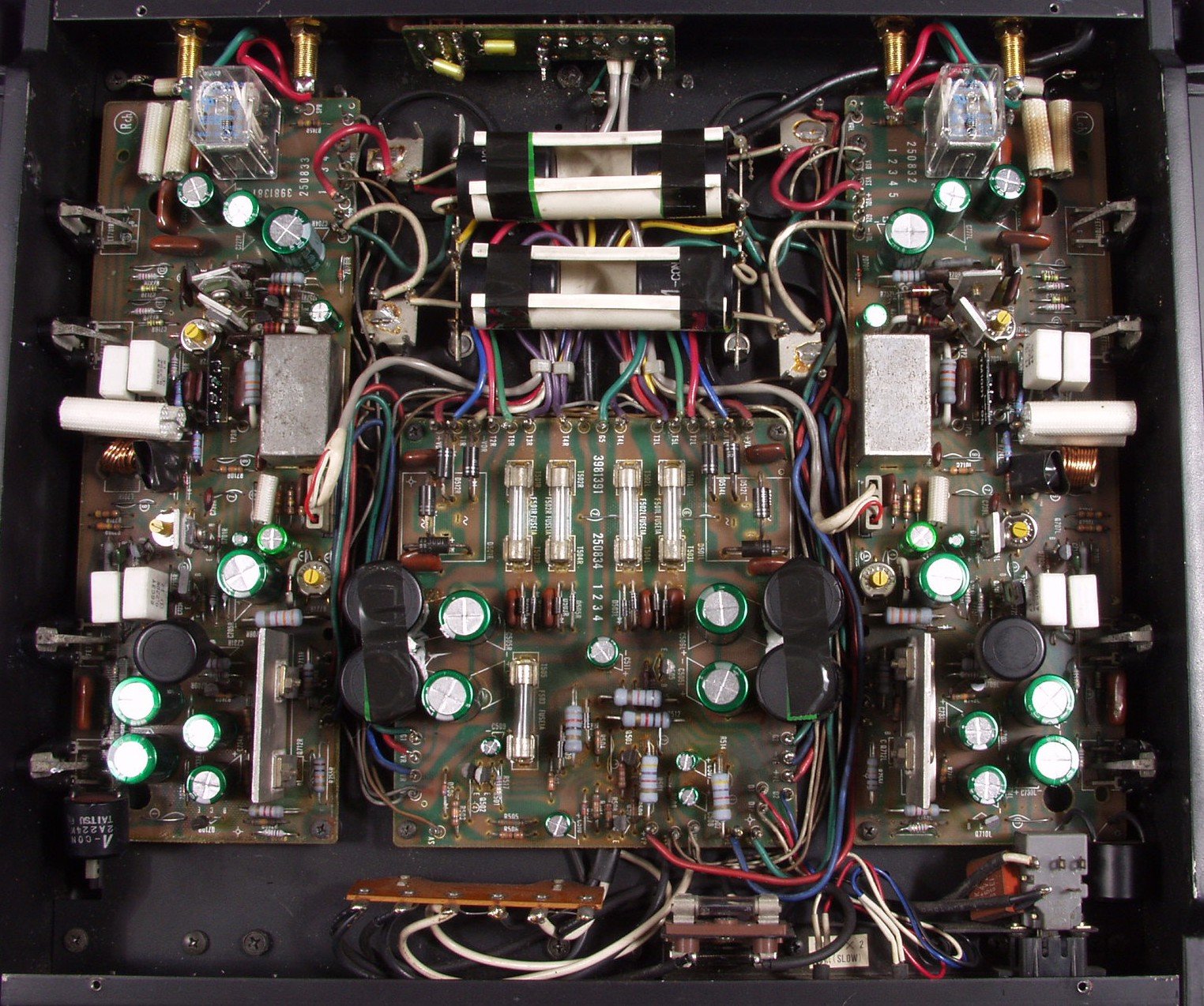

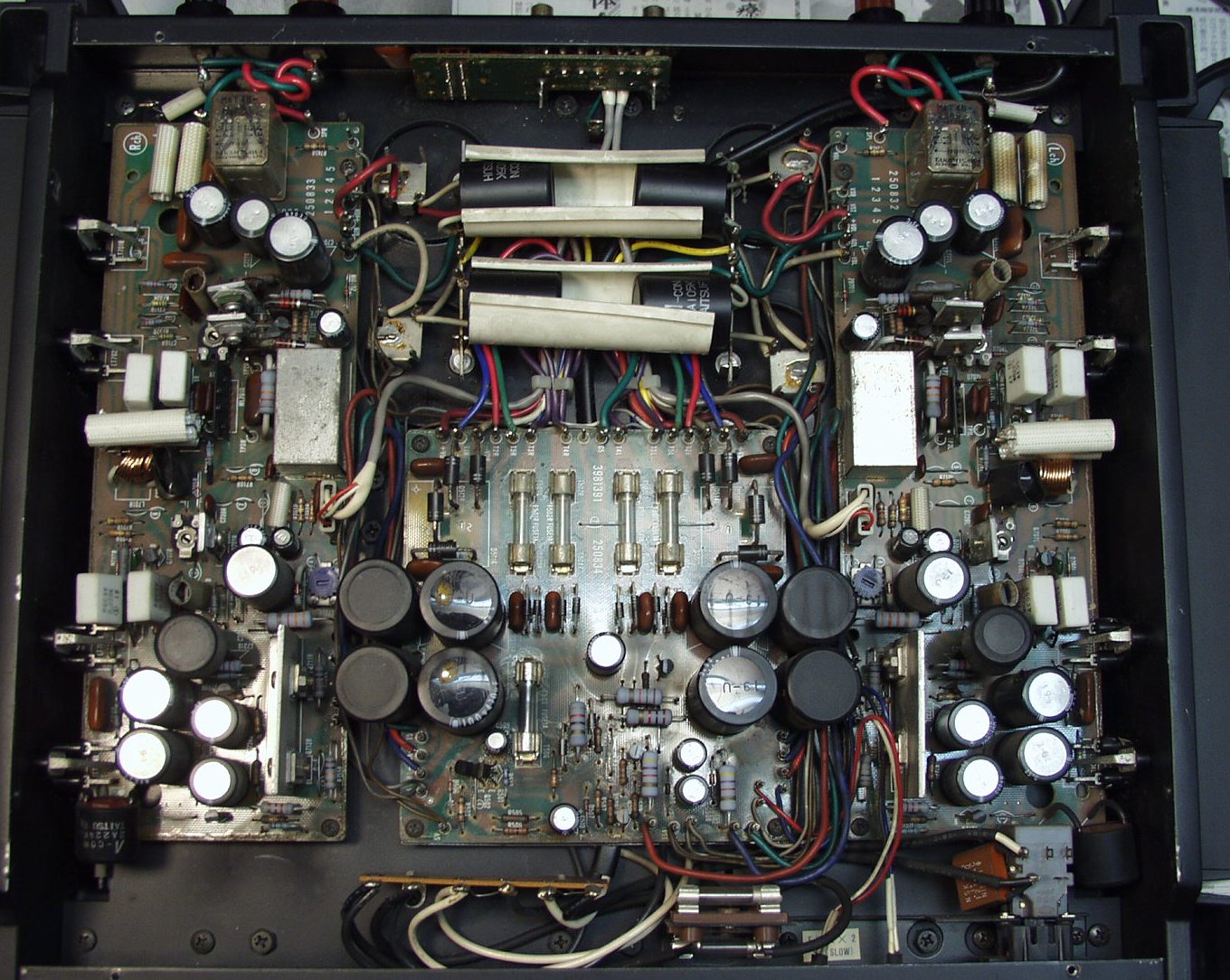

C−８Ｂ．　完成後　下から見る

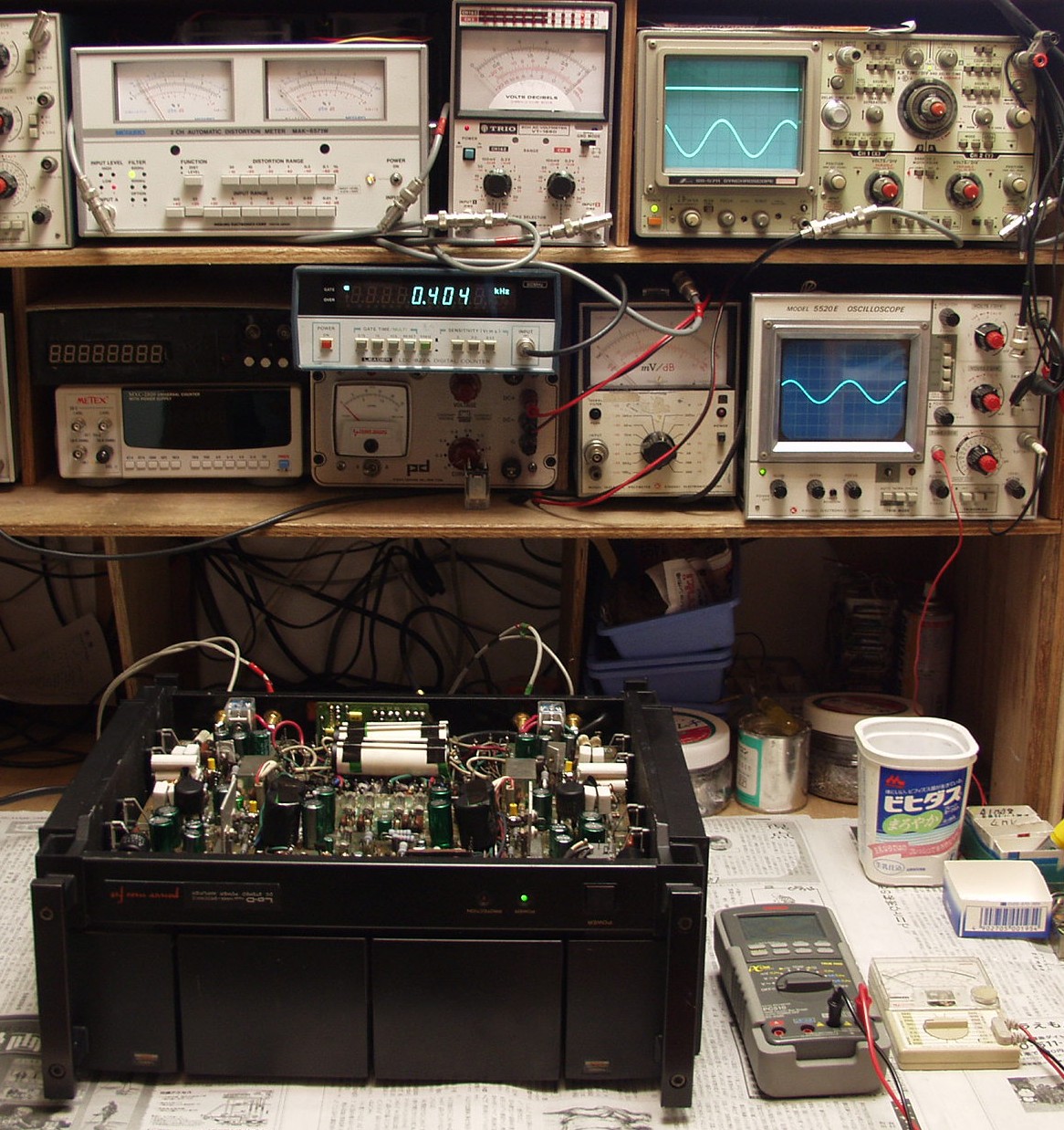

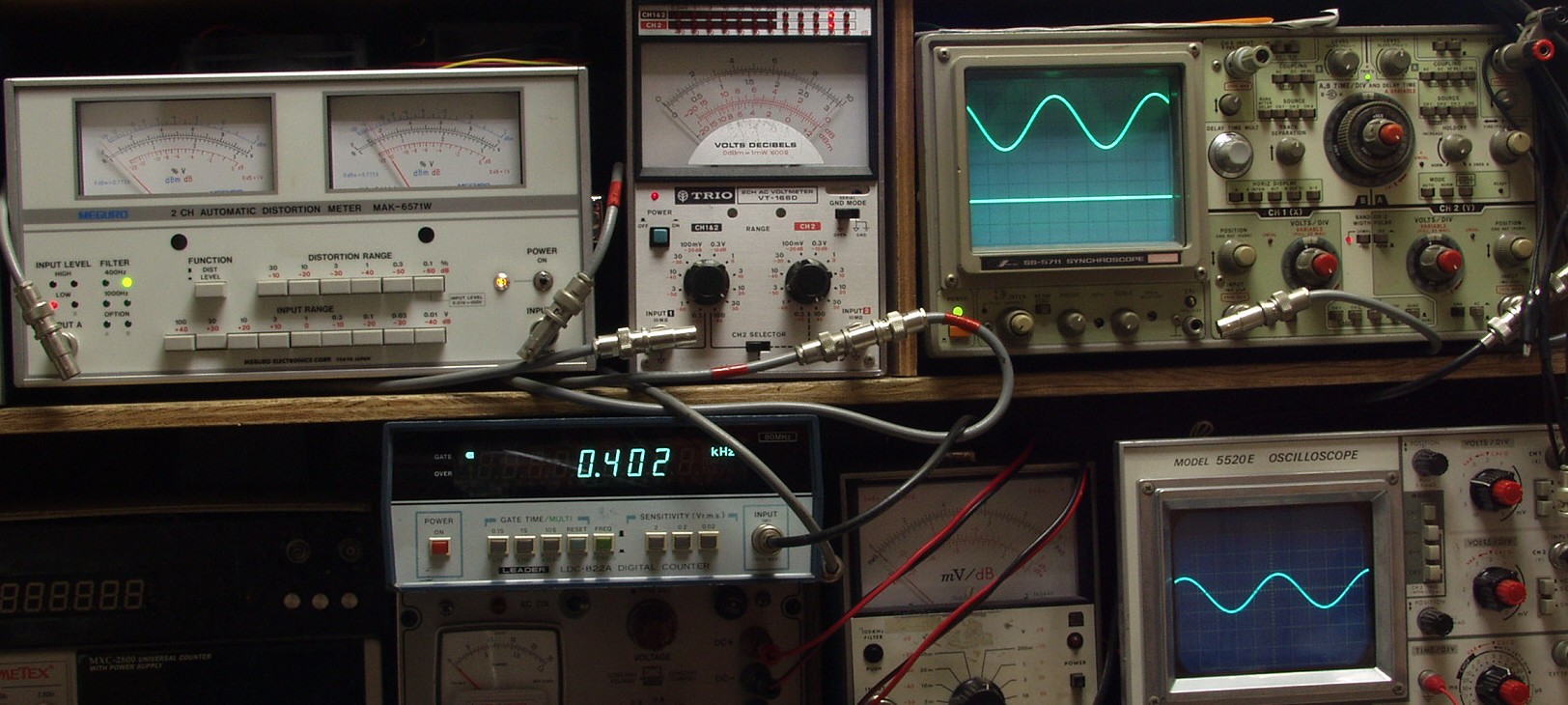

Ｅ．　調整・測定 Ｅ−１．　出力／歪み率測定・調整 以下は取りあえず、他機種のFETでRL共テスト結果

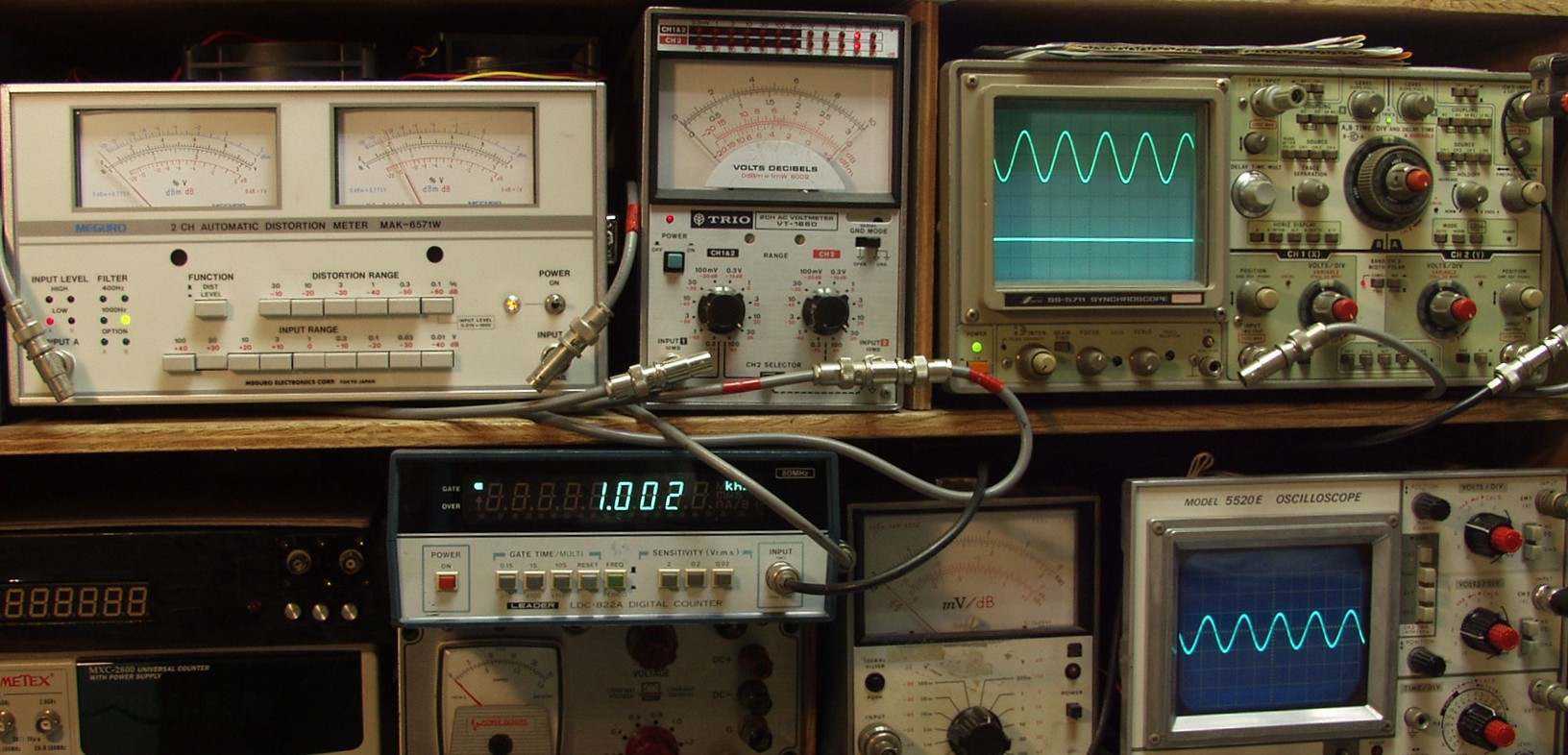

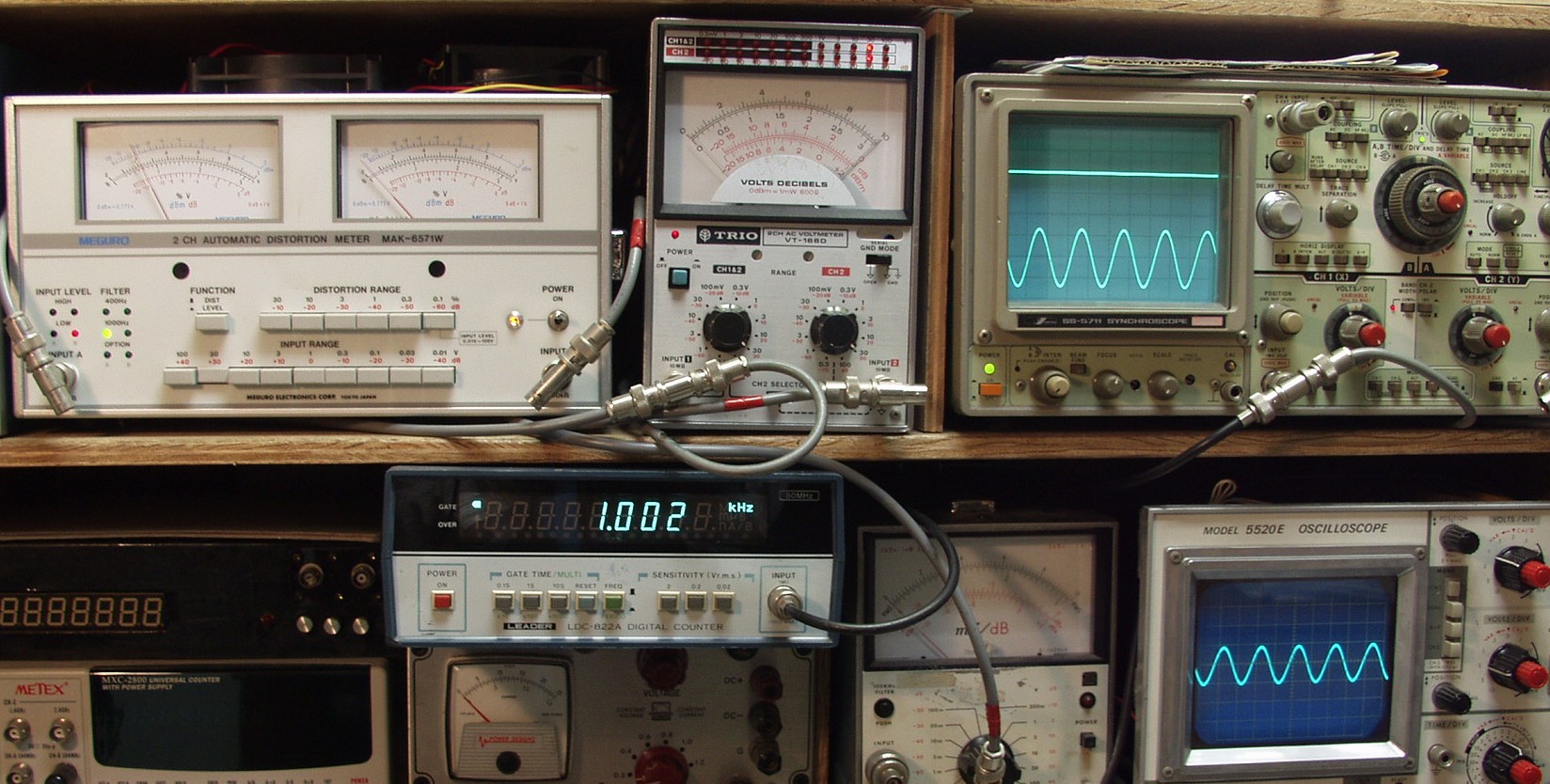

Ｅ−２Ａ．　Ｌ側、３１Ｖ＝１２０Ｗ出力　０．０２％歪み　１０００ＨＺ

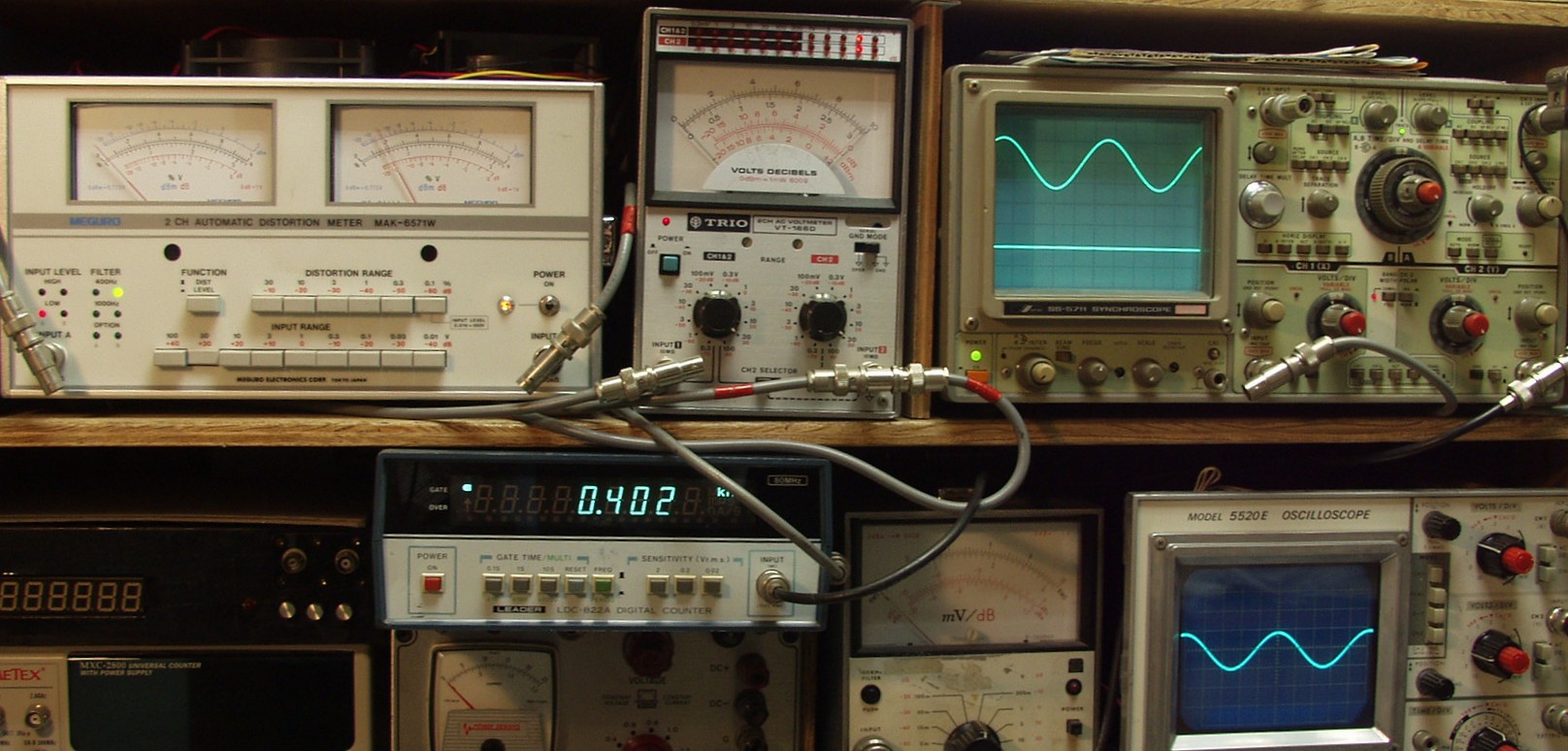

Ｅ−２Ｂ．　Ｌ側、３１Ｖ＝１２０Ｗ出力　０．０２％歪み　４００ＨＺ

Ｅ−２Ｃ．　Ｒ側、３１Ｖ＝１２０Ｗ出力　０．０２％歪み　１０００ＨＺ

Ｅ−２Ｄ．　Ｒ側、３１Ｖ＝１２０Ｗ出力　０．０２％歪み　４００ＨＺ

ＥＥ．　本調整・測定 ＥＥ−１．　出力／歪み率測定・調整

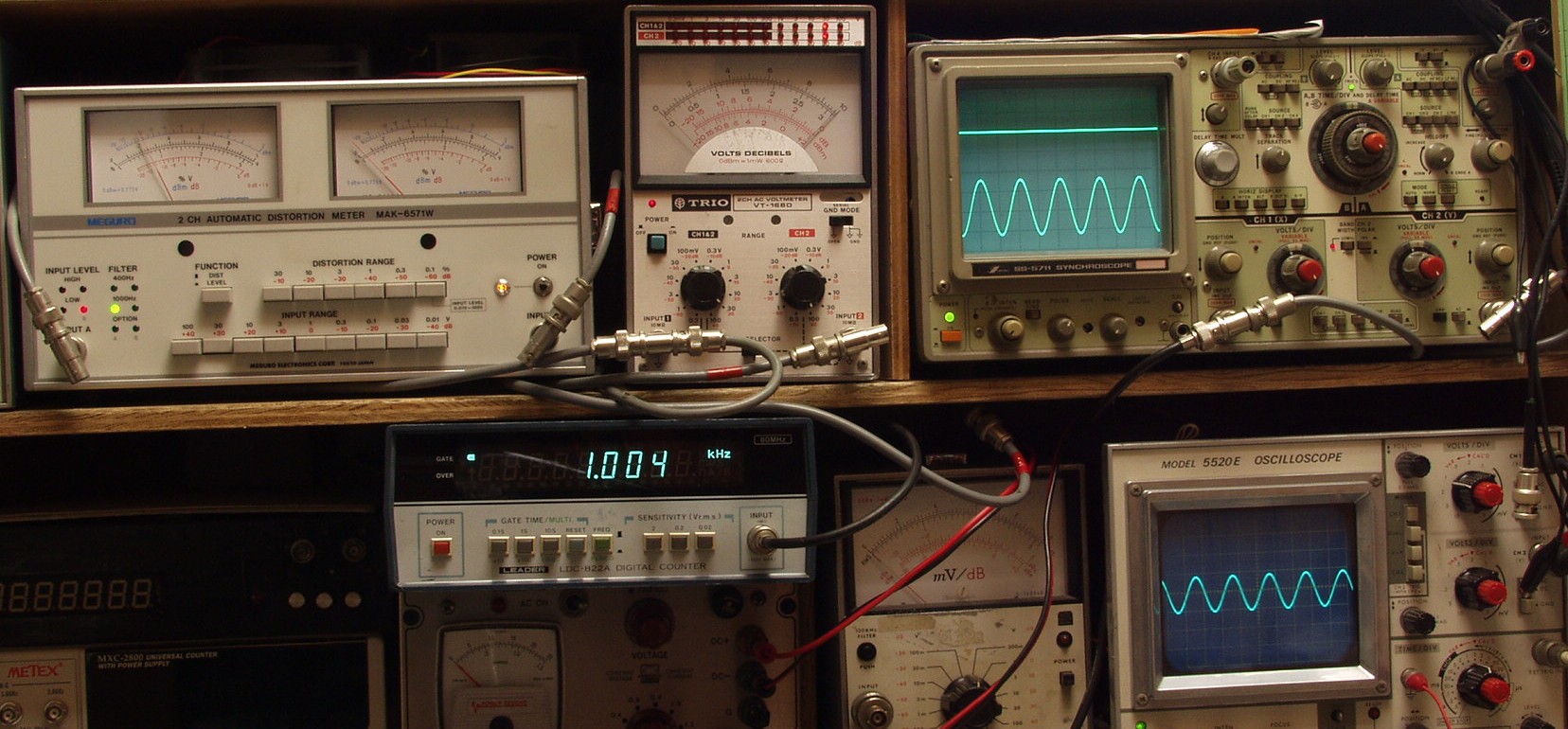

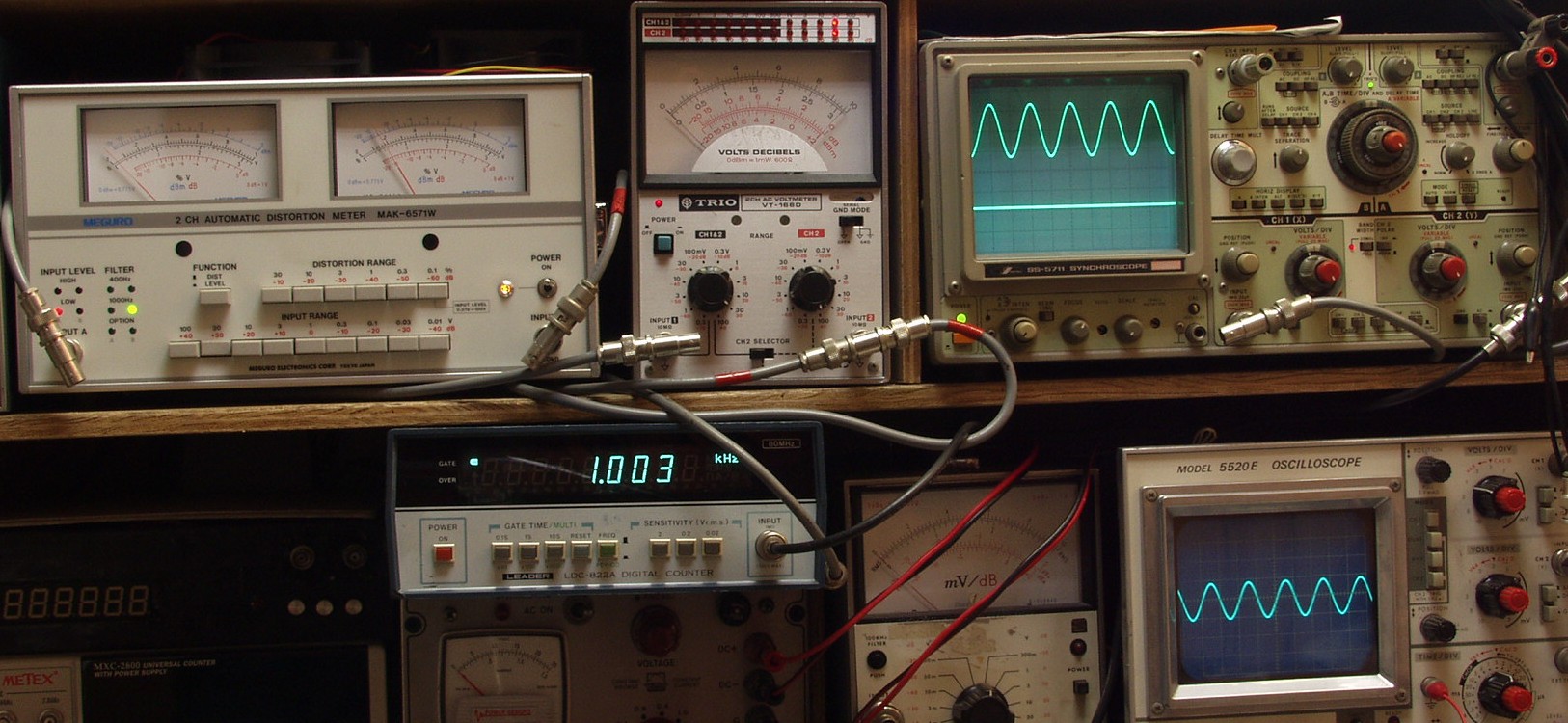

ＥＥ−２Ａ．　Ｒ側、３１Ｖ＝１２０Ｗ出力　０．０２％歪み　１０００ＨＺ

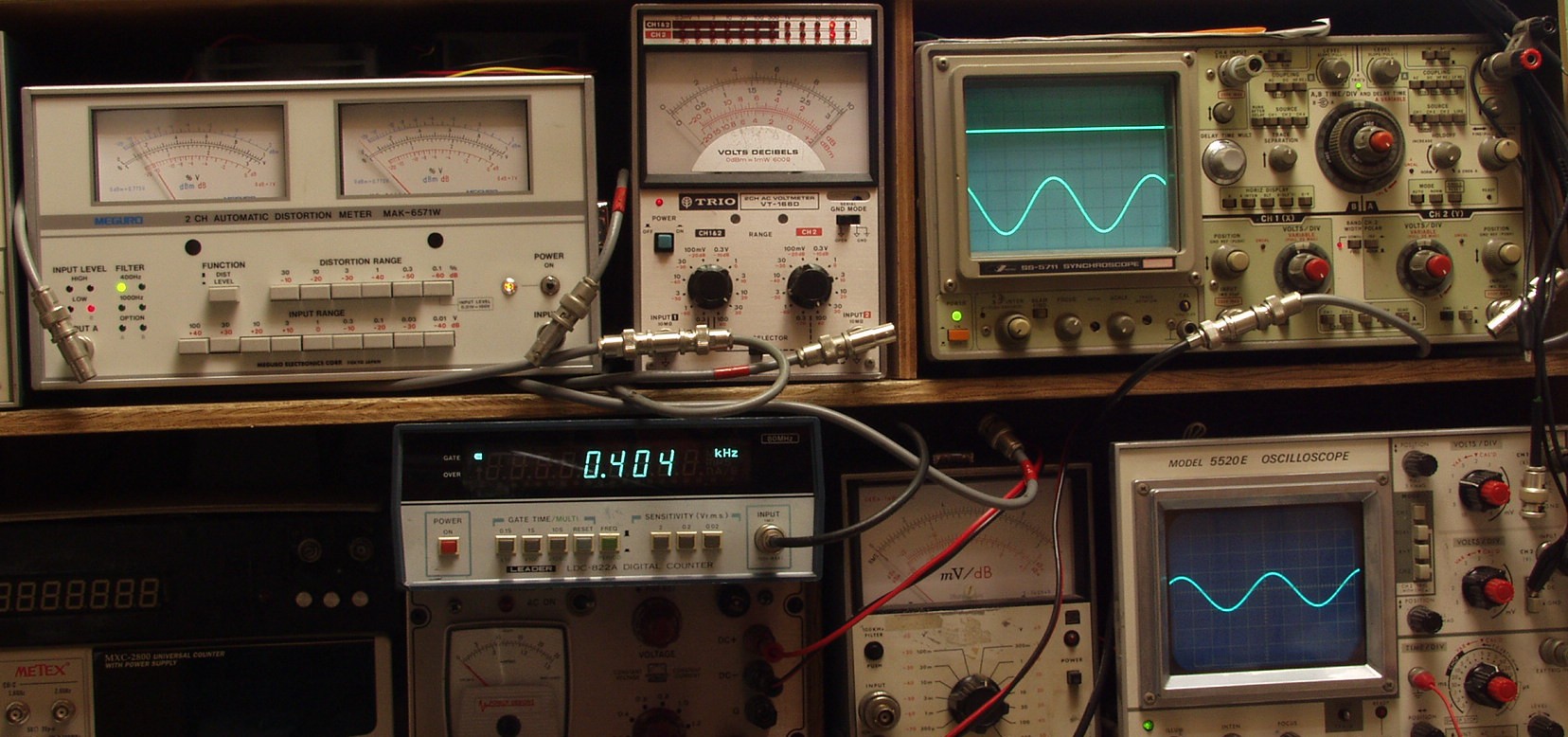

ＥＥ−２B．　Ｒ側、３１Ｖ＝１２０Ｗ出力　０．０２％歪み　４００ＨＺ

ＥＥ−３Ａ．　Ｌ側、３１Ｖ＝１２０Ｗ出力　０．０２％歪み　１０００ＨＺ

ＥＥ−３B．　Ｌ側、３１Ｖ＝１２０Ｗ出力　０．０２％歪み　４００ＨＺ

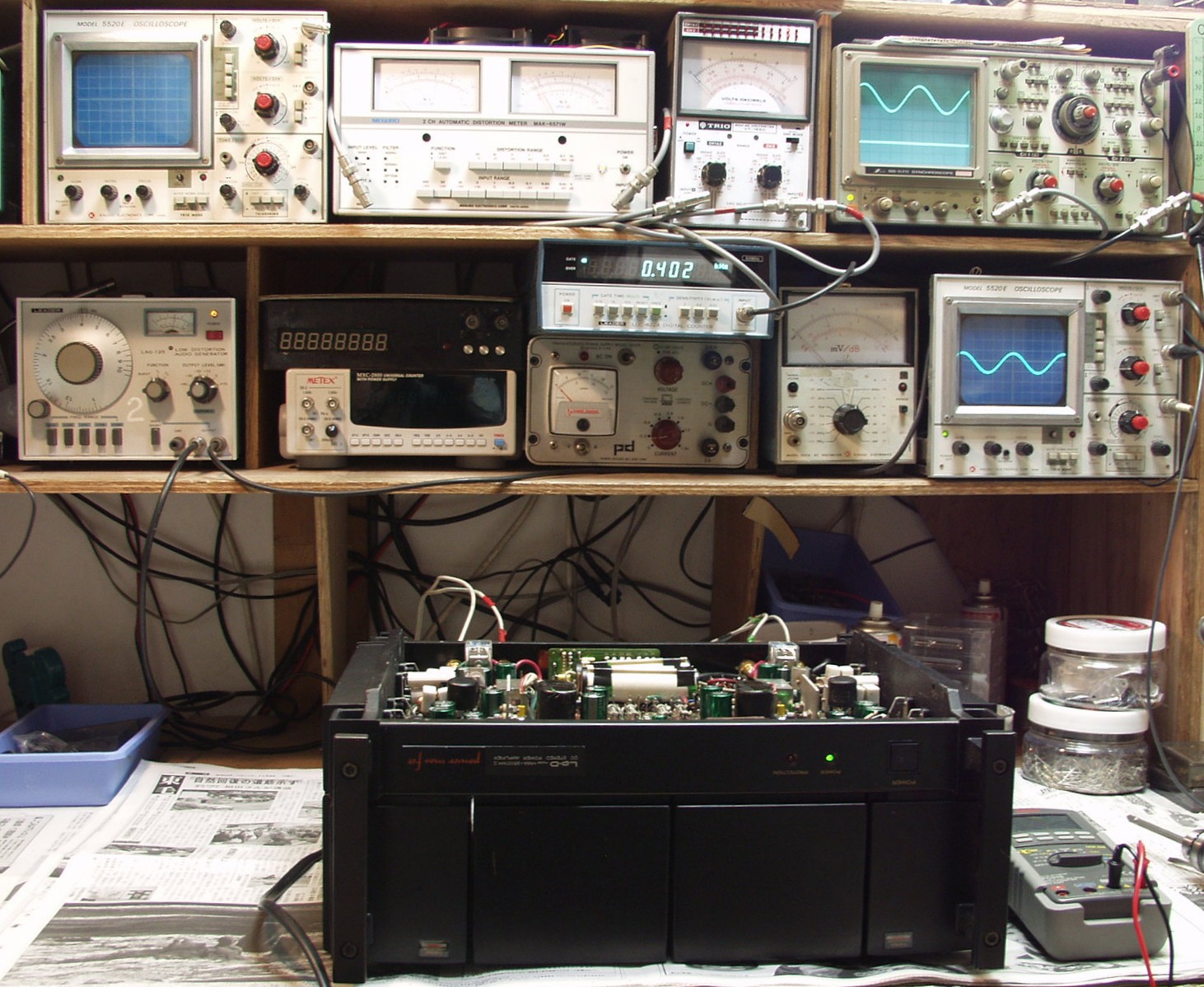

Ｅ−４．　２４時間エージング
