| ＨＭＡ－９５００． ３５台目修理記録 |
| 販売価格＝２２万円。ＳＰ端子ＷＢＴ－０７０２ＰＬを使用する場合は２３万円。 平成２７年１月２６日到着 月日完成 |
| 注意 このＡＭＰはアースラインが浮いています。 ＡＭＰのシャーシにＳＰの線（アース側）や入力のＲＣＡプラグのアース側も接続してはいけません。 ＲＬ－ＳＰのアース線も接続（共通）してもいけません。 本機の様に、電源コードがシールド（アース）付きの場合、シールド（アース）は本体かプラグのどちらかで外す事。 又、ＤＣ（directconnection）入力が可能ですが、絶対に使用しないこと＝ここ参照 |
Ａ． 修理前の状況
Ｔ． 修理前点検測定 B． 原因
Ｆ． 販売価格＝２２万円。 ＳＰ端子をＷＢＴ－０７０２ＰＬを使用する場合は２３万円。 Ｙ． 購入ユーザー宅の設置状況 Ｓ． ＨＩＴＡＣＨＩ Ｌｏ－Ｄ ＨＭＡ－９５００ の仕様（マニアルより） |
| Ａ． 修理前の状況。 画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１． 点検中 前から見る |
 |

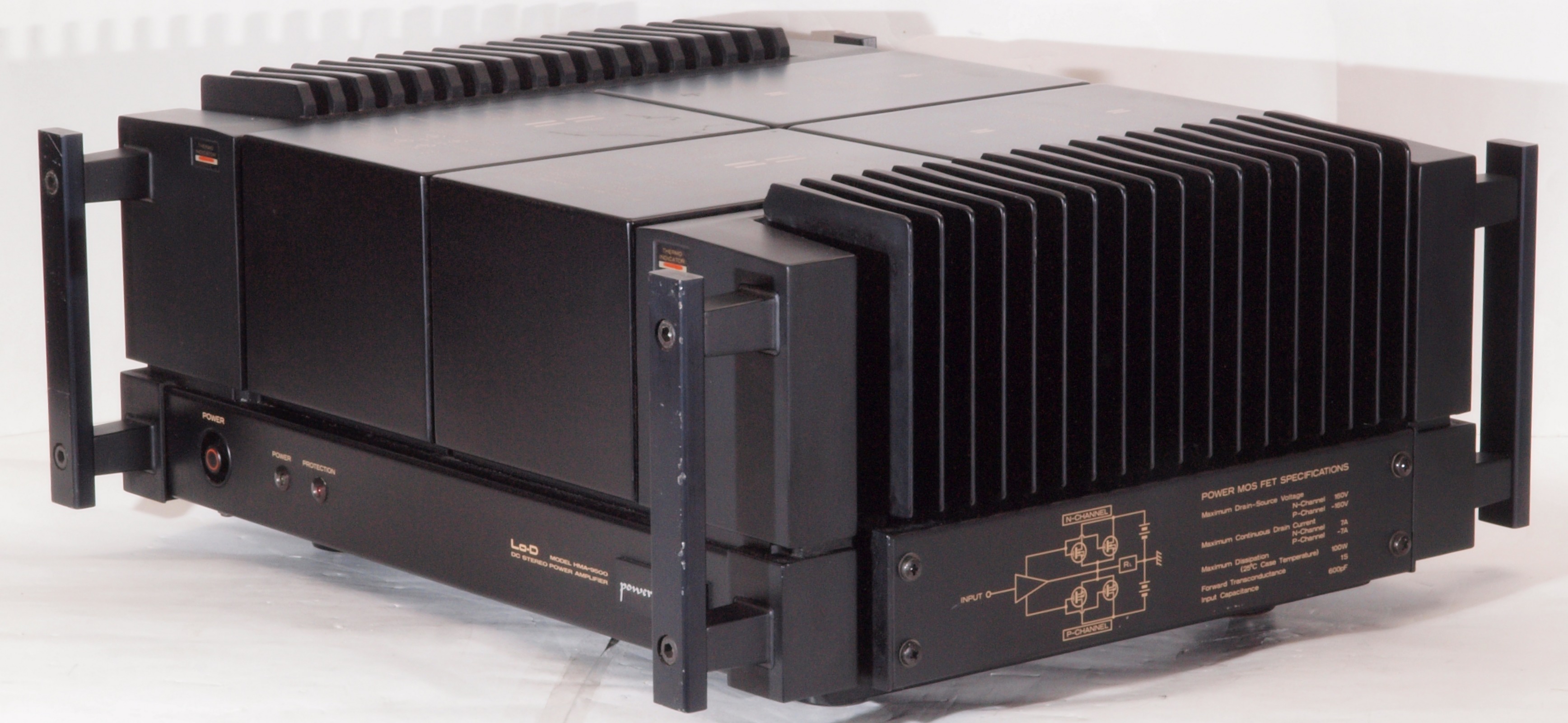

| Ａ１２． 点検中 前右から見る |
 |

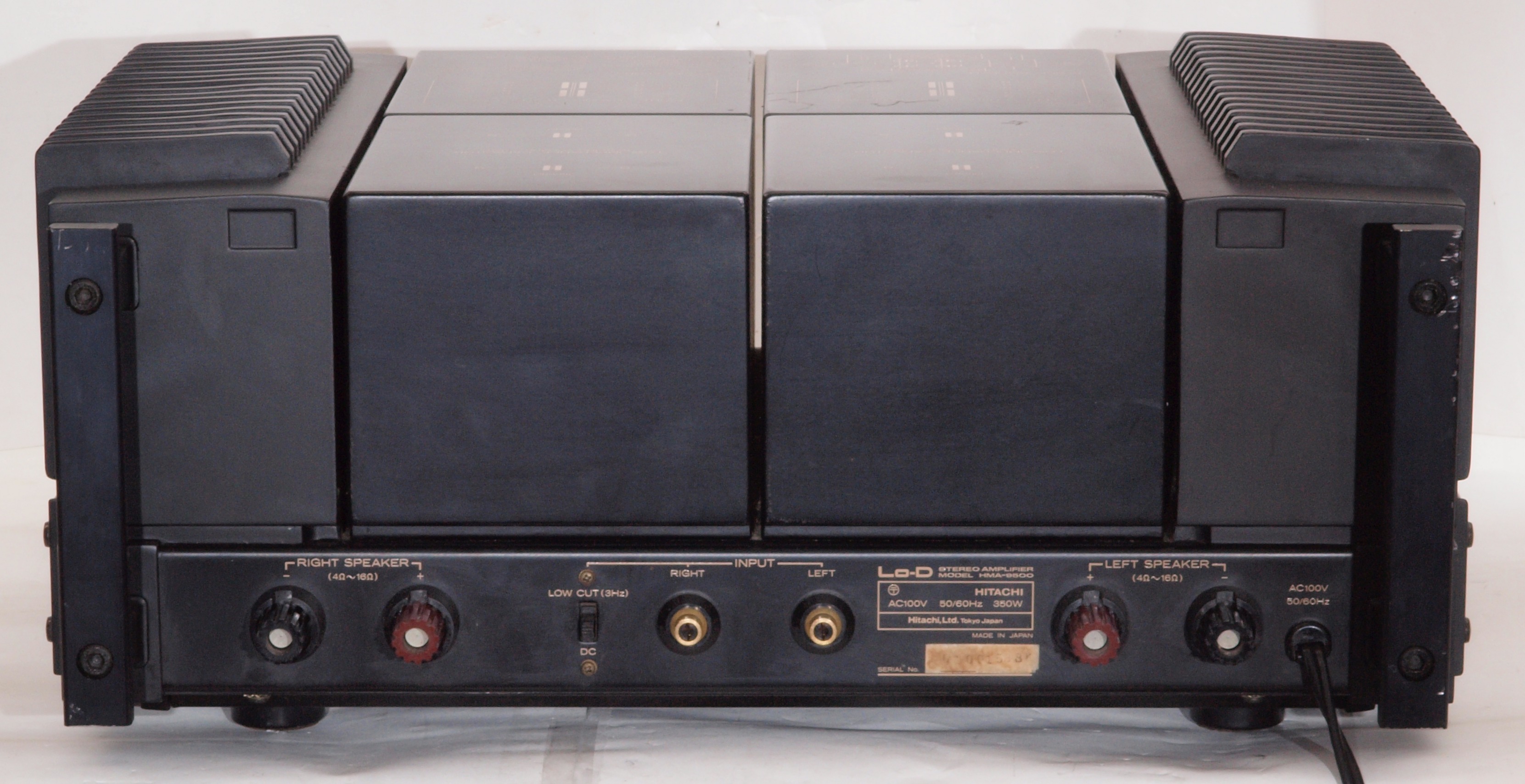

| Ａ１３． 点検中 後から見る |
 |

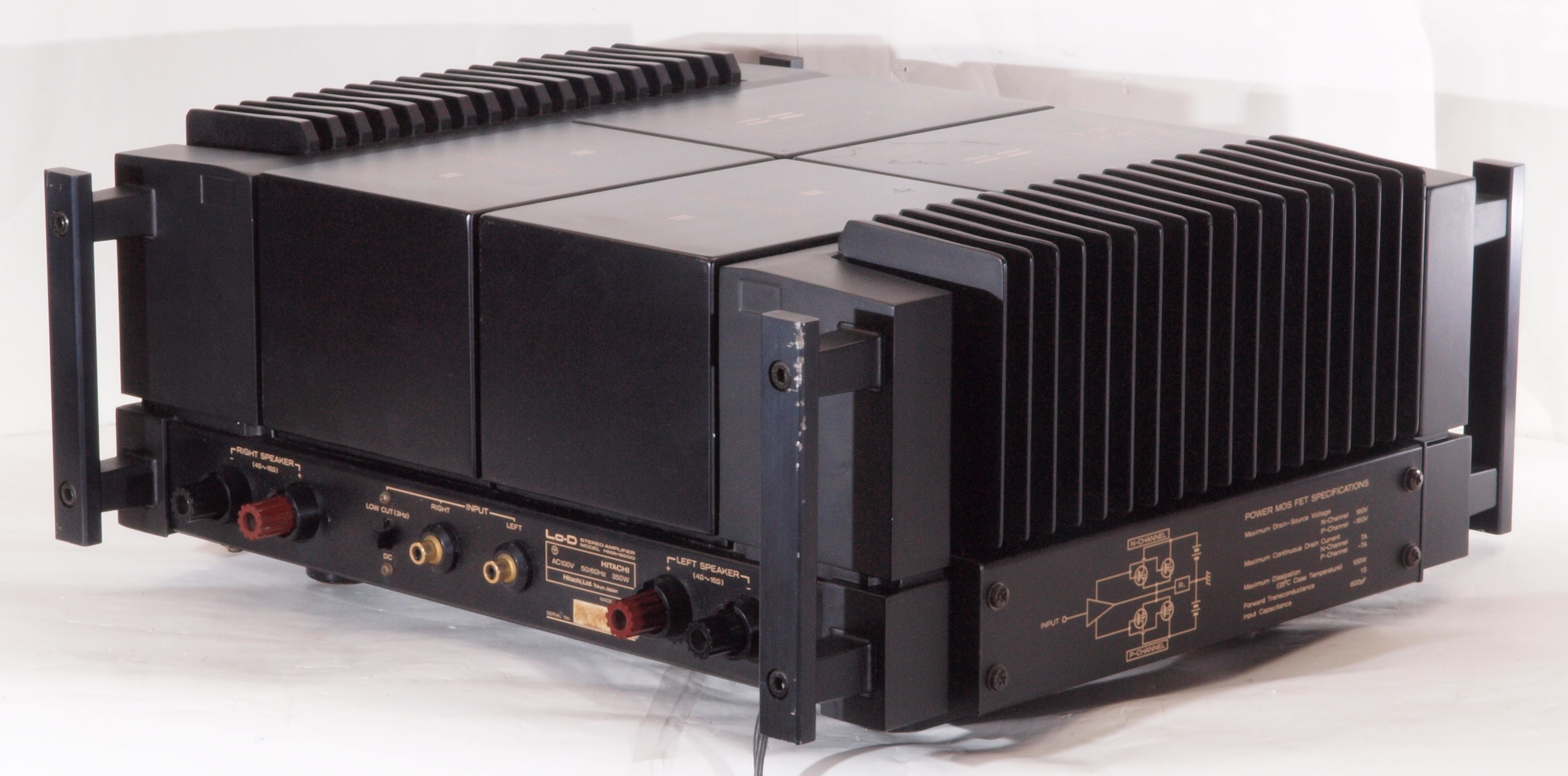

| Ａ１４． 点検中 後左から見る |
 |

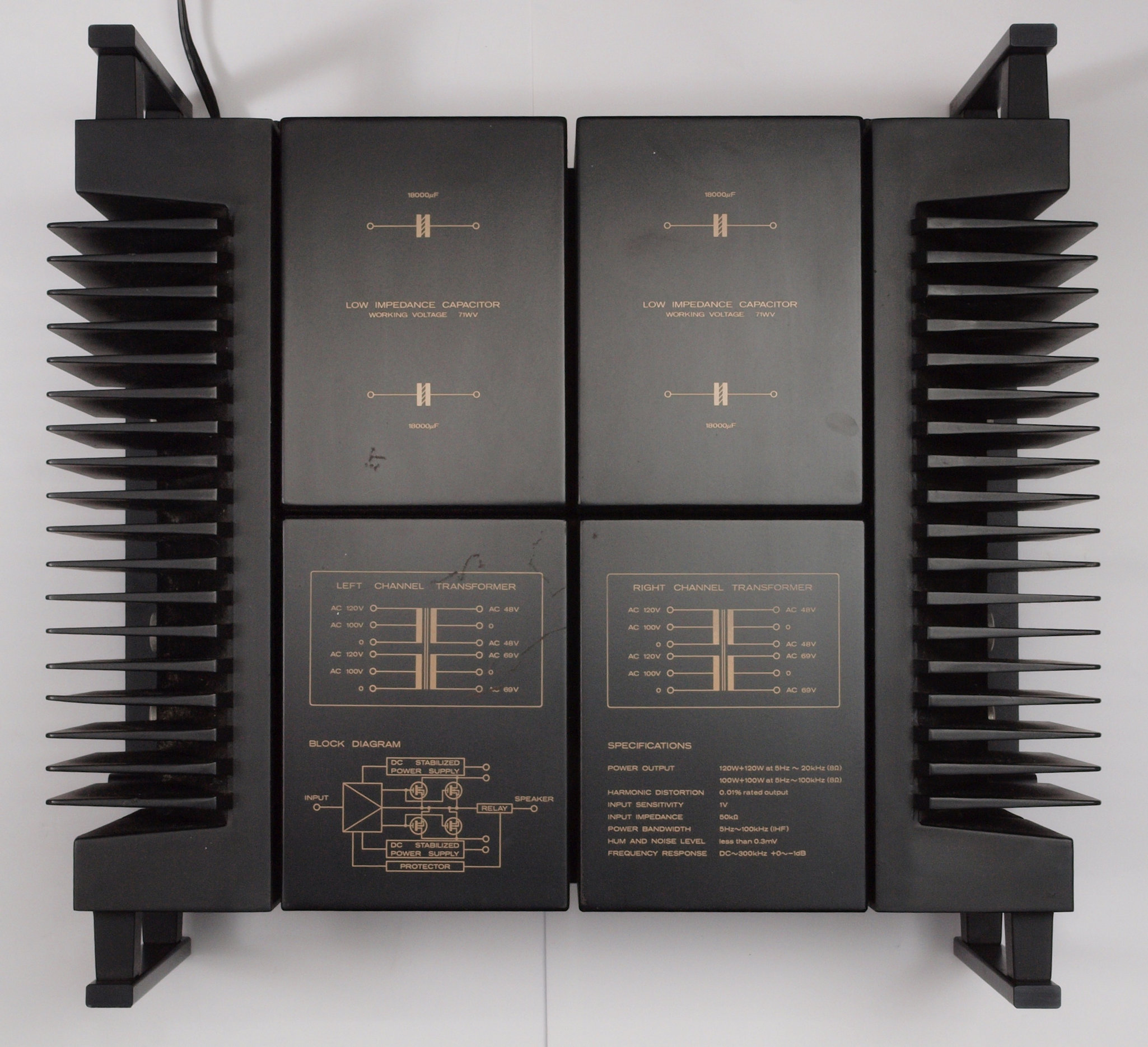

| Ａ１５． 点検中 上から見る |
 |

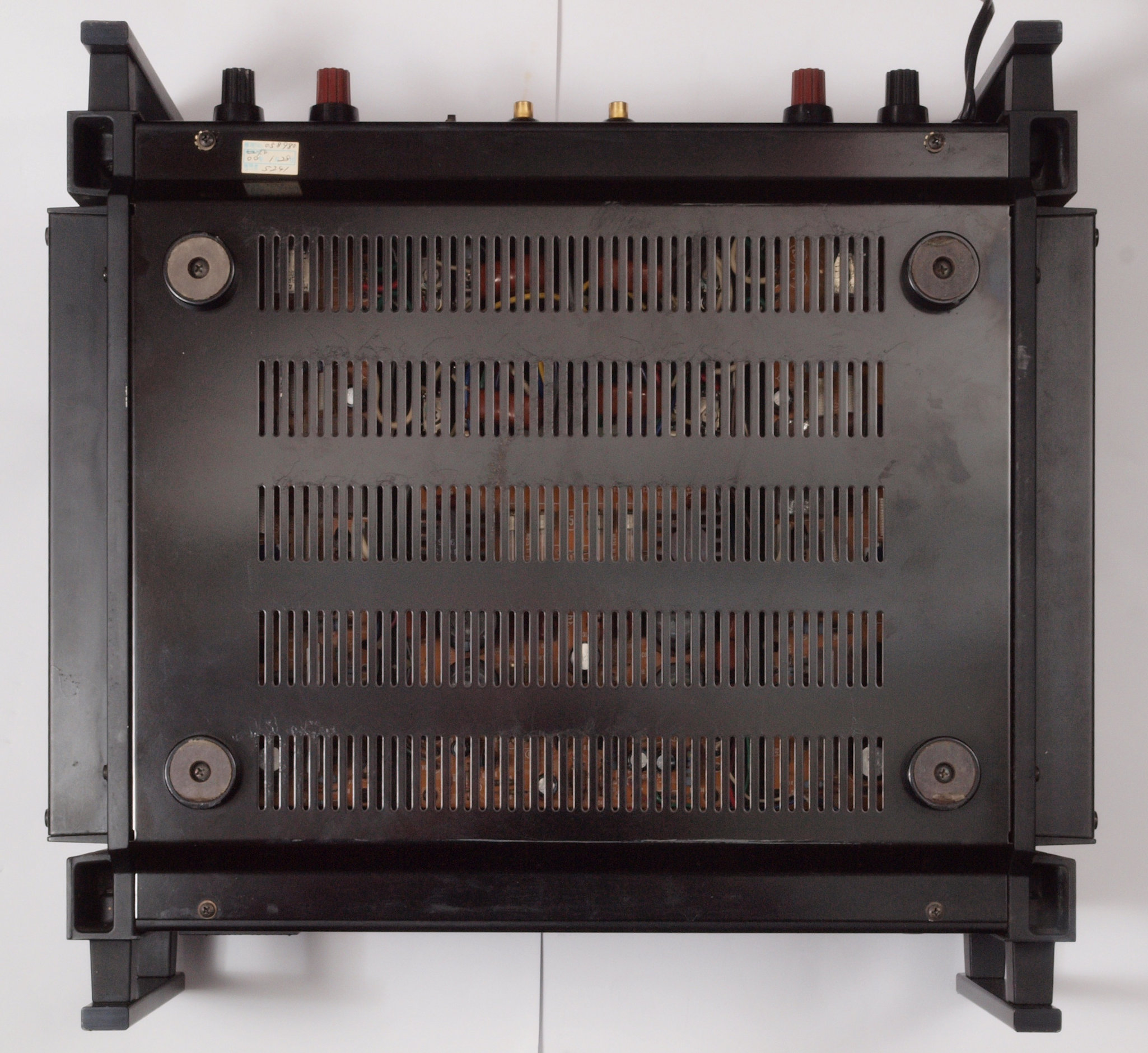

| Ａ２１． 点検中 下から見る |
 |

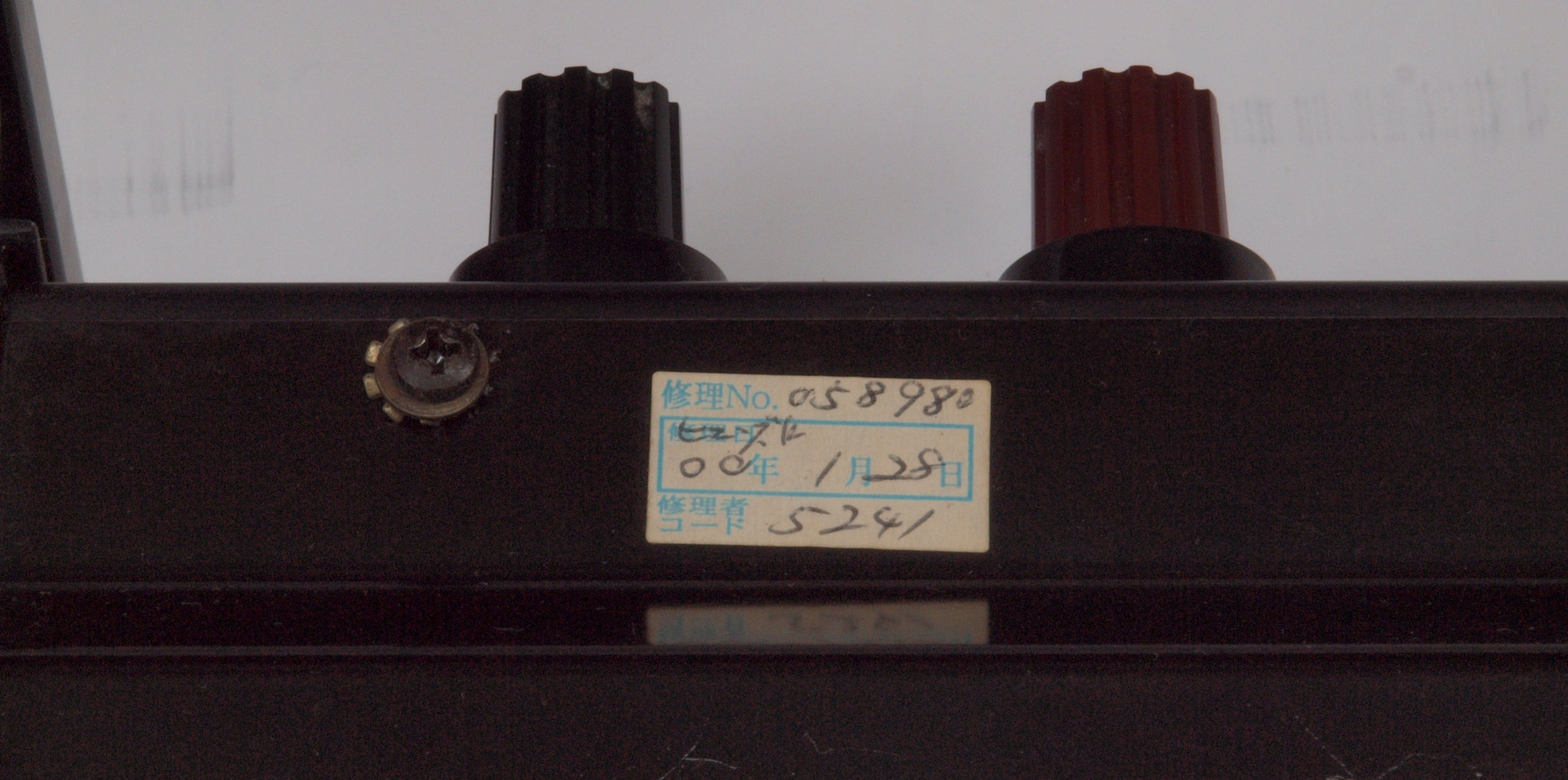

| Ａ２１２． 点検中 下から見る。修理日付シール、００年１月２８日。 |
 |
| Ａ２２． 点検中 下前から見る |
 |
| Ａ２３． 点検中 下後右から見る |
 |
| Ａ２４． 点検中 下後から見る |
 |

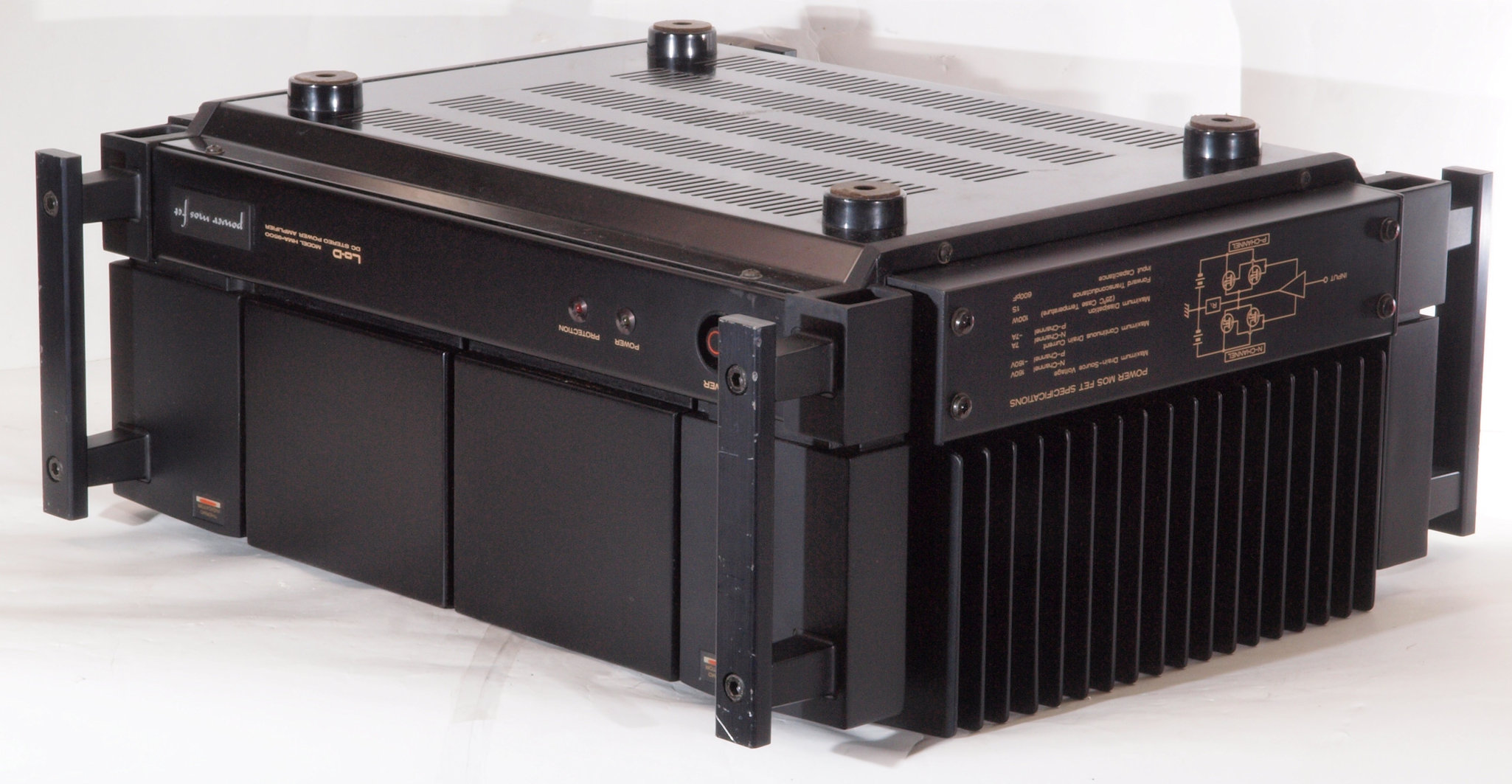

| Ａ２５． 点検中 下前左から見る |
 |

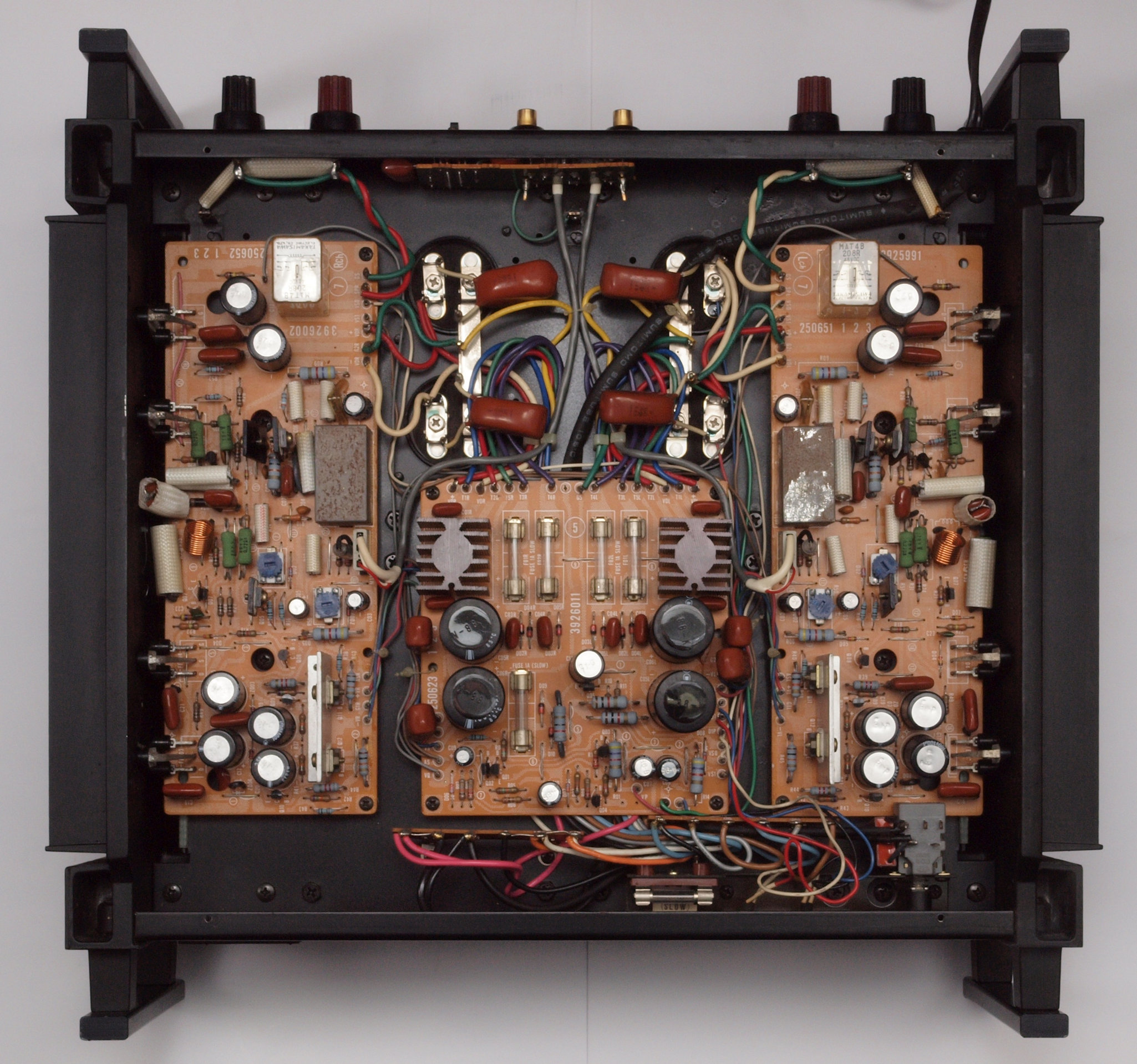

| Ａ３１． 点検中 下蓋を取り、下から見る。 |
 |

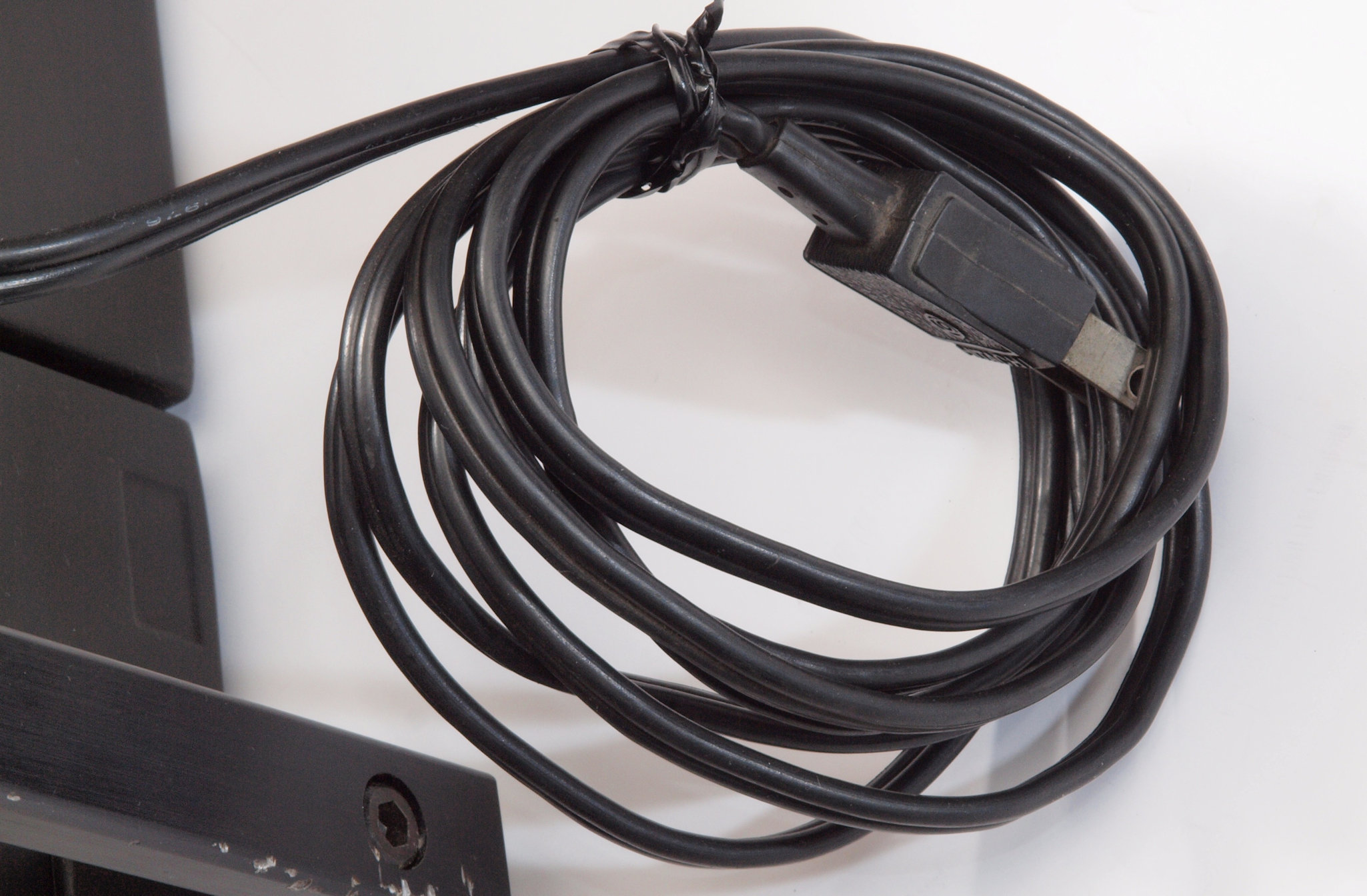

| Ａ３２． 点検中 電源コード。 |
 |
| Ａ４１． 点検中 交換する電源ケーブル（３．５スケヤ）、ＰＳＥ法で絶縁皮膜が厚い。 |
 |
| Ａ４２． 点検中 交換する電源プラグ |
 |
| Ａ４３． 点検中 交換する黑色電源コード。 電気的や耐候性は上記灰色と同じです。 |
 |

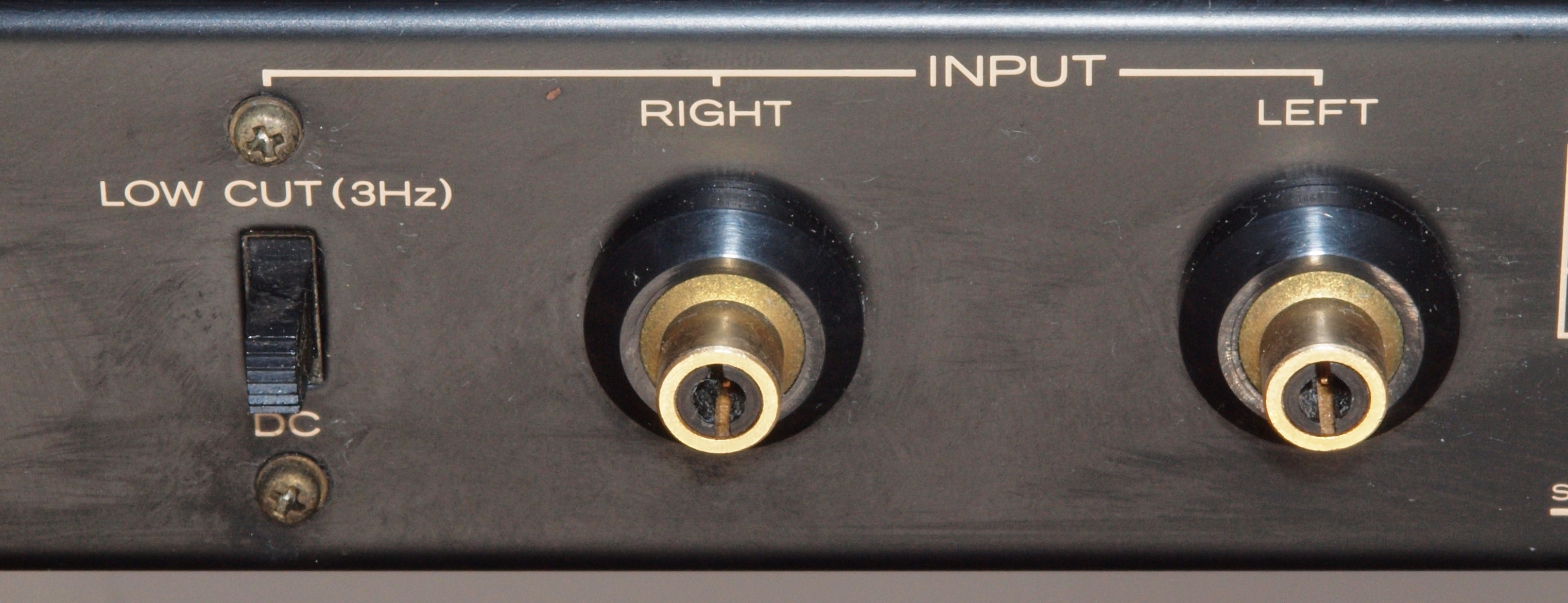

| Ａ８１． 点検中 入力ＲＣＡ端子。 |
 |
| Ａ８２． 点検中 使用されていたＲＣＡ端子。 中心電極は上下で挟む方式。 |
 |
| Ａ８３． 点検中 使用されていたＲＣＡ端子。 挟み込むタイプなので、接触は２点（２線）のみ。 |
 |
| Ａ８４． 点検中 使用されていたＲＣＡ端子。 拡大。 |
 |
| Ａ８５． 点検中 交換するテフロン絶縁製ＲＣＡ端子。 中心電極は円筒状で４つ割方式。 |
 |
 |
| Ａ８６． 点検中 ＷＢＴ製ＲＣＡ端子 ＷＢＴ－０２０１。 さらに複雑な構造で「カチ」と差し込み感を与える。 |
 |
 |
| Ａ８７． 点検中 最近の「ＲＣＡプラグ」の中心電極は２割になっているので接触不良が起きにくい。 |
 |

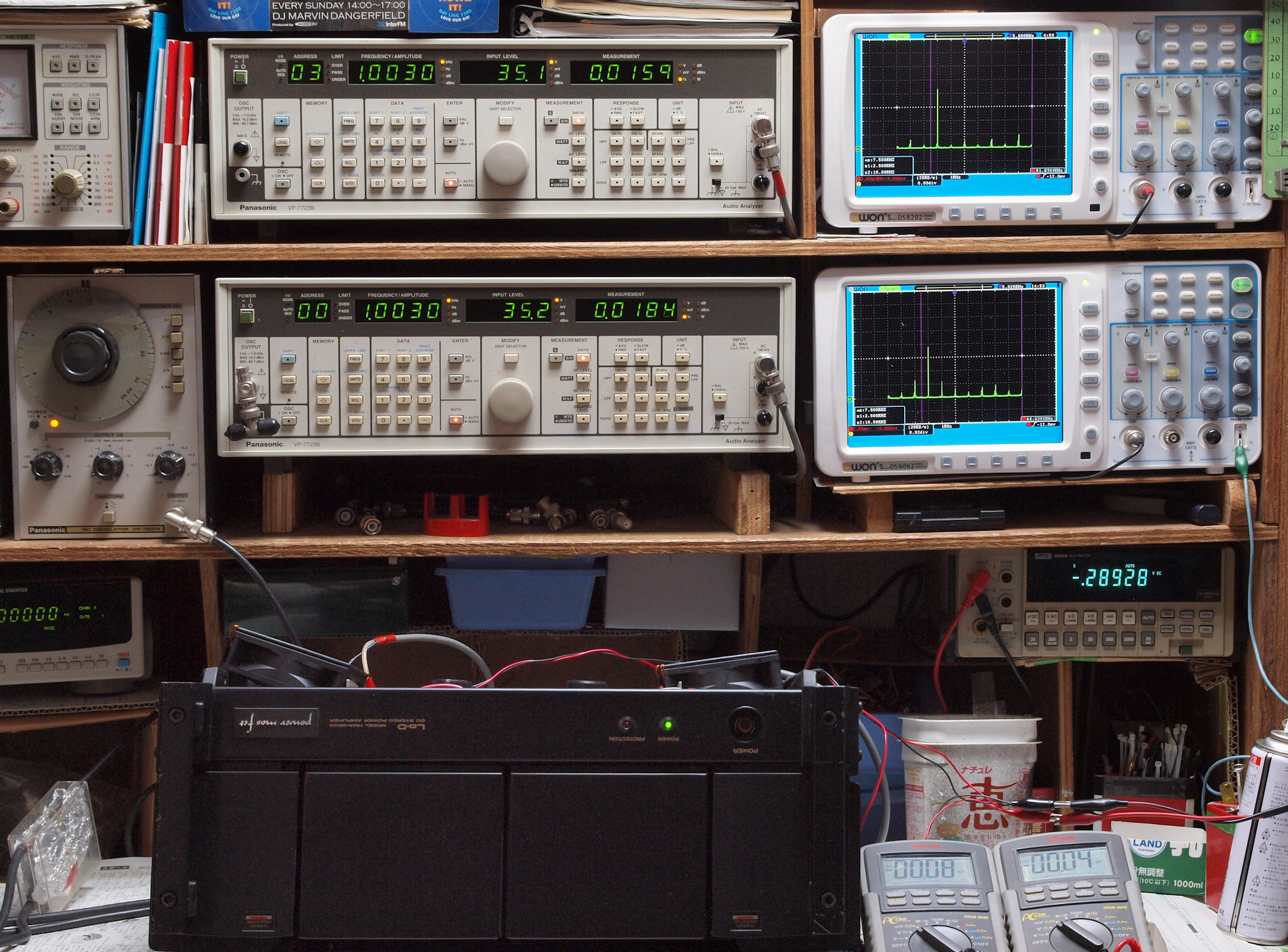

| Ｔ． 修理前点検測定。 画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｔ１． 出力・歪み率測定・調整 「見方」。 上段中 右側ＳＰ出力を「Audio Analyzer Ｐａｎａｓｏｎｉｃ ＶＰ－７７２３Ｂ」により測定。 表示ＬＥＤ、 左端＝メモリーＮｏ、 中左＝周波数測定、 中右＝出力電圧測定、 右端＝歪み率測定。 上段右端 ＶＰ－７７２３Ｂの基本波除去出力を「ｏｗｏｎ ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 下段中 左側ＳＰ出力を「Audio Analyzer Ｐａｎａｓｏｎｉｃ ＶＰ－７７２３Ｂ」により測定。 表示ＬＥＤ、 左端＝メモリーＮｏ、 中左＝周波数測定、 中右＝出力電圧測定、 右端＝歪み率測定。 下段右端 ＶＰ－７７２３Ｂの基本波除去出力を「ｏｗｏｎ ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 下段左端 オーディオ発振器 ＶＰ－７２０１Ａ より５０Ｈｚ～１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ－７７２３Ｂ」「ＶＰ－７２０１Ａ」。 FFT画面の見方はこちら。 |
 |

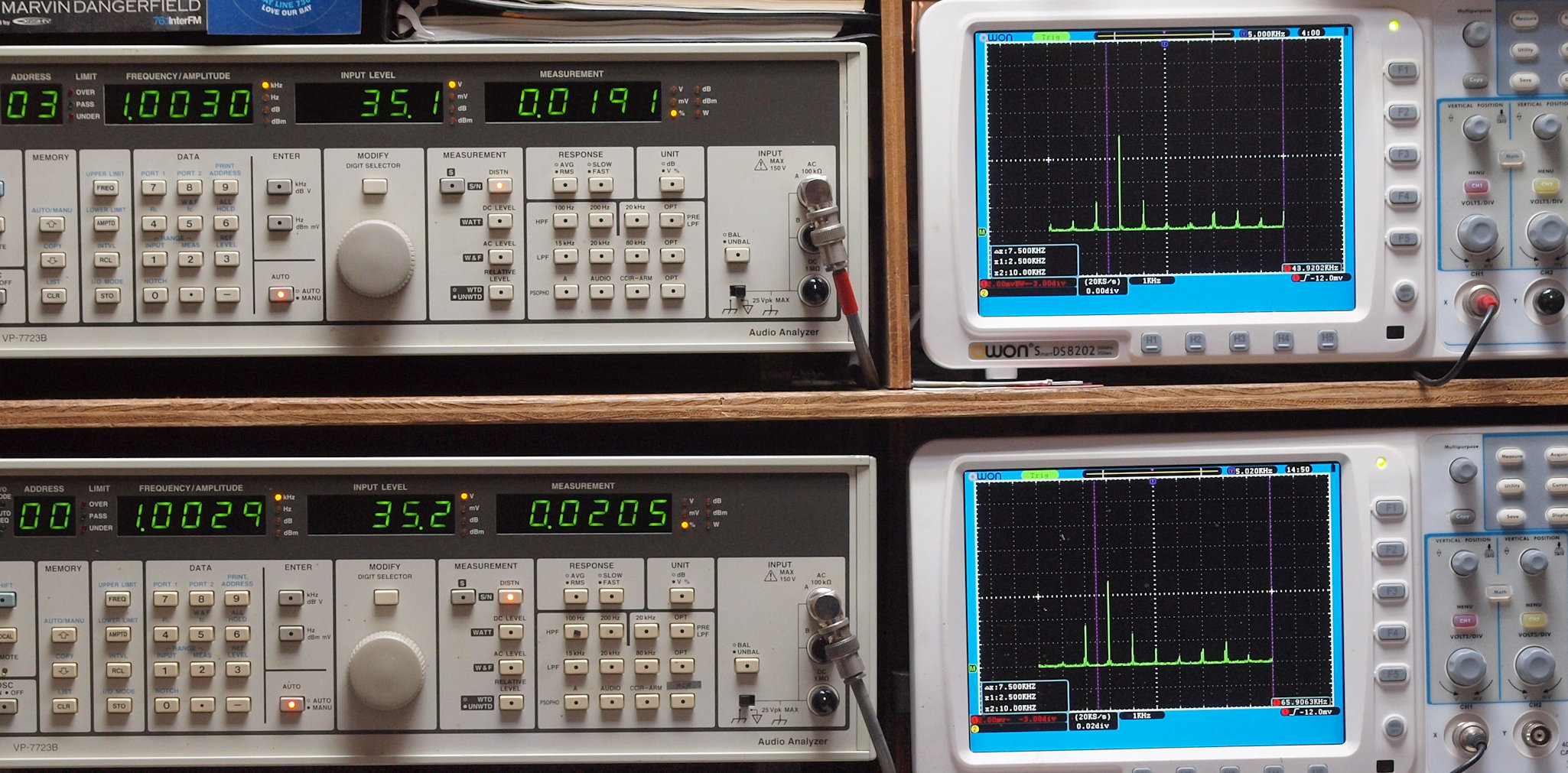

| Ｔ２． １ｋＨｚ入力、Ｒ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、 ０．０１９１％歪み。 Ｌ側ＳＰ出力電圧３５Ｖ＝１５３Ｗ出力、 ０．０２０５％歪み。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。 |
 |

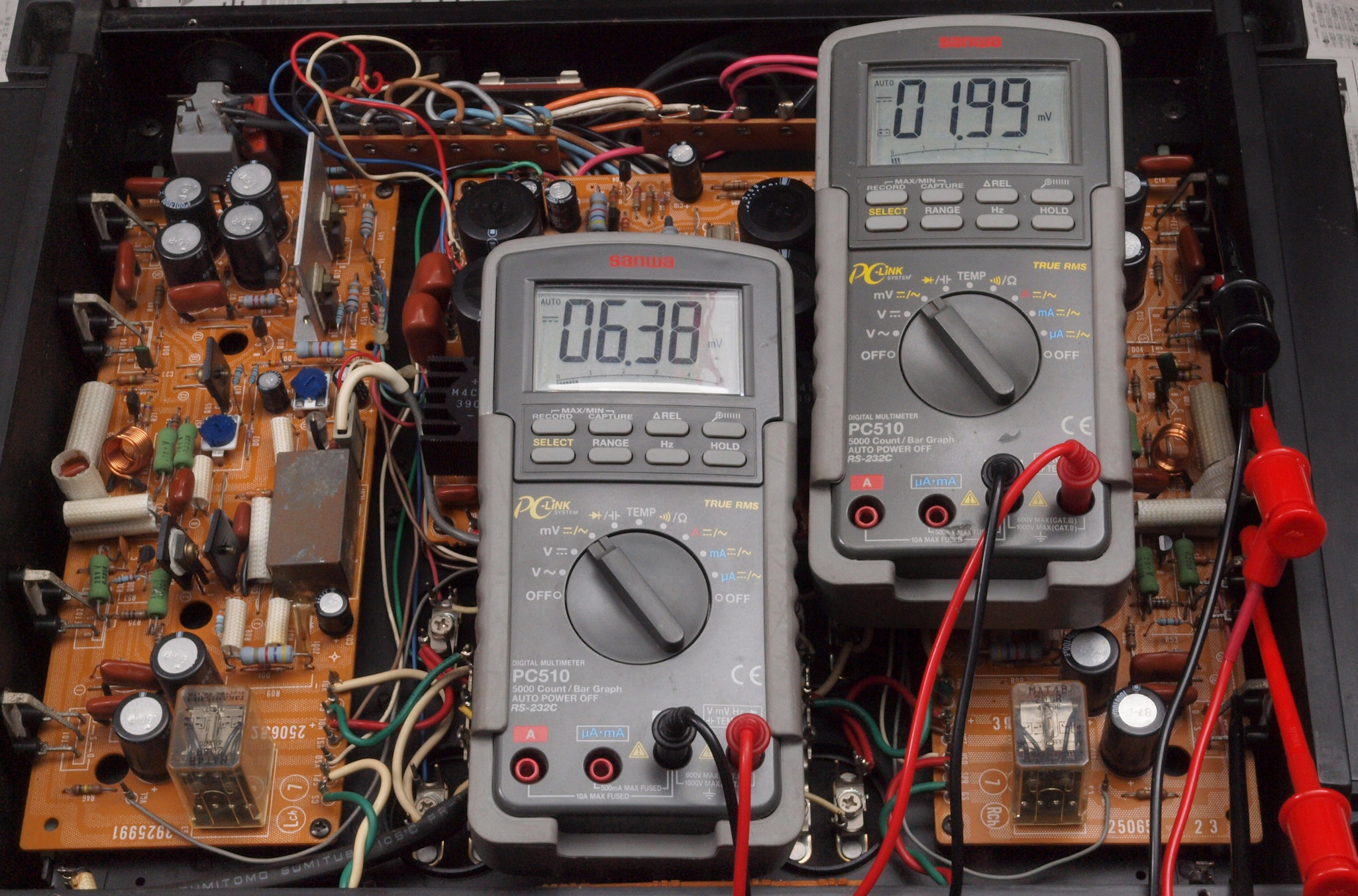

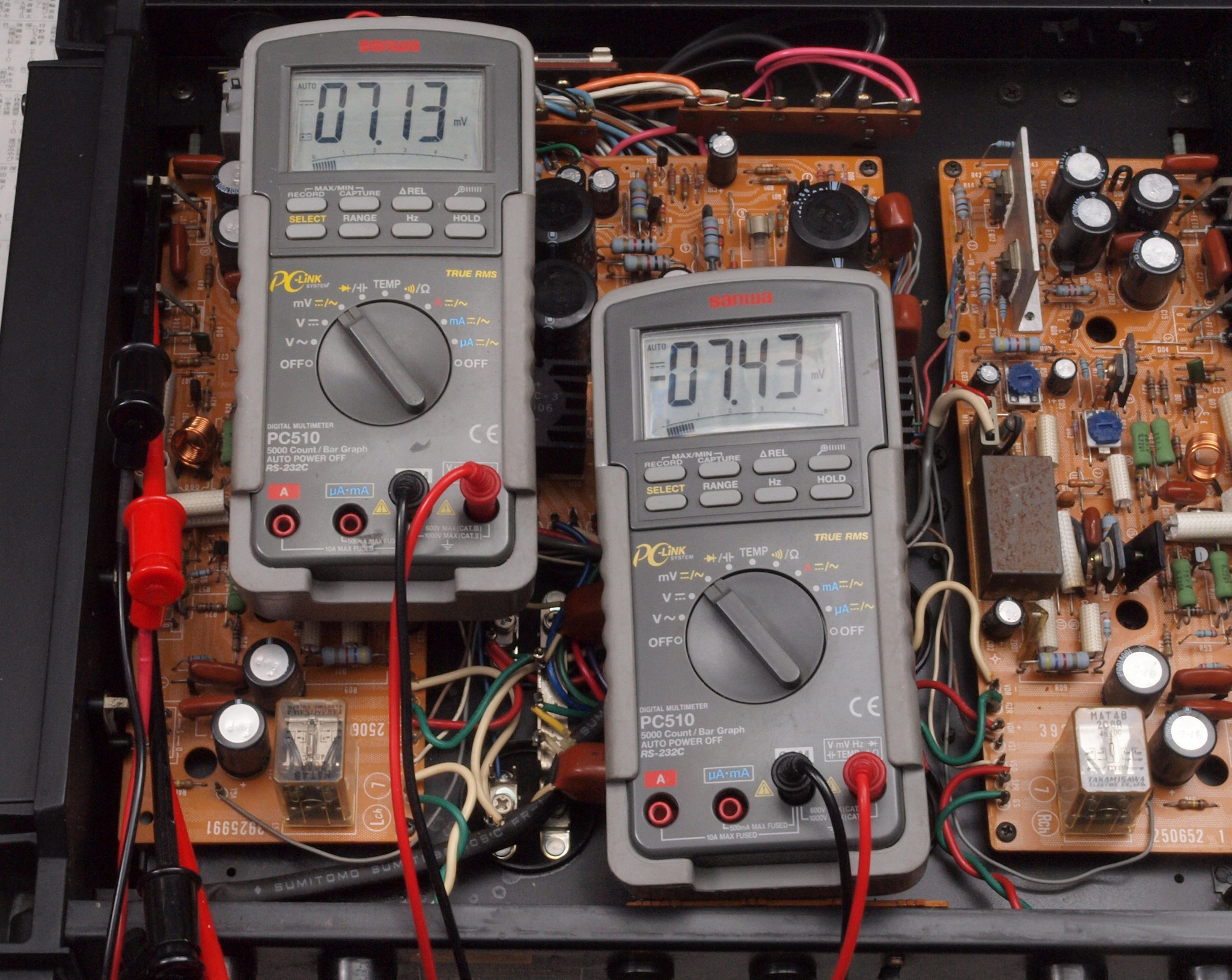

| Ｔ３． 右側終段ＦＥＴ（電界効果トランジスター）のバラツキ測定。＋－側とも７ｍＶ以下、良くそろっています。 |
 |
| Ｔ４． 左側終段ＦＥＴ（電界効果トランジスター）のバラツキ測定。＋－側とも７ｍＶ以下、良くそろっています。 |
 |

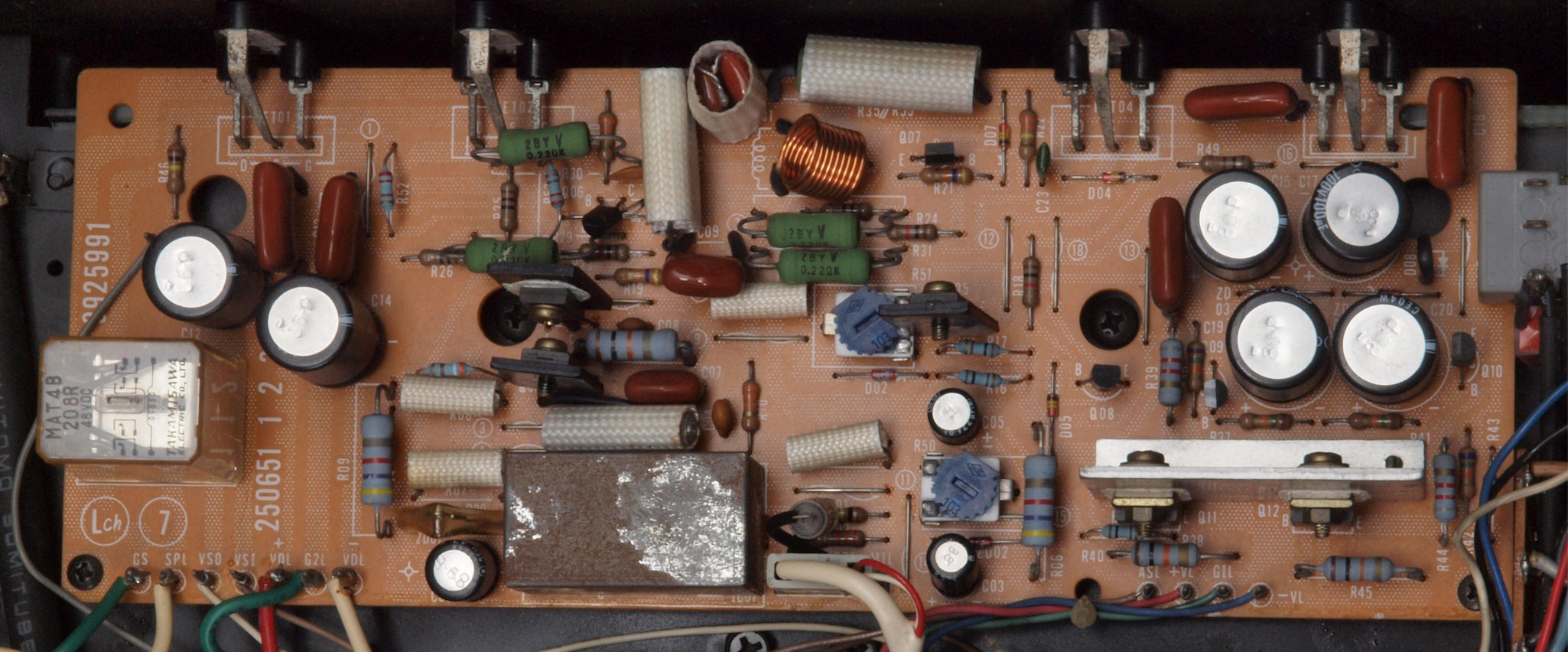

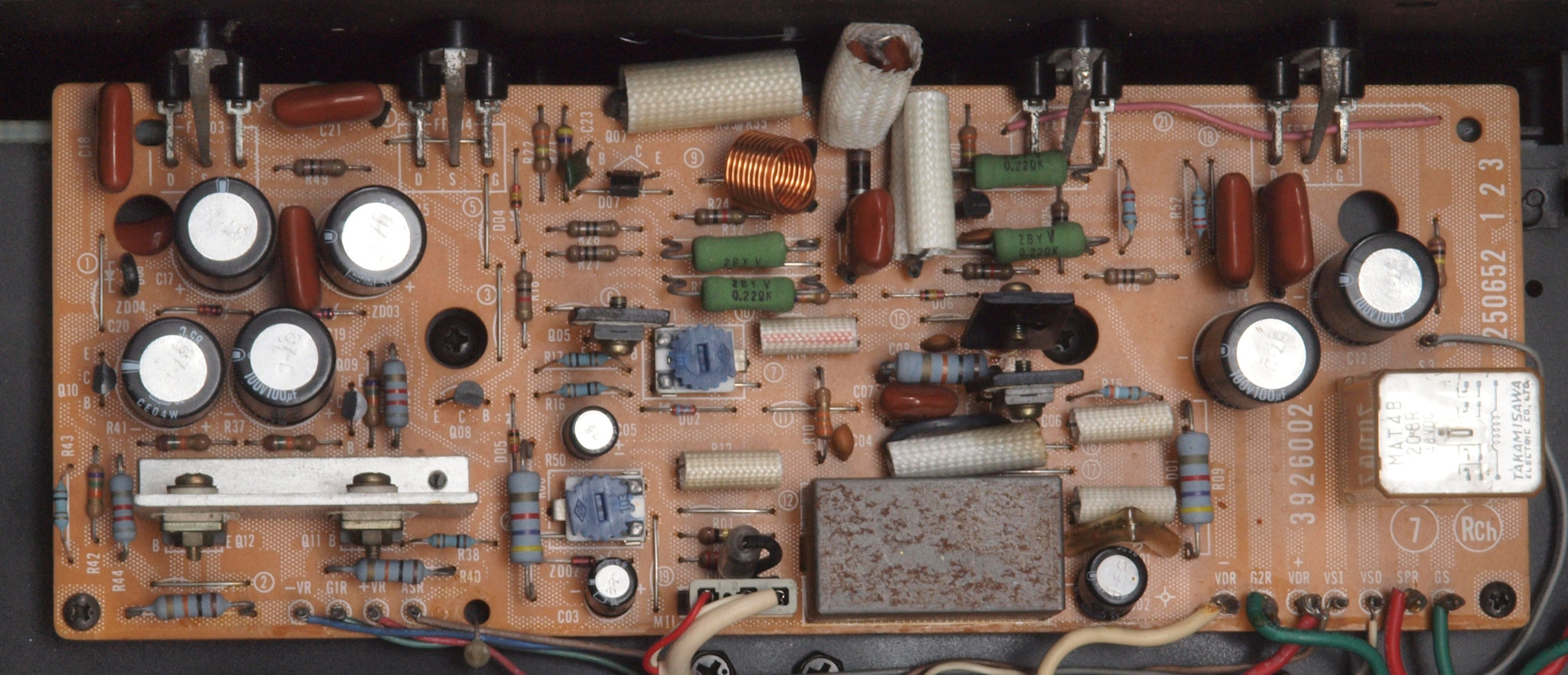

| Ｃ． 修理状況。 画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１． 修理前 Ｒ側ドライブ基板 |
 |
| Ｃ１２． 修理後 Ｒ側ドライブ基板 初段ＦＥＴ（電界効果トランジスター）、バランス・バイアス調整用半固定ＶＲ２個、ＳＰ接続リレー交換 フューズ入り抵抗全部、電解コンデンサー９個、ＴＲ（トランジスター）２個交換 |
| Ｃ１３． 修理前 Ｒ側ドライブ基板裏 |
| Ｃ１３５． 再修理中 Ｒ側ドライブ基板裏 定電圧ＴＲ（トランジスター）の足の銅箔を広げる。 |
| Ｃ１４． 修理（半田補正）後 Ｒ側ドライブ基板裏 半田を全部やり直す。 普通はこれで完成。 |
| Ｃ１６． 完成Ｒ側ドライブ基板裏 洗浄後 |
| Ｃ２１． 修理前 Ｌ側ドライブ基板 |
 |
| Ｃ２２． 修理後 Ｌ側ドライブ基板 初段ＦＥＴ（電界効果トランジスター）、バランス／バイアス調整用半固定ＶＲ２個、ＳＰ接続リレー交換 フューズ入り抵抗全部、電解コンデンサー９個、ＴＲ（トランジスター）２個交換 |
| Ｃ２３． 修理前 Ｌ側ドライブ基板裏 |
| Ｃ２３５． 修理中 Ｌ側ドライブ基板裏 定電圧ＴＲ（トランジスター）の足の銅箔を広げる。 |
| Ｃ２４． 修理（半田補正）後 Ｌ側ドライブ基板裏 半田を全部やり直す。 普通はこれで完成。 |
| Ｃ２６． 完成Ｌ側ドライブ基板裏 洗浄後防湿材を塗る |

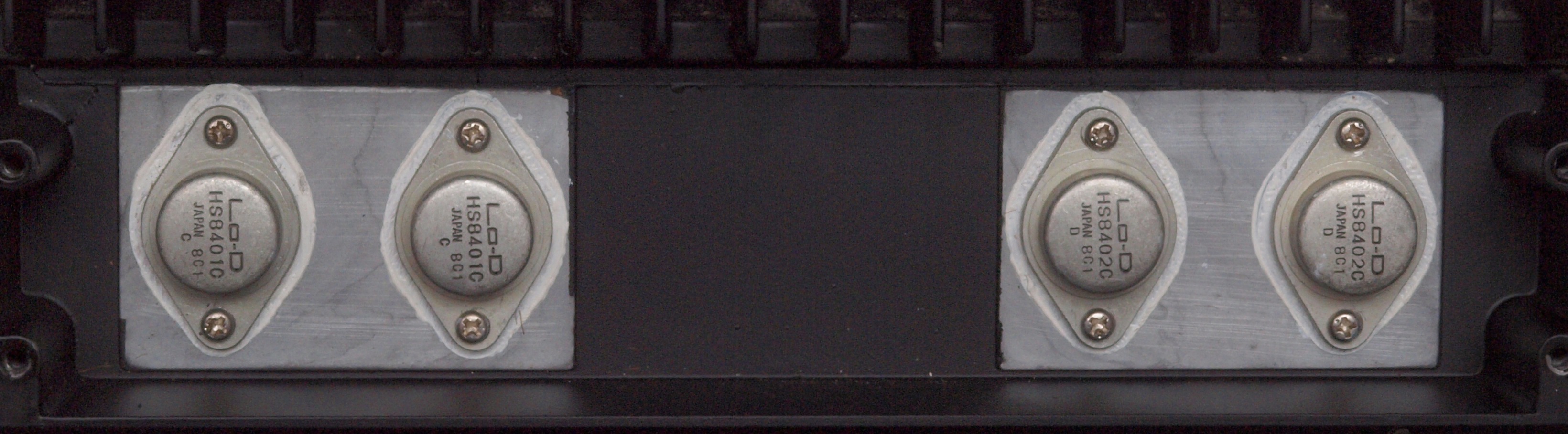

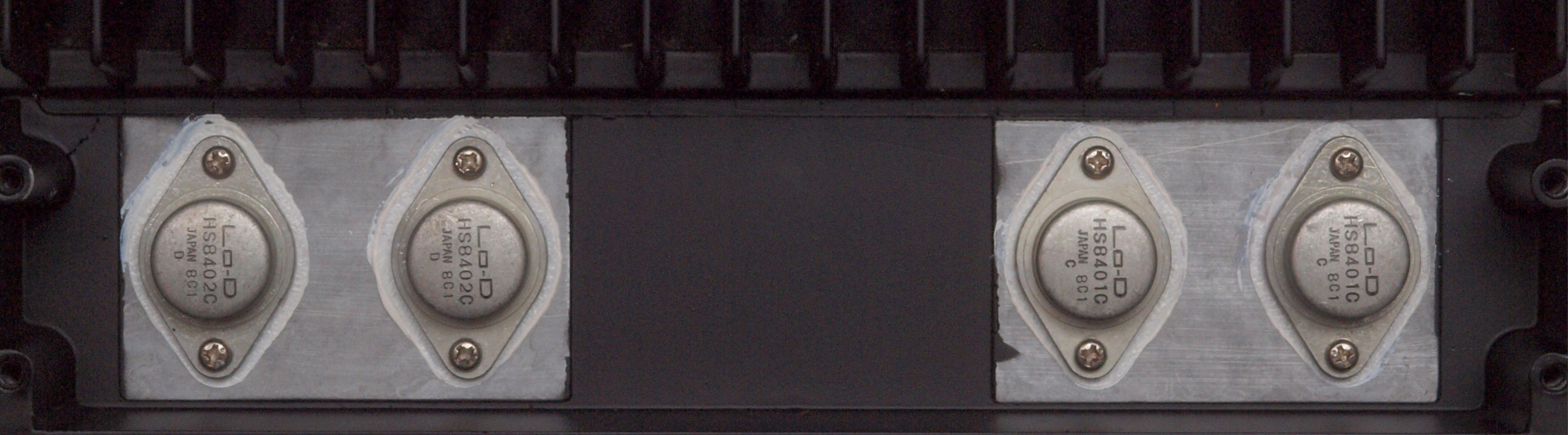

| Ｃ３１． 修理前 Ｒ側終段ＦＥＴ（電界効果トランジスター） |
 |
| Ｃ３１２． 修理中 Ｒ側終段ＦＥＴ（電界効果トランジスター）、取り付け用絶縁マイカー 熱伝導の良い「シリコン製絶縁シート」は比誘電率が、シリコーンオイル＝2.60～2.75、雲母＝5～8と、 ２倍の開きがあり、高域特性に影響が出るので、現在は未採用。 |
| Ｃ３２． 修理後 Ｒ側終段ＦＥＴ（電界効果トランジスター） |
| Ｃ３３． 修理前 Ｌ側終段ＦＥＴ（電界効果トランジスター） |
 |
| Ｃ３３２． 修理中 L側終段ＦＥＴ（電界効果トランジスター）、取り付け用絶縁マイカー 熱伝導の良い「シリコン製絶縁シート」は比誘電率が、シリコーンオイル＝2.60～2.75、雲母＝5～8と、 ２倍の開きがあり、高域特性に影響が出るので、現在は未採用。 |
| Ｃ３４． 修理後 Ｌ側終段ＦＥＴ（電界効果トランジスター） |
| Ｃ５１． 修理前 電源基板 |
 |
| Ｃ５１２． 修理中 電源基板、電解コンデンサー固定用の接着材が取り除かれていない、当時は溶媒にトルエンが使用されており、銅を腐食する。 |
| Ｃ５１３． 修理中 電源基板、電解コンデンサー固定用の接着材を取り除いた所。 |
| Ｃ５２． 修理後 電源基板 フューズ入り抵抗全部、電解コンデンサー９個、整流ダイオード１０個、ＴＲ（トランジスター）４個交換。 |
| Ｃ５３． 修理前 電源基板裏 |
| Ｃ５４． 修理（半田補正）後 電源基板裏 半田を全部やり直す |
| Ｃ５６． 完成電源基板裏 洗浄後防湿材を塗る |
| Ｃ５７． 修理中 絶縁シート |
| Ｃ６１． 修理前 ＲＣＡ端子 |
|
| Ｃ６３． 修理後 ＲＣＡ端子 ＷＢＴ ＲＣＡ端子 ＷＢＴ－０２０１ |
| Ｃ６３． 修理前 ＲＣＡ端子裏 |
| Ｃ６４． 修理後 ＲＣＡ端子裏 |
| Ｃ６８． 完成ＲＣＡ端子基板裏 洗浄後防湿材を塗る |

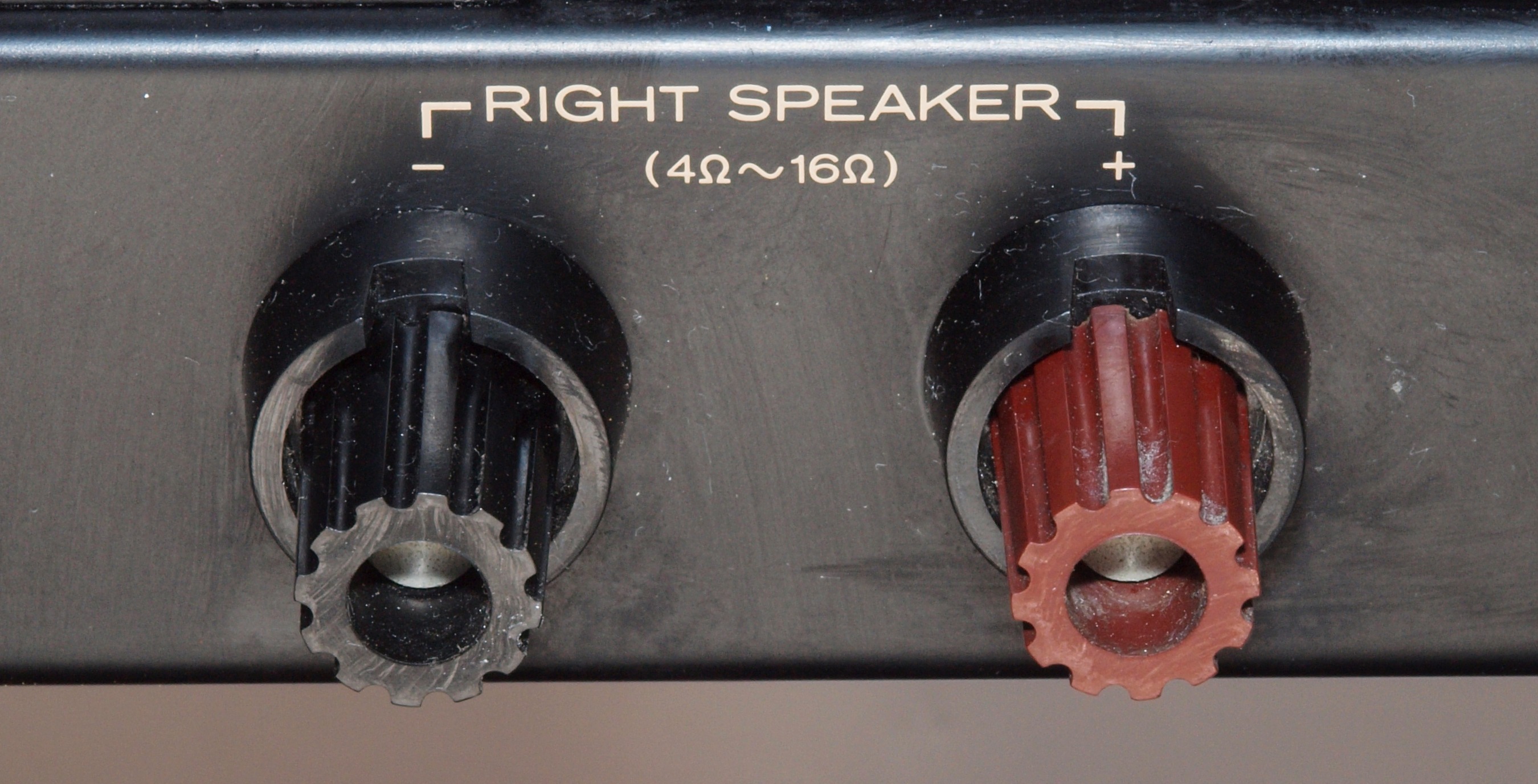

| Ｃ７１． 修理前 Ｒ－ＳＰ端子 |
 |
| Ｃ７２． 修理中 Ｒ－ＳＰ端子取り付け穴。 |
| Ｃ７３． 修理中 Ｒ－ＳＰ接続端子穴加工後 |
| Ｃ７４． 修理（交換）後 Ｒ－ＳＰ端子、 ＷＢＴ ＳＰ端子 ＷＢＴ－０７０２ |
| Ｃ７５． 修理後 Ｒ－ＳＰ接続端子裏配線 |

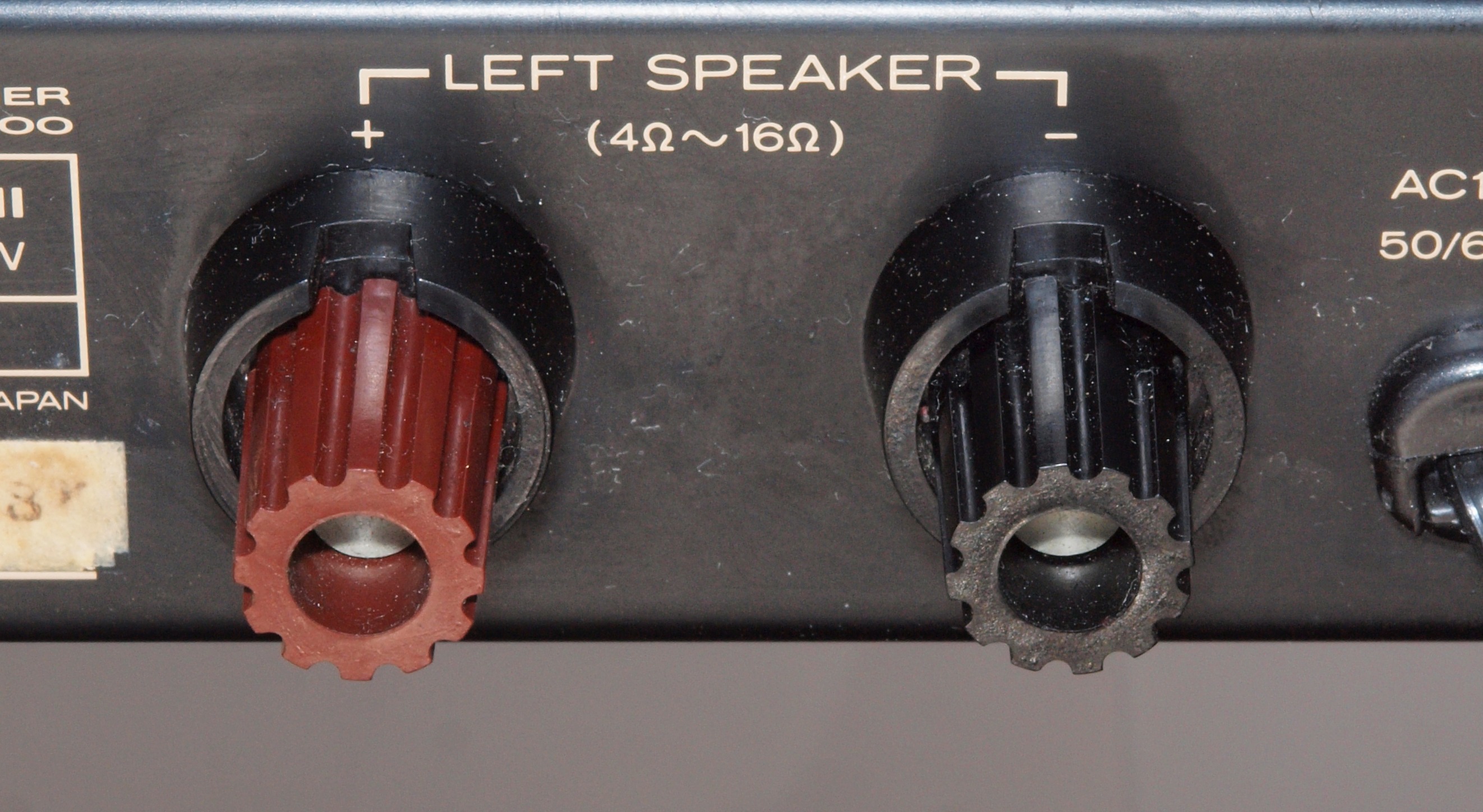

| Ｃ８１． 修理前 Ｌ－ＳＰ端子 |
 |
| Ｃ８２． 修理中 Ｌ－ＳＰ端子取り付け穴。 |
| Ｃ８３． 修理中 Ｌ－ＳＰ接続端子穴加工後。 |
| Ｃ８４． 修理（交換）後 Ｌ－ＳＰ端子、 ＷＢＴ ＳＰ端子 ＷＢＴ－０７０２ |
| Ｃ８５． 修理後 L－ＳＰ接続端子裏配線 |
| Ｃ９１． 修理前 Ｒ側ドライブ基板へのラッピング線 |
| Ｃ９２． 修理後 Ｒ側ドライブ基板へのラッピング線に半田を浸み込ませる |
| Ｃ９３． 修理前 Ｌ側ドライブ基板へのラッピング線 |
| Ｃ９４． 修理後 Ｌ側ドライブ基板へのラッピング線に半田を浸み込ませる |
| Ｃ９５． 修理前 R側ドライブ基板－電源基板へのラッピング線 |
| Ｃ９６． 修理後 R側ドライブ基板－電源基板へのラッピング線に半田を浸み込ませる |
| Ｃ９７． 修理前 Ｌ側ドライブ基板－電源基板へのラッピング線 |
| Ｃ９８． 修理後 Ｌ側ドライブ基板－電源基板へのラッピング線に半田を浸み込ませる |
| ＣＡ１． 修理前 電源ケーブル挿入部 |
 |
| ＣＡ２． 修理中 電源ケーブル挿入穴。 |
| ＣＡ３． 修理中 電源ケーブル挿入穴加工後。 |
| ＣＡ４． 修理（交換）後 電源ケーブル挿入 |
| ＣＡ５． 修理中 電源ケーブル端末処理。 |
| ＣＡ６． 修理中 電源ケーブル端末をラグ板に取り付け・半田処理。 |
| ＣＡ７． 完成電源ケーブル、プラグ取り付け |
| ＣＢ１． 交換部品 |
| ＣＣ１． 修理前 下から見る |
| ＣＣ２． 修理後 下から見る |
| Ｅ． 調整・測定。 画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ１． 出力・歪み率測定・調整 「見方」。 上段中 右側ＳＰ出力を「Audio Analyzer Ｐａｎａｓｏｎｉｃ ＶＰ－７７２３Ｂ」により測定。 表示ＬＥＤ、 左端＝メモリーＮｏ、 中左＝周波数測定、 中右＝出力電圧測定、 右端＝歪み率測定。 上段右端 ＶＰ－７７２３Ｂの基本波除去出力を「Ｔｅｋｔｒｏｎｉｘ ＴＤＳ－２０２４（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 下段中 左側ＳＰ出力を「Audio Analyzer Ｐａｎａｓｏｎｉｃ ＶＰ－７７２３Ｂ」により測定。 表示ＬＥＤ、 左端＝メモリーＮｏ、 中左＝周波数測定、 中右＝出力電圧測定、 右端＝歪み率測定。 下段右端 ＶＰ－７７２３Ｂの基本波除去出力を「Ｔｅｋｔｒｏｎｉｘ ＴＤＳ－２０２４（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 下段左端 オーディオ発振器 ＶＰ－７２０１Ａ より１００Ｈｚ～１０ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ－７７２３Ｂ」「ＶＰ－７２０１Ａ」 |
| Ｅ２１． Ｒ側ＳＰ出力電圧３３Ｖ＝１３６Ｗ出力、 ０．００７％歪み、 ５０ＨＺ。 Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、 ０．００６％歪み、 ５０ＨＺ。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。 |
| Ｅ２２． Ｒ側ＳＰ出力電圧３３Ｖ＝１４５Ｗ出力、 ０．００８％歪み、 １００ＨＺ。 Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、 ０．００６％歪み、 １００ＨＺ。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。 |
| Ｅ２３． Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、 ０．０１３％歪み、 ５００ＨＺ。 Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、 ０．００９％歪み、 ５００ＨＺ。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。 |
| Ｅ２４． Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、 ０．０１６％歪み、 １ｋＨＺ。 Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、 ０．０１１％歪み、 １ｋＨＺ。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。 |
| Ｅ２５． Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、 ０．０３％歪み、 ５ｋＨＺ。 Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、 ０．０１８％歪み、 ５ｋＨＺ。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。 |
| Ｅ２６． Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、 ０．０３５％歪み、 １０ｋＨＺ。 Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、 ０．０１９％歪み、 １０ｋＨＺ。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。 |
| Ｅ２７． Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、 ０．００８％歪み、 ５０ｋＨＺ。 Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、 ０．００６％歪み、 ５０ｋＨＺ。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝４００ｋＨｚ。 |
| Ｅ２８． Ｒ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、 ０．０２４％歪み、 １００ｋＨＺ。 Ｌ側ＳＰ出力電圧３４Ｖ＝１４５Ｗ出力、 ０．０２４％歪み、 １００ｋＨＺ。 「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝４００ｋＨｚ。 |
| Ｅ３． フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。 |
| Ｅ４． 完成 ２４時間エージング、 右は HMA-9500． ２９台目。 |
| Ｙ． ユーザー宅の設置状況 Ｙ１． 設置状況、 正面から見る。 |
