| ＨＭＡ−９５００． １６台目修理 |
| 平成１７年８月９日到着 ８月１９日完成 |
| 注意 このＡＭＰはアースラインが浮いています よって、ＡＭＰのシャーシにＳＰの線（アース側）や入力のＲＣＡプラグのアース側も接続してはいけません ＲＬ−ＳＰのアース線も接続（共通）してもいけません 又、ＤＣ（directconnection）入力が可能ですが、絶対に使用しないこと＝ここ参照 |
|
| Ａ． 修理前の状況 Ａ１． 修理前点検中 下から見る |
 |
| Ａ２． 修理前点検中 Ｒ側ＳＰ出力＝１０Ｖ＝１２．５Ｗ出力 ３．５％歪み １０００ＨＺ 歪みが多く、検波器になる |
 |
| Ａ３． 修理前点検中 終段ＦＥＴ（電界効果トランジスター）の放熱器裏 埃がこびり付いている |
 |
| Ｃ． 修理状況 Ｃ１Ａ． 修理前 Ｒドライブ基板 |
 |

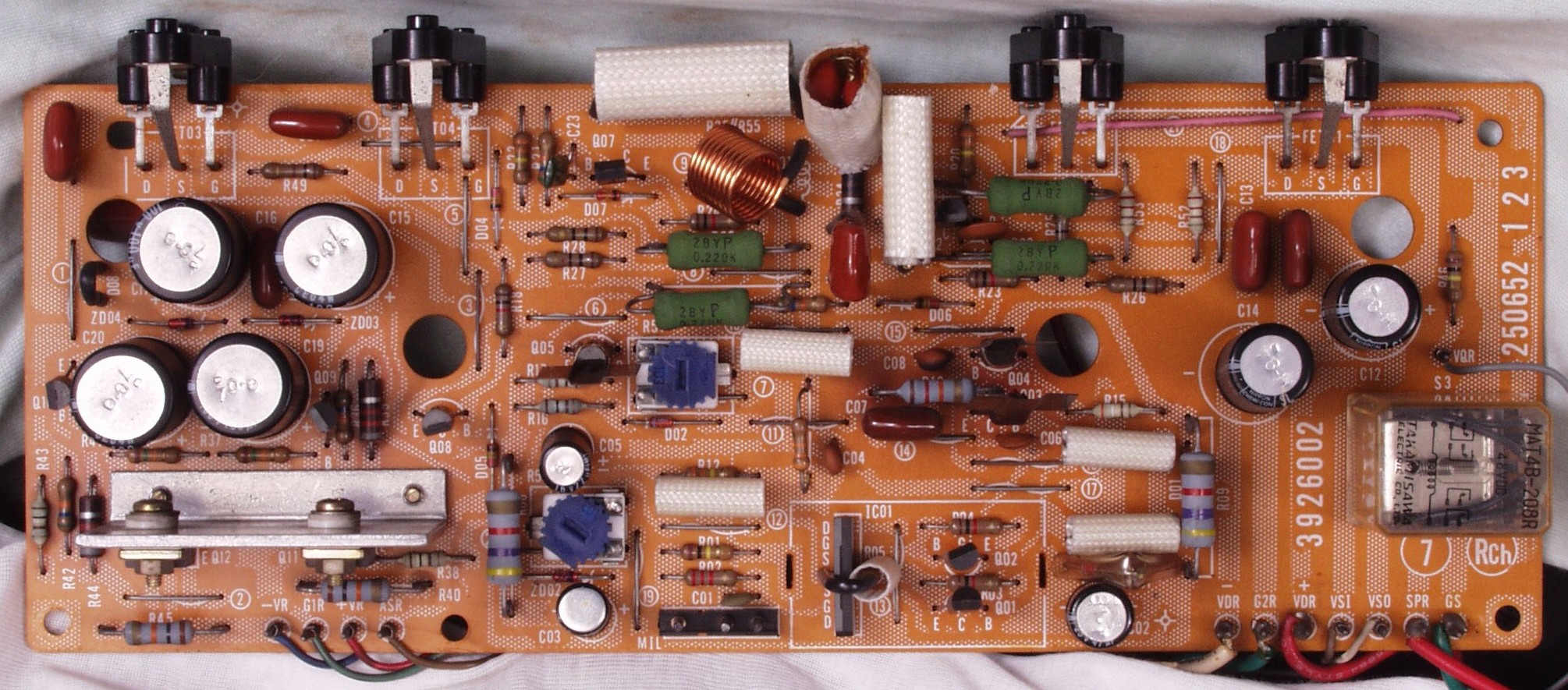

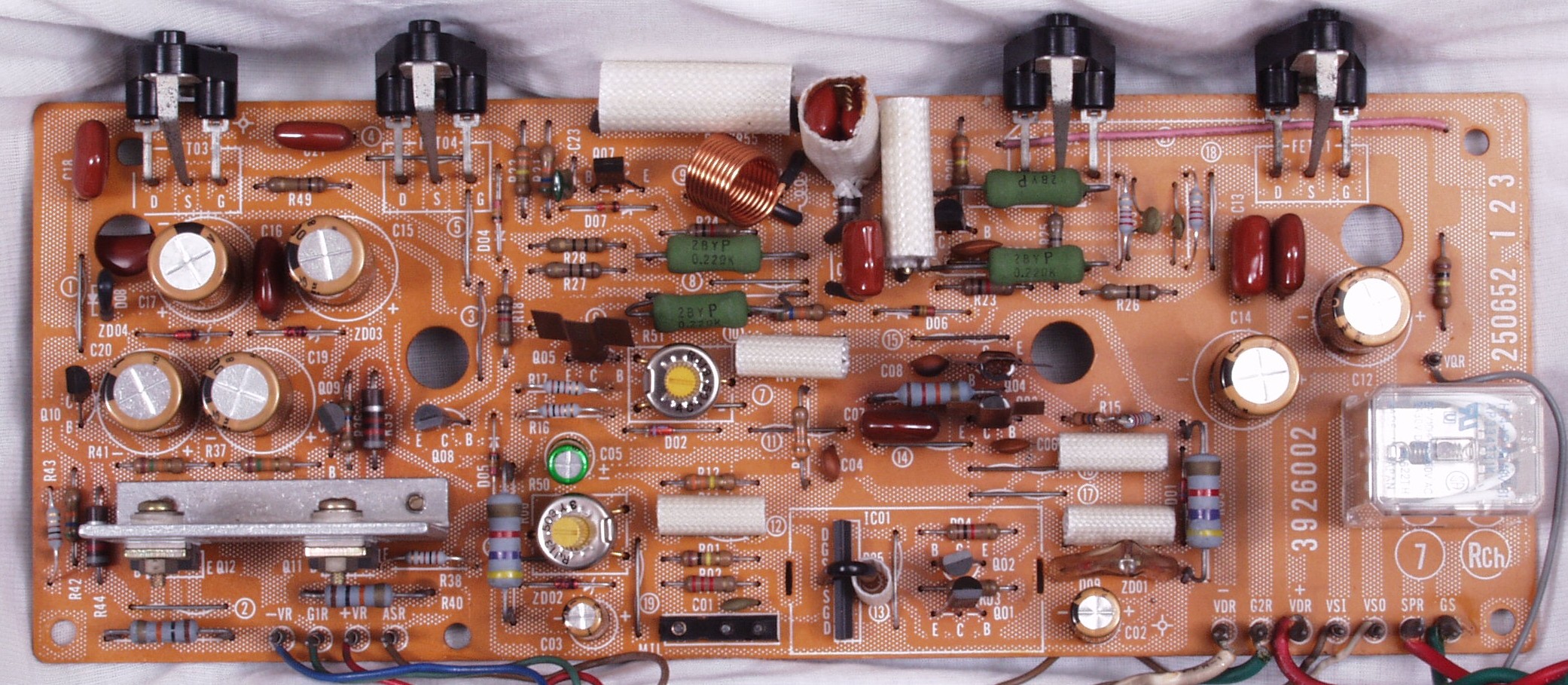

| Ｃ１Ｂ． 修理後 Ｒドライブ基板 初段ＦＥＴ（電界効果トランジスター）、バランス／バイアス調整用半固定ＶＲ２個、ＳＰ接続リレー交換 フューズ入り抵抗も全部交換 電解コンデンサー９個、ＴＲ（トランジスター）２個交換 |
 |

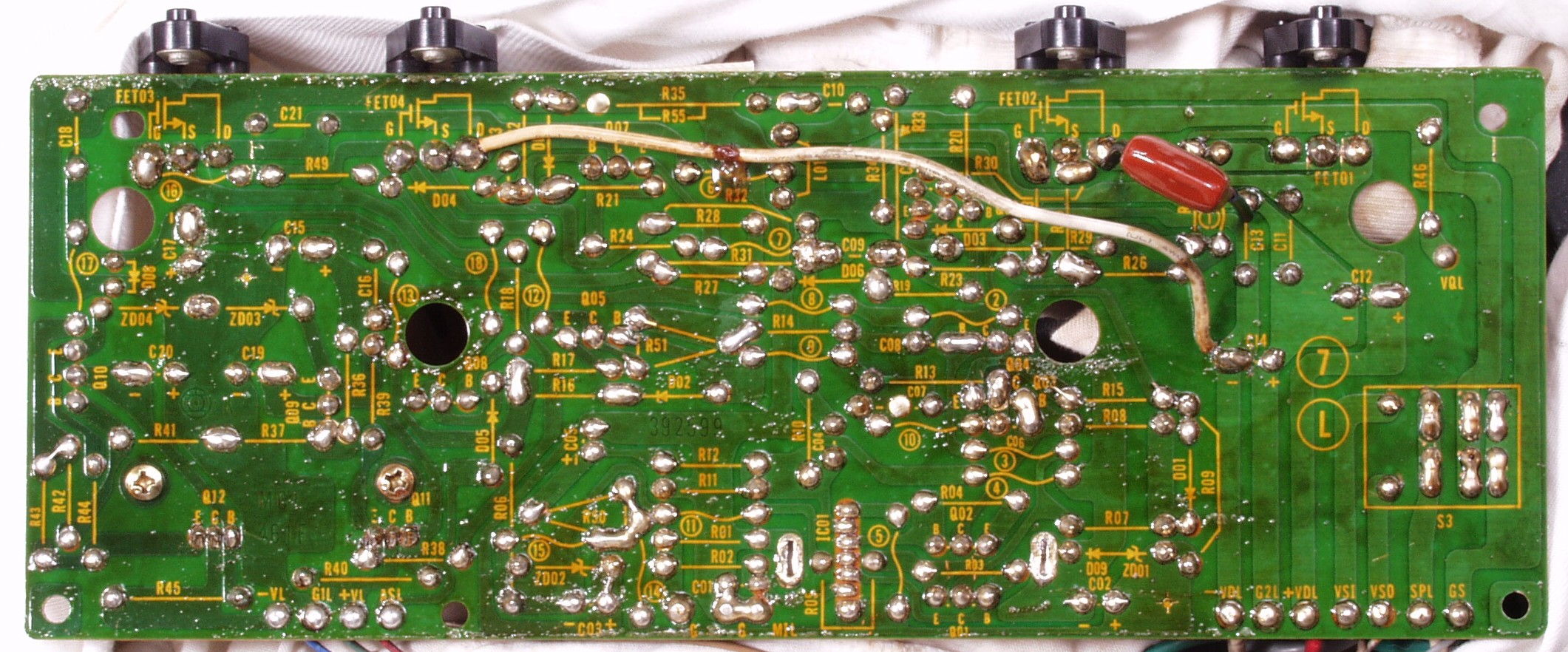

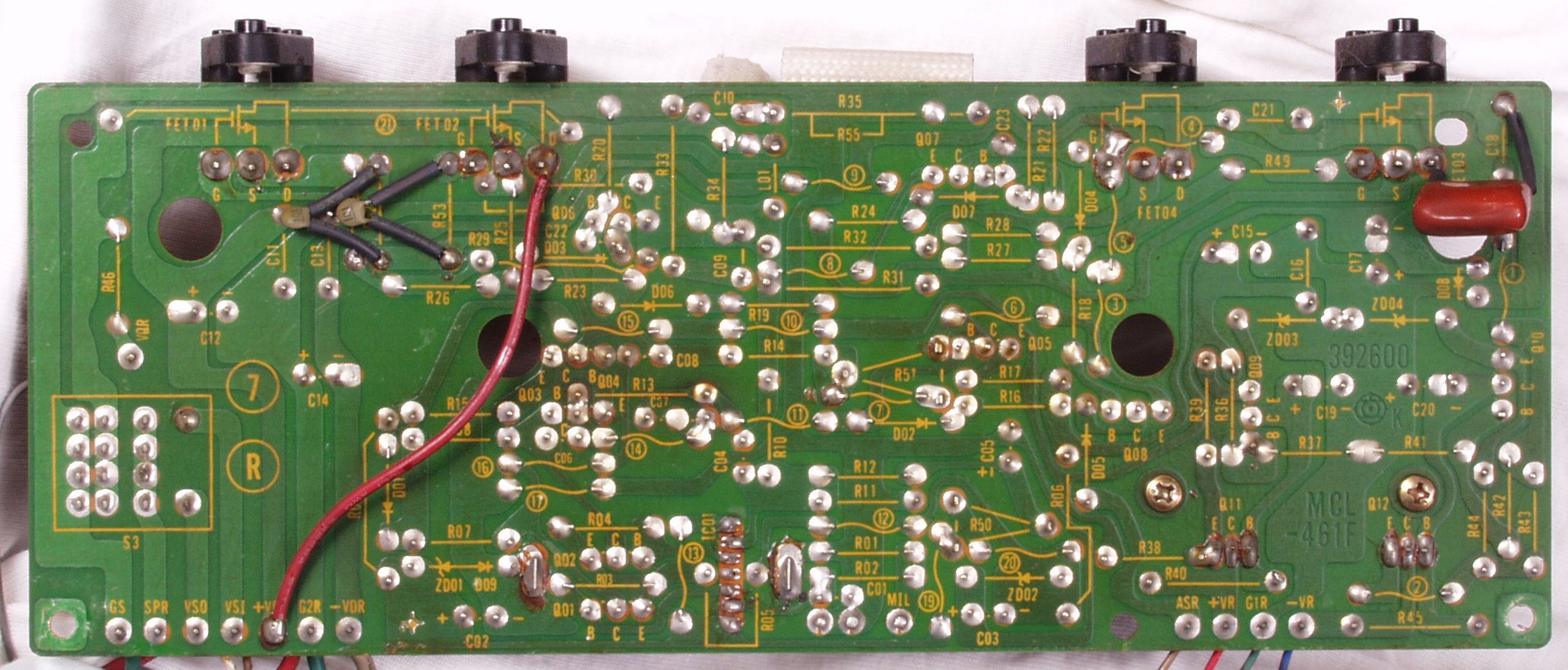

| Ｃ１Ｃ． 修理前 Ｒドライブ基板裏 |
 |

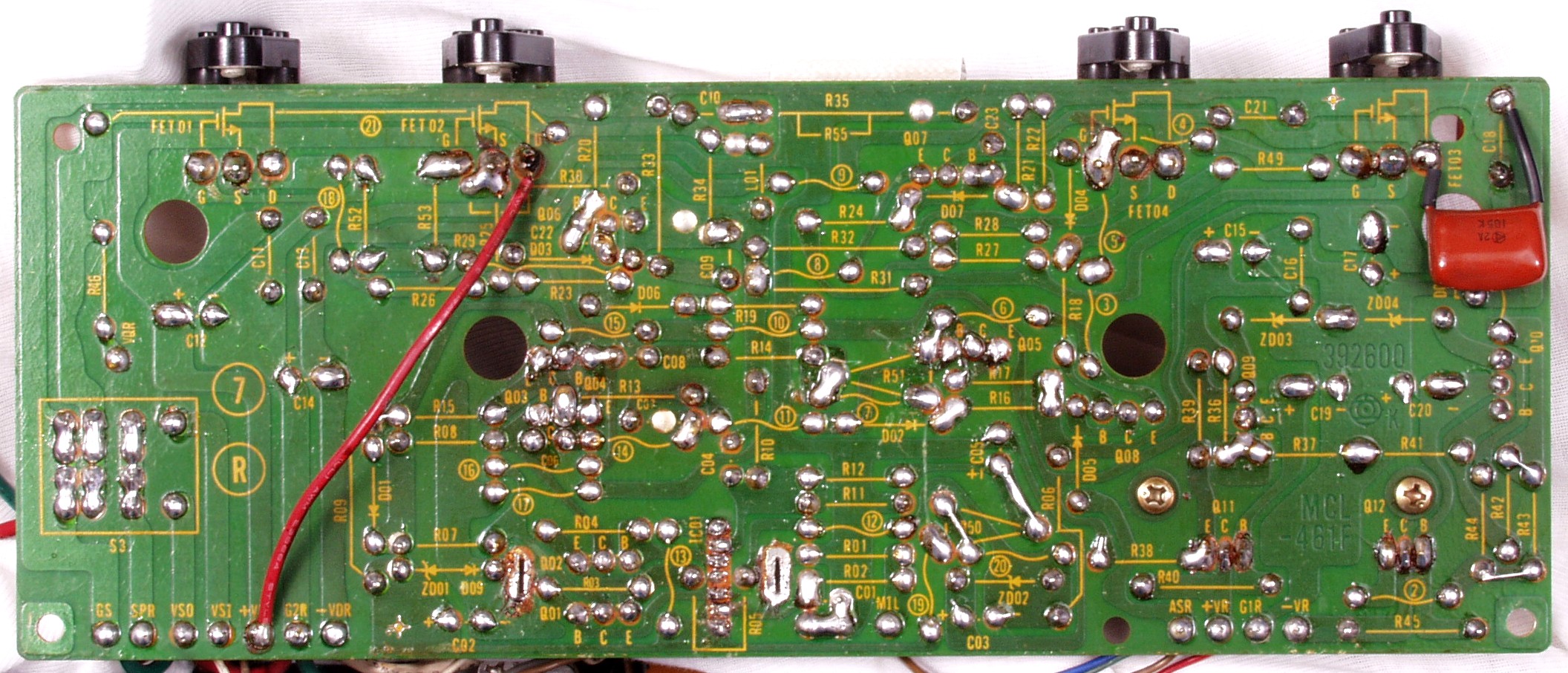

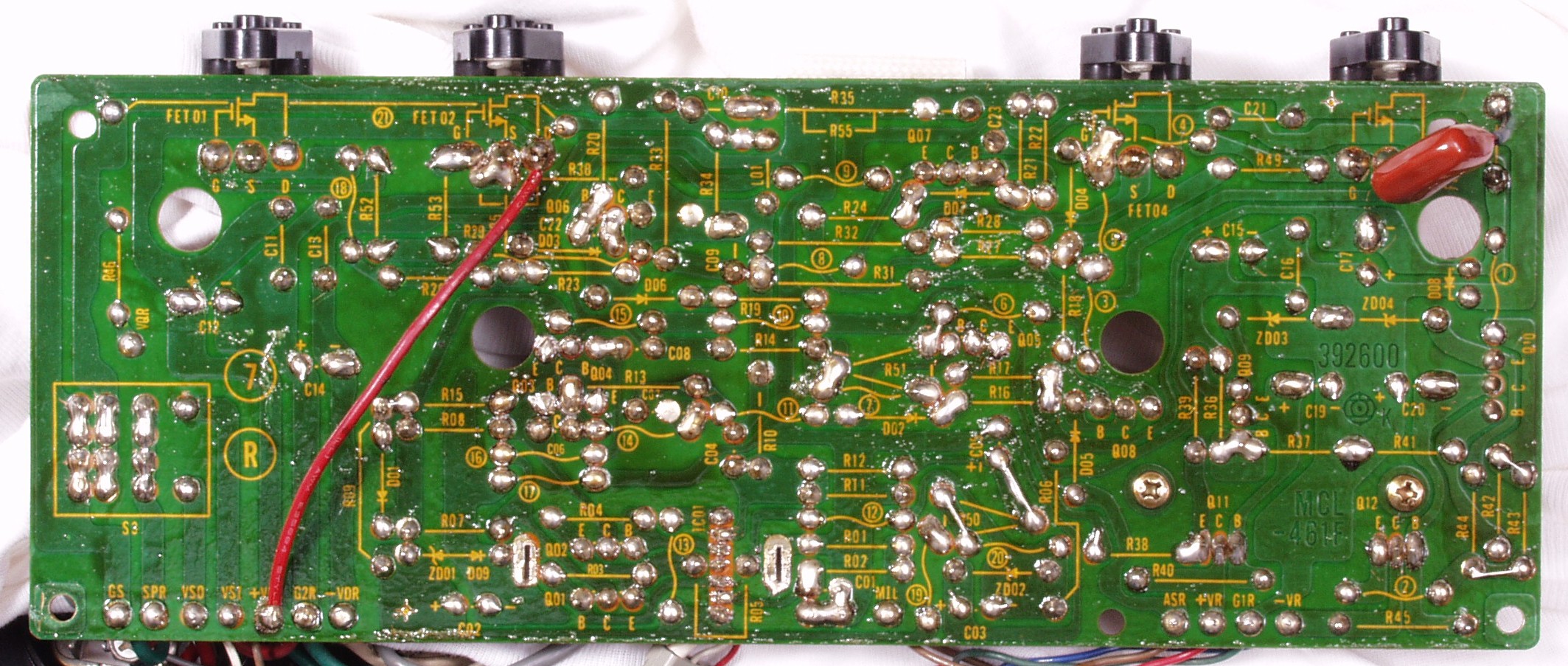

| Ｃ１Ｄ． 修理（半田補正）後 Ｒドライブ基板裏 全ての半田をやり修す |
 |
| Ｃ１Ｅ． 完成Ｒドライブ基板裏 余分なフラックスを取り、洗浄後 |
 |
| Ｃ２Ａ． 修理前 Ｌドライブ基板 |
 |

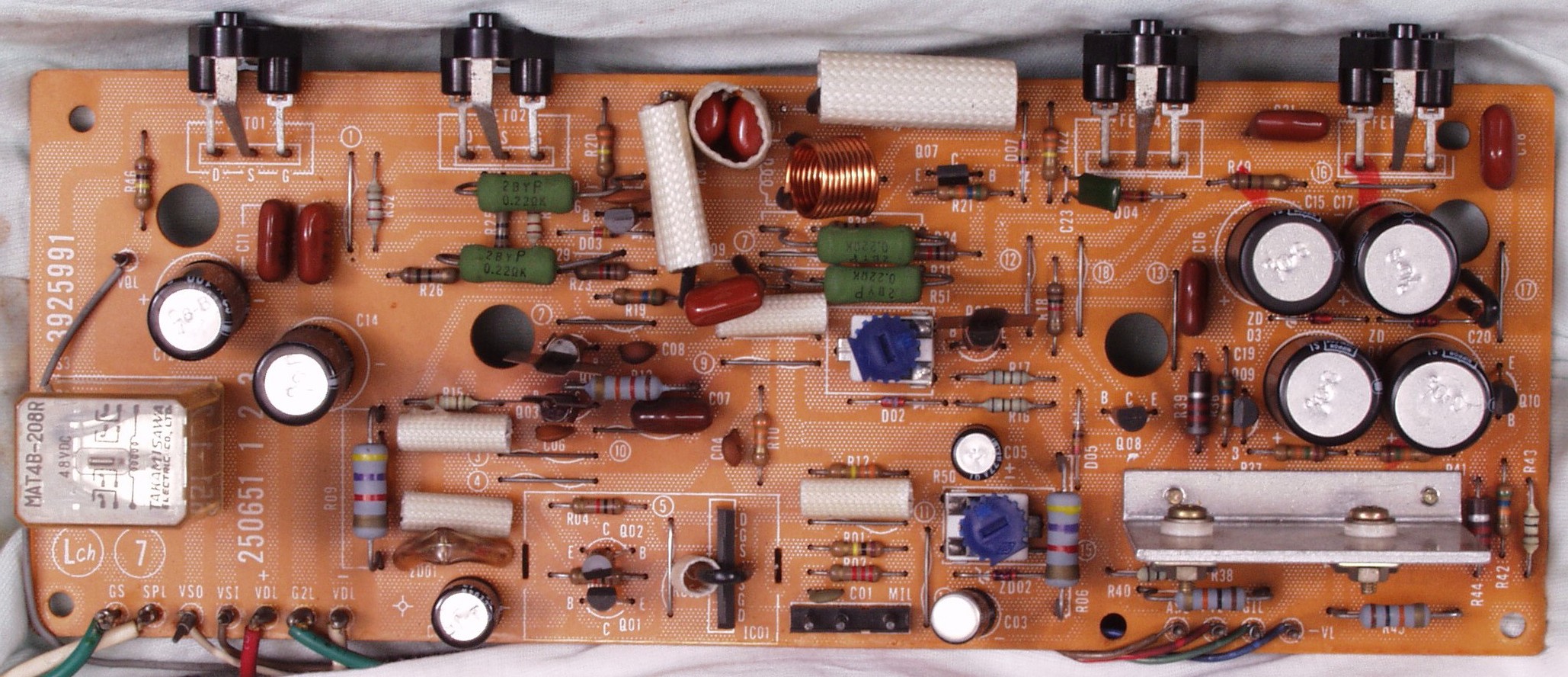

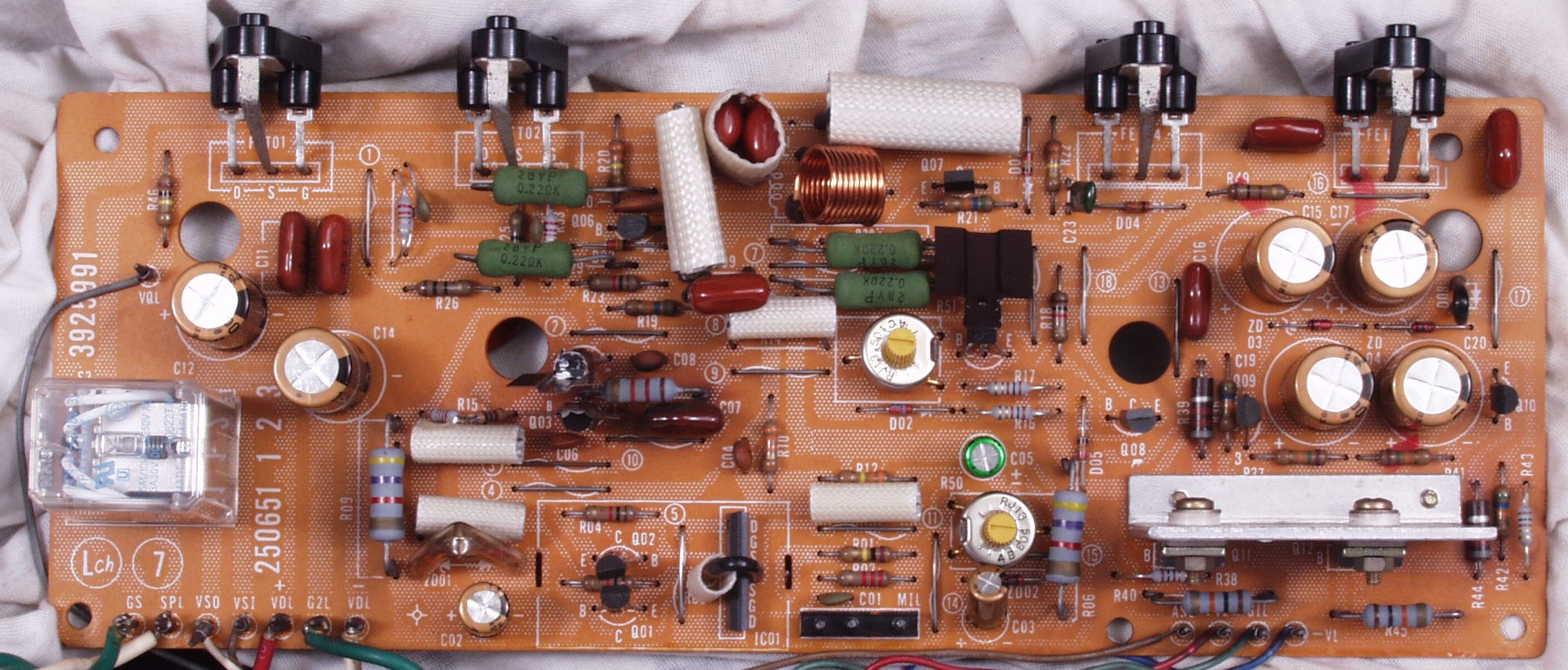

| Ｃ２Ｂ． 修理後 Ｌドライブ基板 初段ＦＥＴ（電界効果トランジスター）、バランス／バイアス調整用半固定ＶＲ２個、ＳＰ接続リレー交換 フューズ入り抵抗も全部交換 電解コンデンサー９個、ＴＲ（トランジスター）２個交換 |
 |

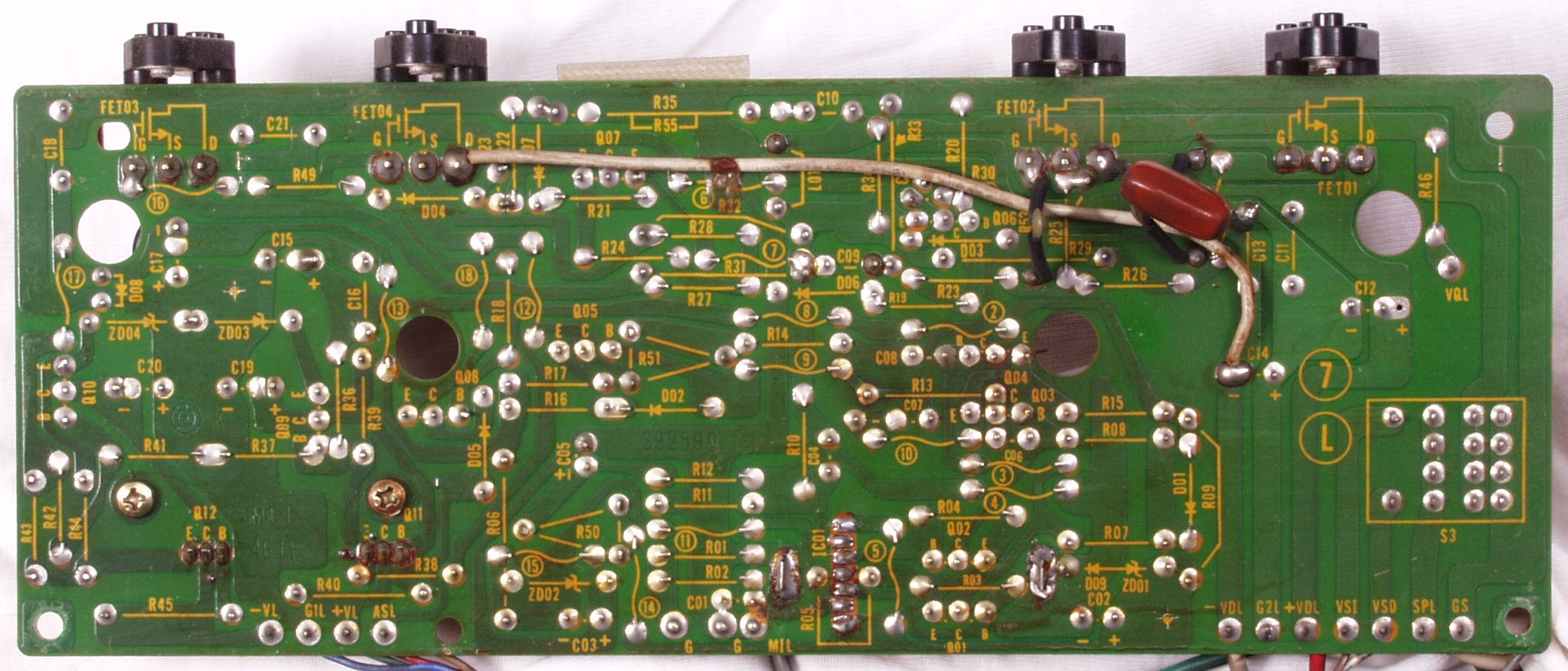

| Ｃ２Ｃ． 修理前 Ｌドライブ基板裏 |
 |

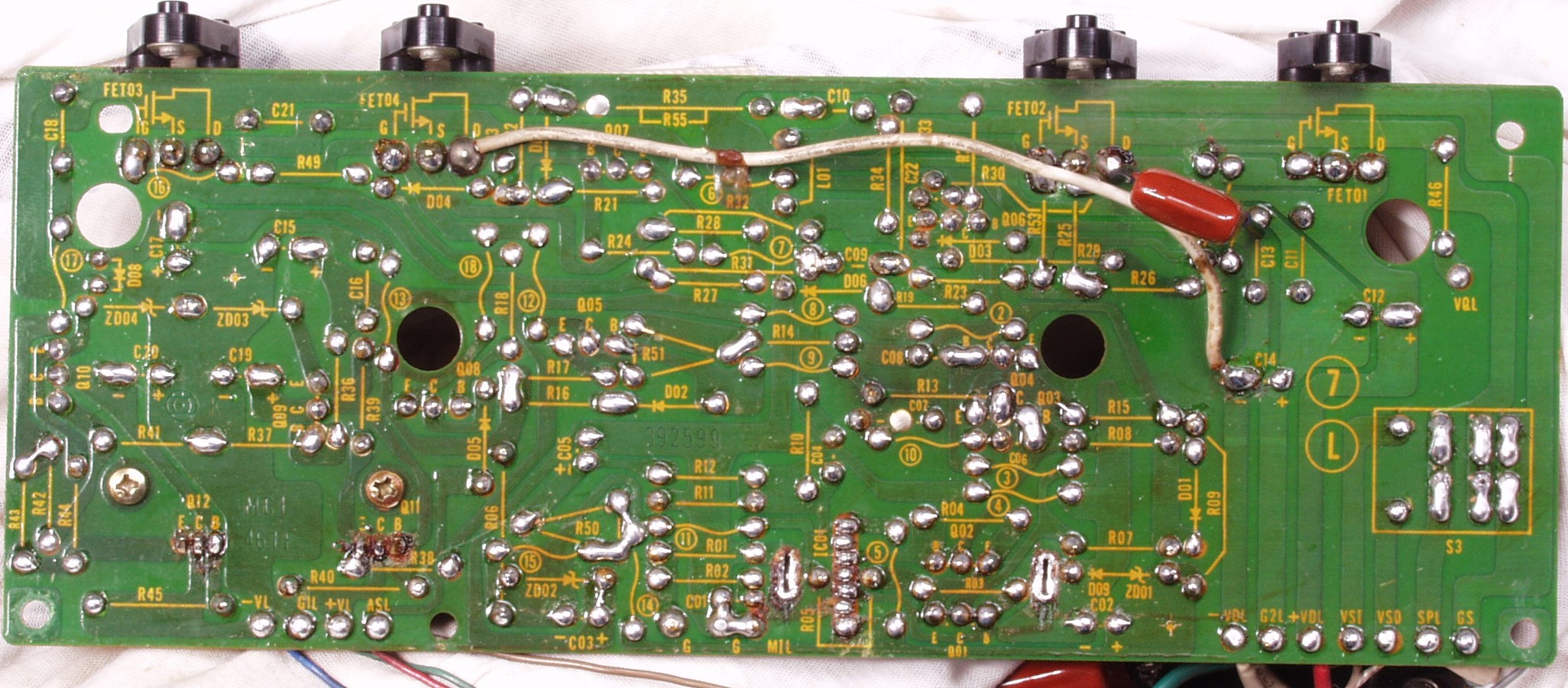

| Ｃ２Ｄ． 修理（半田補正）後 Ｒドライブ基板裏 全ての半田をやり修す |
 |
| Ｃ２Ｅ． 完成Ｒドライブ基板裏 余分なフラックスを取り、洗浄後 |
 |

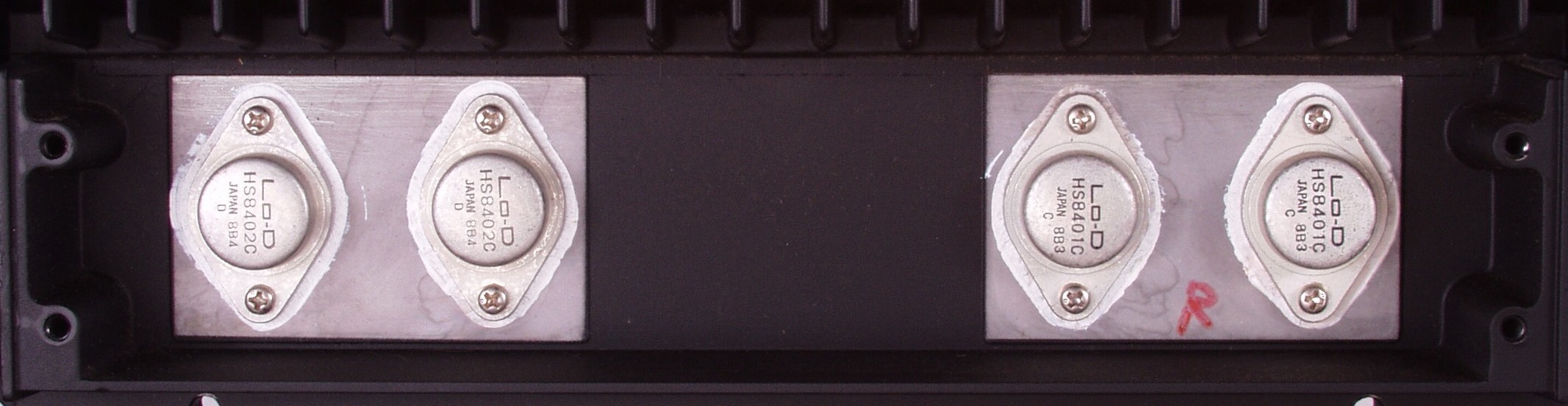

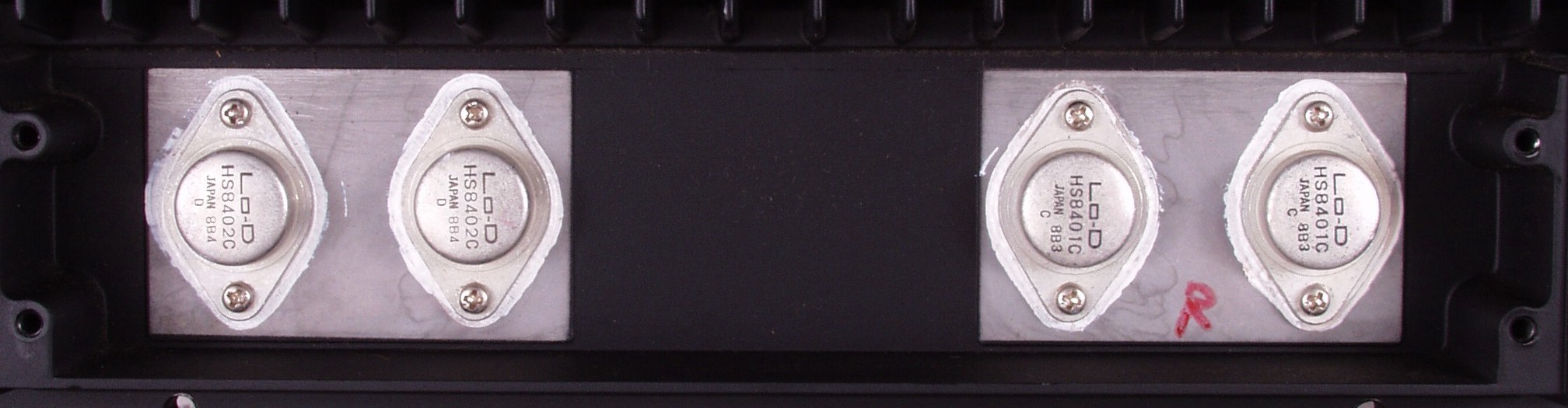

| Ｃ３Ａ． 修理前 Ｒ側 終段FET（電界トランジスター） |
 |

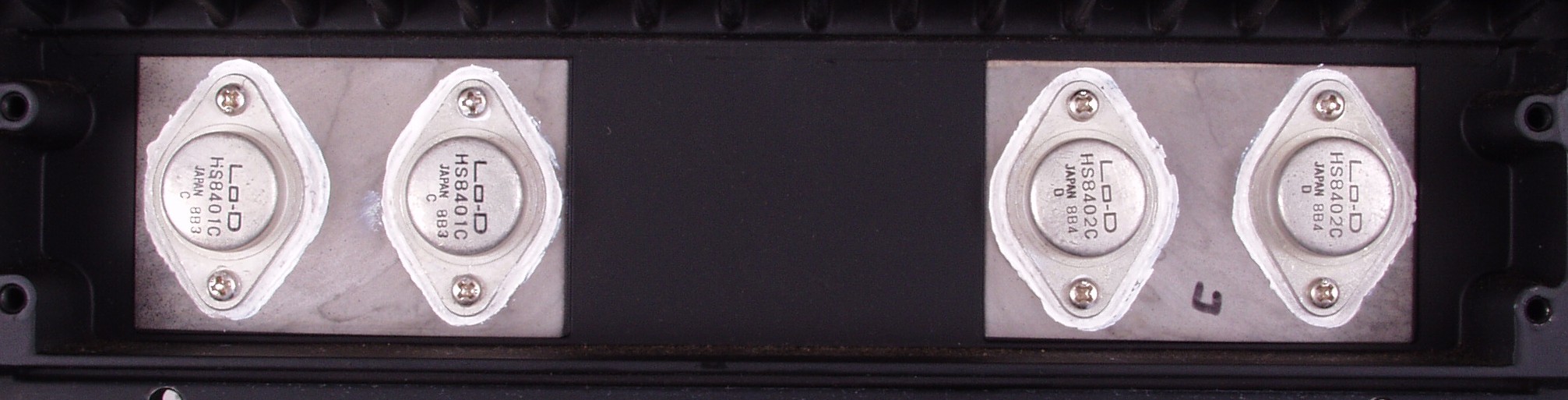

| Ｃ３Ｂ． 修理後 Ｒ側 終段FET（電界トランジスター） |
 |

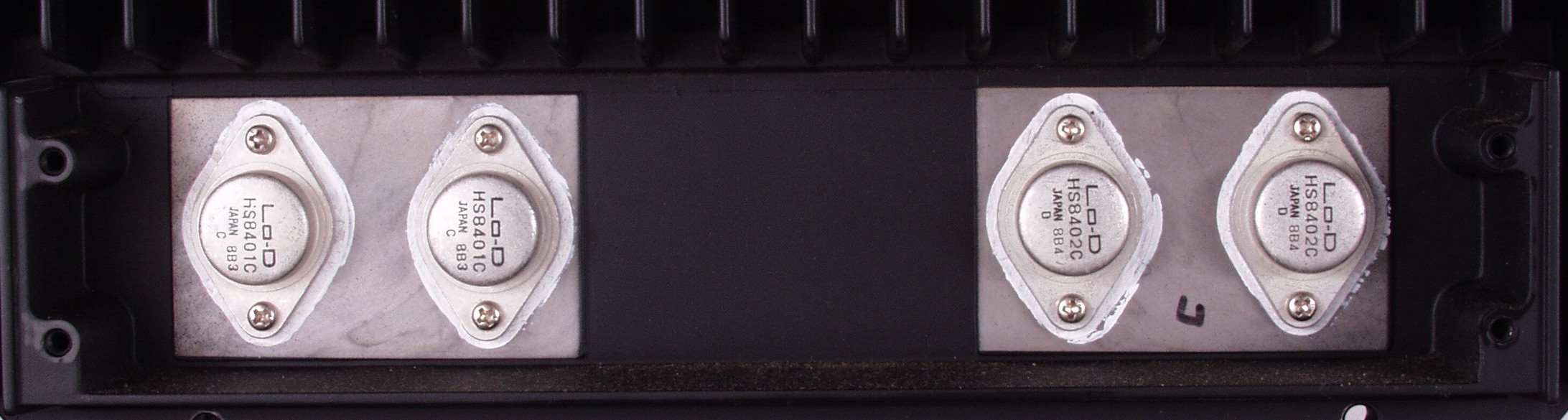

| Ｃ３Ｃ． 修理前 Ｌ側 終段FET（電界トランジスター） |
 |
| Ｃ３Ｄ． 修理後 Ｌ側 終段FET（電界トランジスター） |
 |

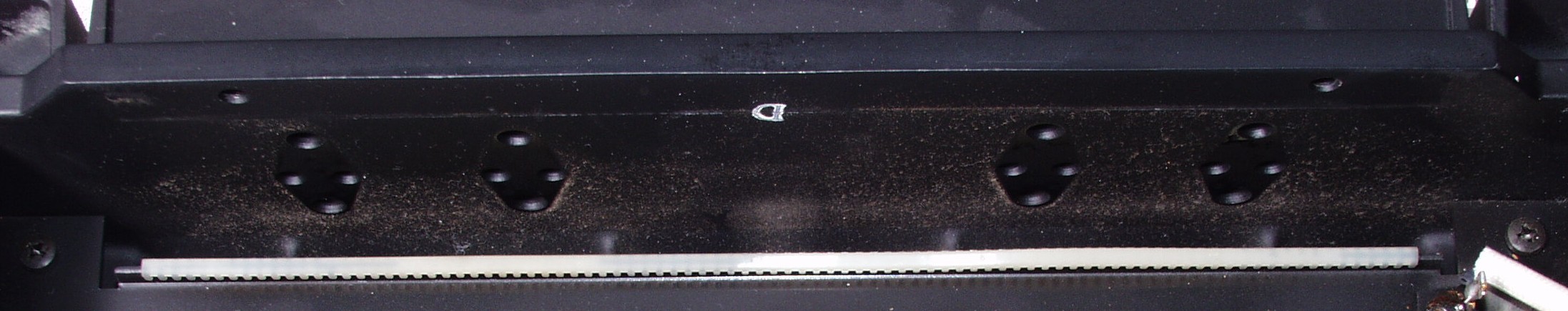

| Ｃ３Ｅ． 修理前 終段FET放熱器裏側埃 |
 |

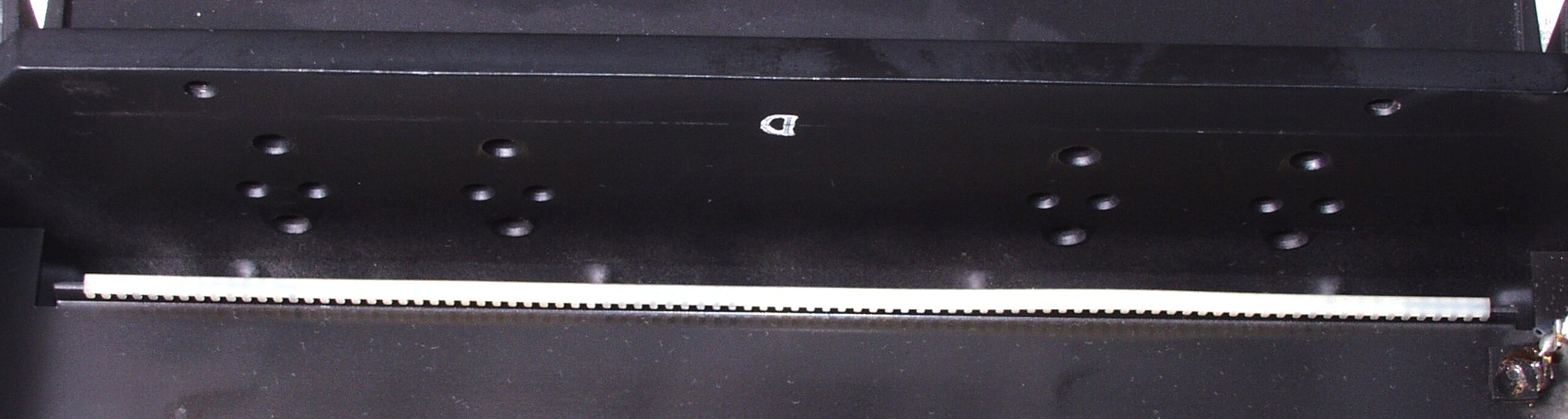

| Ｃ３Ｆ． 修理後 終段FET放熱器裏側清掃後 |
 |

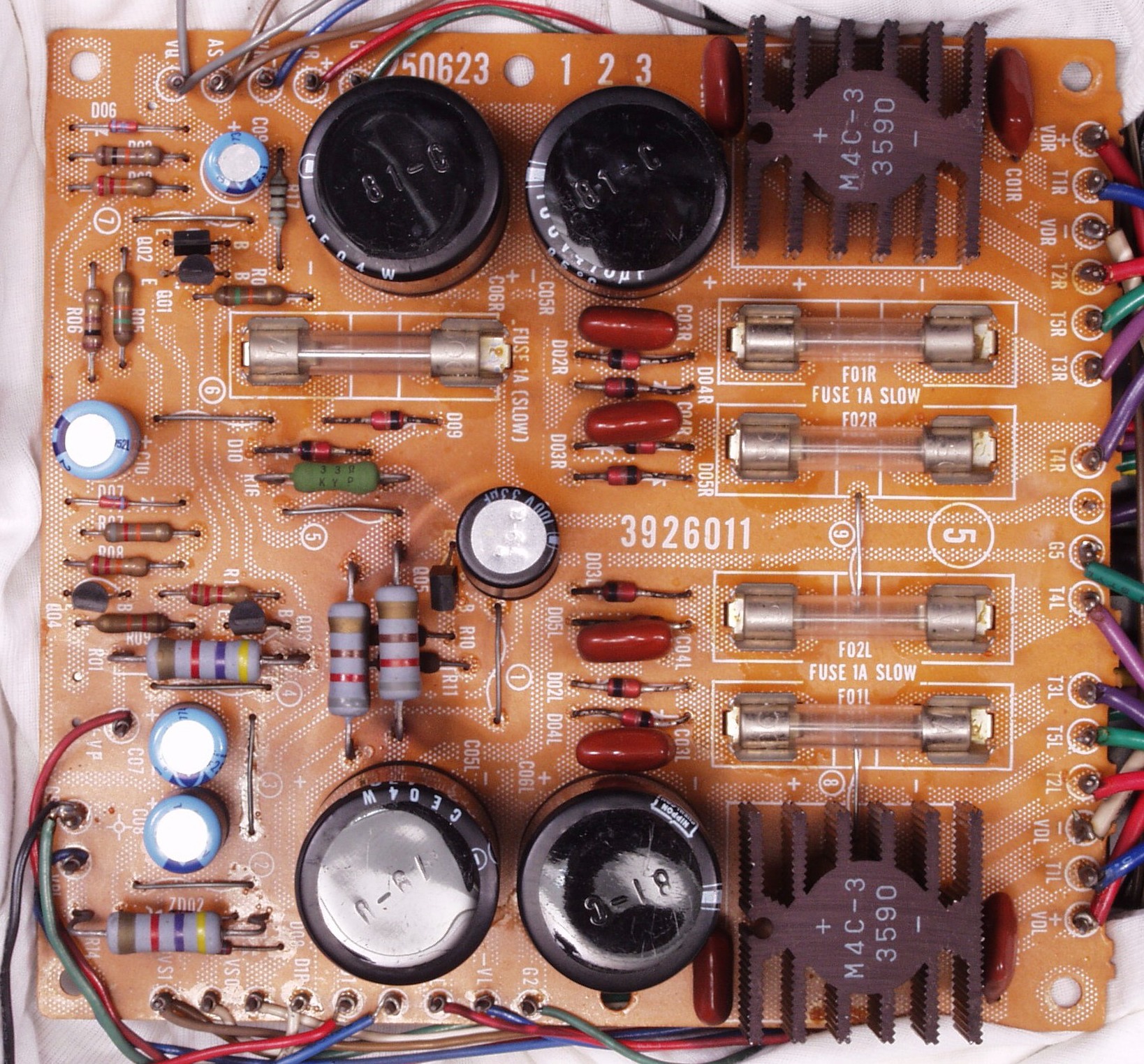

| Ｃ４Ａ． 修理前 電源基盤 |
 |

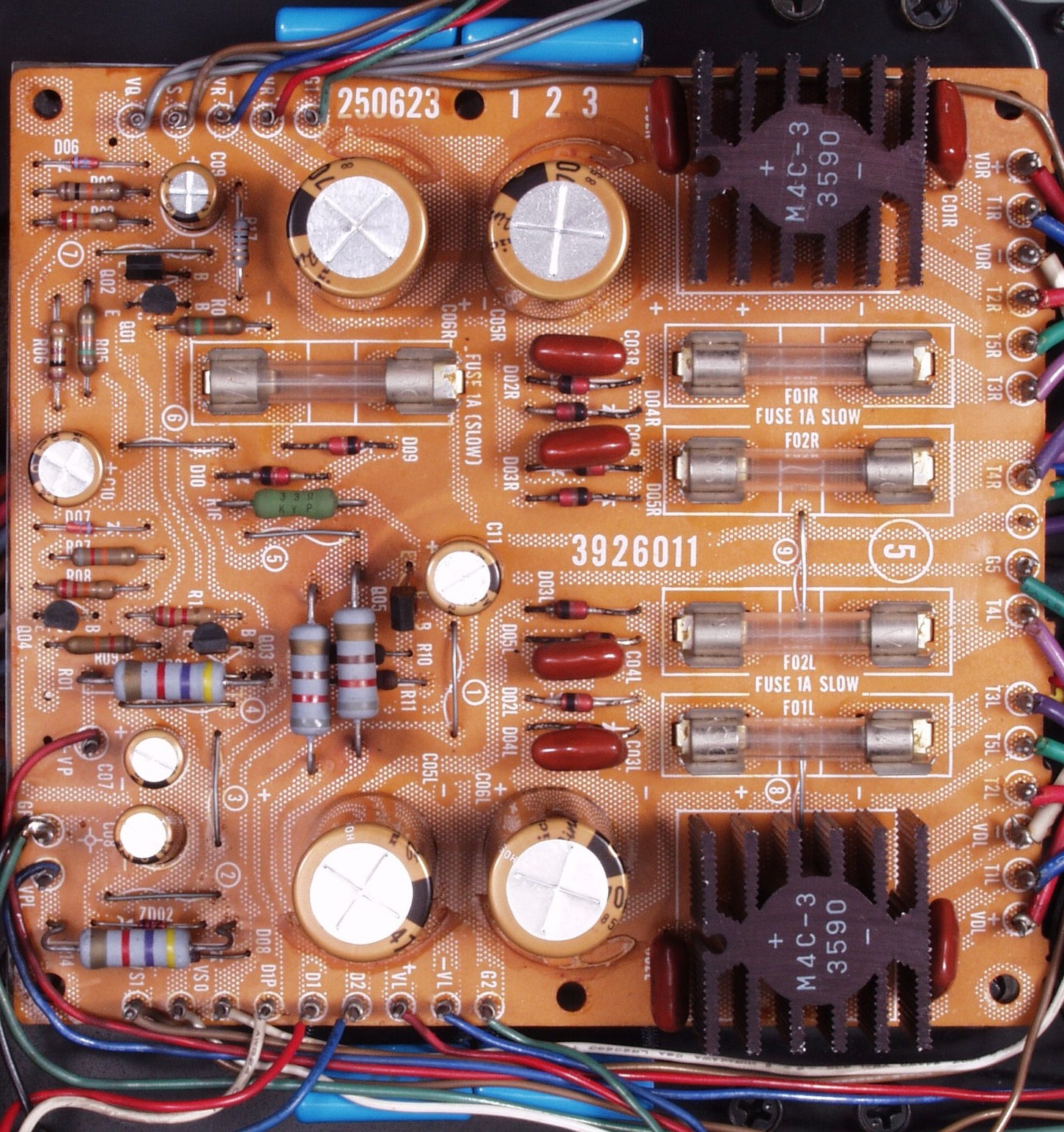

| Ｃ４Ｂ． 修理後 電源基盤 電解コンデンサー９個、フューズ入り抵抗交換、フイルムコンデンサー４個追加 |
 |

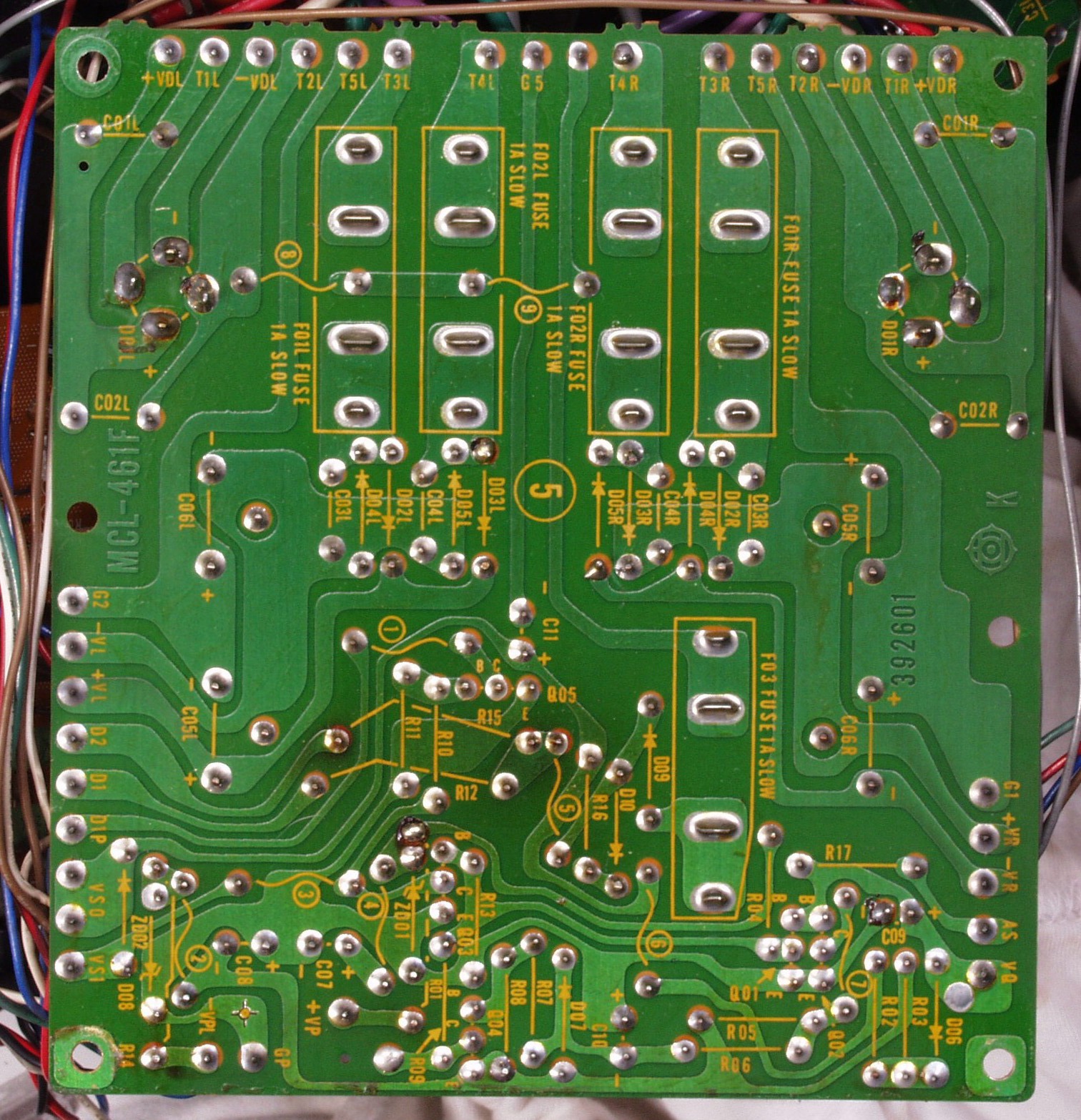

| Ｃ４Ｃ． 修理前 電源基盤裏 |
 |

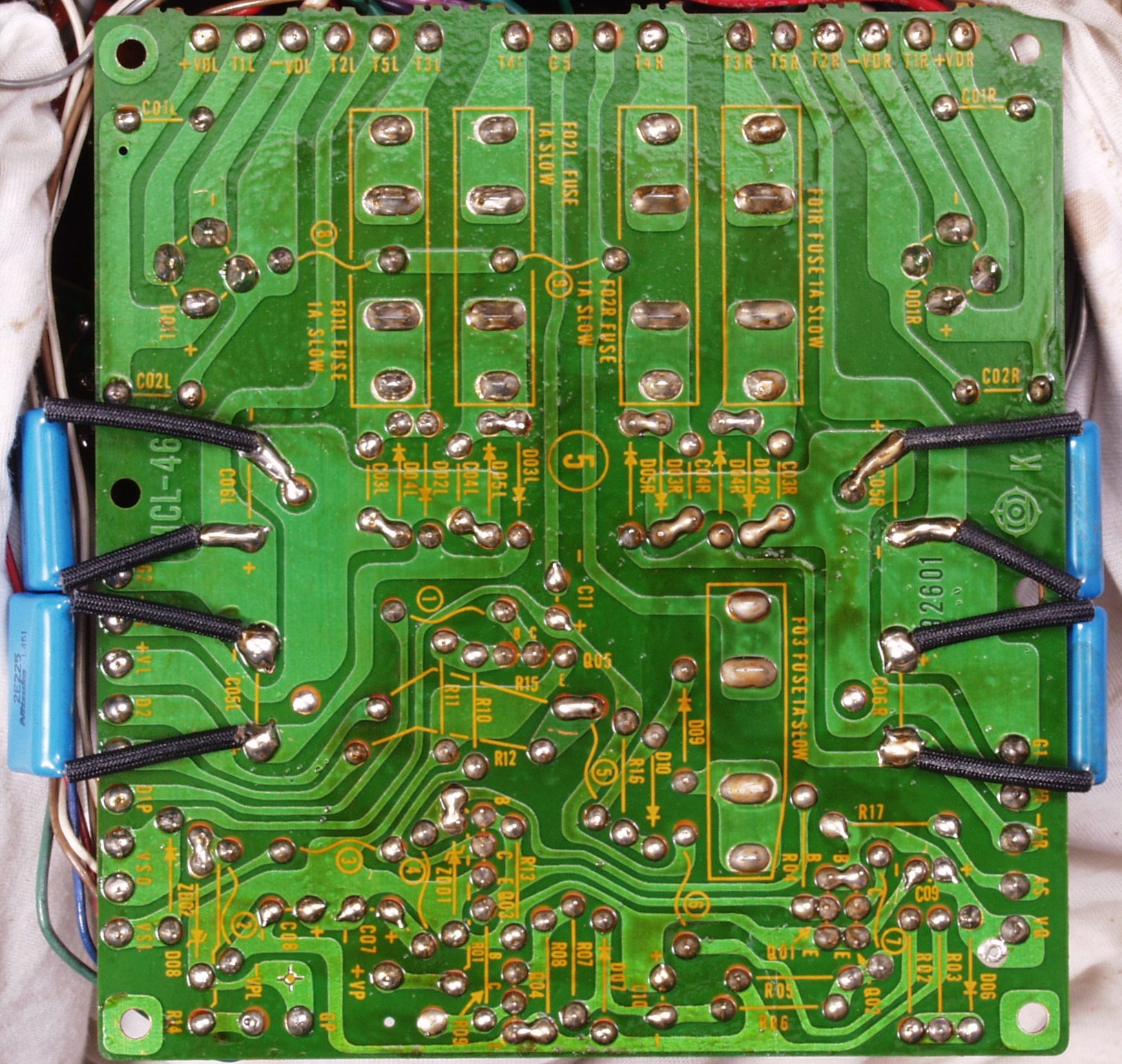

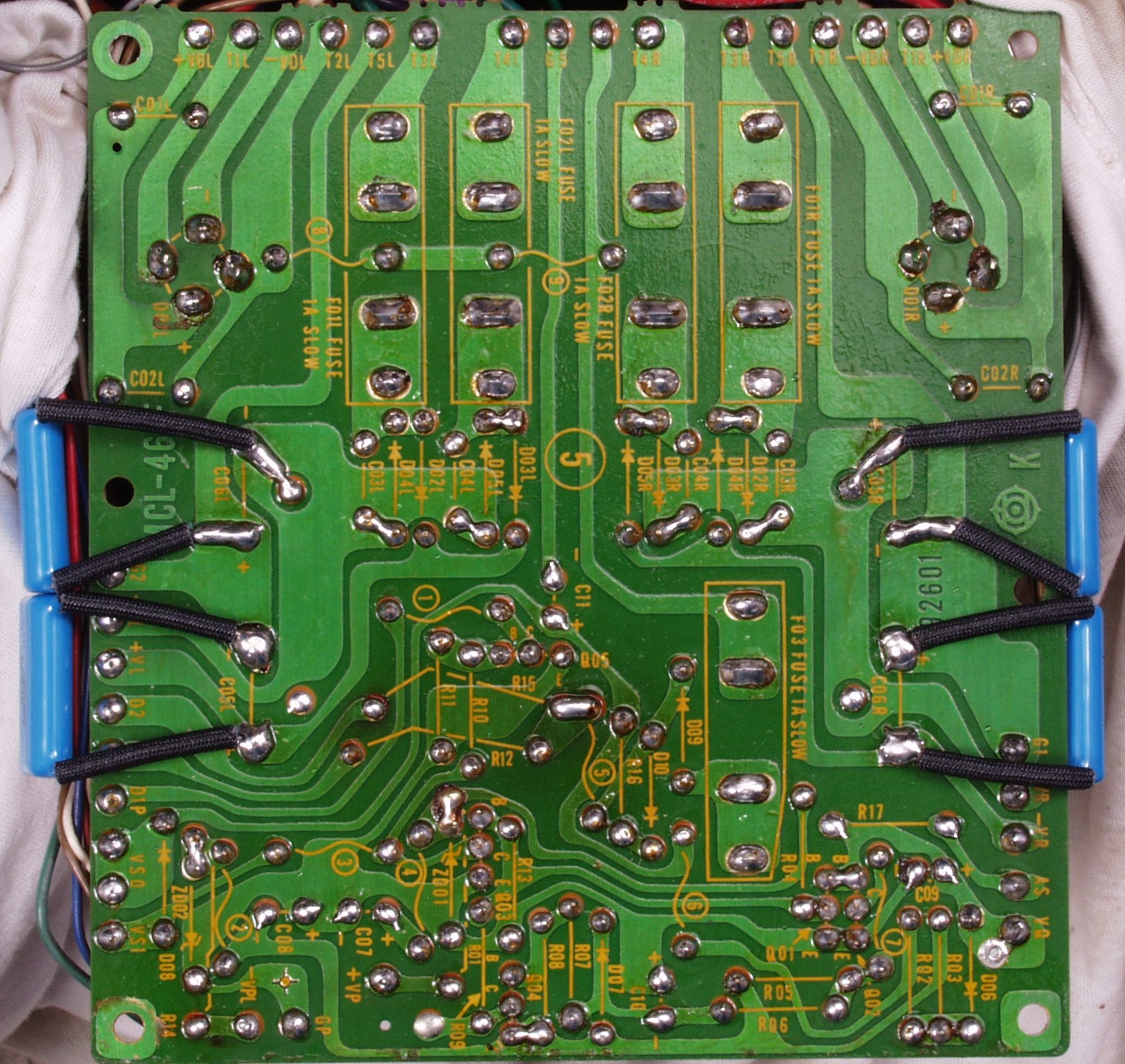

| Ｃ４Ｄ． 修理（半田補正）後 電源基盤裏 全ての半田をやり修す |
 |
| Ｃ４Ｅ． 完成電源基盤裏 余分なフラックスを取り、洗浄後 |
 |

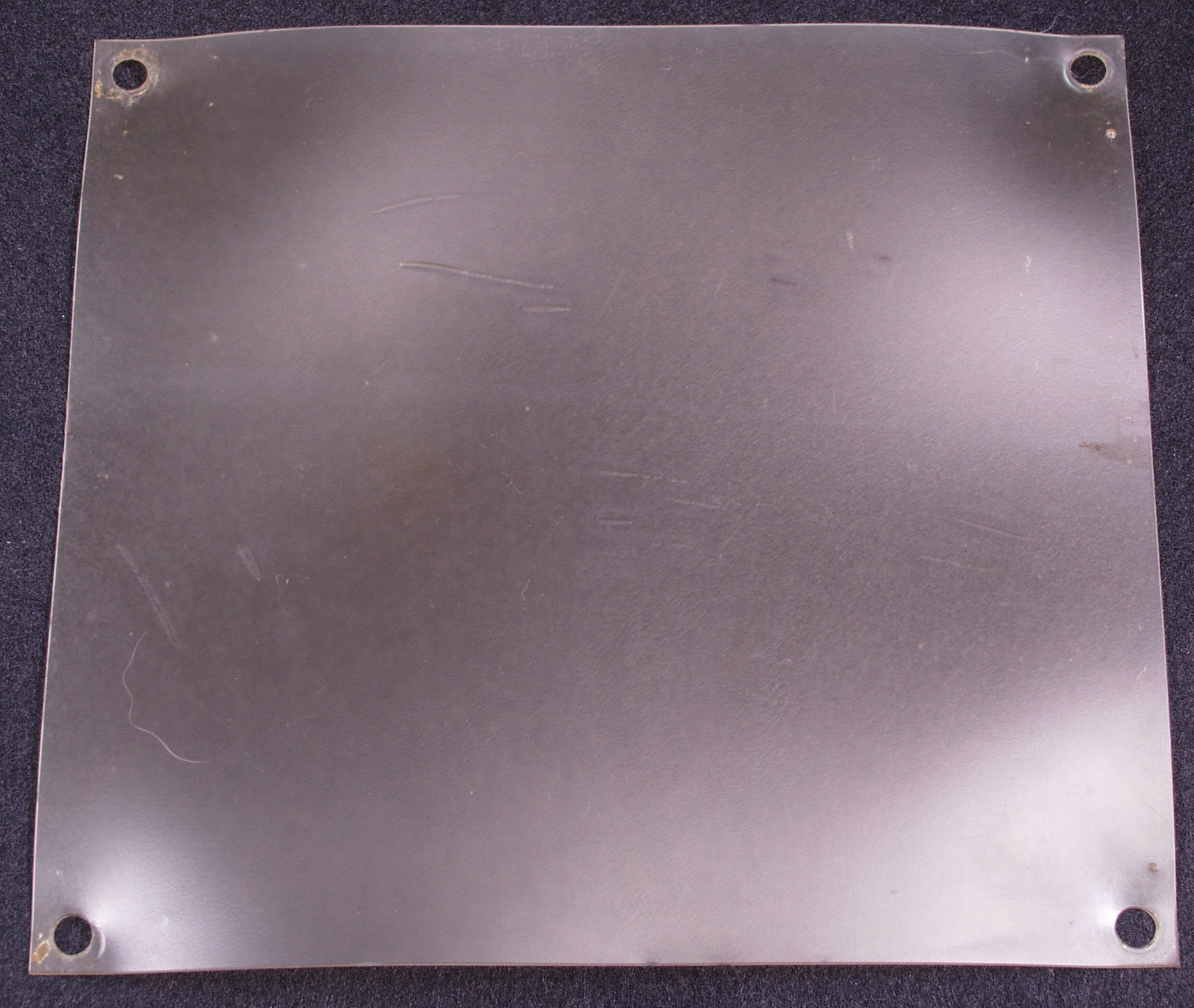

| Ｃ４Ｆ． 発振で基板の銅伯が熱を帯び、解けた跡が残る絶縁シ−ト |
 |
| Ｃ５Ａ． 修理前 入力ＲＣＡ端子 |
 |
| Ｃ５Ｂ． 修理後 入力ＲＣＡ端子 ＷＢＴ−０２０１ 使用。 |
 |

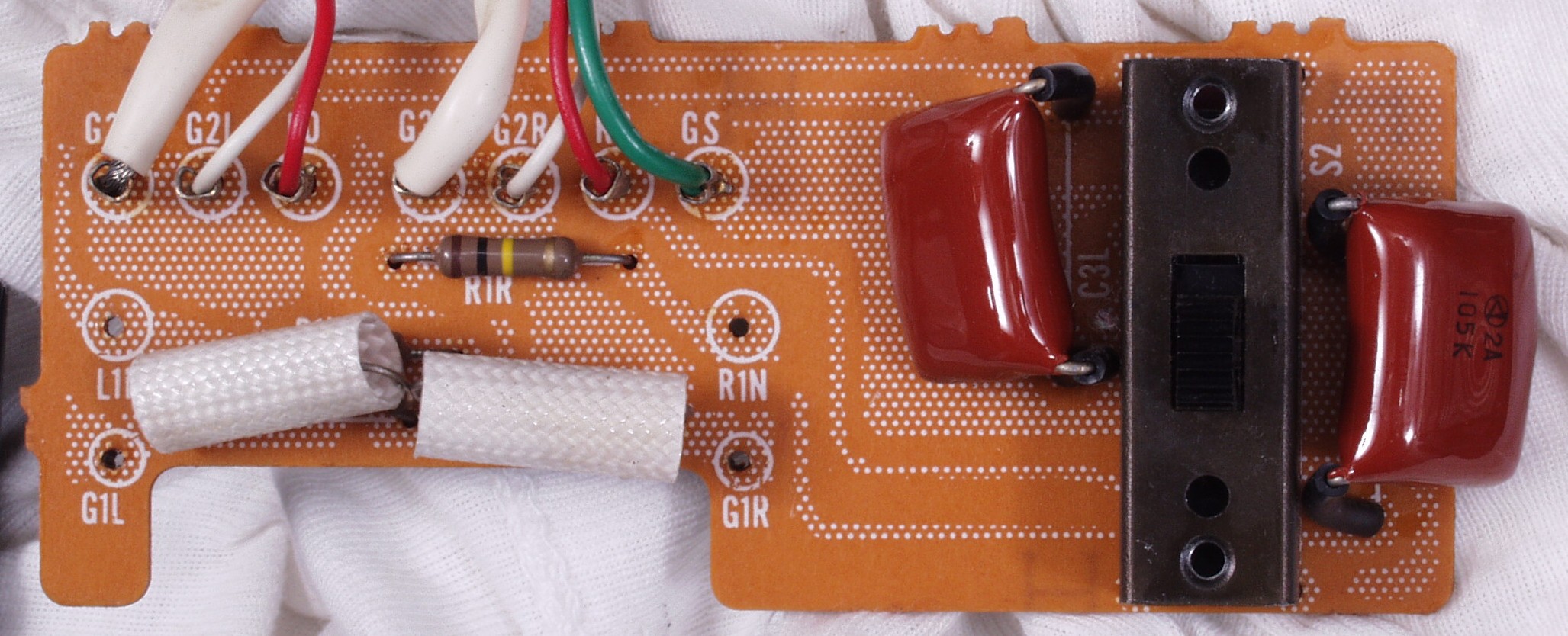

| Ｃ５Ｃ． 修理前 入力ＲＣＡ端子基盤 |
 |

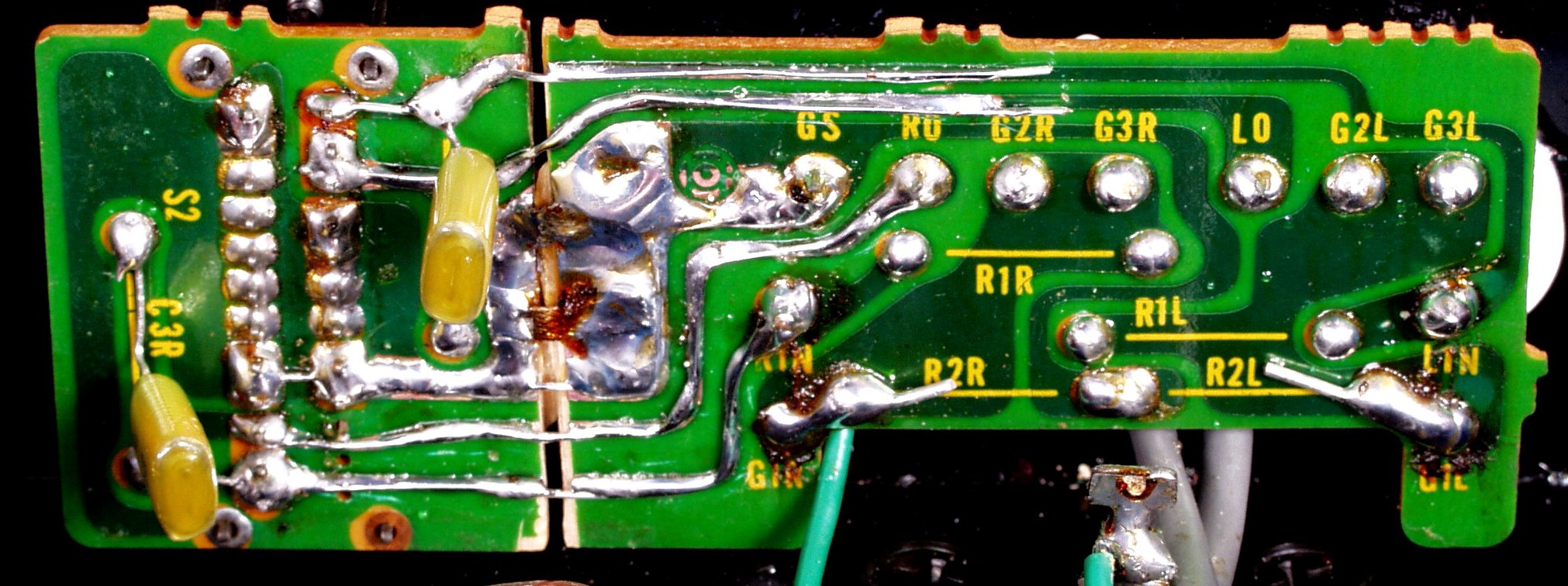

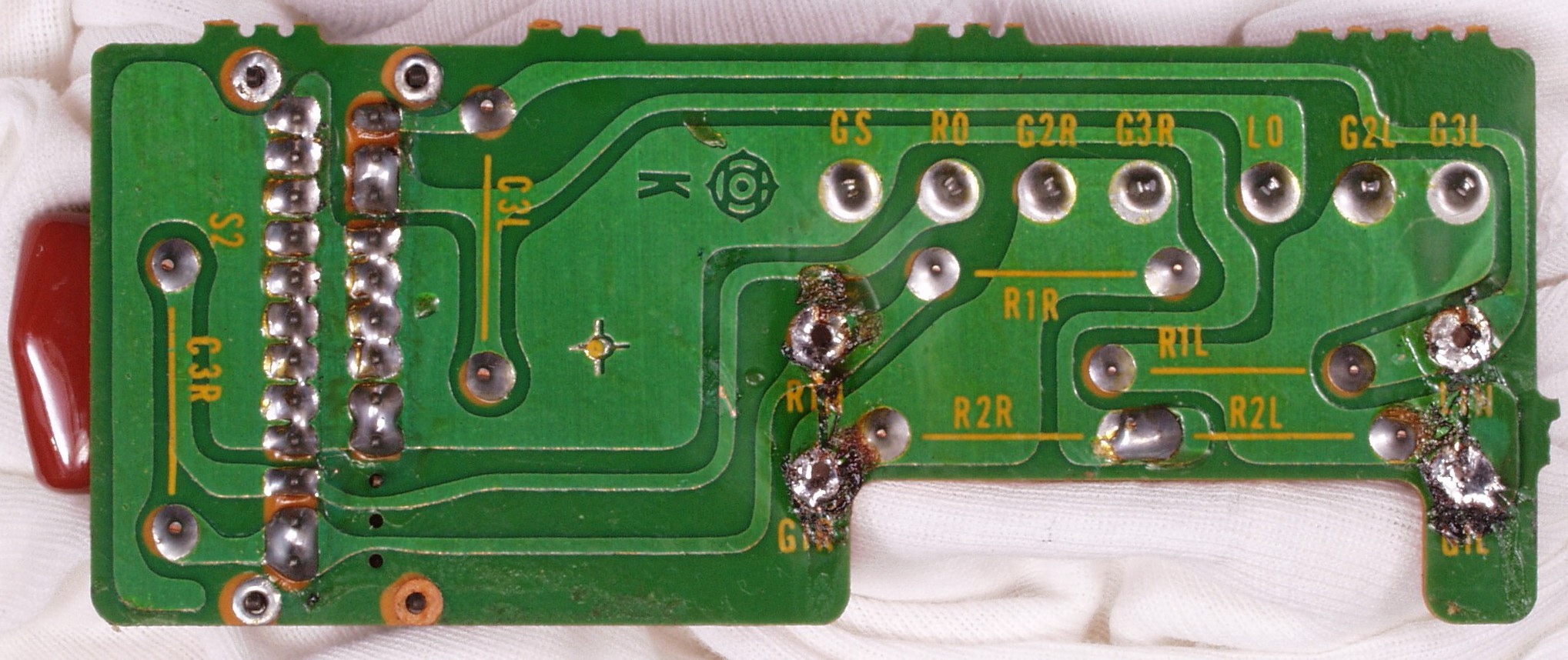

| Ｃ５Ｄ． 修理前 入力ＲＣＡ端子基盤裏 |
 |

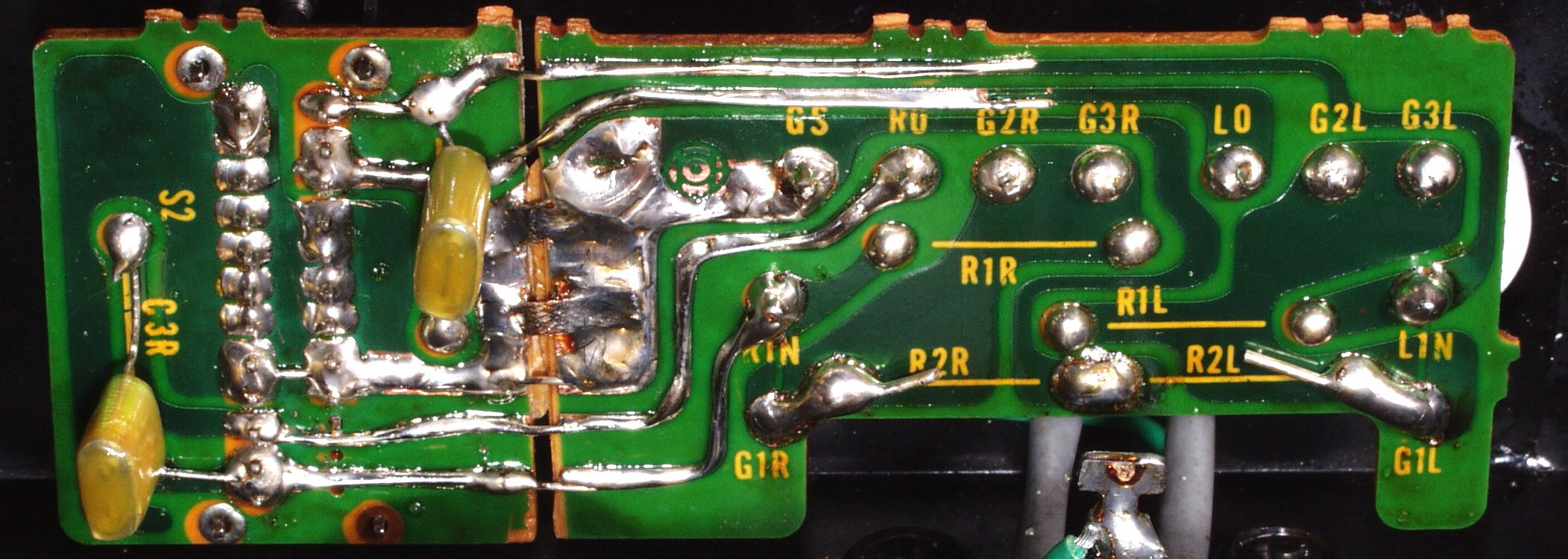

| Ｃ５Ｅ． 修理（半田補正）後 修理後 入力ＲＣＡ端子基盤裏 |
 |
| Ｃ５Ｆ． 完成入力ＲＣＡ端子基盤裏、洗浄後 |
 |

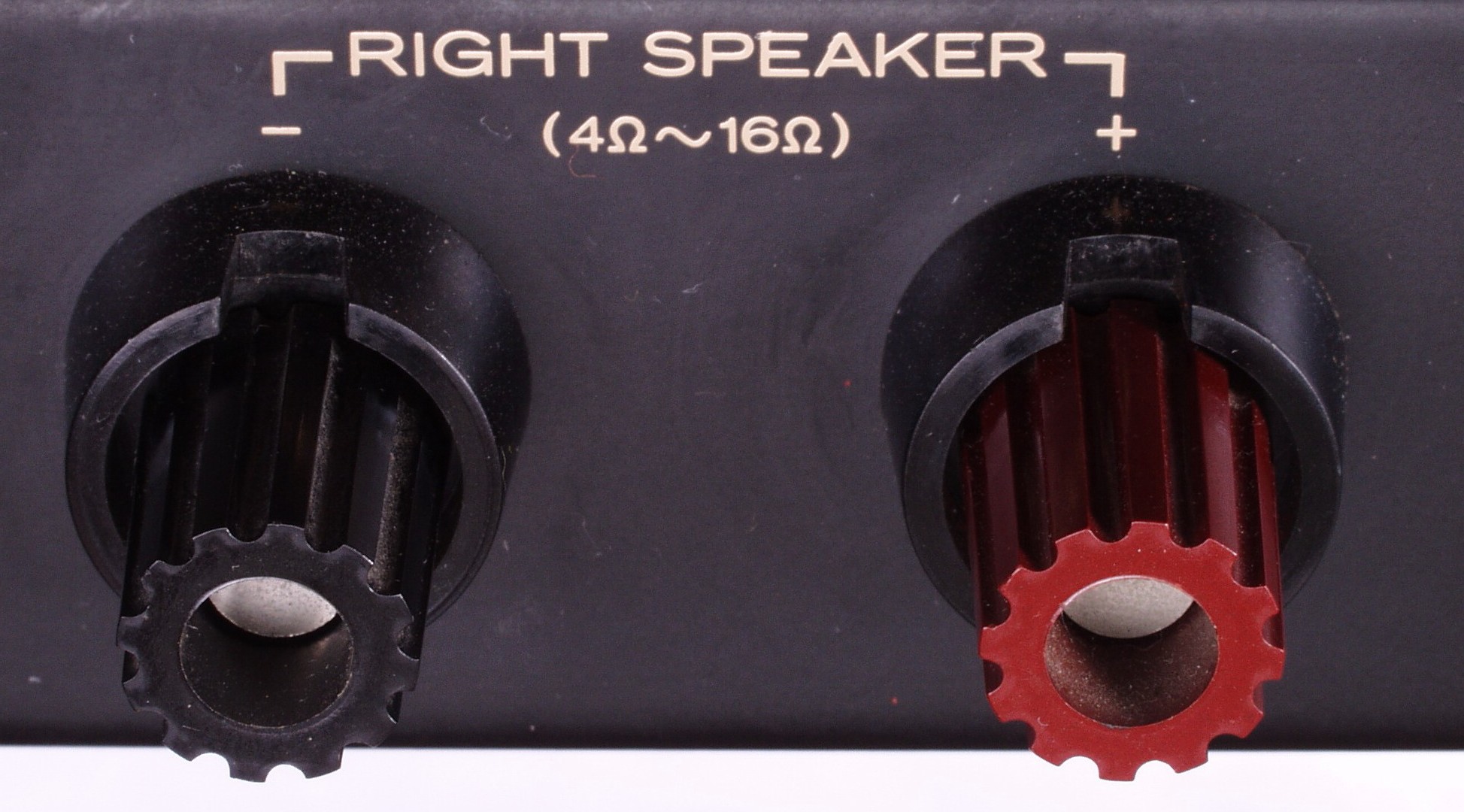

| Ｃ６Ａ． 修理前 Ｒ−ＳＰ接続端子 |
 |

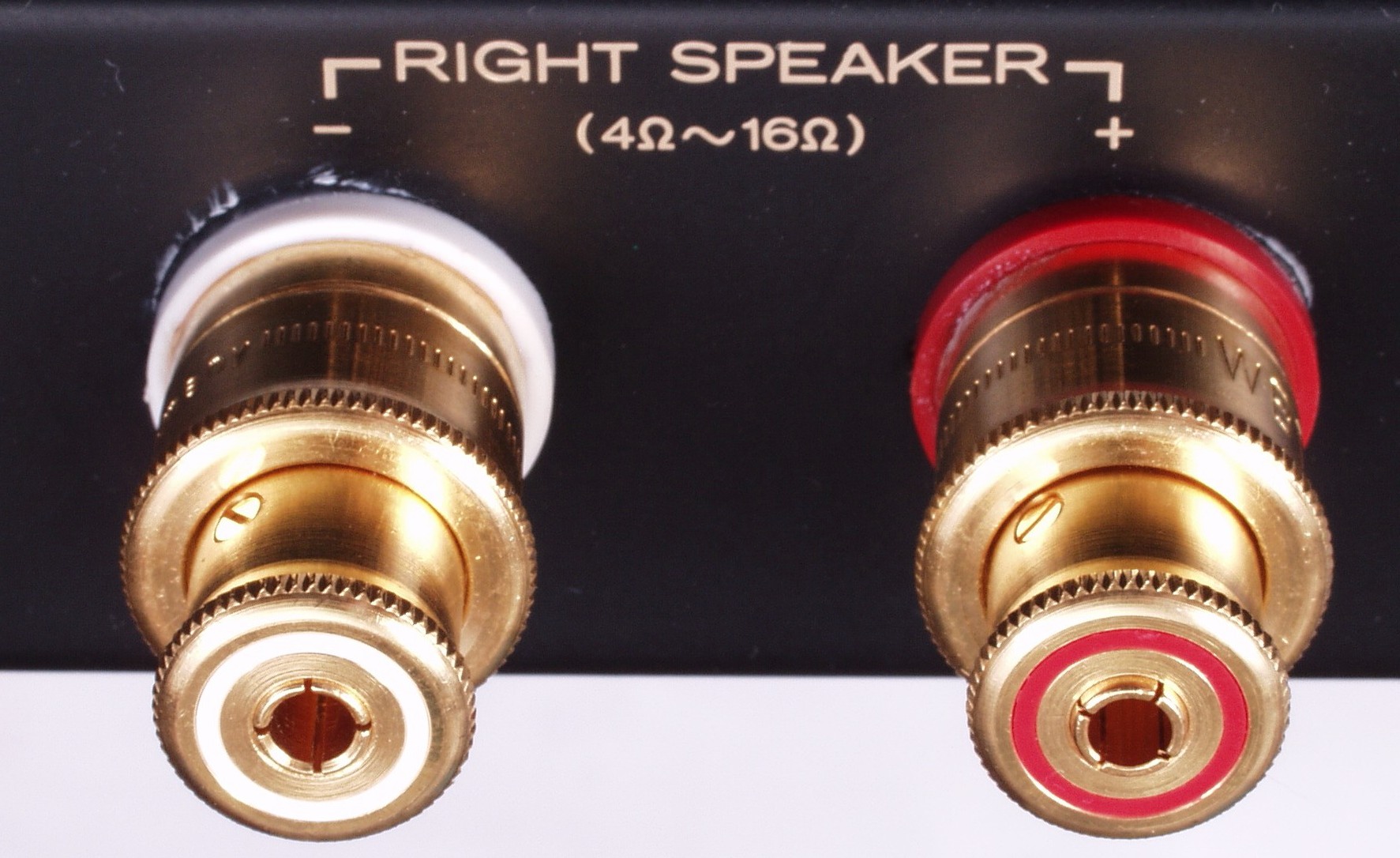

| Ｃ６Ｂ． 修理後 Ｒ−ＳＰ接続端子 ＷＢＴ−０７０２ 使用。 |
 |

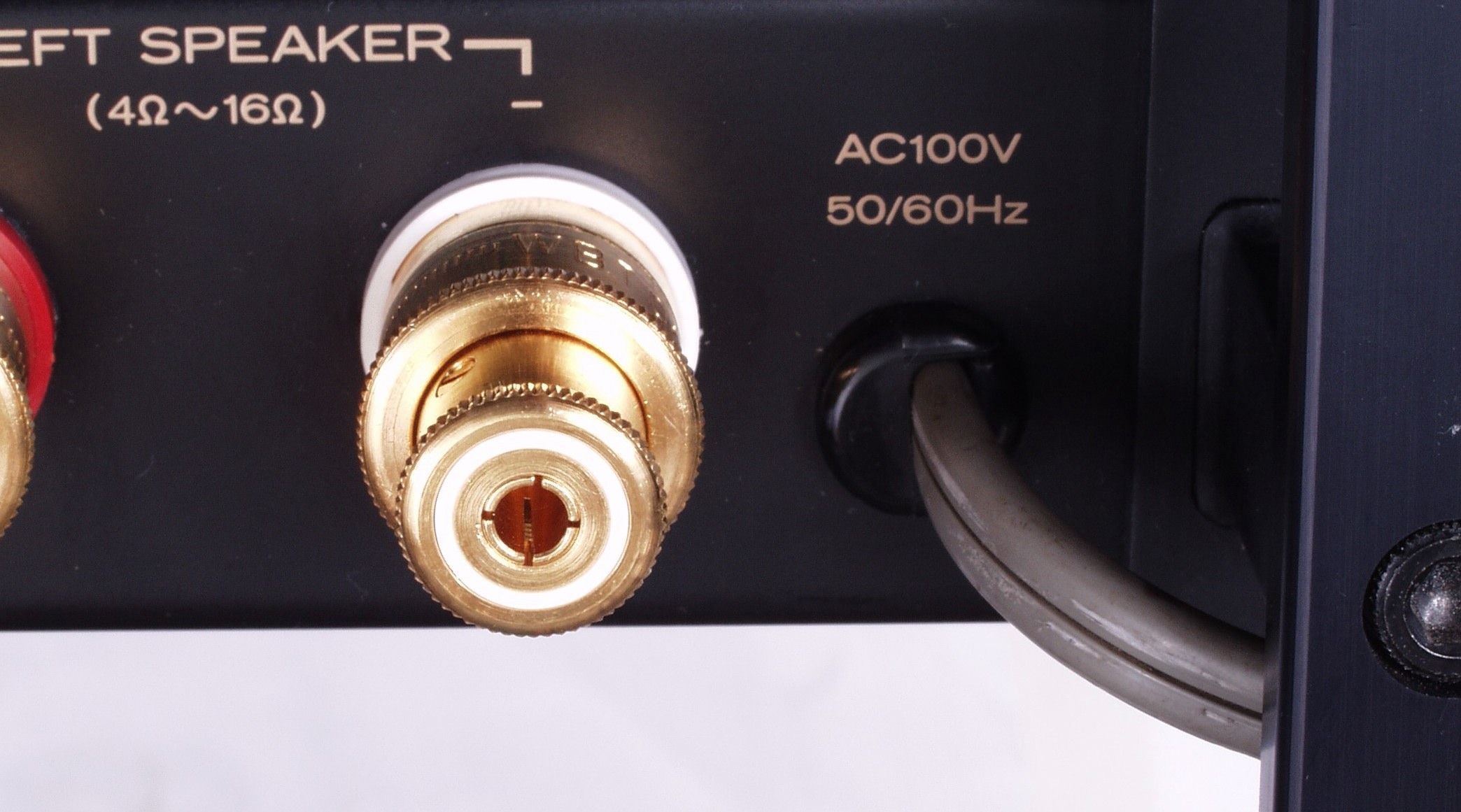

| Ｃ６Ｃ． 修理前 Ｌ−ＳＰ接続端子 |
 |
| Ｃ６Ｄ． 修理後 Ｌ−ＳＰ接続端子 ＷＢＴ−０７０２ 使用。 |
 |

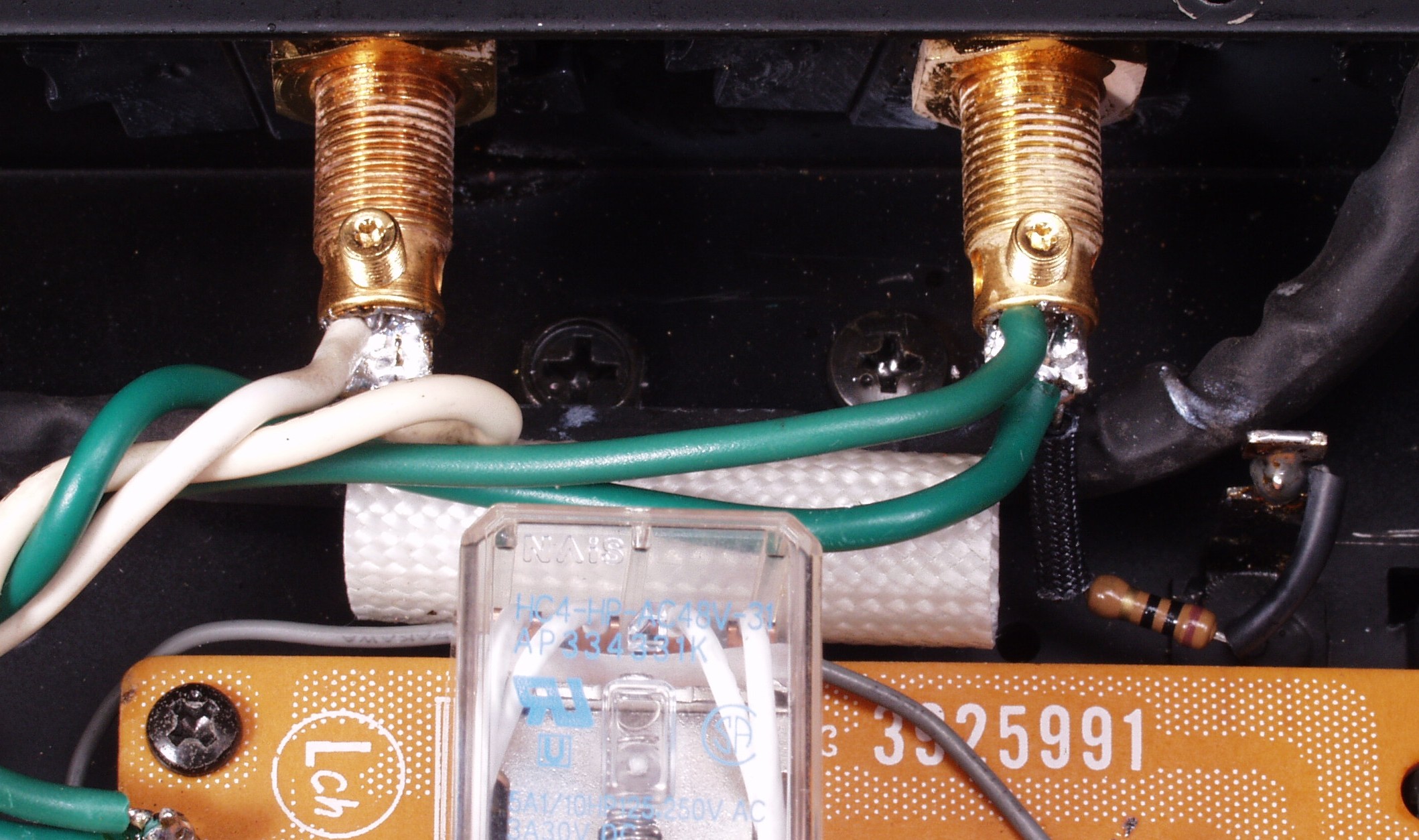

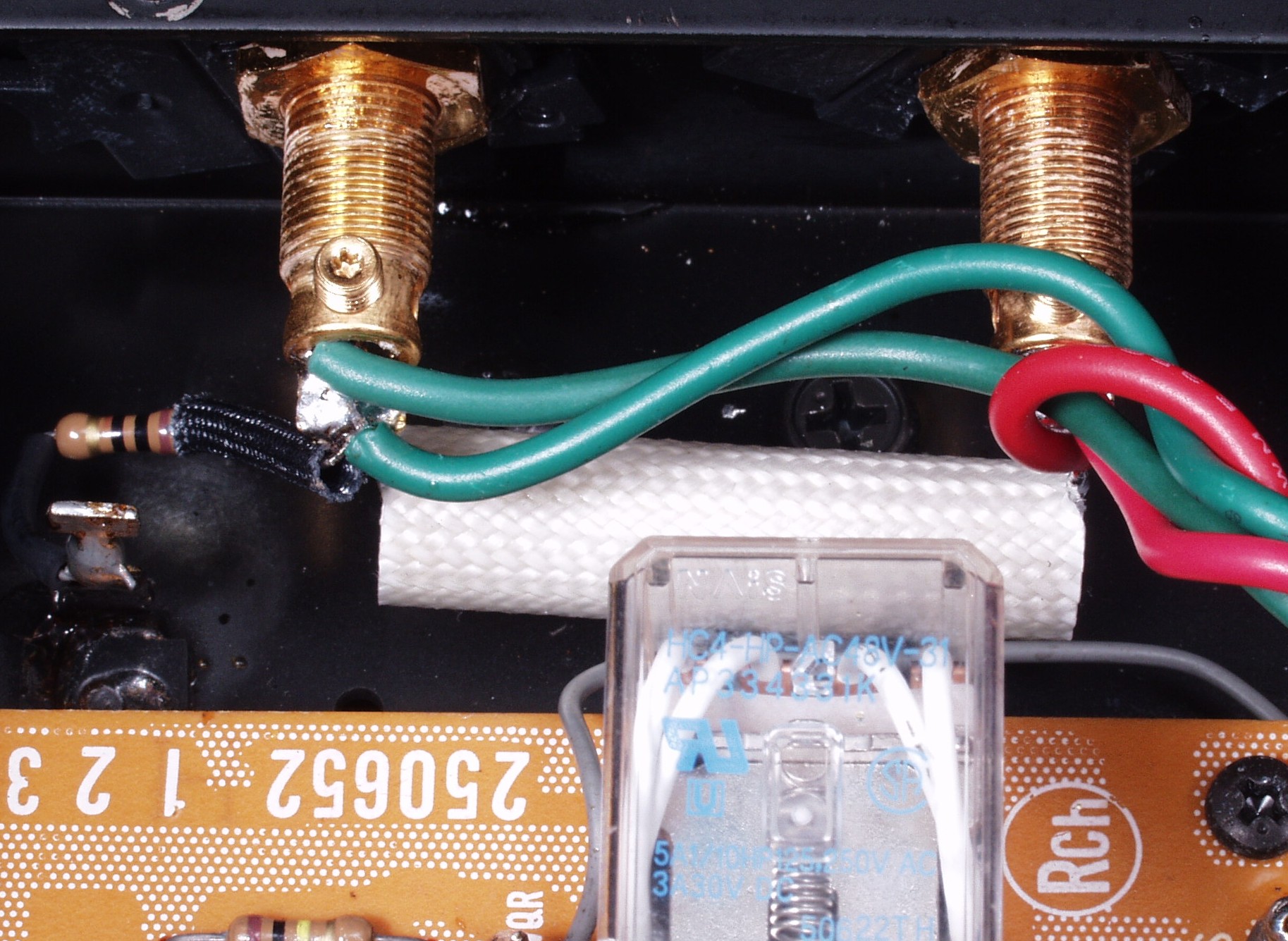

| Ｃ６Ｅ． 修理後 Ｒ−ＳＰ端子への接続 ＷＢＴのネジ止めを生かし、ネジ止め接続＋半田接続のＷ配線にした 理由はこちら参照 |
 |
| Ｃ６Ｆ． 修理後 Ｒ−ＳＰ端子への接続 ＷＢＴのネジ止めを生かし、ネジ止め接続＋半田接続のＷ配線にした 理由はこちら参照 |
 |

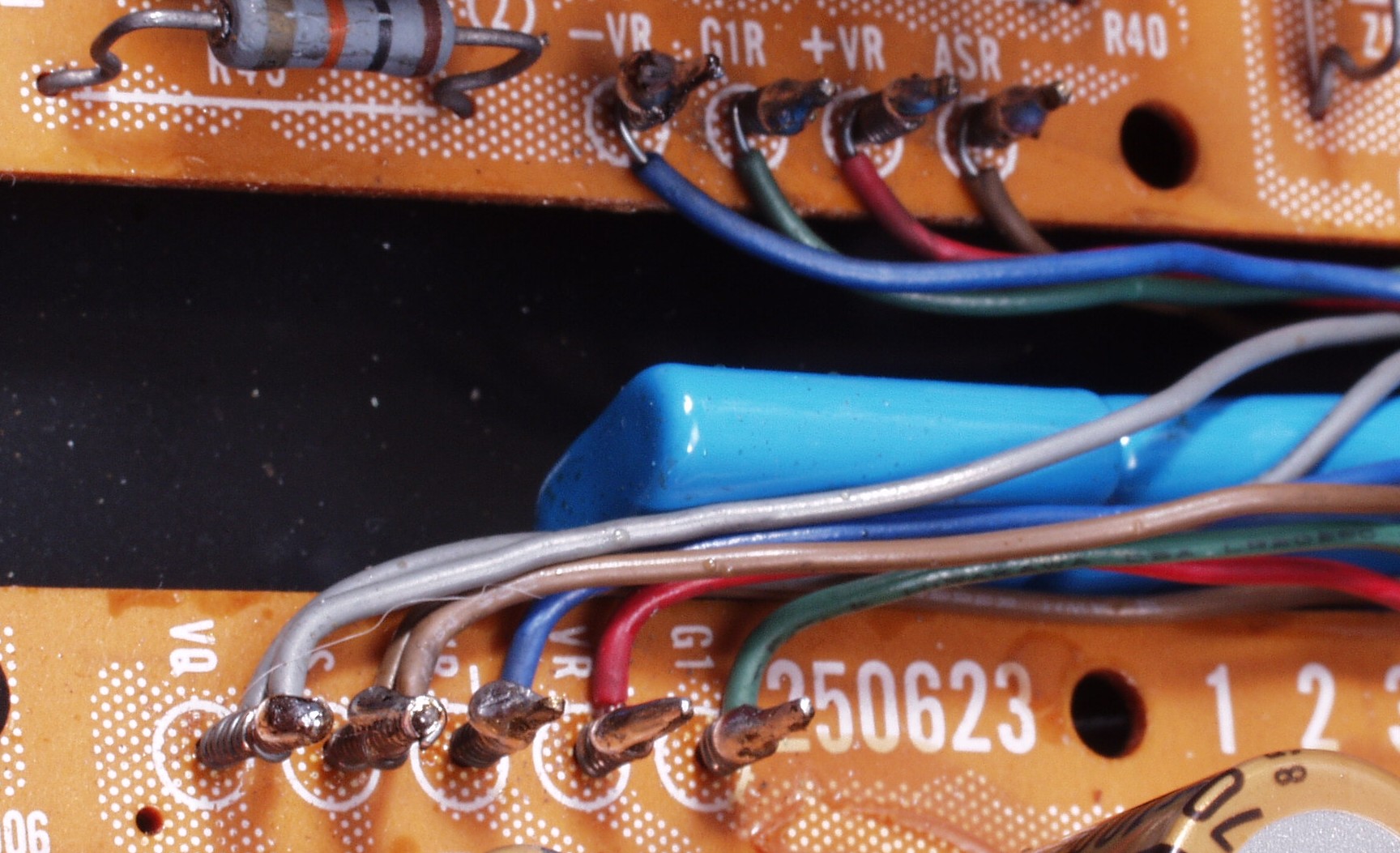

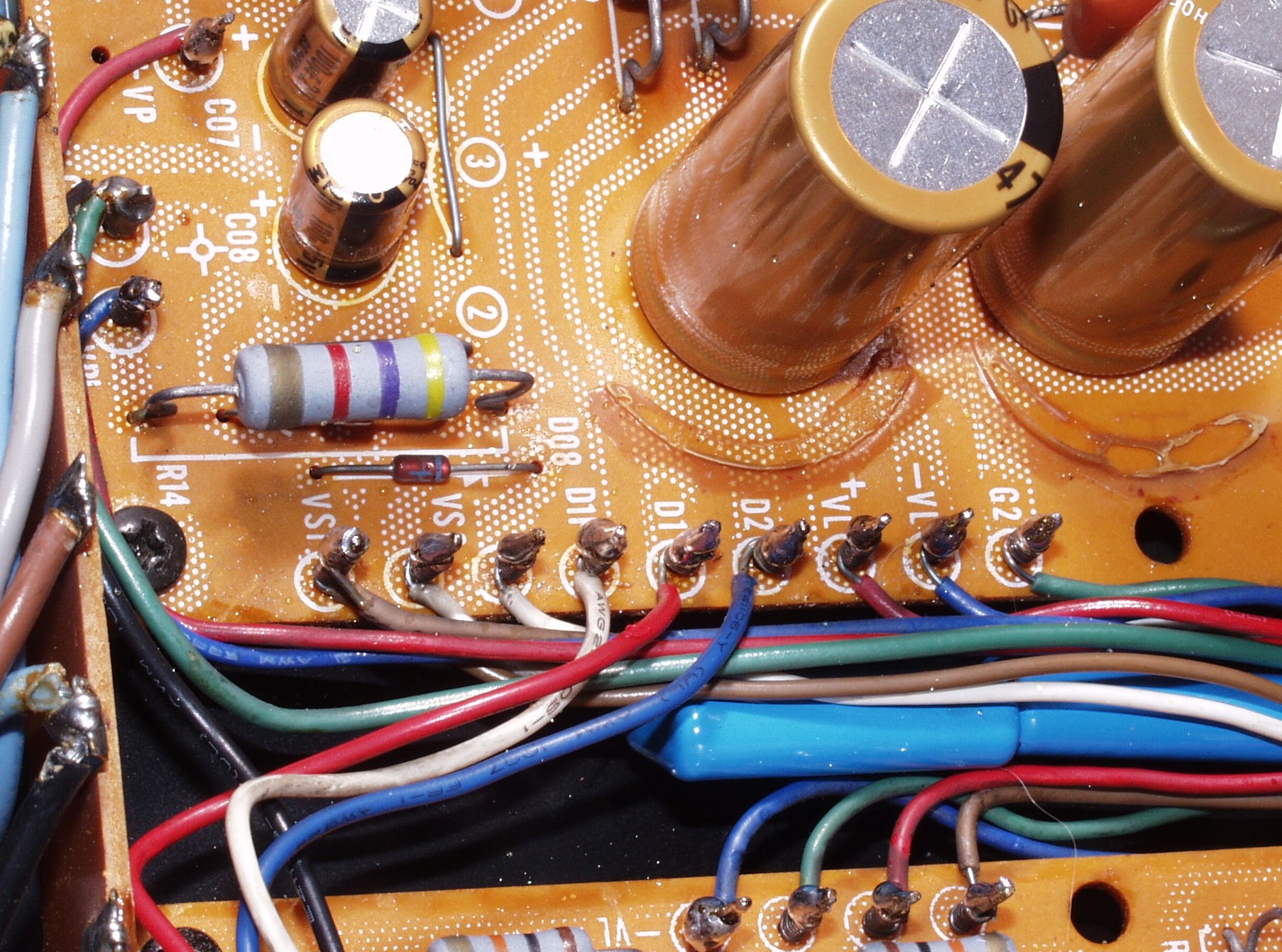

| Ｃ７Ａ． 修理後 ラッピングにも半田をする |
 |
| Ｃ７Ｂ． 修理後 ラッピングにも半田をする |
 |
| Ｃ８Ａ． 修理前 ＡＣコードの比較。 上＝付いている物、 下＝交換する物 |
 |
| Ｃ８Ｂ． 修理後 ＡＣコード接続 |
 |

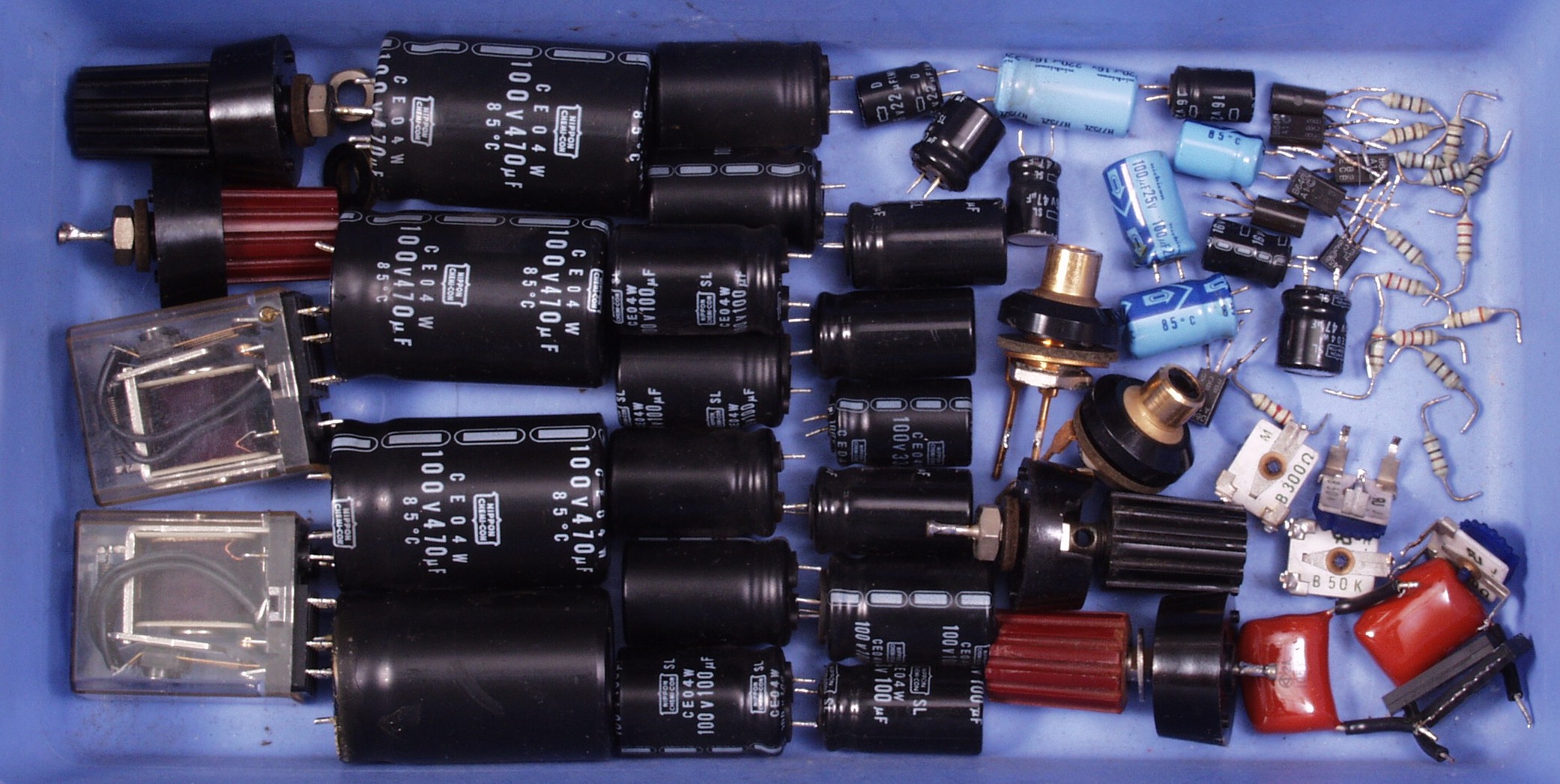

| Ｃ９Ａ． 交換した部品 |
 |

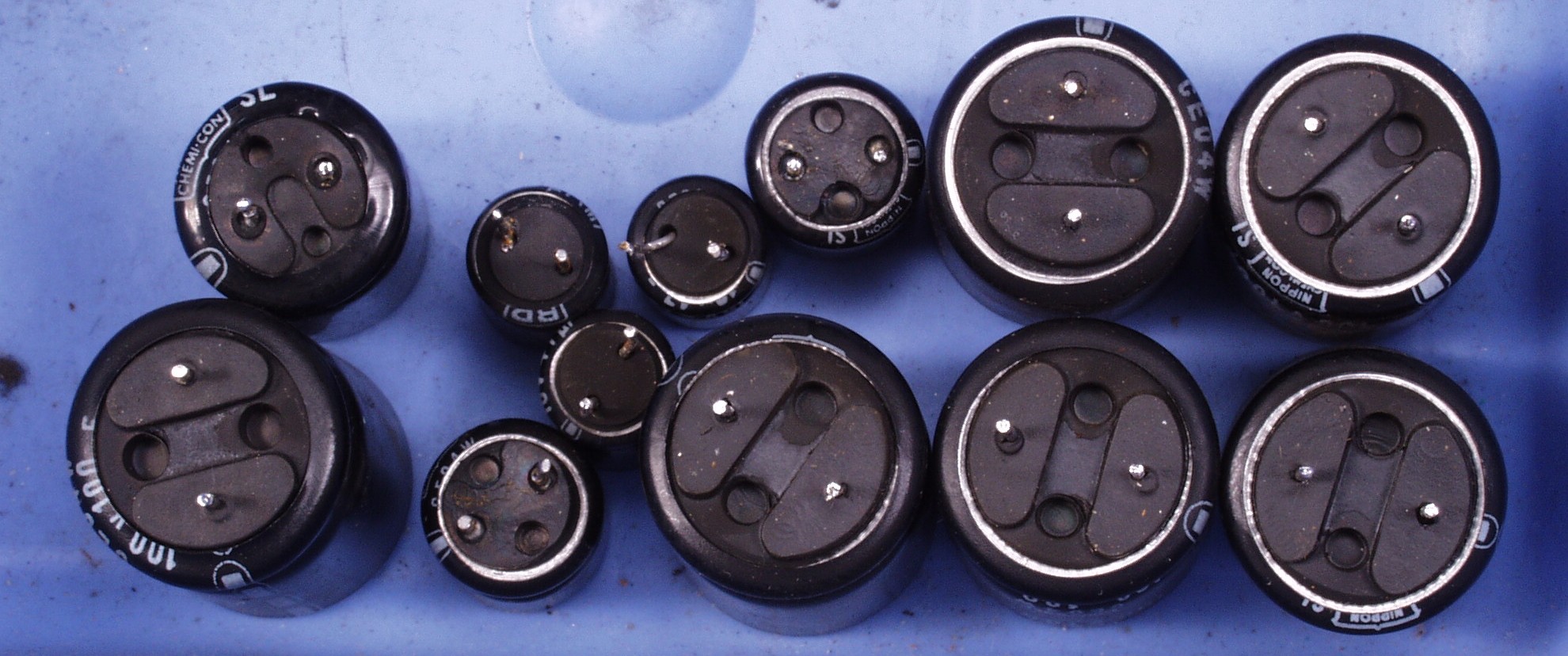

| Ｃ９Ｂ． 交換した部品 下から見ると劣化している電解コンデンサー |
 |
| C−ＡＡ． 修理前 下から見る |
|

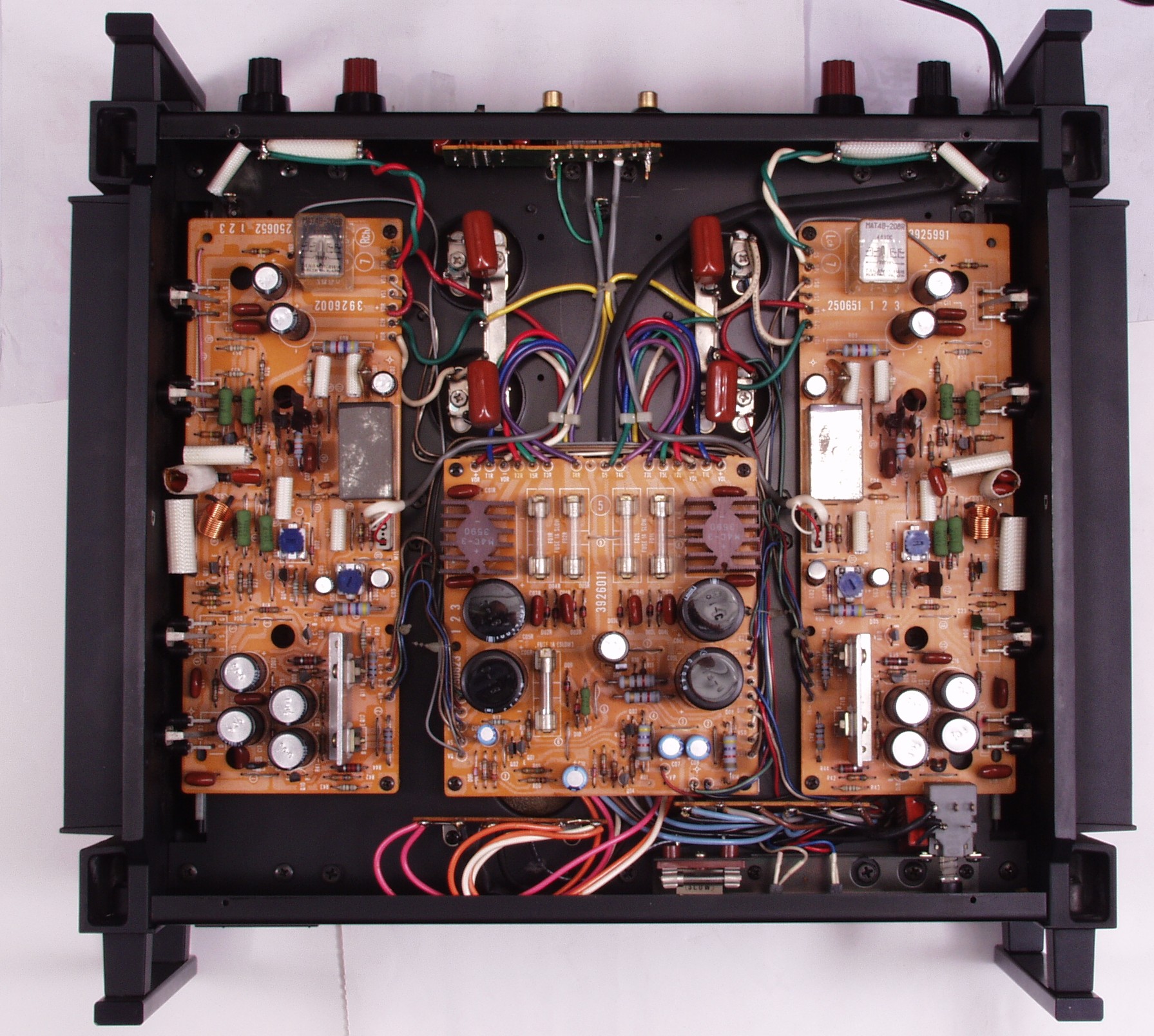

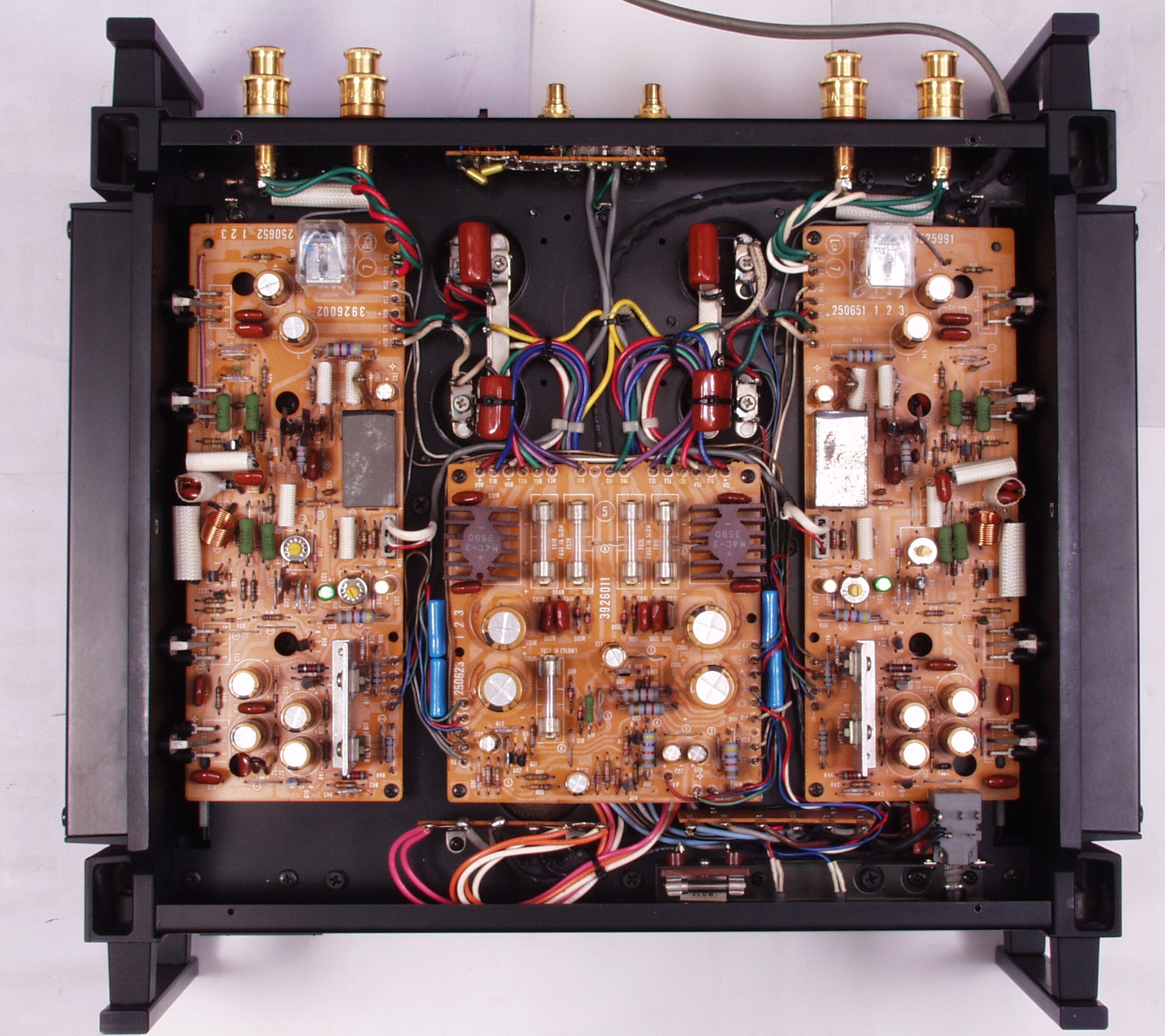

| ＣＡＢ． 修理後 下から見る |
 |

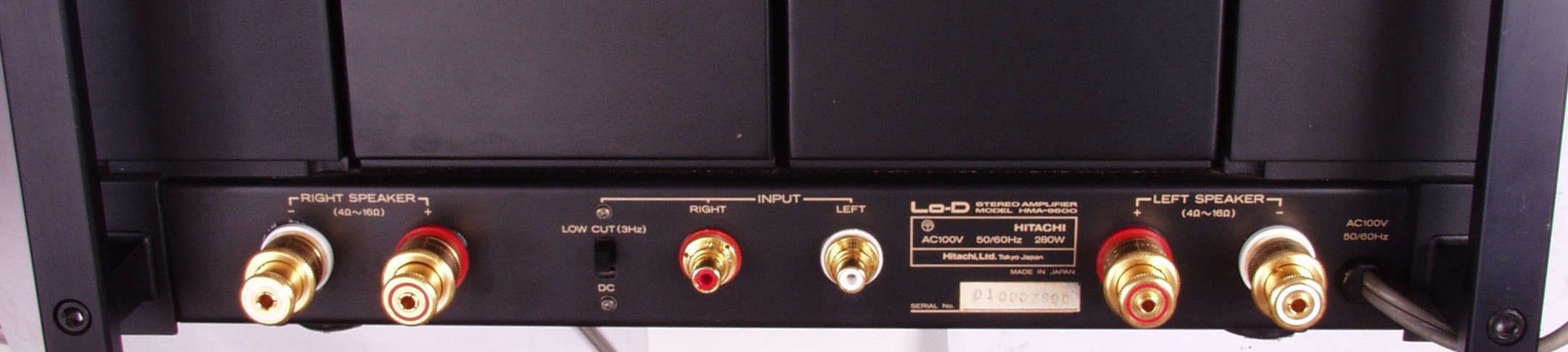

| ＣＡＣ． 修理後 後ろ見る |
 |

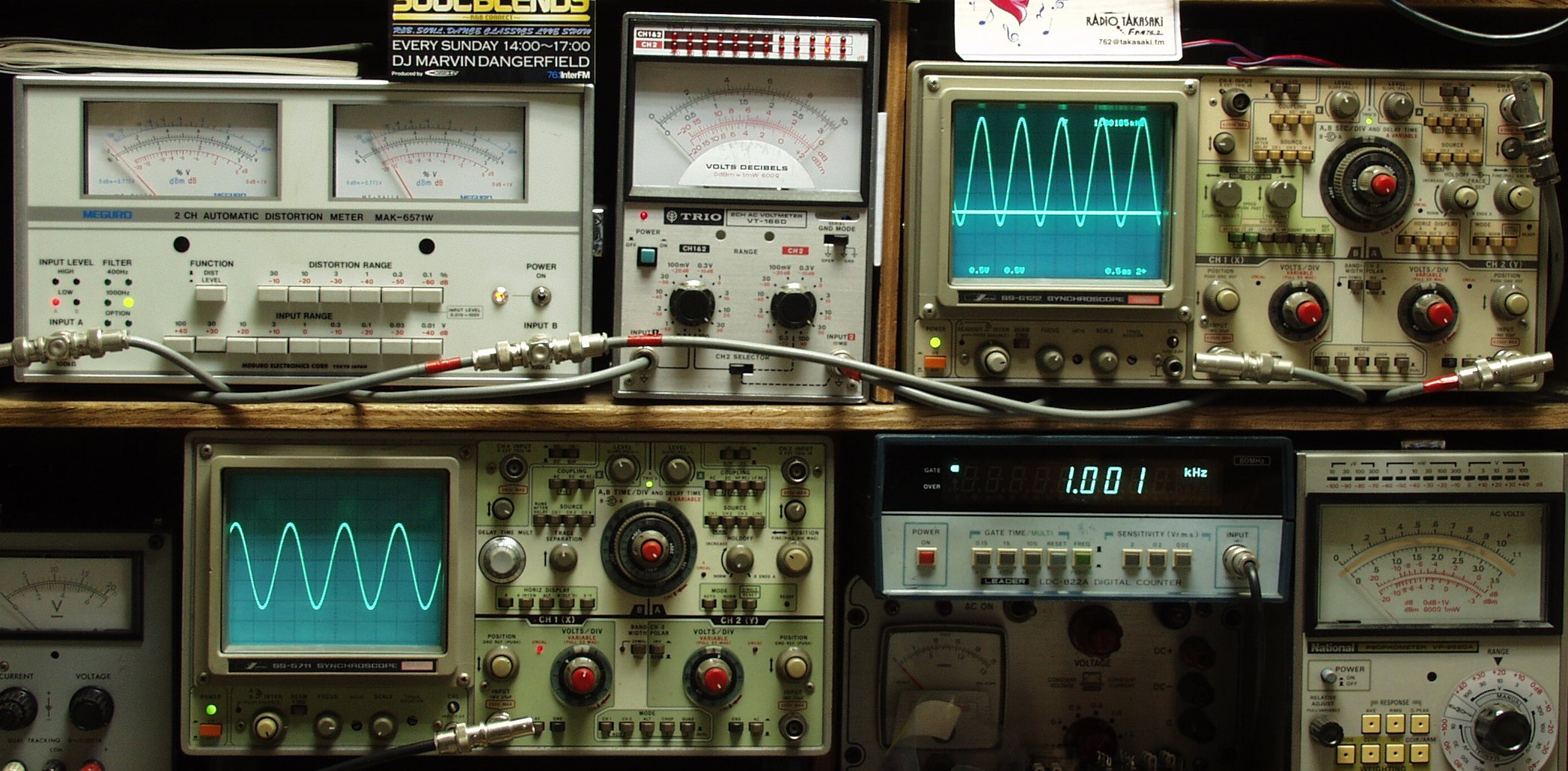

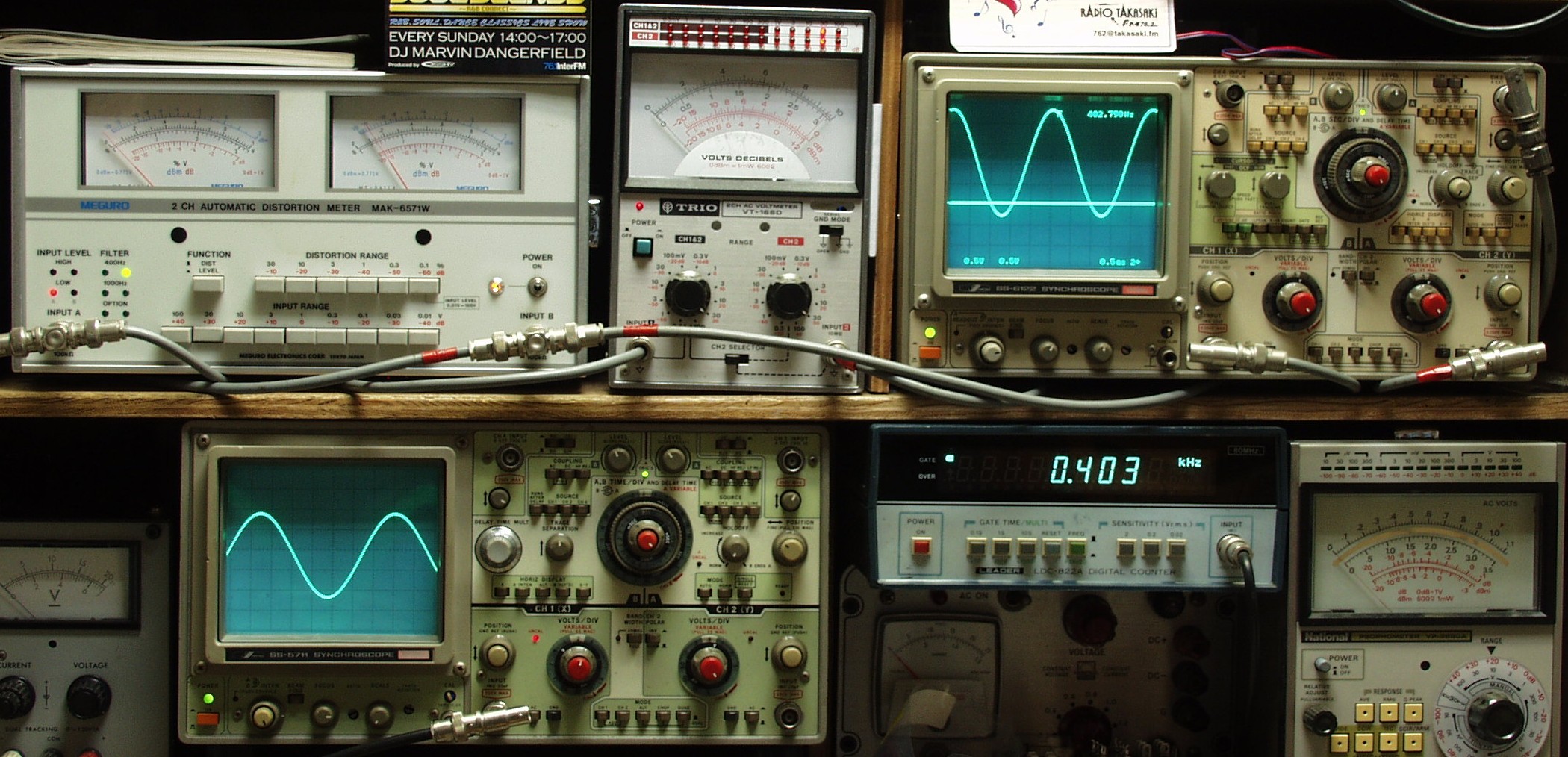

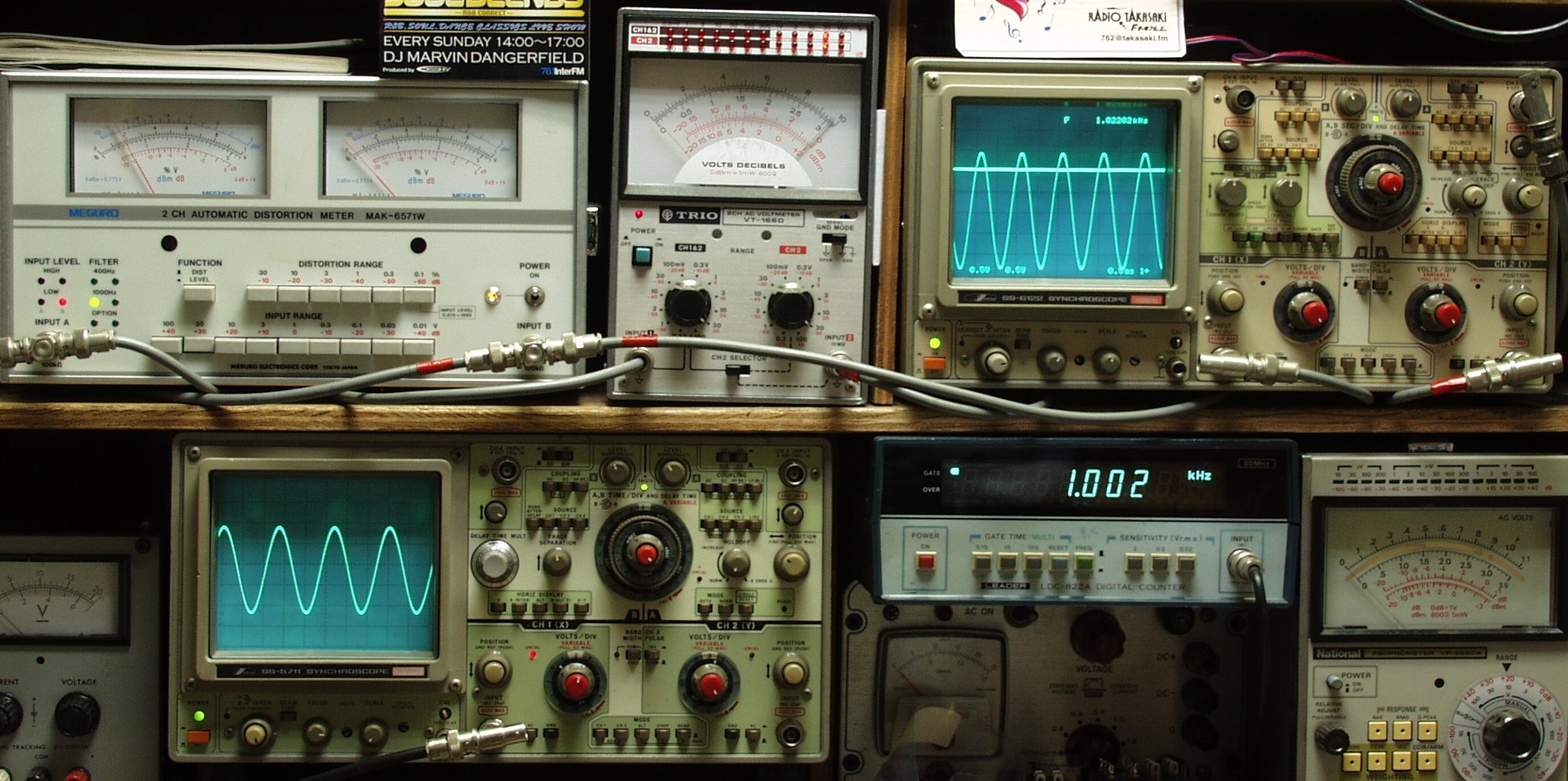

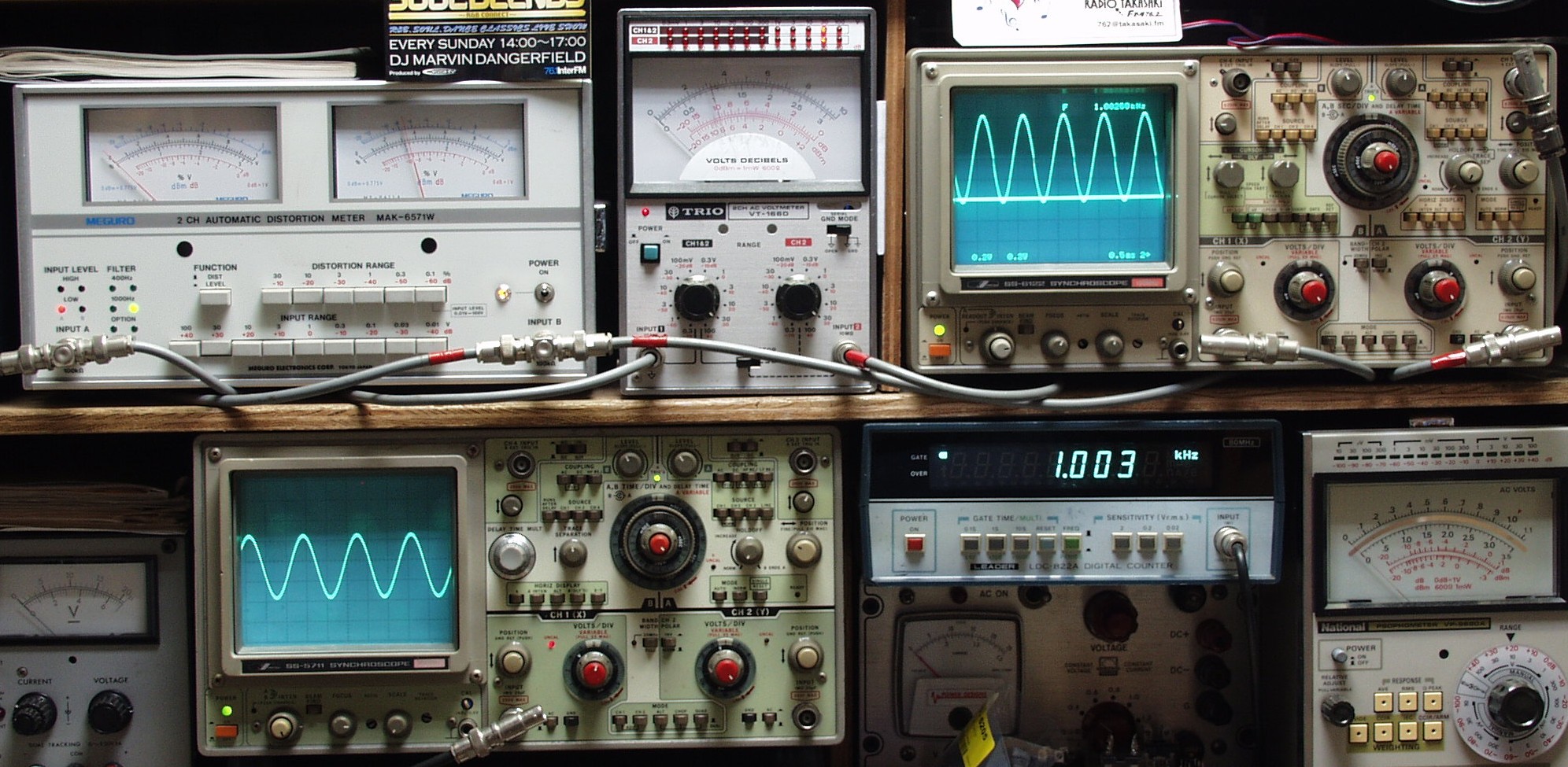

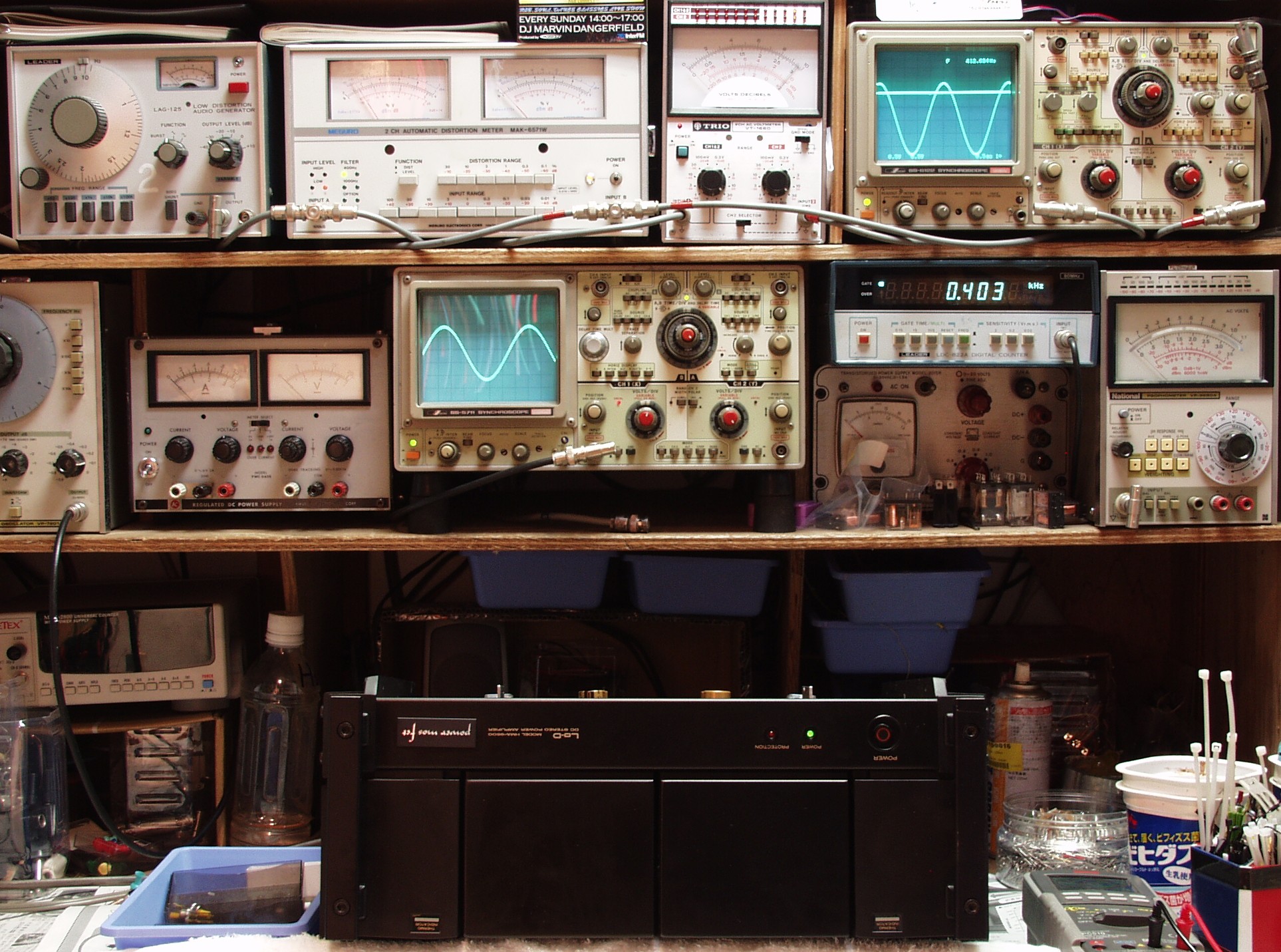

| Ｅ． 調整・測定 Ｅ１． 出力／歪み率測定・調整 ＜見方＞ 下左オーディオ発振器より４００ＨＺ・１KHZの信号を出す（歪み率＝約０．００３％） 下中＝入力波形（オーディオ発振器のTTLレベル） 下右＝周波数計 上左＝ＳＰ出力の歪み率測定 左メータ＝Ｌ出力、右メータ＝Ｒ出力 上中＝ＳＰ出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力 上右＝ＳＰ出力波形オシロ 上＝Ｒ出力、下＝Ｌ出力（出力電圧測定器の出力） |
 |
| Ｅ２Ａ． Ｒ側ＳＰ出力＝３１Ｖ＝１２０Ｗ出力 ０．０２％歪み １０００ＨＺ 右＝上＝赤指針、左＝下＝黒指針、右下オシロ＝入力波形 |
 |
| Ｅ２Ｂ． Ｒ側ＳＰ出力＝３１Ｖ＝１２０Ｗ出力 ０．０２％歪み ４００ＨＺ |
 |
| Ｅ３Ａ． Ｌ側ＳＰ出力＝３１Ｖ＝１２０Ｗ出力 ０．０２％歪み １０００ＨＺ 右＝上＝赤指針、左＝下＝黒指針、右下オシロ＝入力波形 |
 |
| Ｅ３Ｂ． Ｌ側ＳＰ出力＝３１Ｖ＝１２０Ｗ出力 ０．０２％歪み ４００ＨＺ 右＝上＝赤指針、左＝下＝黒指針、右下オシロ＝入力波形 |
 |
