ＨＭＡ−９５００．　７台目　修理記録

平成１４年１０月５日持込　　　１０月２８日完成

注意　このＡＭＰはアースラインが浮いています 　　　　ＡＭＰのシャーシにＳＰの線（アース側）や入力のＲＣＡプラグのアース側も接続してはいけません 　　　　ＲＬ−ＳＰのアース線も接続（共通）してもいけません 　　　　又、ＤＣ（directconnection）入力が可能ですが、絶対に使用しないこと＝ここ参照

Ａ．　修理前の状況 　　　片ｃｈの、温度が上がりません。（音は、でます。） 　　　また、電源を切ると、雑音がでる状態です。 Ｂ．　原因 　　　経年変化による劣化。 　　　安全抵抗劣化。 　　　底板凹みで基盤が割れ、回路切断し、劣化加速した。 Ｃ．　修理状況 　　初段FET（電界トランジスター）。 　　ＳＰ接続リレー交換。 　　バイアス／バランス半固定ＶＲ交換。 　　ＴＲ（トランジスター）。 　　プリント基板補修。 　　電解コンデンサー交換（オーディオコンデンサ−使用）。 　　抵抗交換。 　　配線手直し、補強。 Ｄ．　使用部品 　　初段ＦＥＴ（電界効果トランジスター）　　２個。 　　ＳＰ接続リレー　　　　　　　　　　　　　　　２個。 　　ＴＲ（トランジスター）　　　　　　　　　　　　４個。 　　電解コンデンサー（オーディオコンデンサー使用）　２７個。 　　バイアス／バランス半固定ＶＲ　　　　　４個。 　　フューズ入り抵抗　　　　　　　　　　　　　１４個。 Ｅ．　調整・測定 Ｆ．　修理費　　　６５，０００円　　　オーバーホール修理。 Ｓ．　ＨＩＴＡＣＨＩ Ｌｏ−Ｄ　ＨＭＡ−９５００　の仕様（マニアルより）

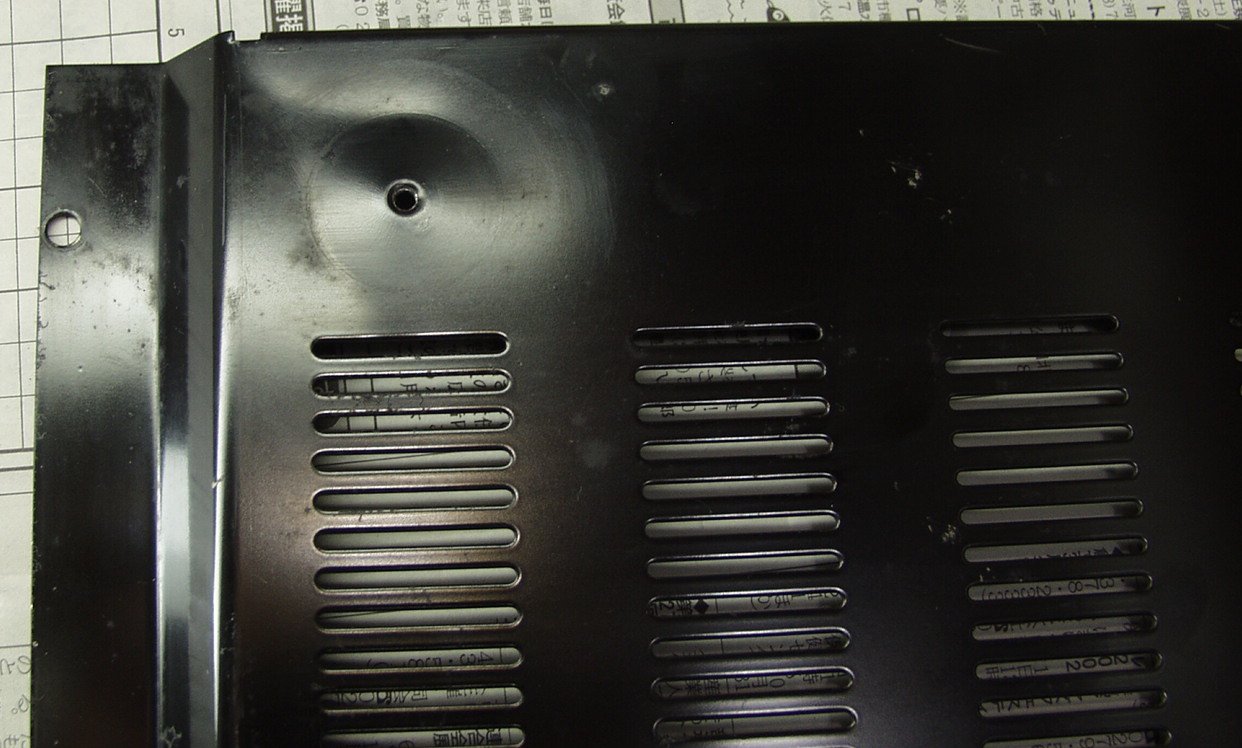

Ａ．　修理前の状況 Ａ１．　修理前　凹んだ底板

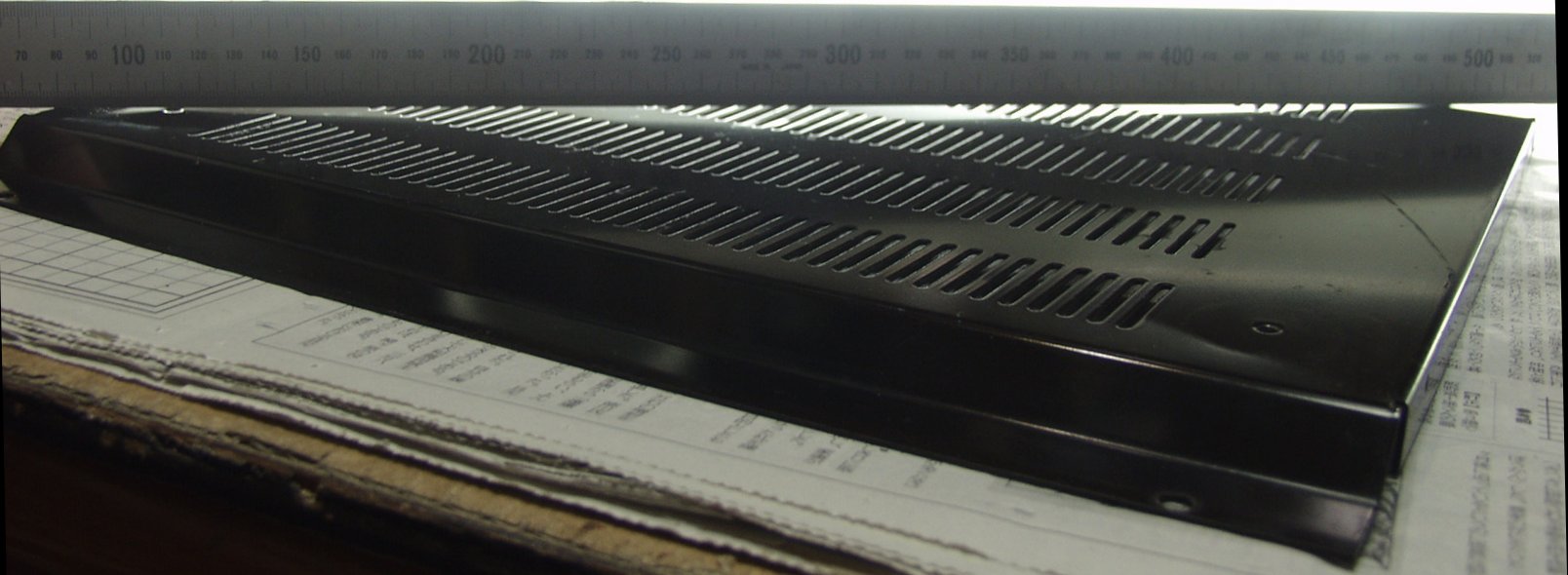

Ａ２．　修理前　拡大した凹んだ底板

Ｃ．　修理状況 Ｃ１．　修理中　割れたＲ基盤

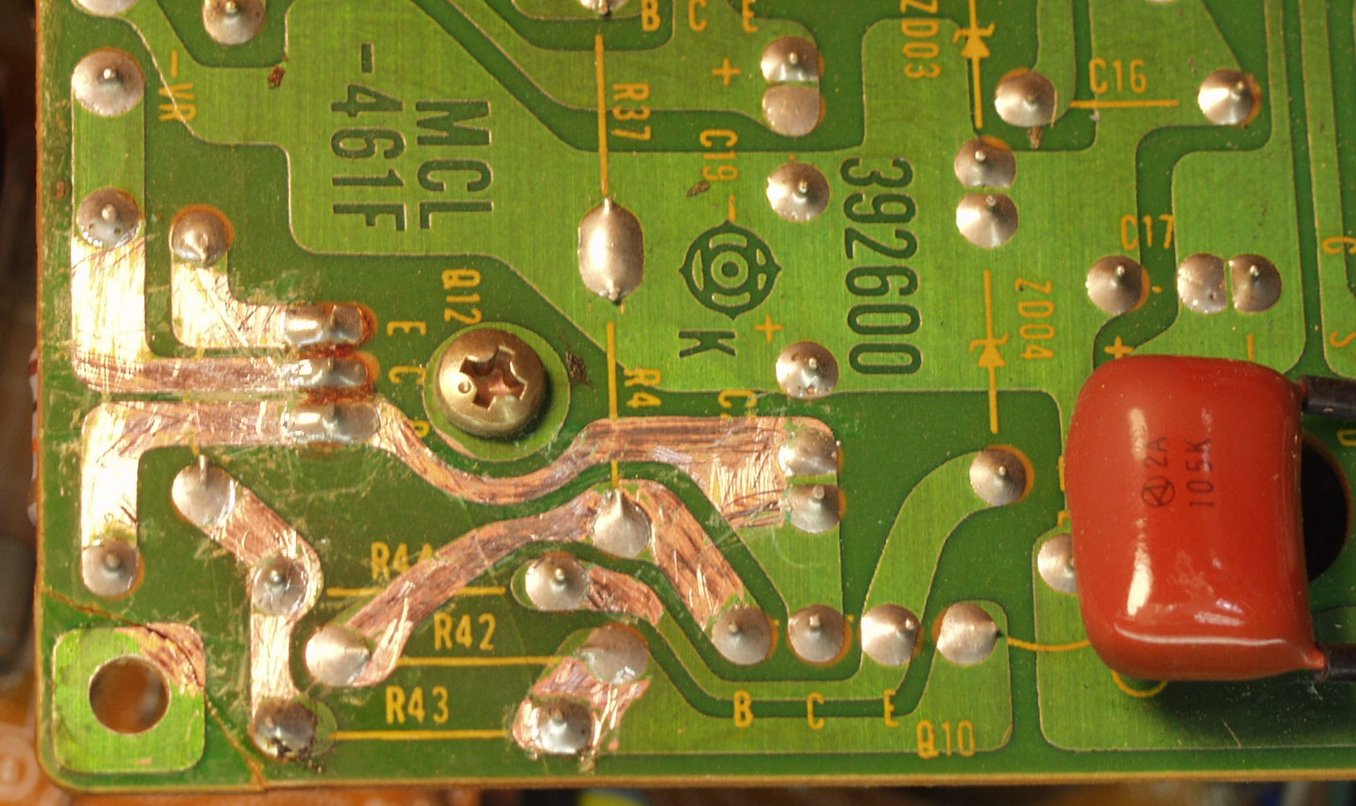

Ｃ２．　修理中　拡大した割れた基盤　右下の止めネジのすぐ上に１本　　上のネジの下に１本＝これが銅箔を切断

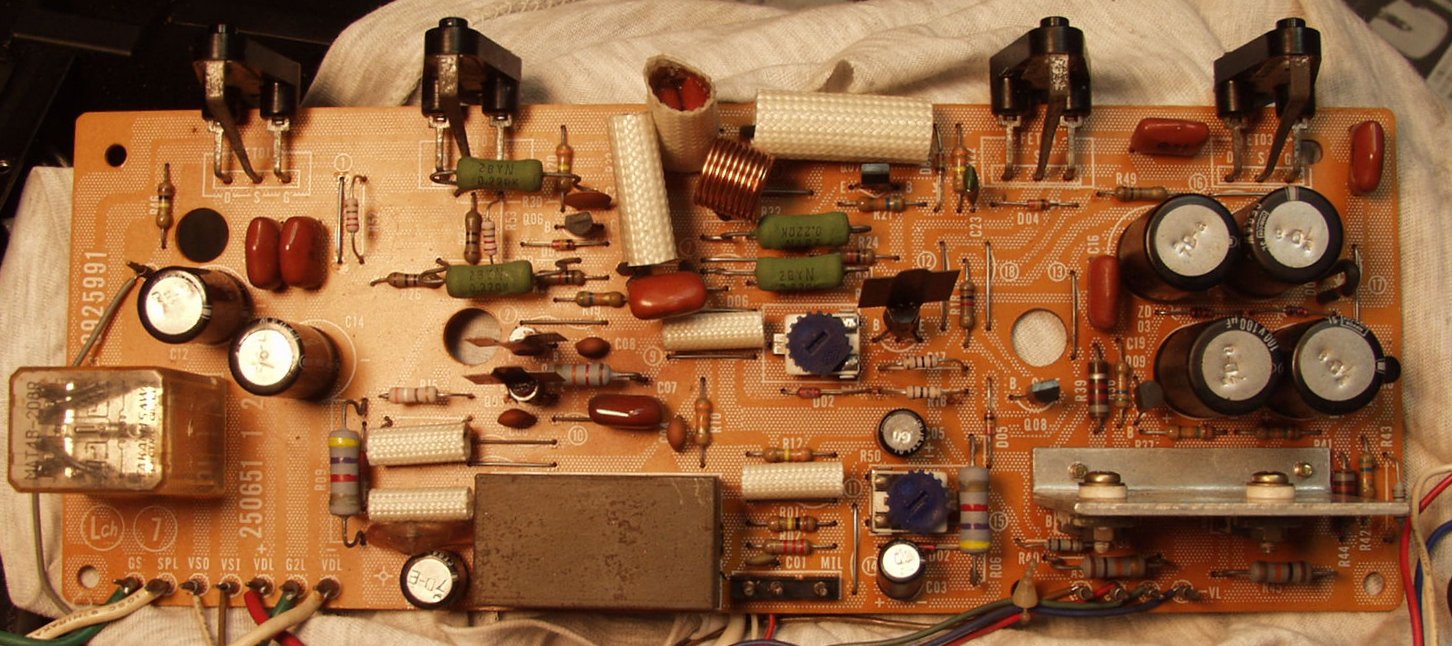

Ｃ１．　修理前　Ｒ側基板

Ｃ２．　修理後　Ｒ側基板 　　　　　　　　　　初段ＦＥＴ（電界効果トランジスター）、バランス・バイアス調整用半固定ＶＲ、ＳＰ接続リレー交換、フューズ入り抵抗全部交換、電解コンデンサー全部交換

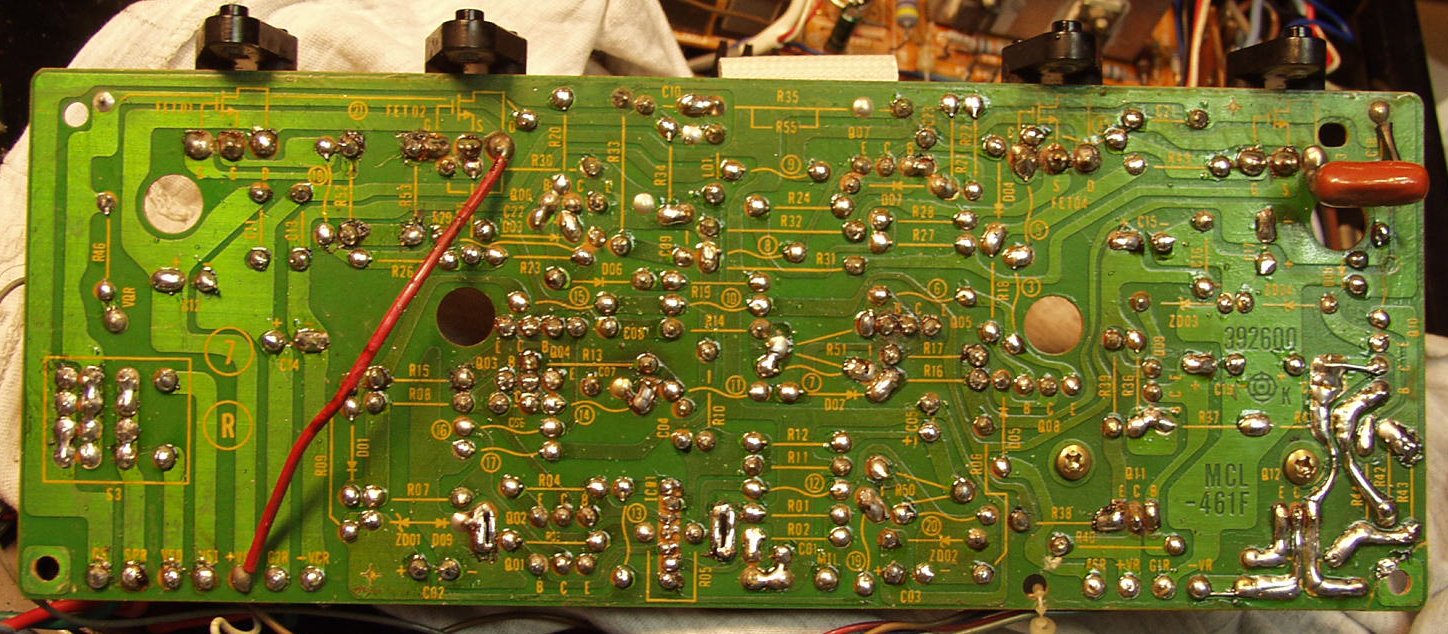

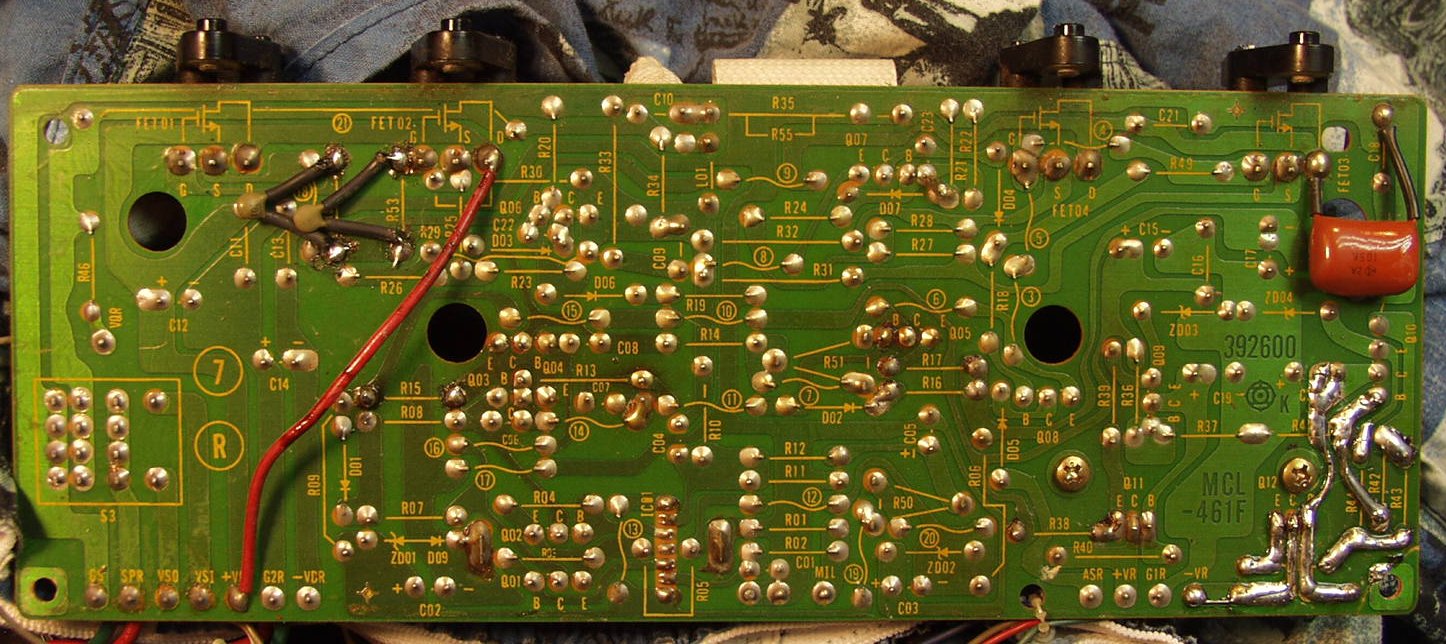

Ｃ３．　修理前　Ｒ側ドライブ基板裏

Ｃ４．　修理後（半田補正）　Ｒ側ドライブ基板裏　　全ての半田をやり修す

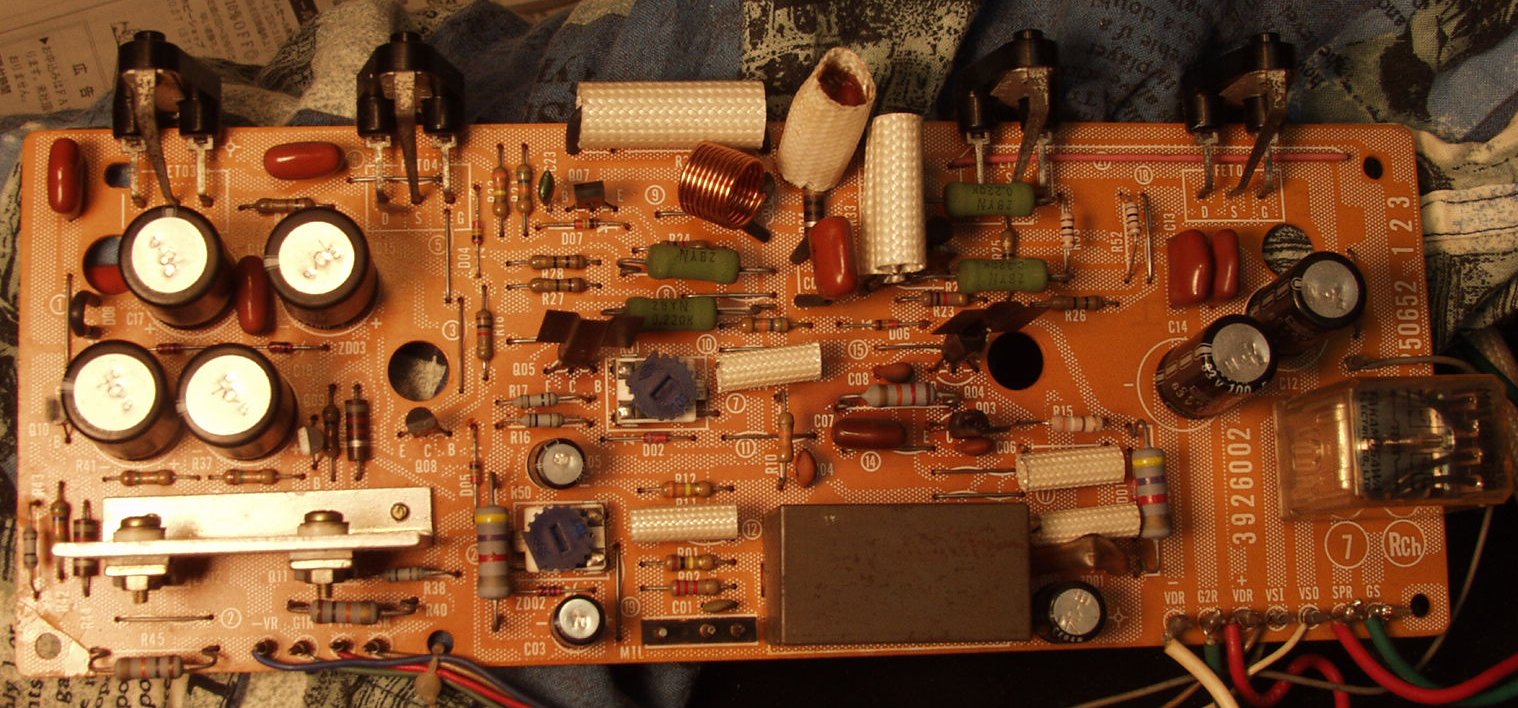

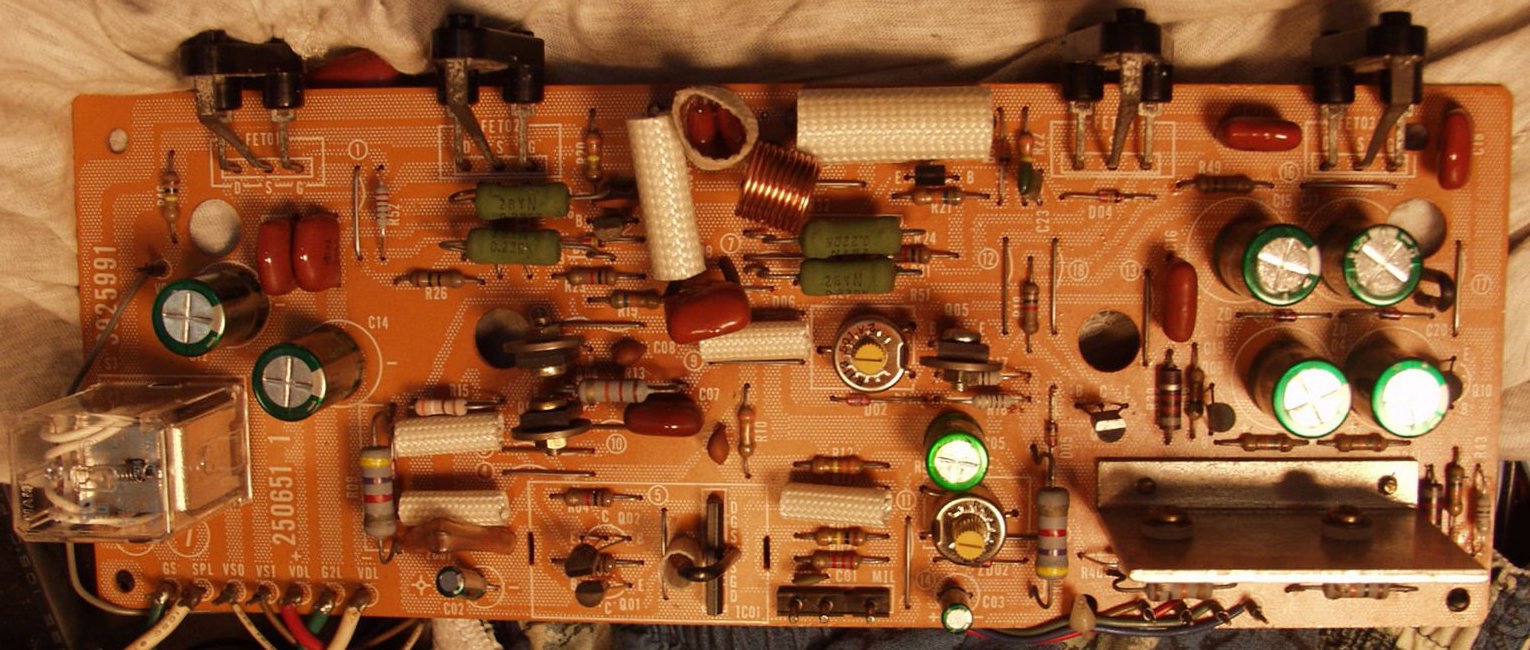

Ｃ５．　修理前　Ｌ側基板

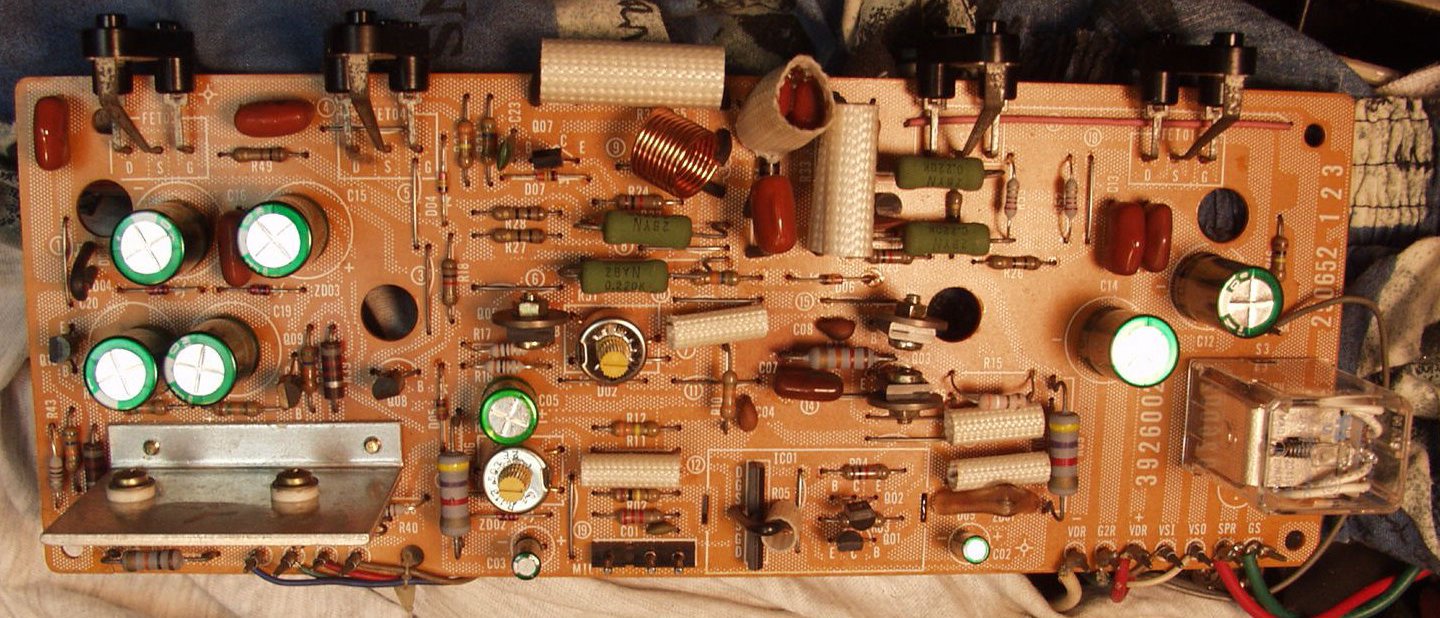

Ｃ６．　修理後　Ｌ側基板 　　　　　　　　　　初段ＦＥＴ（電界効果トランジスター）、バランス・バイアス調整用半固定ＶＲ、ＳＰ接続リレー交換、フューズ入り抵抗全部交換、電解コンデンサー全部交換

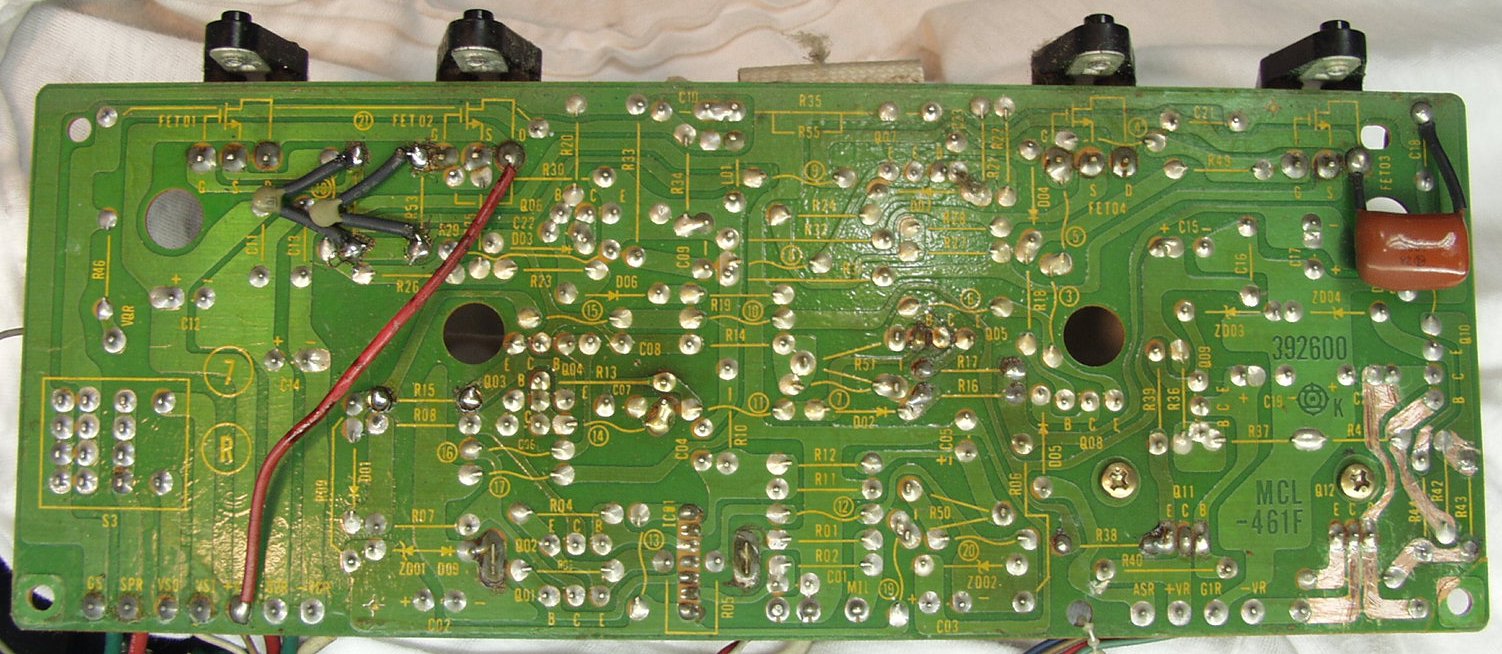

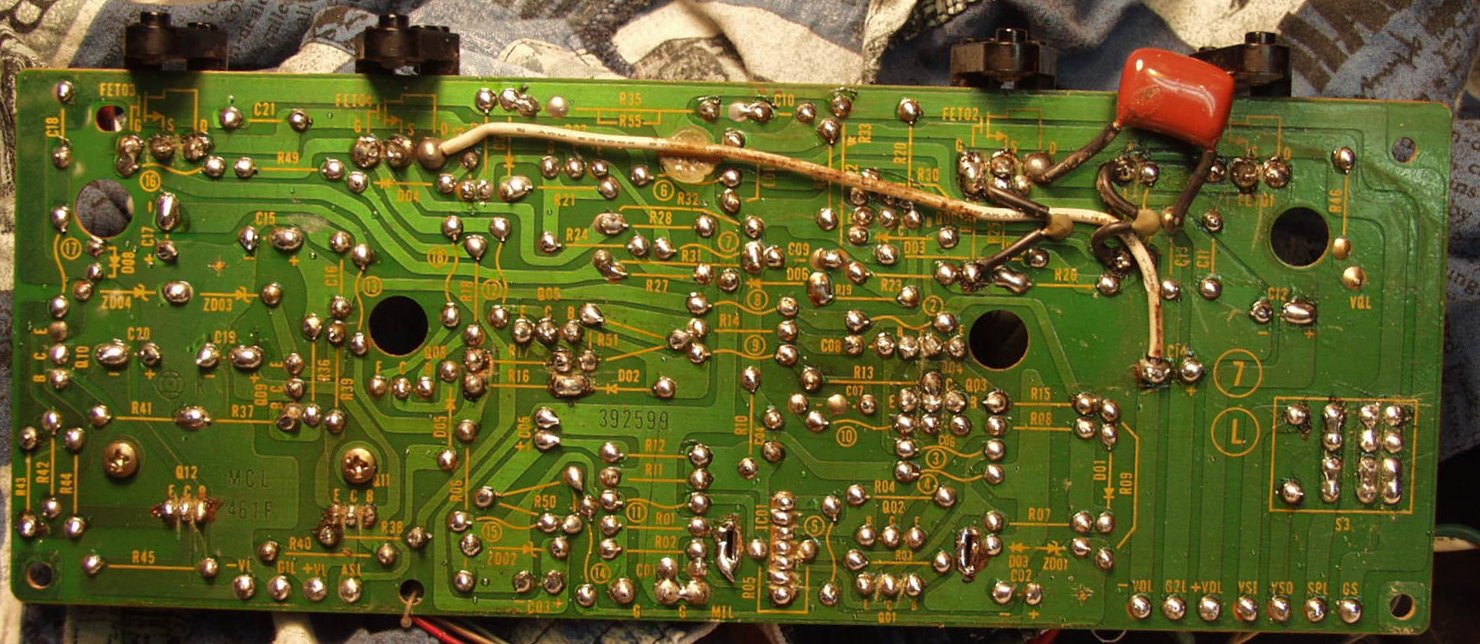

Ｃ７．　修理前　Ｌ側ドライブ基板裏

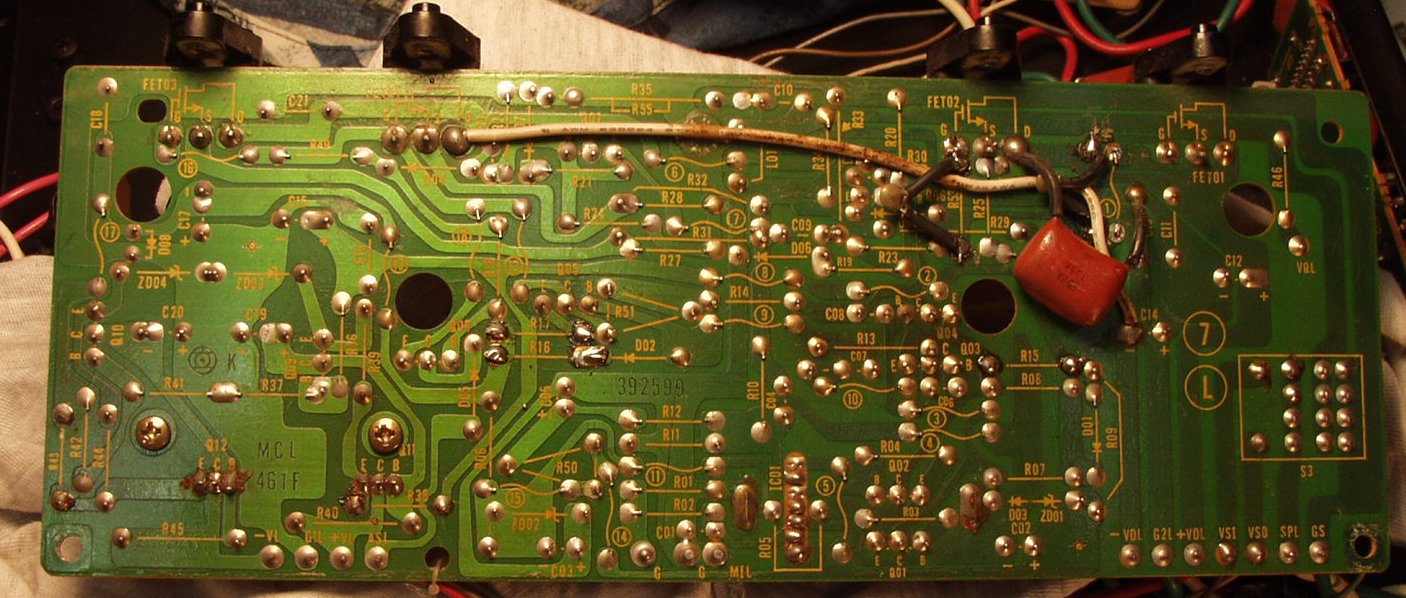

Ｃ８．　修理後（半田補正）　Ｒ側ドライブ基板裏　　全ての半田をやり修す

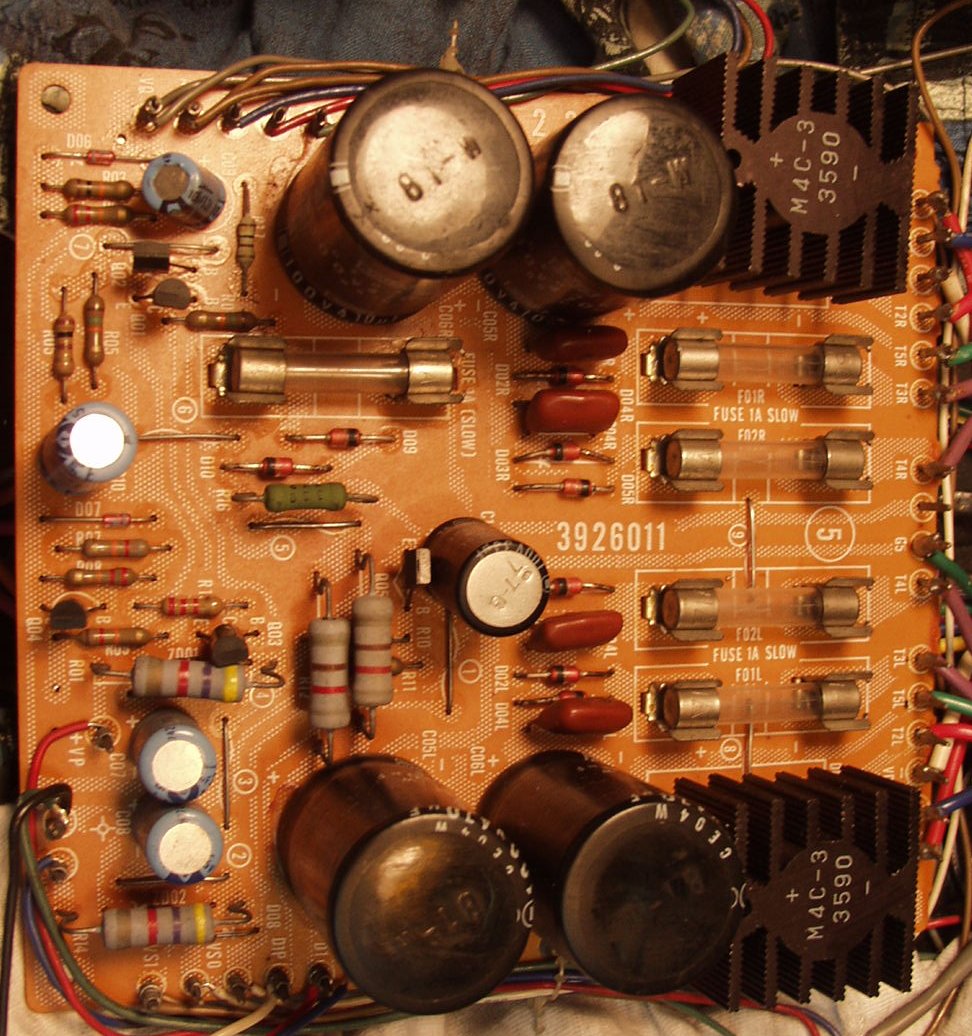

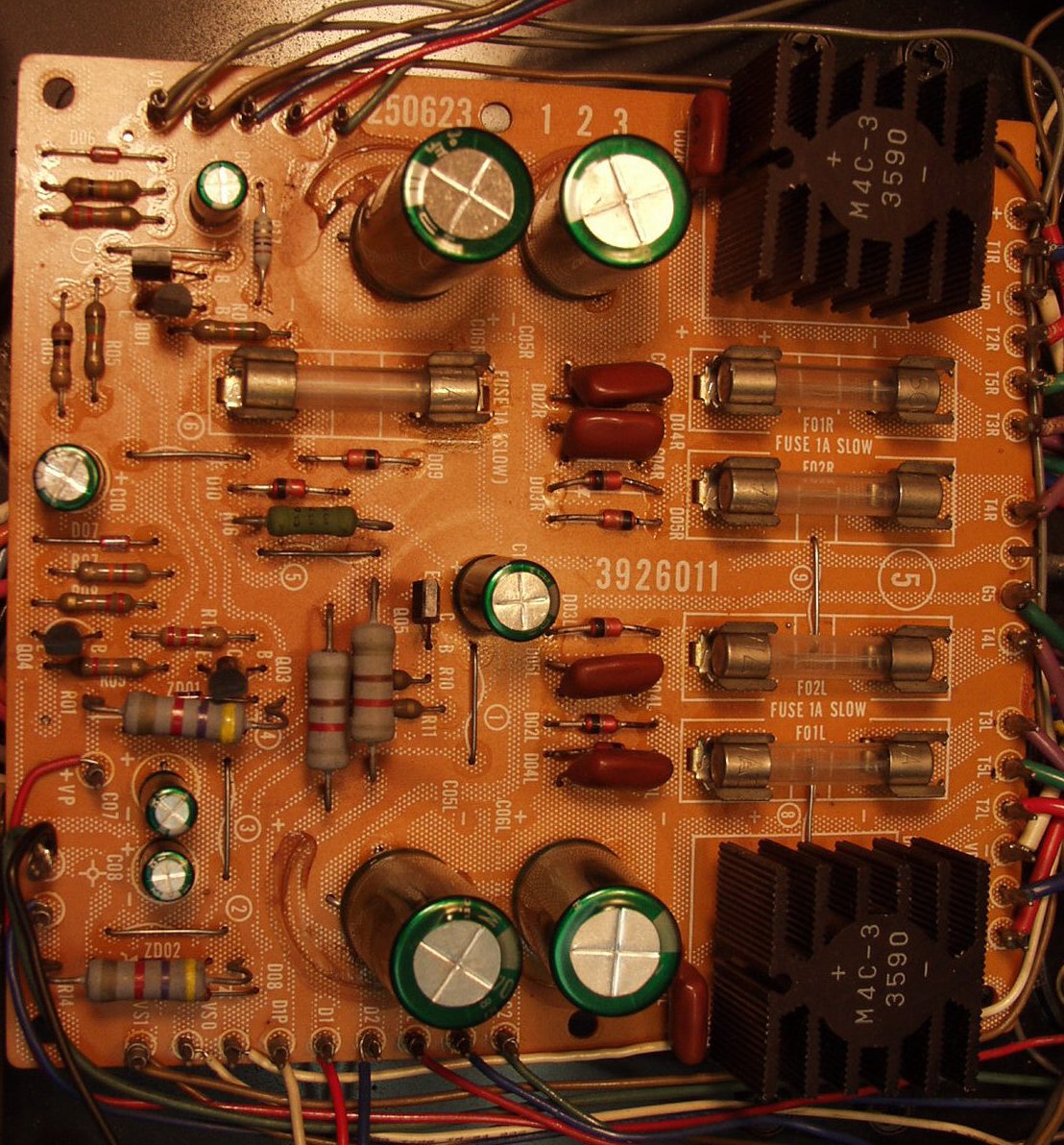

Ｃ８．　修理前　電源基盤

Ｃ９．　修理後　電源基盤

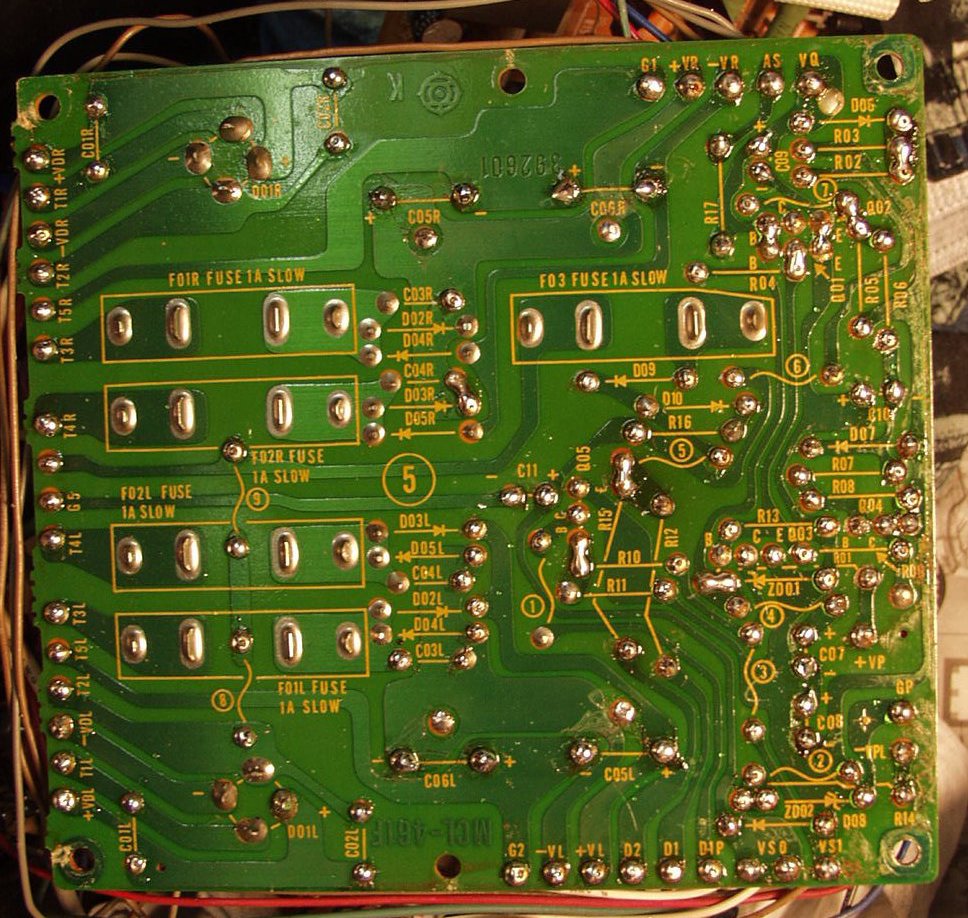

Ｃ１０．　修理前　電源基盤裏

Ｃ１１．　修理後（半田補正）　電源基盤裏

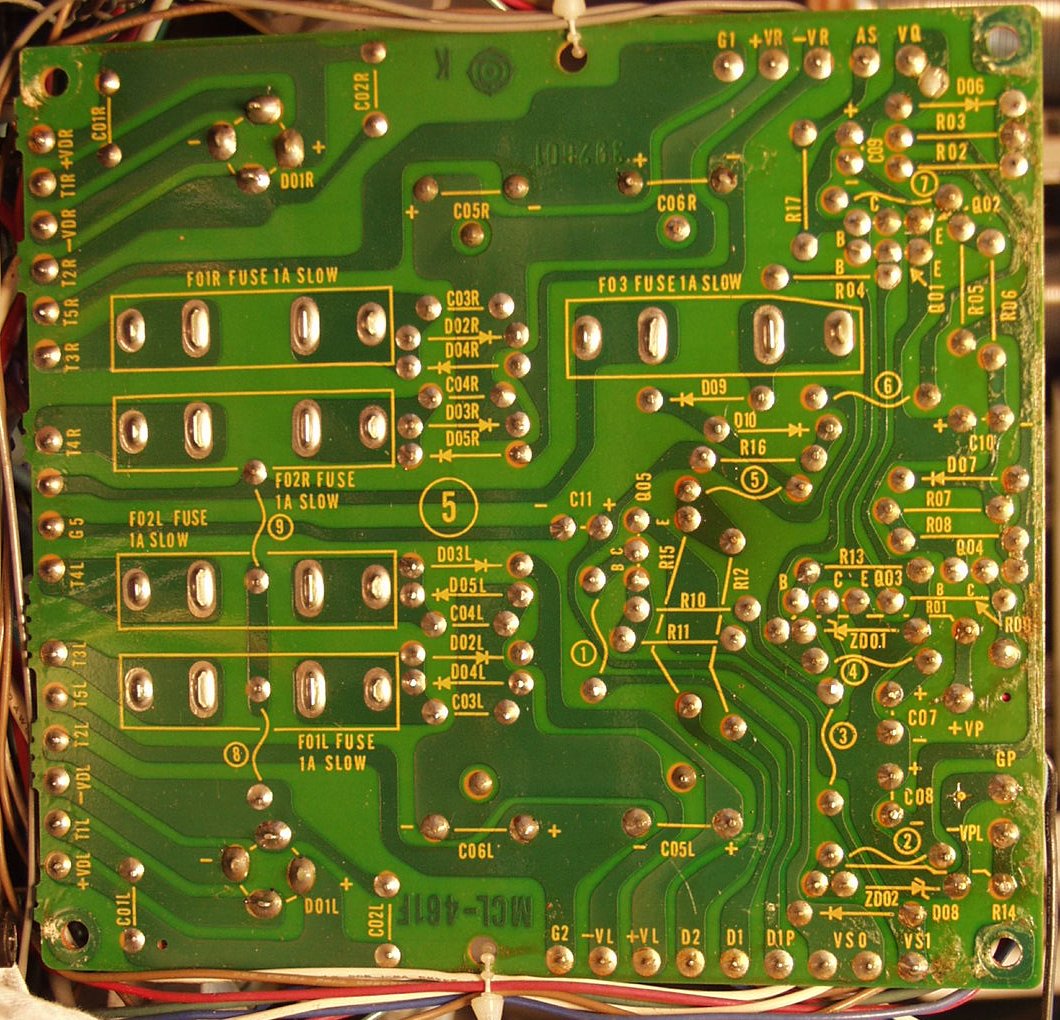

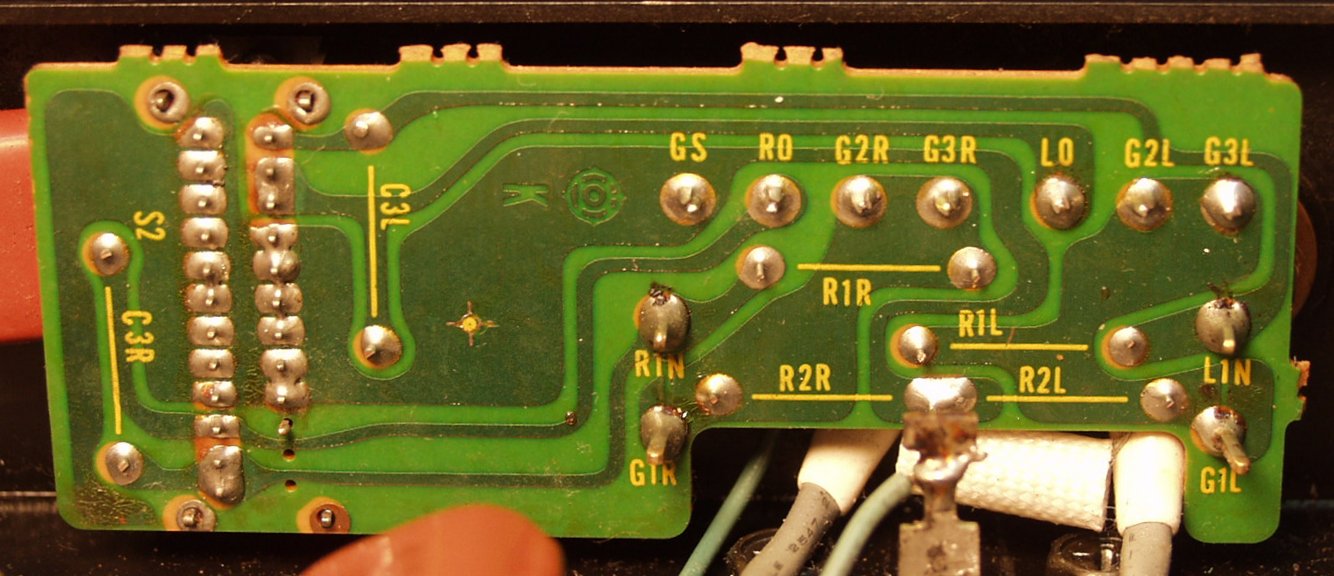

Ｃ１２．　修理前　入力端子基盤裏

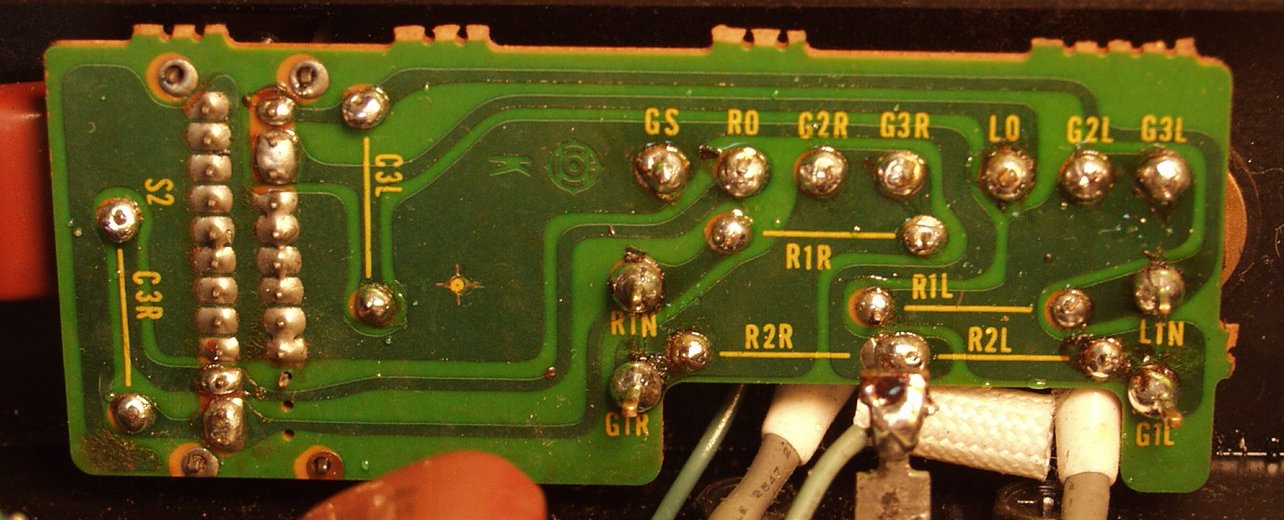

Ｃ１２２．　修理後（半田補正）　入力端子基盤裏

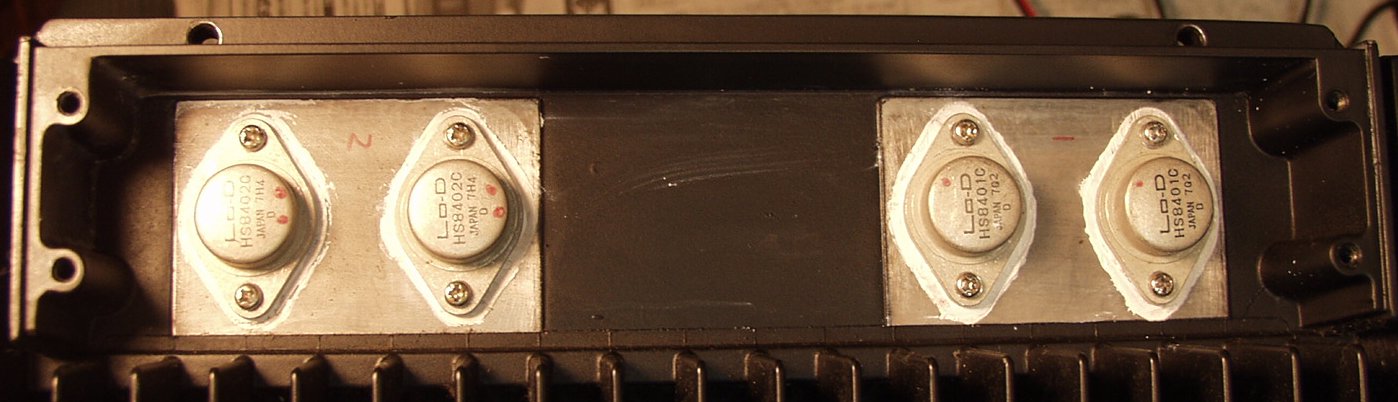

Ｃ１３．　修理後　Ｒ側終段ＦＥＴ（電界効果トランジスター）

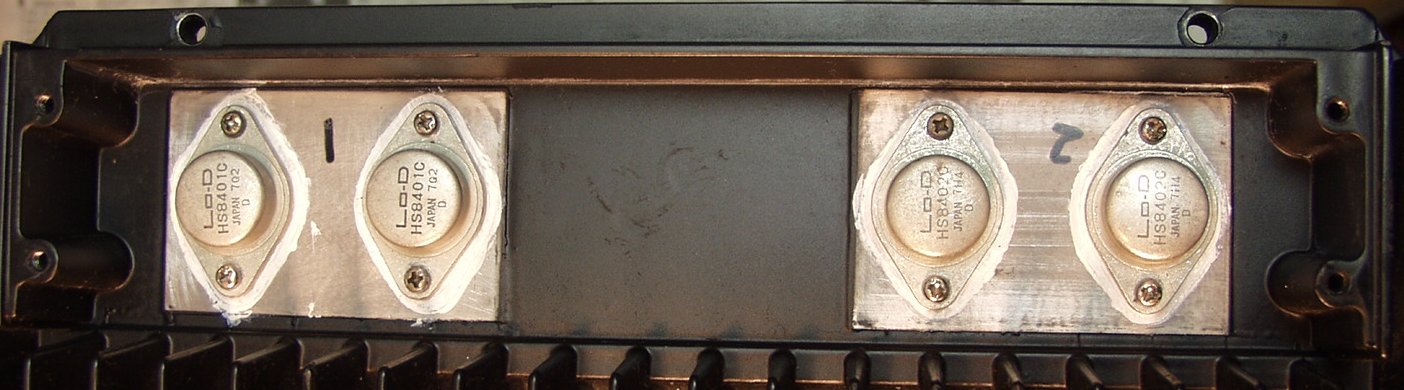

Ｃ１４．　修理後　Ｌ側終段ＦＥＴ（電界効果トランジスター）

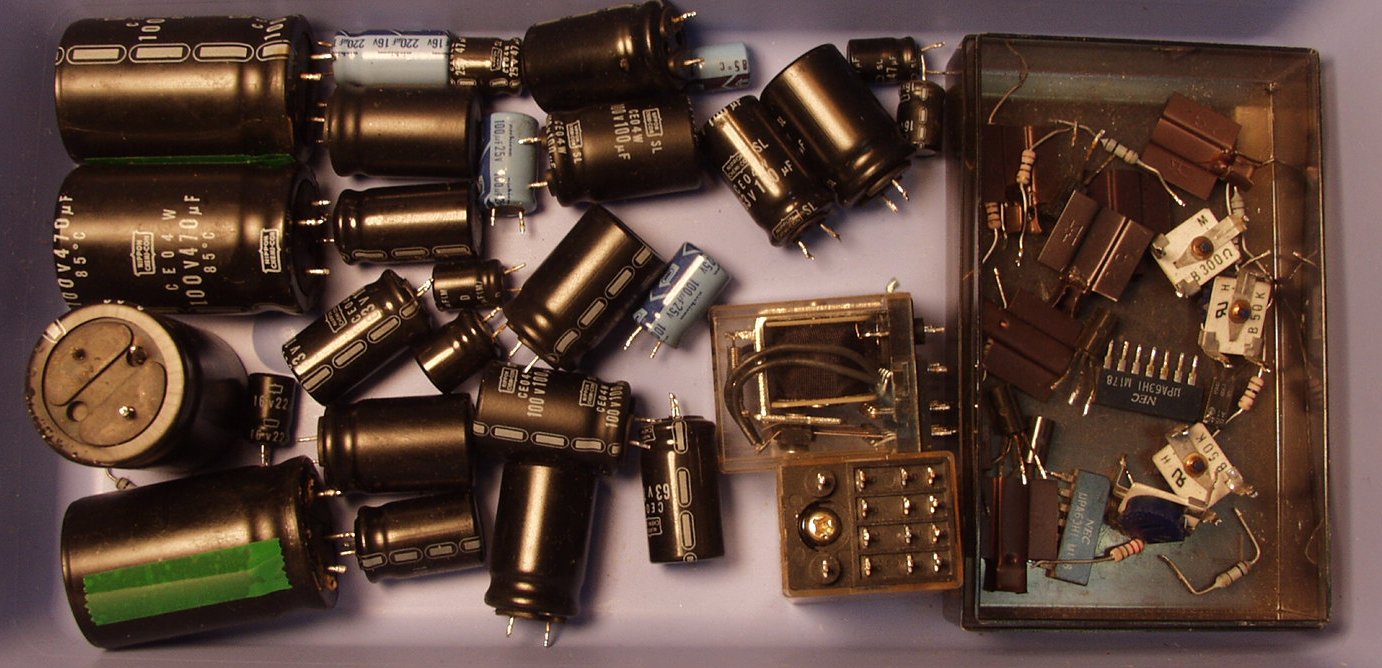

Ｃ１５．　交換したＳＰ接続リレー等の部品

Ｅ．　調整・測定 Ｅ１．　出力、歪み測定

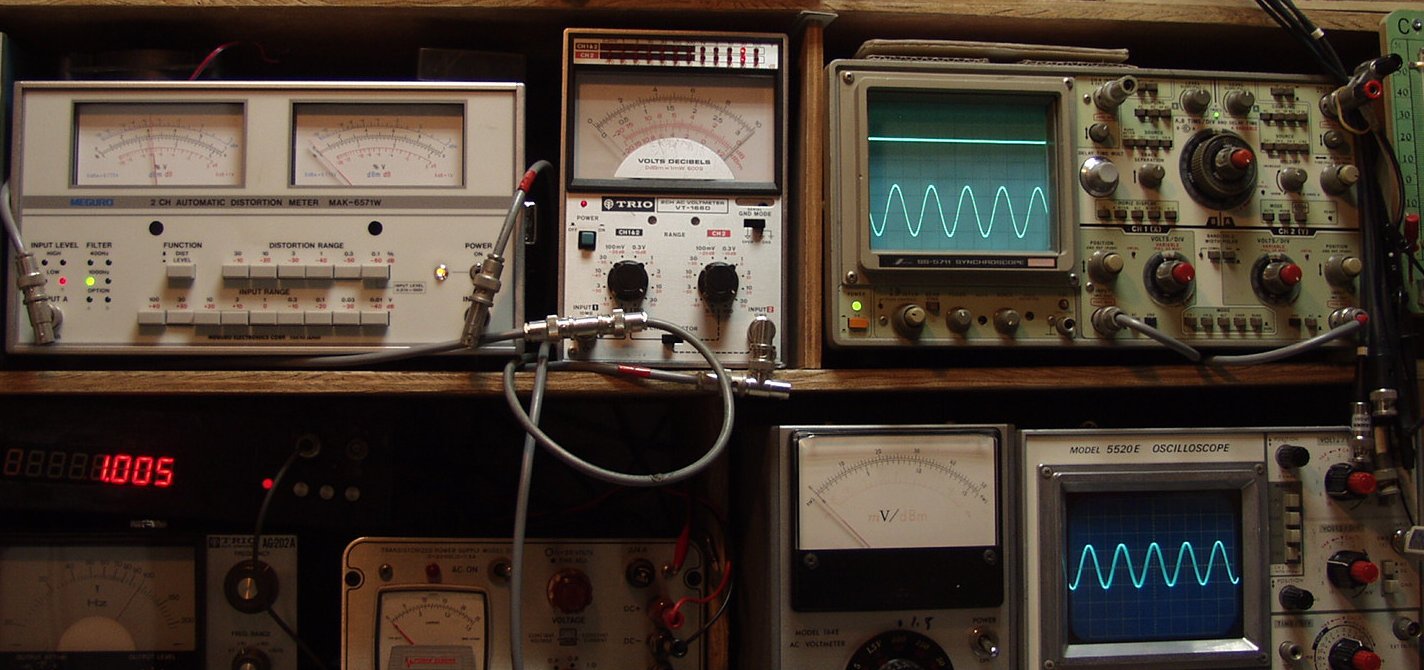

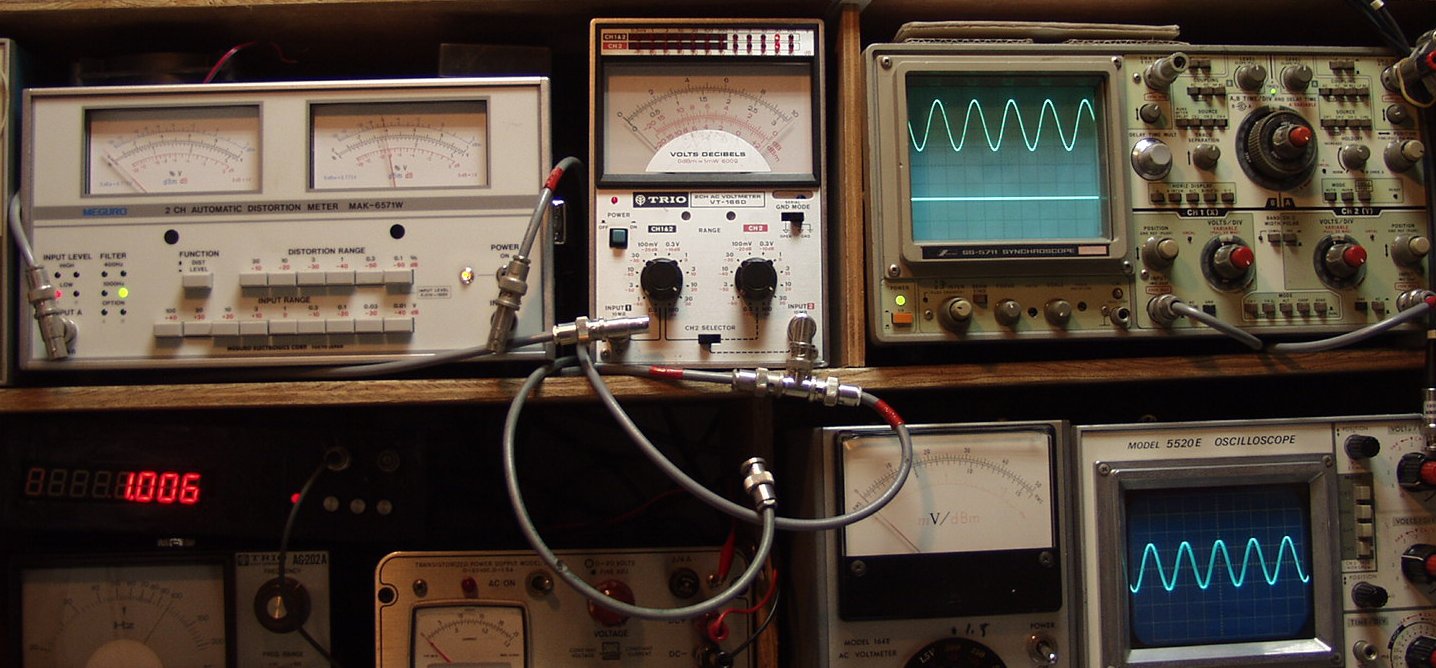

Ｅ２．　右ＳＰ出力＝３４Ｖ＝１４４Ｗ　０．１３％歪み　１０００ＨＺ　右下オシロ＝入力１Ｖ

Ｅ３．　左ＳＰ出力＝３４Ｖ＝１４４Ｗ　０．１３％歪み　１０００ＨＺ　右下オシロ＝入力１Ｖ

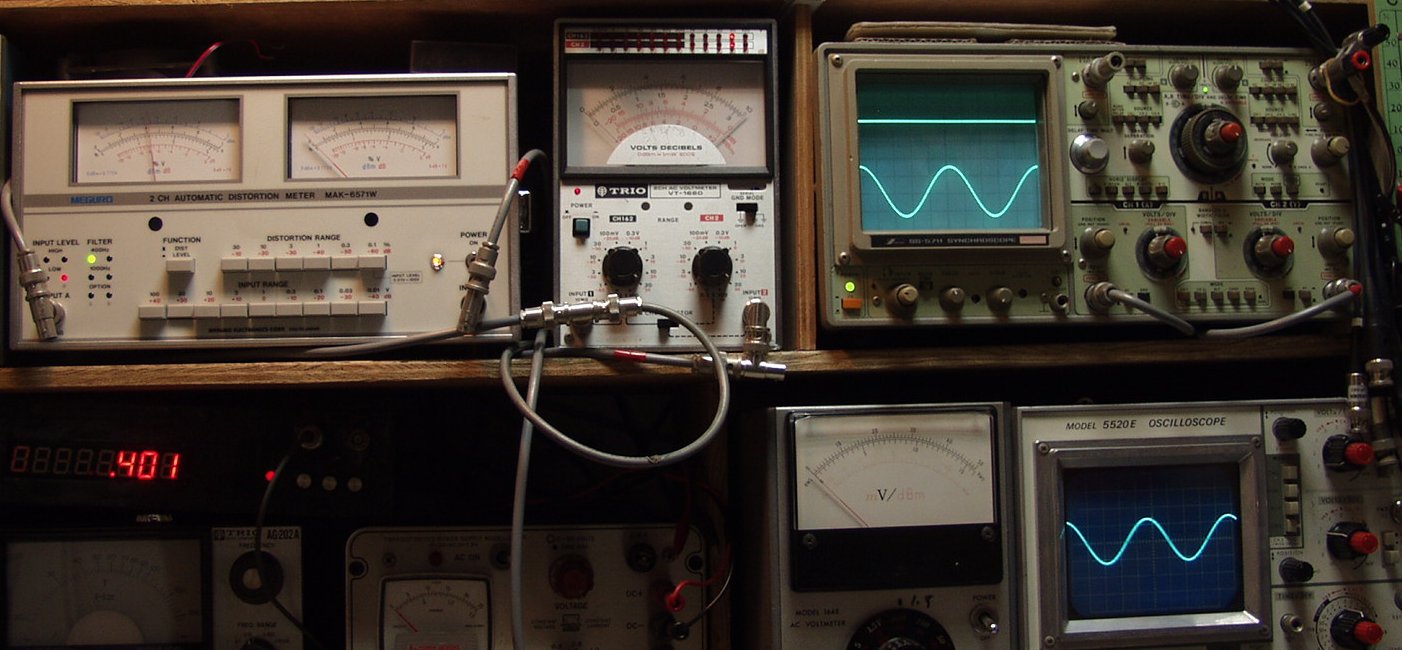

Ｅ４．　右ＳＰ出力＝３４Ｖ＝１４４Ｗ　０．１３％歪み　４００ＨＺ　右下オシロ＝入力１Ｖ

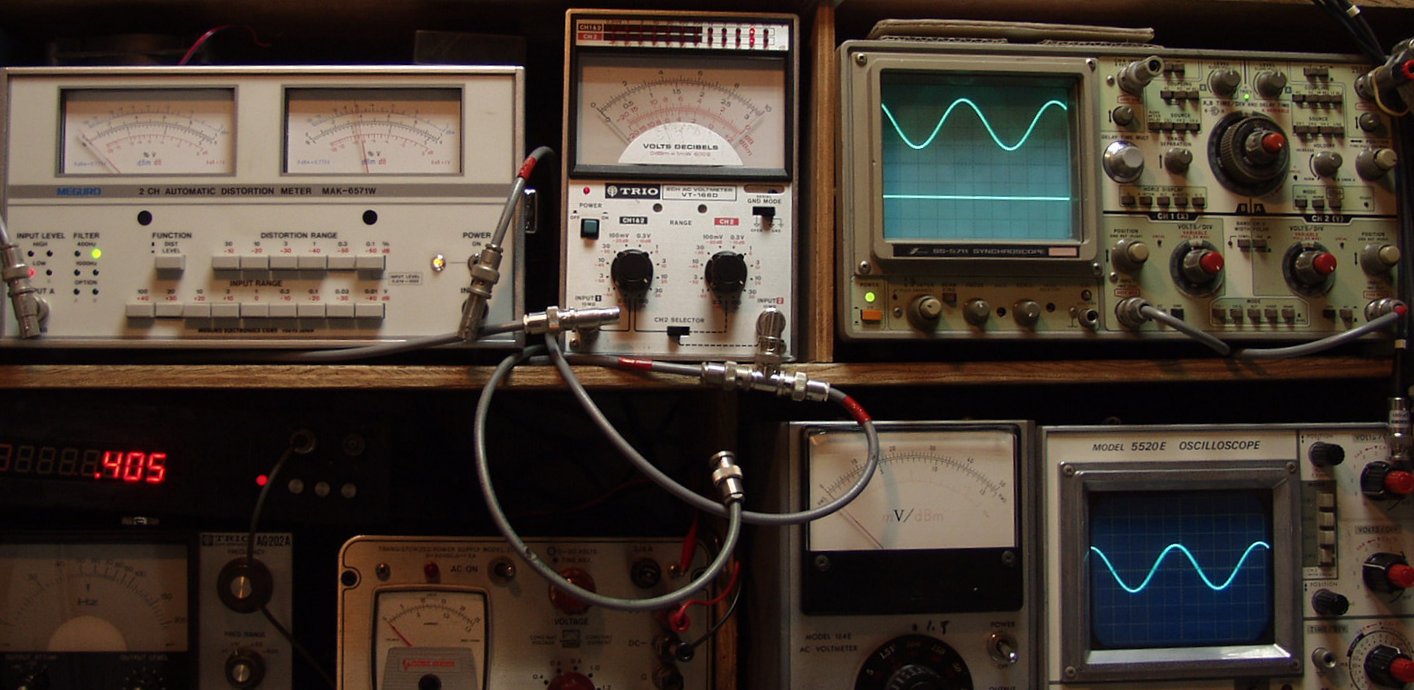

Ｅ５．　左ＳＰ出力＝３４Ｖ＝１４４Ｗ　０．１３％歪み　４００ＨＺ　右下オシロ＝入力１Ｖ

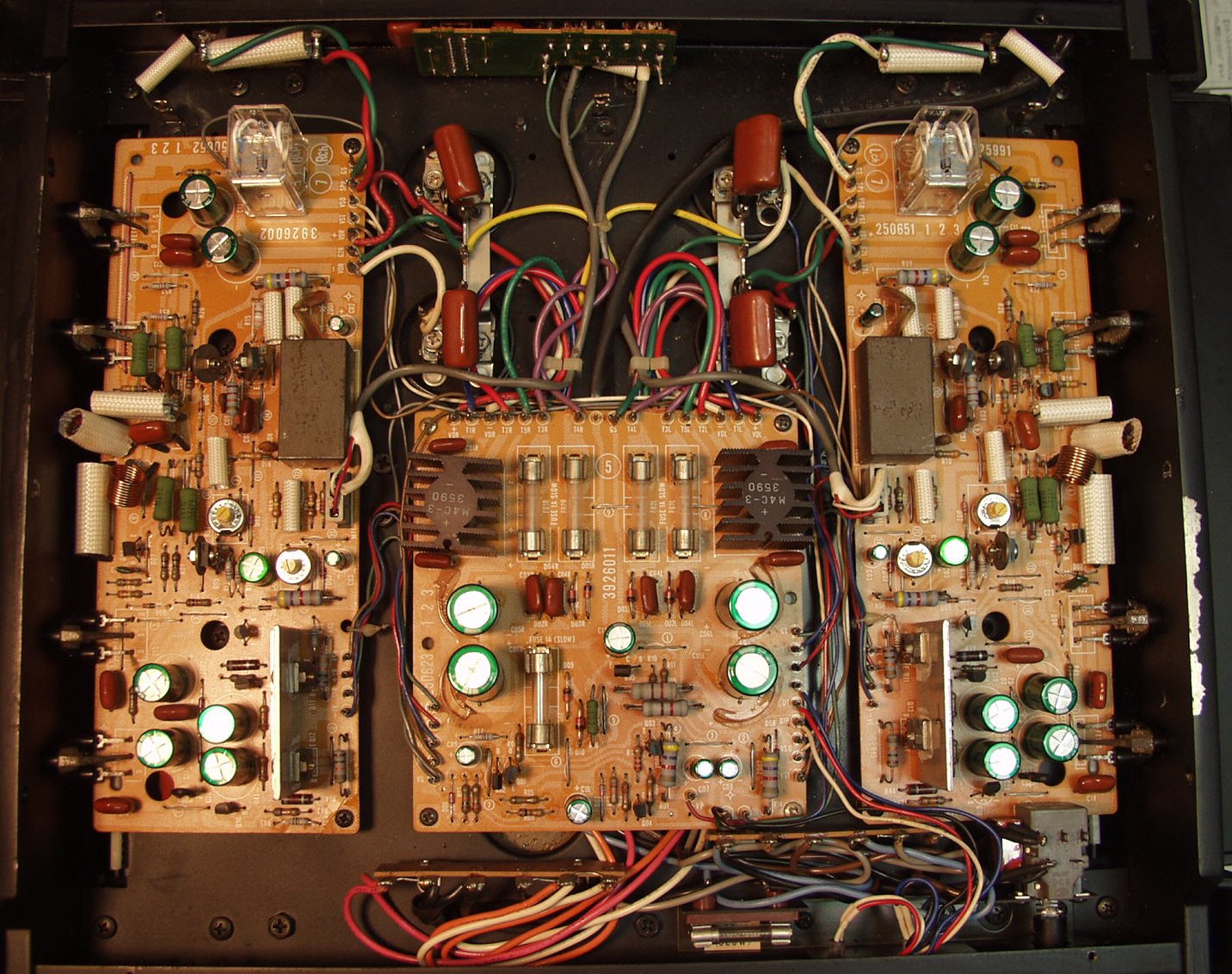

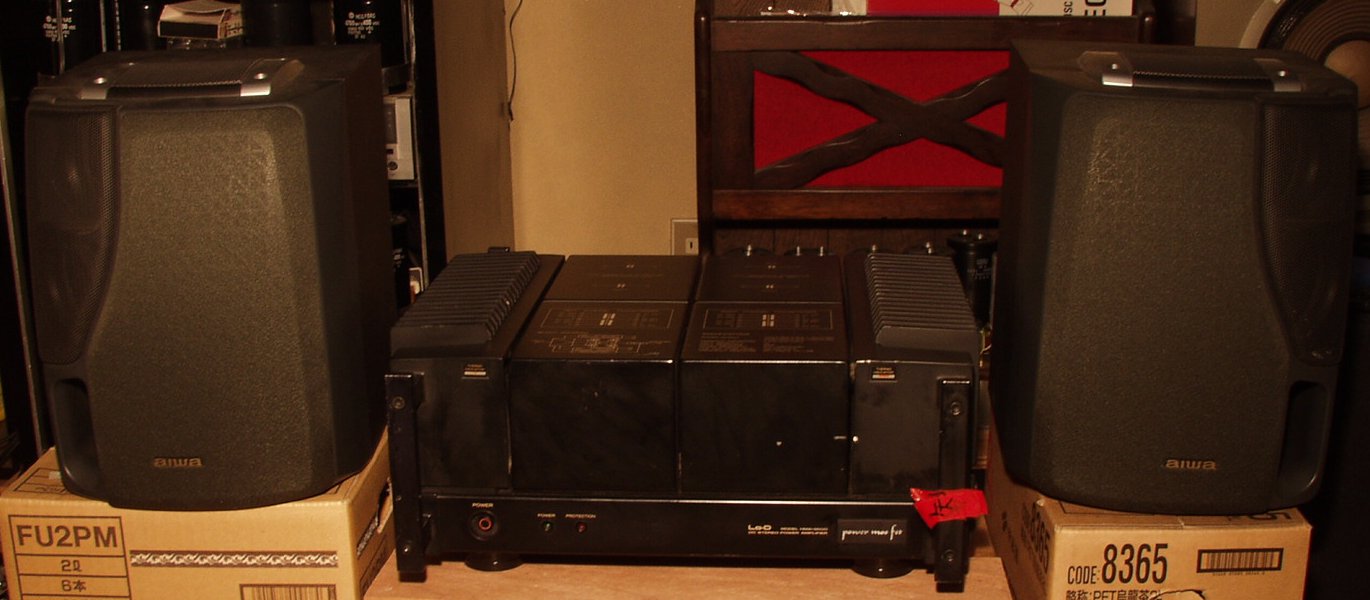

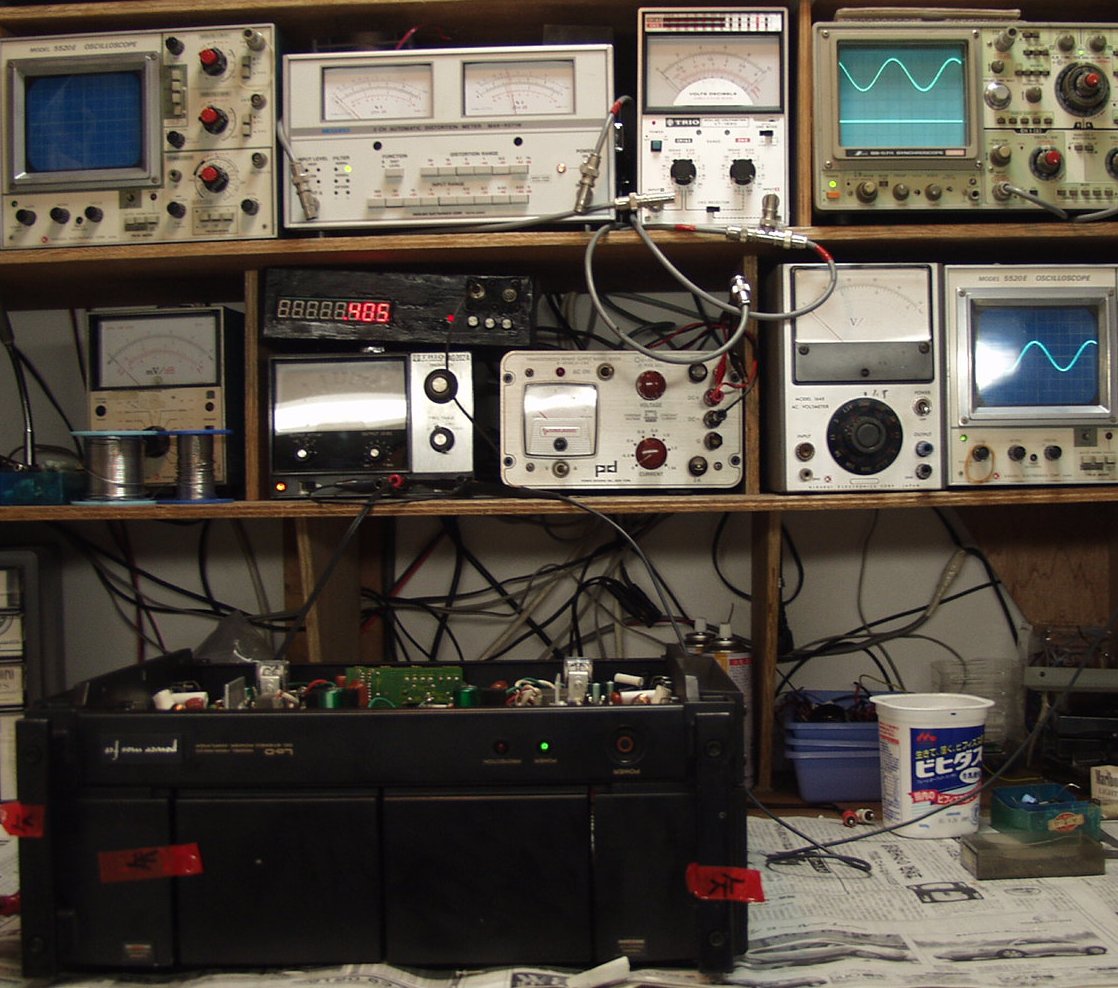

Ｅ６．　完成、下から見る

Ｅ７．　完成、２４時間エージング
