ＨＭＡ−９５００．　６台目　修理記録

平成１４年３月１７日到着　　　３月２６日完成

注意　このＡＭＰはアースラインが浮いています 　　　　ＡＭＰのシャーシにＳＰの線（アース側）や入力のＲＣＡプラグのアース側も接続してはいけません 　　　　ＲＬ−ＳＰのアース線も接続（共通）してもいけません 　　　　又、ＤＣ（directconnection）入力が可能ですが、絶対に使用しないこと＝ここ参照

A．　修理前の状況 　 　プロテクト解除せず B．　原因 　　　経年変化による劣化 Ｃ．　修理状況 　　　 SP接続リレー交換 　　　初段ＦＥＴ（電界効果トランジスター）交換 　　　バイアス／バランスＶＲ交換 　　　ＴＲ（トランジスター） 　　　プリント基板補修 　　　配線手直し、補強 Ｄ．　使用部品 　　　SP接続リレー　　　　　　　　　　　　２個 　　　初段ＦＥＴ（電界効果トランジスター）　２個 　　　ＴＲ（トランジスター）　　　　　　　　１４ 　　　バイアス／バランス半固定ＶＲ　　４個 　　　フューズ入り抵抗　　　　　　　　　　　２０個 　　　抵抗　　　　　　　　　　　　　　　　　　６個 Ｅ．　修理費　　　４０，０００円　　　通常修理。 Ｓ．　ＨＩＴＡＣＨＩ Ｌｏ−Ｄ　ＨＭＡ−９５００　の仕様（マニアルより）

１．　電源基板修理

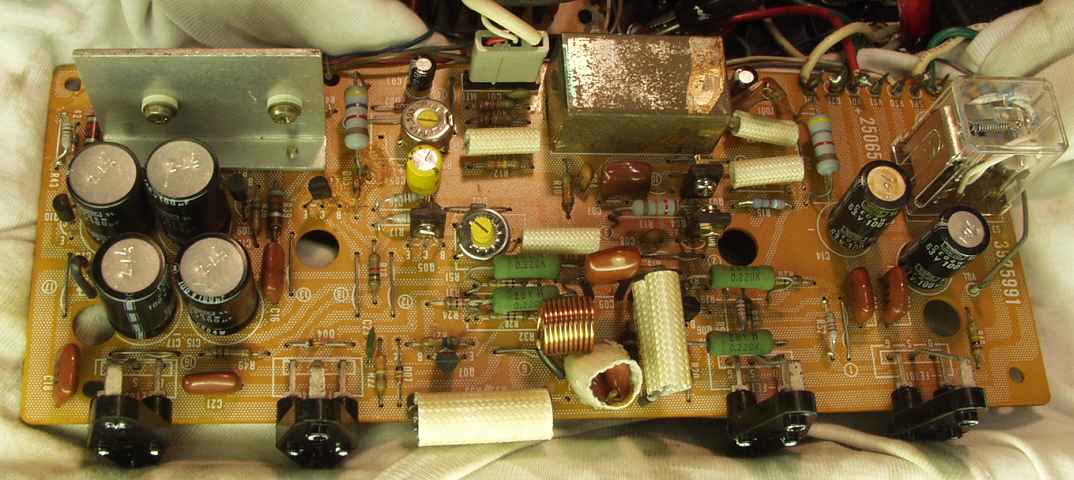

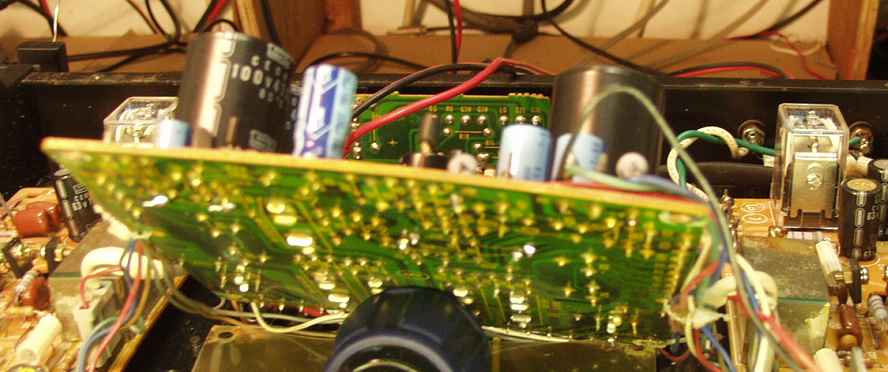

２．　Ｒ側　修理後ドライブ基板、 　　　初段ＦＥＴ（電界効果トランジスター）、全ＴＲ（トランジスター）、バランス／バイアス調整用半固定ＶＲ、 　　　ＳＰ接続リレー交換、フューズ入り抵抗も全部交換。

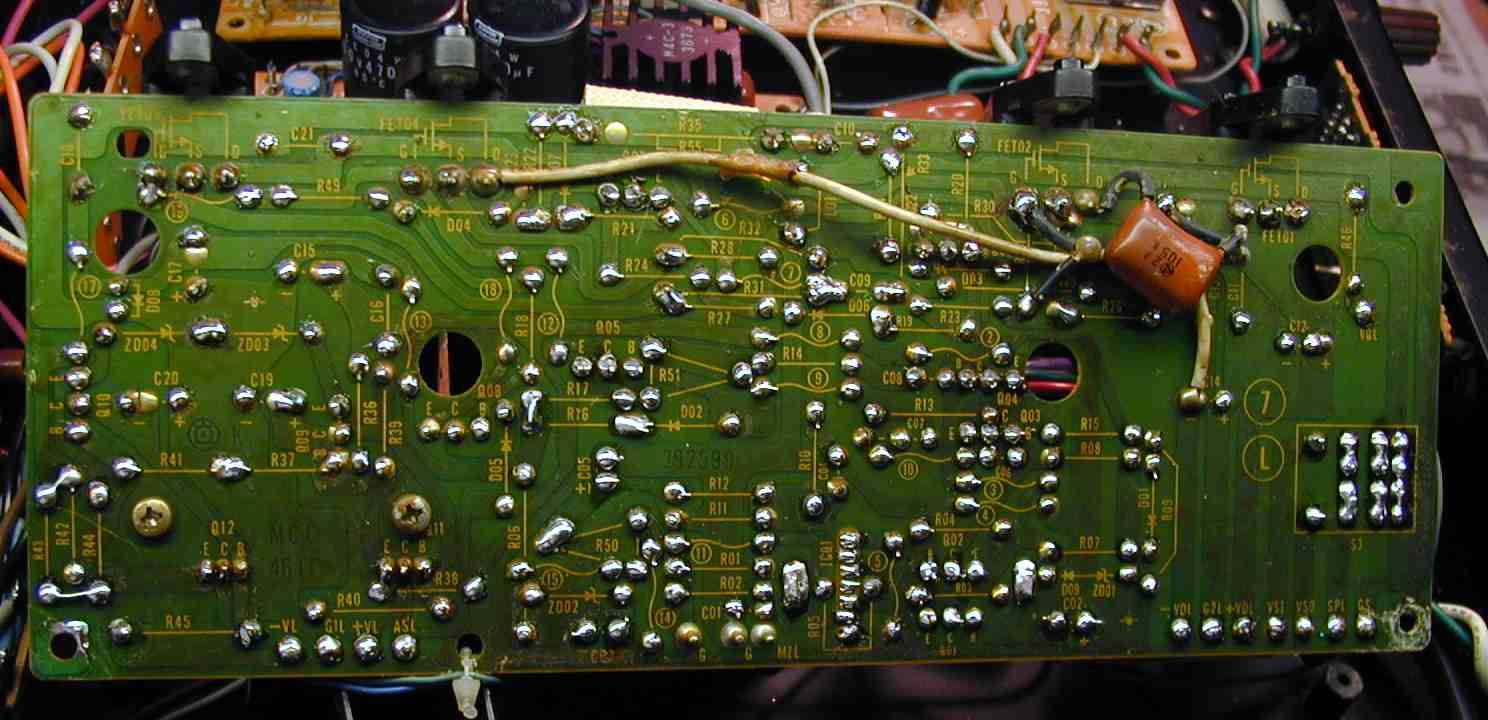

３．　半田補正したＲ側ドライブ基板裏　　全ての半田をやり修す

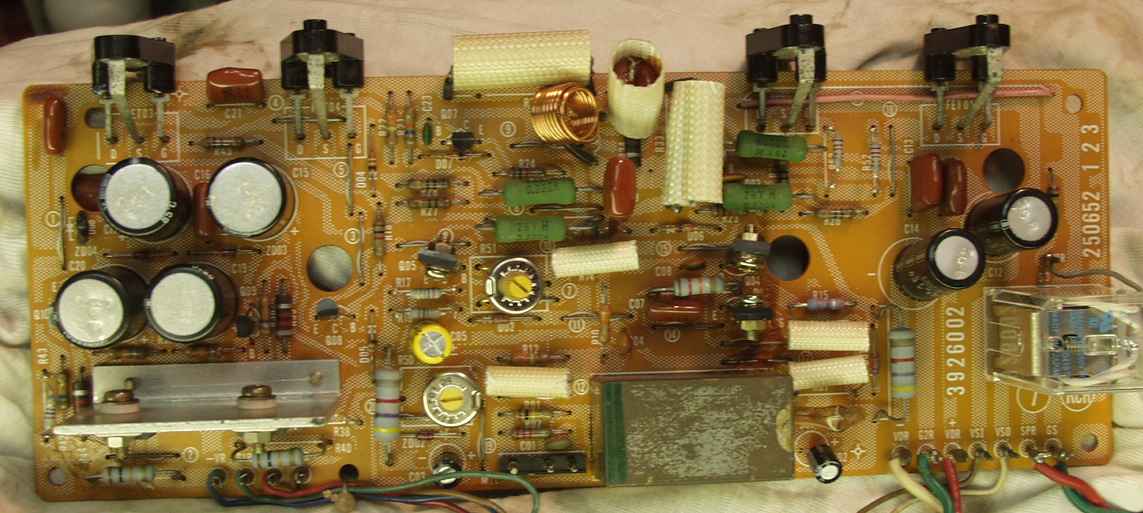

４．　Ｌ側　修理後ドライブ基板、 　　　初段ＦＥＴ（電界効果トランジスター）、全ＴＲ（トランジスター）、バランス／バイアス調整用半固定ＶＲ、 　　　ＳＰ接続リレー交換、フューズ入り抵抗も全部交換。

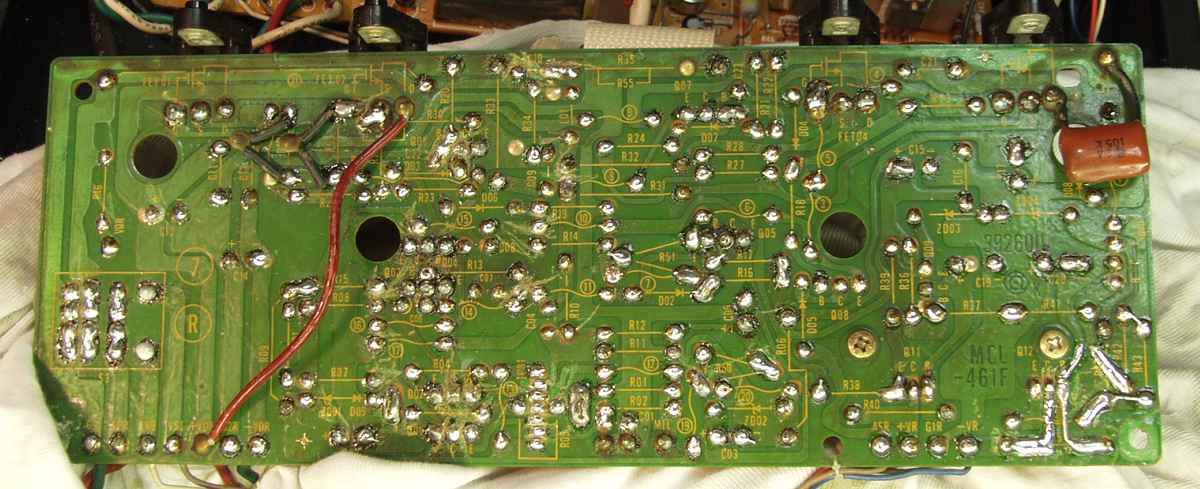

５．　半田補正したＬ側ドライブ基板裏　　全ての半田をやり修す

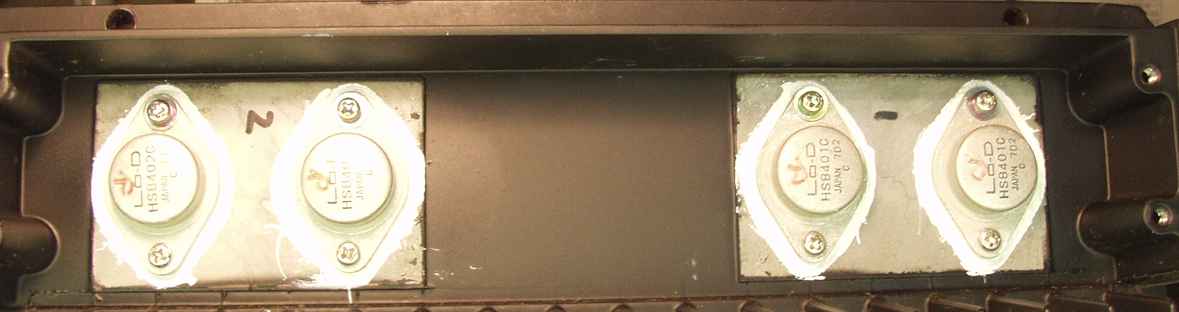

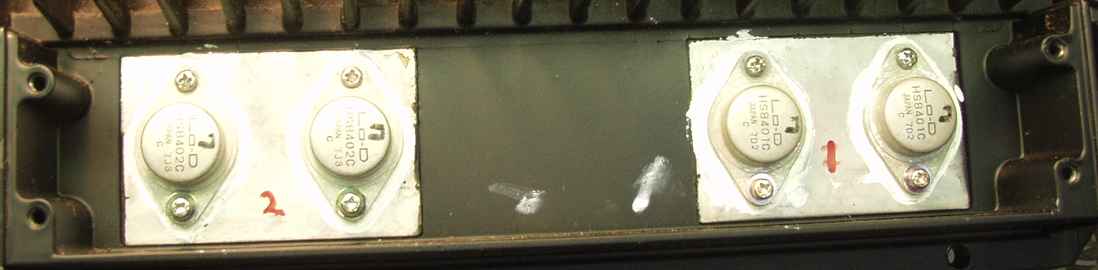

６．　Ｒ側終段ＦＥＴ（電界効果トランジスター）

７．　Ｌ側終段ＦＥＴ（電界効果トランジスター）

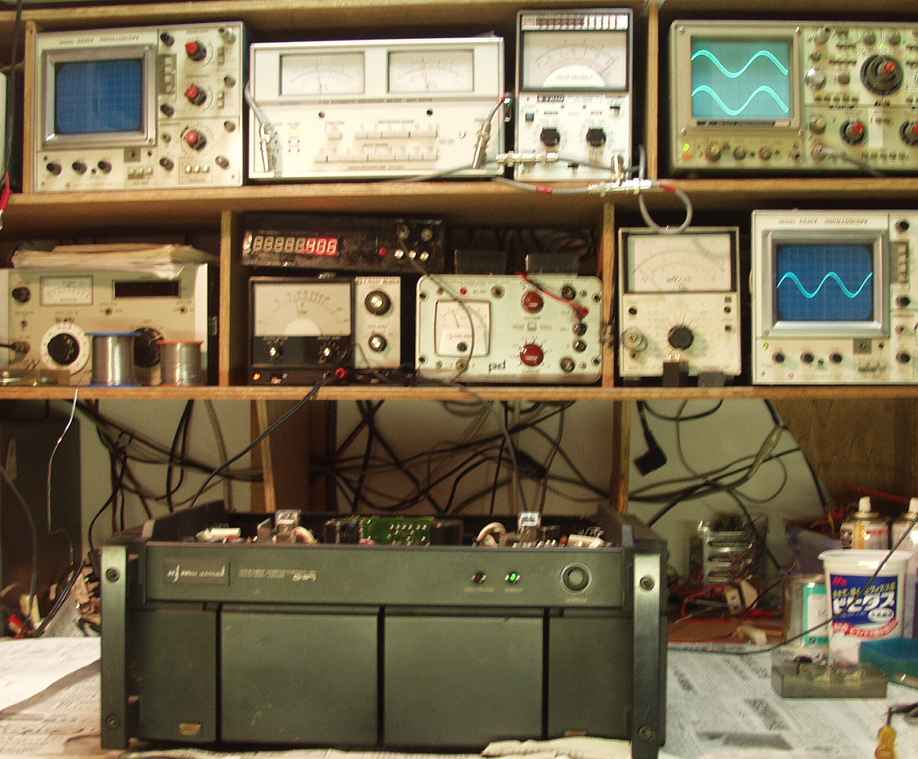

８．　出力・歪み率測定・調整

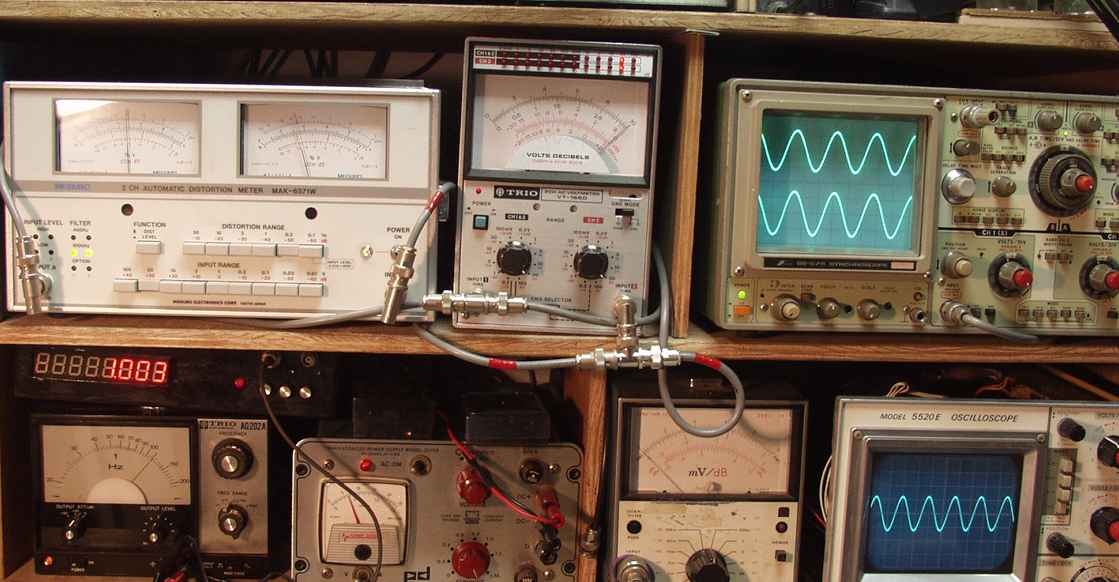

９．　３０Ｖ＝１１２Ｗ出力　０．１％歪み　１０００ＨＺ　右下オシロ＝入力１００ｍＶ

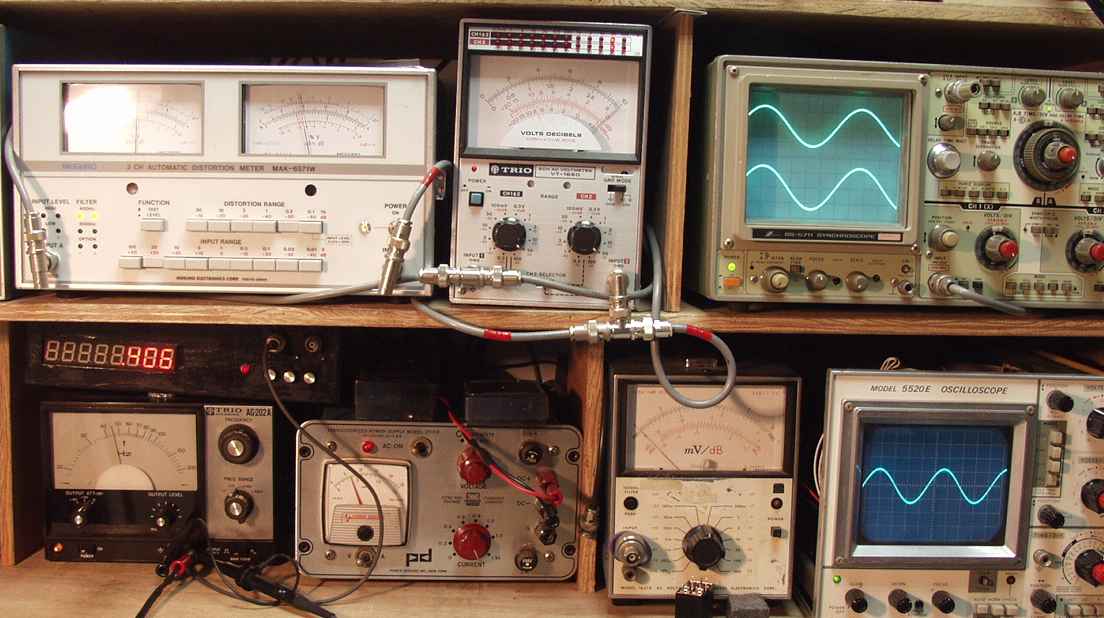

１０．　３０Ｖ＝１１２Ｗ出力　０．１％歪み　４００ＨＺ。　右下オシロ＝入力１００ｍＶ

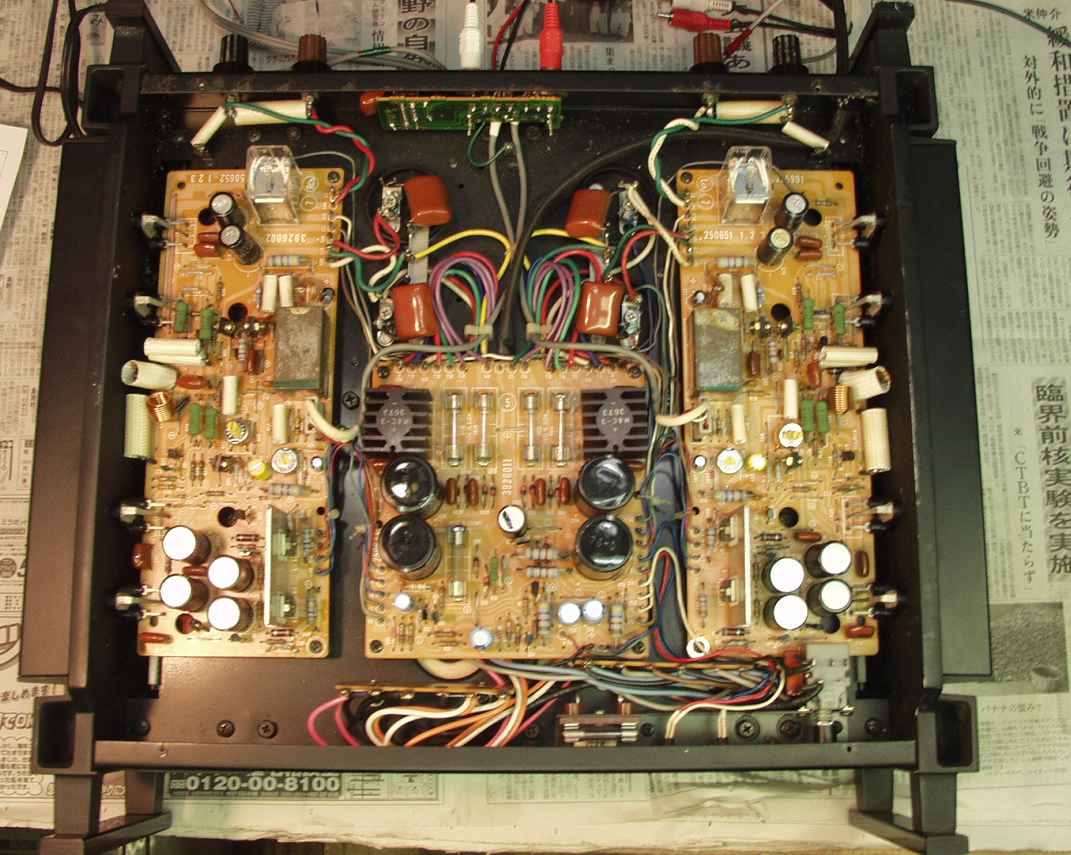

１１．　　完成、下から見る

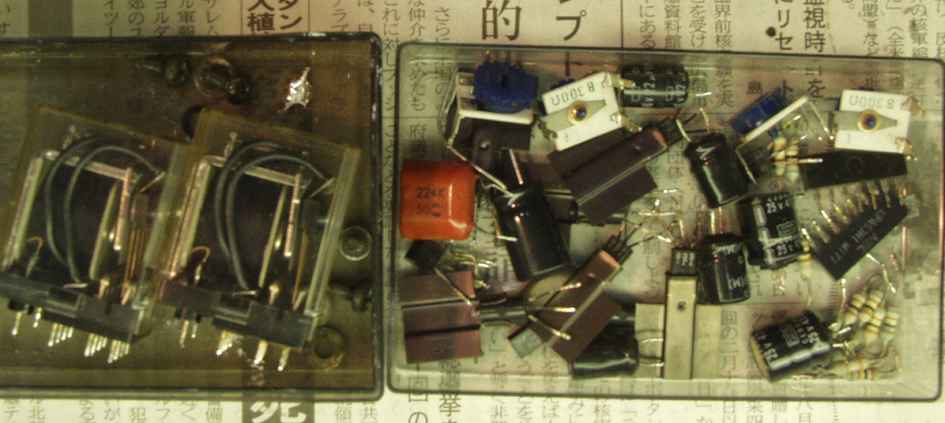

１２．　　交換したＳＰ接続リレー等の部品、綺麗に取ったもののみです。
