ＨＭＡ−９５００　修理修理

平成１３年１月１９日

注意　このＡＭＰはアースラインが浮いています 　　　　ＡＭＰのシャーシにＳＰの線（アース側）や入力のＲＣＡプラグのアース側も接続してはいけません 　　　　ＲＬ−ＳＰのアース線も接続（共通）してもいけません 　　　　又、ＤＣ（directconnection）入力が可能ですが、絶対に使用しないこと＝ここ参照

A．　修理前の状況 　　　HMA9500を鳴らしたところ音にノイズが混ざっていることに気づきました 　　　左右のヒートシンクのうち左側が全く熱くない。 　　　確かにスイッチを入れてすぐでそれほど熱は持っていませんでしたが、 　　　右は少し熱を感じるのに左は全く感じません B．　原因 　　　バイアス回路の劣化。 Ｃ．　修理状況 　　　バイアス回路半固定ＶＲ交換 　　　プリント基板補修 　　　配線手直し、補強 Ｄ．　使用部品 　　　半固定ＶＲ　　　　　　　　　　　　　　　４個 　　　電解ｺﾝﾃﾞﾝｻー　　　　　　　　　　　　　８個 　　　抵抗　　　　　　　　　　　　　　　　　　　４個 Ｅ．　修理費　　　３５，０００円　　通常修理。 Ｓ．　ＨＩＴＡＣＨＩ Ｌｏ−Ｄ　ＨＭＡ−９５００　の仕様（マニアルより）

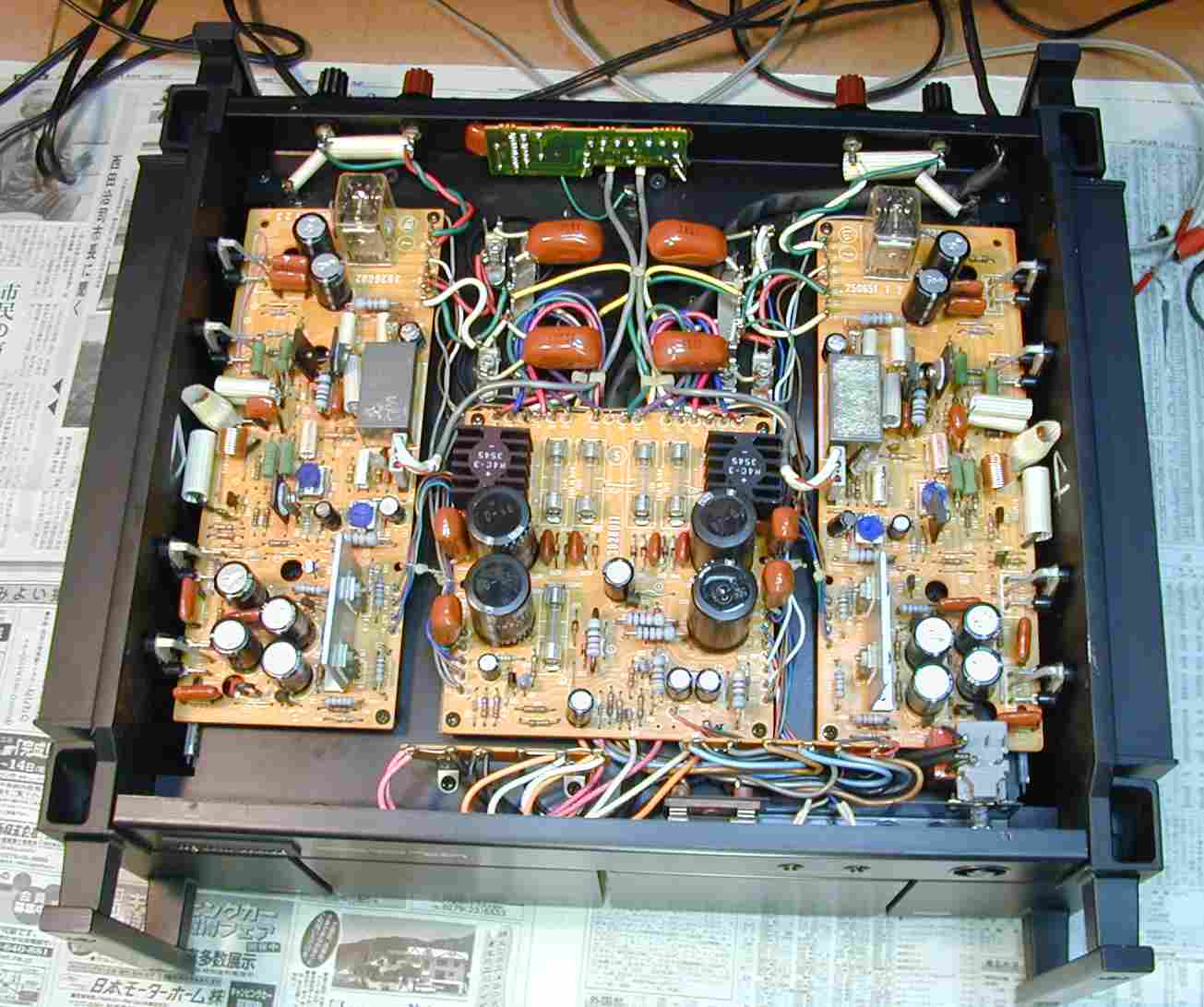

１．　下から見る、綺麗！！！ 。

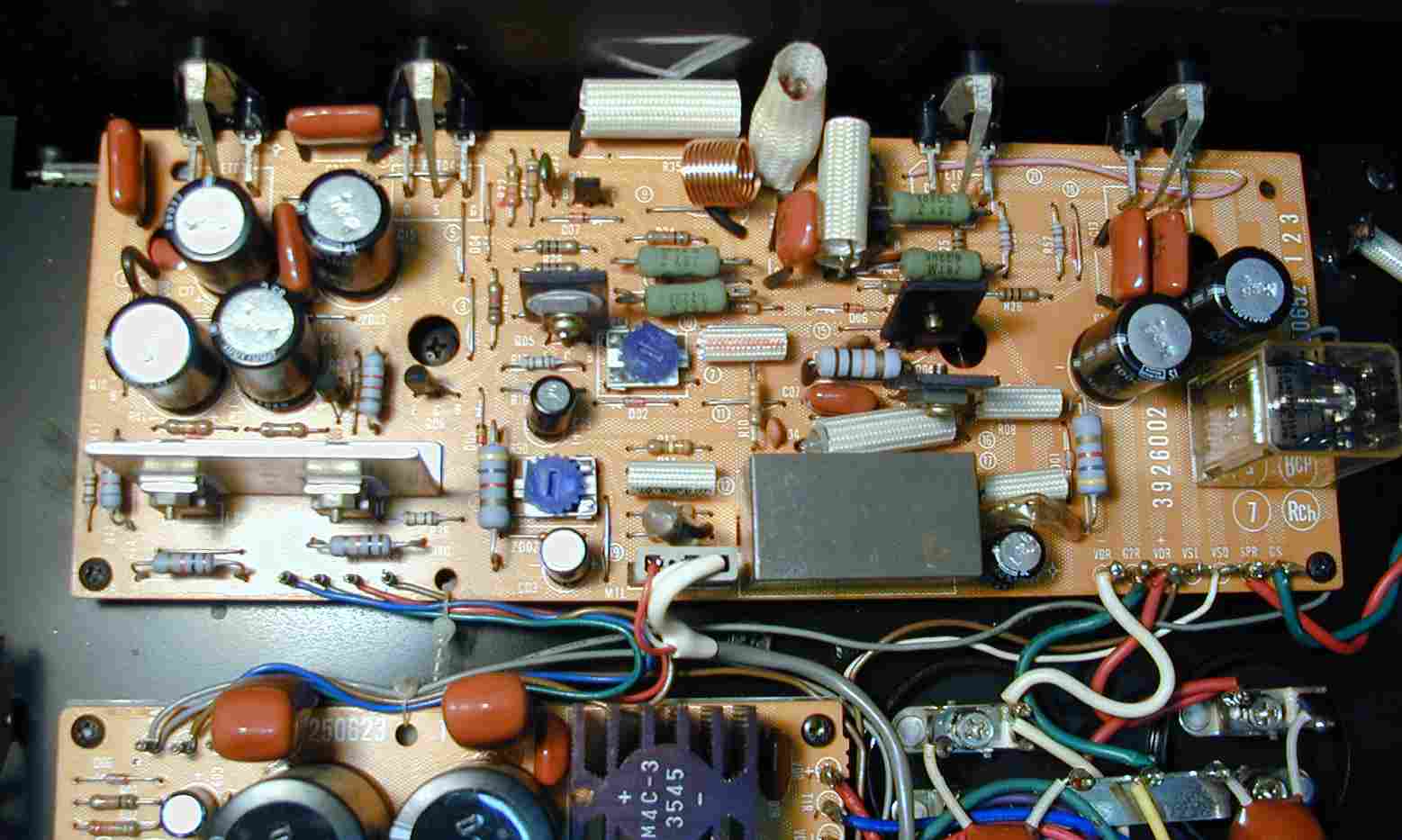

２．　修理前のドライブ基板。

３．　修理前のドライブ基板

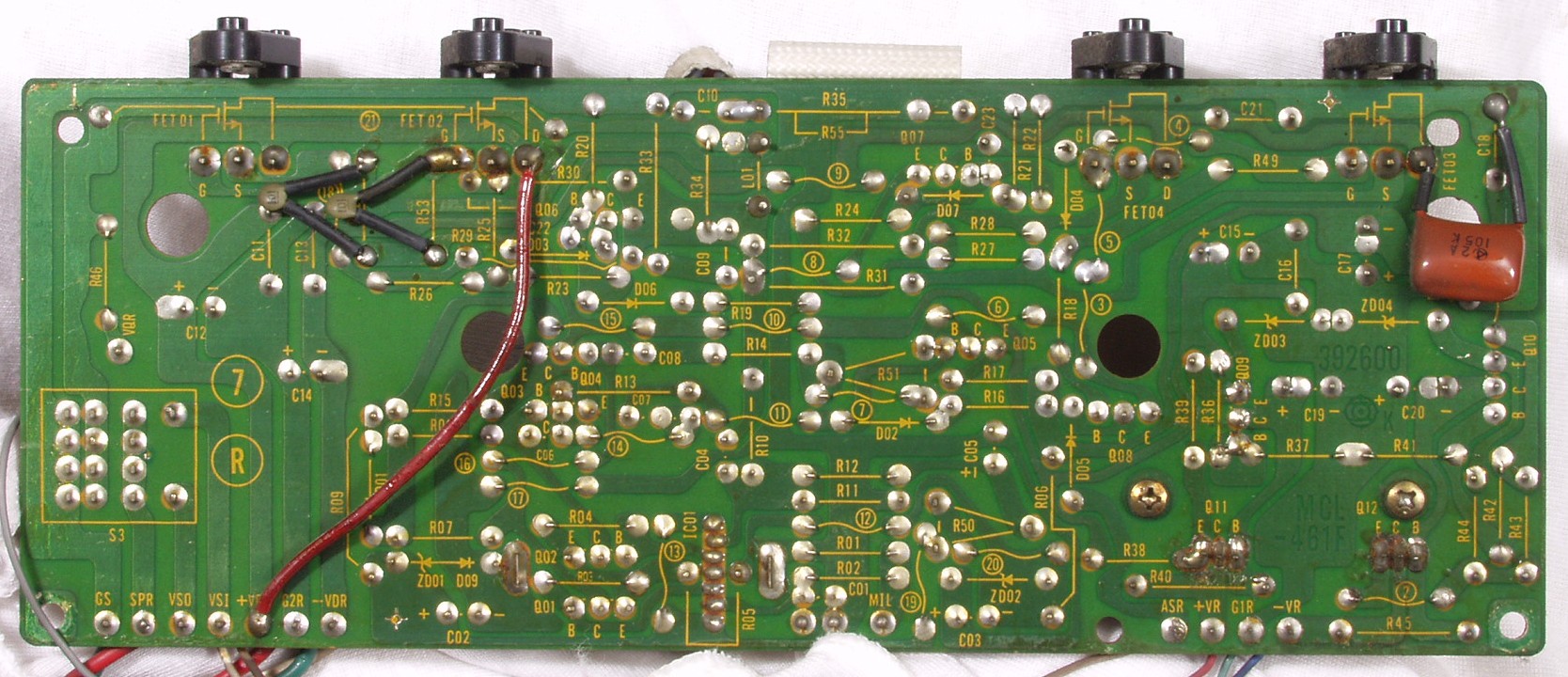

４．　修理前のドライブ基板裏

ha9500-2
