ＱＵＡＤ　６０６　修理記録

平成１９年３月２８日到着　　　４月９日完成

注意　このＡＭＰはアースラインが浮いています 　　　　ＡＭＰのシャーシにＳＰの線（アース側）や入力のＲＣＡプラグのアース側も接続してはいけません 　　　　ＲＬ−ＳＰのアース線も接続（共通）してもいけません

Ａ．　修理前の状況 オーバーホール修理で。 １．ハム音以前からの症状ですが、ボリュームを絞るとかすかなハム音があります。 ３．パワーオン時のノイズ パワーオンの際に、「ボツン」と大きな音がします。以前からしていたのですが、最近大きくなったような気がします。 ４．　６０６は、音が出なくなったので修理に出したら、テンプラだ半田だったという事もありました。いずれも、10年以上も前のことです。 ＡＥ．　修理前の測定 B．　原因 電解コンデンサー劣化 ＯＰ−ＡＭＰ劣化 Ｃ．　修理状況 電解コンデンサー交換 ＯＰ−ＡＭＰ交換 ＳＰ端交換 ＲＣＡ端子交換 半田補正作業 Ｄ．　使用部品 電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　　　　　　　　１４個 ＯＰ−ＡＭＰ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個 ＳＰ端子　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２組４個 ＲＣＡ端子　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　１組２個 Ｅ．　調整・測定 Ｆ．　修理費　　　　　　　　　　　　　　５５，０００円　　オーバーホール修理。 Ｓ．　ＱＵＡＤ　６０６　の仕様（マニアル・カタログより）

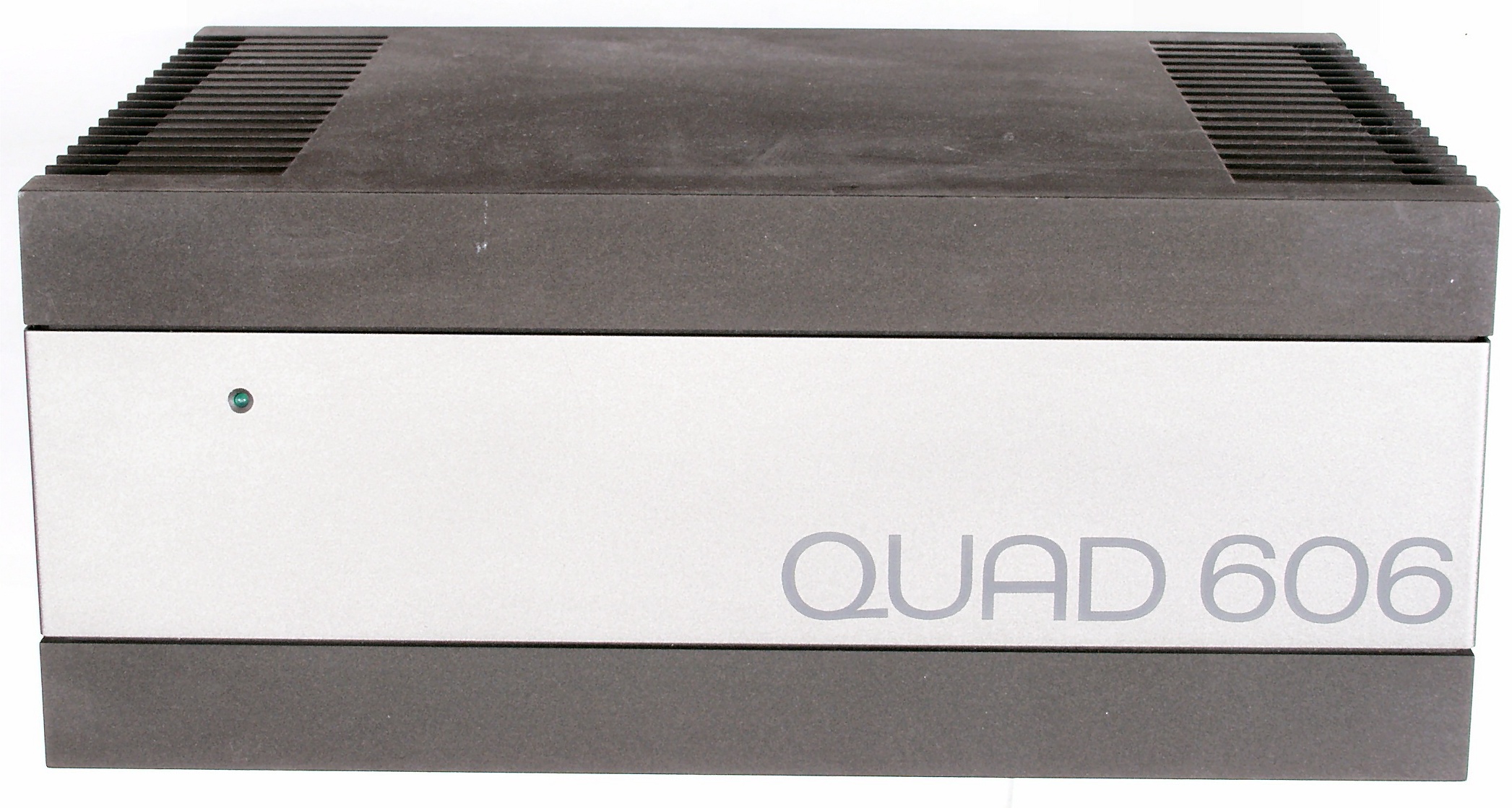

Ａ．　修理前の状況 Ａ１．　点検中　前から見る

Ａ２．　点検中　ケース上から見る

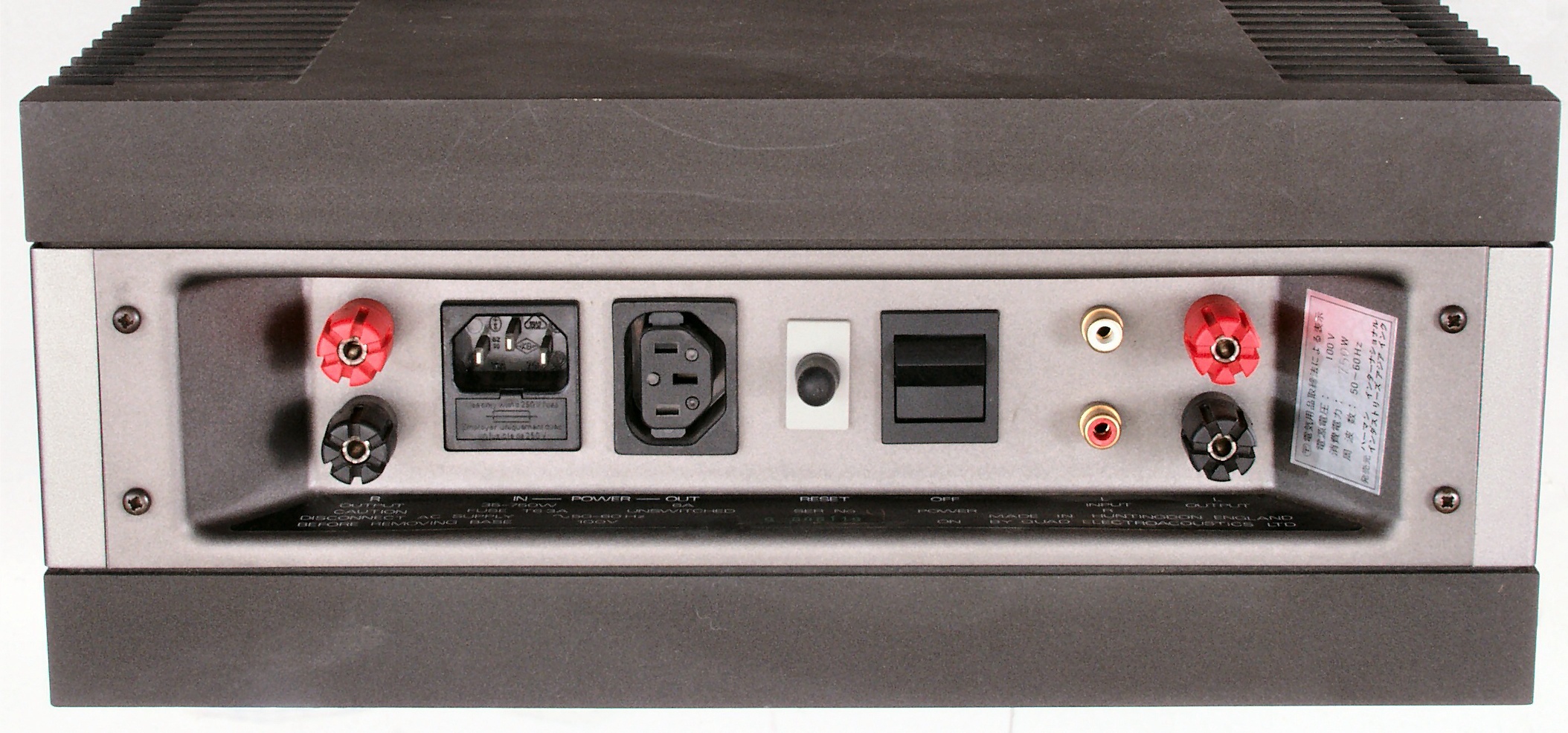

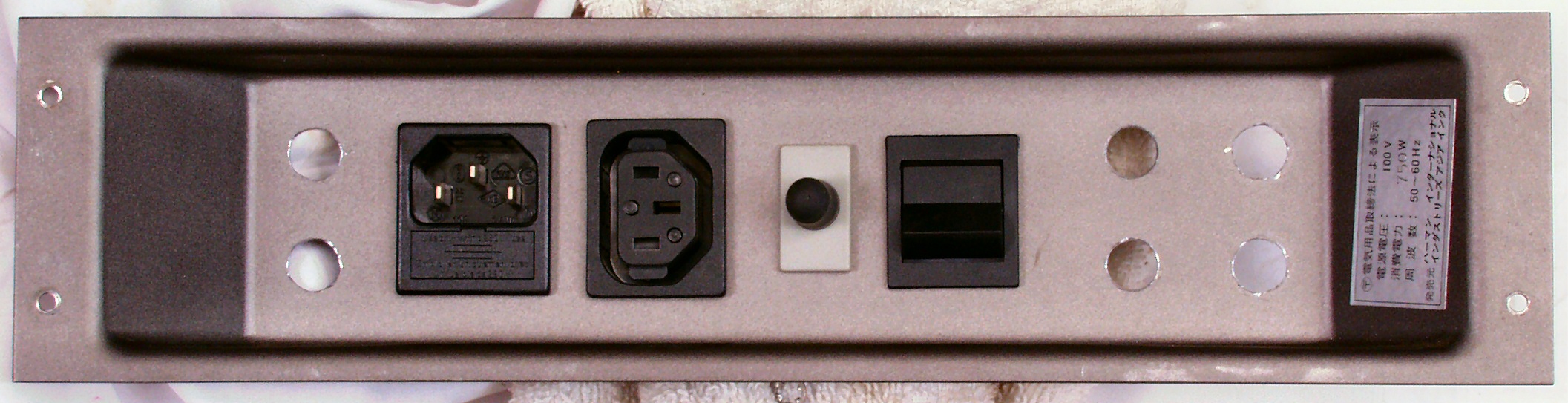

Ａ３．　点検中　　後から見る

Ａ４．　点検中　下ケースを外して下から見る。　内部の換気（放熱）への配慮が悪く、熱がこもる。

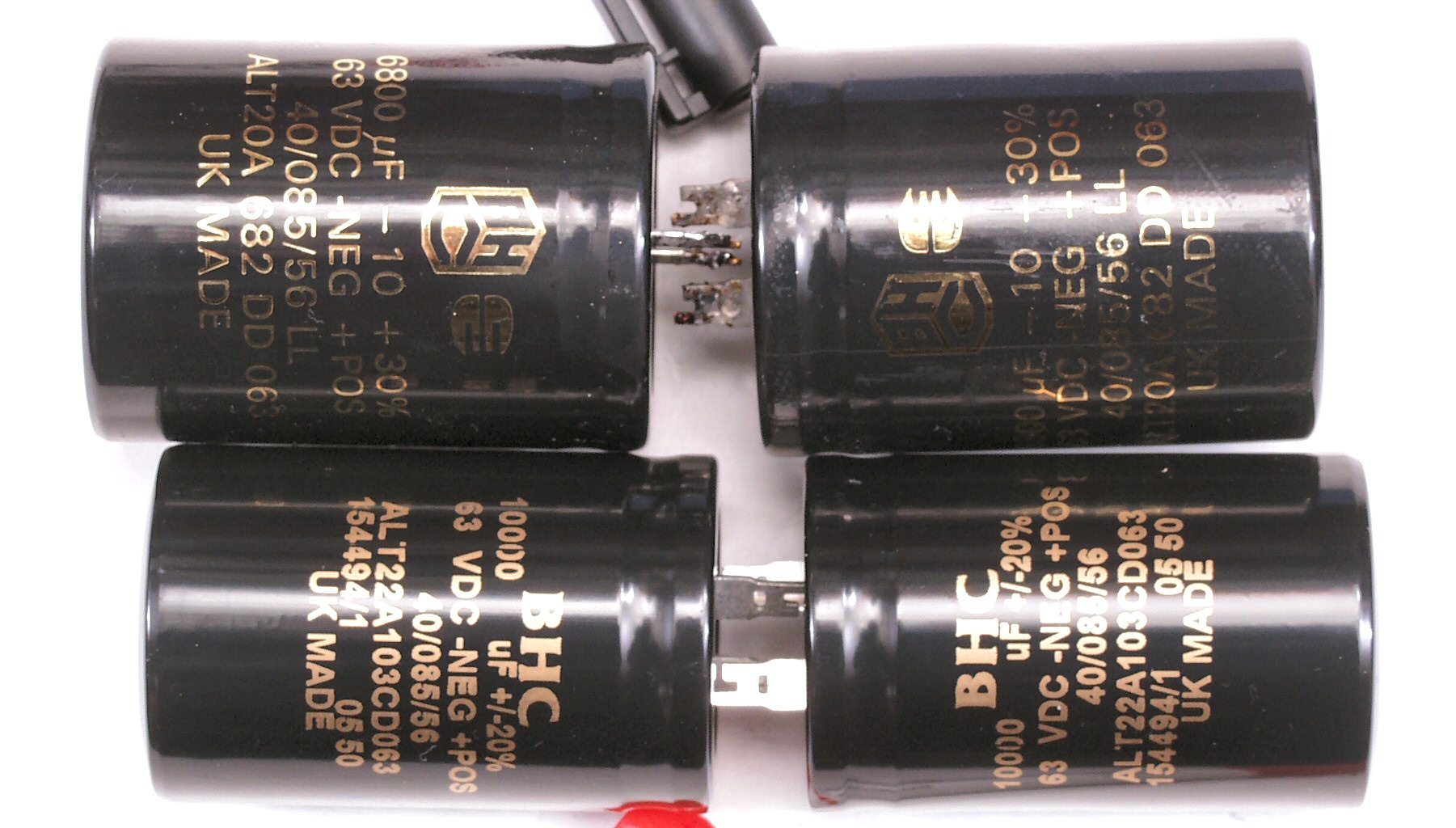

Ａ５．　点検中　電源整流電解コンデンサー比較。　上＝付いていた物６８００μ／６３ＷＶ、下＝新しく交換物１００００μ／６３ＷＶ。

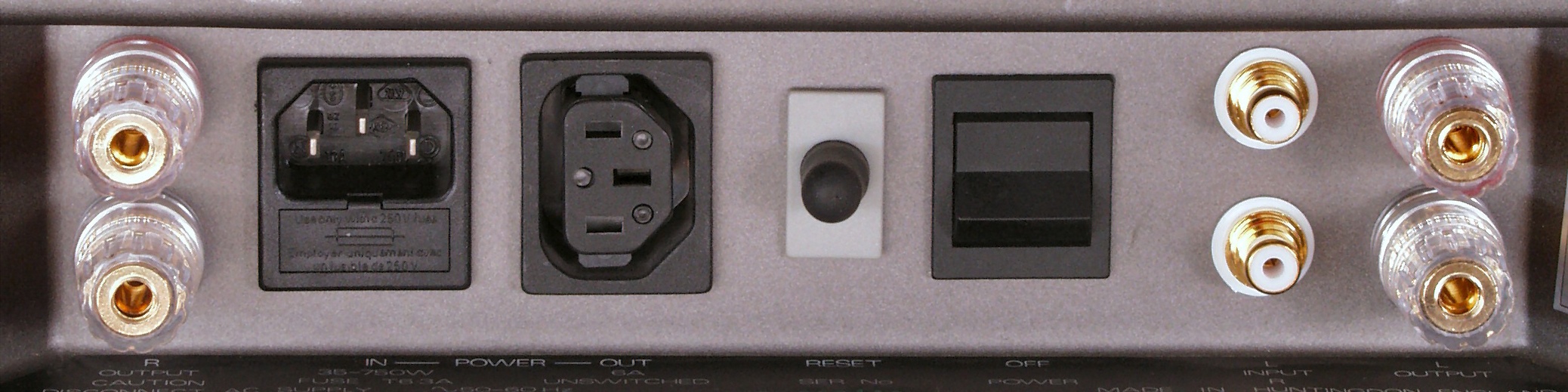

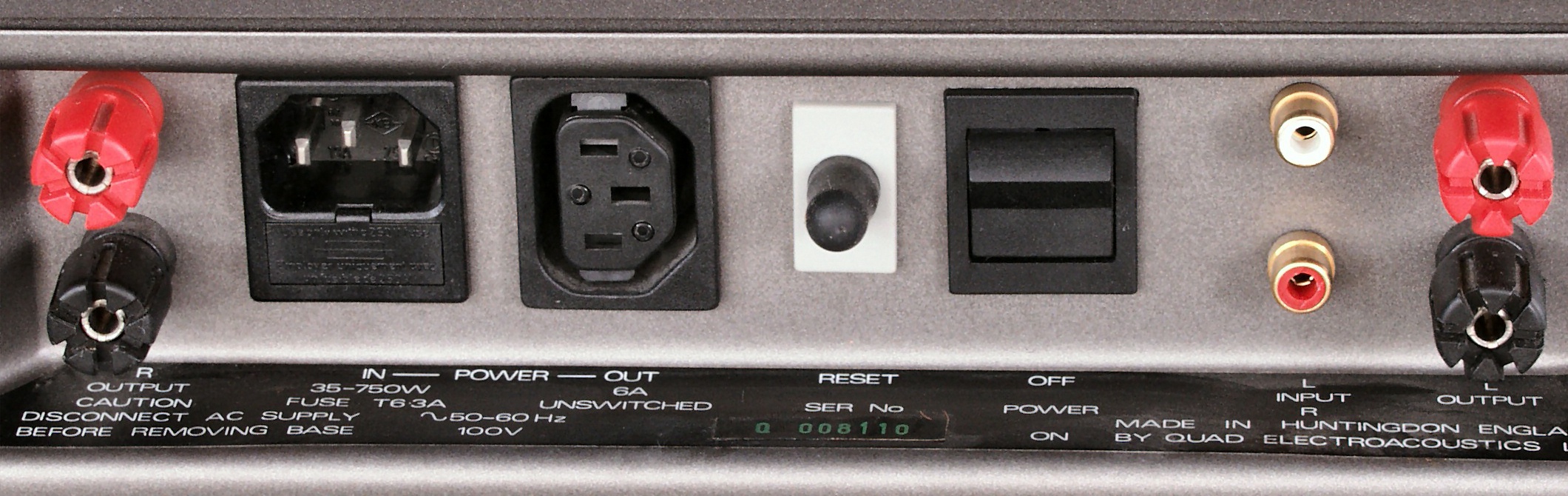

Ａ６．　点検中　　後のＳＰ端子、ＲＣＡ端子等

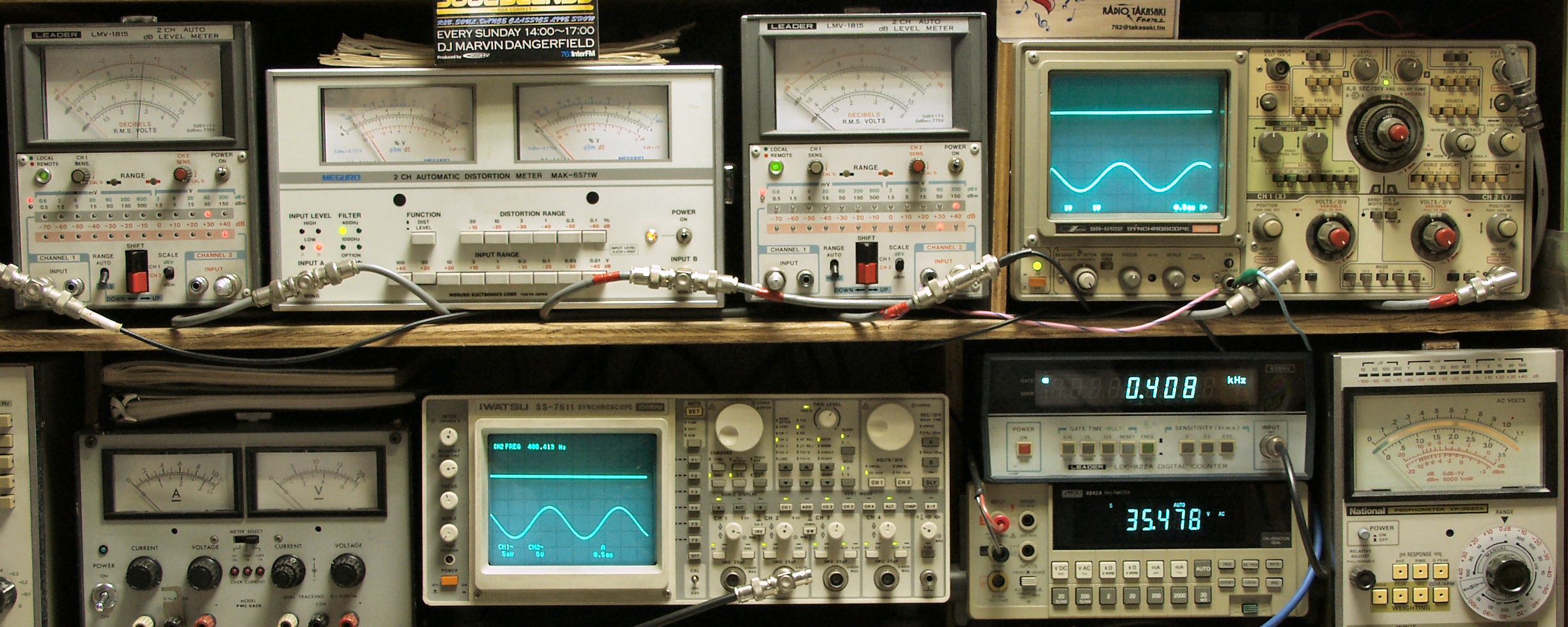

ＡＥ．　修理前の測定 ＡＥ１．　出力・歪み率測定 　　　　＜見方＞ 　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定 　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計 　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用 　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用 　　　上段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ＝１Ｖ」を観測） 　　　下段中右上　デジタル電圧計＝出力電圧測定ＲＬは切り替えて測定 　　　下段左端　電圧計＝入力電圧測定

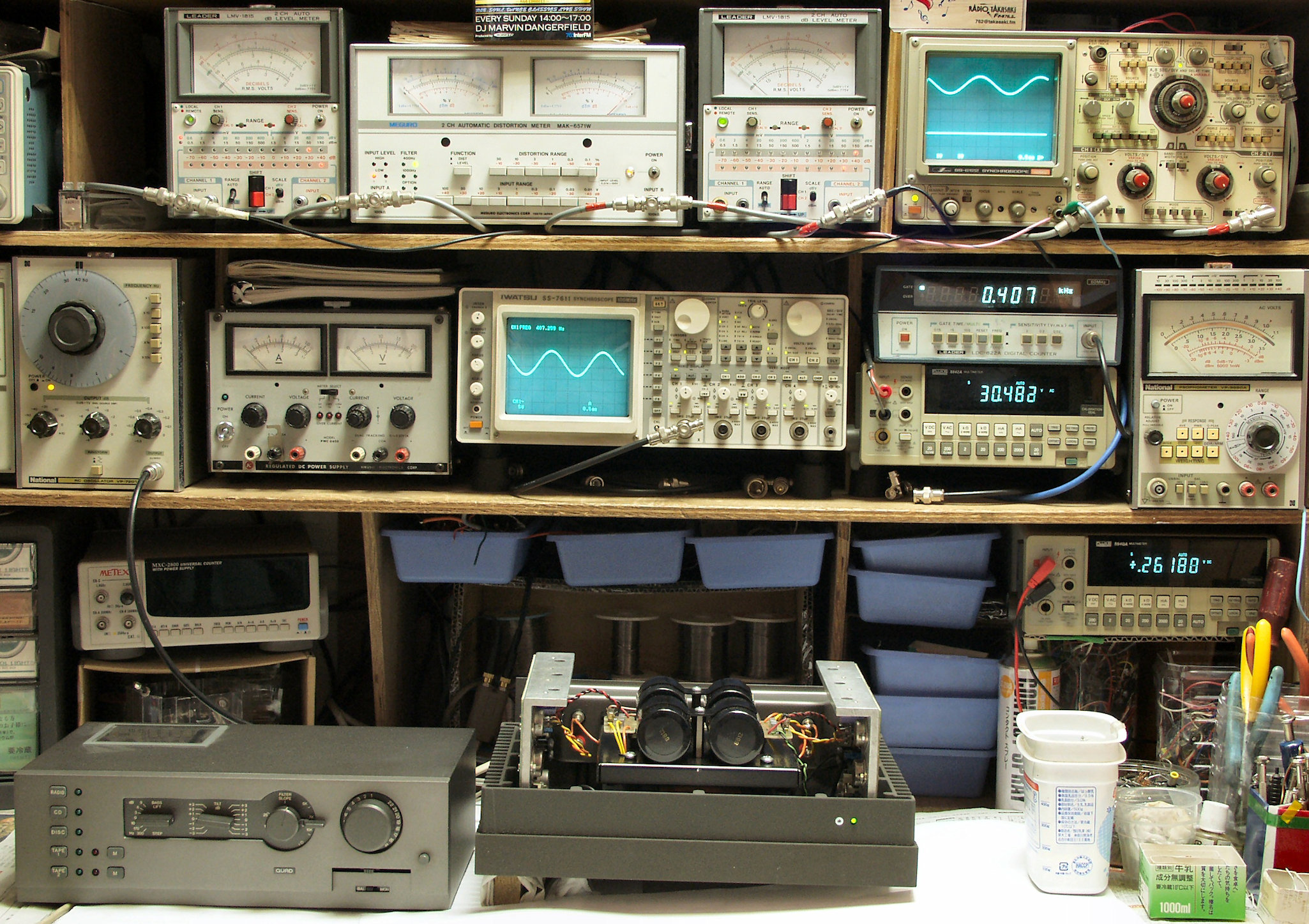

ＡＥ２１．　修理前歪み率測定。　Ｒ側ＳＰ出力電圧３０Ｖ＝１１２Ｗ　歪み率＝０．２％　測定レンジ＝０．３％　４００ＨＺ

ＡＥ２２．　修理前歪み率測定。　Ｌ側ＳＰ出力電圧３０Ｖ＝１１２Ｗ　歪み率＝０．２％　測定レンジ＝０．３％　４００ＨＺ

Ｃ．　修理状況 Ｃ１１．　修理前　Ｒ側ＡＭＰ基板

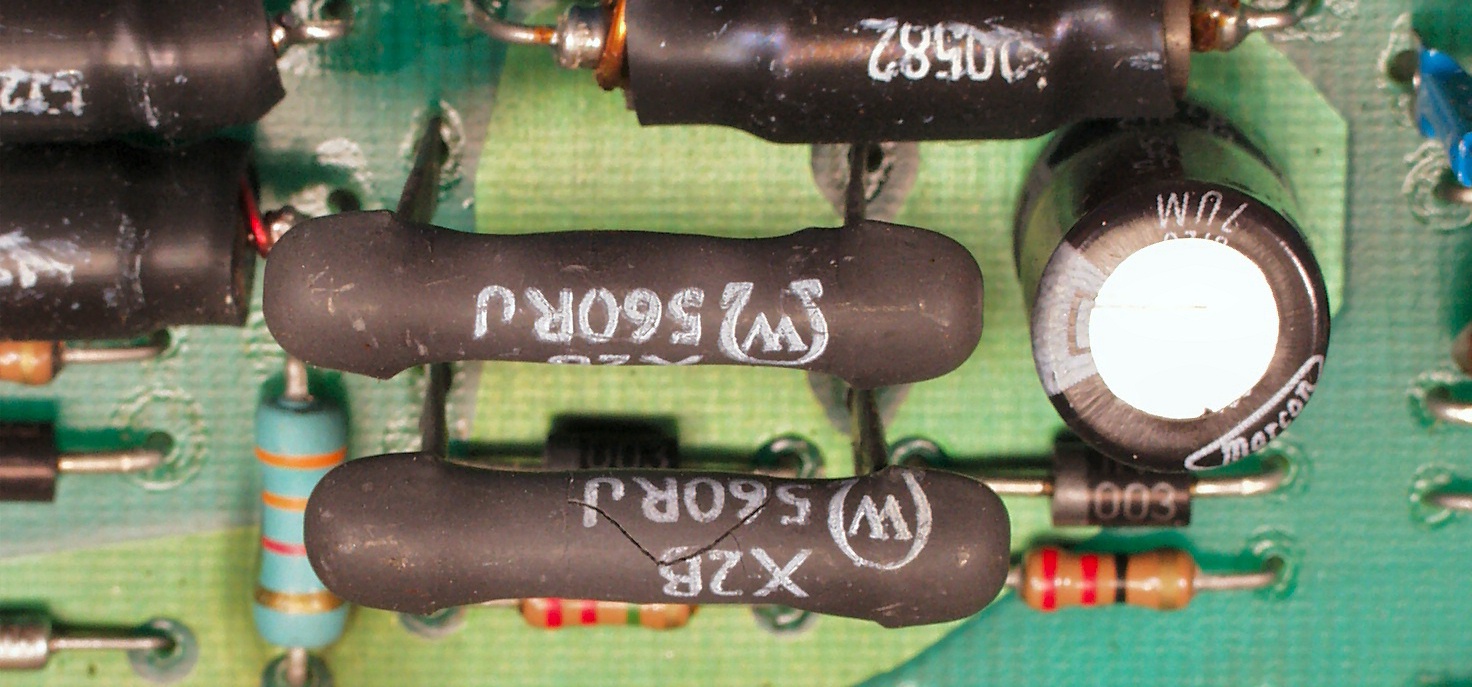

Ｃ１１２．　修理前　Ｒ側ＡＭＰ基板。　熱の為割れた抵抗

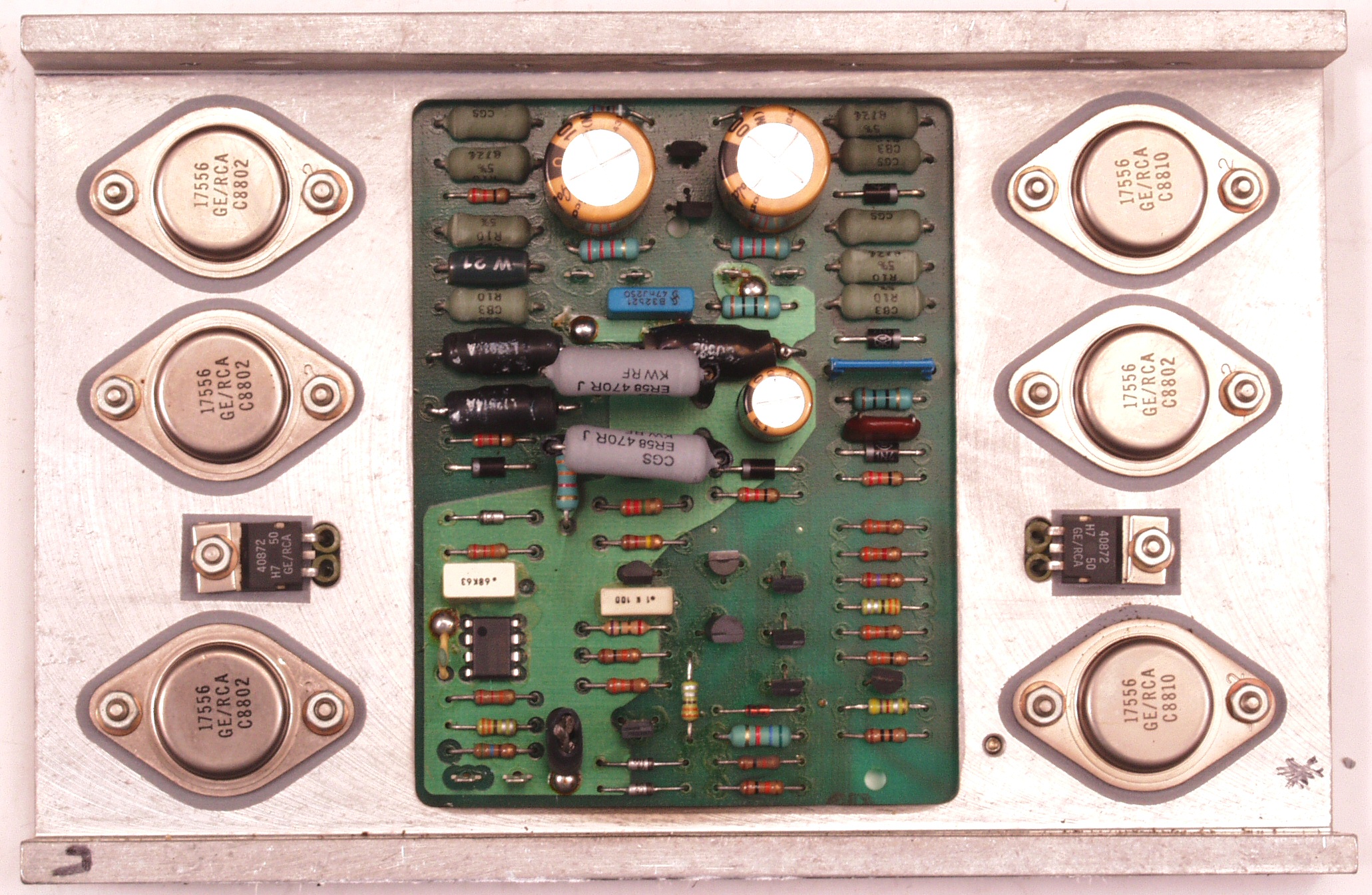

Ｃ１２．　修理後　Ｒ側ＡＭＰ基板。　電解コンデンサー３個、抵抗２個、ＯＰ−ＡＭＰ交換

Ｃ１３．　修理前　Ｒ側ＡＭＰ基板裏

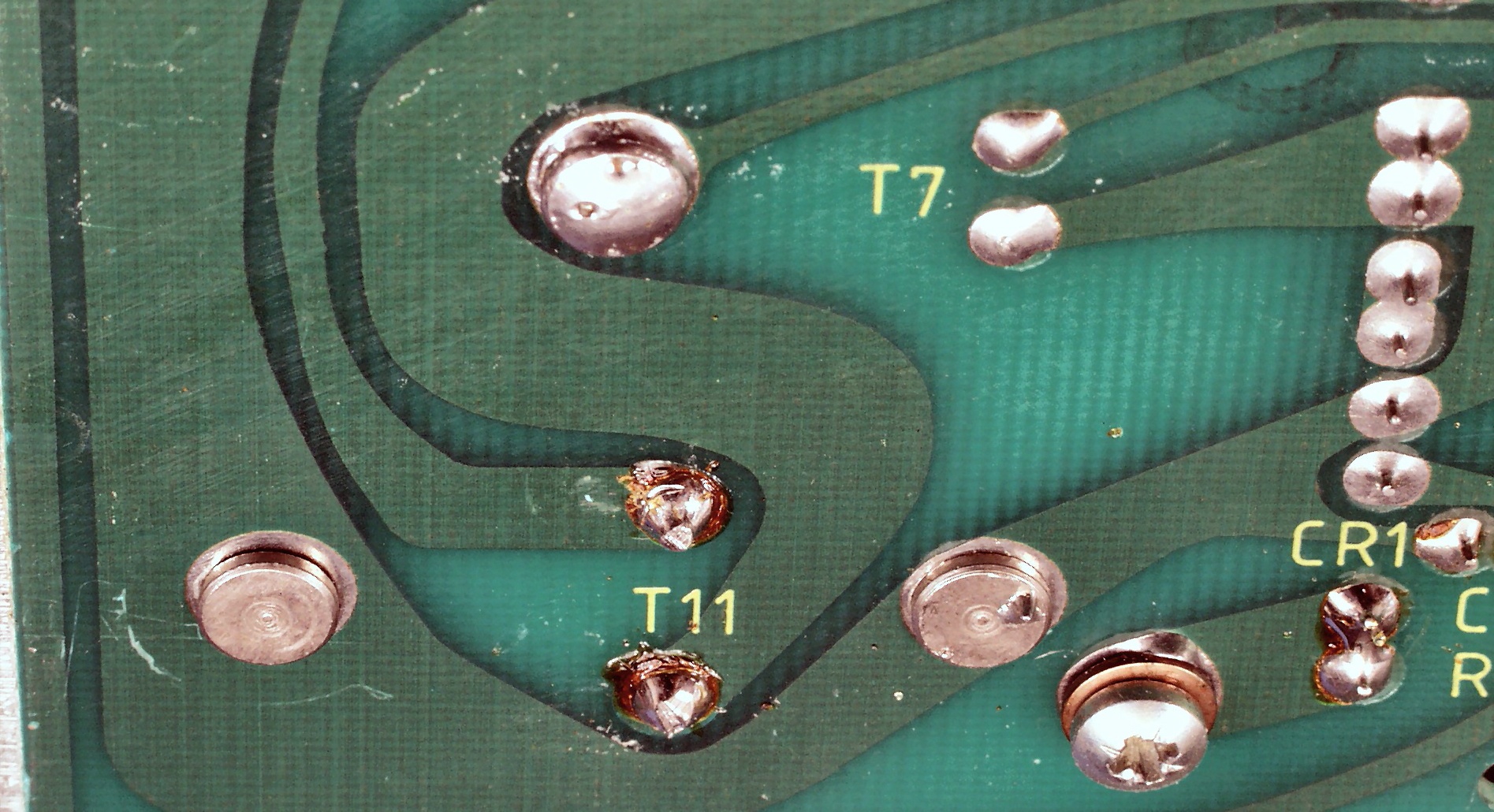

Ｃ１３１．　修理中　Ｒ側ＡＭＰ基板裏。　左下のＦＥＴの止めネジに半田がしていない、他の所と比較すると解ります。 　　　　　　　　　　　　　　　　　　　　　　　　　　　　結構イギリス人もいい加減な仕事をする

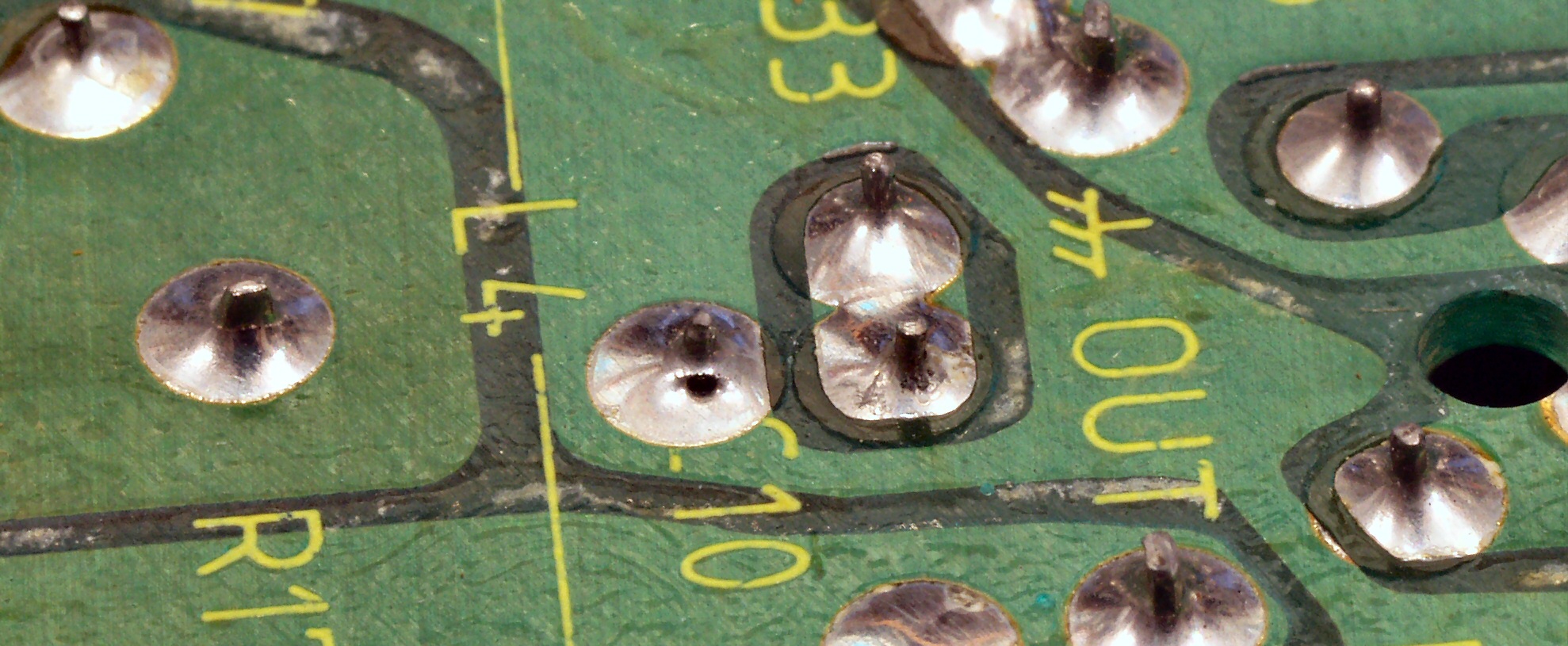

Ｃ１３２．　修理中　Ｒ側ＡＭＰ基板裏。　半田不良予備軍

Ｃ１４．　修理（半田補正）後　Ｒ側ＡＭＰ基板裏　全半田やり直し

Ｃ１５．　完成Ｒ側ＡＭＰ基板裏　洗浄後

Ｃ２１．　修理前　Ｌ側ＡＭＰ基板

Ｃ２２．　修理後　Ｌ側ＡＭＰ基板。　電解コンデンサー３個、抵抗２個、ＯＰ−ＡＭＰ交換

Ｃ２３．　修理前　Ｌ側ＡＭＰ基板裏

Ｃ２４．　修理（半田補正）後　Ｌ側ＡＭＰ基板裏　全半田やり直し

Ｃ２５．　完成L側ＡＭＰ基板裏　洗浄後

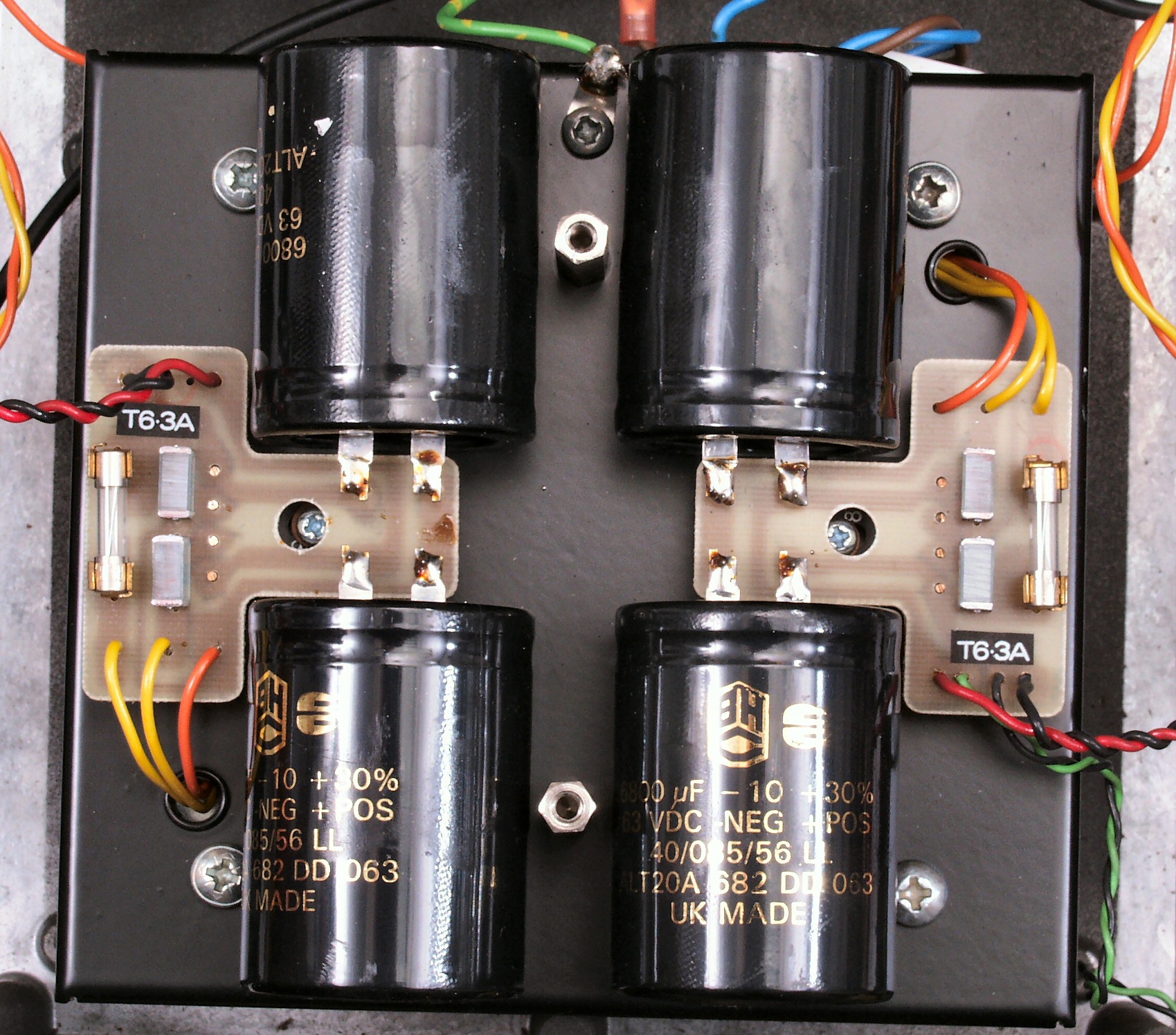

Ｃ３１．　修理前　電源整流電解コンデンサー

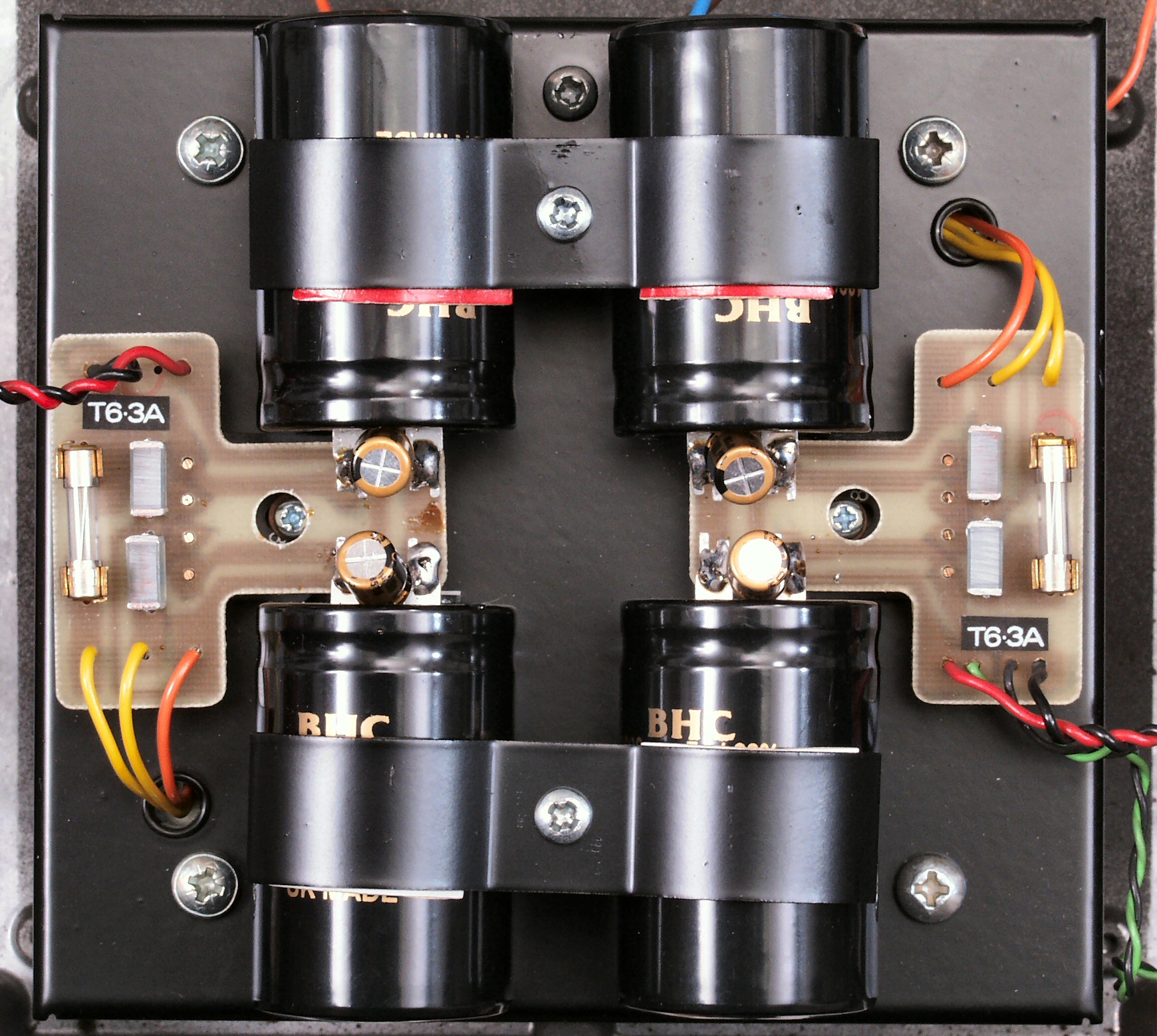

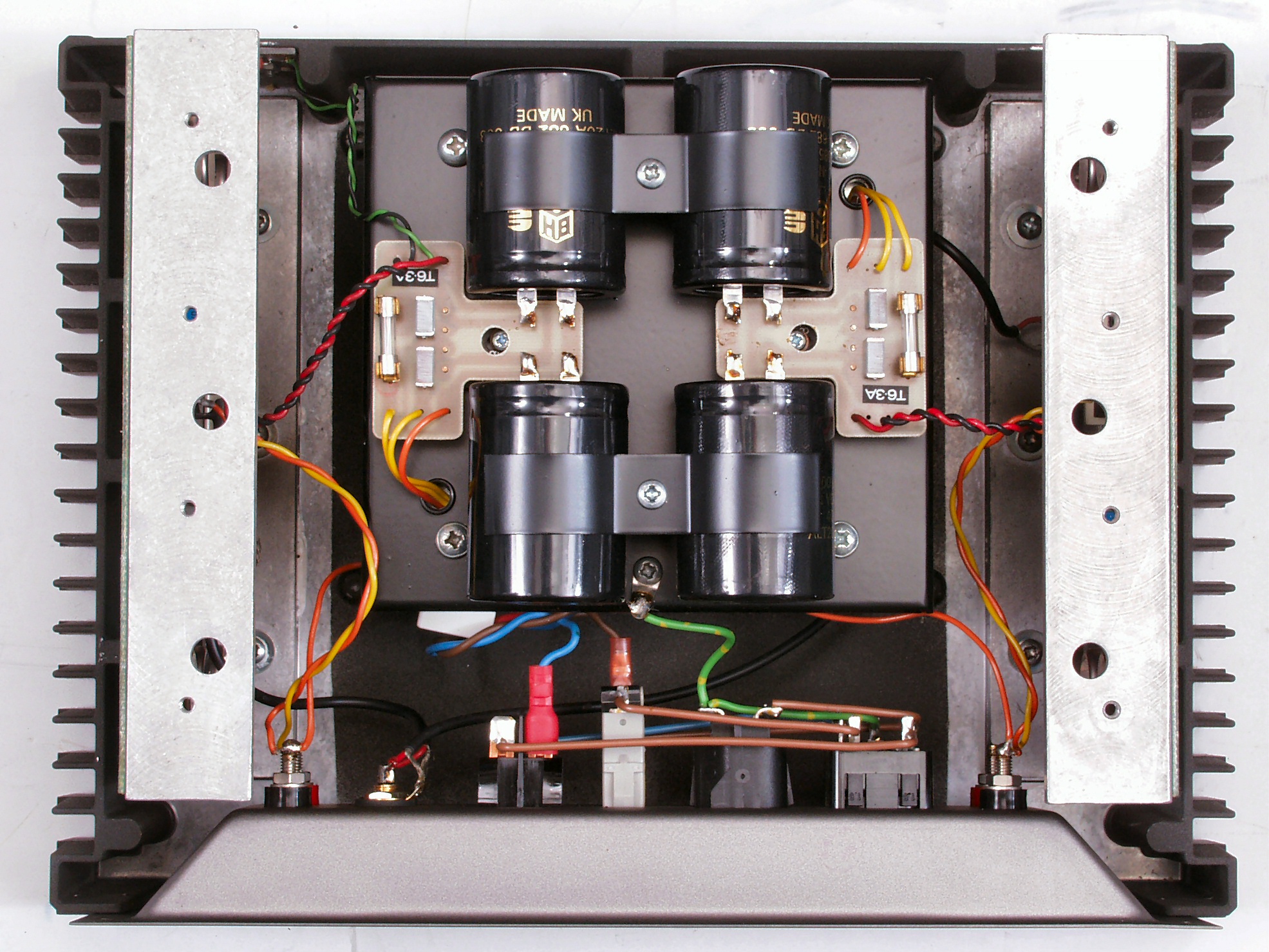

Ｃ３２．　修理後　電源整流電解コンデンサー。　電解コンデンサー４個追加、電解コンデンサー４個交換

Ｃ４１．　修理前　ＳＰ出力端子・ＲＣＡ入力端子

Ｃ４２．　修理中　ＳＰ出力端子・ＲＣＡ入力端子。　穴開け

Ｃ４３．　修理（交換）後　ＳＰ出力端子・ＲＣＡ入力端子

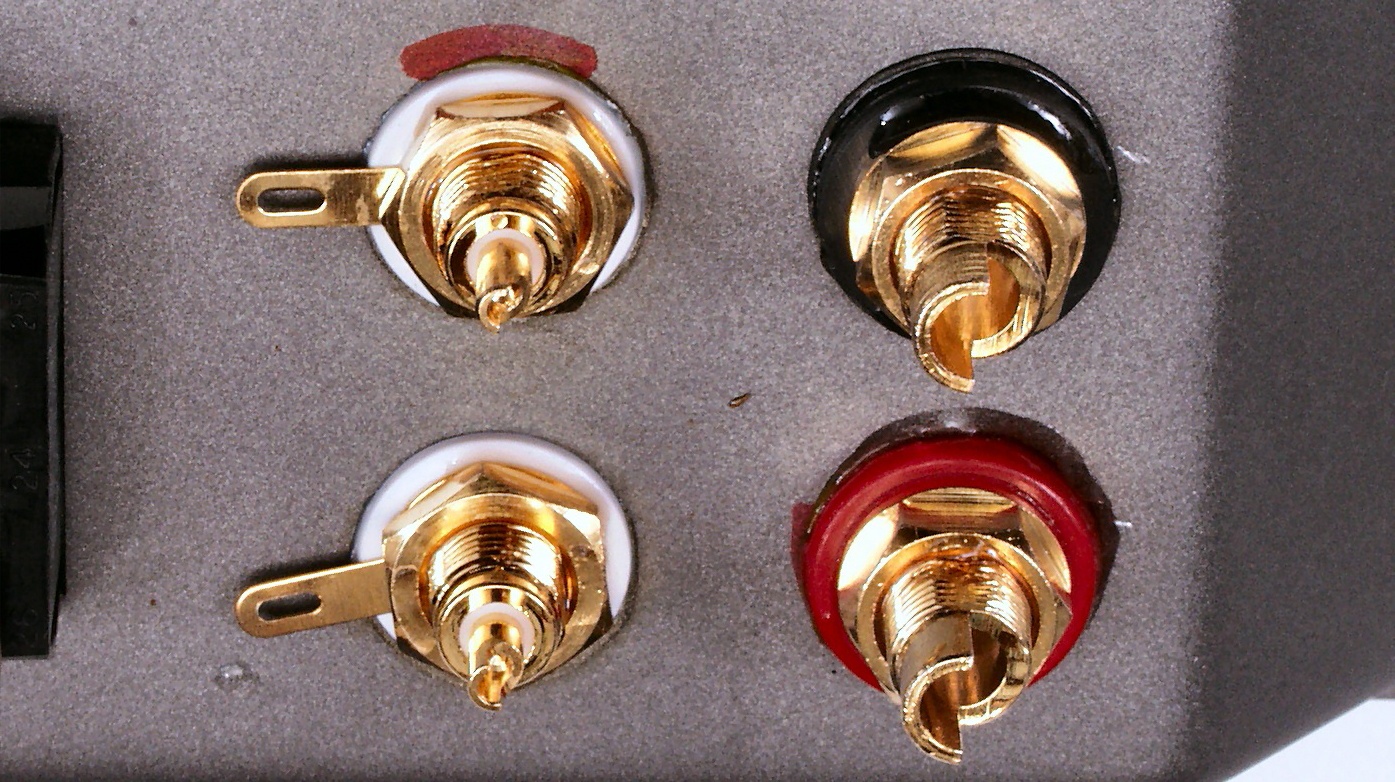

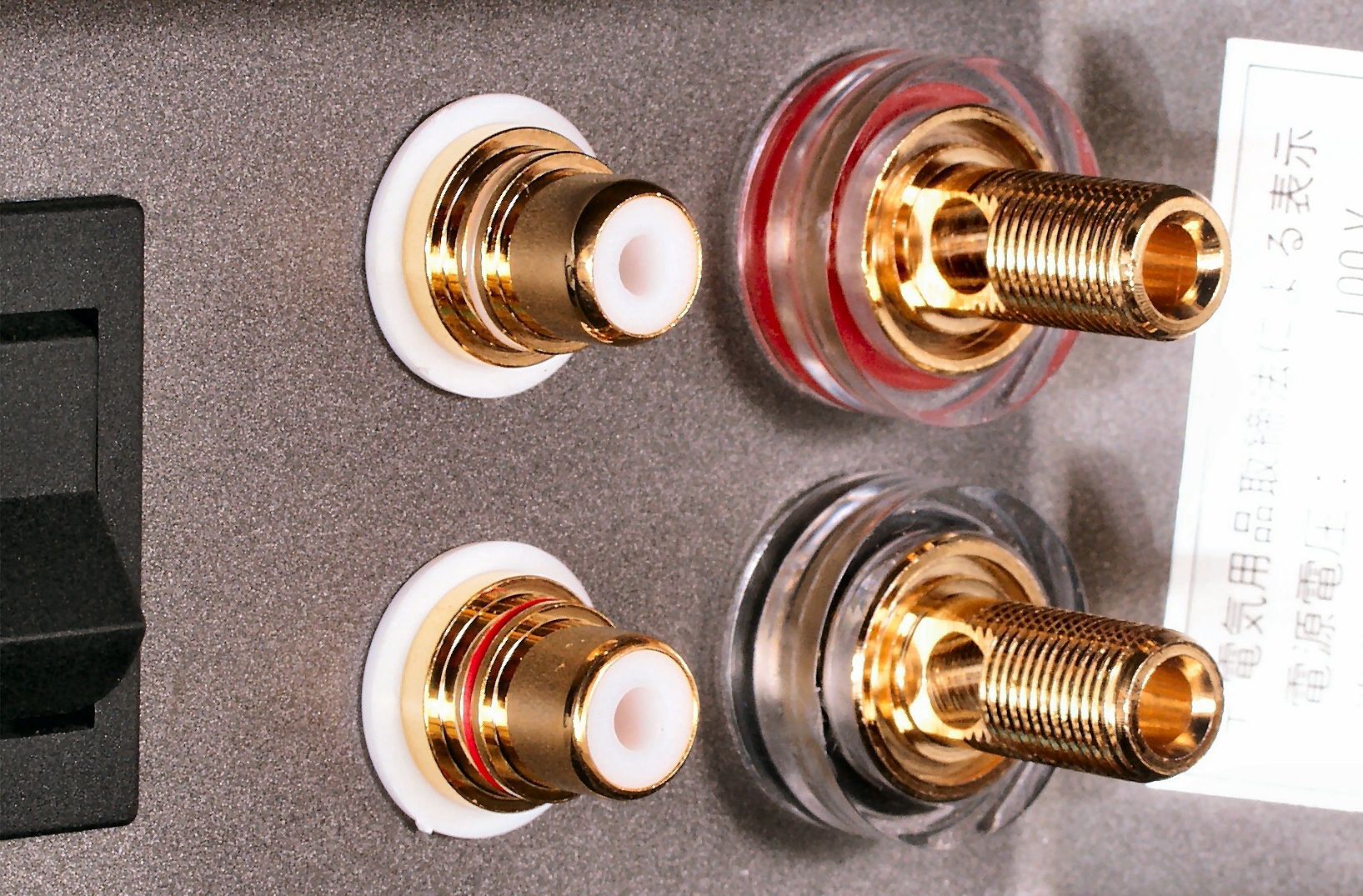

Ｃ４４．　修理（交換）後　ＳＰ出力端子・ＲＣＡ入力端子。　拡大

Ｃ４５．　修理（交換）後　ＳＰ出力端子・ＲＣＡ入力端子裏側。　接着材で固定する。

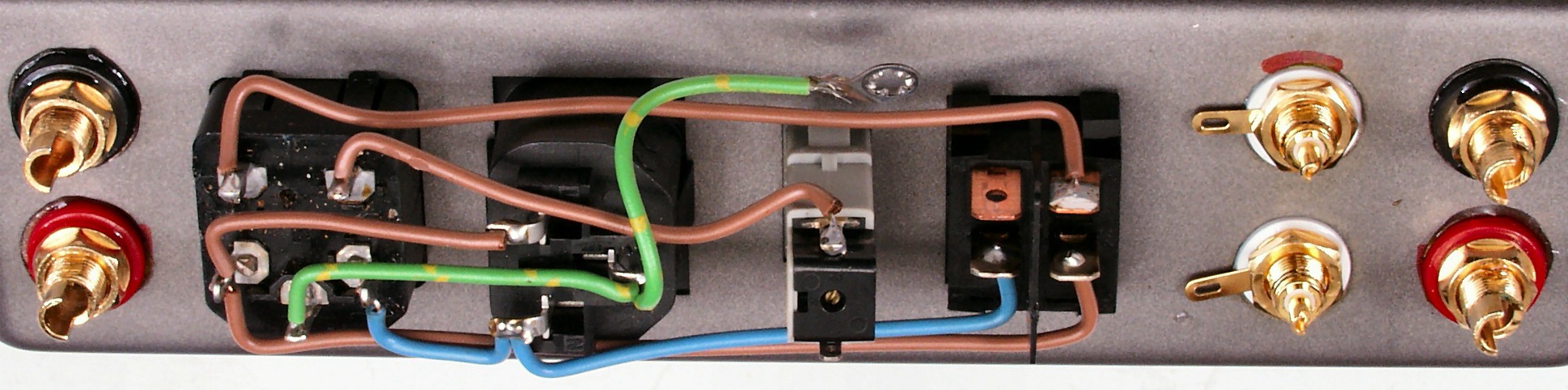

Ｃ４６．　修理（交換）後　ＳＰ出力端子・ＲＣＡ入力端子裏側。　拡大

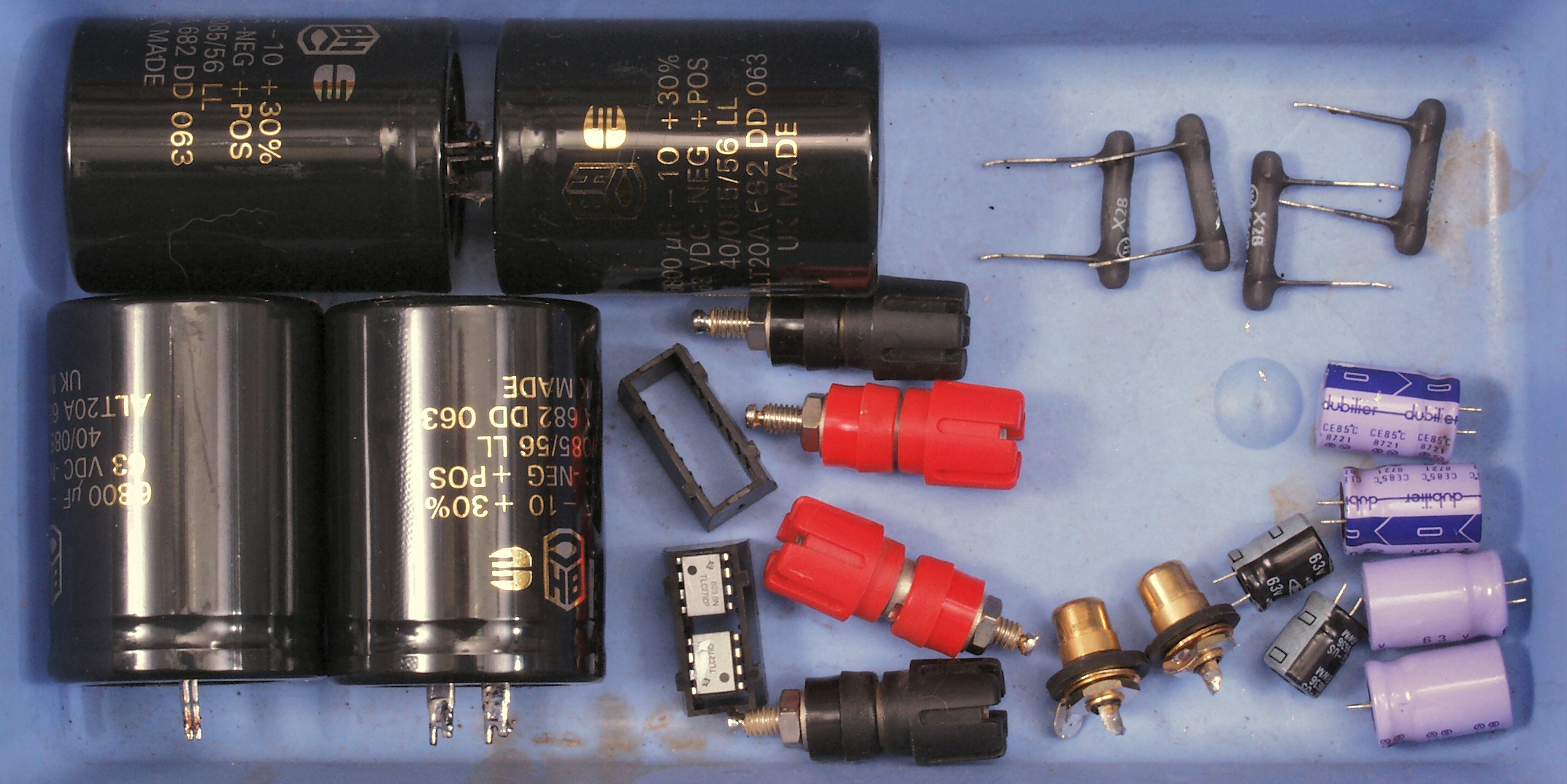

Ｃ６１．　交換部品

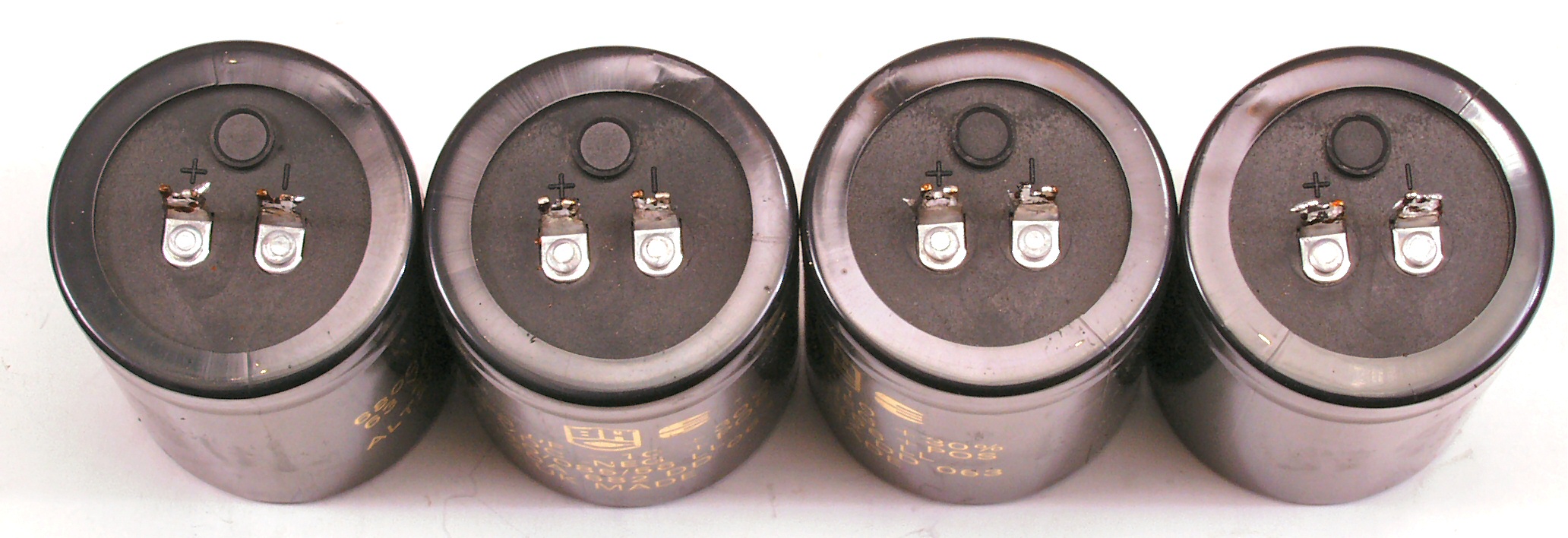

Ｃ６２．　交換した電源整流電解コンデンサー、安全弁より上向きに、電解液の蒸気が、吹き出した跡がある。

Ｃ７１．　修理前　下から見る

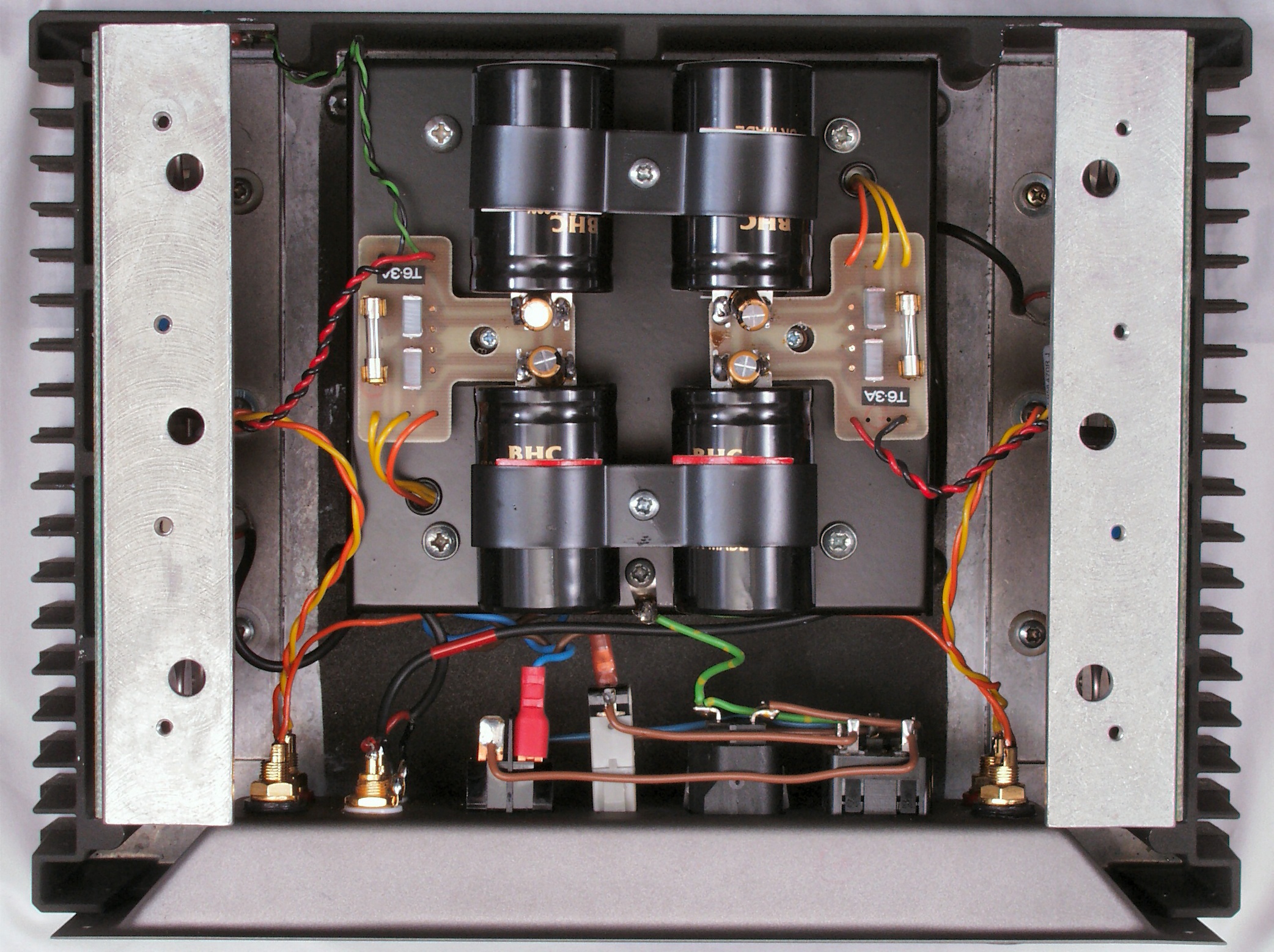

Ｃ７２．　修理後　下から見る

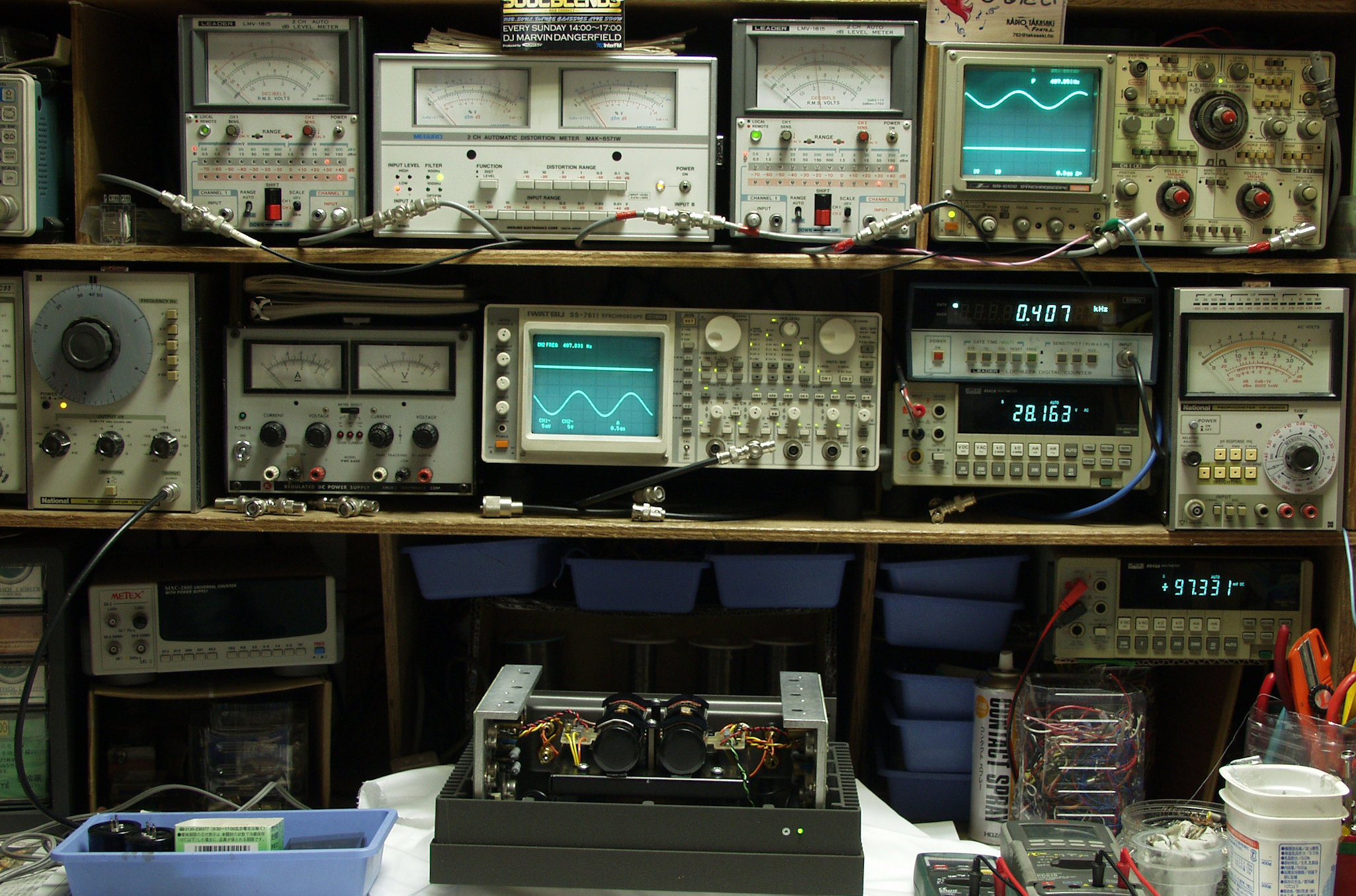

Ｅ．　修理前の測定 Ｅ１．　出力・歪み率測定 　　　　＜見方＞ 　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定 　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計 　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用 　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用 　　　上段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ＝１Ｖ」を観測） 　　　下段中右上　デジタル電圧計＝出力電圧測定ＲＬは切り替えて測定

Ｅ２１．　Ｒ側ＳＰ出力　３５Ｖ＝１５３Ｗ　歪み率＝０．０２％　１０００ＨＺ

Ｅ２２．　Ｒ側ＳＰ出力　３５Ｖ＝１５３Ｗ　歪み率＝０．０２％　４００ＨＺ

Ｅ３１．　Ｌ側ＳＰ出力　３５Ｖ＝１５３Ｗ　歪み率＝０．０２％　１０００ＨＺ

Ｅ３２．　Ｌ側ＳＰ出力　３５Ｖ＝１５３Ｗ　歪み率＝０．０２％　４００ＨＺ

Ｅ４．　２４時間エージング

Ｓ．　ＱＵＡＤ　６０６　の仕様（マニアル・カタログより）

型式 ステレオパワーアンプ　６０６ 両チャンネルを同時に駆動した場合の値です。 出力及び歪率 8Ω負荷、連続サイン波入力時、130Wまでのいかなる出力レベルにおいても 20Hz: 0.01%以下、1KHz: 0.01%以下、20KHz: 0.03%以下 周波数特性 20Hz-20KHz (-0.25dB), 13Hz-40KHz (-1.0dB) パワーレスポンス 20Hz〜20kHz (−0.25dB) 入力感度 0.5Vrms（8Ω負荷、140W出力時） クロストーク 100dB (100Hz), 85dB (1KHz), 65dB (10KHz) SN比 105dB 電源入力 100V、50-60Hz。 最大消費電力 750W ＡＣアウトレット 本体の電源ＳＷとは非連動、電力容量600W、又は６Ａまで。 外形寸法 幅321×高さ133×奥行295.5mm。 重量 12kg 価格 28万円

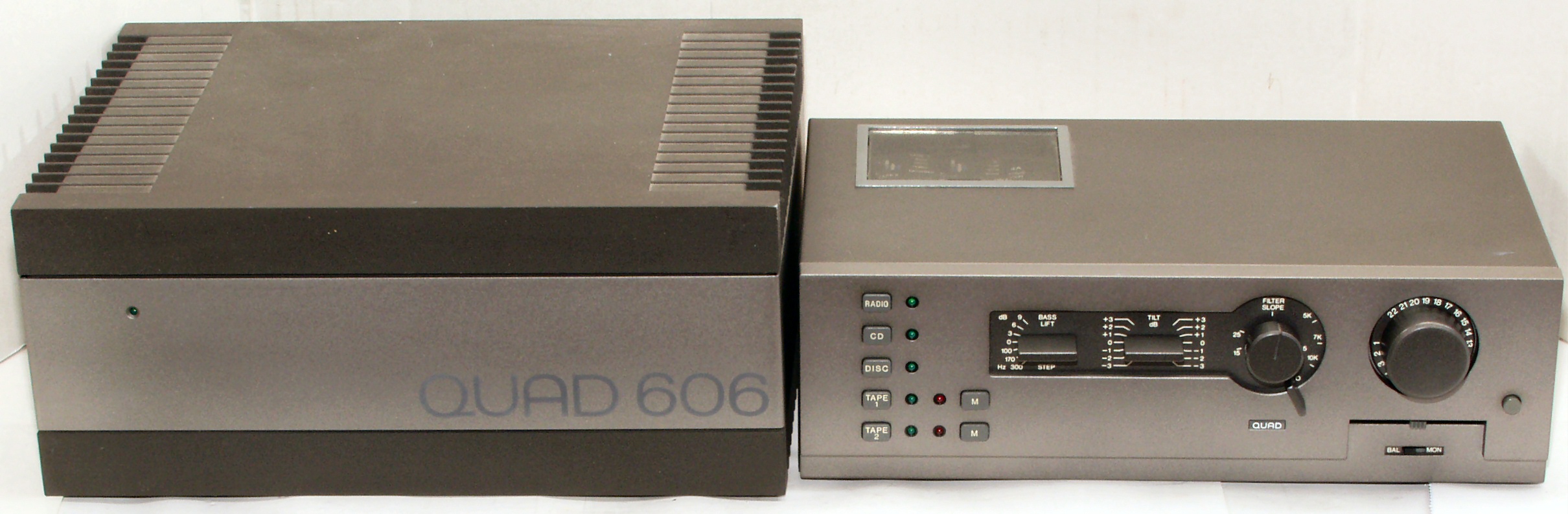

qua606-12
