ＱＵＡＤ　４０５．　１３台目修理記録

平成２９年５月２５日到着　　　６月２０日完成

Ａ．　修理前の状況 ひょんなことから秋葉原の「Hi*堂」から，QUAD「405-2」を買い求めました。 死蔵しているスペンドールを鳴らそうと思い立ったものですので。 一応，音は出ていますが，いつものように徹底的なメンテナンスをお願いします。 Ｔ．　修理前点検測定 B．　原因 各部経年劣化。 Ｃ．　修理状況 電解コンデンサー交換。 ＯＰ−ＡＭＰ交換。 半田補正作業。 ＳＰ端子交換　ＷＢＴ−０７３０ＰＬ選択。 RCA端子交換　ＷＢＴ−０２０１選択。 Ｄ．　使用部品 電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　　　　　　　　１０個。 ＯＰ−ＡＭＰ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個。 ＷＢＴ−０７３０ＰＬ　　　　　　　　　　　　　　　　　　　　　１組４個。 ＷＢＴ−０２０１　　　　　　　　　　　　　　　　　　　　　　１組２個。 Ｅ．　調整・測定 Ｆ．　修理費　　　　　　　　　　　　　　１１３，０００円　　オーバーホール修理。 　　　　　　　　　　　　　　　　　　　　　　３台目からの、お馴染みさん価格。 Ｙ．　ユーザー宅の設置状況 Ｓ．　ＱＵＡＤ　４０５　の仕様（マニアル・カタログより）

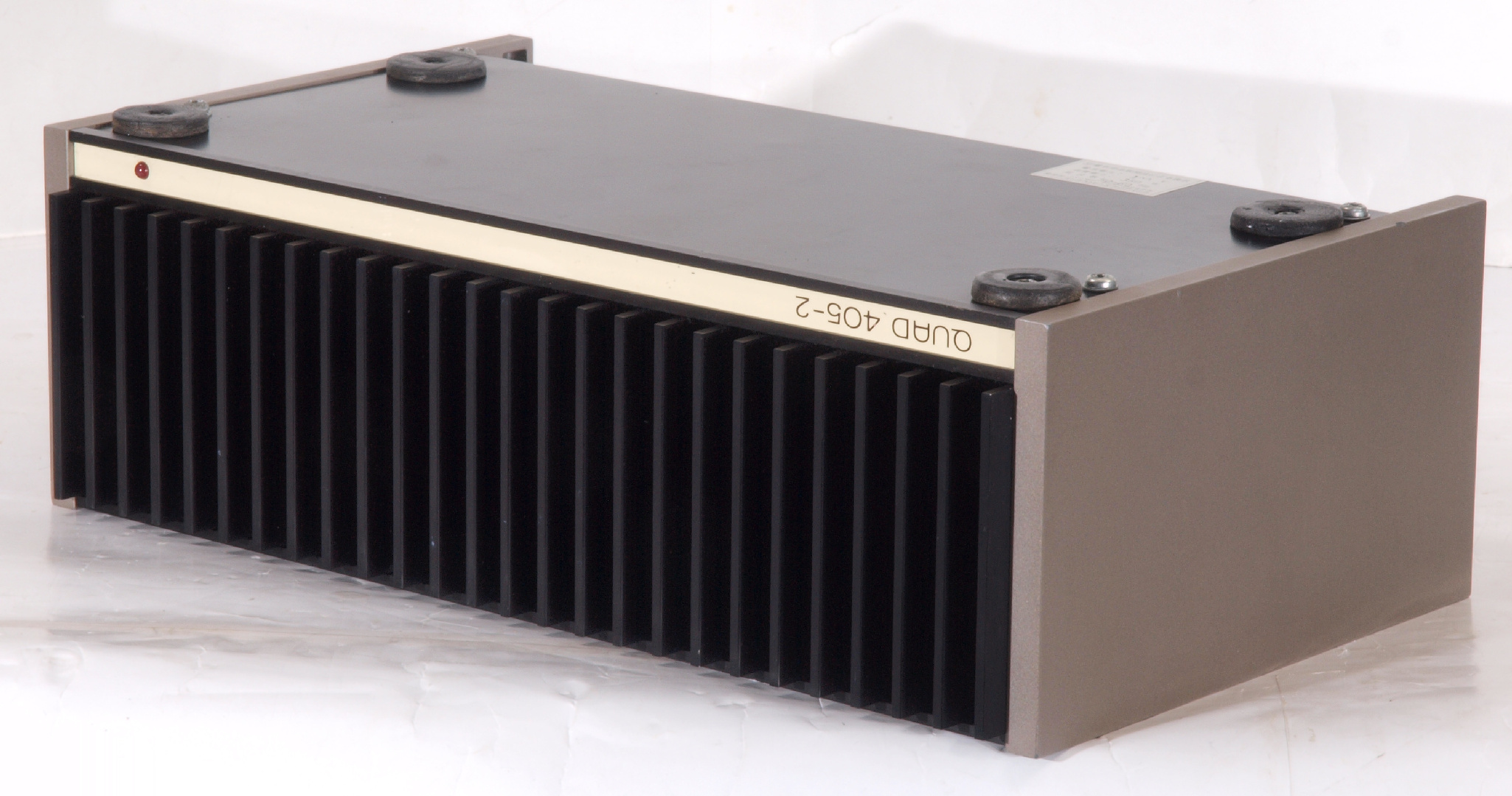

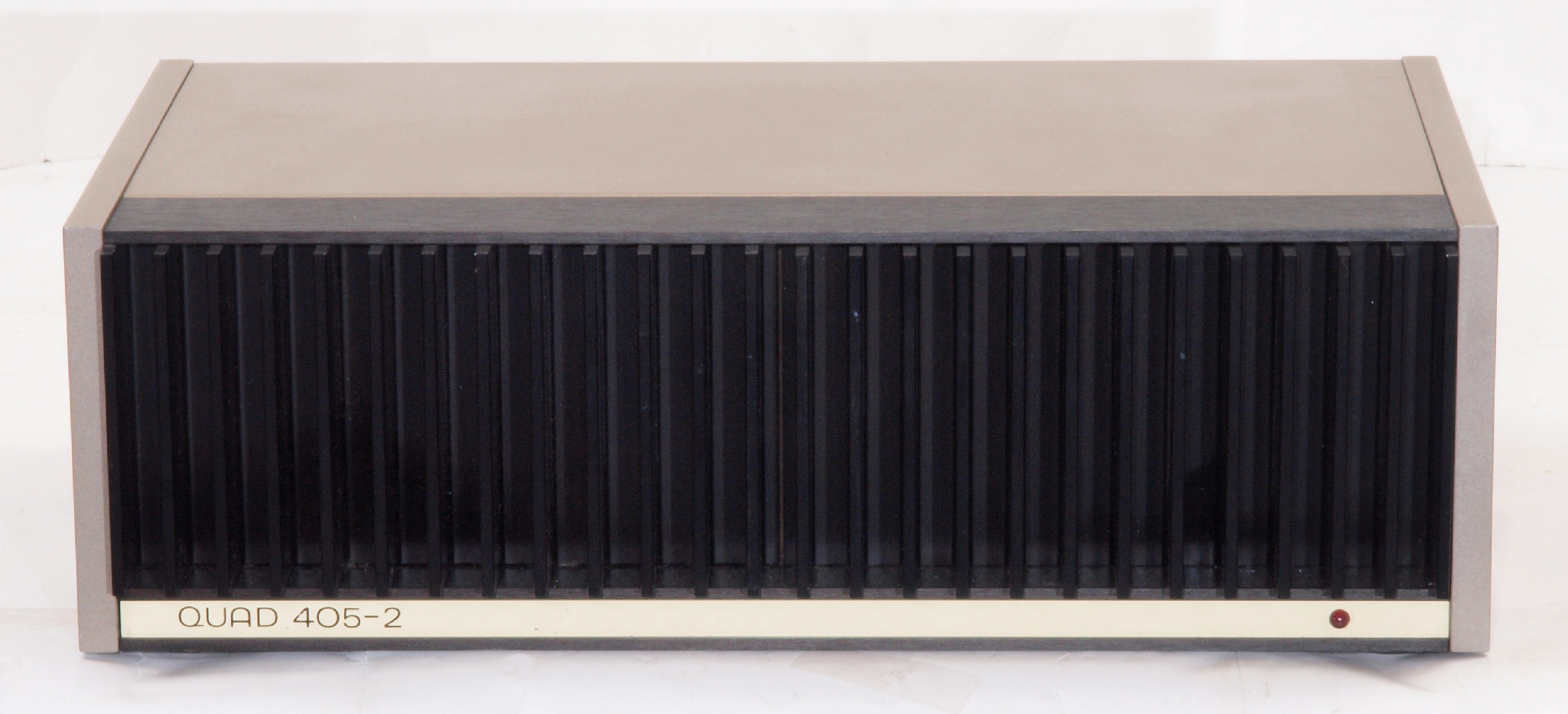

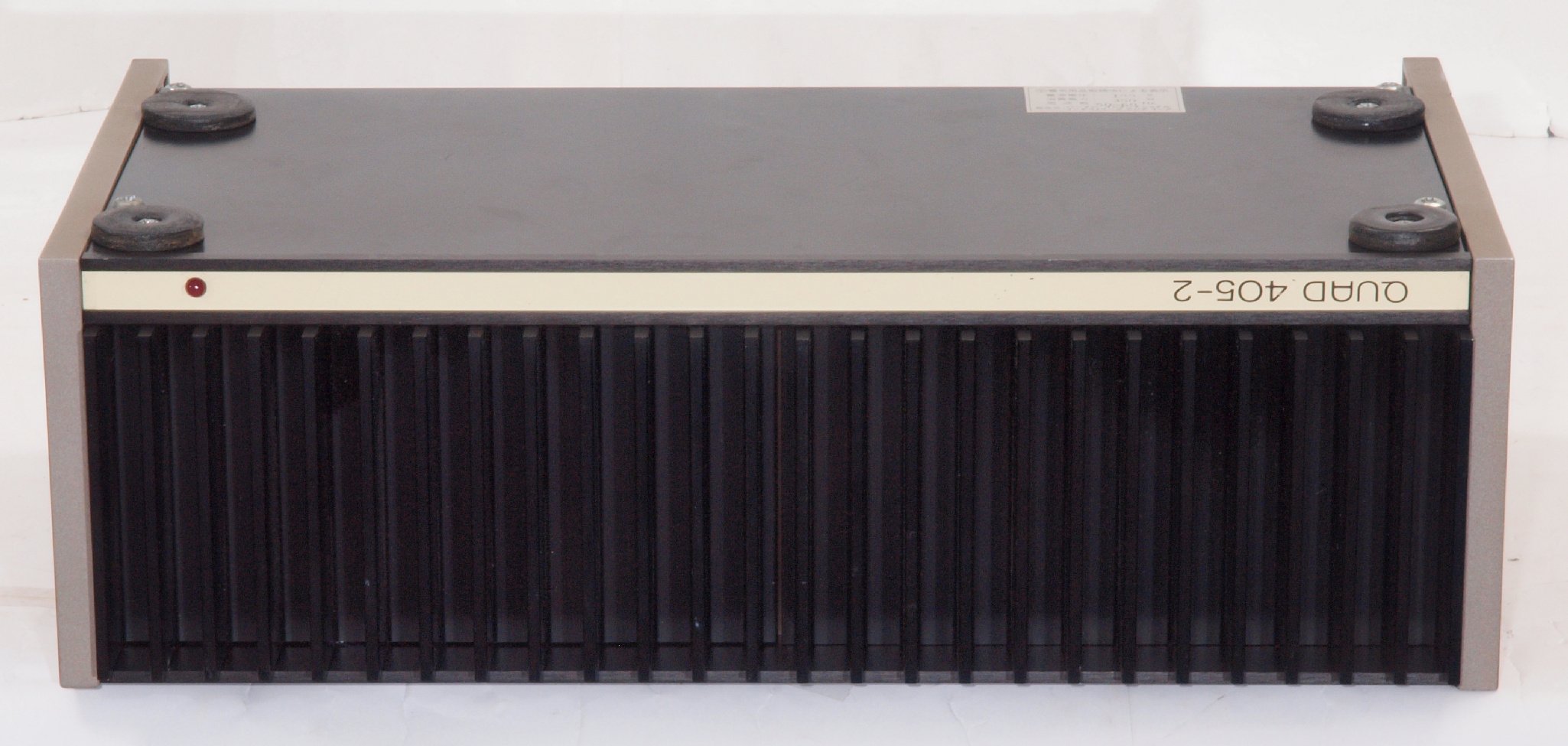

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る

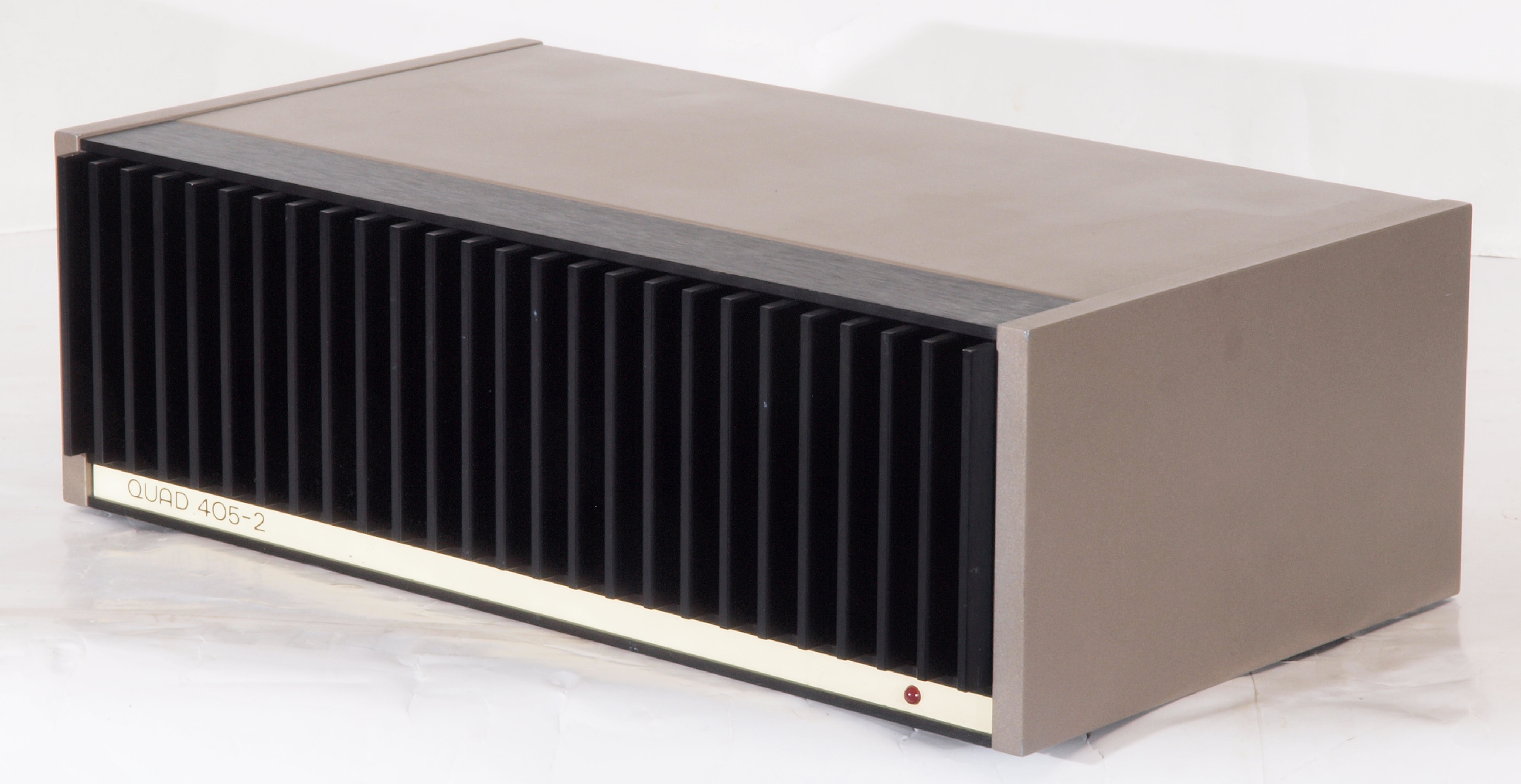

Ａ１２．　点検中　前右から見る

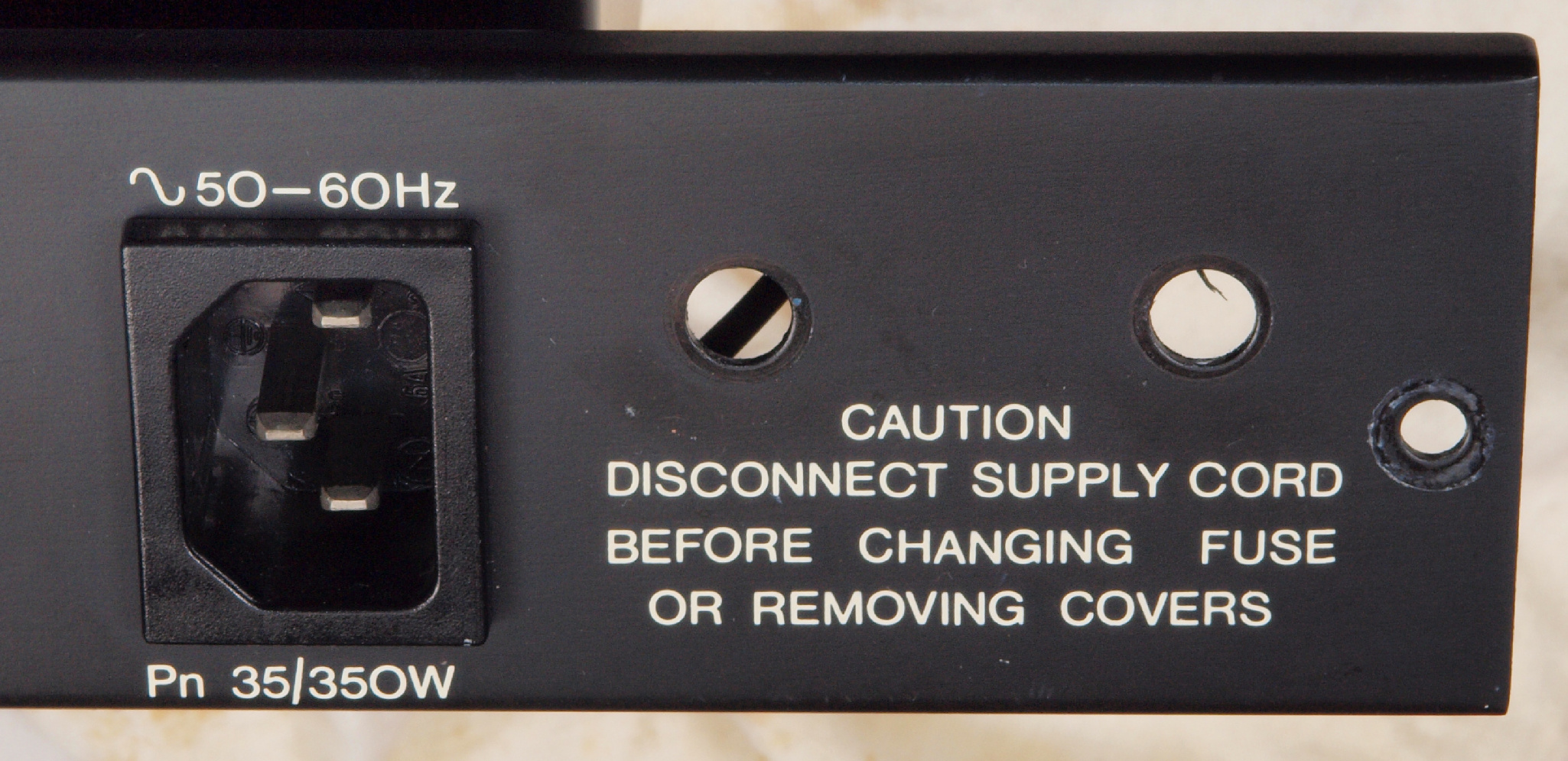

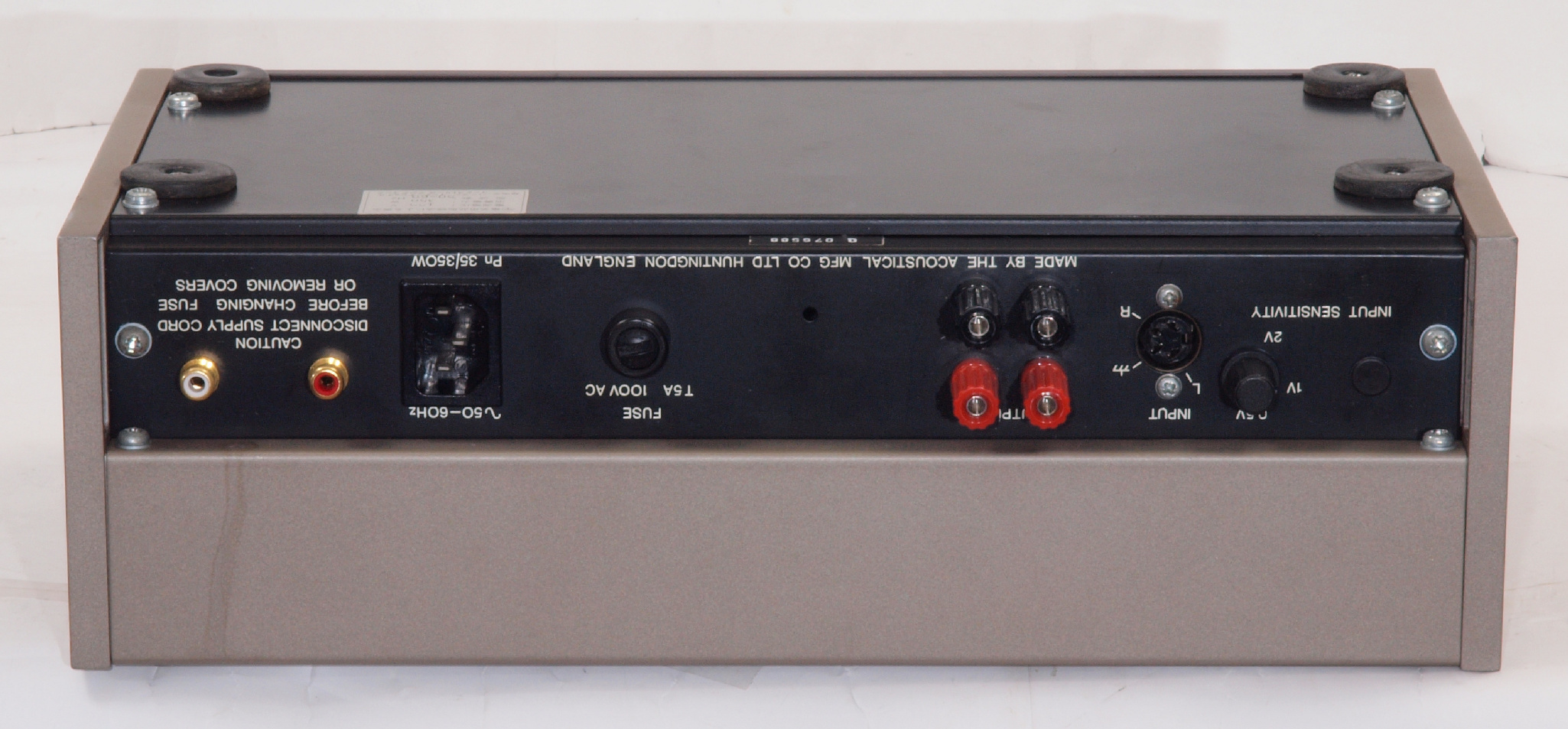

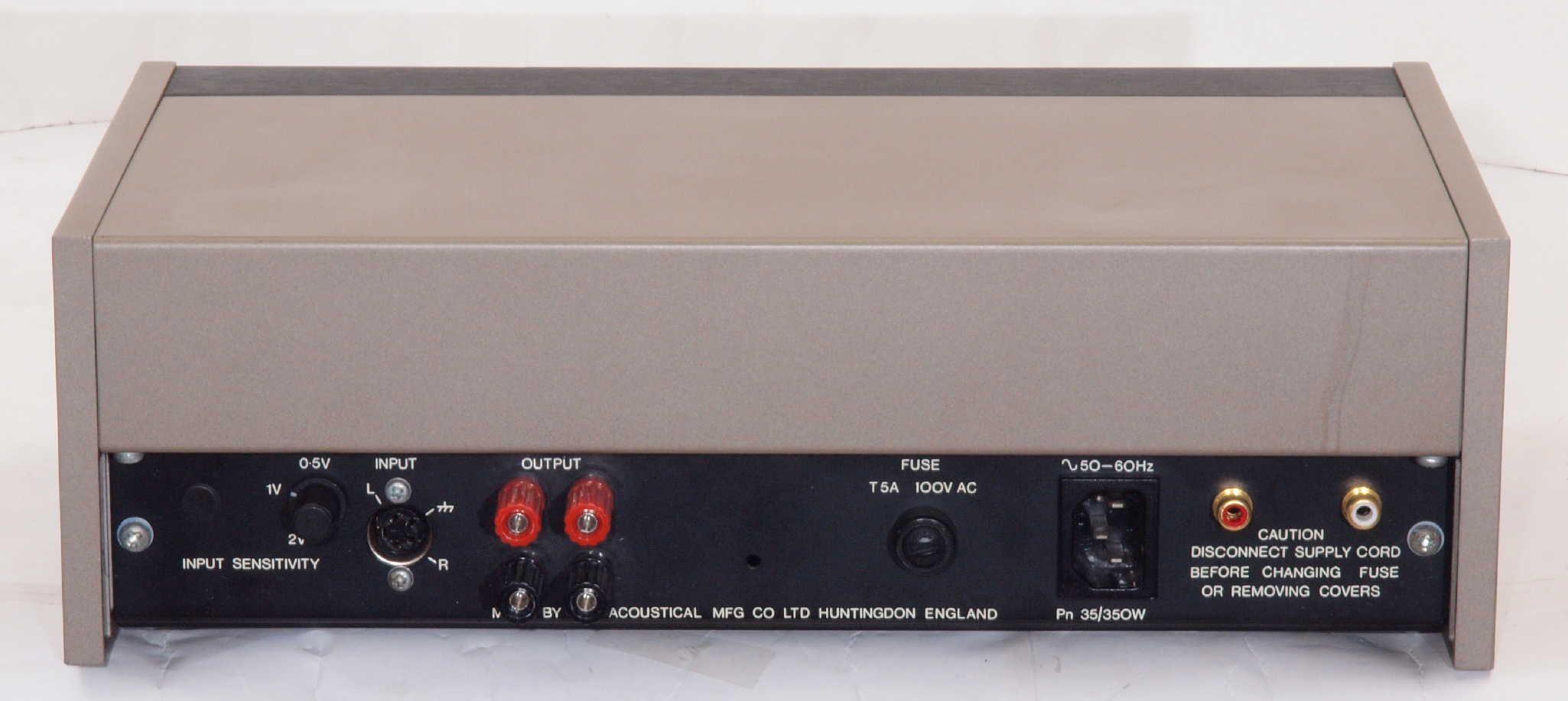

Ａ１３．　点検中　後から見る

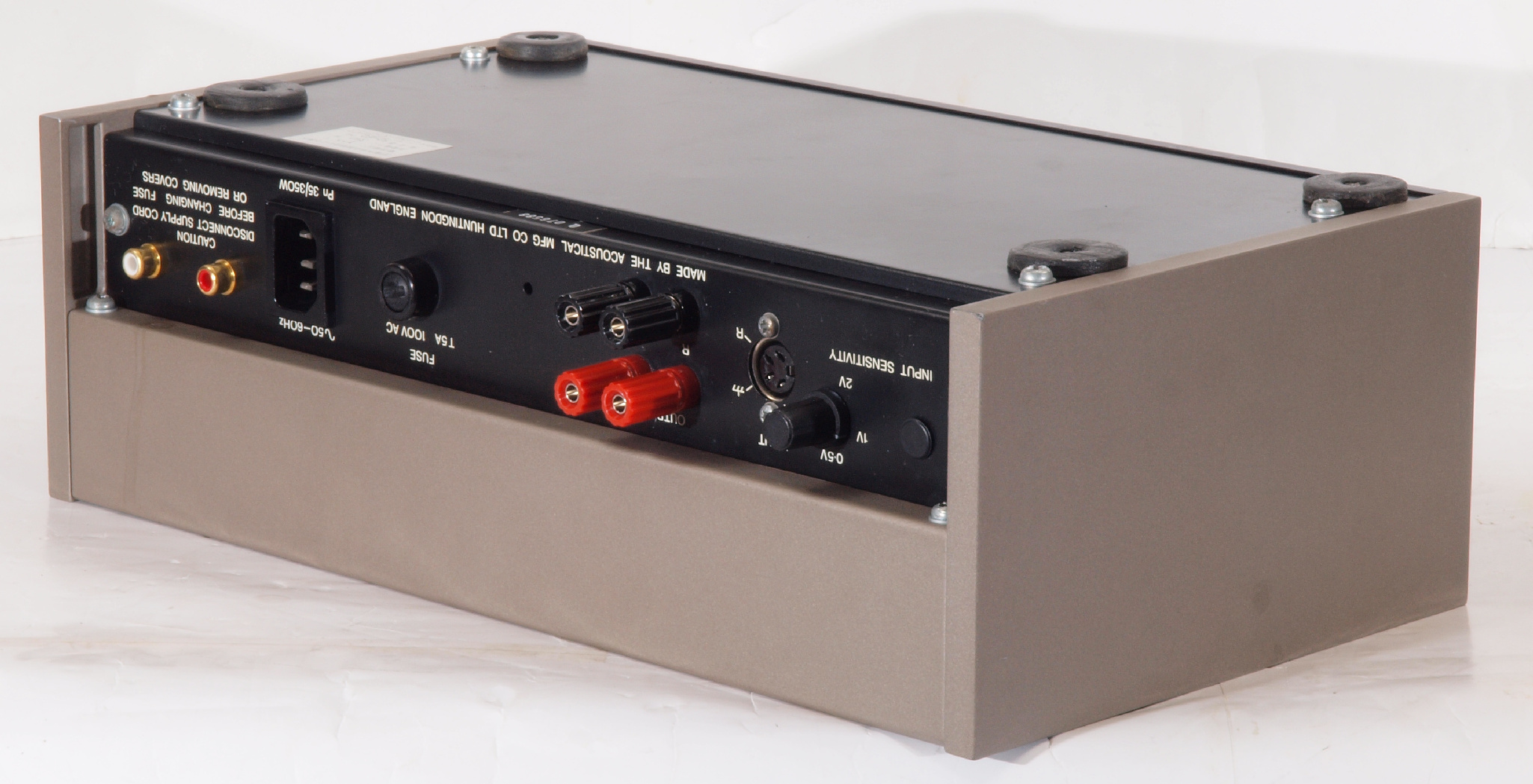

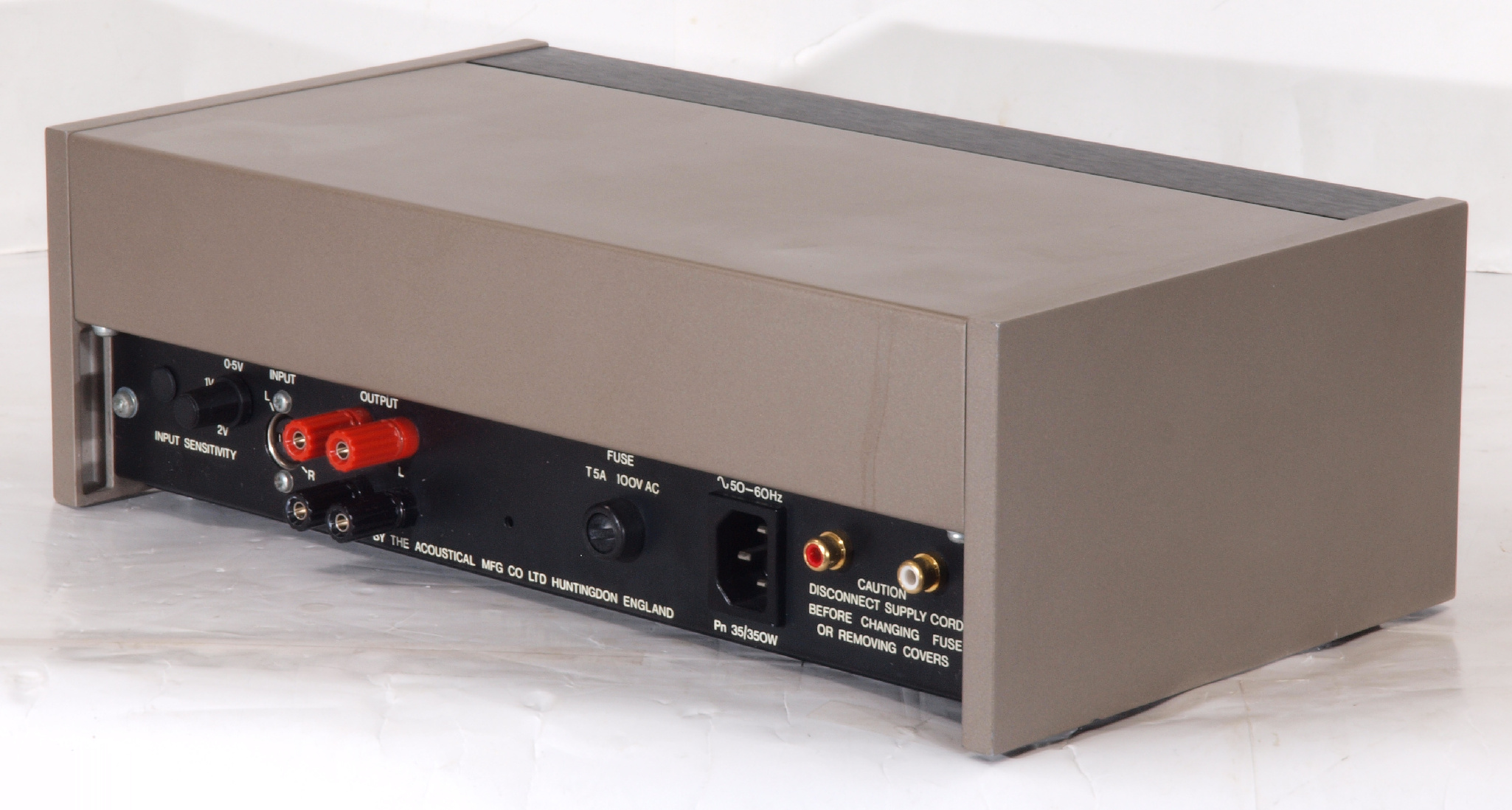

Ａ１４．　点検中　後左から見る

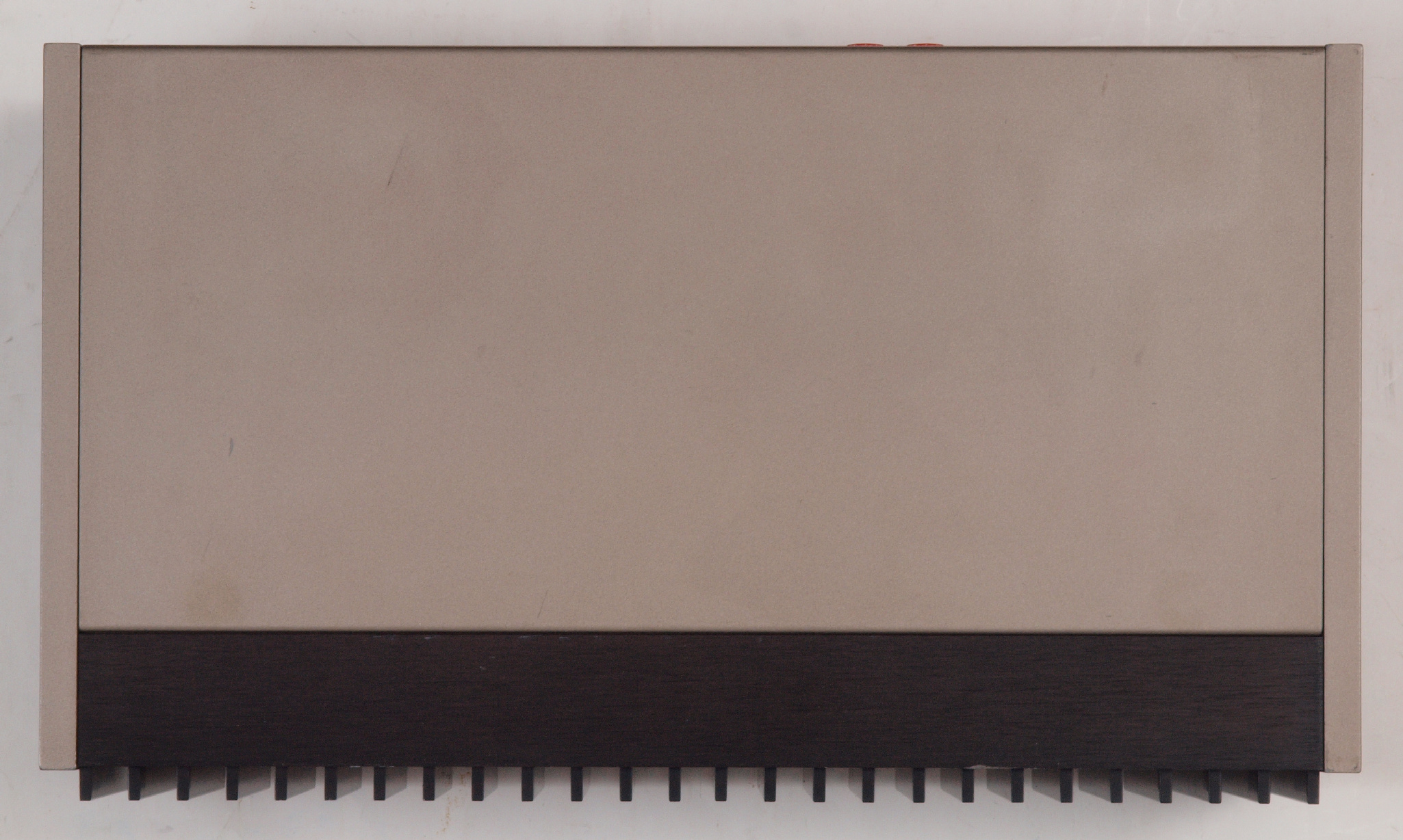

Ａ１５．　点検中　上から見る

Ａ１６．　点検中　上蓋を取り、上から見る

Ａ２１．　点検中　下前から見る

Ａ２２．　点検中　下前左から見る

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下後右から見る

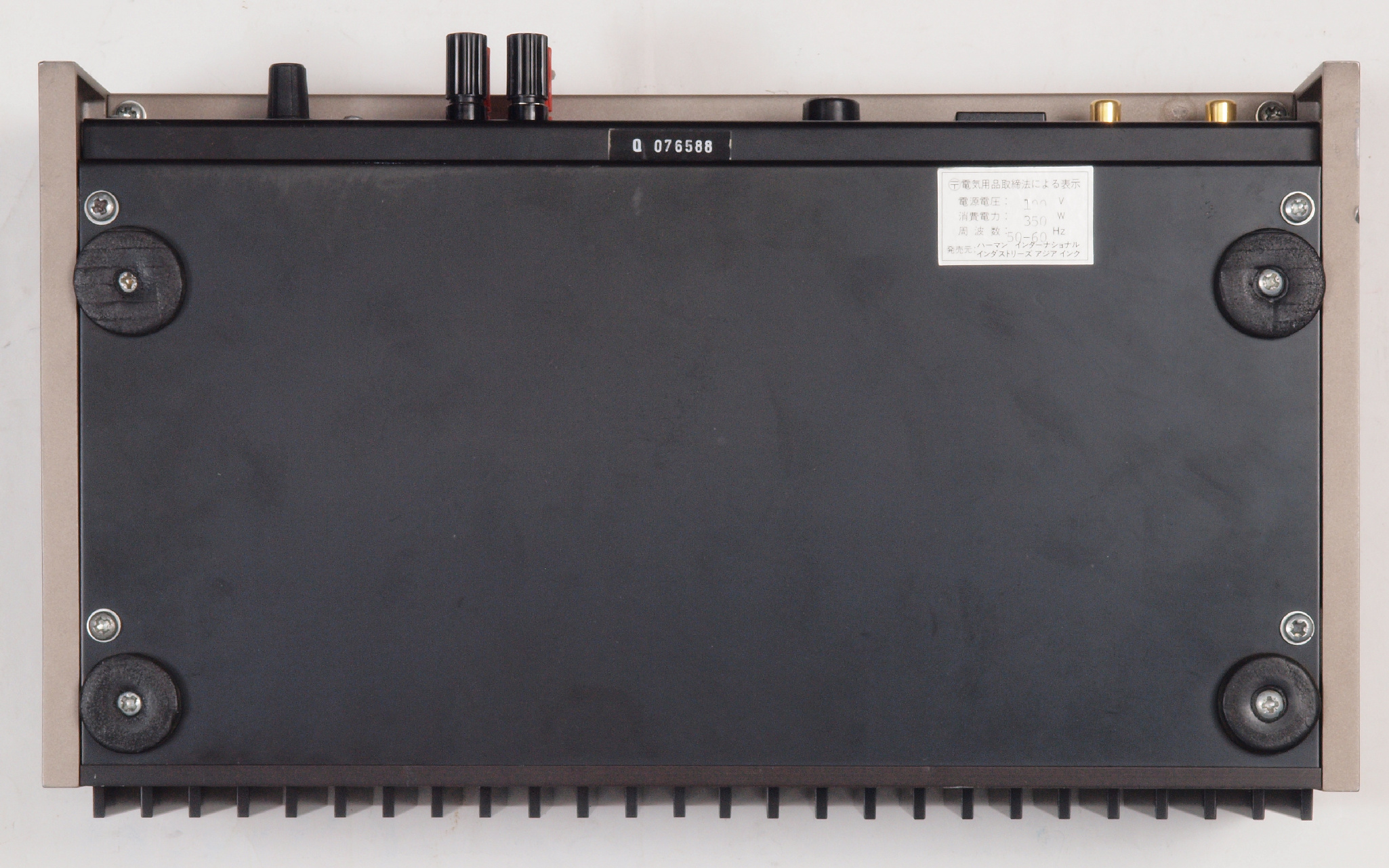

Ａ２５．　点検中　下から見る。

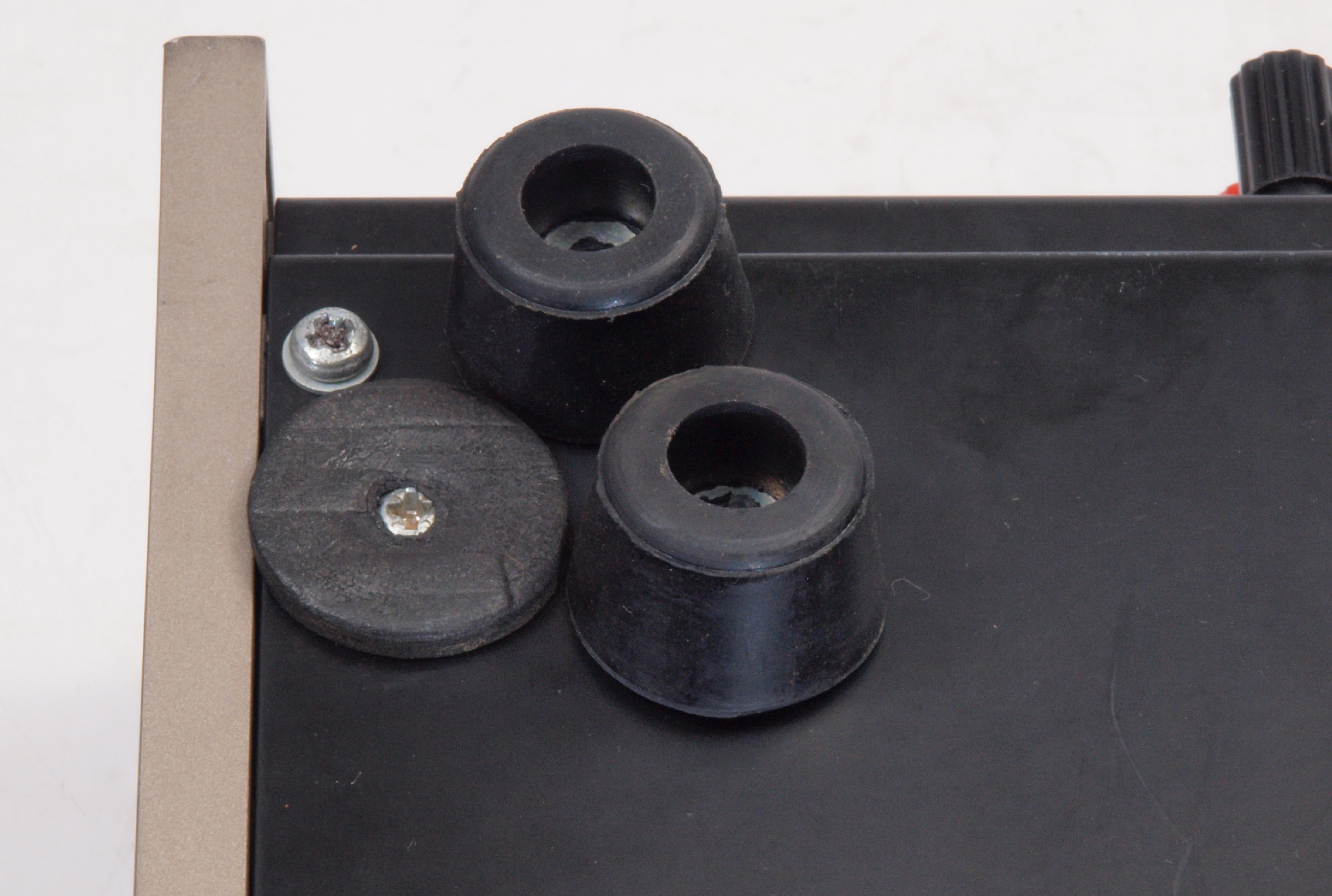

Ａ２６．　点検中　下蓋の足、放熱の為にも交換したい。

Ａ２７．　点検中　商標。

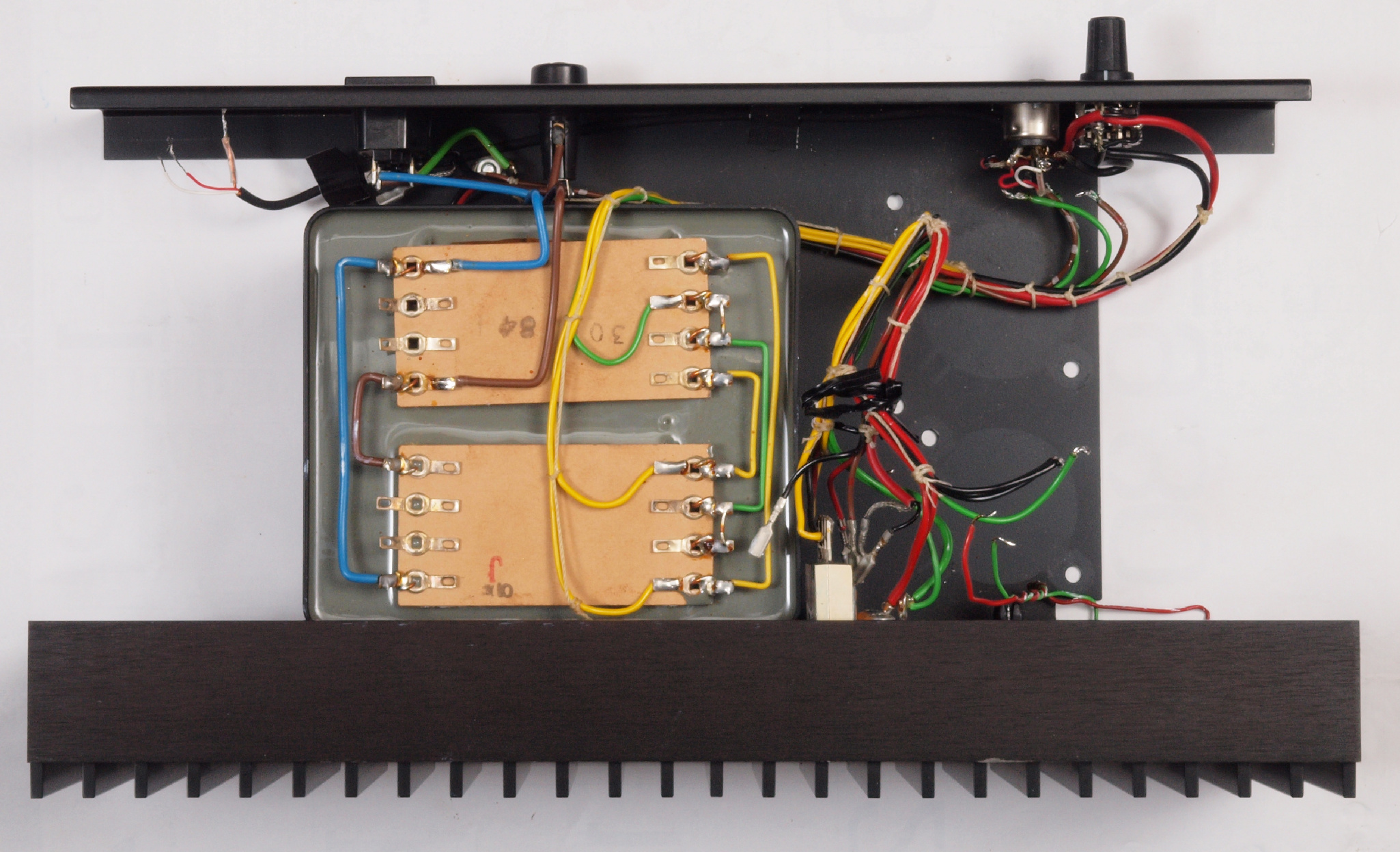

Ａ２８．　点検中　下蓋を取り、下から見る

Ａ３１．　点検中　電解コンデンサー比較。　中＝古いのは６３Ｖ／１００００μＦ。 　　　　　　　　　　　左＝エルナ製７１Ｖ／１８０００μＦ、右＝ニチコン製７１Ｖ／１８０００μＦ＝選択。

Ａ３２．　点検中　エルナ製７１Ｖ／１８０００μＦ測定。１６２５０／１６２５０μＦ。

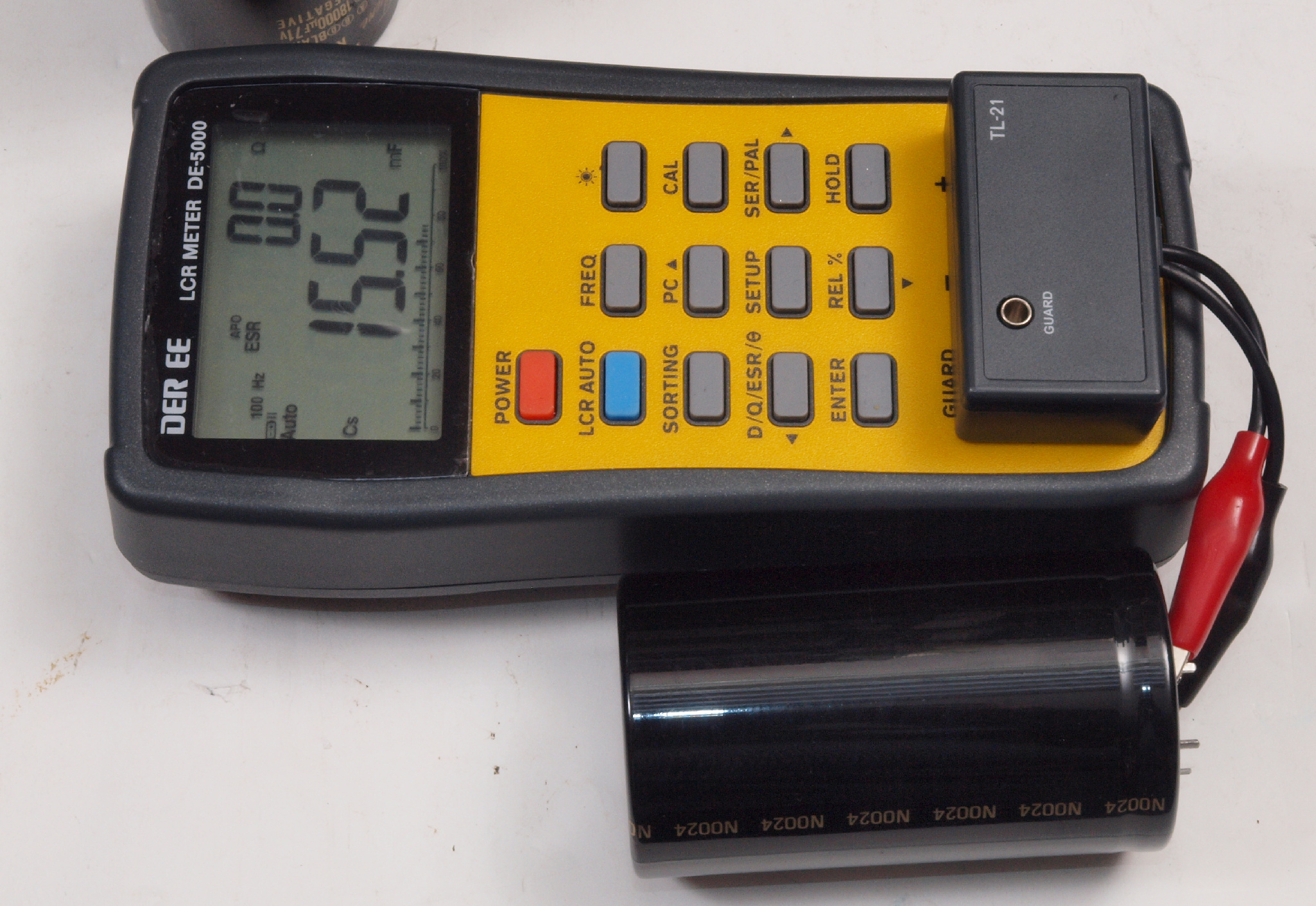

Ａ３３．　点検中　ニチコン製７１Ｖ／１８０００μＦ測定。１５８６０／１５５２０μＦ。

Ａ４１．　点検中　SP接続端子の交換。　ＷＢＴ−０７３０ＰＬを選択。

Ａ５１．　点検中　ＲＣＡ端子交換。　ＷＢＴ−０２０１を選択。

Ａ５２．　点検中　ＷＢＴ製ＲＣＡ端子。　複雑な構造で「カチ」と差し込み感を与える。

Ａ５３．　点検中　最近の「ＲＣＡプラグ」の中心電極は２割になっているので接触不良が起きにくい。

Ｔ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｔ１．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

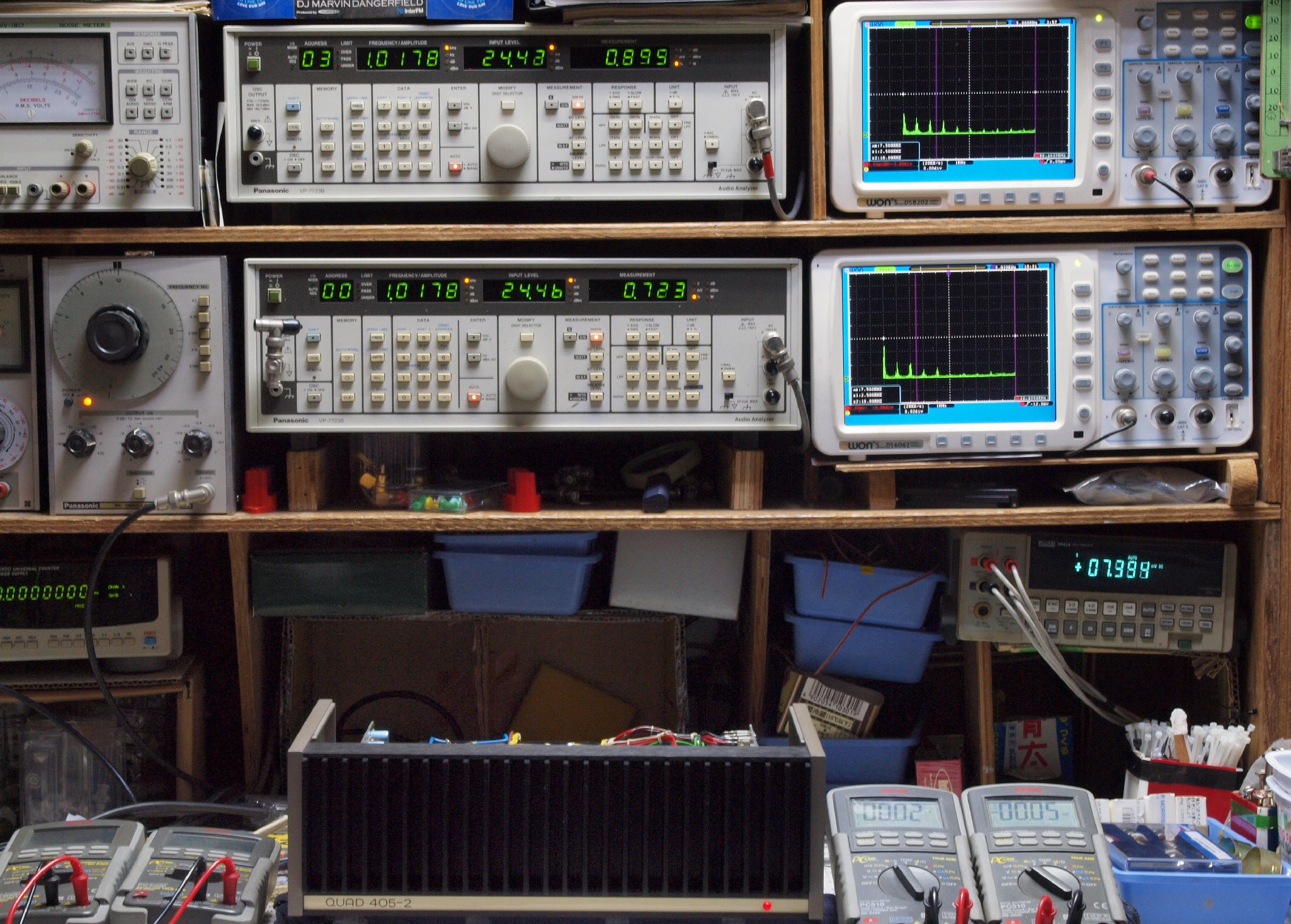

Ｔ２．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧２５Ｖ＝７８Ｗ出力、　０．９０５％歪み。 　　　　　　　　　　　 Ｌ側ＳＰ出力電圧２５Ｖ＝７８Ｗ出力、　０．８７７％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

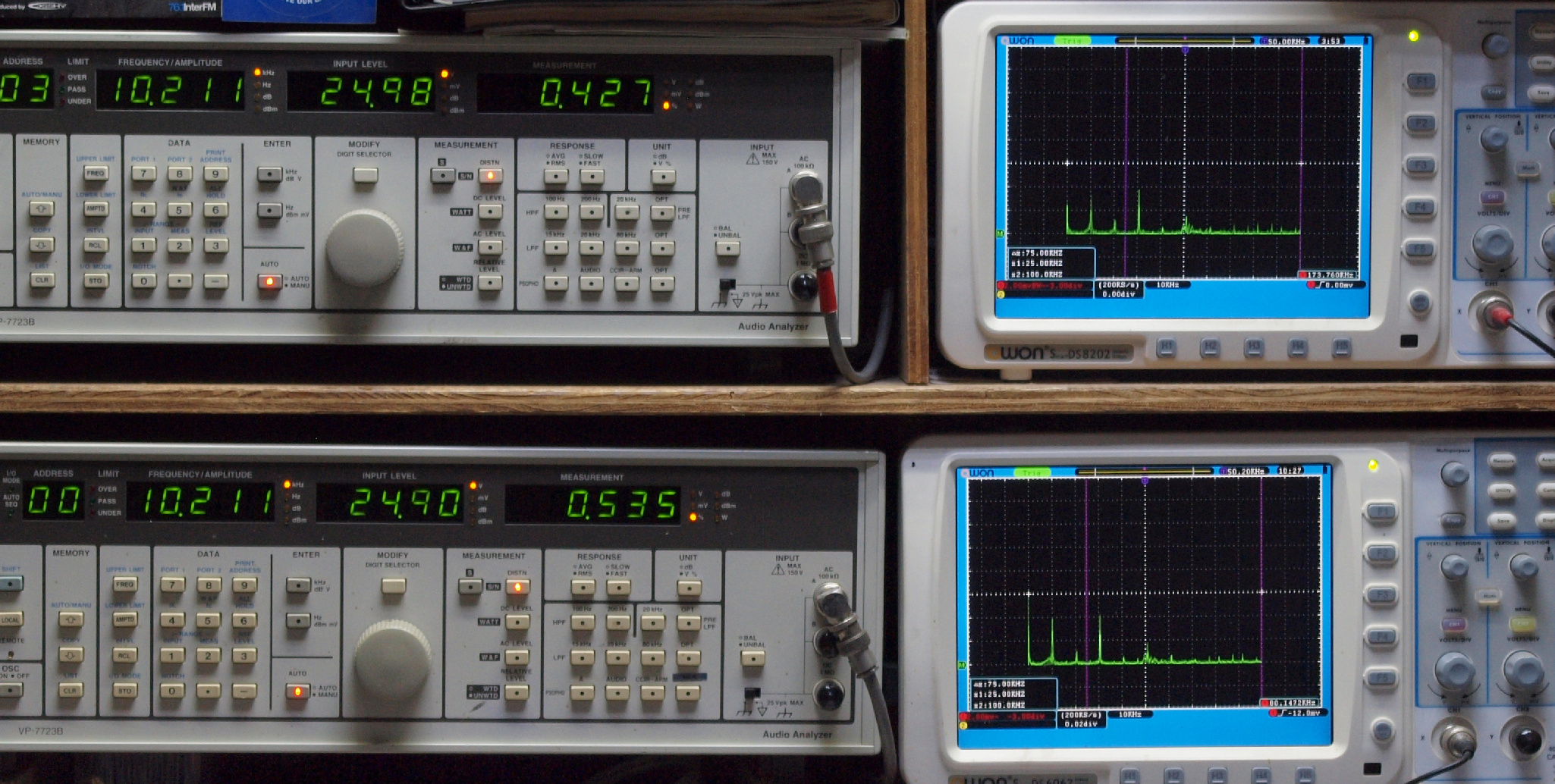

Ｔ３．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２５Ｖ＝７８Ｗ出力、　０．４２７％歪み。 　　　　　　　　　　 　 　Ｌ側ＳＰ出力電圧２５Ｖ＝７８Ｗ出力、　０．５３５％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　修理前　Ｒ側ＡＭＰ基板

Ｃ１２．　修理後　Ｒ側ＡＭＰ基板、　電解コンデンサー６個、ＯＰ−ＡＭＰ交換。

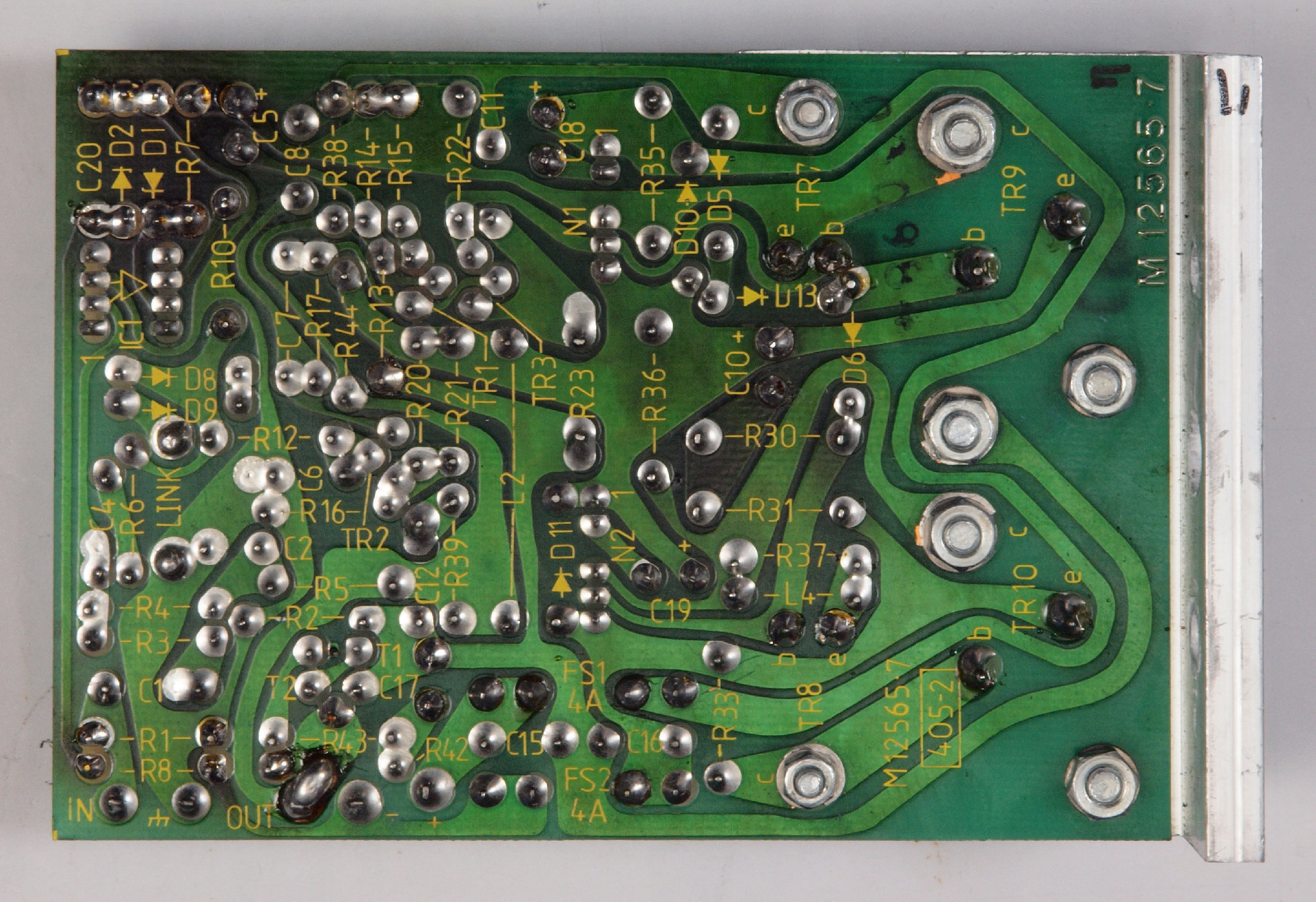

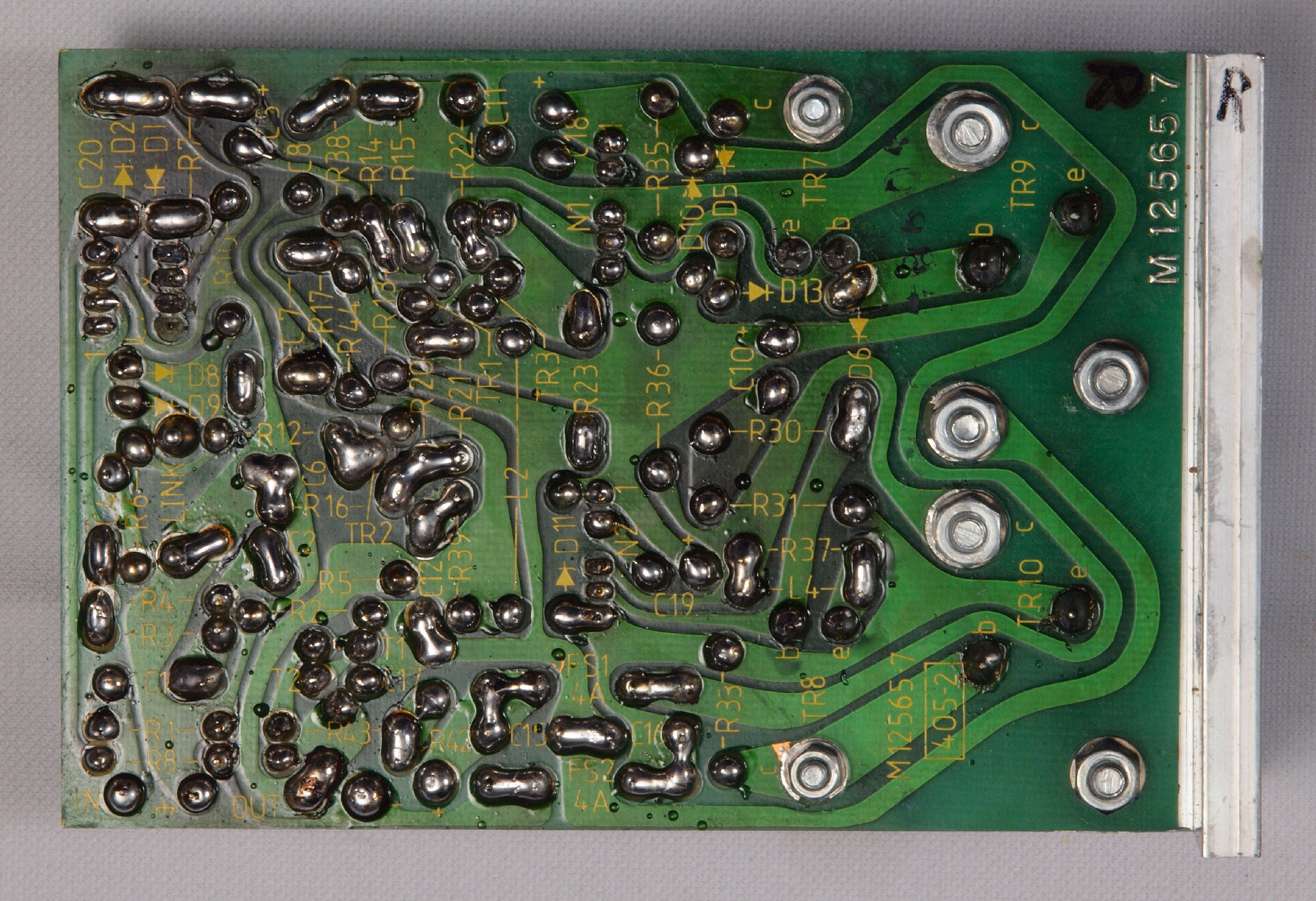

Ｃ１３．　修理前　Ｒ側ＡＭＰ基板裏

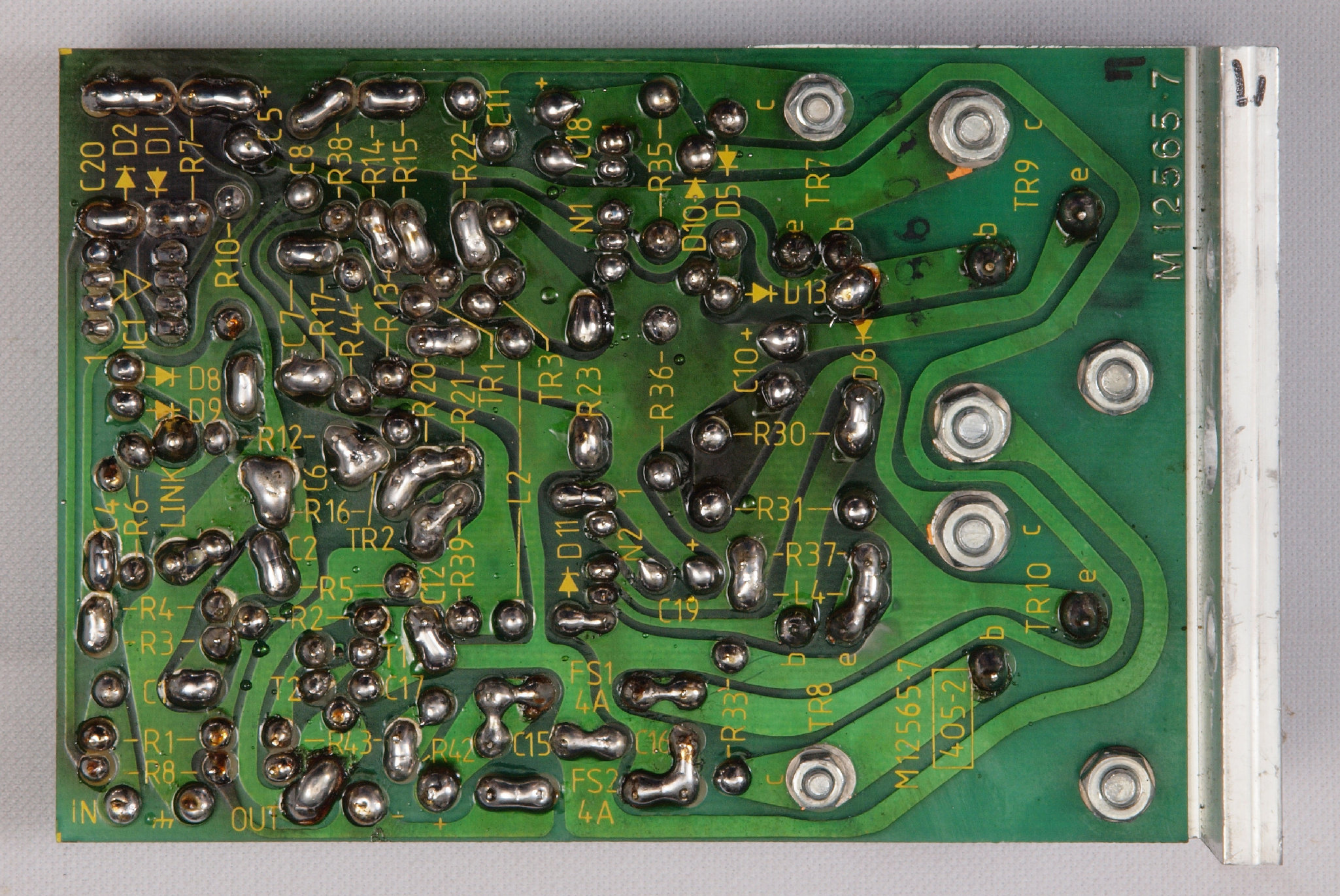

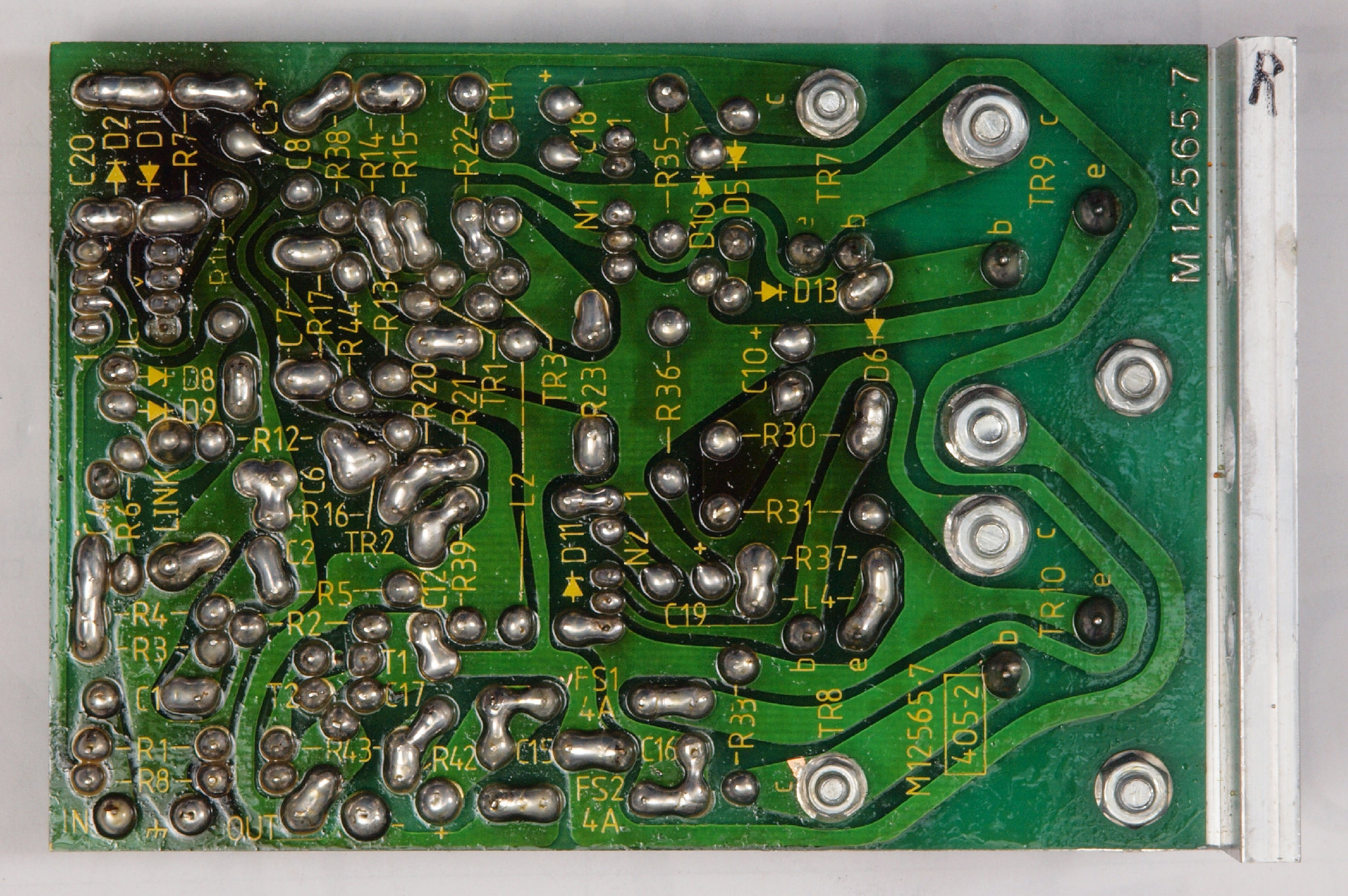

Ｃ１４．　修理（半田補正）後　Ｒ側ＡＭＰ基板裏　全半田やり直し

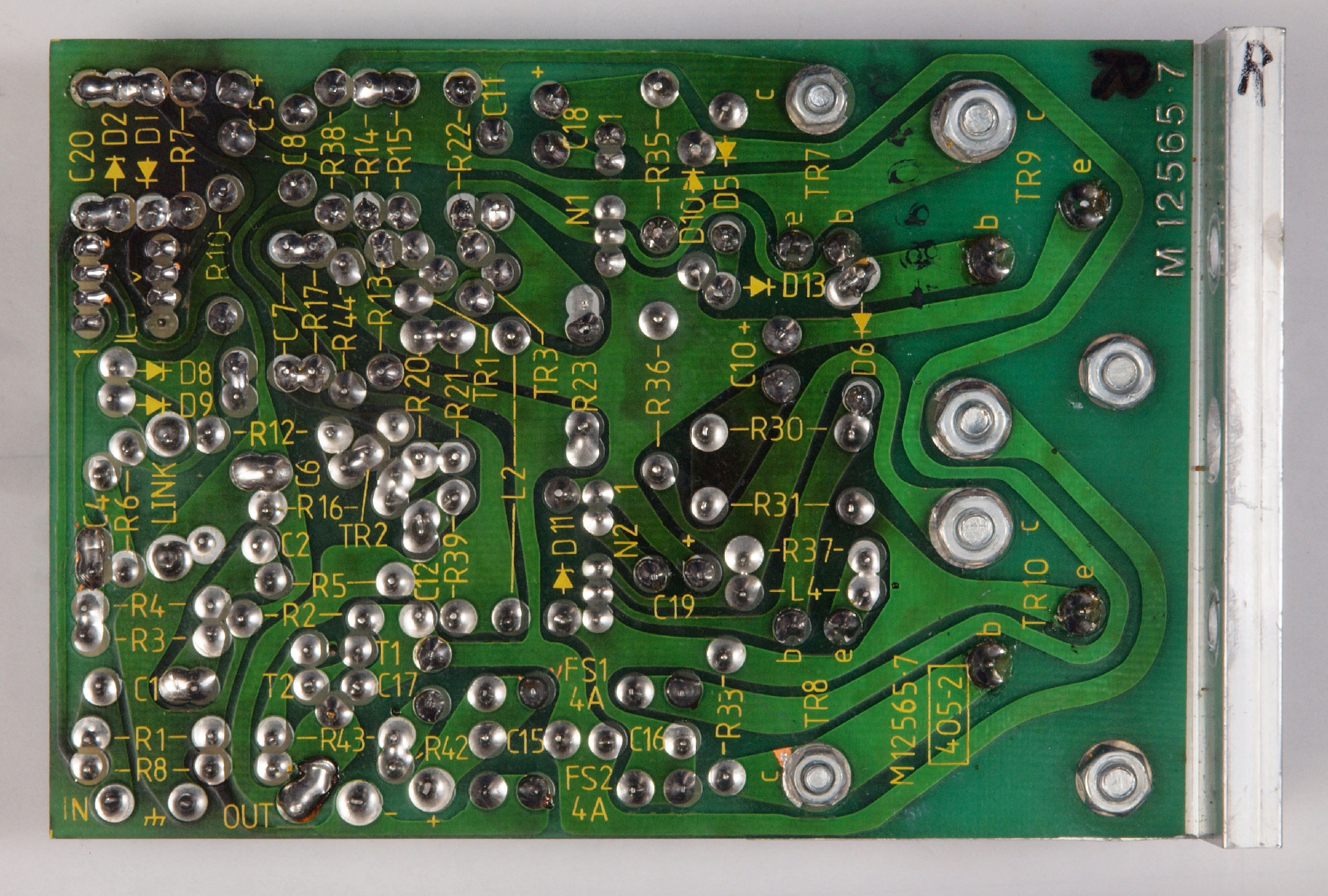

Ｃ１５．　完成Ｒ側ＡＭＰ基板裏　洗浄後

Ｃ２１．　修理前　Ｌ側ＡＭＰ基板。

Ｃ２２．　修理後　Ｌ側ＡＭＰ基板、　電解コンデンサー６個、ＯＰ−ＡＭＰ交換。

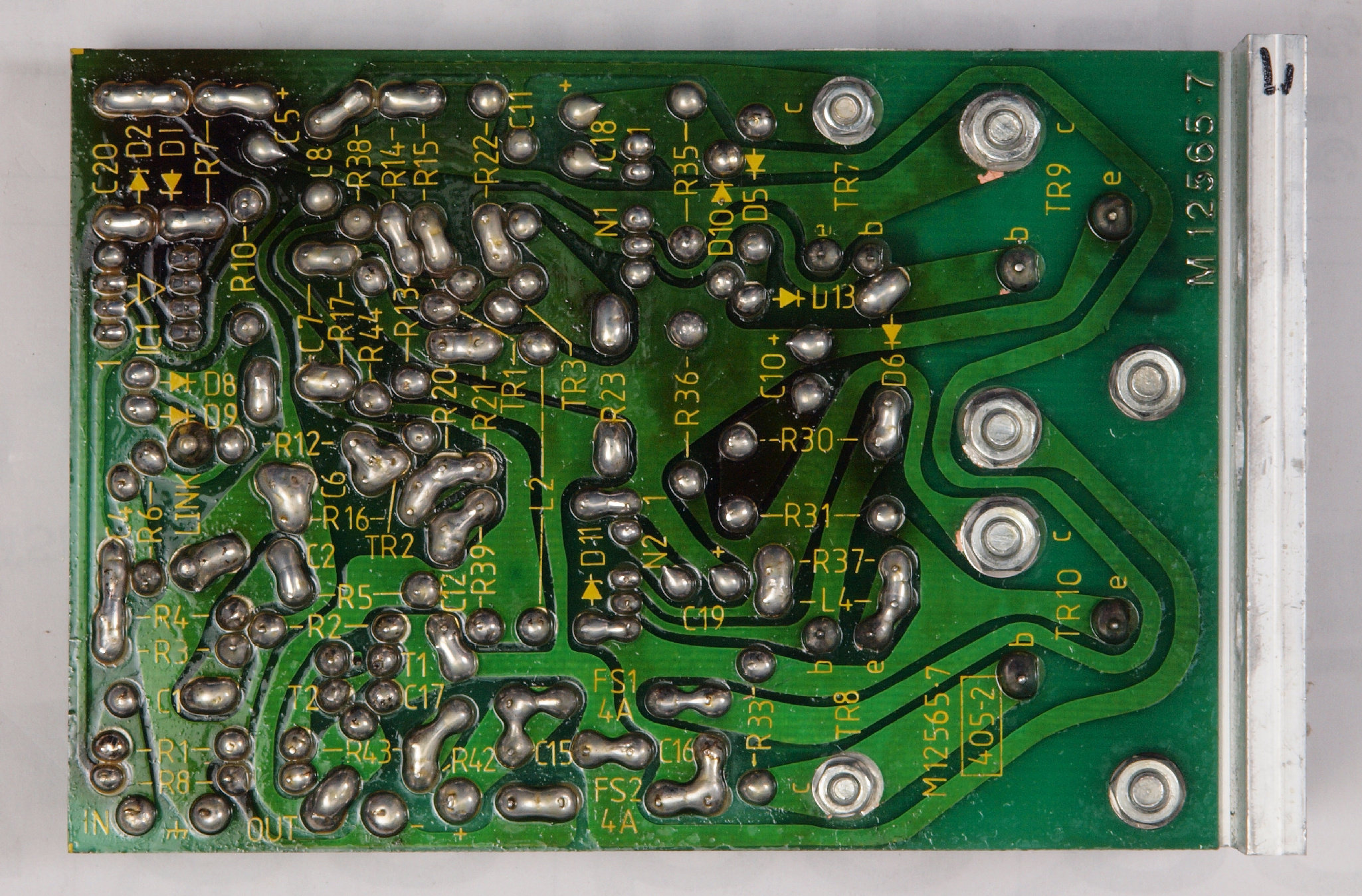

Ｃ２３．　修理前　Ｌ側ＡＭＰ基板裏

Ｃ２４．　修理（半田補正）後　Ｌ側ＡＭＰ基板裏　全半田やり直し

Ｃ２５．　完成L側ＡＭＰ基板裏　洗浄後

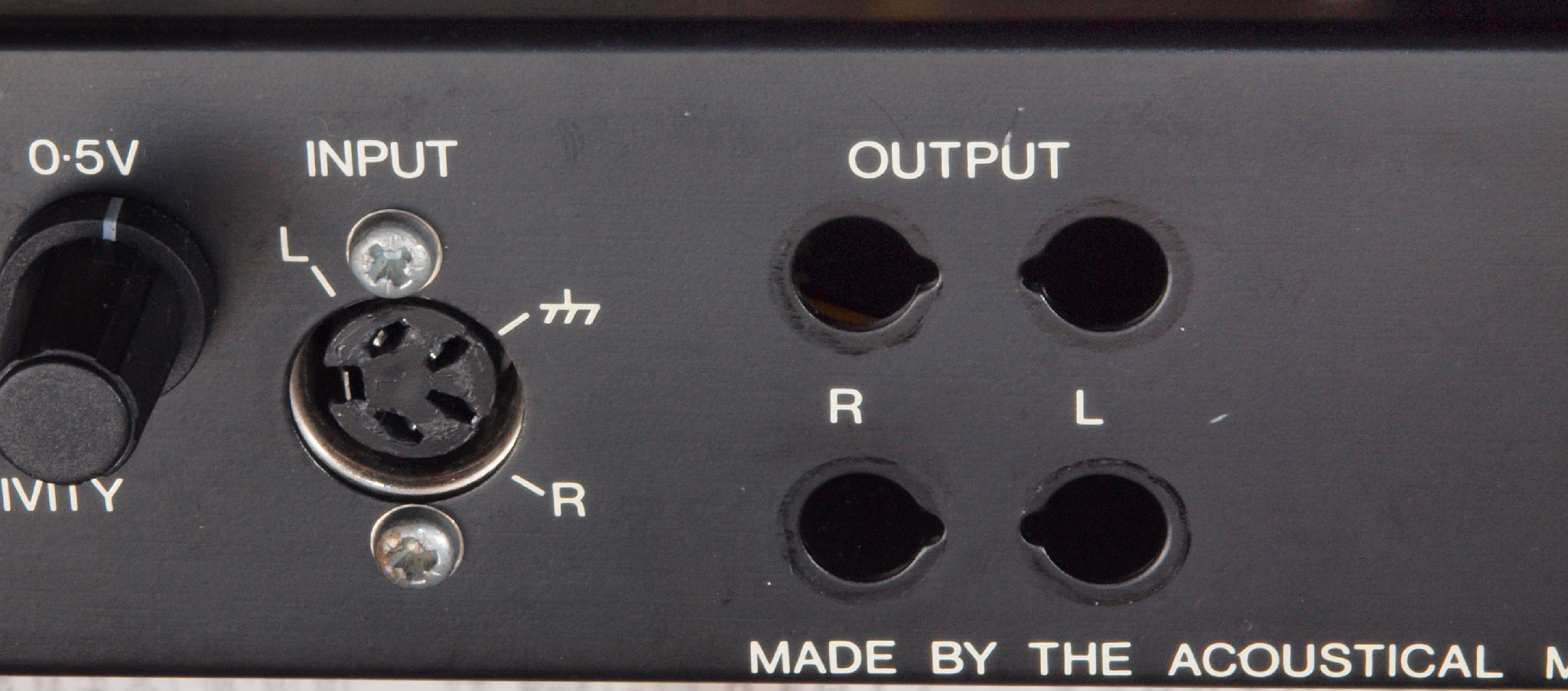

Ｃ４１．　修理前　ＳＰ接続端子。　ＷＢＴ−０７３０ＰＬ　と交換。

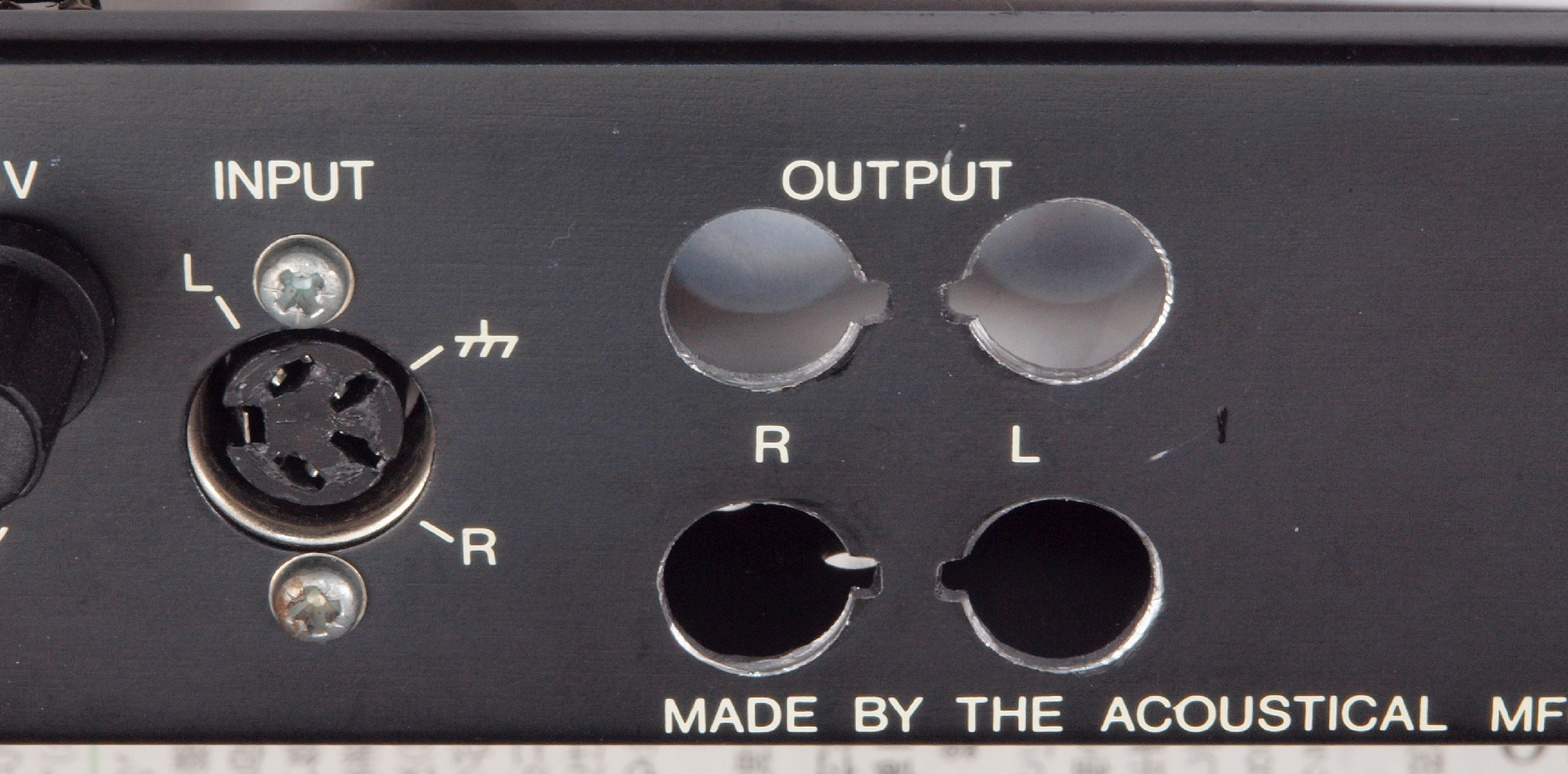

Ｃ４２．　修理中　ＳＰ接続端子取り付け穴。　間隔が狭いので、穴空け工具が使用不可。

Ｃ４３．　修理後　ＳＰ接続端子取り付け穴。　ヤスリで、穴を外側上（下）へ広げる。

Ｃ４４．　修理後　ＳＰ接続端子の穴（通線）の向きは安全の為、水平。

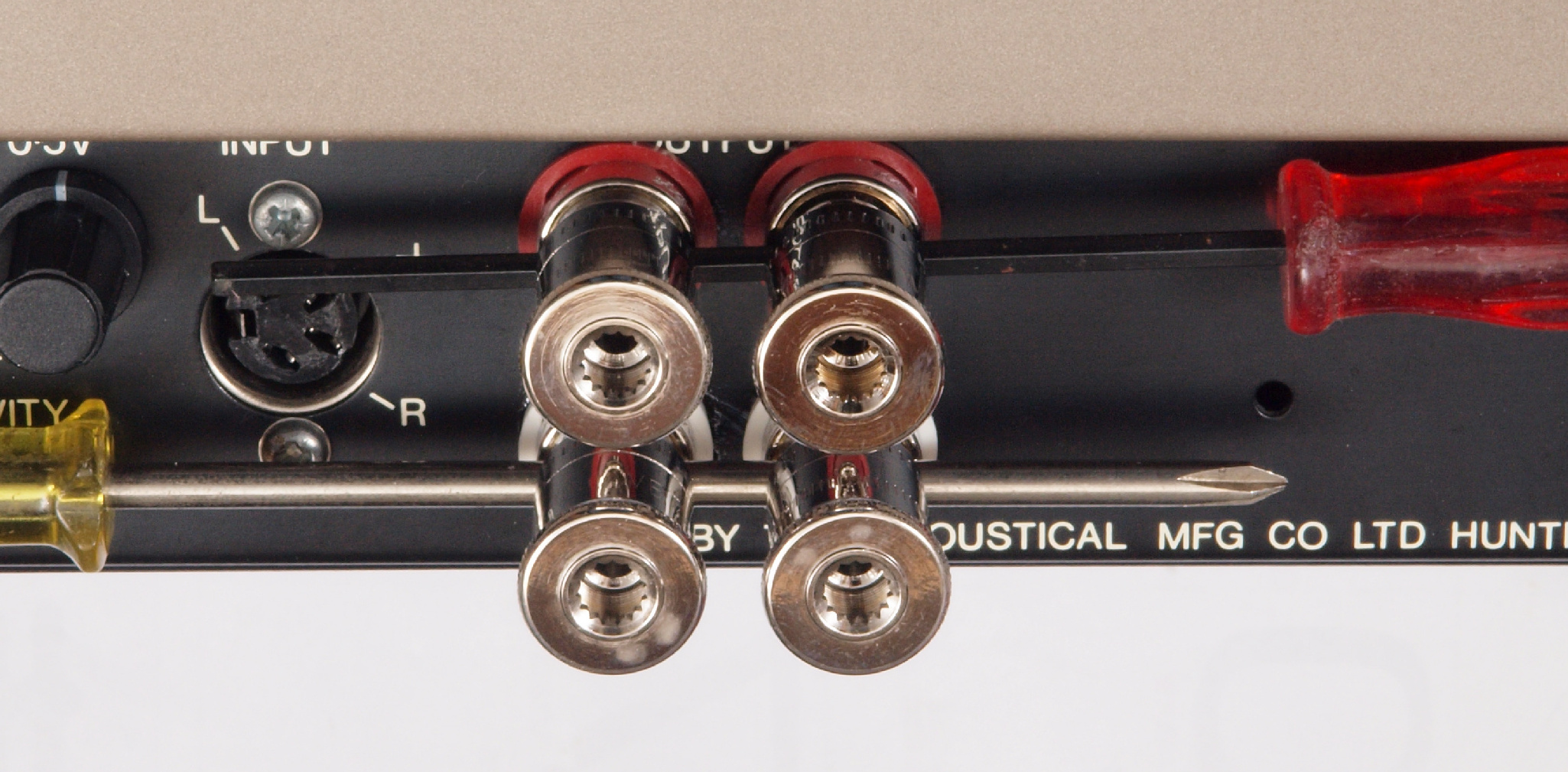

Ｃ４５．　修理後　ＳＰ接続端子のサンドイッチスペード（Ｙラグ）対応。 　　　　　　　　　　　左＝ＷＢＴ　０６８１Ｃｕを挿した所、　右＝ＷＢＴ　０６６１を挿した所。

Ｃ５１．　修理前　入力ＲＣＡ端子端子。　ＷＢＴ−０２０１　と交換。

Ｃ５２．　修理中　ＲＣＡ端子取り付け穴。

Ｃ５３．　修理後　ＲＣＡ端子取り付け穴。

Ｃ５４．　修理後　ＲＣＡ端子。

Ｃ５５．　修理中　シャーシにして加工中。

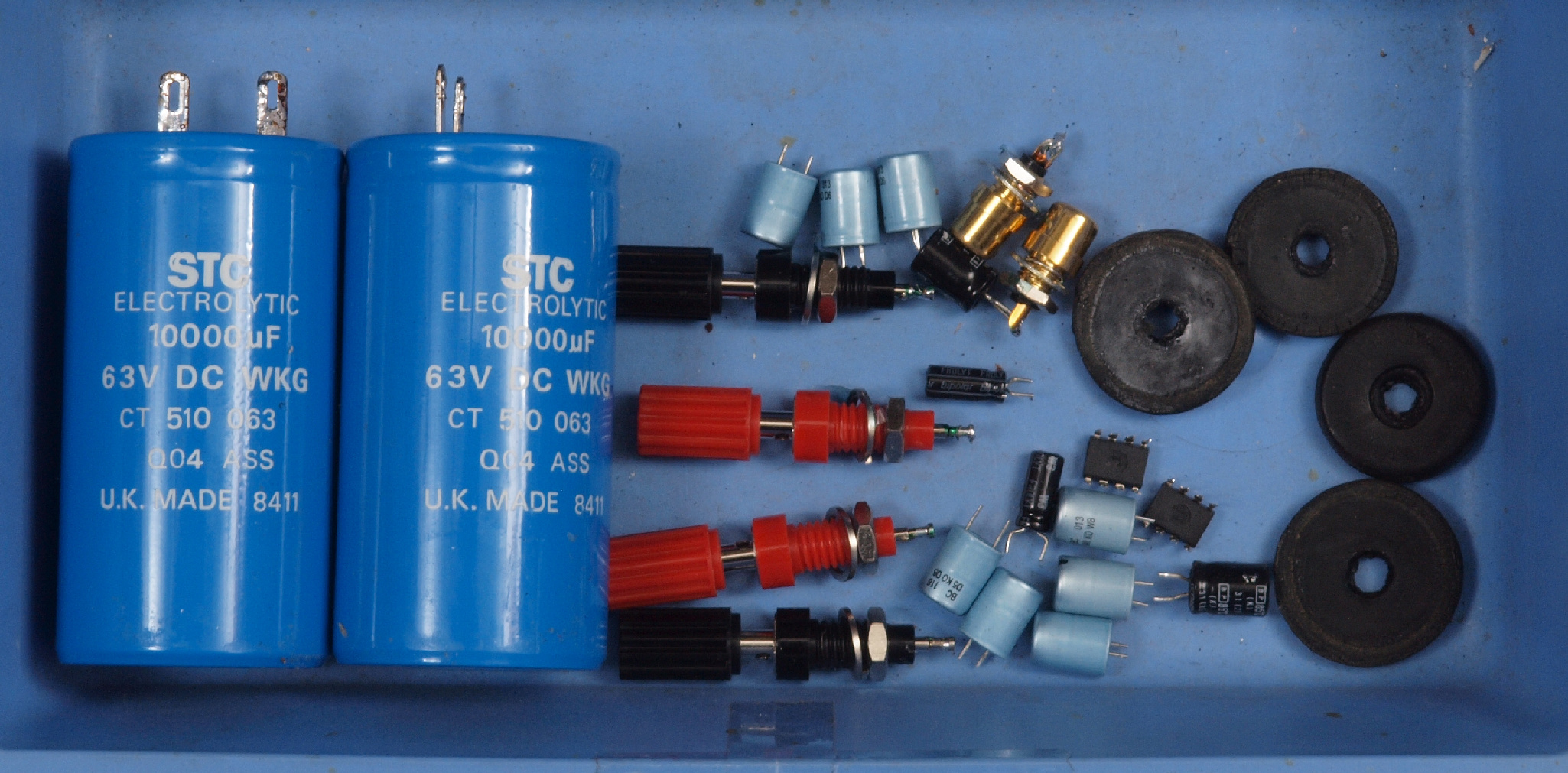

Ｃ７１．　交換部品

Ｃ７２．　交換電解コンデンサー６３Ｖ／１００００μＦ測定。９９７０／９９６０μＦ。

Ｃ８１．　修理前　上から見る

Ｃ８２．　修理後　上から見る

Ｃ８３．　修理前　下から見る

Ｃ８４．　修理後　下から見る

Ｃ８５．　修理前　後から見る

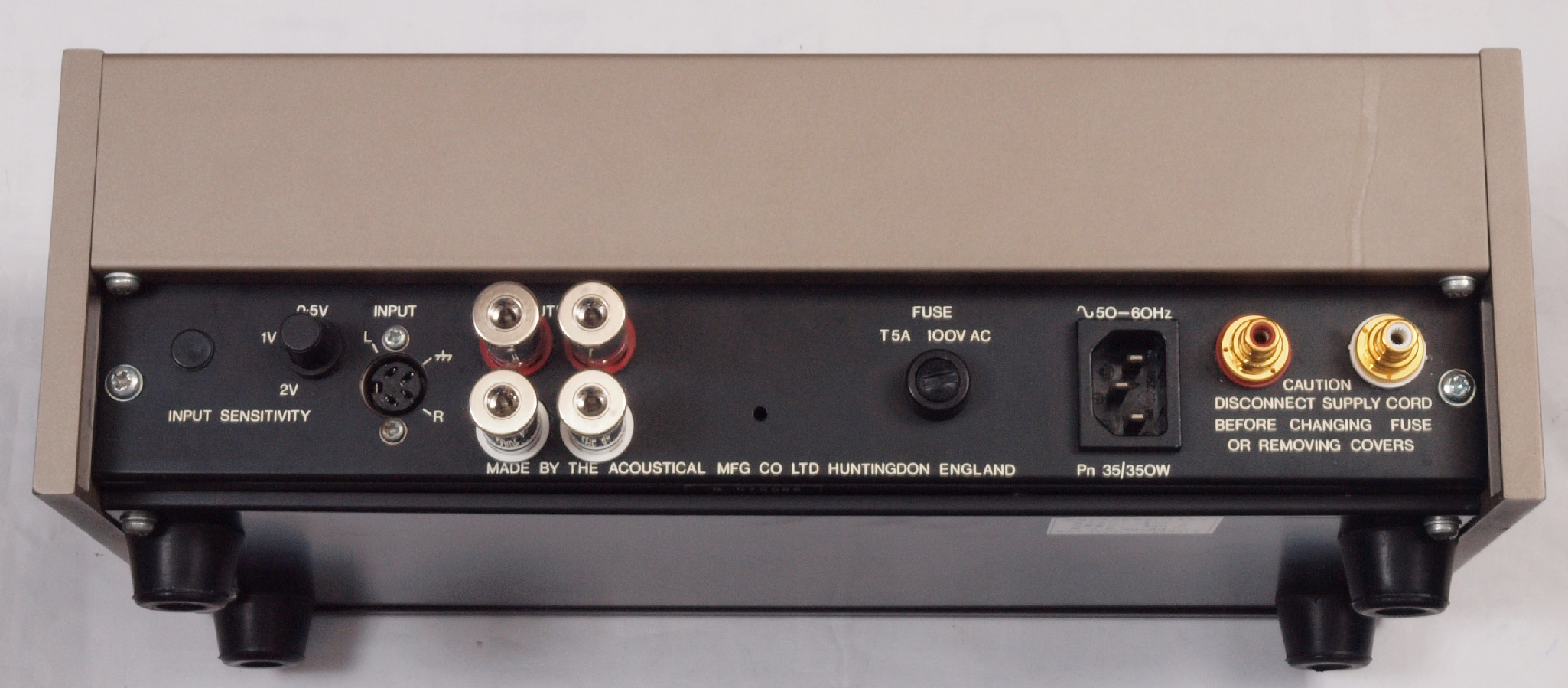

Ｃ８６．　修理後　後から見る。綺麗になりました。

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ１．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

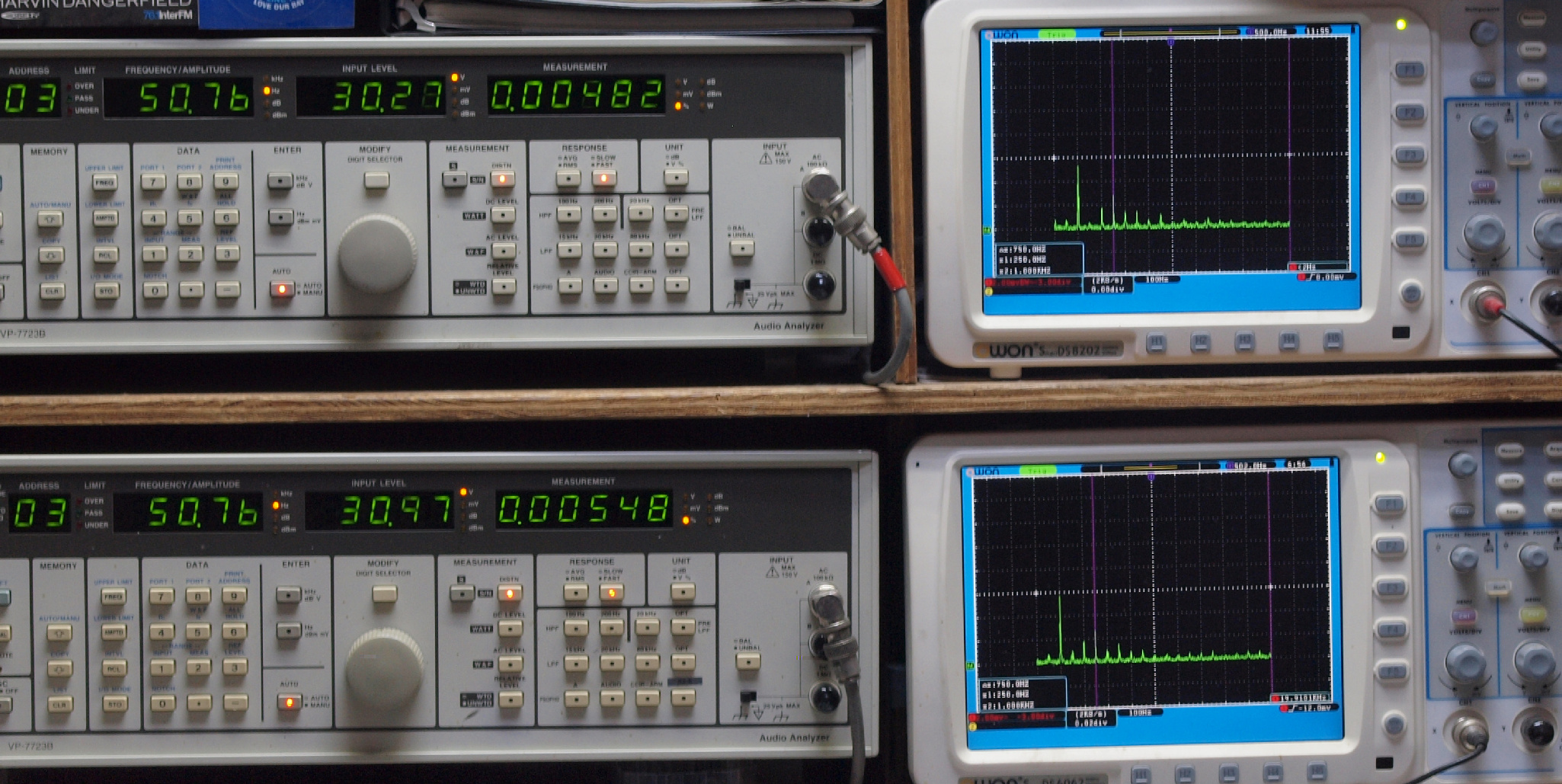

Ｅ２１．　５０Ｈｚ入力、Ｒ側ＳＰ出力電圧３０Ｖ＝１１３Ｗ出力、　０．００４８２％歪み。 　　　　　　　　 　　　 　Ｌ側ＳＰ出力電圧３０Ｖ＝１１３Ｗ出力、　０．００５４８％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

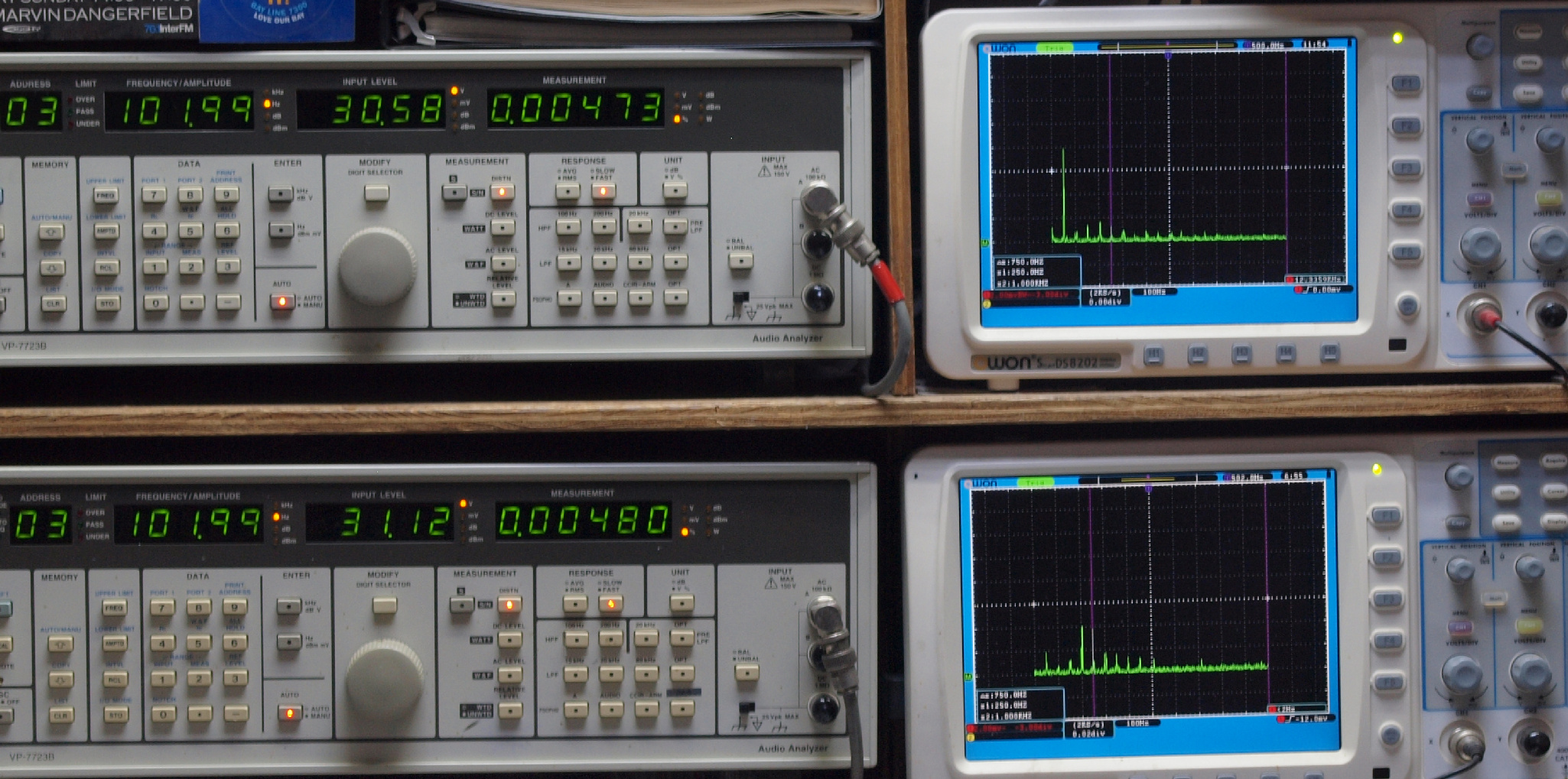

Ｅ２２．　１００Ｈｚ入力、Ｒ側ＳＰ出力電圧３０Ｖ＝１１３Ｗ出力、　０．００４７３％歪み。 　　　　　　　 　　　　 　　Ｌ側ＳＰ出力電圧３０Ｖ＝１１３Ｗ出力、　０．００４８０％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

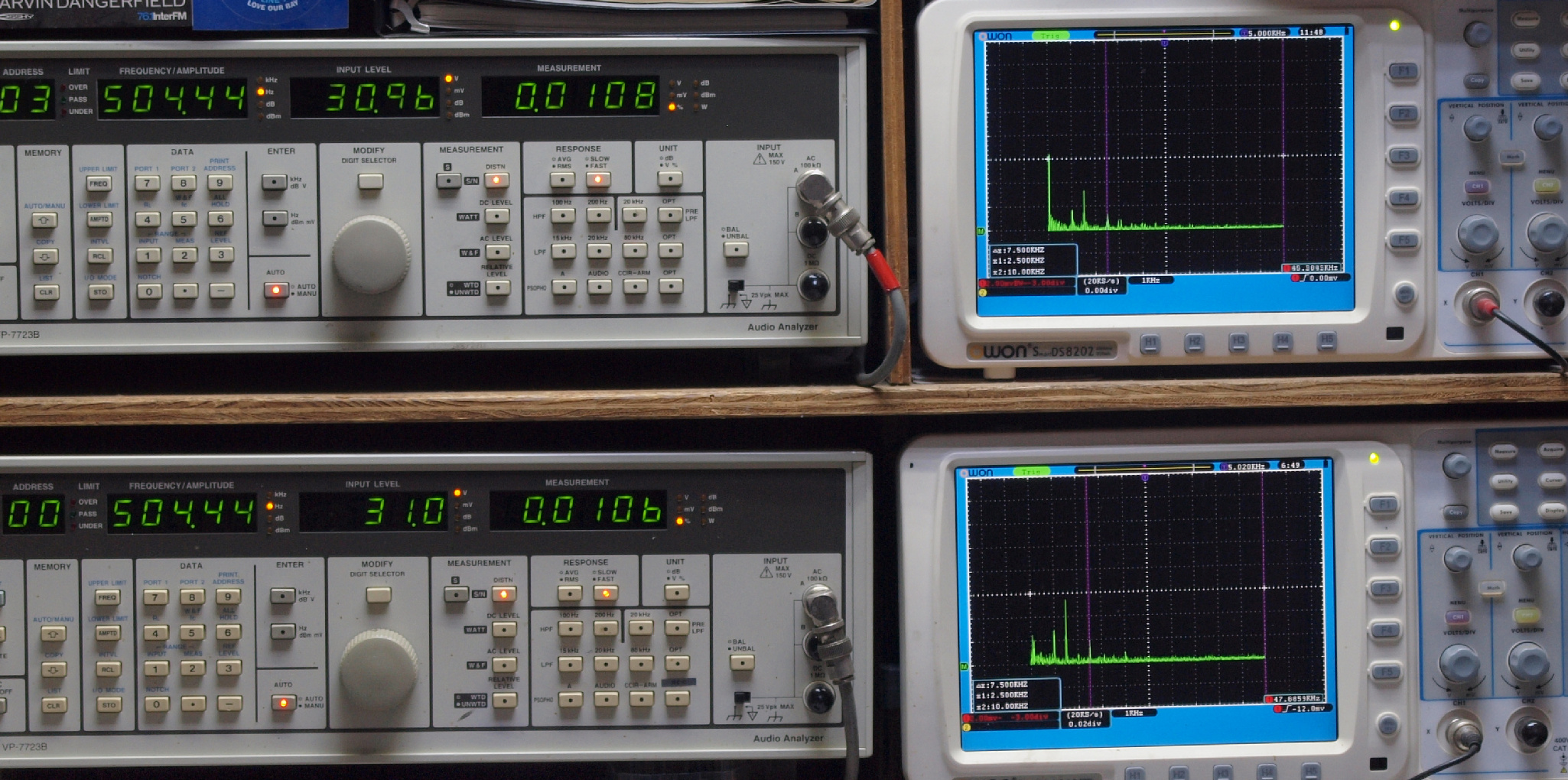

Ｅ２３．　５００Ｈｚ入力、Ｒ側ＳＰ出力電圧３０Ｖ＝１１３Ｗ出力、　０．０１０８歪み。 　　　　　　　　　　　 　　 Ｌ側ＳＰ出力電圧３０Ｖ＝１１３Ｗ出力、　０．０１０６％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２４．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧３０Ｖ＝１１３Ｗ出力、　０．００９９％歪み。 　　　　　　　　　　　 　 Ｌ側ＳＰ出力電圧３０Ｖ＝１１３Ｗ出力、　０．００９８％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

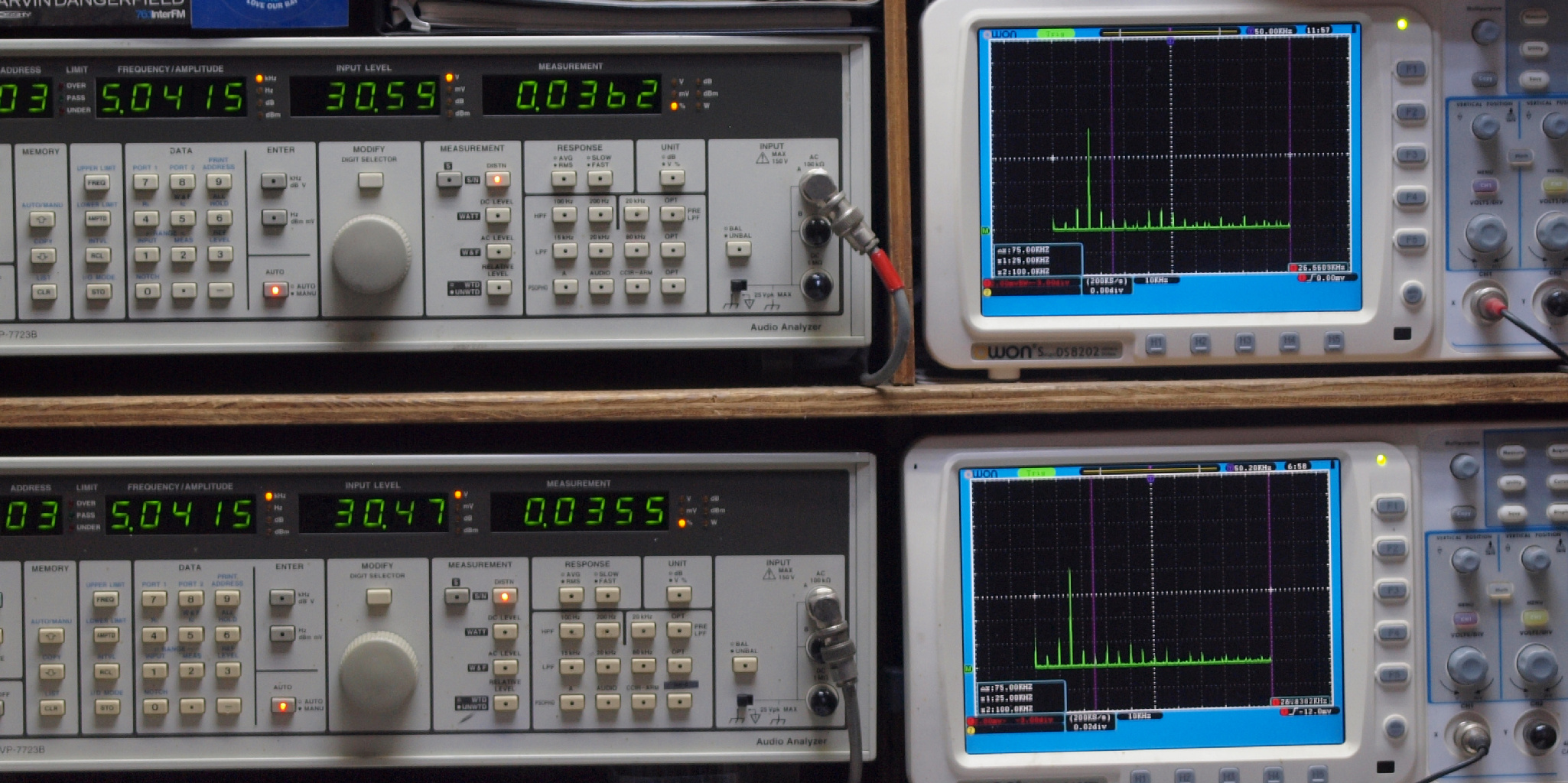

Ｅ２５．　５ｋＨｚ入力、Ｒ側ＳＰ出力電圧３０Ｖ＝１１３Ｗ出力、　０．０３６２％歪み。 　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧３０Ｖ＝１１３Ｗ出力、　０．０３５５％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２６．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧３０Ｖ＝１１３Ｗ出力、　０．０３５５％歪み。 　　　　　　　　　　 　　 　Ｌ側ＳＰ出力電圧３０Ｖ＝１１３Ｗ出力、　０．０４４９％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

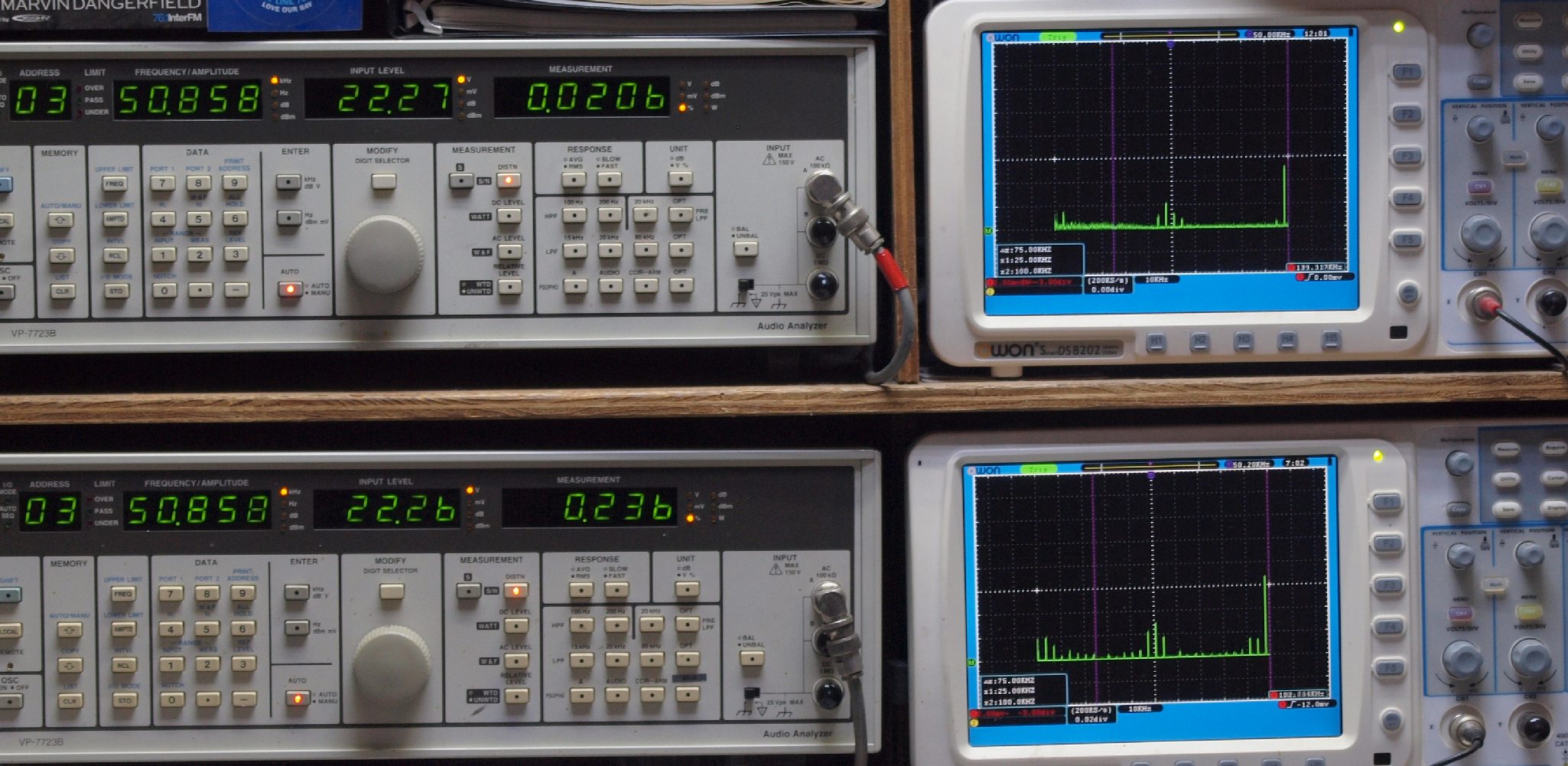

Ｅ２７．　５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧２２Ｖ＝６０．５Ｗ出力、　０．０２０６％歪み。 　　　　　　　　　　 　　 　Ｌ側ＳＰ出力電圧２２Ｖ＝６０．５３Ｗ出力、　０．０２３６％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。 　　　　　　　　　　　　　　仕様の通りこのあたりからフイルターが入り減衰する（約３ｄＢ）。

Ｅ２８．　１００ｋＨｚ入力、Ｒ側ＳＰ出力電圧６Ｖ＝４．５Ｗ出力、　０．０３６％歪み。 　　　　　　　　　　　 　　　 Ｌ側ＳＰ出力電圧６Ｖ＝４．５Ｗ出力、　０．０５０％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。 　　　　　　　　　　　　　　　フイルターが入り減衰する（約６ｄＢ）。

Ｙ．　ユーザー宅へ設置。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

Ｓ．　ＱＵＡＤ　４０５　の仕様（マニアル・カタログより）

型式 ステレオパワーアンプ　４０５ 両チャンネルを同時に駆動した場合の値です。 出力及び歪率（8Ω負荷、サイン波入力） 100Hz、100W出力時、0.01％以下 1kHz、100W出力時、0.01％以下 10kHz、100W出力時、0.05％以下 出力内部インピーダンス 0.03Ωと直列に3.3μH オフセット電圧 7mV以下 周波数特性（1kHz基準） 低域=20Hzにて-1dB 高域=20Hzにて-0.1dB、50kHzにて-3dB 入力感度 0.5Vrms＋−0.5dB（8Ω負荷、120W出力時） 入力インピーダンス 20kΩ（220pF） スルーレート 0.1V/μs 最大入力限度 入力信号が+20dBまでなら瞬時に復帰します。 クロストーク（1kΩの入力負荷時） 80dB（100Hz）、70dB（1kHz）、60dB(10kHz） SN比 -96dB（A補正時）、-93dB（補正なし） パワーリミッター 50W/8Ω負荷時の制限 電源入力 100〜130V、200〜250V、50-60Hz 消費電力は信号レベルにより30〜350W。 外形寸法 幅340.5×高さ115×奥行195mm プラグ及びソケットの分38mmを含む。 重量 9kg 価格 198,000円
