QUAD 405. 9台目修理記録 | ||||||||||||||||||||||||||||||||||
平成17年9月13日到着 9月21日完成 | ||||||||||||||||||||||||||||||||||

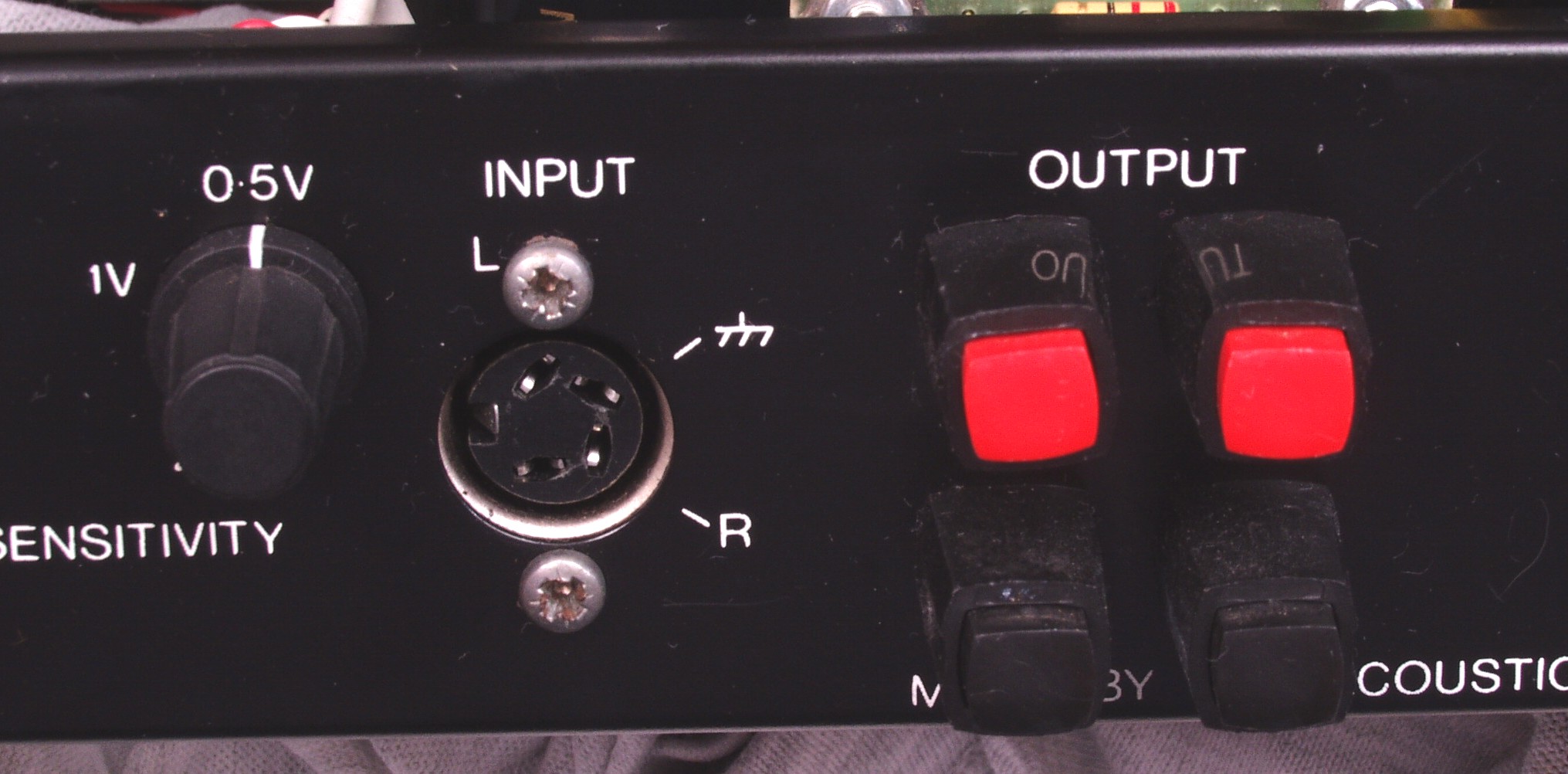

A. 修理前の状況
F. 修理費 54,000円 オーバーホール修理 S. QUAD 405 の仕様(マニアル・カタログより) |
||||||||||||||||||||||||||||||||||

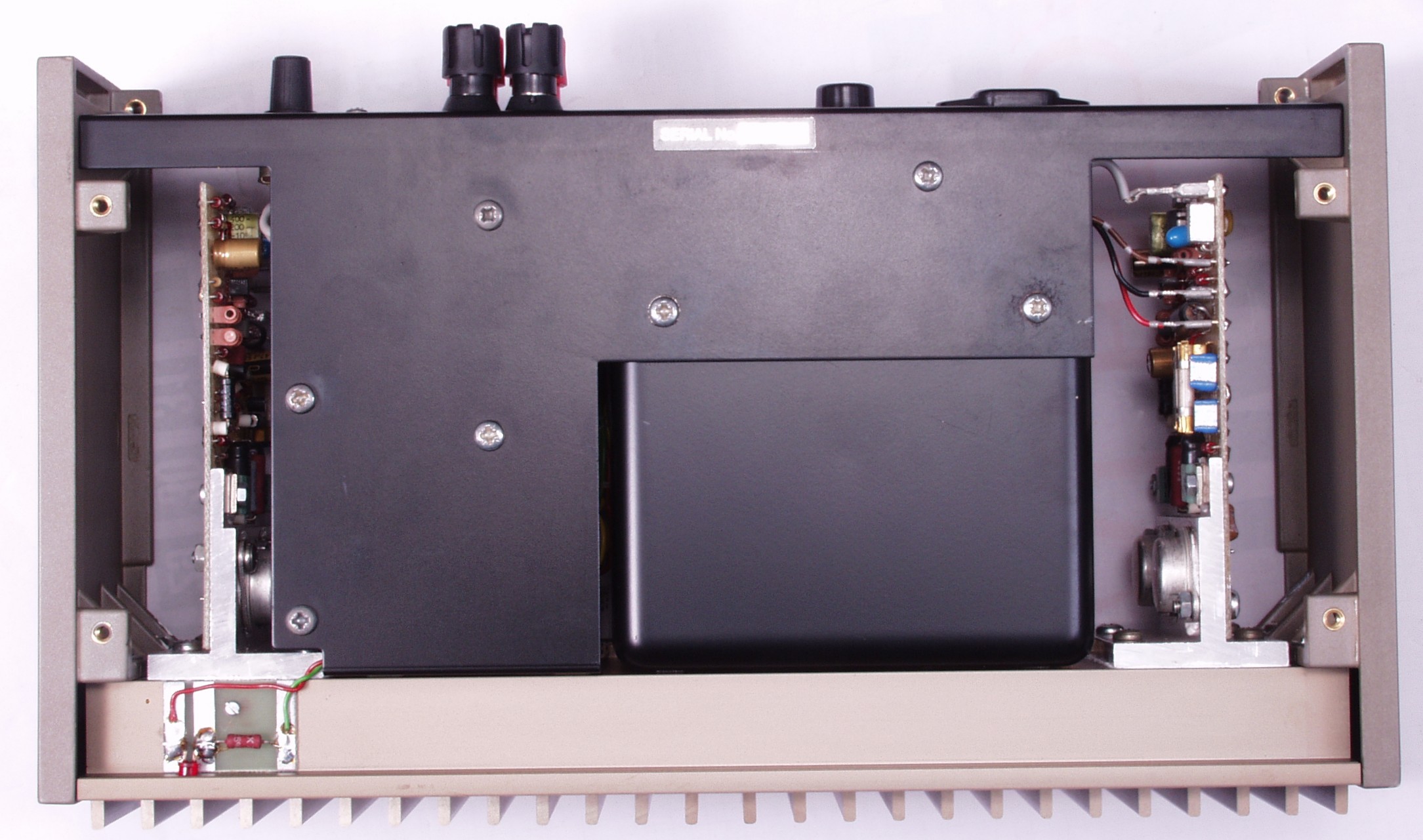

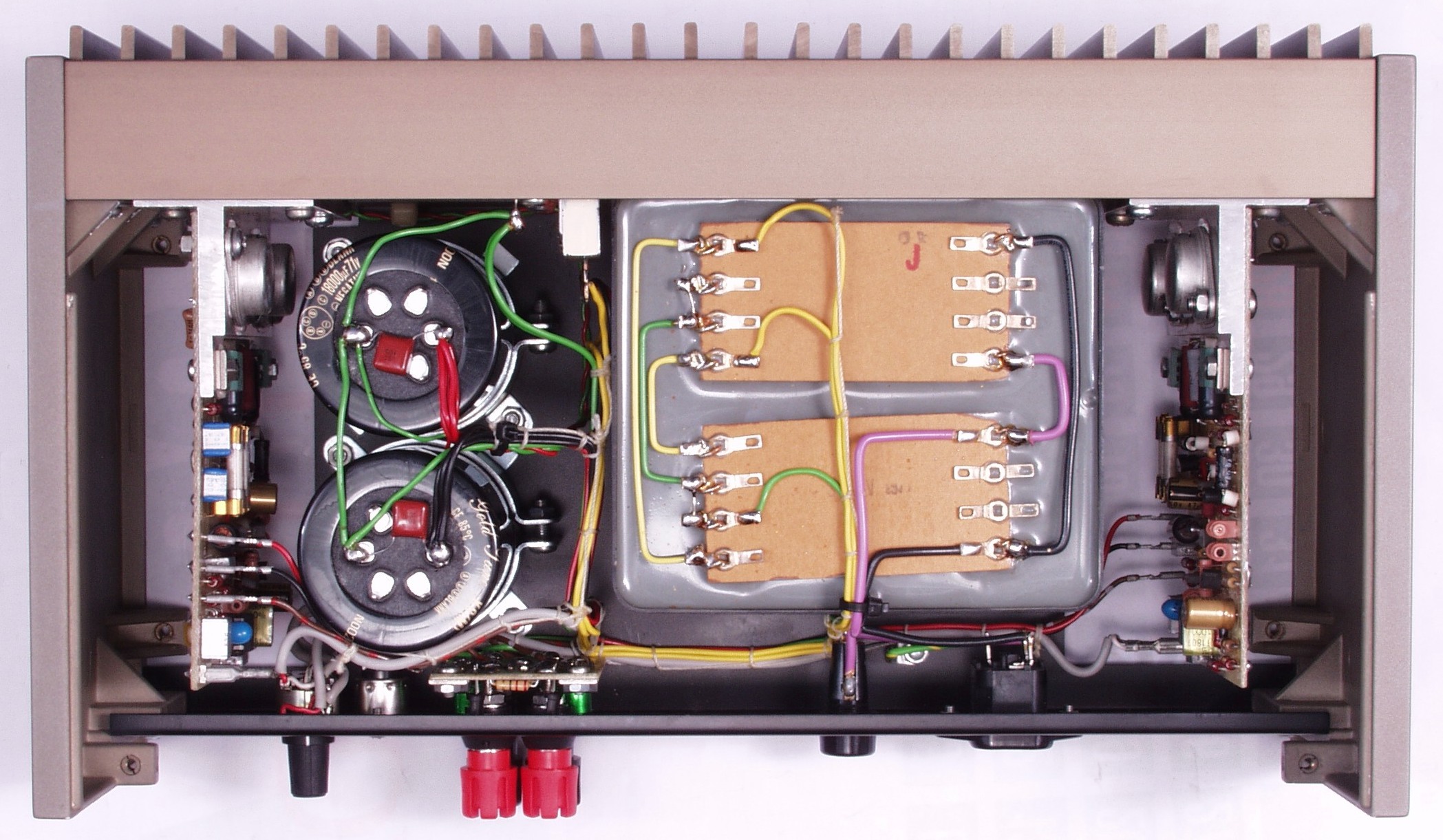

A. 修理前の状況 A1. 点検中 上から見る |
||||||||||||||||||||||||||||||||||
A2. 点検中 下から見る | ||||||||||||||||||||||||||||||||||
A3. 点検中 少し膨らんだ電解コンデンサー | ||||||||||||||||||||||||||||||||||

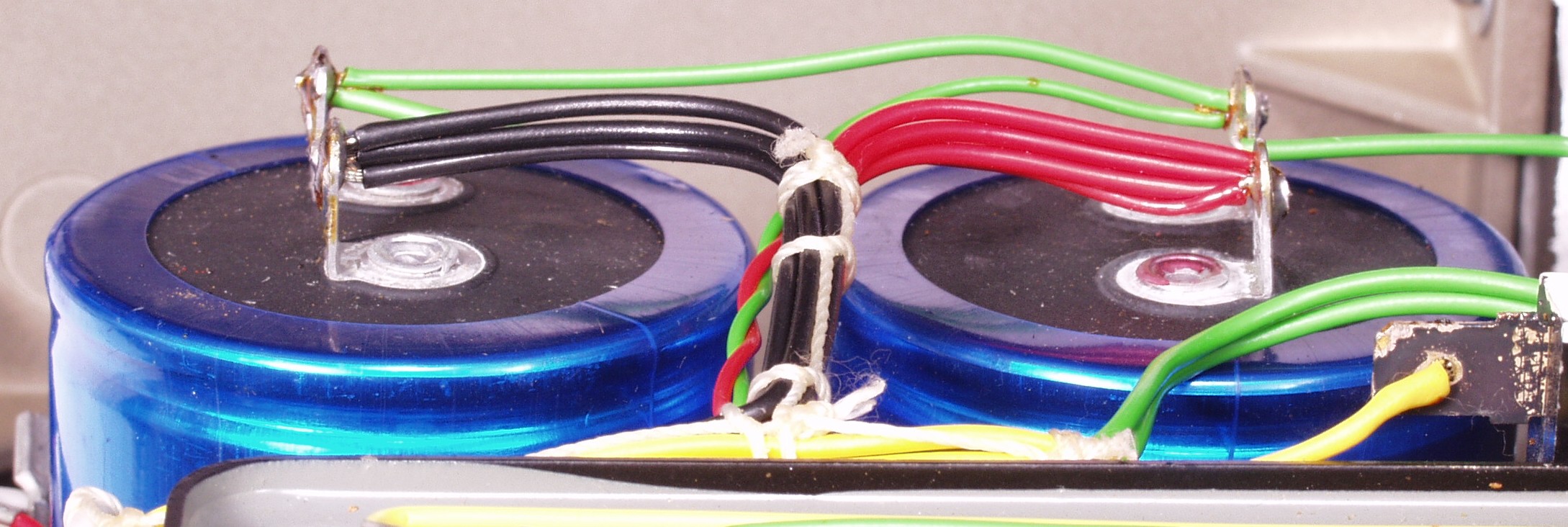

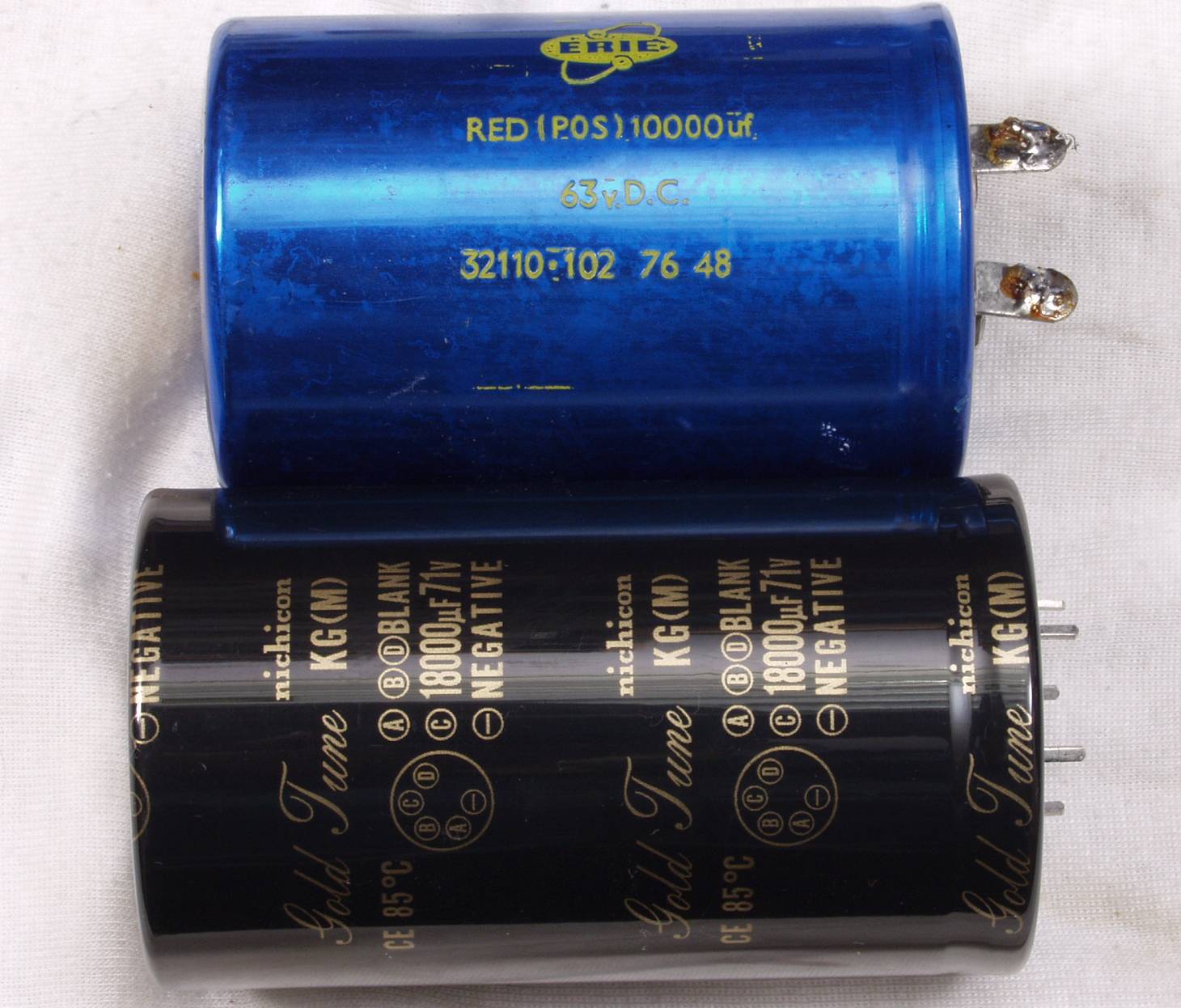

A4. 点検中 電解コンデンサー比較 古いのは63V/10000μ 使用するのは71V/18000μ | ||||||||||||||||||||||||||||||||||

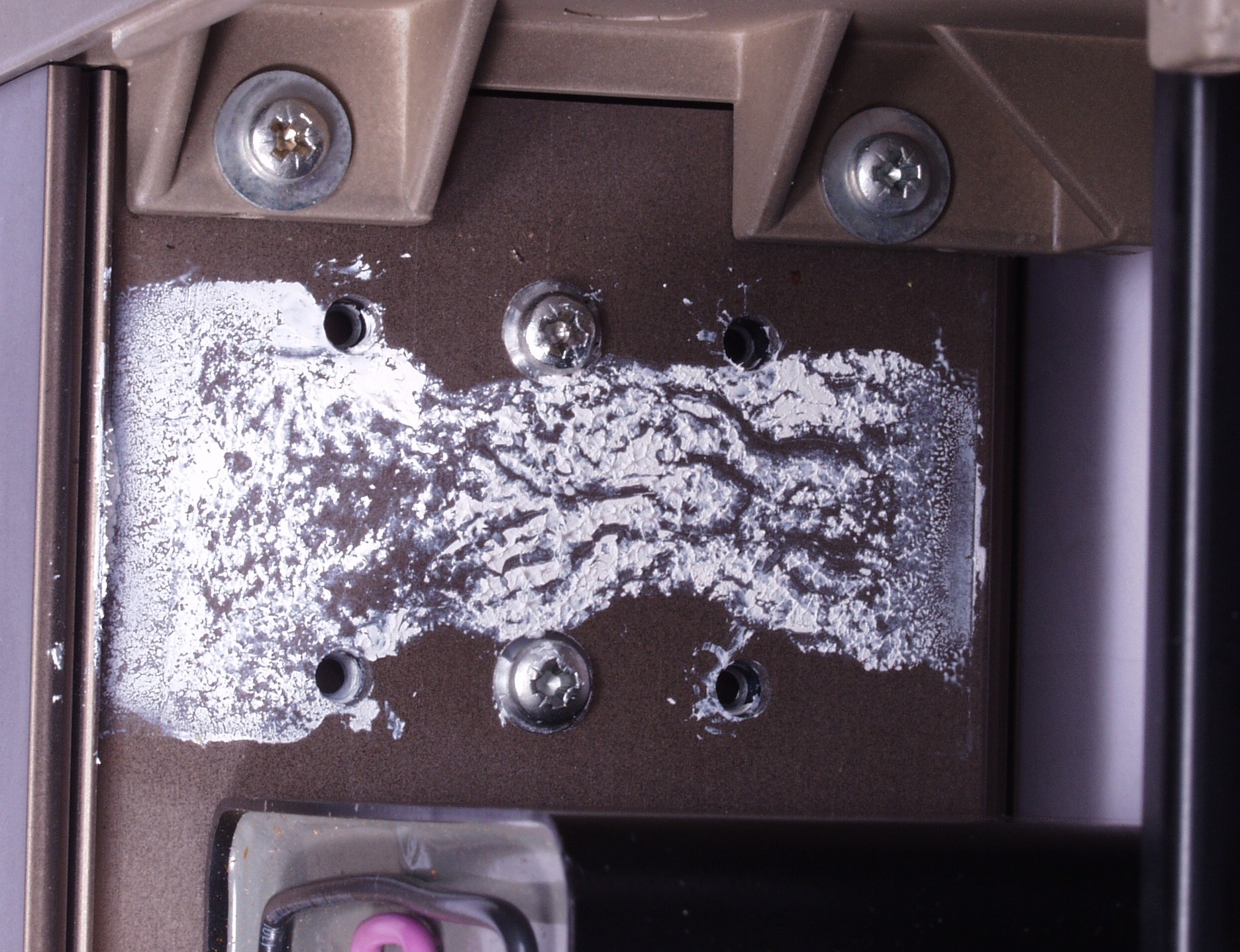

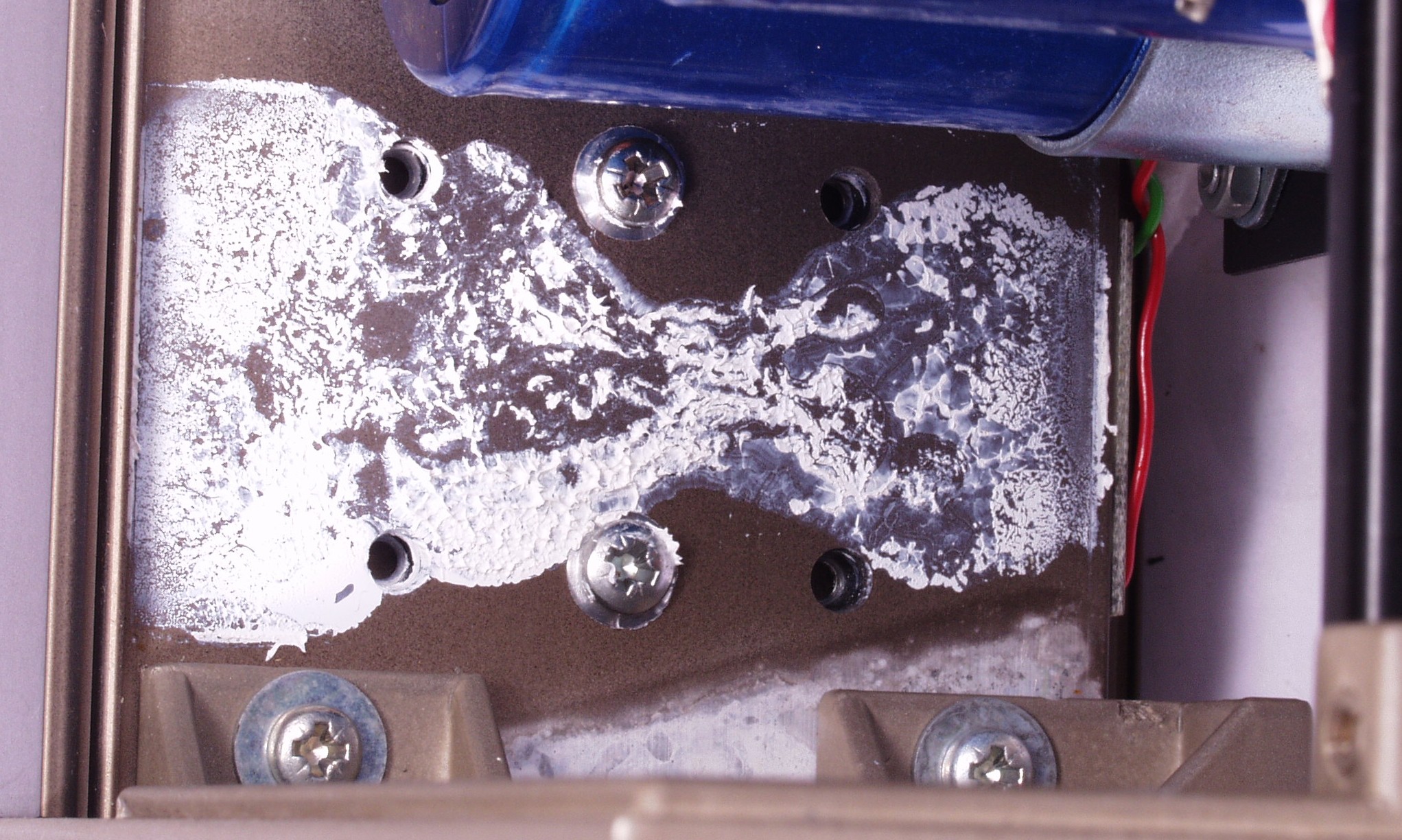

A5A. 点検中 R側放熱器への取り付け、全面に塗布したい | ||||||||||||||||||||||||||||||||||
A5B. 点検中 L側放熱器への取り付け、全面に塗布したい | ||||||||||||||||||||||||||||||||||
A6A. 点検中 RCAケーブル | ||||||||||||||||||||||||||||||||||
A6B. 点検中 線が固定されていない | ||||||||||||||||||||||||||||||||||

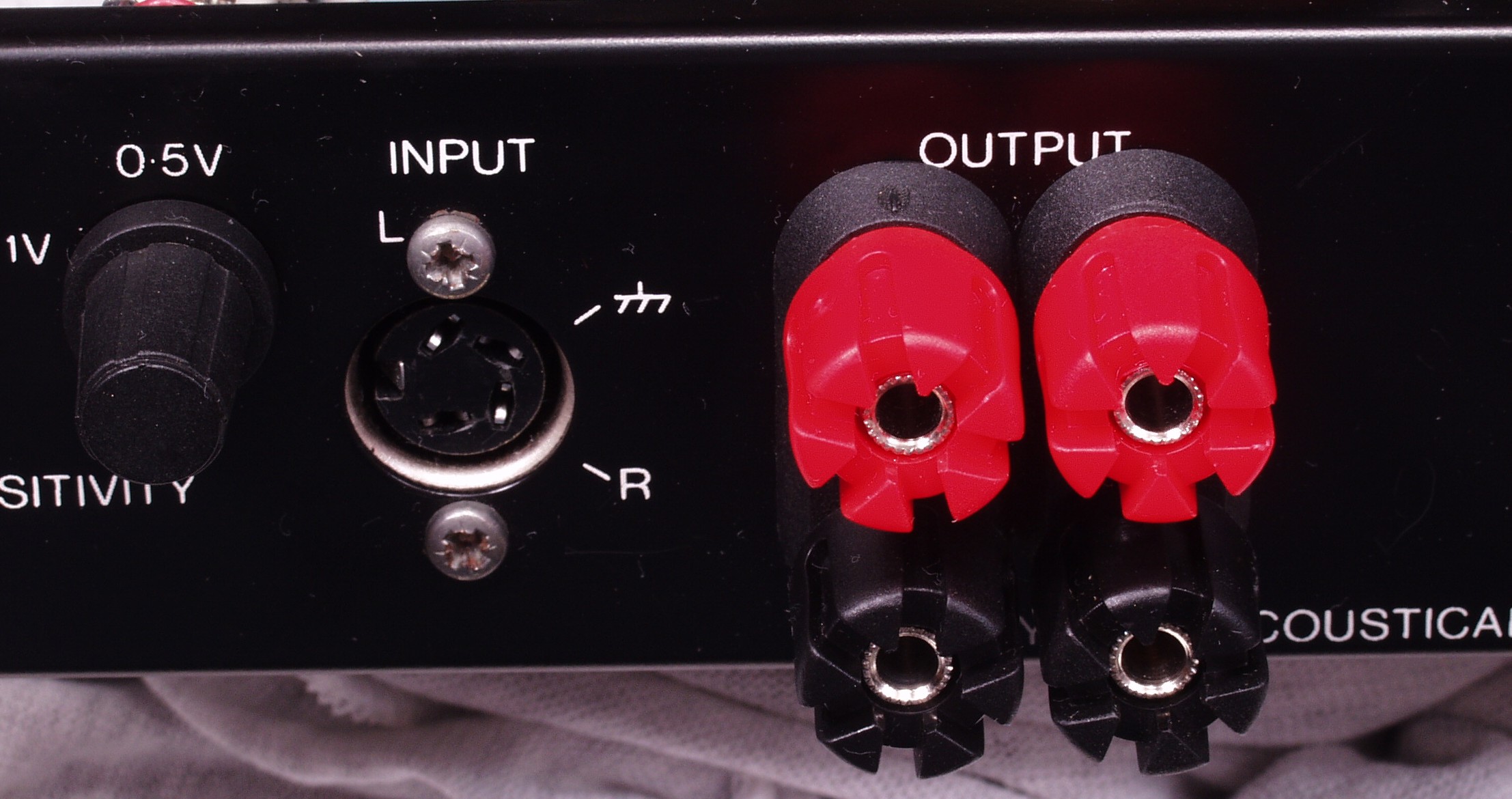

A7A. 点検中 上左赤のSP端子が折れている | ||||||||||||||||||||||||||||||||||
A7B. 点検中 交換可能なSP端子 | ||||||||||||||||||||||||||||||||||

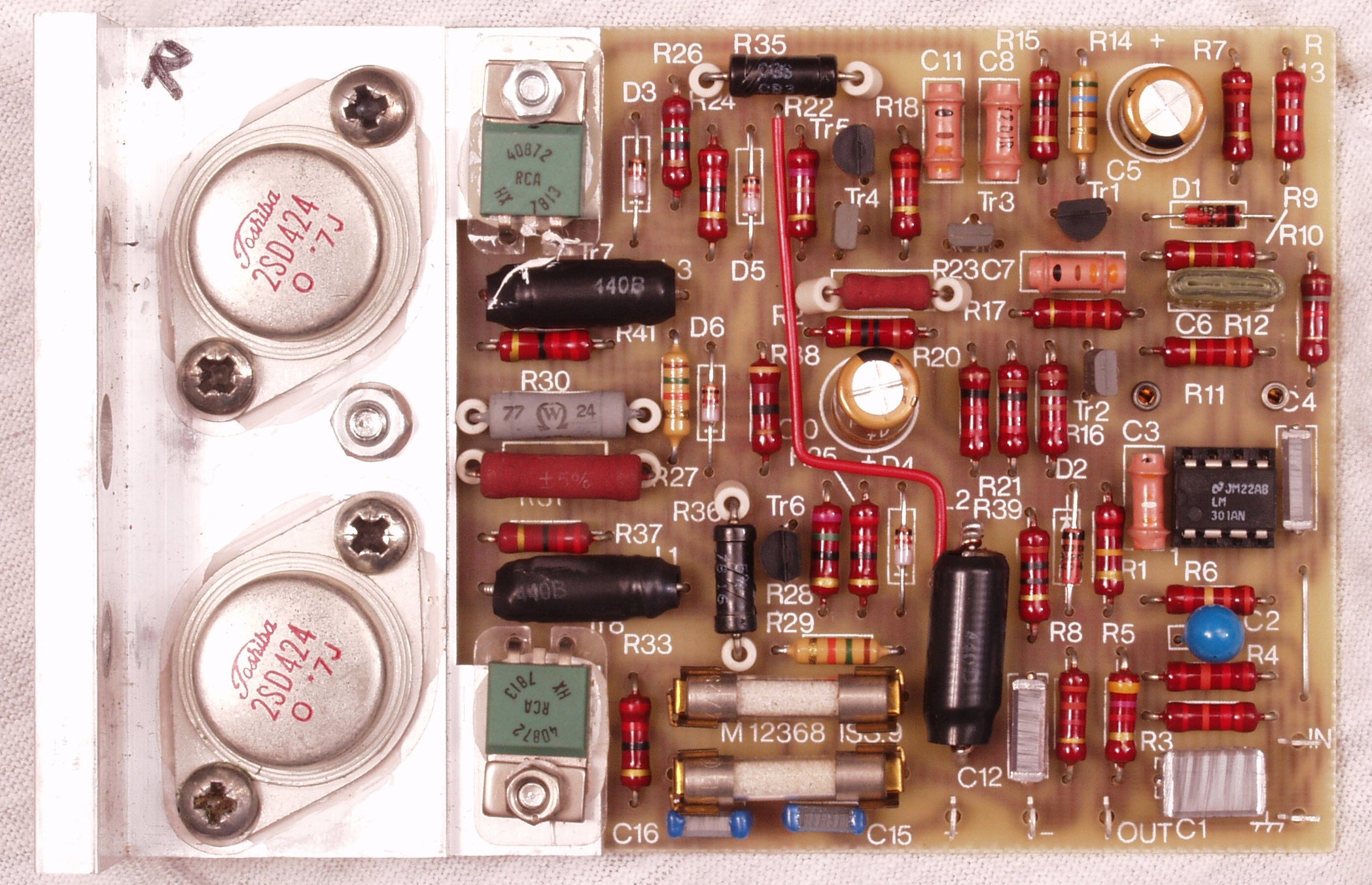

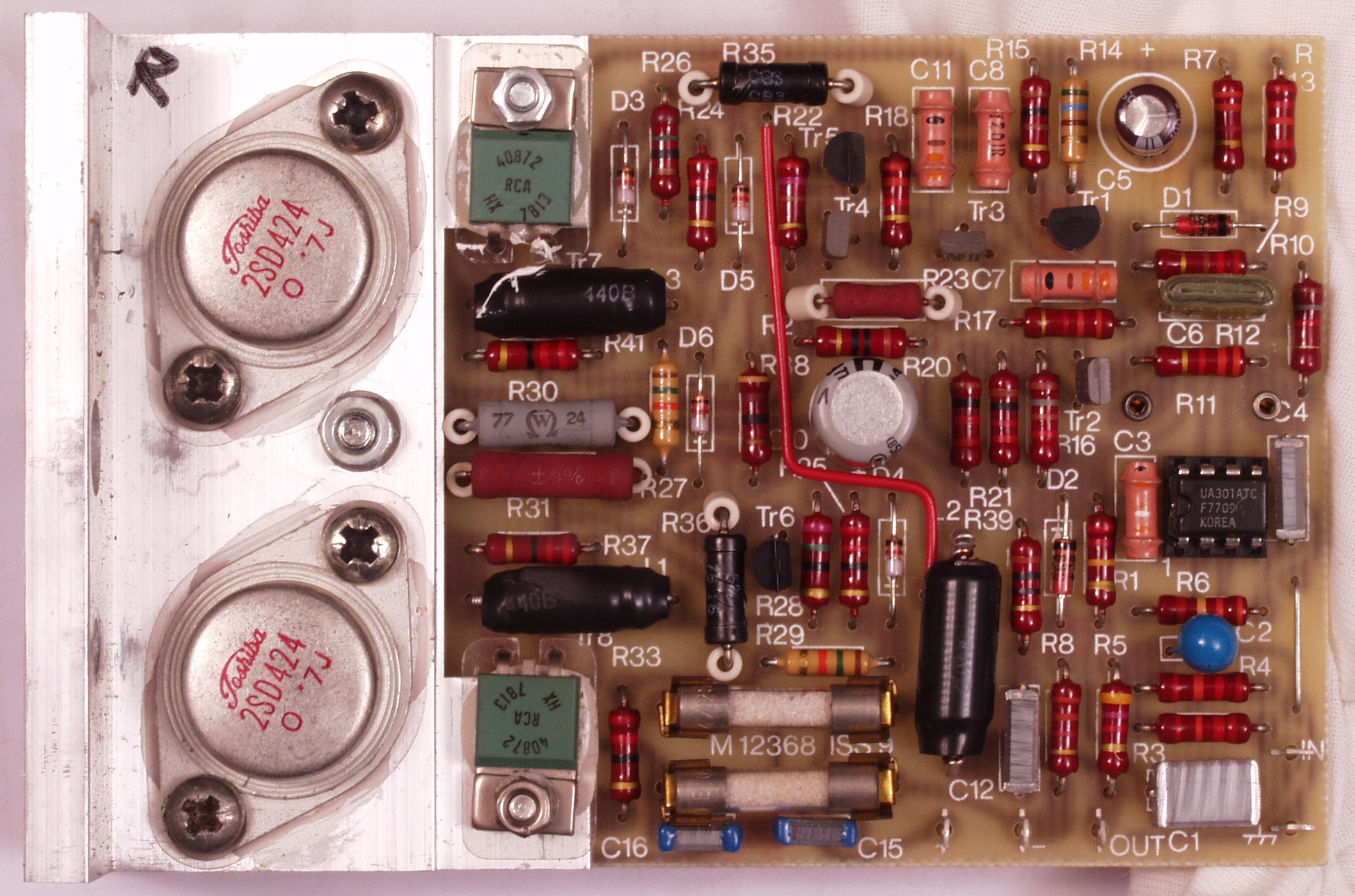

C. 修理状況 C1A. 修理前 R側AMP基板 |
||||||||||||||||||||||||||||||||||

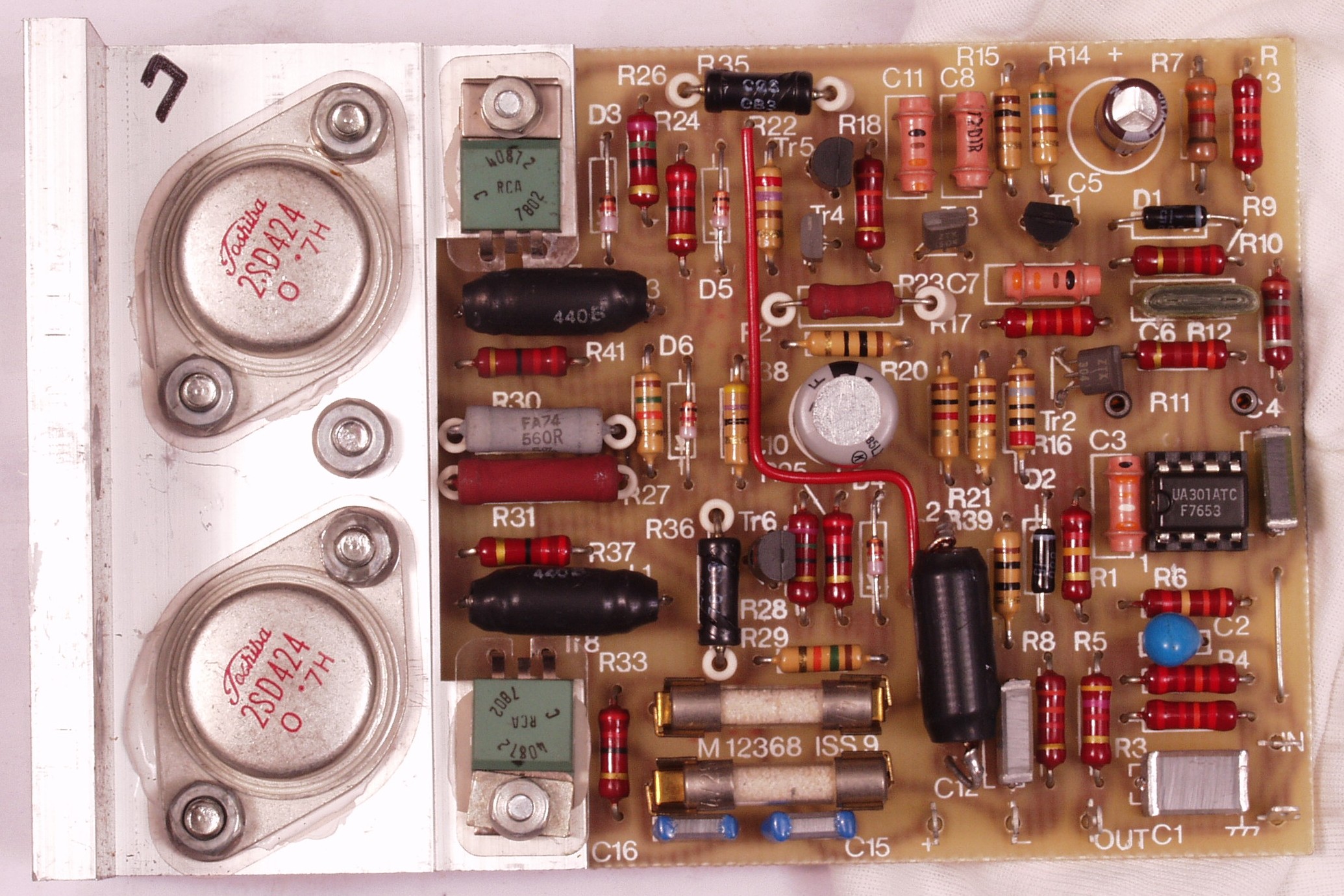

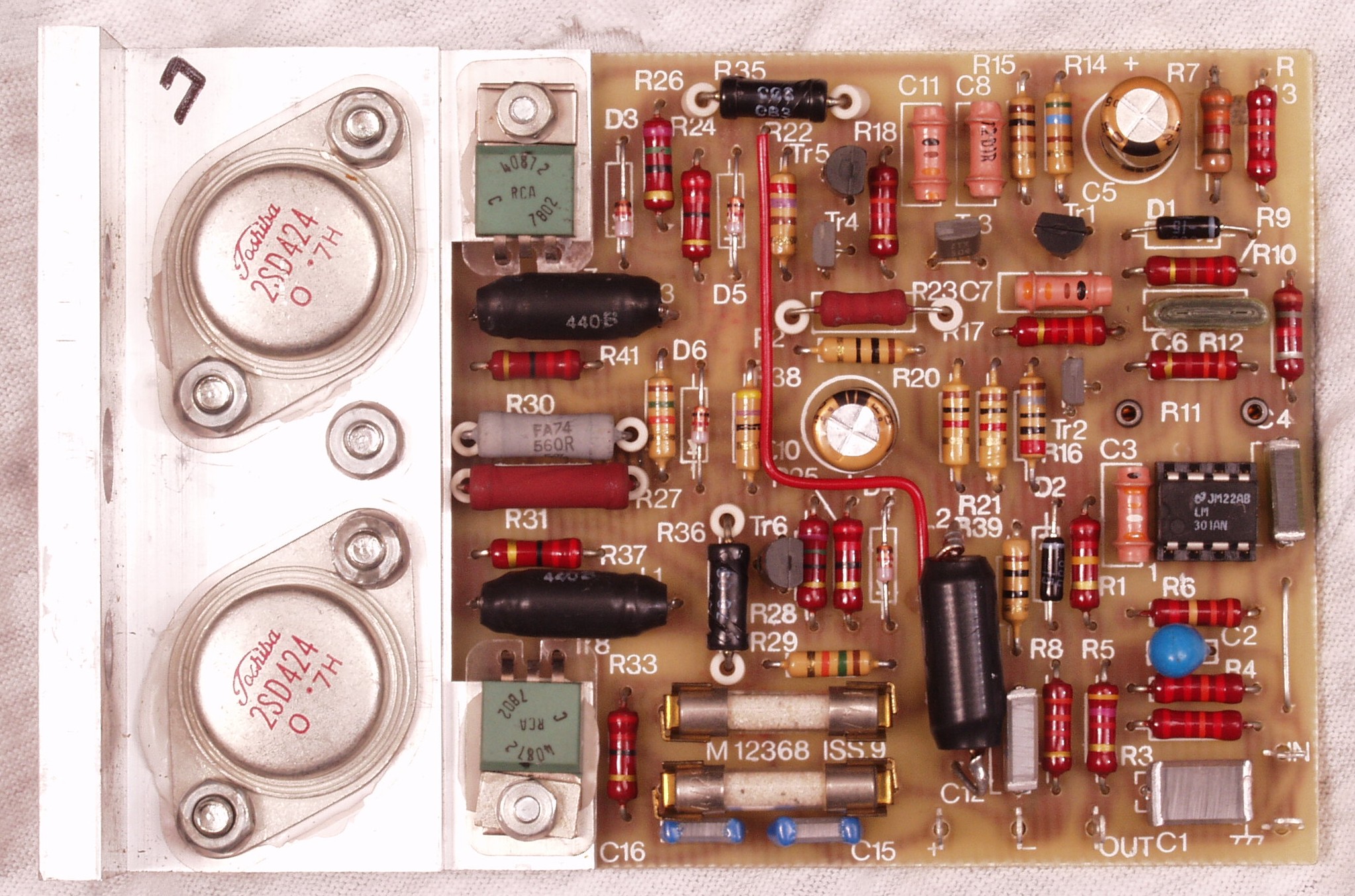

C1B. 修理後 R側AMP基板 電解コンデンサー2個、OP−AMP交換 | ||||||||||||||||||||||||||||||||||

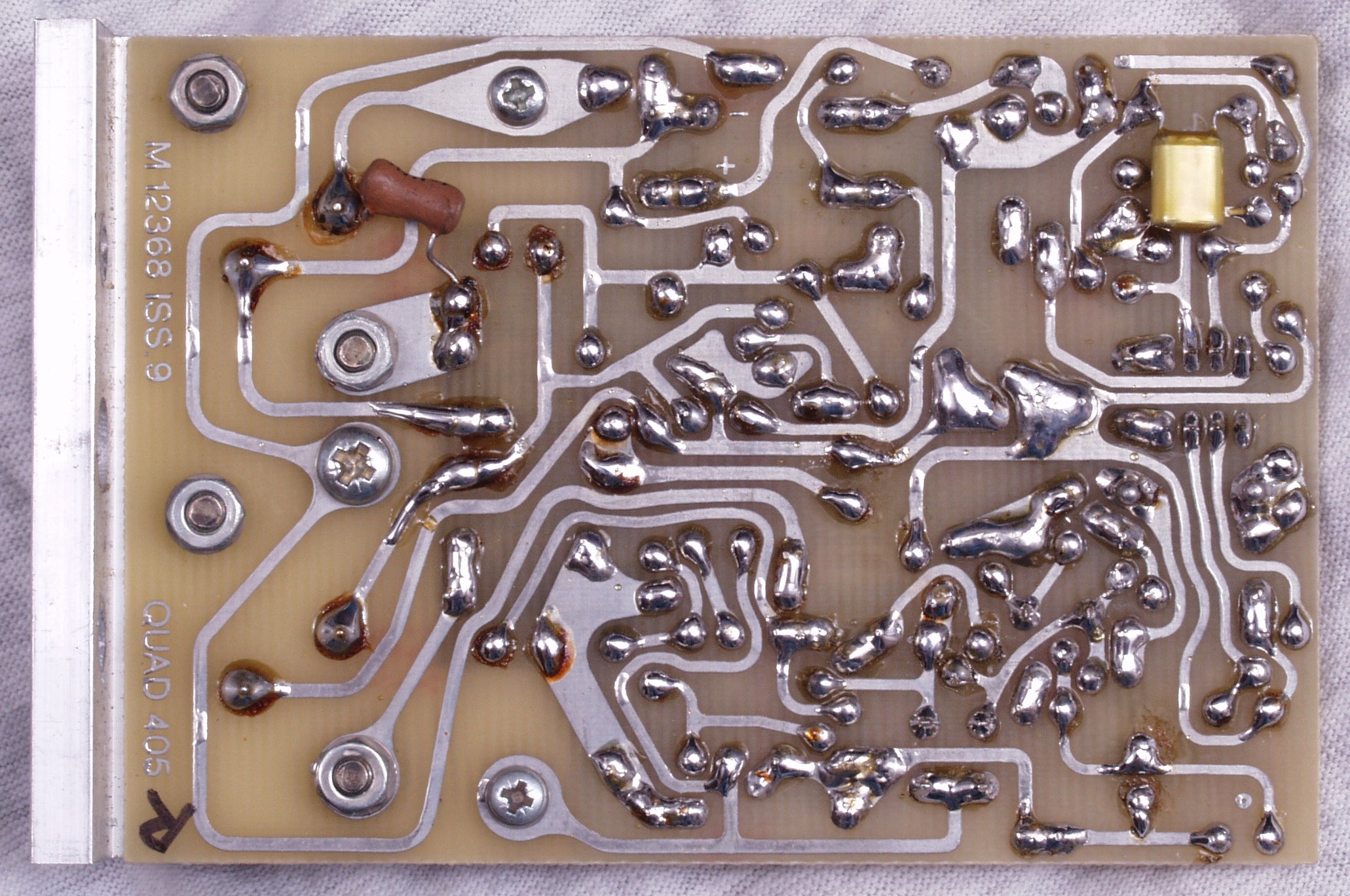

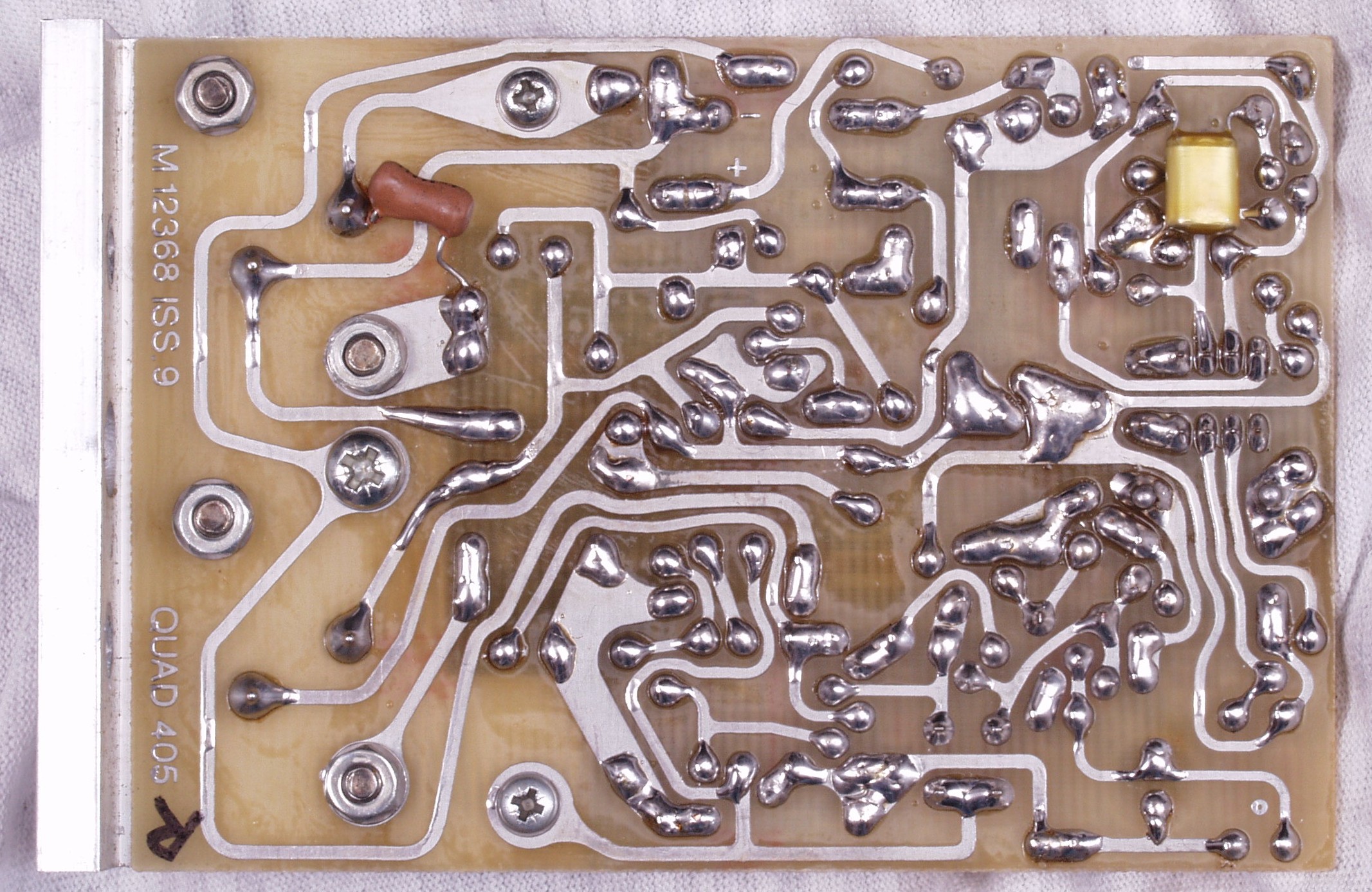

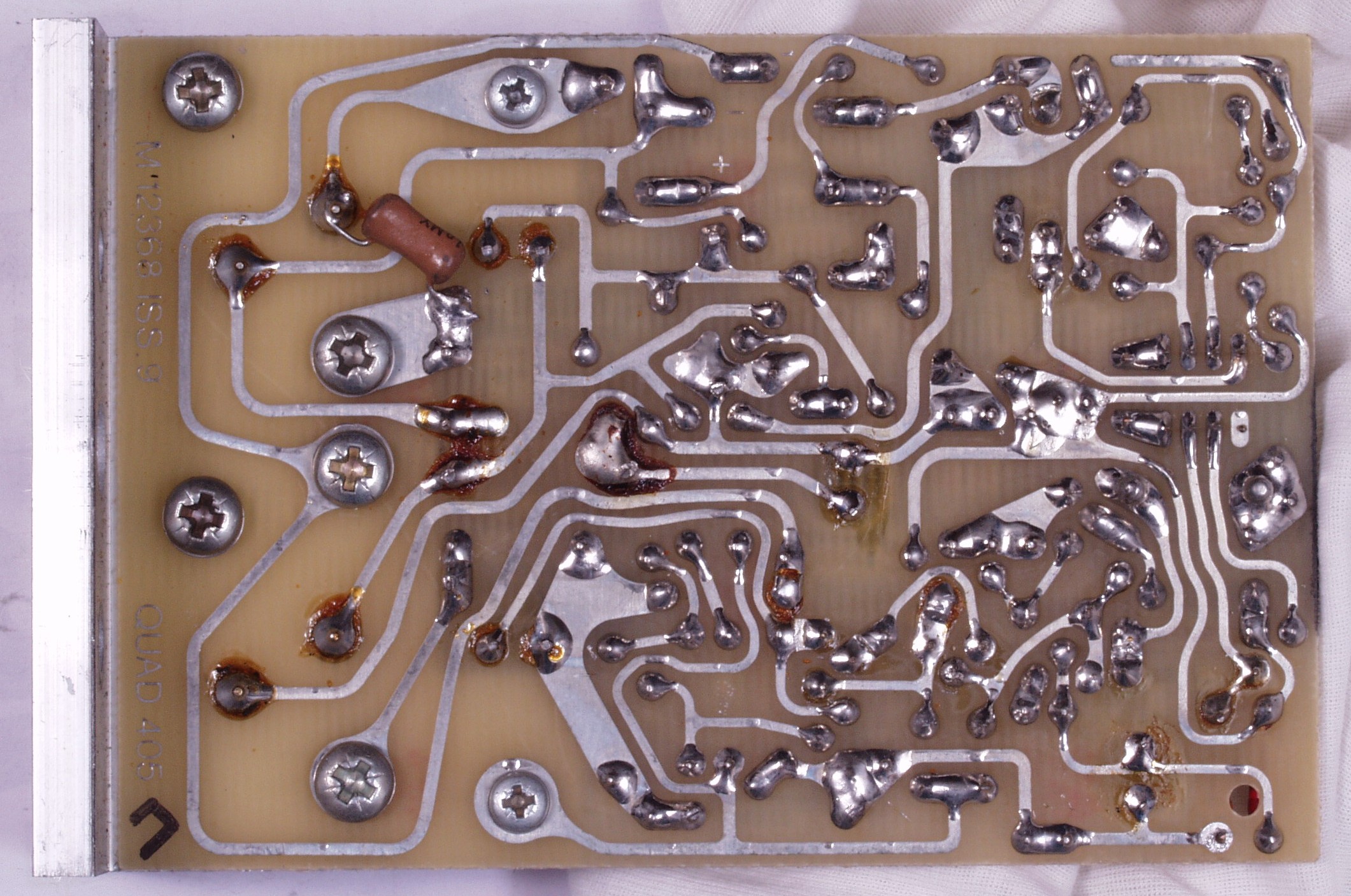

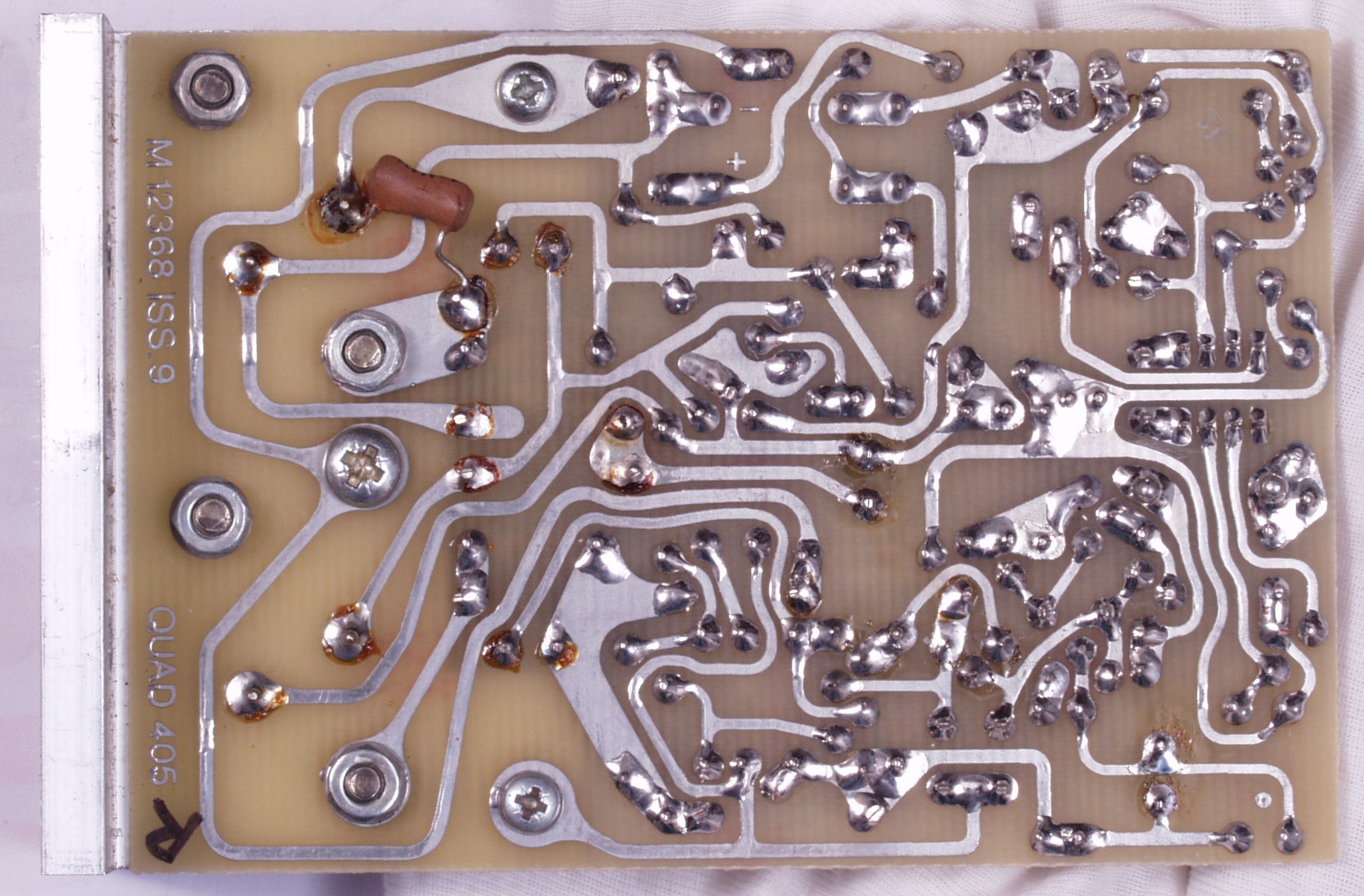

C1C. 修理前 R側AMP基板裏 | ||||||||||||||||||||||||||||||||||
C1D. 修理(半田補正)後 R側AMP基板裏 全半田やり直し | ||||||||||||||||||||||||||||||||||

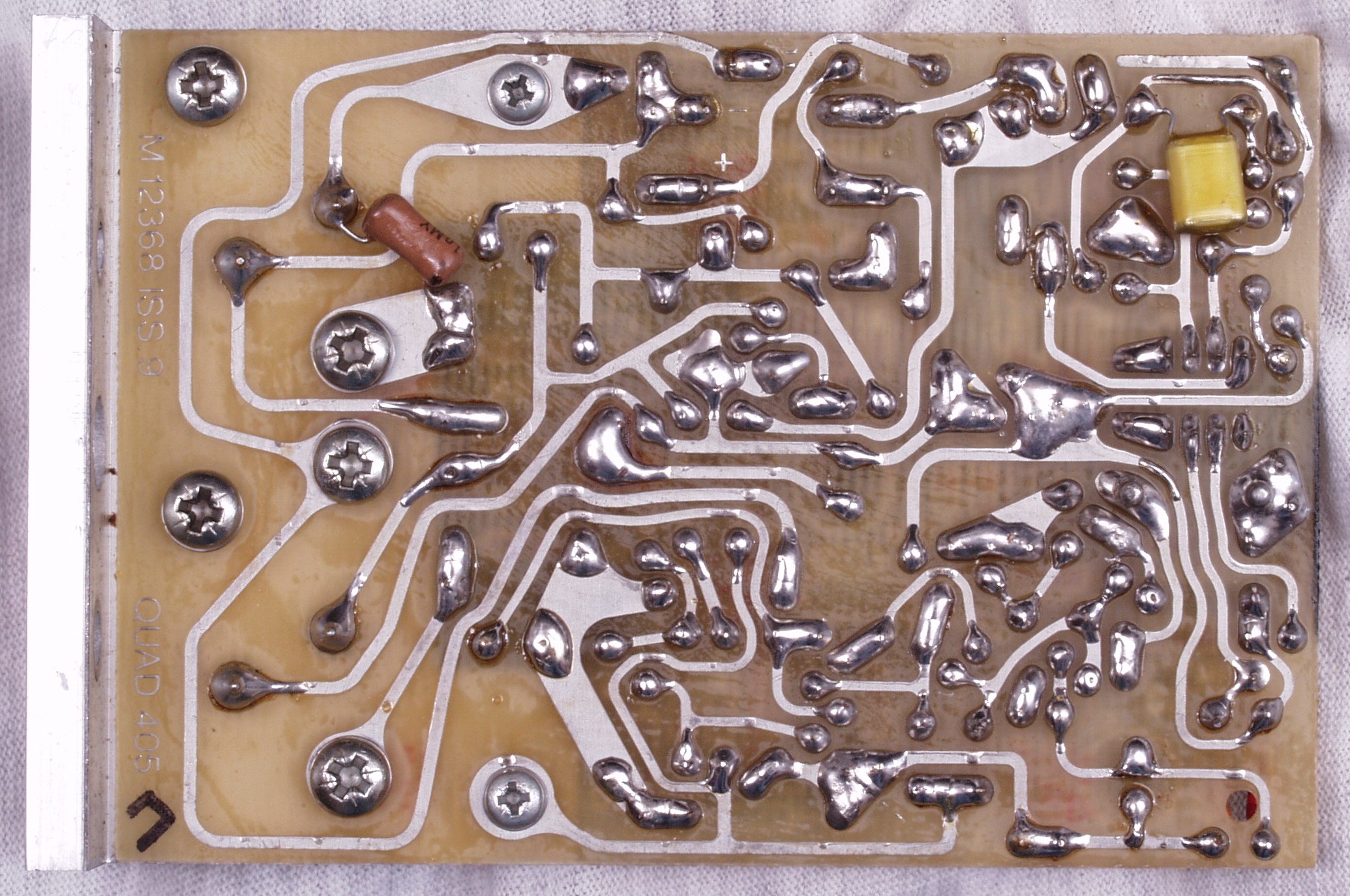

C1E. 完成R側AMP基板裏 洗浄後 | ||||||||||||||||||||||||||||||||||
C2A. 修理前 L側AMP基板 | ||||||||||||||||||||||||||||||||||
C2B. 修理後 L側AMP基板 電解コンデンサー2個、OP−AMP交換 | ||||||||||||||||||||||||||||||||||

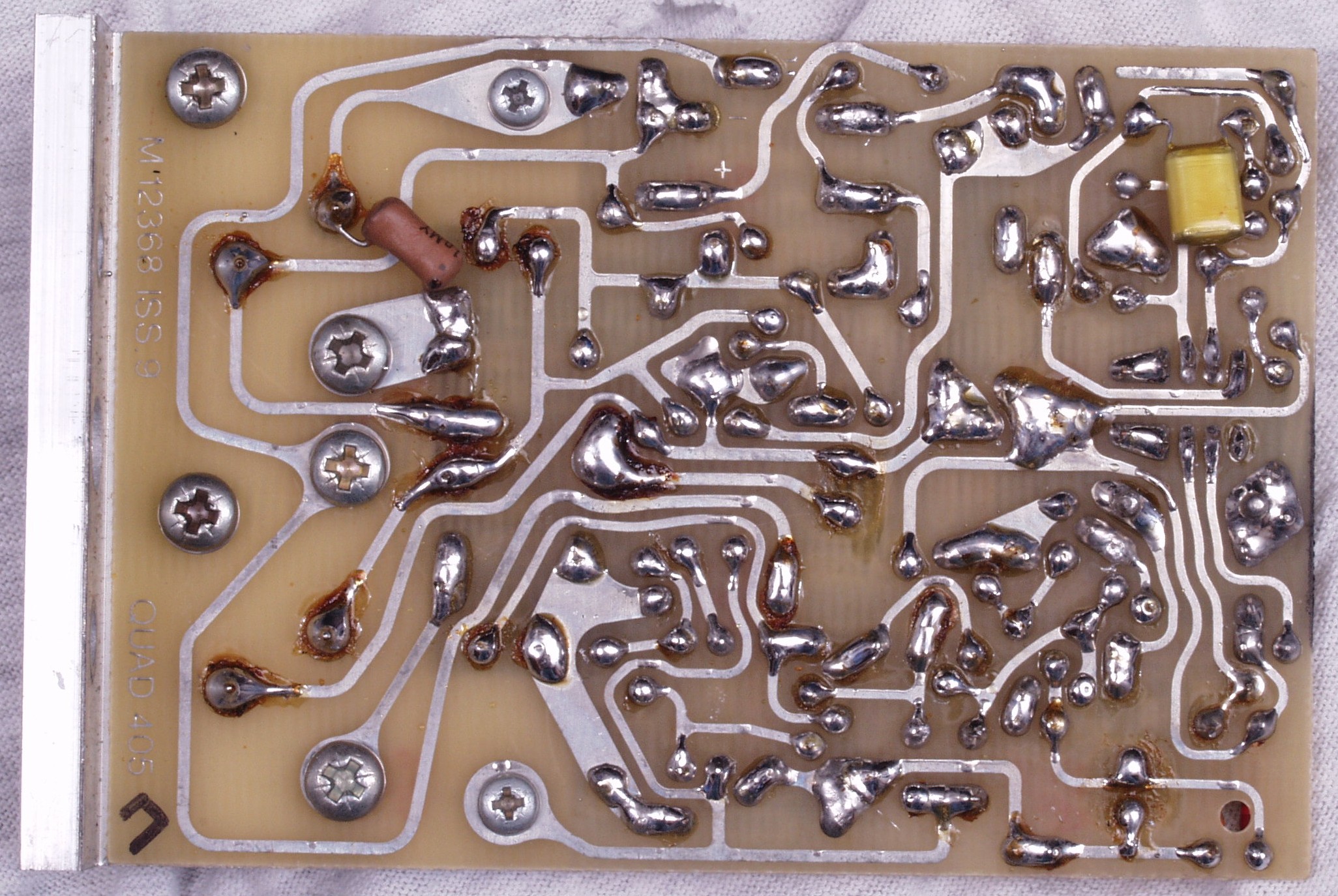

C2C. 修理前 L側AMP基板裏 | ||||||||||||||||||||||||||||||||||

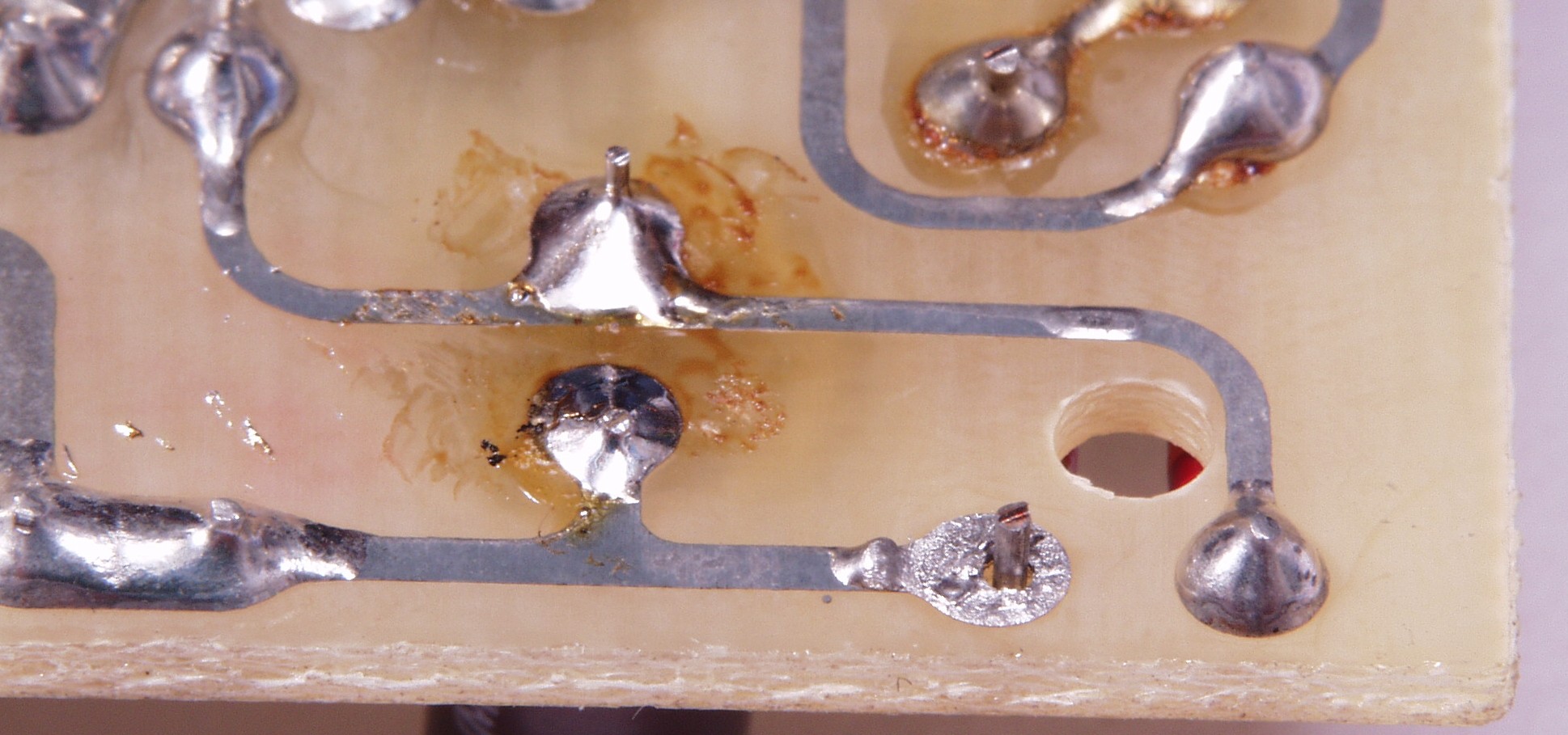

C2C1. 修理前 L側AMP基板裏 半田不良ヶ所 誤って吸い取った?? | ||||||||||||||||||||||||||||||||||
C2D. 修理(半田補正)後 L側AMP基板裏 全半田やり直し | ||||||||||||||||||||||||||||||||||
C2E. 完成L側AMP基板裏 洗浄後 | ||||||||||||||||||||||||||||||||||

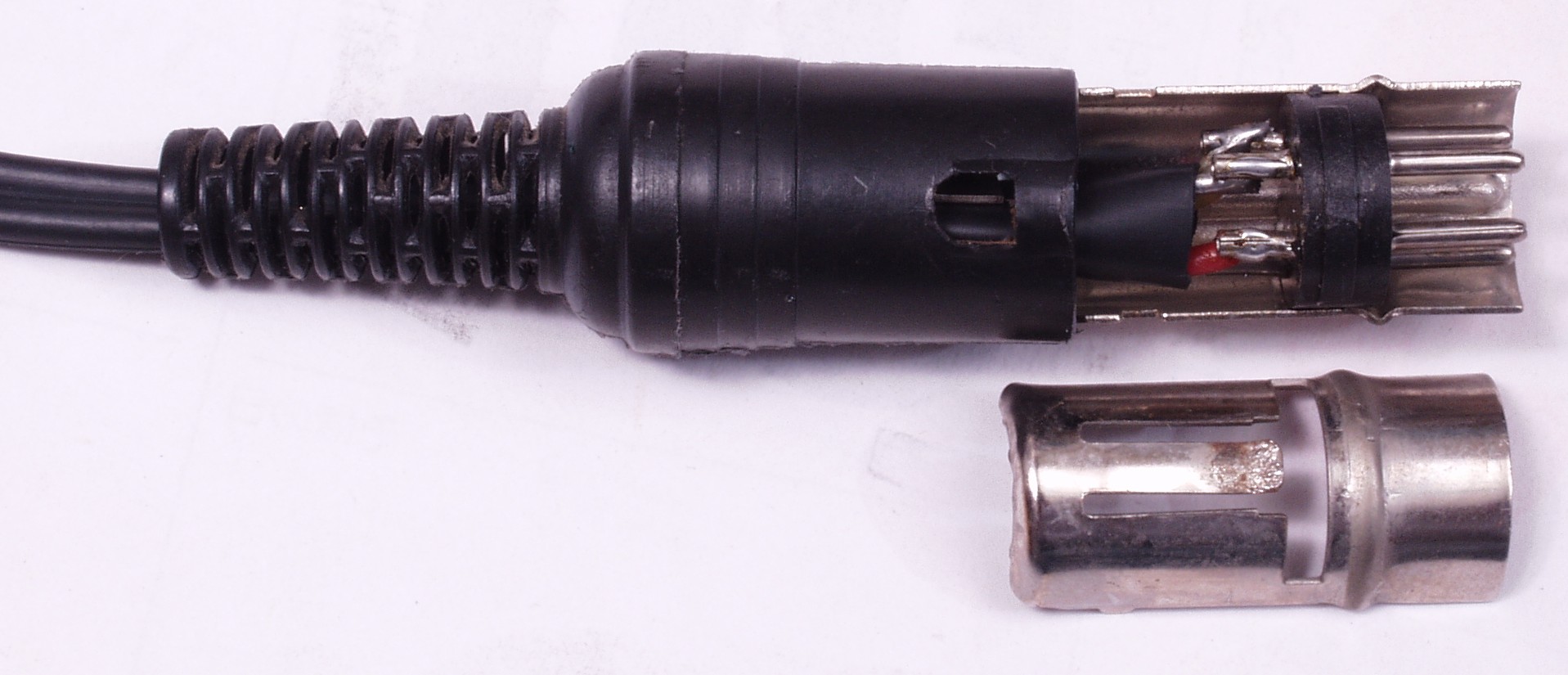

C3A. 修理中 DINケーブル点検、綺麗です | ||||||||||||||||||||||||||||||||||

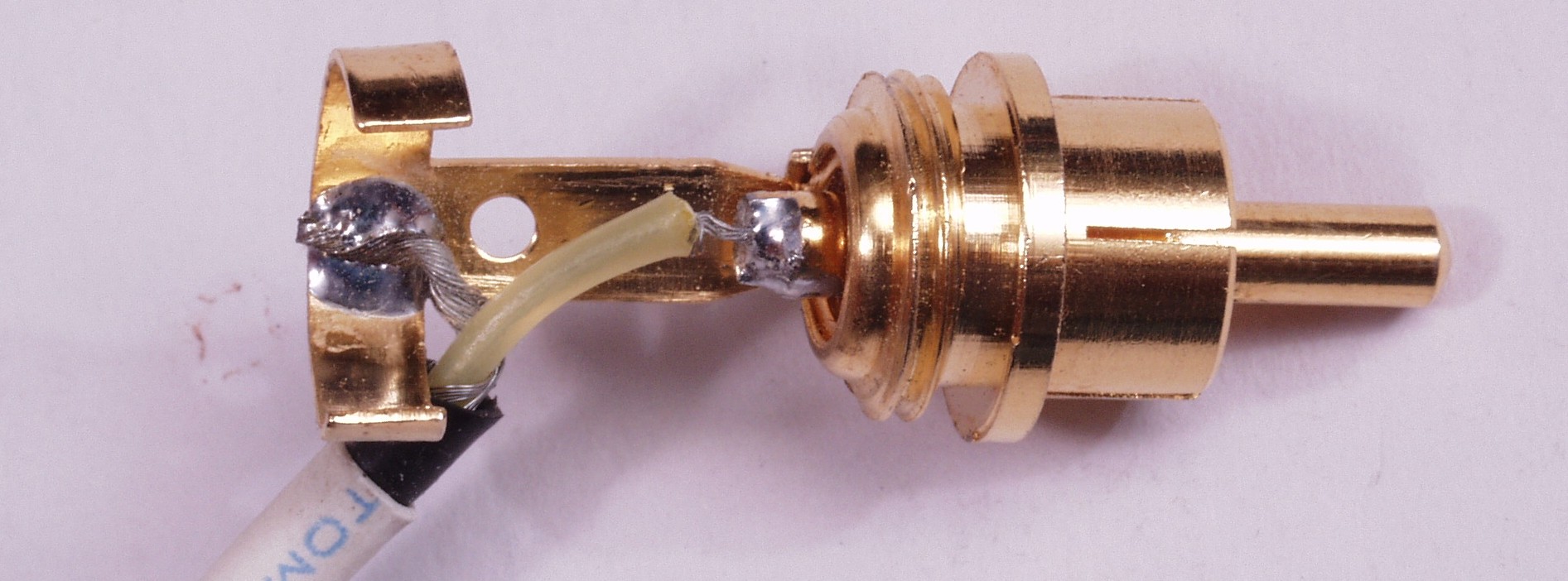

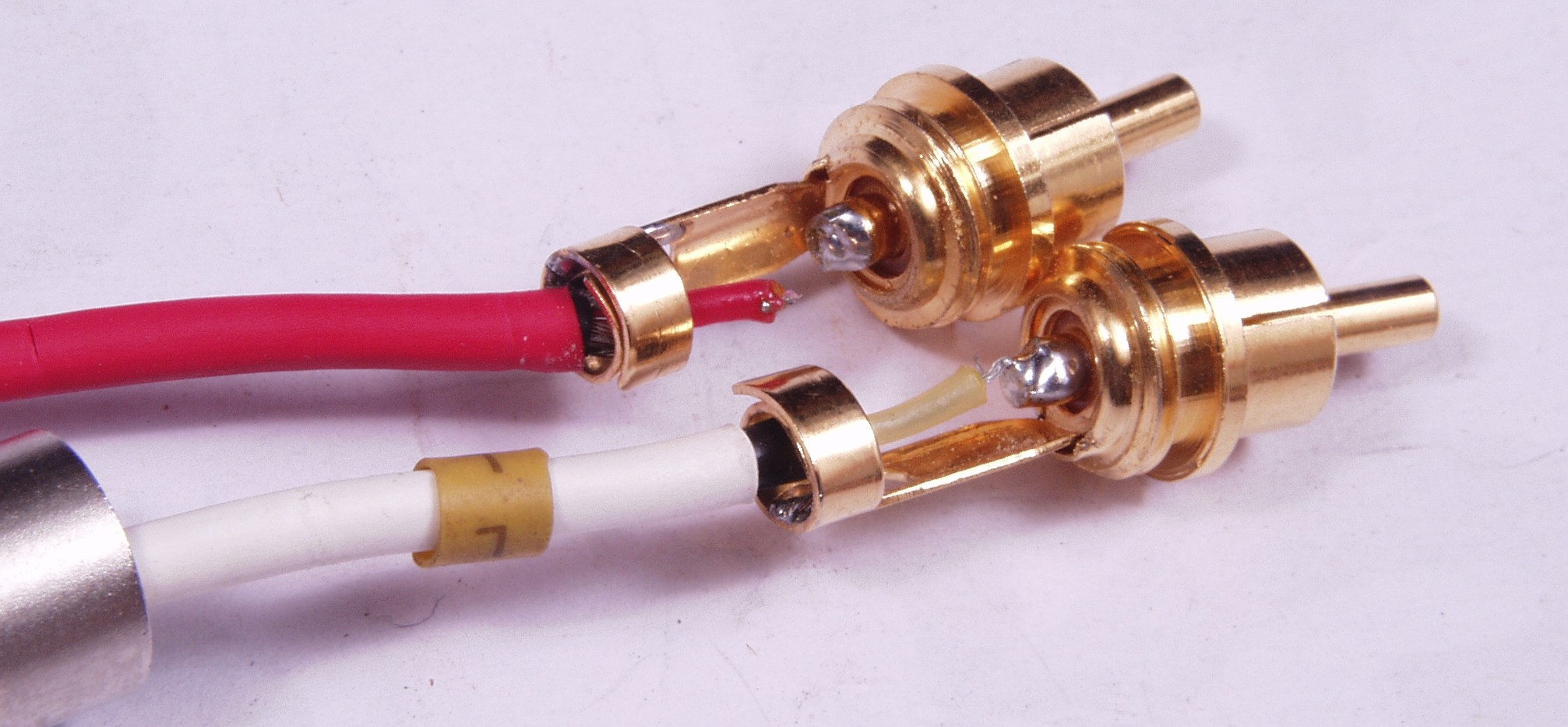

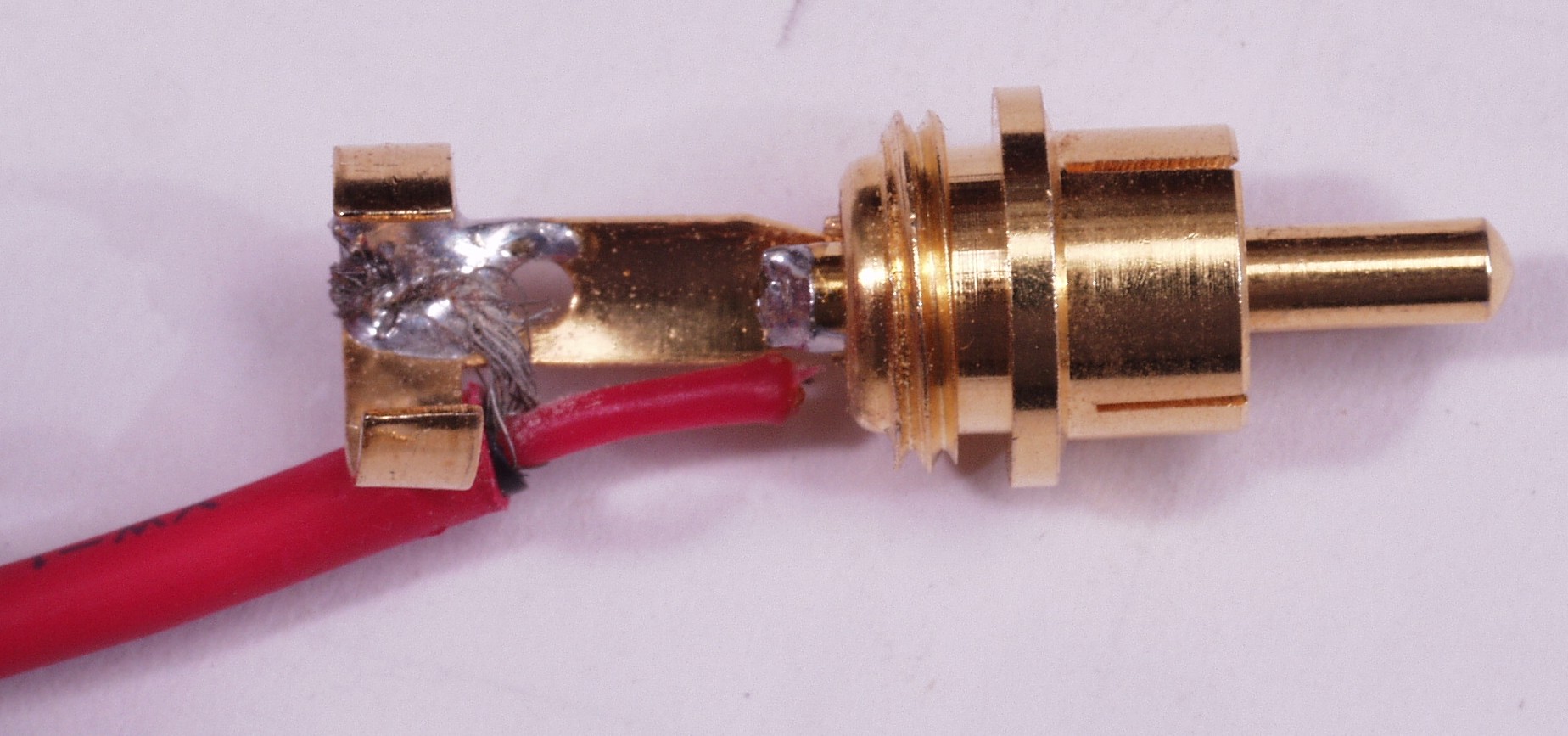

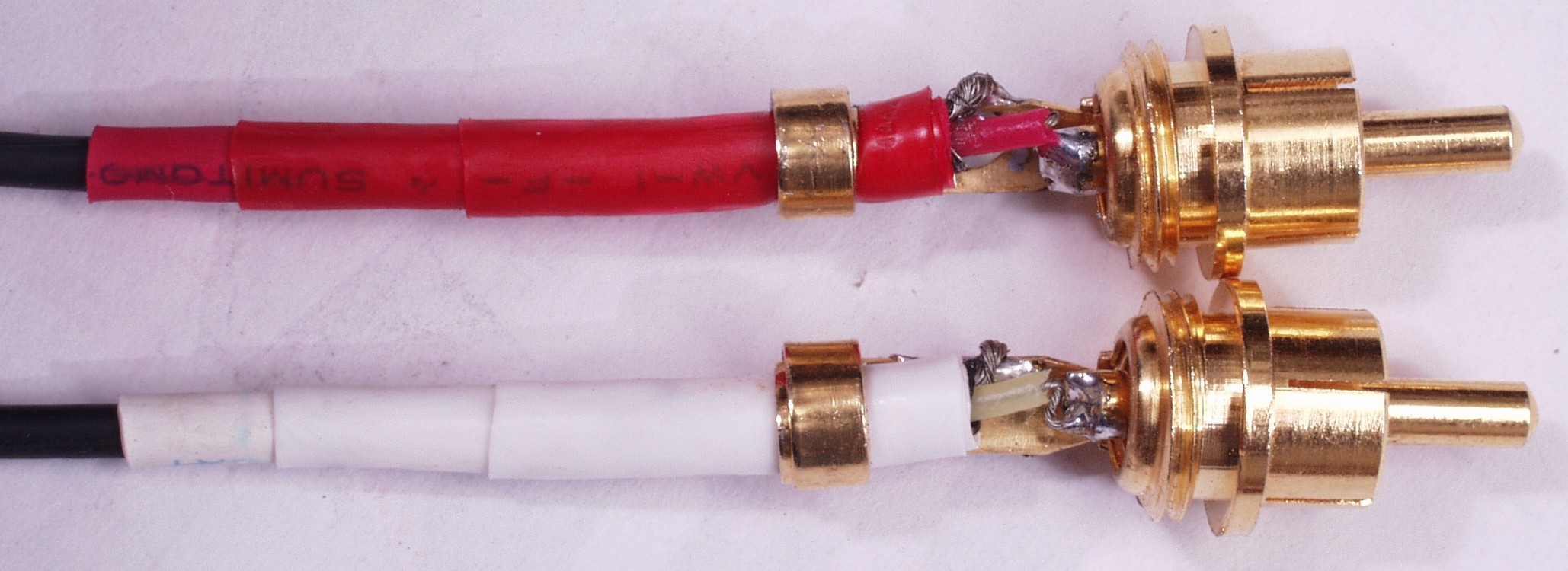

C3B. 修理中 R−RCAケーブル点検 ケーブルが固定されていない、半田付けも未熟 | ||||||||||||||||||||||||||||||||||
C3C. 修理中 L−RCAケーブル点検 ケーブルが固定されていない、半田付けも未熟 | ||||||||||||||||||||||||||||||||||

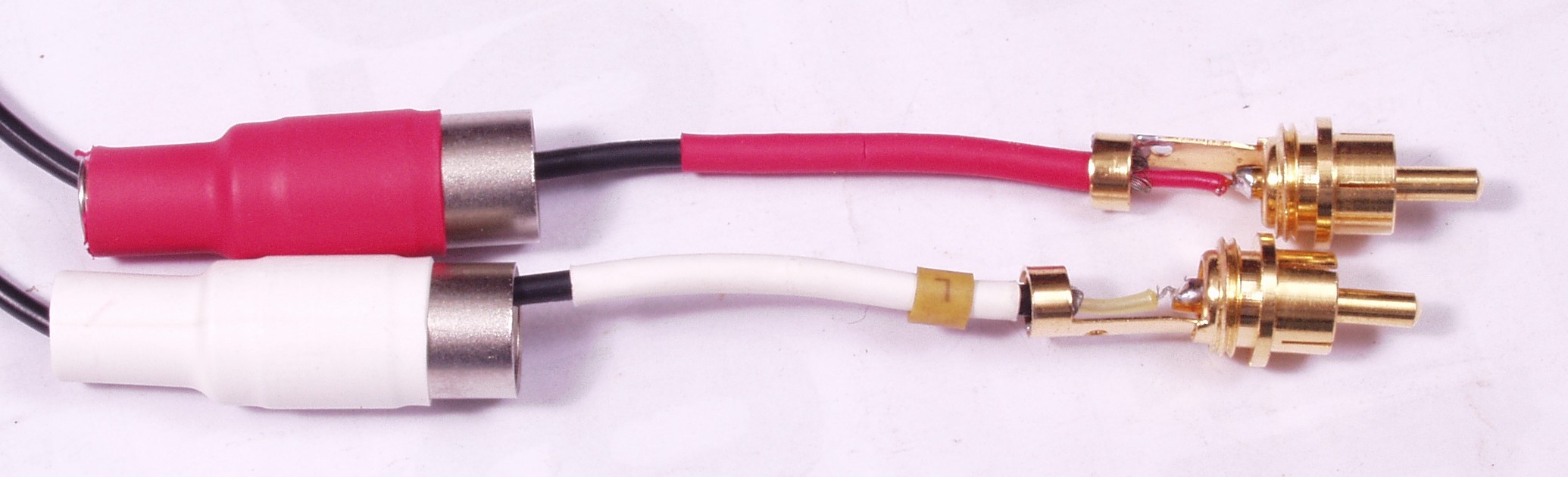

C3D. 修理後 RCAケーブル | ||||||||||||||||||||||||||||||||||
C4A. 修理前 SP端子 | ||||||||||||||||||||||||||||||||||
C4B. 修理後 SP端子 | ||||||||||||||||||||||||||||||||||

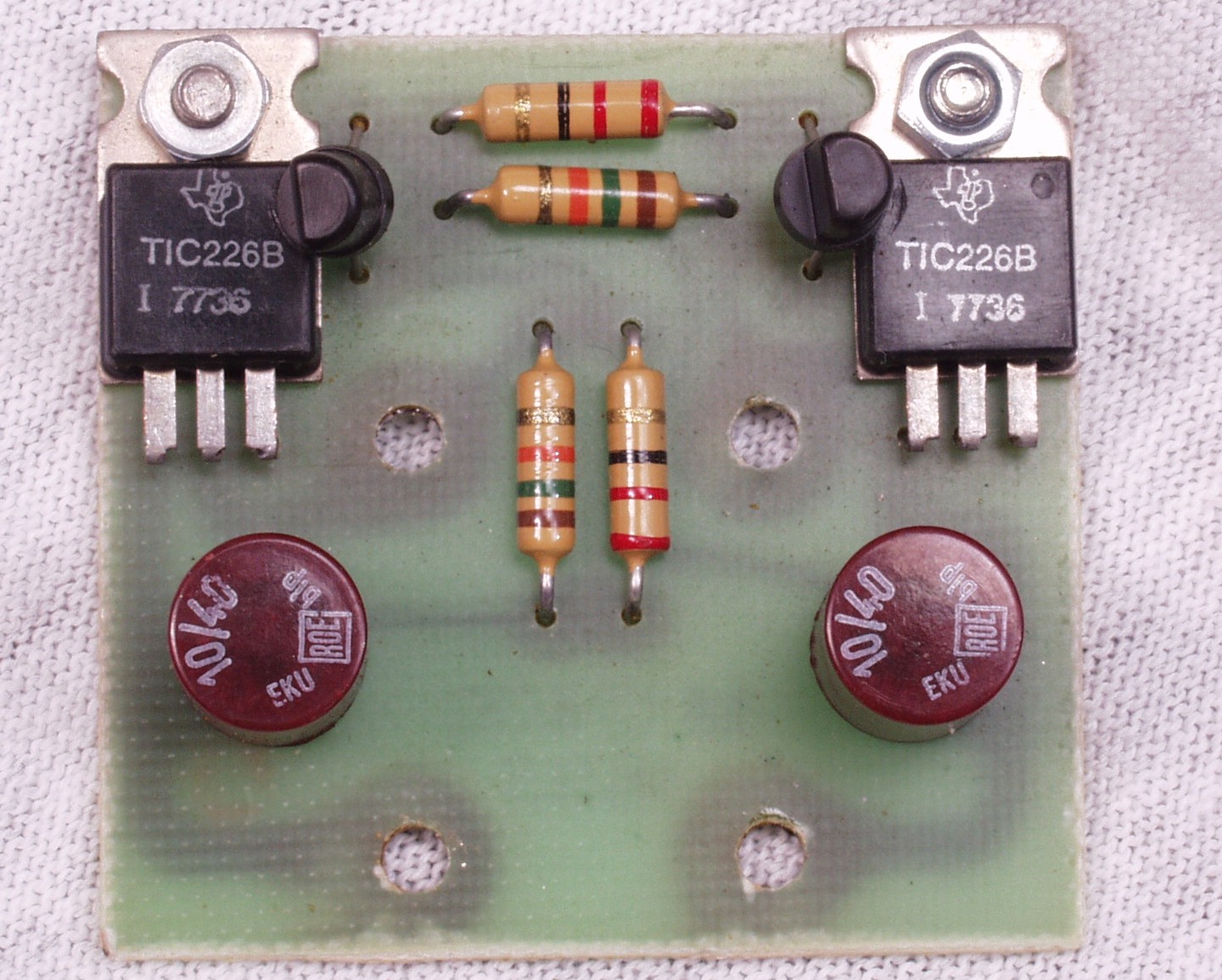

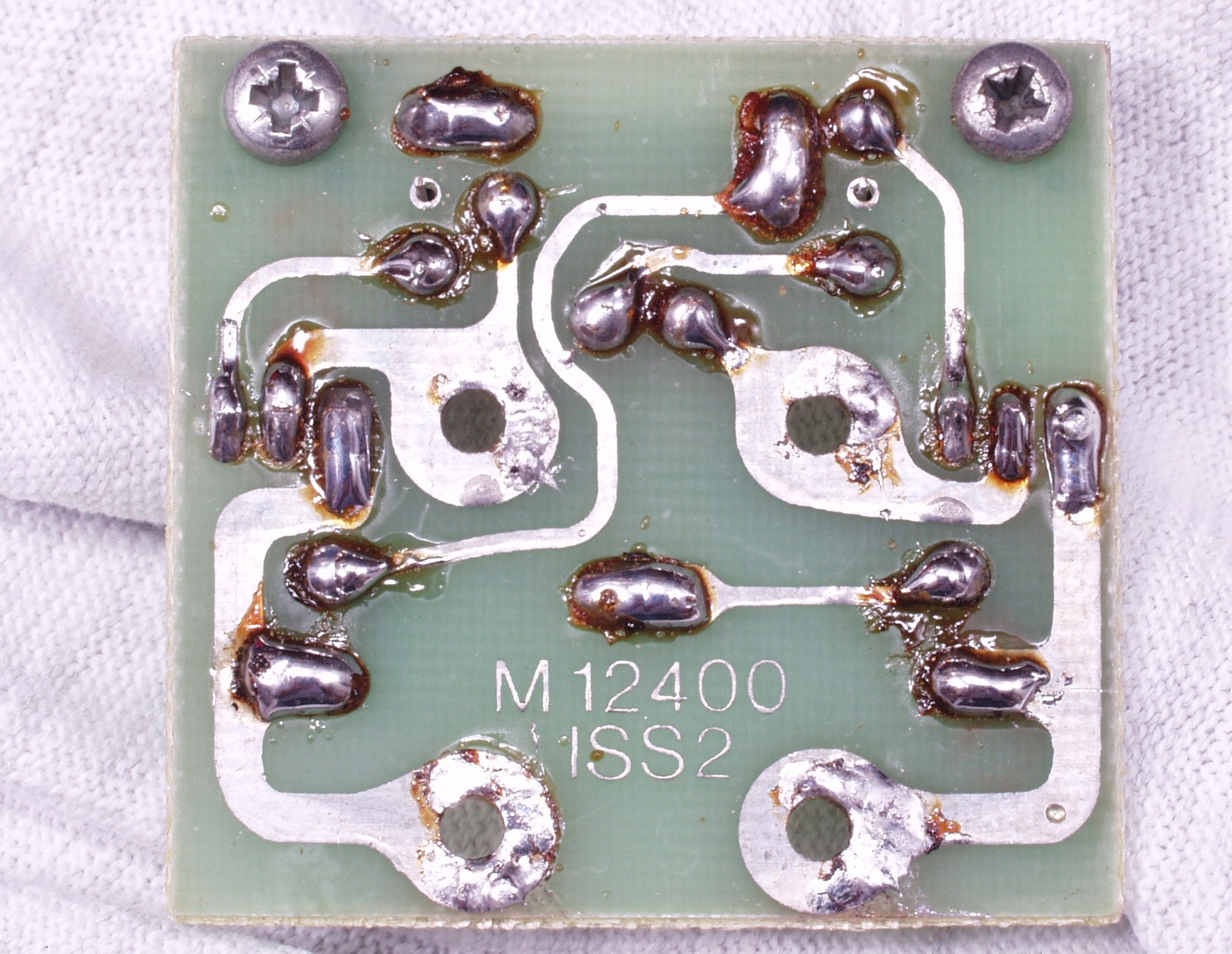

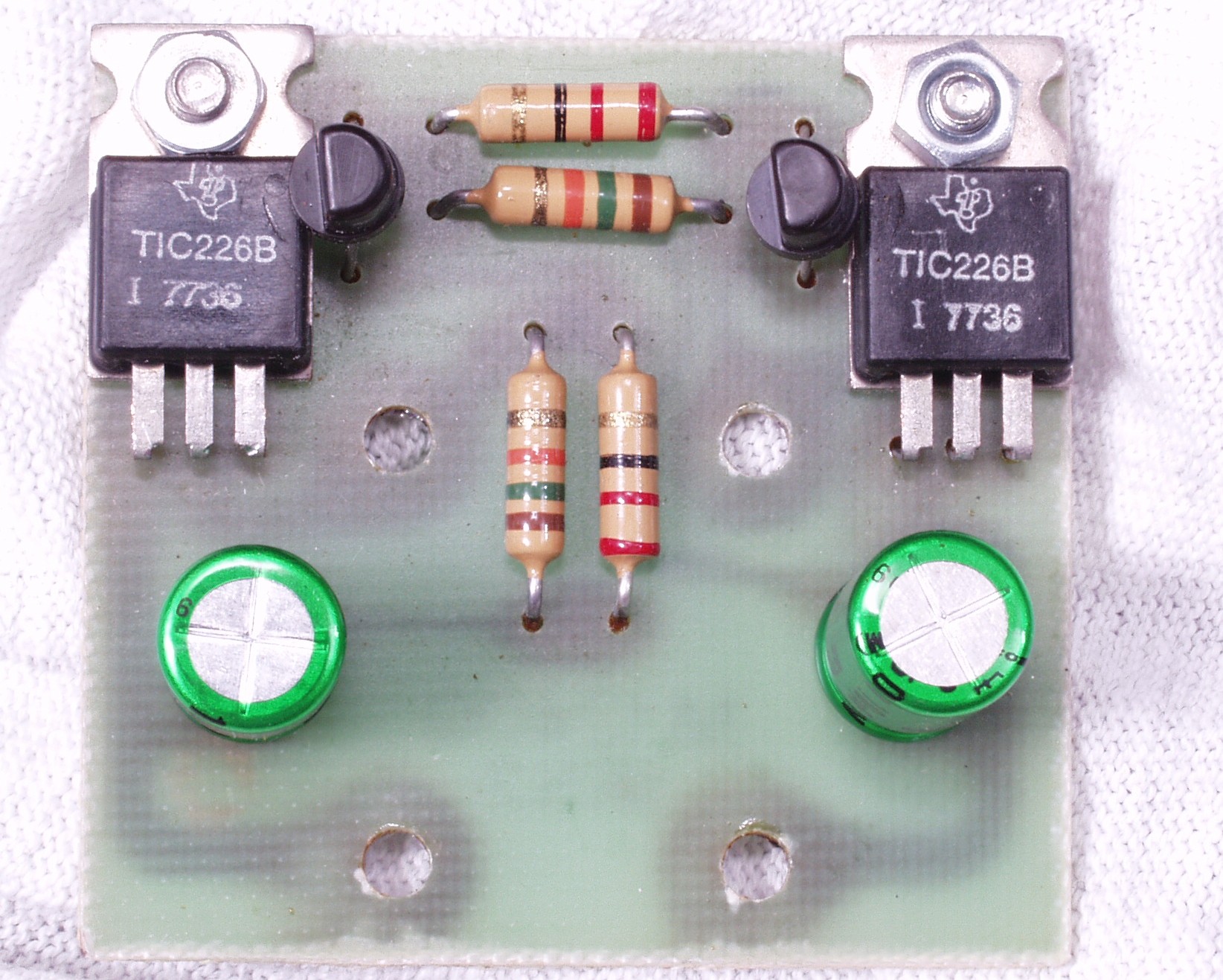

C5A. 修理前 SP端子基板 | ||||||||||||||||||||||||||||||||||
C5B. 修理後 SP端子基板 | ||||||||||||||||||||||||||||||||||

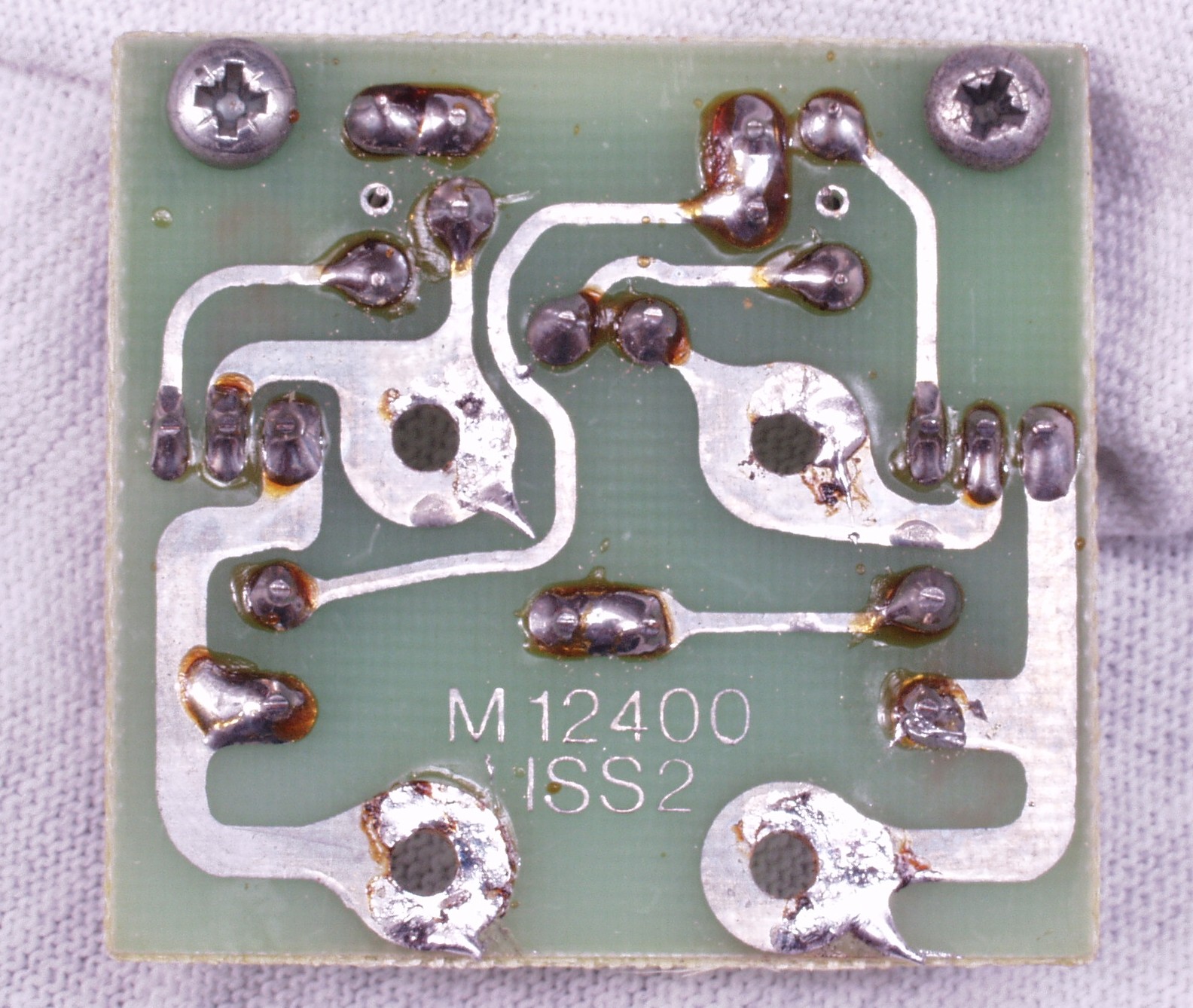

C5C. 修理後 SP端子基板裏 | ||||||||||||||||||||||||||||||||||
C5D. 修理後 SP端子基板裏 | ||||||||||||||||||||||||||||||||||

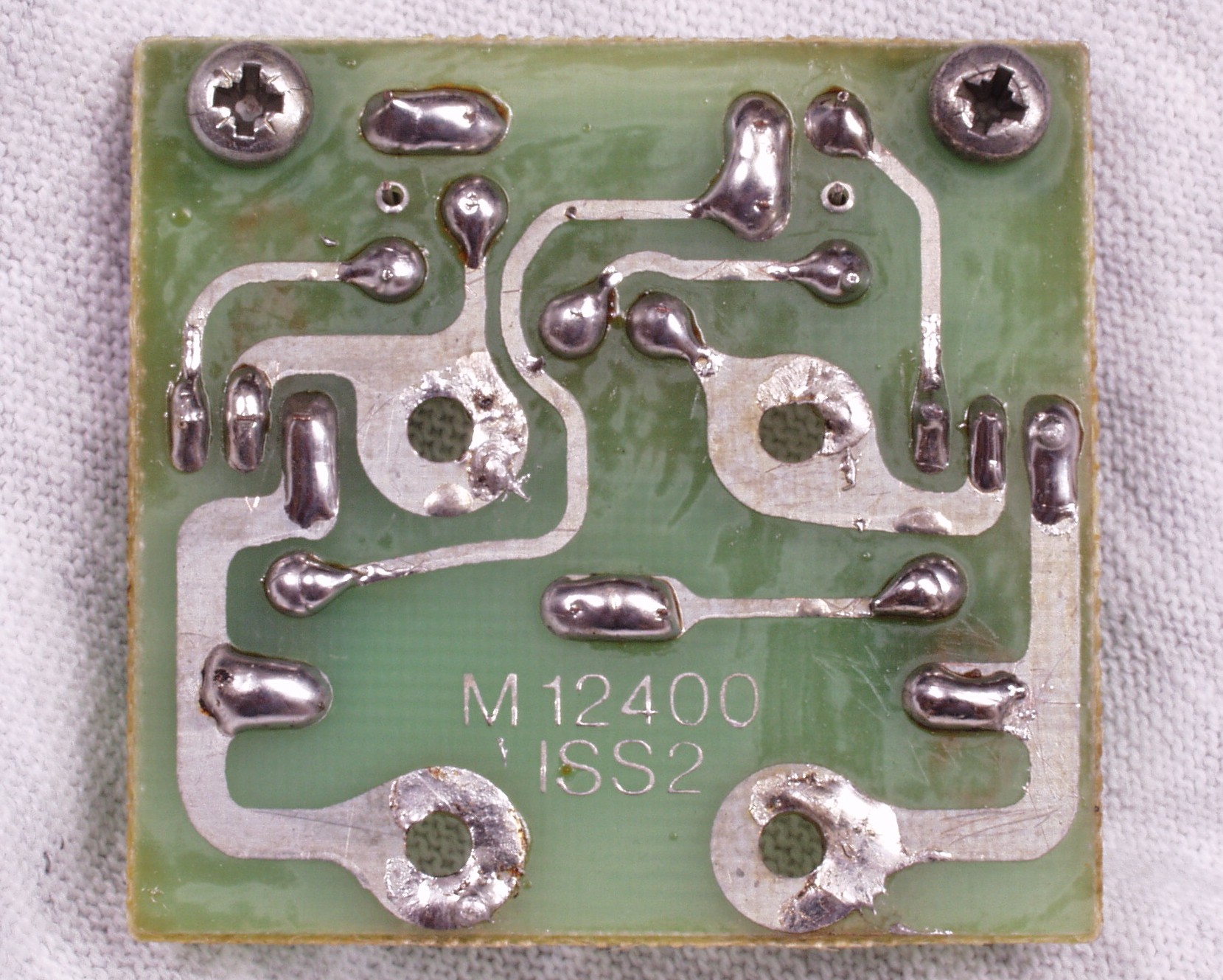

C5E. 完成SP端子基板裏 洗浄後 | ||||||||||||||||||||||||||||||||||

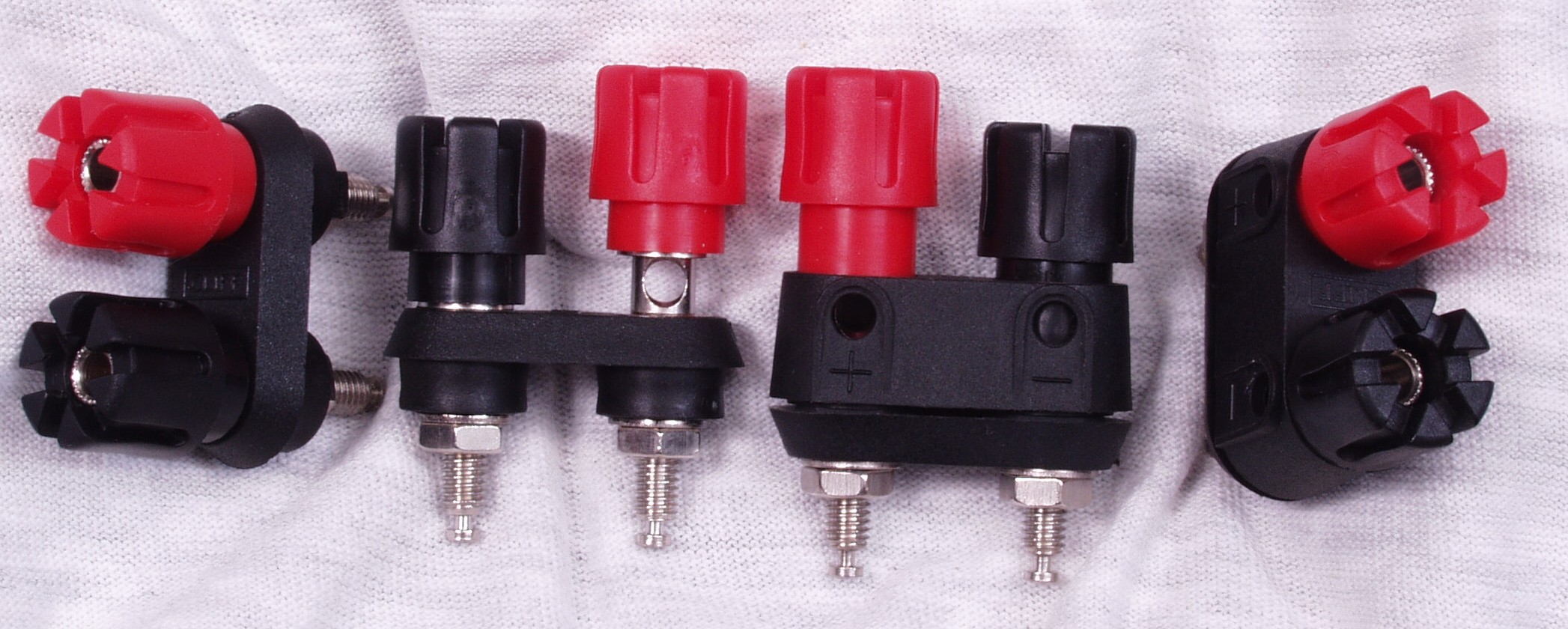

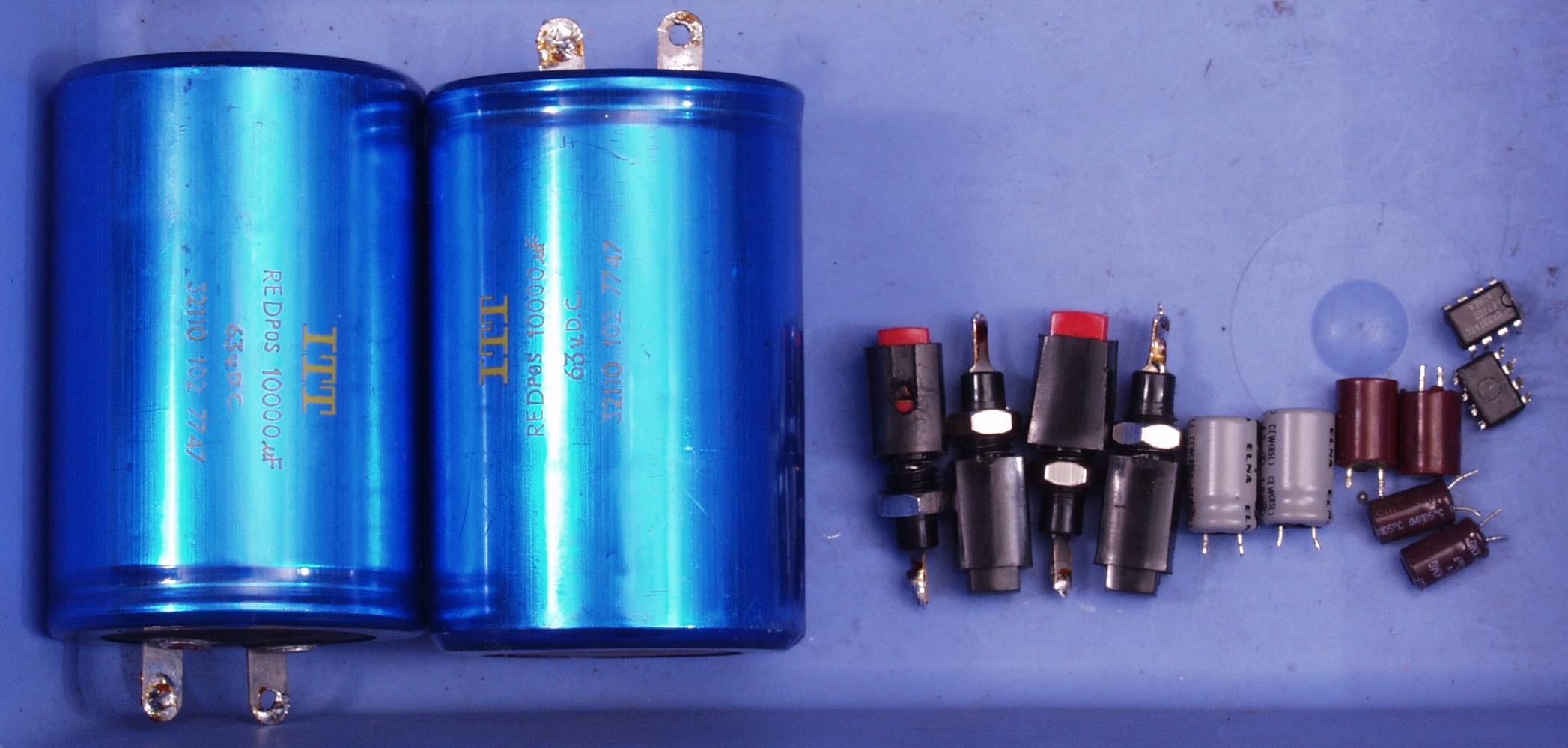

C6A. 交換部品 | ||||||||||||||||||||||||||||||||||

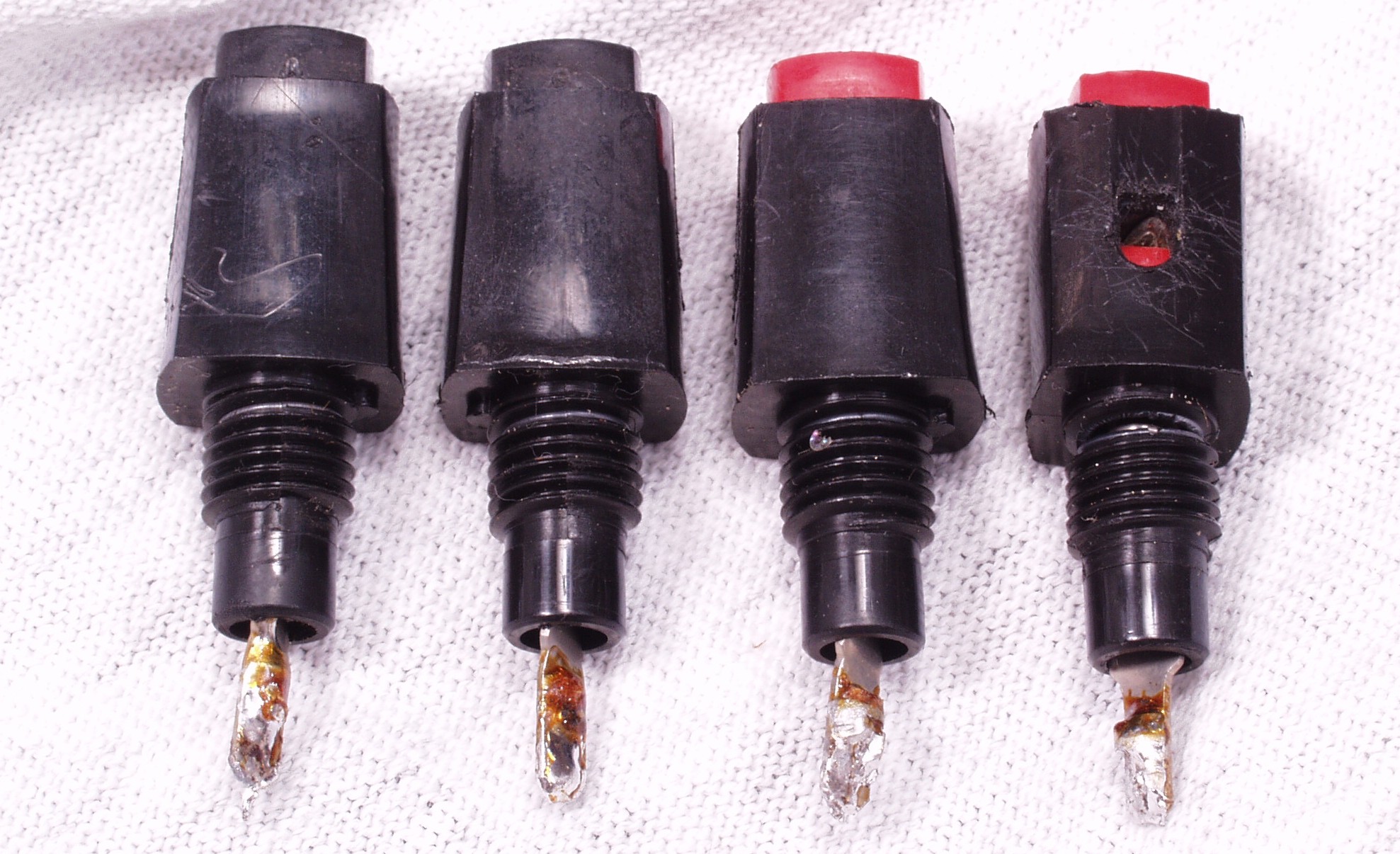

C6B. 交換したSP端子 左端は割れており、他もネジの所に皆ヒビが入っています | ||||||||||||||||||||||||||||||||||

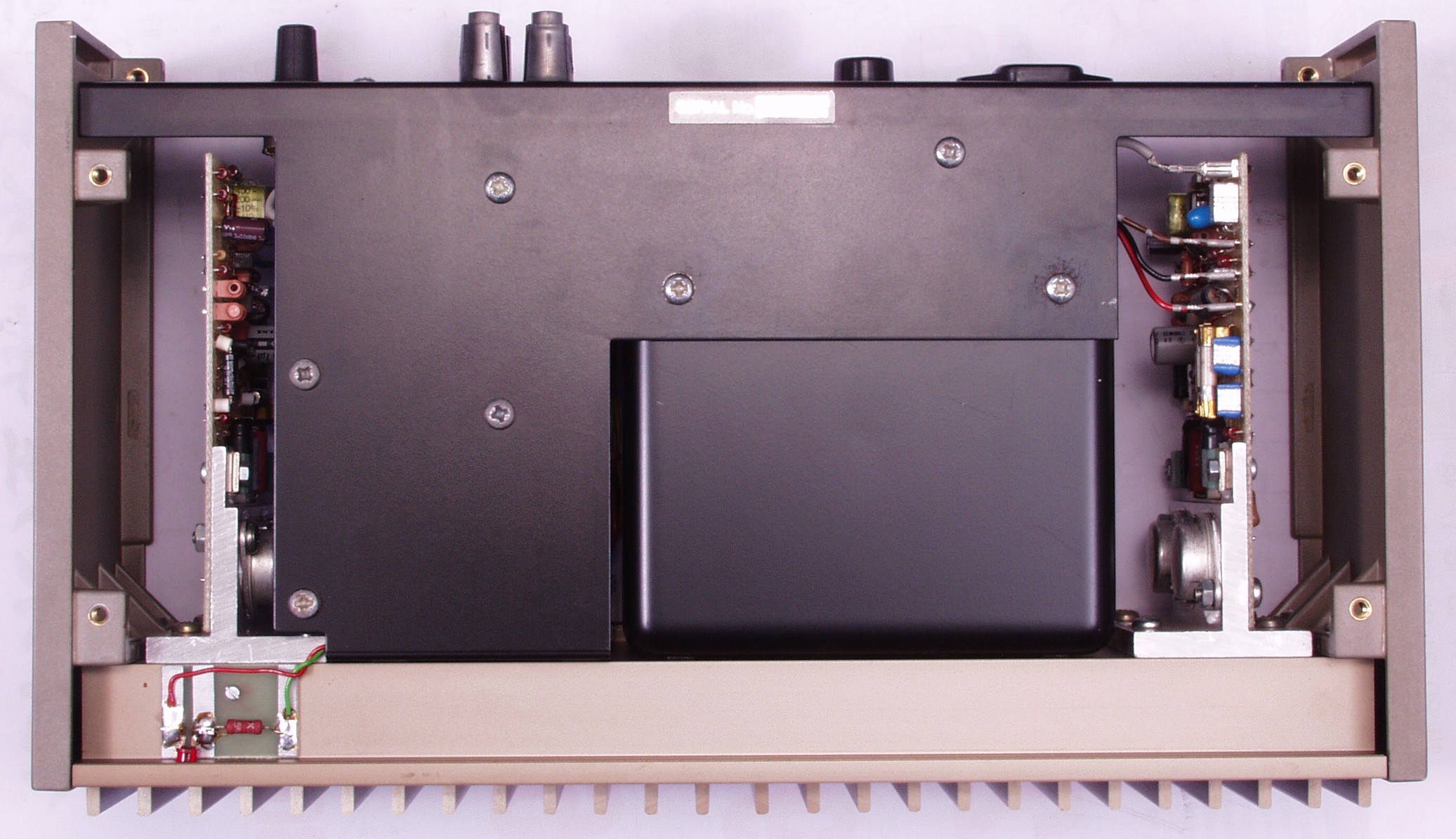

C7A. 修理前 上から見る | ||||||||||||||||||||||||||||||||||
C7B. 修理後 上から見る | ||||||||||||||||||||||||||||||||||
C7C. 修理前 下から見る | ||||||||||||||||||||||||||||||||||
C7D. 修理後 下から見る | ||||||||||||||||||||||||||||||||||

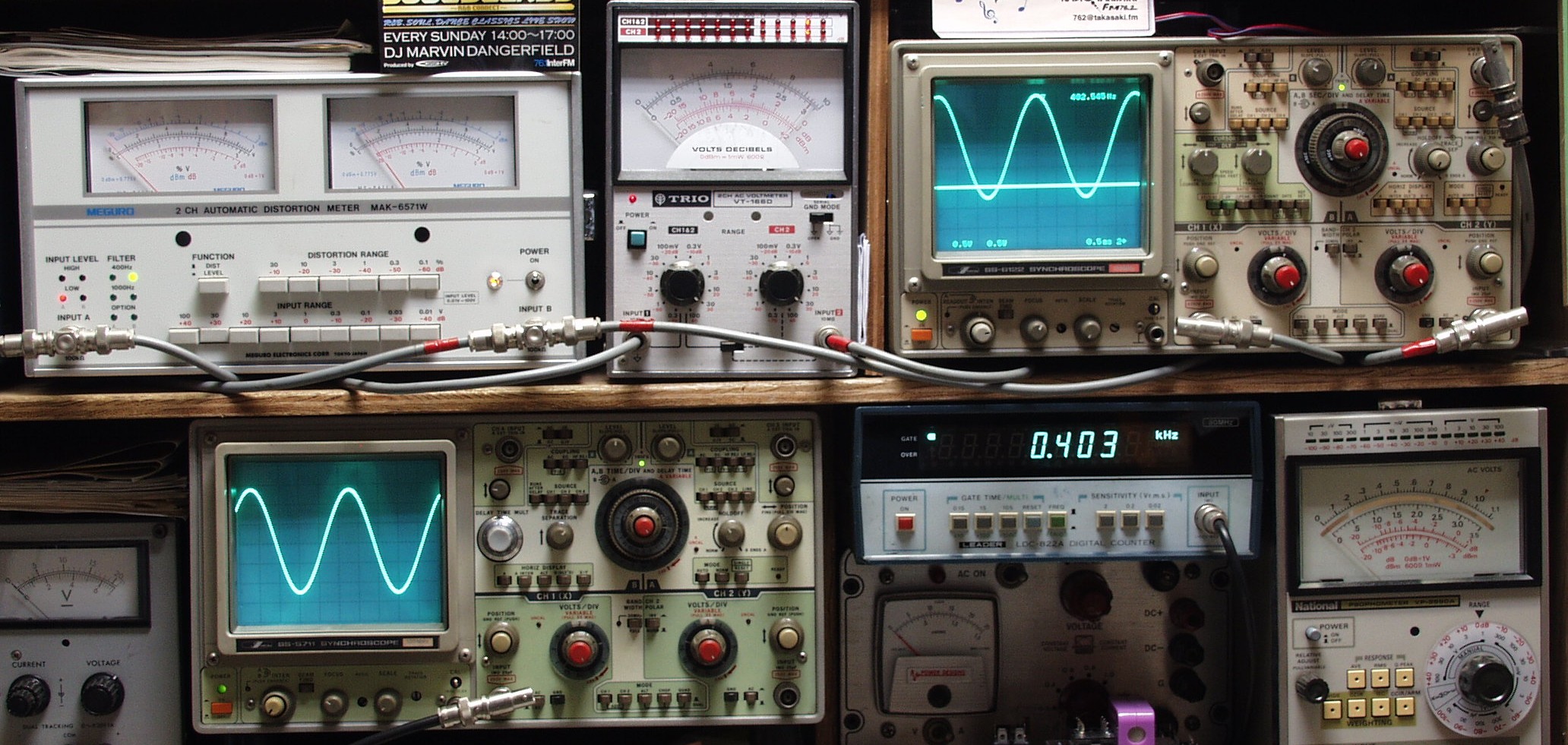

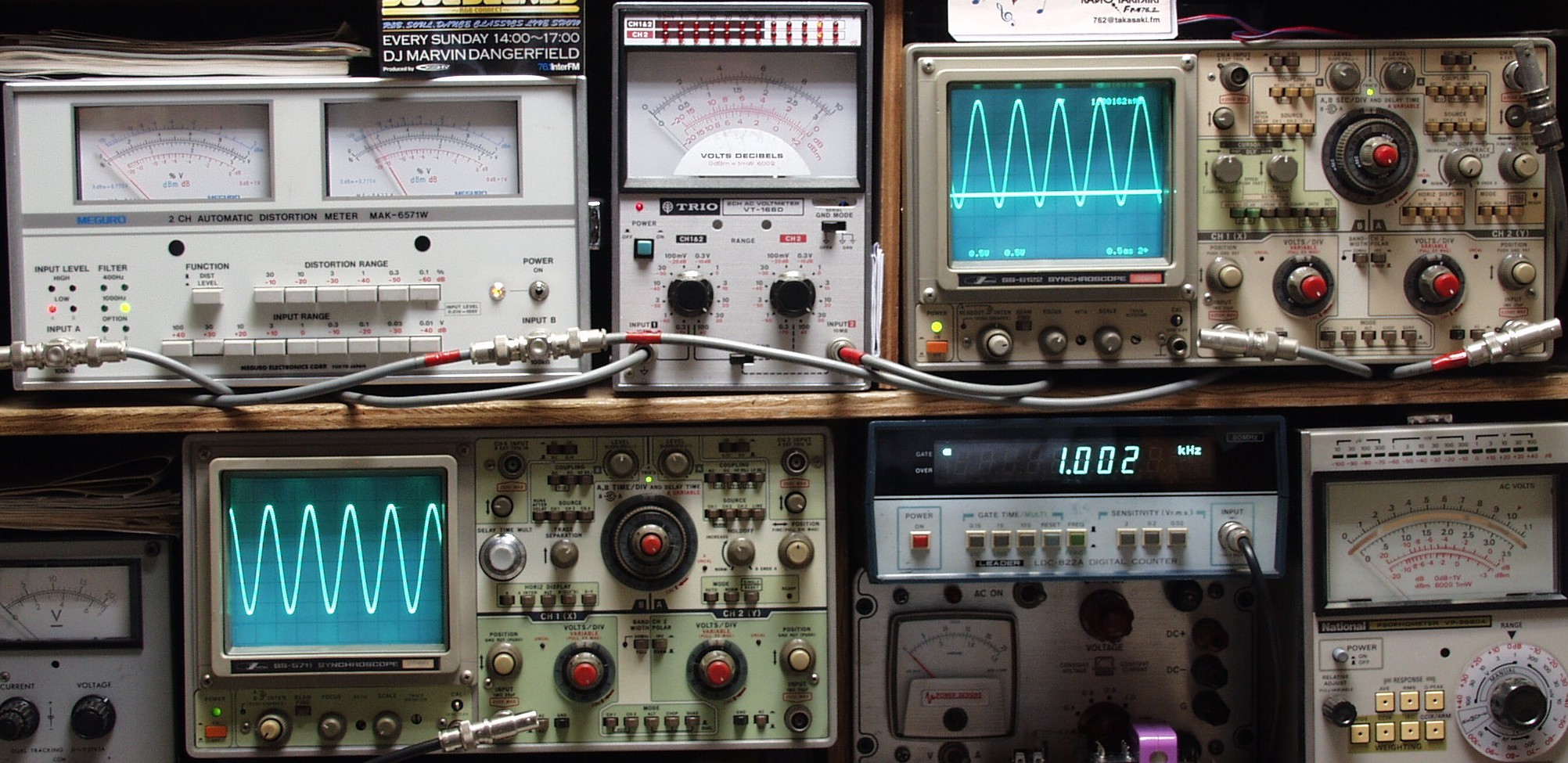

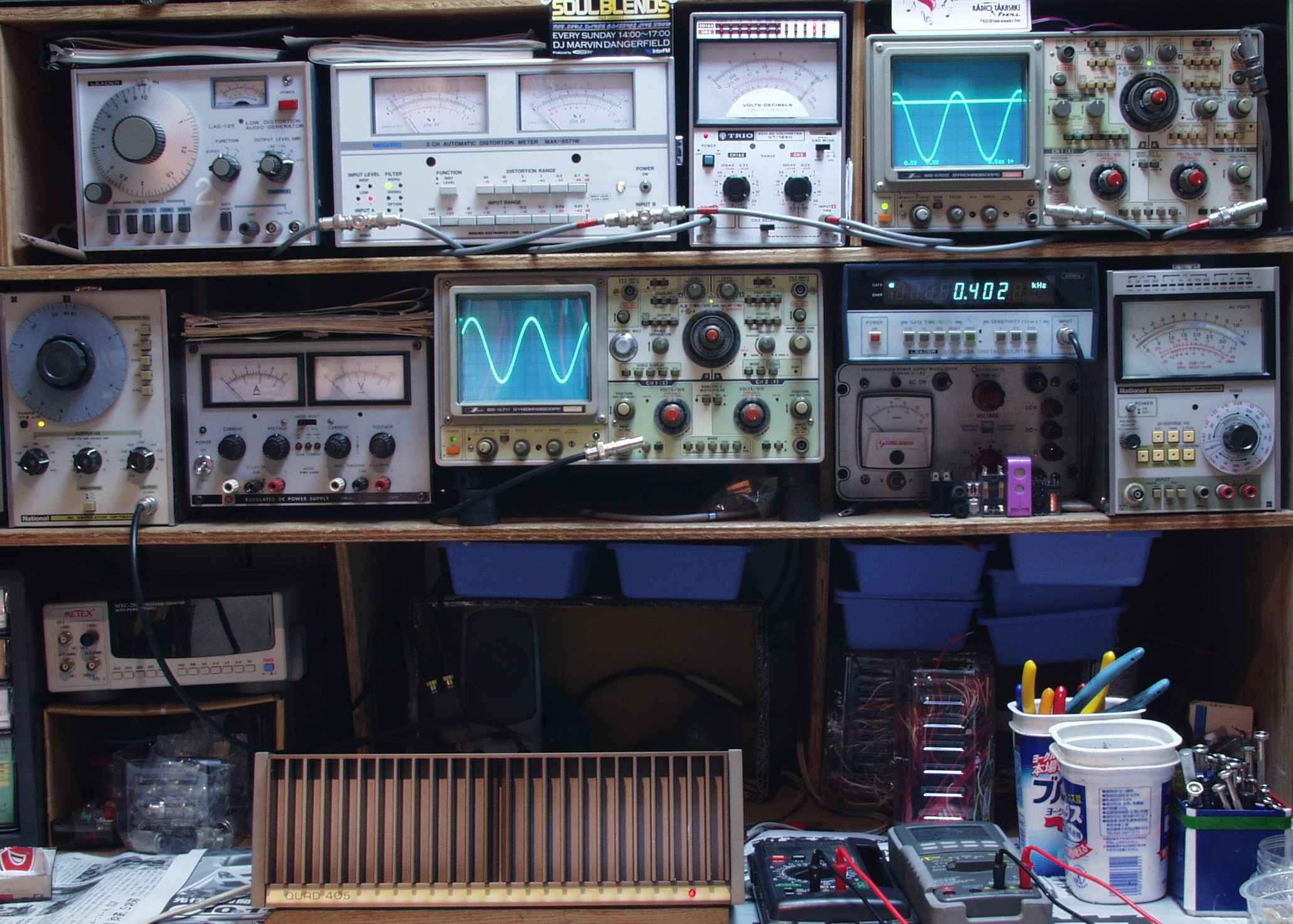

E. 調整・測定 E1. 出力、歪み調整・測定 電源電圧は100Vにて測定 <見方> 下左のオーディオ発振器より400HZ & 1KHZの信号を出す(歪み率=約0.003%) 下中の測定器−−入力波形(オーディオ発振器のTTLレベル) 下右の測定器−−周波数計 上左の測定器−−SP出力の歪み率測定。 左メータ=Left出力。 右メータ=Right出力 上中の測定器−−SP出力電圧測定器。 赤針=Right出力。 黒針=Left出力 上右の測定器−−SP出力波形オシロ。 上=Right出力。 下=Left出力(出力電圧測定器の出力) |
||||||||||||||||||||||||||||||||||

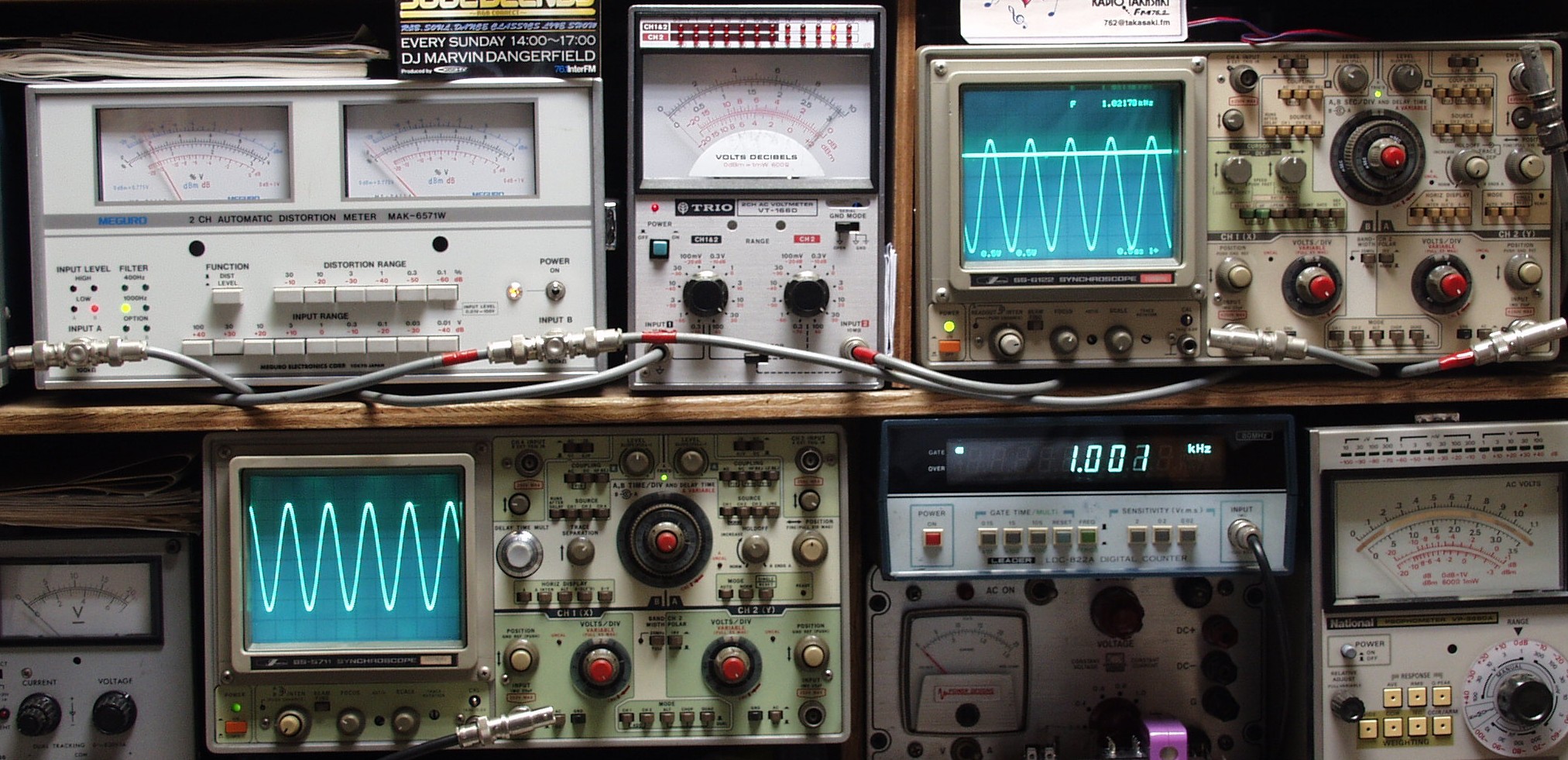

E2A. R−SP出力 30V=112W 歪み率=0.02% 1000HZ | ||||||||||||||||||||||||||||||||||

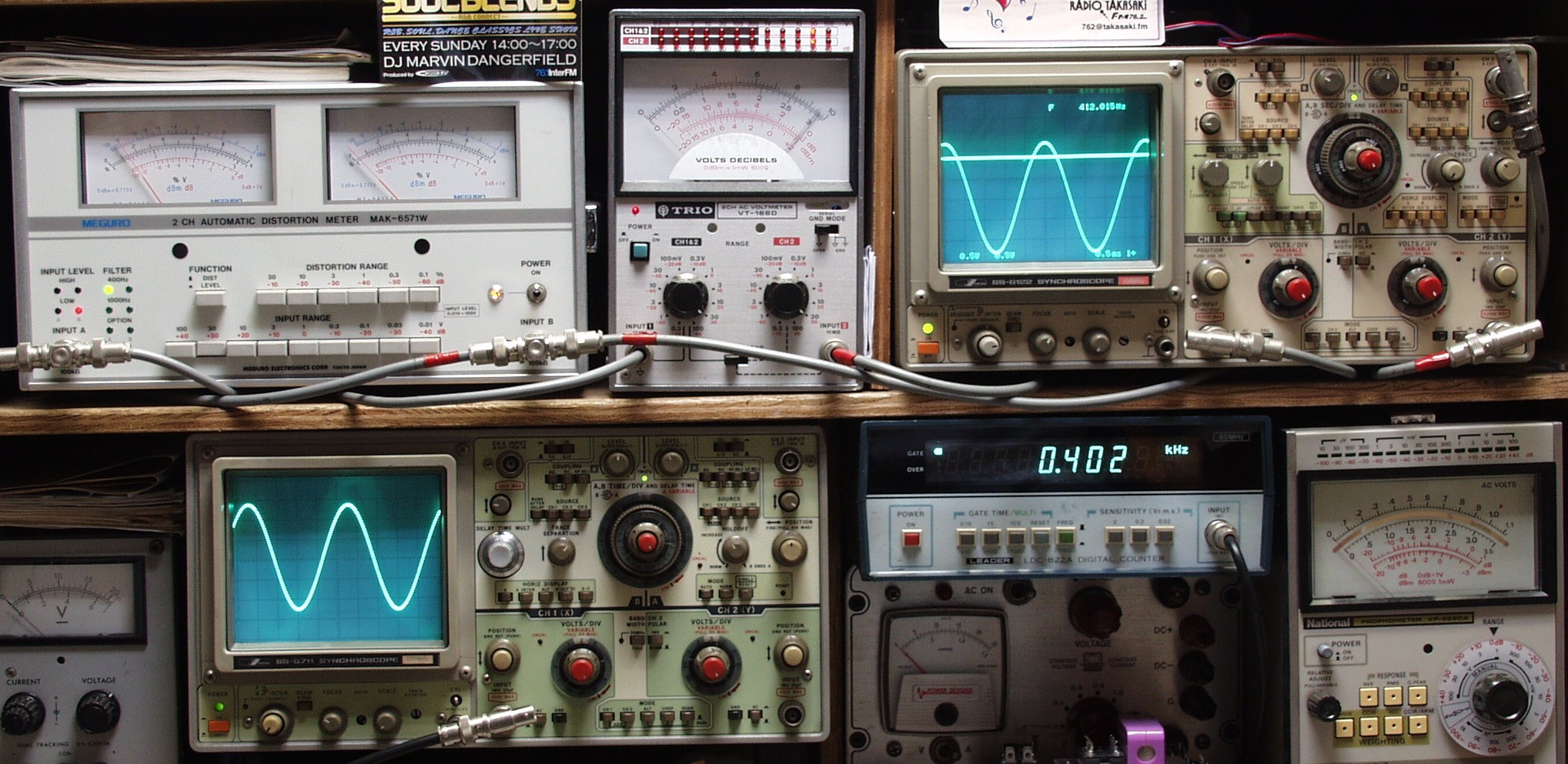

E2B. R−SP出力 30V=112W 歪み率=0.02% 400HZ | ||||||||||||||||||||||||||||||||||
E3A. L−SP出力 30V=112W 歪み率=0.02% 1000HZ | ||||||||||||||||||||||||||||||||||
E3B. L−SP出力 30V=112W 歪み率=0.02% 400HZ | ||||||||||||||||||||||||||||||||||

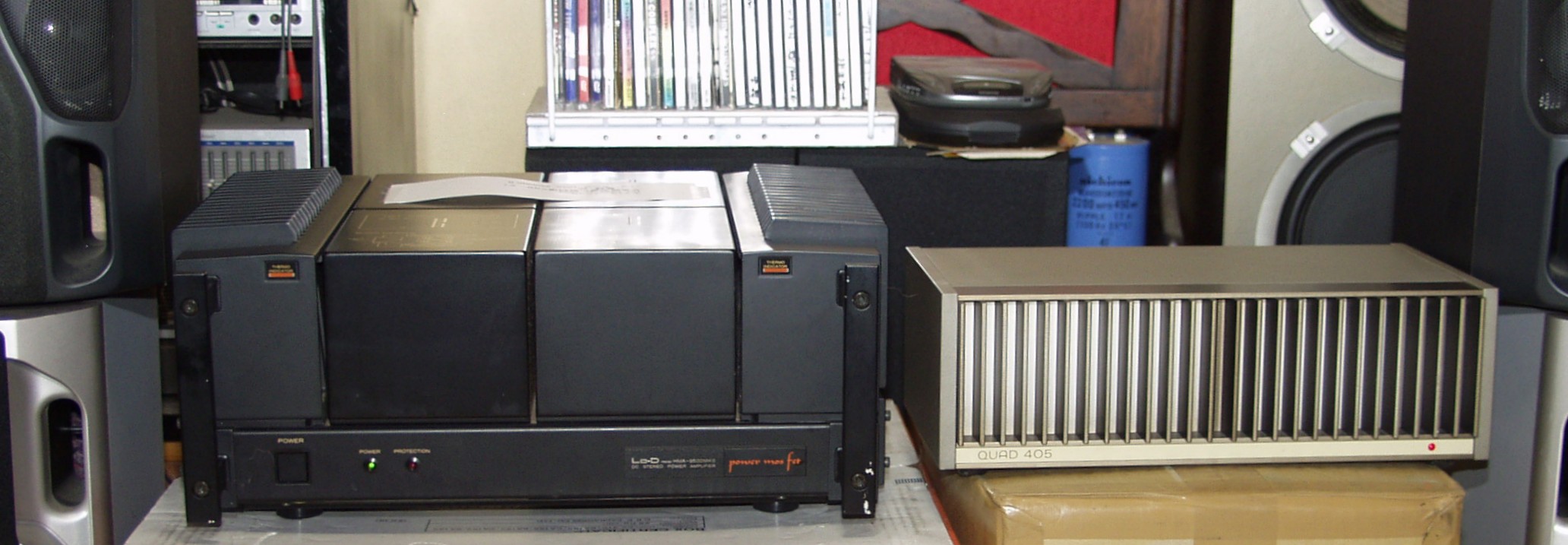

E4. 24時間エージング、 左は HMA−9500mkU. 27台目 | ||||||||||||||||||||||||||||||||||
