ＱＵＡＤ　４０５．　７台目修理記録

平成１７年２月２０日到着　　　３月２日完成

Ａ．　修理前の状況 　右、音が出ない 　 B．　原因 電解コンデンサー劣化 ＯＰ−ＡＭＰ劣化 Ｃ．　修理状況 電解コンデンサー交換 電源電解コンデンサー交換（１．８倍容量使用） ＯＰ−ＡＭＰ交換 半田補正作業 ＳＰ端子交換 ＲＣＡ端子交換 Ｄ．　使用部品 電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　　　　　１４個 ＯＰ−ＡＭＰ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個 ＲＣＡ端子　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個 ＳＰ端子　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　４個 Ｅ．　調整・測定 Ｆ．　修理費　　　　　　　　　　　　　　６５，０００円 　　　　　　　　　　　　　　　　　　　　　　　　３台目からの、お馴染みさん価格 Ｓ．　ＱＵＡＤ　４０５　の仕様（マニアル・カタログより）

Ａ．　修理前の状況 Ａ１．　点検中　上から見る

Ａ２．　点検中　電解トランスは２００Ｖ対応、２００Ｖ使用にすると電源ラインの４倍損失が少なくなる

Ａ３．　点検中　下から見る

Ａ４．　点検中　電源ＳＷ、送りコンセントが付き、入力もＤＩＮからＲＣＡ端子に変更された最新型？

Ａ５．　点検中　ＳＰ端子比較

Ａ６．　点検中　ＲＣＡ端子の比較

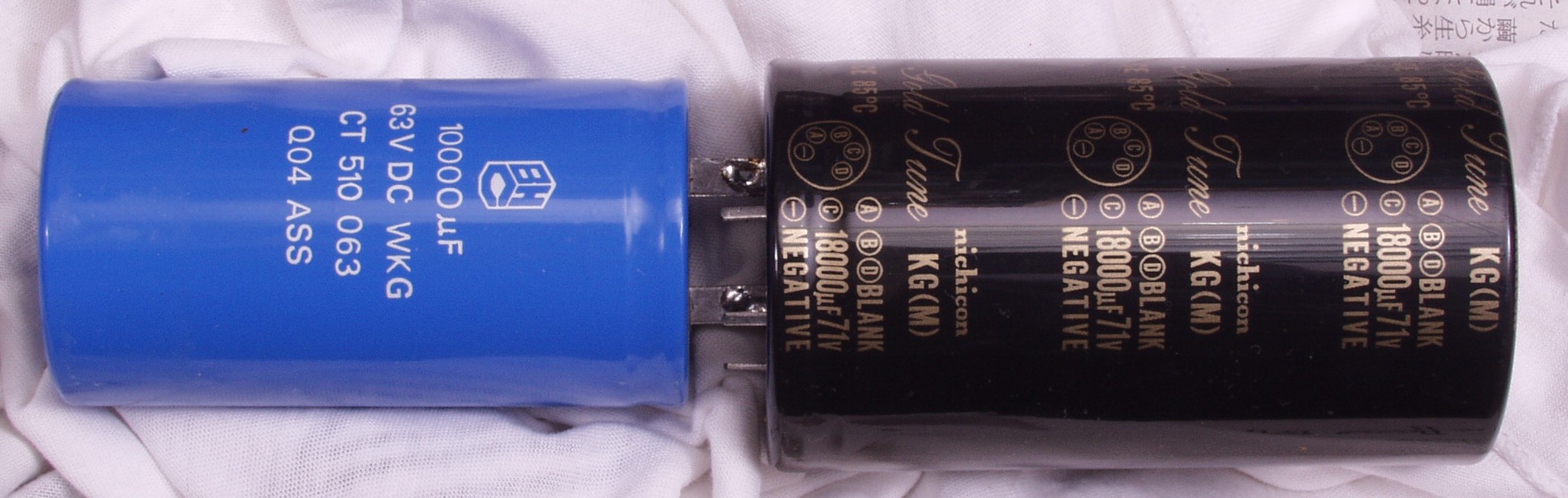

Ａ７．　点検中　電解コンデンサー比較　古いのは６３Ｖ／１００００μ　使用するのは７１Ｖ／１８０００μ

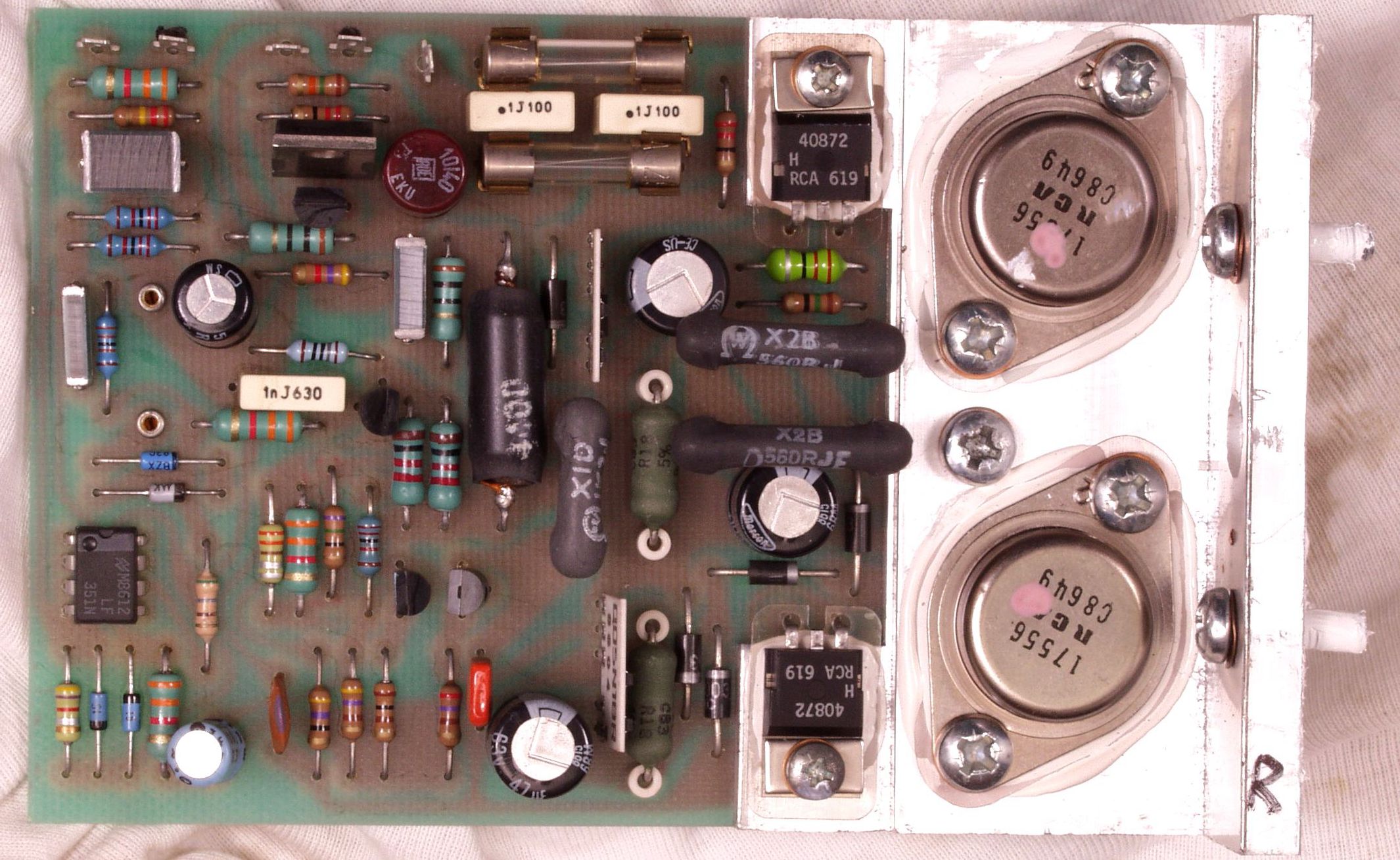

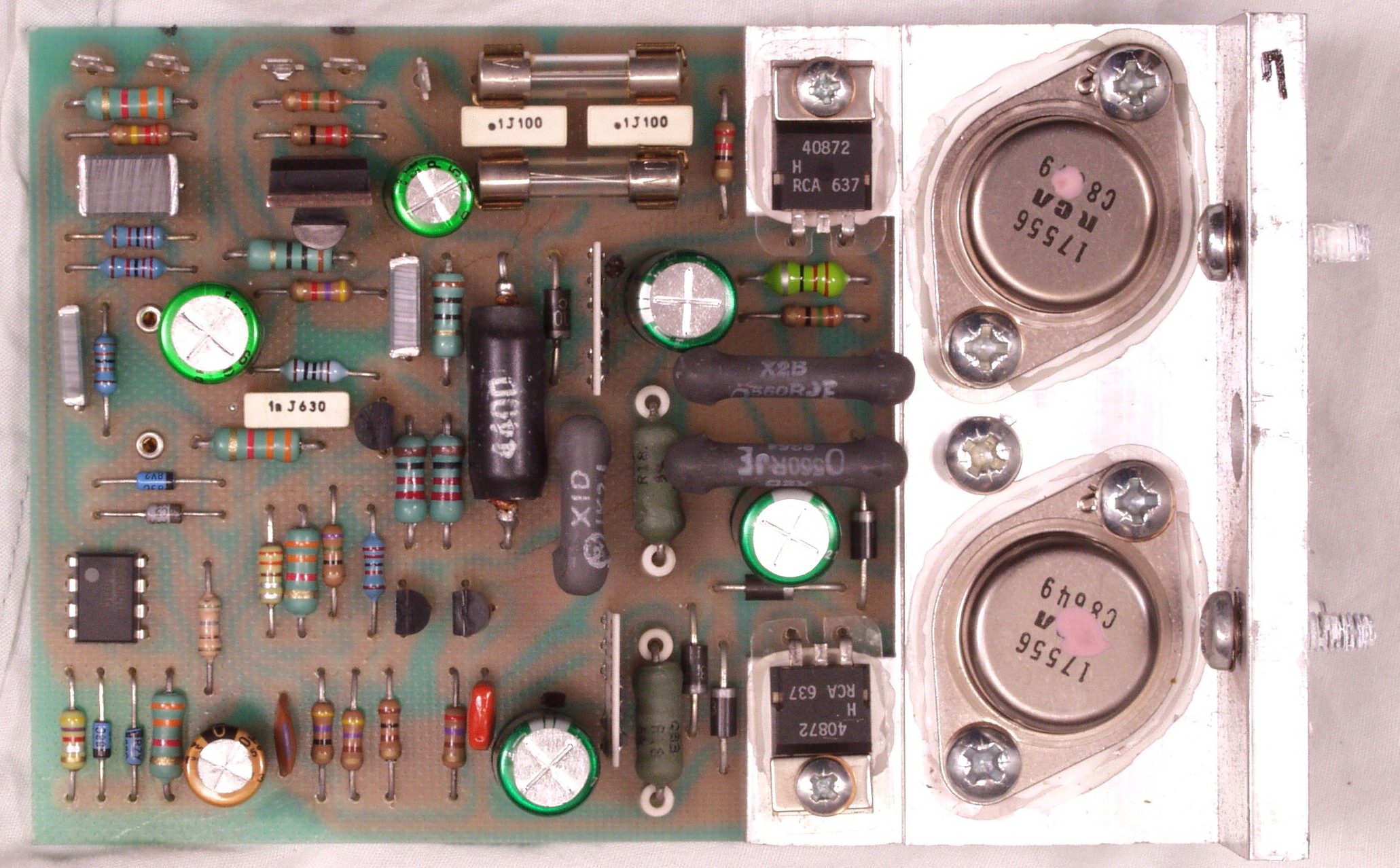

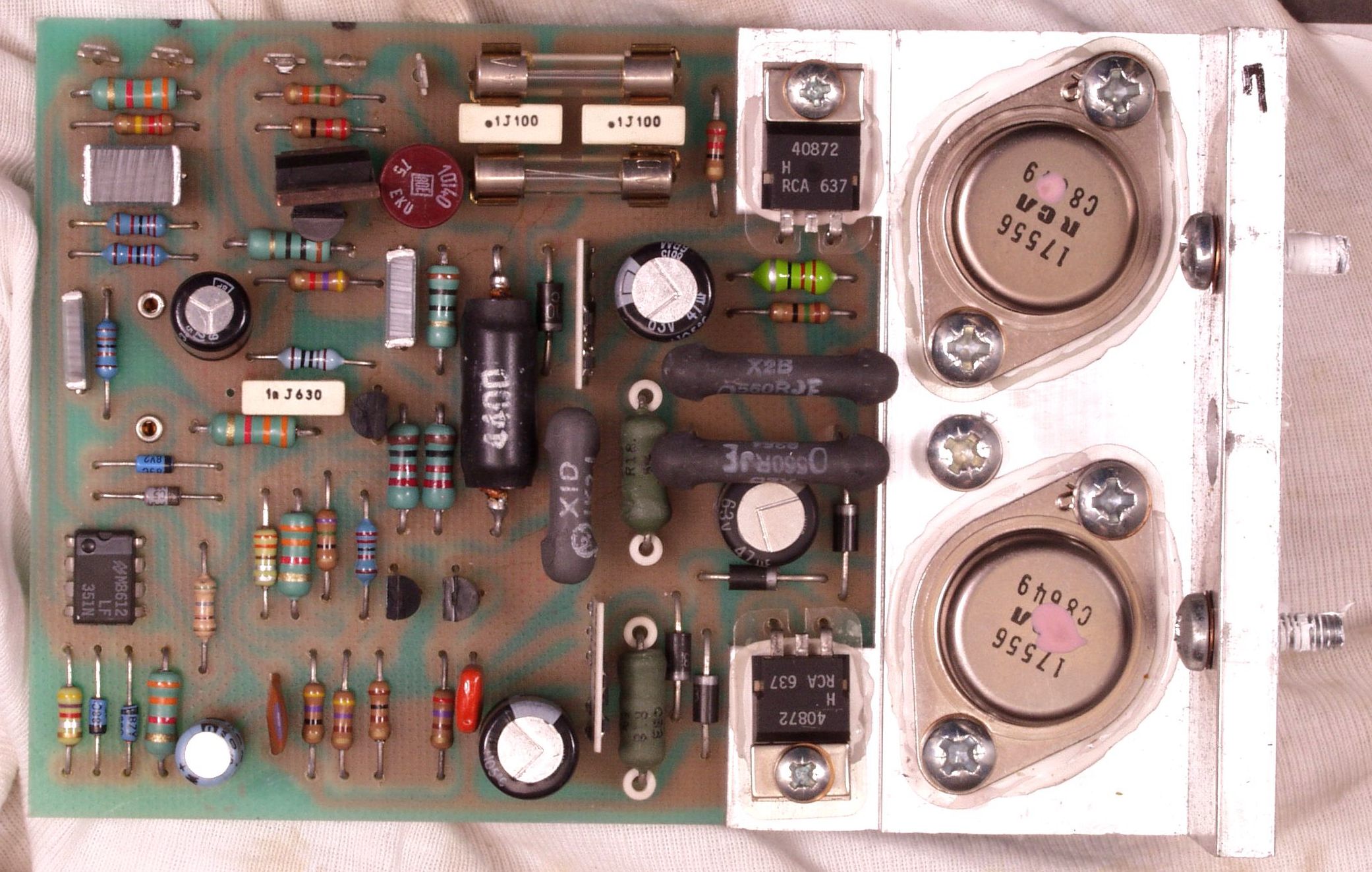

Ｃ．　修理状況 Ｃ１Ａ．　修理前　Ｒ側ＡＭＰ基板　モジュール使用

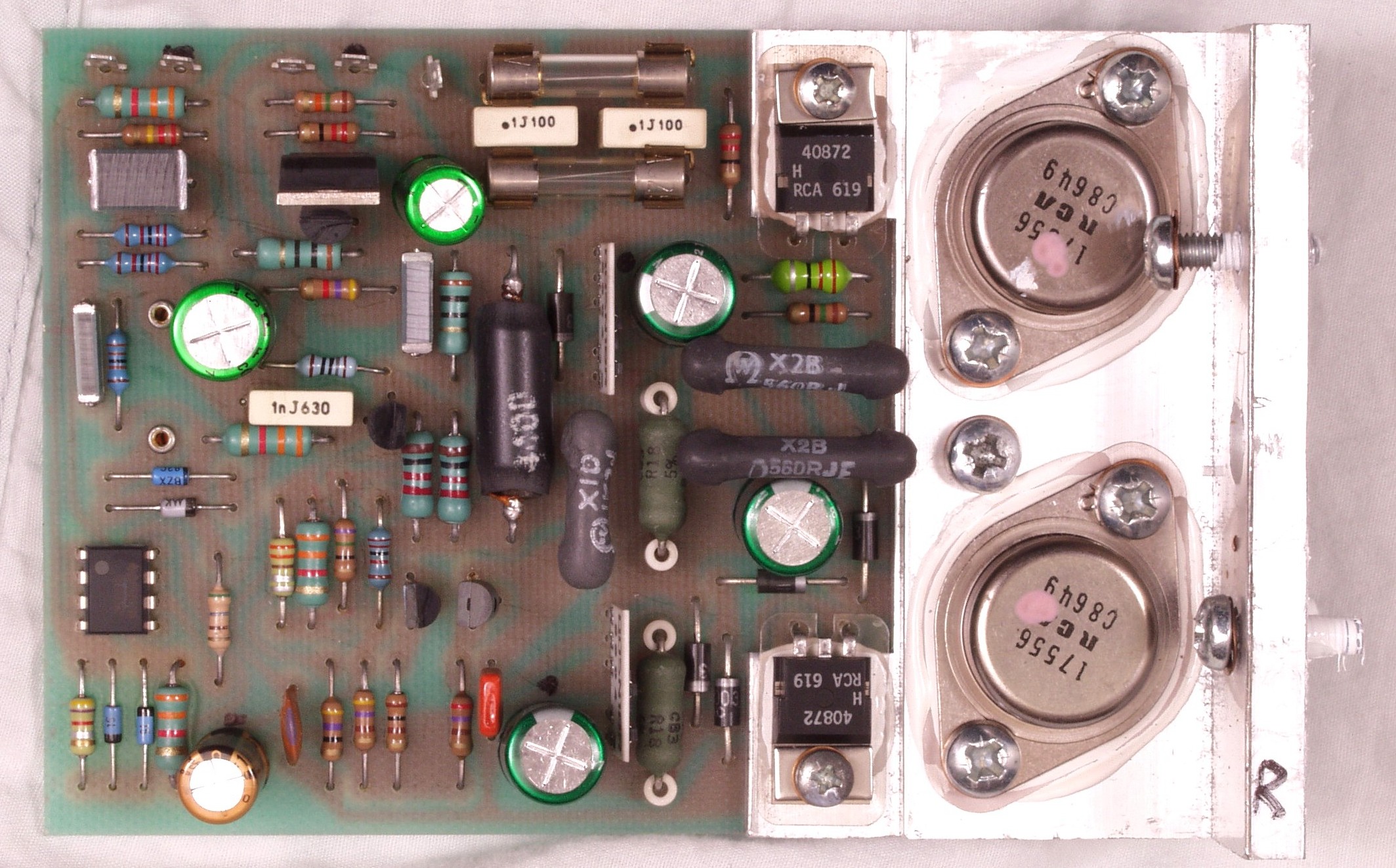

Ｃ１Ｂ．　修理後　Ｒ側ＡＭＰ基板　電解コンデンサー６個、ＯＰ−ＡＭＰ交換

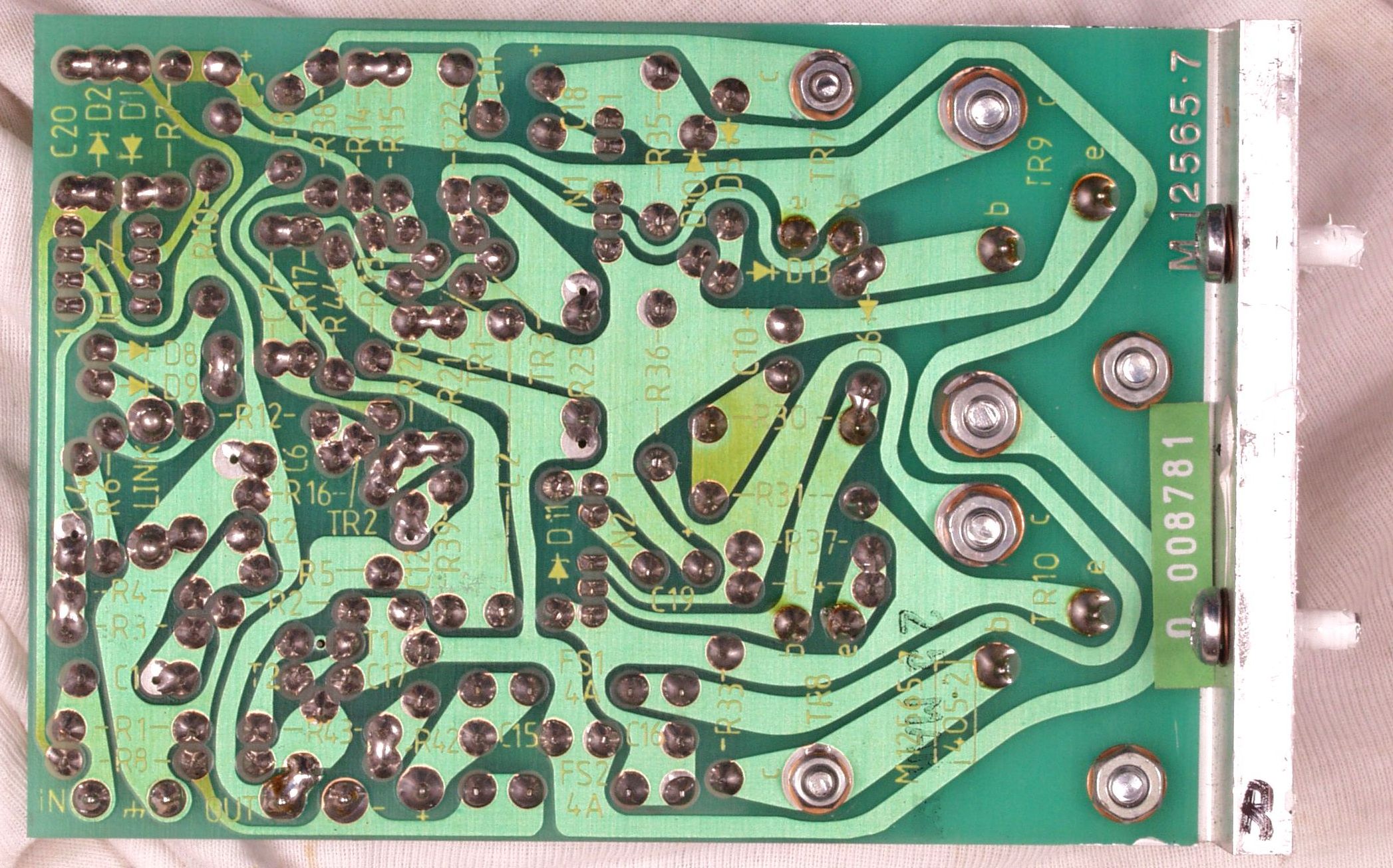

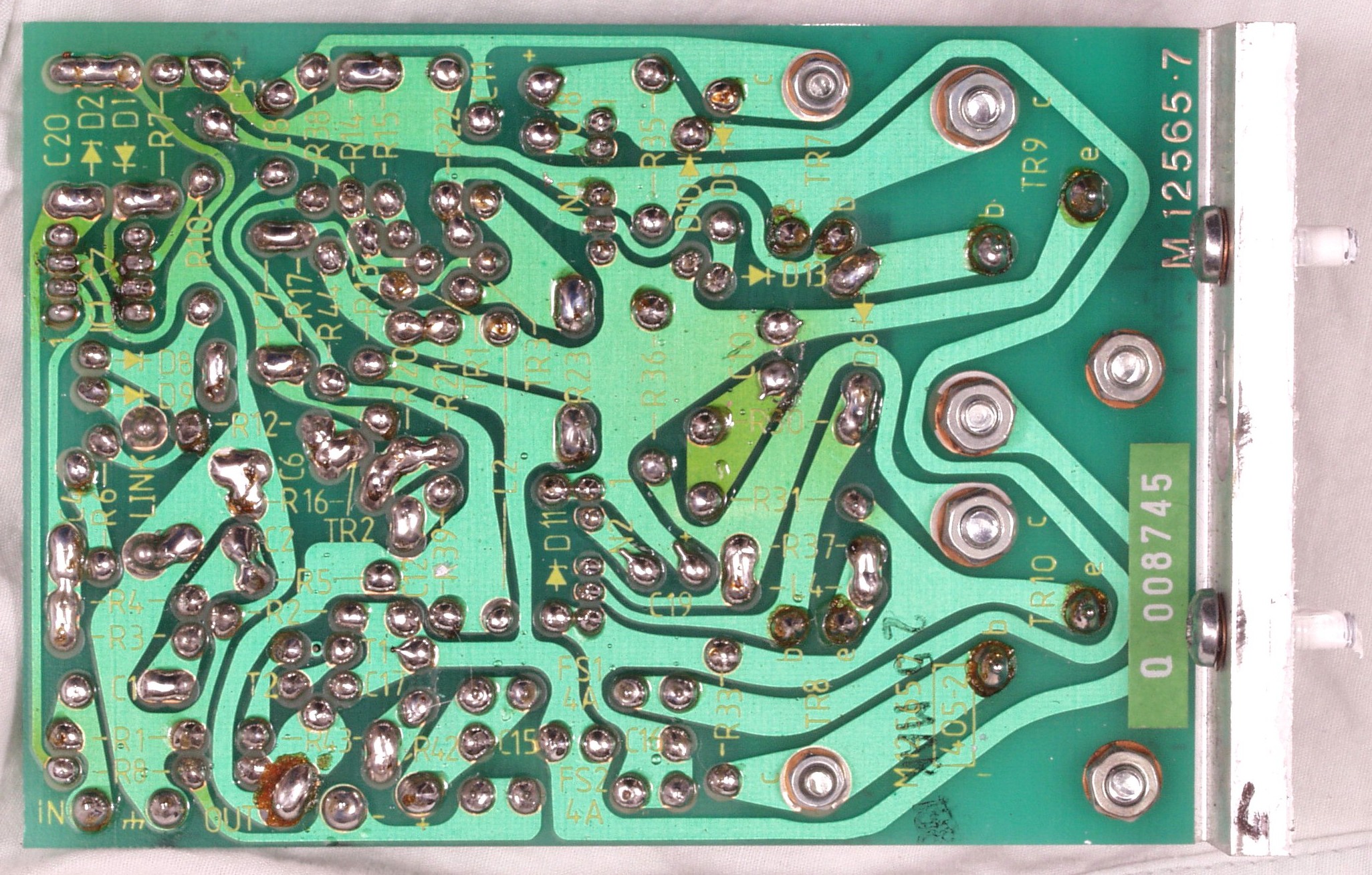

Ｃ１Ｃ．　修理前　Ｒ側ＡＭＰ基板裏

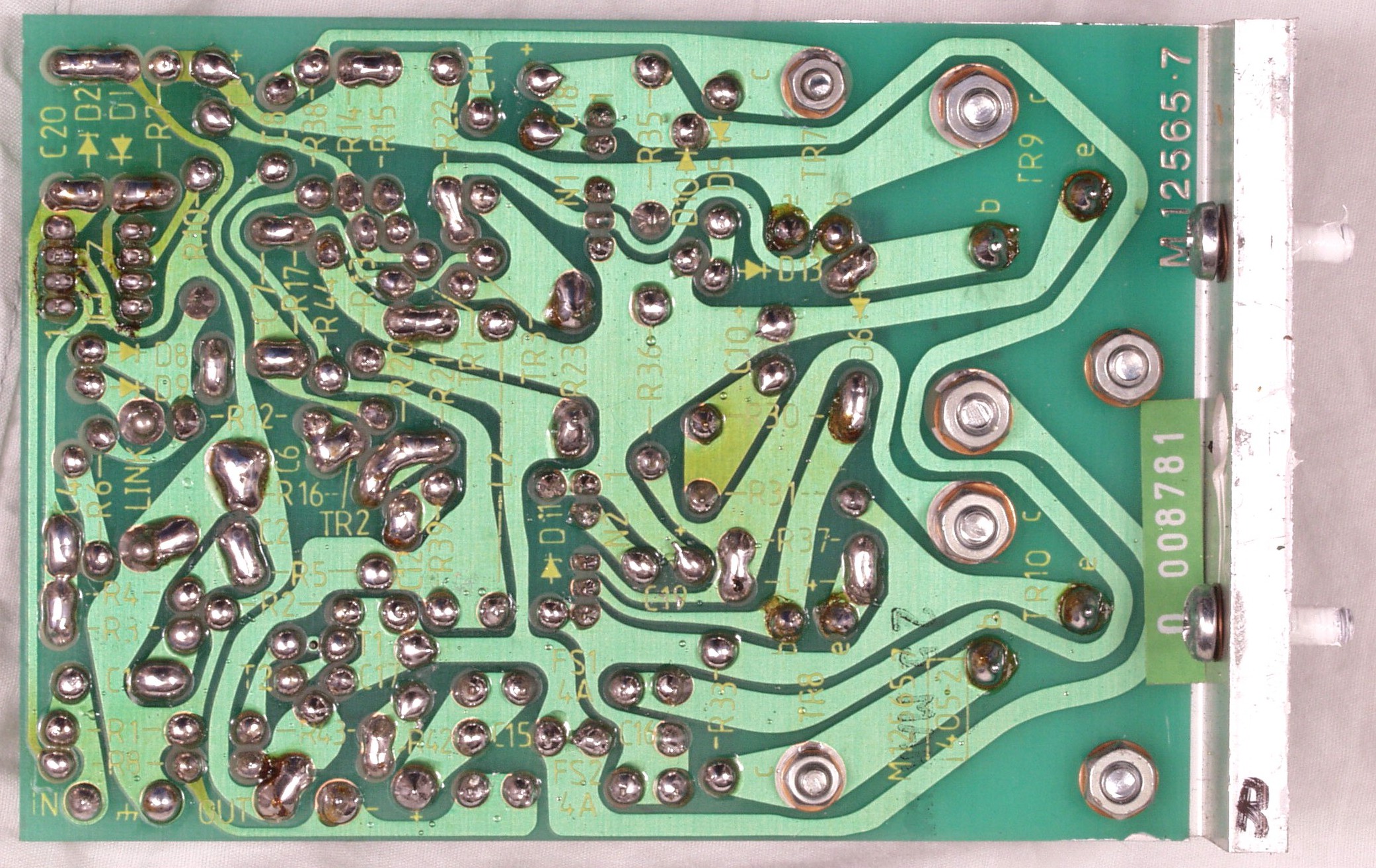

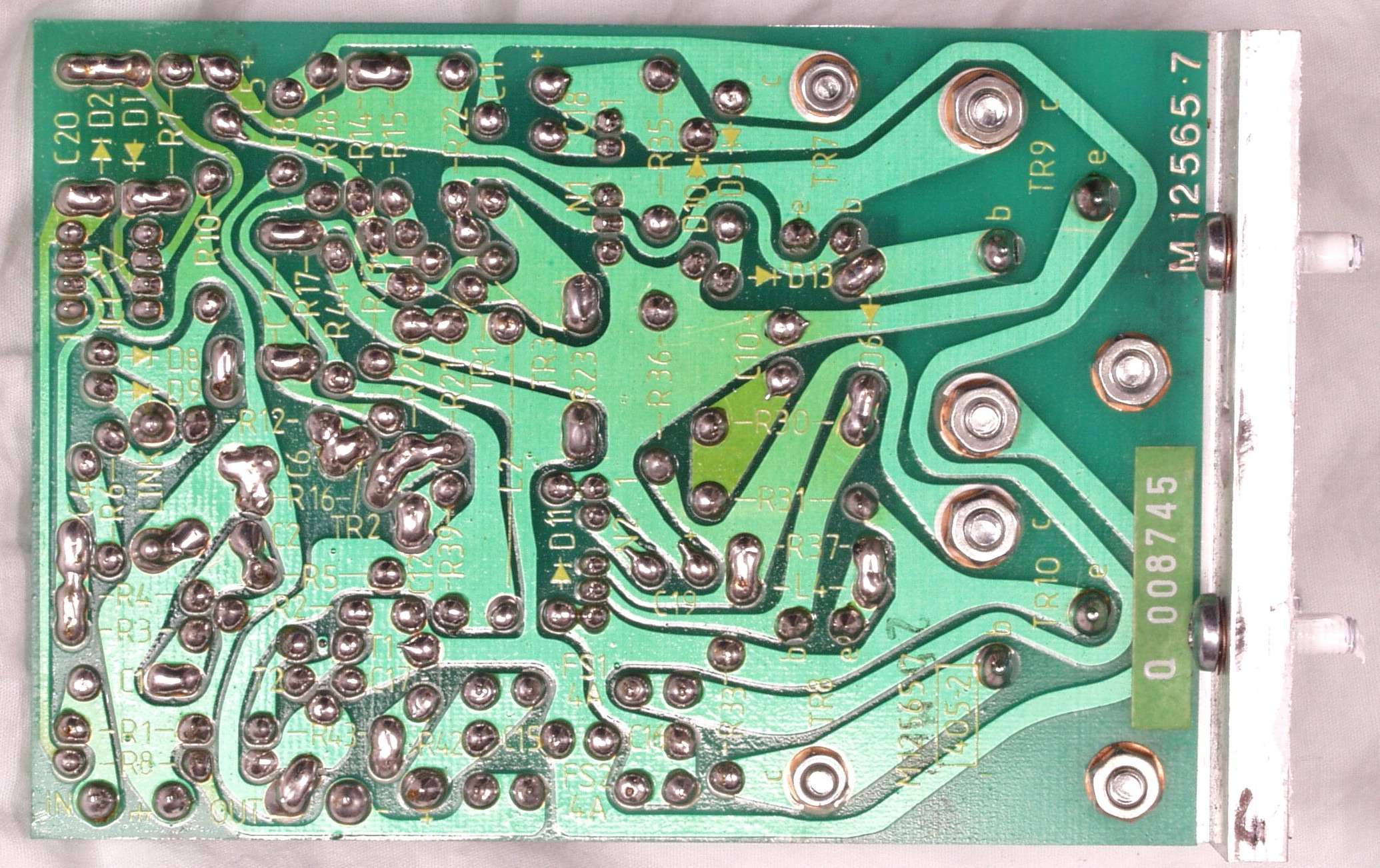

Ｃ１Ｄ．　修理（半田補正）後　Ｒ側ＡＭＰ基板裏　全半田やり直し

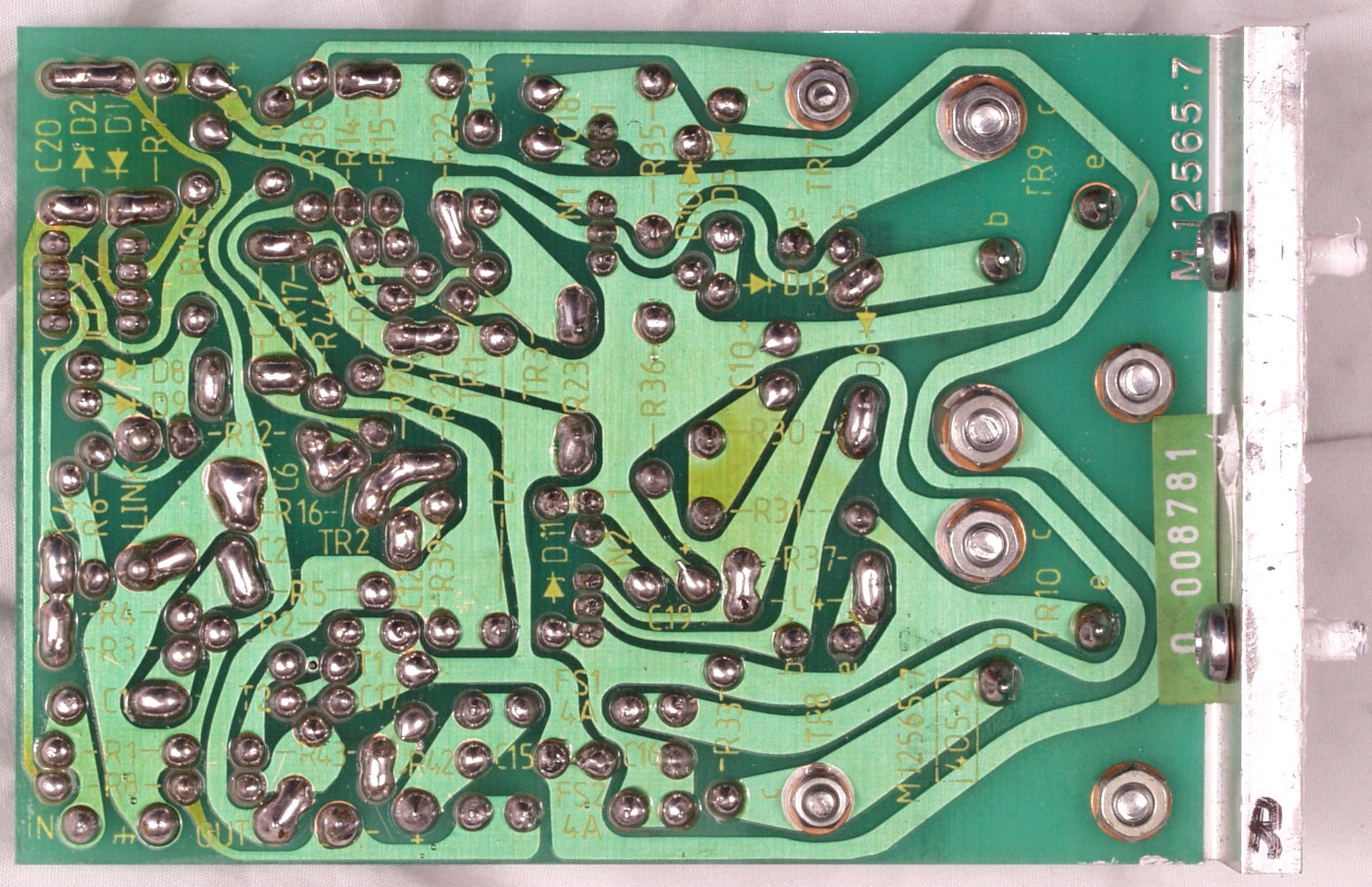

Ｃ１E．　完成Ｒ側ＡＭＰ基板裏　洗浄後

Ｃ２Ａ．　修理前　Ｌ側ＡＭＰ基板

Ｃ２Ｂ．　修理後　Ｌ側ＡＭＰ基板　電解コンデンサー６個、ＯＰ−ＡＭＰ交換

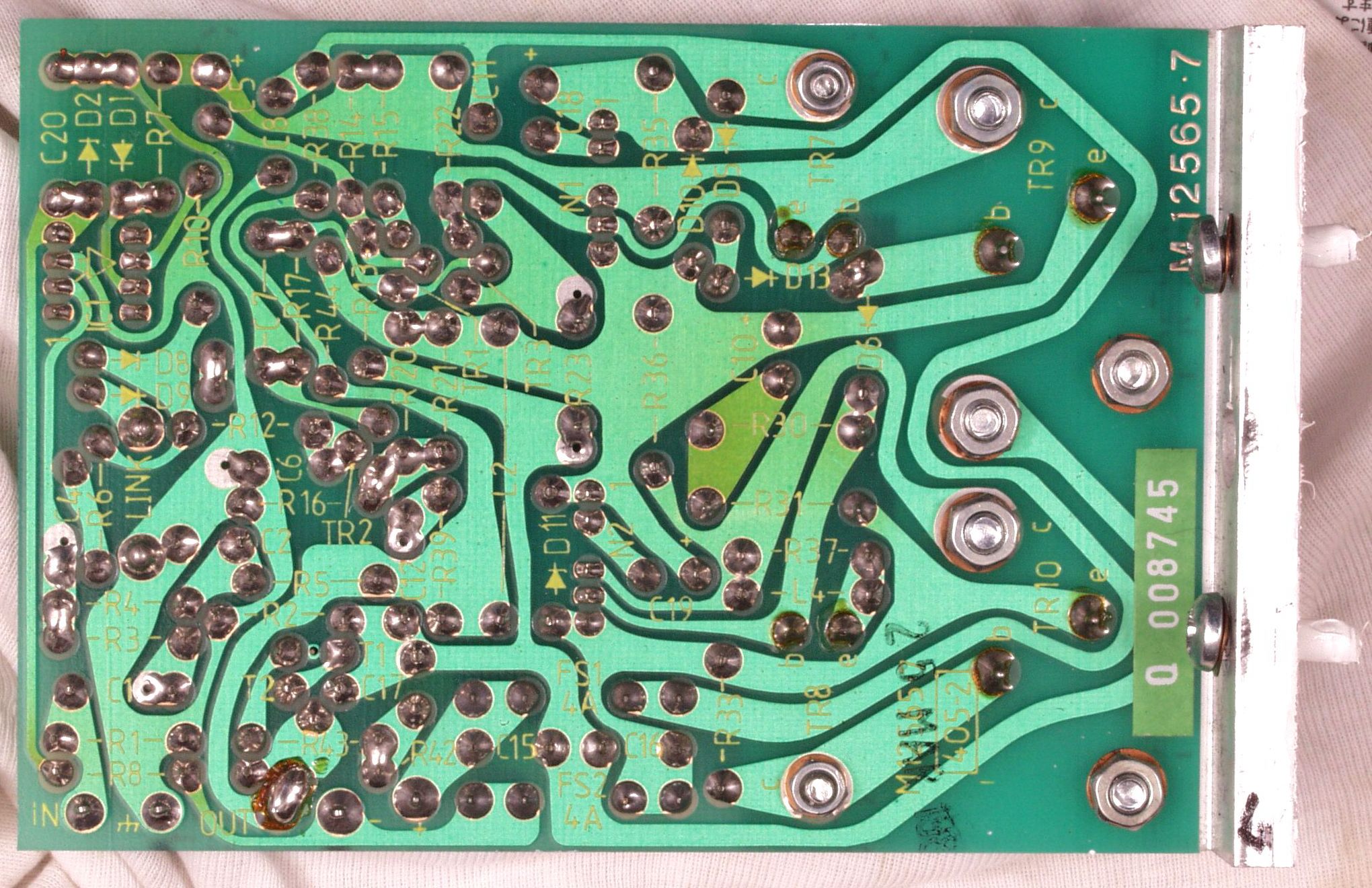

Ｃ２Ｃ．　修理前　Ｌ側ＡＭＰ基板裏

Ｃ２Ｄ．　修理（半田補正）後　Ｌ側ＡＭＰ基板裏　全半田やり直し

Ｃ２E．　完成L側ＡＭＰ基板裏　洗浄後

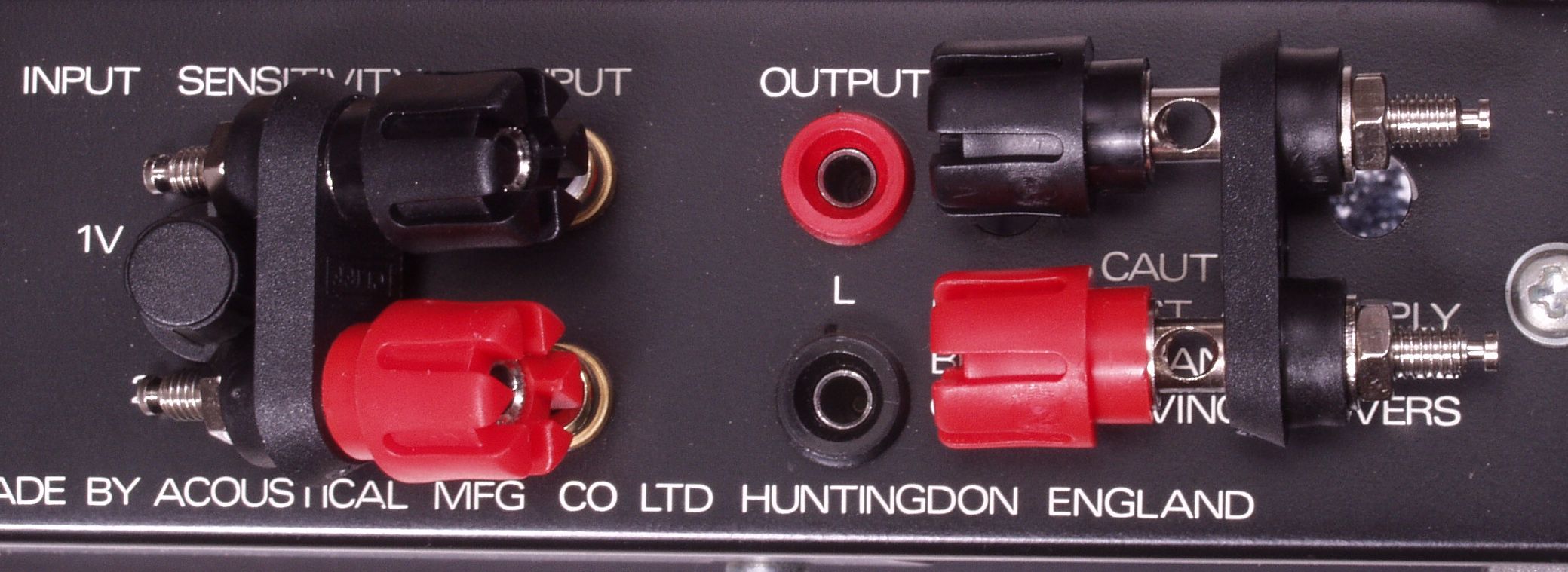

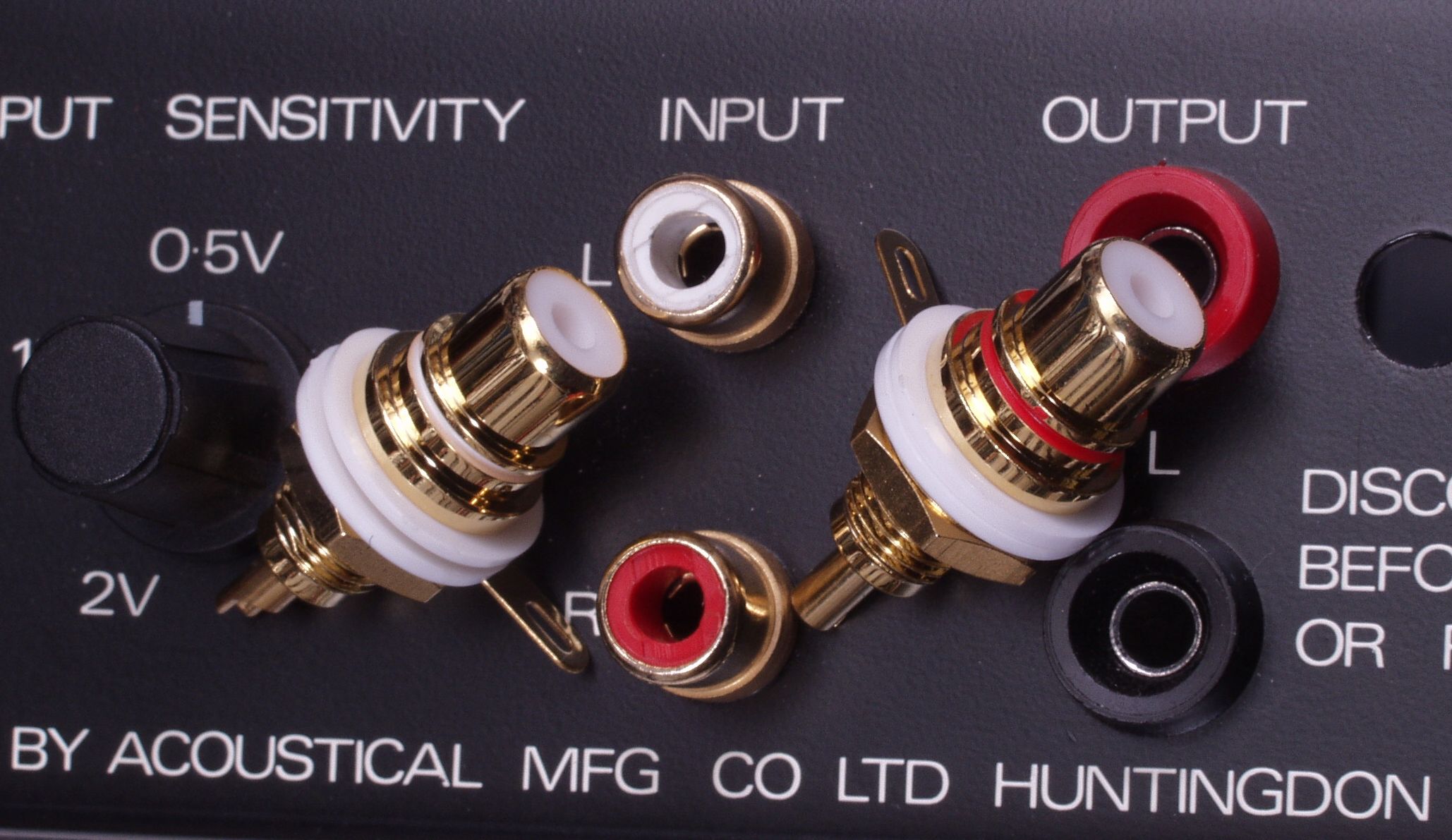

Ｃ３Ａ．　修理後　ＲＣＡ端子とＬ−ＳＰ端子

Ｃ３Ｂ．　修理後　ＲＣＡ端子とＲ−ＳＰ端子

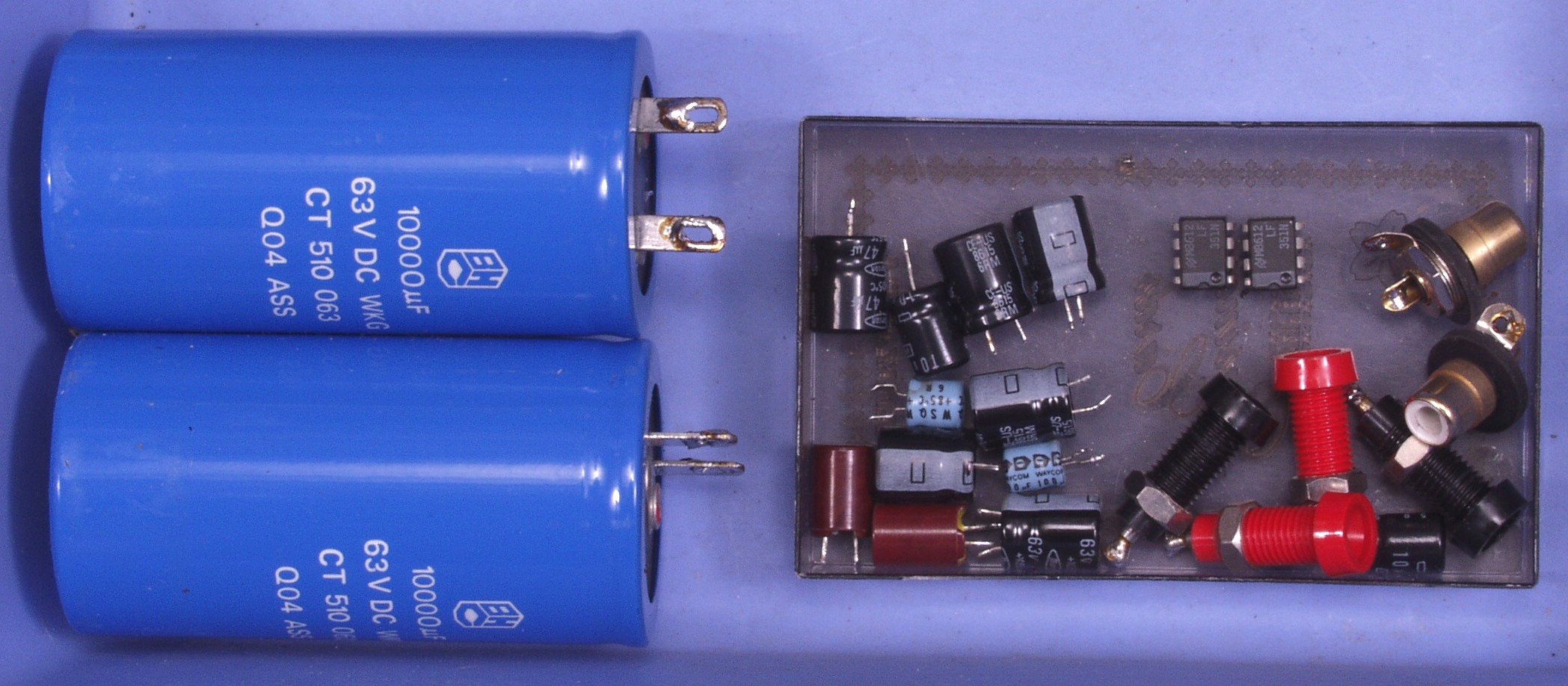

Ｃ４．　交換部品

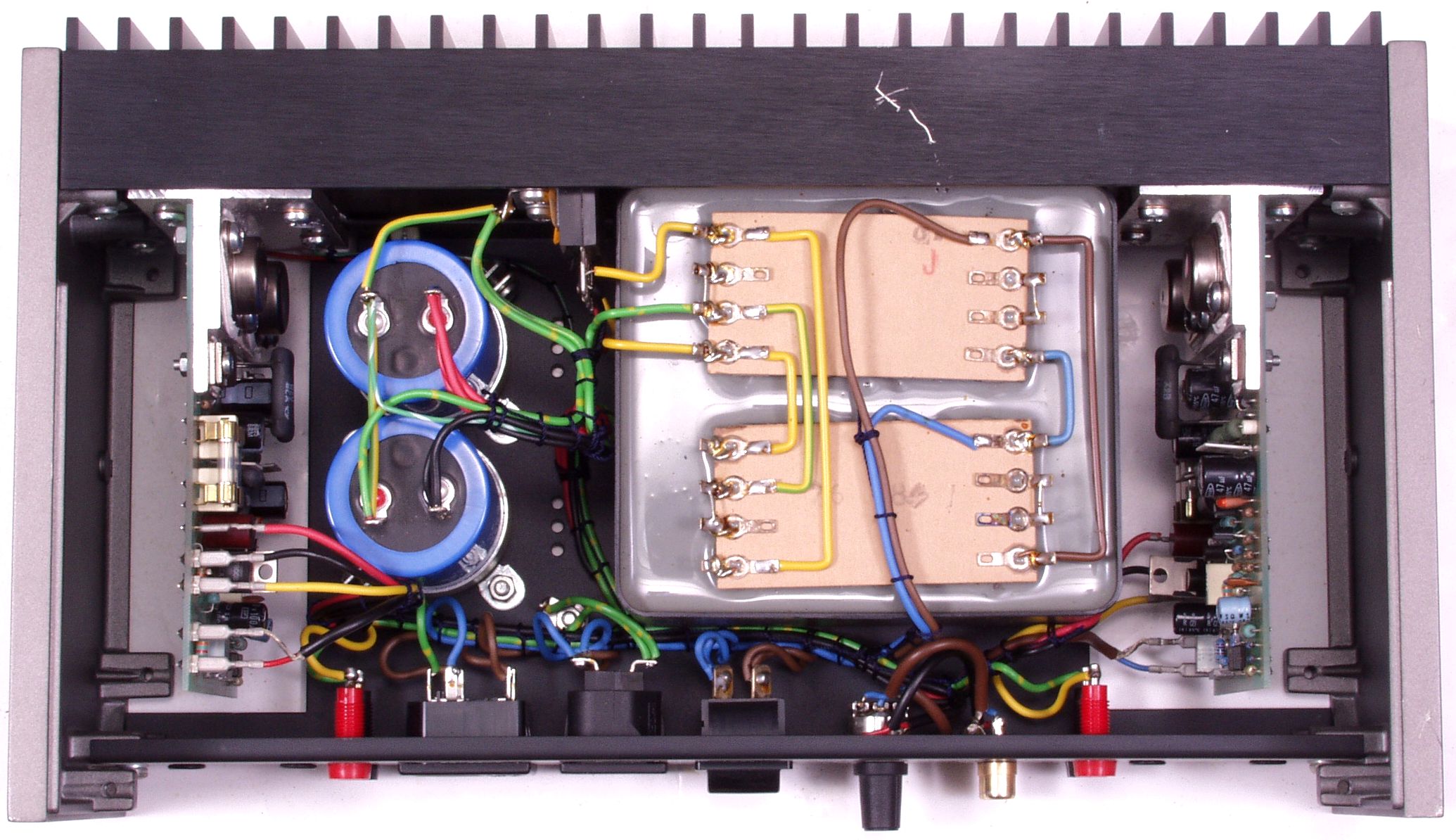

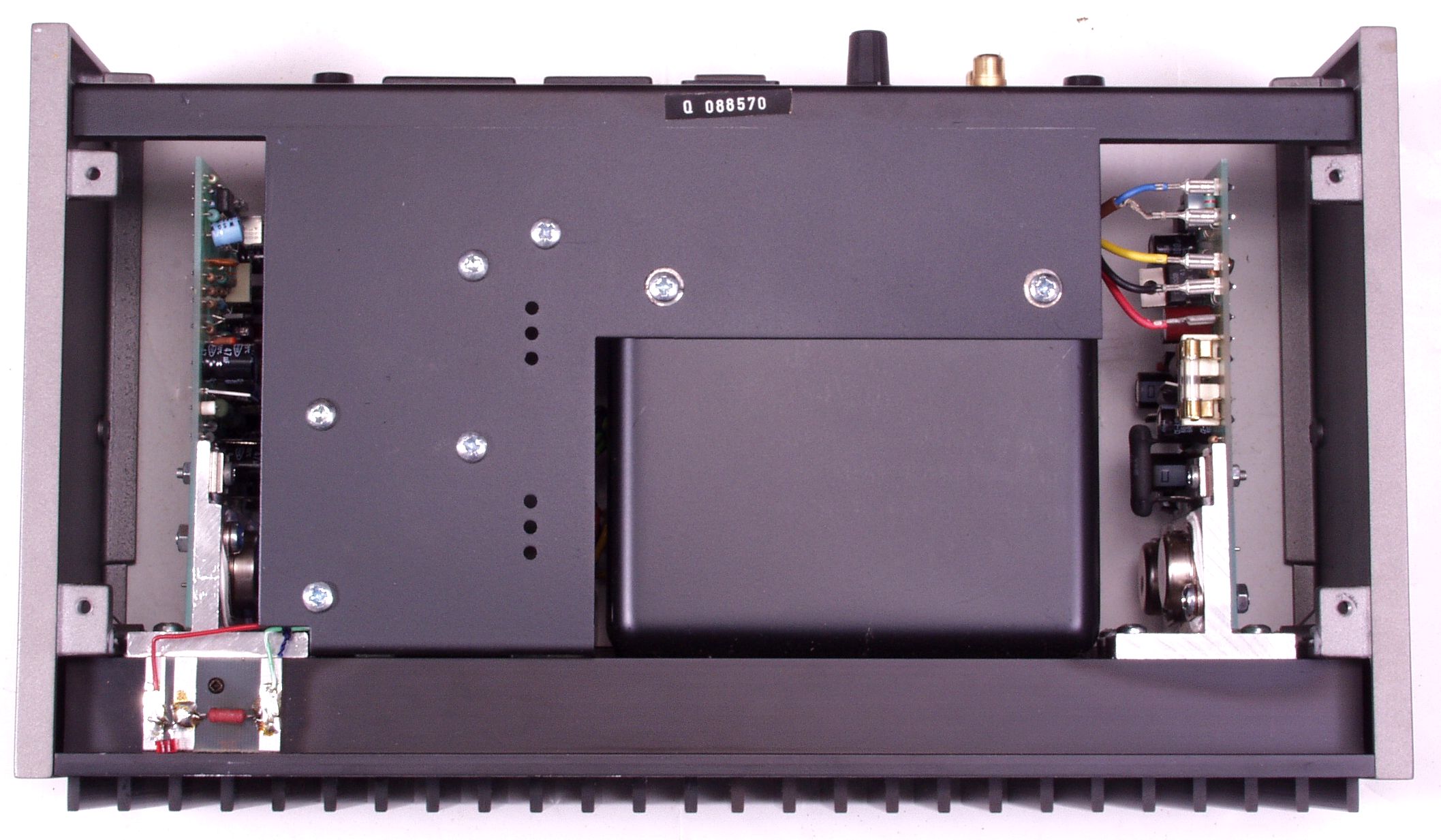

Ｃ５Ａ．　修理前　上から見る

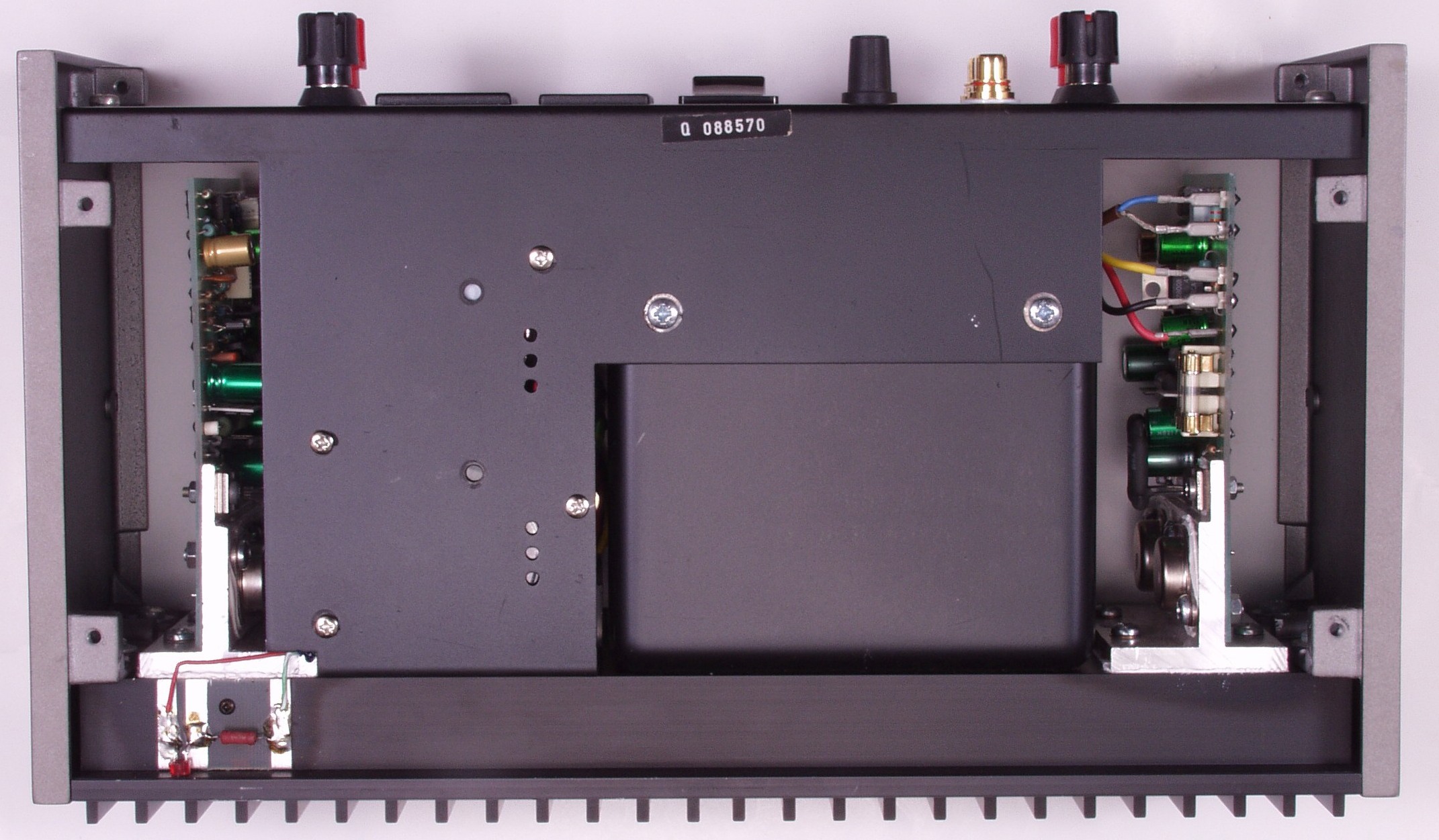

Ｃ５Ｂ．　修理後　上から見る

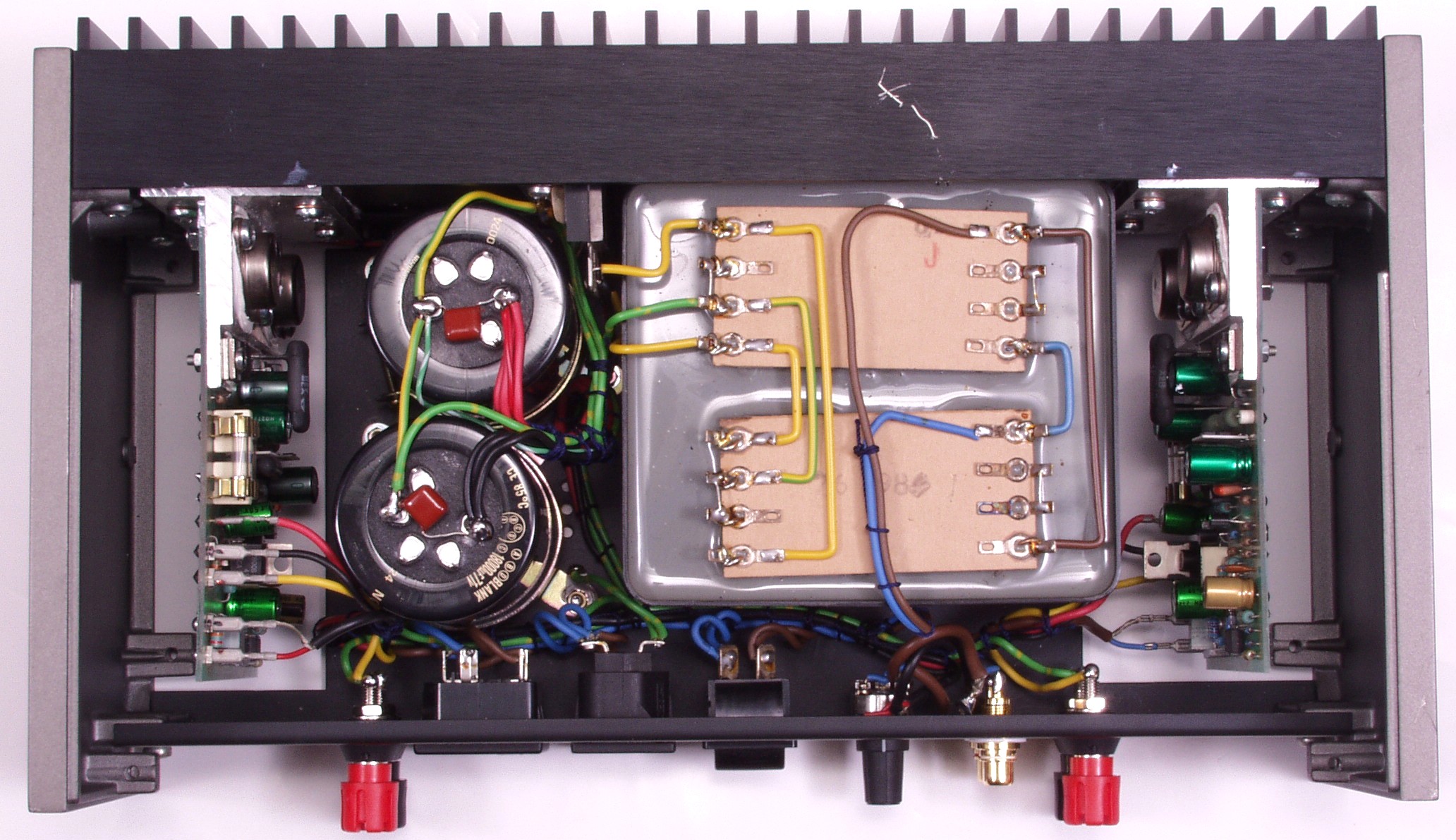

Ｃ５Ｃ．　修理前　下から見る

Ｃ５Ｄ．　修理後　下から見る

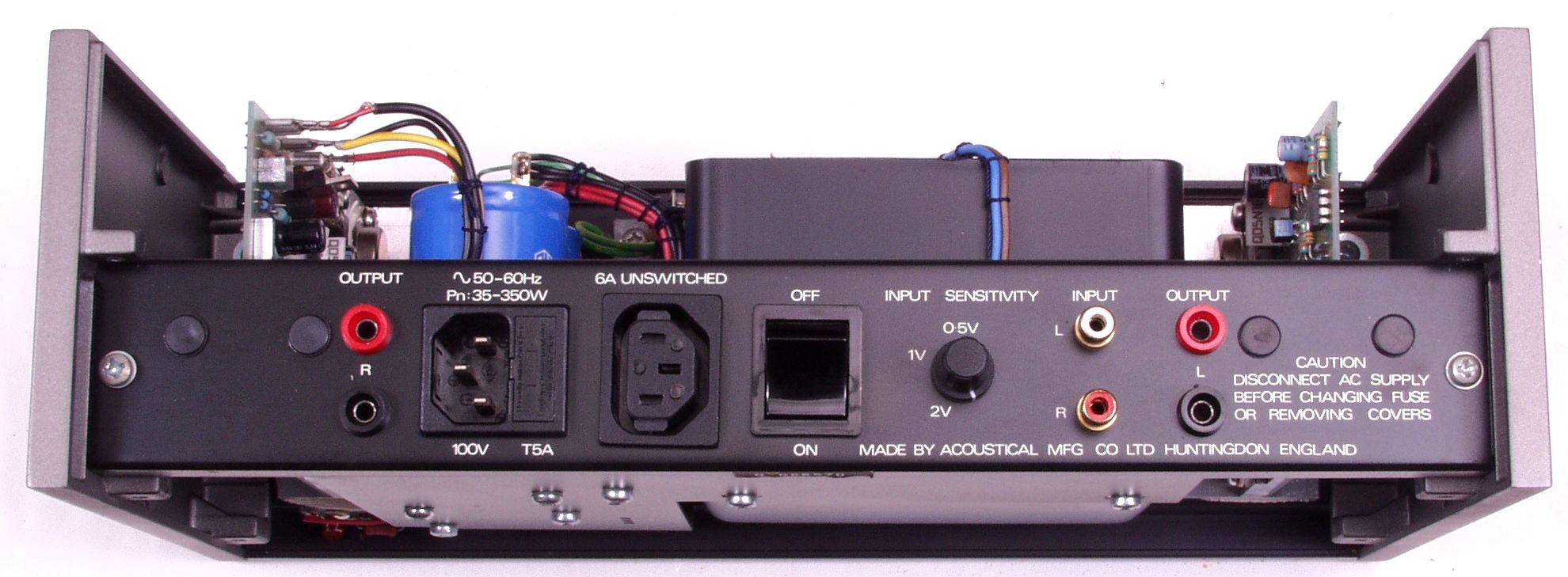

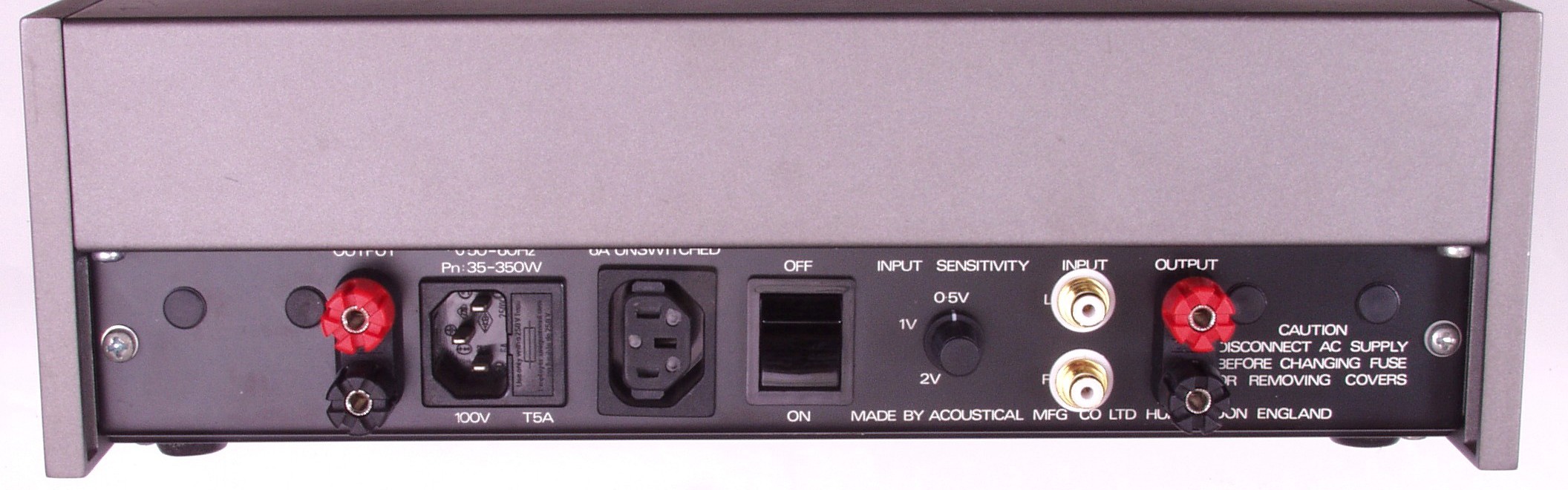

Ｃ６．　完成　後を見る

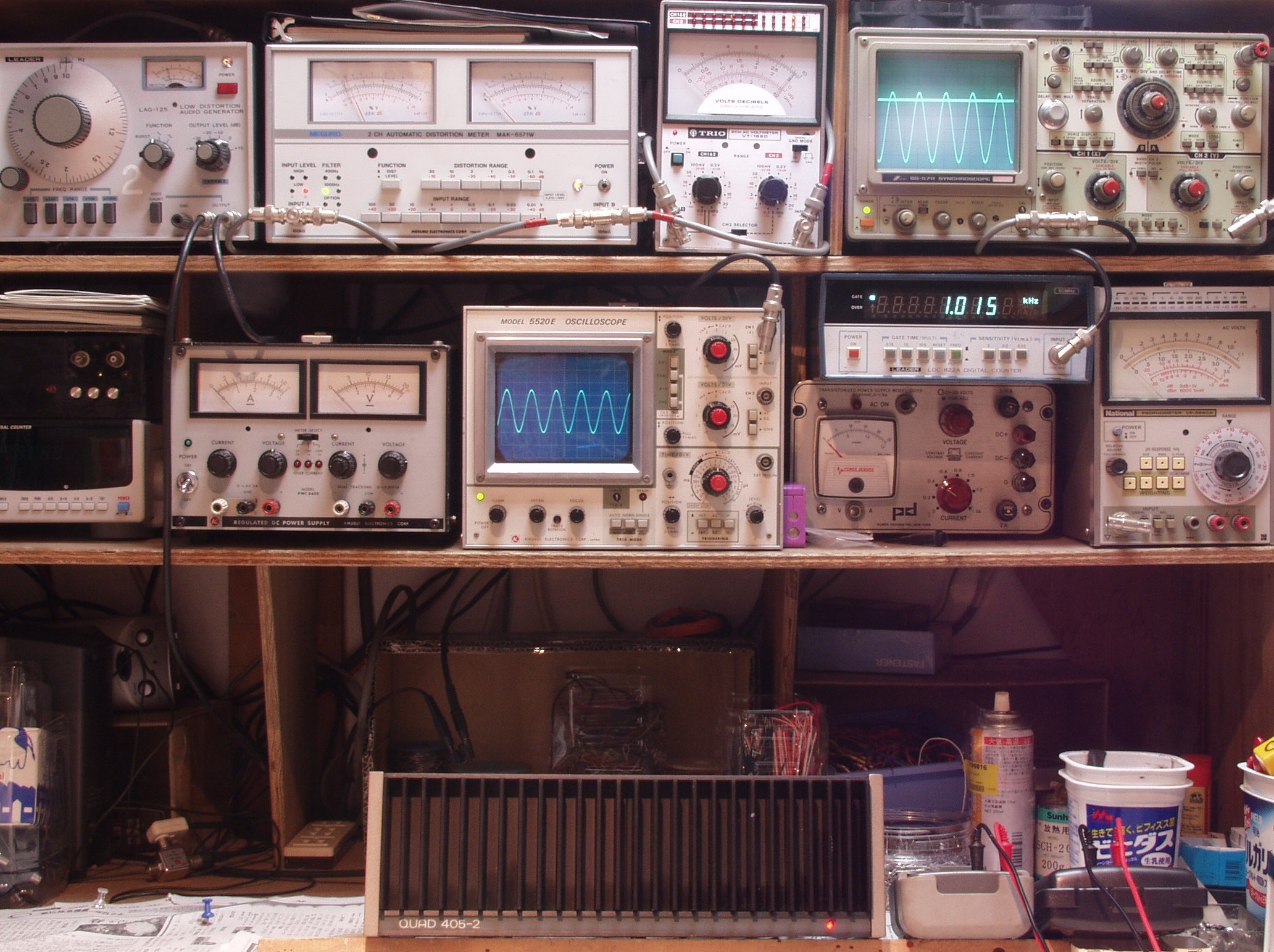

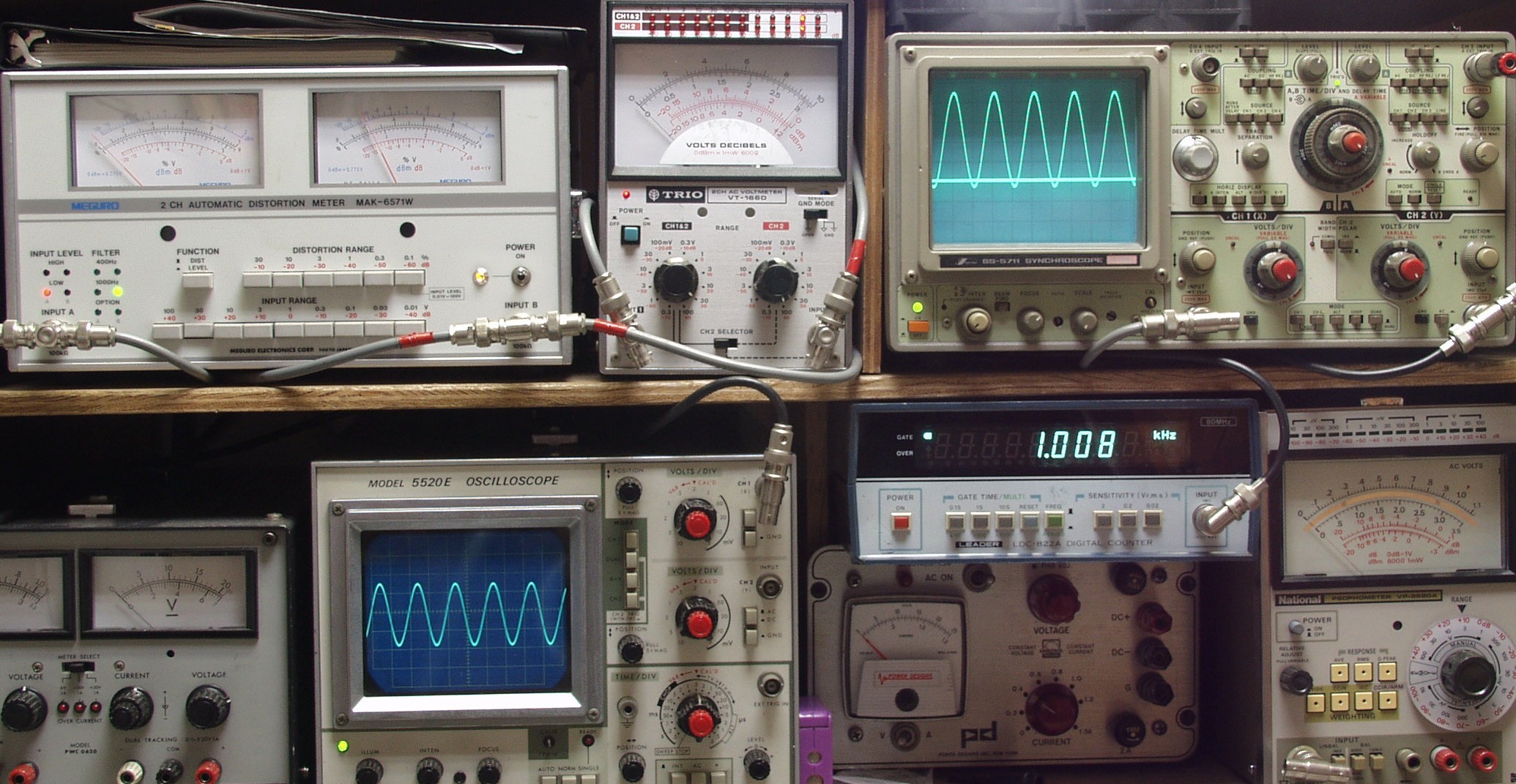

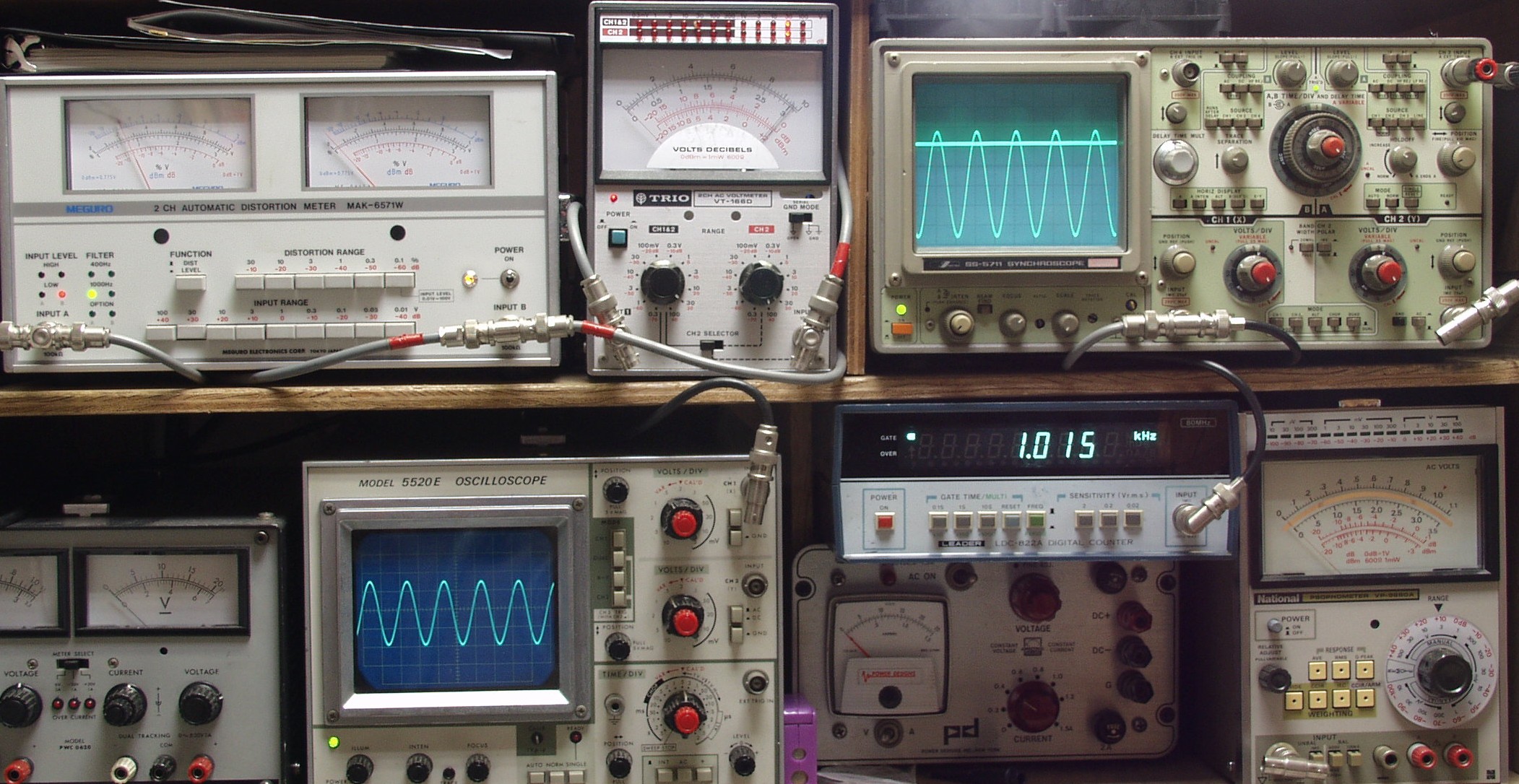

Ｅ．　調整・測定 Ｅ１．　出力、歪み調整・測定　電源電圧は１００Ｖにて測定 　　　　＜見方＞ 　　　　　上左のオーディオ発振器より４００ＨＺ　＆　１KHZの信号を出す（歪み率＝約０．００３％） 　　　　　下中の測定器−−入力波形（オーディオ発振器のTTLレベル） 　　　　　下右の測定器−−周波数計 　　　　　上左の測定器−−ＳＰ出力の歪み率測定。　左メータ＝Ｌeft出力。　右メータ＝Ｒight出力 　　　　　上中の測定器−−ＳＰ出力電圧測定器。　赤針＝Ｒight出力。　黒針＝Ｌeft出力 　　　　　上右の測定器−−ＳＰ出力波形オシロ。　上＝Ｒight出力。　下＝Ｌeft出力（出力電圧測定器の出力）

Ｅ２Ａ．　Ｒ−ＳＰ出力　２９Ｖ＝１０５Ｗ　歪み率＝０．０３％　１０００ＨＺ

Ｅ２Ｂ．　Ｒ−ＳＰ出力　２９Ｖ＝１０５Ｗ　歪み率＝０．０３％　４００ＨＺ

Ｅ２Ｃ．　Ｌ−ＳＰ出力　２９Ｖ＝１０５Ｗ　歪み率＝０．０３％　１０００ＨＺ

Ｅ２Ｄ．　Ｌ−ＳＰ出力　２９Ｖ＝１０５Ｗ　歪み率＝０．０３％　４００ＨＺ

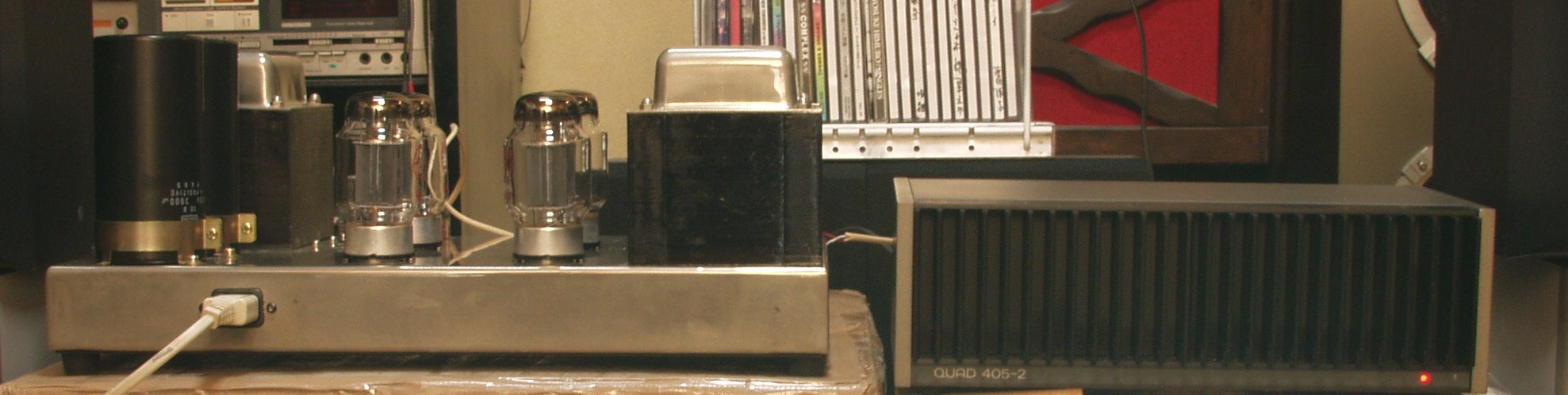

Ｅ３．　２４時間エージング、　左は　Ｍｉｃｈａｅｌｓｏｎ ＆ Ａｕｓｔｉｎ　TVA-1

Ｓ．　ＱＵＡＤ　４０５　の仕様（マニアル・カタログより）

型式 ステレオパワーアンプ　４０５ 両チャンネルを同時に駆動した場合の値です。 出力及び歪率（8Ω負荷、サイン波入力） 100Hz、100W出力時、0.01％以下 1kHz、100W出力時、0.01％以下 10kHz、100W出力時、0.05％以下 出力内部インピーダンス 0.03Ωと直列に3.3μH オフセット電圧 7mV以下 周波数特性（1kHz基準） 低域=20Hzにて-1dB 高域=20Hzにて-0.1dB、50kHzにて-3dB 入力感度 0.5Vrms＋−0.5dB（8Ω負荷、120W出力時） 入力インピーダンス 20kΩ（220pF） スルーレート 0.1V/μs 最大入力限度 入力信号が+20dBまでなら瞬時に復帰します。 クロストーク（1kΩの入力負荷時） 80dB（100Hz）、70dB（1kHz）、60dB(10kHz） SN比 -96dB（A補正時）、-93dB（補正なし） パワーリミッター 50W/8Ω負荷時の制限 電源入力 100〜130V、200〜250V、50-60Hz 消費電力は信号レベルにより30〜350W。 外形寸法 幅340.5×高さ115×奥行195mm プラグ及びソケットの分38mmを含む。 重量 9kg 価格 198,000円
