ＱＵＡＤ　４０５�U．　４台目修理記録

�Uからは、モジュール（四角の赤い物＝４個）が使用されています、これが壊れると、修理大変です。　早めの点検を、勧めます。 ＳＰラインは単独で４本、引いて下さい、アースは共通にしないこと。

平成１６年２月９日到着　　　３月７日完成

Ａ．　修理前の状況 　「ブーゥ」と言う音が出る 　 B．　原因 電解コンデンサー劣化 Ｃ．　修理状況 電解コンデンサー交換 電源電解コンデンサー交換（１．５倍容量使用） ＯＰ−ＡＭＰ交換 半田補正作業 Ｄ．　使用部品 電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　　　　１４個 ＯＰ−ＡＭＰ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個 Ｅ．　調整・測定 Ｆ．　修理費　　　４８，０００円　　 Ｓ．　ＱＵＡＤ　４０５　の仕様（マニアル・カタログより）

Ａ．　修理前の状況 Ａ１．　修理前の点検　上から見る

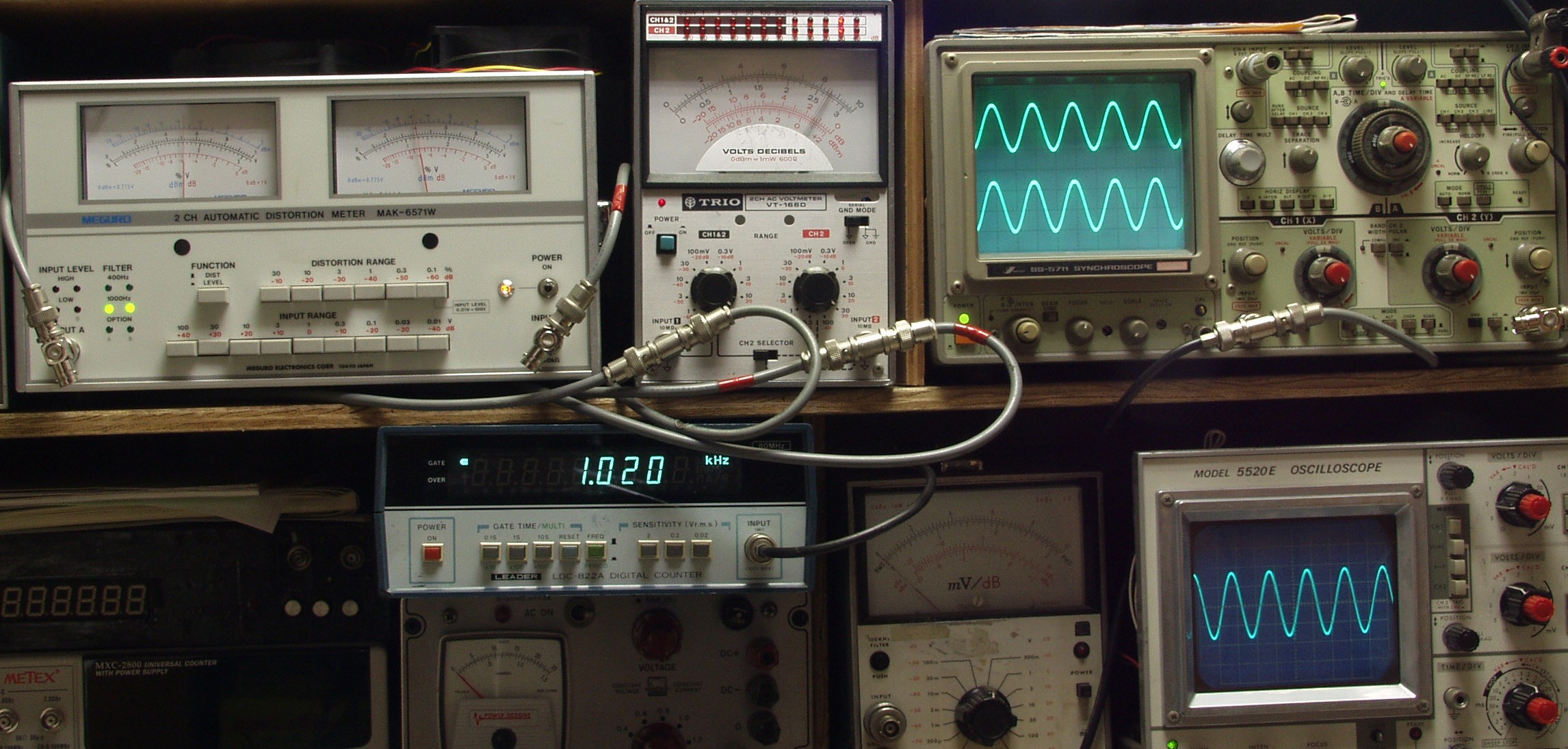

Ａ２．　修理前の出力測定　ＳＰ出力＝２６Ｖ＝８４Ｗ　歪み率＝０．５％　１０００ＨＺ

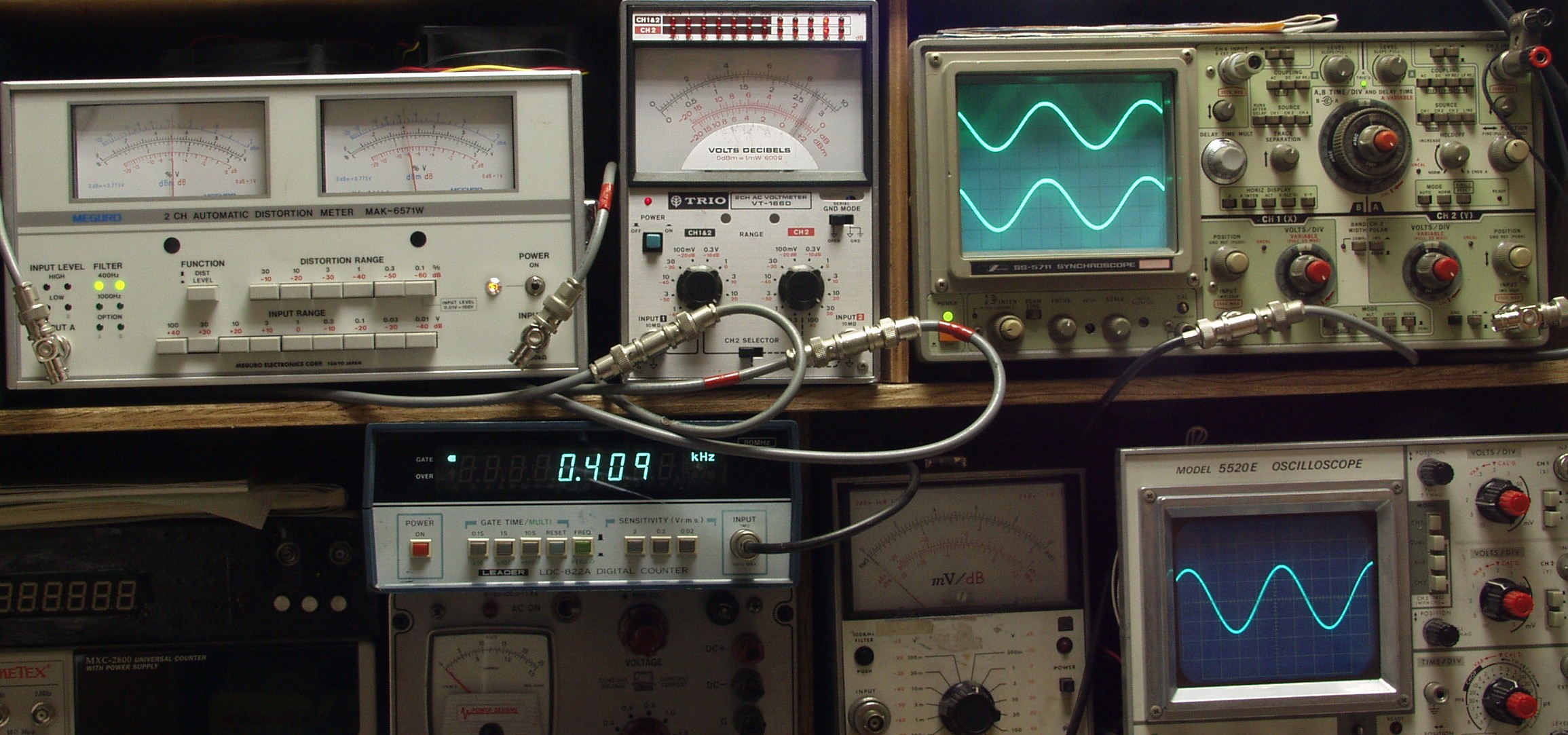

Ａ３．　修理前の出力測定　ＳＰ出力＝２６Ｖ＝８４Ｗ　歪み率＝０．５％　４００ＨＺ

Ａ４．　修理前の点検　交換する電解コンデンサー比較

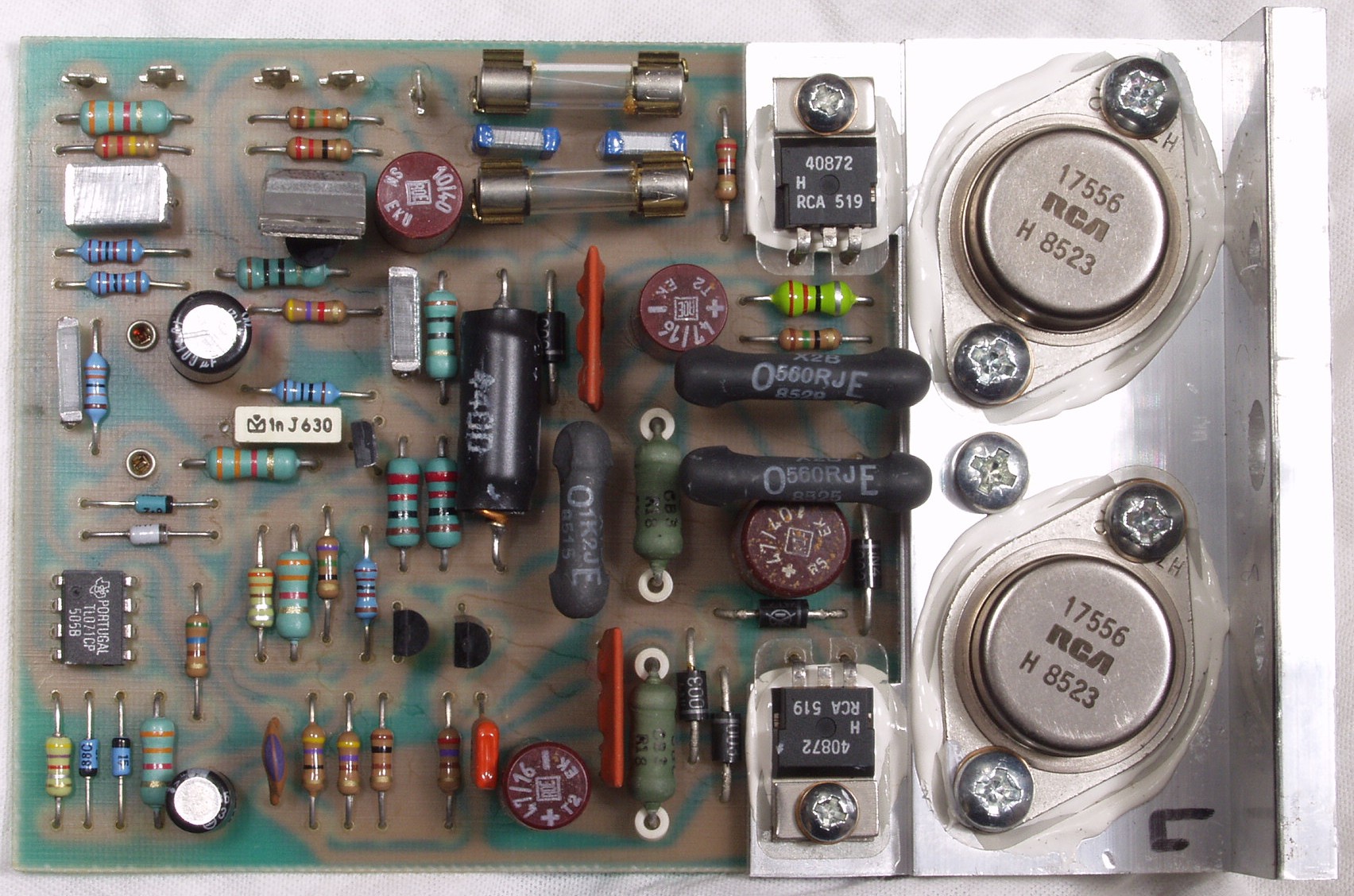

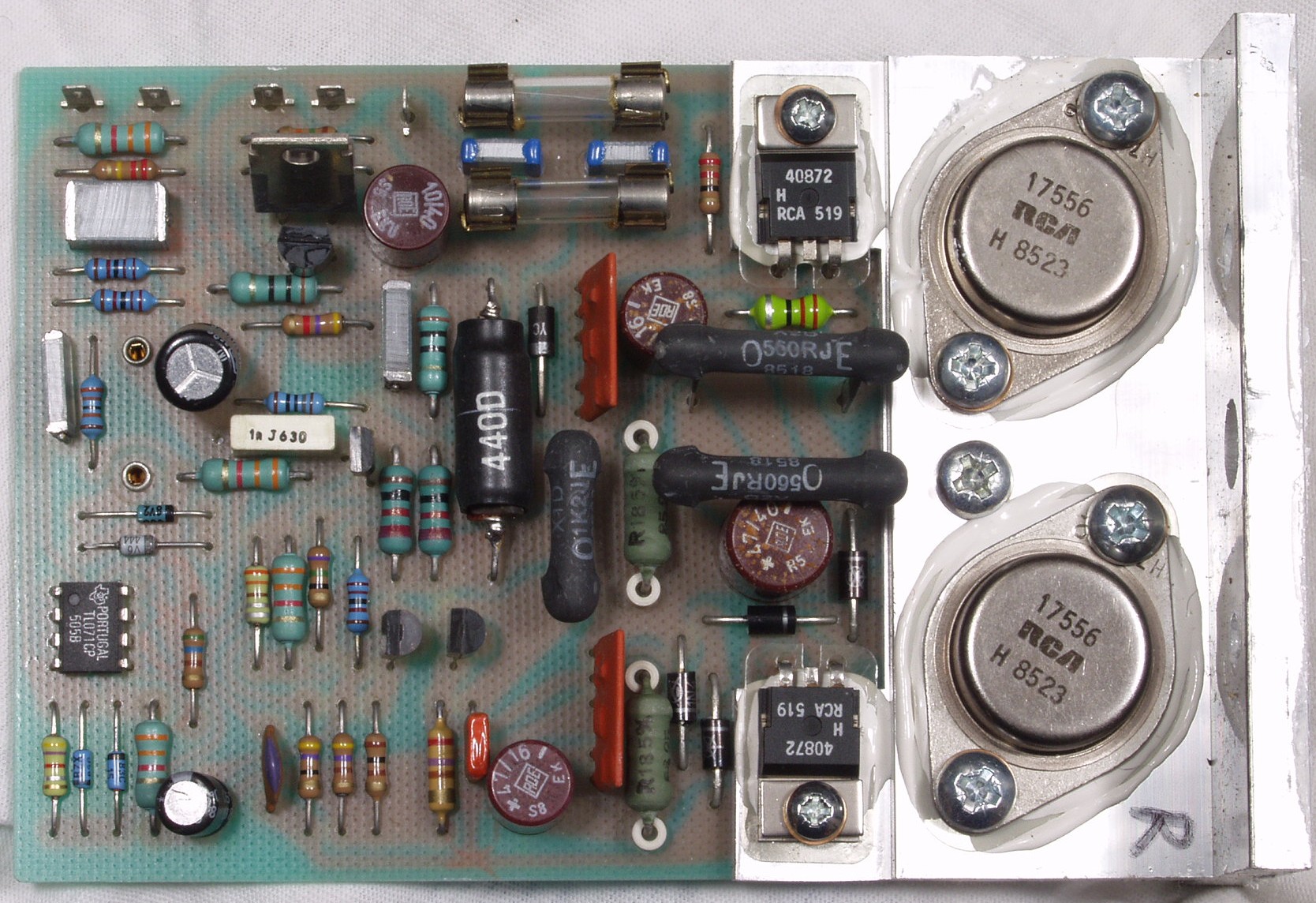

Ｃ．　修理状況 Ｃ１Ａ．　修理前　Ｒ側ＡＭＰ基板

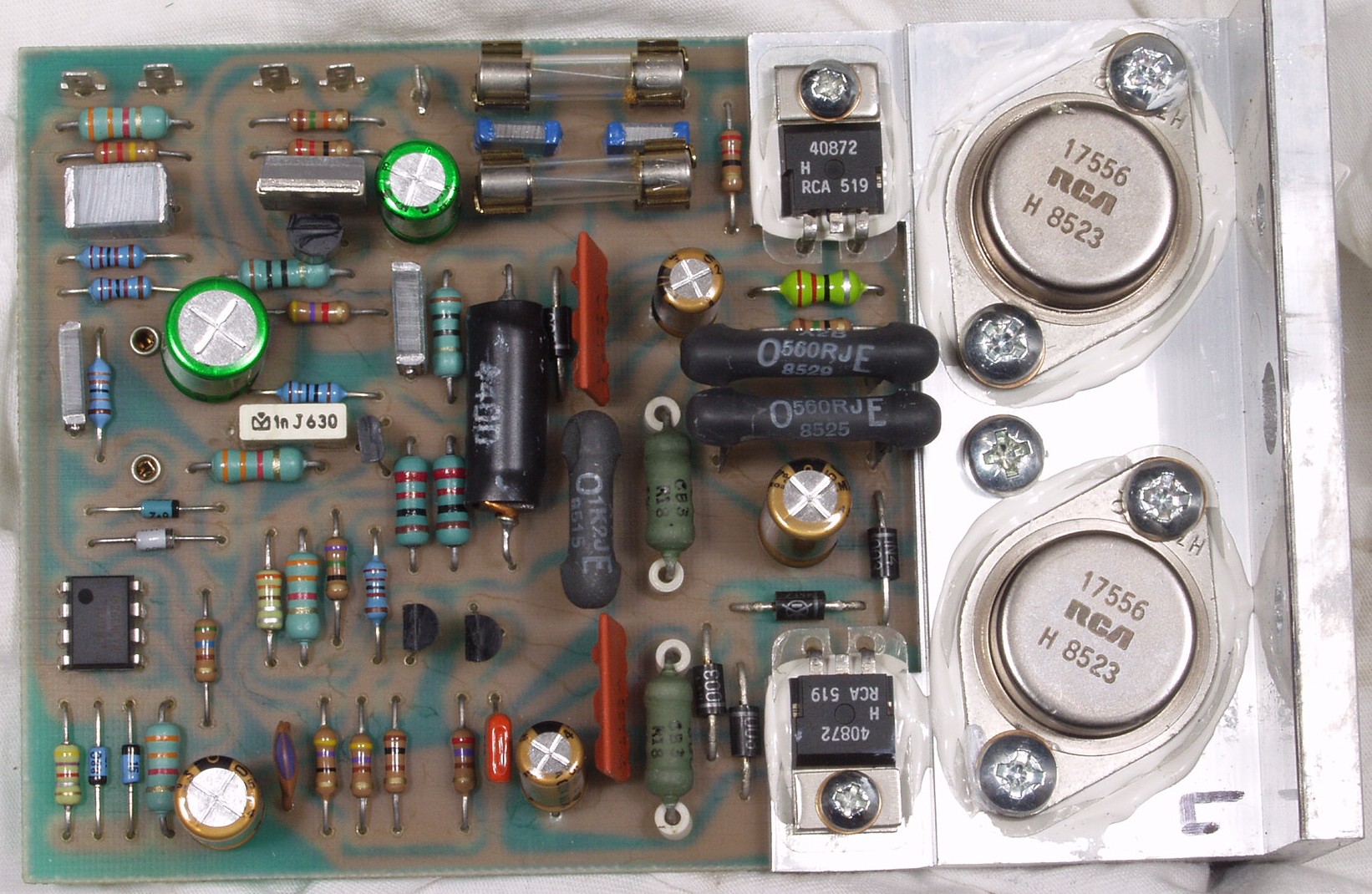

Ｃ１Ｂ．　修理後　Ｒ側ＡＭＰ基板　電解コンデンサー６個、ＯＰ−ＡＭＰ交換

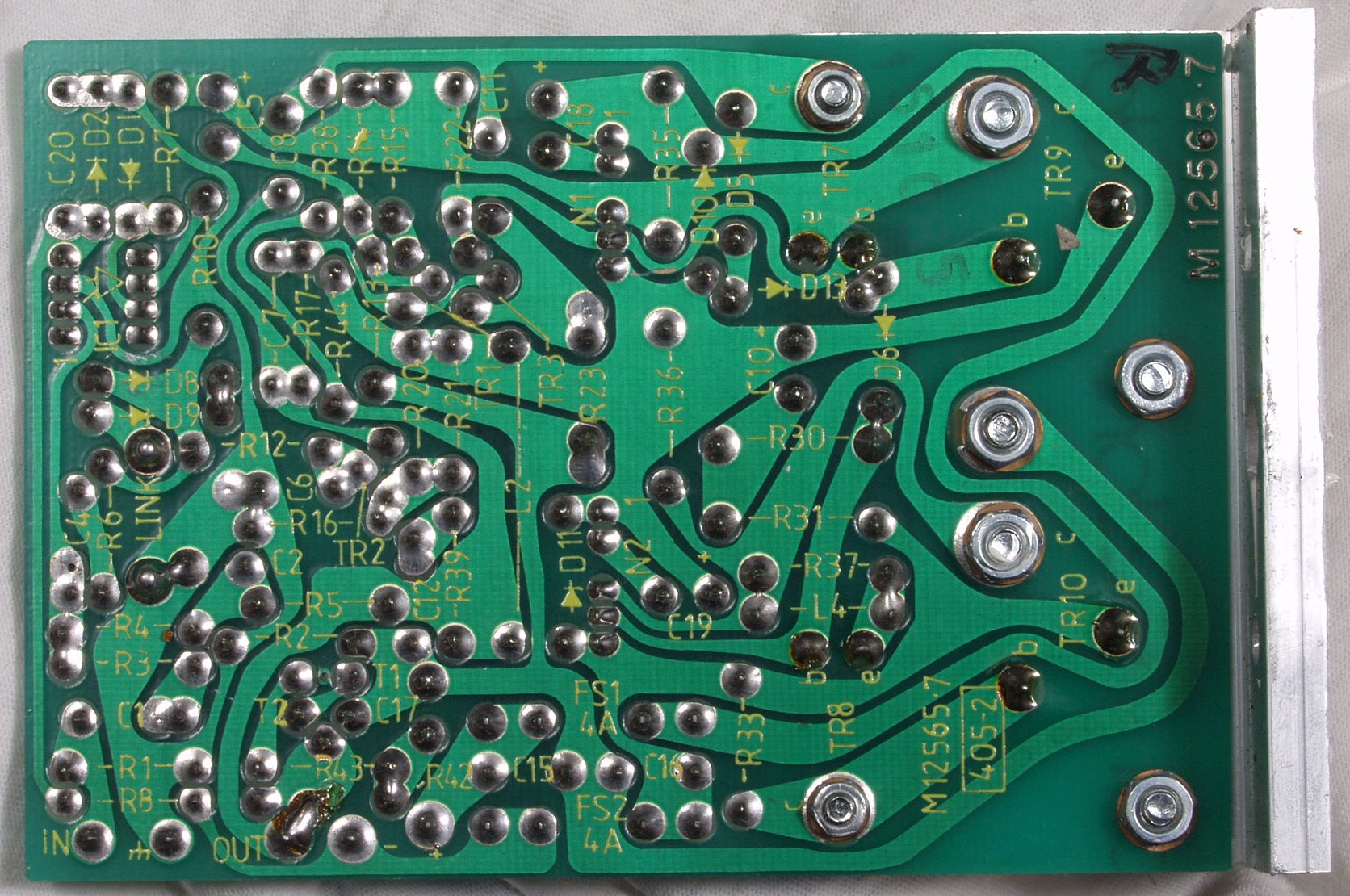

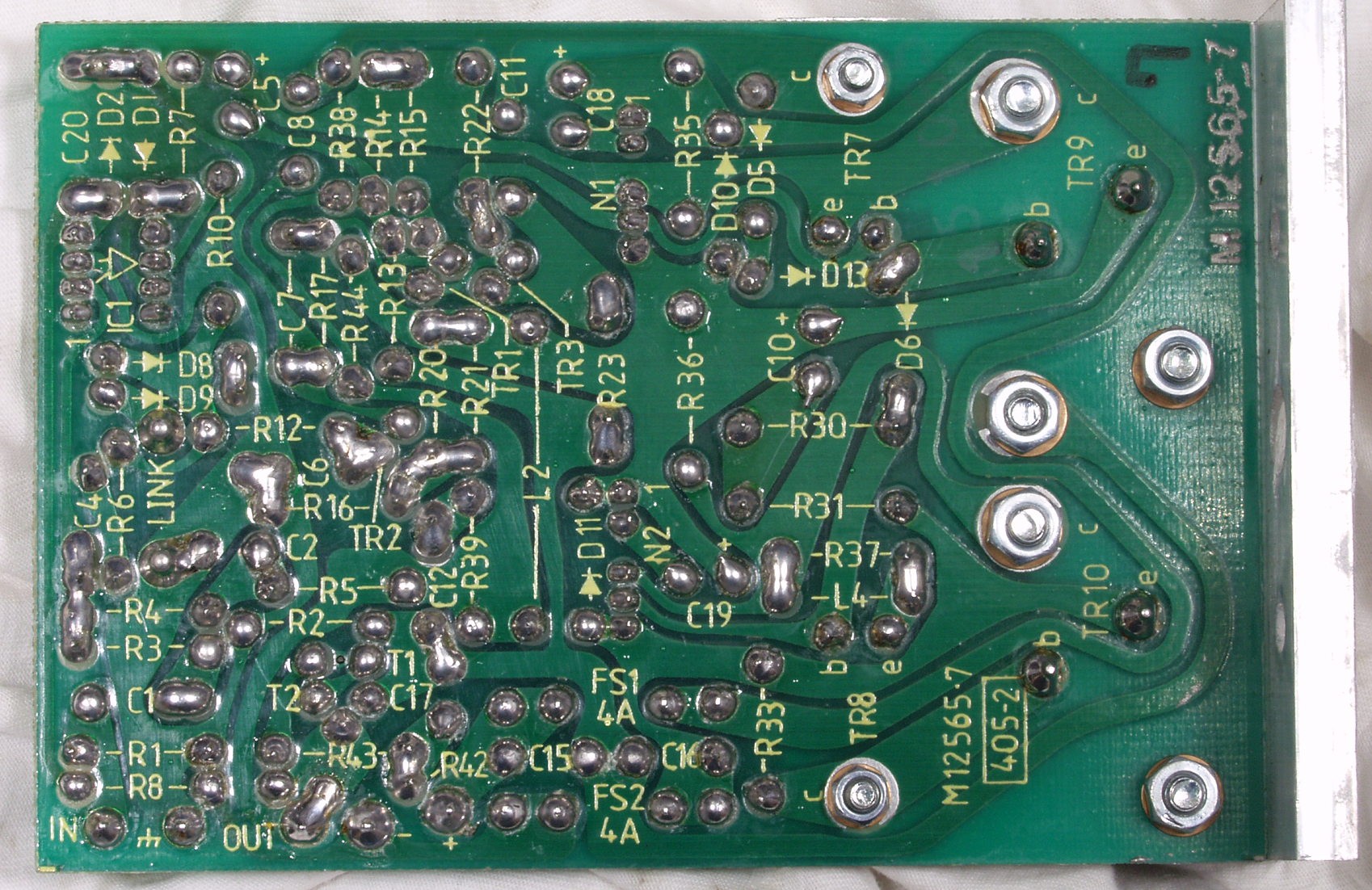

Ｃ１Ｃ．　修理前　Ｒ側ＡＭＰ基板裏

Ｃ１Ｄ．　修理（半田補正）後　Ｒ側ＡＭＰ基板裏　全半田やり直し

Ｃ２Ａ．　修理前　Ｌ側ＡＭＰ基板

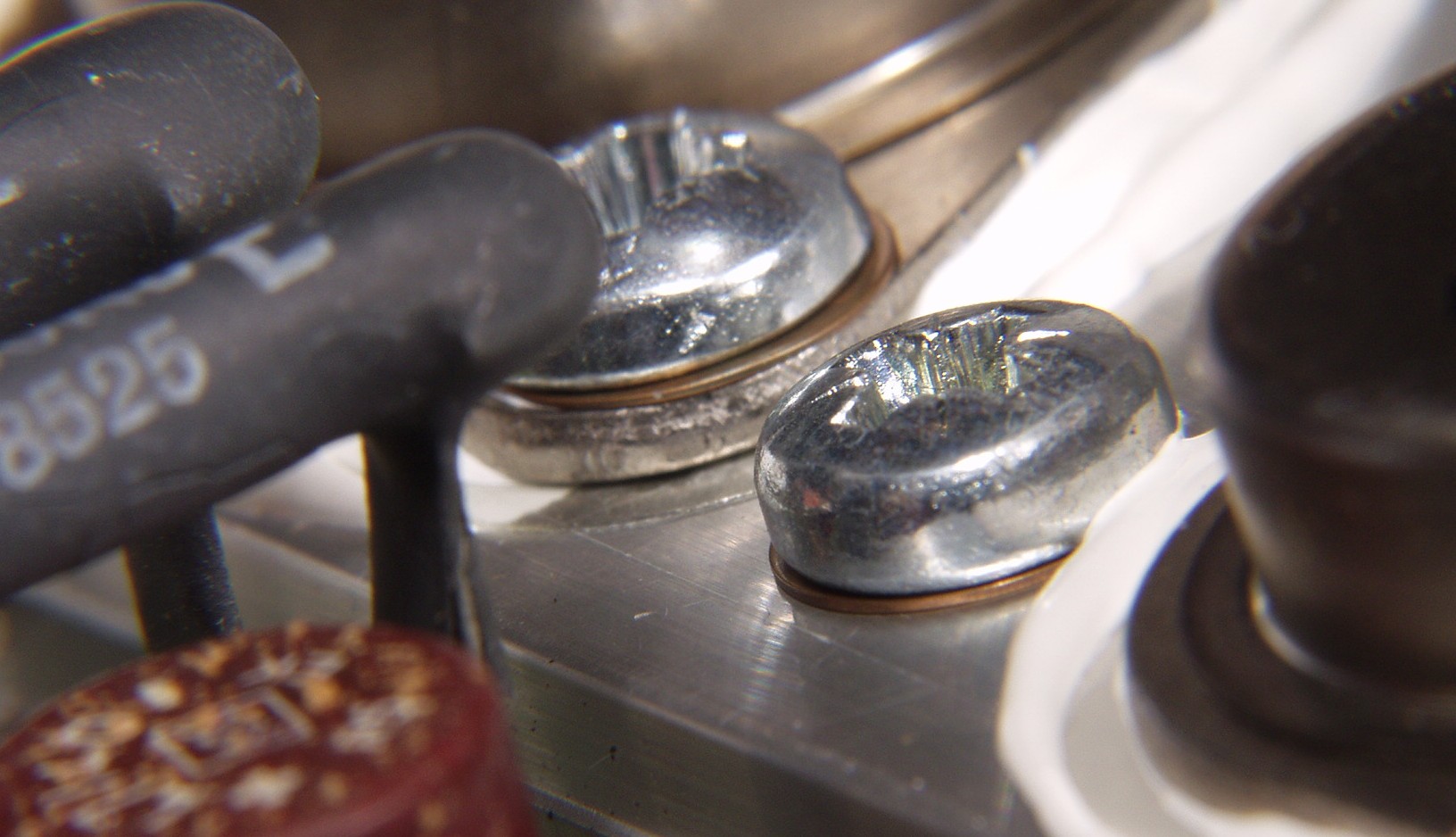

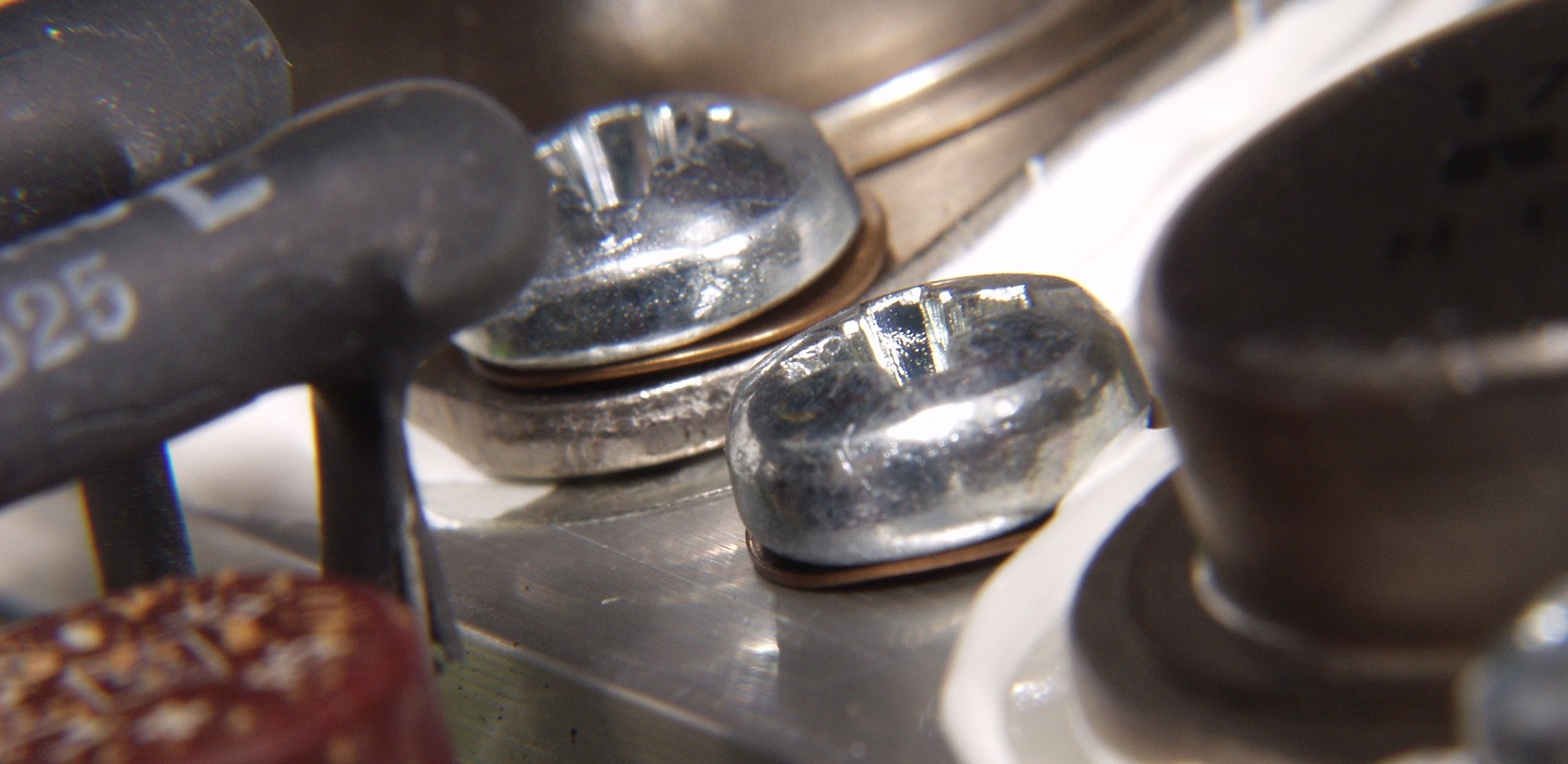

Ｃ２Ａ１．　修理中　Ｌ側ＡＭＰ基板 　　　　　　　　　　　　　　ＴＲ（トランジスター）の止めネジが緩んでいる、ワッシャーの所に隙間がある

Ｃ２Ａ２．　修理後　Ｌ側ＡＭＰ基板　　ＴＲ（トランジスター）の止めネジを増締め（１．５回回った）

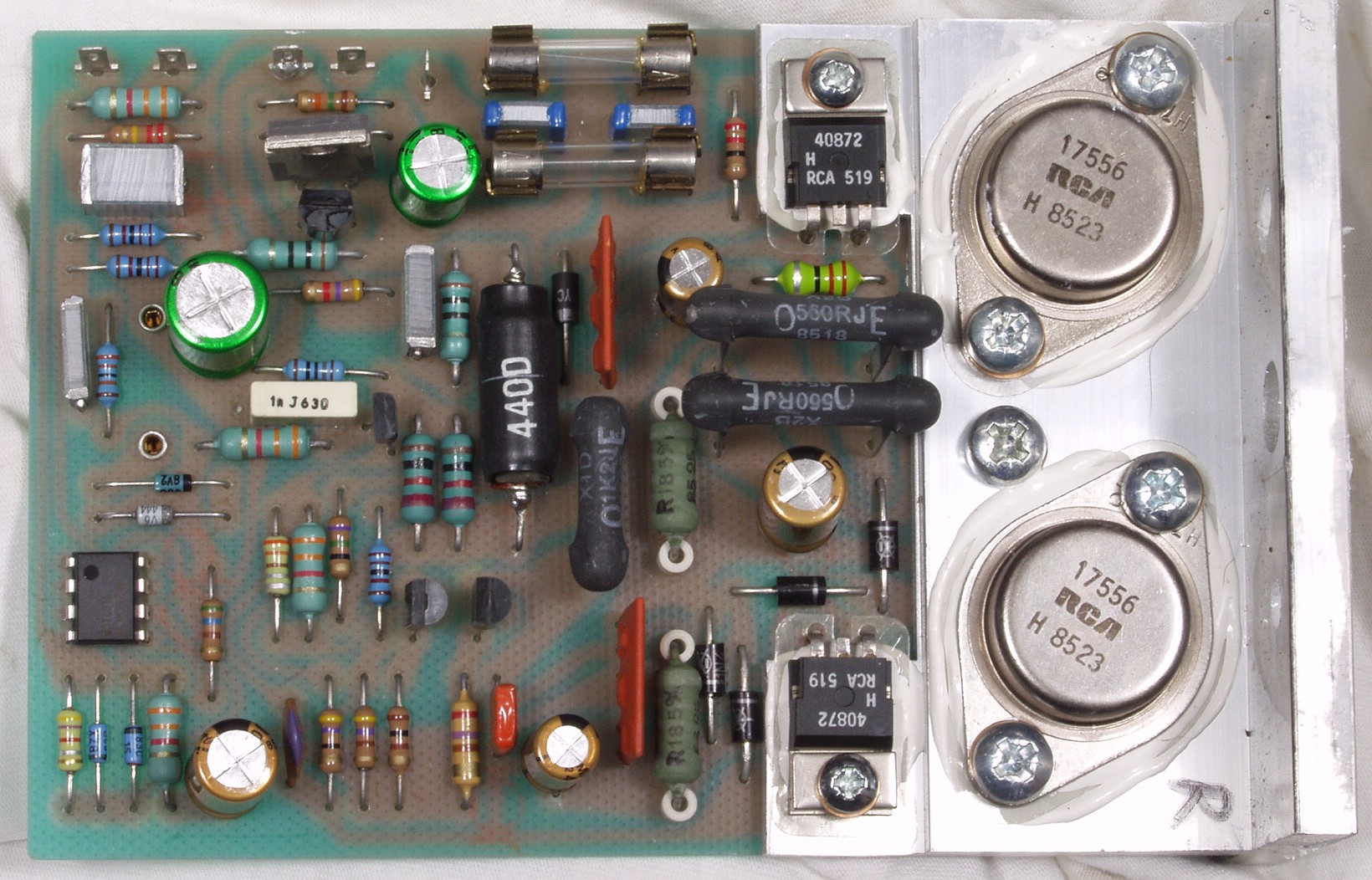

Ｃ２Ｂ．　修理後　Ｌ側ＡＭＰ基板　電解コンデンサー６個、ＯＰ−ＡＭＰ交換

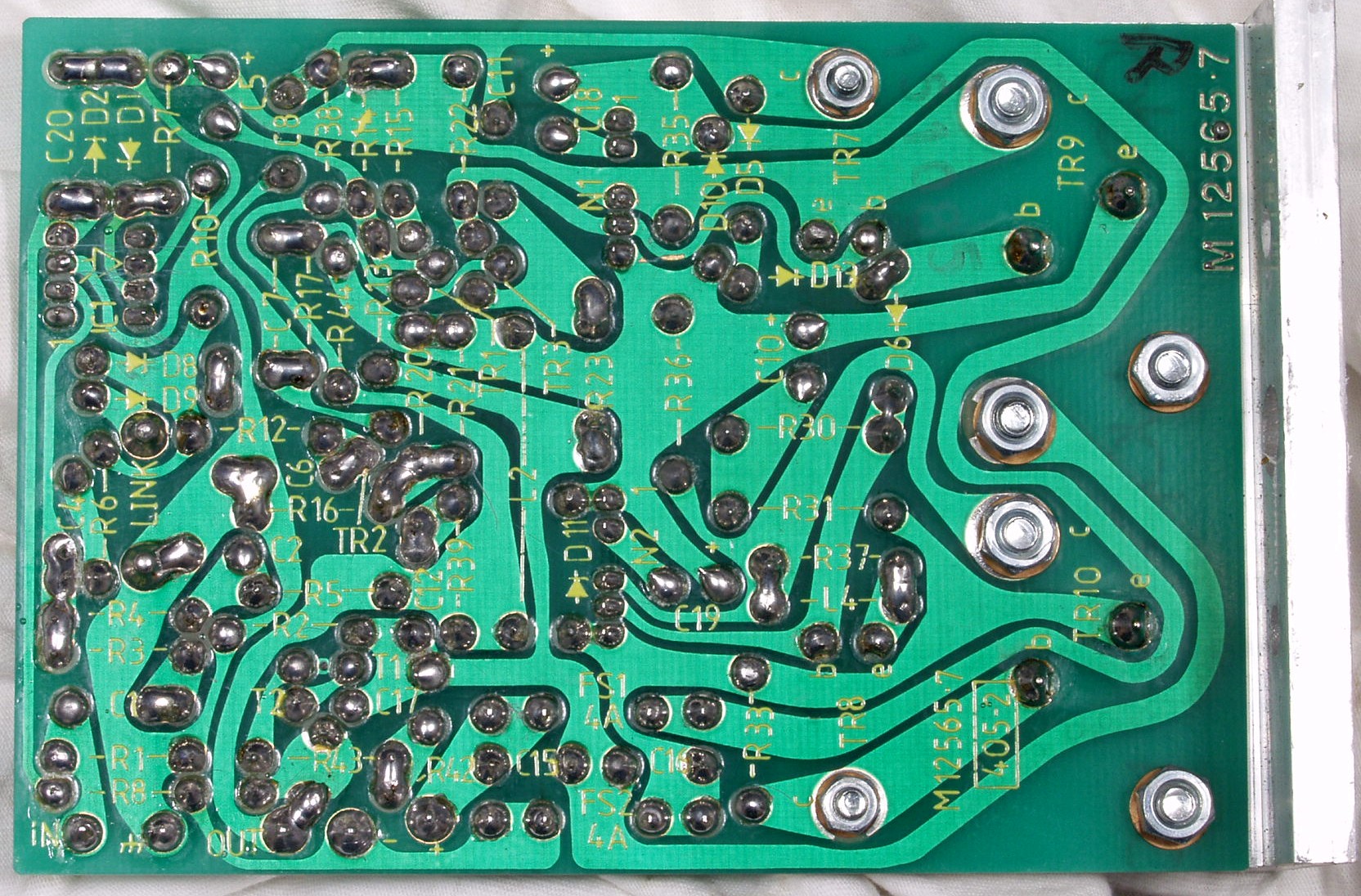

Ｃ２Ｃ．　修理前　Ｌ側ＡＭＰ基板裏

Ｃ２Ｄ．　修理（半田補正）後　Ｌ側ＡＭＰ基板裏　全半田やり直し

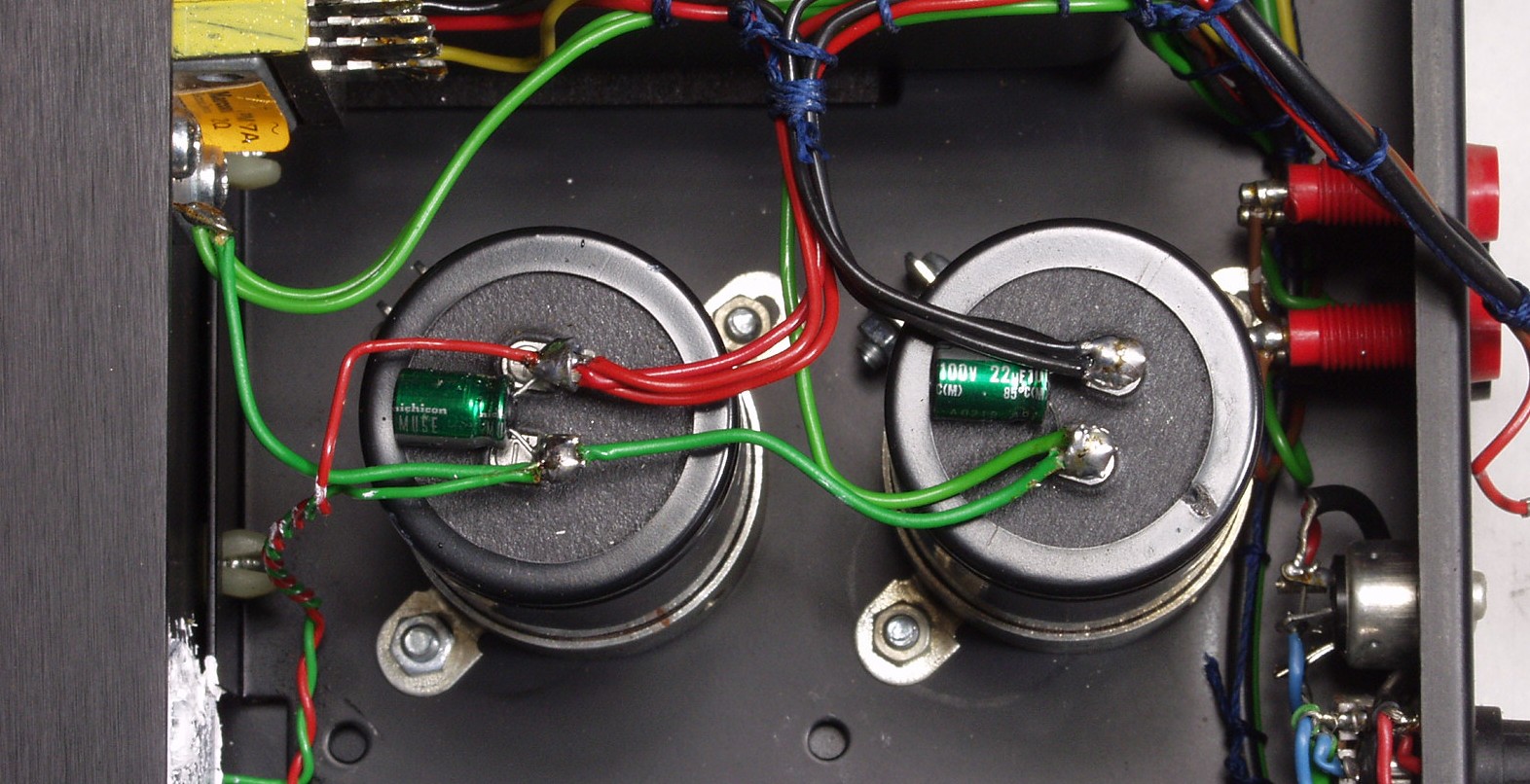

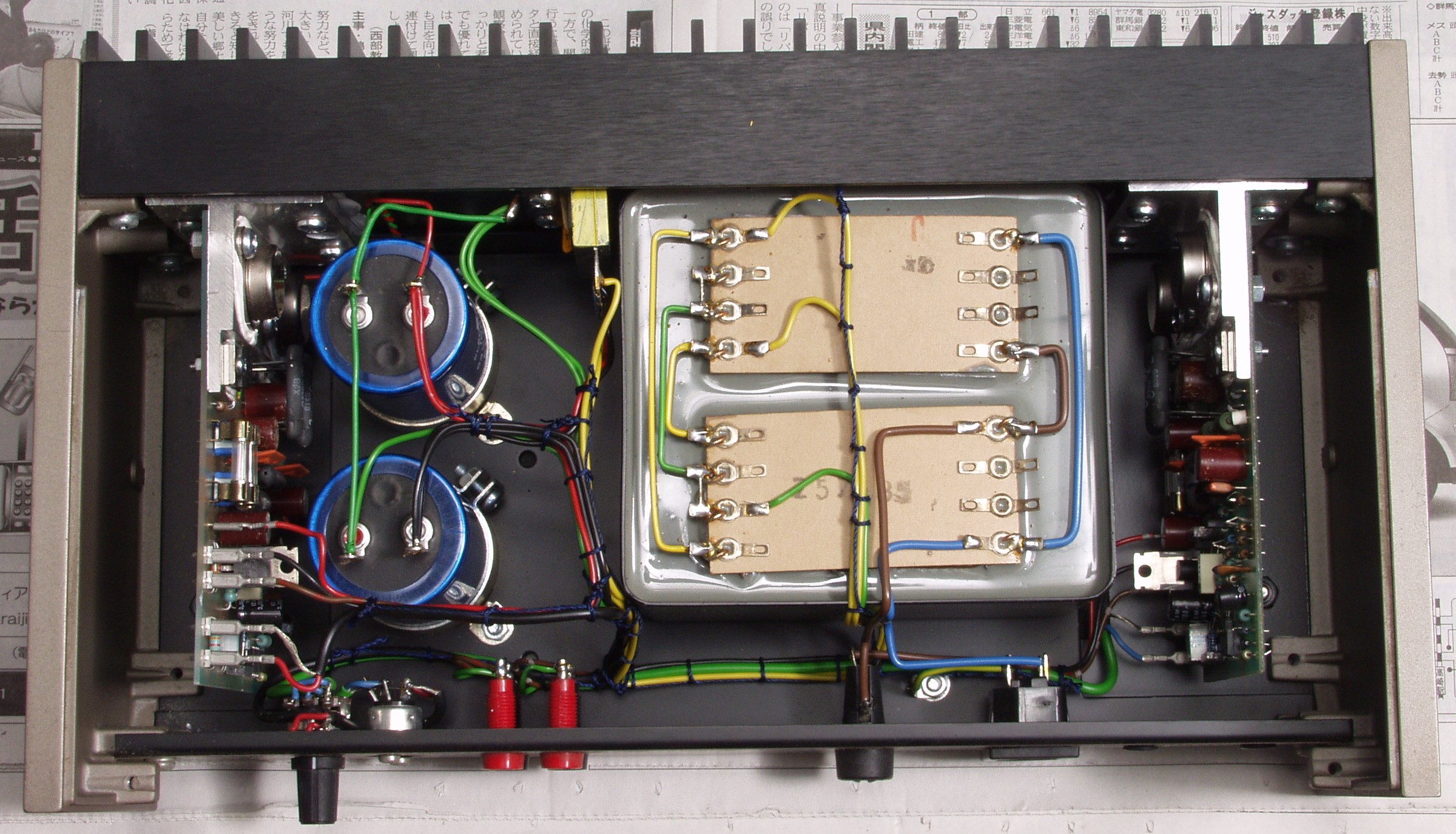

Ｃ３Ａ．　修理前　上から見る

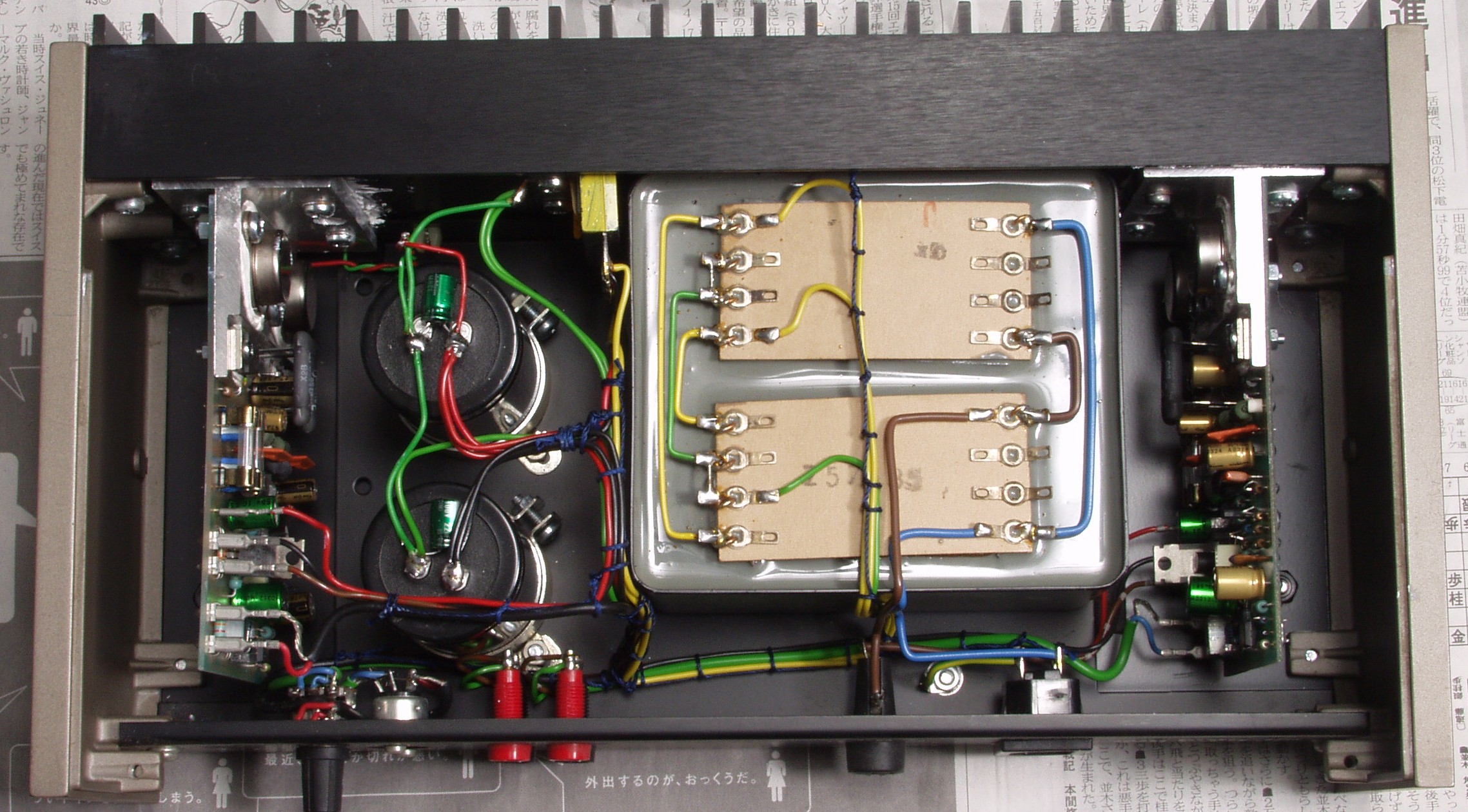

Ｃ３Ｂ．　修理後　上から見る　電解コンデンサー２個取り付け

Ｃ３Ｃ．　修理後　上から見る　電解コンデンサー部拡大

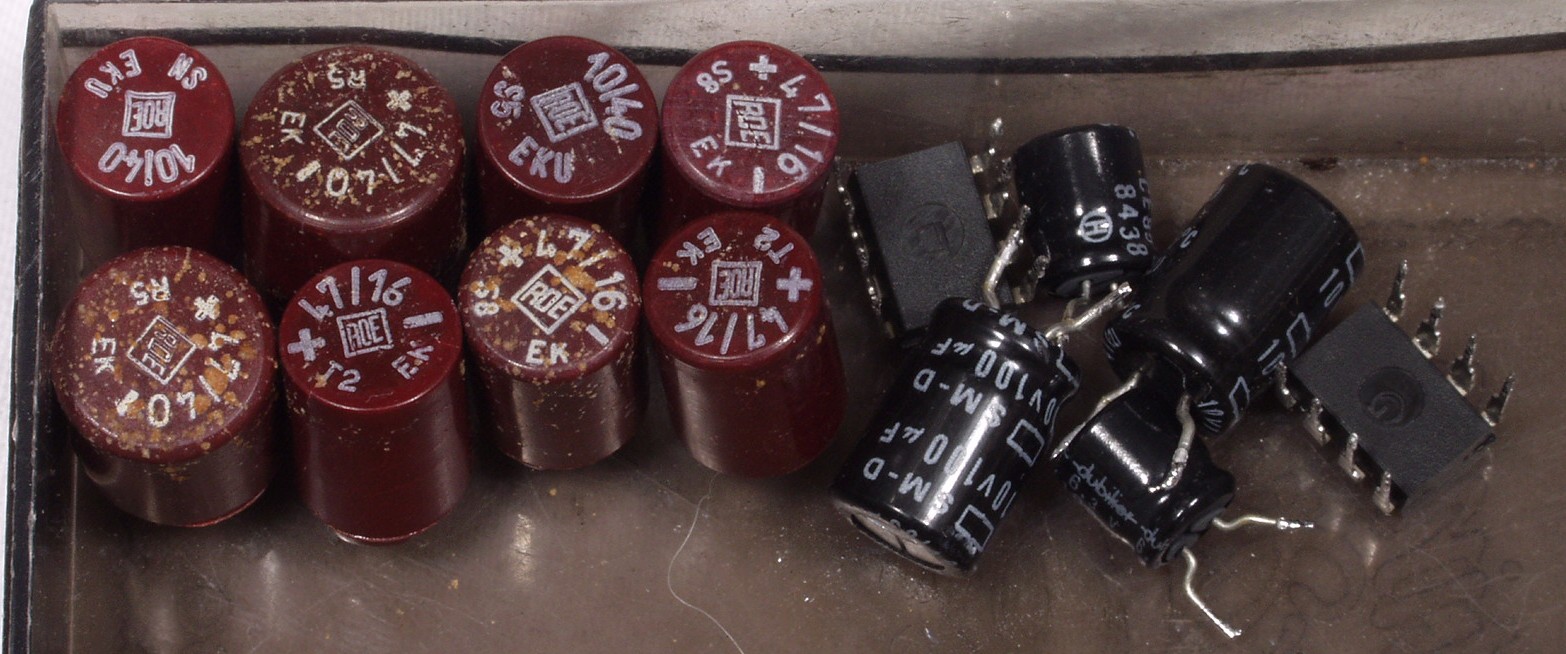

Ｃ４Ａ．　交換部品　ヒビが入っているのが有ります

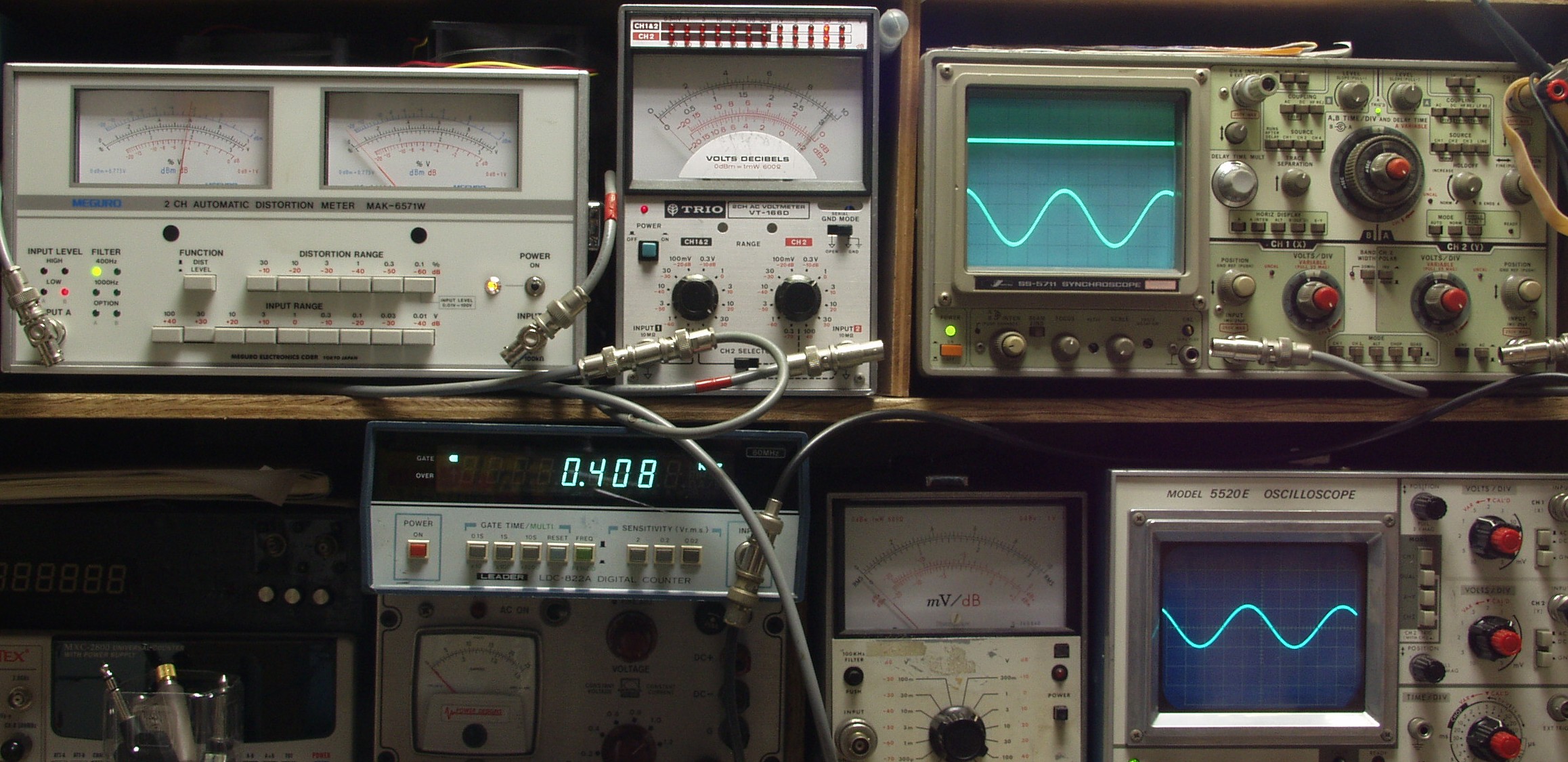

Ｅ．　調整・測定 Ｅ１．　出力、歪み調整・測定　電源電圧は１１０Ｖにて測定

Ｅ２Ａ．　Ｒ−ＳＰ出力　３０Ｖ＝１１３Ｗ　歪み率＝０．０６％　１０００ＨＺ

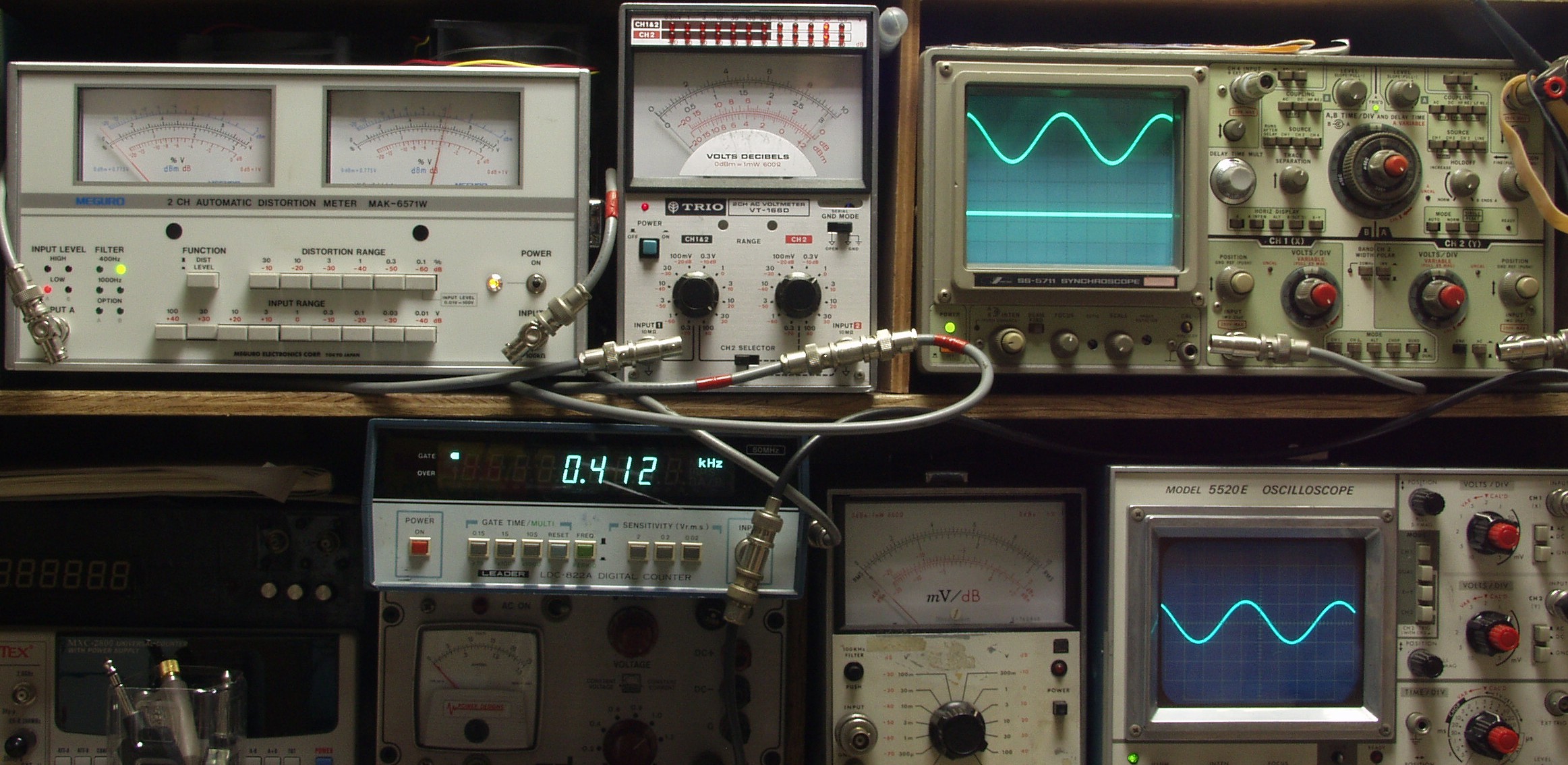

Ｅ２Ｂ．　Ｒ−ＳＰ出力　３０Ｖ＝１１３Ｗ　歪み率＝０．０６％　４００ＨＺ

Ｅ２Ｃ．　Ｌ−ＳＰ出力　３０Ｖ＝１１３Ｗ　歪み率＝０．０６％　１０００ＨＺ

Ｅ２Ｄ．　Ｌ−ＳＰ出力　３０Ｖ＝１１３Ｗ　歪み率＝０．０６％　４００ＨＺ

１６．　２４時間エージング

Ｓ．　ＱＵＡＤ　４０５　の仕様（マニアル・カタログより）

型式 ステレオパワーアンプ　４０５ 両チャンネルを同時に駆動した場合の値です。 出力及び歪率（8Ω負荷、サイン波入力） 100Hz、100W出力時、0.01％以下 1kHz、100W出力時、0.01％以下 10kHz、100W出力時、0.05％以下 出力内部インピーダンス 0.03Ωと直列に3.3μH オフセット電圧 7mV以下 周波数特性（1kHz基準） 低域=20Hzにて-1dB 高域=20Hzにて-0.1dB、50kHzにて-3dB 入力感度 0.5Vrms＋−0.5dB（8Ω負荷、120W出力時） 入力インピーダンス 20kΩ（220pF） スルーレート 0.1V/μs 最大入力限度 入力信号が+20dBまでなら瞬時に復帰します。 クロストーク（1kΩの入力負荷時） 80dB（100Hz）、70dB（1kHz）、60dB(10kHz） SN比 -96dB（A補正時）、-93dB（補正なし） パワーリミッター 50W/8Ω負荷時の制限 電源入力 100〜130V、200〜250V、50-60Hz 消費電力は信号レベルにより30〜350W。 外形寸法 幅340.5×高さ115×奥行195mm プラグ及びソケットの分38mmを含む。 重量 9kg 価格 198,000円
