ＭｕｓｉｃａｌＦｉｄｅｌｉｔｙ　Ａ−１．　１８台目修理記録

２０１８／７／１３到着　　７／２２完成

Ａ．　修理前の状況。 症状は、Ｌ側アンプにＤＣ漏れで、スピーカー端子＋−間の電圧で１６mV。 １２年ほど前に中古品を購入。 一度メーカー以外で修理されていたみたいで、サイリスタ（？）交換とのことでした。 購入後一度も使用せず、今年久しぶりに通電したら、スピーカーからボコッ。 数回使用しましたが、スピーカーに悪いので修理を決意。 Ｔ．　終段ＴＲ（トランジスター）測定 Ｂ．　原因。 左右で終段ＦＥＴ（電解トランジスター）が異なる。 １部電解コンデンサー容量抜け、各部経年劣化。 Ｃ．　修理状況。 全電解コンデンサー交換。 配線手直し、補強。 経年劣化による各部ハンダ補正。 入力切り替えＳＷカップリング交換。 テフロン絶縁RCA端子に交換。 ＳＰ端子交換。 電源コードをフューズ付き３Ｐインレットに交換。 入力切換SW分解・清掃。 電源トランス下厚紙挿入。 メインVR交換。 終段ＴＲ（トランジスター）交換。 終段エミッター抵抗交換。 ＡＭＰ部ＴＲ（トランジスター）全交換 Ｄ．　使用部品。 電解コンデンサー（オーディオコンデンサー使用）　３１個。 フイルムコンデンサー　　　　　　　　　　　　　　　４個。 タイト製のユニバーサル・カップリング　　　　　　１個。 テフロン絶縁RCA端子　　　　　　　　　　　　６組１２個。 ＳＰ端子　　　　　　　　　　　　　　　　　　２組４個。 フューズ付き３Ｐインレットソケット　　　　　　１個。 ２連VR　　　　　　　　　　　　　　　　　　　　　１個。 終段ＴＲ（トランジスター）２組４個（２組２０個購入し、選別使用）。 終段エミッター抵抗　　　　　　　　４本（選別して使用）。 ＡＭＰ部ＴＲ（トランジスター）　　　　　　　　１６個。 Ｅ．　調整・測定。 Ｆ．　修理費　１１５　，０００円　　　「オーバーホール修理」 Ｙ．　ユーザー宅の設置状況 Ｓ．　ＭｕｓｉｃａｌＦｉｄｅｌｉｔｙ　Ａ−１．　の仕様（マニアル・カタログより）

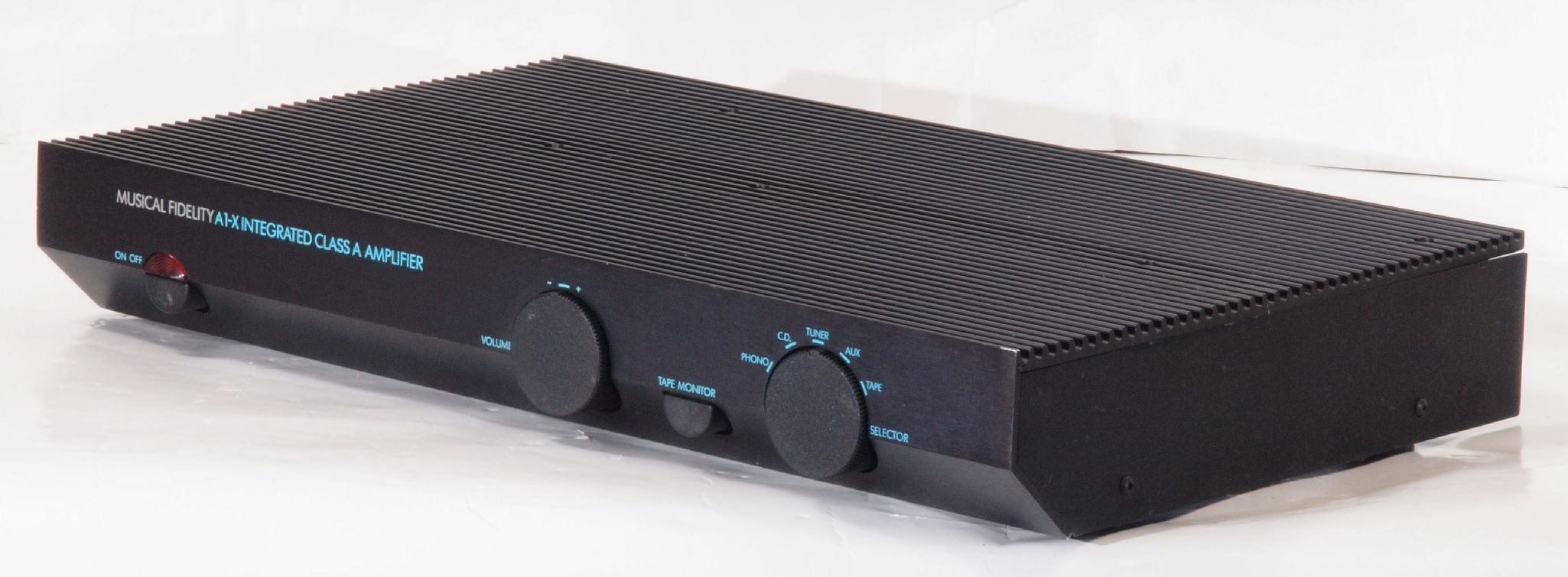

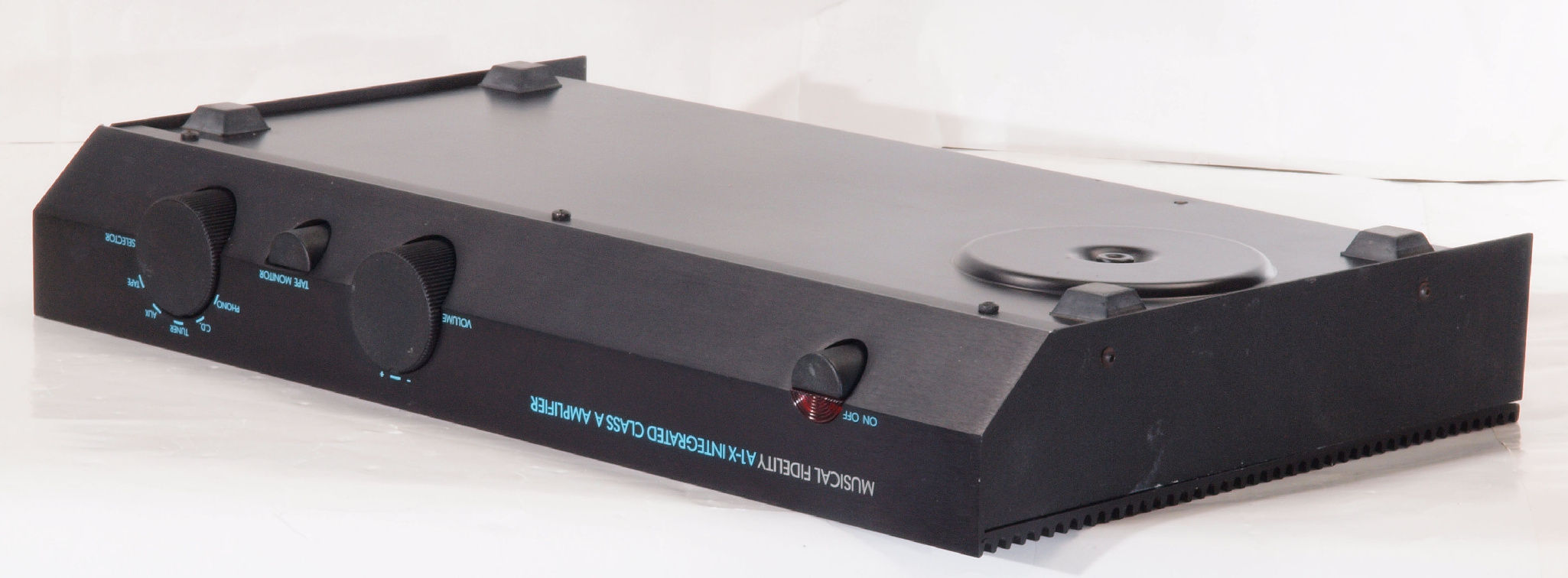

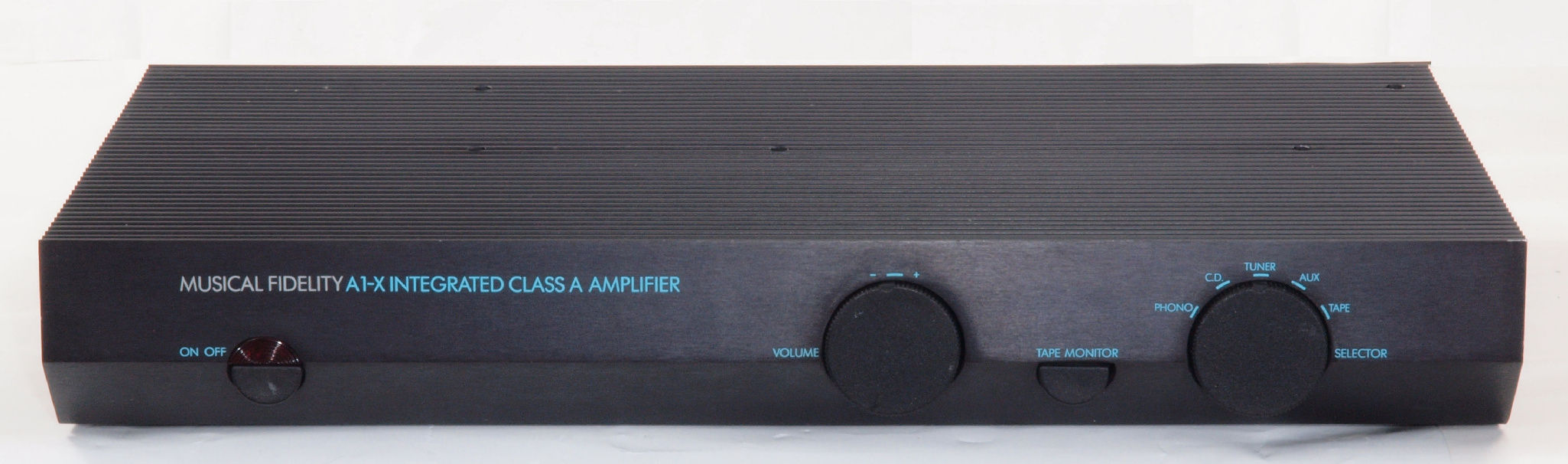

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る。

Ａ１２．　点検中　前右から見る。

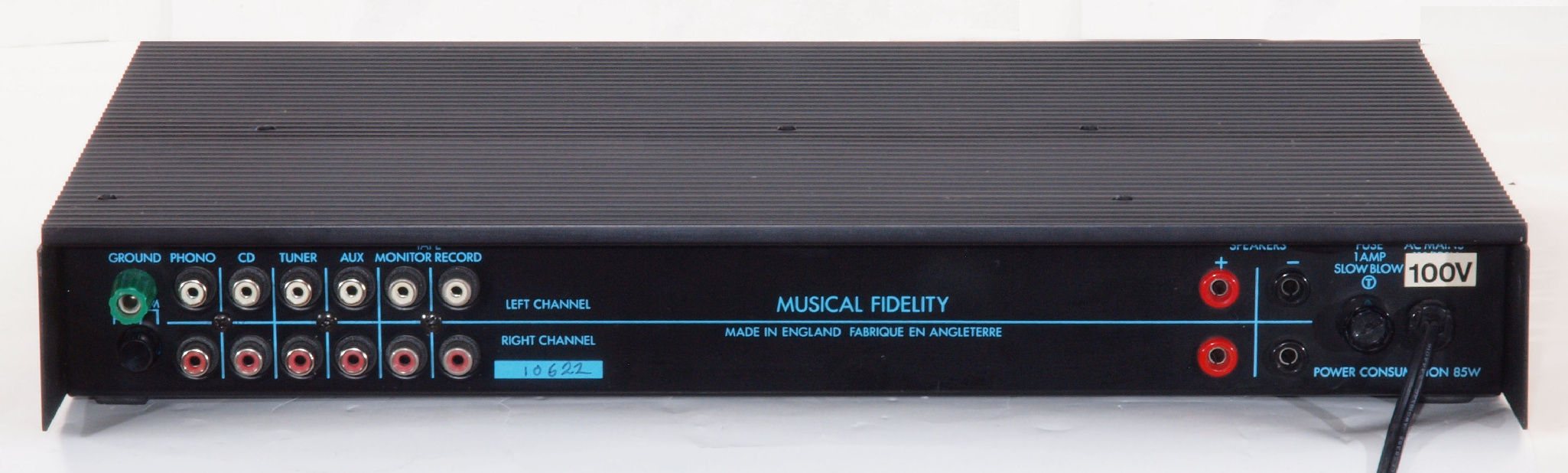

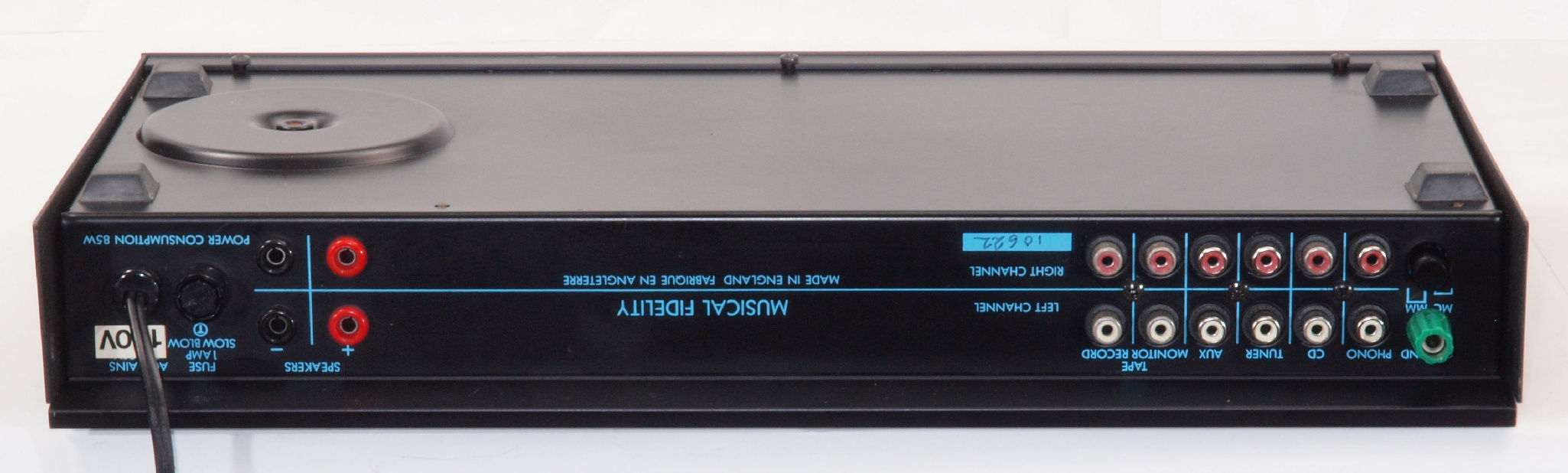

Ａ１３．　点検中　後から見る。

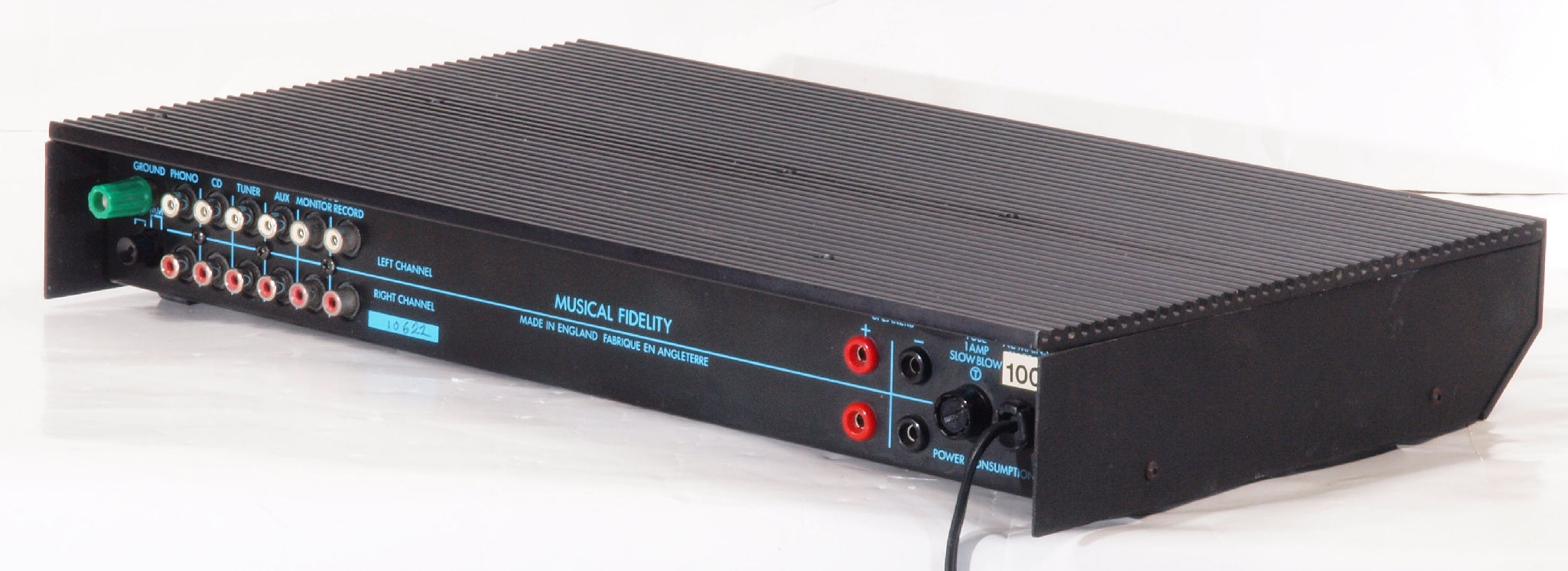

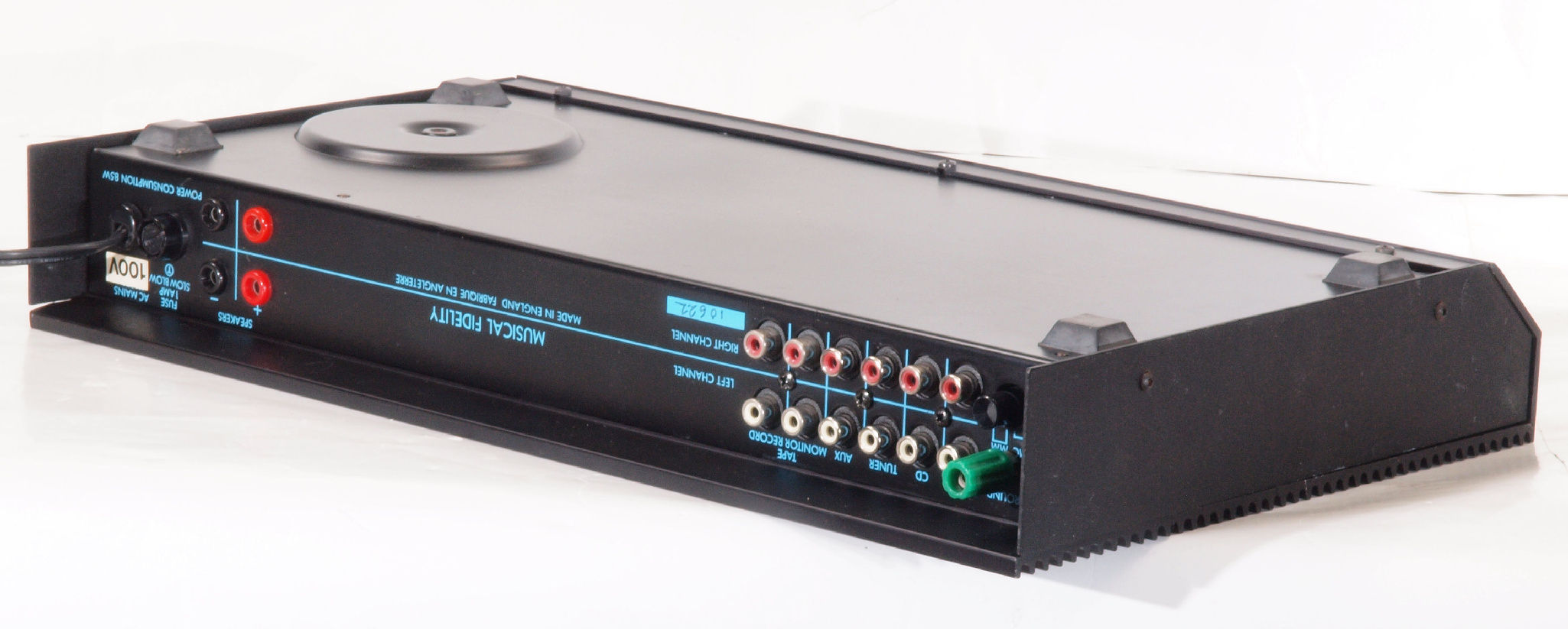

Ａ１４．　点検中　後左から見る。

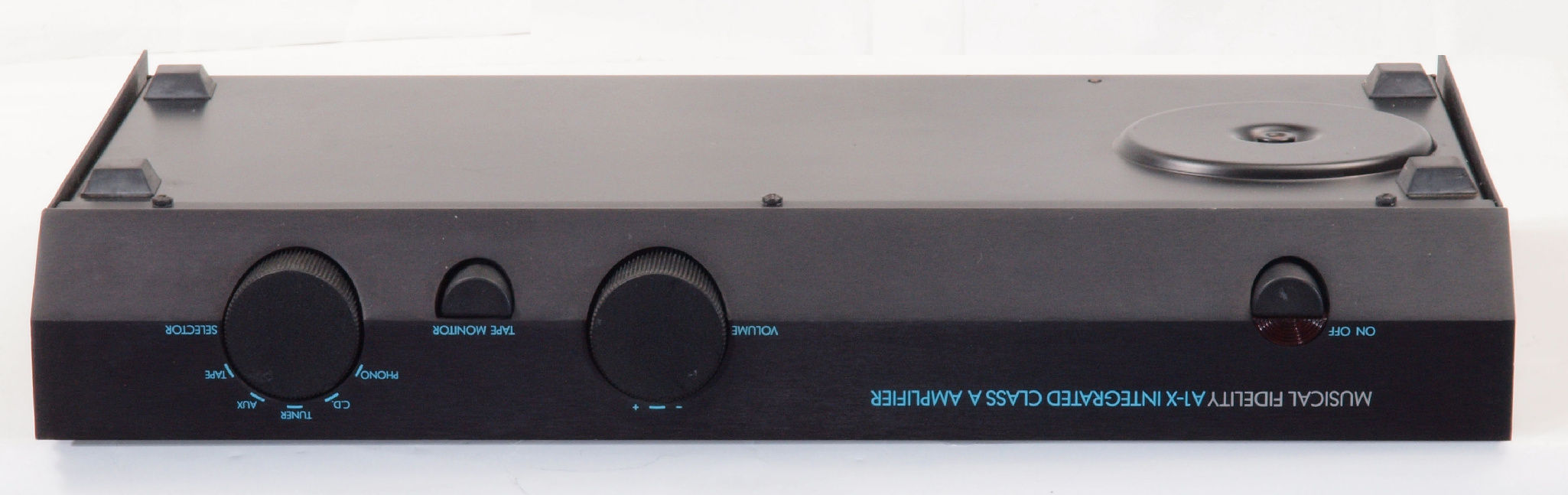

Ａ１５．　点検中　上から見る。

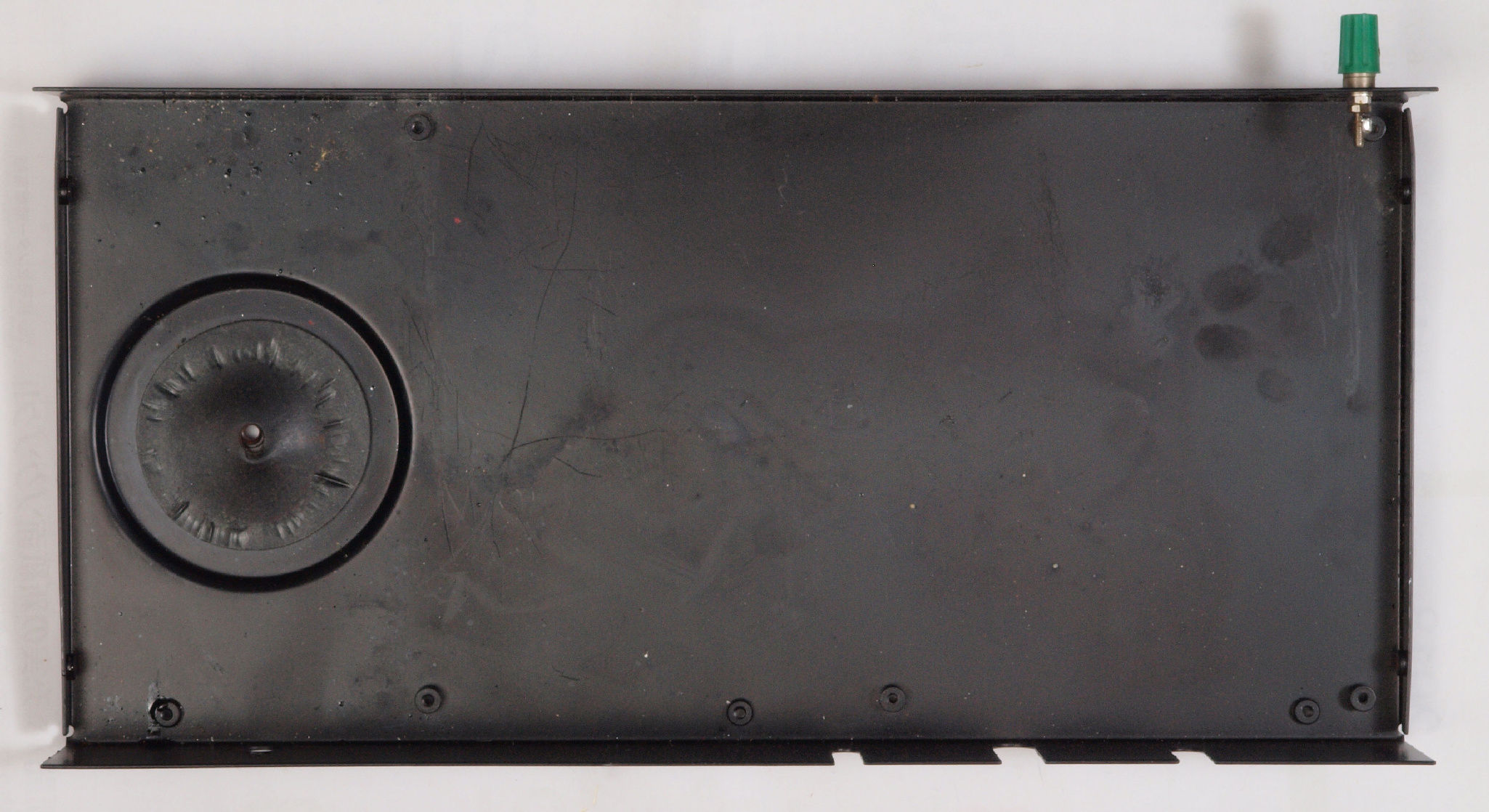

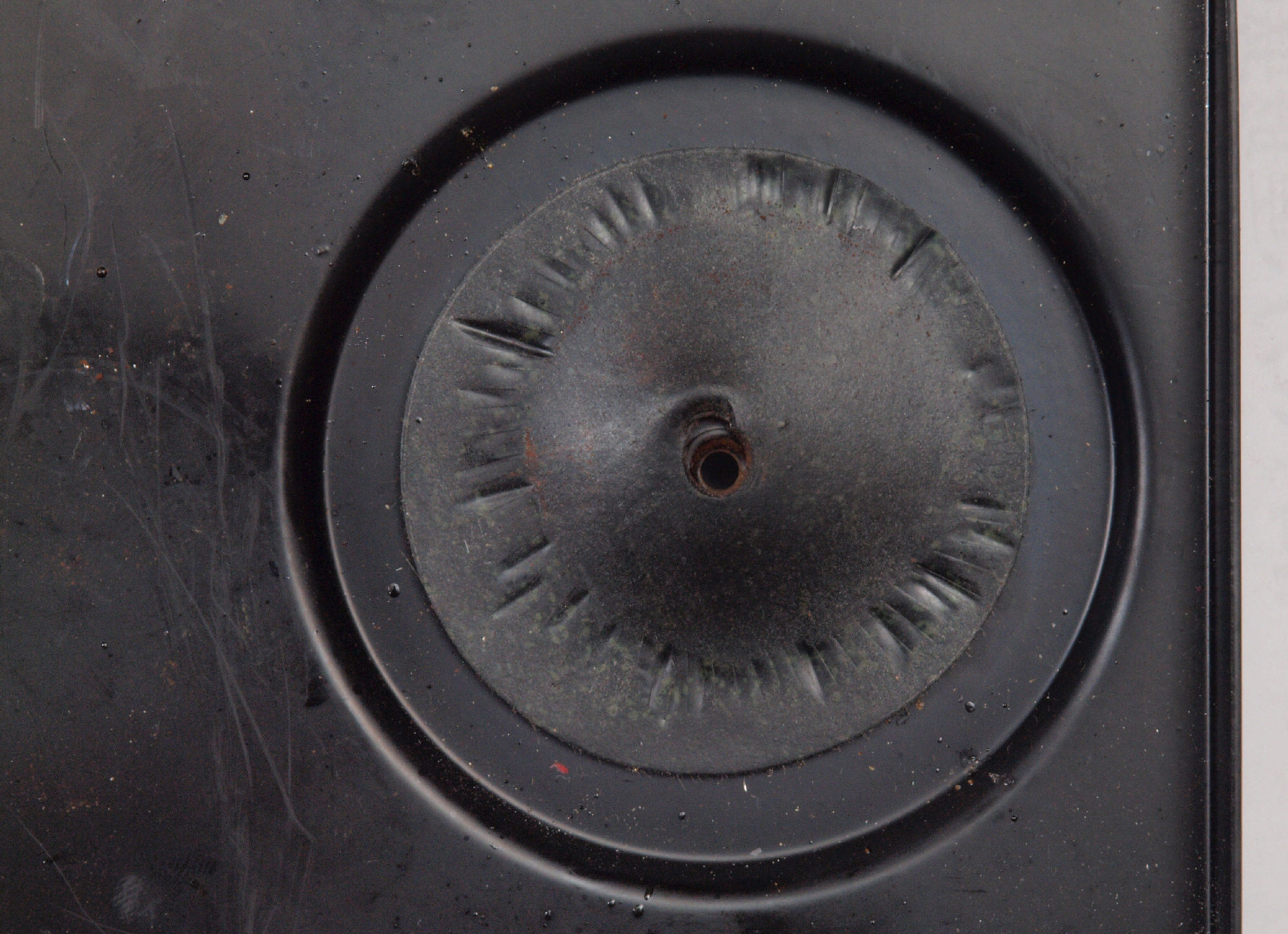

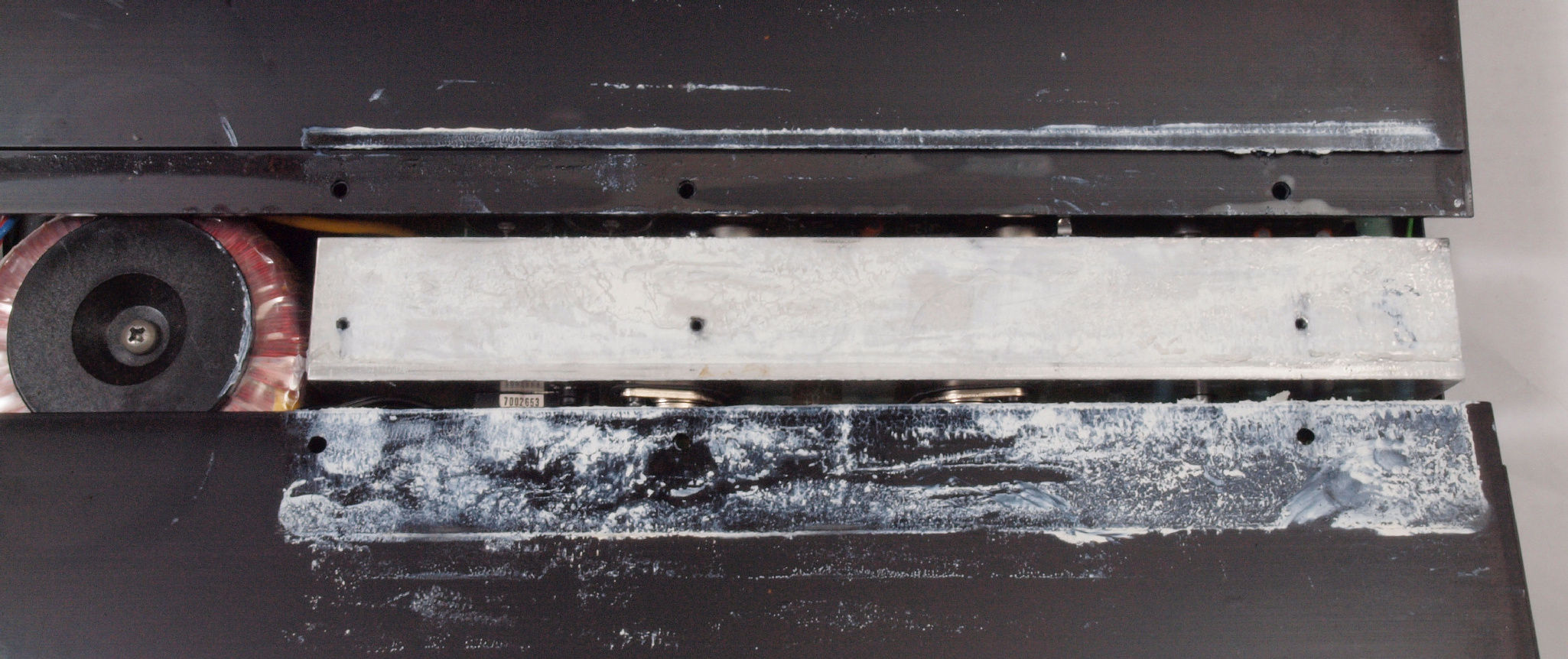

Ａ１６．　点検中、　上蓋裏の放熱シリコングリス。

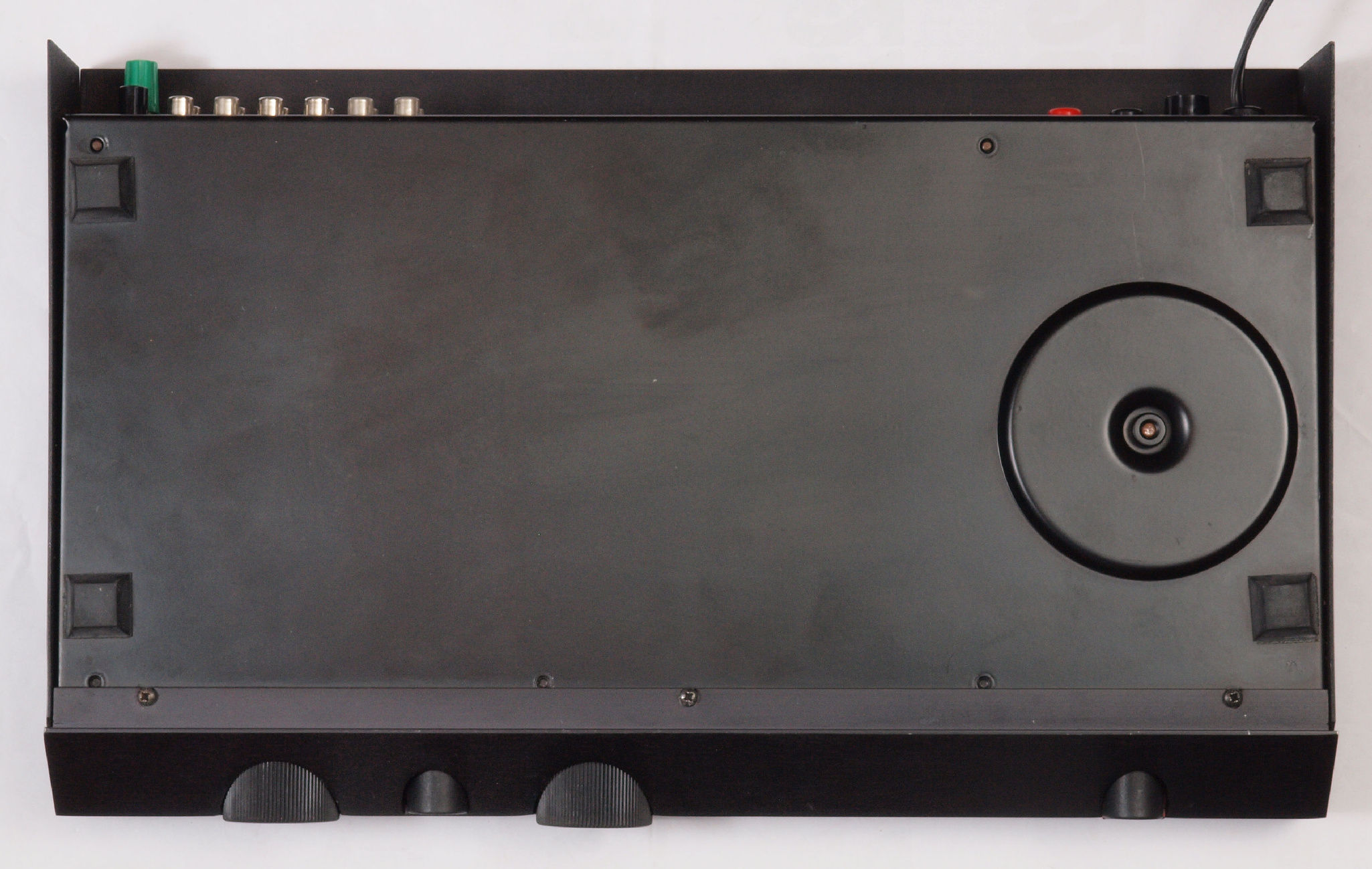

Ａ２１．　点検中　下から見る。

Ａ２２．　点検中　下前から見る

Ａ２３．　点検中　下前左から見る

Ａ２４．　点検中　下後から見る

Ａ２５．　点検中　下後右から見る

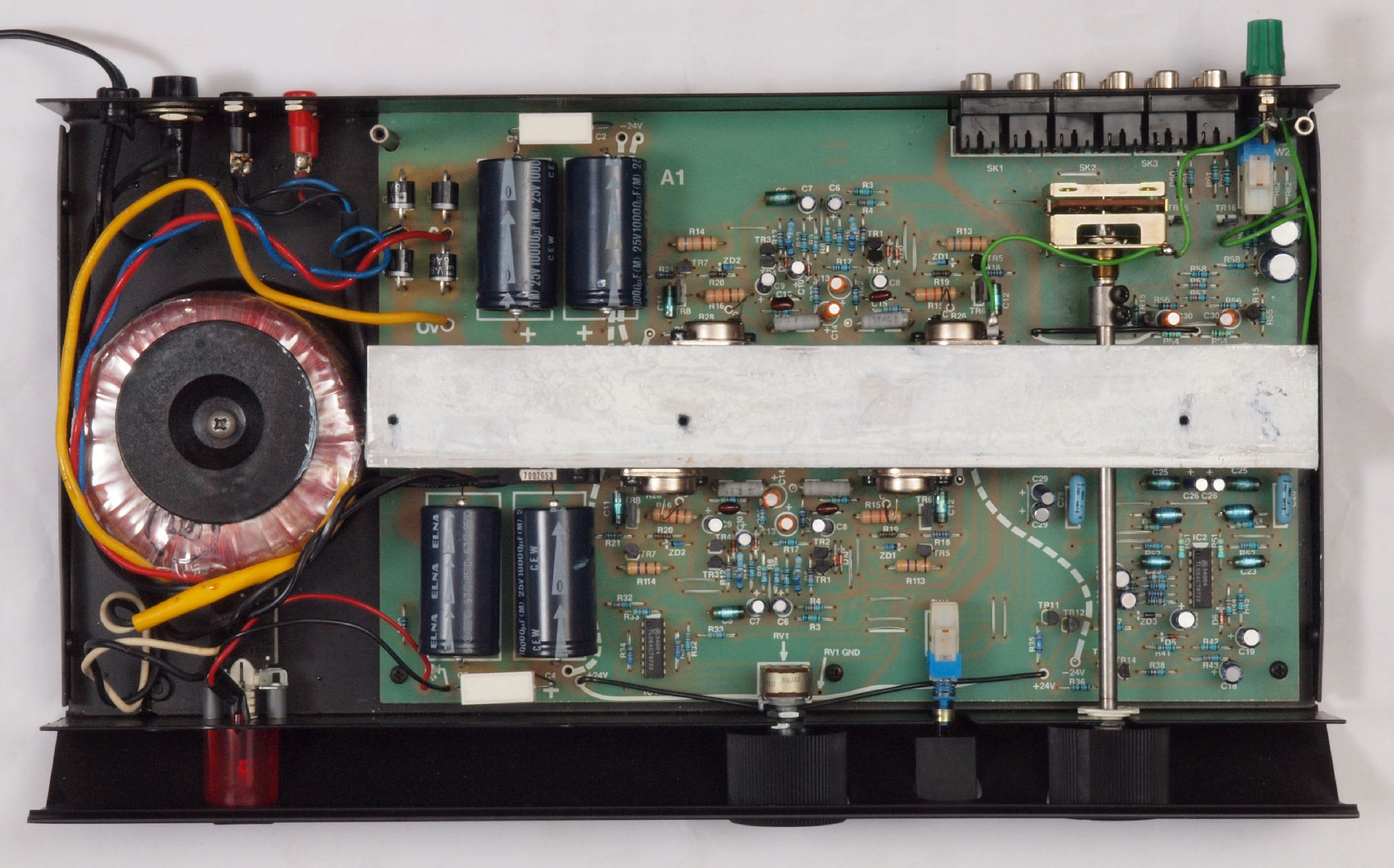

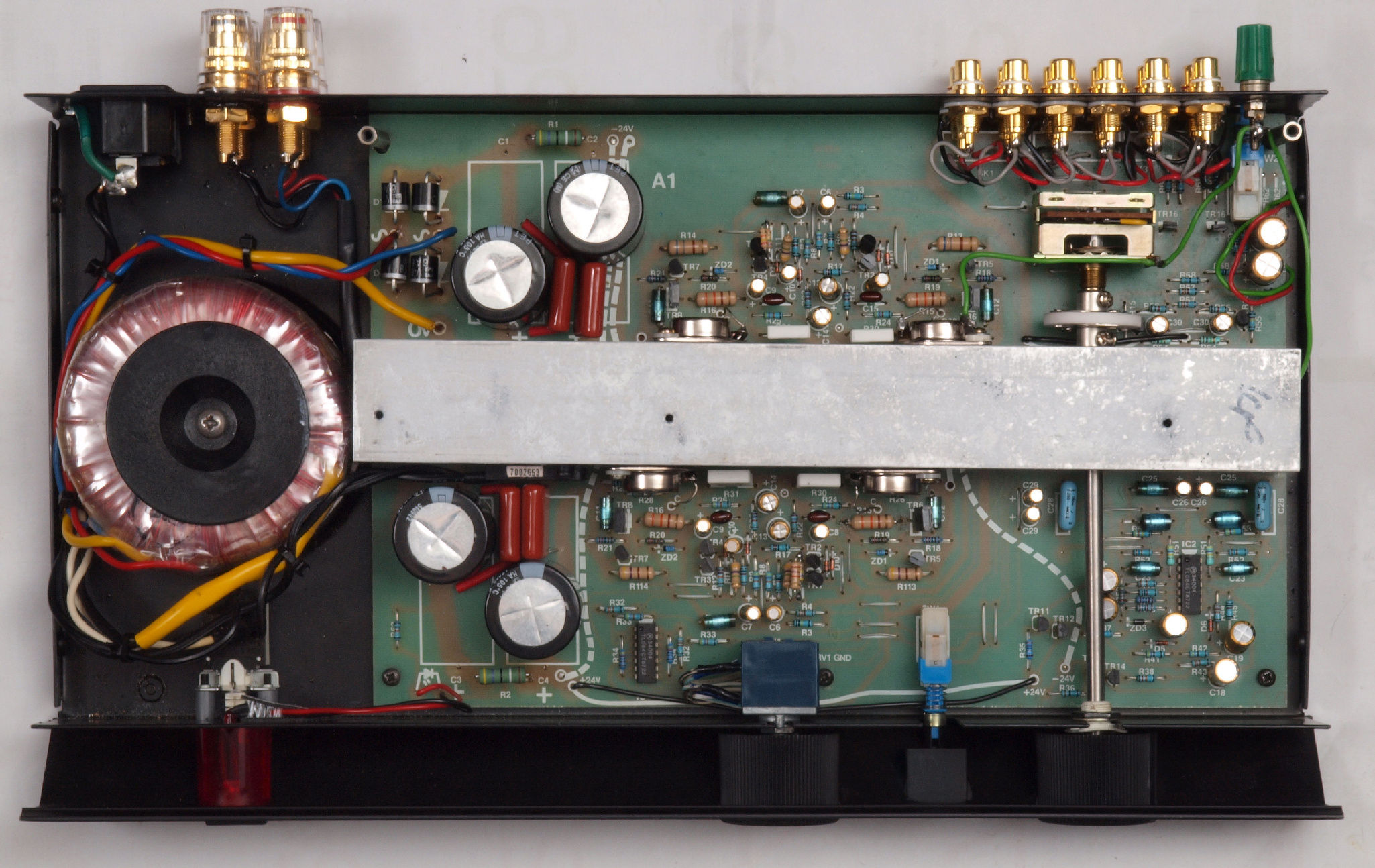

Ａ３１．　点検中、　上蓋を取り、上から見る。

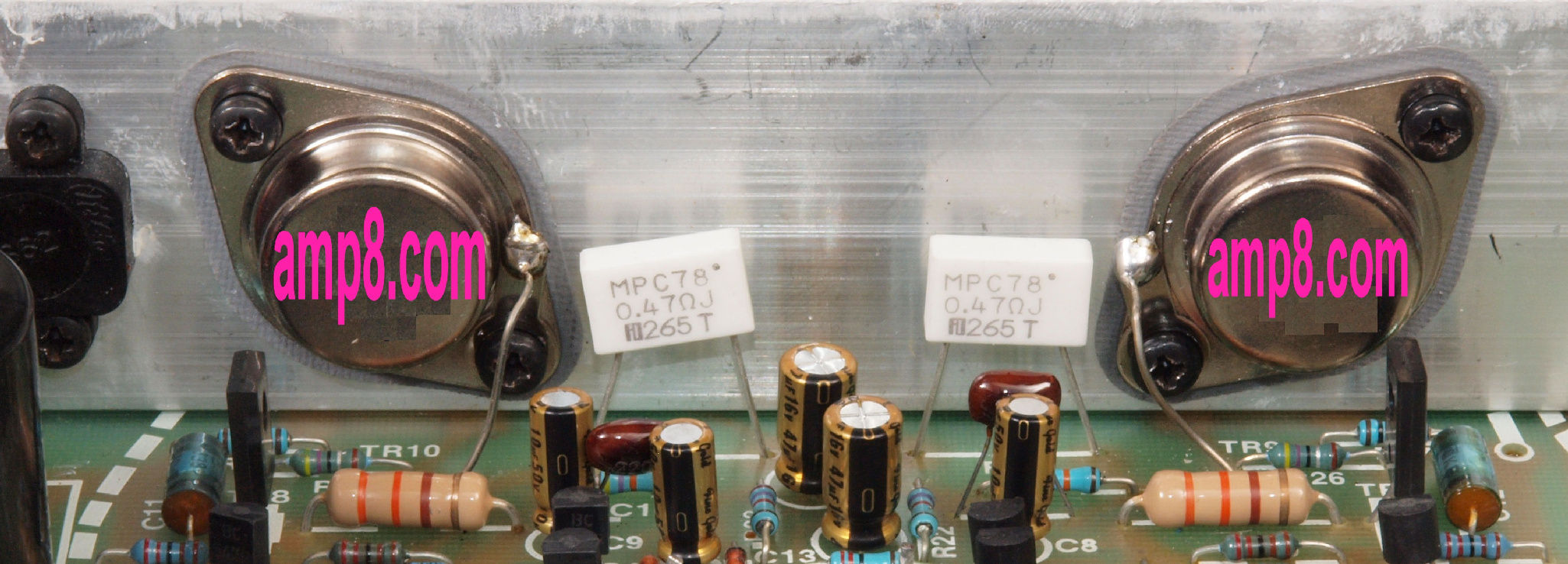

Ａ３２．　点検中、　右側終段ＴＲ（トランジスター）。

Ａ３３．　点検中、　左側終段ＴＲ（トランジスター）。　左右で異なる。

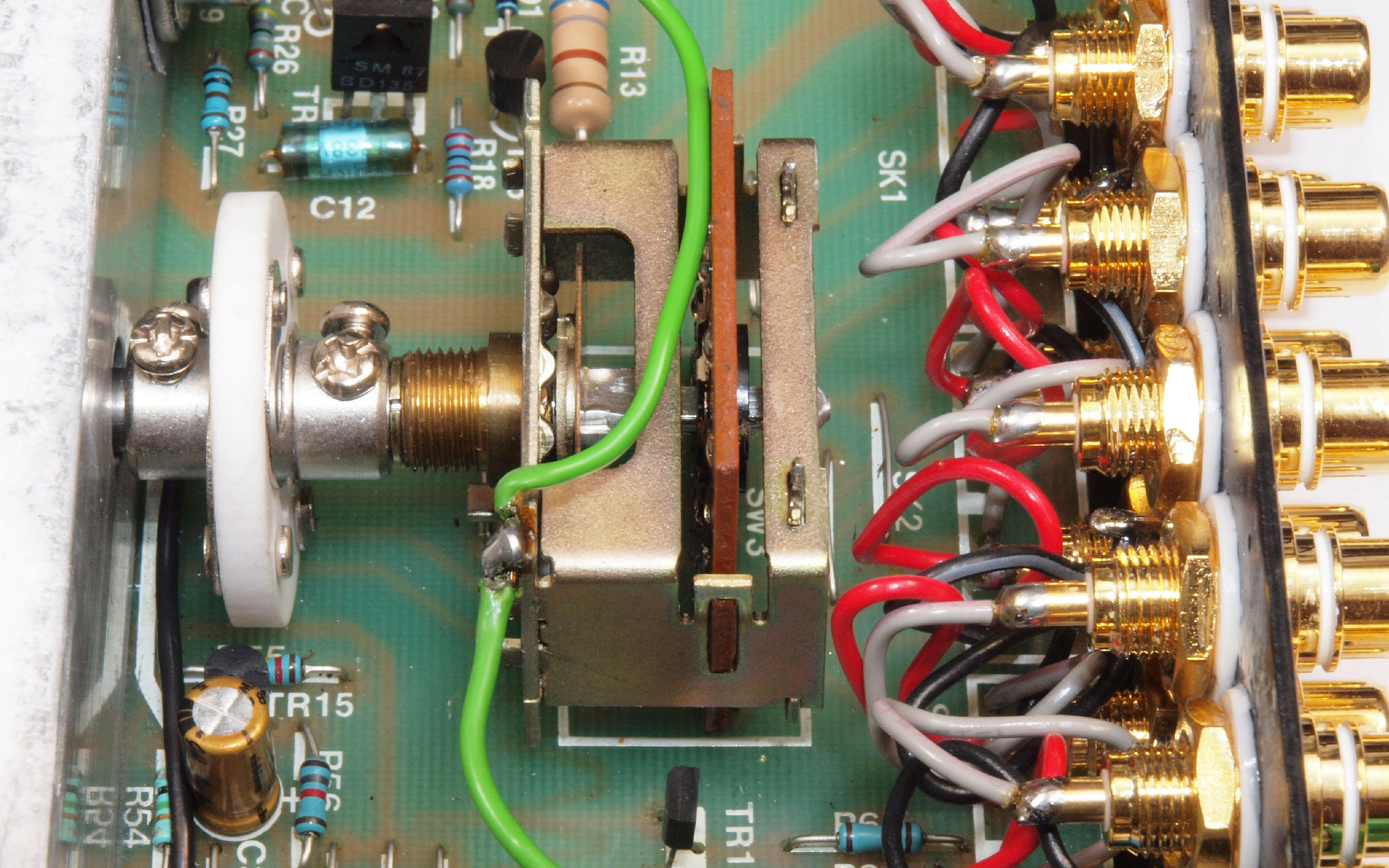

Ａ３４．　点検中、　入力切り替えＳＷがかなり揺れる 　　　　　　　　　　　カップリングも安い物で、「ユニバーサル型」でないので、この「ブレ」を吸収しない

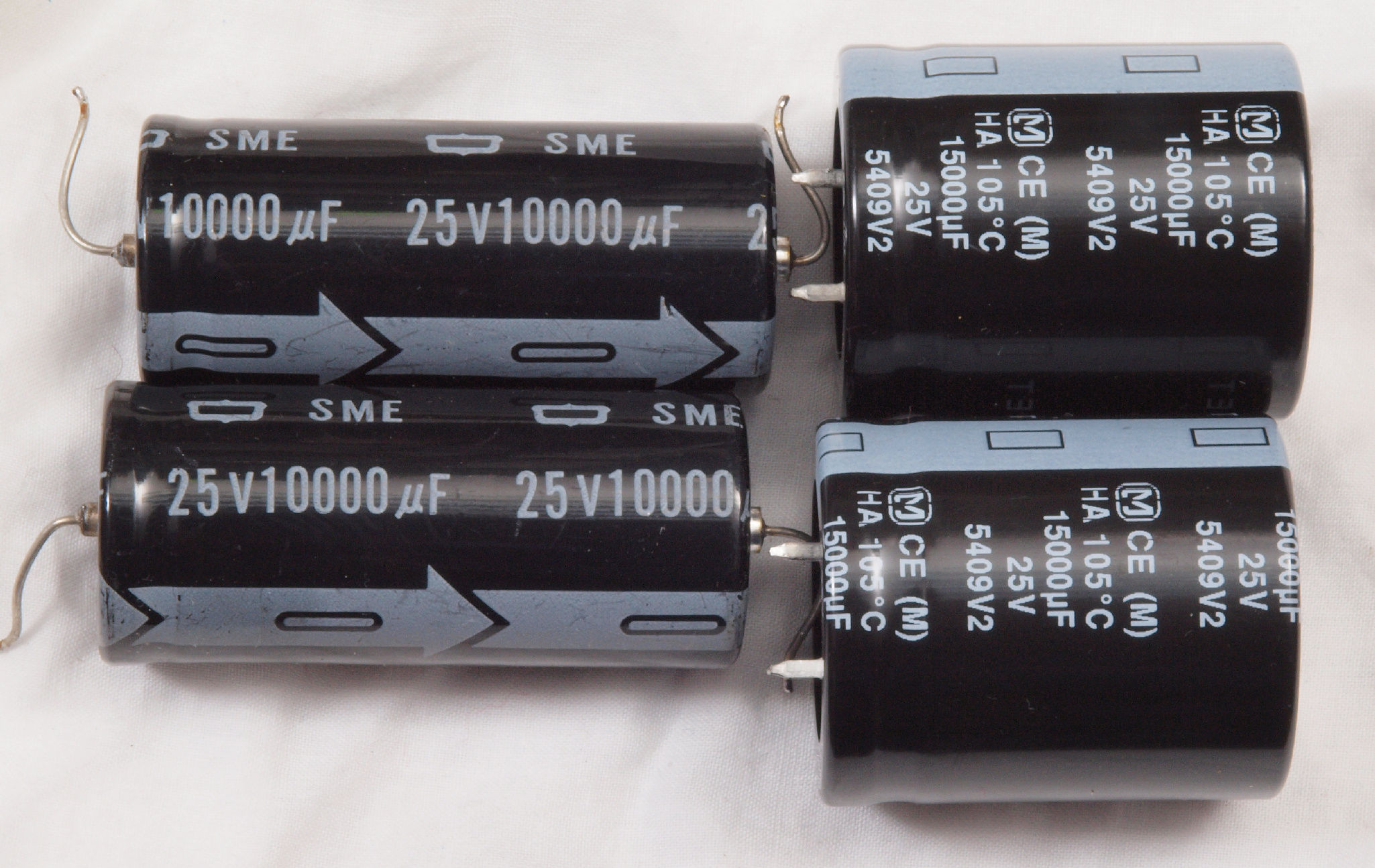

Ａ３５．　点検中、　電源電解コンデンサー比較。　 　　　　　　　　　　　　　　　　　　　　　　付いていた物＝１００００μ／２５ＷＶ、交換する物＝１５０００μ／２５ＷＶ。

Ａ４１．　点検中　ＳＰ接続端子と電源コード

Ａ４２．　点検中　　ＳＰ接続端子。端子の穴は横向き。

Ａ４３．　点検中　電源コード。　ヒューズ付き３Pインレットに交換。

Ａ５１．　点検中　入出ＲＣＡ端子郡

Ａ５２．　点検中　入出ＲＣＡ端子郡、　テフロン絶縁ＲＣＡ端子と交換。

Ａ５３．　点検中　入出ＲＣＡ端子郡裏。　ＲＣＡ端子ブロックにヒビが有る。

Ａ５４．　点検中　交換するテフロン絶縁製ＲＣＡ端子。　中心電極は円筒状で４つ割方式。

Ａ５５．　点検中　ＷＢＴ製ＲＣＡ端子ＷＢＴ−０２０１。　さらに複雑な構造で「カチ」と差し込み感を与える。

Ａ５６．　点検中　最近の「ＲＣＡプラグ」の中心電極は２割になっているので接触不良が起きにくい。

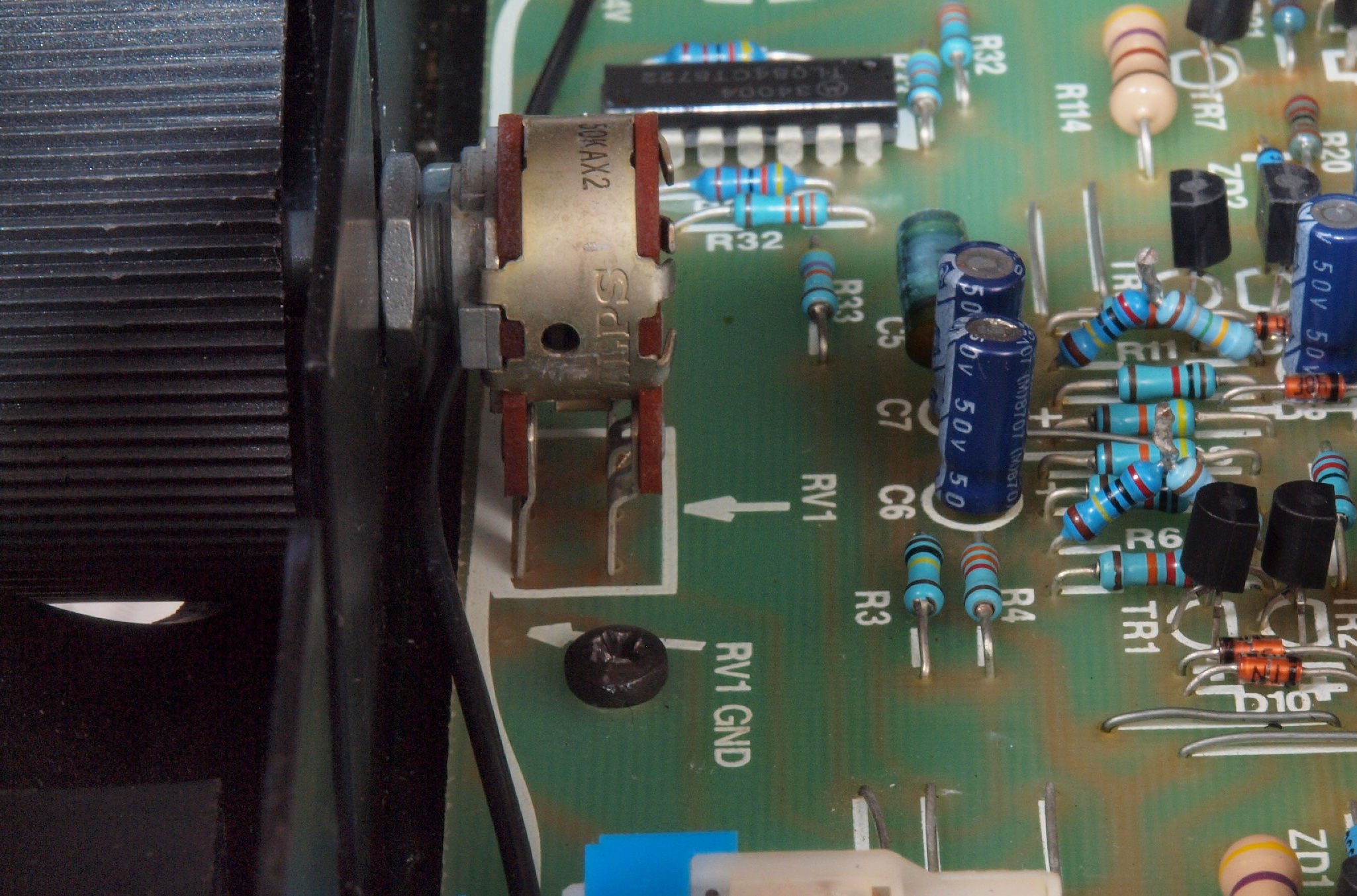

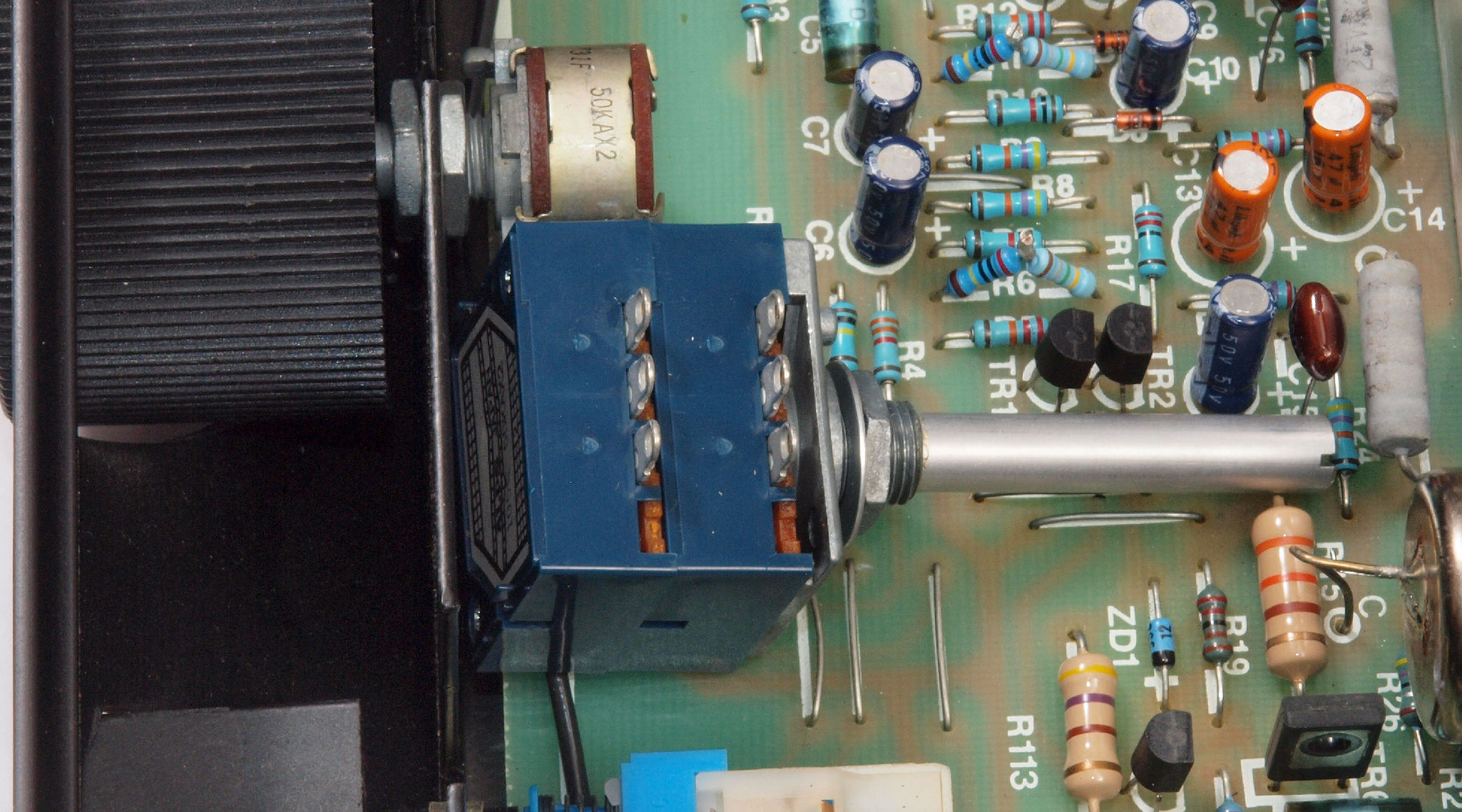

Ａ６１．　点検中　メインＶＲ、開放型。

Ａ６２．　点検中　メインＶＲ。　日本製品に交換。

Ａ７１．　終段ＴＲ（トランジスター）のエミッター抵抗（低歪タイプ）は測定して選別使用。福島双羽電機(株)製。 　　　　　　　　　　　　　　　　　　　４７９を４本選択する。

Ｃ．修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１０．　修理中　基板等を取り外したシャーシ。　後パネル加工があるので、トランスや電源SWも外す。

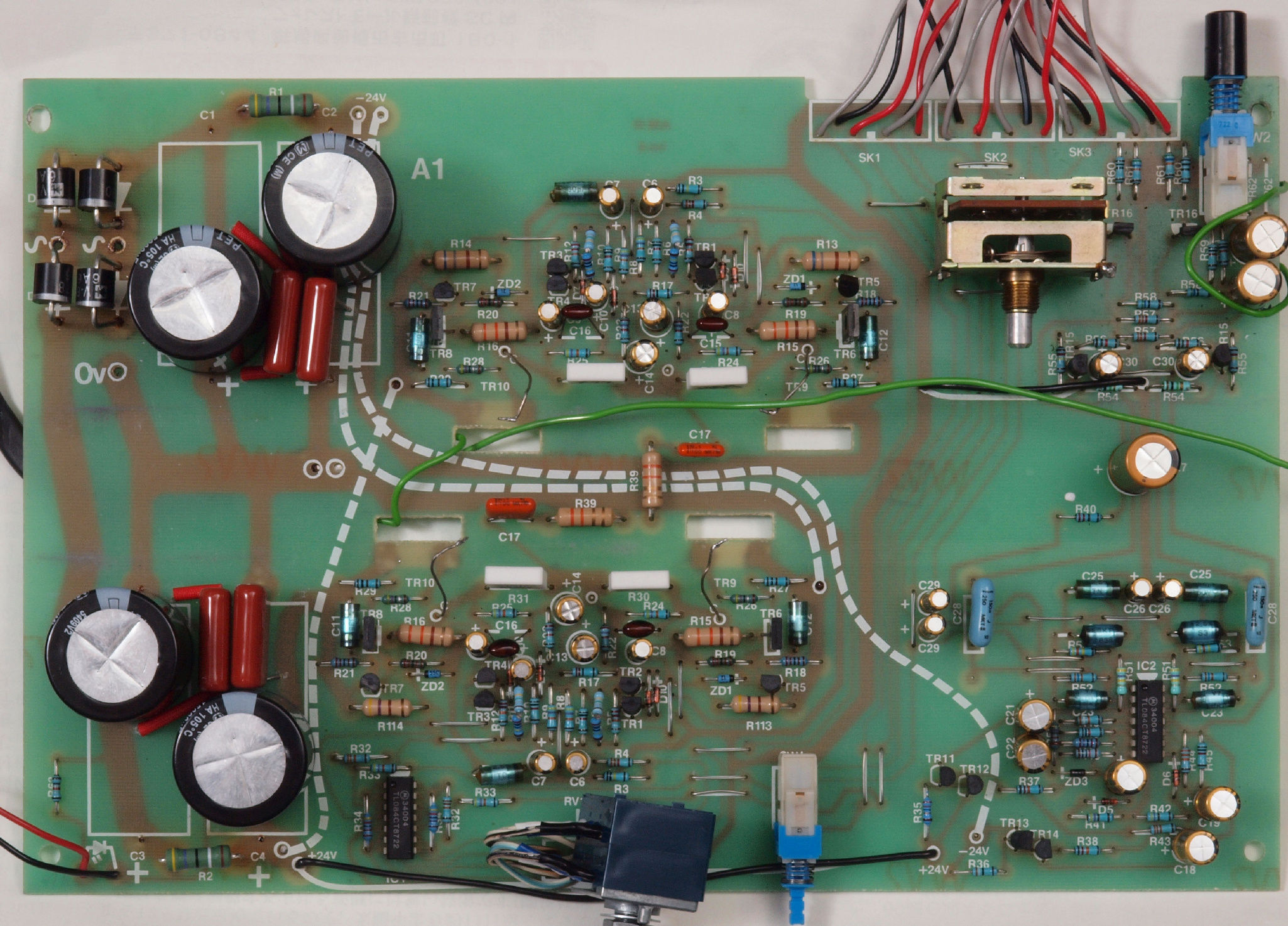

Ｃ１１．　修理前　基板

Ｃ１１２．　修理中　Ｒ側終段ＴＲ（トランジスター）

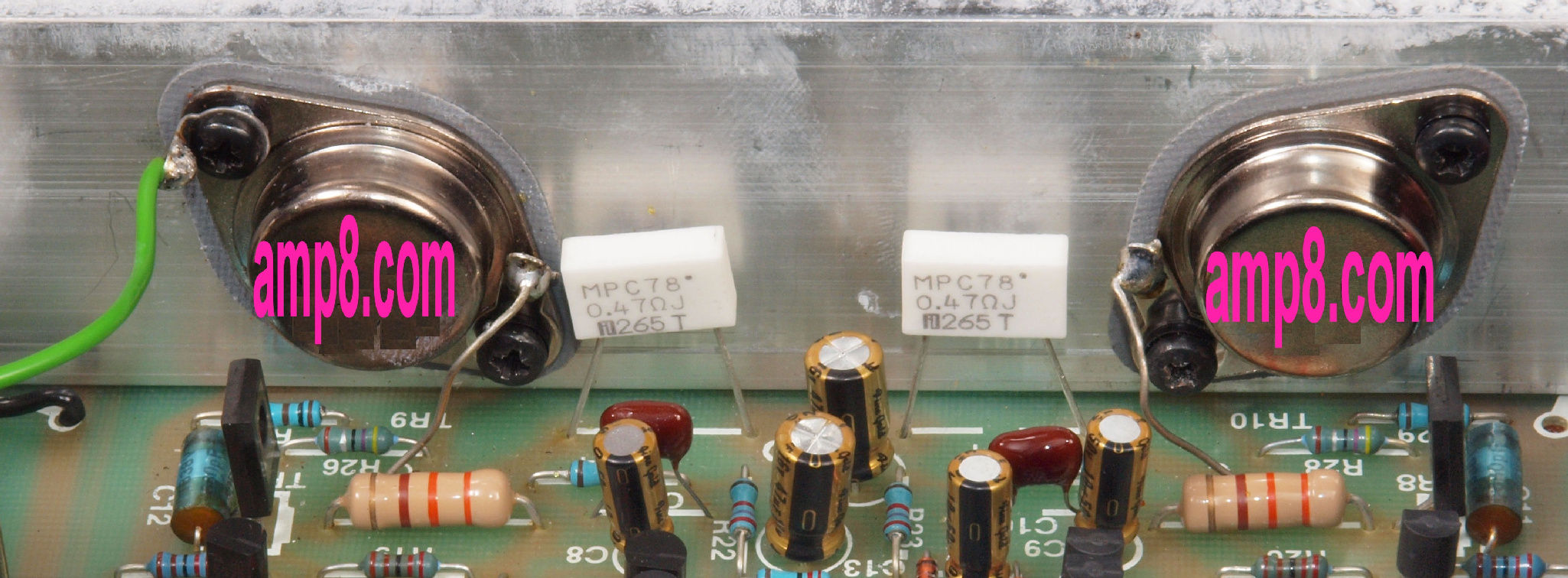

Ｃ１１３．　修理（交換）後　Ｒ側終段ＴＲ（トランジスター）。　エミッター抵抗も交換、直接半田をラグ板使用に変更。

Ｃ１１４．　修理（交換）後　Ｒ側終段ＴＲ（トランジスター）。　取り付け絶縁ブシュを交換する。

Ｃ１１４．　修理中　Ｌ側終段ＴＲ（トランジスター）

Ｃ１１５．　修理（交換）後　Ｌ側終段ＴＲ（トランジスター）。　エミッター抵抗も交換、直接半田をラグ板使用に変更。

Ｃ１１６．　修理（交換）後　Ｌ側終段ＴＲ（トランジスター）。　取り付け絶縁ブシュを交換する。

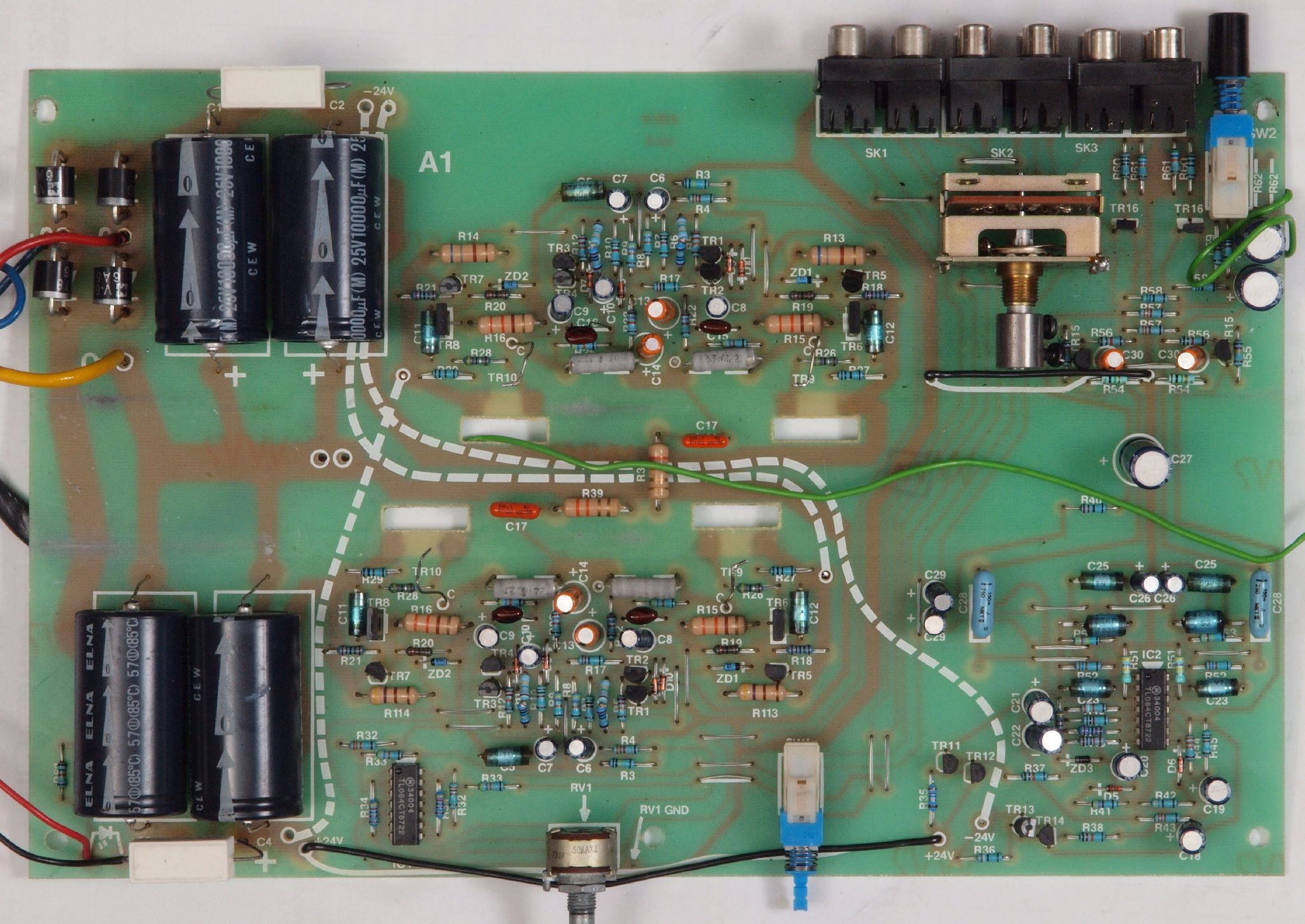

Ｃ１２．　修理後　基板　電解コンデンサー３１個交換、フイルムコンデンサー９個追加。

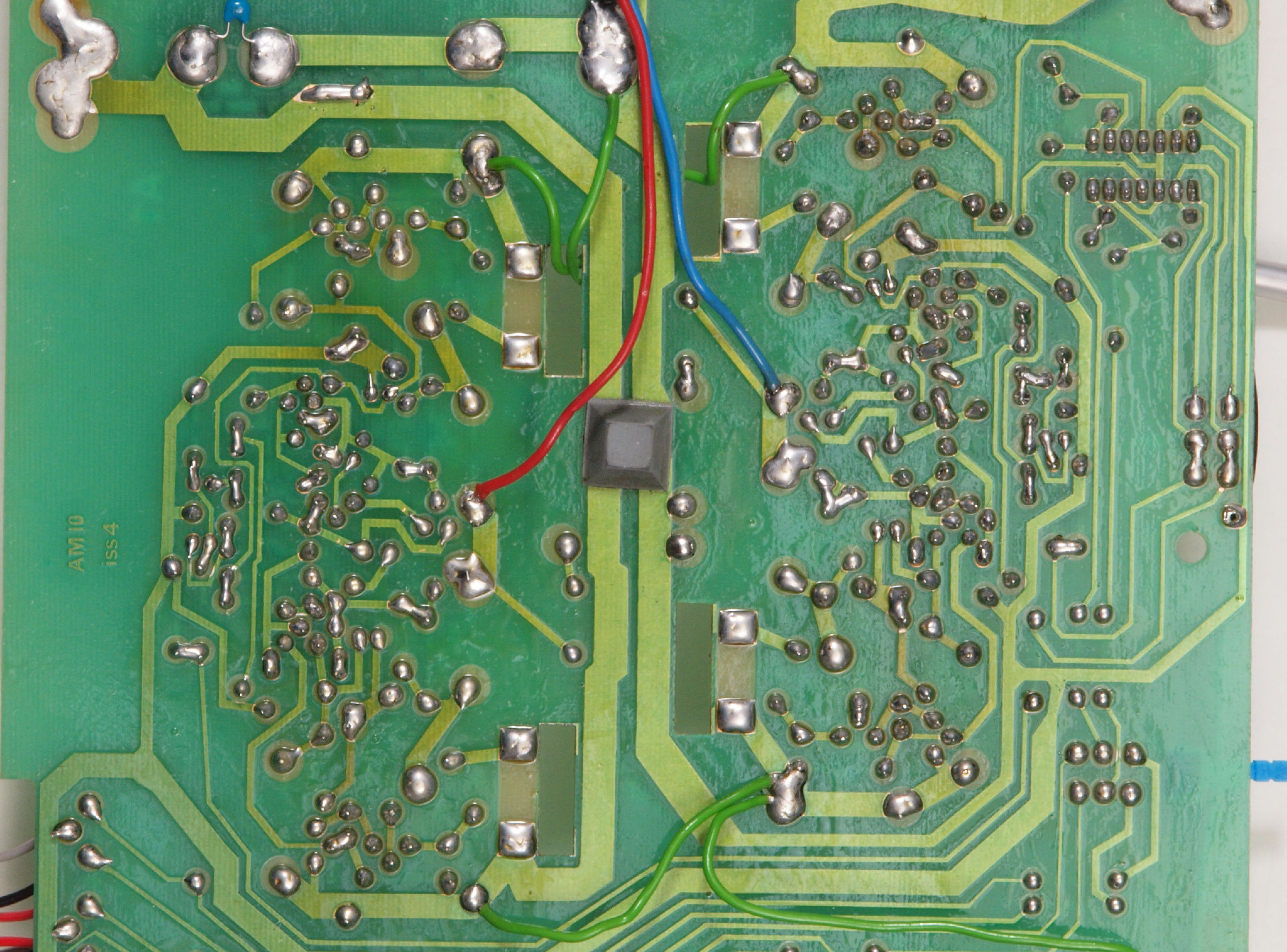

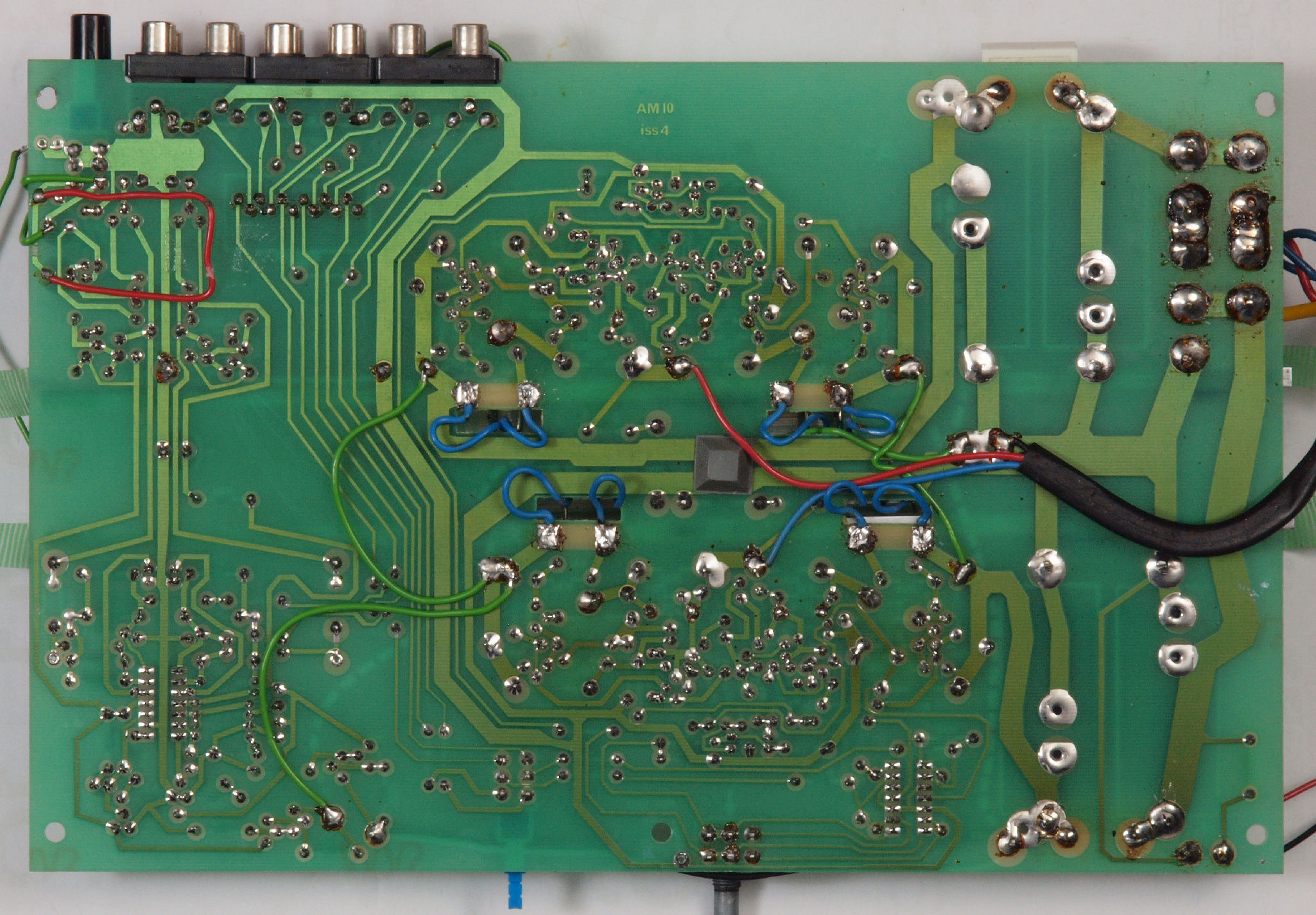

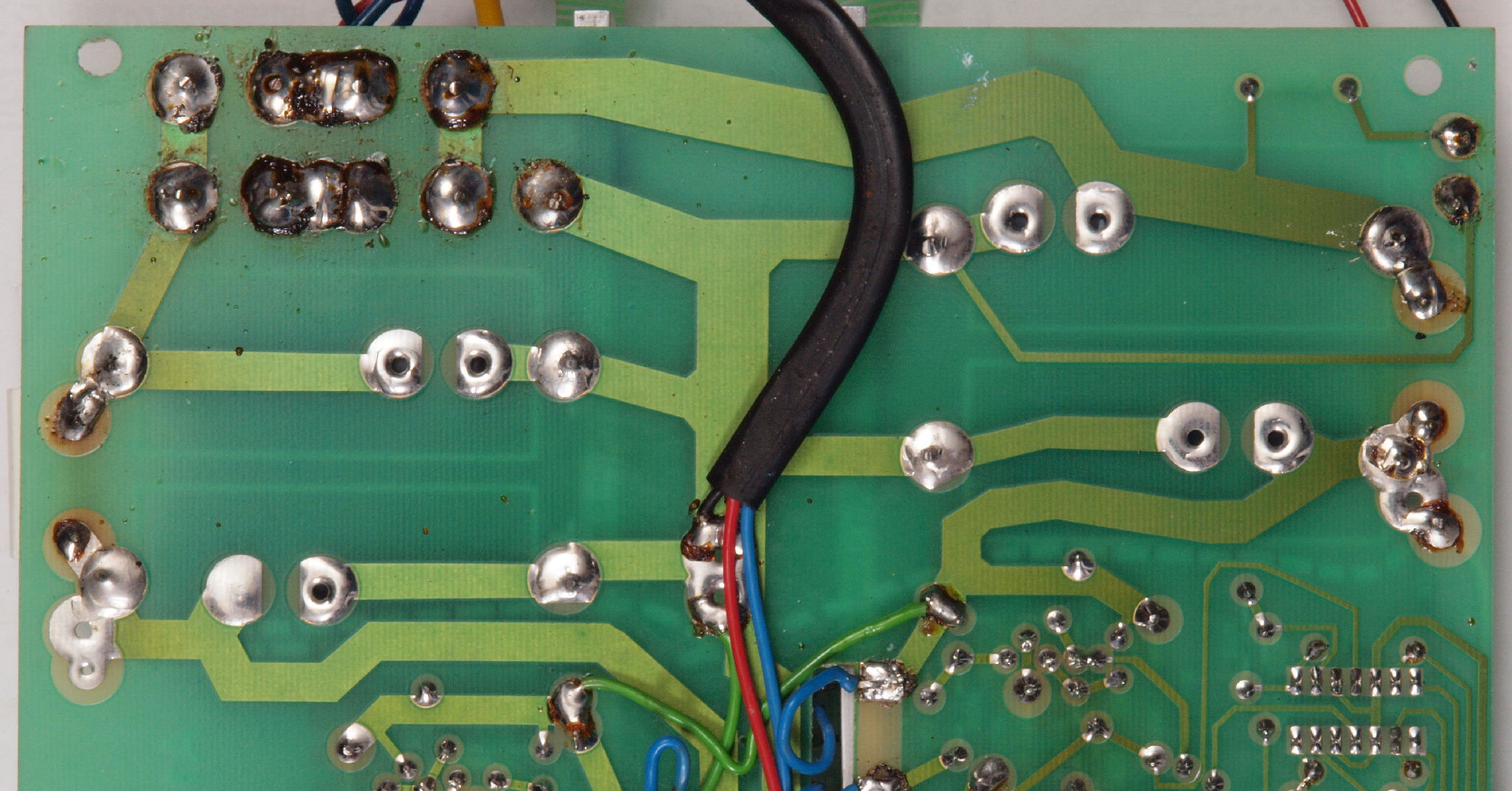

Ｃ１３．　修理前　基板裏

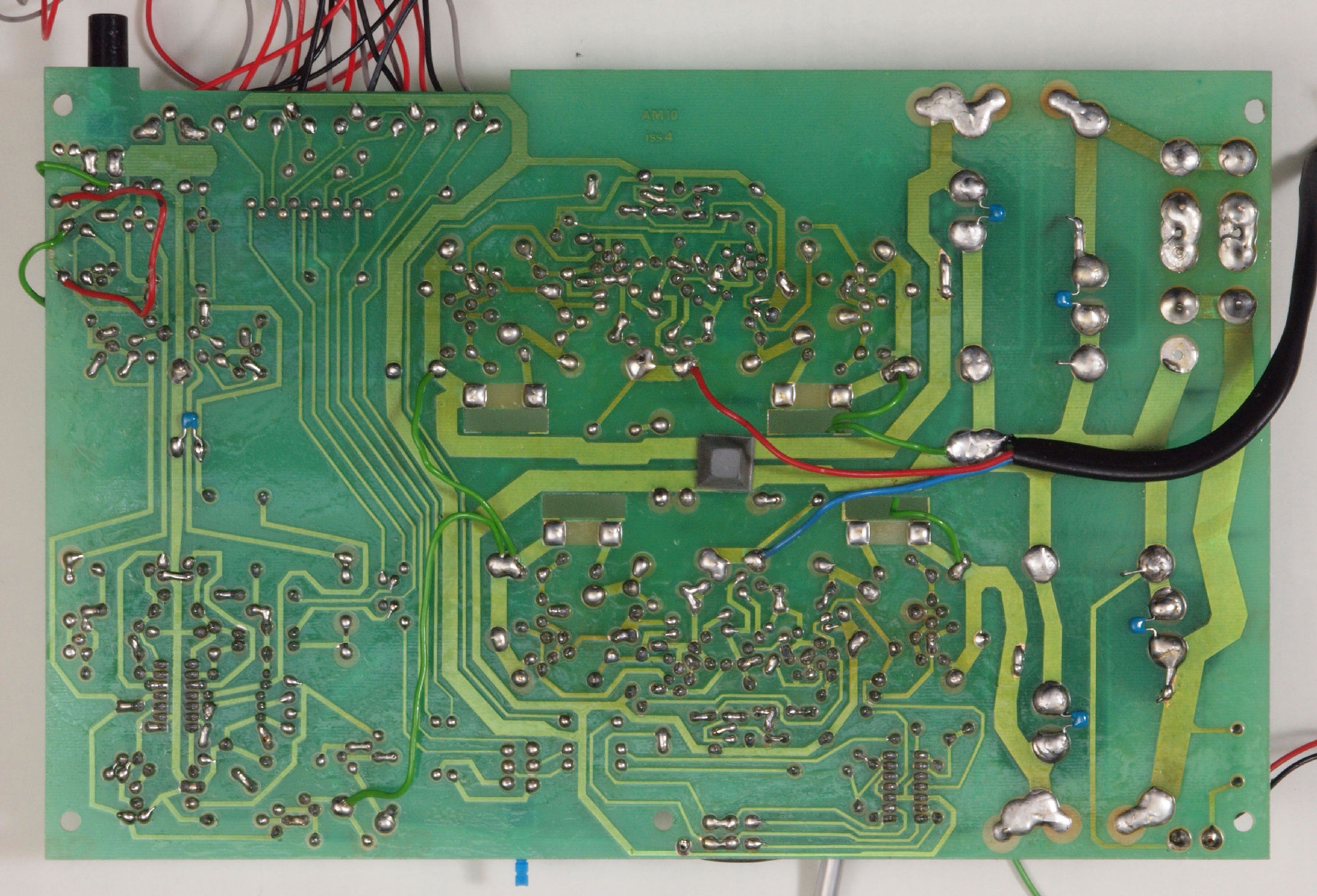

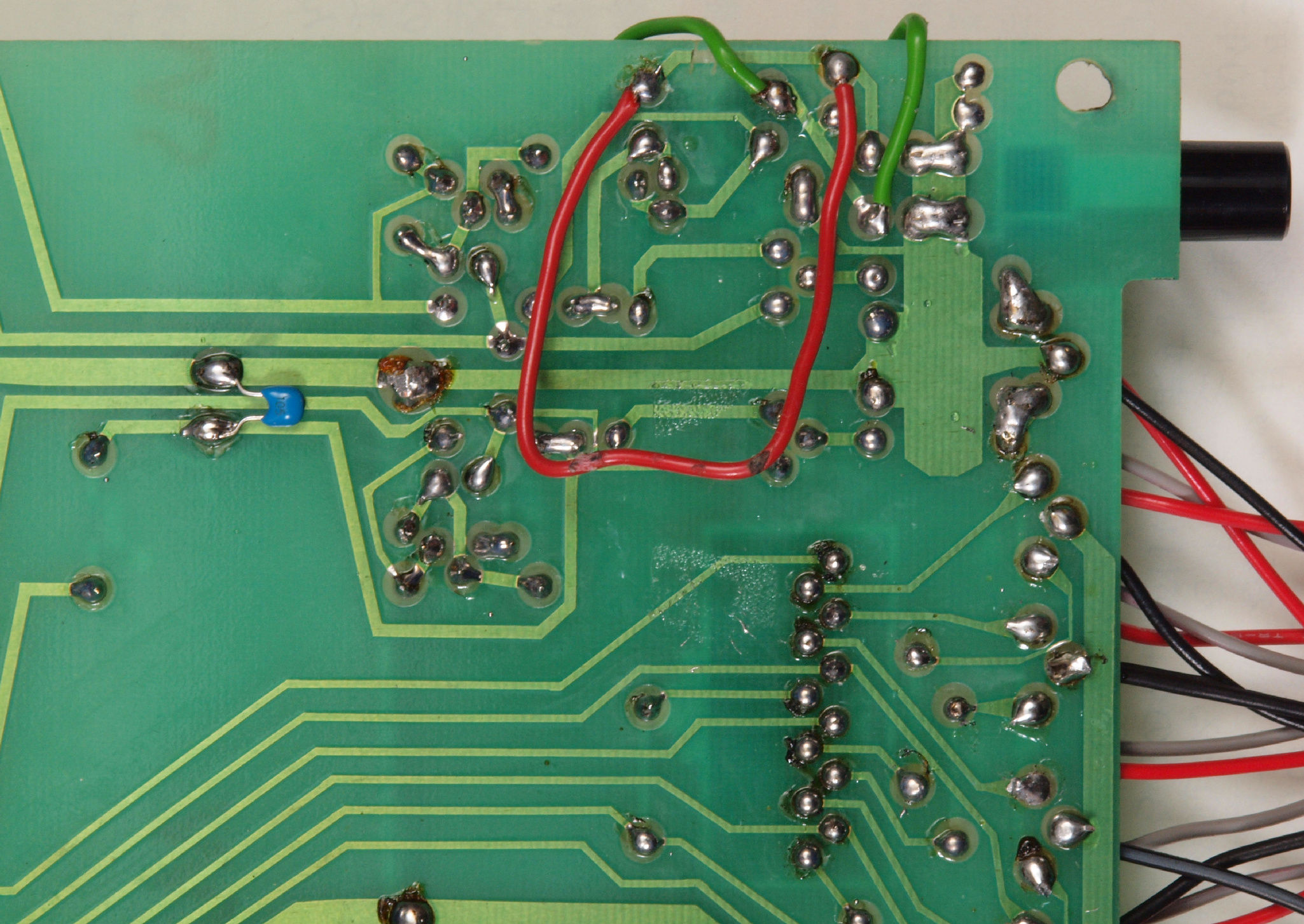

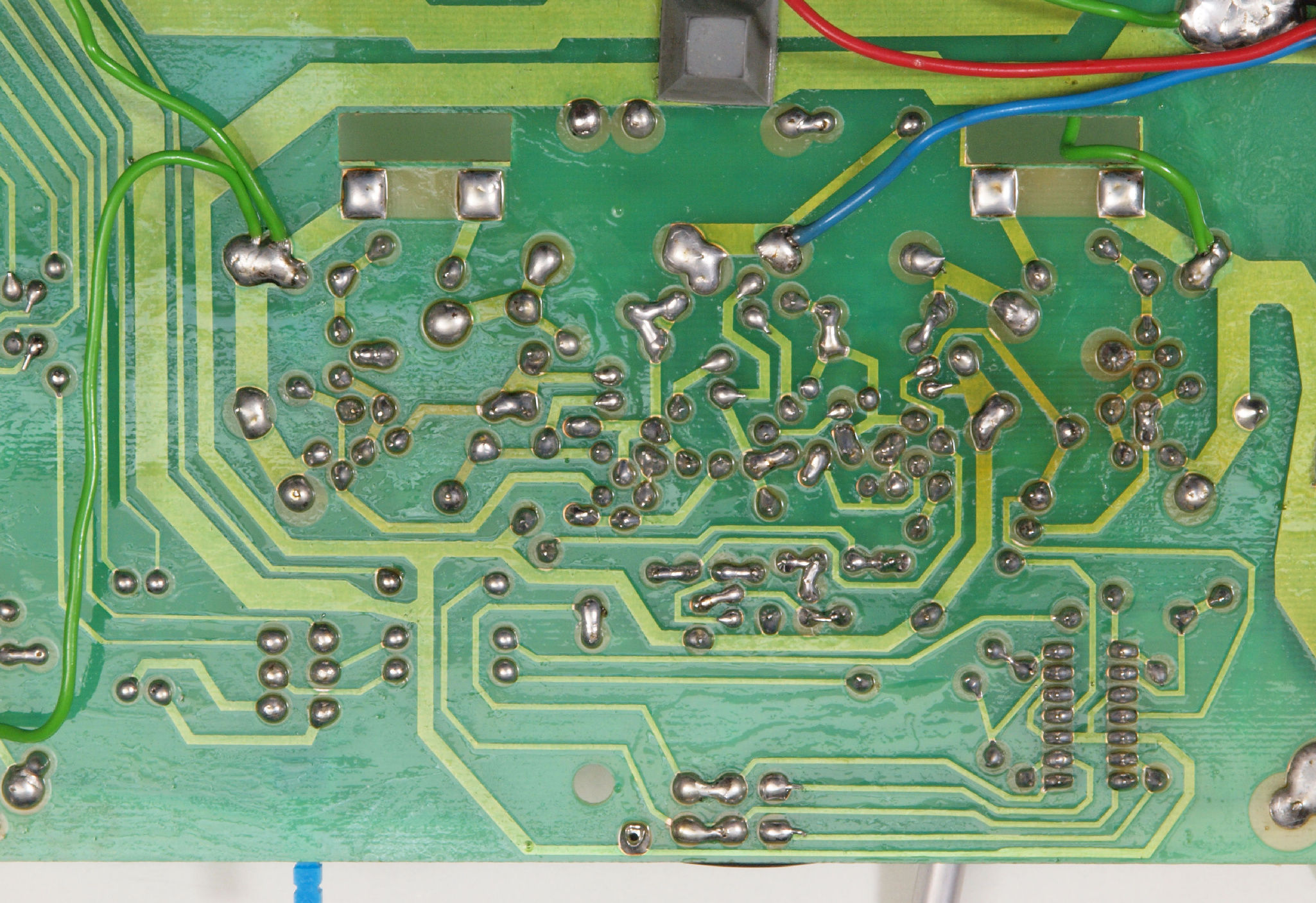

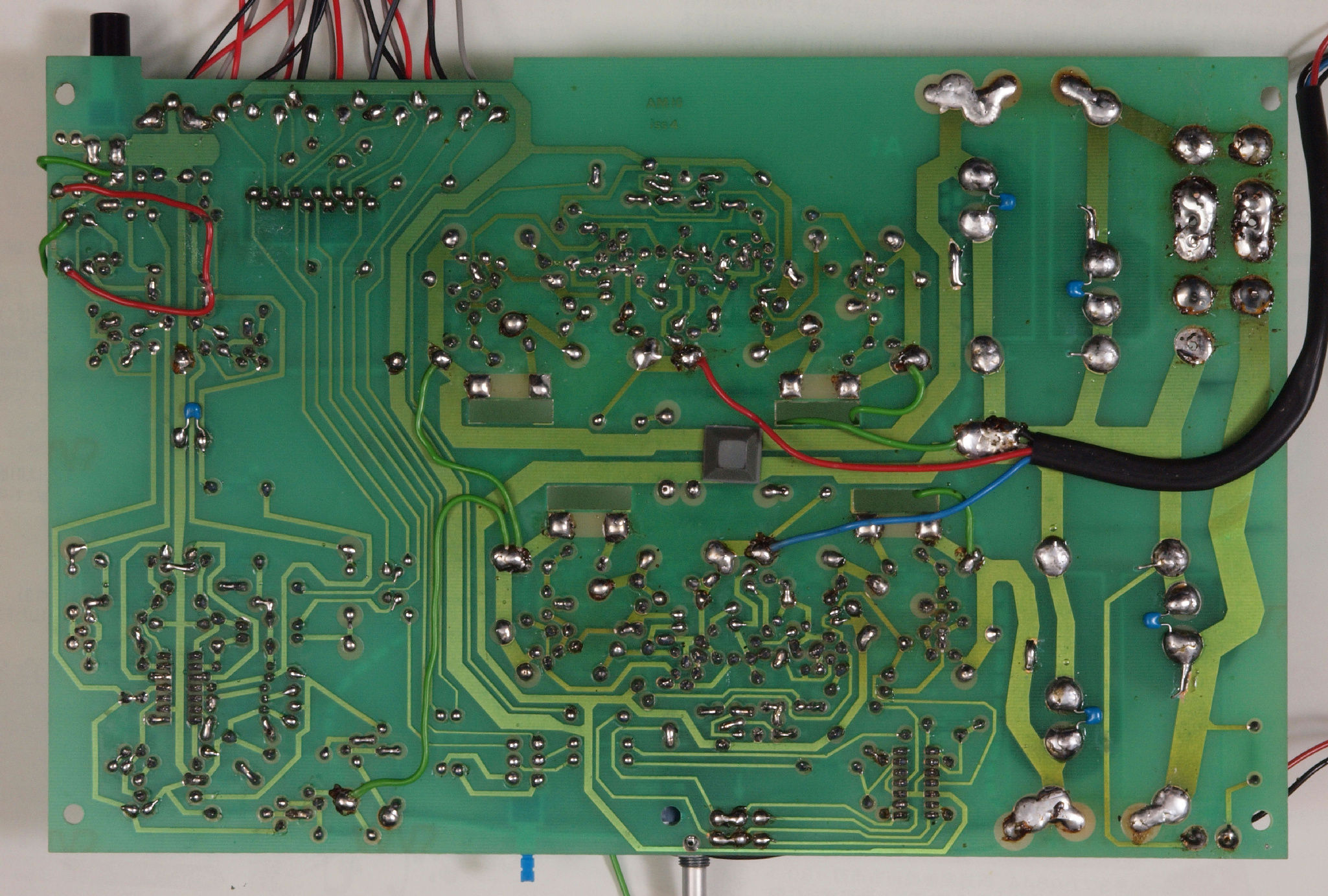

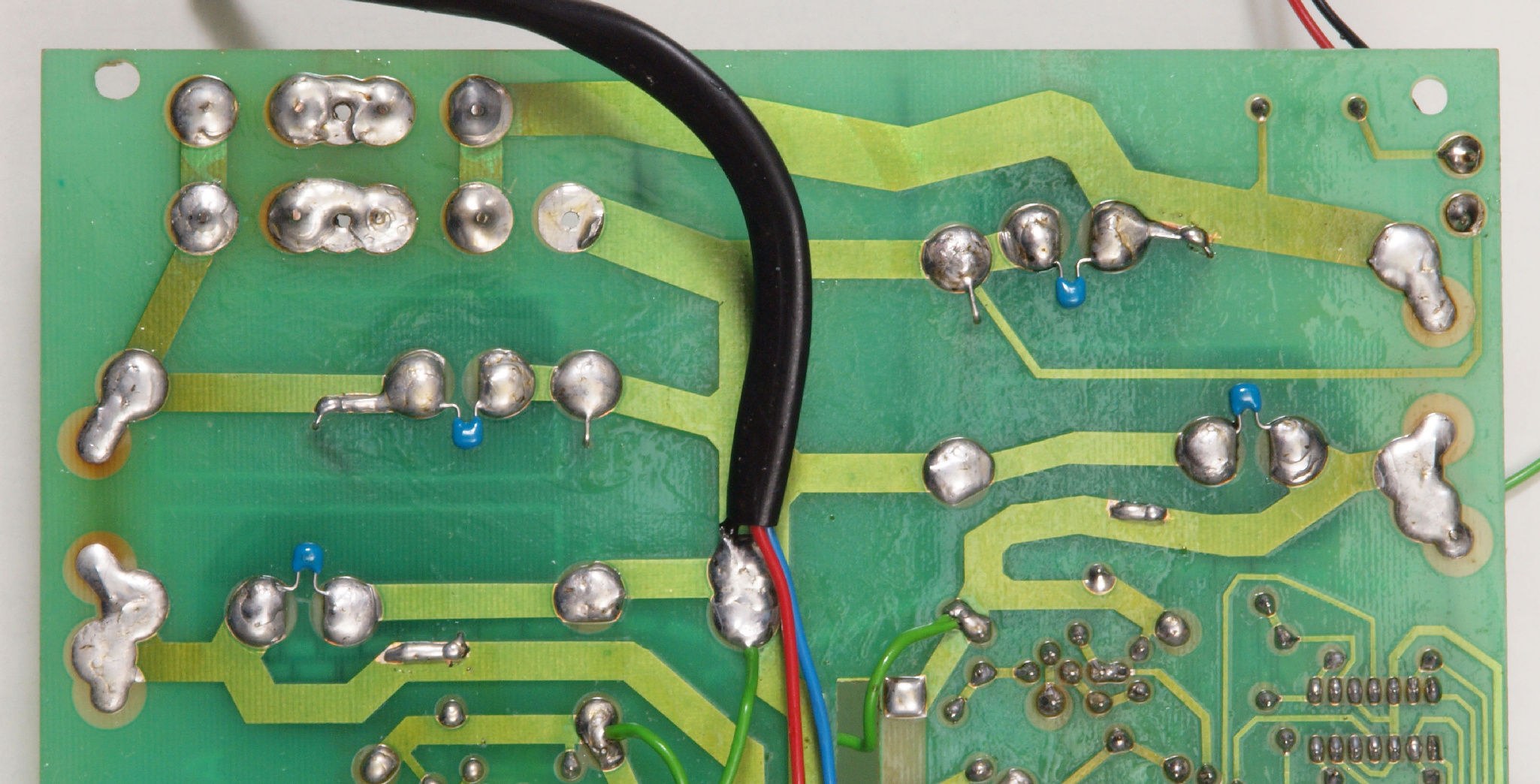

Ｃ１４．　修理（半田補正）後　基板裏、　半田を全部やり直す。

Ｃ１５．　完成基板裏　洗浄後コーテング材を塗る

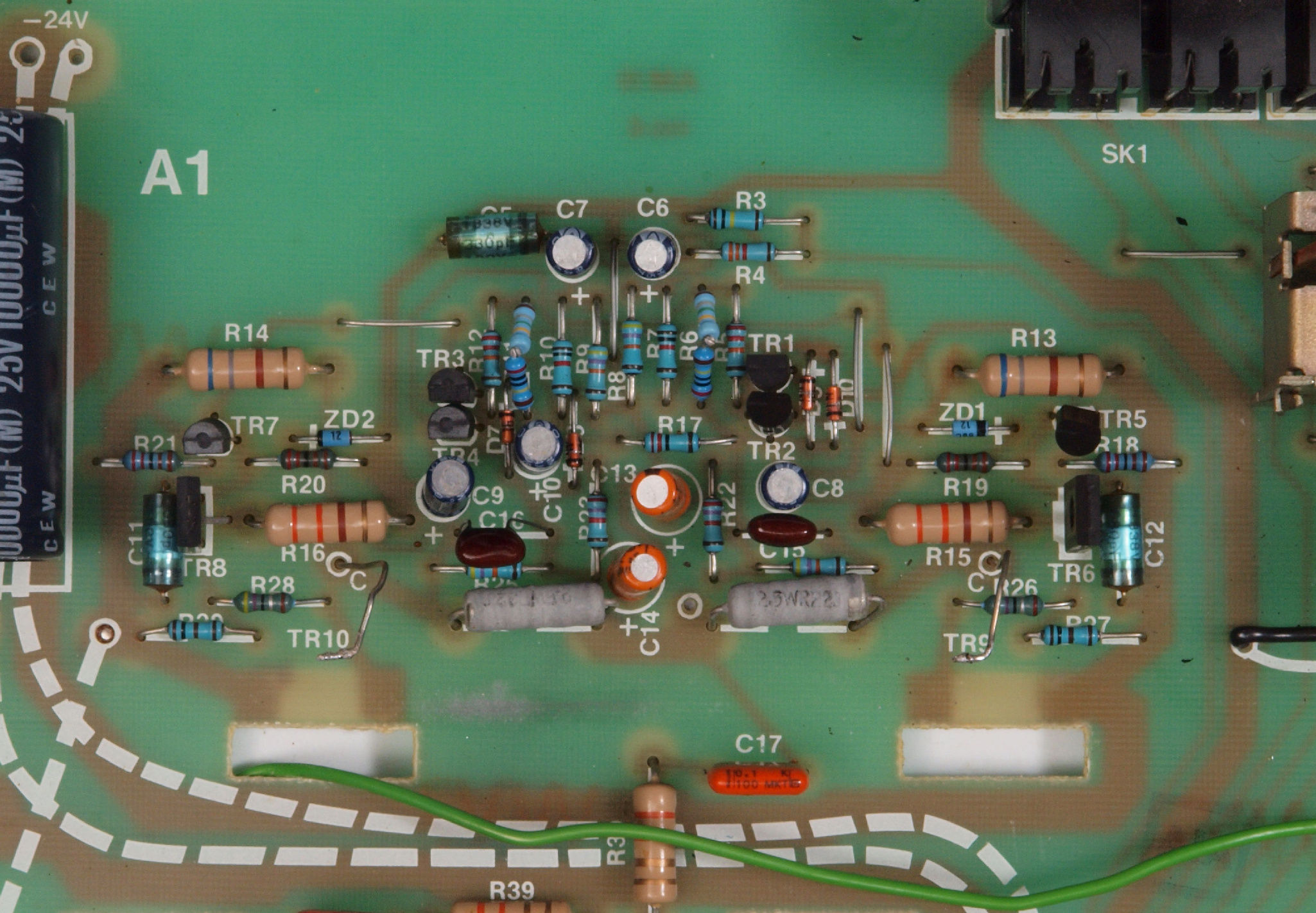

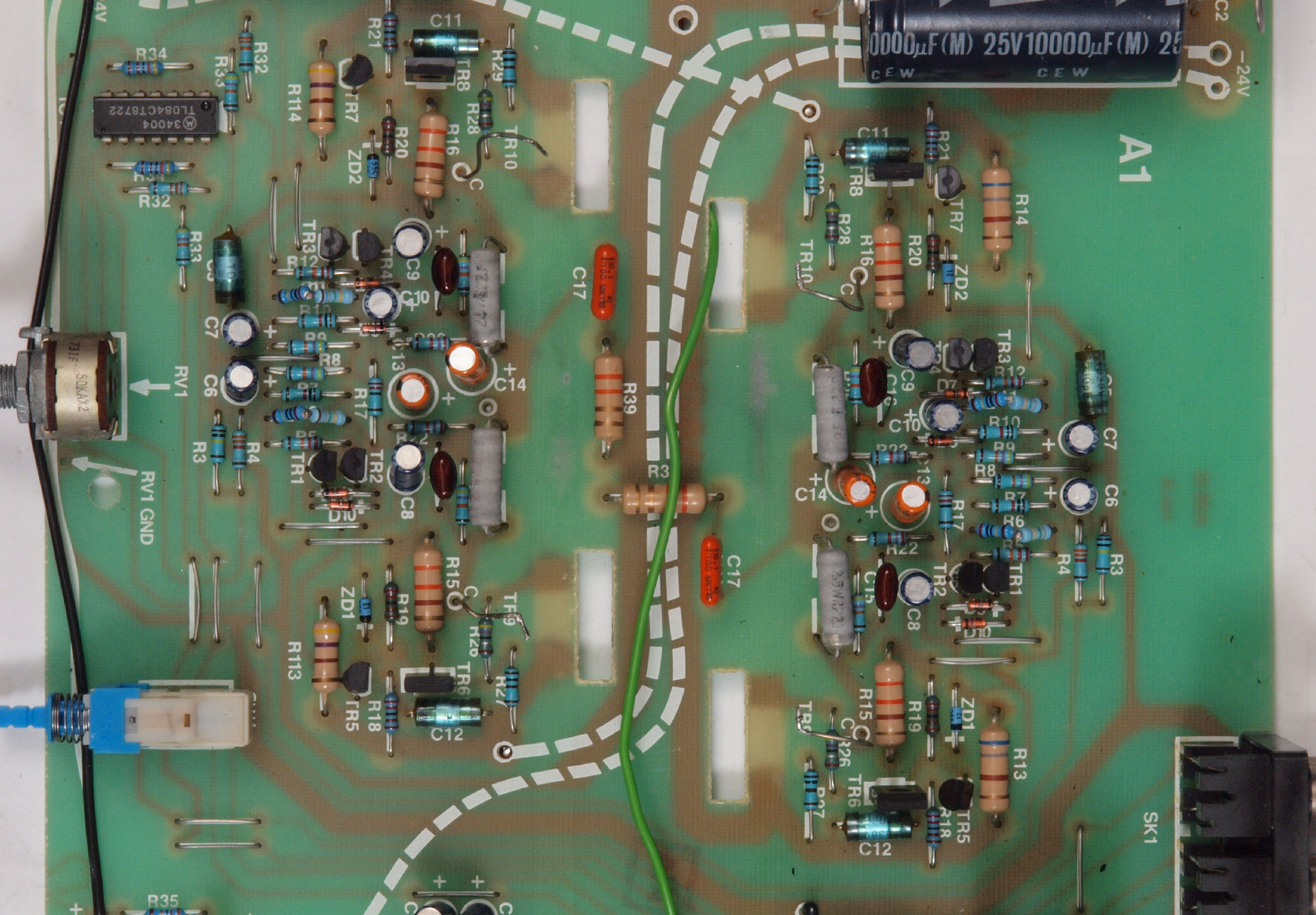

Ｃ２１．　修理前　ＡＭＰ基板

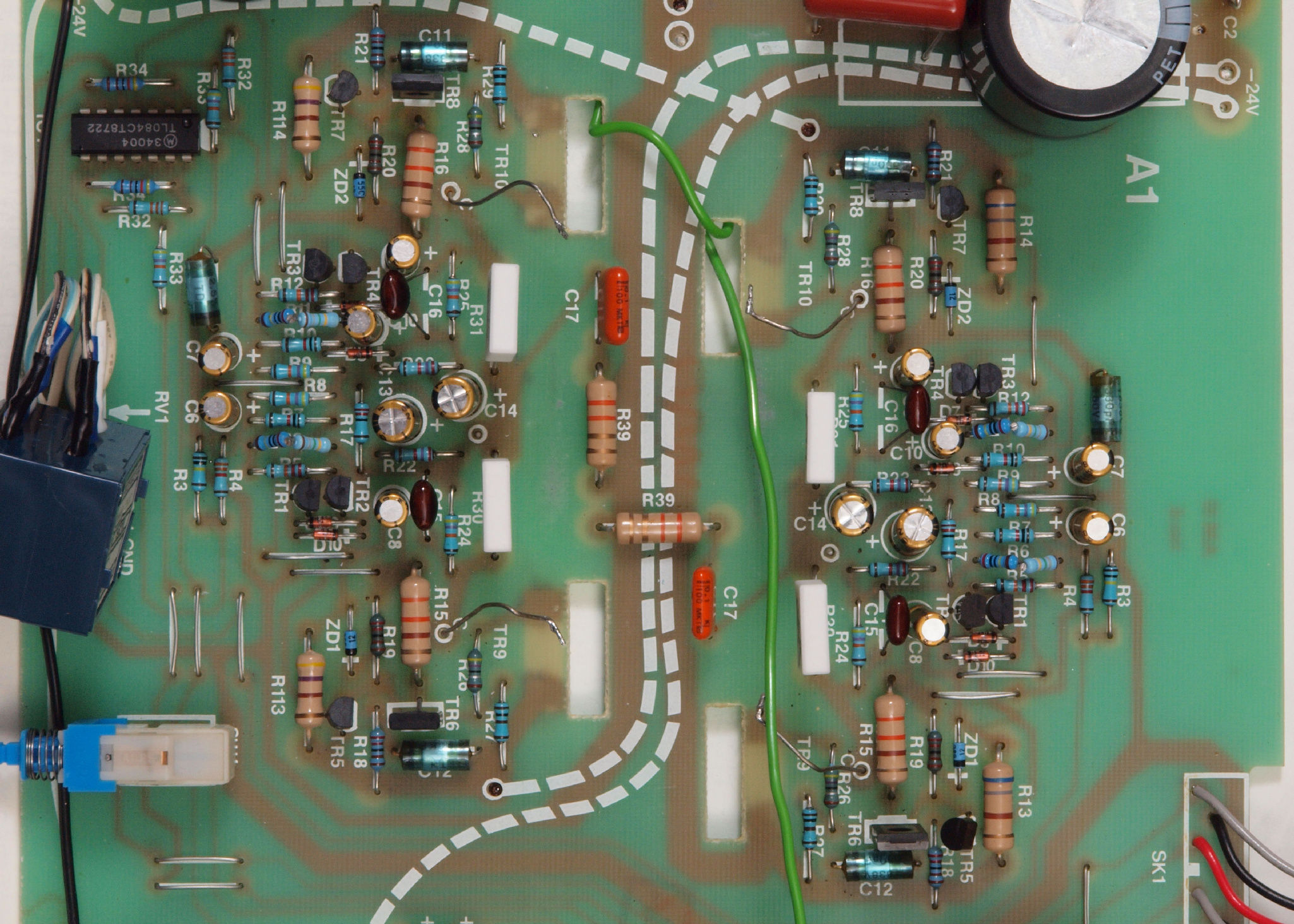

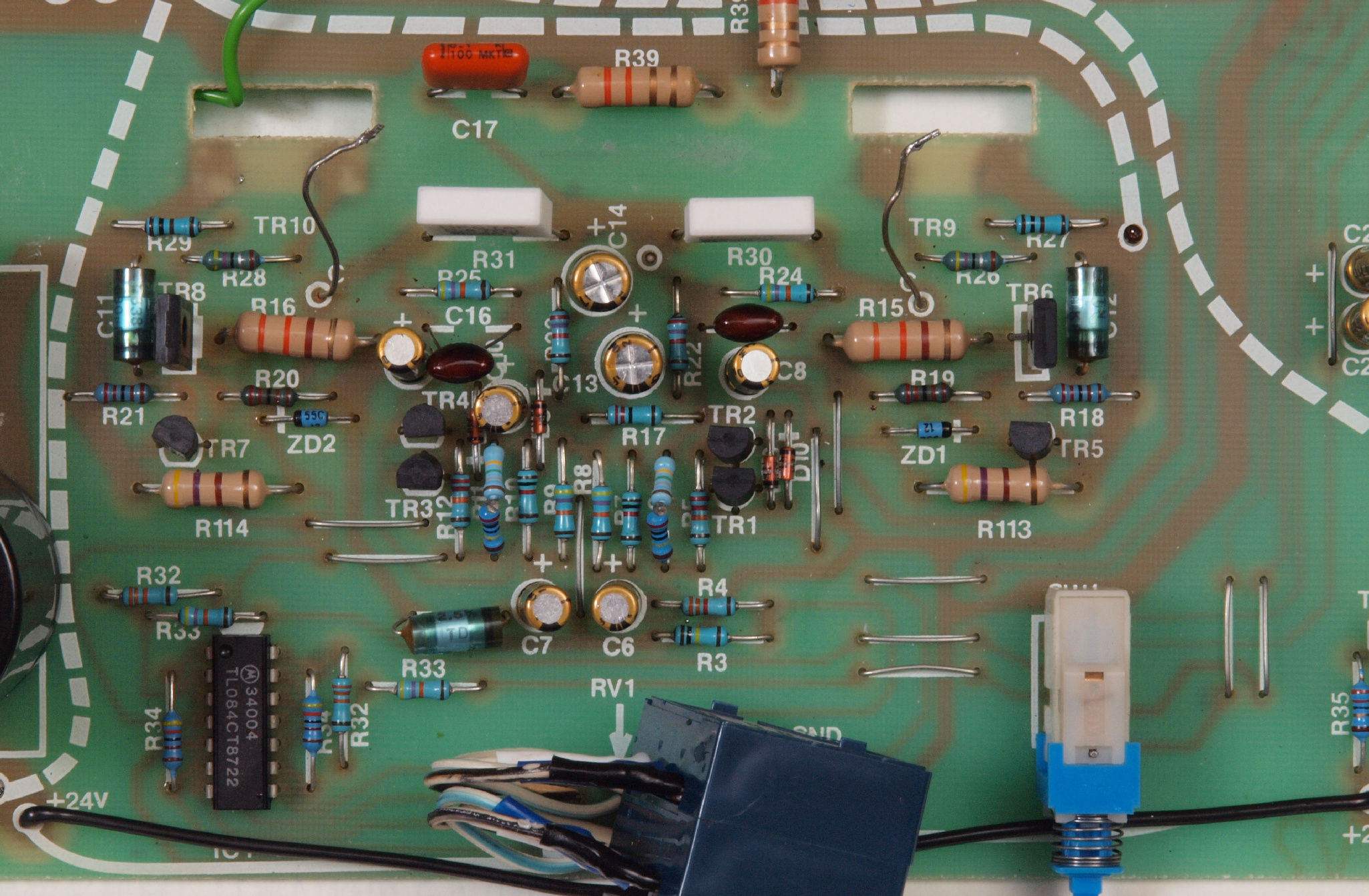

Ｃ２２．　修理後　ＡＭＰ基板

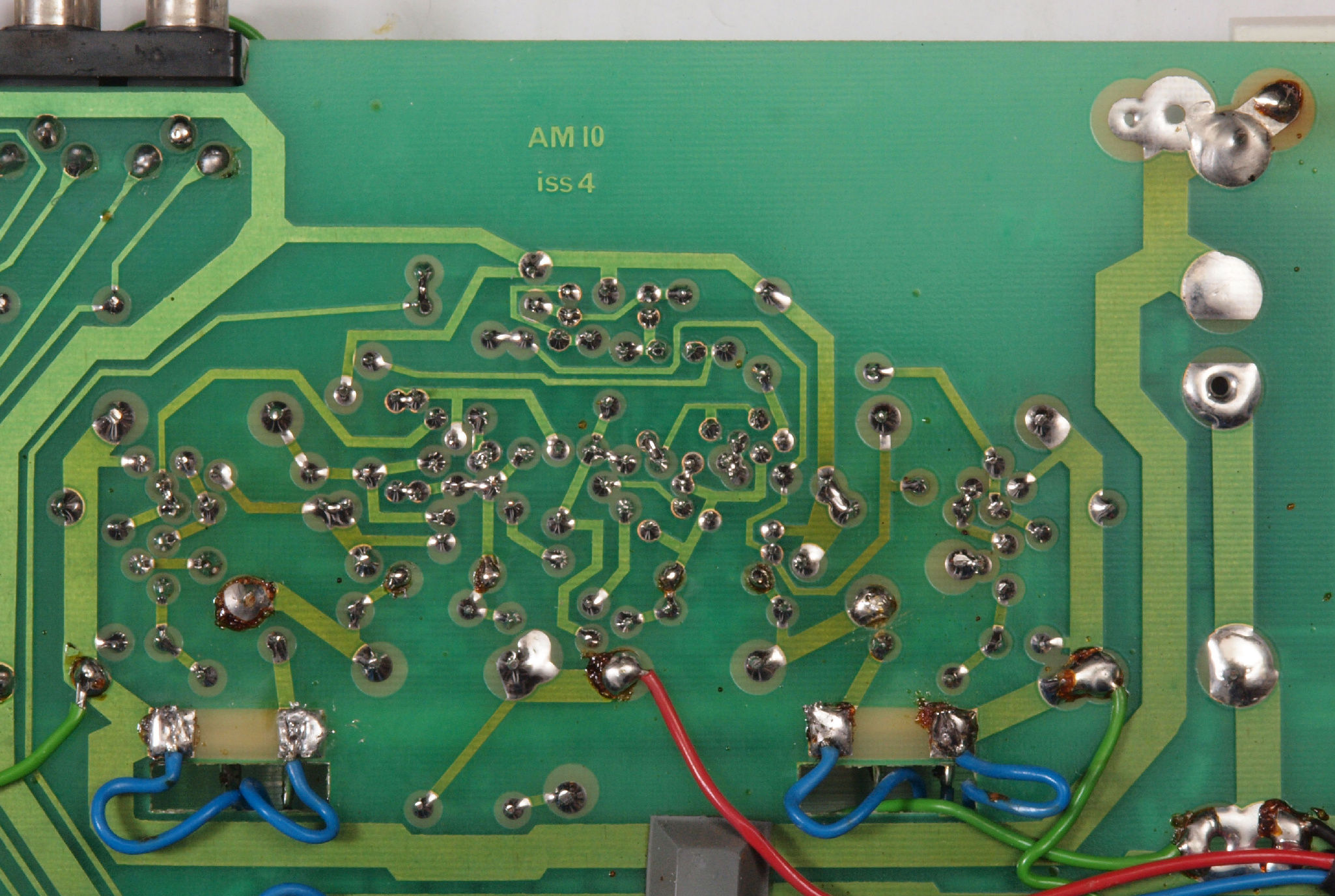

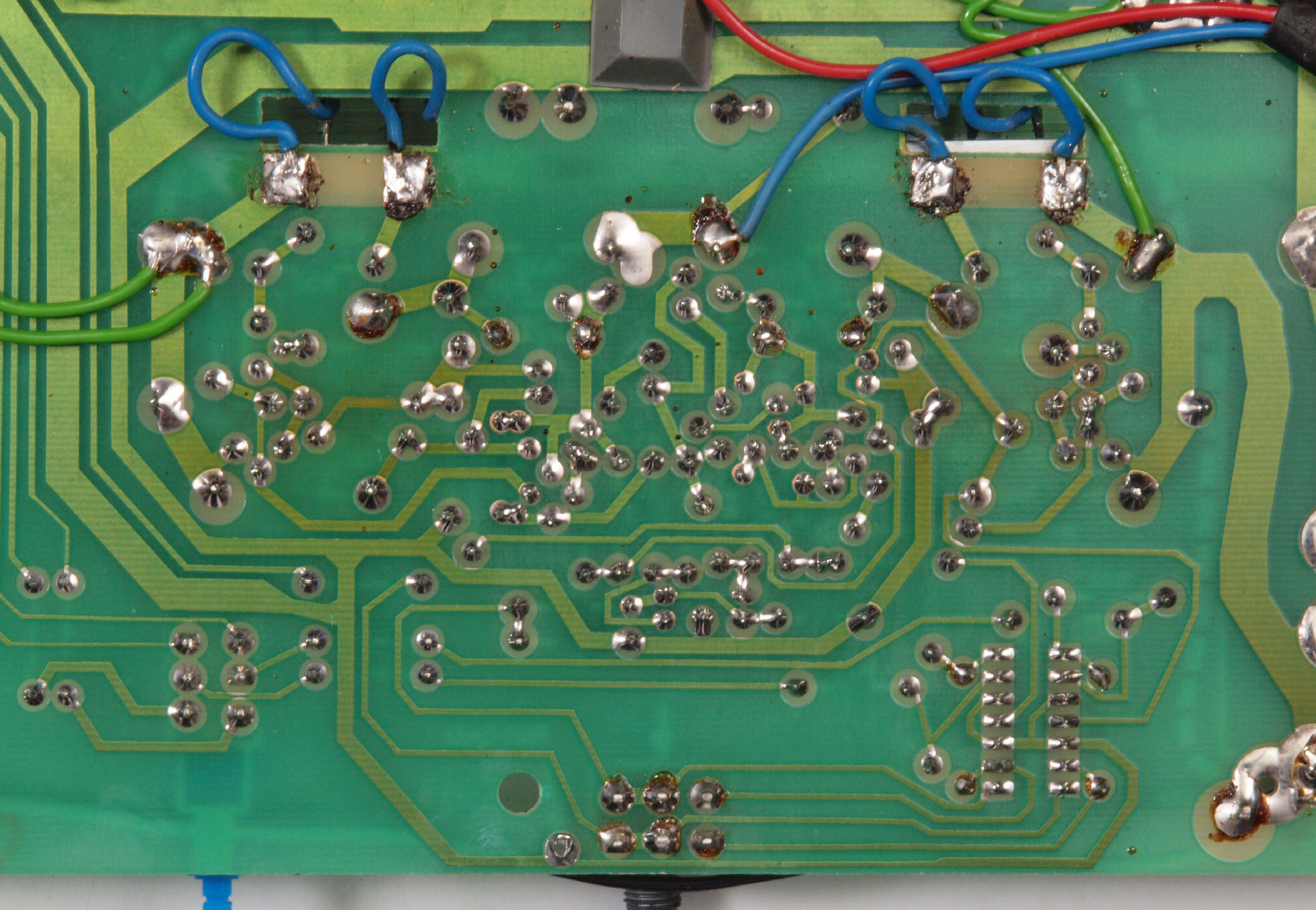

Ｃ２３．　修理前　ＡＭＰ基板裏

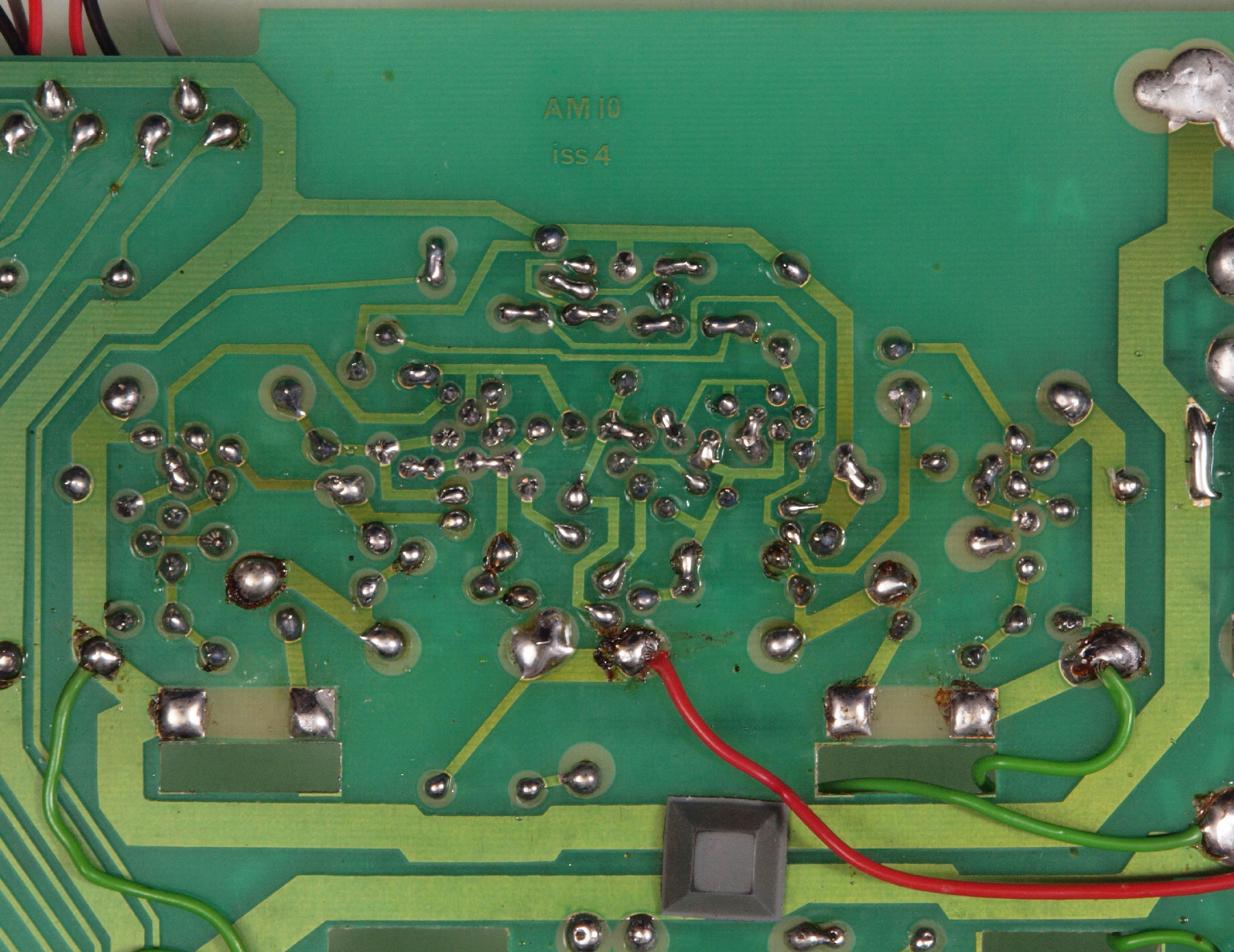

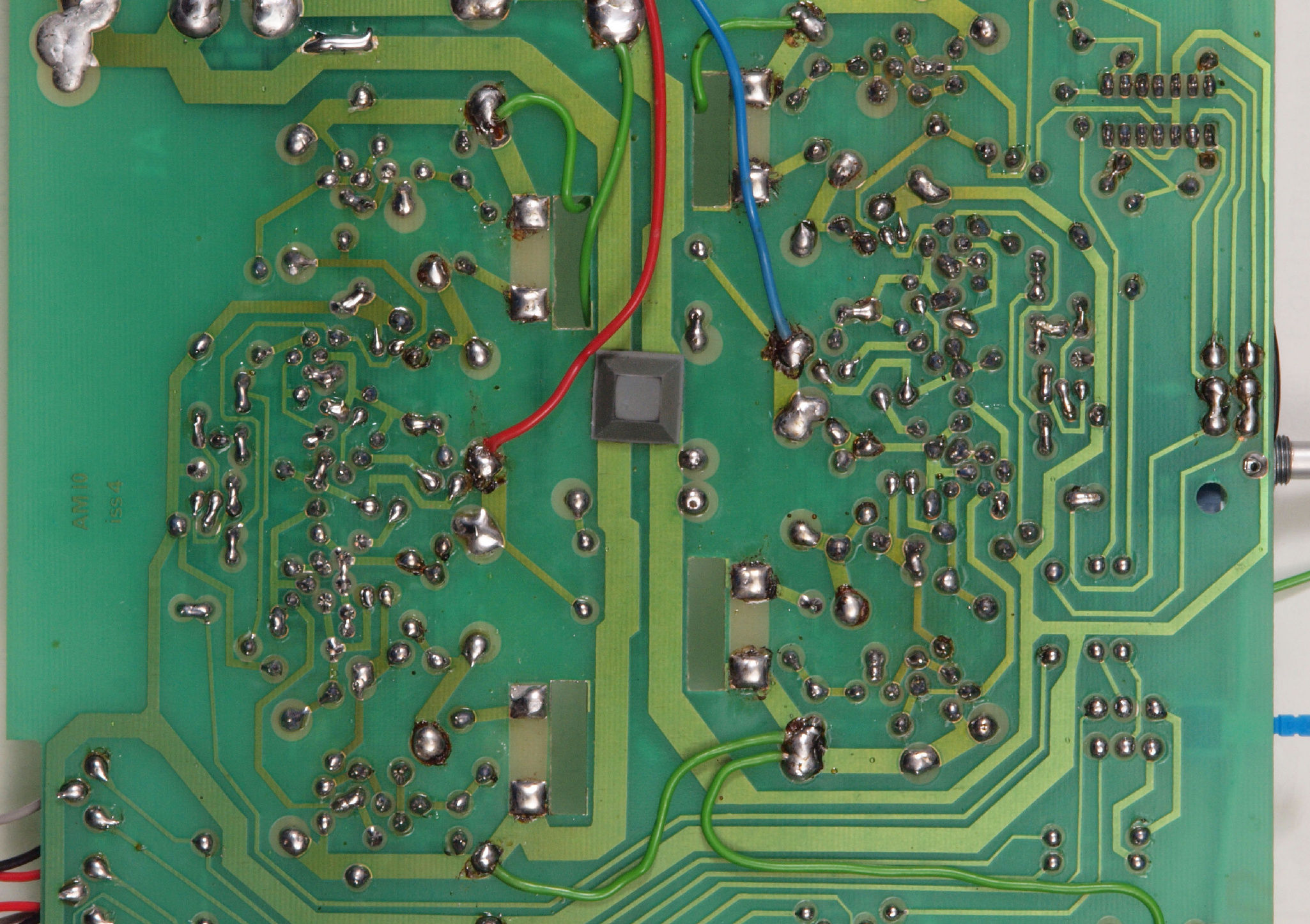

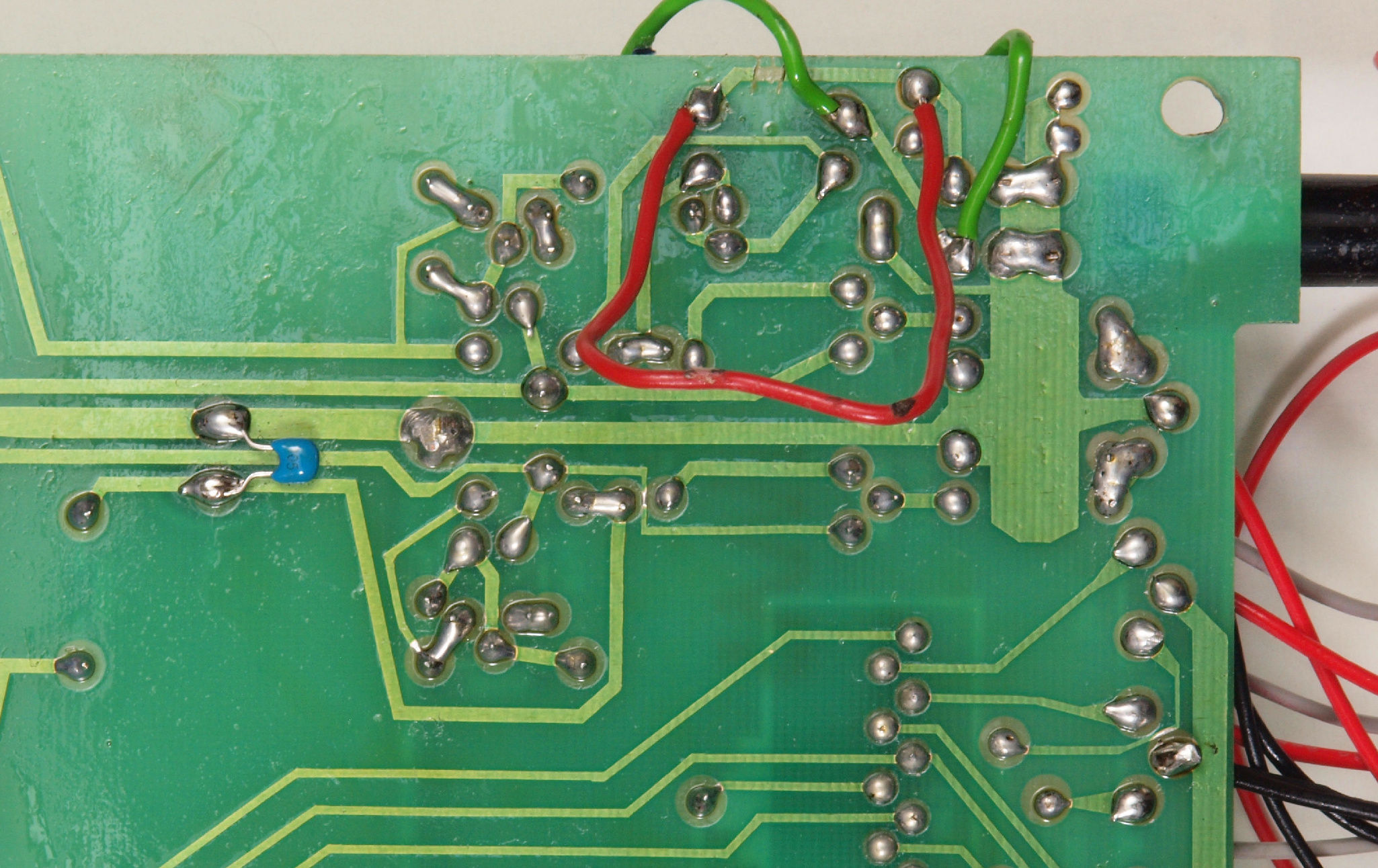

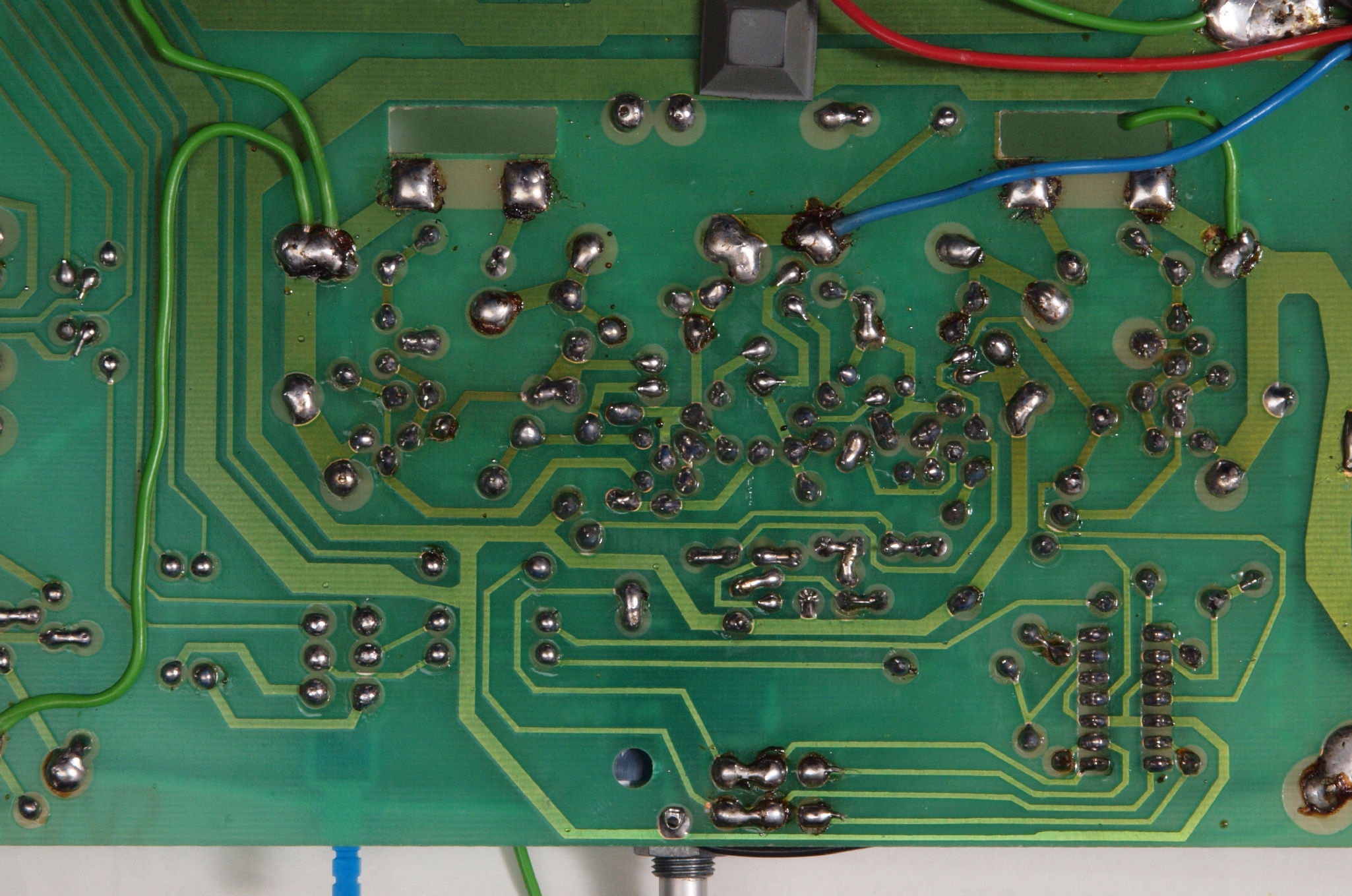

Ｃ２４．　修理（半田補正）後　ＡＭＰ基板裏、　半田を全部やり直す。

Ｃ２５．　完成ＡＭＰ基板裏　洗浄後コーテング材を塗る

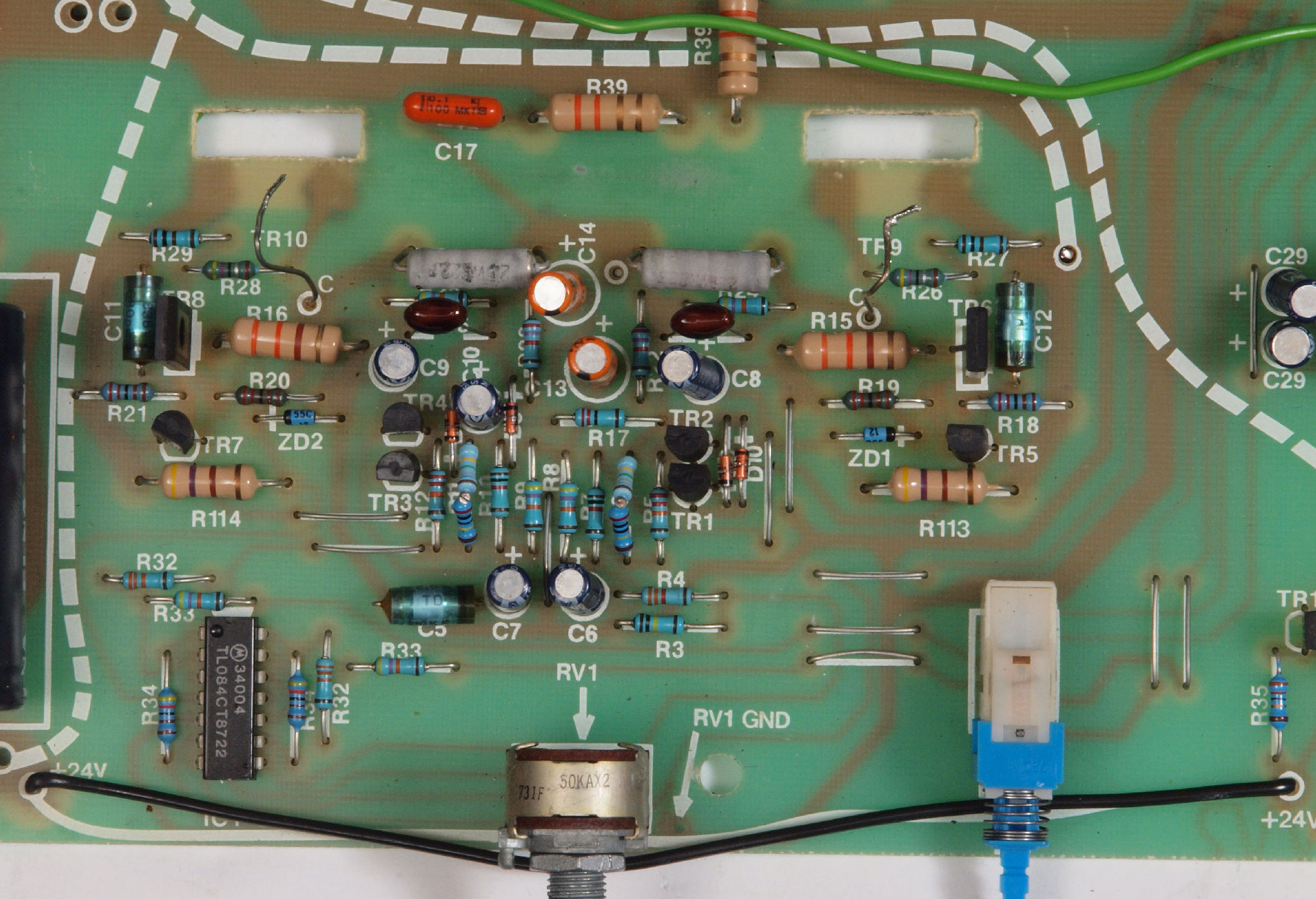

Ｃ３１．　修理前　Ｒ側ＡＭＰ基板

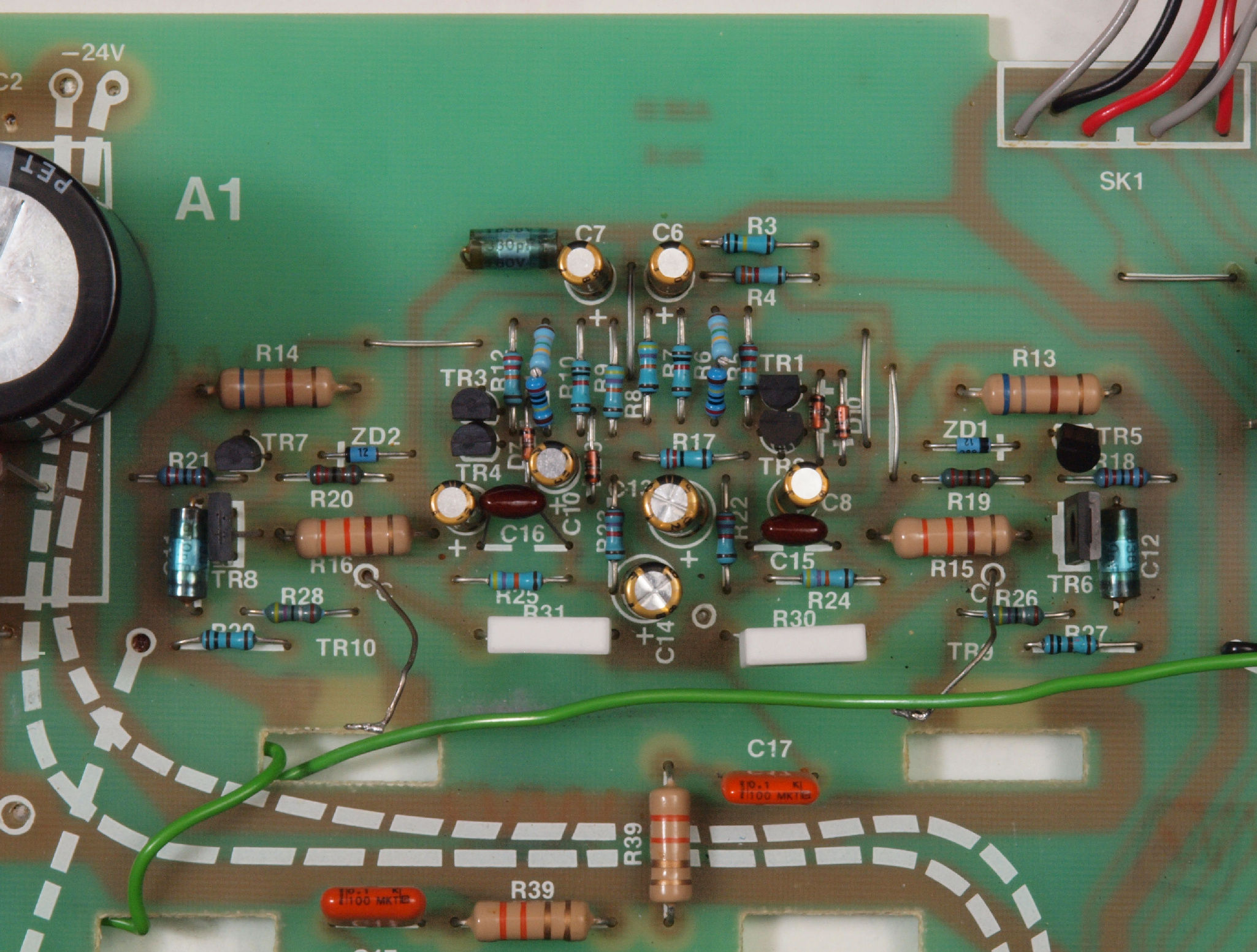

Ｃ３２．　修理後　Ｒ側ＡＭＰ基板

Ｃ３３．　修理前　Ｒ側ＡＭＰ基板裏

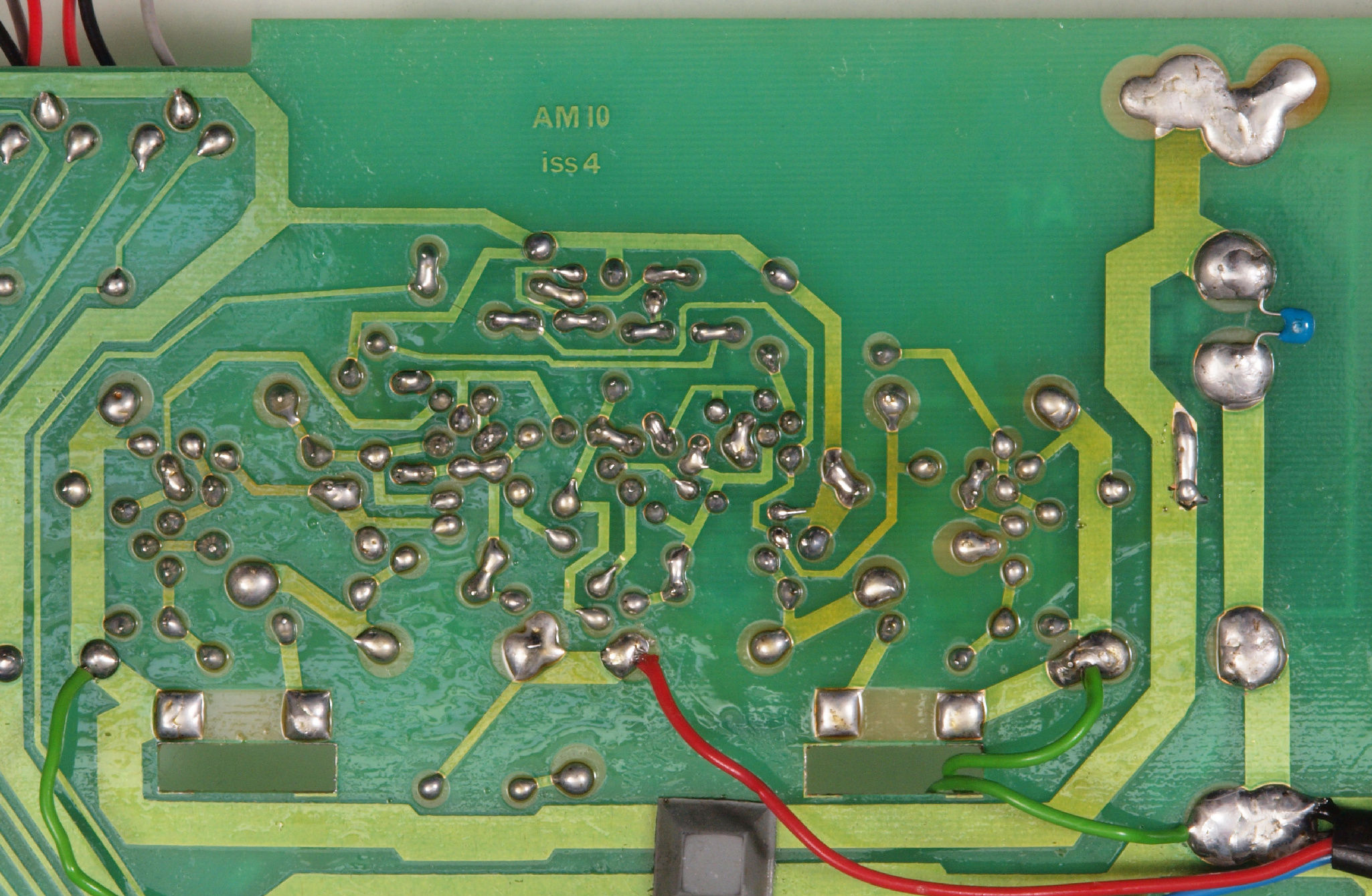

Ｃ３４．　修理（半田補正）後　Ｒ側ＡＭＰ基板裏、　半田を全部やり直す。

Ｃ３５．　完成Ｒ側ＡＭＰ基板裏　洗浄後コーテング材を塗る

Ｃ４１．　修理前　Ｌ側ＡＭＰ基板

Ｃ４２．　修理後　Ｌ側ＡＭＰ基板

Ｃ４３．　修理前　Ｌ側ＡＭＰ基板裏

Ｃ４４．　修理（半田補正）後　Ｌ側ＡＭＰ基板裏、　半田を全部やり直す。

Ｃ４５．　完成Ｌ側ＡＭＰ基板裏　洗浄後コーテング材を塗る

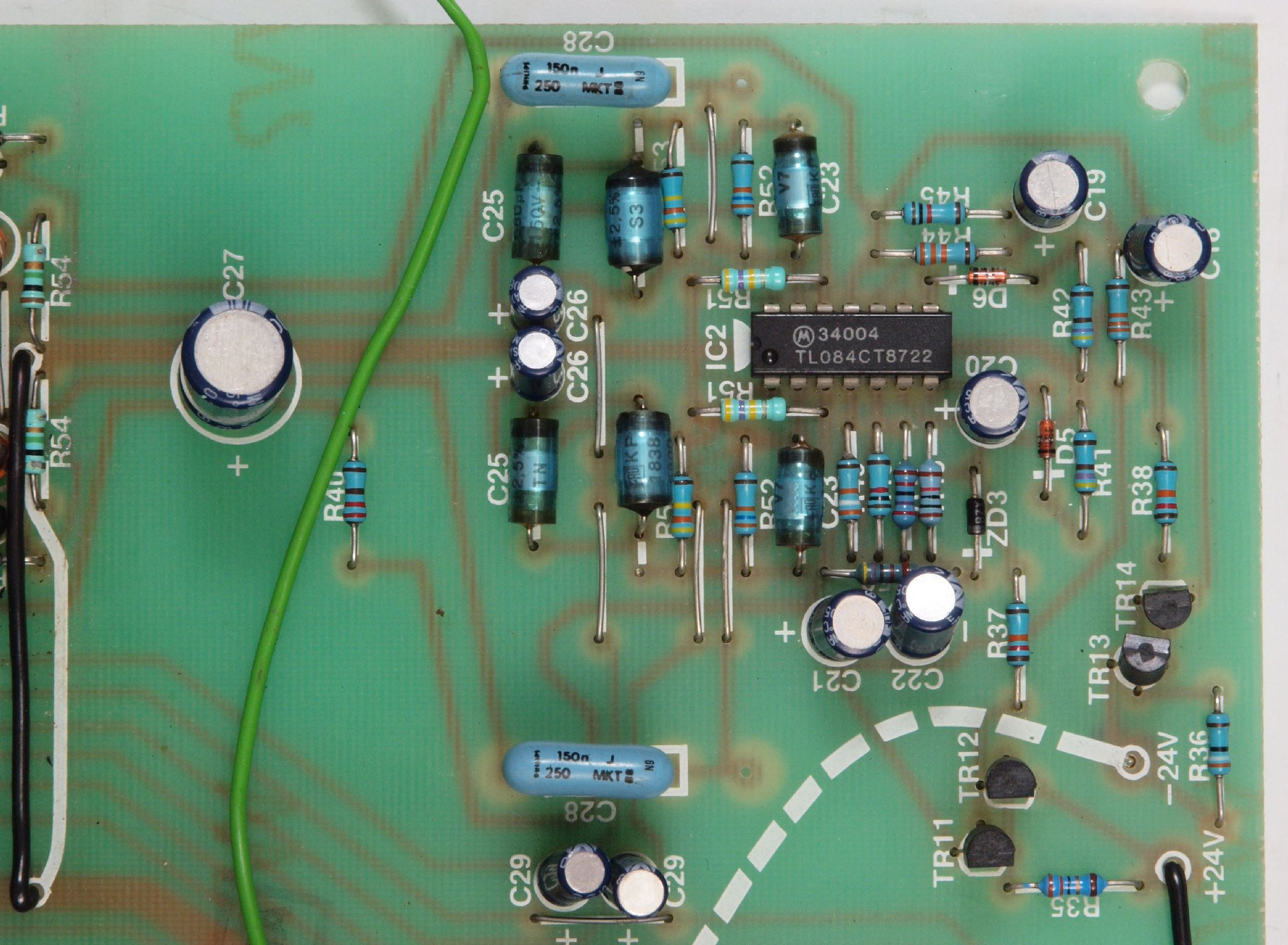

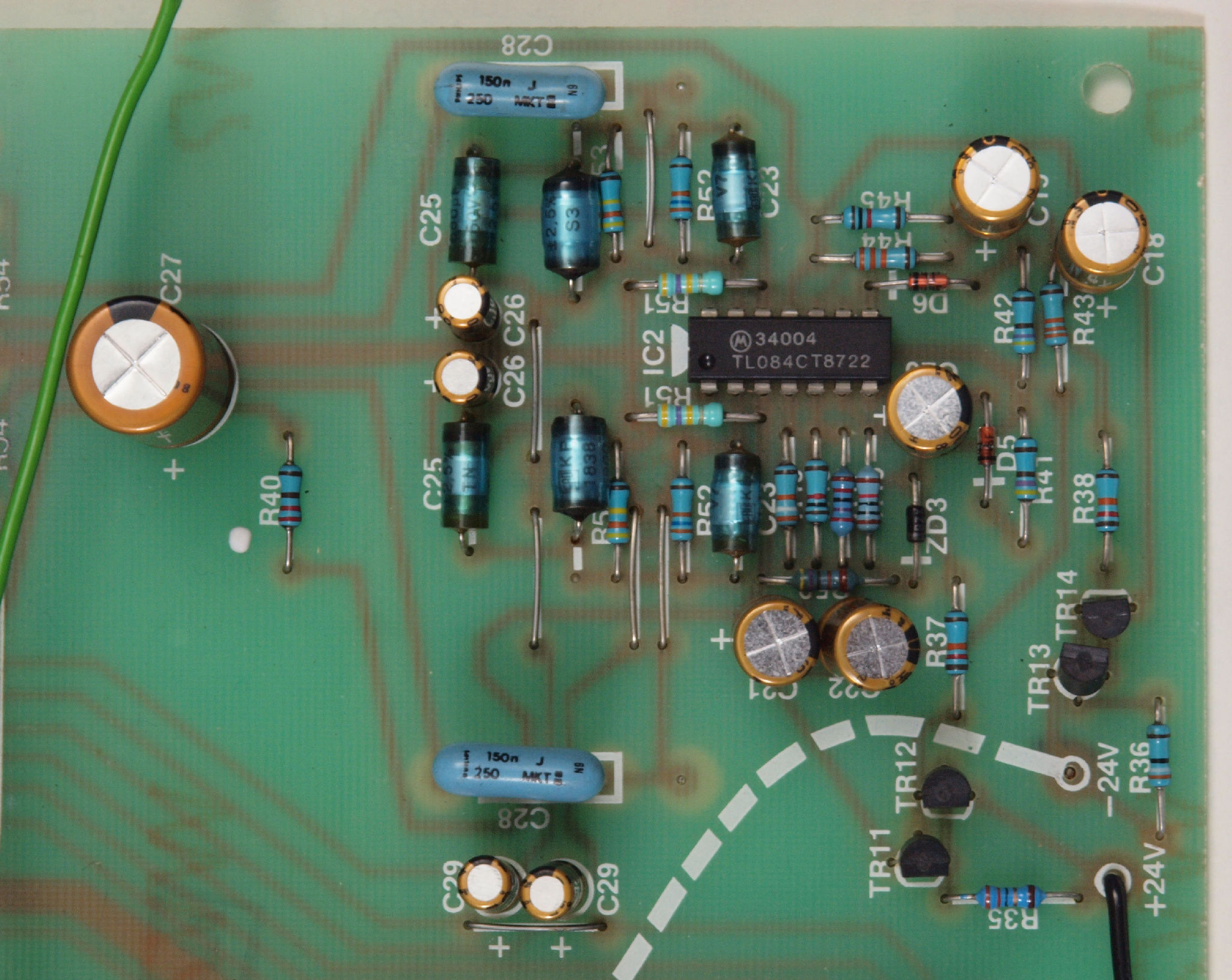

Ｃ５１．　修理前　　ＥＱ基板

Ｃ５２．　修理後　　ＥＱ基板

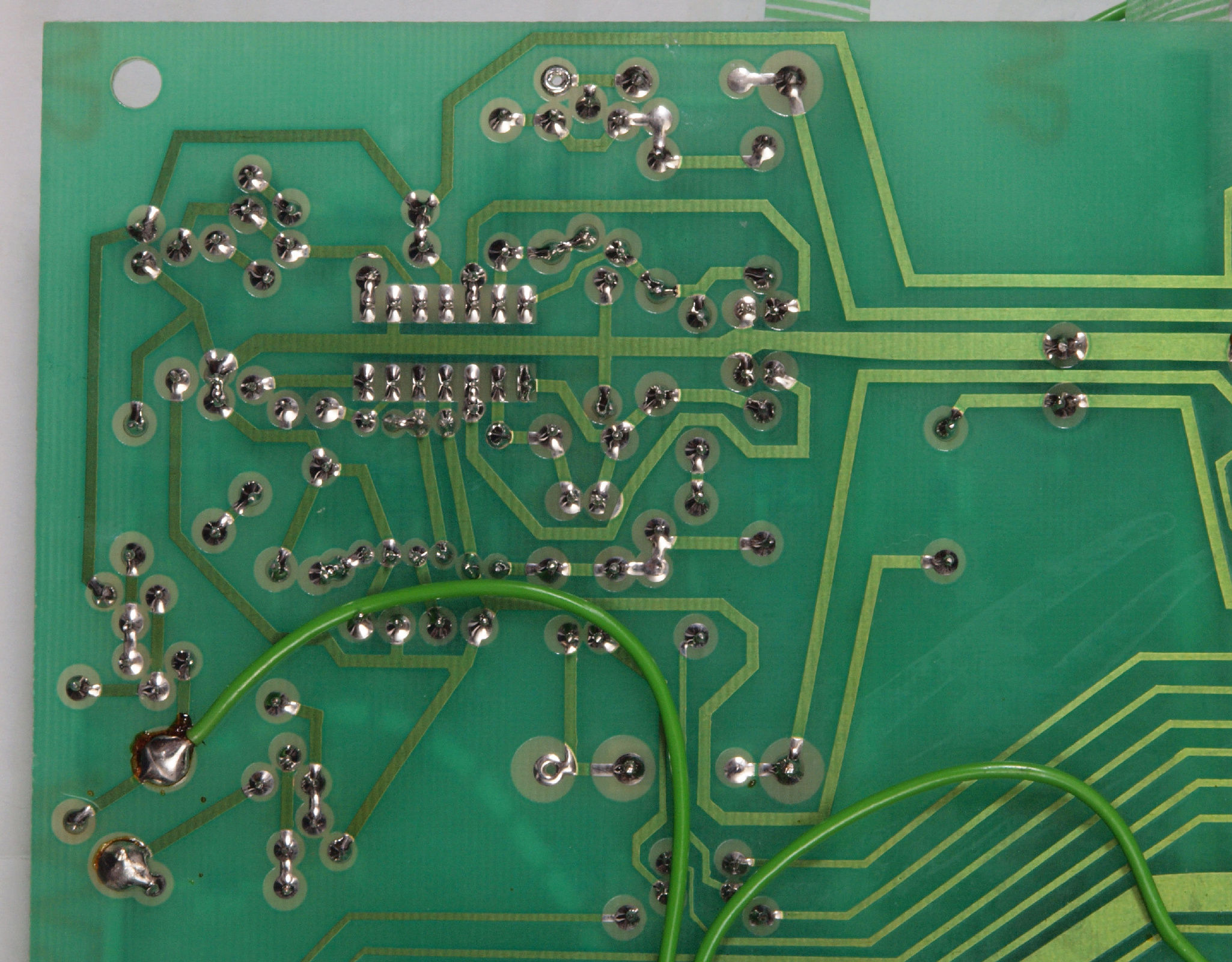

Ｃ５３．　修理前　　ＥＱ基板裏

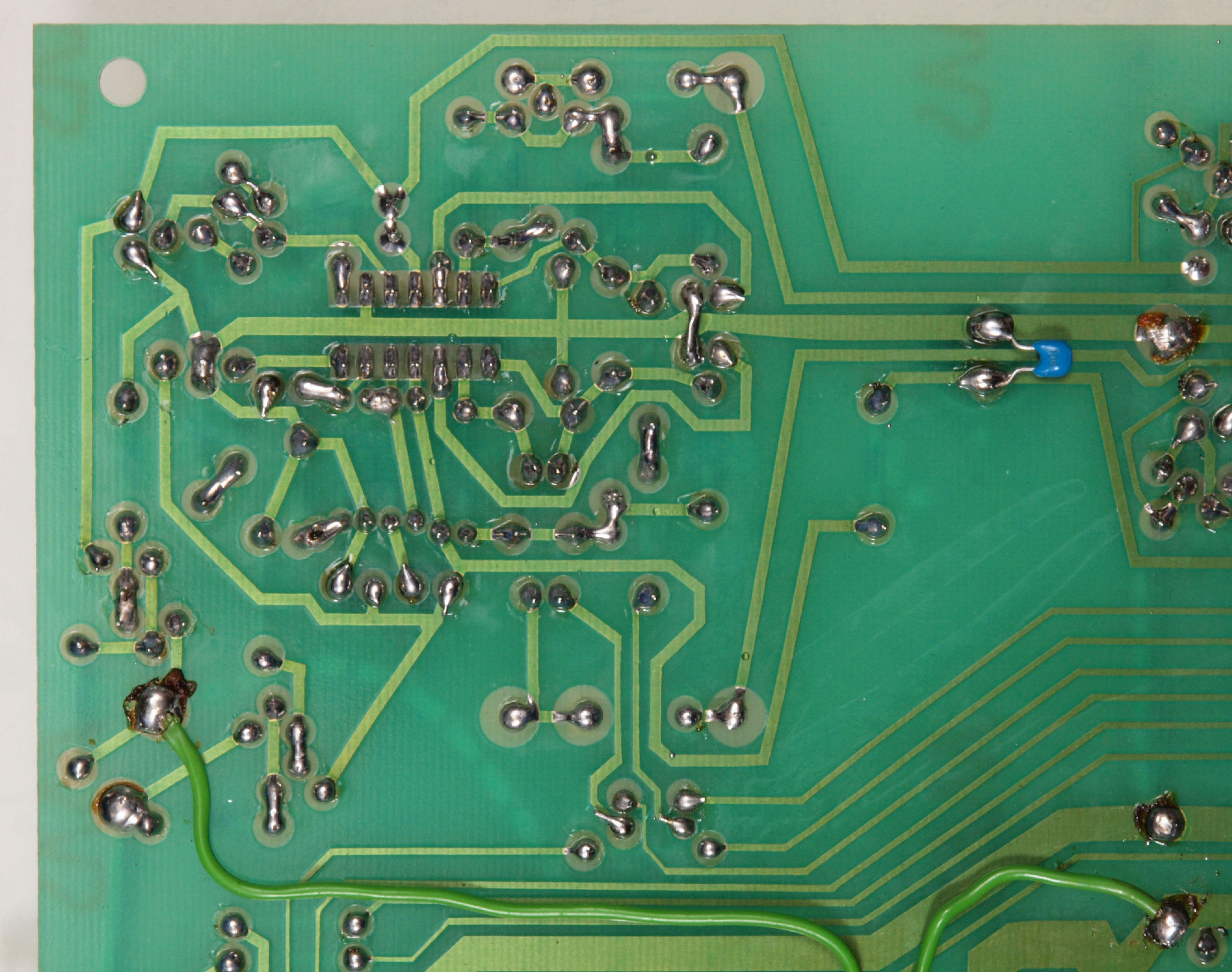

Ｃ５４．　修理（半田補正）後　　ＥＱ基板裏、　半田を全部やり直す。

Ｃ５５．　完成　ＥＱ基板裏　洗浄後コーテング材を塗る

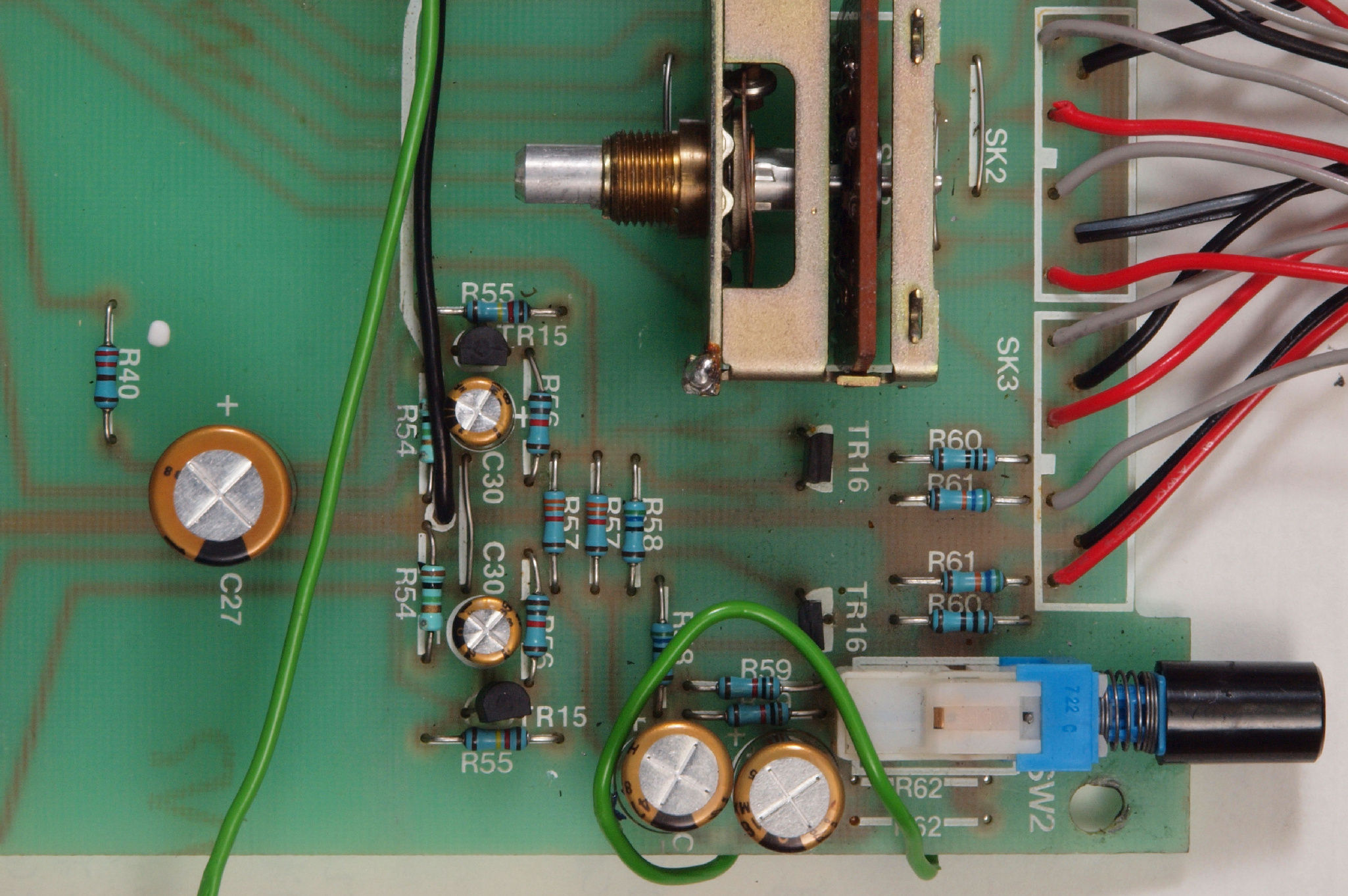

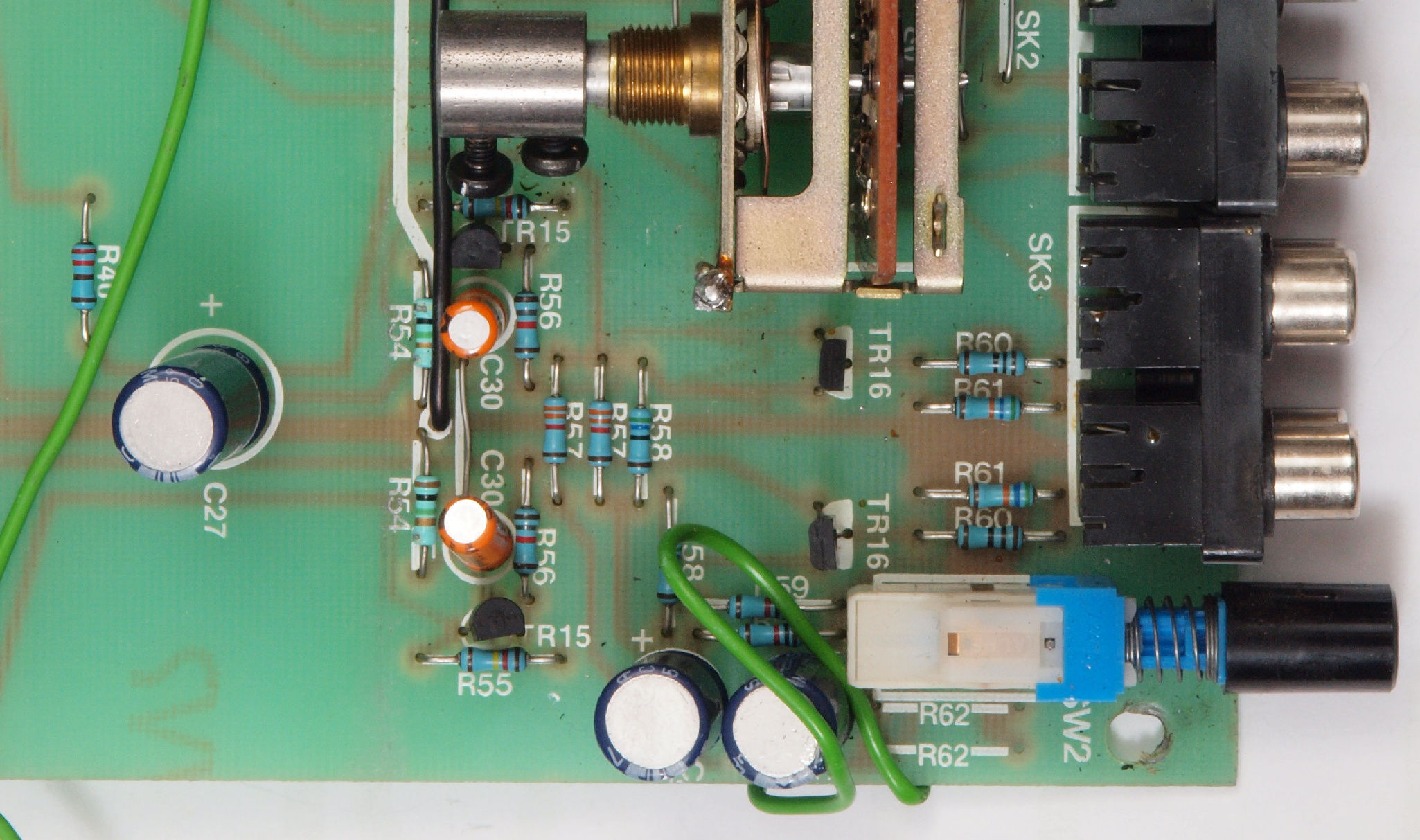

Ｃ６１．　修理前　　ＭＣ基板

Ｃ６２．　修理後　　ＭＣ基板

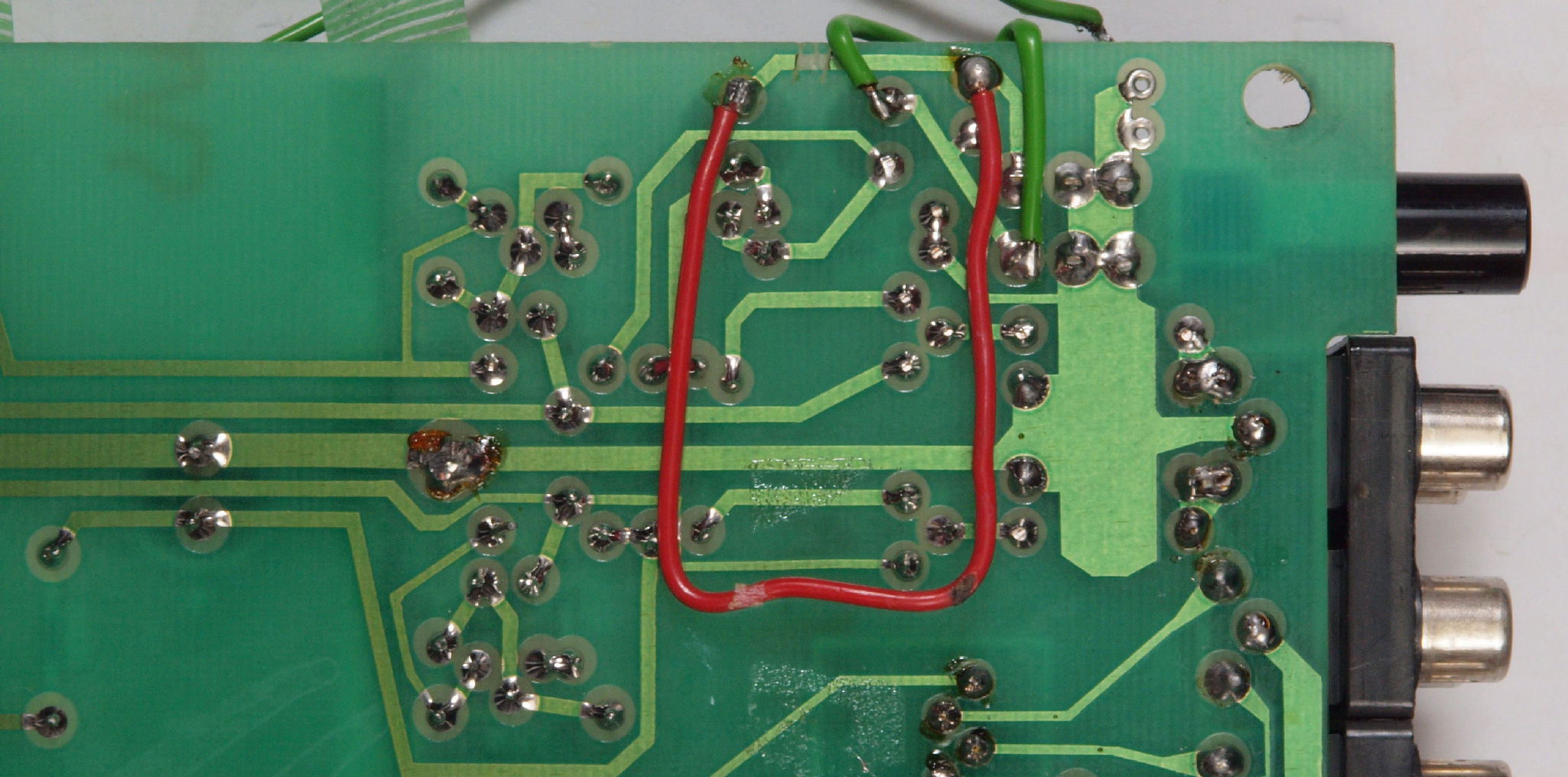

Ｃ６３．　修理前　　ＭＣ基板裏

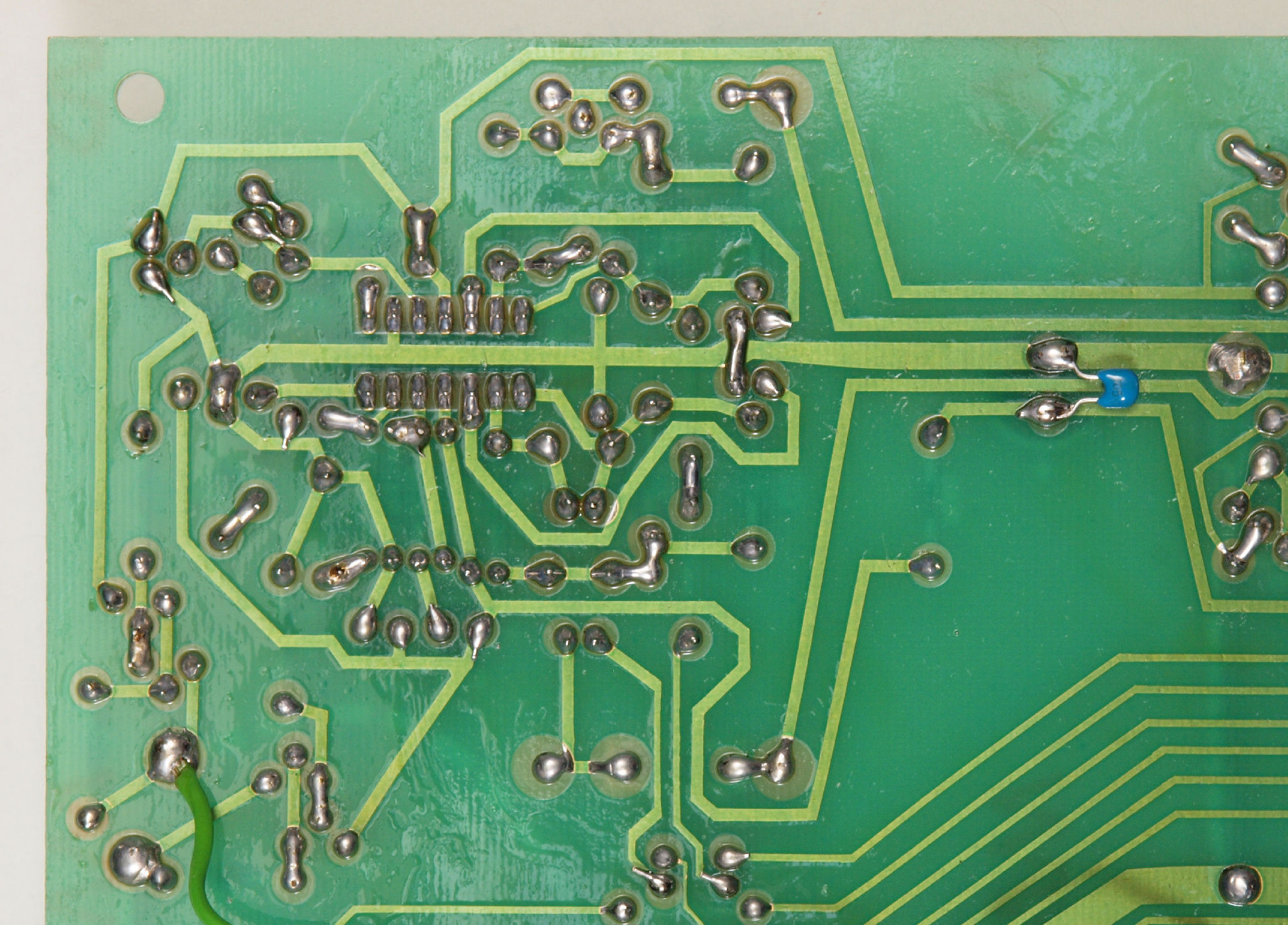

Ｃ６４．　修理（半田補正）後　　ＭＣ基板裏、　半田を全部やり直す。　フイルムコンデンサー１個追加。

Ｃ６５．　完成ＭＣ基板裏　洗浄後コーテング材を塗る

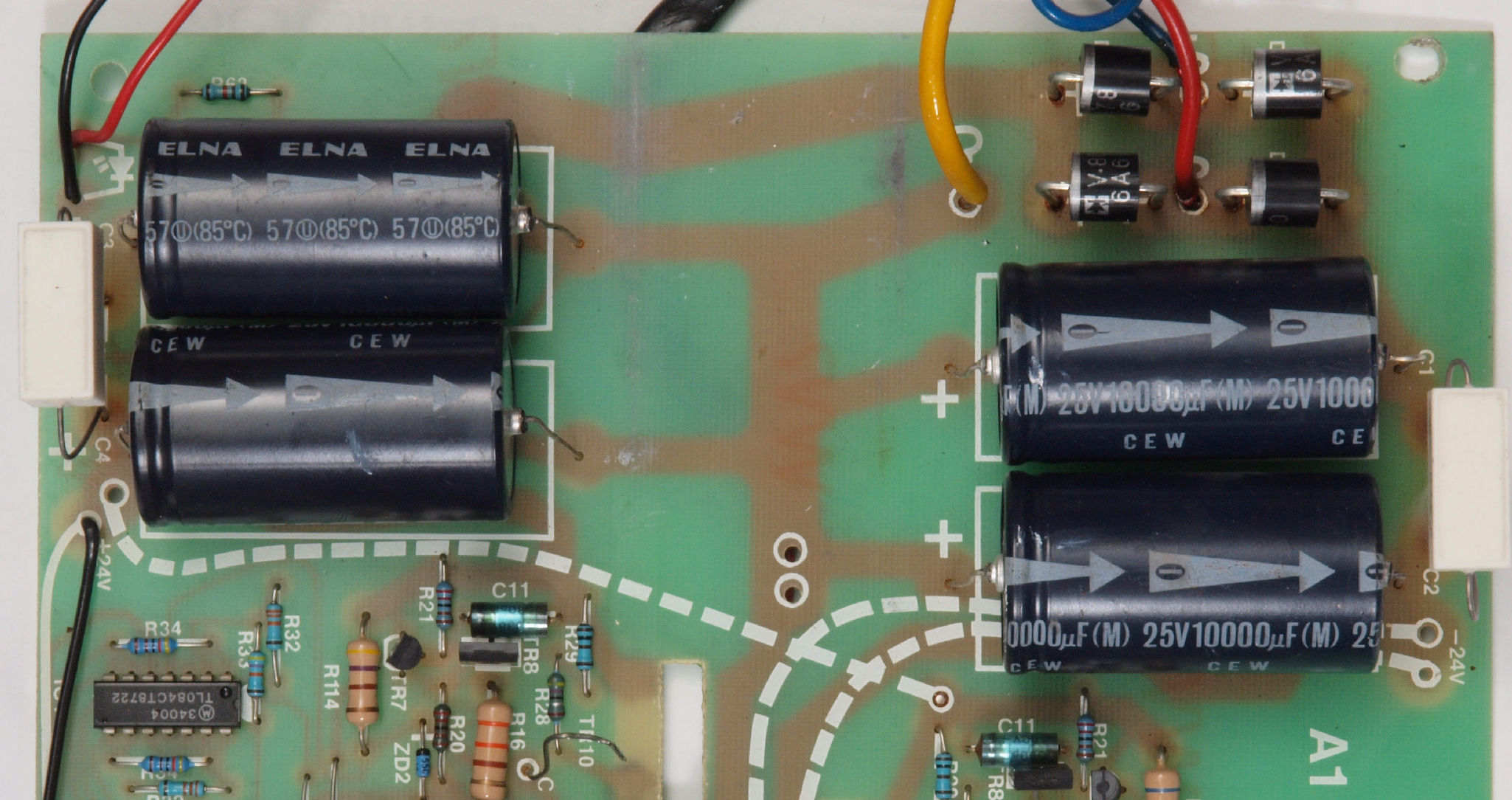

Ｃ７１．　修理前　電源基板。　２種類の電解コンデンサーが使用されている。

Ｃ７２．　修理後　電源基板。　電解コンデンサー４個交換、フイルムコンデンサー４個追加。

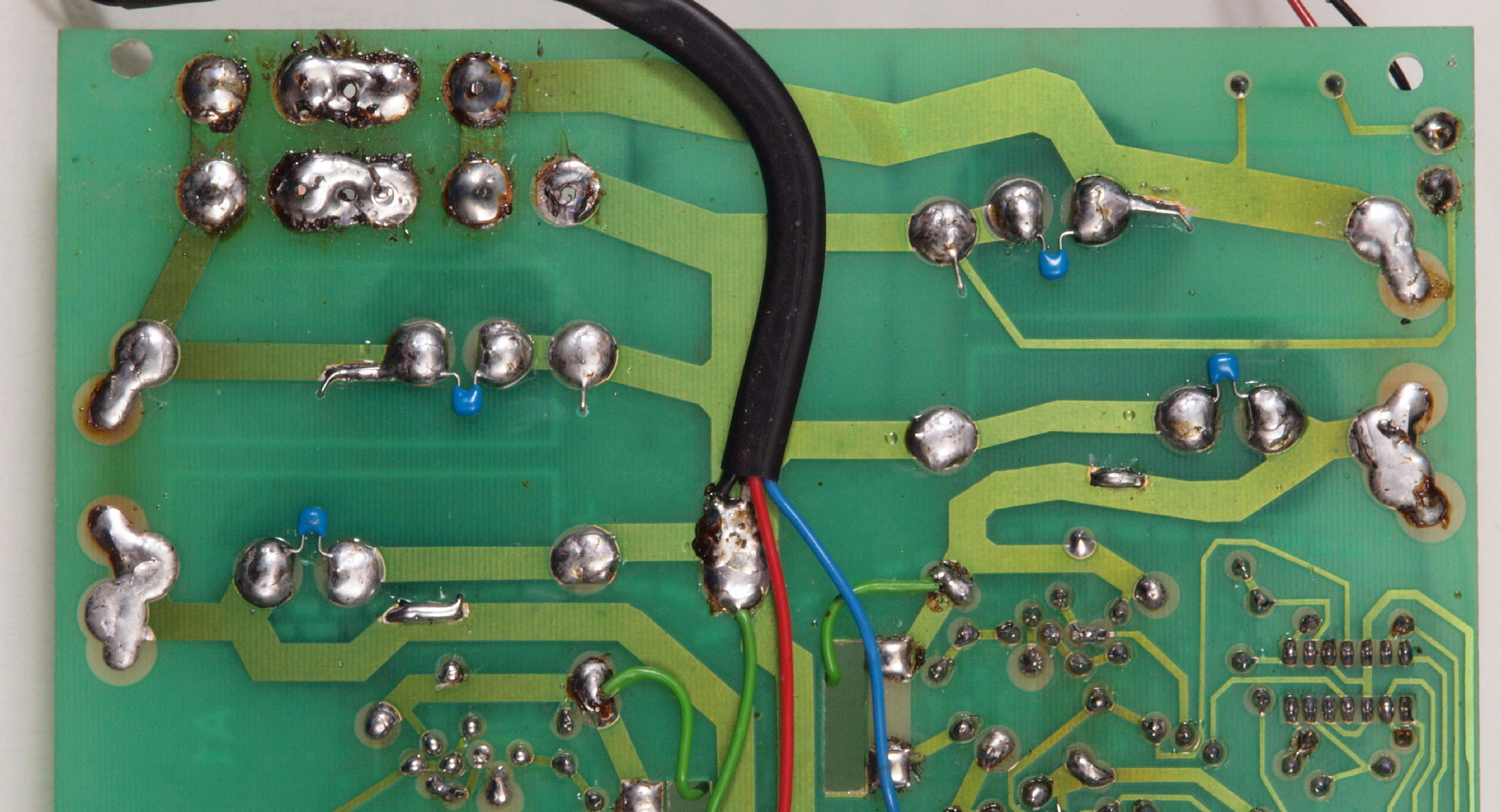

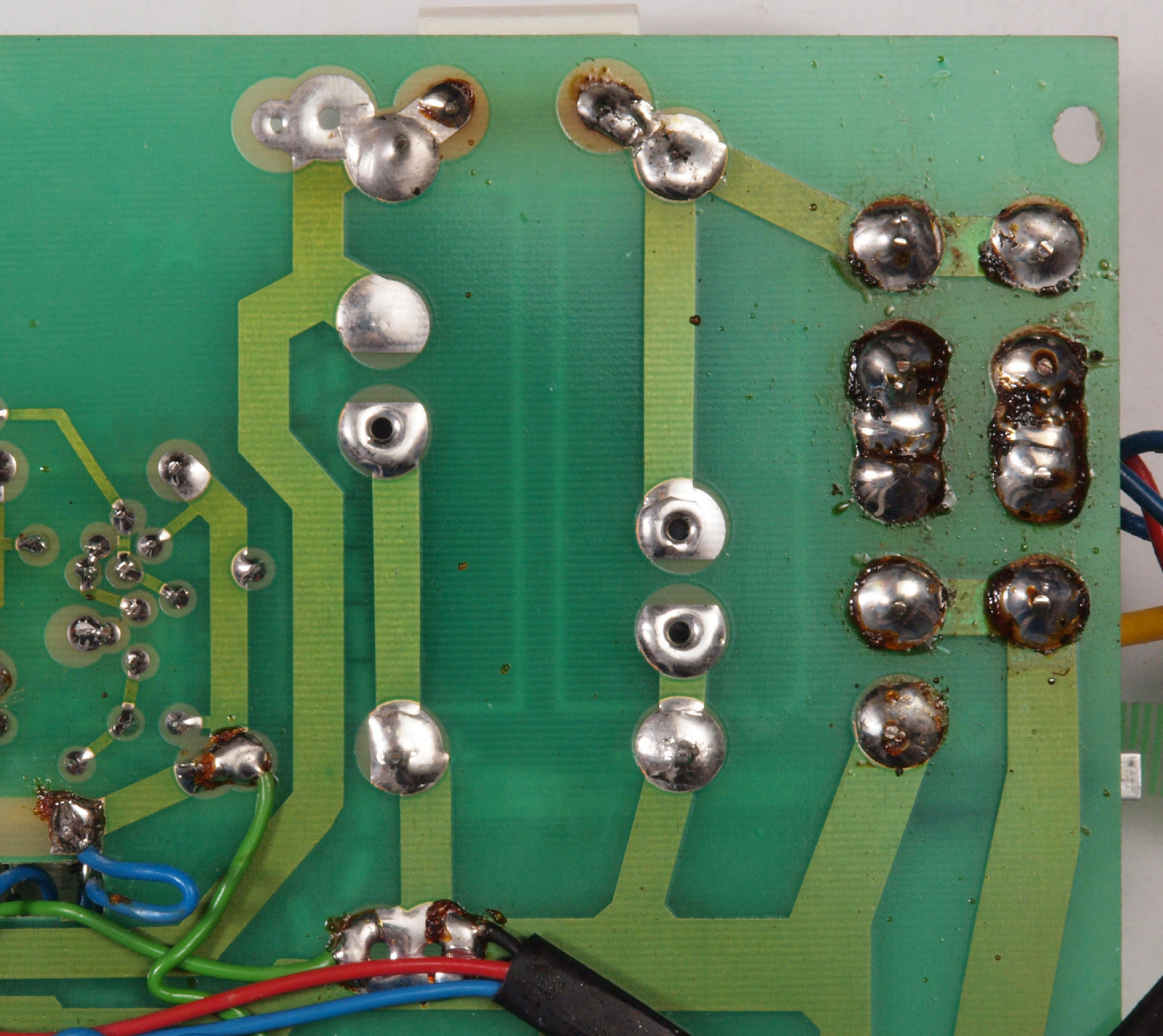

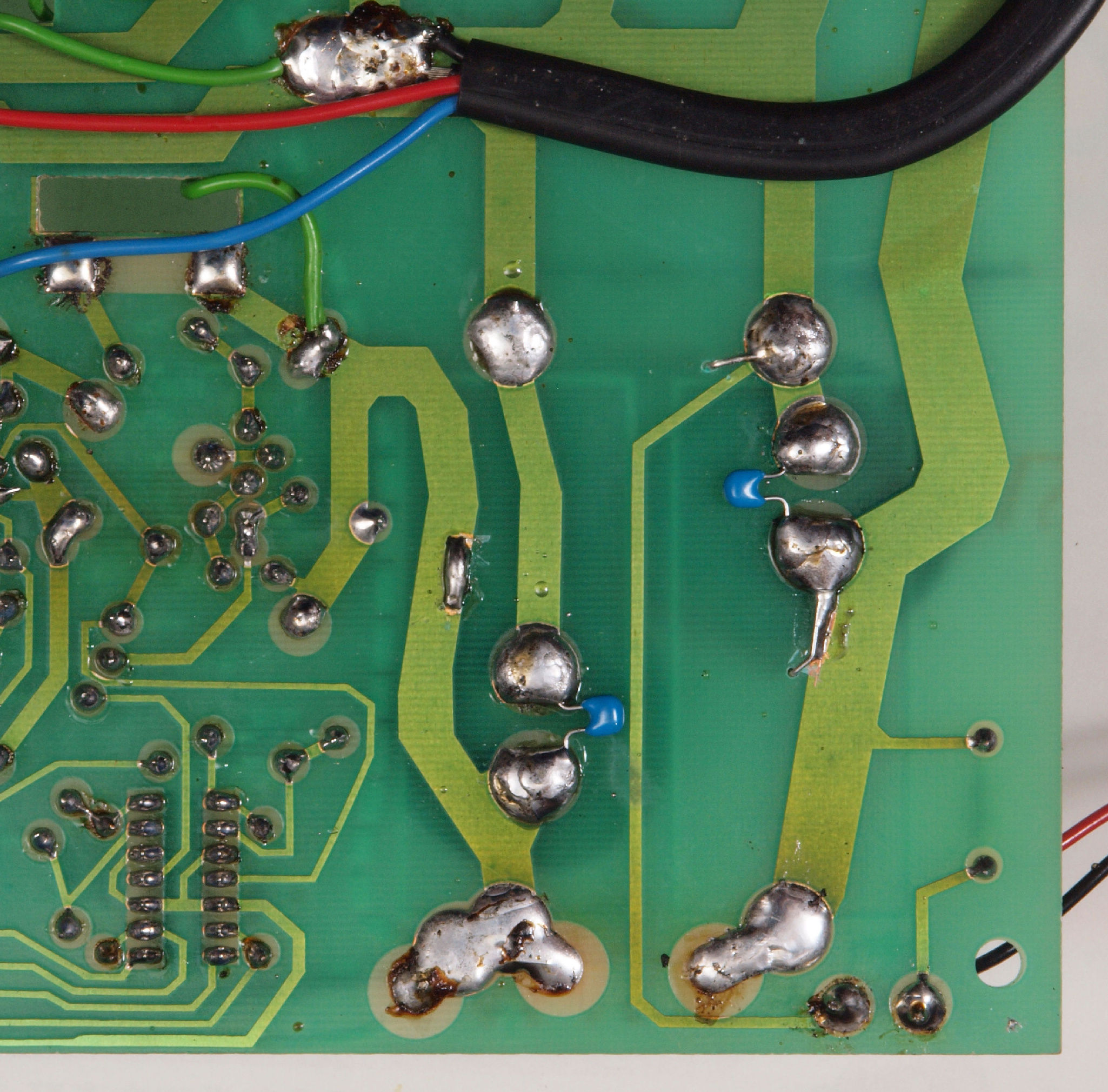

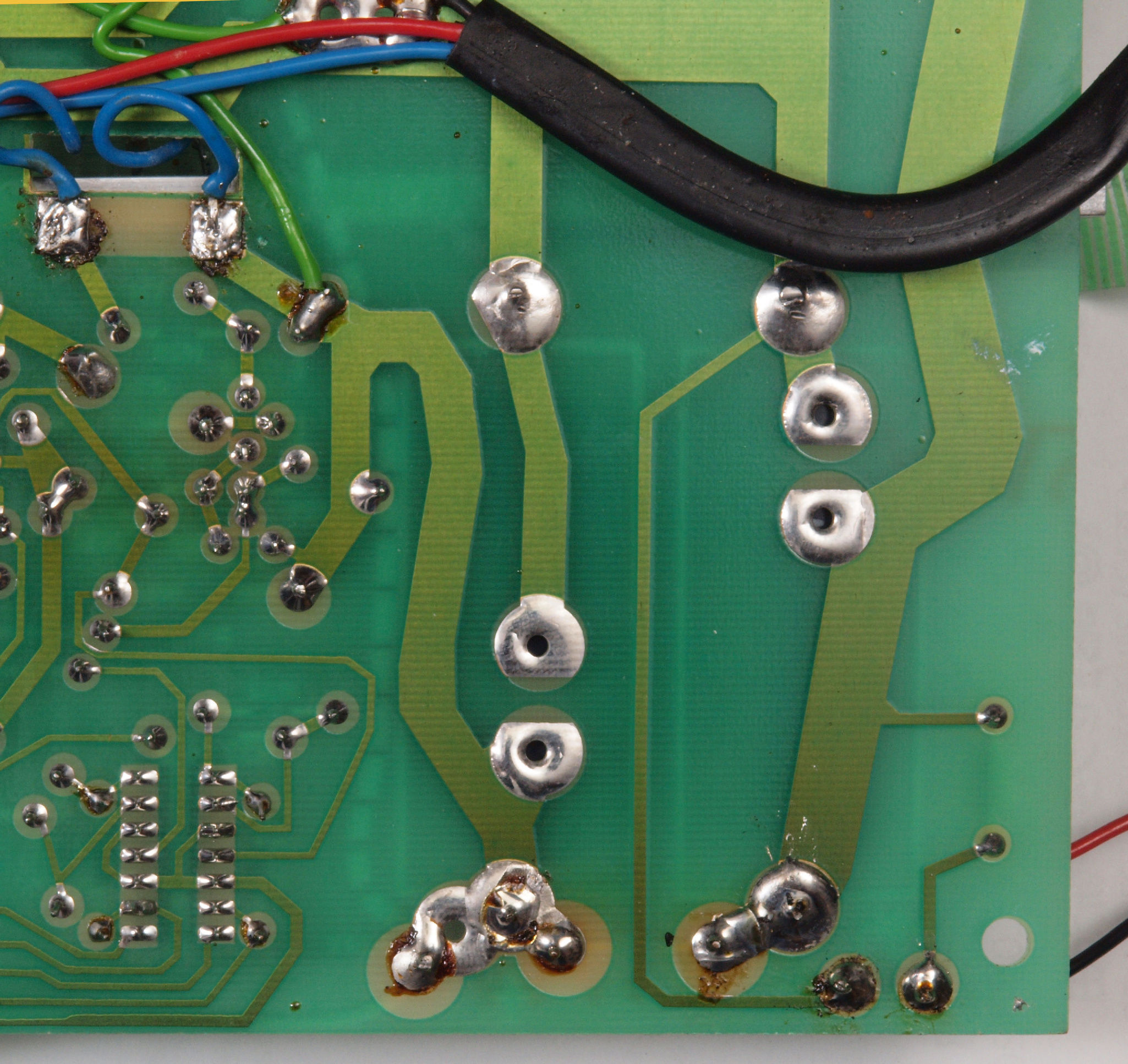

Ｃ７３．　修理前　電源基板裏

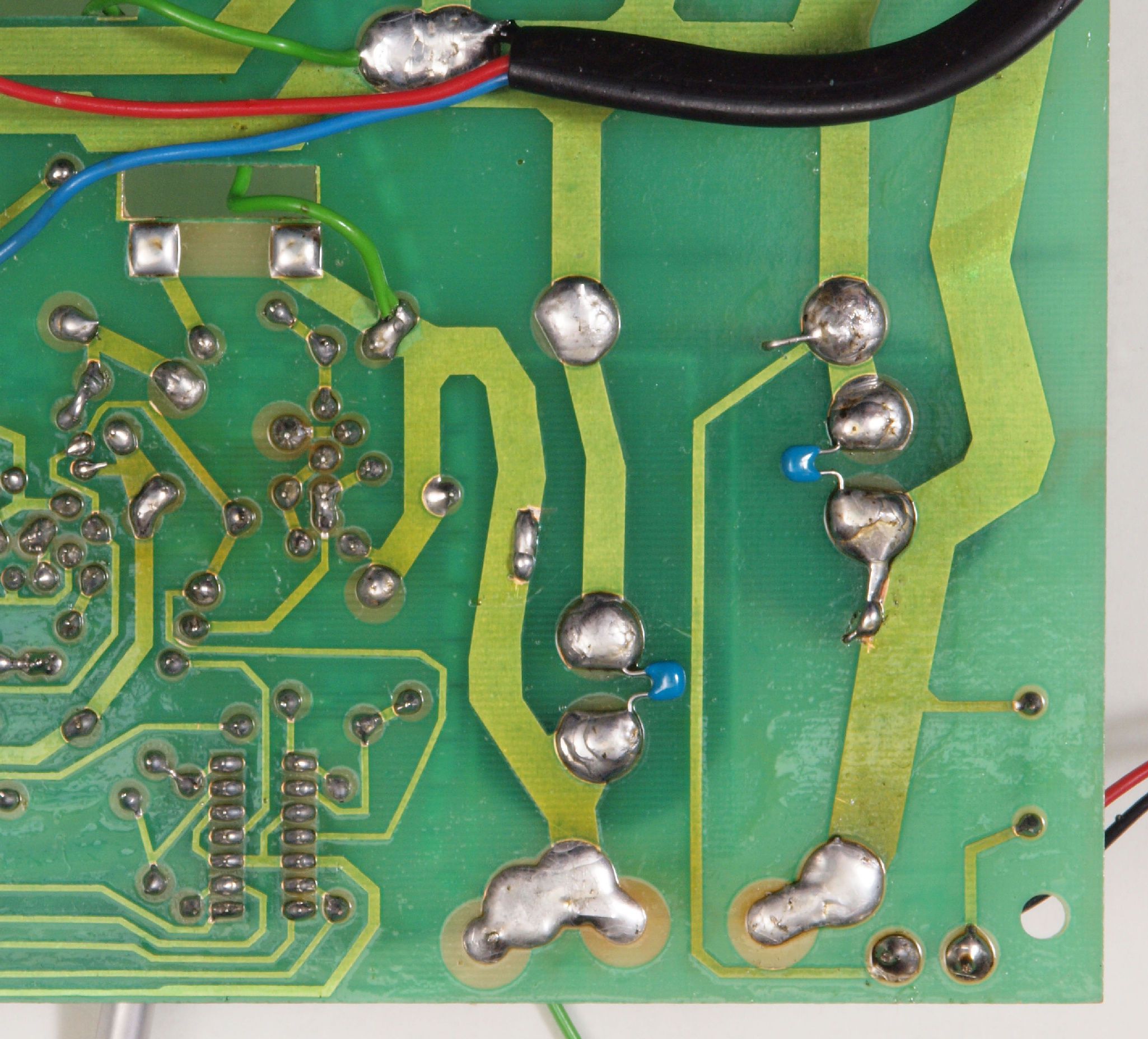

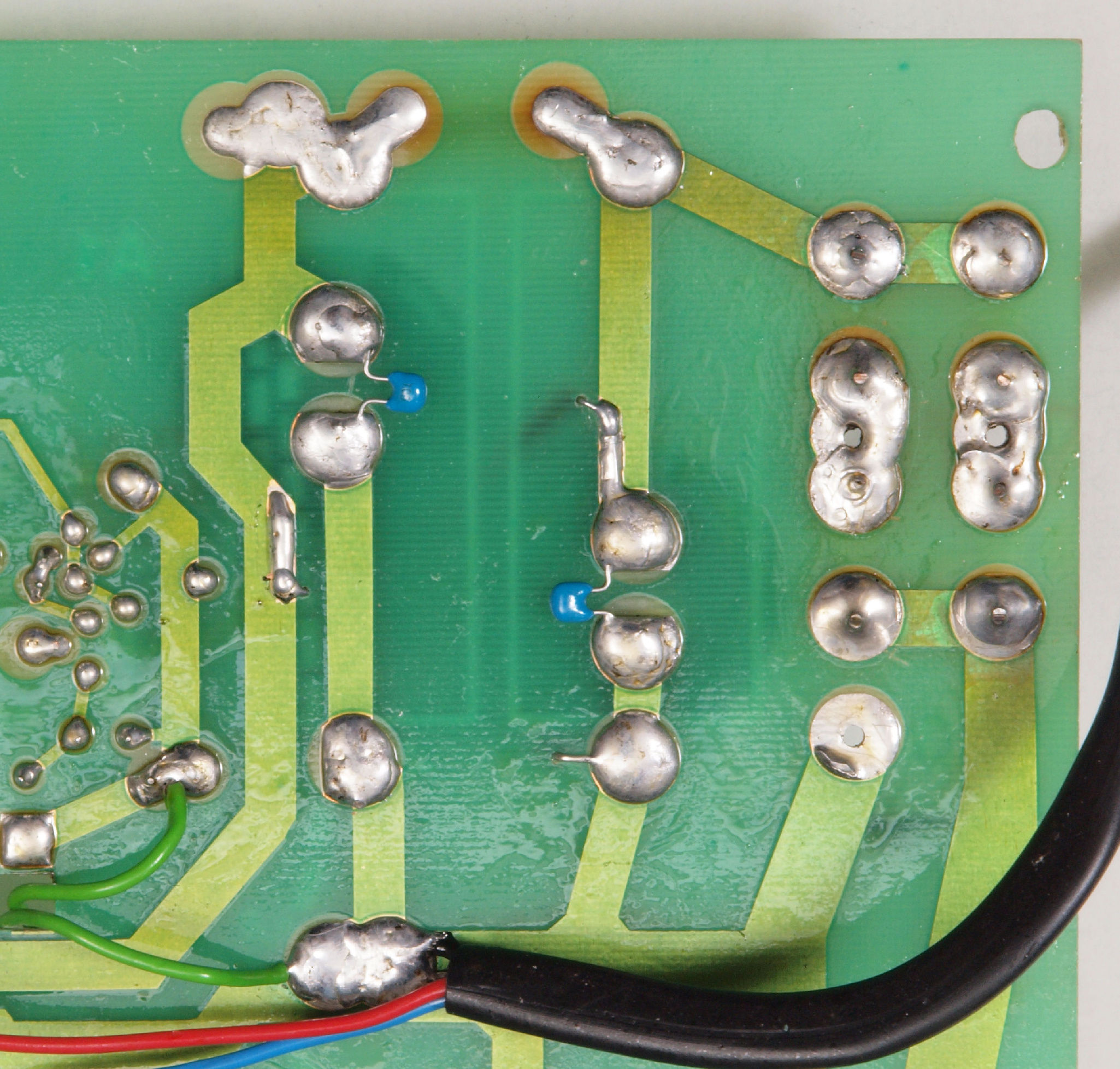

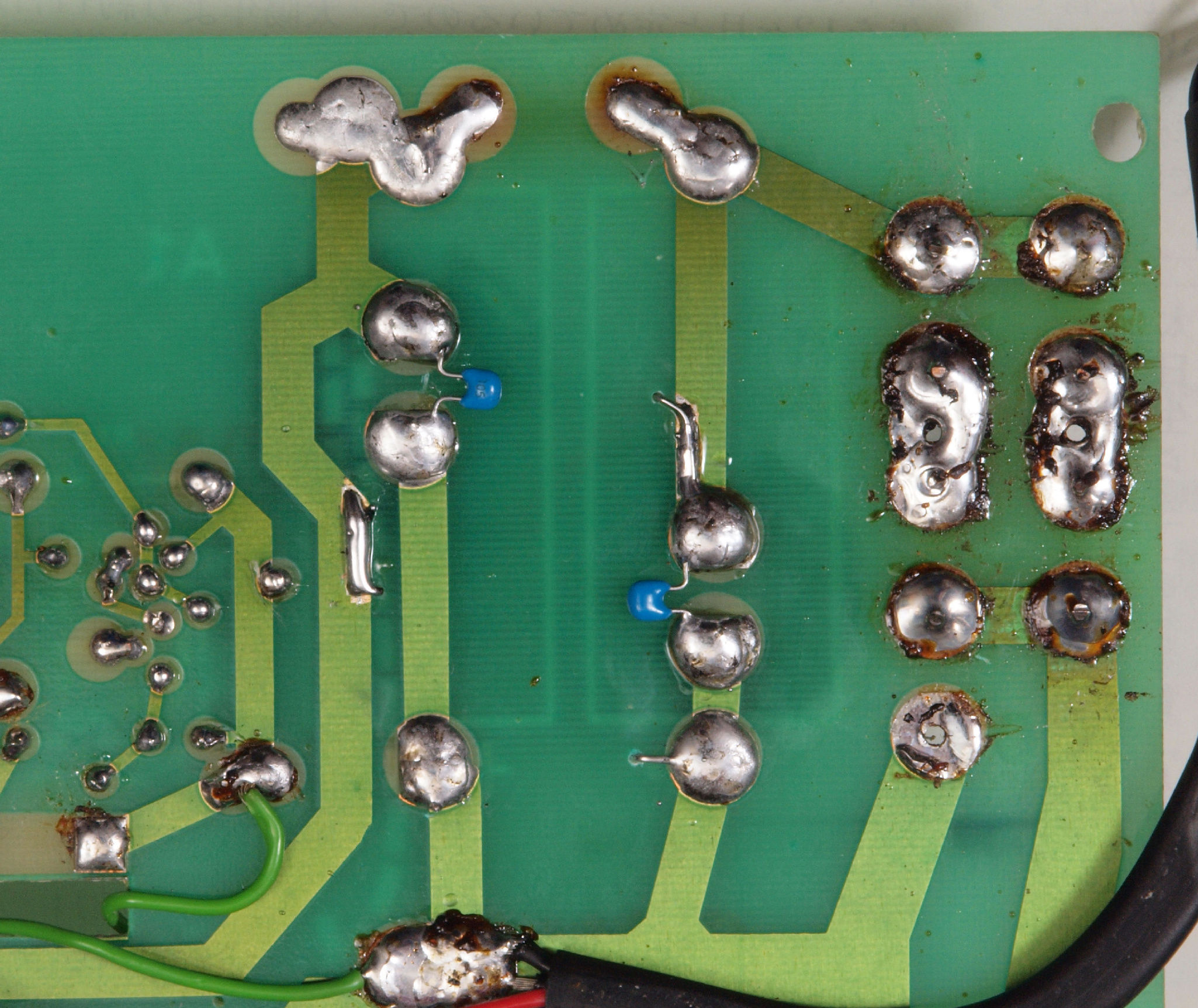

Ｃ７４．　修理（半田補正）後　電源基板裏、　半田を全部やり直す。　フイルムコンデンサー４個追加。

Ｃ７５．　完成電源基板裏　洗浄後コーテング材を塗る

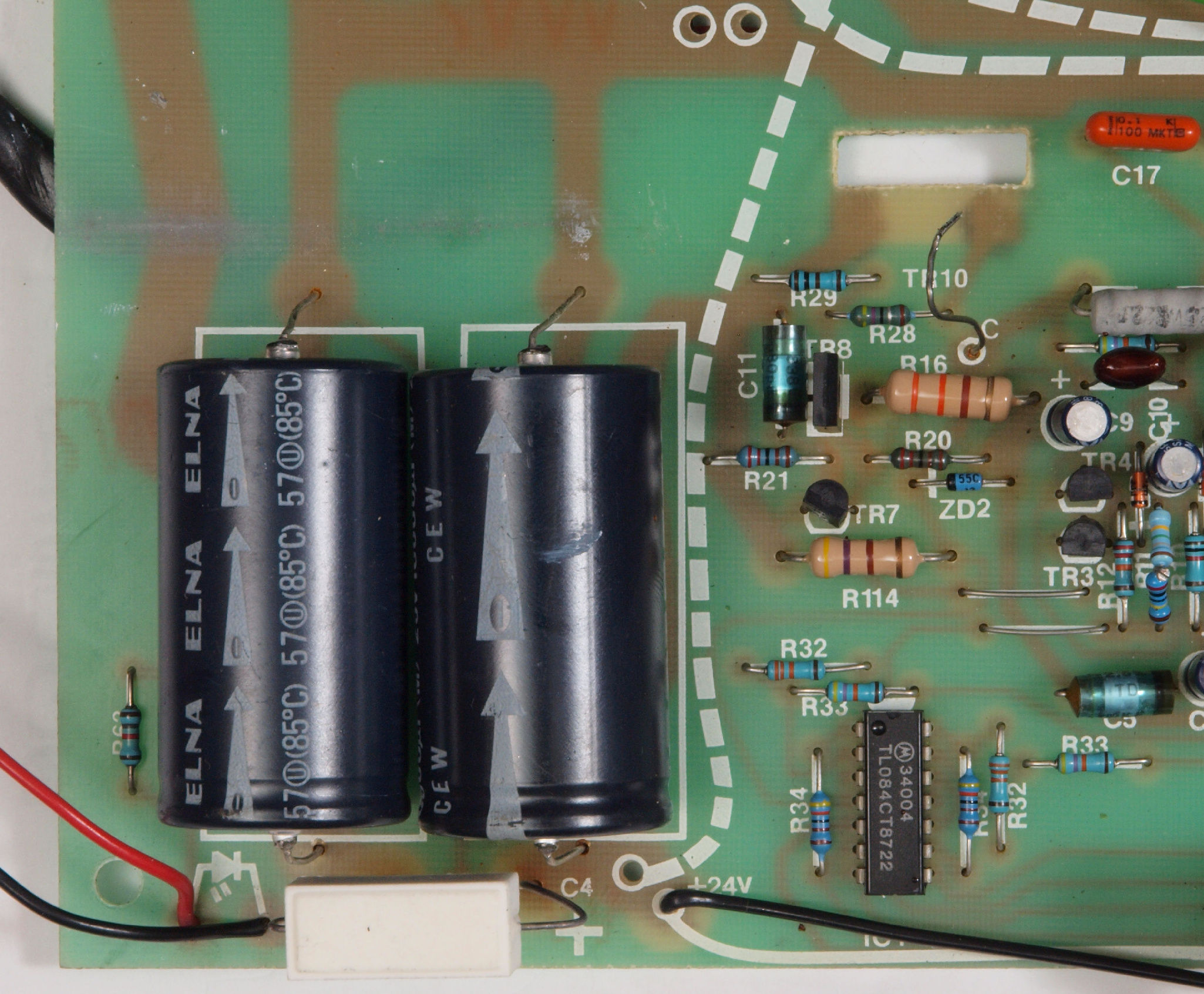

Ｃ８１．　修理前　−側電源基板

Ｃ８２．　修理後　−側電源基板。　電解コンデンサーは１００００μから１５０００μへ増量交換。

Ｃ８３．　修理前　−側電源基板裏

Ｃ８４．　修理（半田補正）後　−側電源基板裏、　半田を全部やり直す。

Ｃ８５．　完成　−側電源基板裏　洗浄後コーテング材を塗る

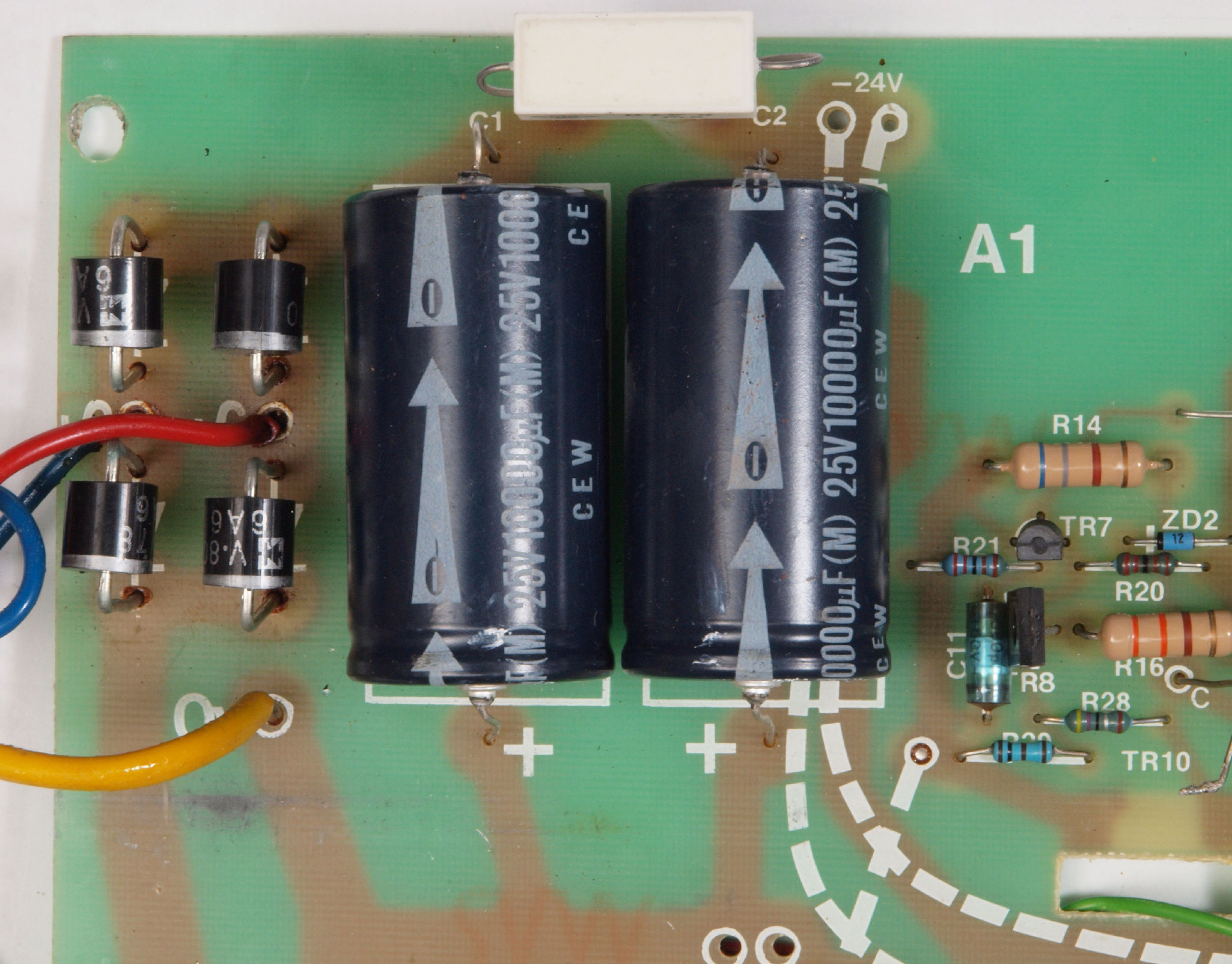

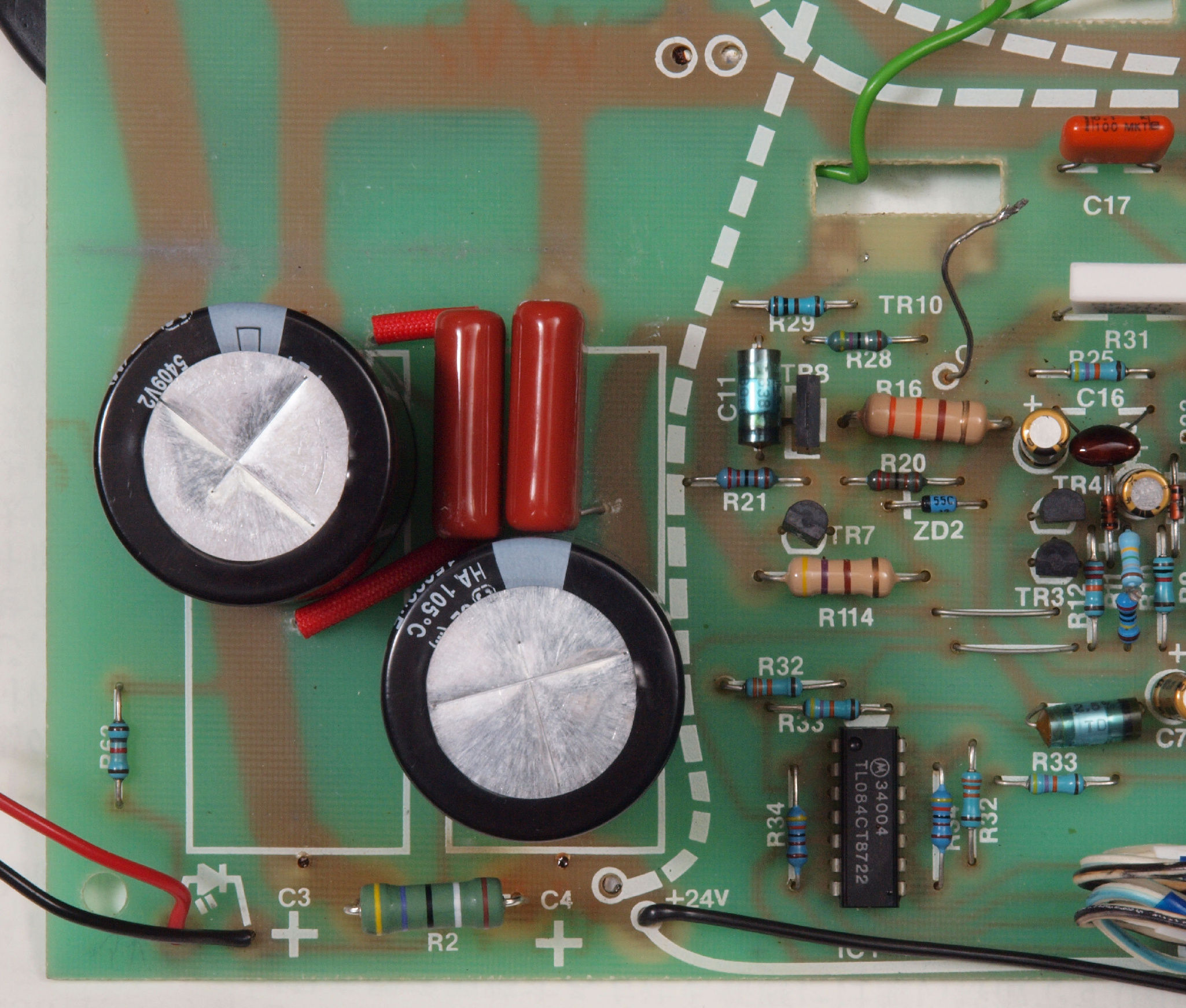

Ｃ９１．　修理前　＋側電源基板

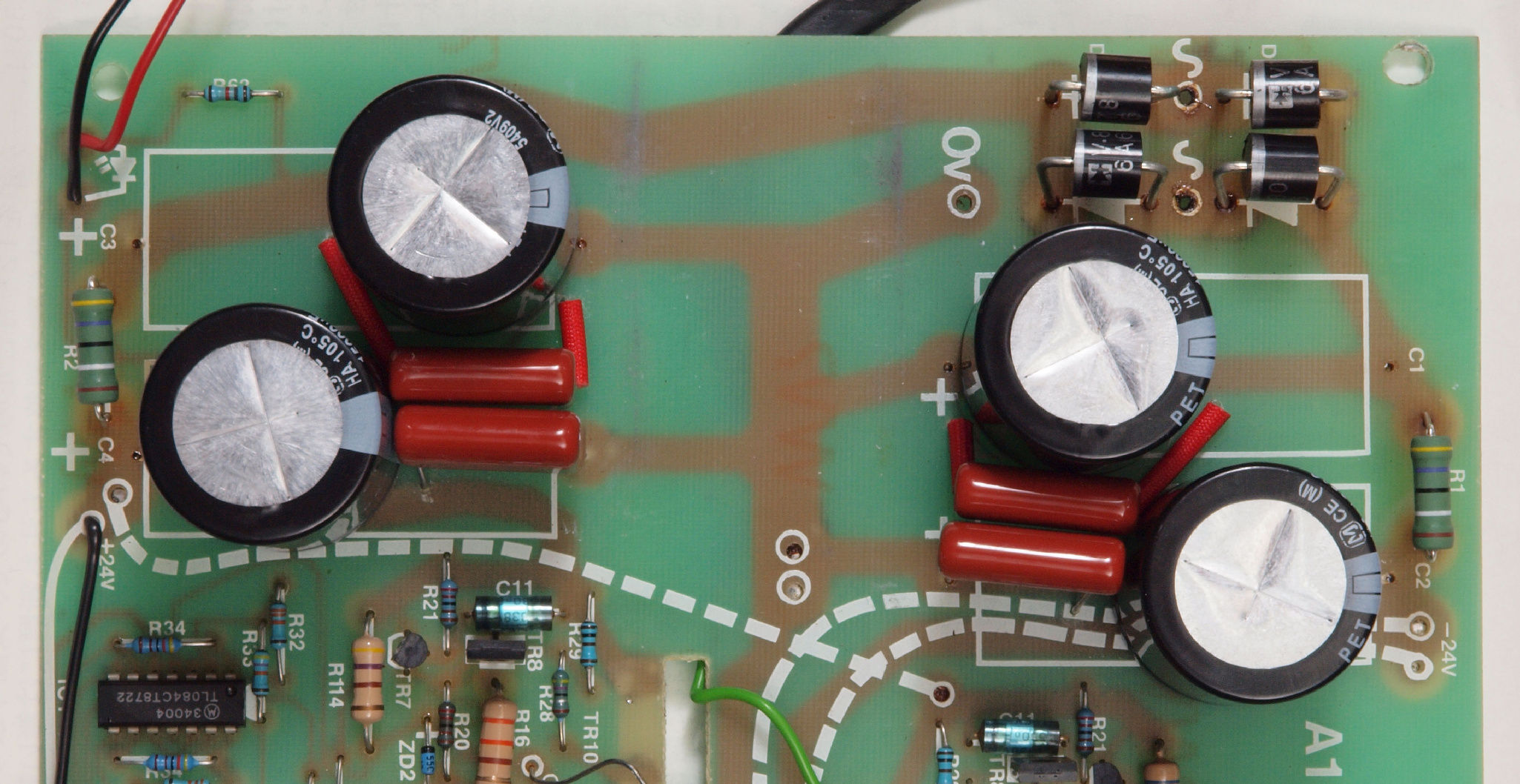

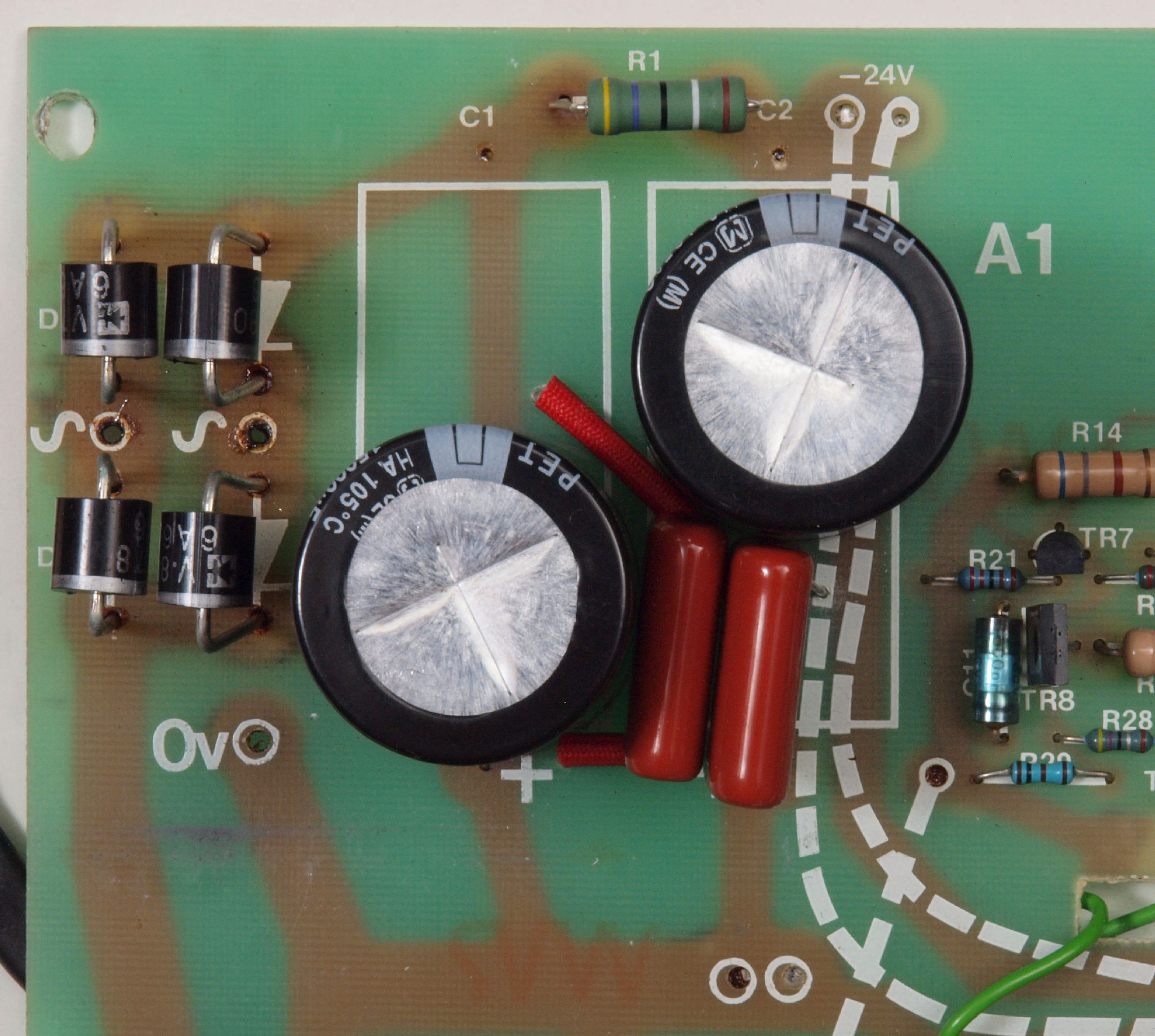

Ｃ９２．　修理後　＋側電源基板。　電解コンデンサーは１００００μから１５０００μへ増量交換。

Ｃ９３．　修理前　＋側電源基板裏

Ｃ９４．　修理（半田補正）後　＋側電源基板裏、　半田を全部やり直す。

Ｃ９５．　完成　＋側電源基板裏　洗浄後コーテング材を塗る

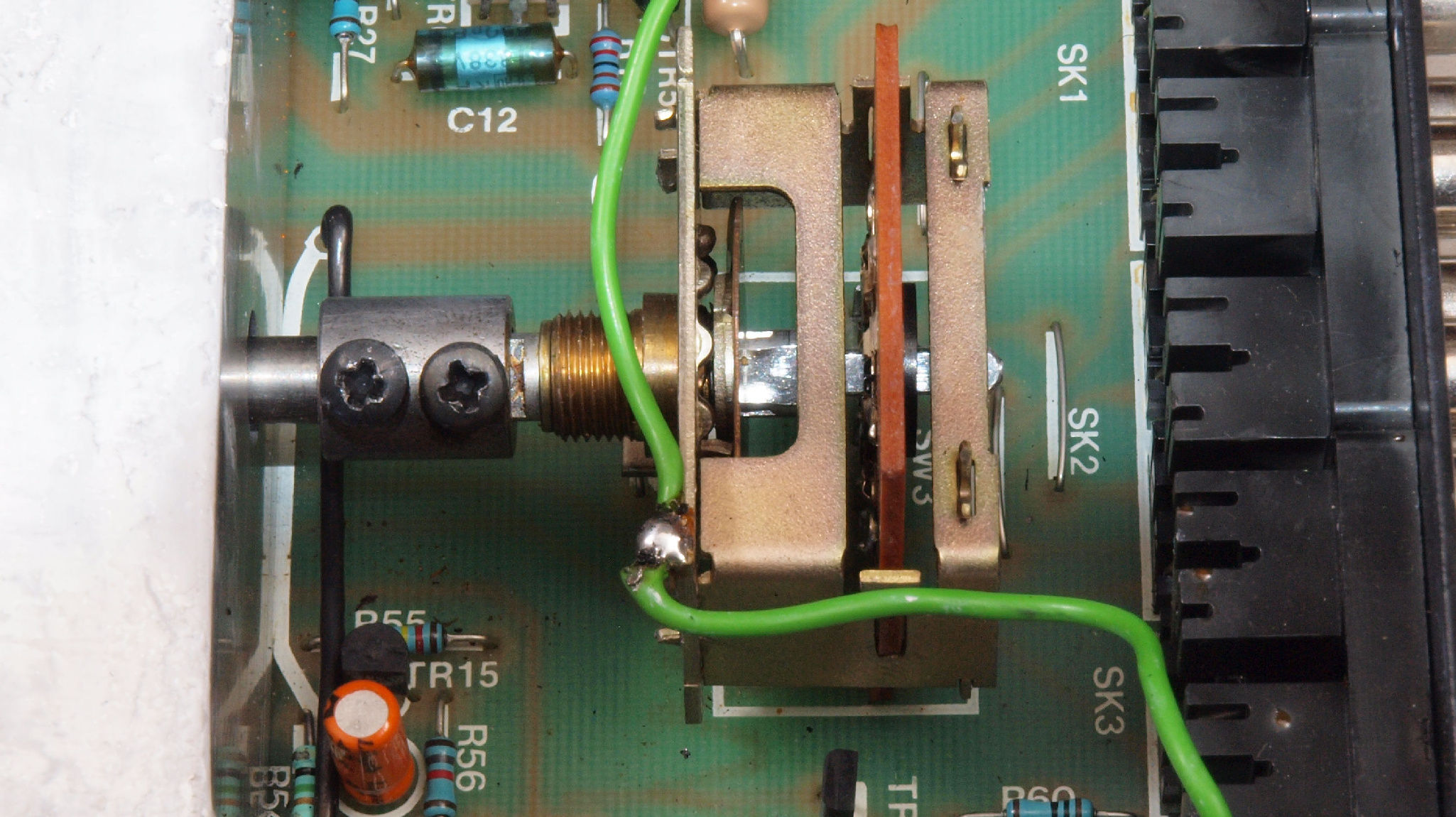

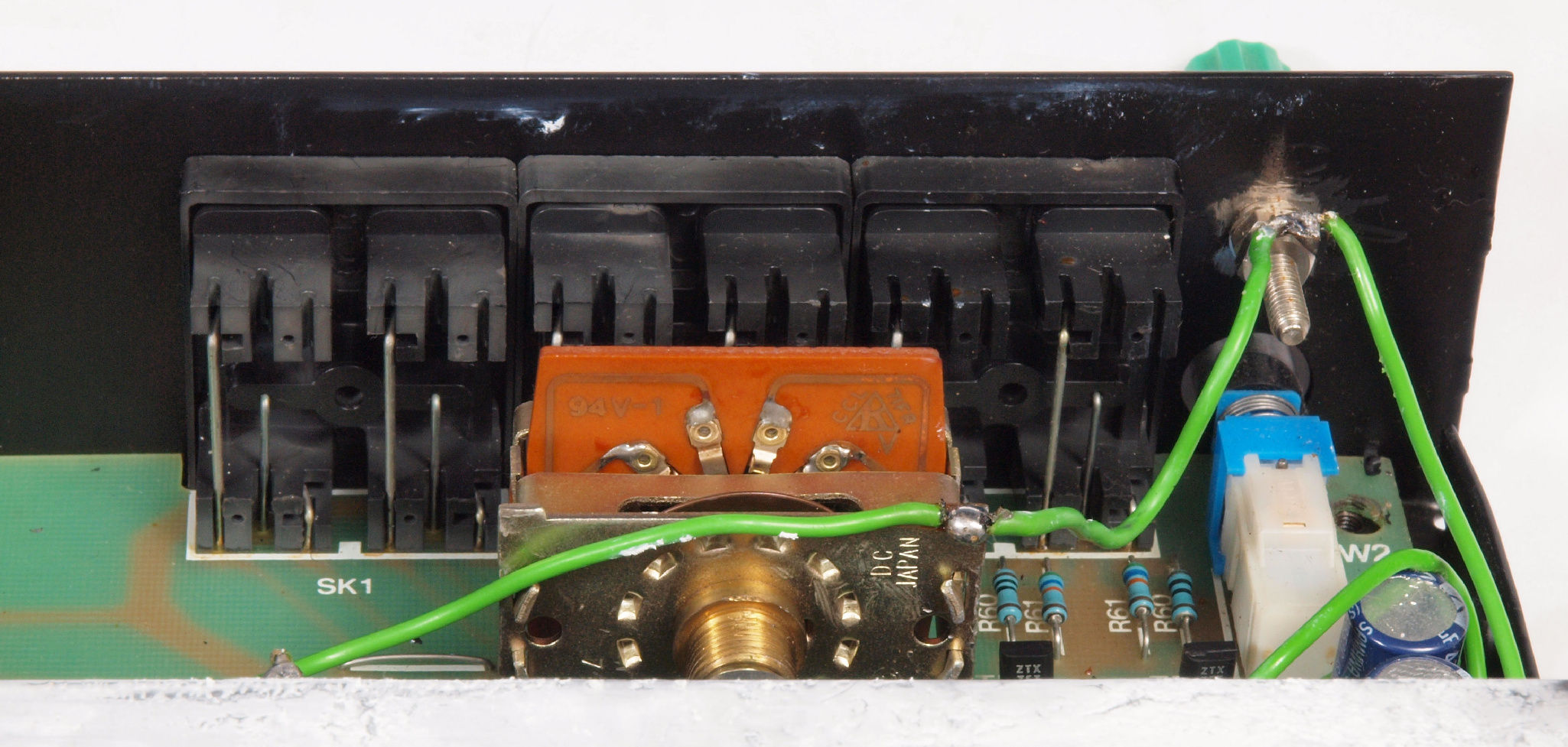

ＣＡ１．　修理前　ＳＷのカップリング、「ユニバーサル型」でないので、「ブレ」を吸収しない

ＣＡ２．　修理後、タイト製のユニバーサル・カップリングを使用。

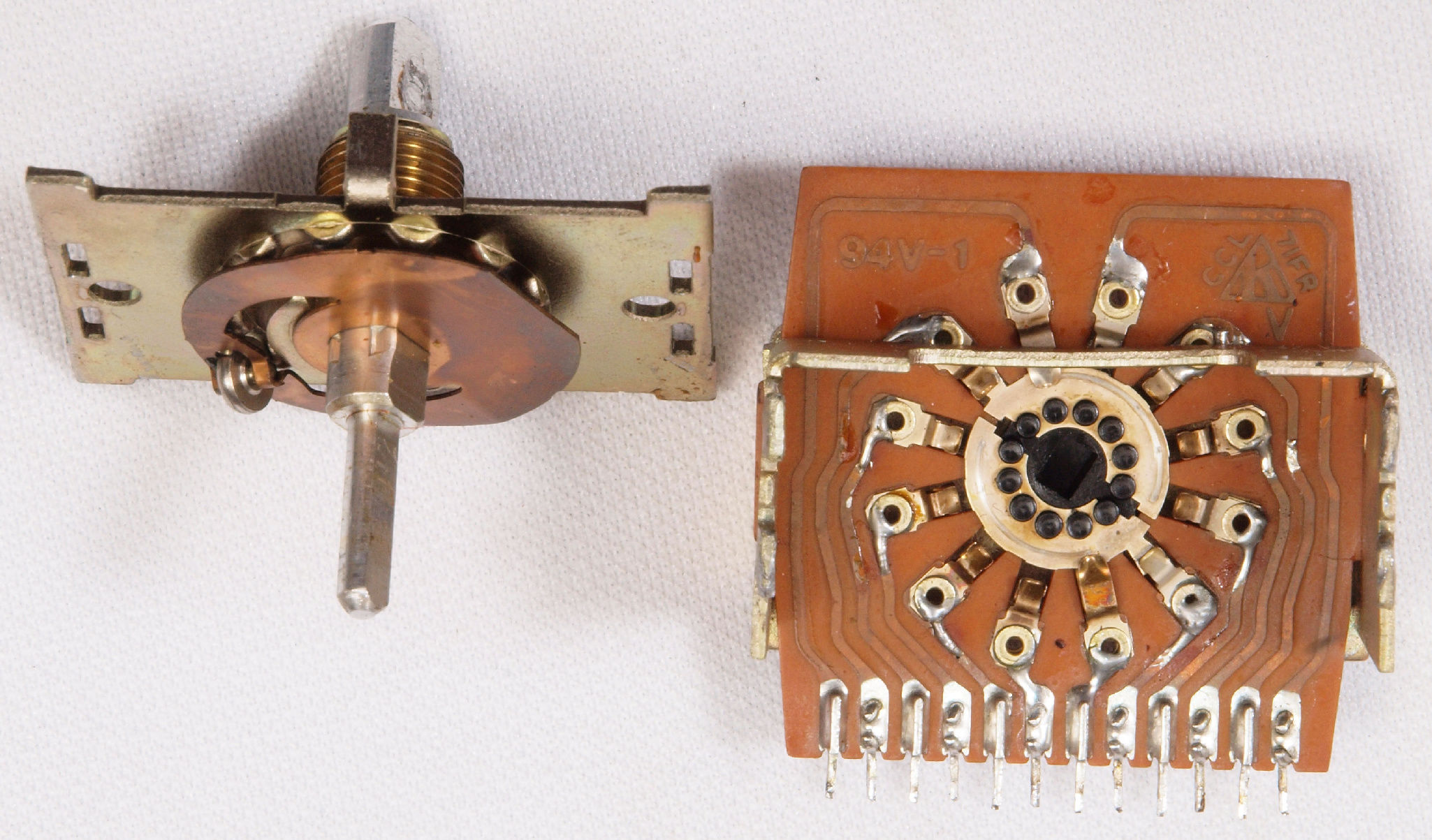

ＣＡ３．　修理（清掃）中　入力切換SW分解・清掃。

ＣＢ１．　修理前　入出力ＲＣＡ端子

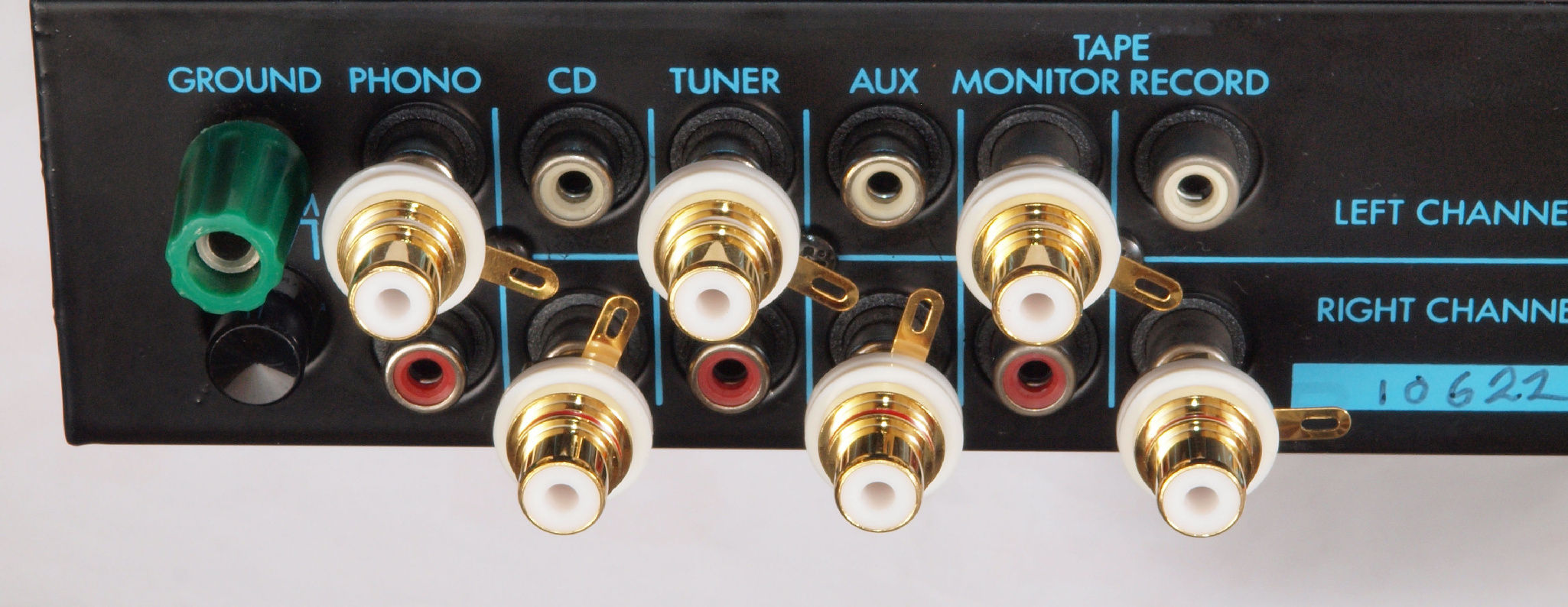

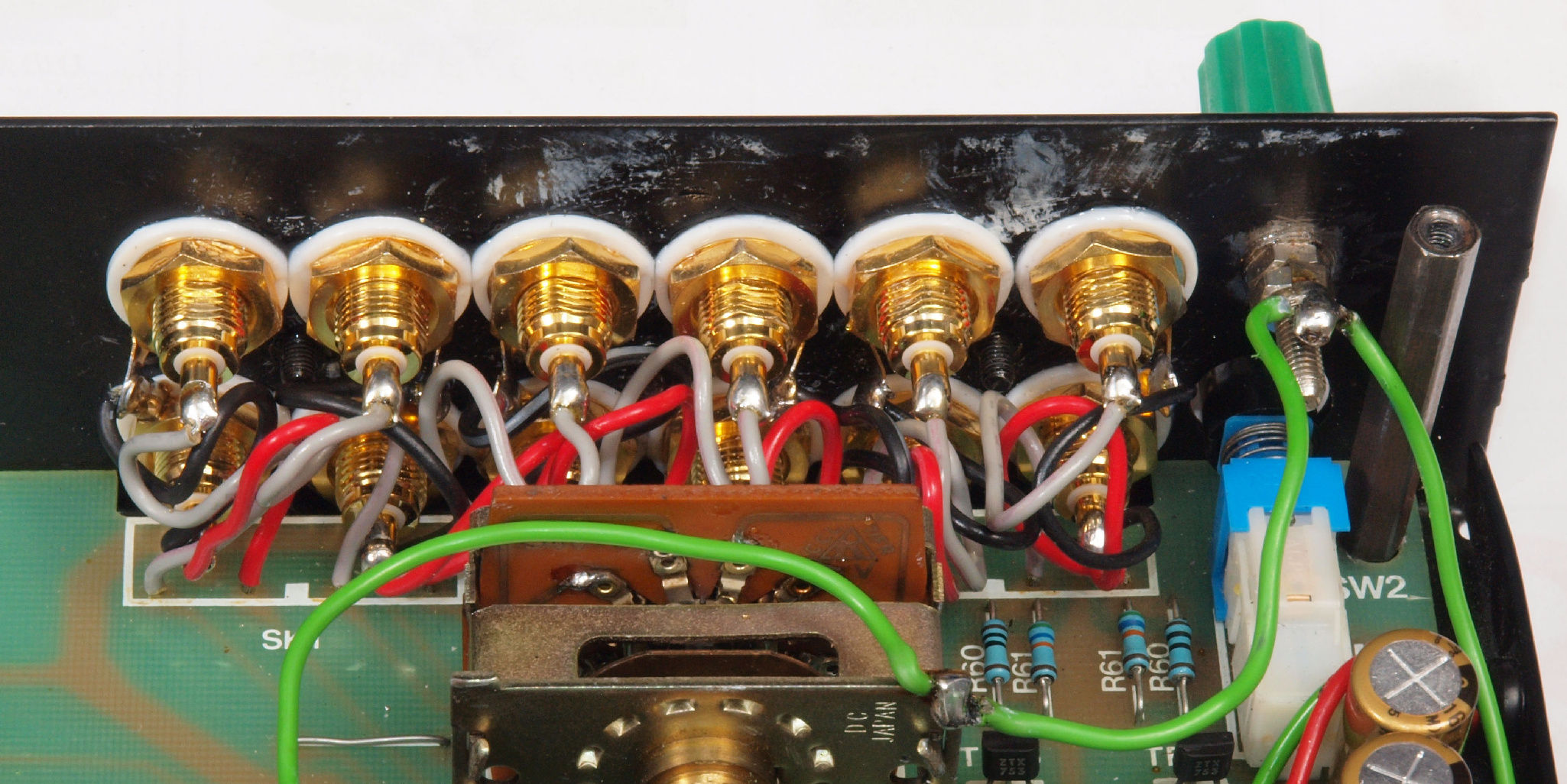

ＣＢ２．　修理（交換）後　入出力ＲＣＡ端子、太いケーブルを使用出来るよう、接着材を使用する。

ＣＢ３．　修理前　入出力ＲＣＡ端子裏。　ＲＣＡ端子ブロックにヒビが有る。

ＣＢ４．　修理（交換）後　入出力ＲＣＡ端子裏、太いケーブルを使用出来るよう、接着材を使用する。

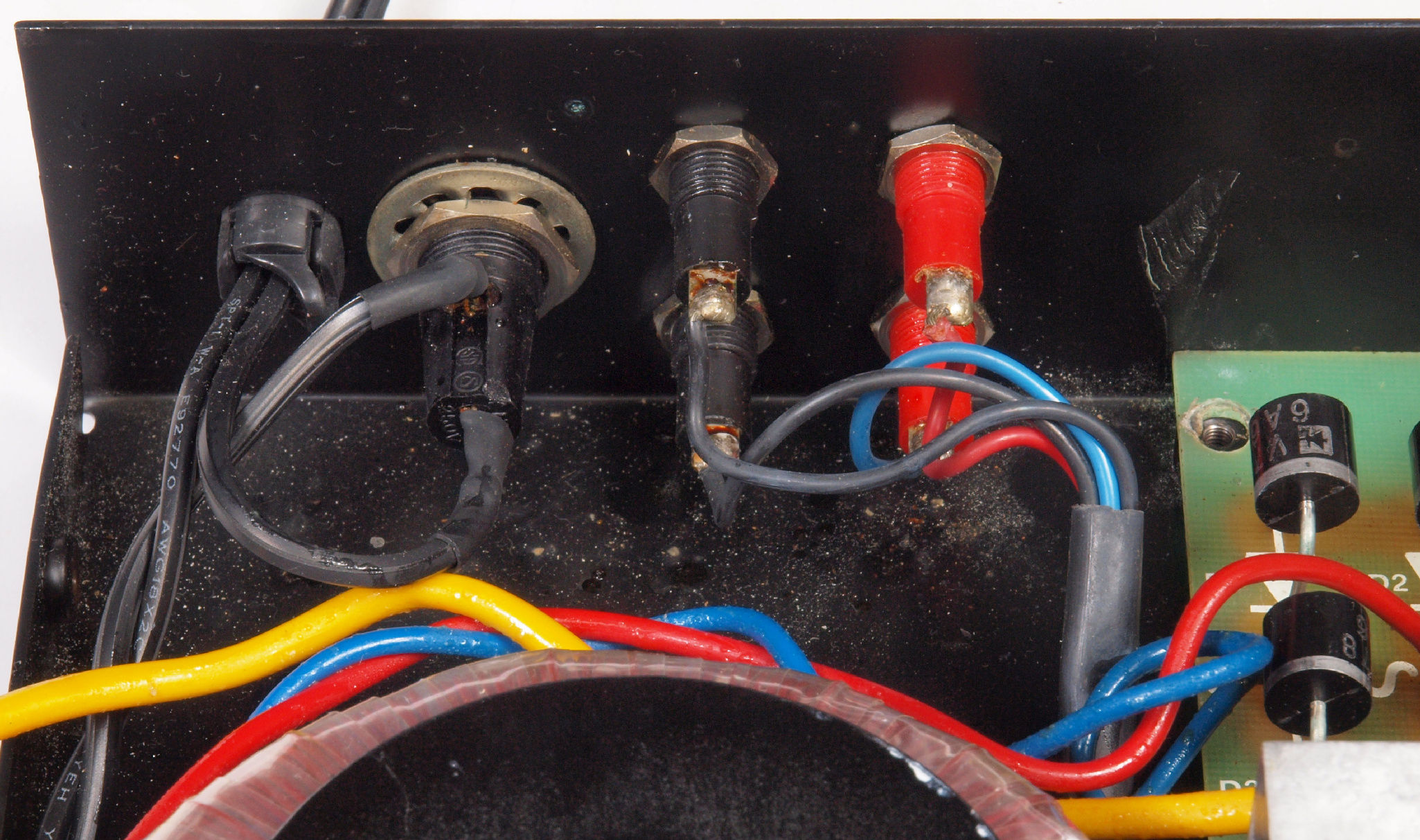

ＣＣ１．　修理前　ＳＰ接続端子、電源コード

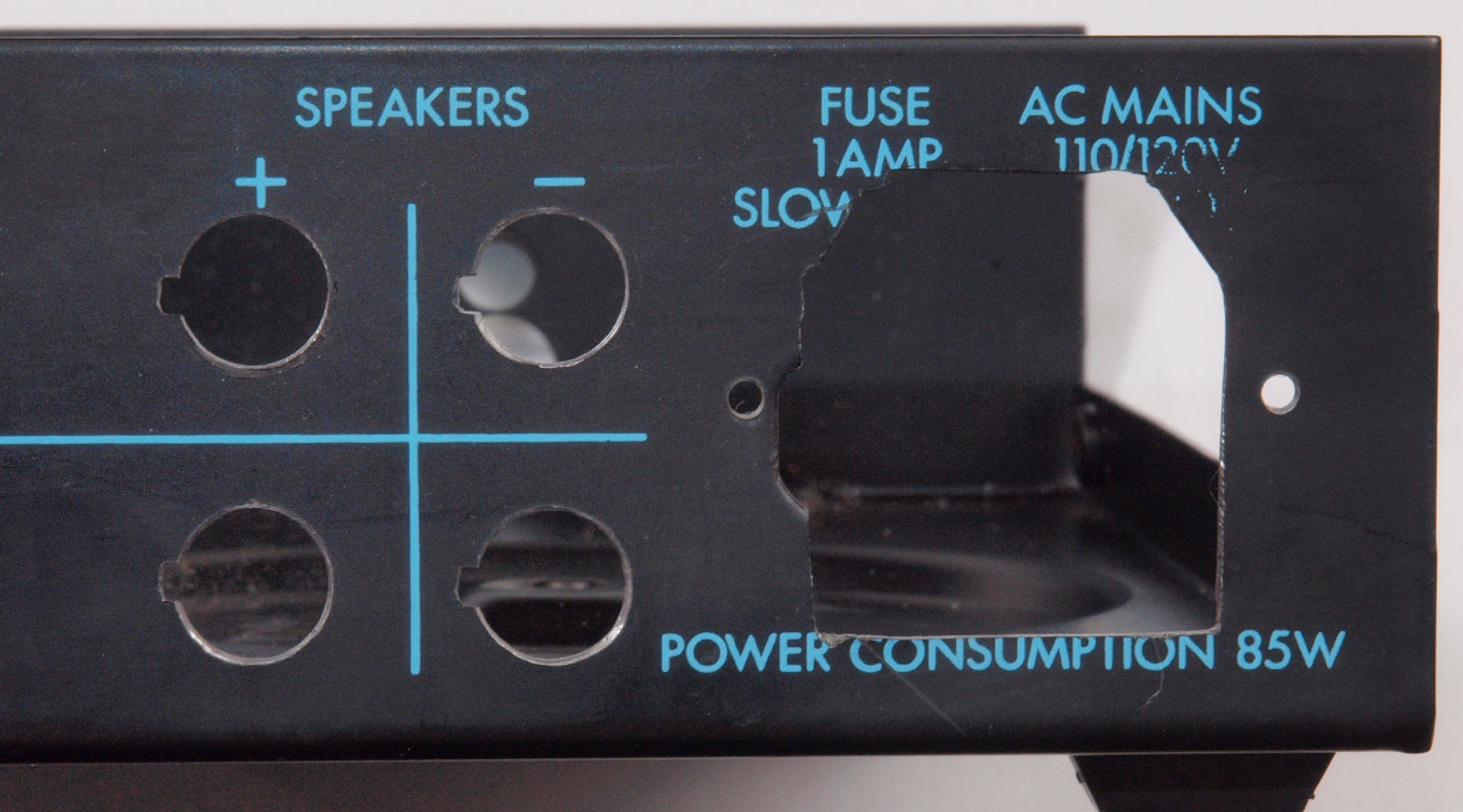

ＣＣ２．　修理中　３Ｐインレット取り付け穴加工中。

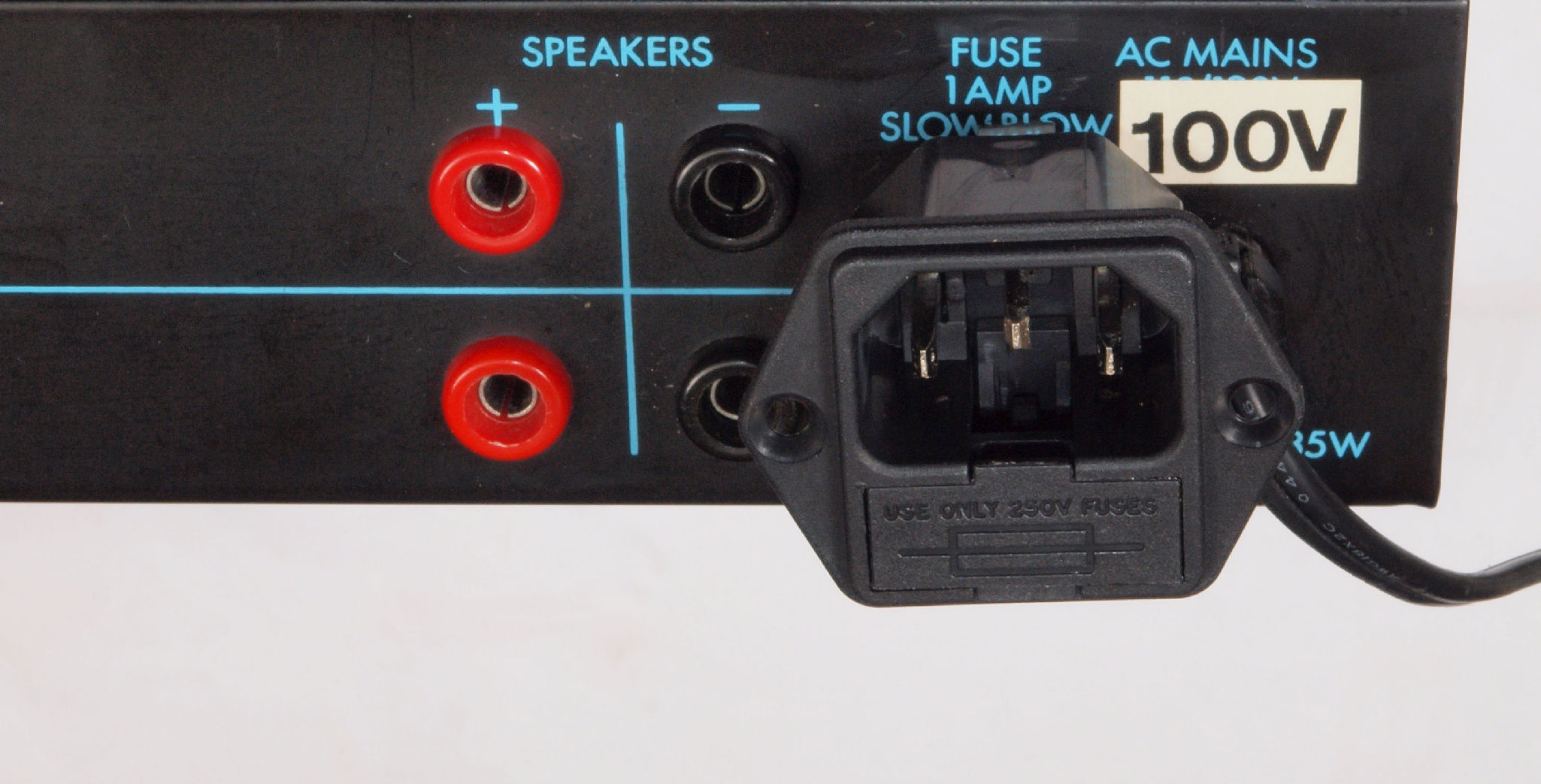

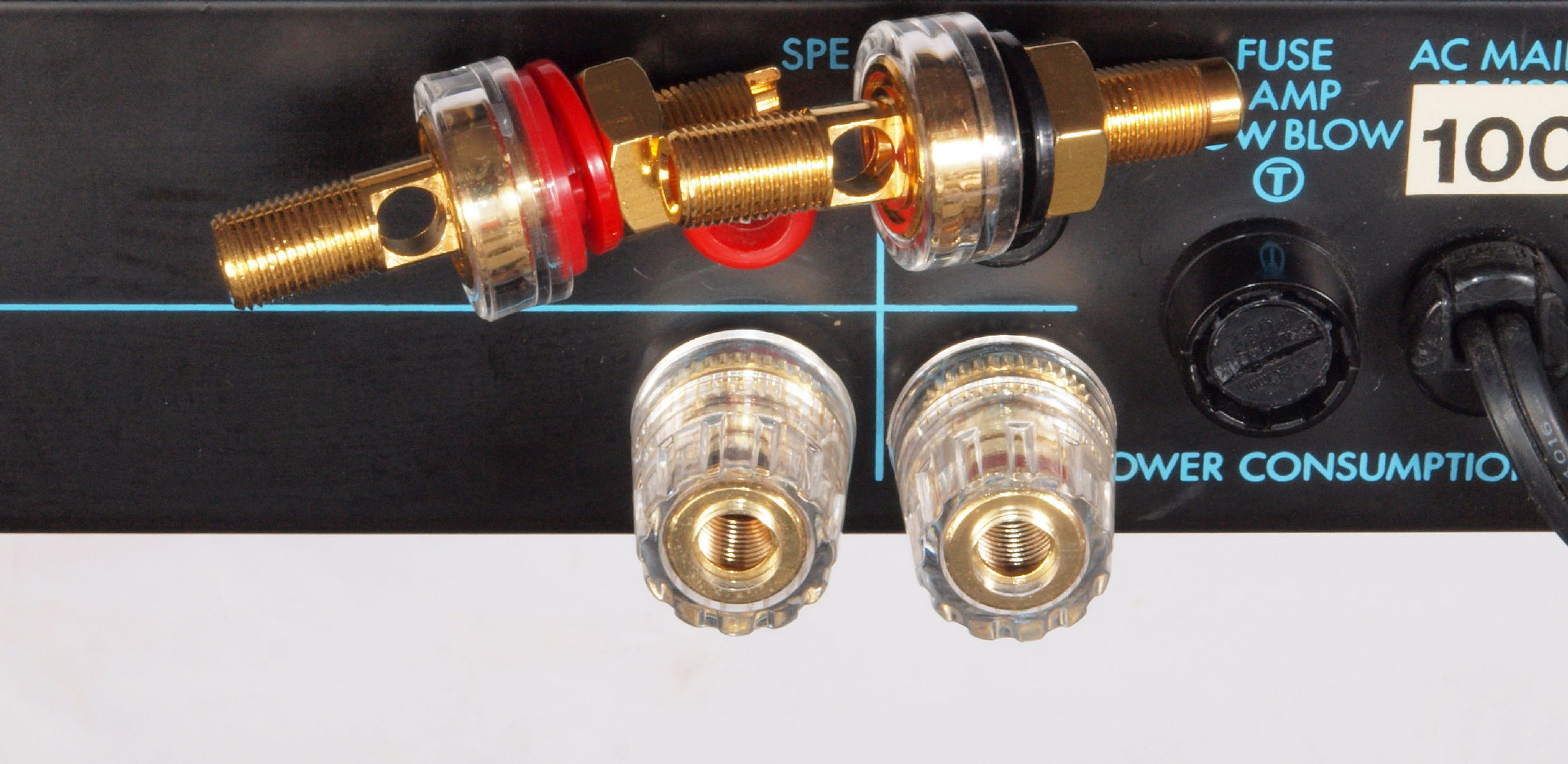

ＣＣ３．　修理後　ＳＰ接続端子交換、端子の穴は横向き。　電源コードをインレットソケットに交換。

ＣＣ４．　修理前　ＳＰ接続端子裏、電源コード裏。

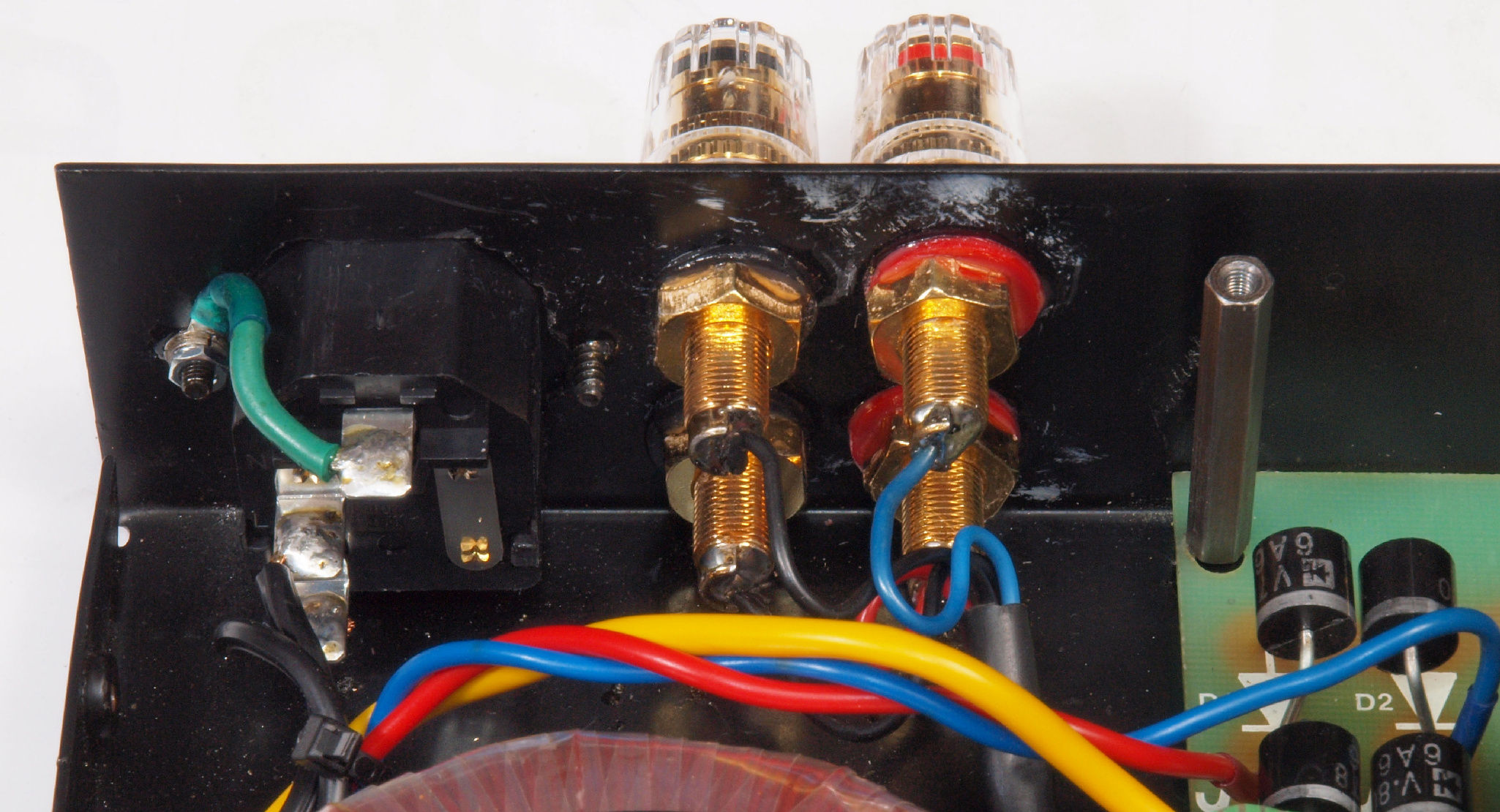

ＣＣ５．　修理後　ＳＰ接続端子裏、太いケーブルを使用出来るよう、接着材を使用する。 　　　　　　　　　　インレットソケット裏、アースもしっかり取付。

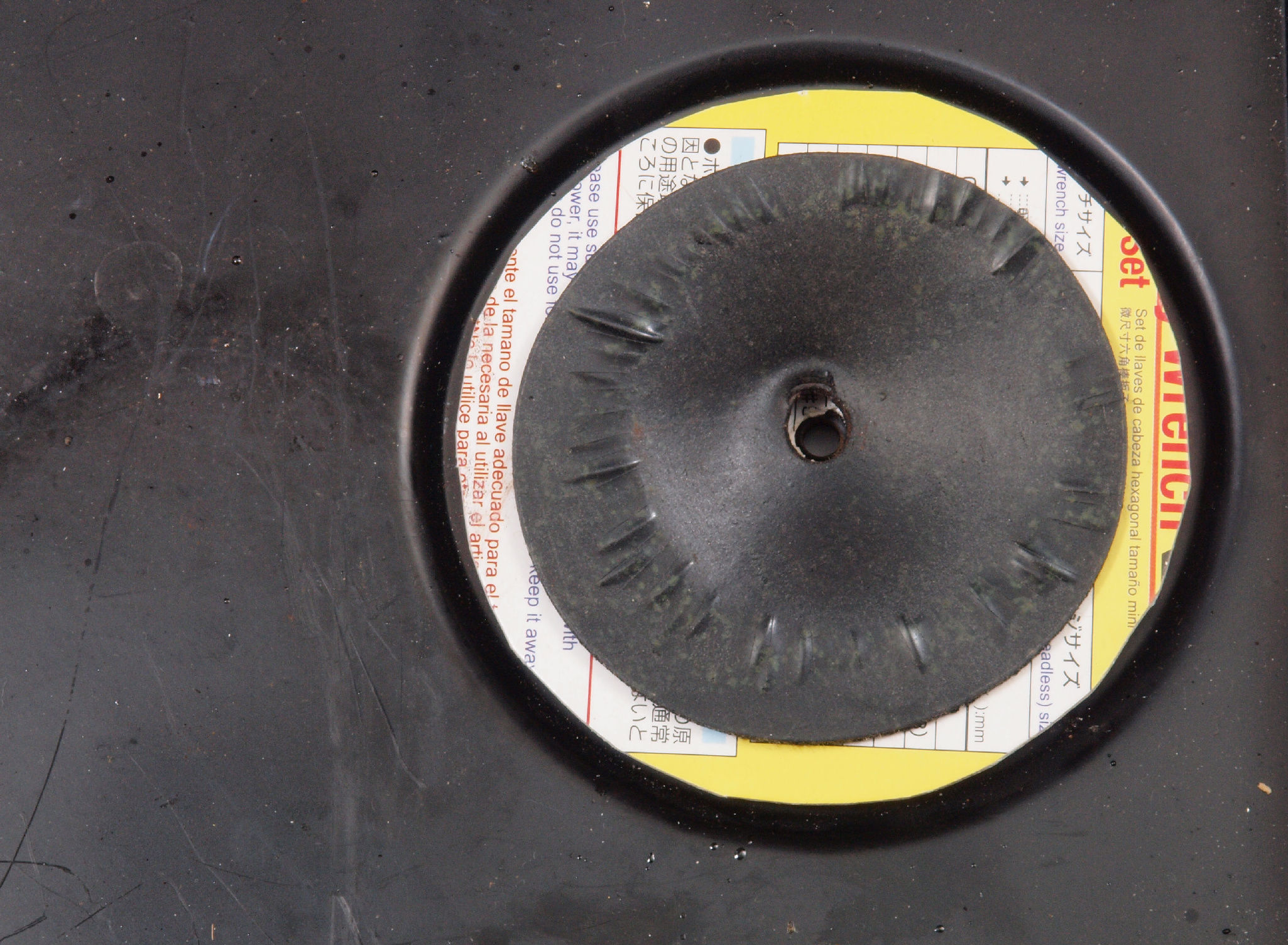

ＣＣ６．　修理後　電源トランス下絶縁ゴムが小さいので、厚紙を重ねる

ＣＣ７．　修理後　電源トランス下絶縁ゴムが小さいので、厚紙を重ねる。

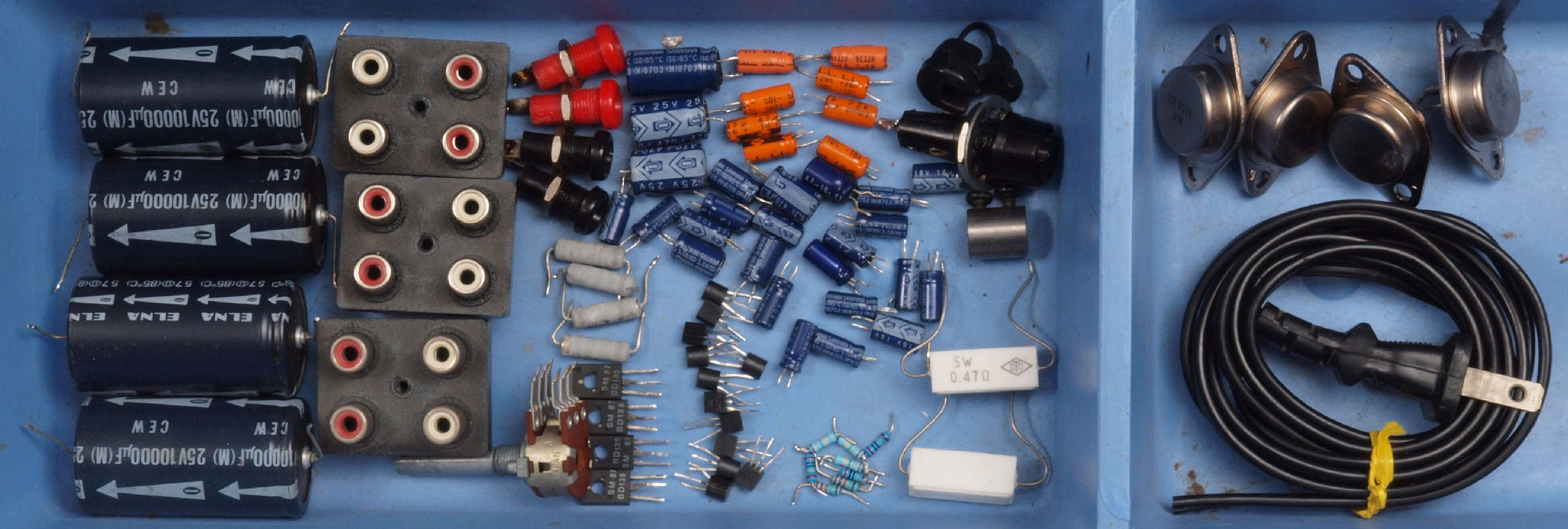

ＣＤ１．　交換部品

ＣＥ１．　修理前　上から見る

ＣＥ２．　修理後　上から見る

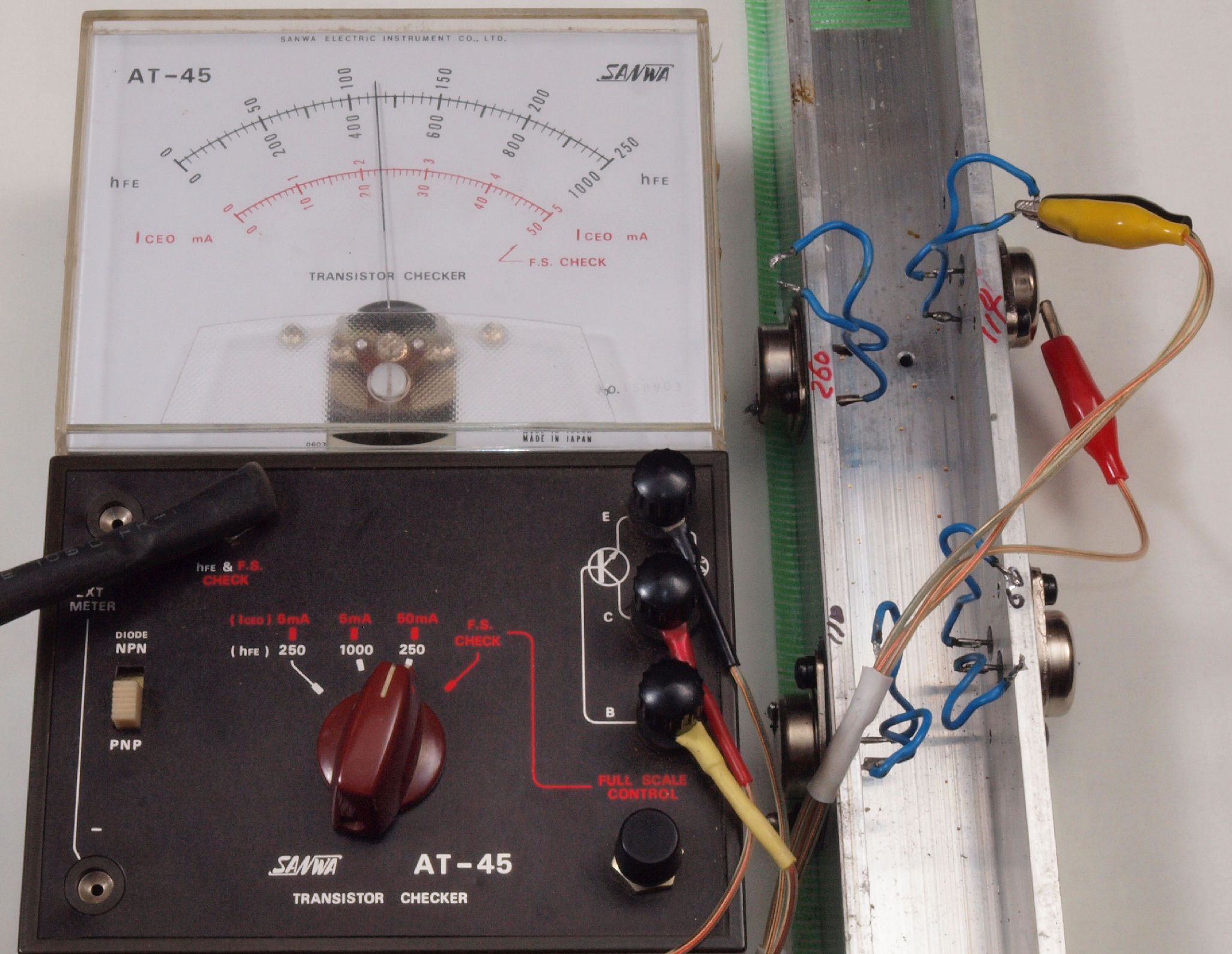

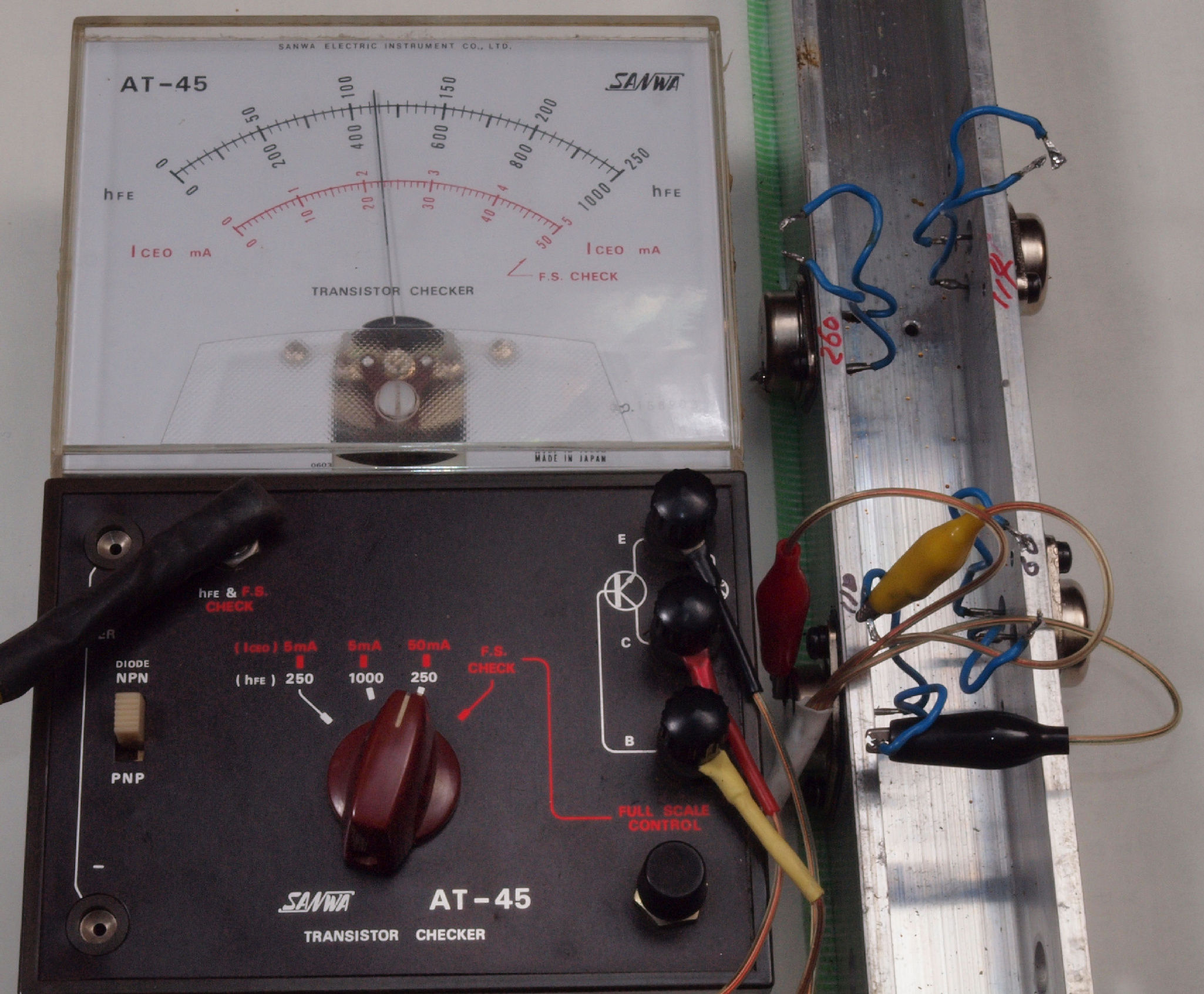

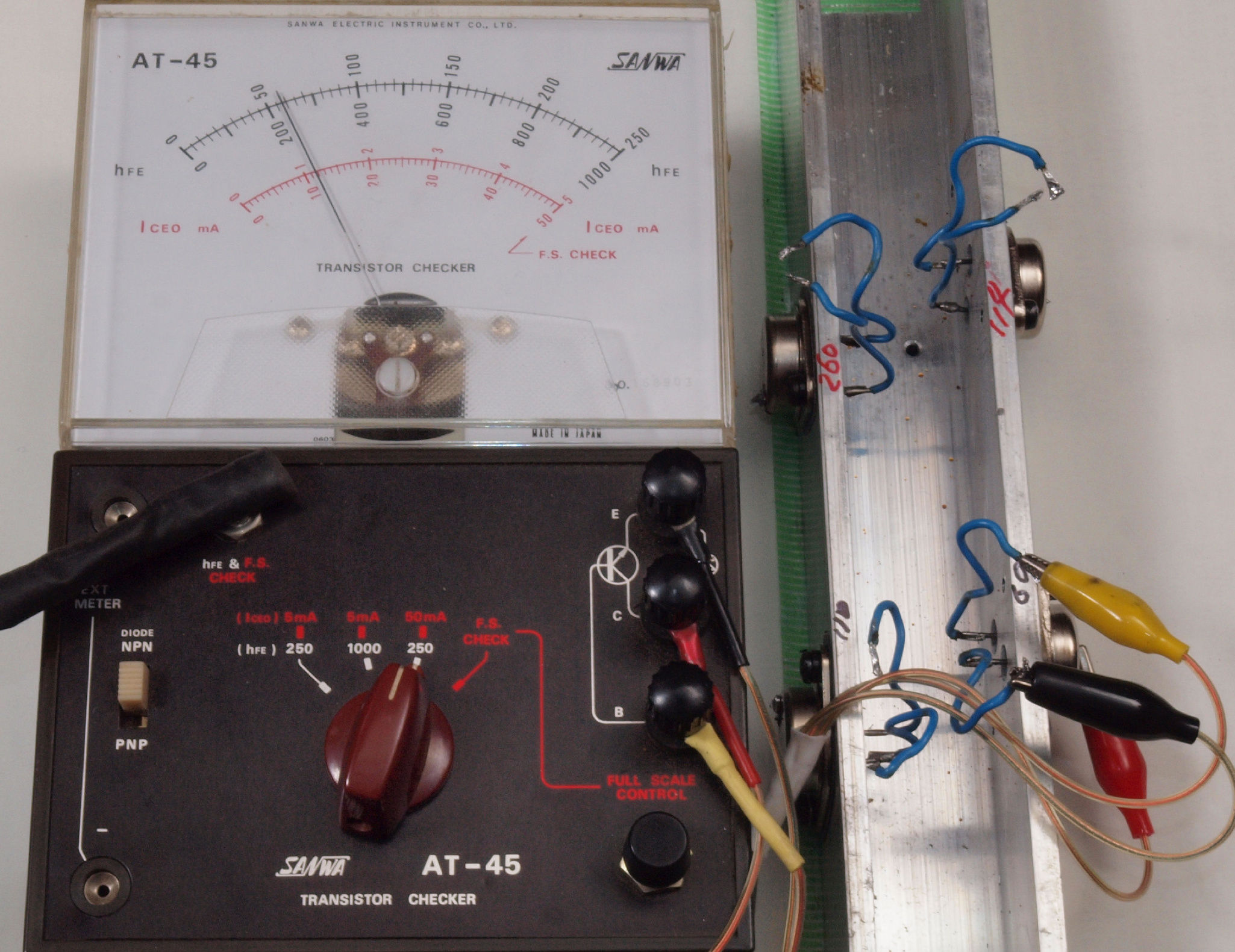

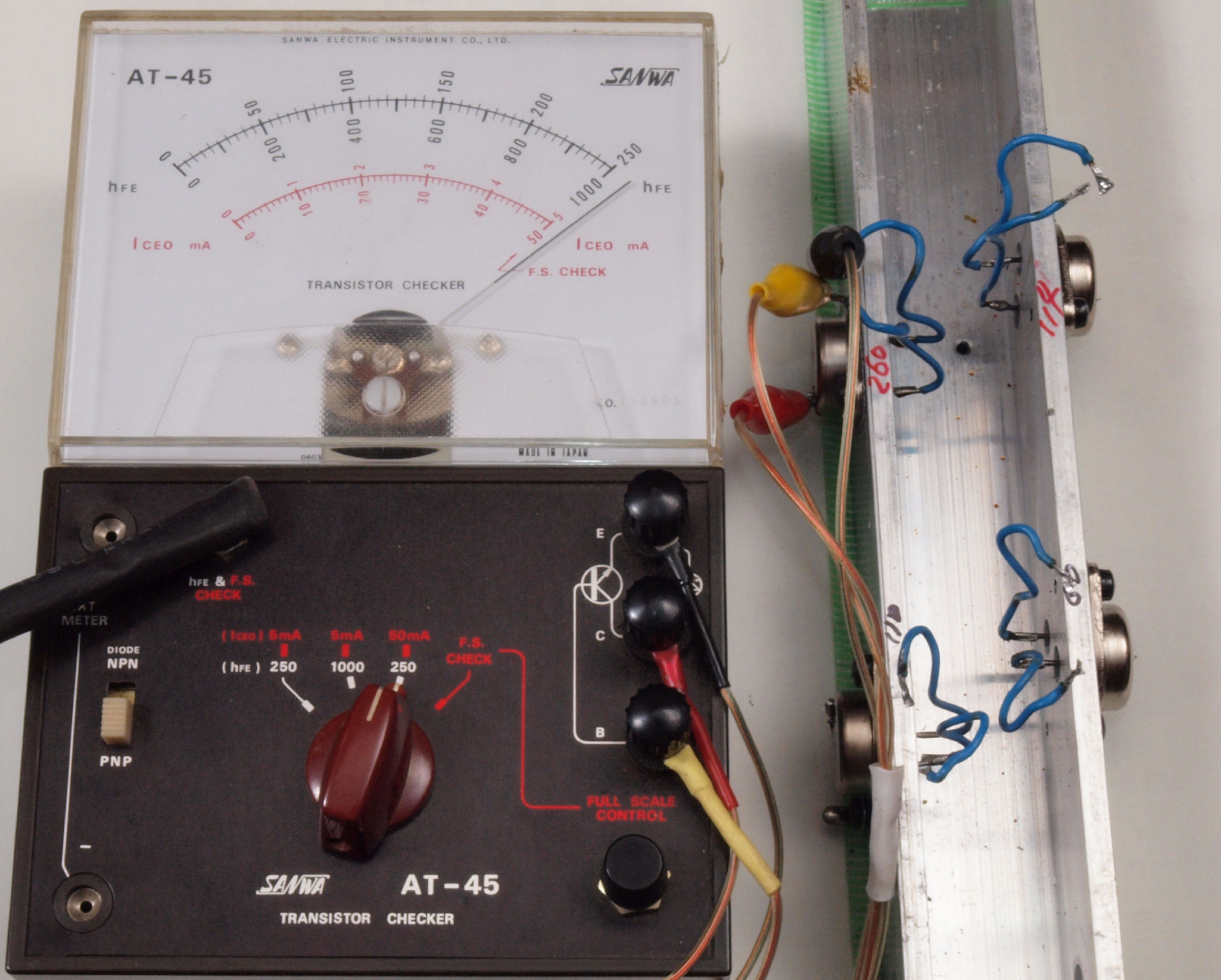

Ｔ１．　修理中　Ｌ側２ＳＣ終段ＴＲ（トランジスター）測定、ｈｆｅ＝114

Ｔ２．　修理中　Ｌ側２ＳＡ終段ＴＲ（トランジスター）測定、ｈｆｅ＝280 不良品？

Ｔ３．　修理中　Ｒ側２ＳＣ終段ＴＲ（トランジスター）測定、ｈｆｅ＝58

Ｔ４．　修理中　Ｒ側２ＳＡ終段ＴＲ（トランジスター）測定、ｈｆｅ＝115

Ｔ５．　修理中　購入終段ＴＲ（トランジスター）測定。 　　　　　　　　　　　　　　　　　　２ＳＣ側ｈｆｅ＝８５，８５選択。　２ＳＡ側ｈｆｅ＝1００，1２０選択。

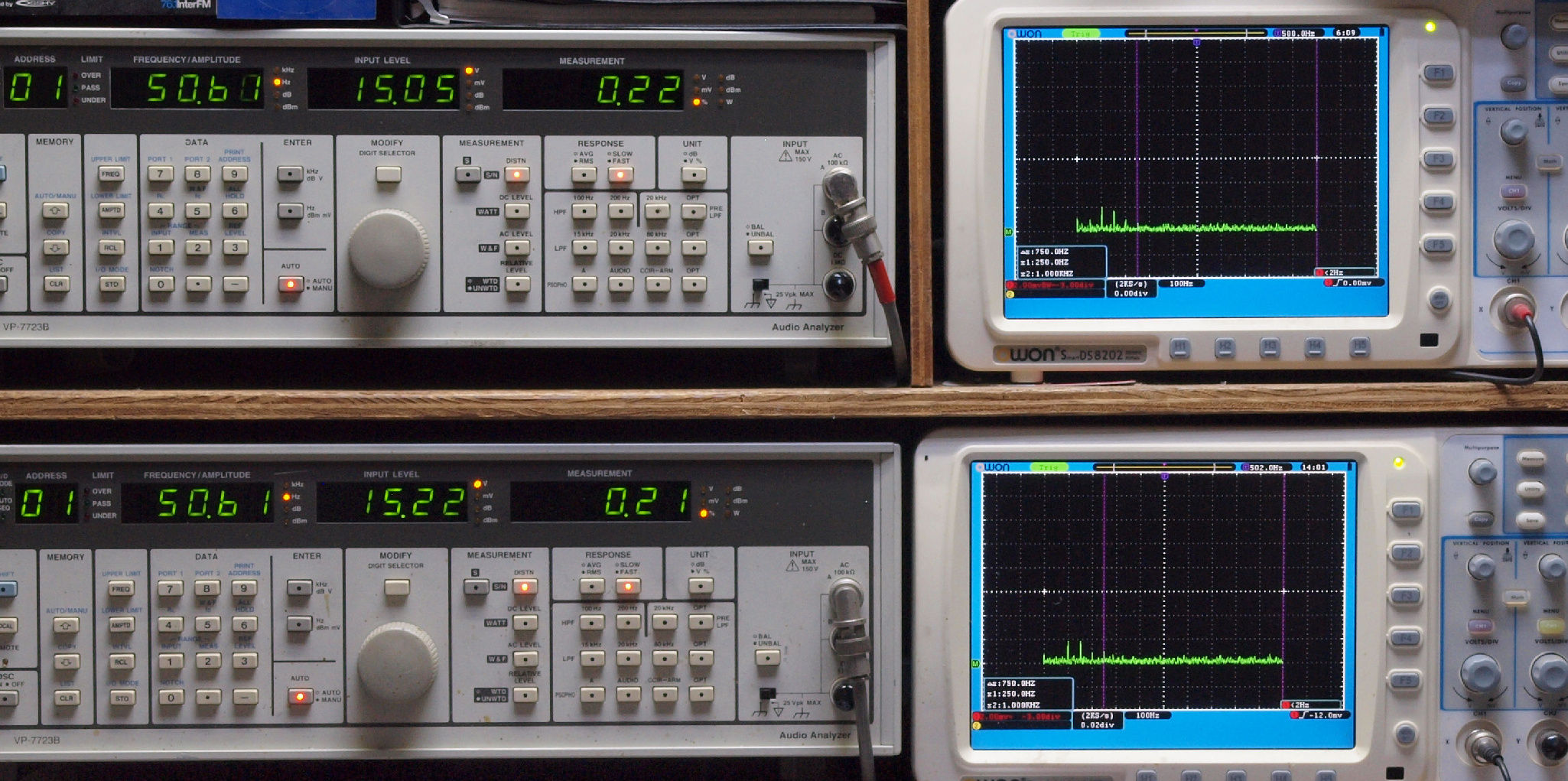

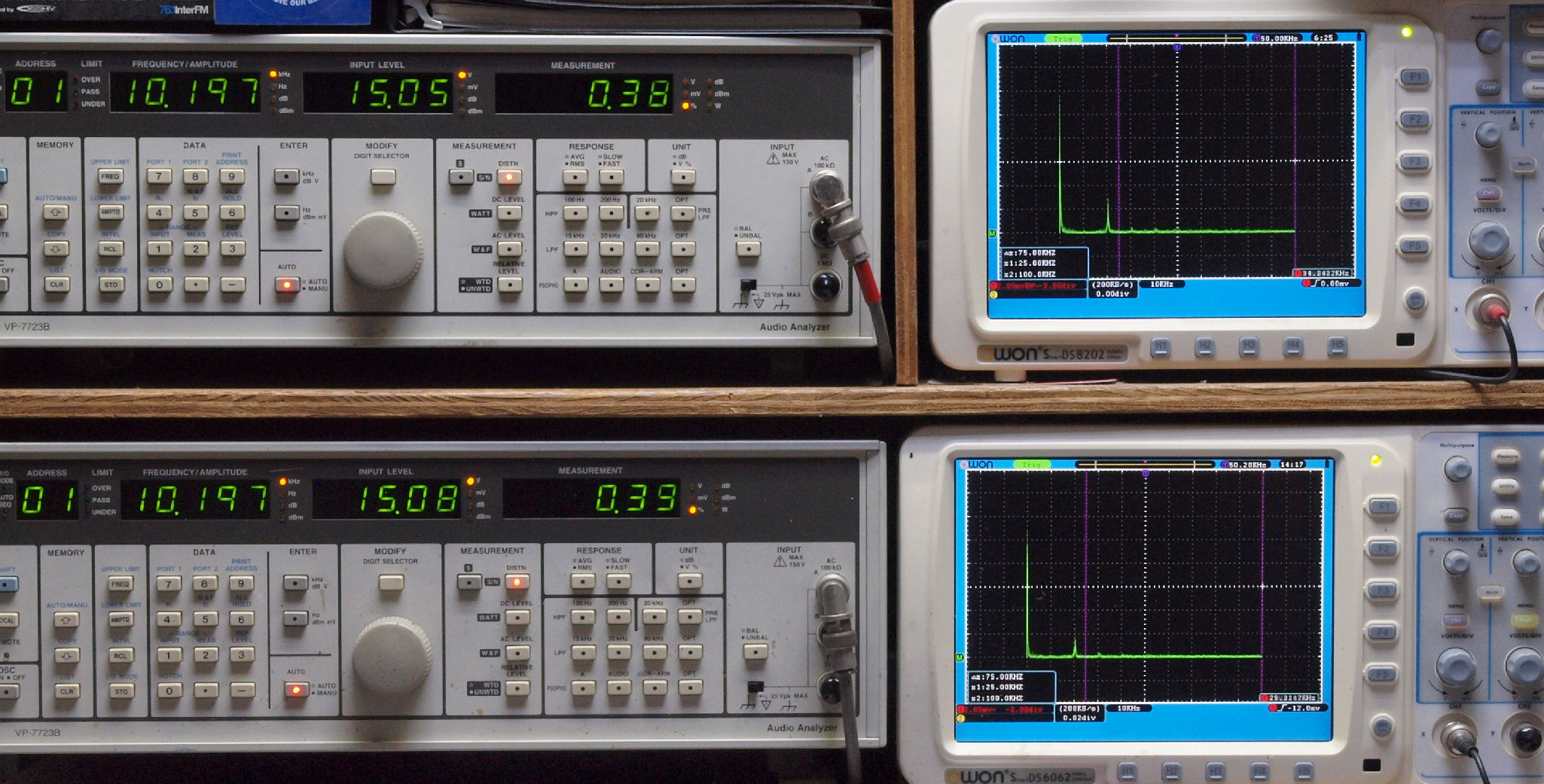

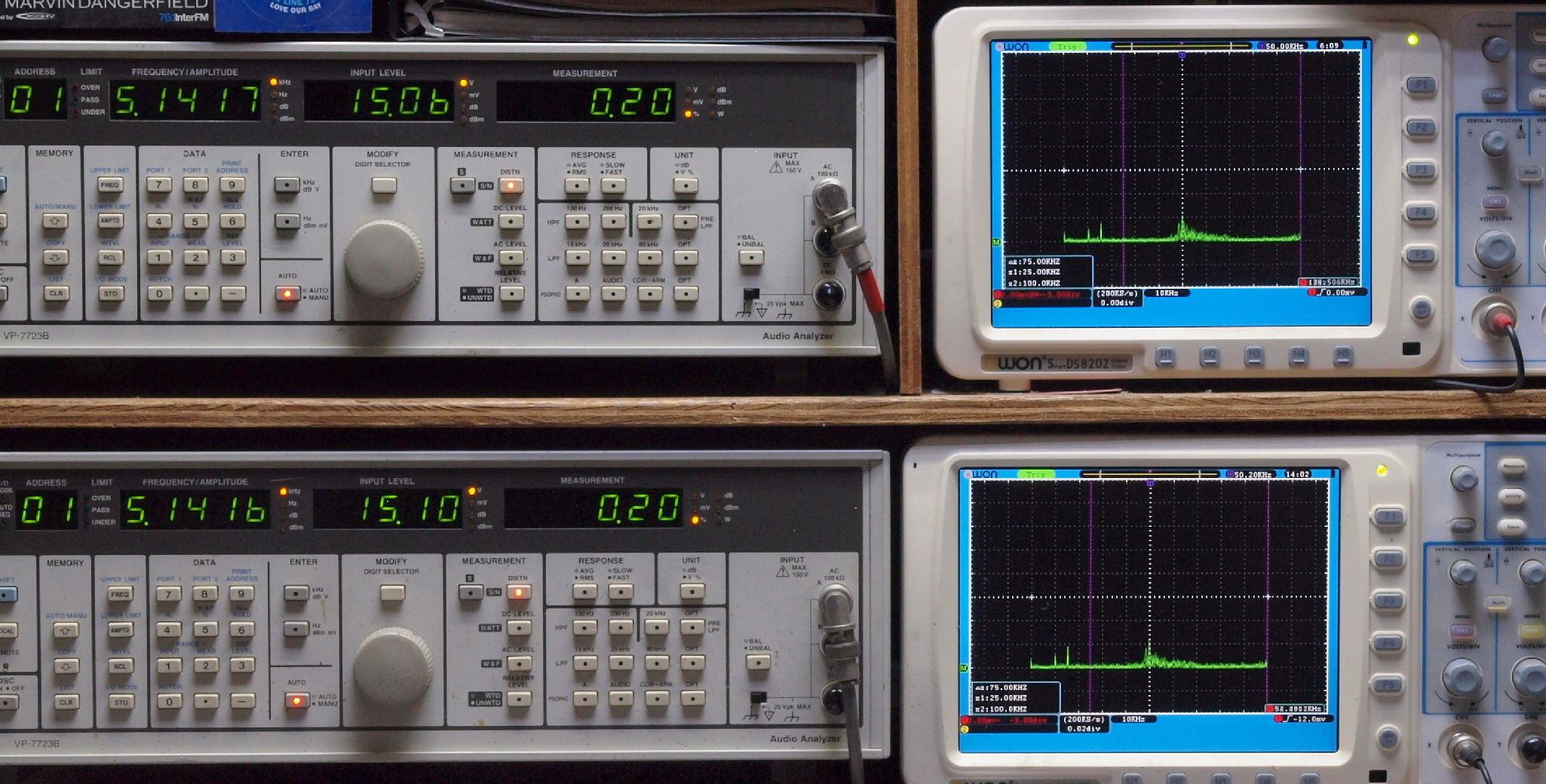

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

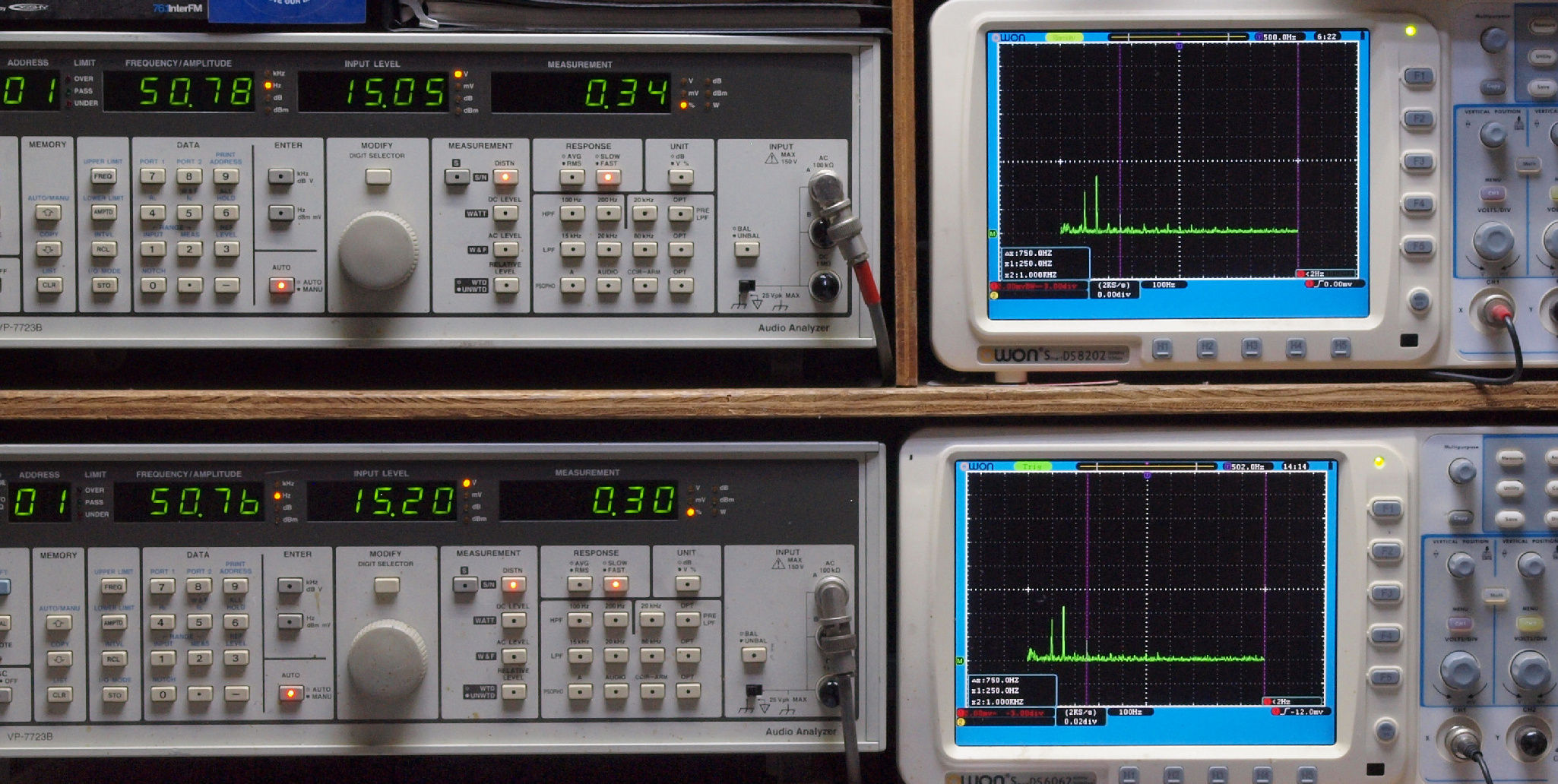

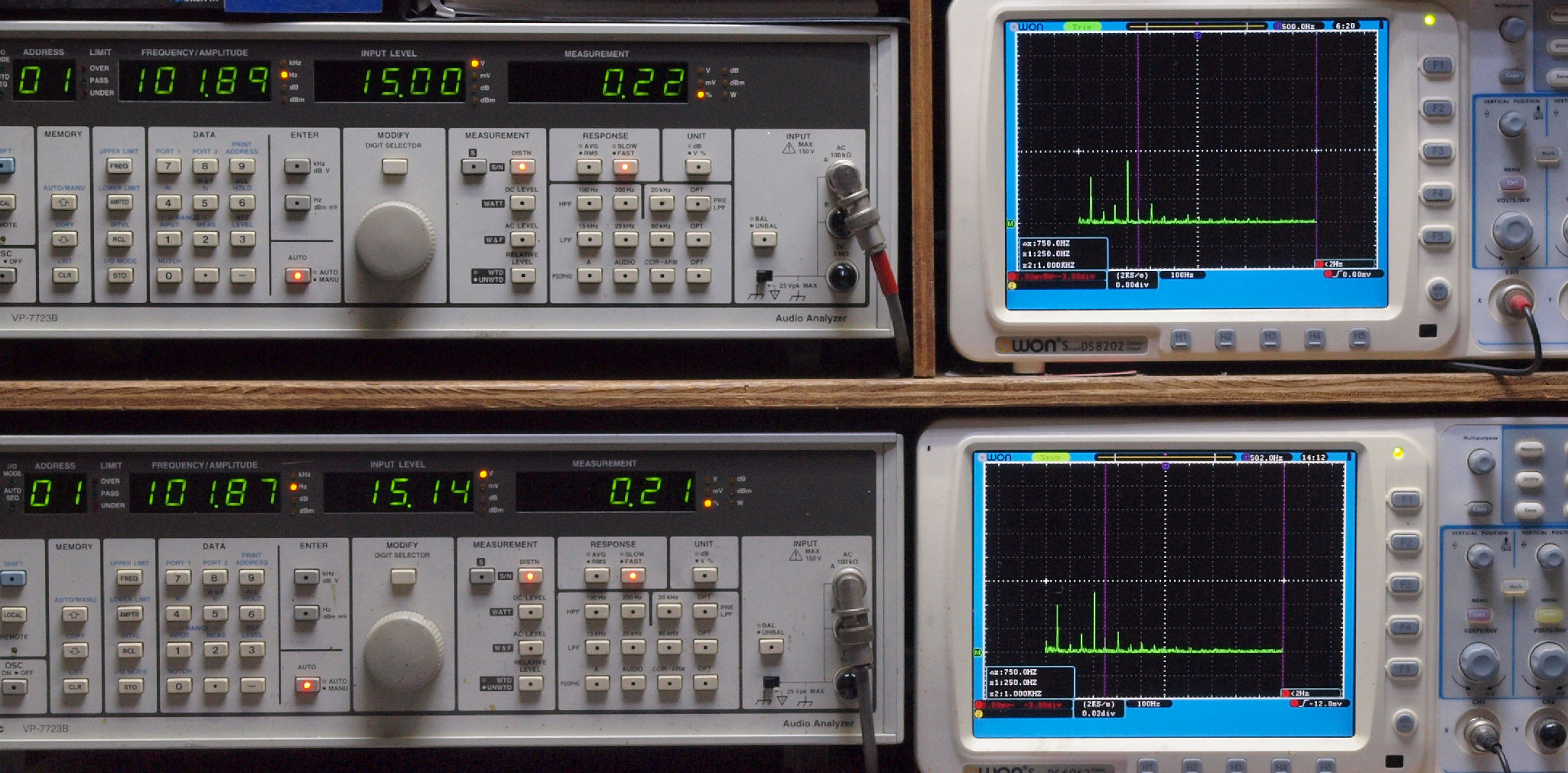

Ｅ１１．　ＣＤ，５０Ｈｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．２２％歪み。 　　　　　　　 　　　　　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．２１％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ１２．　ＣＤ，１００Ｈｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．２１％歪み。 　　　　　　　　　　 　　　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．２１％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

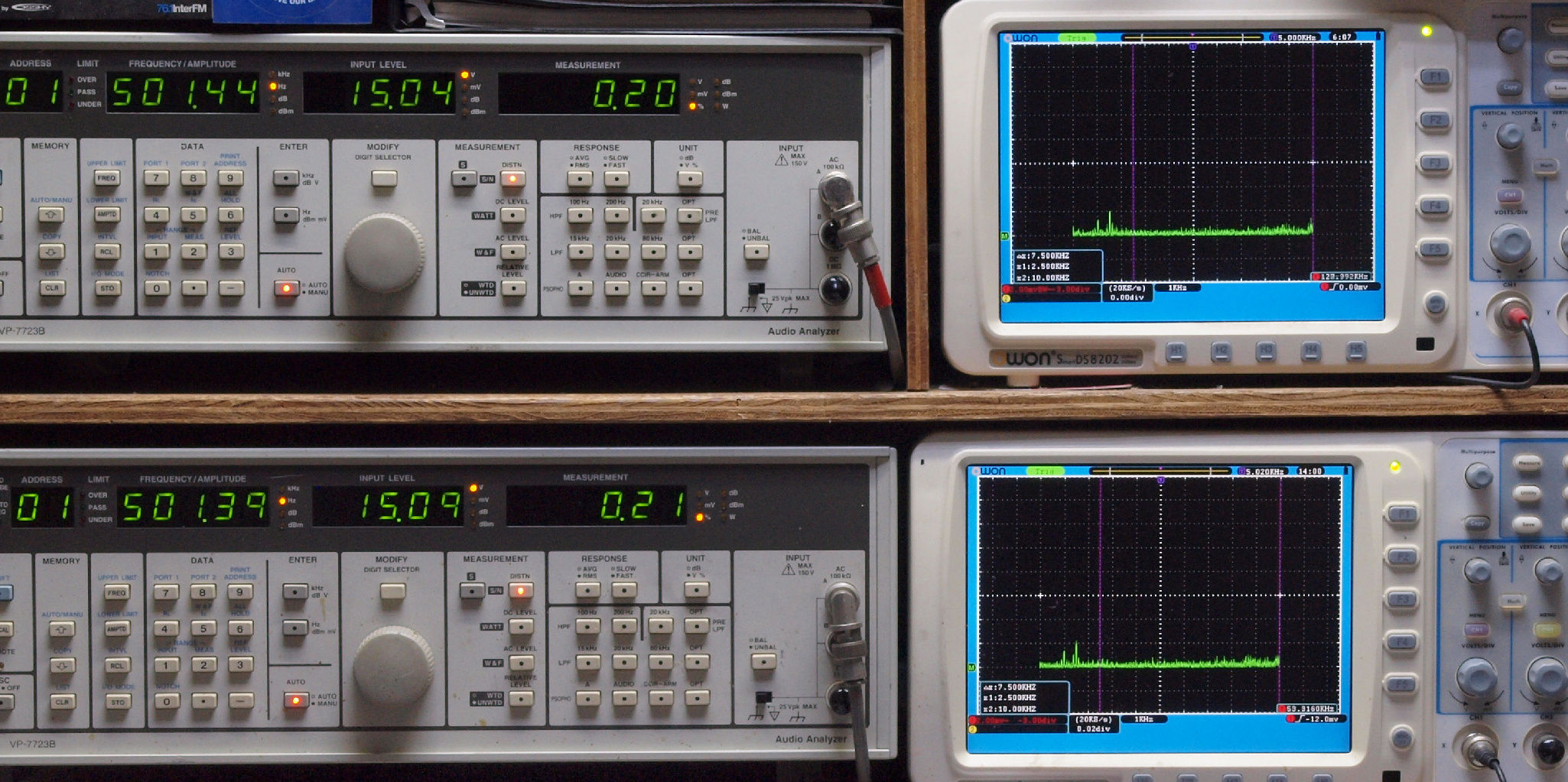

Ｅ１３．　ＣＤ，５００Ｈｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．２０％歪み。 　　　　　　　　　 　　　　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．２１％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

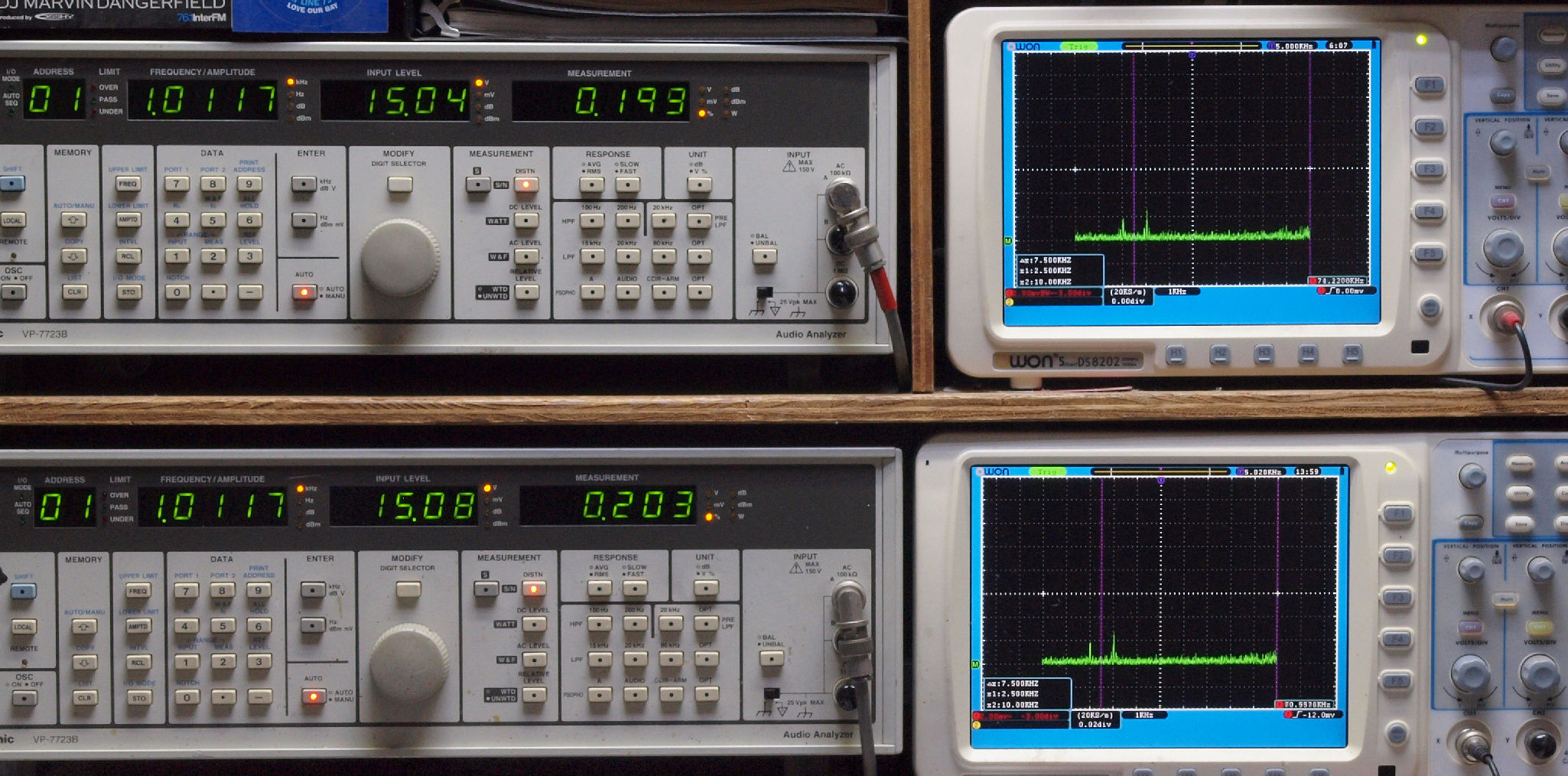

Ｅ１４．　ＣＤ，１ｋＨｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．１９３％歪み。 　　　　　　　　　　　 　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．２０３％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ１５．　ＣＤ，５ｋＨｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．２０％歪み。 　　　　　　　　　　　 　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．２０％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

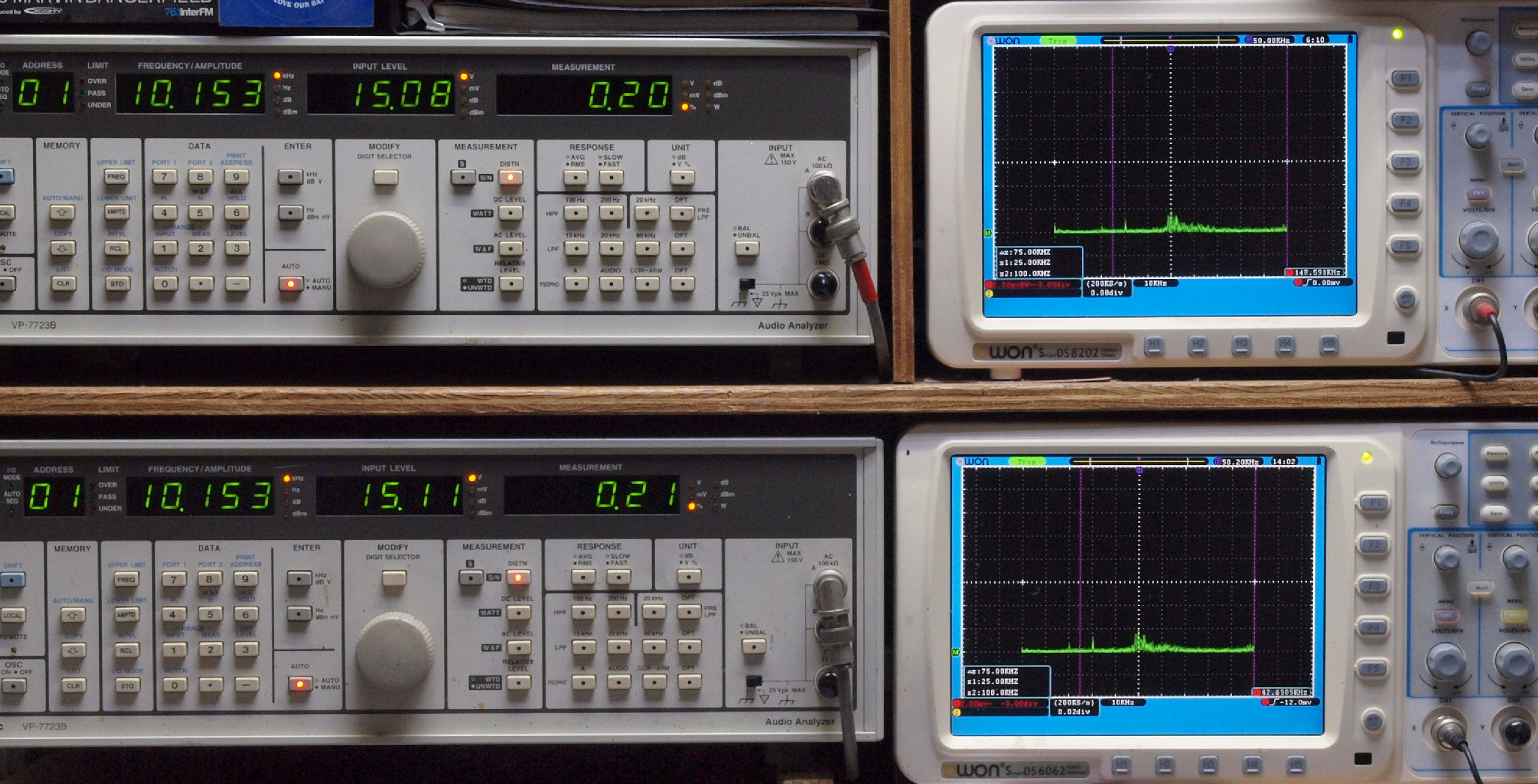

Ｅ１６．　ＣＤ，１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．２０％歪み。 　　　　　　　　　　 　　　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．２１％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ１７．　ＣＤ，５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．０６６１％歪み。 　　　　　　　　　　　 　　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．６６３％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

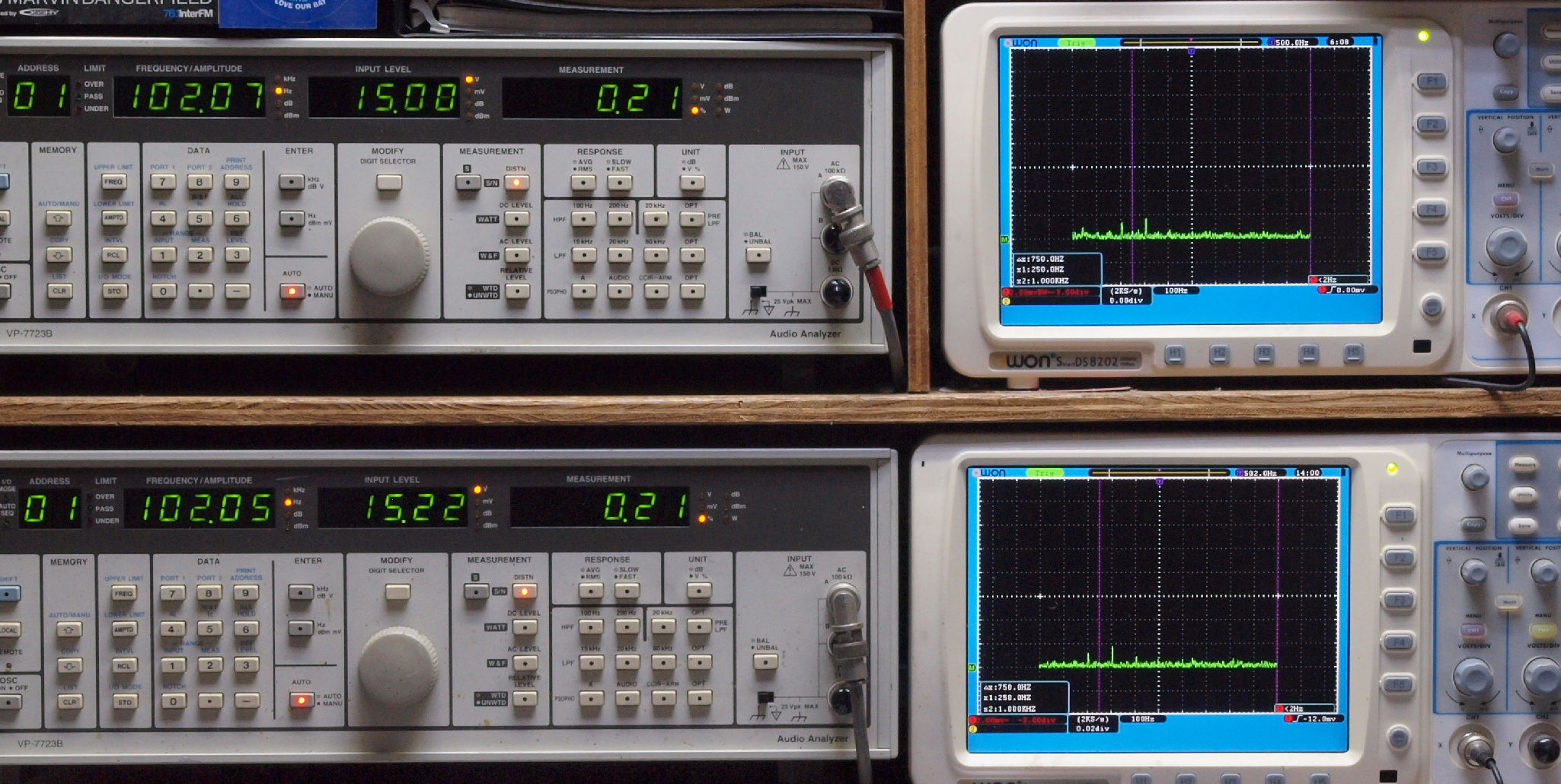

Ｅ１８．　ＣＤ，１００ｋＨｚ入力、Ｒ側ＳＰ出力電圧１０Ｖ＝１２Ｗ、　０．３３５％歪み。 　　　　　　　　　　　 　　　　　　　Ｌ側ＳＰ出力電圧１０Ｖ＝１２Ｗ、　０．３３７％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｅ２１．　ＭＭ，５０Ｈｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．３４％歪み。 　　　　　　　　　　　 　　　　　 Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．３０％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２２．　ＭＭ，１００Ｈｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．２２％歪み。 　　　　　　　　　　　 　　　　 　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．２１％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

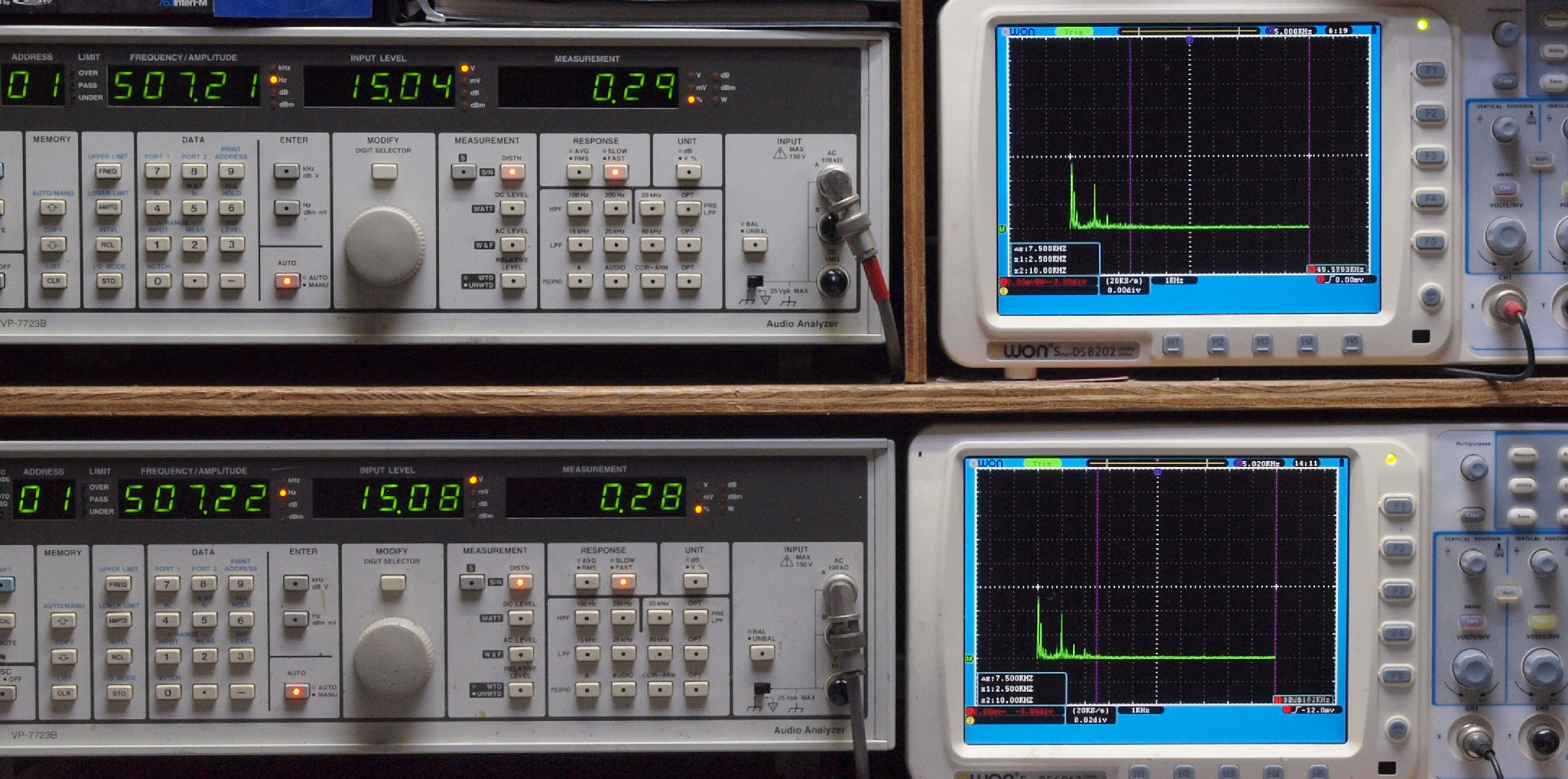

Ｅ２３．　ＭＭ，５００Ｈｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．２９％歪み。 　　　　　　　　　　　 　　 　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．２８％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

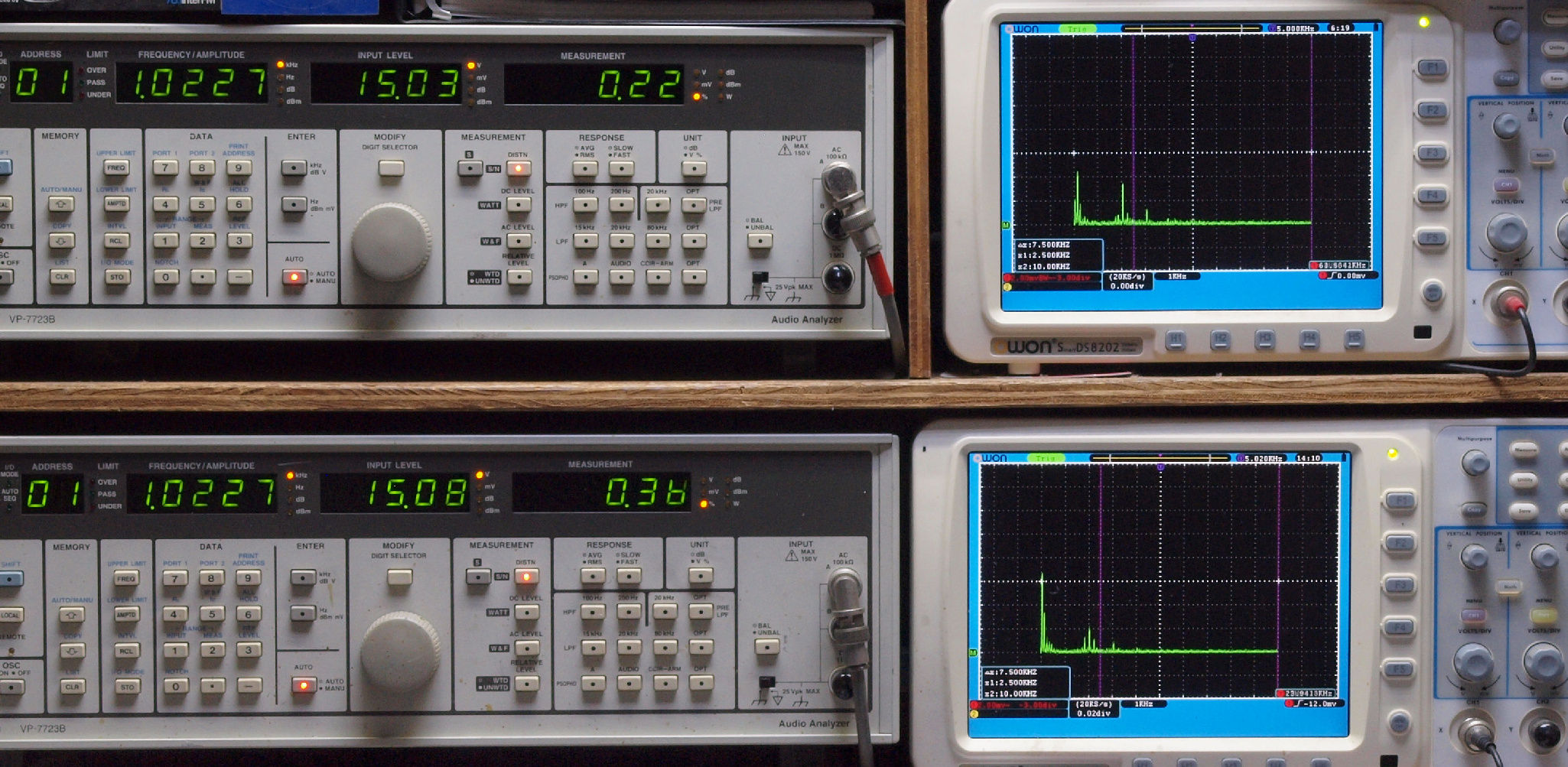

Ｅ２４．　ＭＭ，１ｋＨｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．２２％歪み。 　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．３６％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

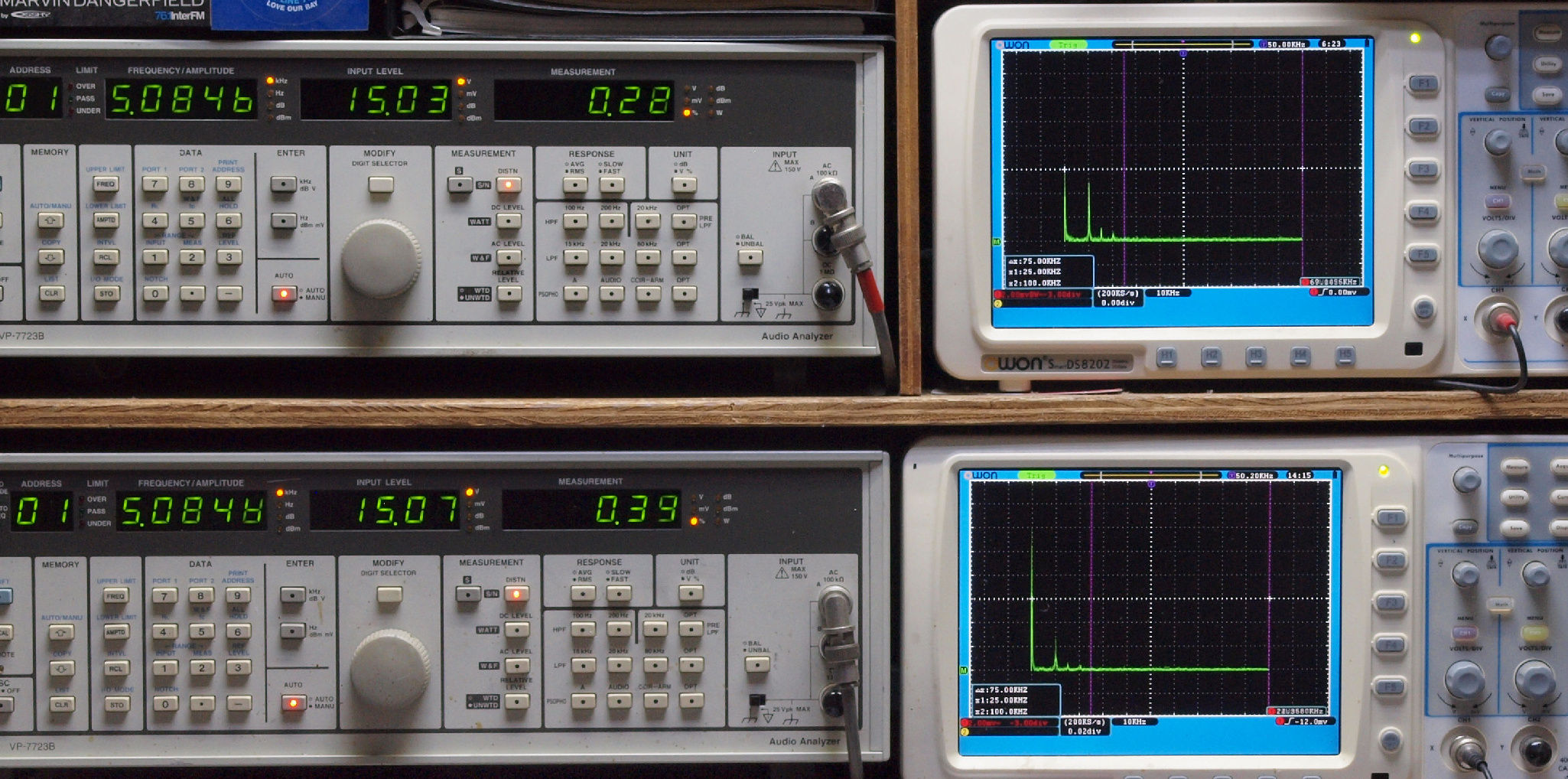

Ｅ２５．　ＭＭ，５ｋＨｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．２８％歪み。 　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．３９％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２６．　ＭＭ，１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．３８％歪み。 　　　　　　　　　　　　 　　　 　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．３９％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

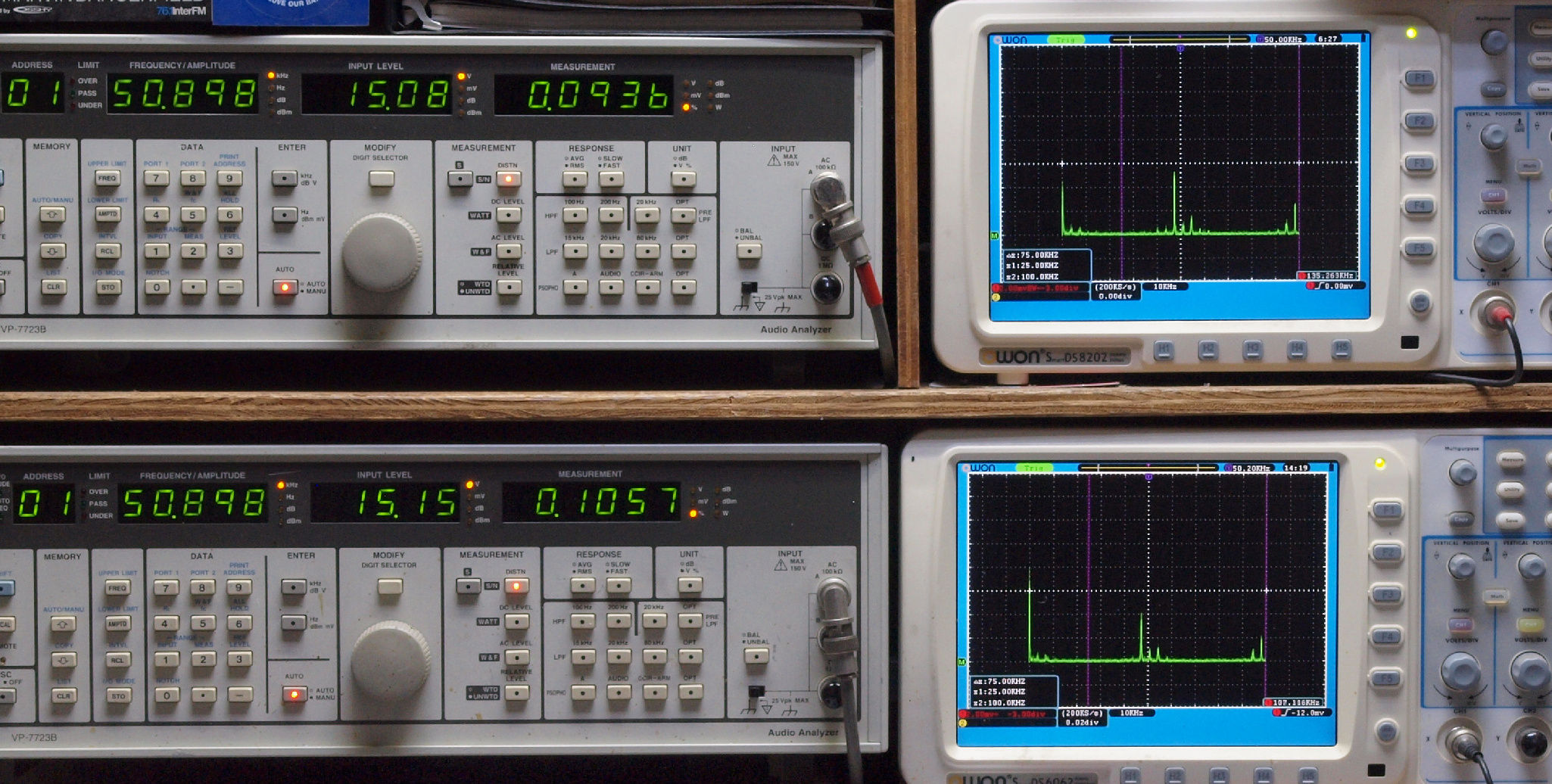

Ｅ２７．　ＭＭ，５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．０９３６％歪み。 　　　　　　　　　　　　　　 　 　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．１０５７％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

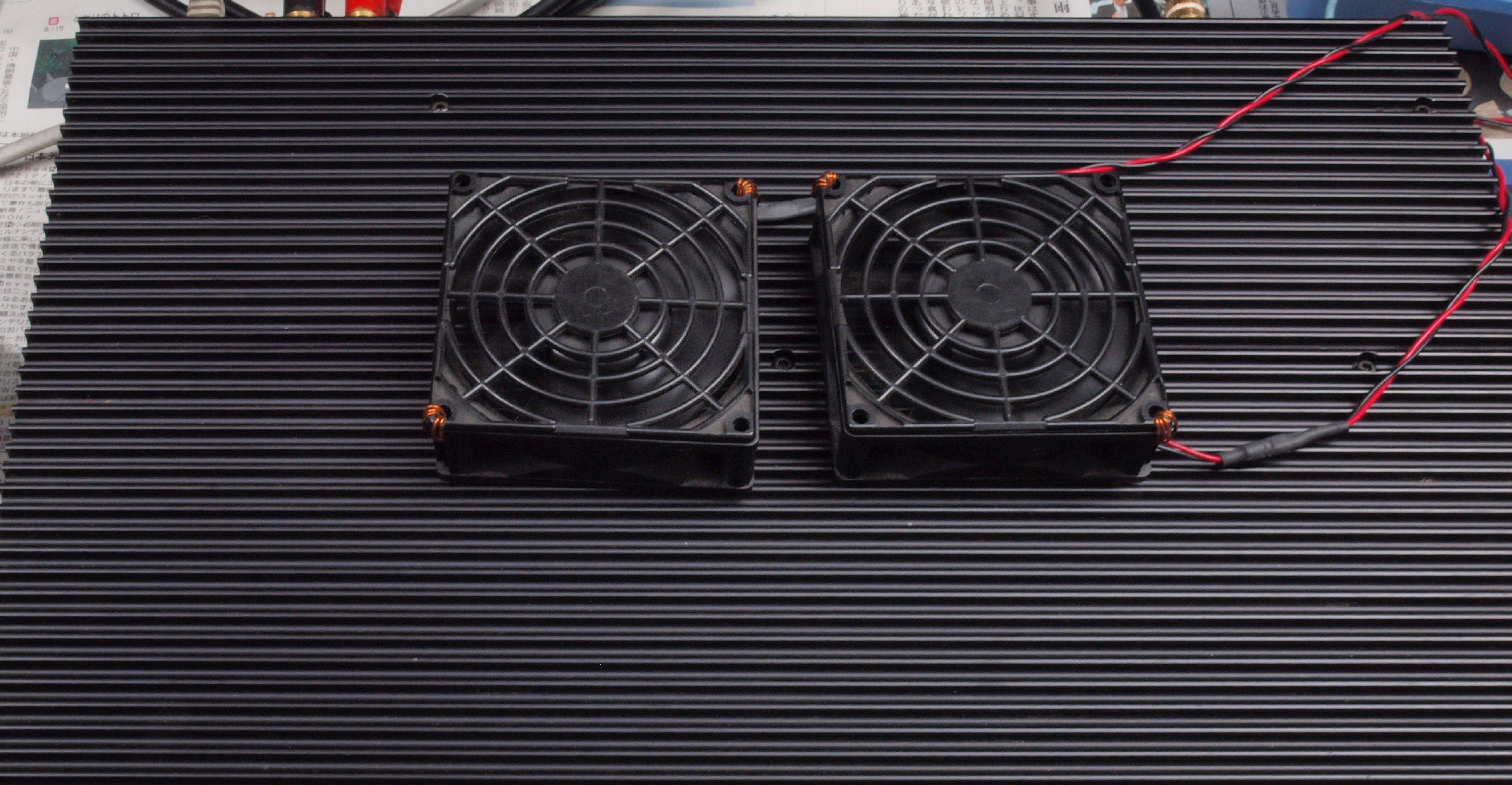

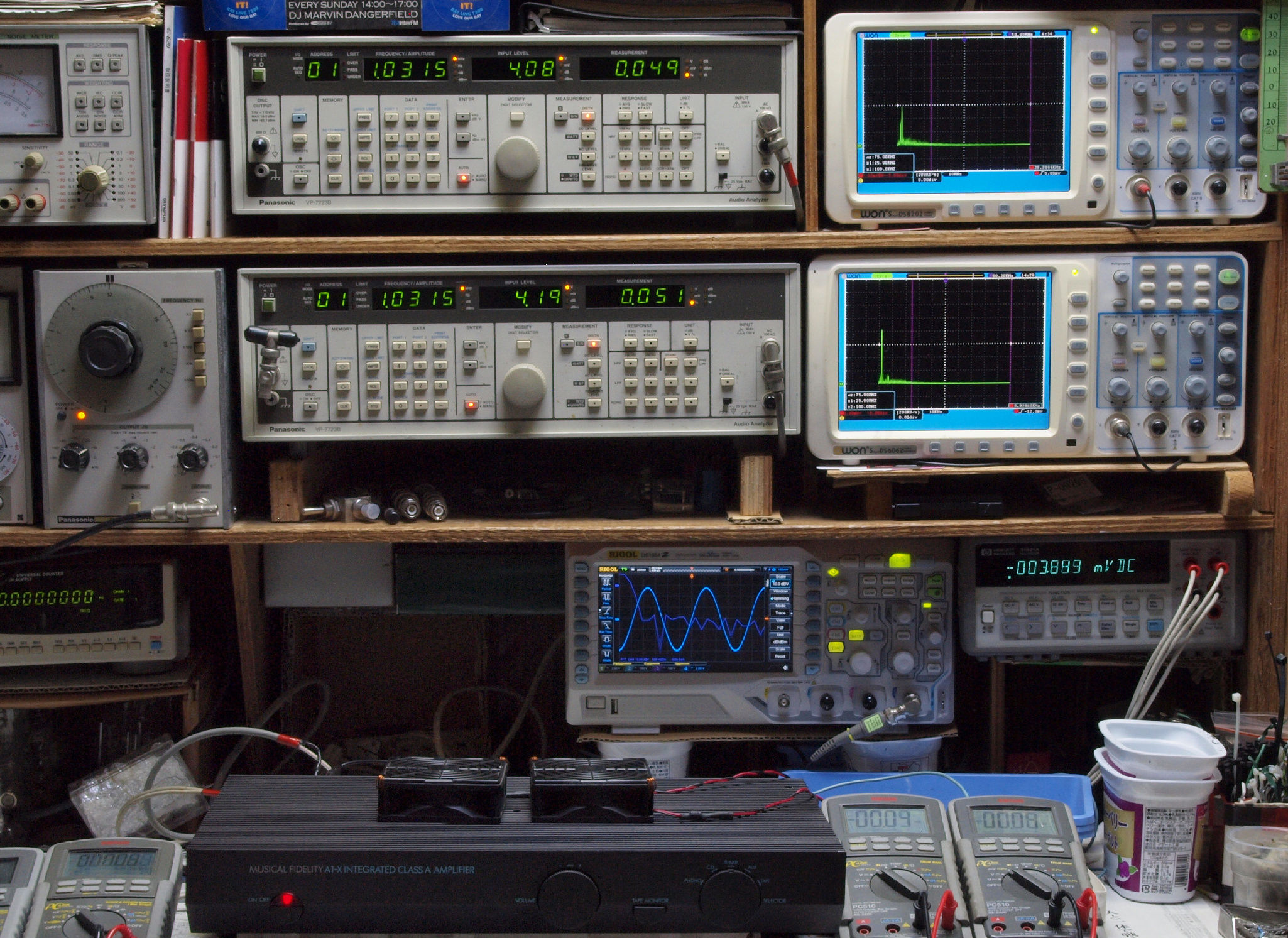

Ｅ３．　フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。

Ｅ４．　完成　引き続き２４時間エージング。　左は　Ｓａｎｓｕｉ　ＡＵ−Ｄ６０７旧．　５台目

Ｙ．　ユーザー宅の設置状況 Ｙ１．　設置状況.

Ｓ．　ＭｕｓｉｃａｌＦｉｄｅｌｉｔｙ　Ａ−１．　の仕様（マニアル・カタログより）

型式 プリメインアンプ Musical Fidelity A1 定格出力 20W＋20W（8Ω） 入力感度/インピーダンス Phono MC= 0.2mV/120Ω Phono MM= 2mV/47kΩ CD、Tuner、Aux、Tape= 200mV/47kΩ RIAA偏差 30Hz〜40kHz ±0.5dB SN比 Phono MC= 55dB以上 Phono MM= 60dB以上 CD、Tuner、Aux、Tape= 80dB以上 高調波歪率 0.5％未満（8Ω、定格出力時） 消費電力 85W（連続） 外形寸法 幅408×高さ60×奥行249mm 重量 5.5kg 価格 1984年発売、\138,000。　￥128,000(1990年頃)
