ＭｕｓｉｃａｌＦｉｄｅｌｉｔｙ　Ａ−１ Reference １６台目修理記録

識別の為、赤テープ貼付け有　　　　平成２７年７月８日持込　　８月２６日完成

Ａ．　修理前の状況。 4〜5年前メーカー修理しました。 その時、今度故障したら修理できないと言われ使用していましたが、最近電源をいれた所スピーカーから「ガリッ」と音がして、ヒューズが切れました。 このAMPの滑らかな音とスピーカーの駆動能力に惚れ込みCDやアナログレコードのJAZZを聴いています。 Ｂ．　原因。 電解コンデンサー容量抜け、各部経年劣化。 整流ダイオード短絡。 Ｃ．　修理状況。 電解コンデンサー交換。 配線手直し、補強。 経年劣化による各部ハンダ補正。 入力切り替えＳＷカップリング交換。 整流ダイオード交換。 テフロン絶縁RCA端子に交換。 ＳＰ端子交換。ＷＢＴ０７６５（ＷＢＴ０７３５互換）使用。 電源コードをフューズ付き３Ｐインレットに交換。 入力切換SW分解・清掃。 電源トランス下厚紙挿入。 Ｄ．　使用部品。 電解コンデンサー（オーディオコンデンサー使用）　３１個。 フイルムコンデンサー　　　　　　　　　　　　　　　４個。 タイト製のユニバーサル・カップリング　　　　　　　１個。 整流ダイオード　　　　　　　　　　　　　　　　　　４個。 テフロン絶縁RCA端子　　　　　　　　　　　　６組１２個。 ＳＰ接続端子　ＷＢＴ０７６５（ＷＢＴ０７３５互換）１式。 フューズ付き３Ｐインレットソケット　　　　　　　　１個。 Ｅ．　調整・測定。 Ｆ．　修理費　　１０５，０００円　　　「オーバーホール修理」 Ｓ．　ＭｕｓｉｃａｌＦｉｄｅｌｉｔｙ　Ａ−１．　の仕様（マニアル・カタログより）

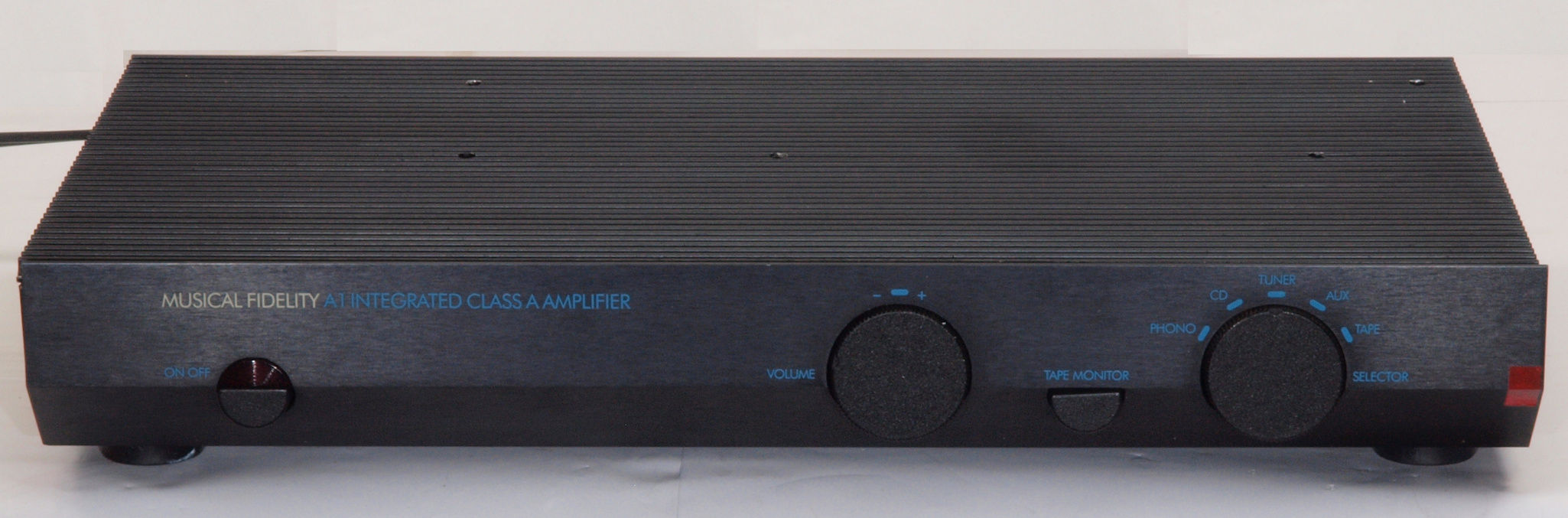

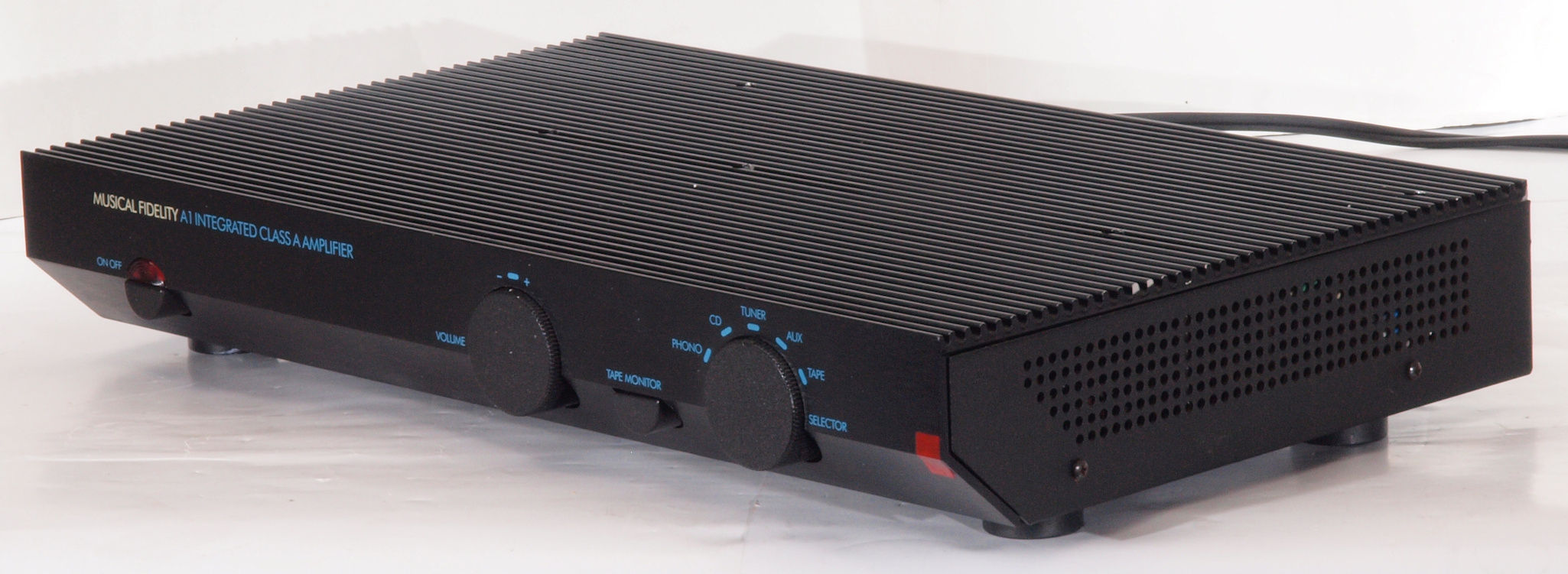

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る。

Ａ１２．　点検中　前右から見る。

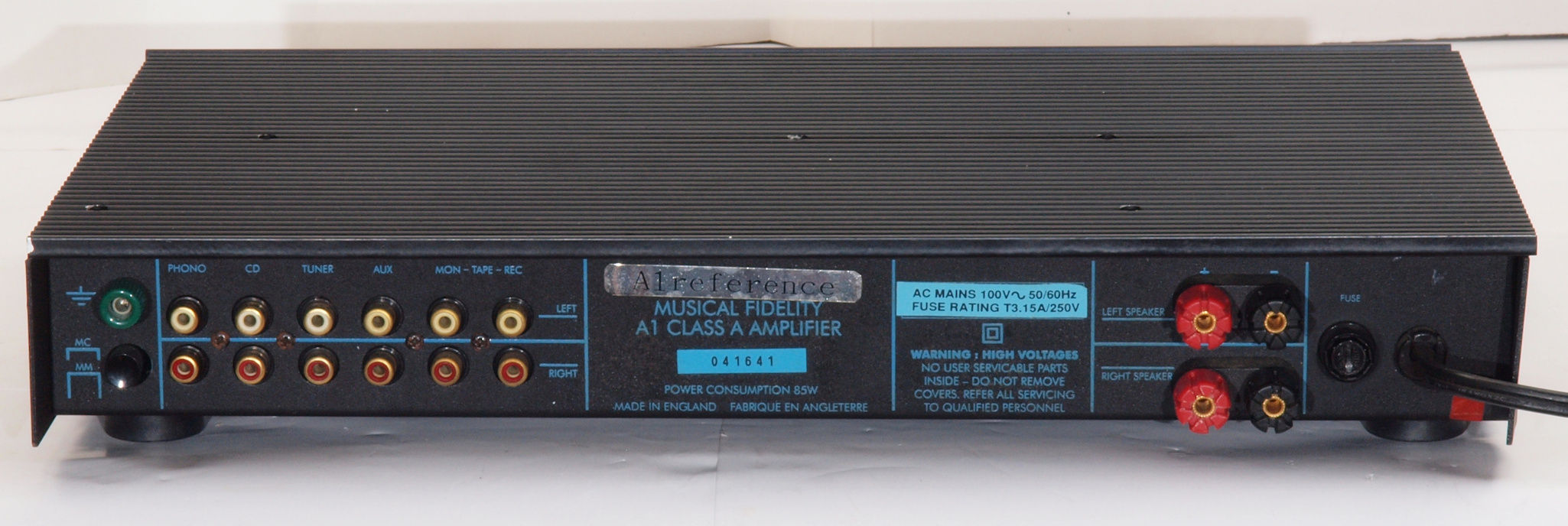

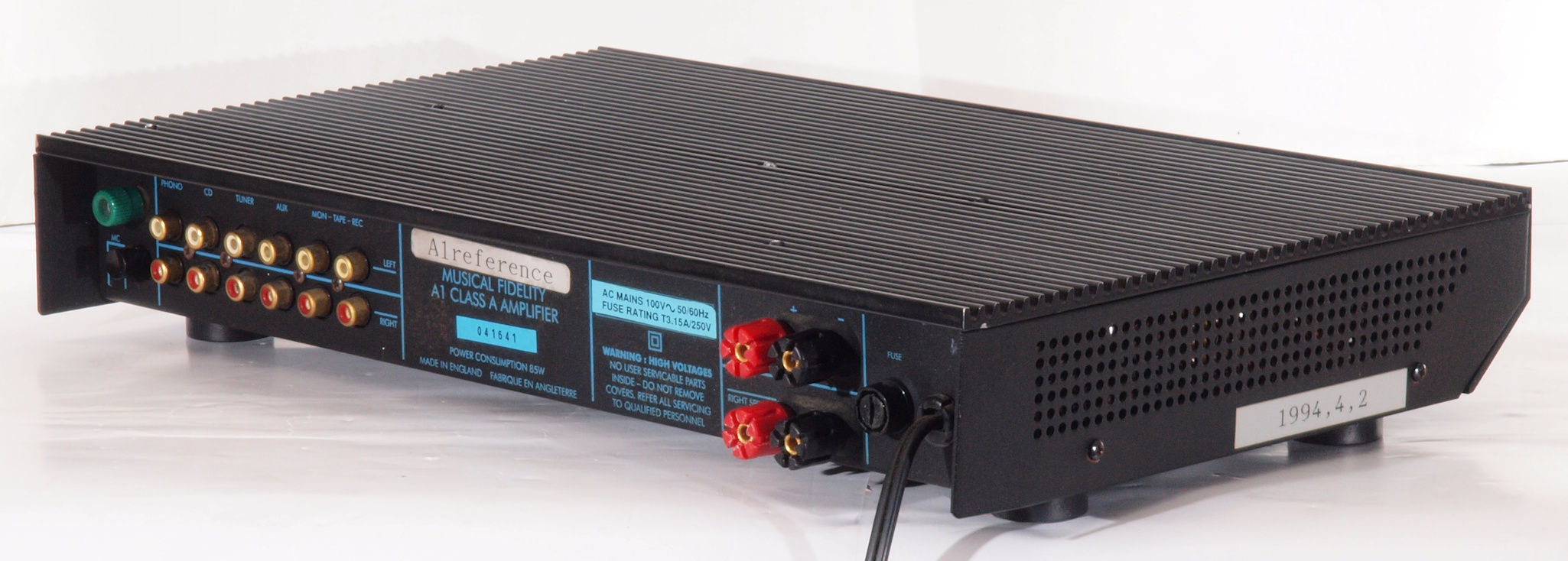

Ａ１３．　点検中　後から見る。

Ａ１４．　点検中　後左から見る。

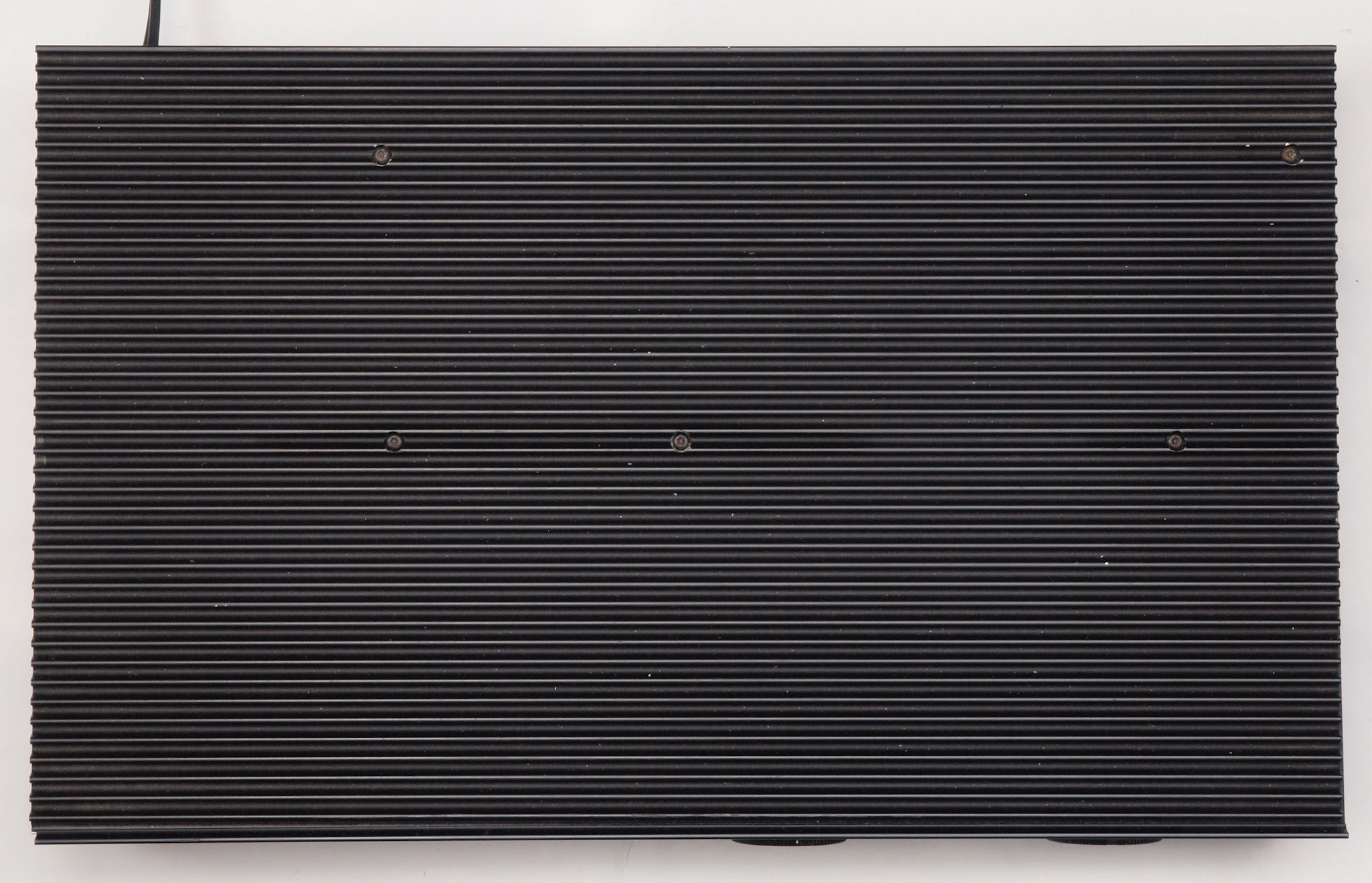

Ａ１５．　点検中　上から見る。

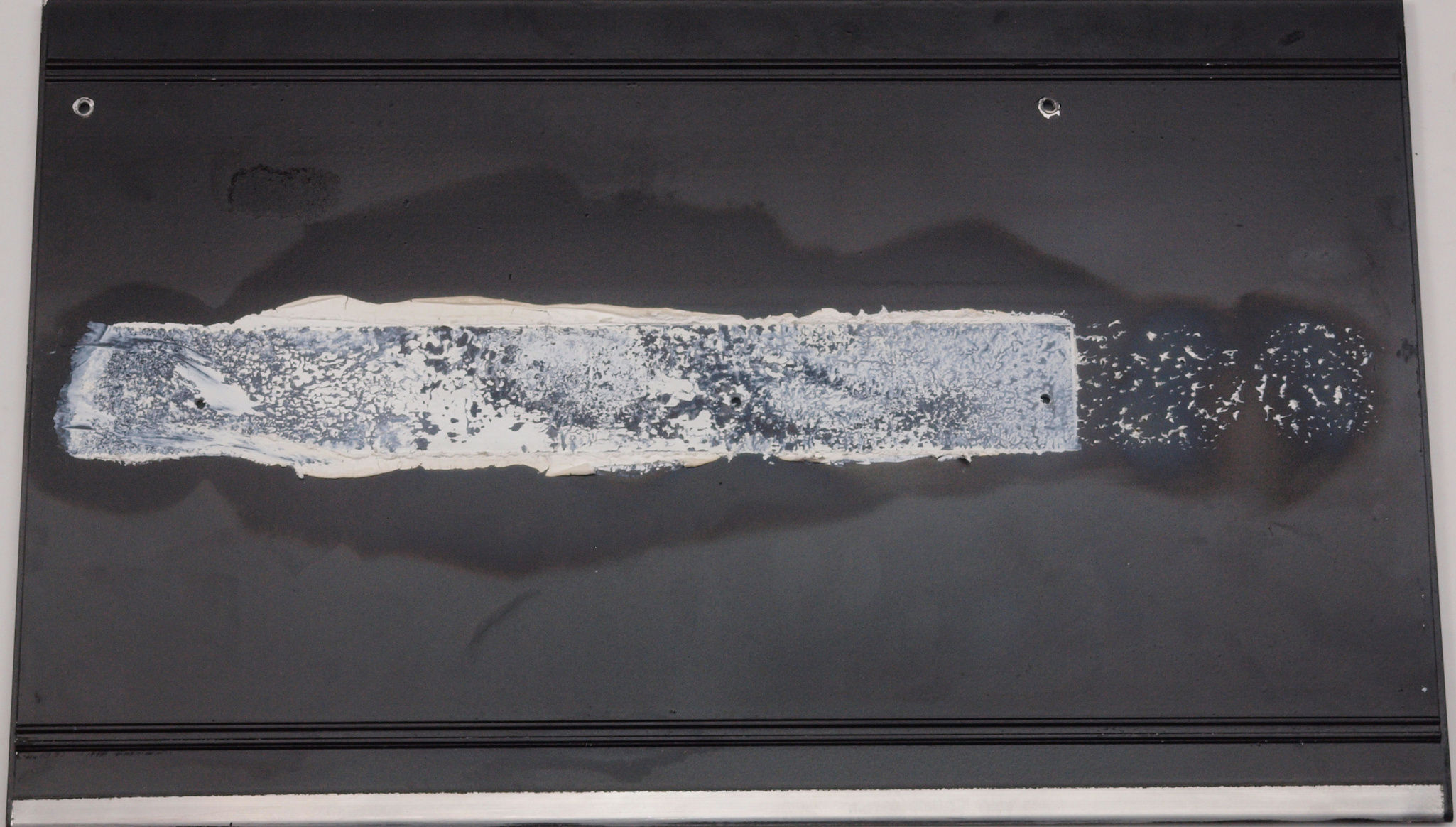

Ａ１６．　点検中、　上蓋裏の放熱シリコングリス。

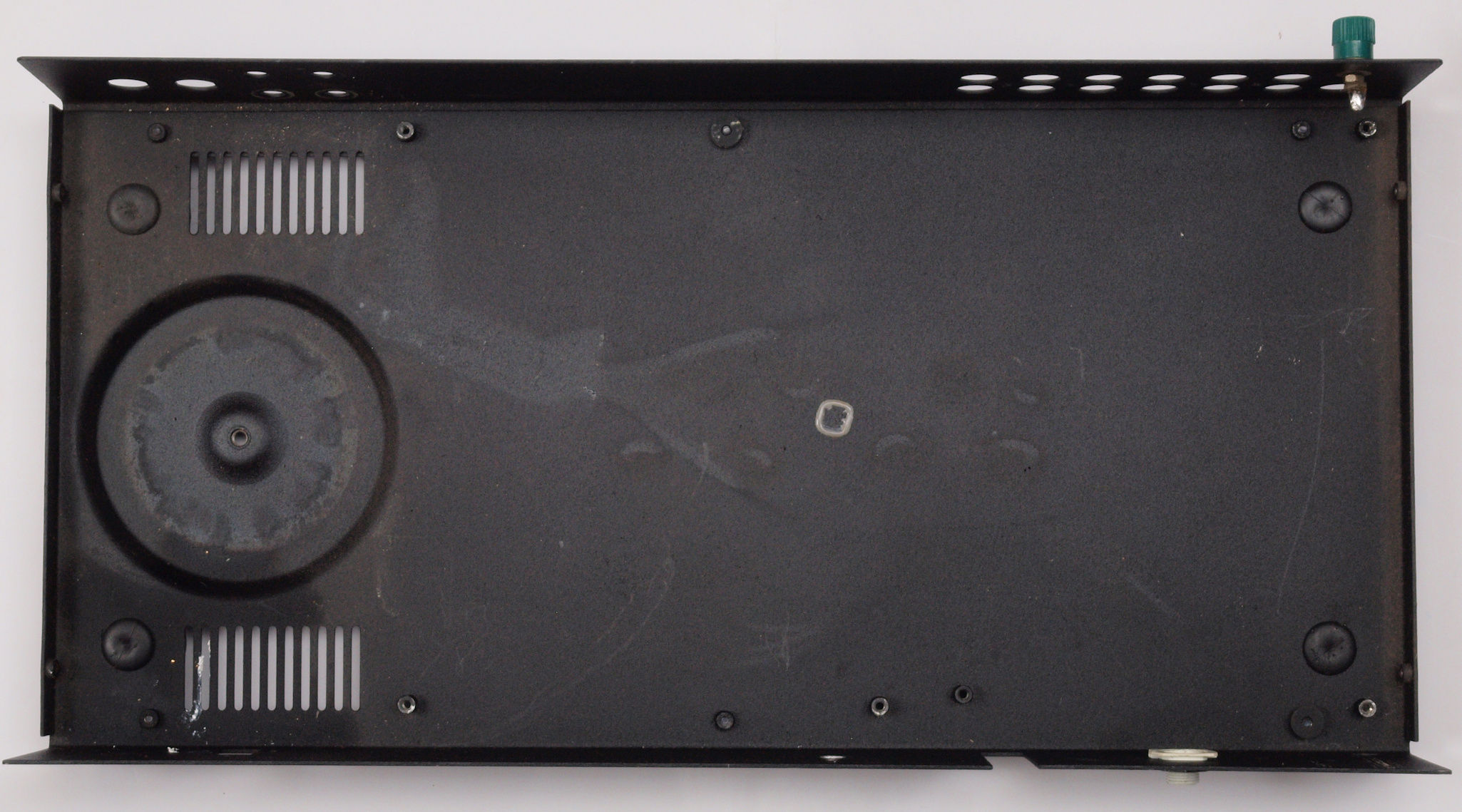

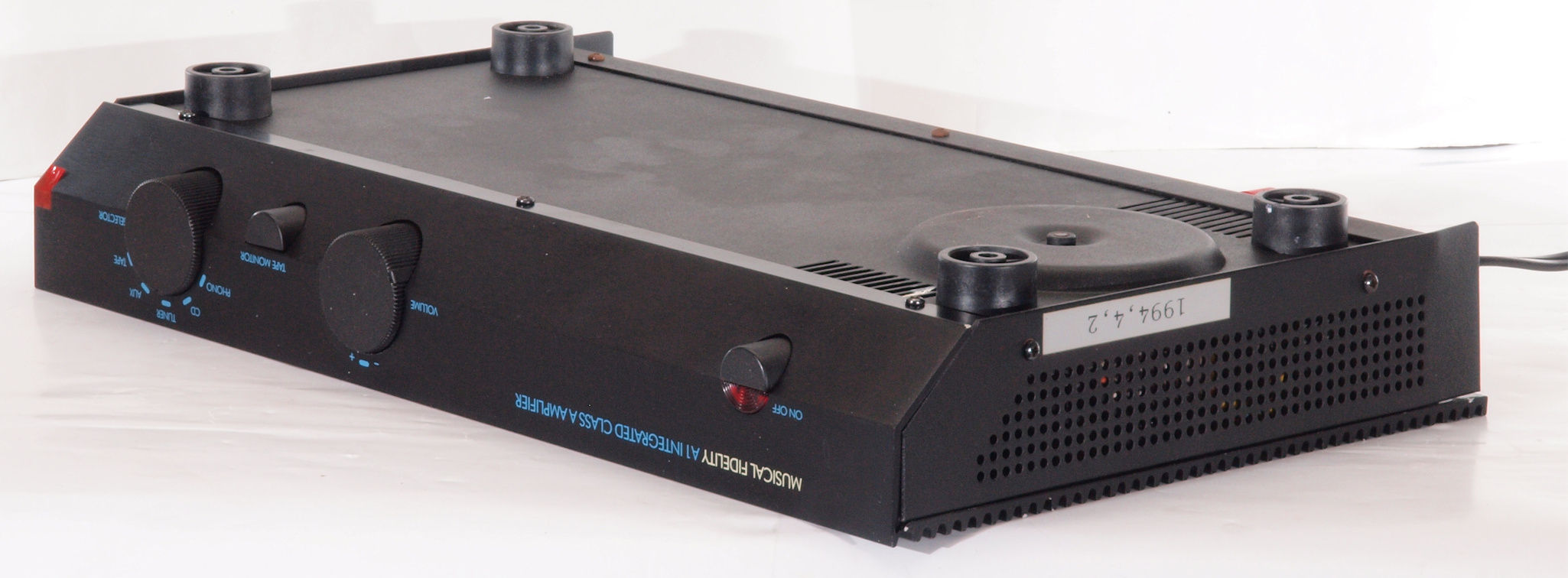

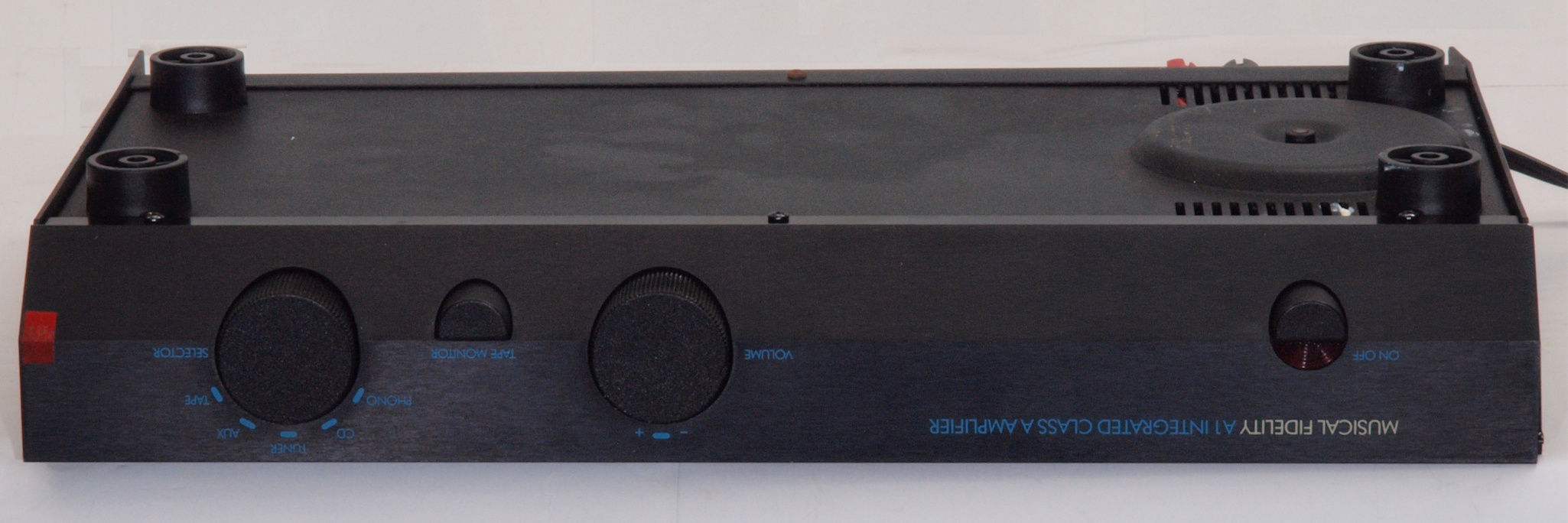

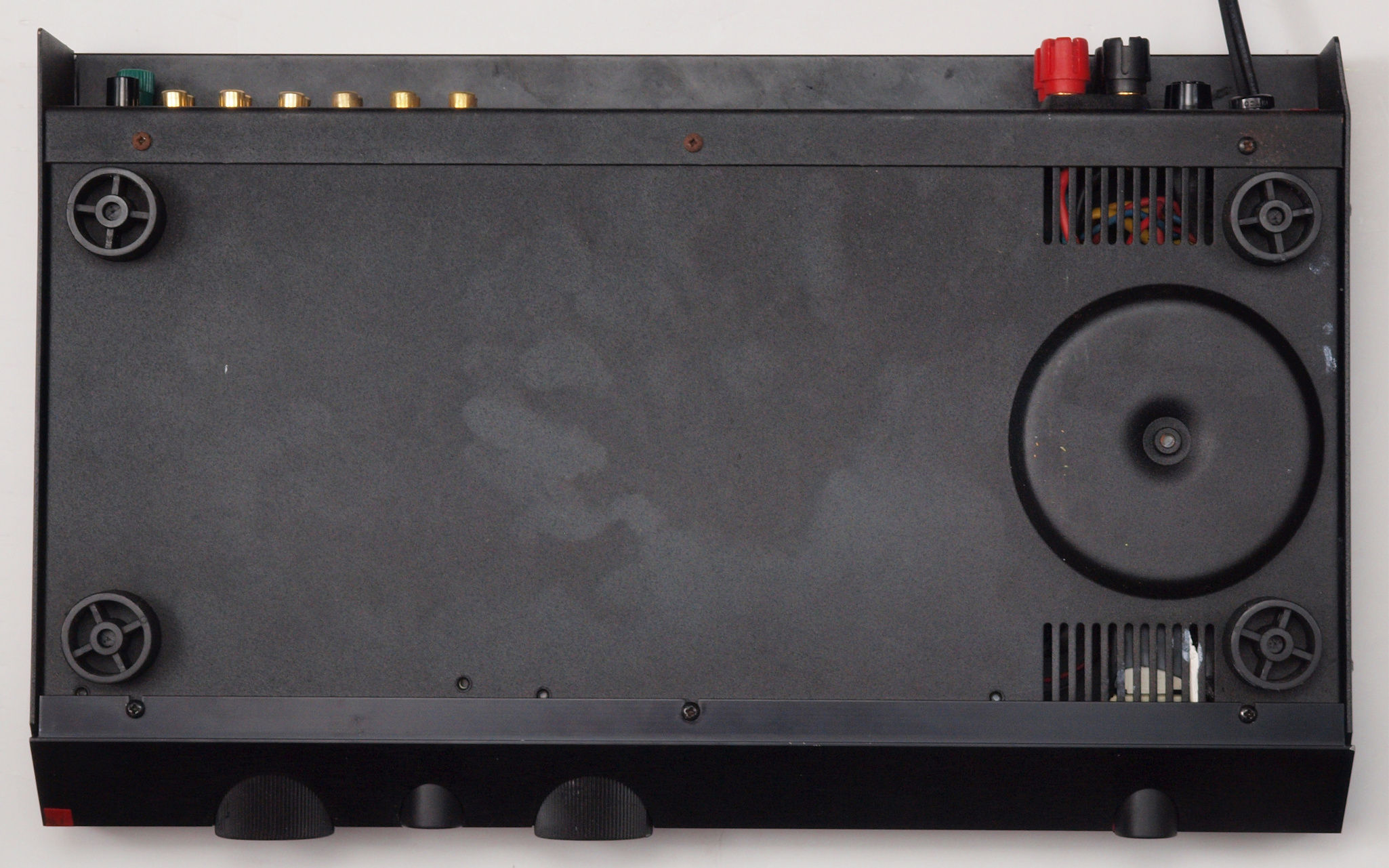

Ａ２１．　点検中　下から見る。

Ａ２２．　点検中　下前から見る

Ａ２３．　点検中　下前左から見る

Ａ２４．　点検中　下後から見る

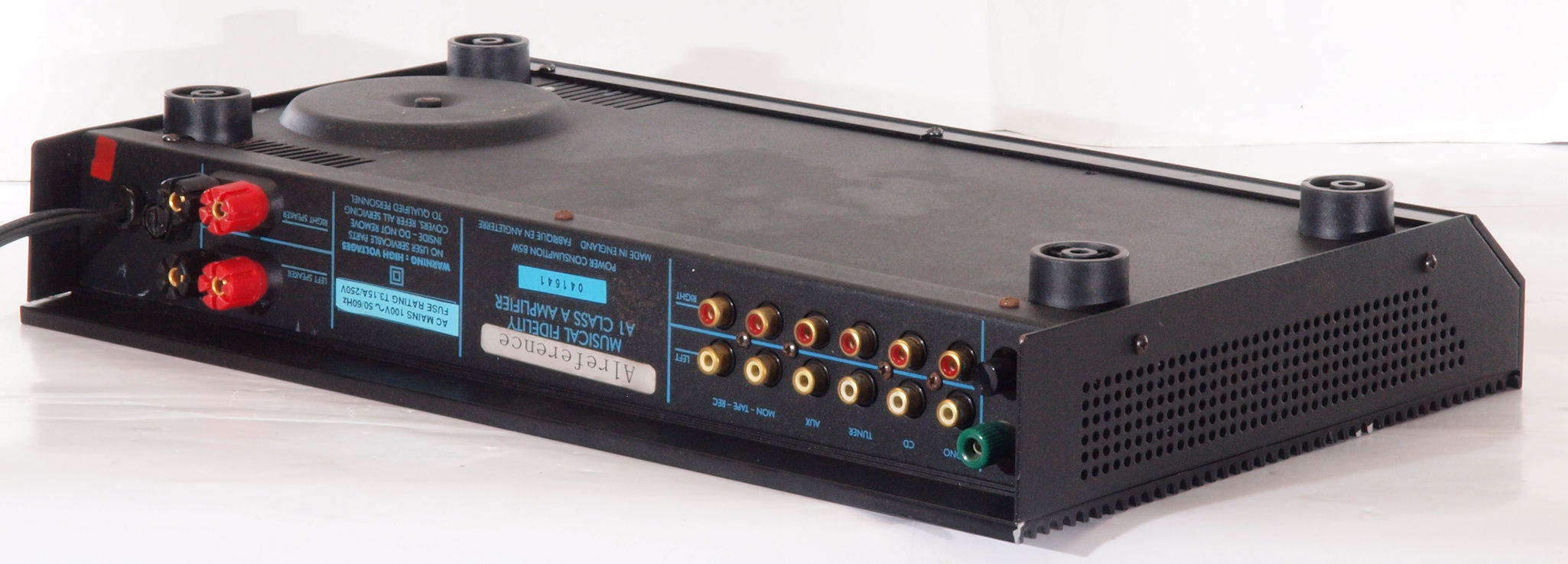

Ａ２５．　点検中　下後右から見る

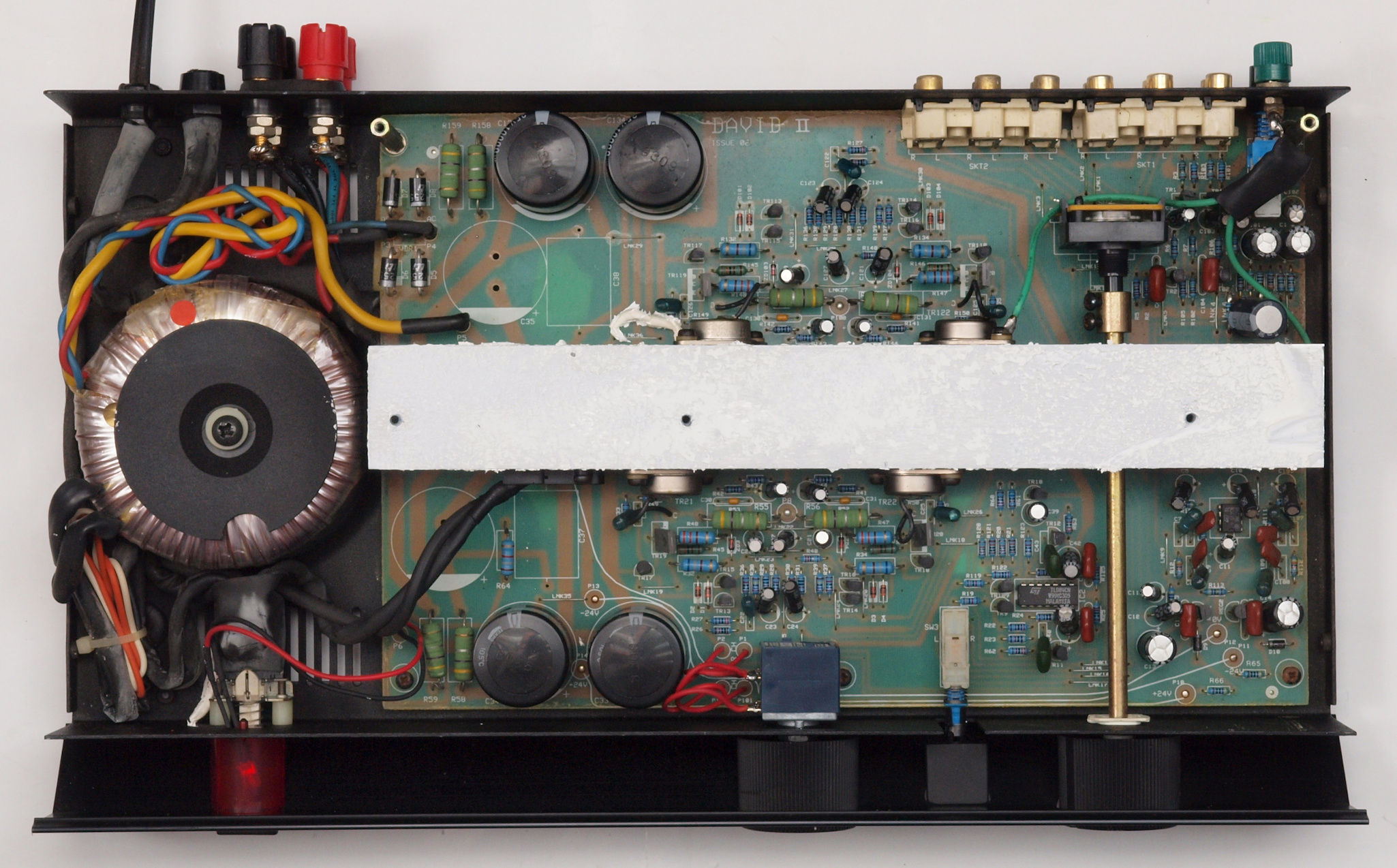

Ａ３１．　点検中、　上蓋を取り、上から見る。

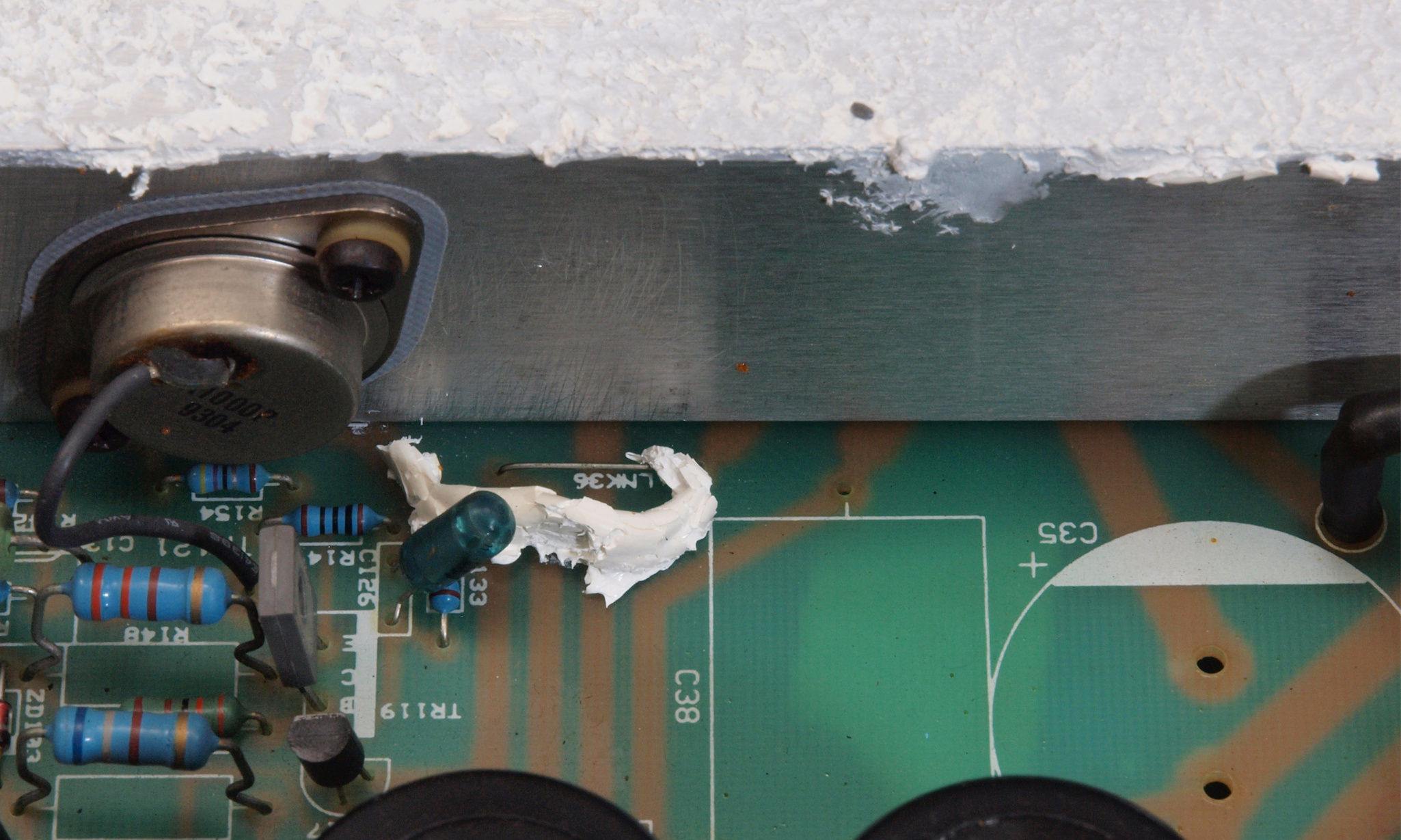

Ａ３２．　点検中、　放熱シリコングリスの多量使用で落ちたグリス。

Ａ３３．　点検中、　放熱シリコングリスの多量使用で落ちたグリス２。

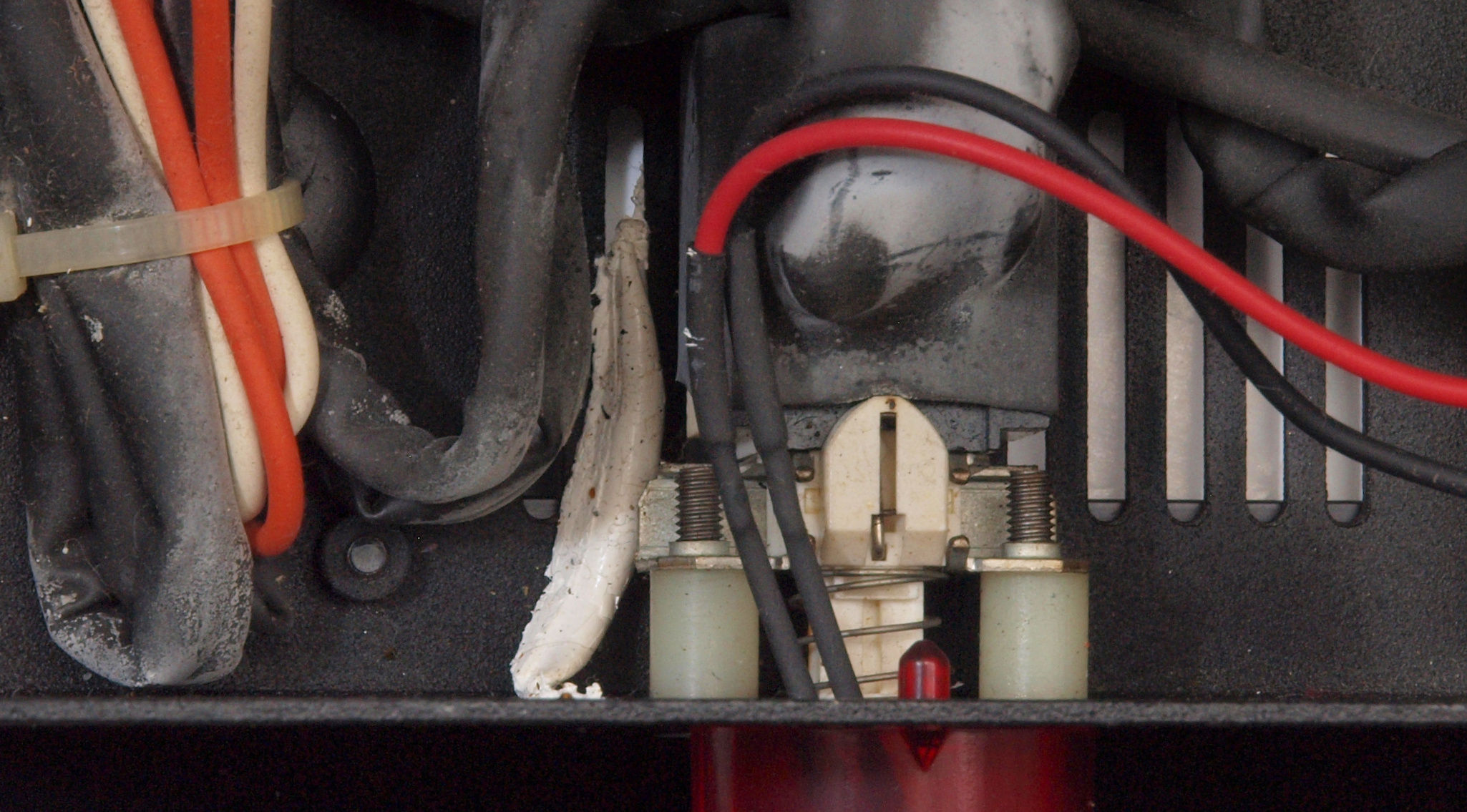

Ａ３４．　点検中、　入力切り替えＳＷがかなり揺れる 　　　　　　　　　　　カップリングも安い物で、「ユニバーサル型」でないので、この「ブレ」を吸収しない

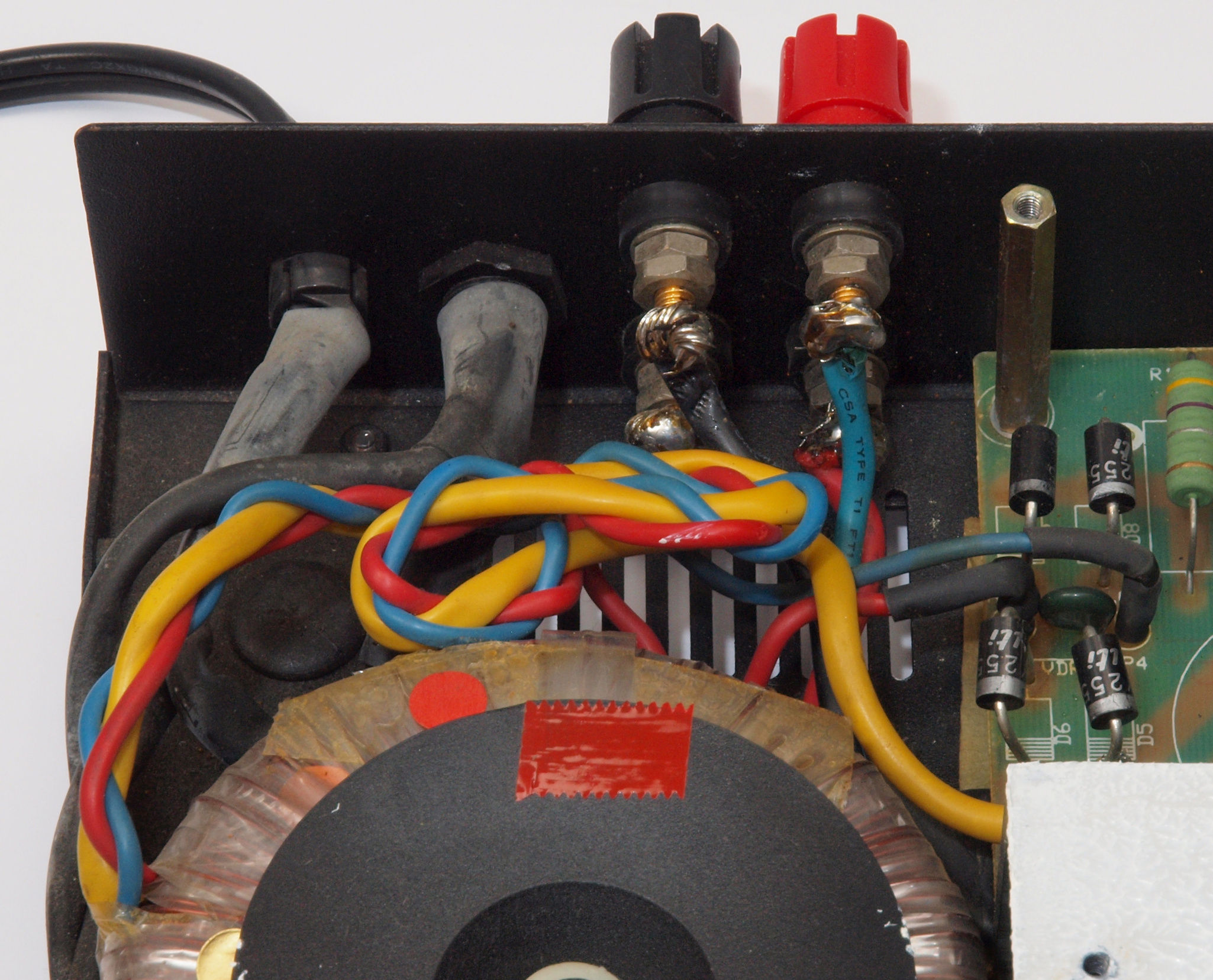

Ａ４１．　点検中　ＳＰ接続端子と電源コード

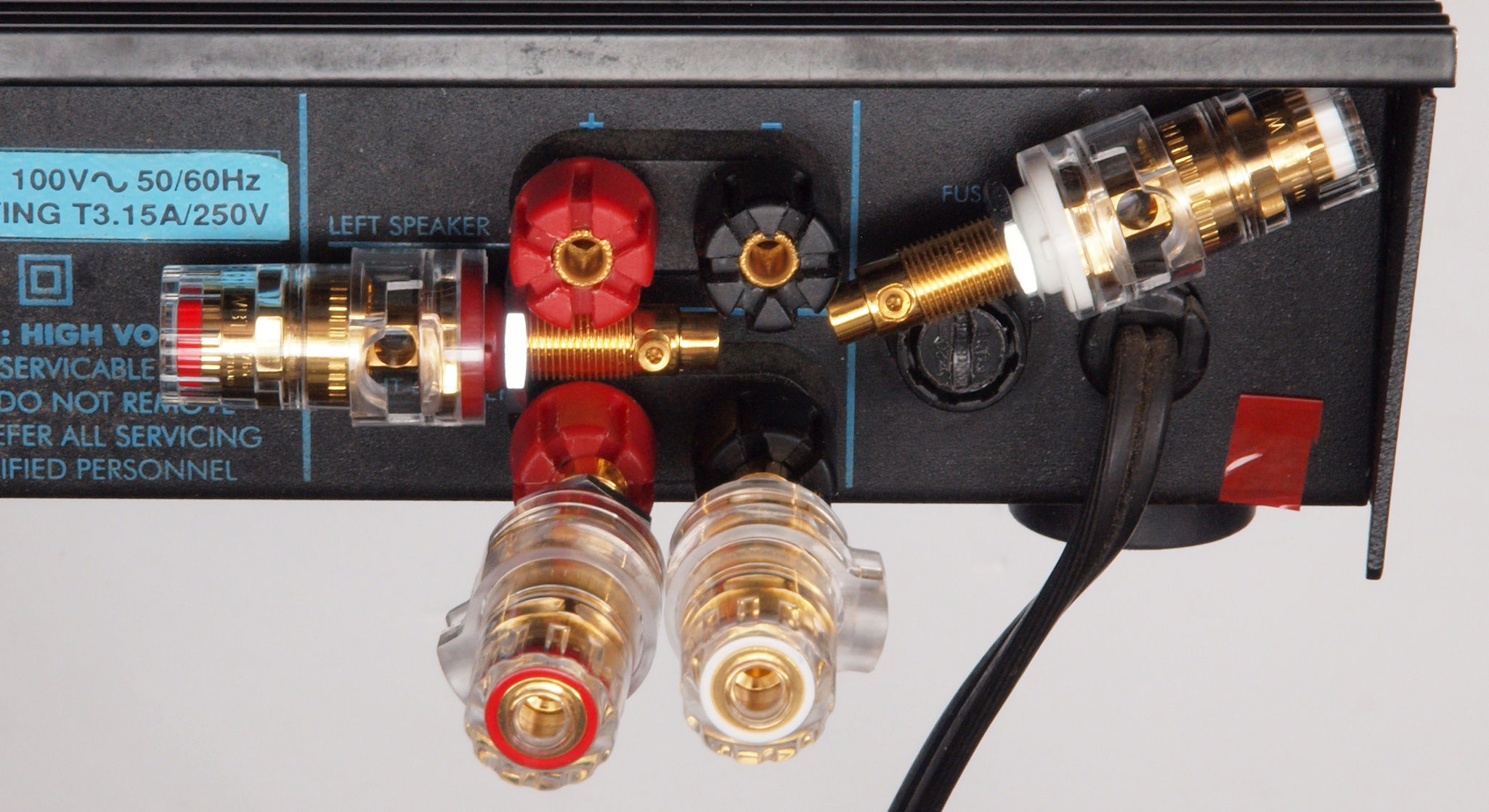

Ａ４２．　点検中　　ＳＰ接続端子。　ＷＢＴ０７６５（ＷＢＴ０７３５互換）と交換。工賃込み特別価格＝１．３万。

Ａ４３．　点検中　電源コード。　ヒューズ付き３Pインレットに交換。

Ａ５１．　点検中　入出ＲＣＡ端子郡

Ａ５２．　点検中　入出ＲＣＡ端子郡、　テフロン絶縁のＲＣＡ端子と交換。

Ａ５３．　点検中　交換するテフロン絶縁製ＲＣＡ端子。　中心電極は円筒状で４つ割方式。

Ａ５４．　点検中　ＷＢＴ製ＲＣＡ端子ＷＢＴ−０２０１。　さらに複雑な構造で「カチ」と差し込み感を与える。

Ａ５５．　点検中　最近の「ＲＣＡプラグ」の中心電極は２割になっているので接触不良が起きにくい。

Ｃ．修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１０．　修理中　基板等を取り外したシャーシ。　後パネル加工があるので、トランスや電源SWも外す。

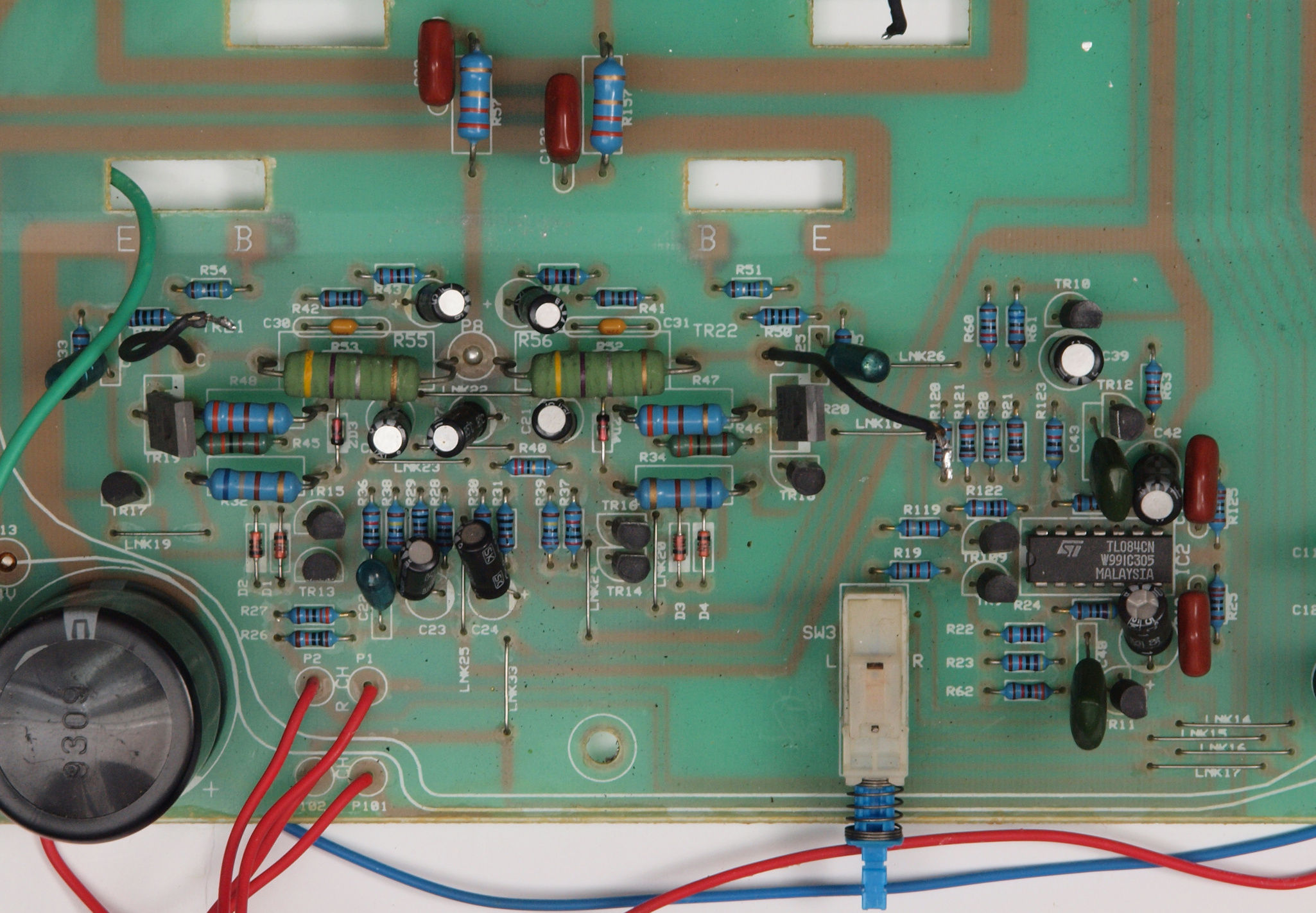

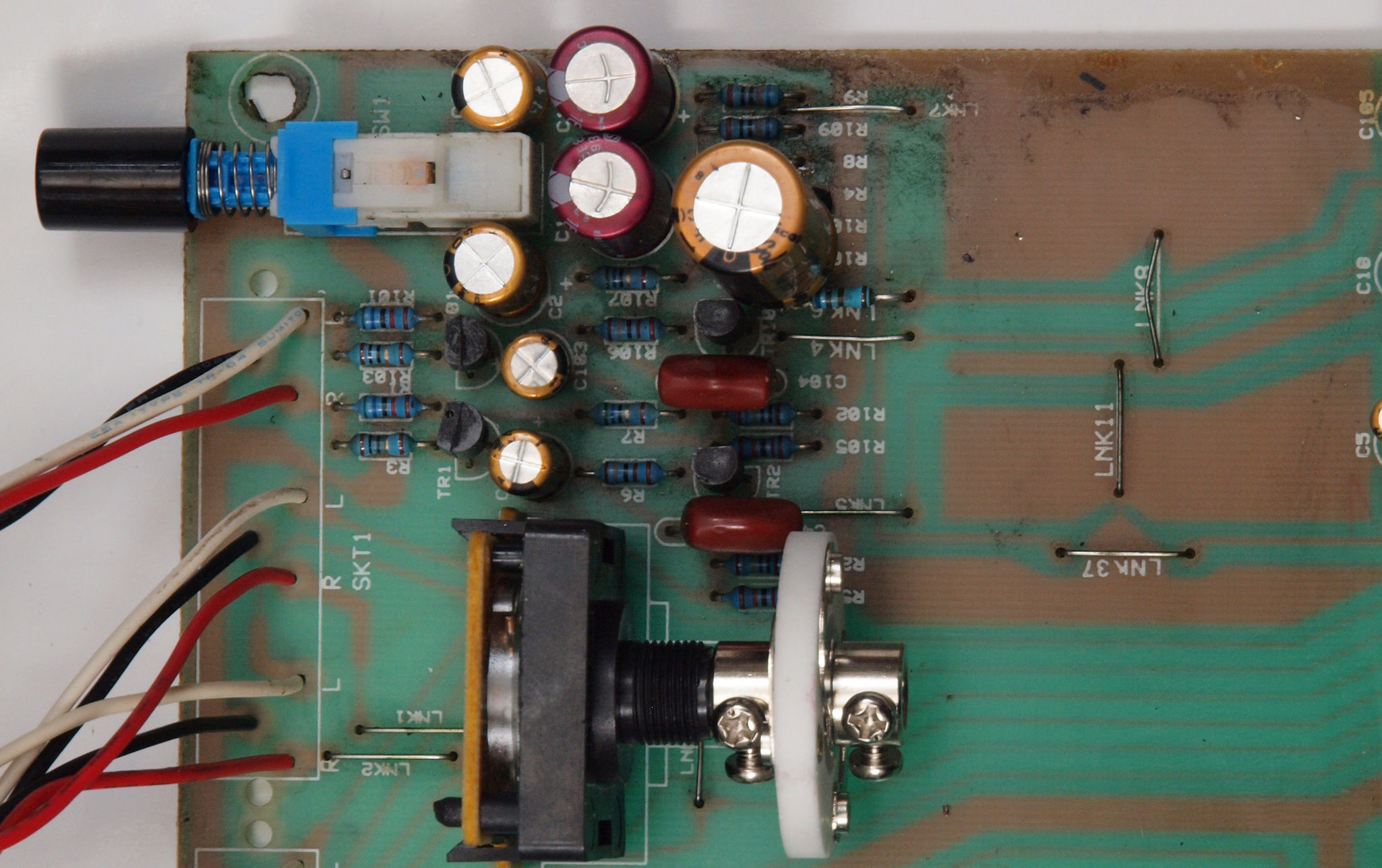

Ｃ１１．　修理前　基板

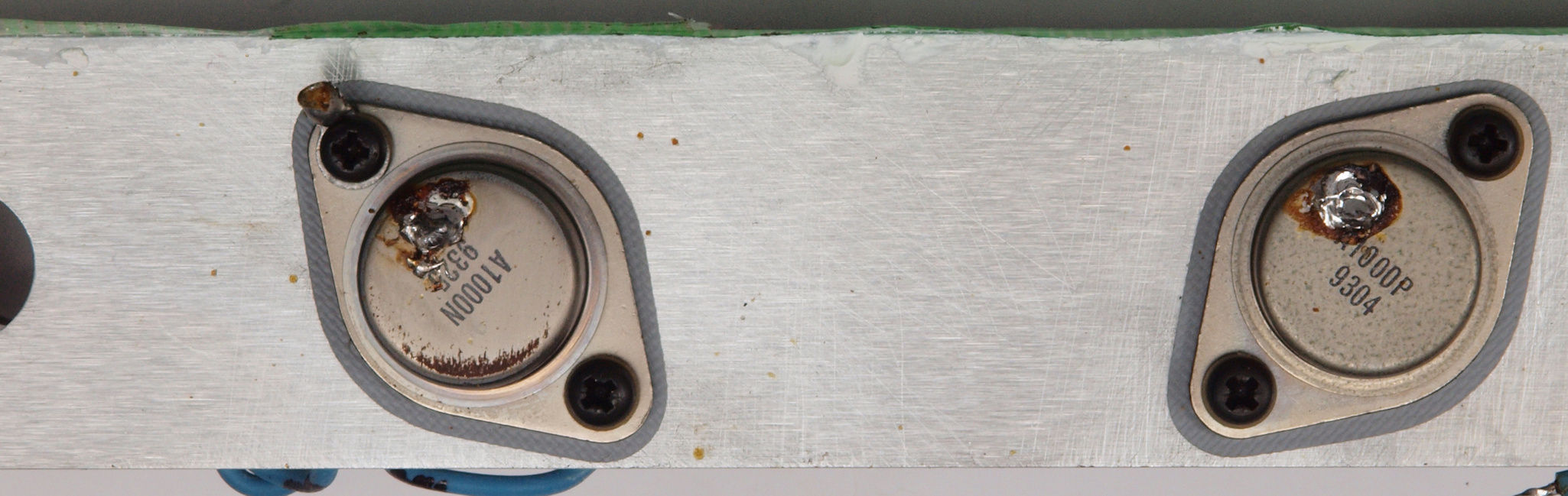

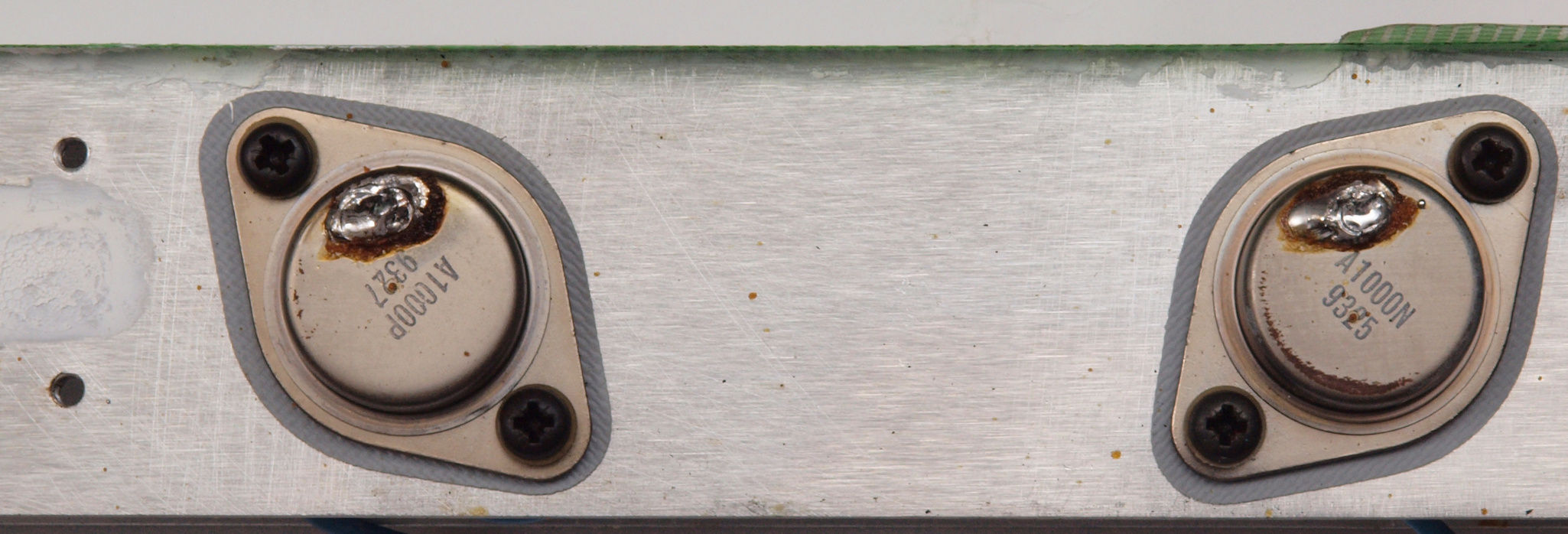

Ｃ１１２．　修理中　Ｒ側終段ＴＲ（トランジスター）

Ｃ１１３．　修理中　Ｌ側終段ＴＲ（トランジスター）

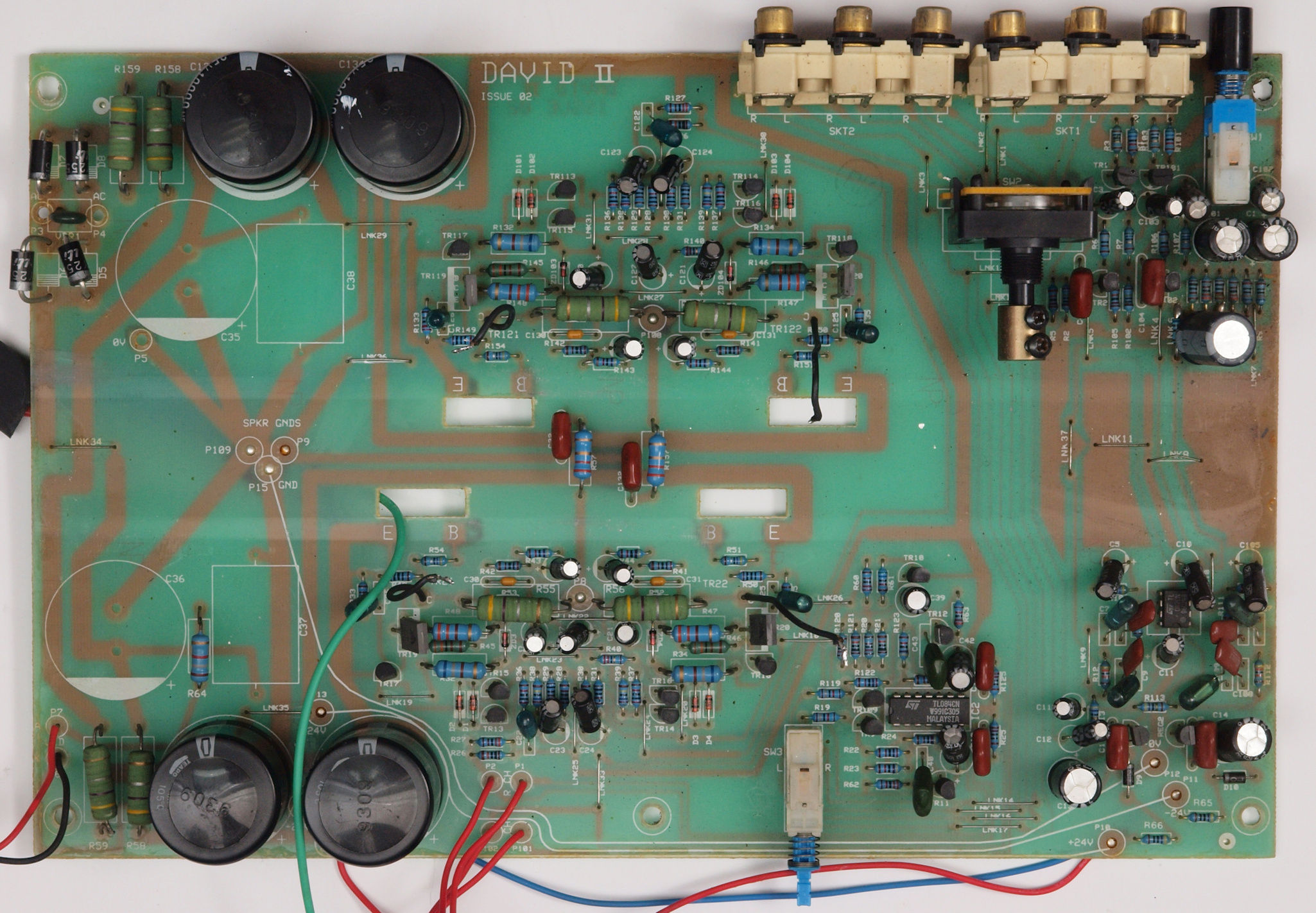

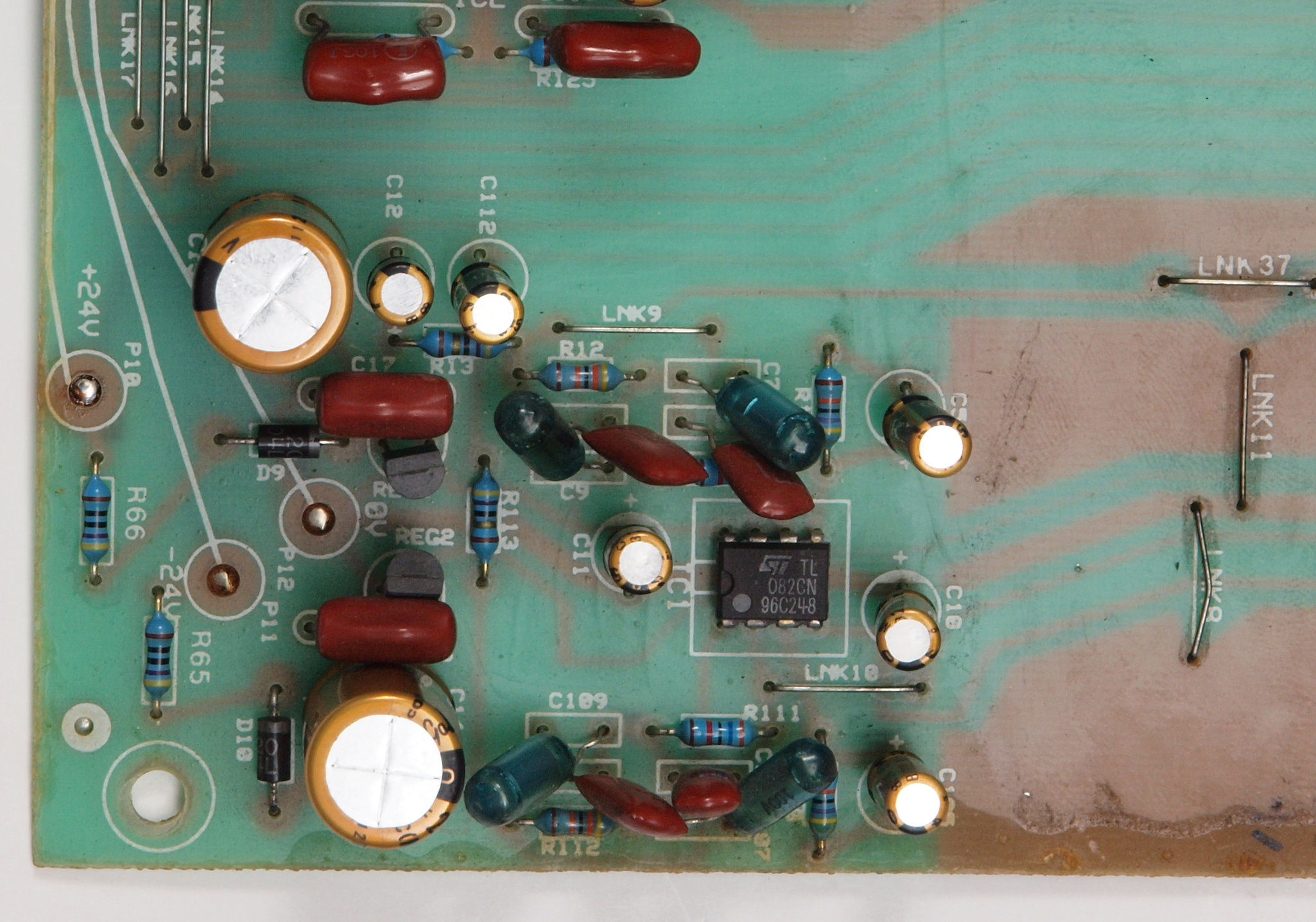

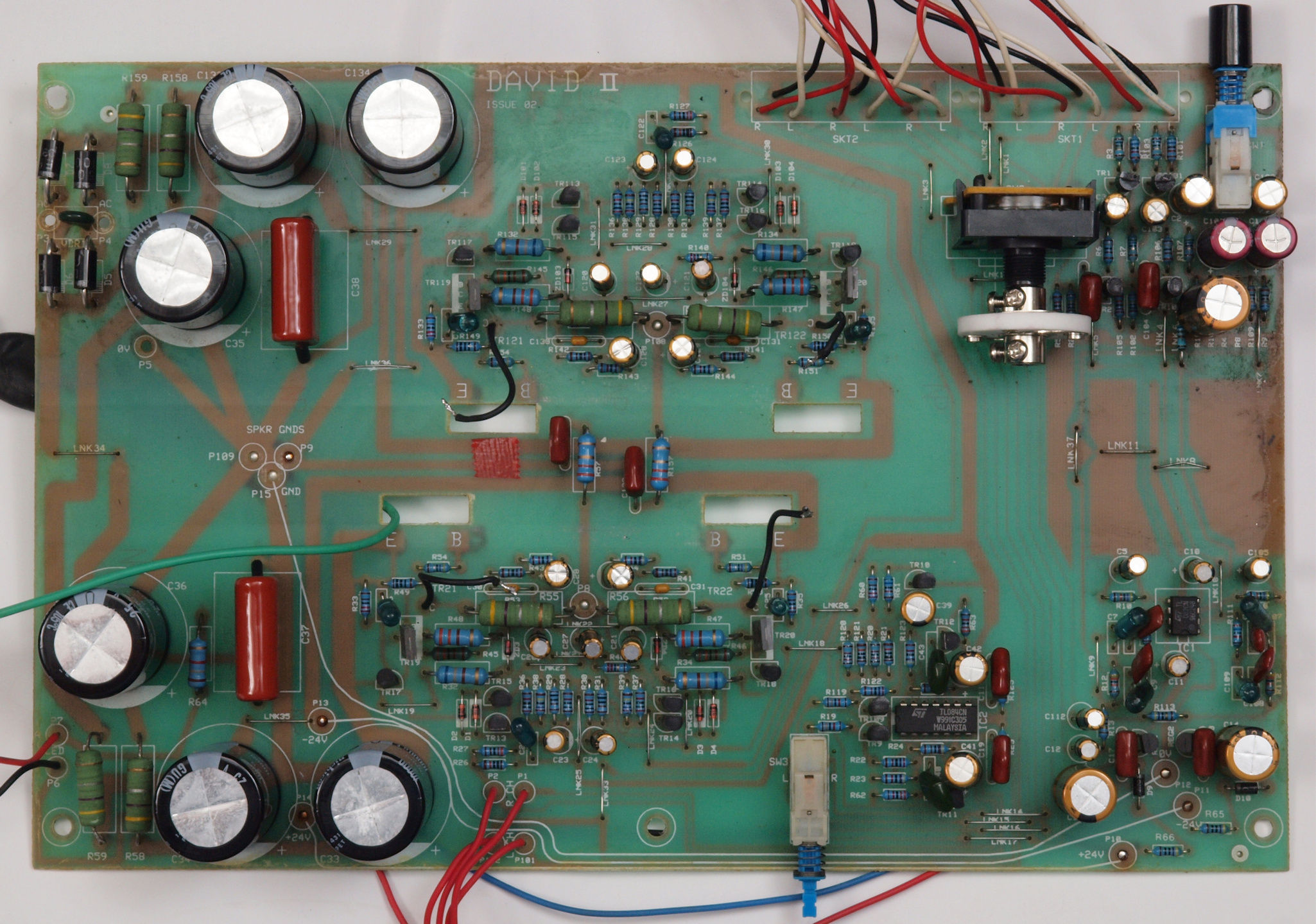

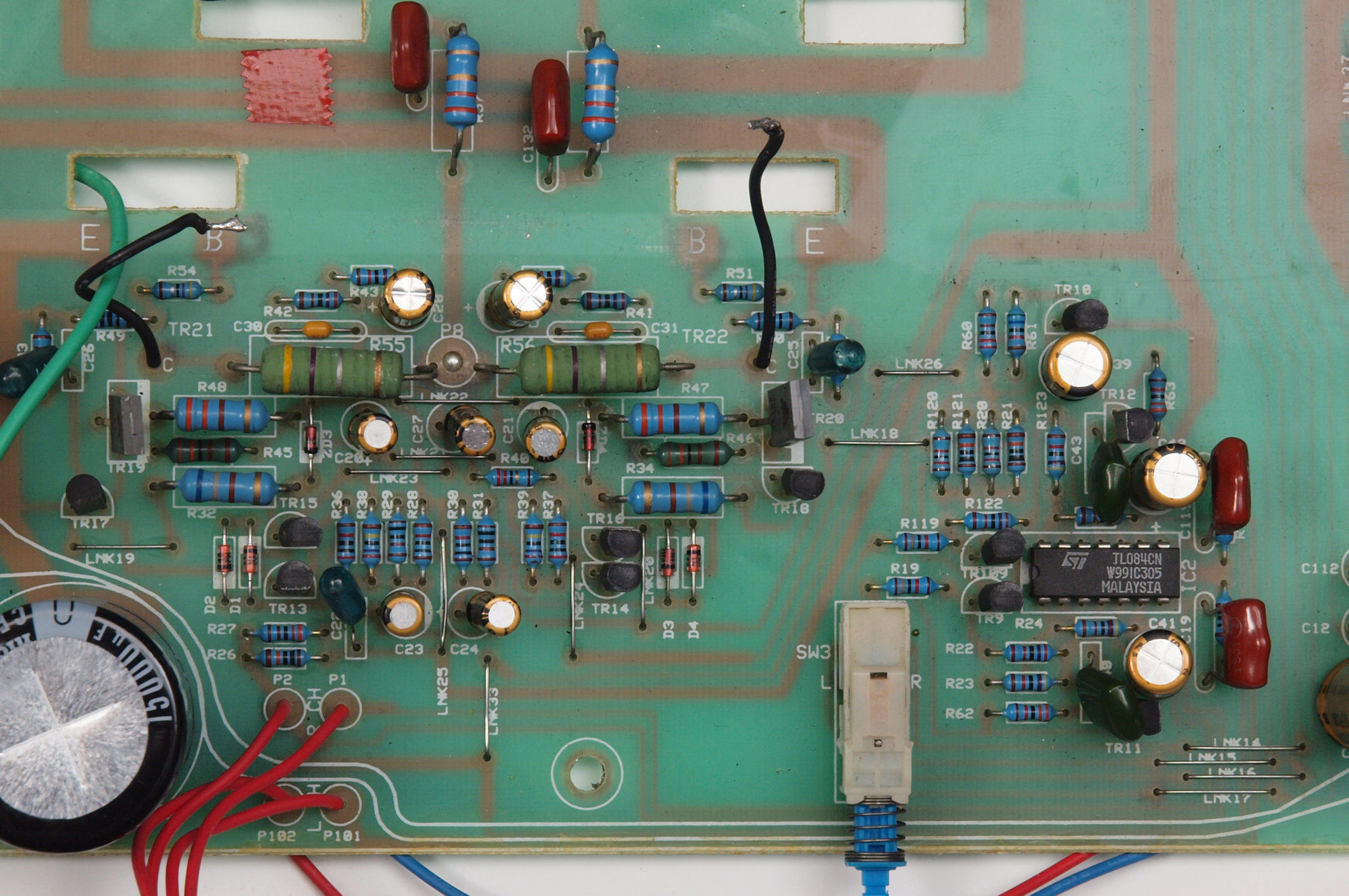

Ｃ１２．　修理後　基板　電解コンデンサー３１個交換、フイルムコンデンサー９個追加。

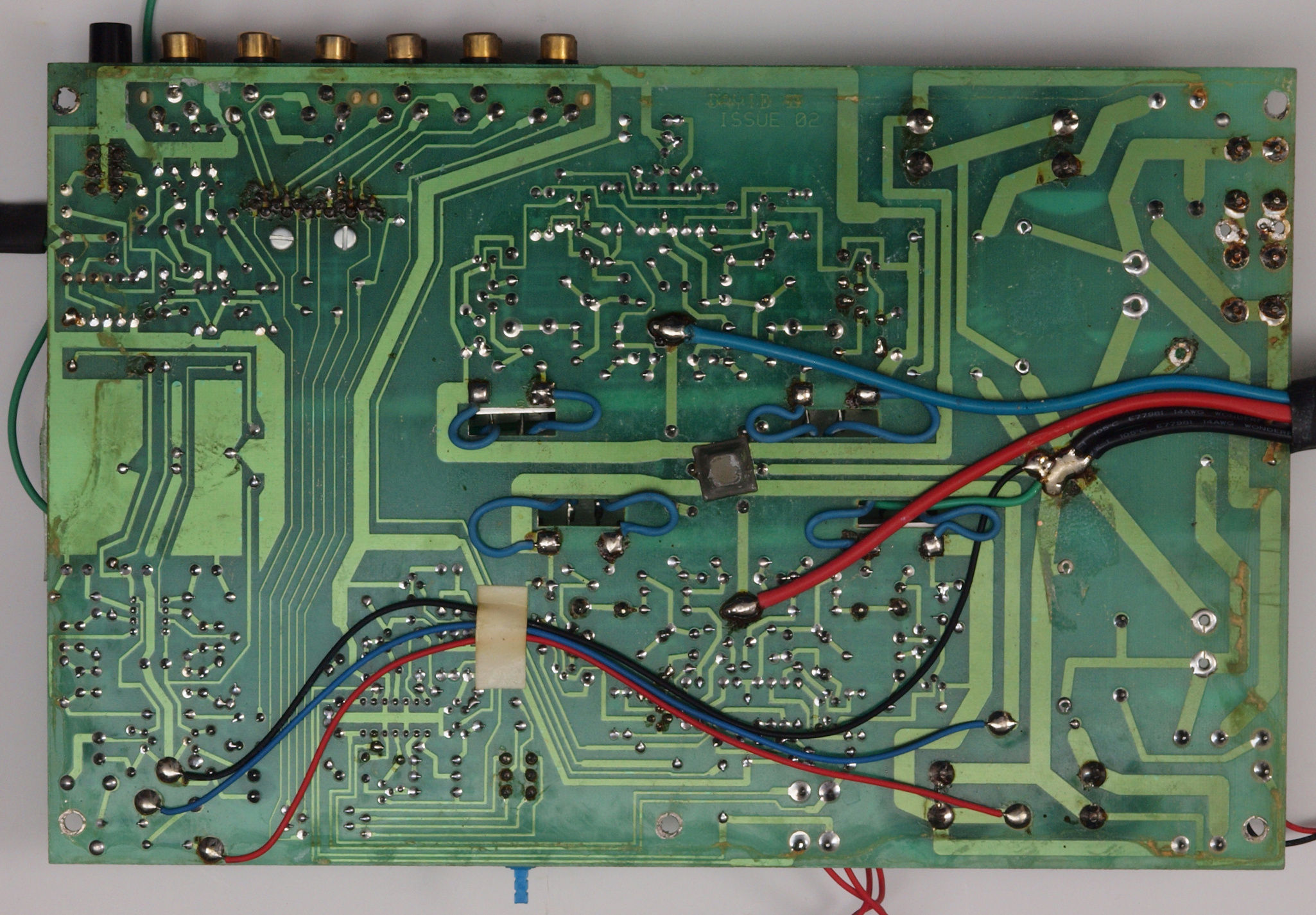

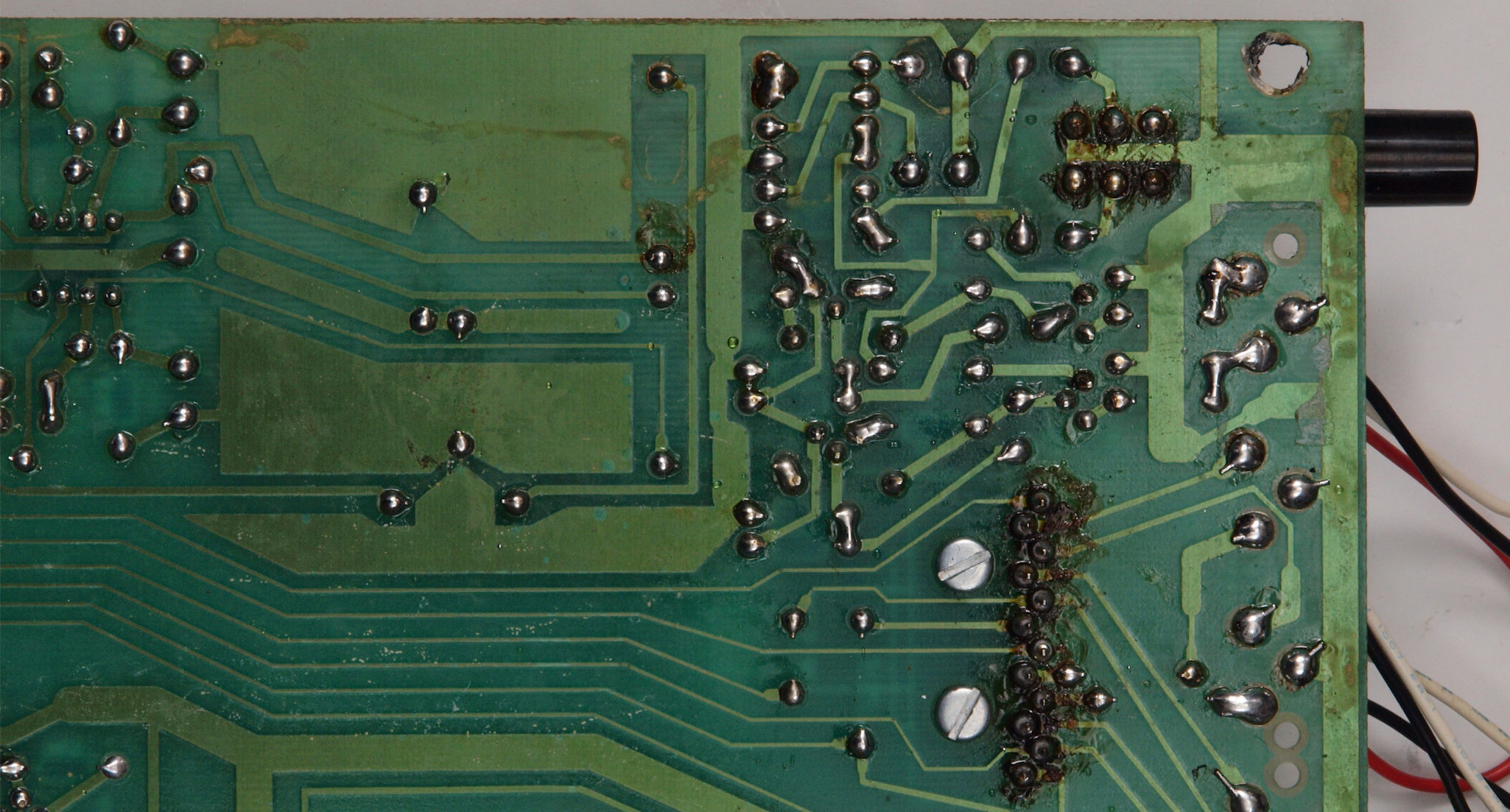

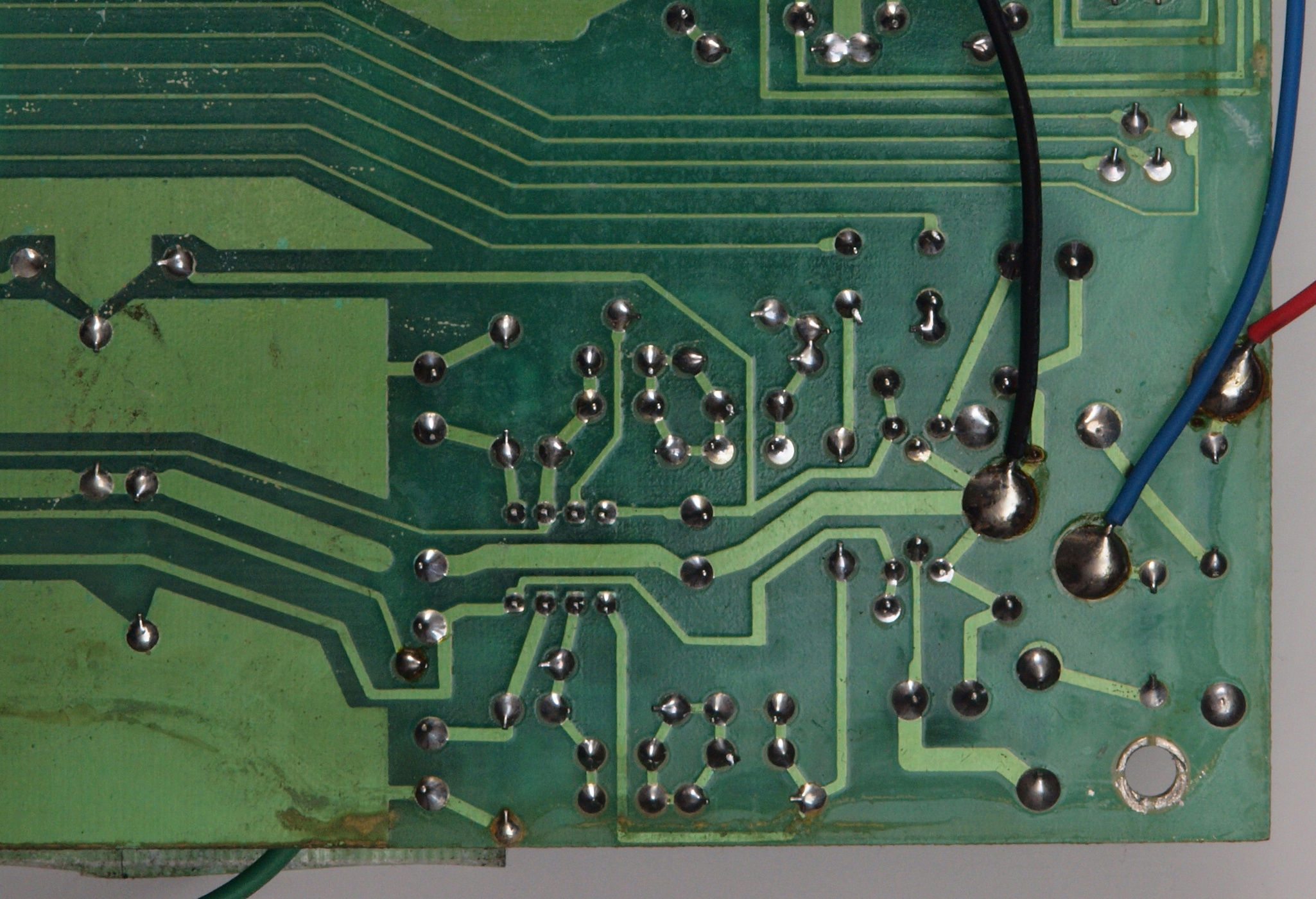

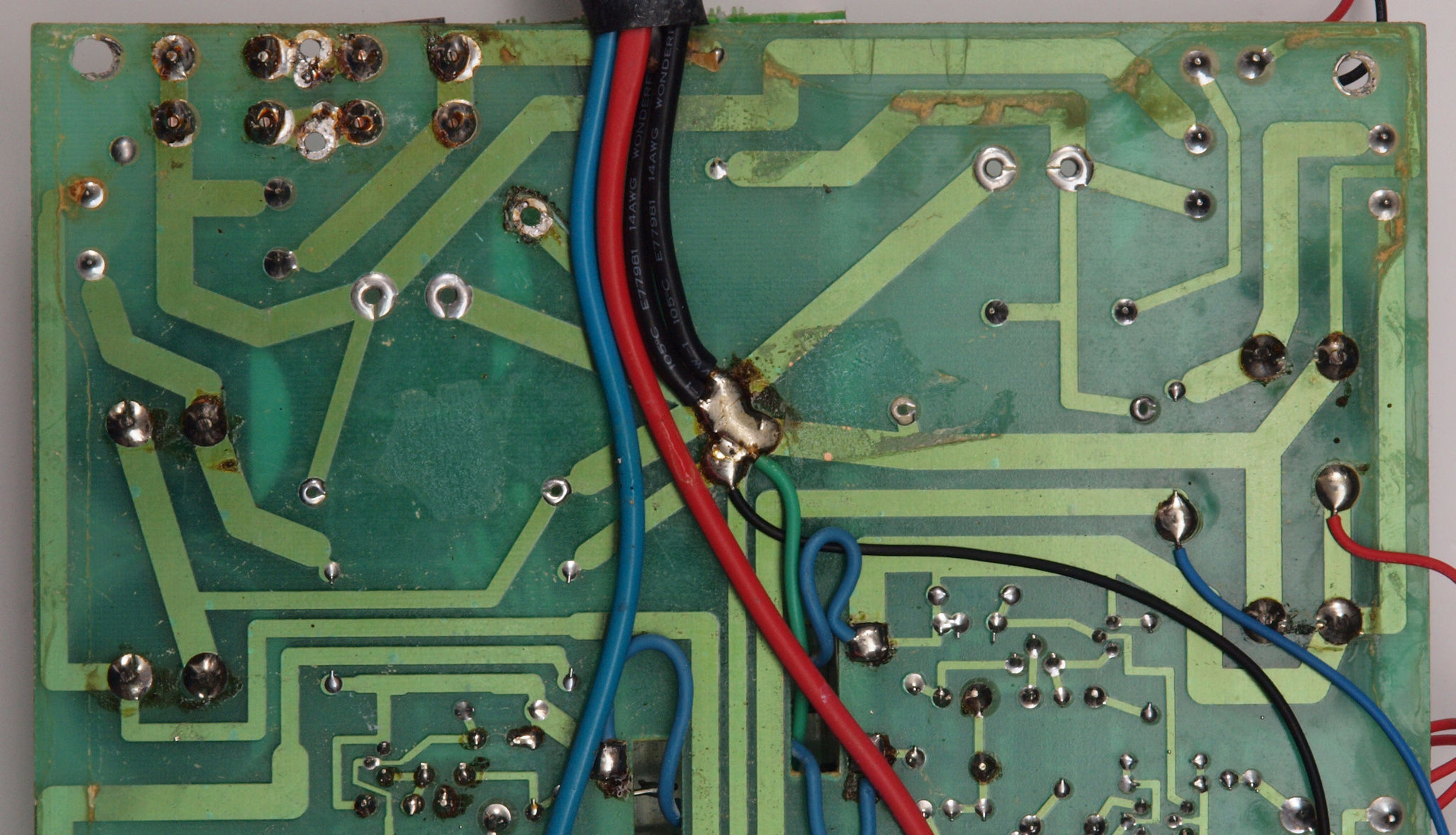

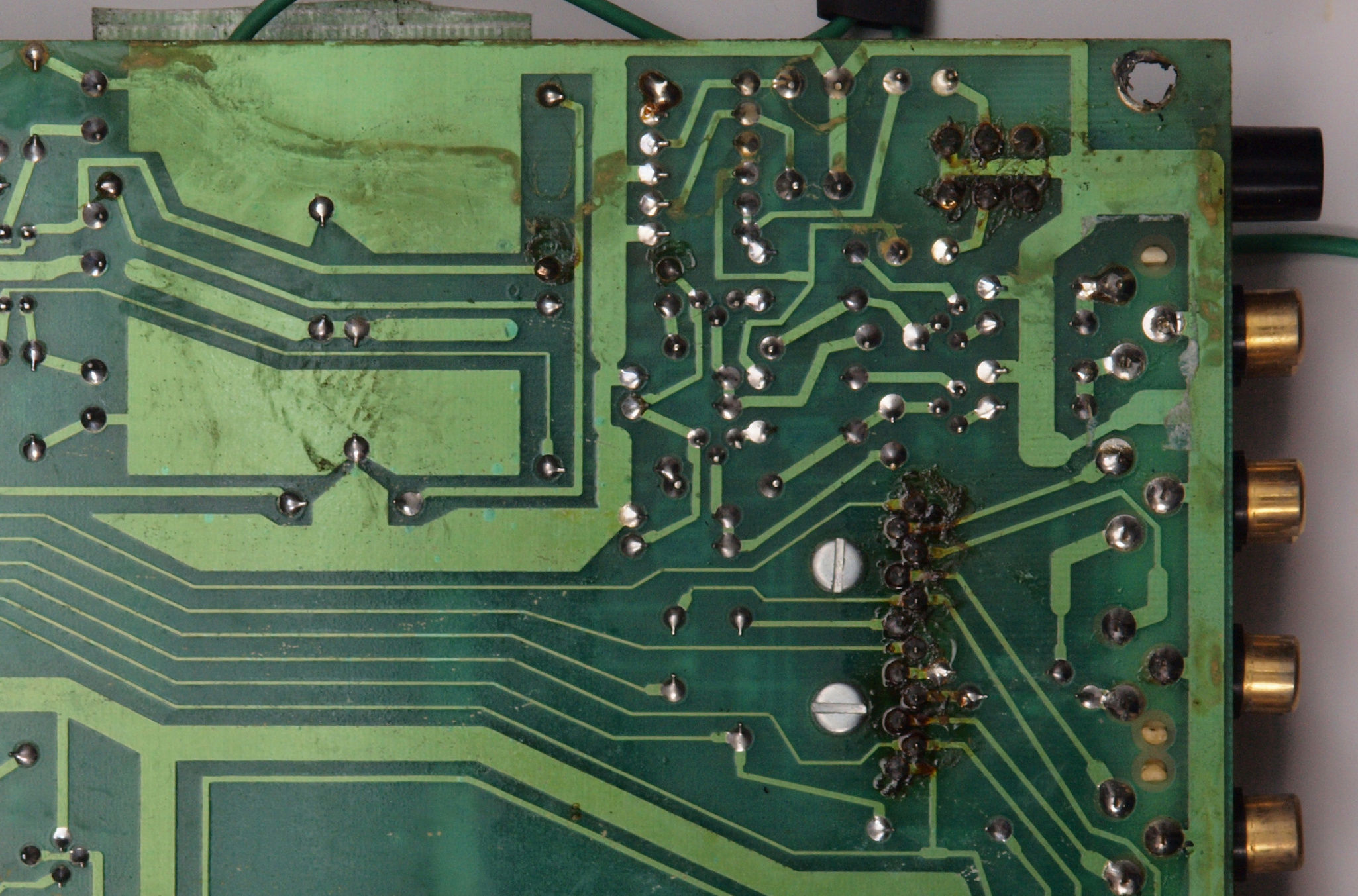

Ｃ１３．　修理前　基板裏

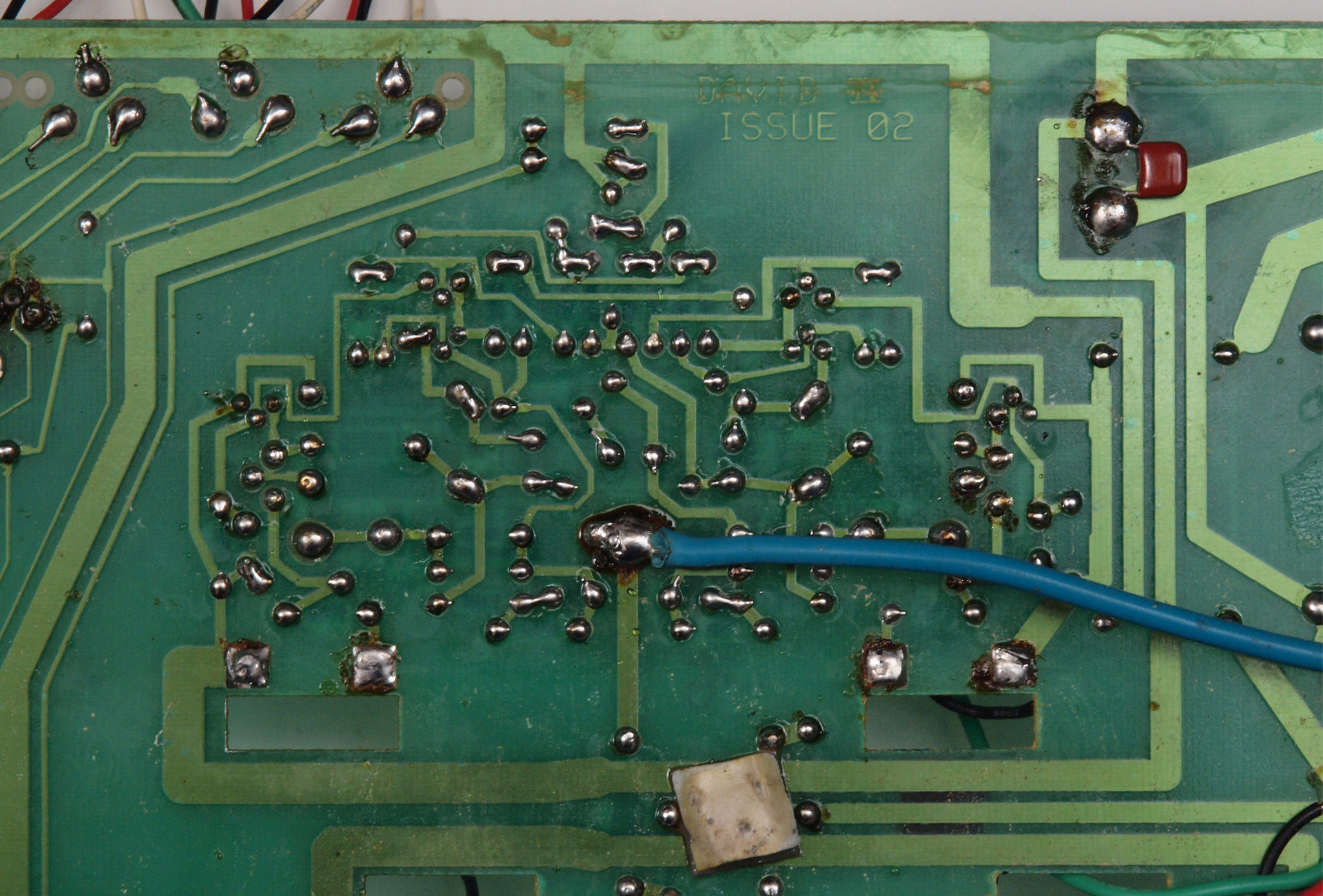

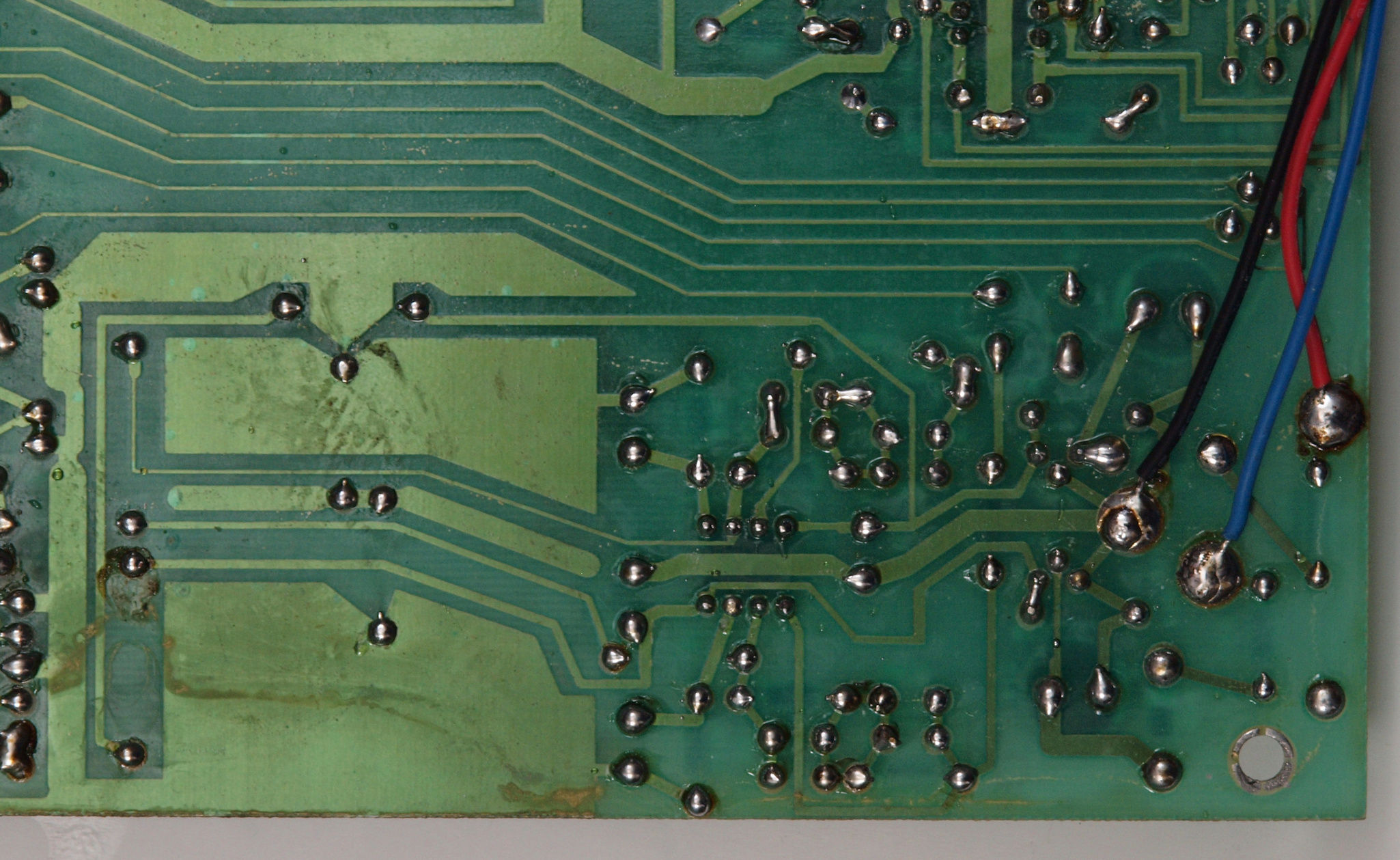

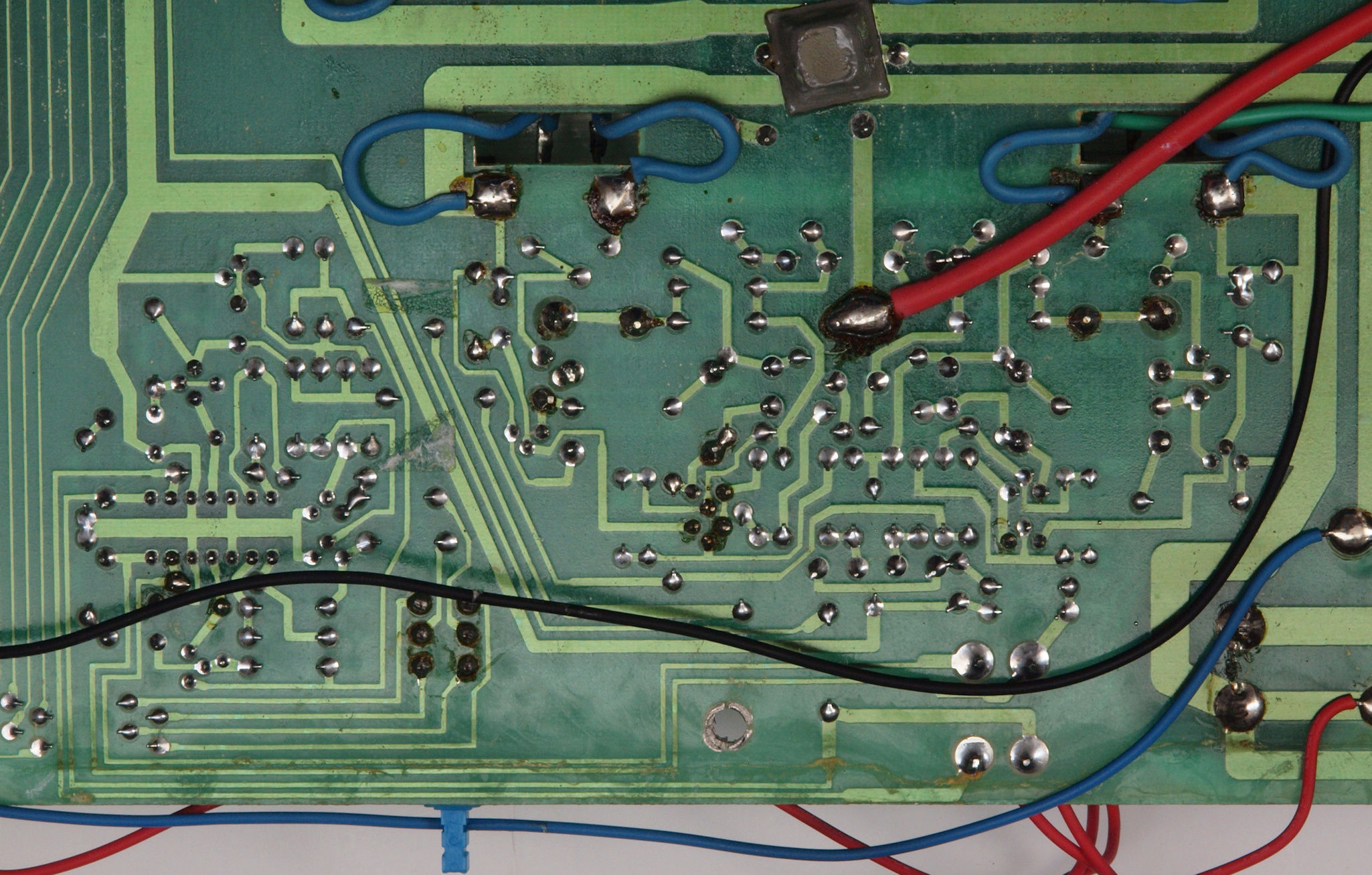

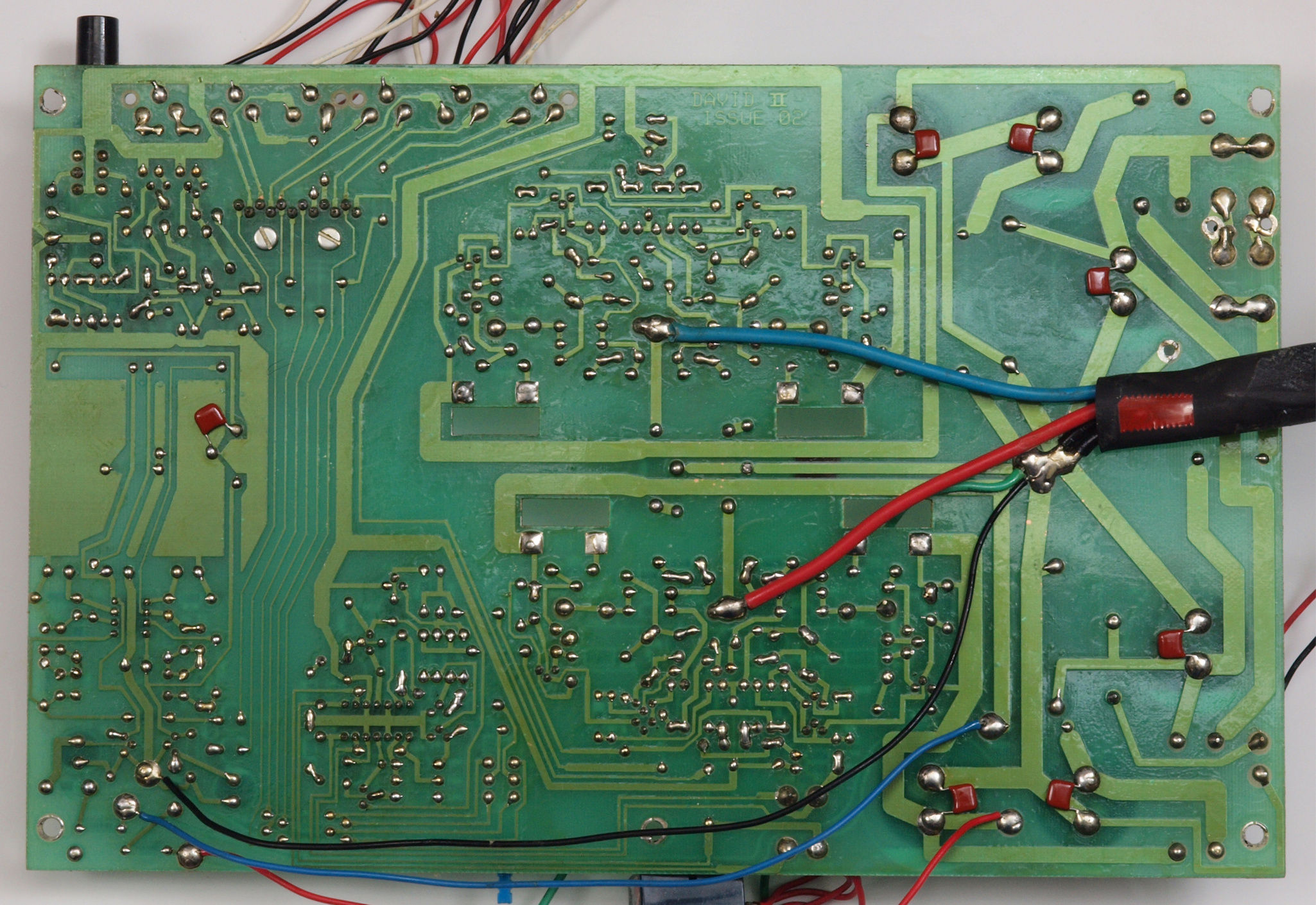

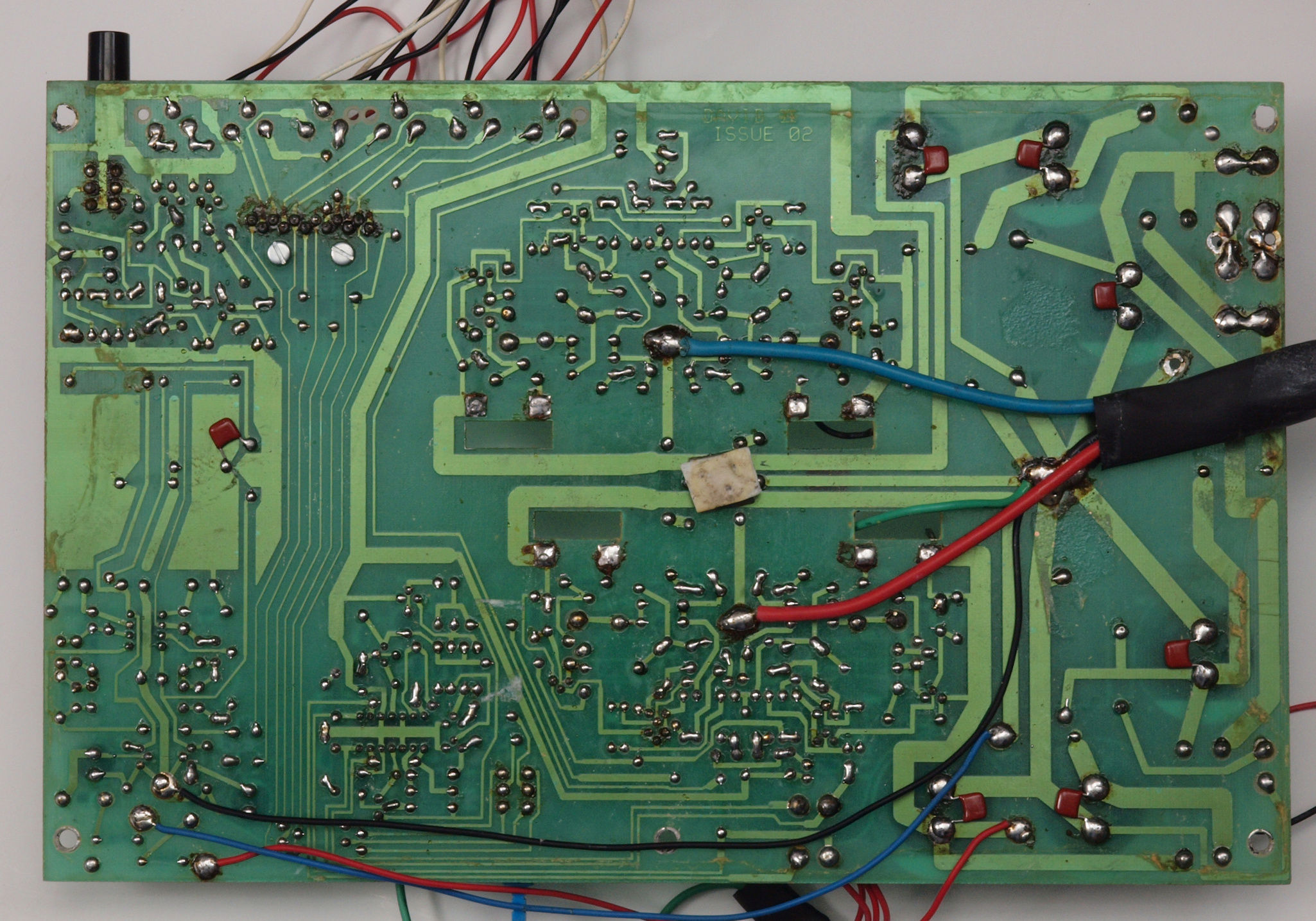

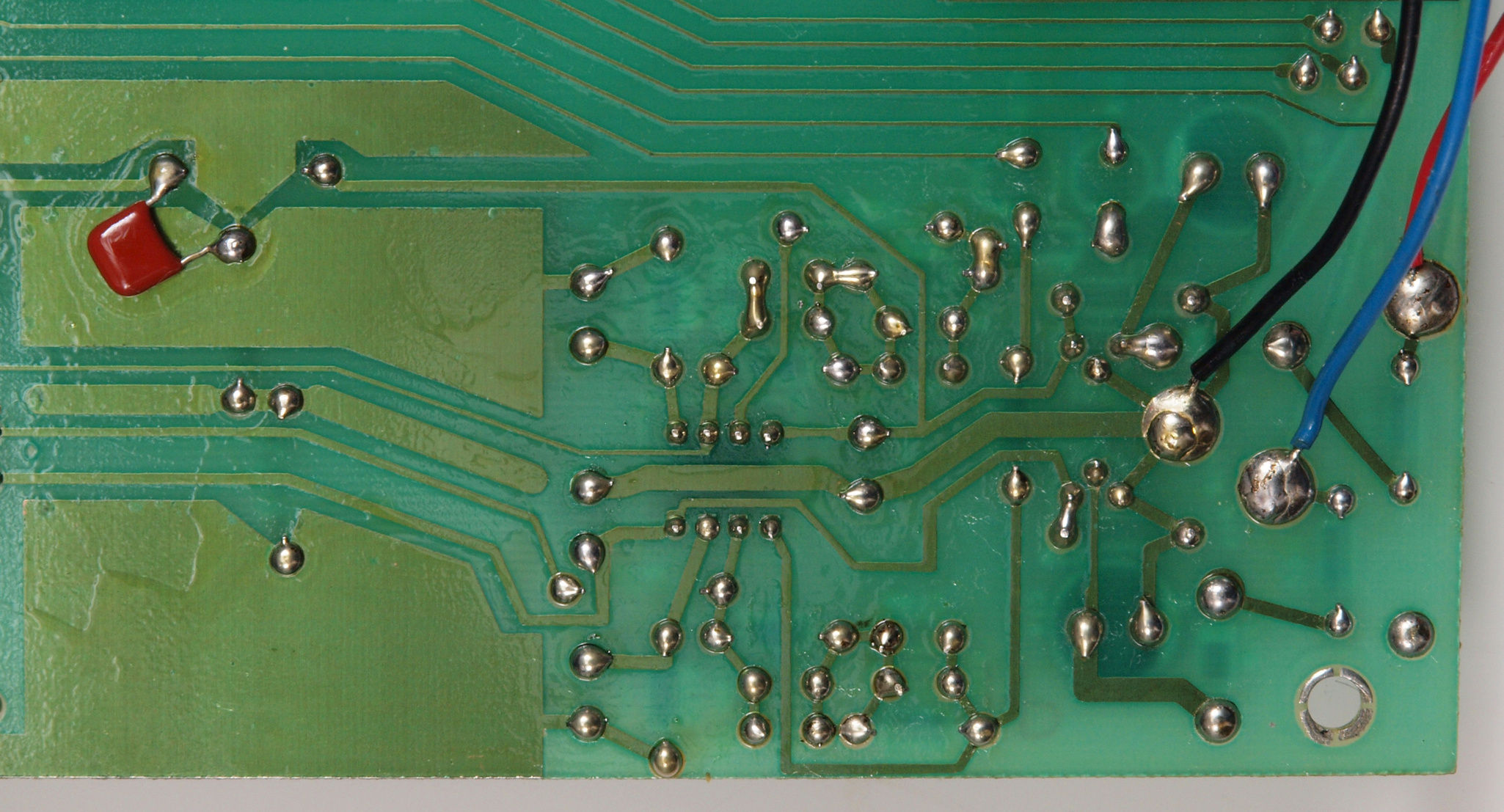

Ｃ１４．　修理（半田補正）後　基板裏、　半田を全部やり直す。

Ｃ１５．　完成基板裏　洗浄後コーテング材を塗る

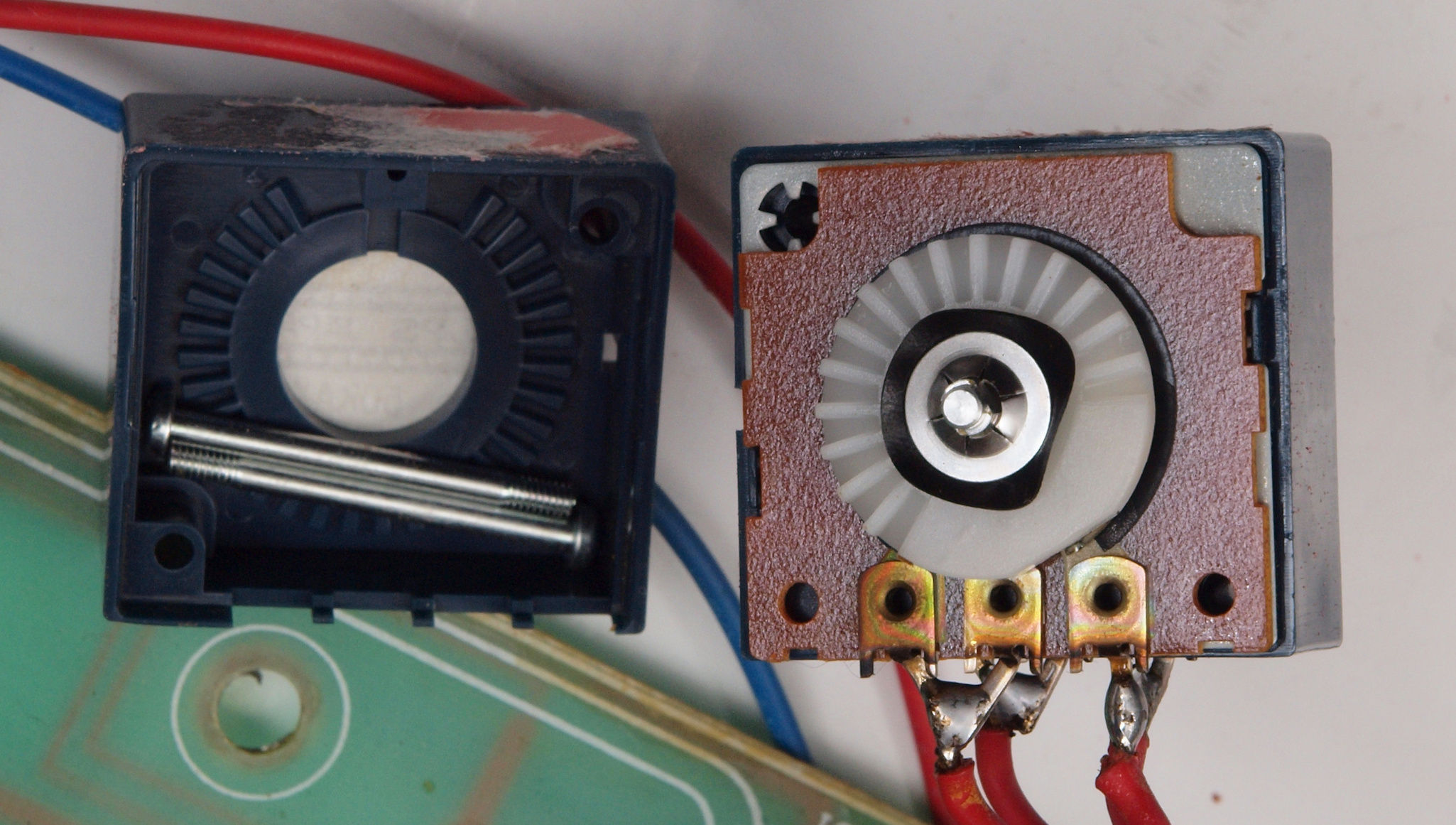

Ｃ１７．　修理中　メインＶＲ清掃・点検、カシメ構造なので清掃のみ

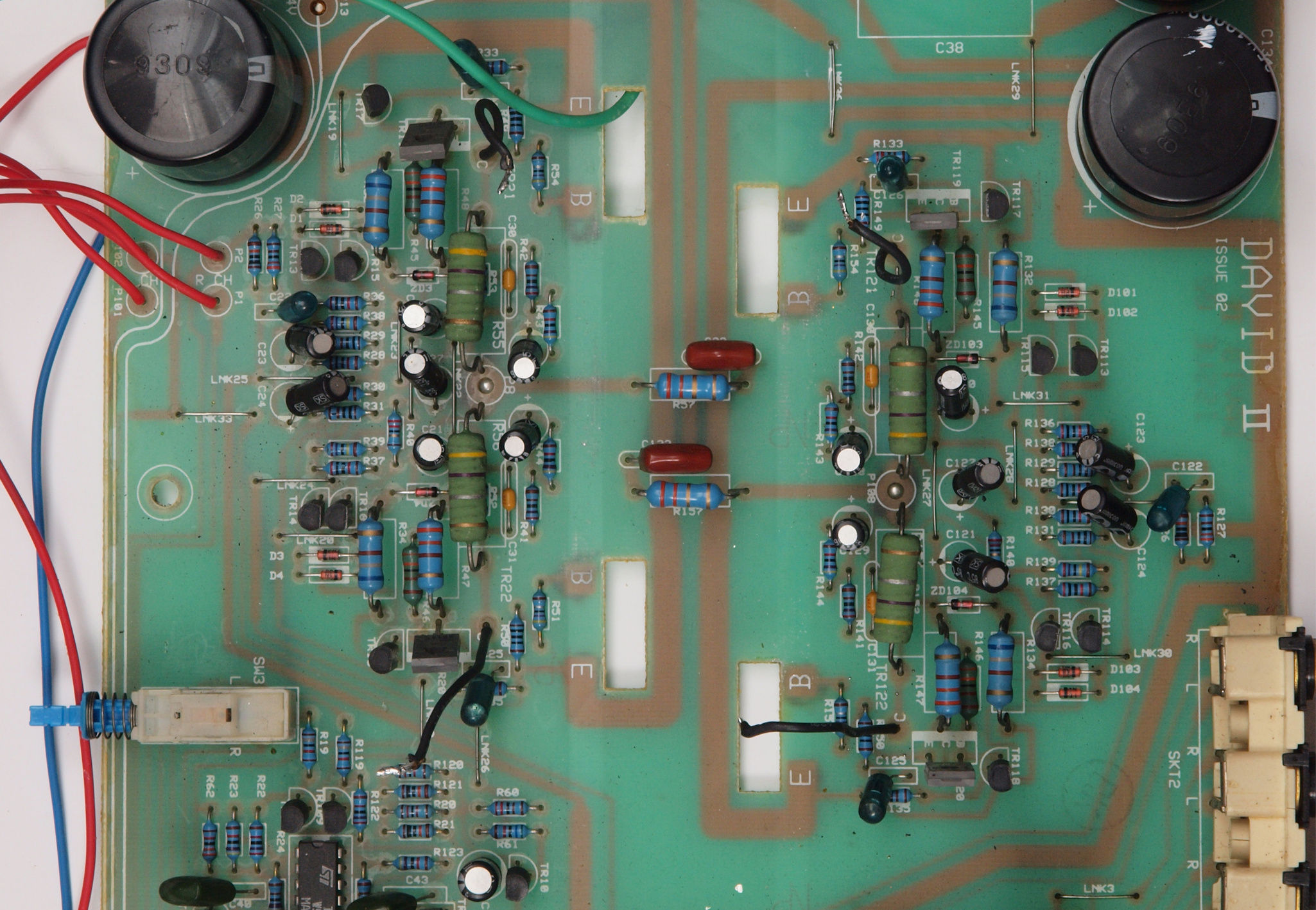

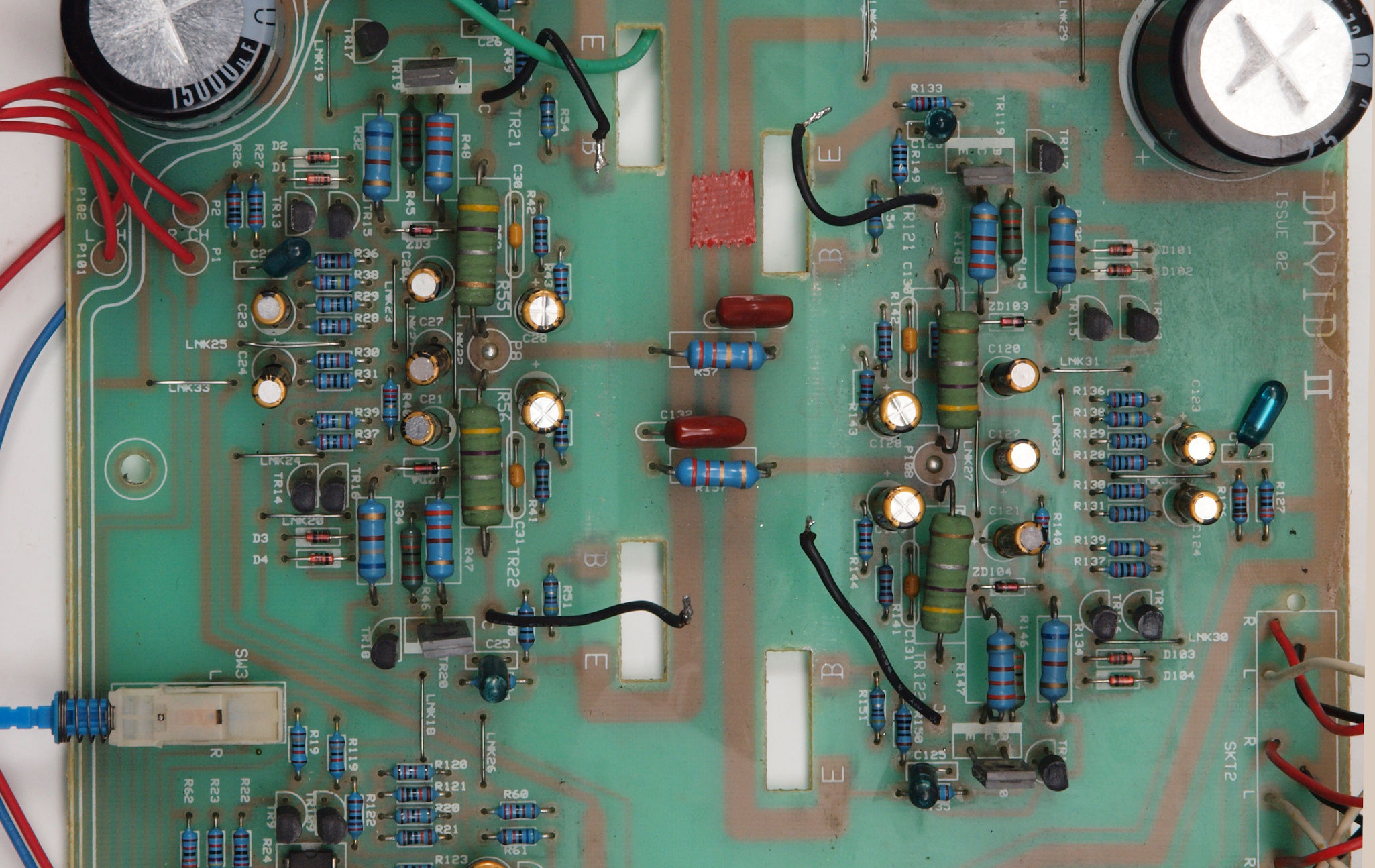

Ｃ２１．　修理前　ＡＭＰ基板

Ｃ２２．　修理後　ＡＭＰ基板

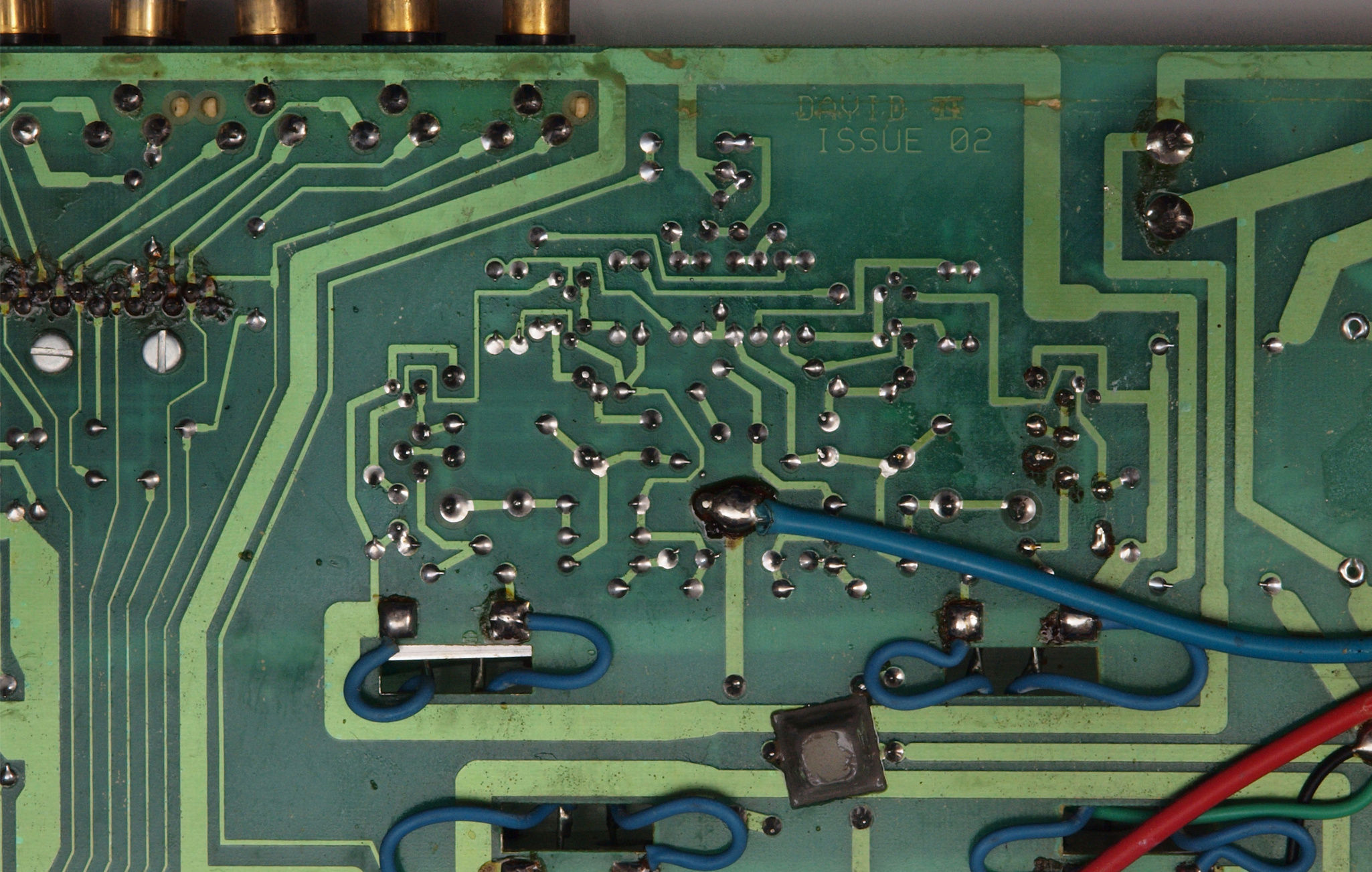

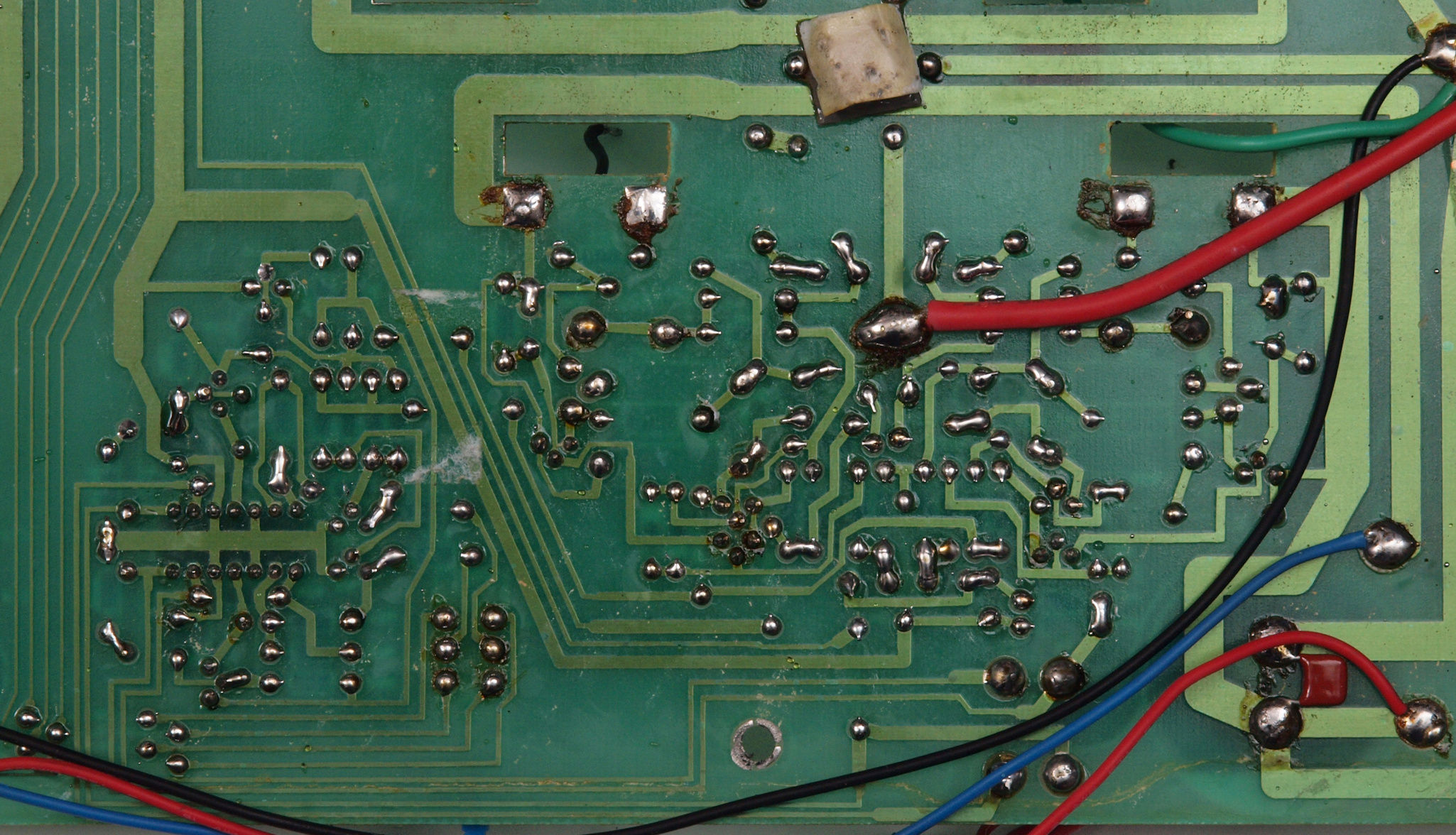

Ｃ２３．　修理前　ＡＭＰ基板裏

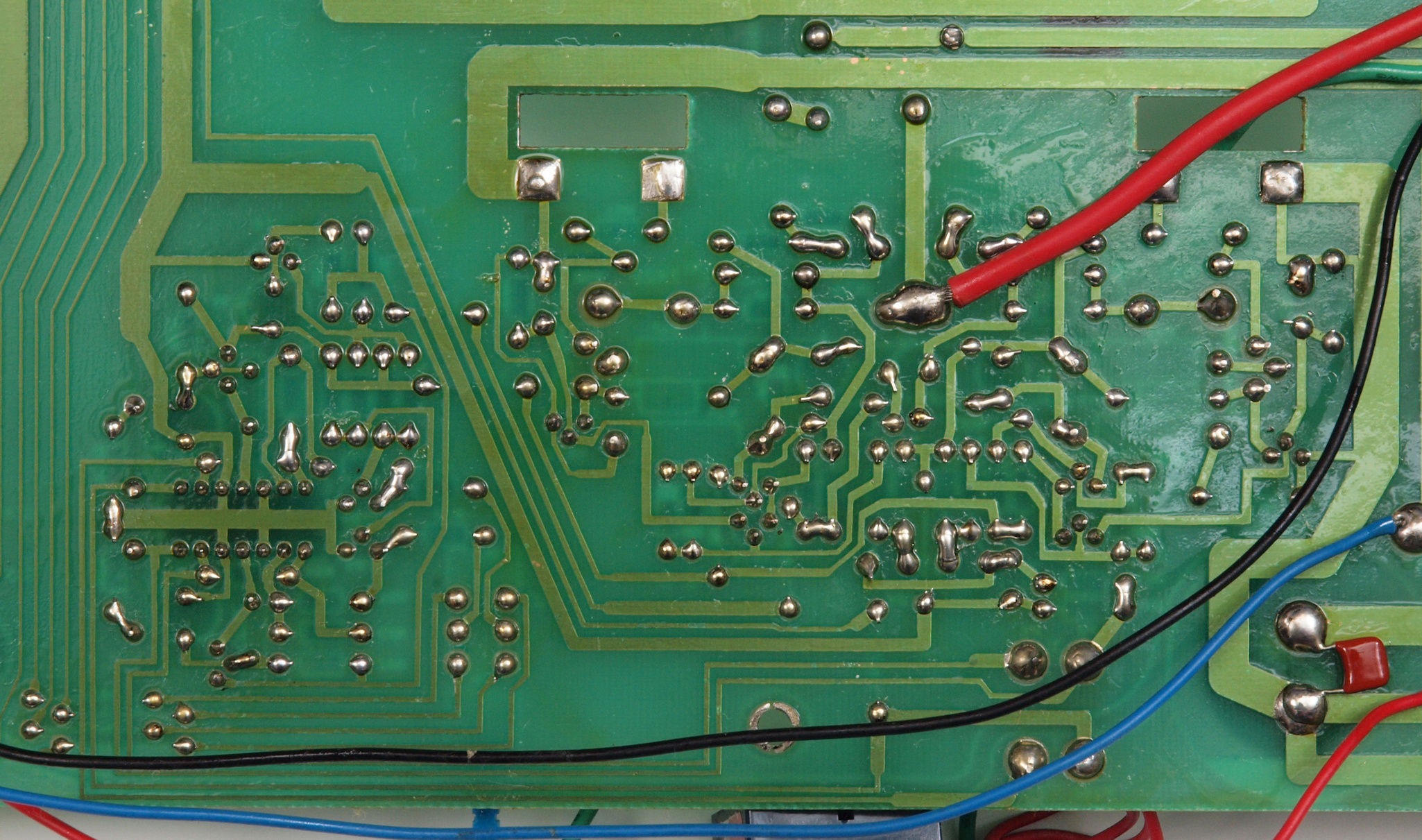

Ｃ２４．　修理（半田補正）後　ＡＭＰ基板裏、　半田を全部やり直す。

Ｃ２５．　完成ＡＭＰ基板裏　洗浄後コーテング材を塗る

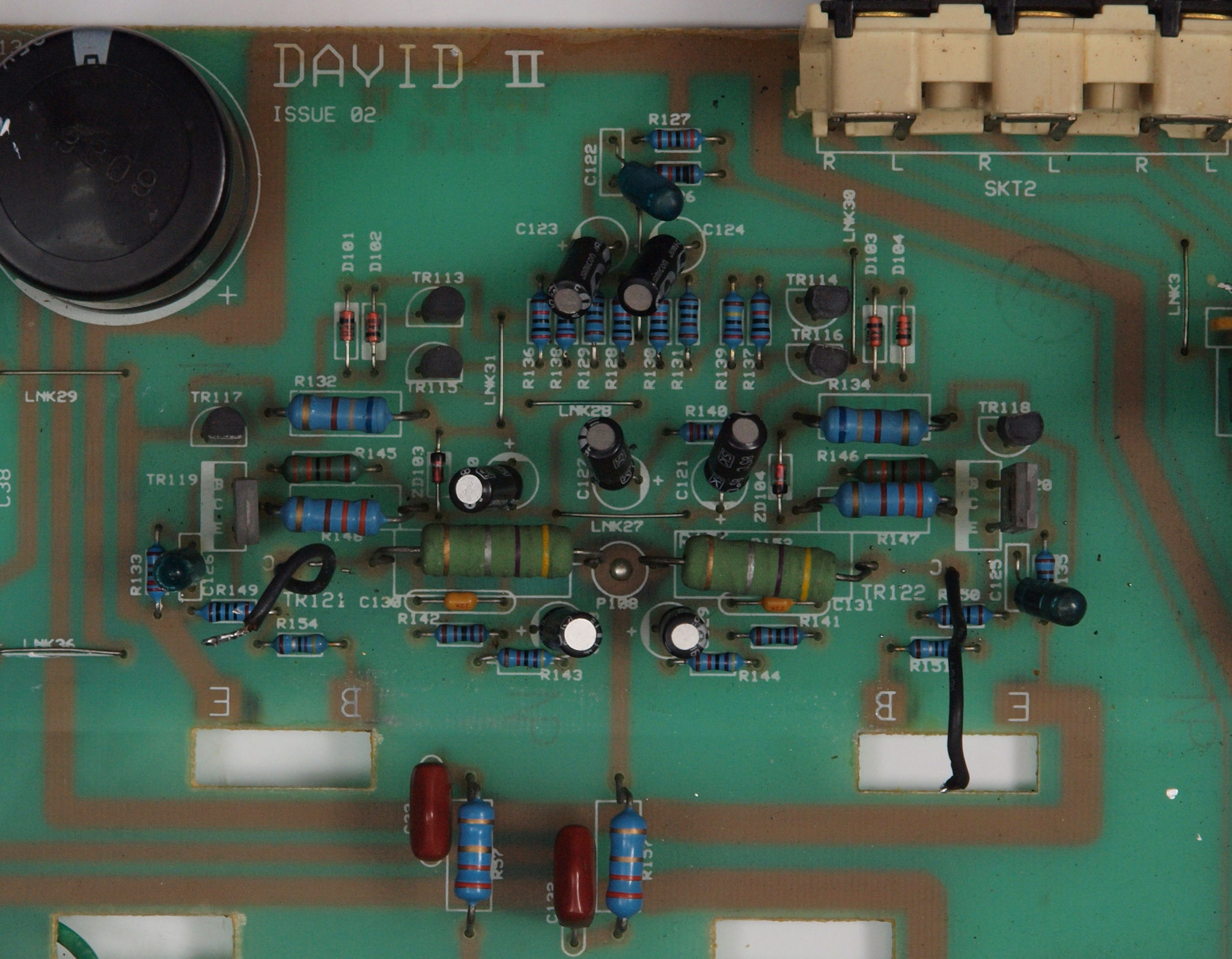

Ｃ３１．　修理前　Ｒ側ＡＭＰ基板

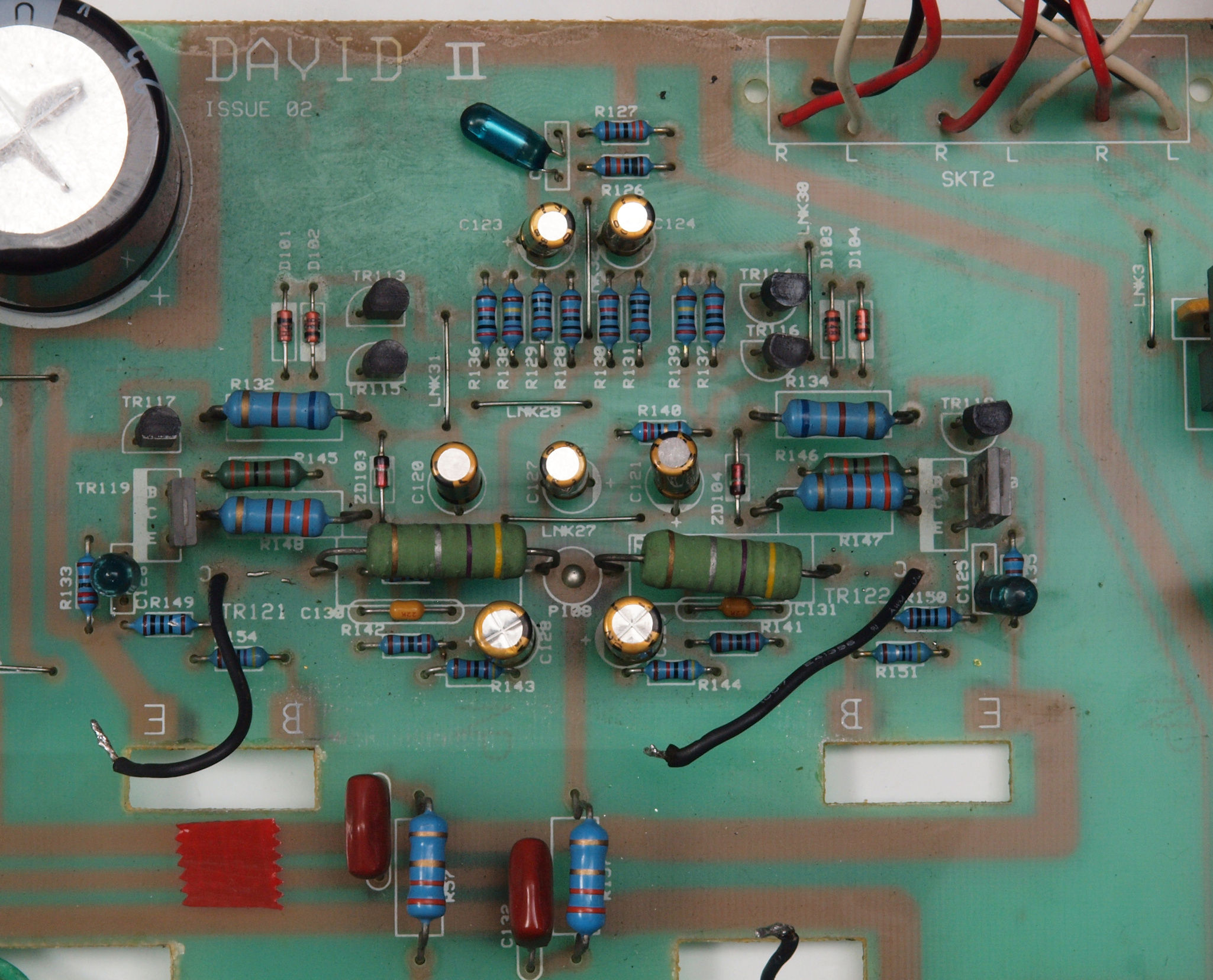

Ｃ３２．　修理後　Ｒ側ＡＭＰ基板

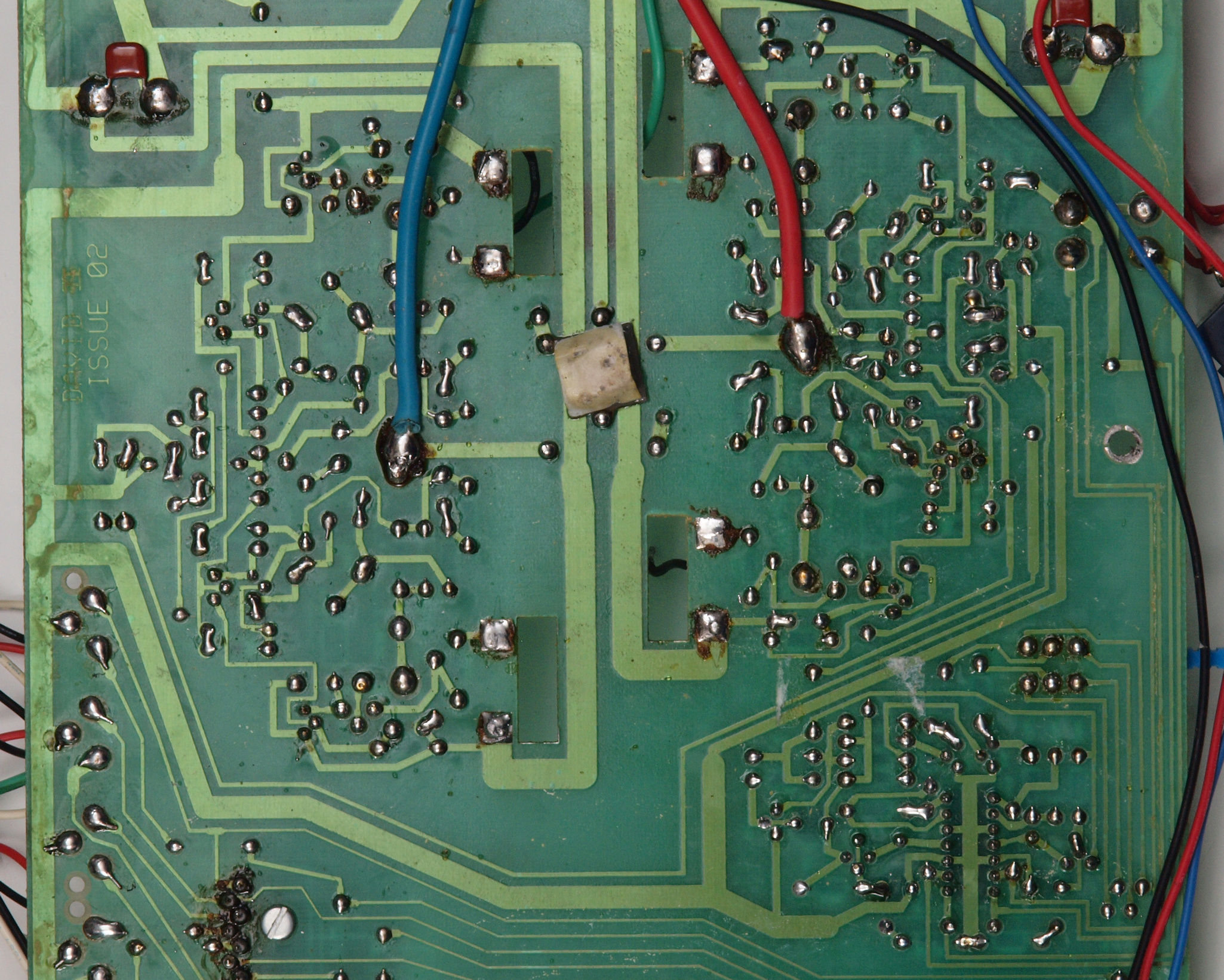

Ｃ３３．　修理前　Ｒ側ＡＭＰ基板裏

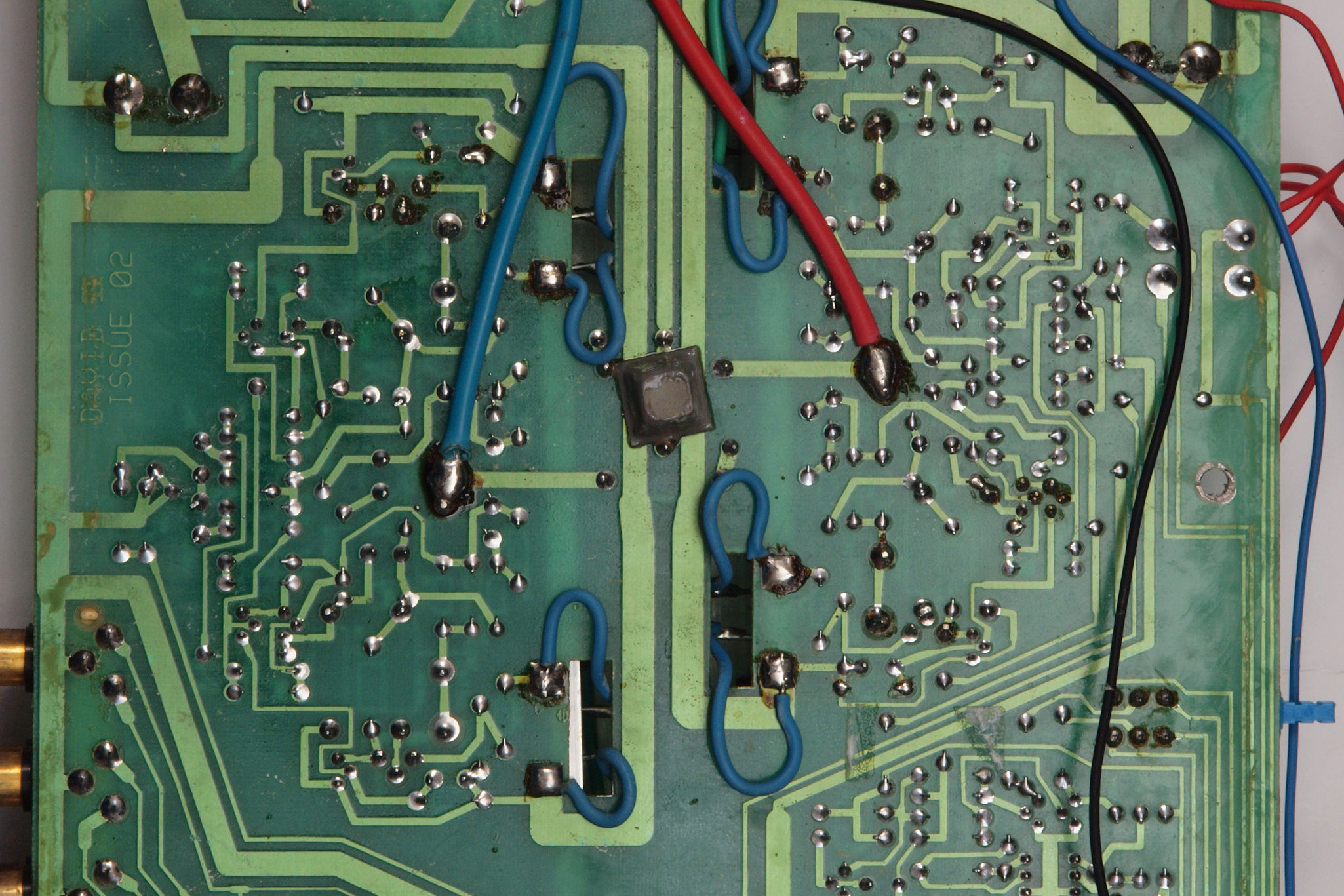

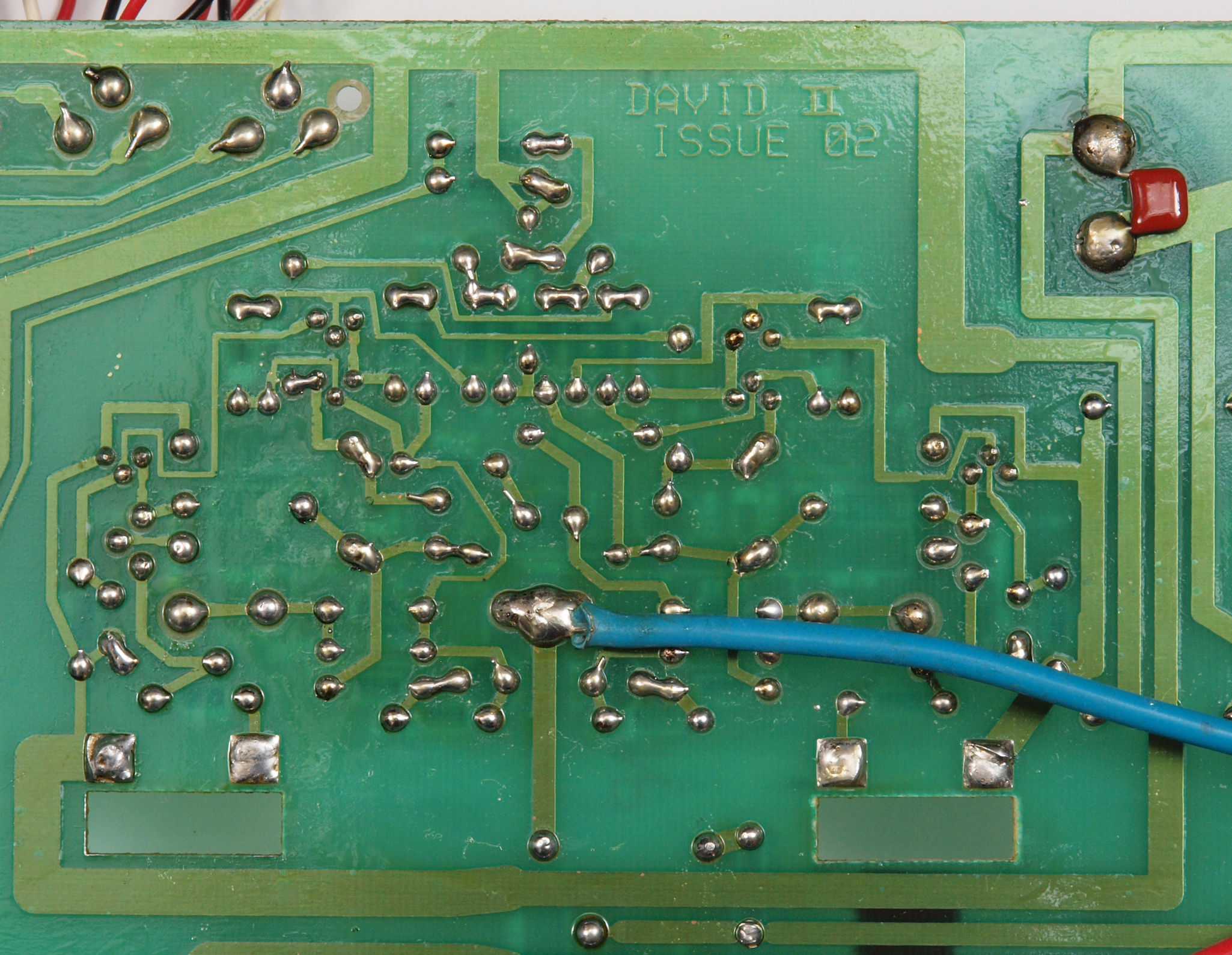

Ｃ３４．　修理（半田補正）後　Ｒ側ＡＭＰ基板裏、　半田を全部やり直す。

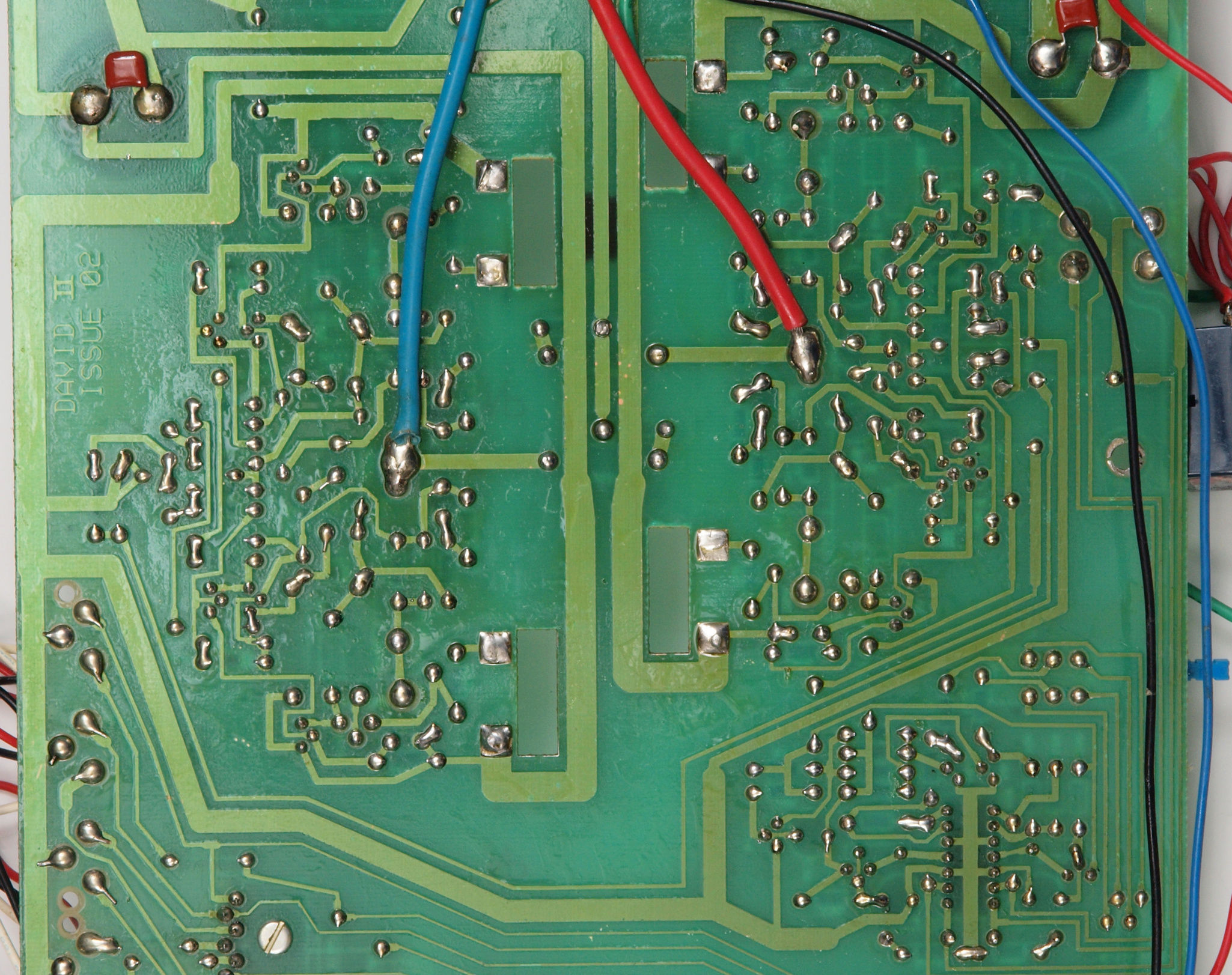

Ｃ３５．　完成Ｒ側ＡＭＰ基板裏　洗浄後コーテング材を塗る

Ｃ４１．　修理前　Ｌ側ＡＭＰ基板

Ｃ４２．　修理後　Ｌ側ＡＭＰ基板

Ｃ４３．　修理前　Ｌ側ＡＭＰ基板裏

Ｃ４４．　修理（半田補正）後　Ｌ側ＡＭＰ基板裏、　半田を全部やり直す。

Ｃ４５．　完成Ｌ側ＡＭＰ基板裏　洗浄後コーテング材を塗る

Ｃ５１．　修理前　　ＥＱ基板

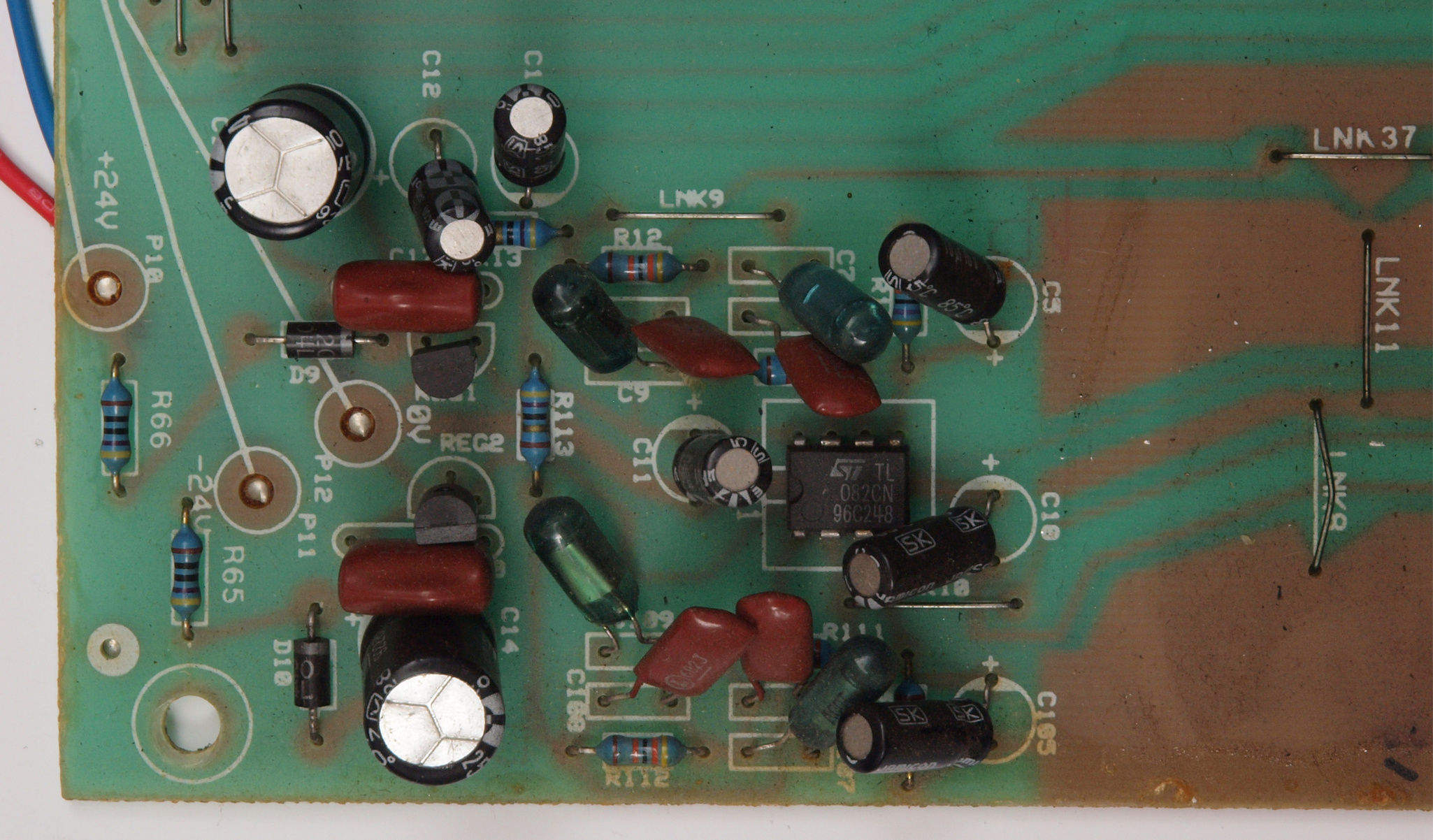

Ｃ５２．　修理後　　ＥＱ基板

Ｃ５３．　修理前　　ＥＱ基板裏

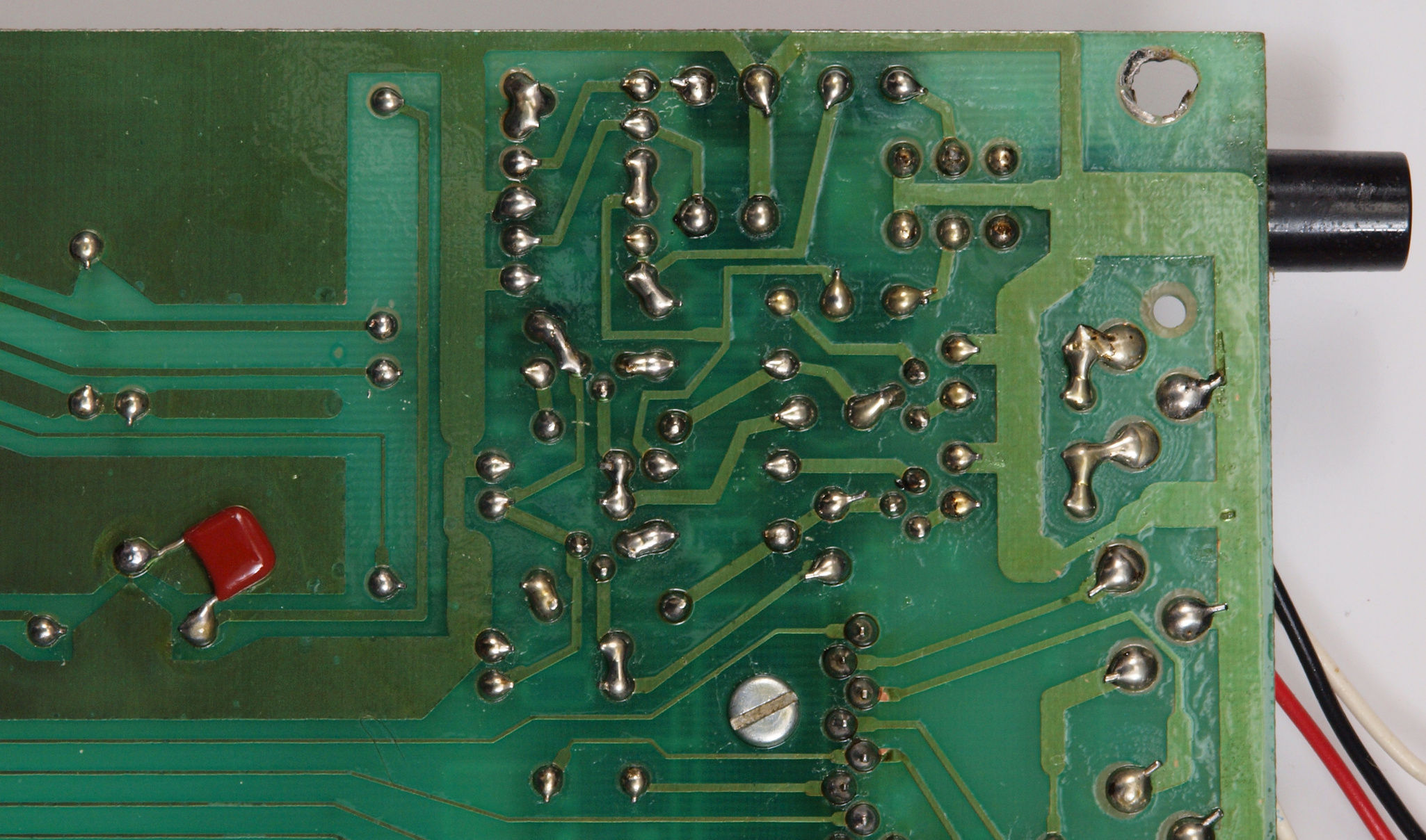

Ｃ５４．　修理（半田補正）後　　ＥＱ基板裏、　半田を全部やり直す。

Ｃ５５．　完成　ＥＱ基板裏　洗浄後コーテング材を塗る

Ｃ６１．　修理前　　ＭＣ基板

Ｃ６２．　修理後　　ＭＣ基板

Ｃ６３．　修理前　　ＭＣ基板裏

Ｃ６４．　修理（半田補正）後　　ＭＣ基板裏、　半田を全部やり直す。　フイルムコンデンサー１個追加。

Ｃ６５．　完成ＭＣ基板裏　洗浄後コーテング材を塗る

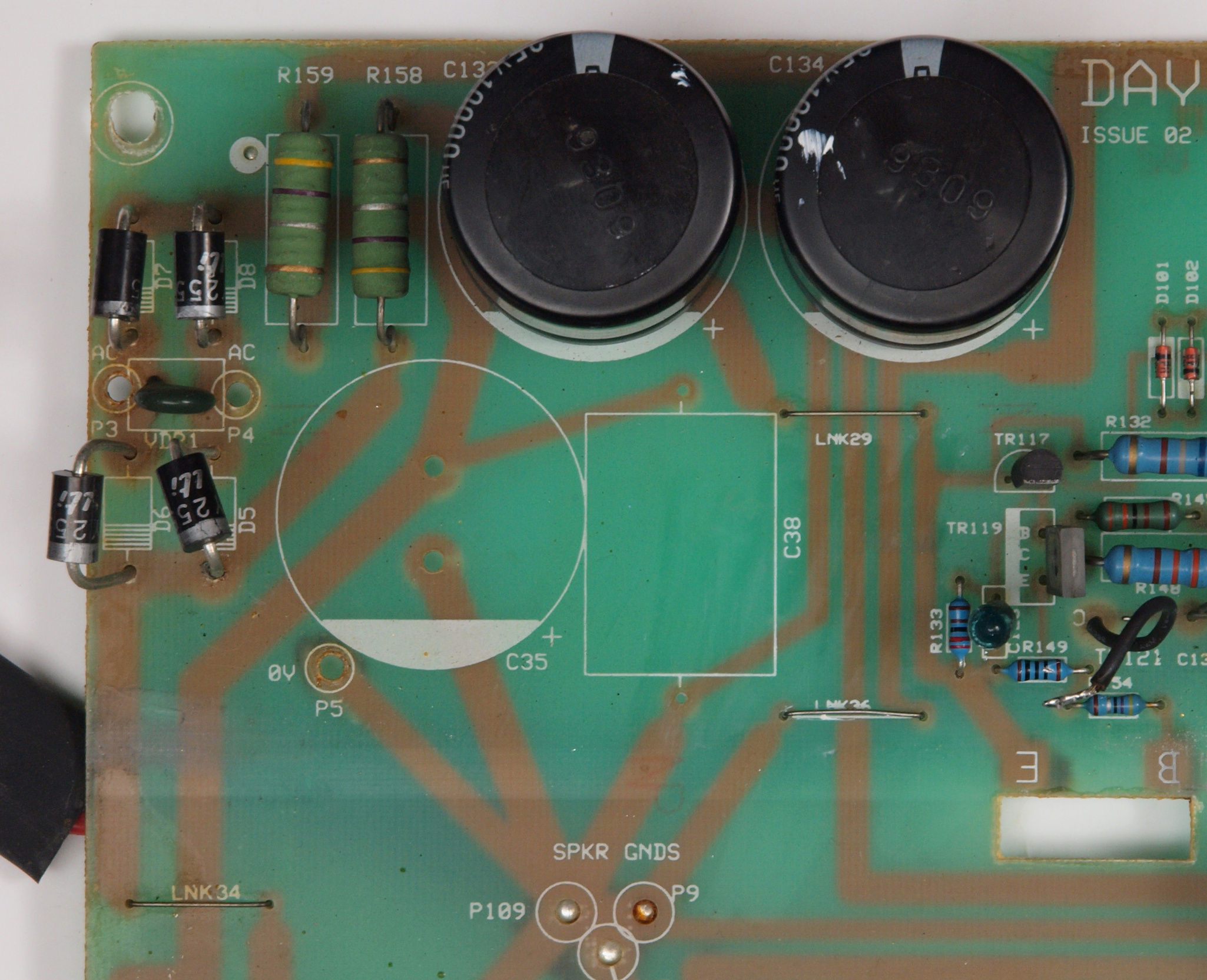

Ｃ７１．　修理前　電源基板

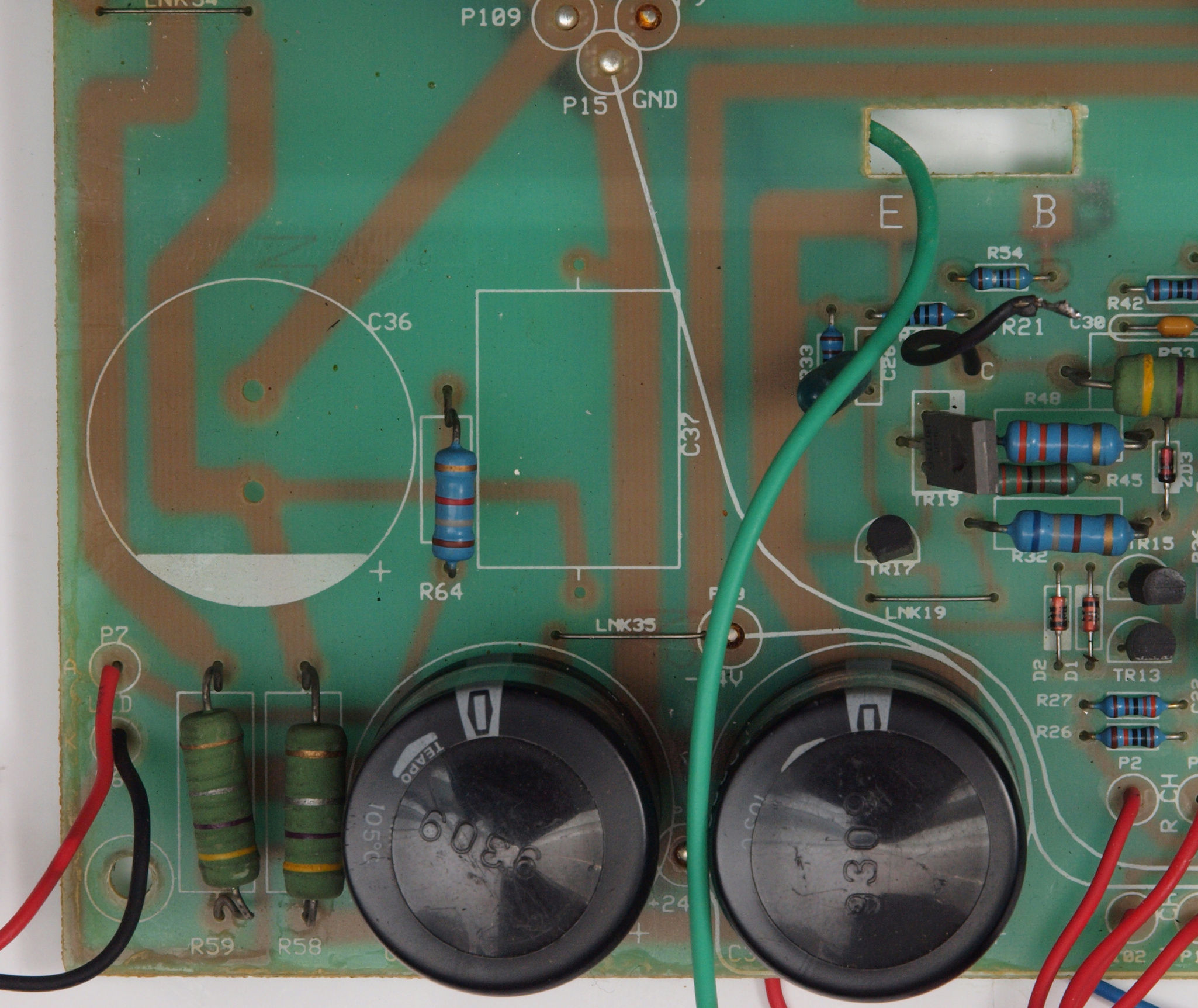

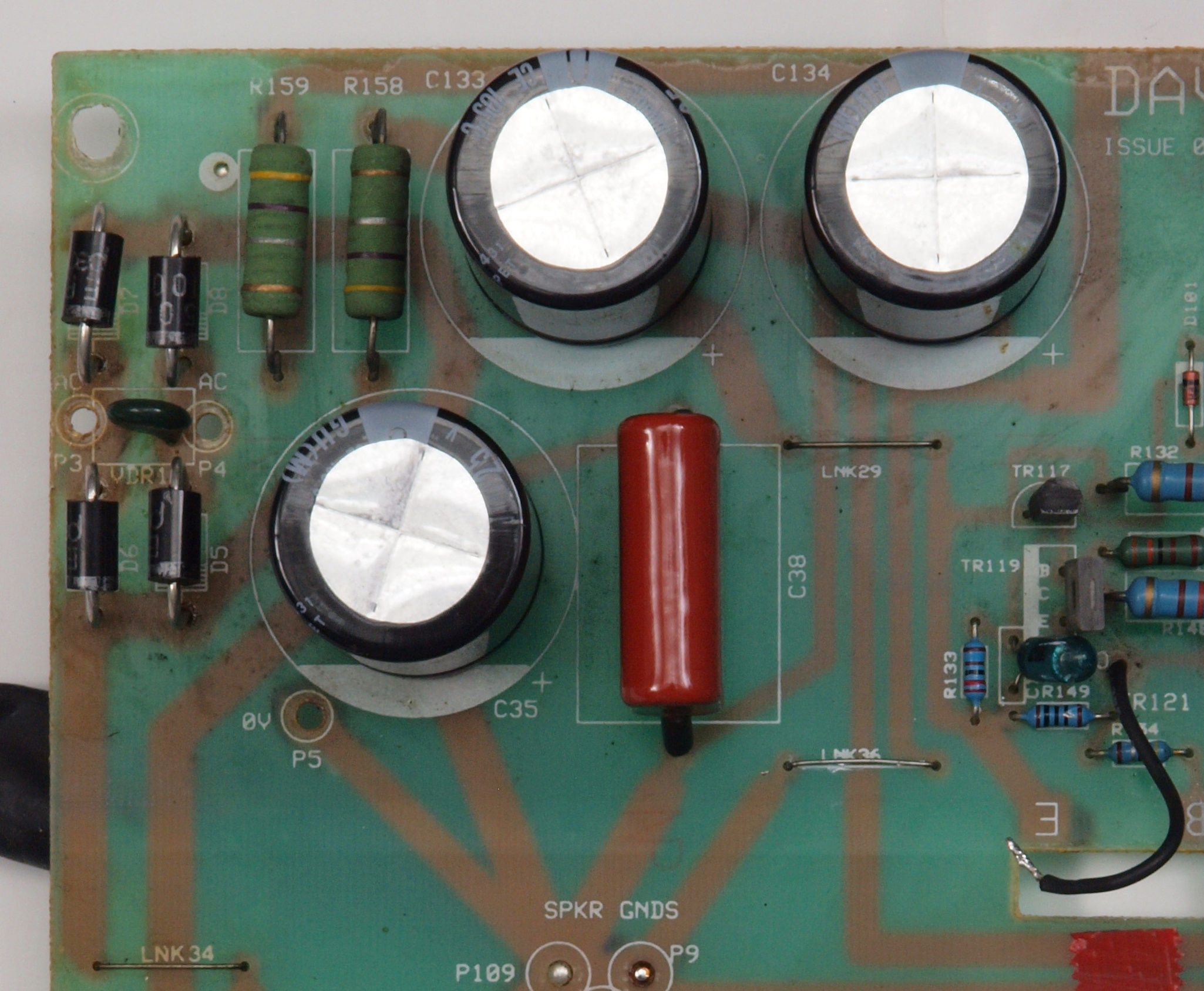

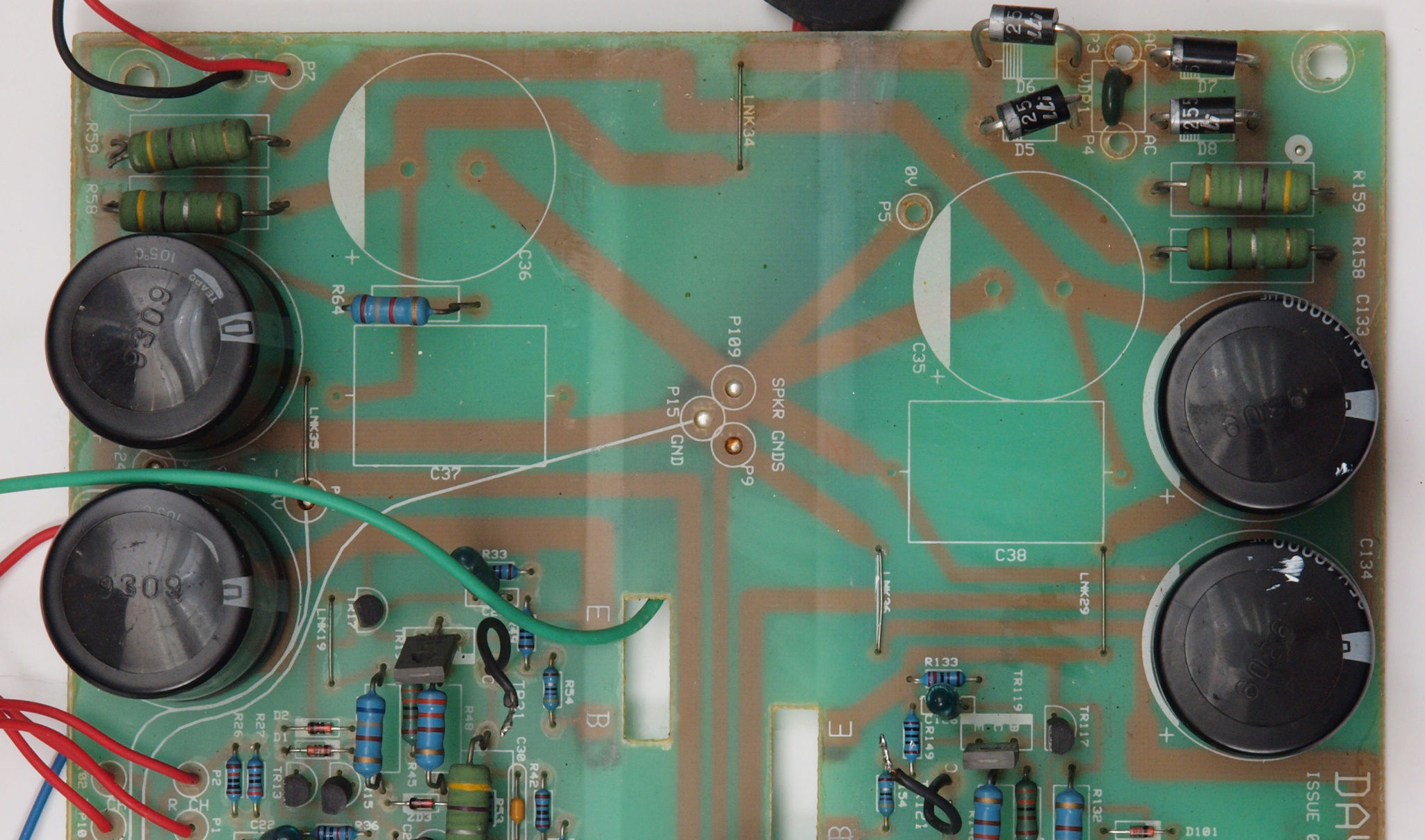

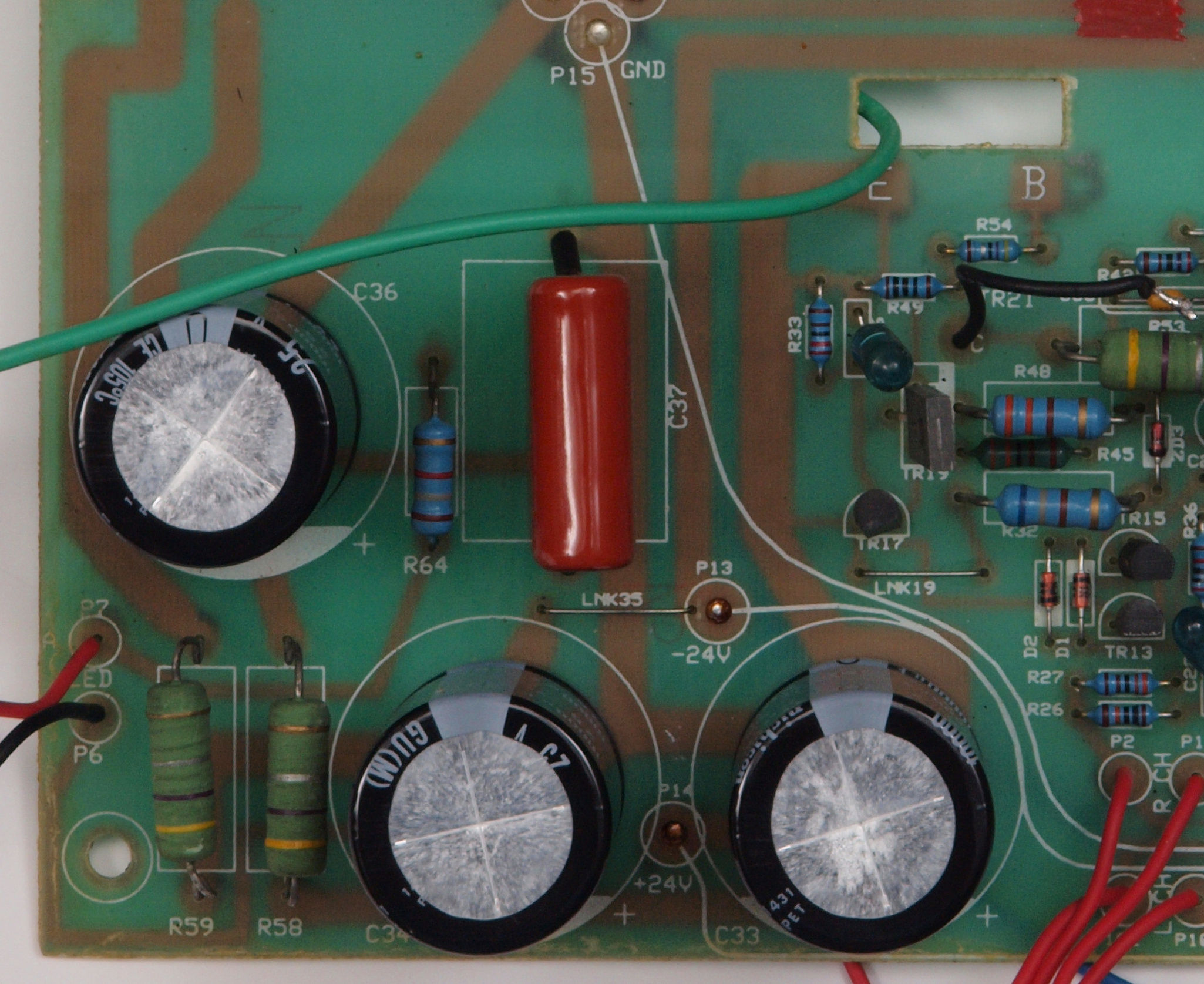

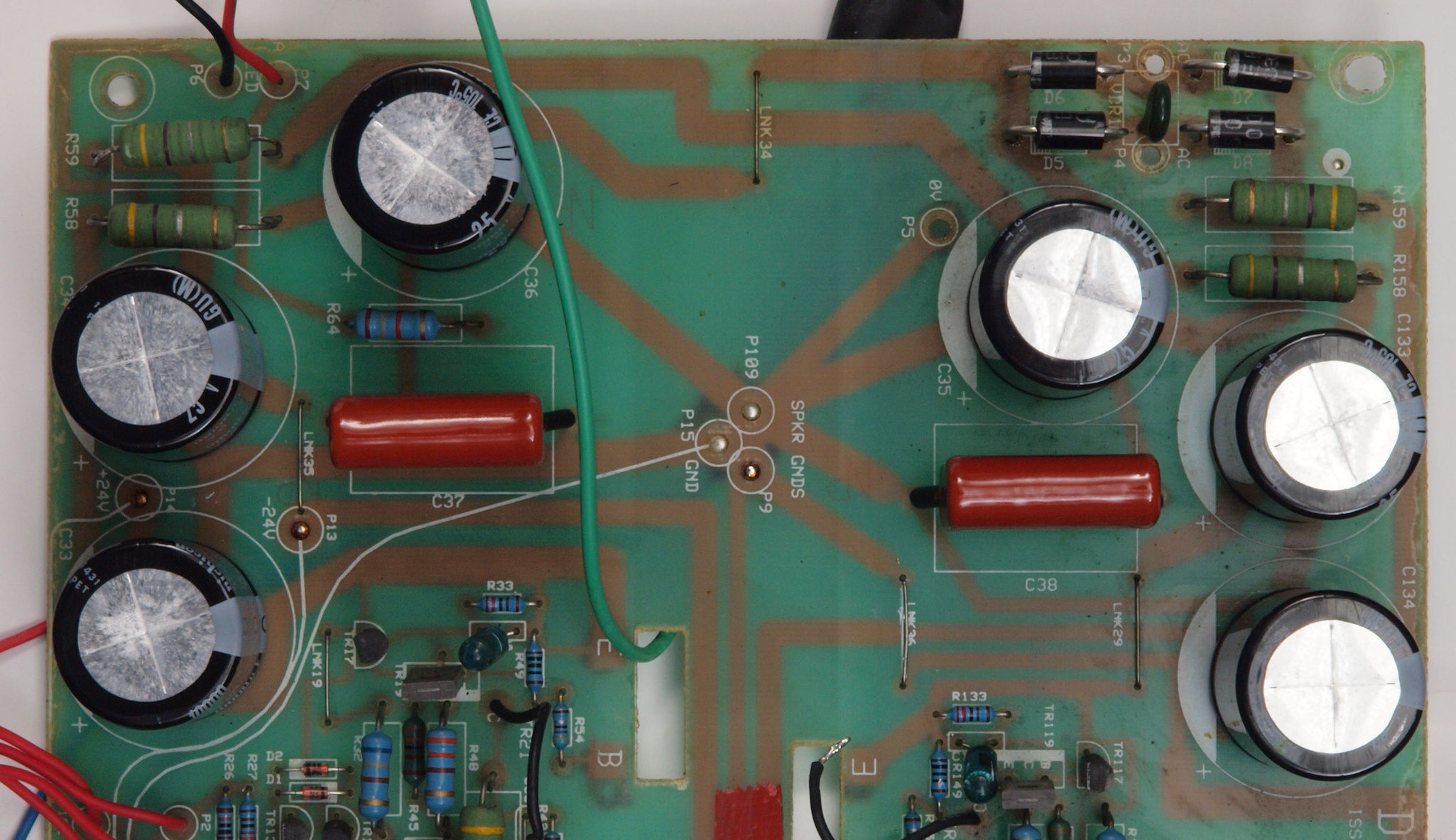

Ｃ７２．　修理後　電源基板。　電解コンデンサー４個交換、フイルムコンデンサー４個追加。

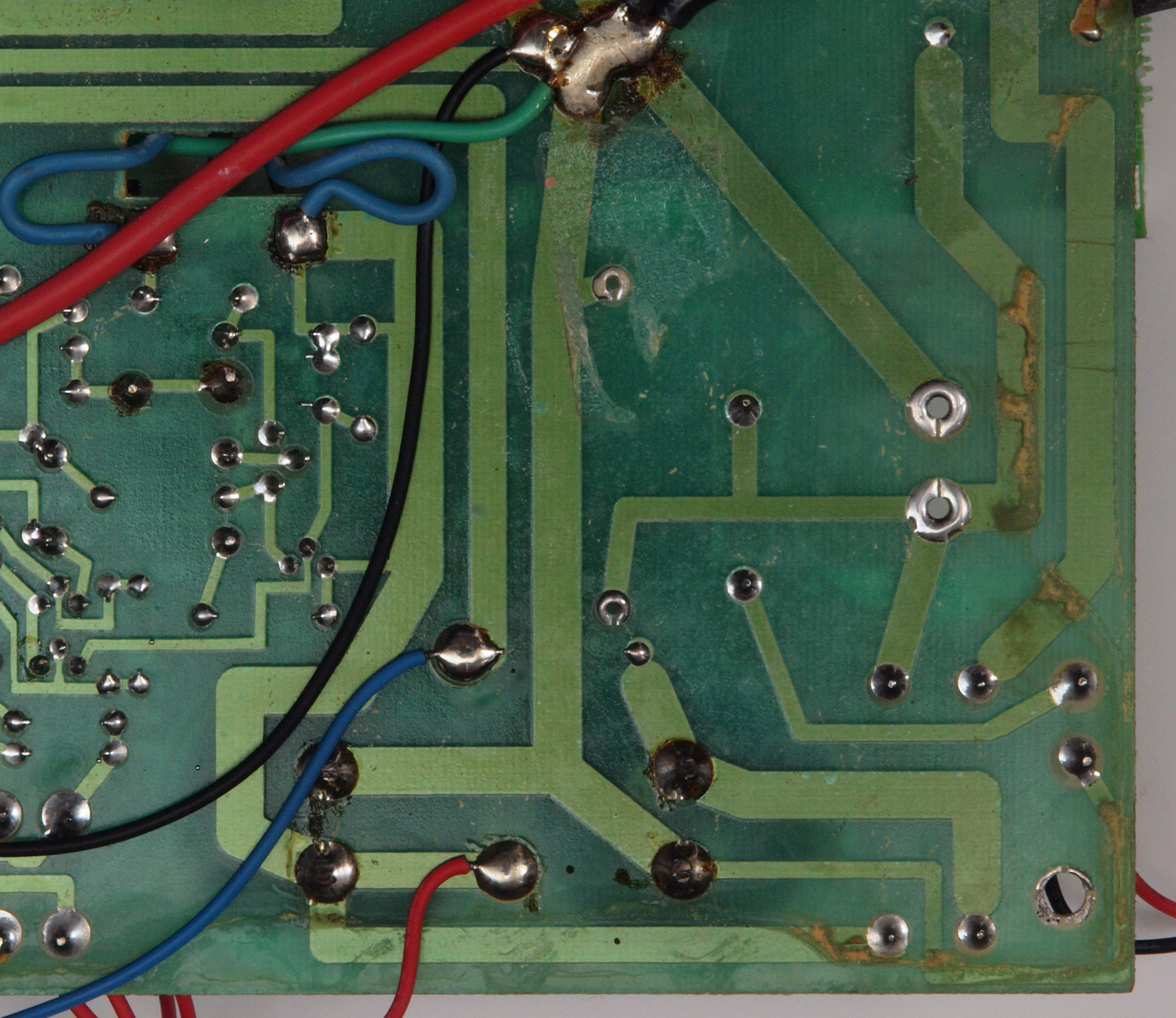

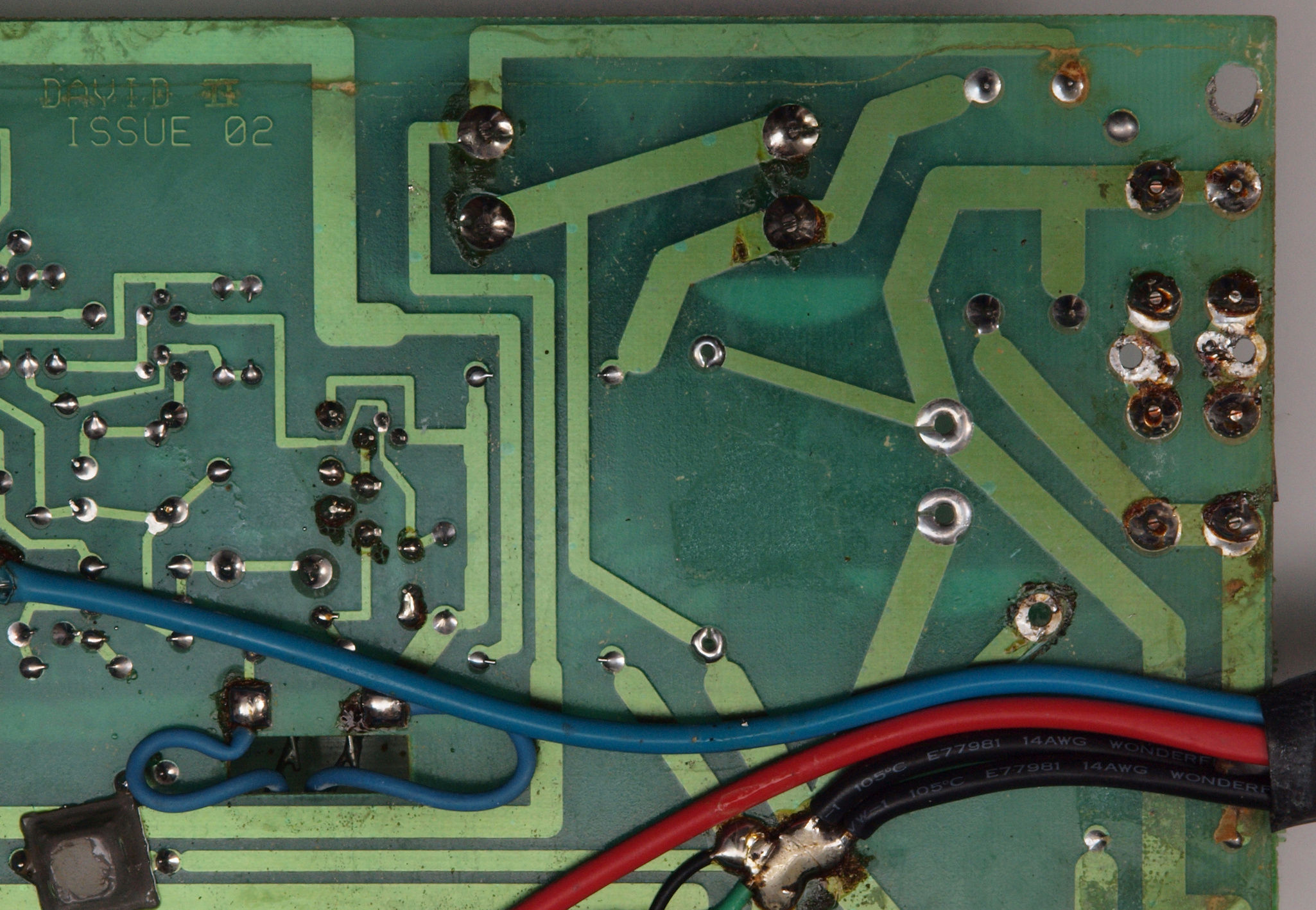

Ｃ７３．　修理前　電源基板裏

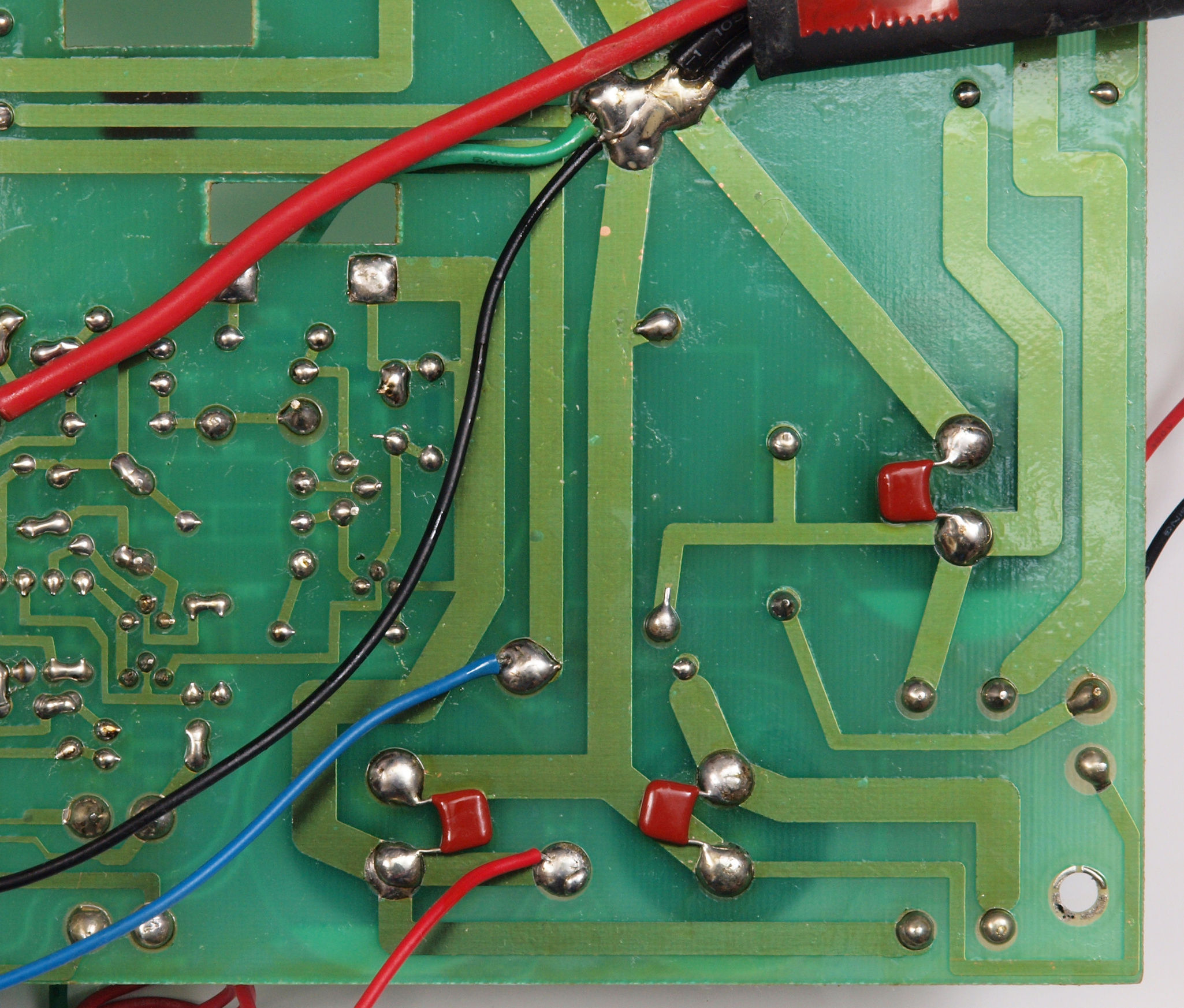

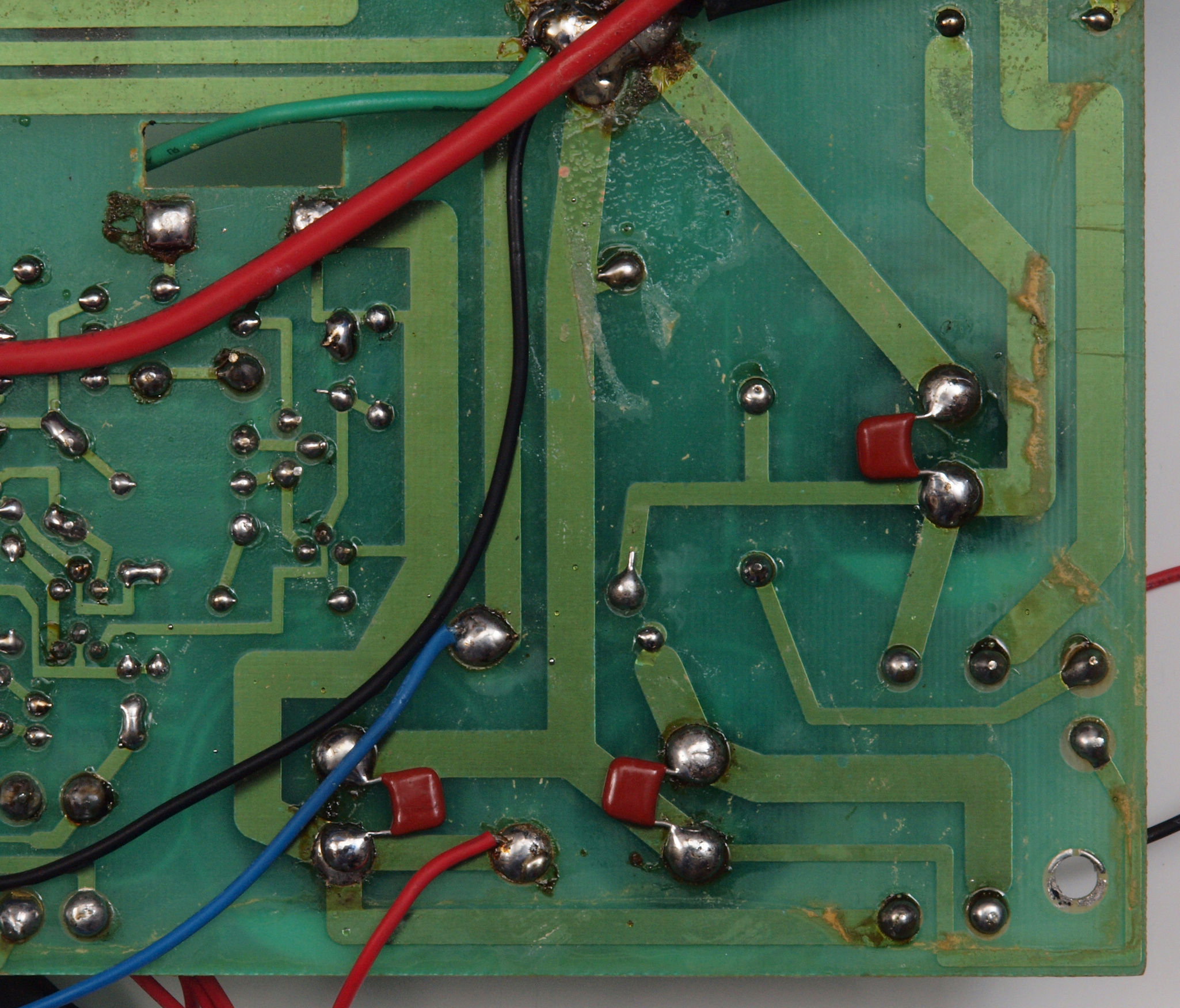

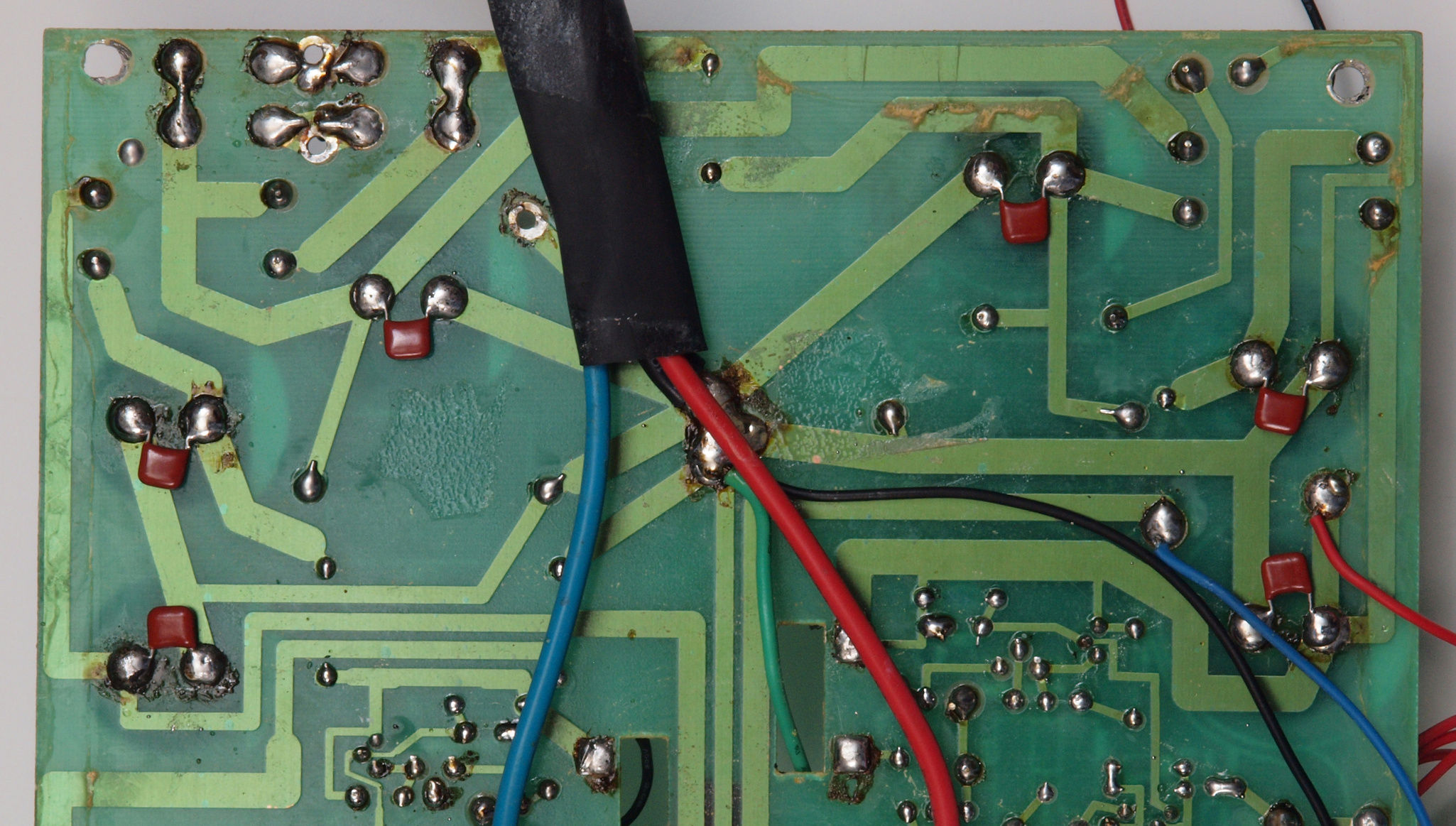

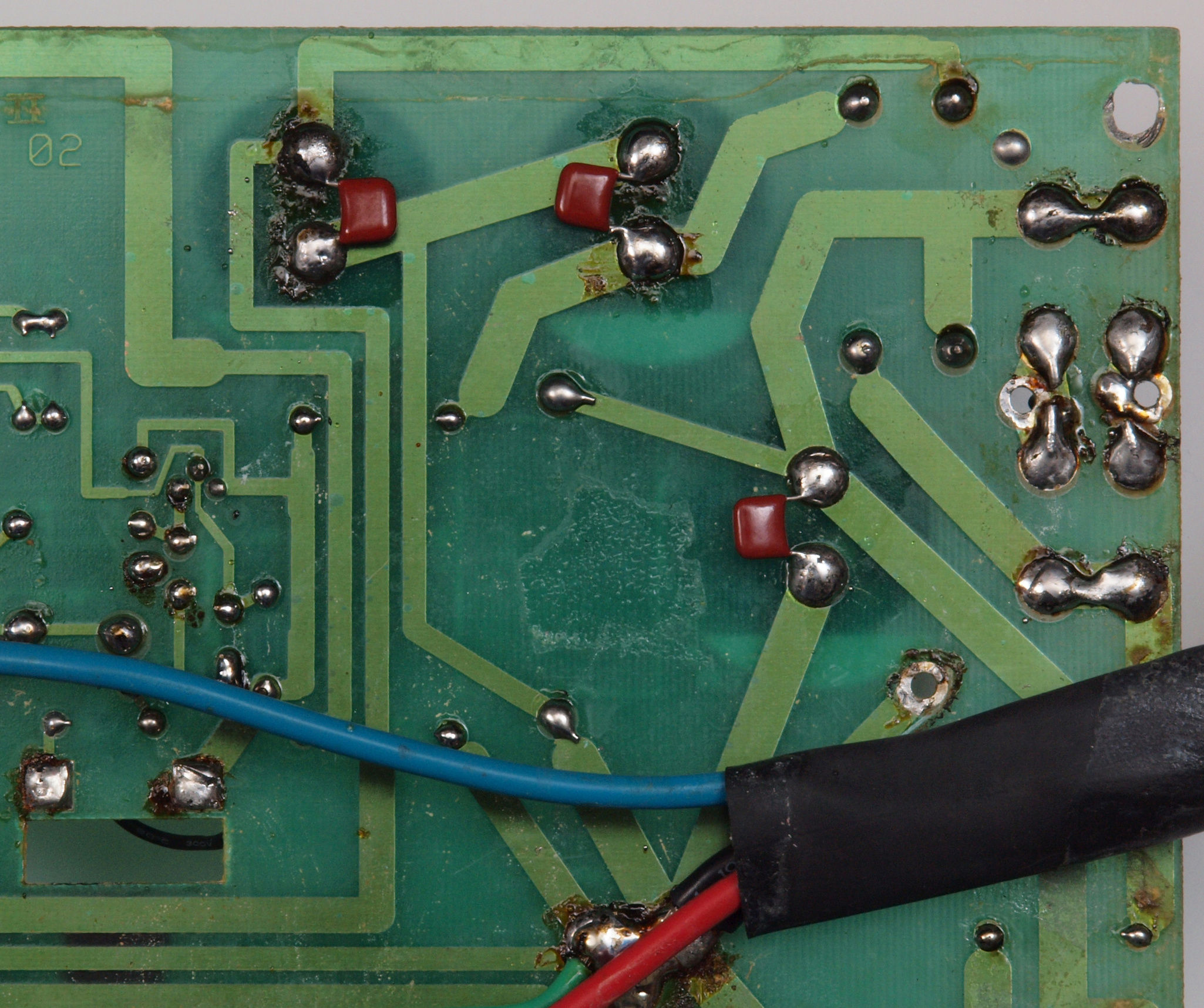

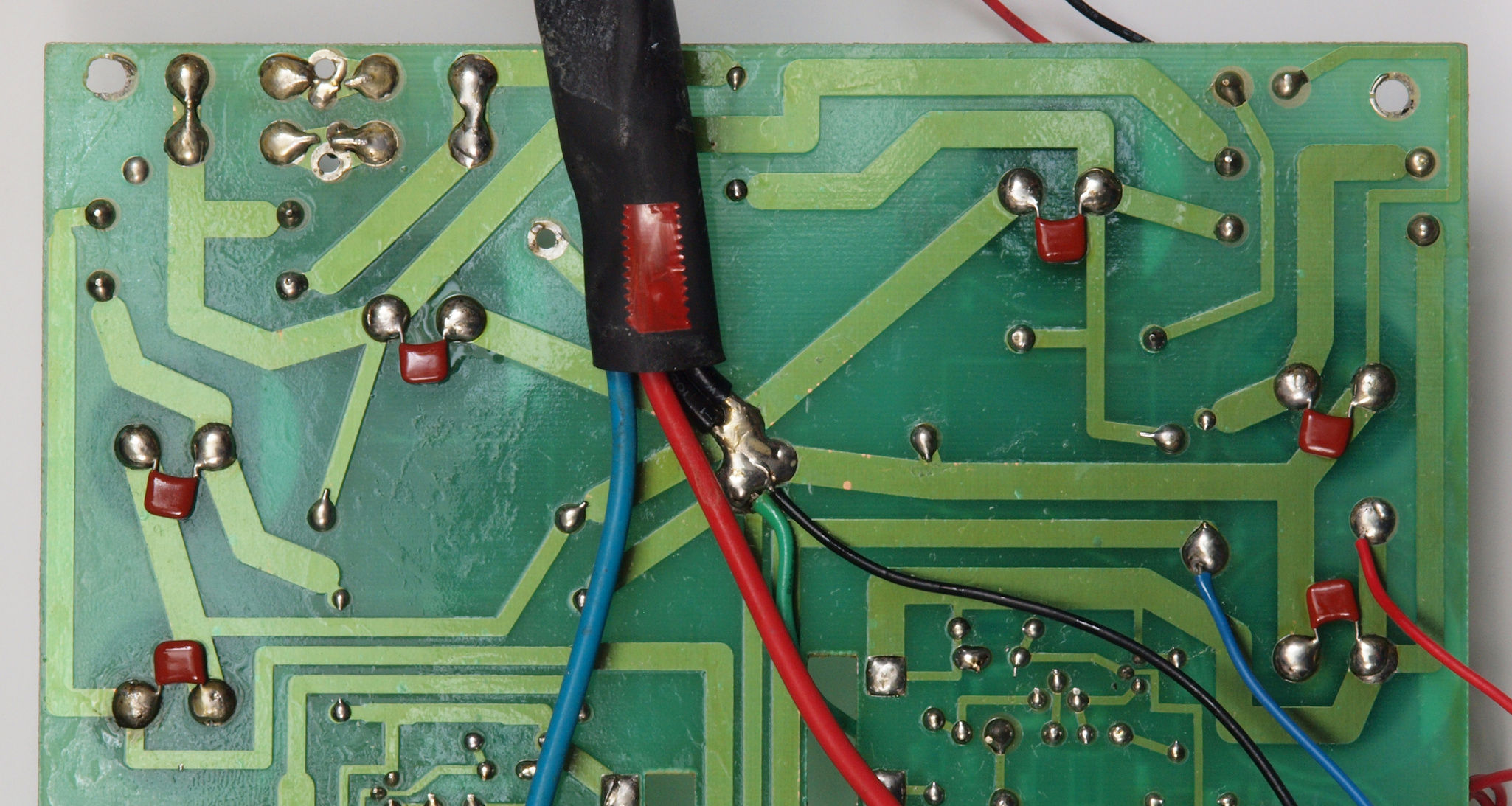

Ｃ７４．　修理（半田補正）後　電源基板裏、　半田を全部やり直す。　フイルムコンデンサー６個追加。

Ｃ７５．　完成電源基板裏　洗浄後コーテング材を塗る

Ｃ８１．　修理前　−側電源基板

Ｃ８２．　修理後　−側電源基板

Ｃ８３．　修理前　−側電源基板裏

Ｃ８４．　修理（半田補正）後　−側電源基板裏、　半田を全部やり直す。

Ｃ８５．　完成　−側電源基板裏　洗浄後コーテング材を塗る

Ｃ９１．　修理前　＋側電源基板

Ｃ９２．　修理後　＋側電源基板

Ｃ９３．　修理前　＋側電源基板裏

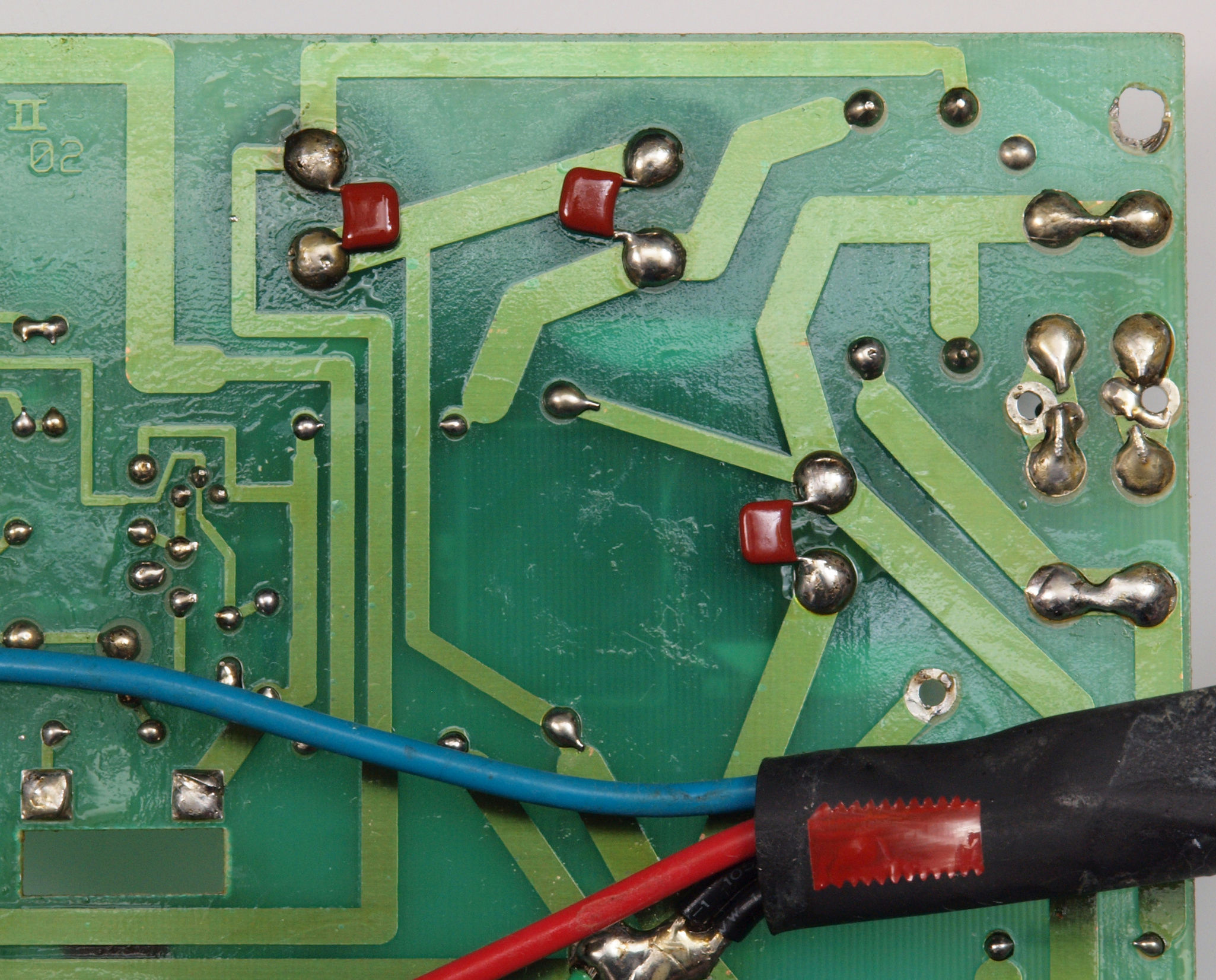

Ｃ９４．　修理（半田補正）後　＋側電源基板裏、　半田を全部やり直す。

Ｃ９５．　完成＋側電源基板裏　洗浄後コーテング材を塗る

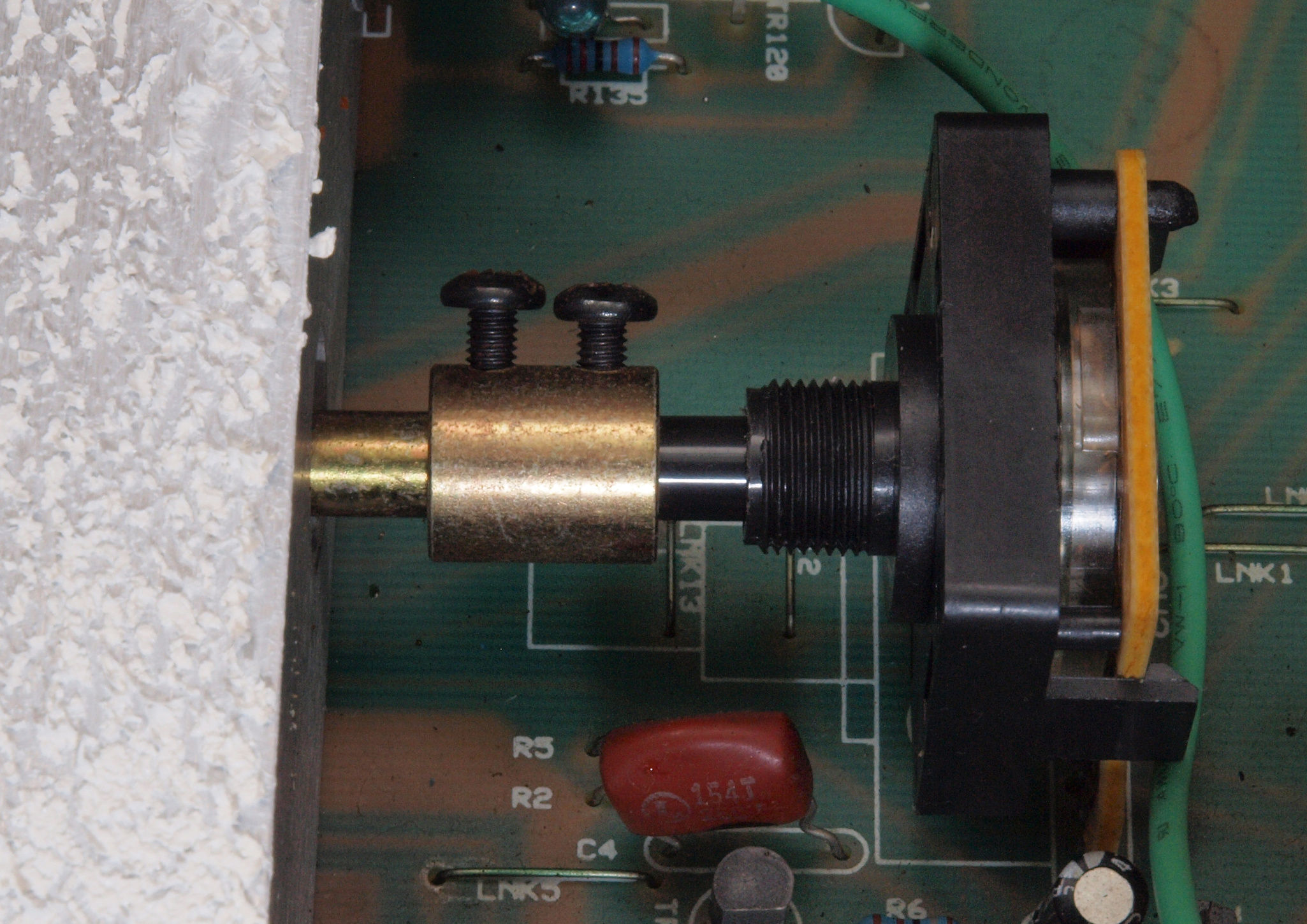

ＣＡ１．　修理前　ＳＷのカップリング、「ユニバーサル型」でないので、「ブレ」を吸収しない

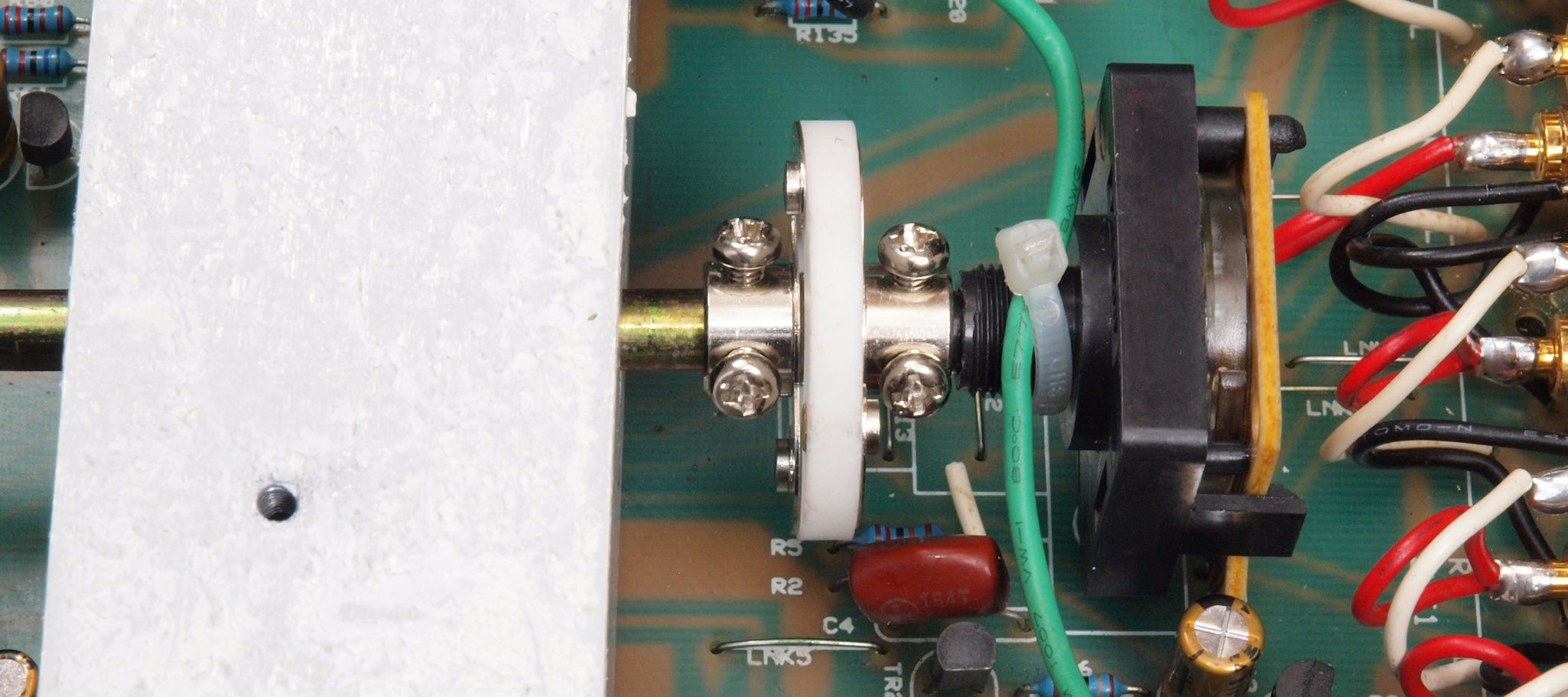

ＣＡ２．　修理後、タイト製のユニバーサル・カップリングを使用。

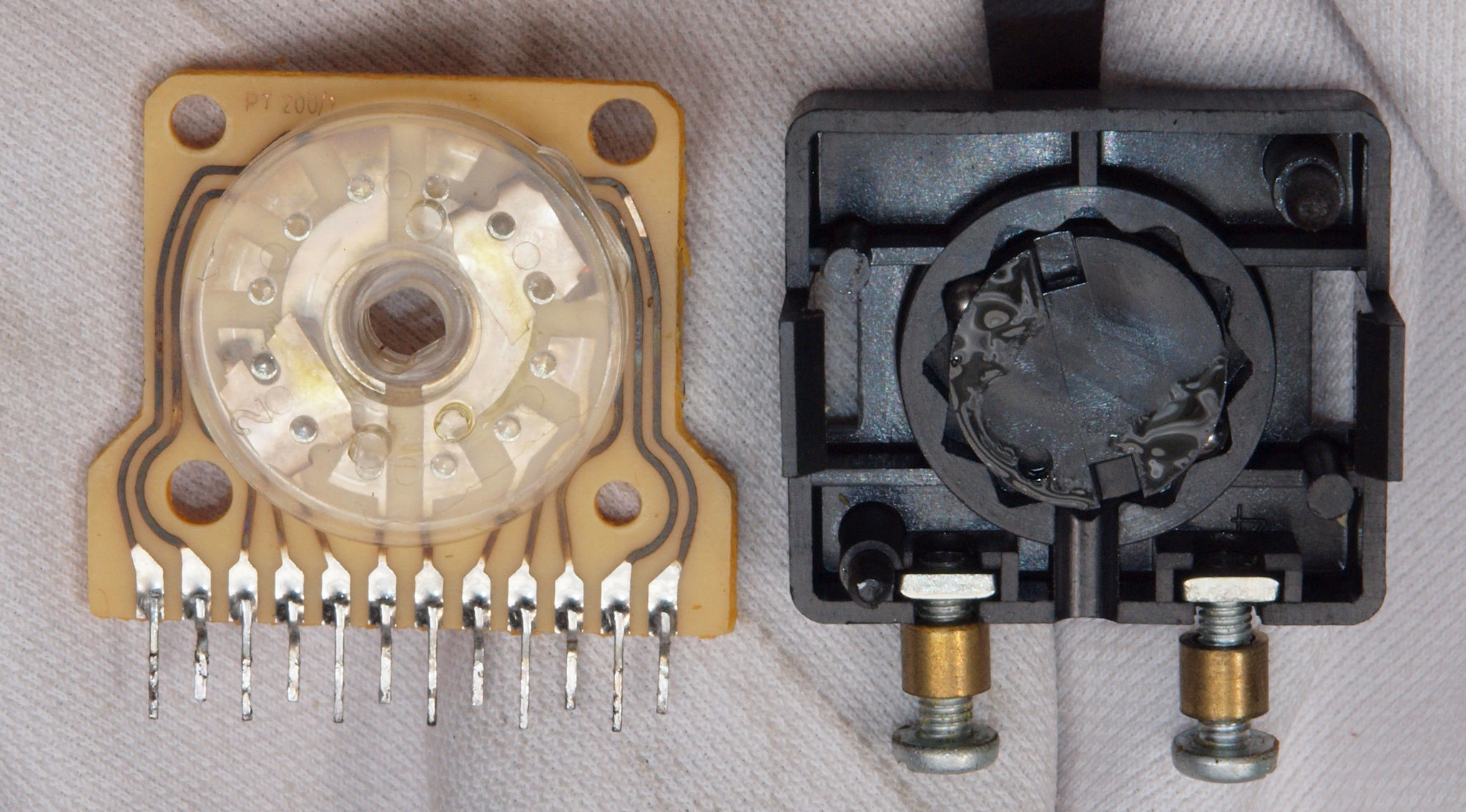

ＣＡ３．　修理（清掃）中　入力切換SW分解・清掃。

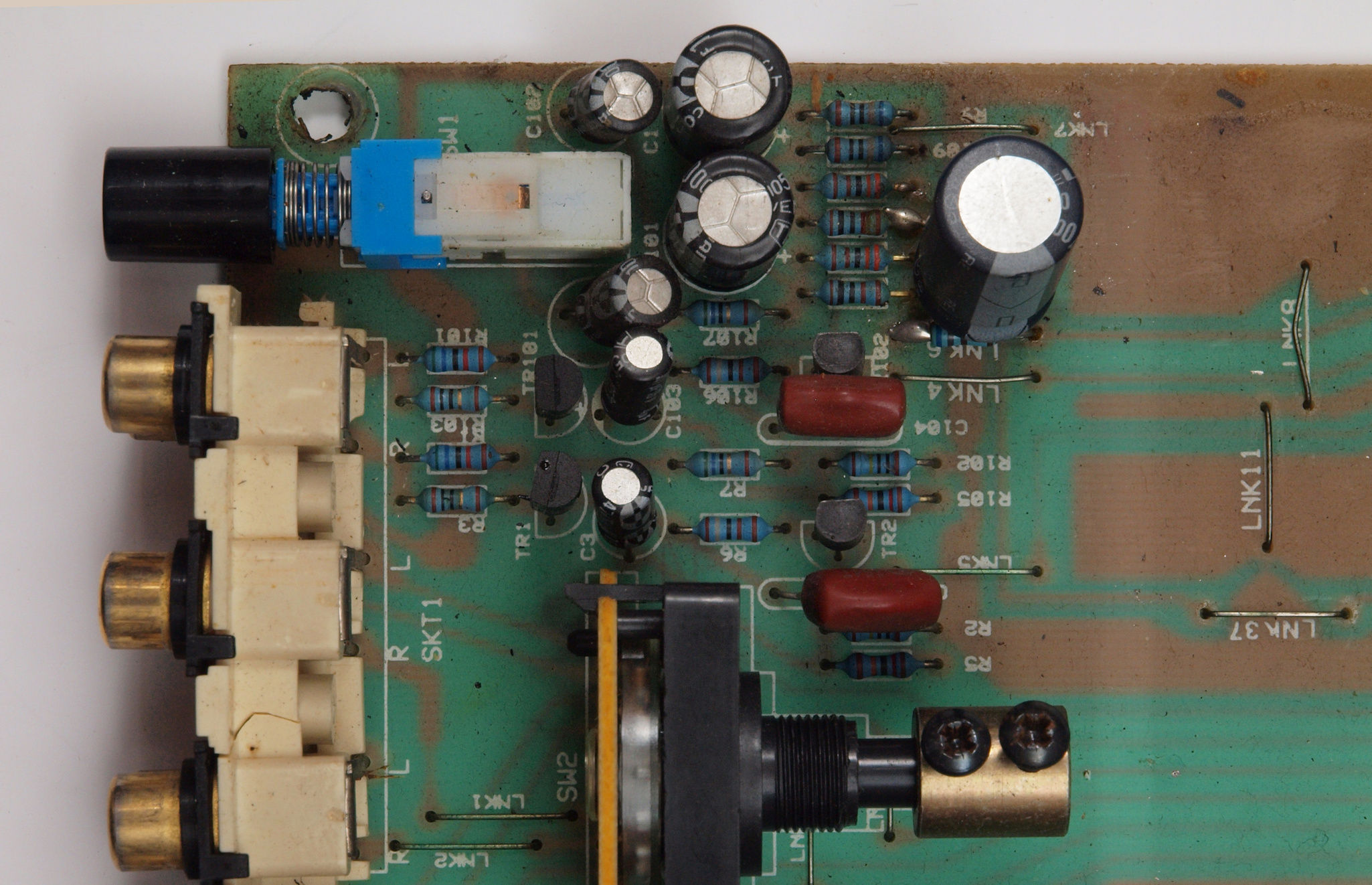

ＣＢ１．　修理前　入出力ＲＣＡ端子

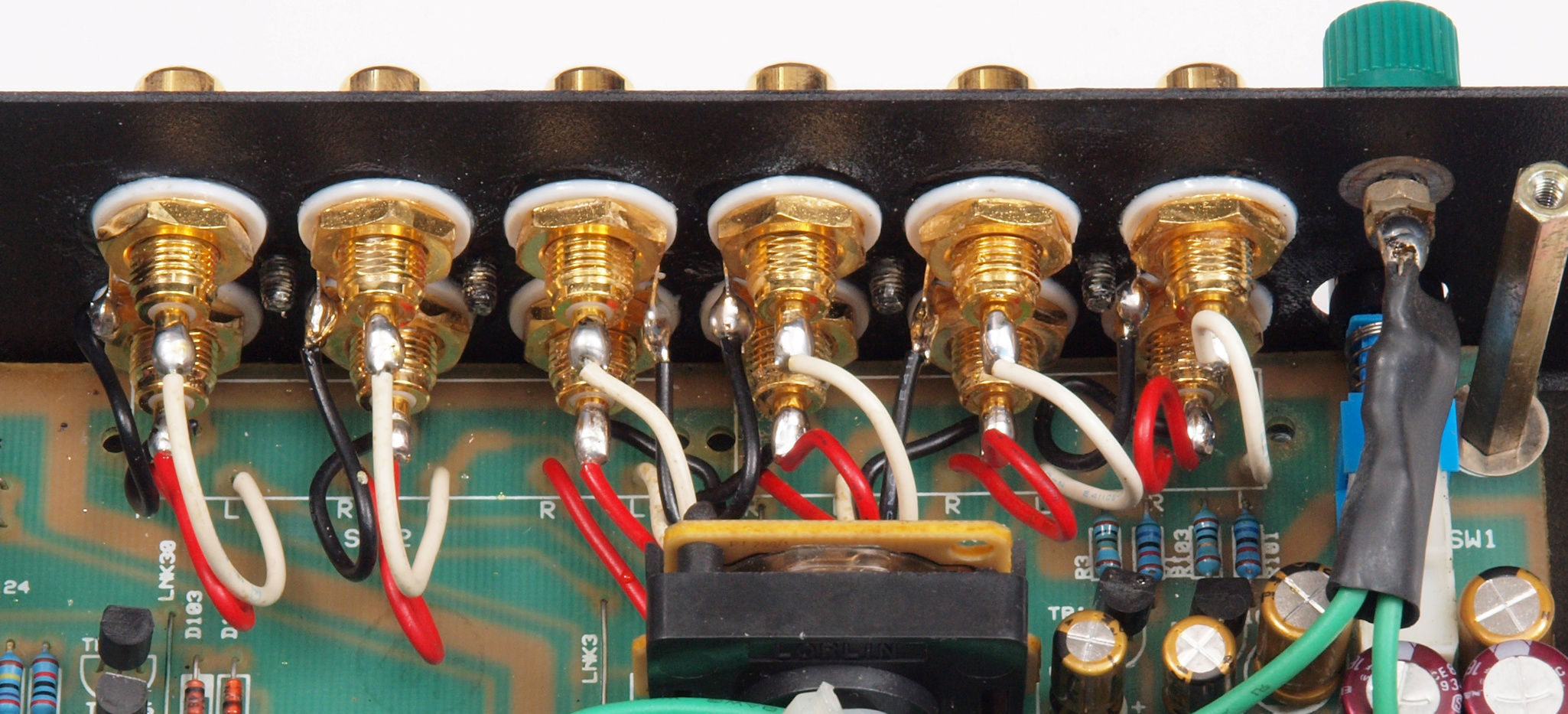

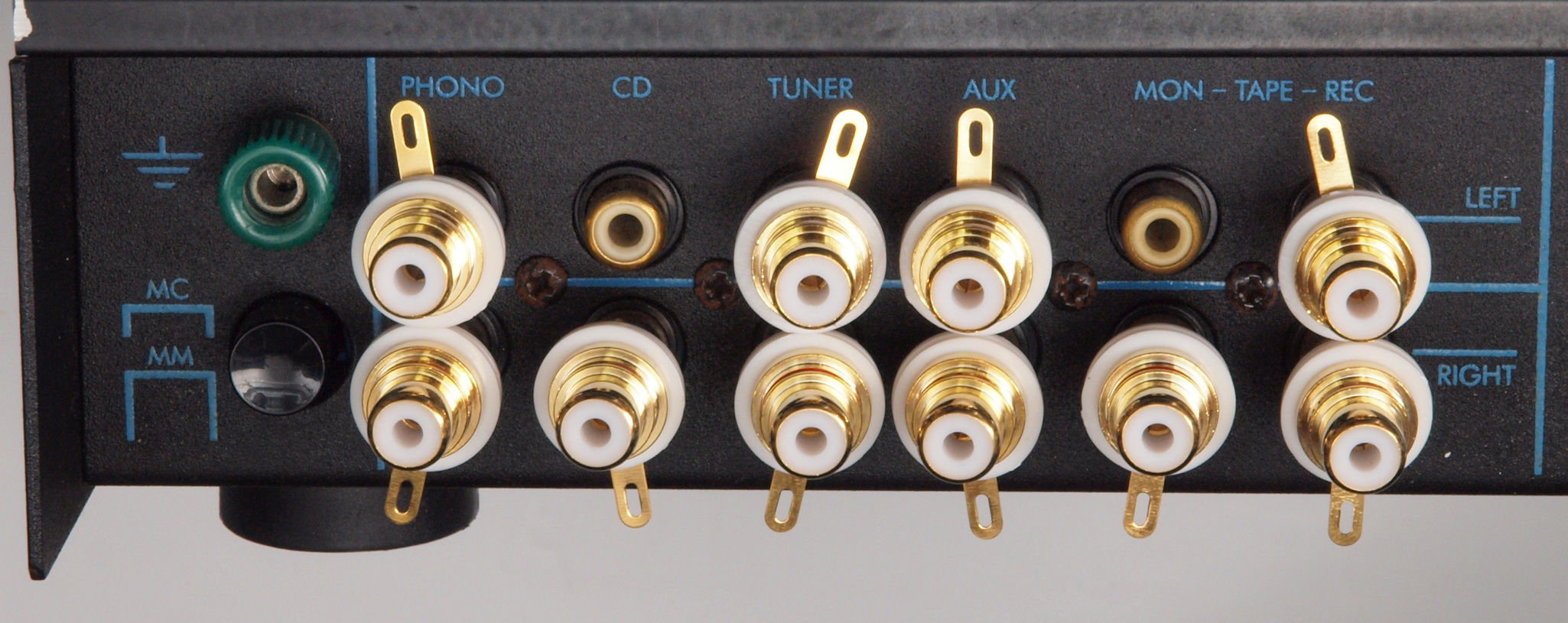

ＣＢ２．　修理（交換）後　入出力ＲＣＡ端子、太いケーブルを使用出来るよう、接着材を使用する。

ＣＢ３．　修理前　入出力ＲＣＡ端子裏。　重く太いＲＣＡケーブルを使用したのかＲＣＡ端子ブロックが割れている。

ＣＢ４．　修理（交換）後　入出力ＲＣＡ端子裏、太いケーブルを使用出来るよう、接着材を使用し堅固に取り付ける。

ＣＣ１．　修理前　ＳＰ接続端子、電源コード

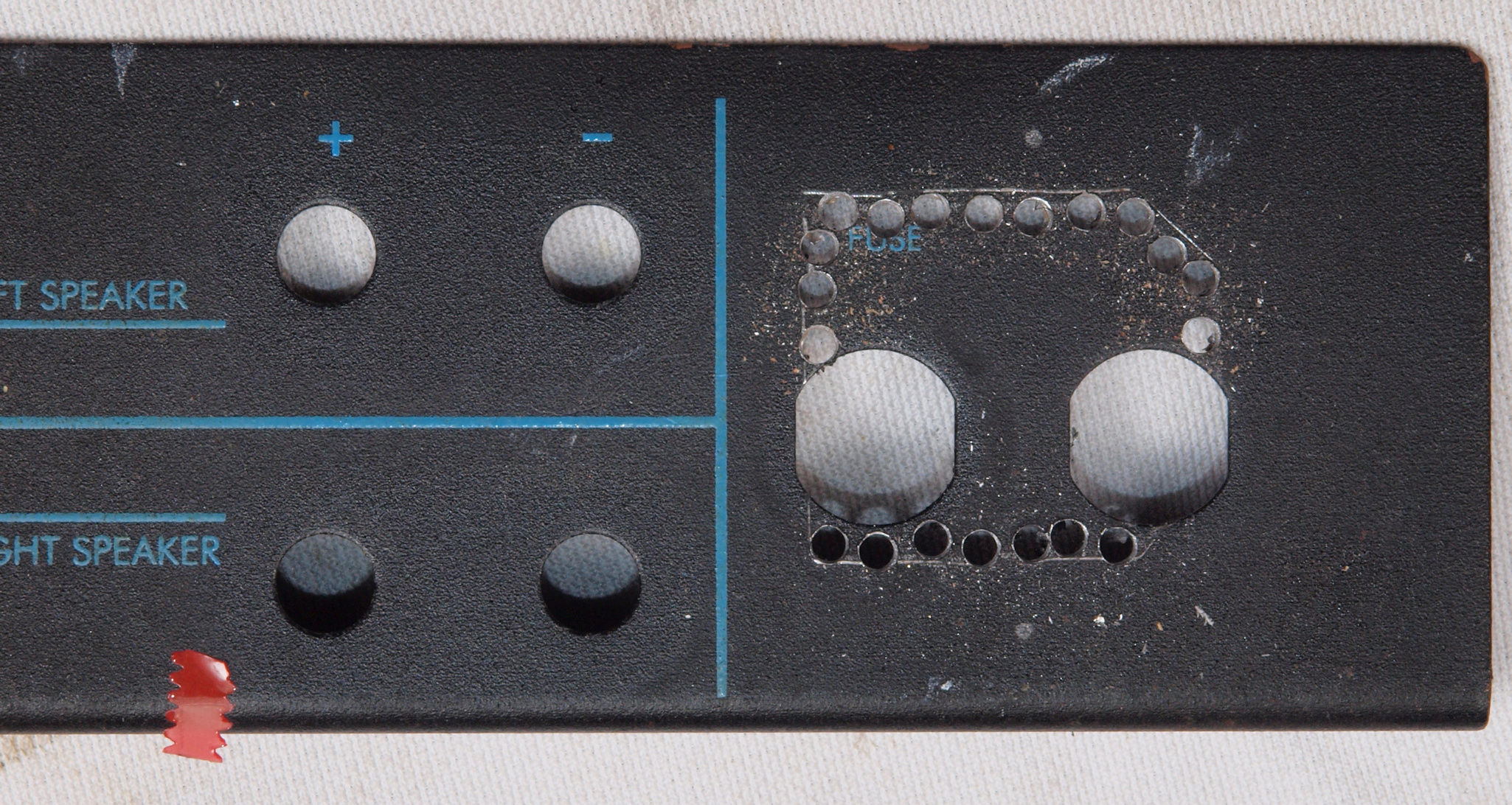

ＣＣ２．　修理中　３Ｐインレット取り付け穴加工中。

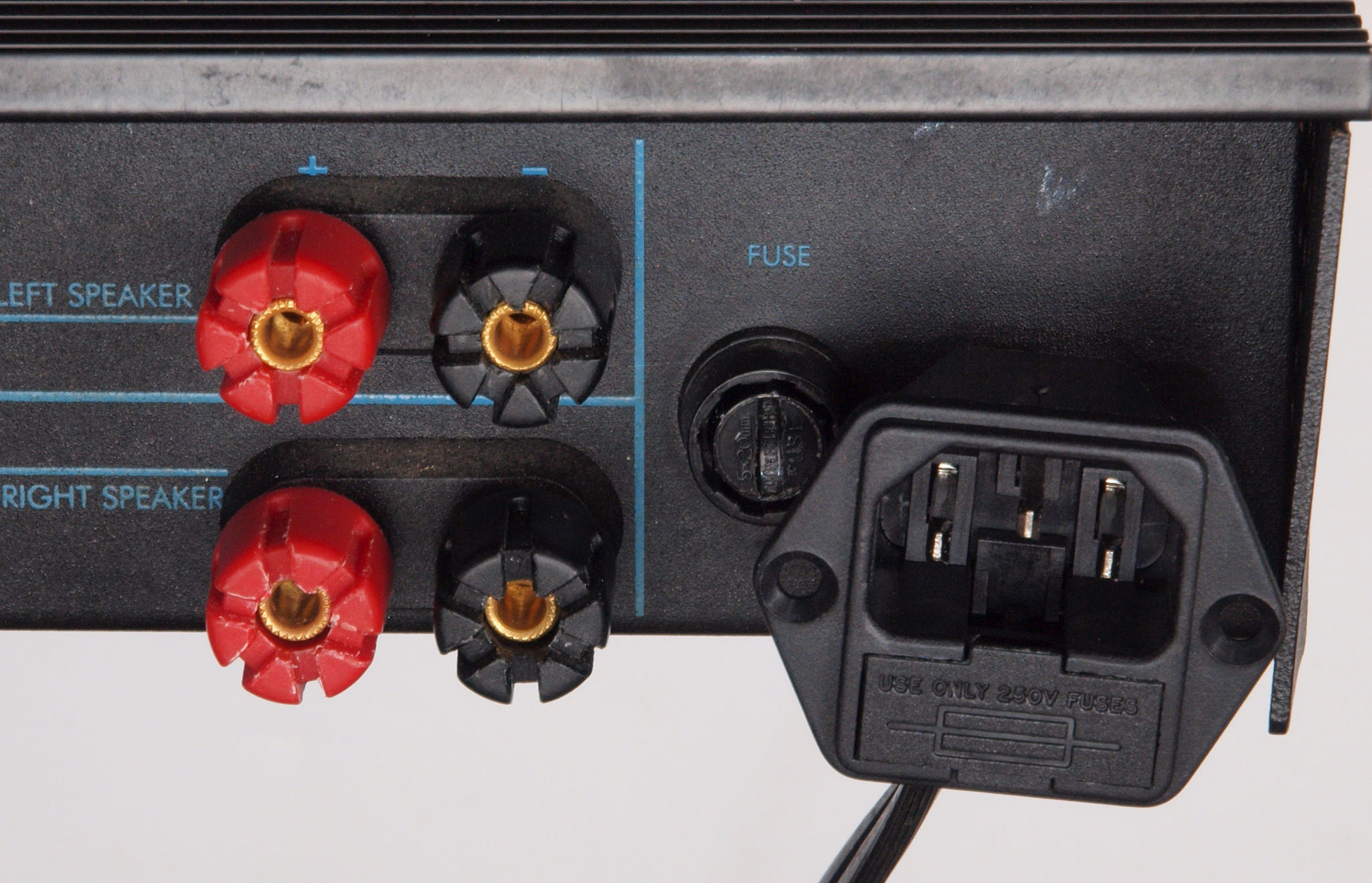

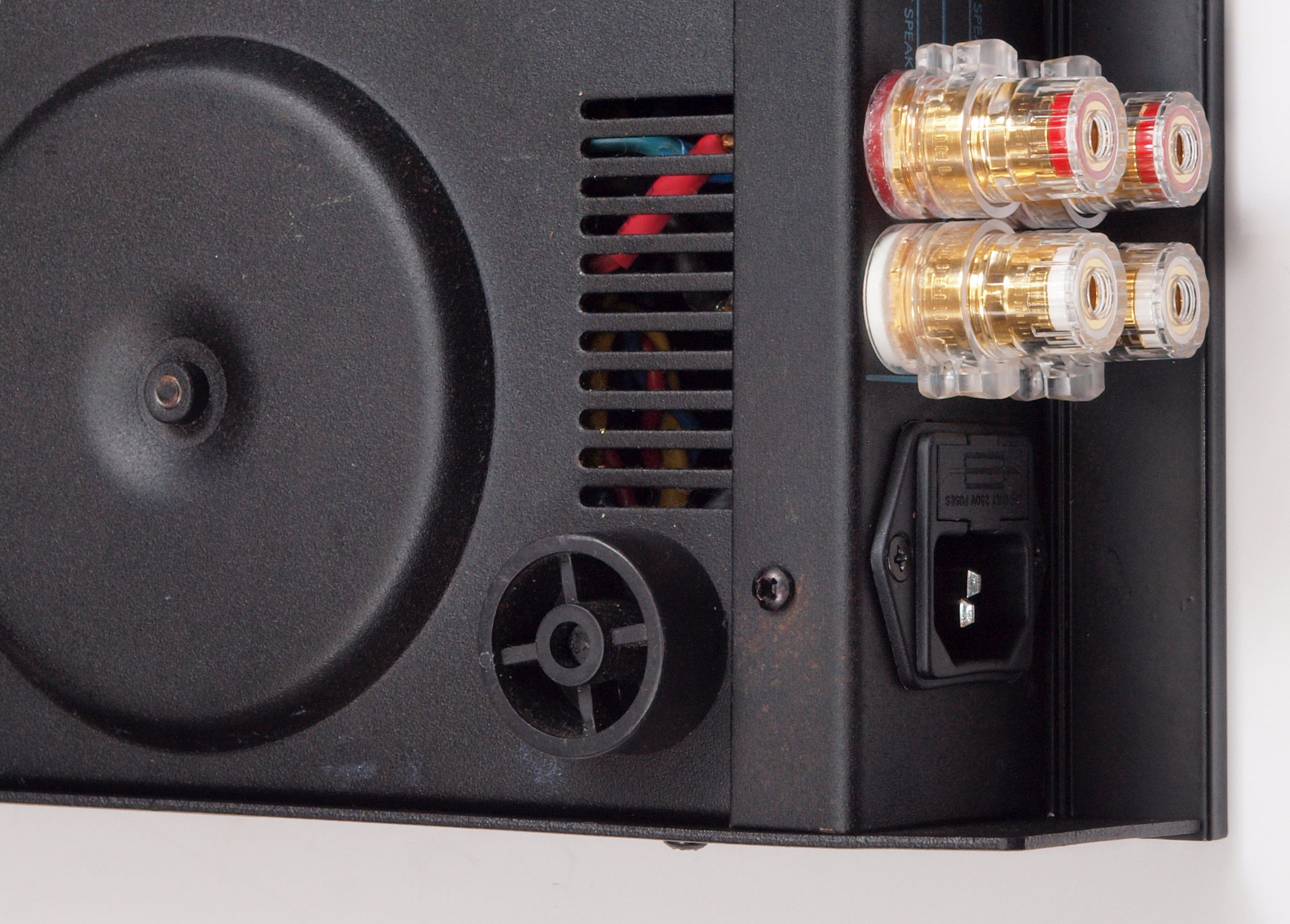

ＣＣ４．　修理後　ＳＰ接続端子交換、ＷＢＴ０７６５（ＷＢＴ０７３５互換）使用。　電源コードをインレットソケットに交換。

ＣＣ５．　修理前　ＳＰ接続端子裏、電源コード裏。

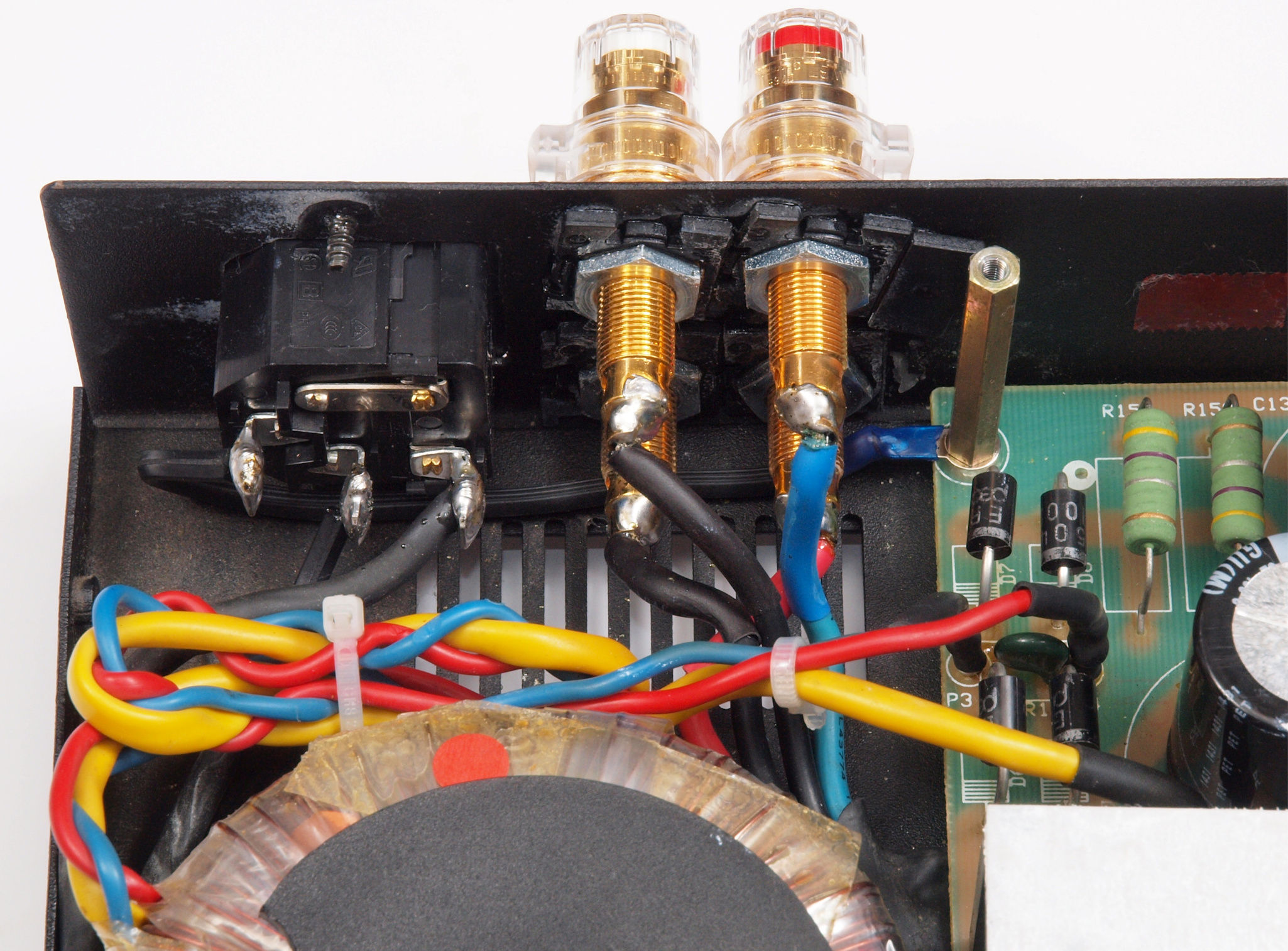

ＣＣ６．　修理後　ＳＰ接続端子裏、太いケーブルを使用出来るよう、接着材を使用する。 　　　　　　　　　　インレットソケット裏、アースもしっかり取付。

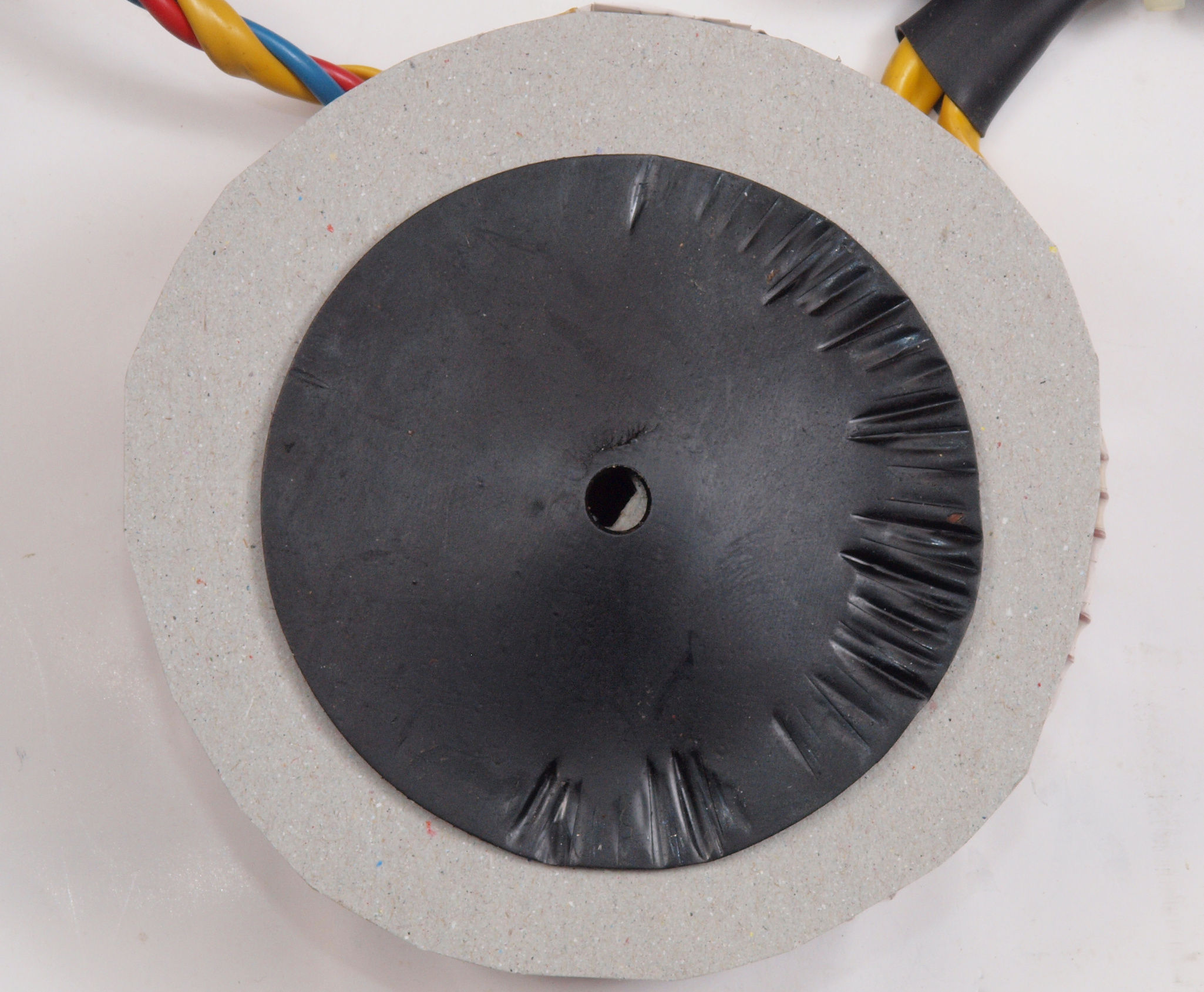

ＣＣ７．　修理後　電源トランス下絶縁ゴムが小さいので、厚紙を重ねる。

ＣＣ８．　修理前　右側パネルの曲がり。

ＣＣ９．　修理後　右側パネル

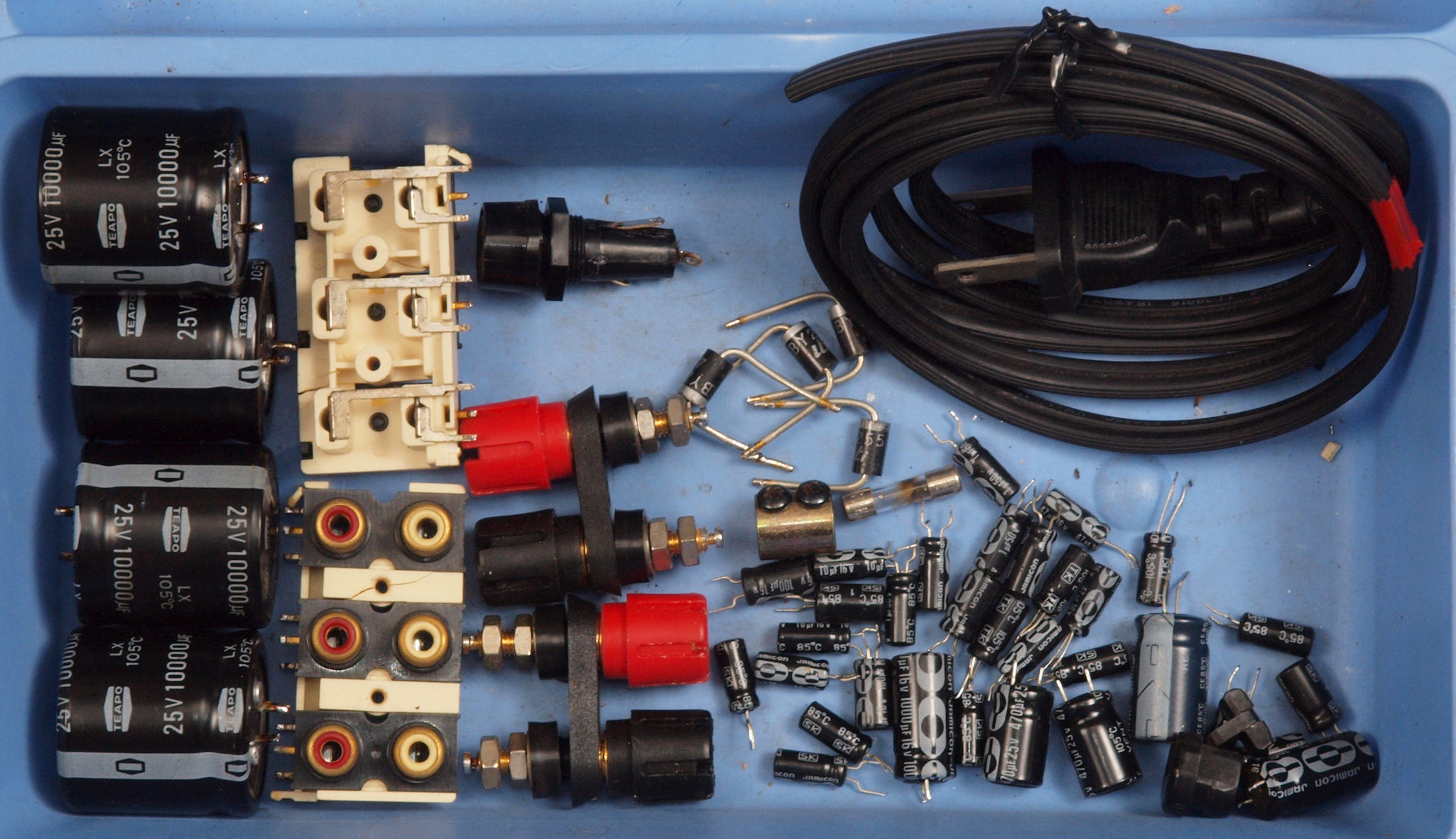

ＣＤ１．　交換部品

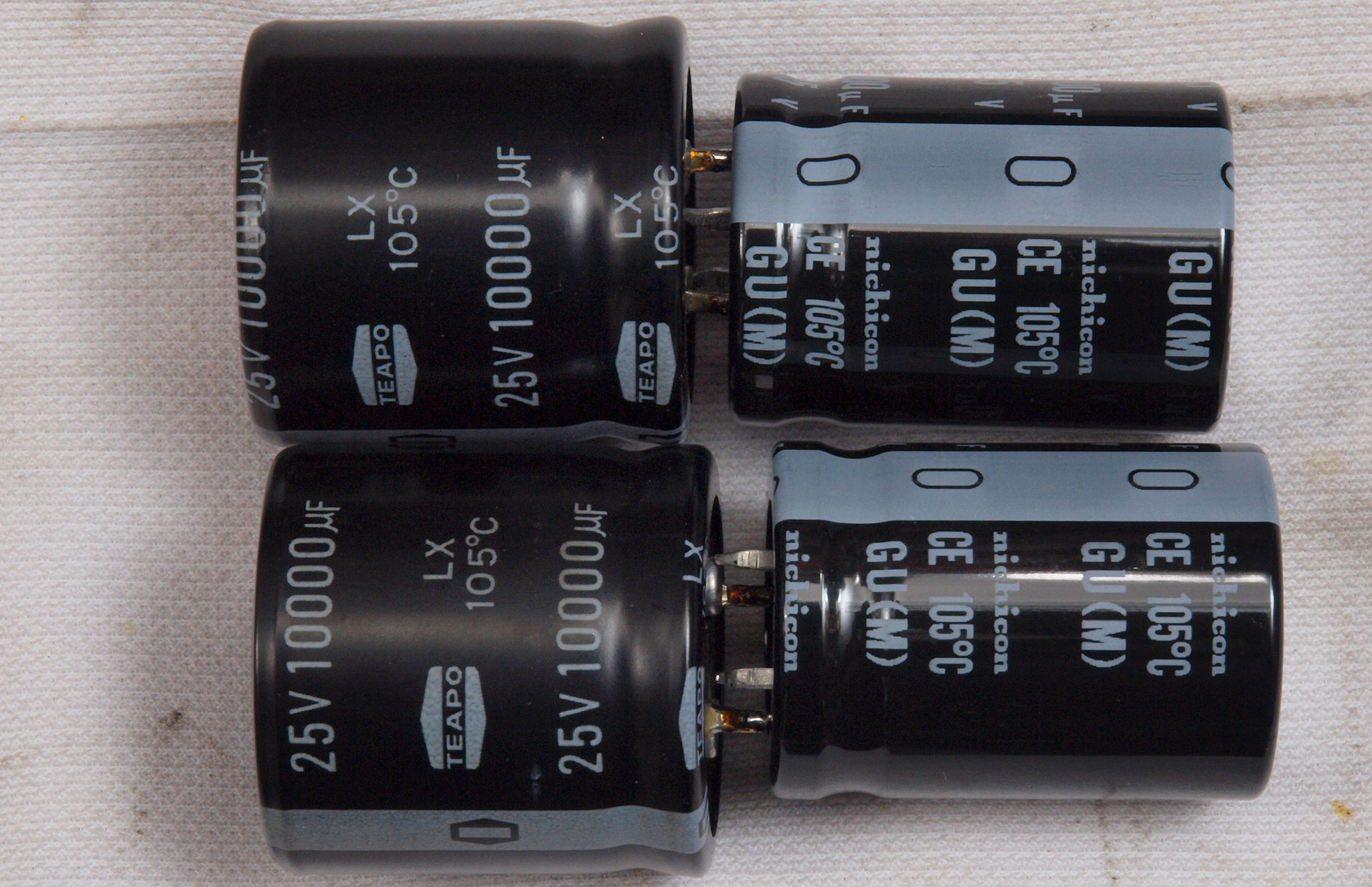

ＣＤ２．　交換部品。　電源ブロック電解コンデンサー、　右＝交換する日本製、左＝付いていた物。

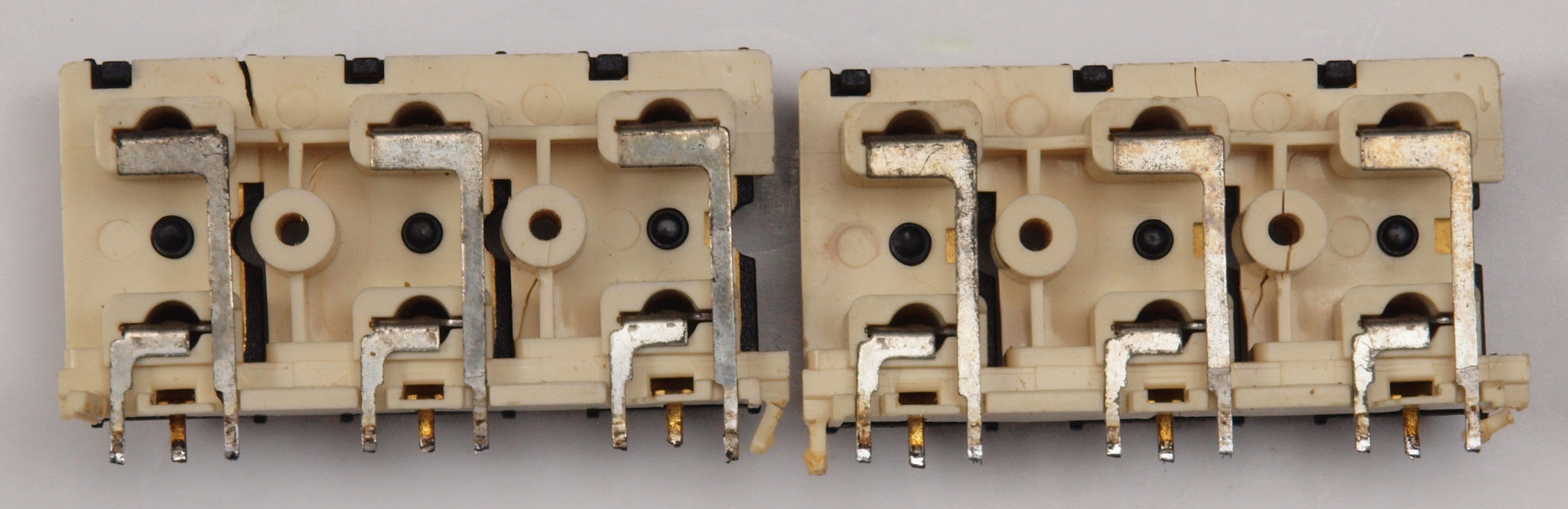

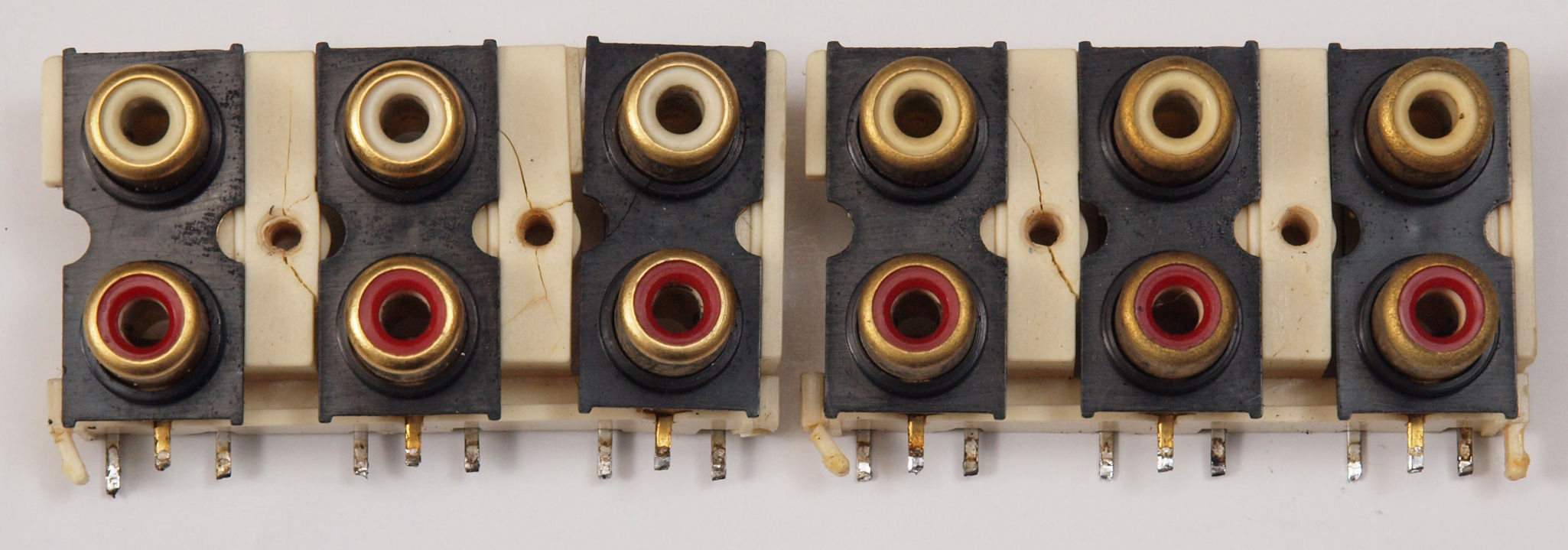

ＣＤ３．　交換部品、　ヒビの入ったＲＣＡ端子。

ＣＤ４．　交換部品、　ヒビの入ったＲＣＡ端子裏。

ＣＥ１．　修理前　上から見る

ＣＥ２．　修理後　上から見る

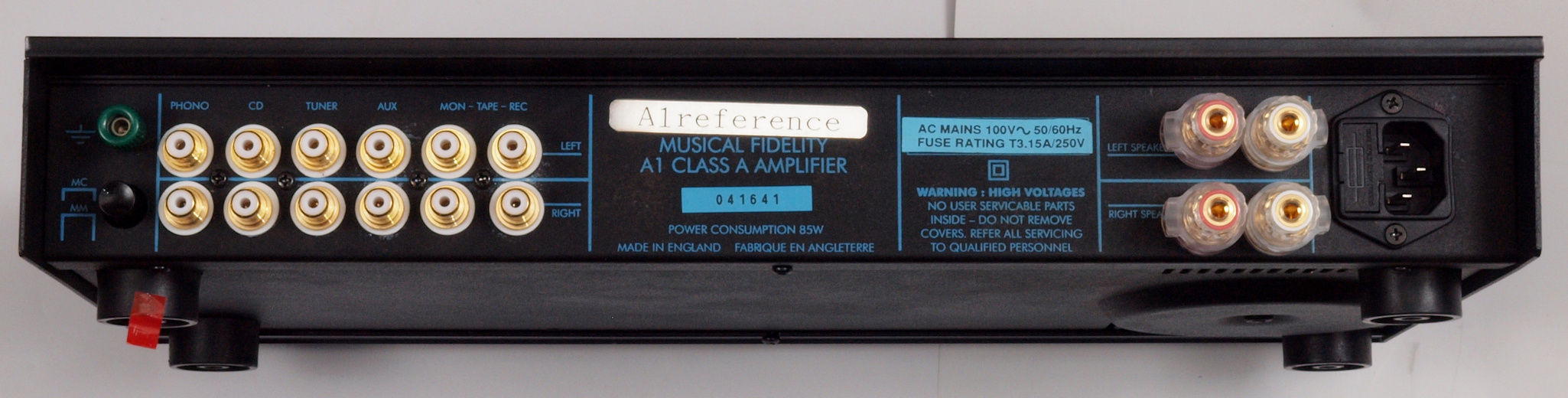

ＣＥ３．　完成　後から見る

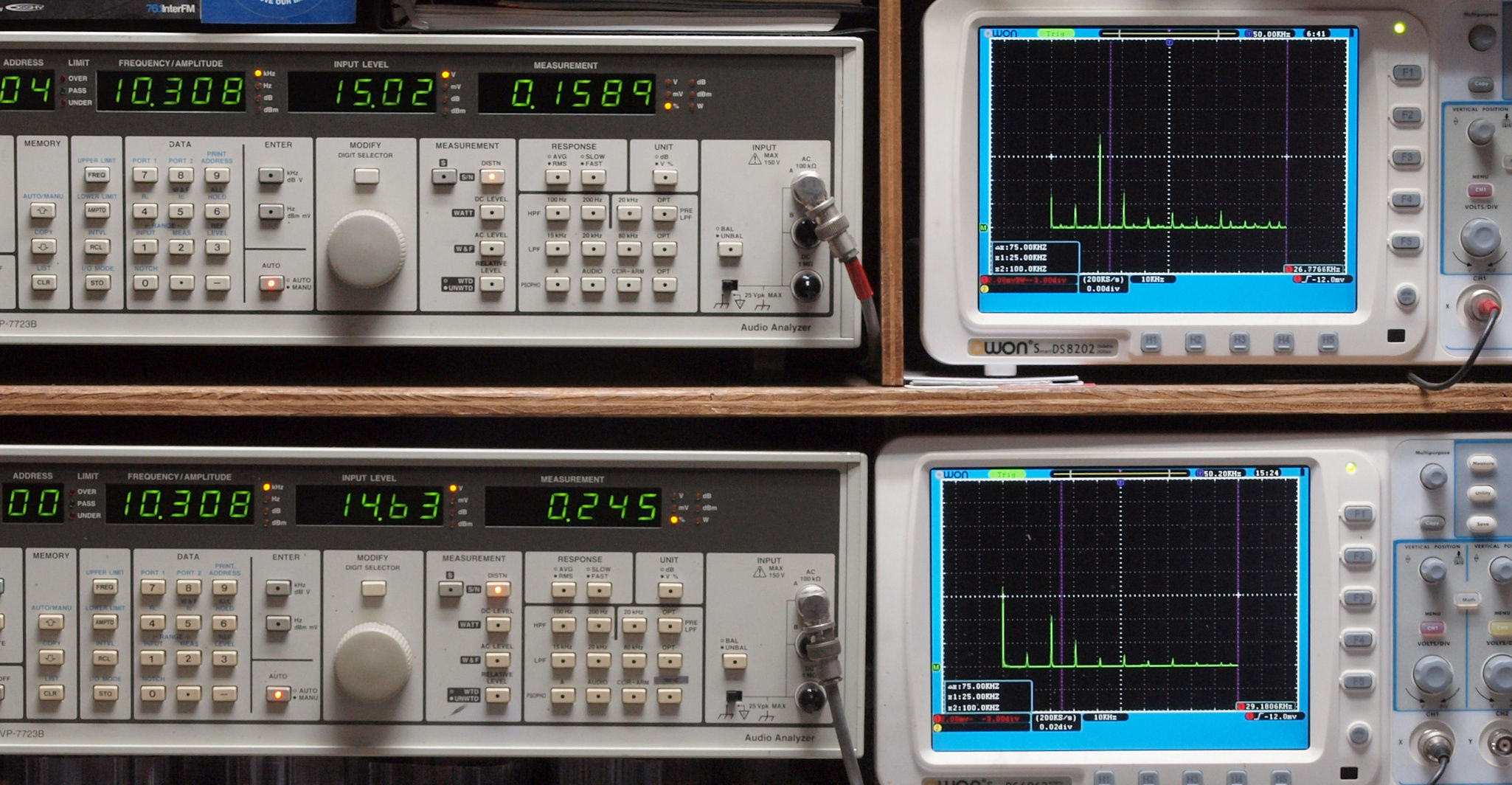

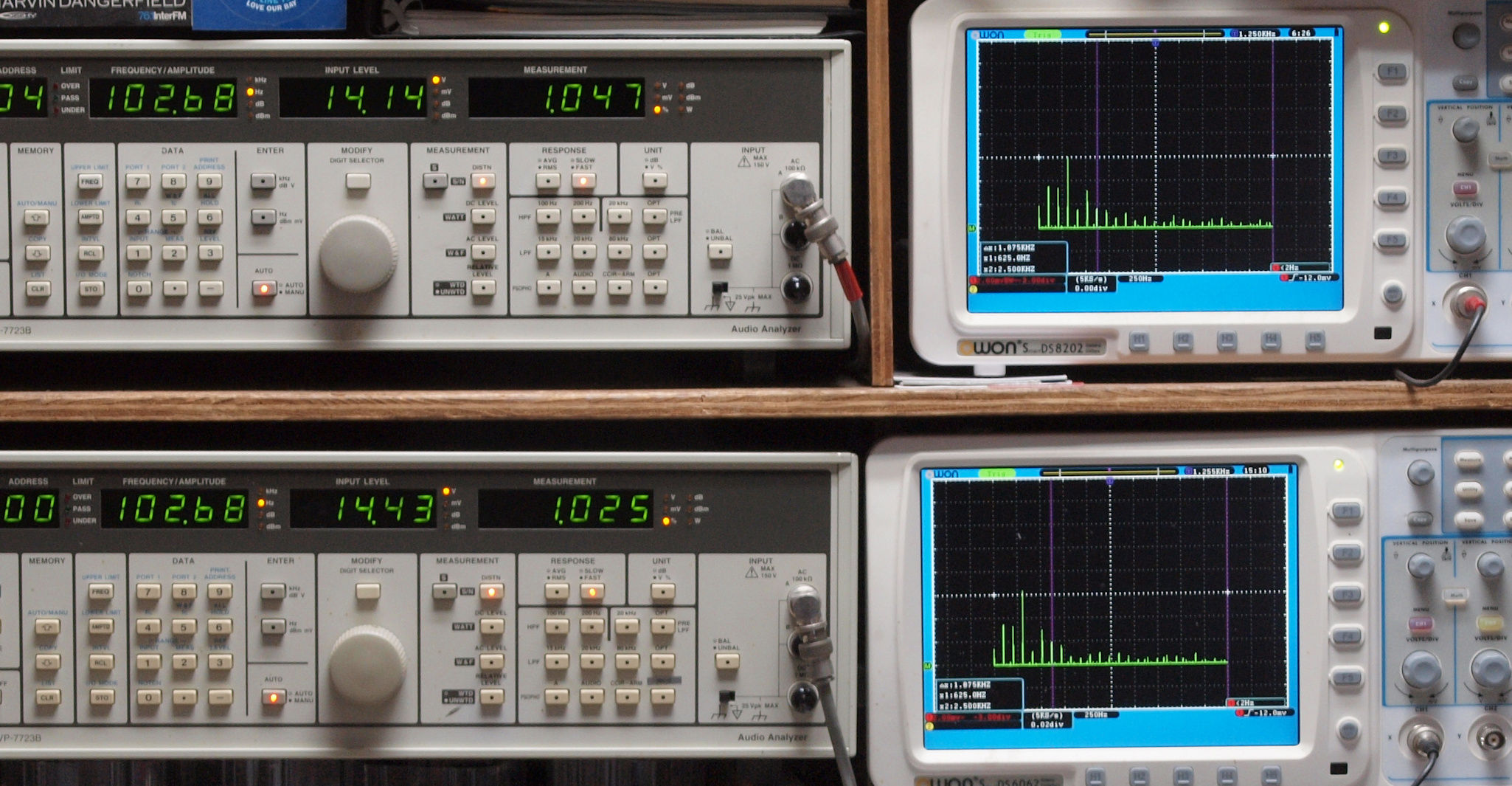

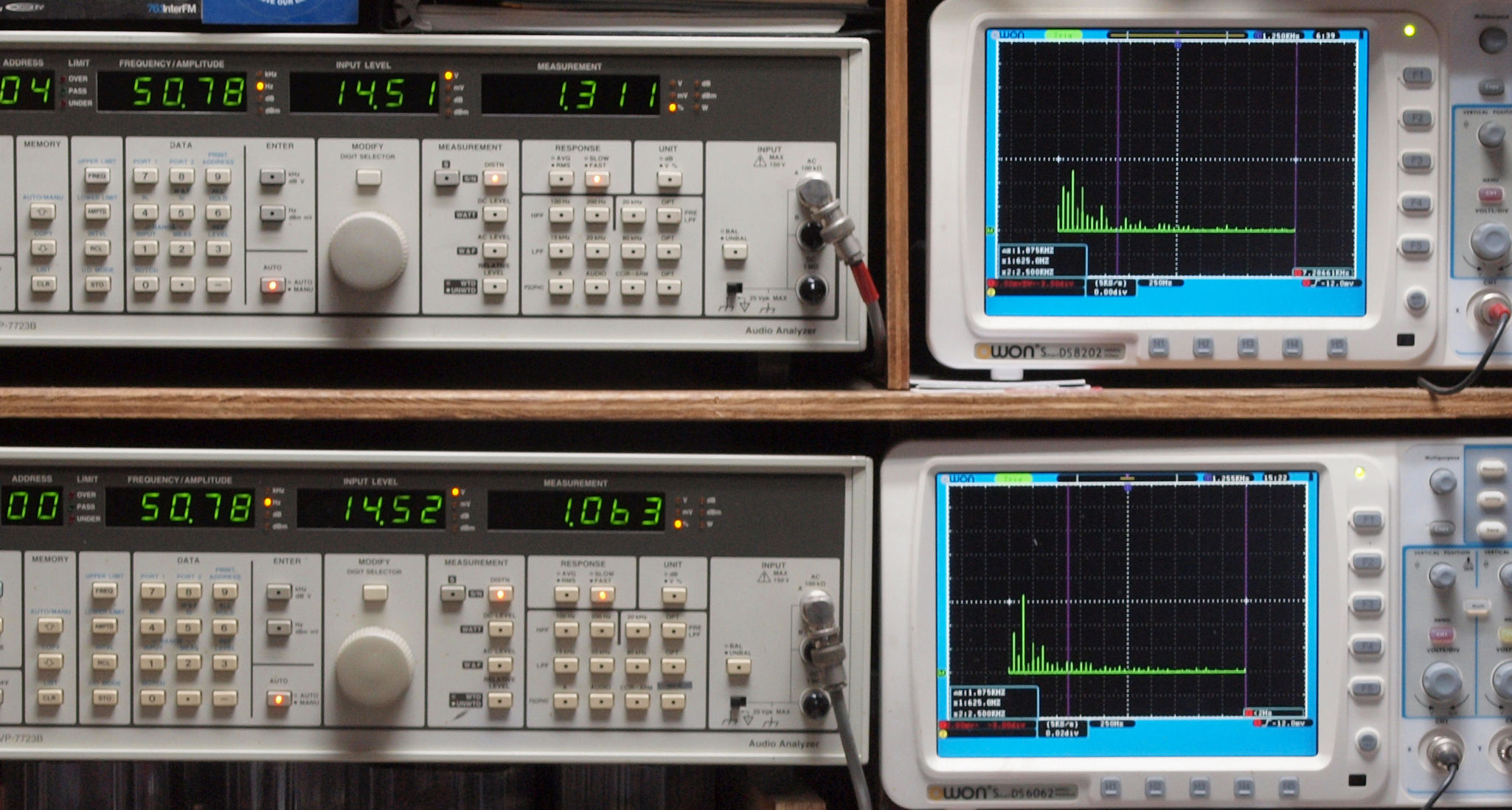

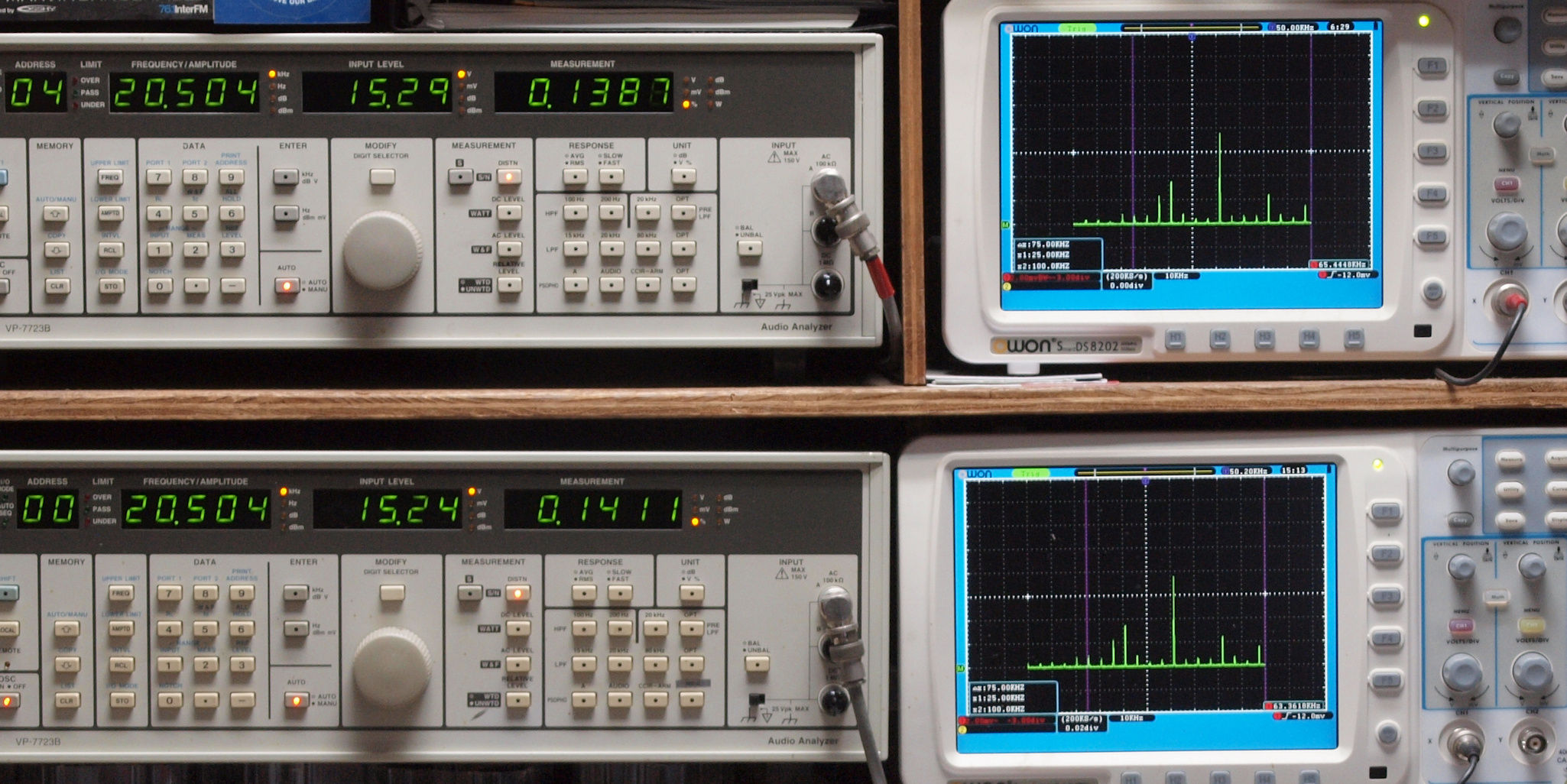

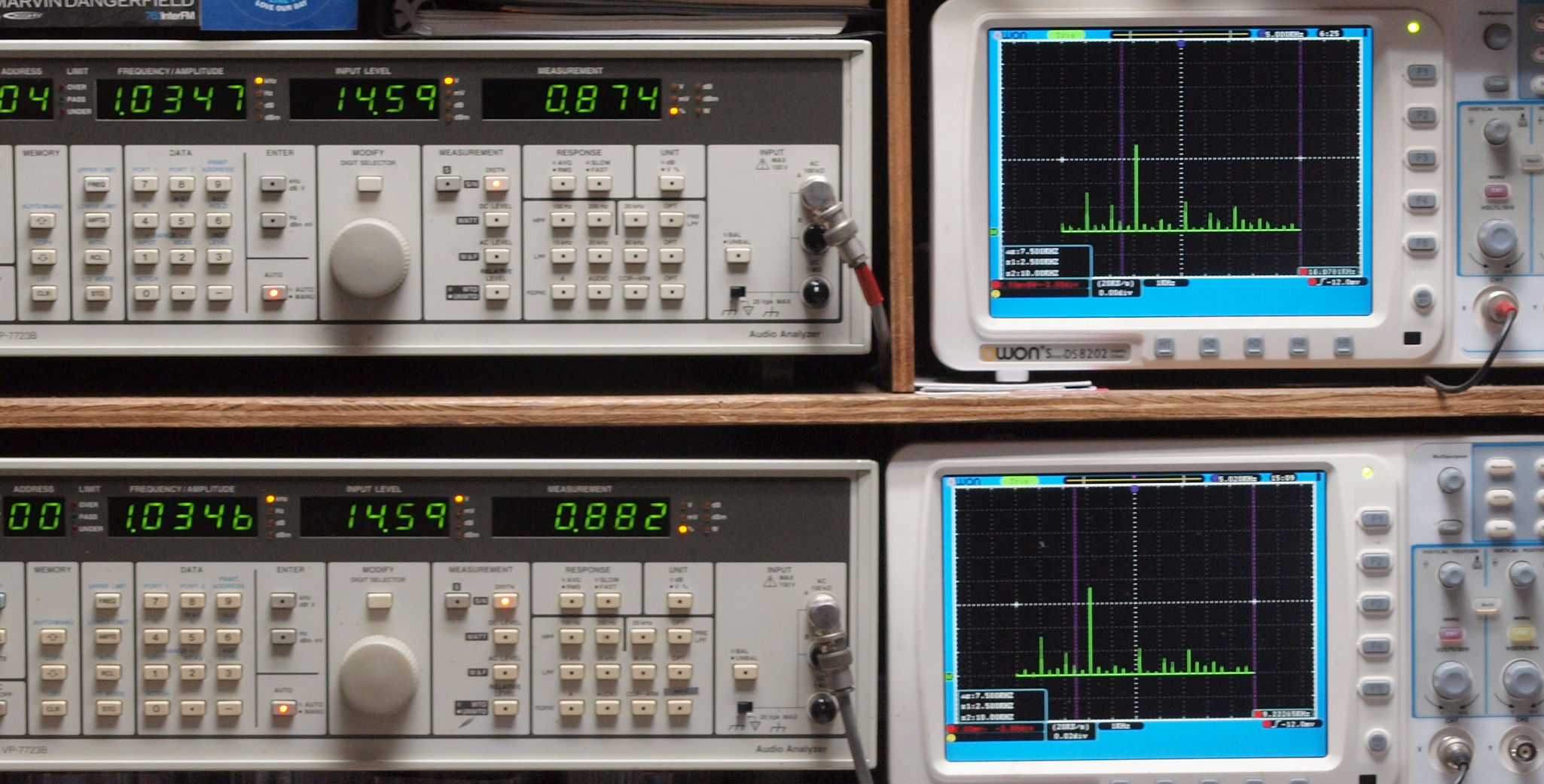

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ１．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

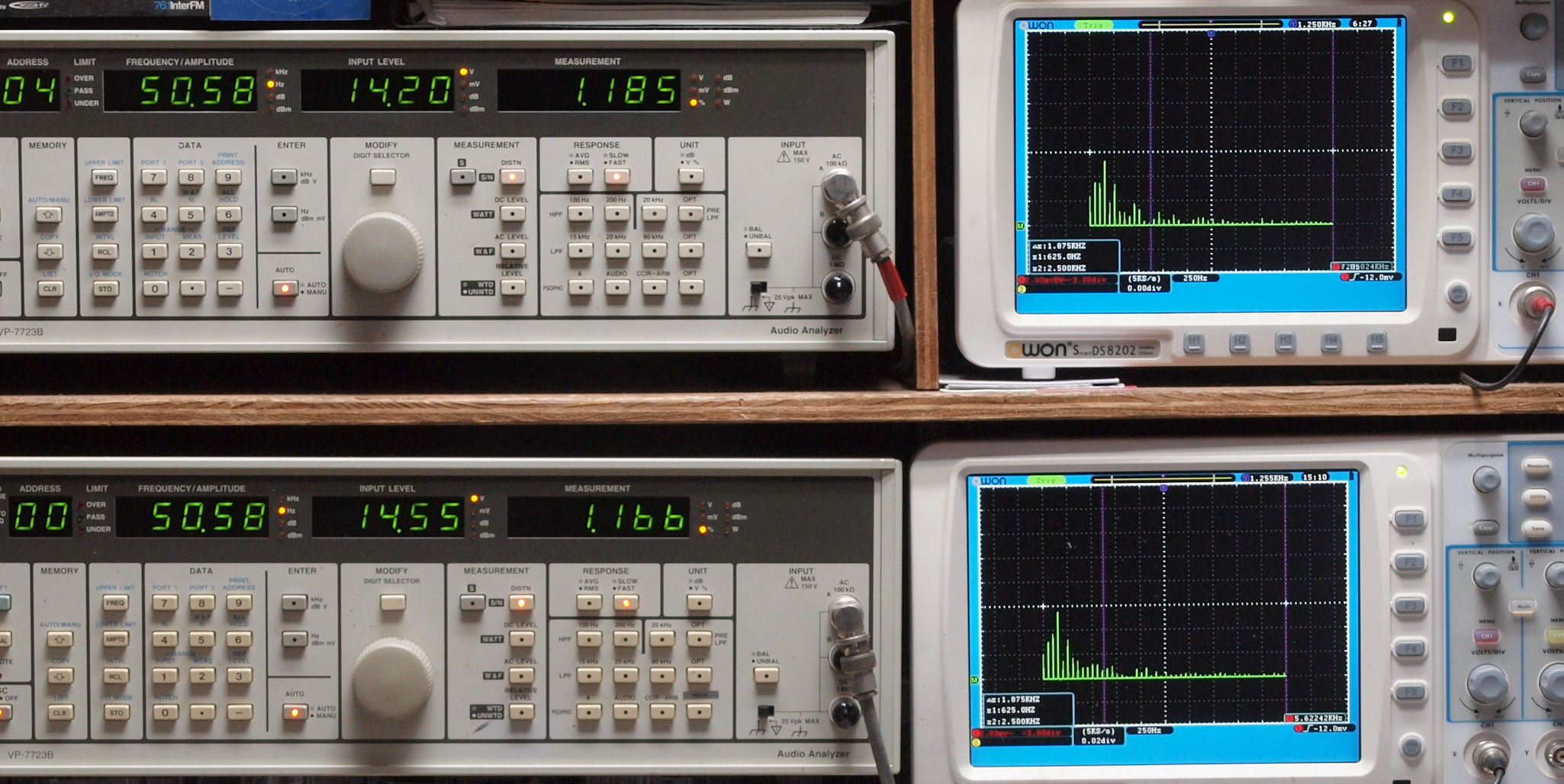

Ｅ２１．　ＣＤ，５０Ｈｚ入力、Ｒ側ＳＰ出力電圧１４Ｖ＝２６Ｗ、　１．１８５％歪み。 　　　　　　　 　　　　　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　１．１６６％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２２．　ＣＤ，１００Ｈｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　１．０４７％歪み。 　　　　　　　　　　 　　　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　１．０２５％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

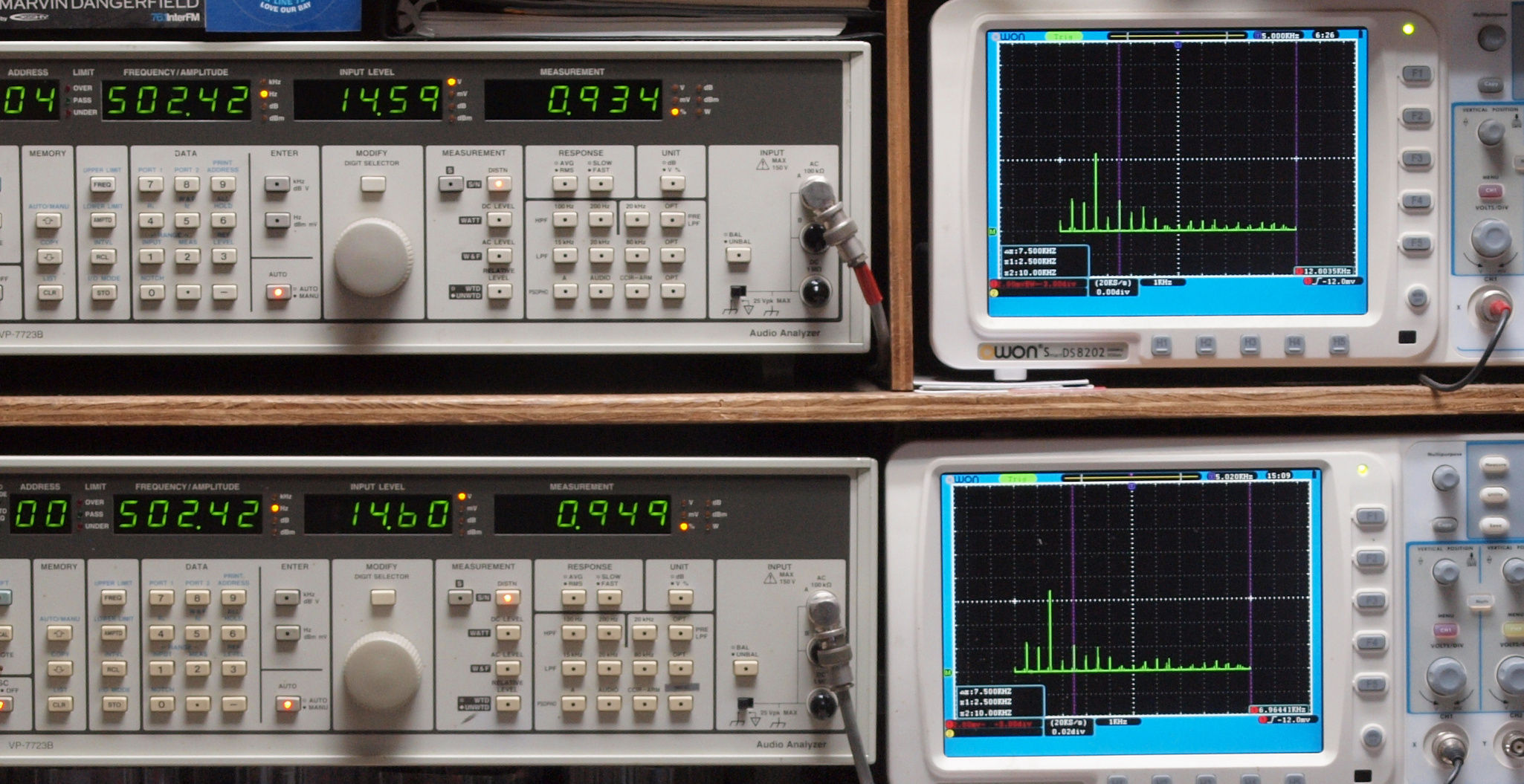

Ｅ２３．　ＣＤ，５００Ｈｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．９３４％歪み。 　　　　　　　　　 　　　　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．９４９％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２４．　ＣＤ，１ｋＨｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．８７４％歪み。 　　　　　　　　　　　 　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．８８２％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

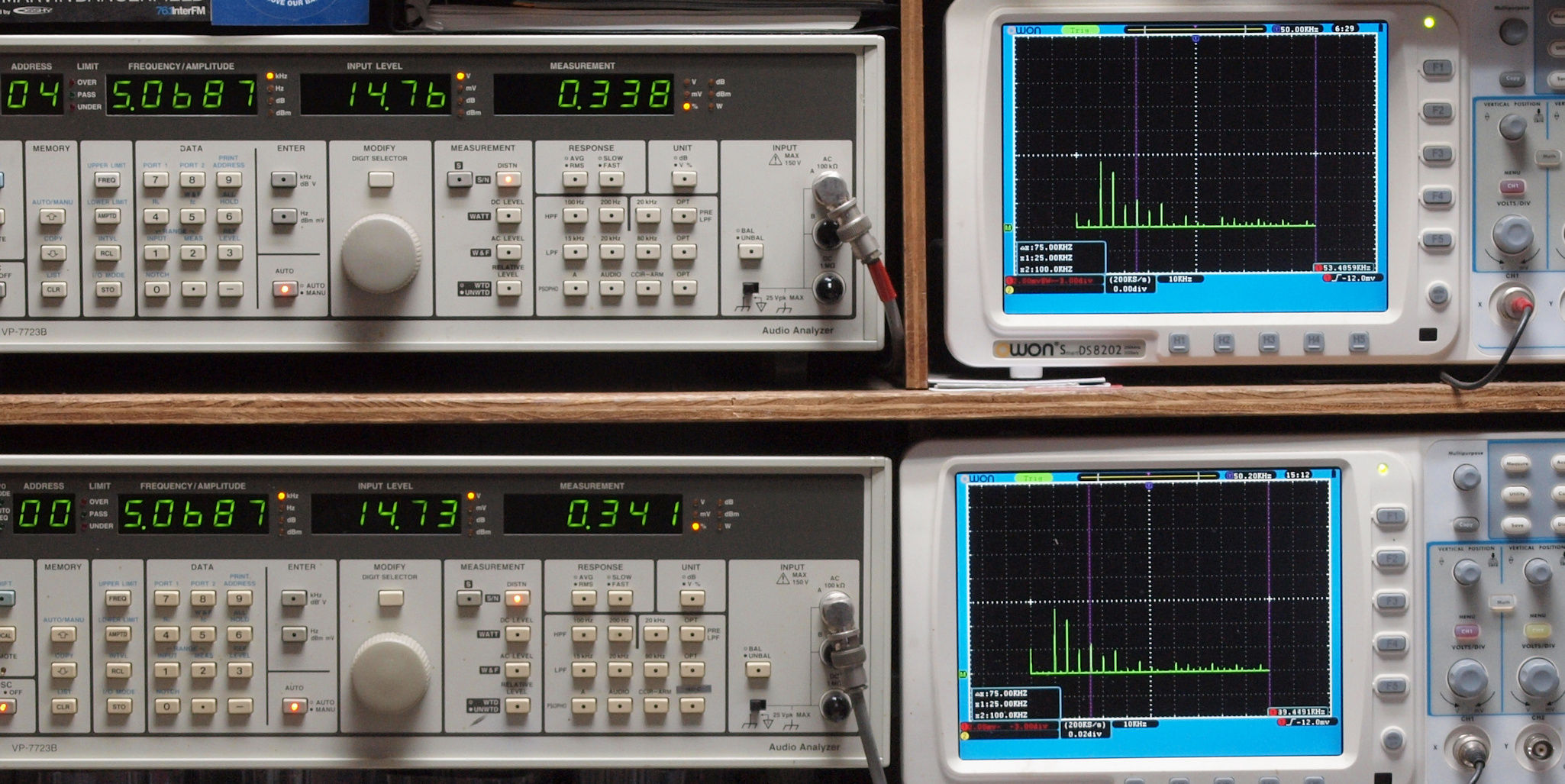

Ｅ２５．　ＣＤ，５ｋＨｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．３３８％歪み。 　　　　　　　　　　　 　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．３４１％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

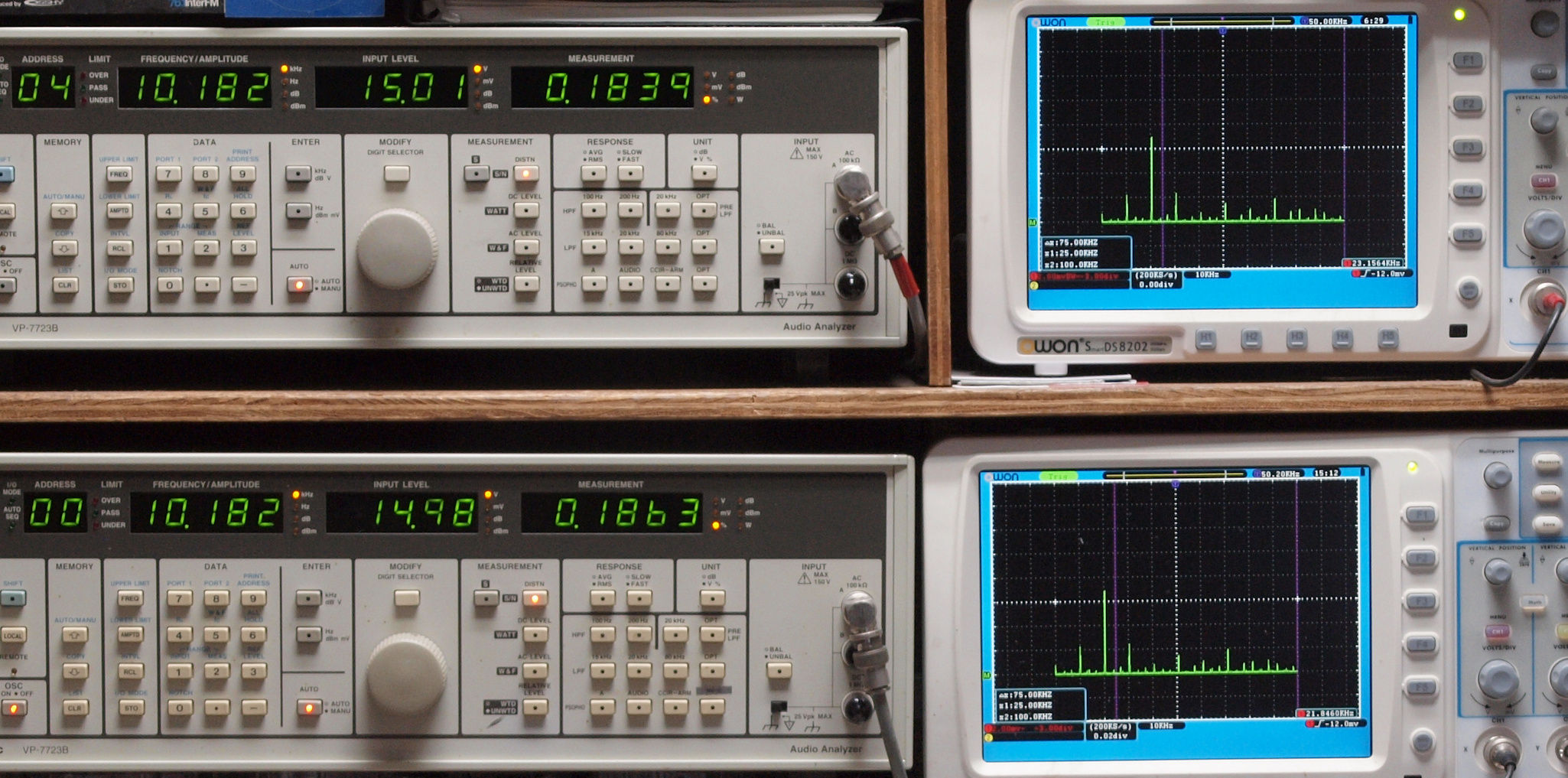

Ｅ２６．　ＣＤ，１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．１８３９％歪み。 　　　　　　　　　　 　　　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．１８６３％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２７．　ＣＤ，２０ｋＨｚ入力、Ｒ側ＳＰ出力電圧１４Ｖ＝２５Ｗ、　０．１３８７％歪み。 　　　　　　　　　　　 　　　　　　Ｌ側ＳＰ出力電圧１４Ｖ＝２５Ｗ、　０．１４１１％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ３１．　ＭＭ，５０Ｈｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　１．３１１％歪み。 　　　　　　　　　　　 　　　　　 Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　１．０６３％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ３２．　ＭＭ，１００Ｈｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　１．１７３％歪み。 　　　　　　　　　　　 　　　　 　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．９６１％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ３３．　ＭＭ，５００Ｈｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．９１０％歪み。 　　　　　　　　　　　 　　 　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．８４１％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

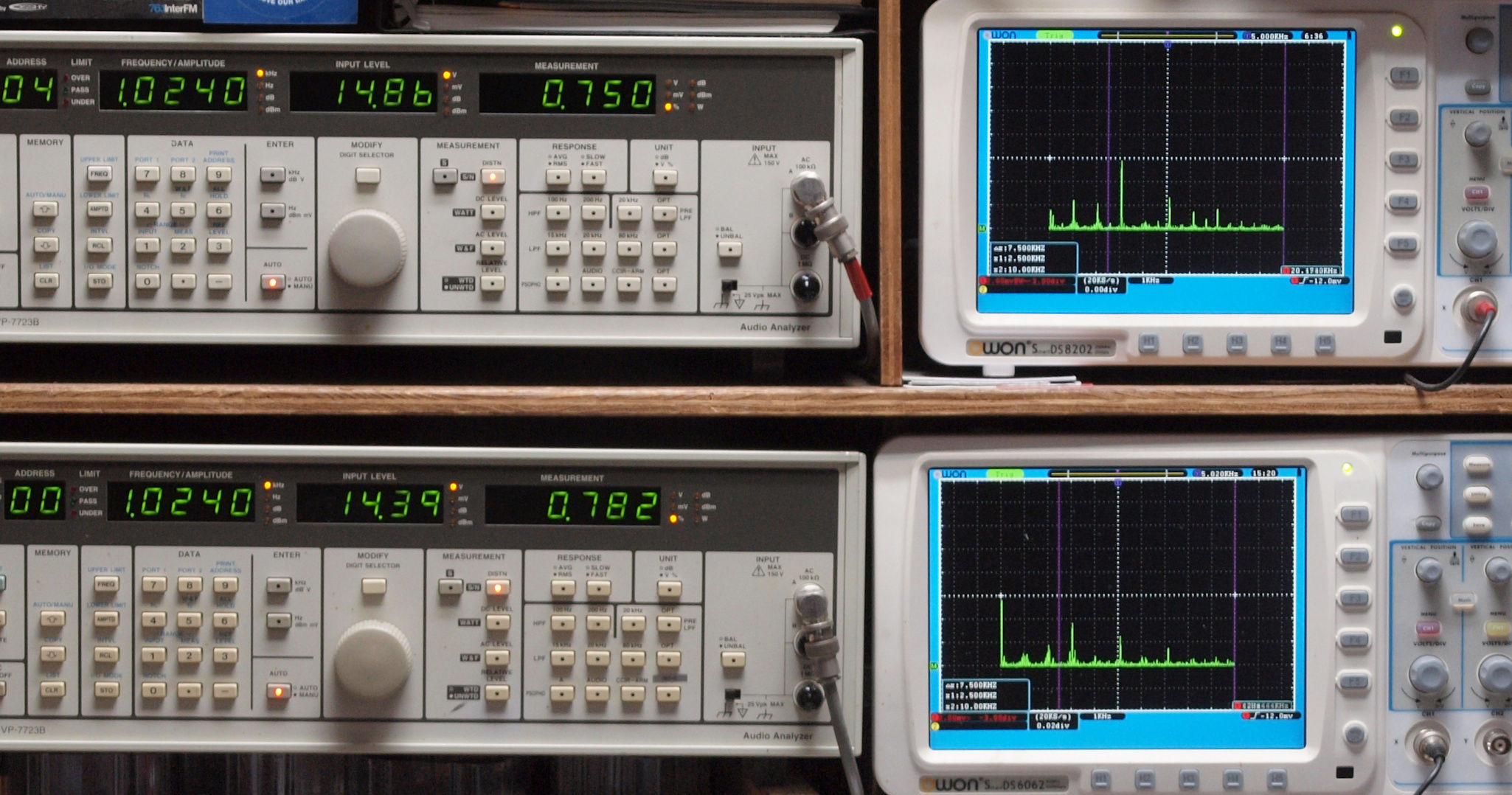

Ｅ３４．　ＭＭ，１ｋＨｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．７５０％歪み。 　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．７８２％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

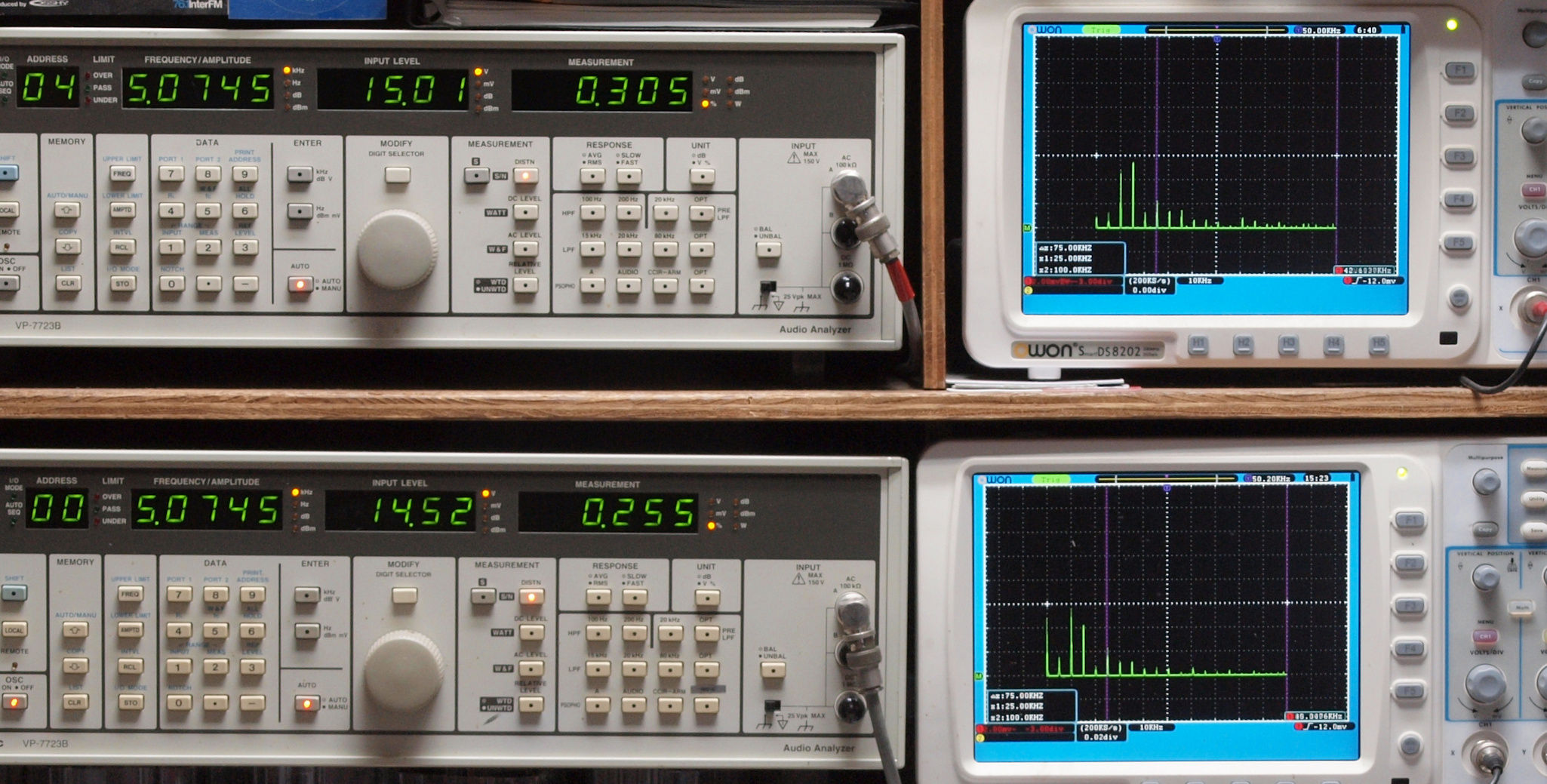

Ｅ３５．　ＭＭ，５ｋＨｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．３０５％歪み。 　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．２５５％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ３６．　ＭＭ，１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．１５８９％歪み。 　　　　　　　　　　　　 　　　 　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．２４５％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

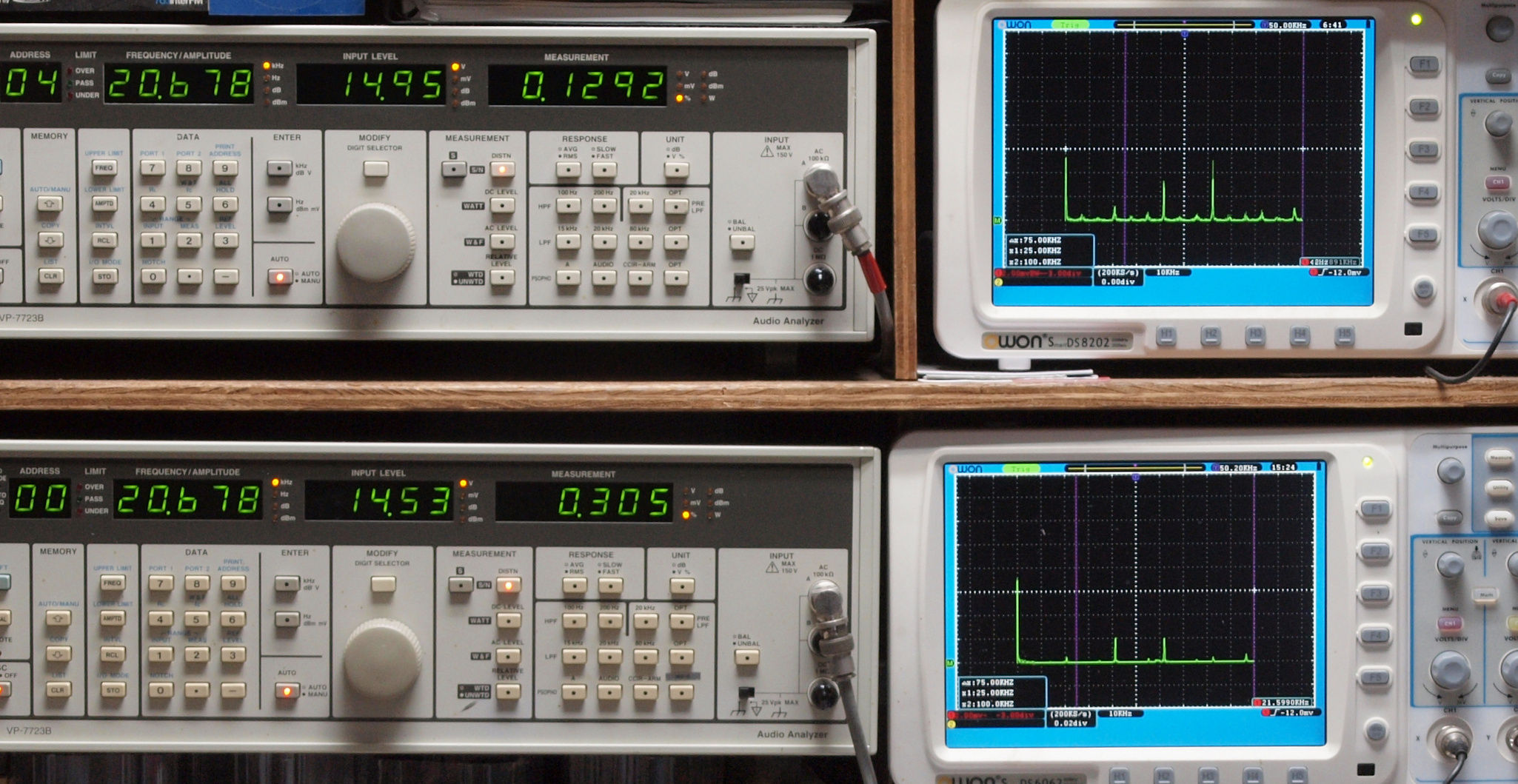

Ｅ３７．　ＭＭ，２０ｋＨｚ入力、Ｒ側ＳＰ出力電圧１４Ｖ＝２５Ｗ、　０．１２９２％歪み。 　　　　　　　　　　　　　　 　 　　Ｌ側ＳＰ出力電圧１４Ｖ＝２５Ｗ、　０．３０５％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

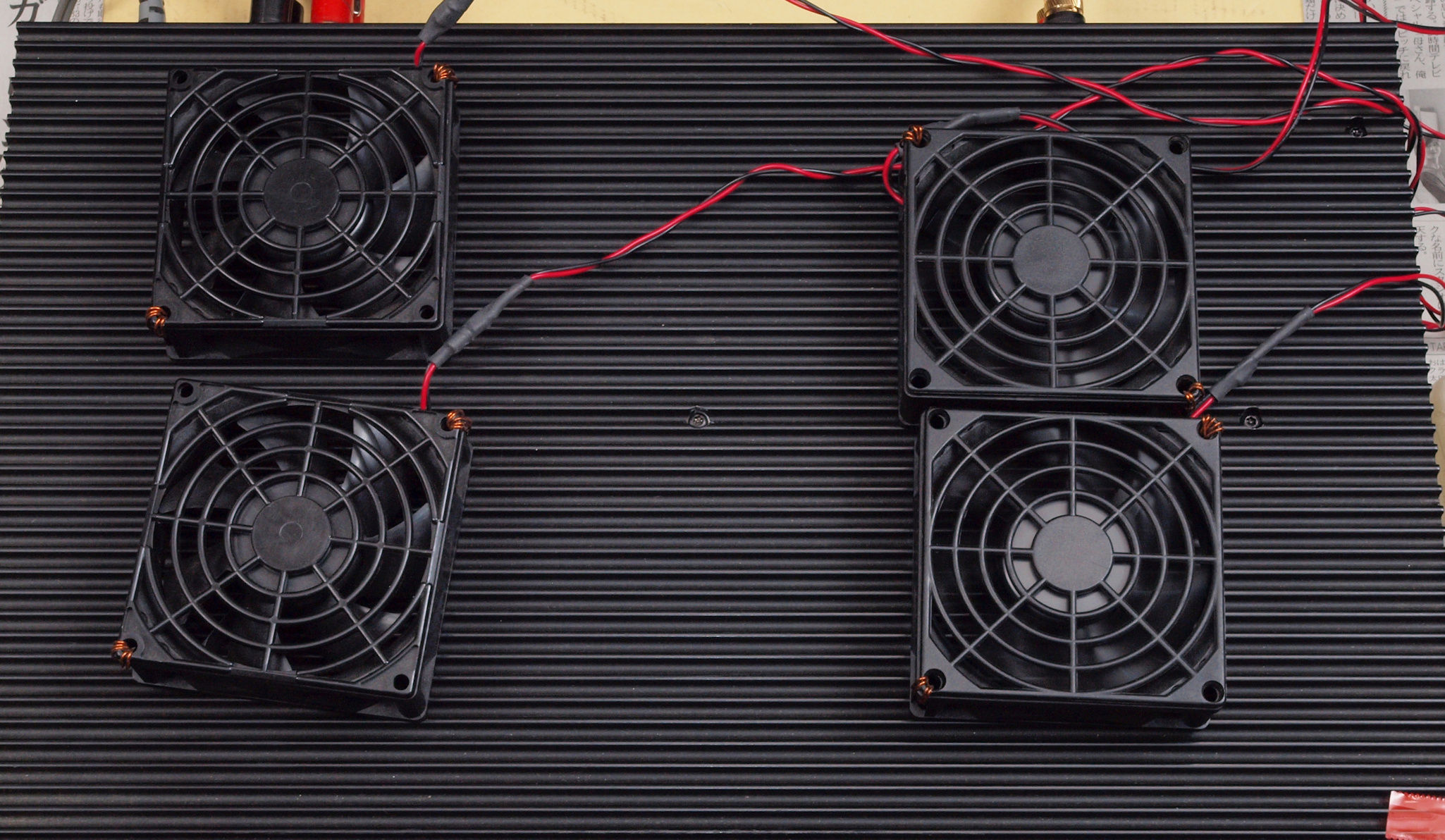

Ｅ４．　フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。

Ｓ．　ＭｕｓｉｃａｌＦｉｄｅｌｉｔｙ　Ａ−１．　の仕様（マニアル・カタログより）

型式 プリメインアンプ Musical Fidelity A1 定格出力 20W＋20W（8Ω） 入力感度/インピーダンス Phono MC= 0.2mV/120Ω Phono MM= 2mV/47kΩ CD、Tuner、Aux、Tape= 200mV/47kΩ RIAA偏差 30Hz〜40kHz ±0.5dB SN比 Phono MC= 55dB以上 Phono MM= 60dB以上 CD、Tuner、Aux、Tape= 80dB以上 高調波歪率 0.5％未満（8Ω、定格出力時） 消費電力 85W（連続） 外形寸法 幅408×高さ60×奥行249mm 重量 5.5kg 価格 1984年発売、\138,000
