ＭｕｓｉｃａｌＦｉｄｅｌｉｔｙ　Ａ−１．　１０台目 修理記録

平成２４年１月１６日到着　　１月２８日完成

Ａ．　修理前の状況。 １９８９年春、社会人３年目の時に購入しています。 頑張った自分へのご褒美で購入しました。 ５年後には生産中止の報に接し、予備機として同じく「Ａ１Ｒ」を購入しました。 こちらはガリは出ますが、家族用として現役です。 ようやく気持ちに余裕が生まれてきて、自分用のシステムを組もうと、 大切に仕舞っておいたＡ１を引っ張り出したのですが、 セレクター不良のようで、音が出ません。 Ｂ．　原因。 電解コンデンサー容量抜け、各部経年劣化。 Ｃ．　修理状況。 電解コンデンサー交換。 配線手直し、補強。 経年劣化による各部ハンダ補正。 入力切り替えＳＷカップリング交換。 整流ダイオード交換。 RCA端子交換。 ＳＰ端子交換。 電源３Ｐインレットに交換。 Ｄ．　使用部品。 電解コンデンサー（オーディオコンデンサー使用）　　　　　　　　３１個。 フイルムコンデンサー　　　　　　　　　　　　　　　　　　　　　　　　　　４個。 タイト製のユニバーサル・カップリング　　　　　　　　　　　　　　　　１個。 整流ダイオード　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　４個。 RCA端子　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　６組１２個。 ＳＰ端子　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２組４個。 ３Ｐインレットソケット　　　　　　　　　　　　　　　　　　　　　　　　　　　１個。 Ｅ．　調整・測定。 Ｆ．　修理費　　８０，０００円　　　オーバーホール修理 Ｓ．　ＭｕｓｉｃａｌＦｉｄｅｌｉｔｙ　Ａ−１．　の仕様（マニアル・カタログより）

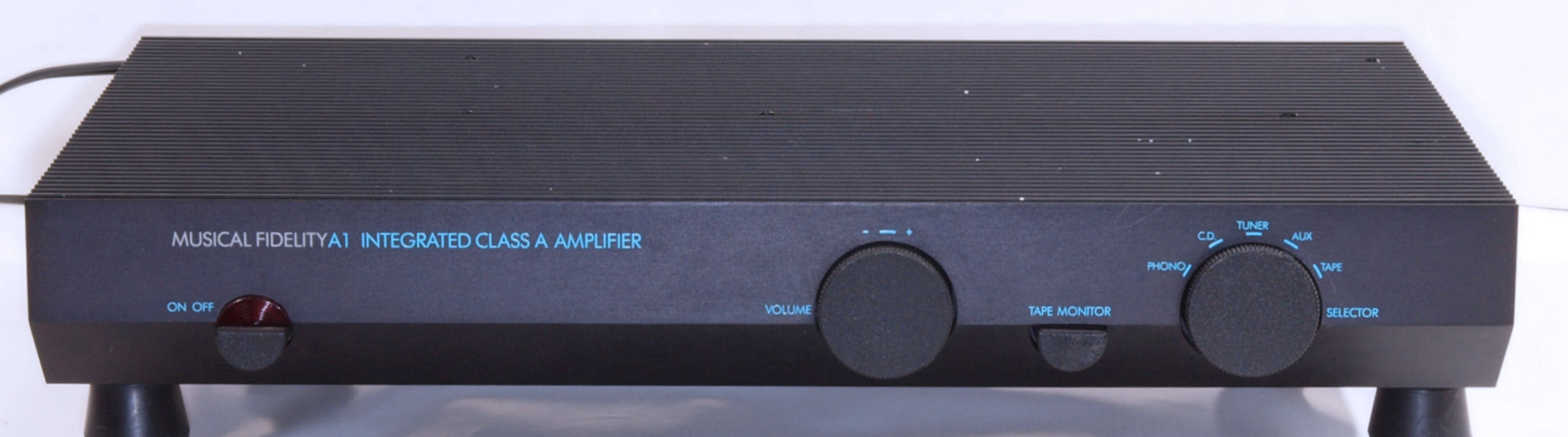

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　外観　前から見る。

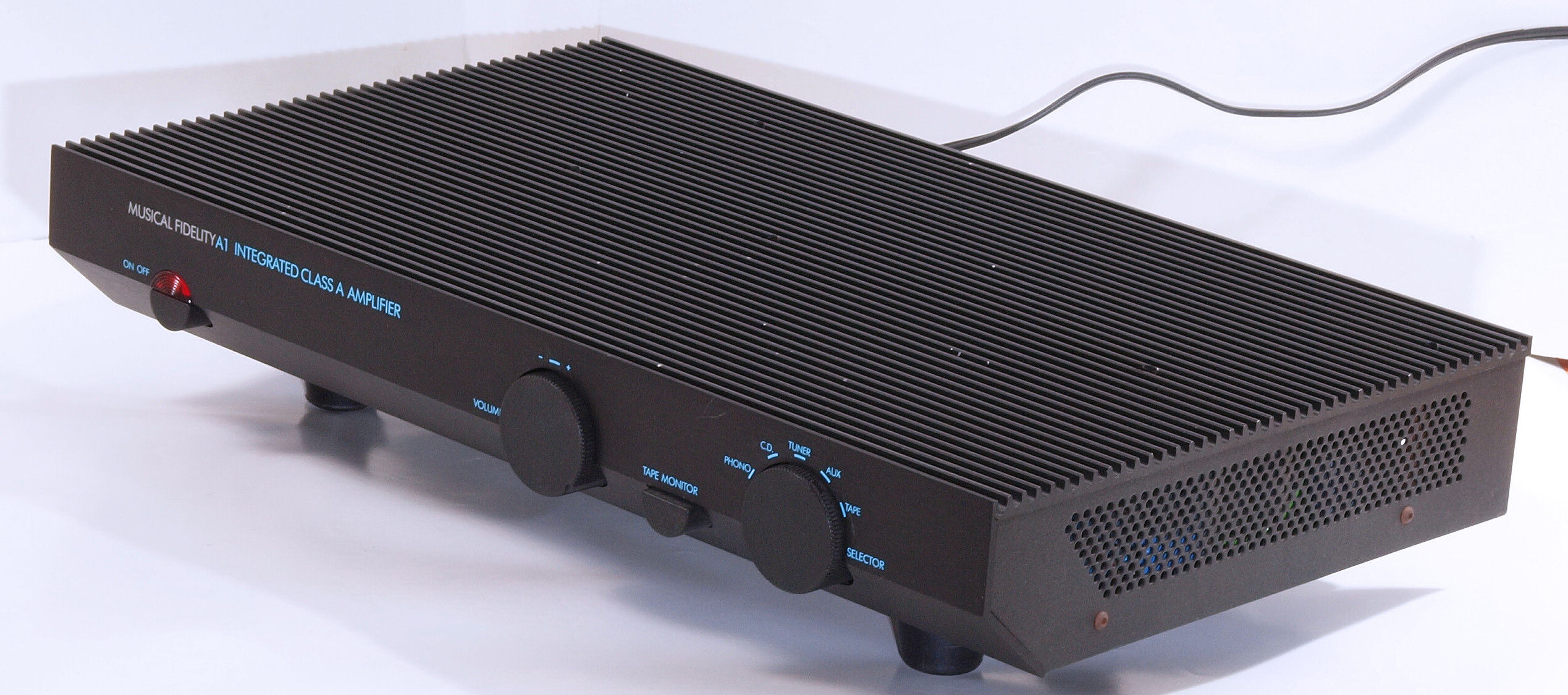

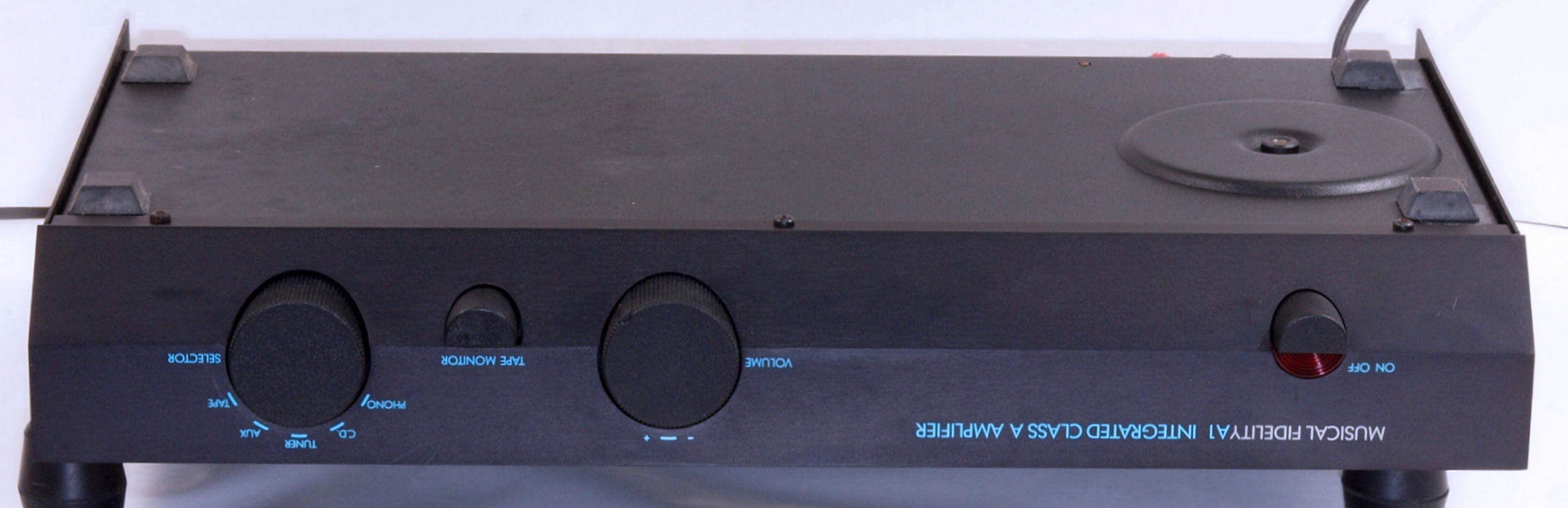

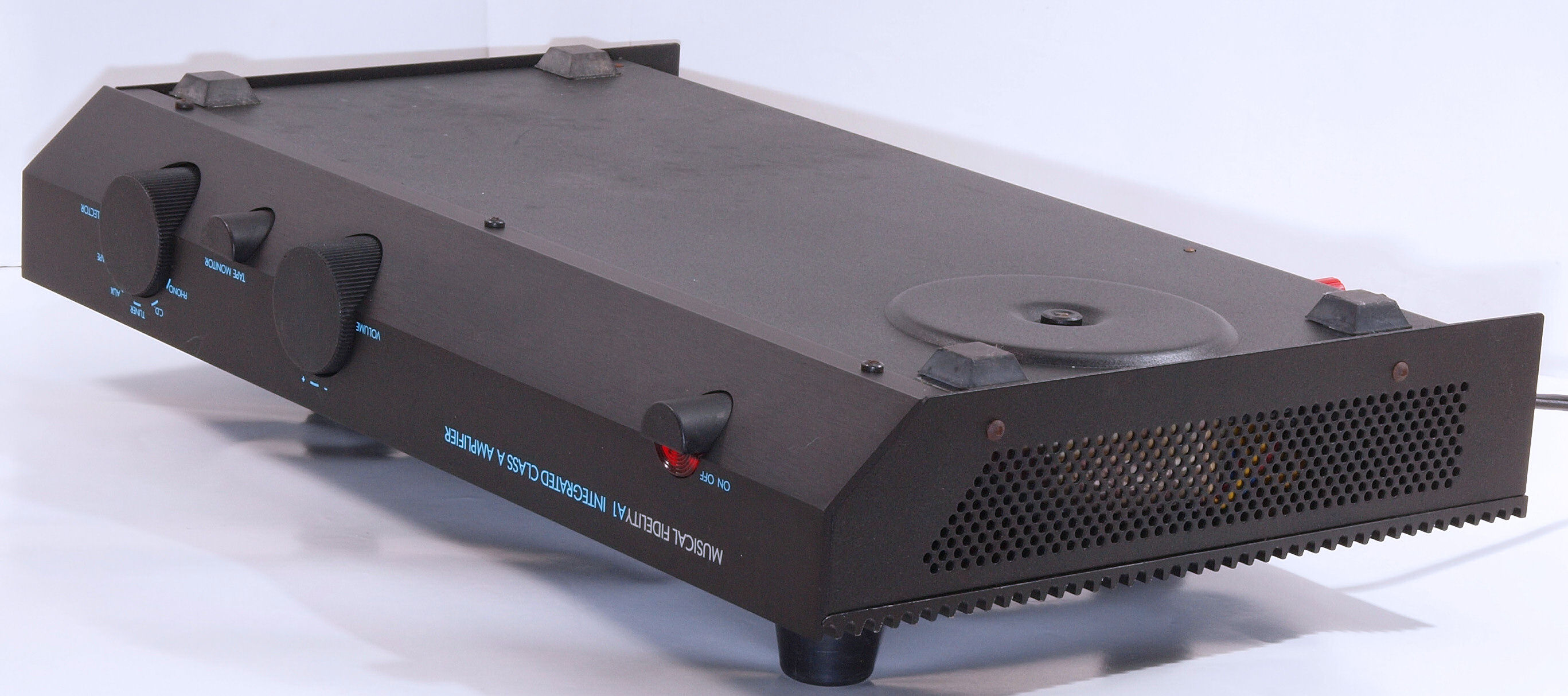

Ａ１２．　外観　前右から見る。

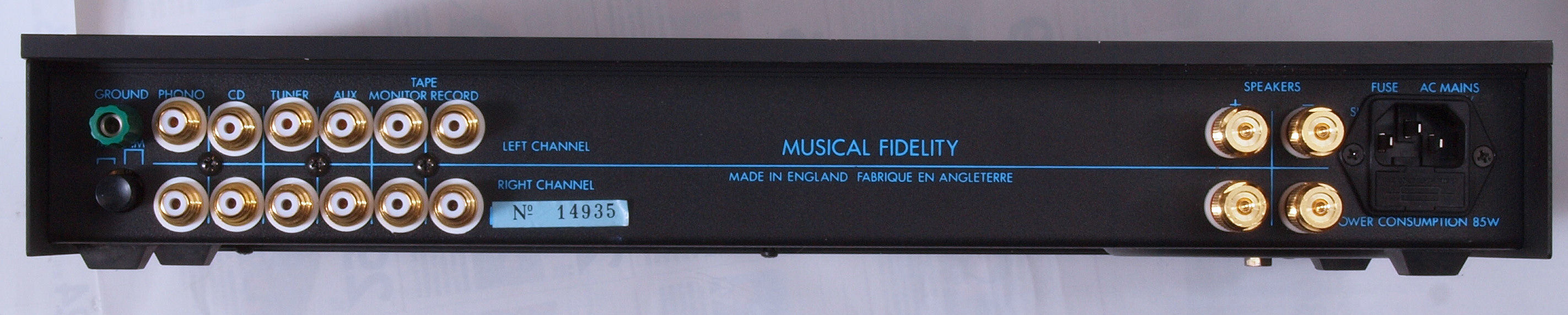

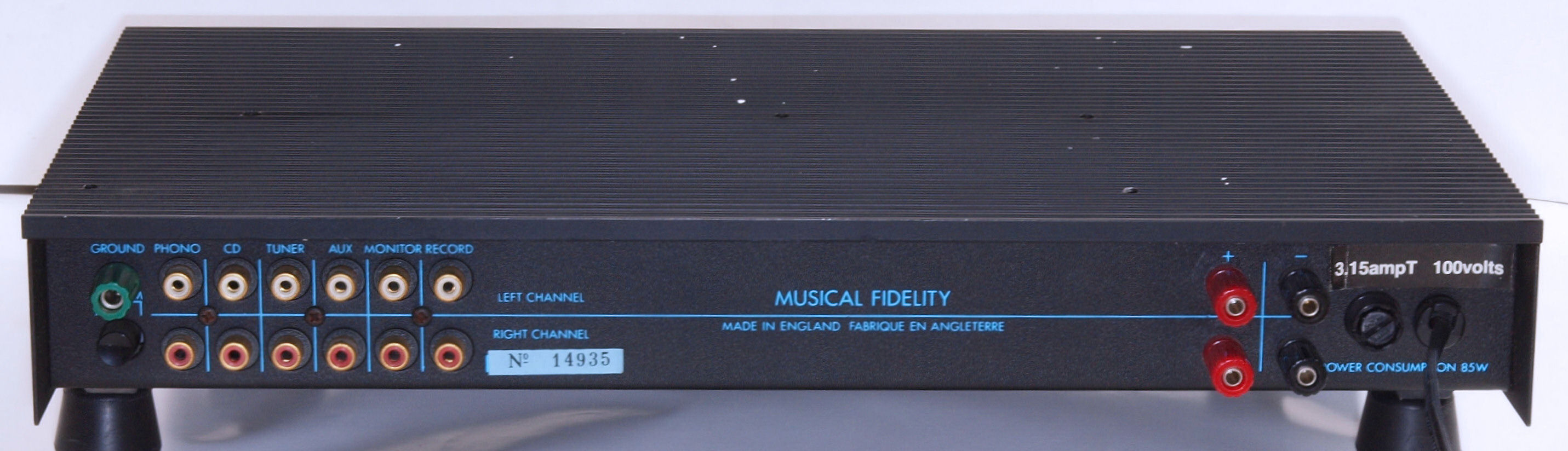

Ａ１３．　外観　後から見る。

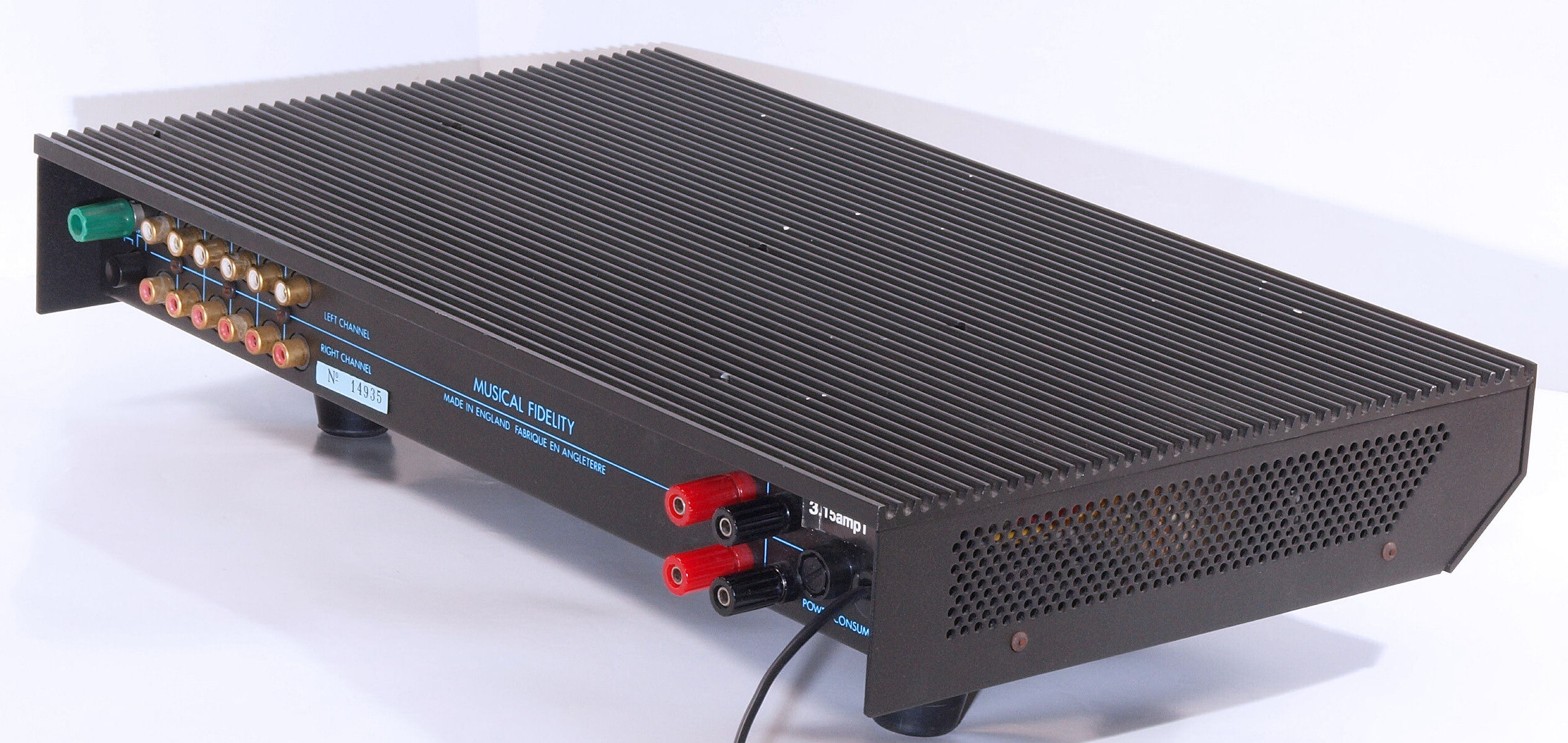

Ａ１４．　外観　後左から見る。

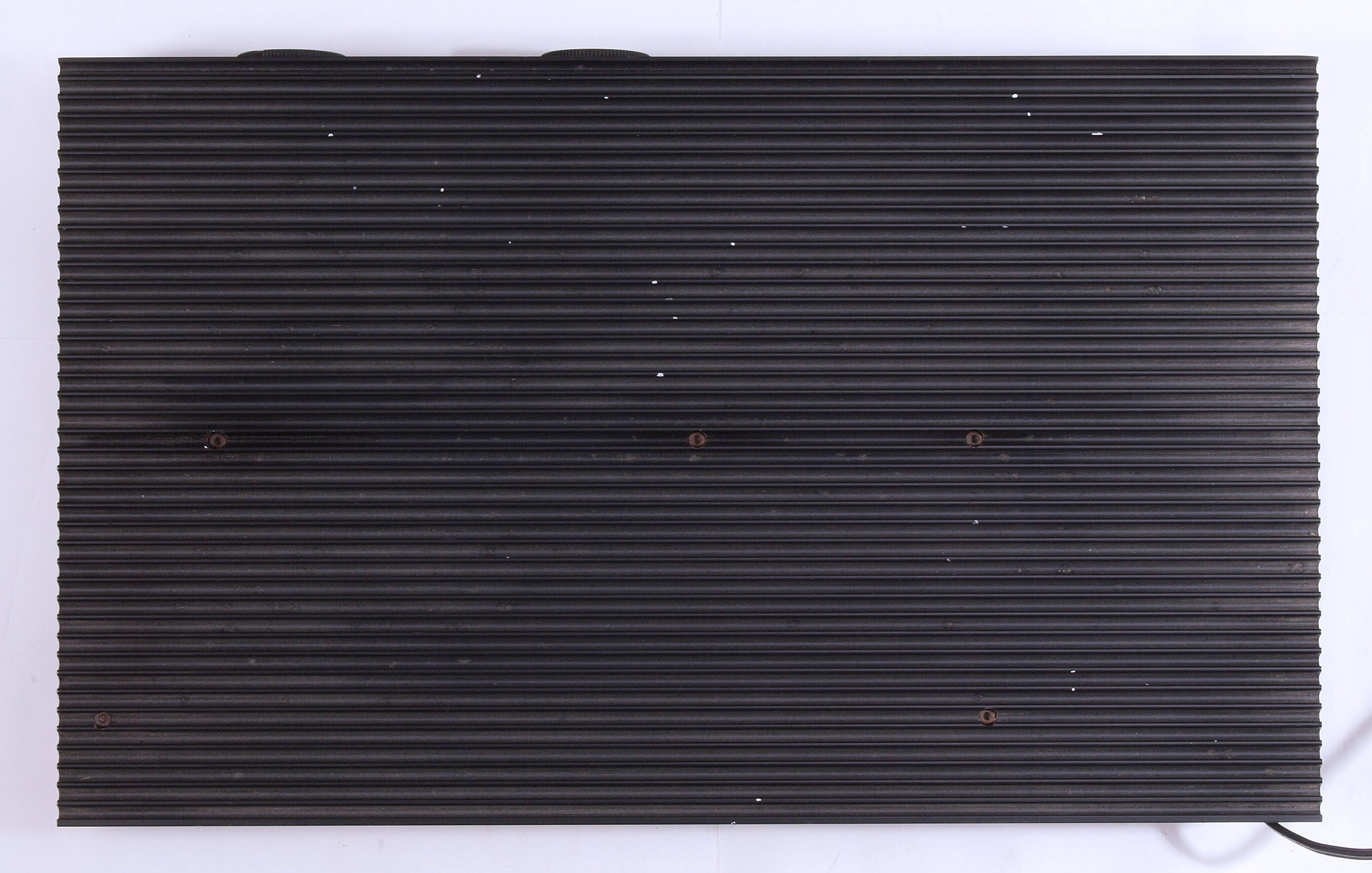

Ａ１５．　外観　上から見る。

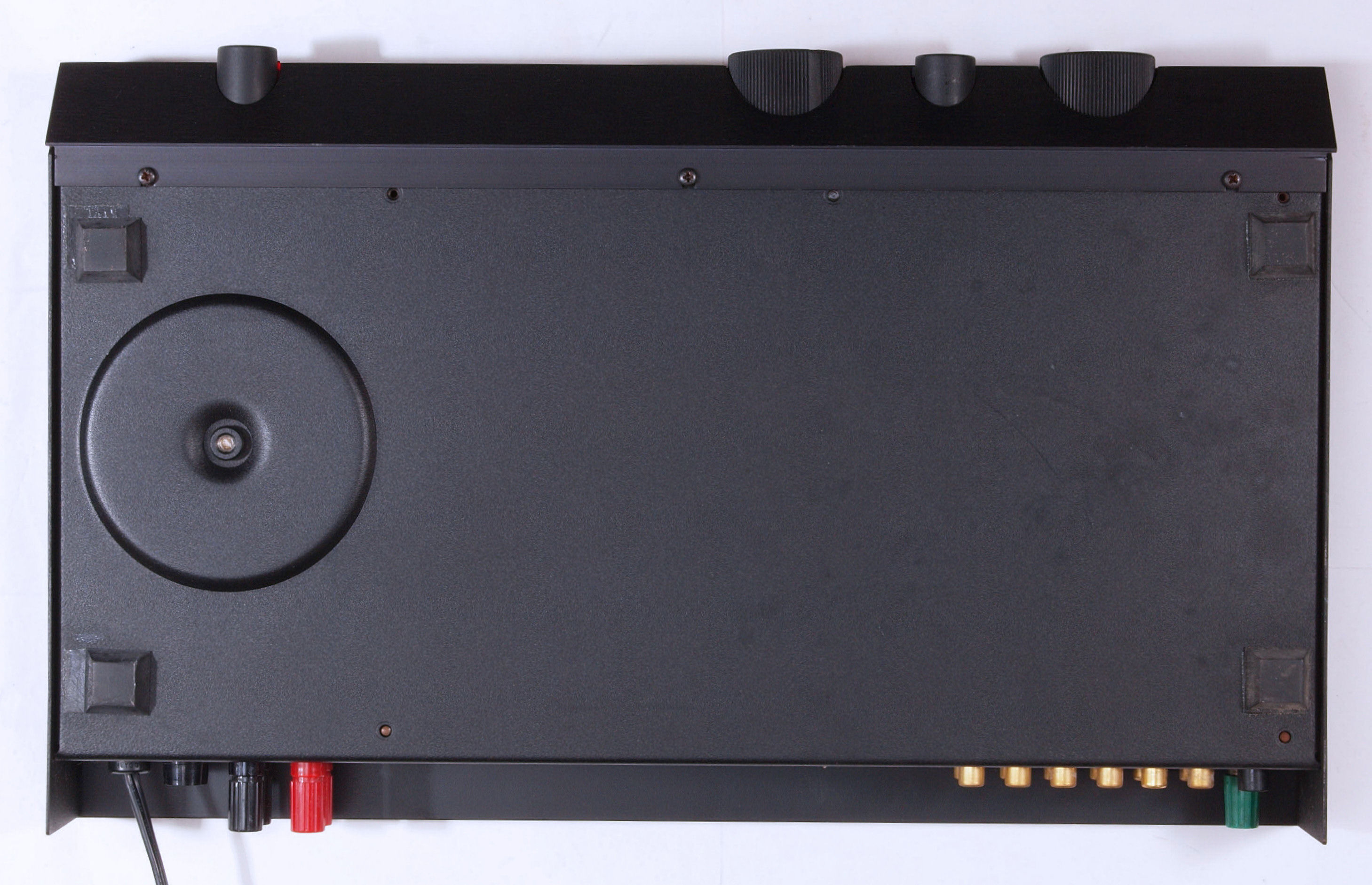

Ａ２１．　外観　下から見る。

Ａ２２．　外観　下前から見る

Ａ２３．　外観　下前左から見る

Ａ２４．　外観　下後から見る

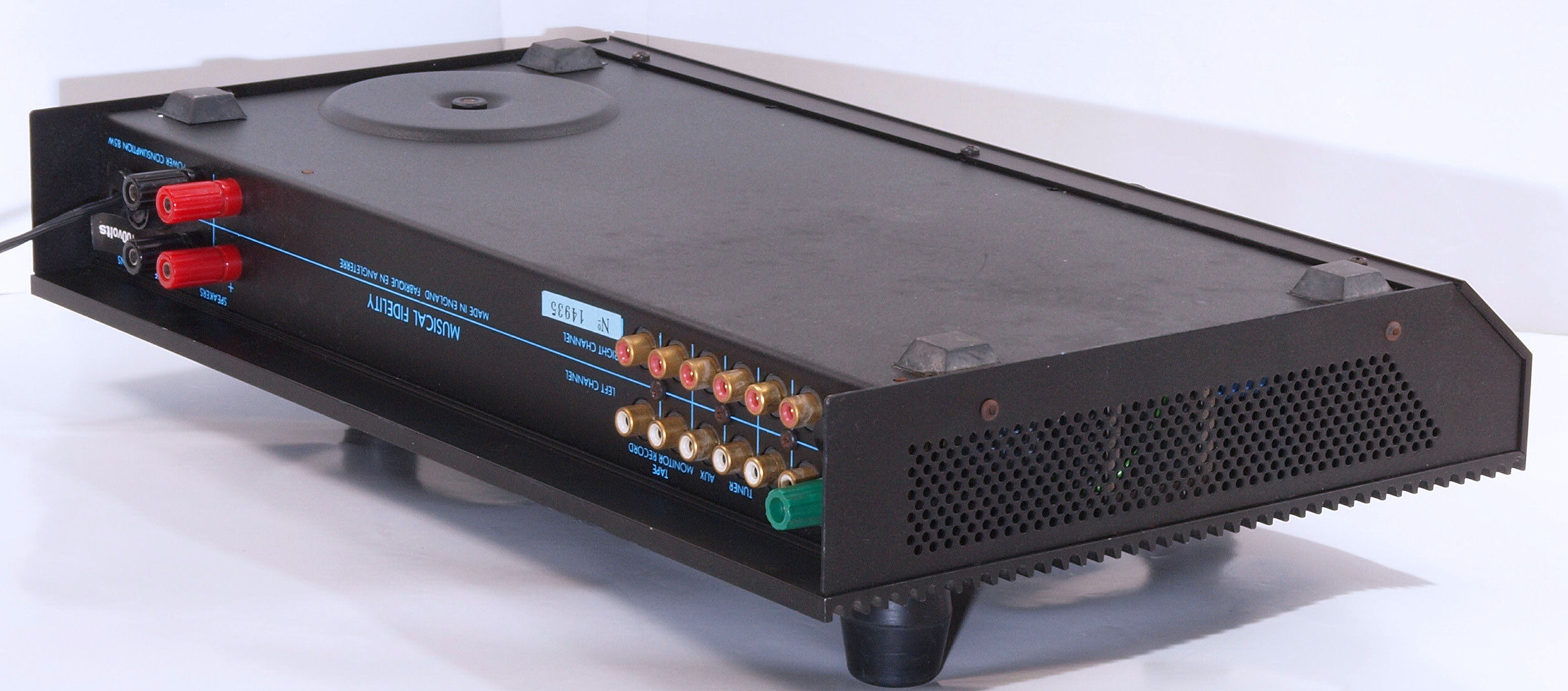

Ａ２５．　外観　下後右から見る

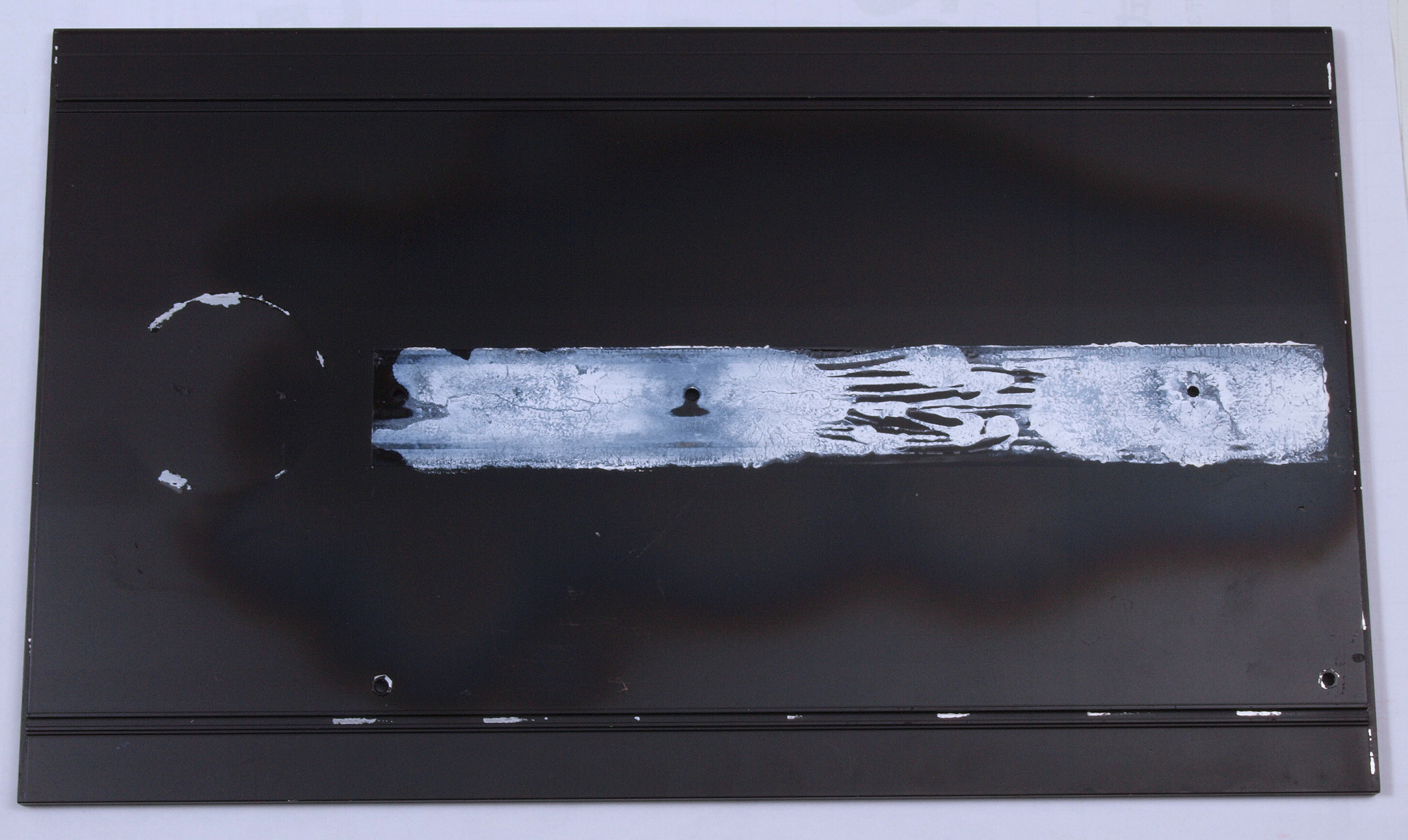

Ａ３１．　点検中、　上蓋裏の放熱シリコングリス。

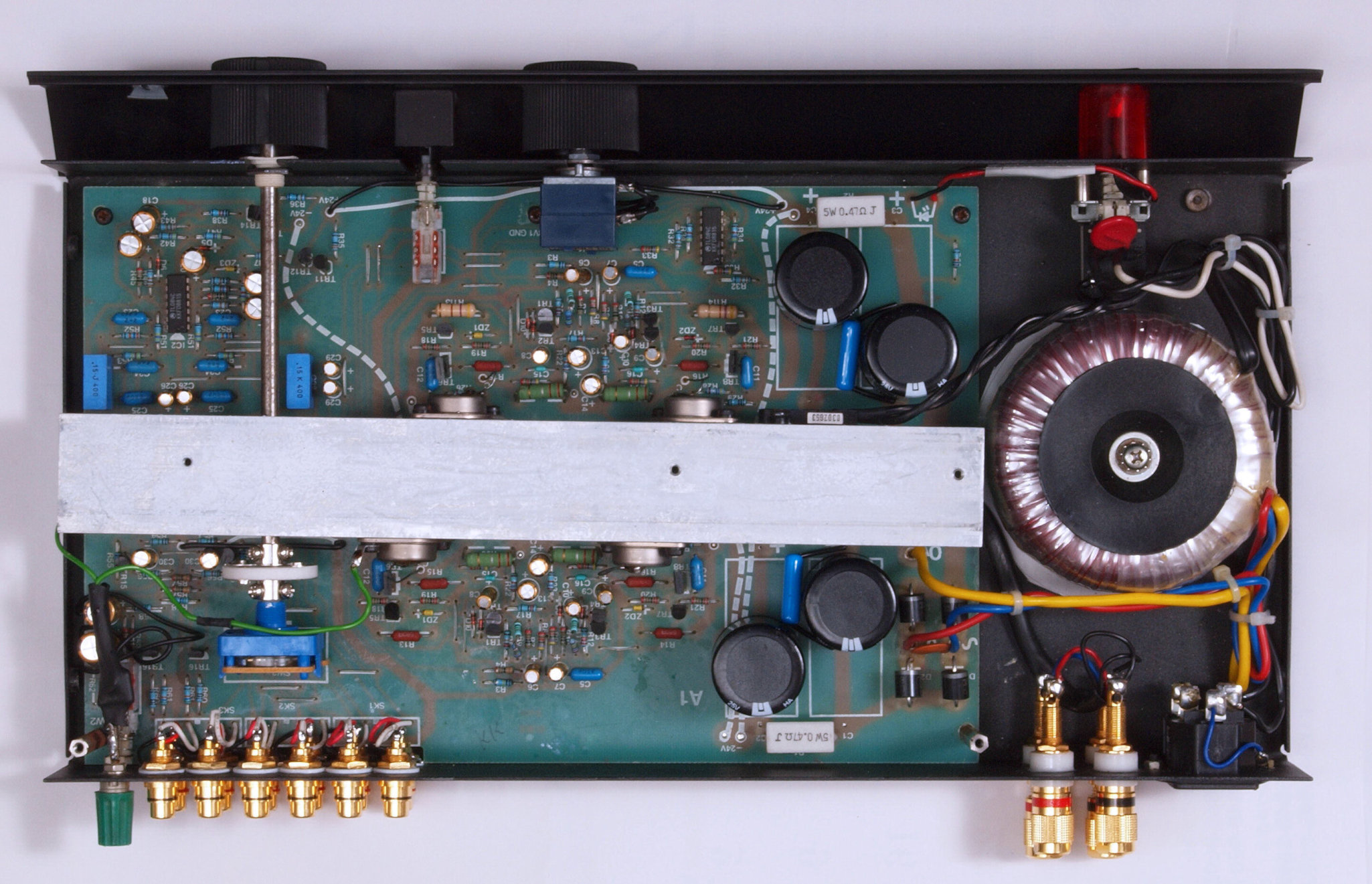

Ａ４１．　点検中、　上蓋を取り、上から見る。

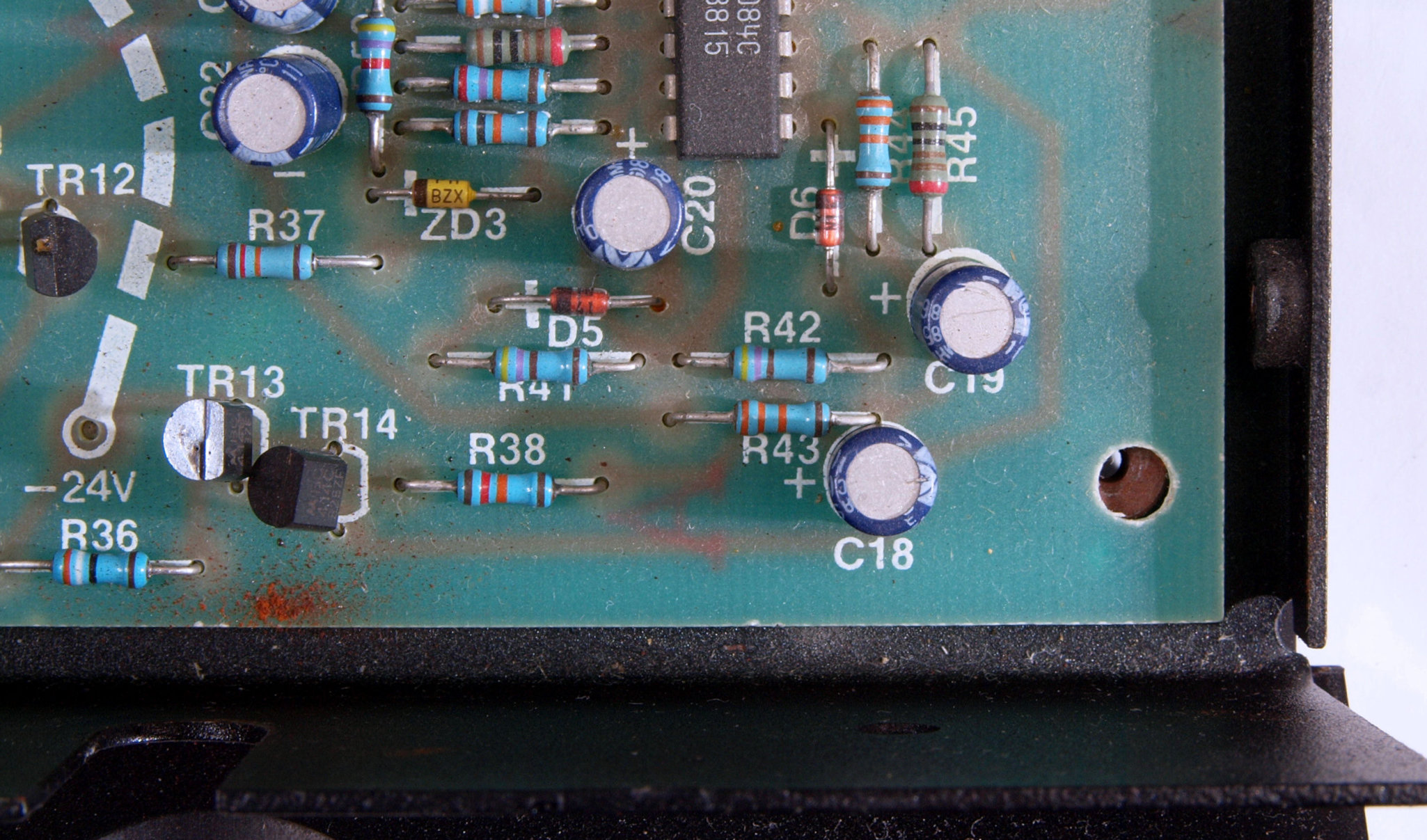

Ａ４２．　点検中、　基板の止めネジが無い！

Ａ４３．　点検中、　基板の止めネジが無い２！

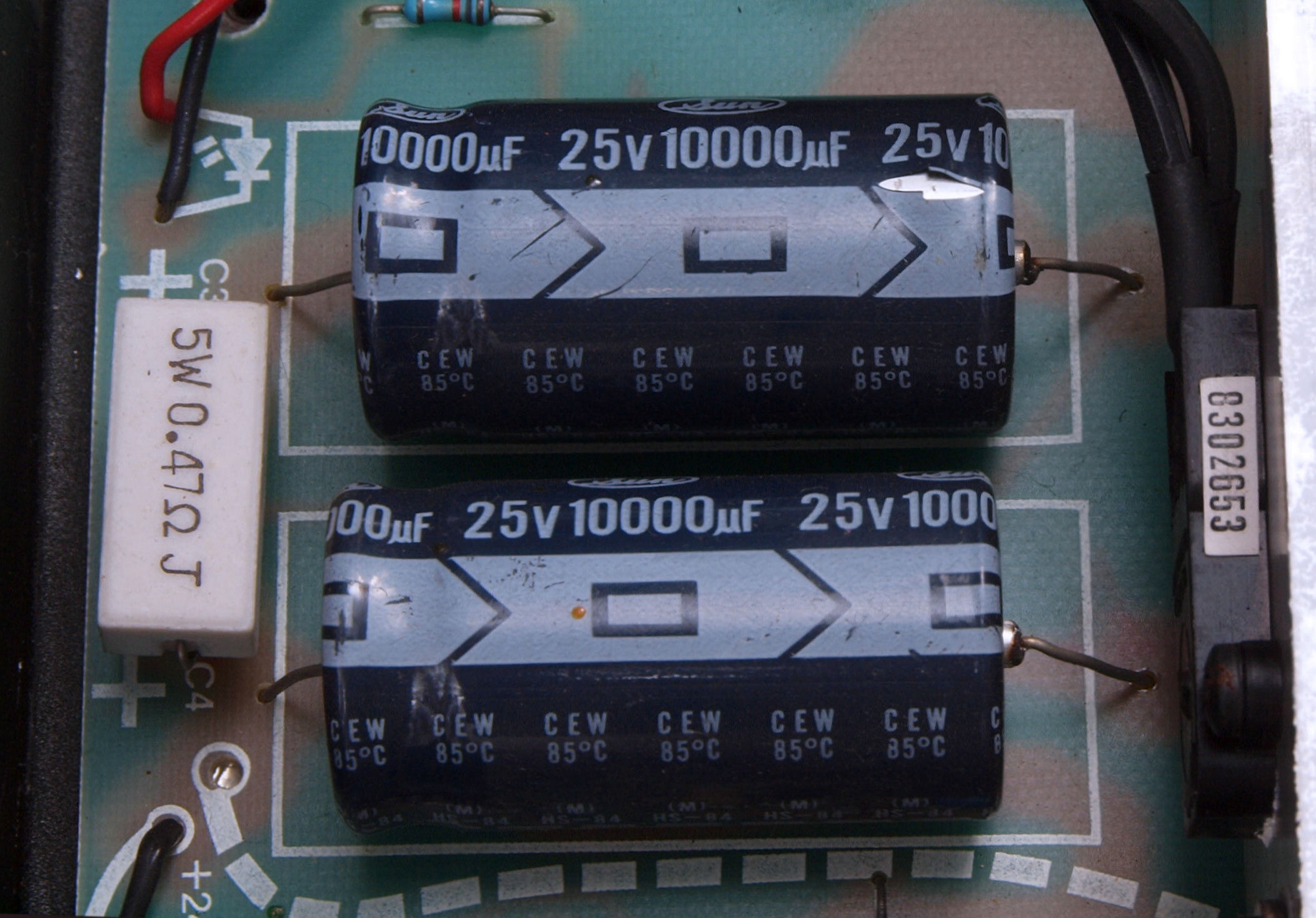

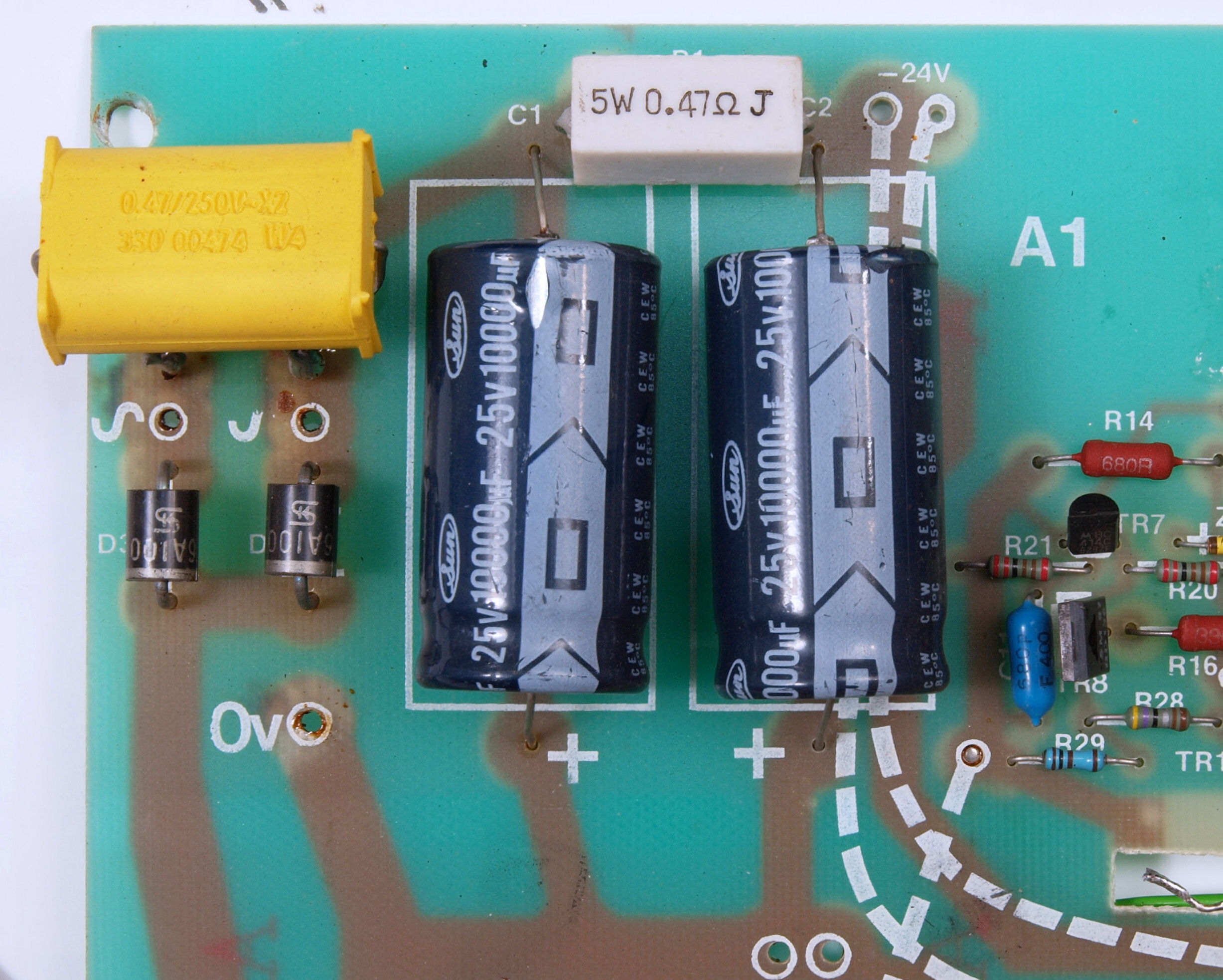

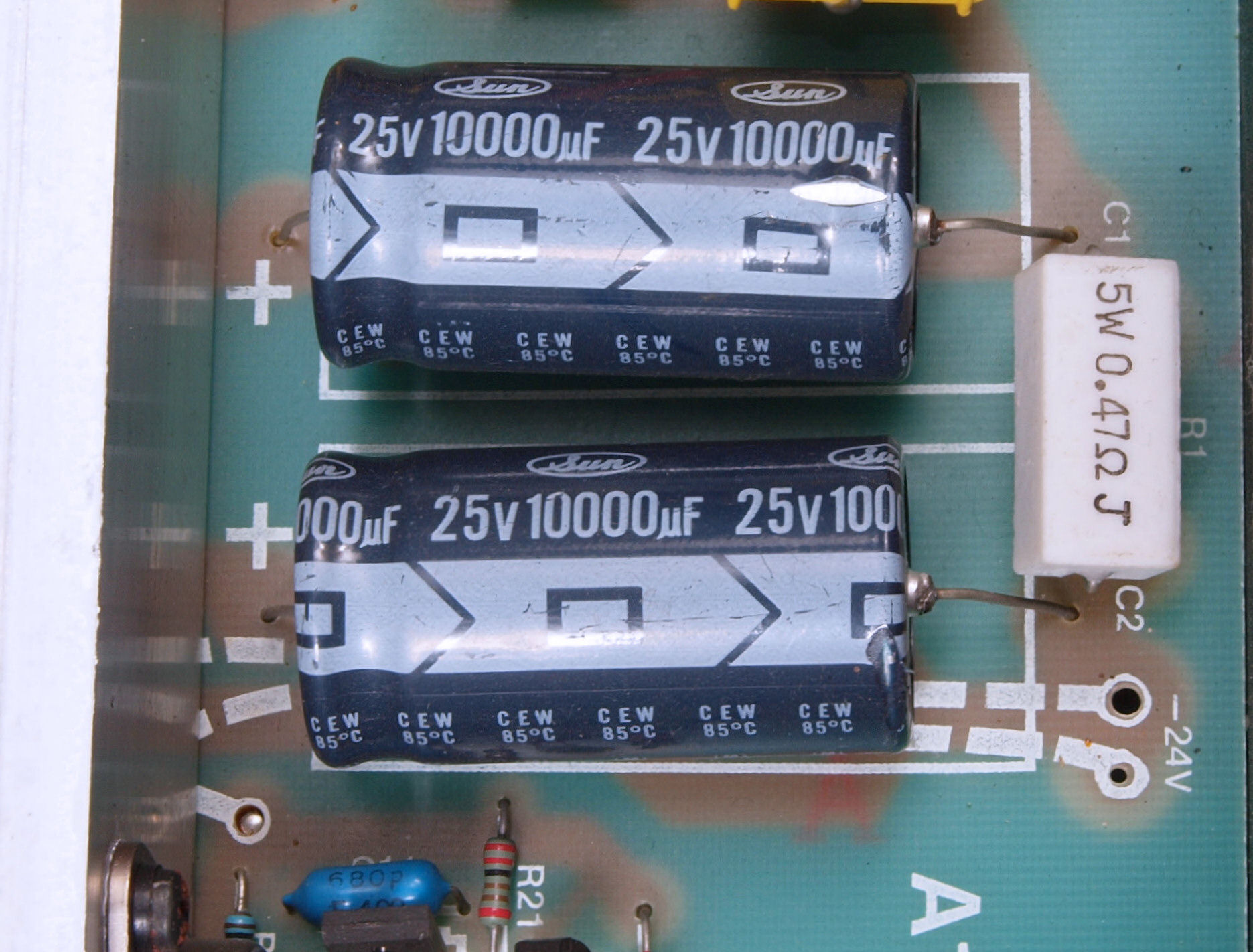

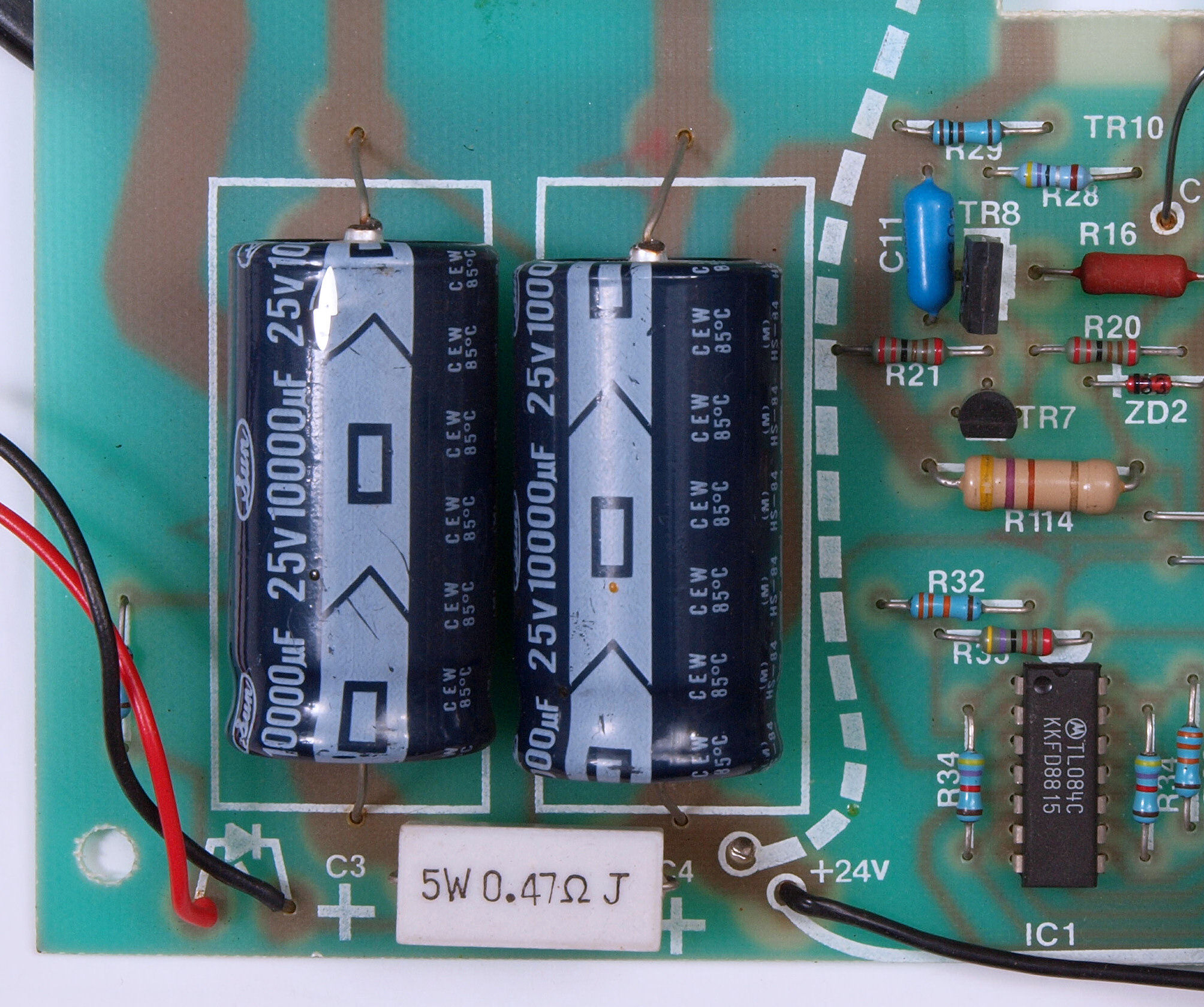

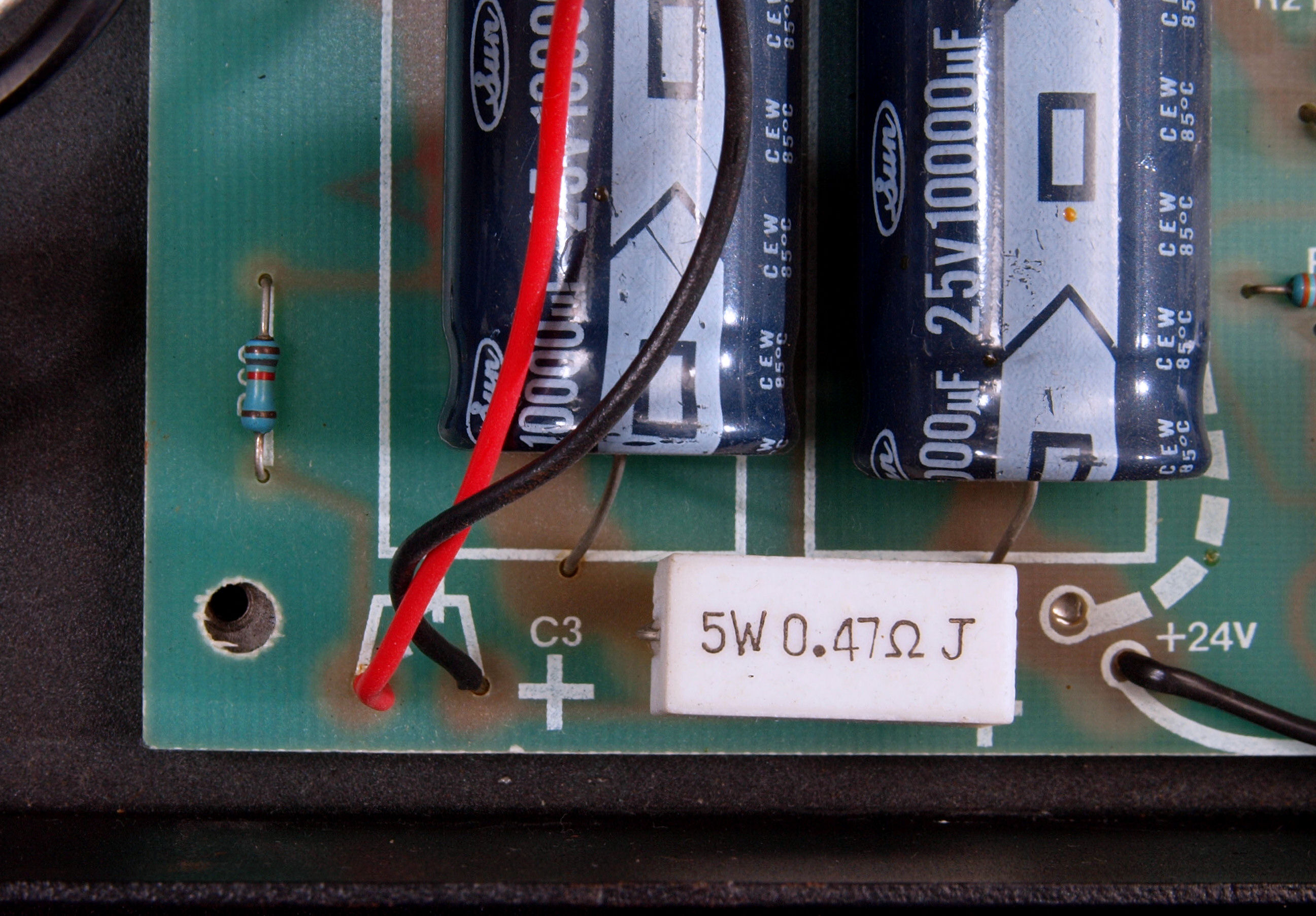

Ａ４４．　点検中、　電源電解コンデンサーの被覆が熱で剥け始めている。

Ａ４５．　点検中、　電源電解コンデンサー２の被覆が熱で剥け始めている。

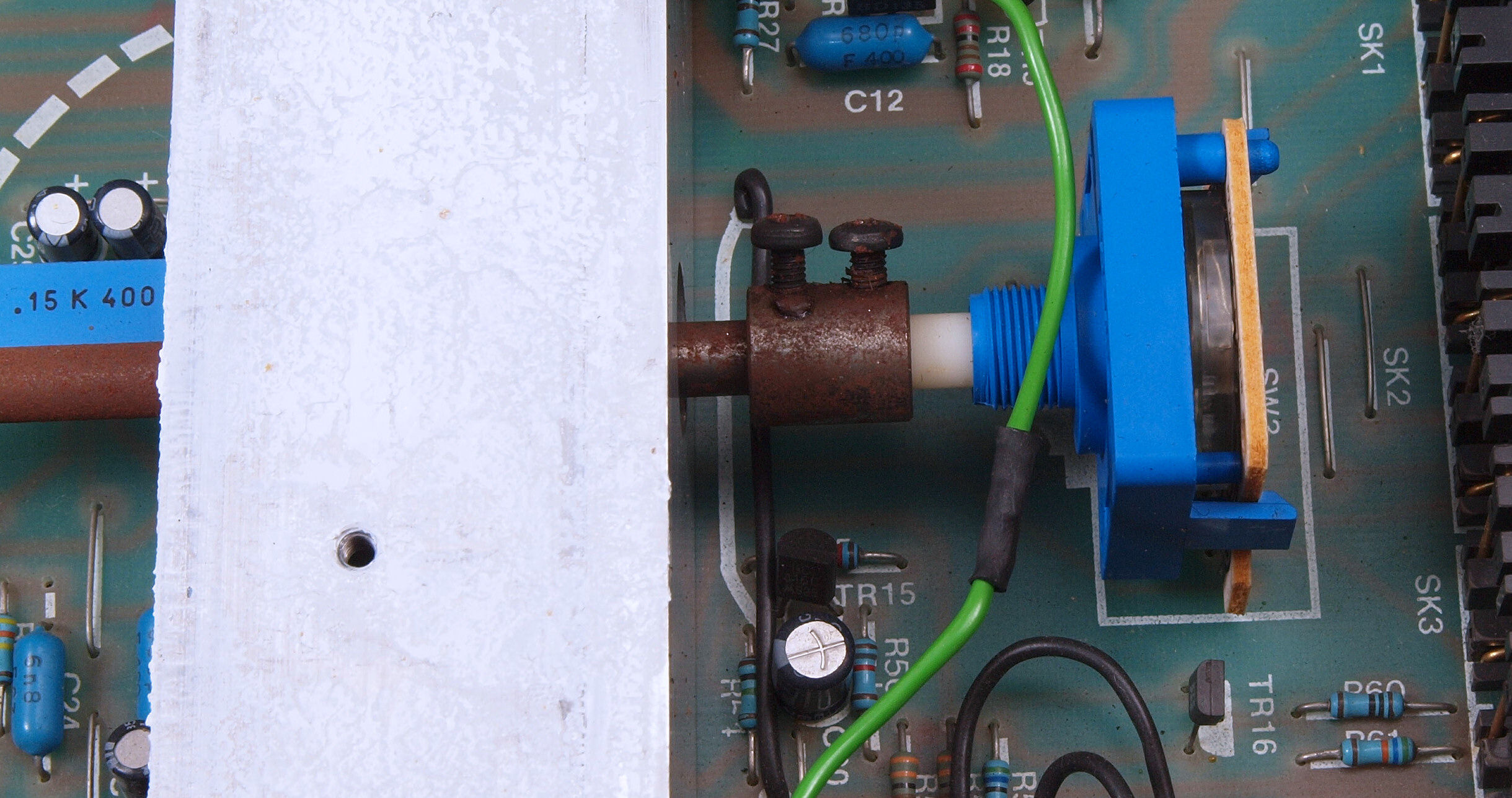

Ａ４６．　点検中、　入力切り替えＳＷがかなり揺れる 　　　　　　　　　　　カップリングも安い物で、「ユニバーサル型」でないので、この「ブレ」を吸収しない

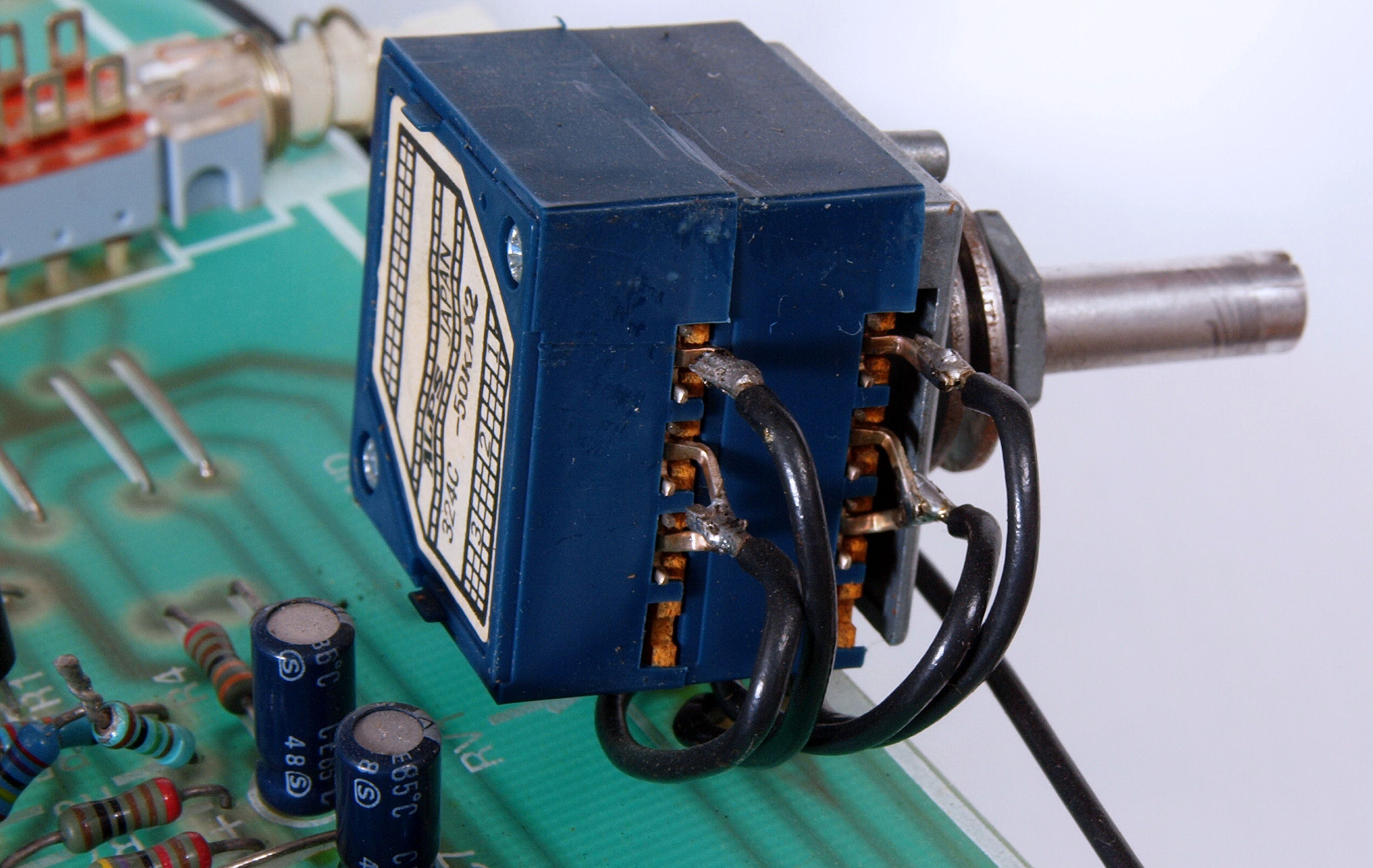

Ａ４７．　点検中、　前回修理に交換されたＶＲ。

Ａ５１．　点検中　３Ｐインレット取り付け可能です。

Ａ５２．　点検中　ＳＰ接続端子

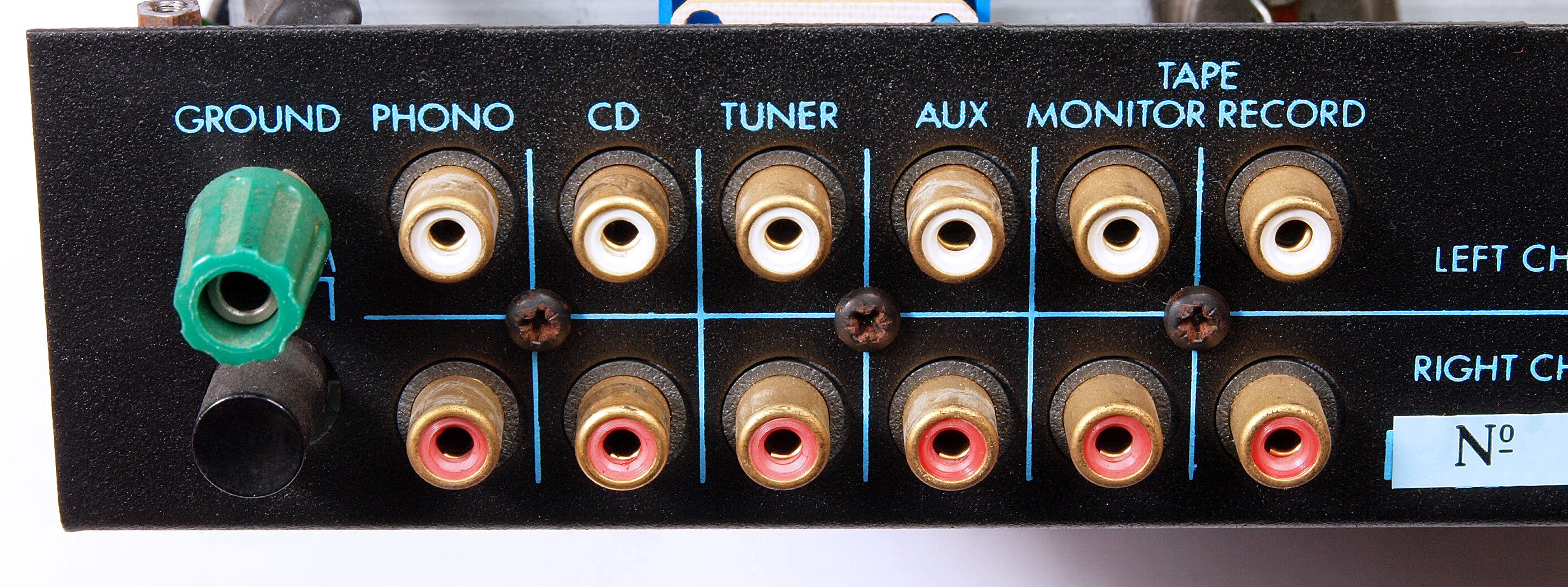

Ａ５３．　点検中　入出ＲＣＡ端子郡

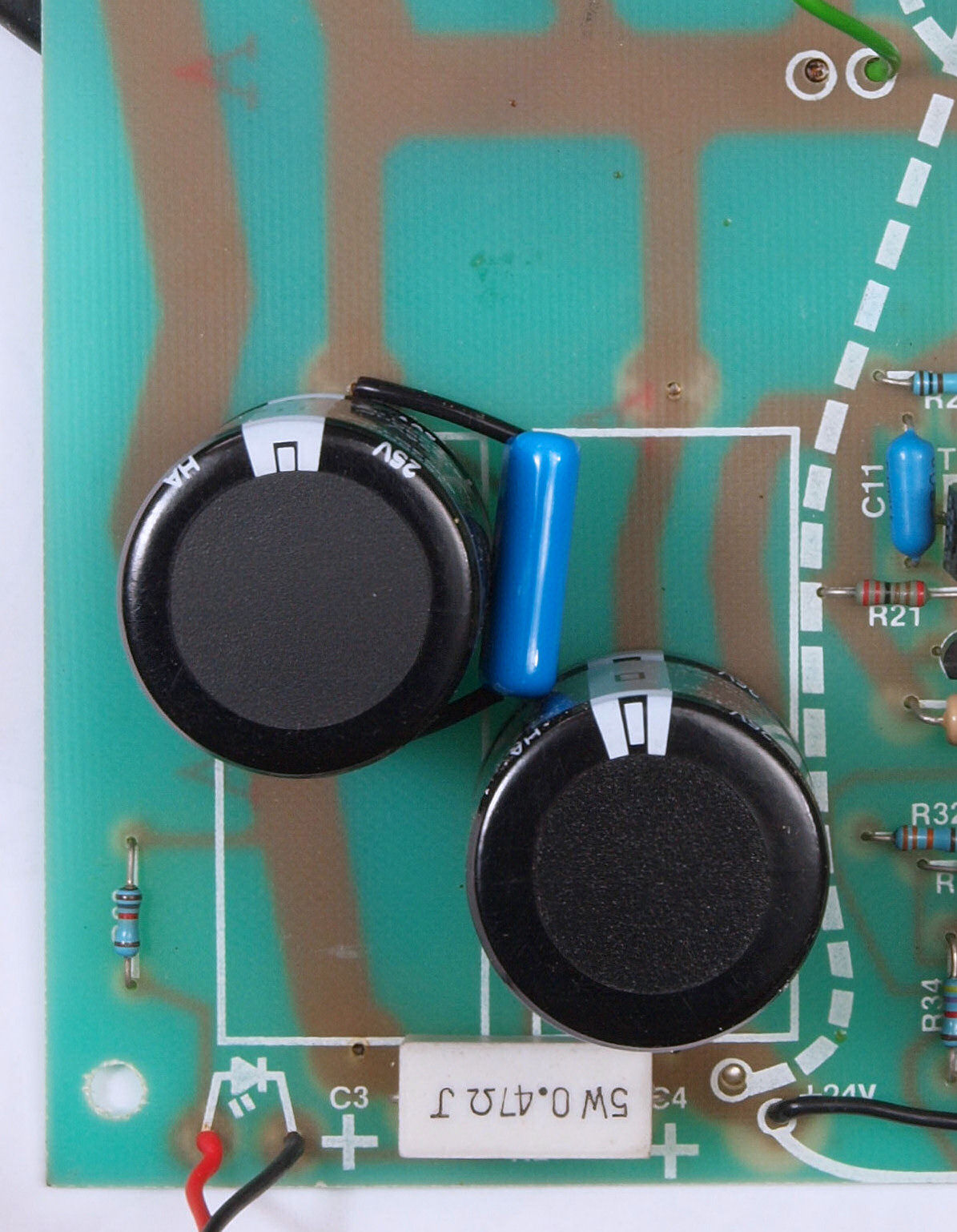

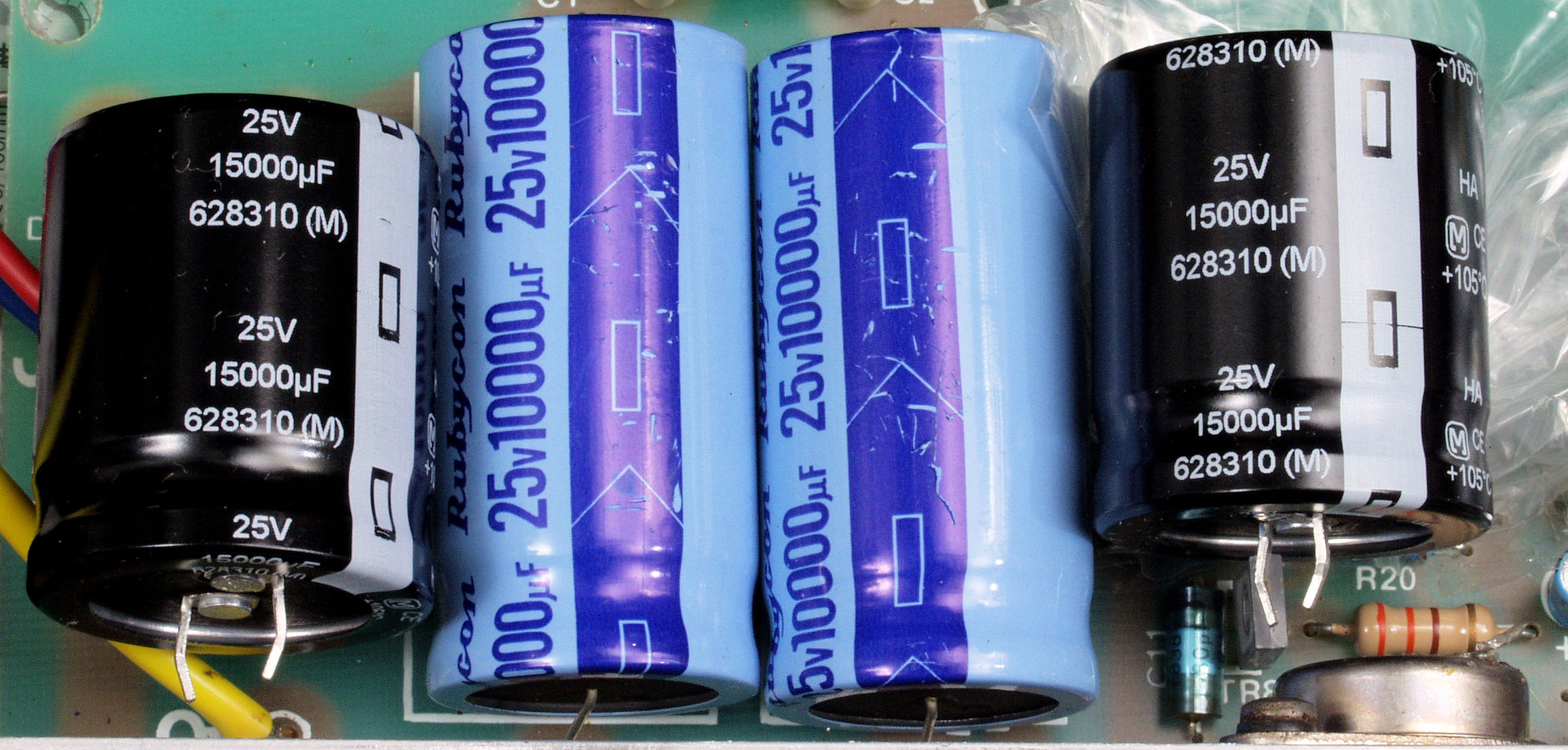

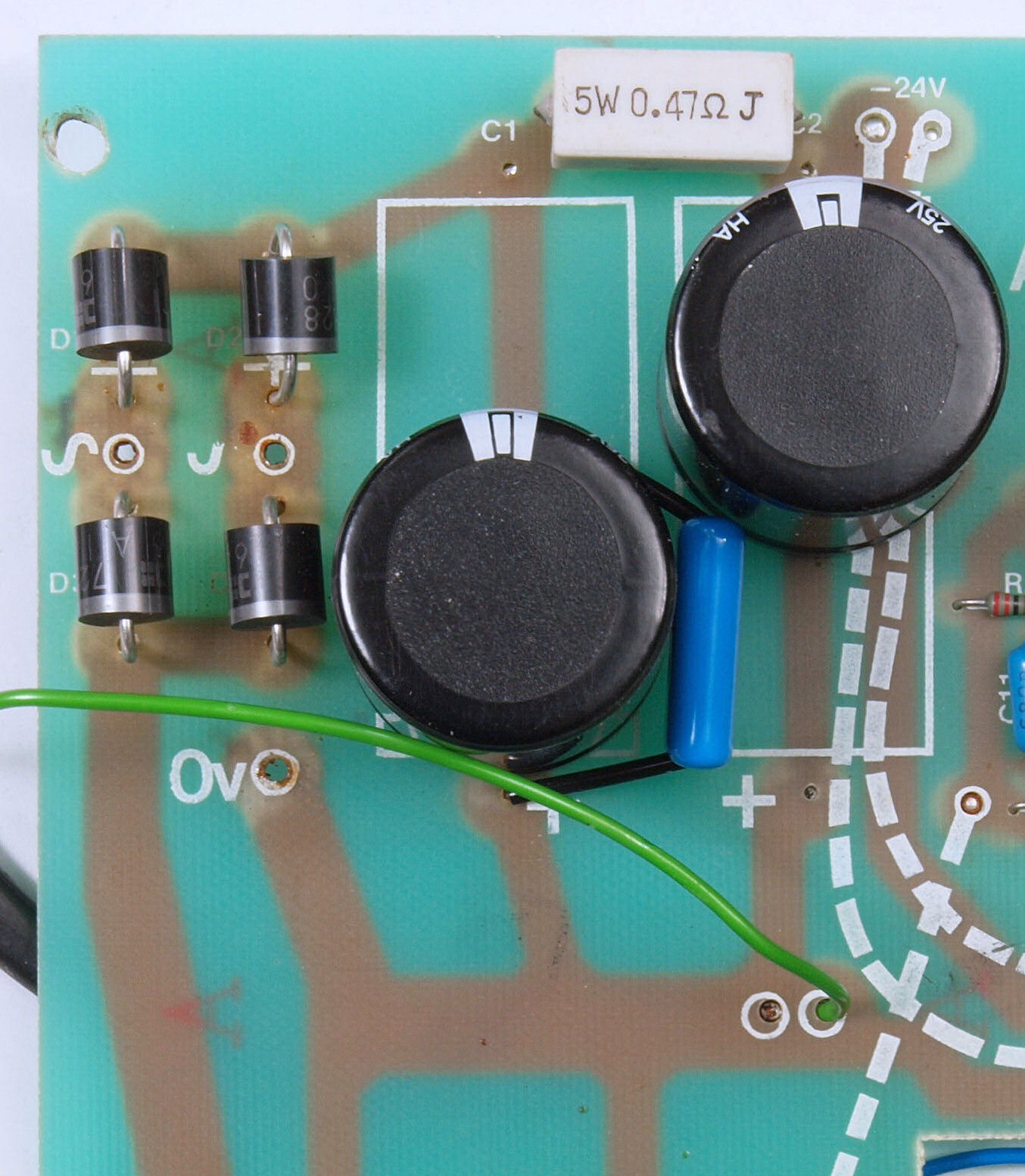

Ａ６１．　点検中　電源電解コンデンサーの比較、中＝２５Ｖ／１００００μ、両側＝交換する、２５Ｖ／１５０００μ。

Ａ７１．　点検中　絶縁シートが小さい、これではＰＳＥ法の耐電圧１０００Ｖに耐えられるか？

Ｃ．修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　修理前　基板

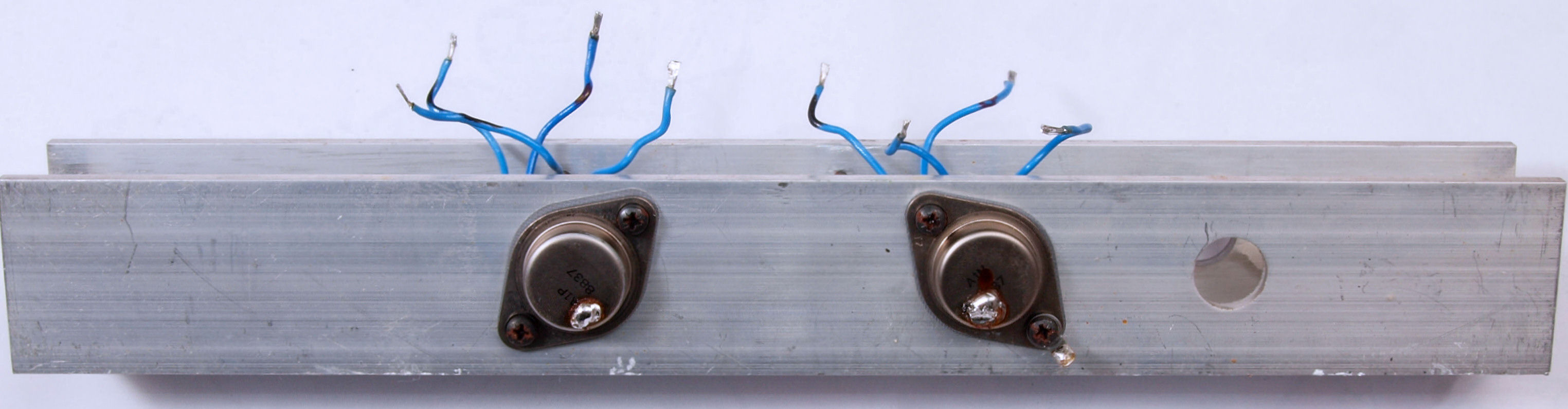

Ｃ１１１．　修理前　基板、「終段ＴＲ（トランジスター）＋放熱器」を外す。

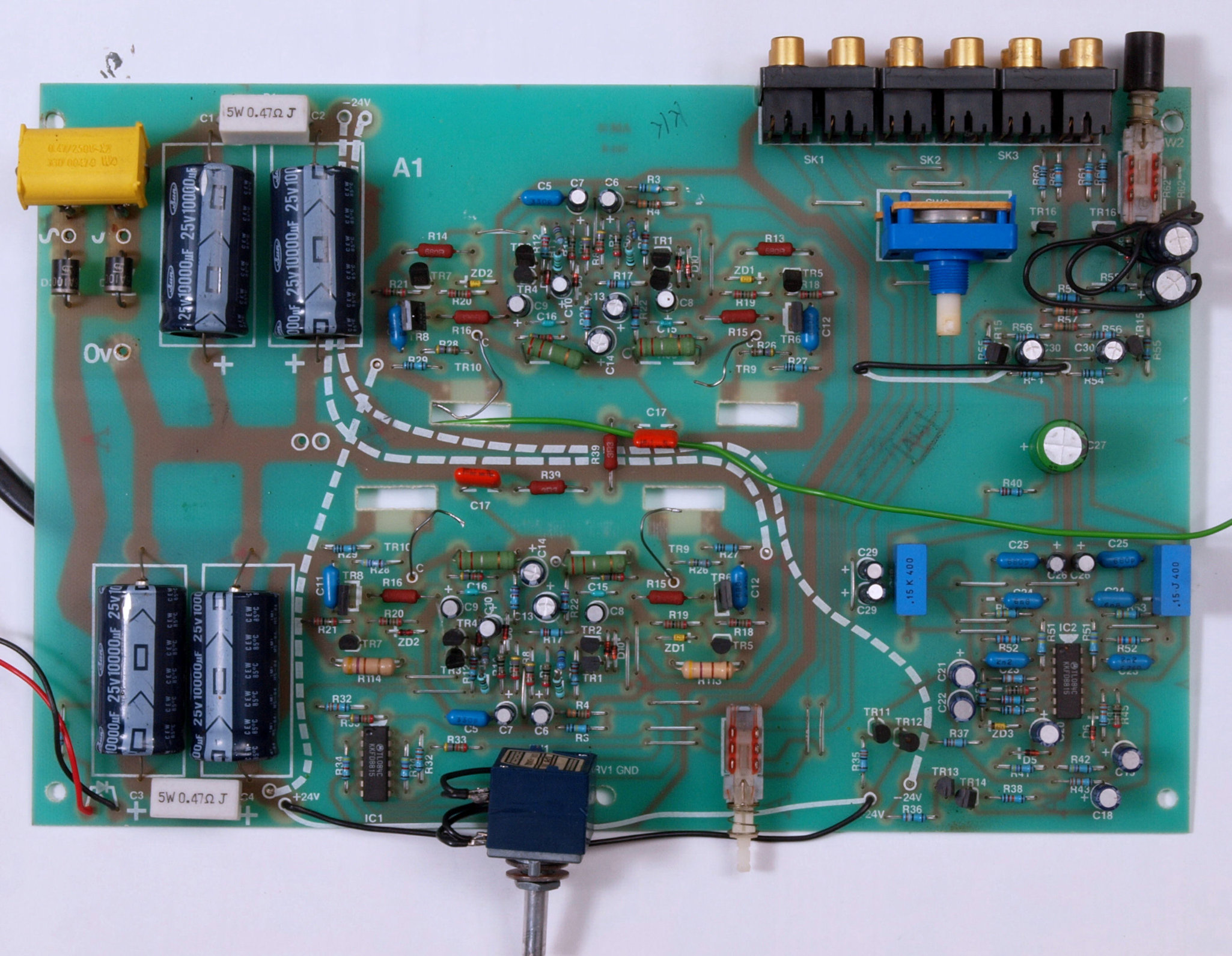

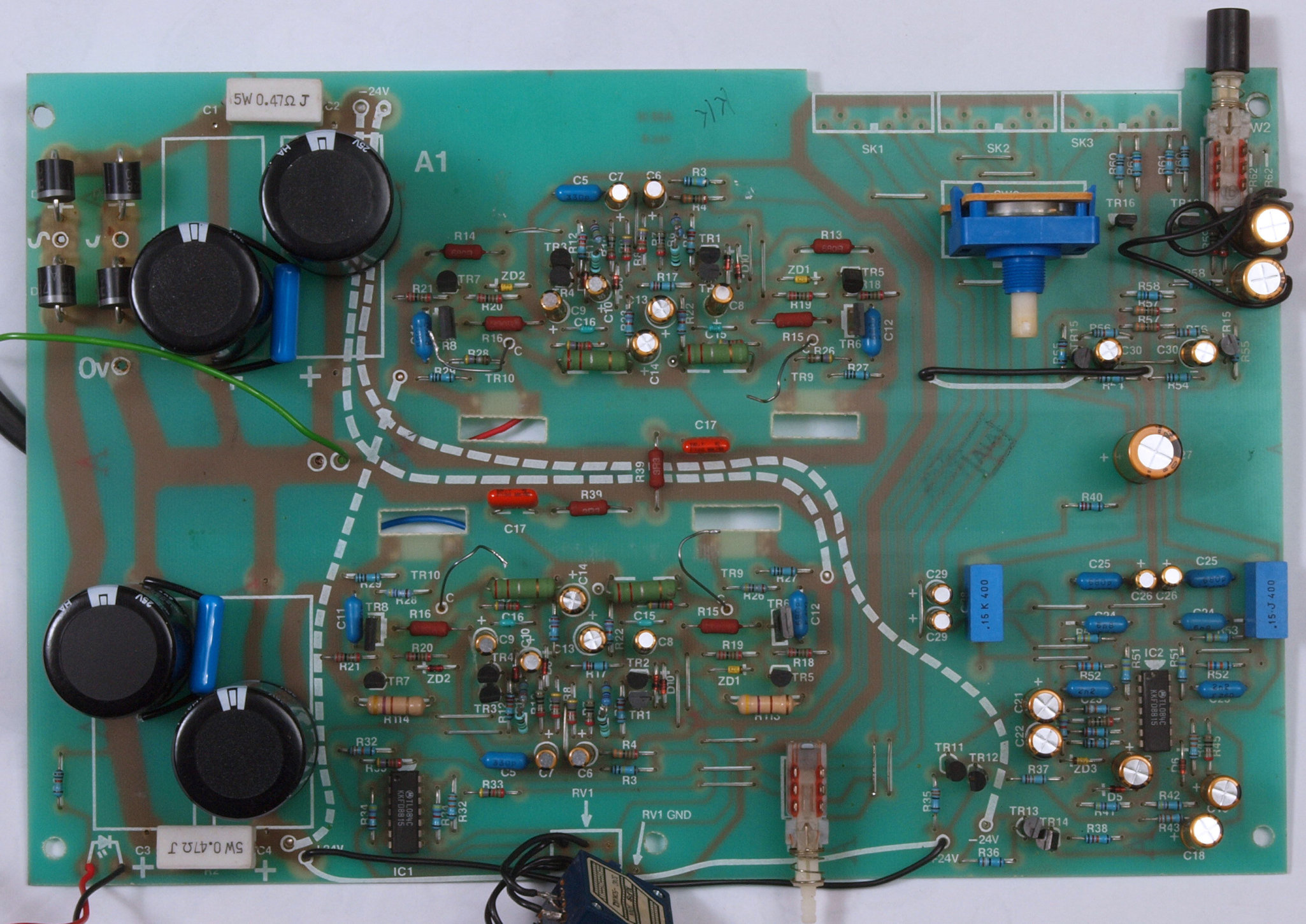

Ｃ１２．　修理後　基板　電解コンデンサー３１個、ダイオード４個、フイルムコンデンサー４個交換

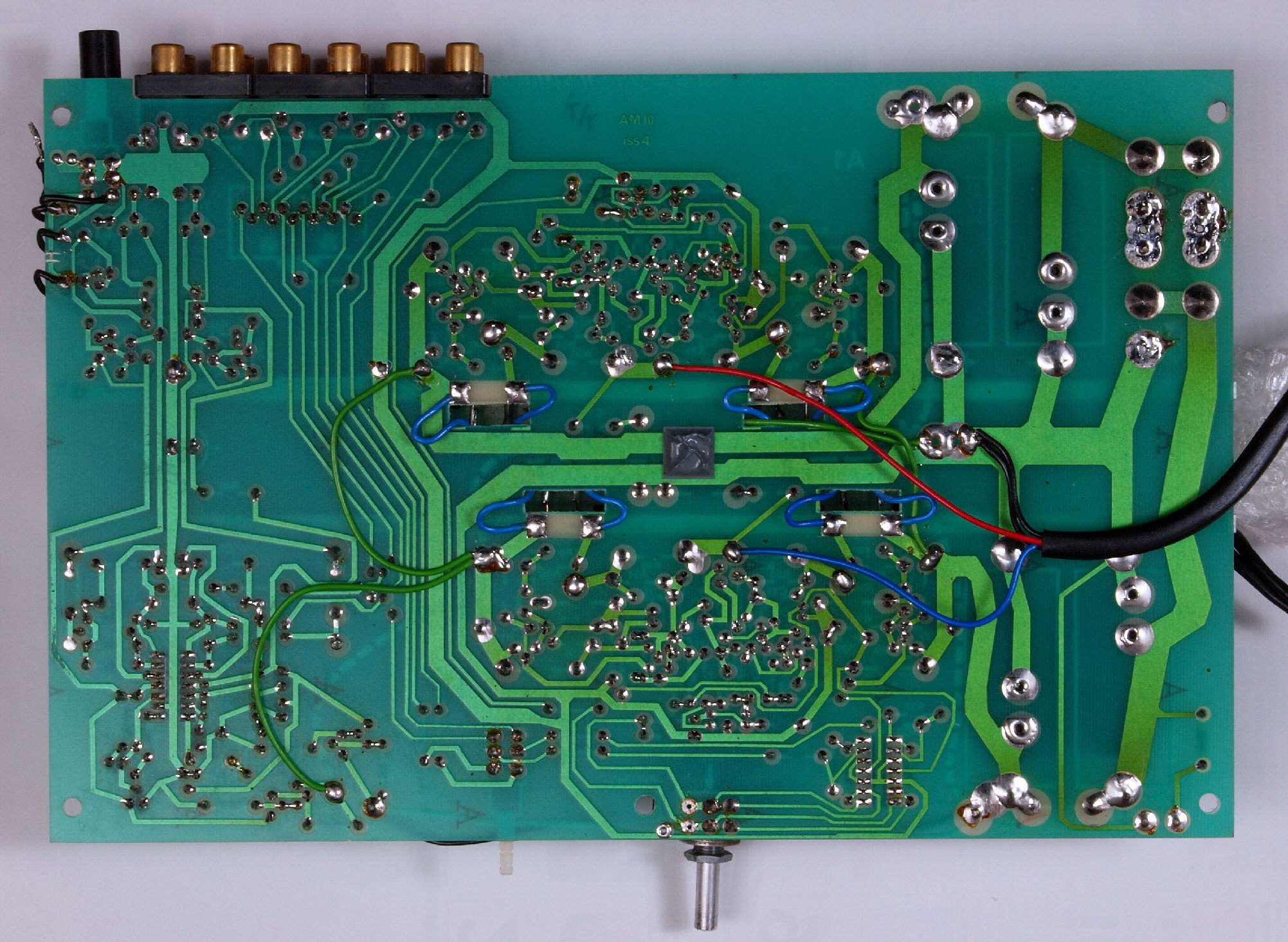

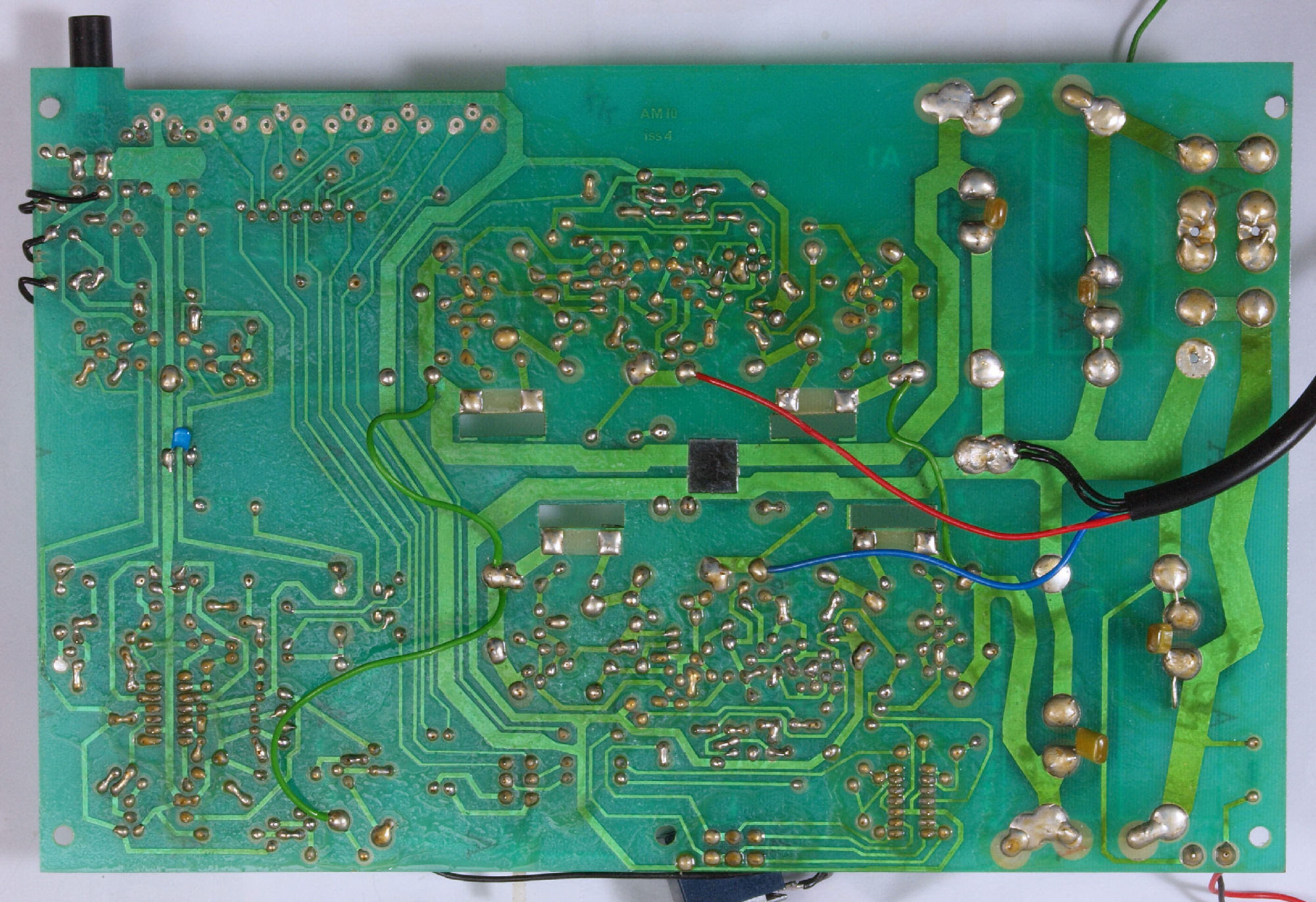

Ｃ１３．　修理前　基板裏

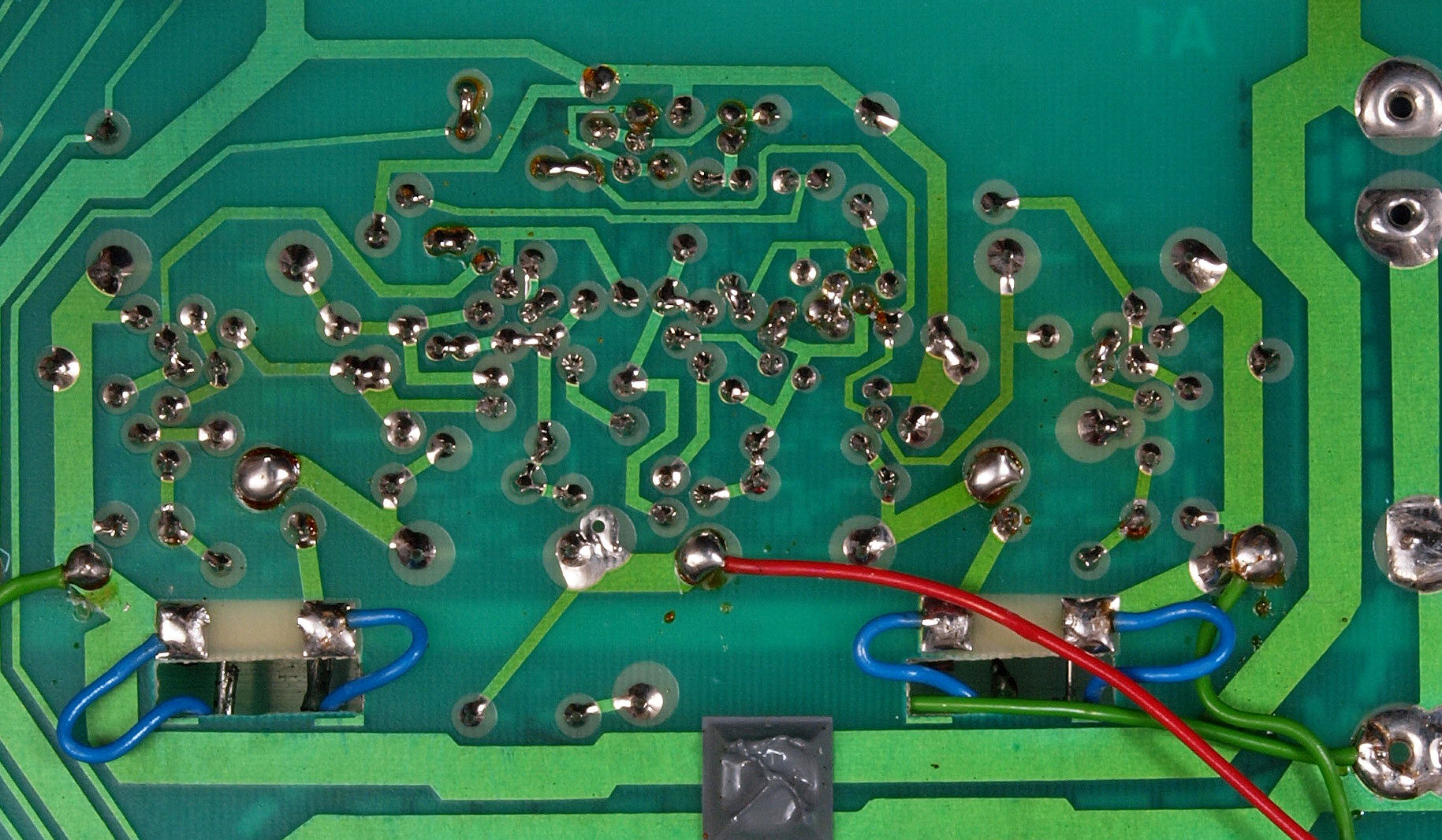

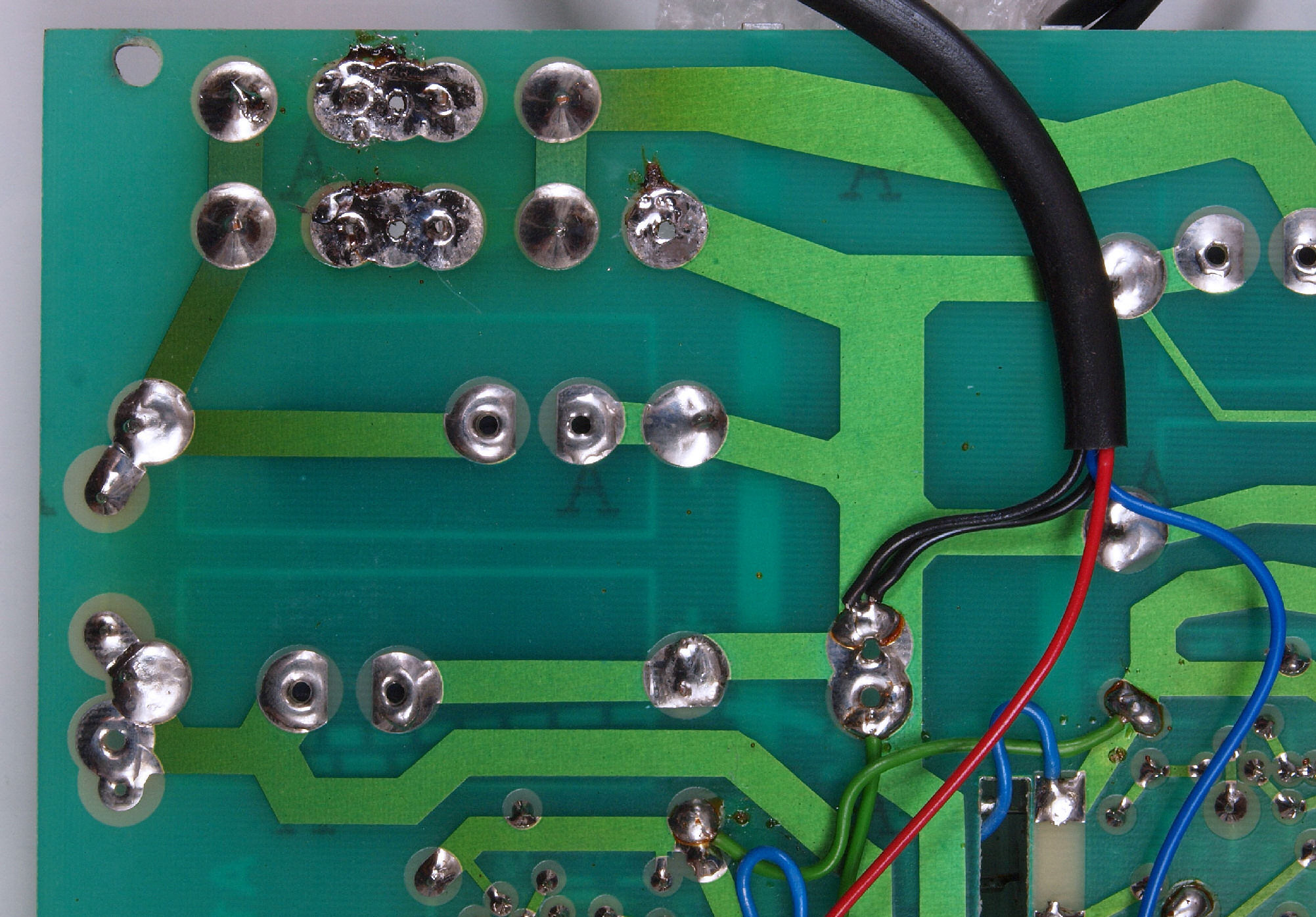

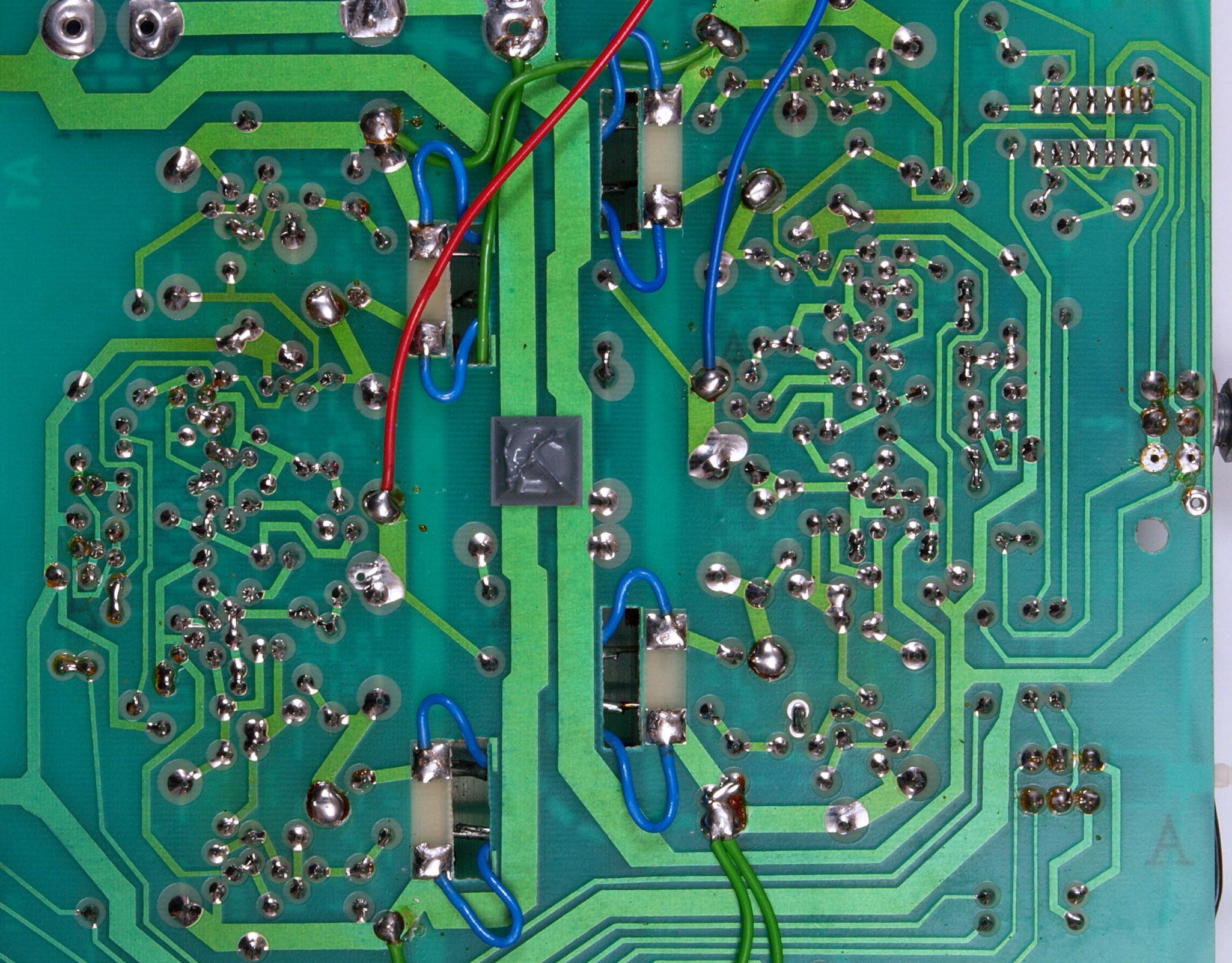

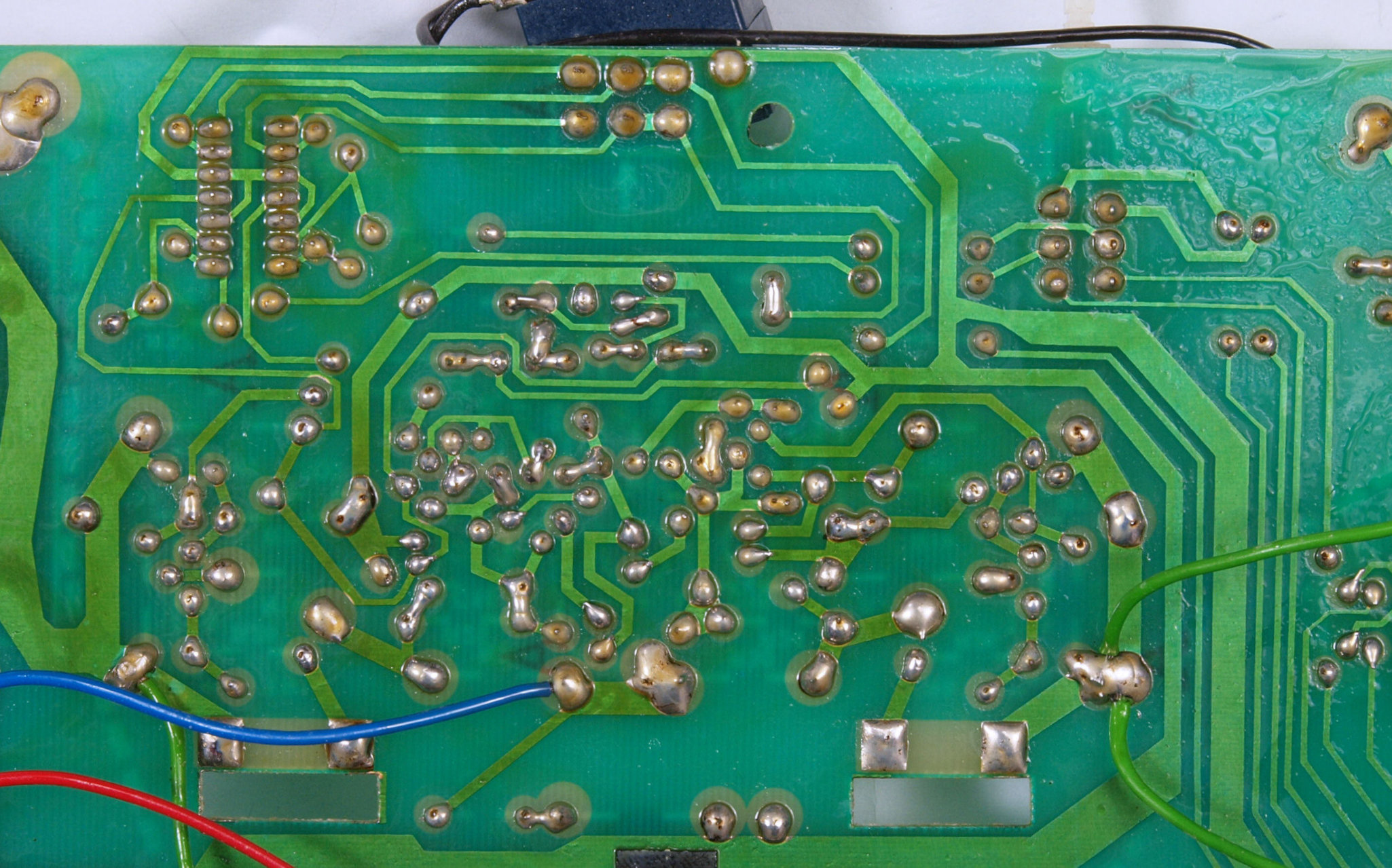

Ｃ１４．　修理（半田補正）後　基板裏、　半田を全部やり直す。

Ｃ１５．　完成基板裏　洗浄後＋絶縁コーテング材を塗る

Ｃ１６．　修理中　メインＶＲ清掃・点検、カシメ構造なので清掃のみ

写真紛失

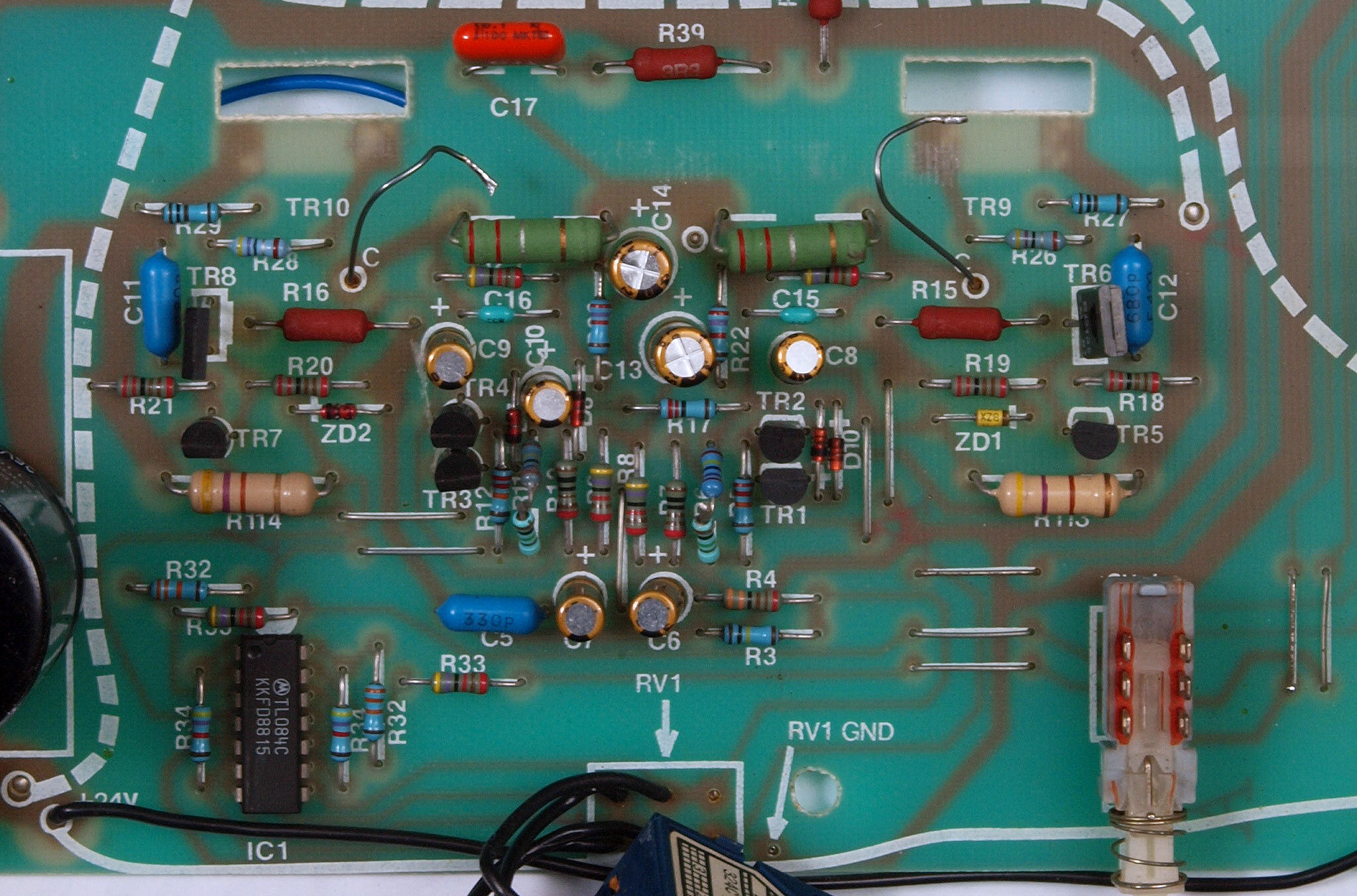

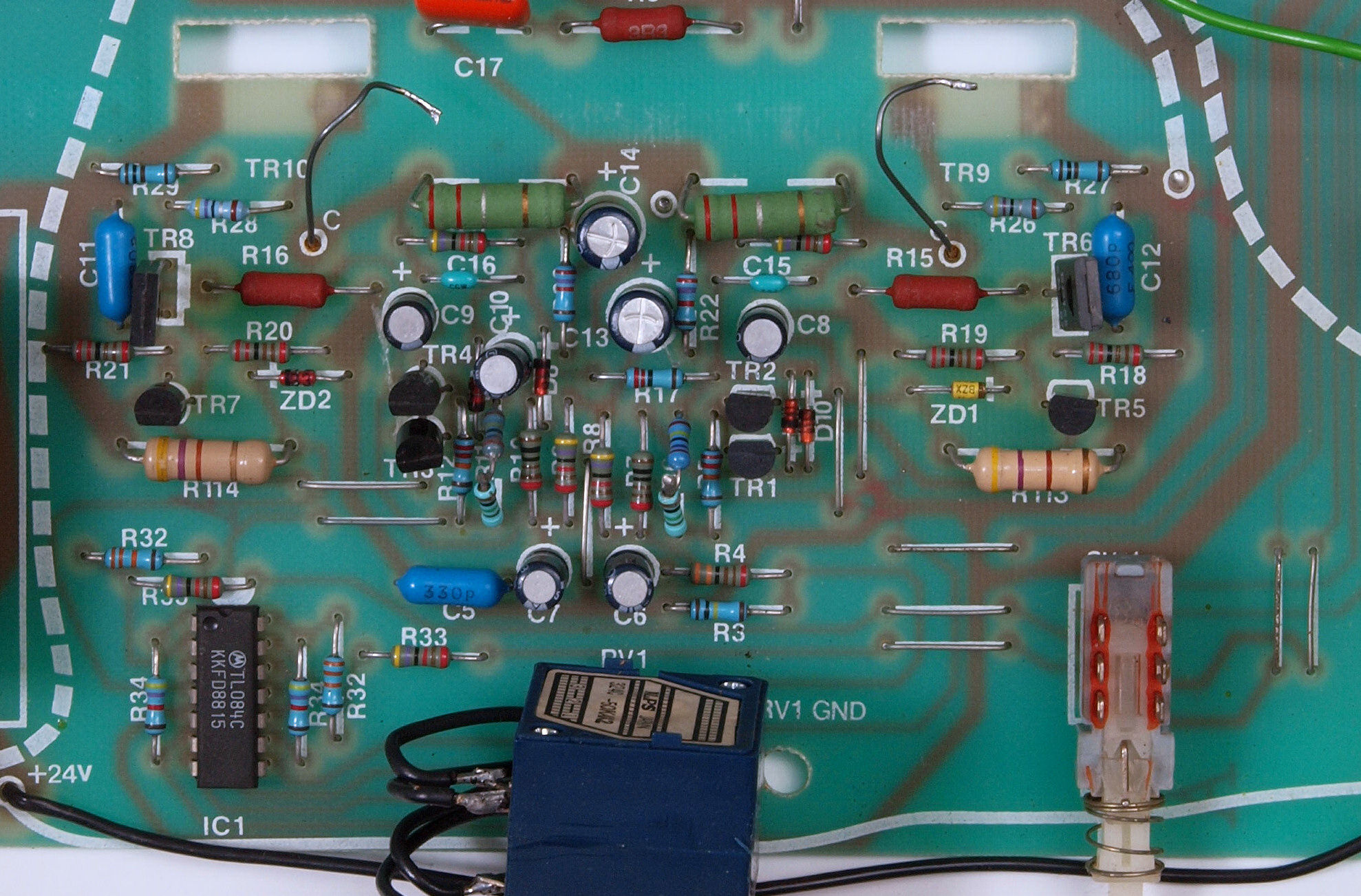

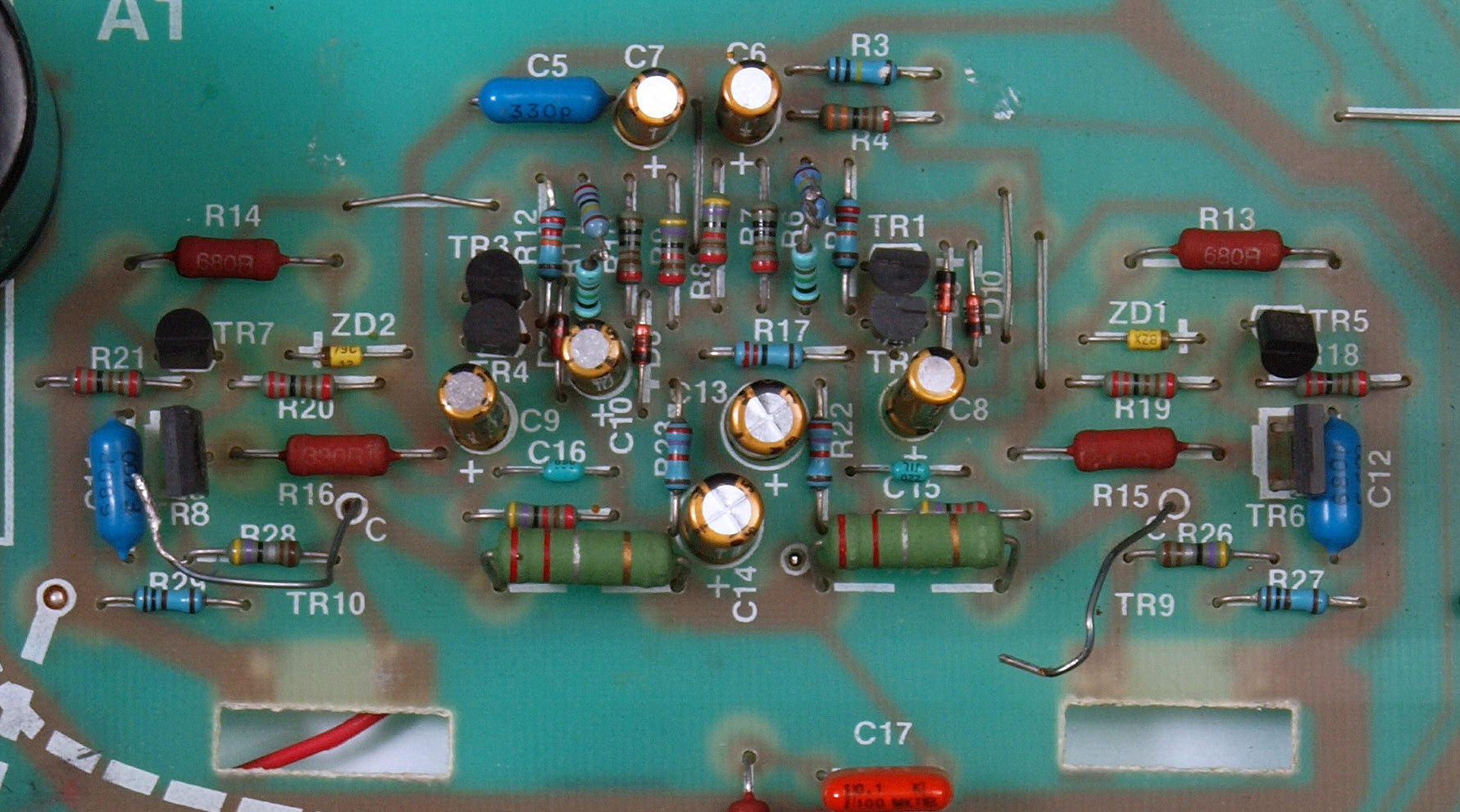

Ｃ２１．　修理前　ＡＭＰ基板

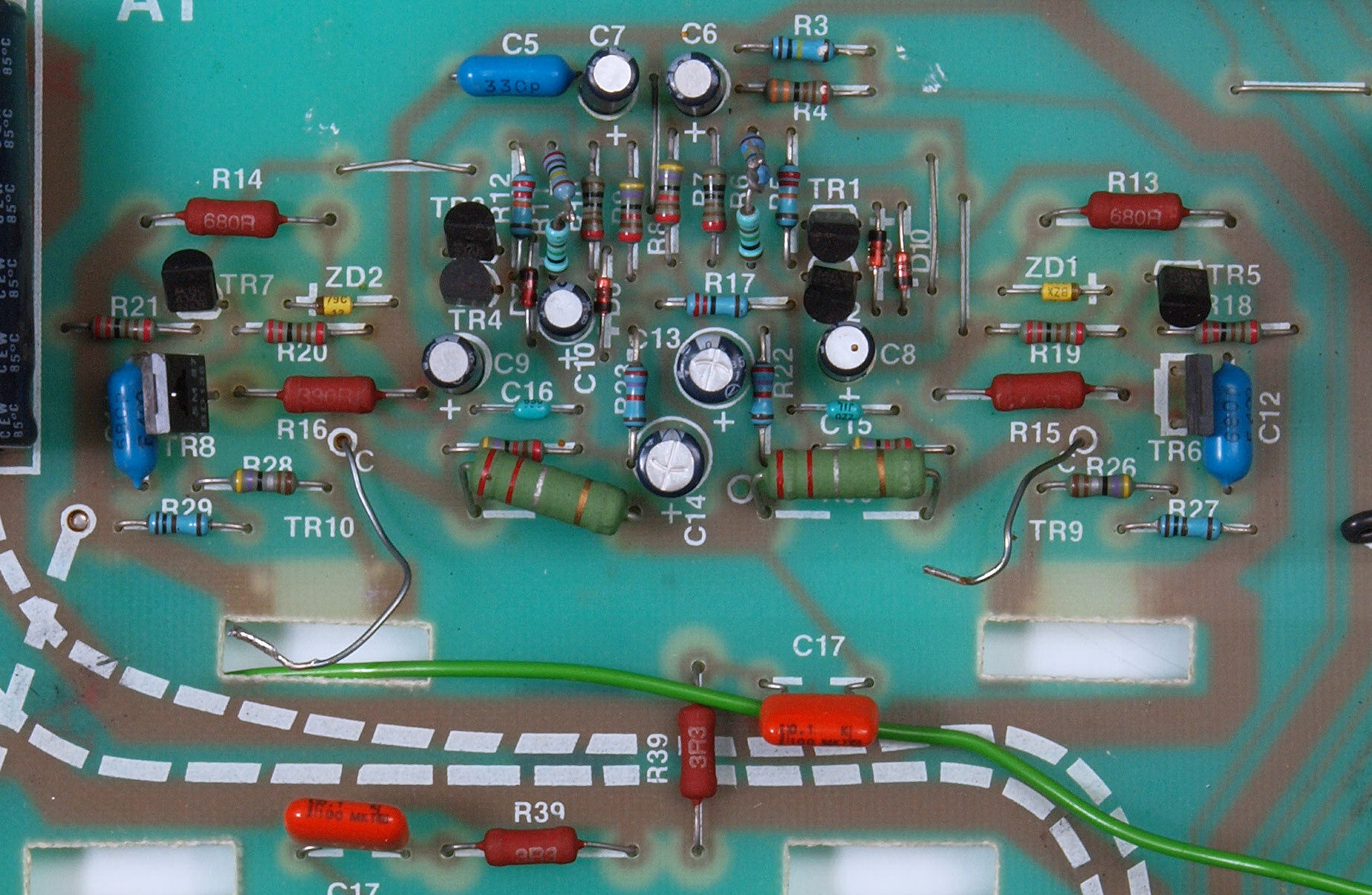

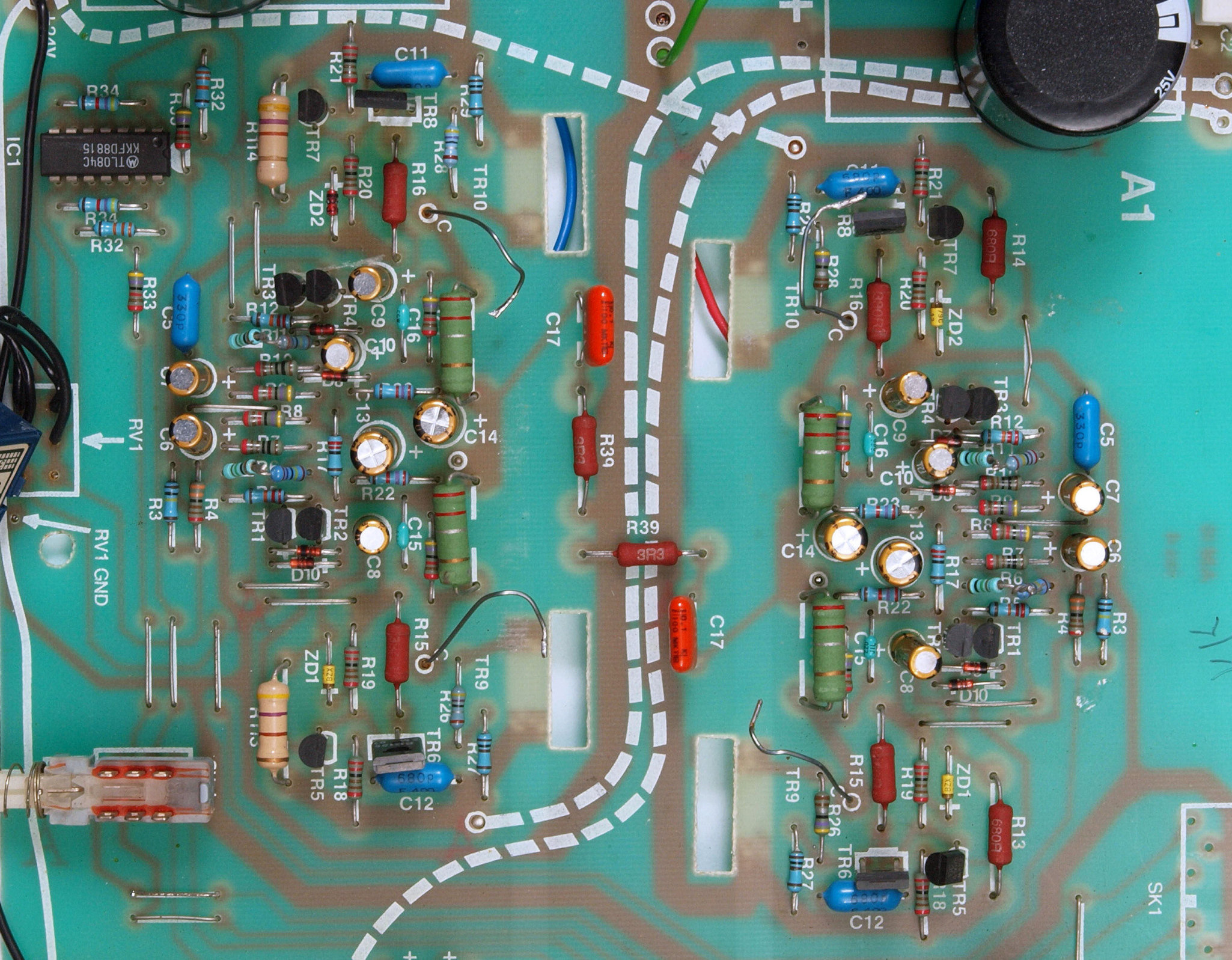

Ｃ２２．　修理後　ＡＭＰ基板

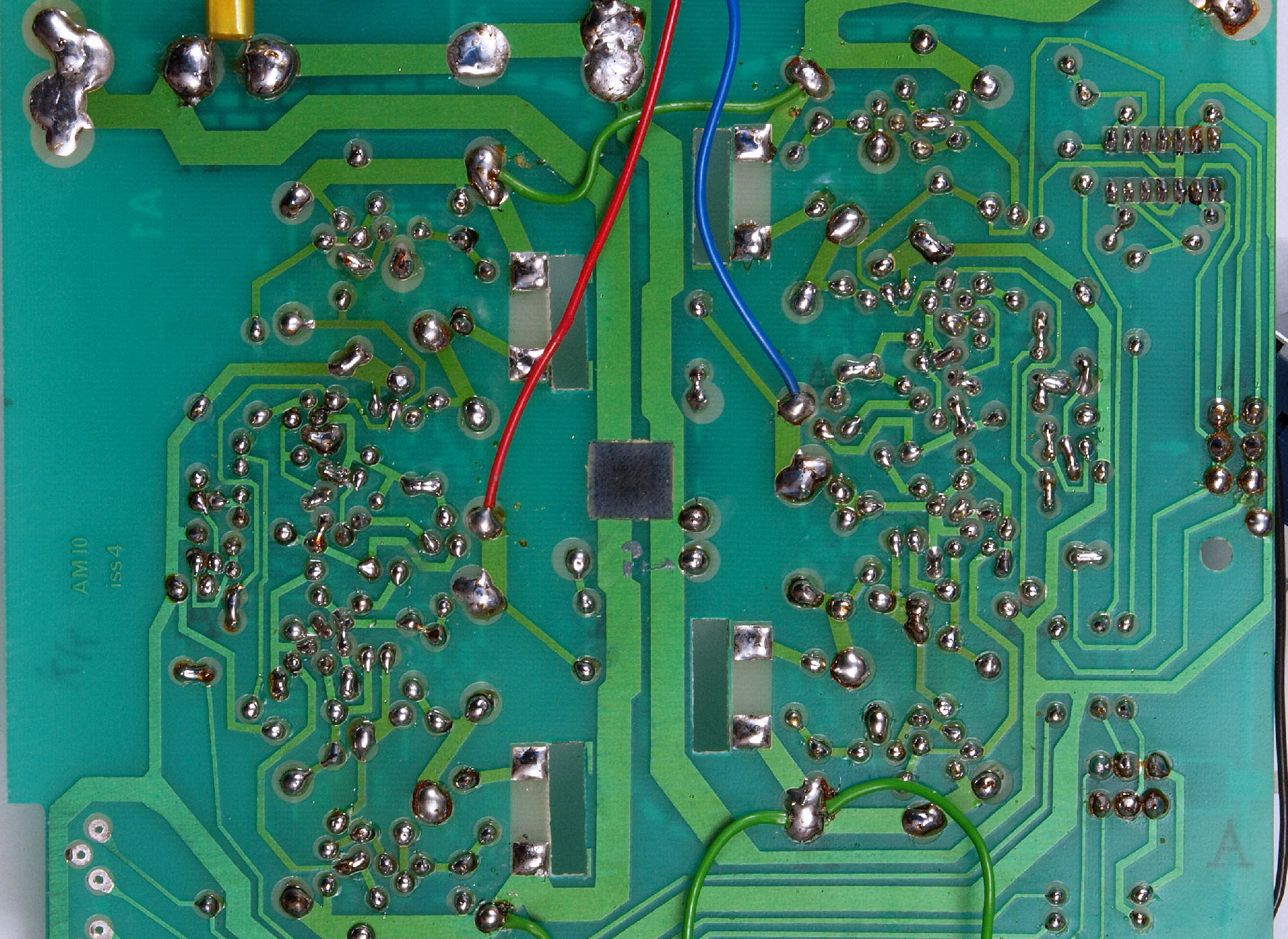

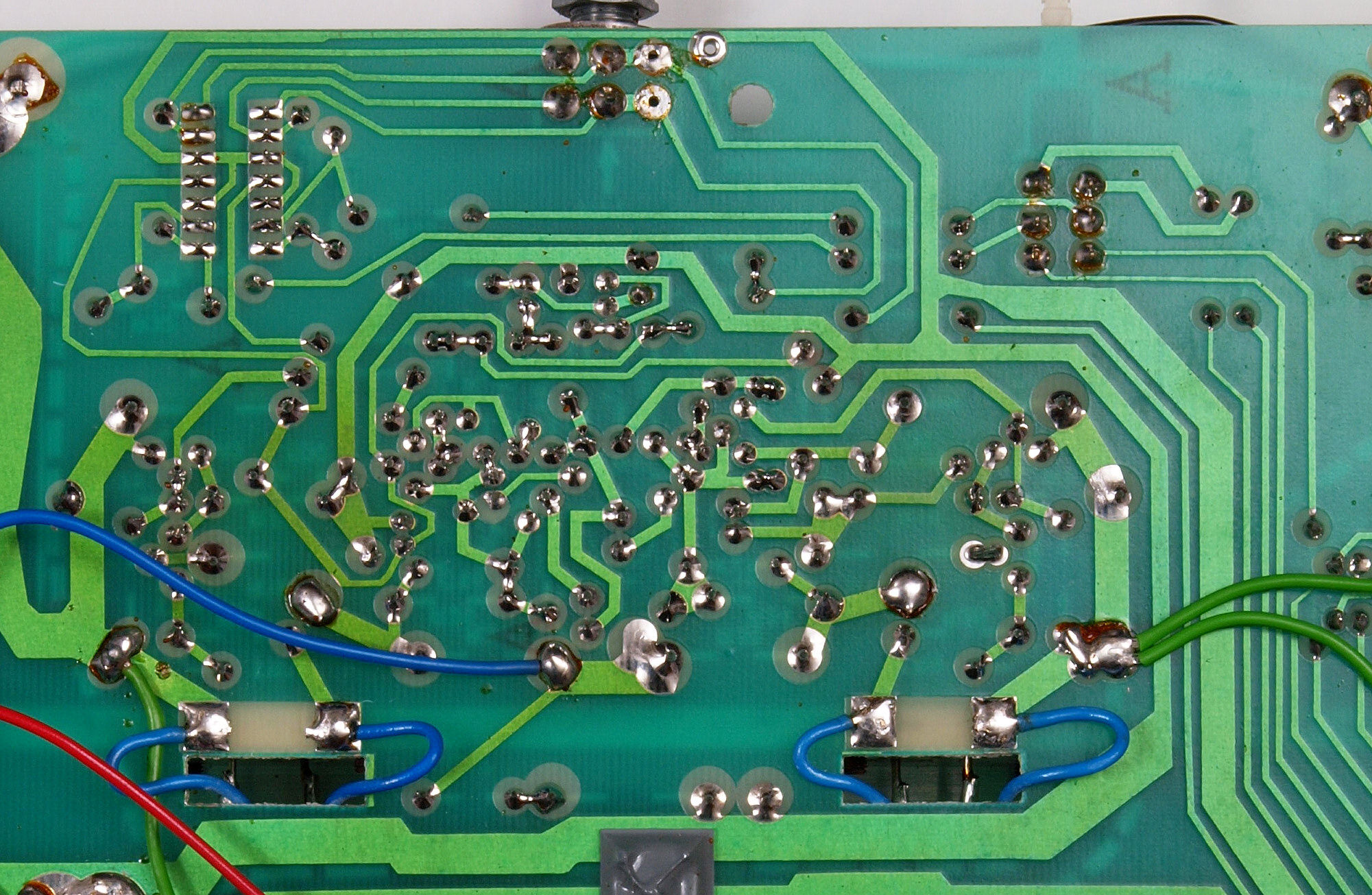

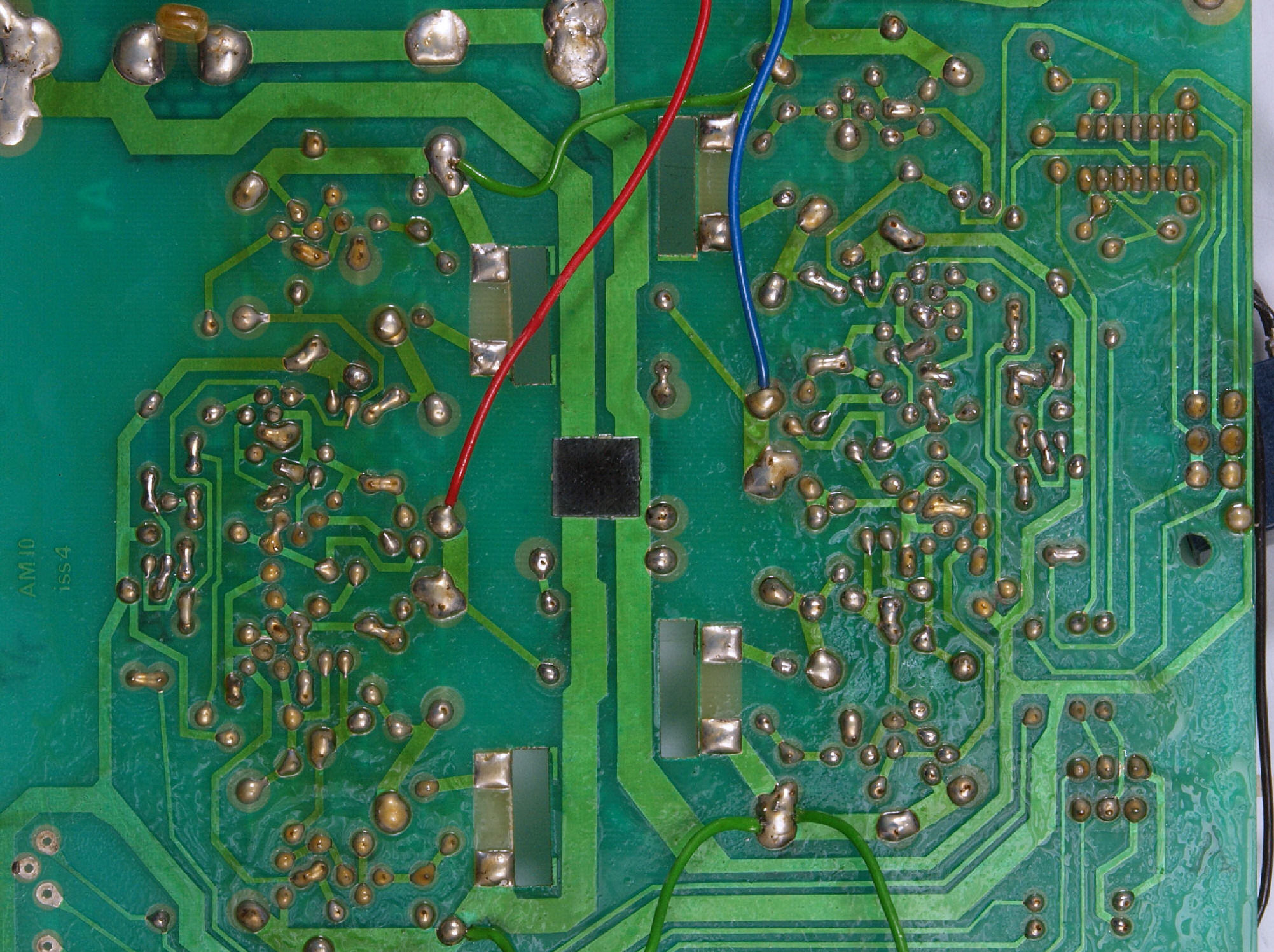

Ｃ２３．　修理前　ＡＭＰ基板裏

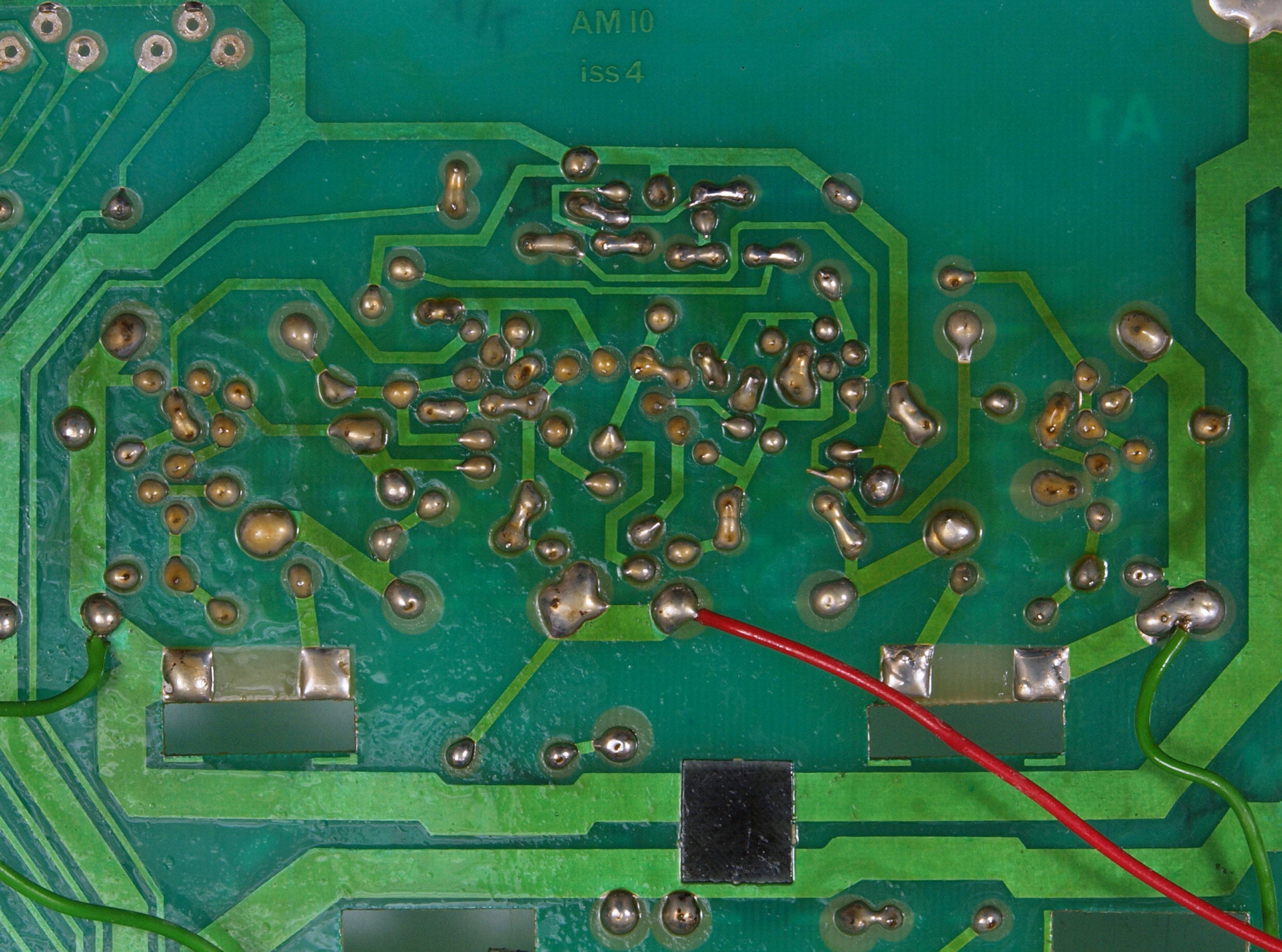

Ｃ２４．　修理（半田補正）後　ＡＭＰ基板裏、　半田を全部やり直す。

Ｃ２５．　完成ＡＭＰ基板裏　洗浄後＋絶縁コーテング材を塗る

Ｃ３１．　修理前　Ｒ側ＡＭＰ基板

Ｃ３２．　修理後　Ｒ側ＡＭＰ基板

Ｃ３３．　修理前　Ｒ側ＡＭＰ基板裏

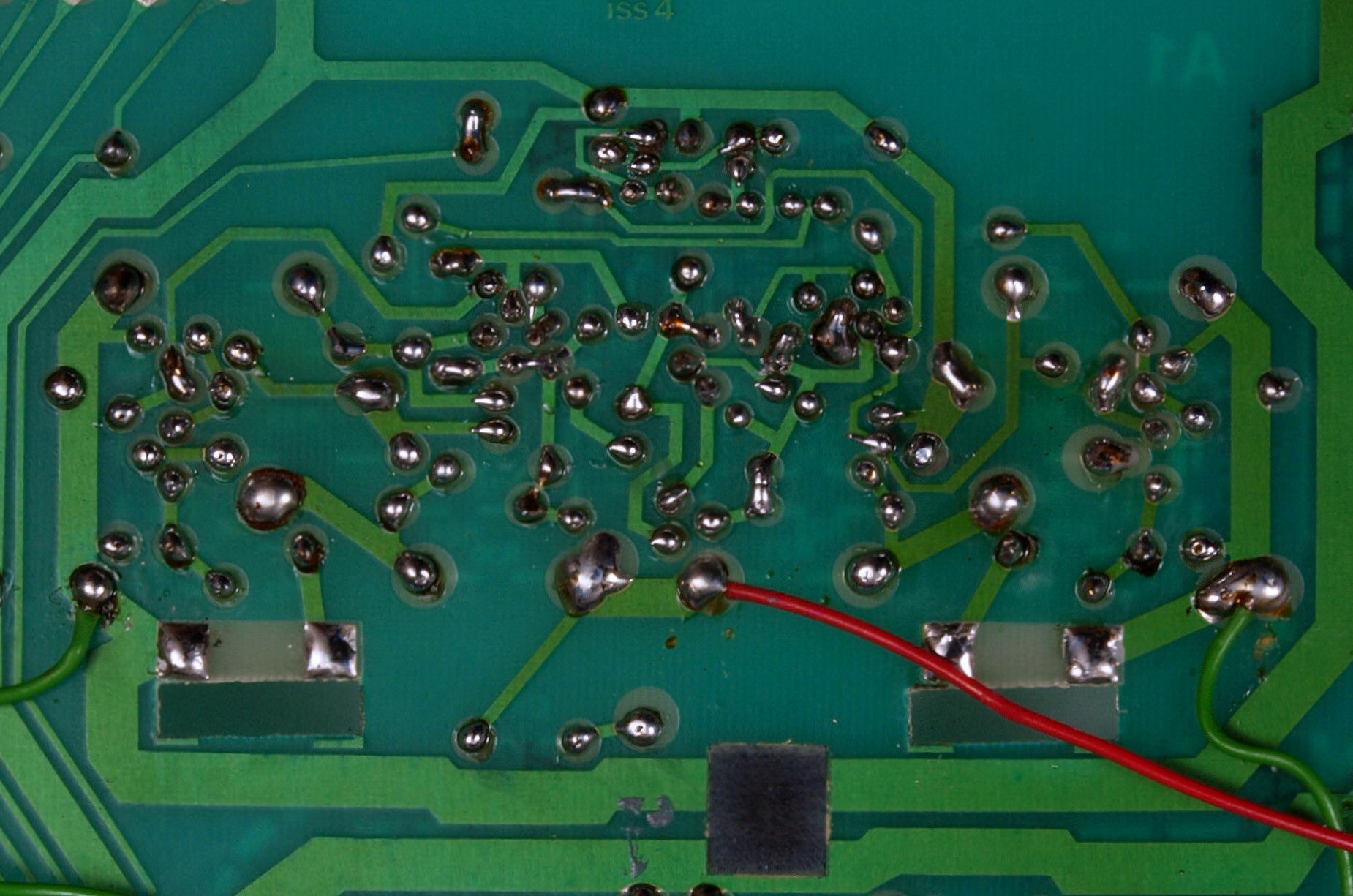

Ｃ３４．　修理（半田補正）後　Ｒ側ＡＭＰ基板裏

Ｃ３５．　完成Ｒ側ＡＭＰ基板裏　洗浄後＋絶縁コーテング材を塗る

Ｃ４１．　修理前　Ｌ側ＡＭＰ基板

Ｃ４２．　修理後　Ｌ側ＡＭＰ基板

Ｃ４３．　修理前　Ｌ側ＡＭＰ基板裏

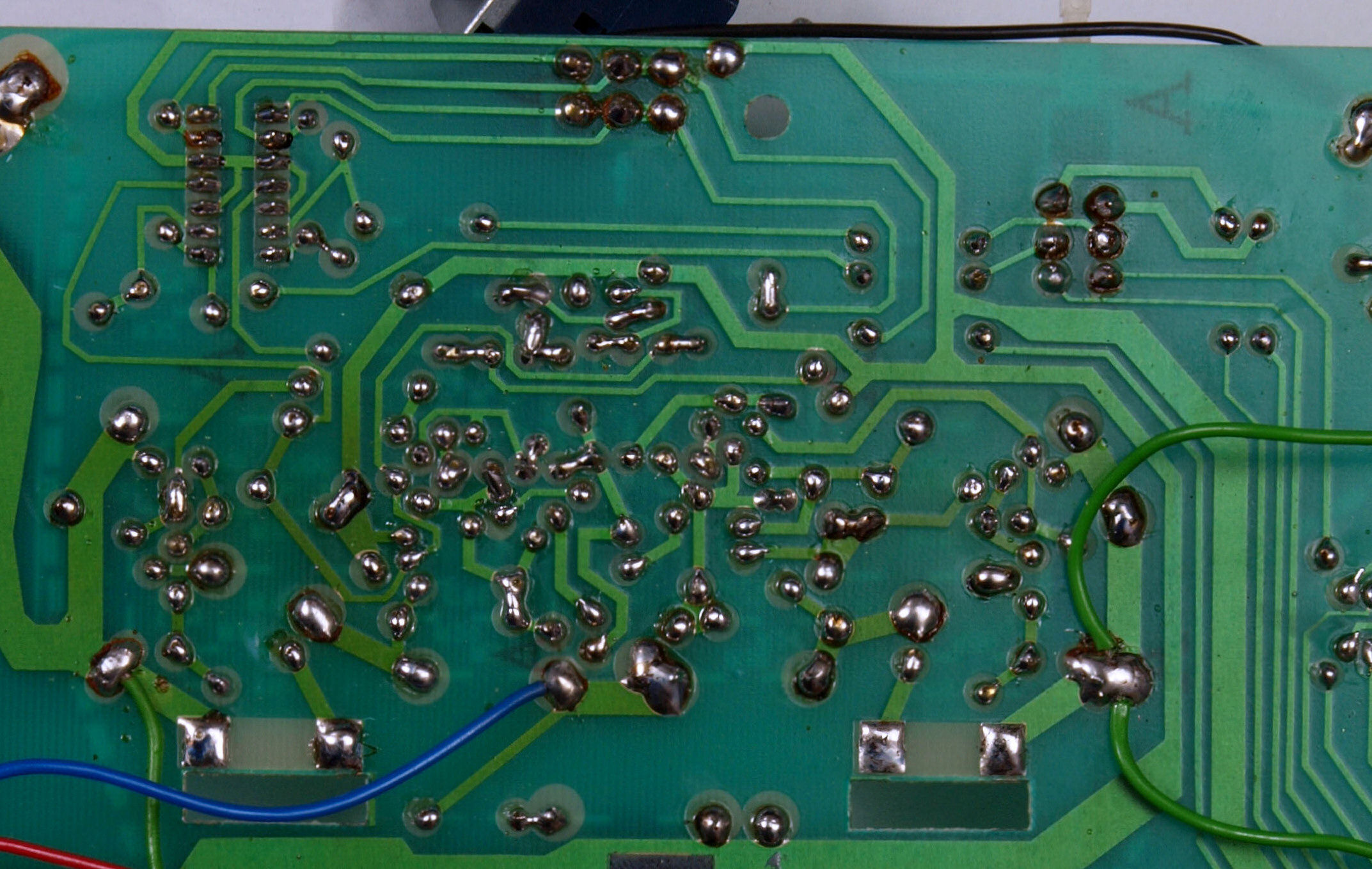

Ｃ４４．　修理（半田補正）後　Ｌ側ＡＭＰ基板裏、　半田を全部やり直す。

Ｃ４５．　完成Ｌ側ＡＭＰ基板裏　洗浄後＋絶縁コーテング材を塗る

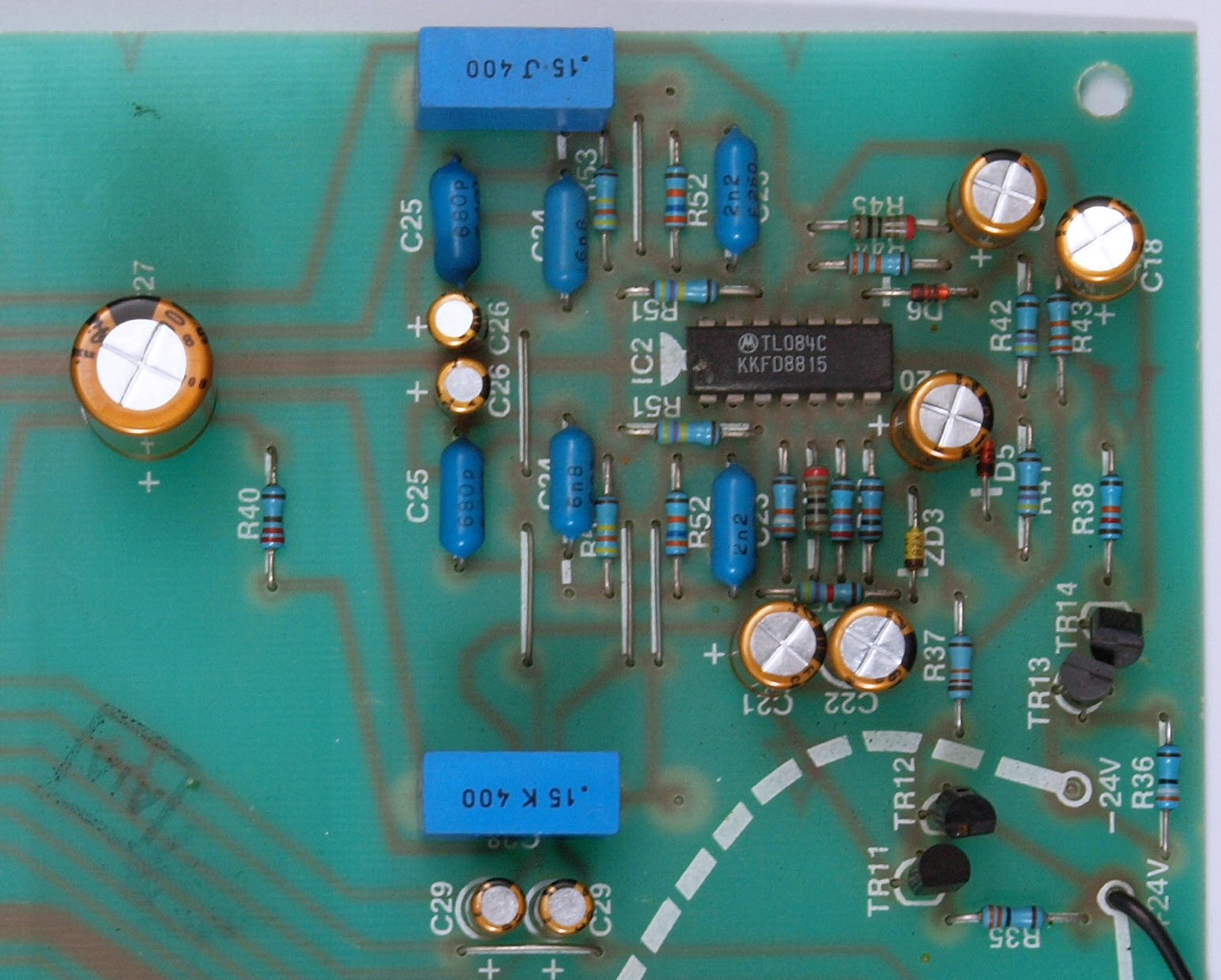

Ｃ５１．　修理前　　ＥＱ基板

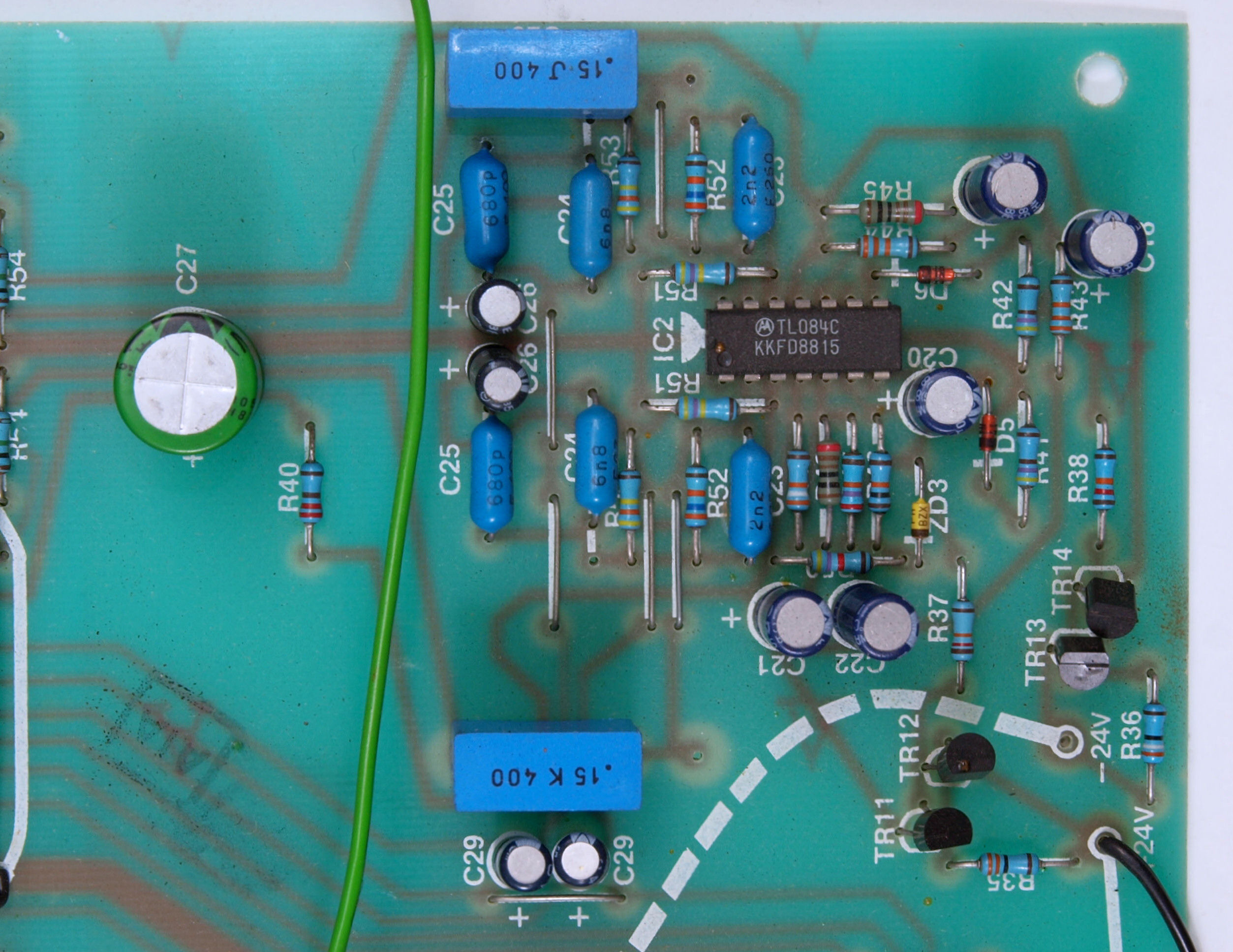

Ｃ５２．　修理後　　ＥＱ基板

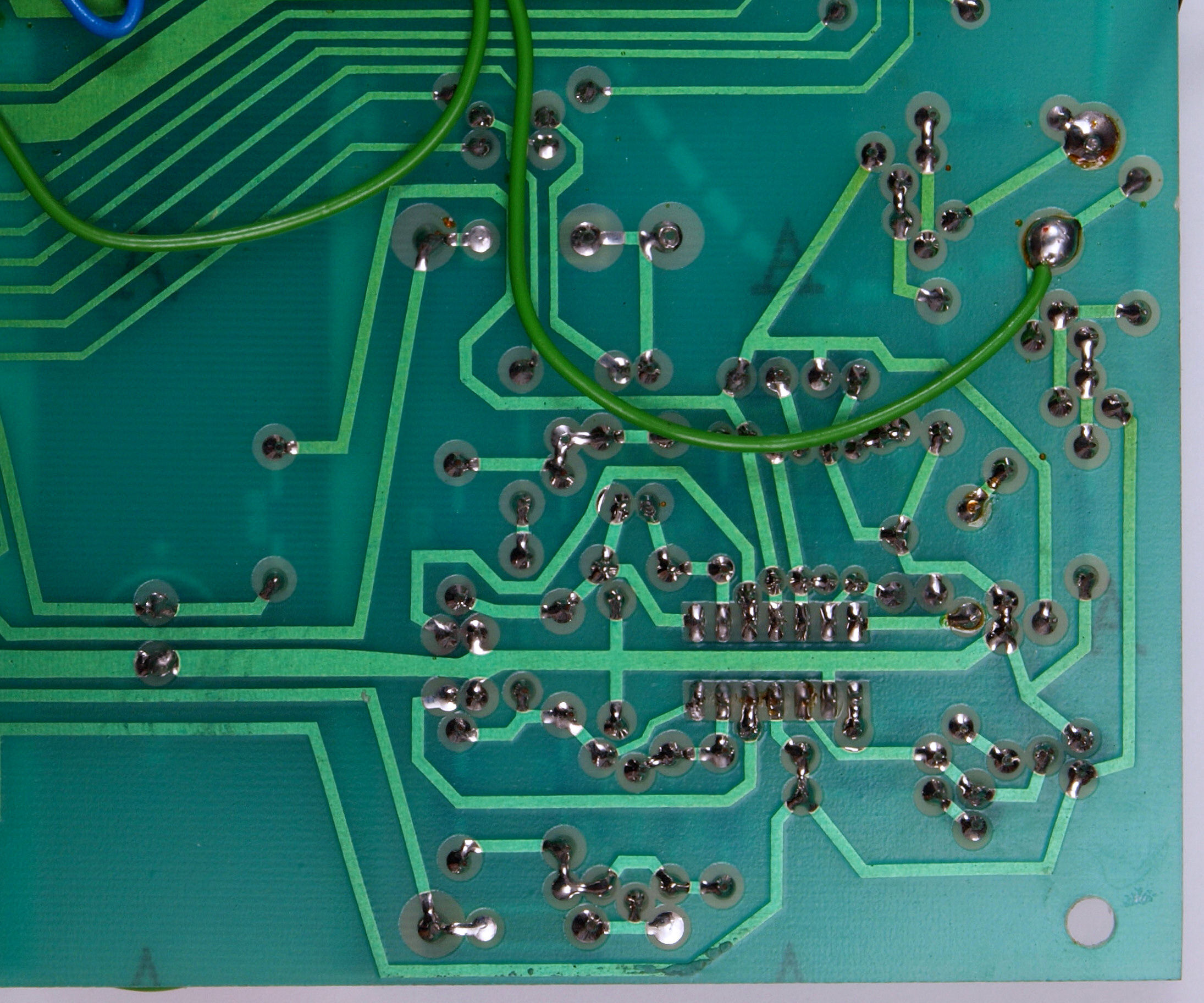

Ｃ５３．　修理前　　ＥＱ基板裏

Ｃ５４．　修理（半田補正）後　　ＥＱ基板裏、　半田を全部やり直す。

Ｃ５５．　完成　ＥＱ基板裏　洗浄後＋絶縁コーテング材を塗る

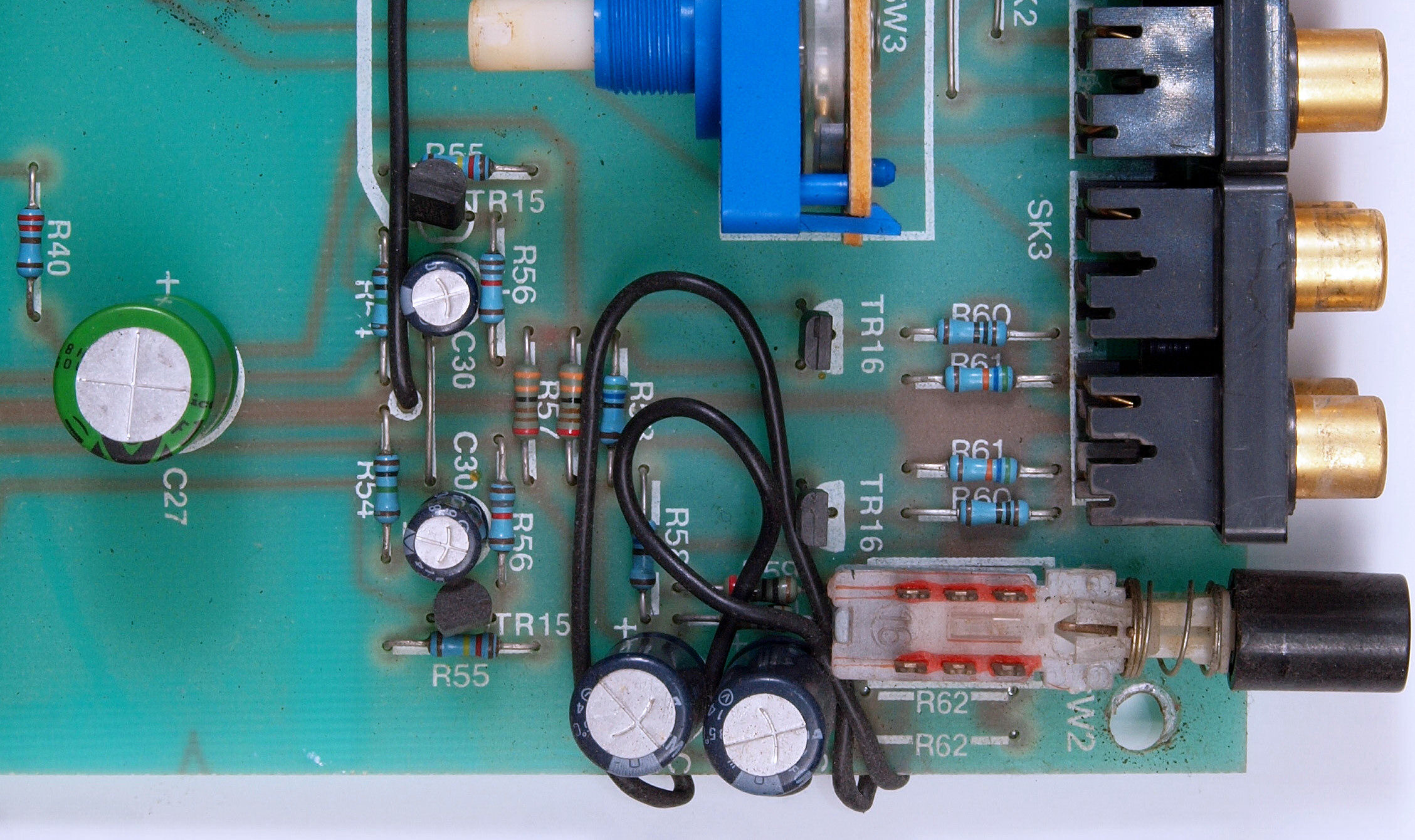

Ｃ６１．　修理前　　ＭＣ基板

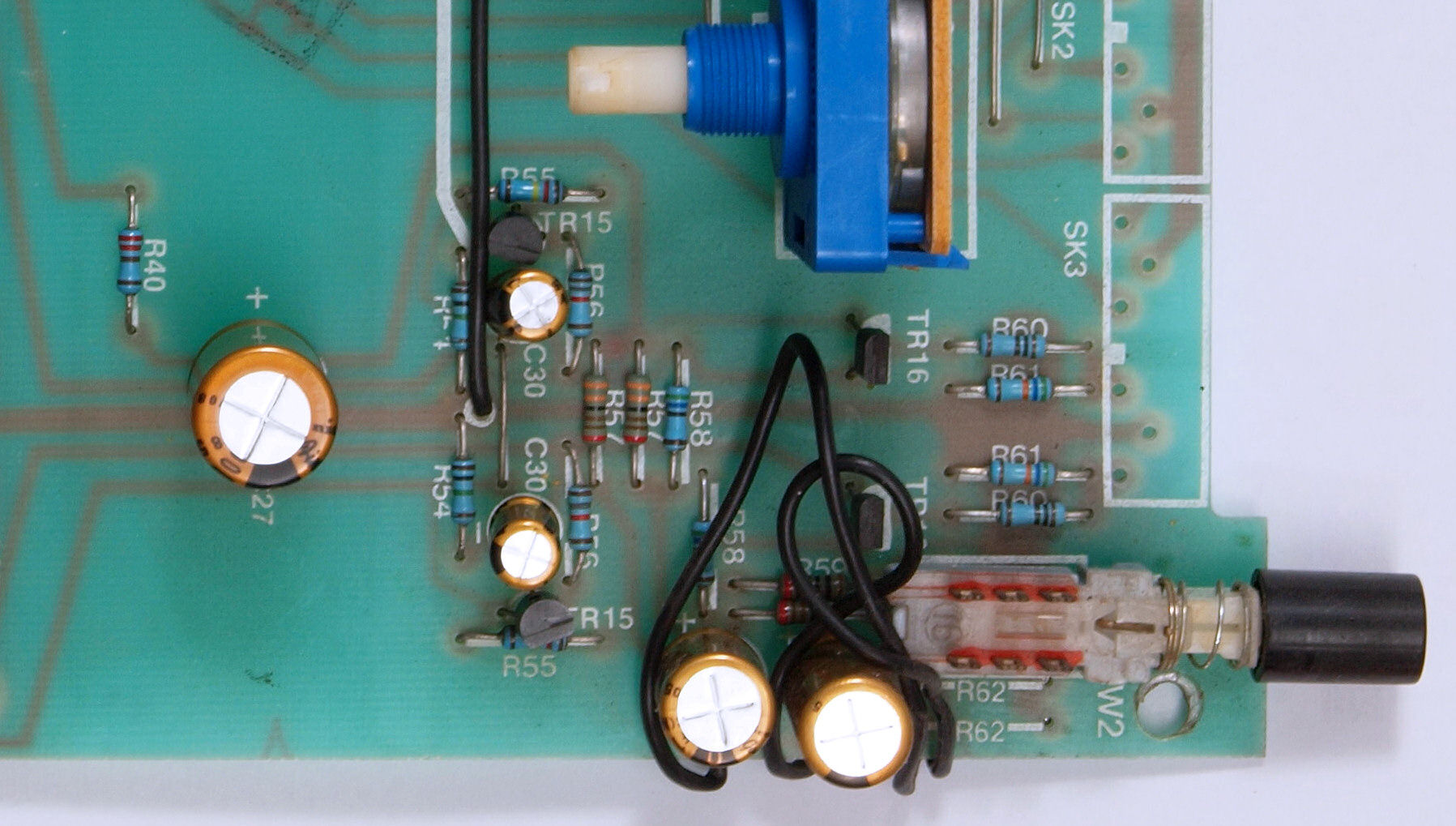

Ｃ６２．　修理後　　ＭＣ基板

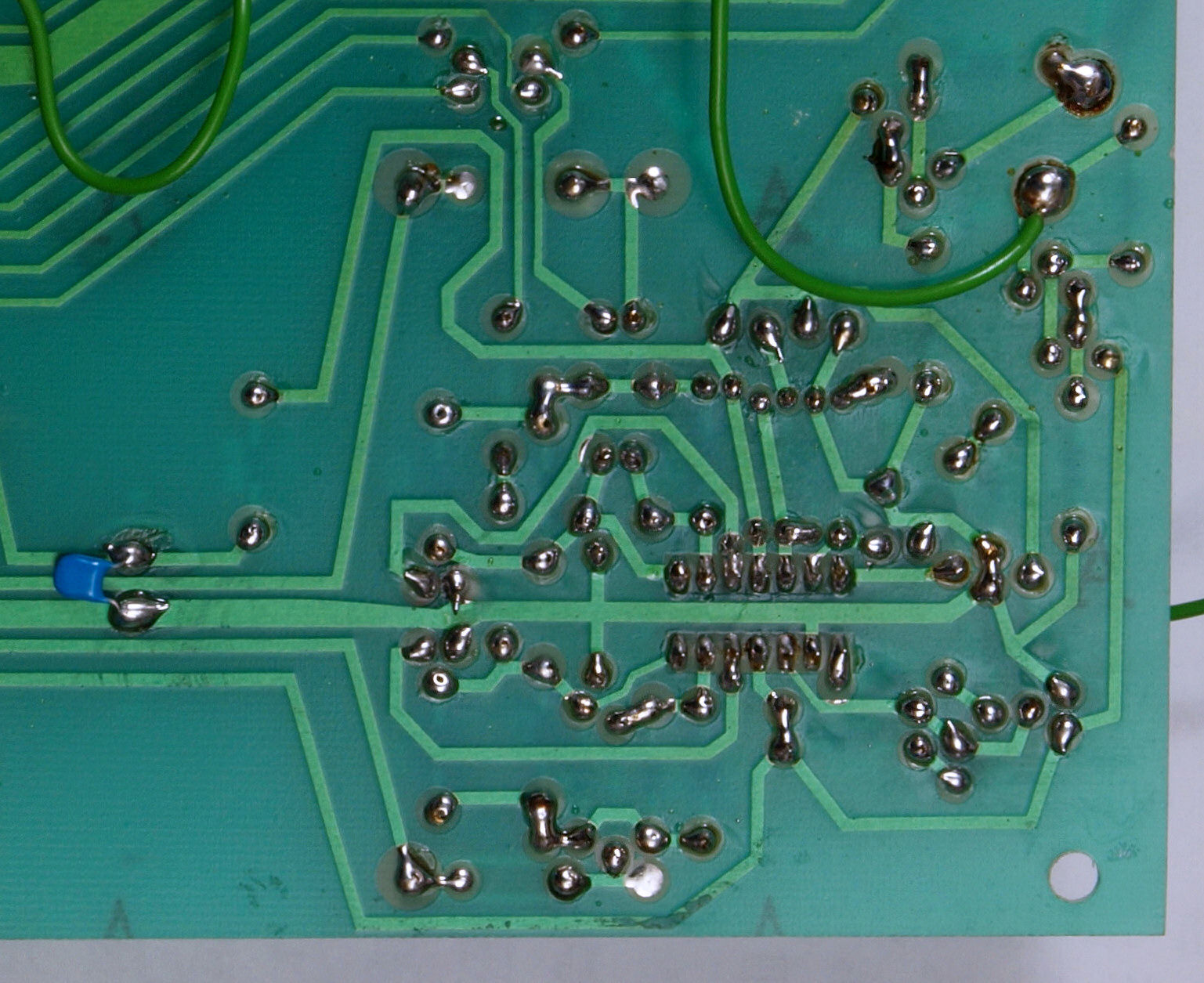

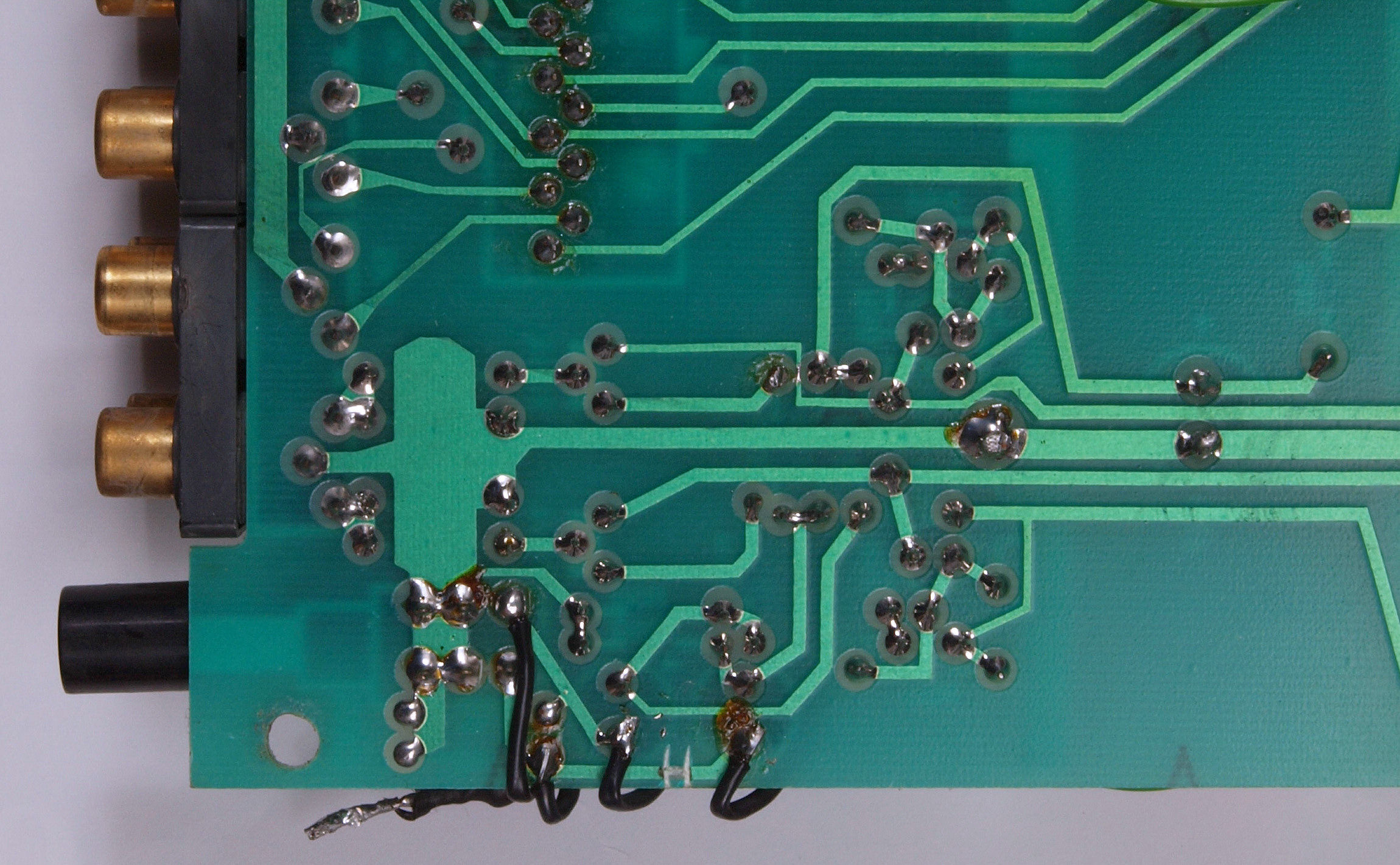

Ｃ６３．　修理前　　ＭＣ基板裏

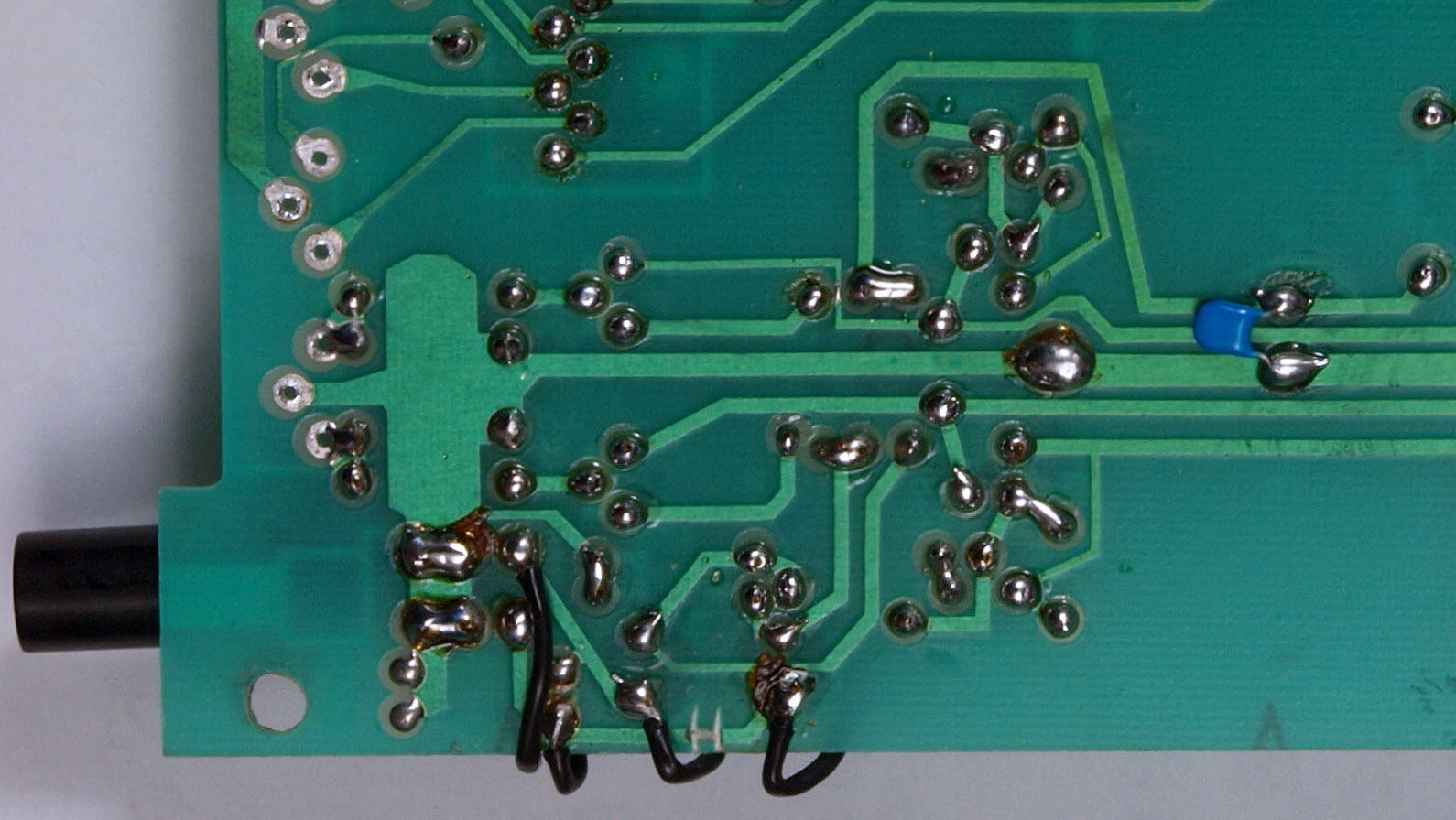

Ｃ６４．　修理（半田補正）後　　ＭＣ基板裏、　半田を全部やり直す。

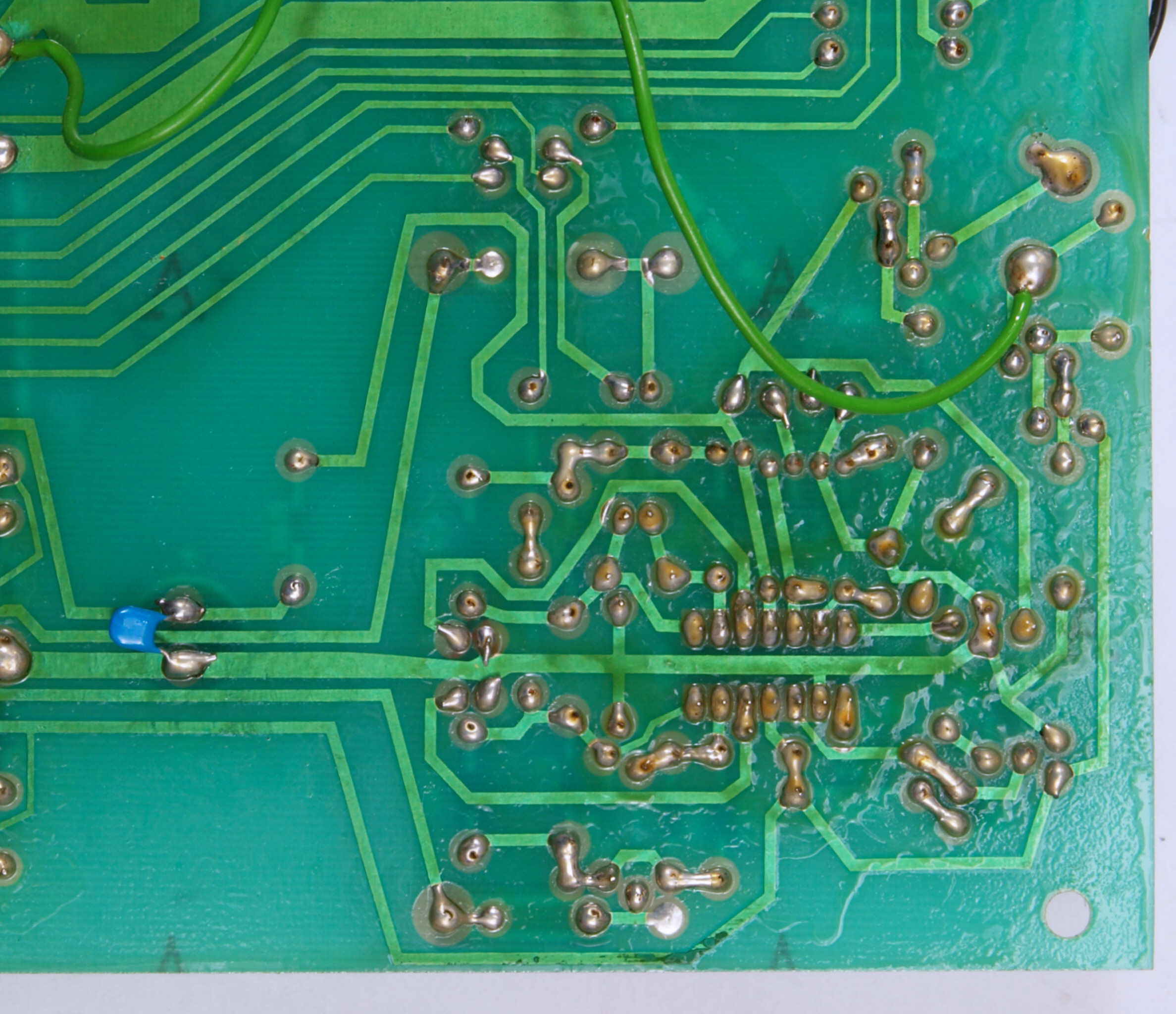

Ｃ６５．　完成ＭＣ基板裏　洗浄後＋絶縁コーテング材を塗る

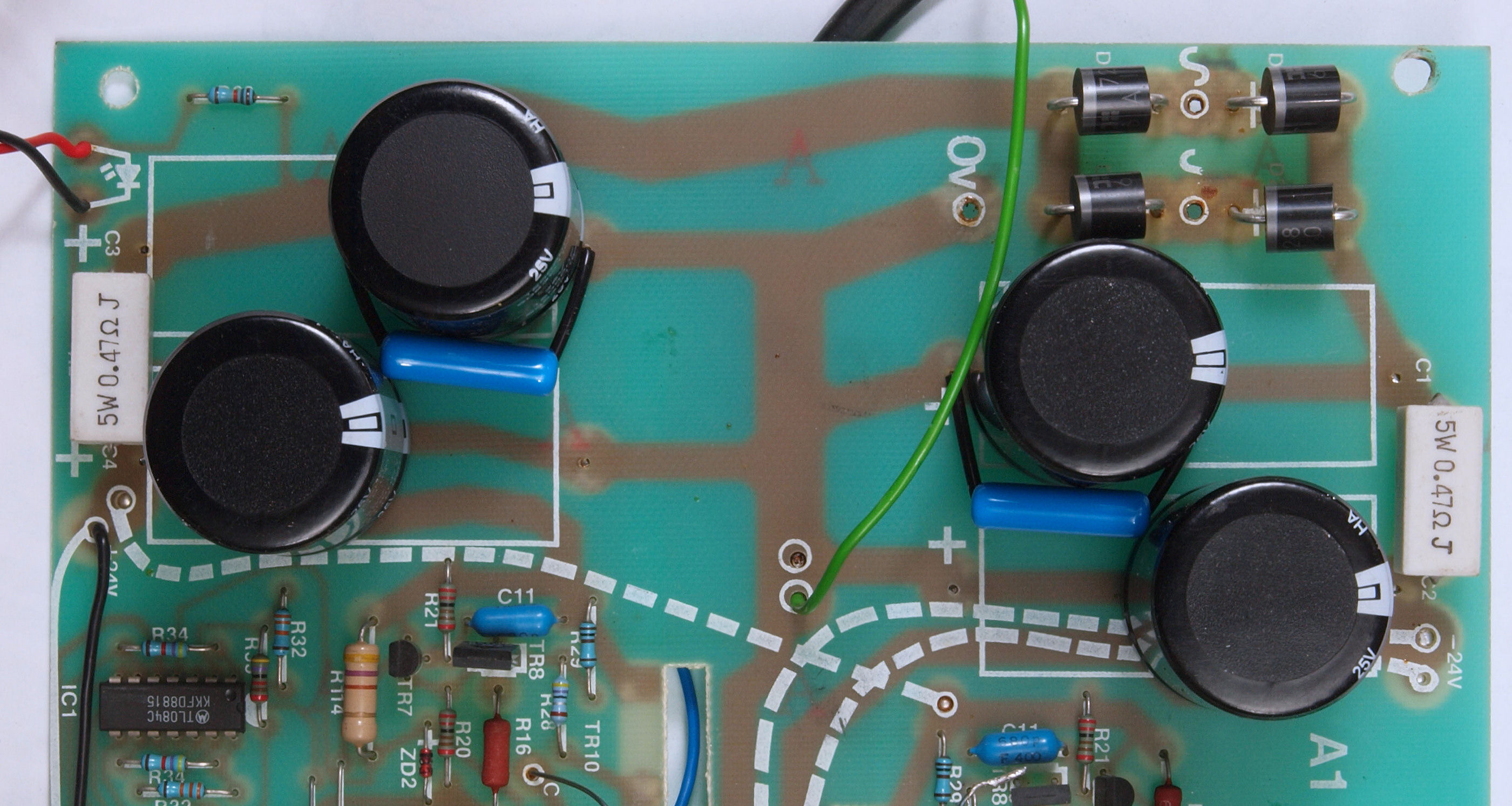

Ｃ７１．　修理前　電源基板

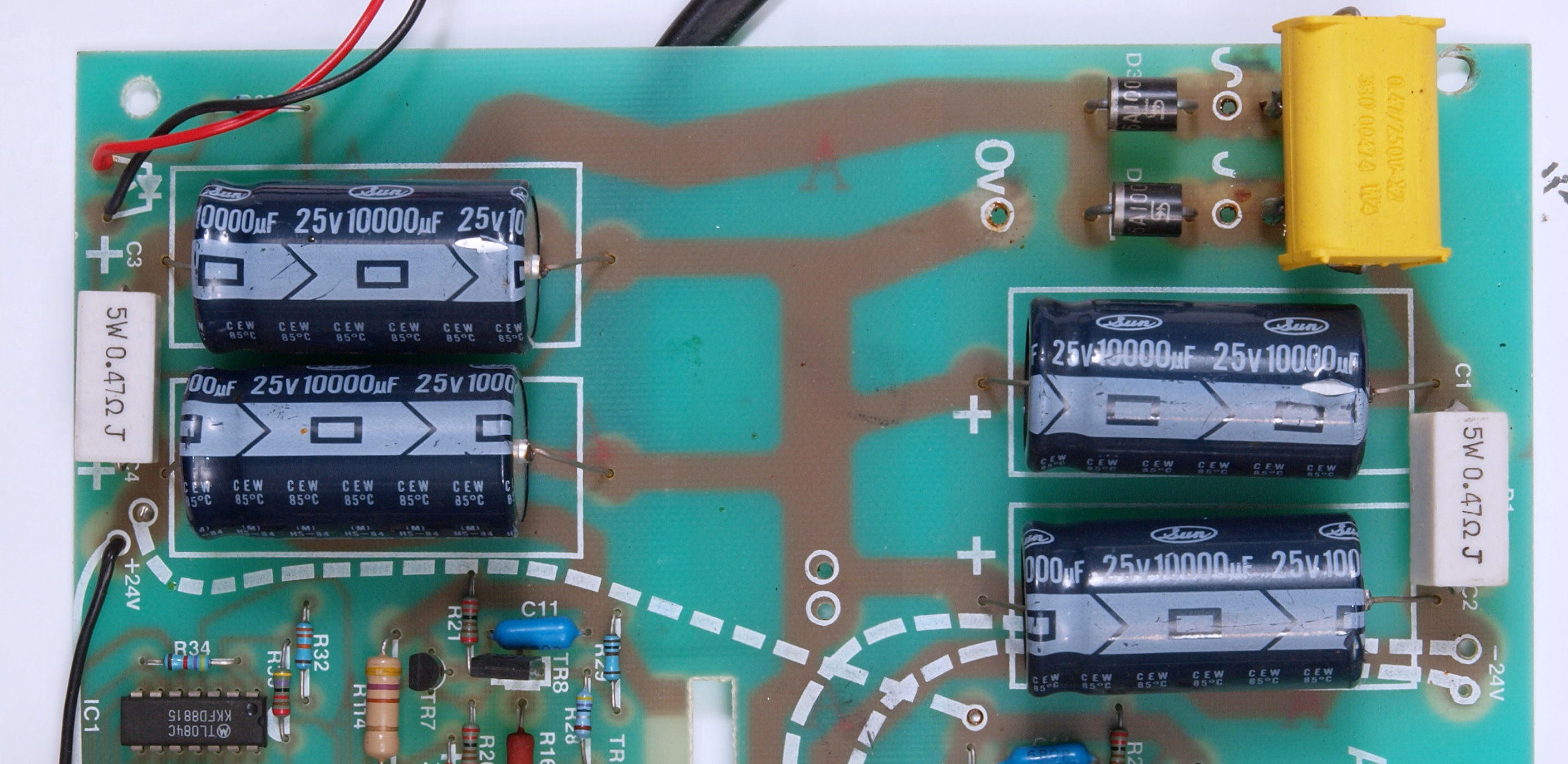

Ｃ７２．　修理後　電源基板

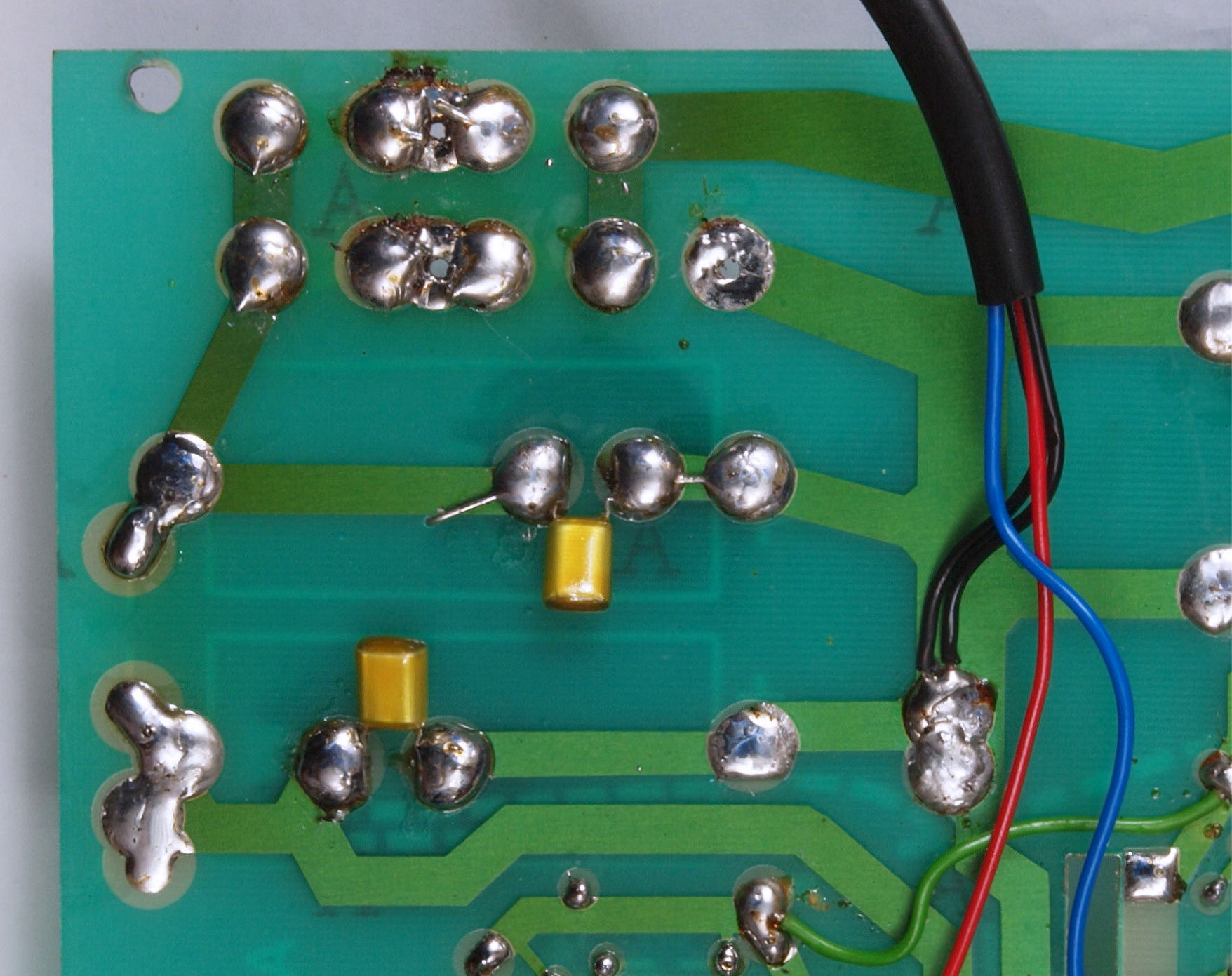

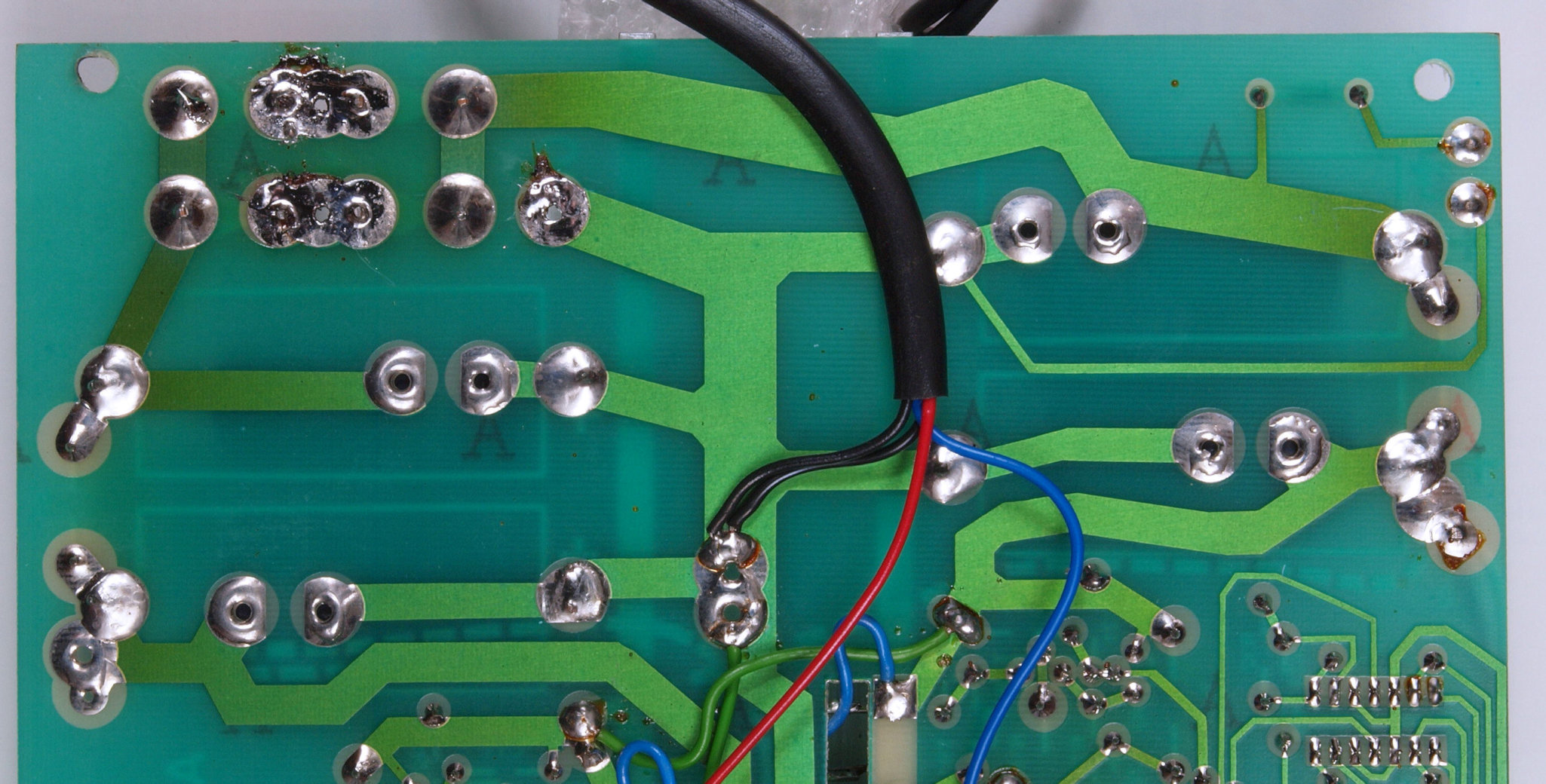

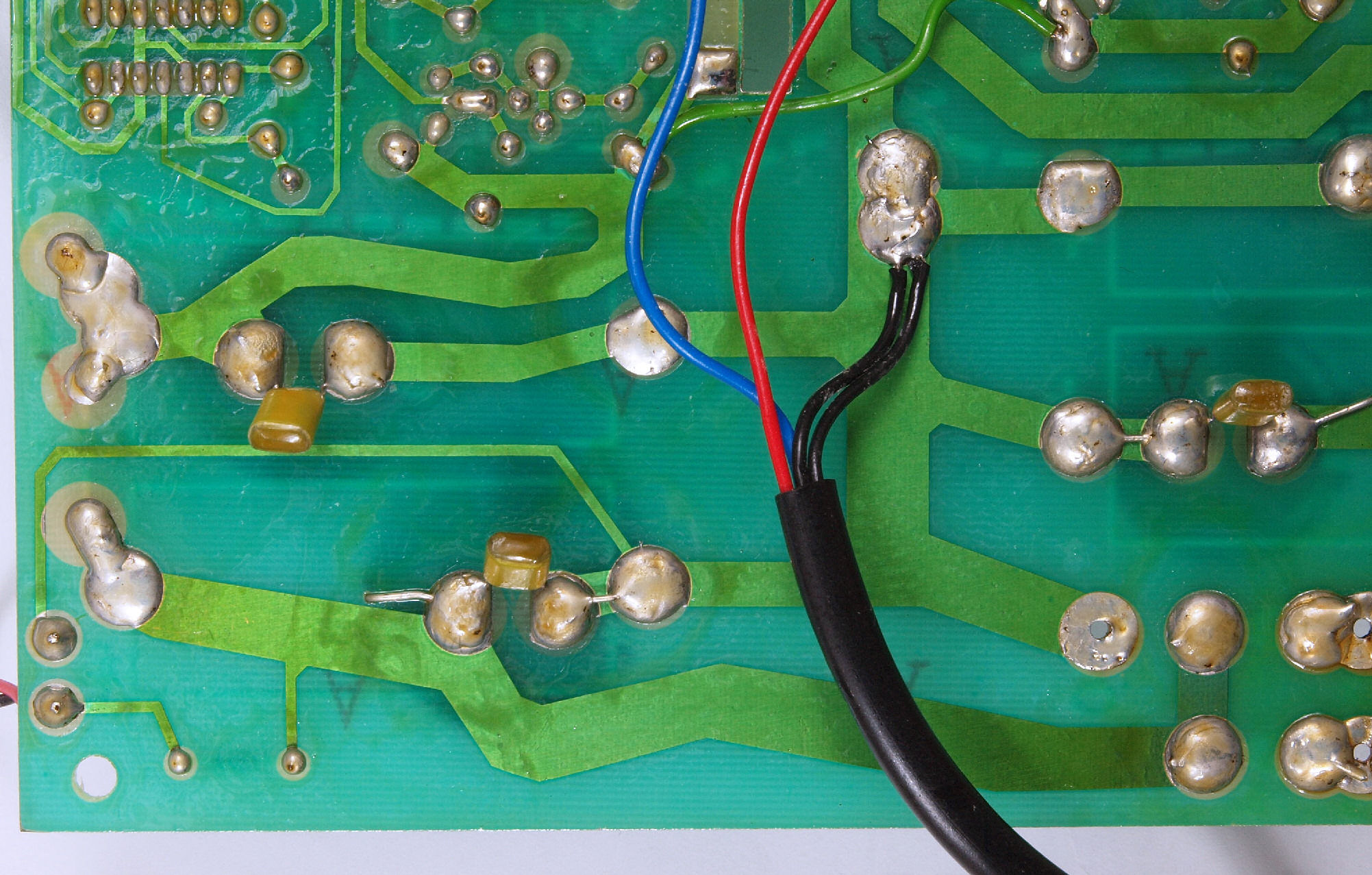

Ｃ７３．　修理前　電源基板裏

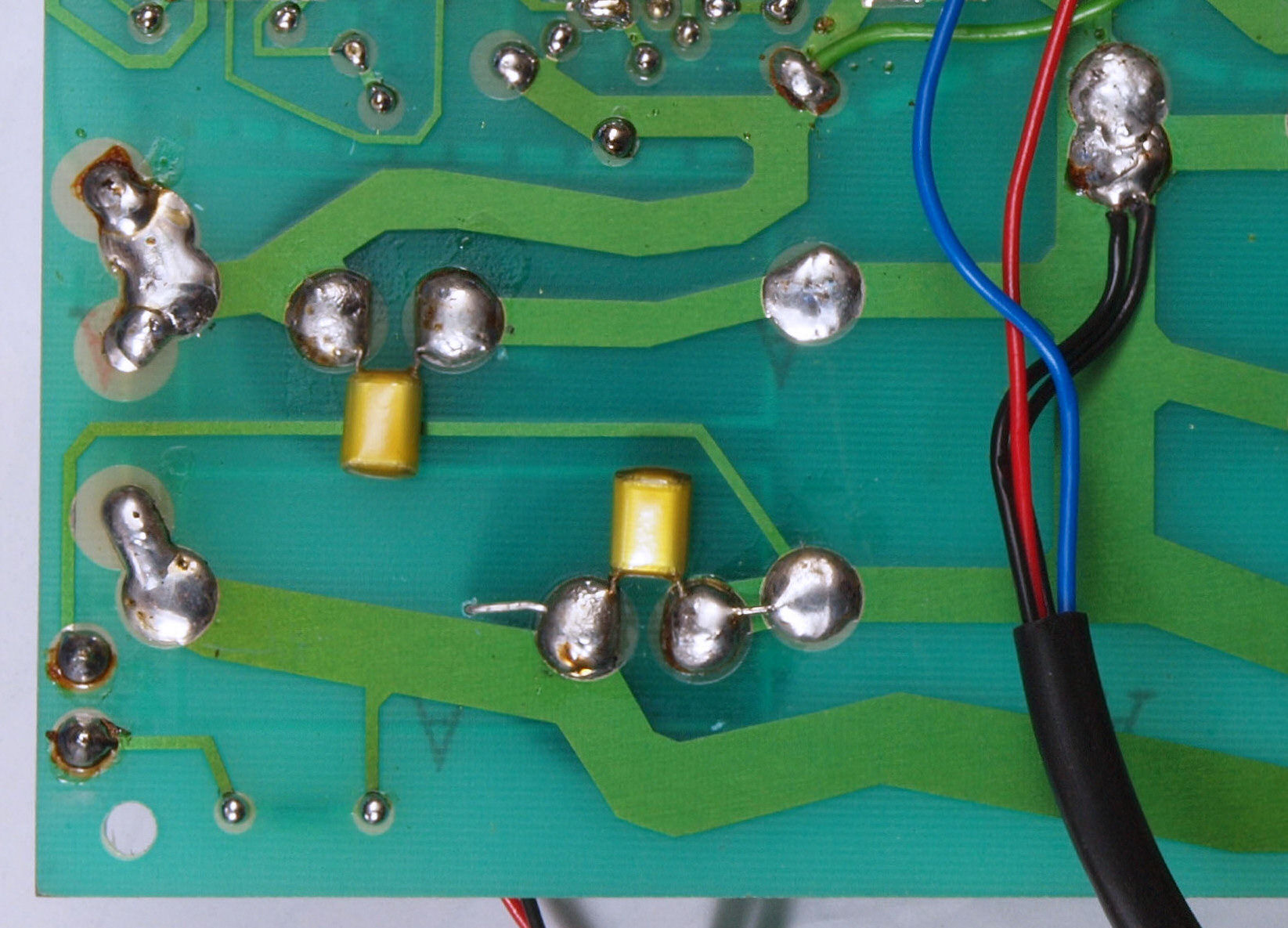

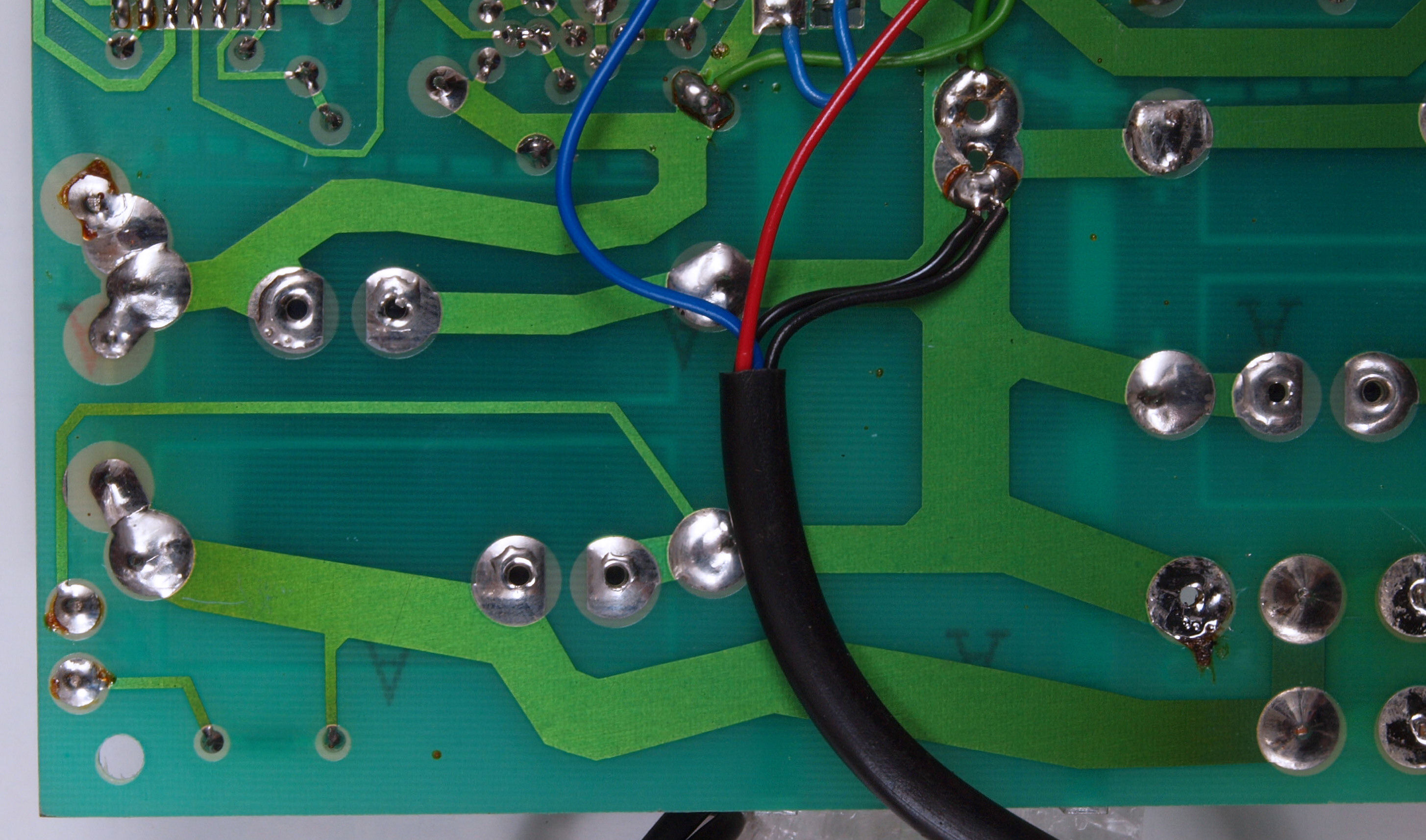

Ｃ７４．　修理（半田補正）後　電源基板裏、　半田を全部やり直す。

Ｃ７５．　完成電源基板裏　洗浄後＋絶縁コーテング材を塗る

Ｃ８１．　修理前　＋側電源基板

Ｃ８２．　修理後　＋側電源基板

Ｃ８３．　修理前　＋側電源基板裏

Ｃ８４．　修理（半田補正）後　＋側電源基板裏、　半田を全部やり直す。

Ｃ８５．　完成　＋側電源基板裏　洗浄後＋絶縁コーテング材を塗る

Ｃ９１．　修理前　−側電源基板

Ｃ９２．　修理後　−側電源基板

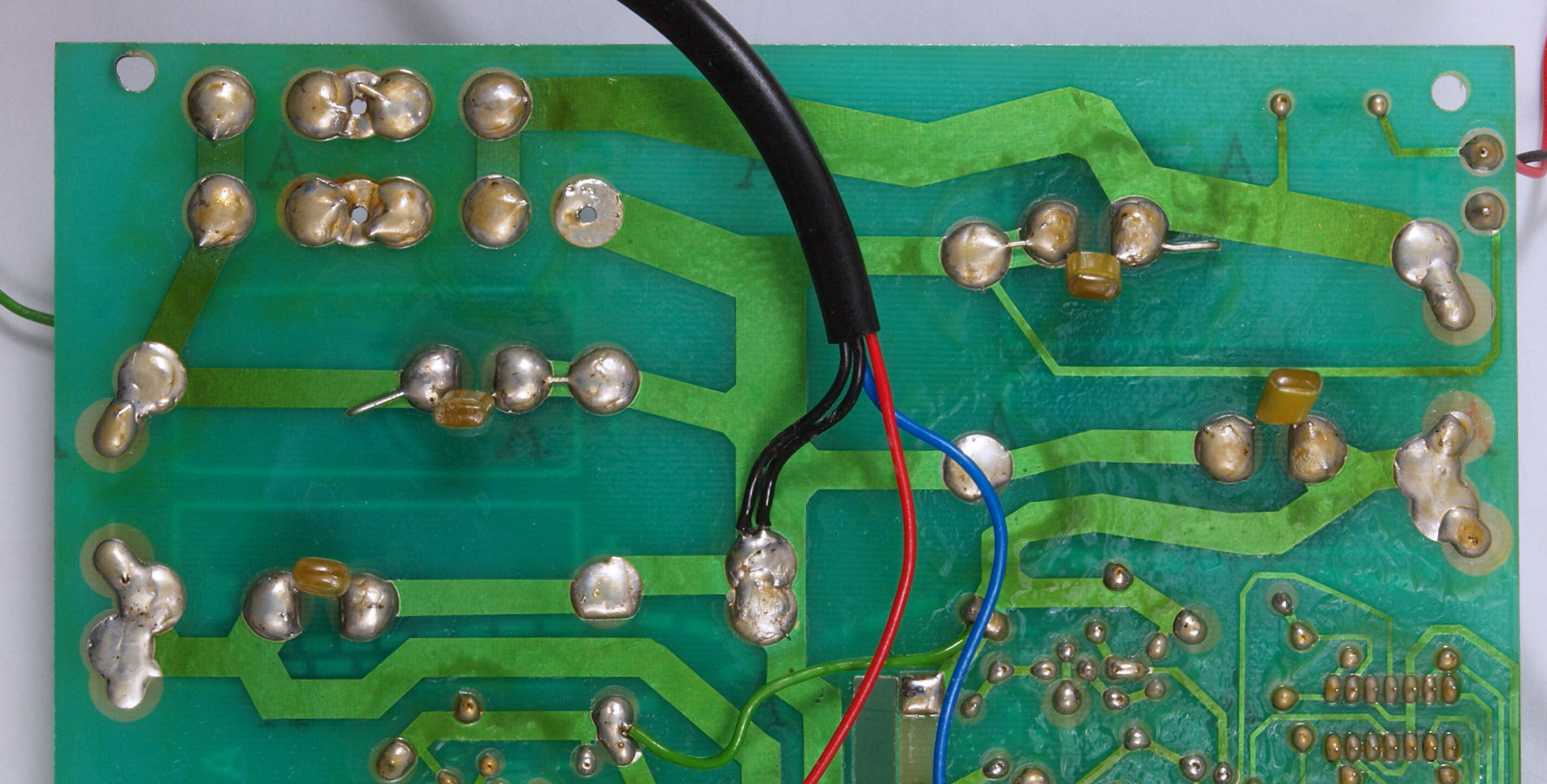

Ｃ９３．　修理前　−側電源基板裏

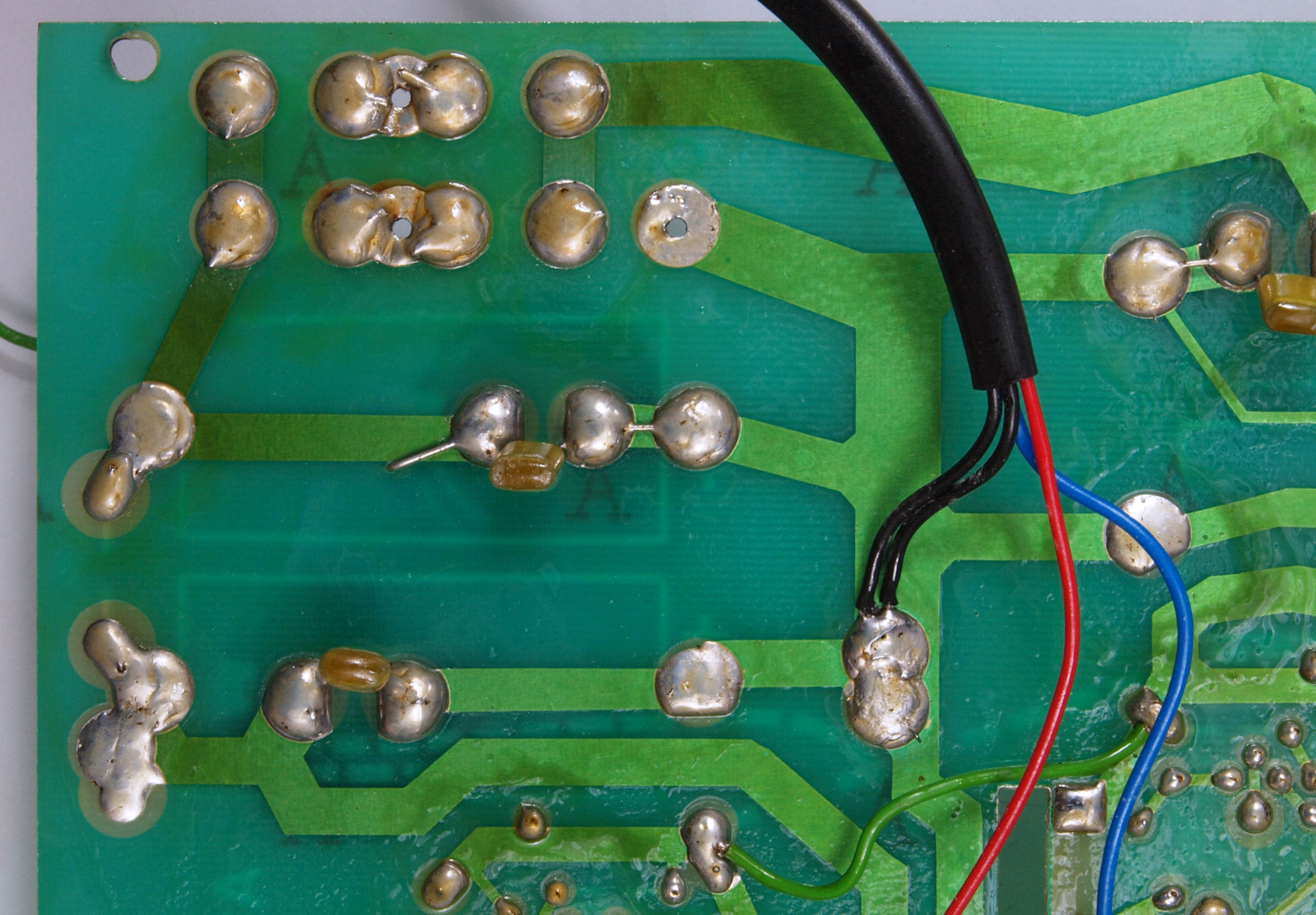

Ｃ９４．　修理（半田補正）後　−側電源基板裏、　半田を全部やり直す。

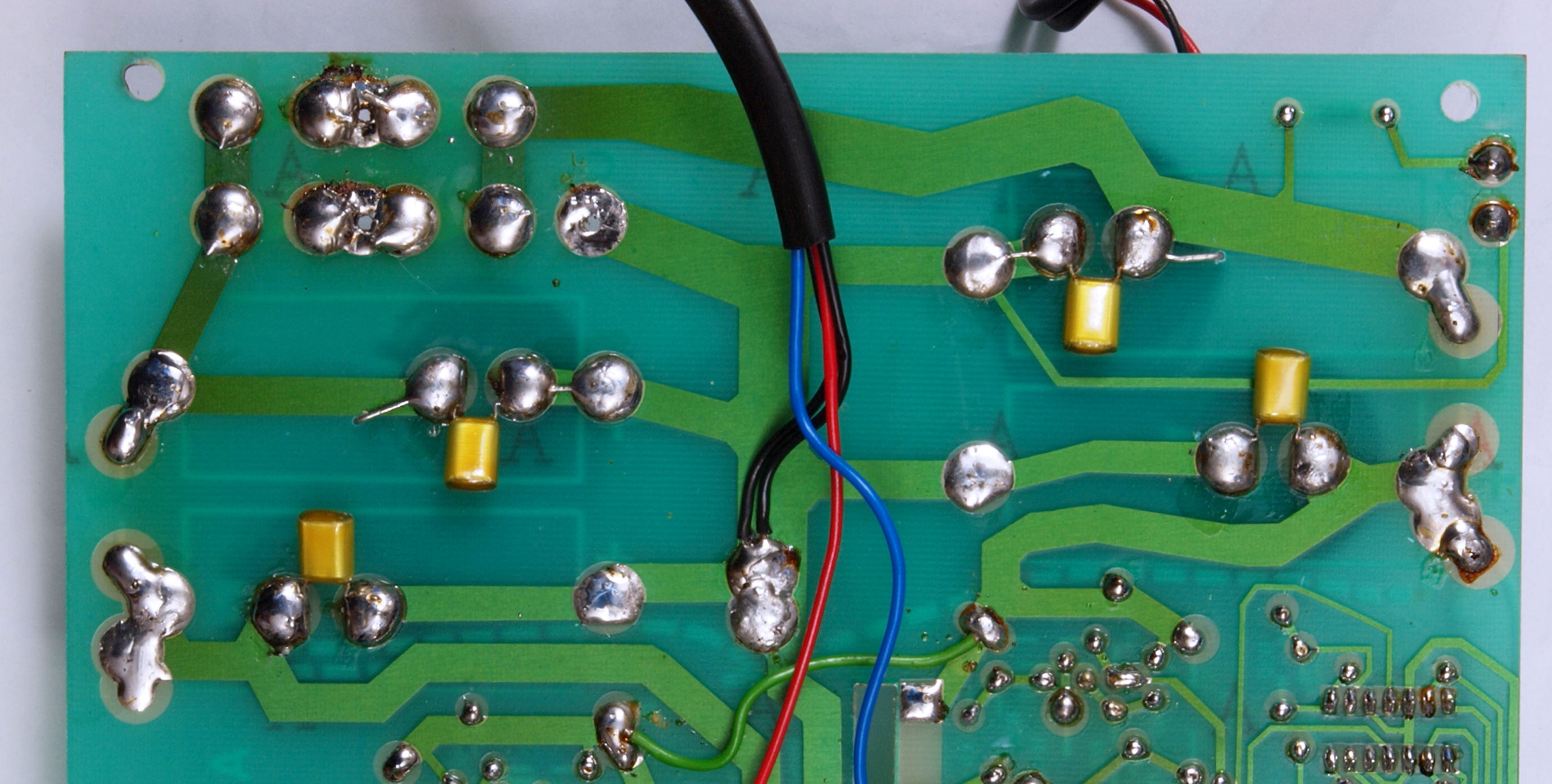

Ｃ９５．　完成　−側電源基板裏　洗浄後＋絶縁コーテング材を塗る

ＣＡ１．　修理前　ＳＷのカップリング、「ユニバーサル型」でないので、「ブレ」を吸収しない

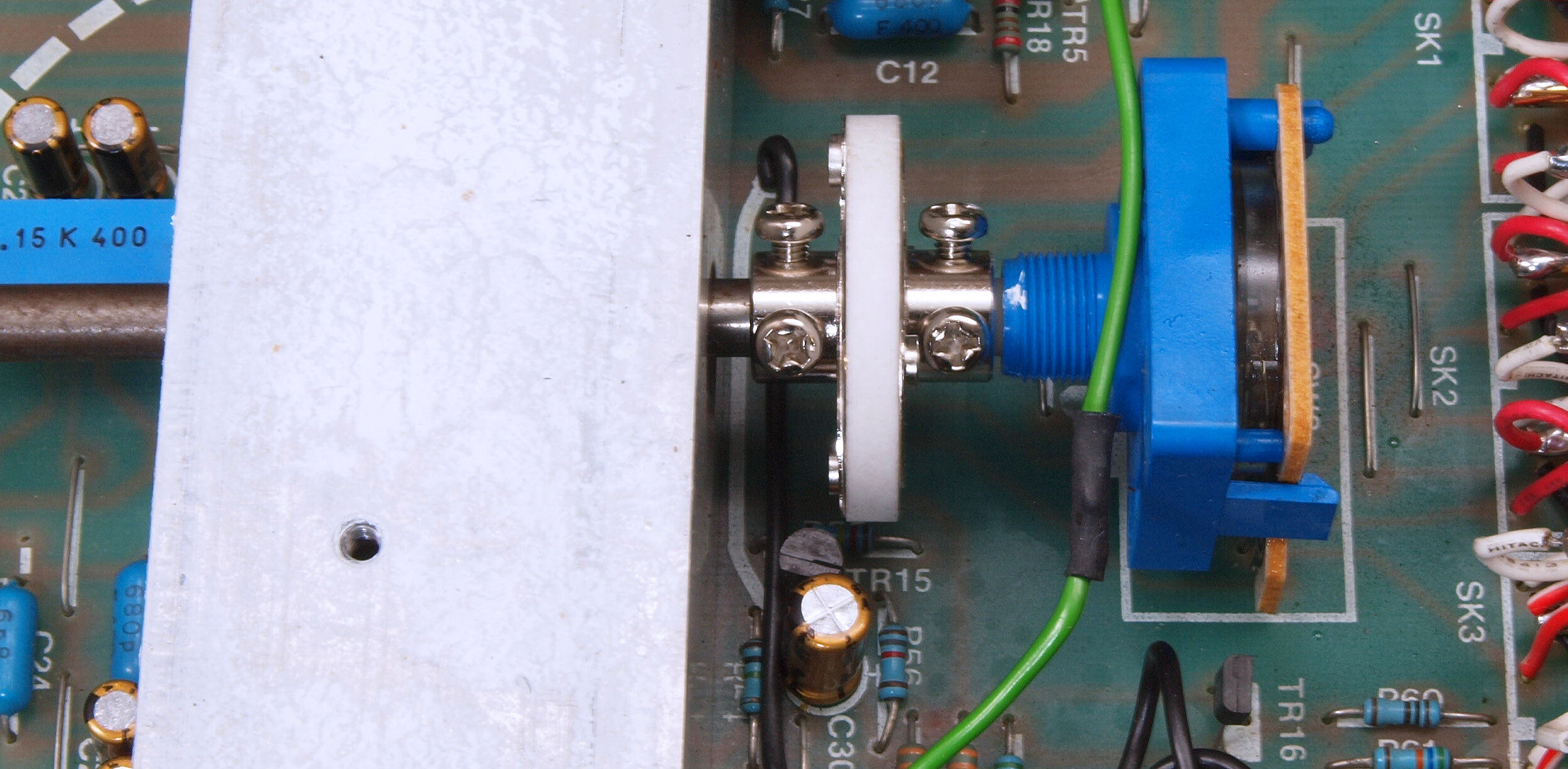

ＣＡ２．　修理後、タイト製のユニバーサル・カップリングを使用、　シャフトの錆も出来るだけ落とす。

ＣＡ３．　修理中　絶縁シートが小さい、これではＰＳＥ法の耐電圧１０００Ｖに耐えられるか？

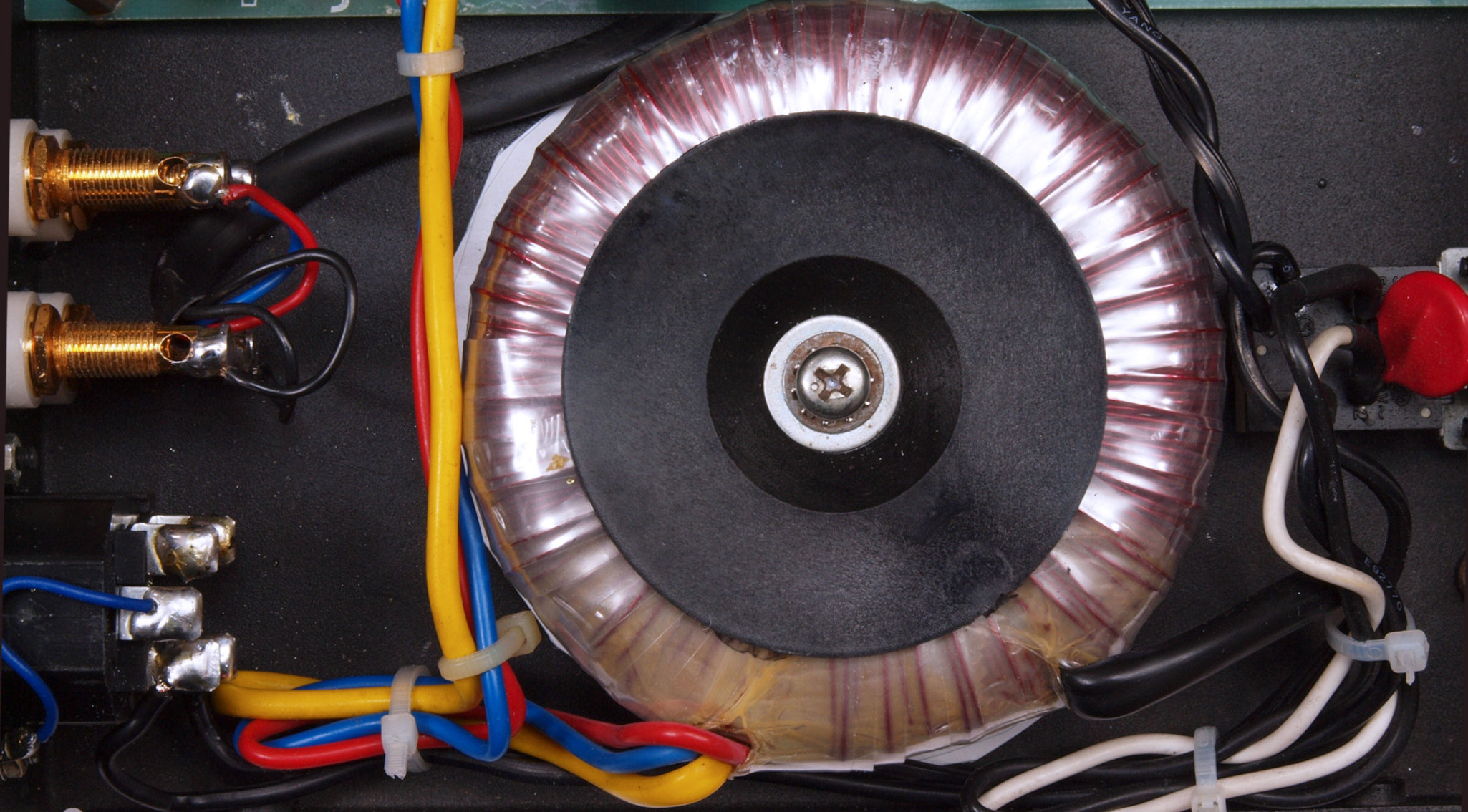

ＣＡ４．　修理後　電源トランス、大型の絶縁紙を敷く、２枚重ねる。

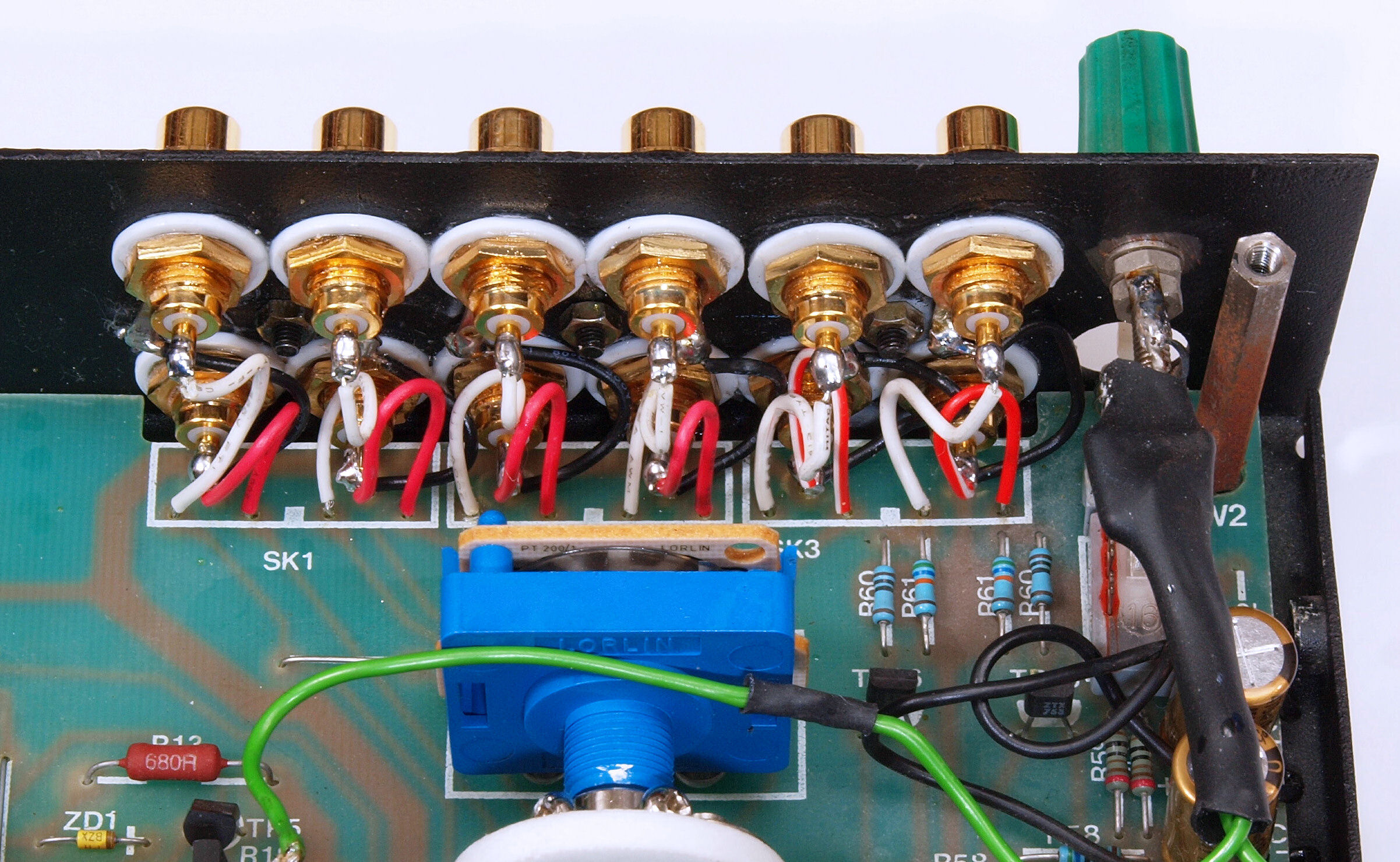

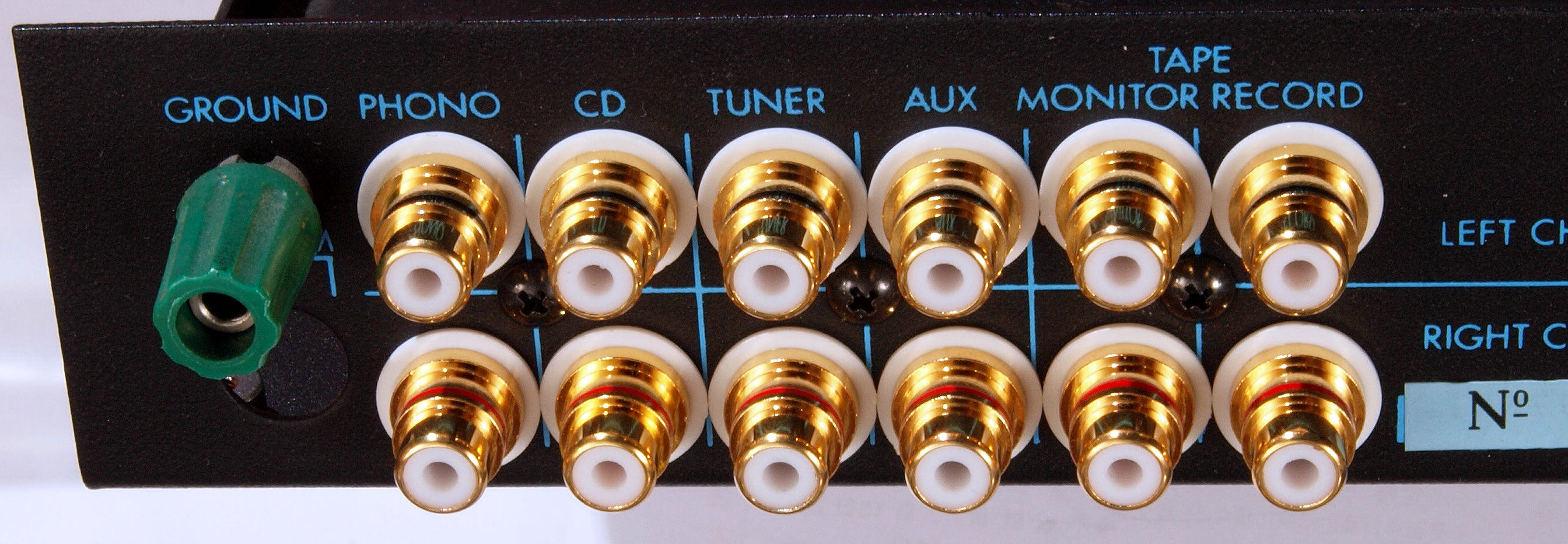

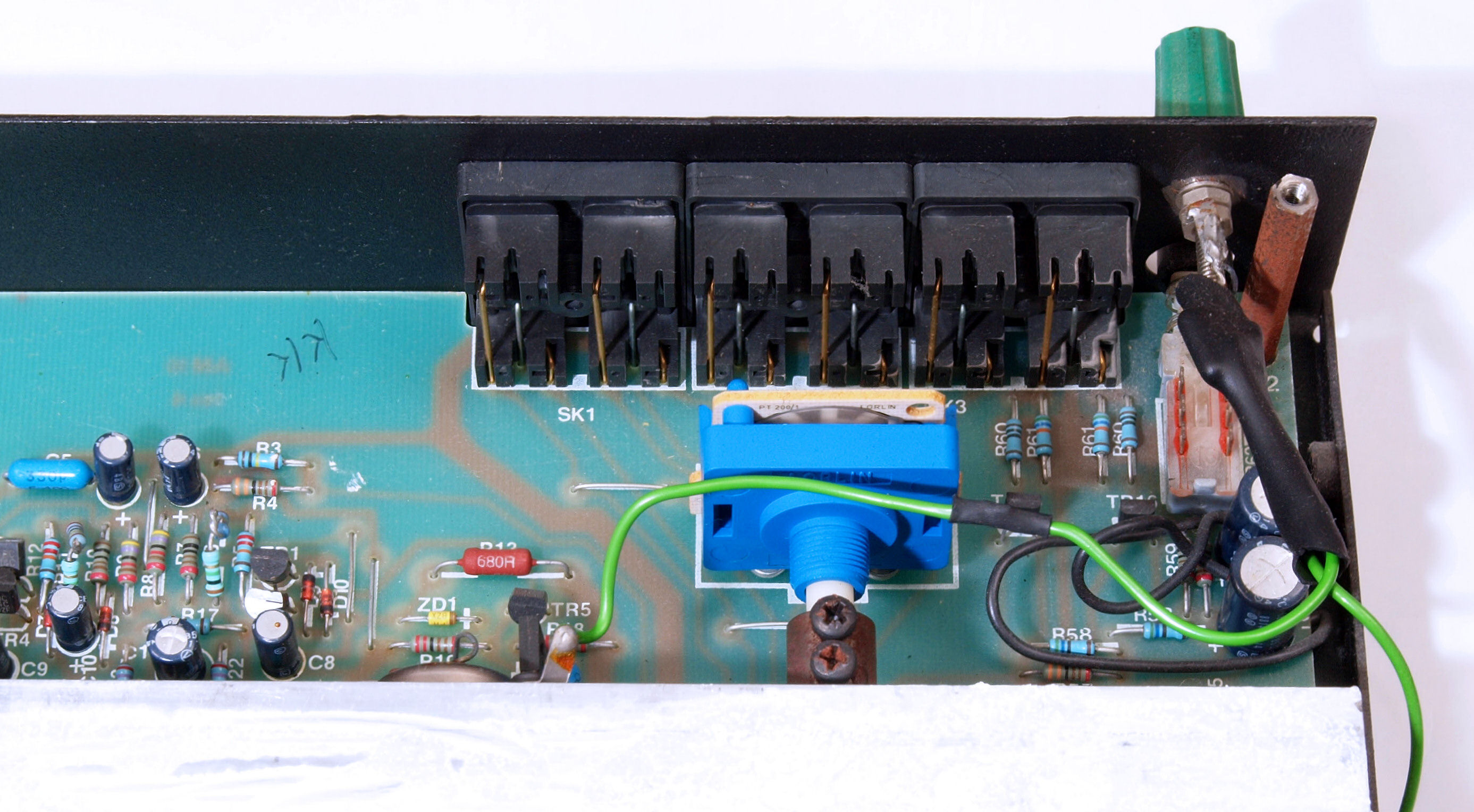

ＣＢ１．　修理前　入出力ＲＣＡ端子

ＣＢ２．　修理（交換）後　入出力ＲＣＡ端子、太いケーブルを使用出来るよう、接着材を使用する。

ＣＢ３．　修理前　入出力ＲＣＡ端子裏

ＣＢ４．　修理（交換）後　入出力ＲＣＡ端子裏、太いケーブルを使用出来るよう、接着材を使用する。

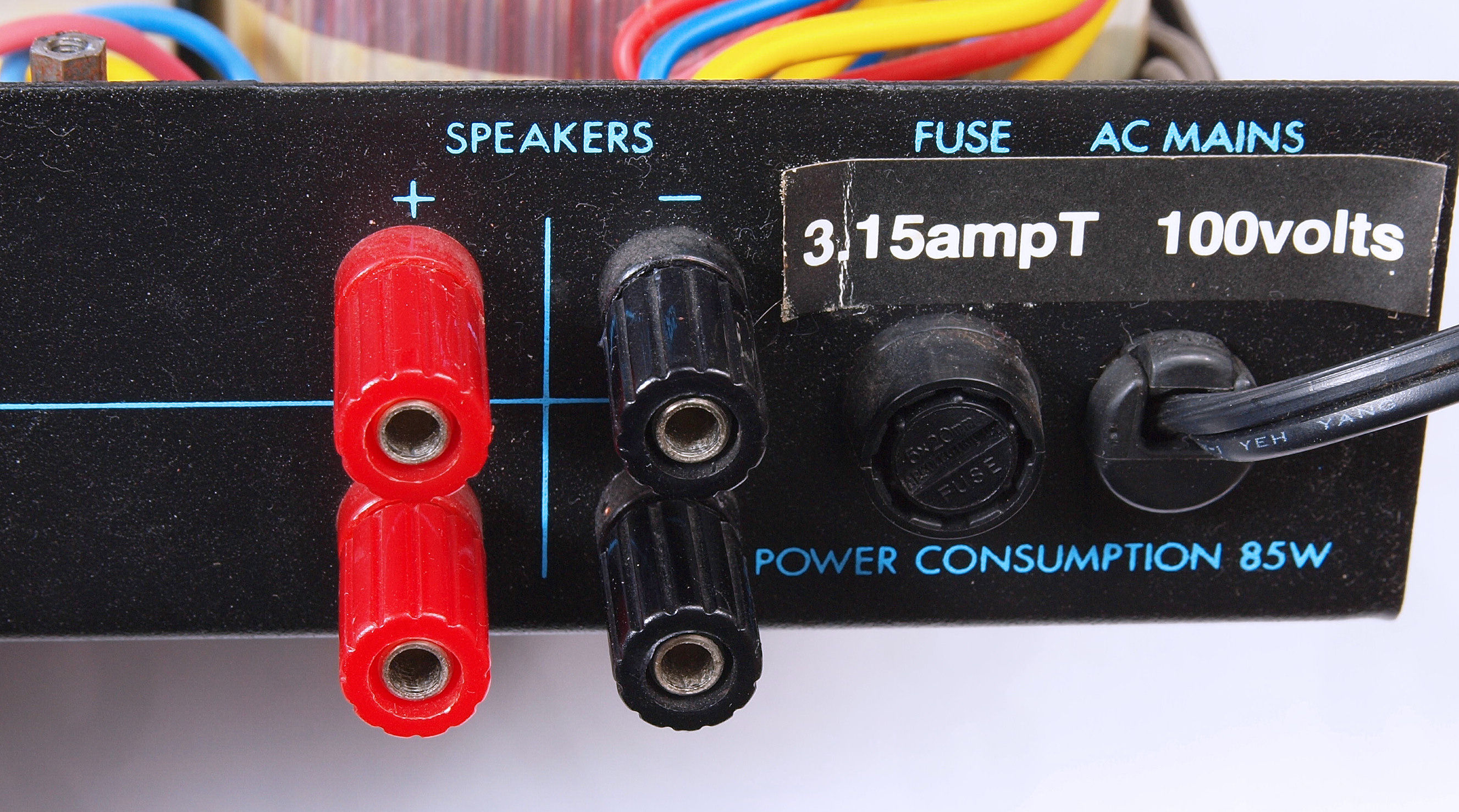

ＣＣ１．　修理前　ＳＰ接続端子、電源コード

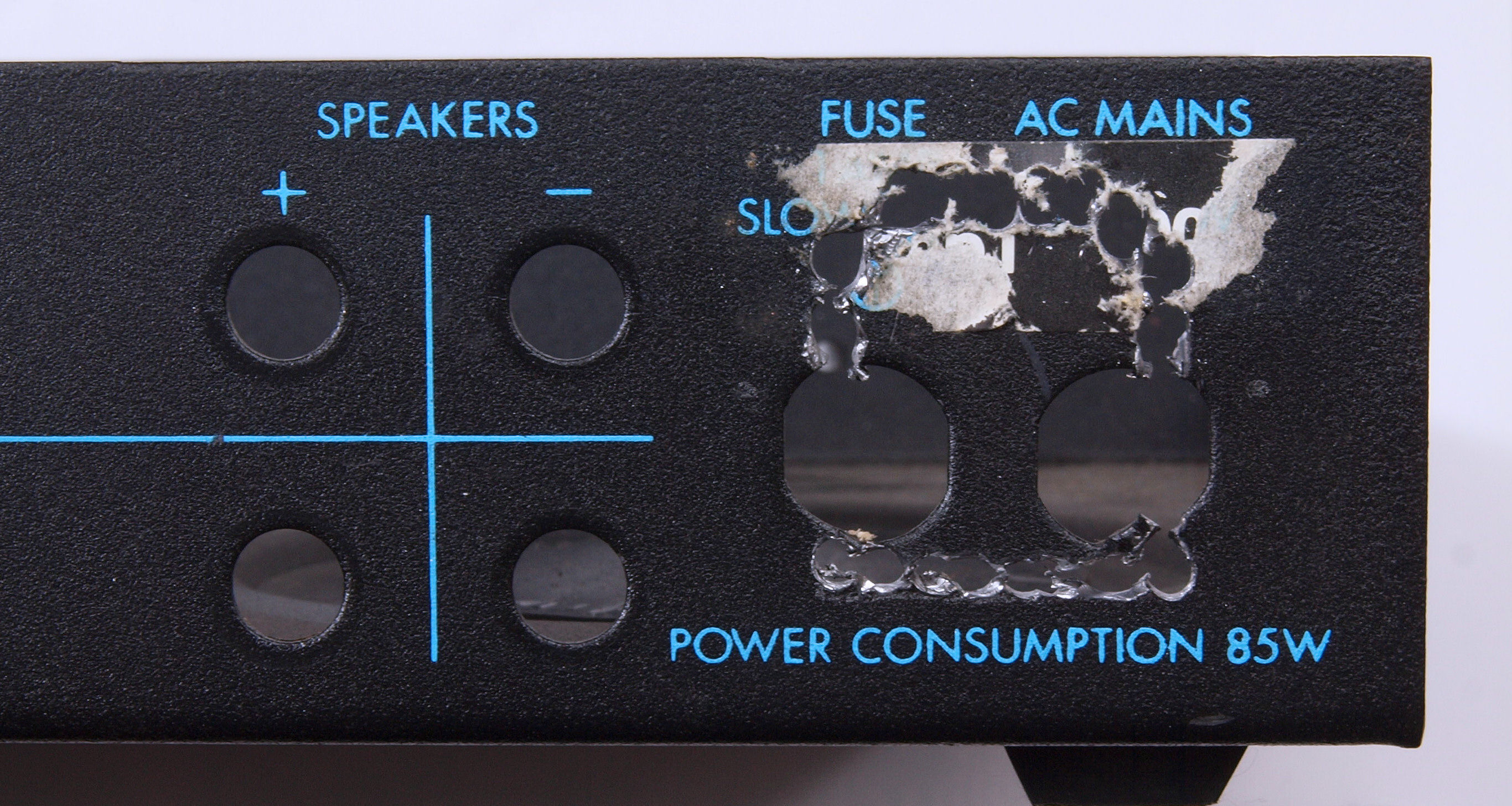

ＣＣ２．　修理中　３Ｐインレット取り付け加工中、ポンチを打ち細いドリルで穴開け。

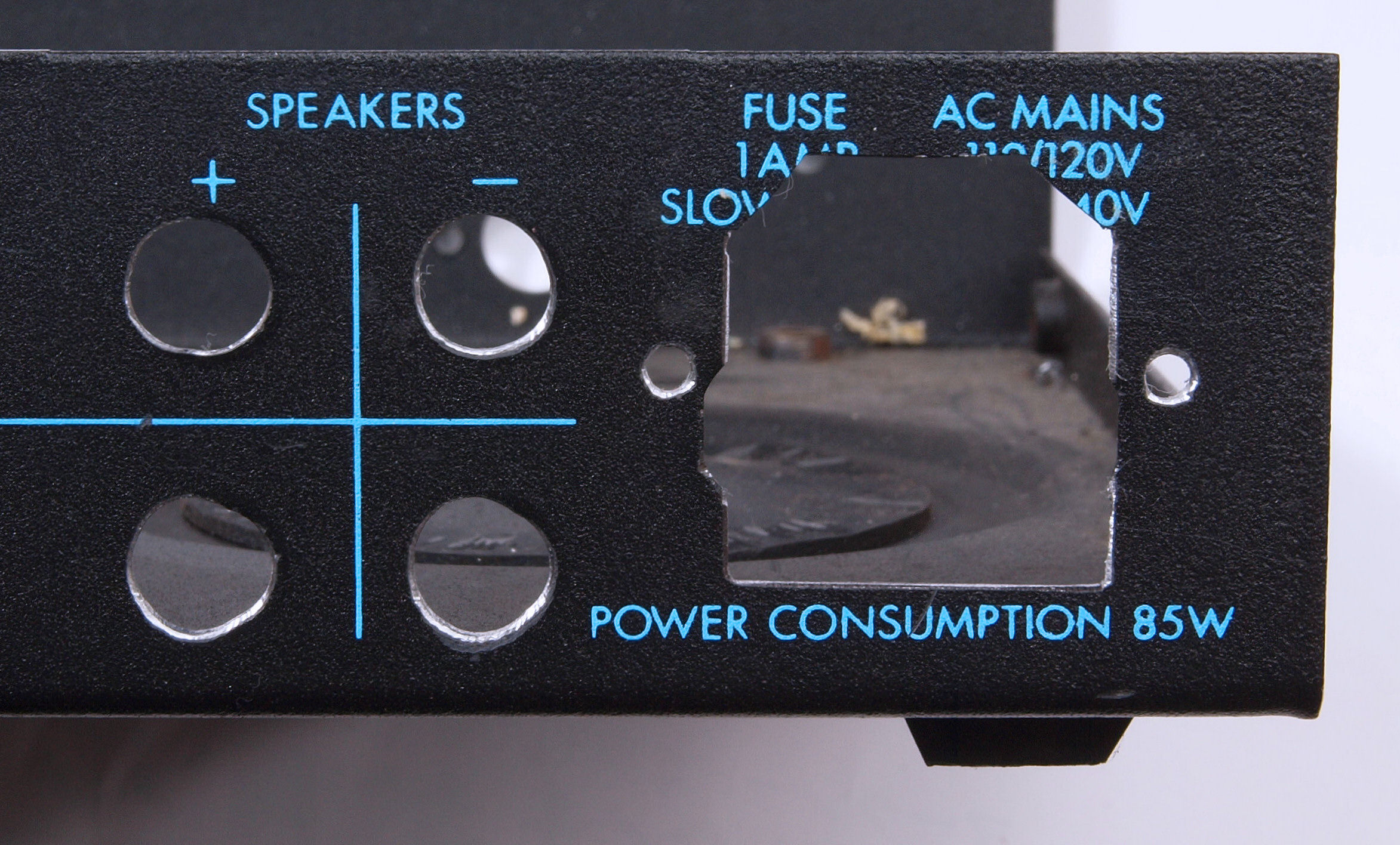

ＣＣ３．　修理中　　SP接続端子、３Ｐインレット取り付け、穴加工終了。

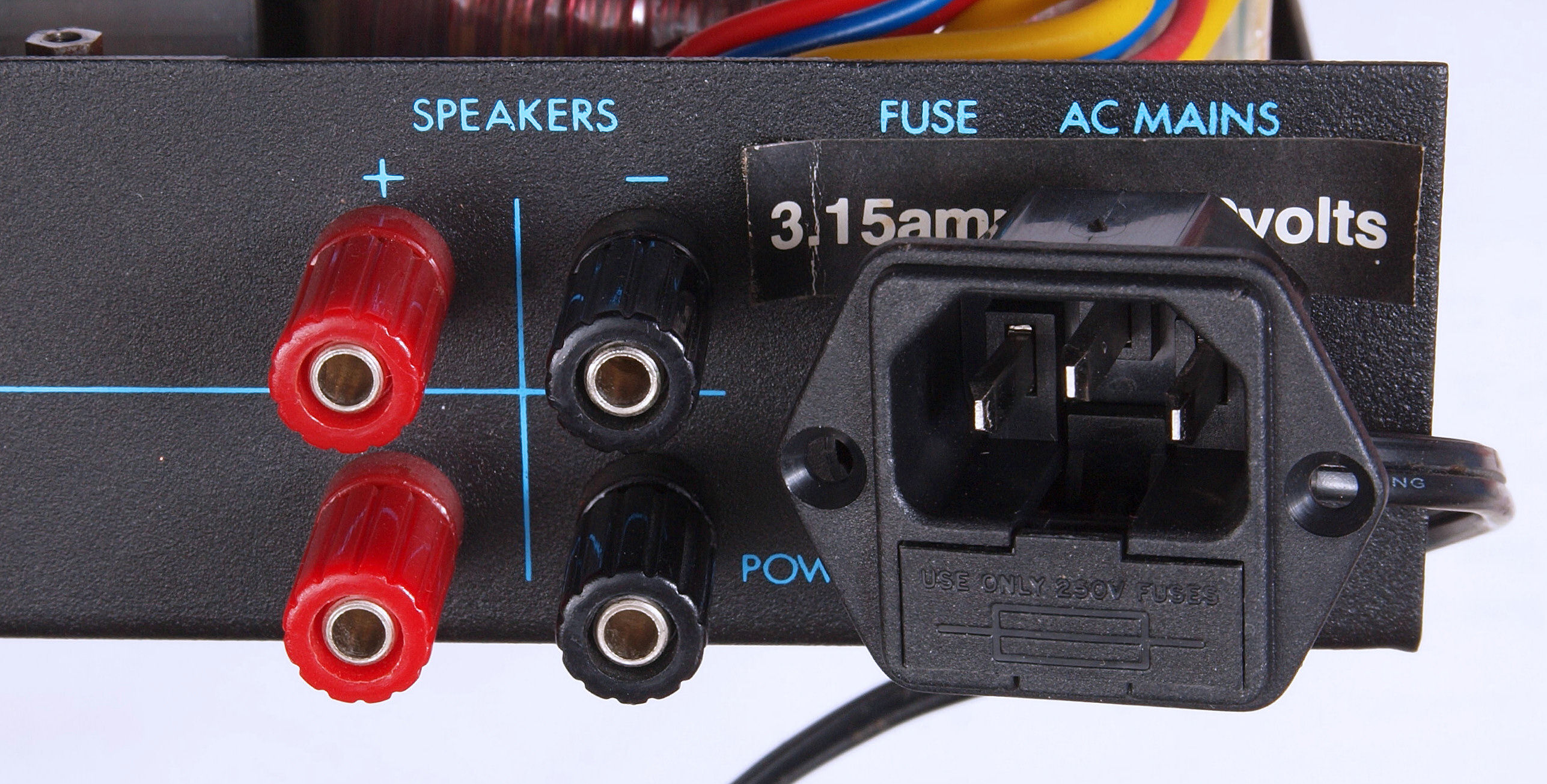

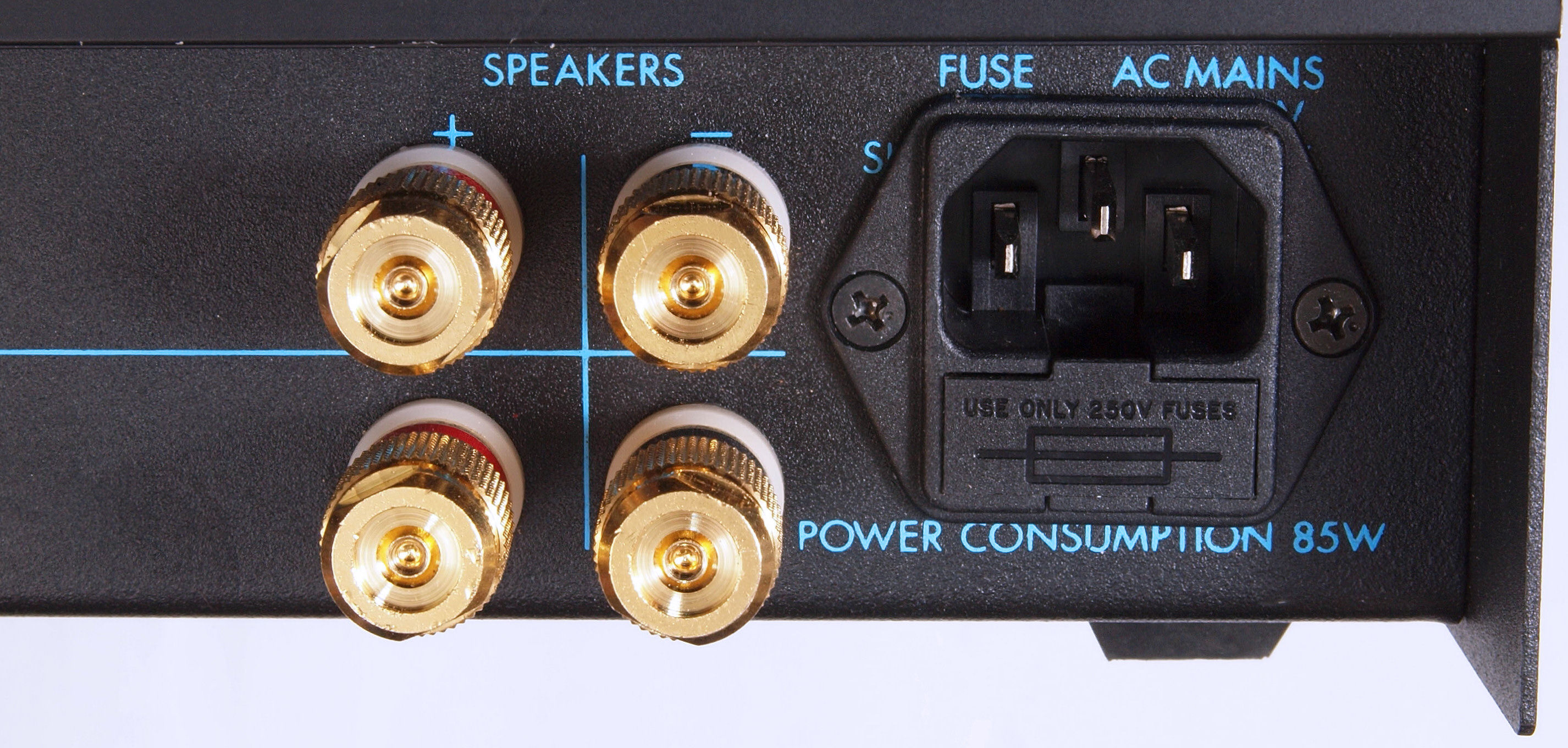

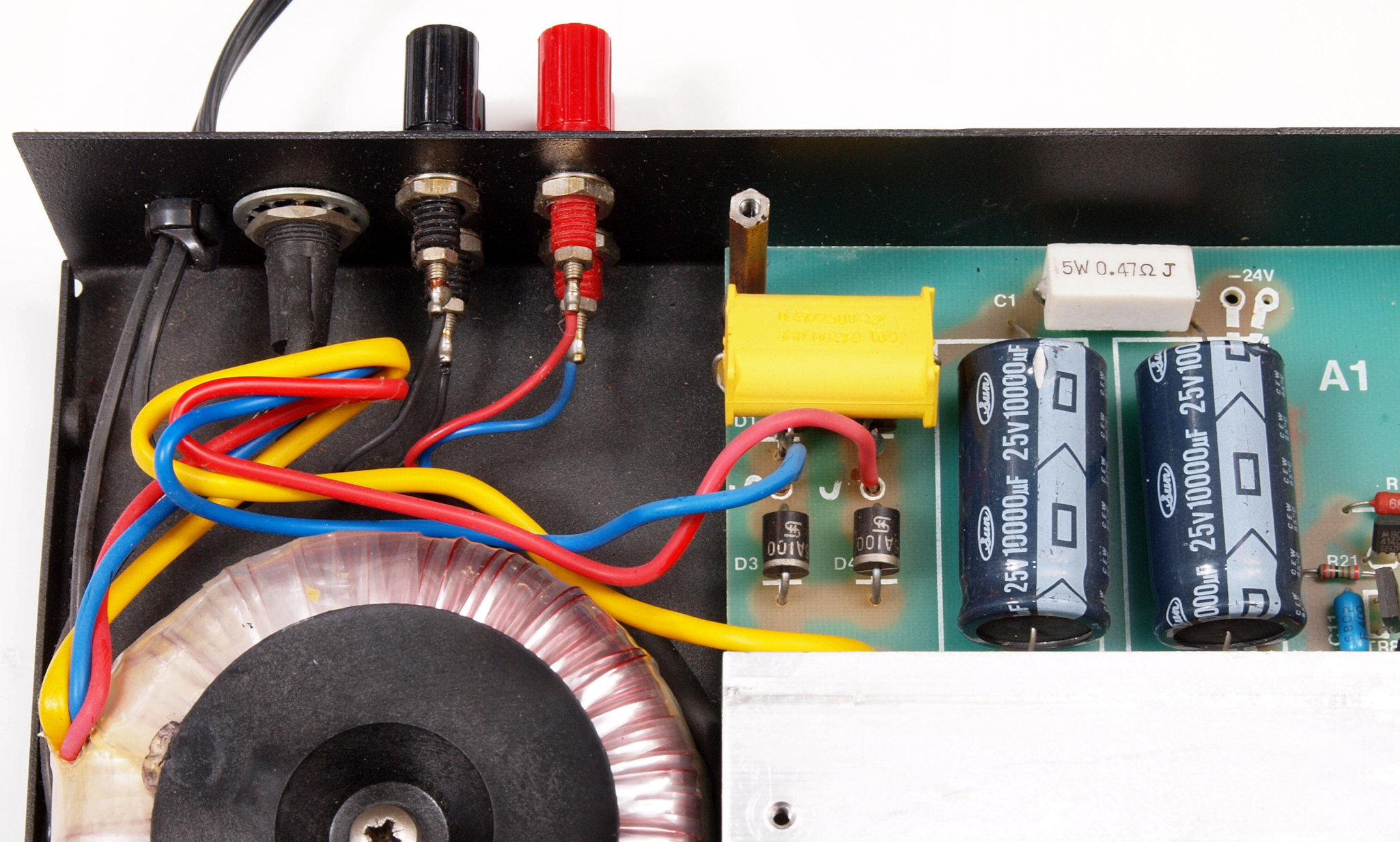

ＣＣ４．　修理後　ＳＰ接続端子、電源コードをインレットソケットに交換。

ＣＣ５．　修理前　ＳＰ接続端子裏、電源コード裏。

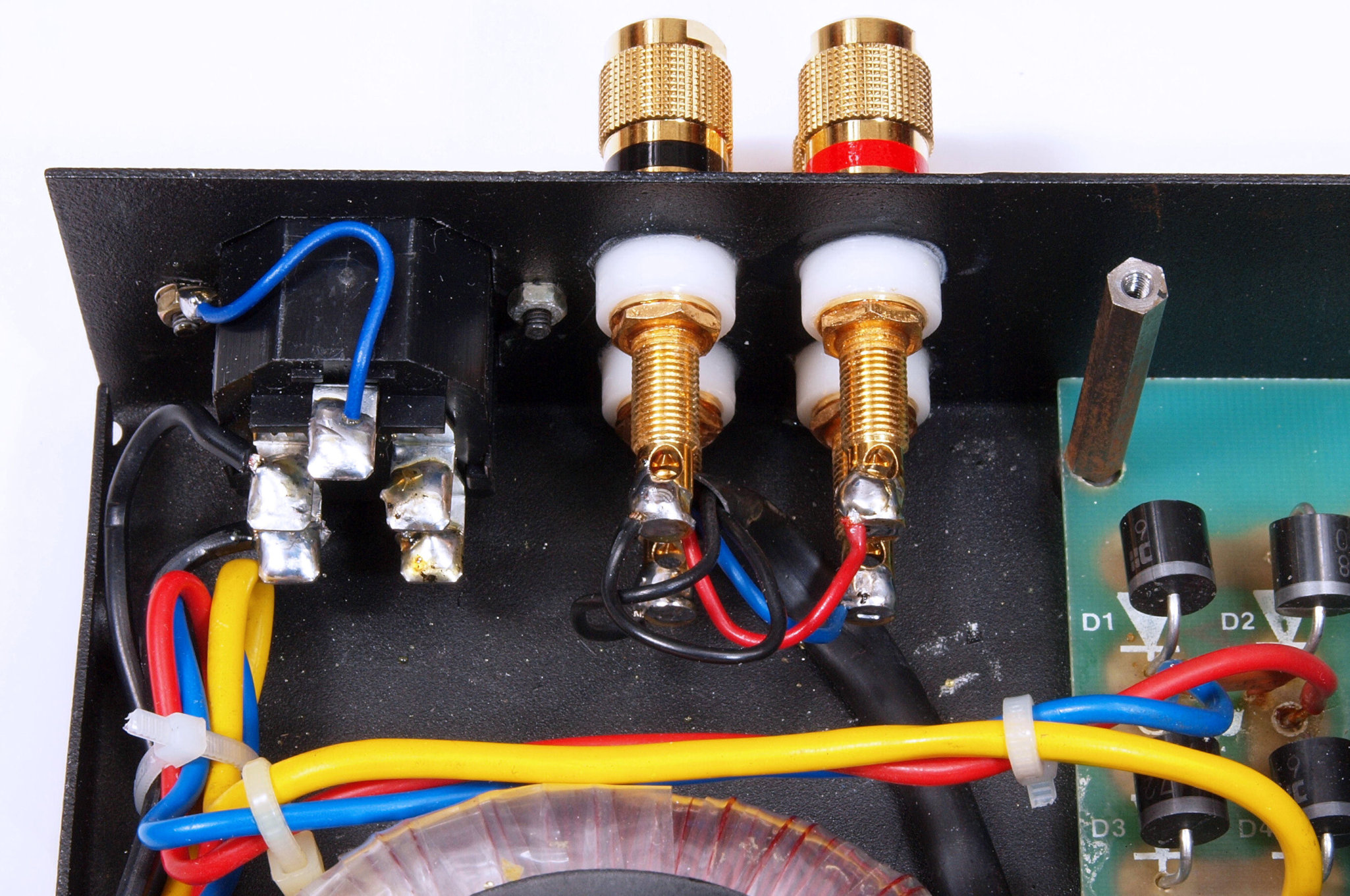

ＣＣ６．　修理後　ＳＰ接続端子裏、インレットソケット裏、太いケーブルを使用出来るよう、接着材を使用する。

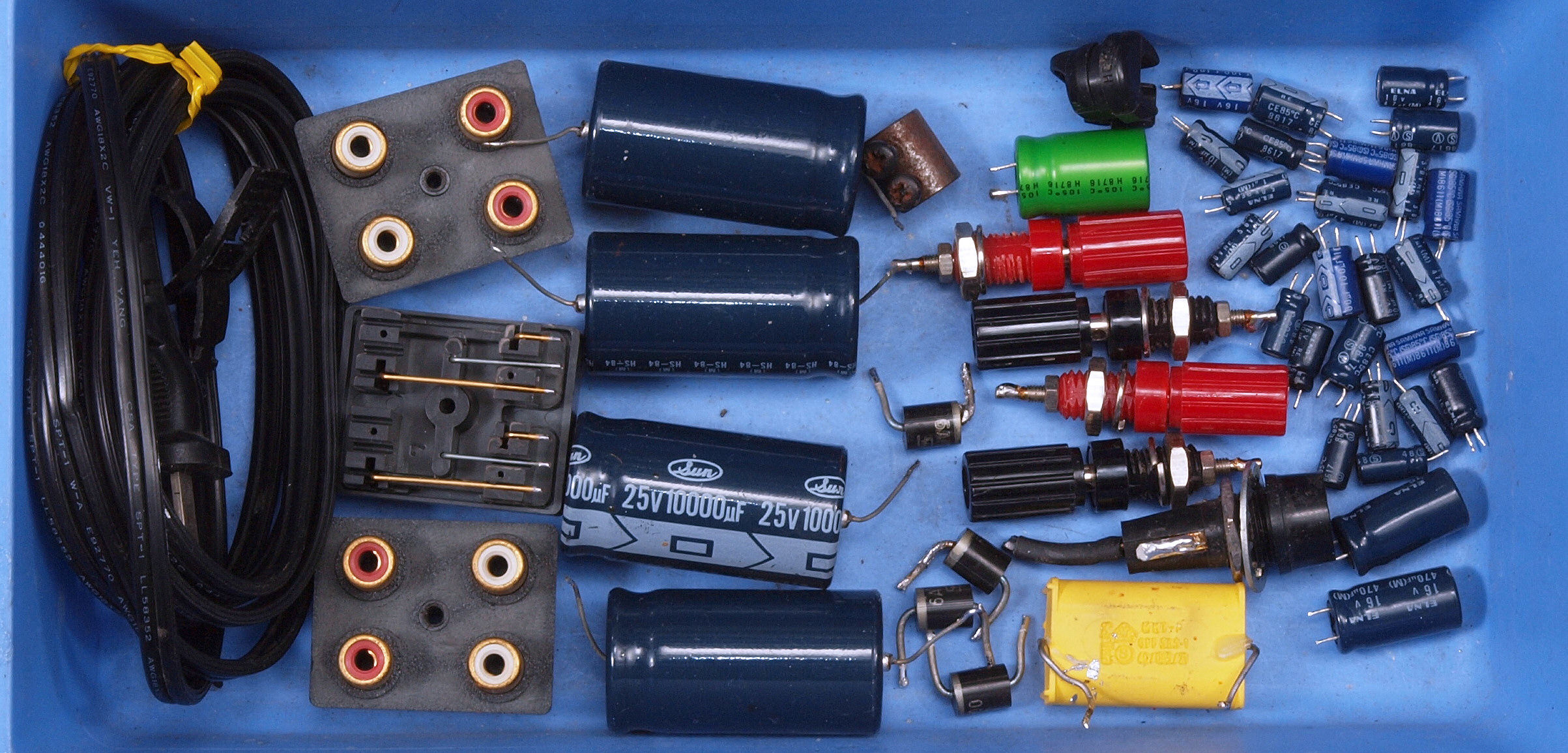

ＣＤ．　交換部品

ＣＥ１．　修理前　上から見る

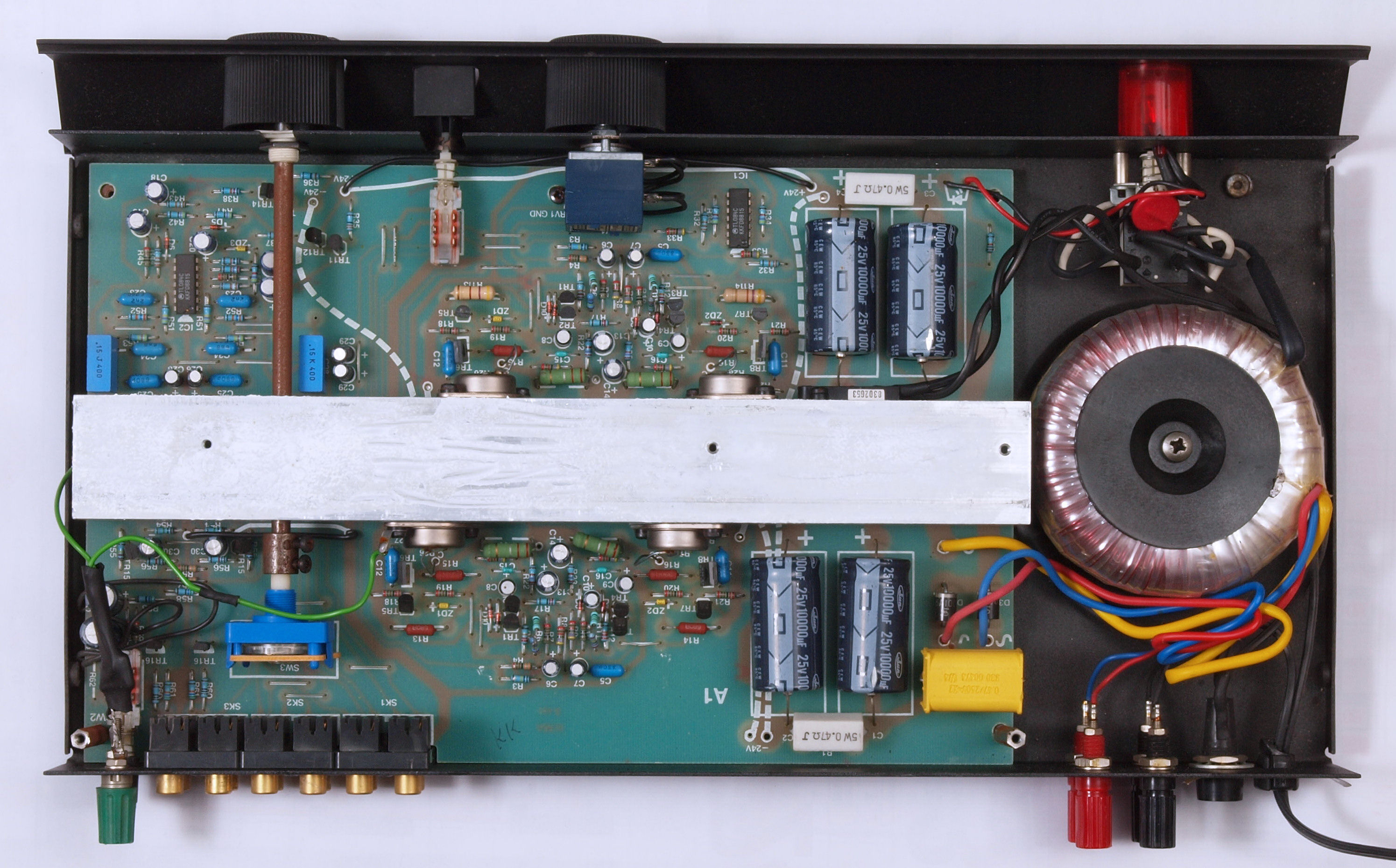

ＣＥ２．　修理後　上から見る

ＣＥ３．　完成　綺麗なお尻で帰ります。

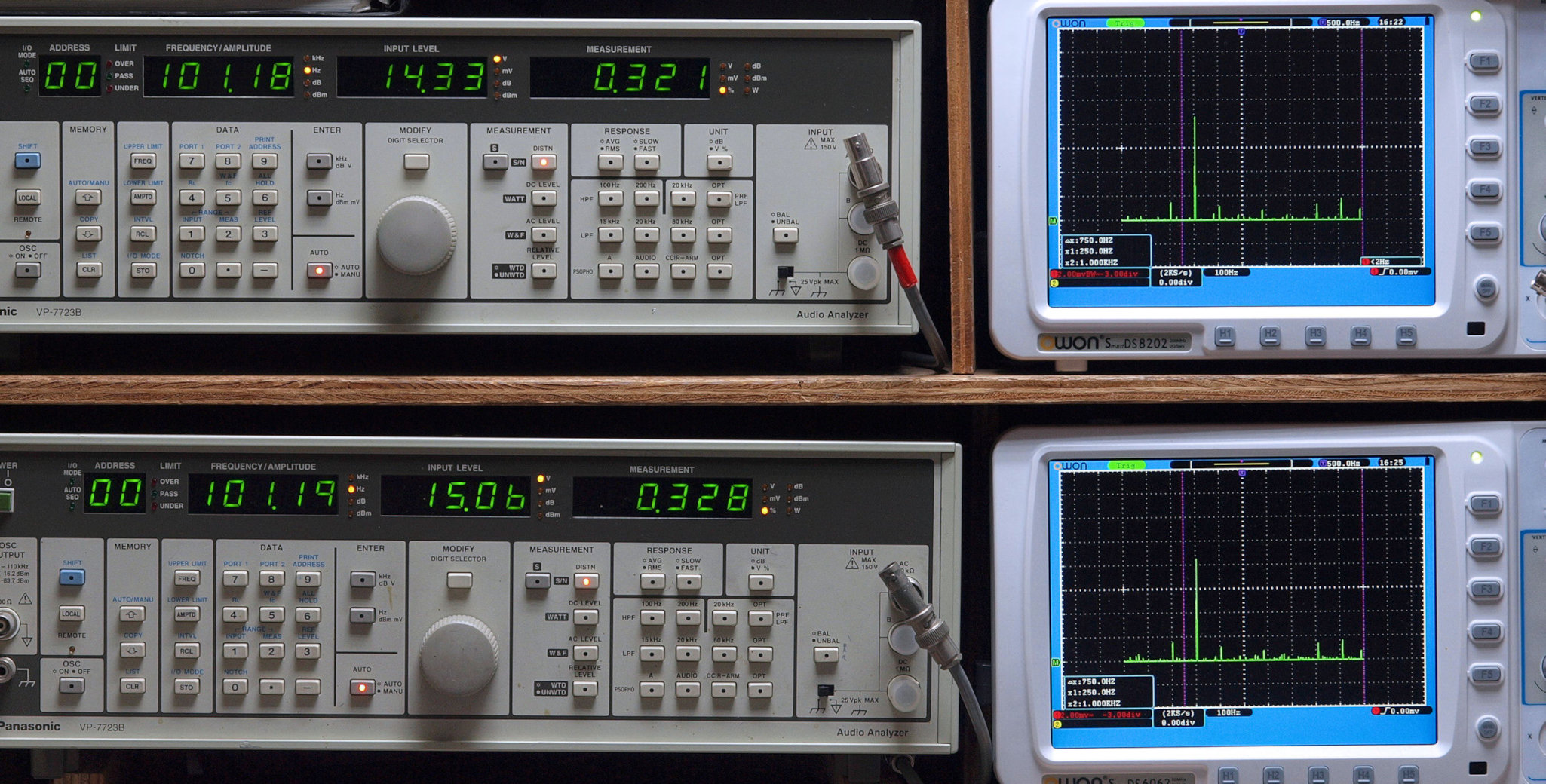

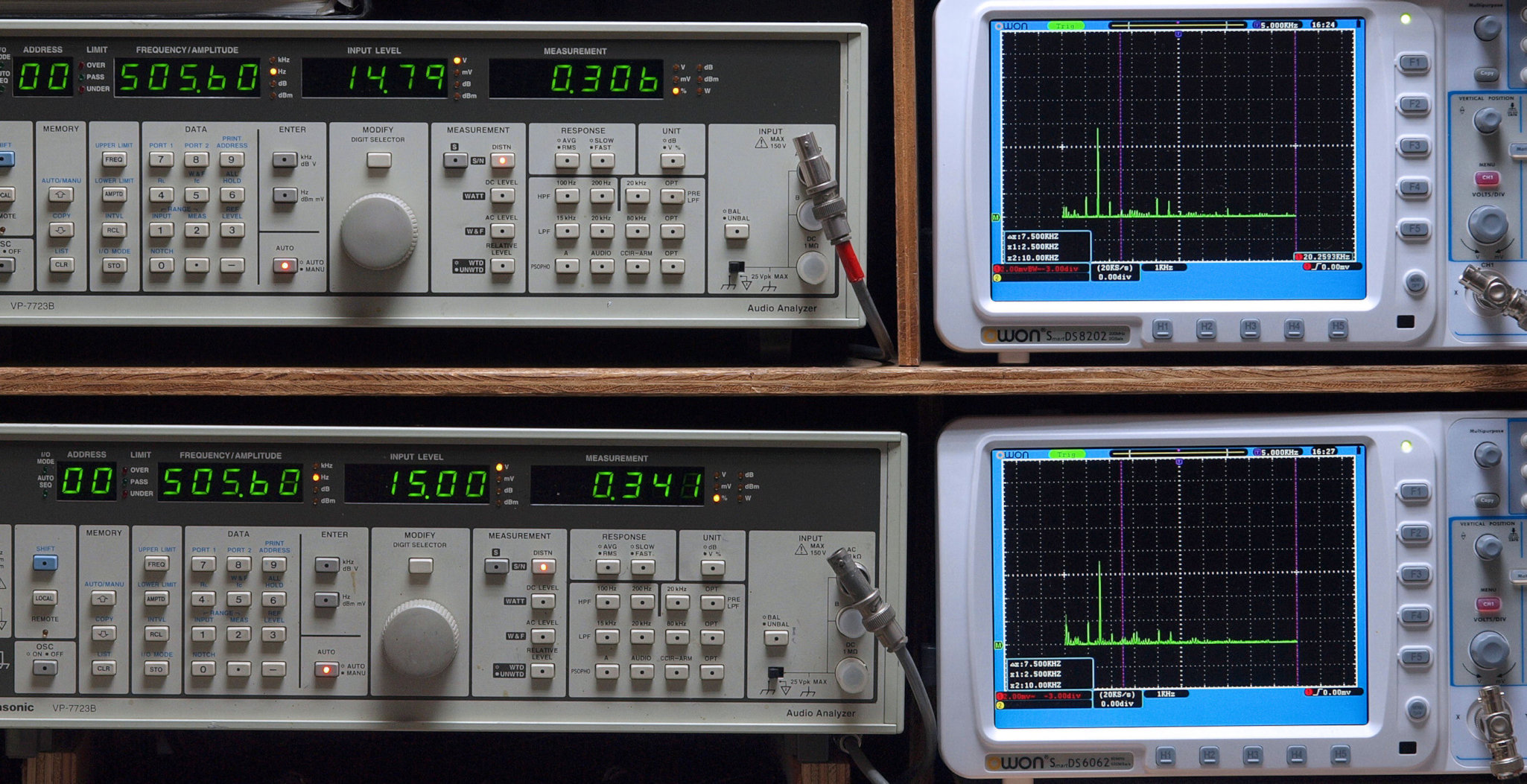

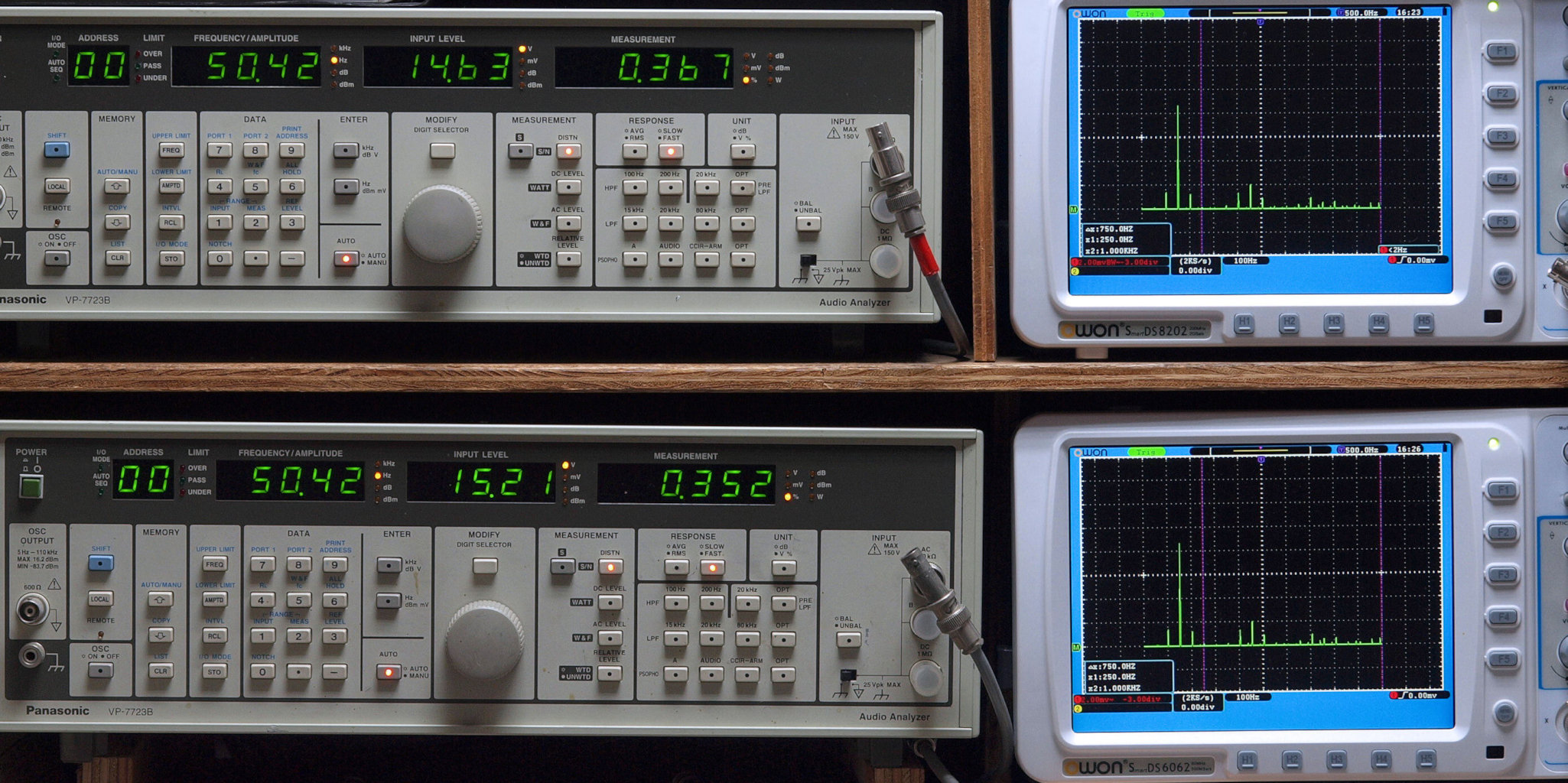

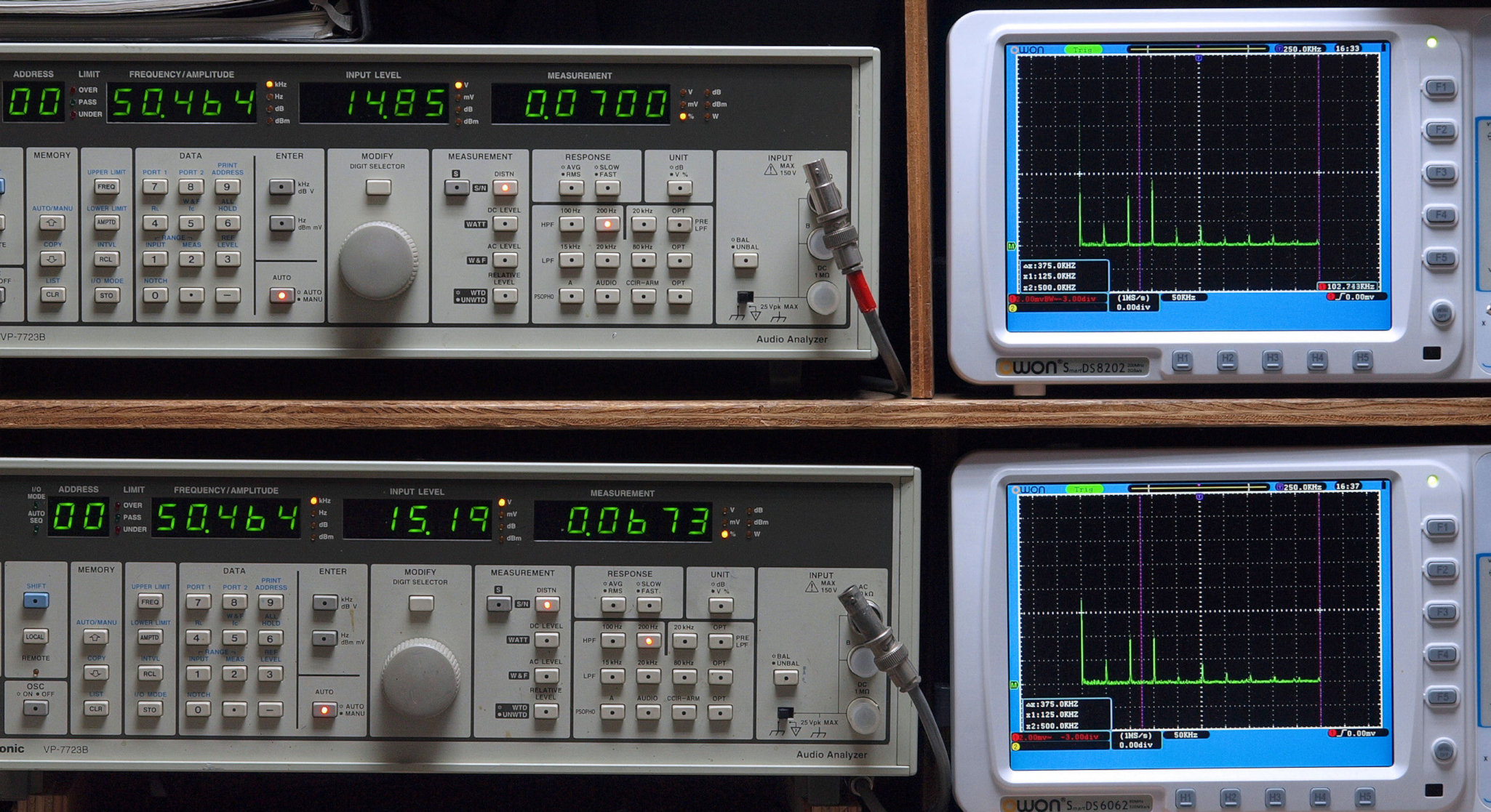

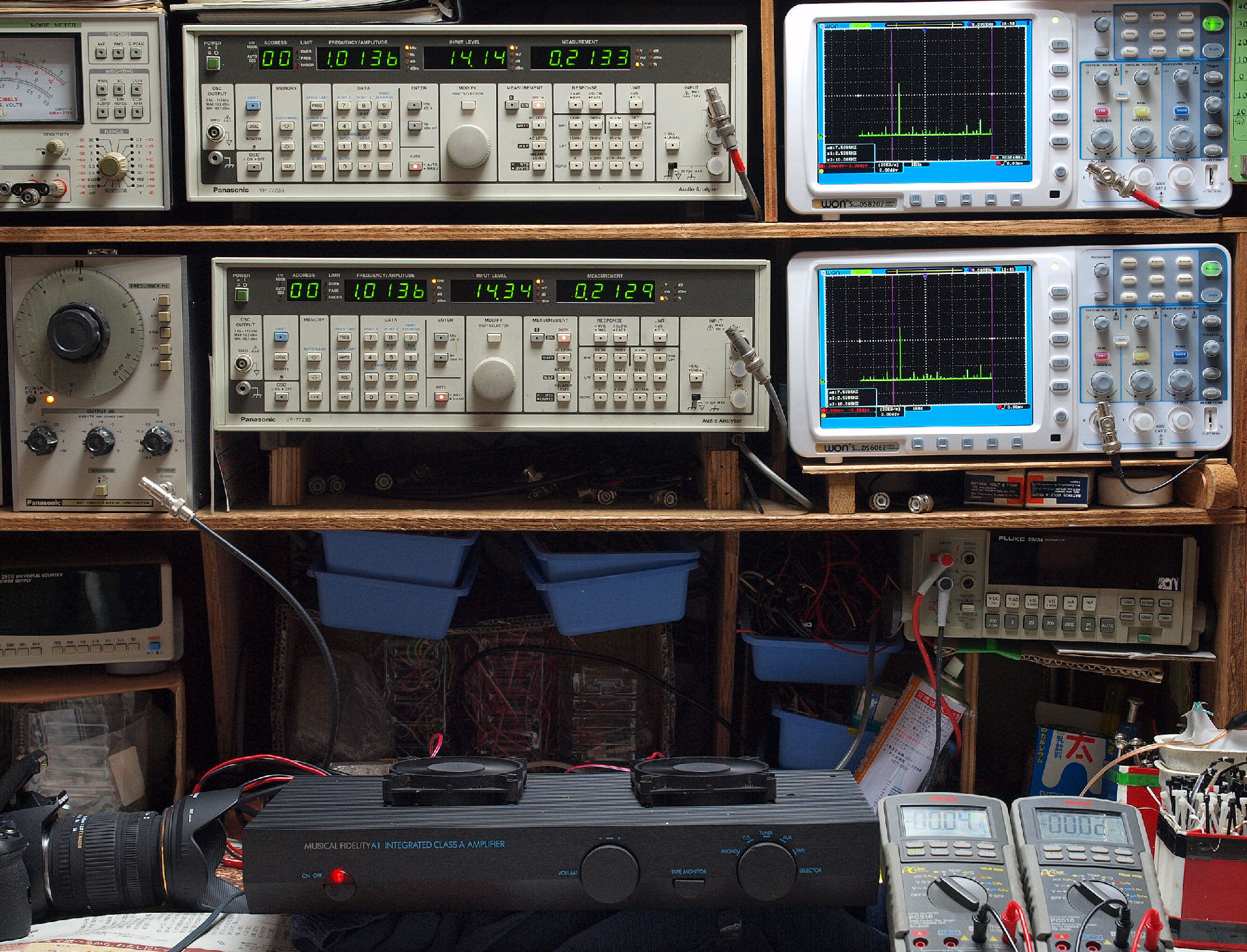

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ１．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

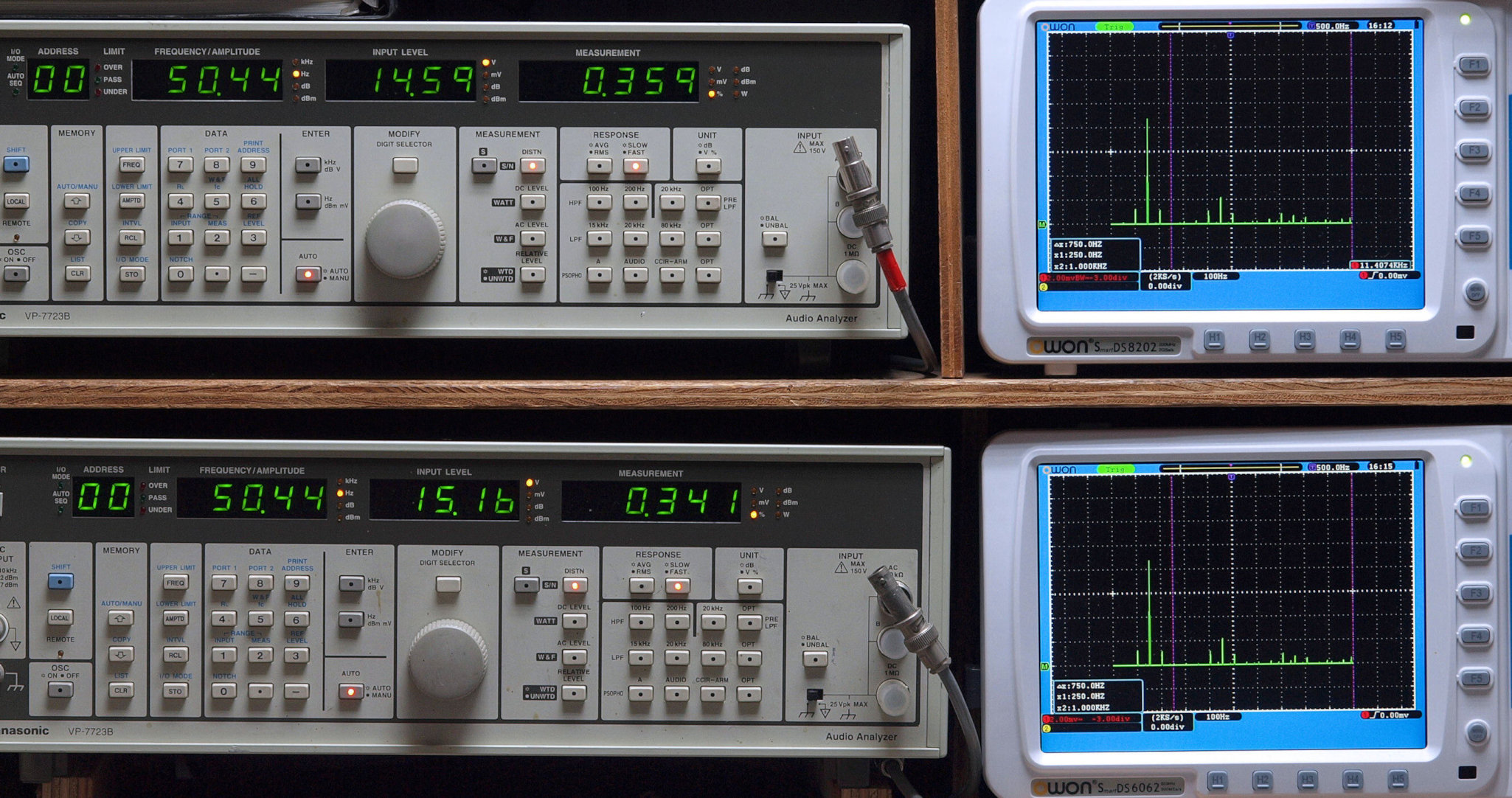

Ｅ２１．　ＣＤ，５０Ｈｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．３６％歪み。 　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．３４％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

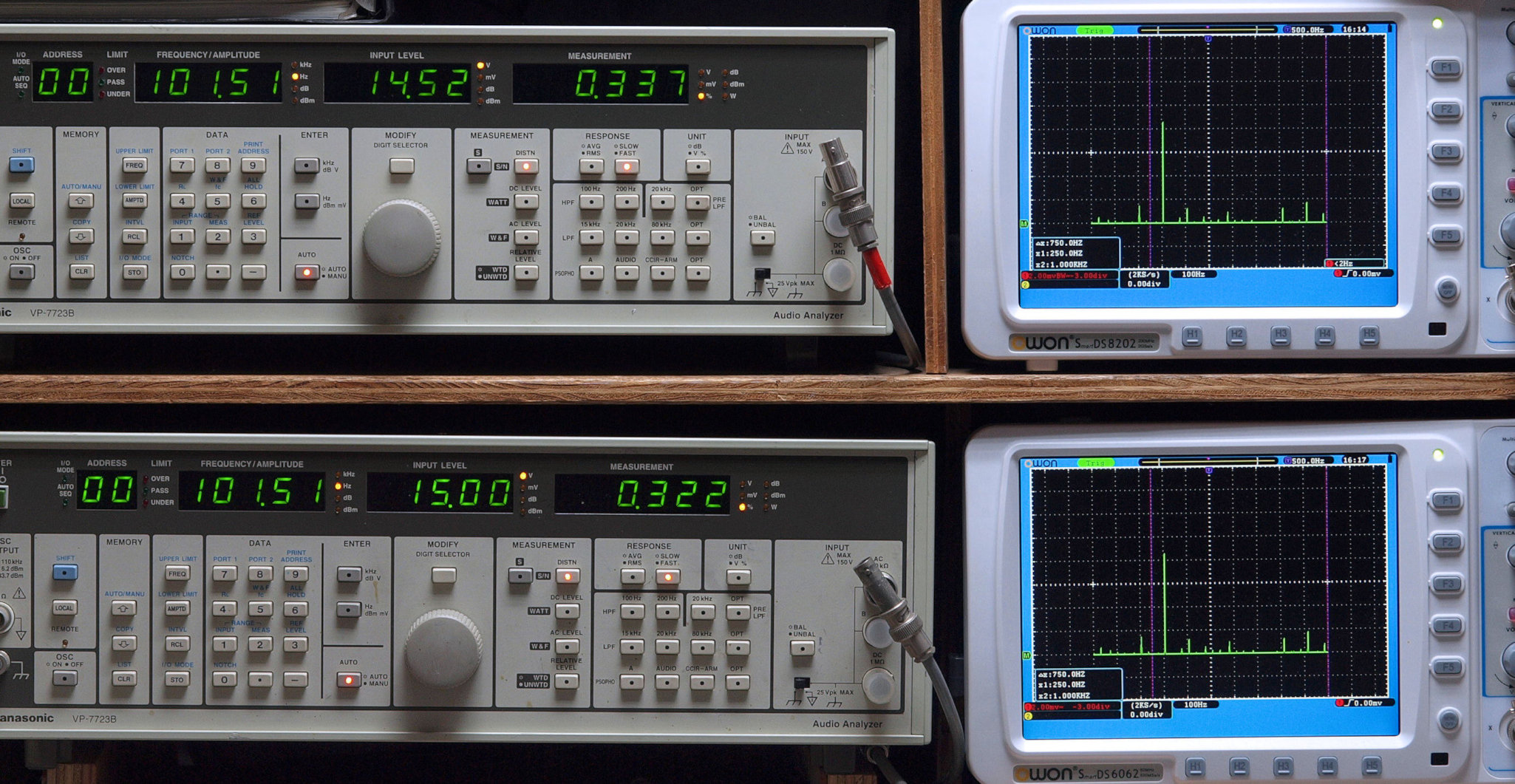

Ｅ２２．　ＣＤ，１００Ｈｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．３４％歪み。 　　　　　　　　　　 　　　 　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．３２％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２３．　ＣＤ，５００Ｈｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．２９％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．２９％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

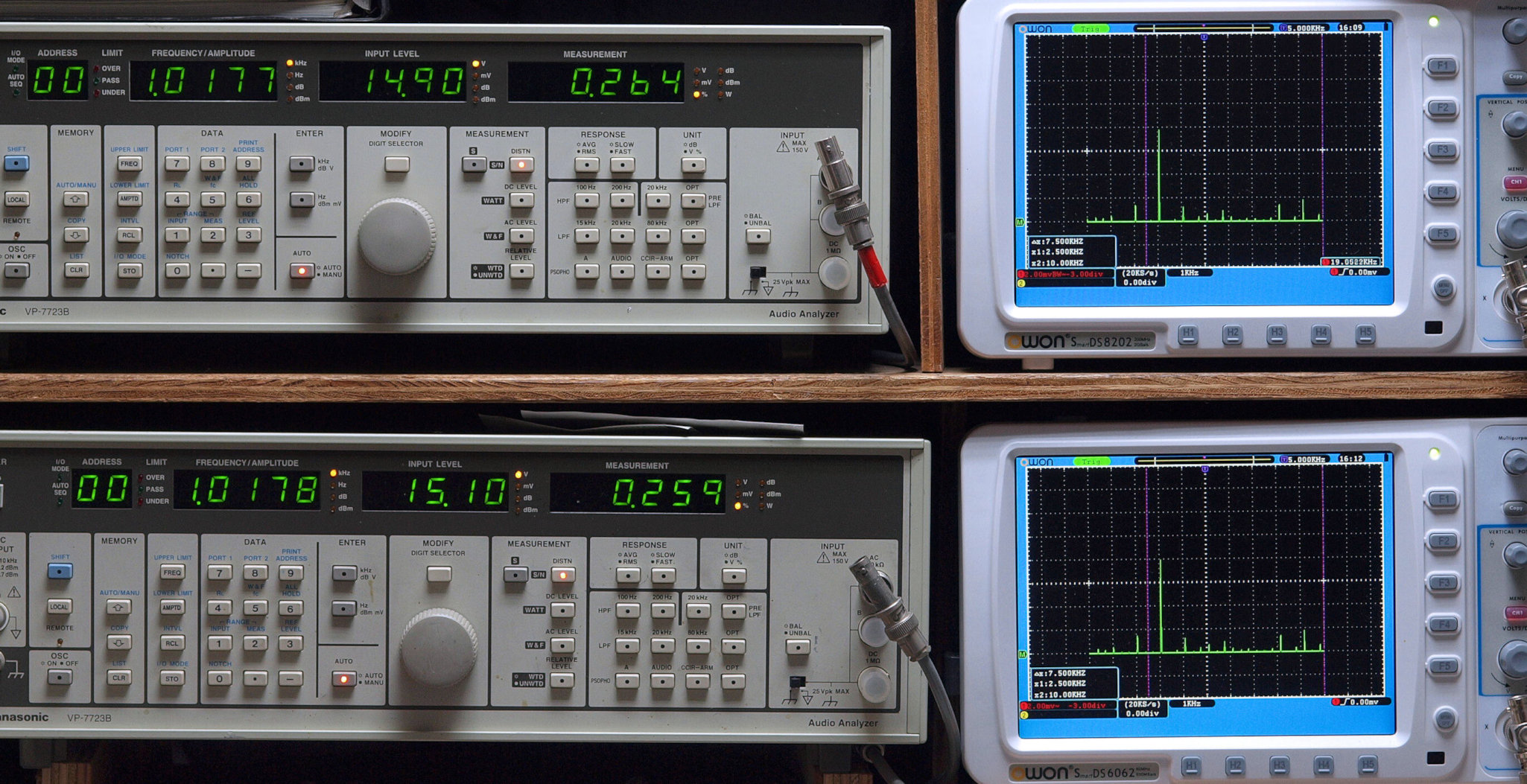

Ｅ２４．　ＣＤ，１ｋＨｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．２６％歪み。 　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．２６％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

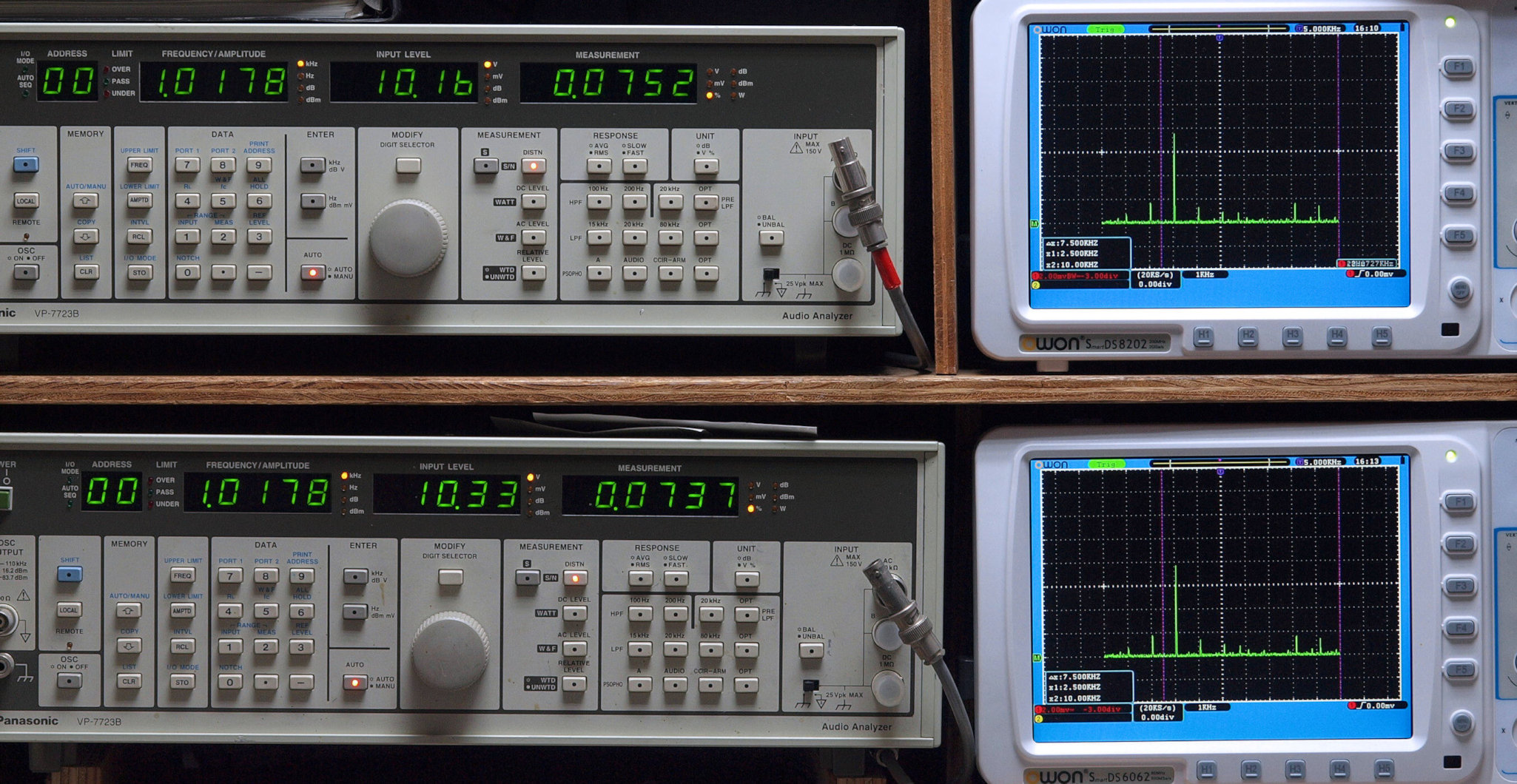

Ｅ２４２．　ＣＤ，１ｋＨｚ入力、Ｒ側ＳＰ出力電圧１０Ｖ＝１２．５Ｗ、　０．０７５％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧１０Ｖ＝１２．５Ｗ、　０．０７４％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

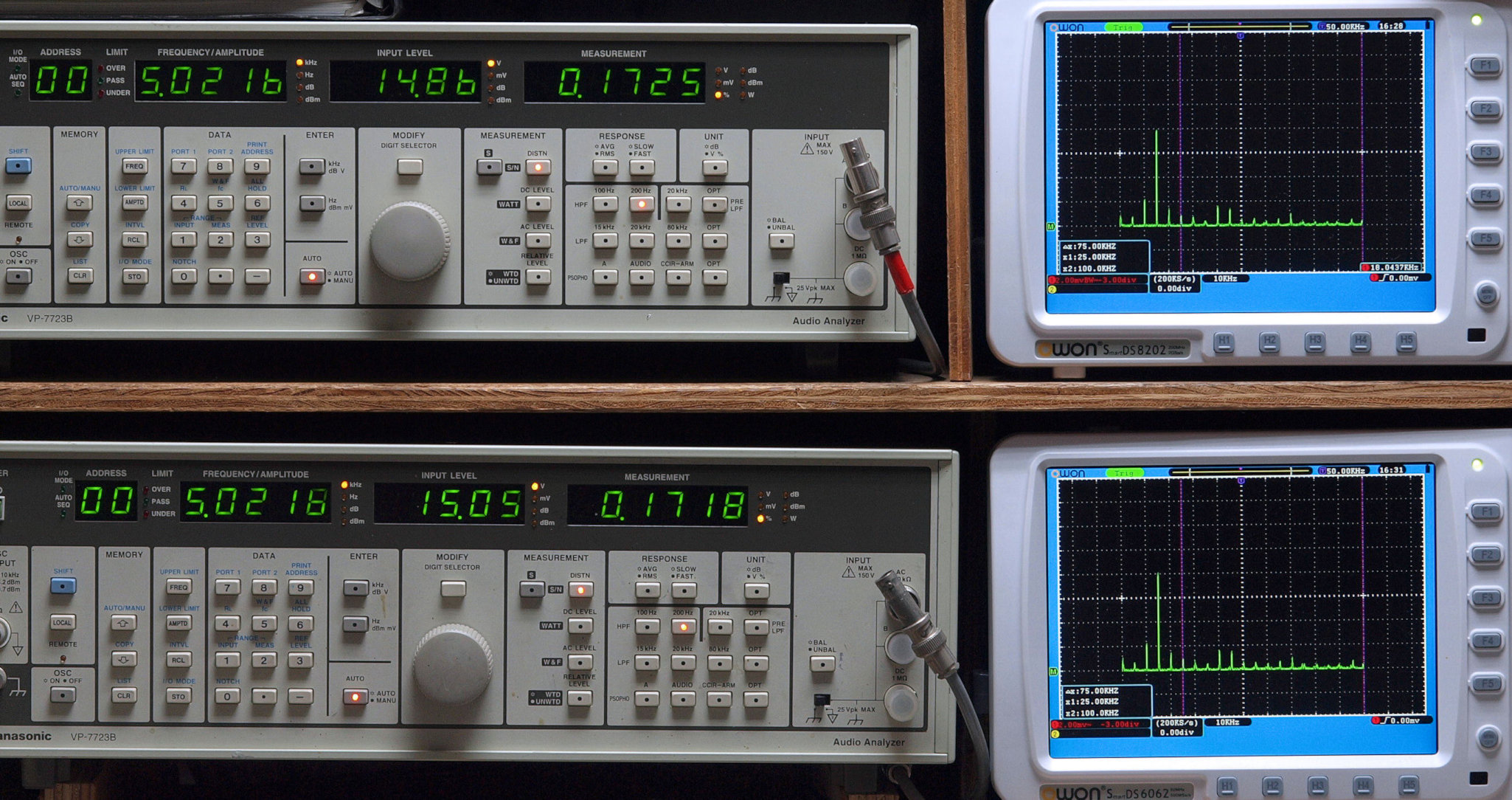

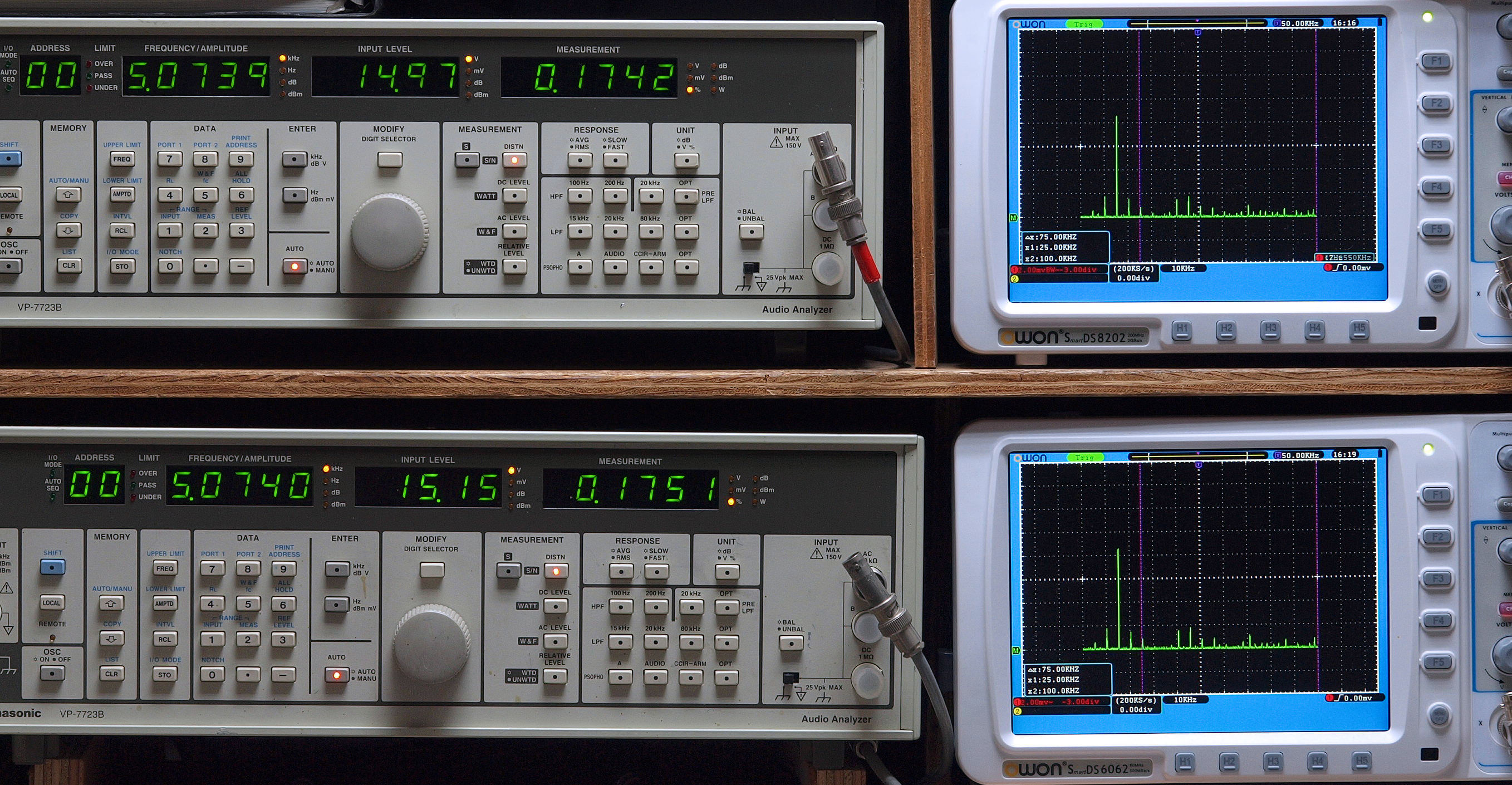

Ｅ２５．　ＣＤ，５ｋＨｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．１７４％歪み。 　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．１７５％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

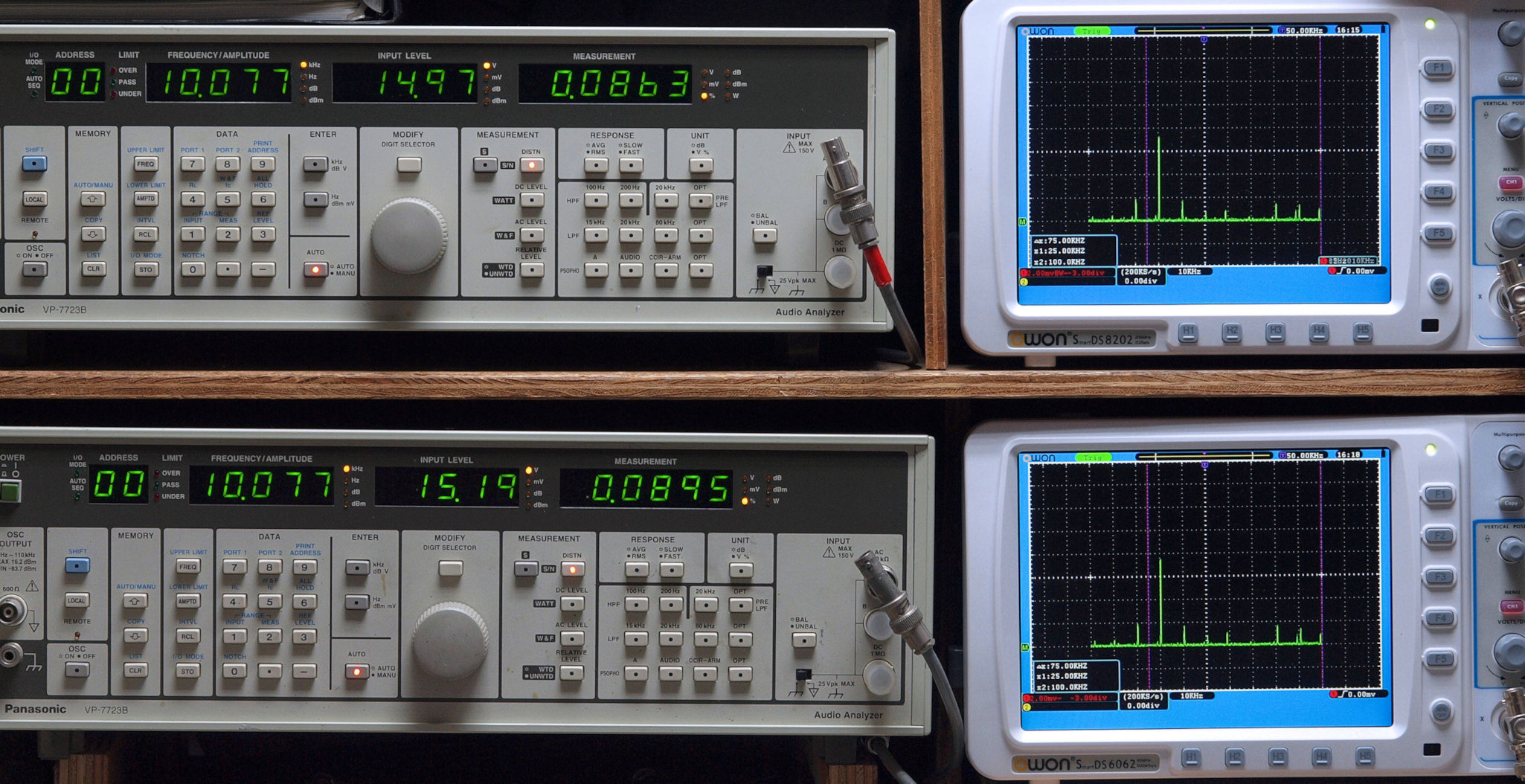

Ｅ２６．　ＣＤ，１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．０８６％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．０８９％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

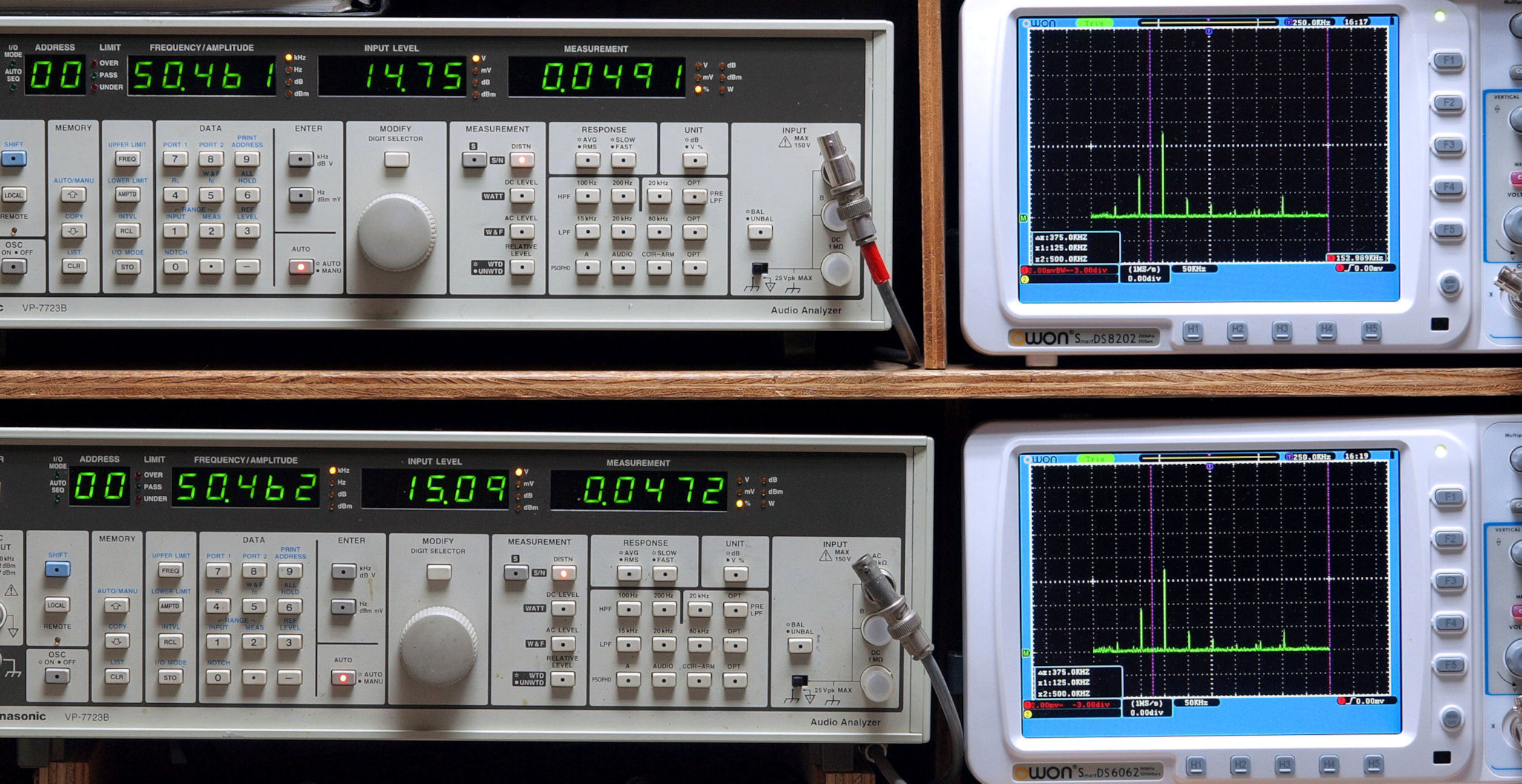

Ｅ２７．　ＣＤ，５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．０４９％歪み。 　　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．０４７％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

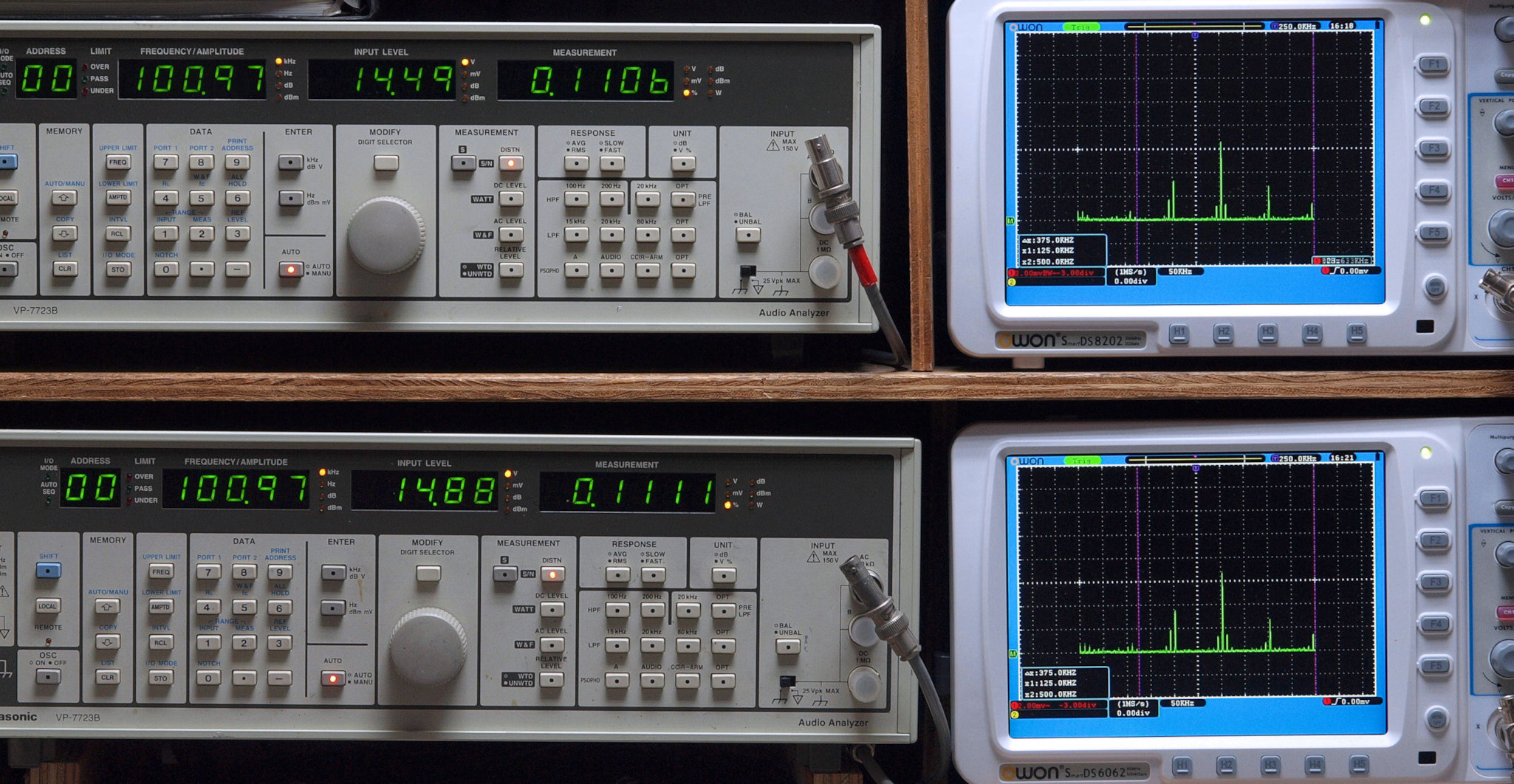

Ｅ２８．　ＣＤ，１００ｋＨｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．１１％歪み。 　　　　　　　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．１１％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。 　　　　　　　　　　　　　　この当たりから、フイルターが効いてきます。

Ｅ３１．　ＭＭ，５０Ｈｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．３６７％歪み。 　　　　　　　 　　　　　　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．３５４％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ３２．　ＭＭ，１００Ｈｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．３２１％歪み。 　　　　　　　　　　 　　　　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．３２８％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ３３．　ＭＭ，５００Ｈｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．３０６％歪み。 　　　　　　　　　 　　　　　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．３４１％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

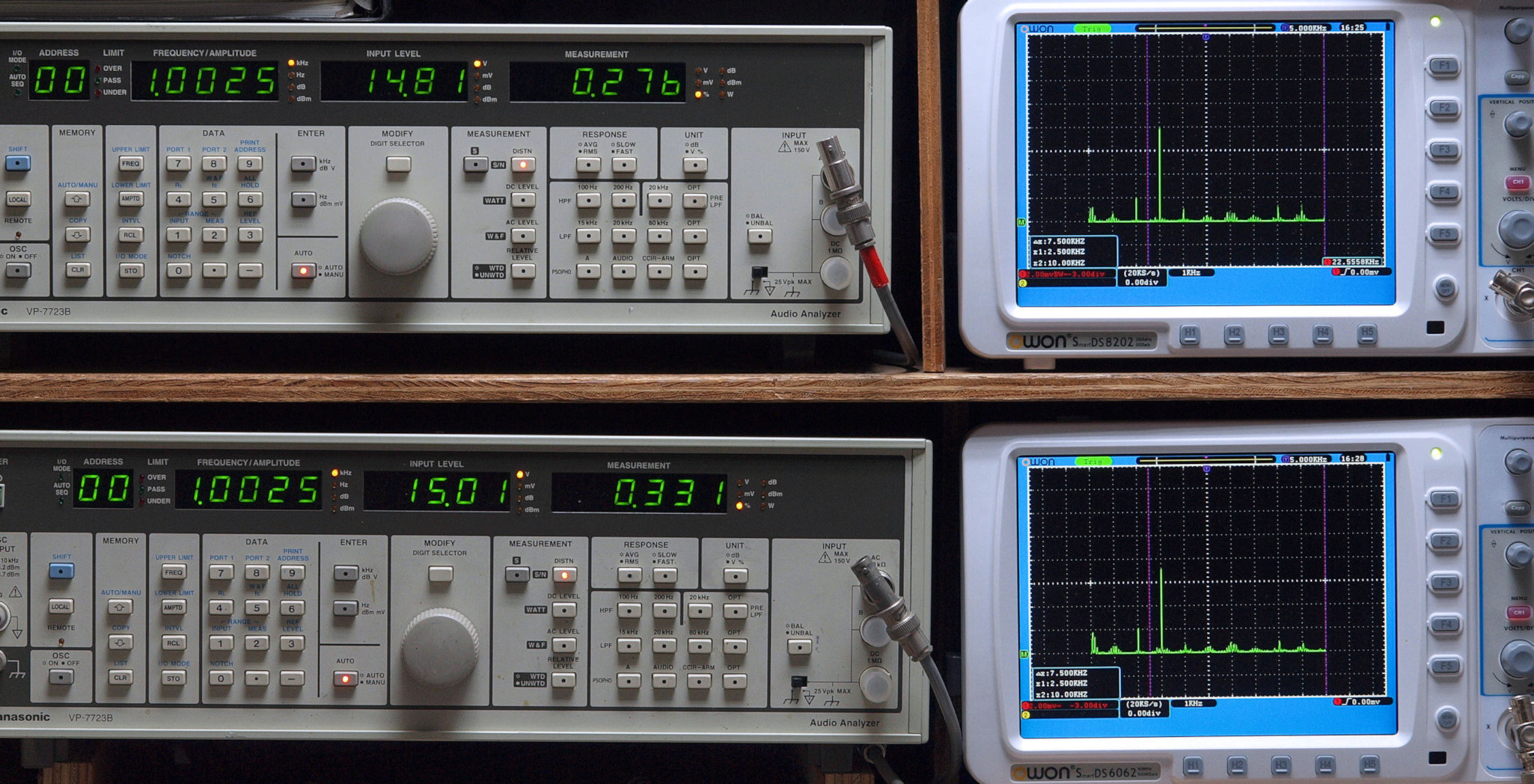

Ｅ３４．　ＭＭ，１ｋＨｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．２７６％歪み。 　　　　　　　　　　　 　　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．３３１％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

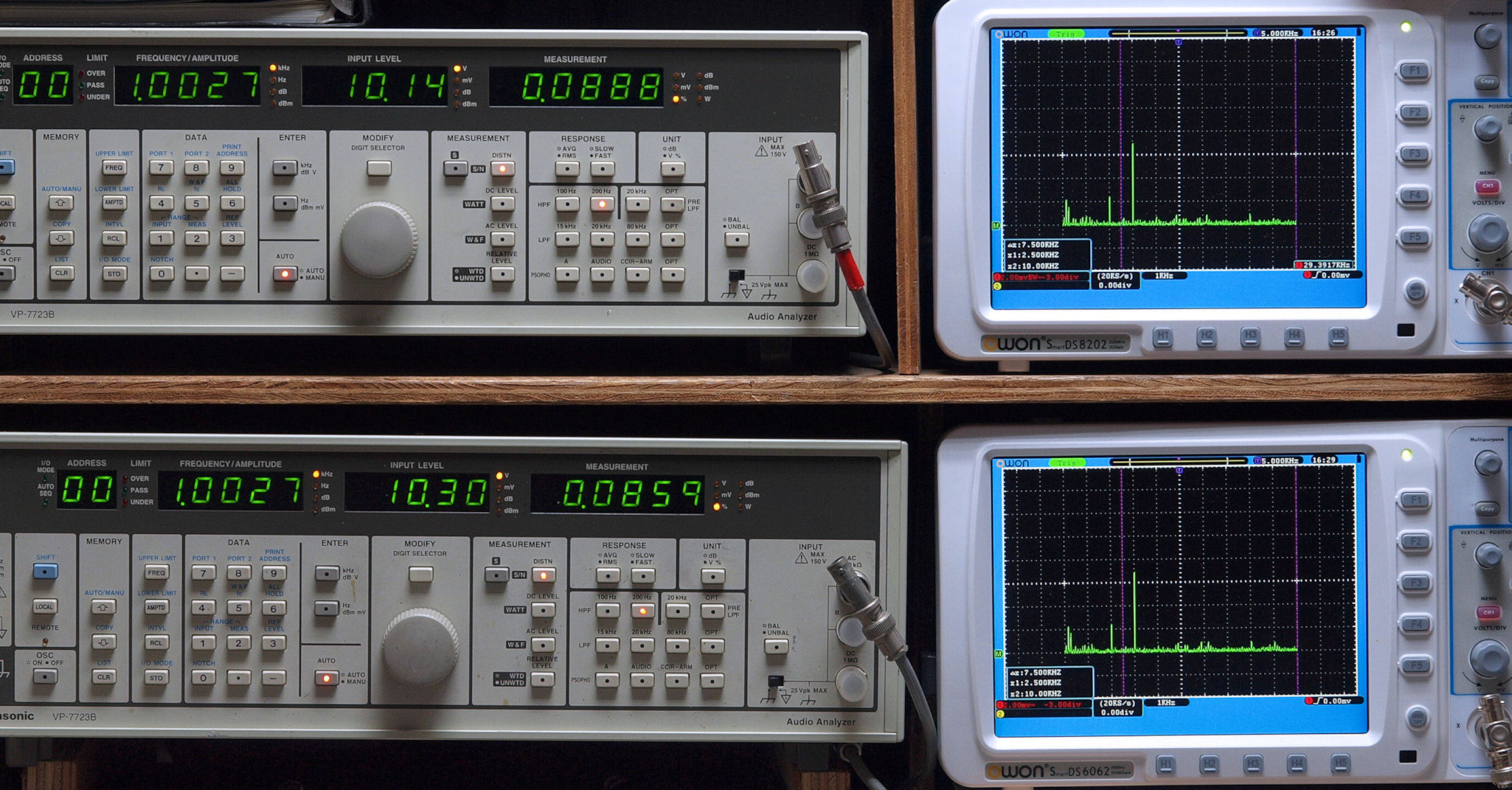

Ｅ３４２．　ＭＭ，１ｋＨｚ入力、Ｒ側ＳＰ出力電圧１０Ｖ＝１２．５Ｗ、　０．０８９％歪み。 　　　　　　　　　　　 　　　　　　　Ｌ側ＳＰ出力電圧１０Ｖ＝１２．５Ｗ、　０．０８６％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ３５．　ＭＭ，５ｋＨｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．１７３％歪み。 　　　　　　　　　　　　 　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．１７２％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

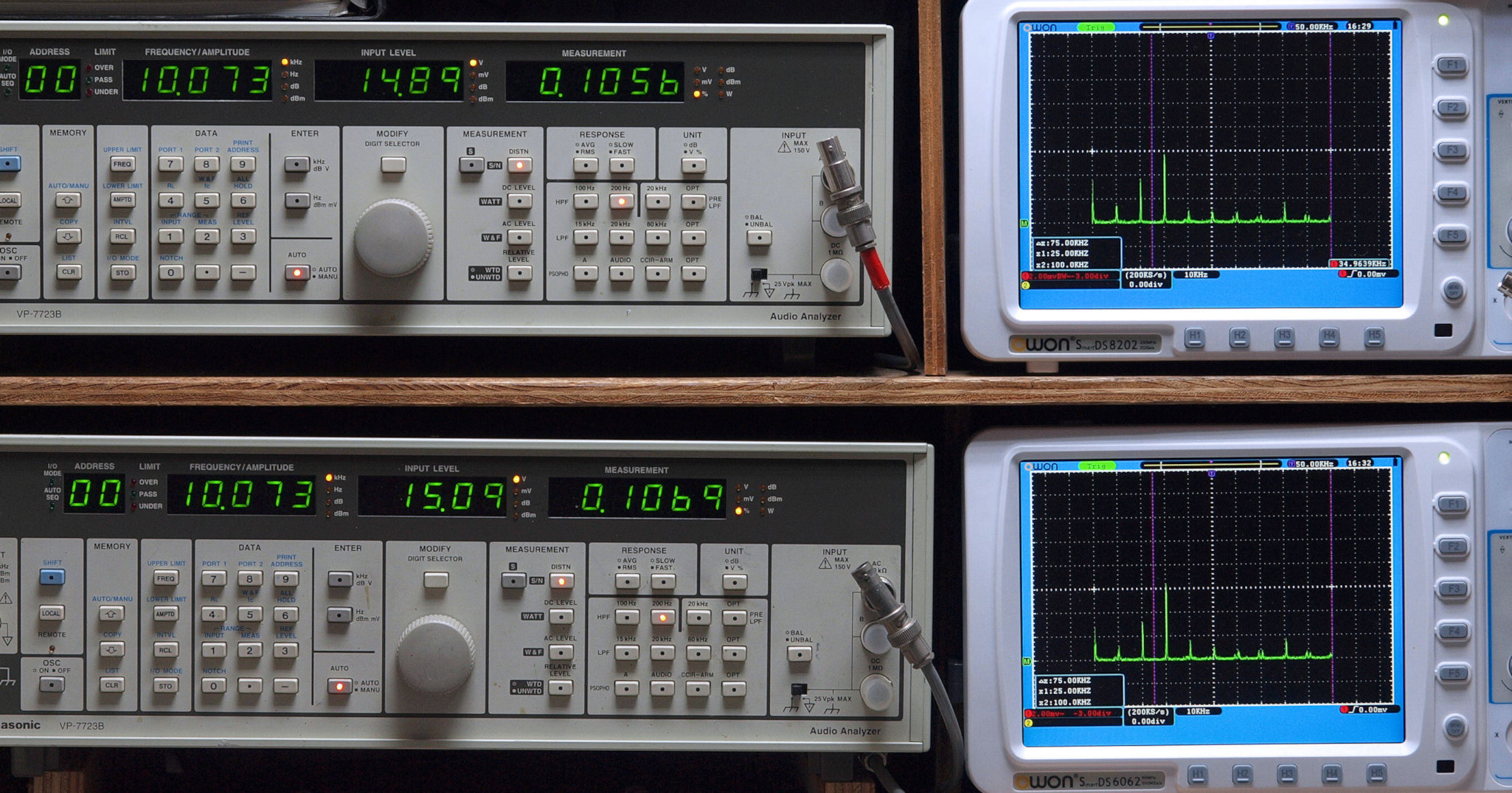

Ｅ３６．　ＭＭ，１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．１０６％歪み。 　　　　　　　　　　　　 　　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．１０７％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ３７．　ＭＭ，５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．０７％歪み。 　　　　　　　　　　　　 　　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．０６７％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

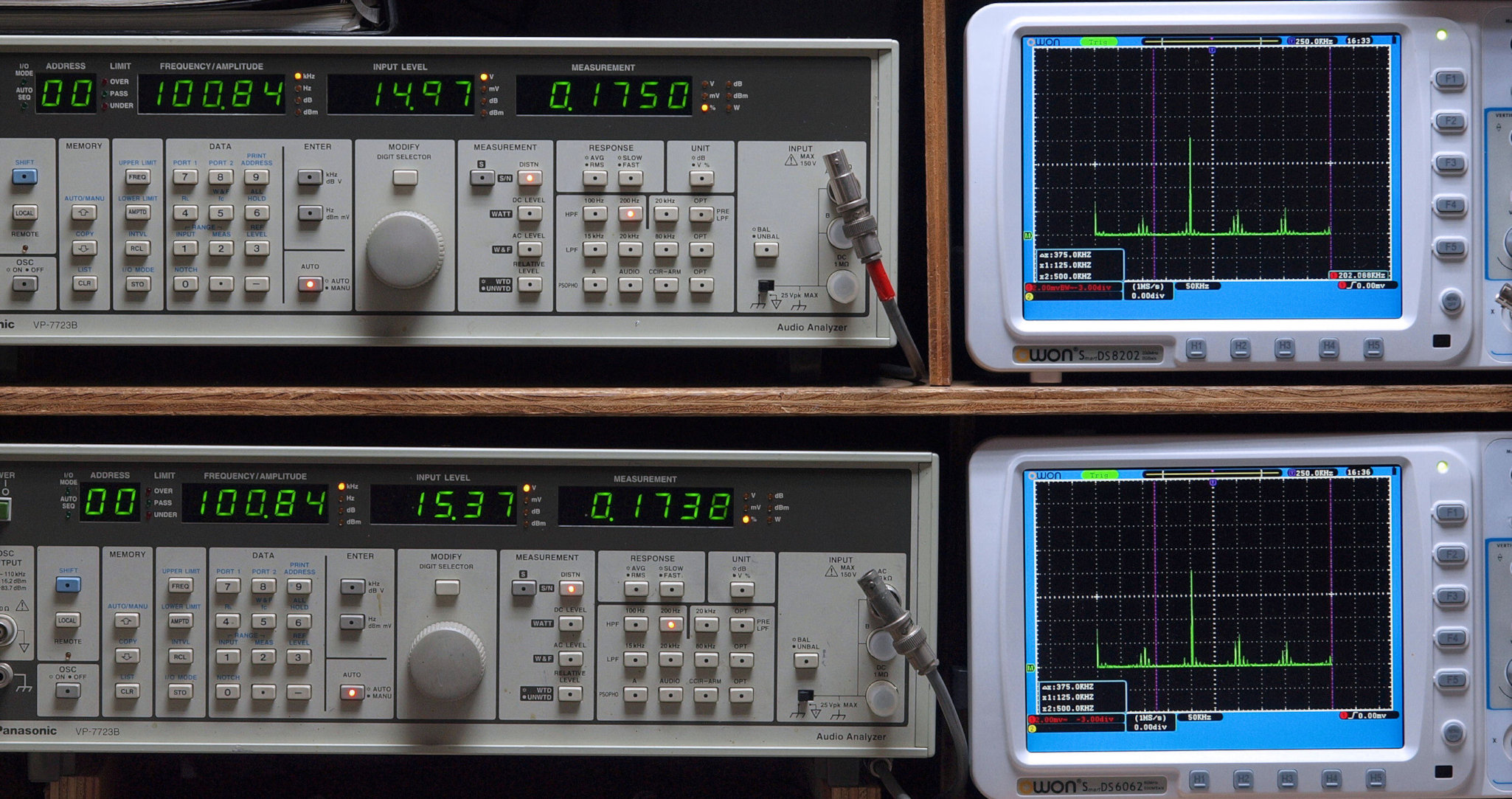

Ｅ３８．　ＭＭ，１００ｋＨｚ入力、Ｒ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．１７５％歪み。 　　　　　　　　　　　　 　　　　　　　Ｌ側ＳＰ出力電圧１５Ｖ＝２８Ｗ、　０．１７３％歪み。 　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。 　　　　　　　　　　　　　　この当たりから、フイルターが効いてきます。

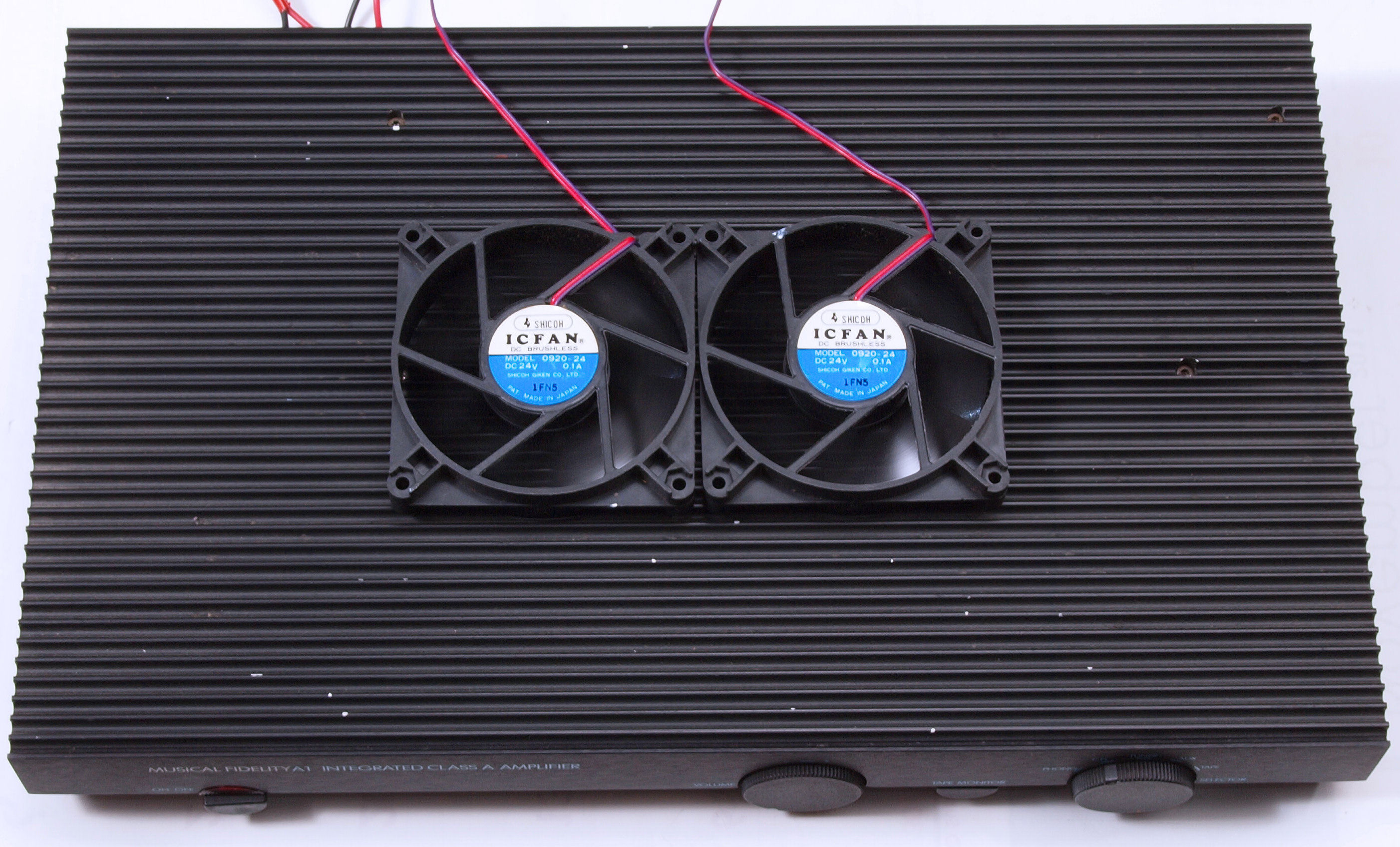

Ｅ４．　フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。

Ｓ．　ＭｕｓｉｃａｌＦｉｄｅｌｉｔｙ　Ａ−１．　の仕様（マニアル・カタログより）

型式 Musical Fidelity A1 定格出力 20W＋20W（8Ω） 入力感度/インピーダンス Phono MC= 0.2mV/120Ω Phono MM= 2mV/47kΩ CD、Tuner、Aux、Tape= 200mV/47kΩ RIAA偏差 30Hz〜40kHz ±0.5dB SN比 Phono MC= 55dB以上 Phono MM= 60dB以上 CD、Tuner、Aux、Tape= 80dB以上 高調波歪率 0.5％未満（8Ω、定格出力時） 消費電力 85W（連続） 外形寸法 幅408×高さ60×奥行249mm 重量 5.5kg

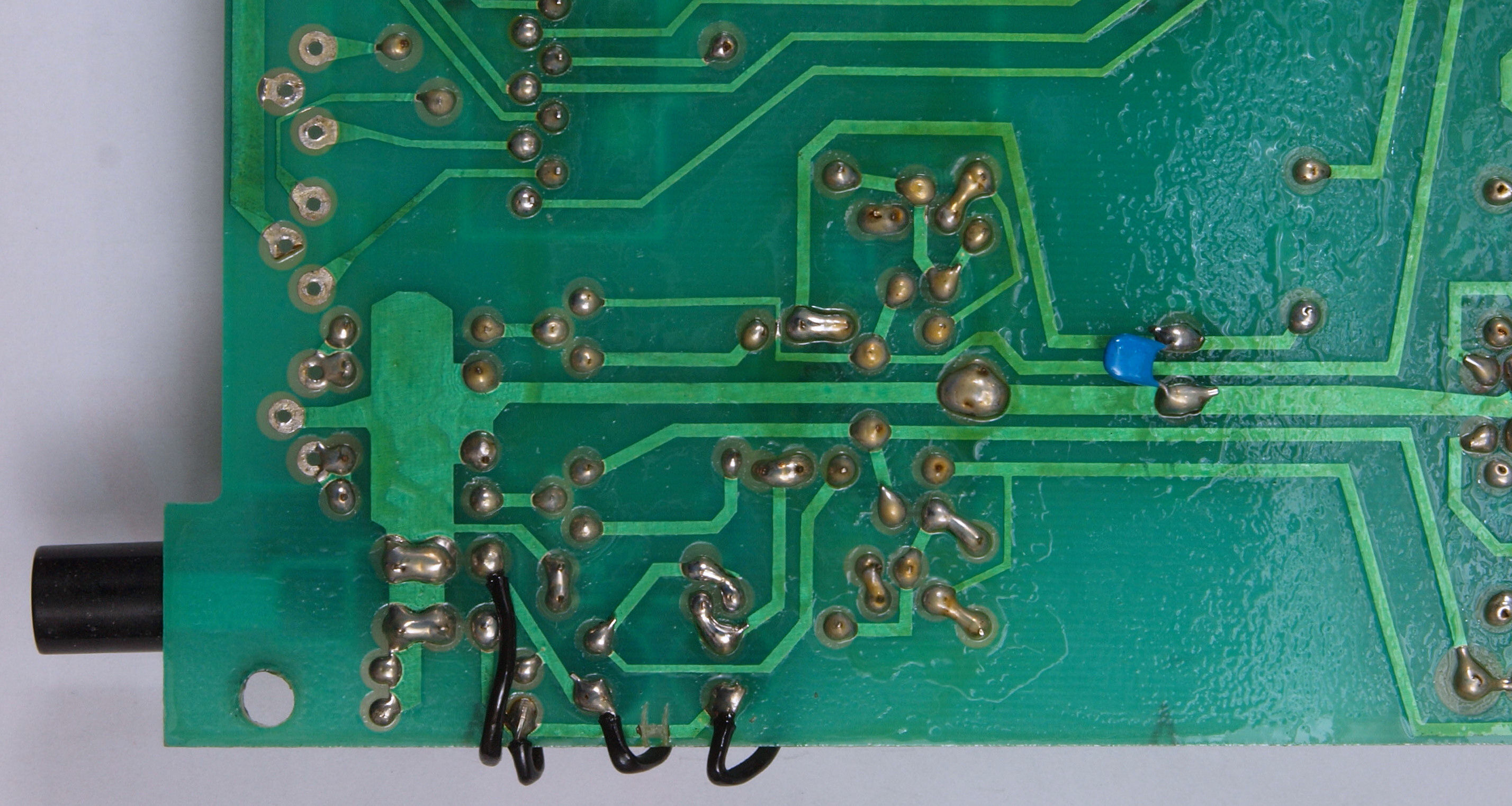

mfa1-a-z1v　mfa1-a-2x
