ＭｕｓｉｃａｌＦｉｄｅｌｉｔｙ　Ａ−１．　７台目修理記録

平成２０年７月１４日到着　　７月２６日完成

Ａ．　修理前の状況 症状としては． 　　　　　・　サーというノイズが大きくなってきた． 　　　　　・　スピーカーの左右の音が違うときがある(片方が聞こえて片方が聞こえません大きく音をすると両方きこえます) ． 　　　　　・　以前よりも同じ音量にする時前よりもボリュームを多くまわす になります。 Ｂ．　原因． 電解コンデンサー容量抜け． Ｃ．　修理状況 修理状況． 電解コンデンサー交換． 配線手直し、補強． 経年劣化による各部ハンダ補正． 入力切り替えＳＷカップリング交換． RCA端子交換． ＳＰ端子交換． 電源３Ｐインレットに交換． 整流ダイオード交換． Ｄ．　使用部品． 使用部品． 電解コンデンサー（オーディオコンデンサー使用）　　　　　　　　３１個． フイルムコンデンサー　　　　　　　　　　　　　　　　　　　　　　　　　　４個． タイト製のユニバーサル・カップリング　　　　　　　　　　　　　　　　１個． RCA端子　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　６組１２個． 整流ダイオード　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　４個． ＳＰ端子　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２組４個． ３Ｐインレットソケット　　　　　　　　　　　　　　　　　　　　　　　　　　　１個． Ｅ．　調整・測定 Ｆ．　修理費　　７１，０００円　　　オーバーホール修理 Ｓ．　ＭｕｓｉｃａｌＦｉｄｅｌｉｔｙ　Ａ−１．　の仕様（マニアル・カタログより）

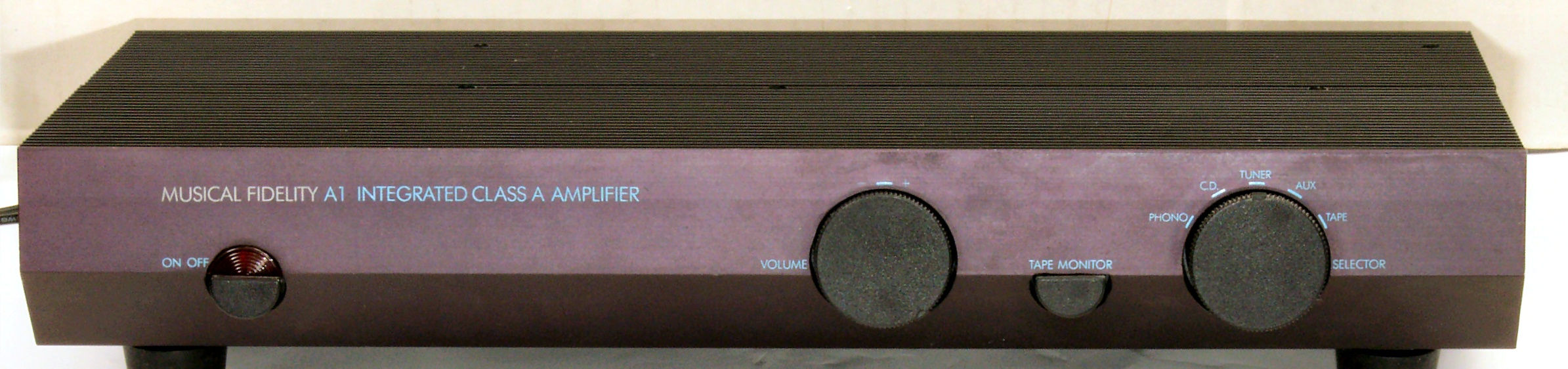

Ａ．　修理前の状況． Ａ１Ａ．　点検中　外観を、前から見る。

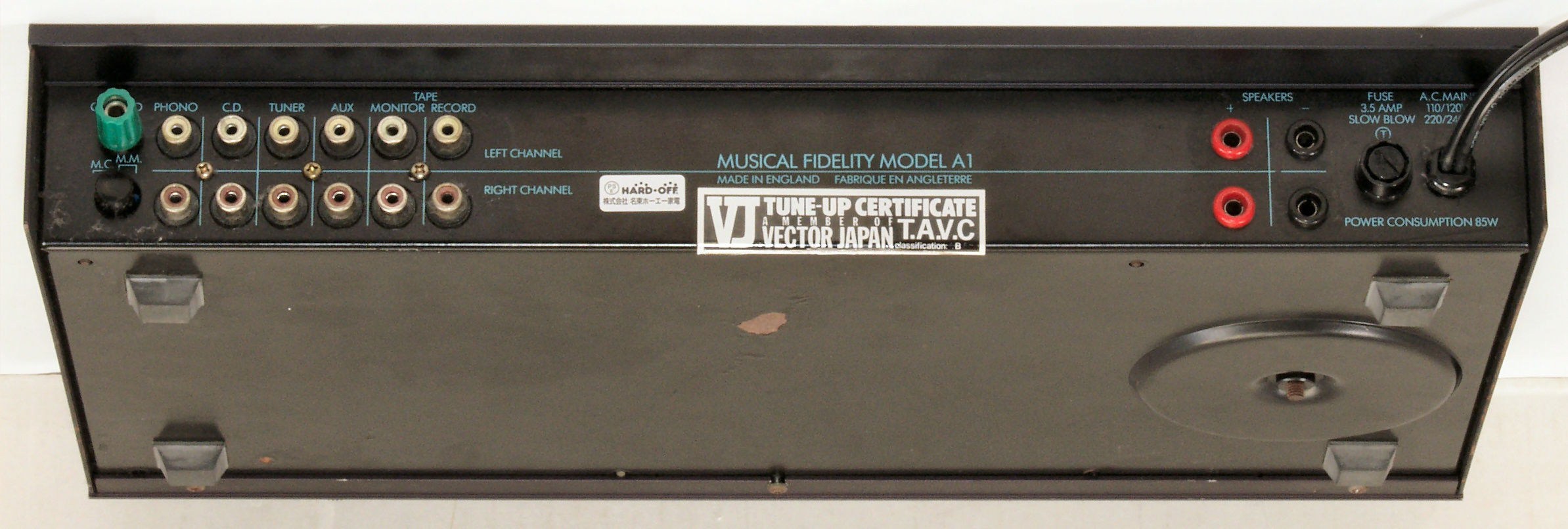

Ａ１Ｂ．　点検中　外観を、後から見る。

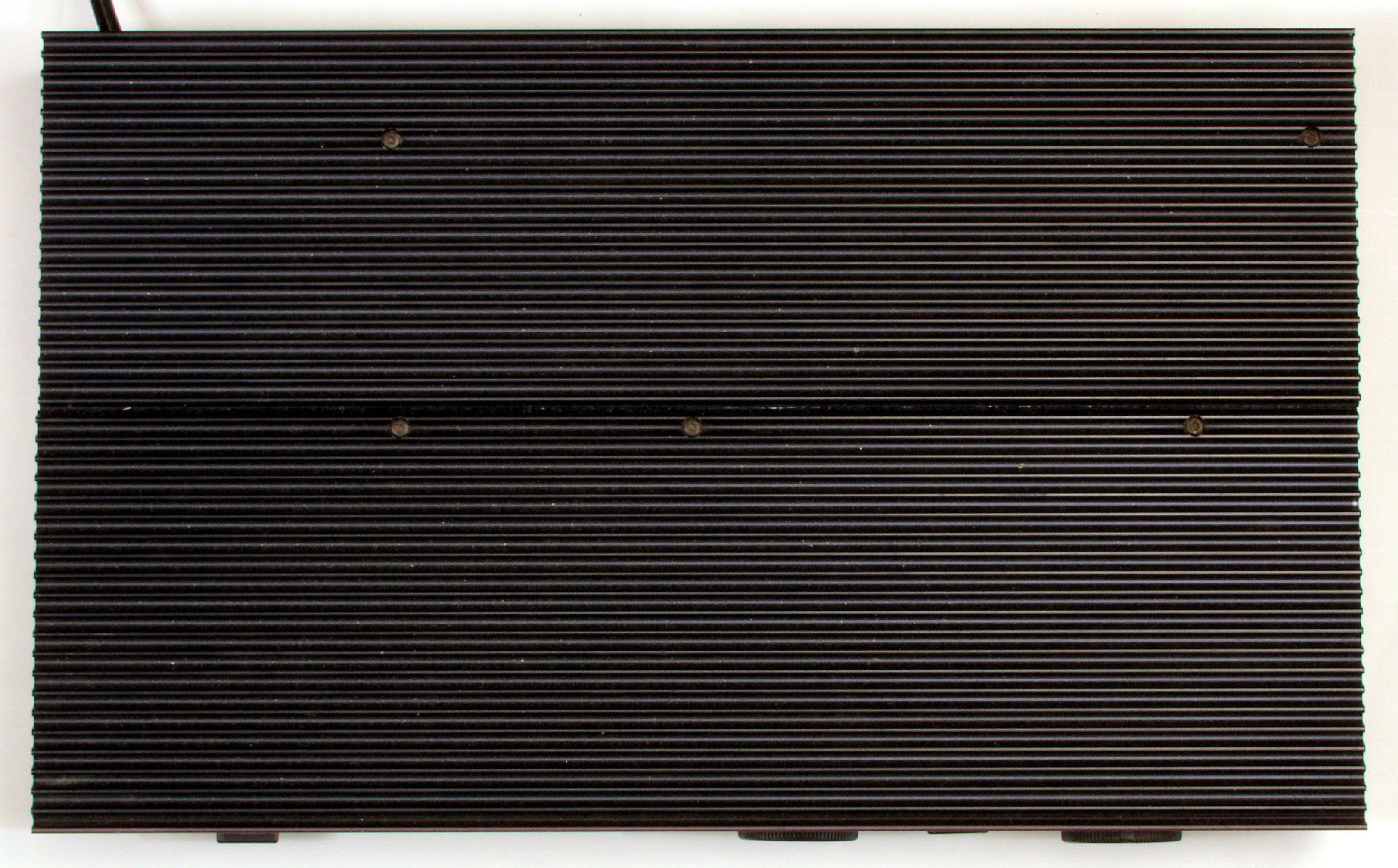

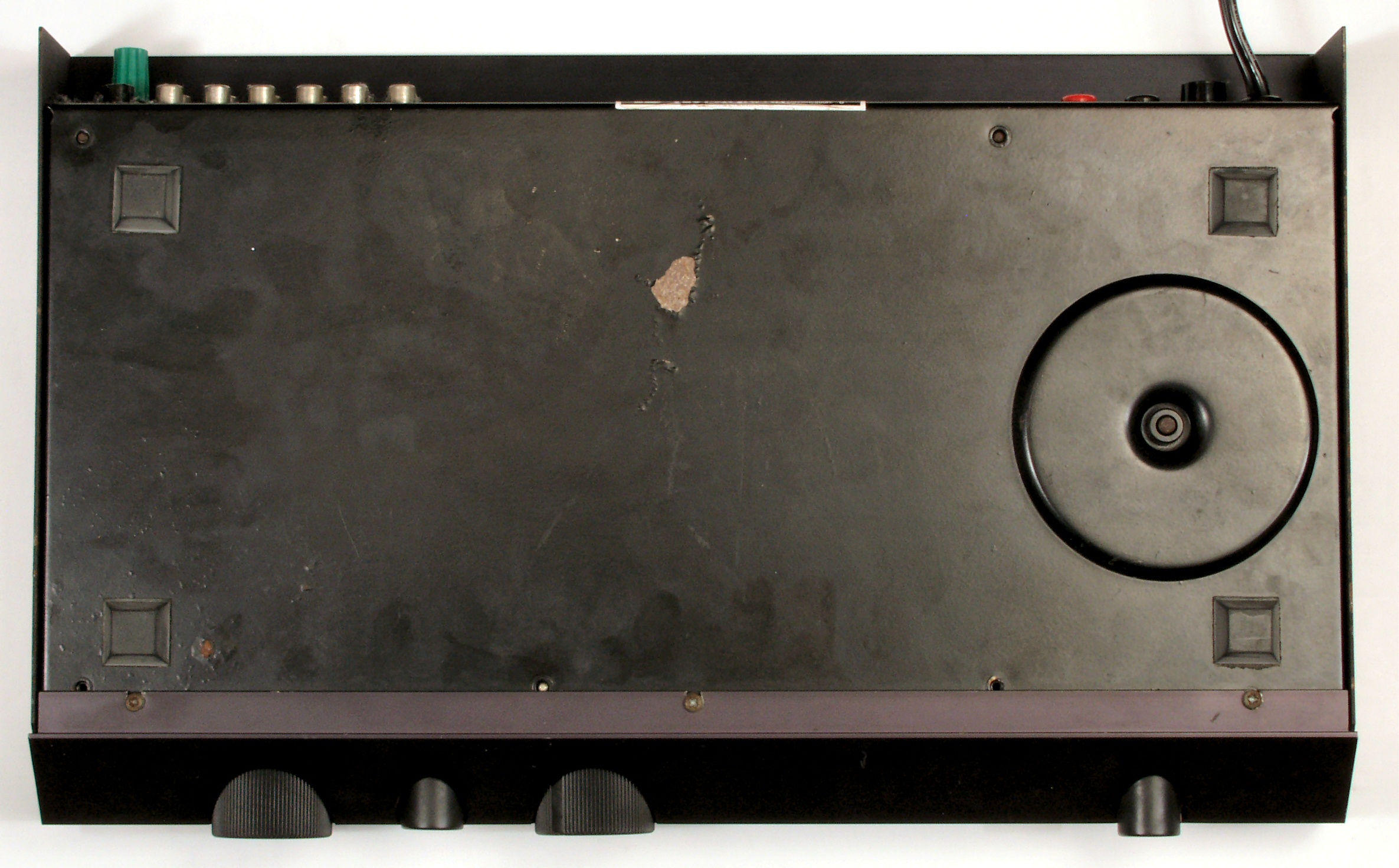

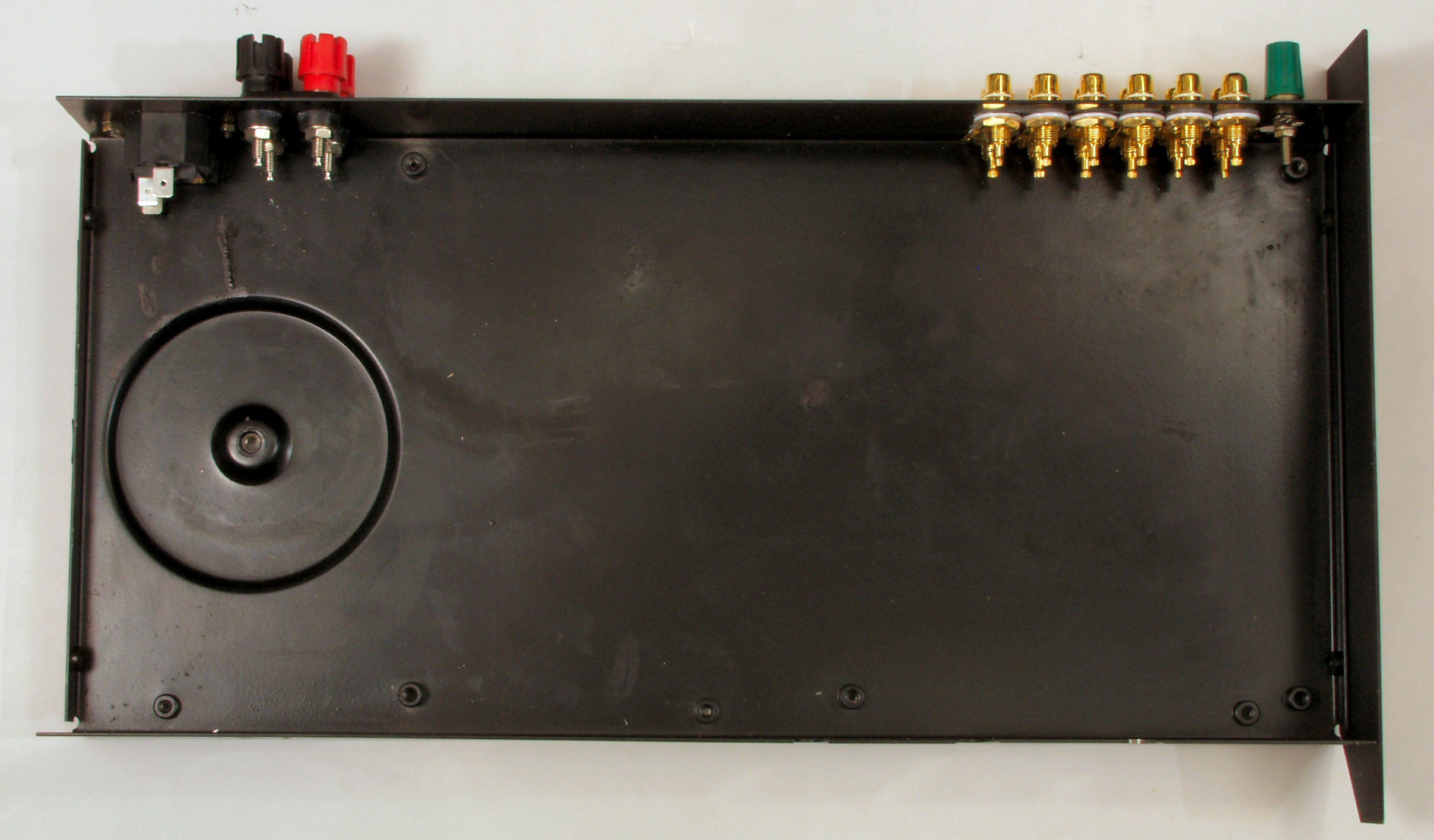

Ａ２Ａ．　点検中　外観を、下から見る。

Ａ２Ｂ．　点検中　外観を、上から見る。

Ａ３．　点検中　修理の時曲げたのが、右の入力切り替えＳＷがかなり揺れる 　　　　　　　　　　　カップリングも安い物で、「ユニバーサル型」でないので、この「ブレ」を吸収しない

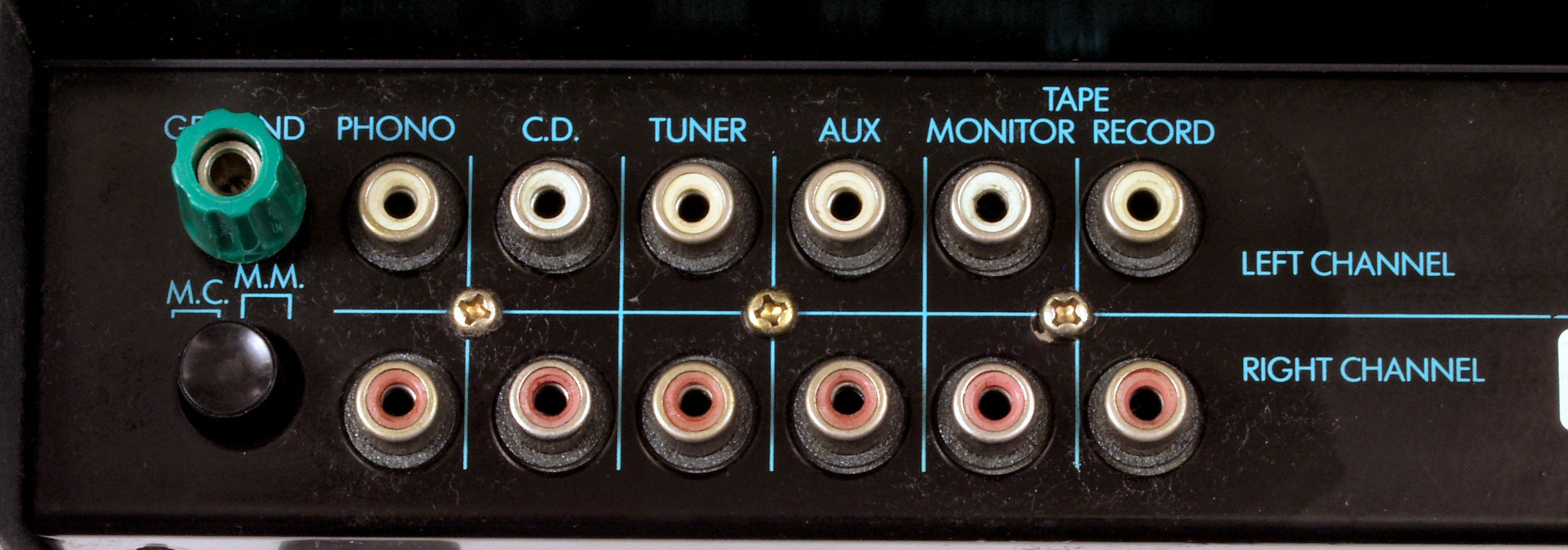

Ａ４．　点検中　入出力ＲＣＡ端子。

Ａ５．　点検中　SP接続端子。

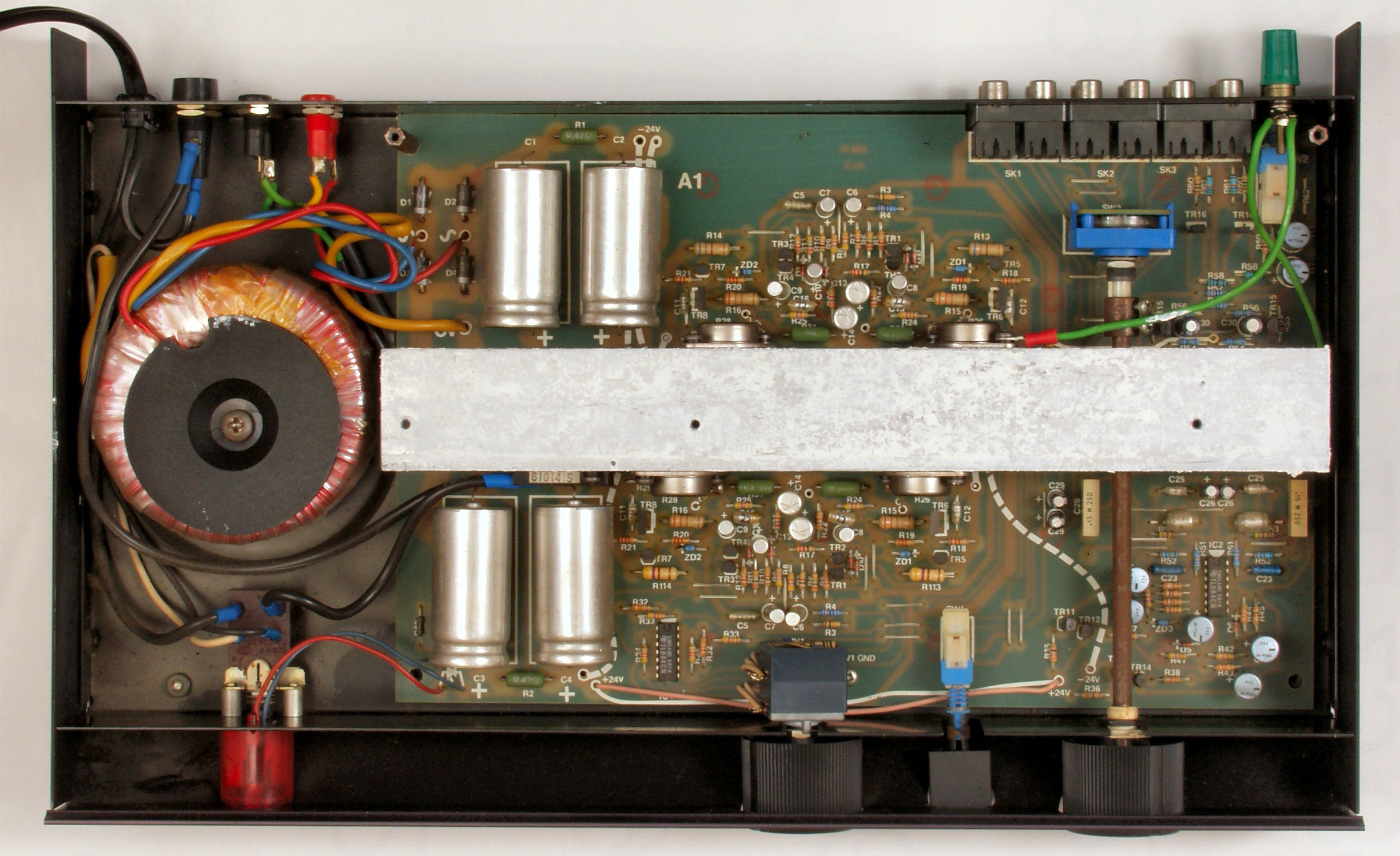

Ａ６．　点検中　上蓋を取り、上から見る

Ａ７Ａ．　点検中　基板止めネジが無い。

Ａ７Ｂ．　点検中　基板止めネジが無い２。

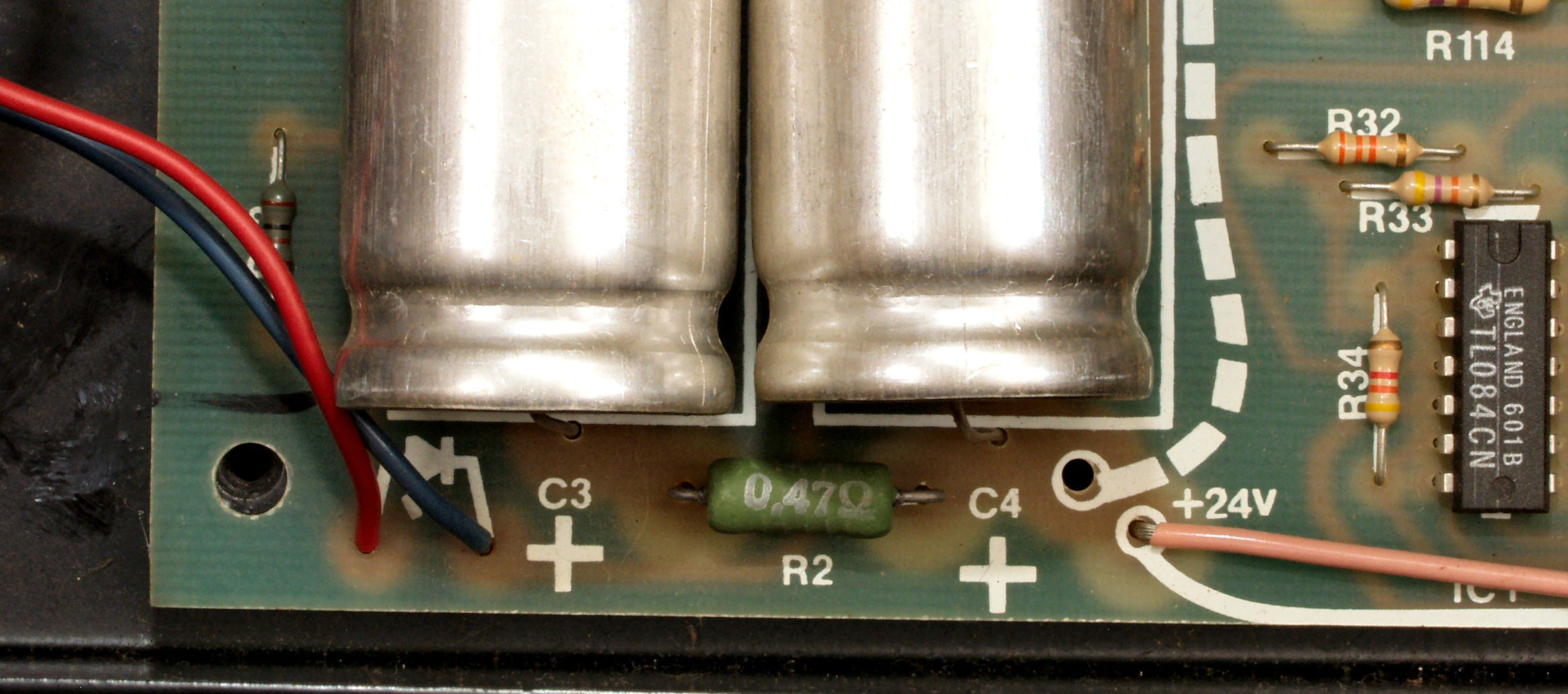

Ａ８A．　点検中　電解コンデンサーの被覆が無い！

Ａ８B．　点検中　電解コンデンサーの被覆が無い！

Ａ８Ｃ．　点検中　　ＥＱ基板・ＭＣ基板裏

Ａ８Ｄ．　点検中　　ずれた電源トランス

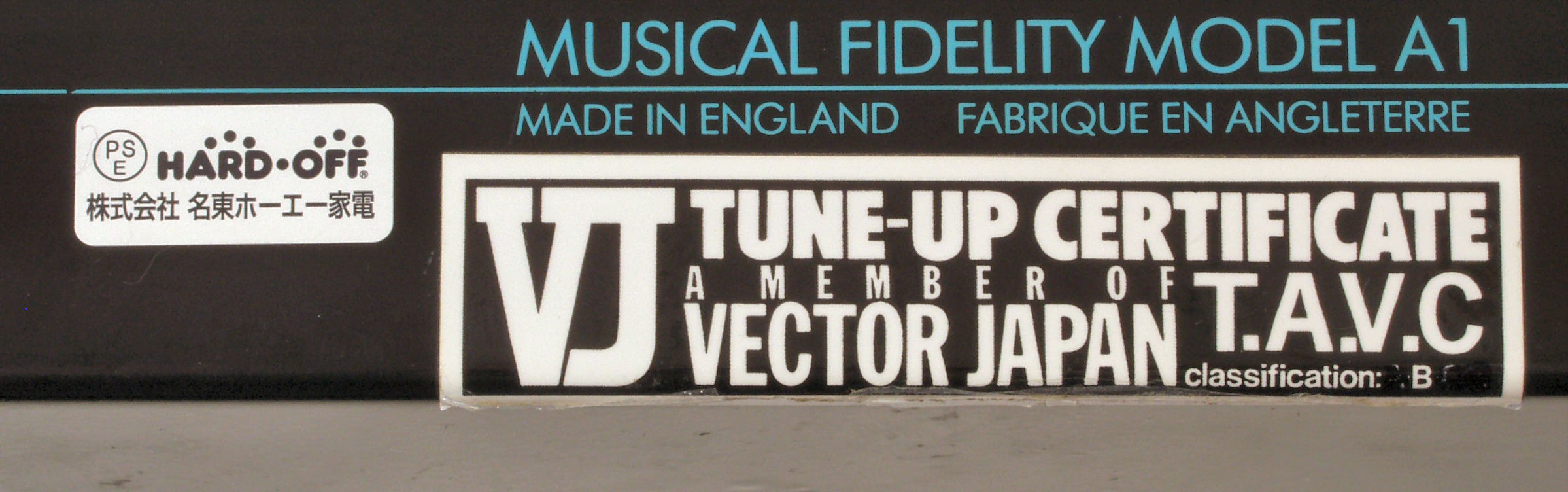

Ａ９．　点検中　各社の銘板ｔｐPSEマーク。

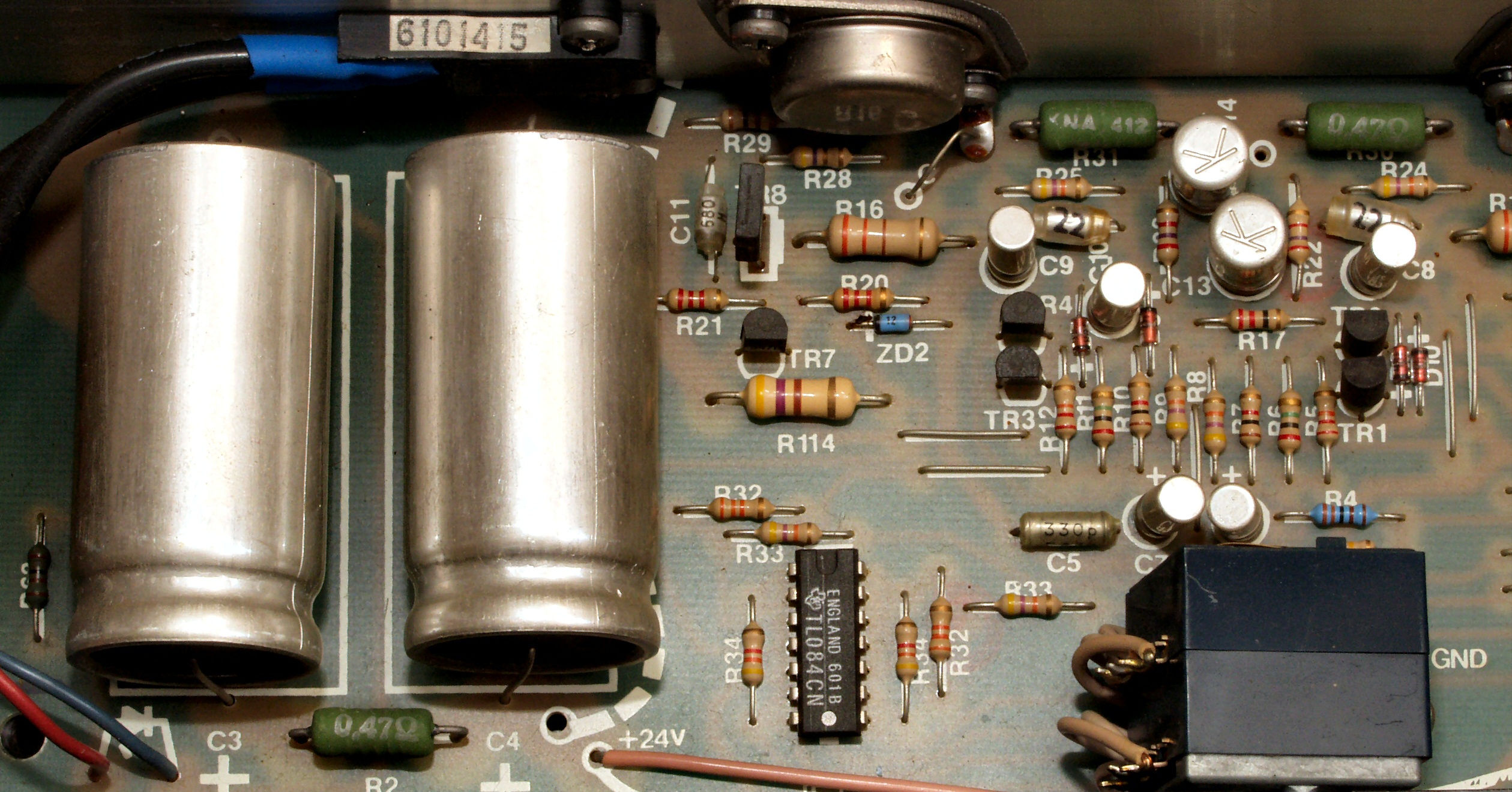

Ｃ．　修理状況 Ｃ１Ａ．　修理前　基板

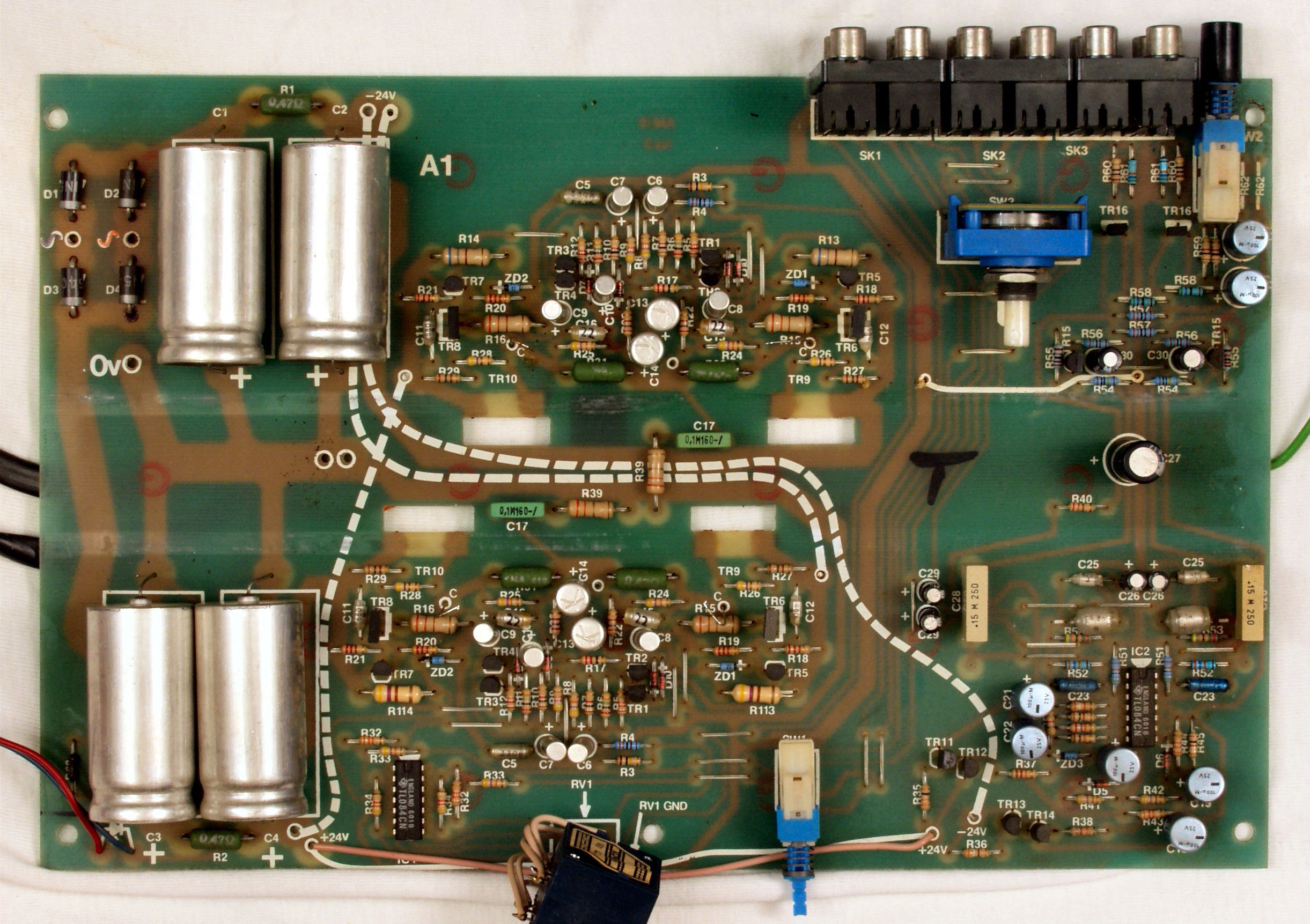

Ｃ１Ｂ．　修理後　基板　電解コンデンサー３１個、ダイオード４個、フイルムコンデンサー４個交換

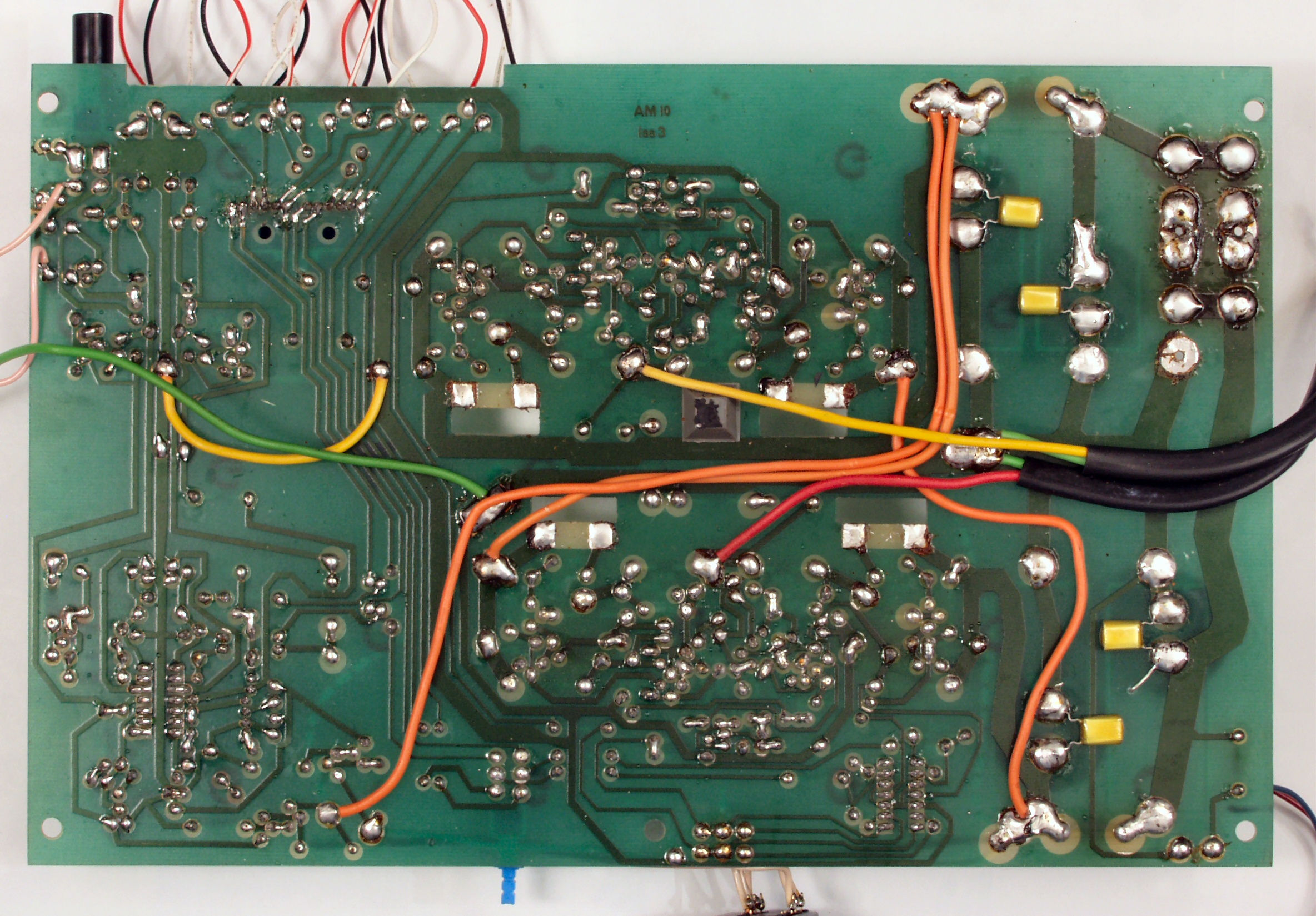

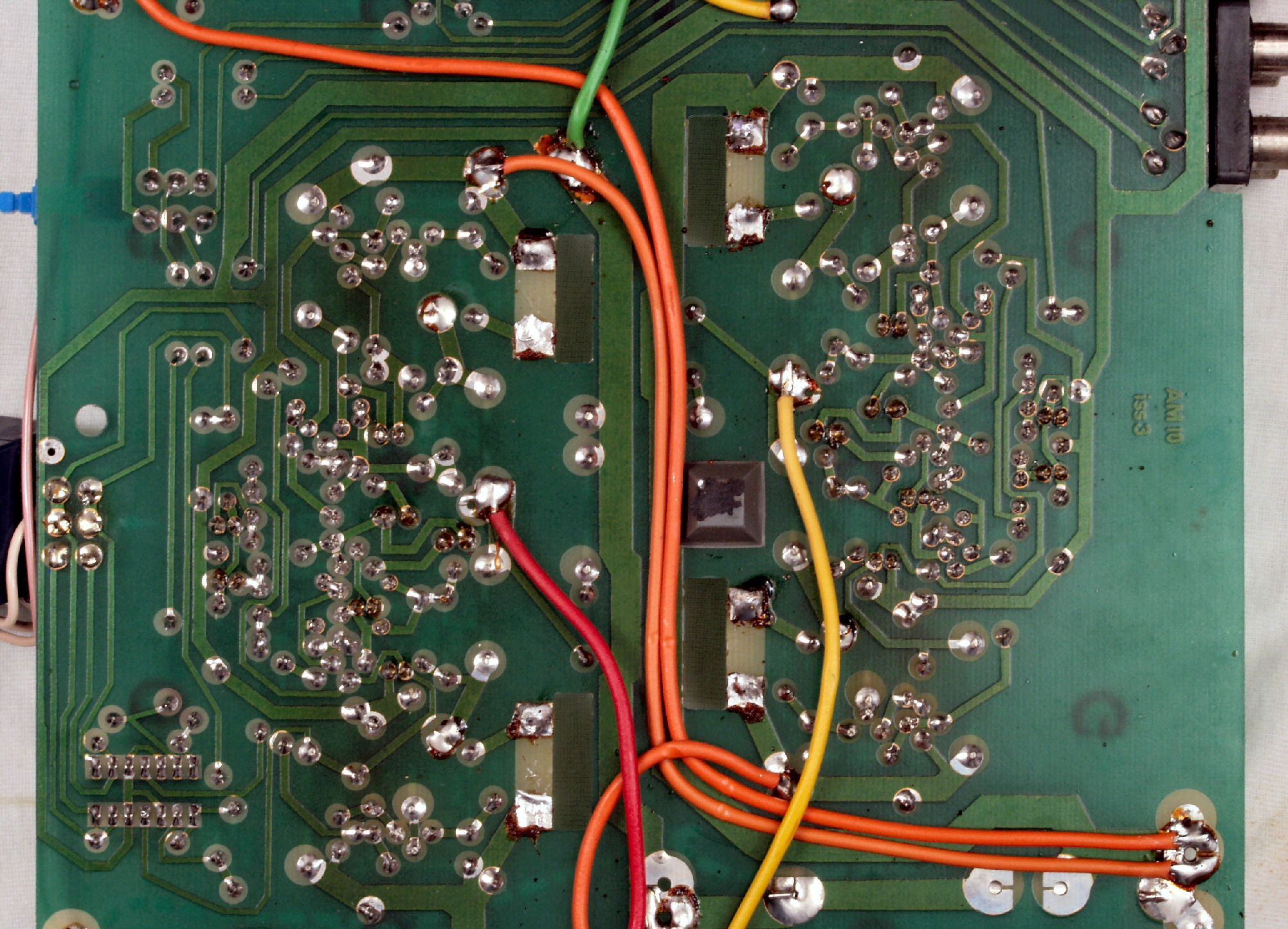

Ｃ１Ｃ．　修理前　基板裏

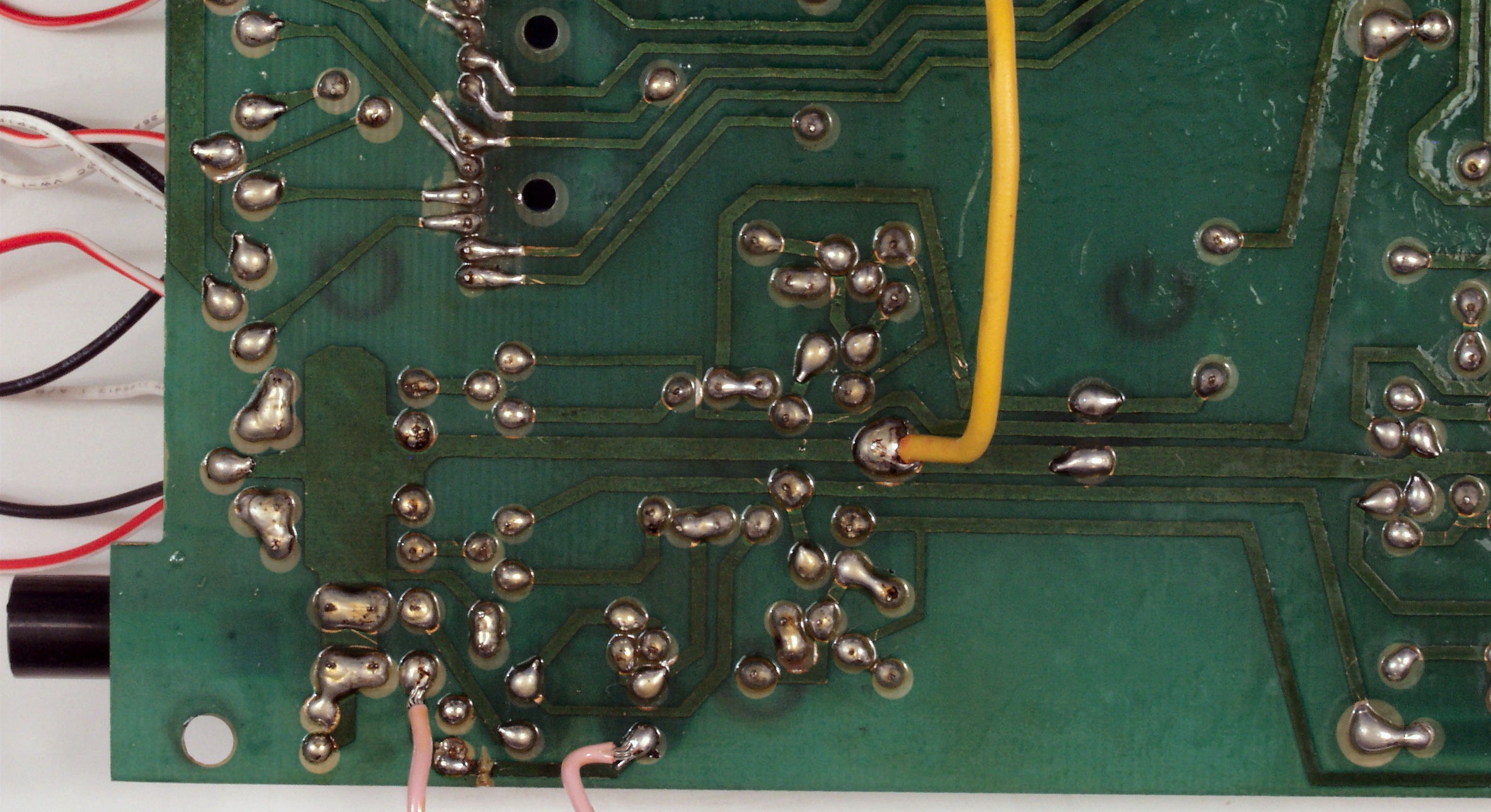

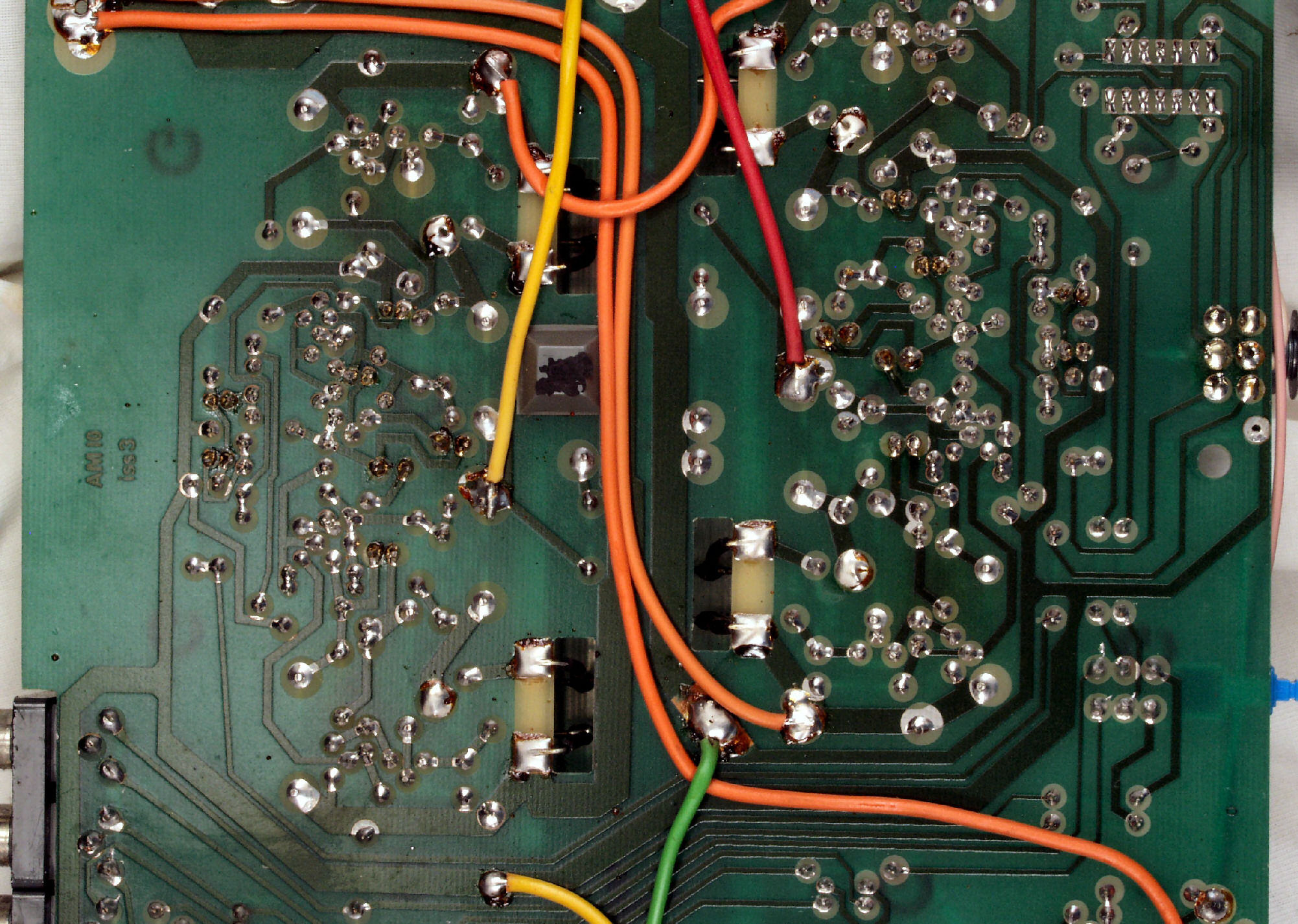

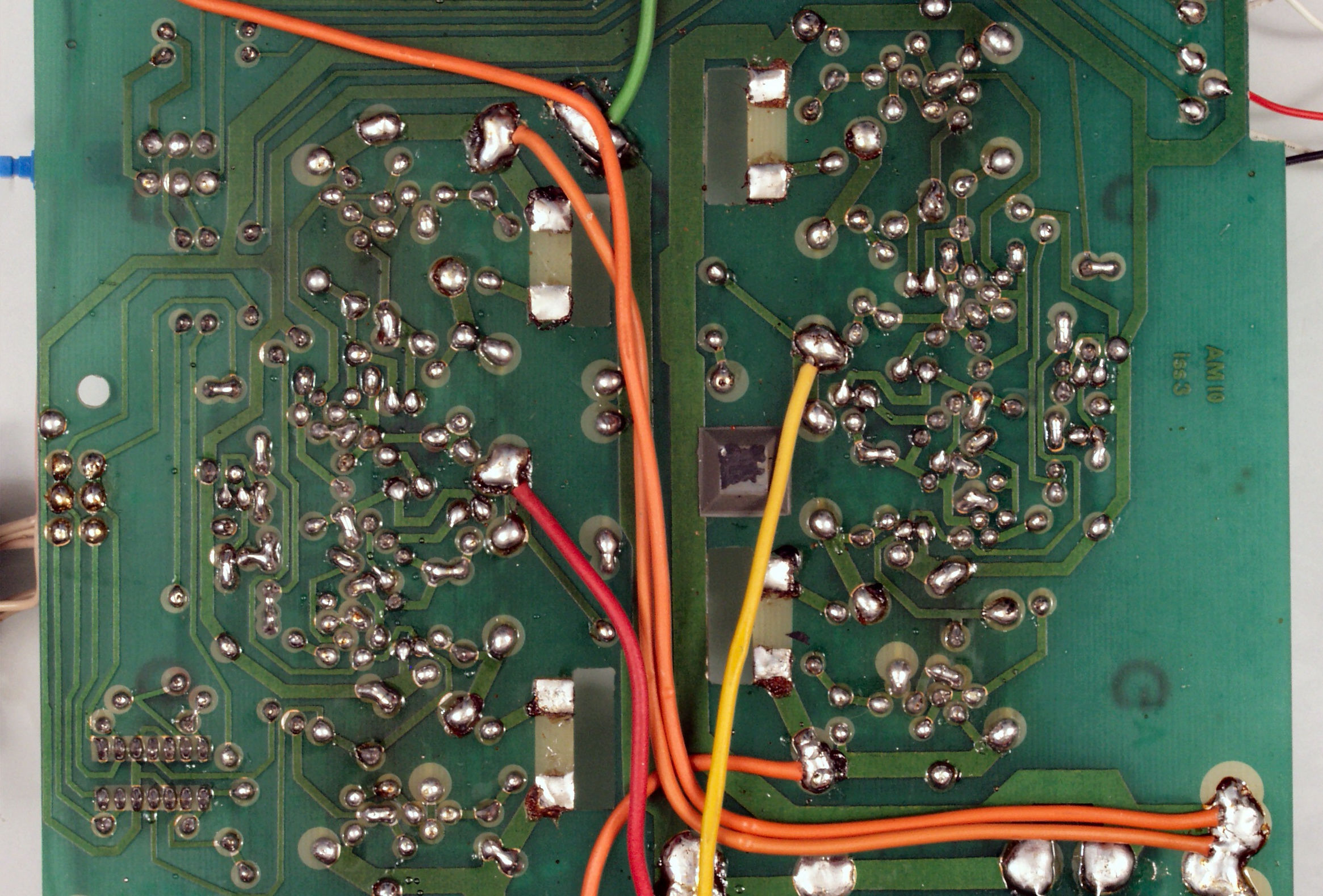

Ｃ１Ｄ．　修理（半田補正）後　基板裏、　半田を全部やり直す。

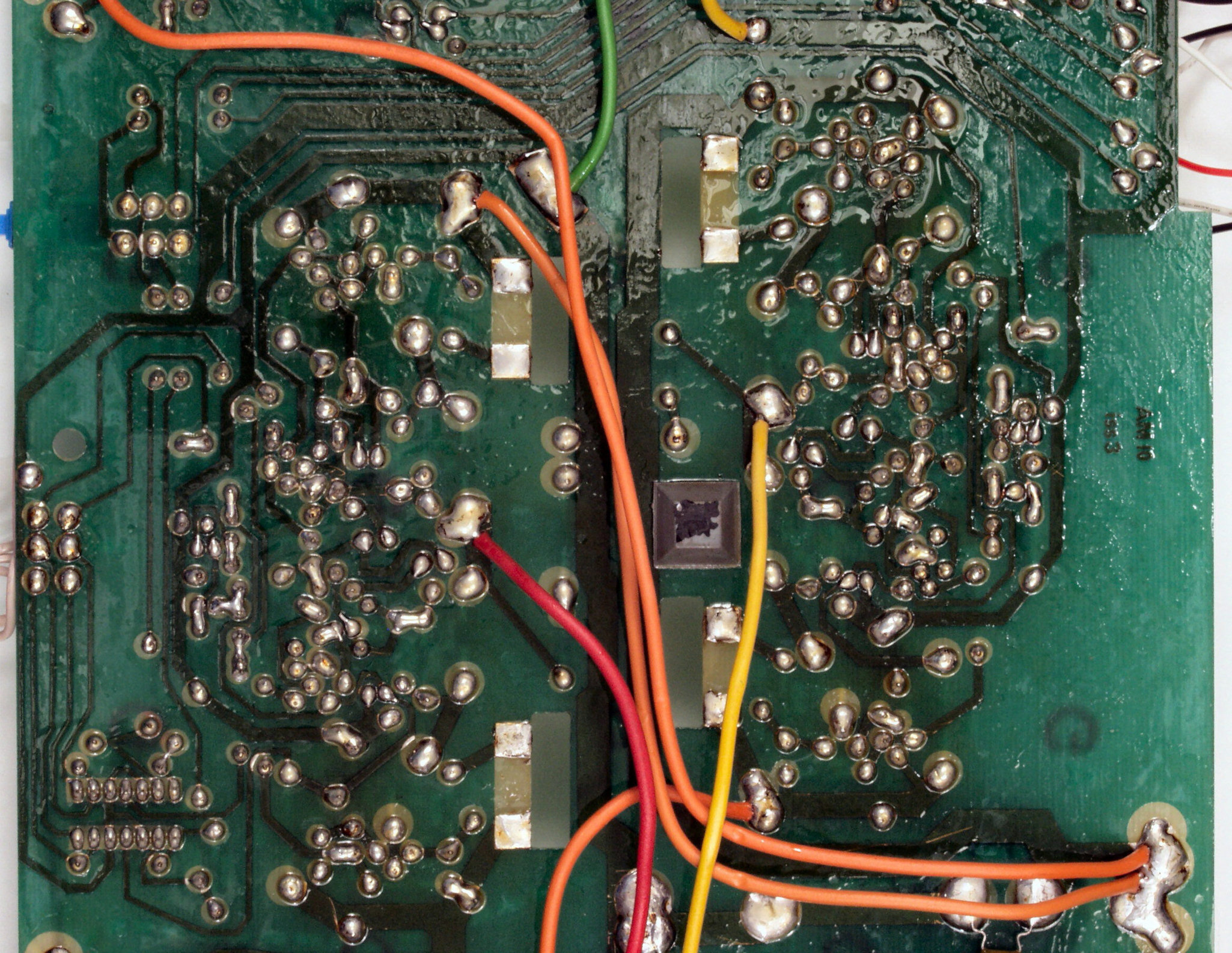

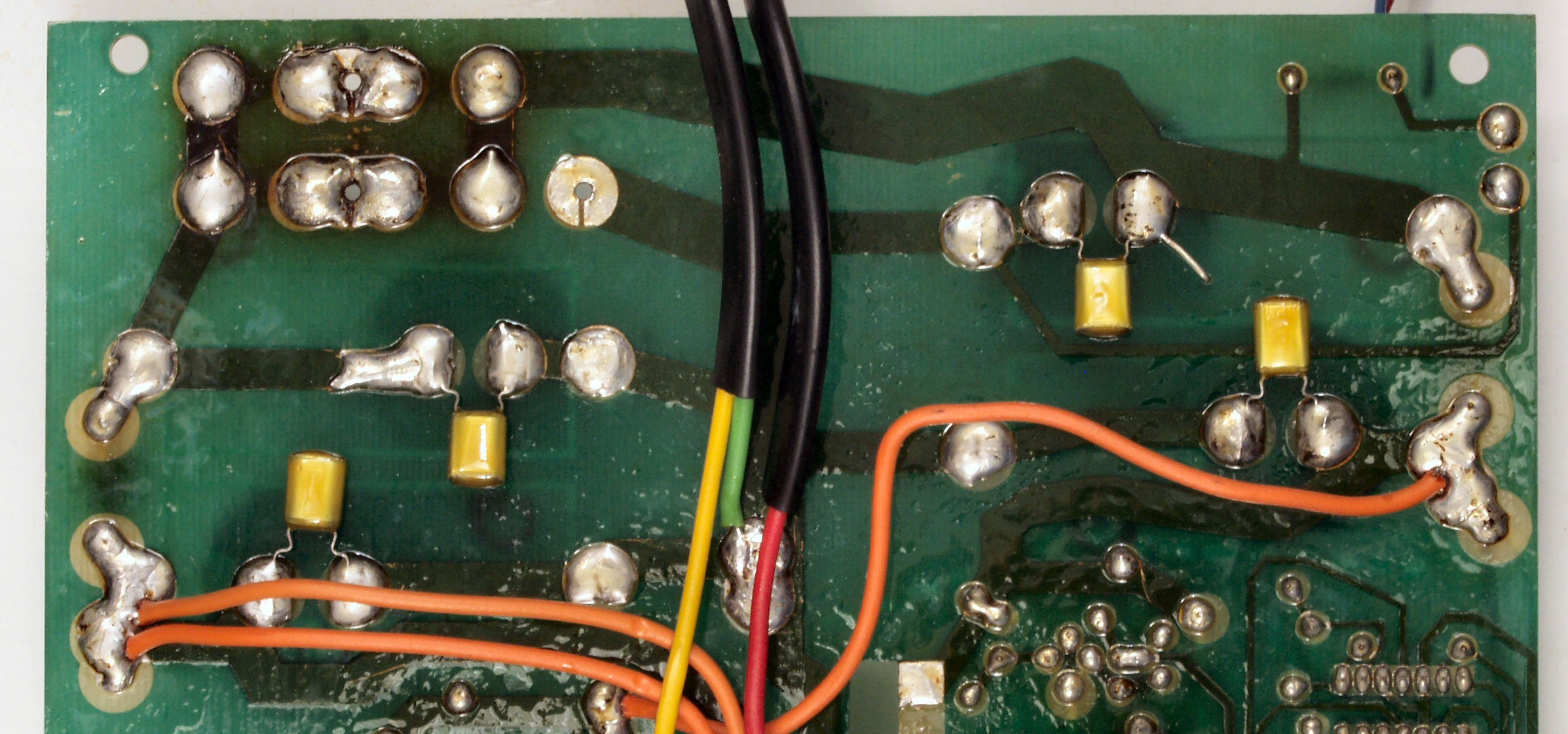

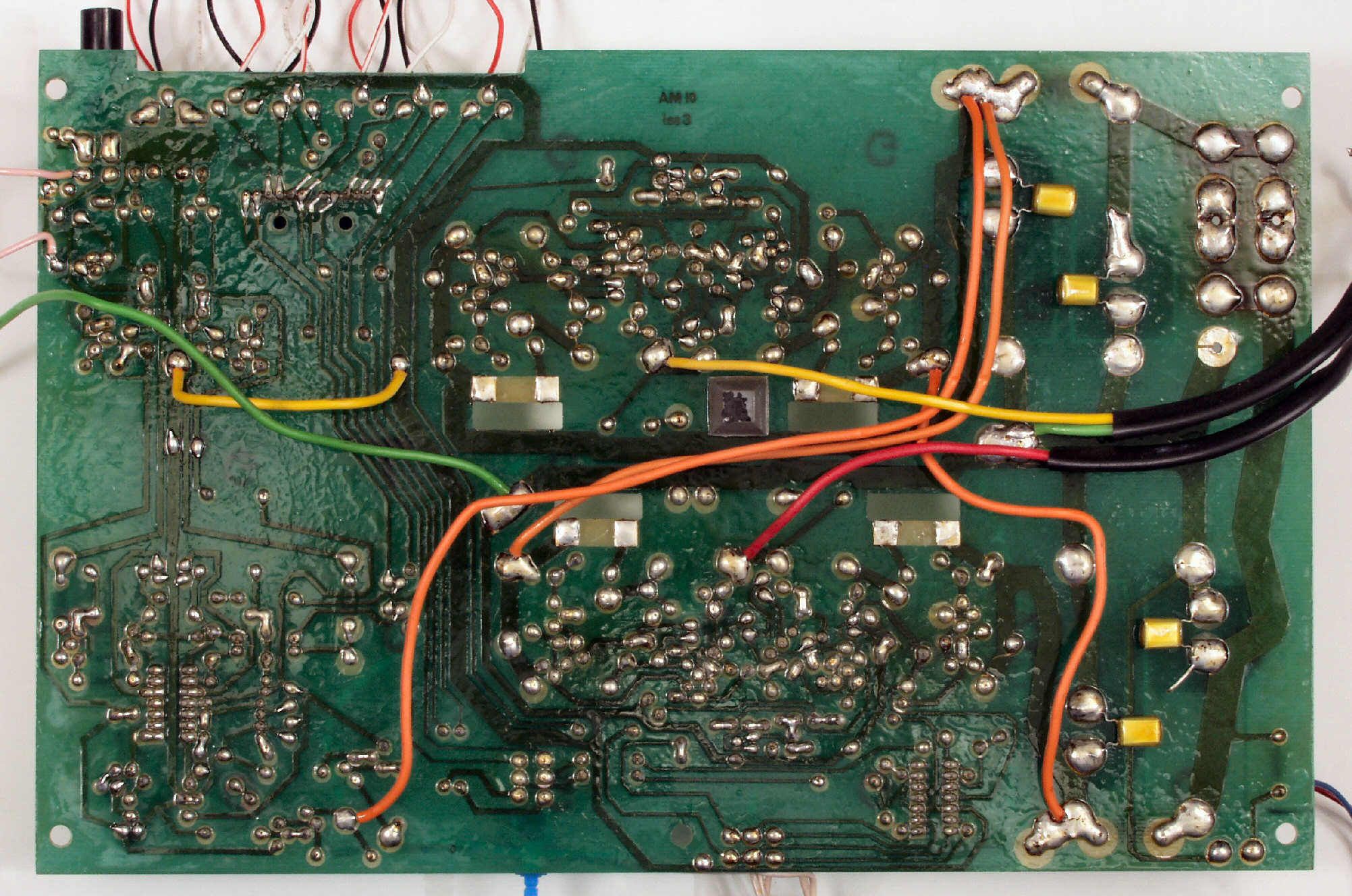

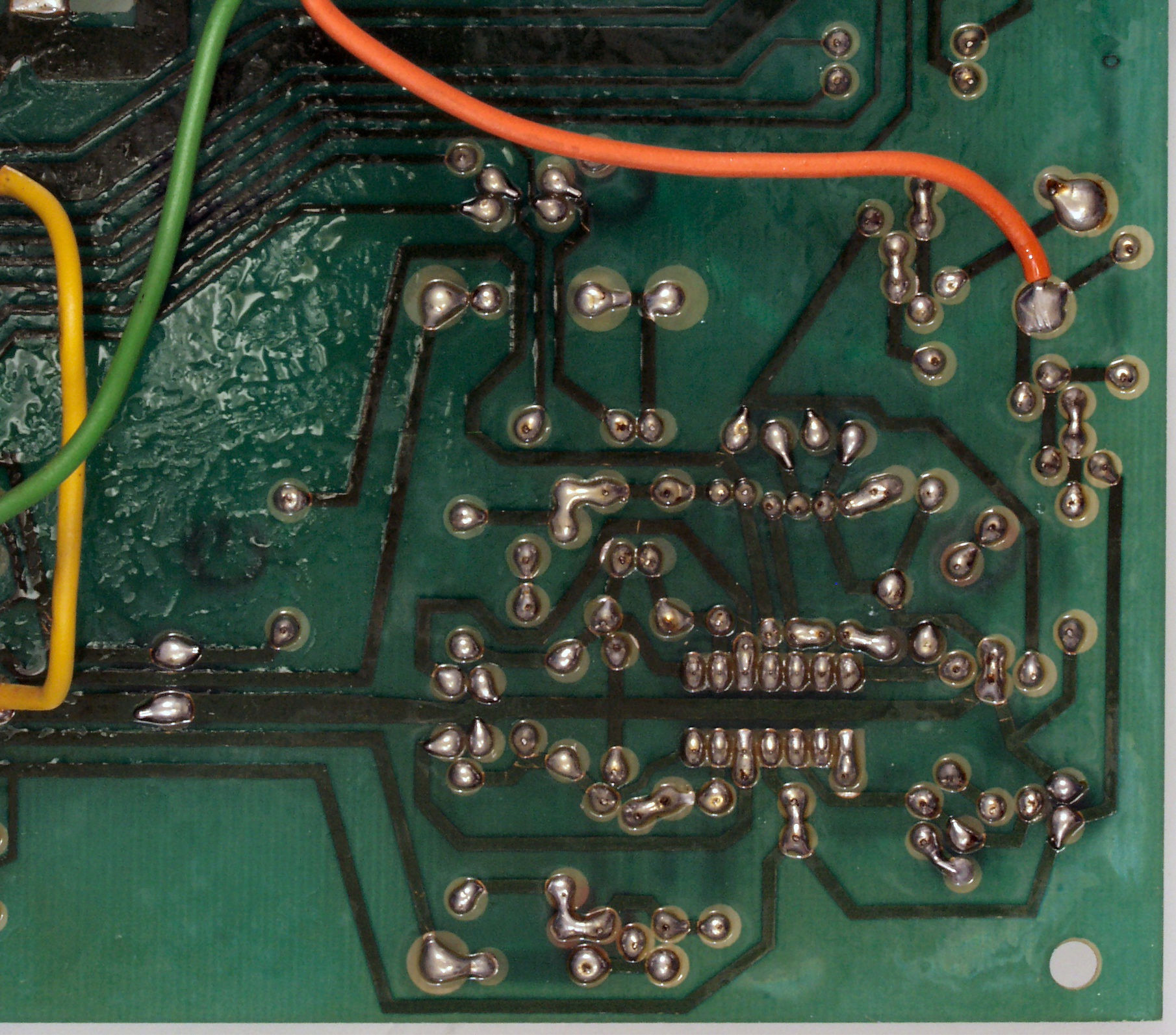

Ｃ１Ｅ．　完成基板裏　洗浄後＋絶縁コーテング材を塗る

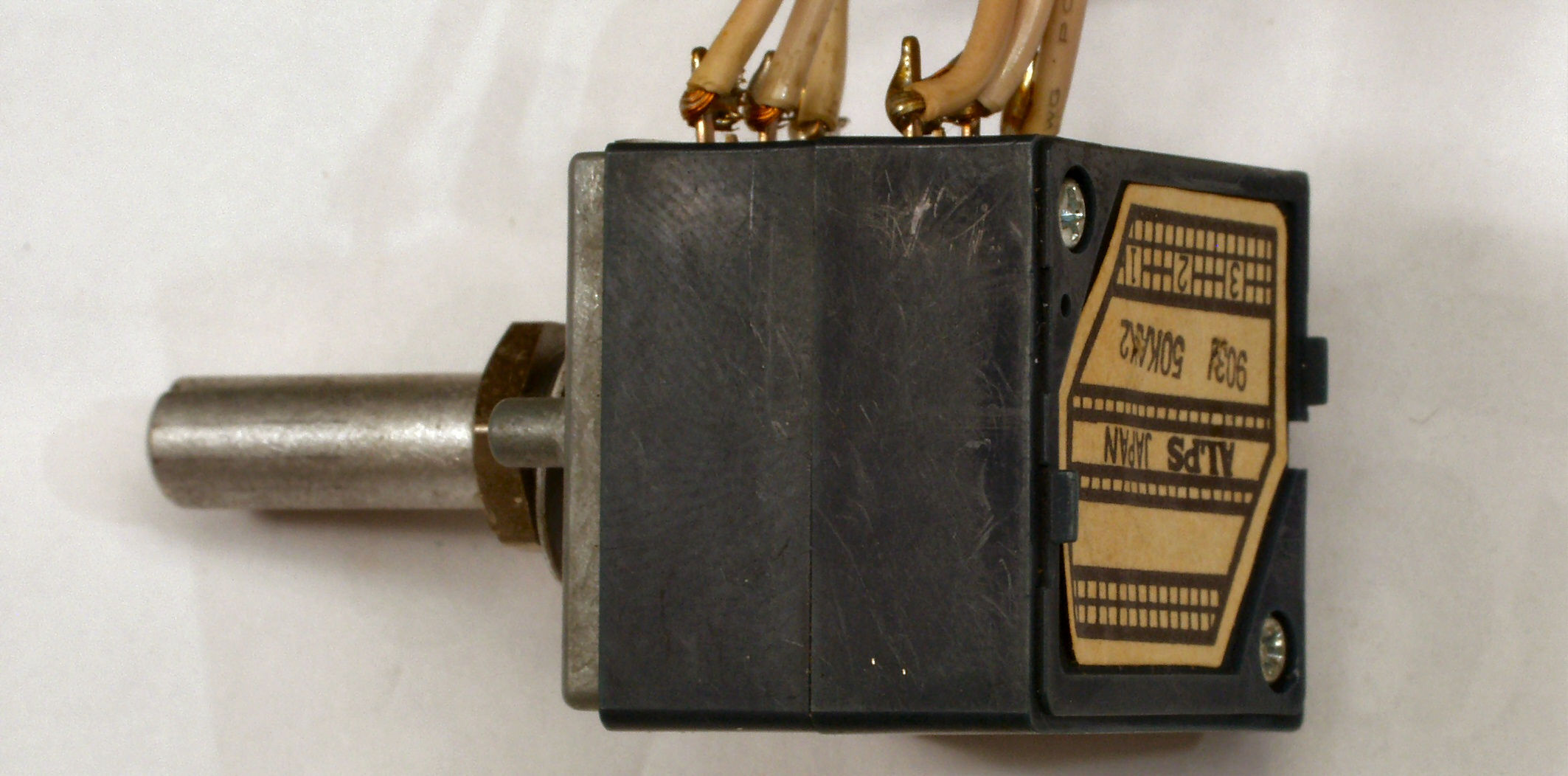

Ｃ１Ｆ．　修理中　メインＶＲ清掃・点検、カシメ構造なので清掃のみ

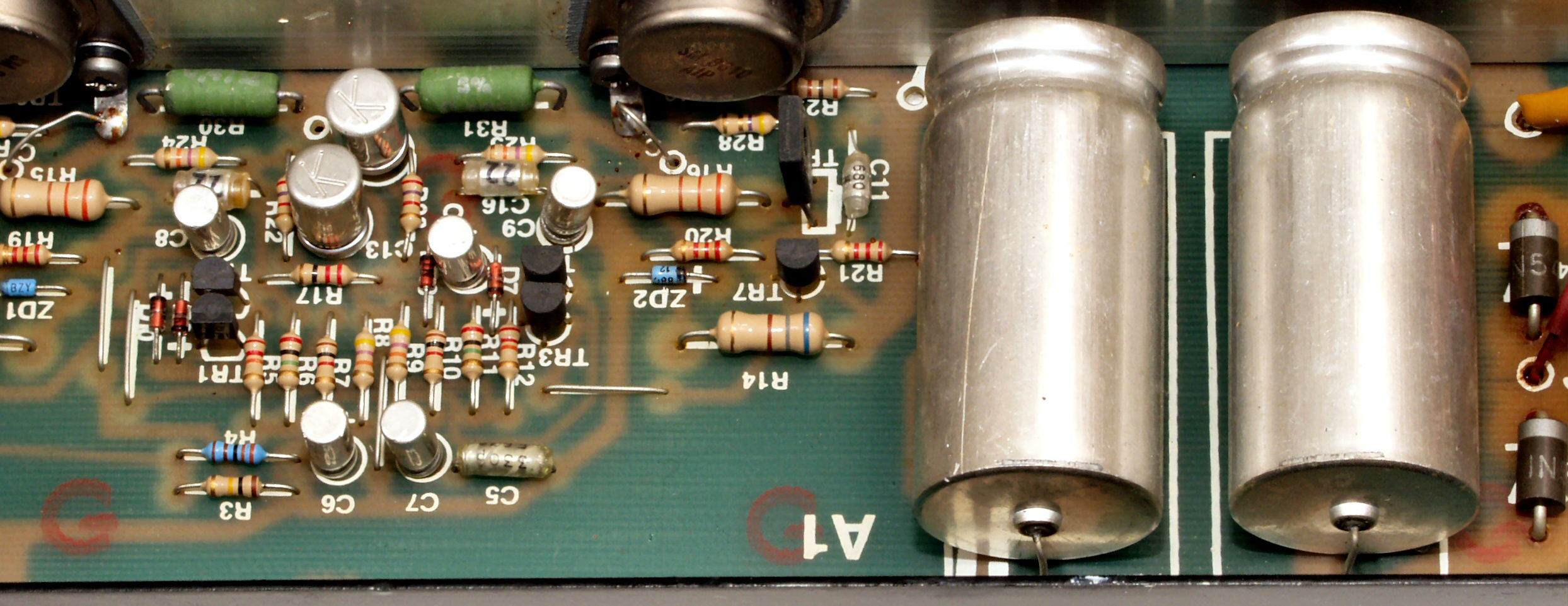

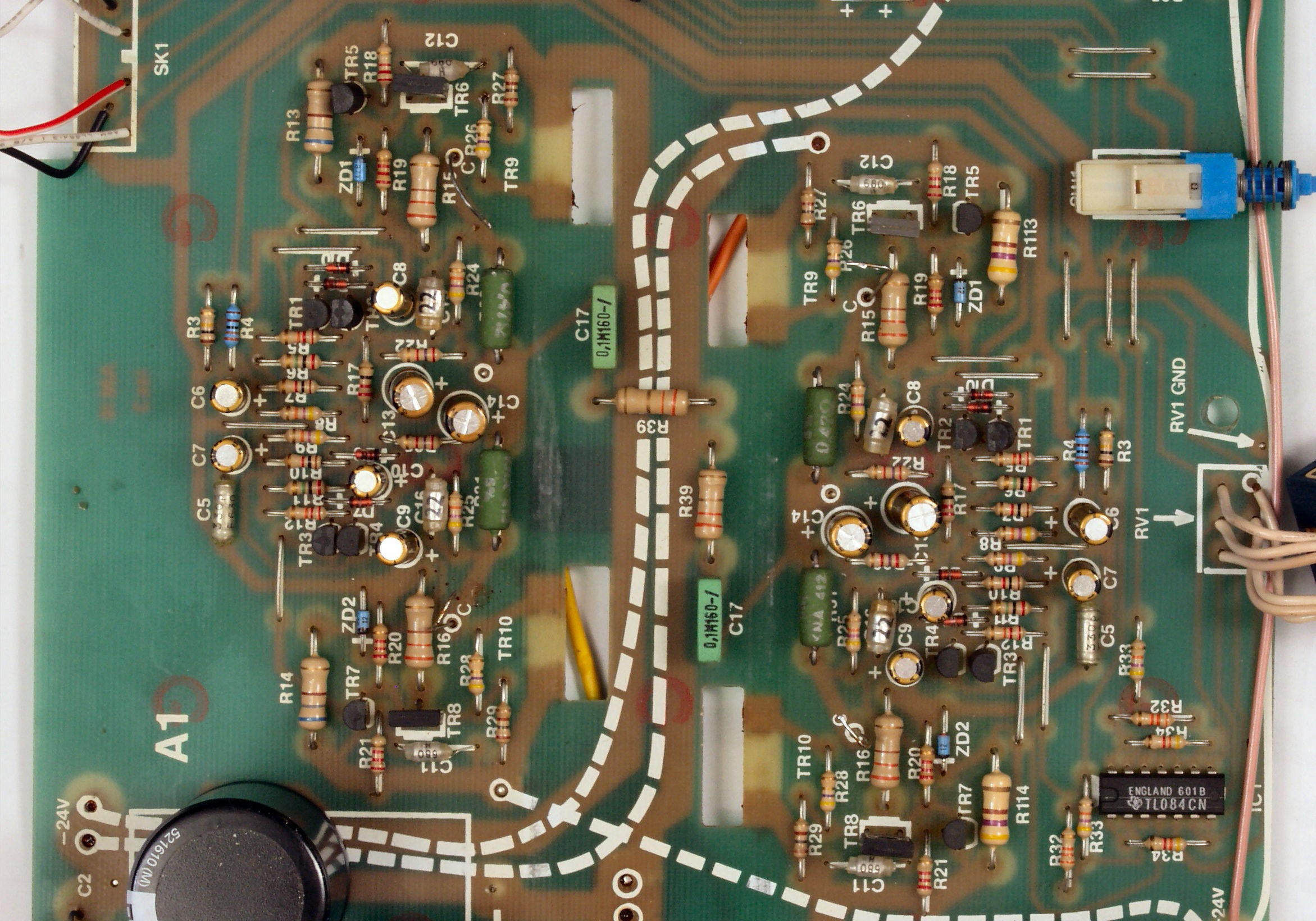

Ｃ２Ａ．　修理前　ＡＭＰ基板

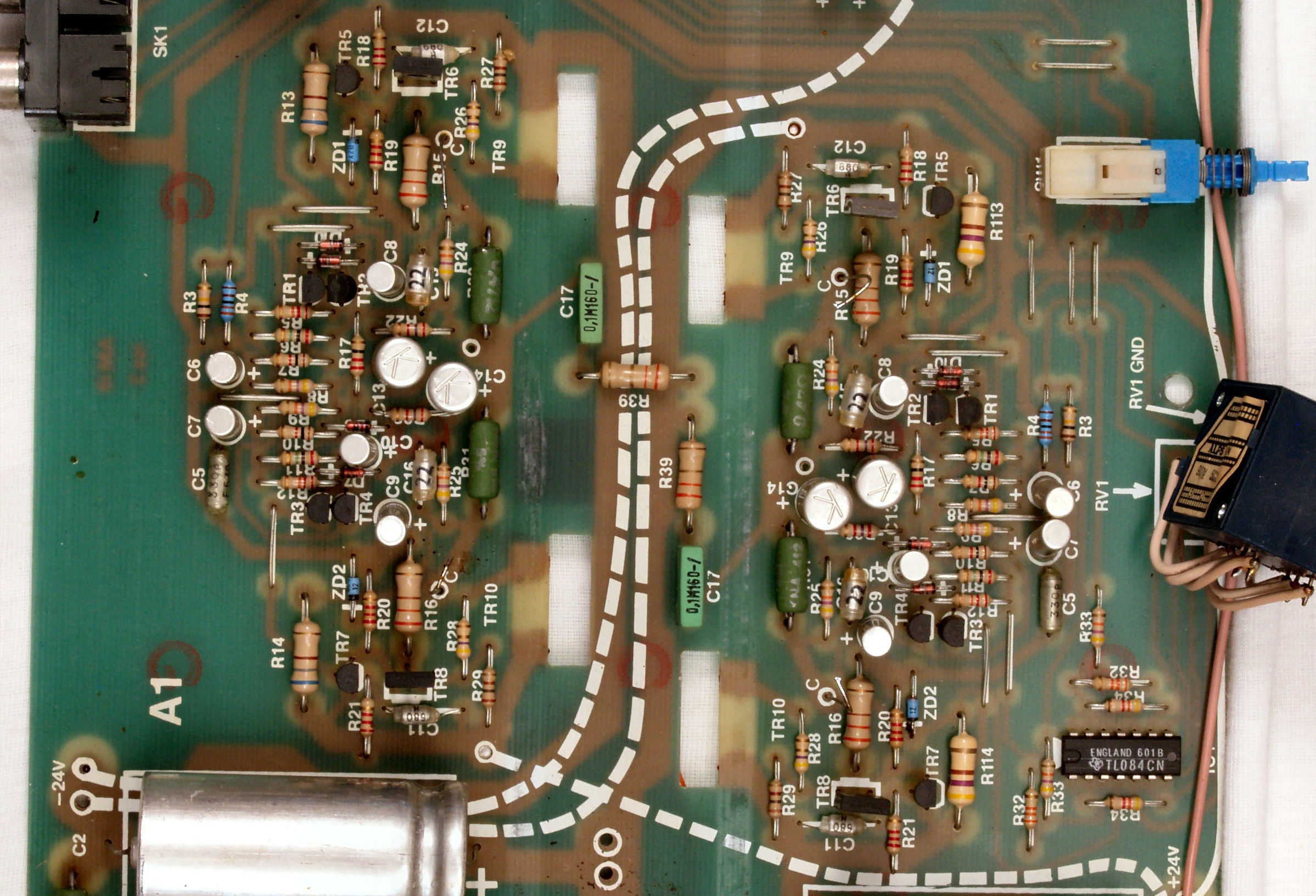

Ｃ２Ｂ．　修理後　ＡＭＰ基板

Ｃ２Ｃ．　修理前　ＡＭＰ基板裏

Ｃ２Ｄ．　修理（半田補正）後　ＡＭＰ基板裏、　半田を全部やり直す。

Ｃ２Ｅ．　完成ＡＭＰ基板裏　洗浄後＋絶縁コーテング材を塗る

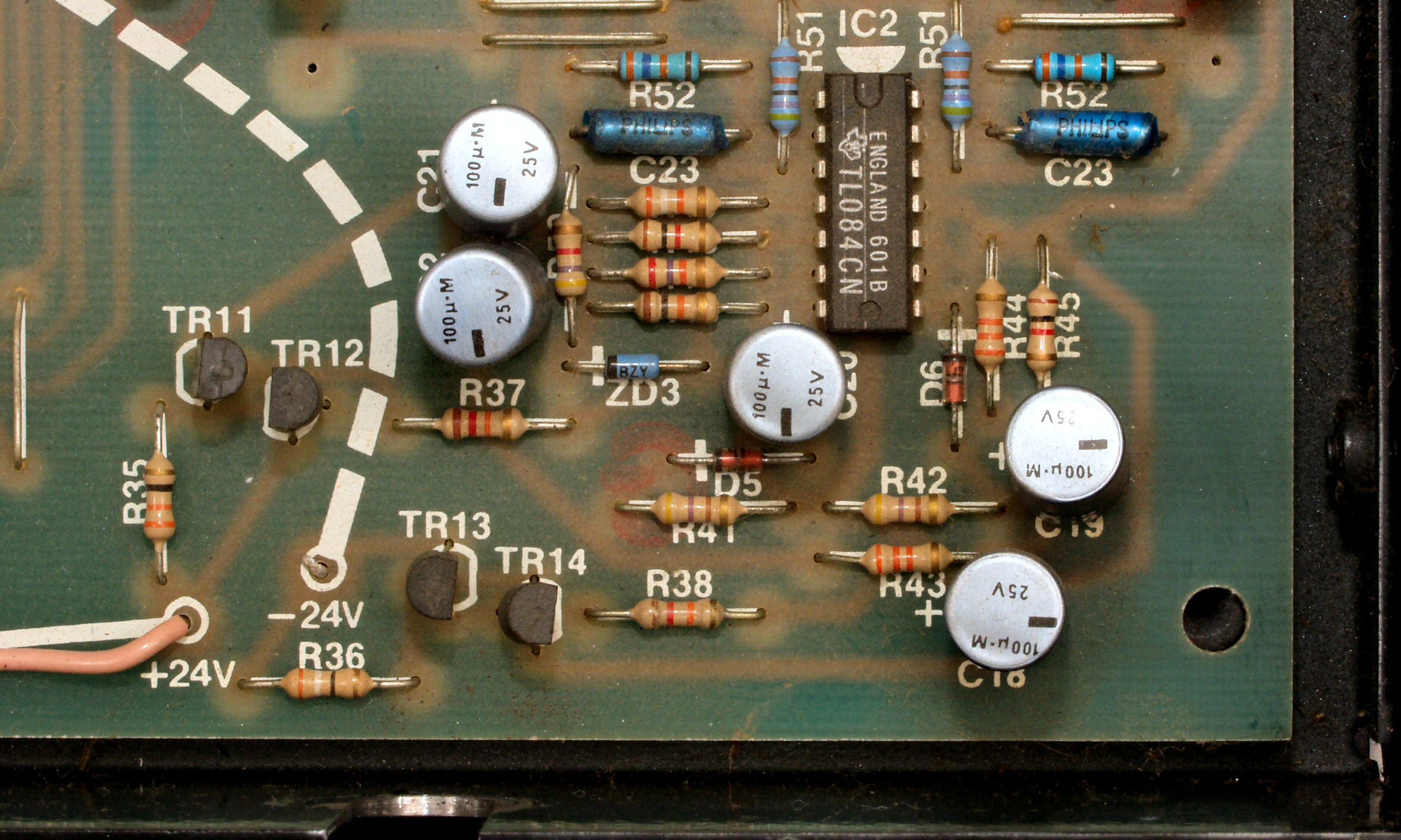

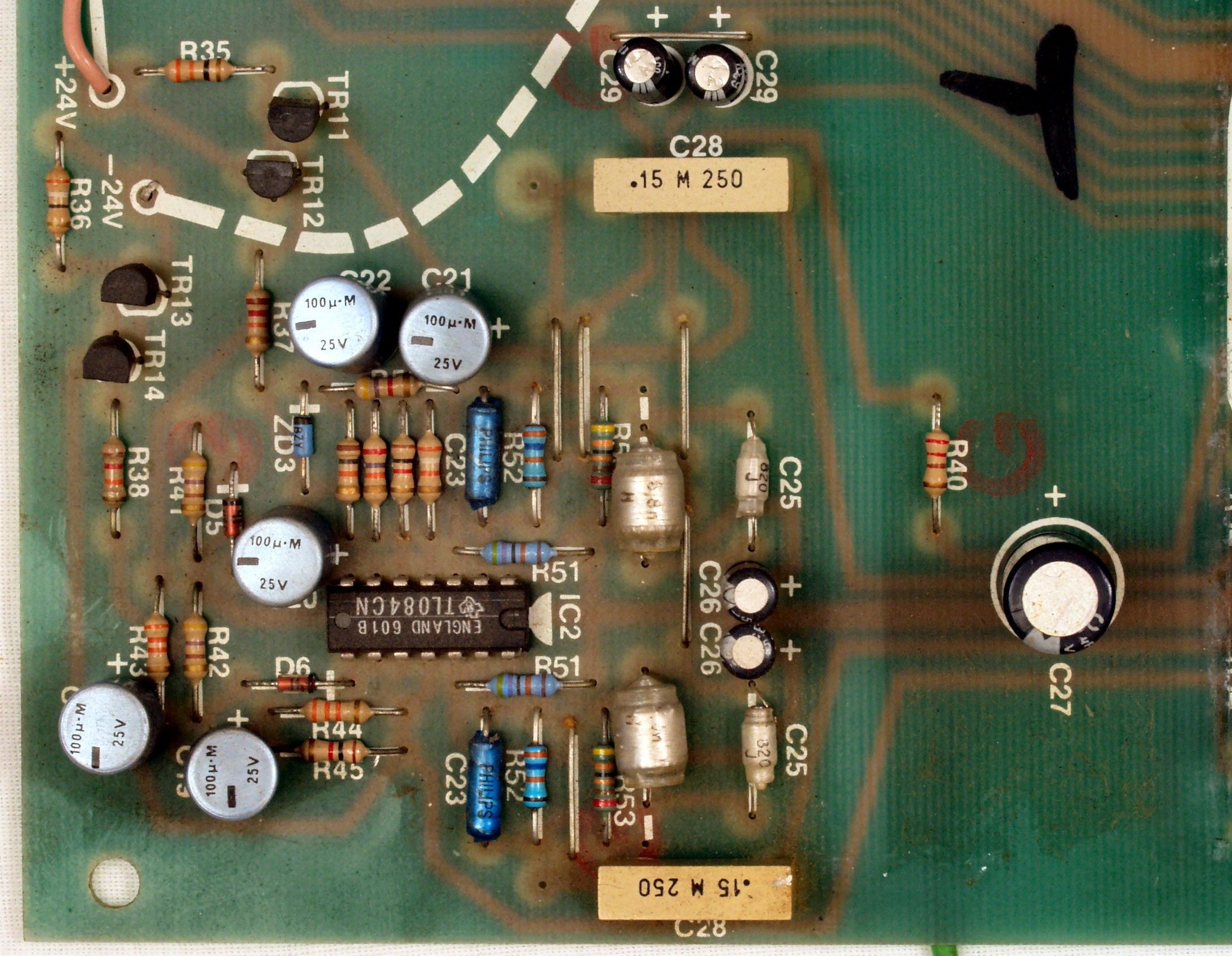

Ｃ３Ａ．　修理前　　ＥＱ基板

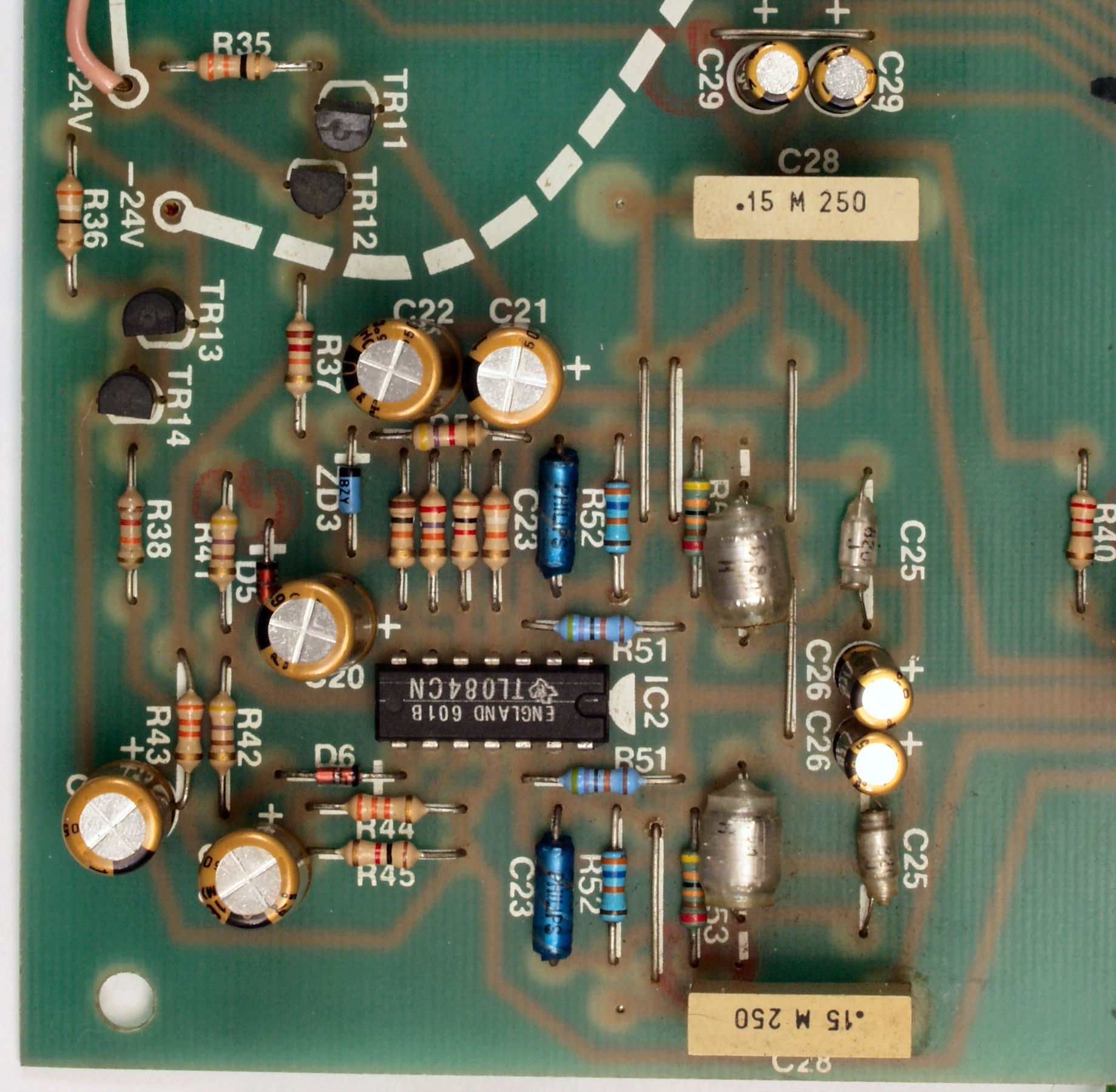

Ｃ３Ｂ．　修理後　　ＥＱ基板

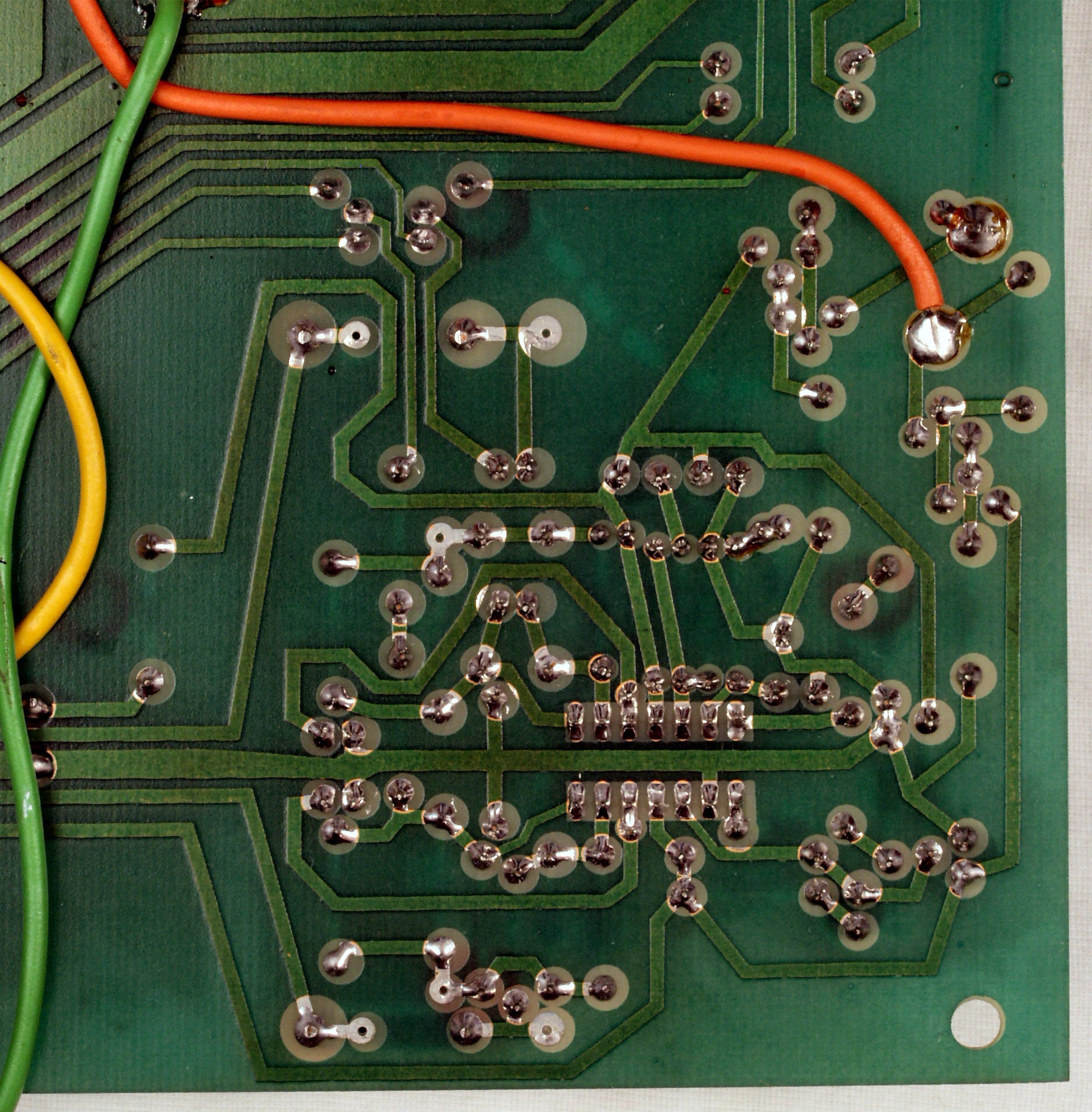

Ｃ３Ｃ．　修理前　　ＥＱ基板裏

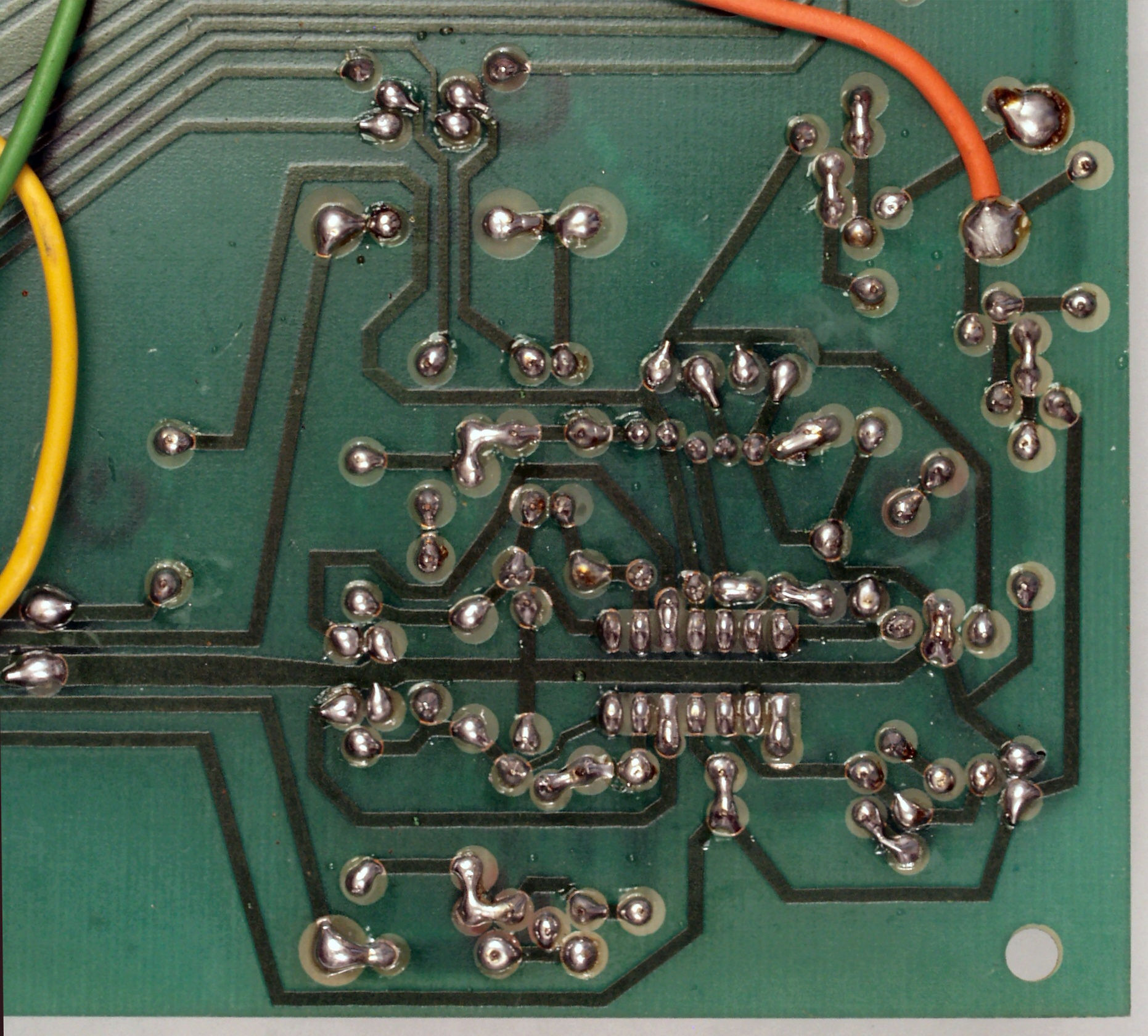

Ｃ３Ｄ．　修理（半田補正）後　　ＥＱ基板裏、　半田を全部やり直す。

Ｃ３Ｅ．　完成　ＥＱ基板裏　洗浄後＋絶縁コーテング材を塗る

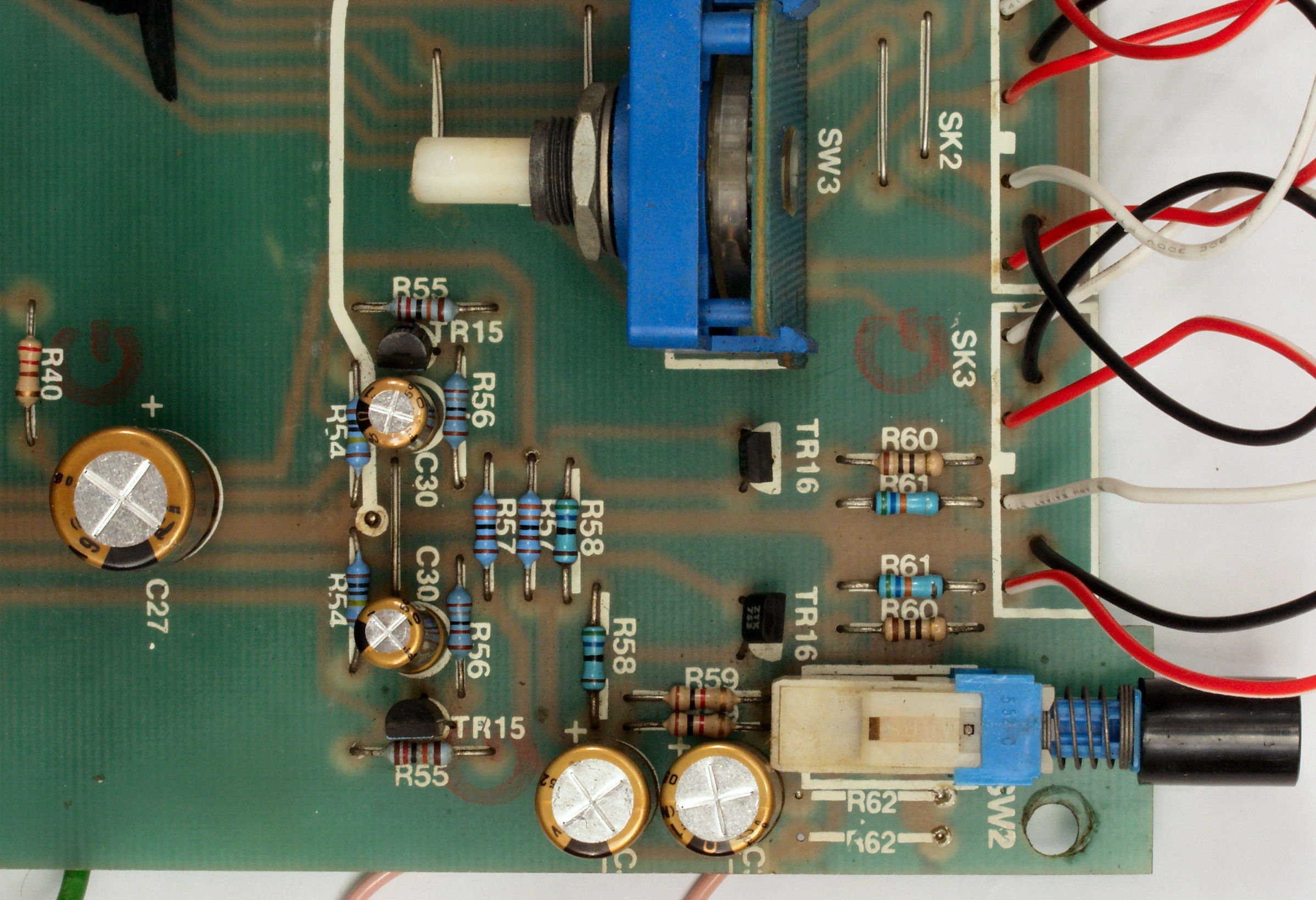

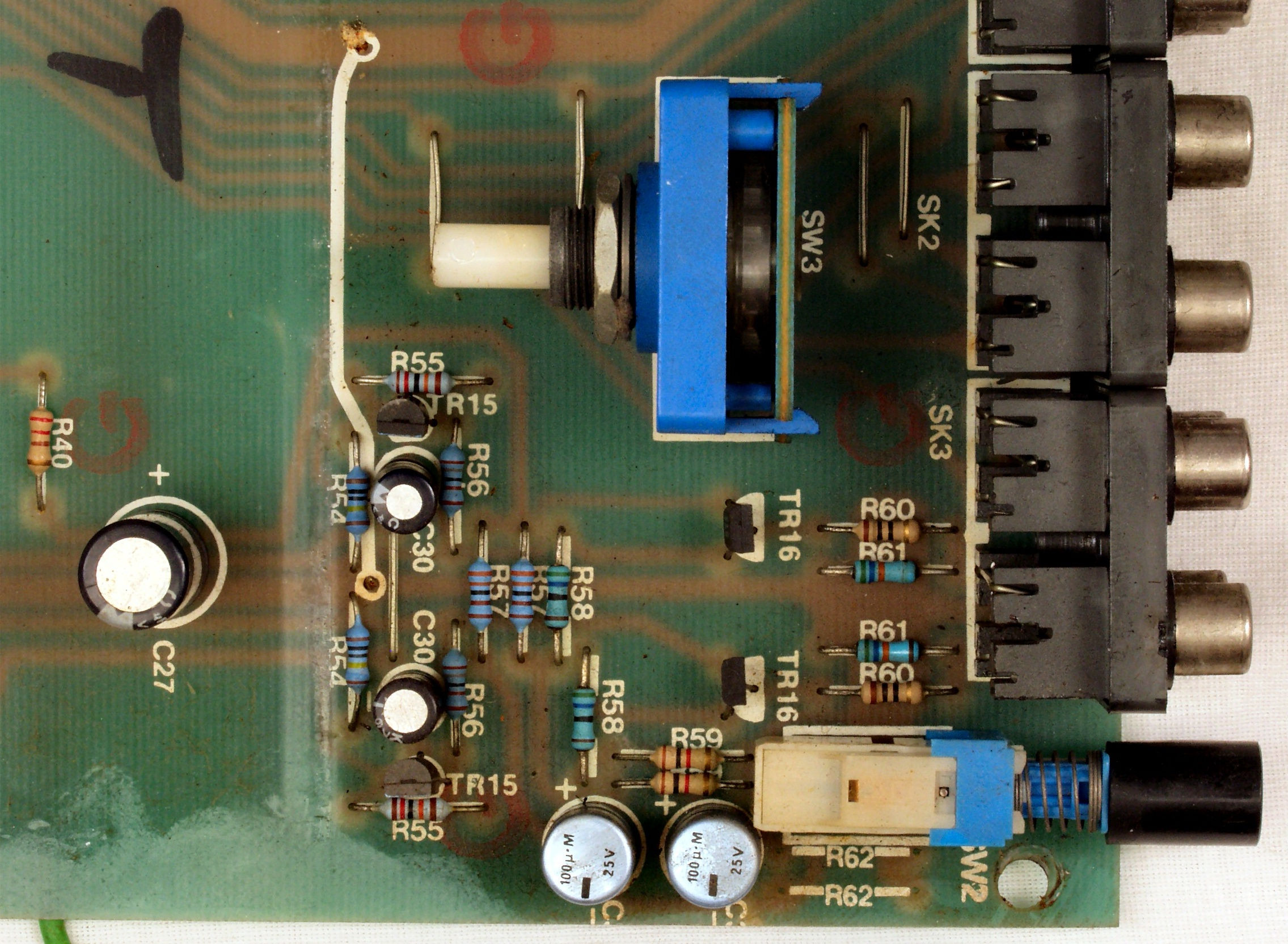

Ｃ４Ａ．　修理前　　ＭＣ基板

Ｃ４Ｂ．　修理後　　ＭＣ基板

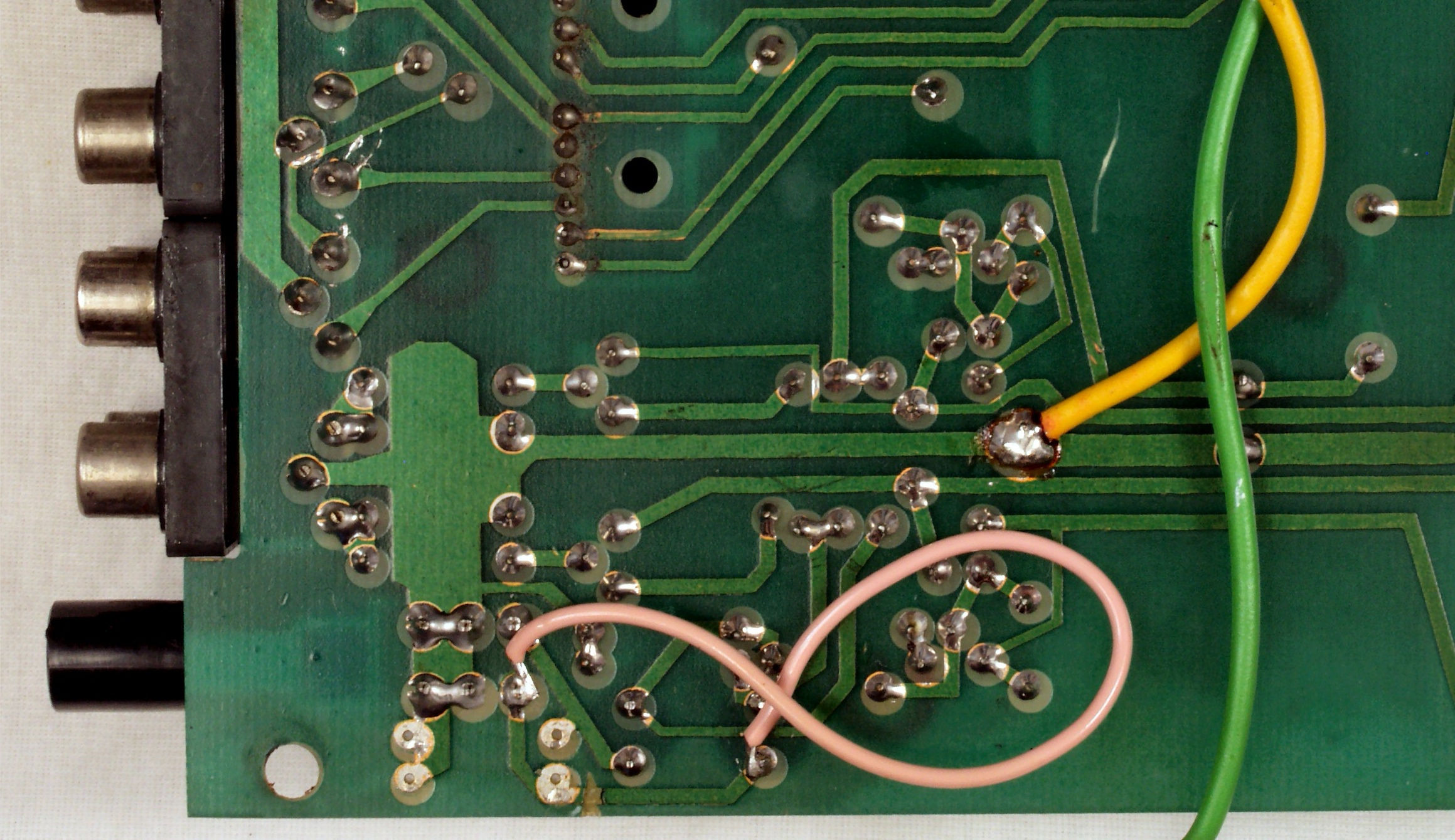

Ｃ４Ｃ．　修理前　　ＭＣ基板裏

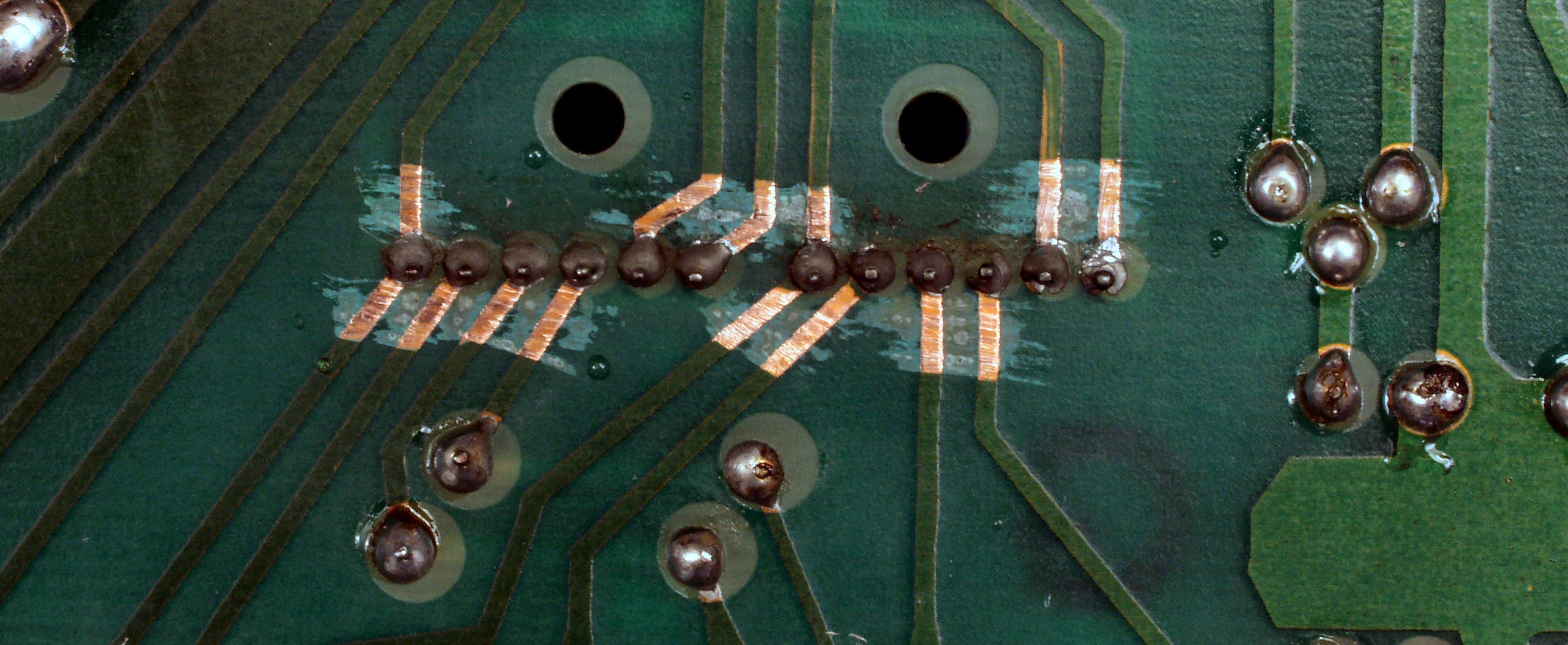

Ｃ４Ｃ１．　修理前　　ＭＣ基板裏、入力切り替えSWの端子半田部分ののりしろを増やす。

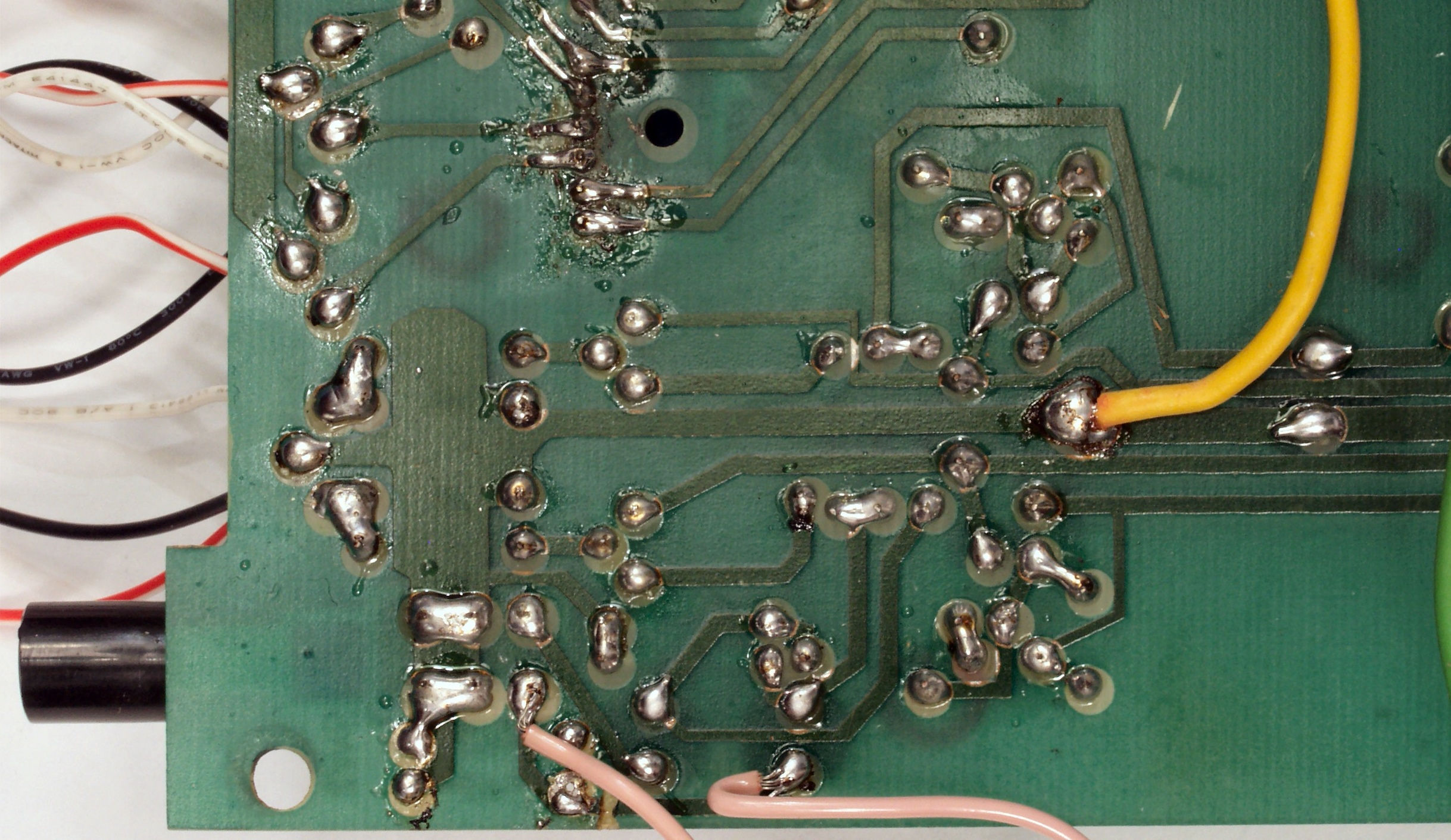

Ｃ４Ｄ．　修理（半田補正）後　　ＭＣ基板裏、　半田を全部やり直す。

Ｃ４Ｅ．　完成ＭＣ基板裏　洗浄後＋絶縁コーテング材を塗る

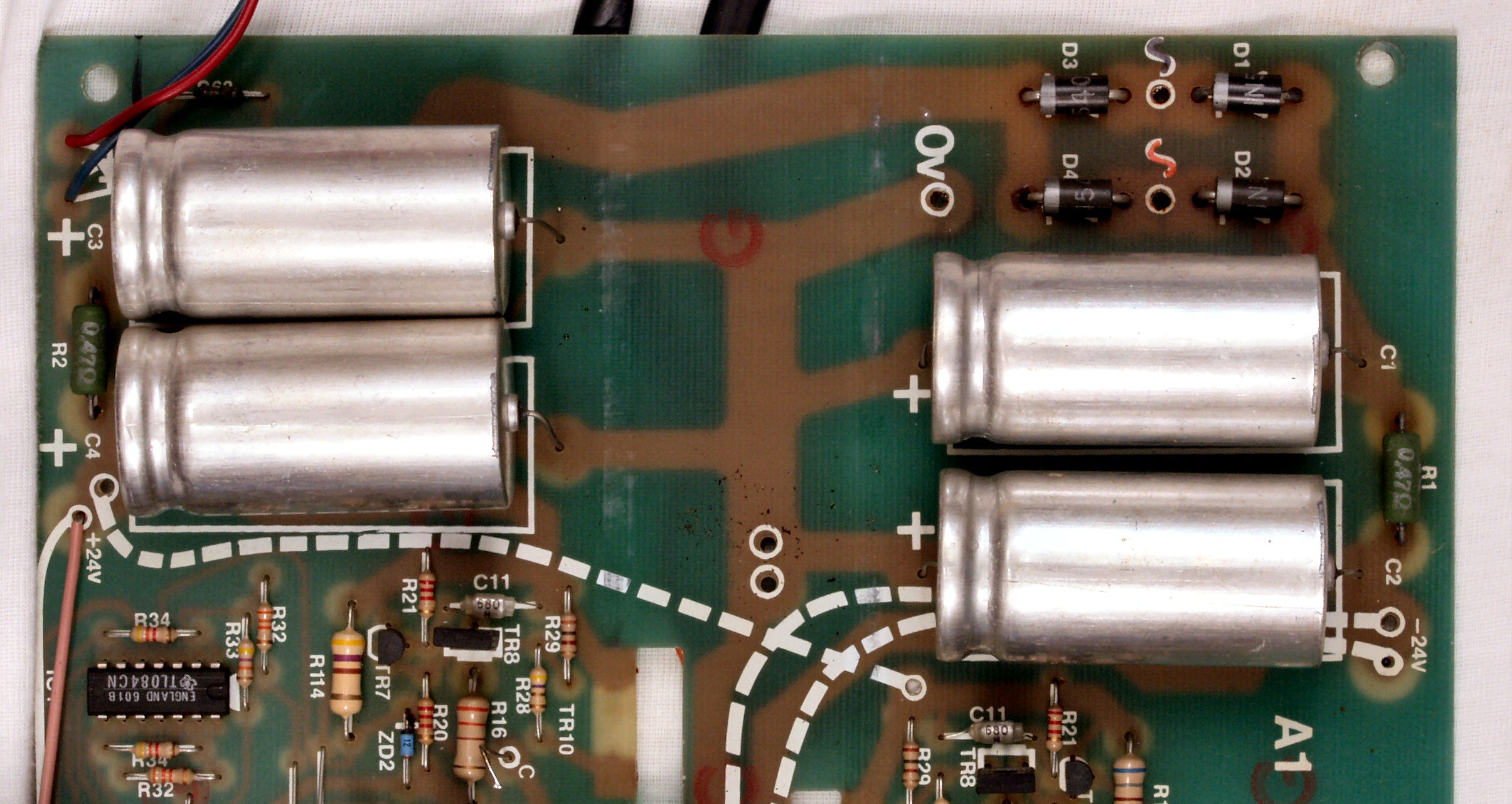

Ｃ５Ａ．　修理前　電源基板

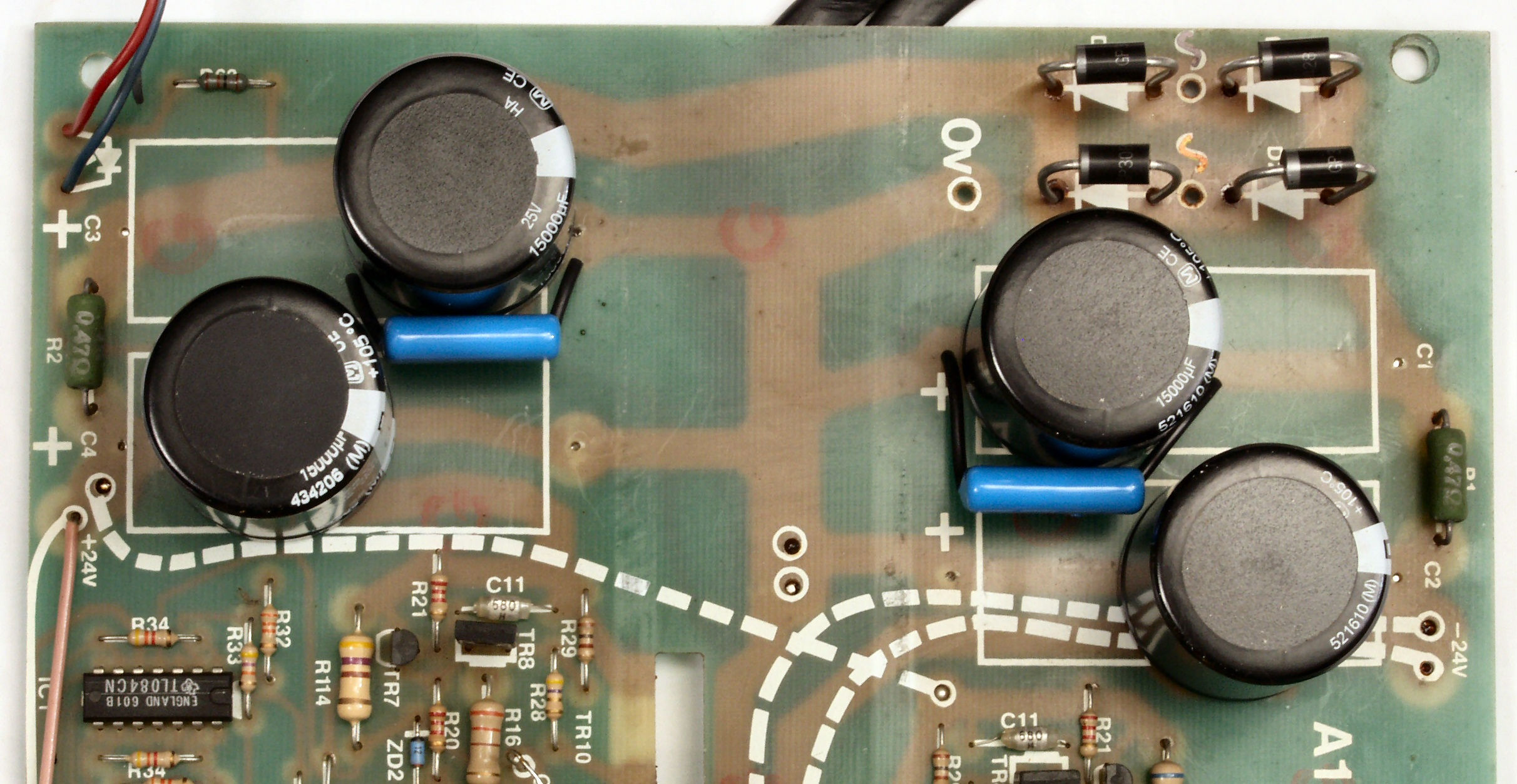

Ｃ５Ｂ．　修理後　電源基板

Ｃ５Ｃ．　修理前　電源基板裏

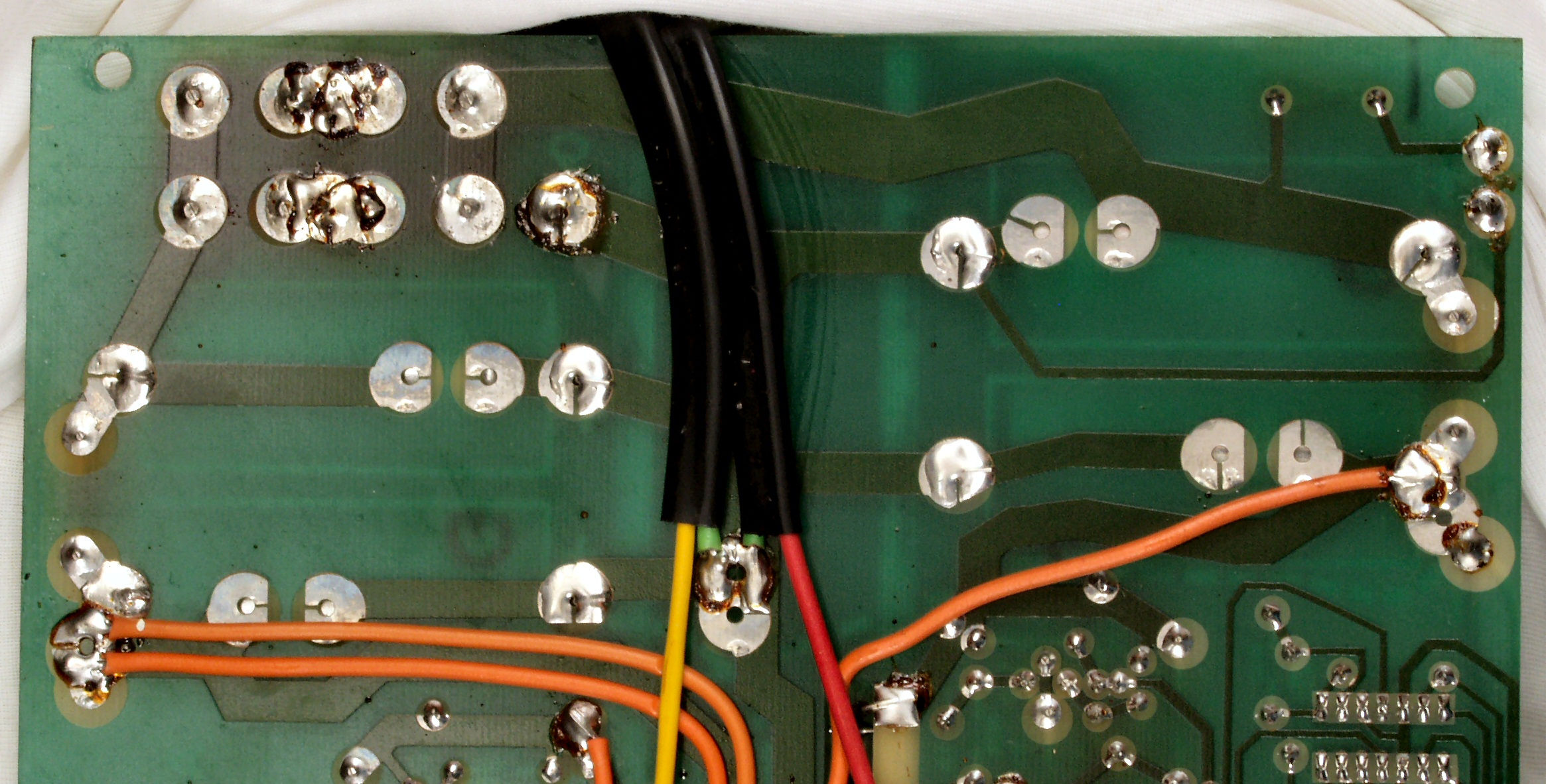

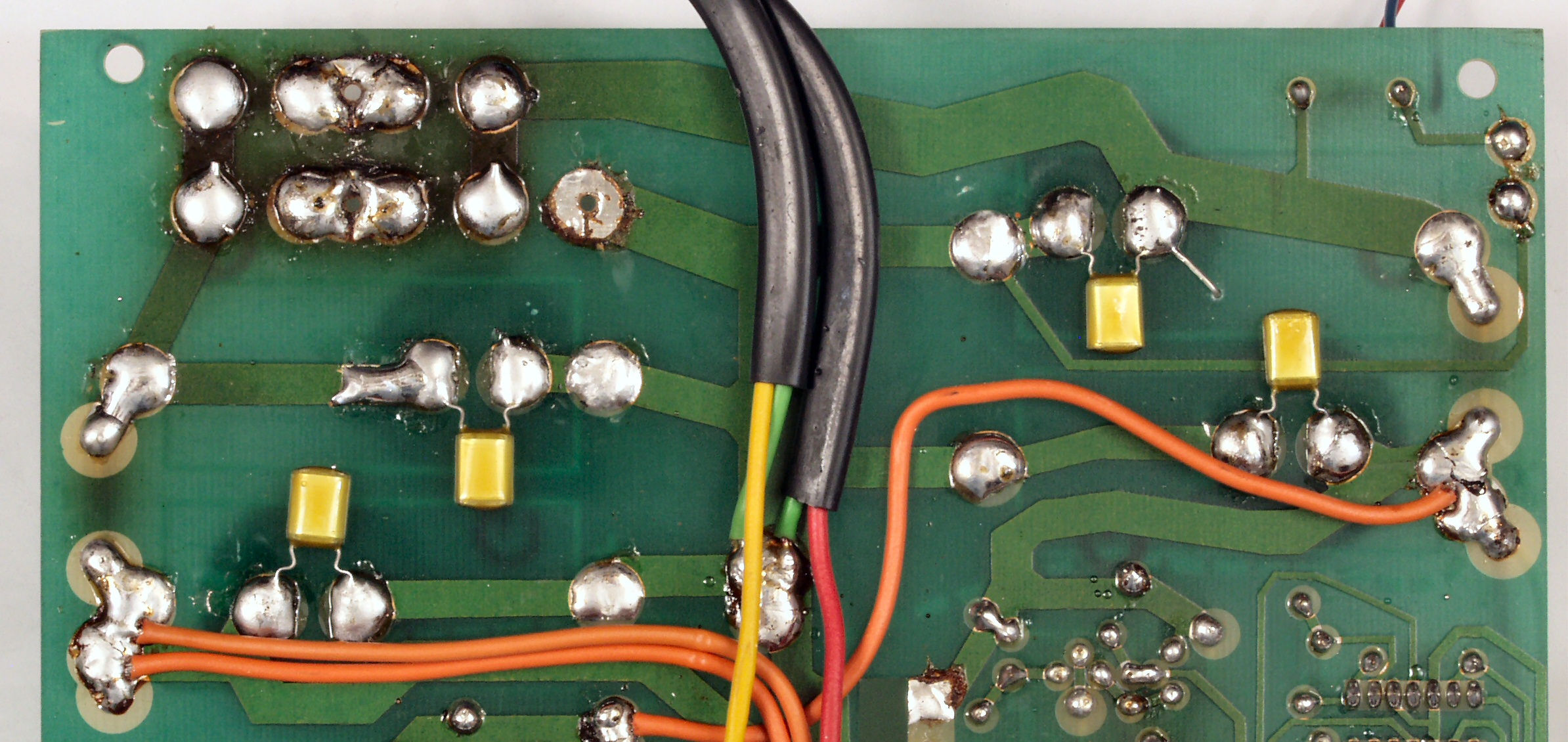

Ｃ５Ｄ．　修理（半田補正）後　電源基板裏、　半田を全部やり直す。

Ｃ５Ｅ．　完成電源基板裏　洗浄後＋絶縁コーテング材を塗る

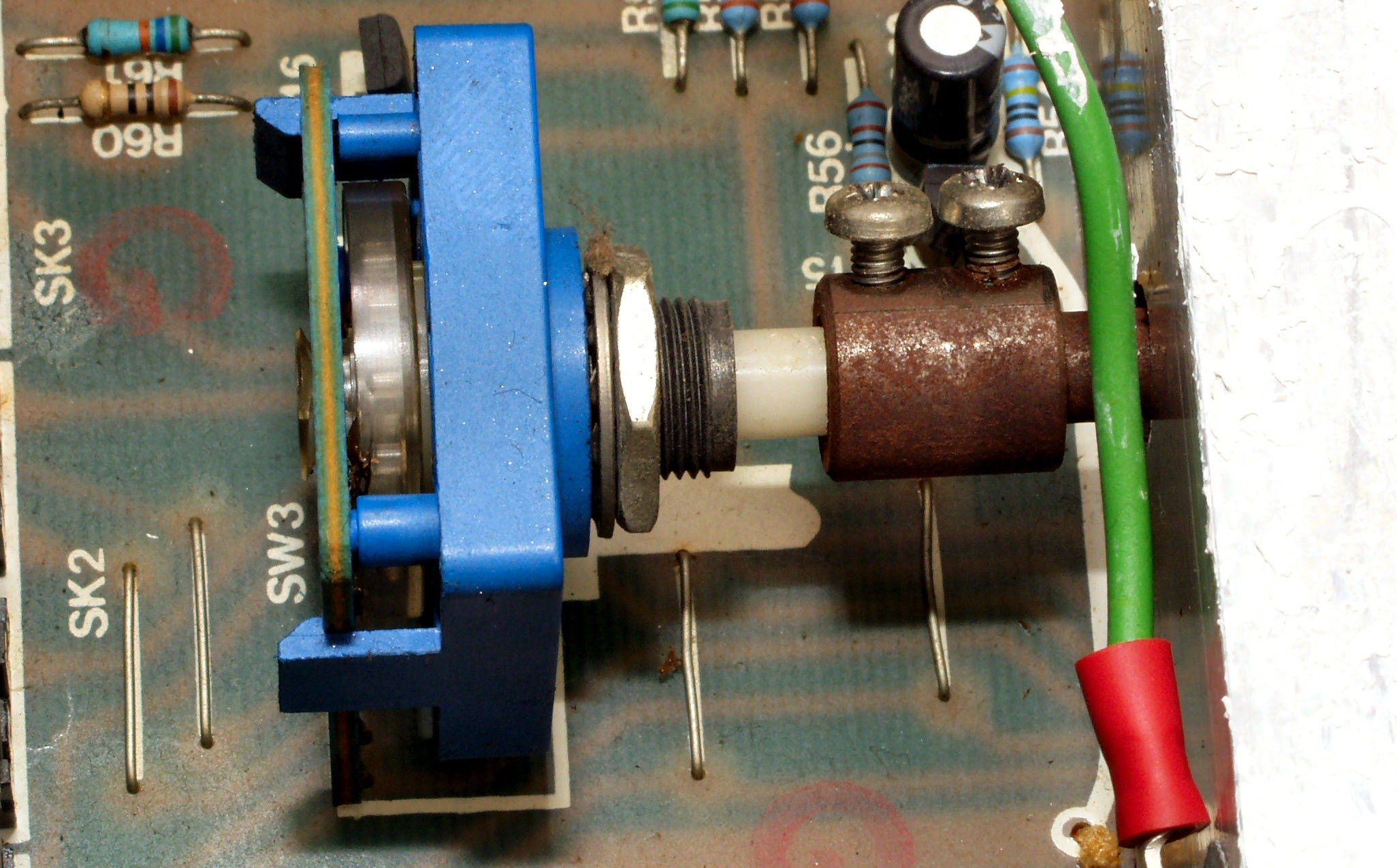

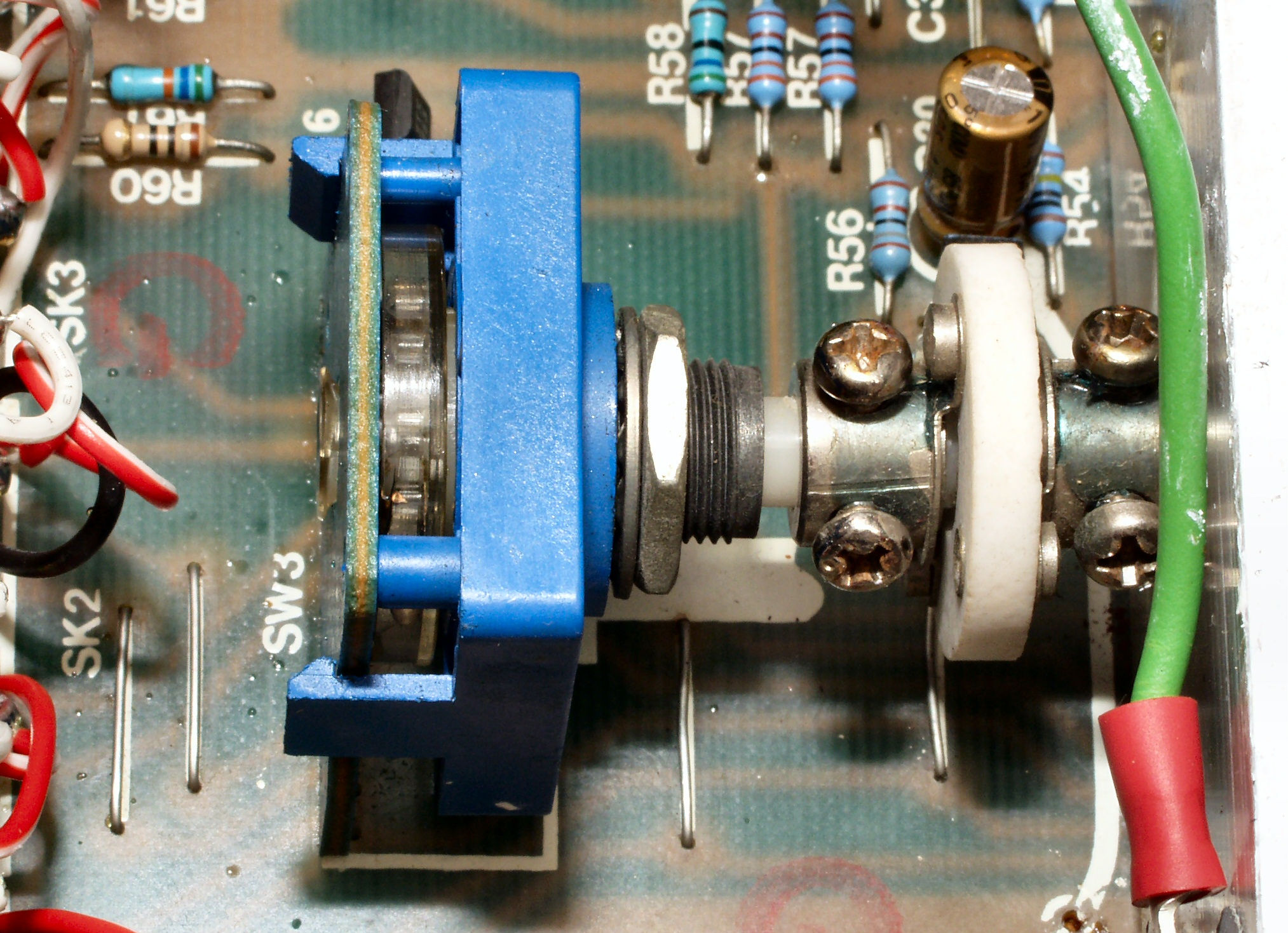

Ｃ７Ａ．　修理前　ＳＷのカップリング、「ユニバーサル型」でないので、「ブレ」を吸収しない

Ｃ７Ｂ．　修理後、タイト製のユニバーサル・カップリングを使用

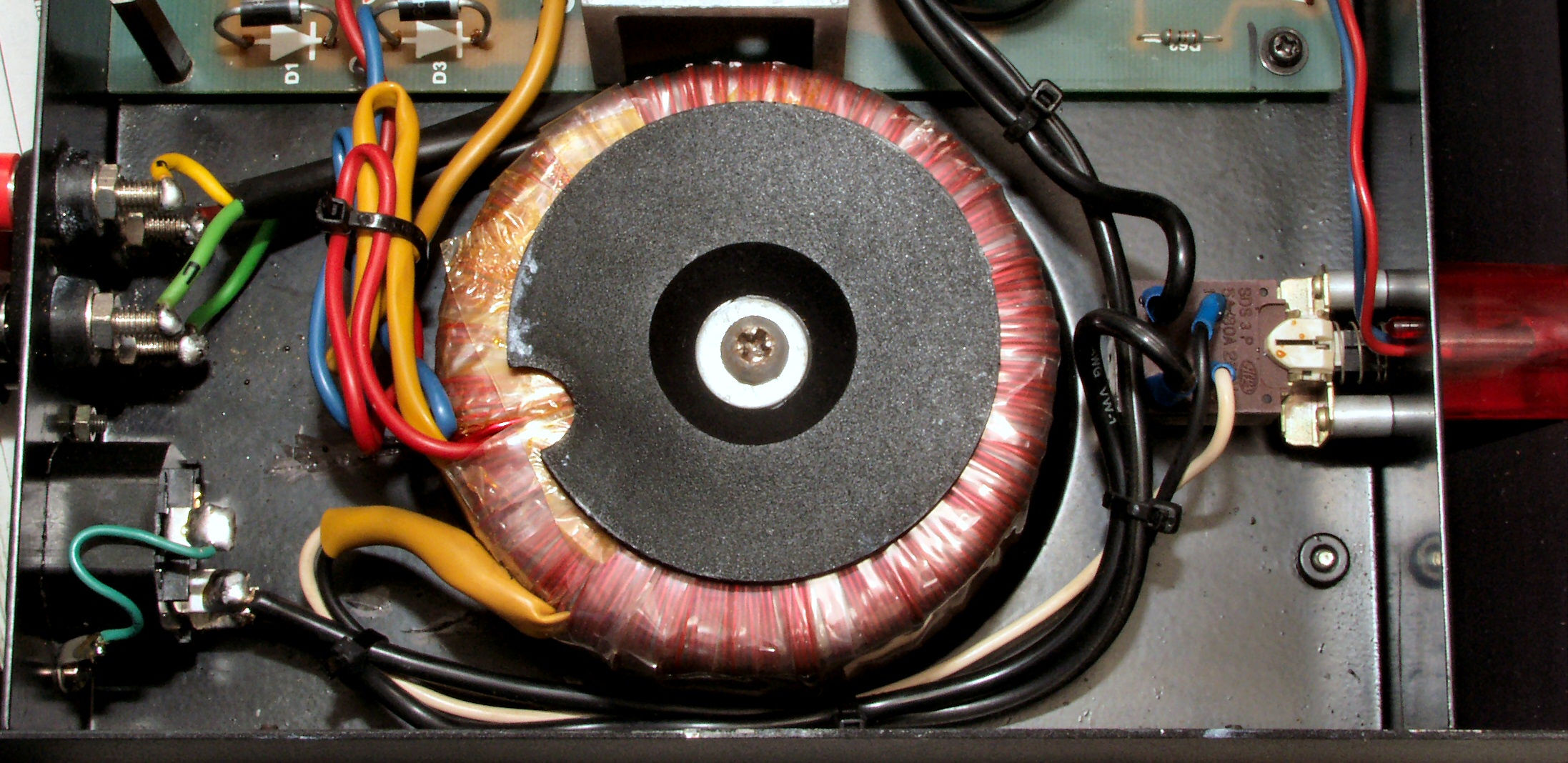

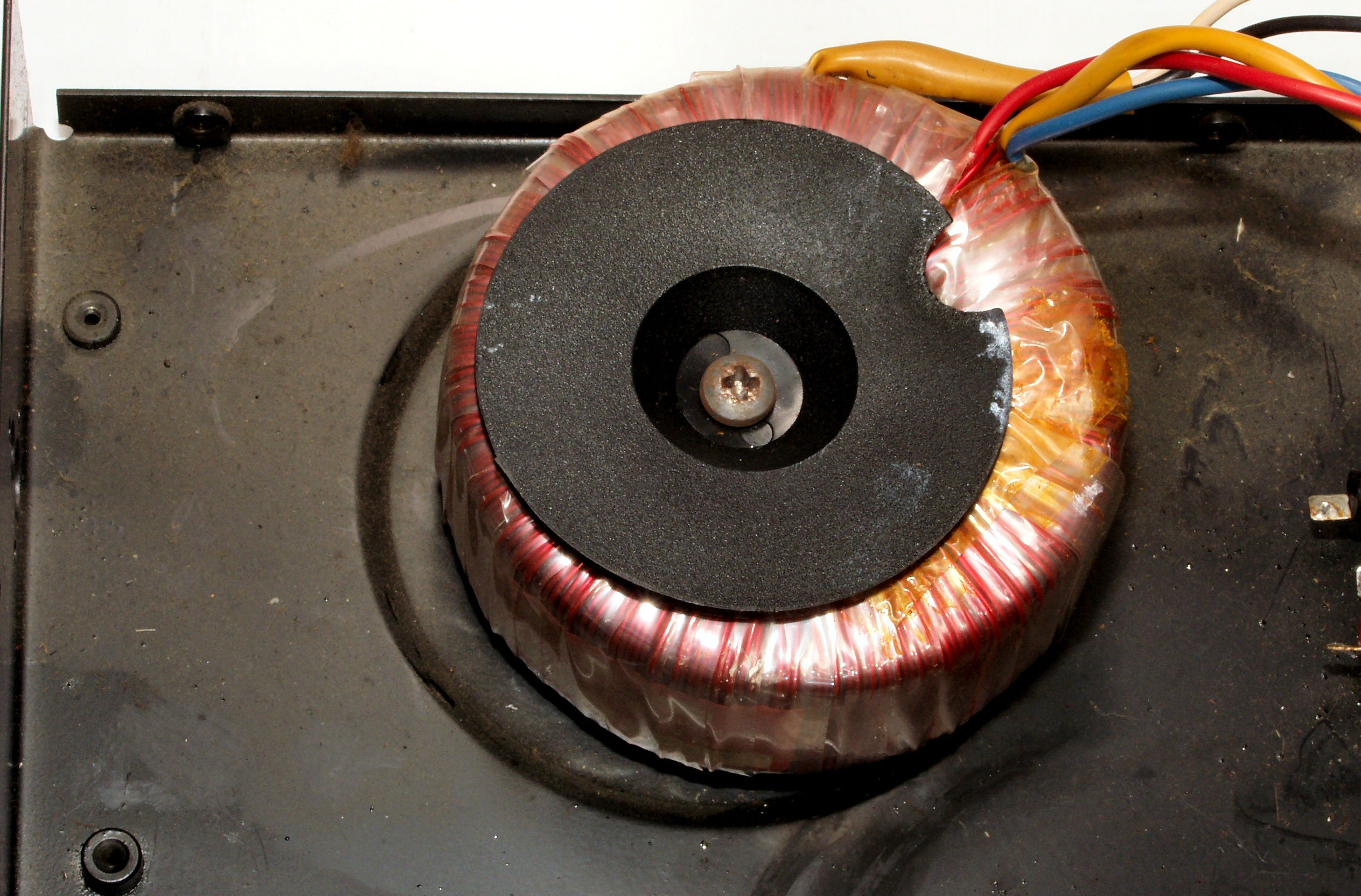

Ｃ８Ａ．　修理前　ずれた電源トランス

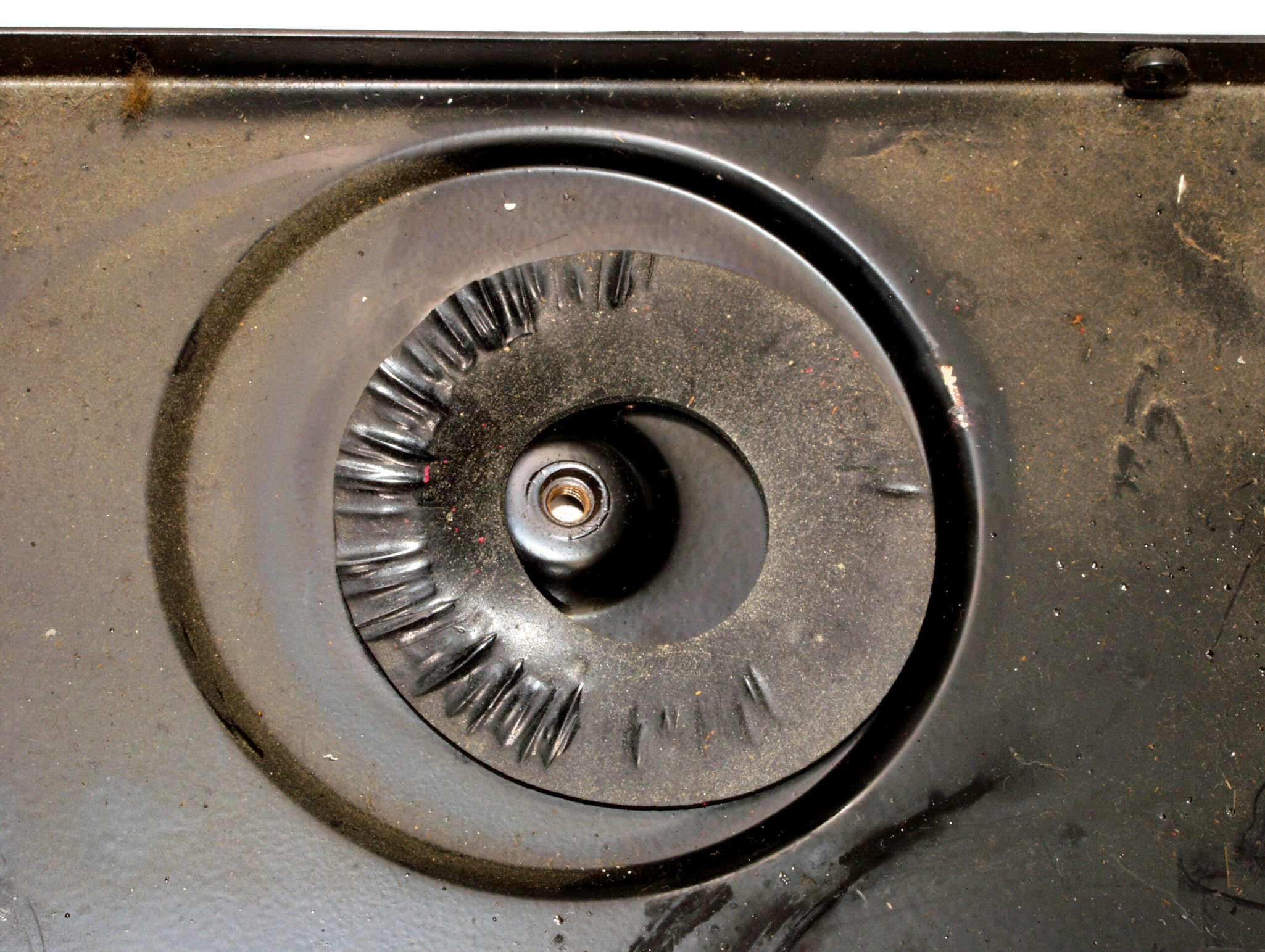

Ｃ８Ｂ．　修理中　絶縁シートもずれ、シャーシにトランスが当たりペンキのはげが有る

Ｃ８Ｃ．　修理後　電源トランス

Ｃ９Ａ．　修理前　入出力ＲＣＡ端子

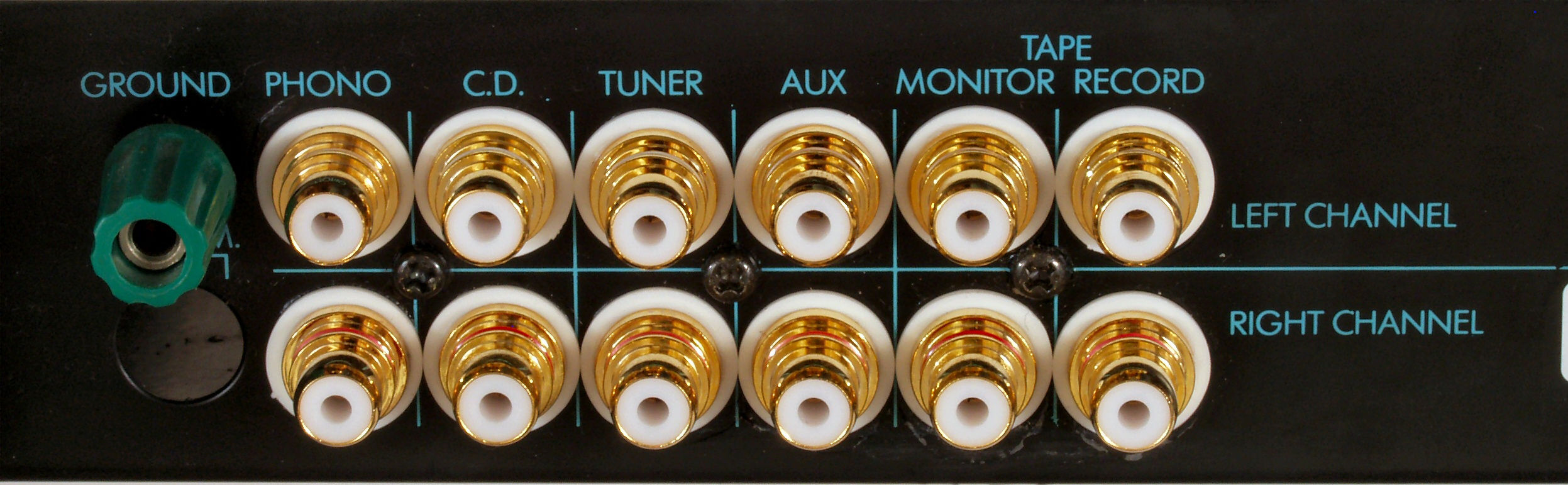

Ｃ９Ｂ．　修理（交換）後　入出力ＲＣＡ端子

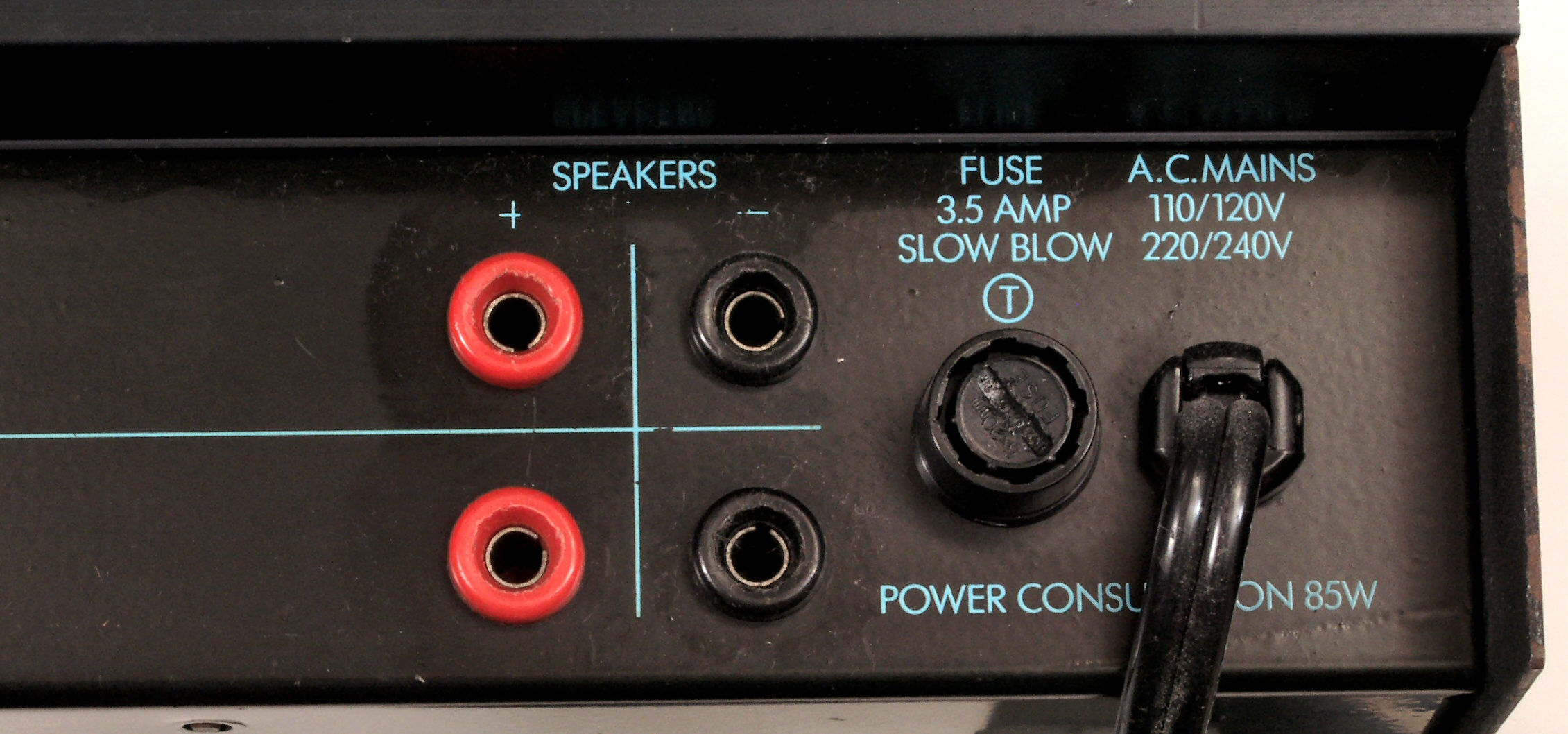

Ｃ９Ｃ．　修理前　ＳＰ接続端子、電源コード

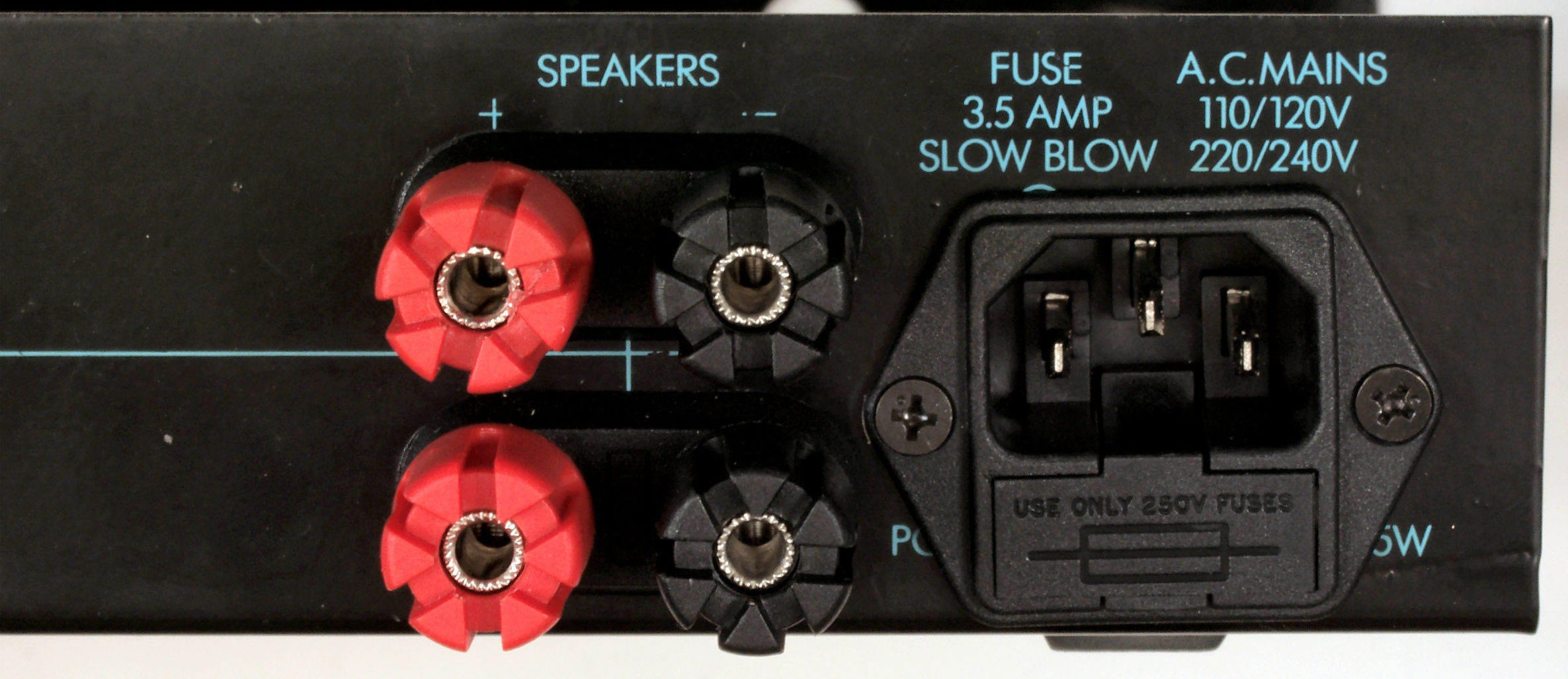

Ｃ９Ｄ．　修理後　ＳＰ接続端子、電源コードをインレットソケットに交換

Ｃ９Ｅ．　完成入出力ＲＣＡ端子交換、ＳＰ接続端子交換、電源コードをインレットソケットに交換

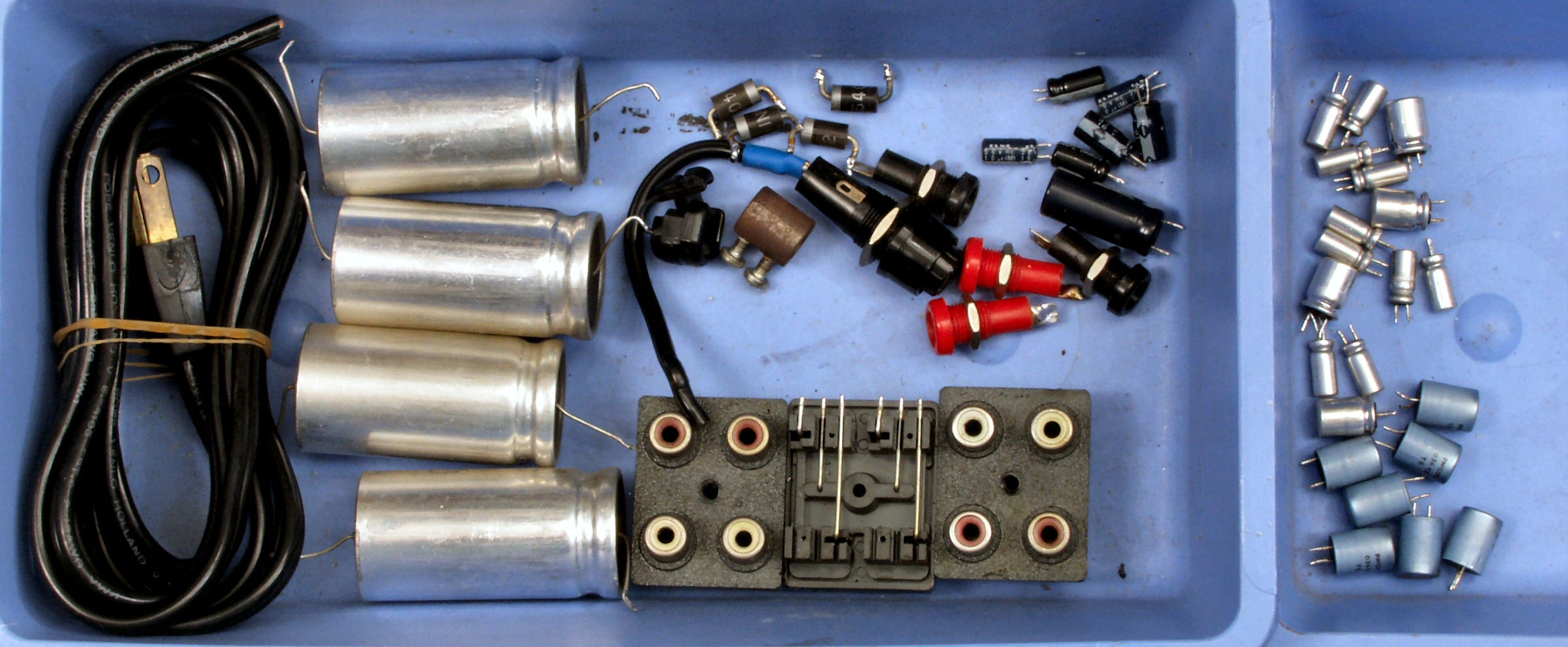

ＣＡ．　交換部品

ＣＢＡ．　修理前　上から見る

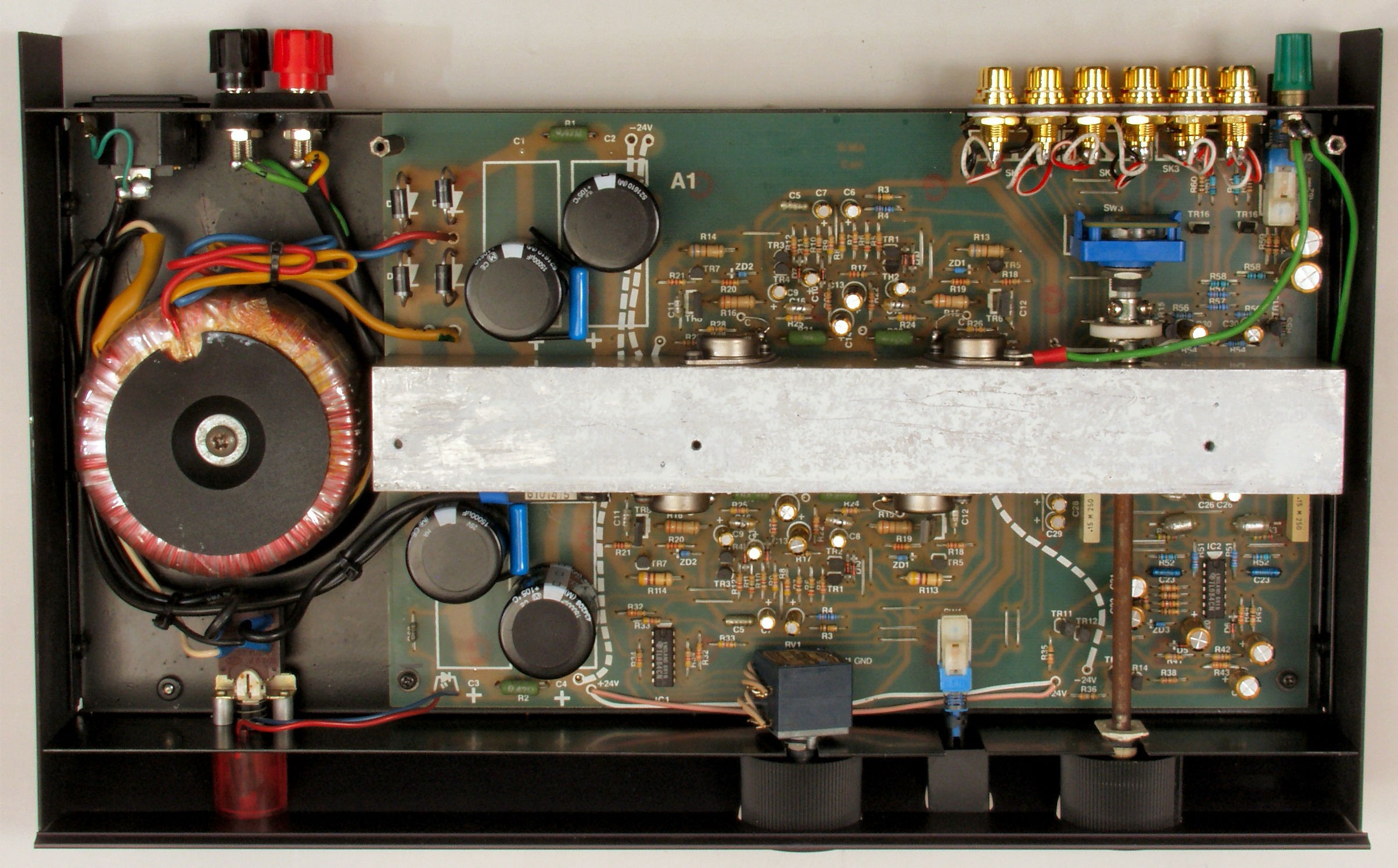

ＣＢＢ．　修理後　上から見る

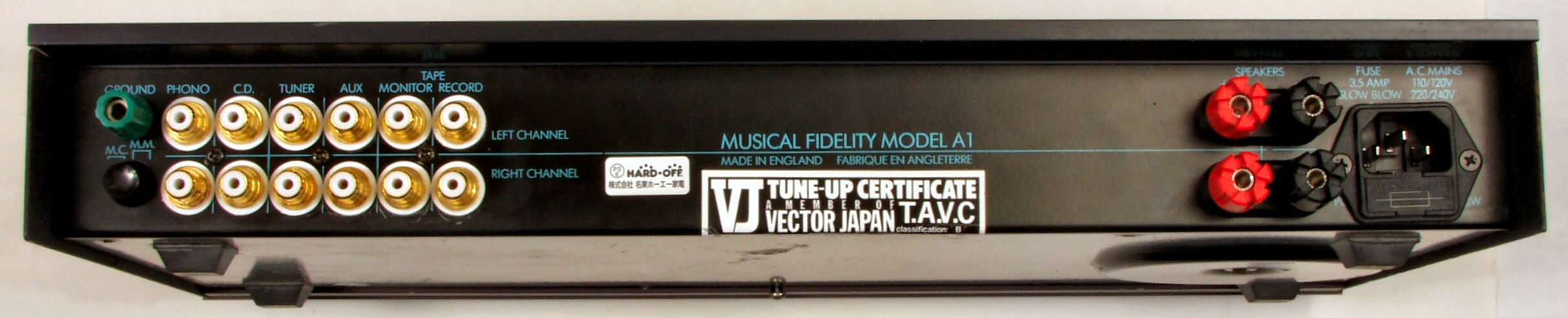

ＣＢＣ．　修理前　後から見る。

ＣＢＤ．　修理後　後から見る。

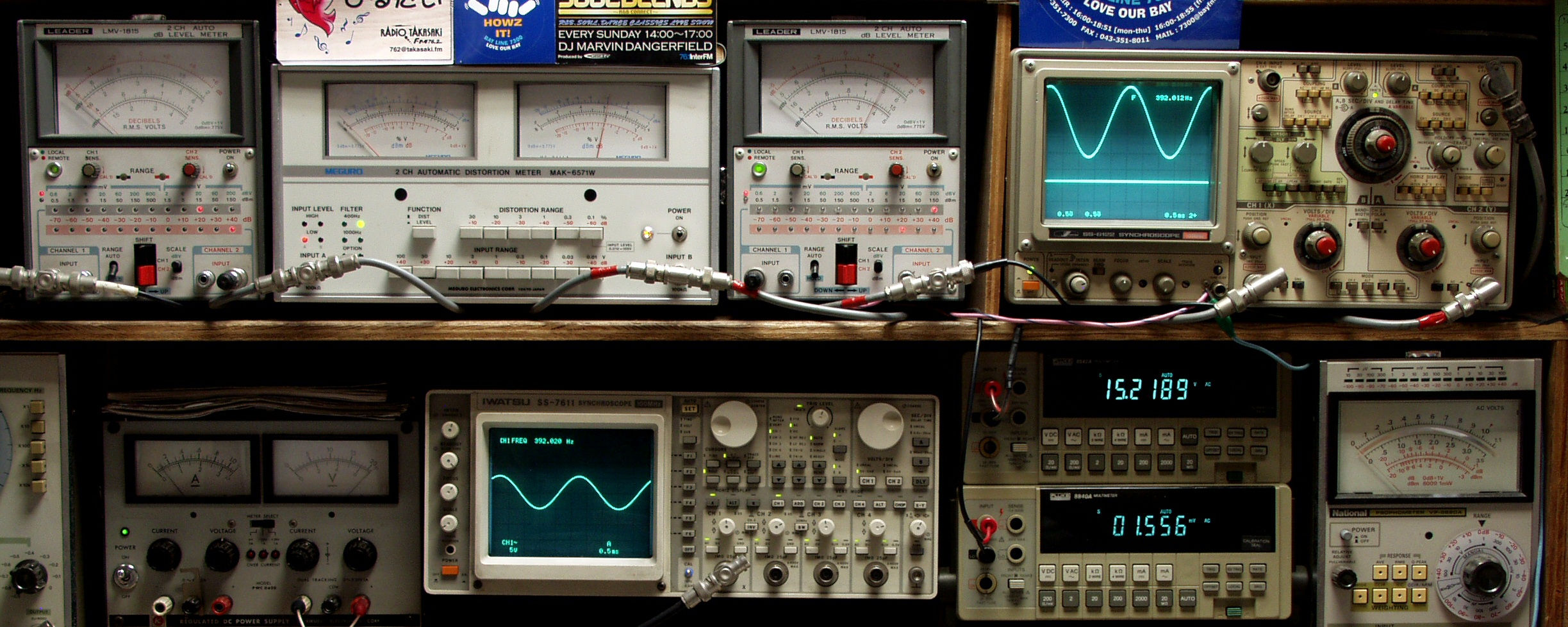

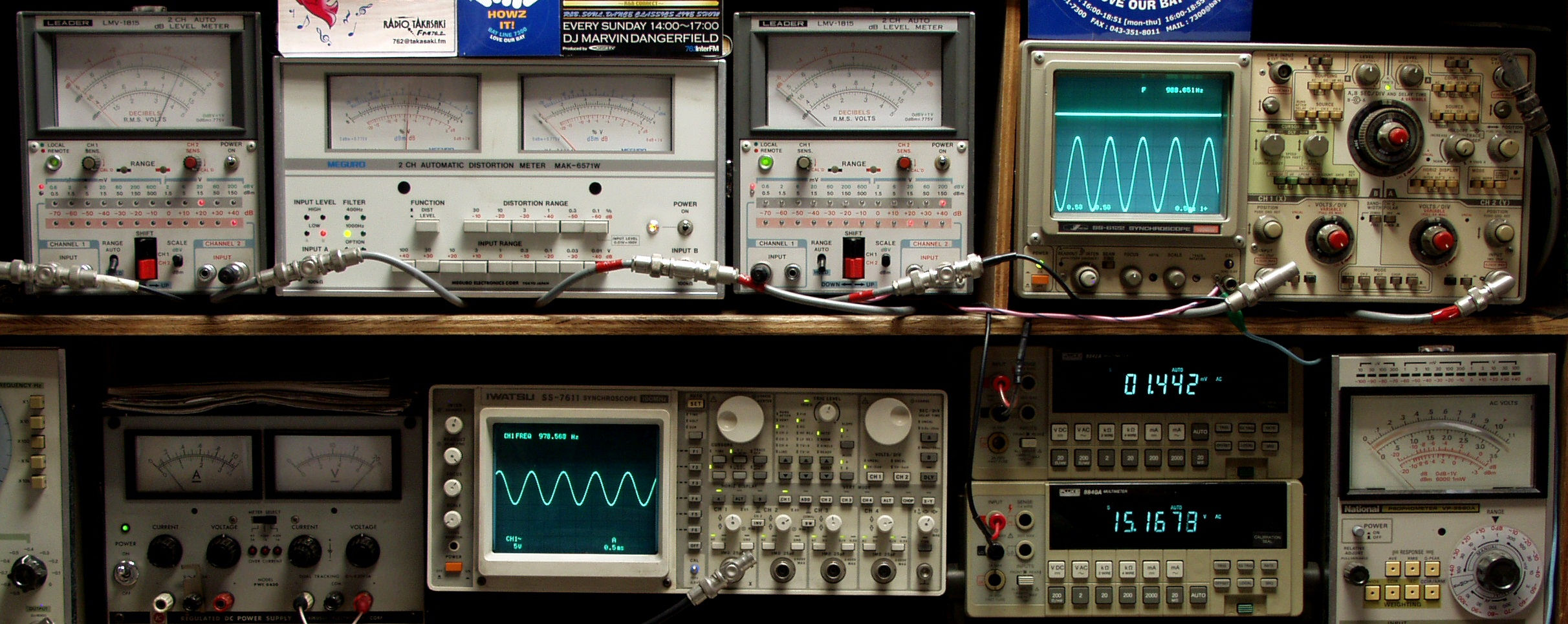

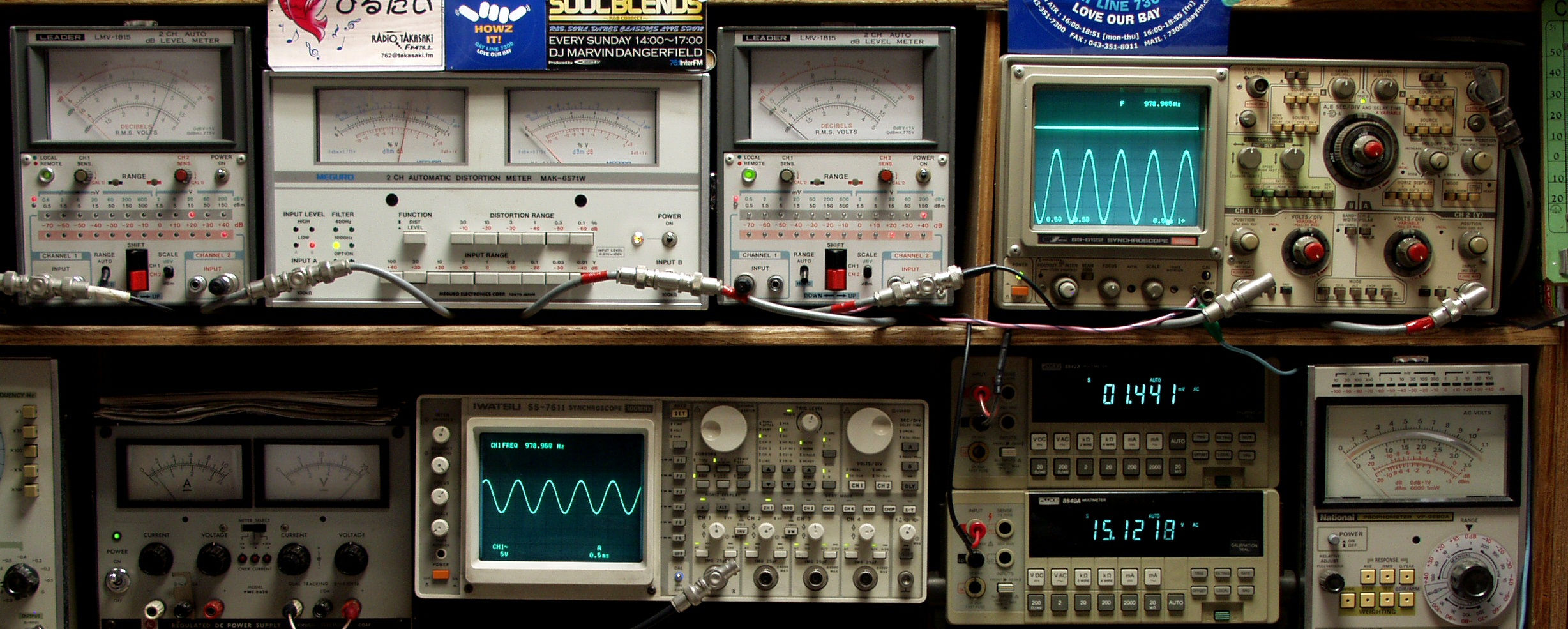

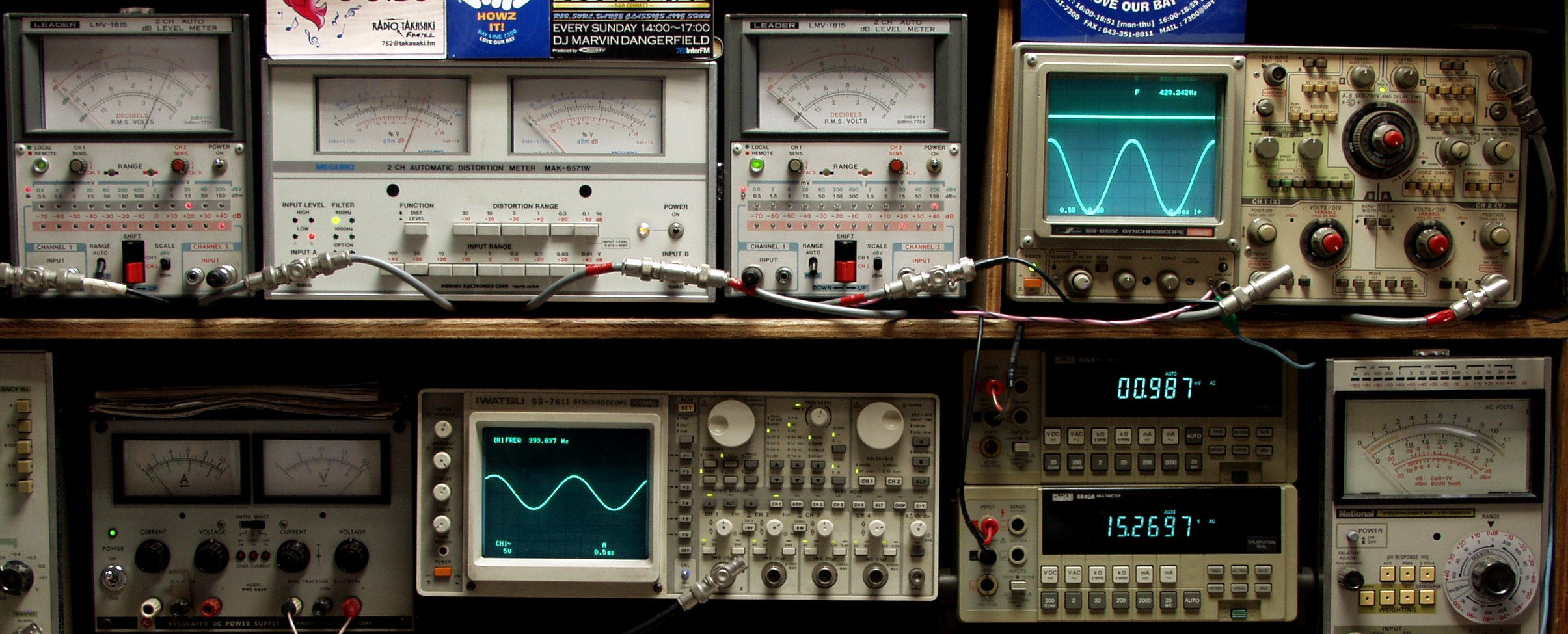

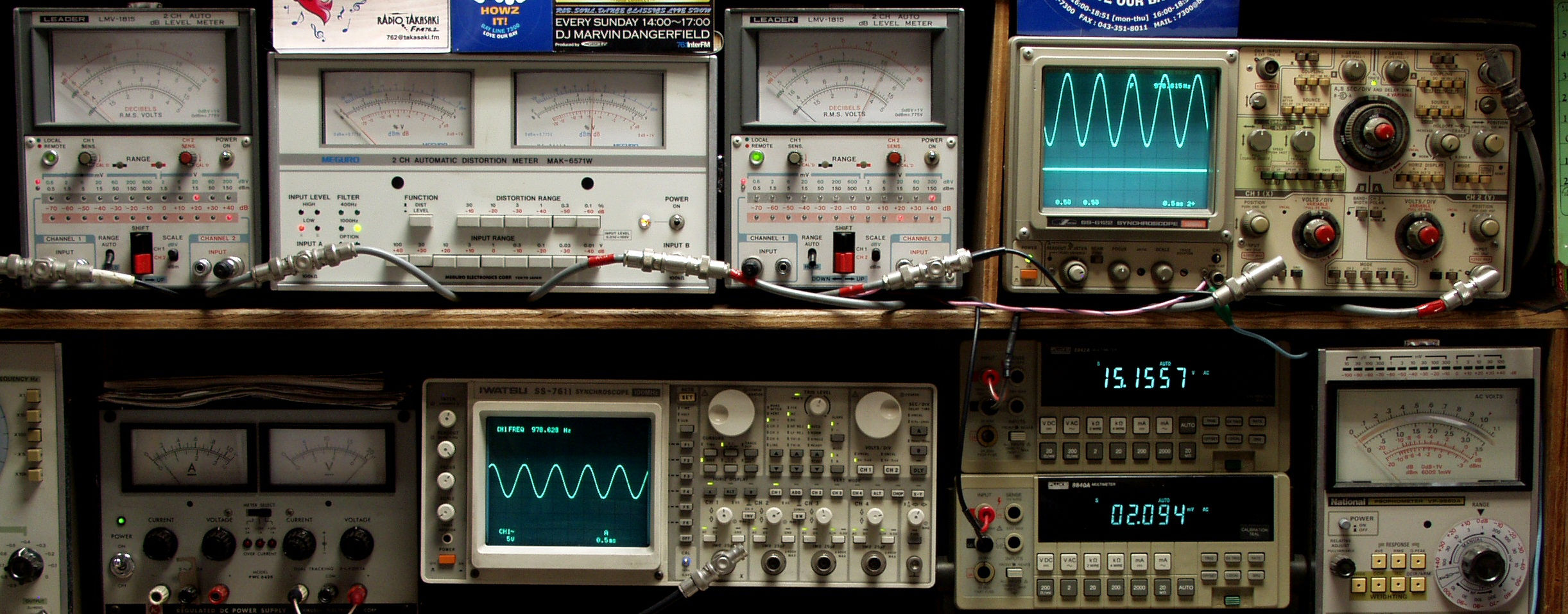

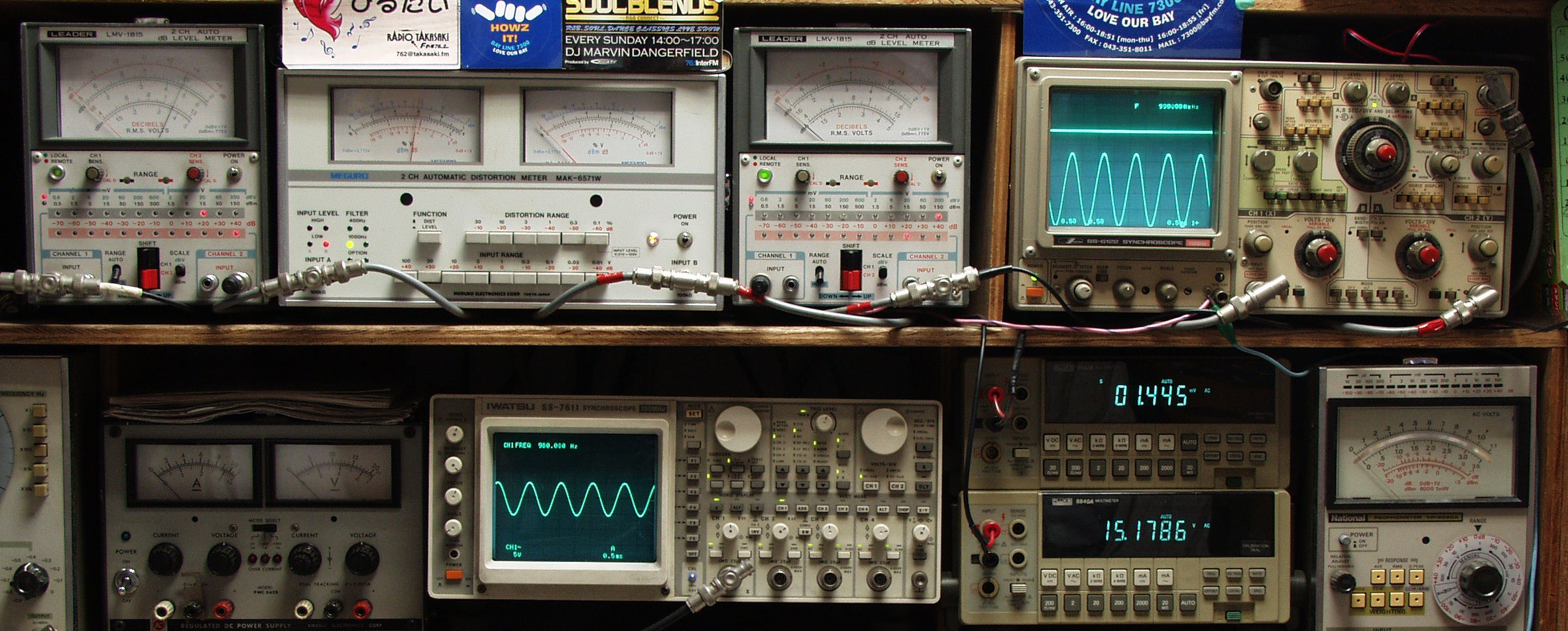

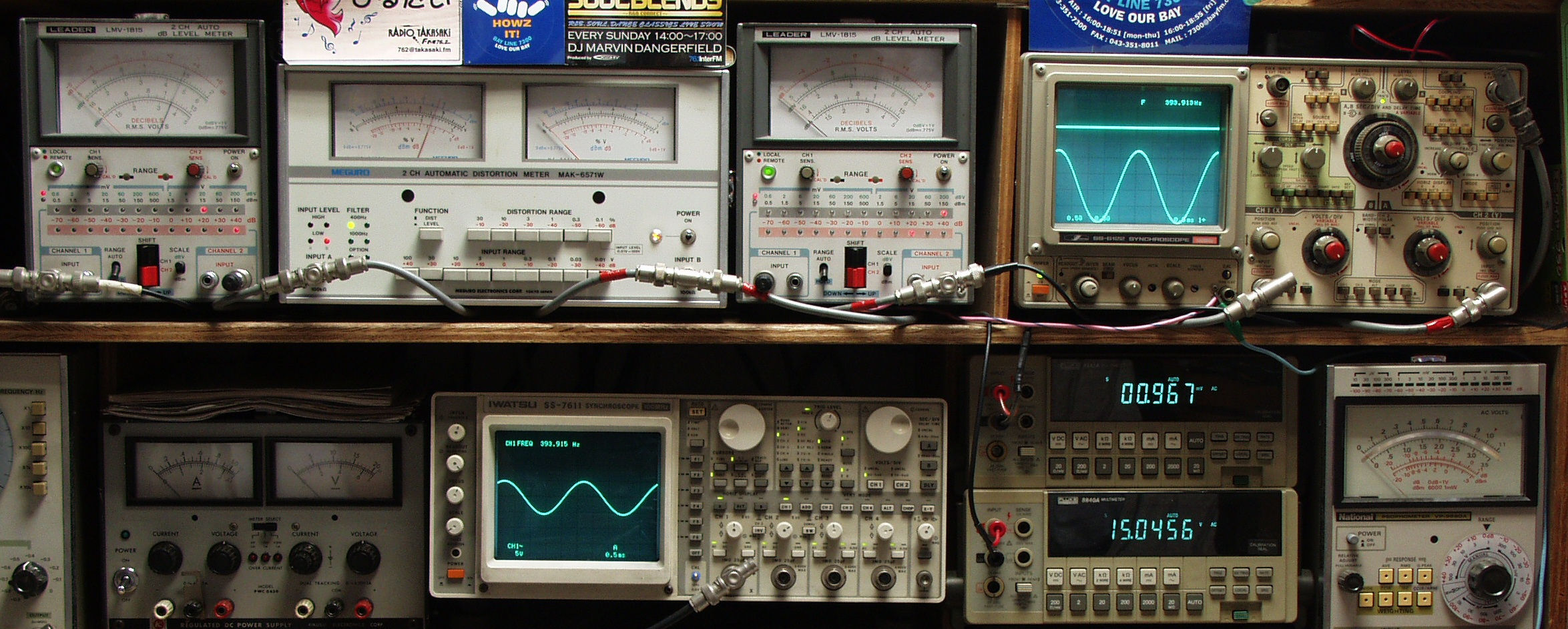

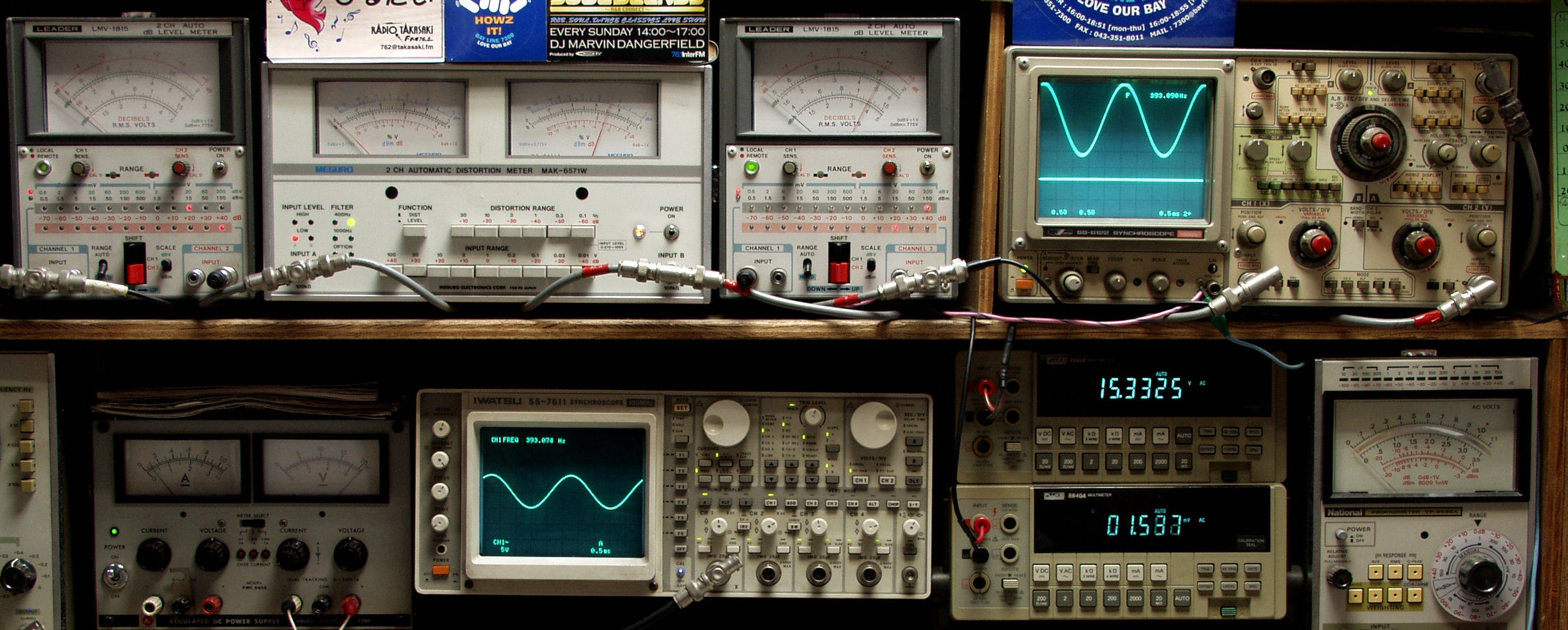

Ｅ．　調整・測定． Ｅ１．　出力・歪み率測定． 　　　　＜見方＞ 　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定． 　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）． 　　　下段中右上＝周波数計． 　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用． 　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力． 　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用． 　　　上段右端　オシロ＝出力波形、　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測）． 　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定、　下段中右下　デジタル電圧計＝Ｌ出力電圧測定．

Ｅ２Ａ．　Ｒ−ＳＰ出力　１５Ｖ＝２８Ｗ　０．２２％歪み率（０．３％レンジ）　ＡＵＸ入力　１０００ＨＺ

Ｅ２Ｂ．　Ｌ−ＳＰ出力　１５Ｖ＝２８Ｗ　０．２％歪み率（０．３％レンジ）　ＡＵＸ入力　１０００ＨＺ

Ｅ２Ｃ．　Ｒ−ＳＰ出力　１５Ｖ＝２８Ｗ　０．２５％歪み率（０．３％レンジ）　ＡＵＸ入力　４００ＨＺ

Ｅ２Ｄ．　Ｌ−ＳＰ出力　１５Ｖ＝２８Ｗ　０．２４％歪み率（０．３％レンジ）　ＡＵＸ入力　４００ＨＺ

Ｅ３Ａ．　Ｒ−ＳＰ出力　１５Ｖ＝２８Ｗ　０．２％歪み率（０．３％レンジ）　ＭＭ入力　１０００ＨＺ

Ｅ３Ｂ．　Ｌ−ＳＰ出力　１５Ｖ＝２８Ｗ　０．２％歪み率（０．３％レンジ）　ＭＭ入力　１０００ＨＺ

Ｅ３Ｃ．　Ｒ−ＳＰ出力　１５Ｖ＝２８Ｗ　０．２％歪み率（０．３％レンジ）　ＭＭ入力　４００ＨＺ

Ｅ３Ｄ．　Ｌ−ＳＰ出力　１５Ｖ＝２８Ｗ　０．２％歪み率（０．３％レンジ）　ＭＭ入力　４００ＨＺ

Ｅ４Ａ．　Ｒ−ＳＰ出力　１５Ｖ＝２８Ｗ　０．２％歪み率（０．３％レンジ）　ＭＣ入力　１０００ＨＺ

Ｅ４Ｂ．　Ｌ−ＳＰ出力　１５Ｖ＝２８Ｗ　０．２２％歪み率（０．３％レンジ）　ＭＣ入力　１０００ＨＺ

Ｅ４Ｃ．　Ｒ−ＳＰ出力　１５Ｖ＝２８Ｗ　０．２４％歪み率（０．３％レンジ）　ＭＣ入力　４００ＨＺ

Ｅ４Ｄ．　Ｌ−ＳＰ出力　１５Ｖ＝２８Ｗ　０．２５％歪み率（０．３％レンジ）　ＭＣ入力　４００ＨＺ

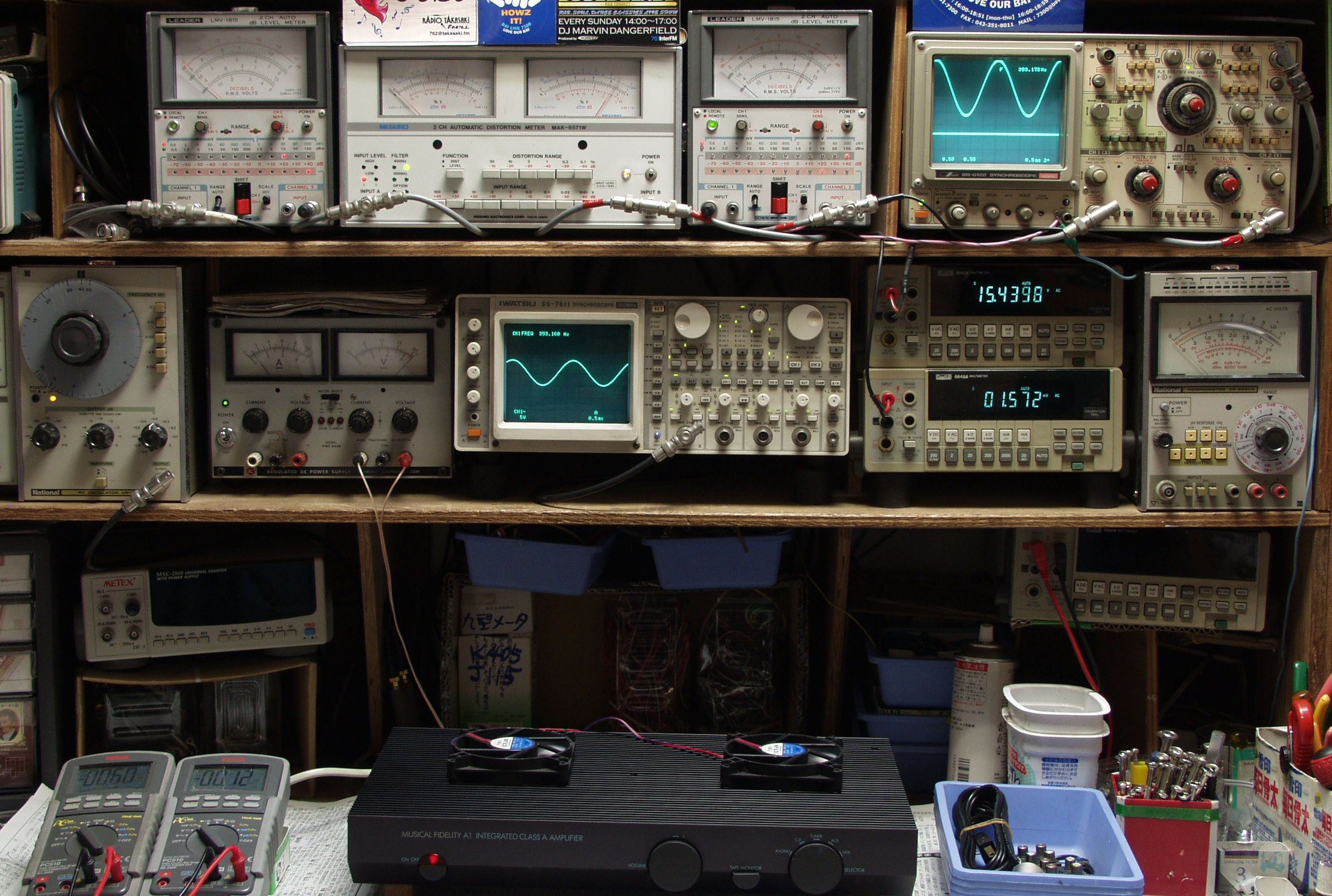

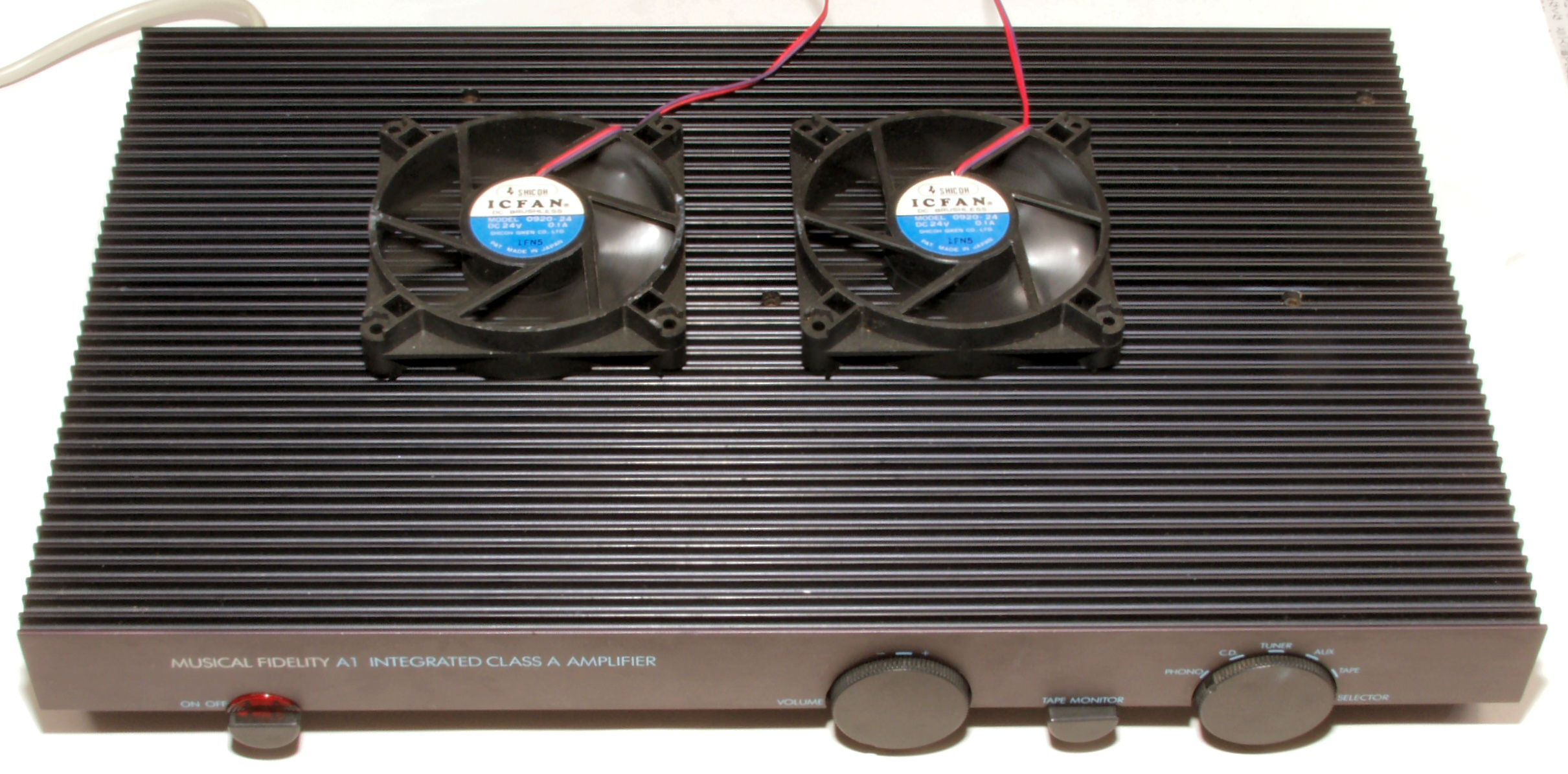

Ｅ５．　測定中はフアンで冷却する

Ｅ６．　完成　２４時間エージング

Ｓ．　ＭｕｓｉｃａｌＦｉｄｅｌｉｔｙ　Ａ−１．　の仕様（マニアル・カタログより）

型式 Musical Fidelity A1 定格出力 20W＋20W（8Ω） 入力感度/インピーダンス Phono MC= 0.2mV/120Ω Phono MM= 2mV/47kΩ CD、Tuner、Aux、Tape= 200mV/47kΩ RIAA偏差 30Hz〜40kHz ±0.5dB SN比 Phono MC= 55dB以上 Phono MM= 60dB以上 CD、Tuner、Aux、Tape= 80dB以上 高調波歪率 0.5％未満（8Ω、定格出力時） 消費電力 85W（連続） 外形寸法 幅408×高さ60×奥行249mm 重量 5.5kg
