ＭｕｓｉｃａｌＦｉｄｅｌｉｔｙ　Ａ−１．　５台目修理記録

平成１７年１２月８日到着　　１２月２６日完成

Ａ．　修理前の状況 最近になってインターネットオークションで手ごろな価格にて出ているのを見て 思わず購入してしまいました。 が・・・ 運転中高温になってしまう機器の悲しさか コンデンサーが劣化しているようで 時々音が途切れてしまうことがあります Ｂ．　原因． 電解コンデンサー容量抜け． Ｃ．　修理状況 電解コンデンサー交換． 抵抗交換． 配線手直し、補強． 経年劣化による各部ハンダ補正． 入力切り替えＳＷカップリング交換． Ｄ．　使用部品． 電解コンデンサー（オーディオコンデンサー使用）　　　　　　　　３１個． 抵抗　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個． タイト製のユニバーサル・カップリング　　　　　　　　　　　　　　　　１個． Ｅ．　調整・測定 Ｆ．　修理費　　５４，５００円　　　オーバーホール修理 Ｓ．　ＭｕｓｉｃａｌＦｉｄｅｌｉｔｙ　Ａ−１．　の仕様（マニアル・カタログより）

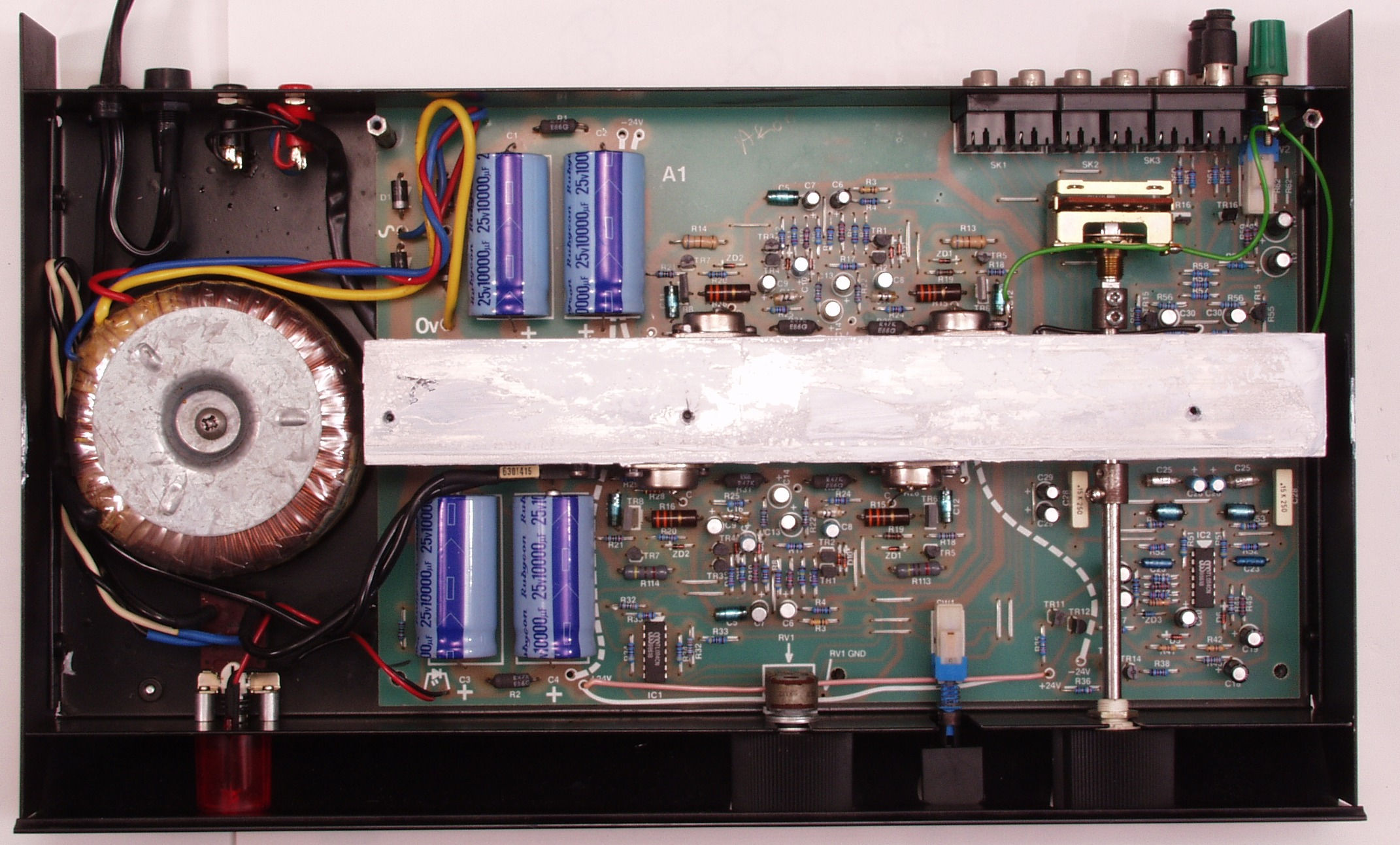

Ａ．　修理前の状況． Ａ１．　点検中　上から見る．

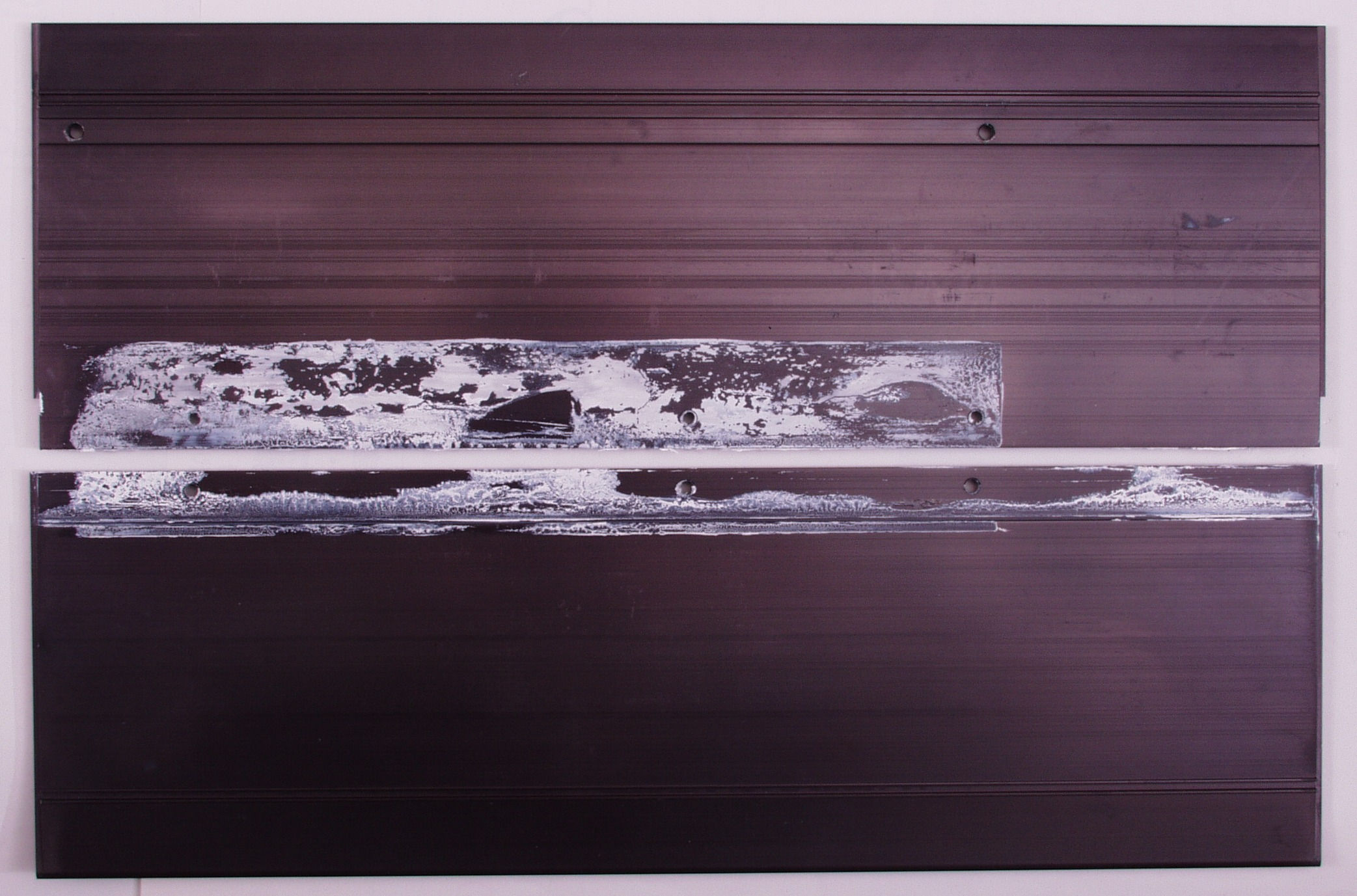

Ａ２．　点検中　放熱器が２分割出来、取り外しがしやすい

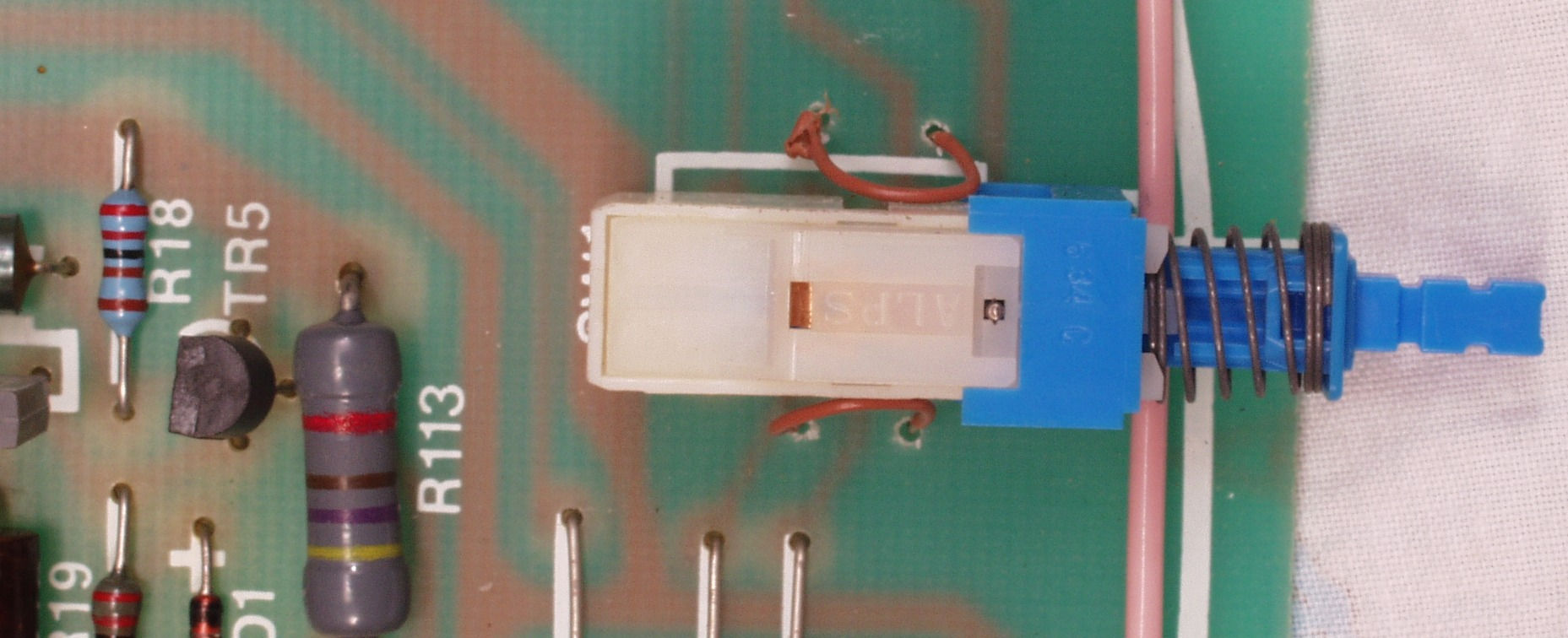

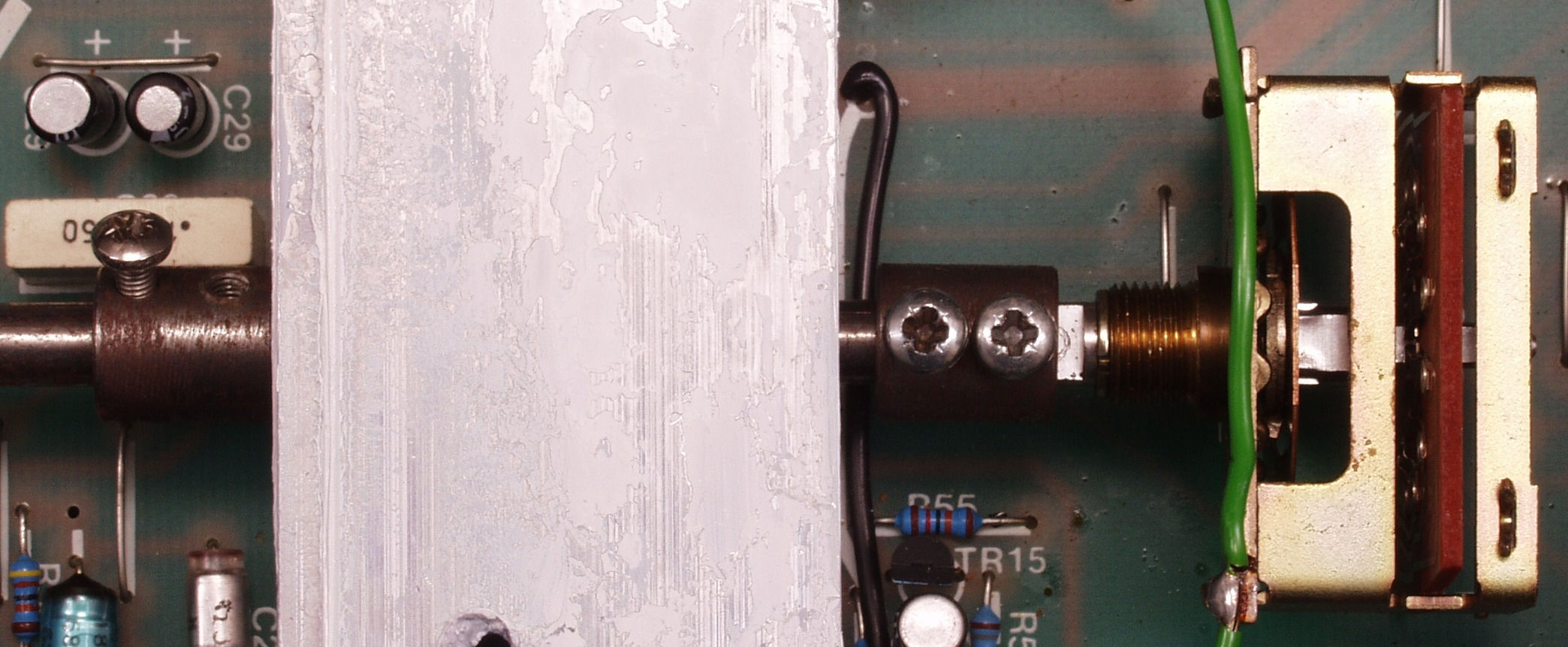

Ａ３．　点検中　修理の時曲げたのが、右の入力切り替えＳＷがかなり揺れる 　　　　　　　　　　カップリングも安い物で、「ユニバーサル型」でないので、吸収しない

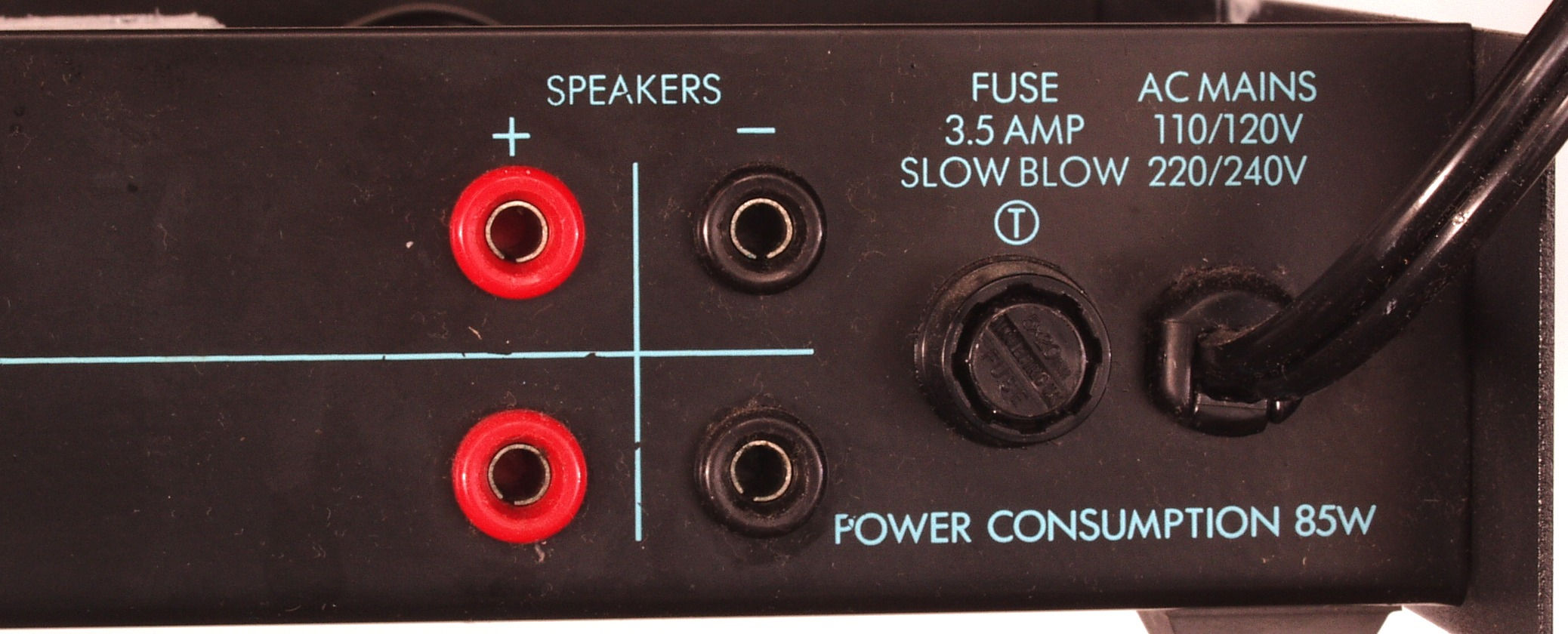

Ａ４．　点検中　ＳＰ端子

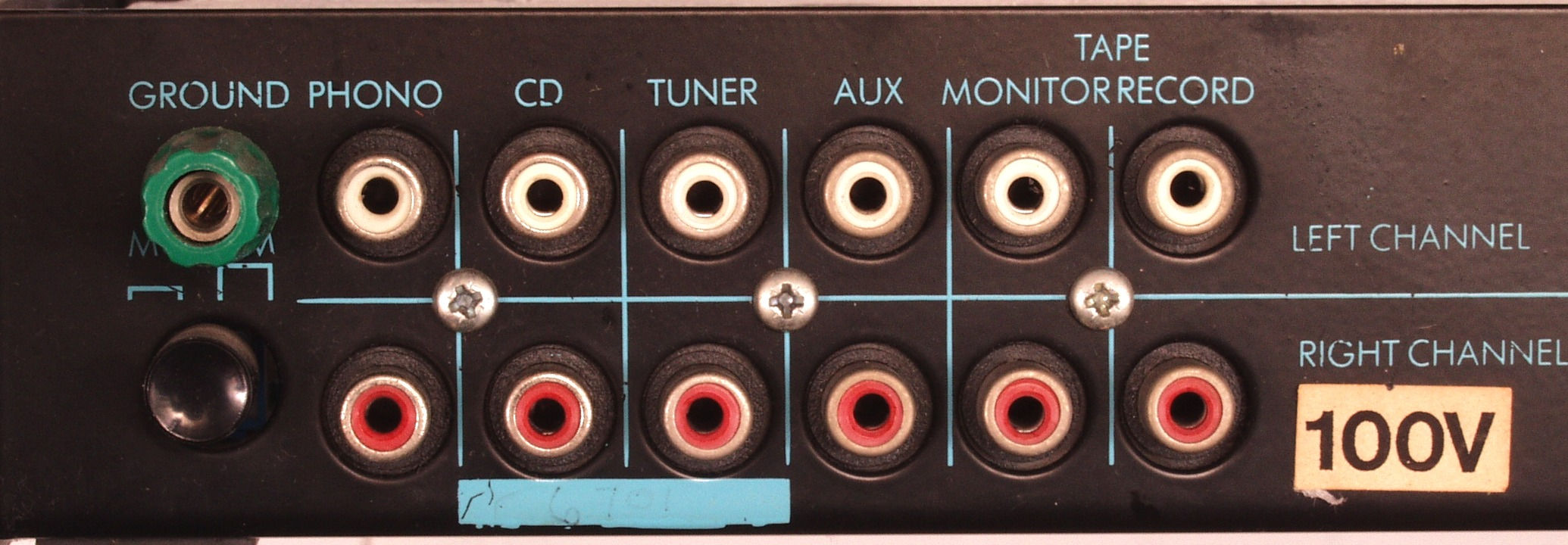

Ａ５．　点検中　ＲＣＡ端子

Ａ６．　点検中　電源コード・ＡＣプラグ、止めネジの回りに心線がはみ出ている

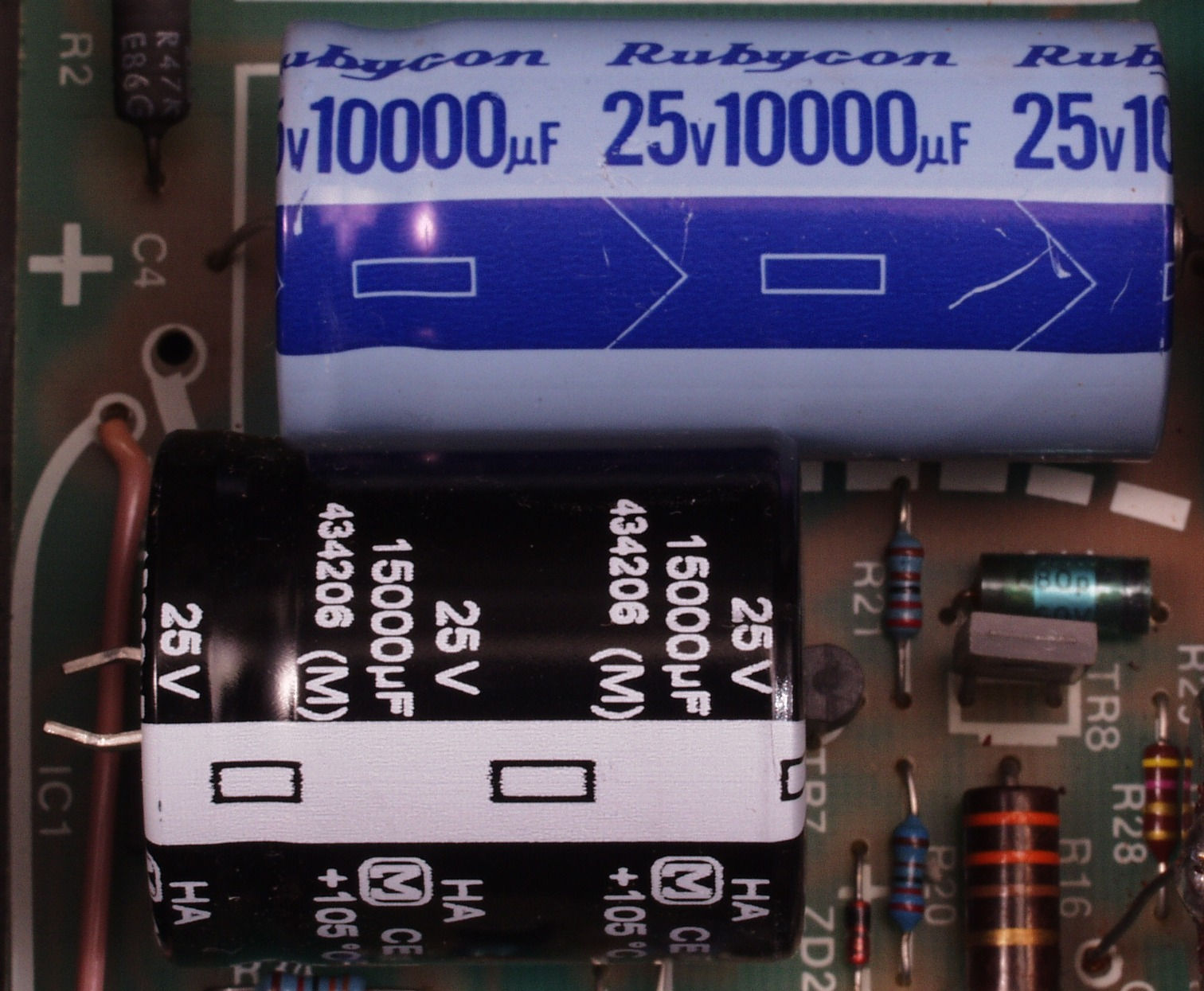

Ａ７．　点検中　電解コンデンサーの比較　下＝交換する物容量１．５倍　上＝付いている物

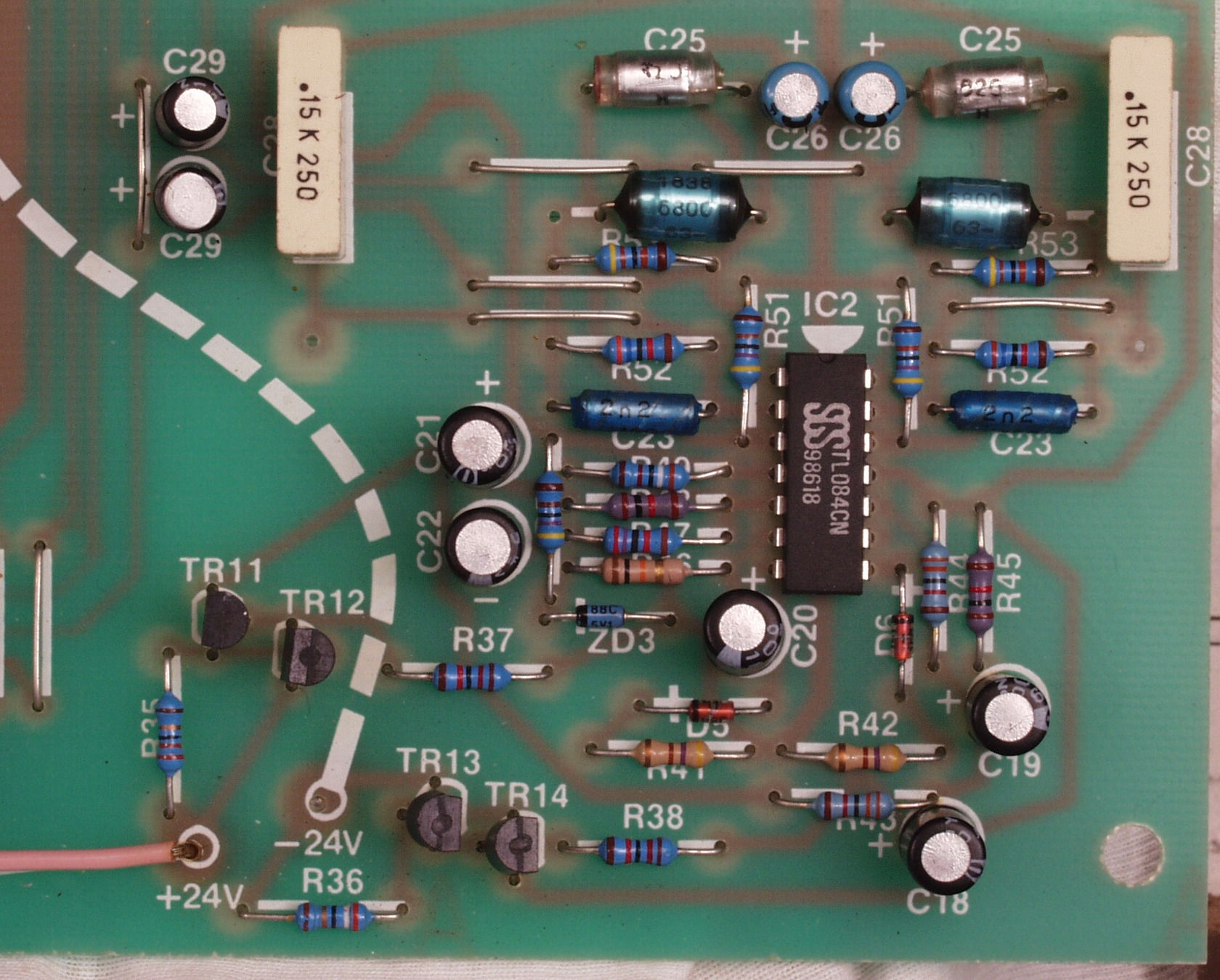

Ｃ．　修理状況 Ｃ１Ａ．　修理前　基板

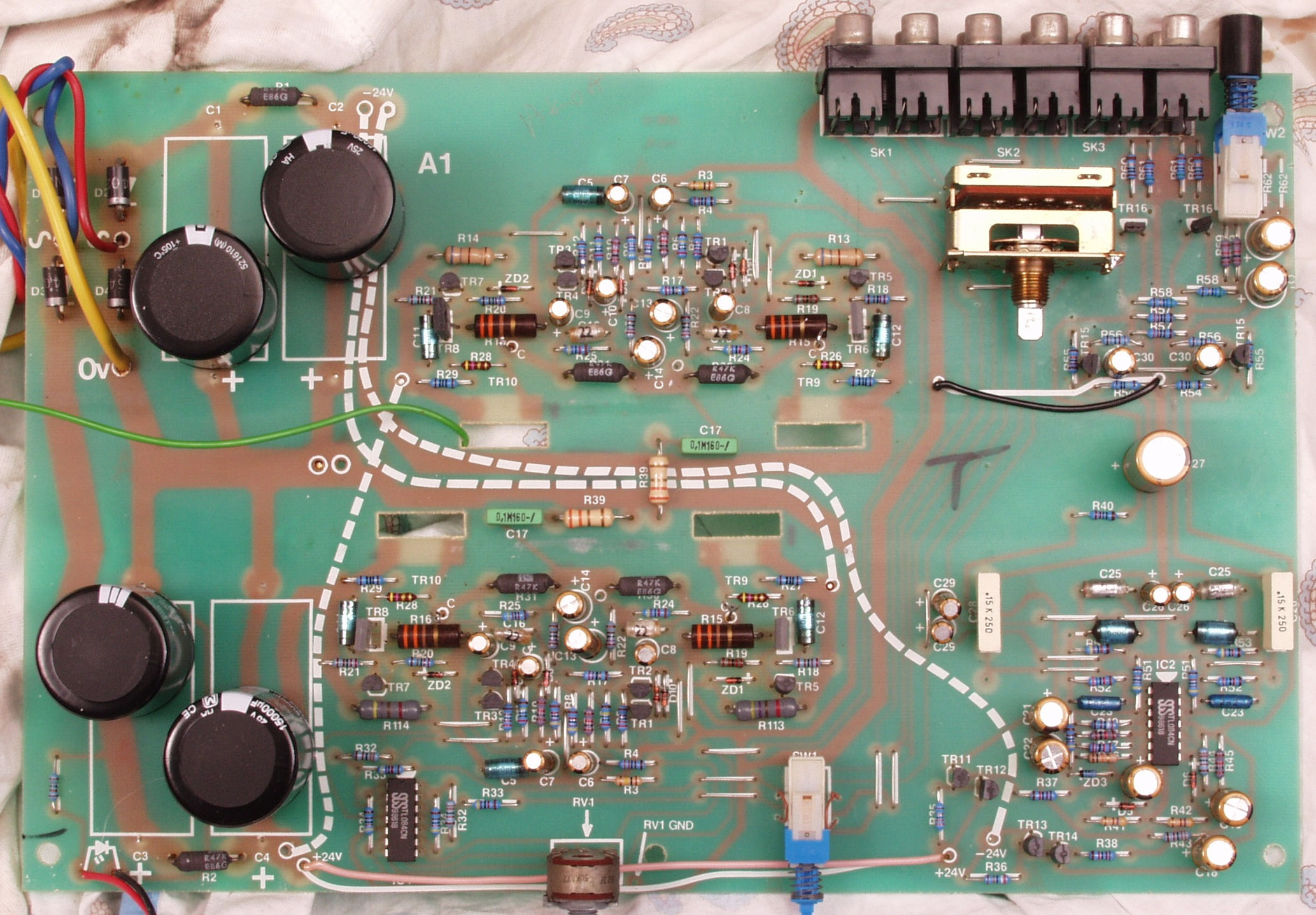

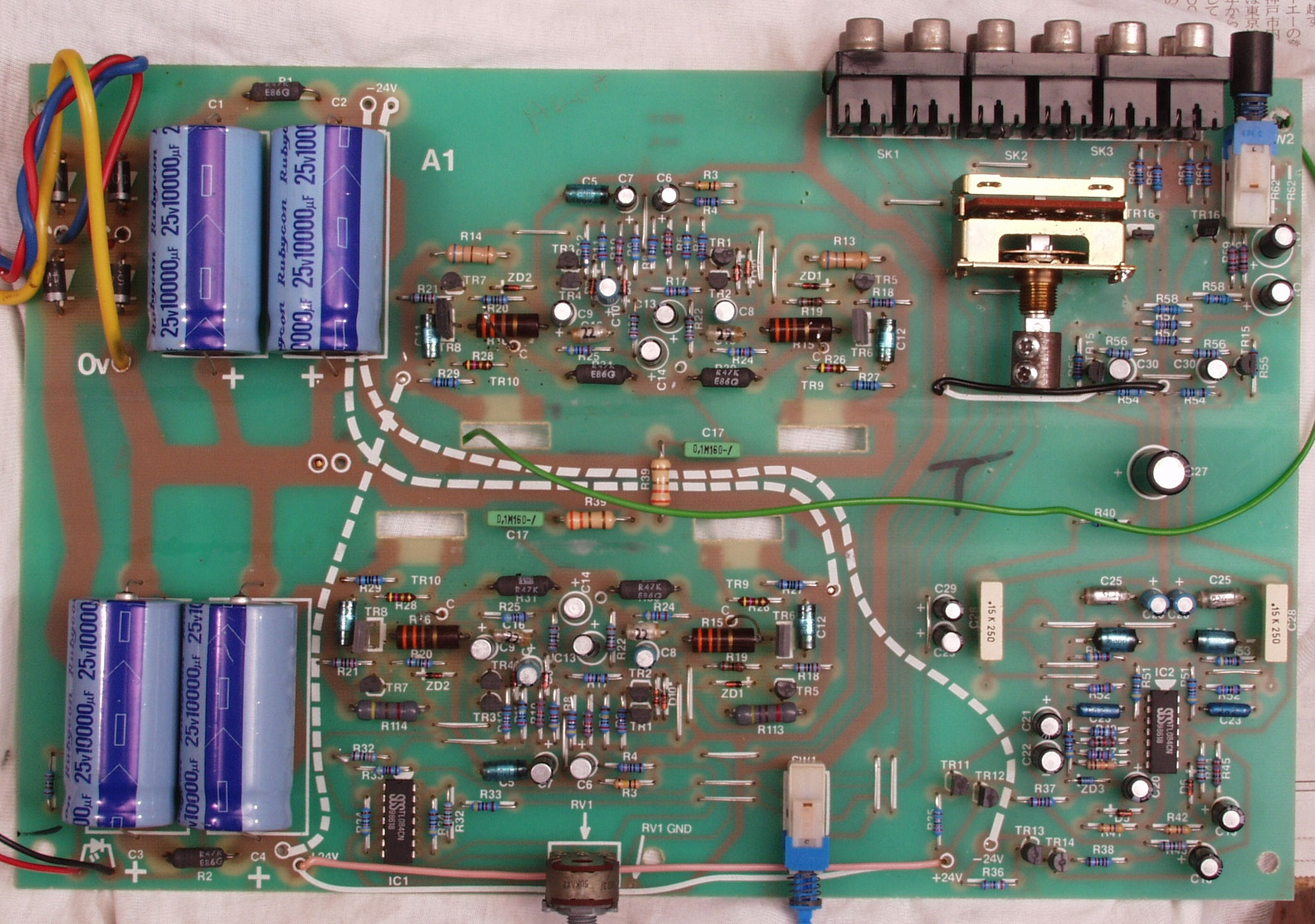

Ｃ１Ｂ．　修理後　基板　電解コンデンサー３１個交換

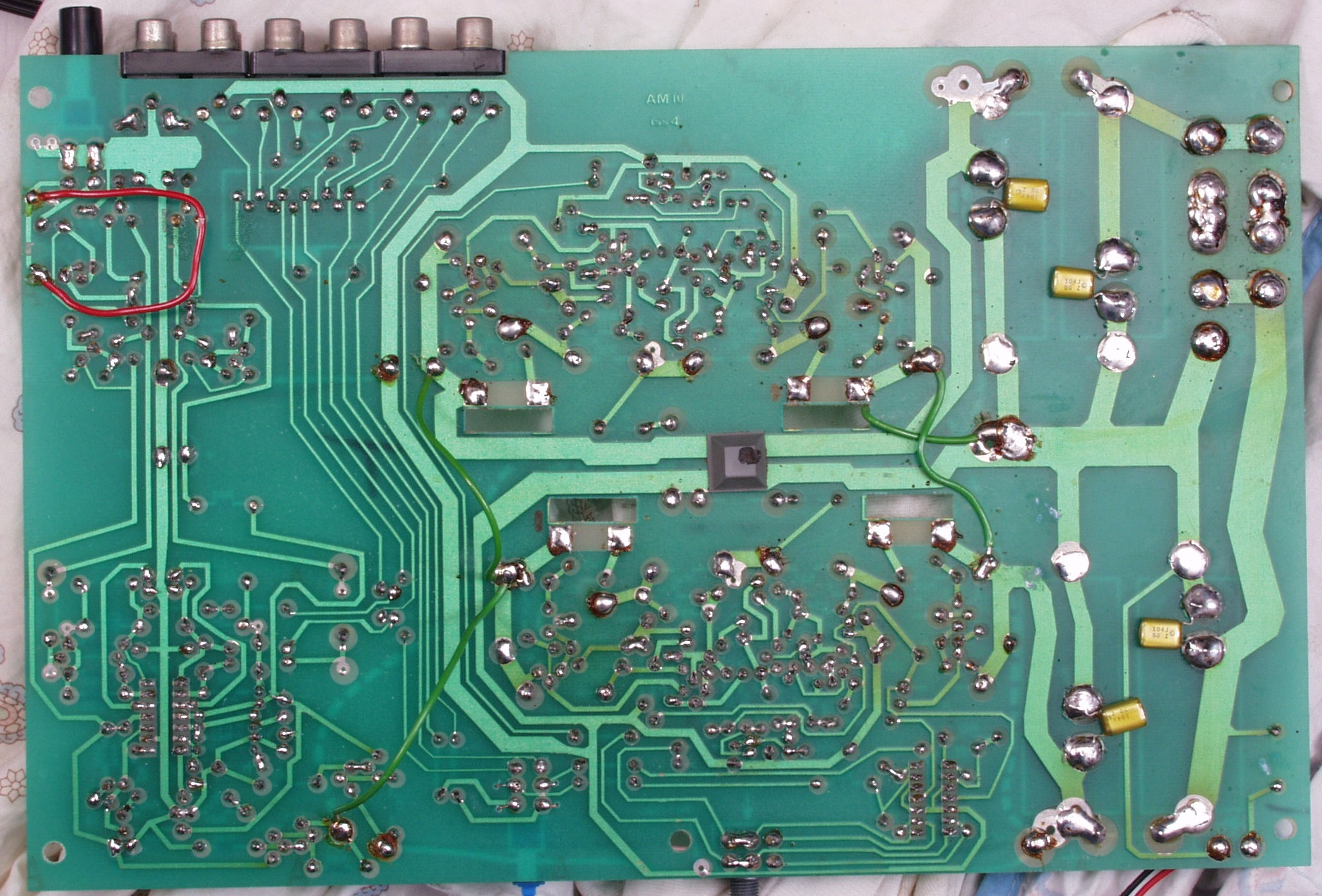

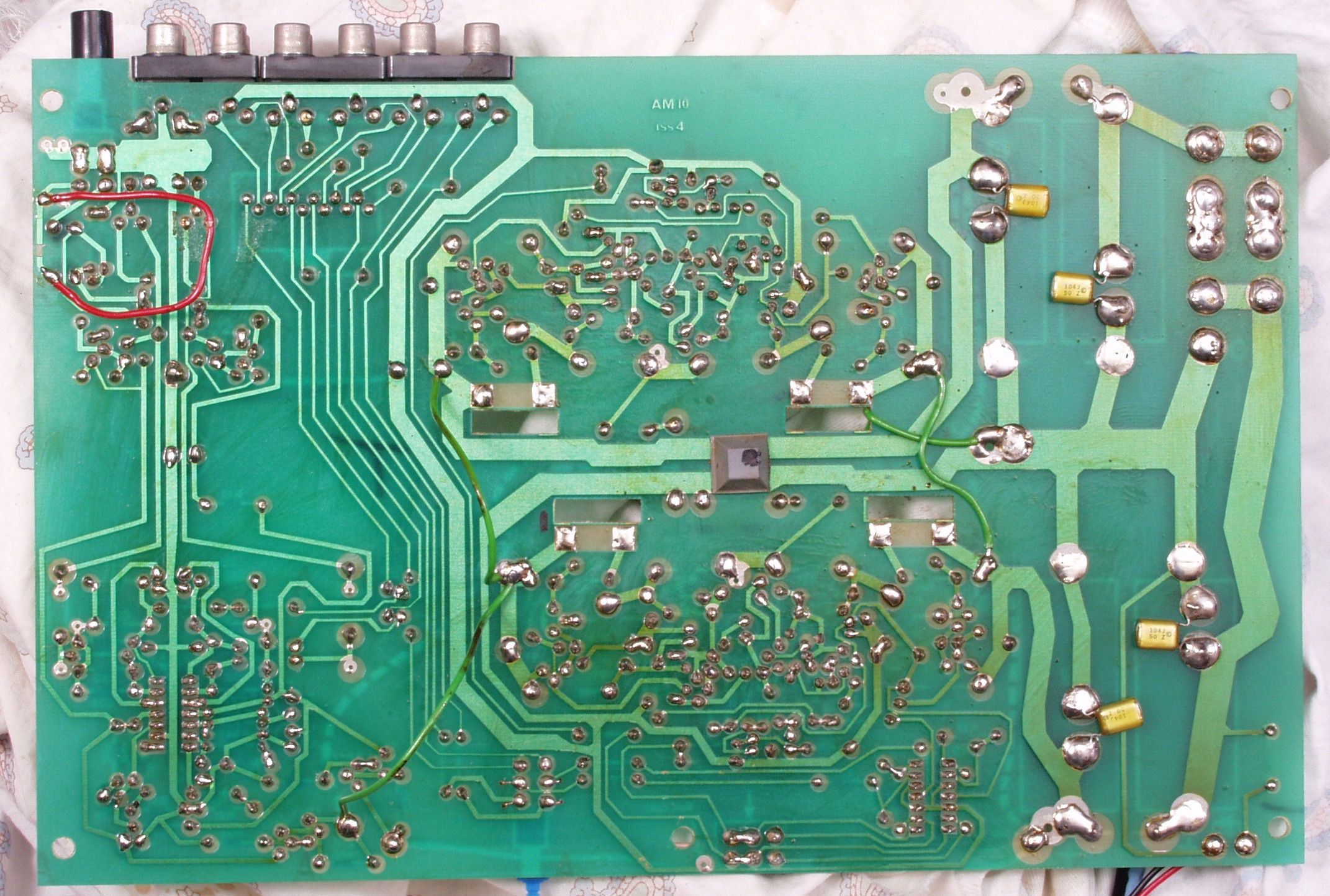

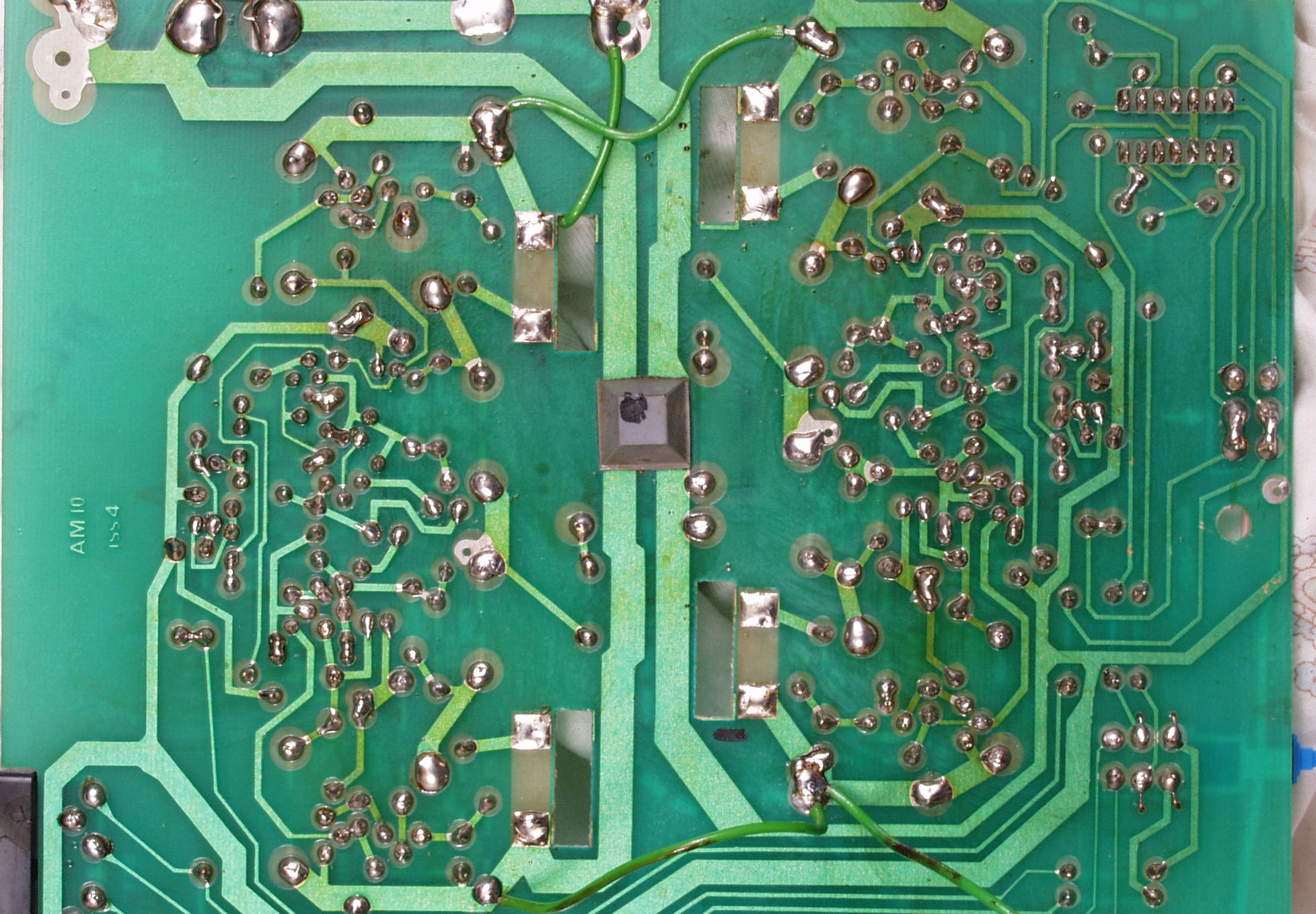

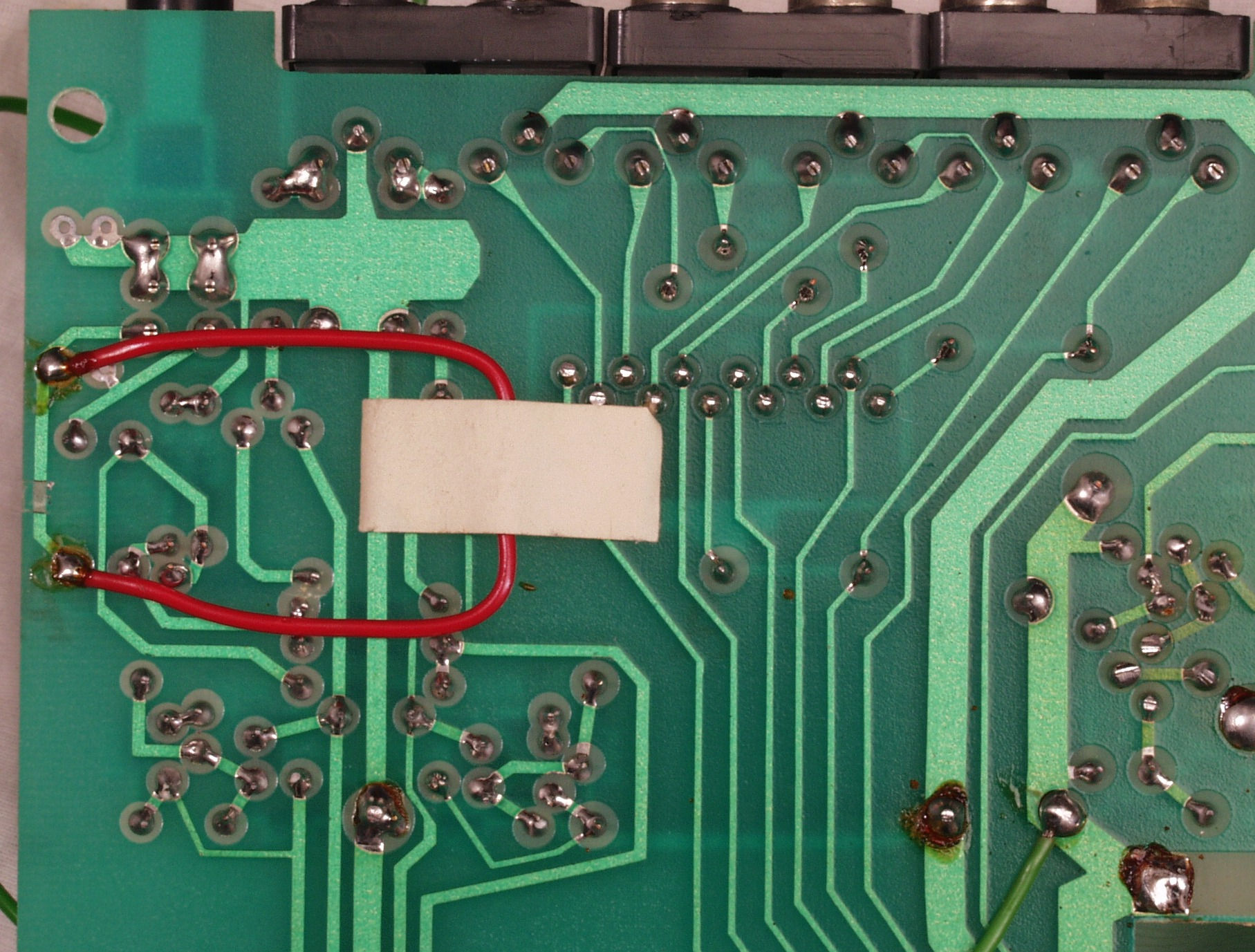

Ｃ１Ｃ．　修理前　基板裏

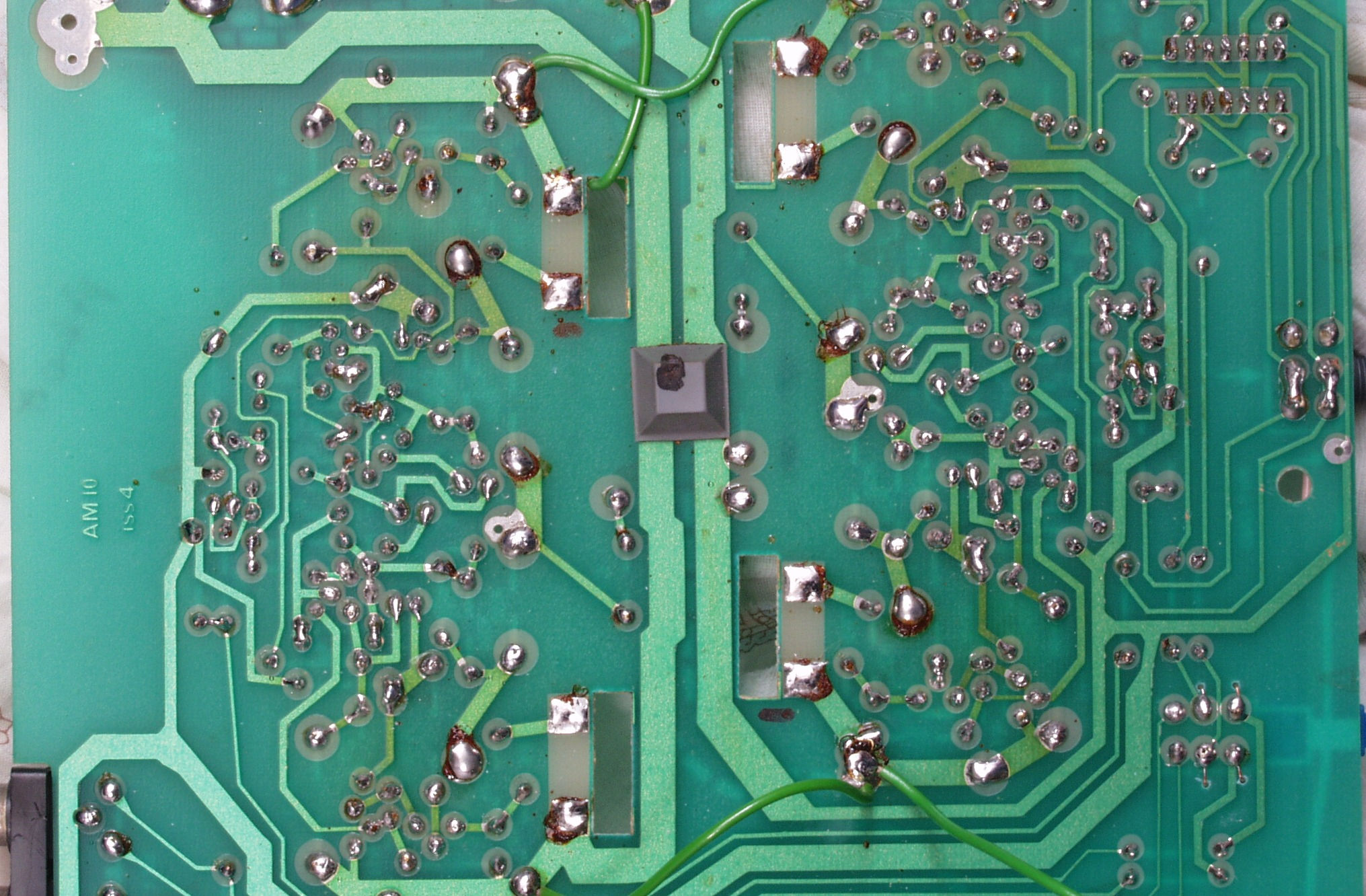

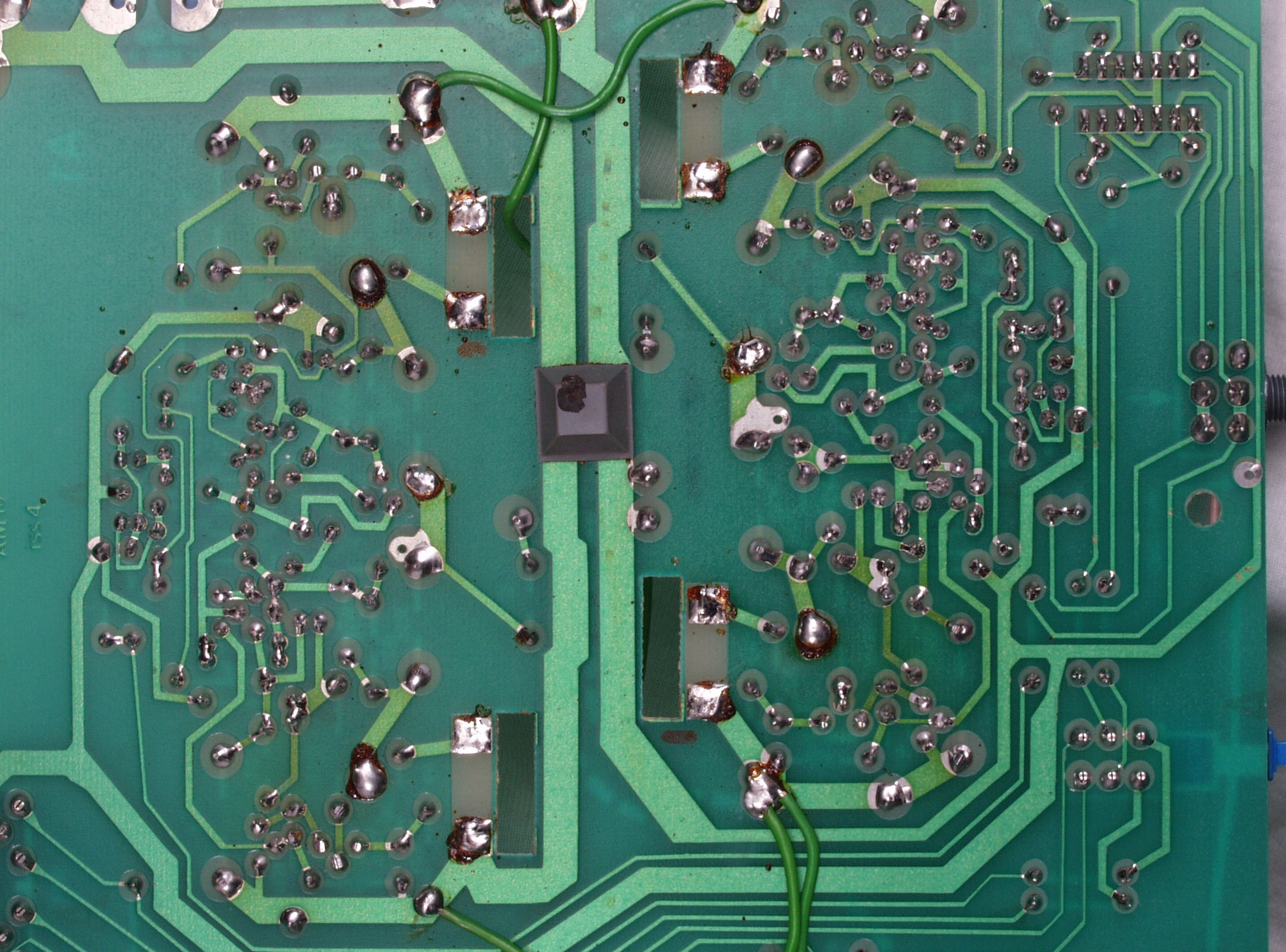

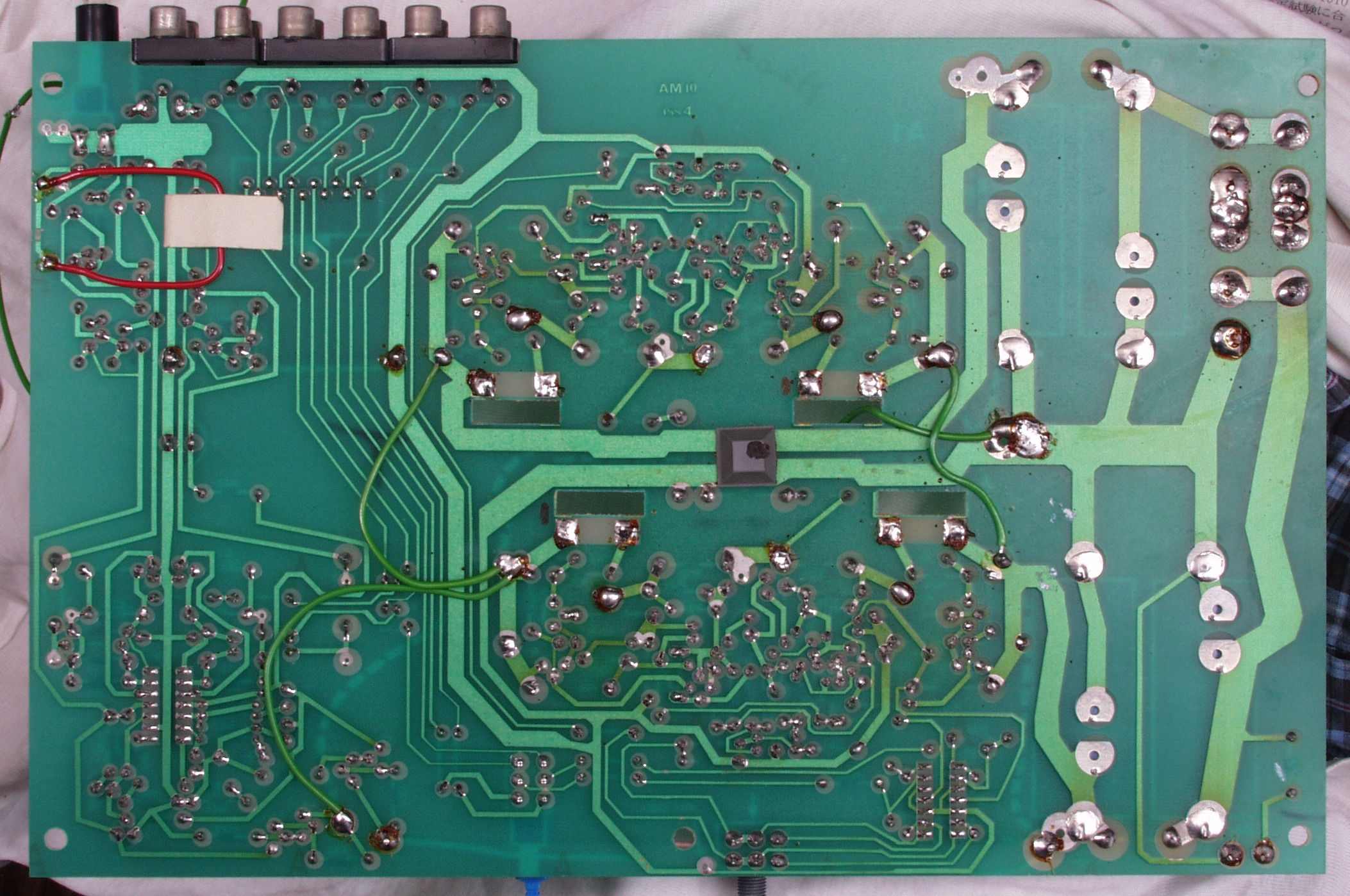

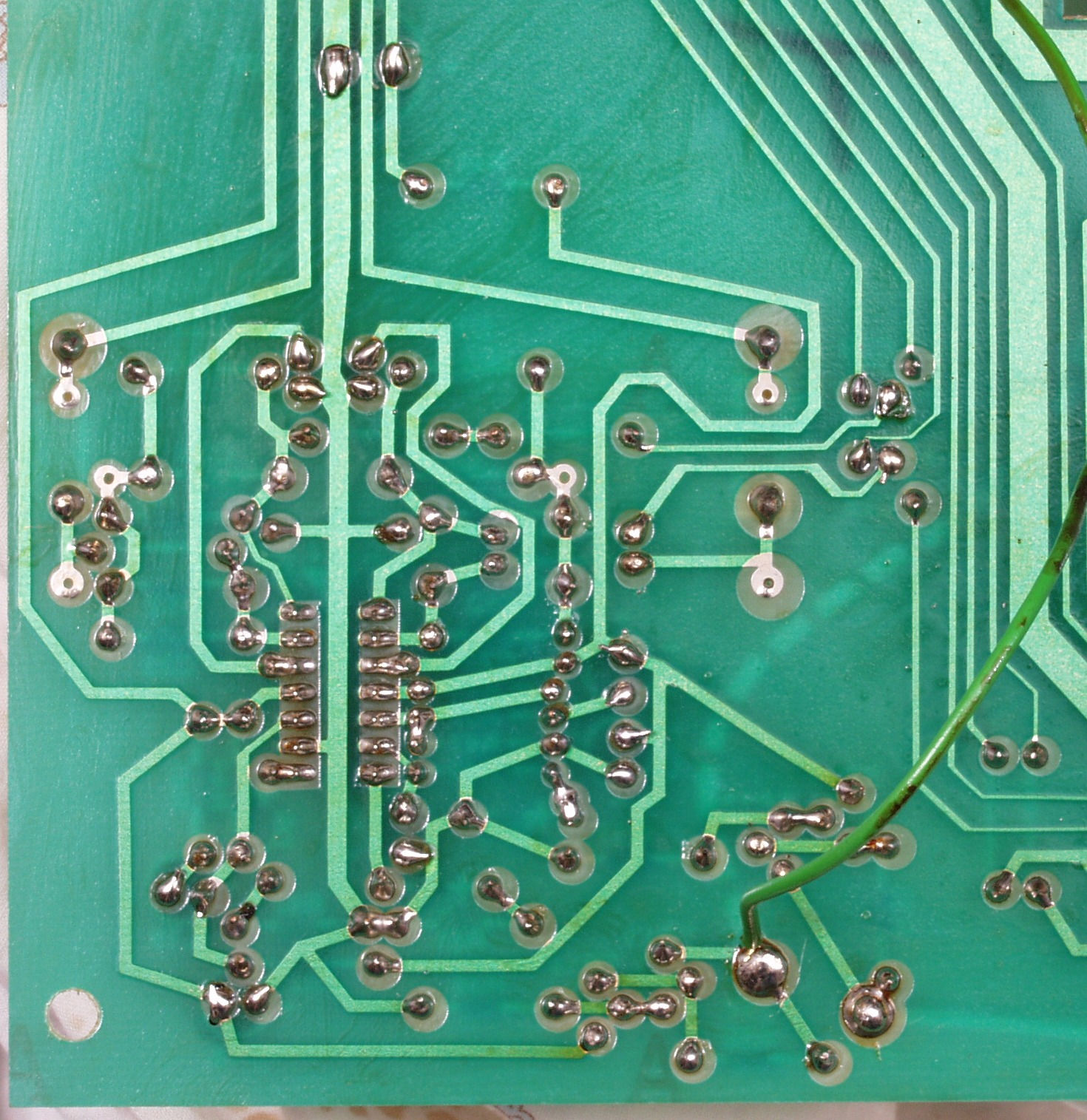

Ｃ１Ｄ．　修理（半田補正）後　基板裏、　半田を全部やり直す。

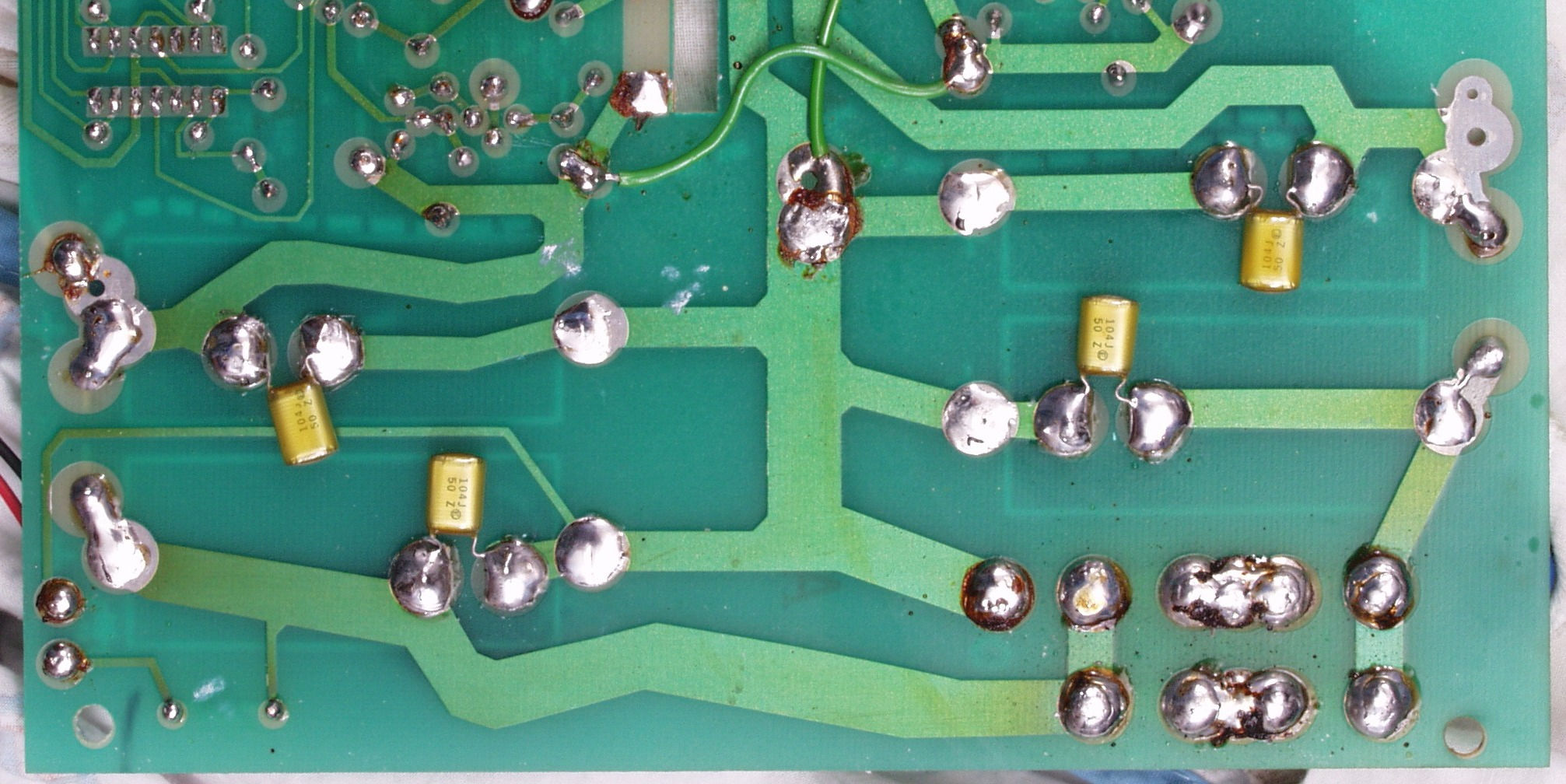

Ｃ１Ｅ．　完成基板裏　洗浄後＋絶縁コーテング材を塗る

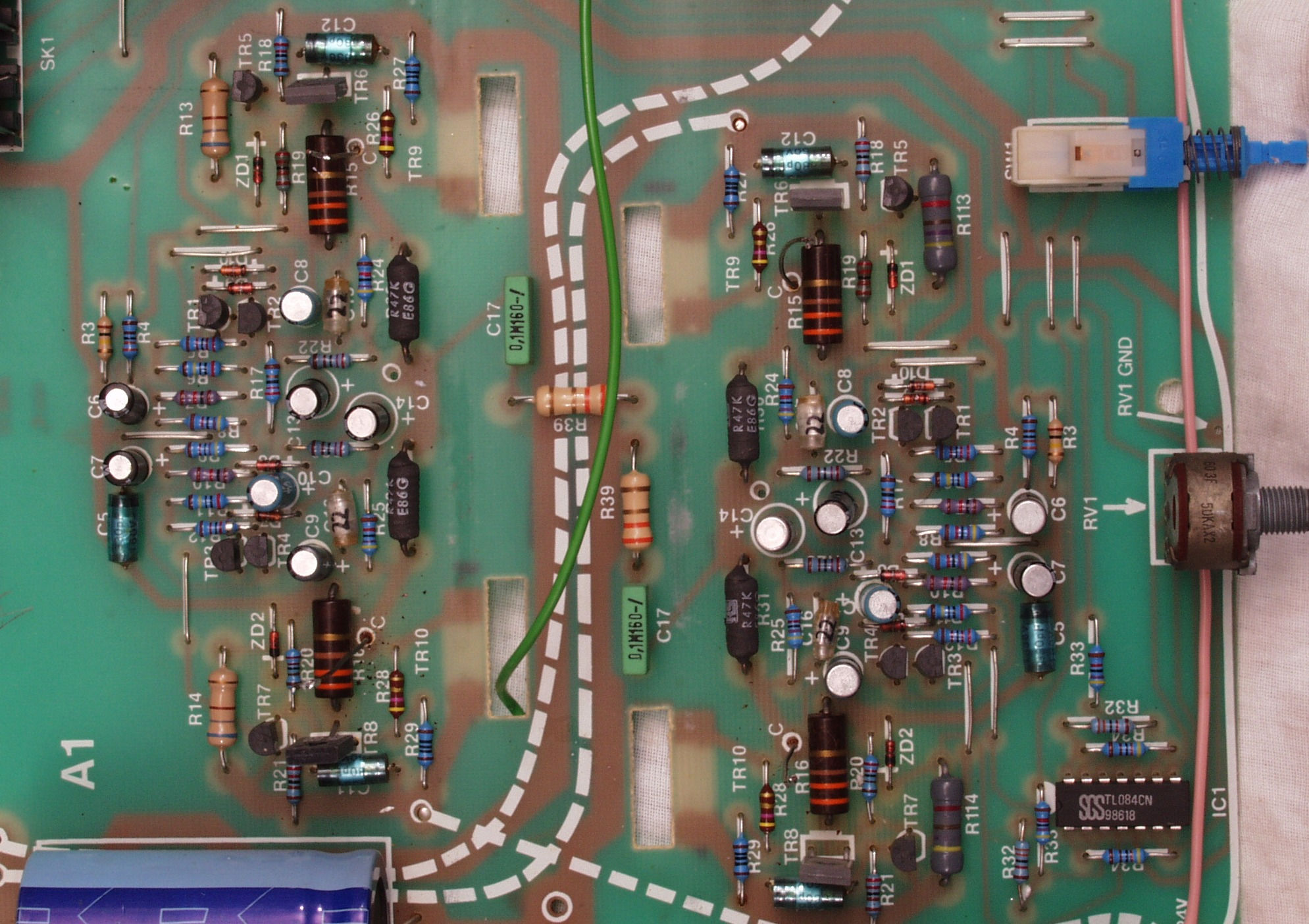

Ｃ２Ａ．　修理前　ＡＭＰ基板

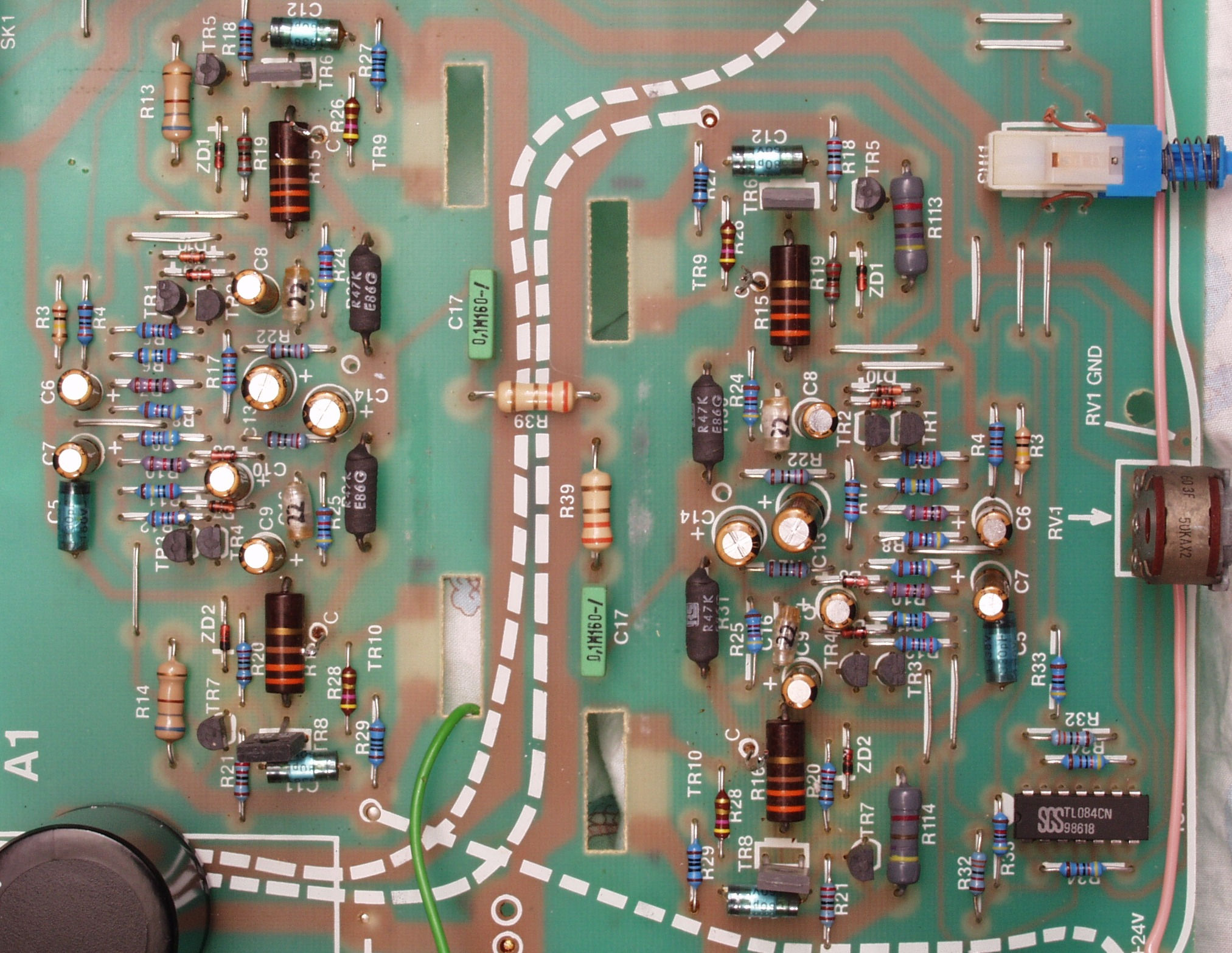

Ｃ２Ｂ．　修理後　ＡＭＰ基板

Ｃ２Ｃ．　修理前　ＡＭＰ基板裏

Ｃ２Ｄ．　修理（半田補正）後　ＡＭＰ基板裏、　半田を全部やり直す。

Ｃ２Ｅ．　完成ＡＭＰ基板裏　洗浄後＋絶縁コーテング材を塗る

Ｃ３Ａ．　修理前　ＭＣ基板

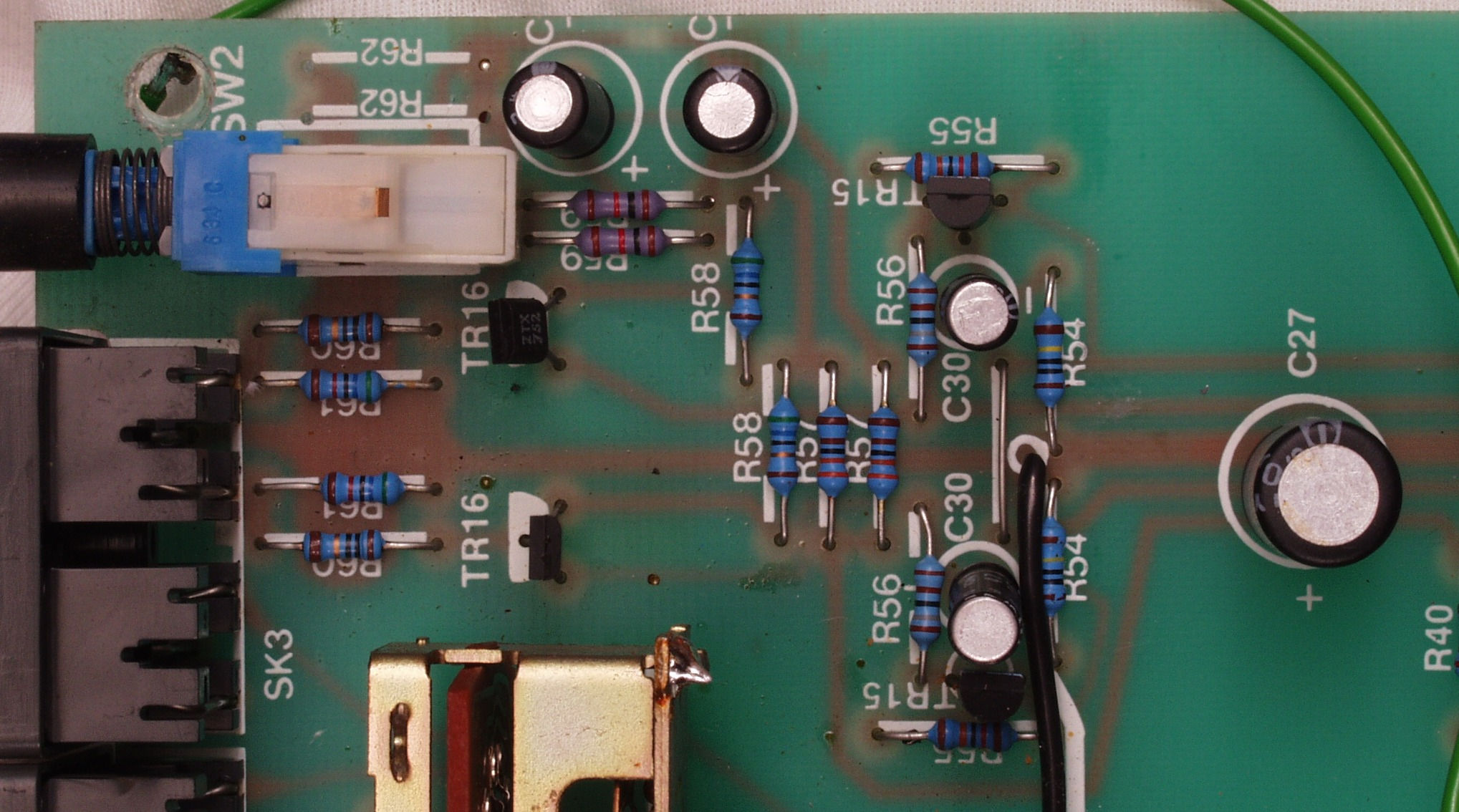

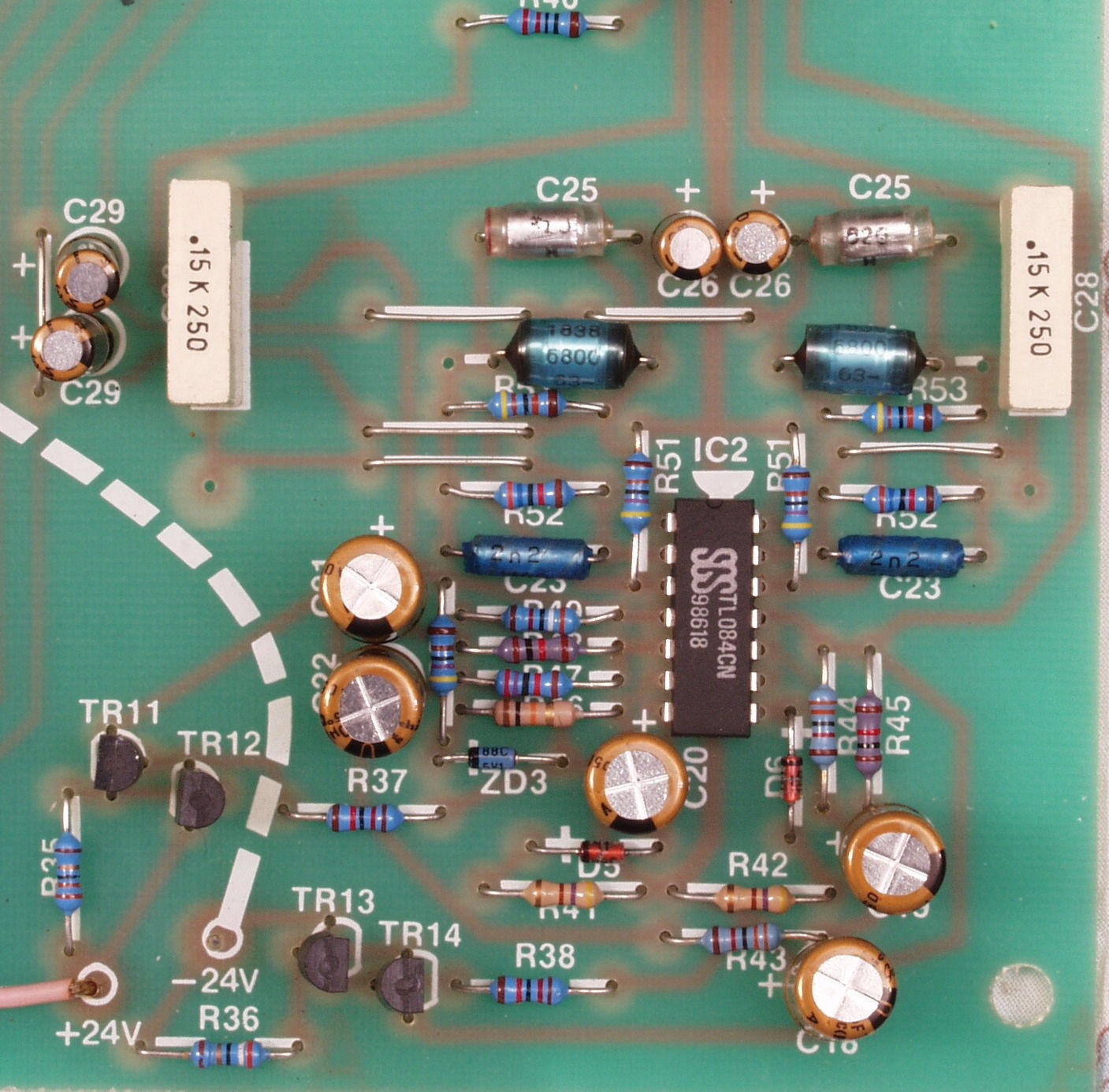

Ｃ３Ｂ．　修理後　ＭＣ基板

Ｃ３Ｃ．　修理前　ＭＣ基板裏

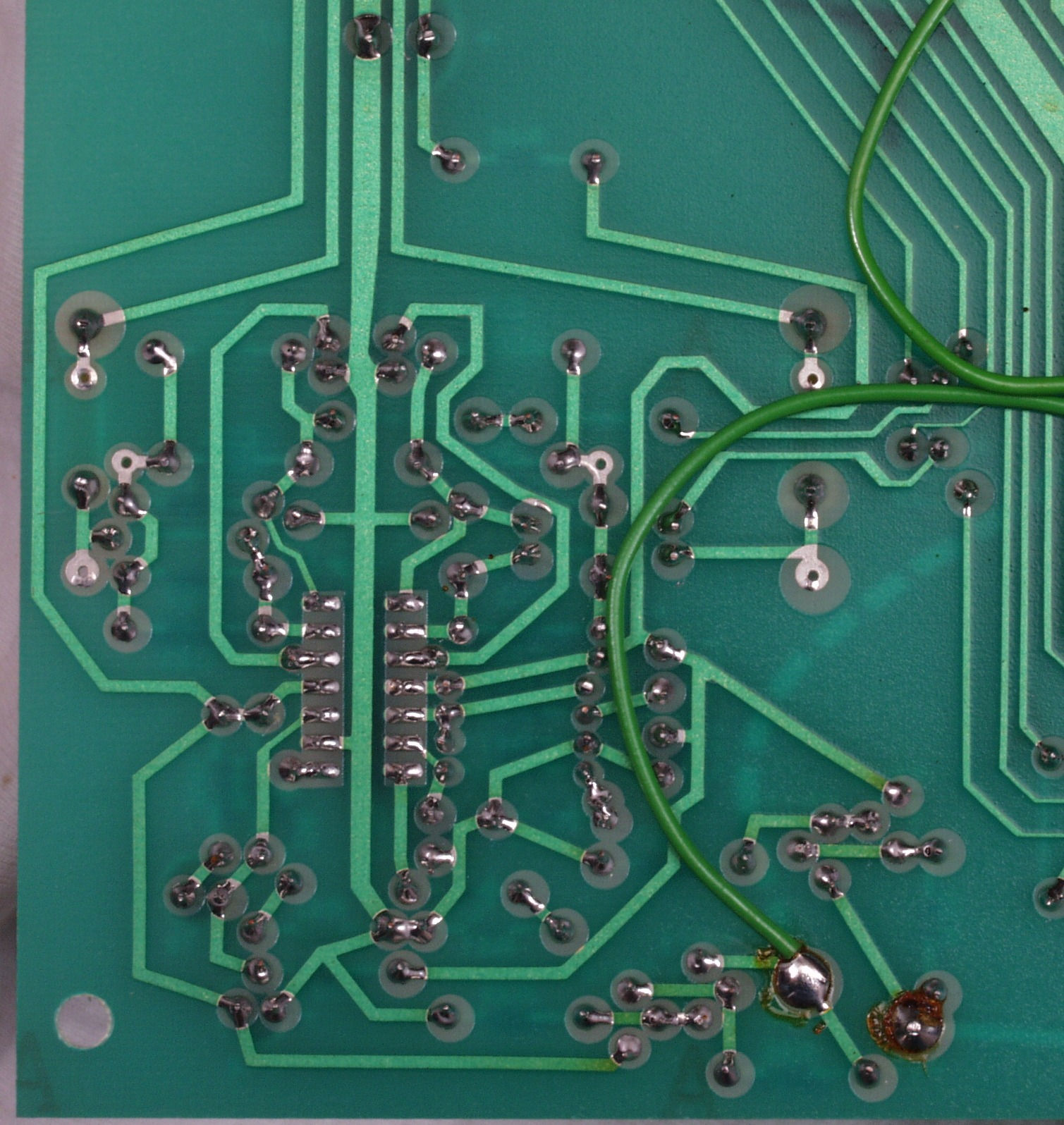

Ｃ３Ｄ．　修理（半田補正）後　ＭＣ基板裏、　半田を全部やり直す。

Ｃ３Ｅ．　完成ＭＣ基板裏　洗浄後＋絶縁コーテング材を塗る

Ｃ４Ａ．　修理前　ＥＱ基板

Ｃ４Ｂ．　修理後　ＥＱ基板

Ｃ４Ｃ．　修理前　ＥＱ基板裏

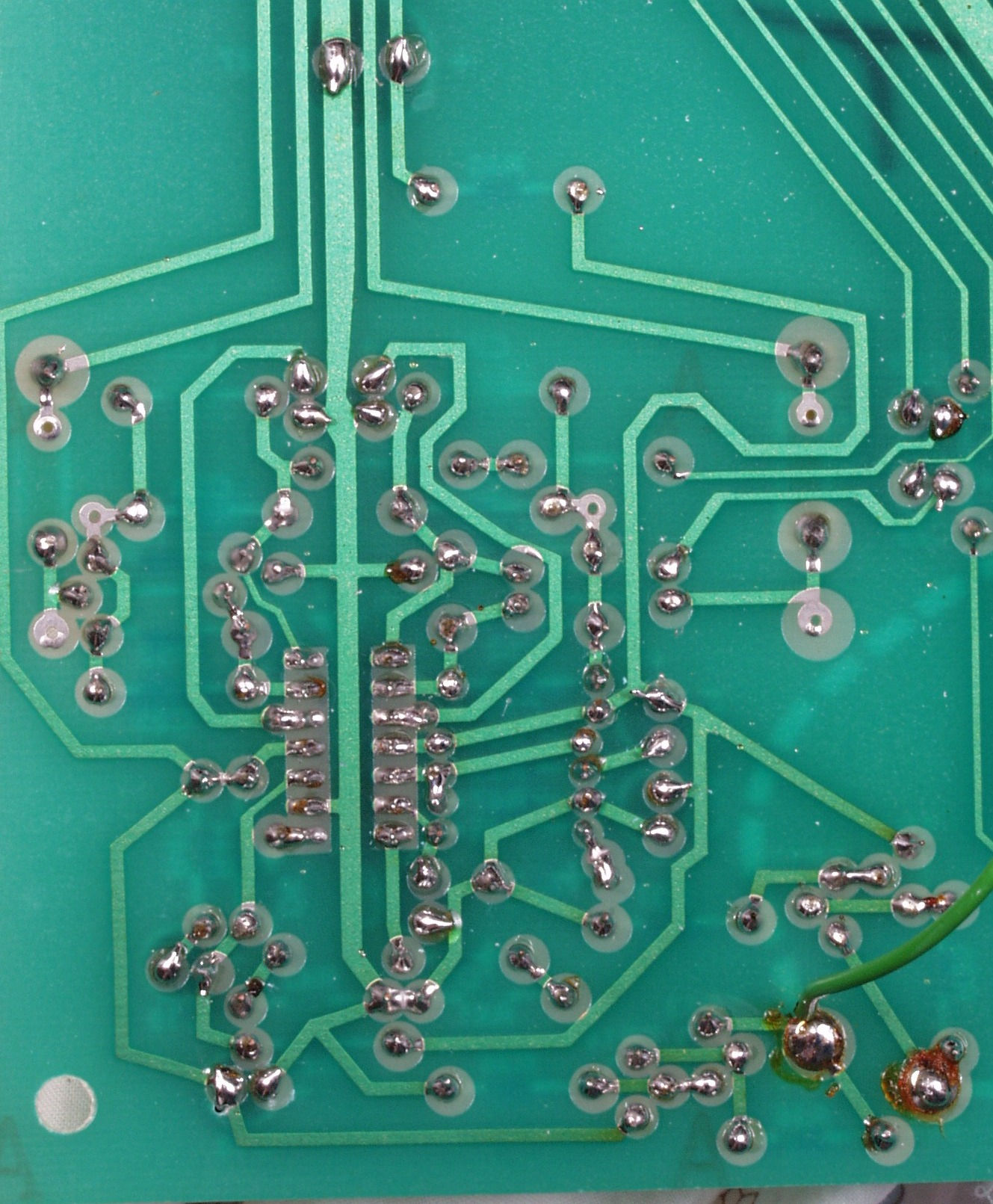

Ｃ４Ｄ．　修理（半田補正）後　ＥＱ基板裏、　半田を全部やり直す。

Ｃ４Ｅ．　完成ＥＱ基板裏　洗浄後＋絶縁コーテング材を塗る

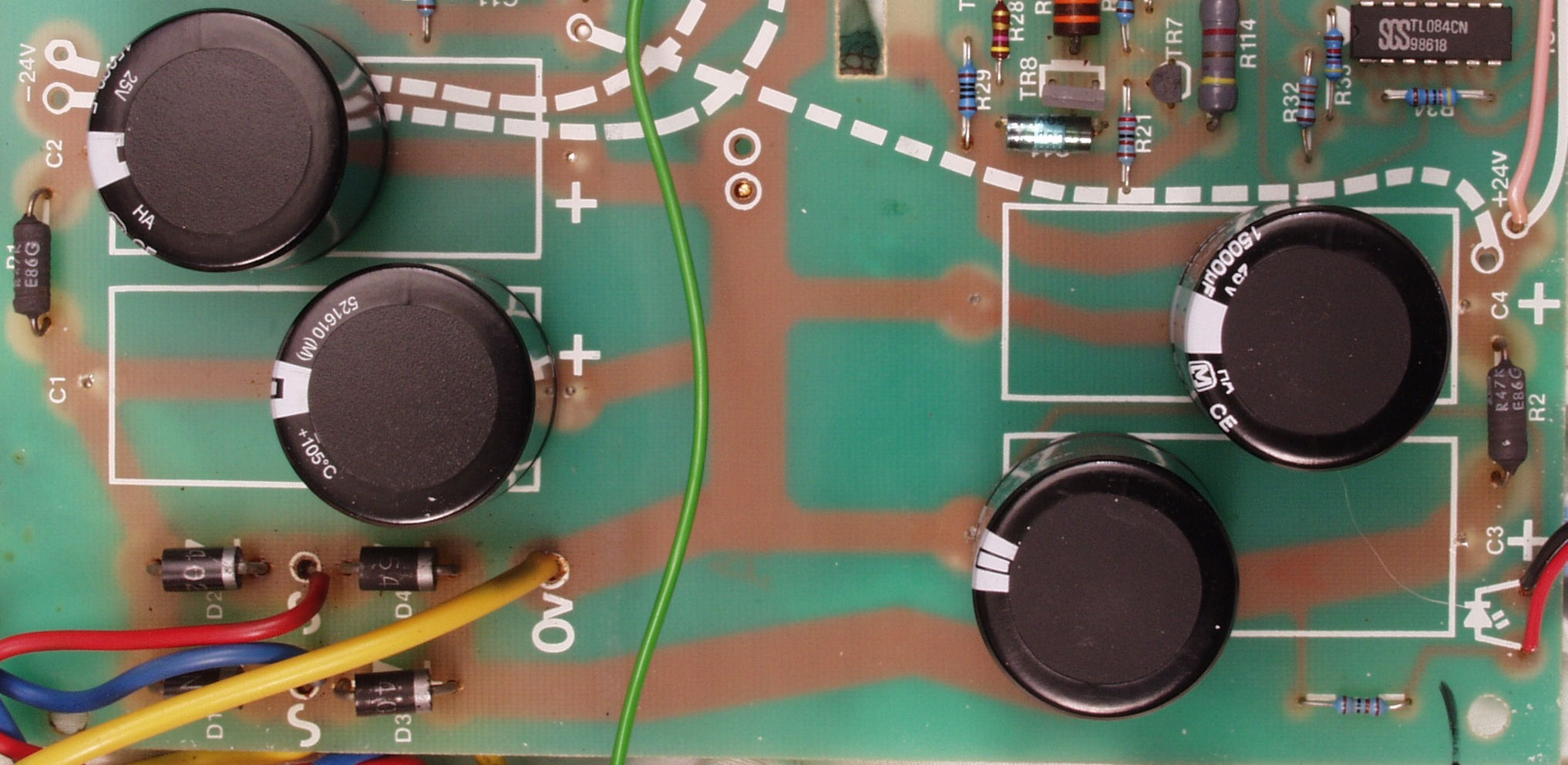

Ｃ５Ａ．　修理前　電源基板

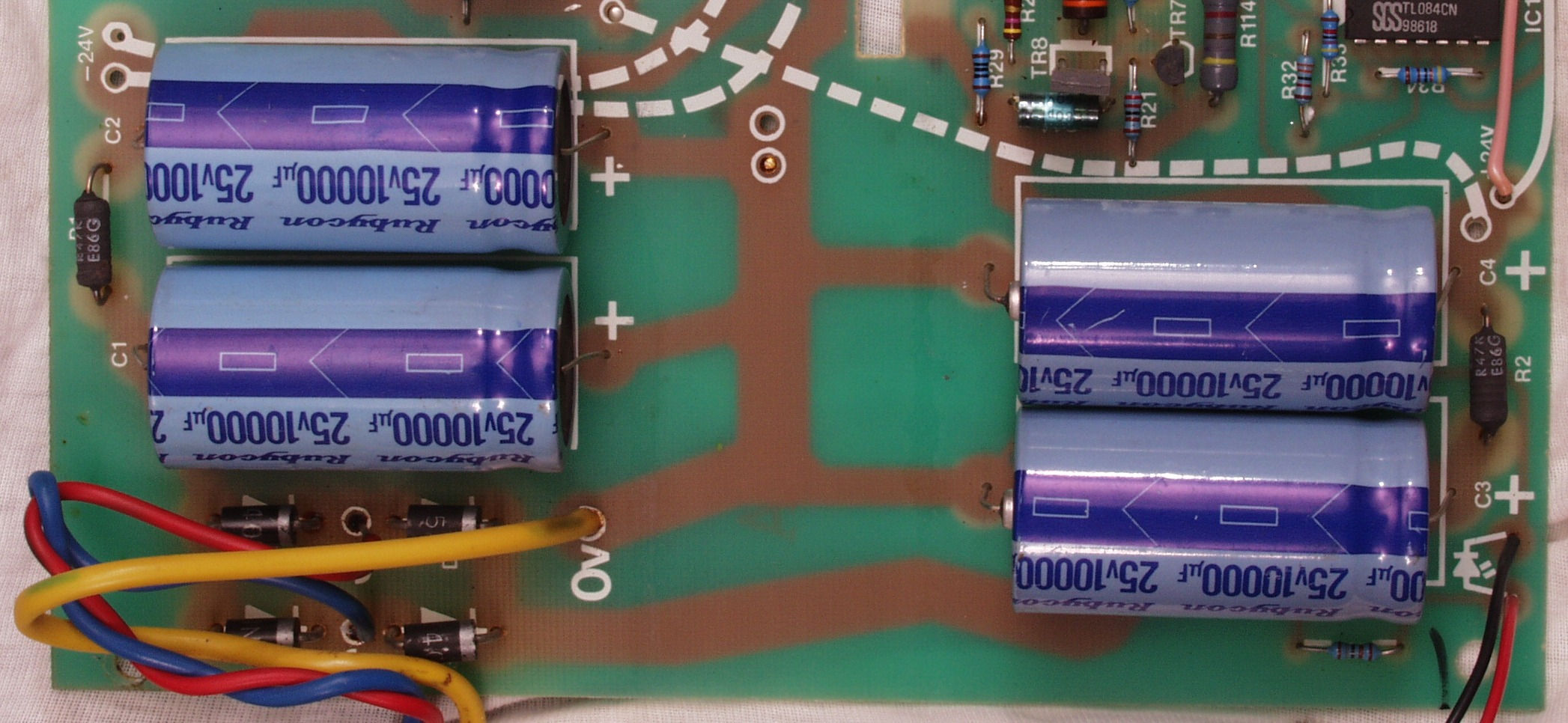

Ｃ５Ｂ．　修理後　電源基板

Ｃ５Ｃ．　修理前　電源基板裏

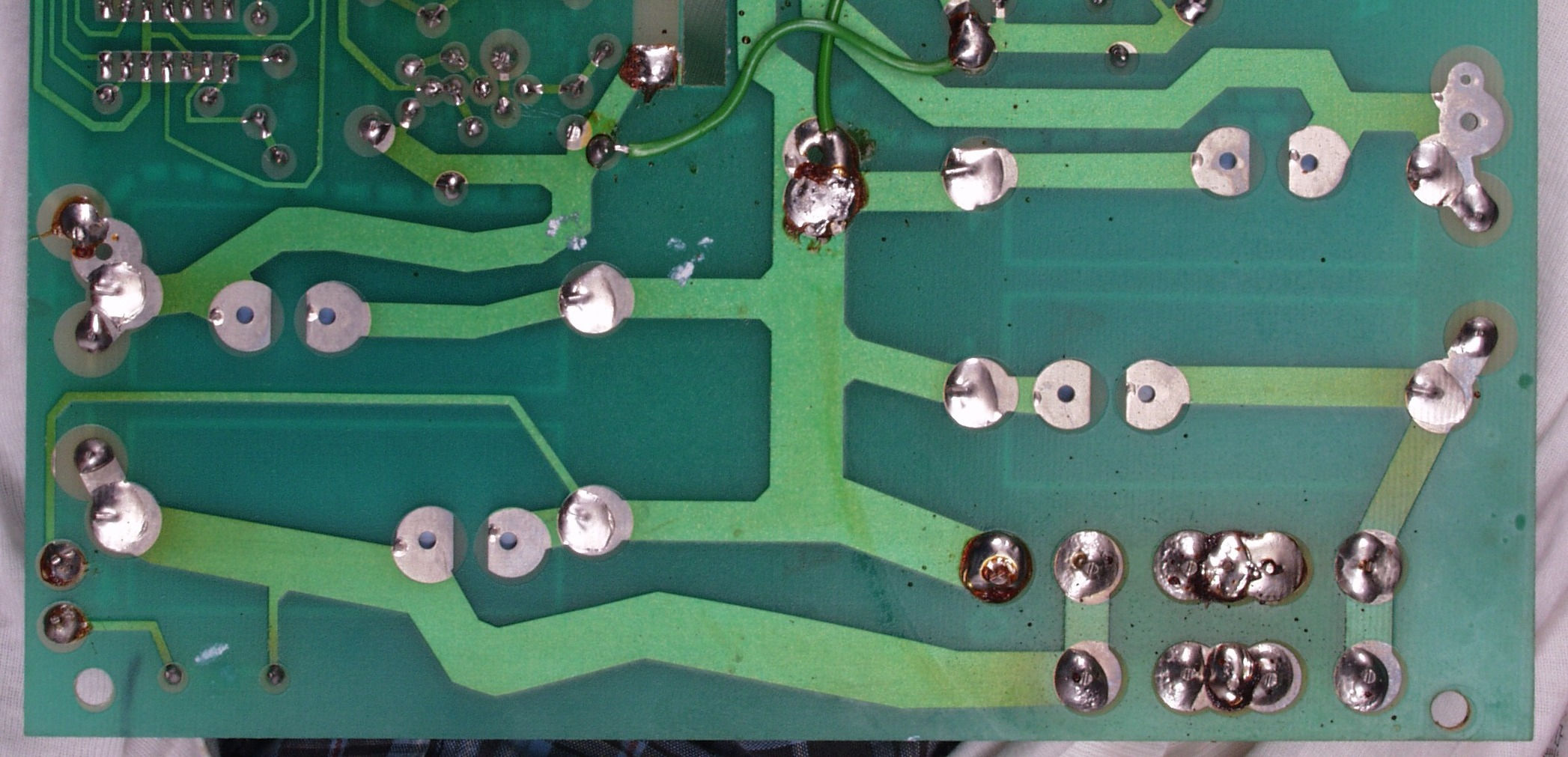

Ｃ５Ｄ．　修理（半田補正）後　電源基板裏、　半田を全部やり直す。

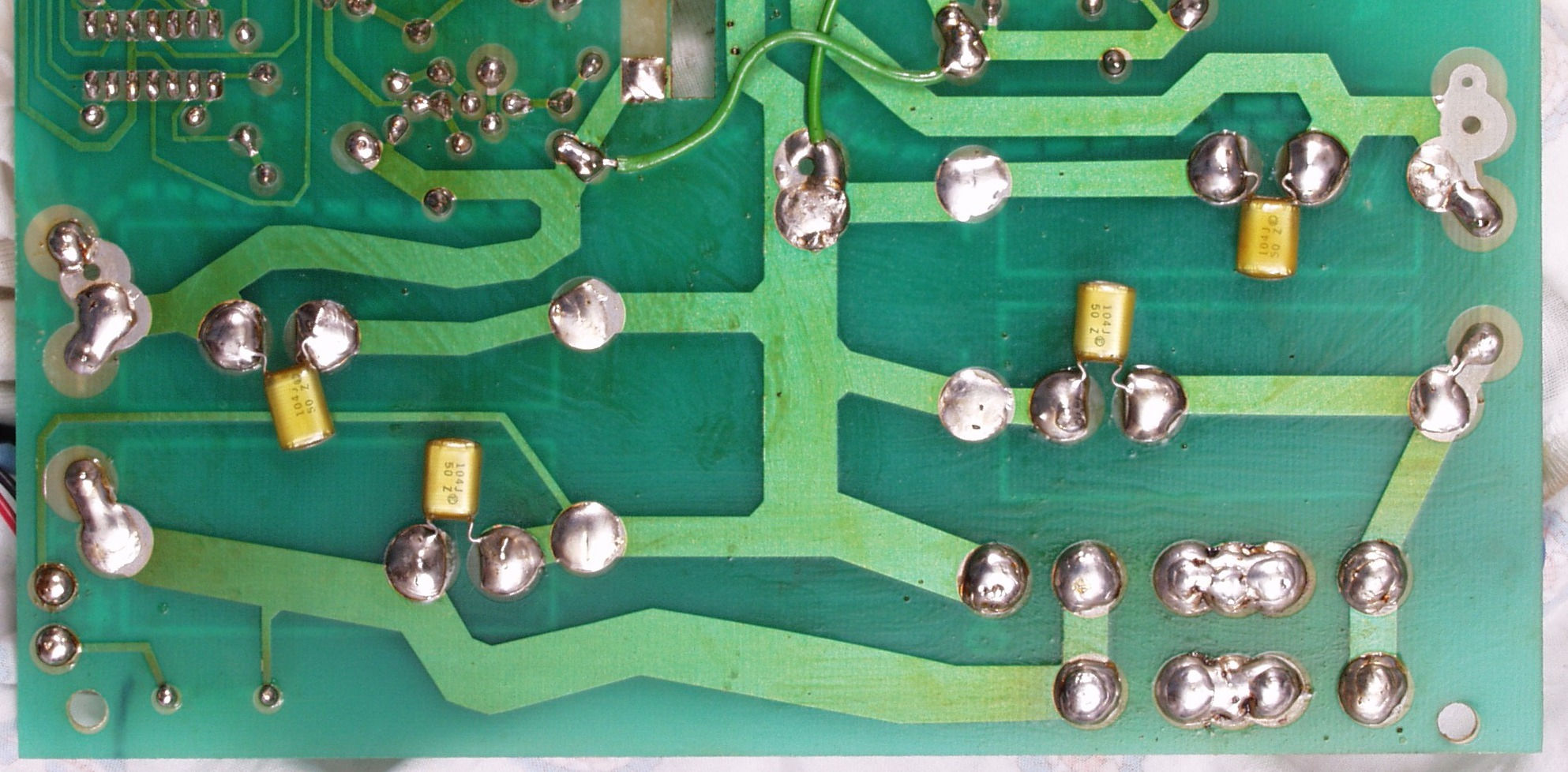

Ｃ５Ｅ．　完成電源基板裏　洗浄後＋絶縁コーテング材を塗る

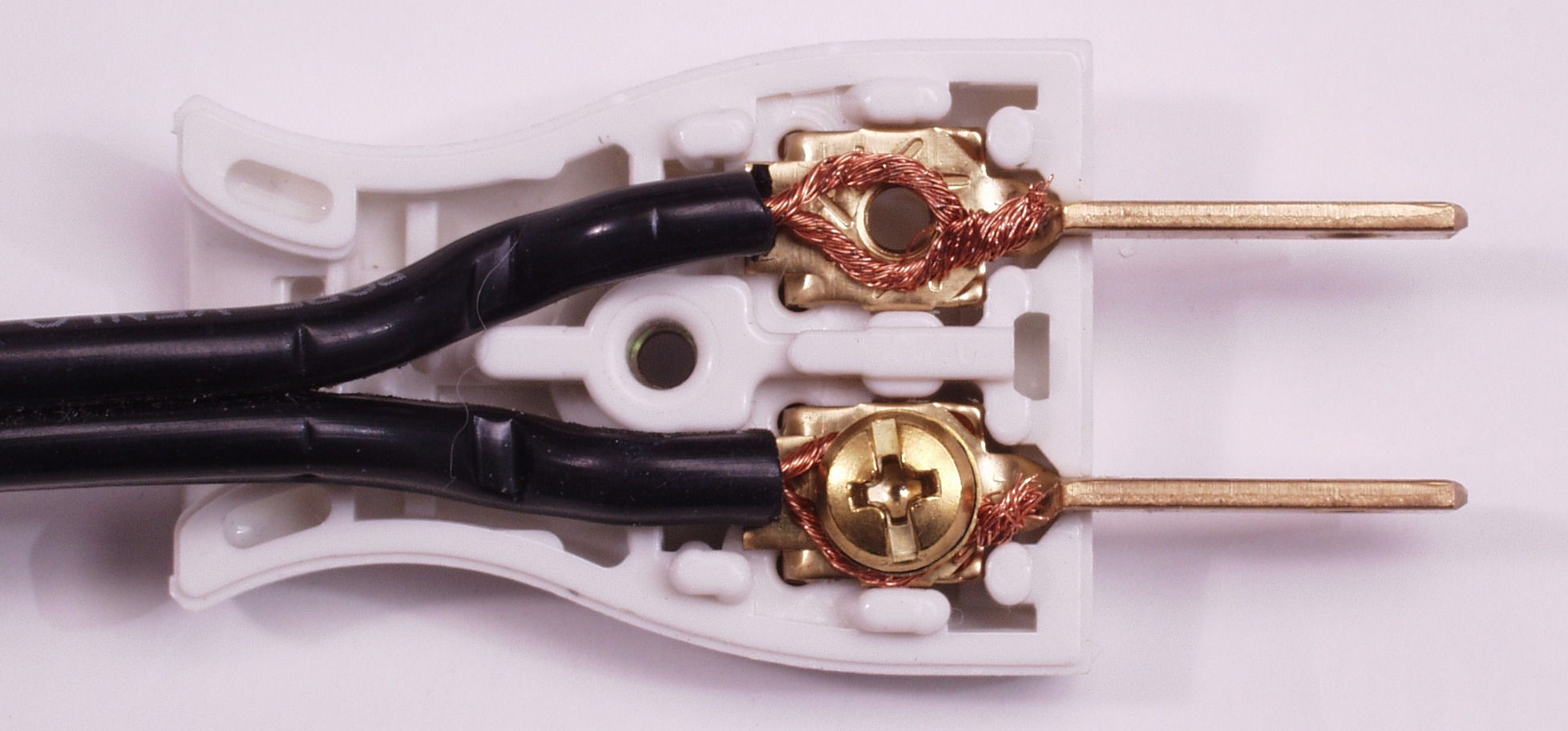

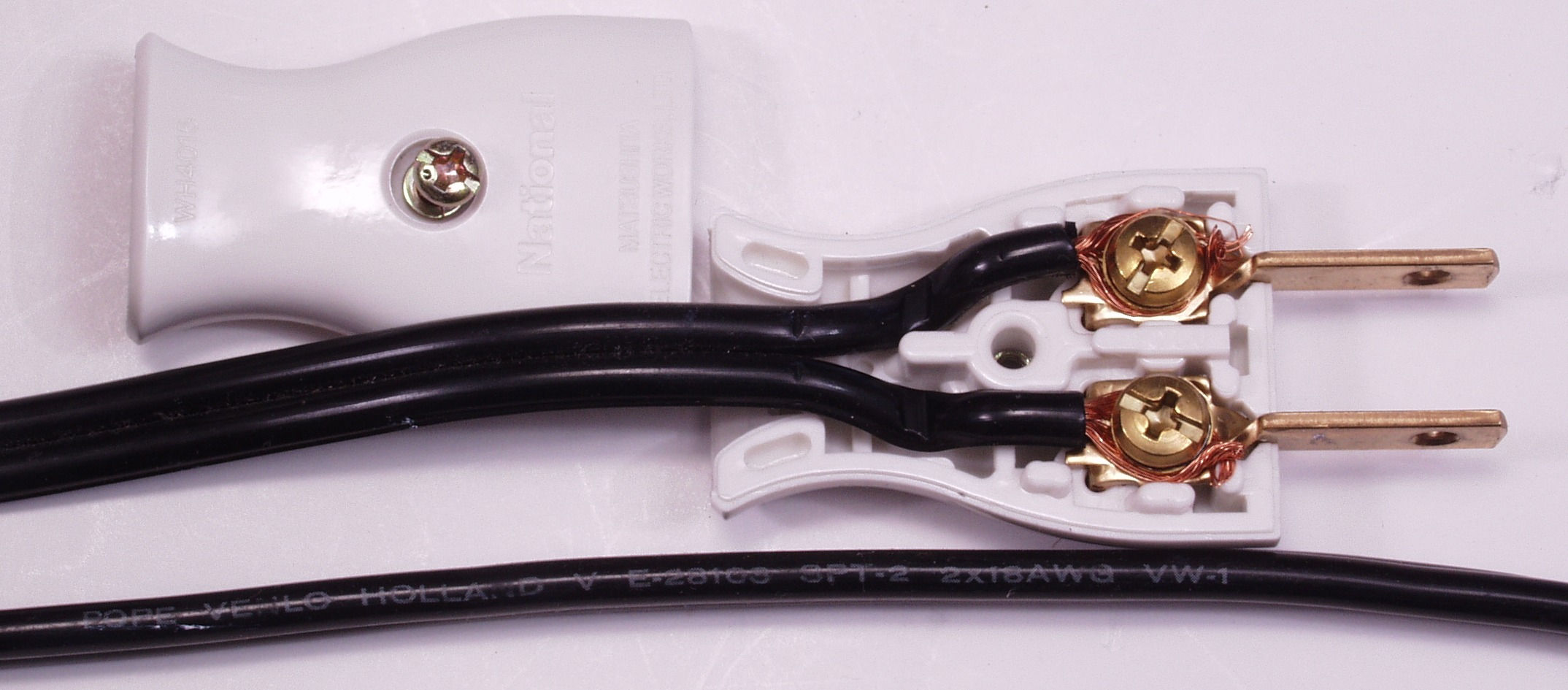

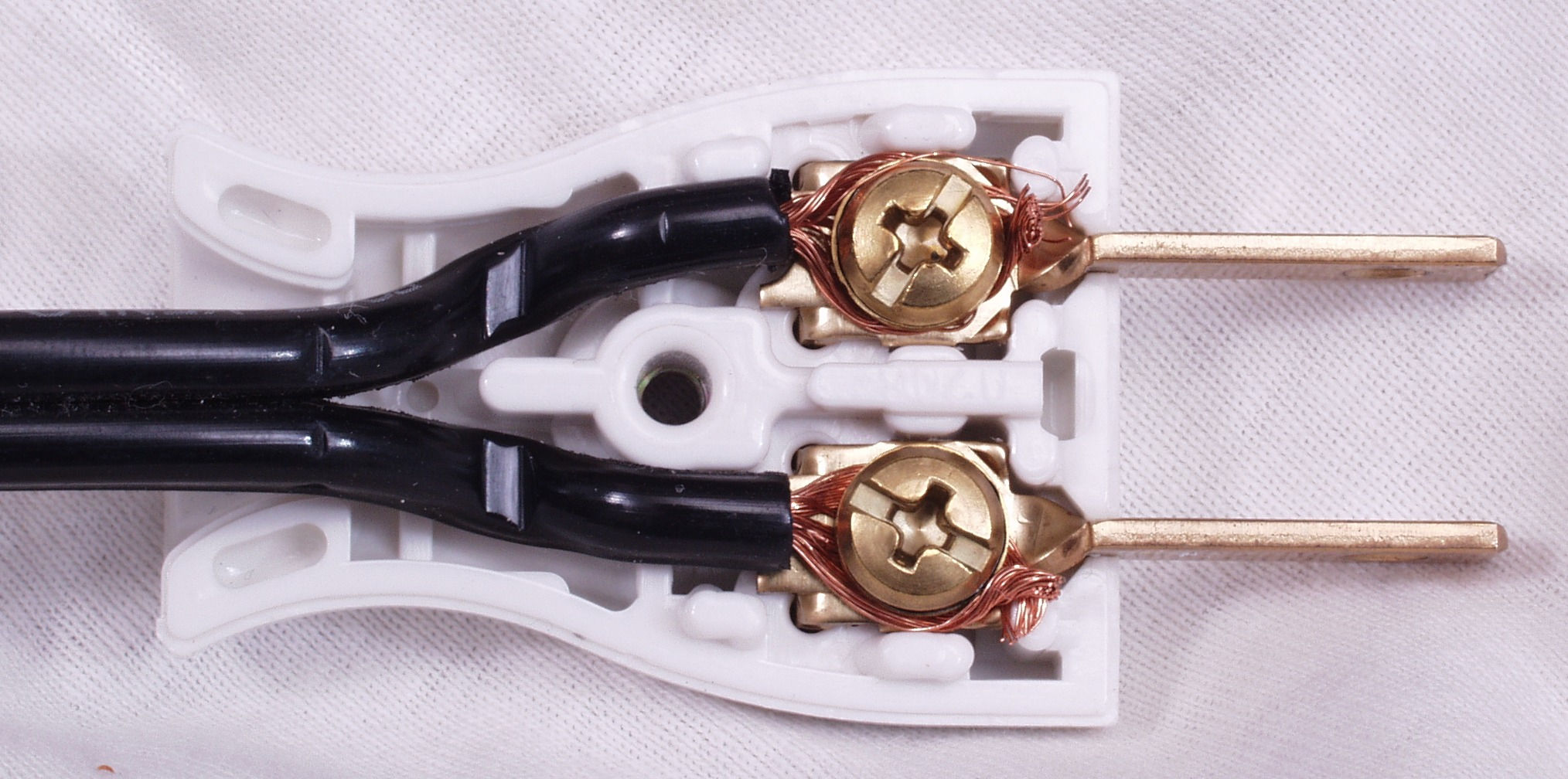

Ｃ６Ａ．　修理前　電源コード・ＡＣプラグ、止めネジの回りに心線がはみ出ている

Ｃ６Ｂ．　修理中　電源コード・ＡＣプラグ、線は撚る

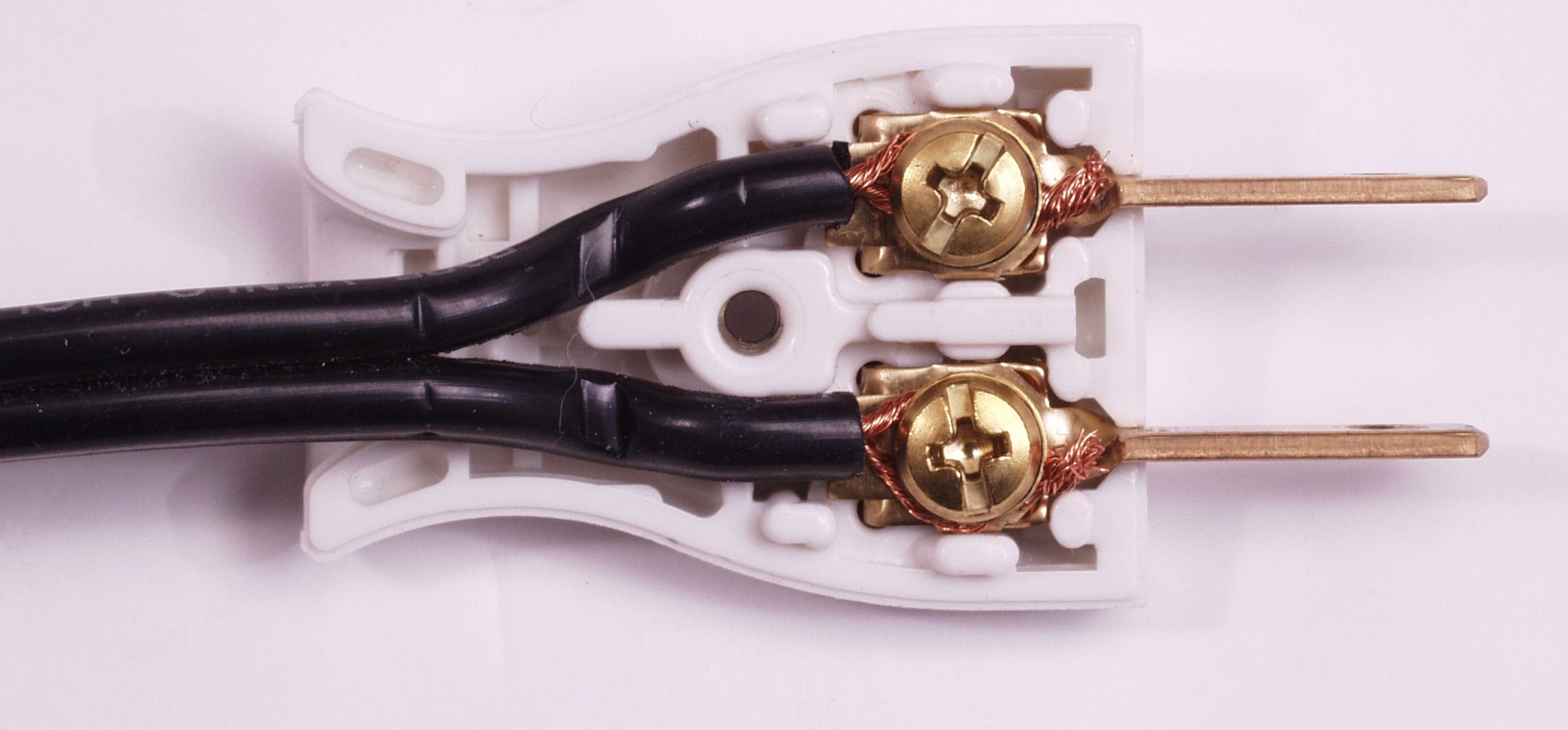

Ｃ６Ｃ．　修理後　電源コード・ＡＣプラグ

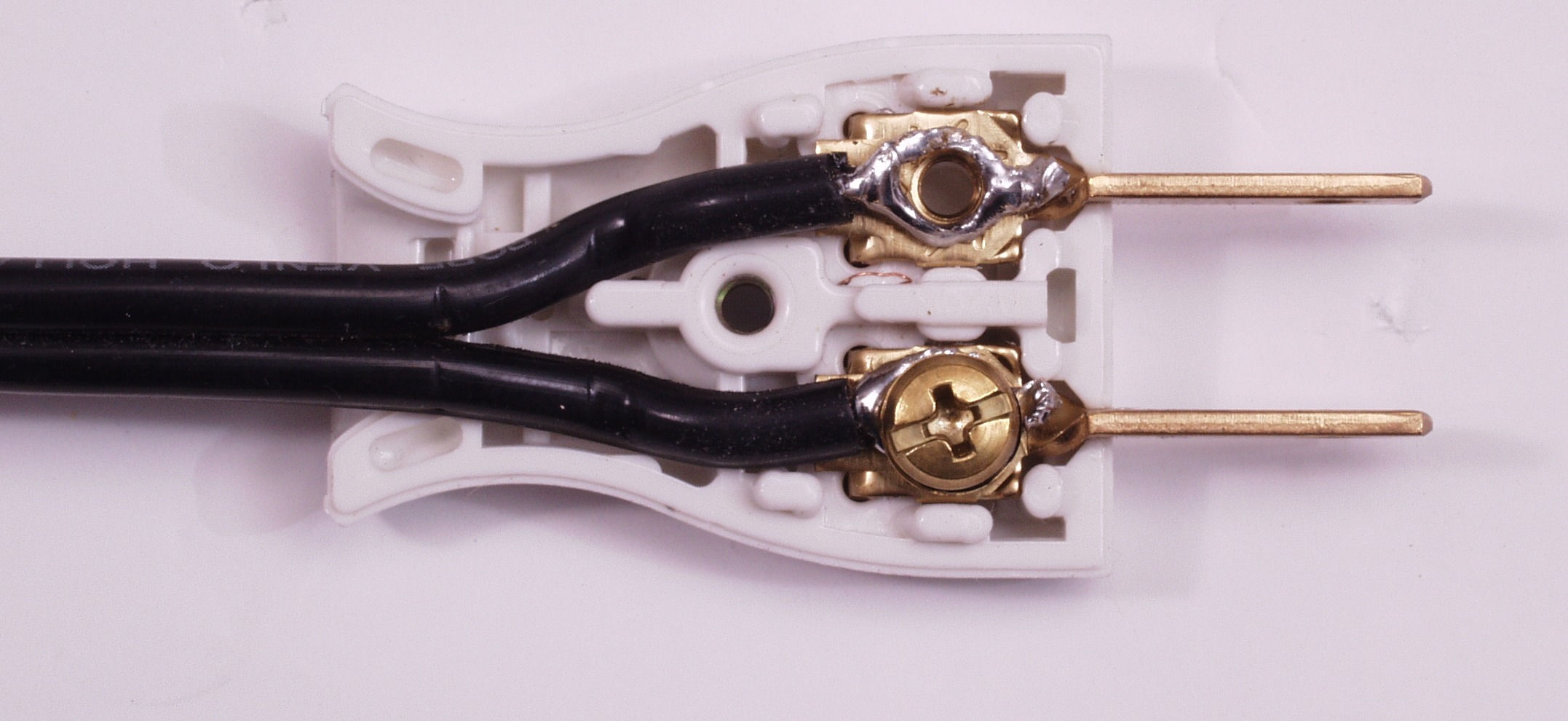

Ｃ６Ｄ．　修理中　電源コード・ＡＣプラグ、ハンダが出来る場合はハンダ揚げする、こうすると線が切れない

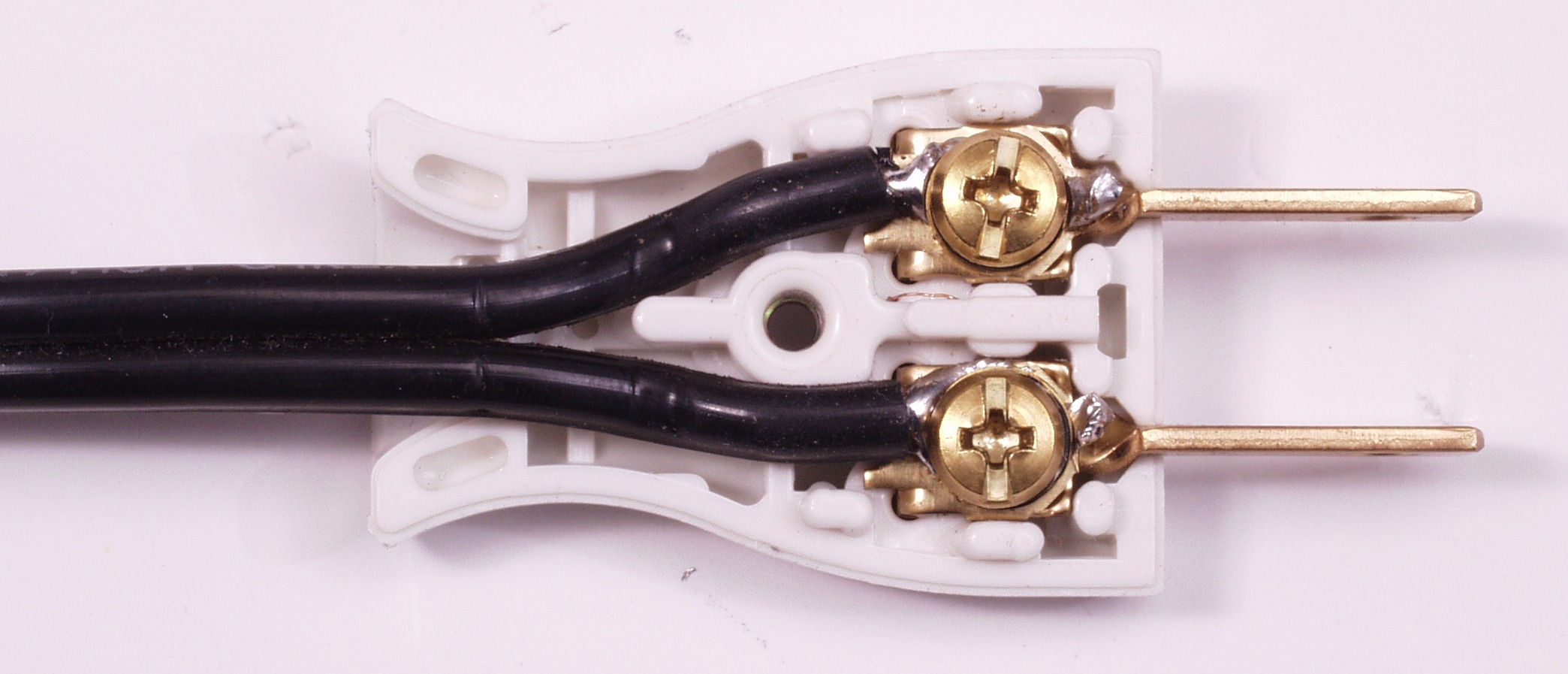

Ｃ６Ｅ．　修理後　電源コード・ＡＣプラグ、ハンダが出来る場合

Ｃ７Ａ．　修理前　ＳＷのカップリング

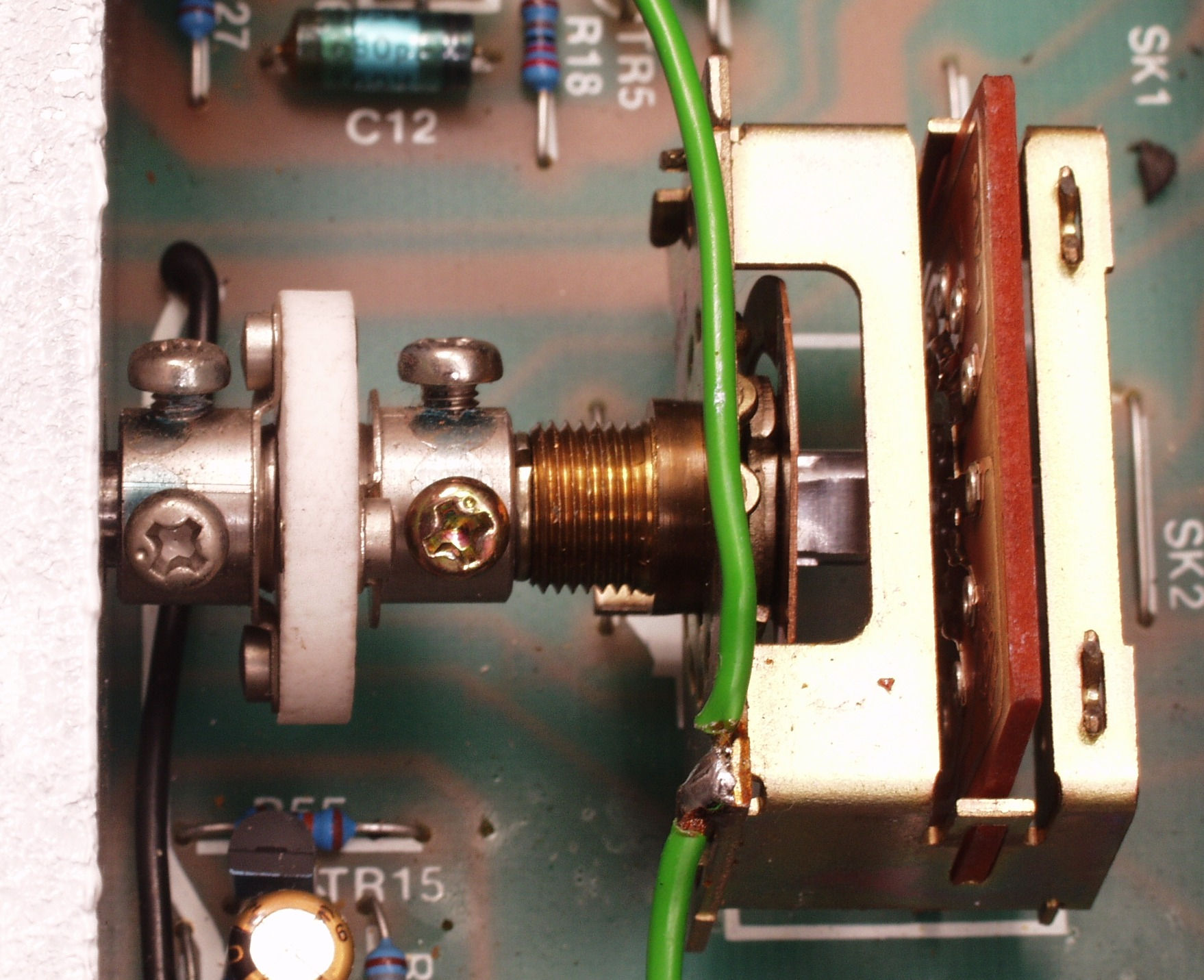

Ｃ７Ｂ．　修理後、タイト製のユニバーサル・カップリングを使用

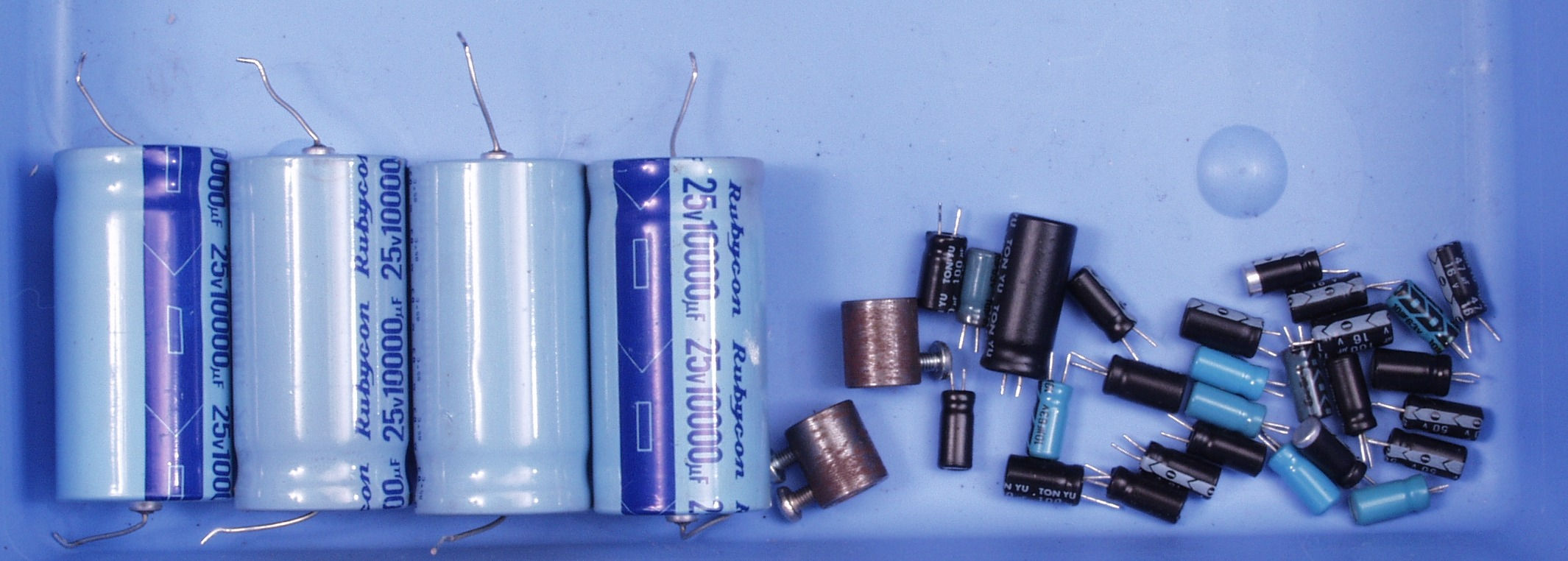

Ｃ８．　交換部品

Ｃ９Ａ．　修理前　上から見る

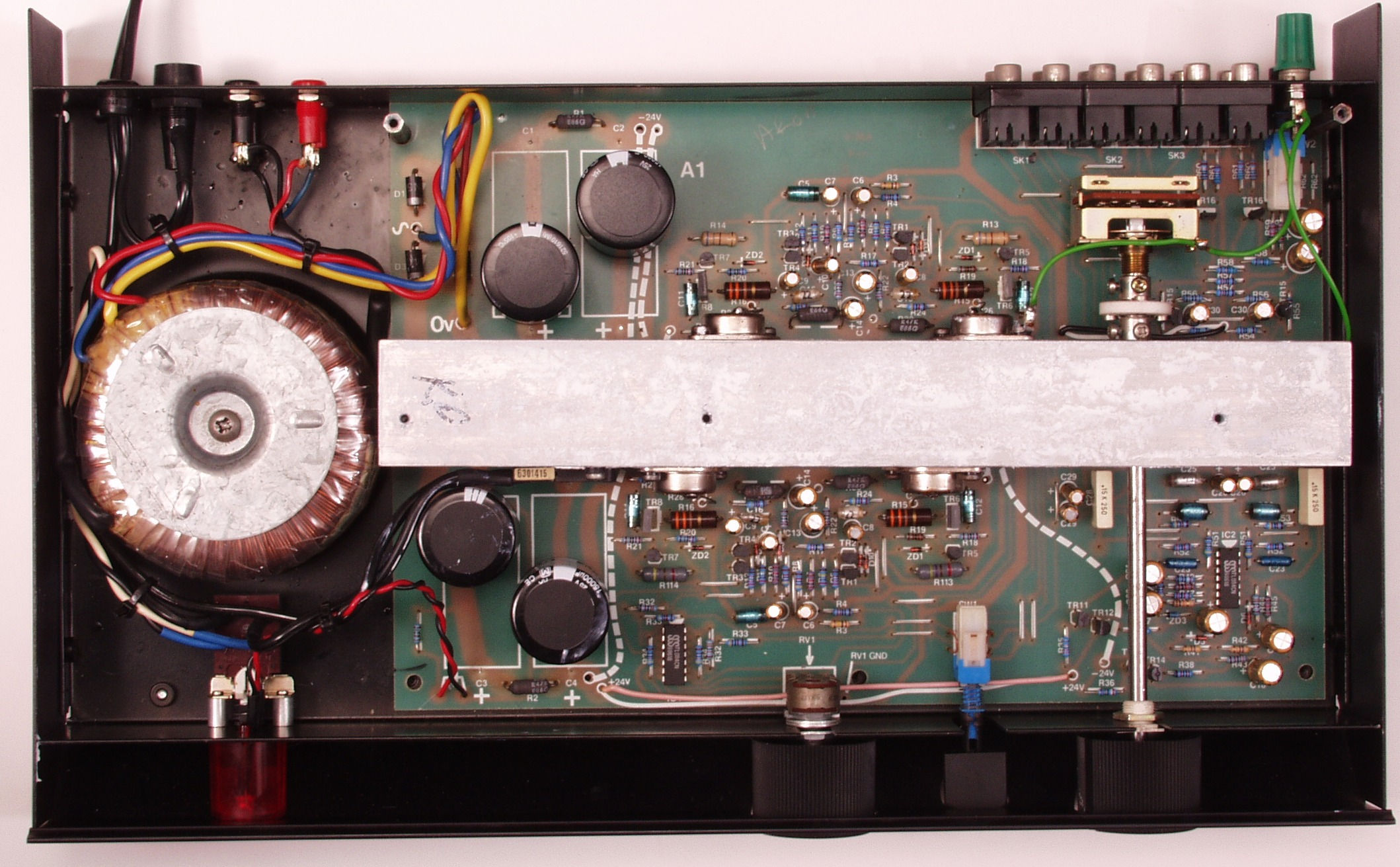

Ｃ９Ｂ．　修理後　上から見る

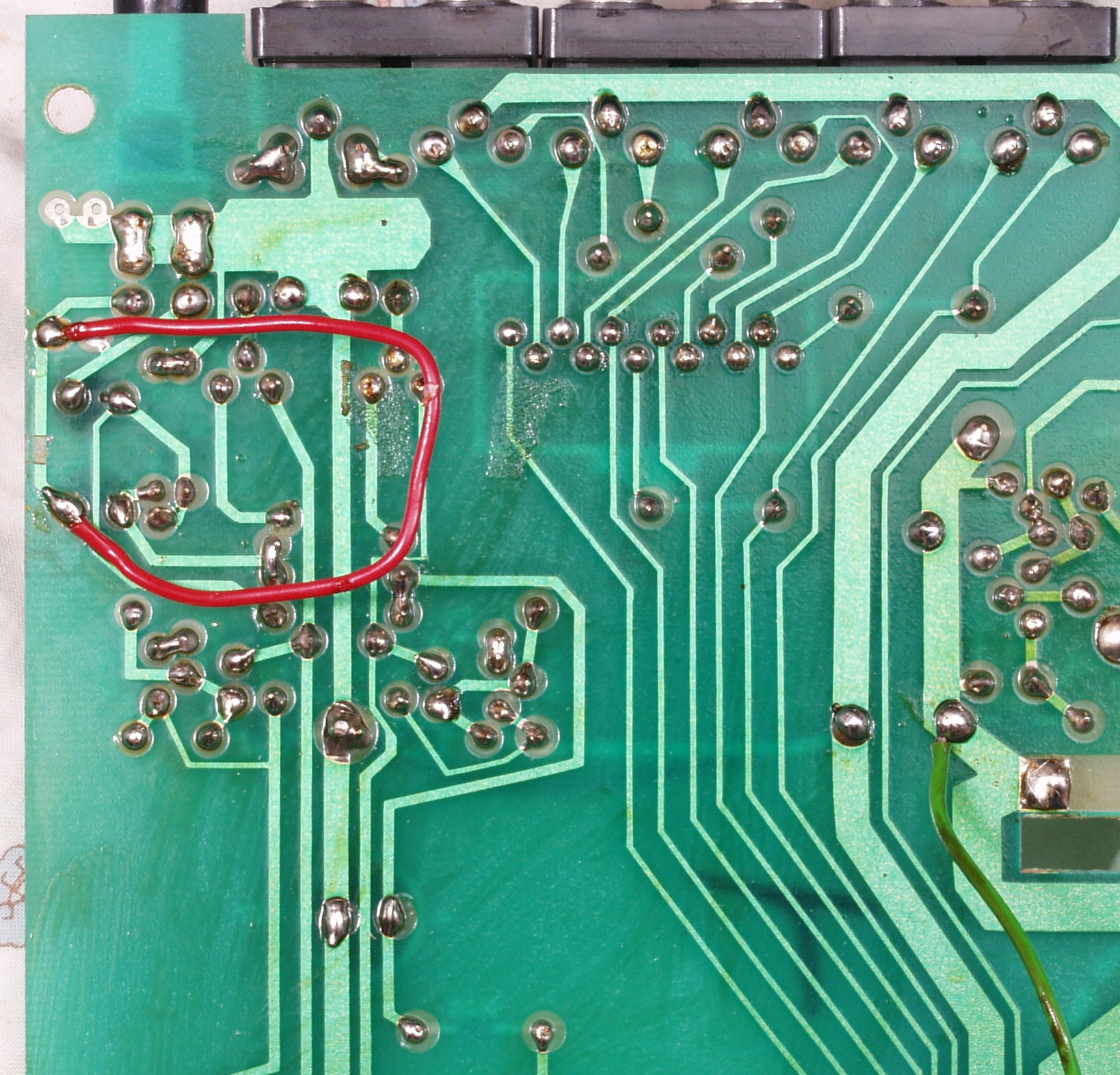

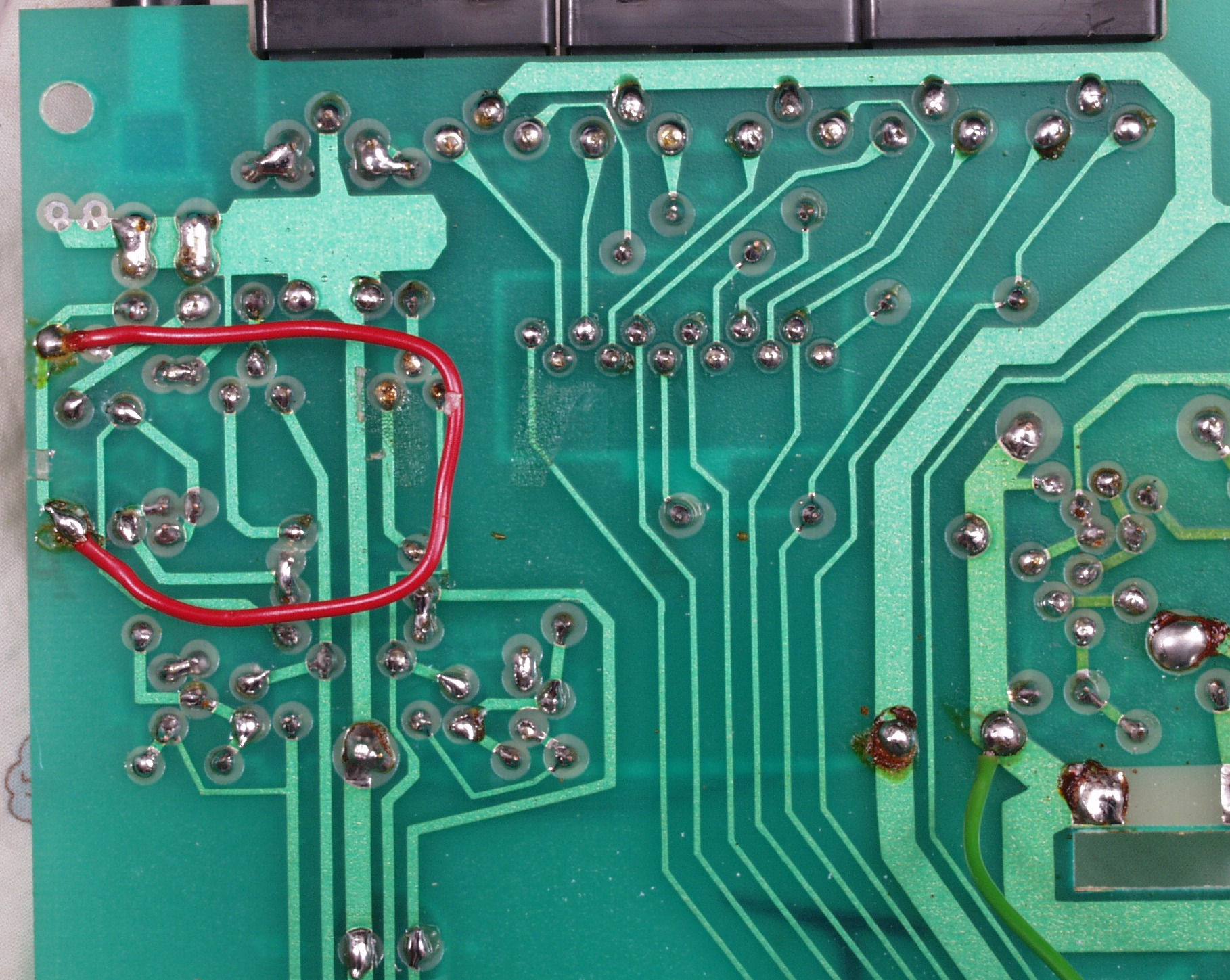

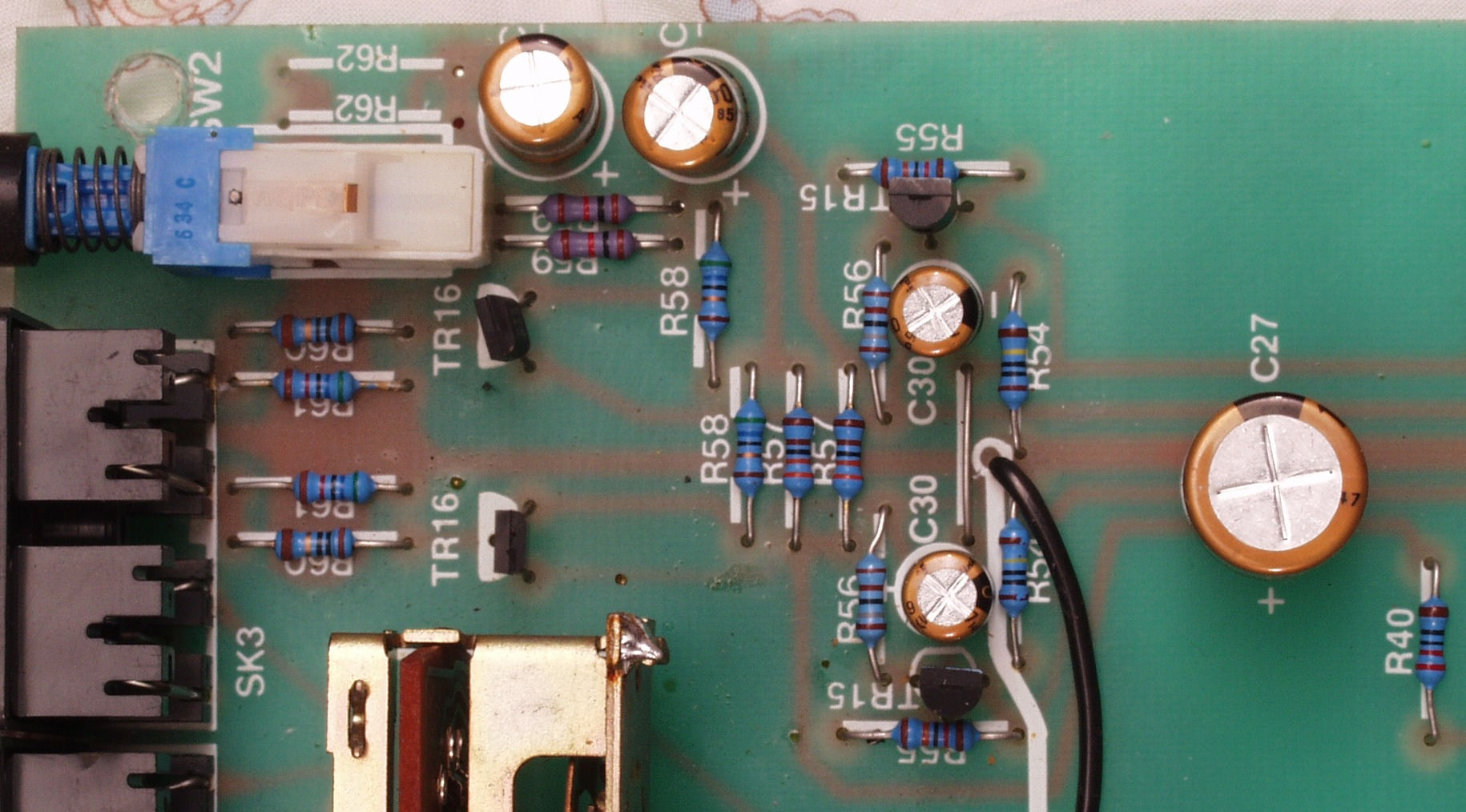

ＣＡ．　修理後　短絡したＴＡＰＥ−ＳＷ、この茶色の線を着るとＳＷが生きる

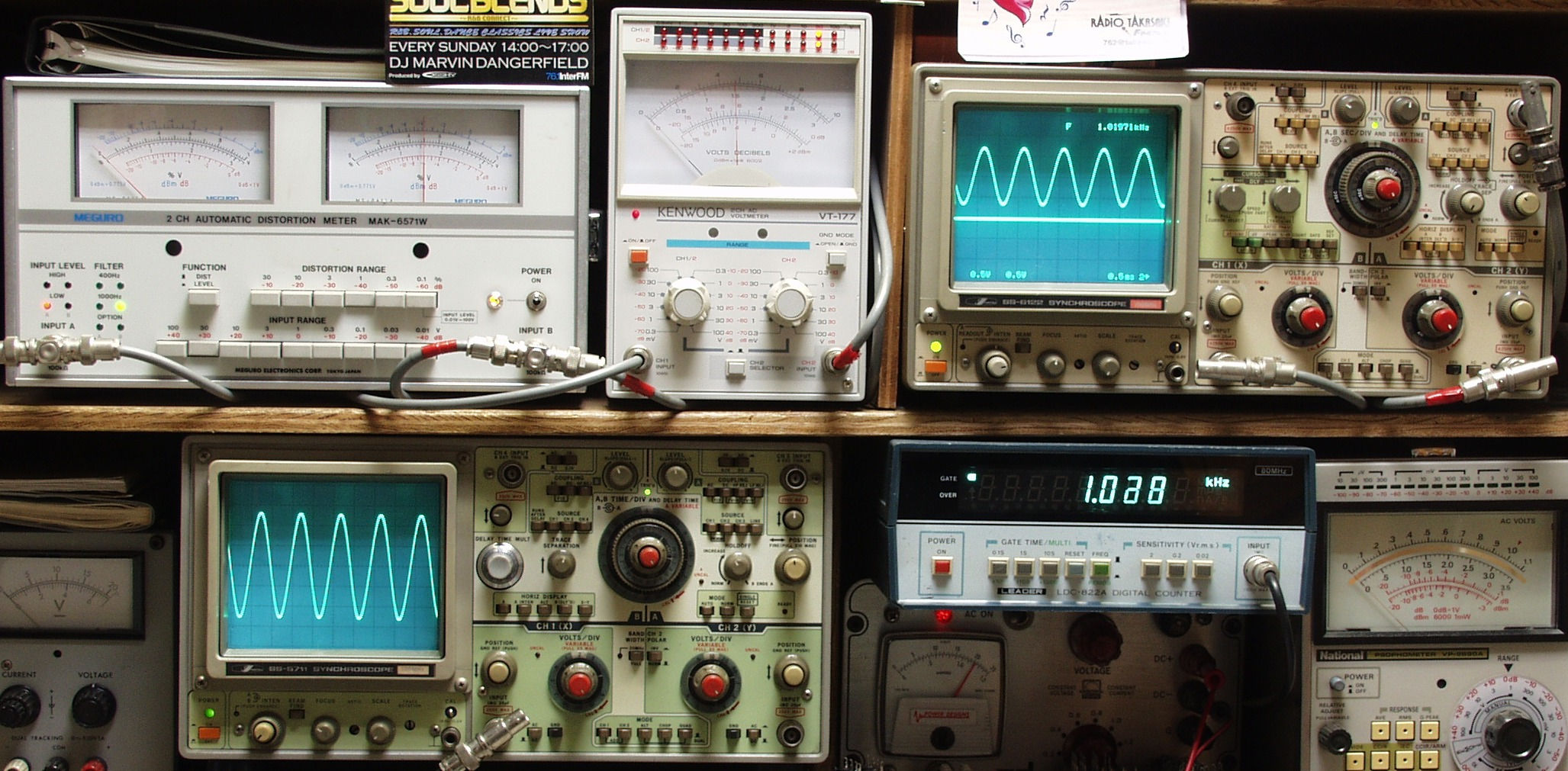

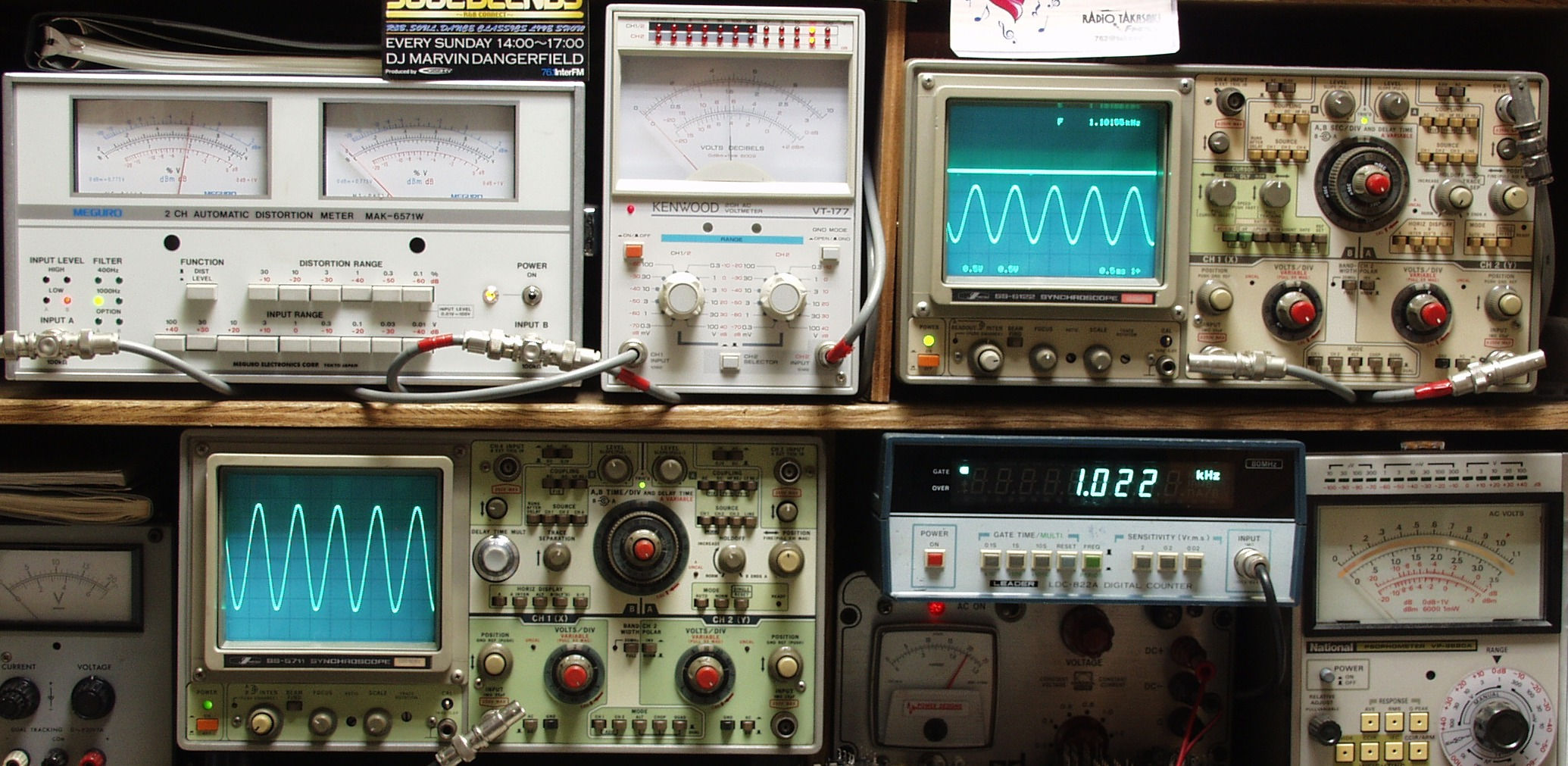

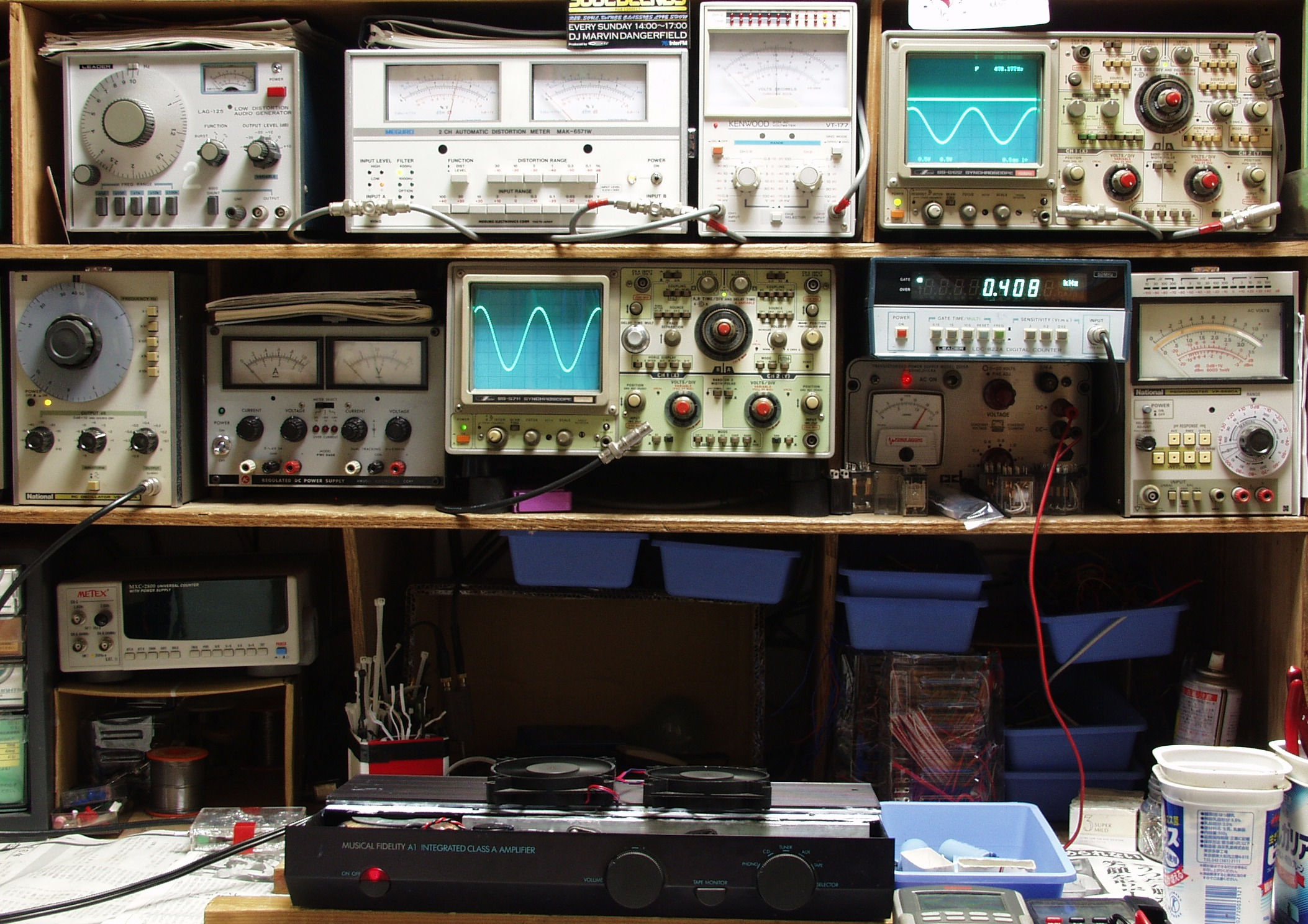

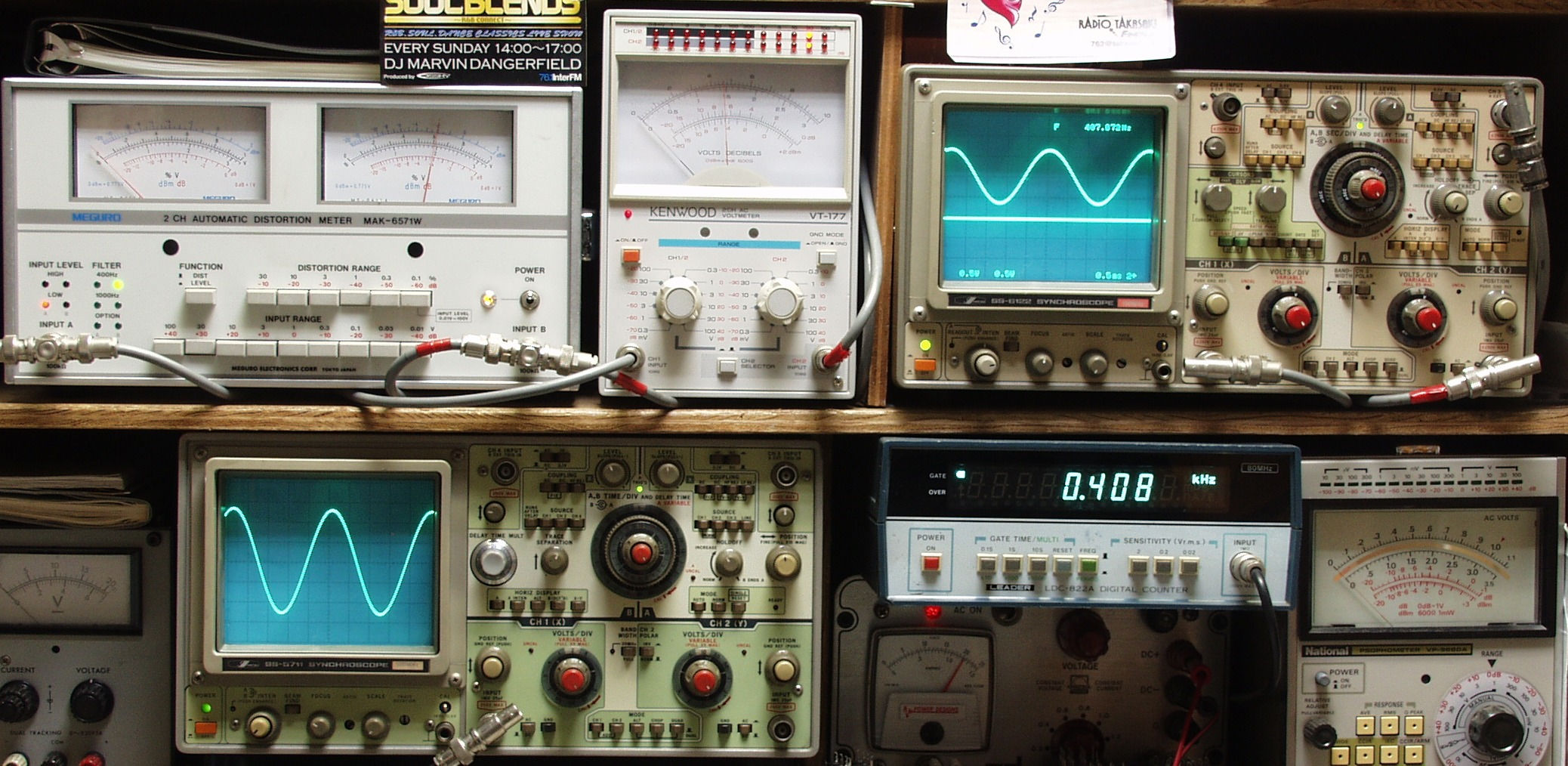

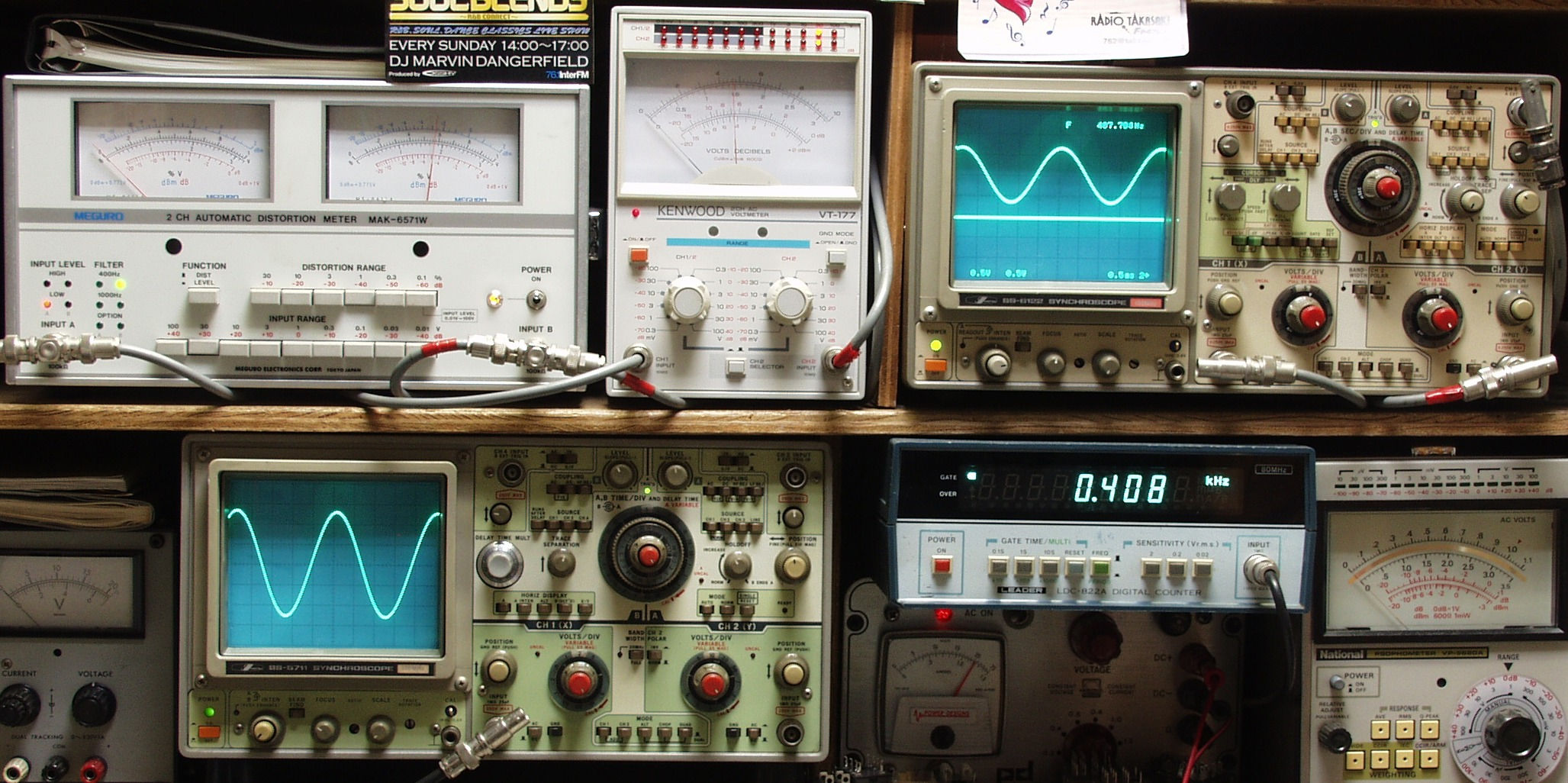

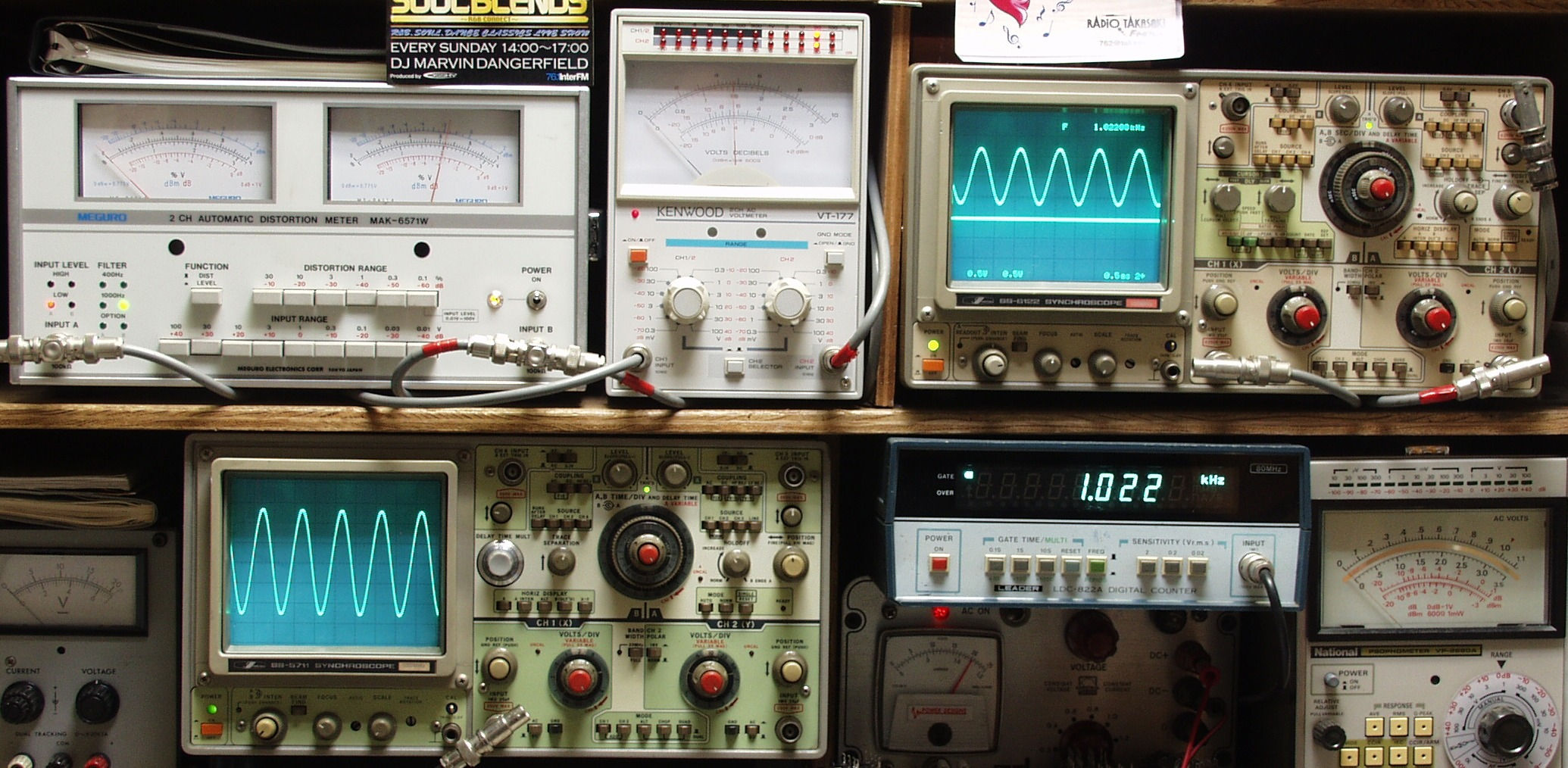

Ｅ．　調整・測定． Ｅ１．　出力／歪み率測定・調整． 　　　　＜見方＞ 　　　　　下左オーディオ発振器より４００ＨＺ・１KHZの信号を出す（歪み率＝約０．００３％）． 　　　　　下中＝入力波形（オーディオ発振器のTTLレベル）　下右＝周波数計． 　　　　　上左＝ＳＰ出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力． 　　　　　上中＝ＳＰ出力電圧測定器、赤針＝Ｒ出力、黒針＝Ｌ出力． 　　　　　上右＝ＳＰ出力波形オシロ　上＝Ｒ出力、下＝Ｌ出力（出力電圧測定器の出力）．

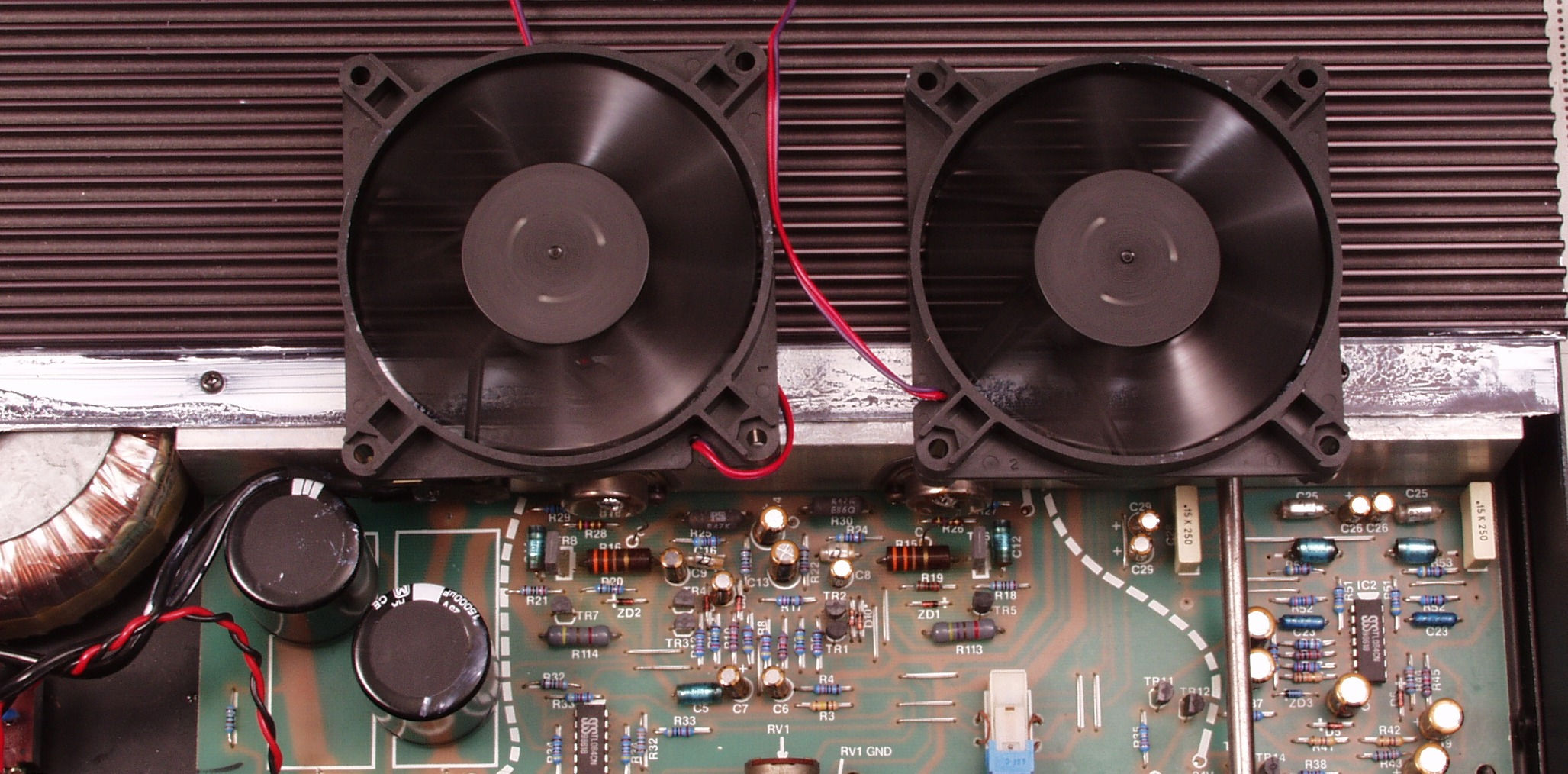

Ｅ１Ｂ．　出力・歪み測定・調整　ヒートシンクが無いのでフアンで冷却する

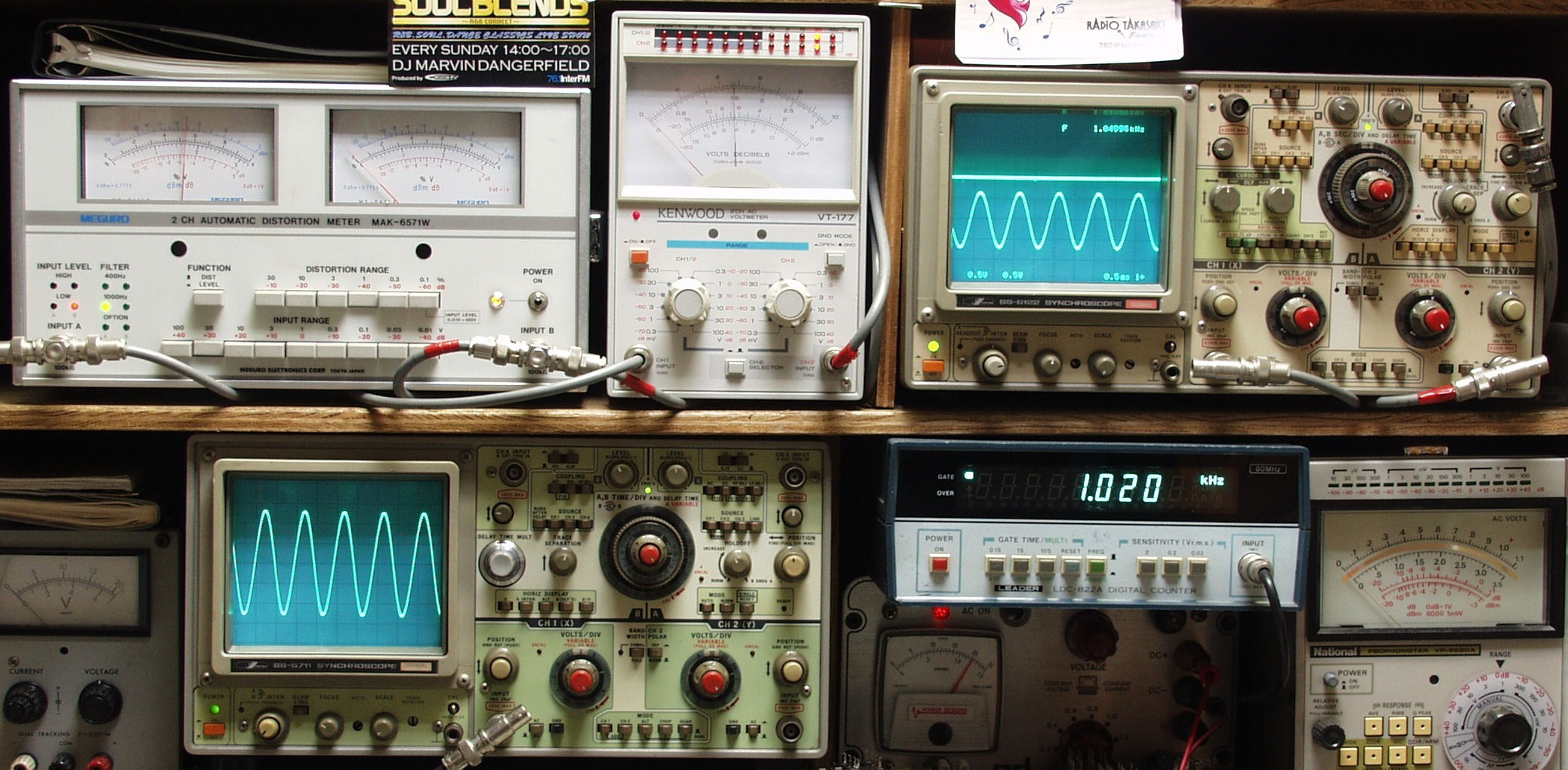

Ｅ２Ａ．　Ｒ−ＳＰ出力　１５Ｖ＝２８Ｗ　０．５％歪み率　ＡＵＸ入力　１０００ＨＺ

Ｅ２Ｂ．　Ｌ−ＳＰ出力　１５Ｖ＝２８Ｗ　０．５％歪み率　ＡＵＸ入力　１０００ＨＺ

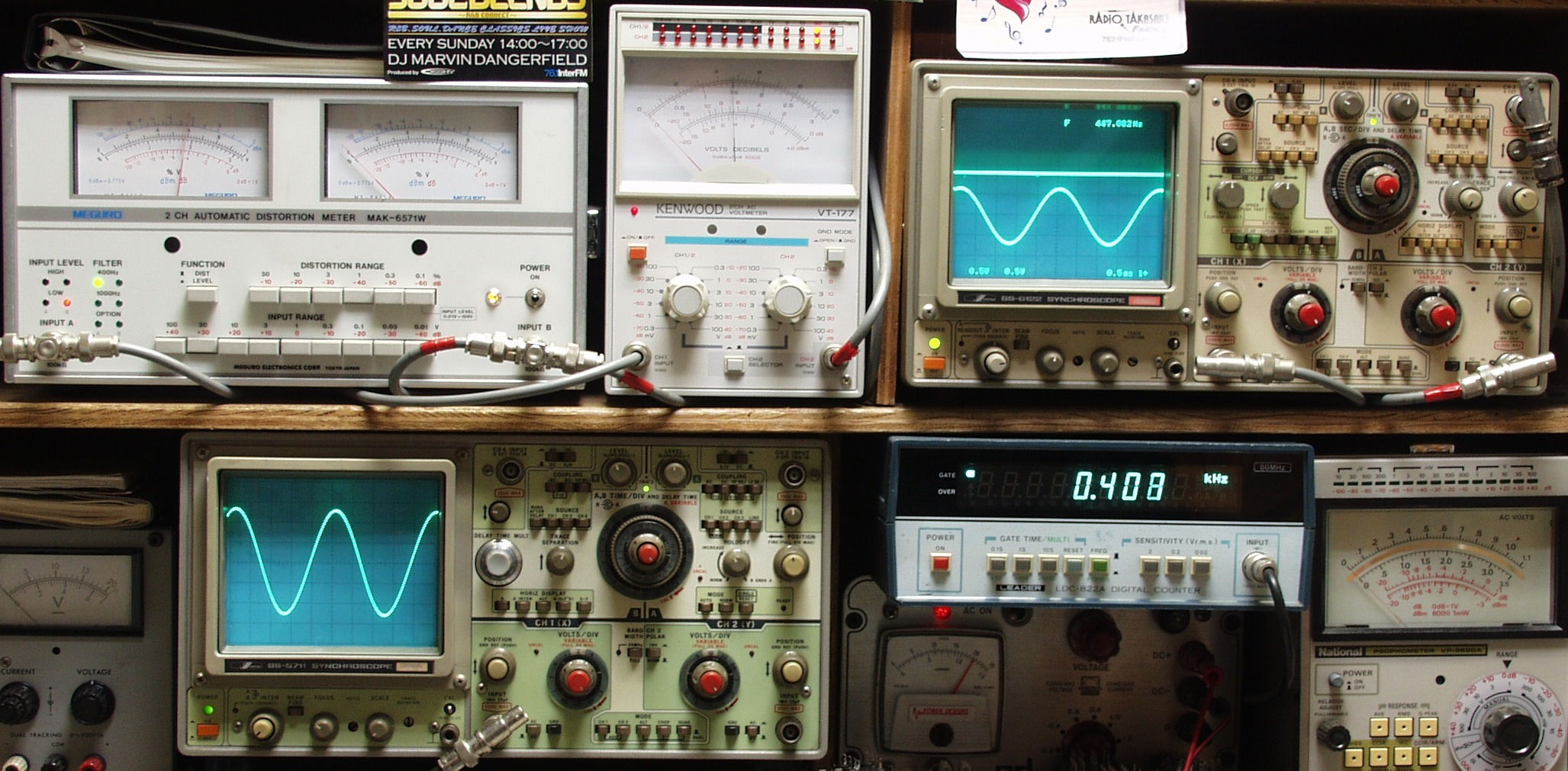

Ｅ２Ｃ．　Ｒ−ＳＰ出力　１５Ｖ＝２８Ｗ　０．５％歪み率　ＡＵＸ入力　４００ＨＺ

Ｅ２Ｄ．　Ｌ−ＳＰ出力　１５Ｖ＝２８Ｗ　０．５５％歪み率　ＡＵＸ入力　４００ＨＺ

Ｅ３Ａ．　Ｒ−ＳＰ出力　１５Ｖ＝２８Ｗ　０．５５％歪み率　ＭＭ入力　１０００ＨＺ

Ｅ３Ｂ．　Ｌ−ＳＰ出力　１５Ｖ＝２８Ｗ　０．５５％歪み率　ＭＭ入力　１０００ＨＺ

Ｅ３Ｃ．　Ｒ−ＳＰ出力　１５Ｖ＝２８Ｗ　０．５５％歪み率　ＭＭ入力　４００ＨＺ

Ｅ３Ｄ．　Ｌ−ＳＰ出力　１５Ｖ＝２８Ｗ　０．６％歪み率　ＭＭ入力　４００ＨＺ

Ｅ４Ａ．　Ｒ−ＳＰ出力　１５Ｖ＝２８Ｗ　０．６％歪み率　ＭＣ入力　１０００ＨＺ

Ｅ４Ｂ．　Ｌ−ＳＰ出力　１５Ｖ＝２８Ｗ　０．６％歪み率　ＭＣ入力　１０００ＨＺ

Ｅ４Ｃ．　Ｒ−ＳＰ出力　１５Ｖ＝２８Ｗ　０．６％歪み率　ＭＣ入力　４００ＨＺ

Ｅ４Ｄ．　Ｌ−ＳＰ出力　１５Ｖ＝２８Ｗ　０．５５％歪み率　ＭＣ入力　４００ＨＺ

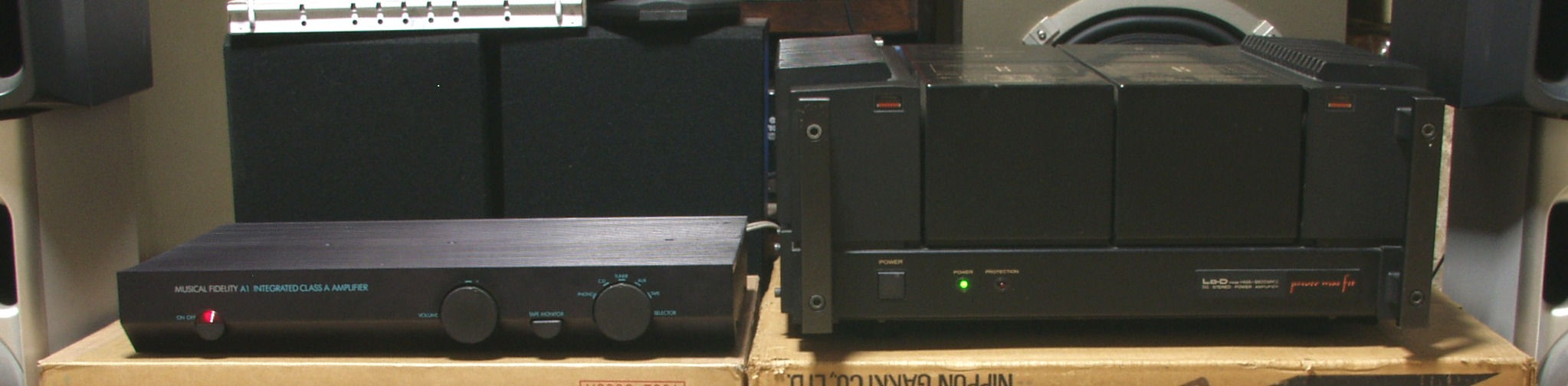

Ｅ５．　完成　２４時間エージング

Ｓ．　ＭｕｓｉｃａｌＦｉｄｅｌｉｔｙ　Ａ−１．　の仕様（マニアル・カタログより）

型式 Musical Fidelity A1 定格出力 20W＋20W（8Ω） 入力感度/インピーダンス Phono MC= 0.2mV/120Ω Phono MM= 2mV/47kΩ CD、Tuner、Aux、Tape= 200mV/47kΩ RIAA偏差 30Hz〜40kHz ±0.5dB SN比 Phono MC= 55dB以上 Phono MM= 60dB以上 CD、Tuner、Aux、Tape= 80dB以上 高調波歪率 0.5％未満（8Ω、定格出力時） 消費電力 85W（連続） 外形寸法 幅408×高さ60×奥行249mm 重量 5.5kg
