Musical Fidelity A-1000 修理記録

平成１５年６月９日到着　　７月２日完成

このＡＭＰはＳＰ接続リレーが装備されておりません。 電源入／切り時にＳＰに直流が流れます、ネットワークを装備していないＳＰを接続する時は、十分注意してください。

Ａ．　修理前の状況。 電源が入らず。 Ｂ．　原因。 整流器短絡。 Ｃ．　修理状況。 電源基板修理。 メインAMPの修理。 プリAMPの修理。 電源ＳＷ入切改造、リレーによる電源入り切り、およびラッシュカーレント抑制回路新設。 配線手直し、補強。 経年劣化による各部ハンダ補正。 Ｄ．　使用部品。 整流器　　　　　　　　　　　　　　　　　　　　３個。 抵抗　　　　　　　　　　　　　　　　　　　　　４個。 ＴＲ（トランジスター）　　　　　　　　　　　　２個。 電解コンデンサー　　　　　　　　　　　　　４６個。 リレー新設　　　　　　　　　　　　　　　　　　２個。 リレー交換　　　　　　　　　　　　　　　　　　１個。 ブロック電解コンデンサー　　　　　　　　８個。 Ｅ．　調整・測定。 Ｆ．　修理費。　　１１０，０００円　　　オーバーホール修理 Ｓ．　ＭｕｓｉｃａｌＦｉｄｅｌｉｔｙ　Ａ−１０００．　の仕様（マニアル・カタログより）

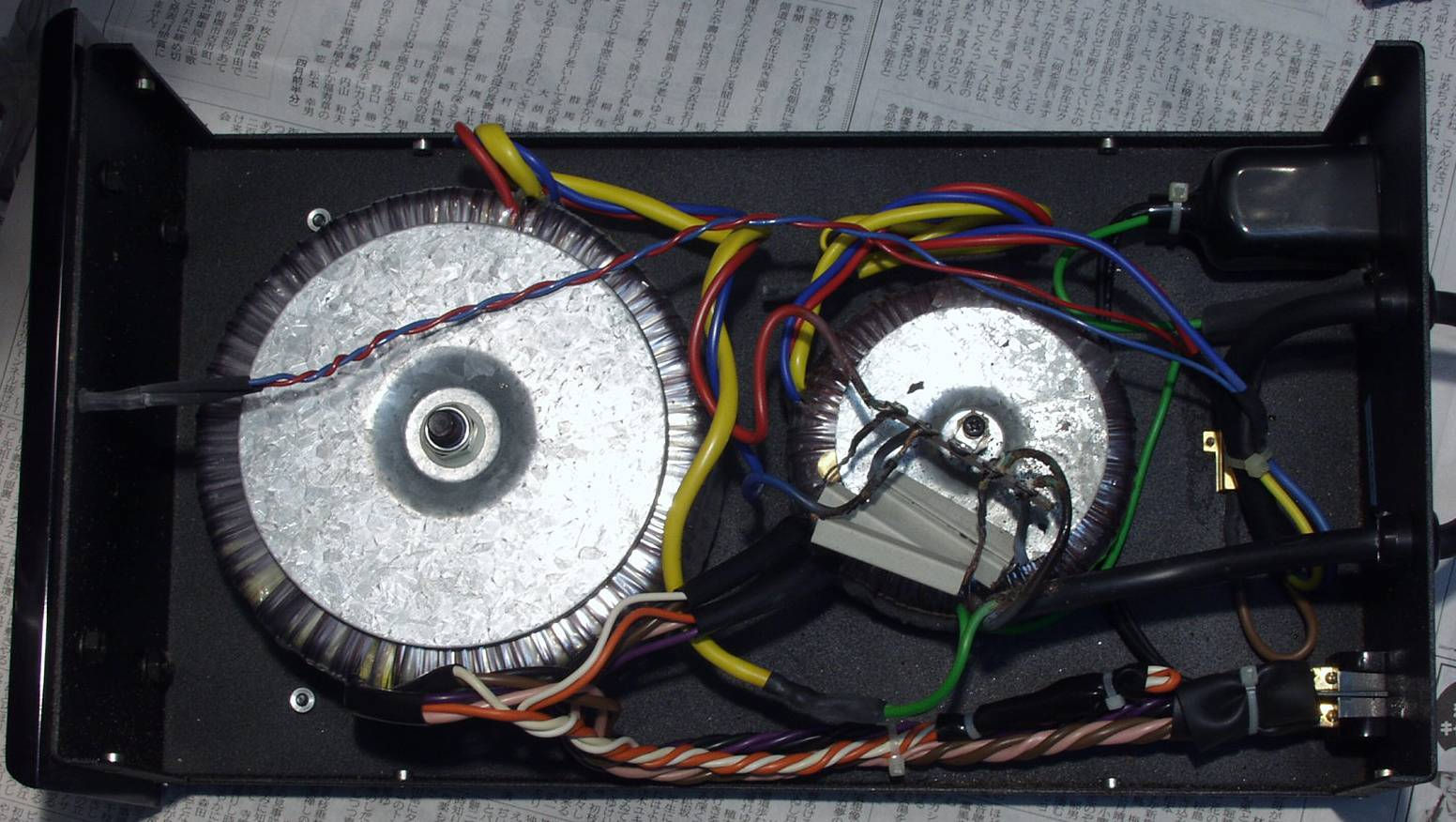

Ａ．　修理前の状況。 Ａ１．　修理前　電源部上から見る。 　　　　　　　　　　せっかく高いトロイダルトランスを使用しているのに、ラッシュカーレント防止抵抗が入れてある。 　　　　　　　　　　しかも巻き線はＲＬ共通。

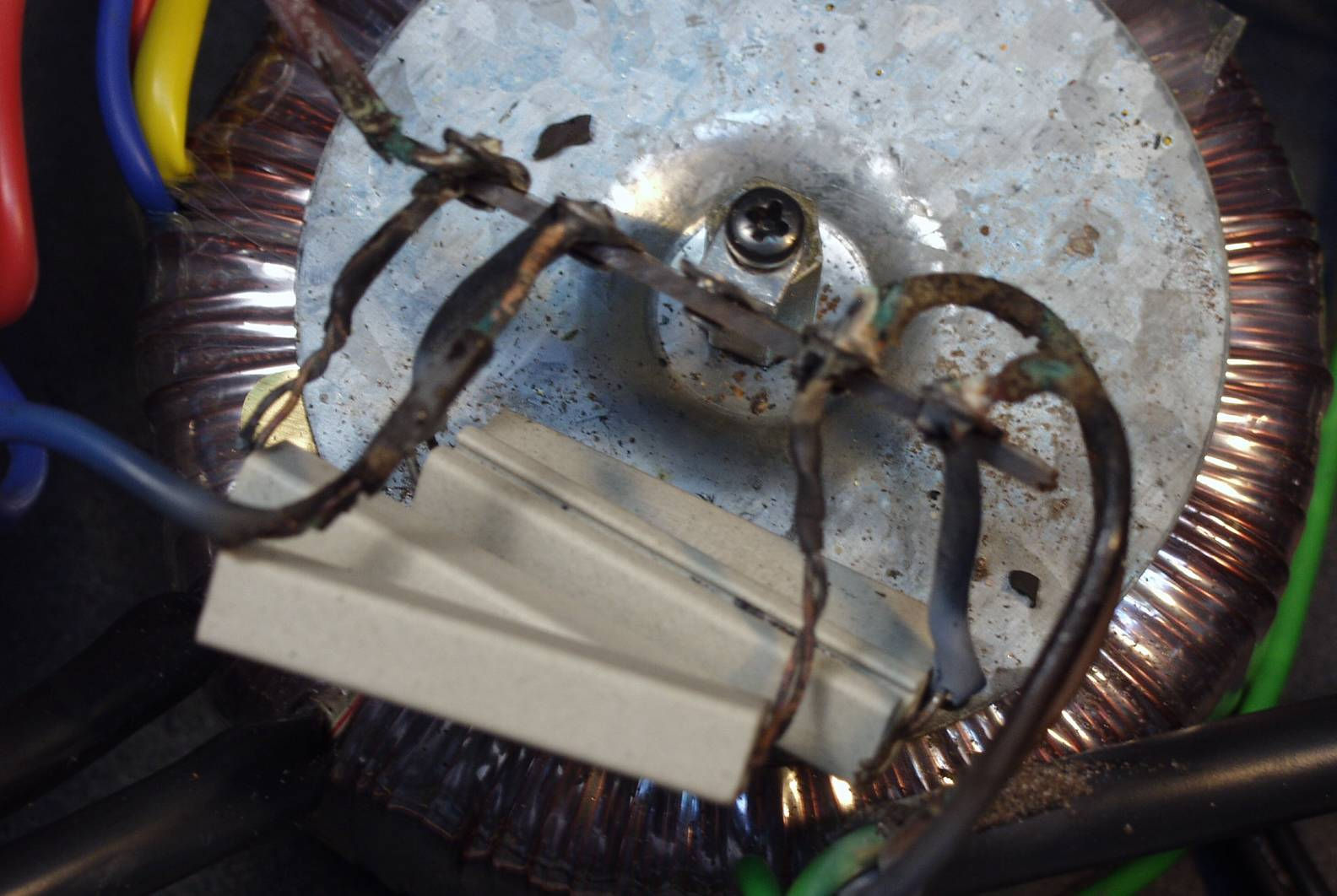

Ａ２．　修理前　電源部のラッシュカーレントを防ぐ抵抗が焼損

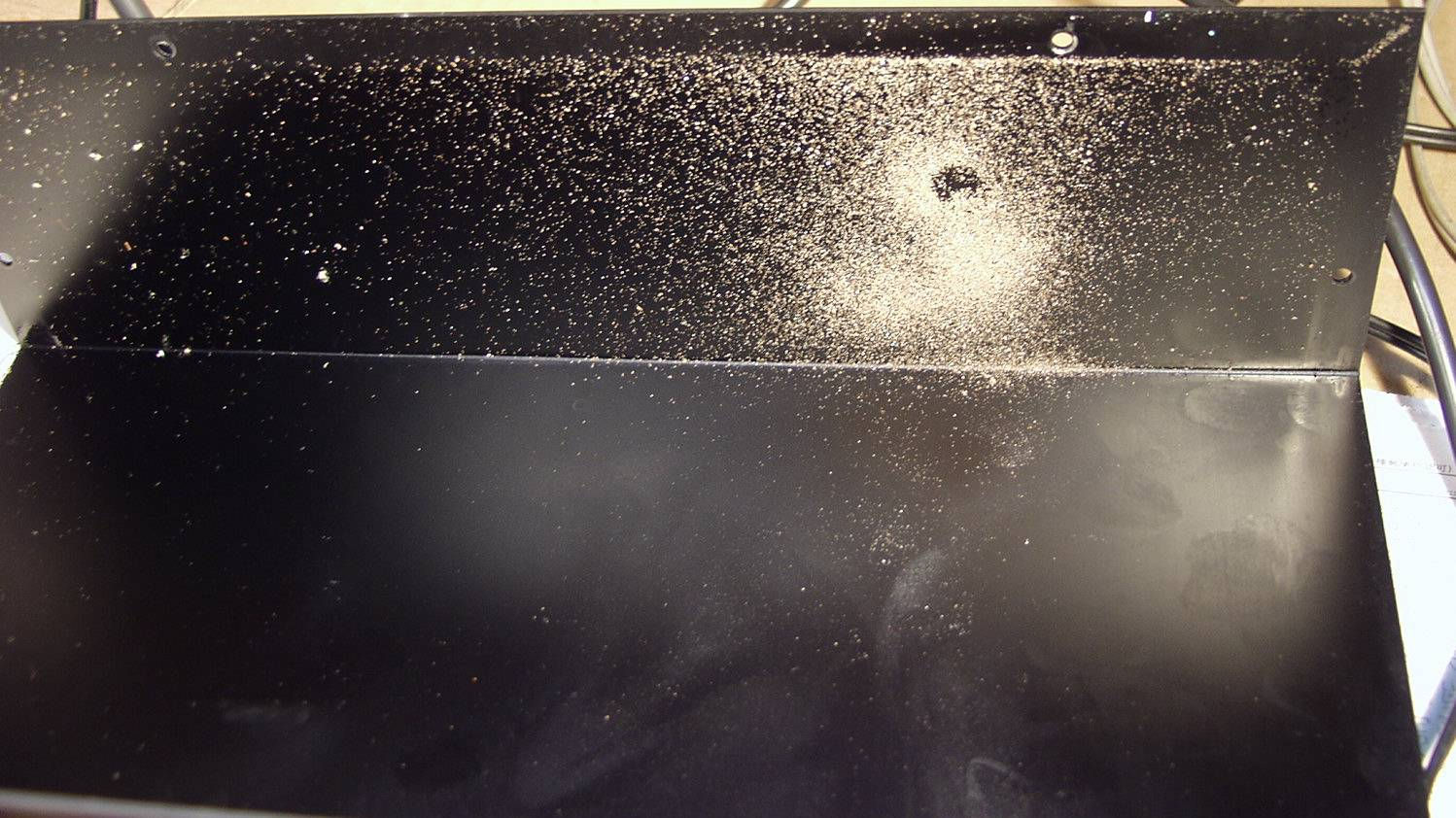

Ａ３．　修理前　電源部の抵抗が焼損の飛沫跡

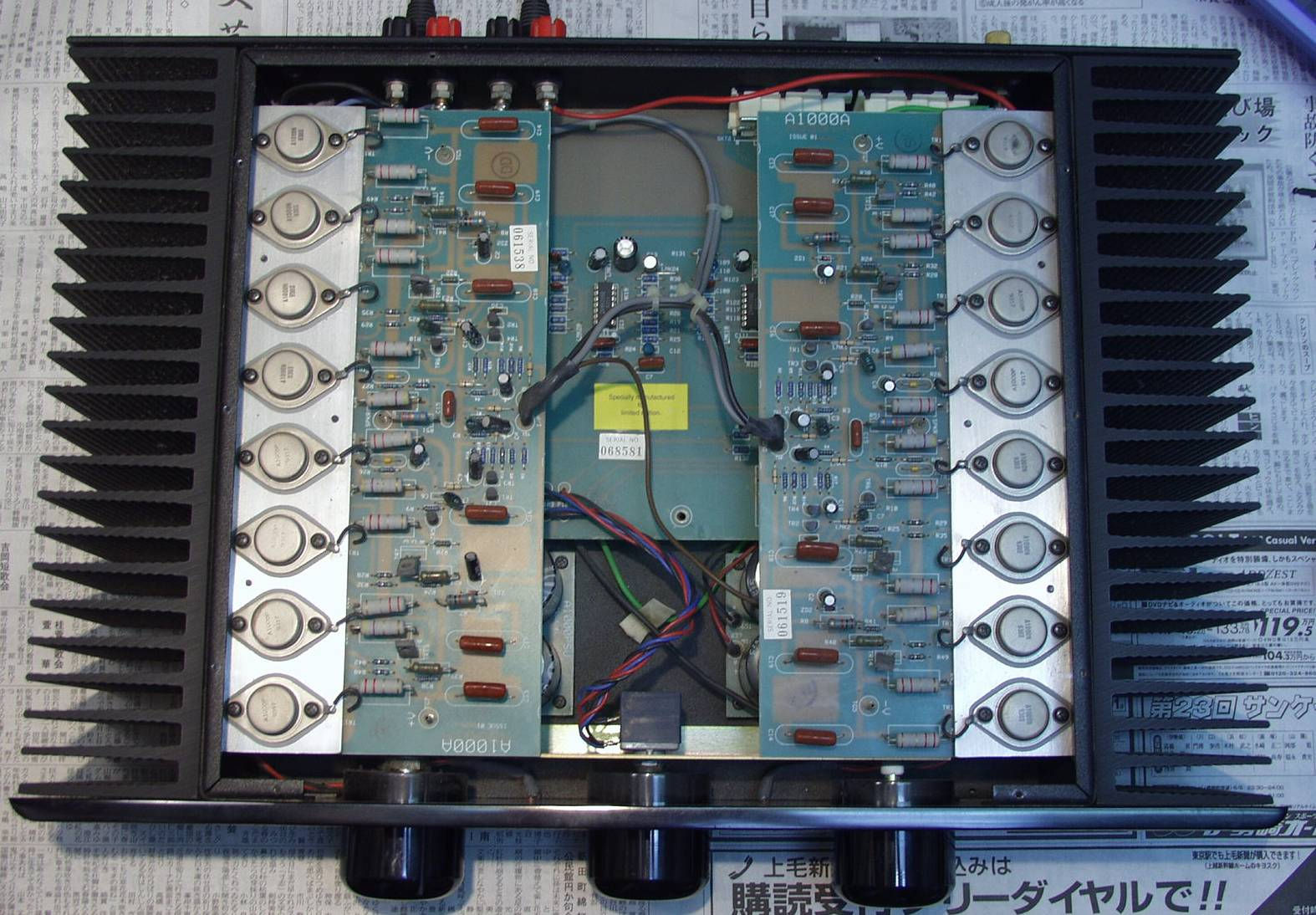

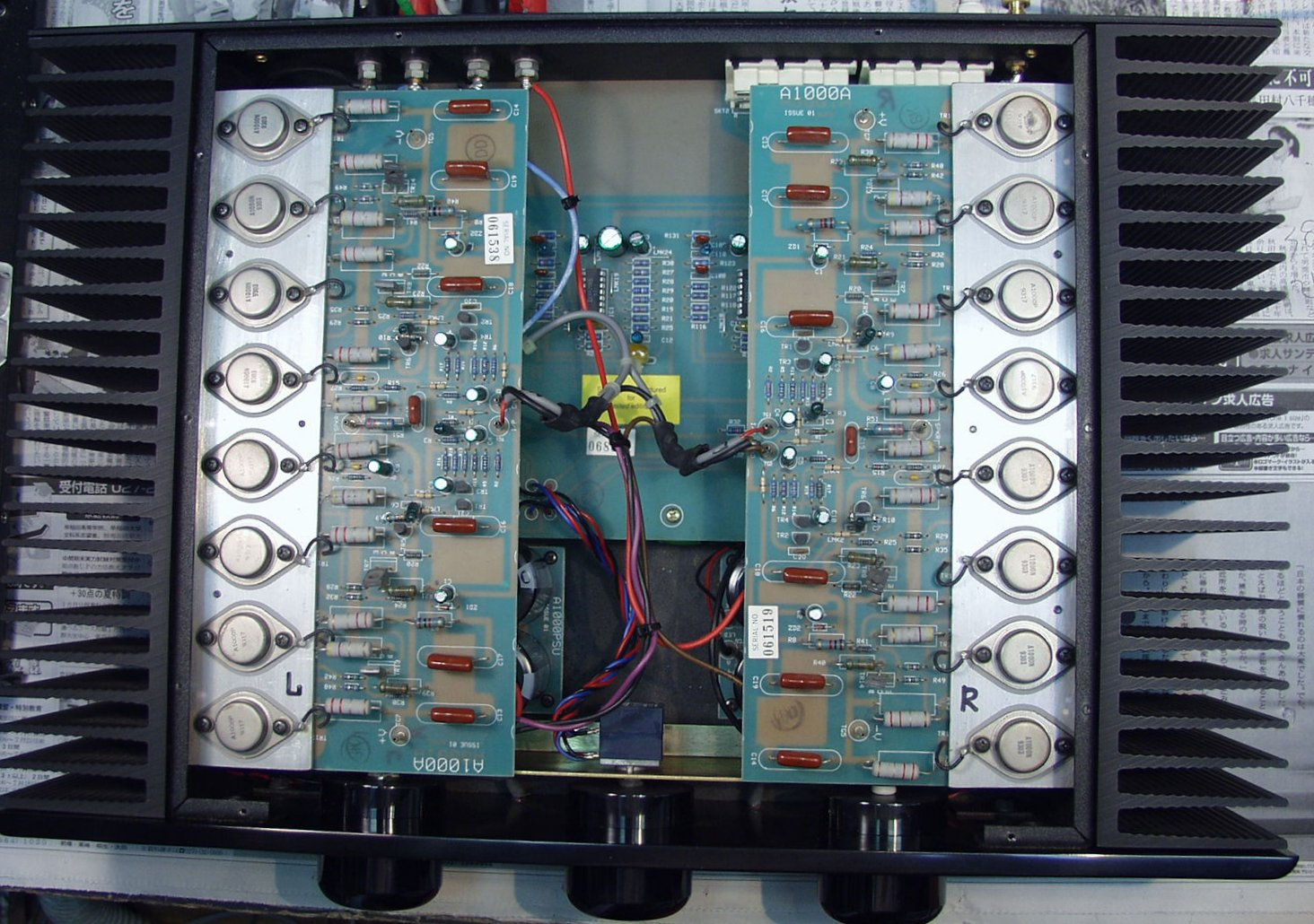

Ａ４．　修理前　上から見る

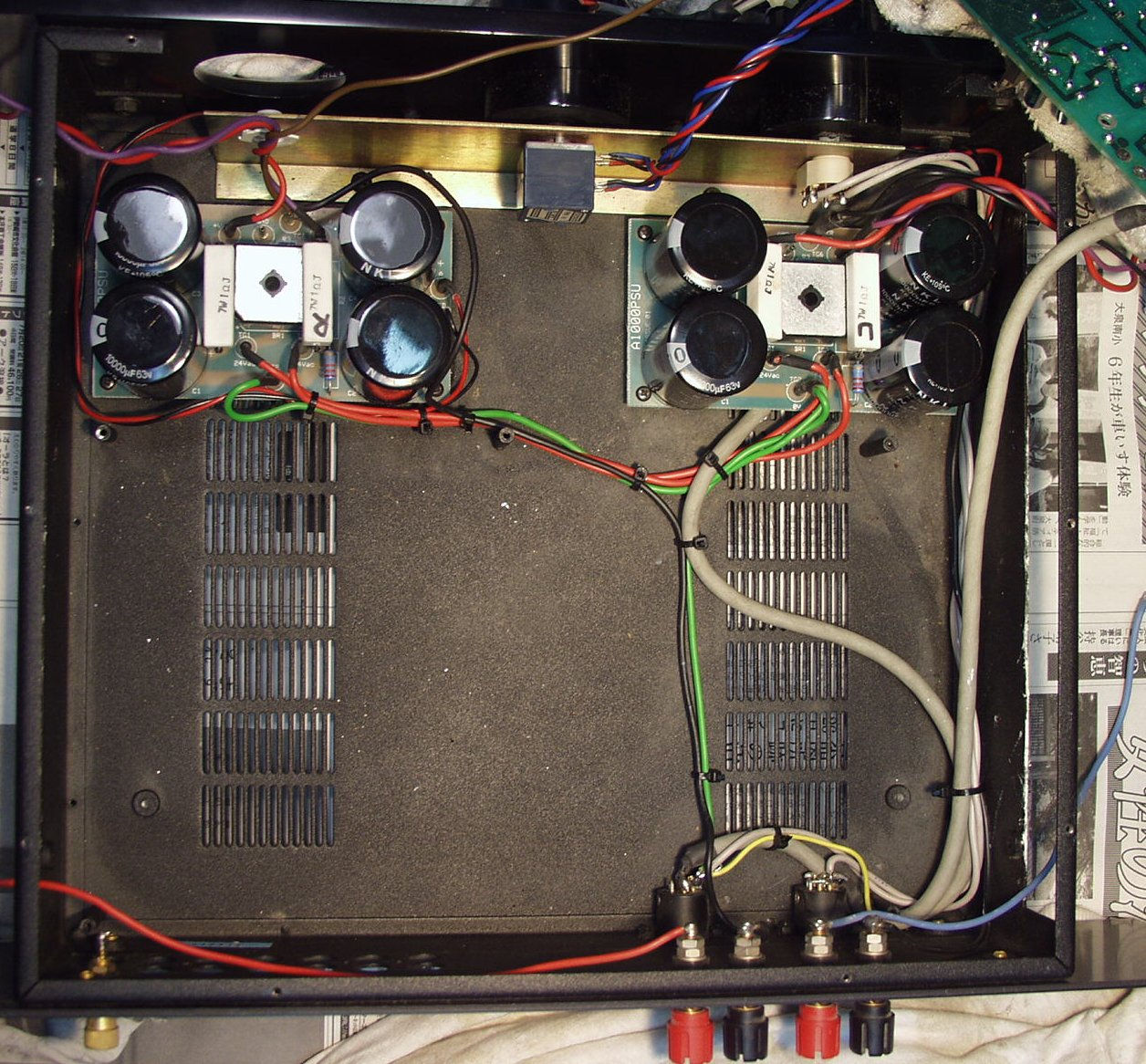

Ｃ．　修理状況 Ｃ１Ａ．　修理前　電源部上から見る

Ｃ１Ｂ．　修理・改造後　電源部上から見る、リレーによる電源入り切り、およびラシュカレント抑制回路新設 　　　　　　　　　　　　　　　電源部にリレーを２個新設＝真ん中下に見える物 　　　　　　　　　　　　　　　トロイダル・トランスを使用しているので、「２段階（steps）」に電源を投入する 　　　　　　　　　　　　　　　上右＝新設した制御用電源部。　右端＝ラッシュ・カーレント（突入電流）防止用セメント抵抗

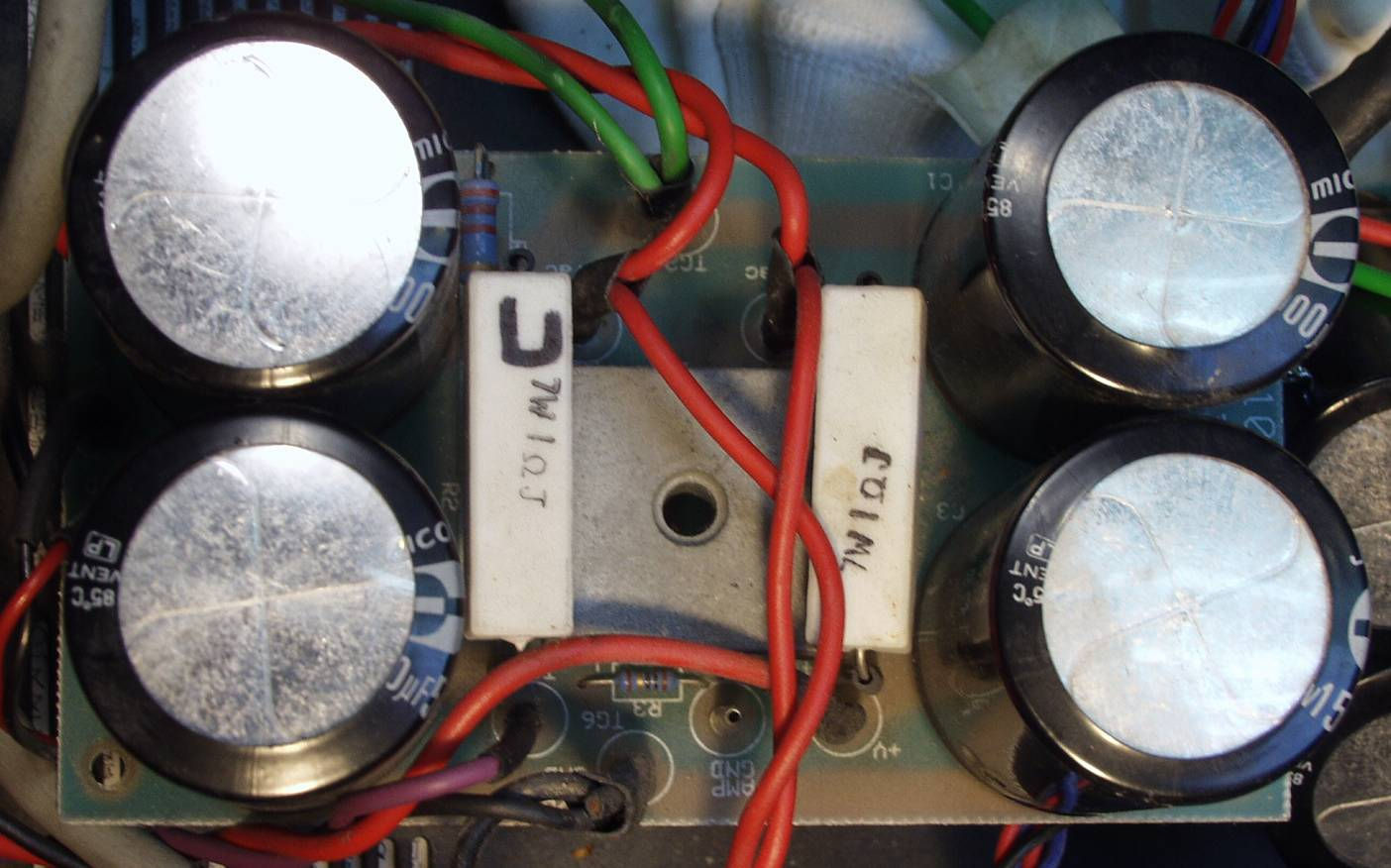

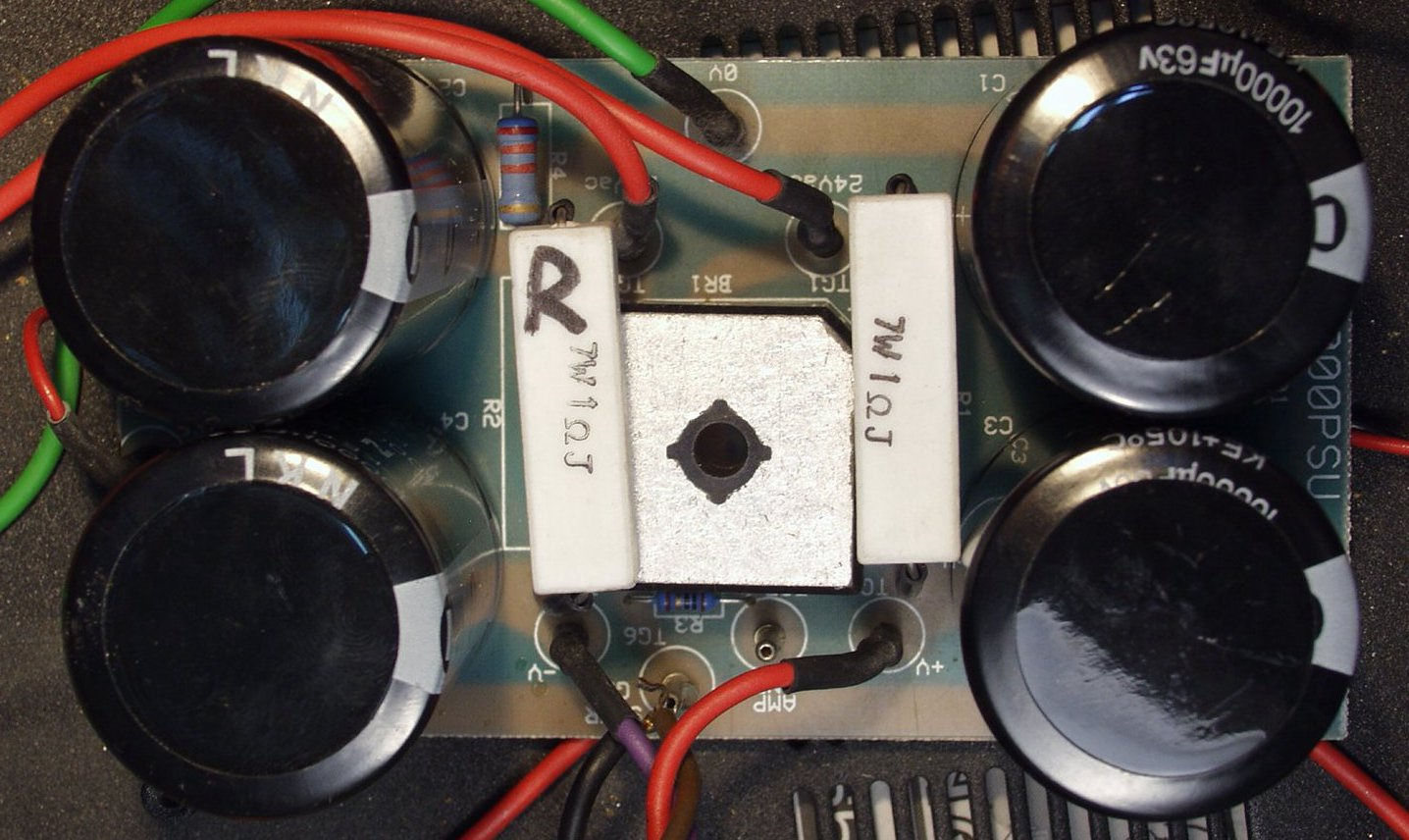

Ｃ２Ａ．　修理前　Ｒ整流基板　真ん中の整流器が短絡 　　　　　　　　　　　ここにも抵抗が入っている

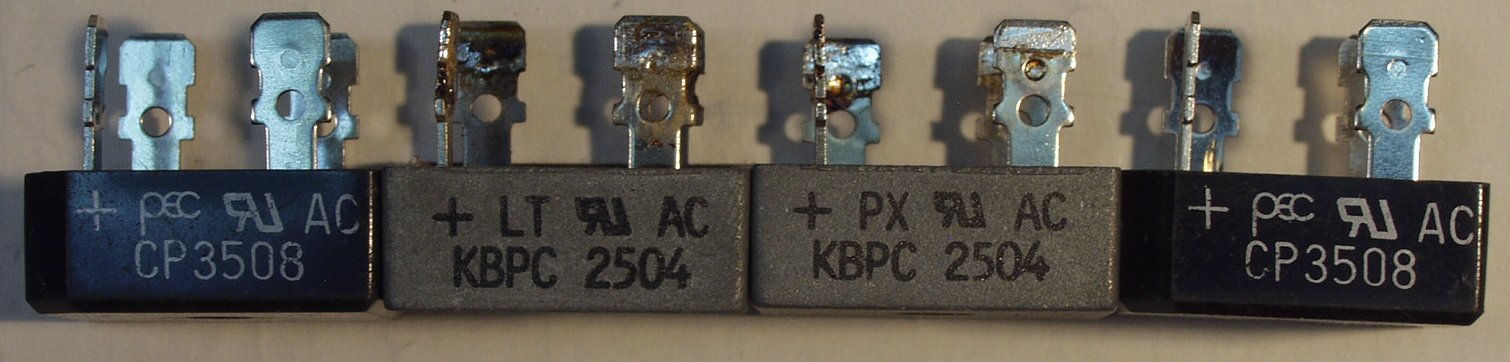

Ｃ２Ａ２．整流器比較　中２個＝付いていた４００Ｖ２５Ａ　両端＝交換する物８００Ｖ３５Ａ

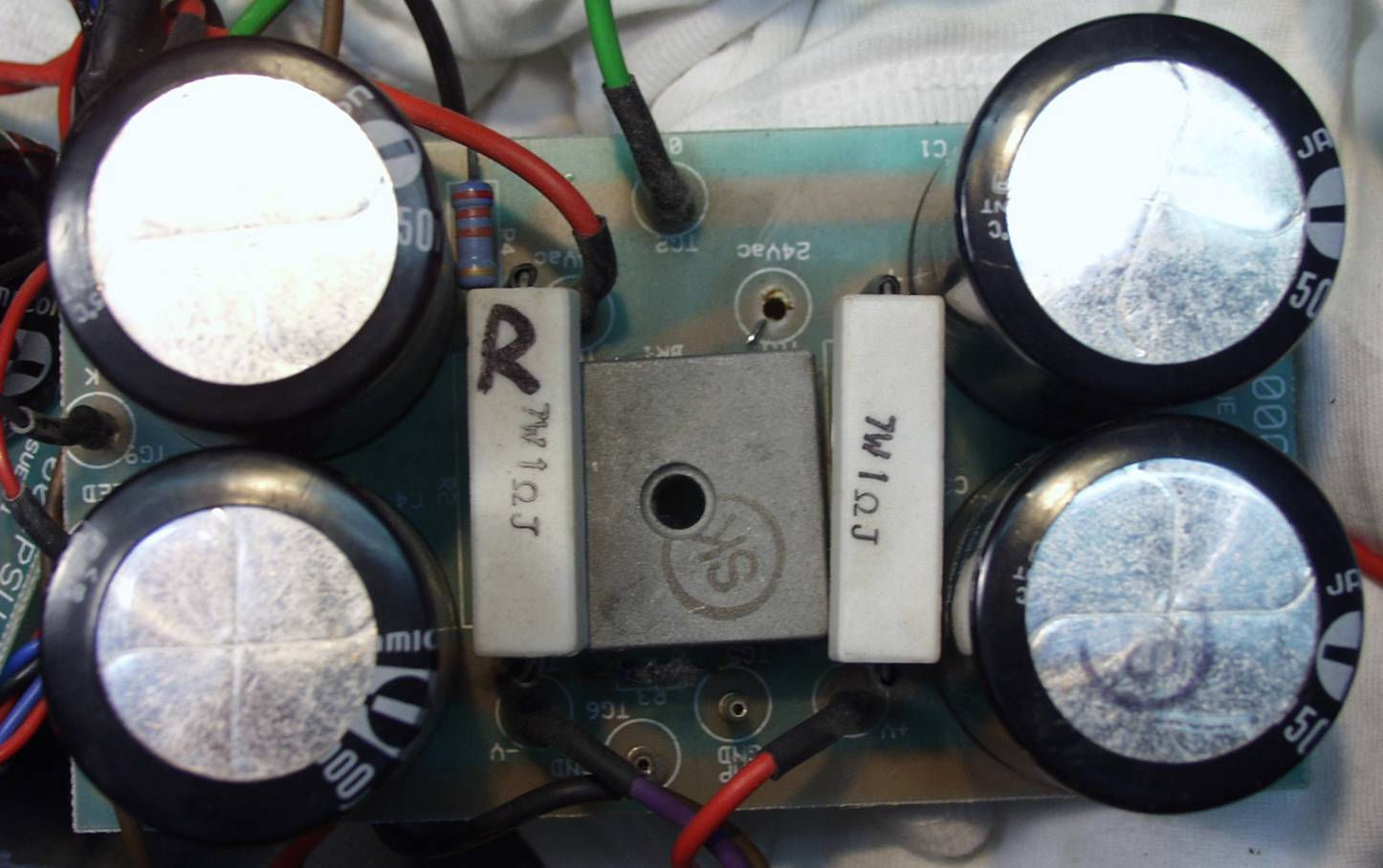

Ｃ２Ｂ．　修理後　Ｒ整流基板　電解コンデンサー４個、整流ダイオード・ブリッジ交換

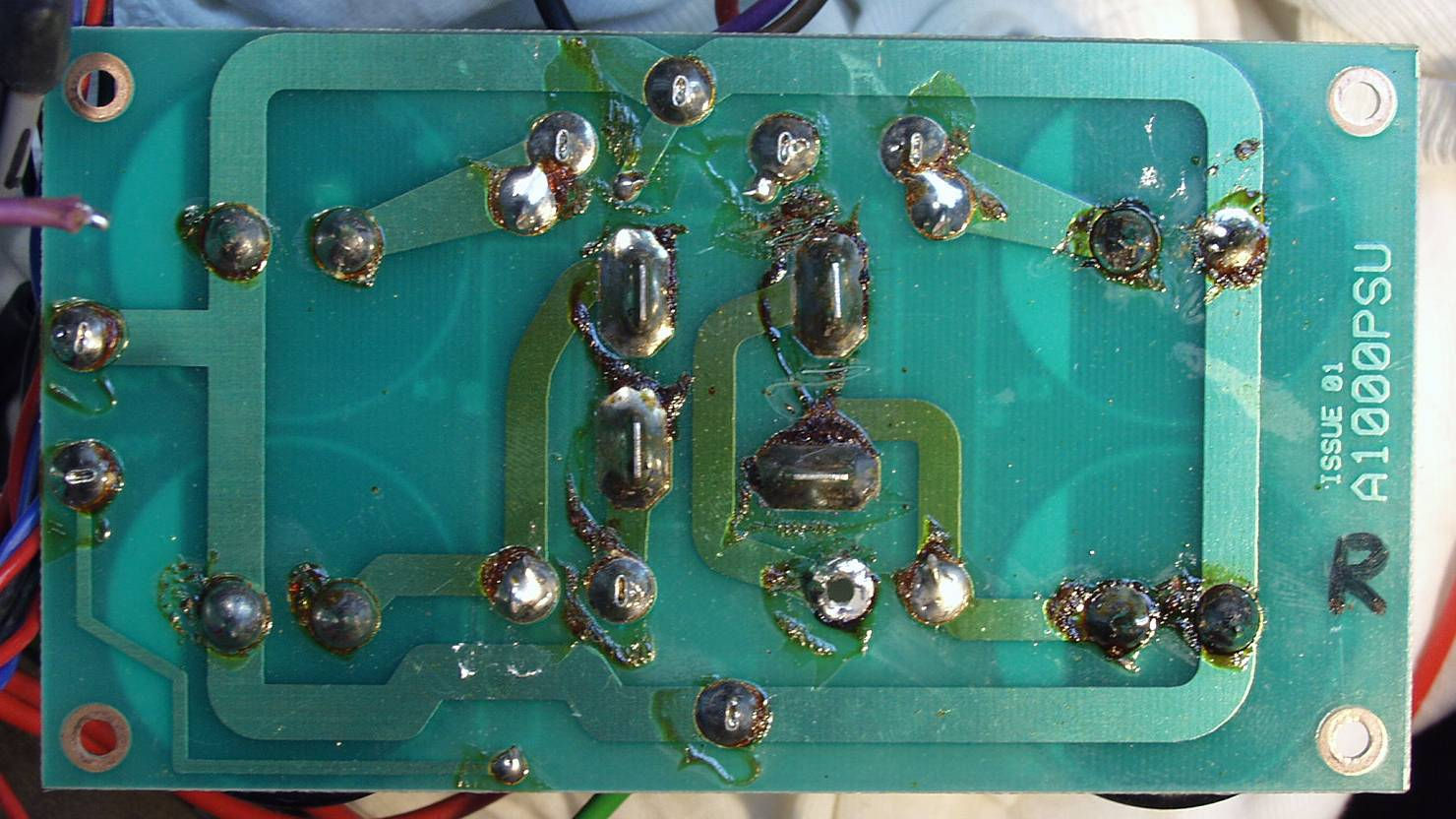

Ｃ２Ｃ．　修理前　Ｒ整流基板裏

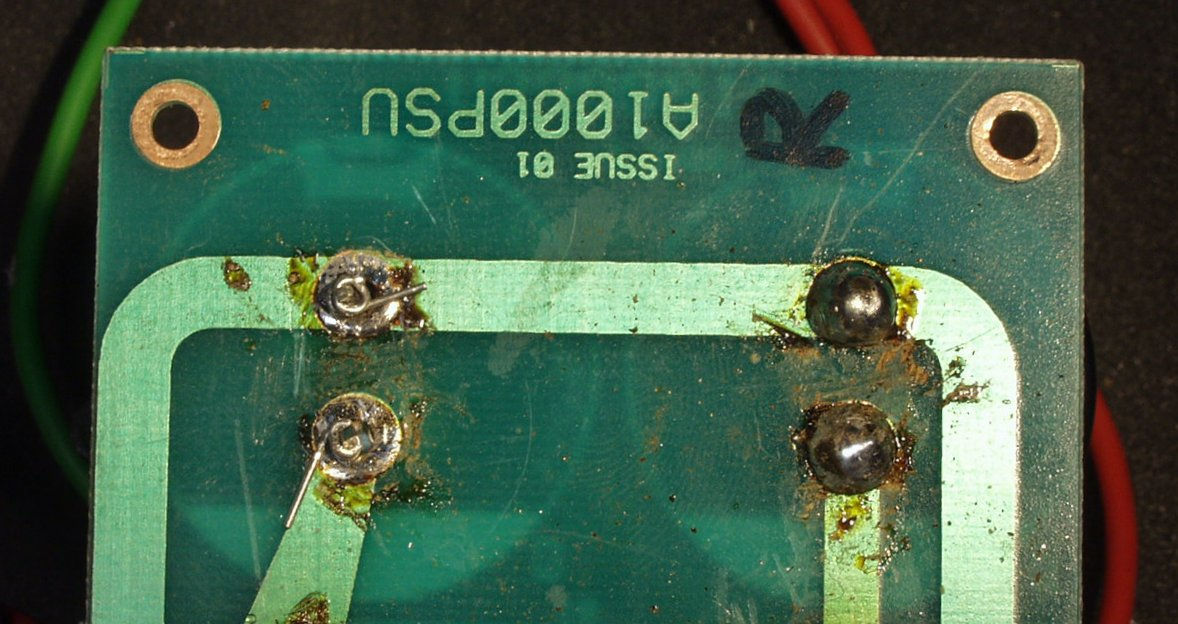

Ｃ２Ｄ．　修理後　Ｒ整流基板裏　コンデンサーの足が細いので錫メッキ線を巻いて半田する

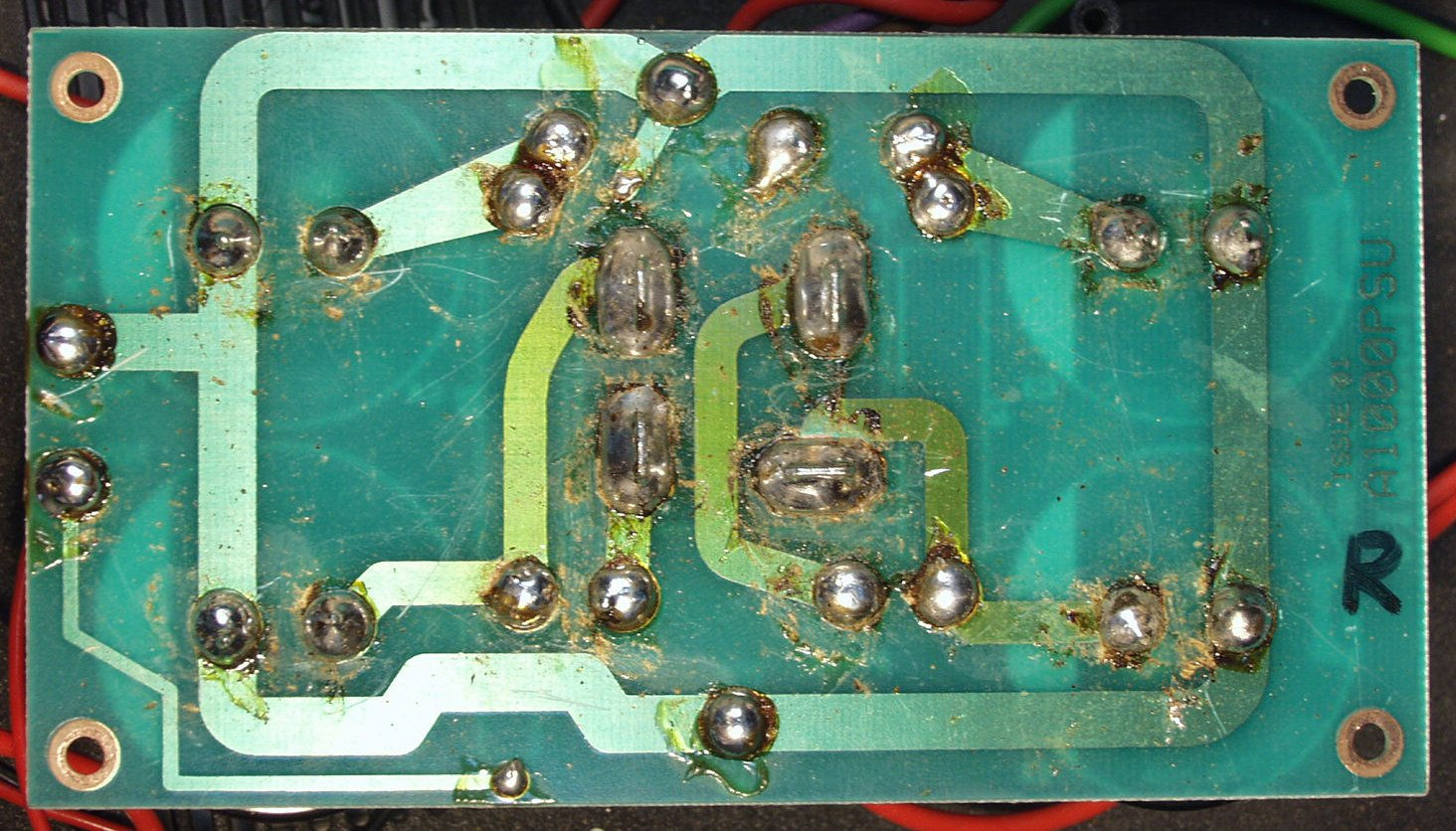

Ｃ２Ｄ−２．　修理（半田補正）後　Ｒ整流基板裏、　全ての半田をやり直す。

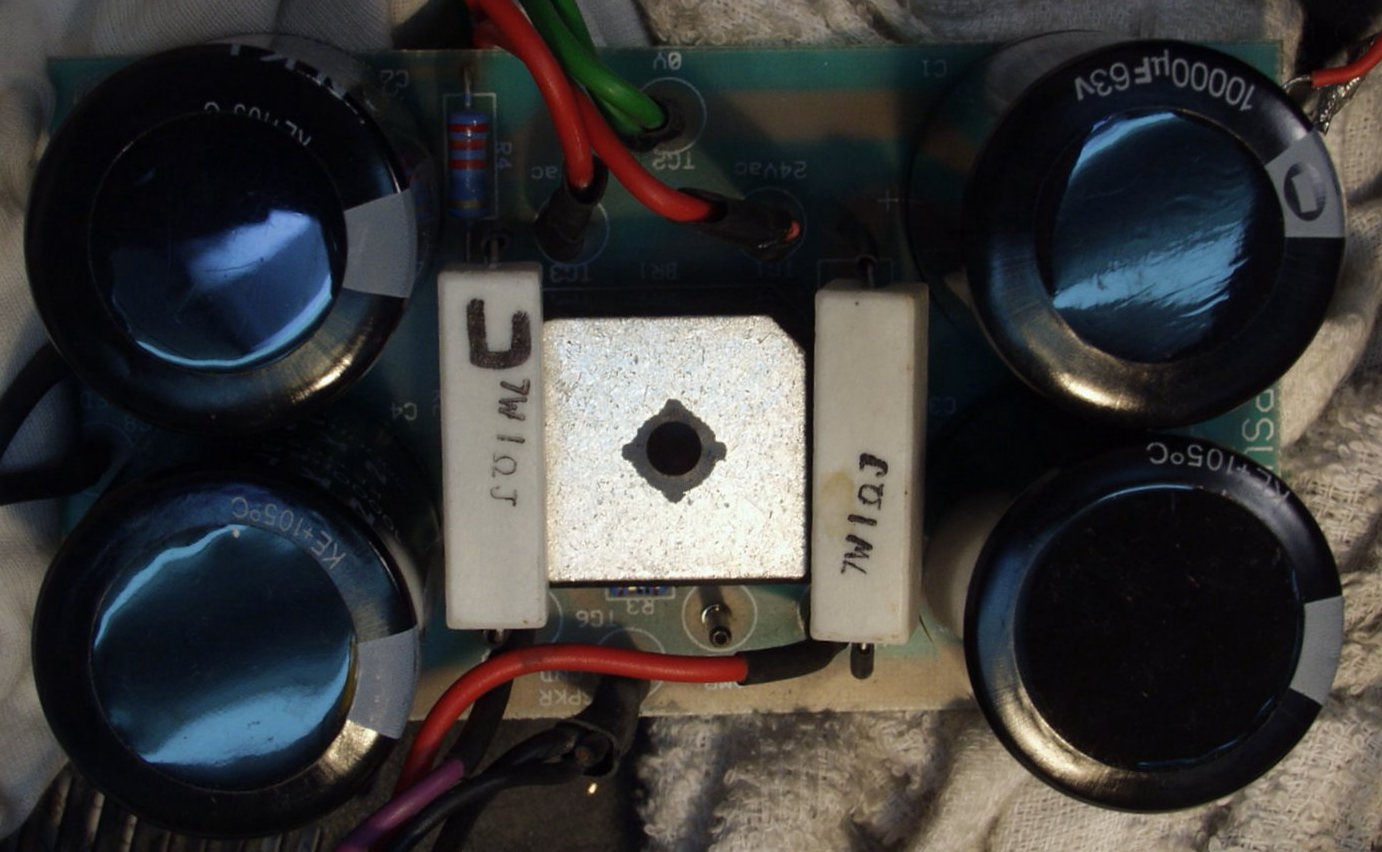

Ｃ２Ｅ．　修理前　Ｌ整流基板 　　　　　　　　　　　ここにも抵抗が入っている

Ｃ２Ｆ．　修理後　Ｌ整流基板　電解コンデンサー４個、整流ダイオード・ブリッジ交換

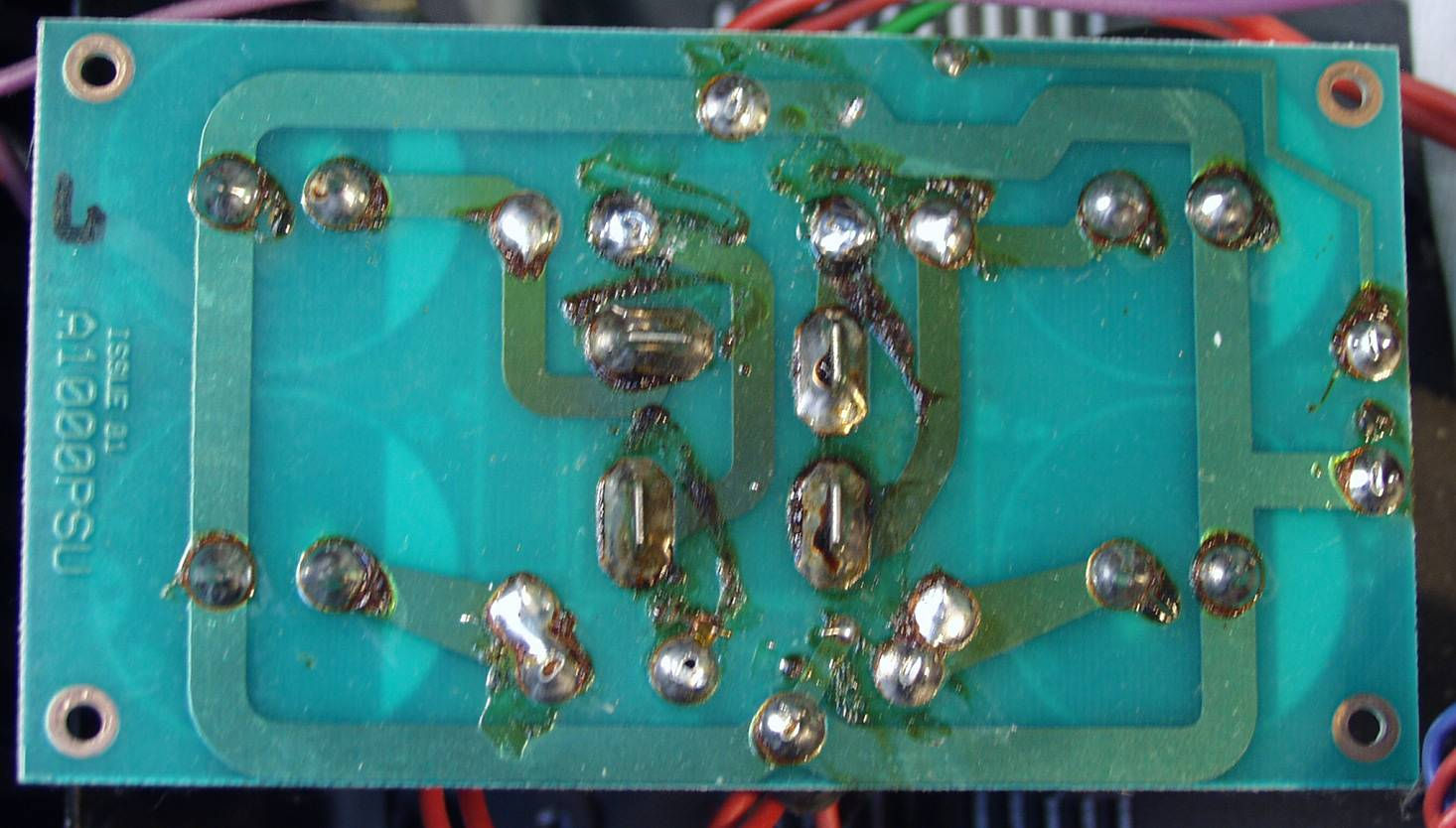

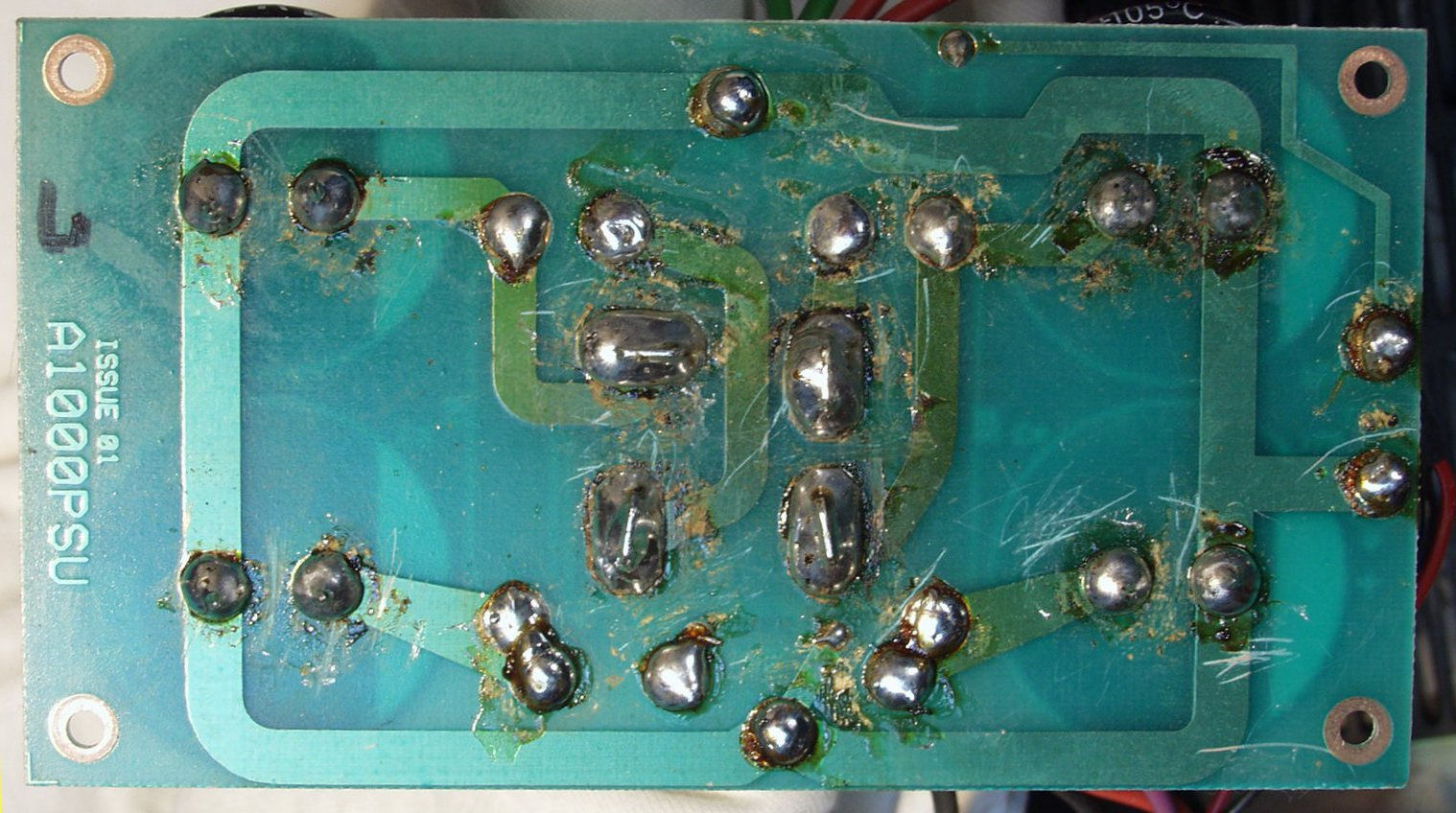

Ｃ２Ｇ．　修理前　Ｌ整流基板裏

Ｃ２Ｈ．　修理（半田補正）後　Ｌ整流基板裏、　全ての半田をやり直す。

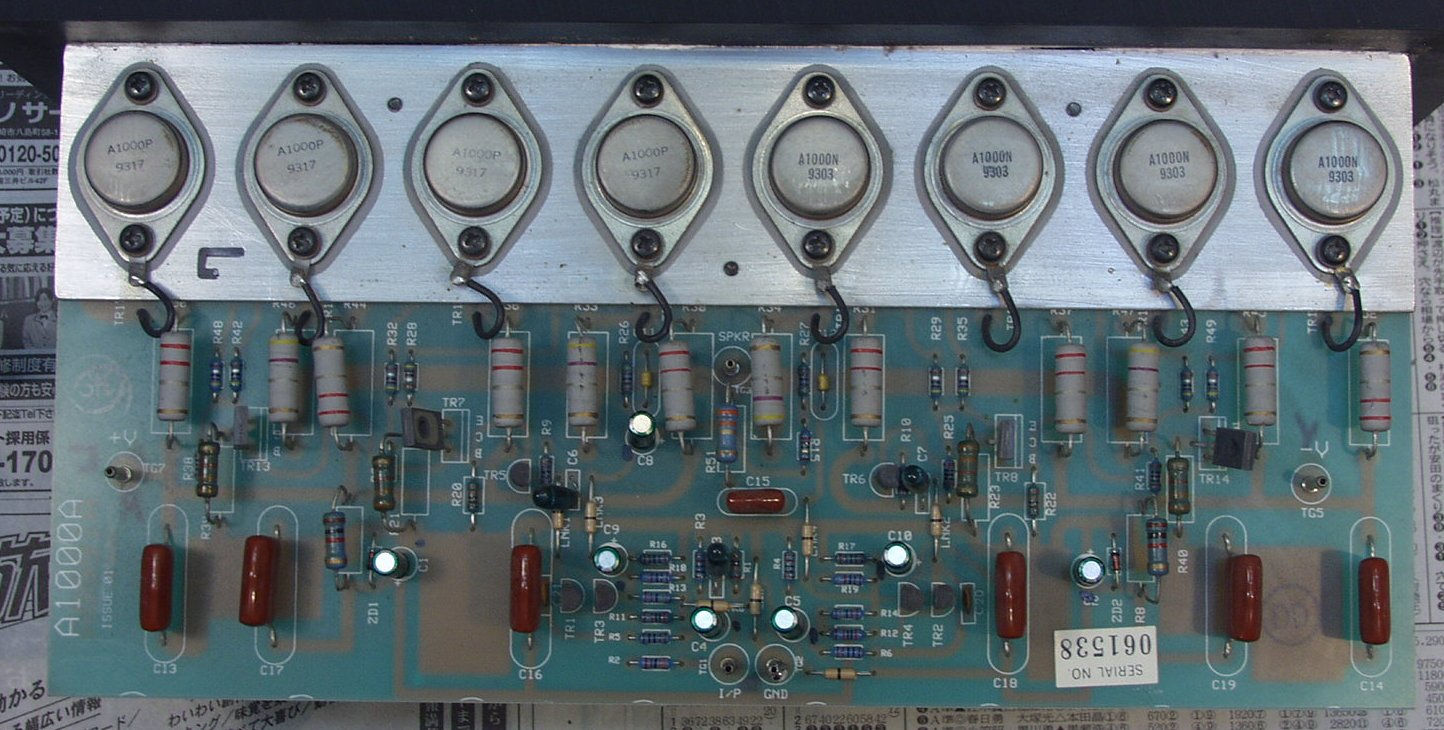

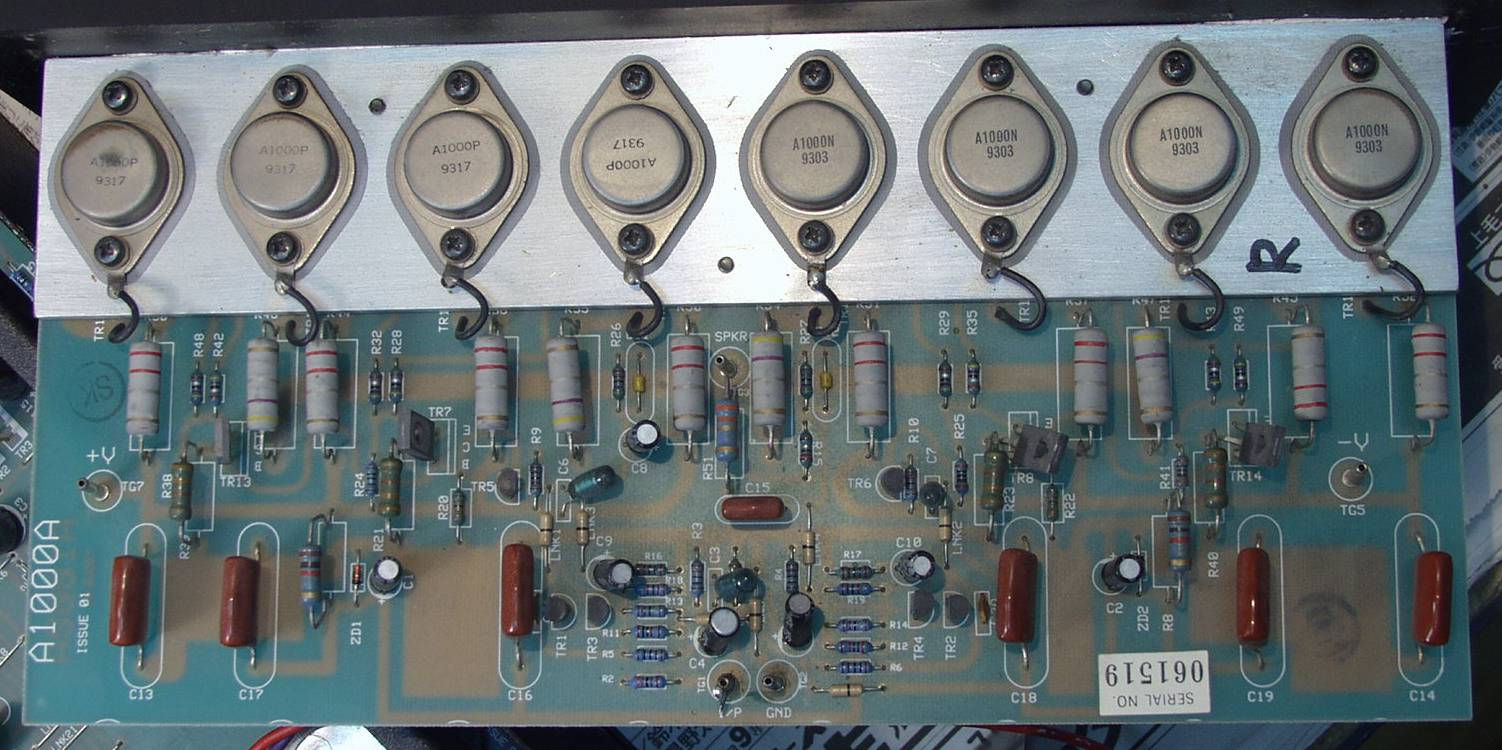

Ｃ３Ａ．　修理前　ＲメインＡＭＰ基板

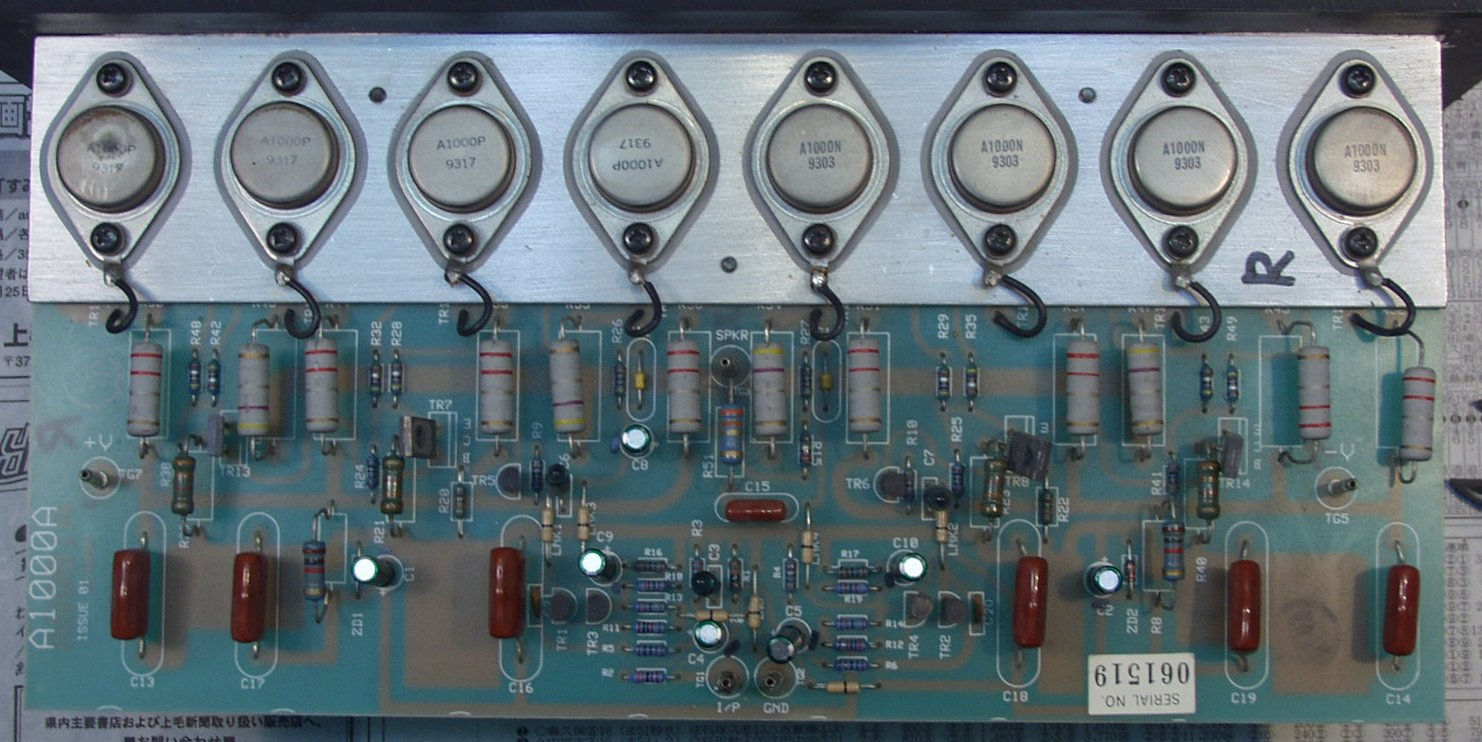

Ｃ３Ｂ．　修理後　ＲメインＡＭＰ基板　　　電解コンデンサー８個交換

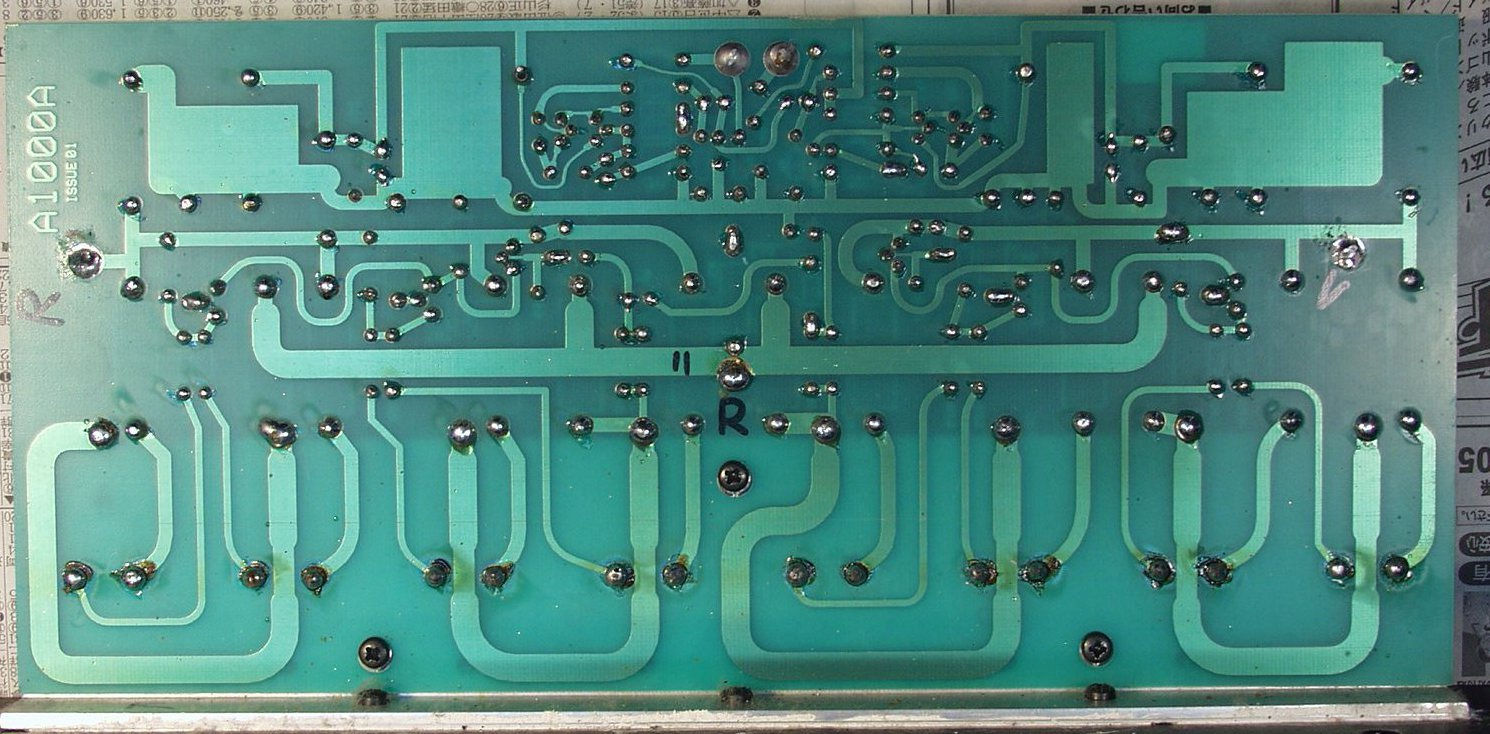

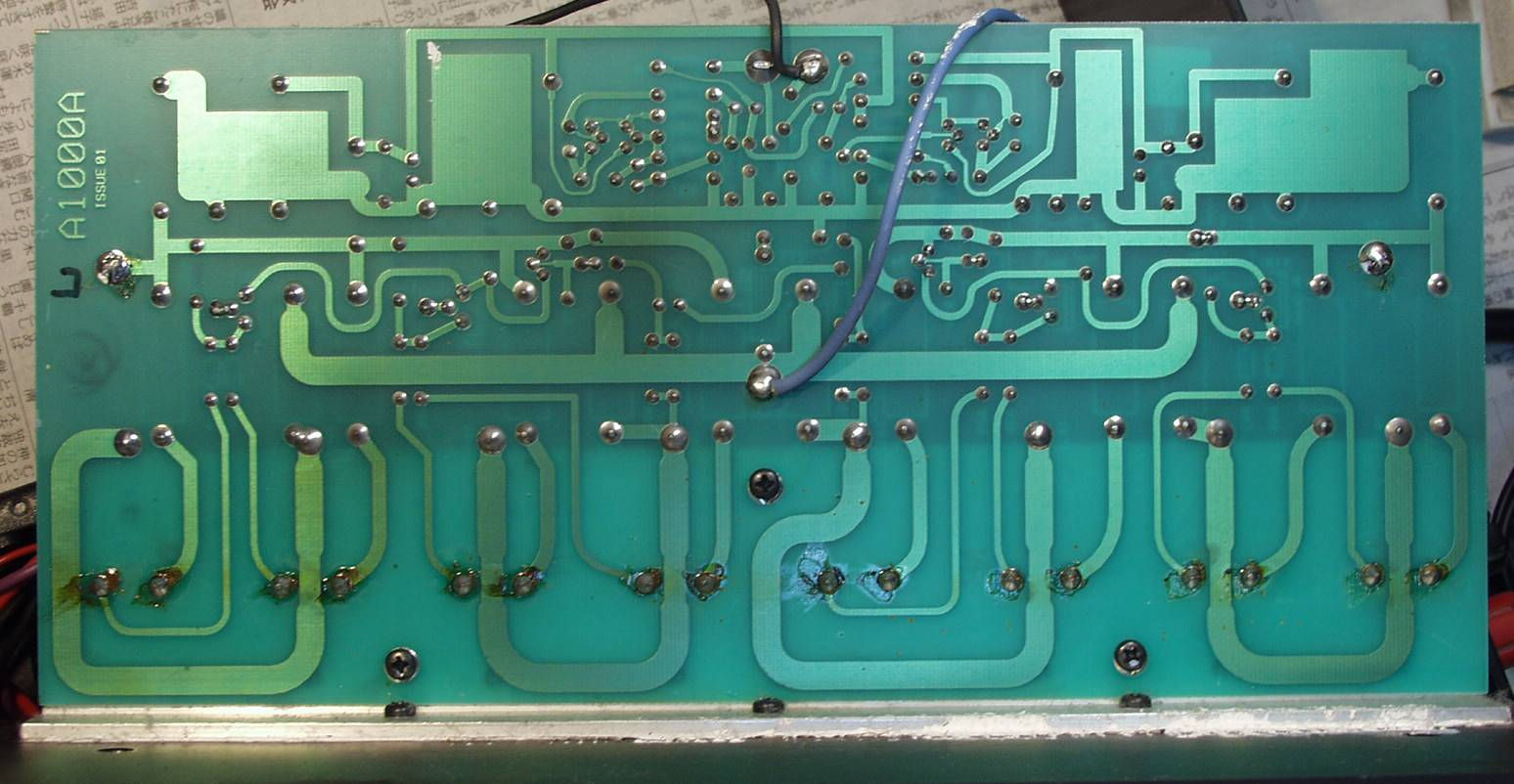

Ｃ３Ｃ．　修理前　ＲメインＡＭＰ基板裏

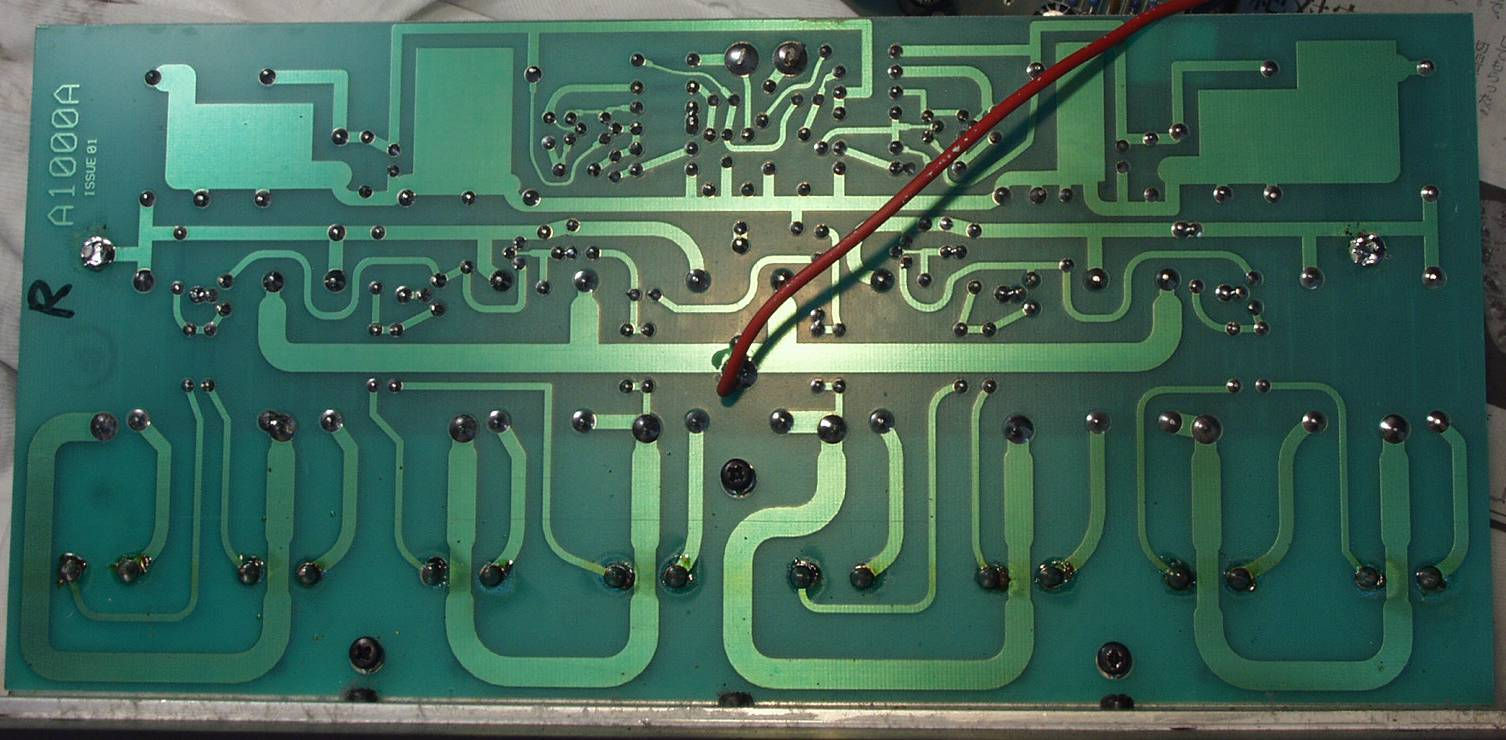

Ｃ３Ｄ．　修理（半田補正）後　ＲメインＡＭＰ基板裏、　全ての半田をやり直す。

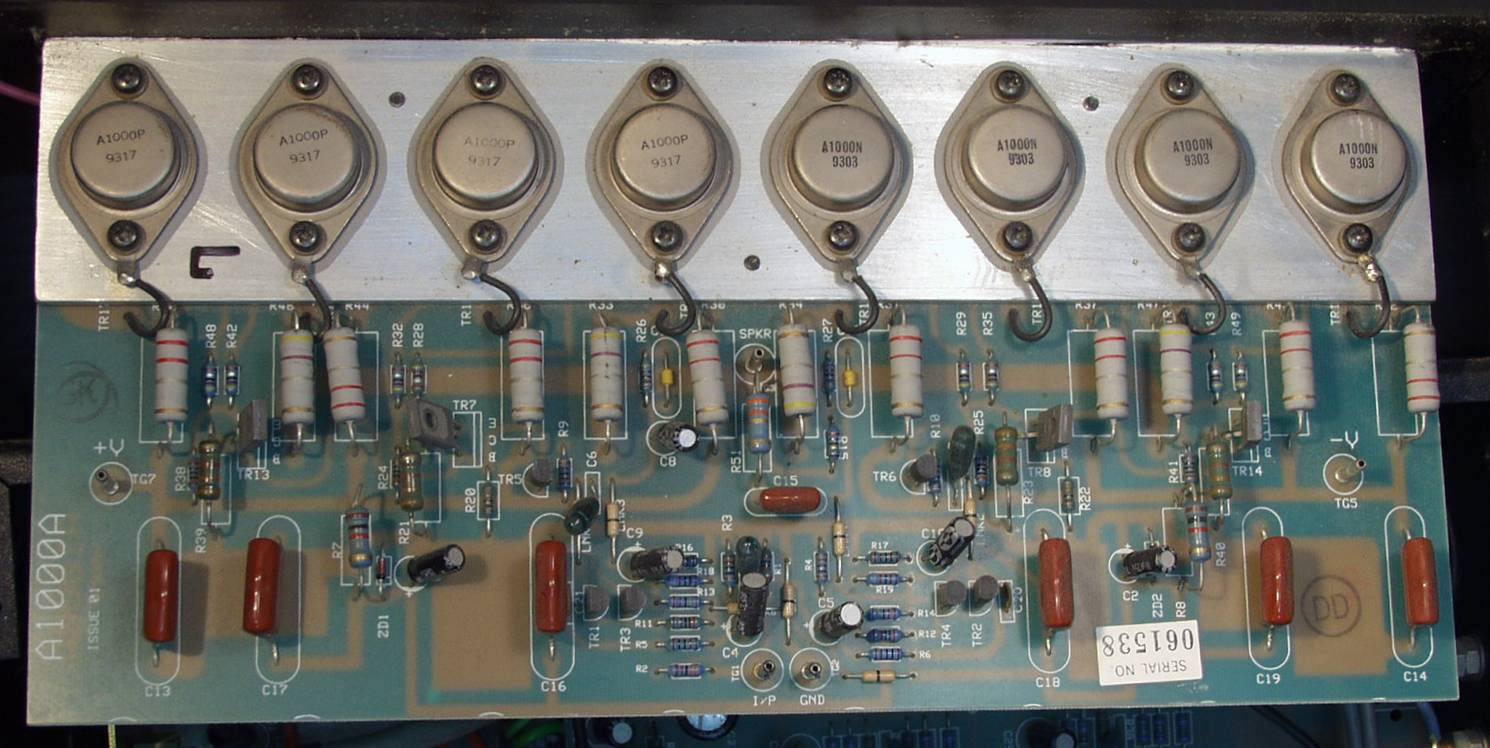

Ｃ３Ｅ．　修理前　ＬメインＡＭＰ基板

Ｃ３Ｆ．　修理後　ＬメインＡＭＰ基板　　電解コンデンサー８個交換

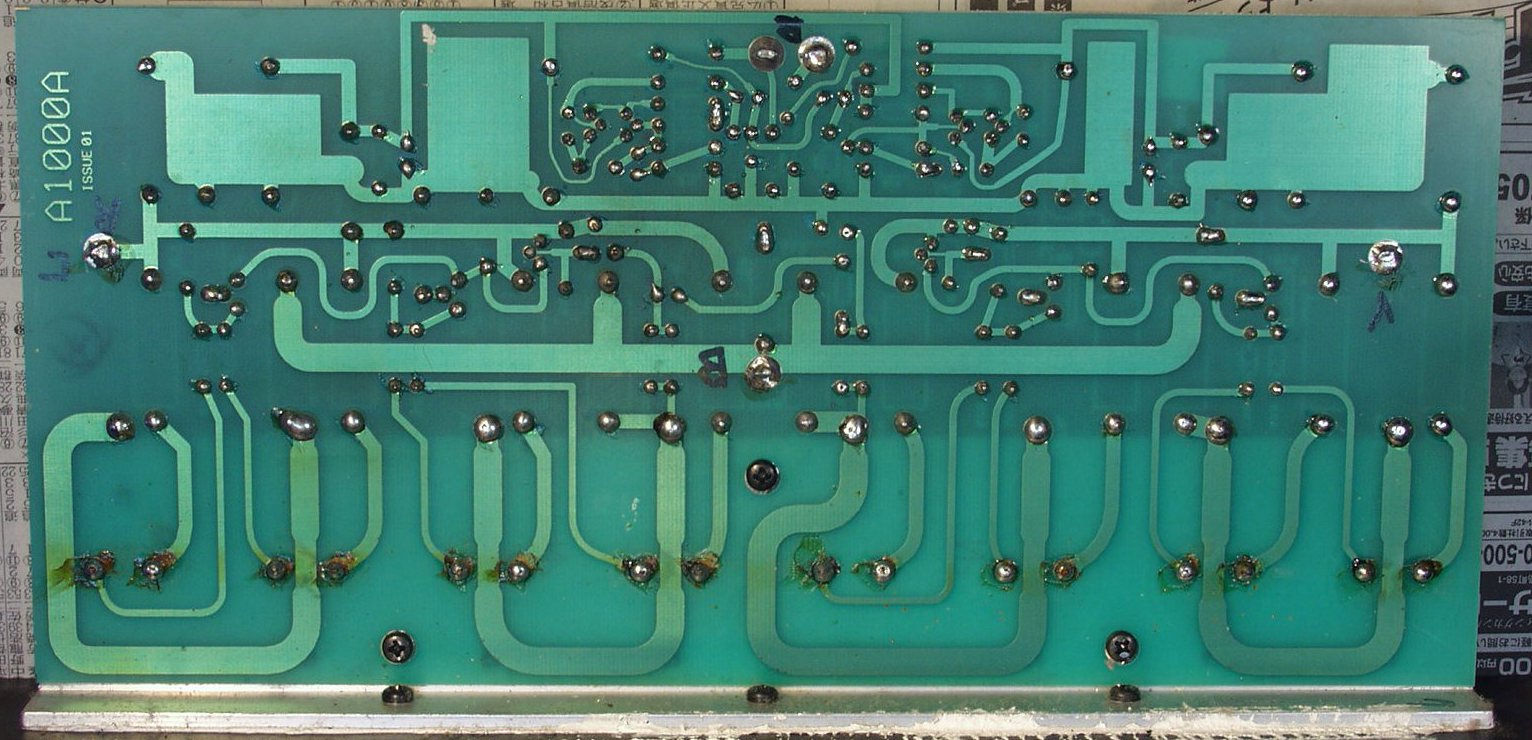

Ｃ３Ｇ．　修理前　ＬメインＡＭＰ基板裏

Ｃ３Ｈ．　修理（半田補正）後　ＬメインＡＭＰ基板裏、　全ての半田をやり直す。

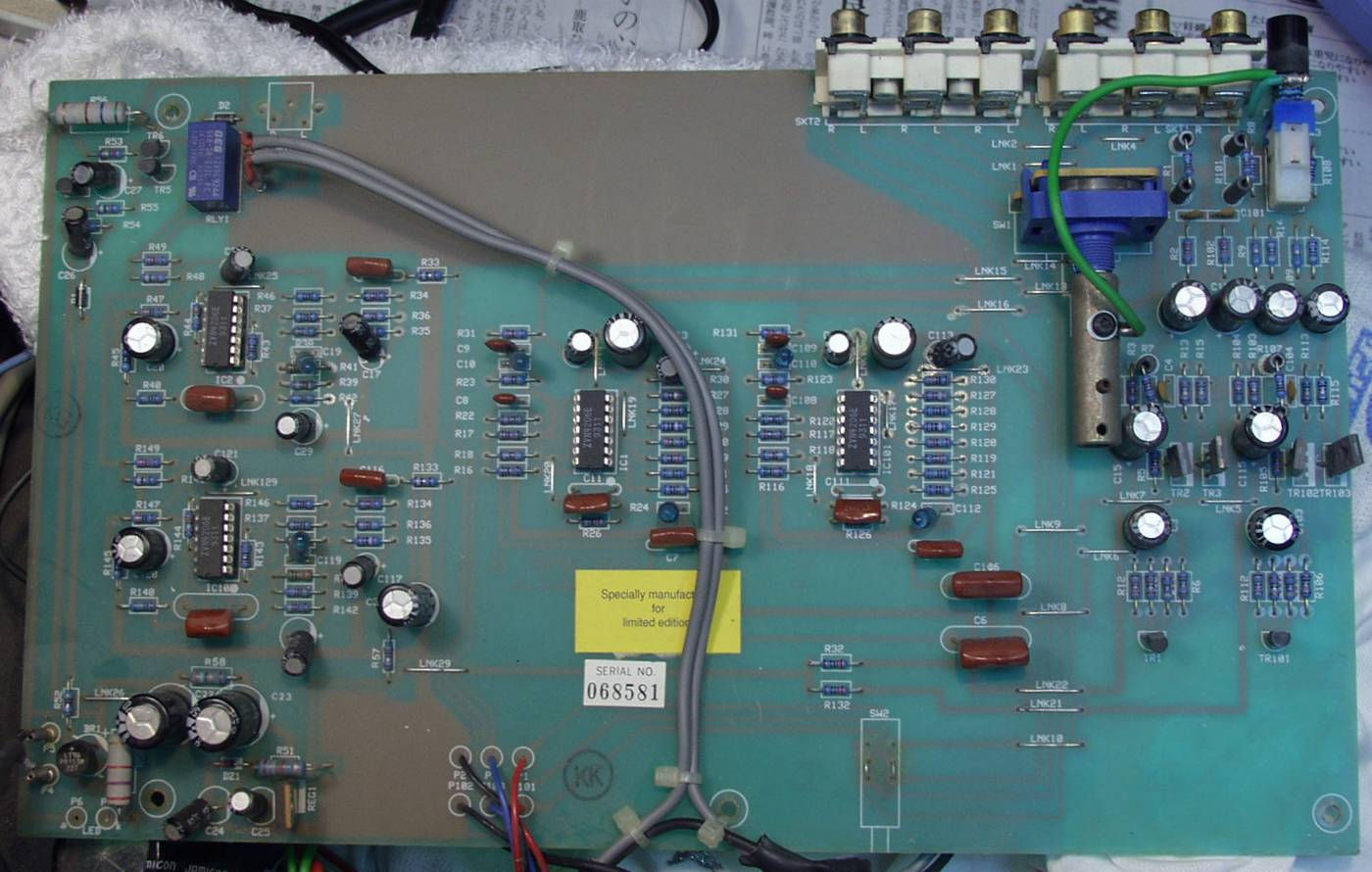

Ｃ４Ａ．　修理前　プリ基板

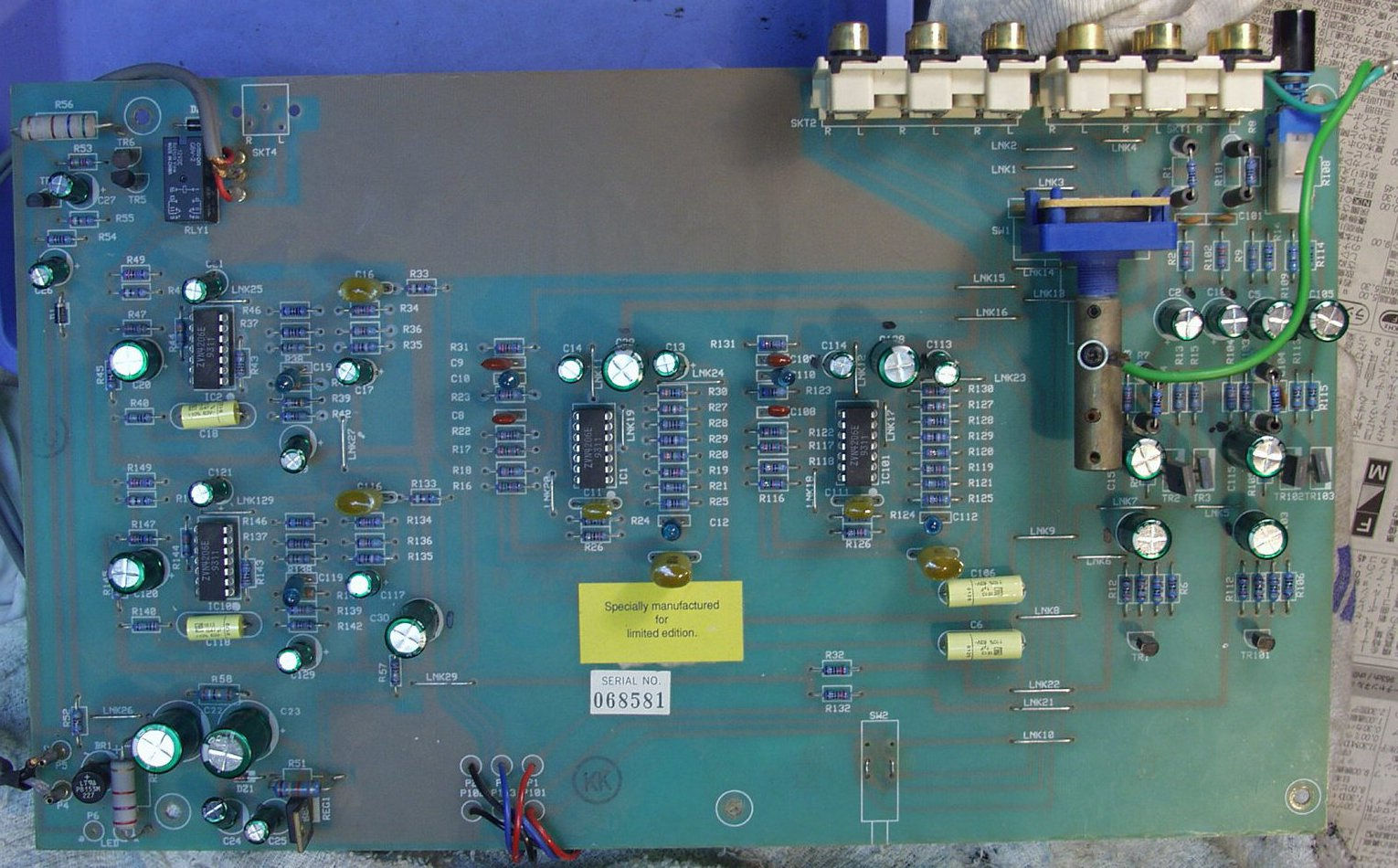

Ｃ４Ｂ．　修理後　プリ基板　　電解コンデンサー２９個、リレー１個、フイルムコンデンサー１０個交換

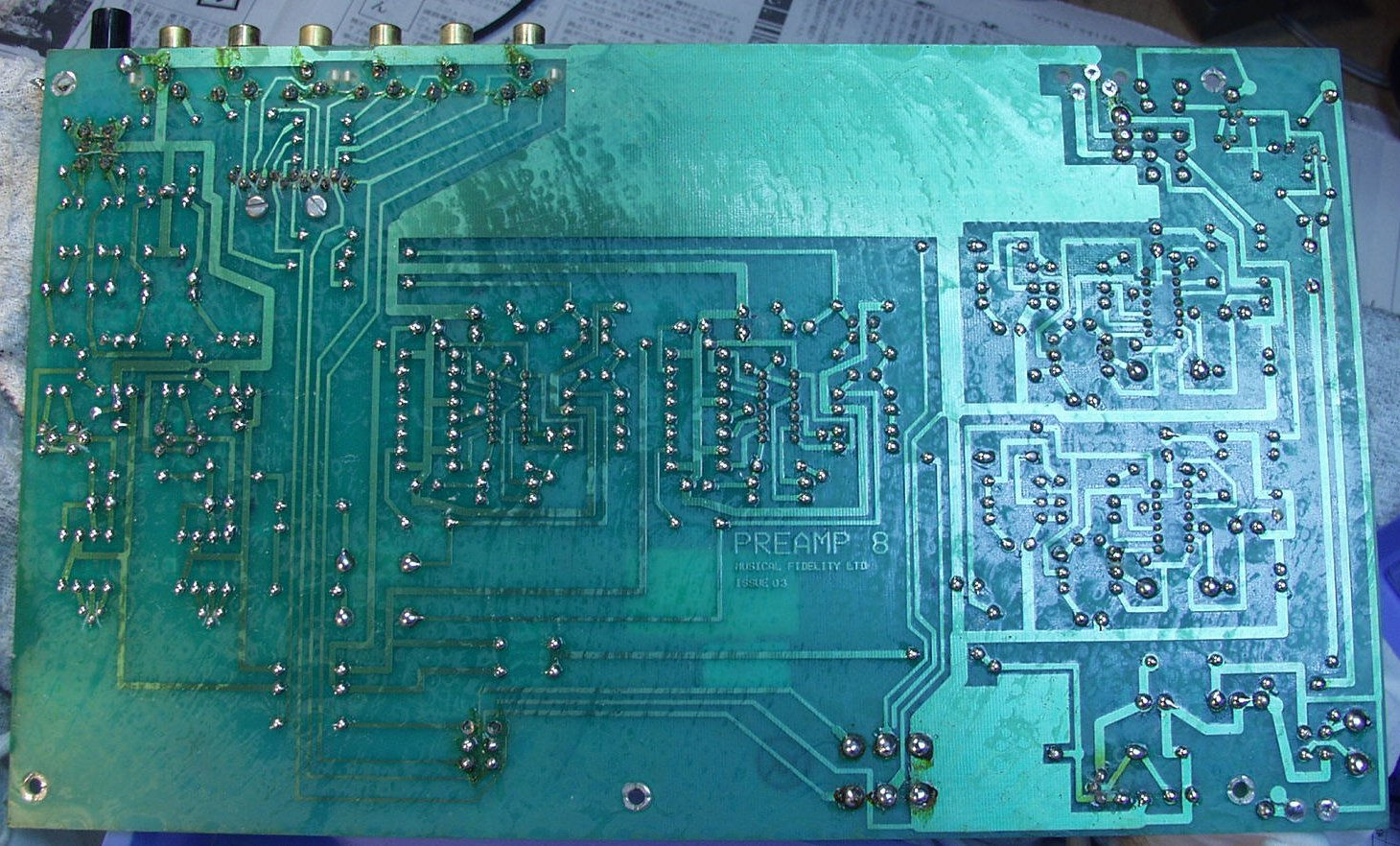

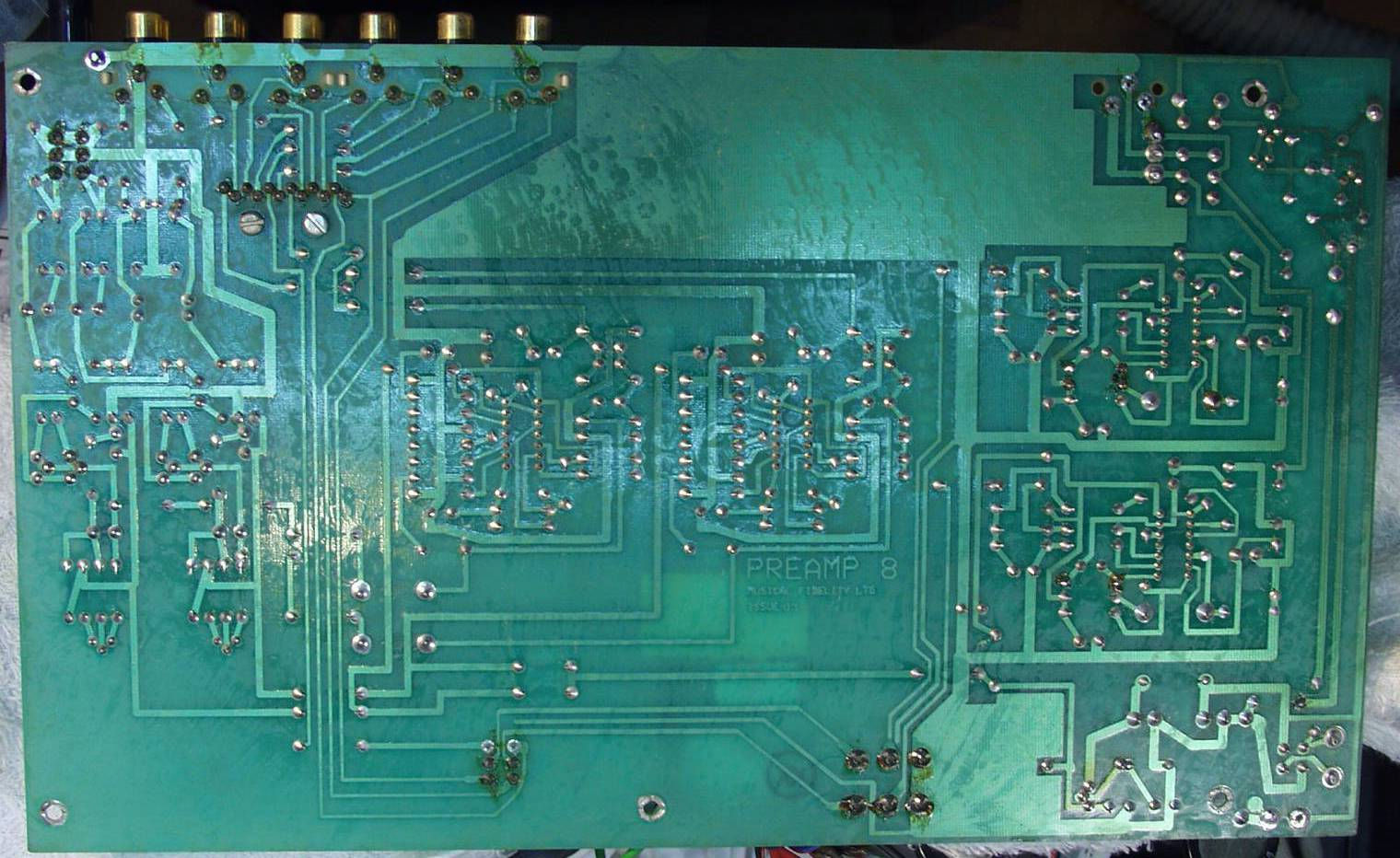

Ｃ４Ｃ．　修理前　プリ基板裏

Ｃ４Ｄ．　修理（半田補正）後　プリ基板裏、　全ての半田をやり直す。

Ｃ５Ａ．　修理前　電源ＳＷ 　　　　　　　　　　何とメインＡＭＰの供給電圧を入切している、プリＡＭＰの電源は入りっぱなし！ 　　　　　　　　　　改造後、このSWはリレーの入り切りのみ

Ｃ４Ｂ．　修理後　電源ＳＷ周り配線

Ｃ５Ａ．　修理前　上から見る

Ｃ５Ｂ．　修理後　上から見る

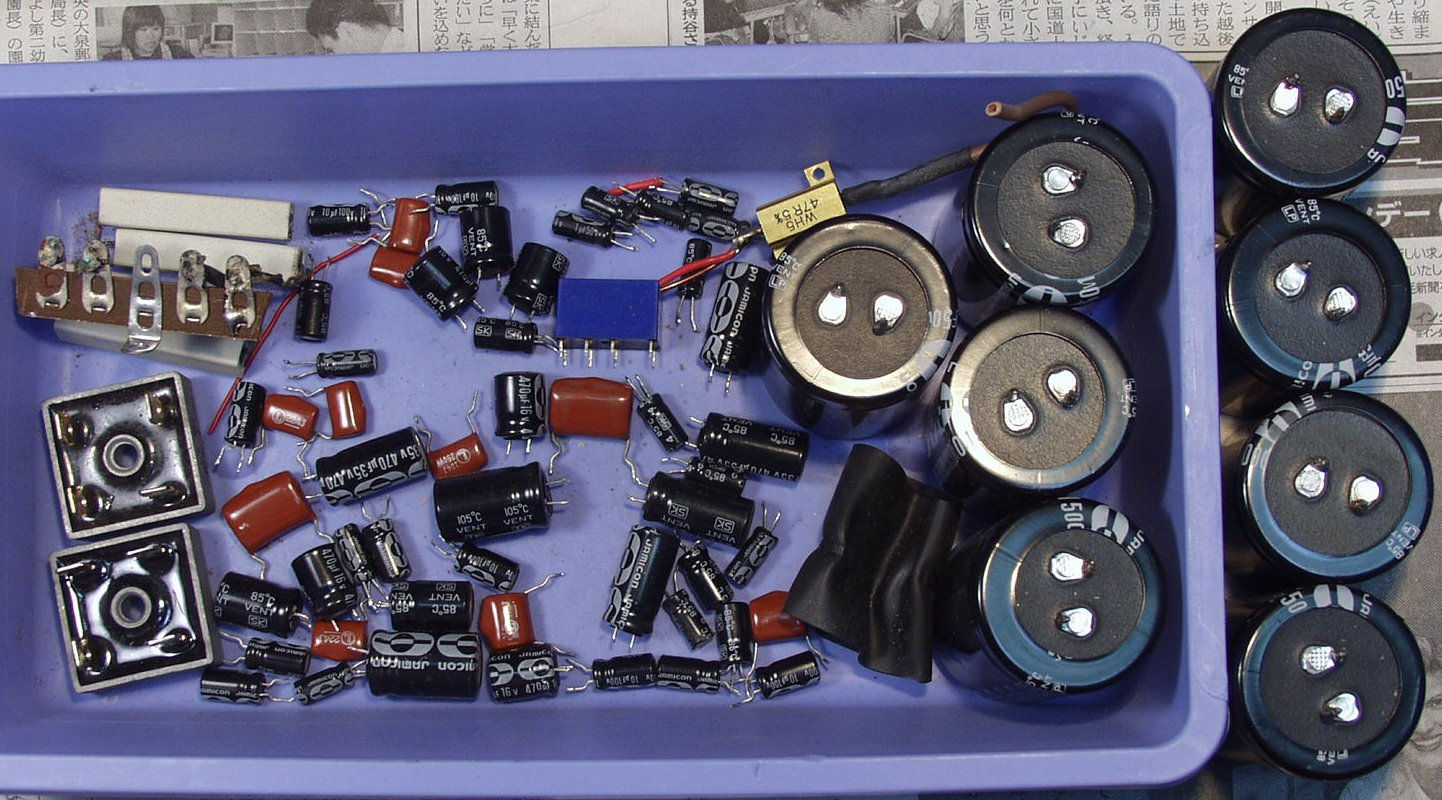

Ｃ６．　交換部品

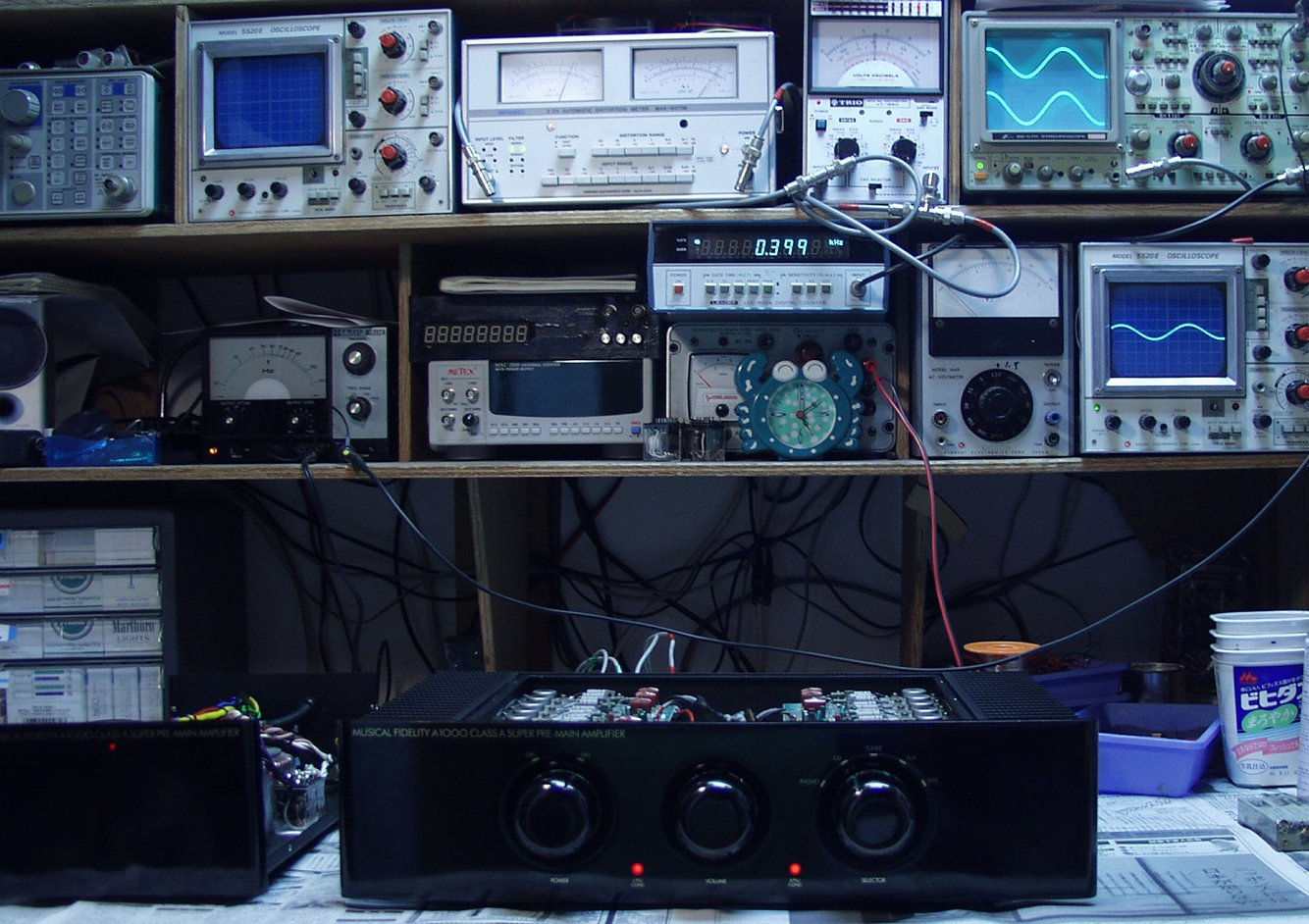

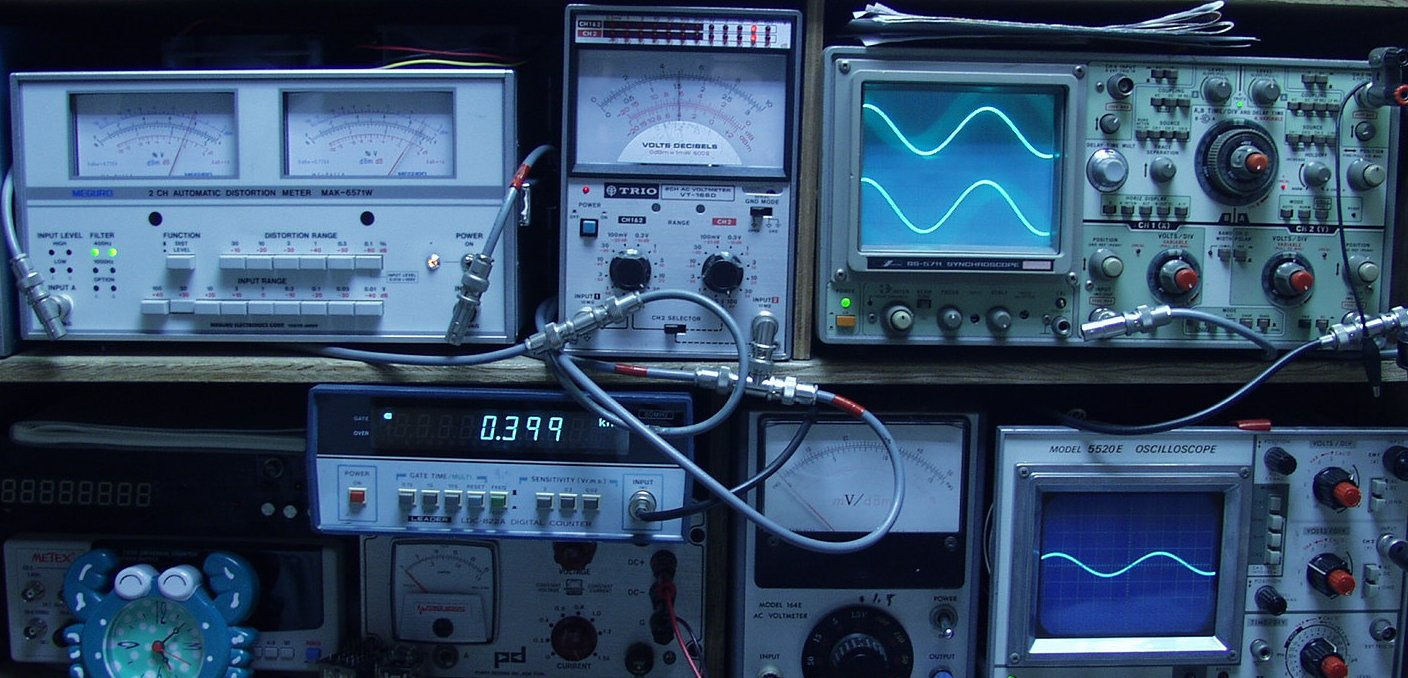

Ｅ．　調整 Ｅ１．　出力／歪み測定・調整

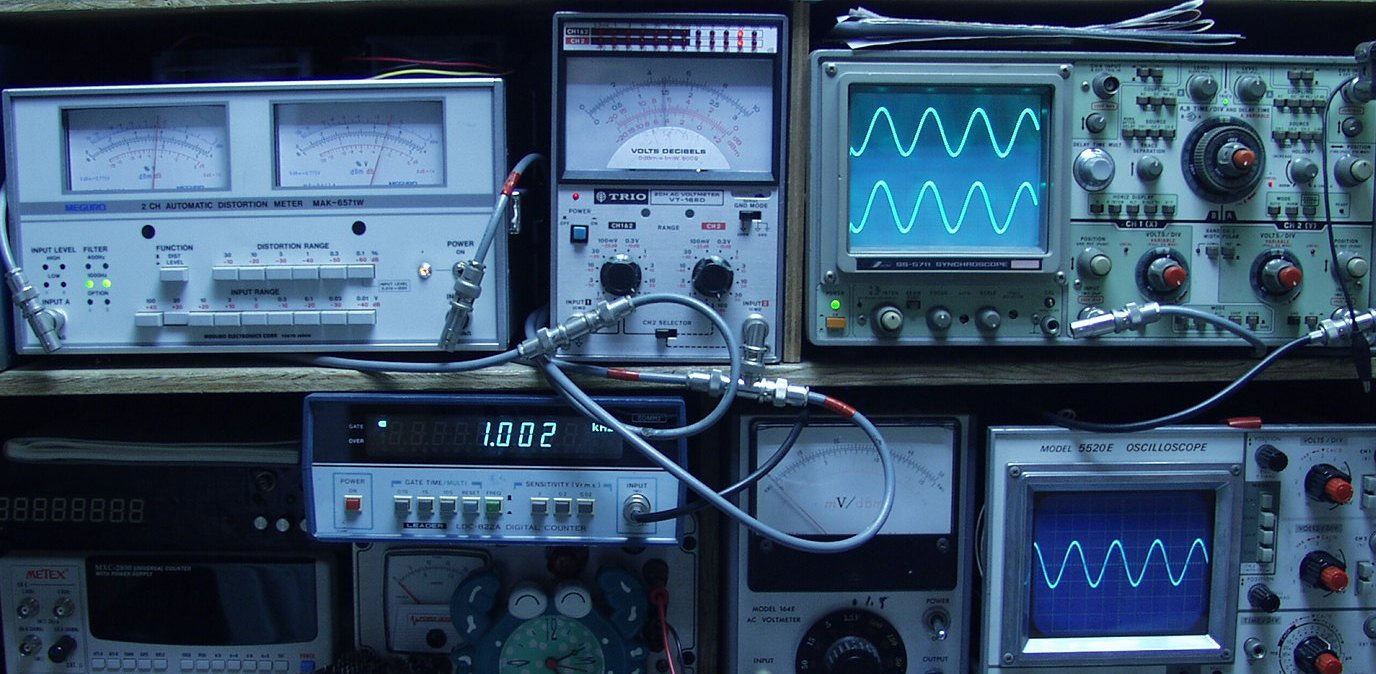

Ｅ２Ａ．　ＳＰ出力　１５Ｖ＝２８Ｗ　０．０８％歪み率　ＡＵＸ入力　１０００ＨＺ

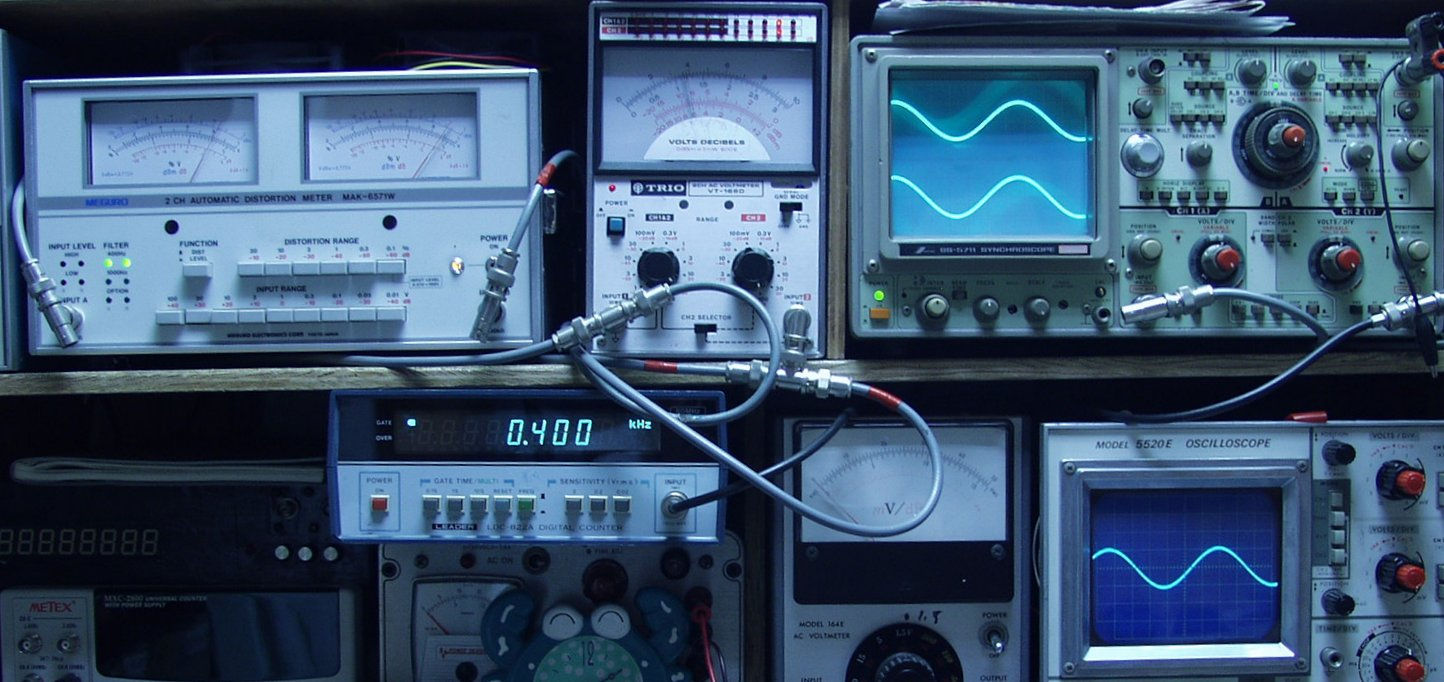

Ｅ２Ｂ．　ＳＰ出力　１５Ｖ＝２８Ｗ　０．０９％歪み率　ＡＵＸ入力　４００ＨＺ

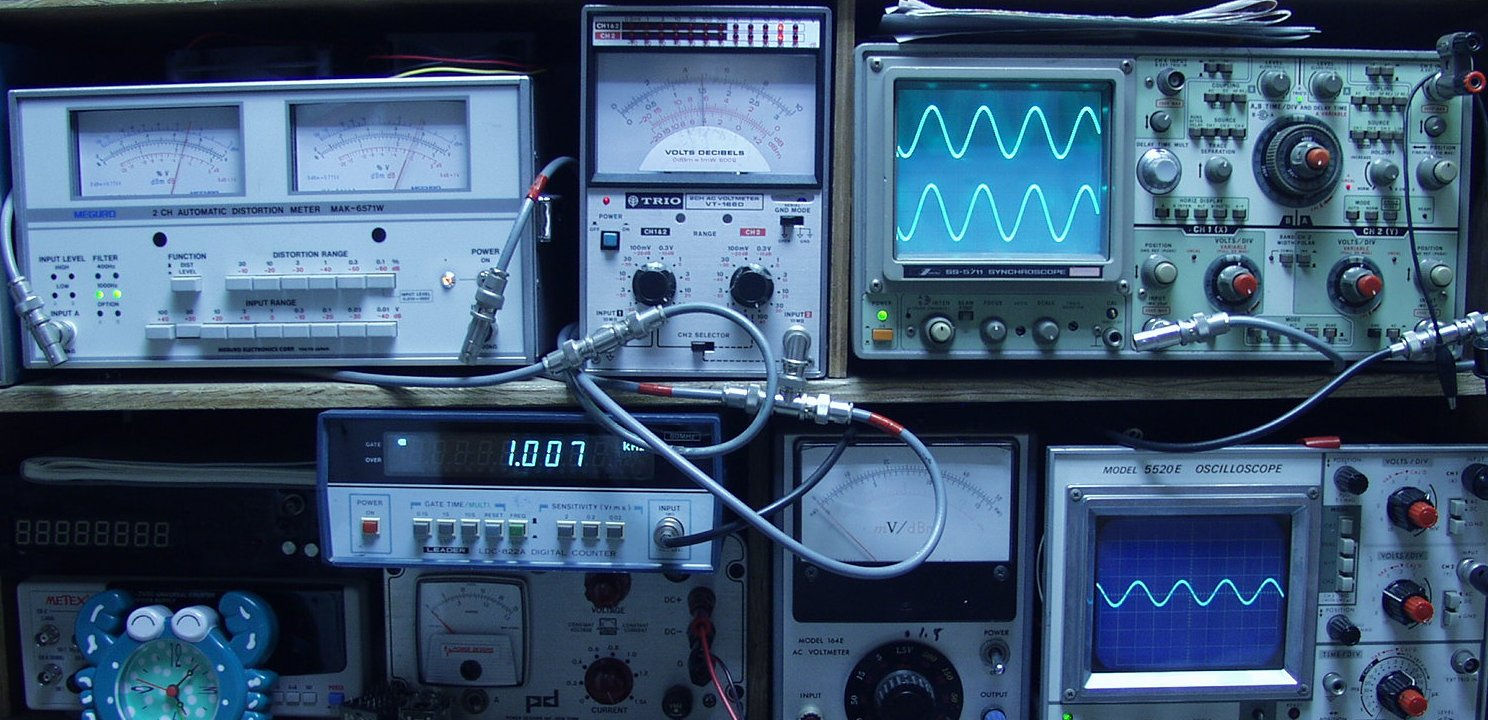

Ｅ３Ａ．　ＳＰ出力　１５Ｖ＝２８Ｗ　０．０７％歪み率　ＭＭ入力　１０００ＨＺ

Ｅ３Ｂ．　ＳＰ出力　１５Ｖ＝２８Ｗ　０．０９％歪み率　ＭＭ入力　４００ＨＺ

Ｅ５．　完成　２４時間エージング

Ｓ．　ＭｕｓｉｃａｌＦｉｄｅｌｉｔｙ　Ａ−１０００．　の仕様（マニアル・カタログより）

型式 プリメインアンプ Musical Fidelity A1０００、Ａ１０００Ｂ Ａ１０００Ａ＝ミュージカルフィデリティー社創立10周年特別生産モデル 定格出力 50W＋50W（8Ω） 入力感度/インピーダンス Phono MC= 0.6mV/120Ω Phono MM= 8mV/47kΩ CD、Tuner、Aux、Tape= 350mV/47kΩ 再生帯域 21Hz〜21kHz ±1dB RIAA偏差 ±0.7dB以下 高調波歪率(20Hz〜20kHz) 0.5%以下 SN比 Phono MC= 60dB以上 Phono MM= 75dB以上 CD、Tuner、Aux、Tape= 90dB クロストーク 85dB以上 電源電圧 100/120/220/240V対応、 50/60Hz 消費電力 215W（連続） 外形寸法 本体＝幅483×高さ120×奥行350mm 電源＝幅195×高さ120×奥行340mm 重量 本体＝11.6kg 電源＝8.2kg 価格 1993年発売、\650,000→￥580,000、

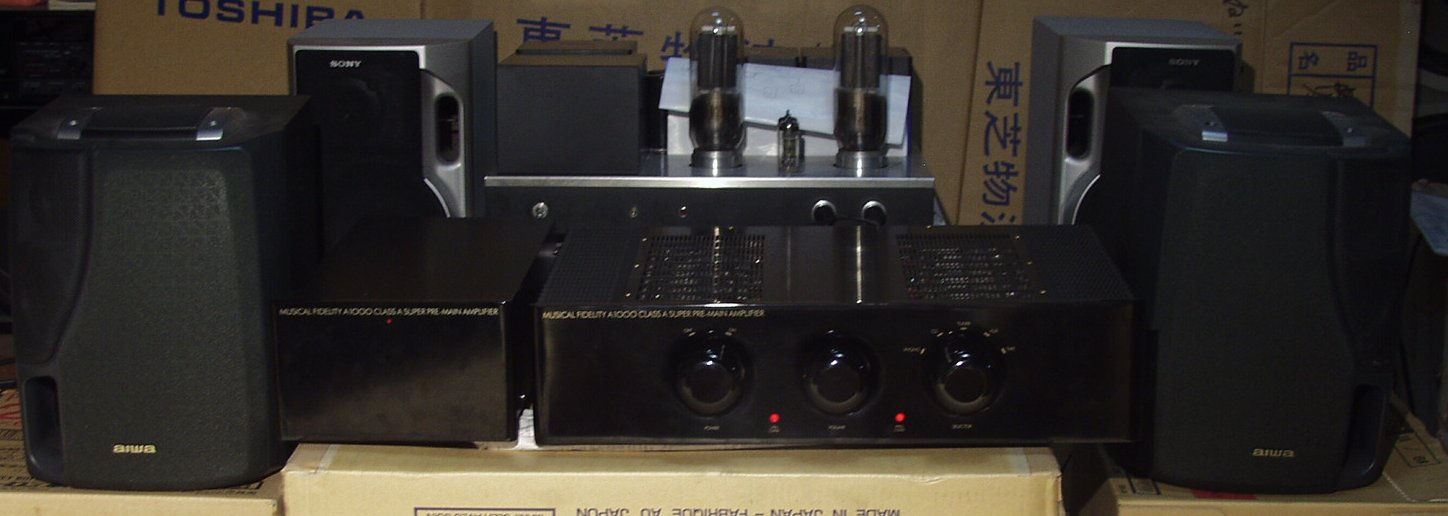

a1000-11
