Musical Fidelity A1.20 Special Limited 修理記録 | ||||||||||||||||||||
平成16年11月2日到着 平成17年2月18日完成 | ||||||||||||||||||||
このAMPはSP接続リレーが装備されておりません 電源入/切り時にSPに直流が流れます、ネットワークを装備していないSPを接続する時は、十分注意してください |
||||||||||||||||||||
|
||||||||||||||||||||

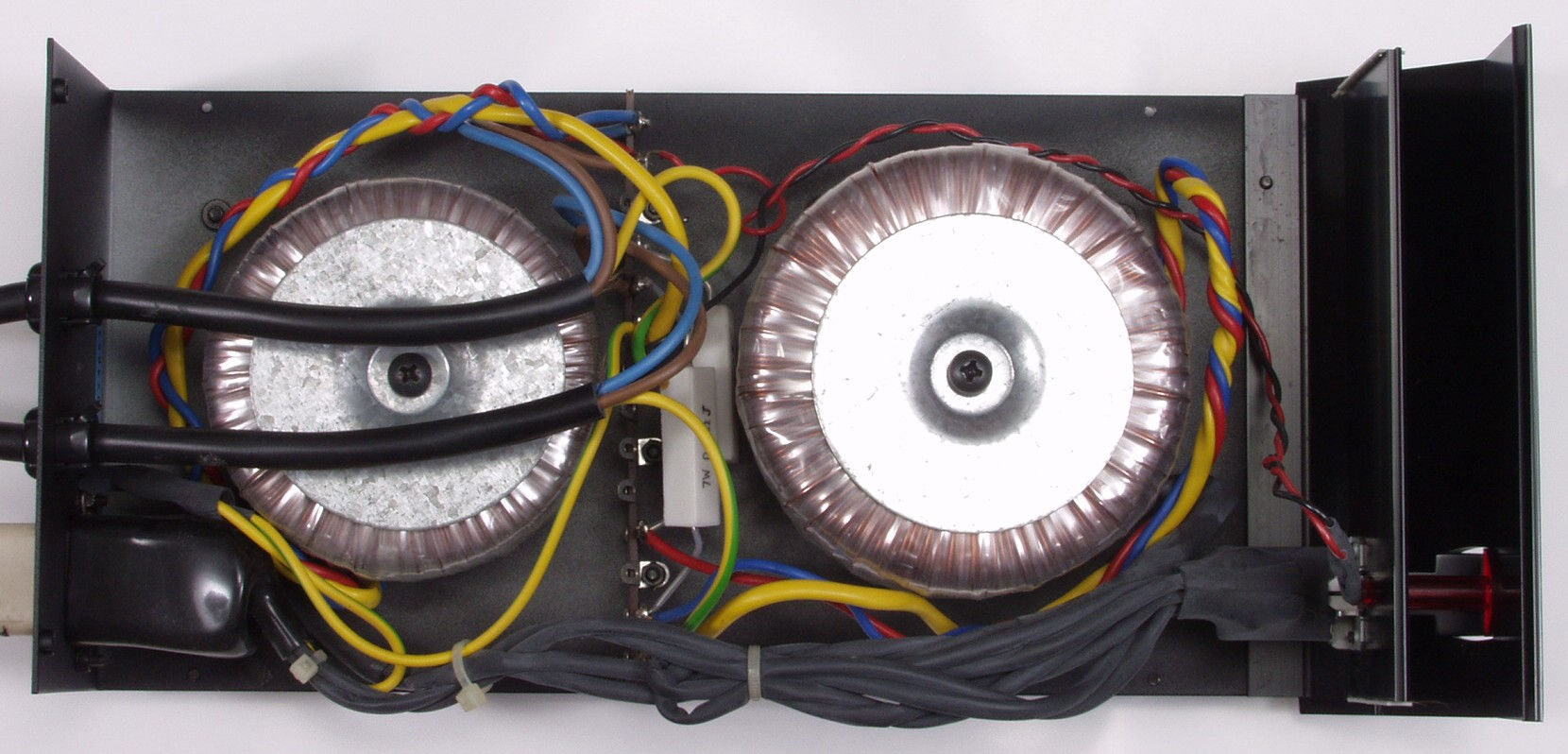

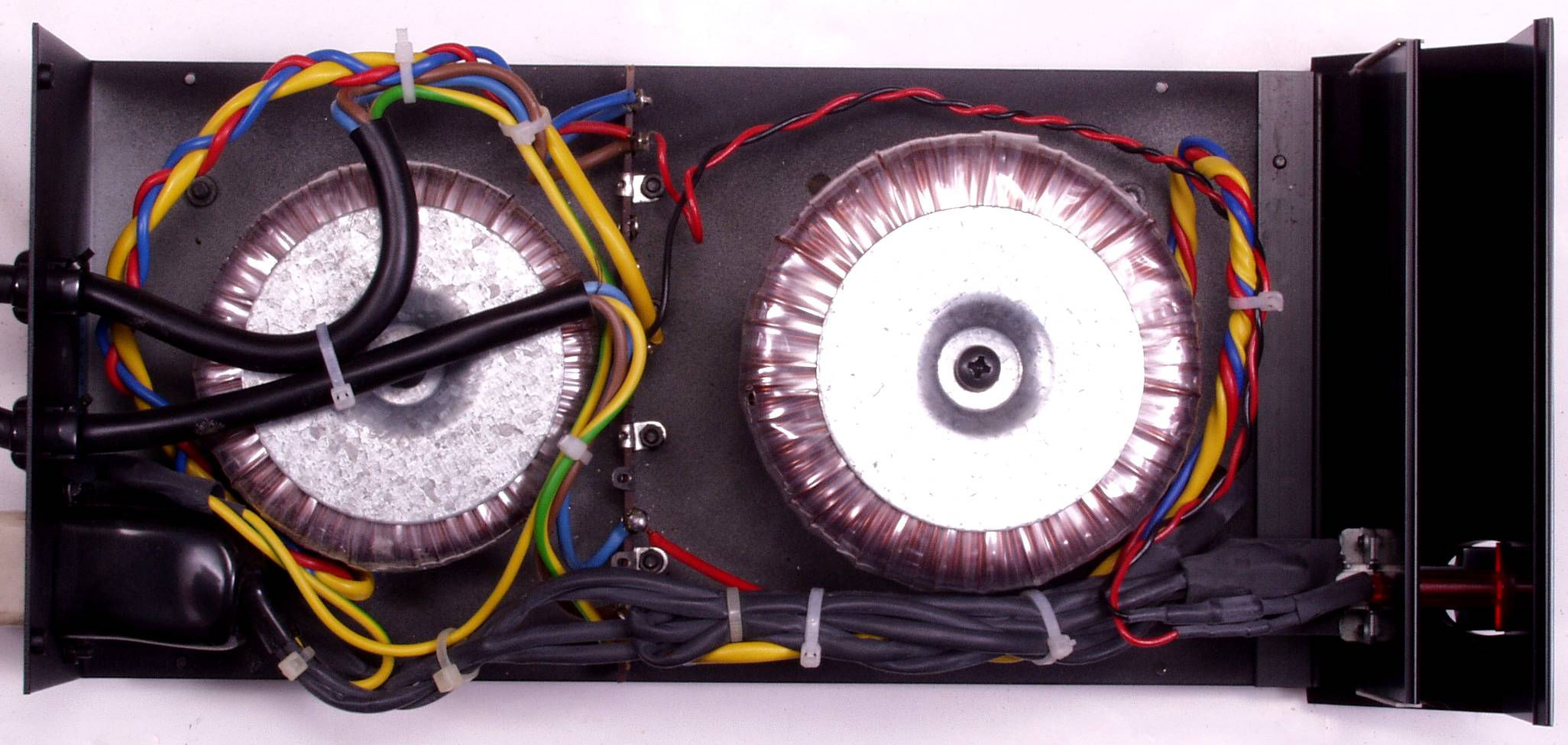

A. 修理前の点検。 A1. 点検中 電源部上から見る。 |
||||||||||||||||||||

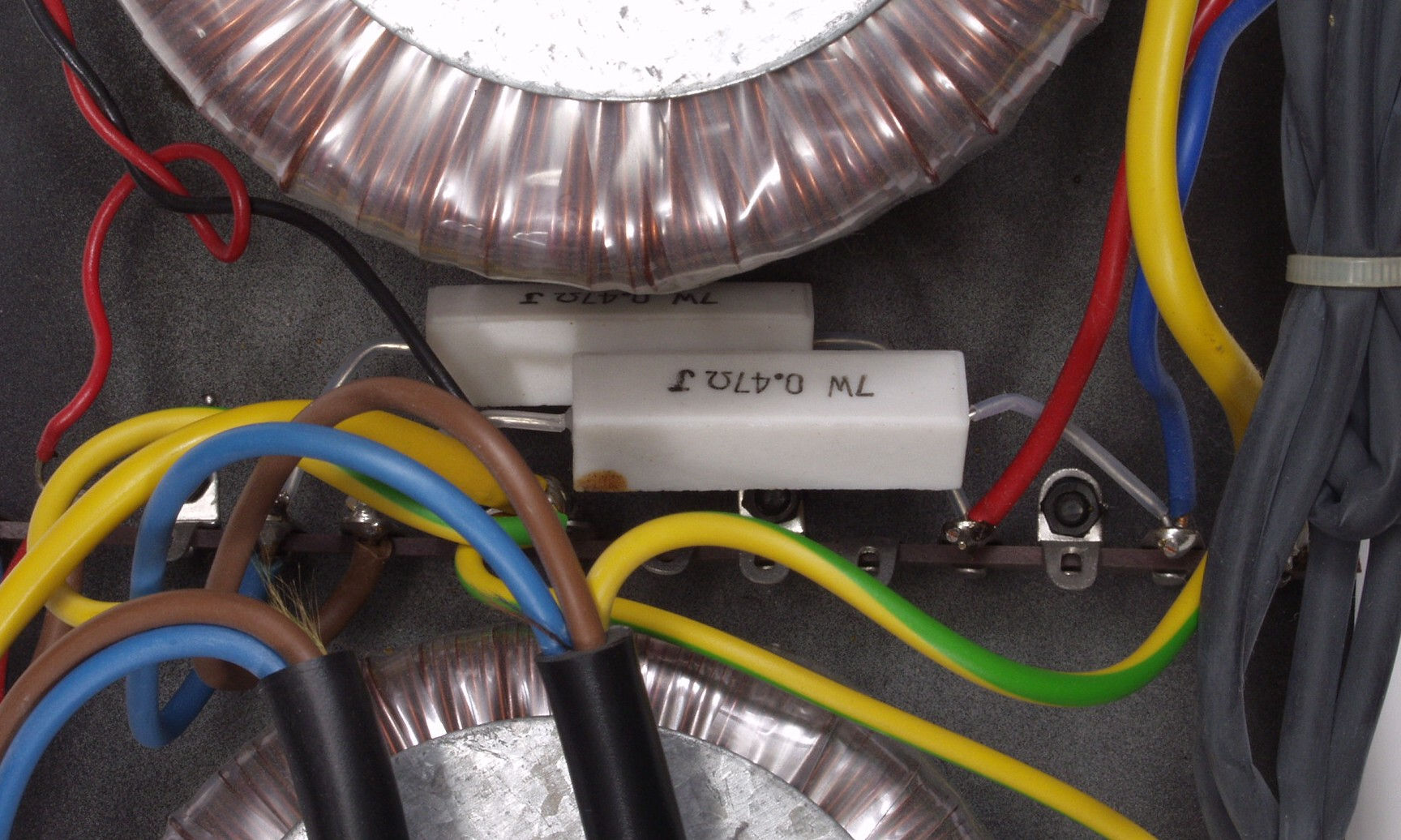

A2. 点検中 せっかく高いトロイダルトランスを使用しているのに、ラッシュカーレント防止抵抗が入れてある | ||||||||||||||||||||

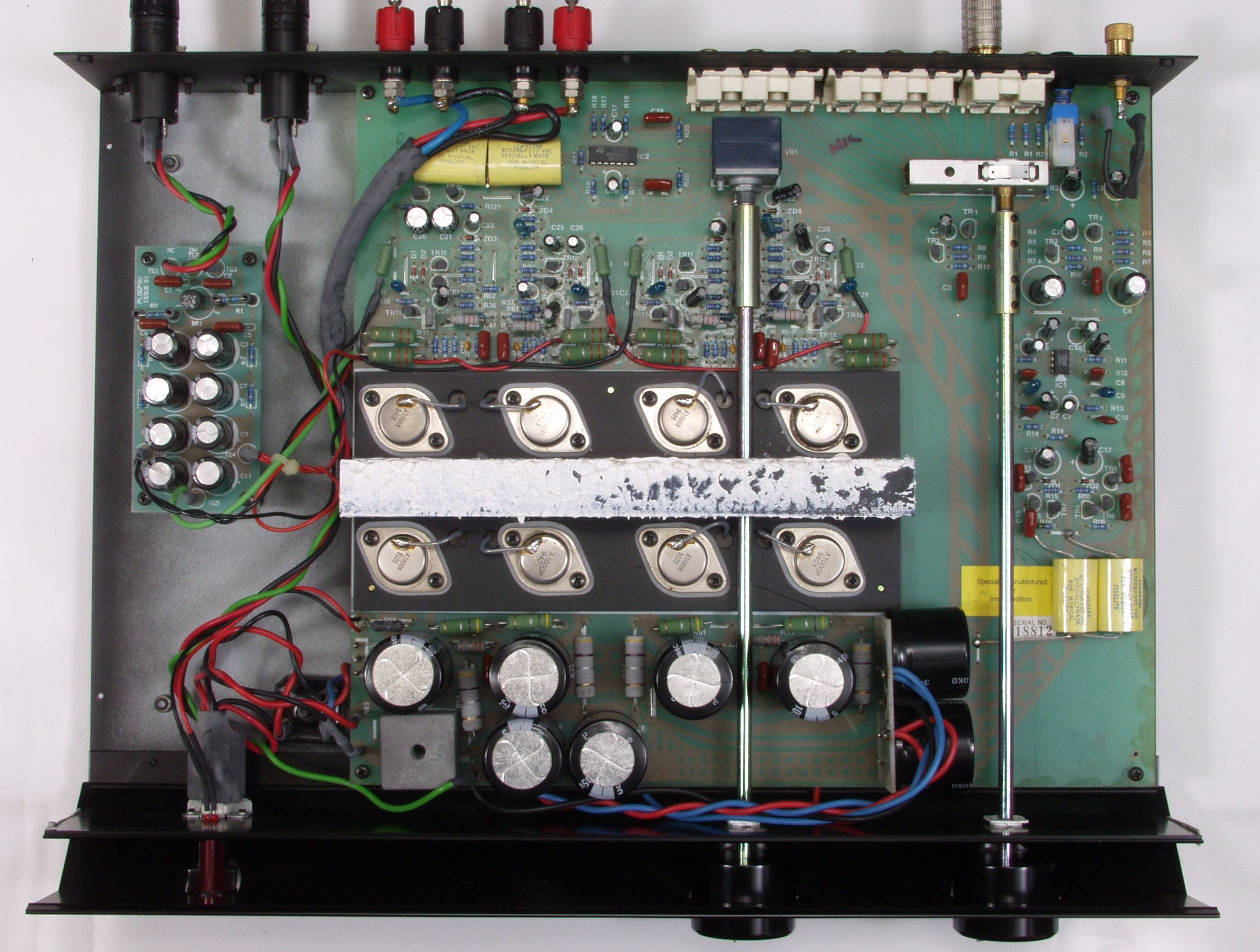

A3. 点検中 上から見る | ||||||||||||||||||||
A4. 点検中 整流部もWになっている、後から追加した? 本当は、片側しか使用していない |
||||||||||||||||||||

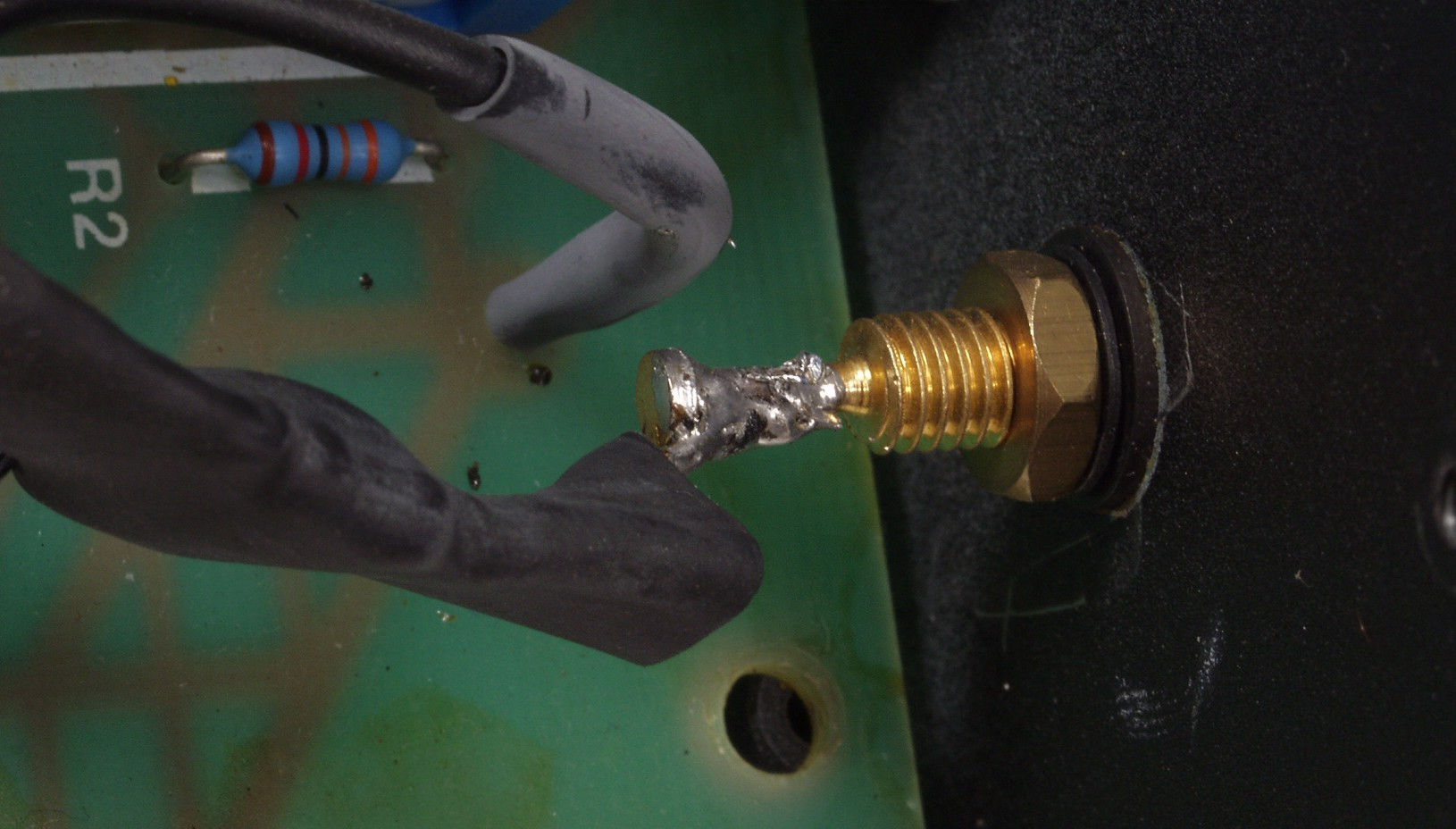

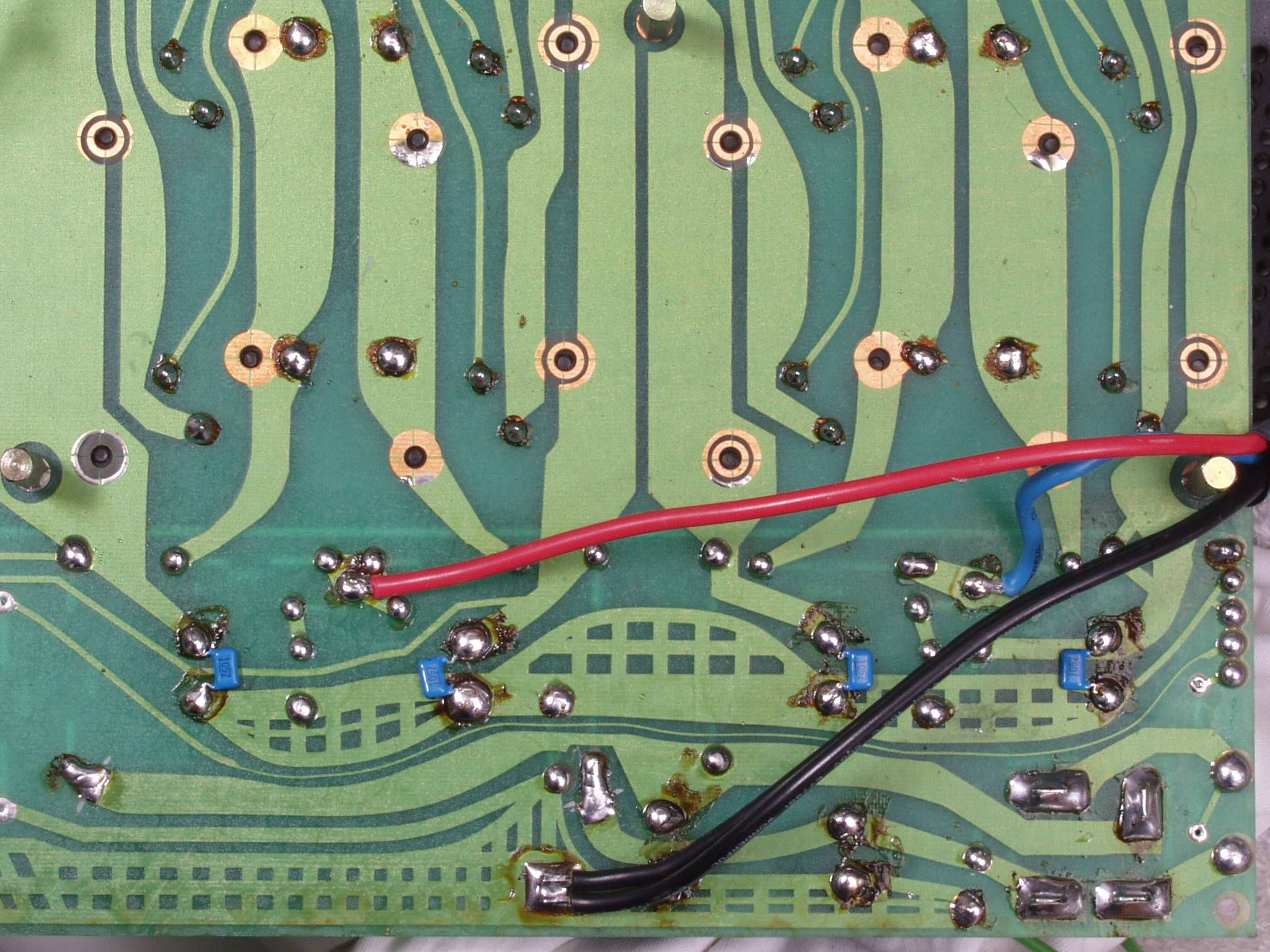

A5. 点検中 フォノのアースの半田、明らかにシロートの半田 | ||||||||||||||||||||
A6. 点検中 ツマミのシャフトの止めネジ跡、数回の着脱跡あり | ||||||||||||||||||||
A7. 点検中 SP出力 14V=24.5W 2.5%歪み率 AUX入力 400HZ | ||||||||||||||||||||

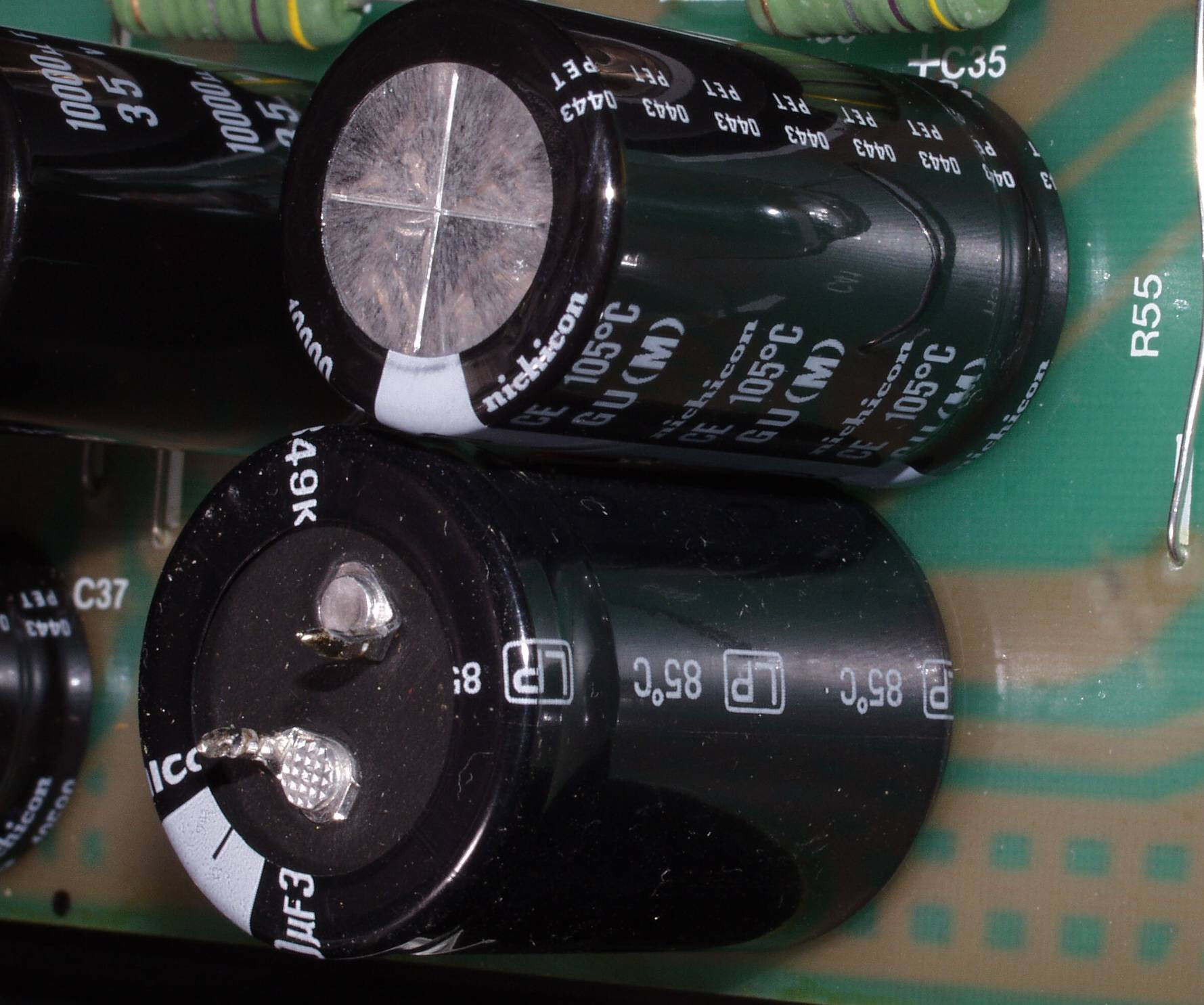

A8. 点検中 交換する電解コンデンサー比較、温度が異なる | ||||||||||||||||||||
C. 修理状況 C1A. 修理前 電源部上から見る |
||||||||||||||||||||
C1B. 修理・改造後 電源部上から見る | ||||||||||||||||||||

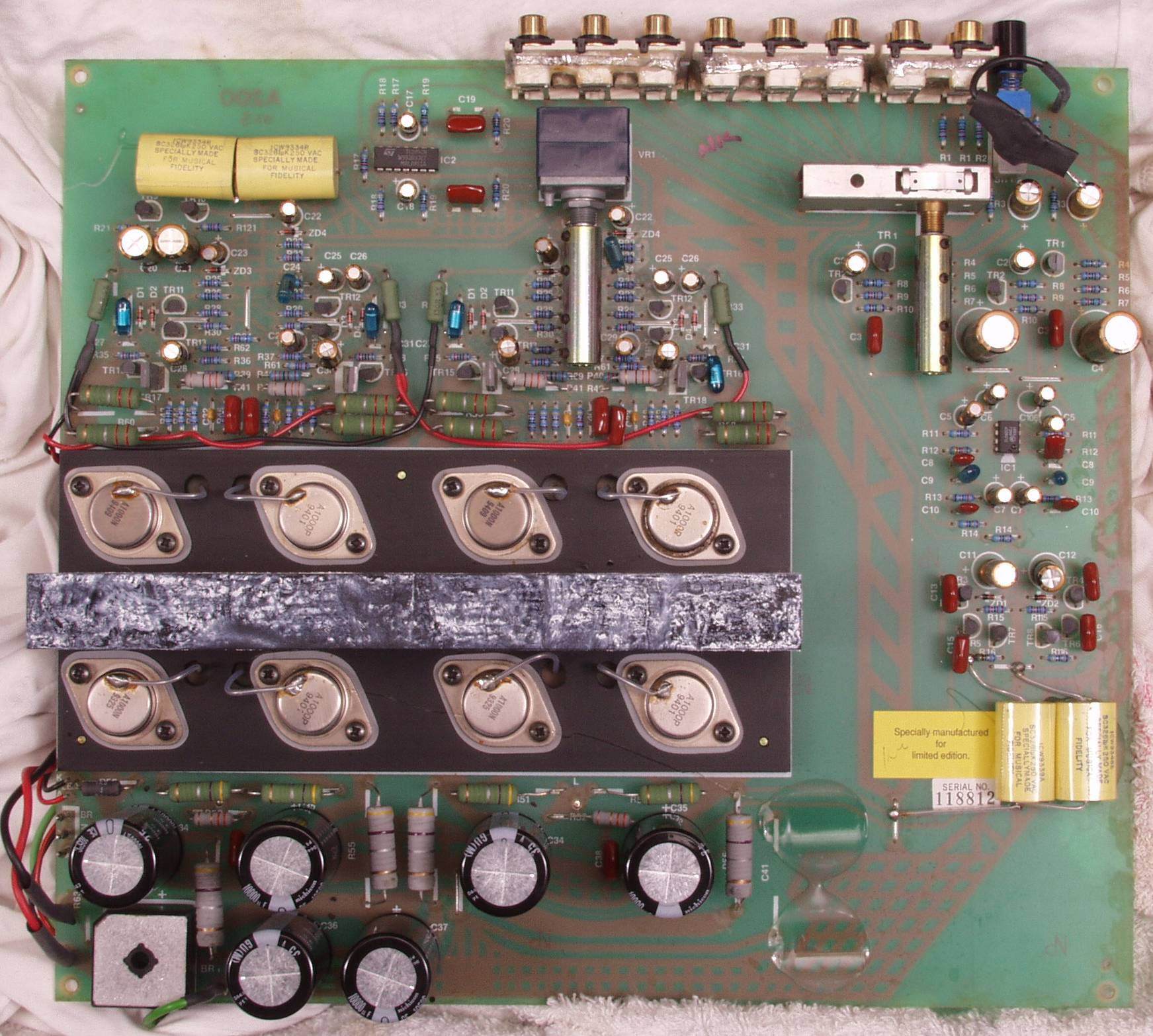

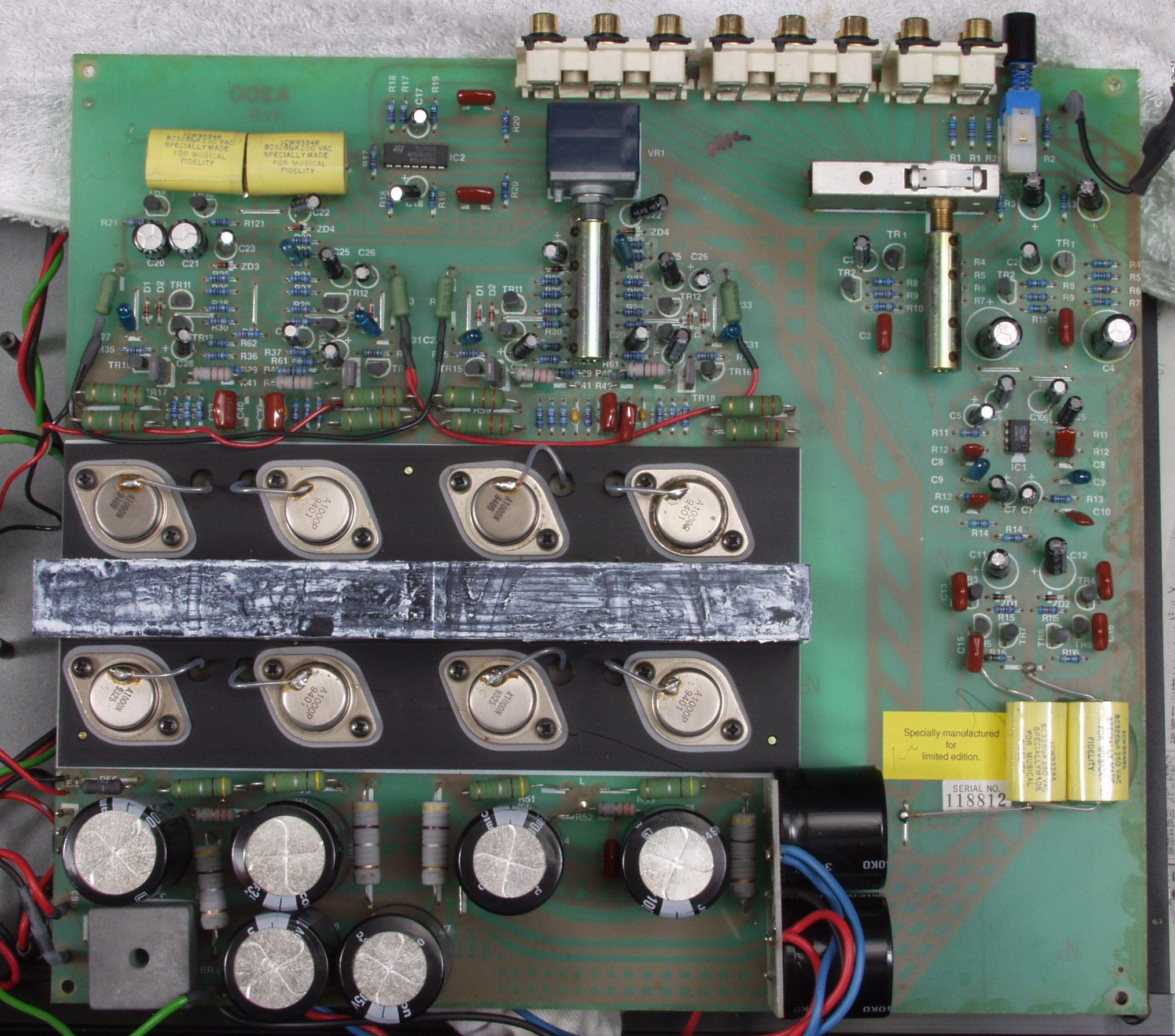

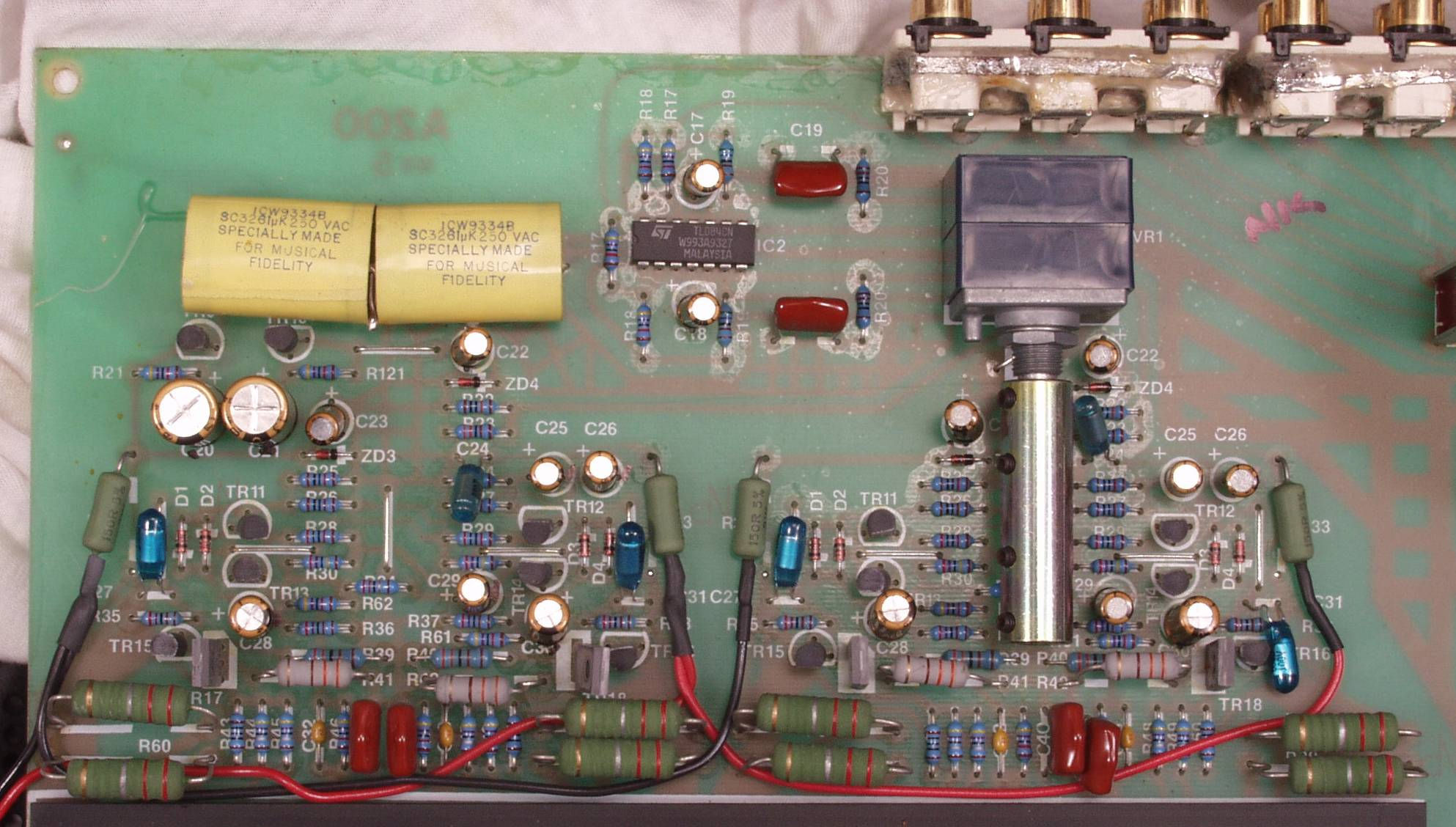

C2A. 修理前 基板 | ||||||||||||||||||||
C2B. 修理後 基板 | ||||||||||||||||||||

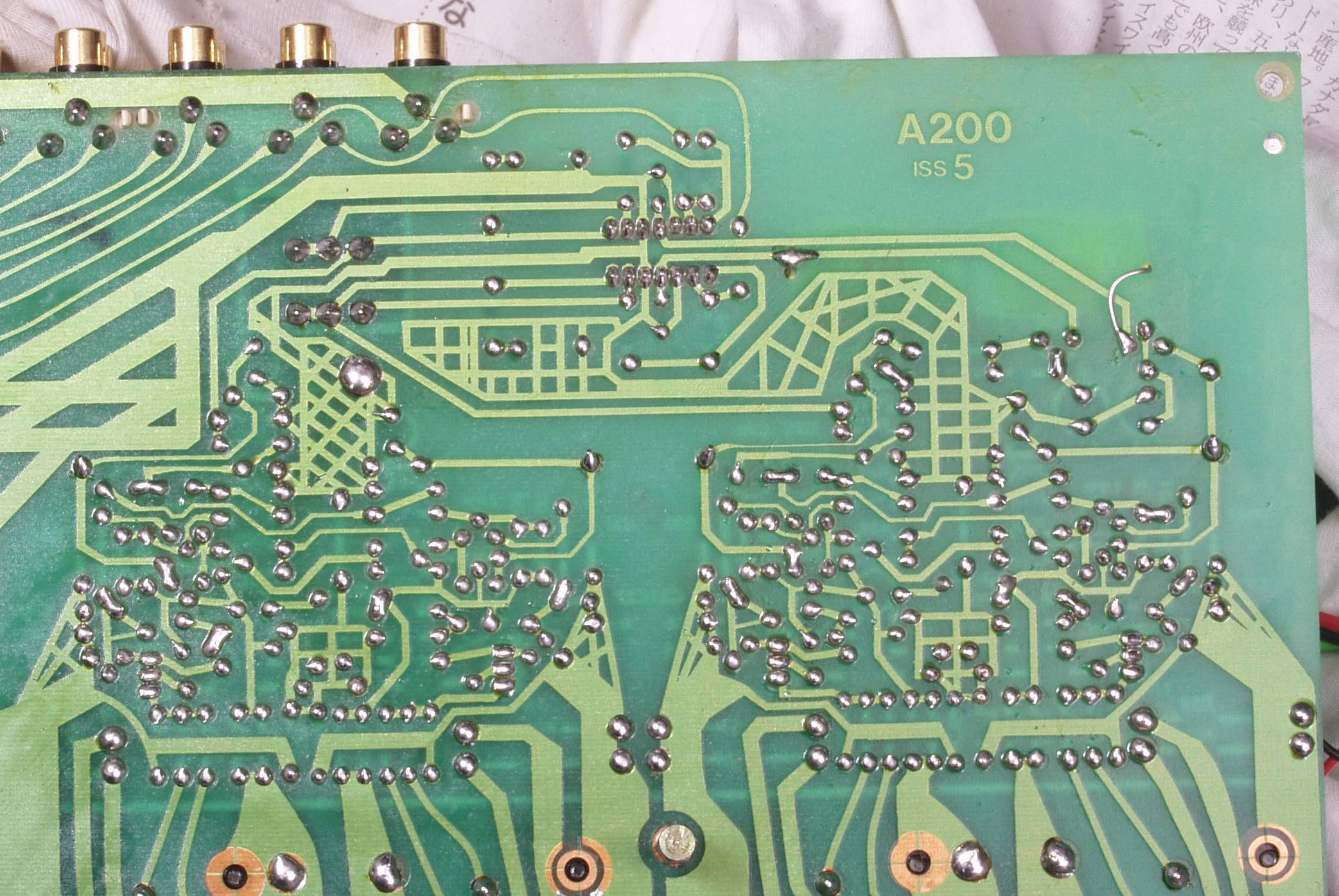

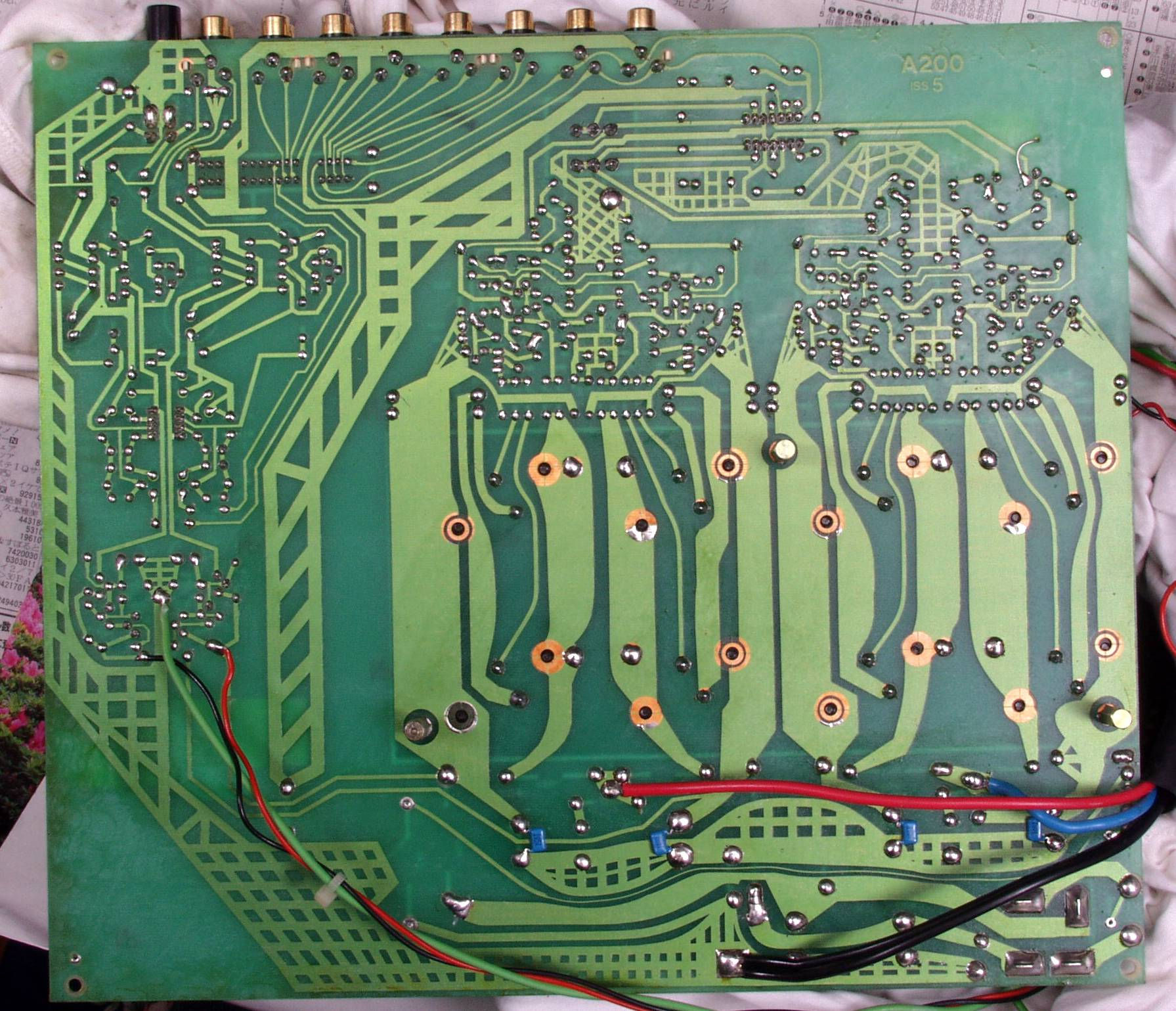

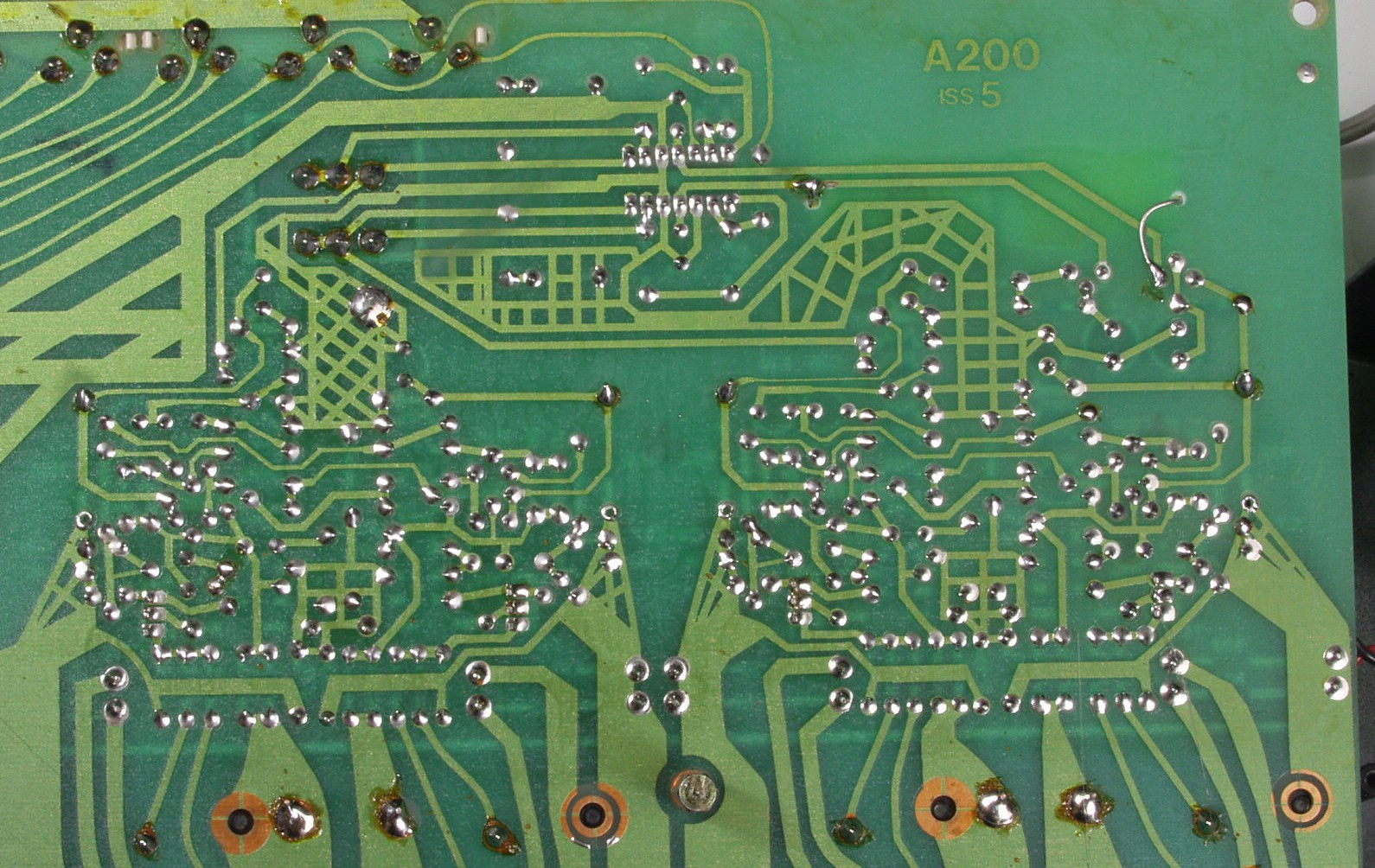

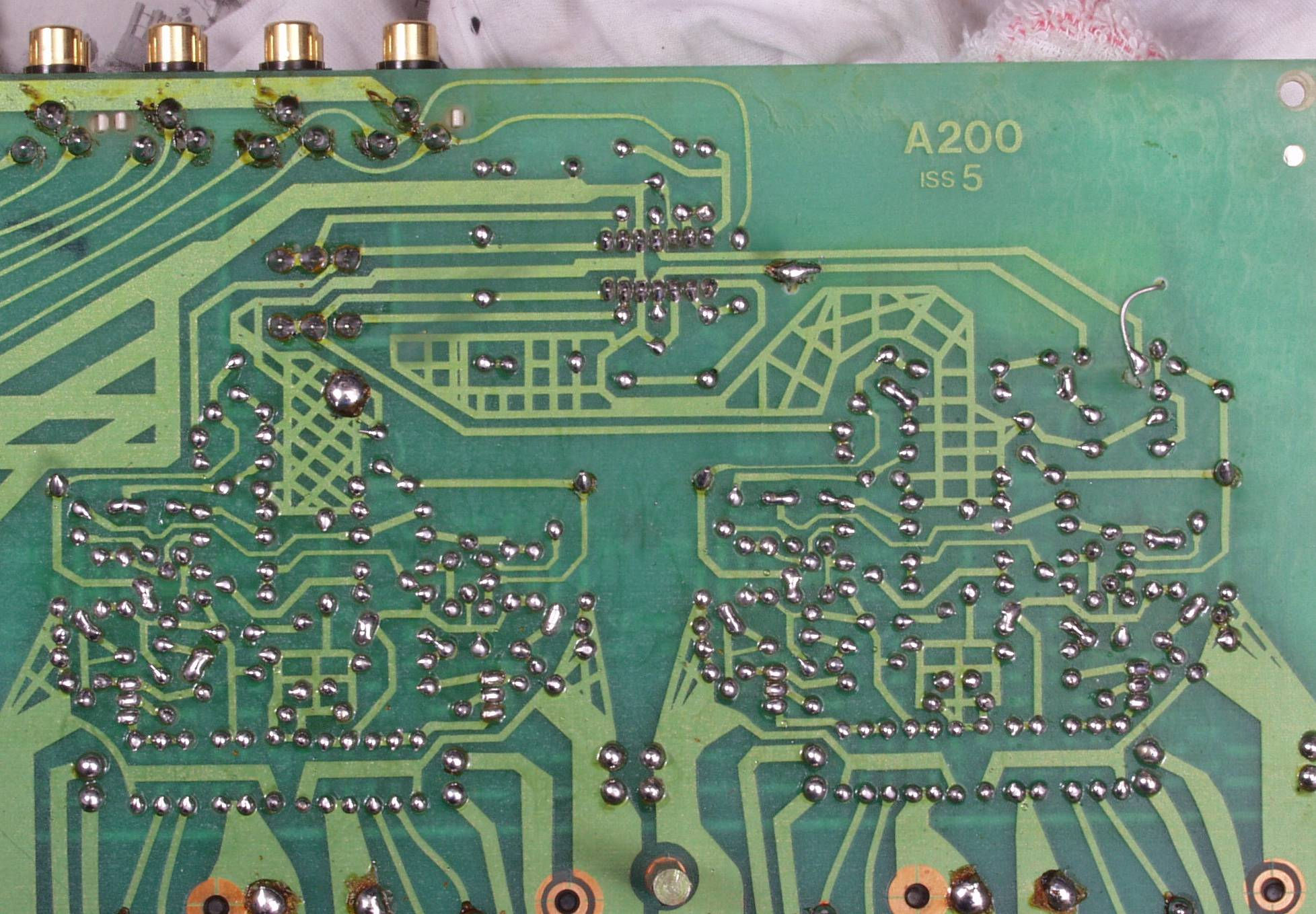

C2C. 修理前 基板裏 | ||||||||||||||||||||
C2D. 修理(半田補正)後 基板裏、 半田を全部やり直す。 | ||||||||||||||||||||
写真紛失 | ||||||||||||||||||||

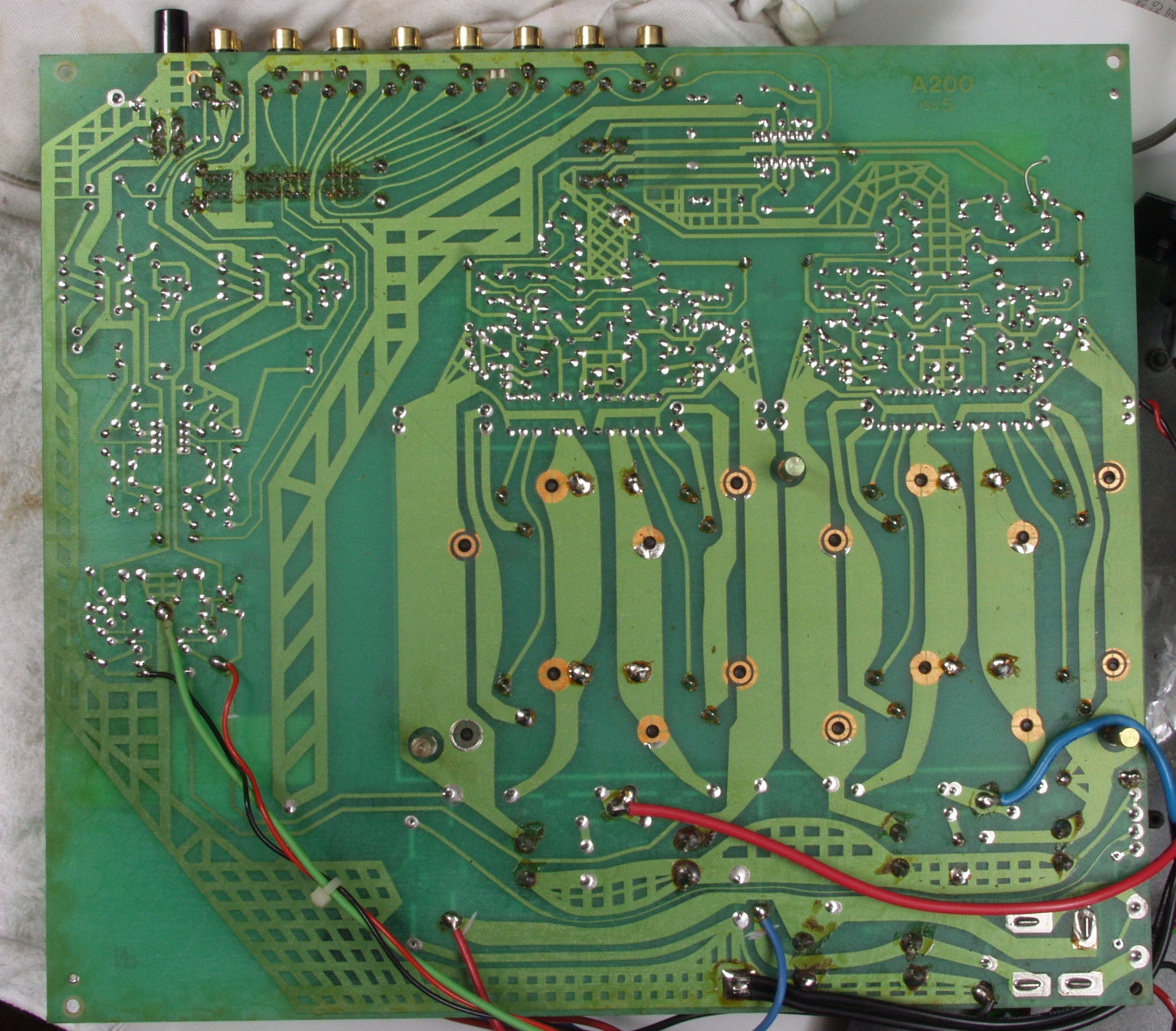

C2E. 完成基板裏 洗浄後、 洗浄後コーテング材を塗る。 | ||||||||||||||||||||

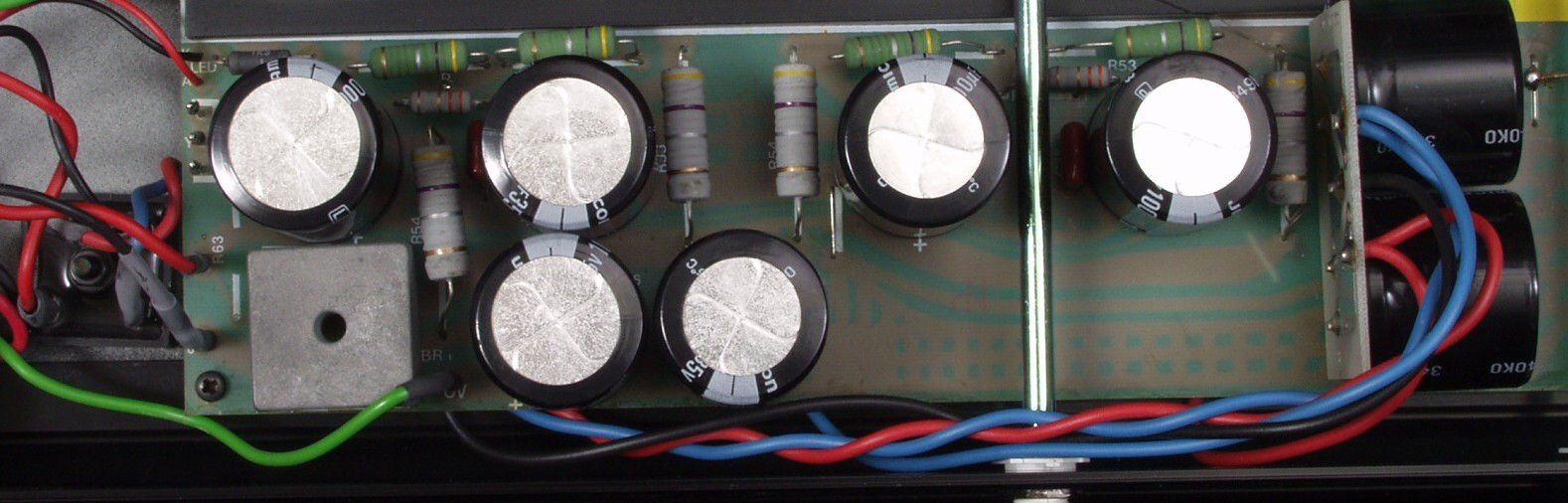

C3A. 修理前 整流基板 | ||||||||||||||||||||

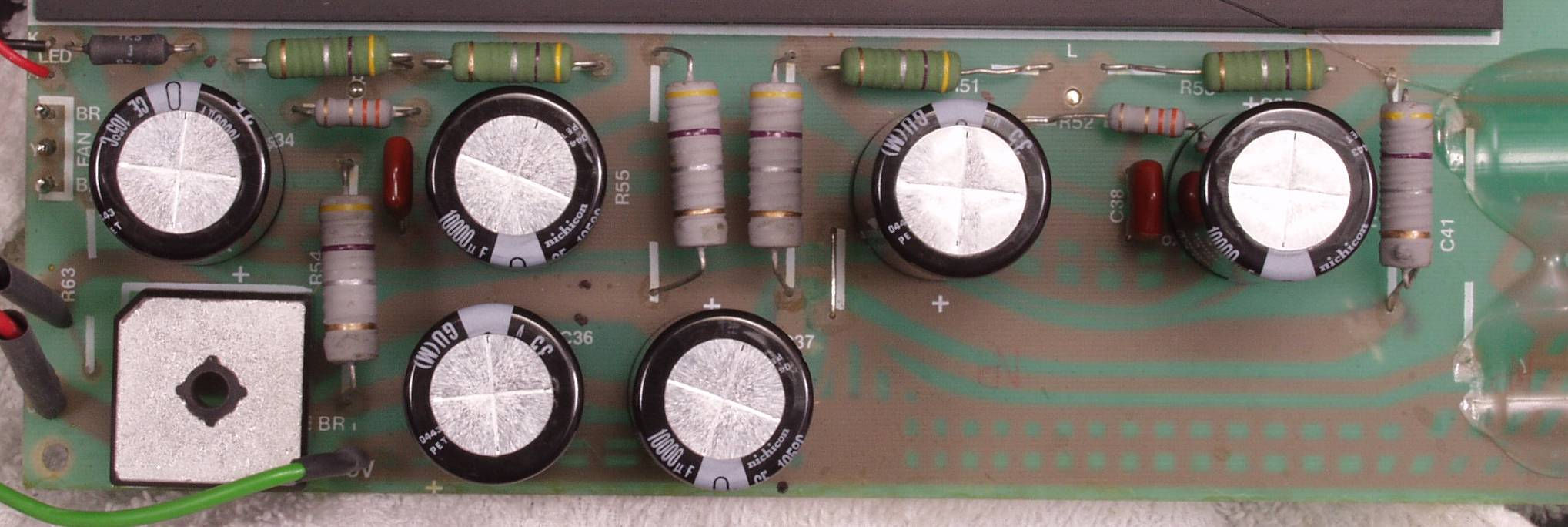

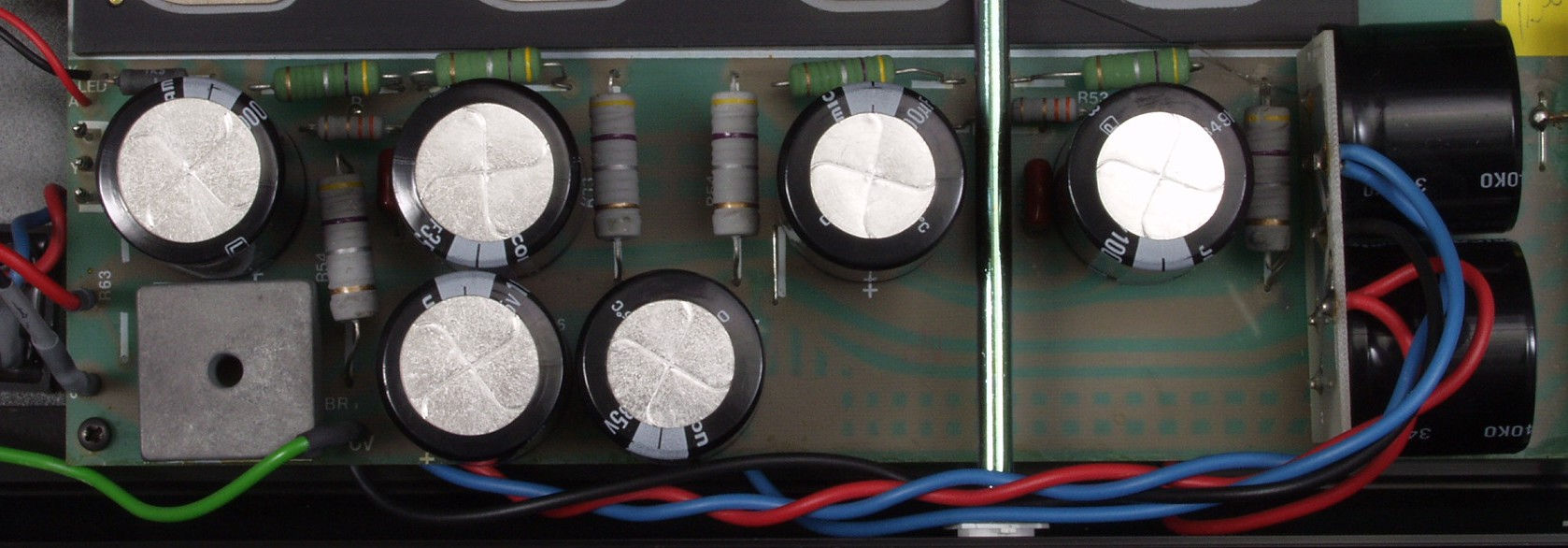

C3B. 修理後 整流基板 電解コンデンサー8個、整流ブリッジ交換 | ||||||||||||||||||||

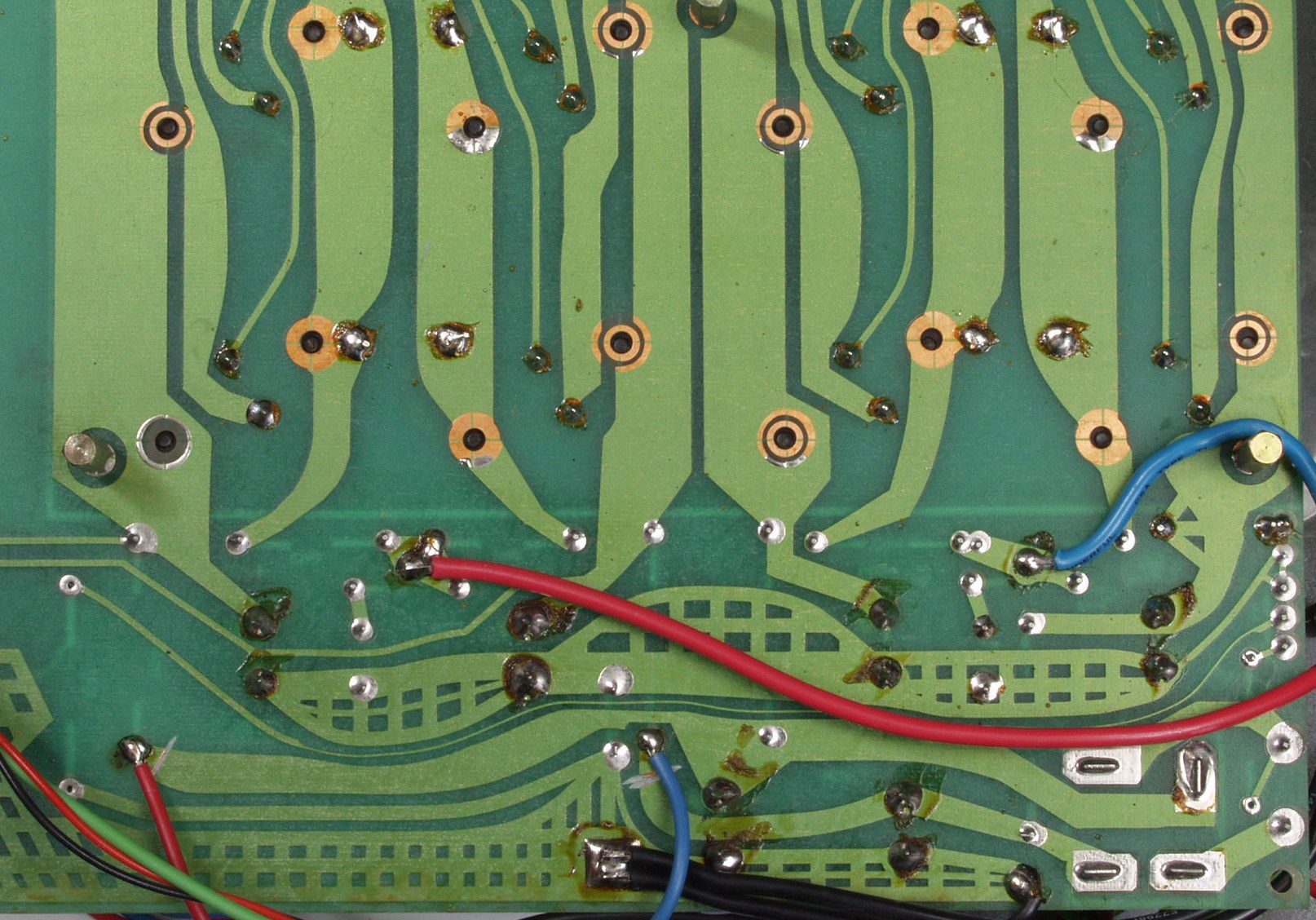

C3C. 修理前 整流基板裏+終段基板裏 | ||||||||||||||||||||

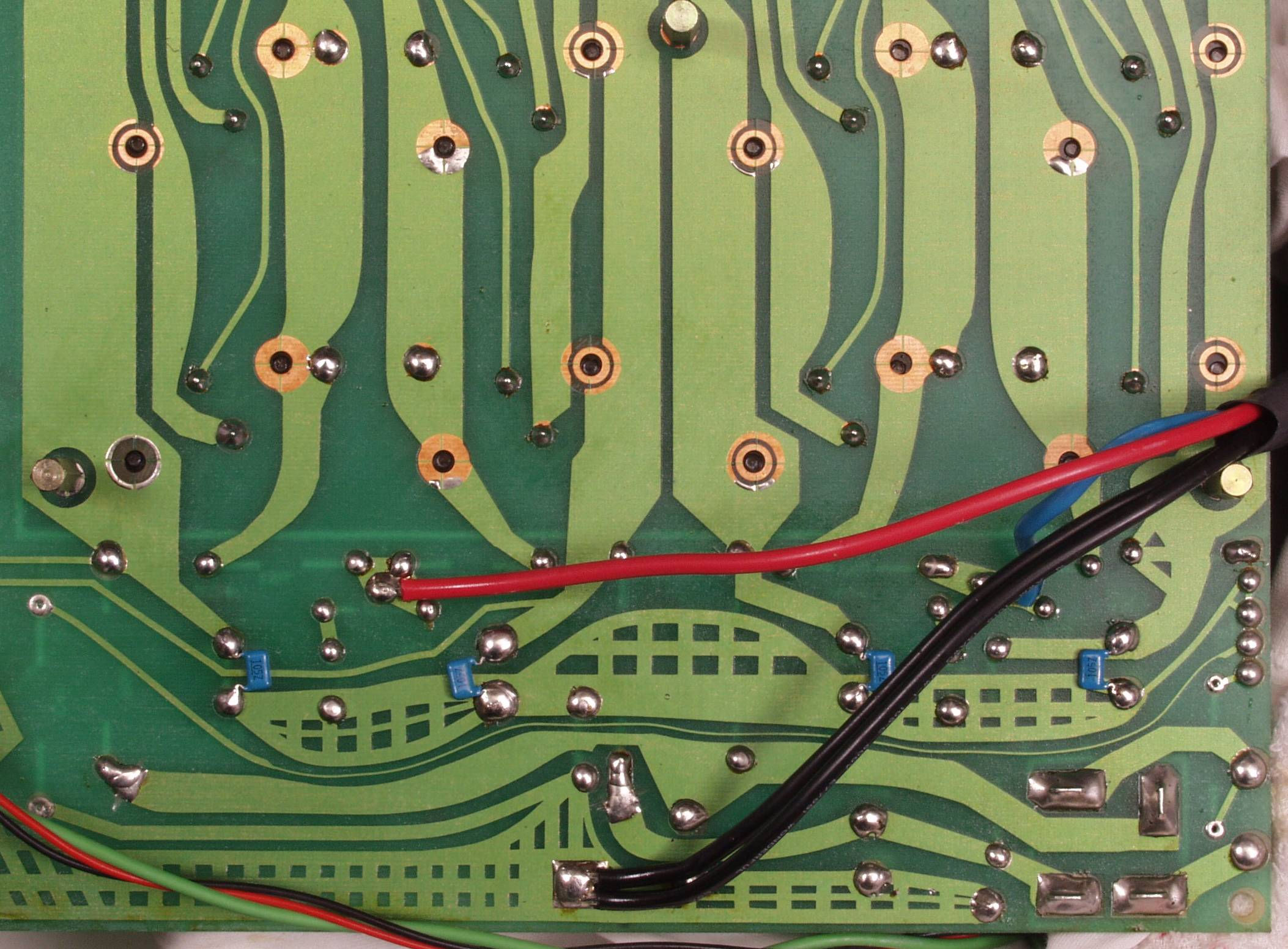

C3D. 修理(半田補正)後 整流基板裏+終段基板裏、 半田を全部やり直す。 | ||||||||||||||||||||
C3E. 完成整流基板裏+終段基板裏、 洗浄後コーテング材を塗る。 | ||||||||||||||||||||
C4A. 修理前 プリ電源基板 | ||||||||||||||||||||

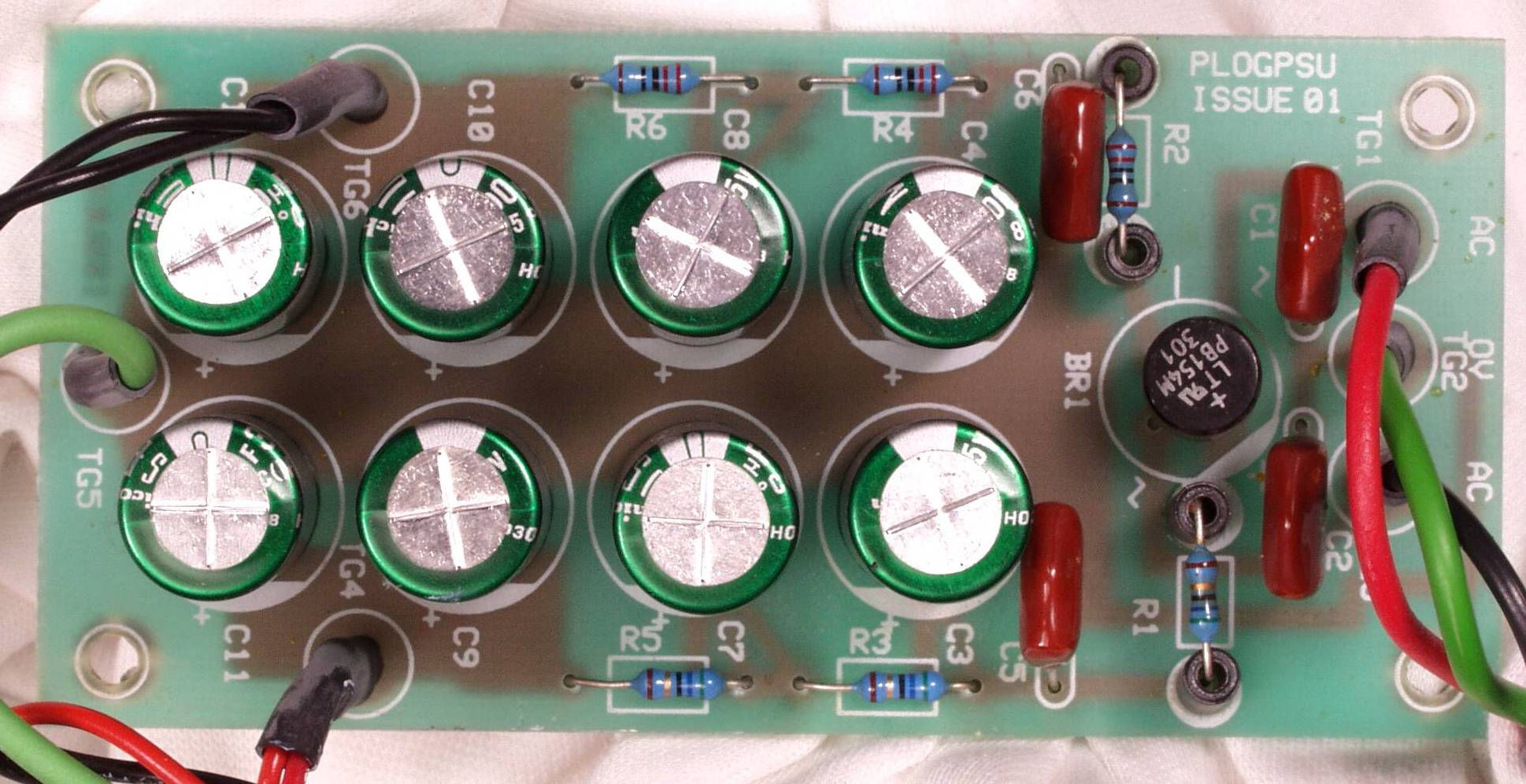

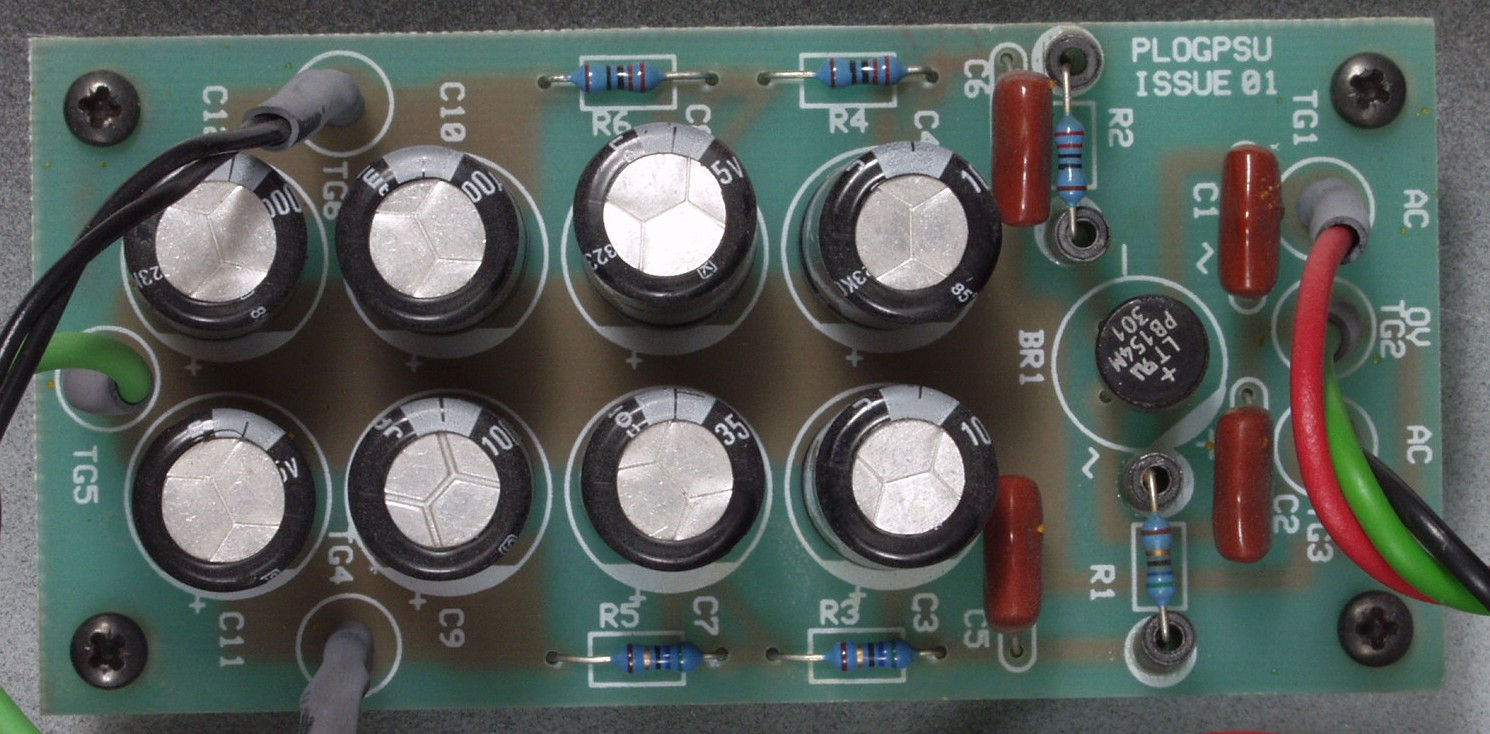

C4B. 修理後 プリ電源基板 電解コンデンサー8個 | ||||||||||||||||||||

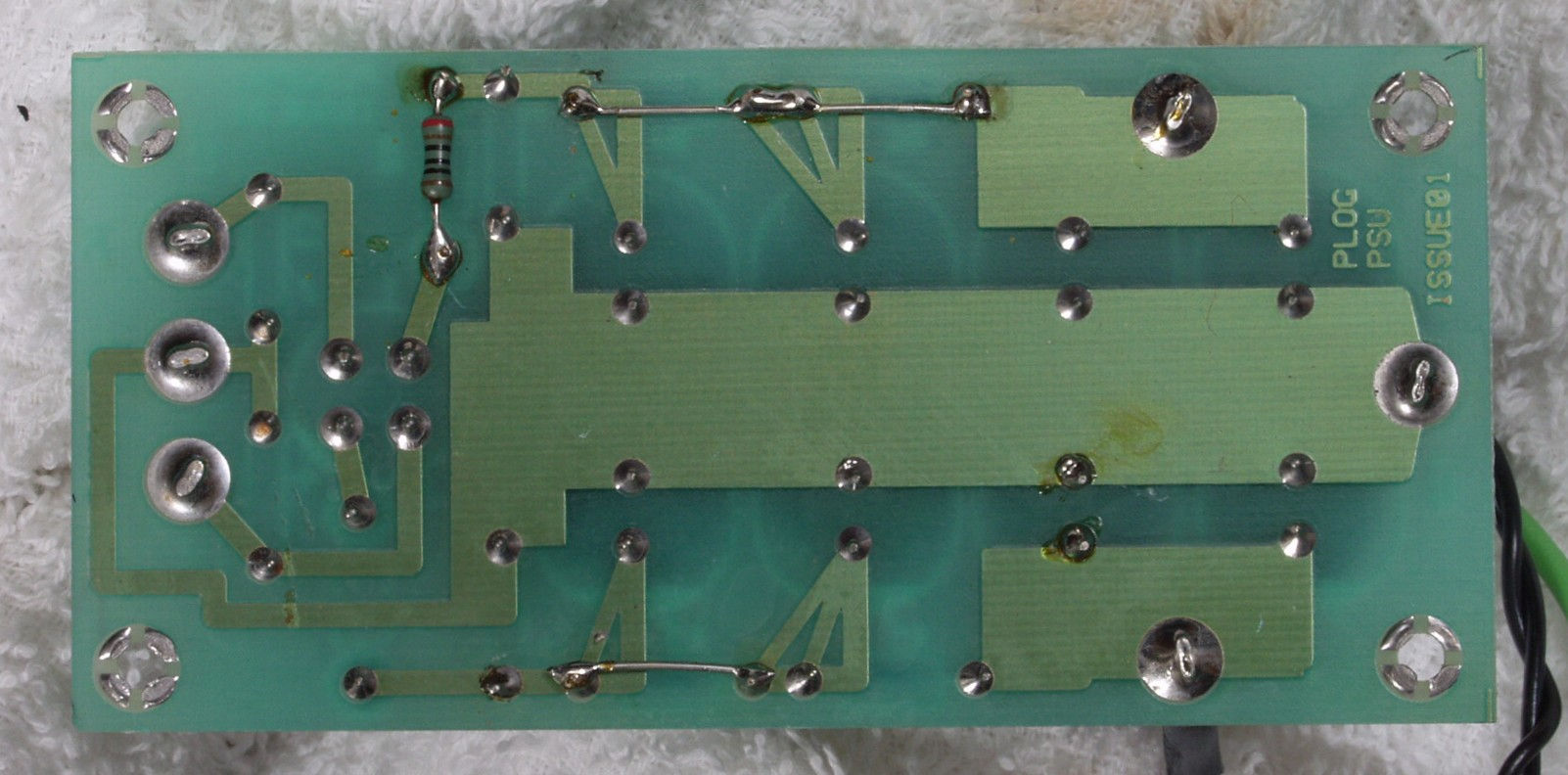

C4C. 修理前 プリ電源基板裏 回路が変更されている、しかも+−で電圧が異なる! | ||||||||||||||||||||

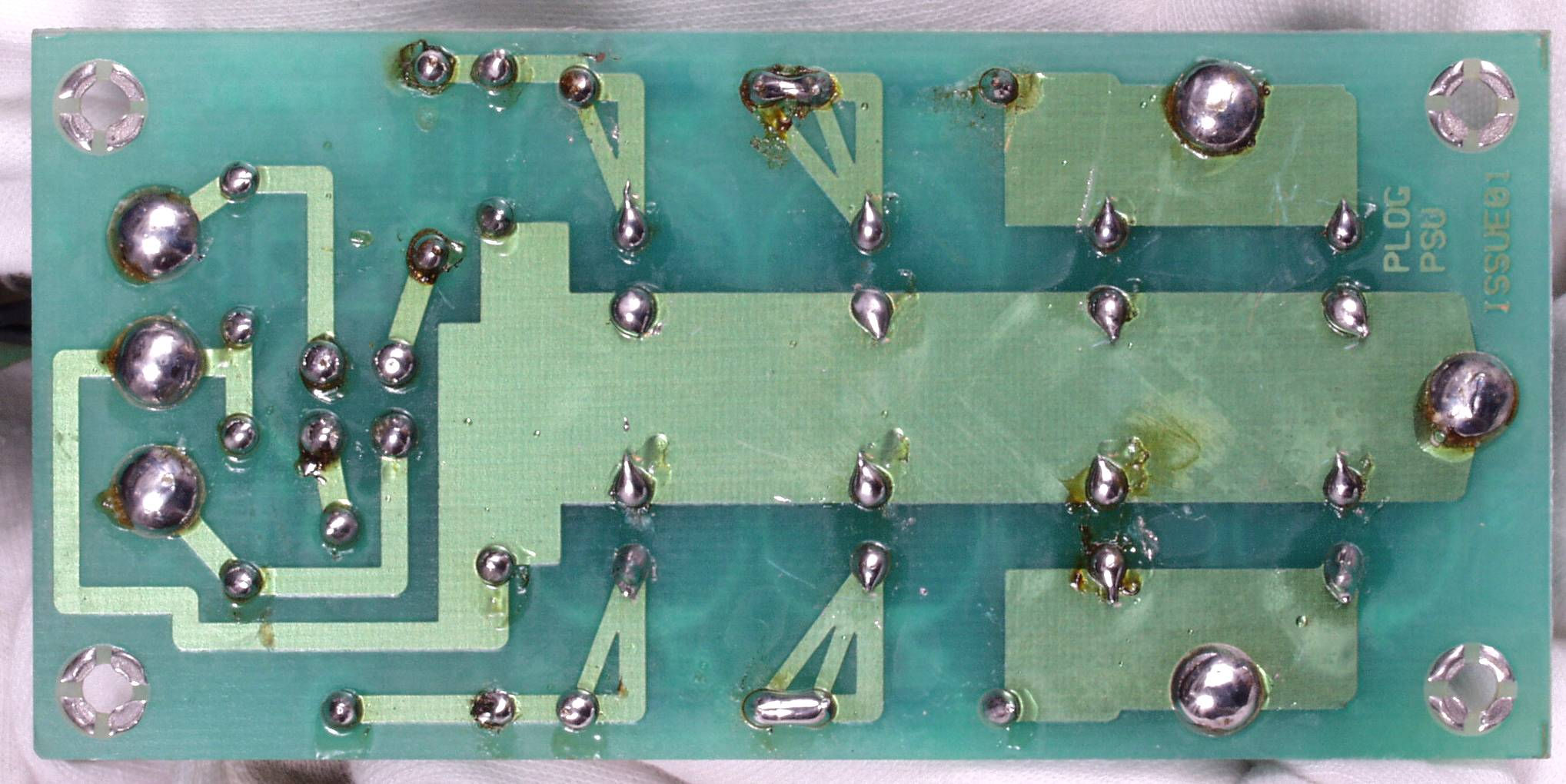

C4D. 修理(半田補正)後 プリ電源基板裏、 半田を全部やり直す。 | ||||||||||||||||||||

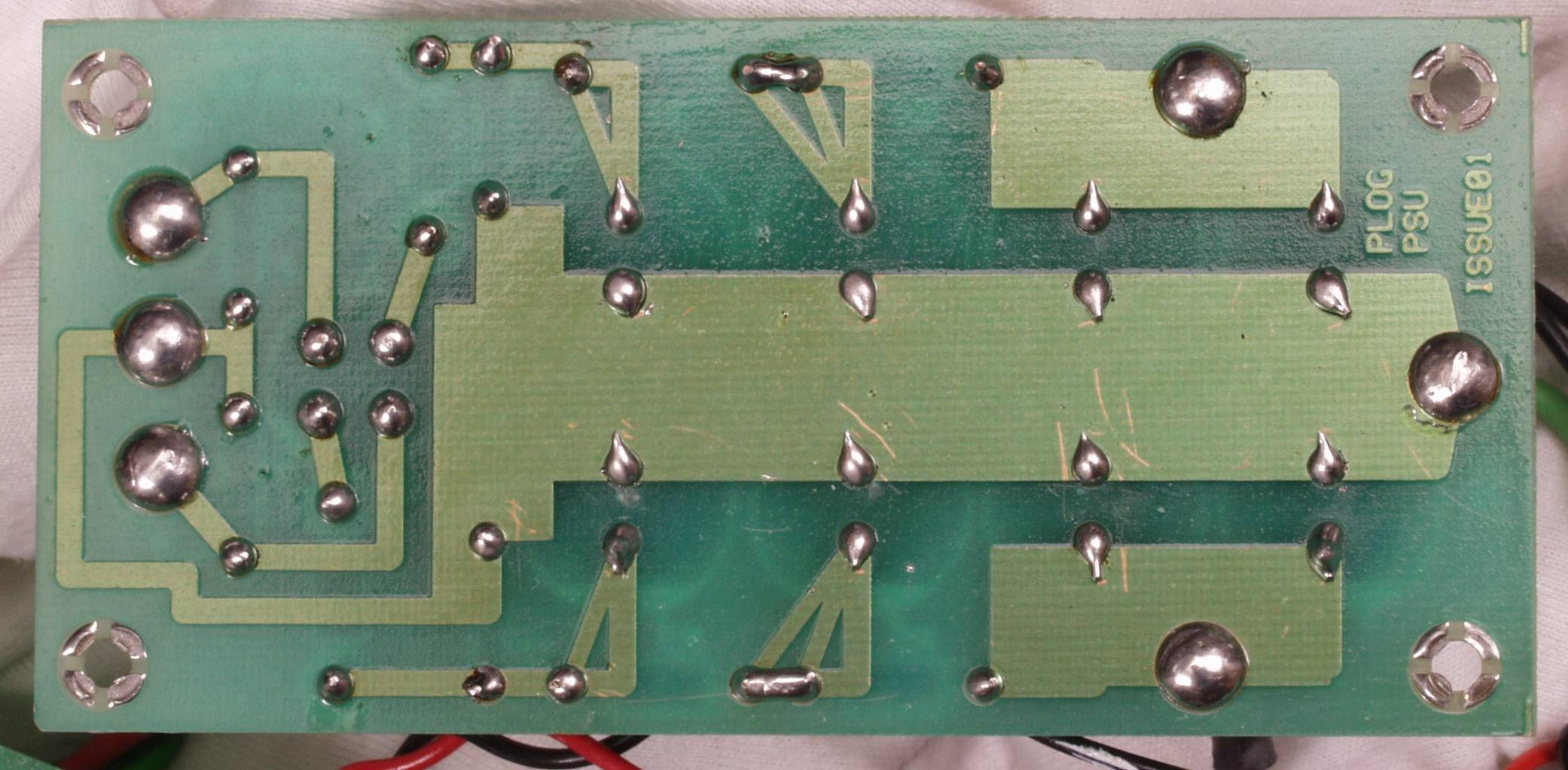

C4E. 完成プリ電源基板裏、 洗浄後コーテング材を塗る。 | ||||||||||||||||||||
C5A. 修理前 プリ基板 | ||||||||||||||||||||
C5B. 修理後 プリ基板 電解コンデンサー18個交換 | ||||||||||||||||||||

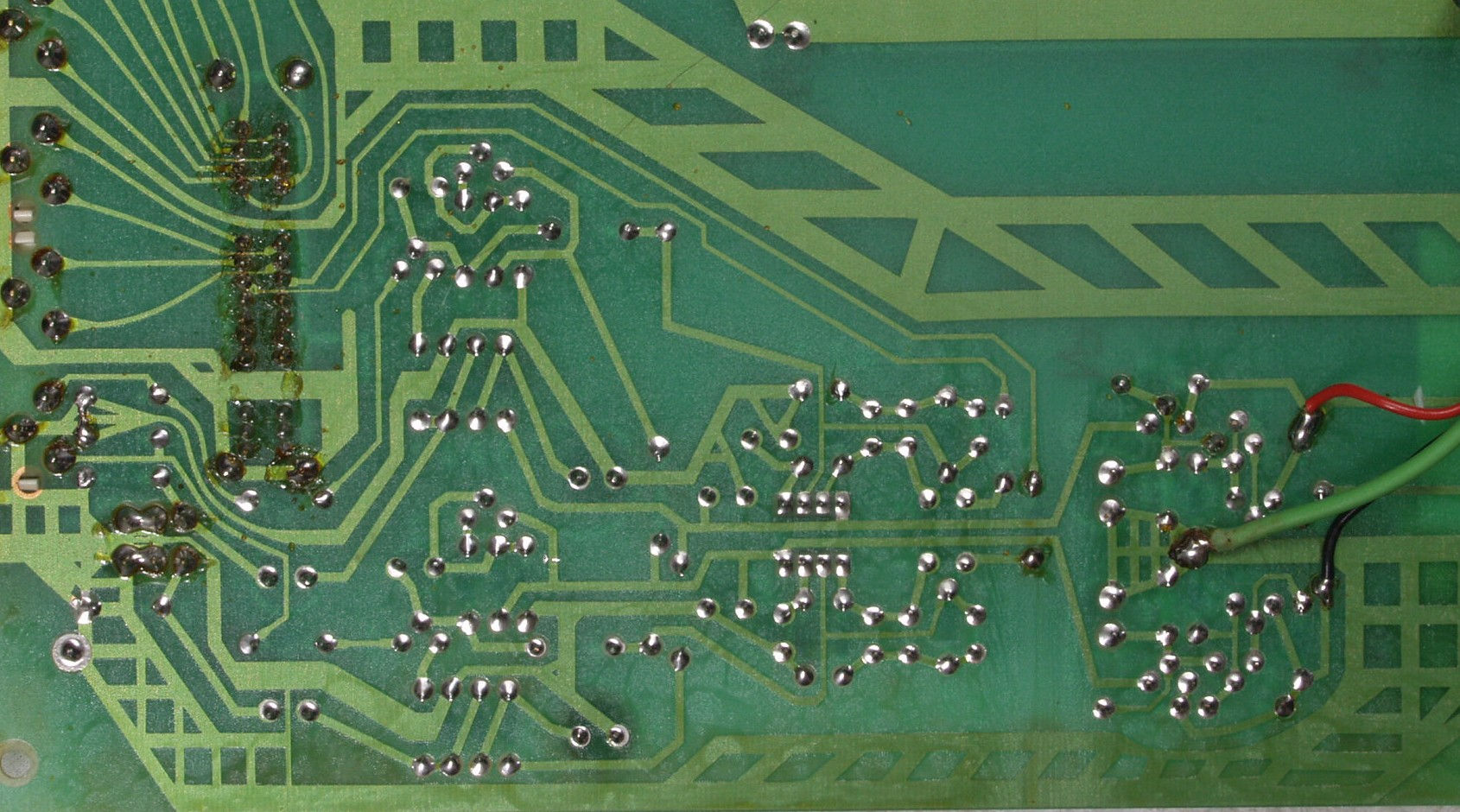

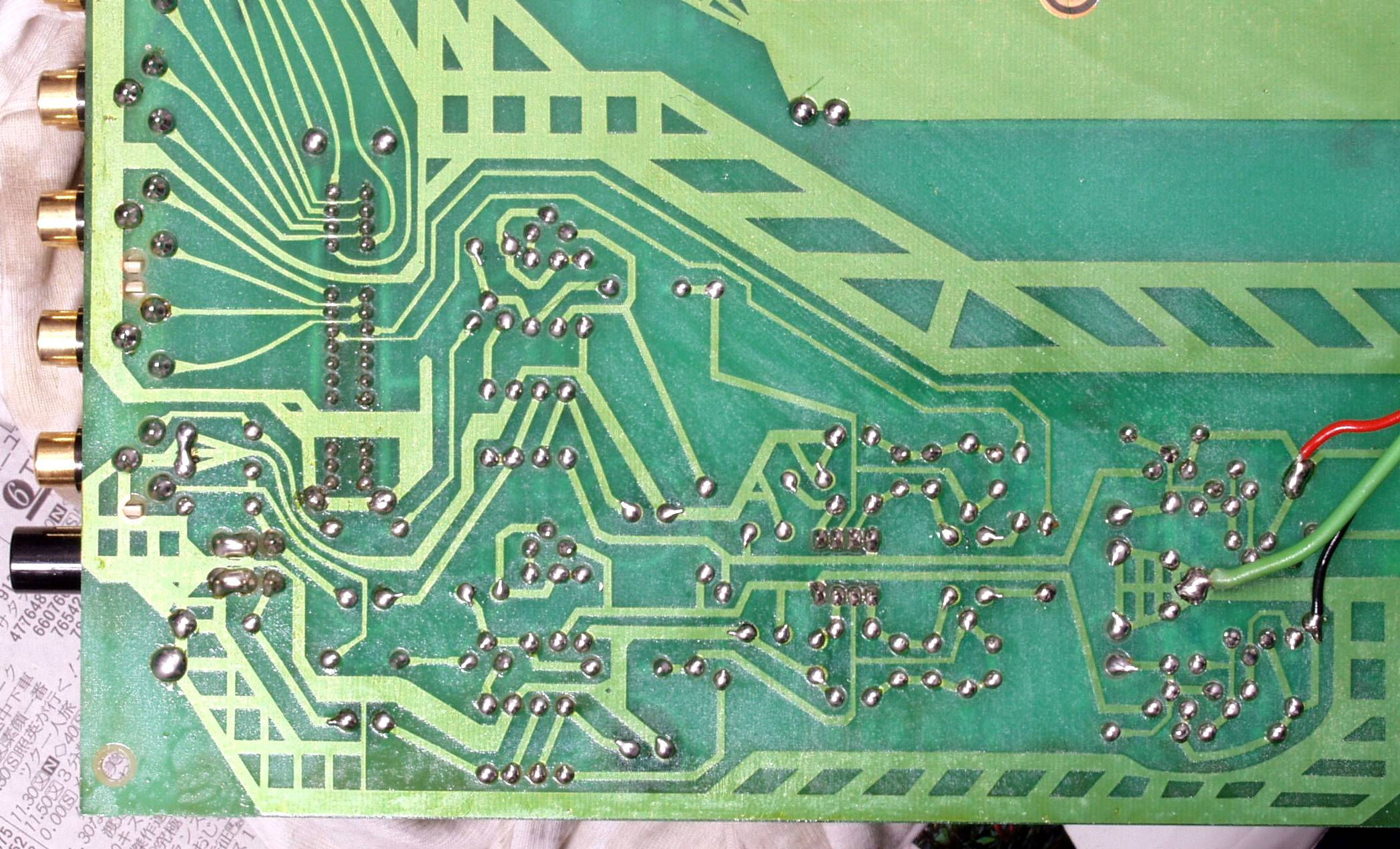

C5C. 修理前 プリ基板裏 | ||||||||||||||||||||
C5D. 修理(半田補正)後 プリ基板裏、 半田を全部やり直す。 | ||||||||||||||||||||
C5E. 完成プリ基板裏、 洗浄後コーテング材を塗る。 | ||||||||||||||||||||

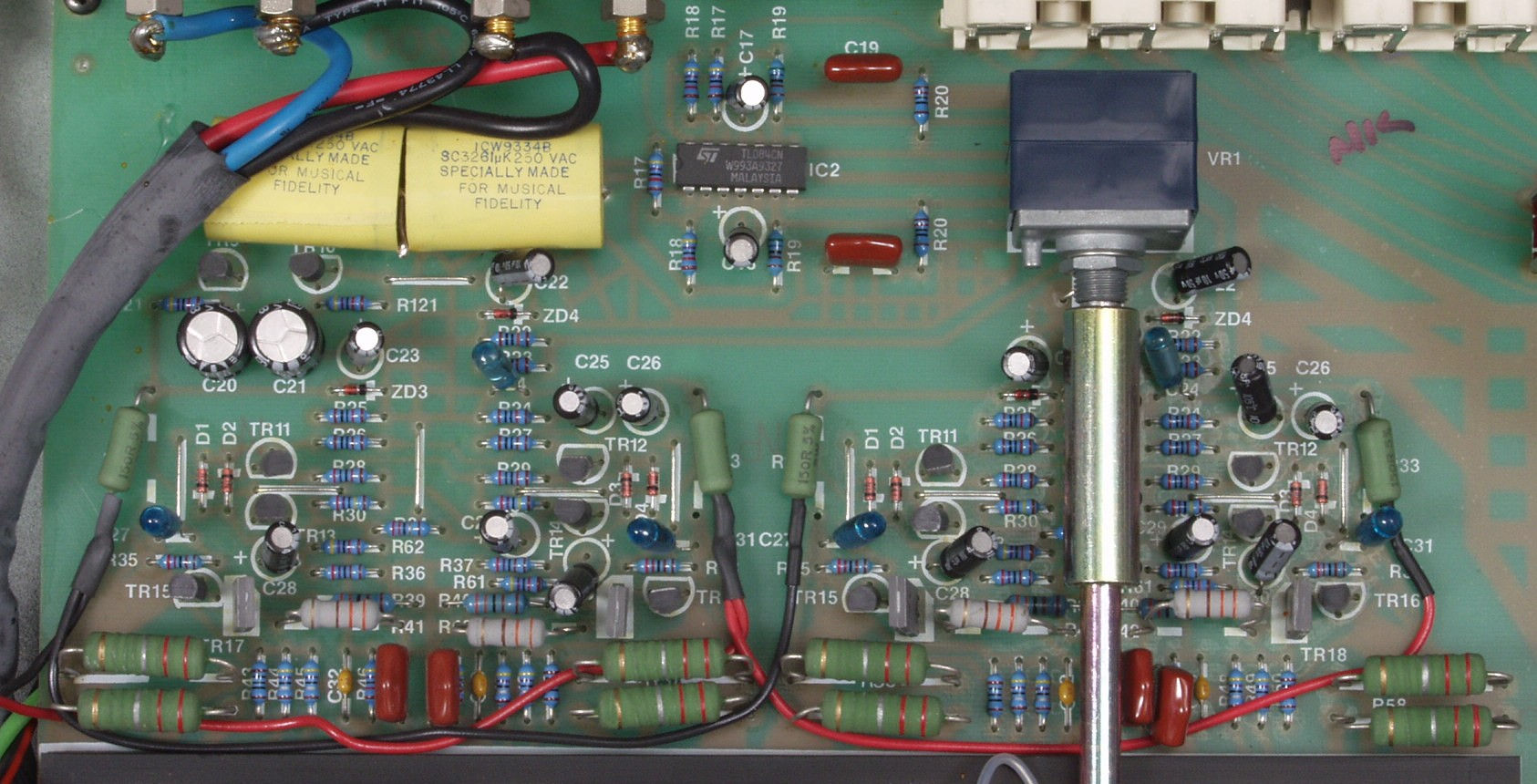

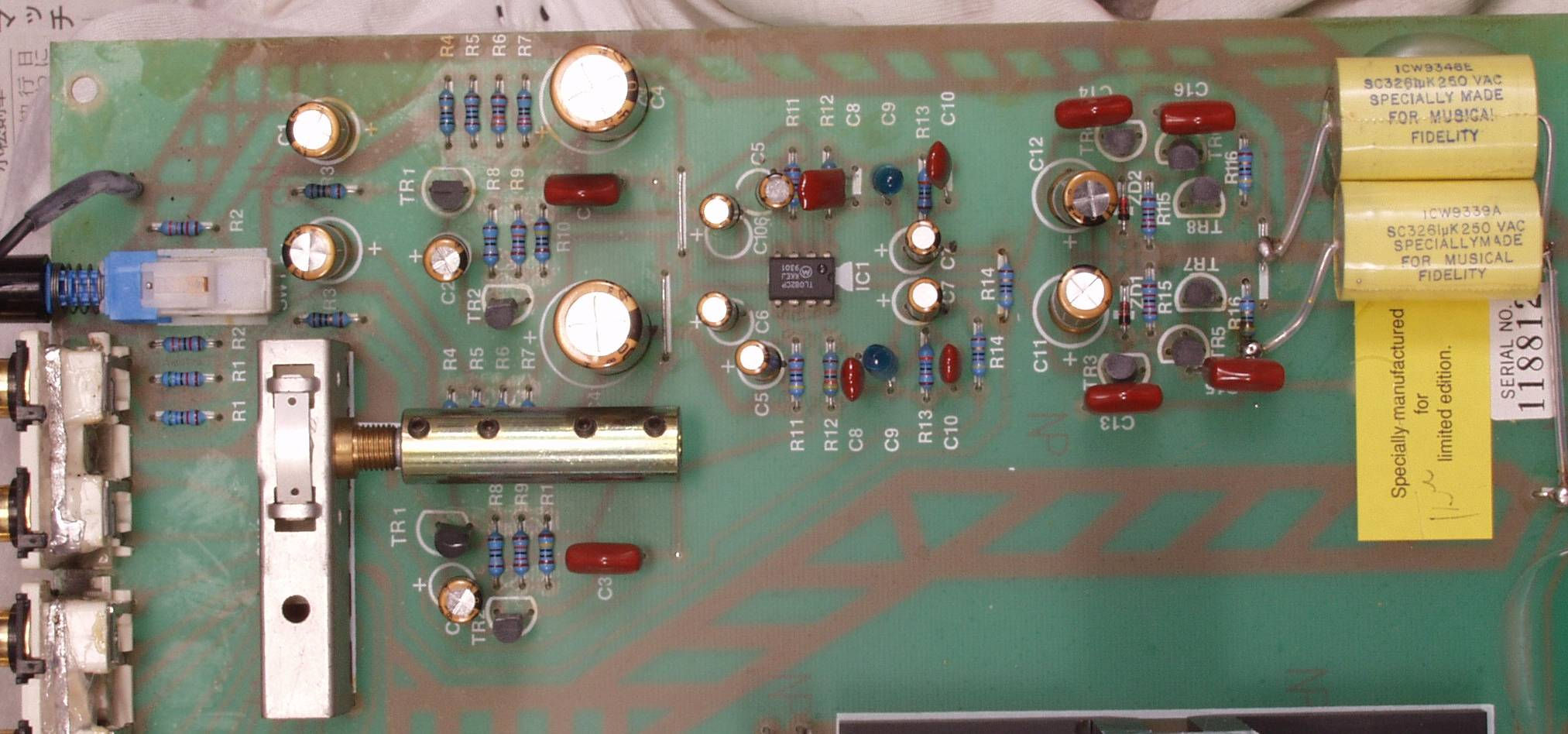

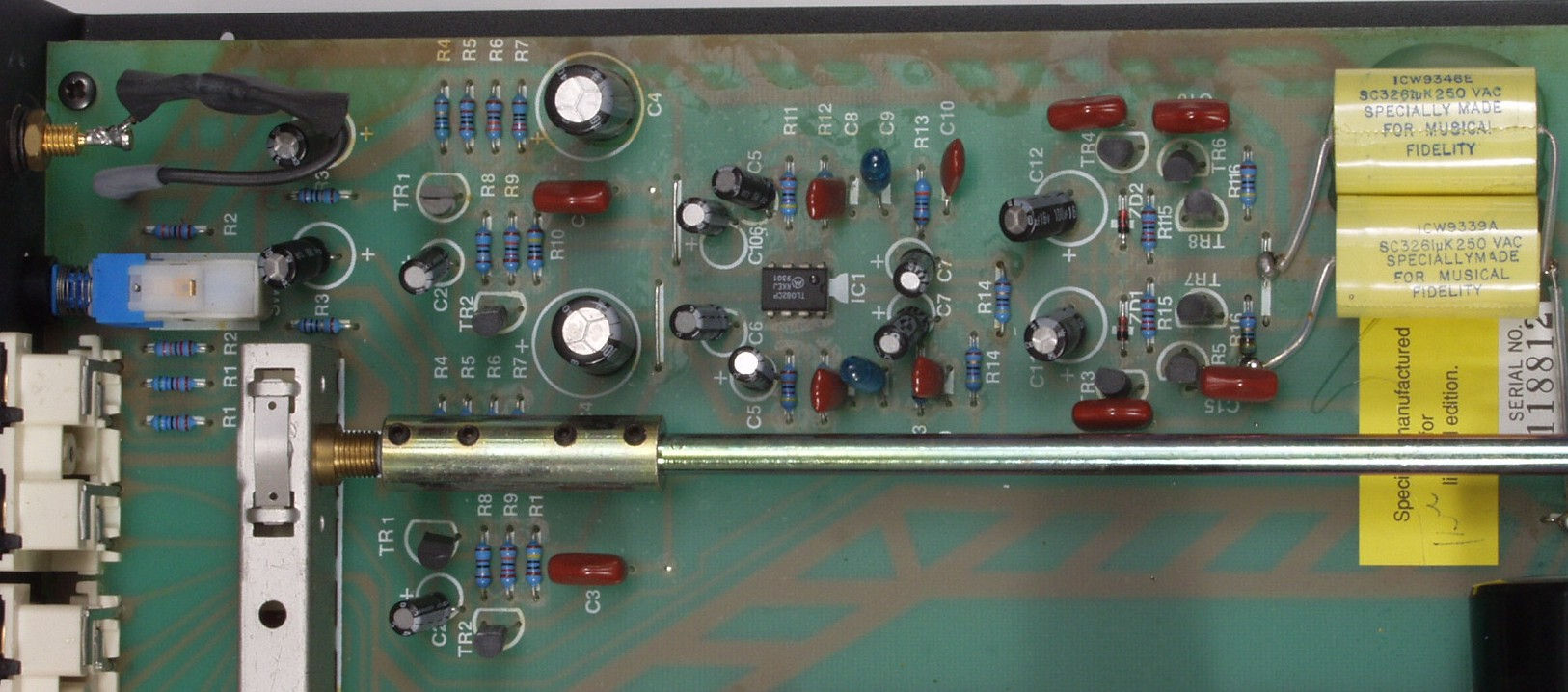

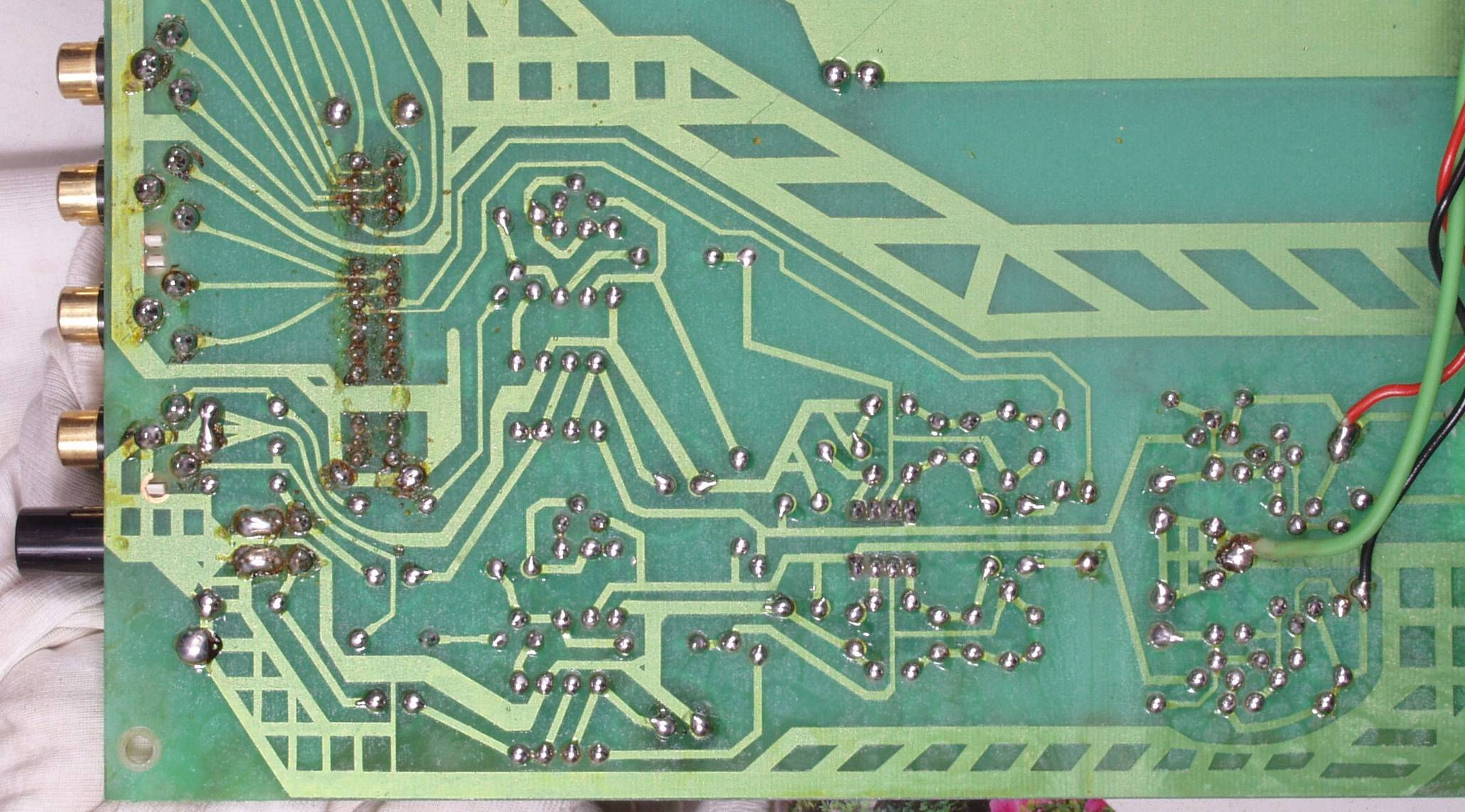

C6A. 修理前 EQ−AMP基板 | ||||||||||||||||||||
C6B. 修理後 EQ−AMP基板 電解コンデンサー13個交換 | ||||||||||||||||||||
C6C. 修理前 EQ−AMP基板裏 | ||||||||||||||||||||
C6D. 修理(半田補正)後 EQ−AMP基板裏、 半田を全部やり直す。 | ||||||||||||||||||||
C6E. 完成EQ−AMP基板裏、 洗浄後コーテング材を塗る。 | ||||||||||||||||||||

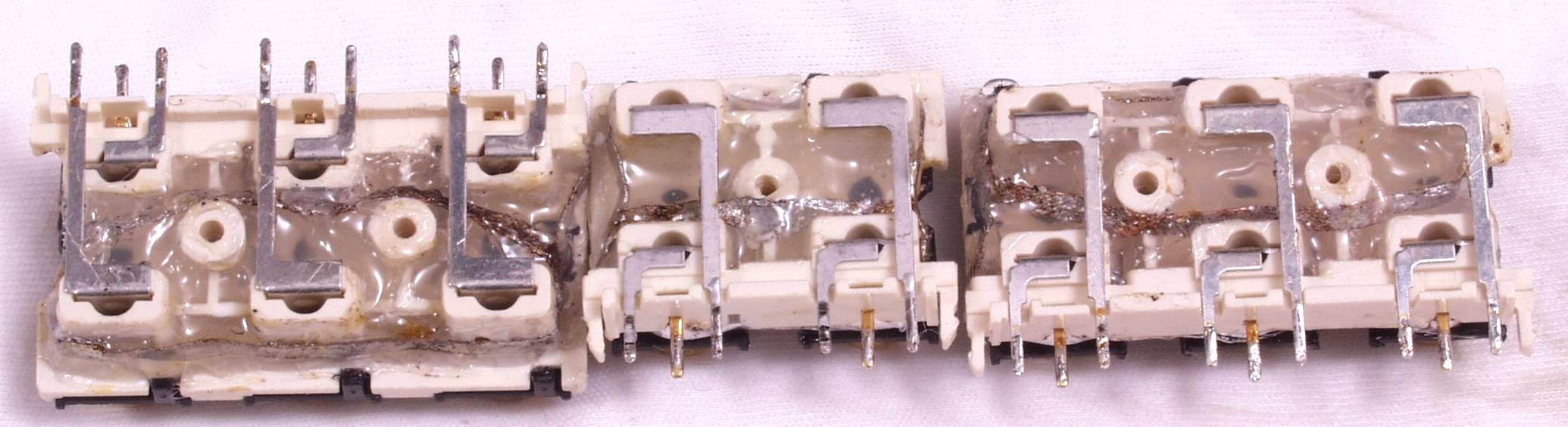

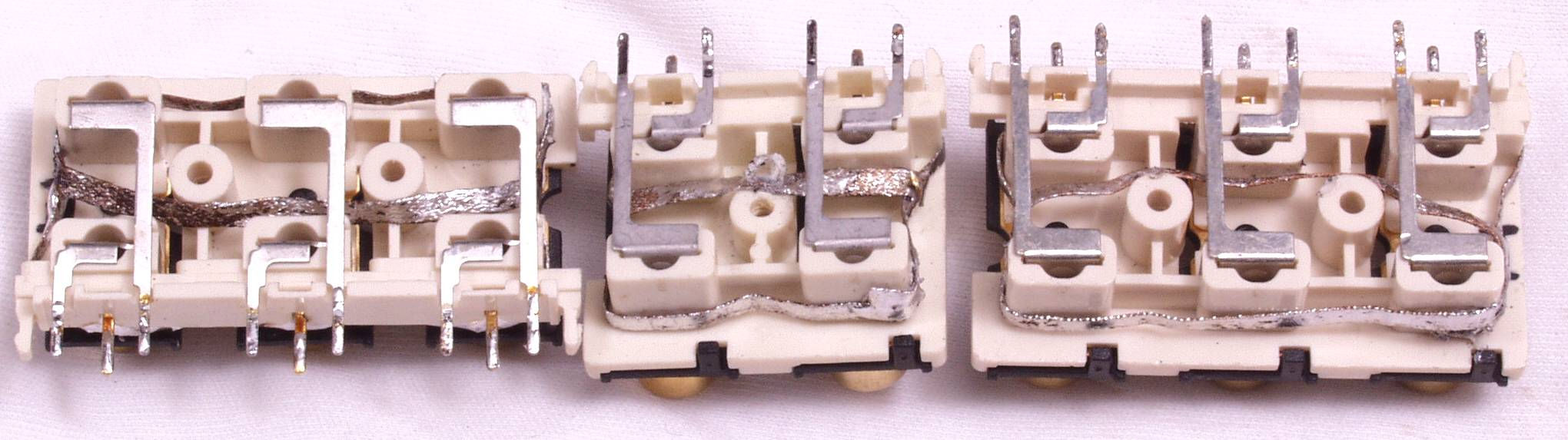

C7A. 修理前 RCA端子 | ||||||||||||||||||||
C7B. 修理中 RCA端子 半田吸い取り線で補強 | ||||||||||||||||||||
C7C. 修理後 RCA端子 ホットボンドでさらに補強 | ||||||||||||||||||||

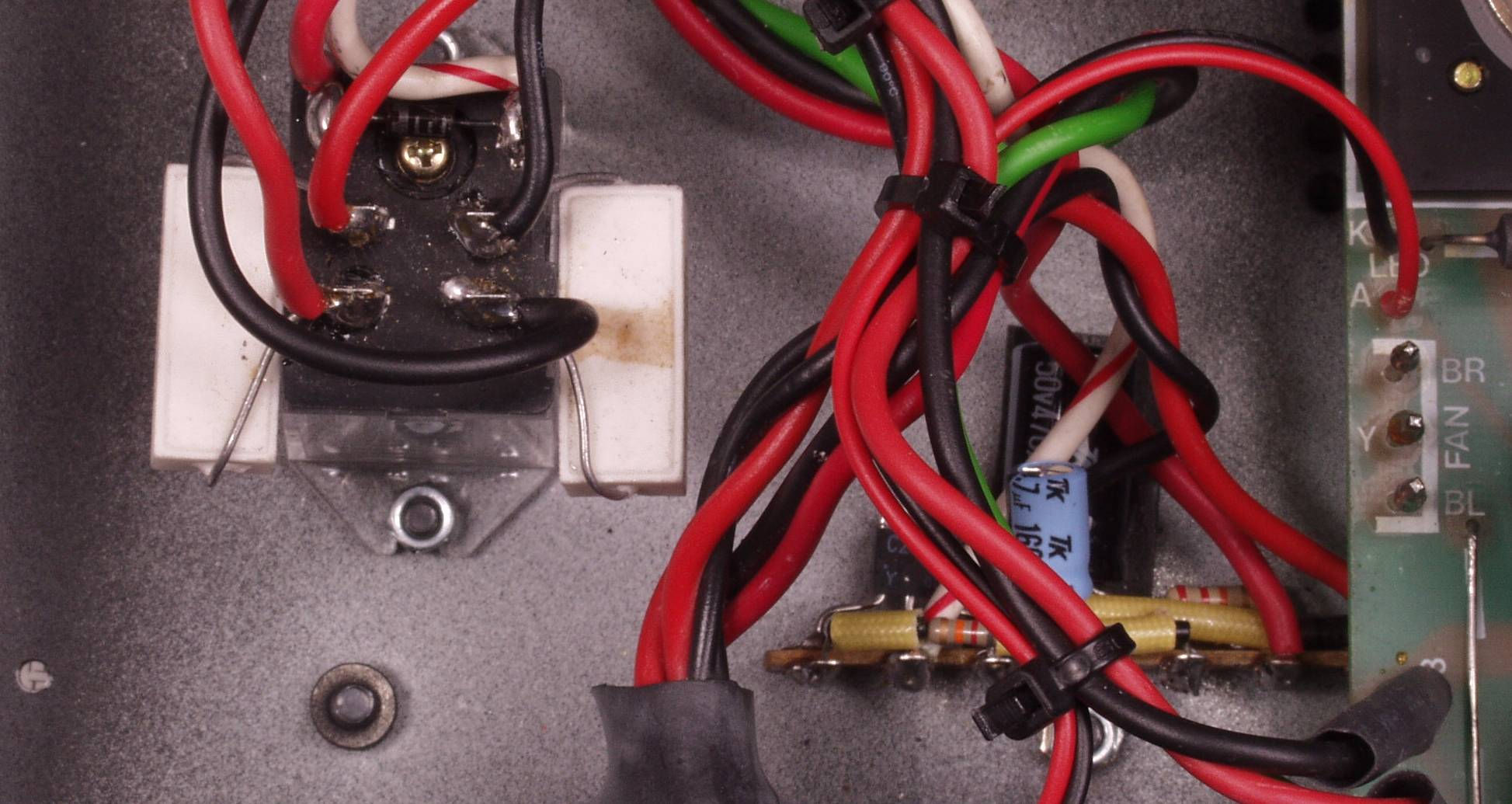

C8A. 修理後 突入電流抑制回路 | ||||||||||||||||||||

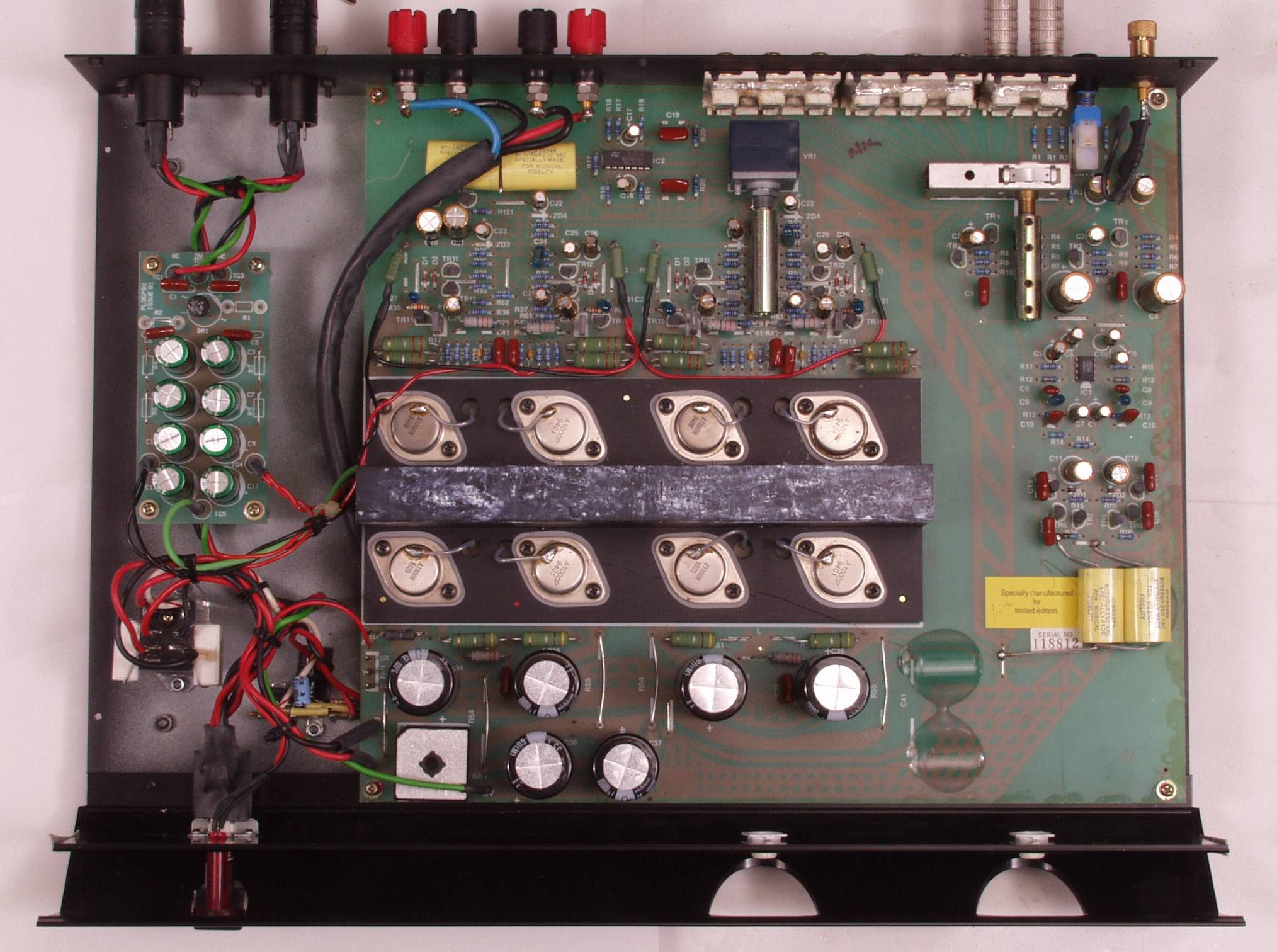

C9A. 修理前 上から見る | ||||||||||||||||||||
C9B. 修理後 上から見る | ||||||||||||||||||||

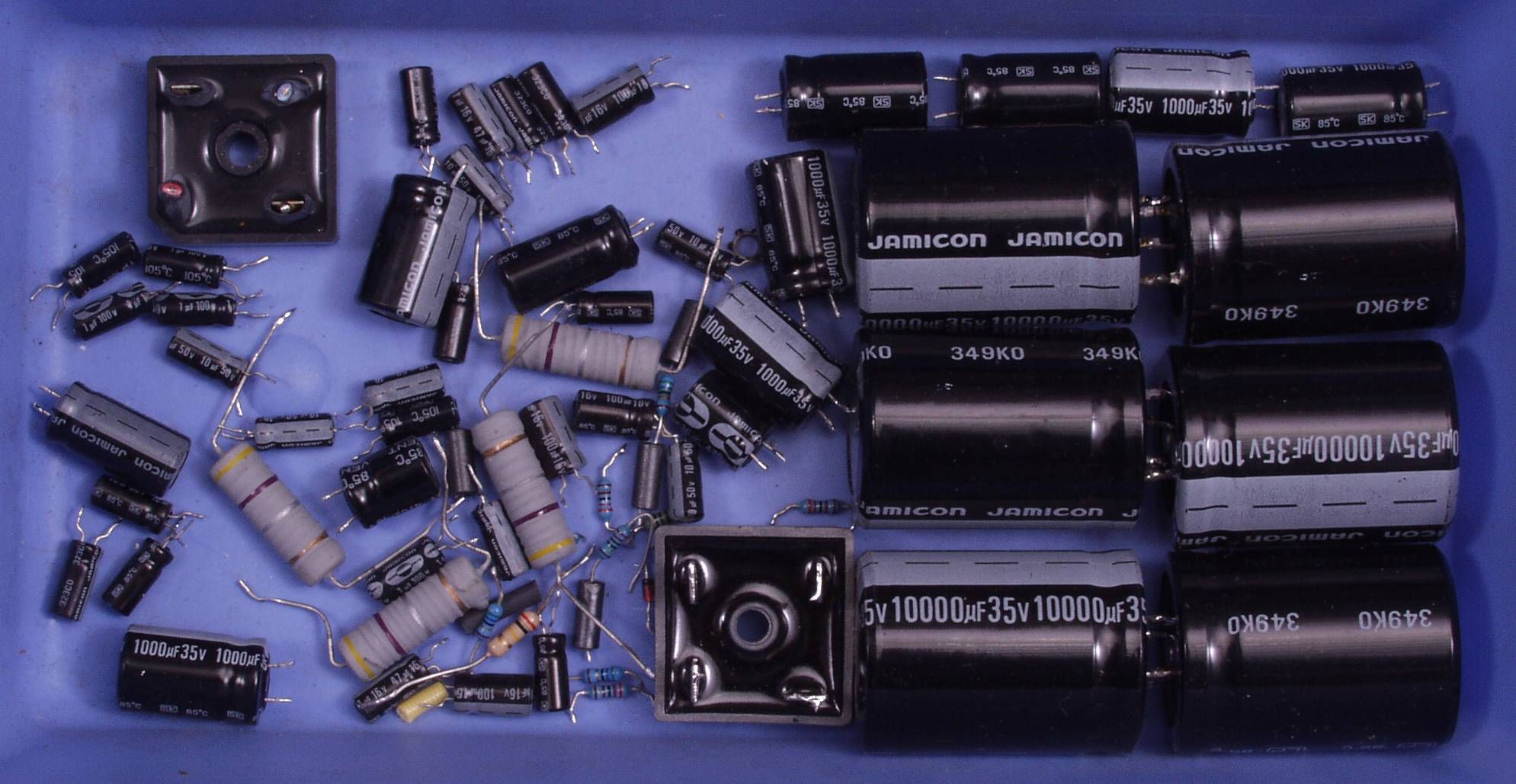

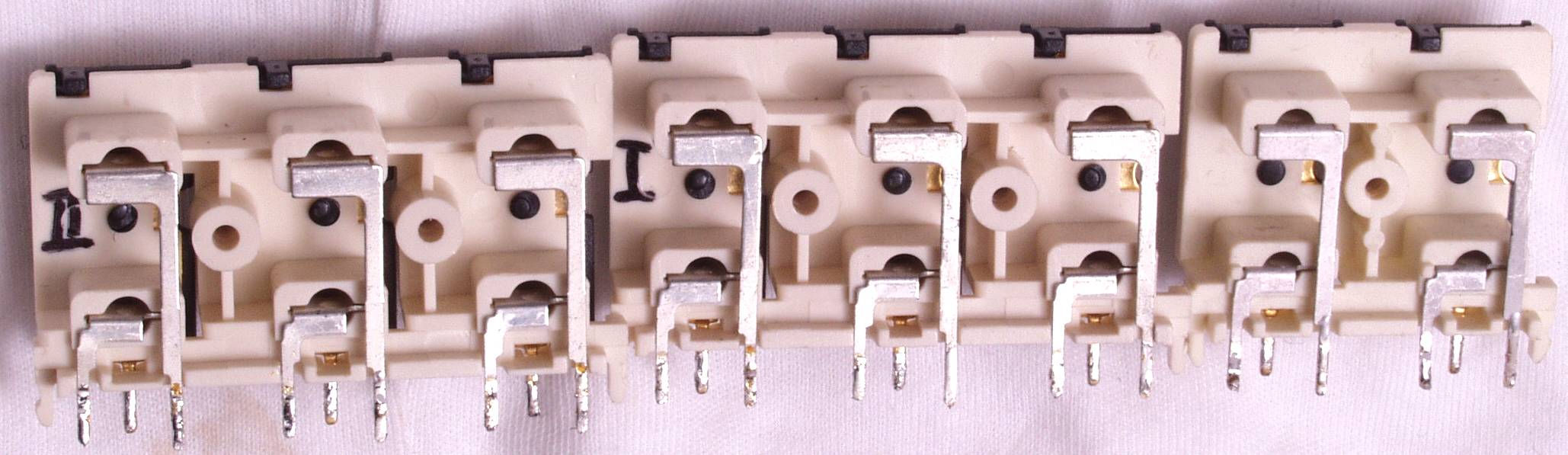

CA. 交換部品 | ||||||||||||||||||||

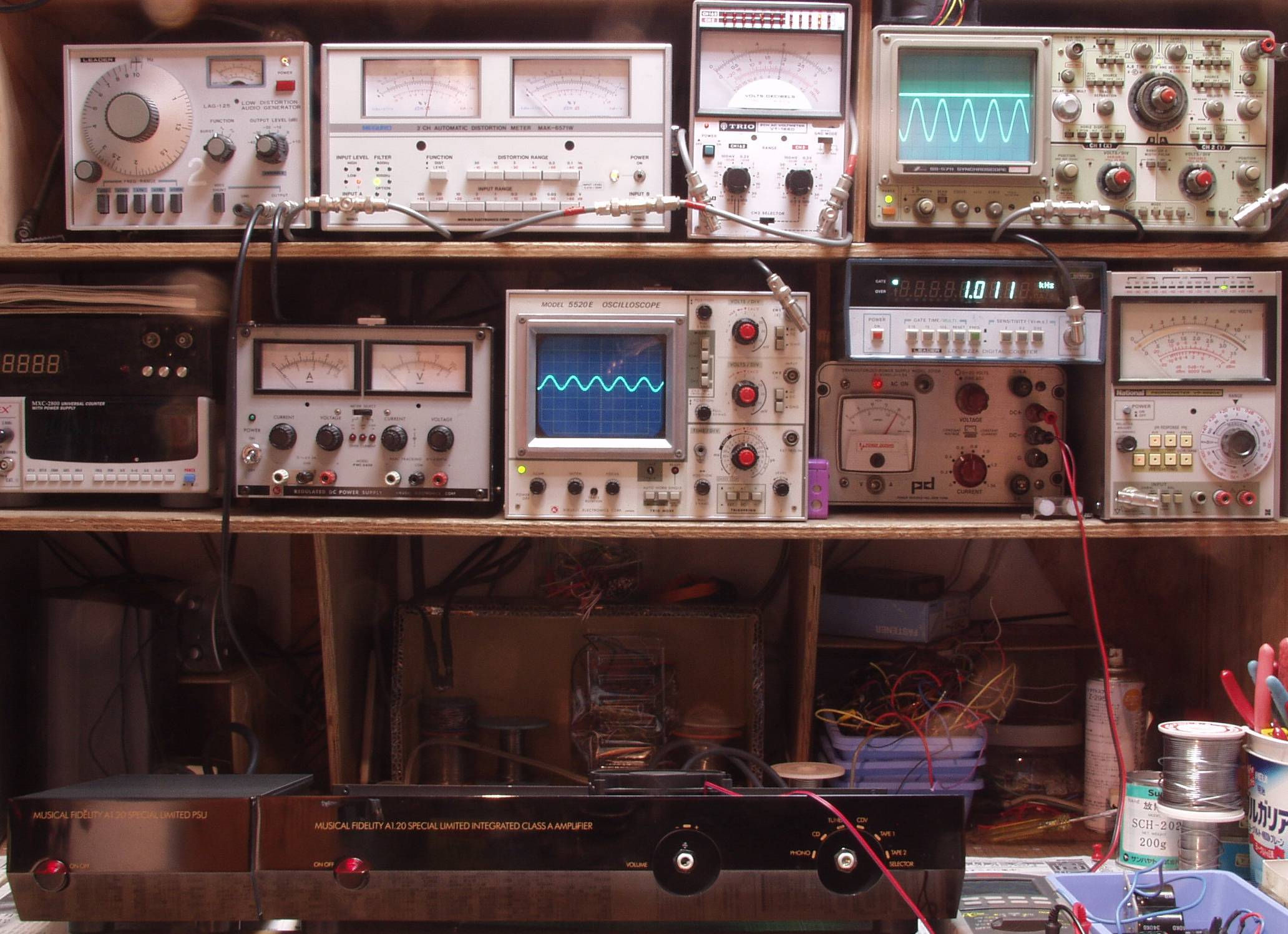

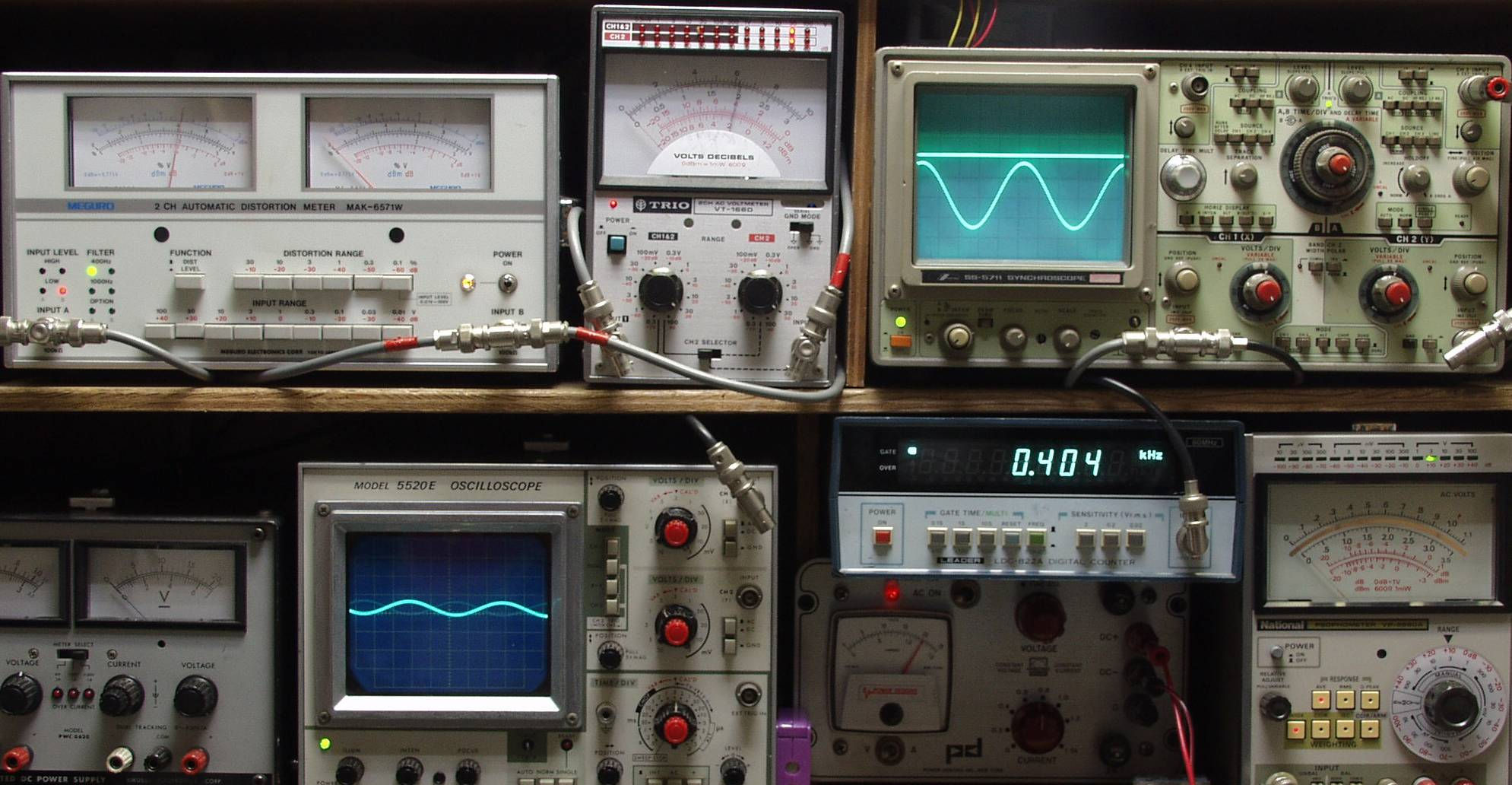

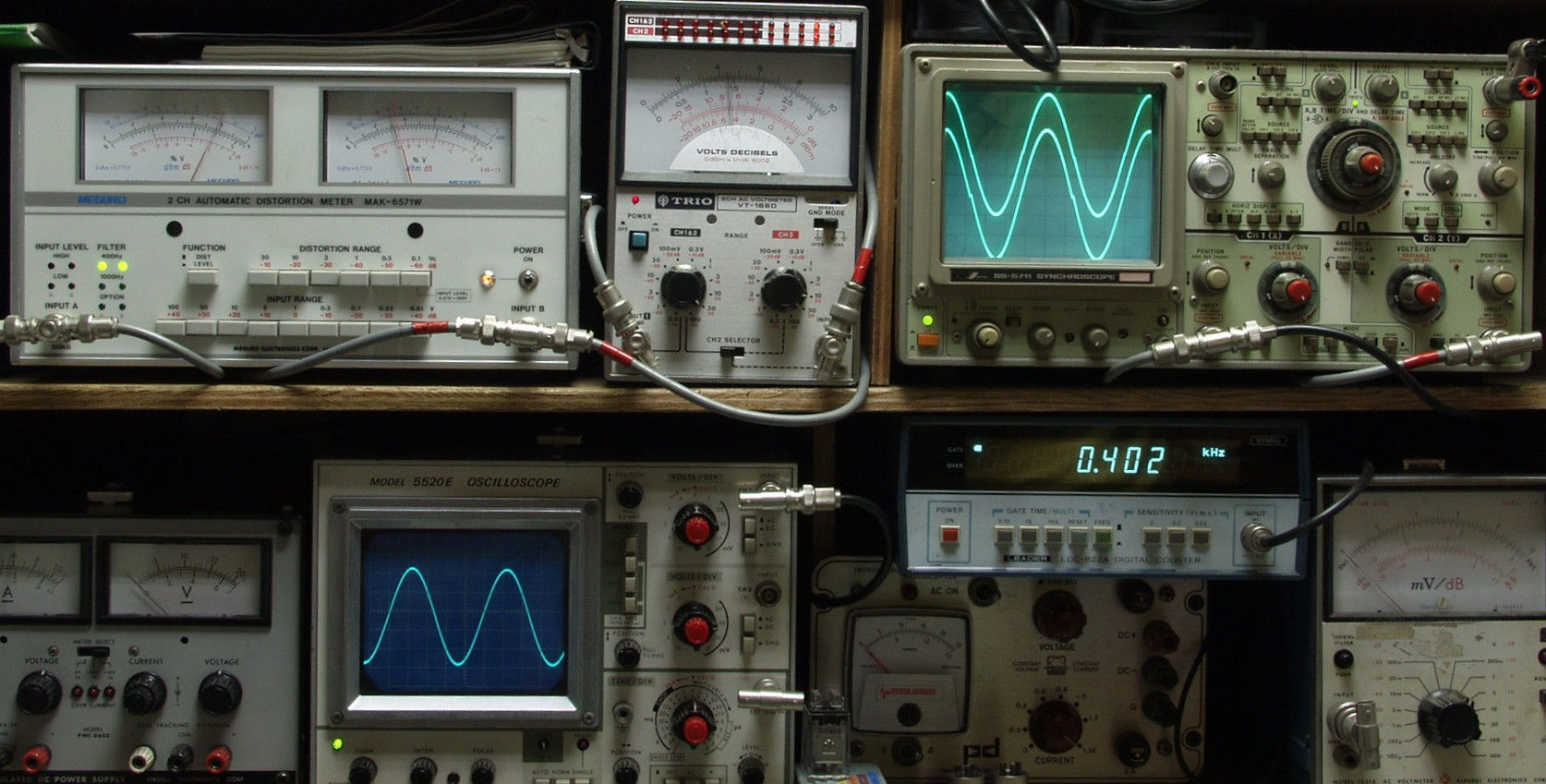

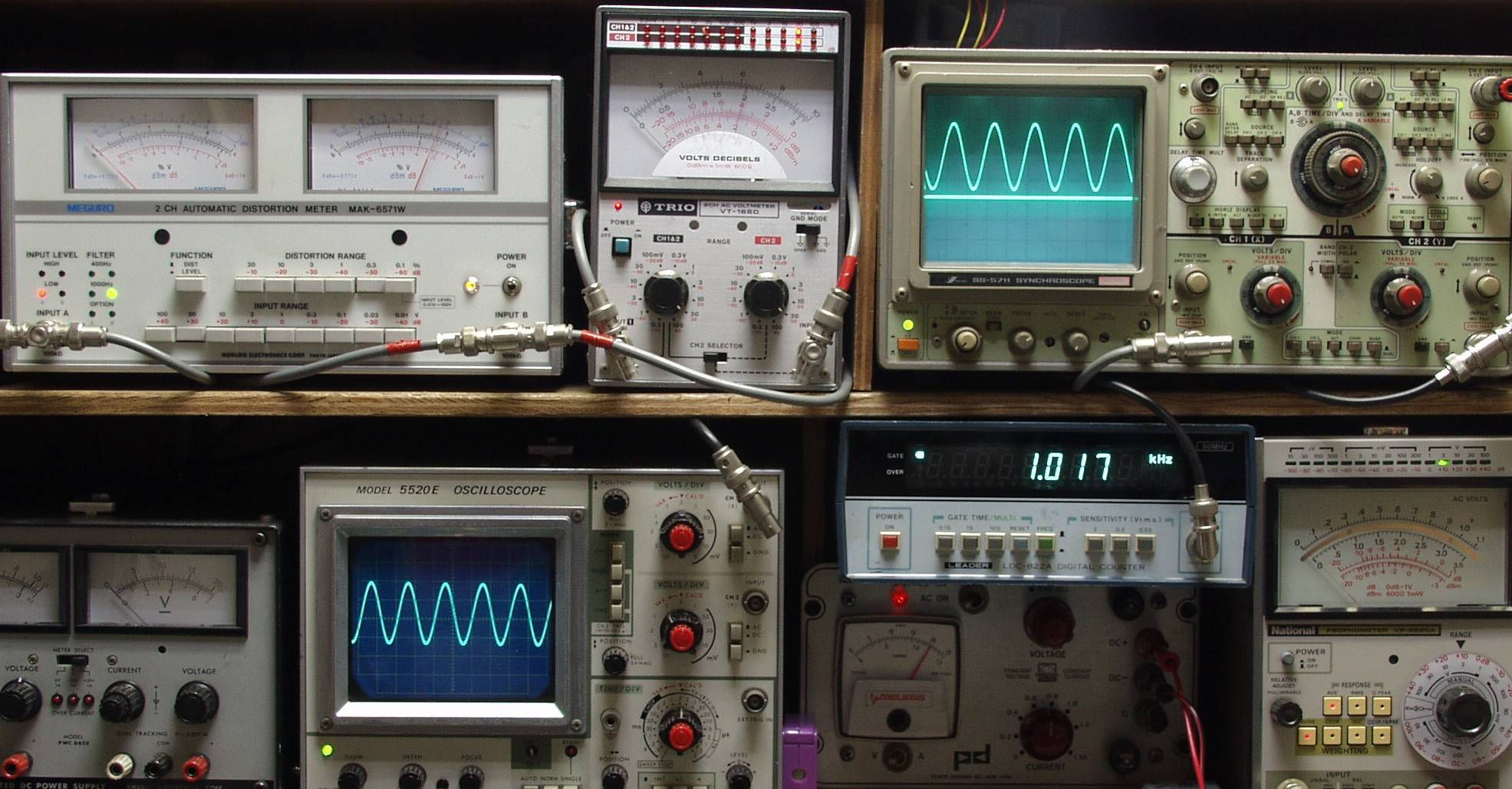

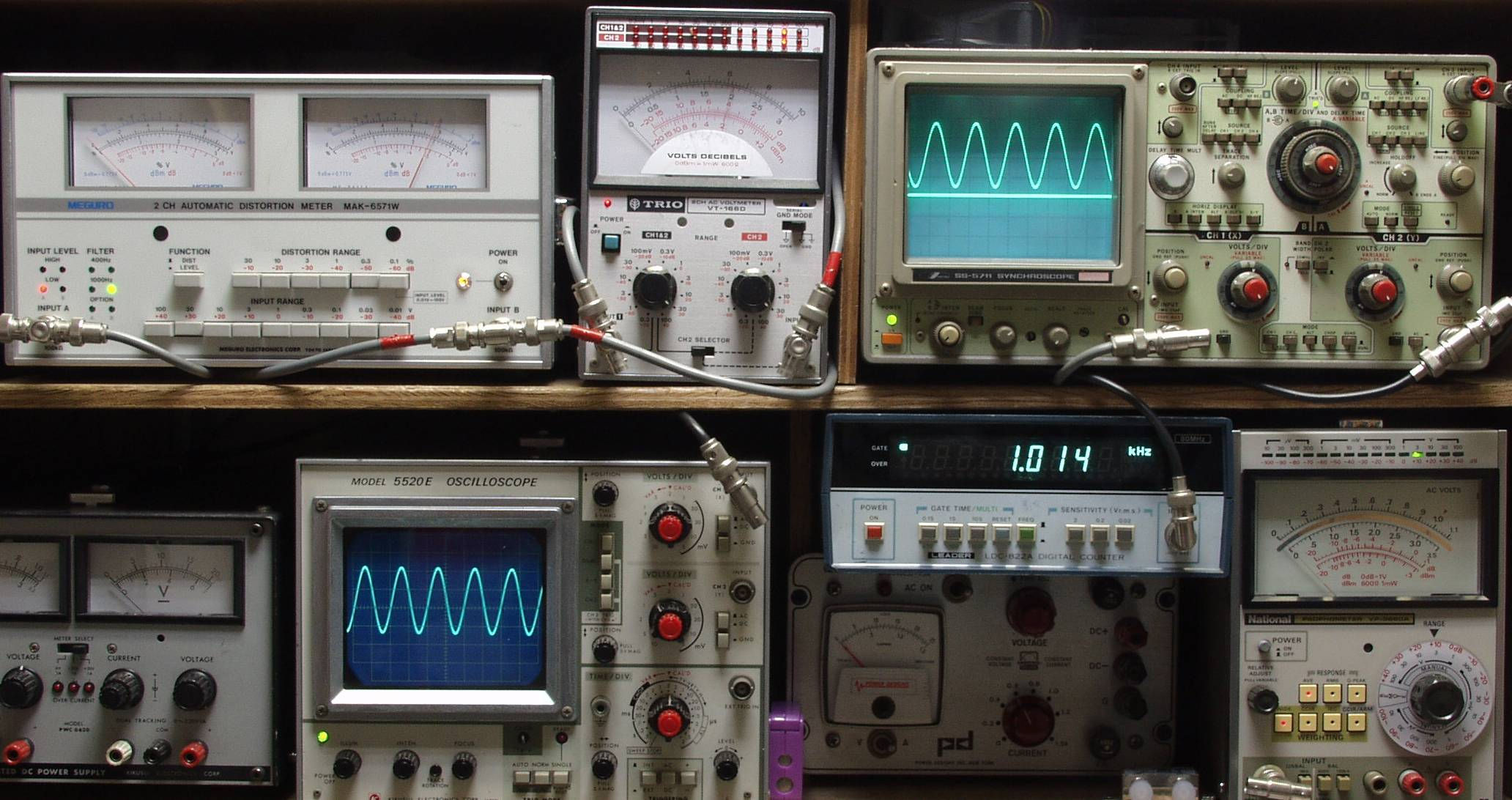

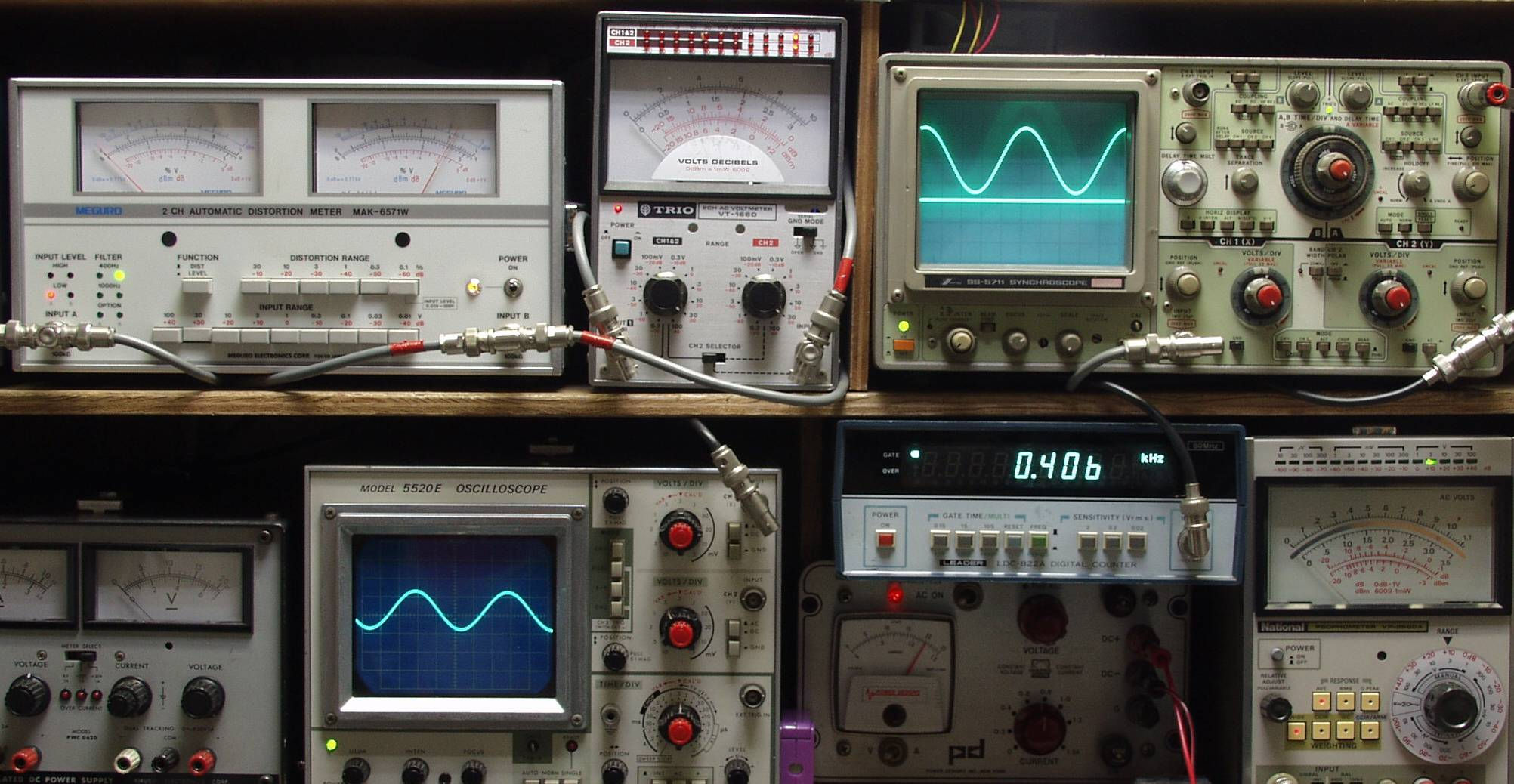

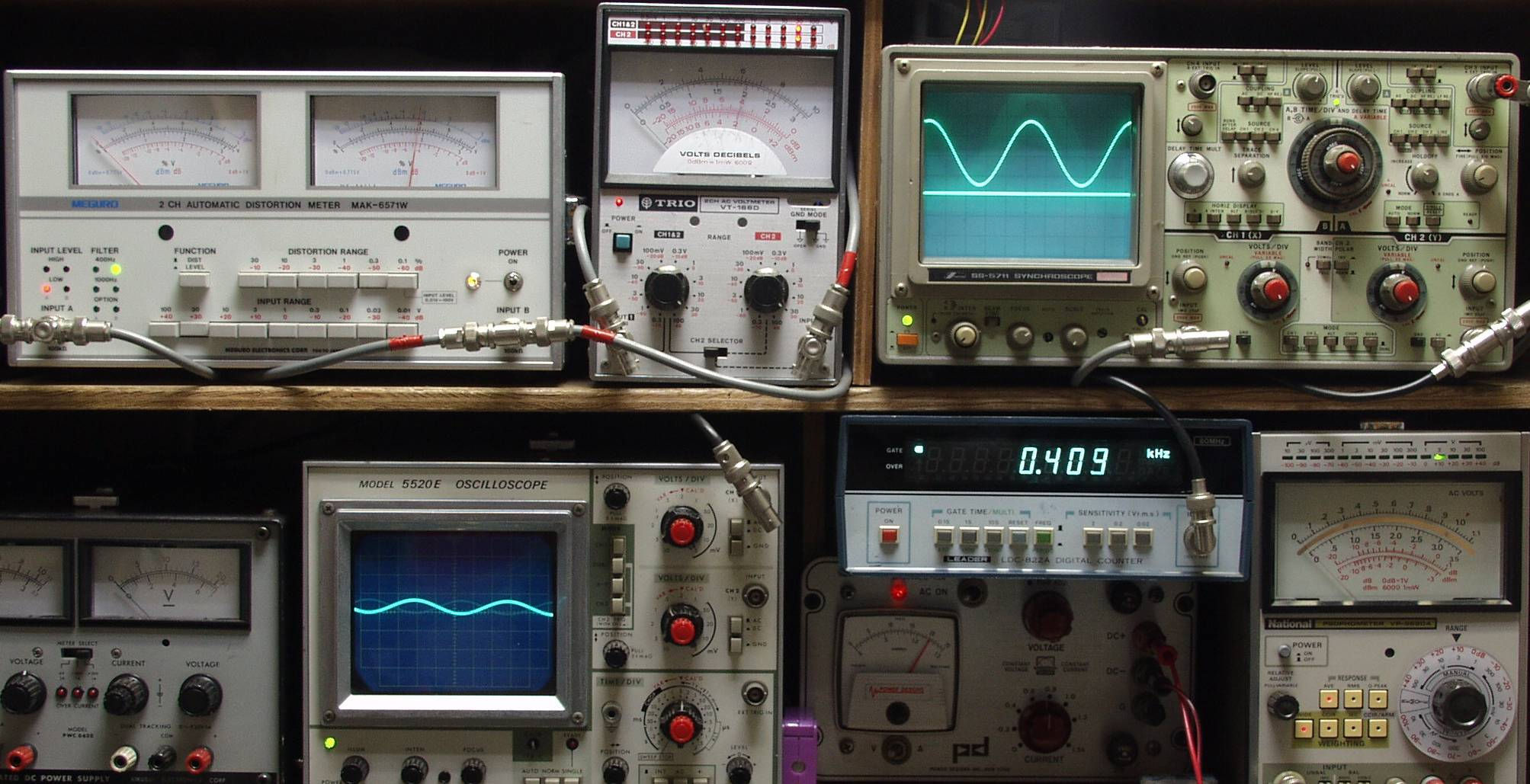

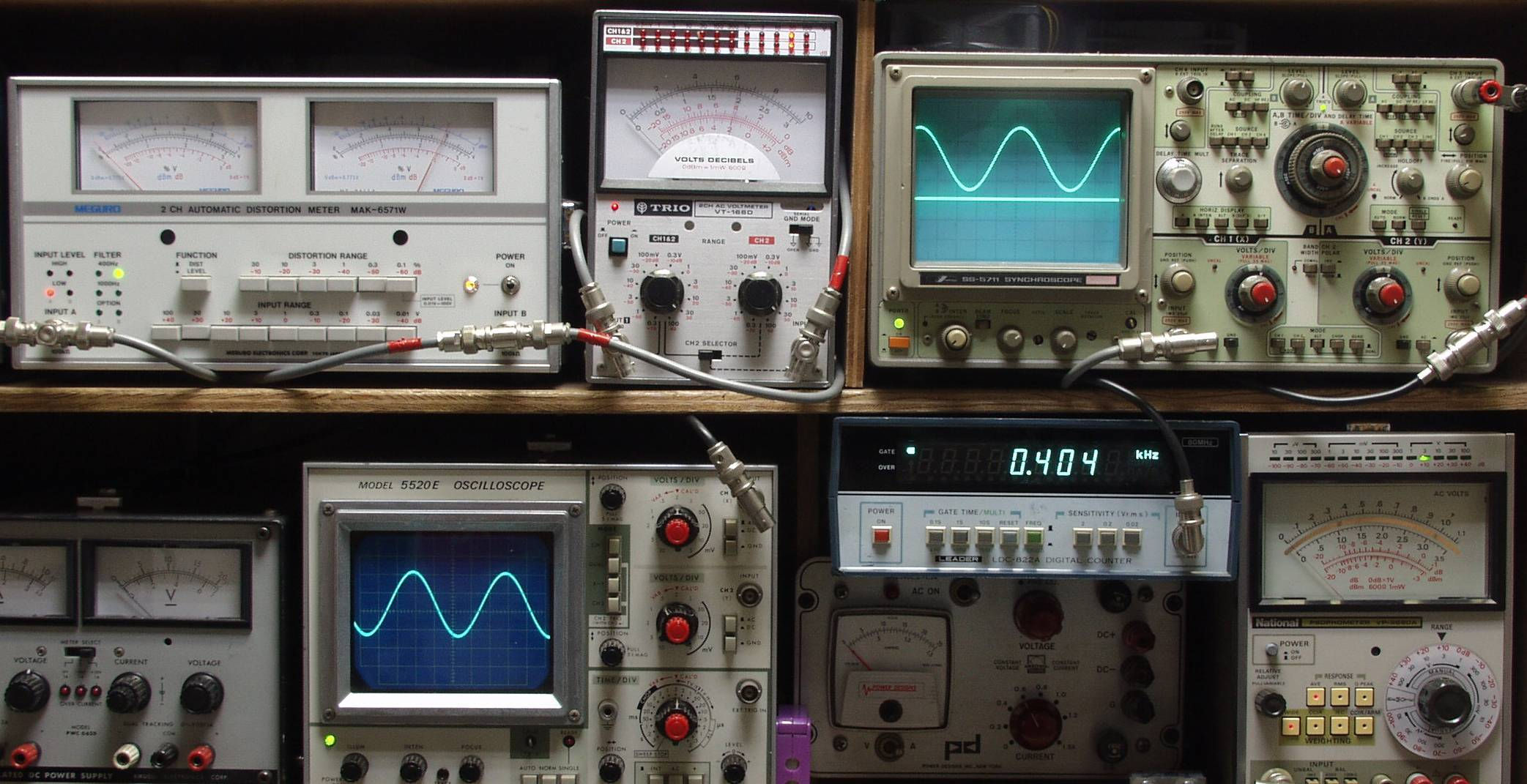

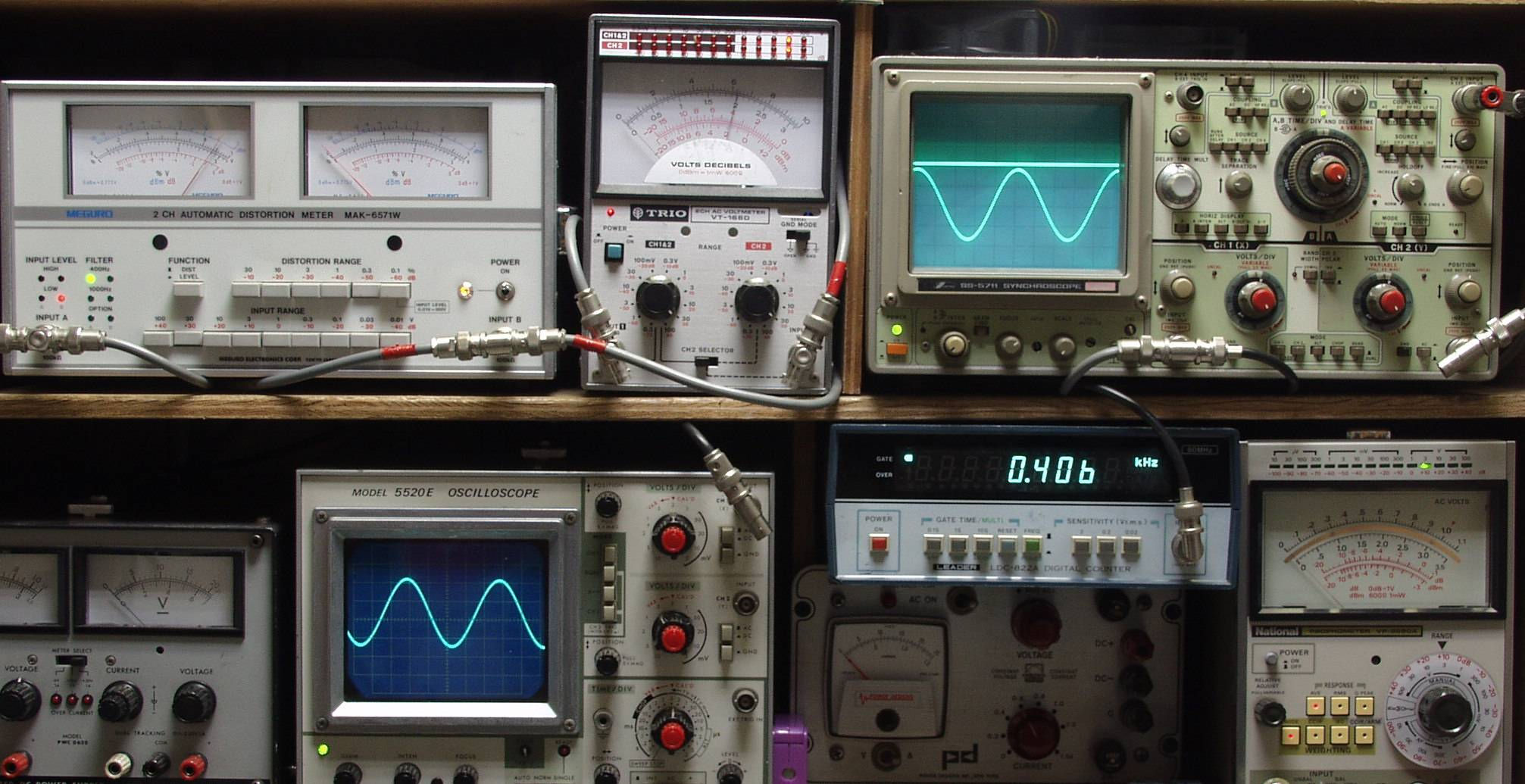

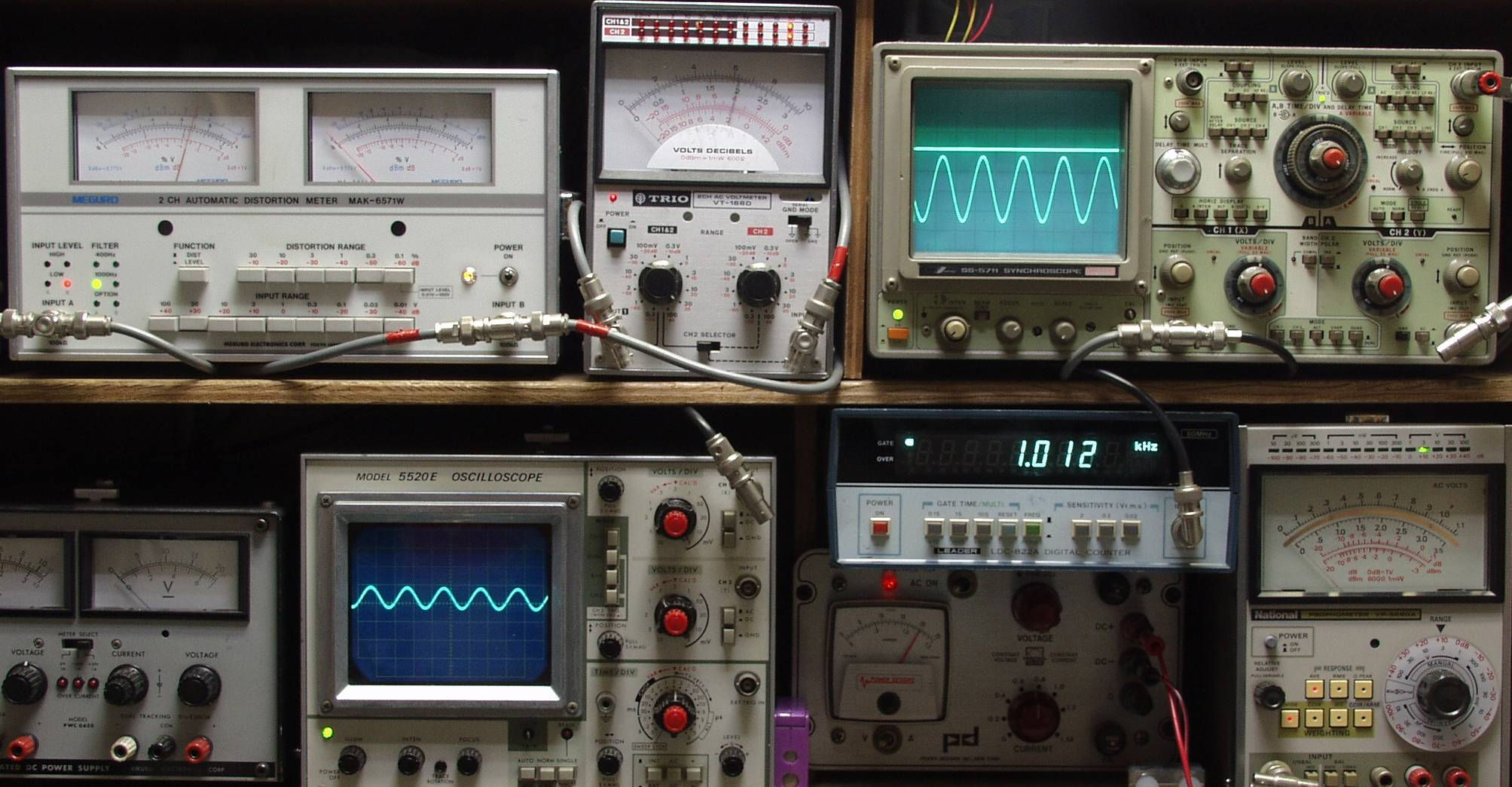

E. 測定・調整。 E1A. 出力/歪み測定・調整 ノンNFBなので歪みは真空管AMPなみ。 <見方> 下左オーディオ発振器より400HZ・1KHZの信号を出す(歪み率=約0.003%)。 下中=入力波形(オーディオ発振器のTTLレベル) 下右=周波数計。 上左=SP出力の歪み率測定 左メータ=L出力、右メータ=R出力。 上中=SP出力電圧測定器、赤針=R出力、黒針=L出力。 上右=SP出力波形オシロ 上=R出力、下=L出力(出力電圧測定器の出力)。 |
||||||||||||||||||||

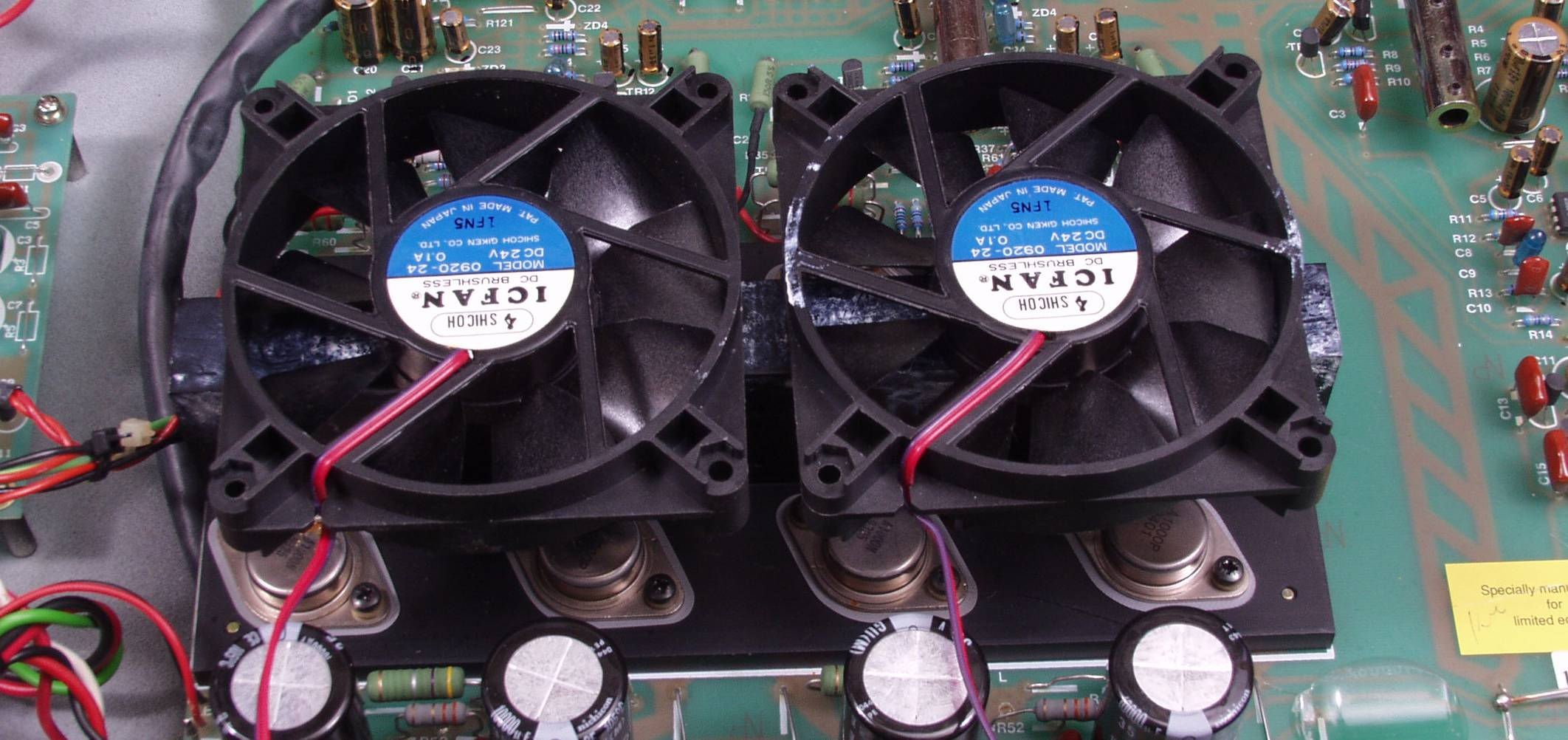

E2B. 放熱器とケースが同じなのでフアンで冷やしながら測定 | ||||||||||||||||||||
E2A. R側SP出力 20V=50W 0.2%歪み率 AUX入力 1000HZ | ||||||||||||||||||||
E2B. R側SP出力 20V=50W 0.2%歪み率 AUX入力 400HZ | ||||||||||||||||||||
E2C. L側SP出力 20V=50W 0.2%歪み率 AUX入力 1000HZ | ||||||||||||||||||||
E2D. L側SP出力 20V=50W 0.25%歪み率 AUX入力 400HZ | ||||||||||||||||||||
E3A. R側SP出力 20V=50W 0.24%歪み率 MM入力 1000HZ | ||||||||||||||||||||
E3B. R側SP出力 20V=50W 0.25%歪み率 MM入力 400HZ | ||||||||||||||||||||
E3C. L側SP出力 20V=50W 0.2%歪み率 MM入力 1000HZ | ||||||||||||||||||||
E3D. L側SP出力 20V=50W 0.25%歪み率 MM入力 400HZ | ||||||||||||||||||||
E4A. R側SP出力 20V=50W 0.2%歪み率 MC入力 1000HZ | ||||||||||||||||||||
E4B. R側SP出力 20V=50W 0.2%歪み率 MC入力 400HZ | ||||||||||||||||||||
E4C. L側SP出力 20V=50W 0.2%歪み率 MC入力 1000HZ | ||||||||||||||||||||
E4D. L側SP出力 20V=50W 0.2%歪み率 MC入力 400HZ | ||||||||||||||||||||
E5. 完成 24時間エージング | ||||||||||||||||||||

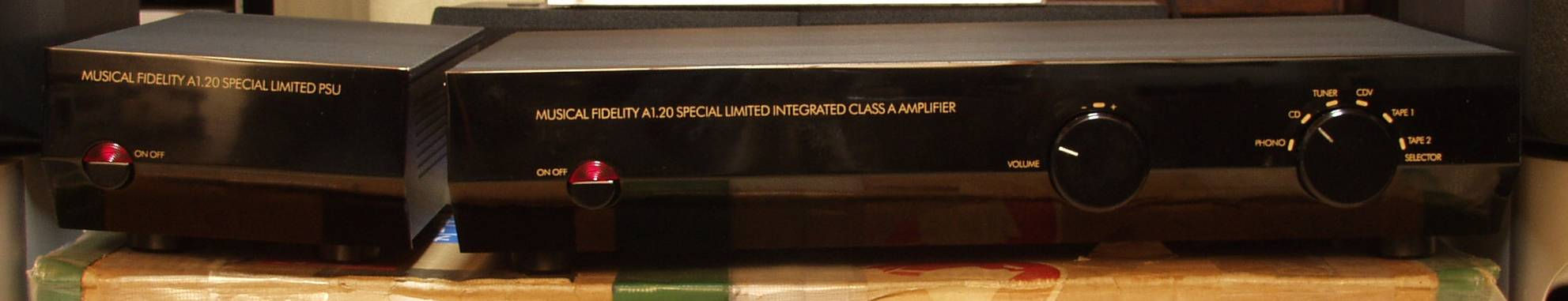

S. Musical Fidelity A1.20 Special Limited の仕様(マニアル・カタログより) | ||||||||||||||||||||
|
||||||||||||||||||||
