ＭｃＩｎｔｏｓｈ　ＭＣ２２５５　修理記録

平成２０年２月９日持込　　　４月１２日完成

Ａ．　修理前の状況 不具合状況等は下記となっております。 左チャンネルから音が出ない。 電源を入れてから３分位は音が出ているのですが、だんだん低くなってきて遂に音が出なくなります。 ＶＵメーターは動いている。 Ｂ．　原因 　　　制御基板不良。 Ｃ．　修理状況 電解コンデンサー交換。 配線手直し、補強。 経年劣化による各部ハンダ補正。 ＯＰ−ＡＭＰ交換。 Ｄ．　使用部品 電解コンデンサ−　　　　４０個ミューズ使用。 ＯＰ−ＡＭＰ　　　　　　　　２個。 半固定ＶＲ　　　　　　　　４個。 Ｅ．　調整・測定 Ｆ．　修理費　　９８，０００円　　　オーバーホール修理 Ｓ．　ＭｃＩｎｔｏｓｈ　ＭＣ２２５５　の仕様（マニアル・カタログより）

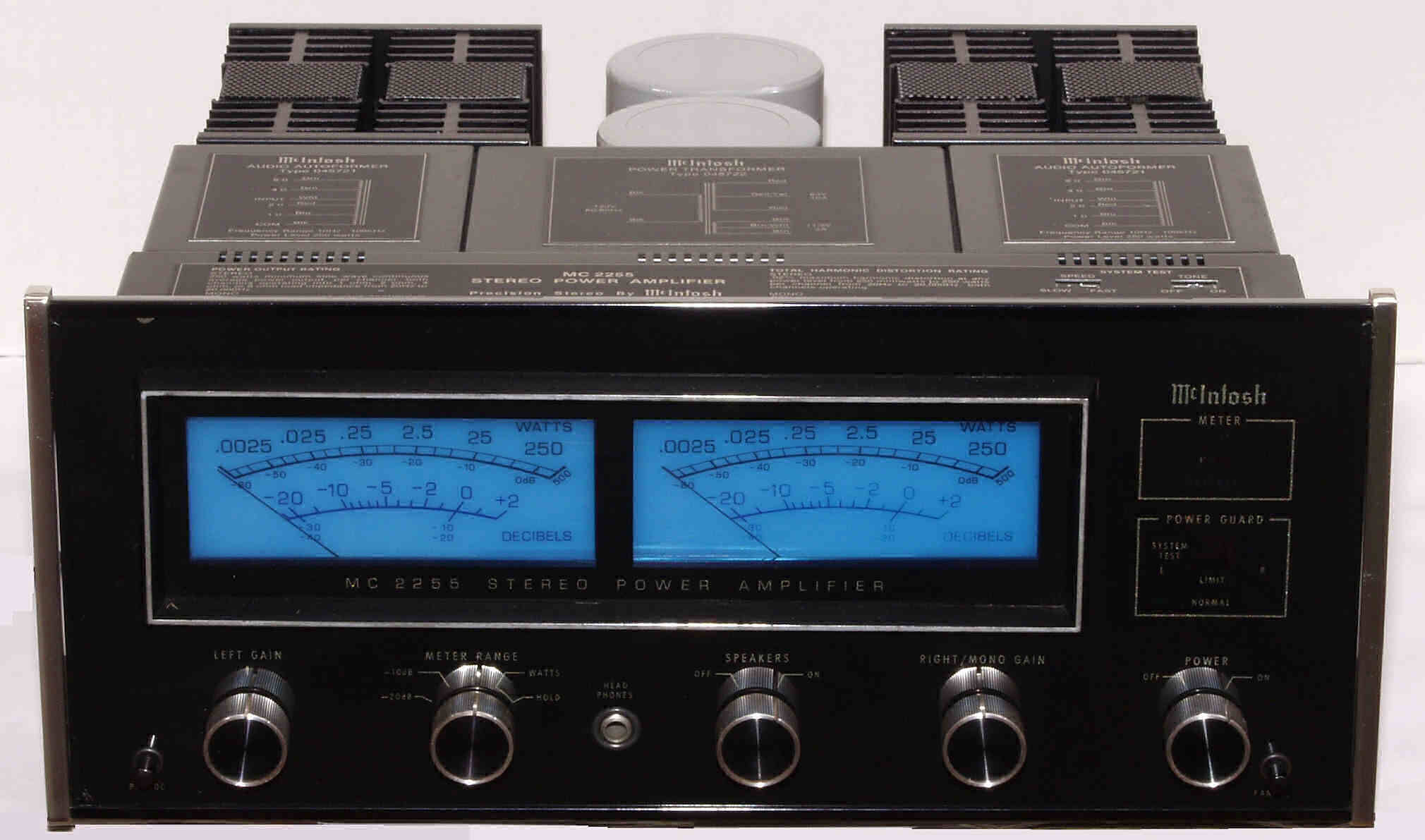

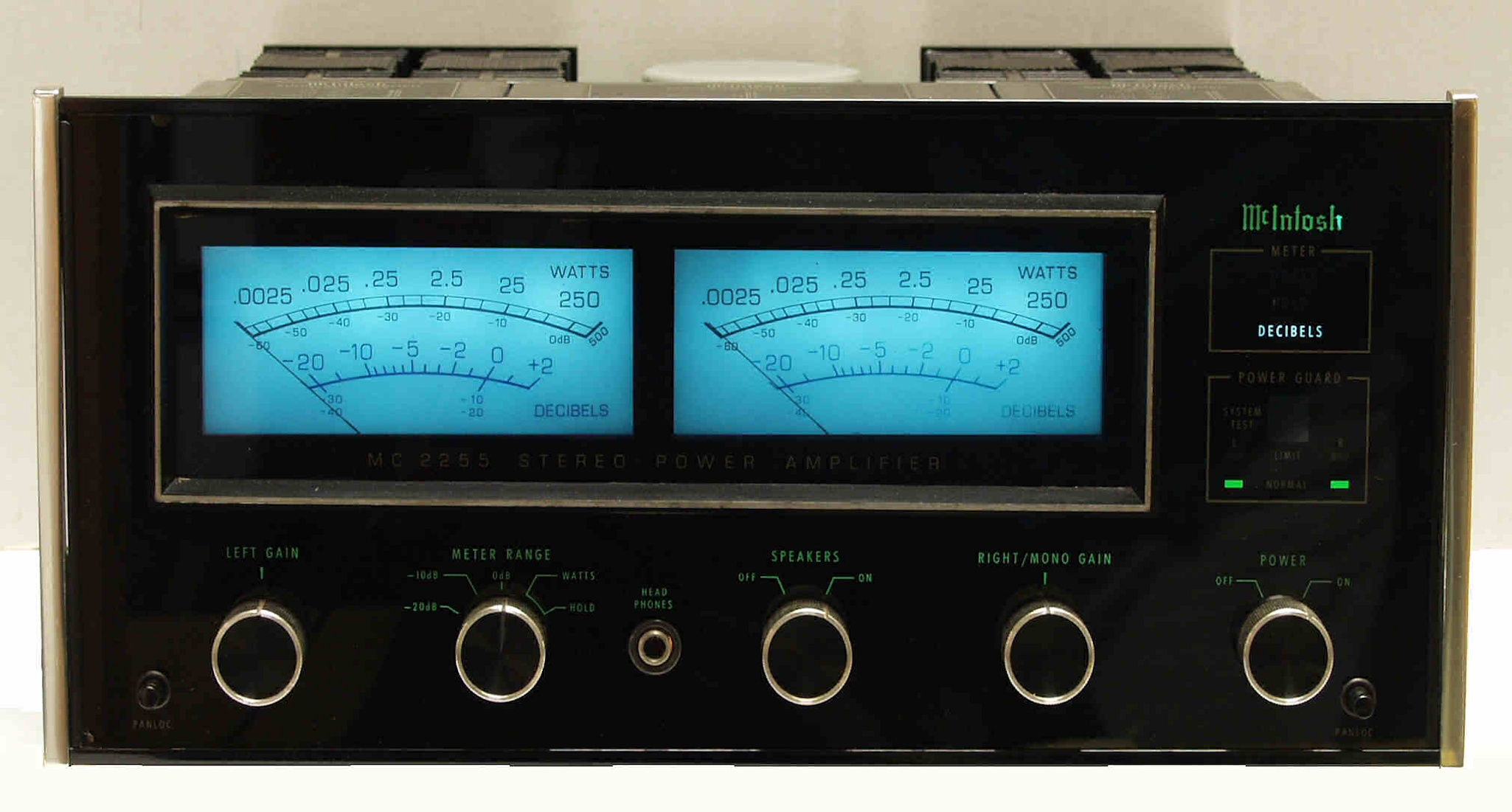

Ａ．　修理前の状況 Ａ１．　修理前点検中　前から見る

Ａ２Ａ．　修理前点検中　　前上から見る

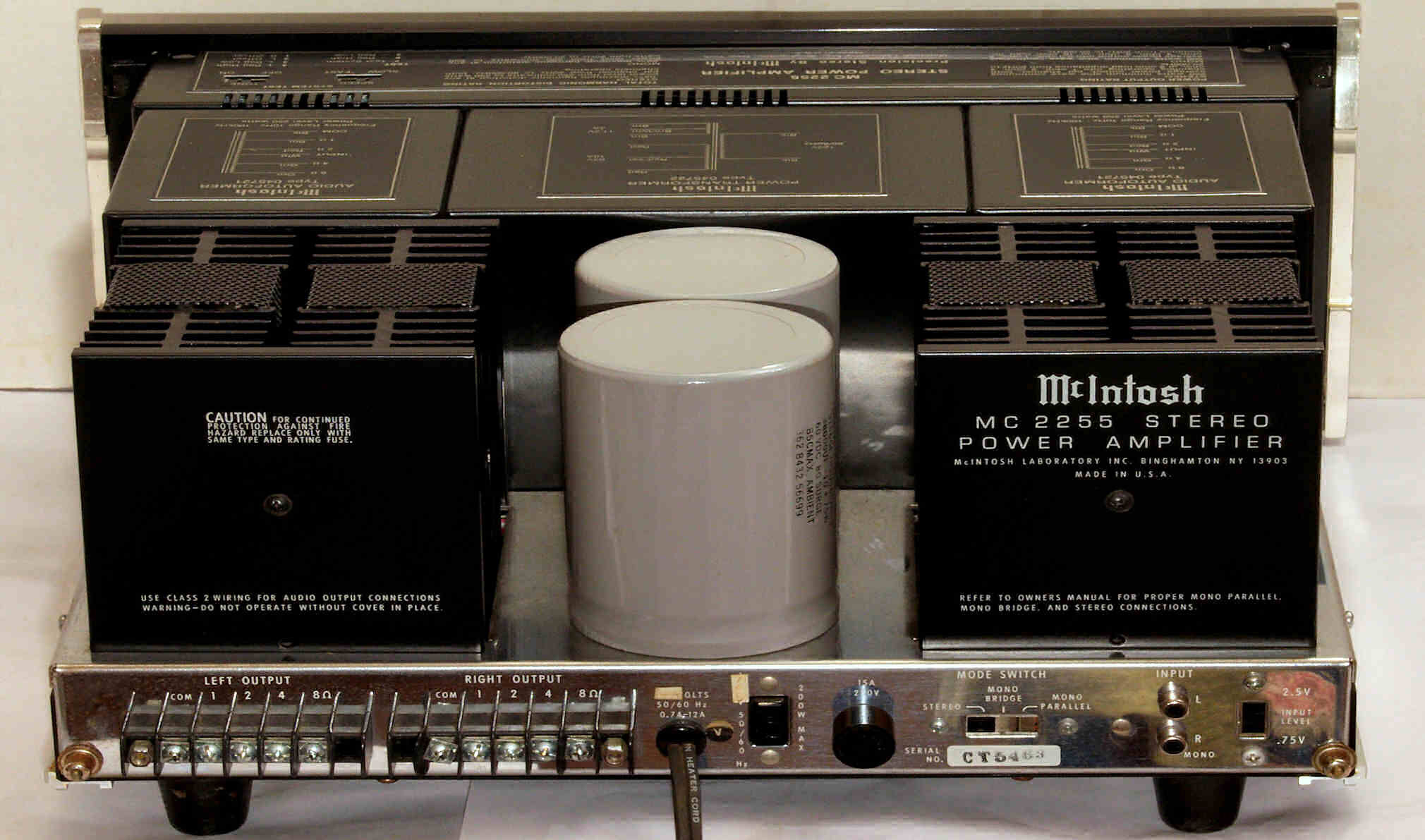

Ａ２Ｂ．　修理前点検中　　後上から見る

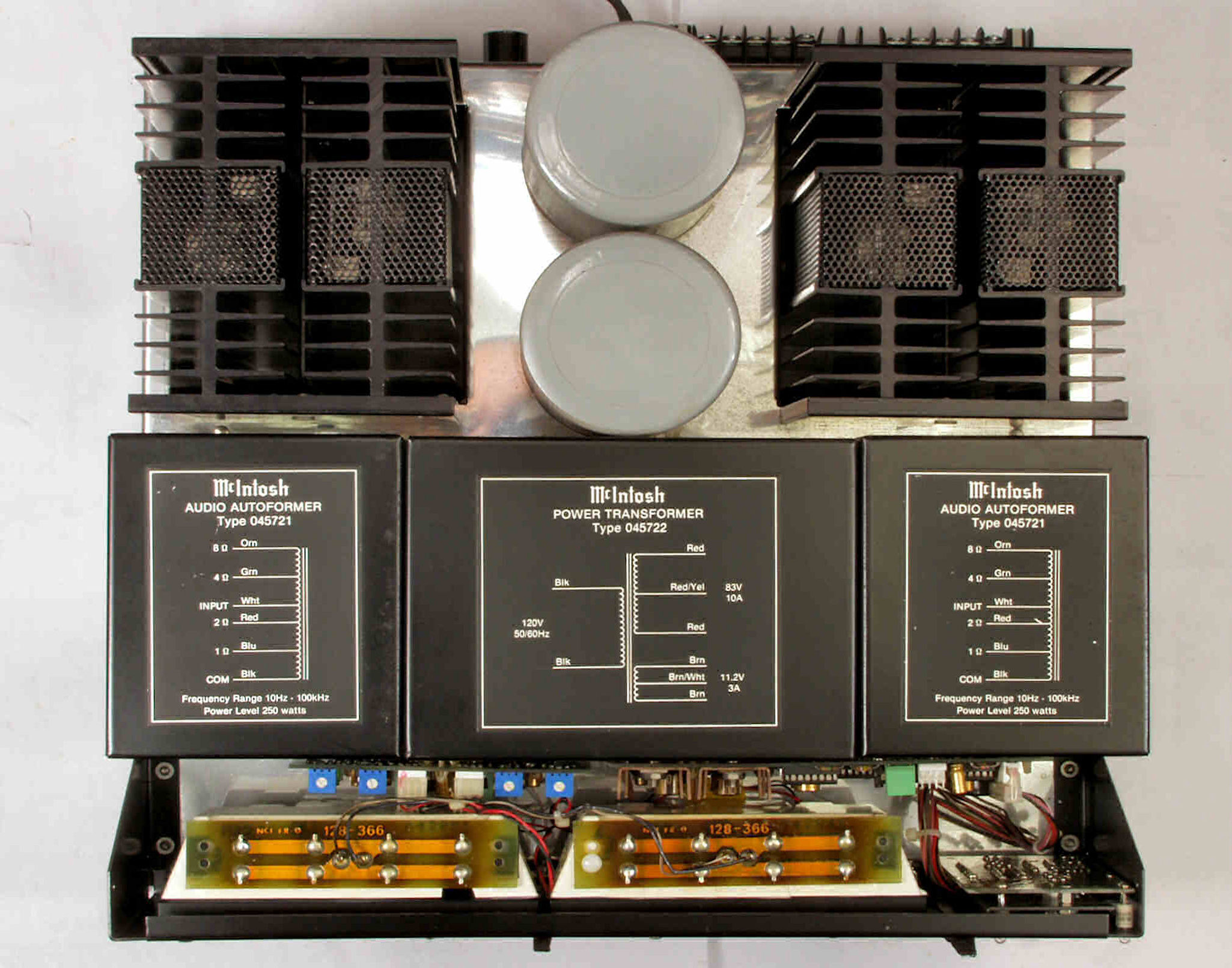

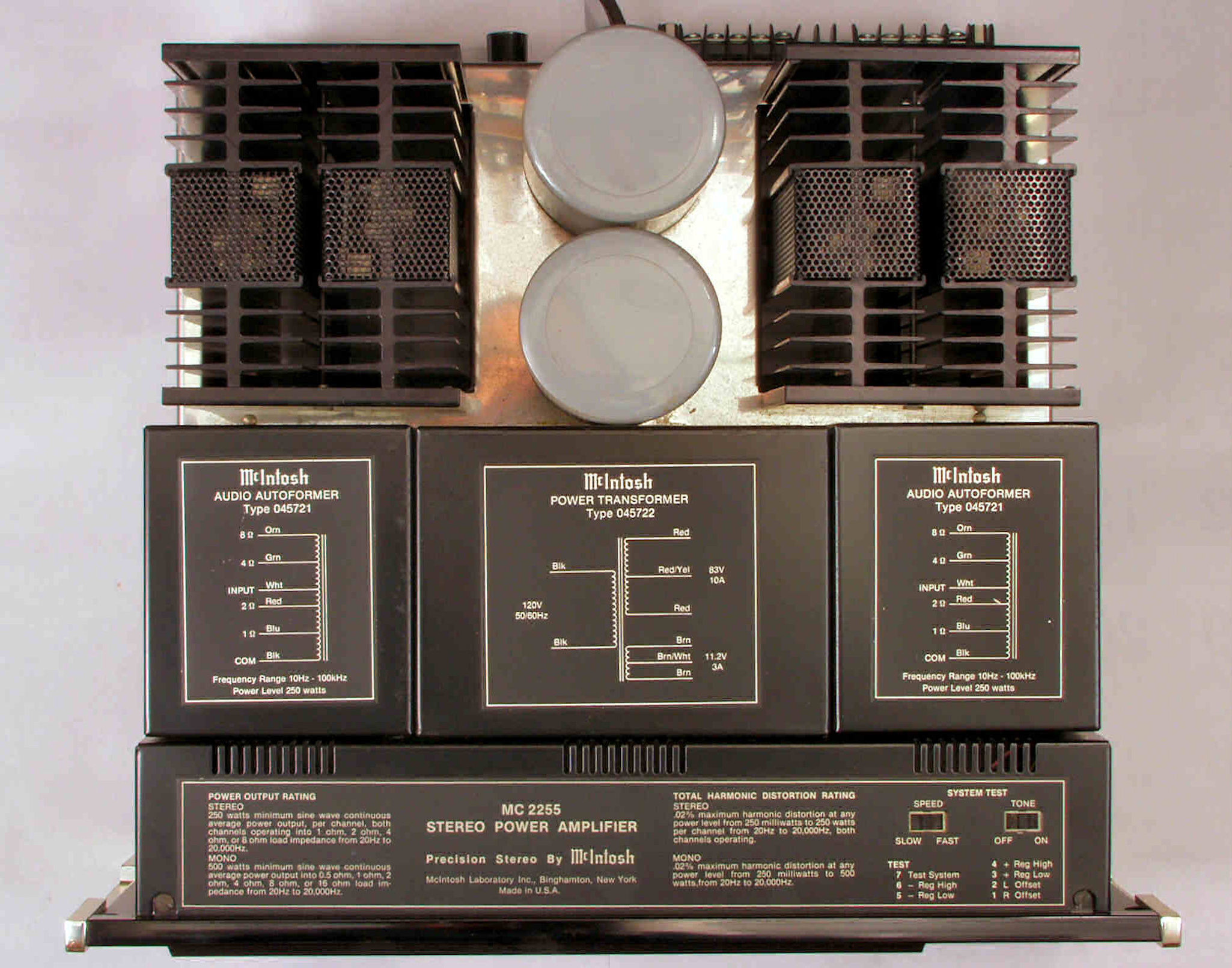

Ａ３Ａ．　修理前点検中　上から見る

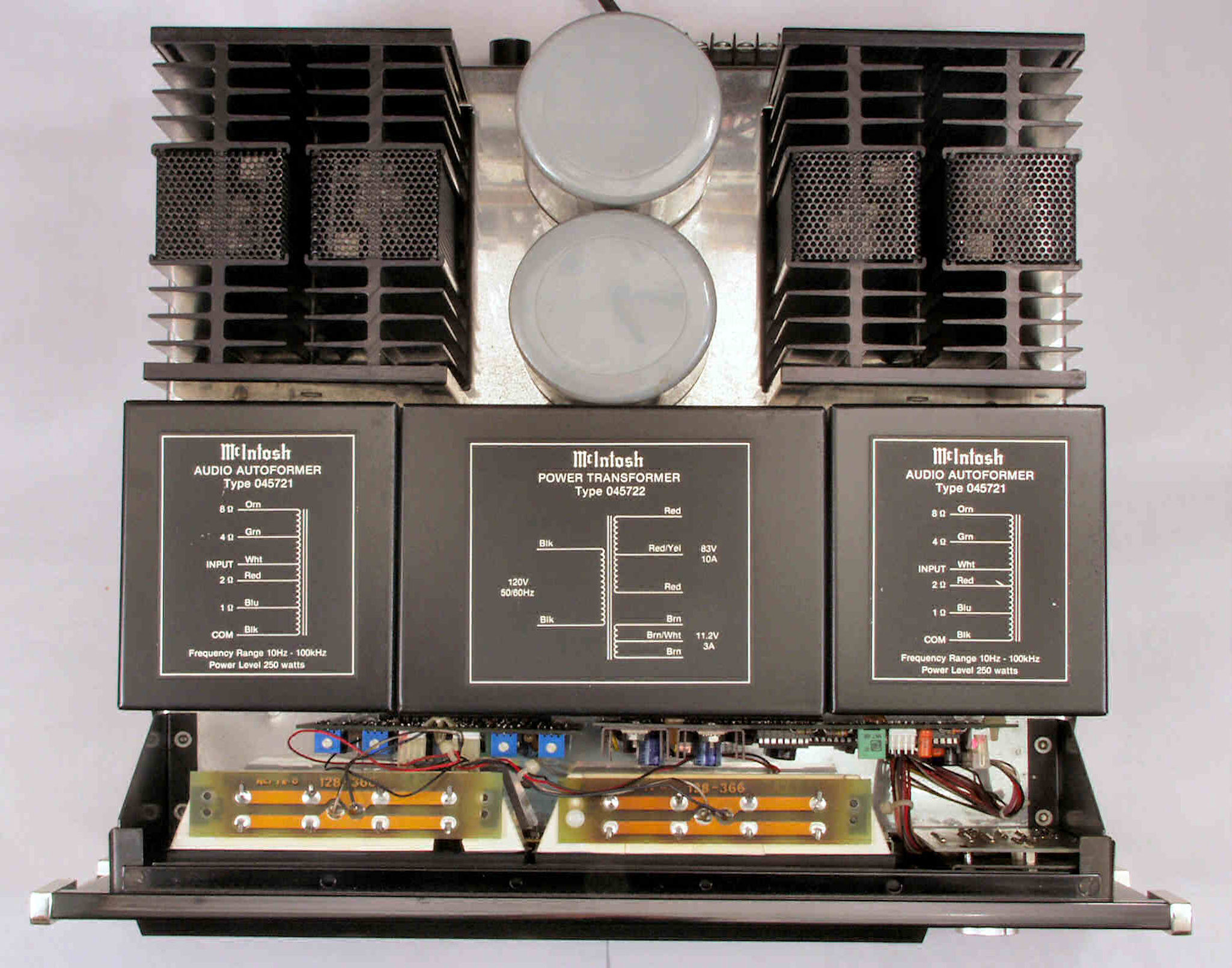

Ａ３Ｂ．　修理前点検中　メーターカバーを取り、上から見る

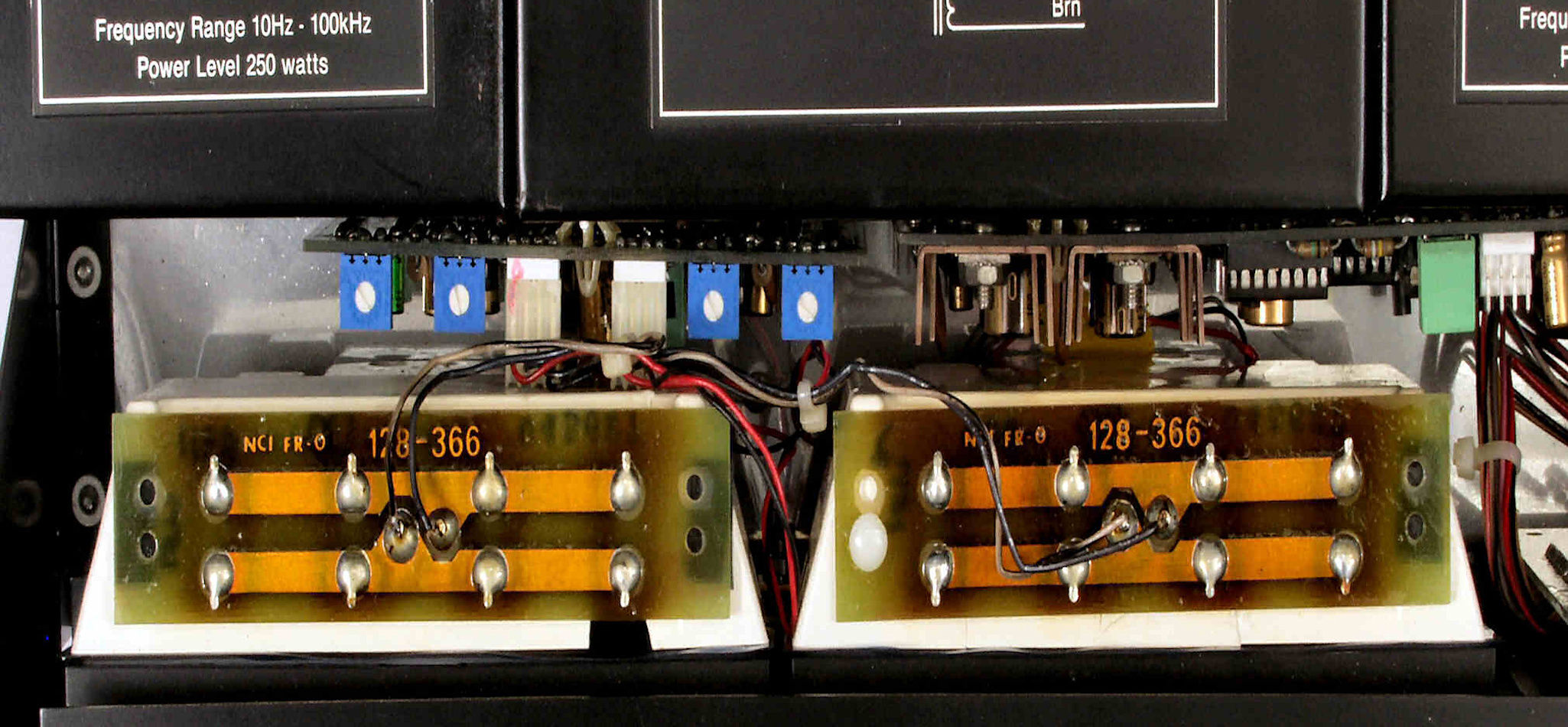

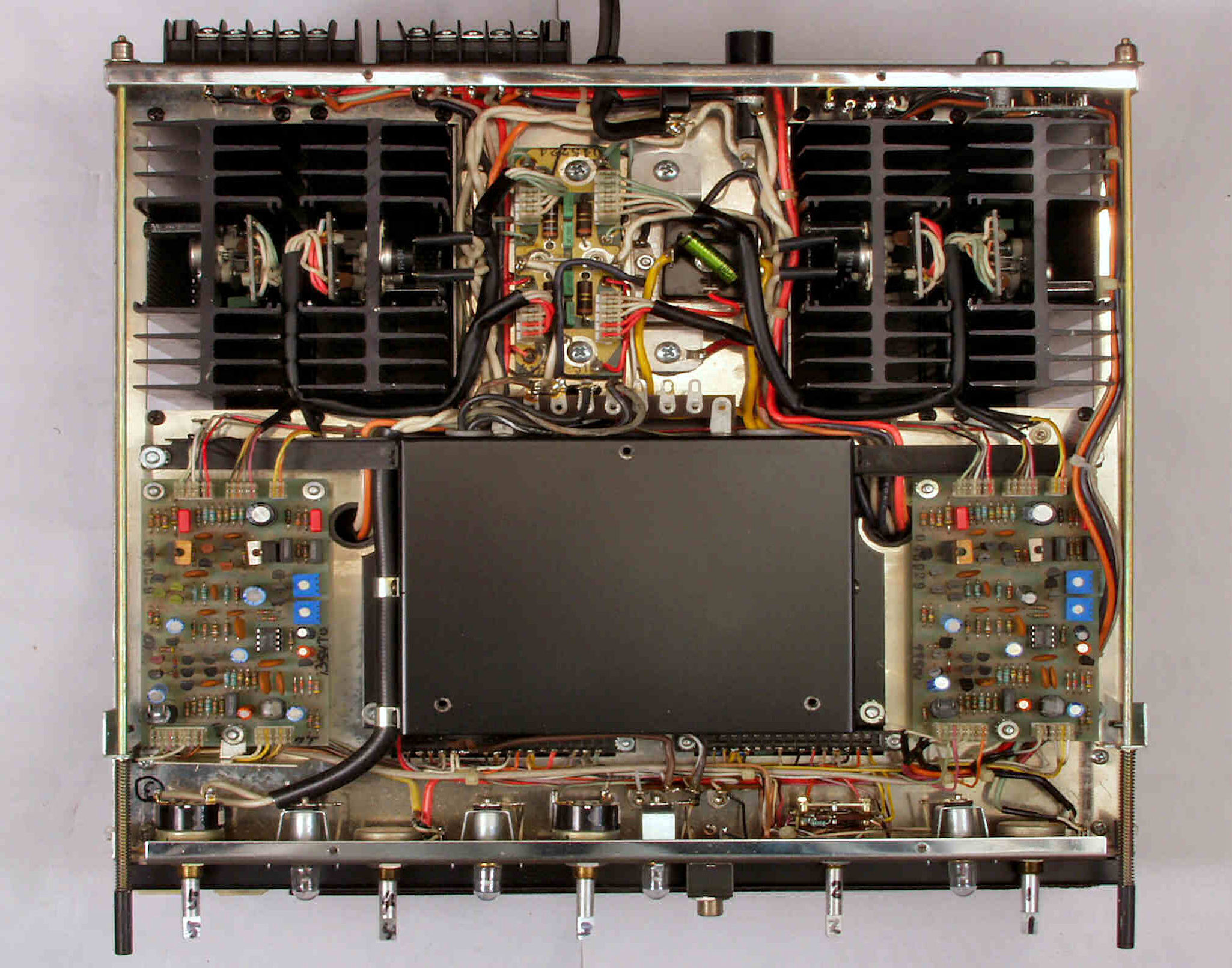

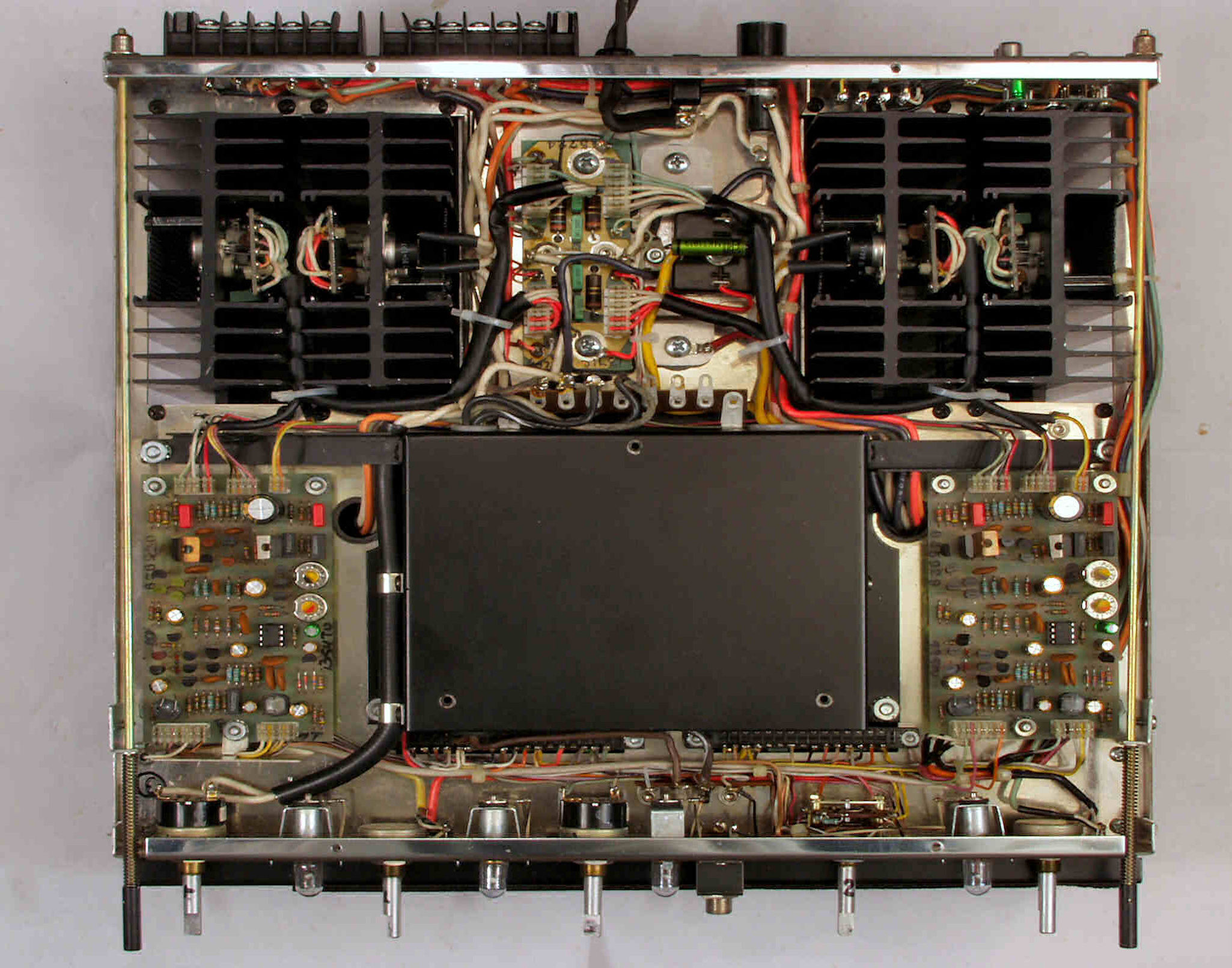

Ａ４．　修理前点検中　下ケースと全面パネルを取り、下から見る

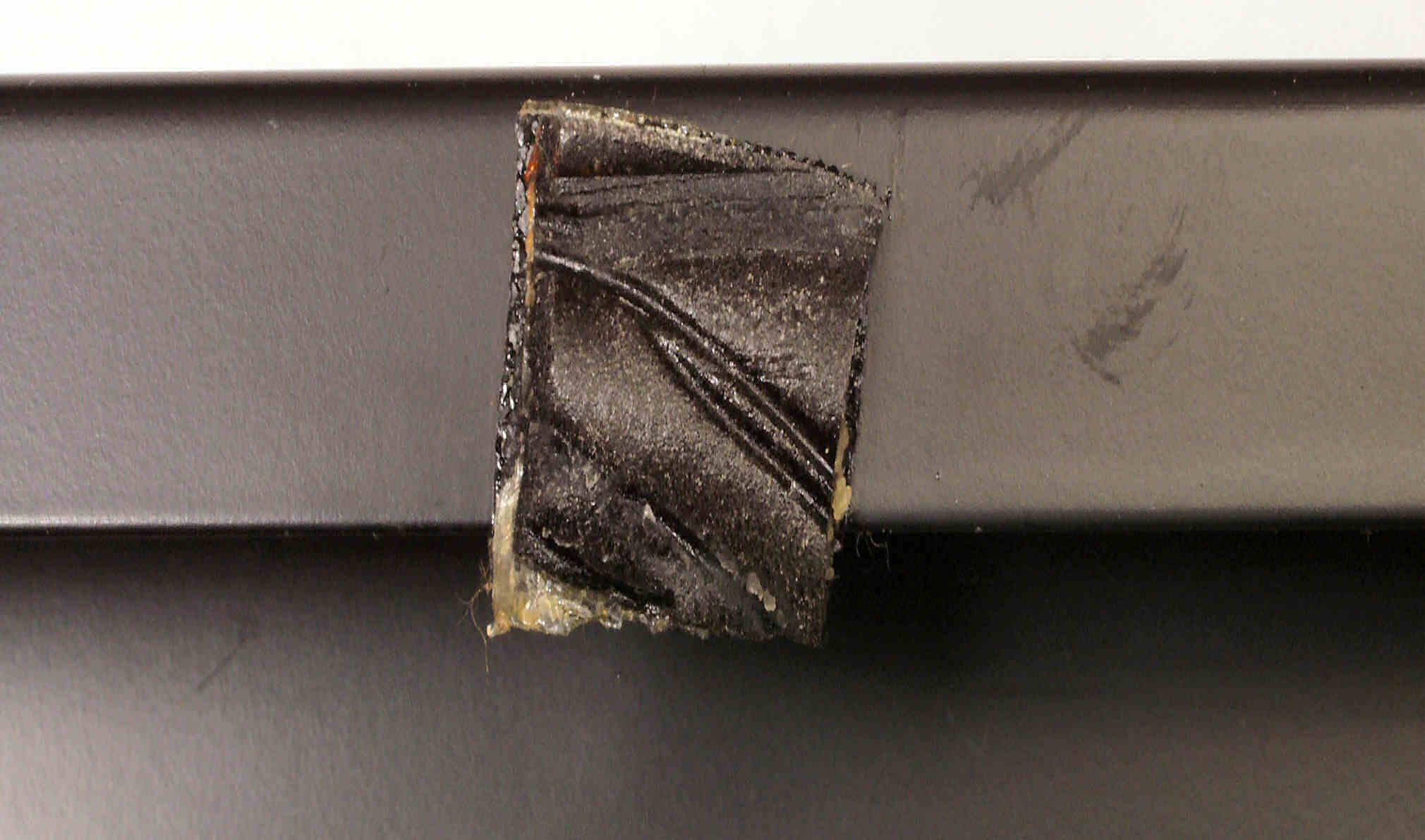

Ａ５．　修理前点検中　メーターカバーに取り付けた基板押さえのスポンジに、配線を噛んだ跡

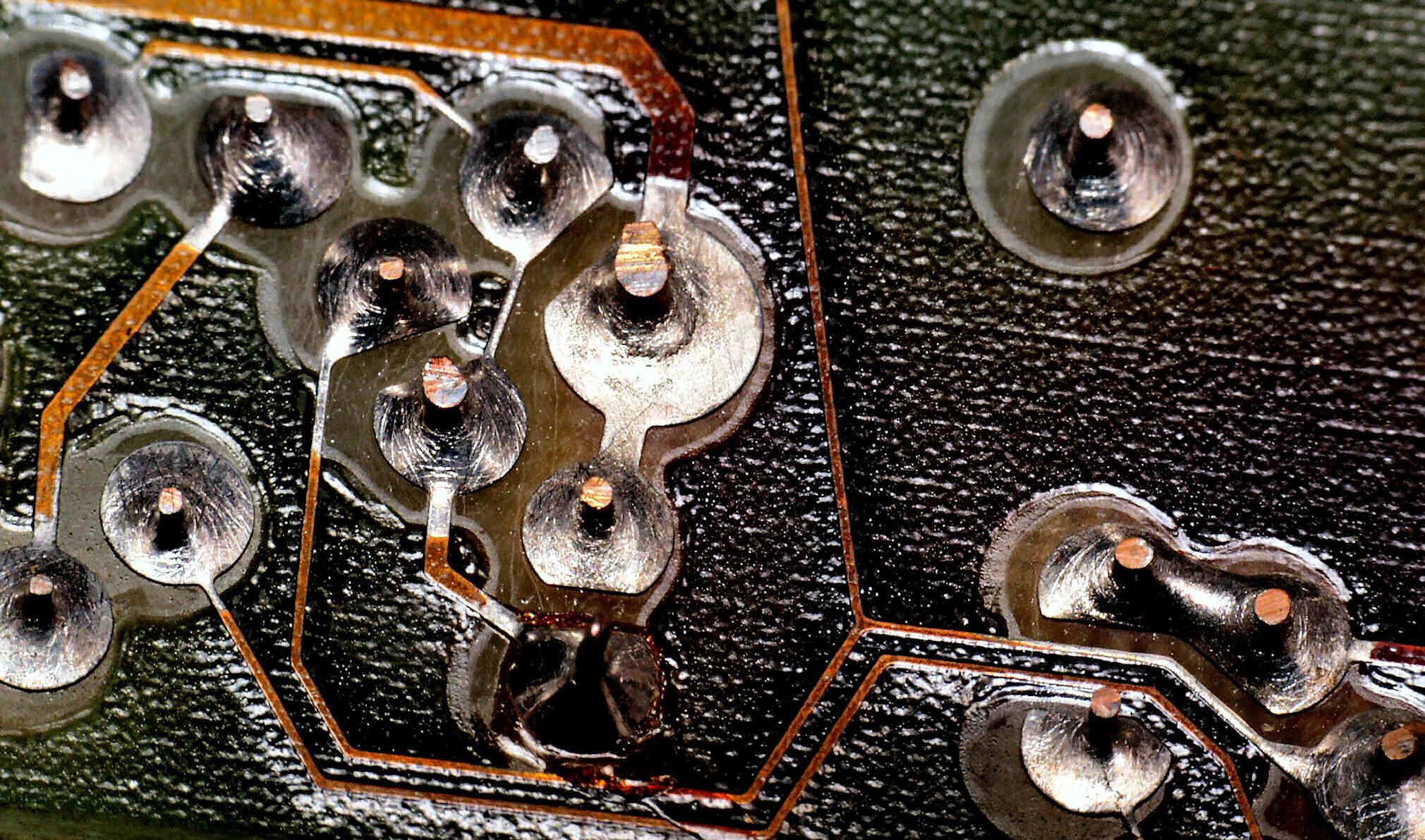

Ａ６Ａ．　修理前点検中　定電圧・制御基板の半田不良ｹ所

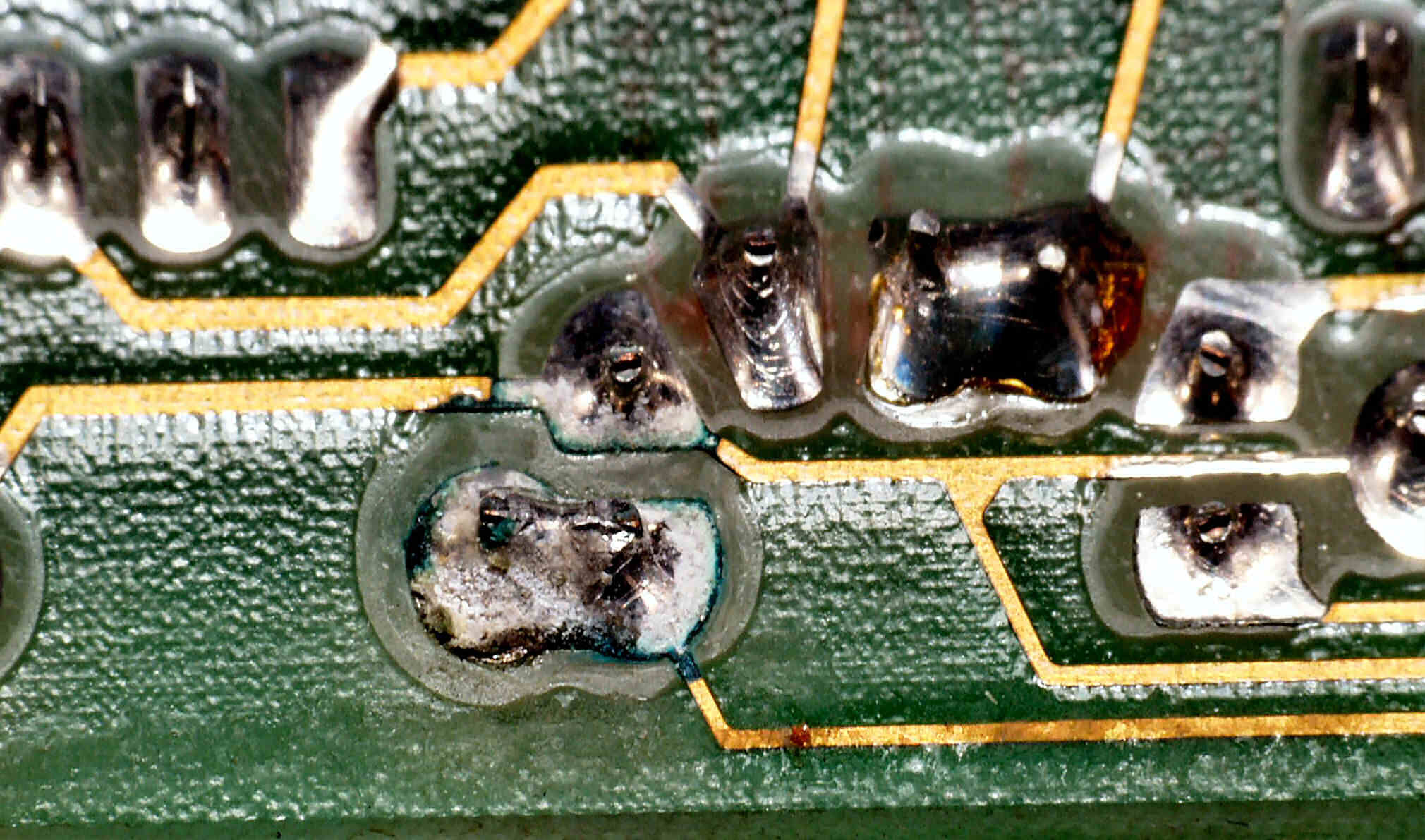

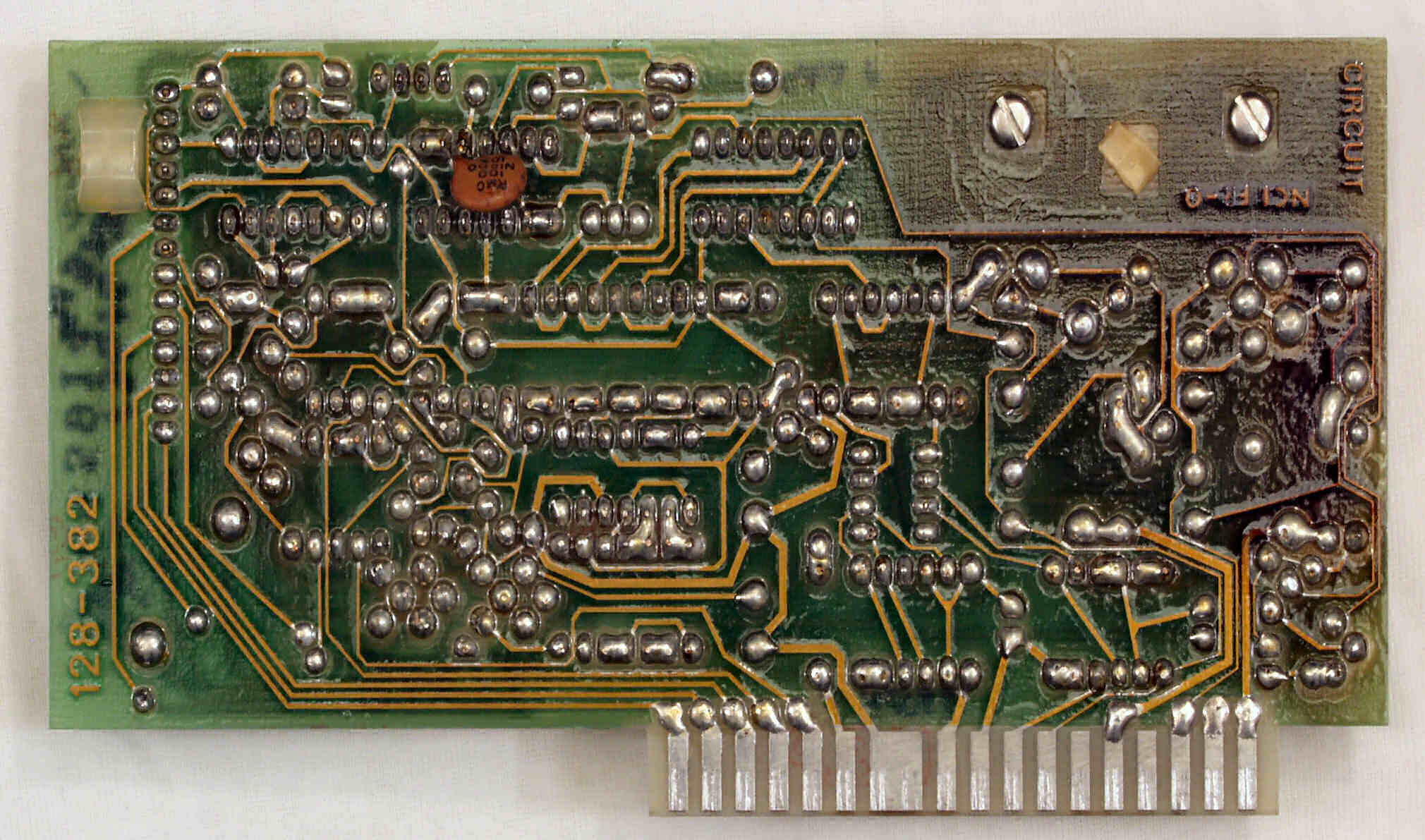

Ａ６Ｂ．　修理前点検中　定電圧・制御基板の腐食ｹ所

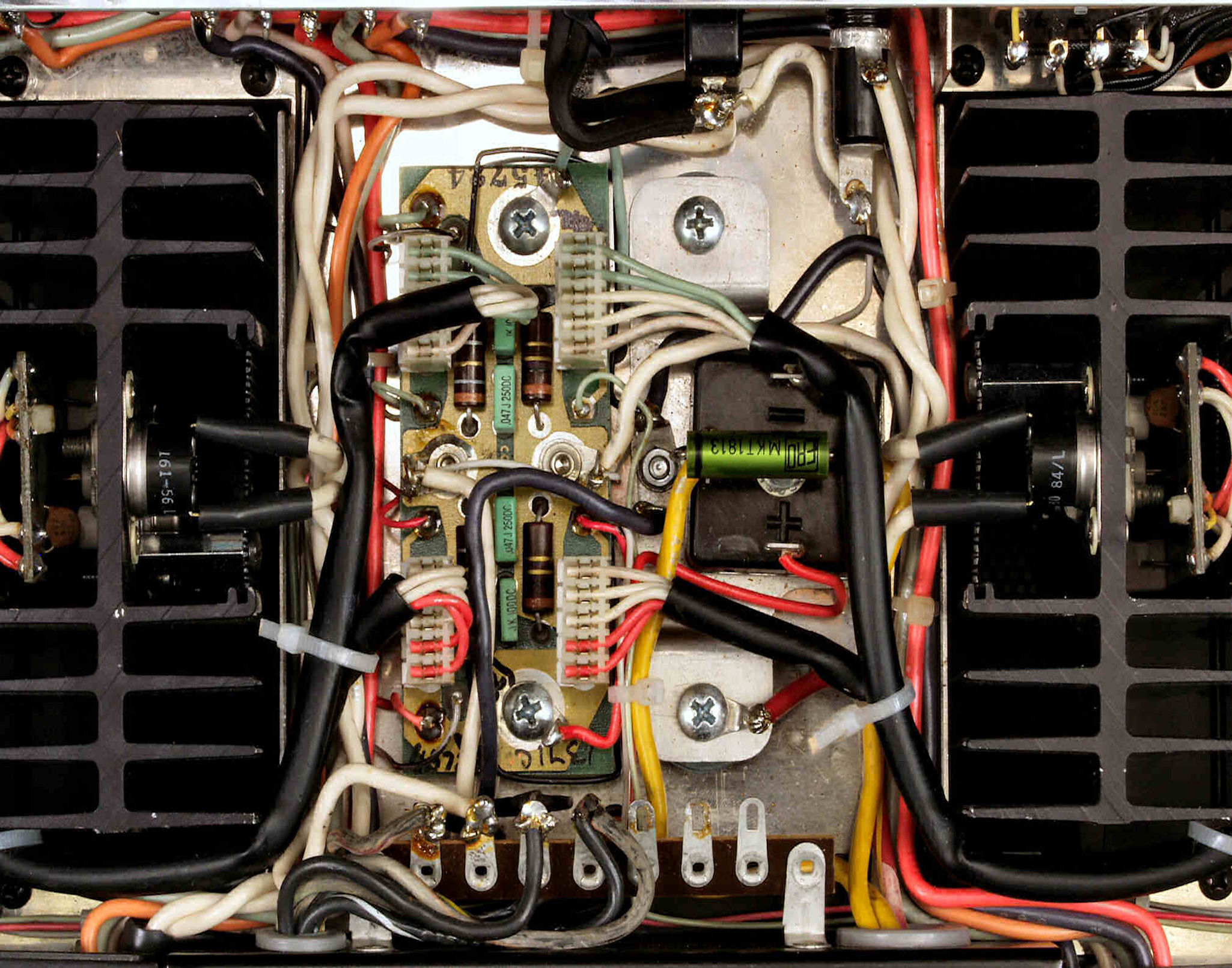

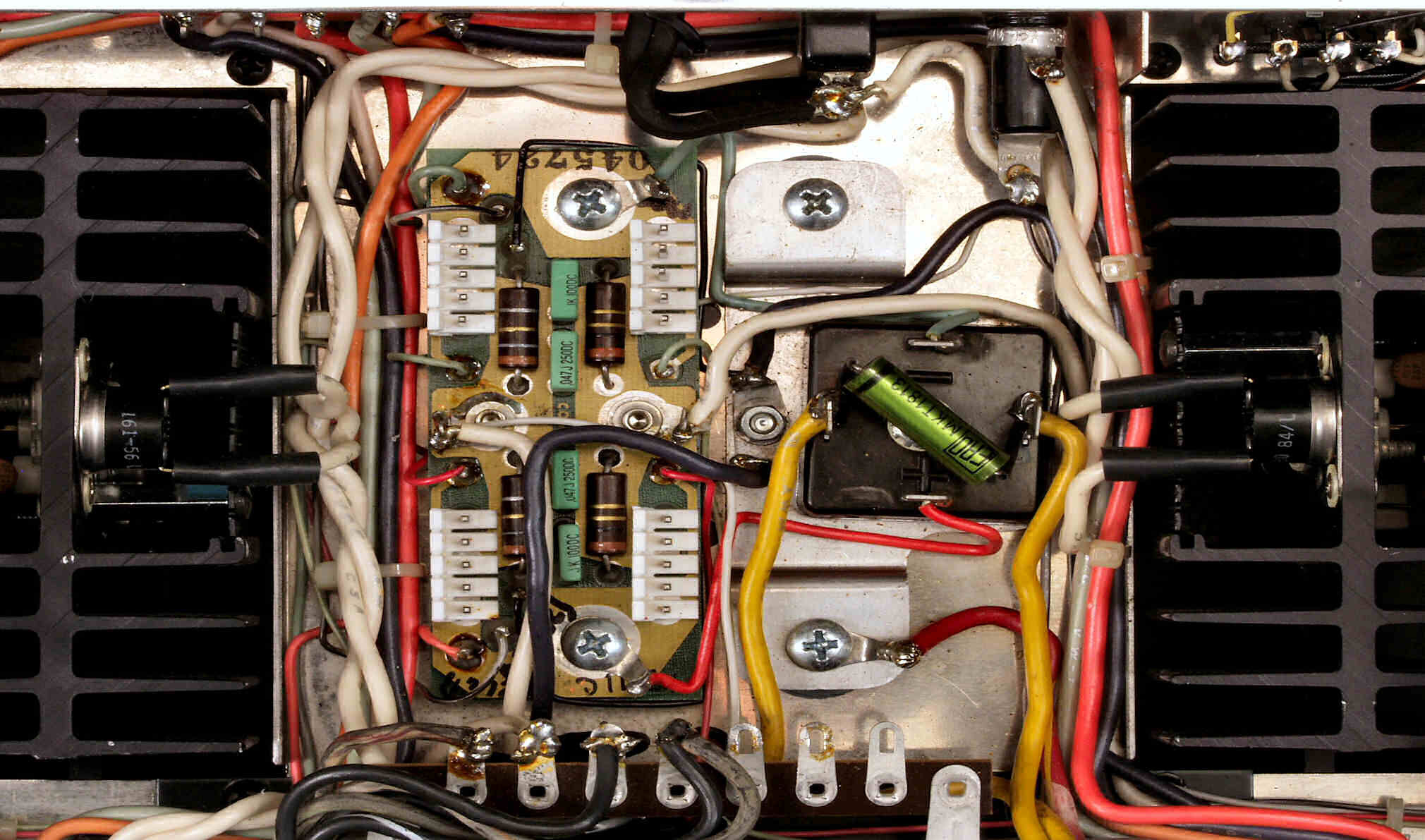

Ａ７．　修理前点検中　電源・整流部分

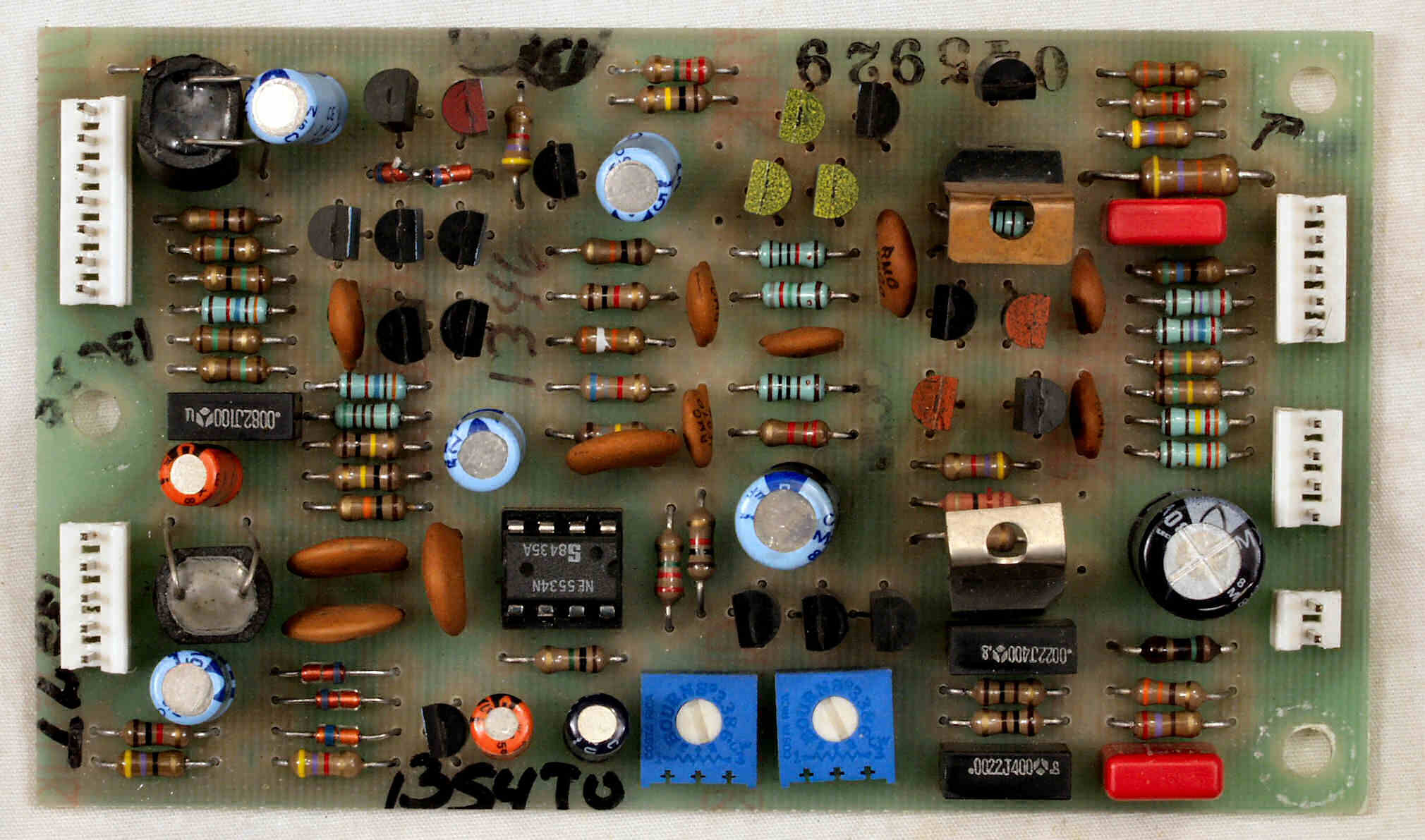

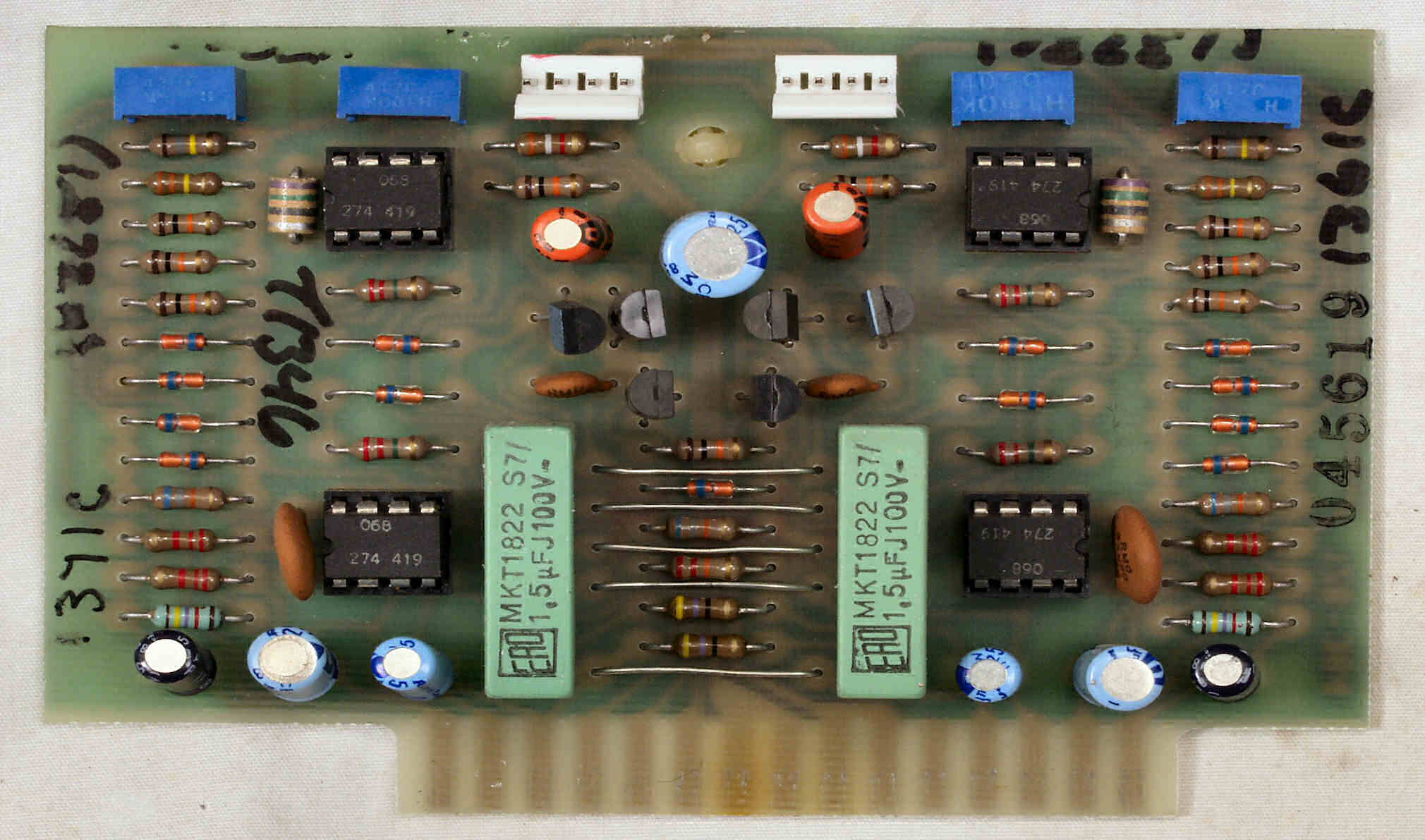

Ｃ．　修理状況 Ｃ１Ａ．　修理前　Ｒ−ＡＭＰ基板

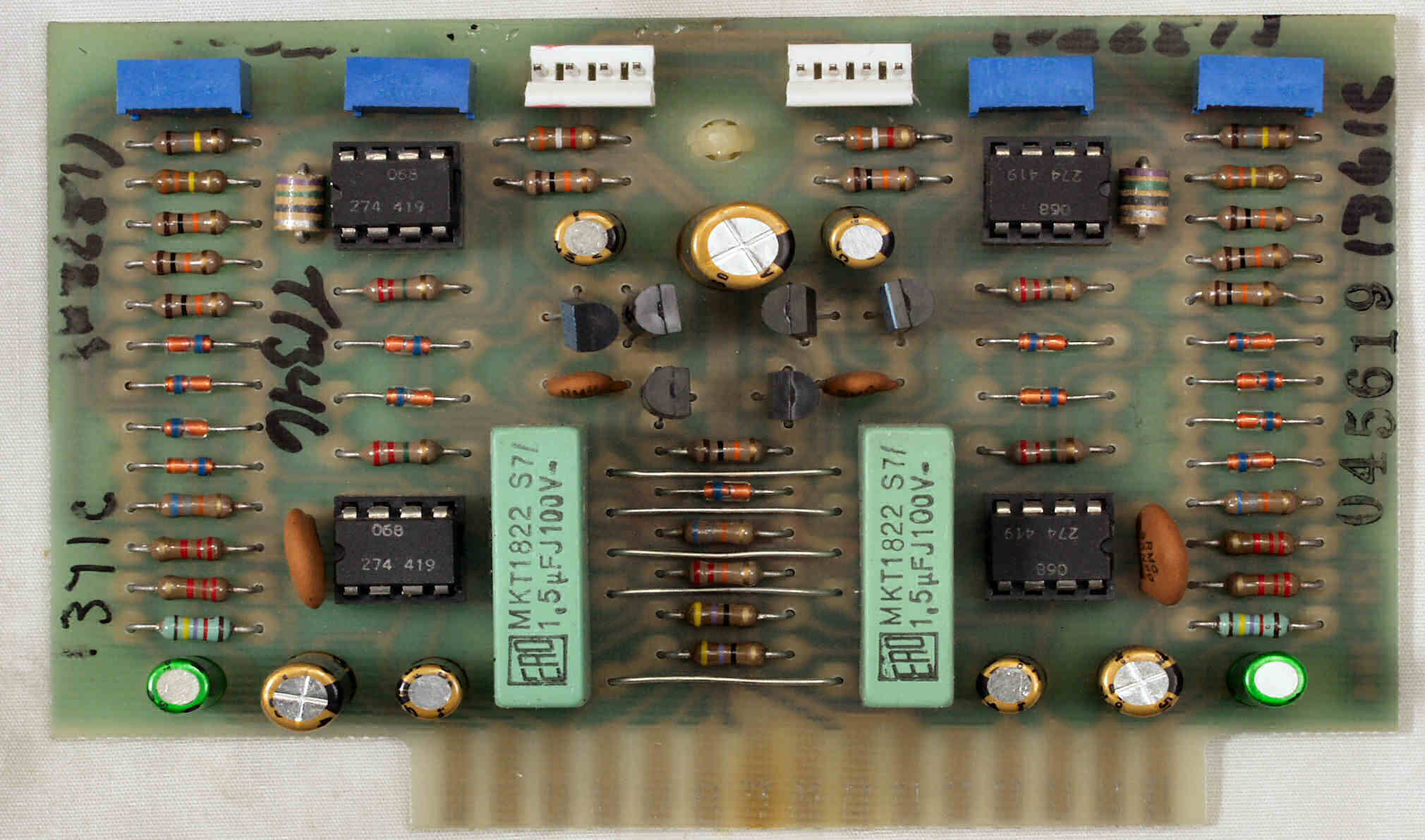

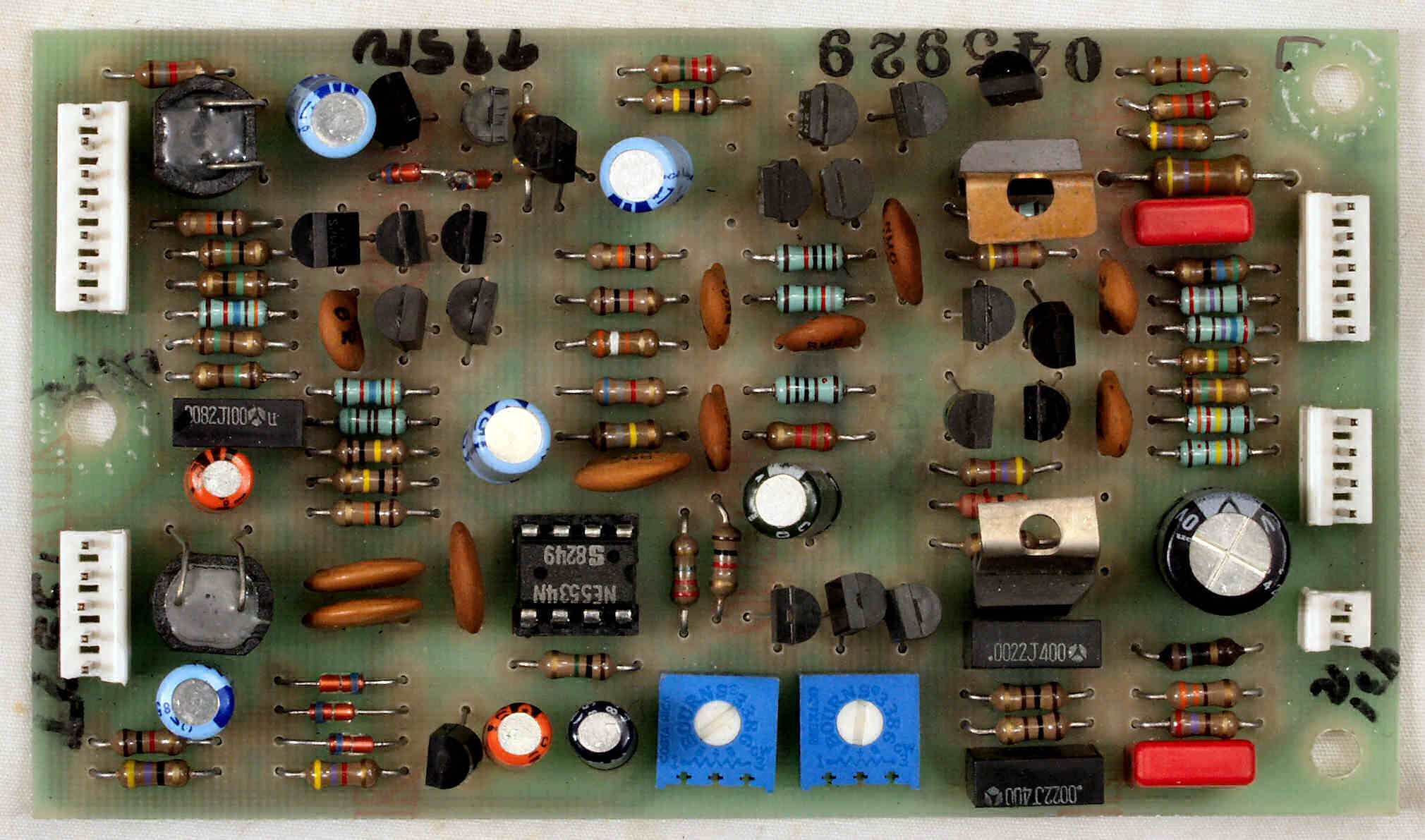

Ｃ１Ｂ．　修理後　Ｒ−ＡＭＰ基板　ＯＰ−ＡＭＰ（撮影後）、電解コンデンサー９個、半固定ＶＲ２個交換

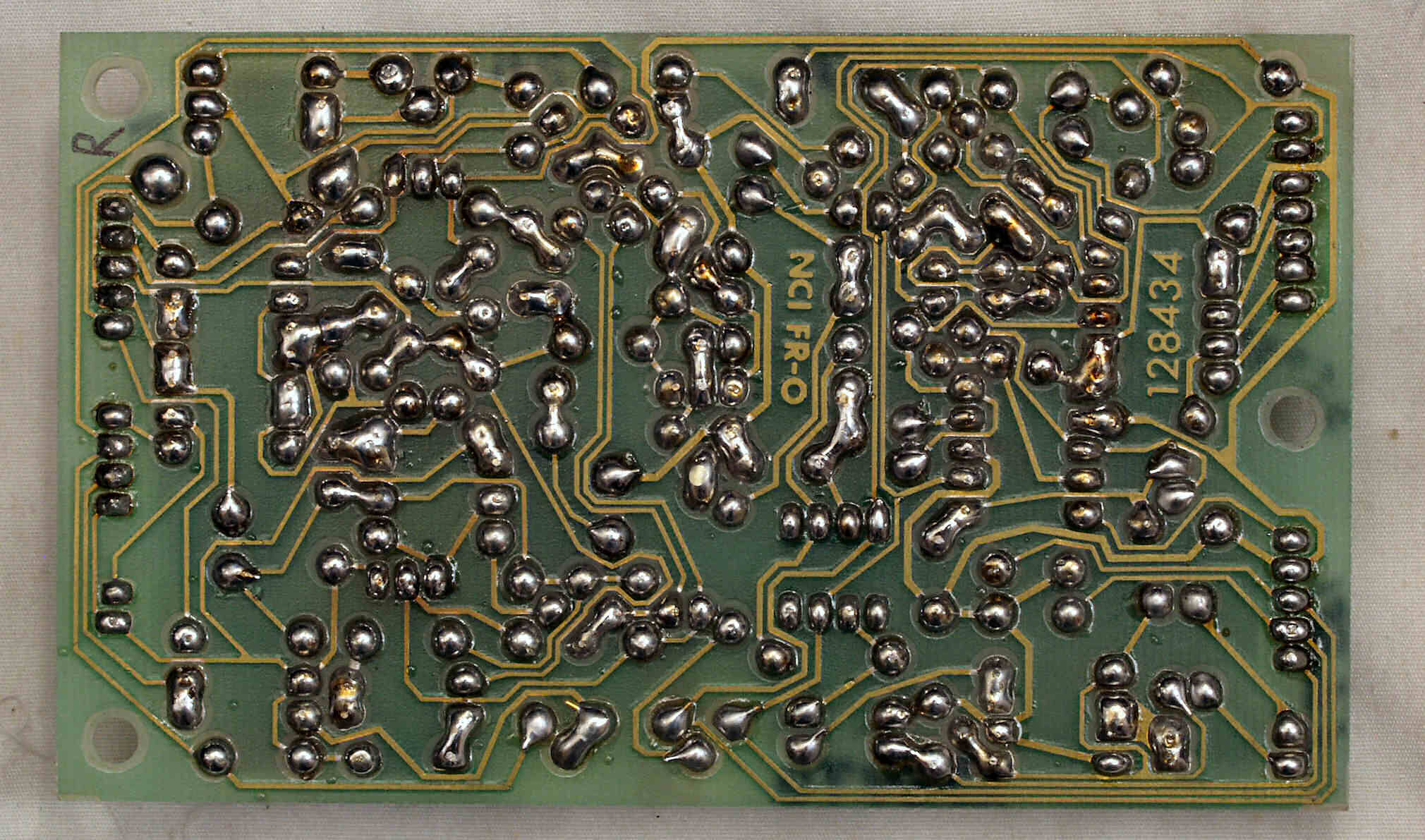

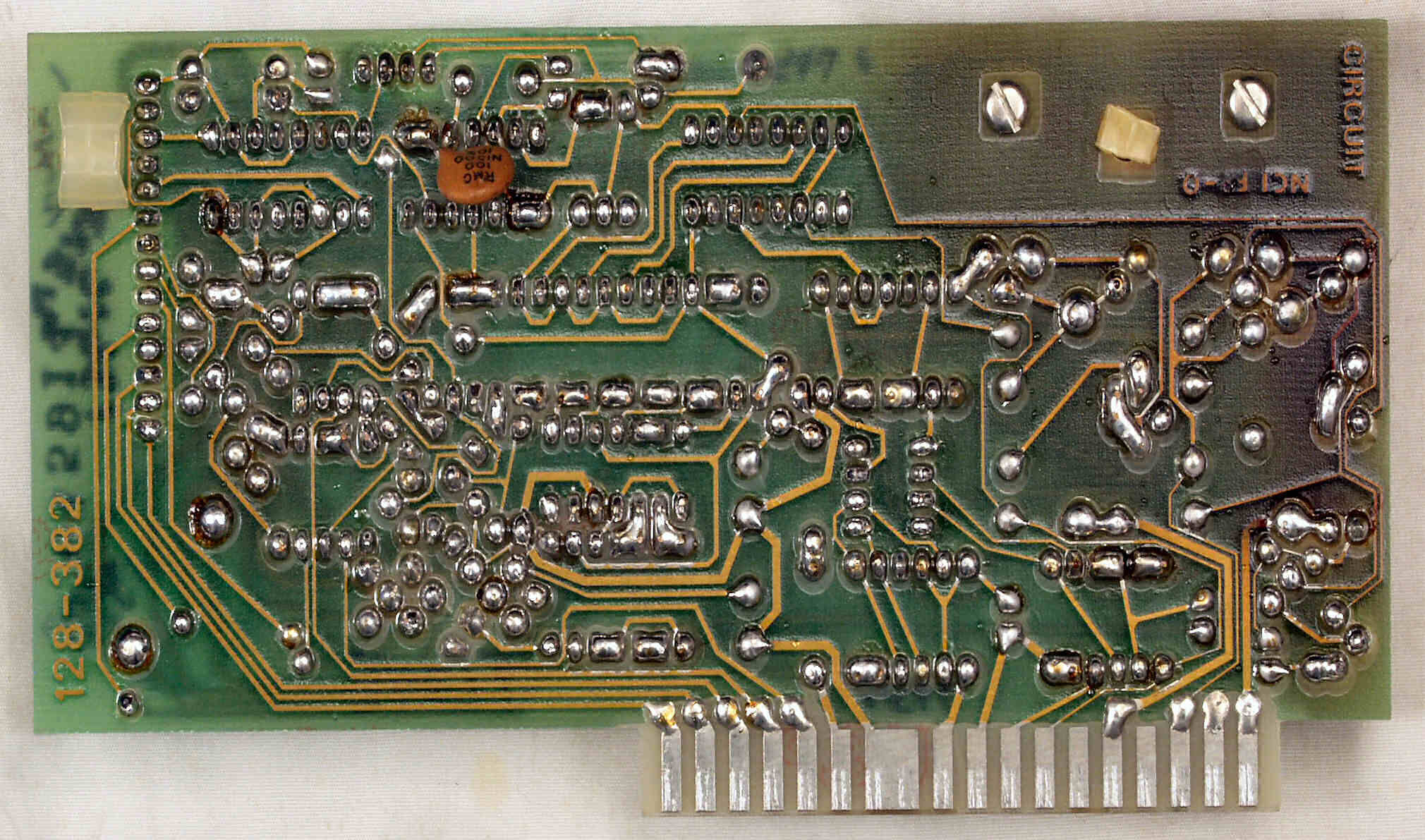

Ｃ１Ｃ．　修理前　Ｒ−ＡＭＰ基板裏

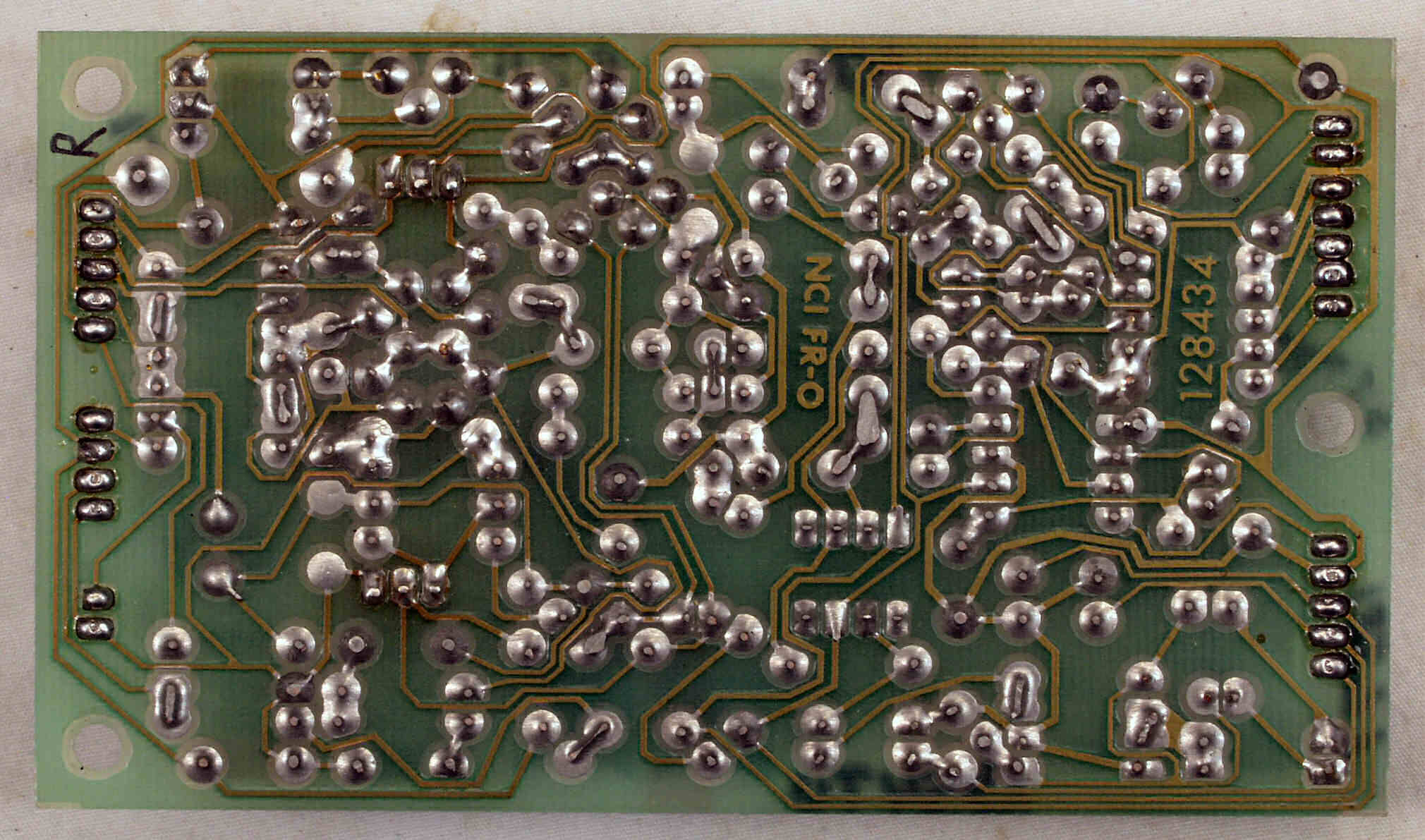

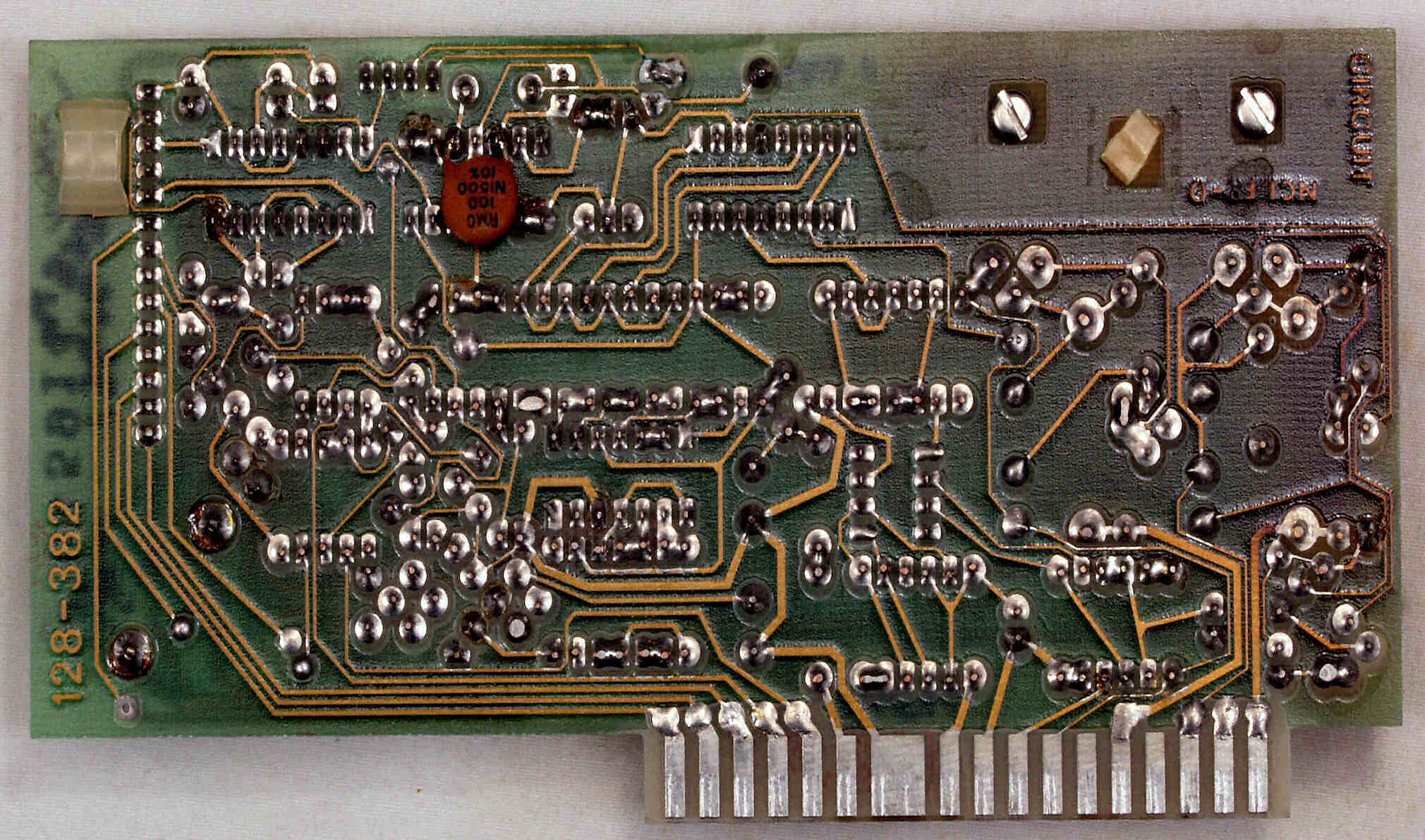

Ｃ１Ｄ．　修理（半田補正）後　Ｒ−ＡＭＰ基板裏。　半田を全部やり直す。

Ｃ１Ｅ．　完成Ｒ−ＡＭＰ基板裏。　洗浄後、防湿剤を塗布。

Ｃ２Ａ．　修理前　Ｌ−ＡＭＰ基板

Ｃ２Ｂ．　修理後　Ｌ−ＡＭＰ基板　ＯＰ−ＡＭＰ（撮影後）、電解コンデンサー９個、半固定ＶＲ２個交換

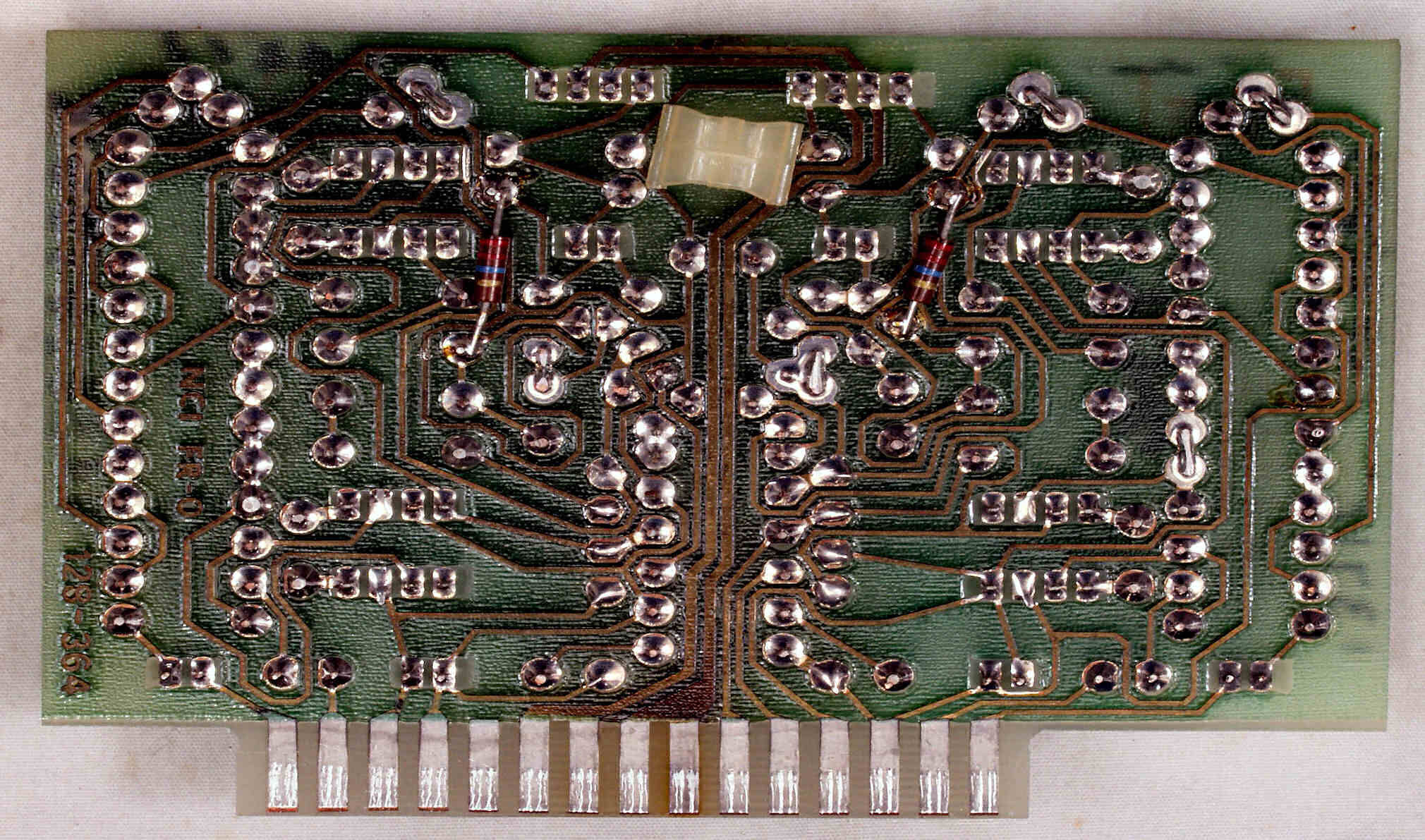

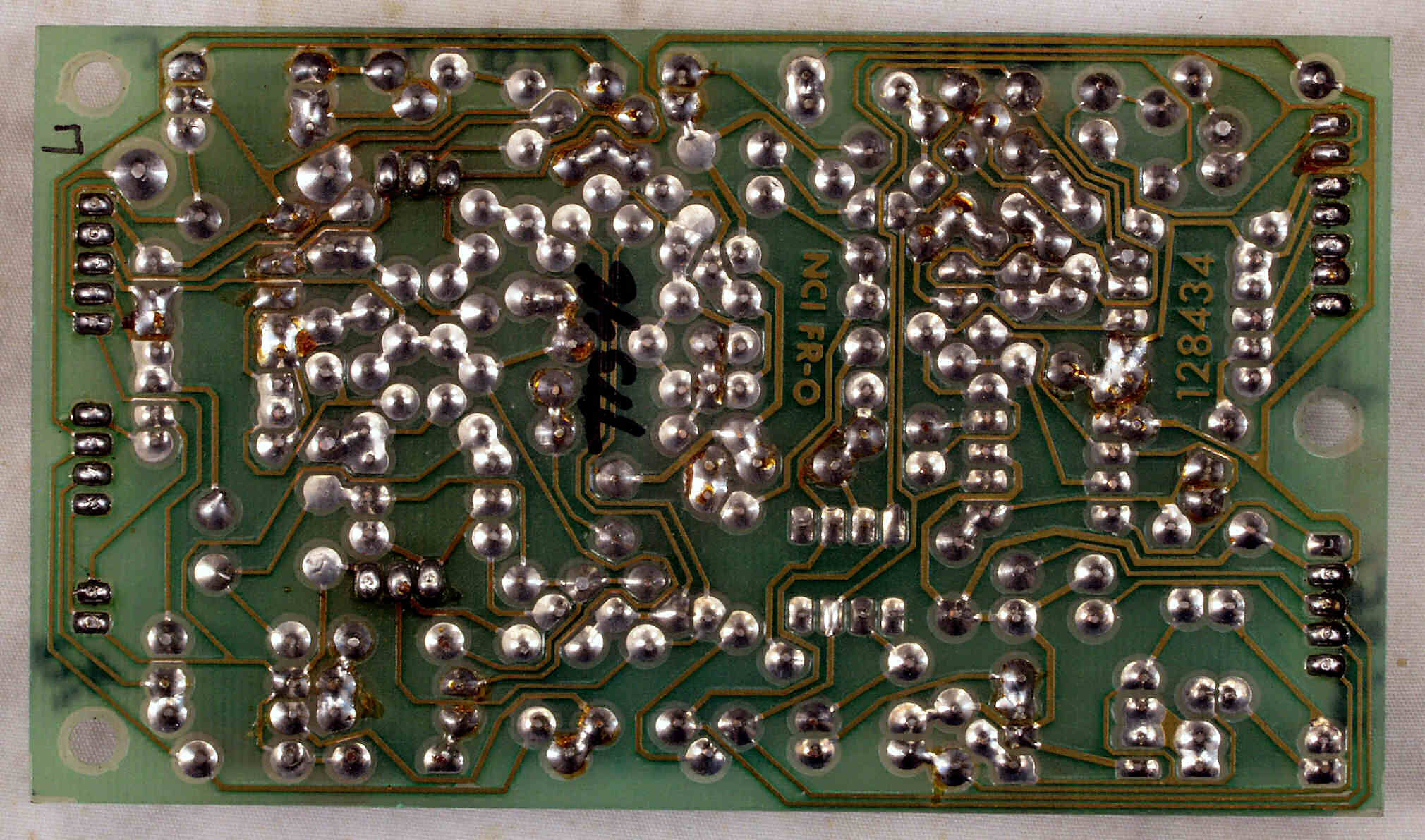

Ｃ２Ｃ．　修理前　Ｌ−ＡＭＰ基板裏

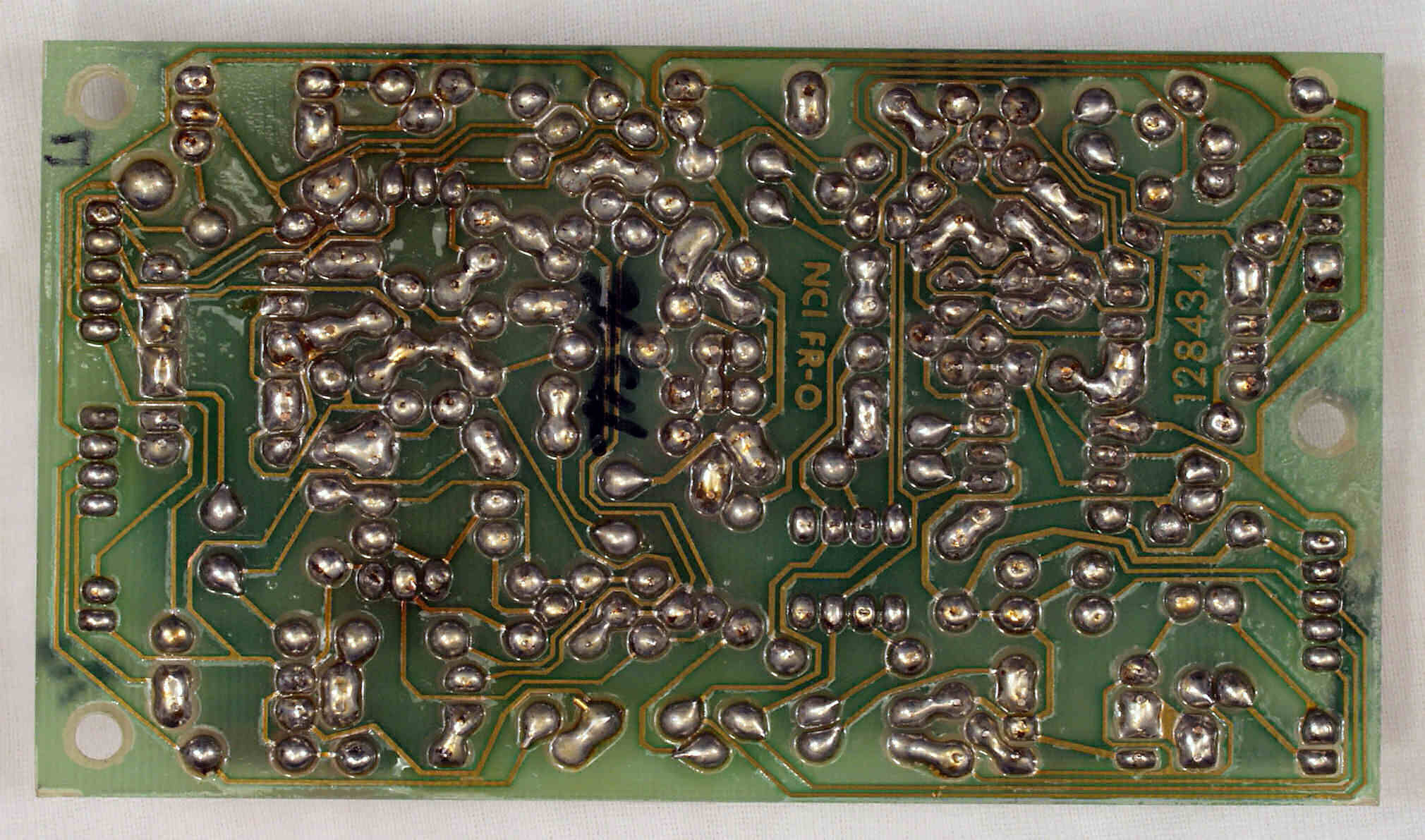

Ｃ２Ｄ．　修理（半田補正）後　Ｌ−ＡＭＰ基板裏。　半田を全部やり直す。

Ｃ２Ｅ．　完成Ｌ−ＡＭＰ基板裏。　洗浄後、防湿剤を塗布。

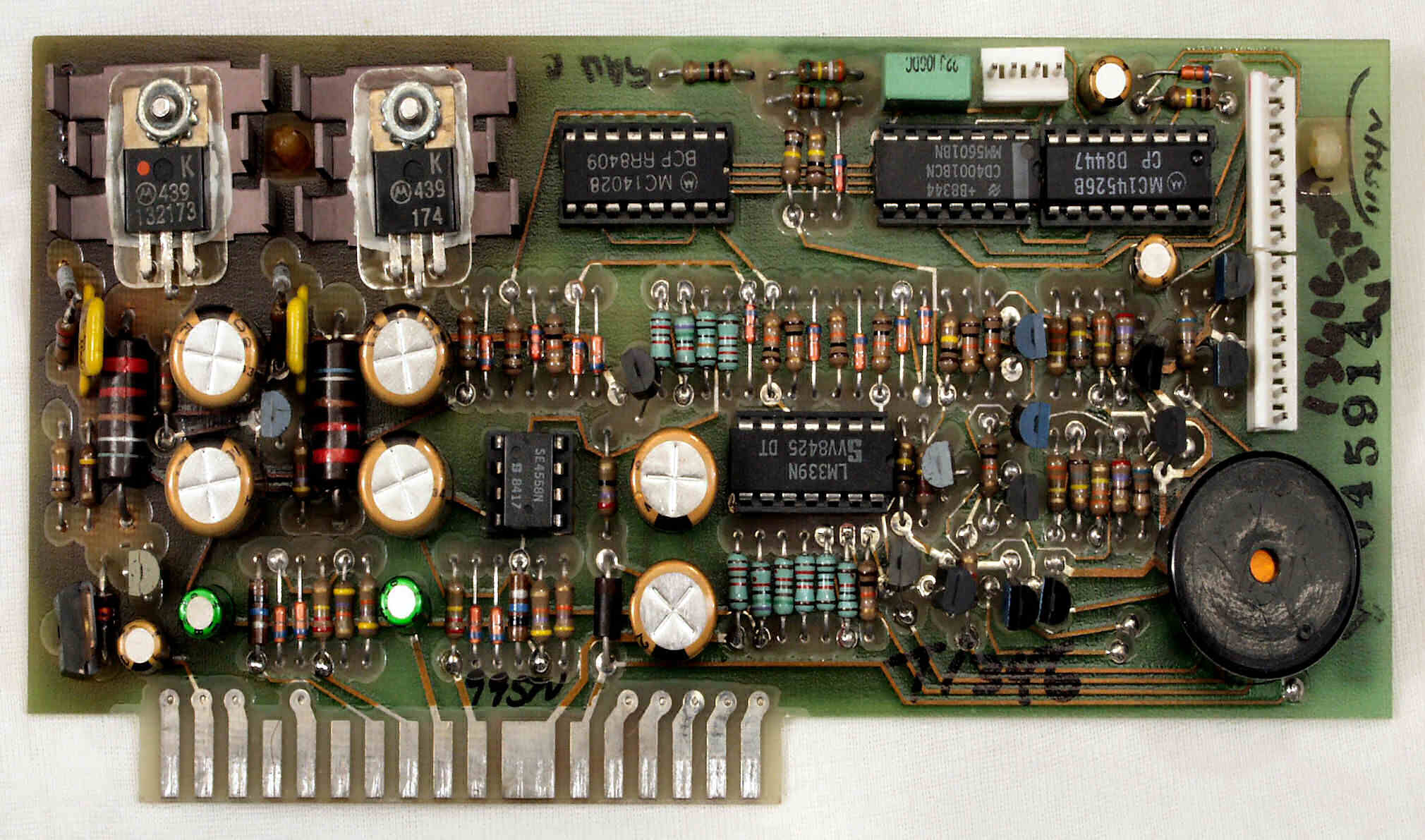

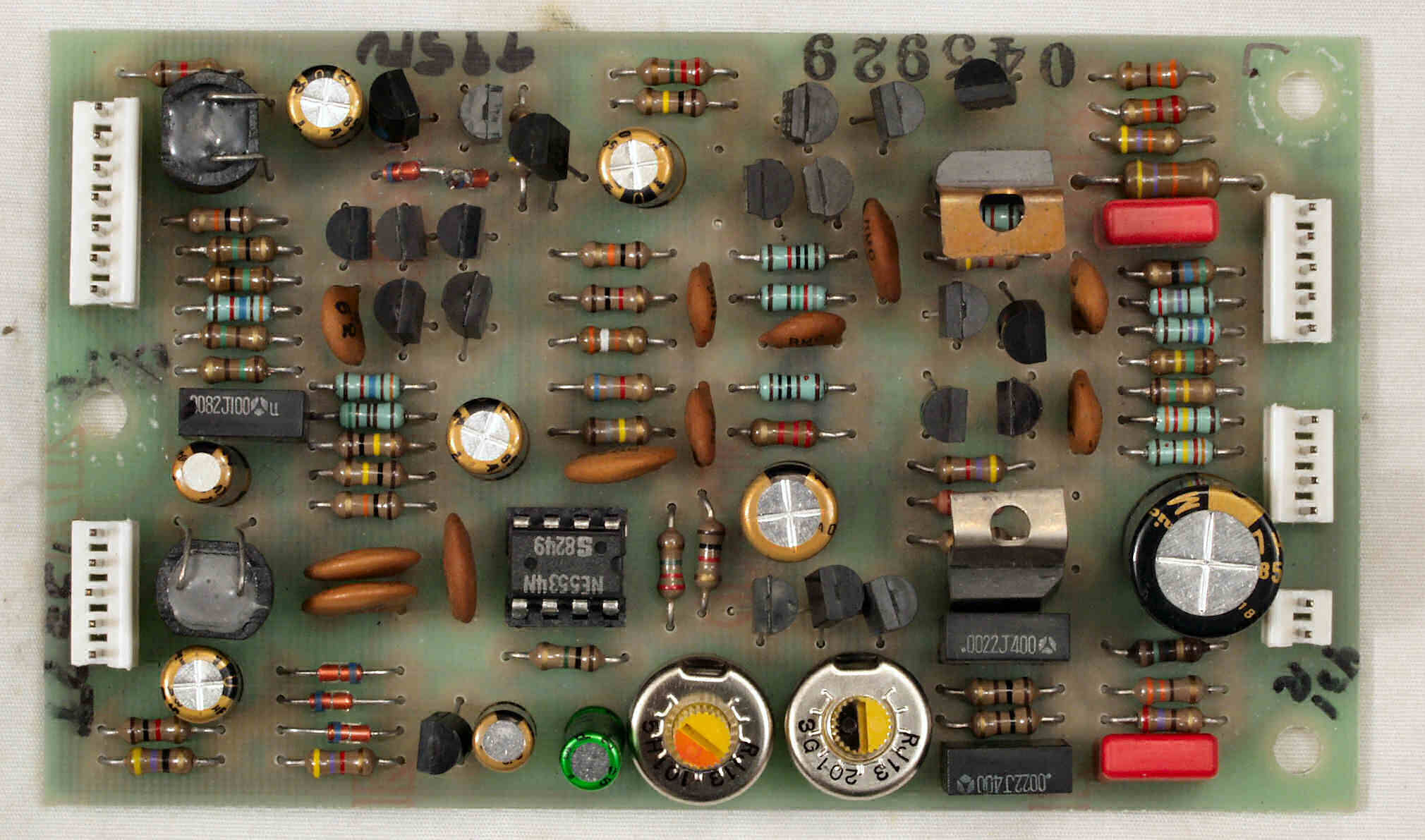

Ｃ３Ａ．　修理前　定電圧・制御基板

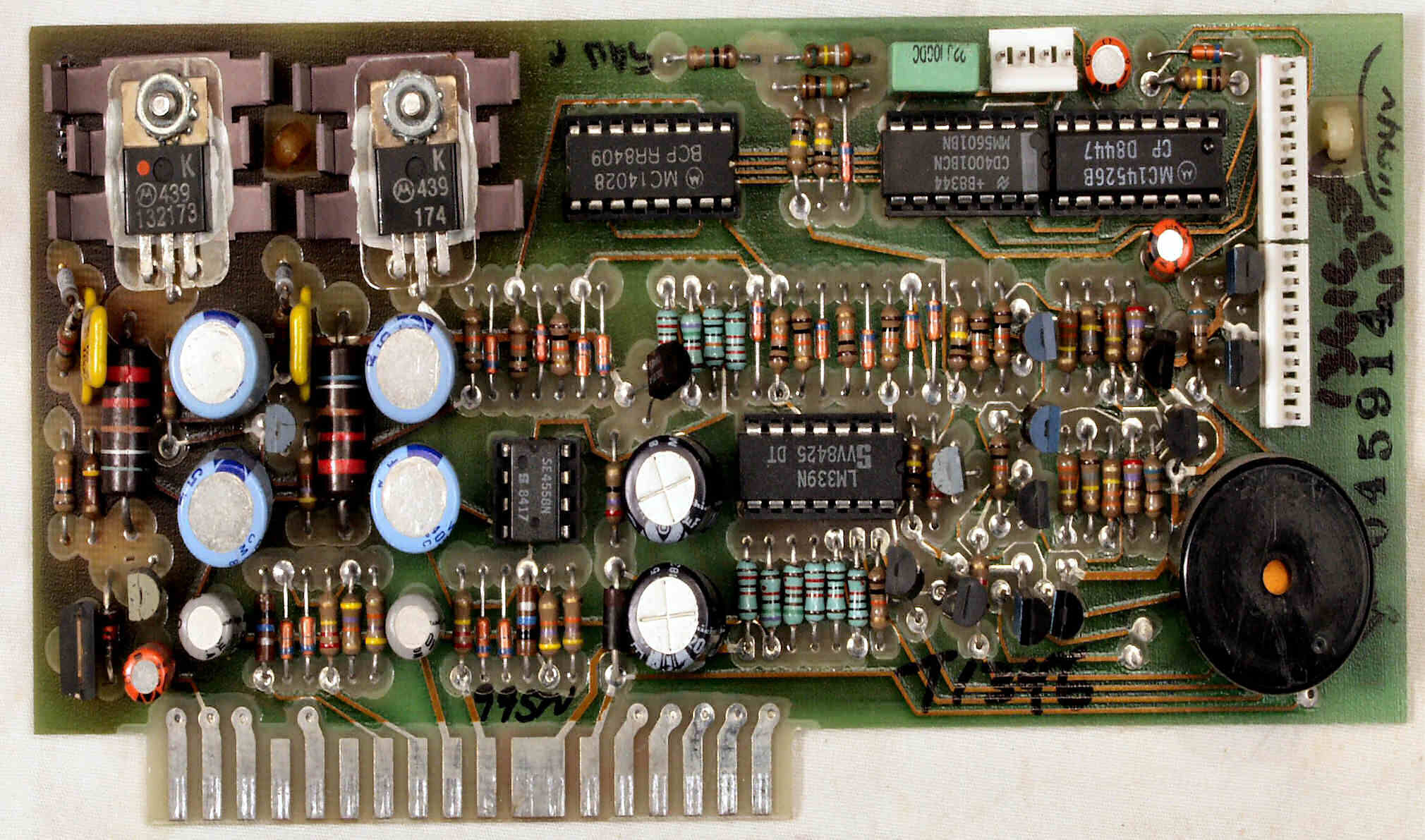

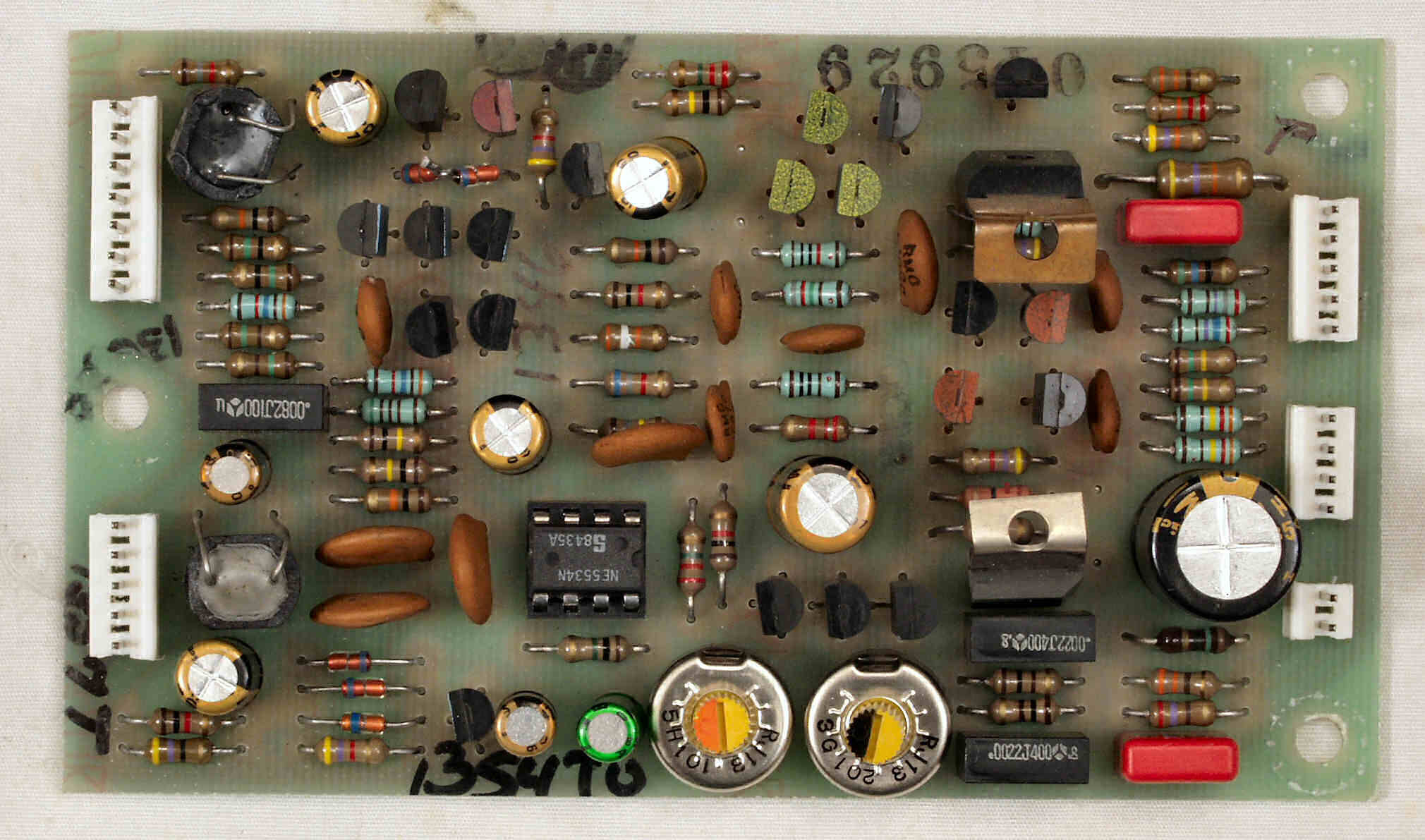

Ｃ３Ｂ．　修理後　定電圧・制御基板　電解コンデンサー１１個交換

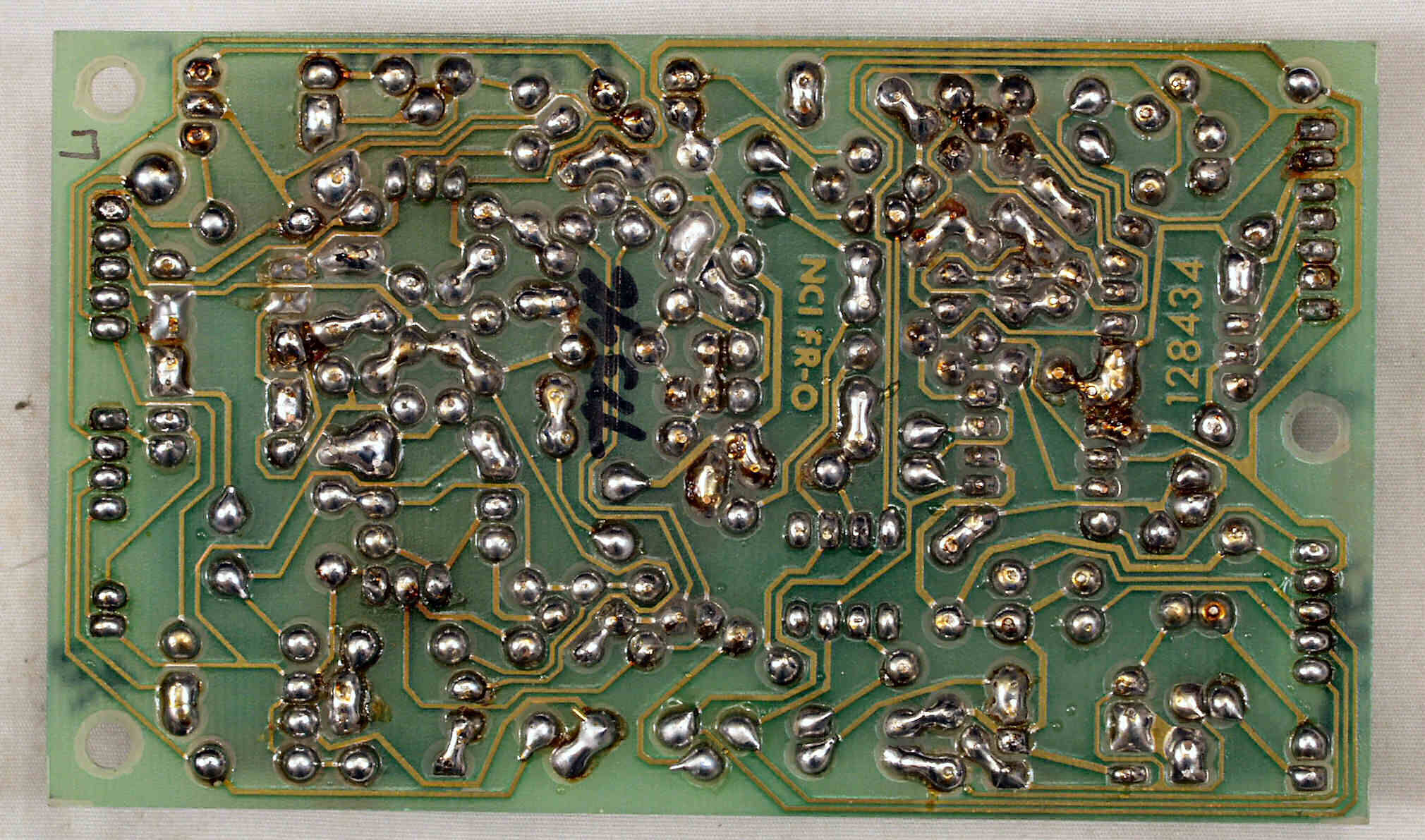

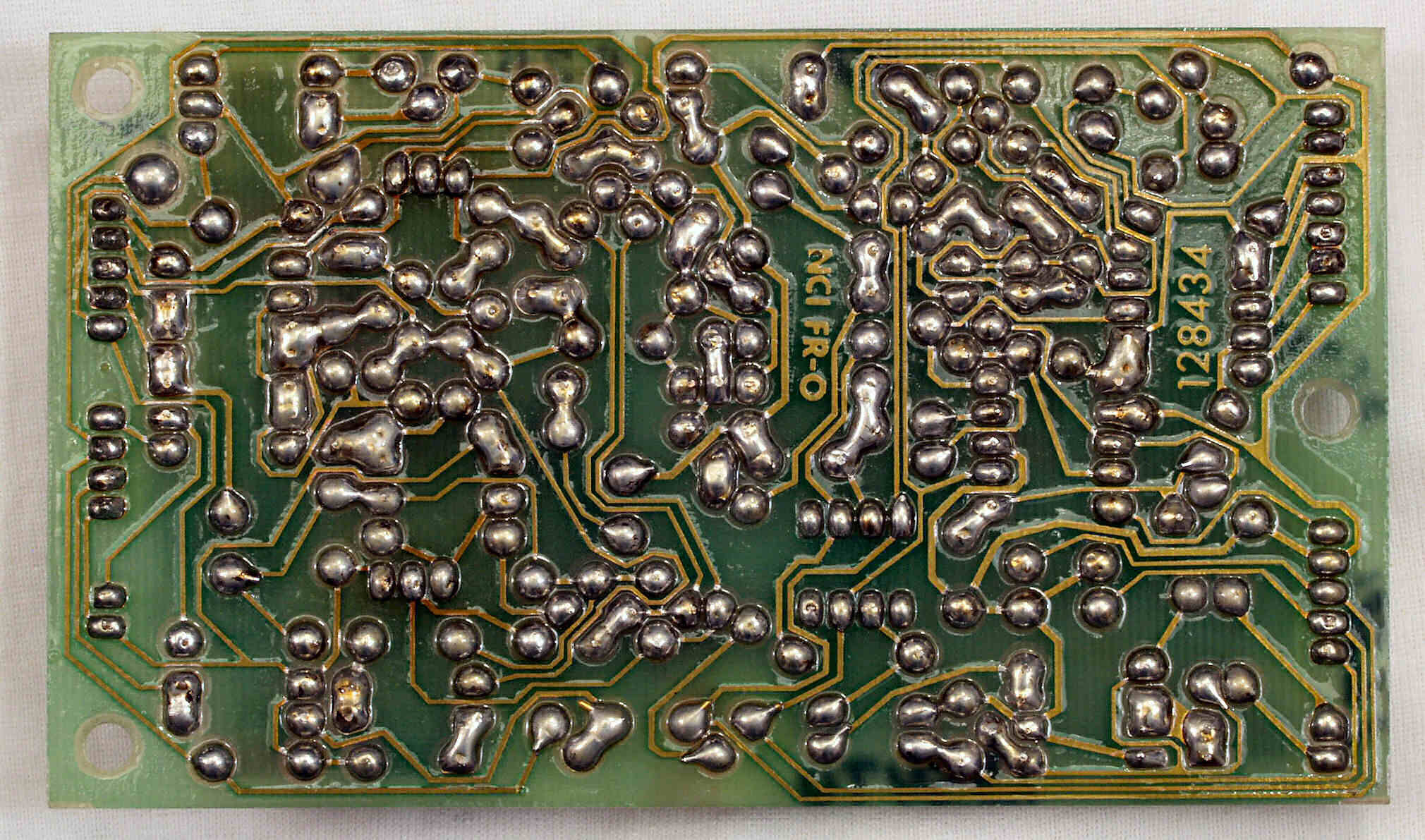

Ｃ３Ｃ．　修理前　定電圧・制御基板裏、前回の修理でスペンサーが折れている

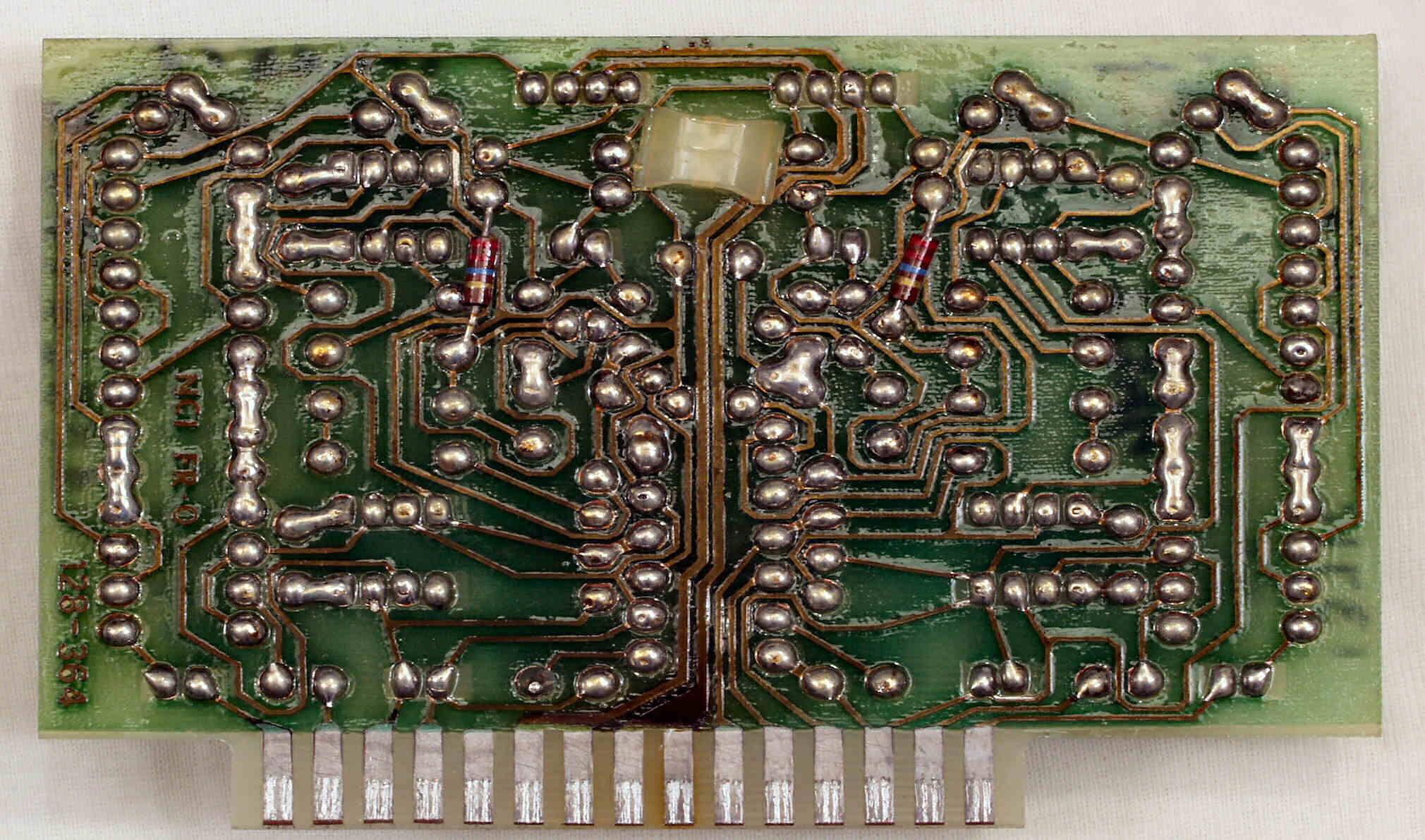

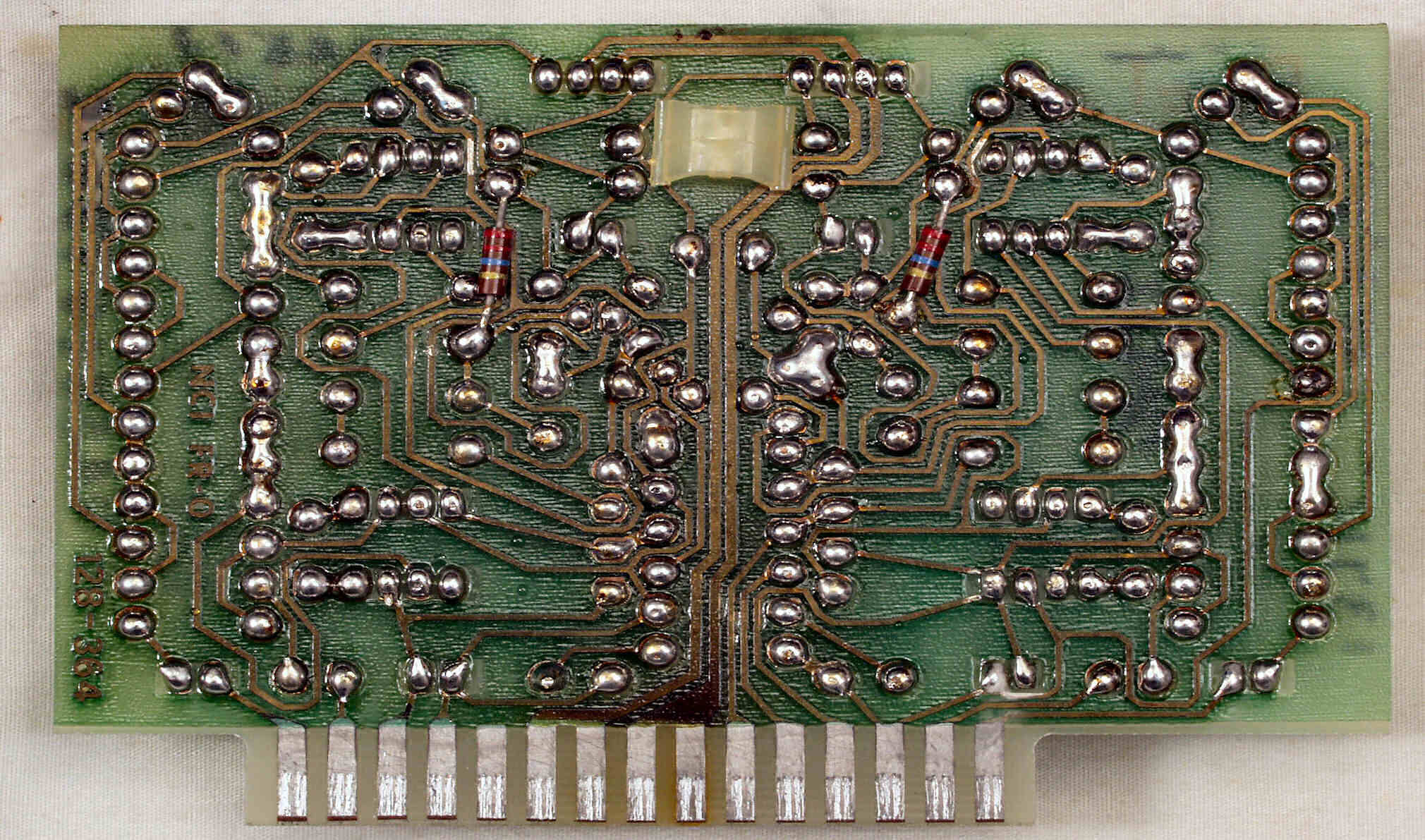

Ｃ３Ｄ．　修理（半田補正）後　定電圧・制御基板裏。　半田を全部やり直す。

Ｃ３Ｅ．　完成定電圧・制御基板裏。　洗浄後、防湿剤を塗布。

Ｃ４Ａ．　修理前　ＶＵ−ＡＭＰ基板

Ｃ４Ｂ．　修理後　ＶＵ−ＡＭＰ基板　電解コンデンサー９個交換

Ｃ４Ｃ．　修理前　ＶＵ−ＡＭＰ基板裏

Ｃ４Ｄ．　修理（半田補正）後　ＶＵ−ＡＭＰ基板裏、基板銅箔を補修する。　半田を全部やり直す。

Ｃ４Ｅ．　完成ＶＵ−ＡＭＰ基板裏。　洗浄後、防湿剤を塗布。

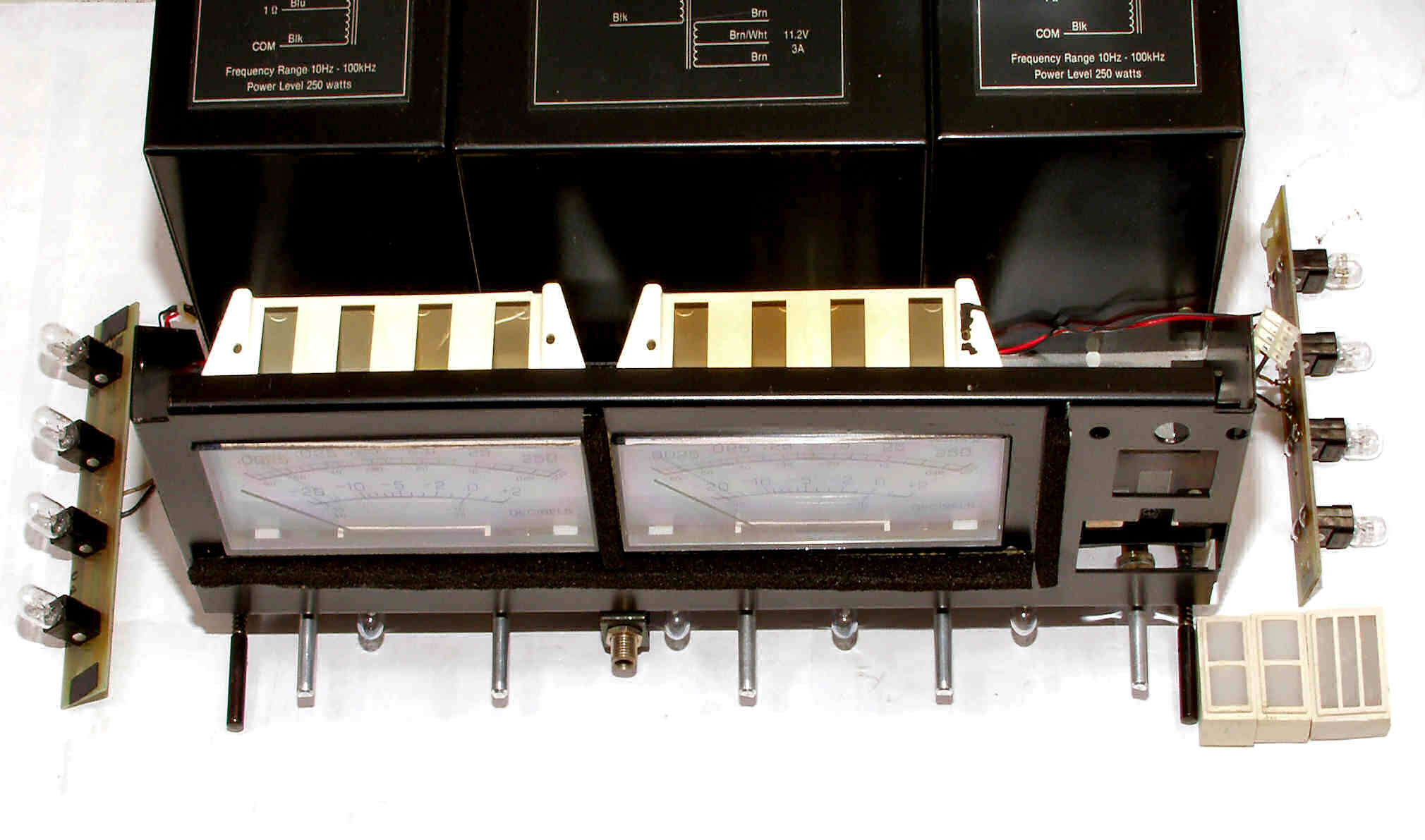

Ｃ５．　修理中　前パネル・上蓋を取り、メータ・イルミネーション・ランプやＬＥＤ表示基板修理

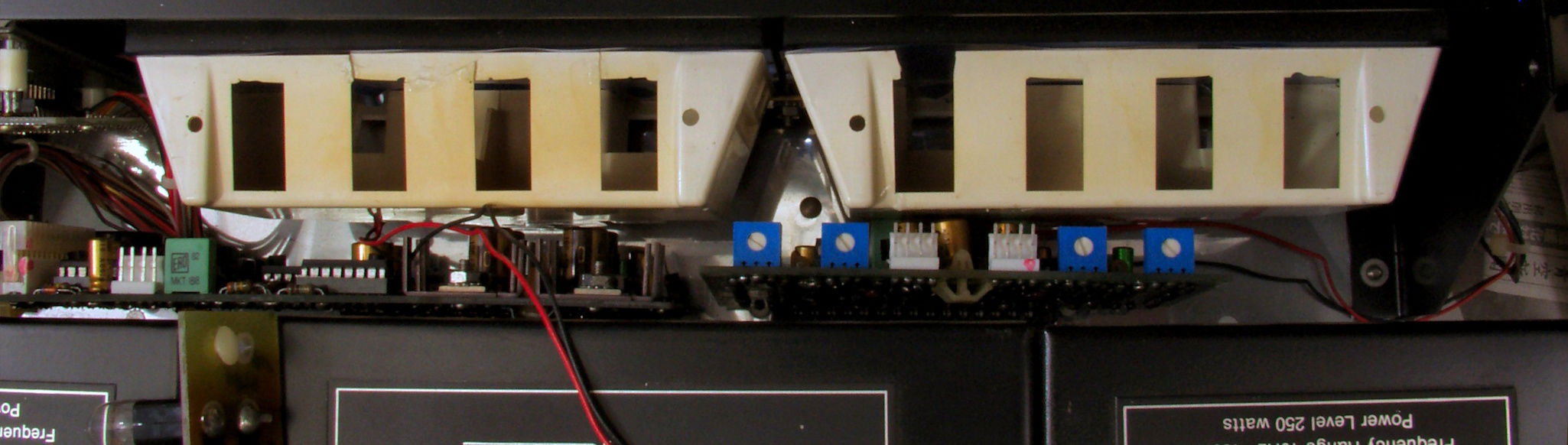

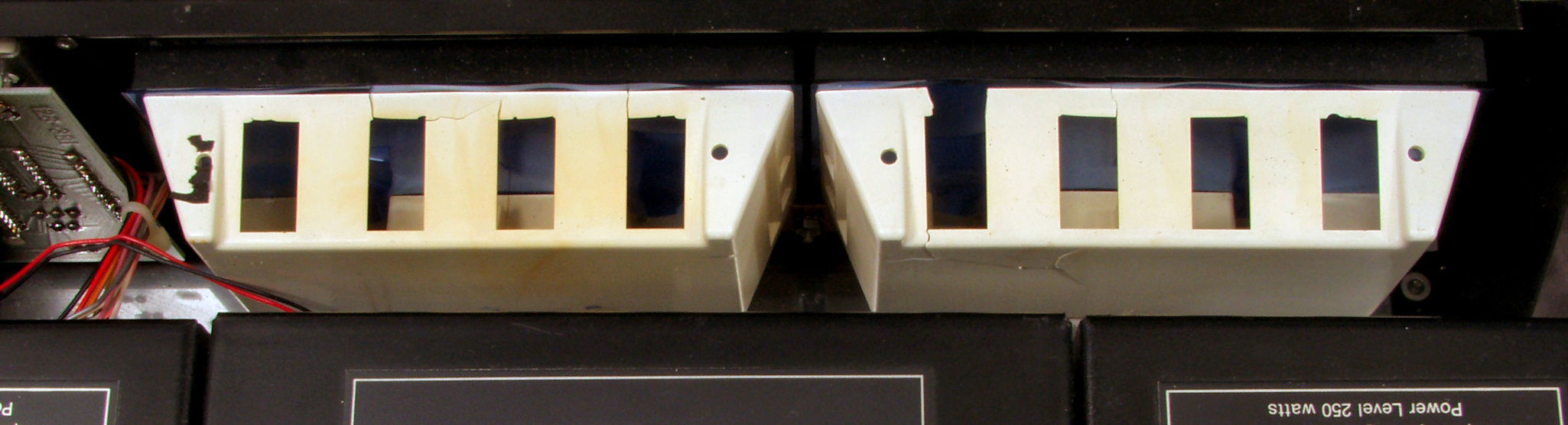

Ｃ５Ａ．　修理中　メータ・イルミネーション・ランプの取付けケース

Ｃ５Ｂ．　修理後　メータ・イルミネーション・ランプの取付けケース、割れている所を接着する

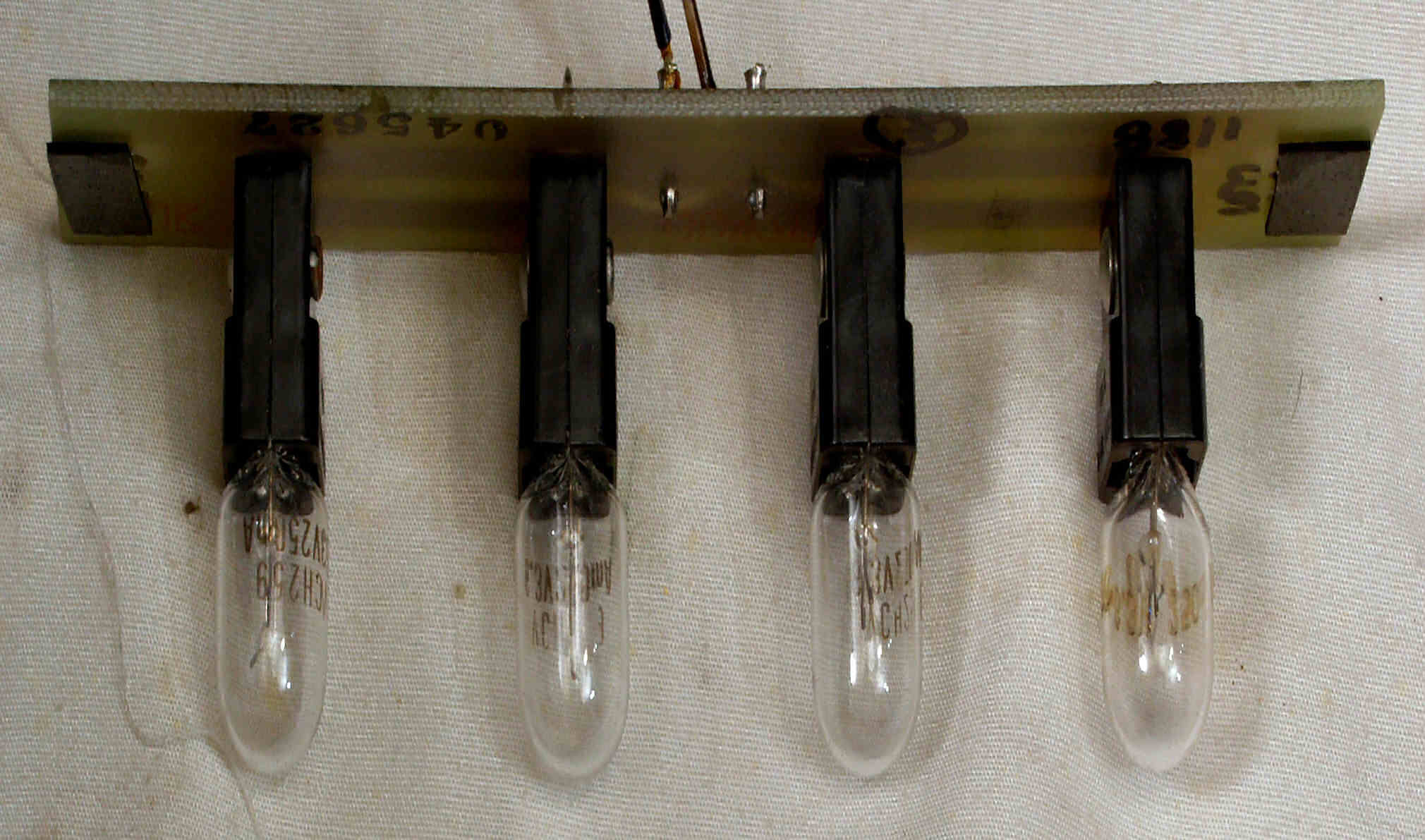

Ｃ５Ｃ．　修理中　　メータ・イルミネーション・ランプ、片側４個

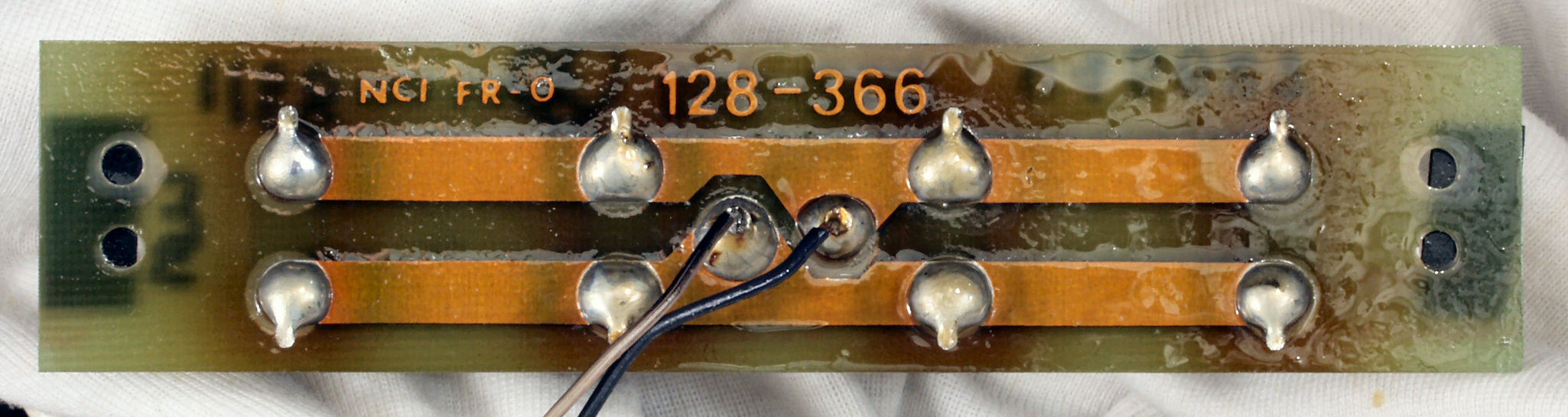

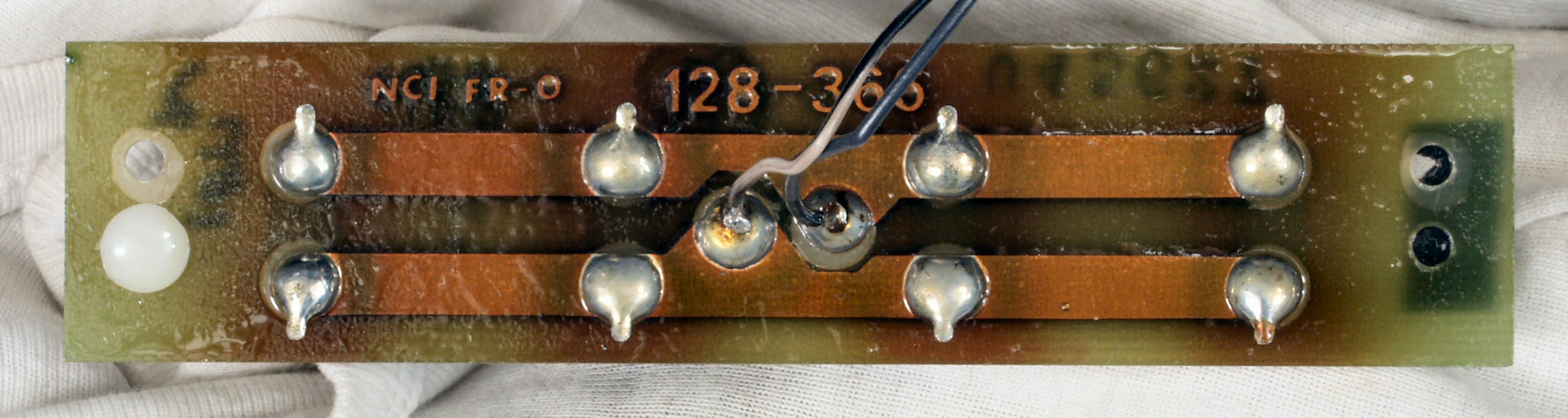

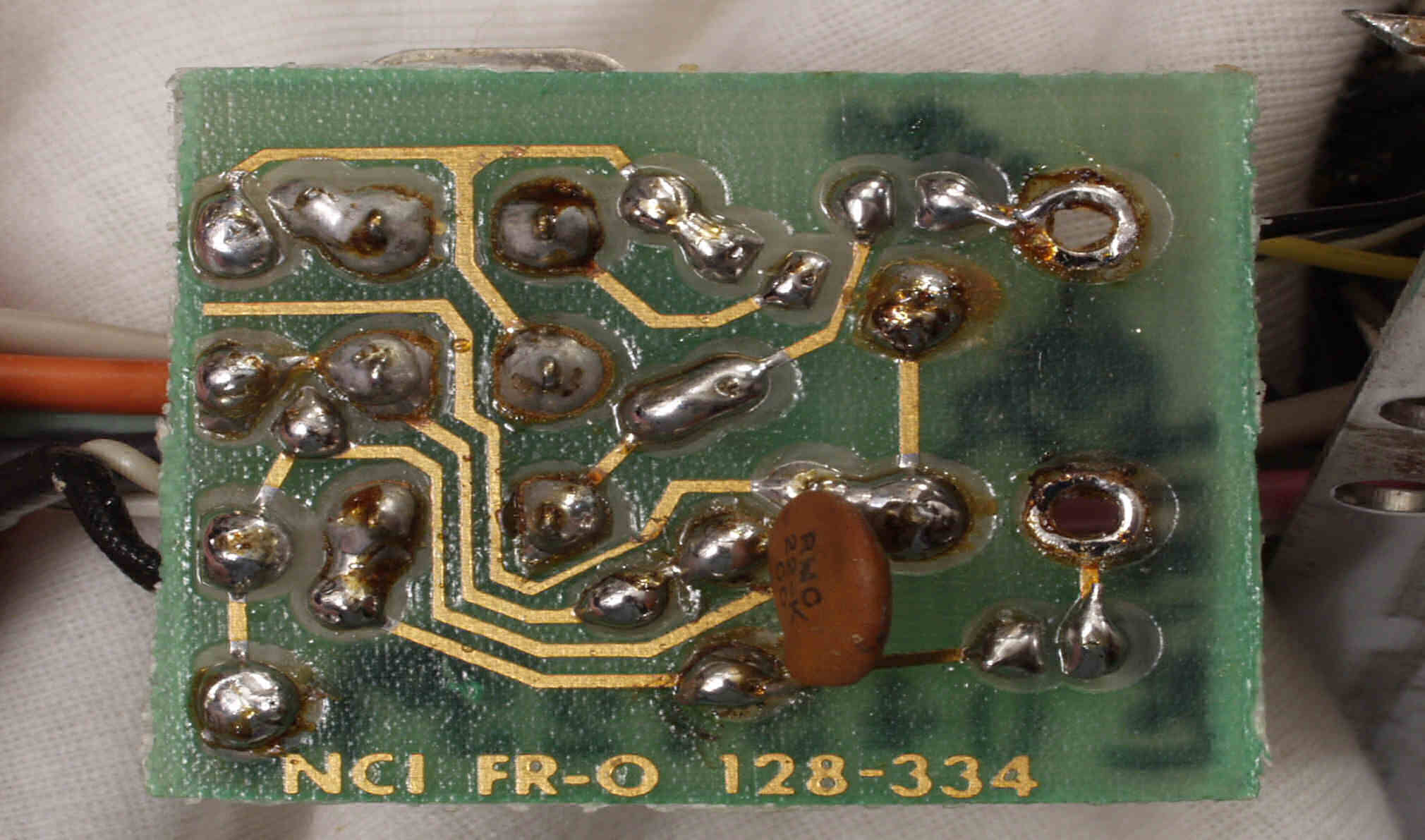

Ｃ５Ｄ．　修理前　　Ｒ側メータ・イルミネーション・ランプ基板裏

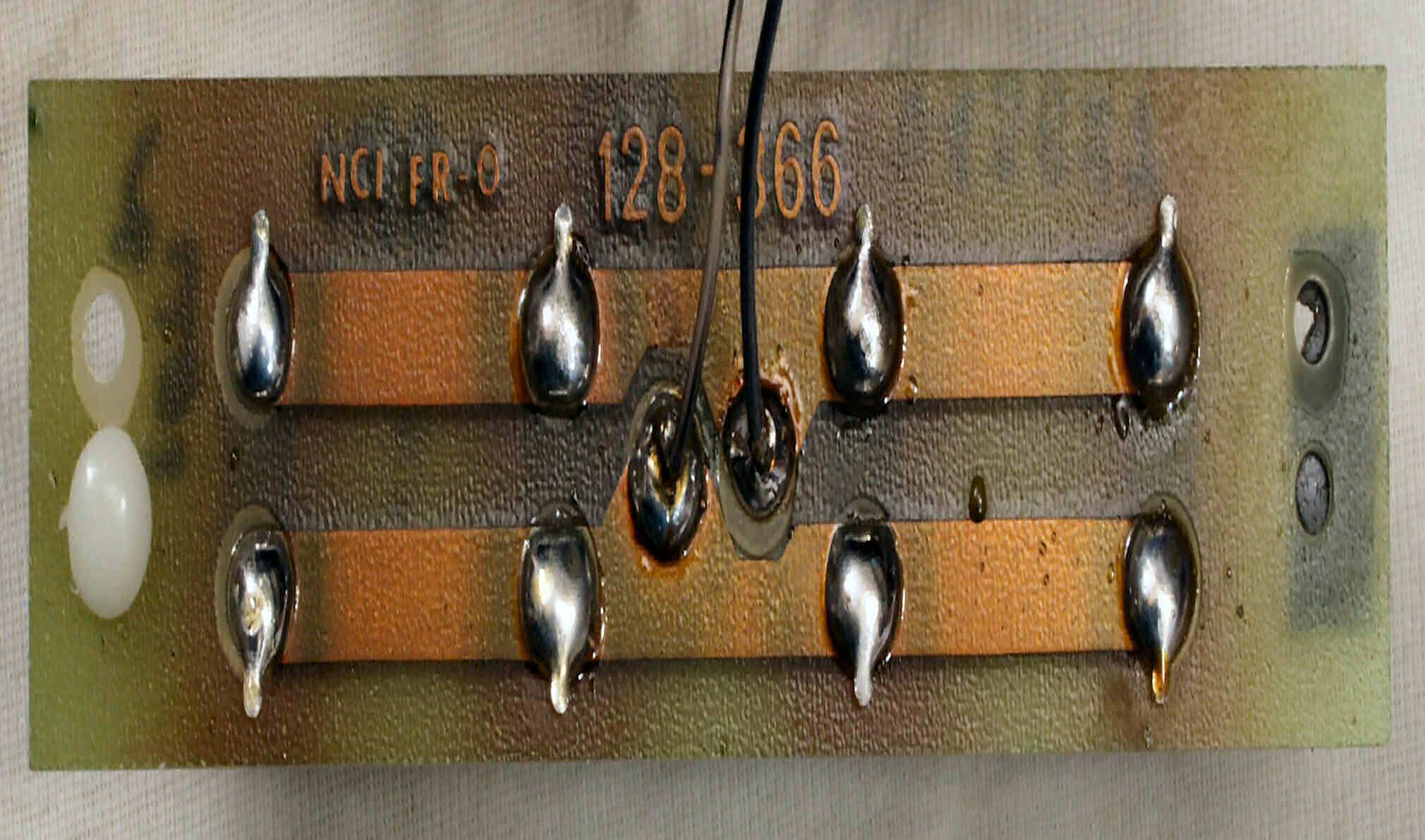

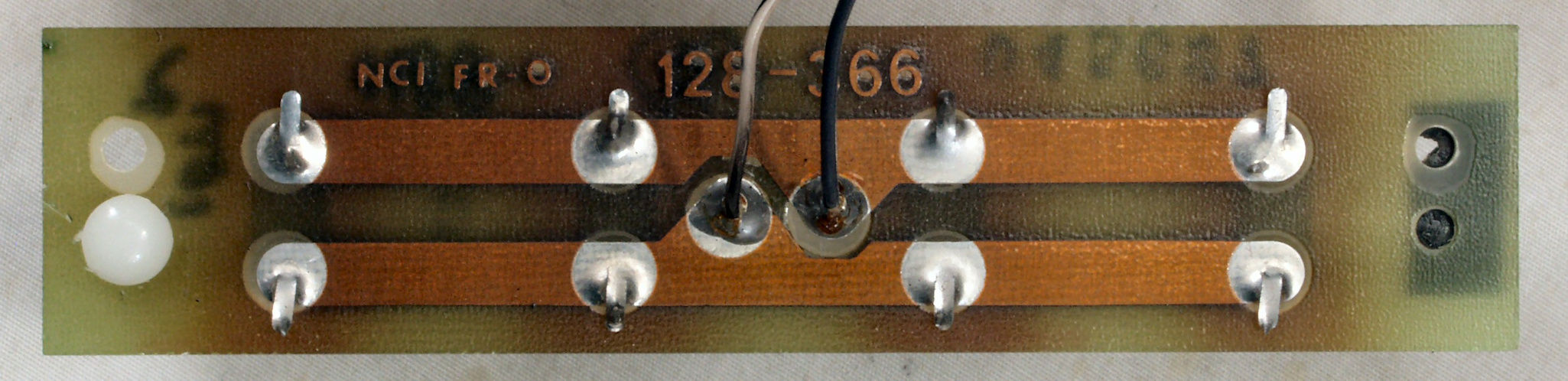

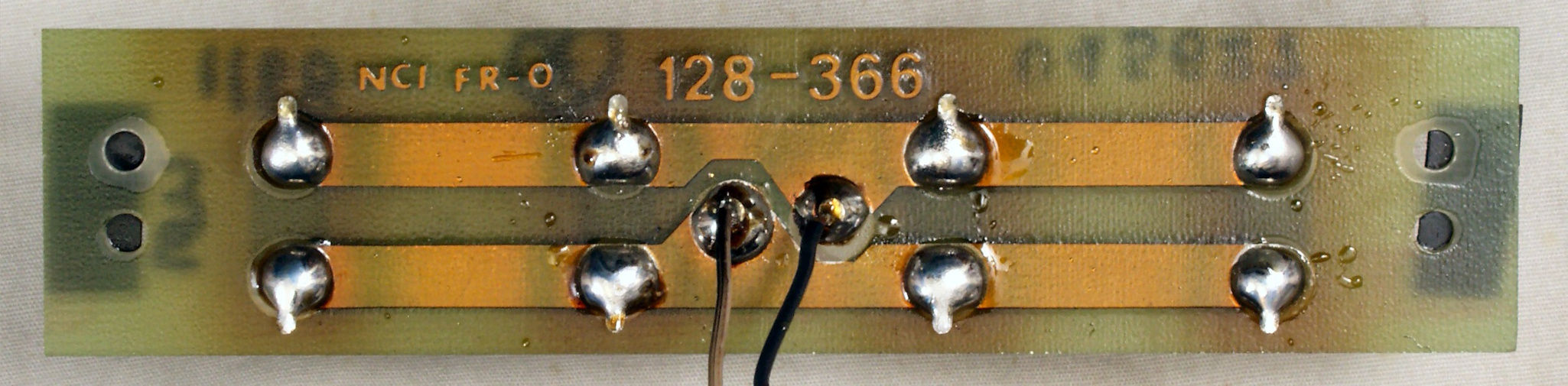

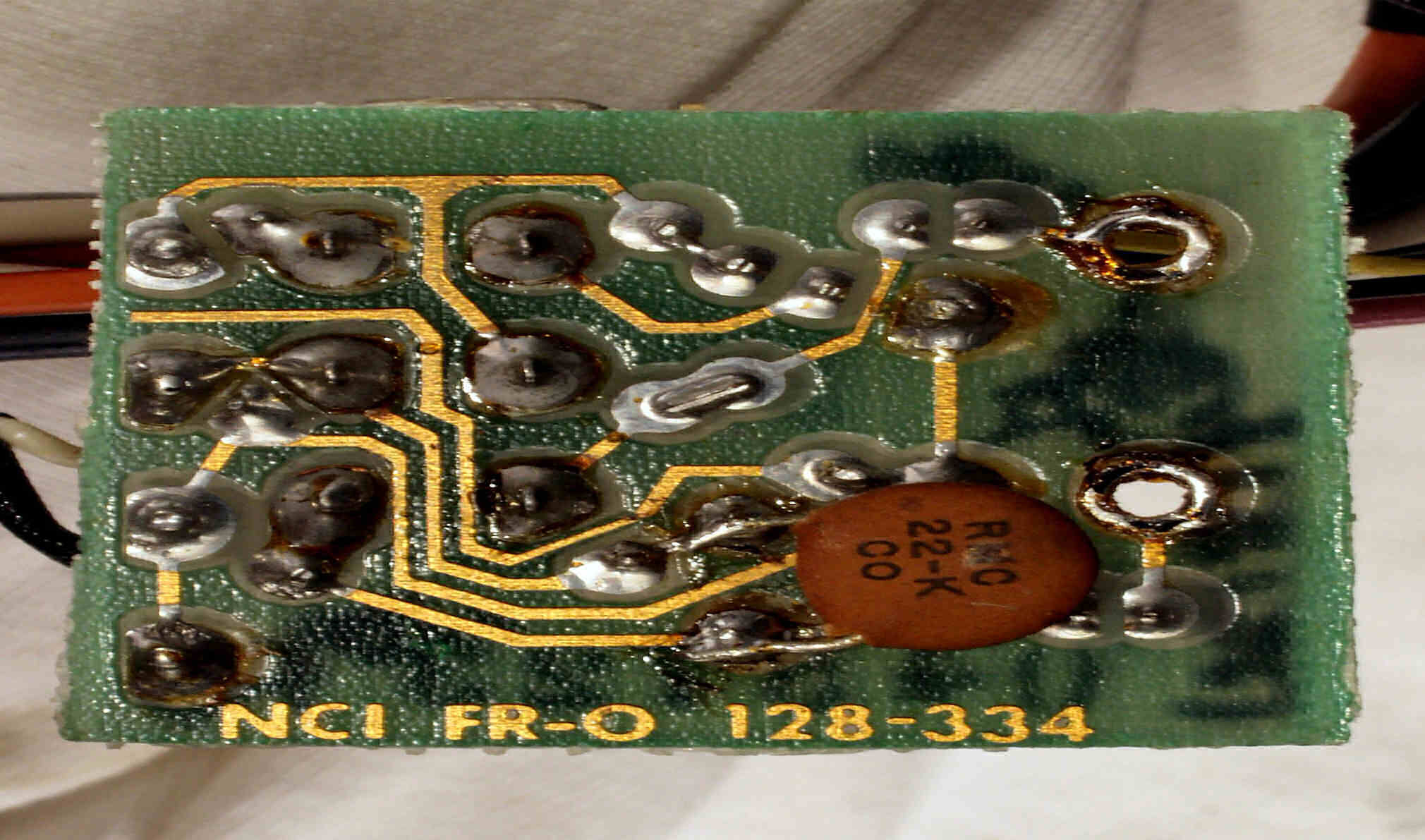

Ｃ５Ｅ．　修理（半田補正）後　　Ｒ側メータ・イルミネーション・ランプ基板裏。　半田を全部やり直す。

Ｃ５Ｆ．　完成Ｒ側メータ・イルミネーション・ランプ基板裏。　洗浄後、防湿剤を塗布。

Ｃ５Ｇ．　修理前　　Ｌ側メータ・イルミネーション・ランプ基板裏

Ｃ５Ｈ．　修理（半田補正）後　　Ｌ側メータ・イルミネーション・ランプ基板裏。　半田を全部やり直す。

Ｃ５Ｉ．　完成Ｌ側メータ・イルミネーション・ランプ基板裏。　洗浄後、防湿剤を塗布。

Ｃ５Ｊ．　完成メータ・イルミネーション・ランプ回り

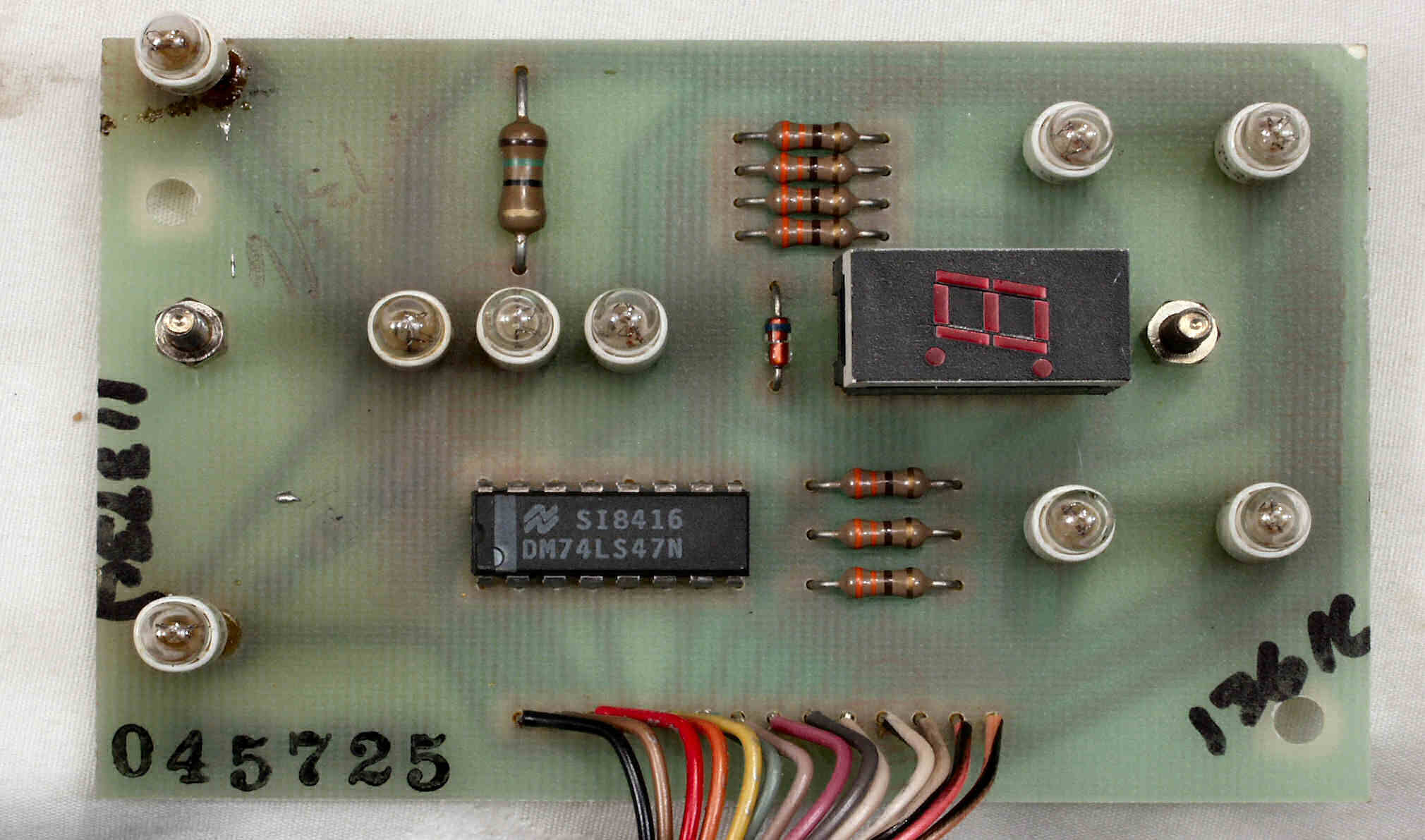

Ｃ６Ａ．　修理前　Ｓｔａｔｕｓ・ＬＥＤ表示基板

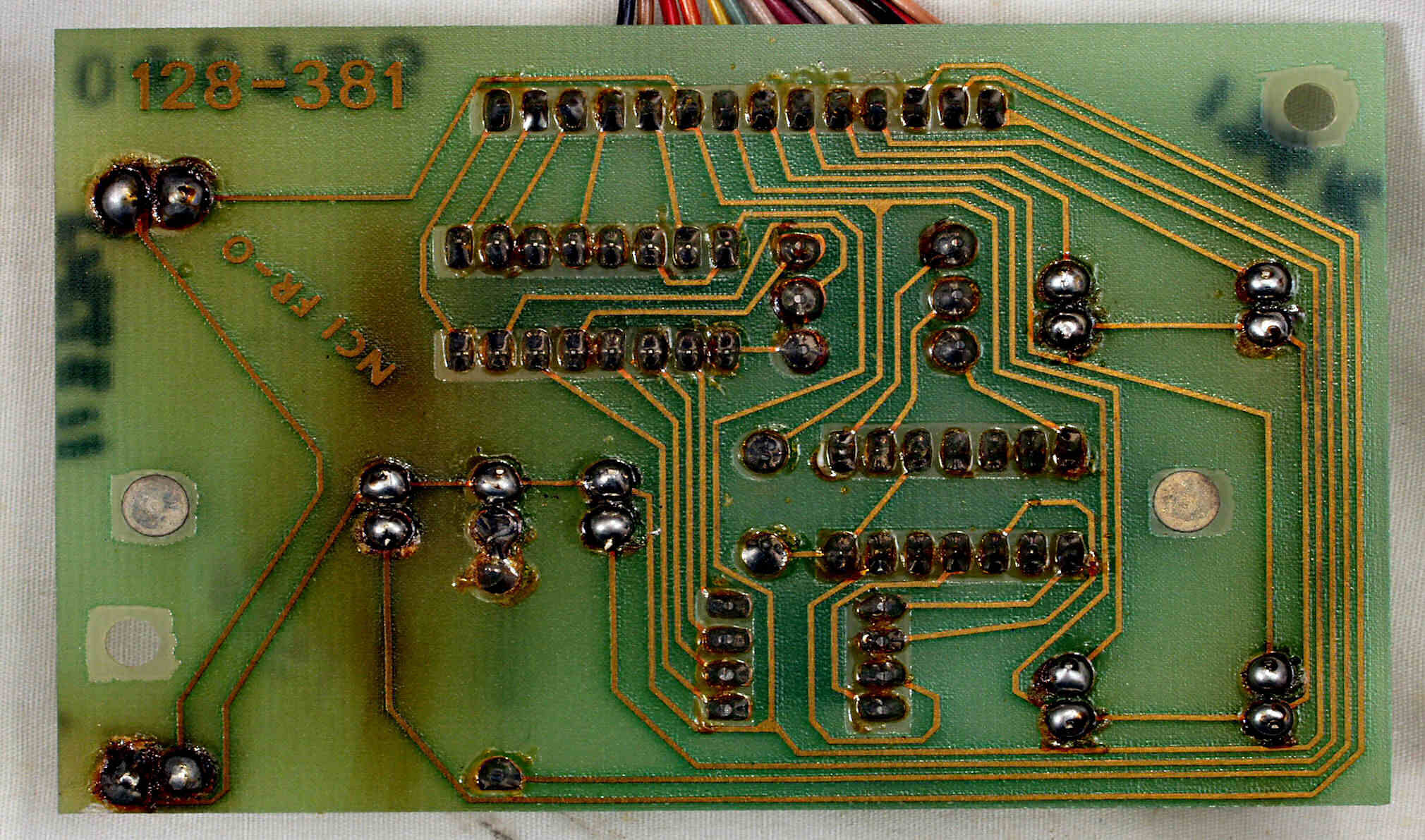

Ｃ６Ｃ．　修理前　Ｓｔａｔｕｓ・ＬＥＤ表示基板裏

Ｃ６Ｄ．　修理（半田補正）後　Ｓｔａｔｕｓ・ＬＥＤ表示基板裏。　半田を全部やり直す。

Ｃ６Ｅ．　完成Ｓｔａｔｕｓ・ＬＥＤ表示基板裏。　洗浄後、防湿剤を塗布。

Ｃ７Ａ．　修理前　入力切替SW基盤

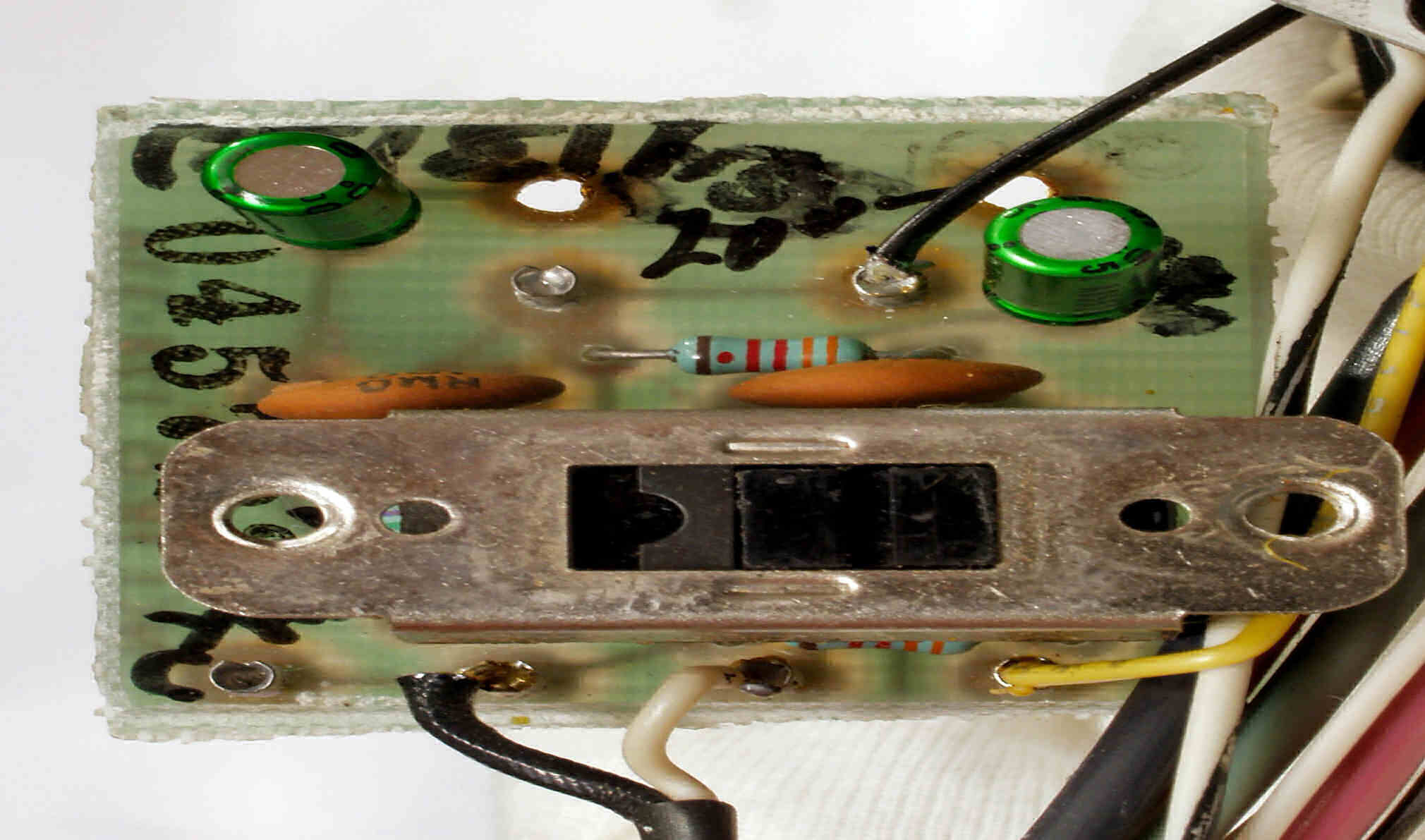

Ｃ７Ｂ．　修理後　入力切替SW基盤　電解コンデンサー２個交換

Ｃ７Ｃ．　修理前　入力切替SW基盤裏

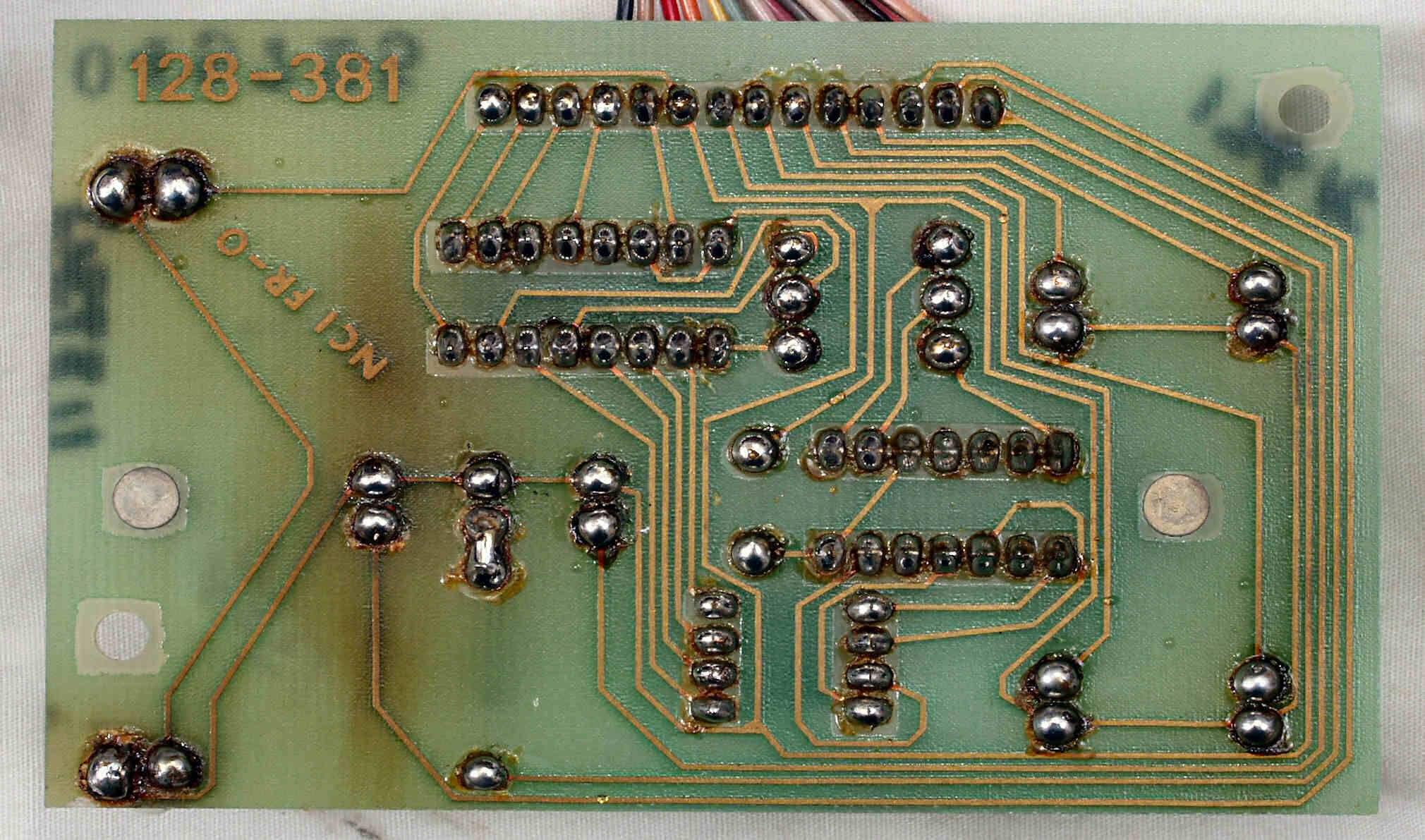

Ｃ７Ｄ．　修理（半田補正）後　入力切替SW基盤裏。　半田を全部やり直す。

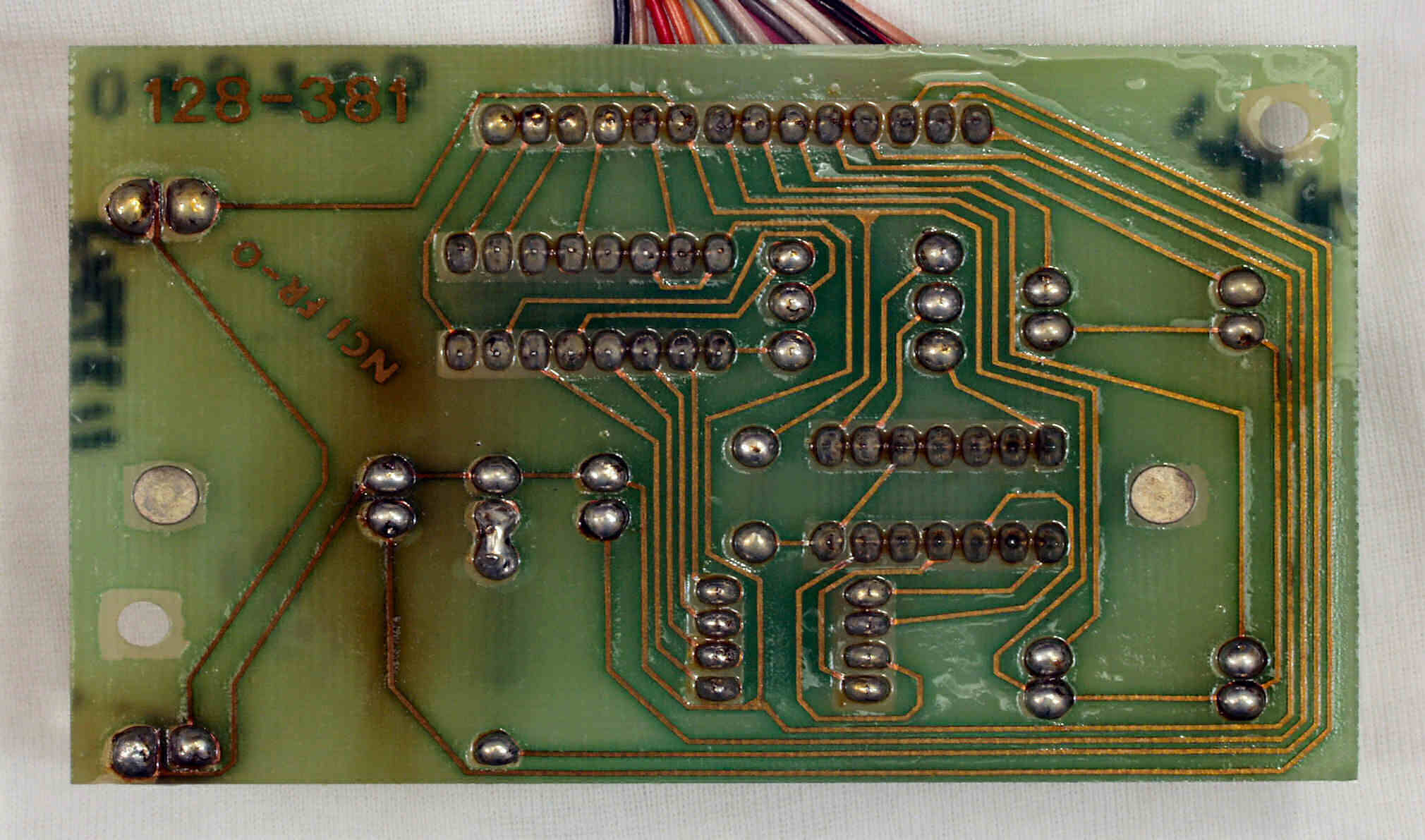

Ｃ７Ｅ．　完成入力切替SW基盤裏。　洗浄後、防湿剤を塗布。

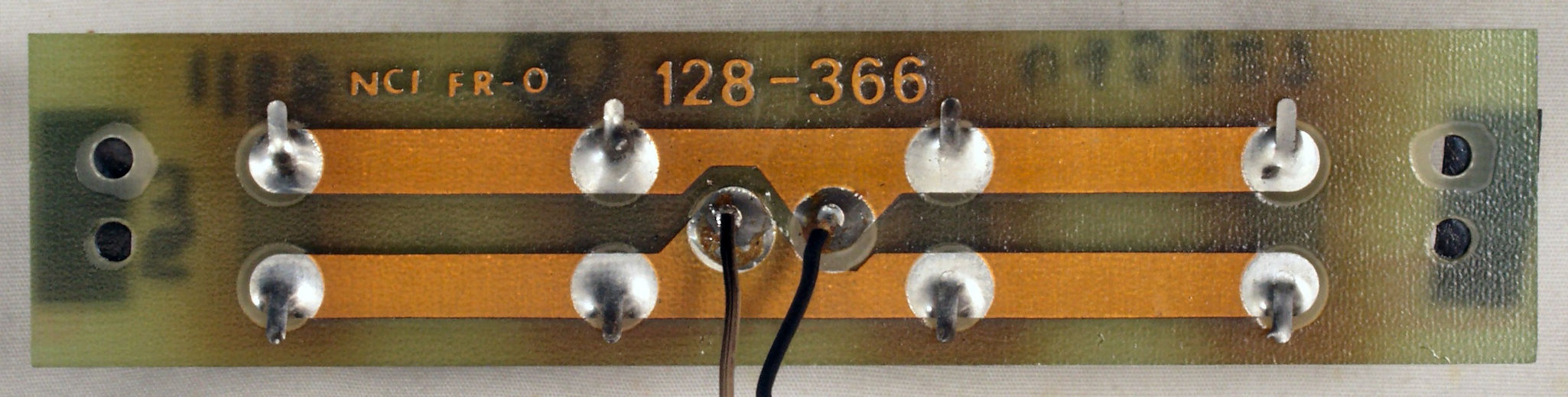

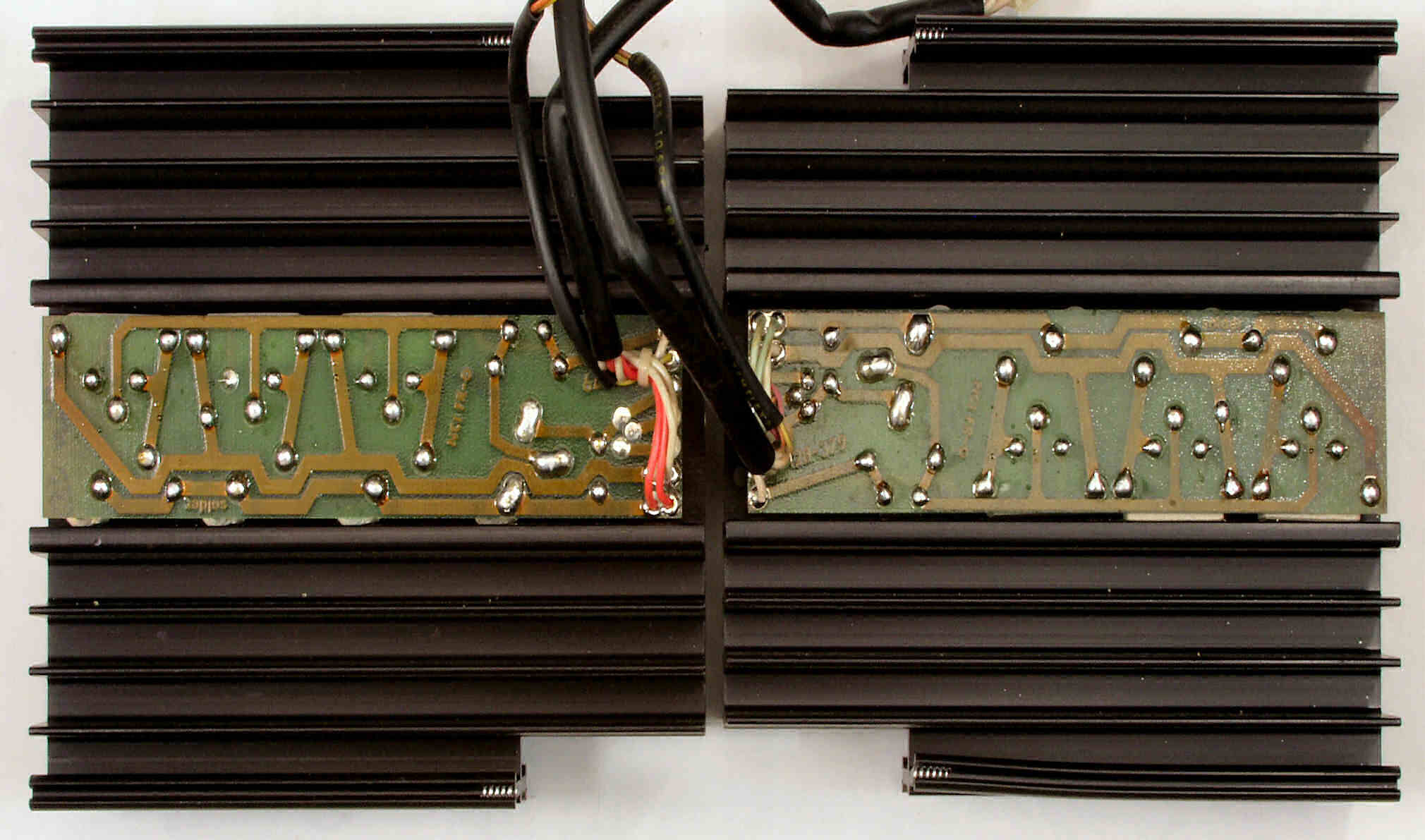

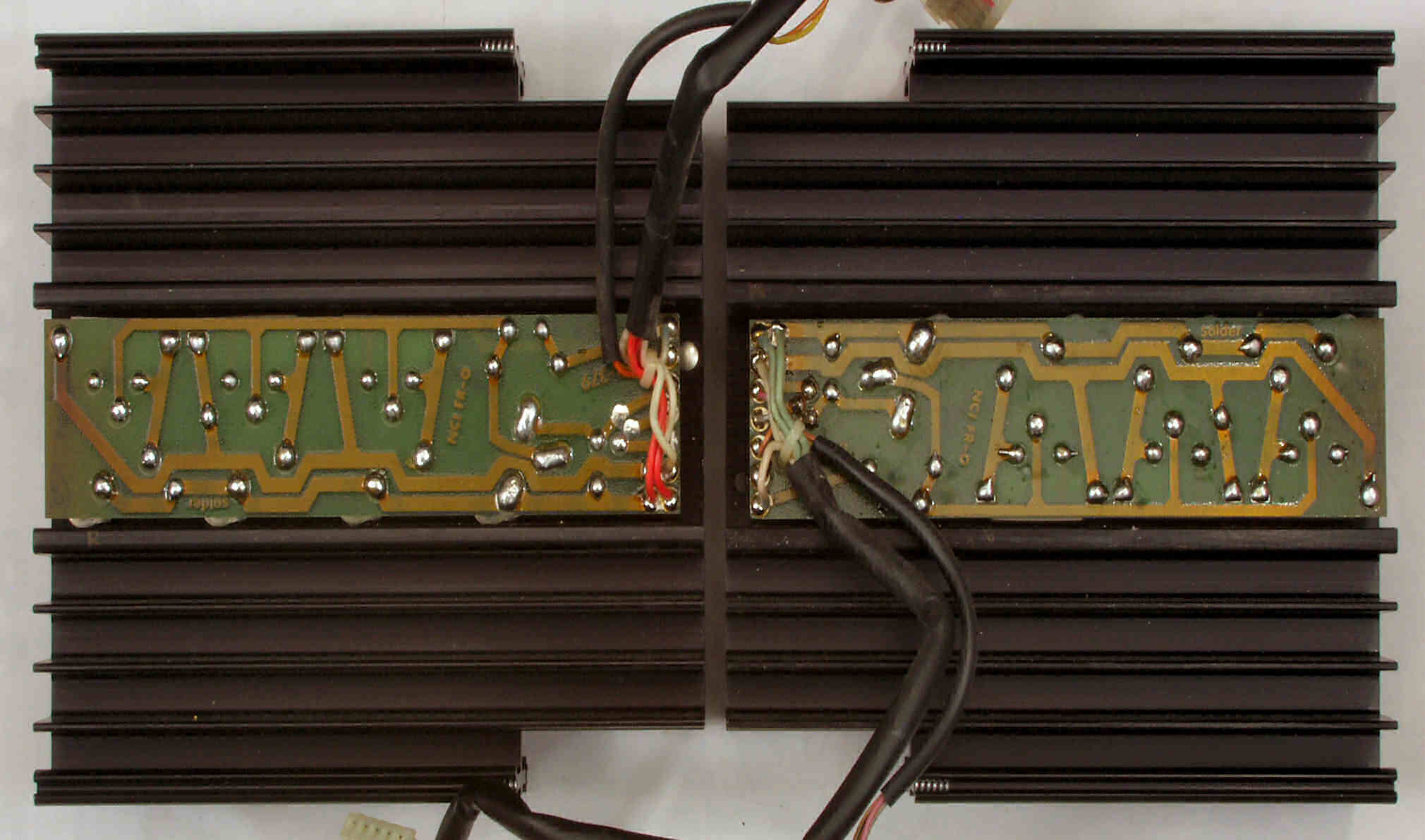

Ｃ８Ａ．　修理前　Ｒ側終段ユニット

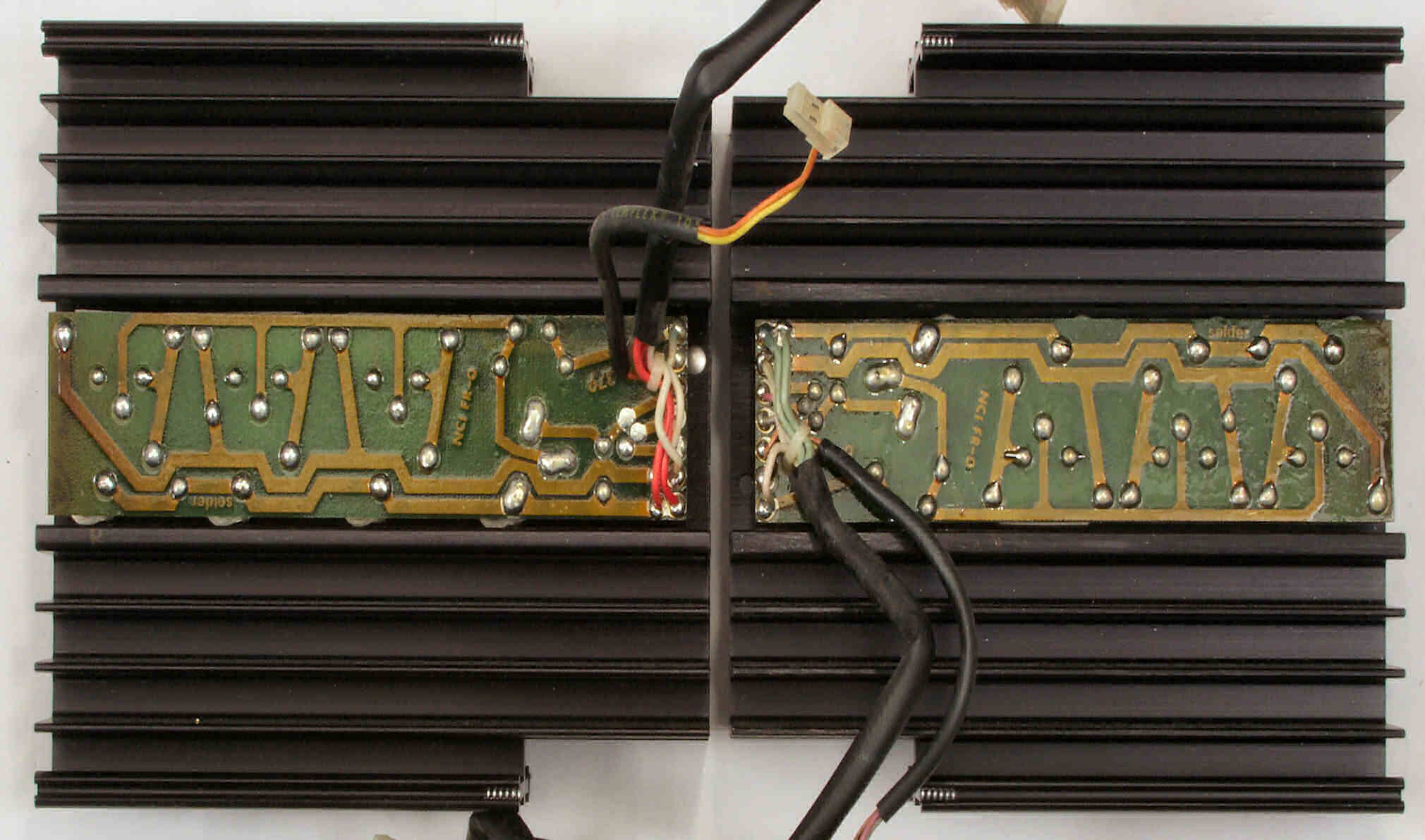

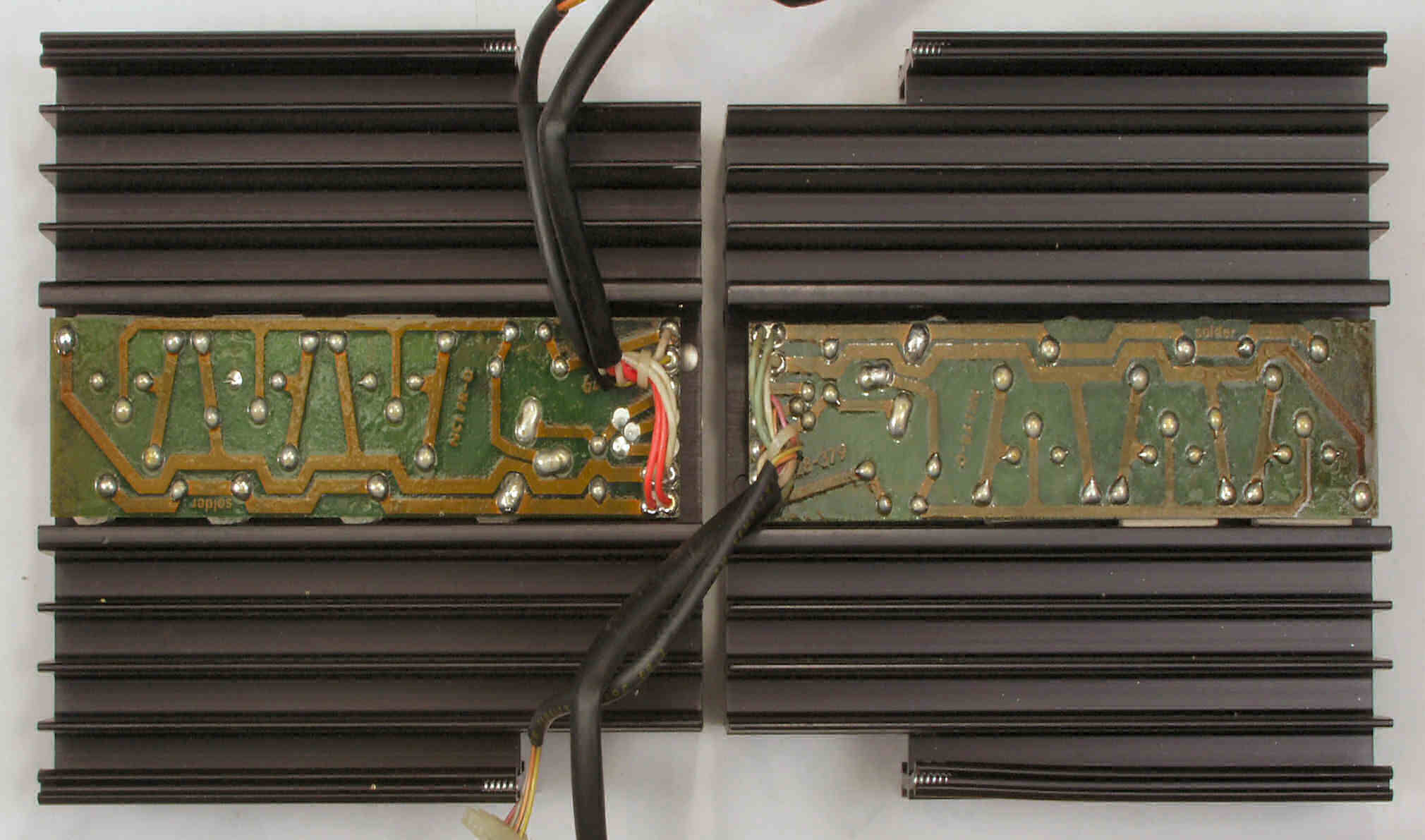

Ｃ８Ｂ．　修理（半田補正）後　Ｒ側終段ユニット

Ｃ８Ｃ．　完成　Ｒ側終段ユニット。　洗浄後、防湿剤を塗布。

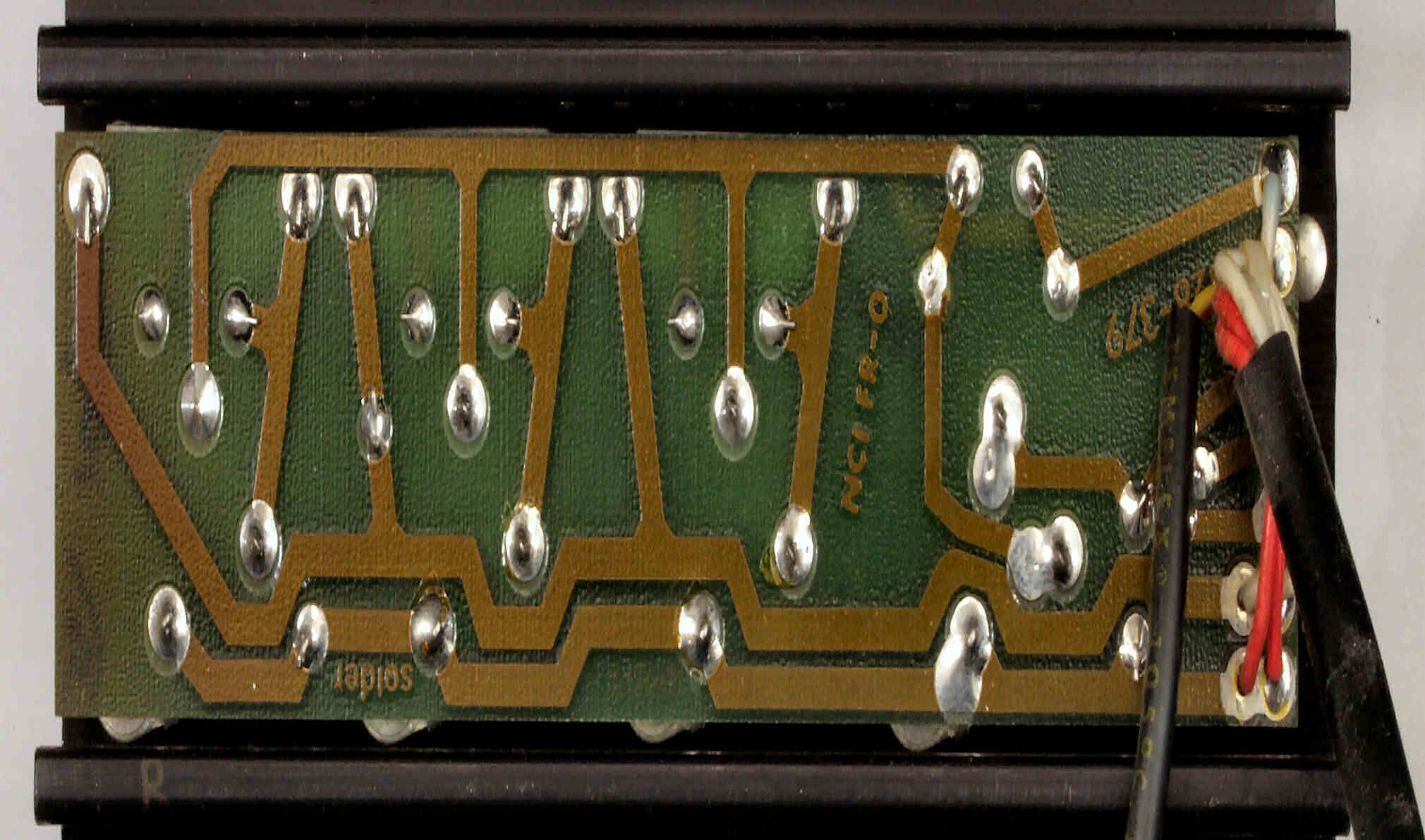

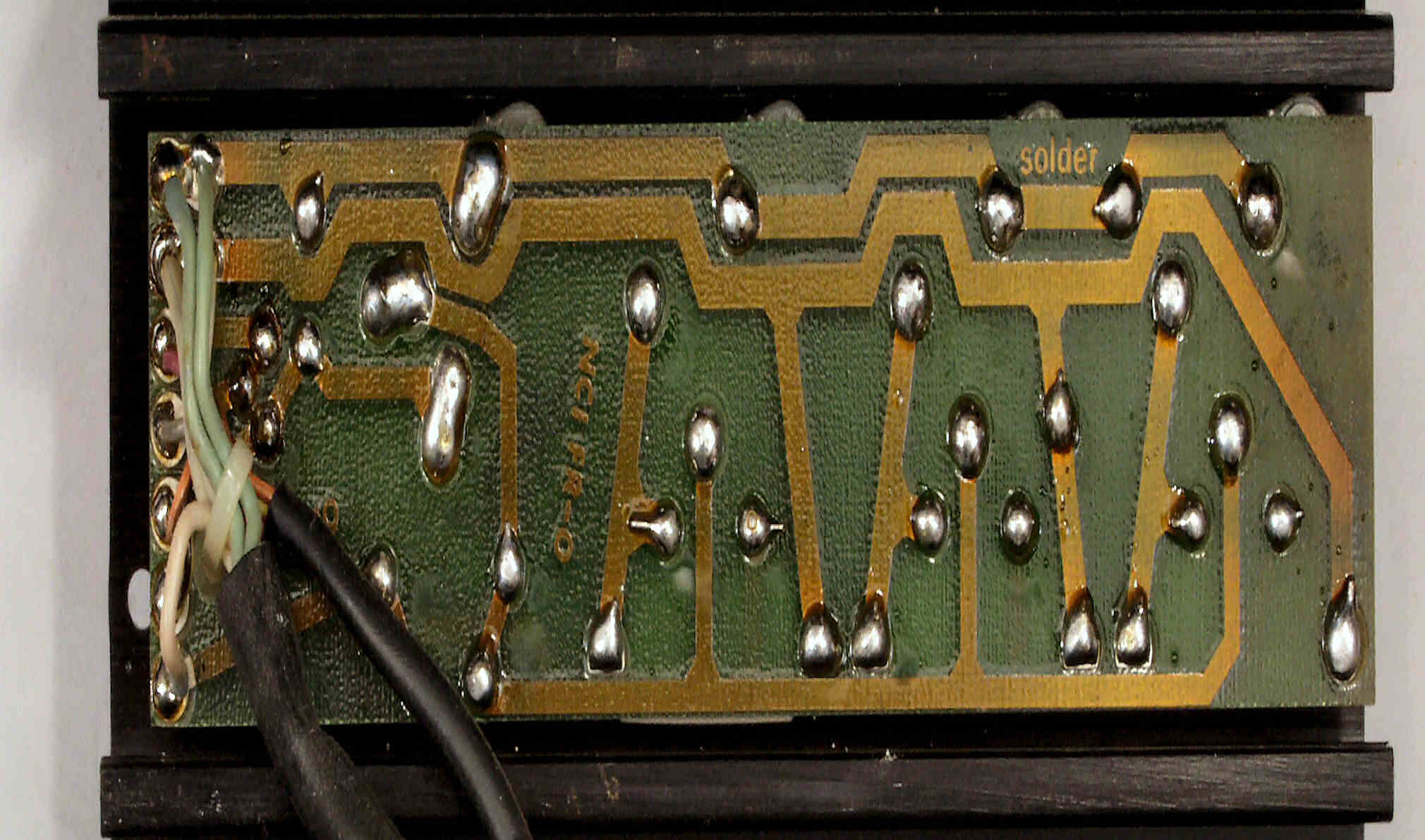

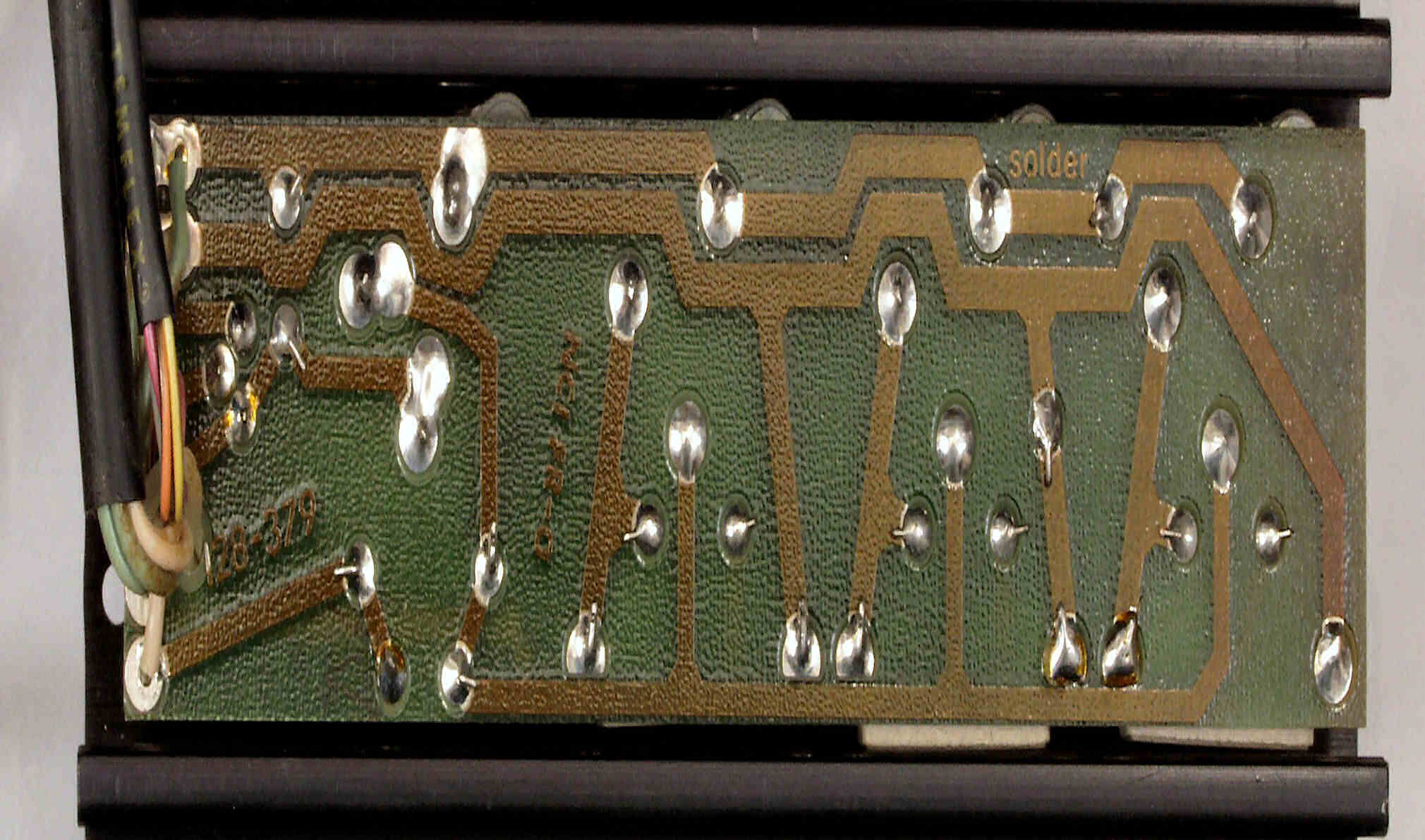

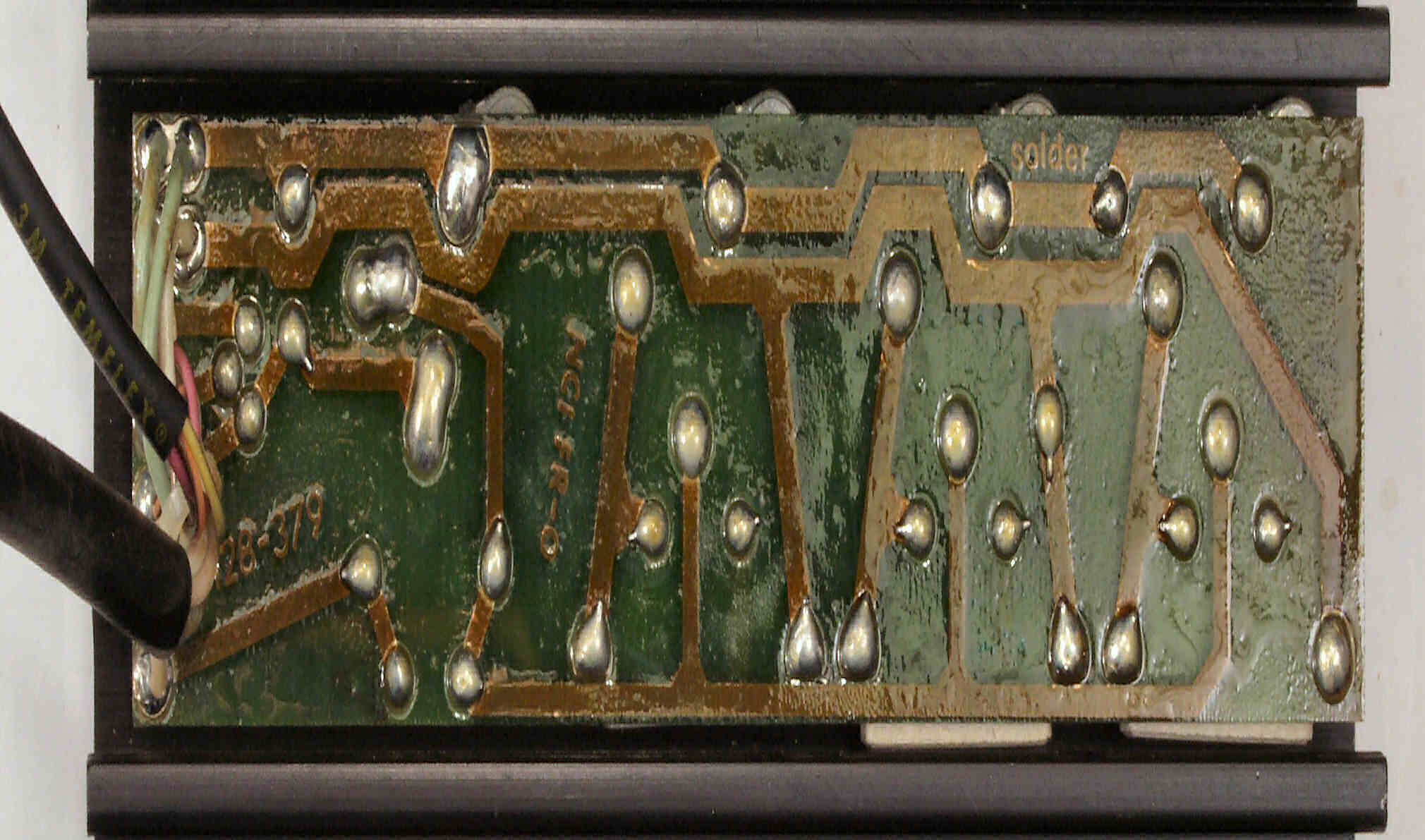

Ｃ８Ｄ．　修理前　Ｒ側終段ユニット１

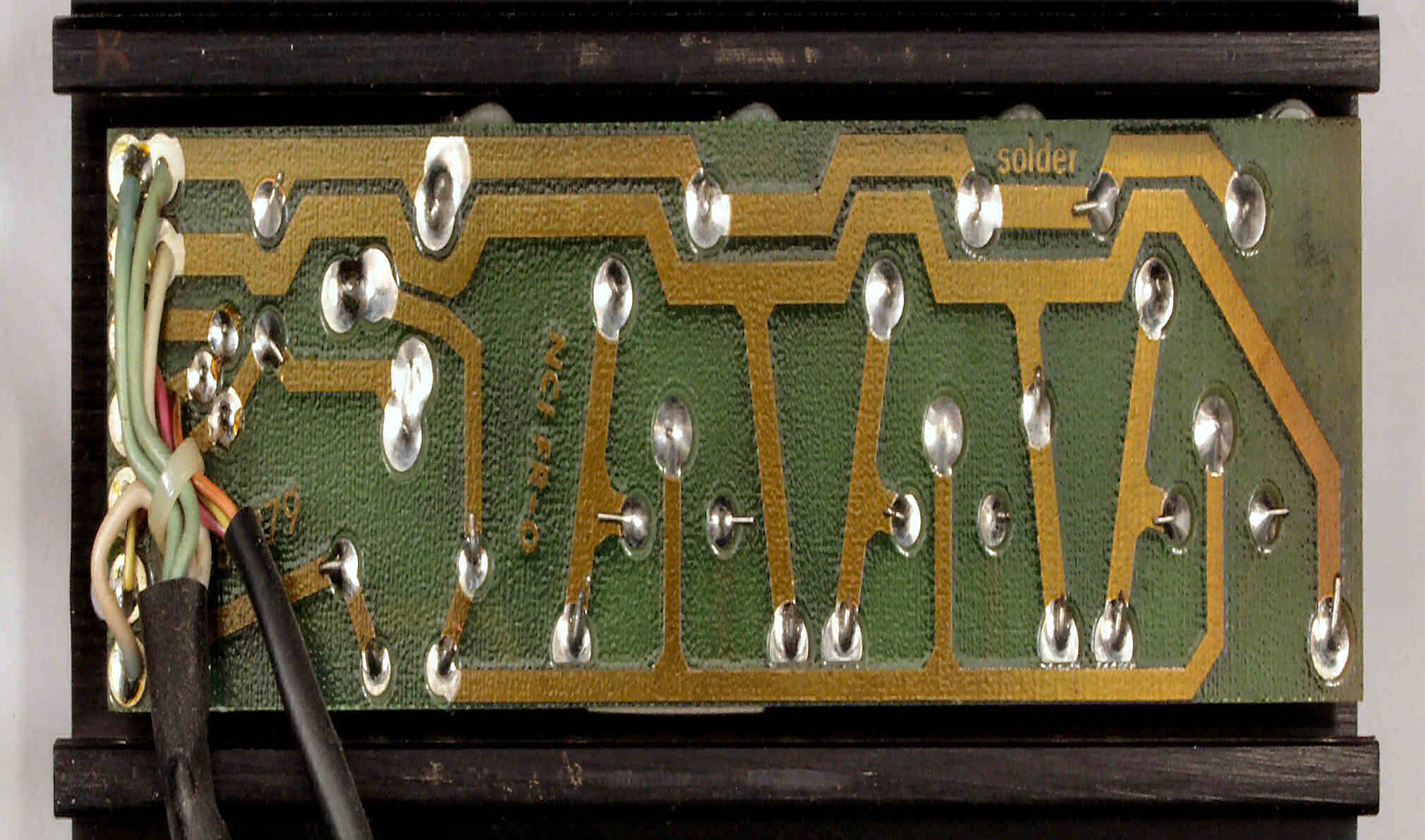

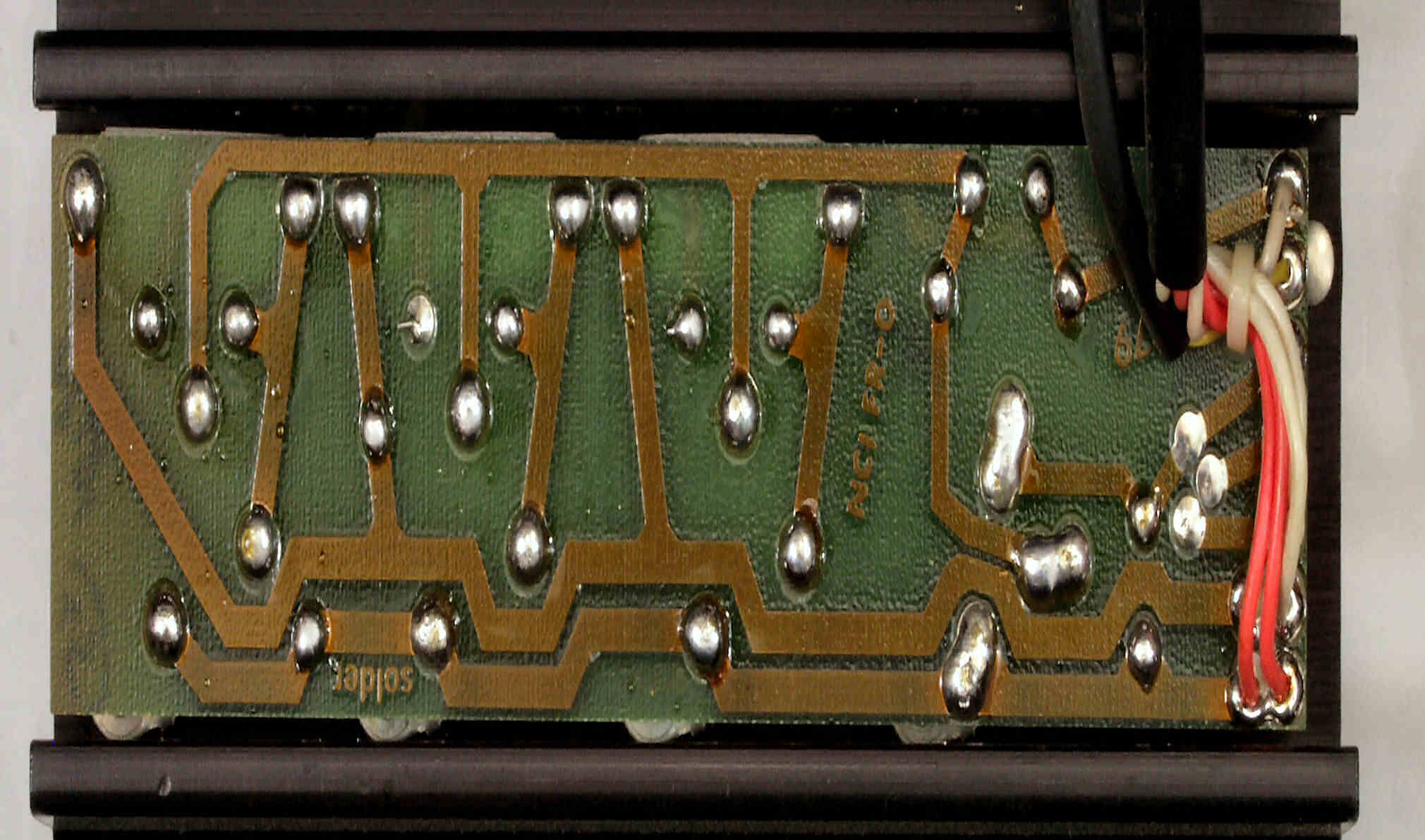

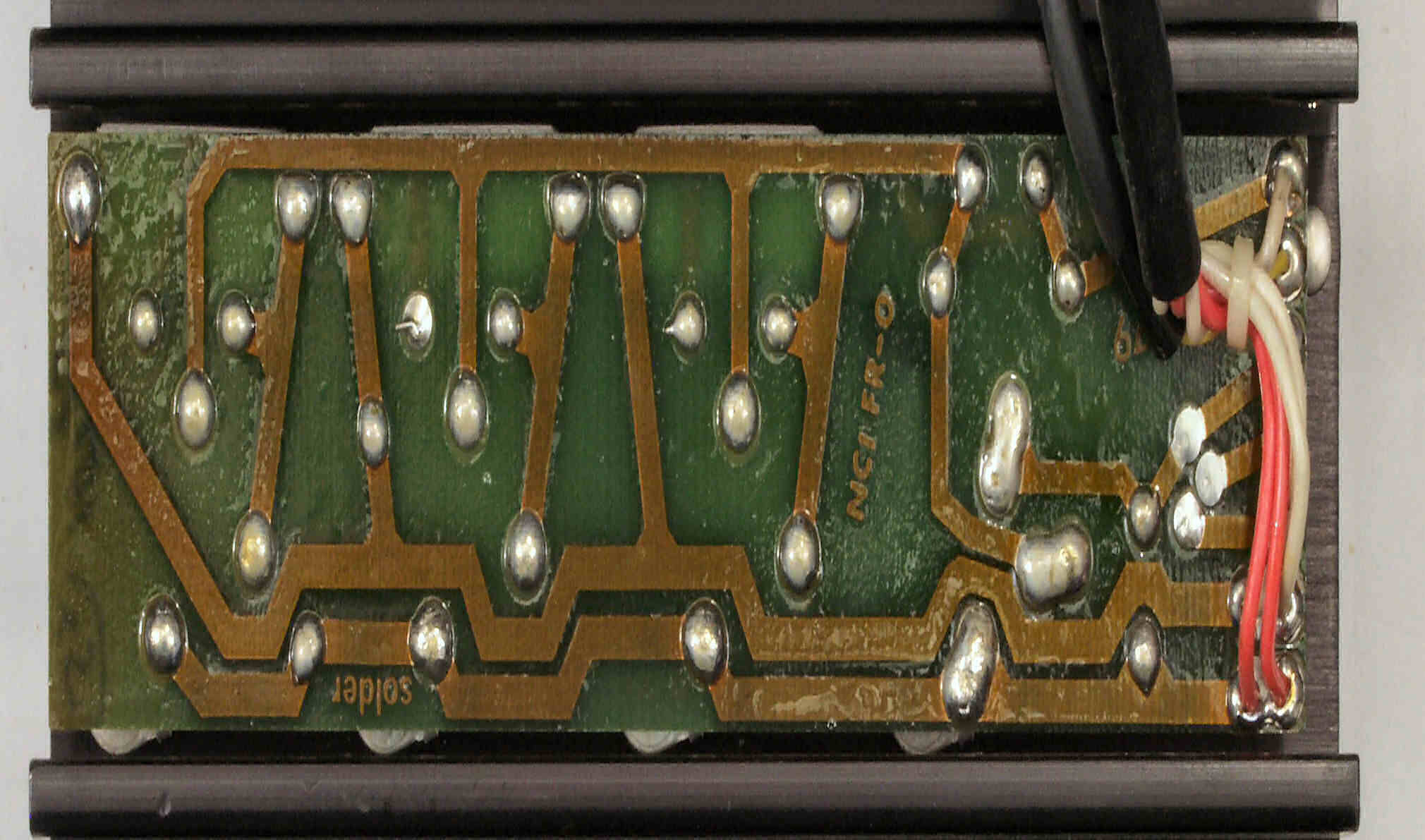

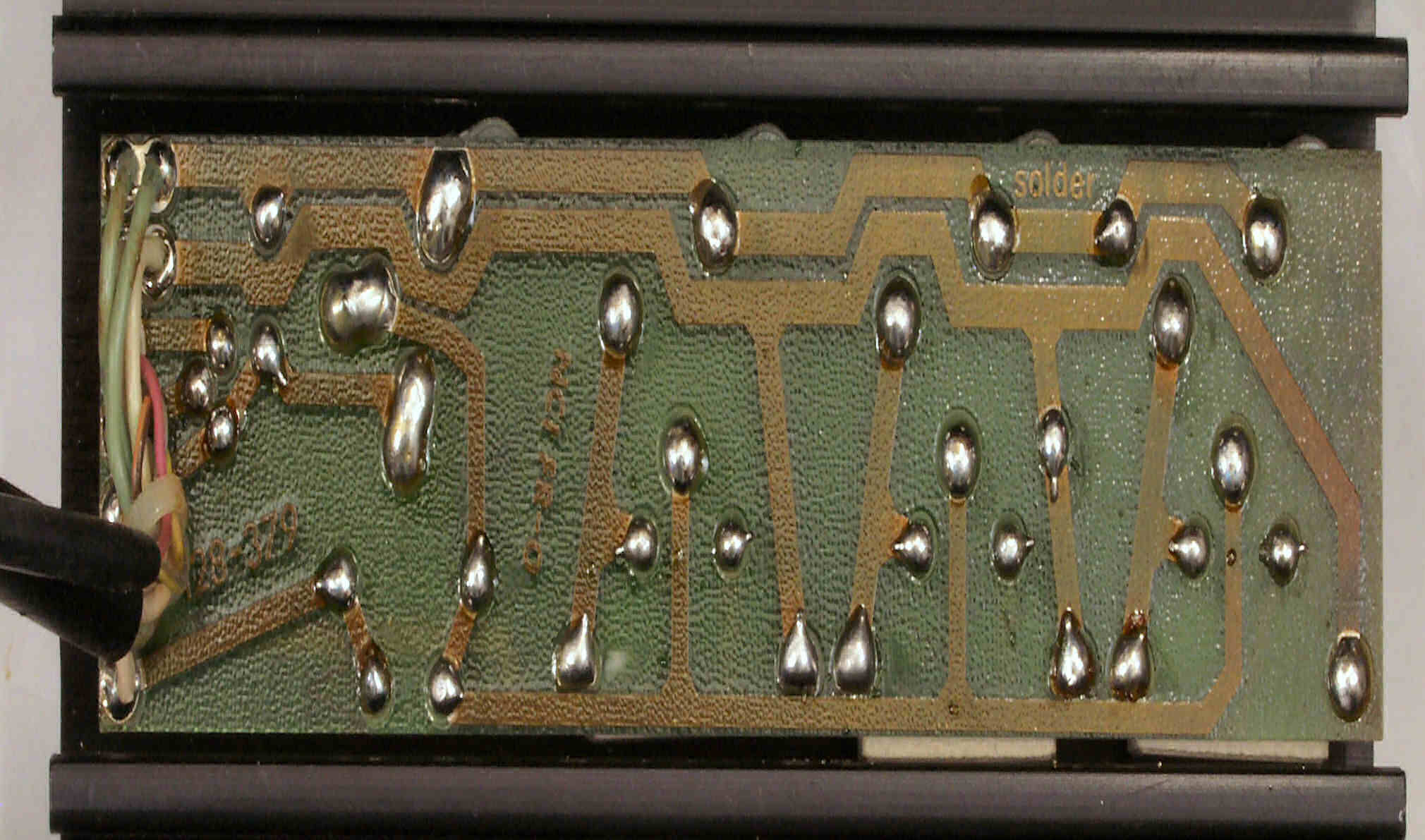

Ｃ８Ｅ．　修理（半田補正）後　Ｒ側終段ユニット１。　半田を全部やり直す。

Ｃ８Ｆ．　完成Ｒ側終段ユニット１。　洗浄後、防湿剤を塗布。

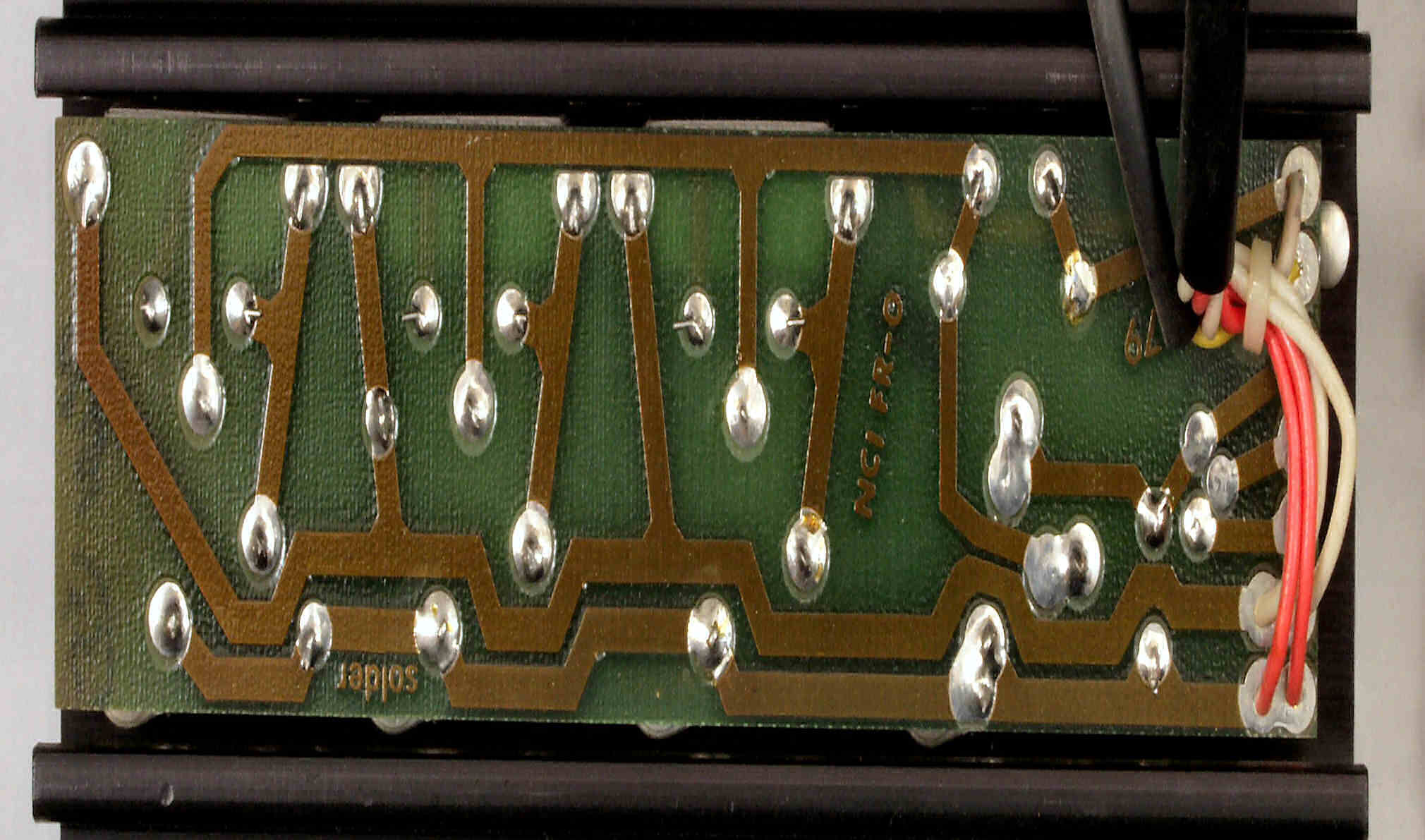

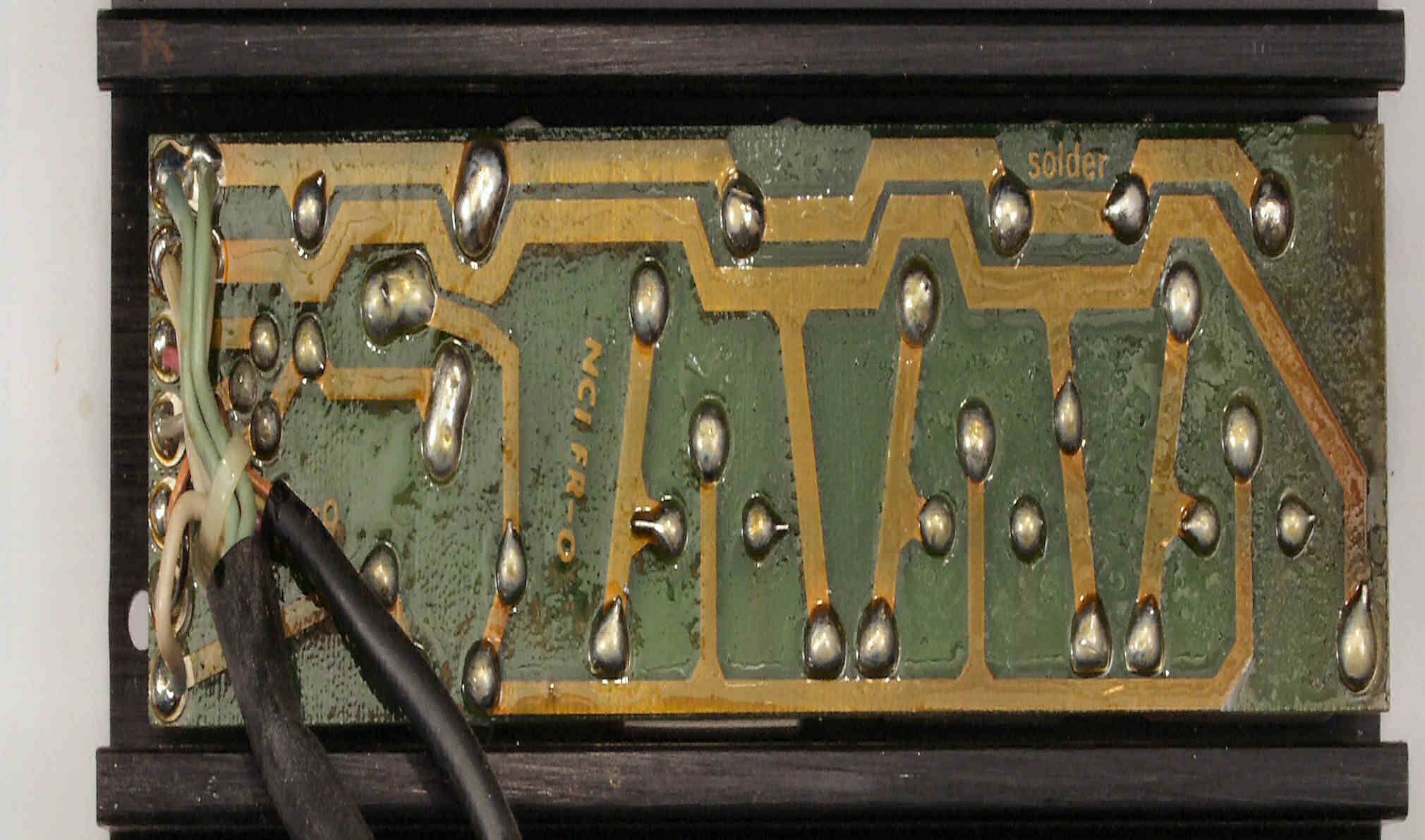

Ｃ８Ｇ．　修理前　Ｒ側終段ユニット２

Ｃ８Ｈ．　修理（半田補正）後　Ｒ側終段ユニット２。　半田を全部やり直す。

Ｃ８Ｉ．　完成Ｒ側終段ユニット２。　洗浄後、防湿剤を塗布。

Ｃ９Ａ．　修理前　Ｌ側終段ユニット

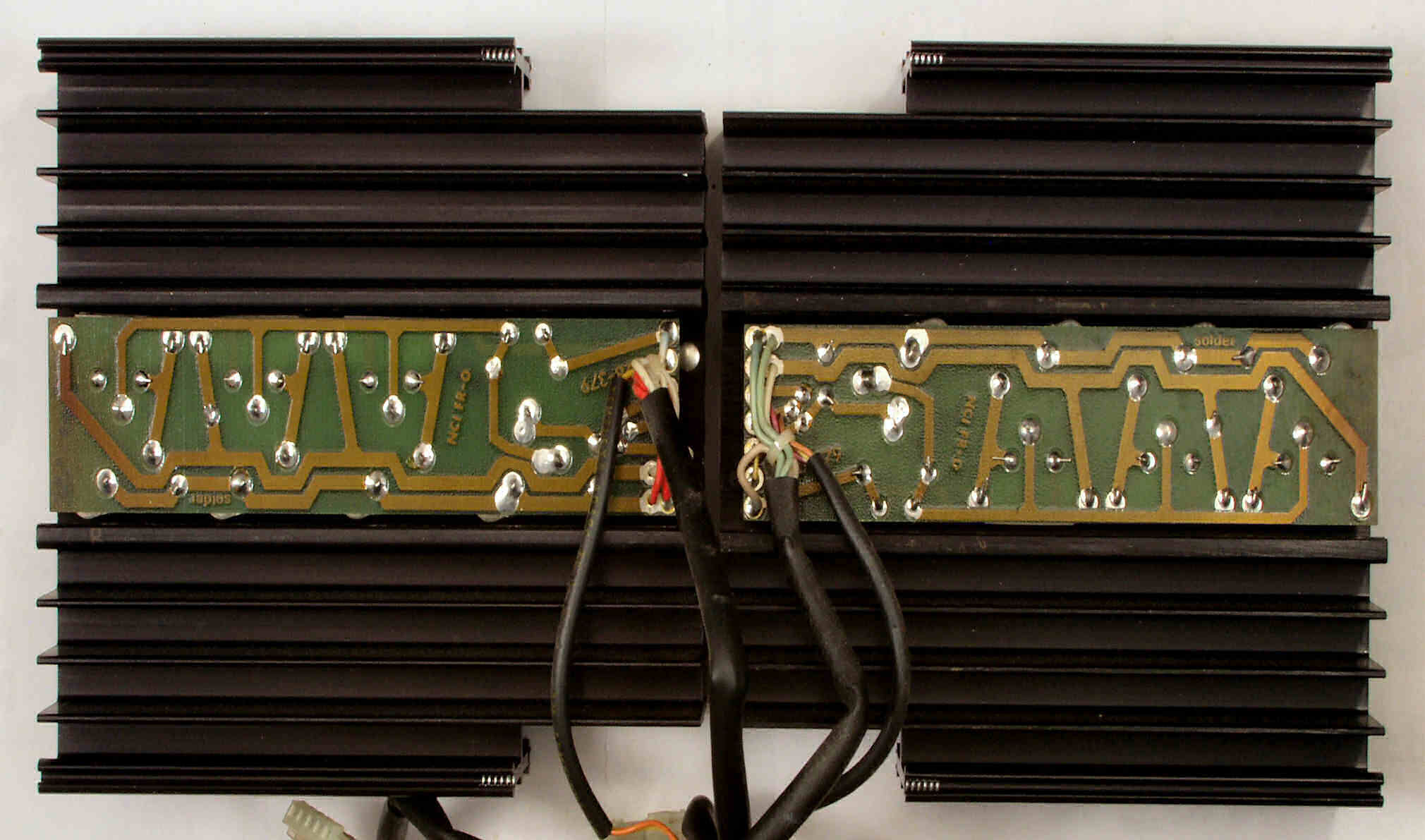

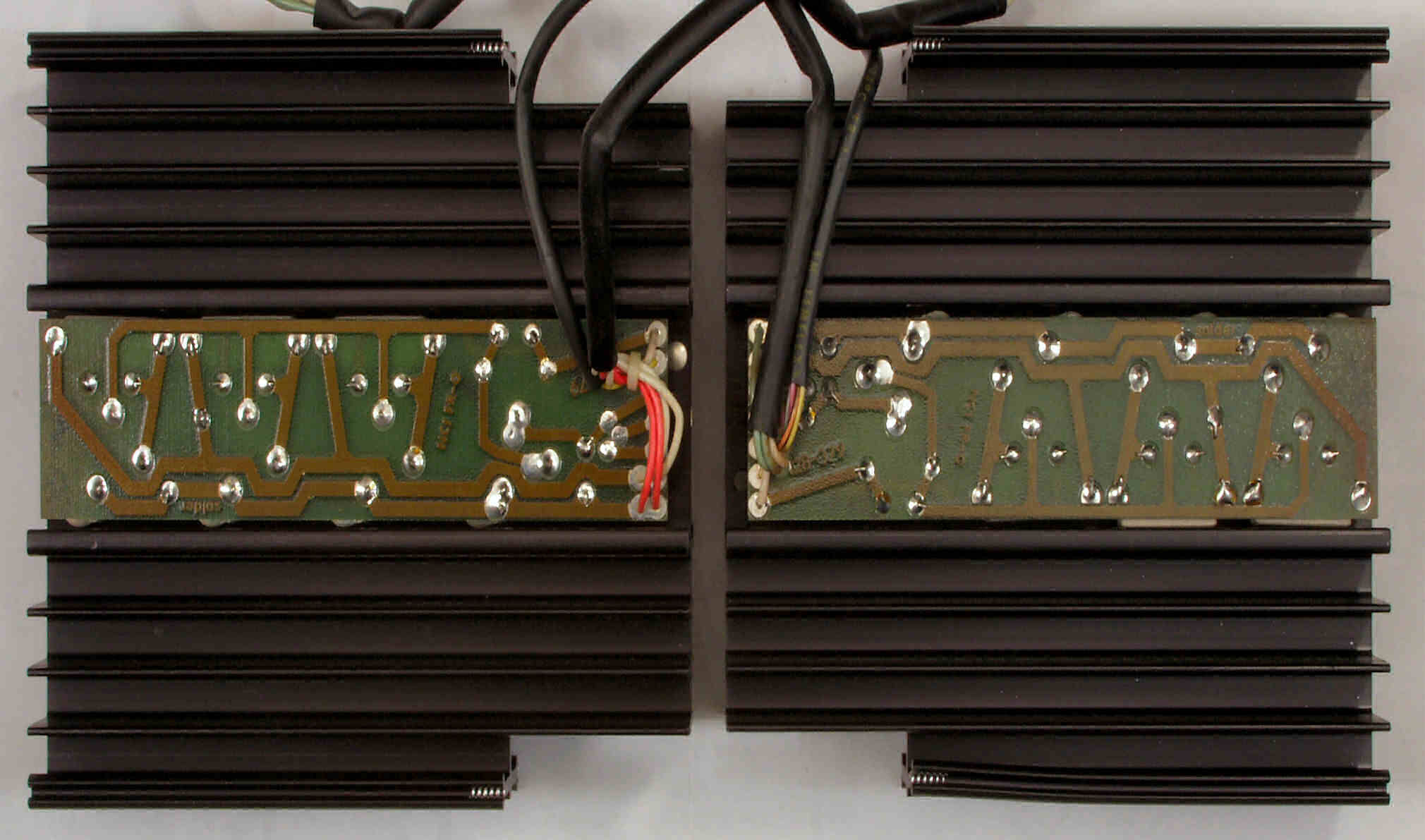

Ｃ９Ｂ．　修理（半田補正）後　Ｌ側終段ユニット

Ｃ９Ｃ．　完成Ｌ側終段ユニット。　洗浄後、防湿剤を塗布。

Ｃ９Ｄ．　修理前　Ｌ側終段ユニット１

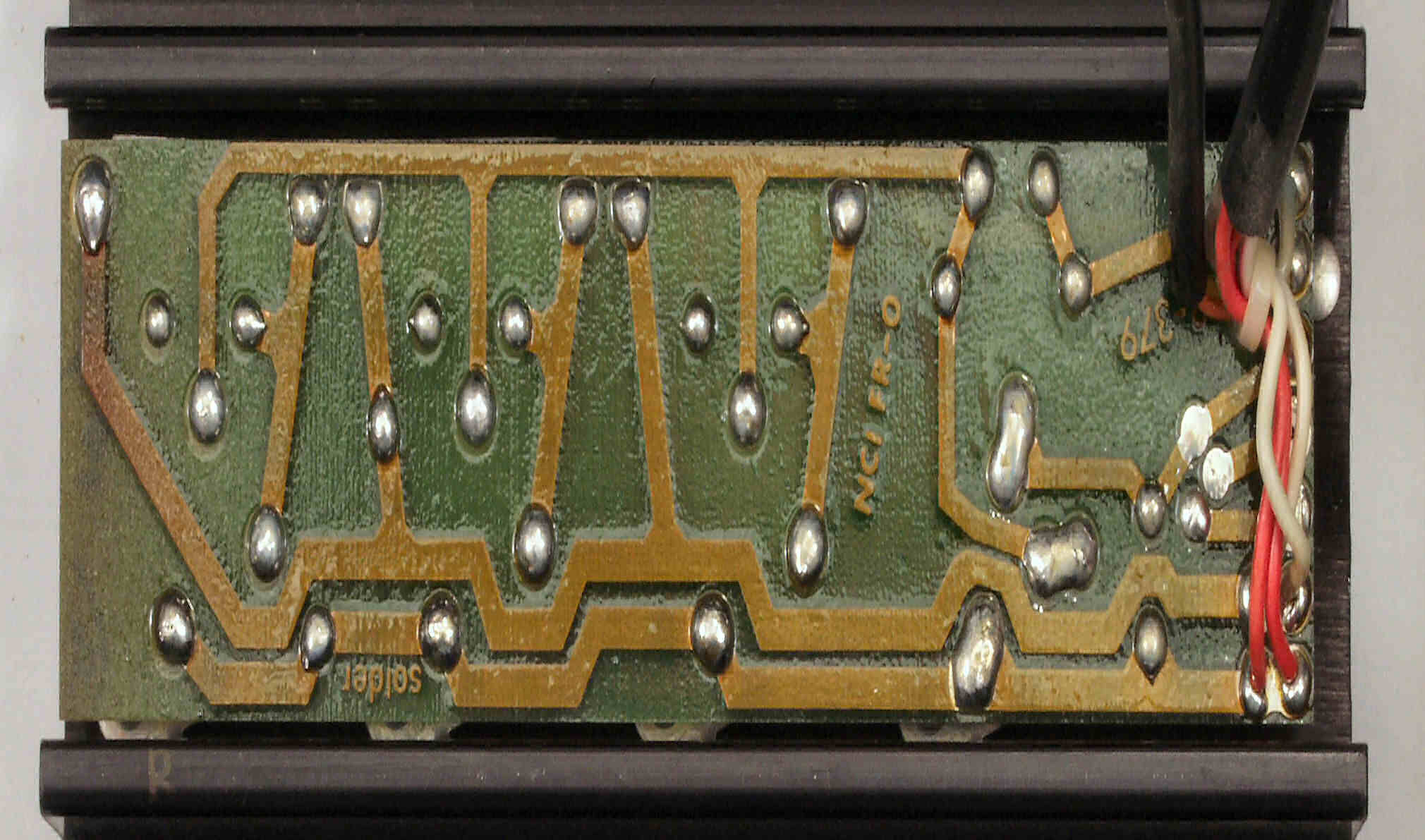

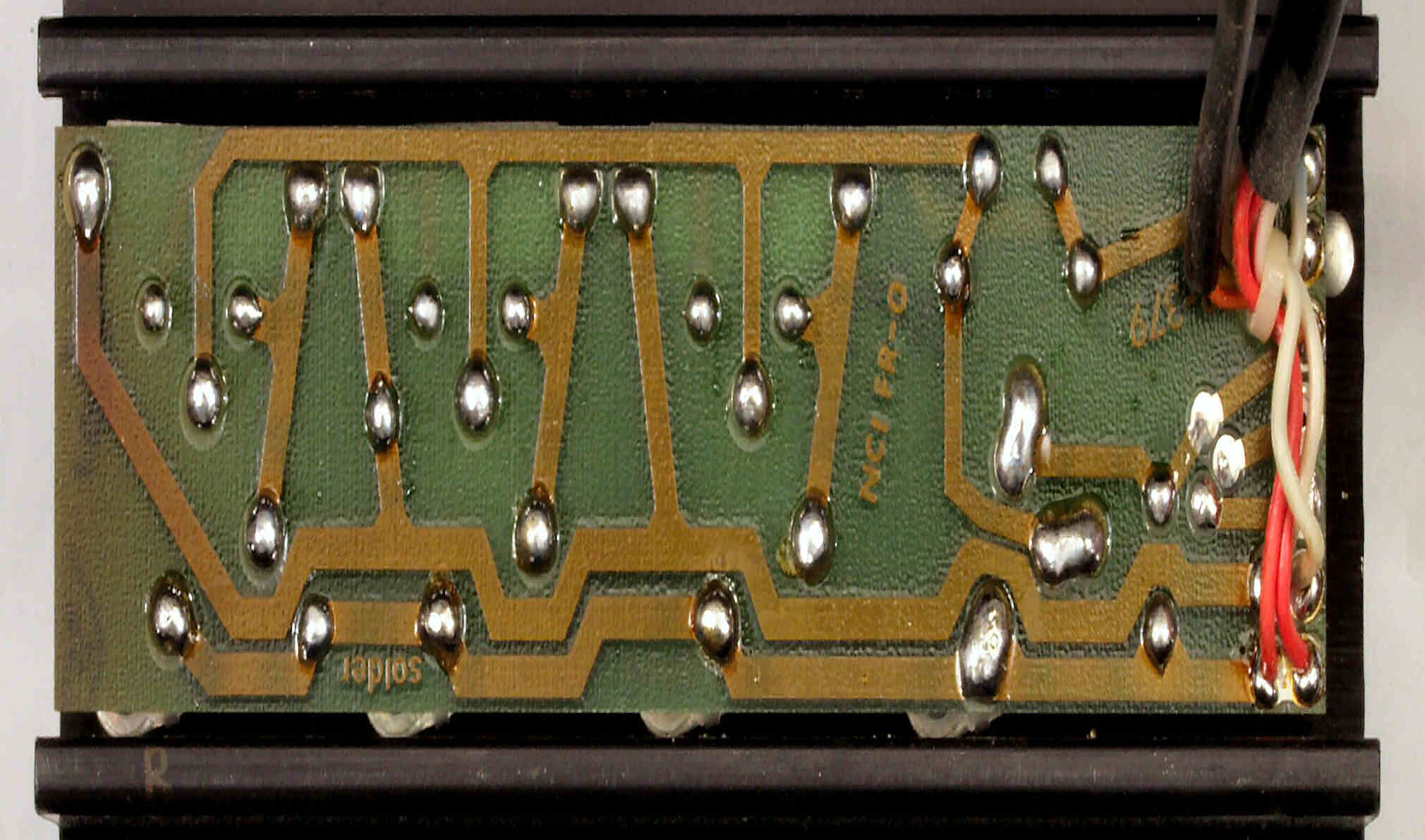

Ｃ９Ｄ．　修理（半田補正）後　Ｌ側終段ユニット１。　半田を全部やり直す。

Ｃ８Ｅ．　完成Ｌ側終段ユニット１。　洗浄後、防湿剤を塗布。

Ｃ９Ｆ．　修理前　Ｌ側終段ユニット２

Ｃ９Ｇ．　修理（半田補正）後　Ｌ側終段ユニット２。　半田を全部やり直す。

Ｃ９Ｈ．　完成Ｌ側終段ユニット２。　洗浄後、防湿剤を塗布。

ＣＡＡ．　交換部品

ＣＢＡ．　修理前　上から見る

ＣＢＢ．　修理後　上から見る

ＣＢＣ．　修理前　下から見る

ＣＢＤ．　修理後　下から見る

ＣＢＥ．　修理前　電源・整流部分

ＣＢＦ．　修理後　電源・整流部分

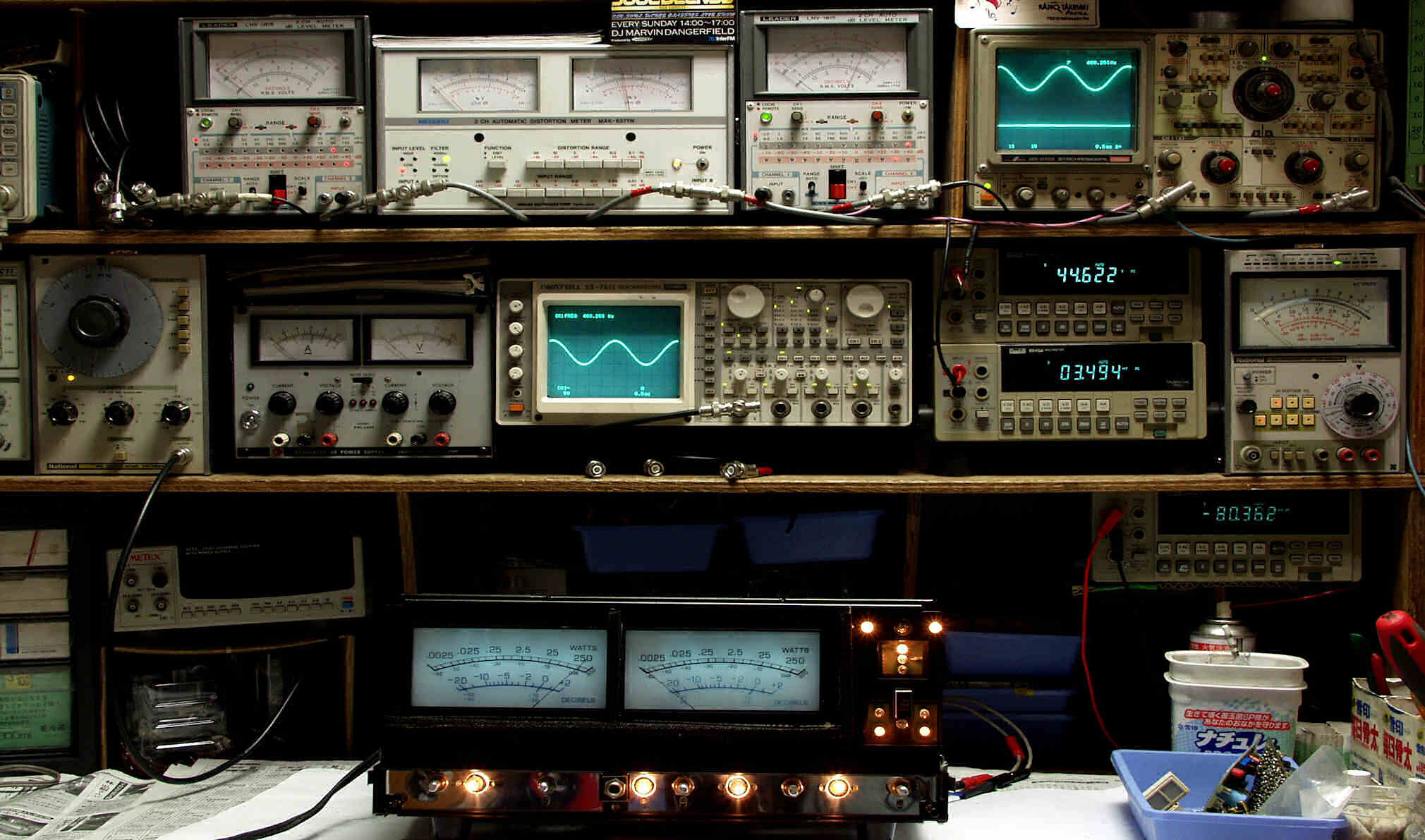

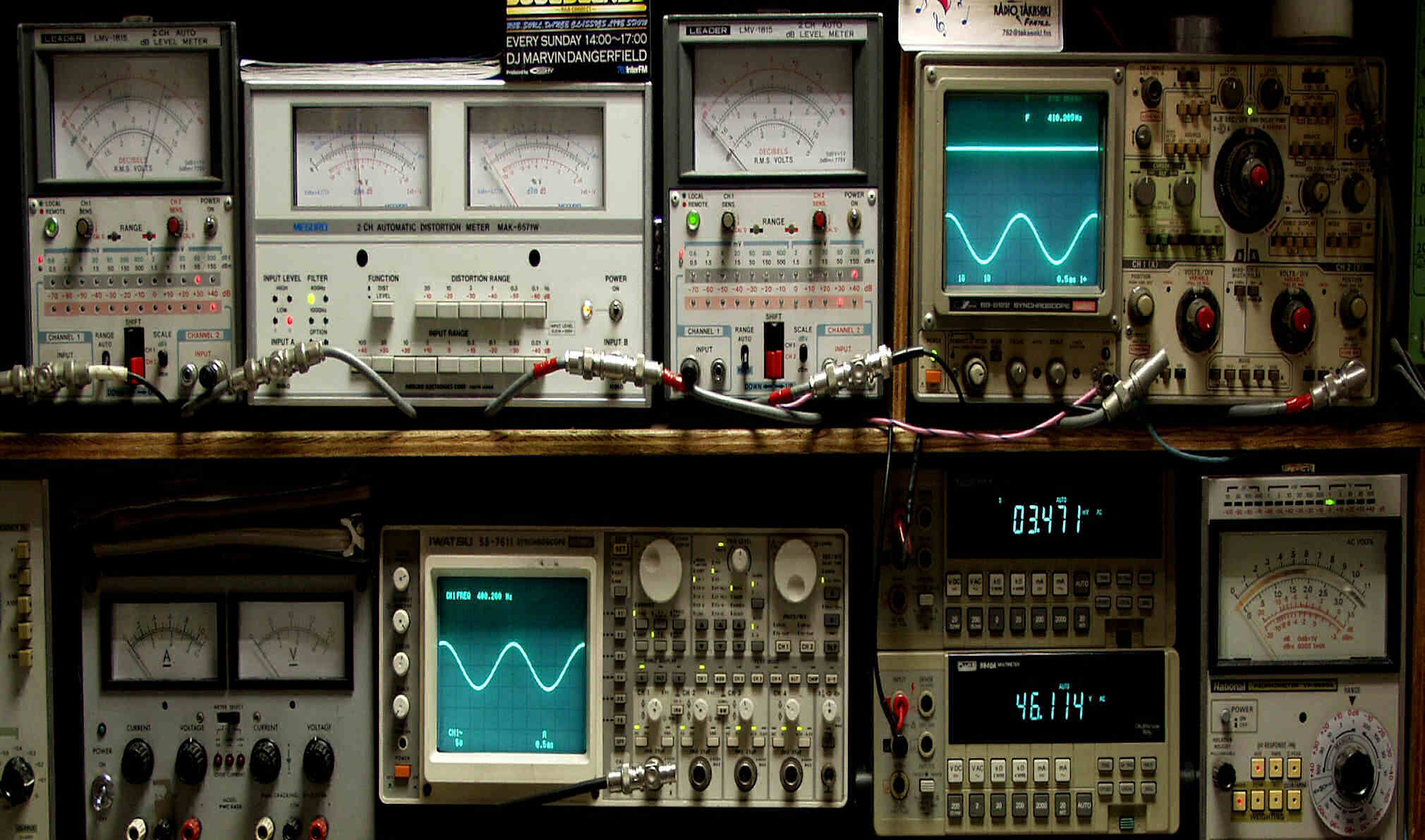

Ｅ．　調整・測定 Ｅ１．　出力・歪み率測定 　　　　＜見方＞ 　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定 　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計 　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用 　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用 　　　上段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測） 　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定　下段中右下　デジタル電圧計＝Ｌ出力電圧測定

Ｅ２Ａ．　Ｒ−ＳＰ出力４６Ｖ＝２６４Ｗ。　０．０６％歪み率（０．１％レンジ）　１０００ＨＺ。

Ｅ２Ｂ．　Ｒ−ＳＰ出力４６Ｖ＝２６４Ｗ。　０．０５％歪み率（０．１％レンジ）　４００ＨＺ。

Ｅ３Ａ．　Ｌ−ＳＰ出力４６Ｖ＝２６４Ｗ。　０．０６％歪み率（０．１％レンジ）　１０００ＨＺ

Ｅ３Ｂ．　Ｌ−ＳＰ出力４６Ｖ＝２６４Ｗ。　０．０５％歪み率（０．１％レンジ）　４００ＨＺ。

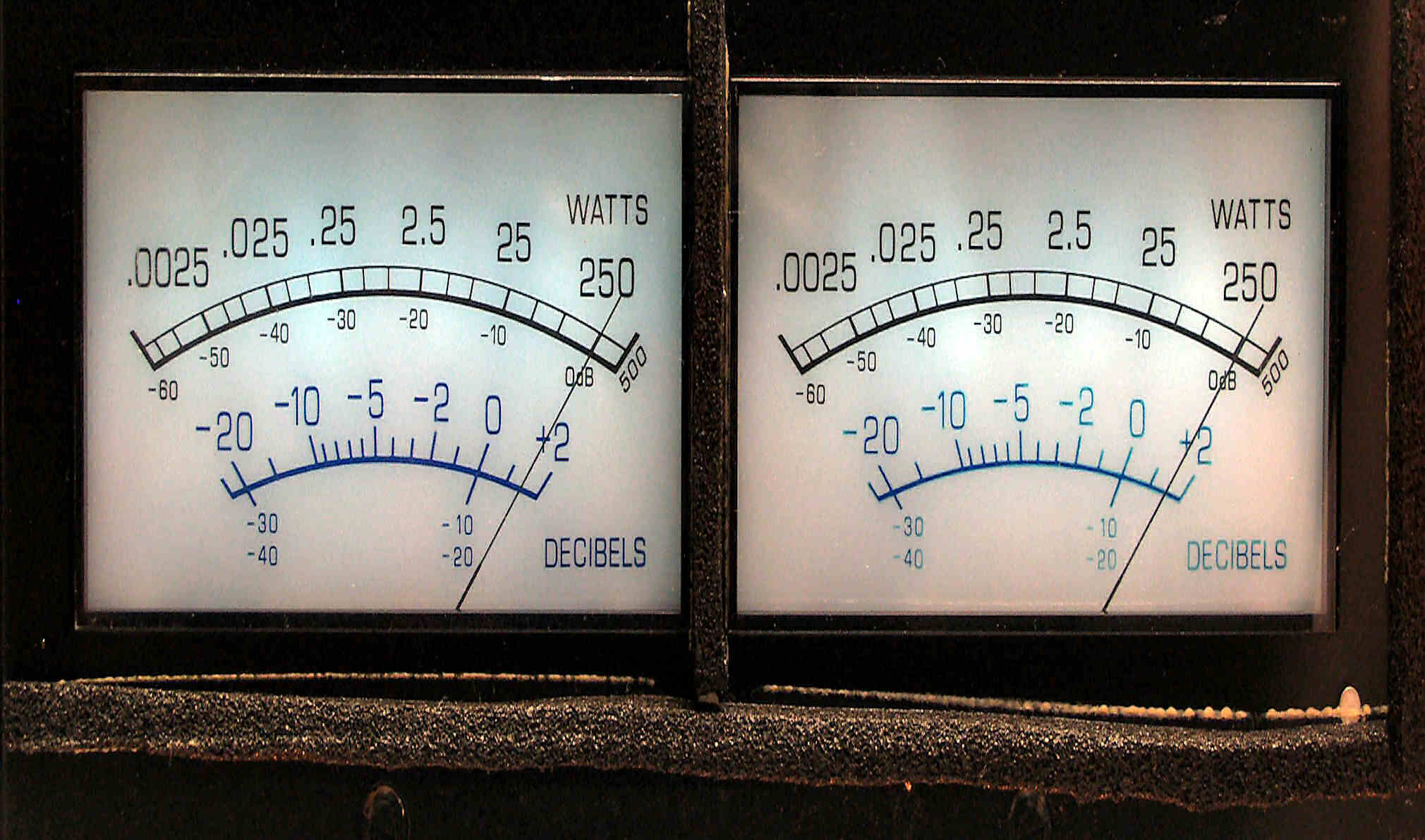

Ｅ４．　その時の出力メータ

Ｅ７．　完成　２４時間エージング、左＝１台目、右＝２台目

Ｓ．　ＭＣ２２５５　の仕様（マニアル・カタログより）

型式 ステレオパワーアンプ　ＭＣ２２５５ 実効出力 stereo＝250W＋250W（1Ω〜8Ω） mono ＝500W（0.5Ω〜16Ω） 入力感度/インピーダンス 750mV、2.5V/50kΩ（切換可） 入力レベル調整 左右独立連続可変 全高調波歪率 0.02％（0.25W〜実効出力時、20Hz〜20kHz） 混変調歪率 0.02％（0.25W〜実効出力時、20Hz〜20kHz） 周波数特性 20Hz〜20kHz +0 -0.25dB SN比 95dB ダンピングファクター 30以上 入力インピーダンス 50kΩ 入力感度 0.5V〜2.5V調整可 パワーガード 2％以下（1kHz、20dB） 電源 AC100V、50Hz/60Hz 消費電力 1.4kW（実効出力時） 外形寸法 幅411×高さ181×奥行368mm 重量 37.2kg 価格 1,098,000、1981年6月発売
