ＭｃＩｎｔｏｓｈ　ＭＣ２２５５．　６台目修理記録

Ｃ２６．　２台目　ユーザー。　２０２３／５／１１到着　　８／２６完成

Ａ．　修理前の状況 主な症状は、左チャンネルのメーターが不動であること。 あと、何年前か忘れましたが、前面のガラスパネルをネットで入手して自分で交換しています。 その際、メーター周りのガラスとモール？が分かれて送られてきたため、モール無しの方がスッキリしていたため、 モールは付けていません。 Ｂ． 原因 各部経年劣化。 Ｃ．　修理状況 電解コンデンサー交換。 配線手直し、補強。 経年劣化による各部ハンダ補正。 １部ＯＰ−ＡＭＰ交換。 １部ＴＲ（トランジスター）交換。 入力ＲＣＡ端子交換、ＷＢＴ−０２０１使用。 電源ケーブルを太い（3.5スケア）に交換、プラグ（Ｐａｎａｓｏｎｉｃ　ＷＦ−５０１８）込み。 ＶＵメータ照明をＬＥＤ化。 パネル下側照明ＬＥＤ化。 Ｄ．　使用部品 電解コンデンサ−　　　　　　　４３個ミューズ使用。 ＯＰ−ＡＭＰ　　　　　　　　　　　　２個。 フイルム・コンデンサ−　　　　　６個。 半固定ＶＲ　　　　　　　　　　　　４個。 ＴＲ（トランジスター）　　　　　　８個。 ＲＣＡ端子ＷＢＴ−０２０１　　１組。 ラバロンＶＣＴ（3.5スケア）ケーブル　　１．６ｍ。 プラグ（Ｐａｎａｓｏｎｉｃ　ＷＦ−５０１８）　１個。 ３チップ入りＬＥＤ　　　　　　　８０個。 １Ｗ　ＬＥＤ　　　　　　　　　　　　４個。 Ｅ．　調整・測定 Ｆ．　修理費　　　１７０，０００円　　　オーバーホール修理。 Ｙ．　ユーザー宅の設置状況 Ｓ．　ＭｃＩｎｔｏｓｈ　ＭＣ２２５５　の仕様（マニアル・カタログより）

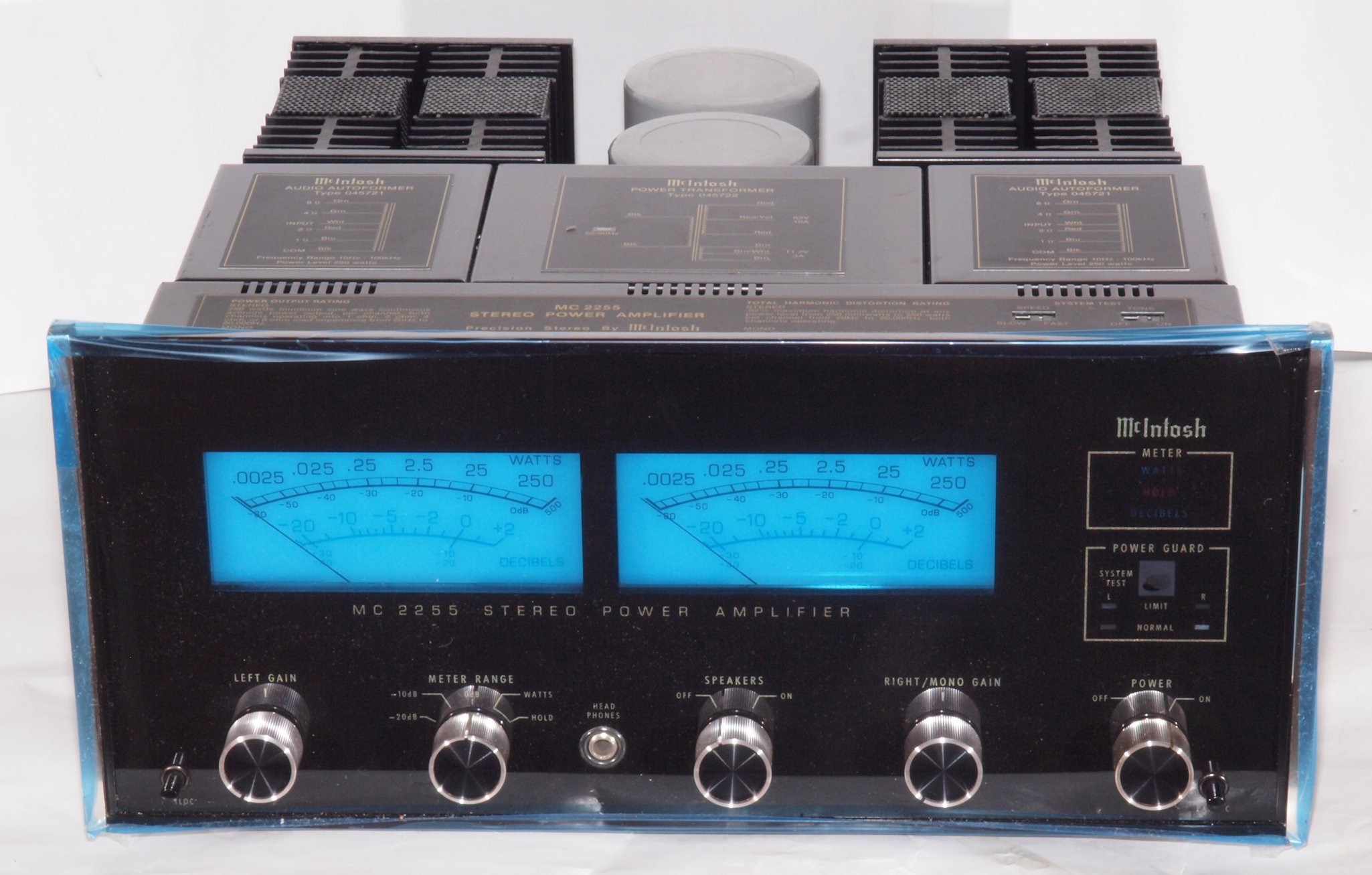

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る

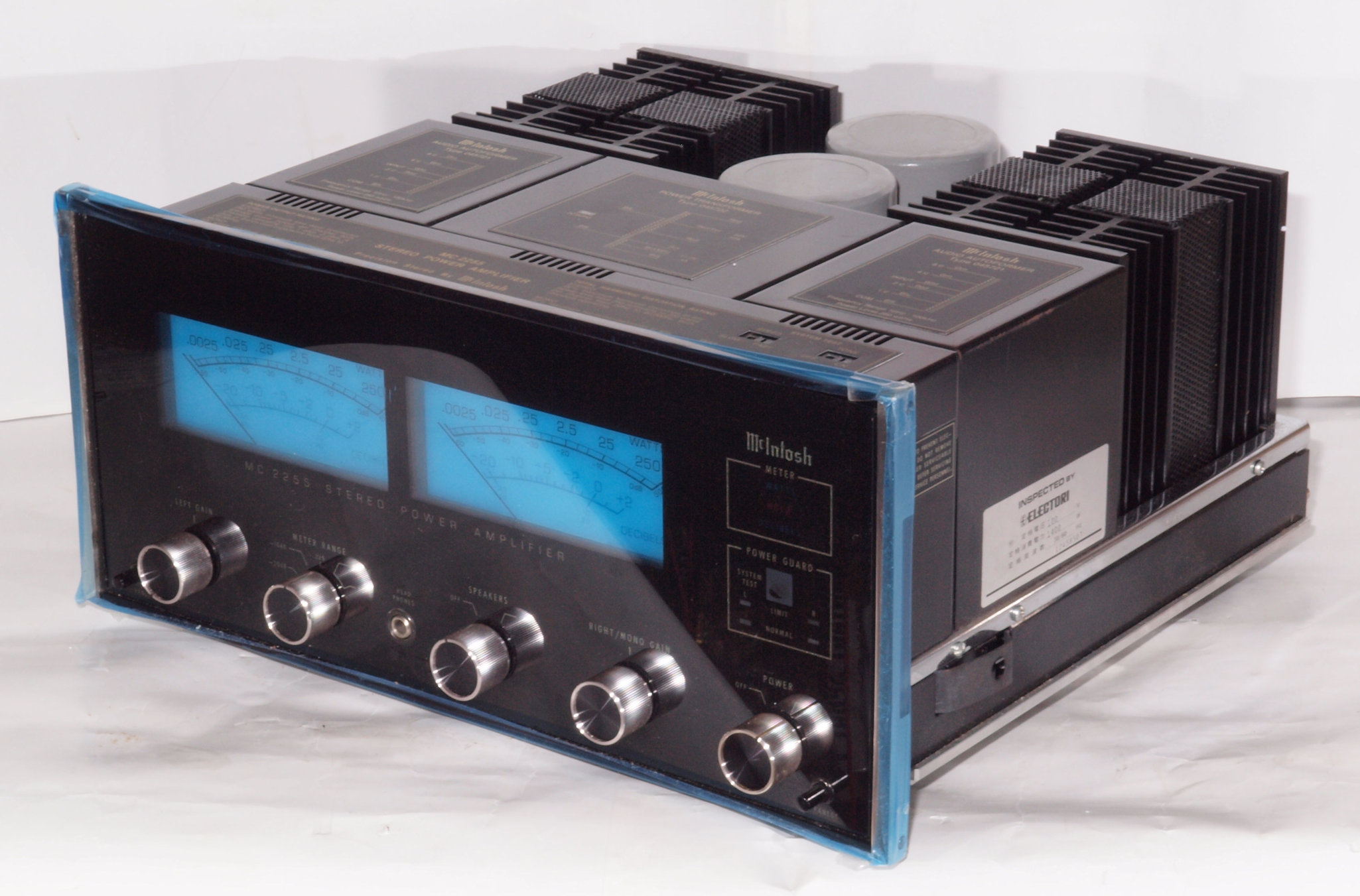

Ａ１２．　点検中　前右から見る

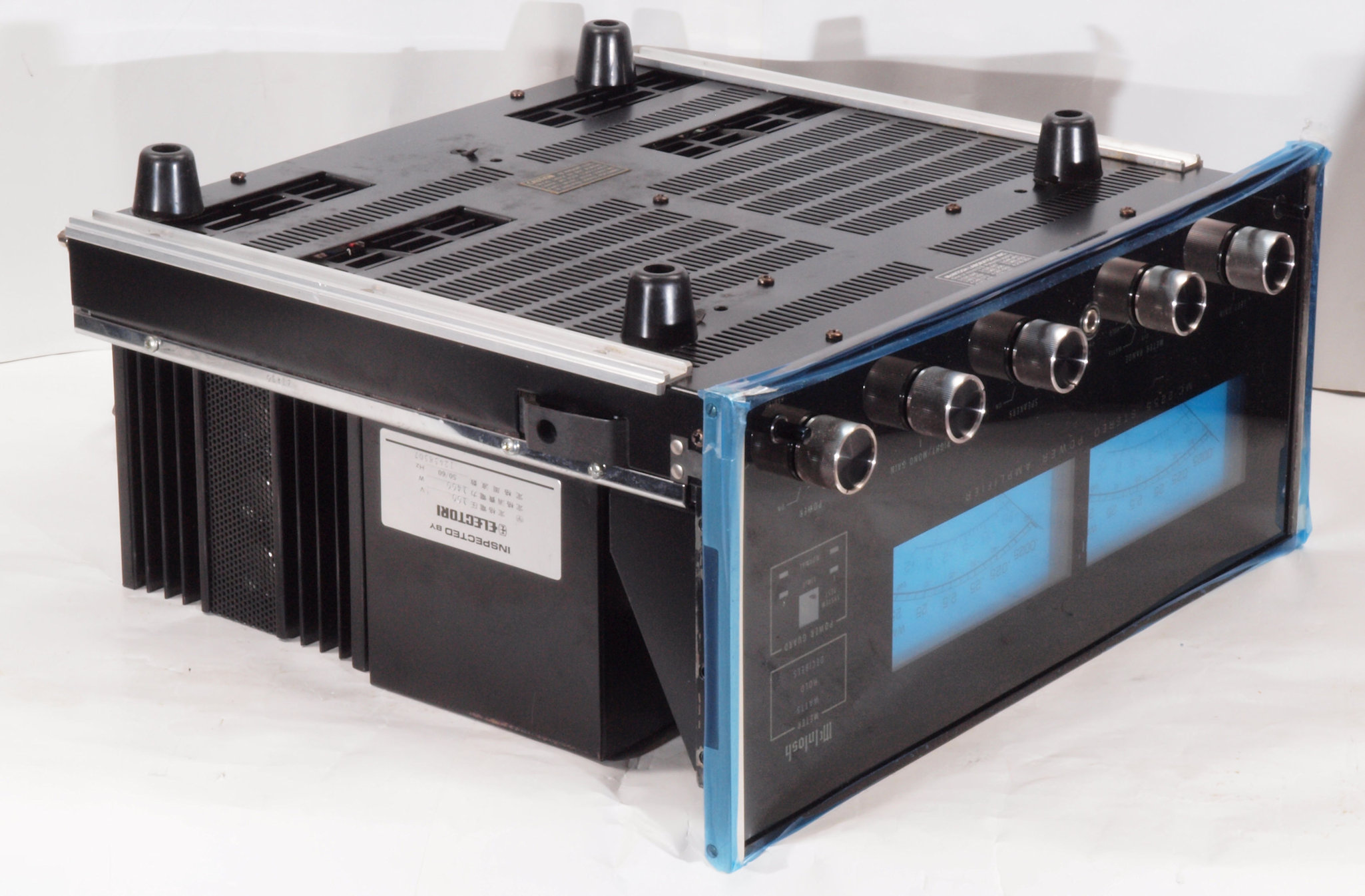

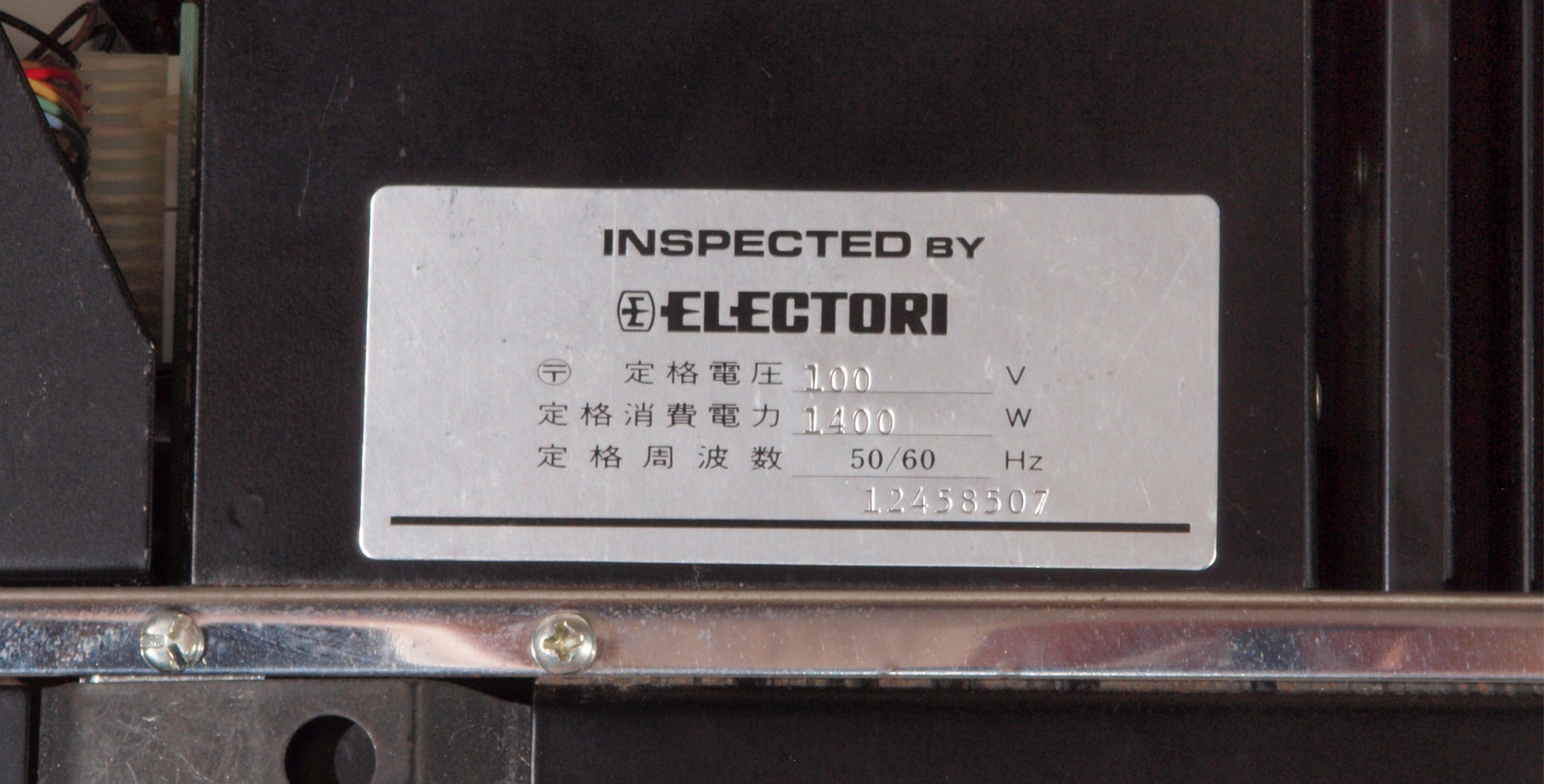

Ａ１３．　点検中　右から見る。　輸入業者「ＥＬＥＣＴＯＲＩ」のシール。

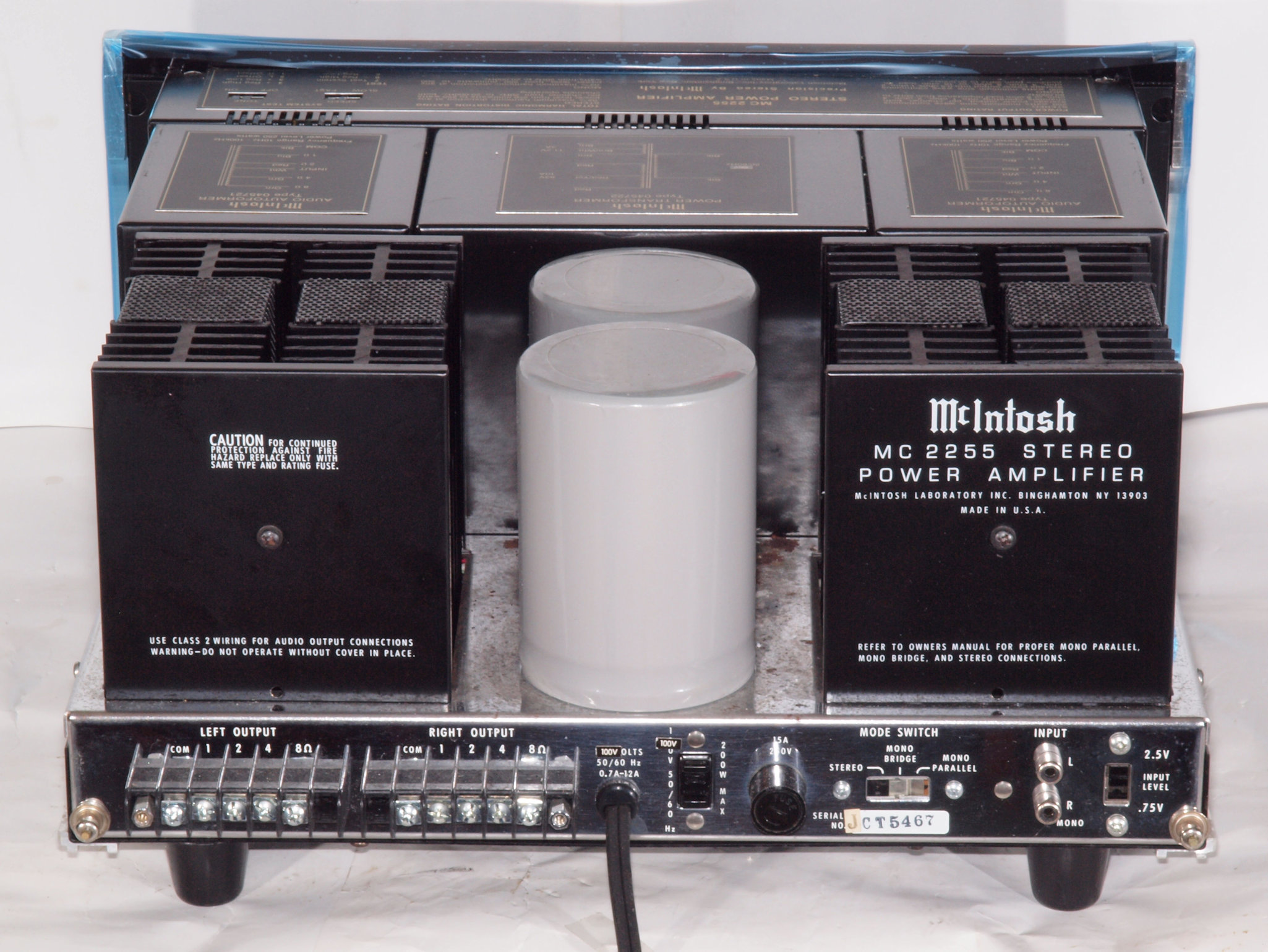

Ａ１４．　点検中　後から見る

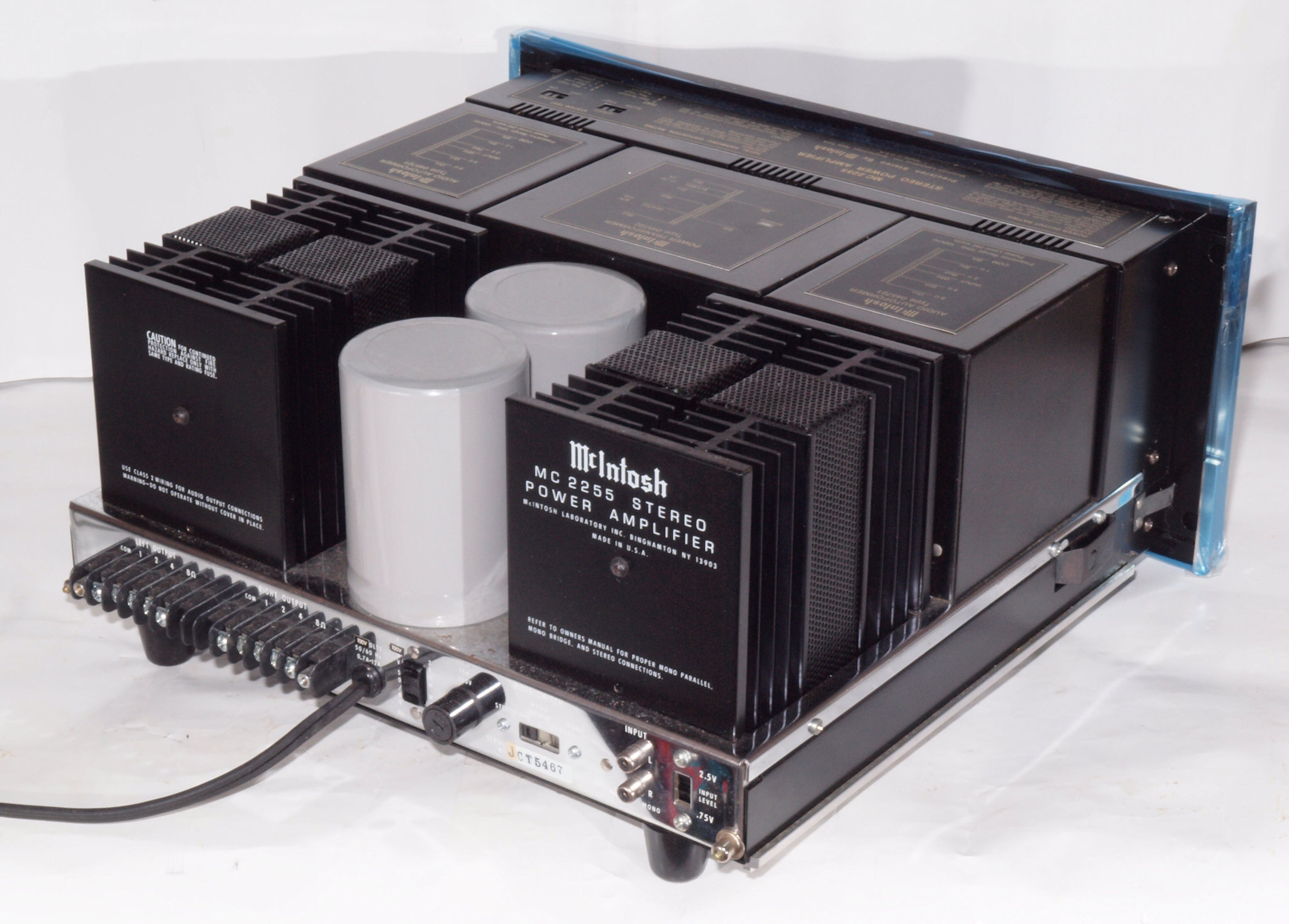

Ａ１５．　点検中　後左から見る

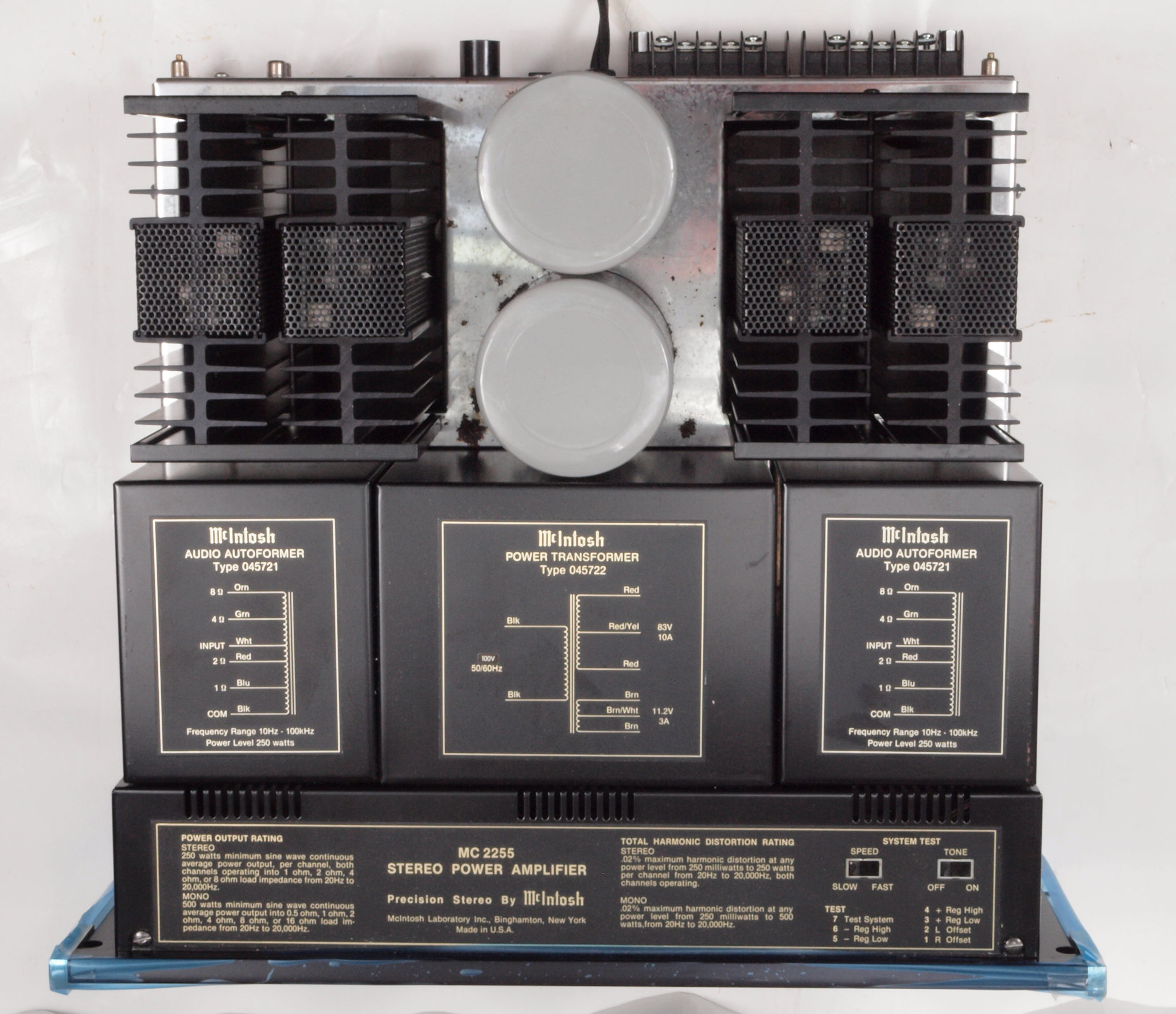

Ａ１５．　点検中　上から見る

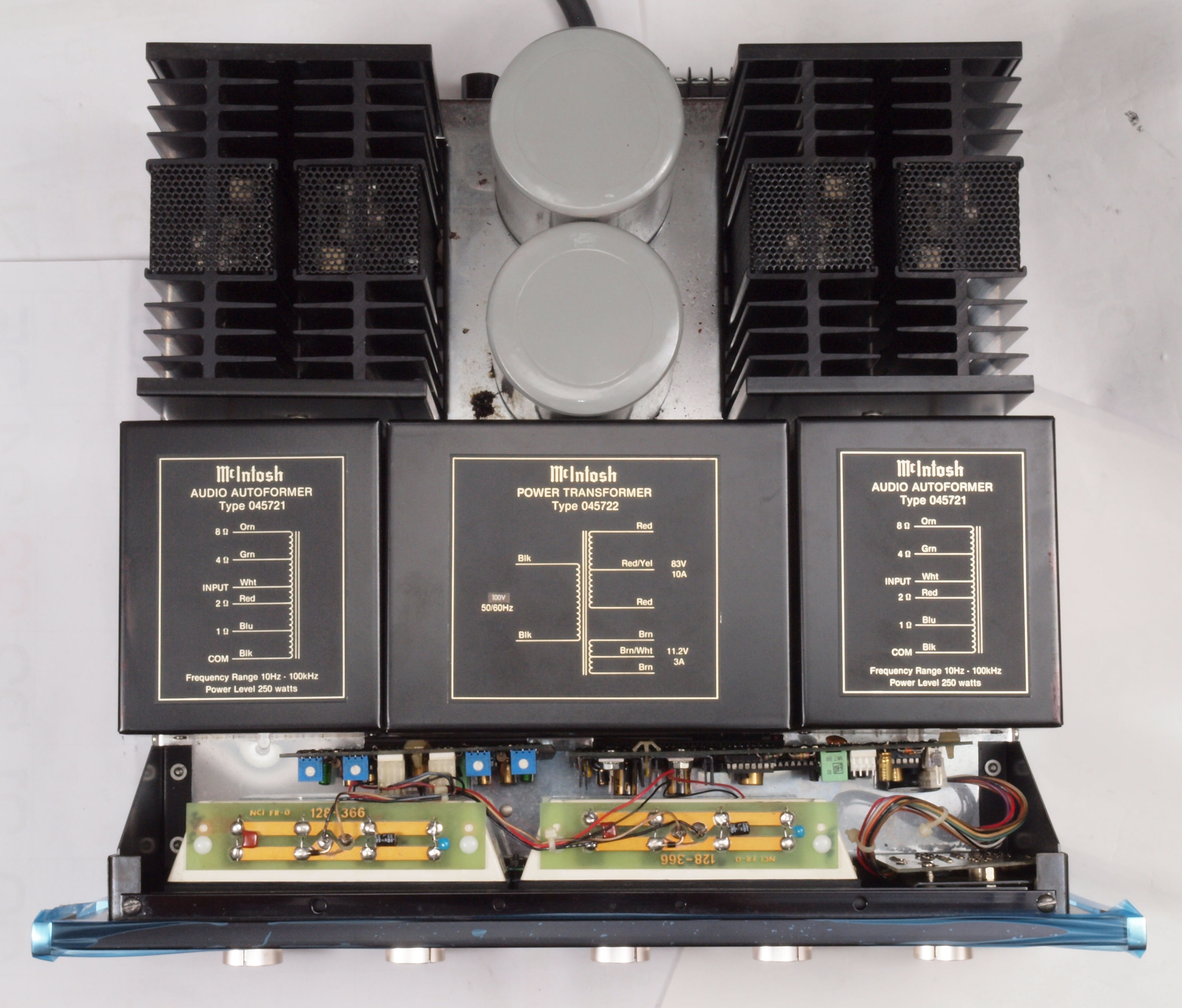

Ａ１６．　点検中　シールドを取り、上から見る。

Ａ２１．　点検中　下前から見る

Ａ２２．　点検中　下前右から見る

Ａ２３．　点検中　下後から見る

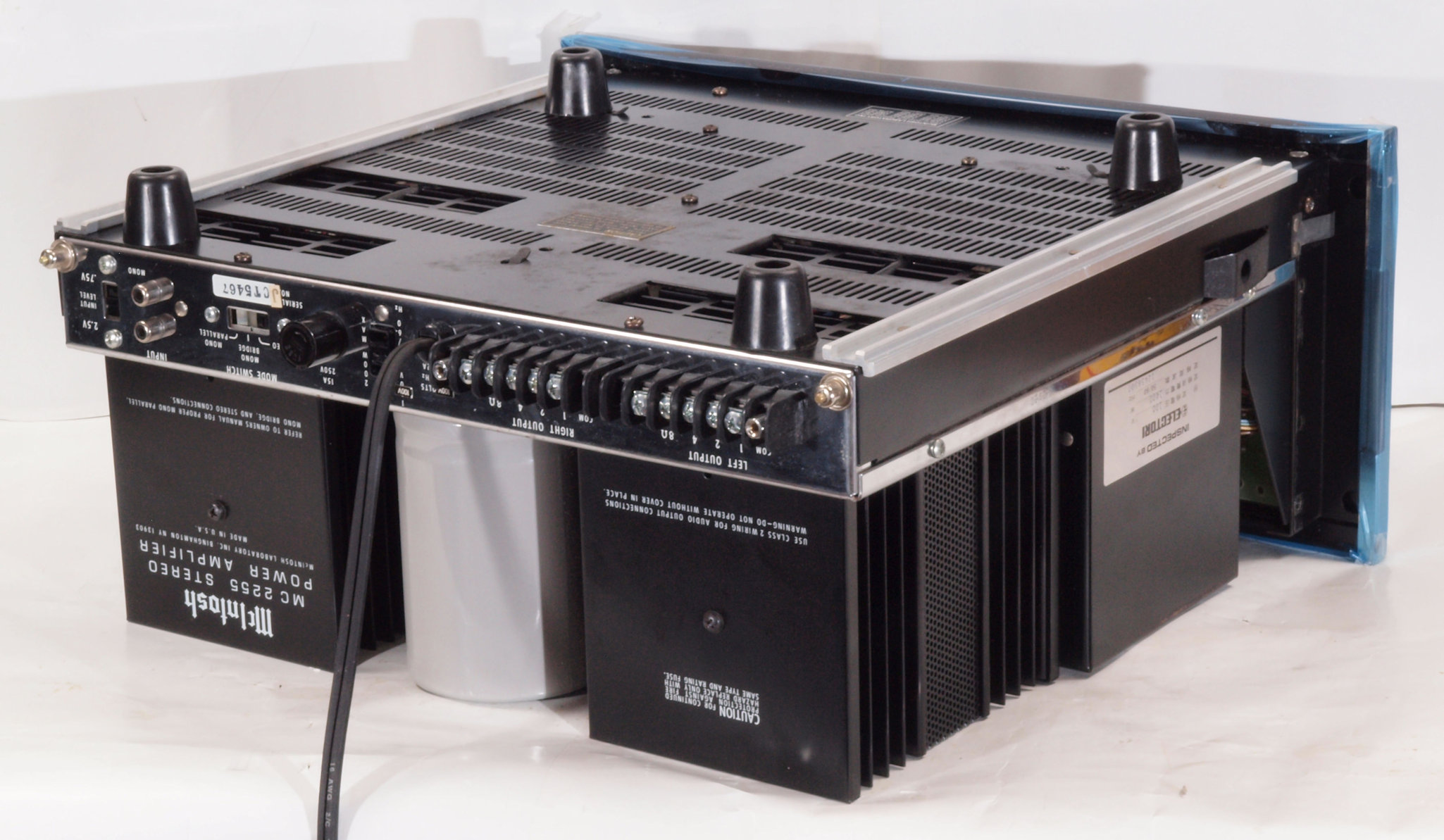

Ａ２４．　点検中　下後右から見る

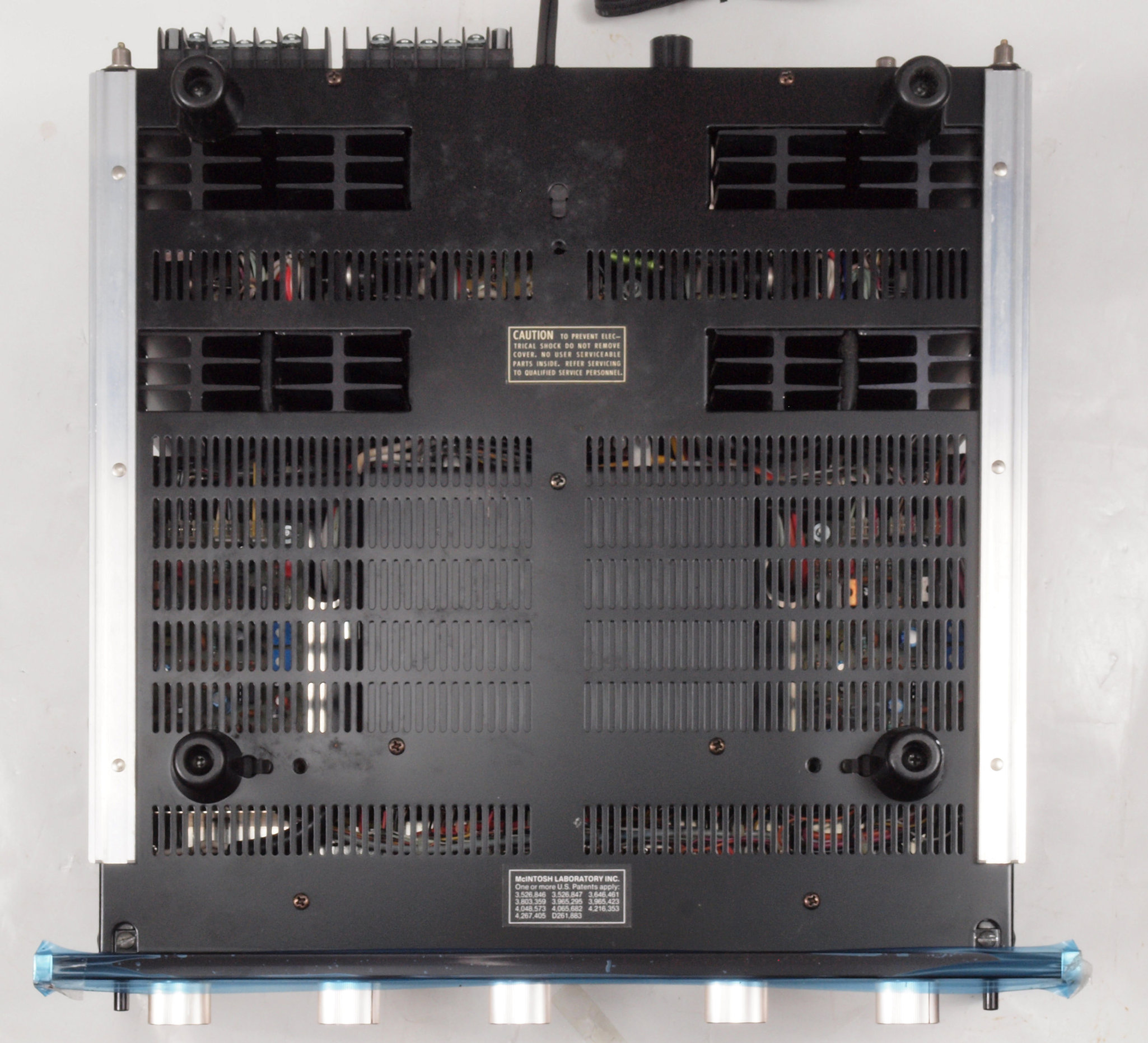

Ａ３１．　点検中　下から見る。

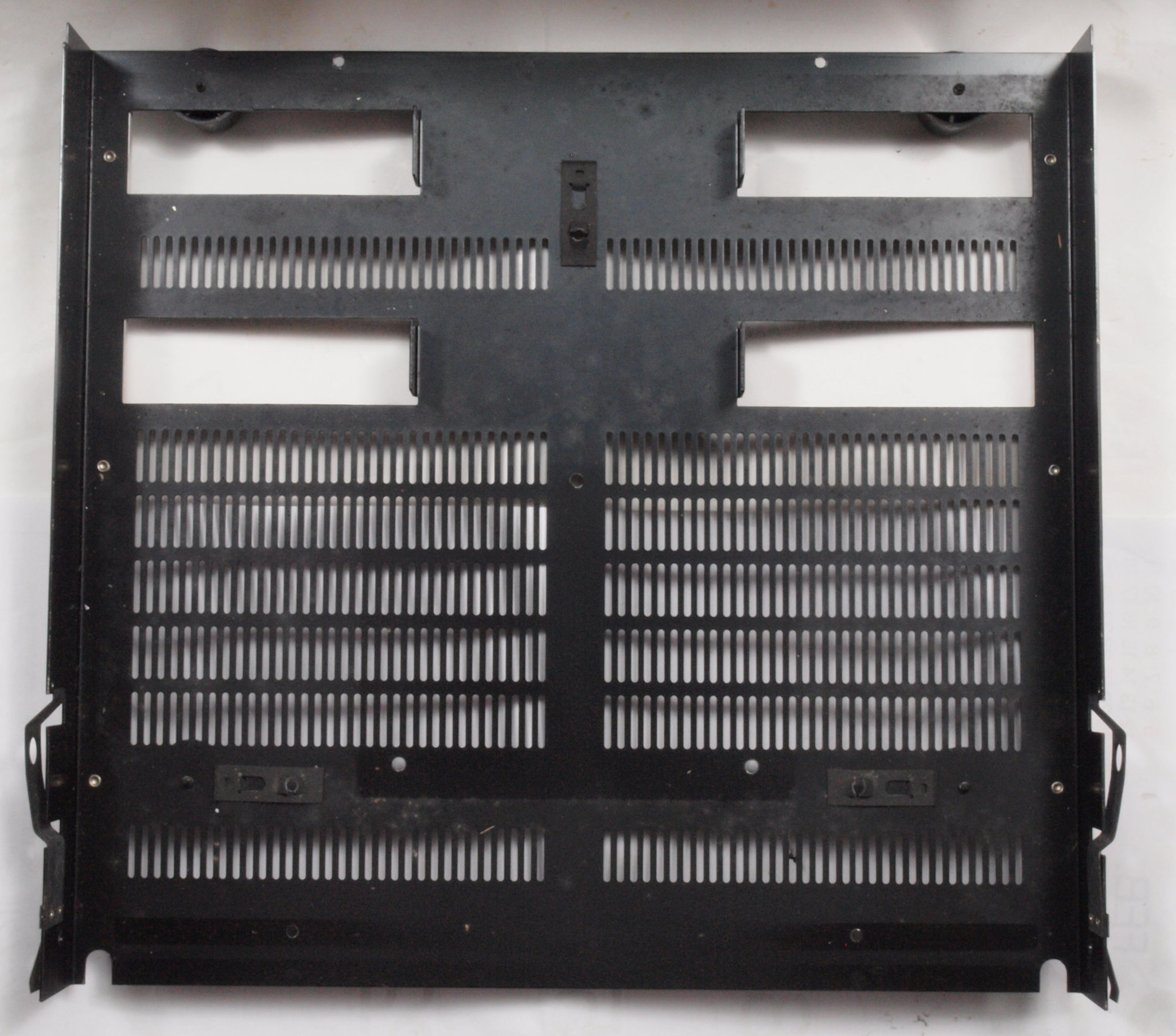

Ａ３２．　点検中　下蓋裏埃は無。

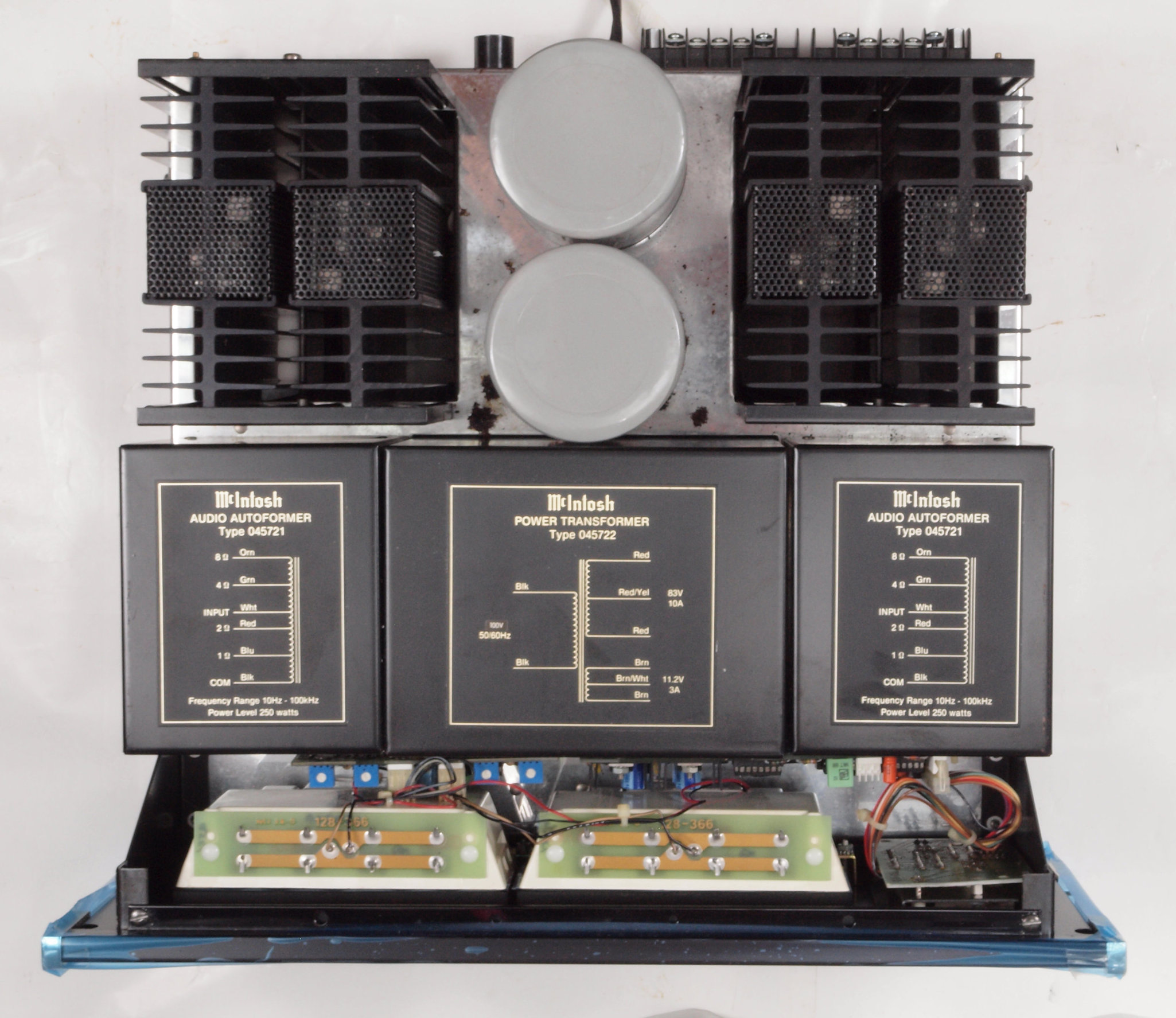

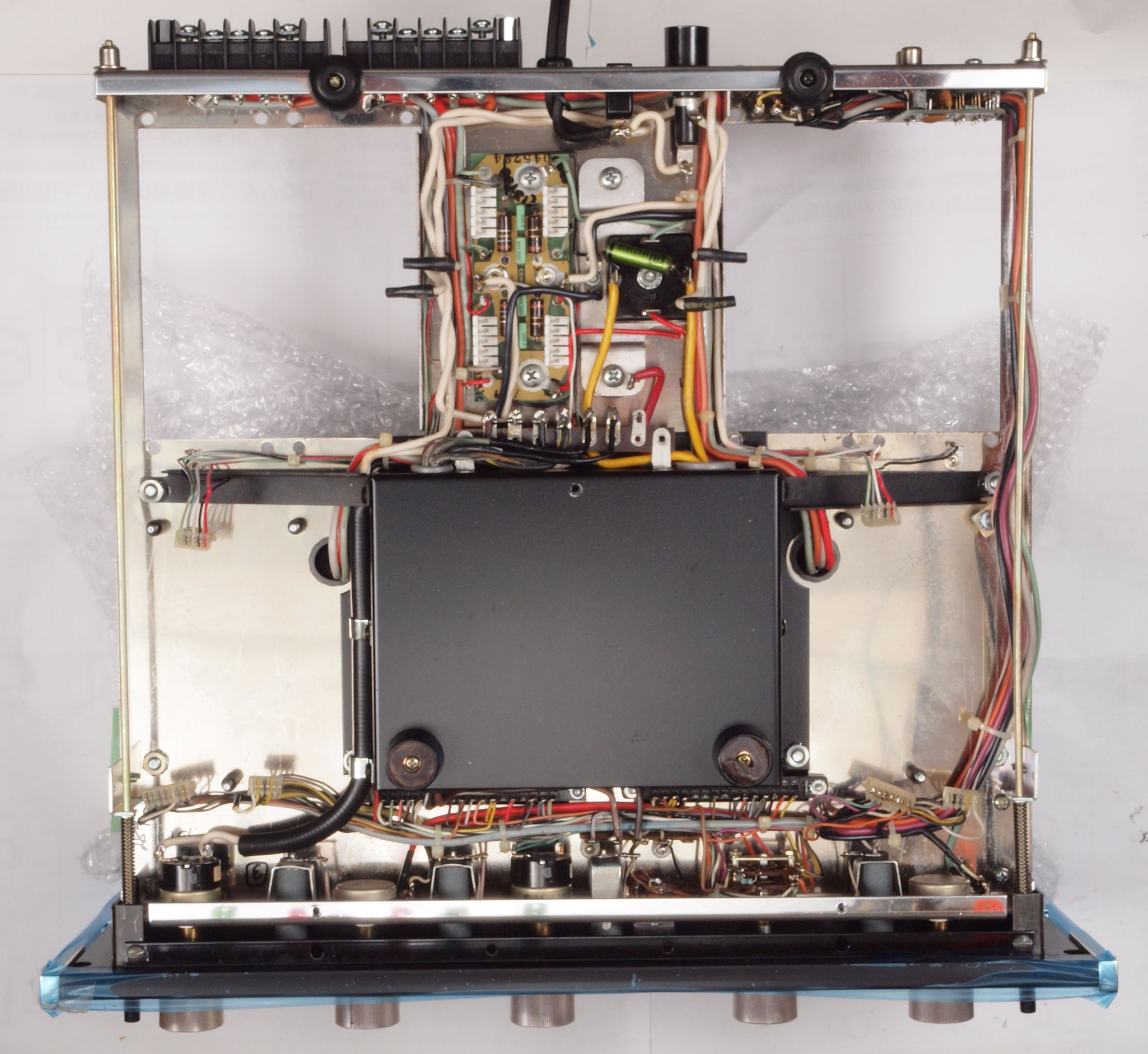

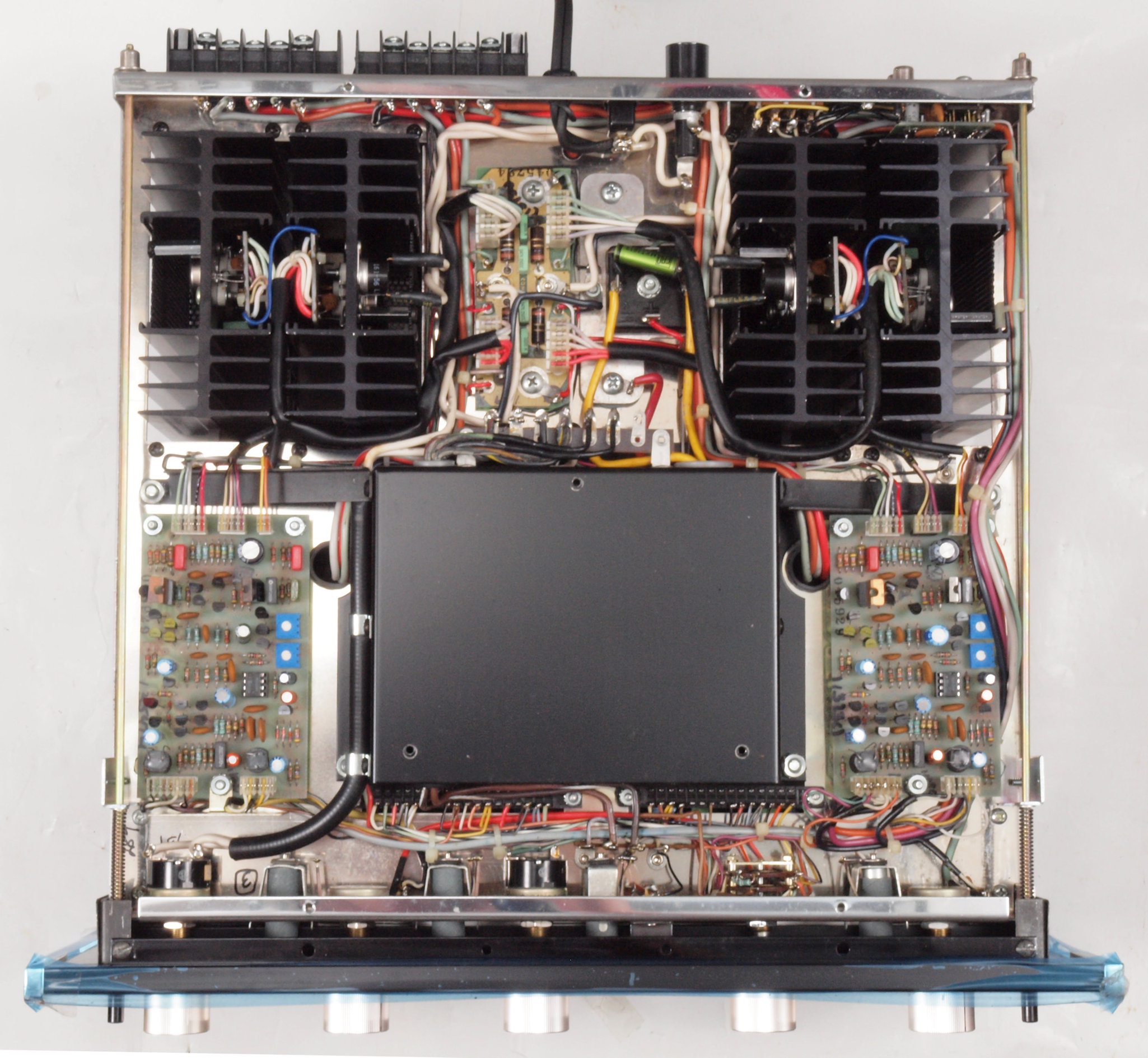

Ａ３４．　点検中　下蓋を取り、下から見る

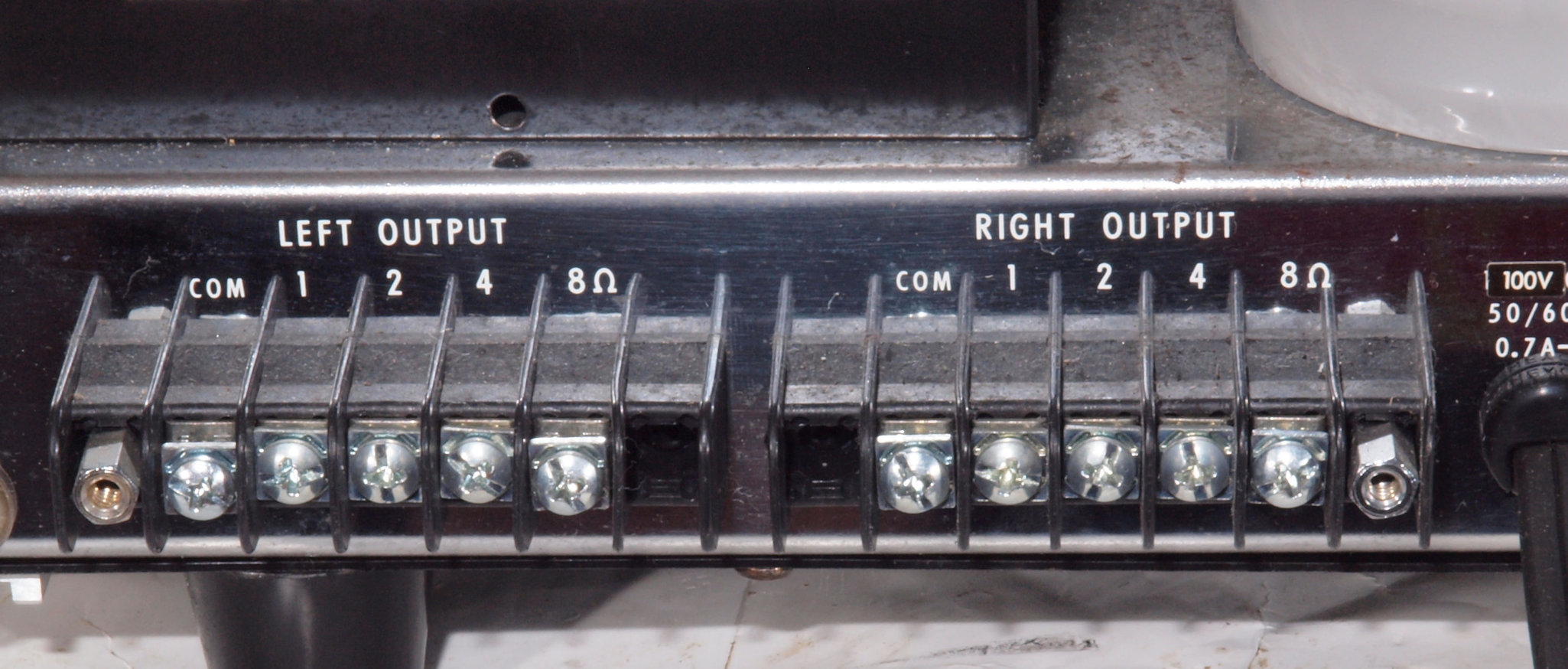

Ａ４１．　点検中　SP接続端子。

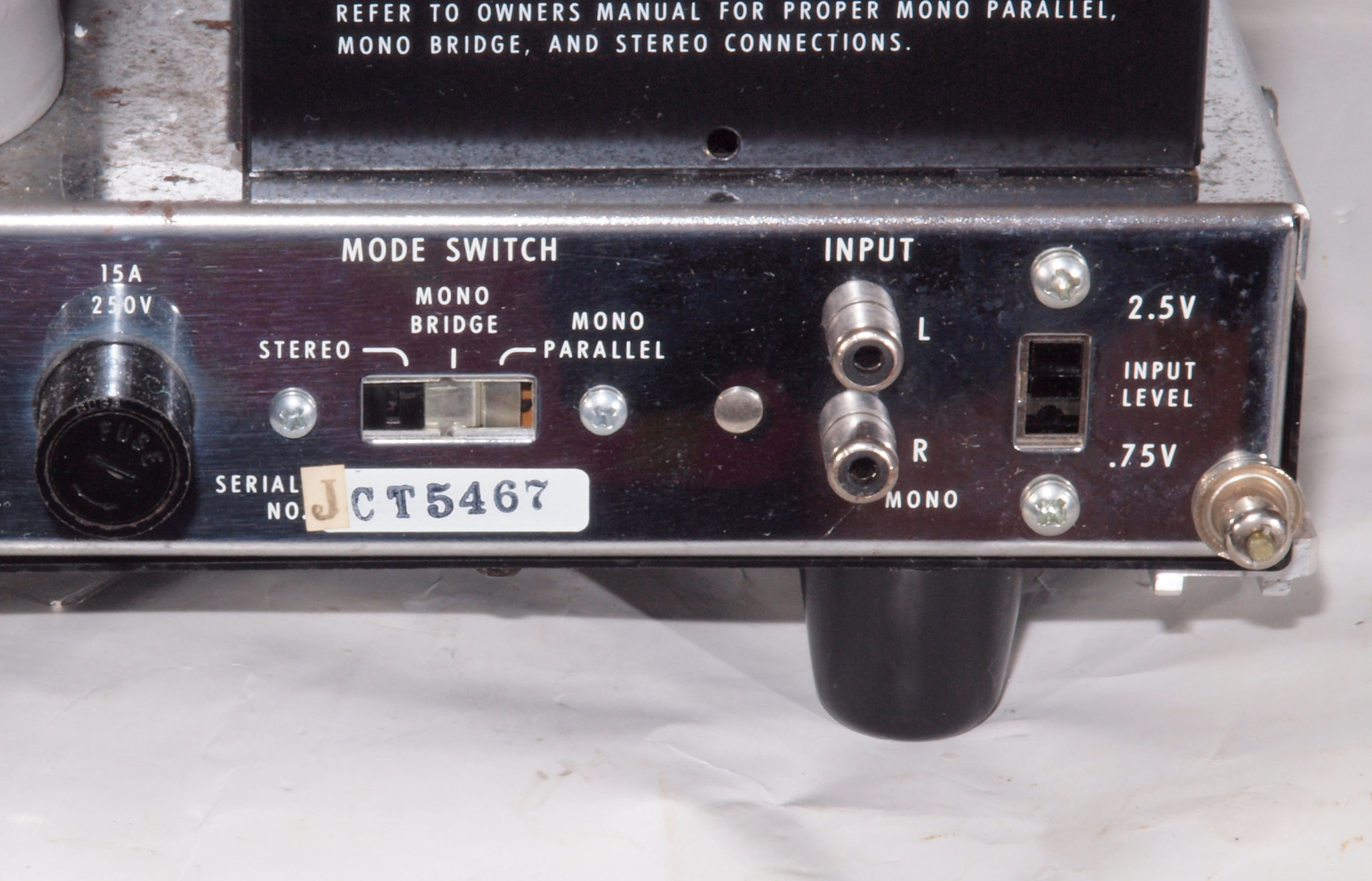

Ａ５１．　点検中　入力ＲＣＡ端子。

Ａ５２．　点検中　入力ＲＣＡ端子。　ＷＢＴ−０２０１に交換。

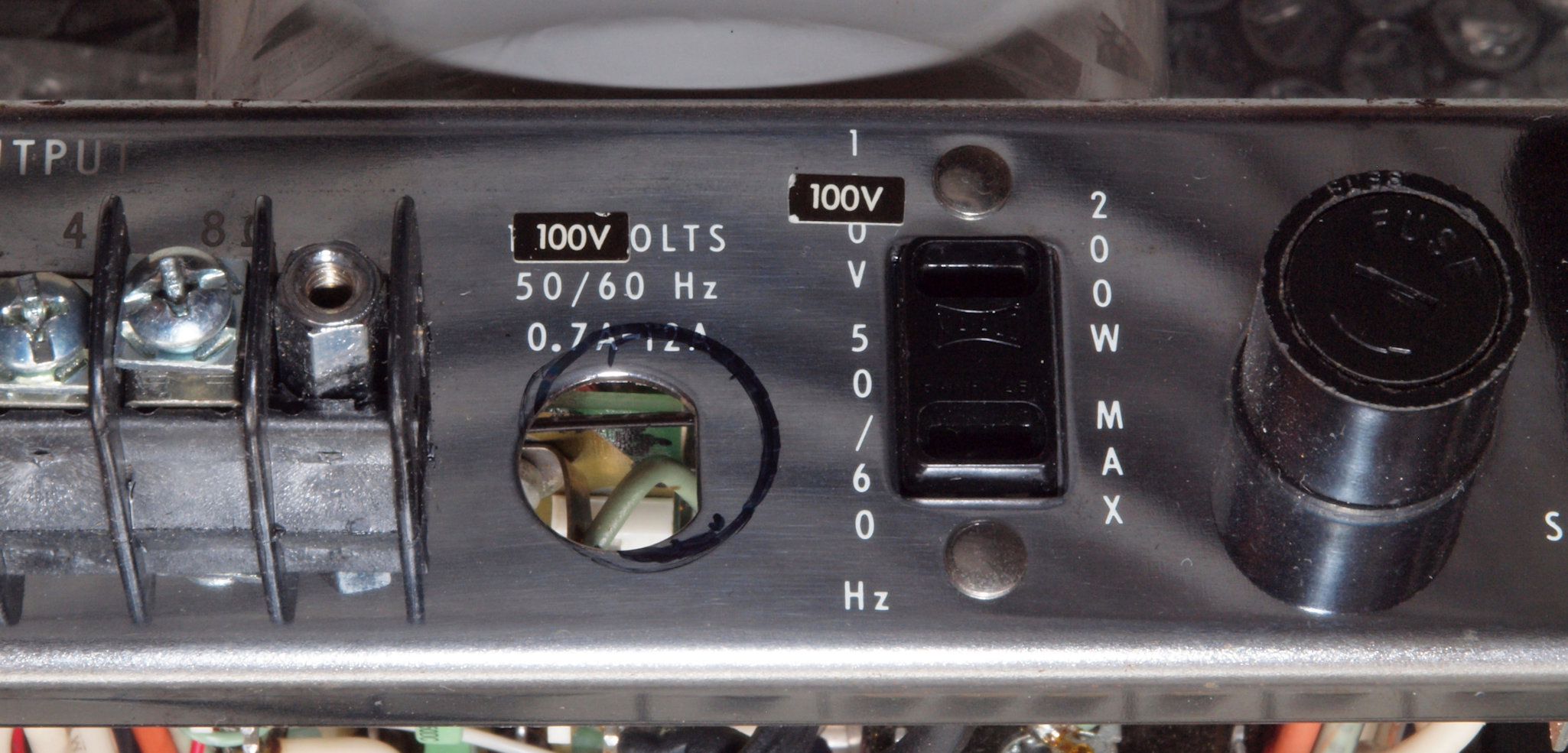

Ａ６１．　点検中　電源ケーブル。

Ａ６２．　点検中　電源ケーブル。　太い（3.5スケア）に交換。

Ａ６３．　点検中　使用する電源コードプラグ（Ｐａｎａｓｏｎｉｃ　ＷＦ−５０１８）。

Ａ６４．　点検中　交換する電源コード（3.5スケア）、　PSE合格品なので被服が分厚い！

Ａ６５．　点検中　交換する電源コード、　PSE合格品なので被服が分厚い！

Ａ６６．　点検中　交換する�K色電源コード。　電気的性能や耐候性能は上記灰色と同じです。

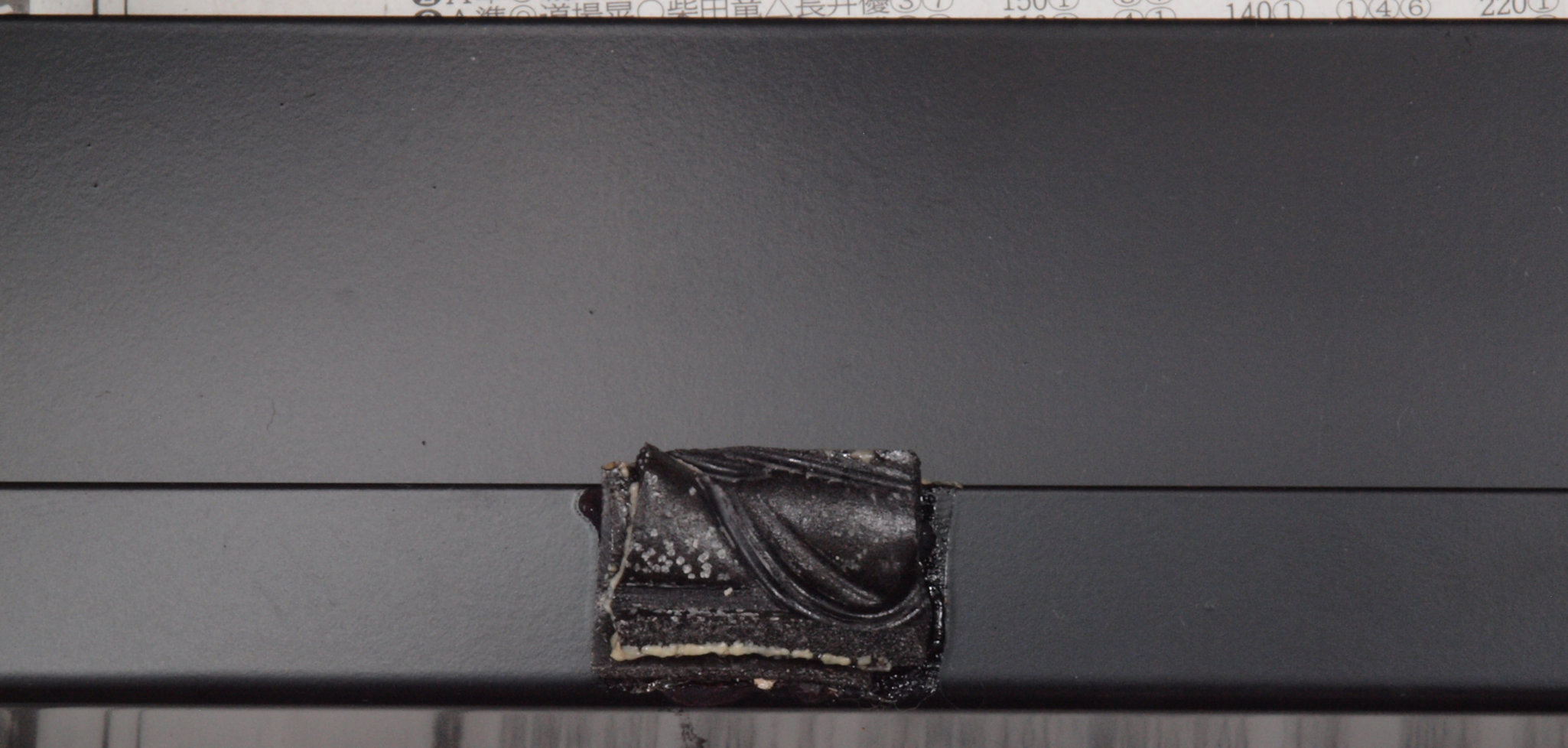

Ａ７１．　点検中　前シールド板のＶＵ−ＡＭＰ基板押さえが配線を噛んでいる。　修理者の技能に余裕がないと起きる。

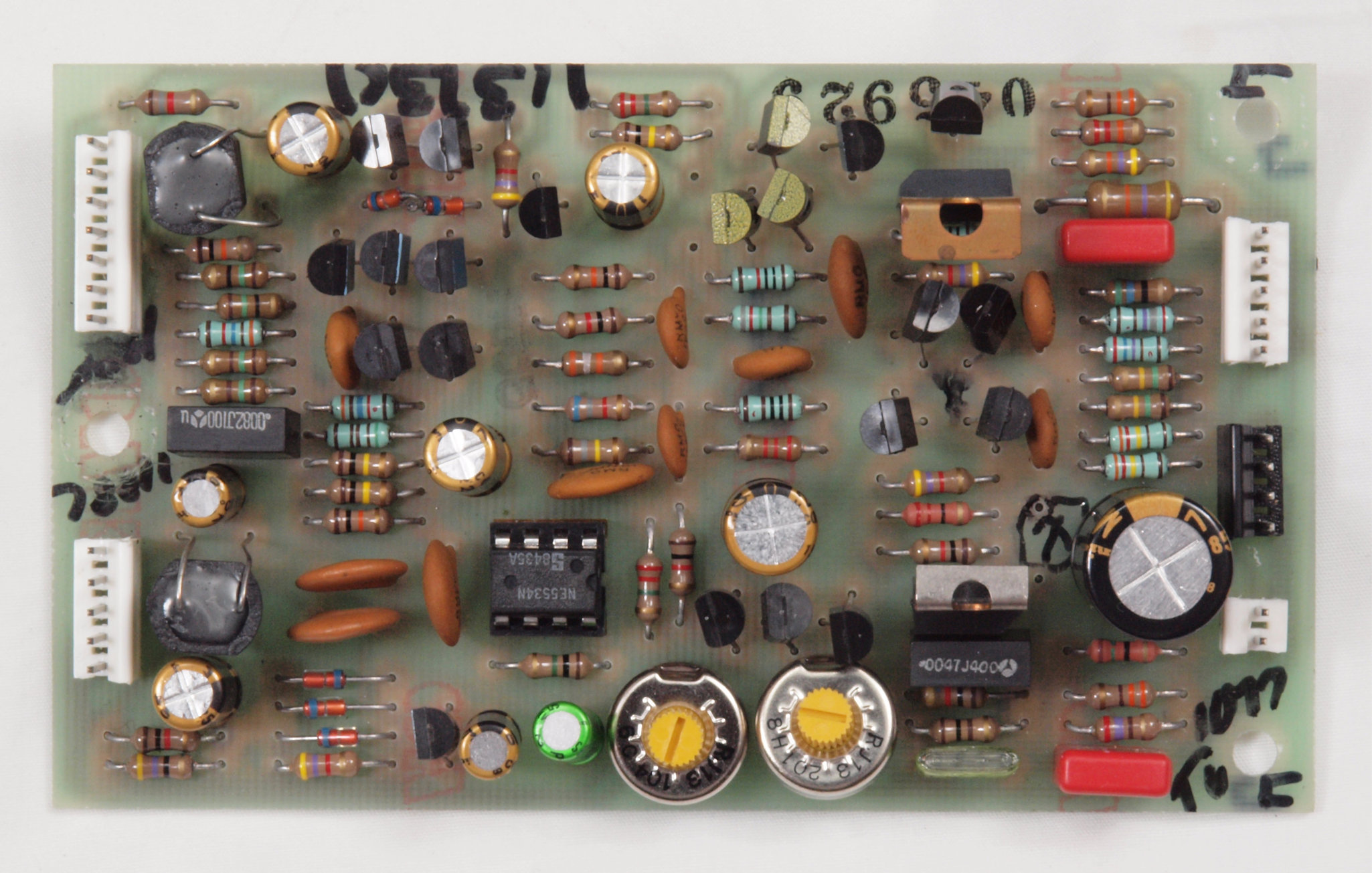

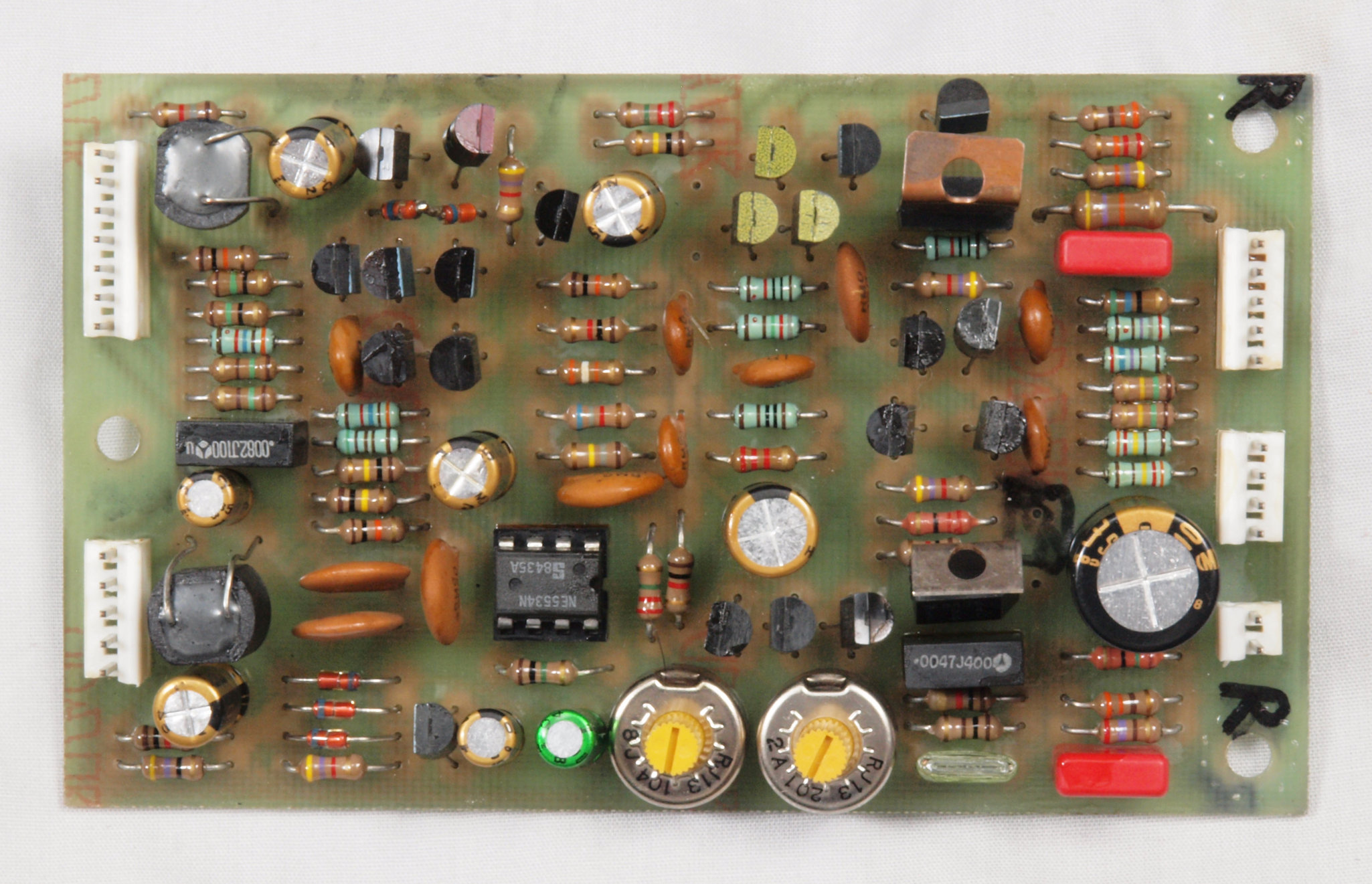

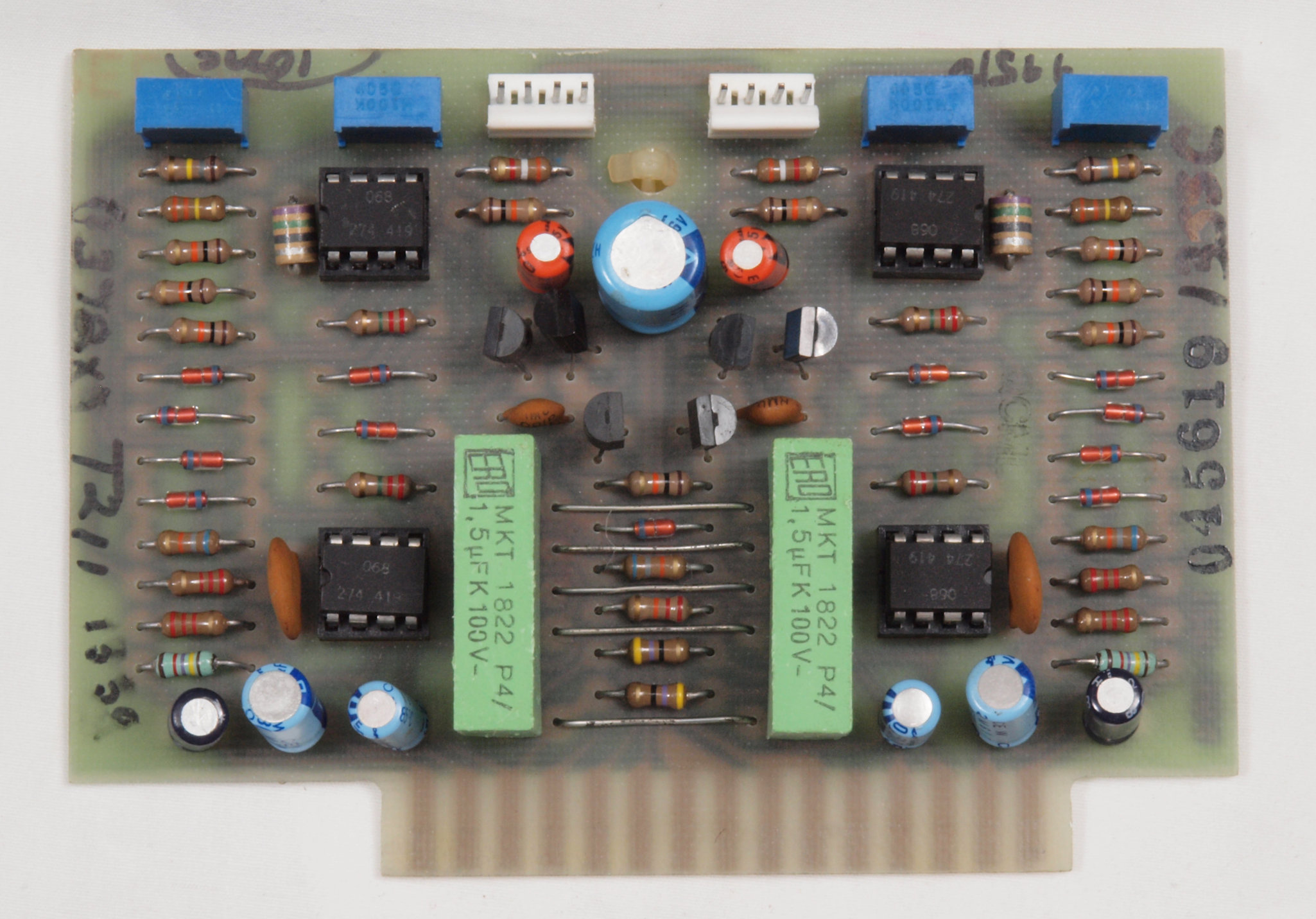

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　修理前　Ｒ−ＡＭＰ基板

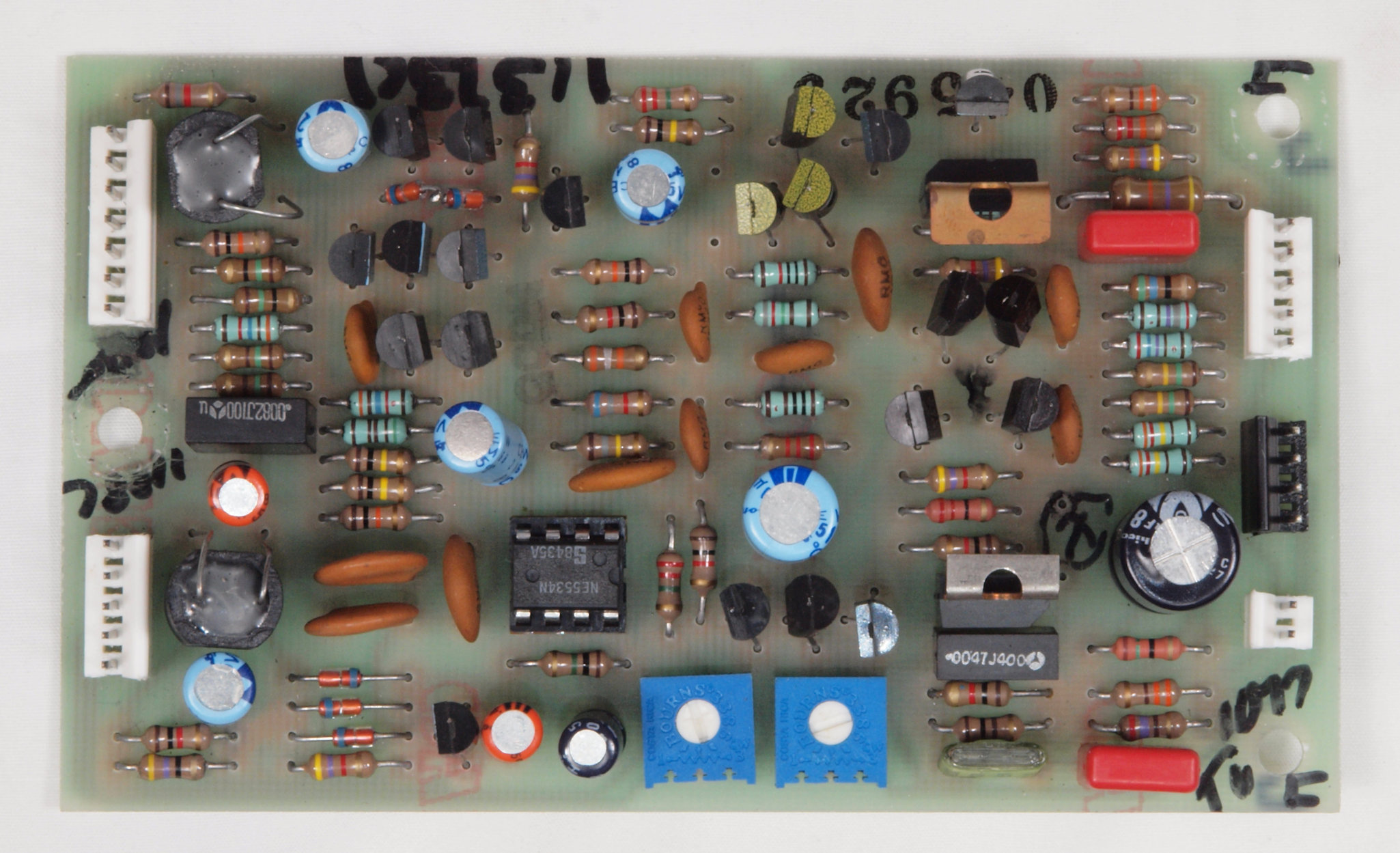

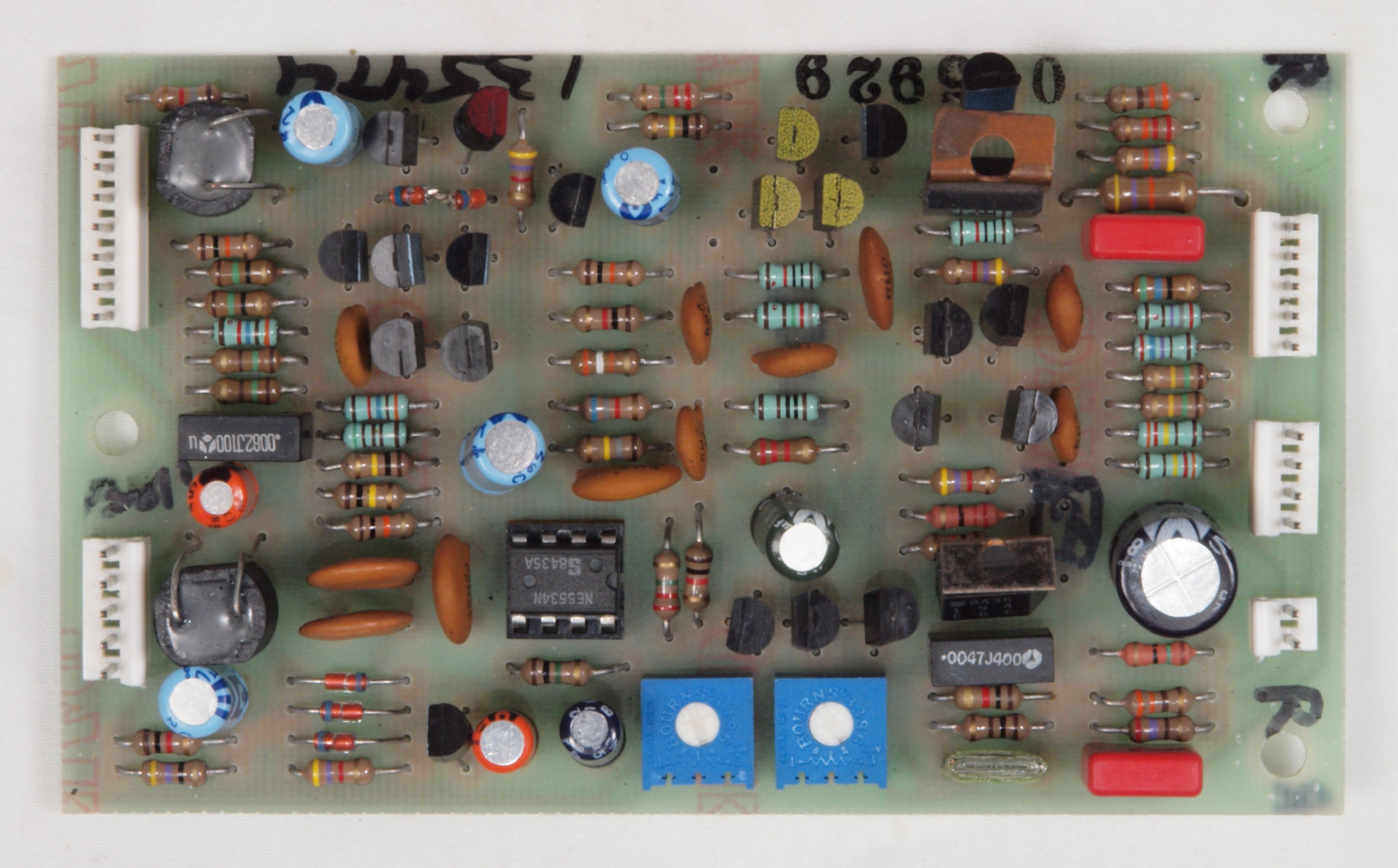

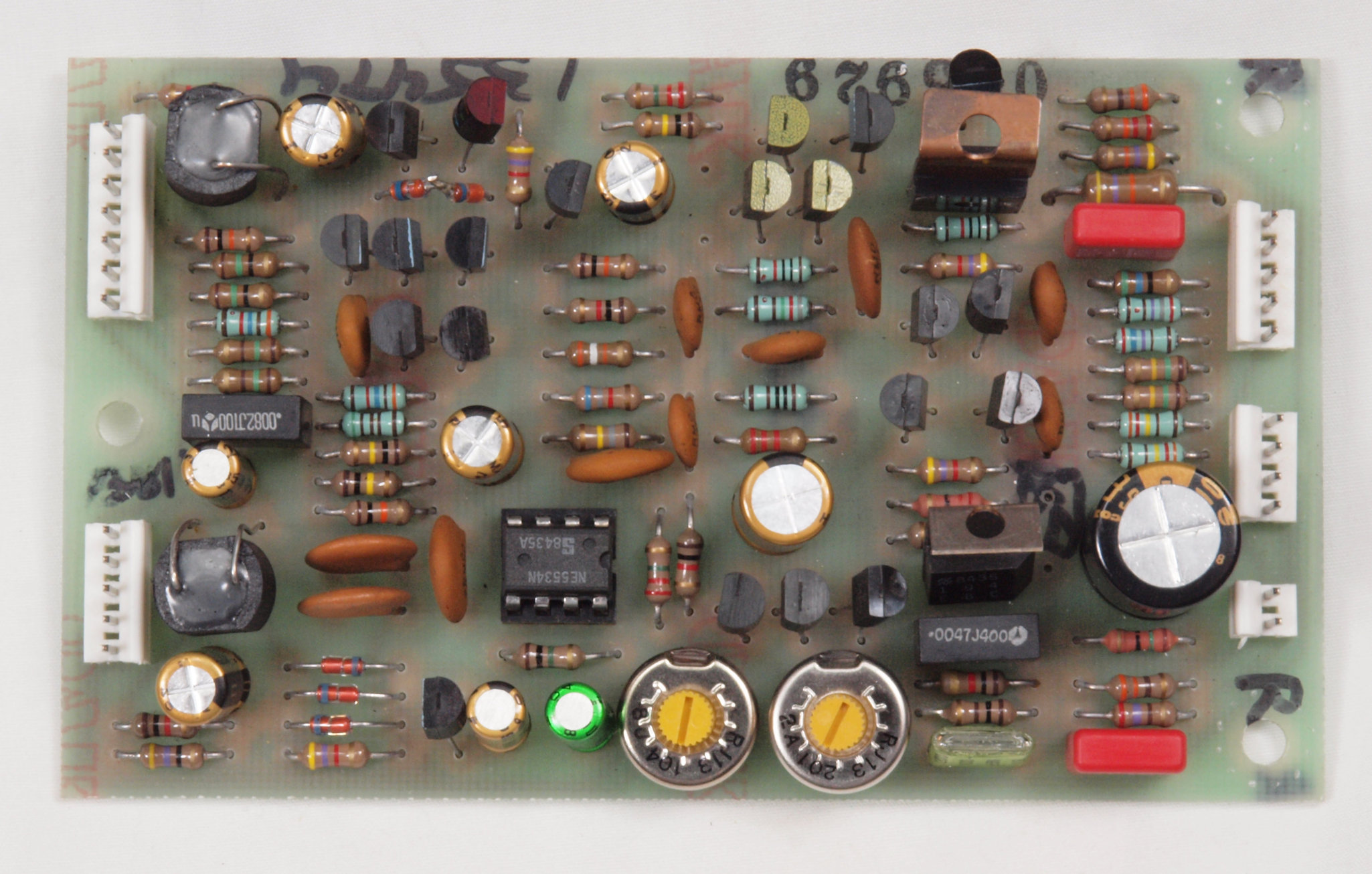

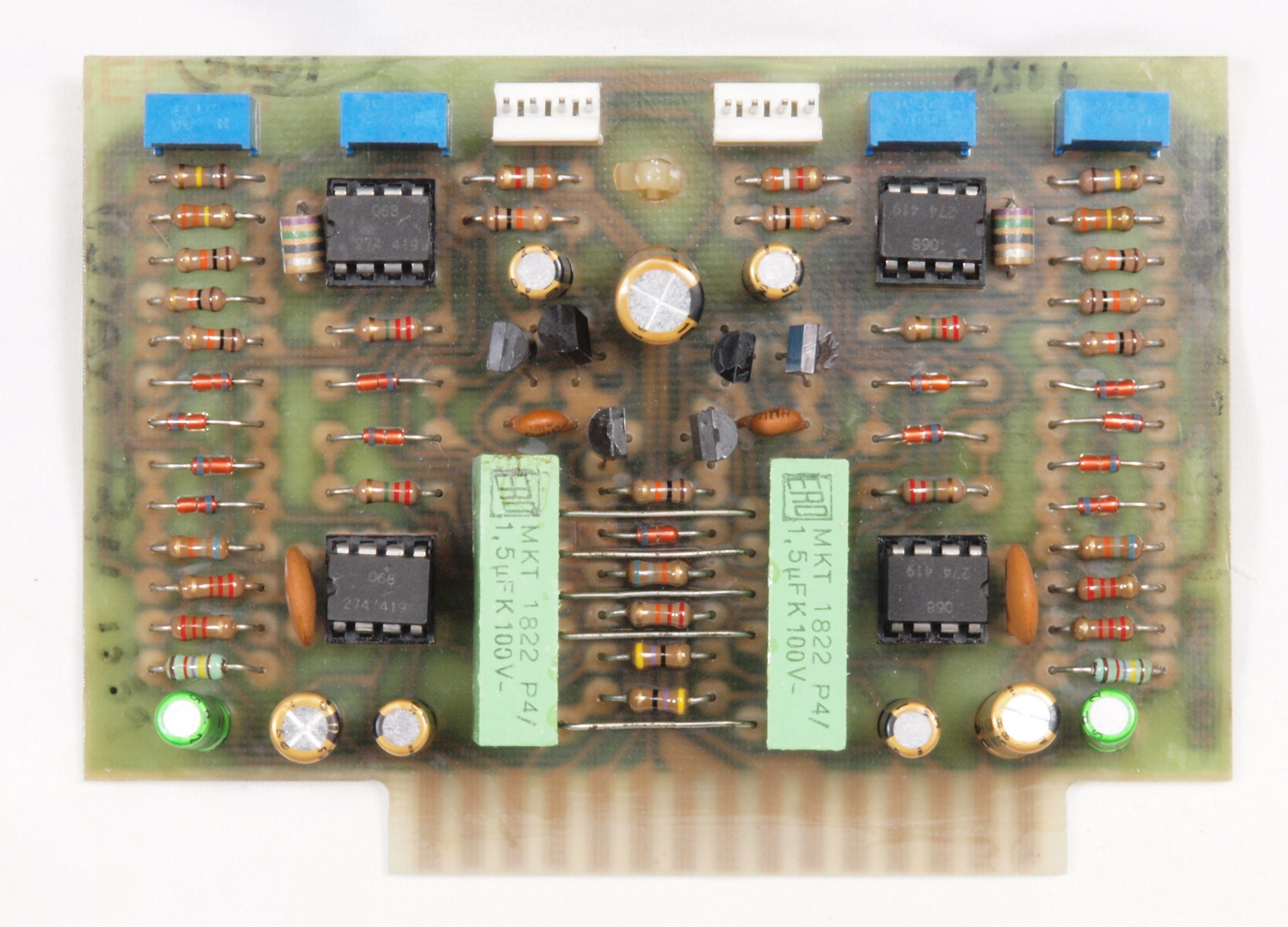

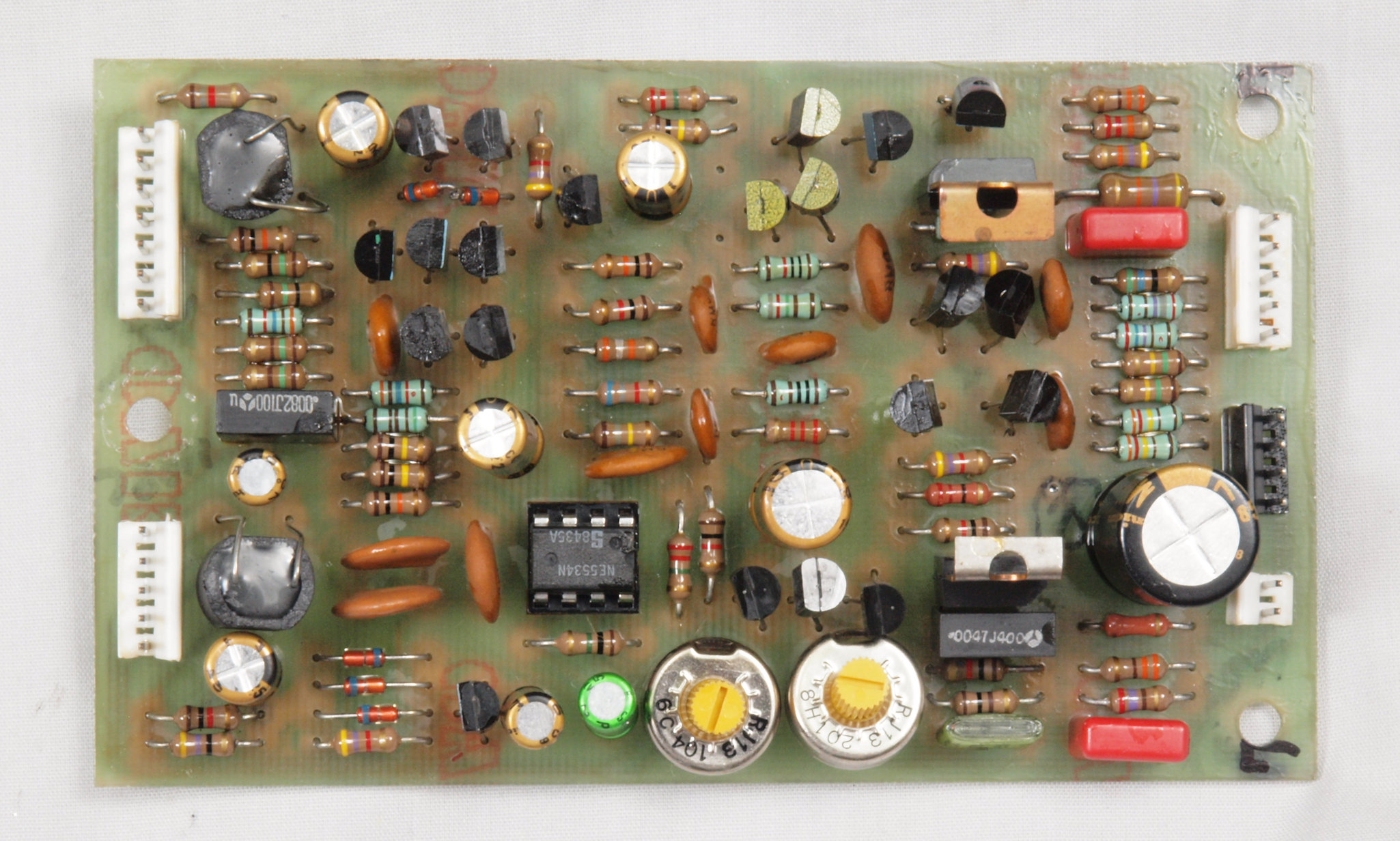

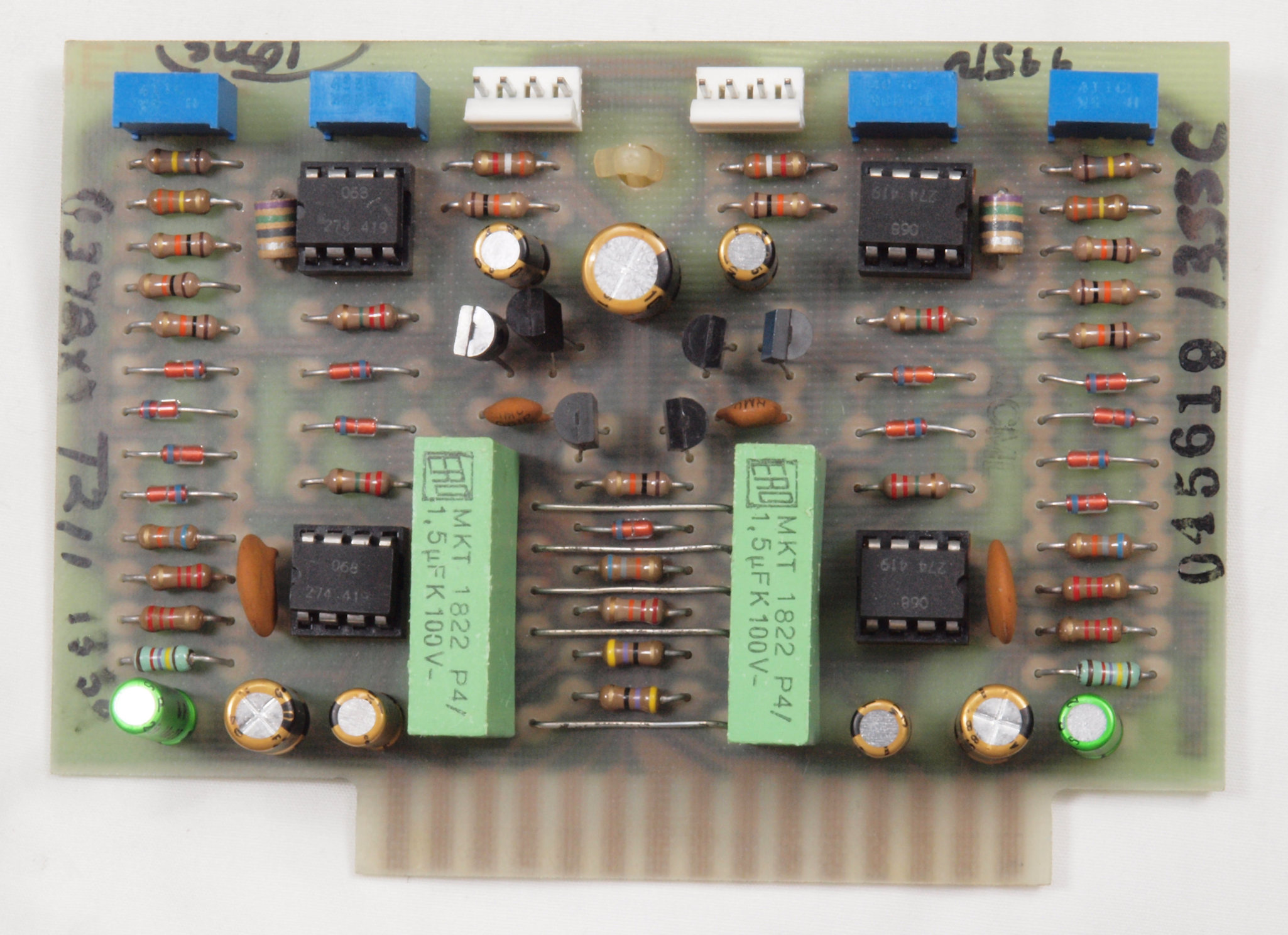

Ｃ１２．　修理後　Ｒ−ＡＭＰ基板　ＴＲ（トランジスター）４個、ＯＰ−ＡＭＰ、電解コンデンサー９個、半固定ＶＲ２個交換

Ｃ１３．　完成Ｒ−ＡＭＰ基板　洗浄後防湿材を塗る。

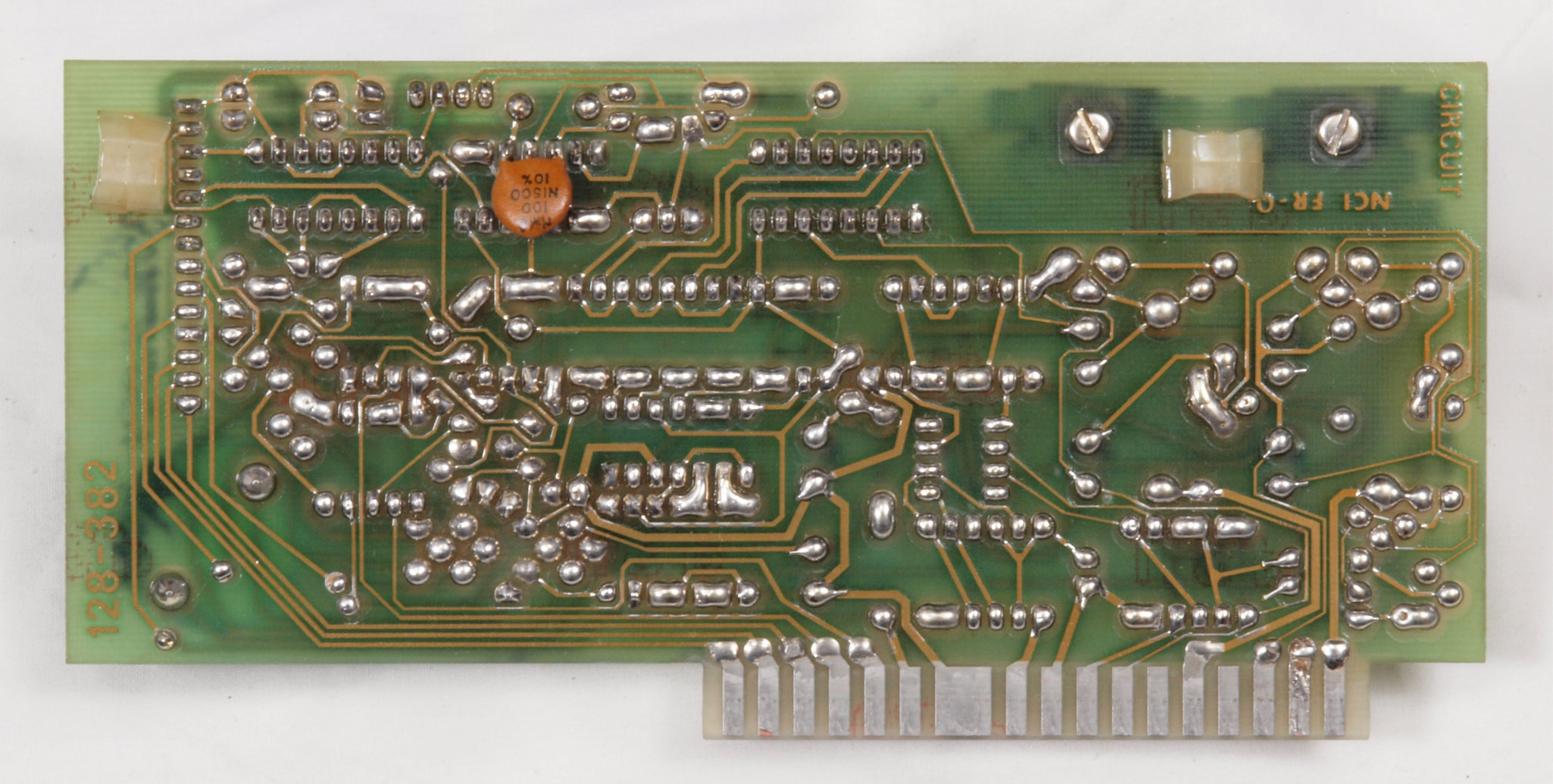

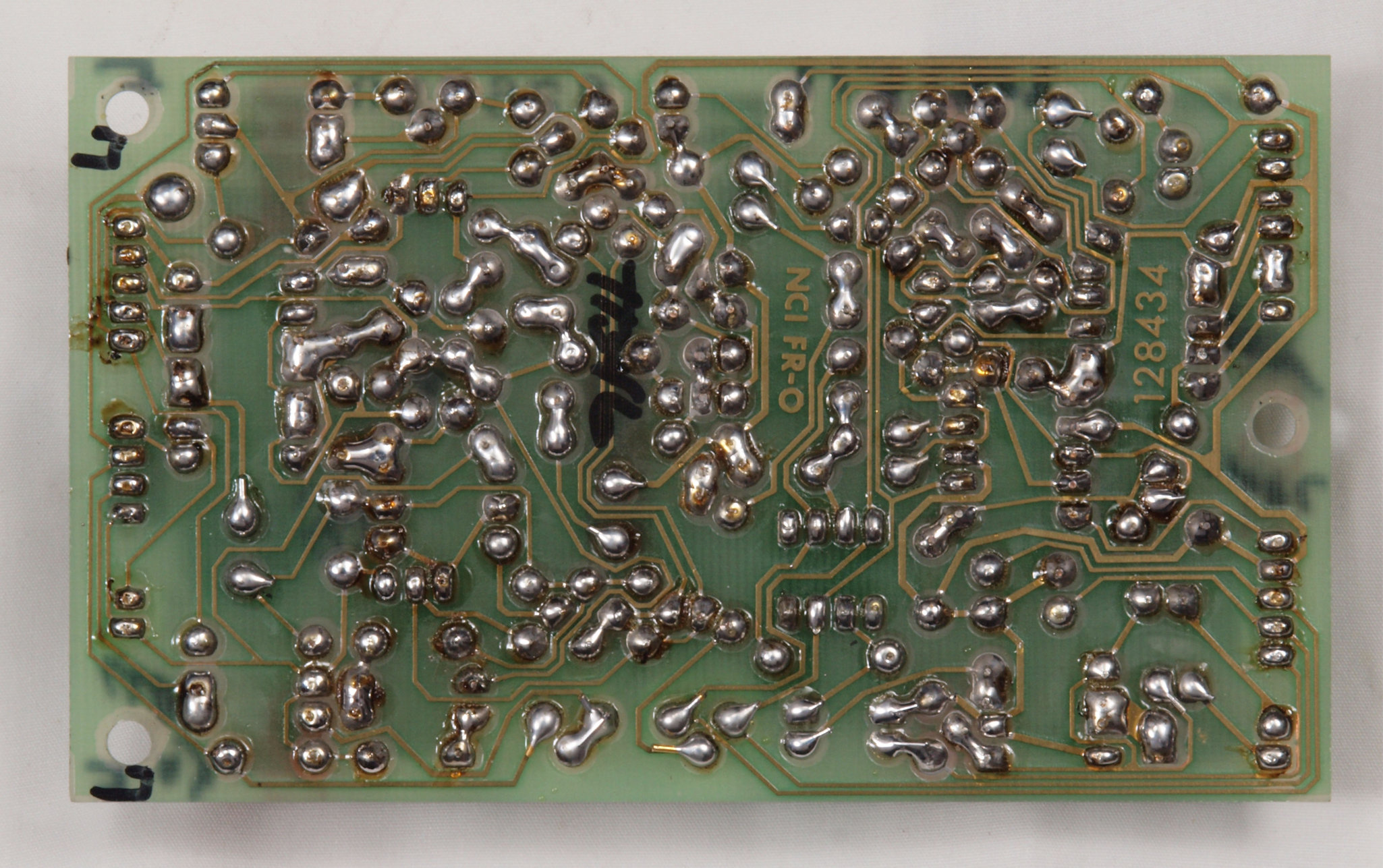

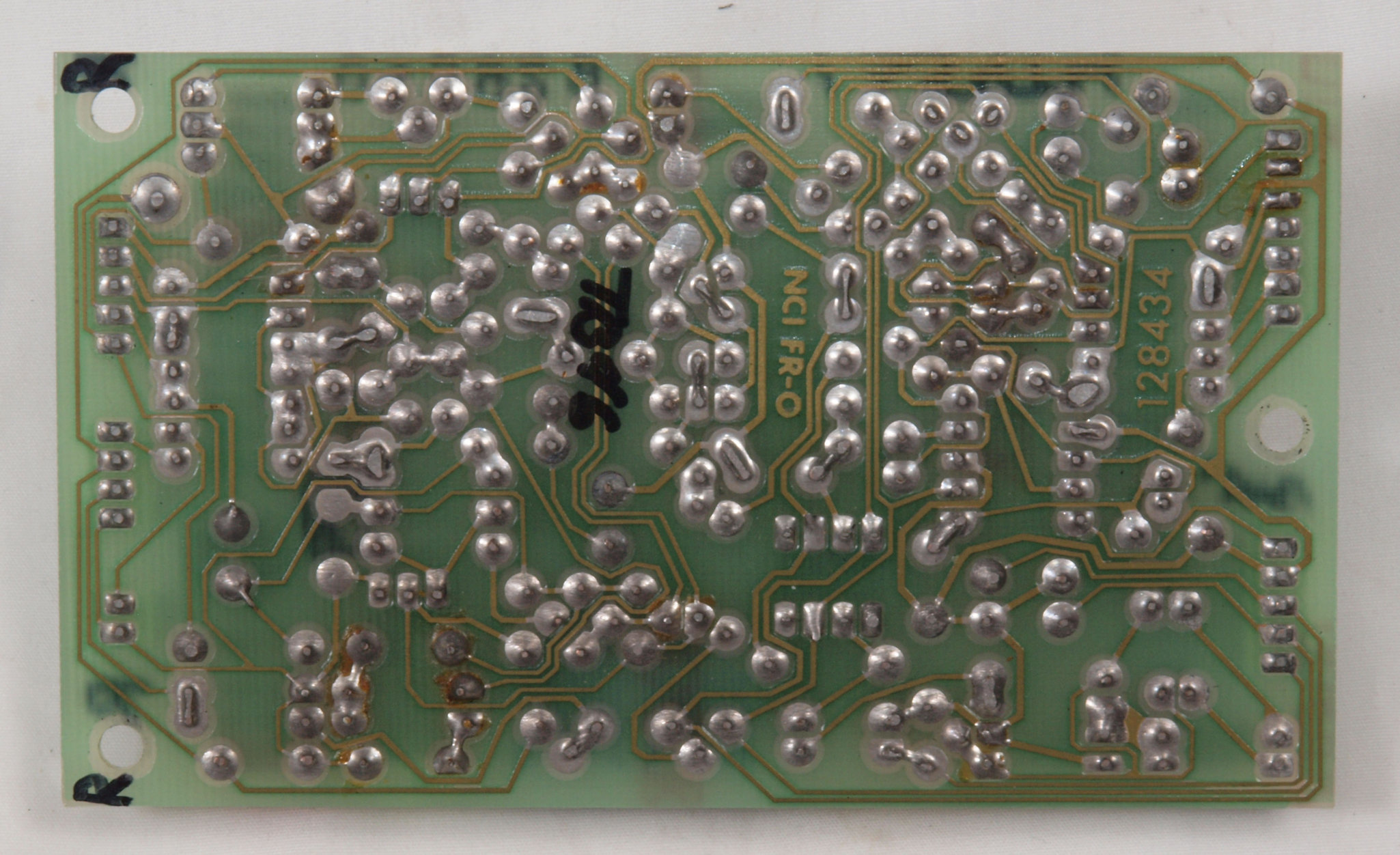

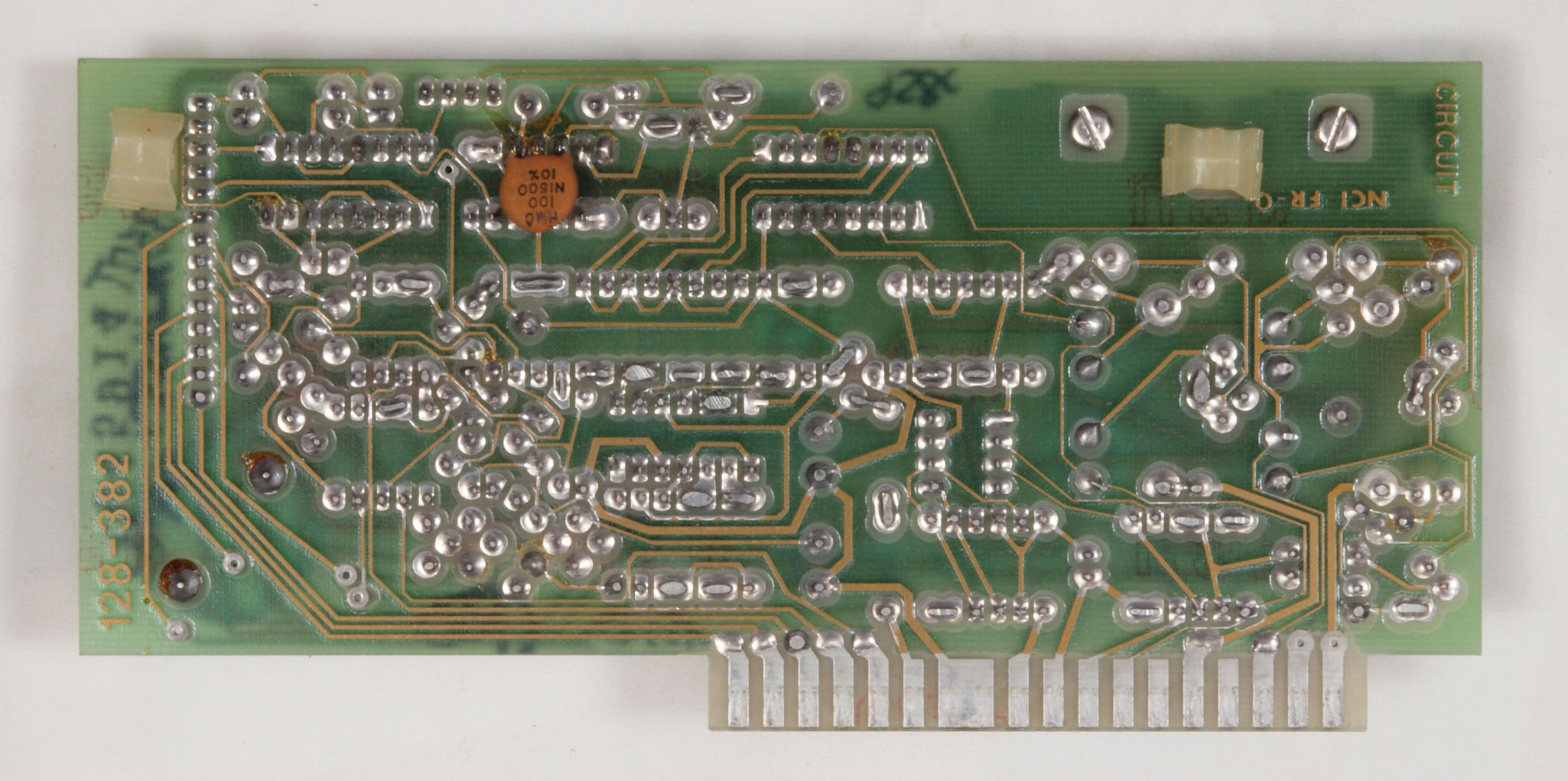

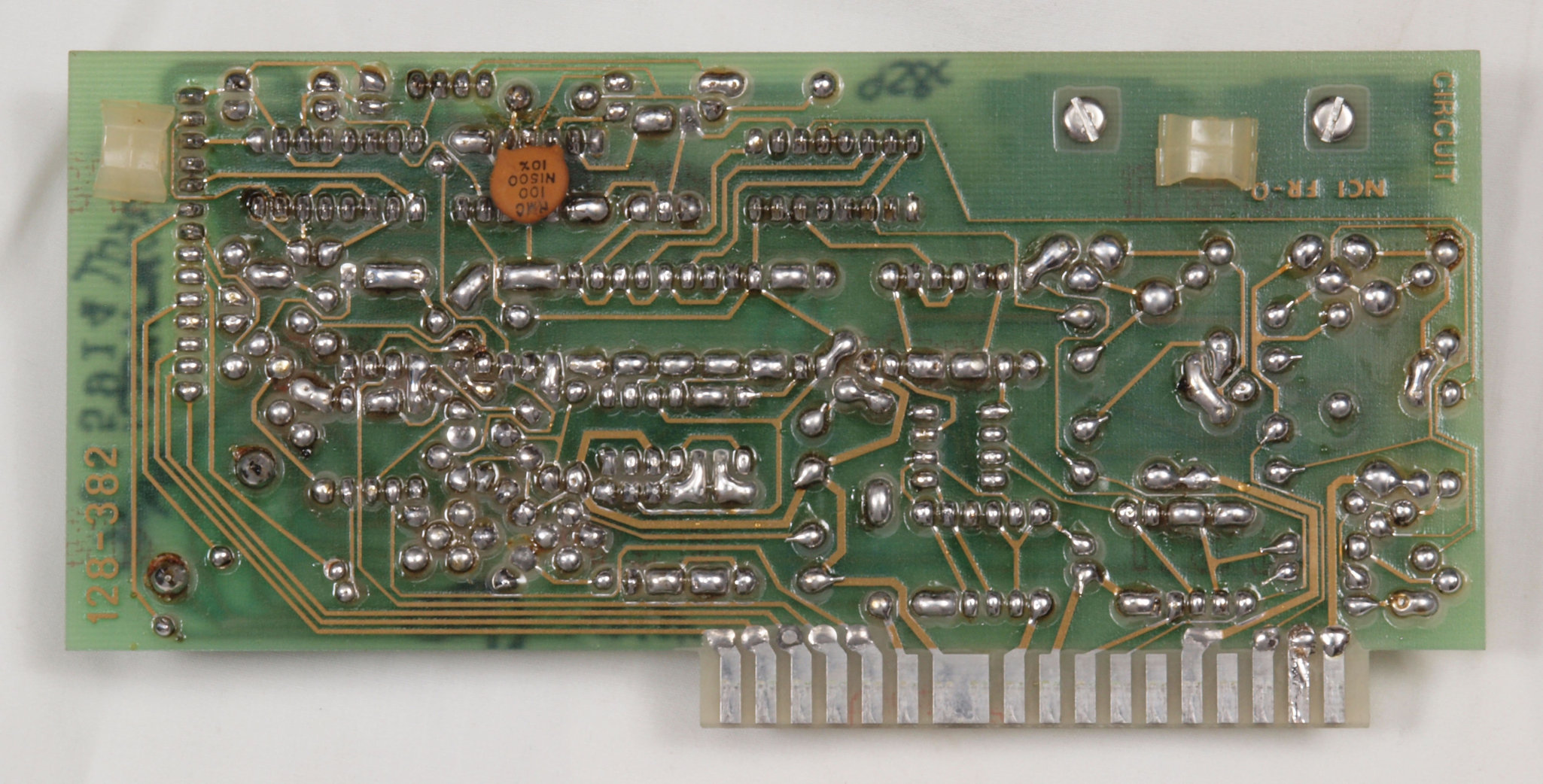

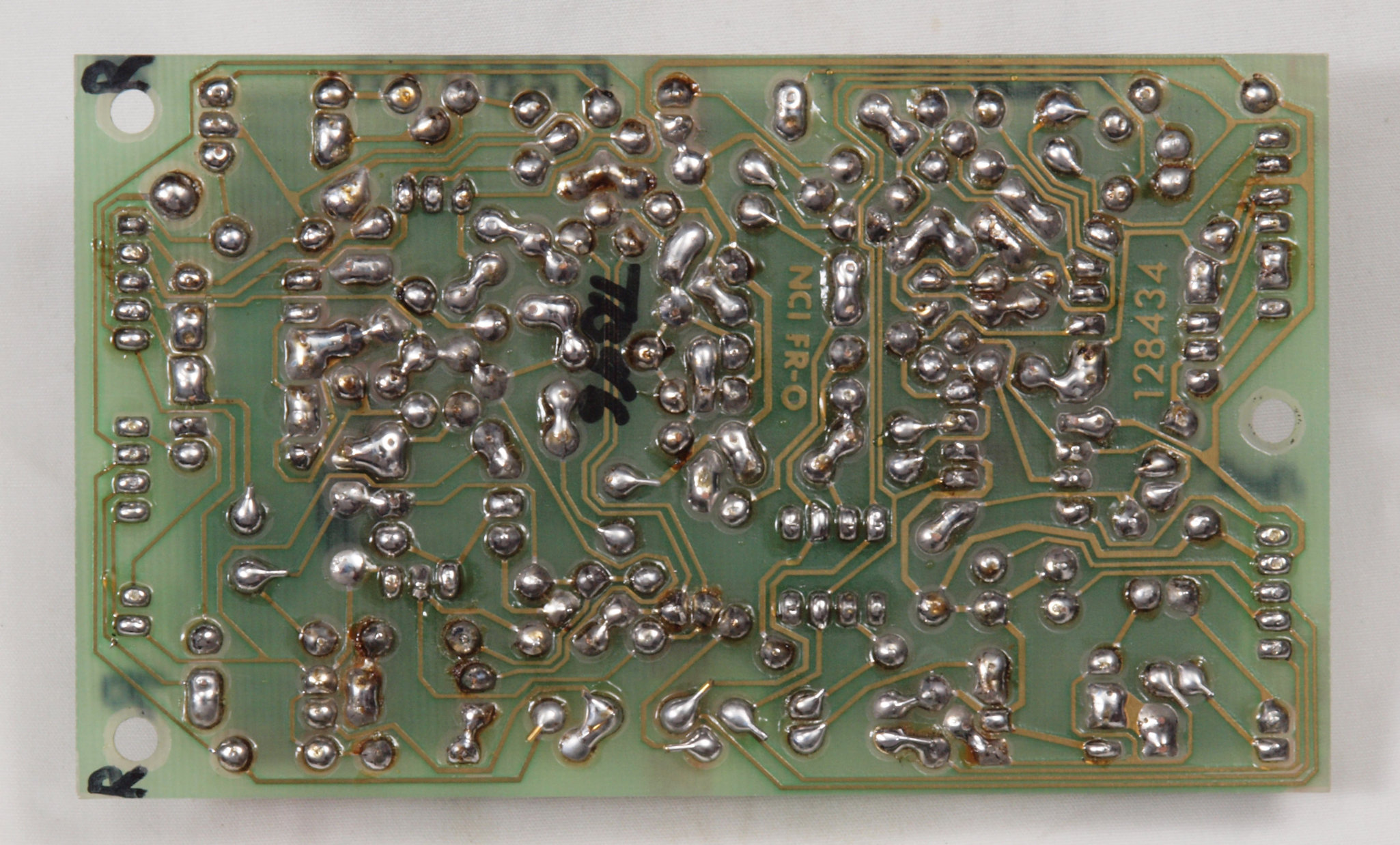

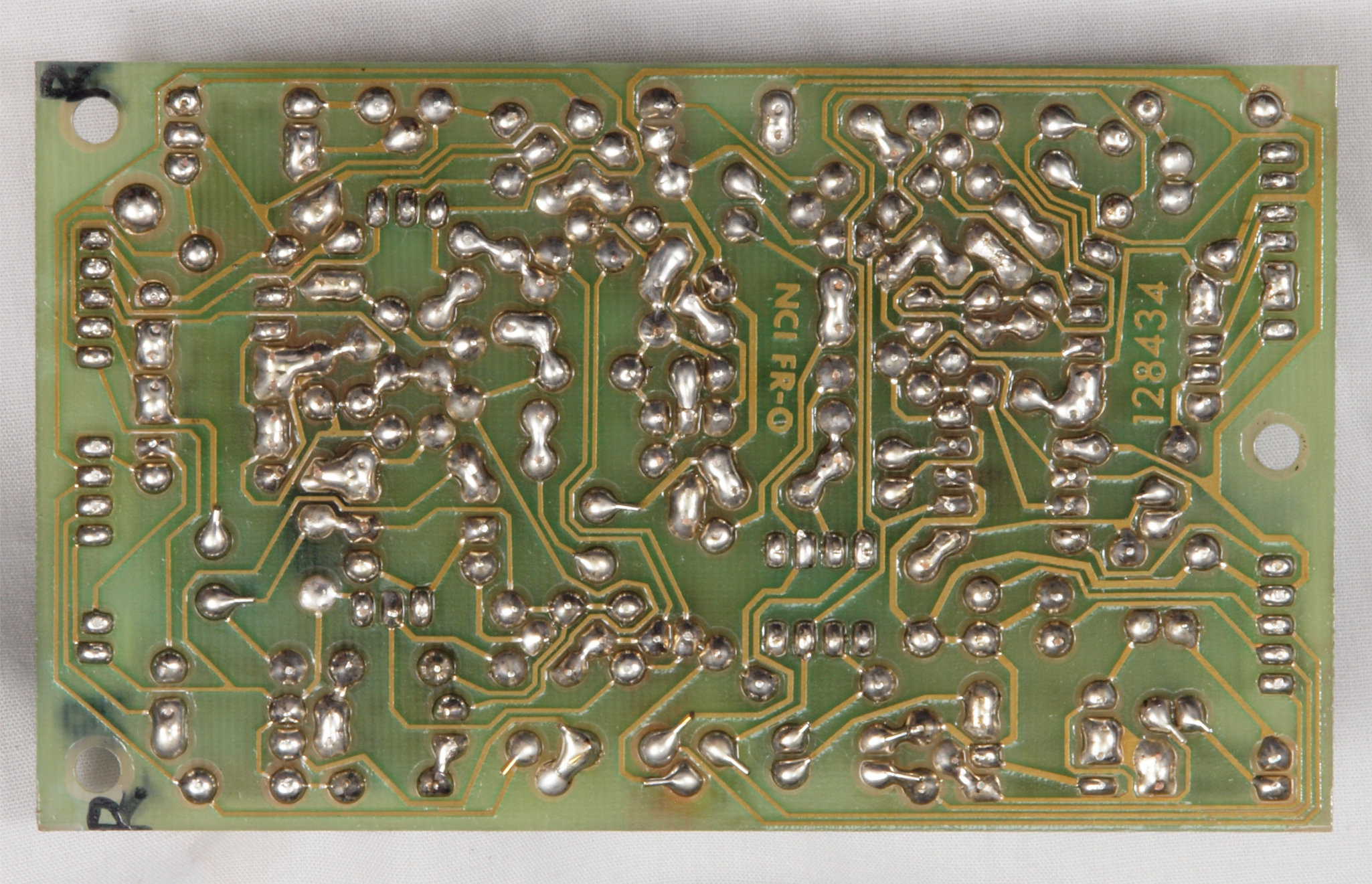

Ｃ１４．　修理前　Ｒ−ＡＭＰ基板裏

Ｃ１５．　修理（半田補正）後　Ｒ−ＡＭＰ基板裏。　全半田やり直す。

Ｃ１６．　完成Ｒ−ＡＭＰ基板裏　　　洗浄後防湿材を塗る。

Ｃ２１．　修理前　Ｌ−ＡＭＰ基板

Ｃ２２．　修理後　Ｌ−ＡＭＰ基板　ＴＲ（トランジスター）４個、ＯＰ−ＡＭＰ、電解コンデンサー９個、半固定ＶＲ２個交換

Ｃ２３．　完成Ｌ−ＡＭＰ基板　洗浄後防湿材を塗る。

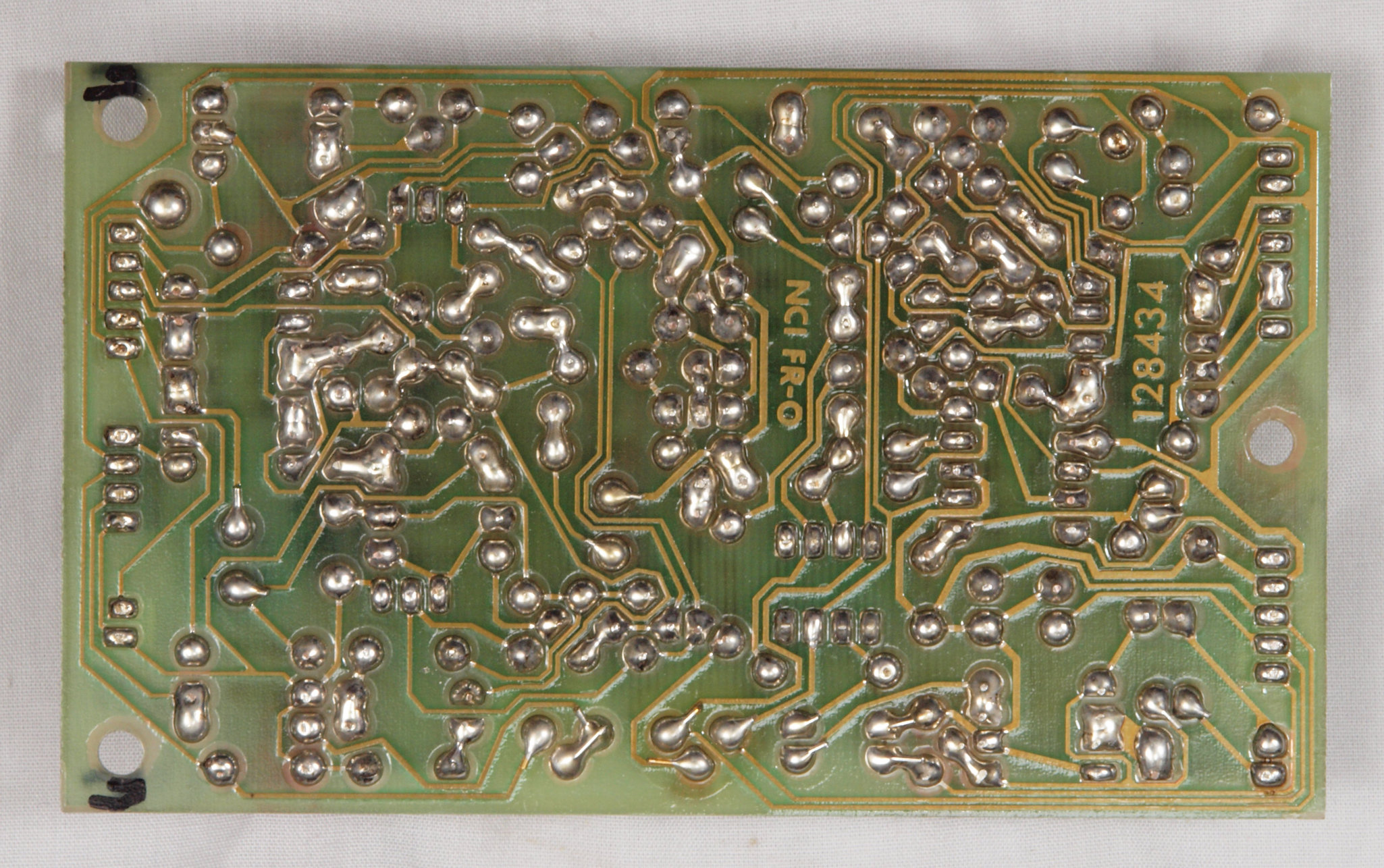

Ｃ２４．　修理前　Ｌ−ＡＭＰ基板裏

Ｃ２５．　修理（半田補正）後　Ｌ−ＡＭＰ基板裏。　全半田やり直す。

Ｃ２６．　完成Ｌ−ＡＭＰ基板裏　洗浄後防湿材を塗る。

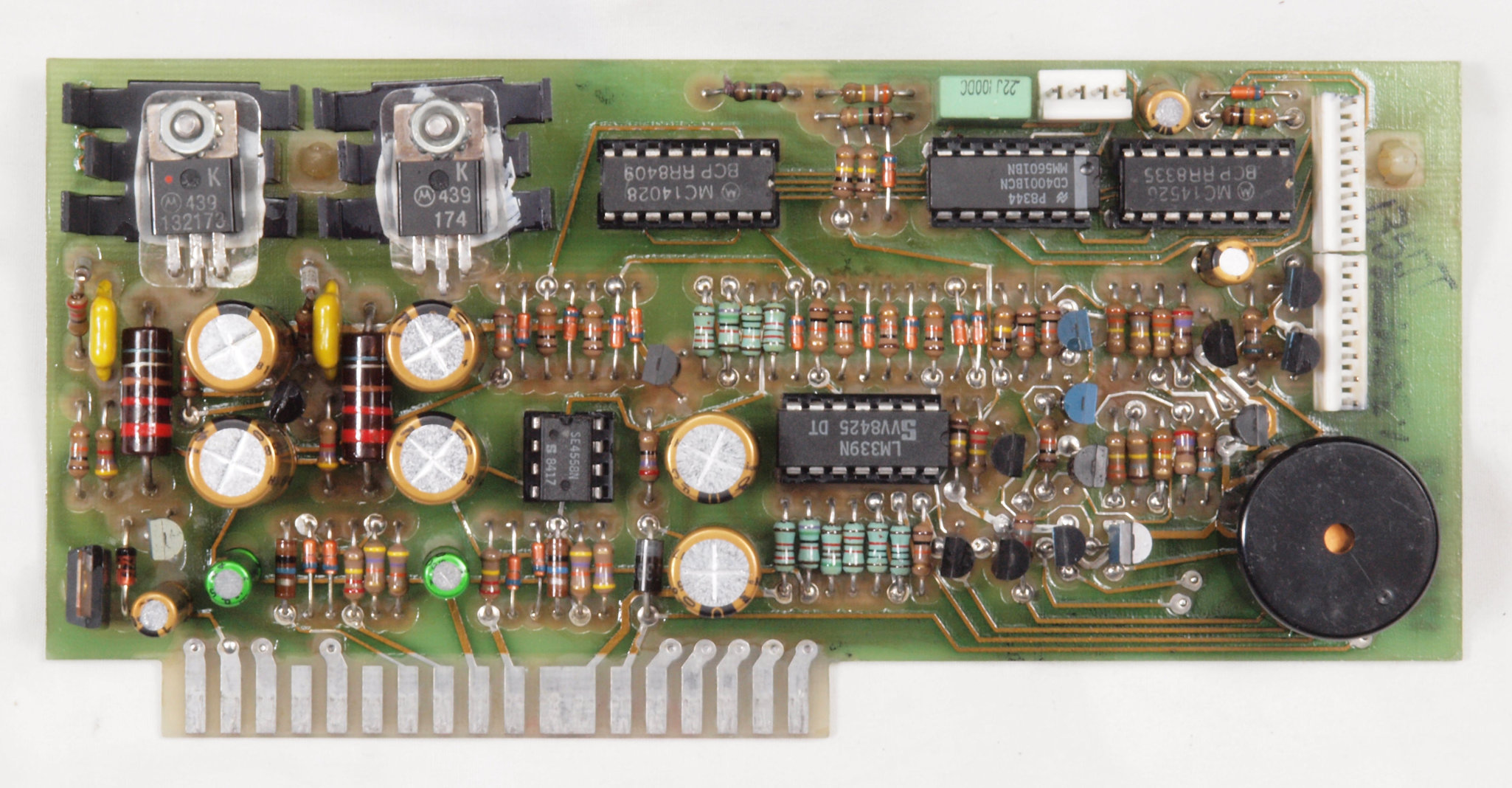

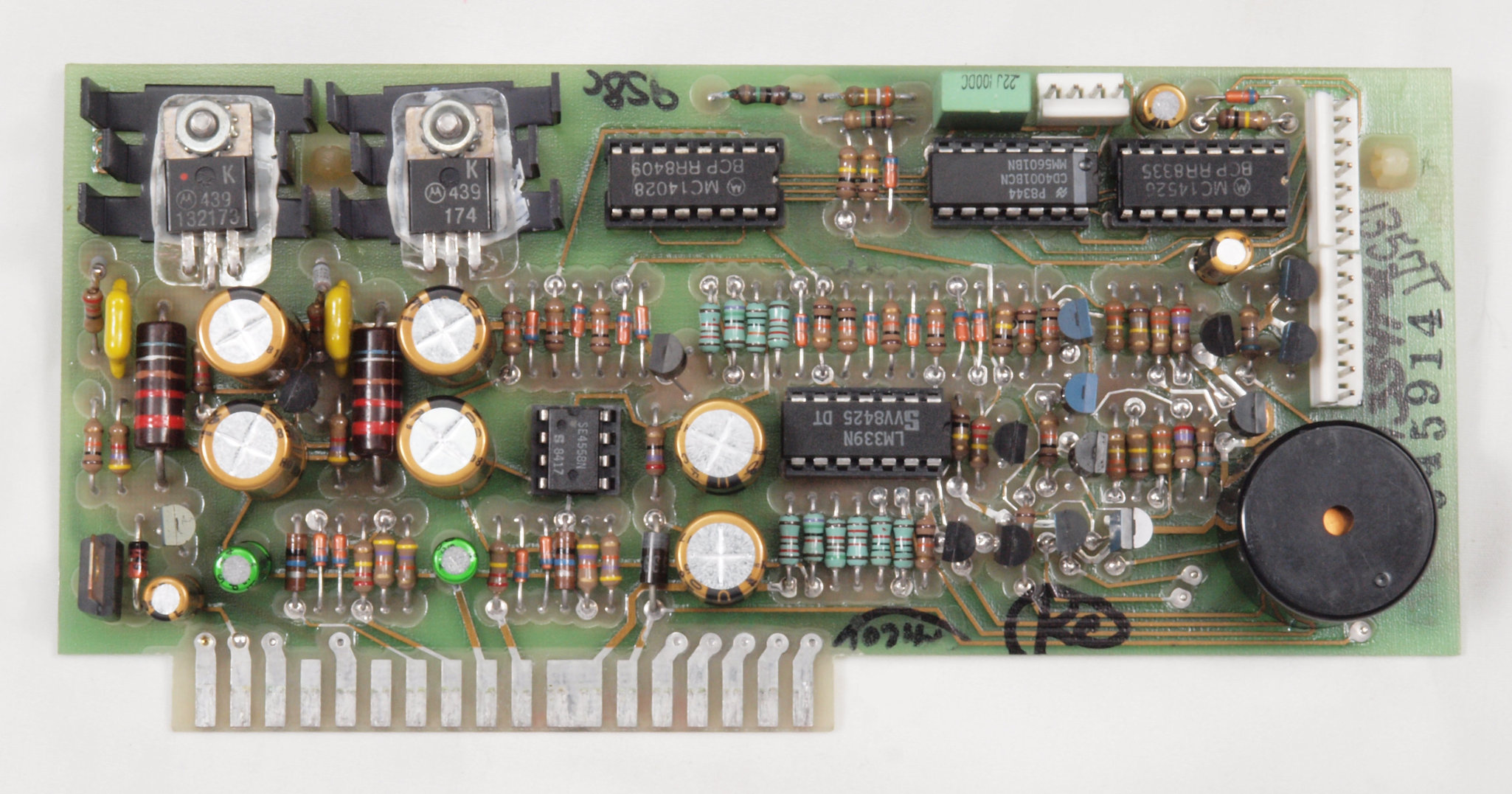

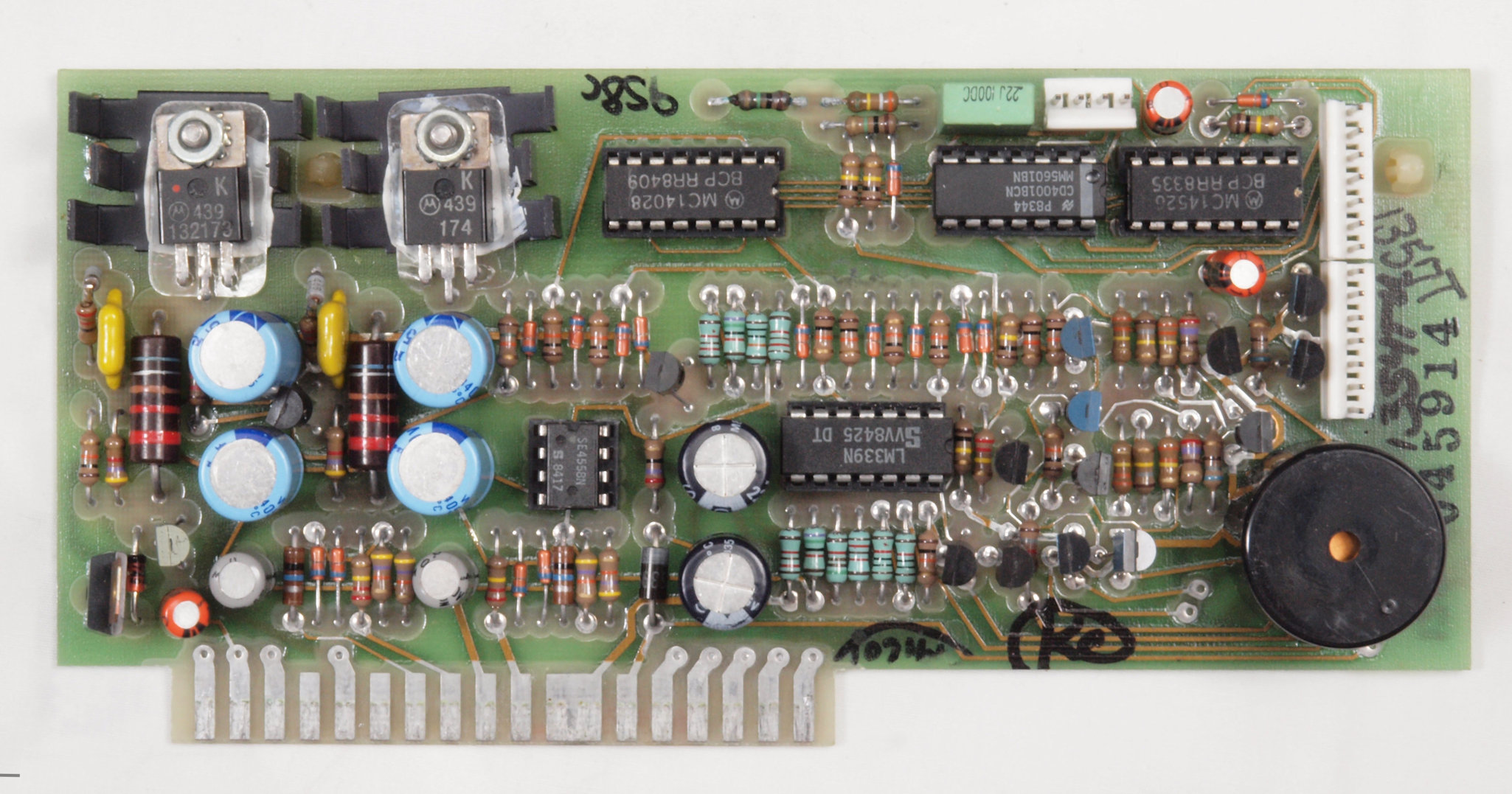

Ｃ３１．　修理前　定電圧・制御基板

Ｃ３２．　修理後　定電圧・制御基板　電解コンデンサー１１個交換

Ｃ３３．　完成定電圧・制御基板　洗浄後防湿材を塗る。

Ｃ３４．　修理前　定電圧・制御基板裏

Ｃ３５．　修理（半田補正）後　定電圧・制御基板裏。　全半田やり直す。

Ｃ３６．　完成定電圧・制御基板裏　洗浄後防湿材を塗る。

Ｃ４１．　修理前　ＶＵ−ＡＭＰ基板。

Ｃ４２．　修理後　ＶＵ−ＡＭＰ基板　電解コンデンサー９個交換。

Ｃ４３．　完成ＶＵ−ＡＭＰ基板　洗浄後防湿材を塗る。

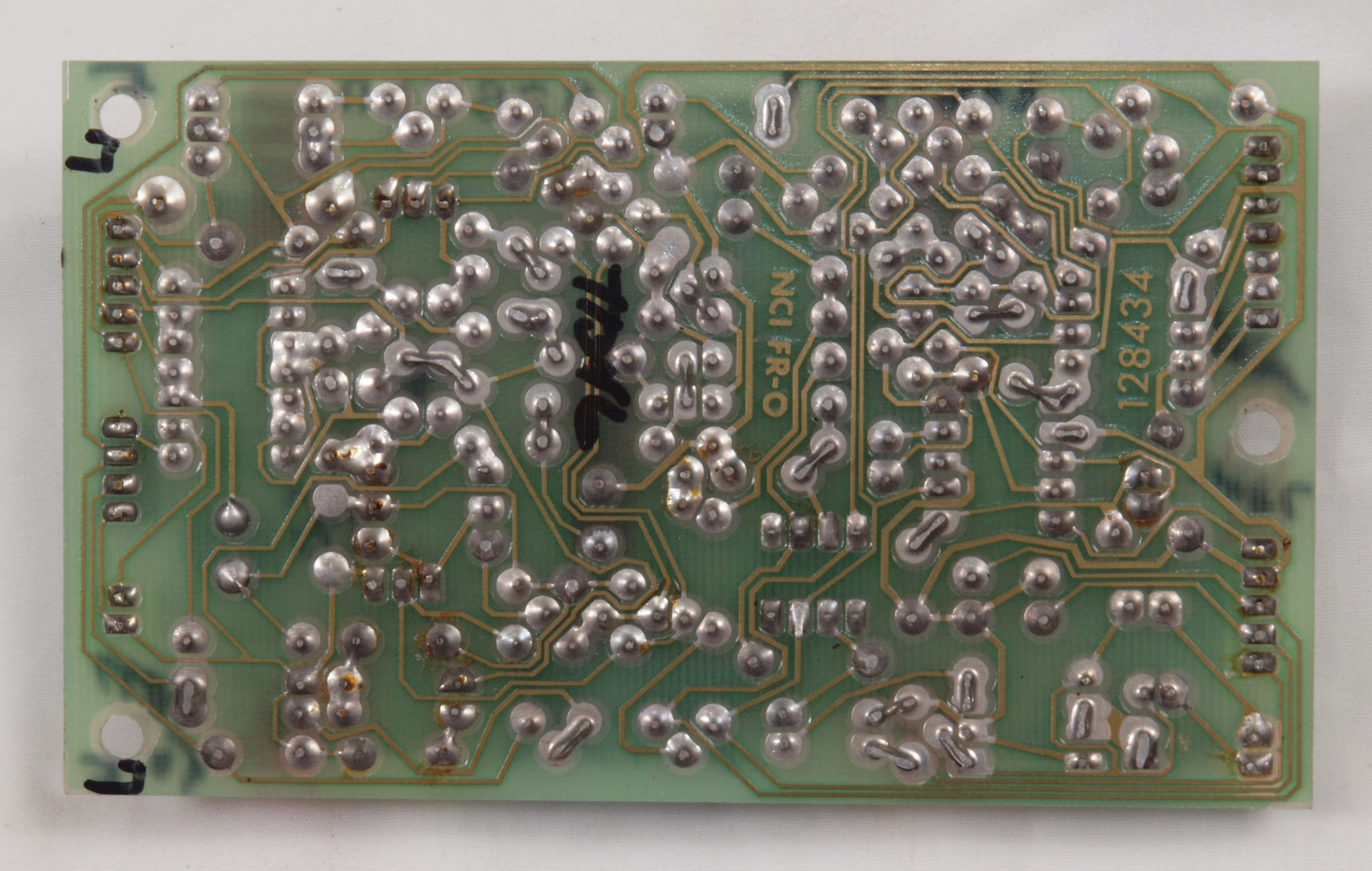

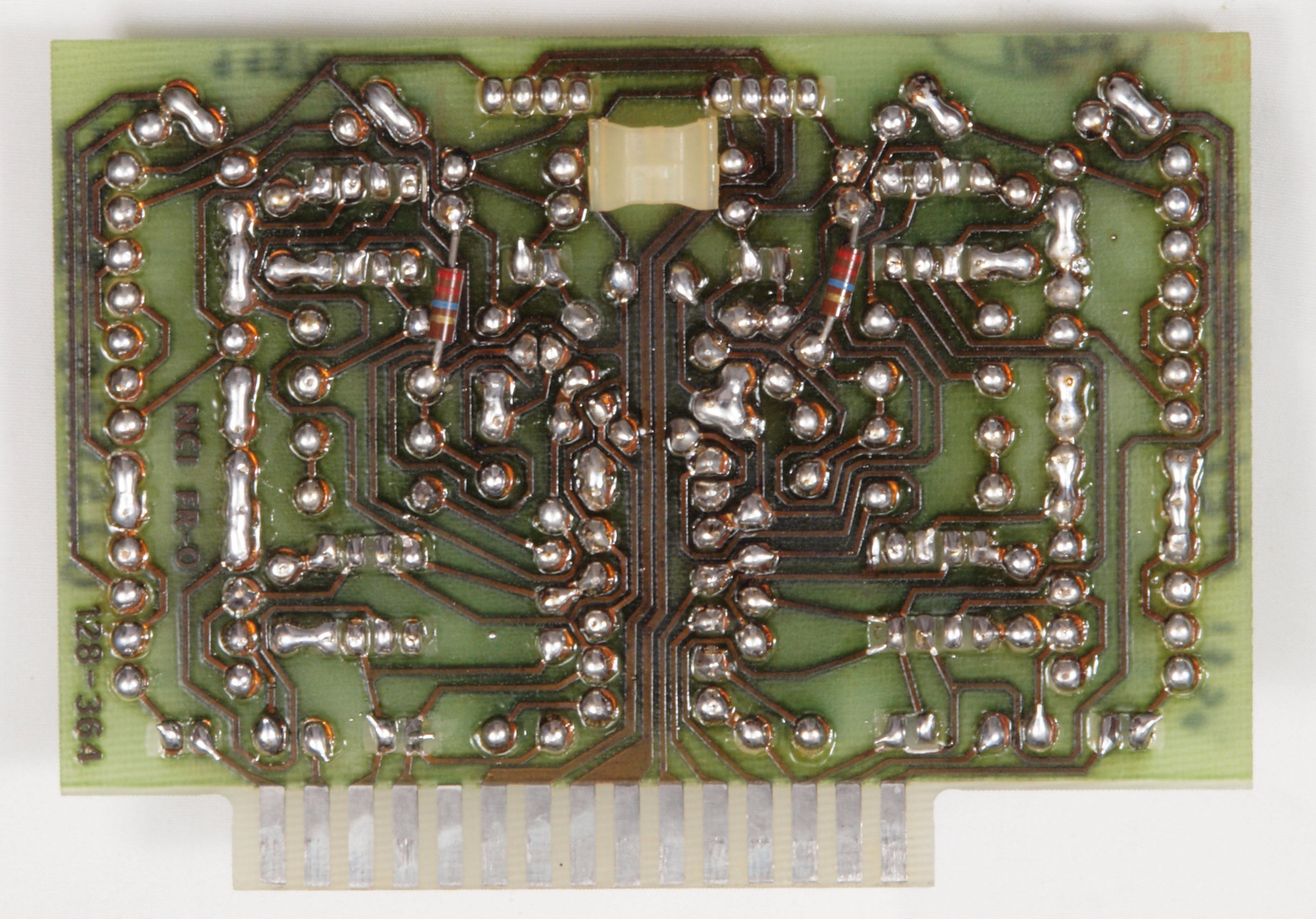

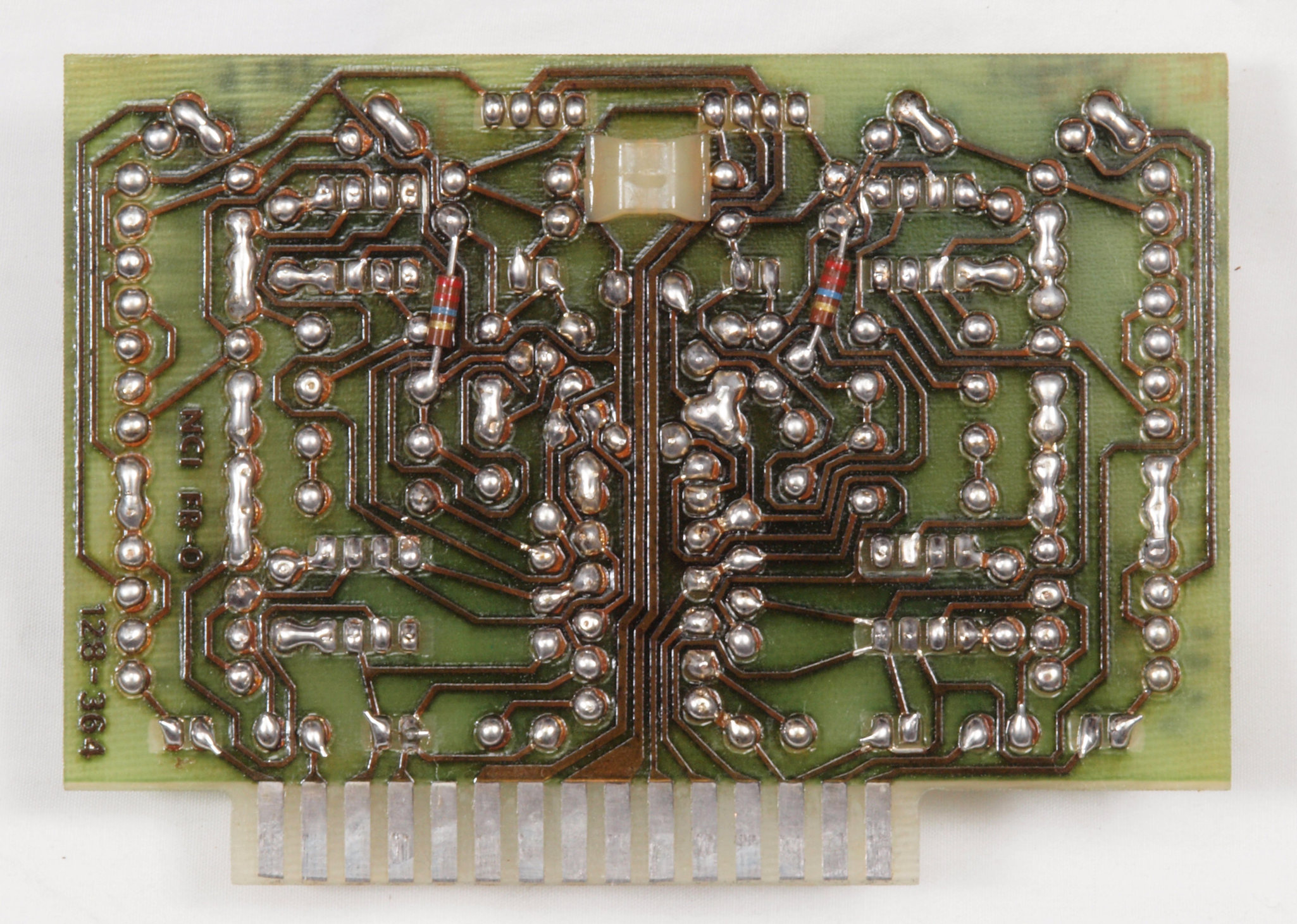

Ｃ４４．　修理前　ＶＵ−ＡＭＰ基板裏

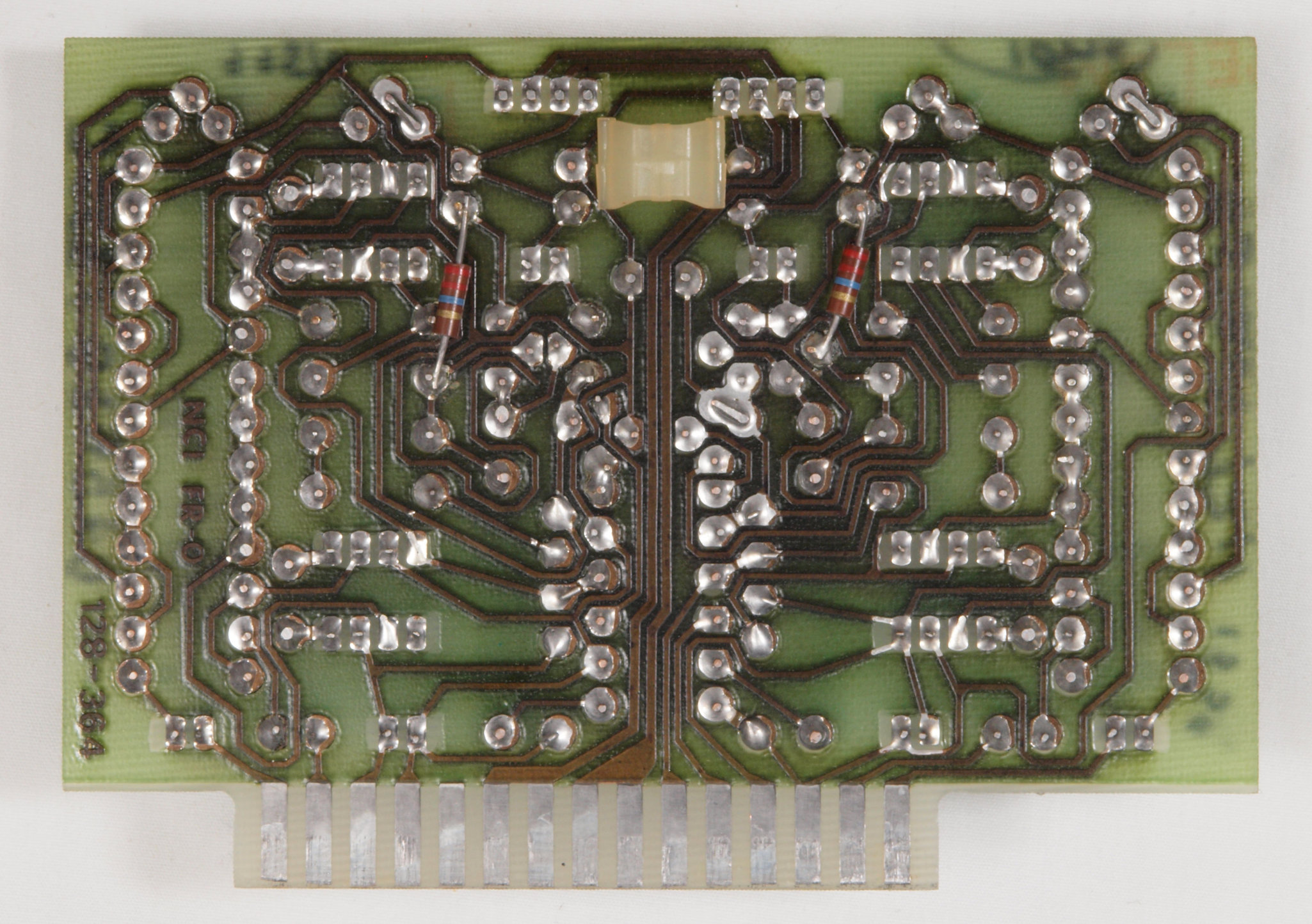

Ｃ４５．　修理（半田補正）後　ＶＵ−ＡＭＰ基板裏。　全半田やり直す。

Ｃ４６．　完成ＶＵ−ＡＭＰ基板裏　　洗浄後防湿材を塗る。

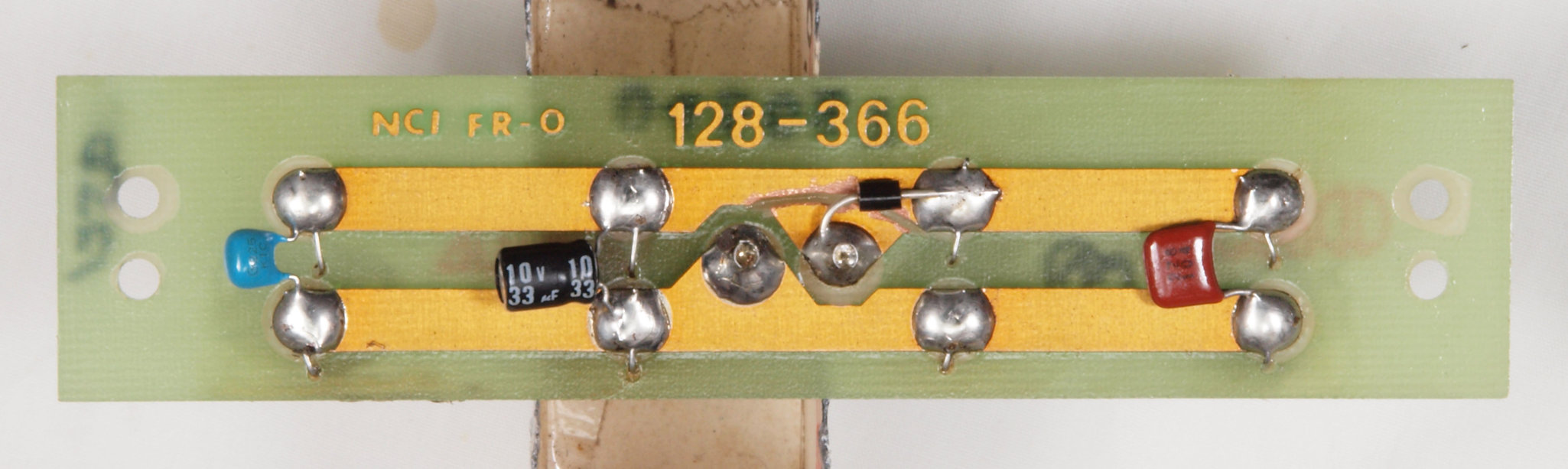

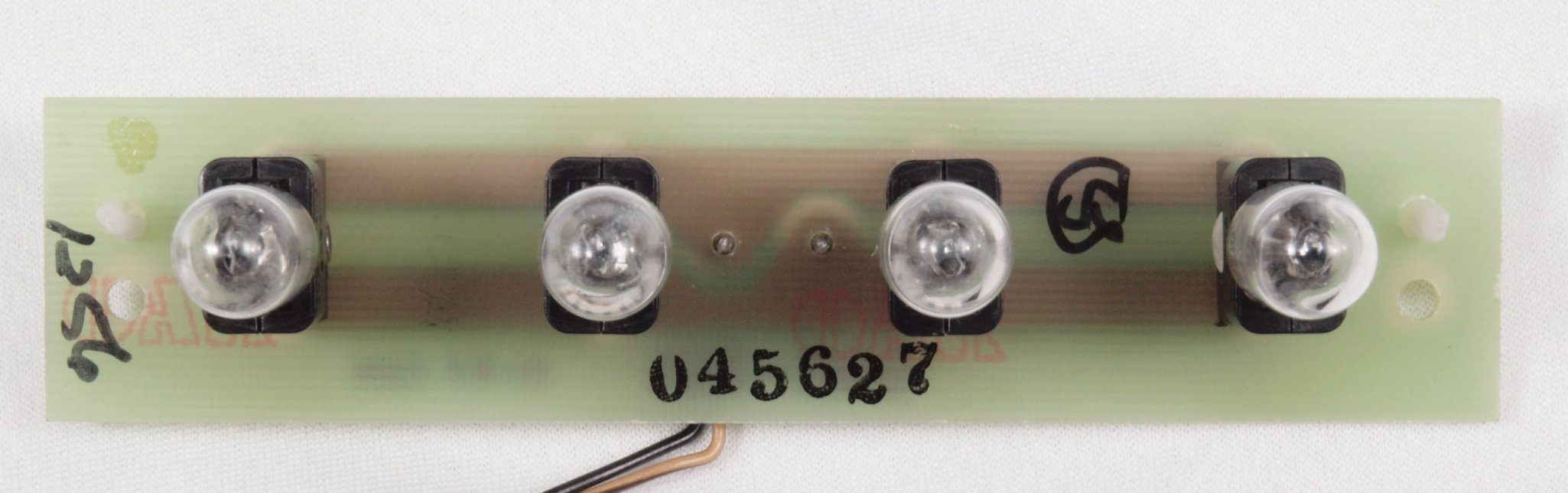

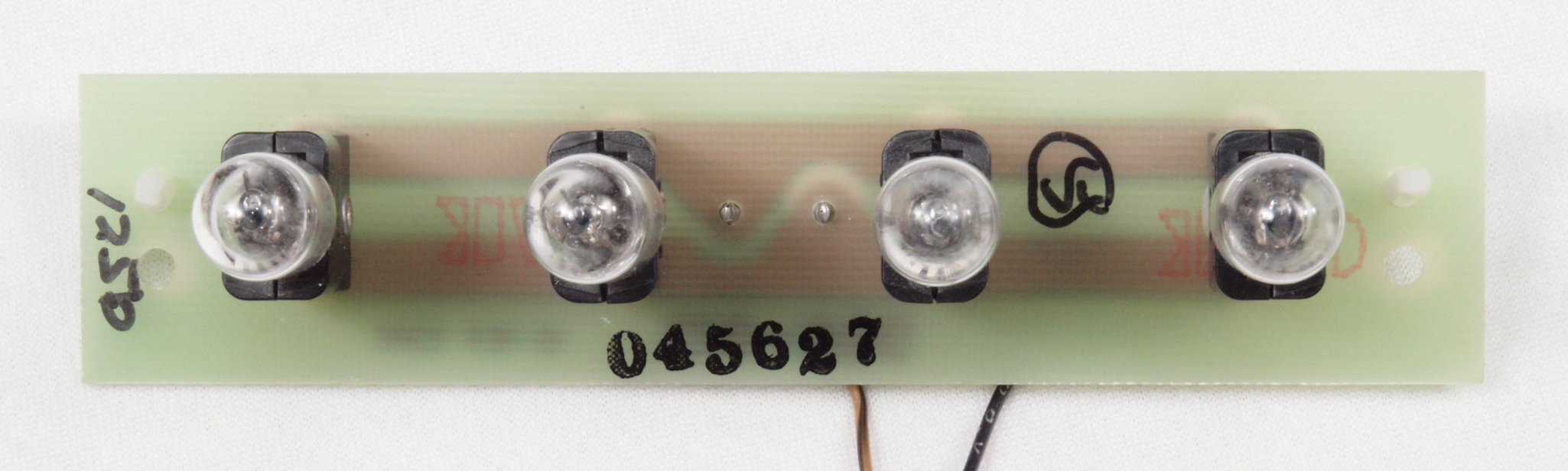

Ｃ５１．　修理前　　メータ・イルミネーション・ランプ基板。

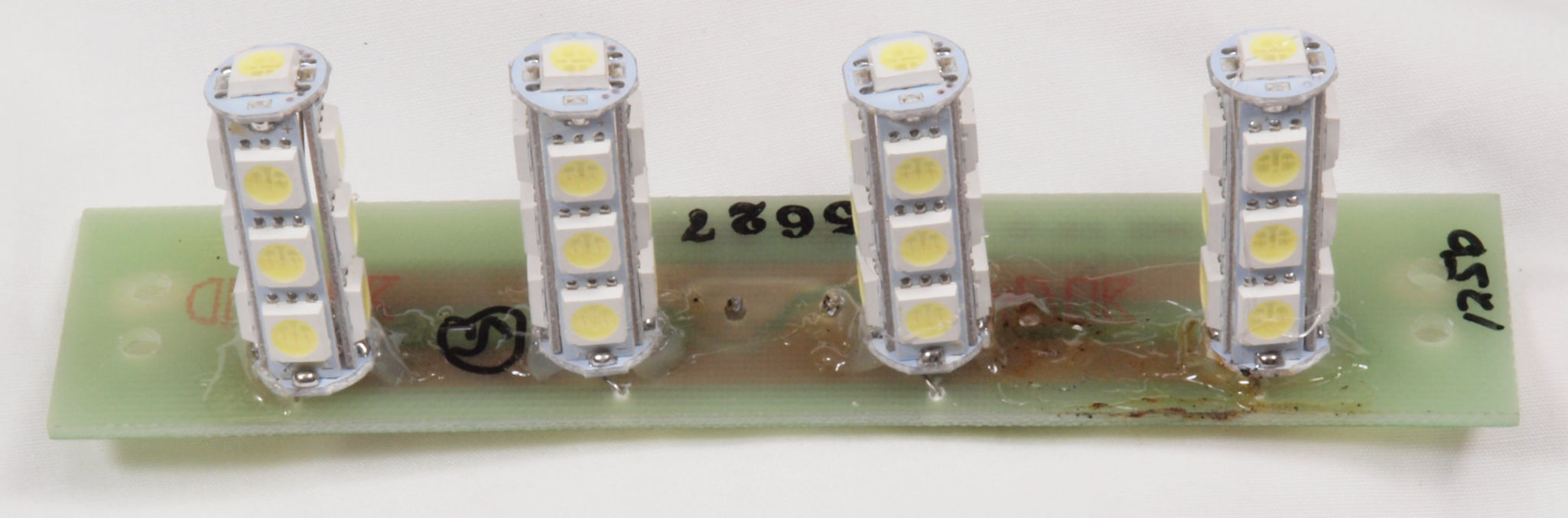

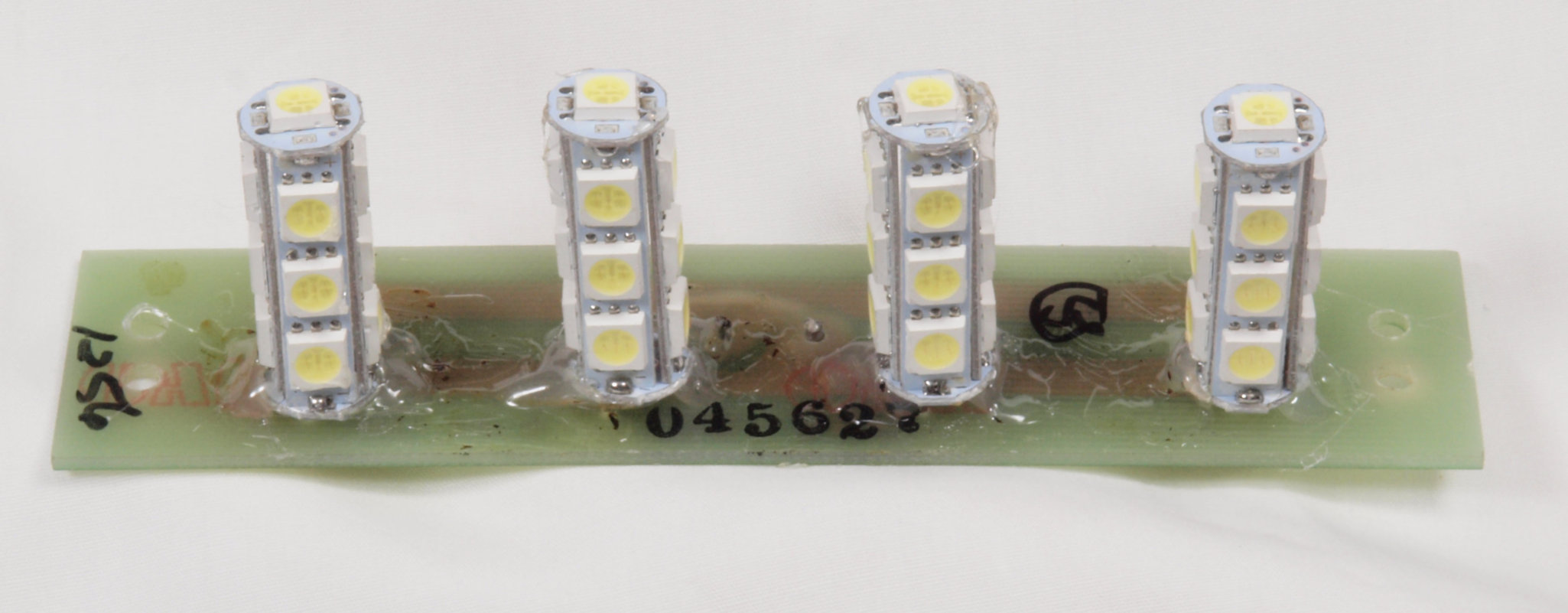

Ｃ５２．修理（交換）後　　メータ・イルミネーション・ランプ基板。３チップＬＥＤ１０個×４組使用。

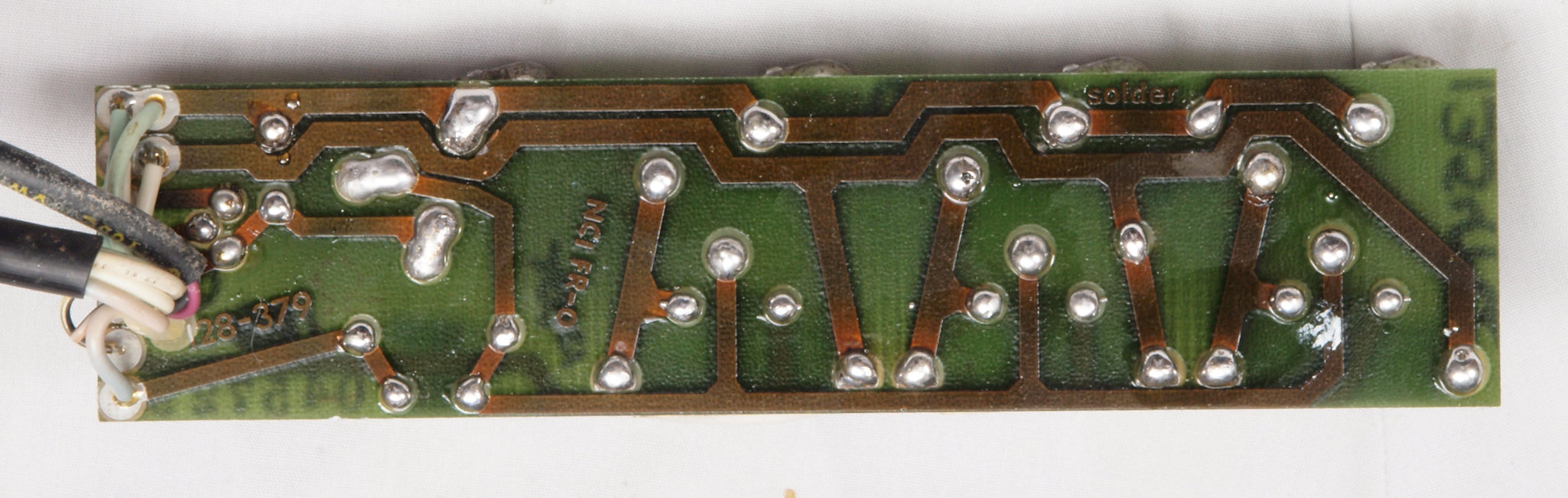

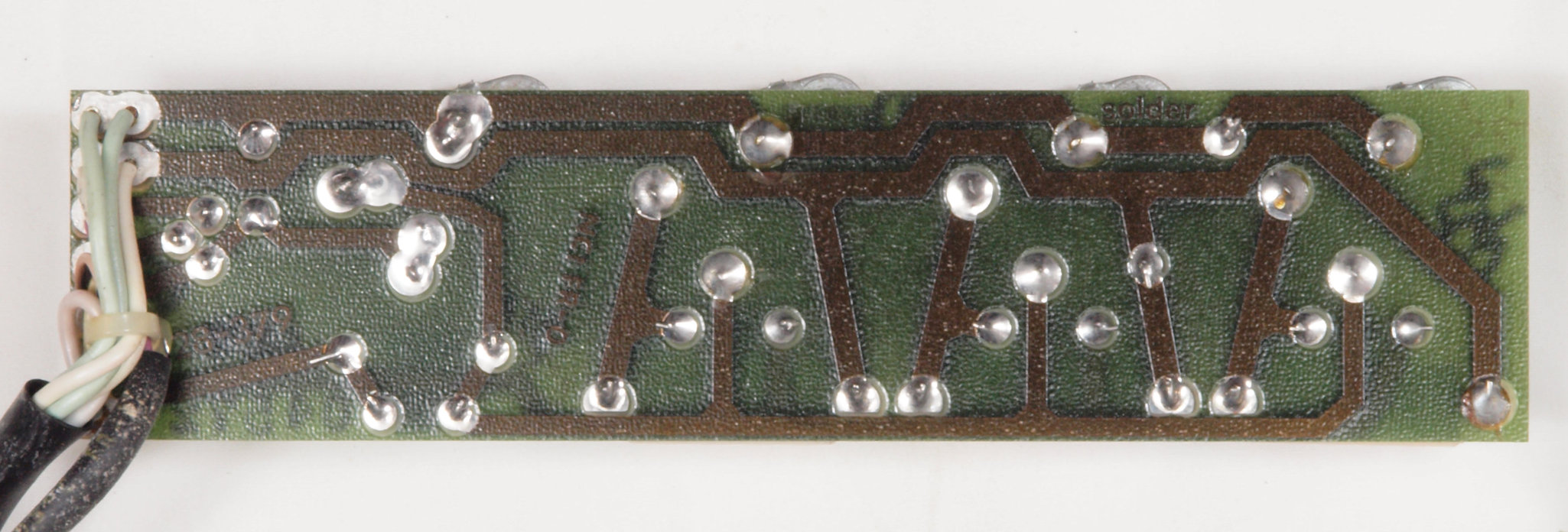

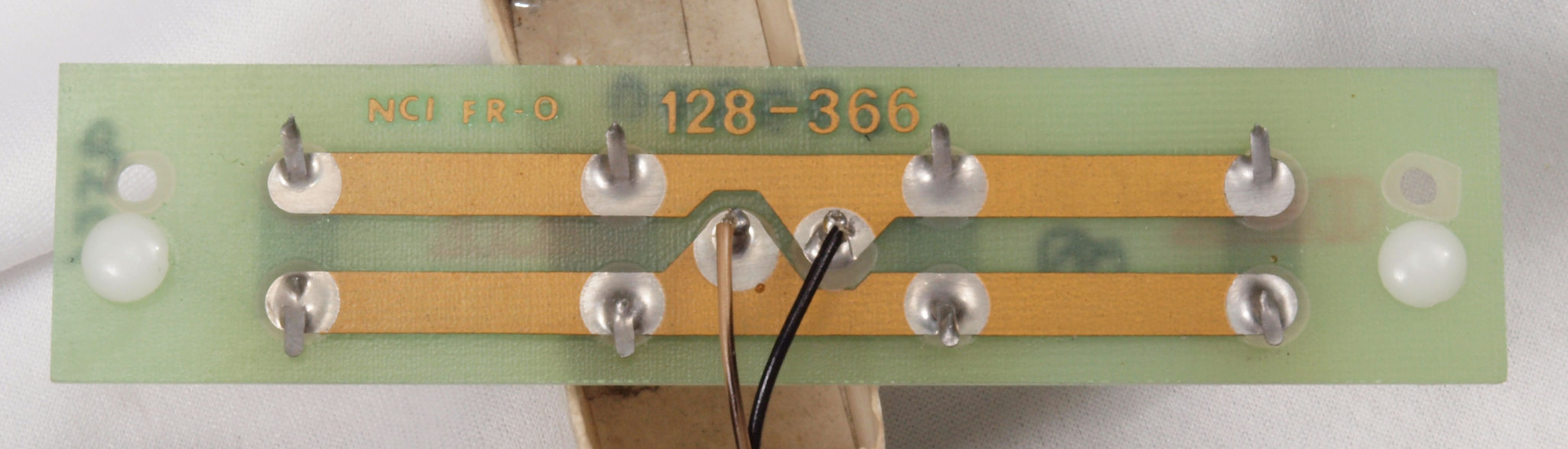

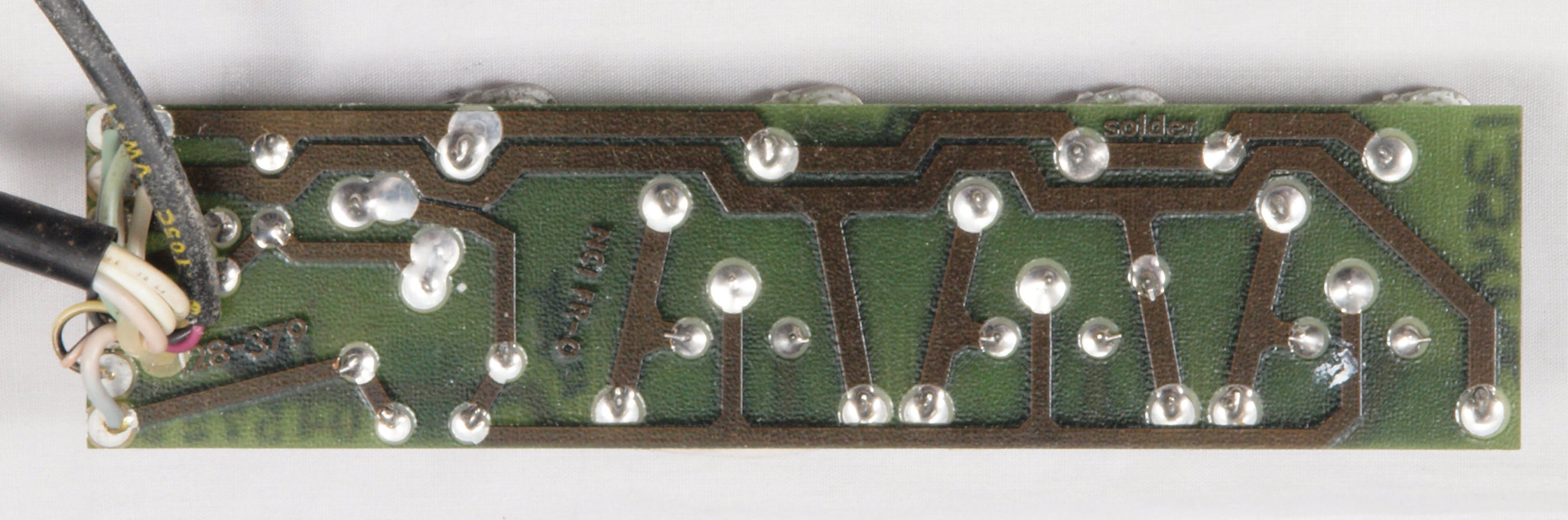

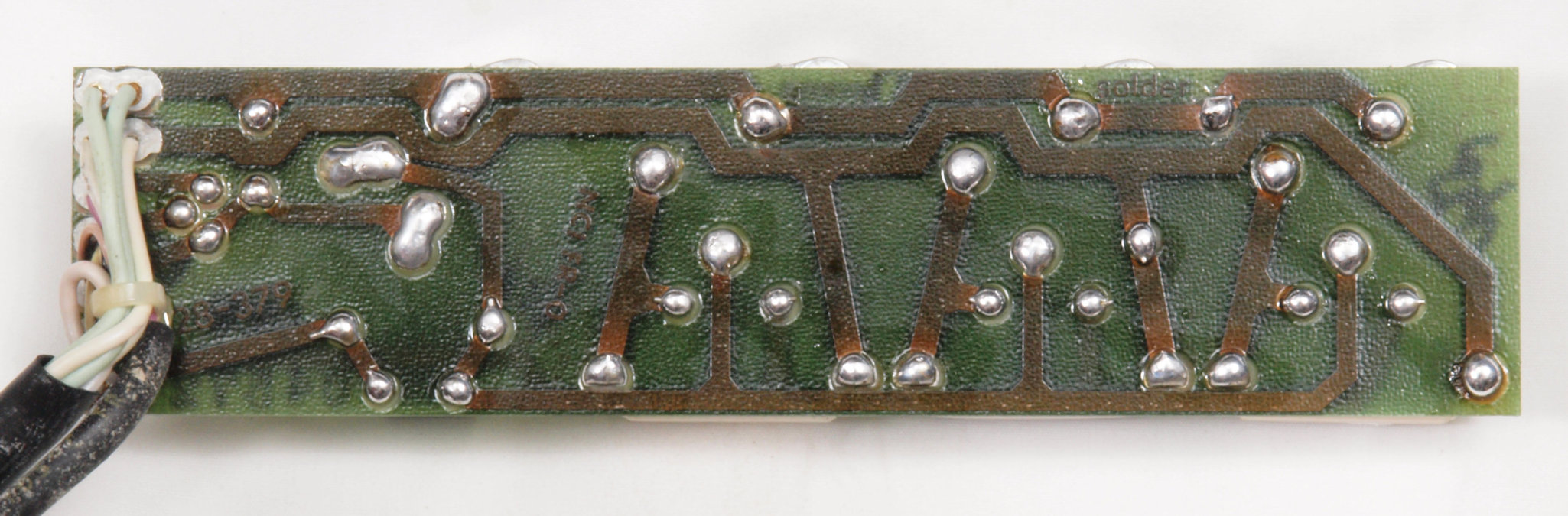

Ｃ５３．　修理前　　メータ・イルミネーション・ランプ基板裏。

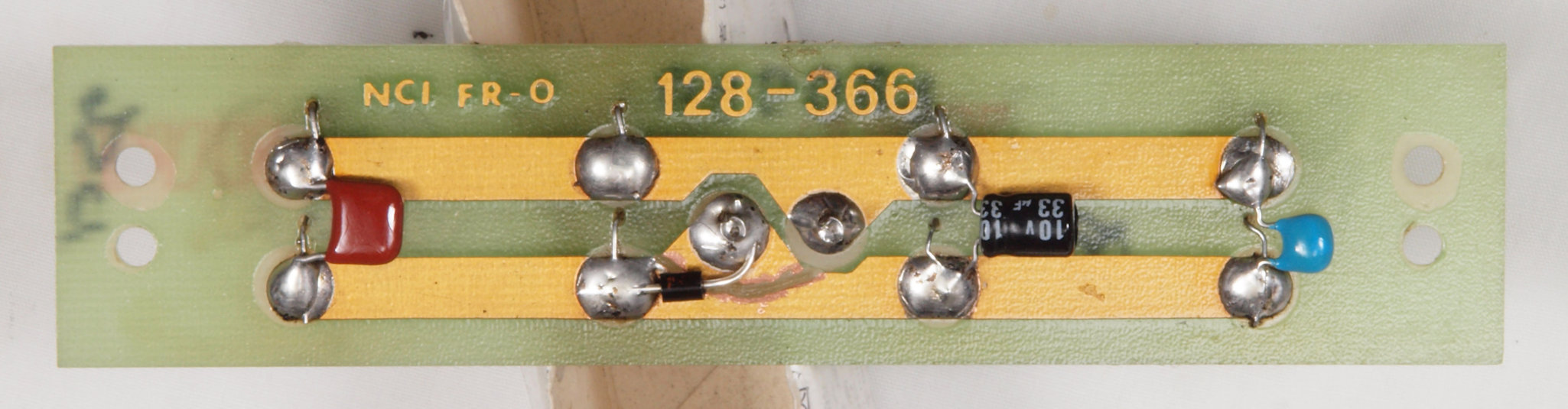

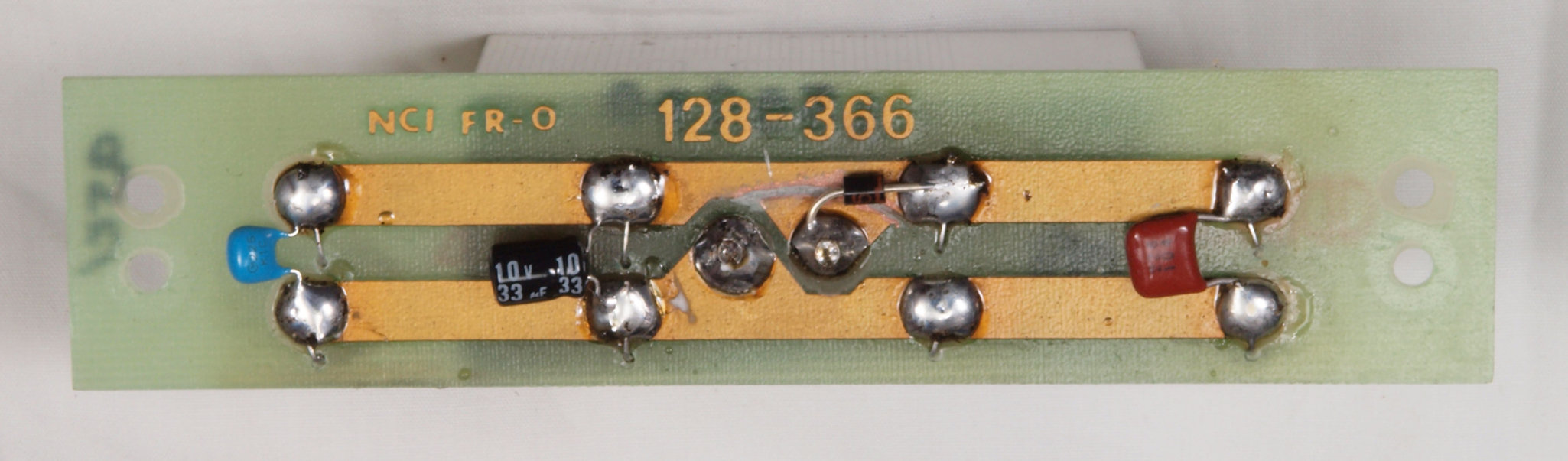

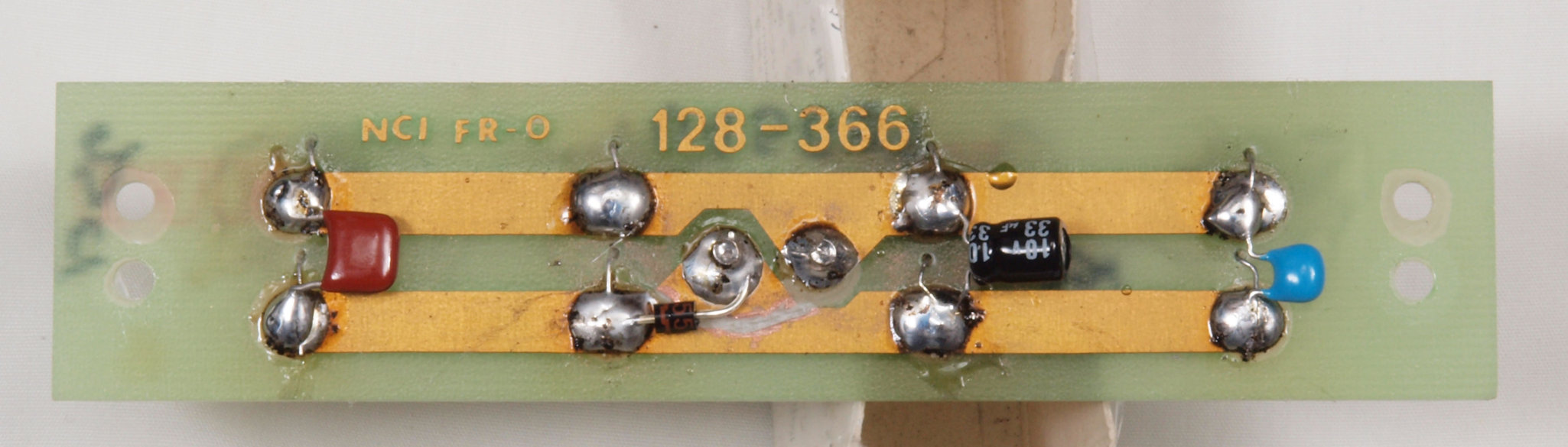

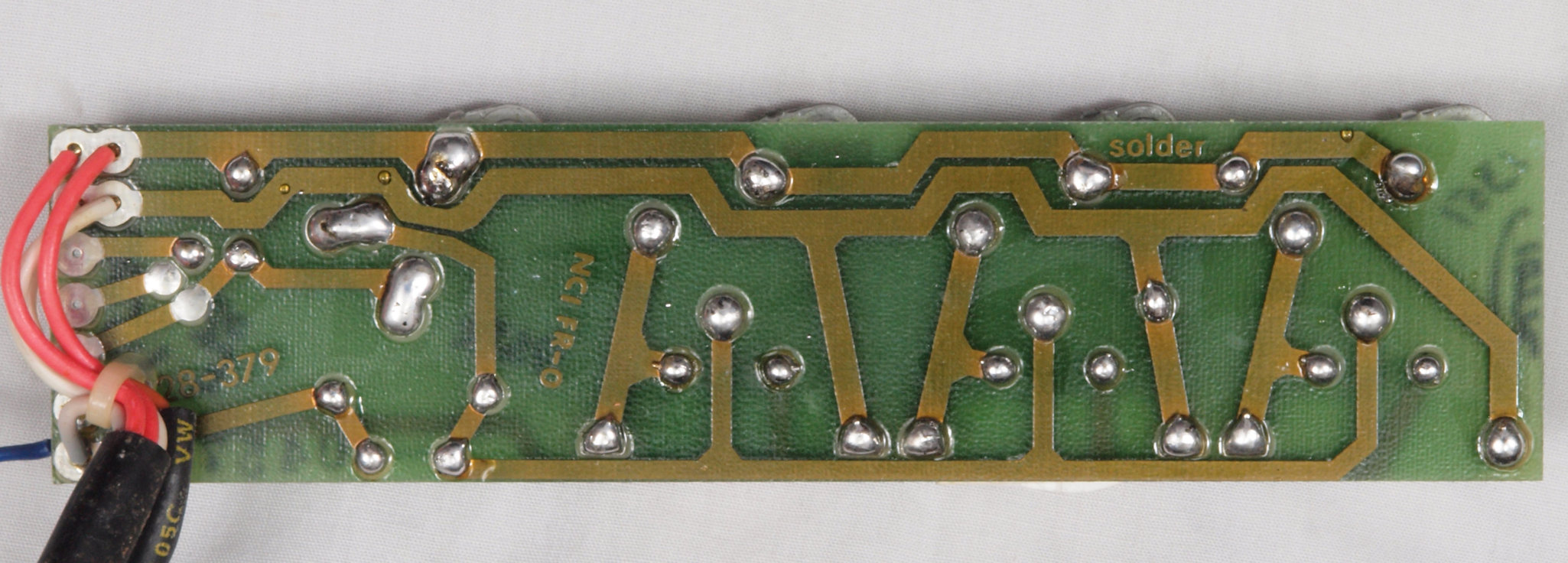

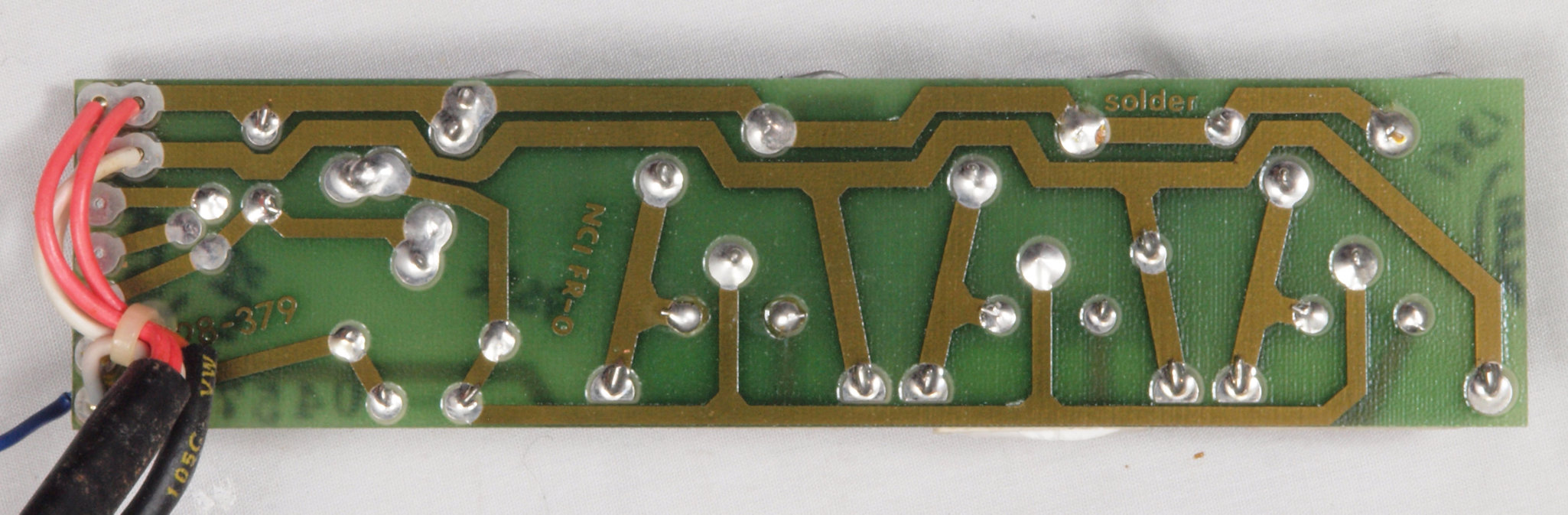

Ｃ５４．　修理（改造）後　　メータ・イルミネーション・ランプ基板裏。整流ダイオード１個、電解コンデンサー１個、フイルムコンデンサー１個、セラミックコンデンサー１個追加。

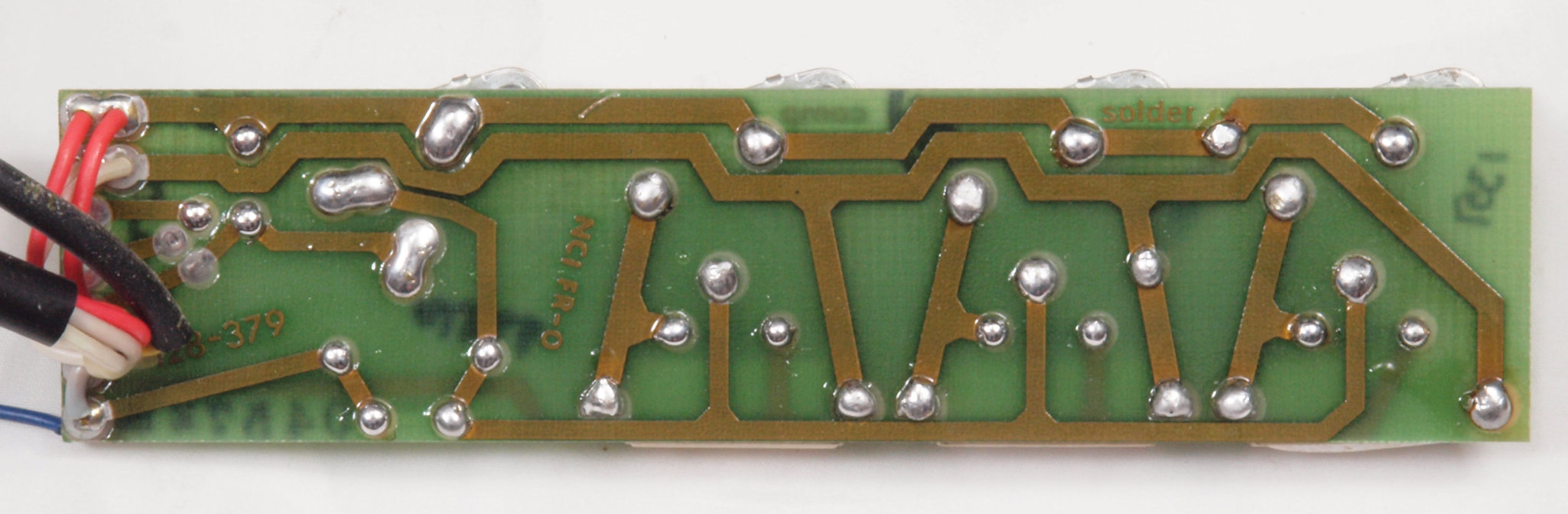

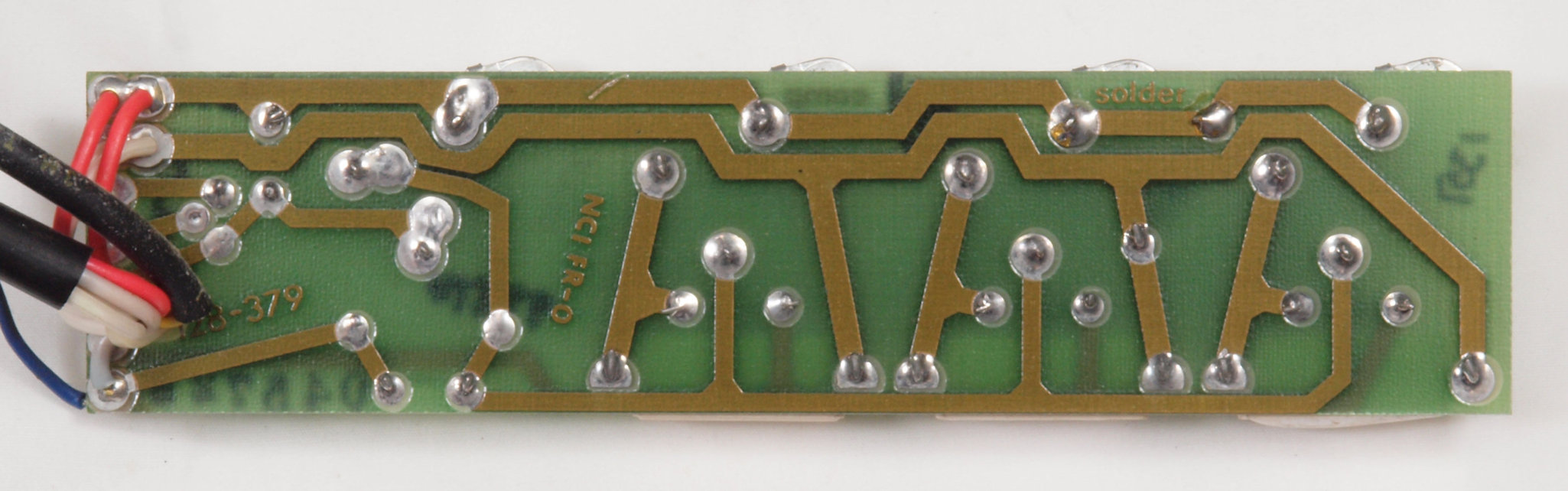

Ｃ５５．　完成メータ・イルミネーション・ランプ基板裏。　洗浄後防湿材を塗る。

Ｃ５６．　修理前　　メータ・イルミネーション・ランプ基板２。

Ｃ５７．修理（交換）後　　メータ・イルミネーション・ランプ基板。３チップＬＥＤ１０個×４組使用。

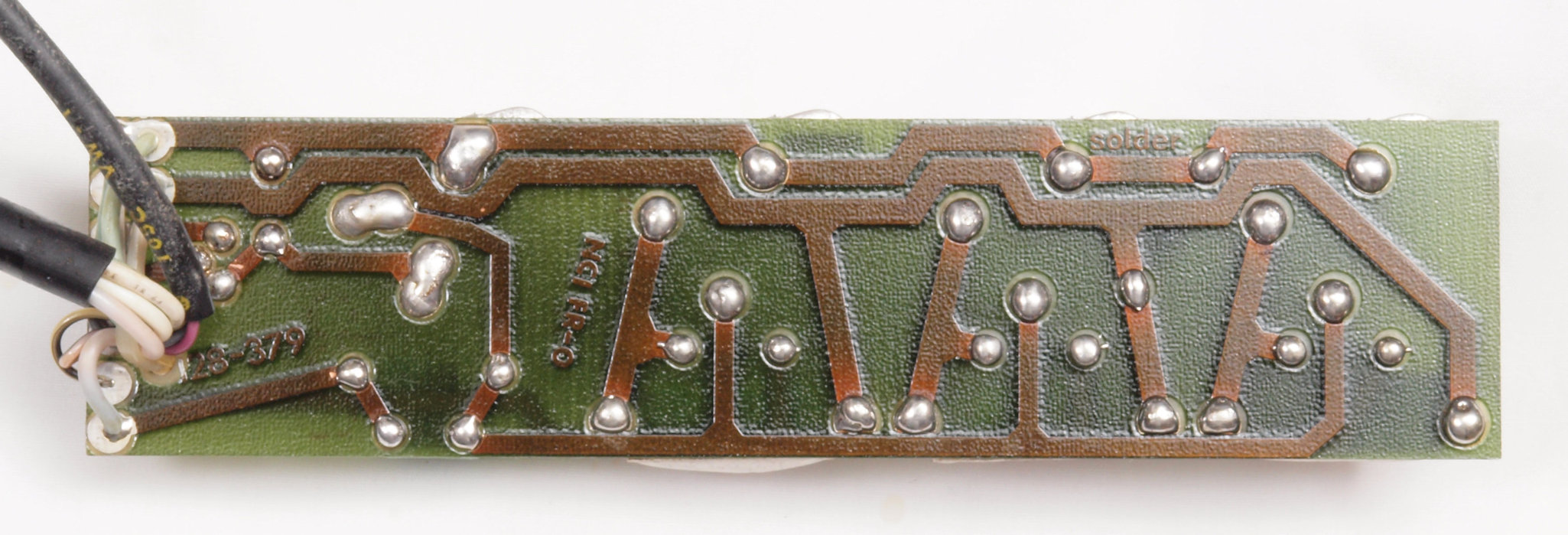

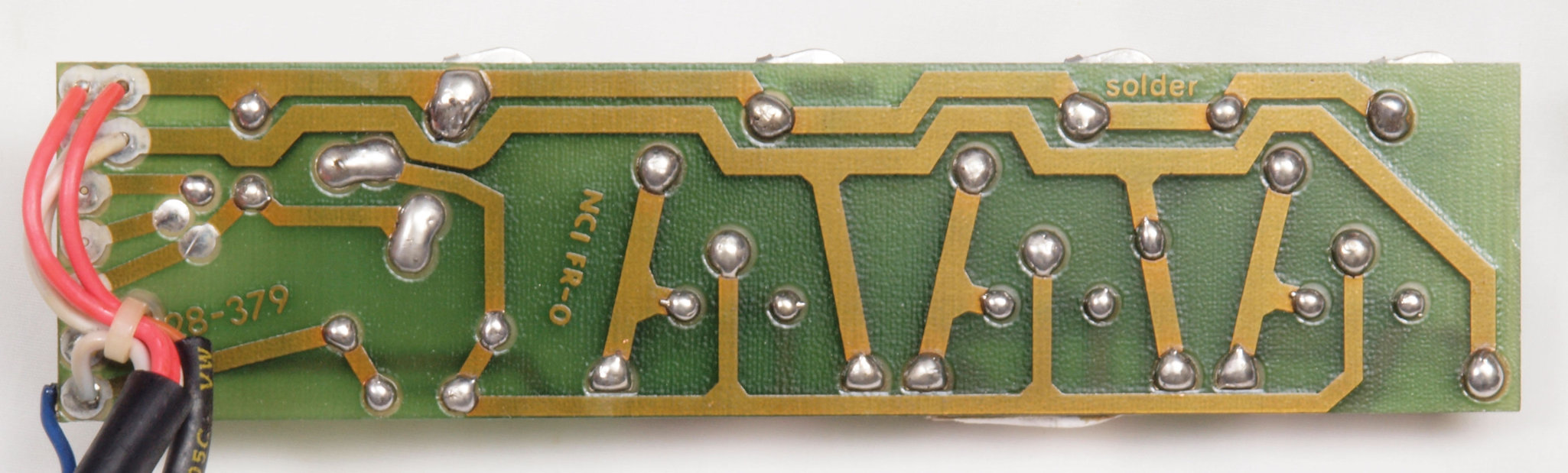

Ｃ５８．　修理前　　メータ・イルミネーション・ランプ基板２裏。

Ｃ５９．　修理（改造）後　　メータ・イルミネーション・ランプ基板２裏。整流ダイオード１個、電解コンデンサー１個、フイルムコンデンサー１個、セラミックコンデンサー１個追加。

Ｃ５Ａ．　完成メータ・イルミネーション・ランプ基板２裏。　洗浄後防湿材を塗る。

Ｃ５Ｂ．　修理中　　メータ・イルミネーション・ランプ。　左側＝従来のランプ照明。　右側＝ＬＥＤ照明、３チップＬＥＤ×１０個×４個使用。

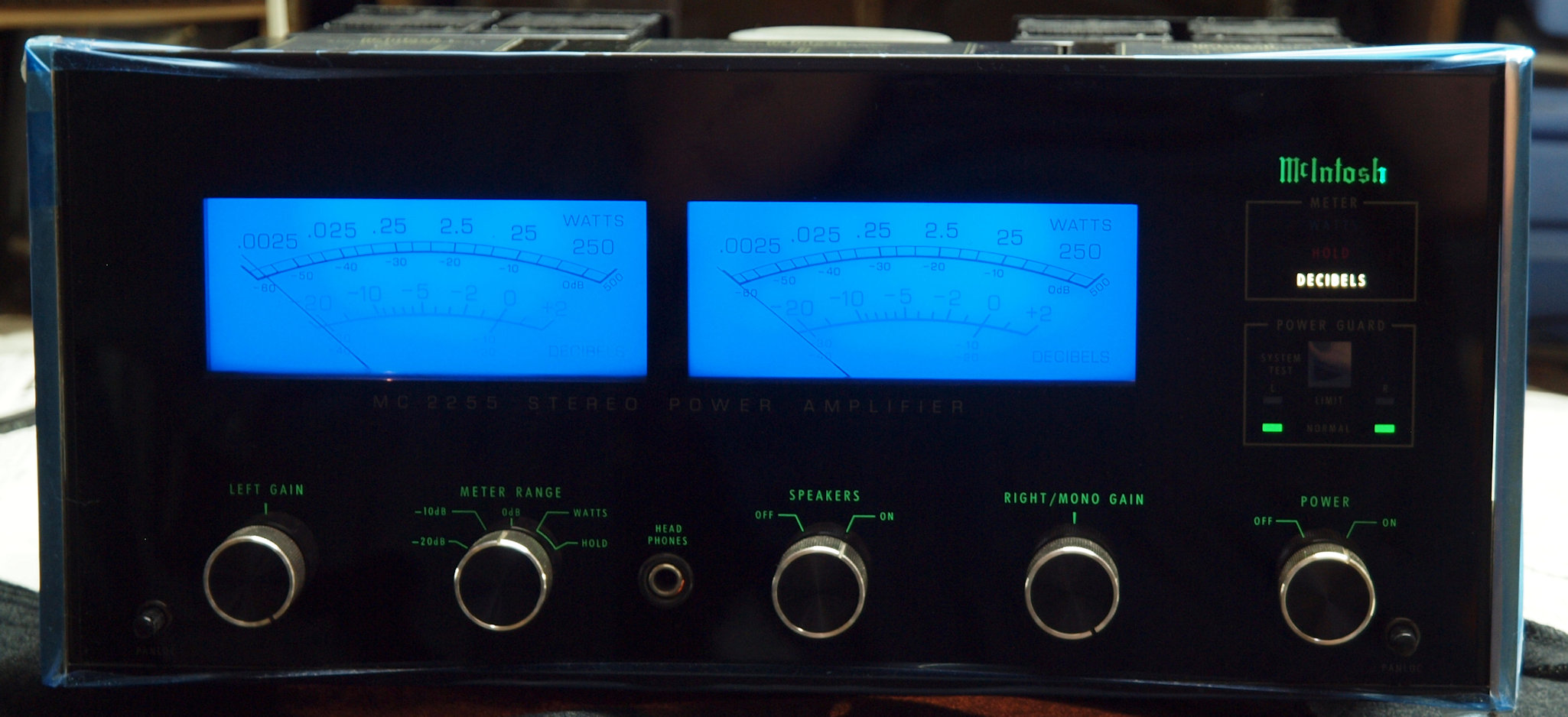

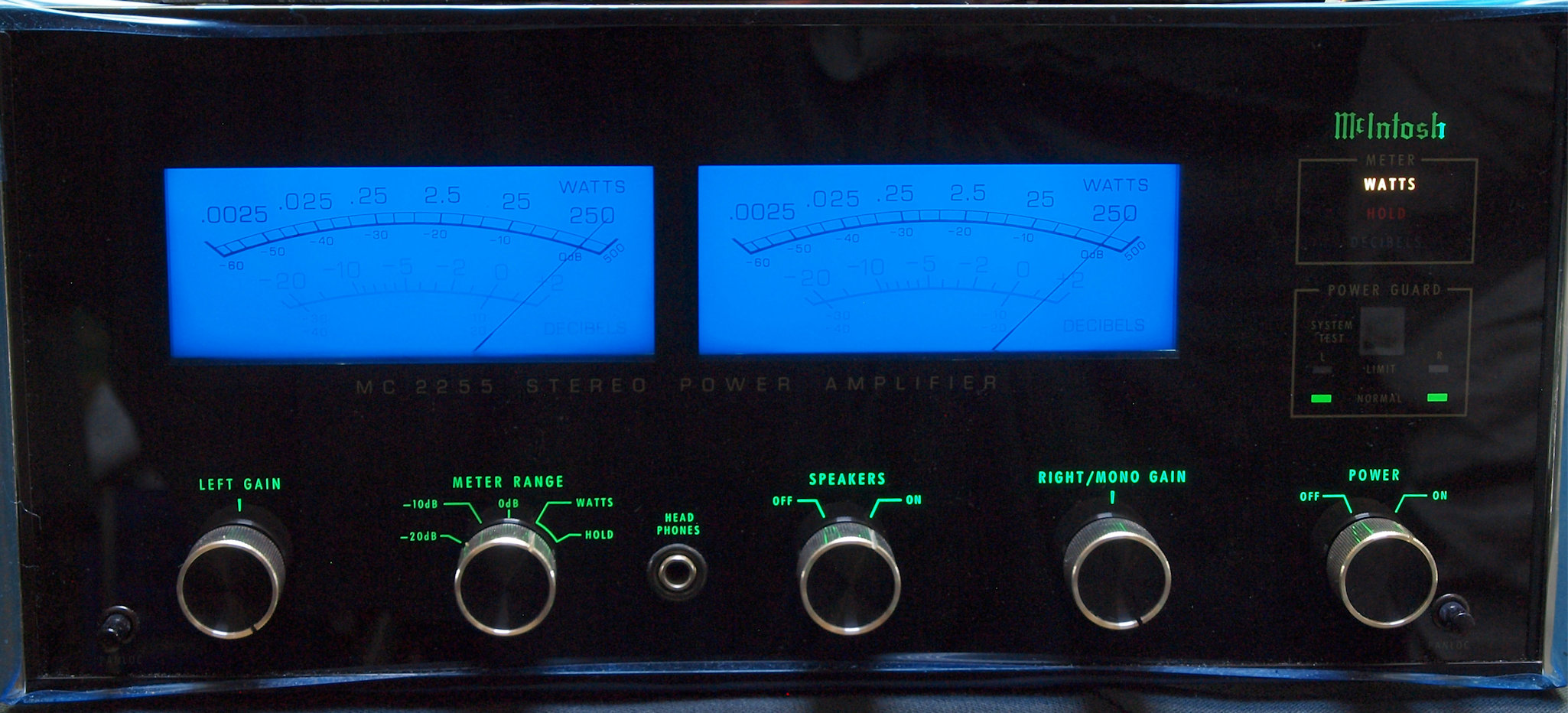

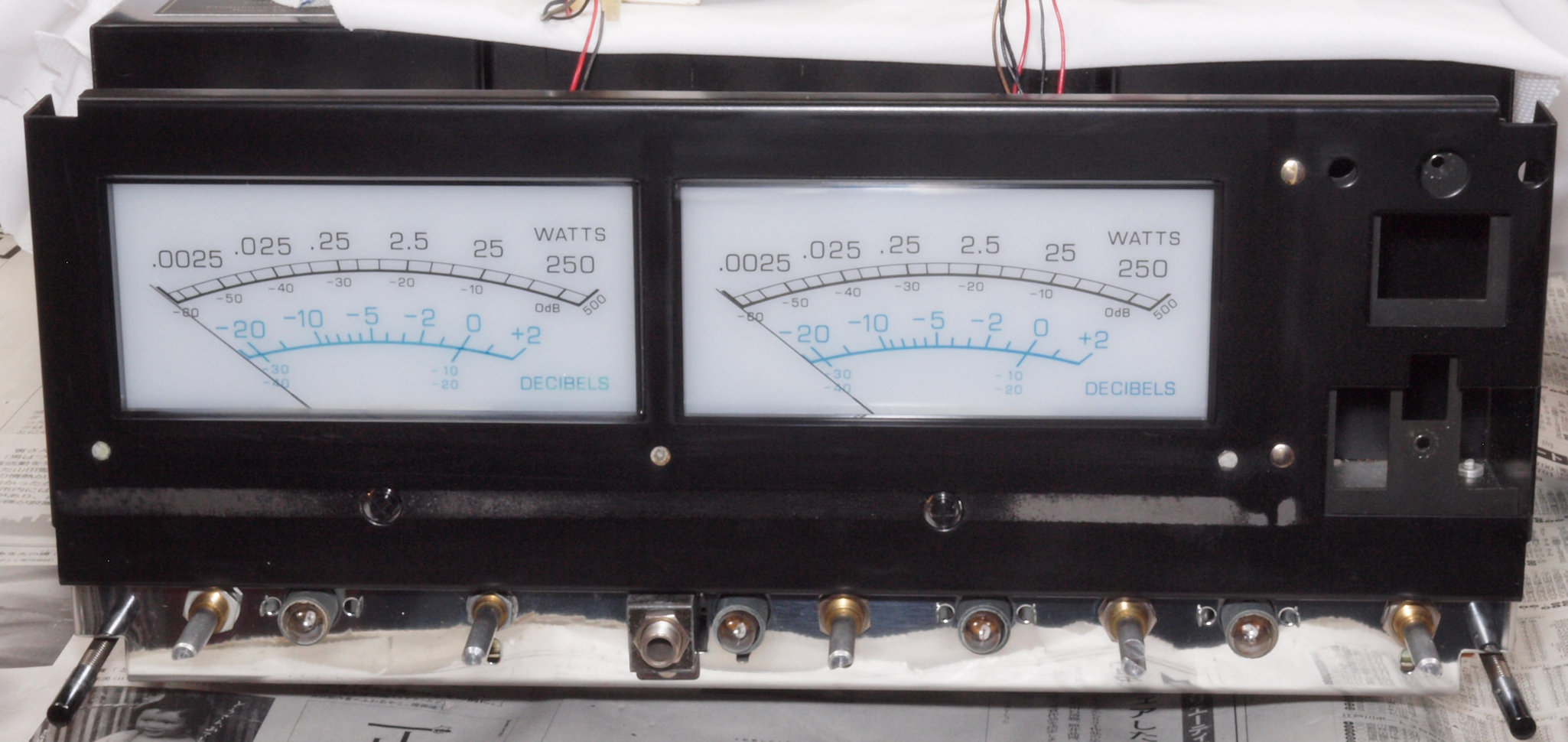

Ｃ５Ｃ．　修理後　　メータ・イルミネーション・ランプ。

Ｃ５Ｄ．　完成前パネル照明　　さらにパネル下部をＬＥＤ化する。

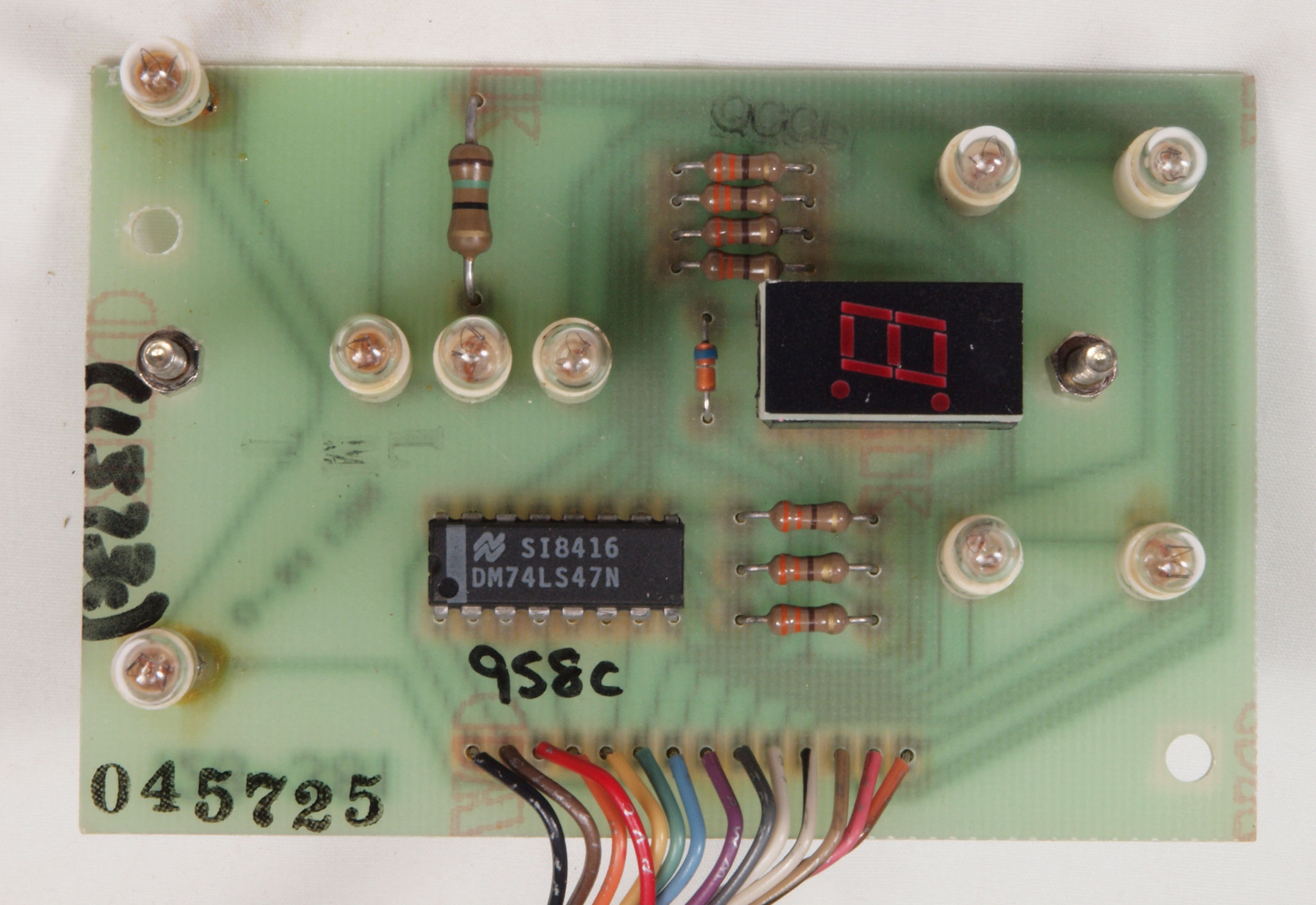

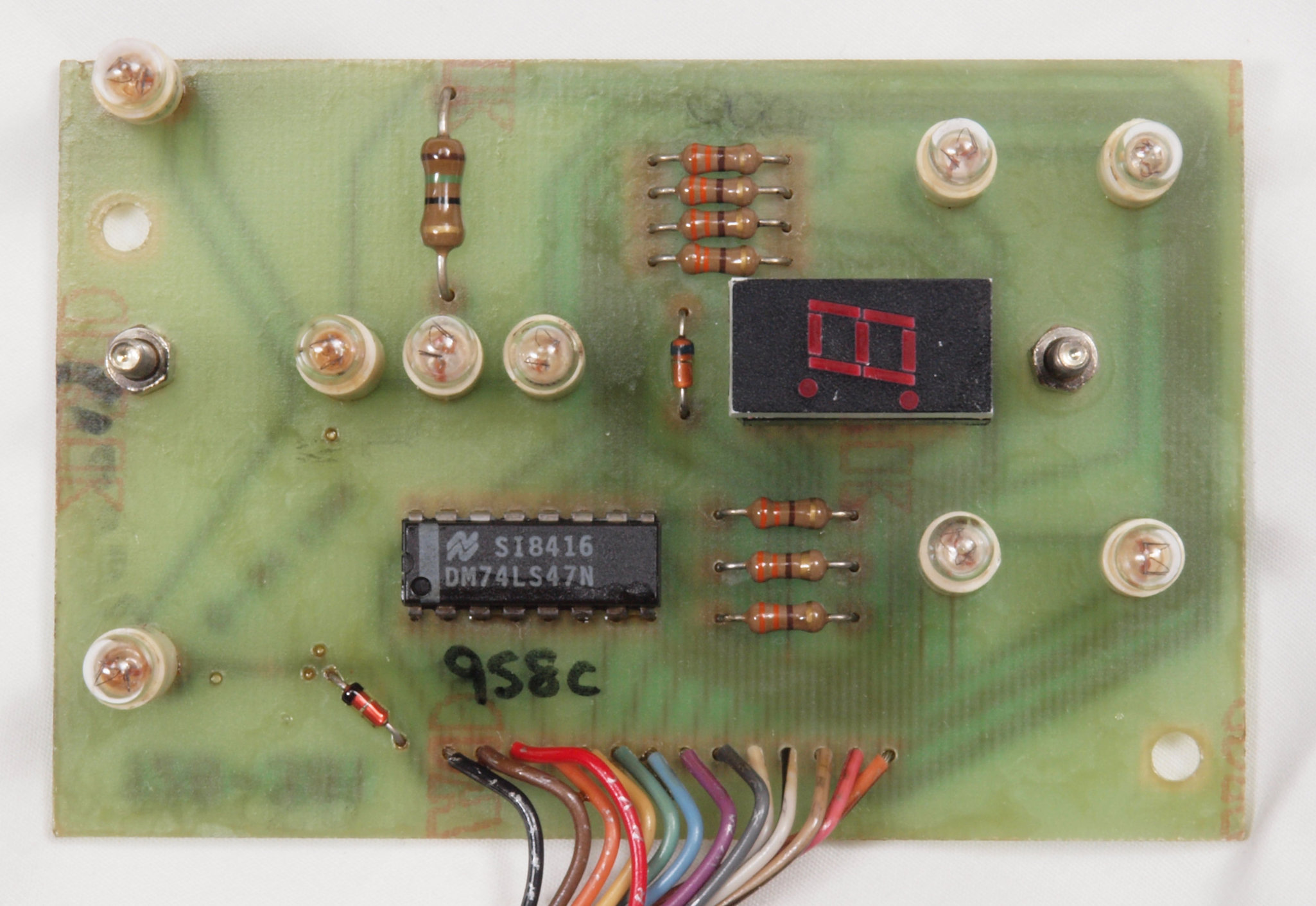

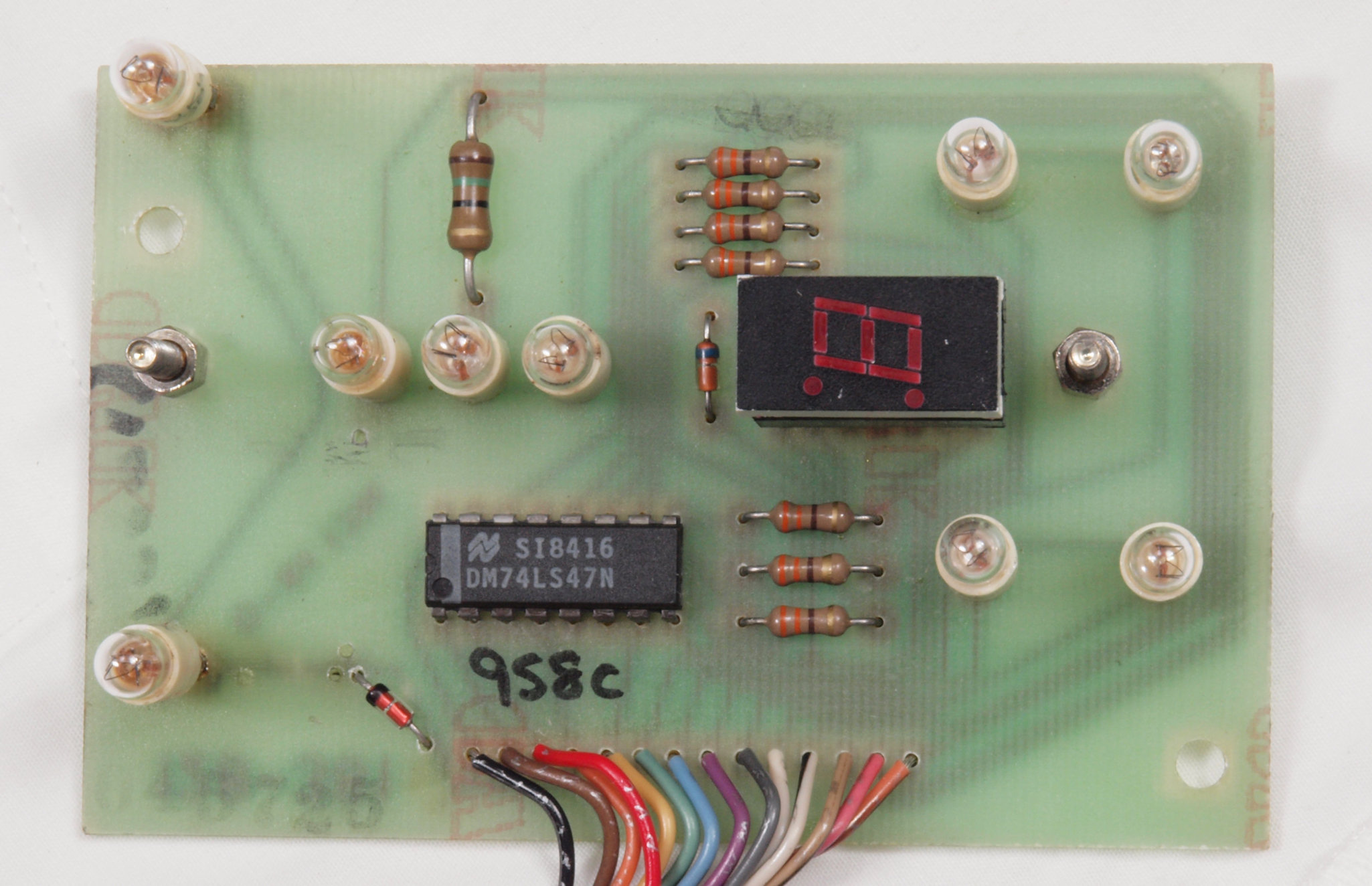

Ｃ６１．　修理前　Ｓｔａｔｕｓ・ＬＥＤ表示基板

Ｃ６２．　修理後　Ｓｔａｔｕｓ・ＬＥＤ表示基板。

Ｃ６３．　完成Ｓｔａｔｕｓ・ＬＥＤ表示基板　洗浄後防湿材を塗る。

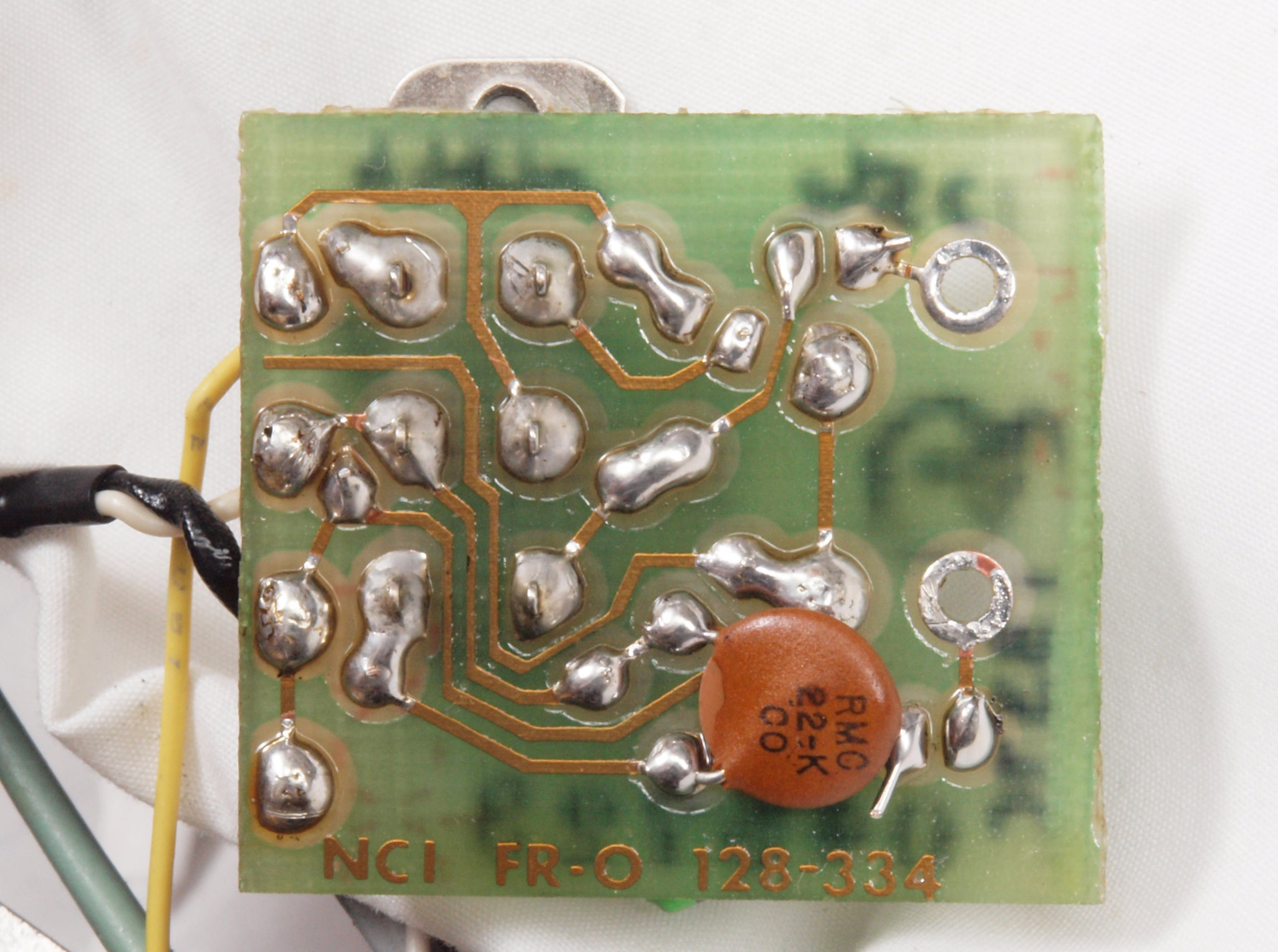

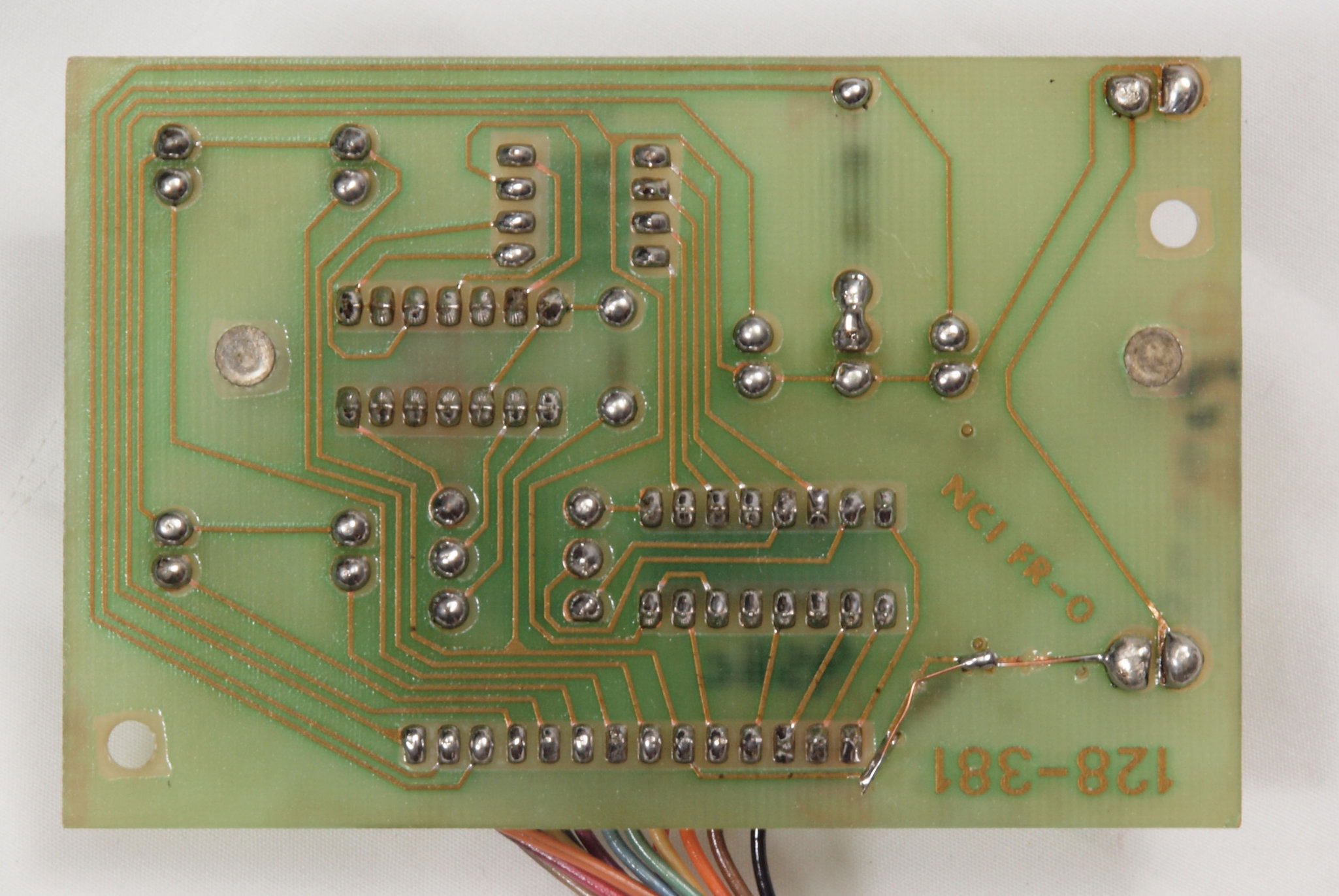

Ｃ６４．　修理前　Ｓｔａｔｕｓ・ＬＥＤ表示基板裏

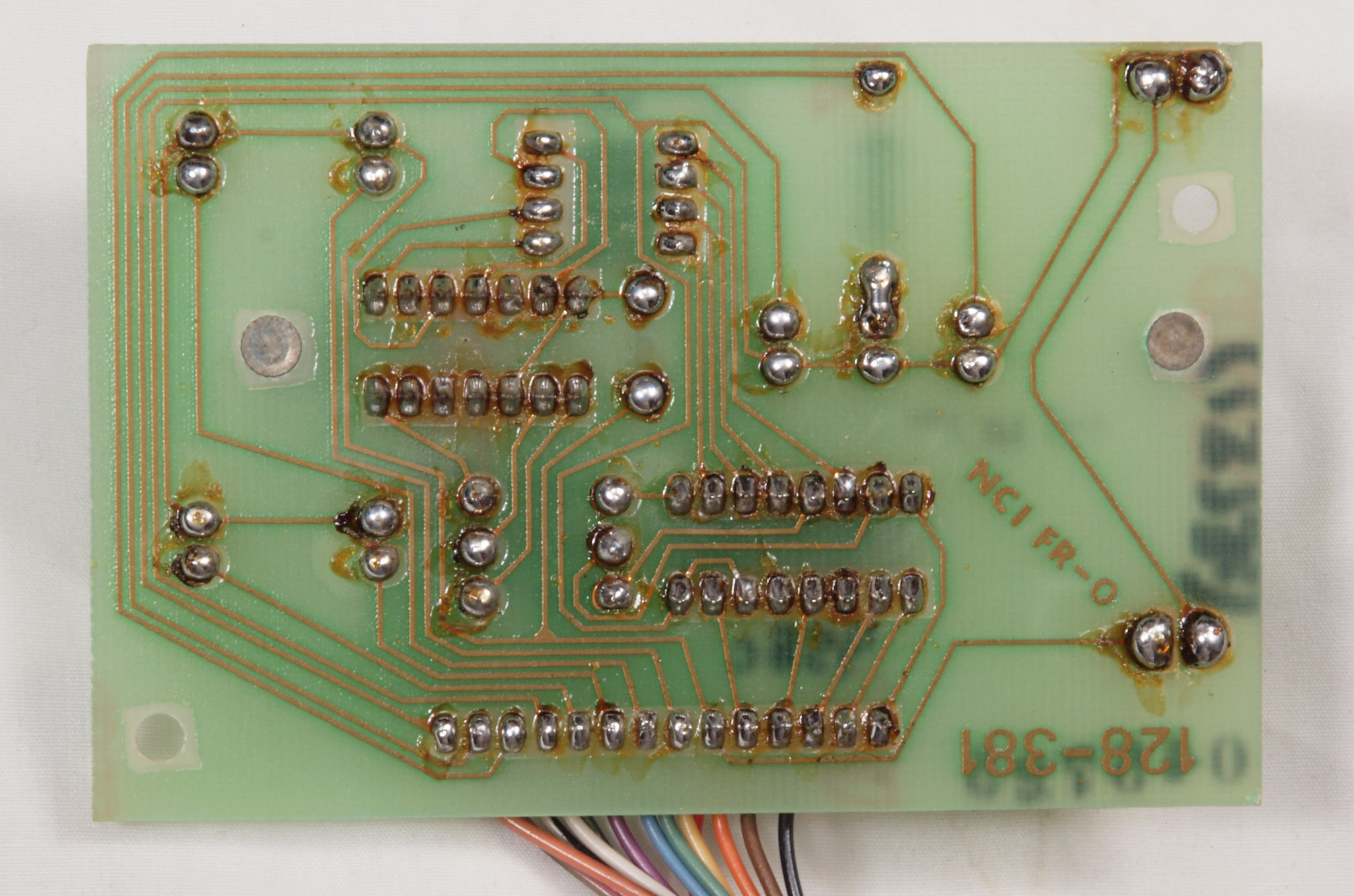

Ｃ６５．　修理（半田補正）後　Ｓｔａｔｕｓ・ＬＥＤ表示基板裏。　全半田やり直す。

Ｃ６６．　完成Ｓｔａｔｕｓ・ＬＥＤ表示基板裏　洗浄後防湿材を塗る。

Ｃ７１．　修理前　入力切替ＳＷ基板

Ｃ７２．　修理後　入力切替ＳＷ基板　電解コンデンサー２個交換

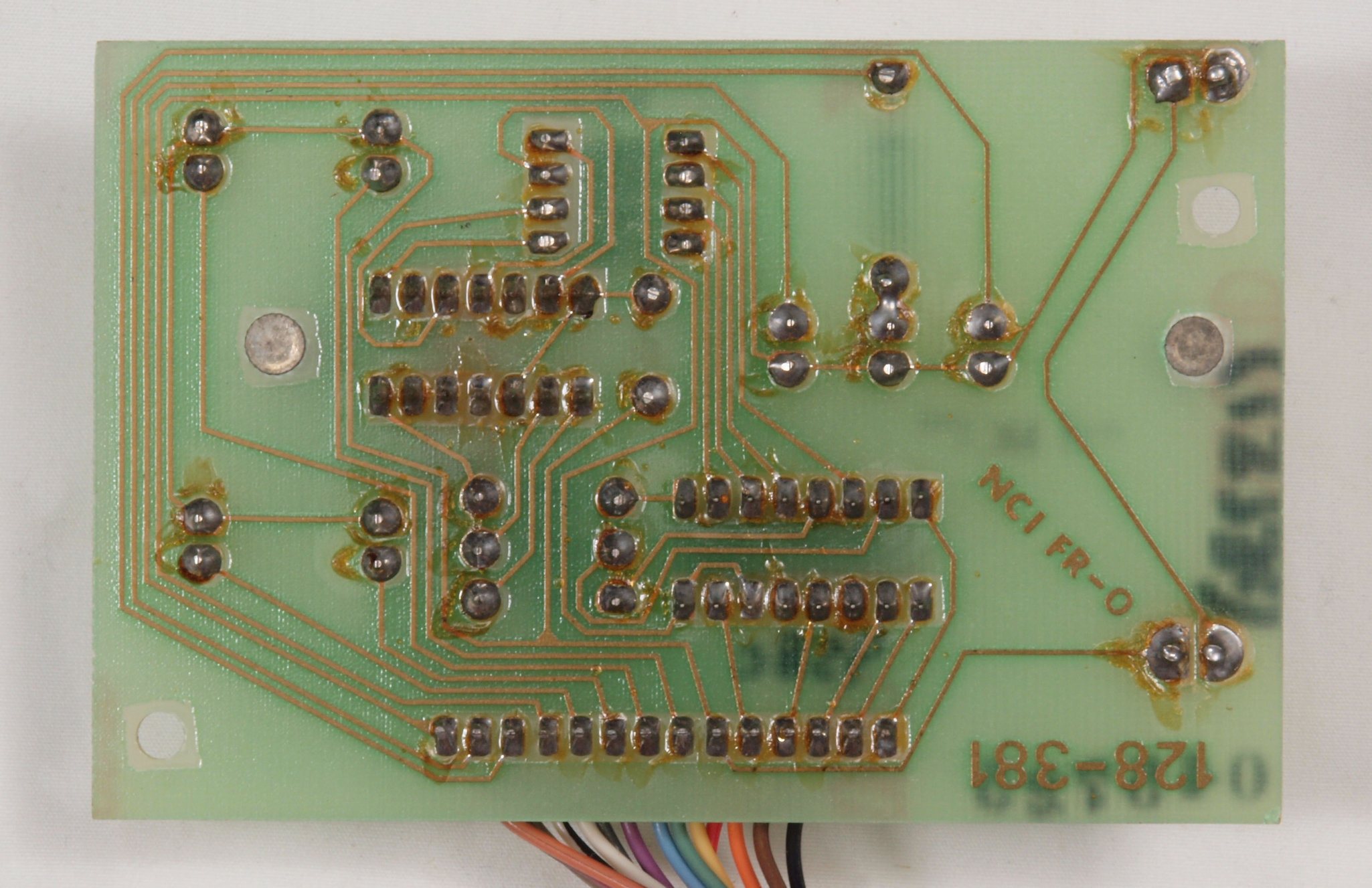

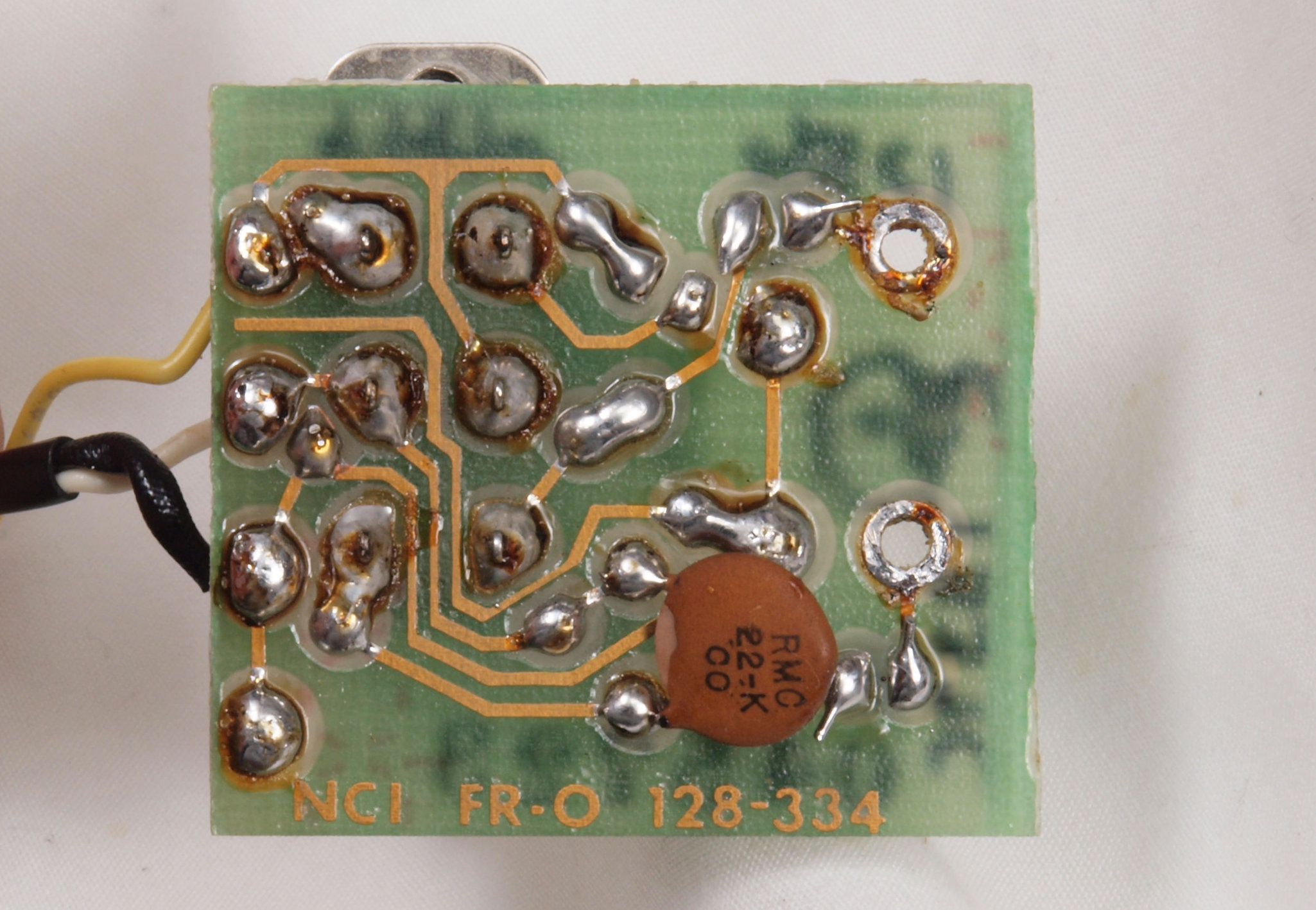

Ｃ７３．　修理前　入力切替ＳＷ基板裏

Ｃ７４．　修理（半田補正）後　入力切替ＳＷ基板裏。　全半田やり直す。

Ｃ７５．　完成入力切替ＳＷ基板裏　　洗浄後防湿材を塗る。

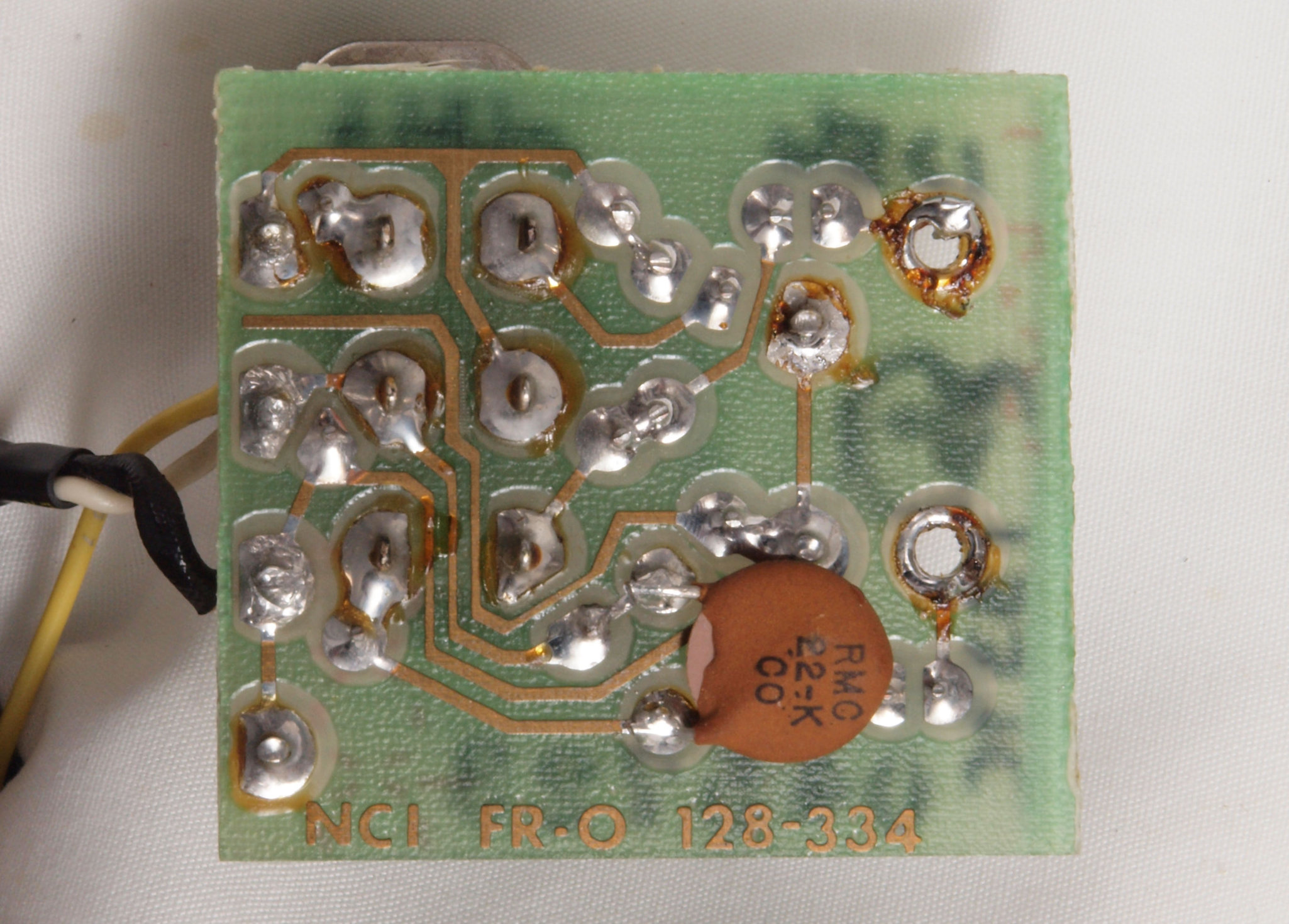

Ｃ７６．　修理中　モードＳＷ基板裏。　洗浄する。

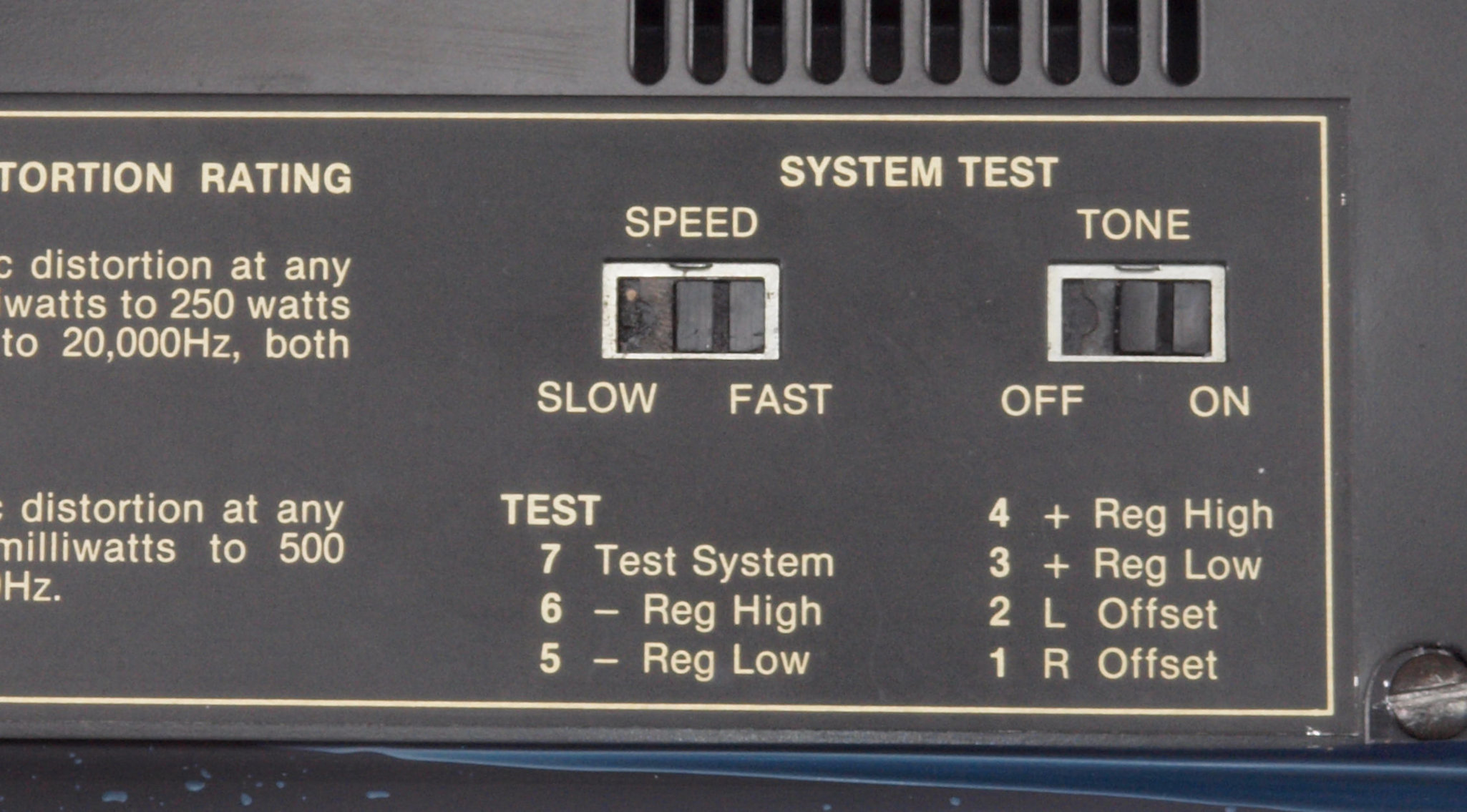

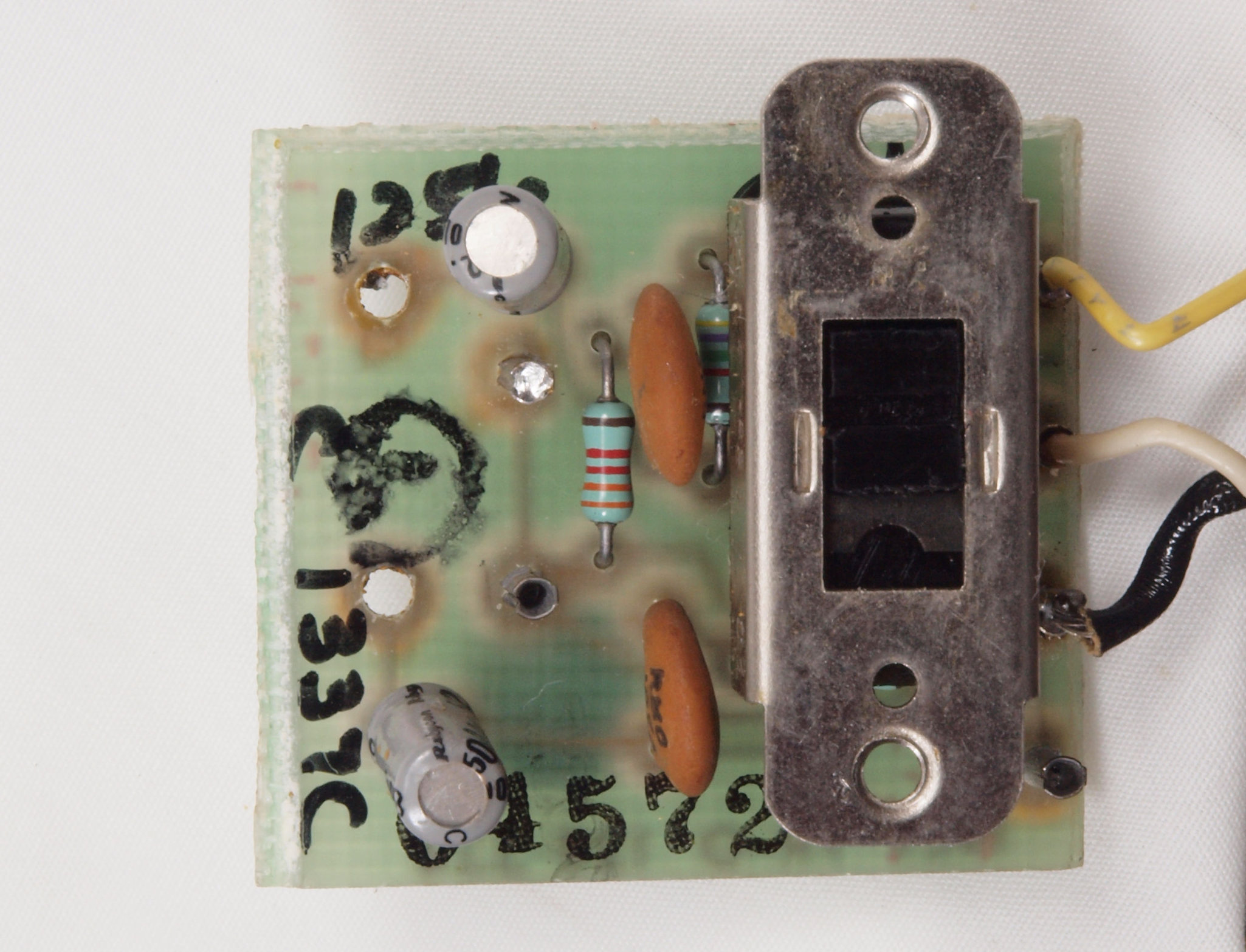

Ｃ８１．　修理前　システム・テストＳＷ。

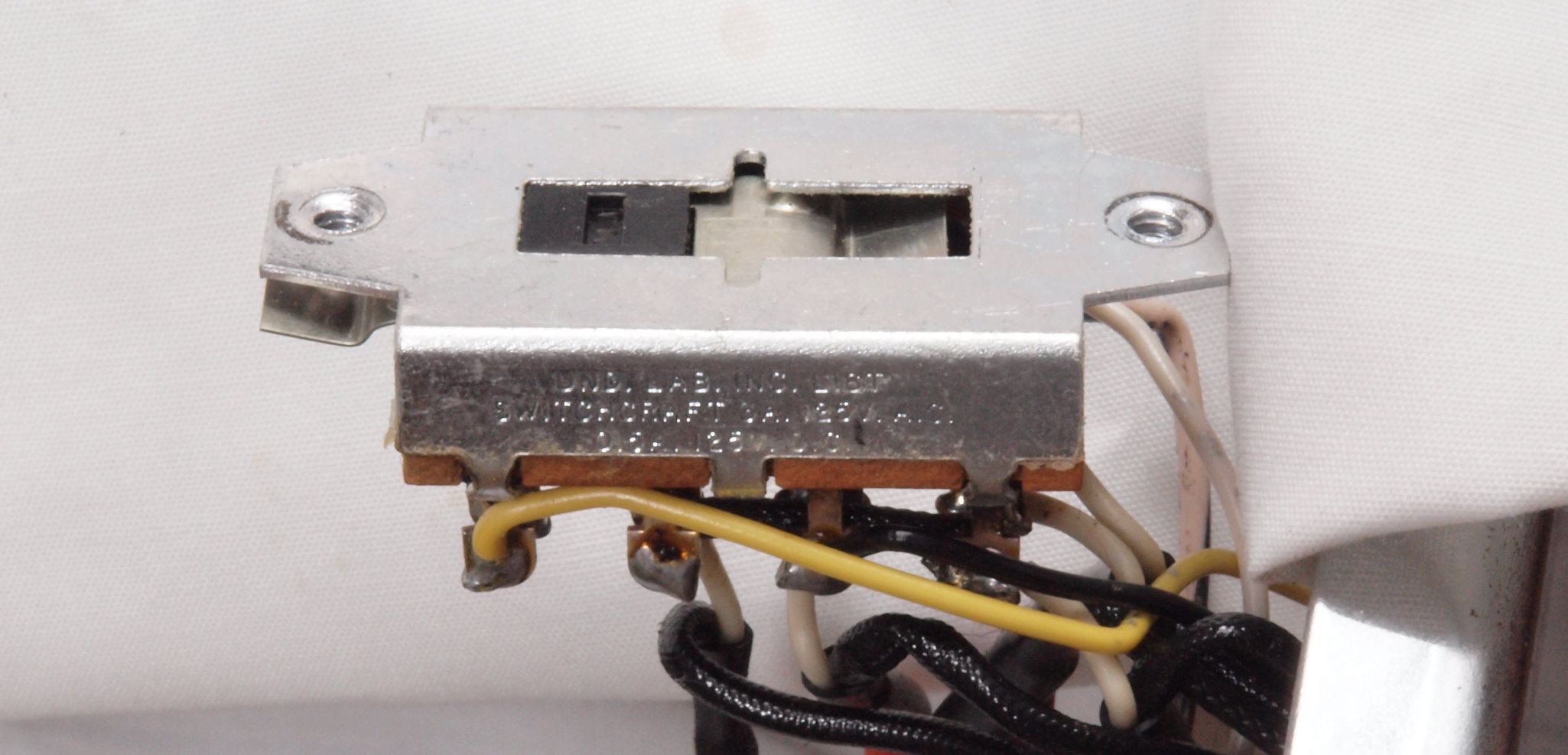

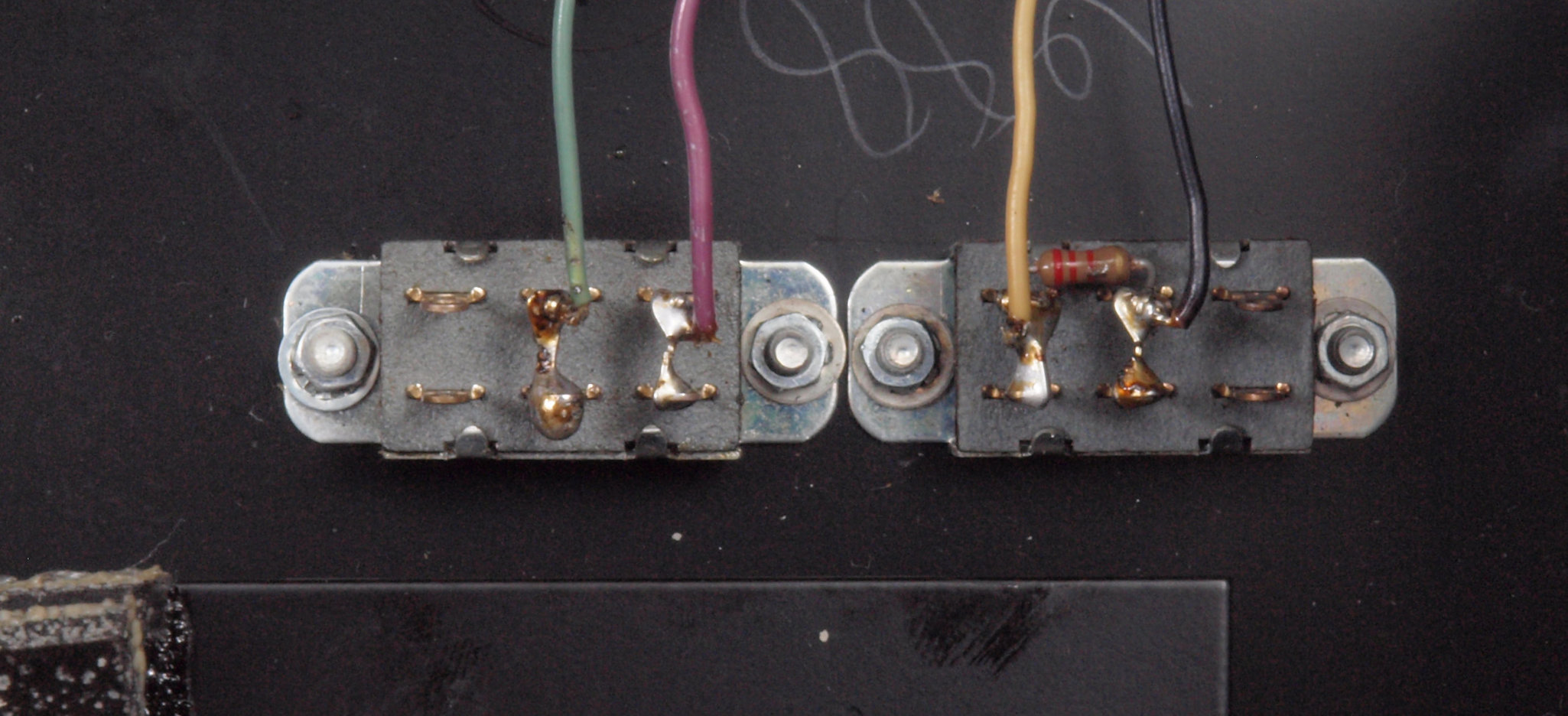

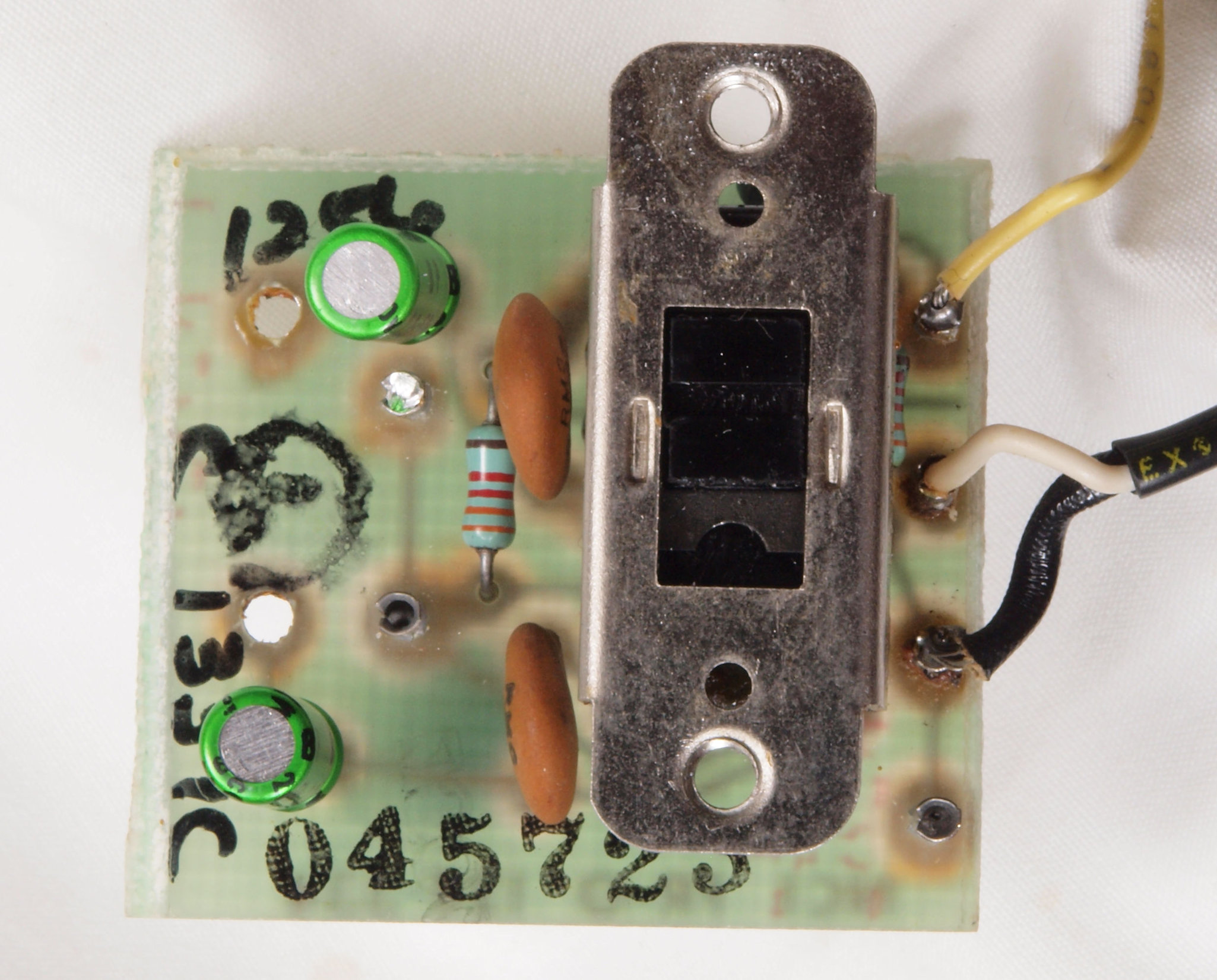

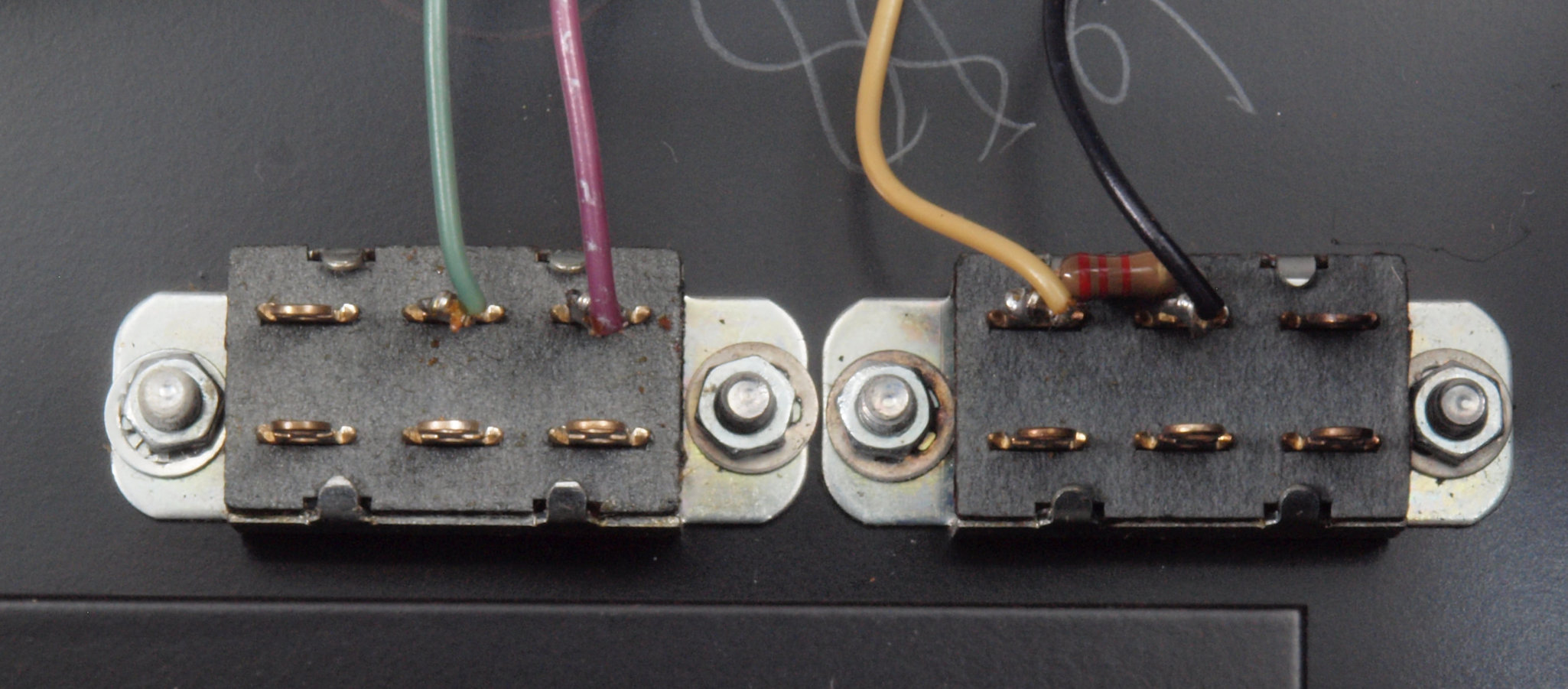

Ｃ８２．　修理前　システム・テストＳＷ裏。

Ｃ８３．　修理後　システム・テストＳＷ裏。Ｗ−ＳＷにする。

Ｃ９０．　修理中　Ｒ、Ｌ側終段ブロックと基板類を取り外す。

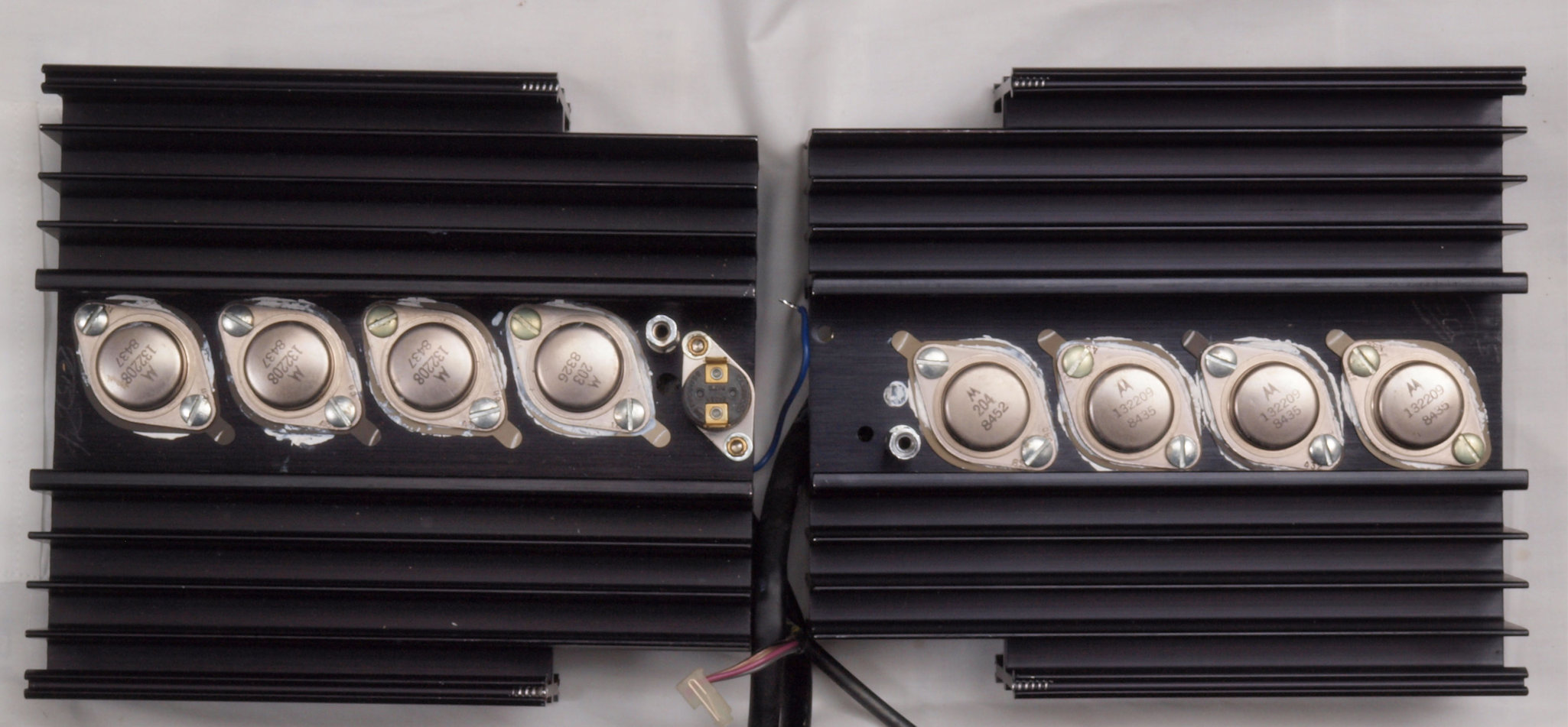

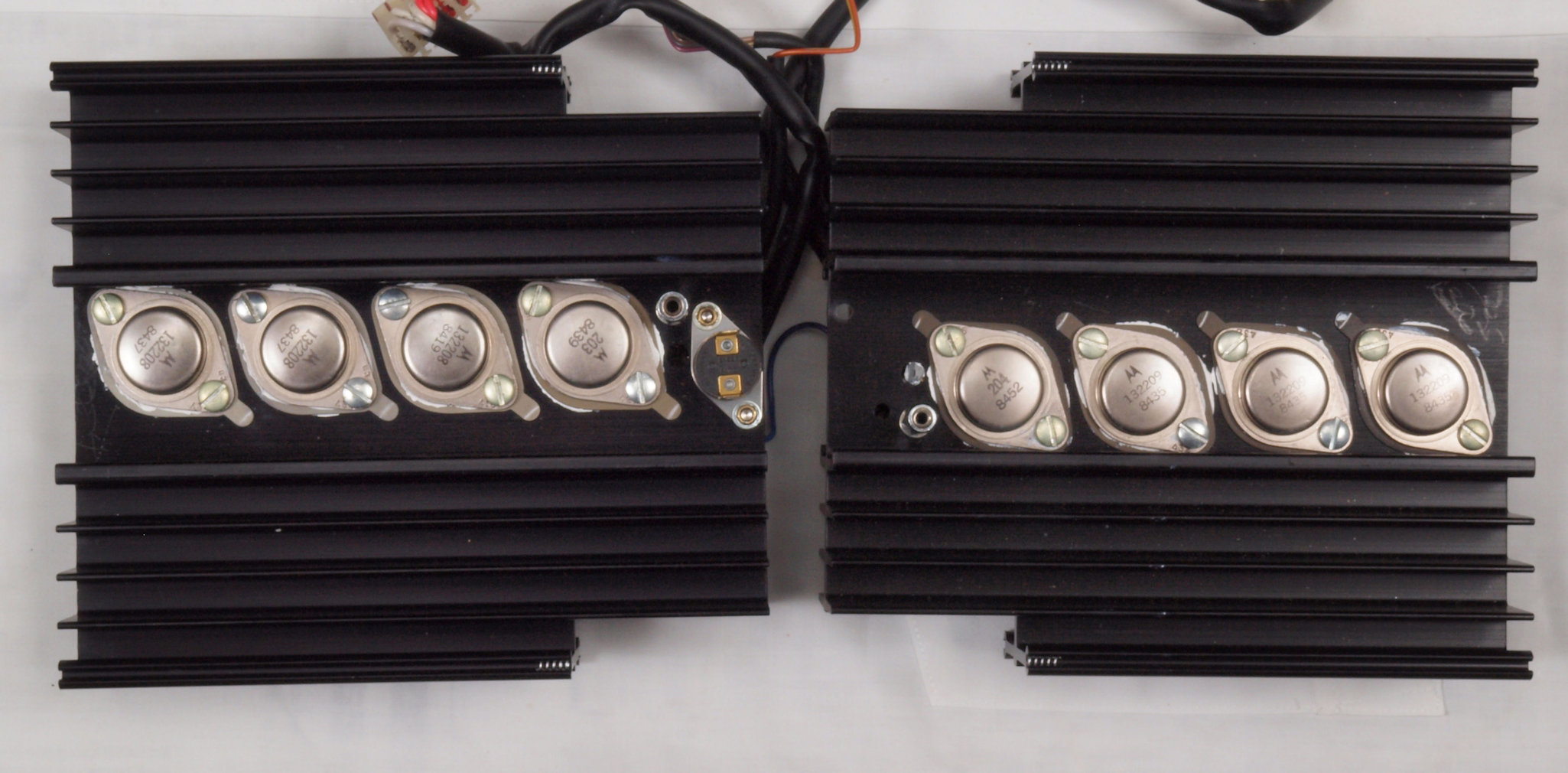

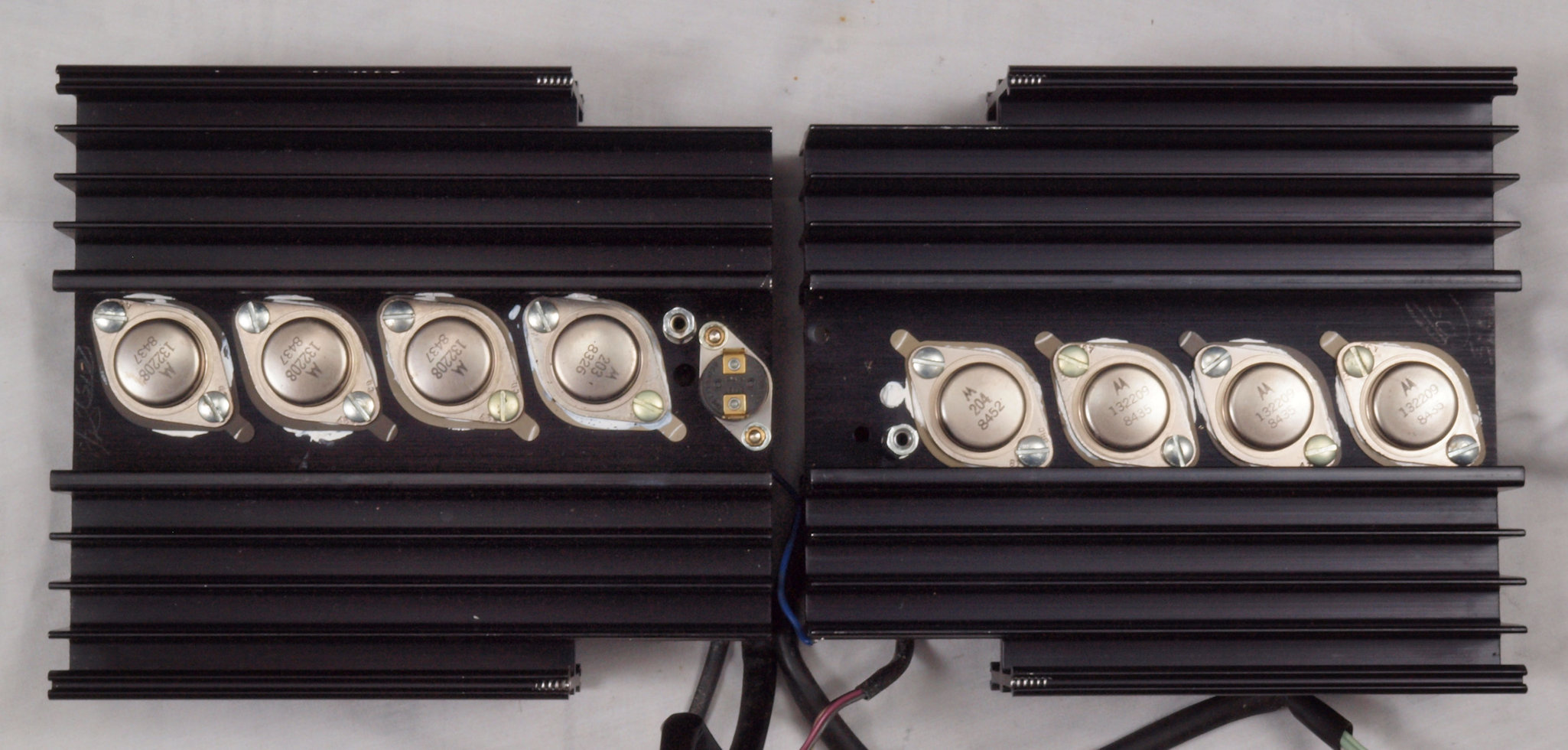

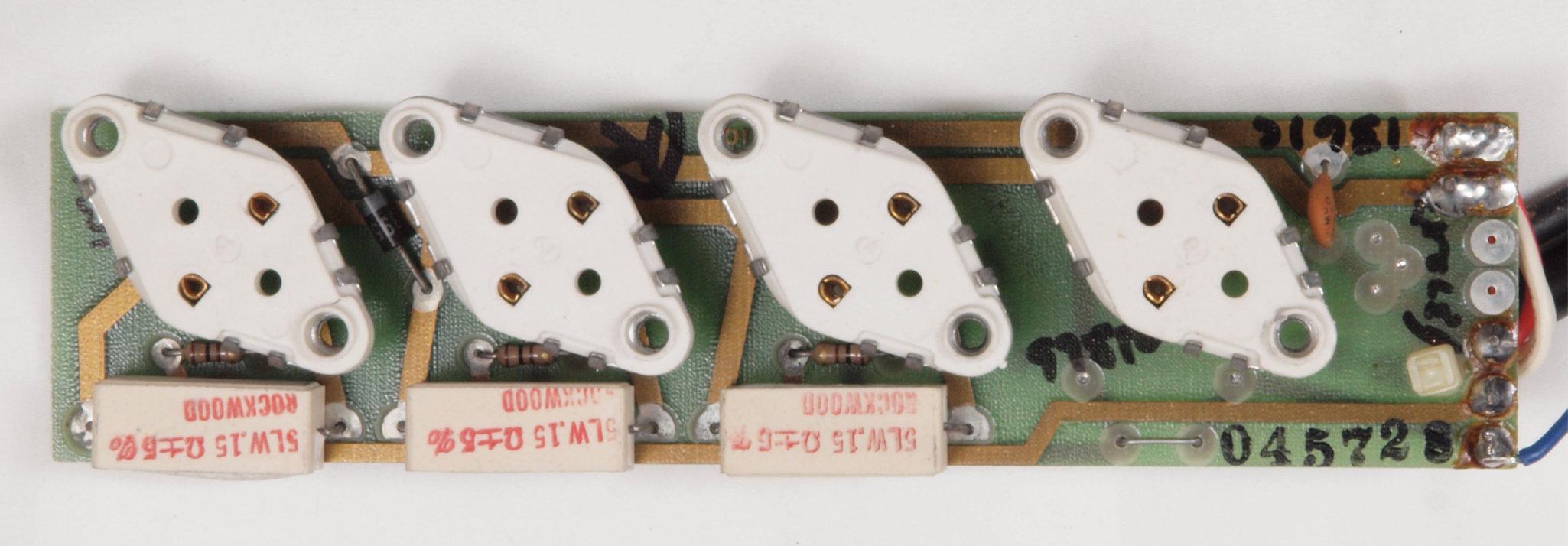

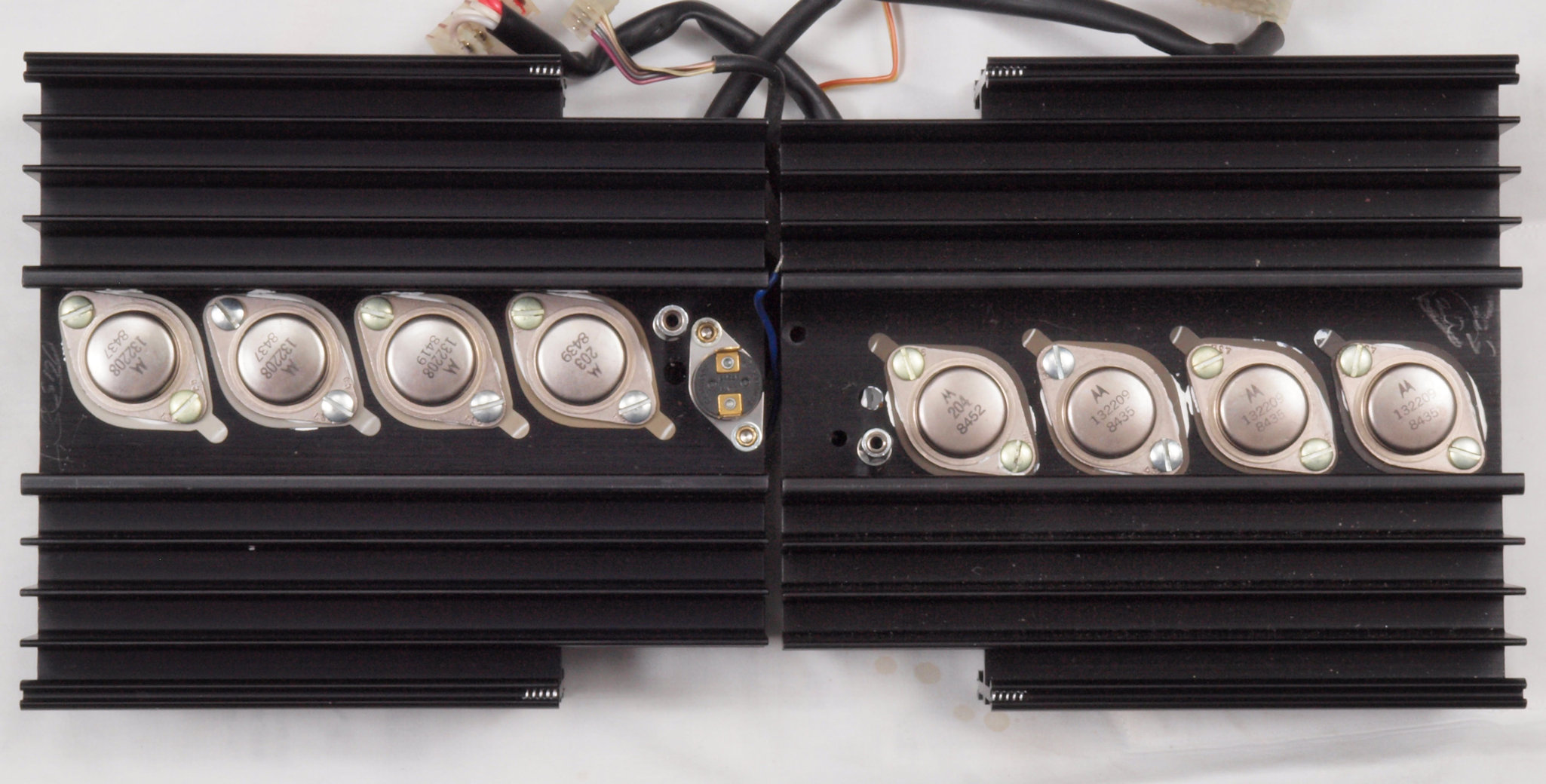

Ｃ９１．　修理前　Ｒ側終段ブロック。

Ｃ９２．　修理後　Ｒ側終段ブロック。

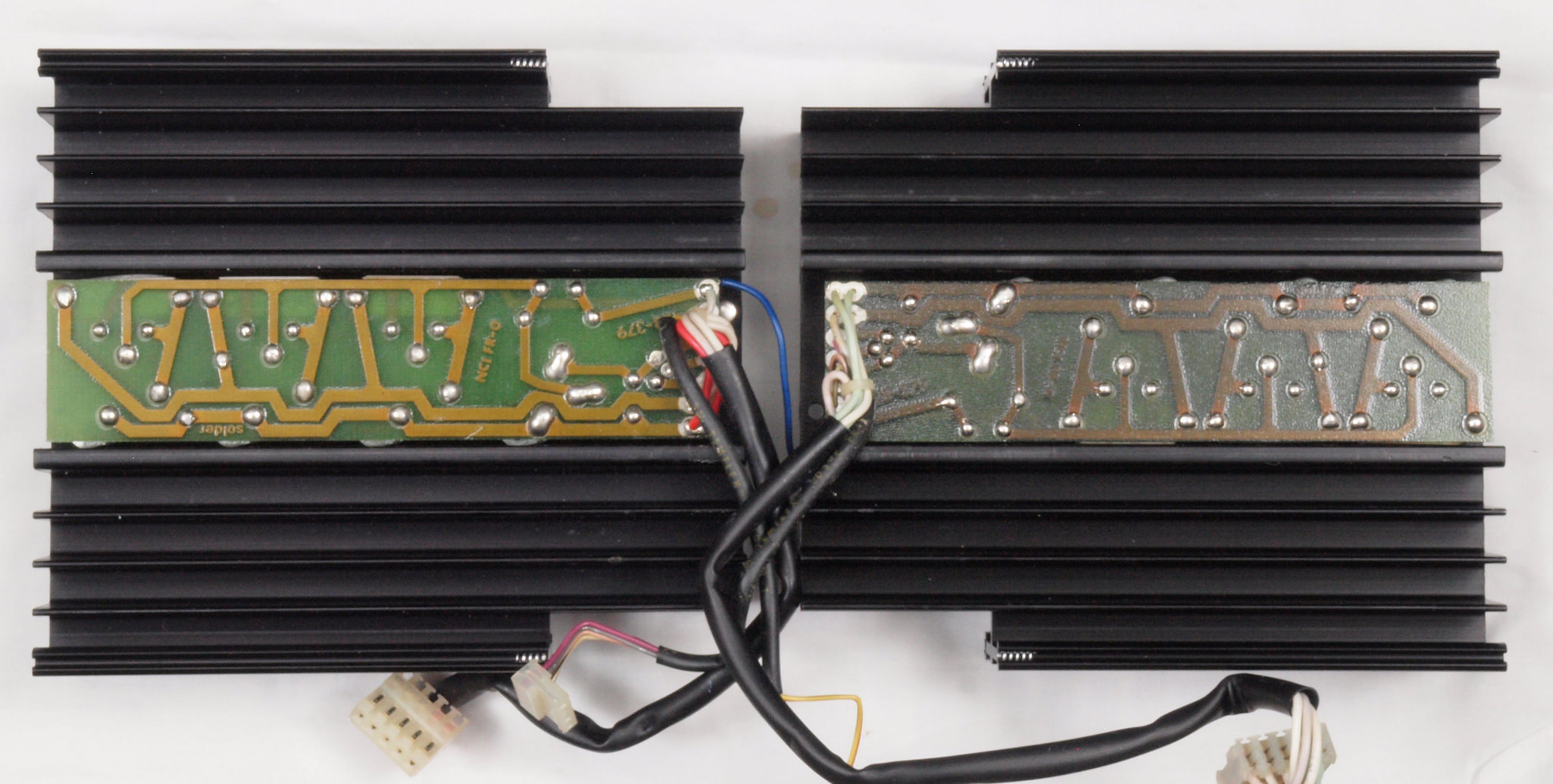

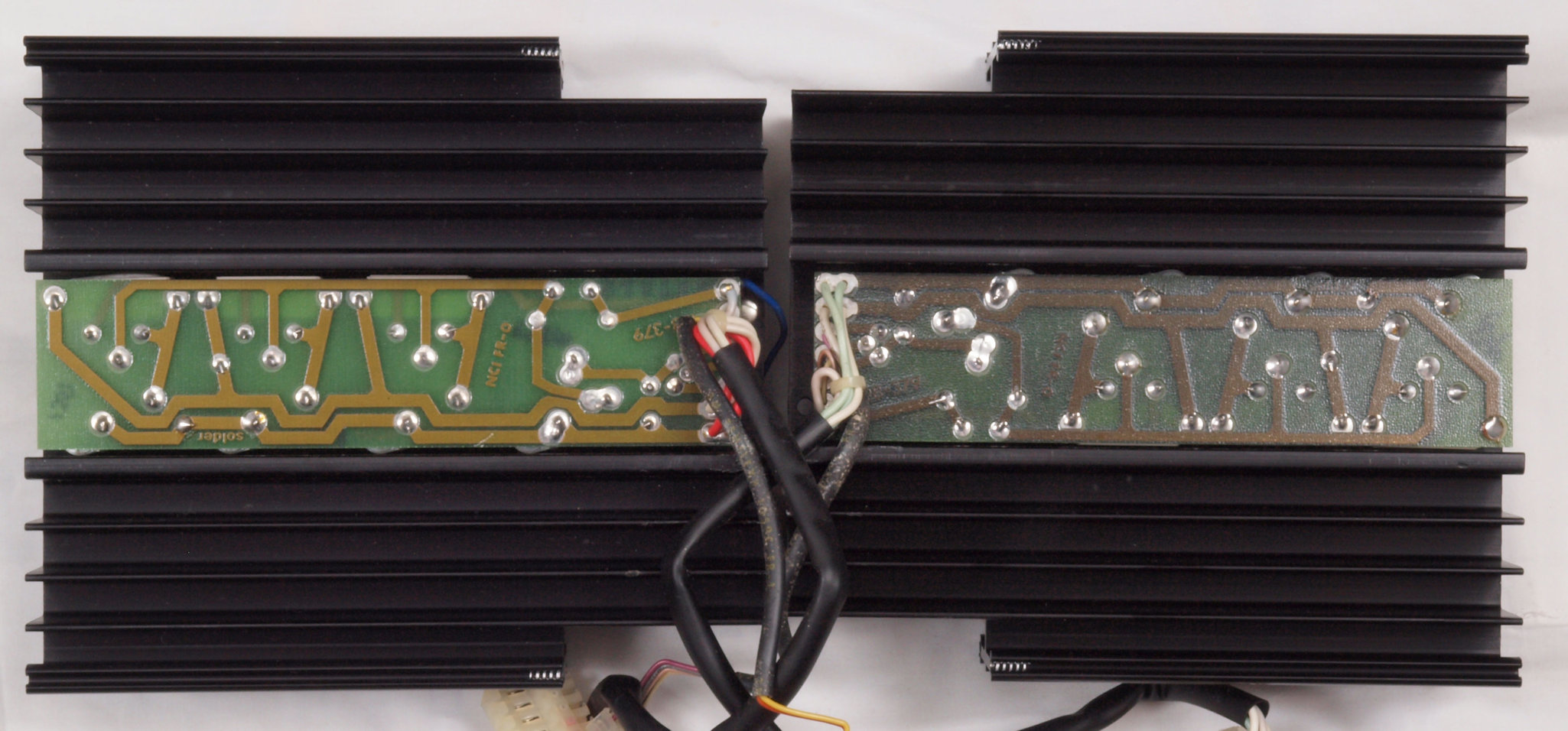

Ｃ９３．　修理前　Ｒ側終段ブロック裏。

Ｃ９４．　修理後　Ｒ側終段ブロック裏。

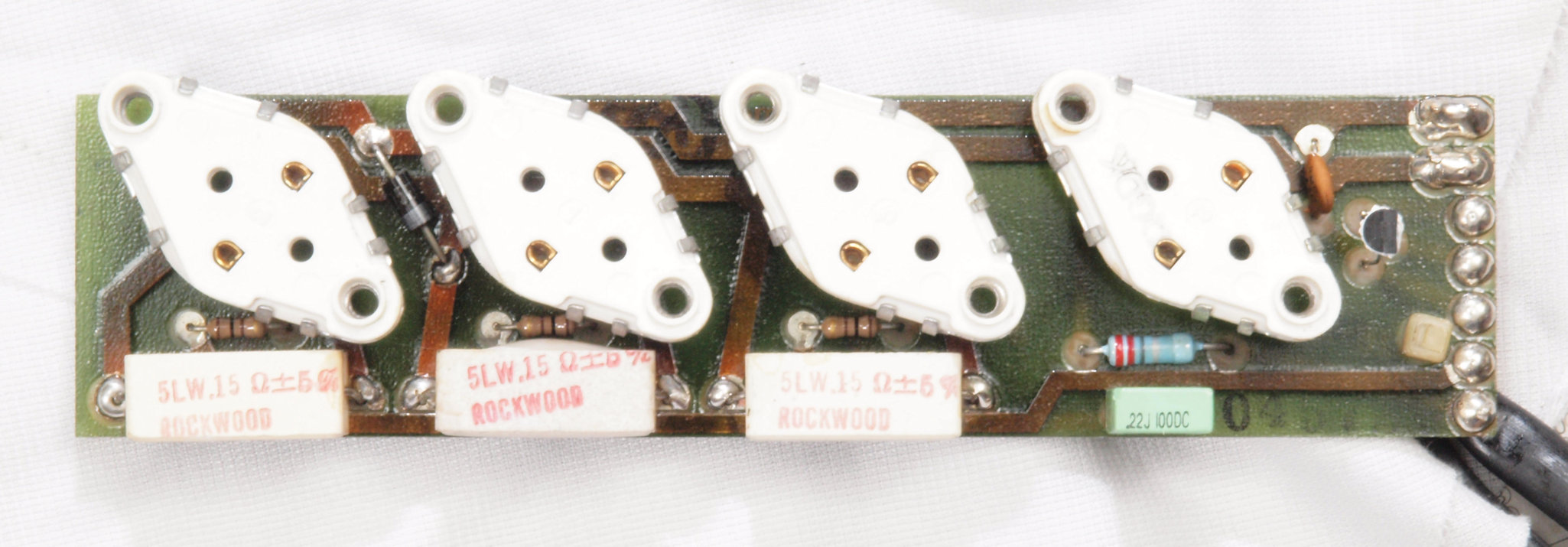

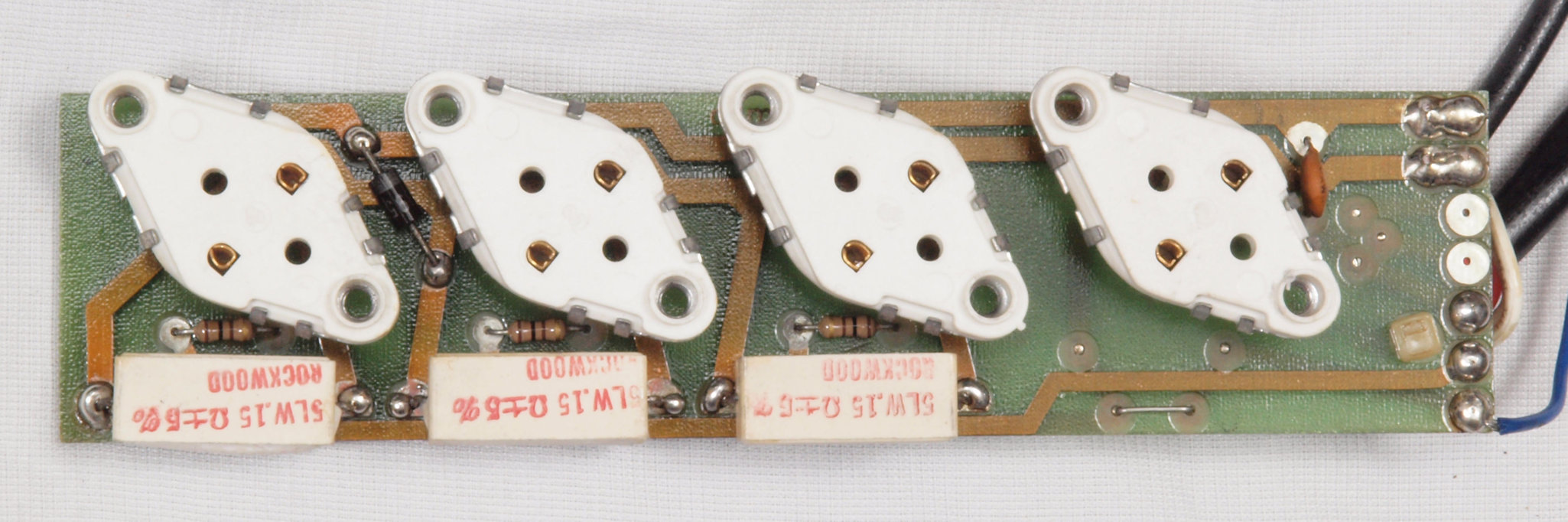

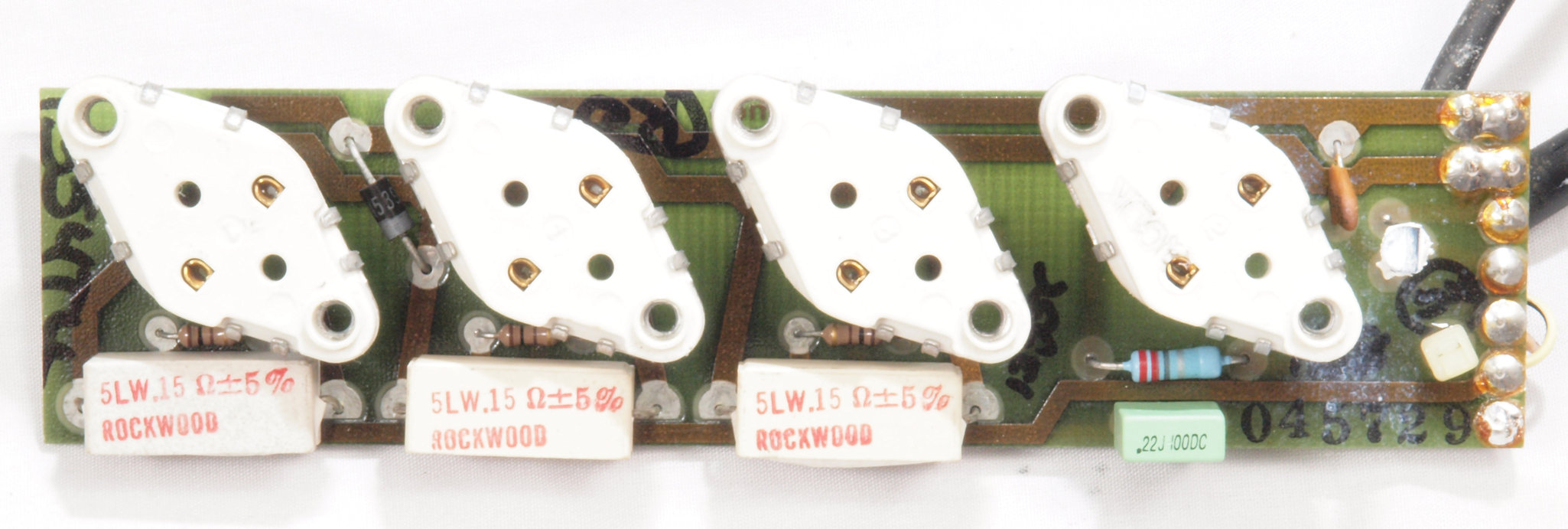

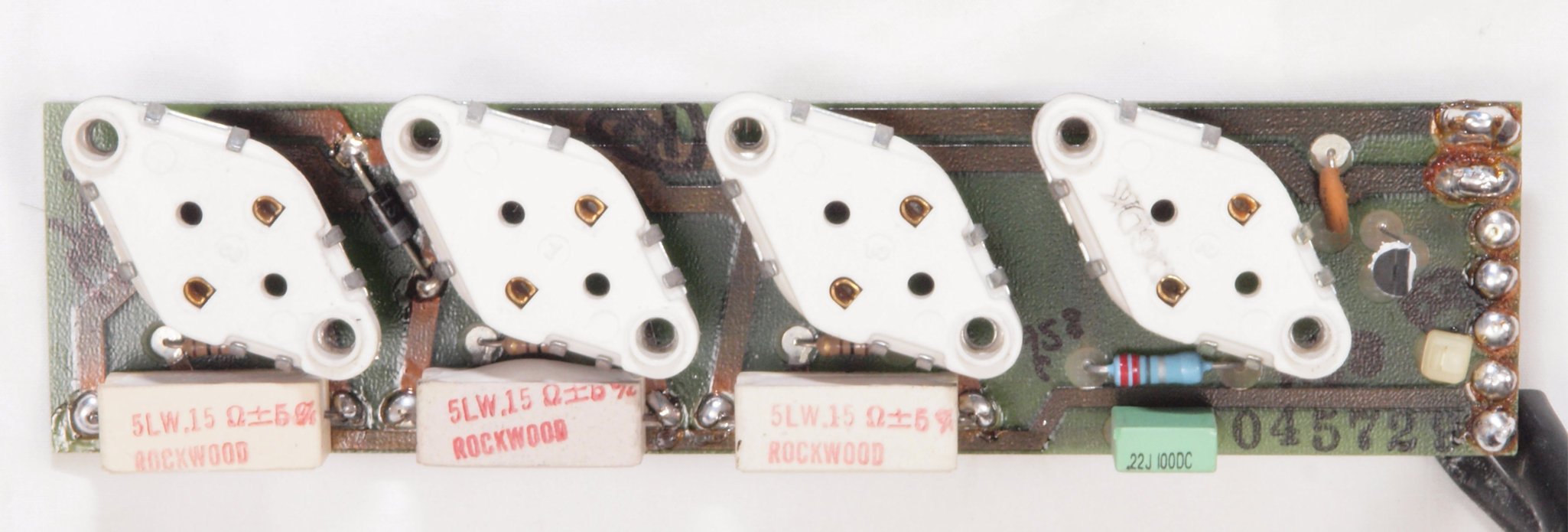

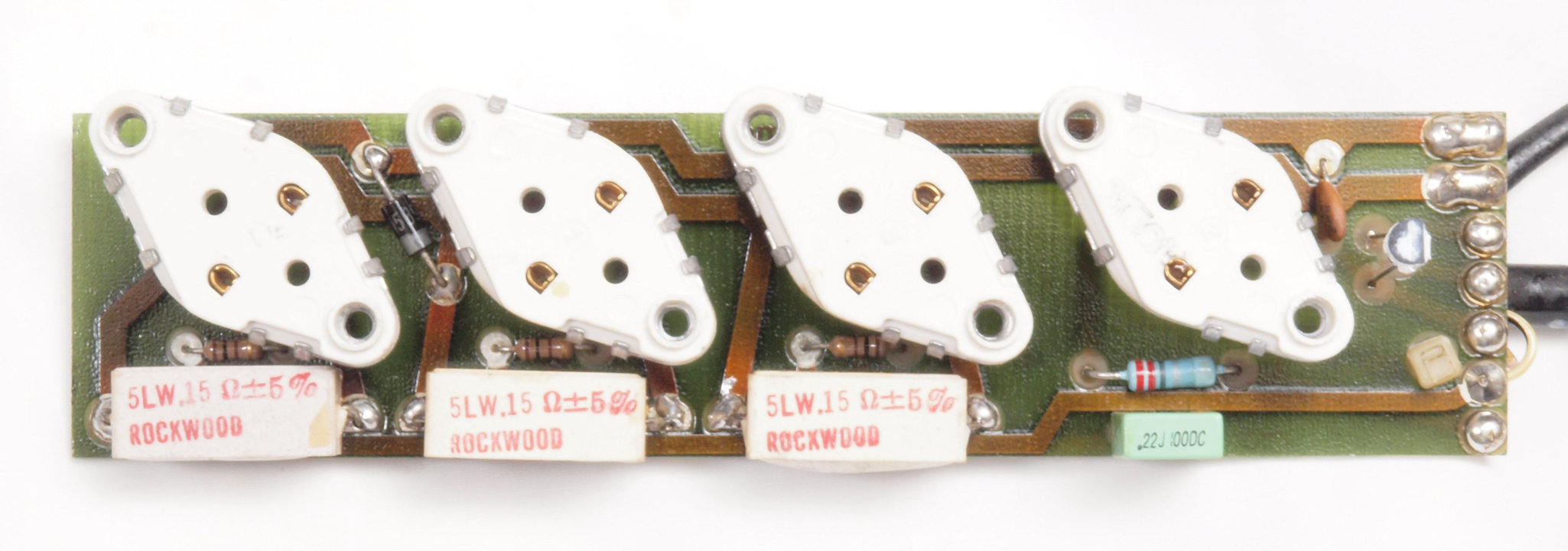

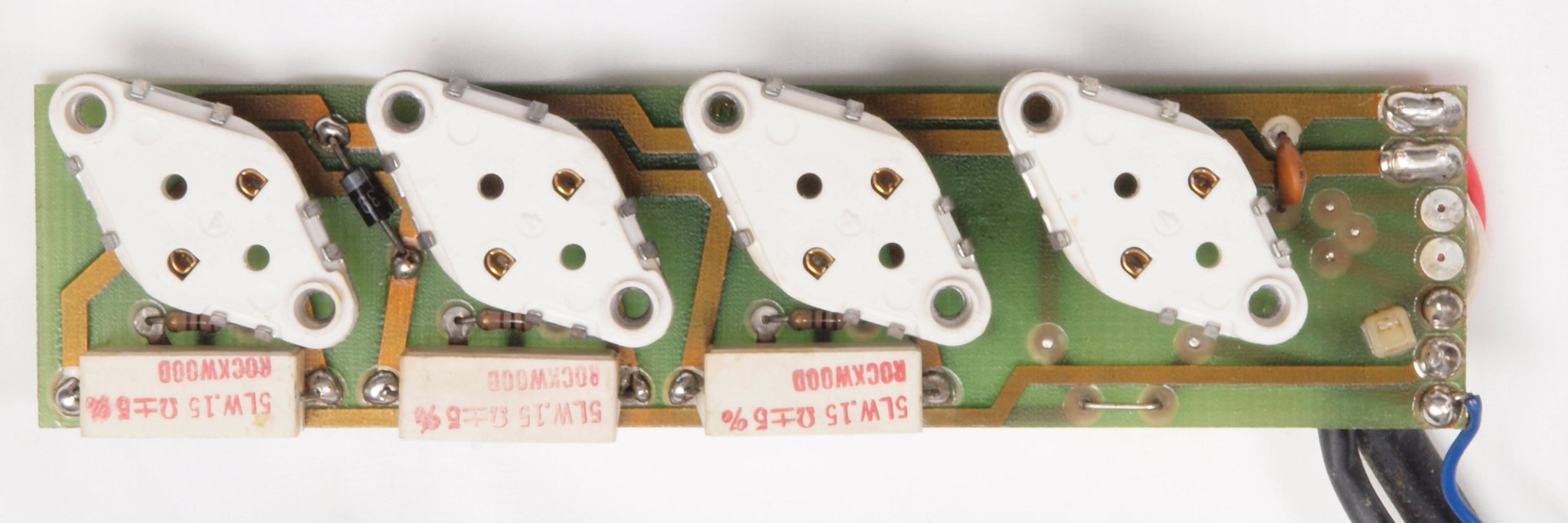

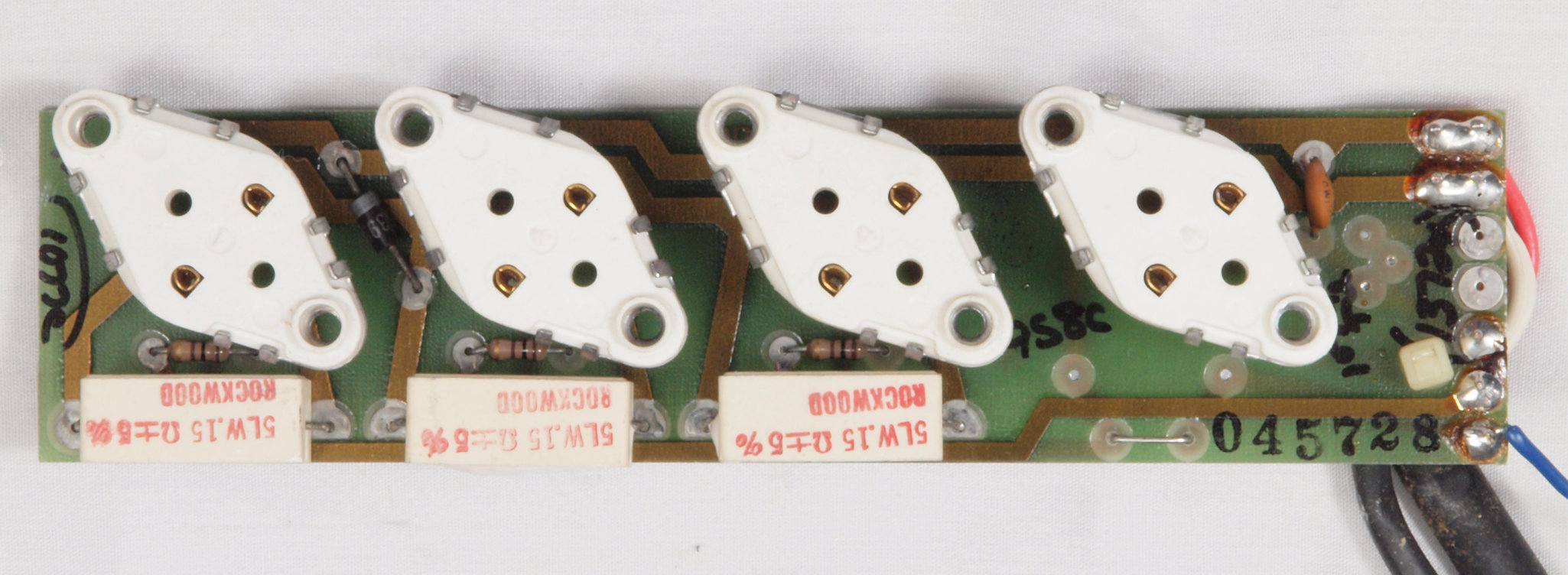

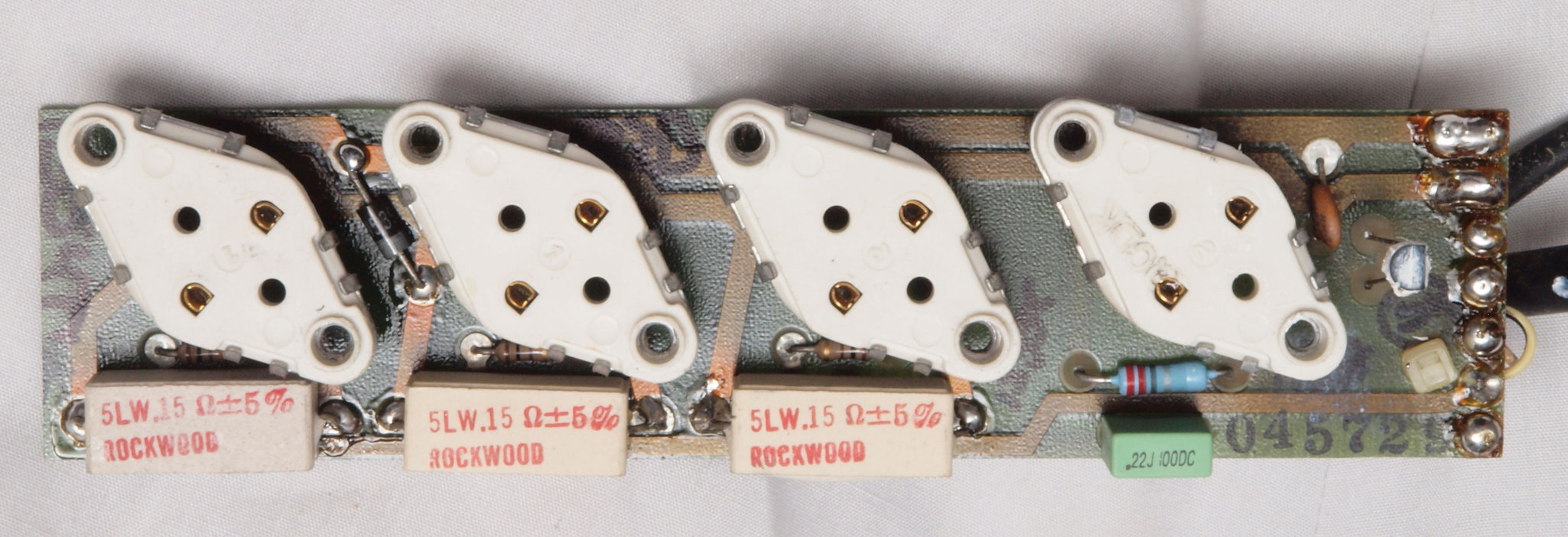

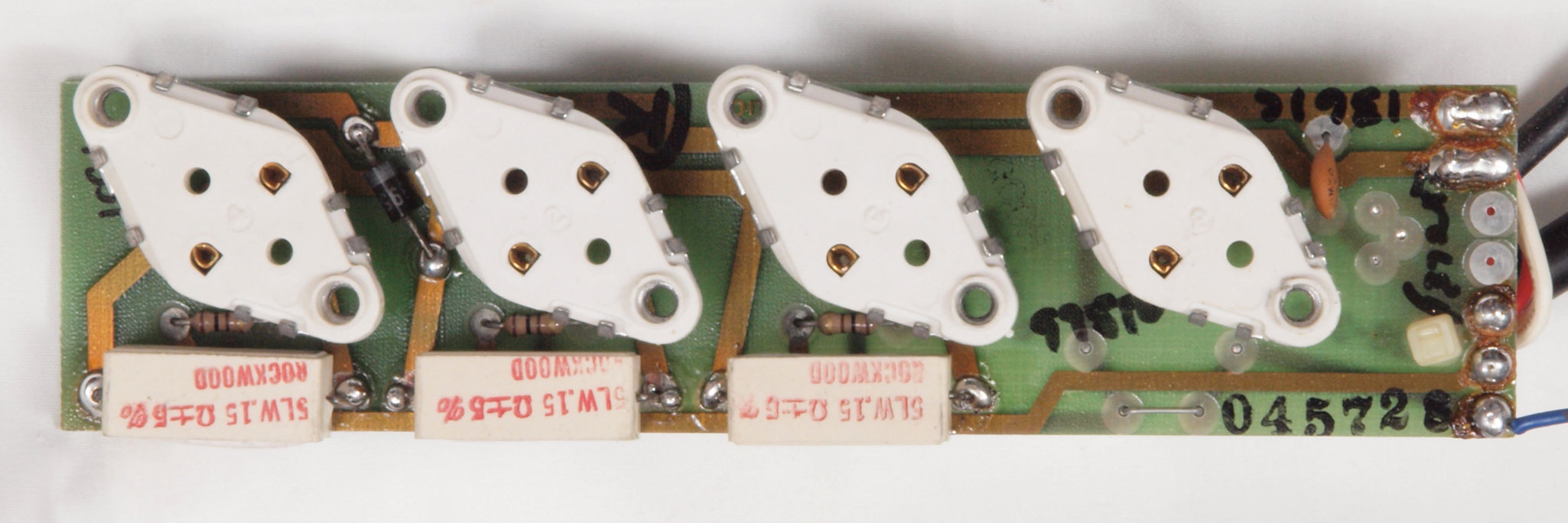

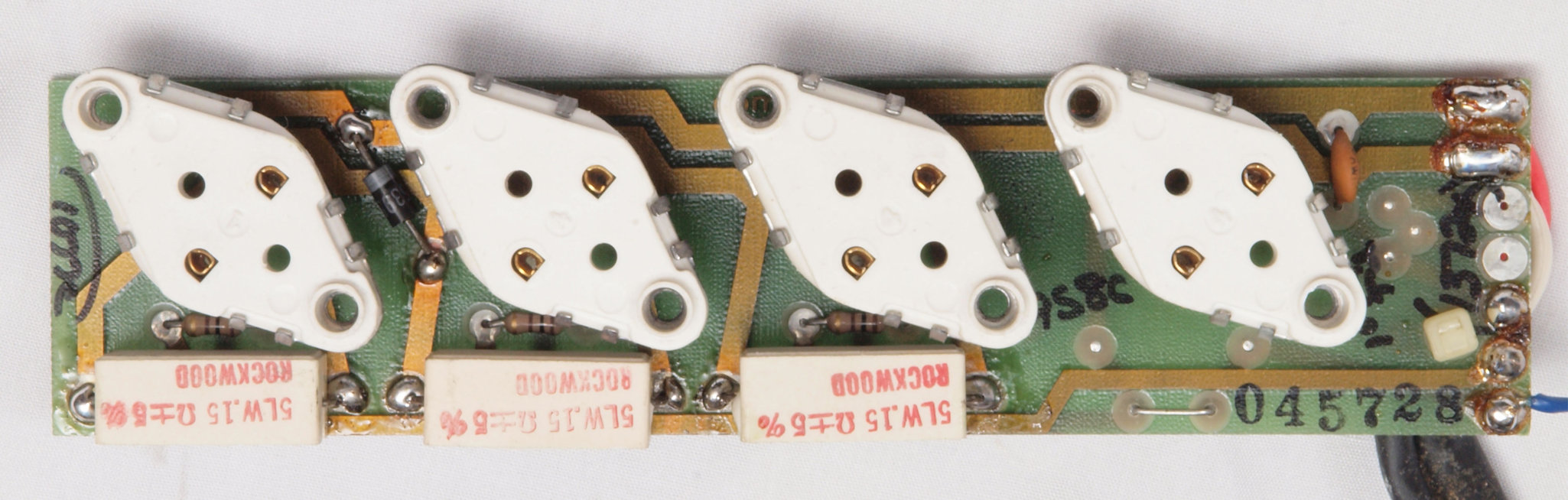

ＣＡ１．　修理前　Ｒ側＋終段基板

ＣＡ２．　修理（半田補正）後　Ｒ側＋終段基板。　全半田やり直す。

ＣＡ３．　完成Ｒ側終段＋終段基板　洗浄後防湿材を塗る。

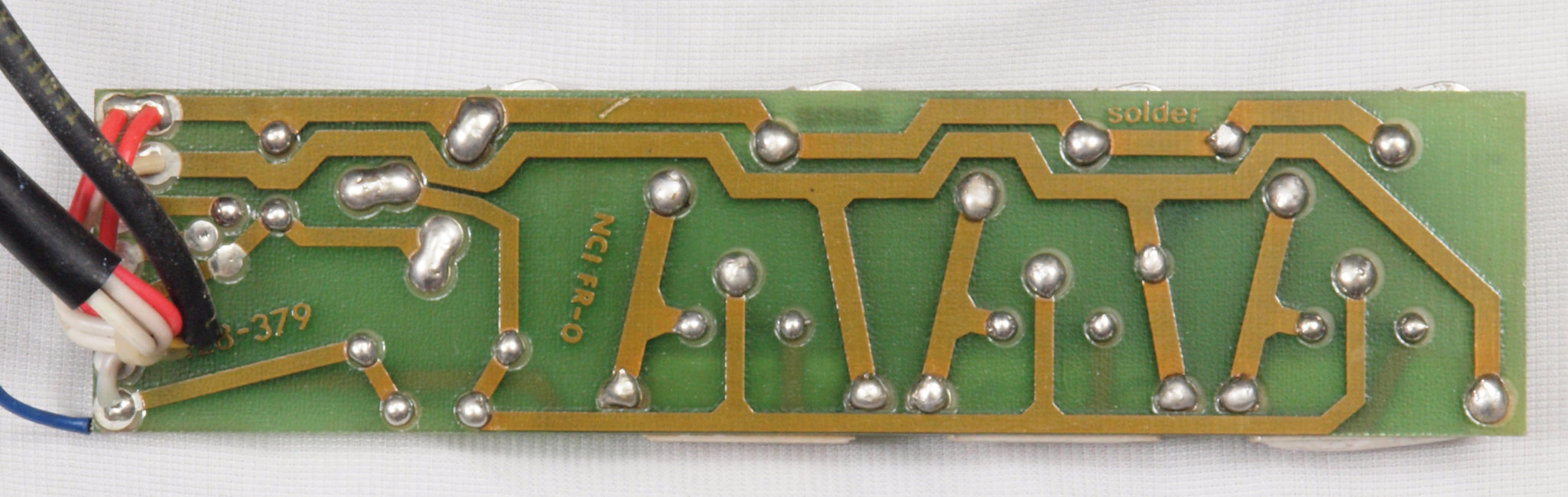

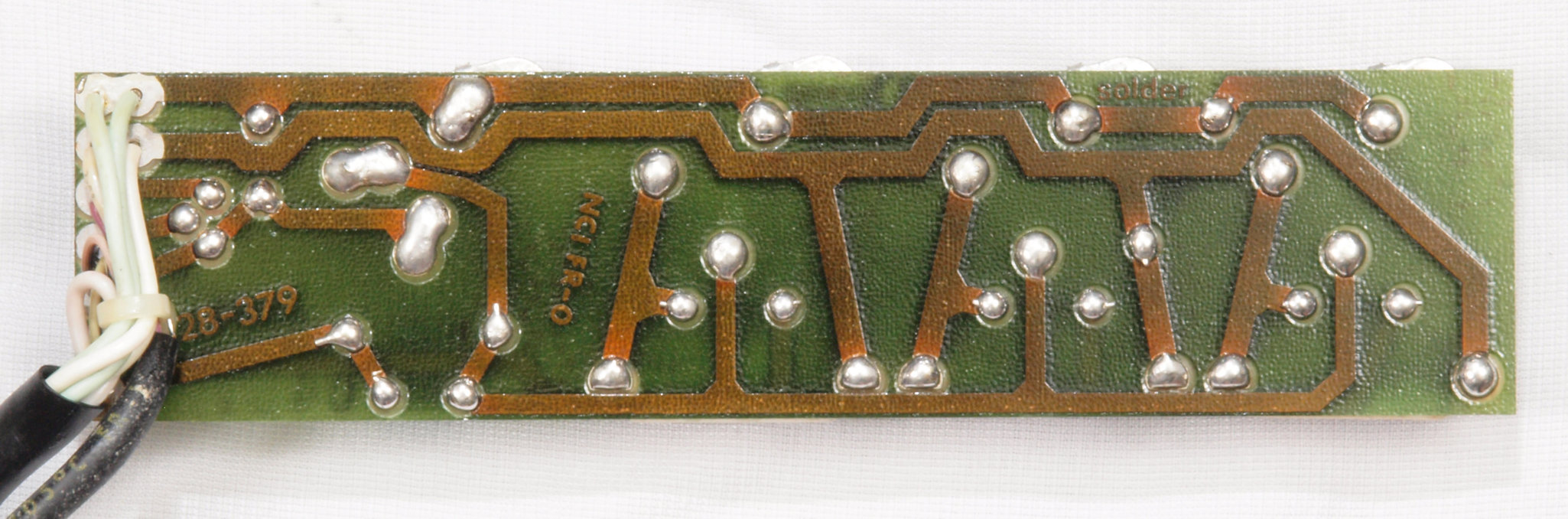

ＣＡ４．　修理前　Ｒ側＋終段基板裏

ＣＡ５．　修理（半田補正）後　Ｒ側＋終段基板裏。　全半田やり直す。

ＣＡ６．　完成Ｒ側終段＋終段基板裏　洗浄後防湿材を塗る。

ＣＢ１．　修理前　Ｒ側−終段基板

ＣＢ２．　修理（半田補正）後　Ｒ側−終段基板。　全半田やり直す。

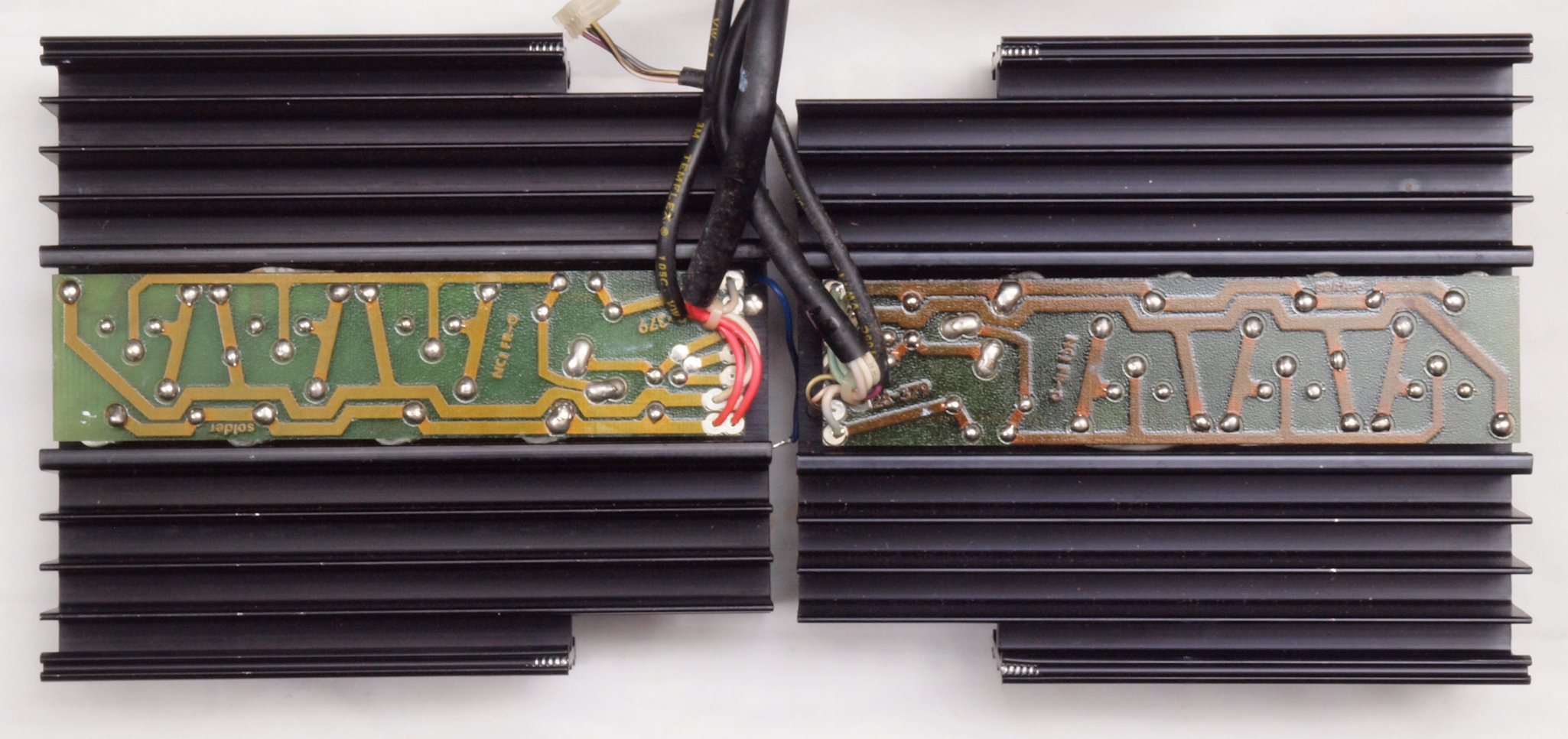

ＣＢ３．　完成Ｒ側終段−終段基板　洗浄後防湿材を塗る。

ＣＢ４．　修理前　Ｒ側−終段基板裏

ＣＢ５．　修理（半田補正）後　Ｒ側−終段基板裏。　全半田やり直す。

ＣＢ６．　完成Ｒ側終段−終段基板裏　洗浄後防湿材を塗る。

ＣＣ１．　修理前　Ｌ側終段ブロック。

ＣＣ２．　修理後　Ｌ側終段ブロック。

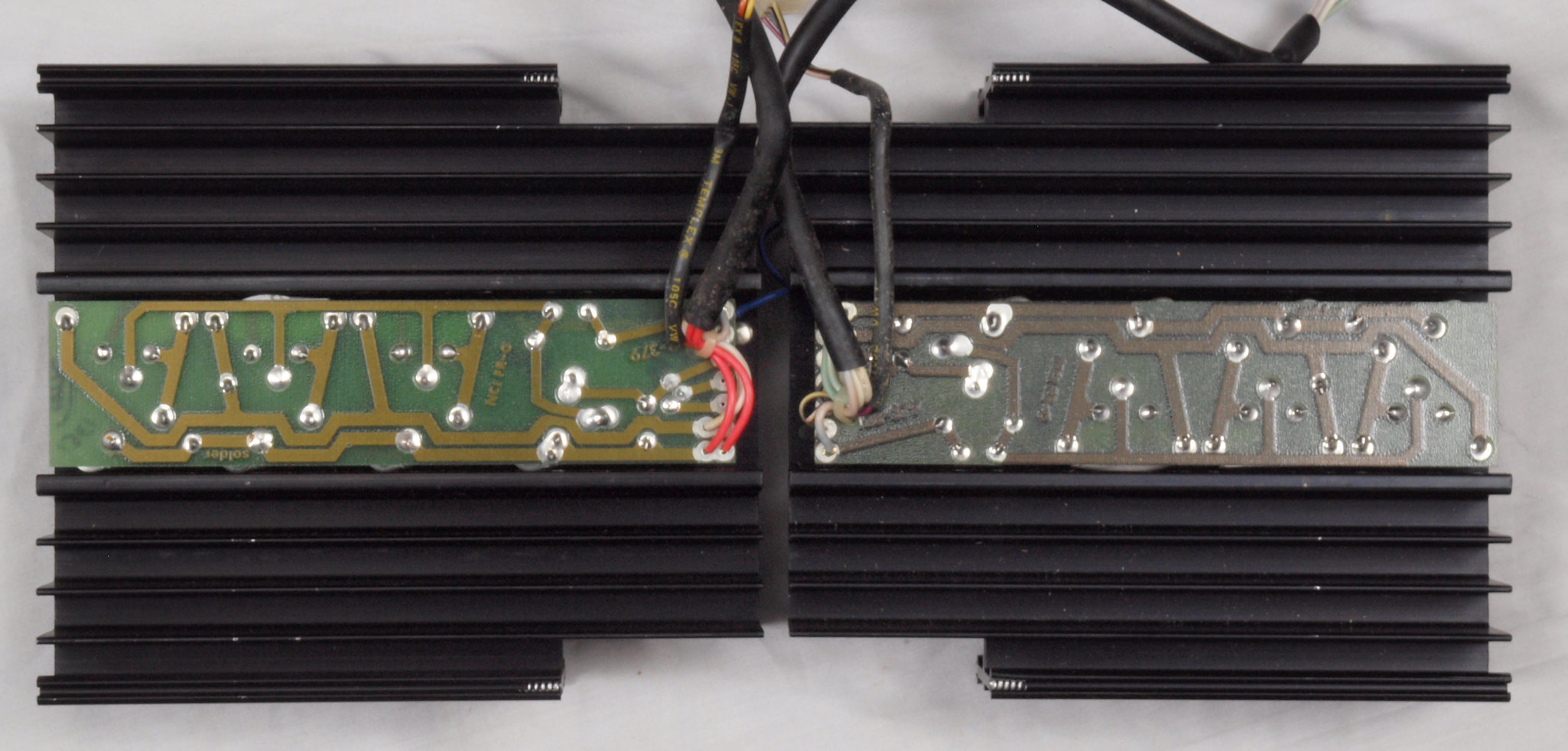

ＣＣ３．　修理後　Ｌ側終段ブロック裏。

ＣＣ４．　修理後　Ｌ側終段ブロック裏。

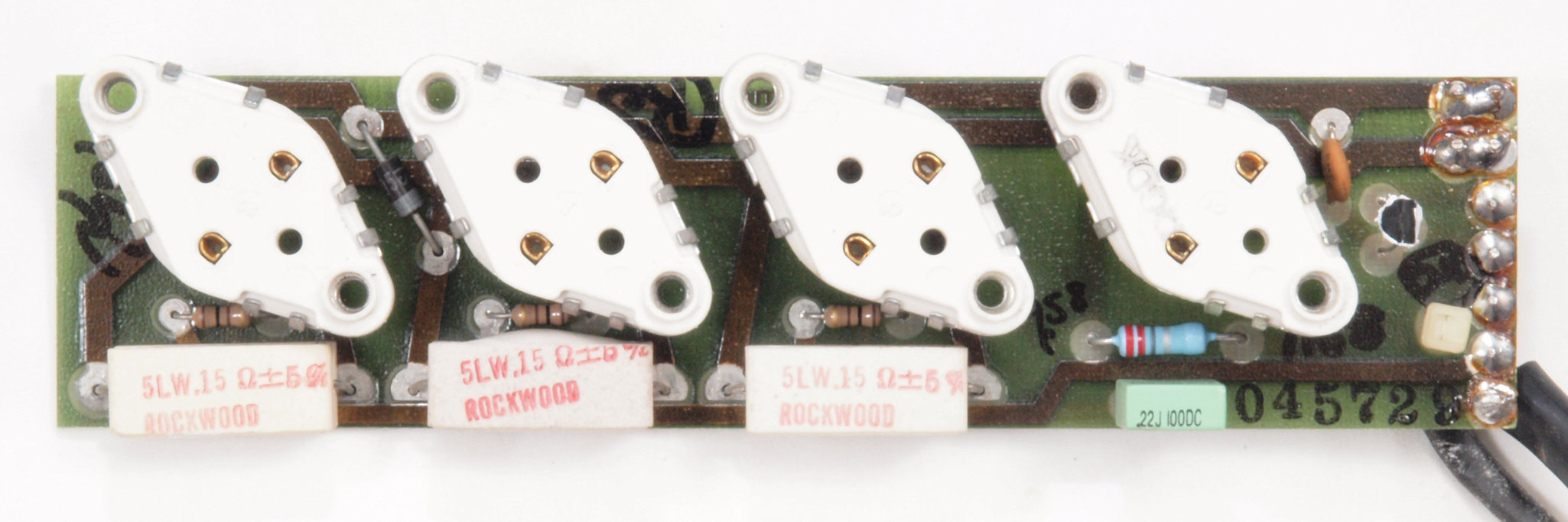

ＣＤ１．　修理前　Ｌ側＋終段基板

ＣＤ２．　修理（半田補正）後　Ｌ側＋終段基板。　全半田やり直す。

ＣＤ３．　完成Ｌ側終段＋終段基板　洗浄後防湿材を塗る。

ＣＤ４．　修理前　Ｌ側＋終段基板裏

ＣＤ５．　修理（半田補正）後　Ｌ側＋終段基板裏。　全半田やり直す。

ＣＤ６．　完成Ｌ側終段＋終段基板裏　洗浄後防湿材を塗る。

ＣＥ１．　修理前　Ｌ側−終段基板

ＣＥ２．　修理（半田補正）後　Ｌ側−終段基板。　全半田やり直す。

ＣＥ３．　完成Ｌ側終段−終段基板　洗浄後防湿材を塗る。

ＣＥ４．　修理前　Ｌ側−終段基板裏

ＣＥ５．　修理（半田補正）後　Ｌ側−終段基板裏。　全半田やり直す。

ＣＥ６．　完成Ｌ側終段−終段基板裏　洗浄後防湿材を塗る。

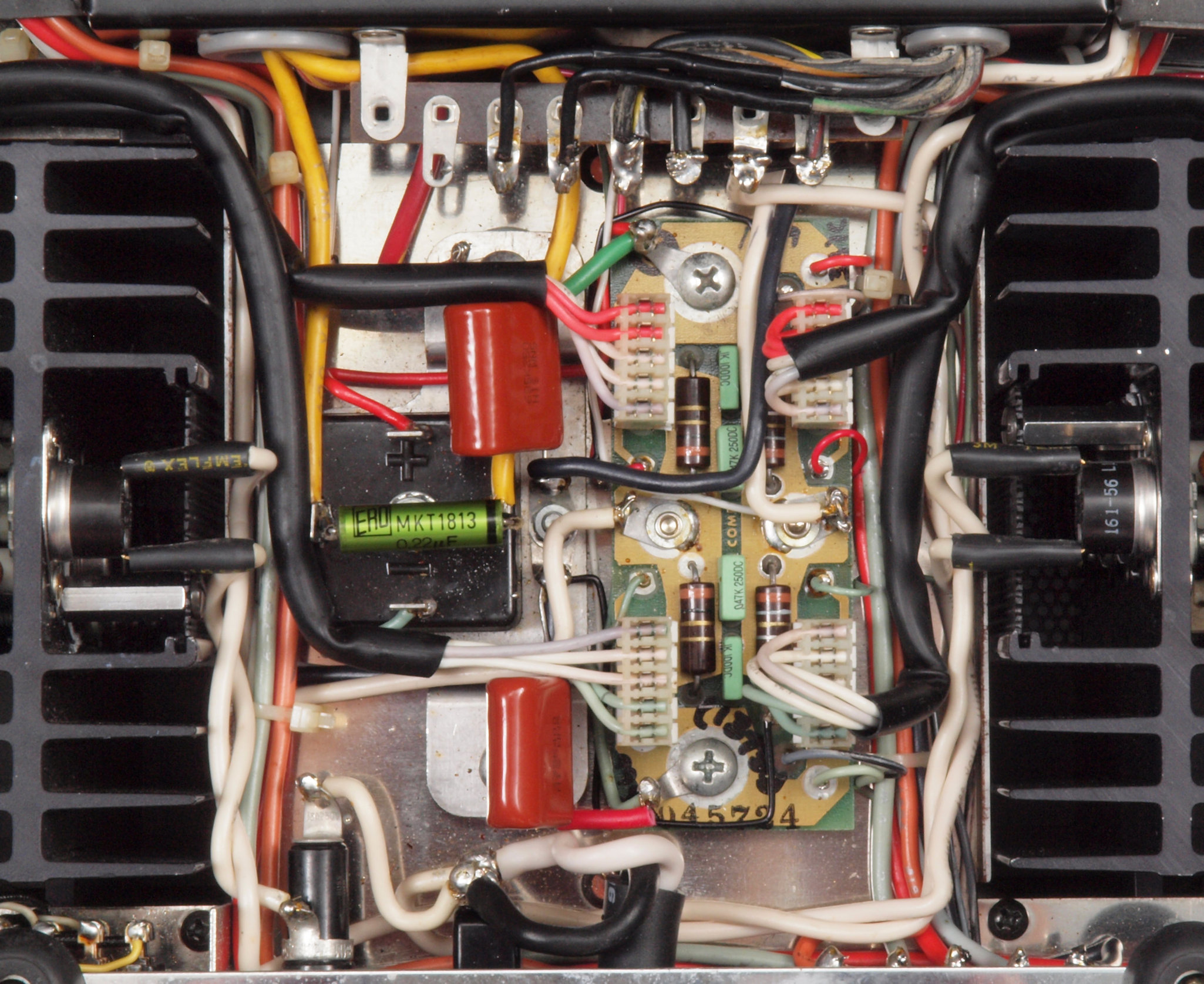

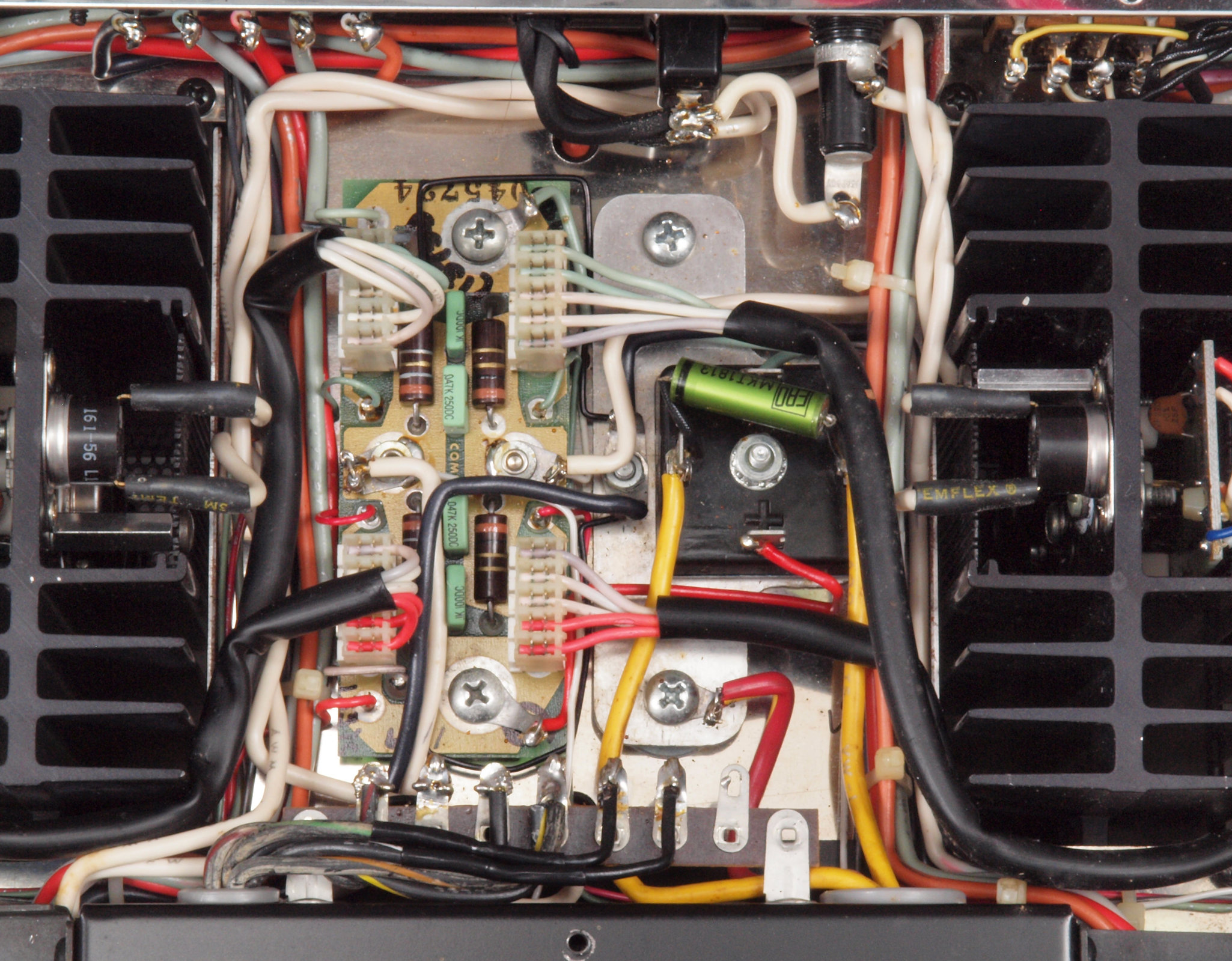

ＣＦ１．　修理前　電源・整流部分

ＣＦ２．　修理後　電源・整流部分、　フイルムコンデンサー２個追加。

ＣＧ１．　修理前　ＶＵメーター周り遮光スポンジ無。　影響無いのでこのまま。

ＣＨ１．　修理前　電源ケーブル。

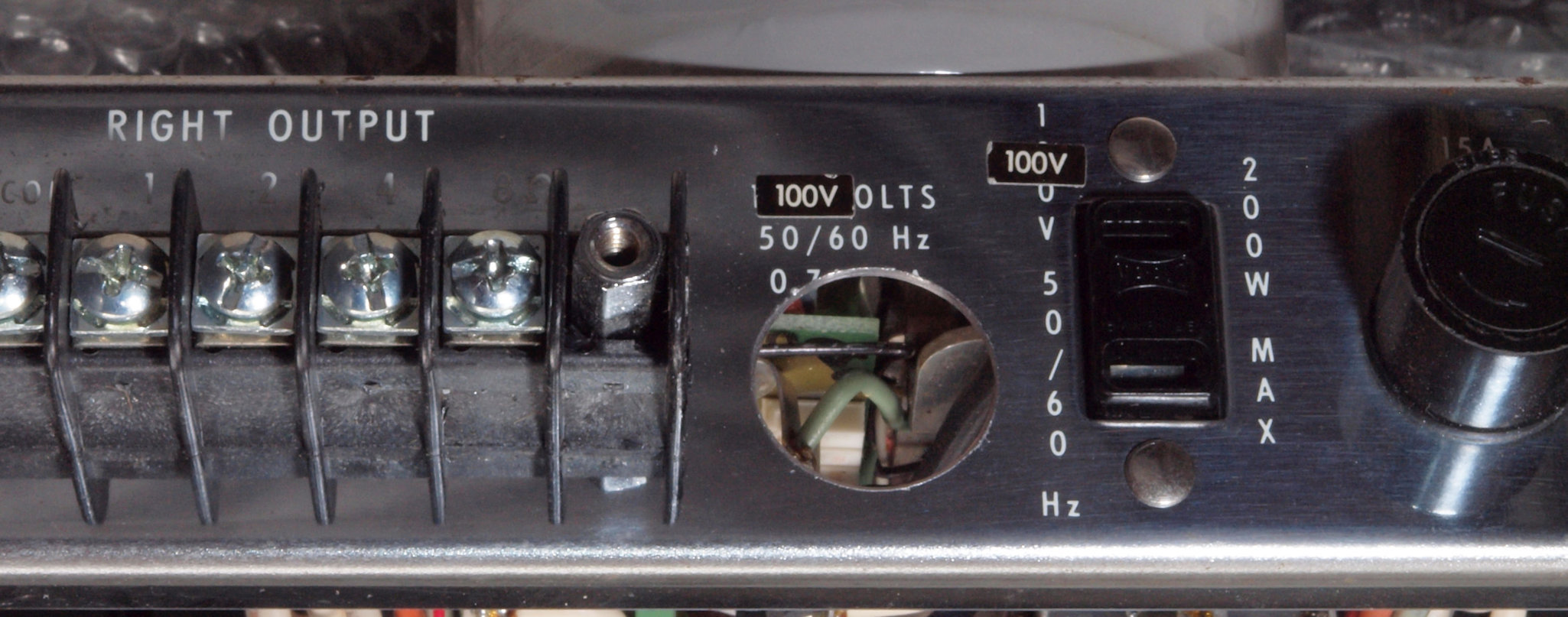

ＣＨ２．　修理中　電源ケーブル取り付け穴加工。場所が狭い為、右方向へ広げる為、昔ながらのヤスリで削る。

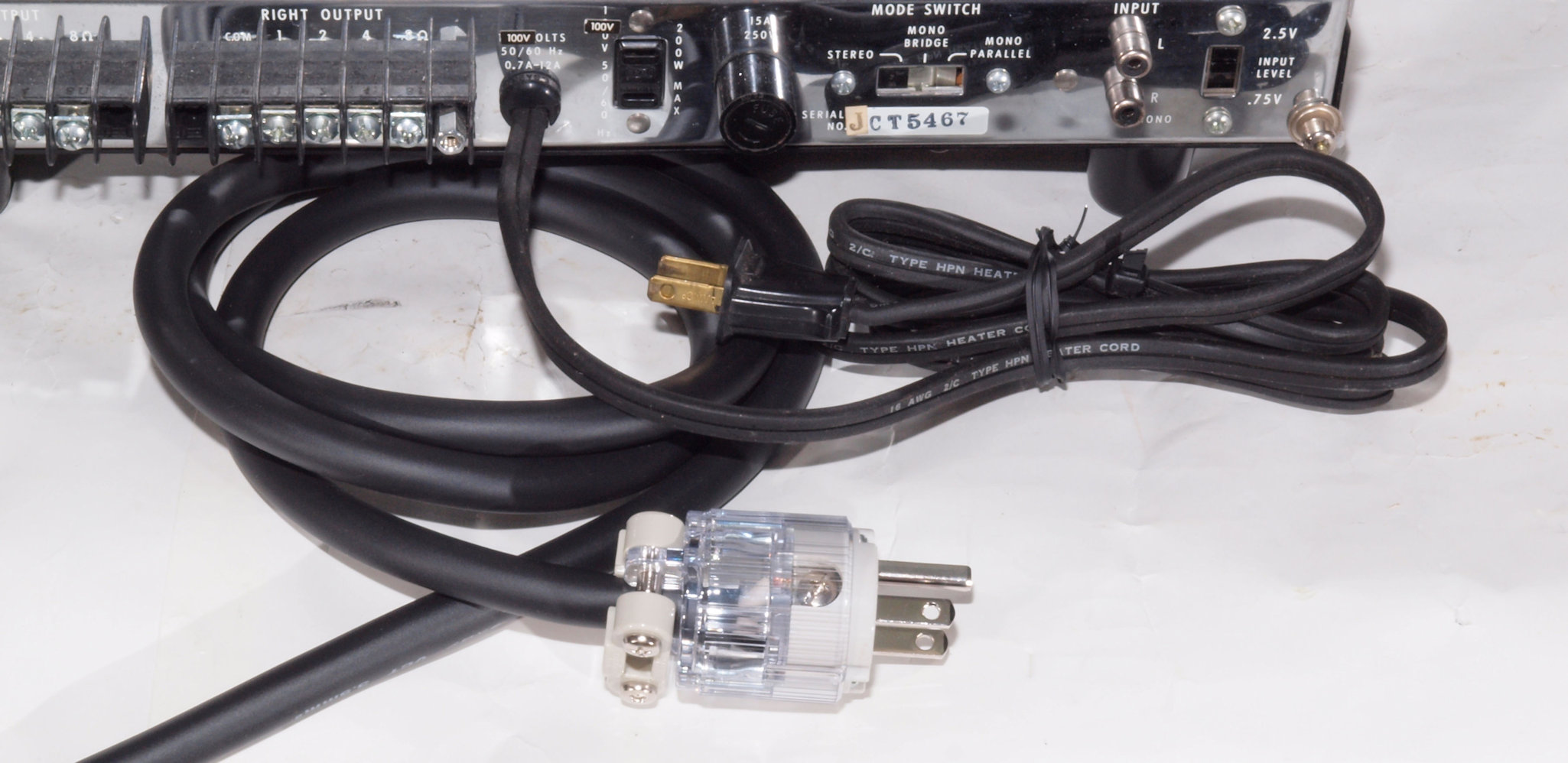

ＣＨ３．　修理（交換）後　電源ケーブル。

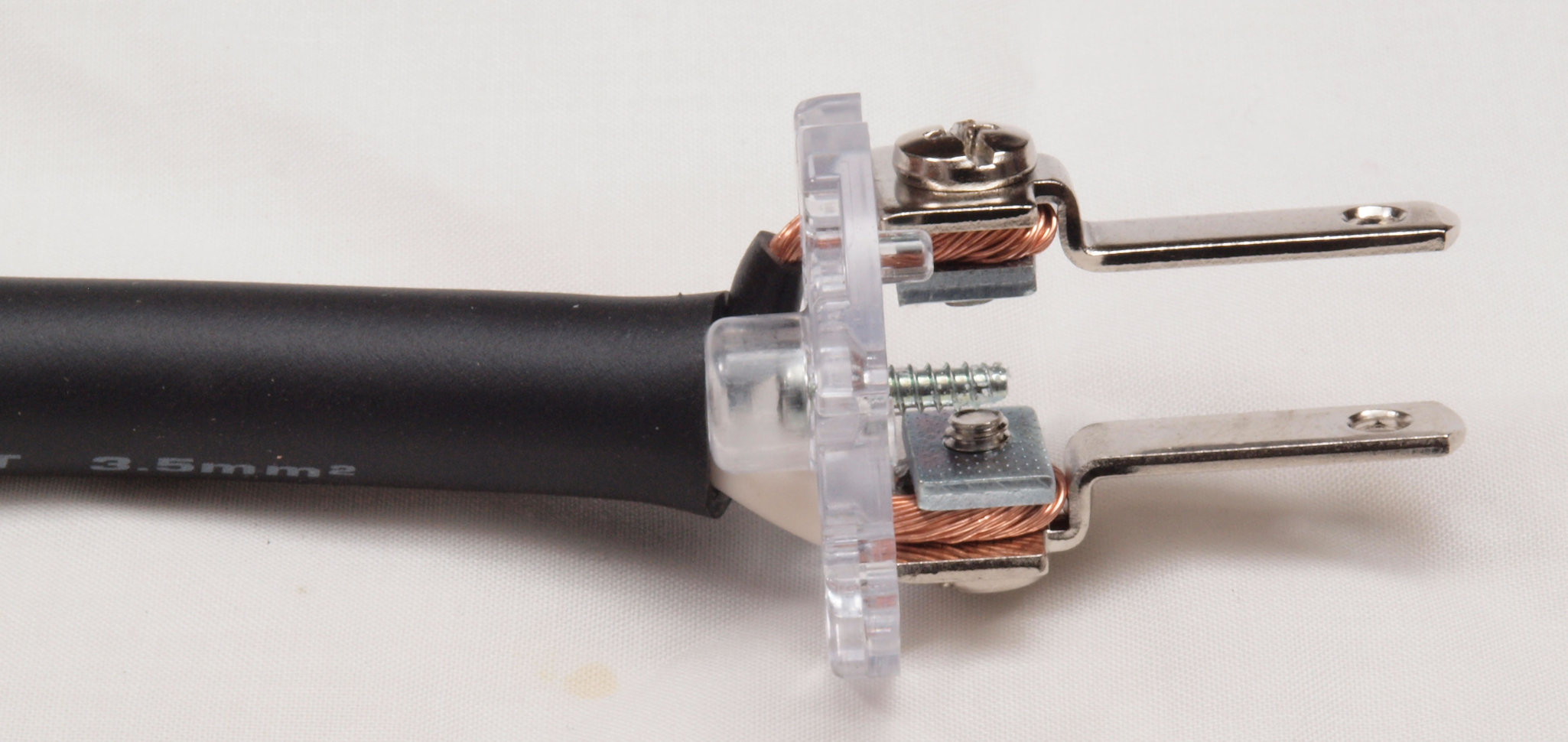

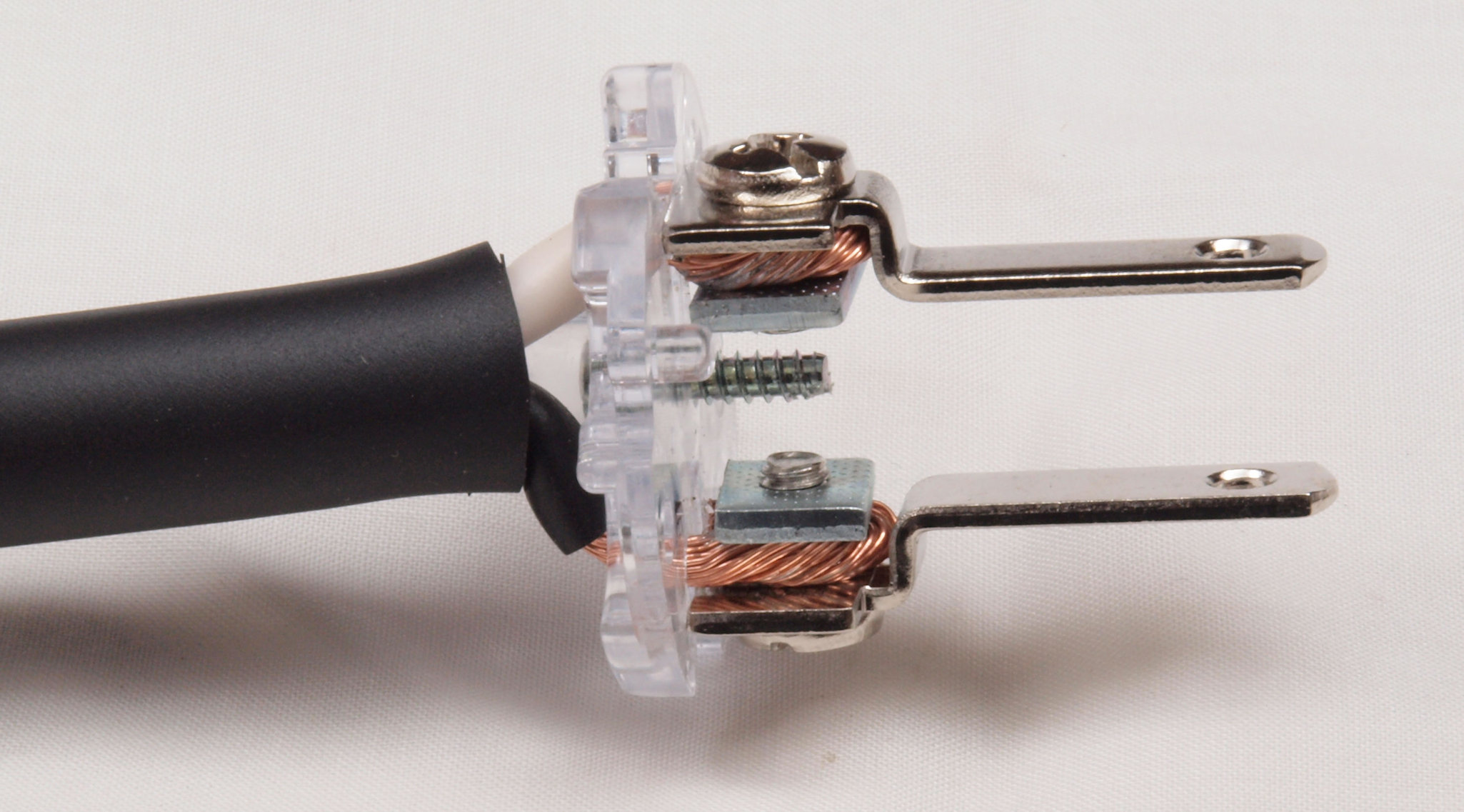

ＣＩ１．　修理中　３Ｐプラグにケーブル取り付。　差し込み固定が一般ですが、時計方向に巻き付けると良い。 　　　　　　　　　　　上の�K線＝巻き付いた端側、　下の白線＝挿入した側。止めビスは未締結です。 　　　　　　　　　　　これで差し込み固定の３倍位接触面積が増し、接触抵抗が低くなる。

ＣＩ２．　修理中　３Ｐプラグにケーブル取り付。差し込み固定が一般ですが、時計方向に巻き付けると良い、反対側。 　　　　　　　　　　　上の白線＝巻き付いた端側、　下の�K線＝挿入した側。止めビスは未締結です。 　　　　　　　　　　　これで差し込み固定の３倍位接触面積が増し、接触抵抗が低くなる。

ＣＩ３．　修理中　３Ｐプラグにケーブル取り付。　差し込み固定が一般ですが、時計方向に巻き付けると良い。 　　　　　　　　　　　上の�K線＝巻き付いた端側、　下の白線＝挿入した側。 　　　　　　　　　　　これで差し込み固定の３倍位接触面積が増し、接触抵抗が低くなる。

ＣＩ４．　修理中　３Ｐプラグにケーブル取り付。差し込み固定が一般ですが、時計方向に巻き付けると良い、反対側。 　　　　　　　　　　　上の白線＝巻き付いた端側、　下の�K線＝挿入した側。 　　　　　　　　　　　これで差し込み固定の３倍位接触面積が増し、接触抵抗が低くなる。

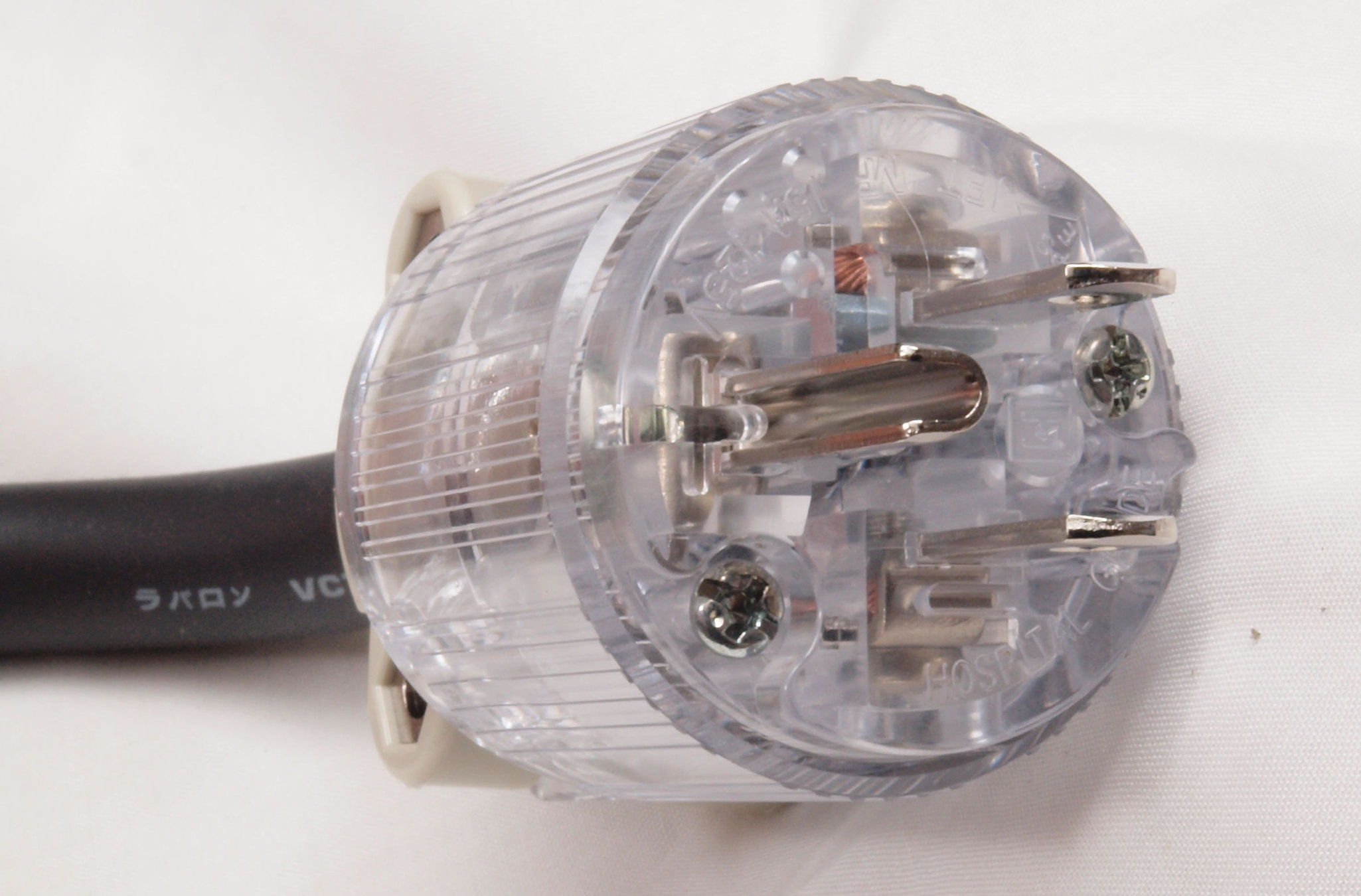

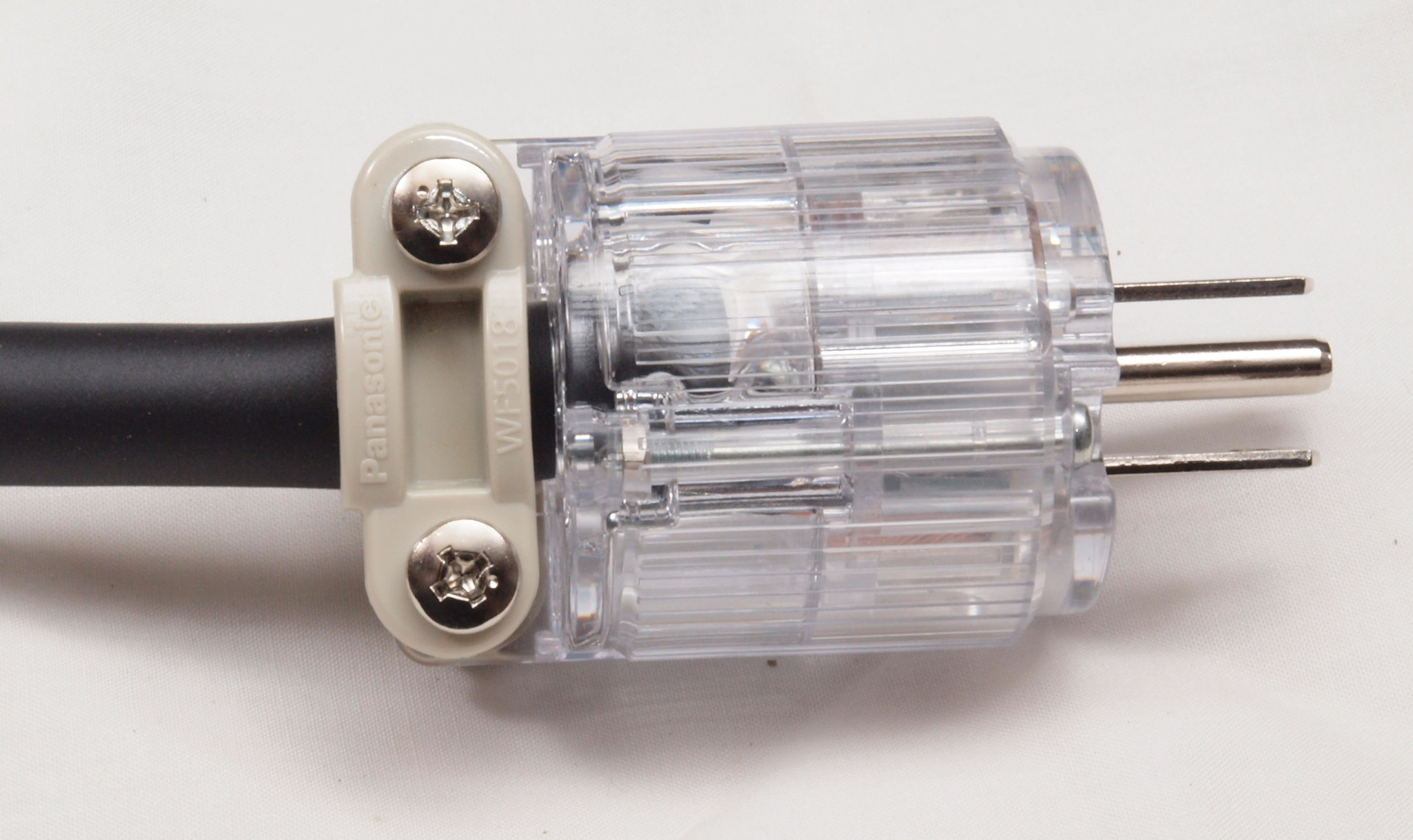

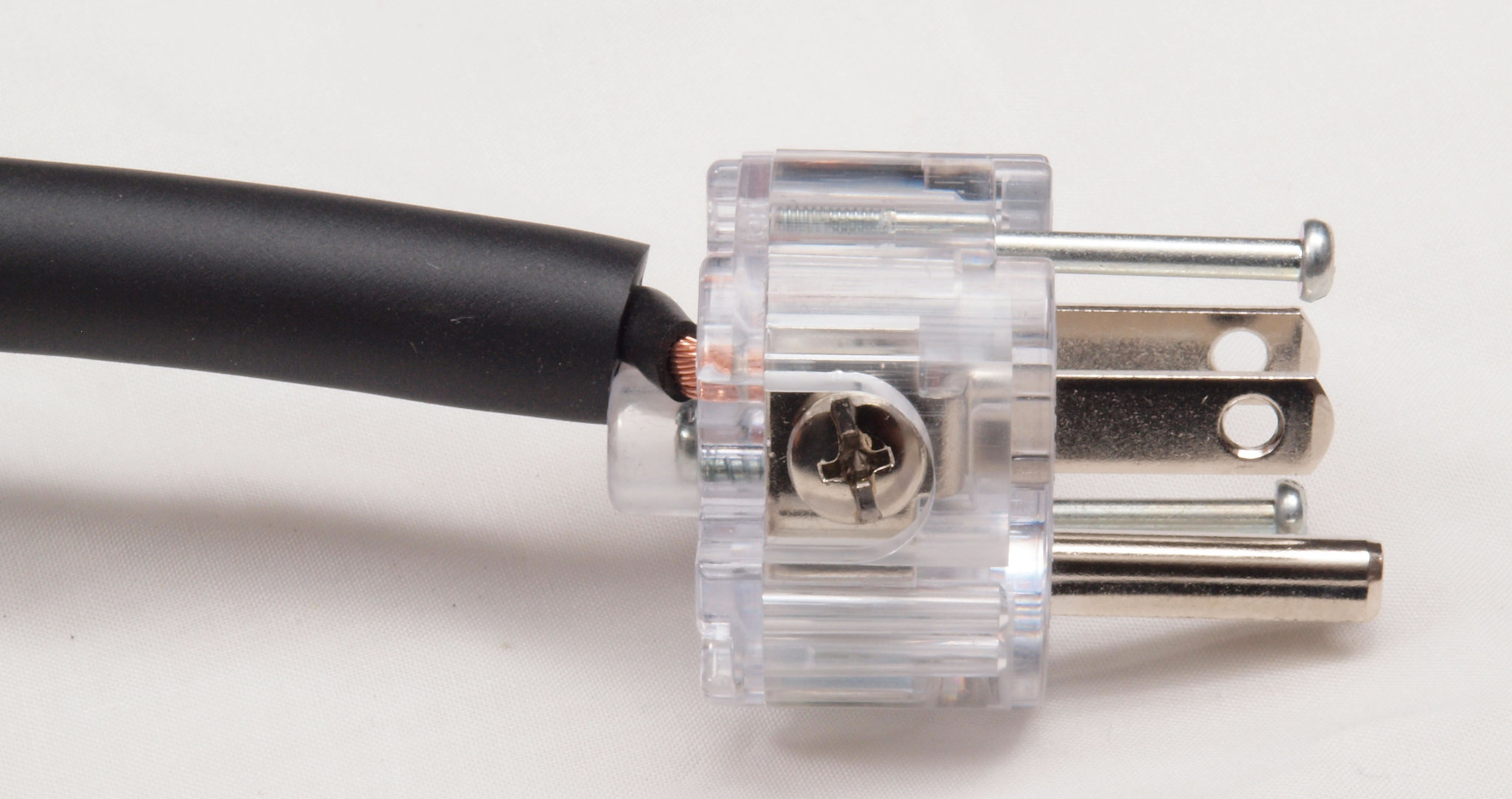

ＣＩ５．　完成　３Ｐプラグにケーブル取り付。　奥までしっかり芯線が入っている。

ＣＩ６．　完成　３Ｐプラグにケーブル取り付、反対側。　奥までしっかり芯線が入っている。

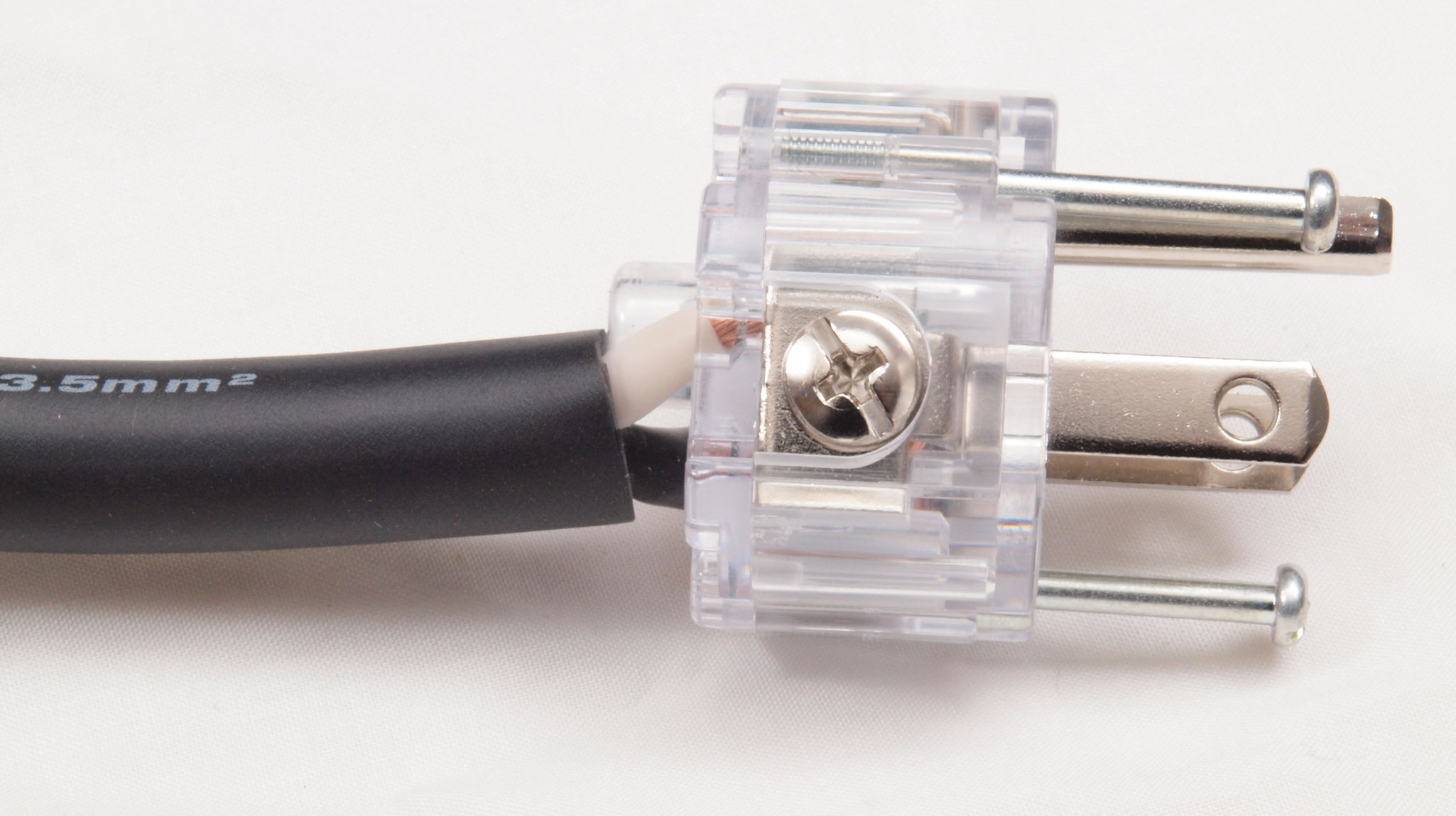

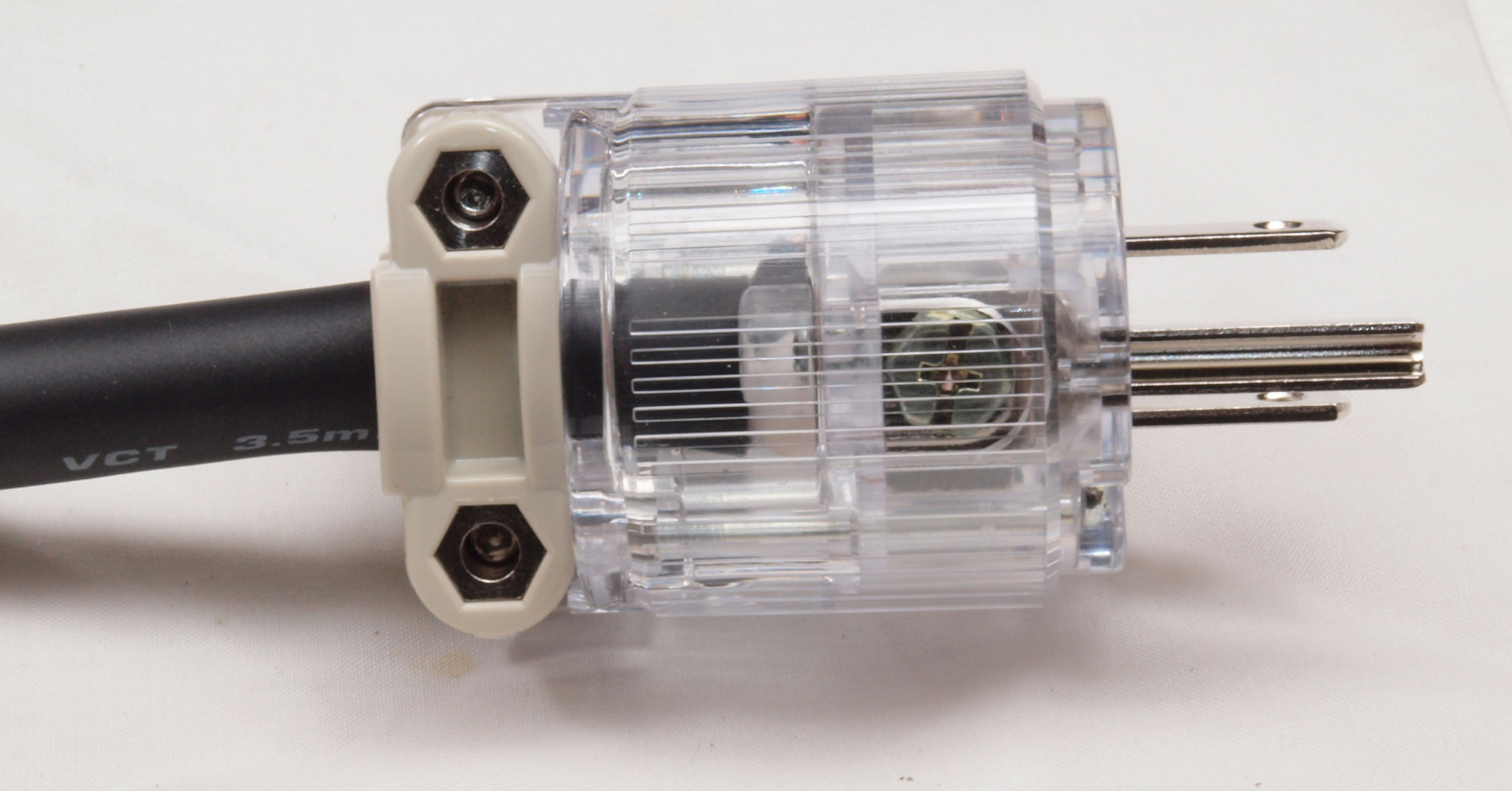

ＣＩ７．　完成　３Ｐプラグにケーブル取り付。　被覆部も十分に差し込む。

ＣＩ８．　完成　３Ｐプラグにケーブル取り付、反対側。　被覆部も十分に差し込む。

ＣＪ１．　修理前　入力ＲＣＡ端子。

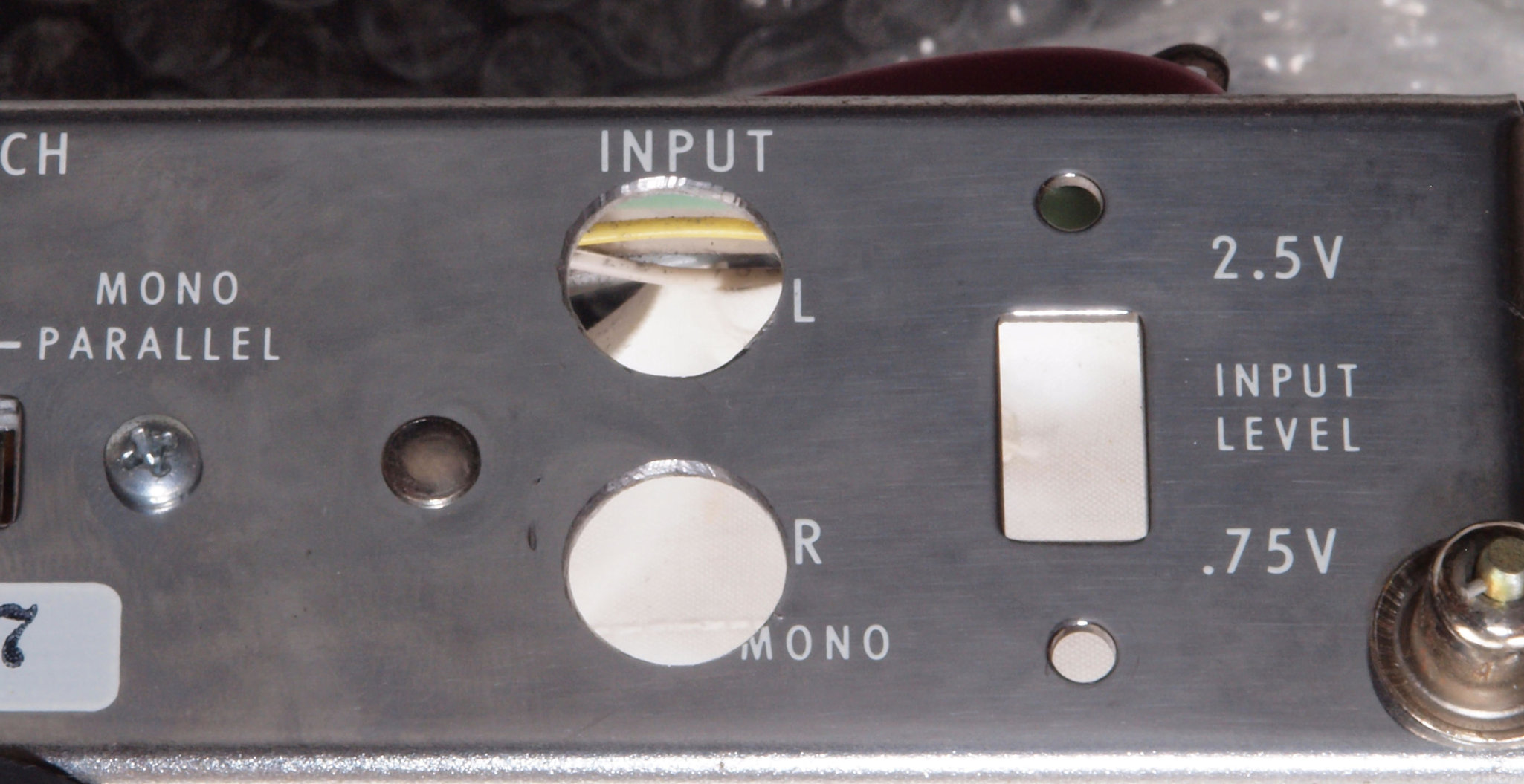

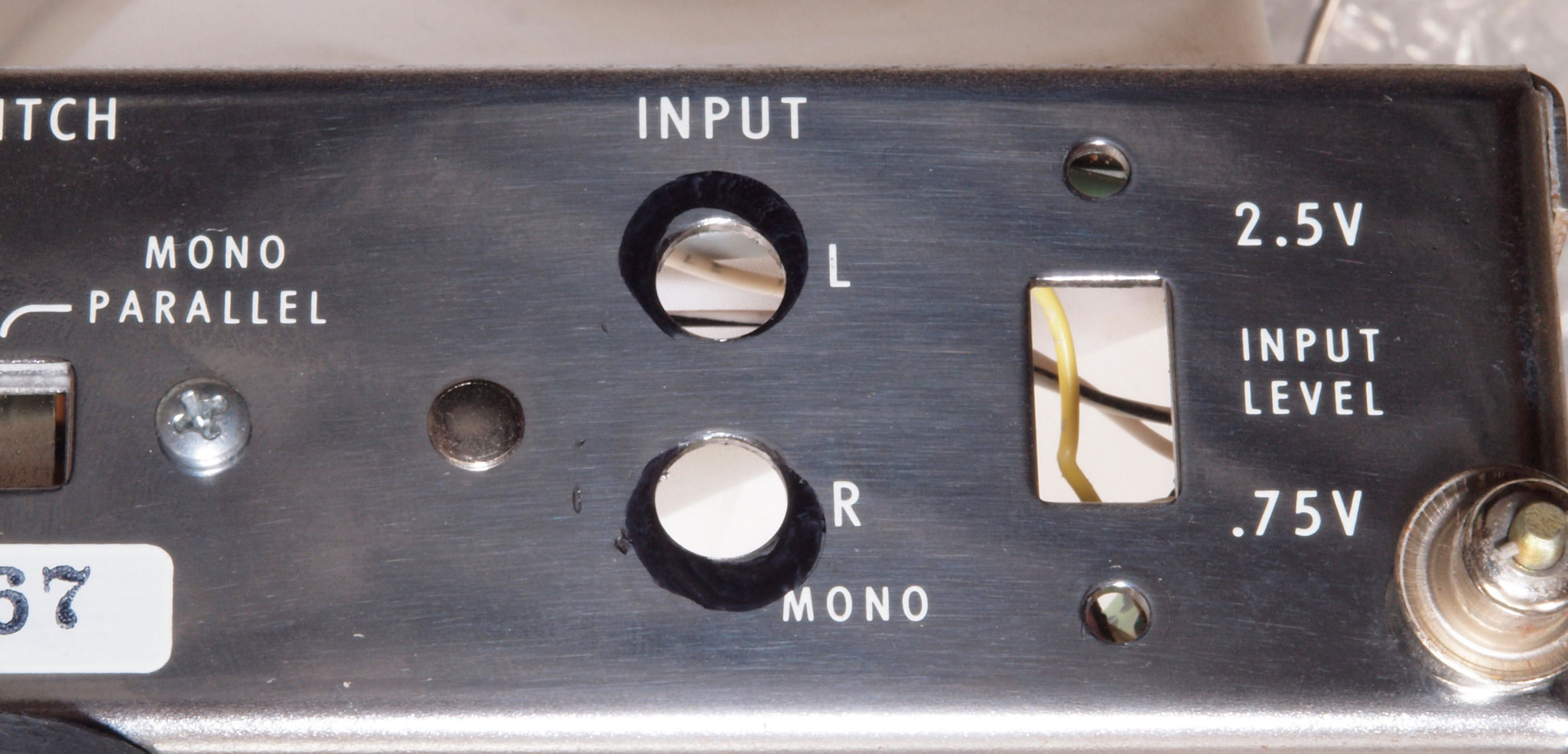

ＣＪ２．　修理中　入力ＲＣＡ端子取り付け穴加工。ＲＬの間隔が狭い為、上下方向へ広げる為、昔ながらのヤスリで削る。

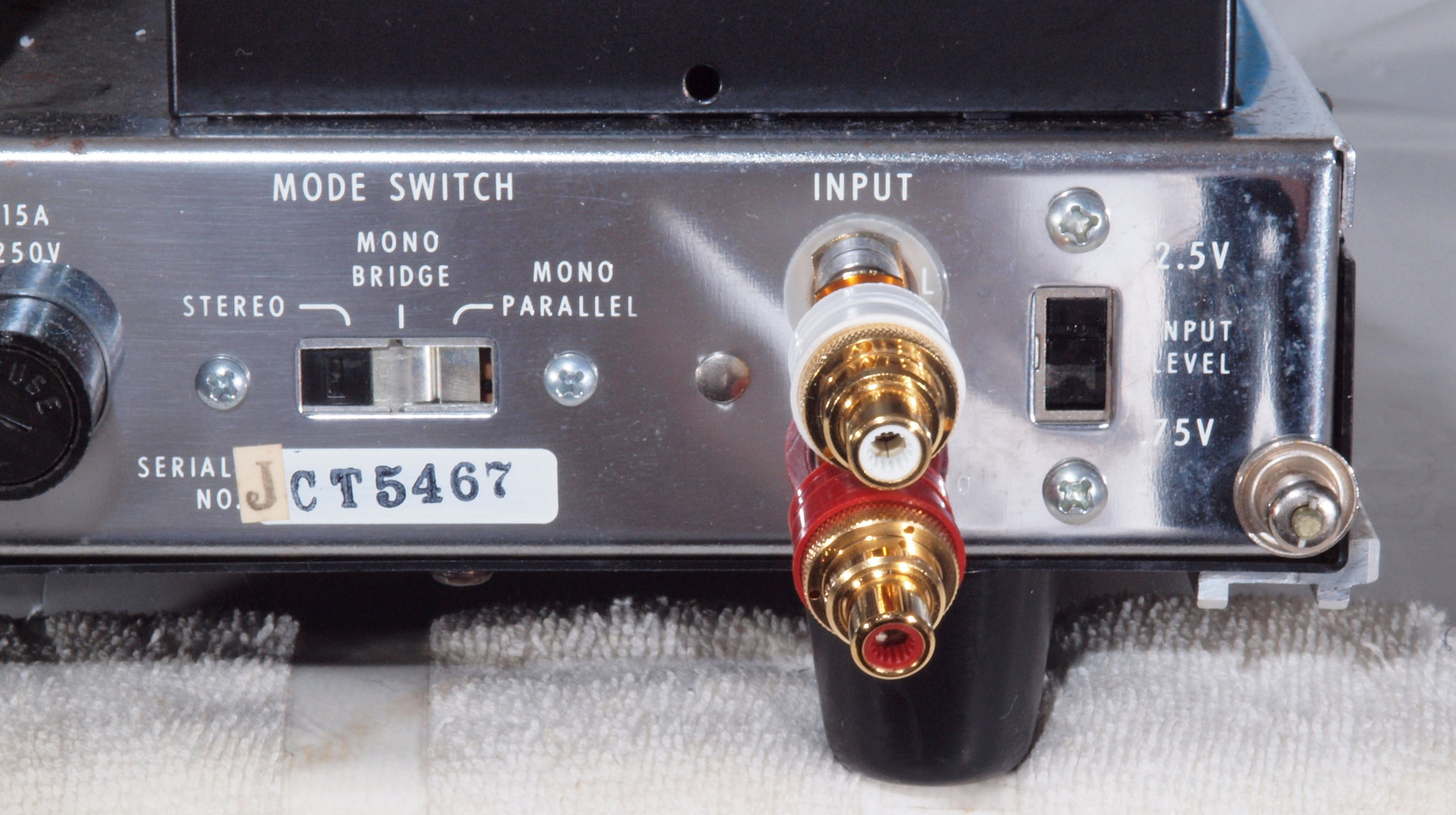

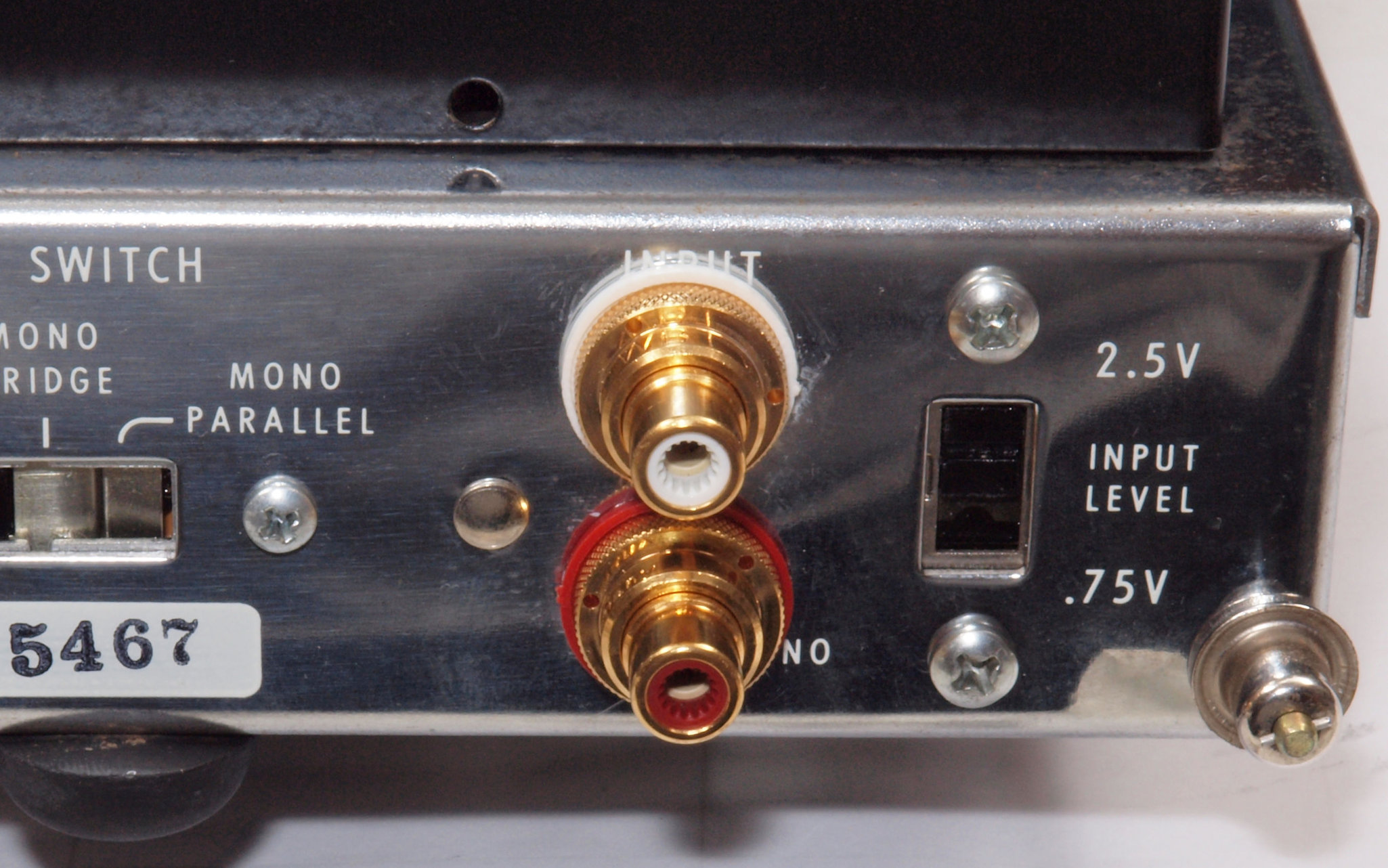

ＣＪ３．　修理（交換）後　入力ＲＣＡ端子。　ＷＢＴ−０２０１に交換。

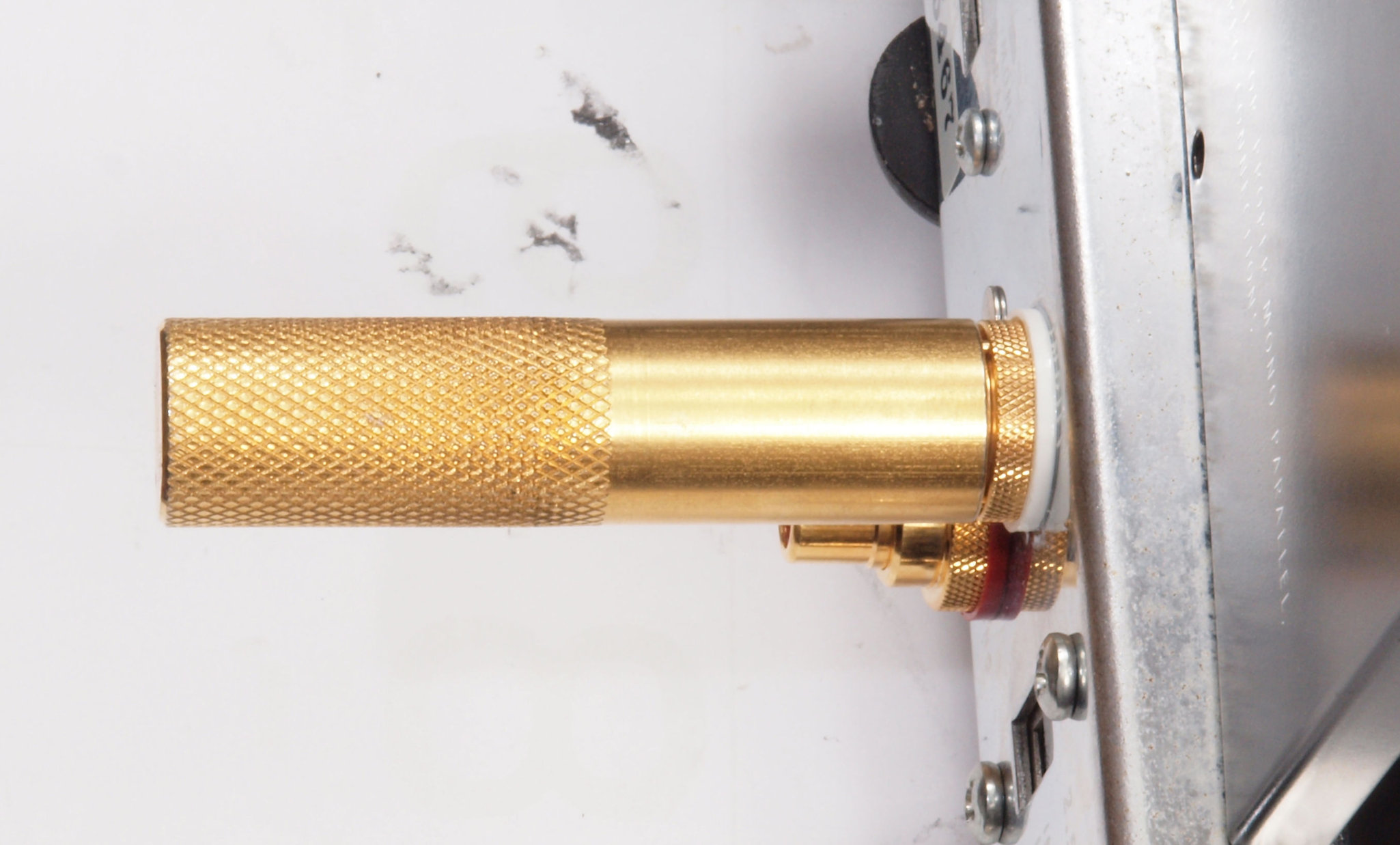

ＣＪ４．　完成入力ＲＣＡ端子、治具で十分締結する。

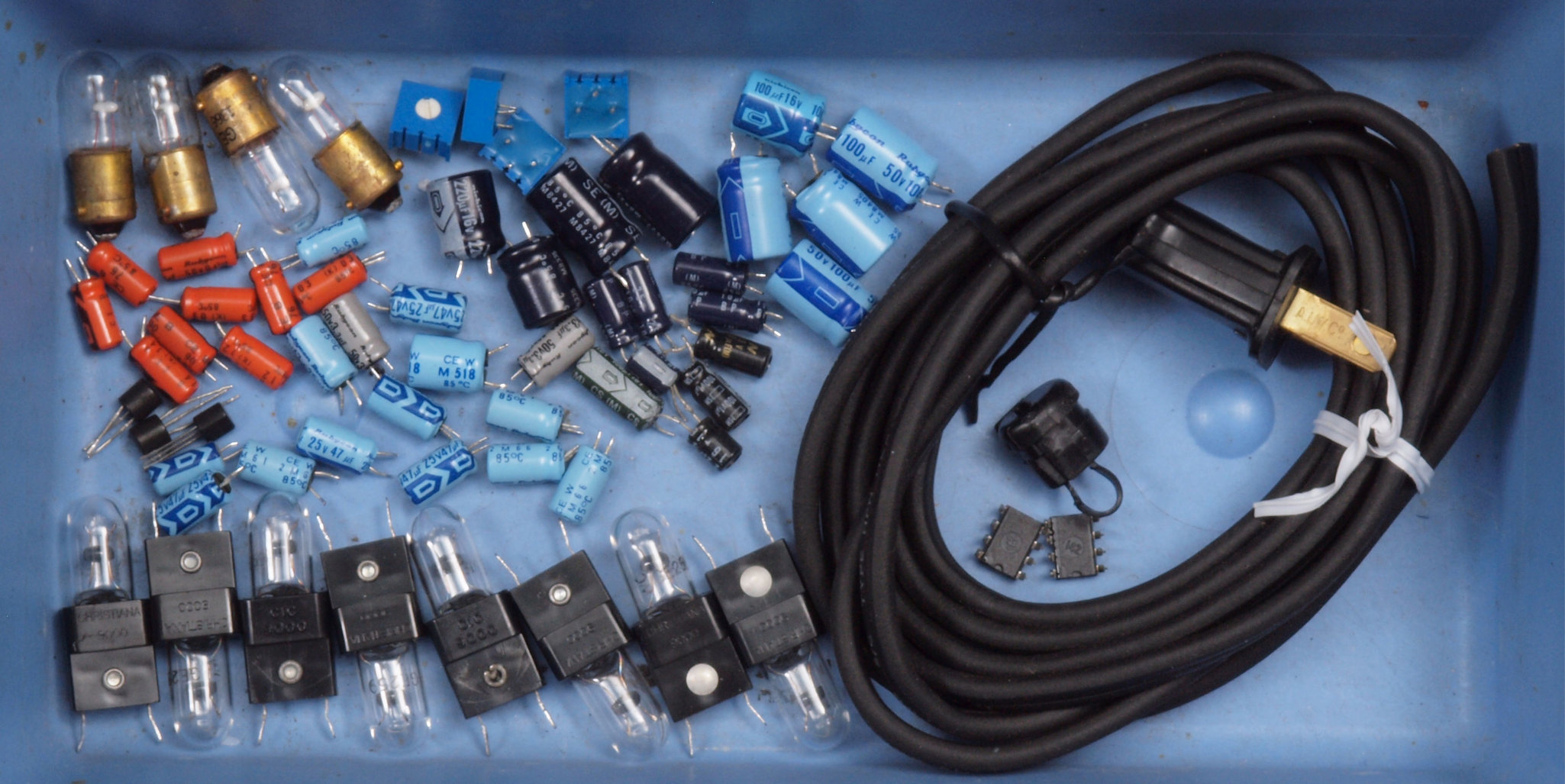

ＣＫ１．　交換部品

ＣＬ１．　修理前　上から見る

ＣＪ２．　修理後　上から見る

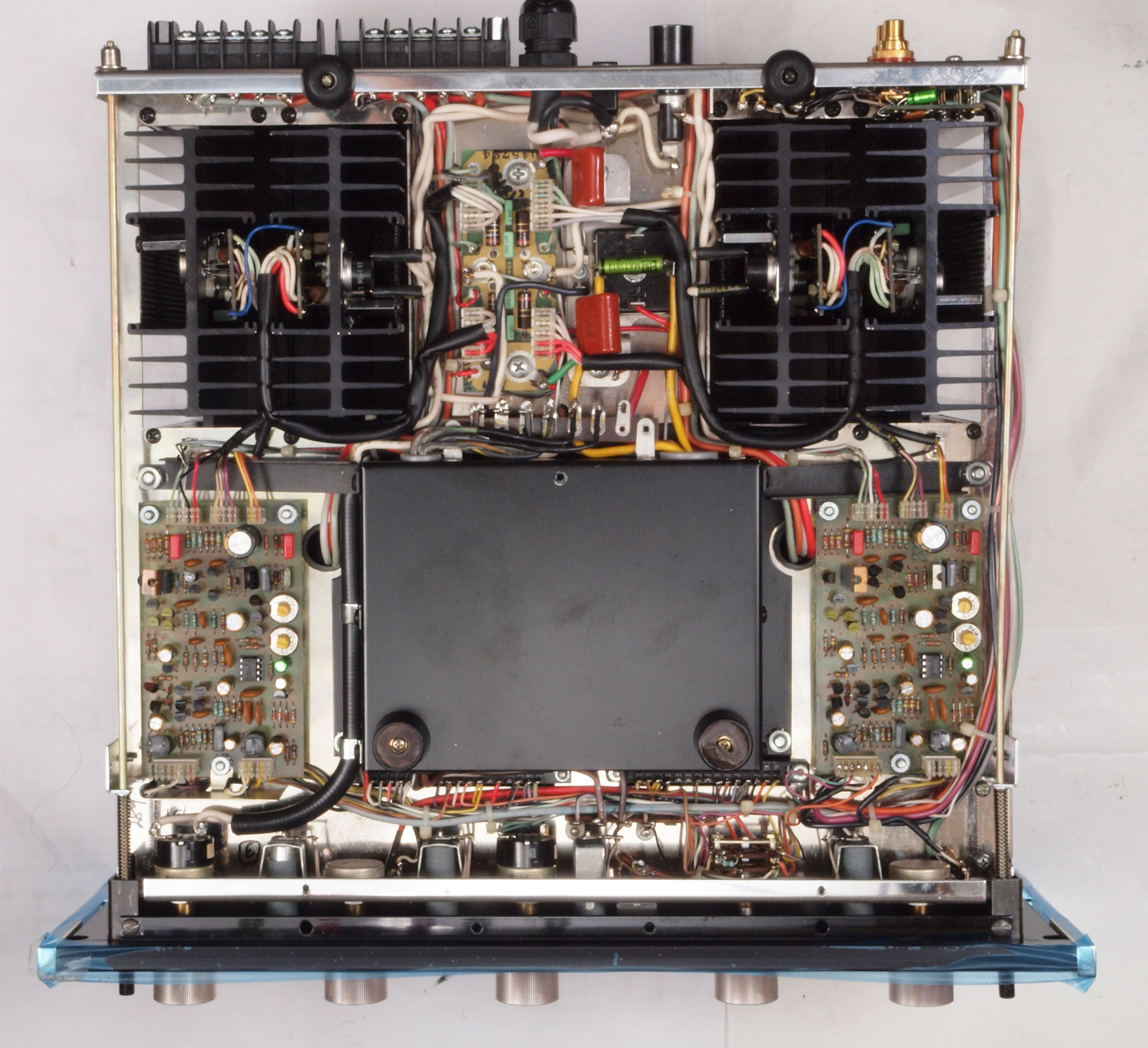

ＣＪ３．　修理前　下から見る

ＣＪ４．　修理中　下から見る

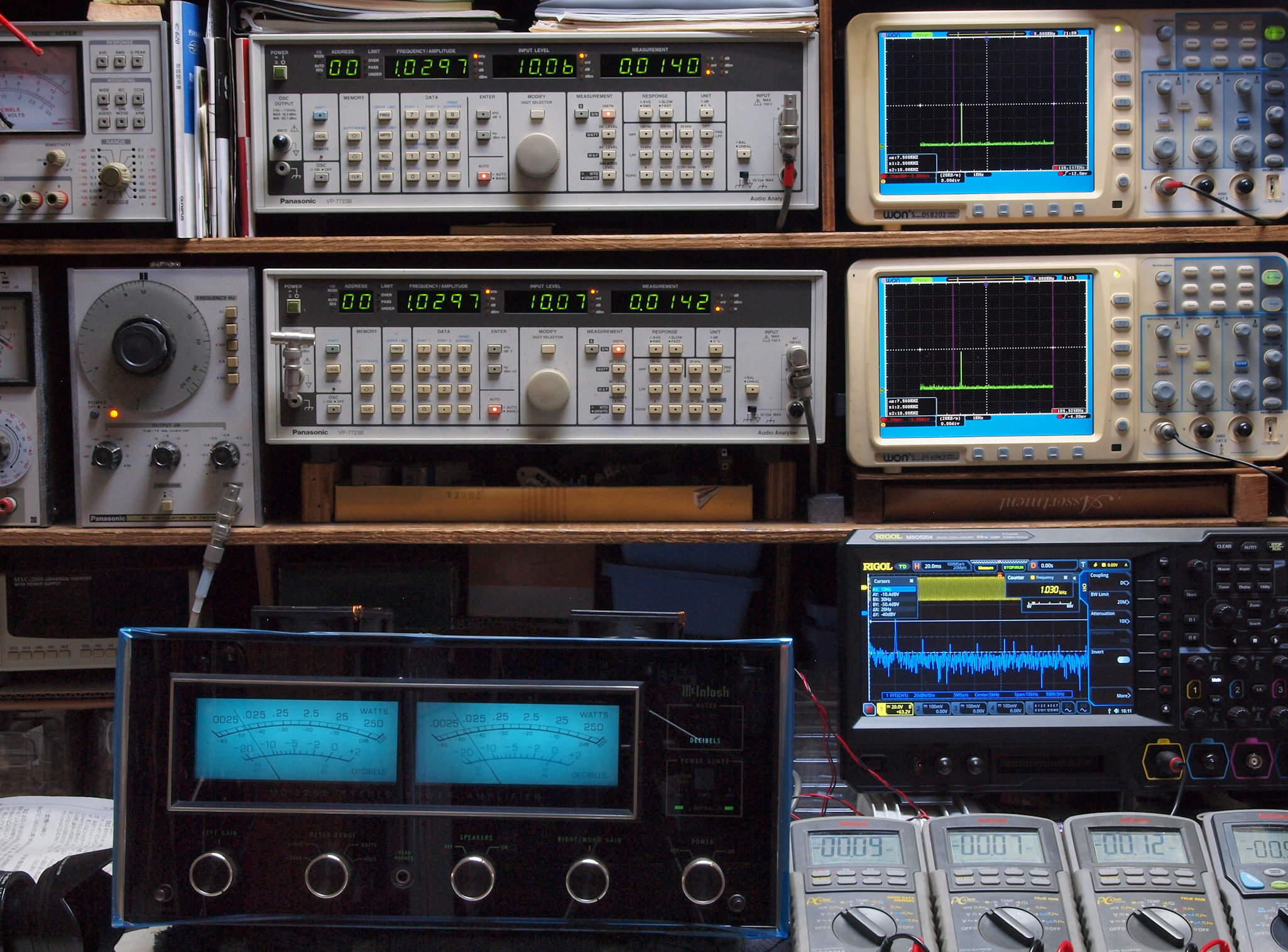

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

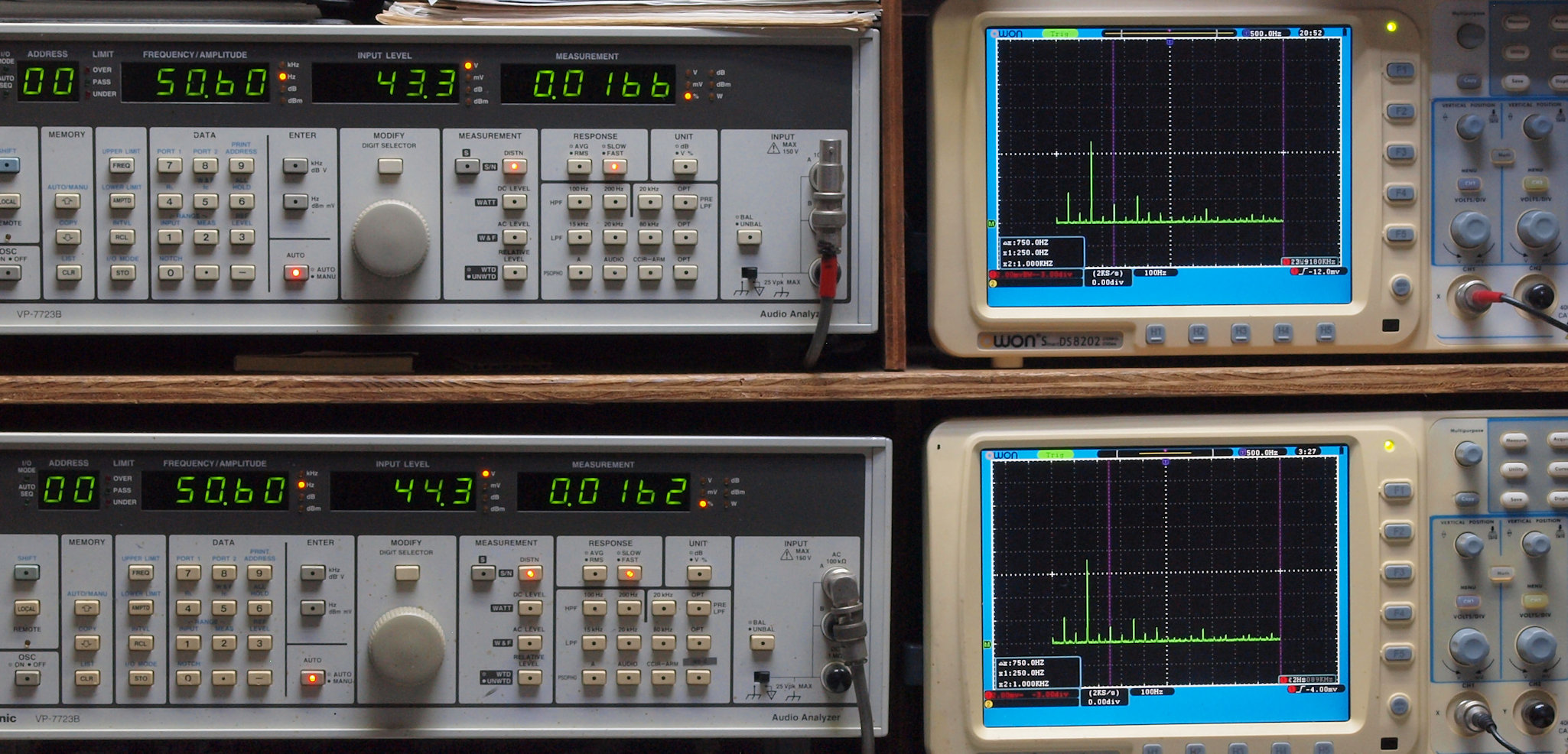

Ｅ１．　５０Ｈｚ入力、Ｒ側ＳＰ出力電圧４３Ｖ＝２３１Ｗ出力、　０．０１６６％歪み。 　　　　　　　 　　　 　Ｌ側ＳＰ出力電圧４４Ｖ＝２４２Ｗ出力、　０．０１６２％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

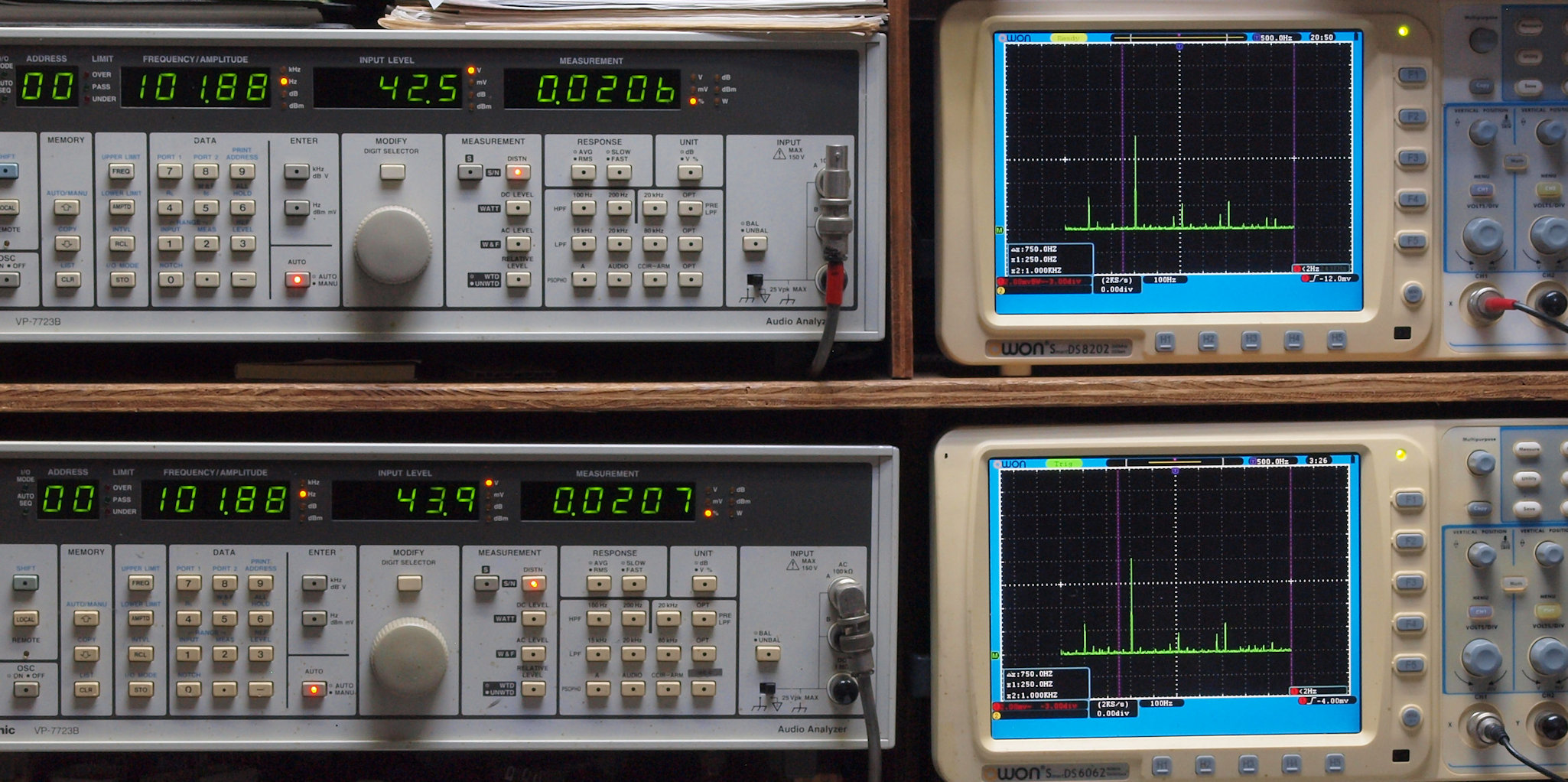

Ｅ２．　１００Ｈｚ入力、Ｒ側ＳＰ出力電圧４３Ｖ＝２３１Ｗ出力、　０．０２０６％歪み。 　　　　　　 　　　　 　　Ｌ側ＳＰ出力電圧４４Ｖ＝２４２Ｗ出力、　０．０２０７％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

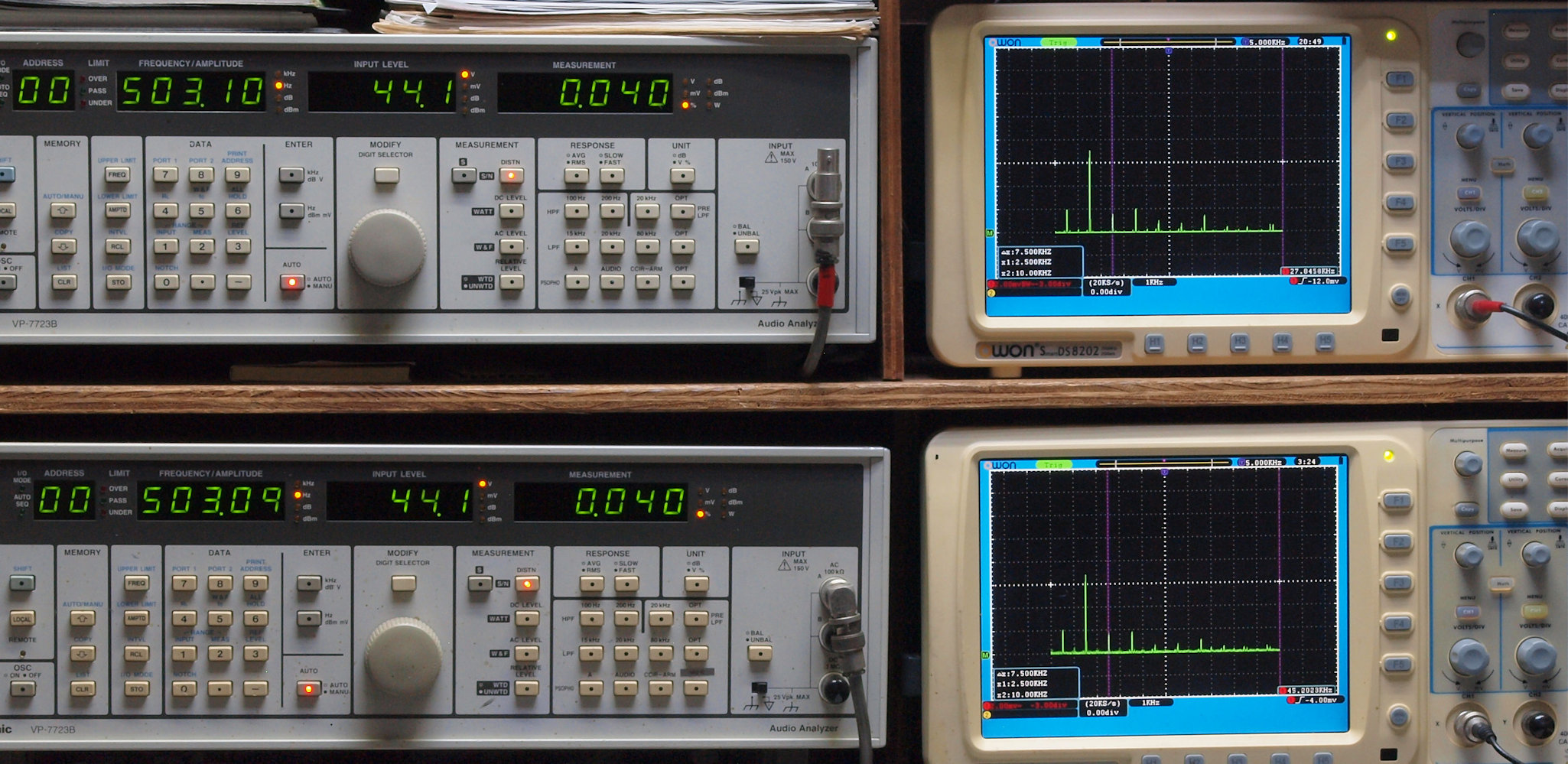

Ｅ３．　５００Ｈｚ入力、Ｒ側ＳＰ出力電圧４４Ｖ＝２４２Ｗ出力、　０．０４０歪み。 　　　　　　　　　　 　　 Ｌ側ＳＰ出力電圧４４Ｖ＝２４２Ｗ出力、　０．０４０％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

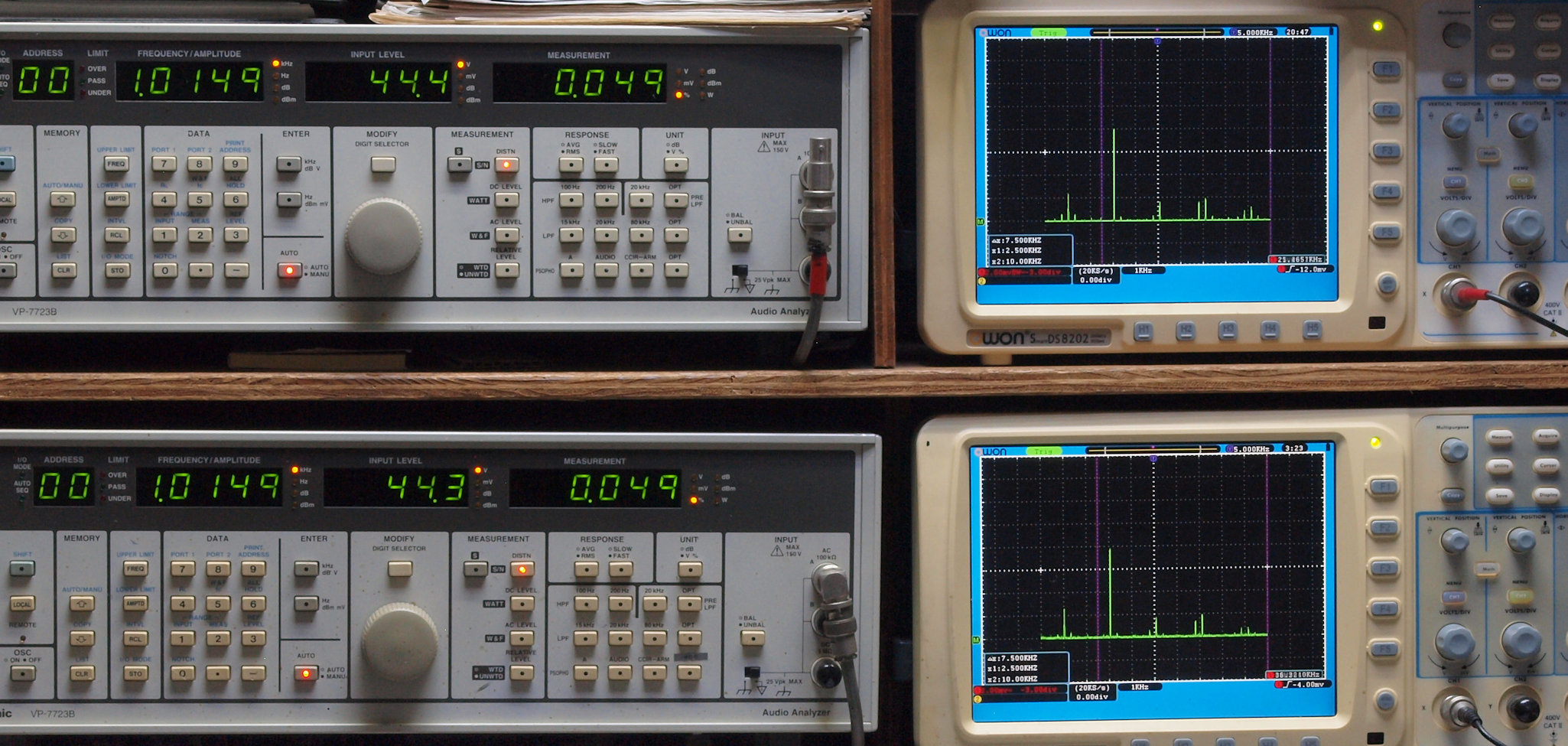

Ｅ２．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧４４Ｖ＝２４２Ｗ出力、　０．０４９％歪み。 　　　　　　　　　　 　 Ｌ側ＳＰ出力電圧４４Ｖ＝２４２Ｗ出力、　０．０４９％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

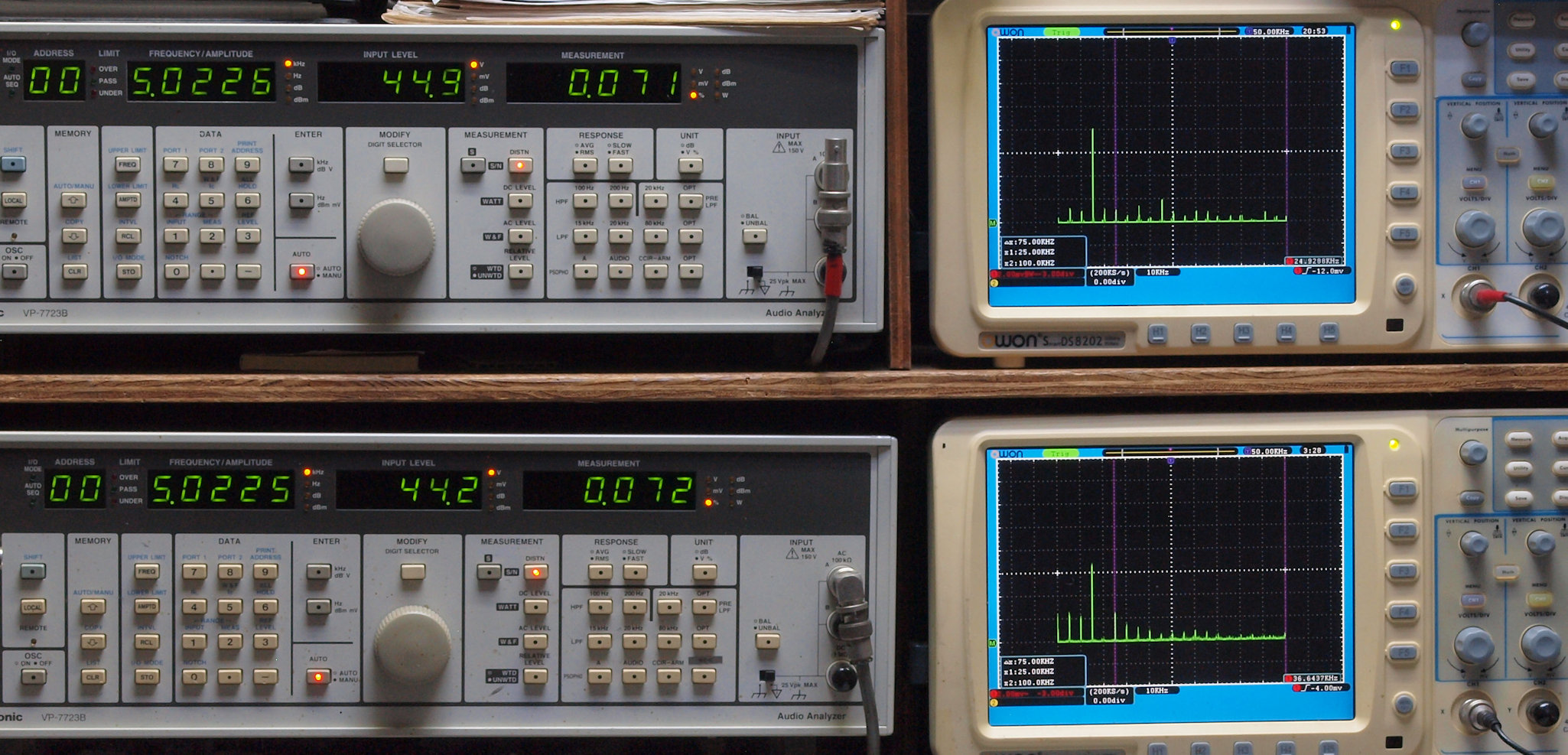

Ｅ２．　５ｋＨｚ入力、Ｒ側ＳＰ出力電圧４４Ｖ＝２４２Ｗ出力、　０．０７１％歪み。 　　　　　　　　　　　　Ｌ側ＳＰ出力電圧４４Ｖ＝２４２Ｗ出力、　０．０７２％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

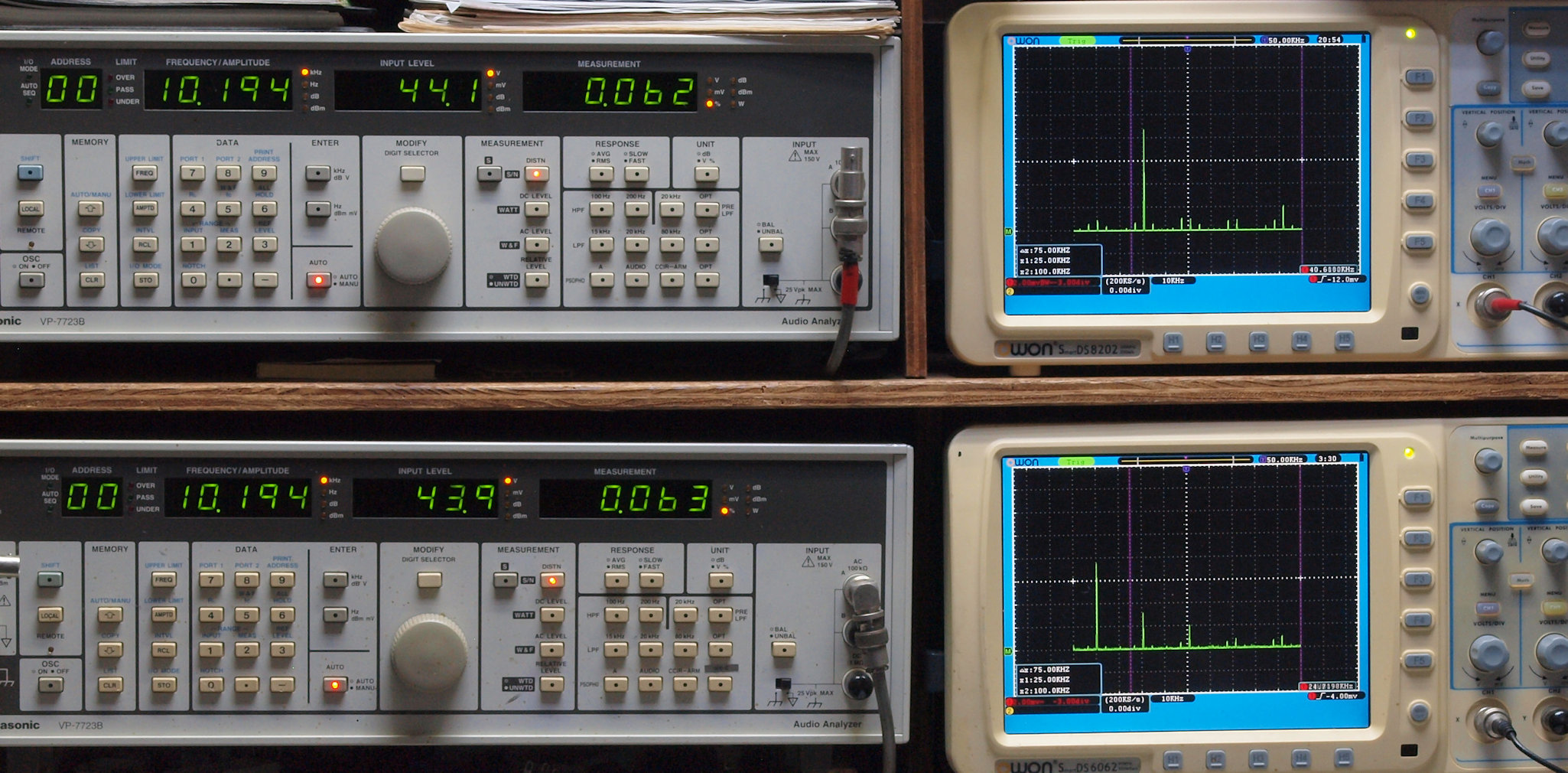

Ｅ６．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧４４Ｖ＝２４２Ｗ出力、　０．０６２％歪み。 　　　　　　　　　 　　 　Ｌ側ＳＰ出力電圧４４Ｖ＝２４２Ｗ出力、　０．０６３％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ７．　２０ｋＨｚ入力、Ｒ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．０４９％歪み。 　　　　　　　　　 　　 　Ｌ側ＳＰ出力電圧４４Ｖ＝２４２Ｗ出力、　０．０５０％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

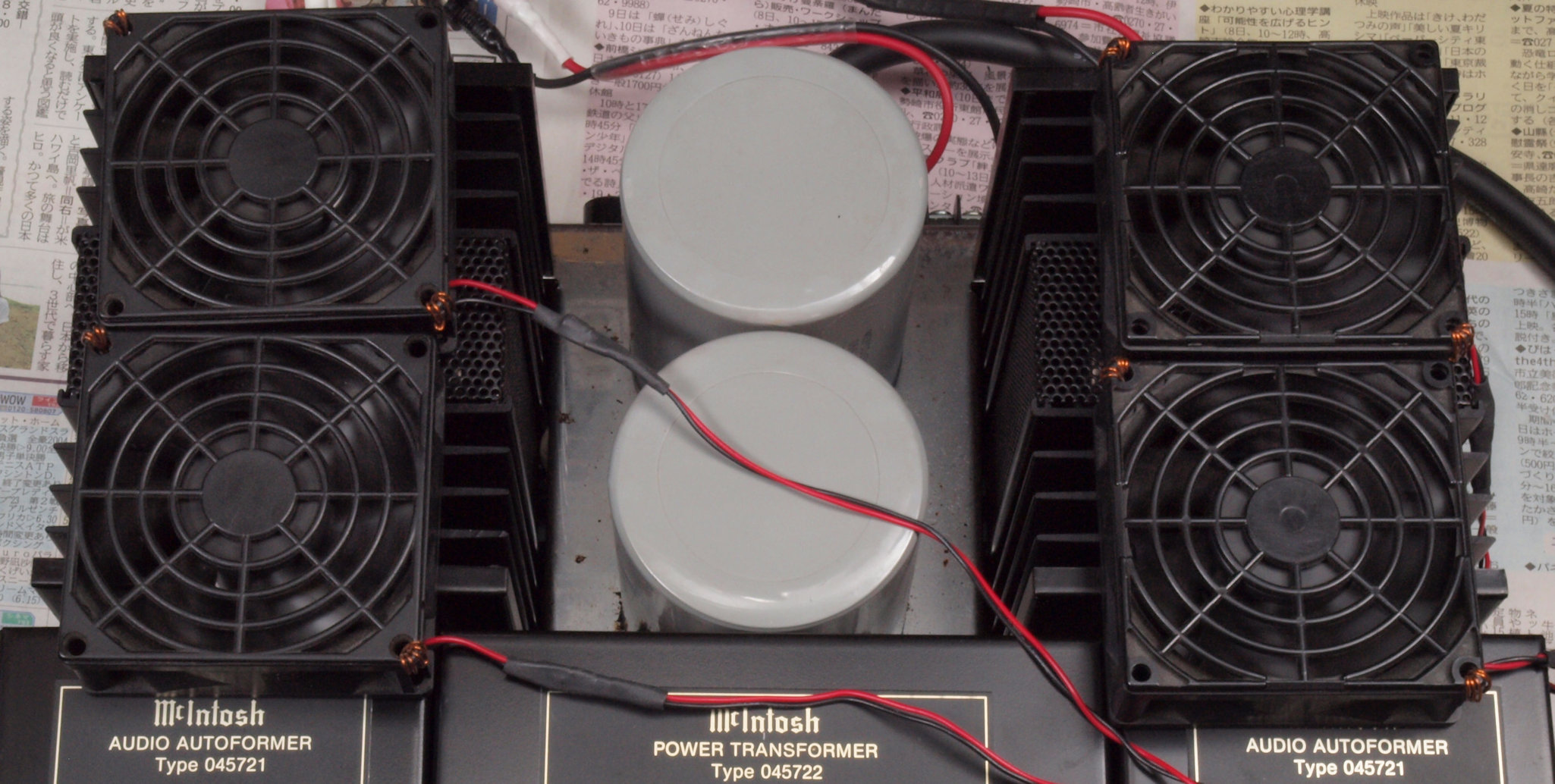

Ｅ８．　フルパワーなので、２４Ｖ高速フアンが全回転でクーリング。

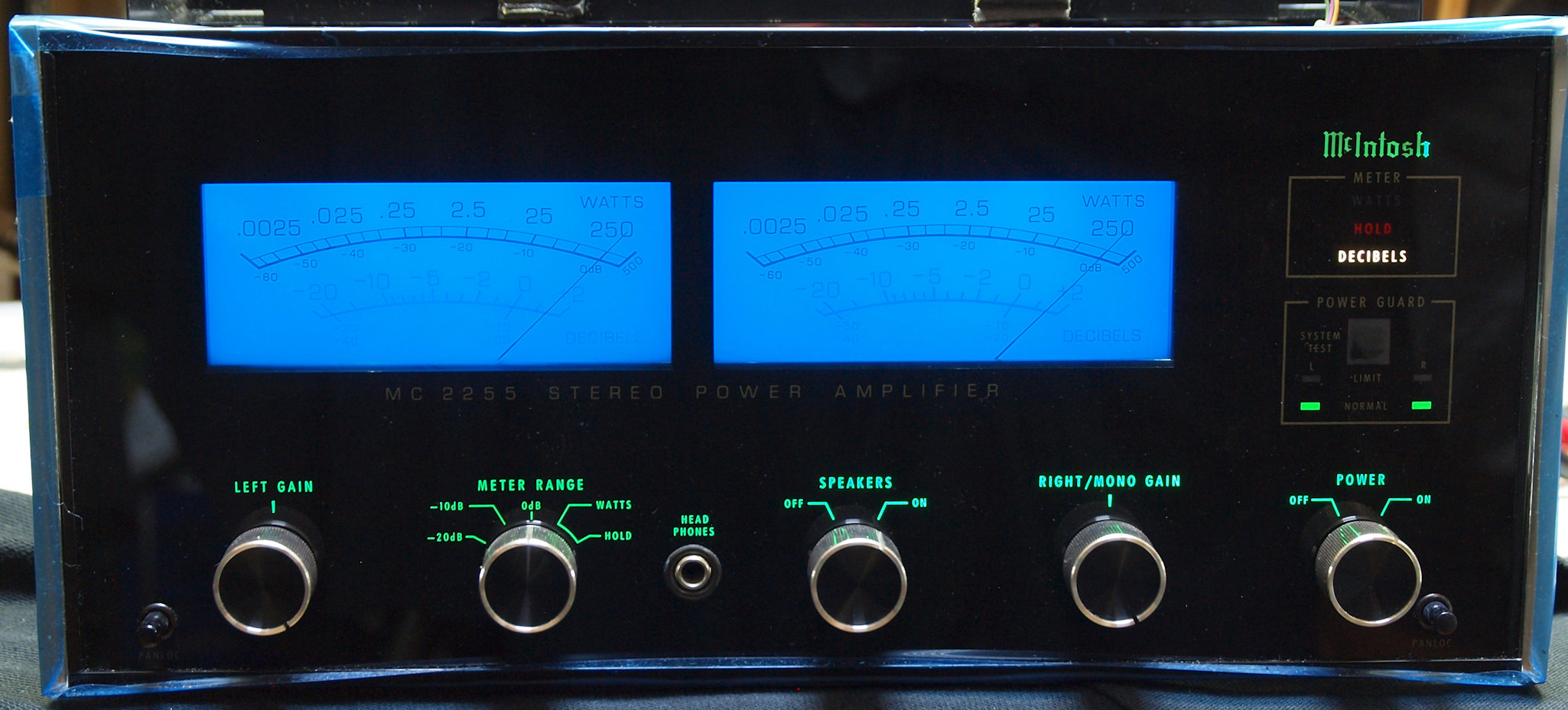

Ｅ９．　その時の出力メータ

Ｙ．　ユーザー宅の設置状況 Ｙ１．　設置状況

Ｓ．　ＭｃＩｎｔｏｓｈ　ＭＣ２２５５　の仕様（マニアル・カタログより）

型式 ステレオパワーアンプ　ＭＣ２２５５ 実効出力 stereo＝250W＋250W（1Ω〜8Ω） mono ＝500W（0.5Ω〜16Ω） 入力感度/インピーダンス 750mV、2.5V/50kΩ（切換可） 入力レベル調整 左右独立連続可変 全高調波歪率 0.02％（0.25W〜実効出力時、20Hz〜20kHz） 混変調歪率 0.02％（0.25W〜実効出力時、20Hz〜20kHz） 周波数特性 20Hz〜20kHz +0 -0.25dB SN比 95dB ダンピングファクター 30以上 入力インピーダンス 50kΩ 入力感度 0.5V〜2.5V調整可 パワーガード 2％以下（1kHz、20dB） 電源 AC100V、50Hz/60Hz 消費電力 1.4kW（実効出力時） 外形寸法 幅411×高さ181×奥行368mm 重量 37.2kg 価格 1,098,000、1981年6月発売
