McIntosh C34V 修理記録 | ||||||||||||||||||||||||||||||||||||||||||||||||
MICROSEIKI SX−8000U ユーザー 2020/6/10持込 10/5完成 | ||||||||||||||||||||||||||||||||||||||||||||||||
A. 修理前の状況
B. 原因
C. 修理状況
D. 使用部品
E. 調整・測定 F. 上位測定器による 調整・測定 G. 修理費 155,000円 オーバーホール修理 Y. ユーザー宅の設置状況 S. McIntosh C34V の仕様(マニアル・カタログより) |
||||||||||||||||||||||||||||||||||||||||||||||||

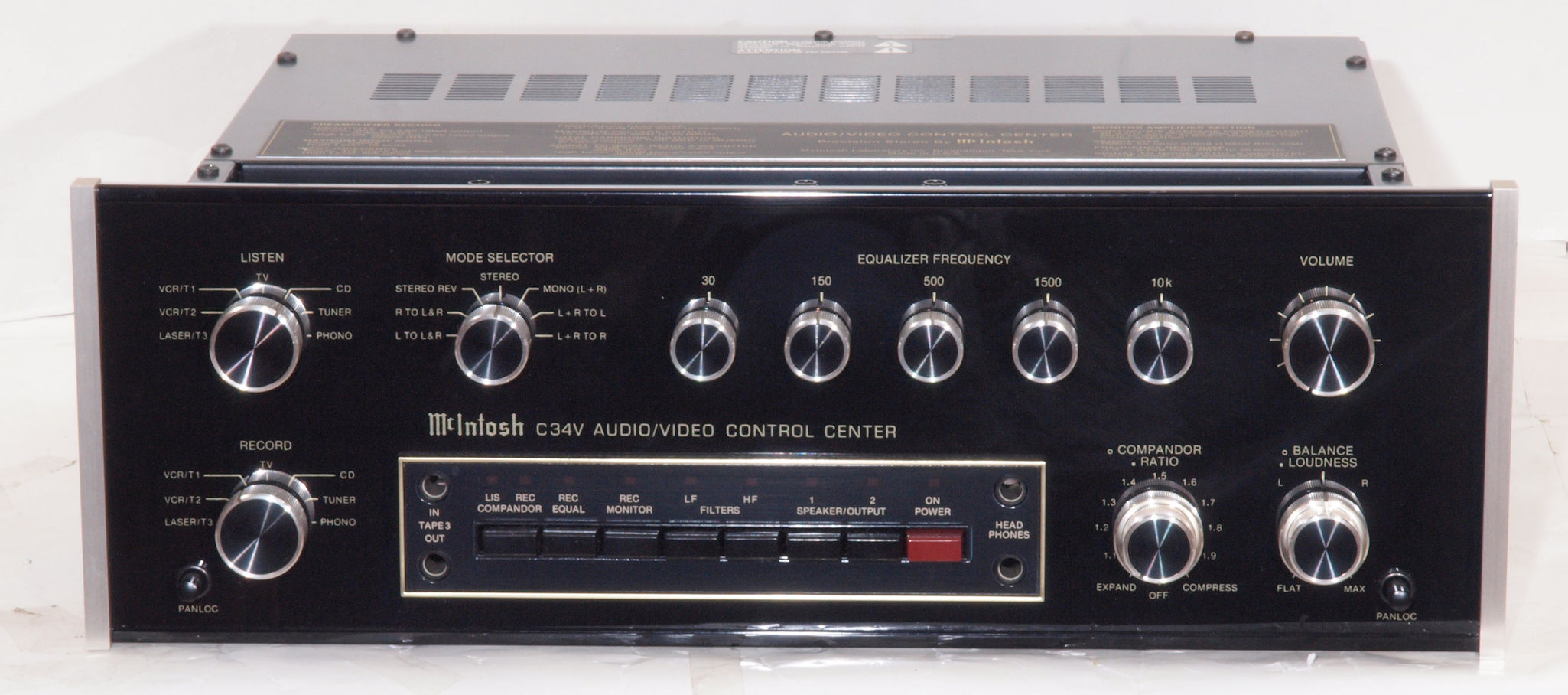

A. 修理前の状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。 A11. 点検中 前から見る |
||||||||||||||||||||||||||||||||||||||||||||||||

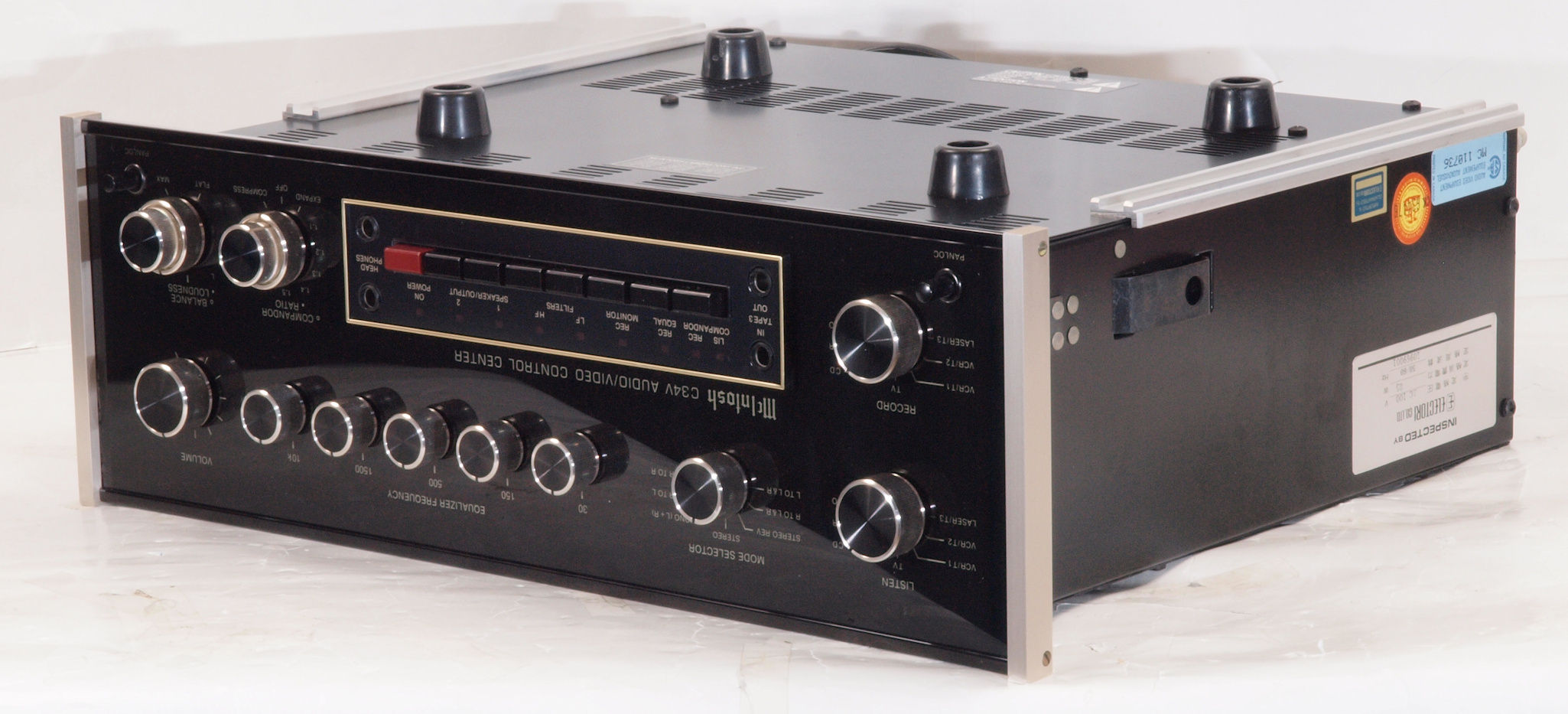

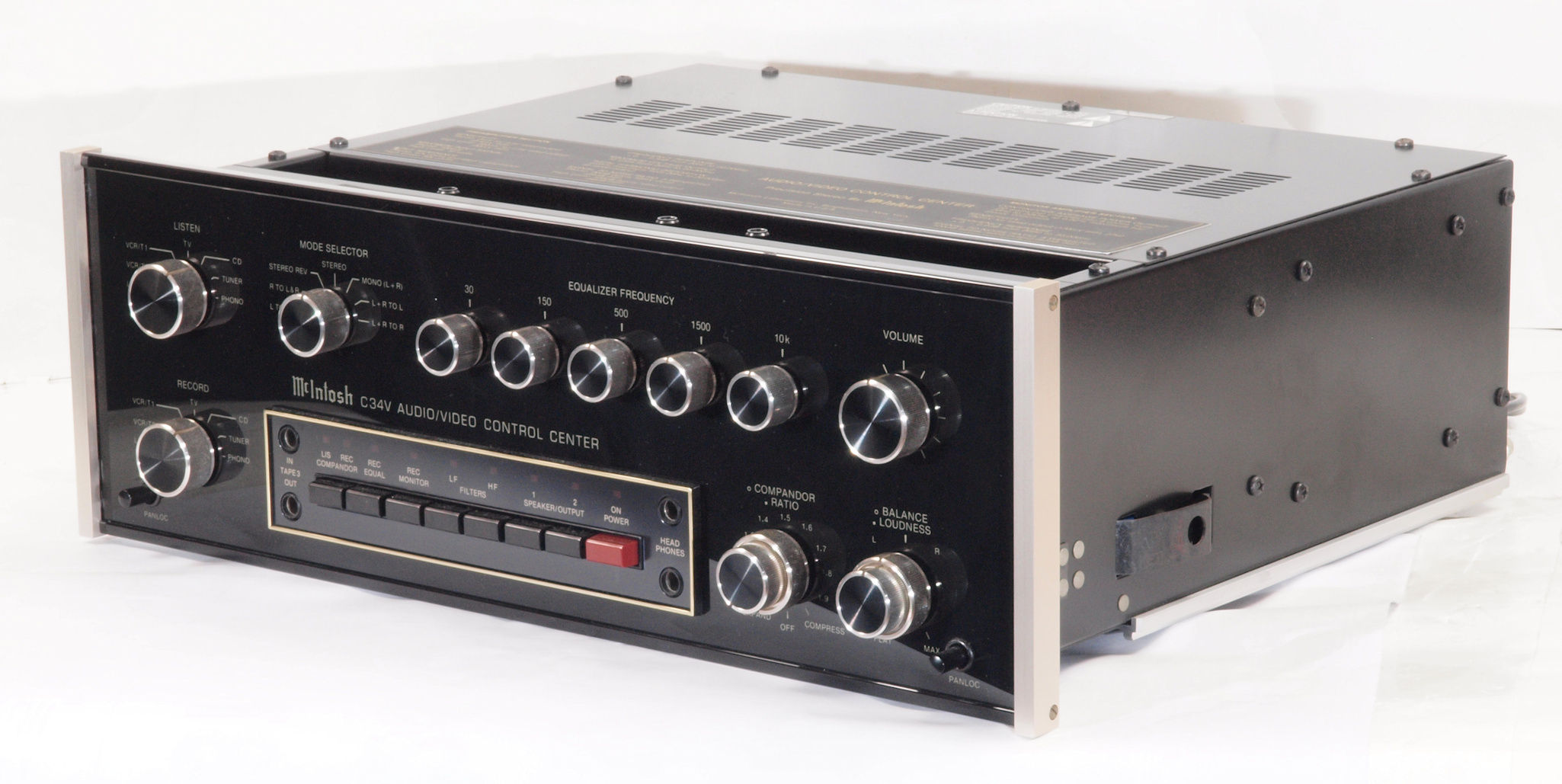

A12. 点検中、 前右から見る。 | ||||||||||||||||||||||||||||||||||||||||||||||||

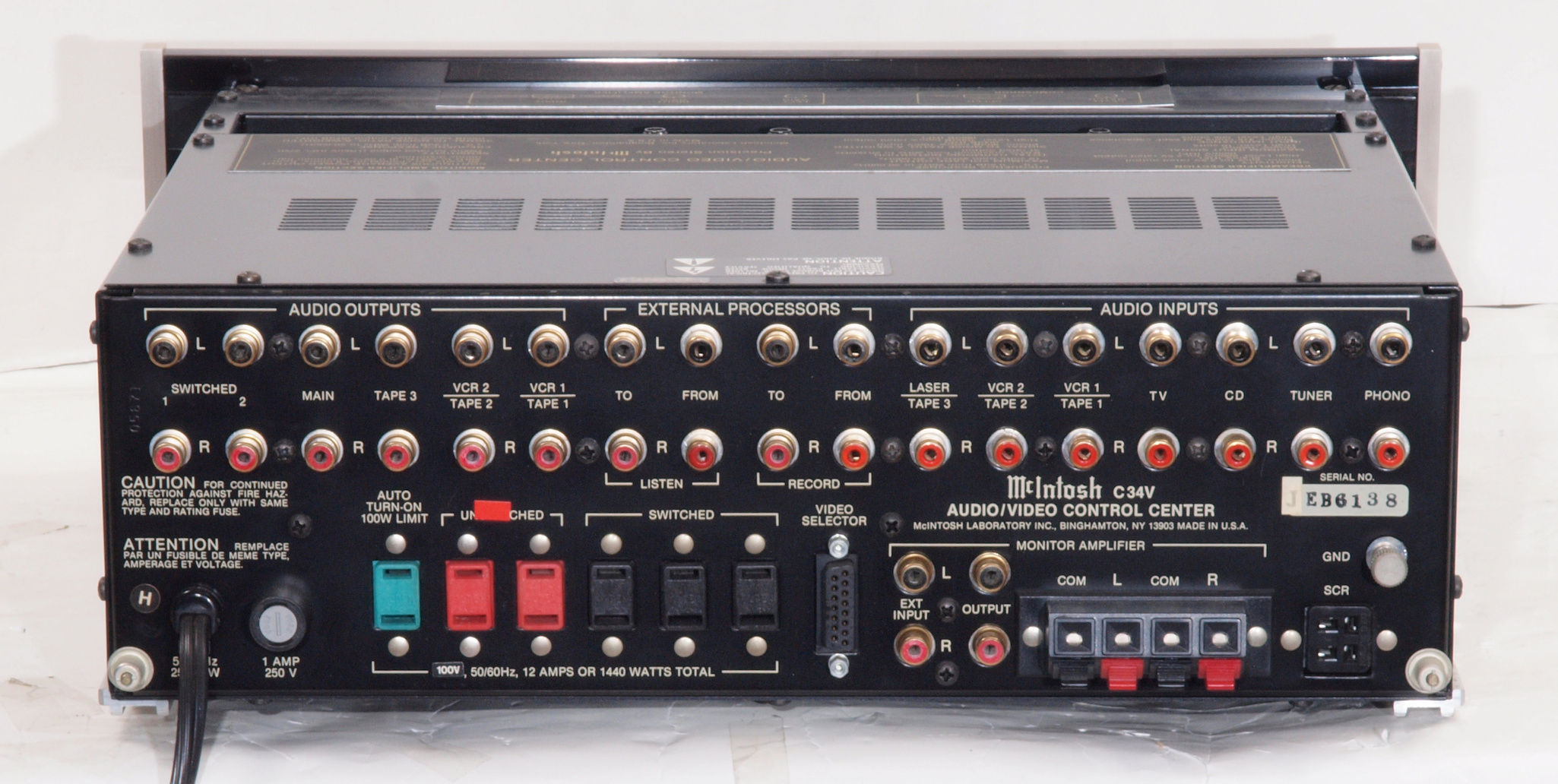

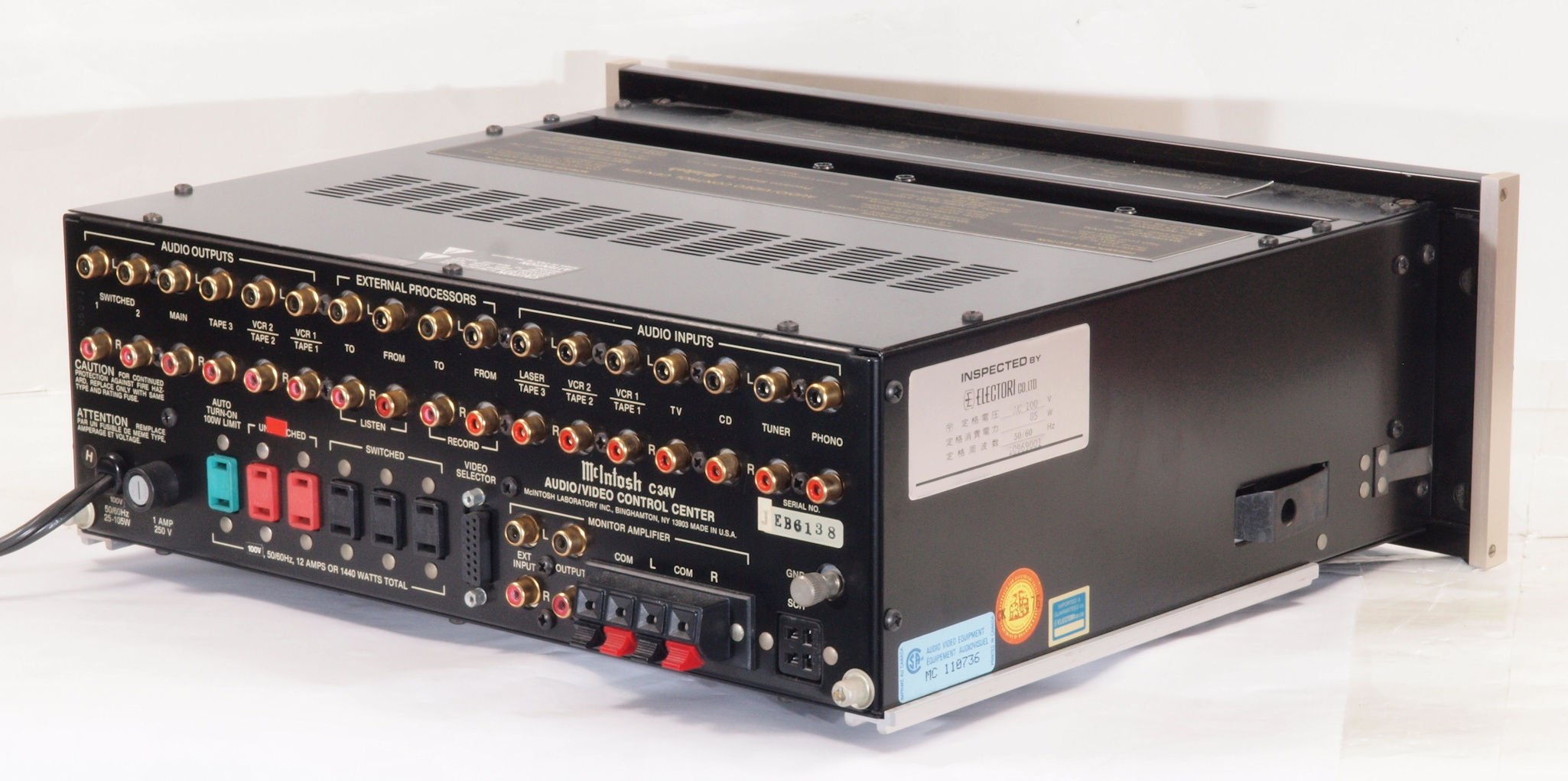

A13. 点検中 後から見る | ||||||||||||||||||||||||||||||||||||||||||||||||

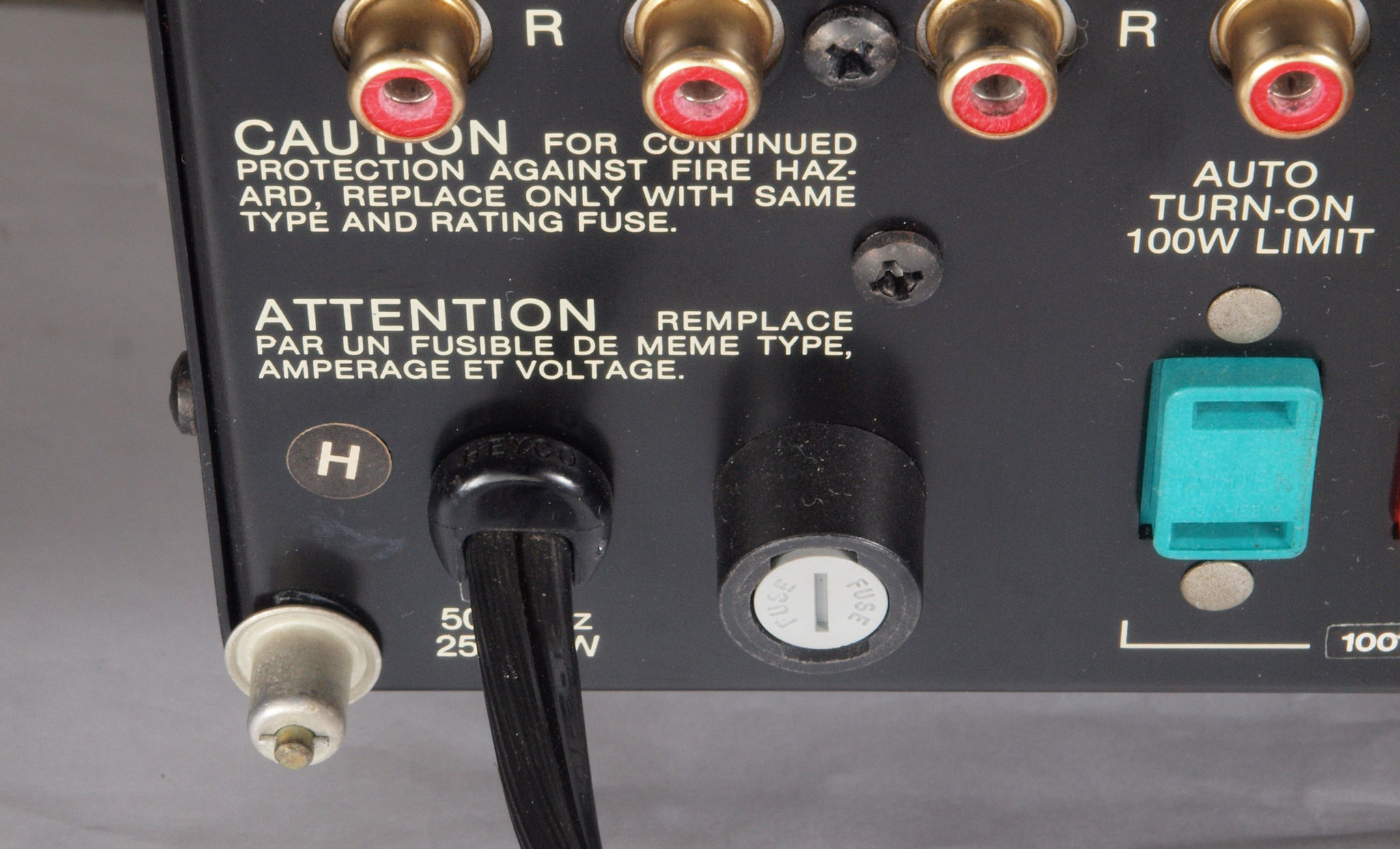

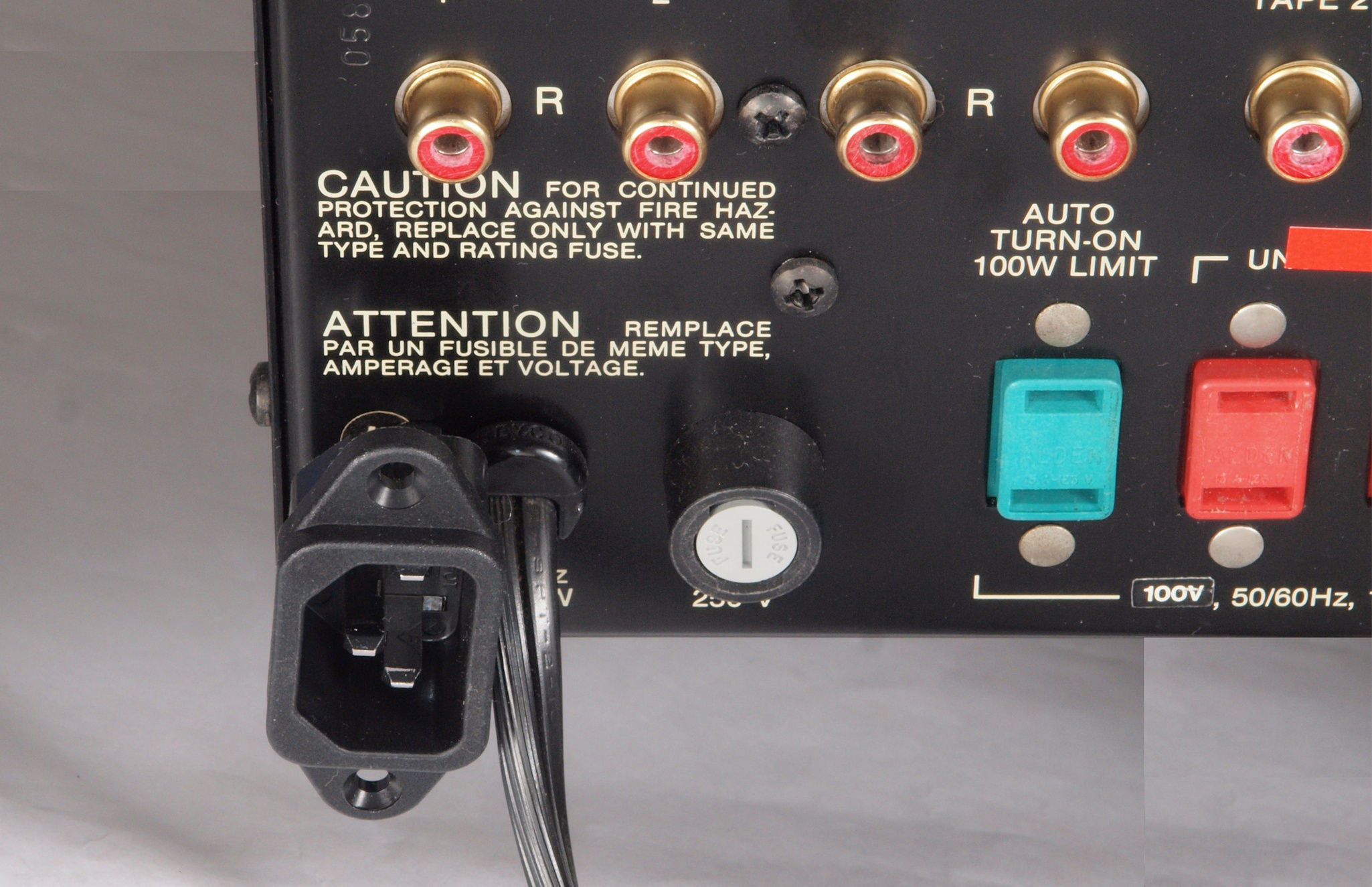

A14. 点検中 電源コード取り付け部。 | ||||||||||||||||||||||||||||||||||||||||||||||||
A15. 点検中 電源コード取り付け部。 3Pインレットに交換可能。木ケースのストッパが使用がやりずらいかも? | ||||||||||||||||||||||||||||||||||||||||||||||||

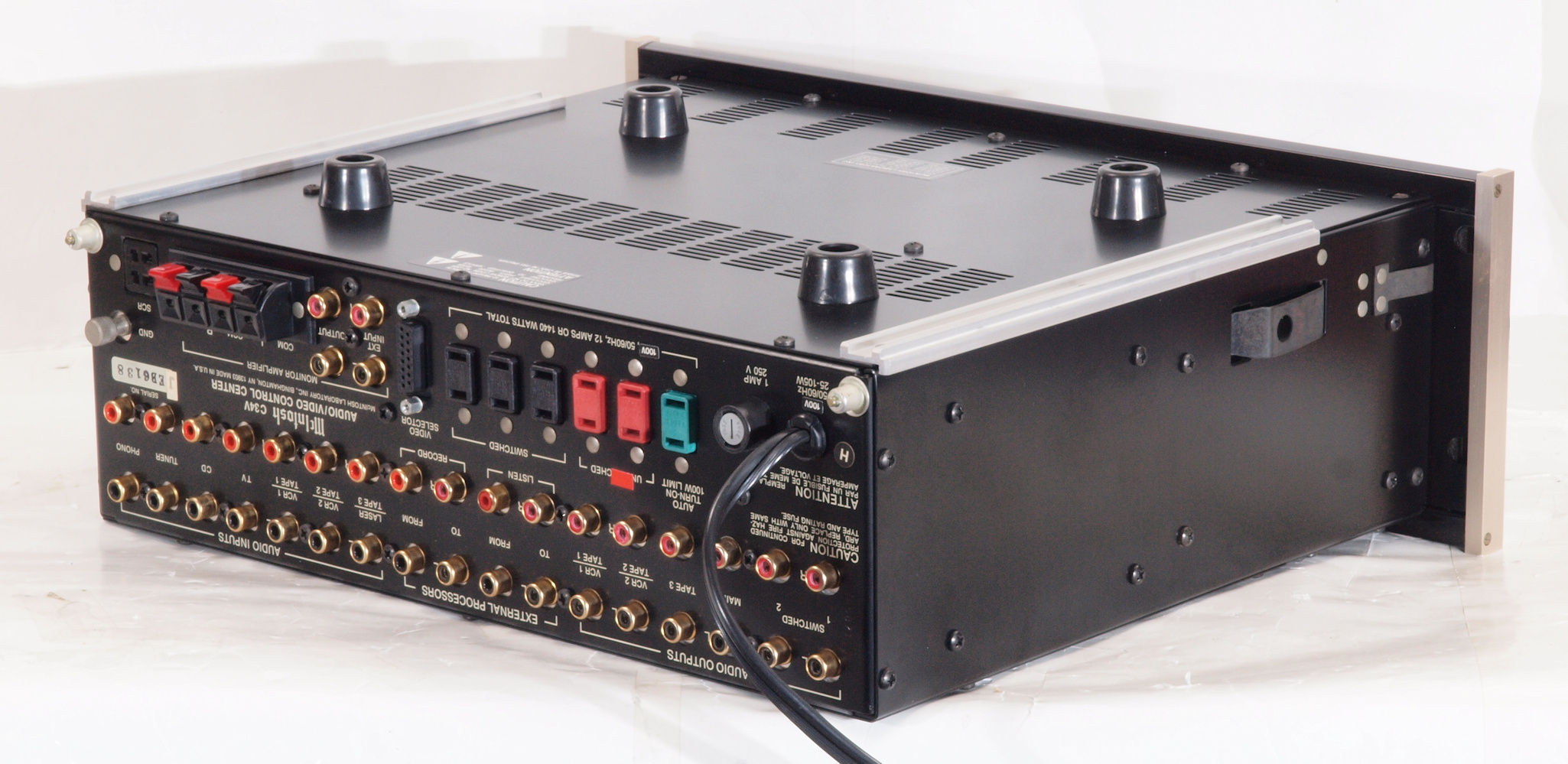

A16. 点検中、 後左から見る。 | ||||||||||||||||||||||||||||||||||||||||||||||||

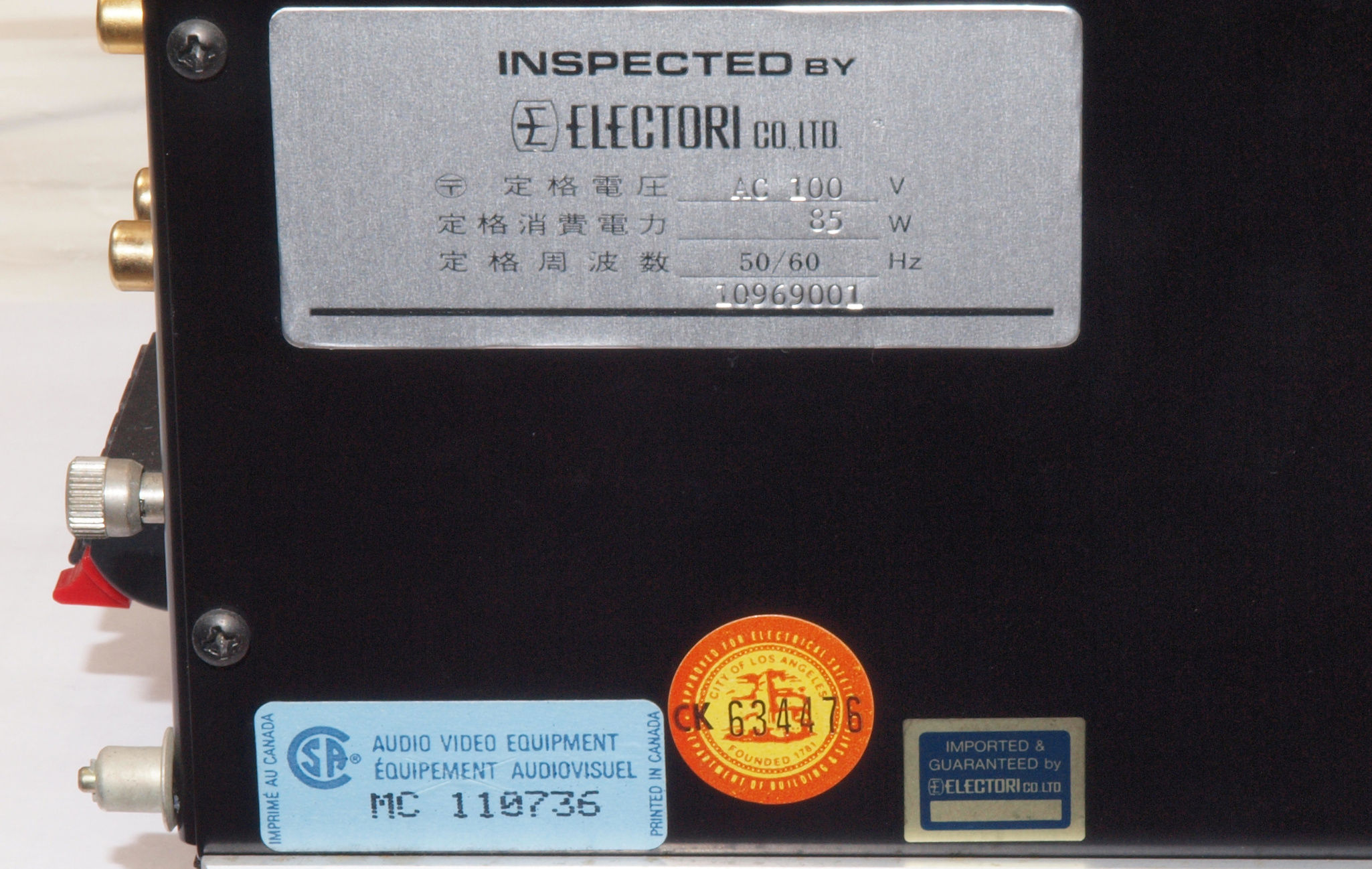

A17. 点検中、 正規輸入品の商標。 | ||||||||||||||||||||||||||||||||||||||||||||||||
A21. 点検中、 上から見る | ||||||||||||||||||||||||||||||||||||||||||||||||

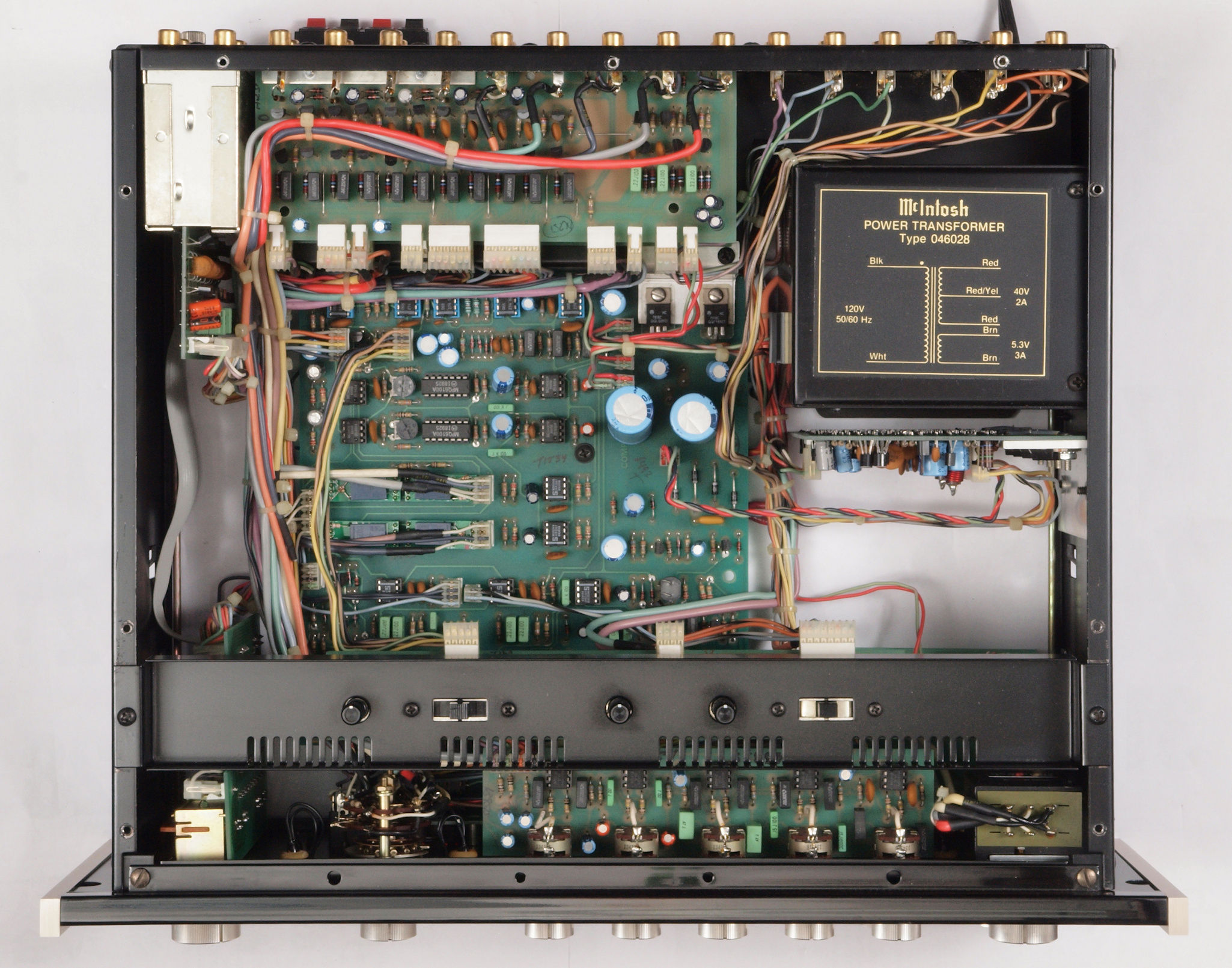

A22. 点検中 上蓋・シールドを取り、上から見る | ||||||||||||||||||||||||||||||||||||||||||||||||
A23. 点検中 上蓋・シールドを取り、上から見る。 Mode Selector SW。 | ||||||||||||||||||||||||||||||||||||||||||||||||

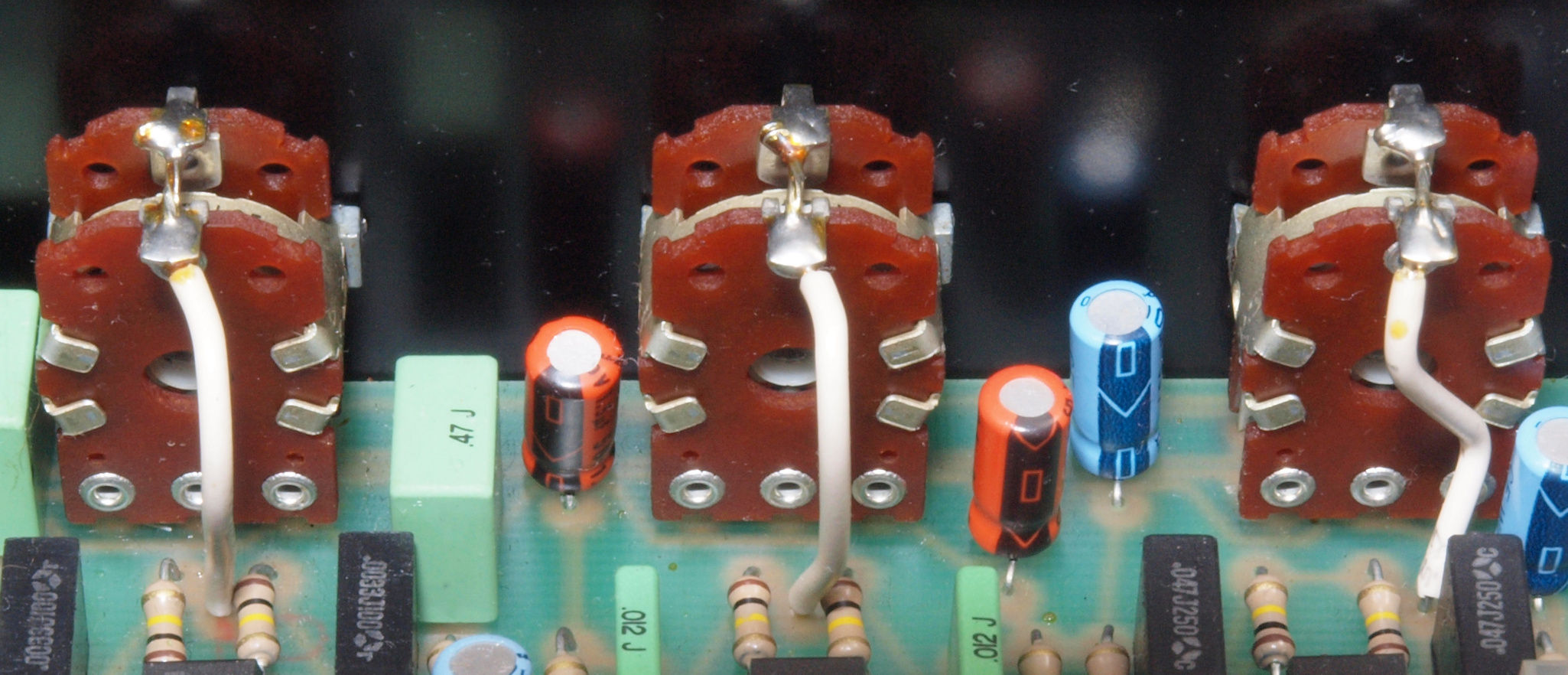

A24. 点検中 上蓋・シールドを取り、上から見る。 ボリュームは接点復活材が使用されている。 | ||||||||||||||||||||||||||||||||||||||||||||||||
A31. 点検中、 下前から見る。 | ||||||||||||||||||||||||||||||||||||||||||||||||
A32. 点検中、 下前左から見る。 | ||||||||||||||||||||||||||||||||||||||||||||||||
A33. 点検中、 下後から見る。 | ||||||||||||||||||||||||||||||||||||||||||||||||
A34. 点検中、 下後右から見る。 | ||||||||||||||||||||||||||||||||||||||||||||||||

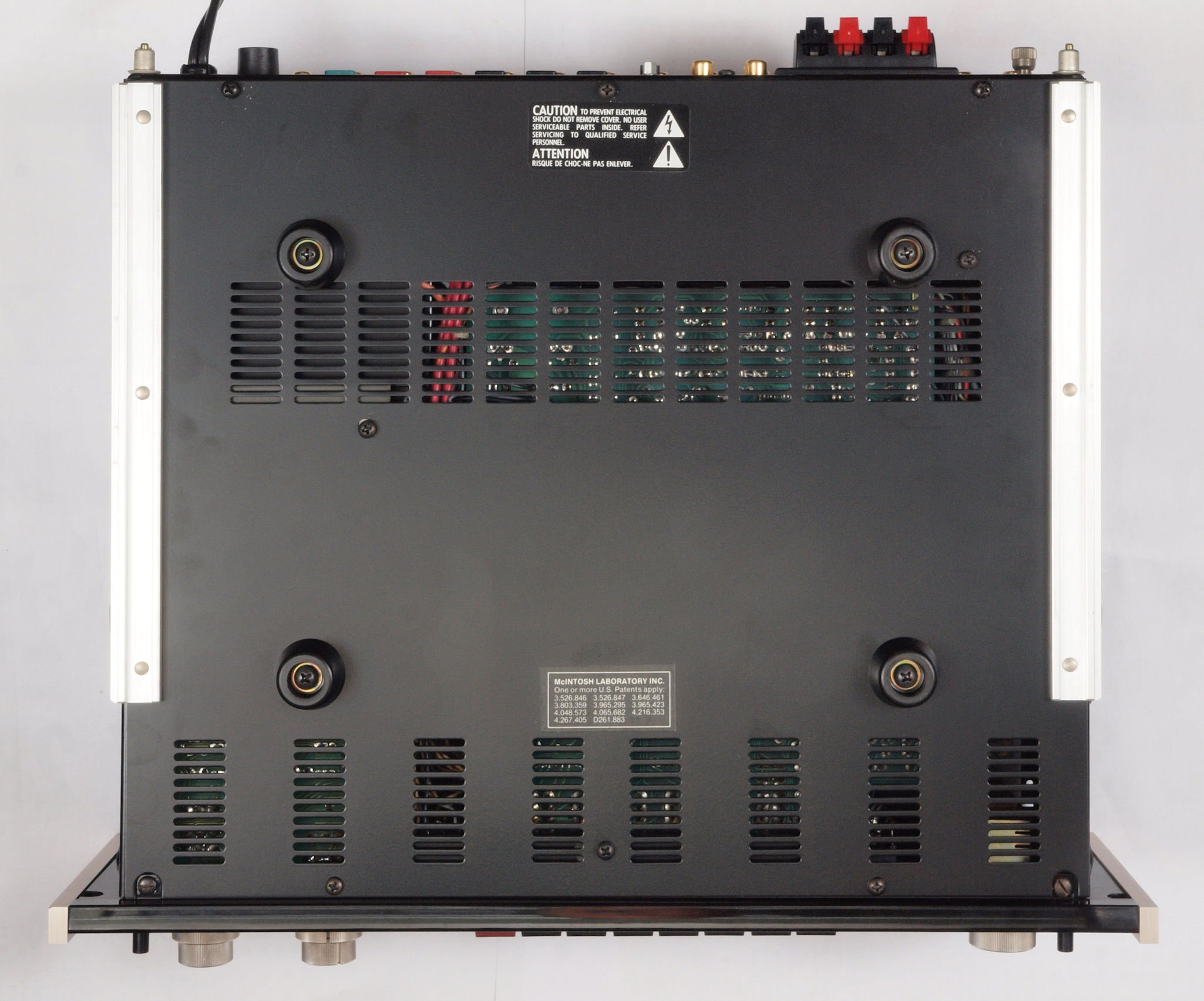

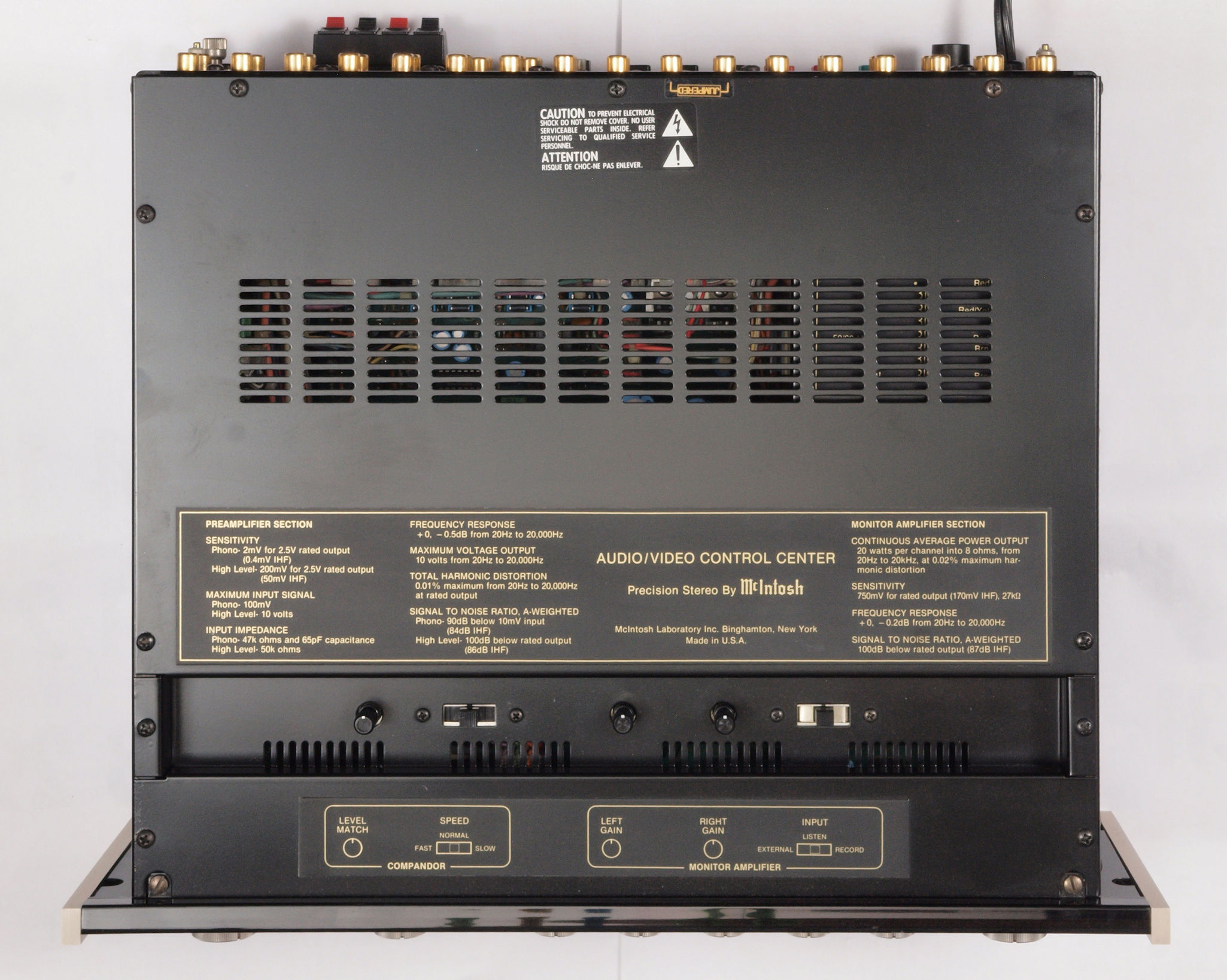

A41. 点検中、 下から見る。 | ||||||||||||||||||||||||||||||||||||||||||||||||

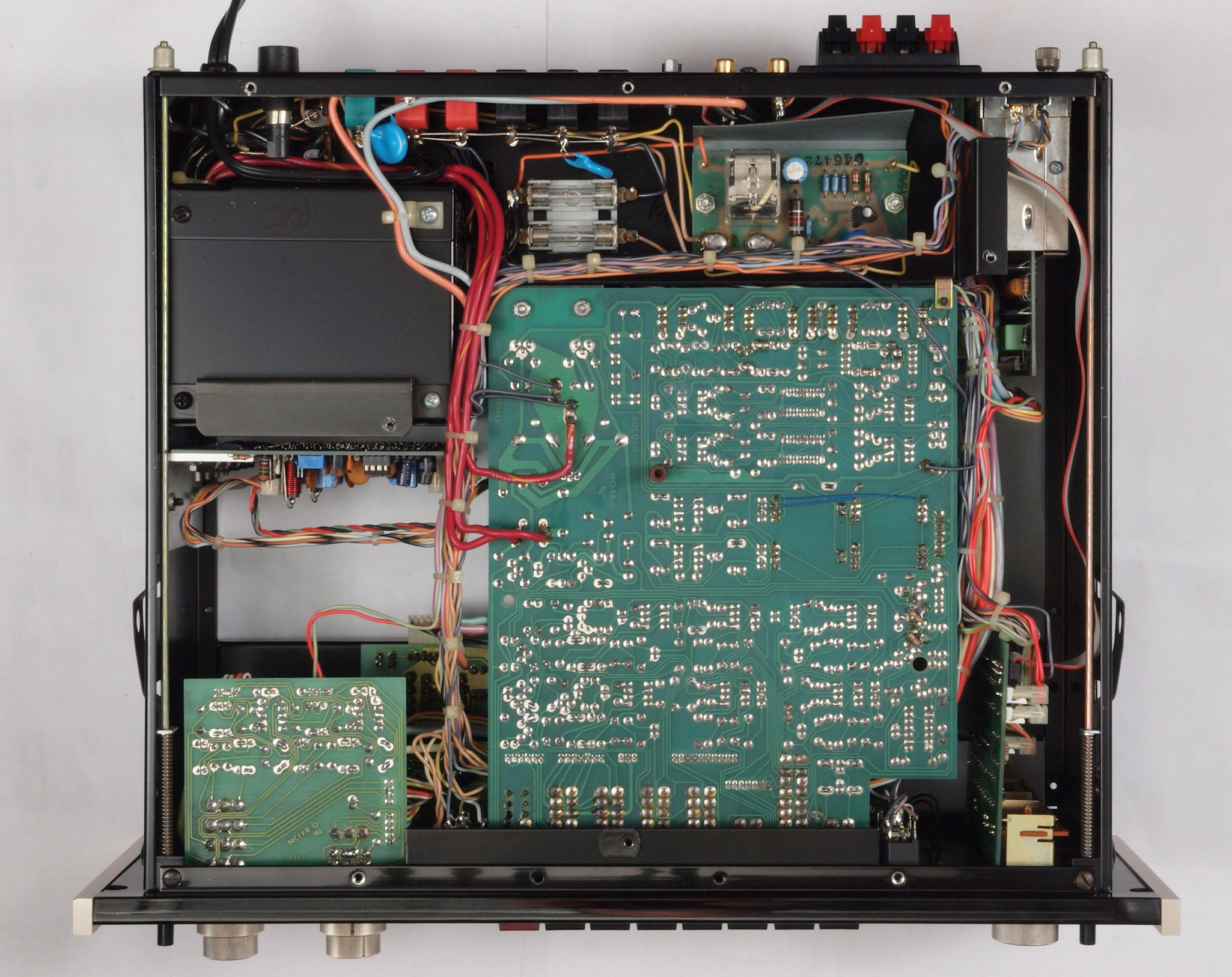

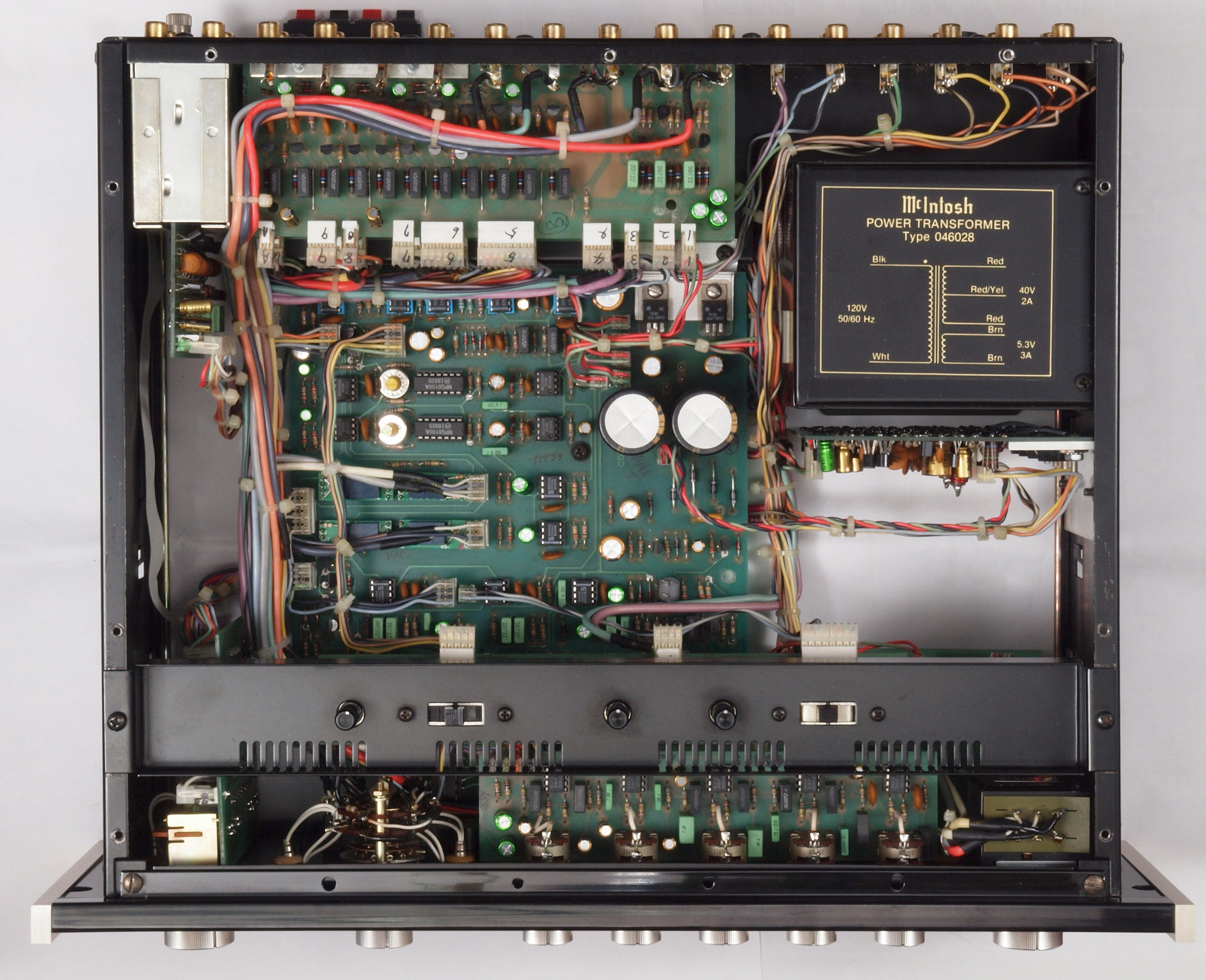

A42. 点検中 下蓋を取り、下から見る | ||||||||||||||||||||||||||||||||||||||||||||||||
A51. 点検中 交換するOP−AMP。 JRC・新日本無線(株)のロット買い(1000個)を使用。 | ||||||||||||||||||||||||||||||||||||||||||||||||
A71. 点検中 電源ブロック電解コンデンサー比較。 左=交換する10000μ/50V、右=付いていた4700μ/35V。 | ||||||||||||||||||||||||||||||||||||||||||||||||
C. 修理状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。 C1. 修理中 前パネル・基板を取り去り修理中、上から見る。 |
||||||||||||||||||||||||||||||||||||||||||||||||

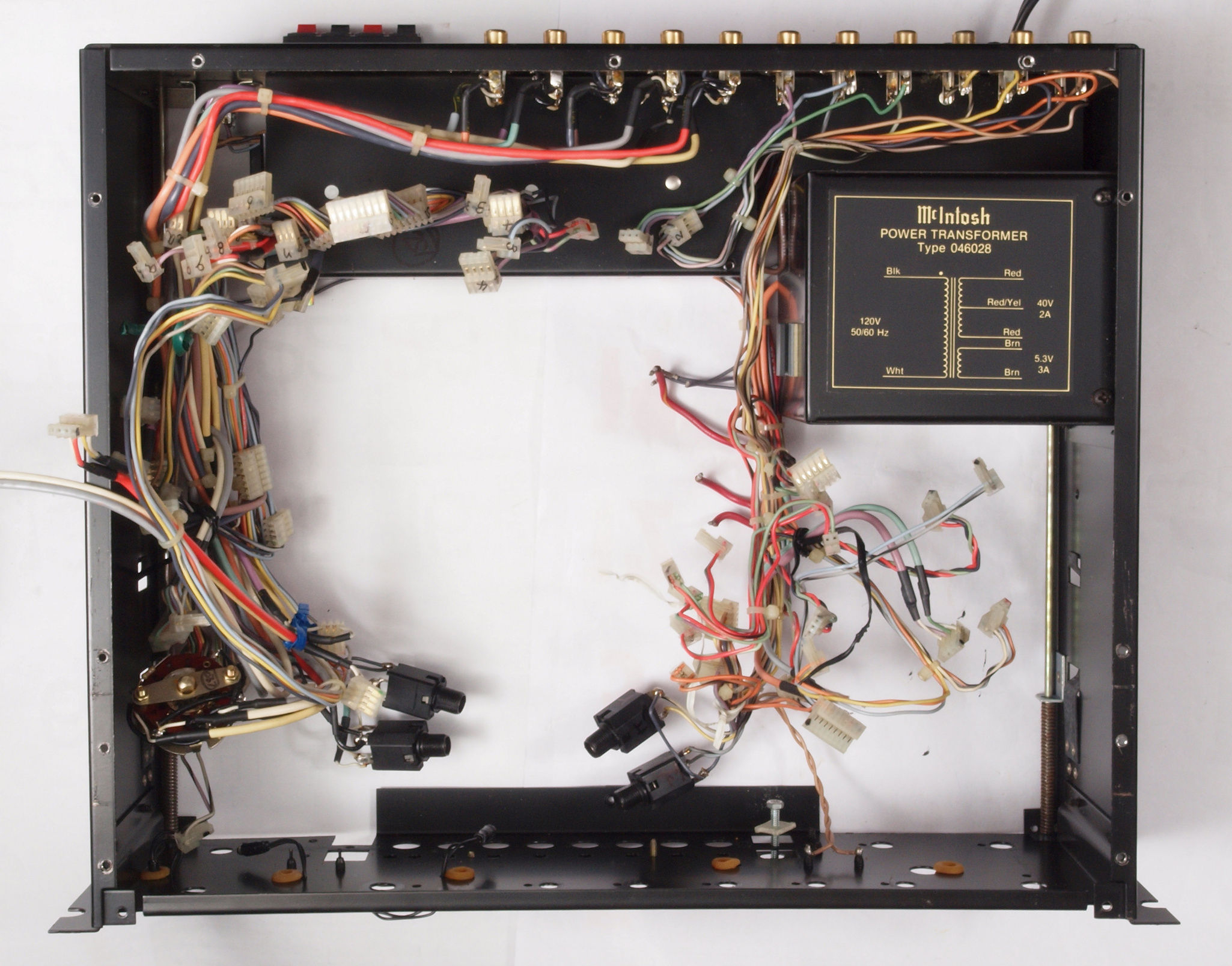

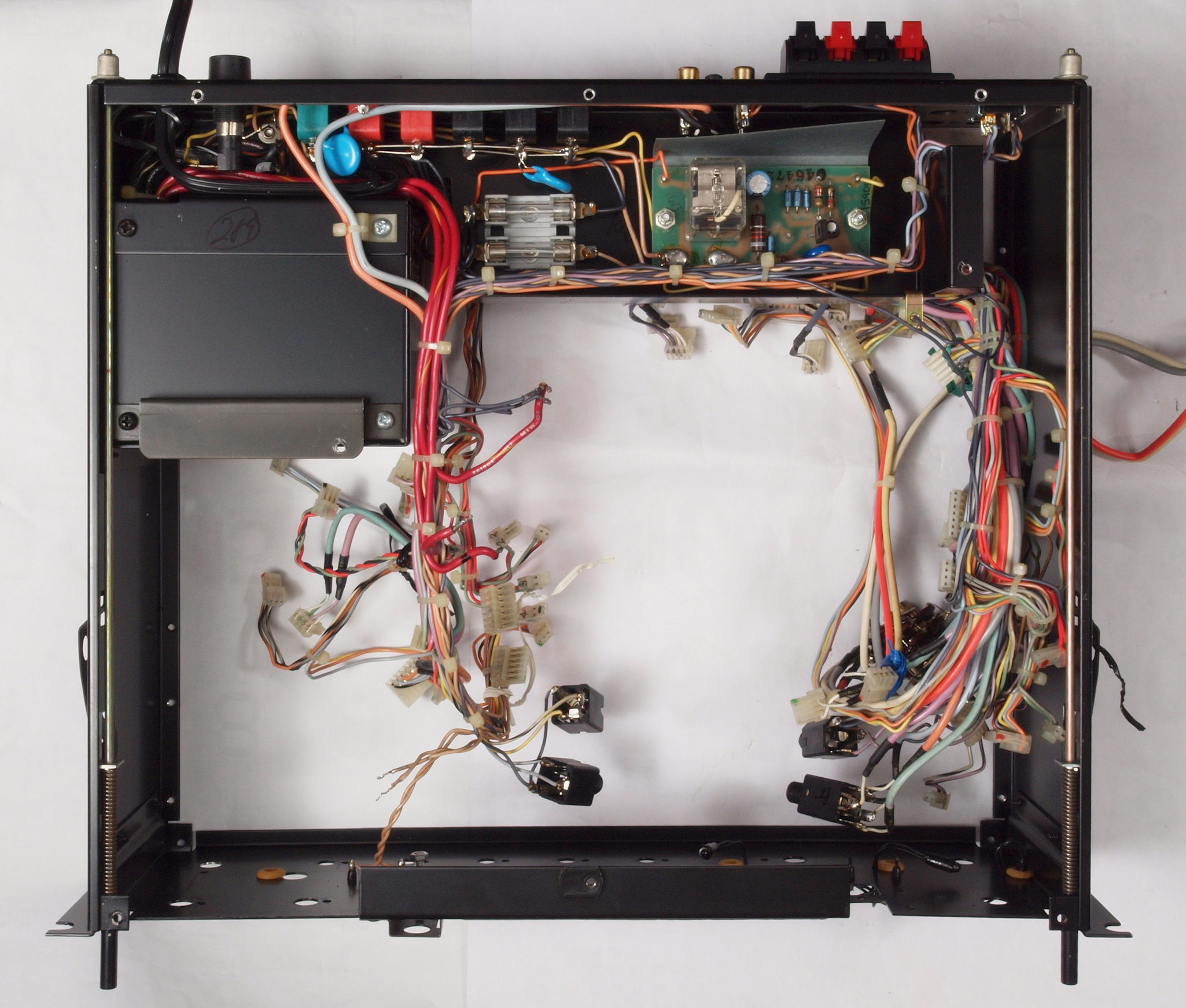

C2. 修理中 前パネル・基板を取り去り修理中、下から見る。 | ||||||||||||||||||||||||||||||||||||||||||||||||

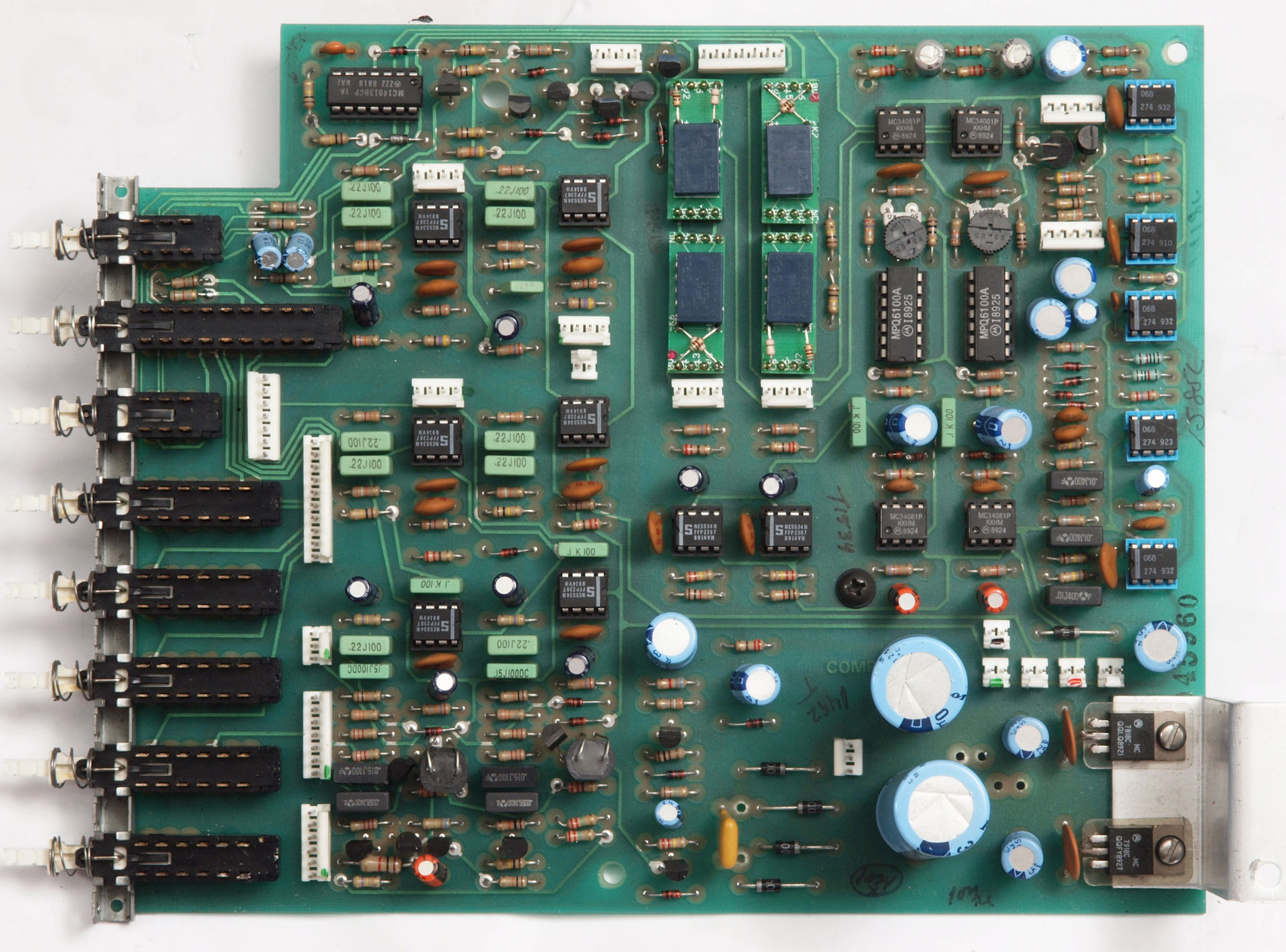

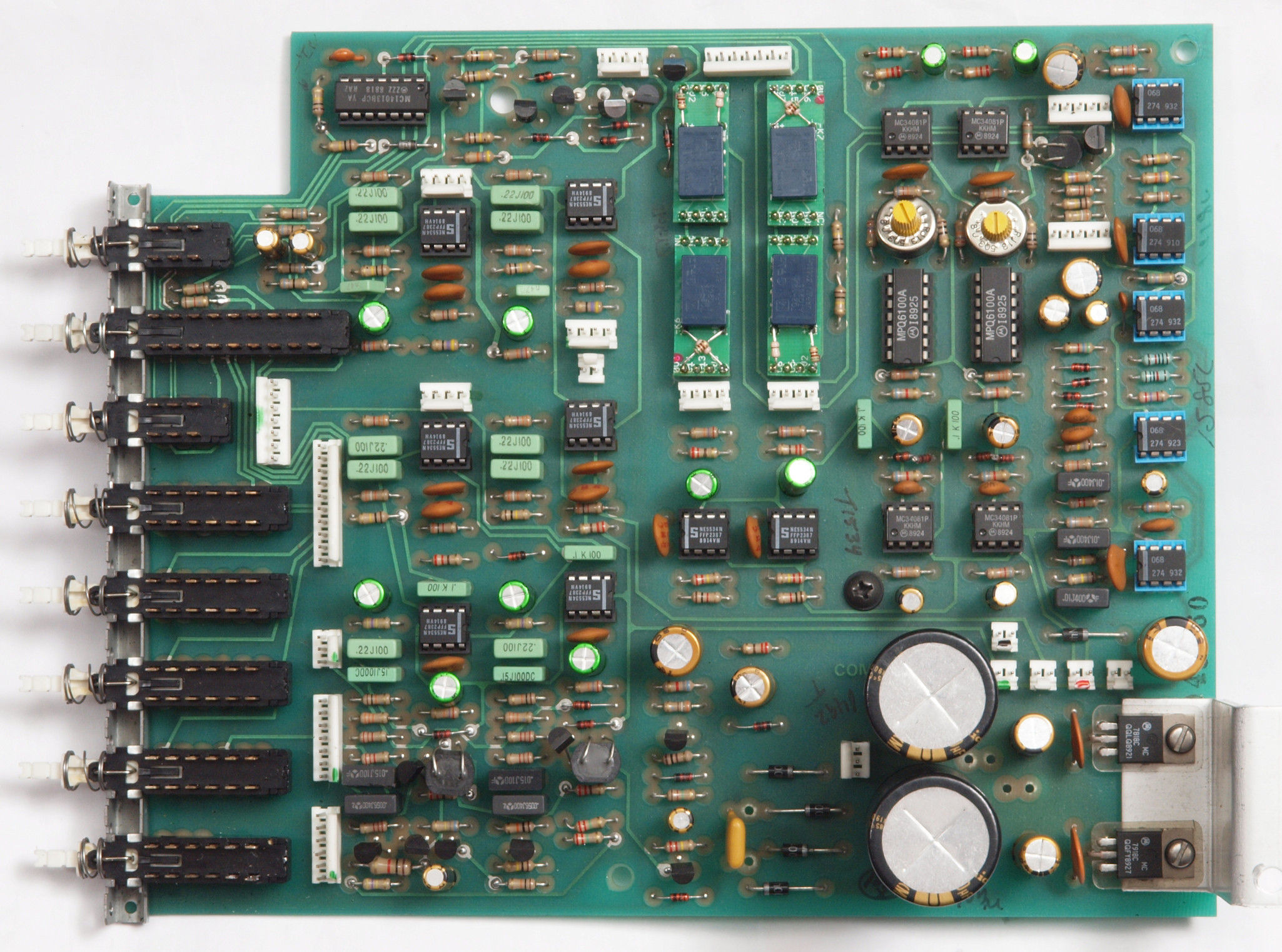

C11. 修理前 メイン基板。 | ||||||||||||||||||||||||||||||||||||||||||||||||
C12. 修理後 メイン基板。 電解コンデンサ−29個、半固定VR2個。 | ||||||||||||||||||||||||||||||||||||||||||||||||

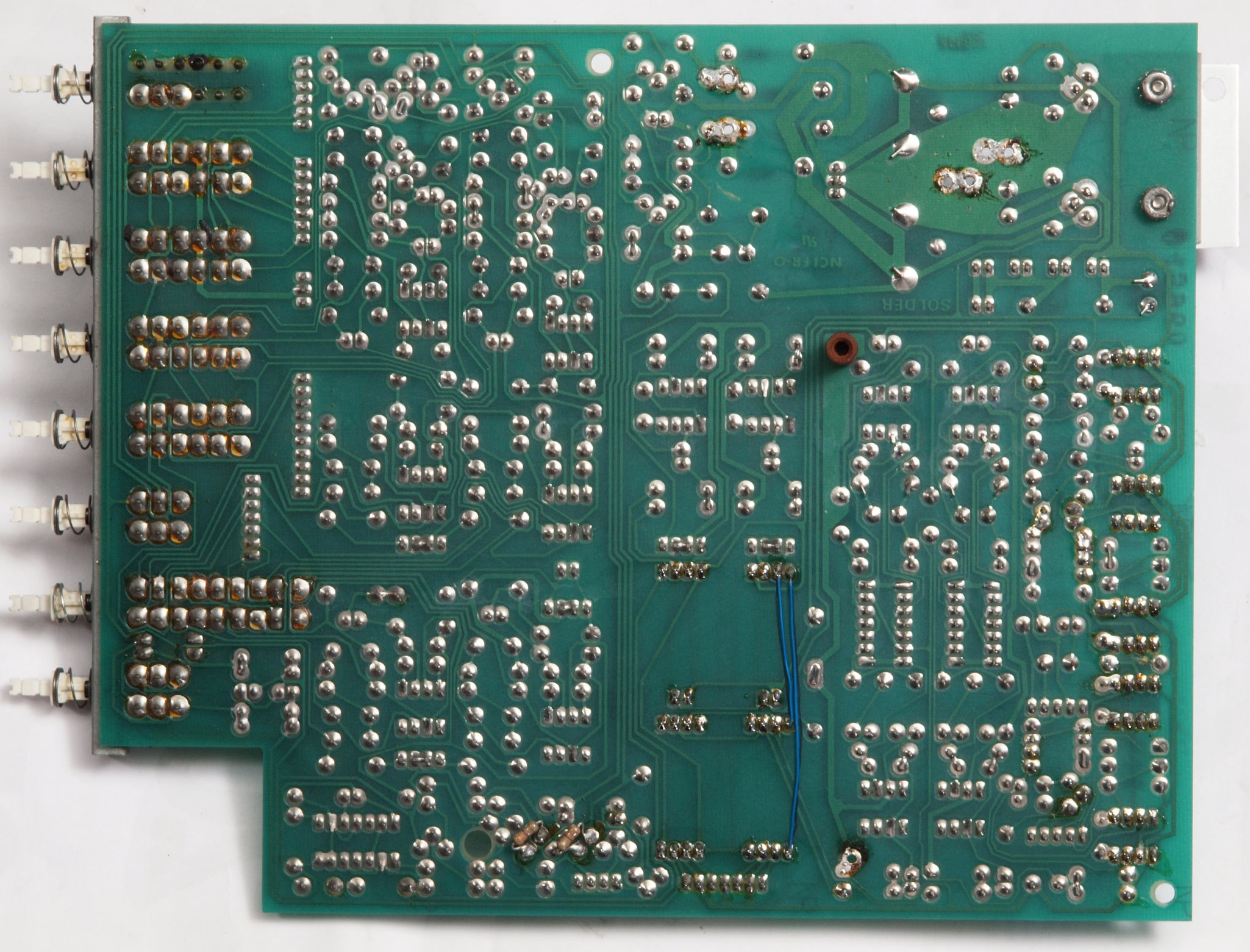

C13. 修理前 メイン基板裏。 | ||||||||||||||||||||||||||||||||||||||||||||||||

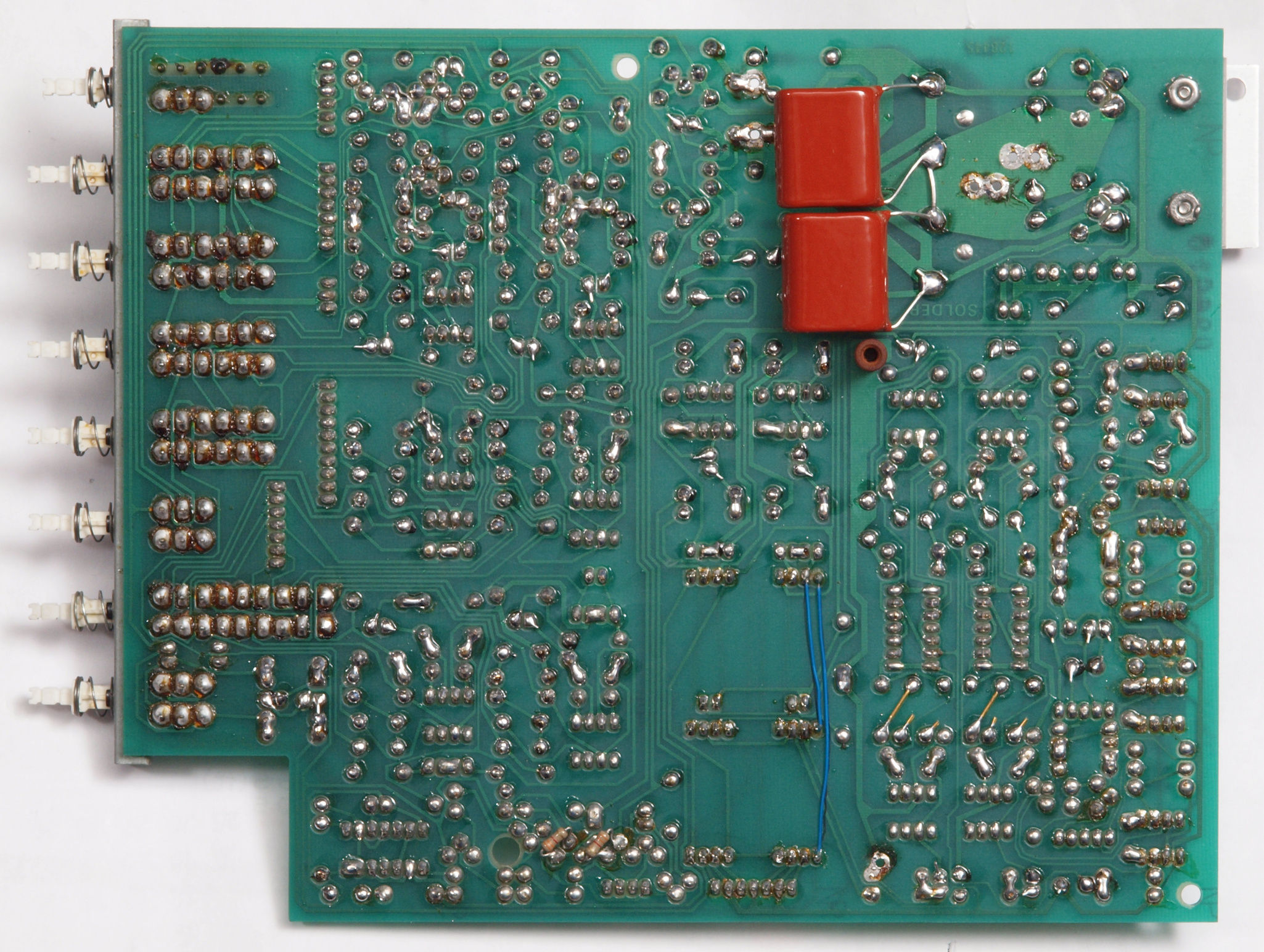

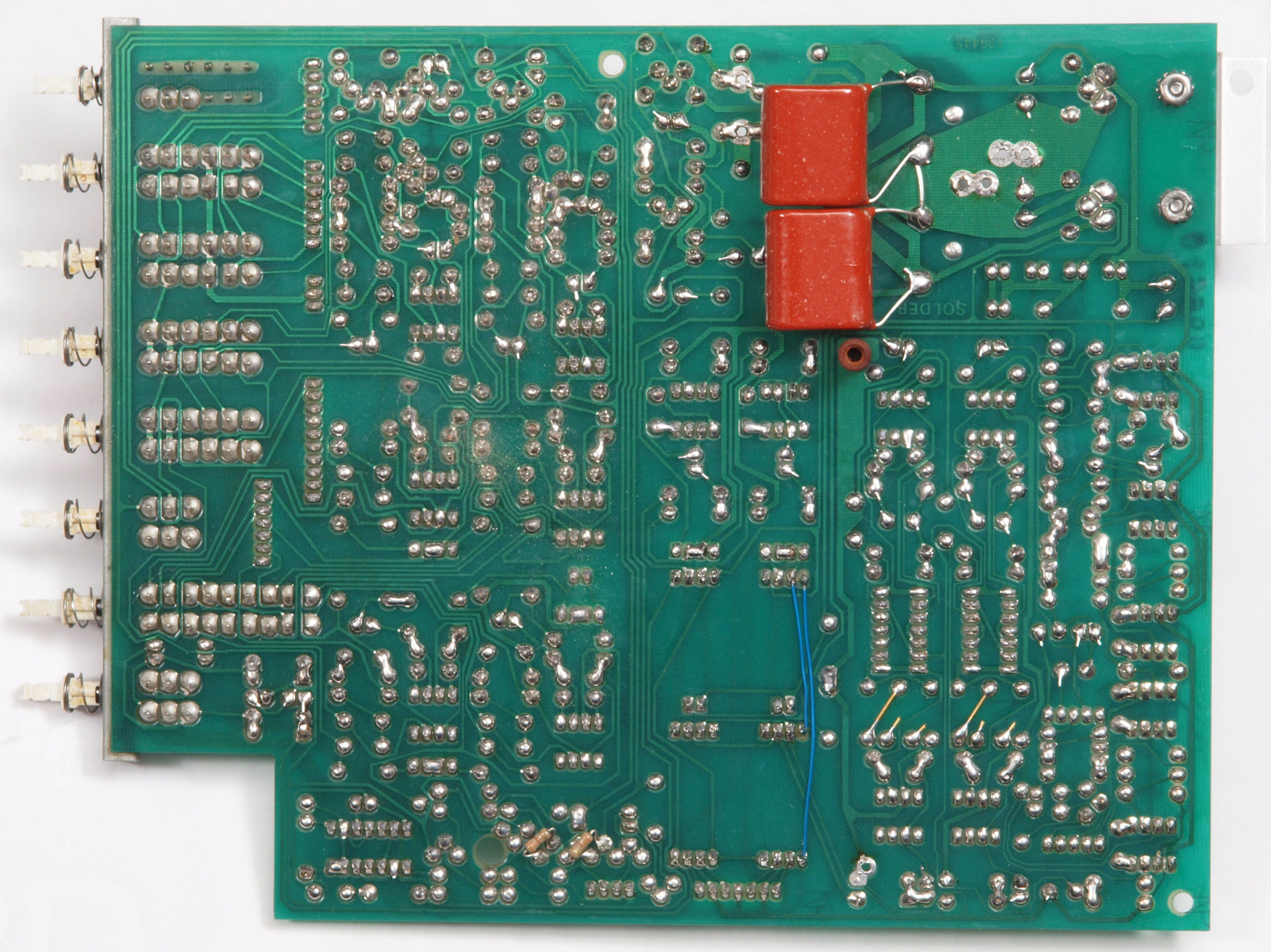

C14. 修理(半田補正)後 メイン基板裏。 半田を全部やり直す。 フイルムコンデンサー2個追加。 | ||||||||||||||||||||||||||||||||||||||||||||||||
C15. 完成メイン基板裏。 絶縁コーテング材を塗る。 | ||||||||||||||||||||||||||||||||||||||||||||||||
C21. 修理前 PhonoPreAMP/SW基板。 | ||||||||||||||||||||||||||||||||||||||||||||||||

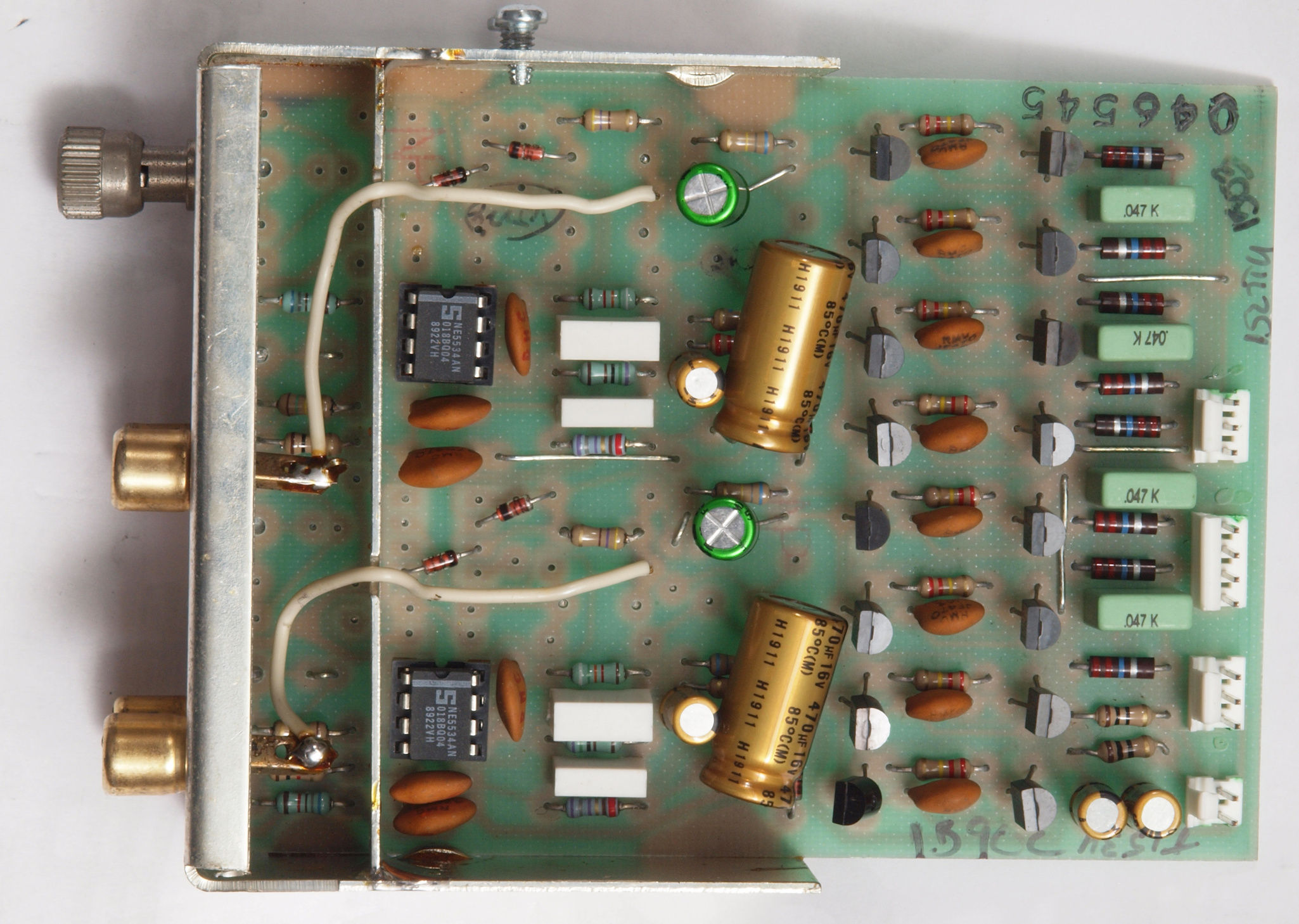

C22. 修理後 PhonoPreAMP/SW基板。 電解コンデンサー8個交換。 | ||||||||||||||||||||||||||||||||||||||||||||||||

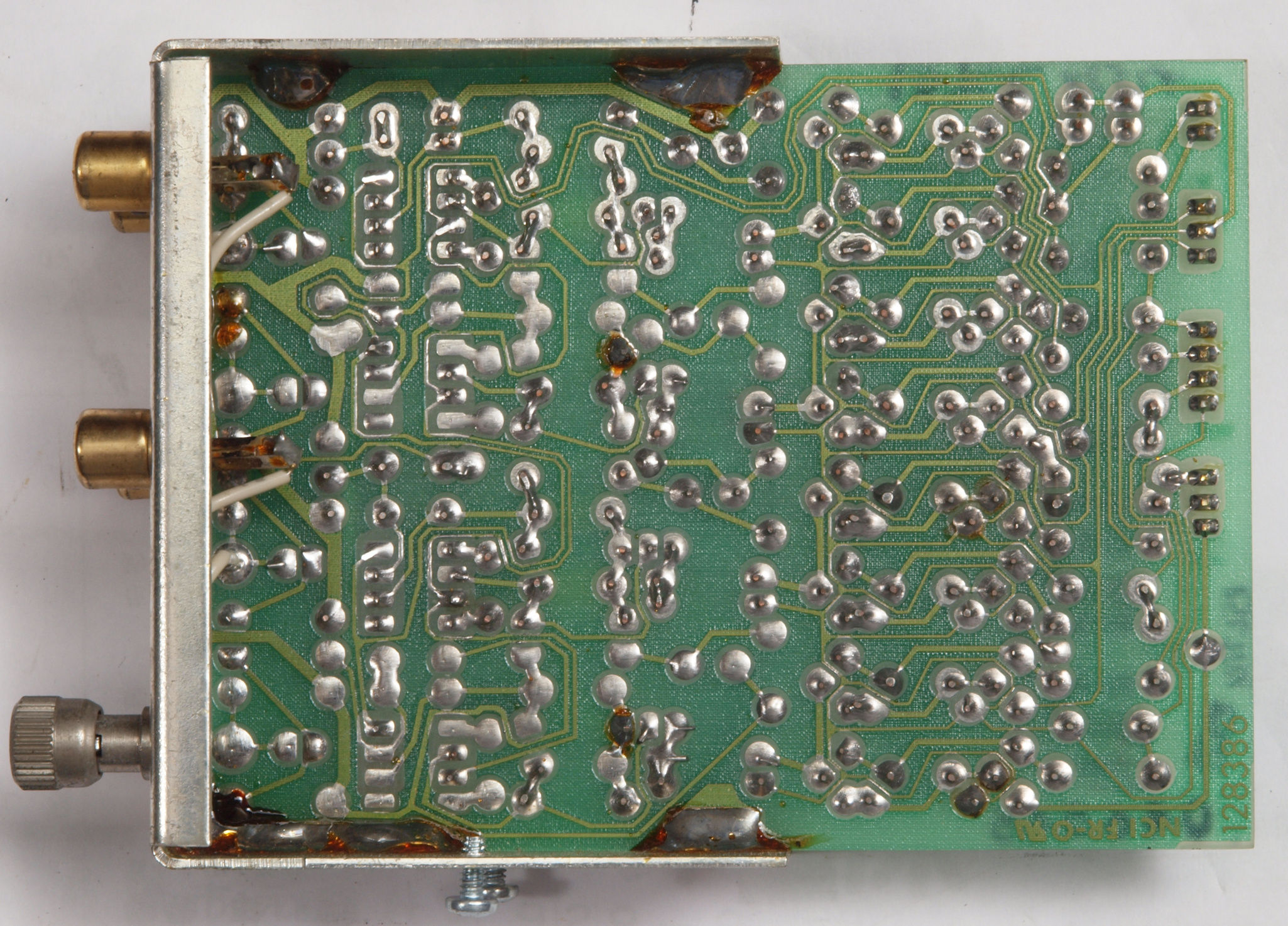

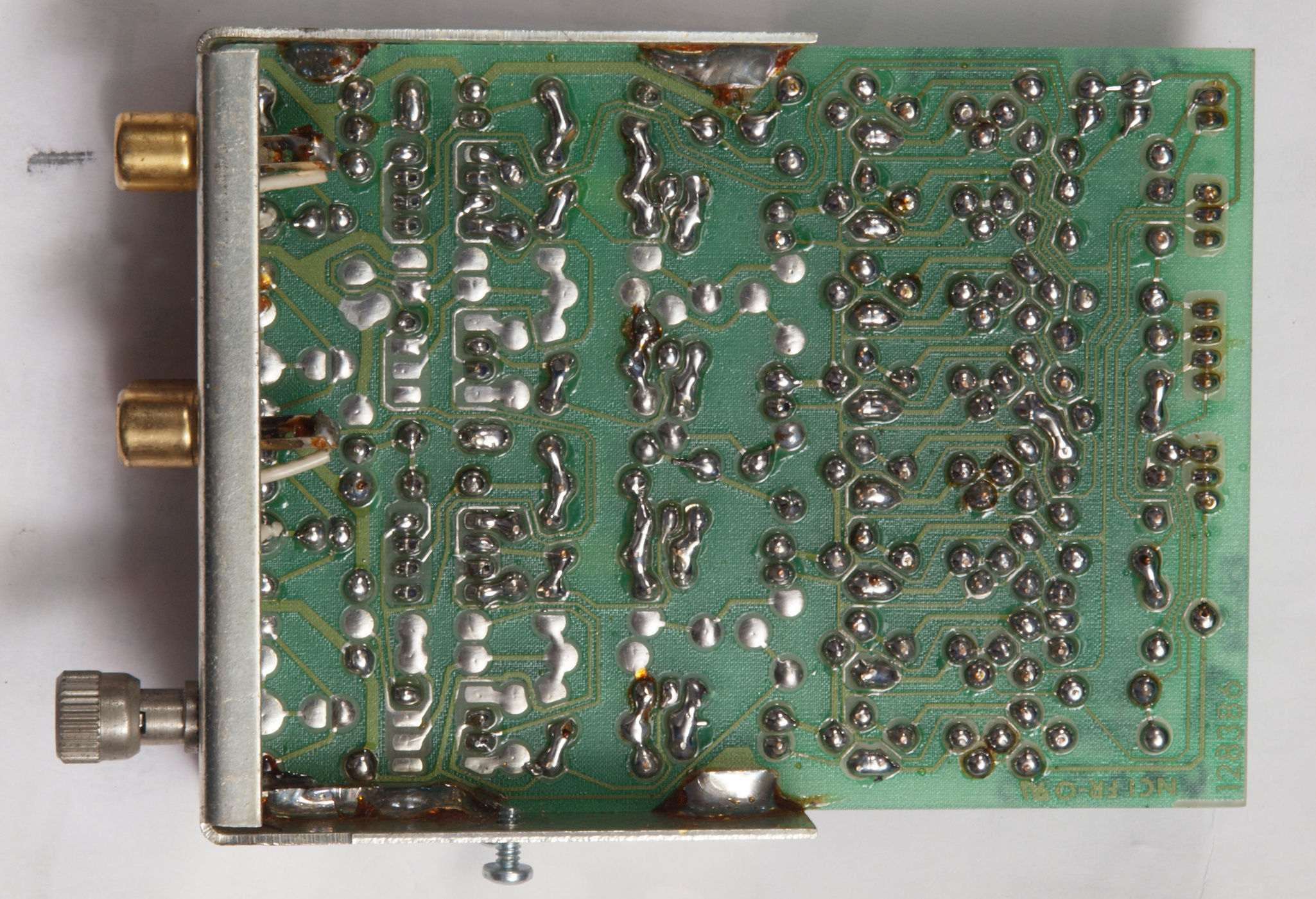

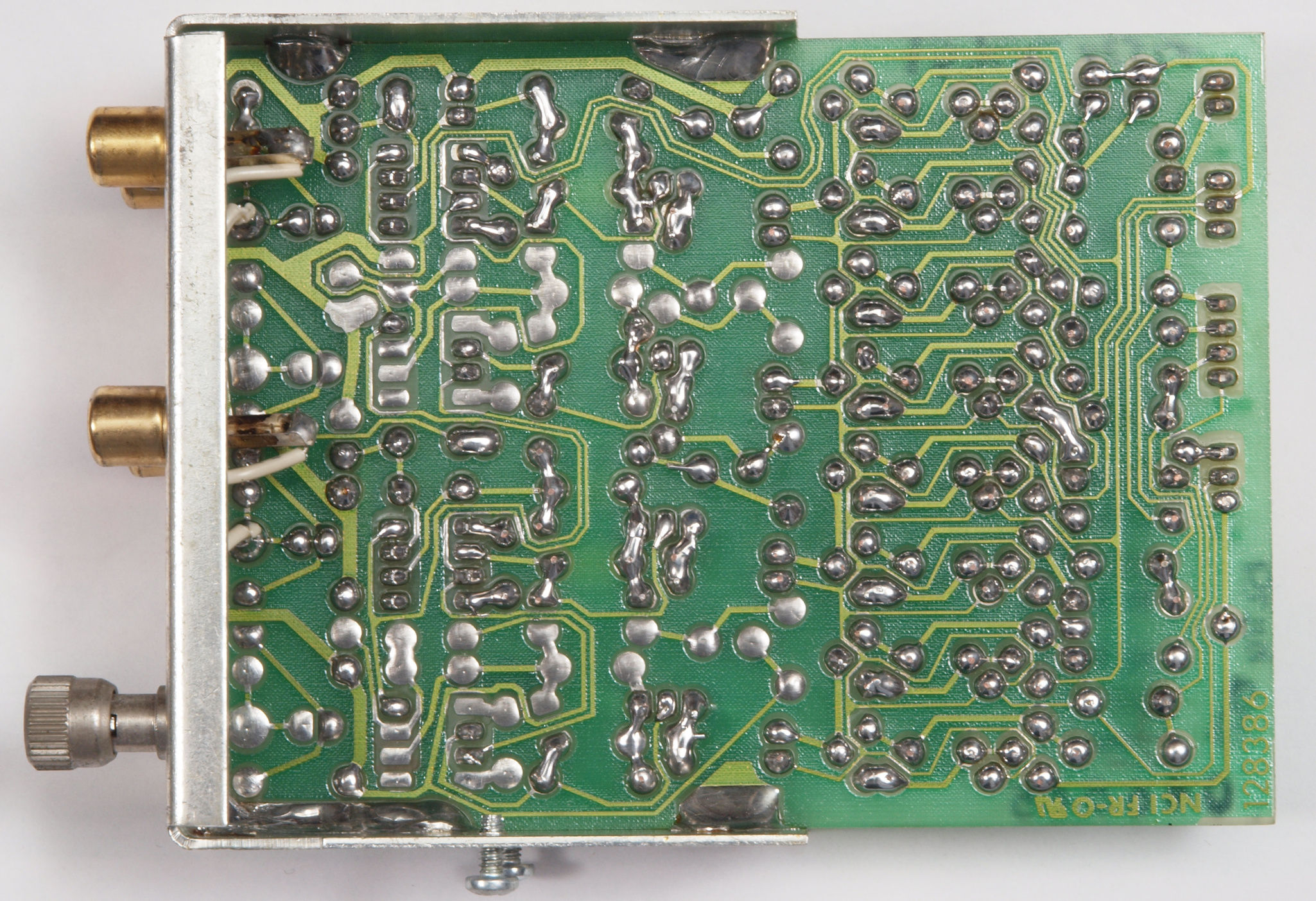

C23. 修理前 PhonoPreAMP/SW基板裏。 | ||||||||||||||||||||||||||||||||||||||||||||||||
C24. 修理(半田補正)後 PhonoPreAMP/SW基板裏。 半田を全部やり直す。 | ||||||||||||||||||||||||||||||||||||||||||||||||
C25. 完成PhonoPreAMP/SW基板裏。 洗浄後+絶縁コーテング材を塗る。 | ||||||||||||||||||||||||||||||||||||||||||||||||

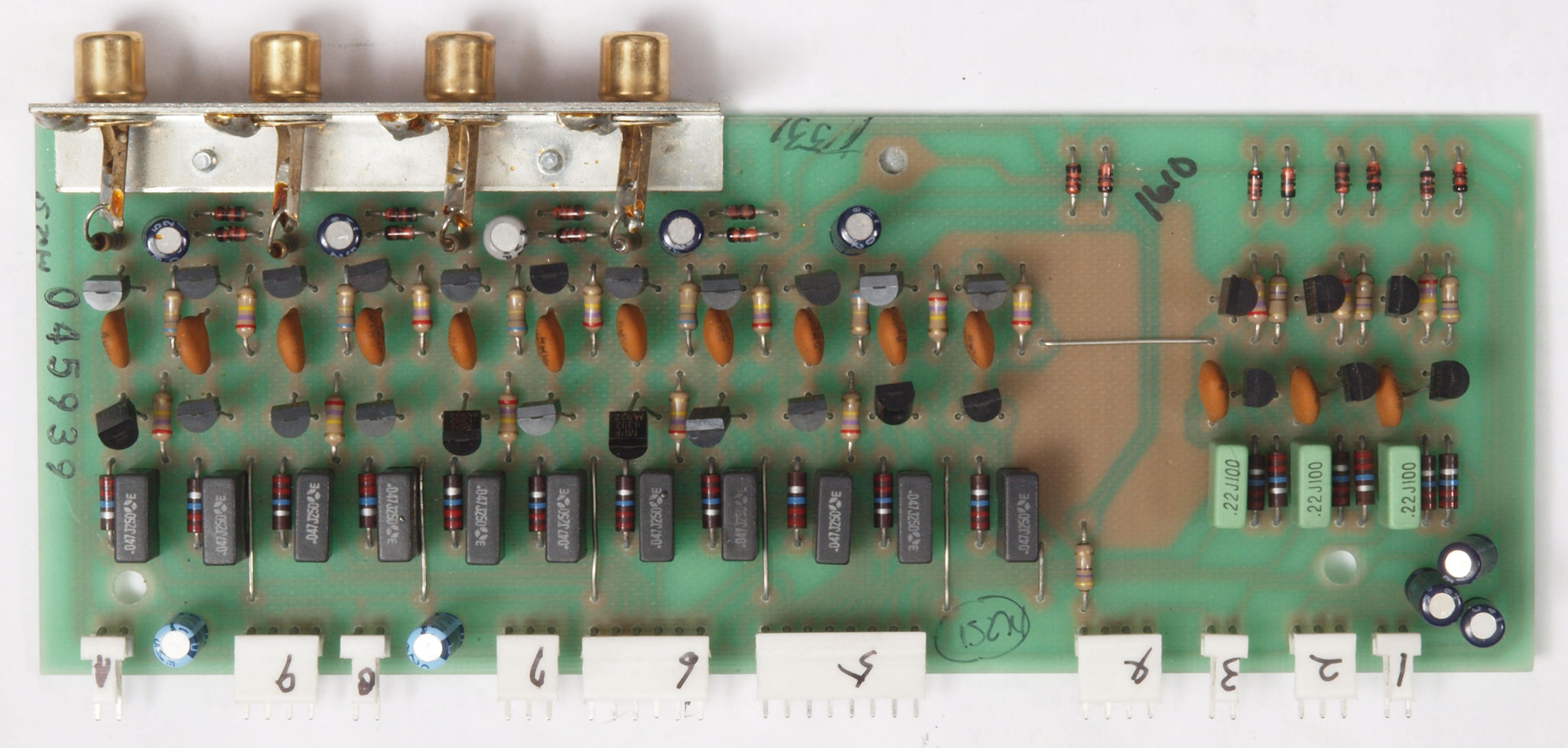

C31. 修理前 HighLevelInput TapeOutSW−右基板。 左基板と異なりフイルムコンデンサー11個少ない。 | ||||||||||||||||||||||||||||||||||||||||||||||||
C32. 修理後 HighLevelInput TapeOutSW−右基板。 電解コンデンサー10個交換。フイルムコンデンサー11個追加。 | ||||||||||||||||||||||||||||||||||||||||||||||||

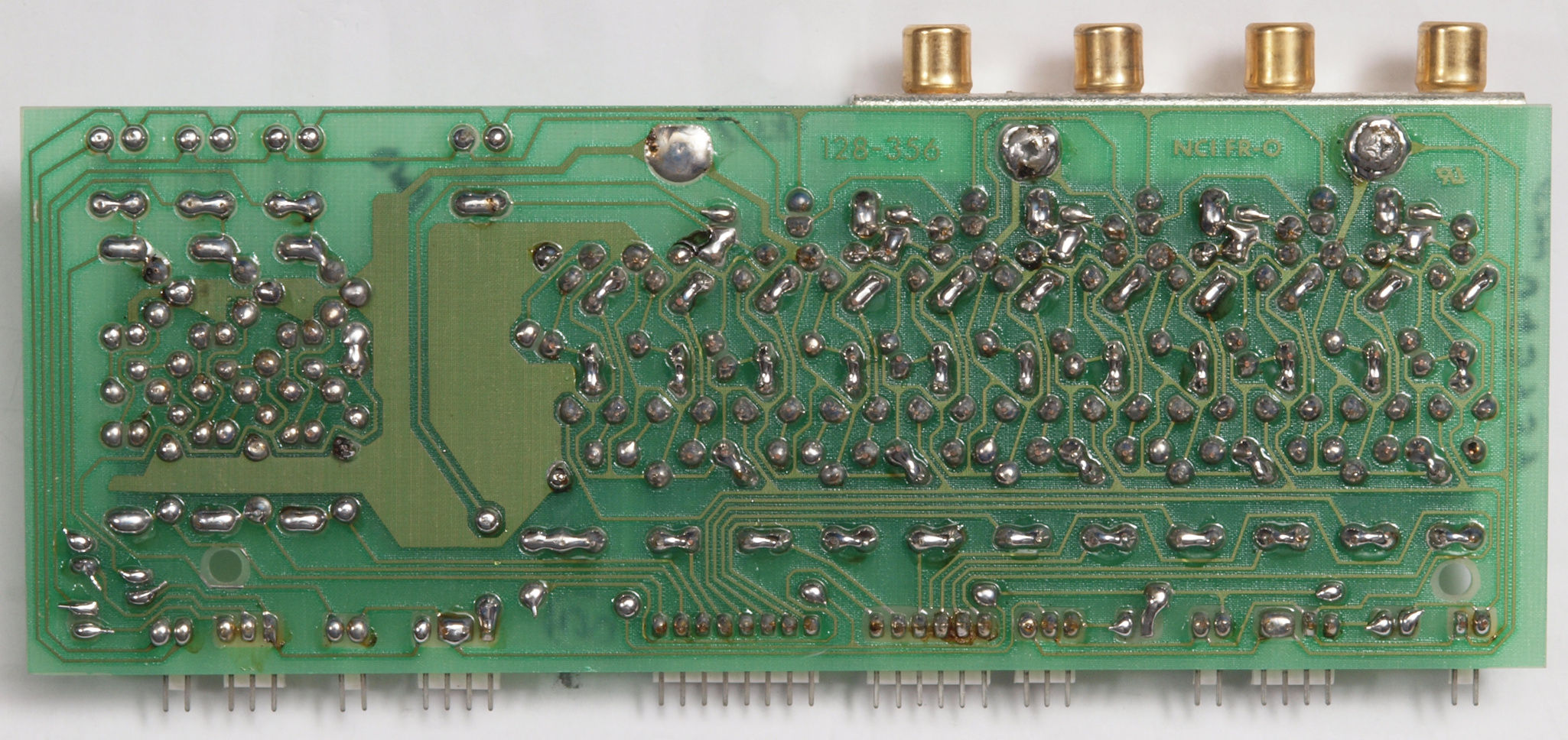

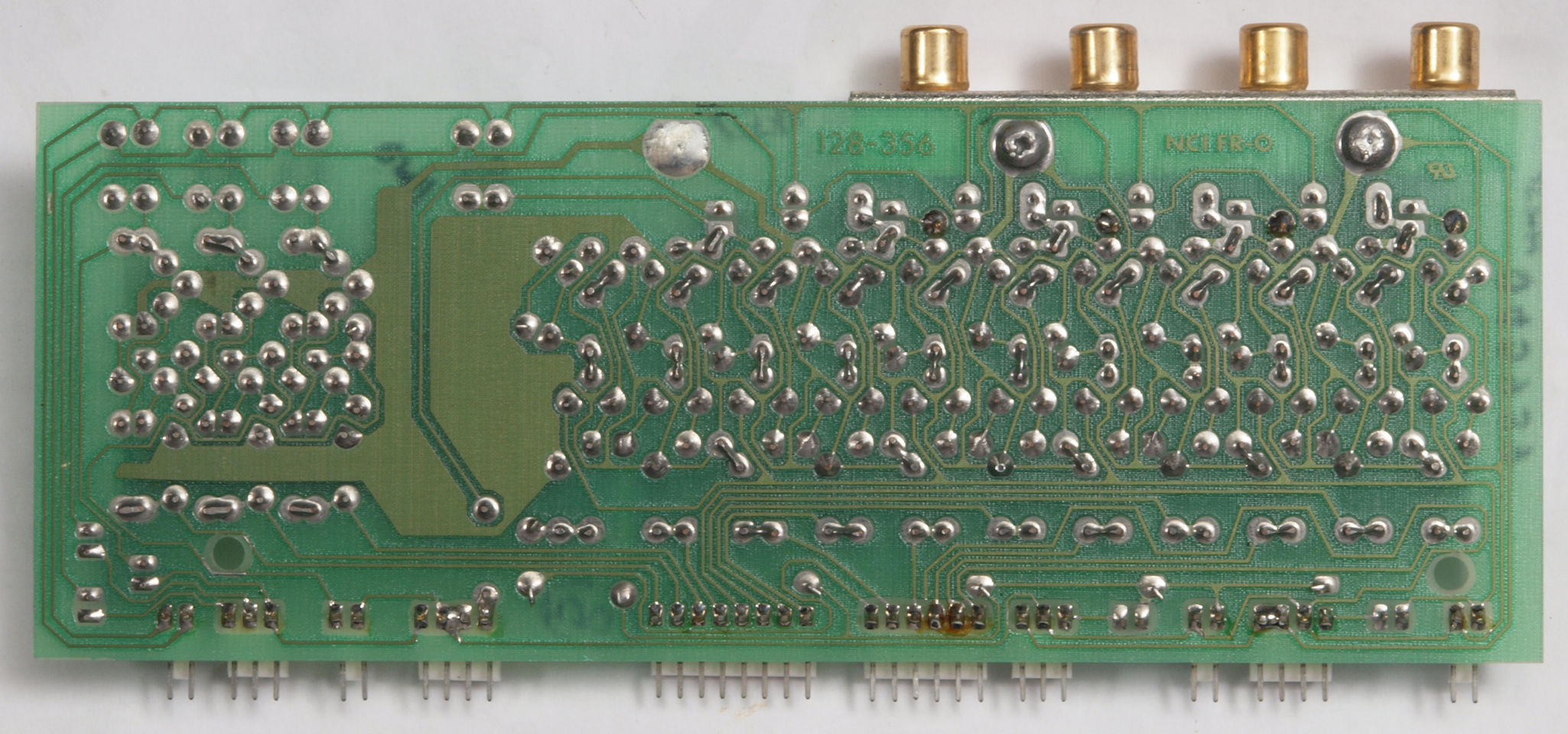

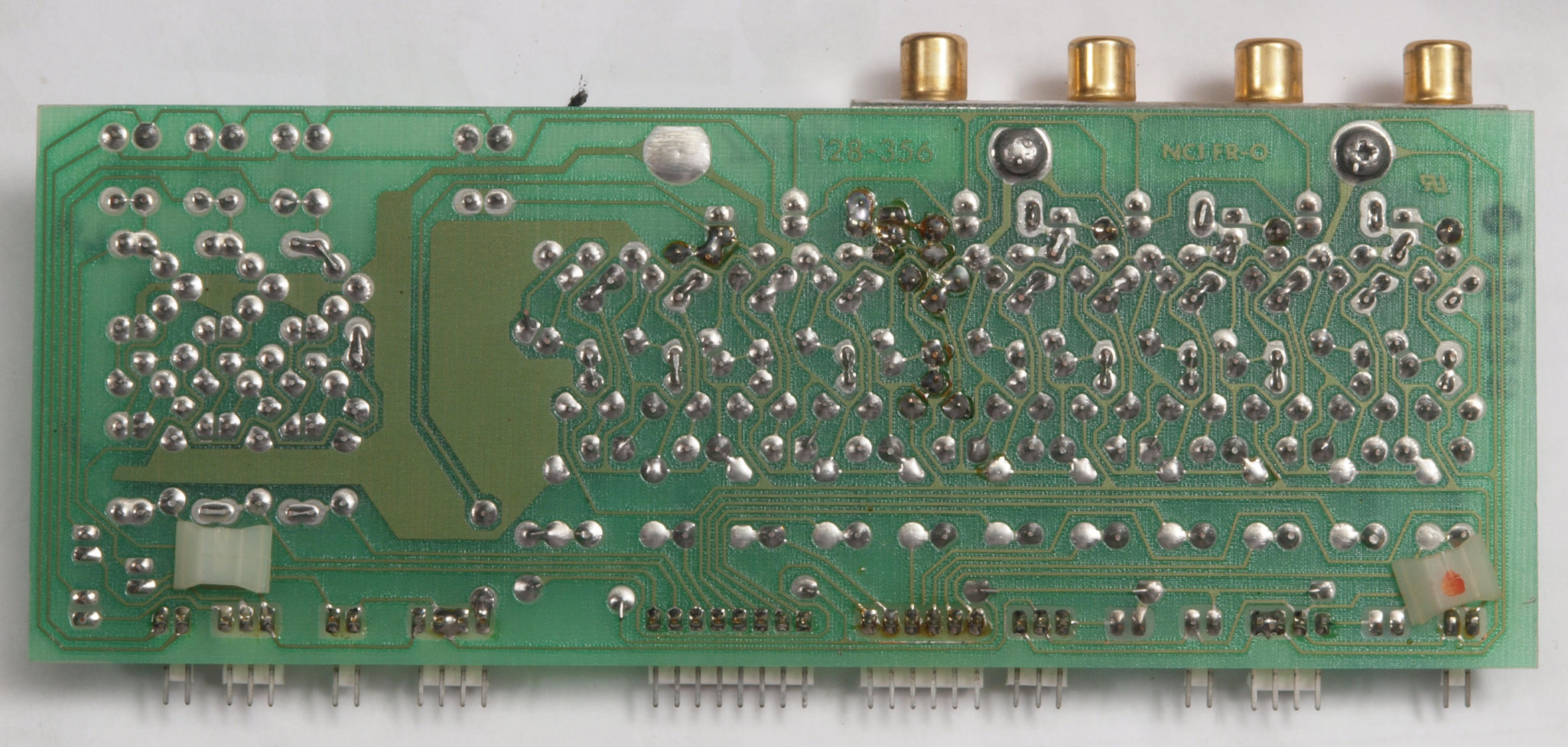

C33. 修理前 HighLevelInput TapeOutSW−右基板裏。 | ||||||||||||||||||||||||||||||||||||||||||||||||

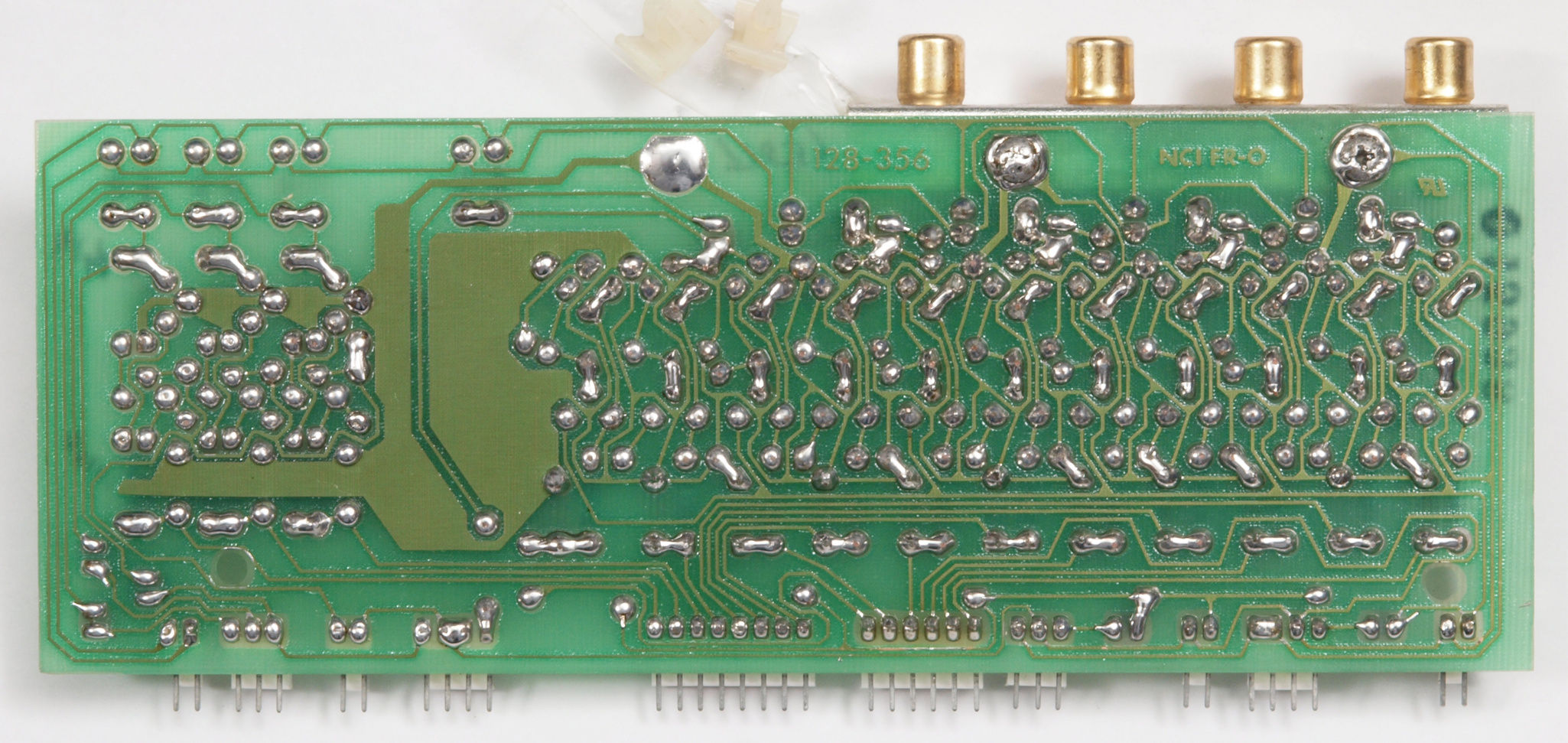

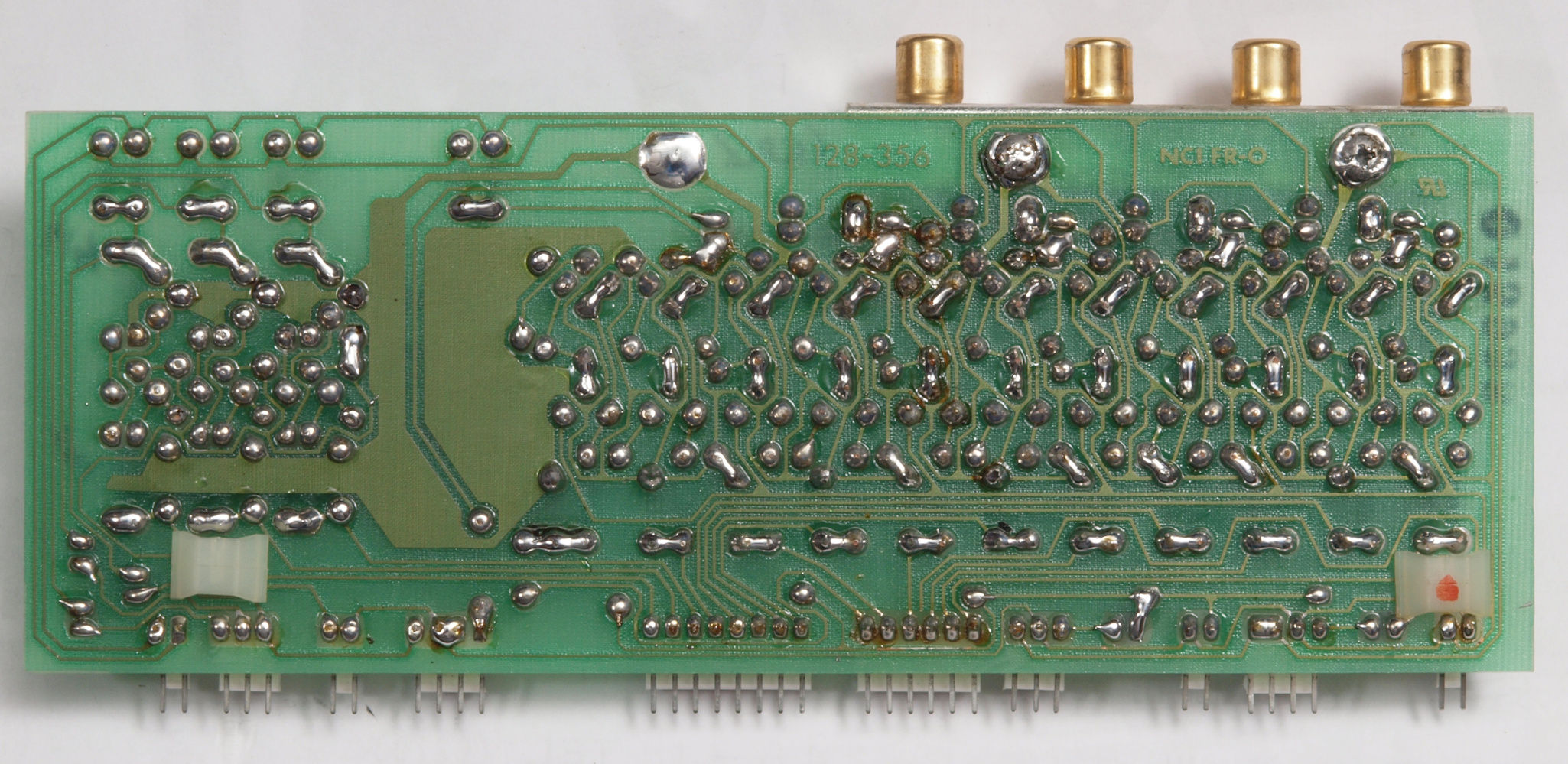

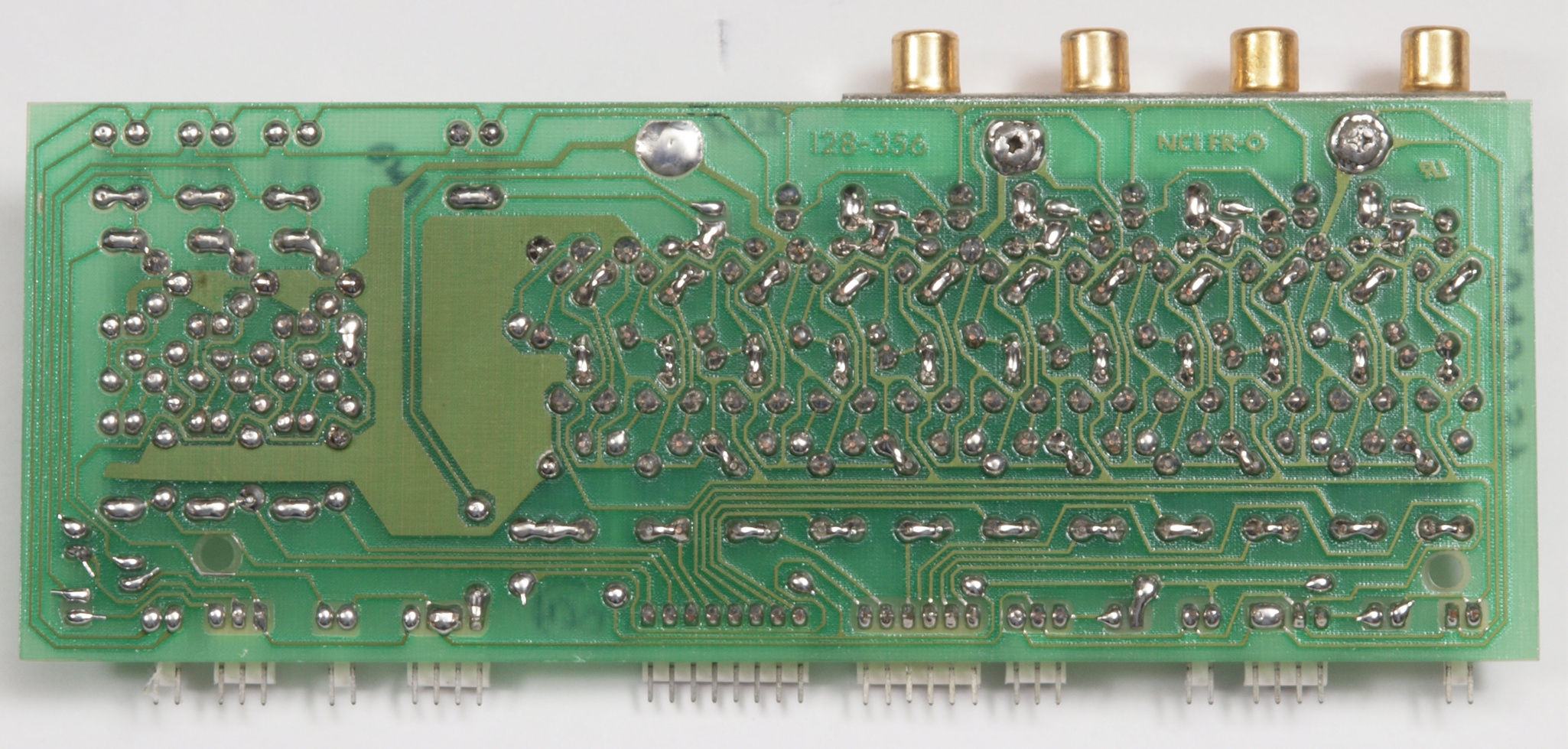

C34. 修理(半田補正)後 HighLevelInput TapeOutSW−右基板裏。 半田を全部やり直す。 | ||||||||||||||||||||||||||||||||||||||||||||||||
C35. 完成HighLevelInput TapeOutSW−右基板裏。 洗浄後+絶縁コーテング材を塗る。 | ||||||||||||||||||||||||||||||||||||||||||||||||

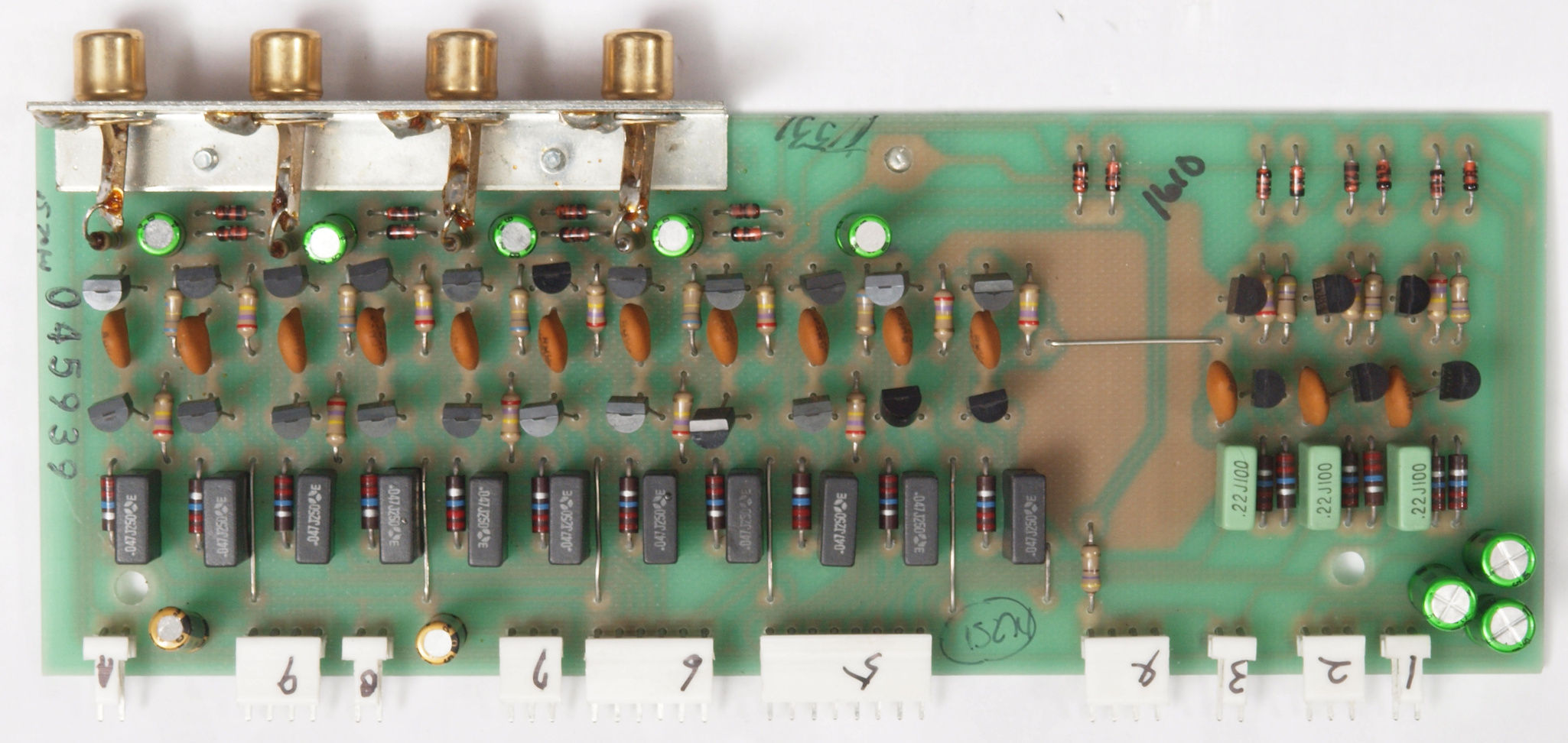

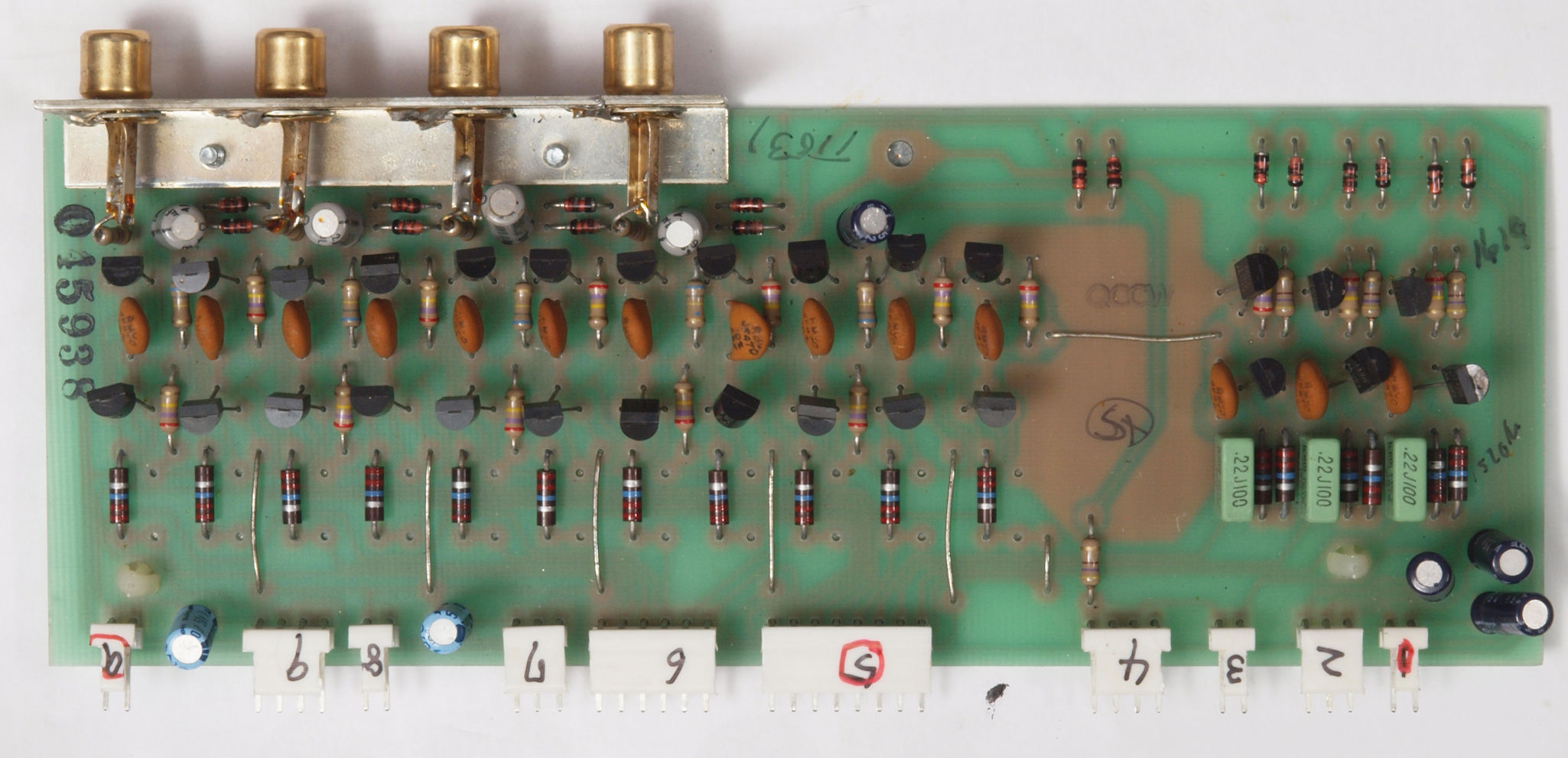

C41. 修理前 HighLevelInput TapeOutSW−左基板。 | ||||||||||||||||||||||||||||||||||||||||||||||||
C42. 修理後 HighLevelInput TapeOutSW−左基板。 電解コンデンサー10個交換。 | ||||||||||||||||||||||||||||||||||||||||||||||||
C43. 修理前 HighLevelInput TapeOutSW−左基板裏。 | ||||||||||||||||||||||||||||||||||||||||||||||||
C44. 修理(半田補正)後 HighLevelInput TapeOutSW−左基板裏。 半田を全部やり直す。 | ||||||||||||||||||||||||||||||||||||||||||||||||
C45. 完成HighLevelInput TapeOutSW−左基板裏。 洗浄後+絶縁コーテング材を塗る。 | ||||||||||||||||||||||||||||||||||||||||||||||||
C51. 修理前 Equalizer基板 | ||||||||||||||||||||||||||||||||||||||||||||||||

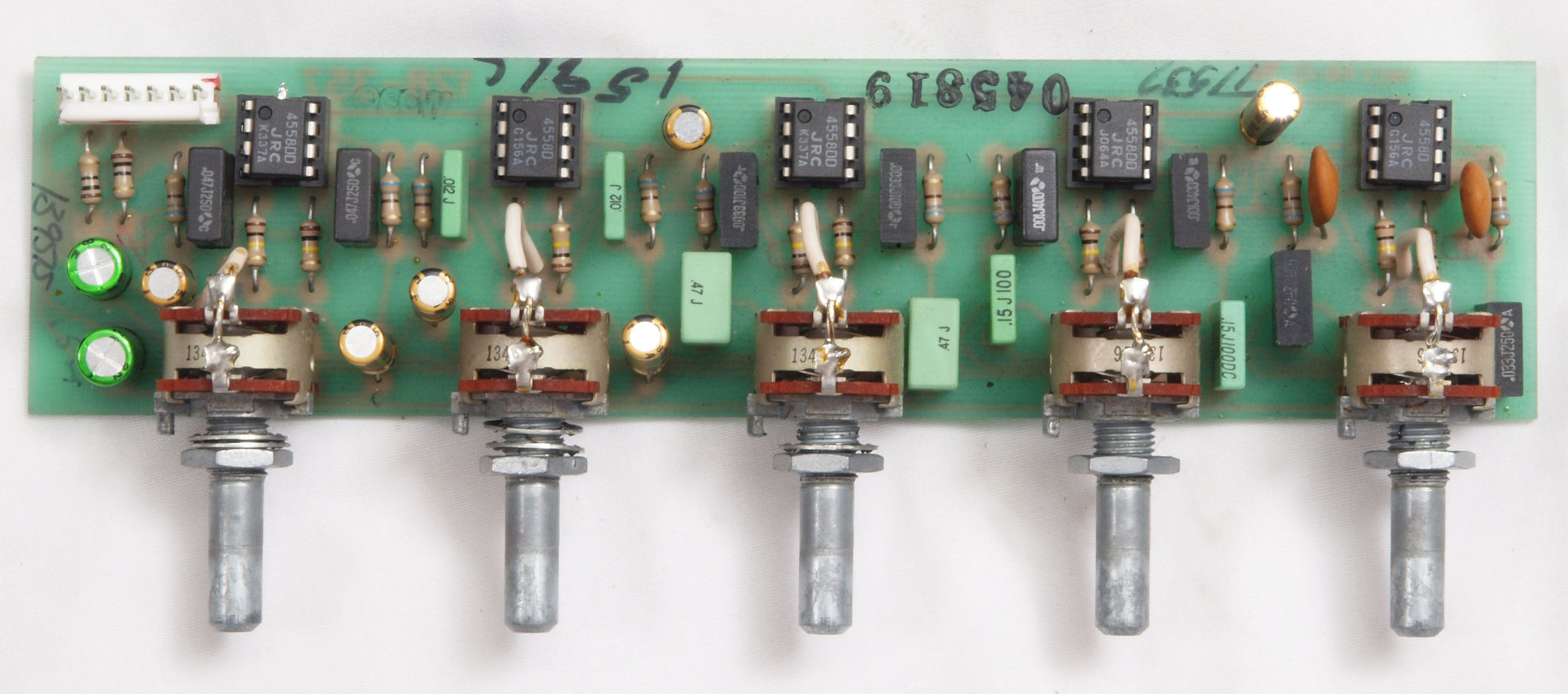

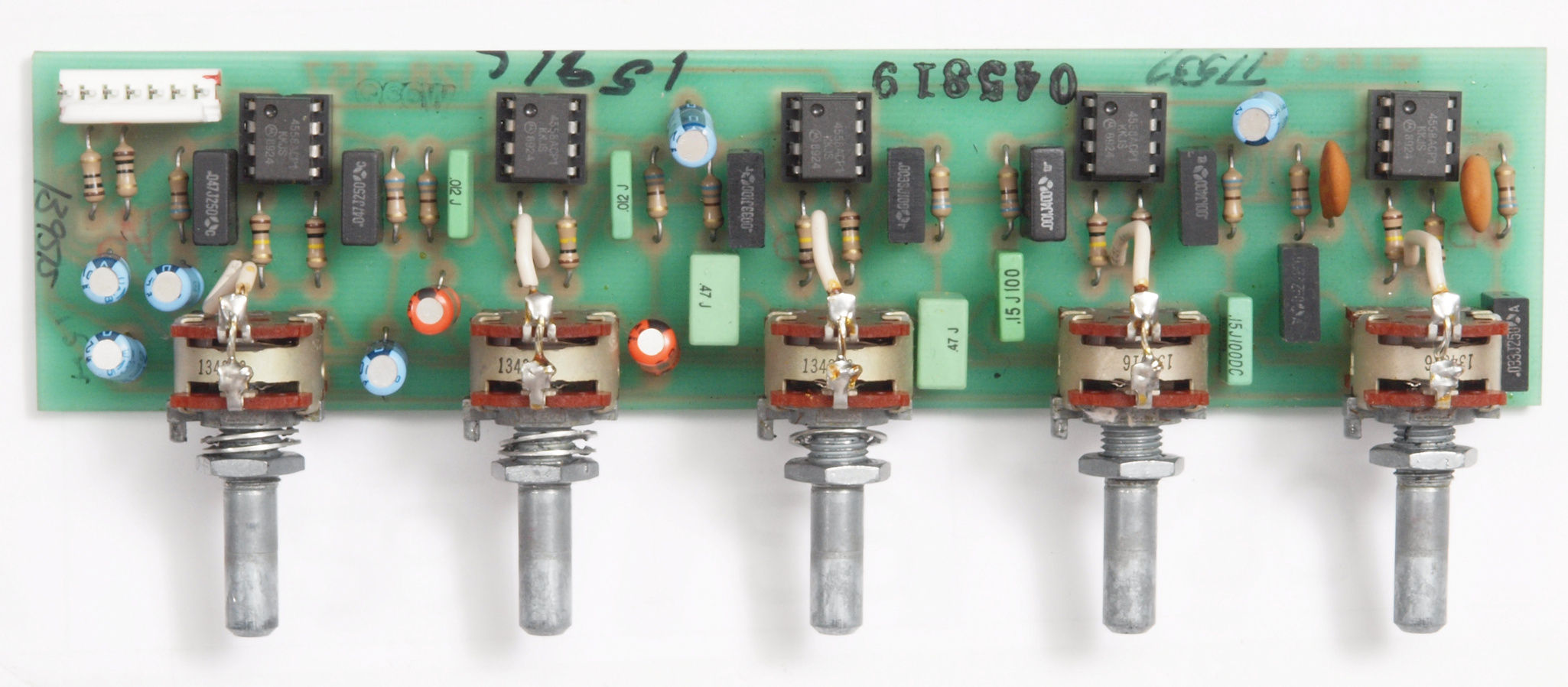

C52. 修理後 Equalizer。 電解コンデンサー8個、OP-AMP5個交換。 | ||||||||||||||||||||||||||||||||||||||||||||||||
C53. 修理前 Equalizer基板裏 | ||||||||||||||||||||||||||||||||||||||||||||||||

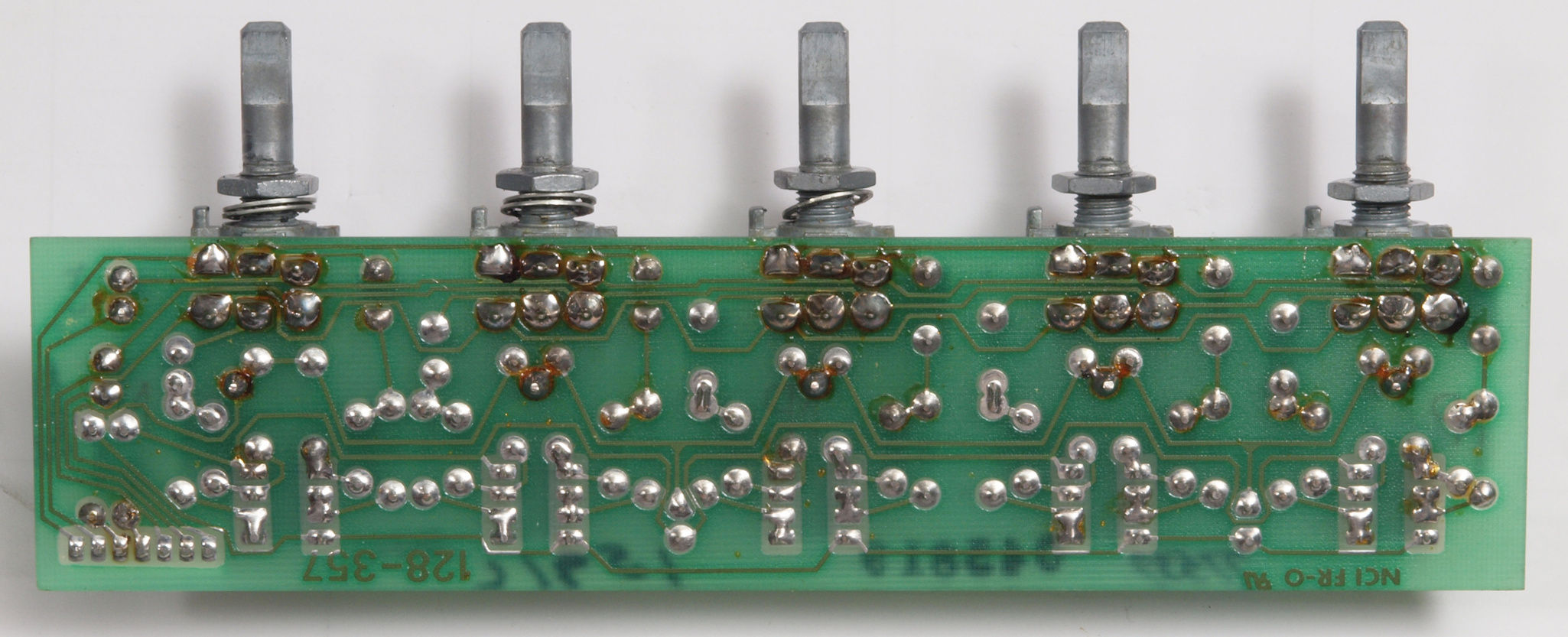

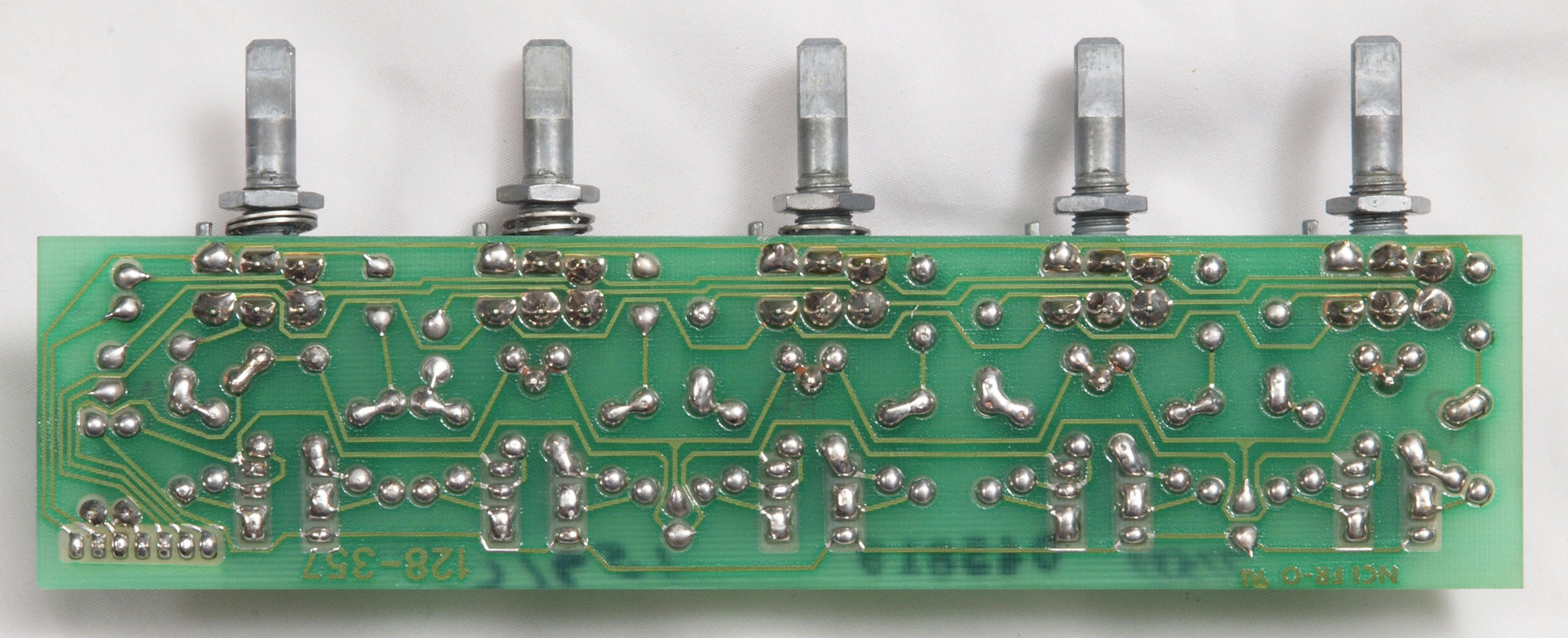

C54. 修理(半田補正)後 Equalizer基板裏。 半田を全部やり直す。 | ||||||||||||||||||||||||||||||||||||||||||||||||

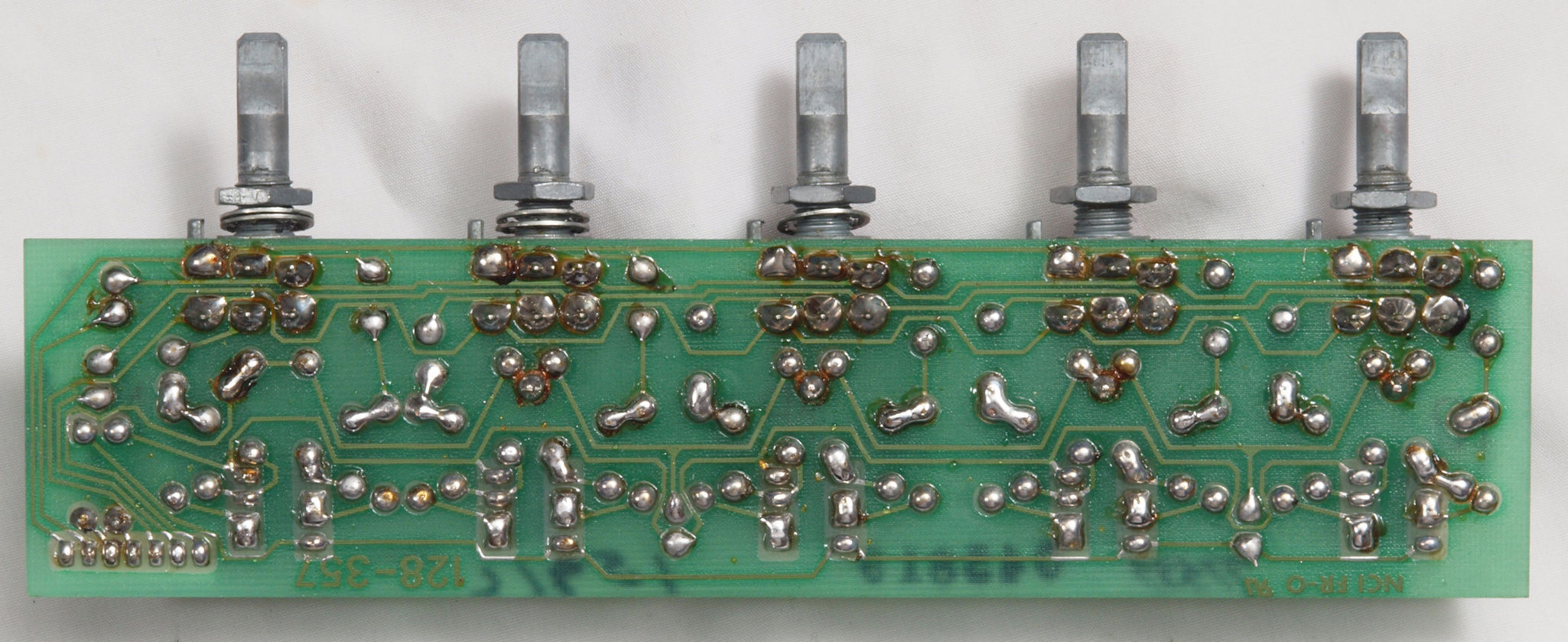

C55. 完成Equalizer基板裏 洗浄後+絶縁コーテング材を塗る | ||||||||||||||||||||||||||||||||||||||||||||||||

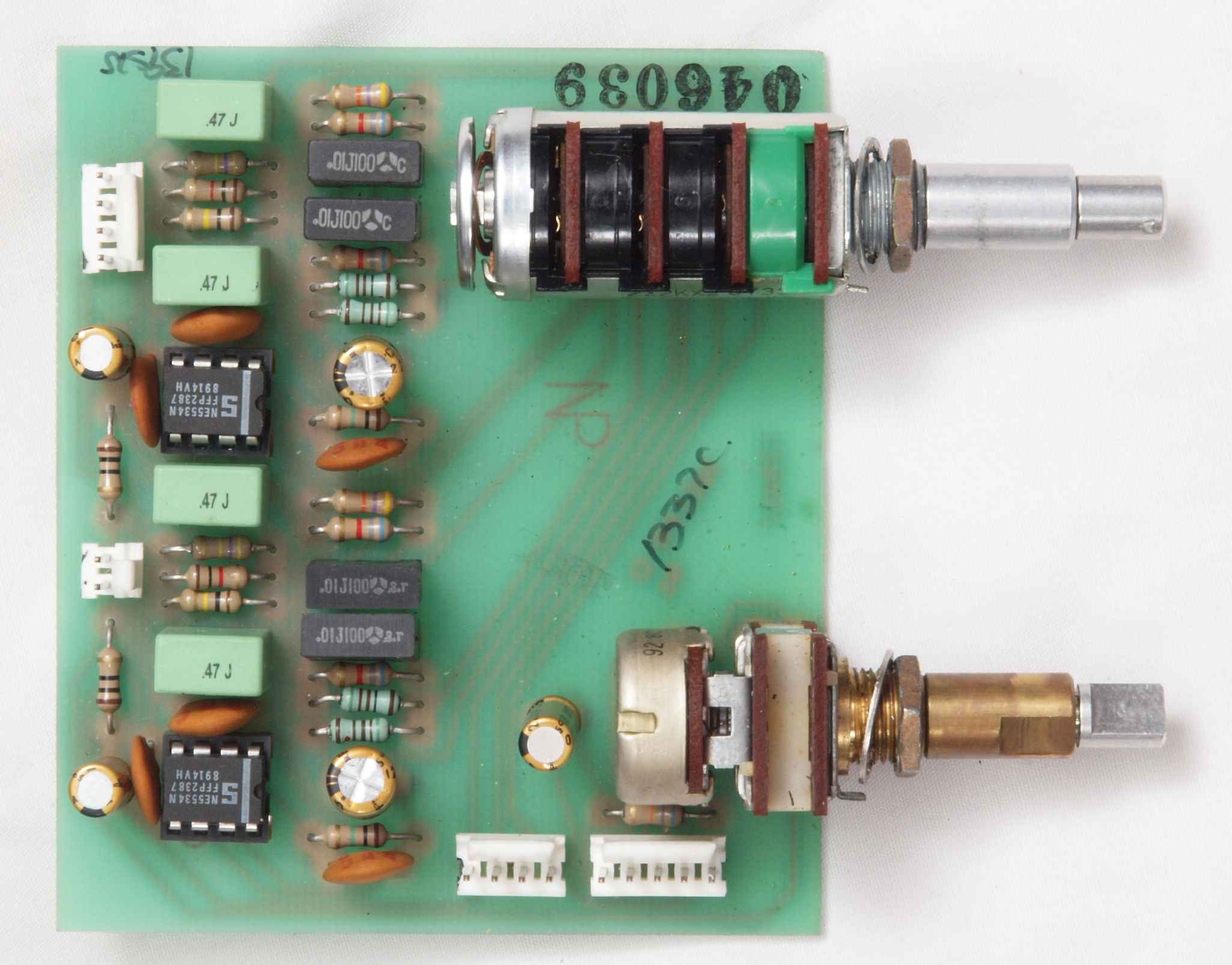

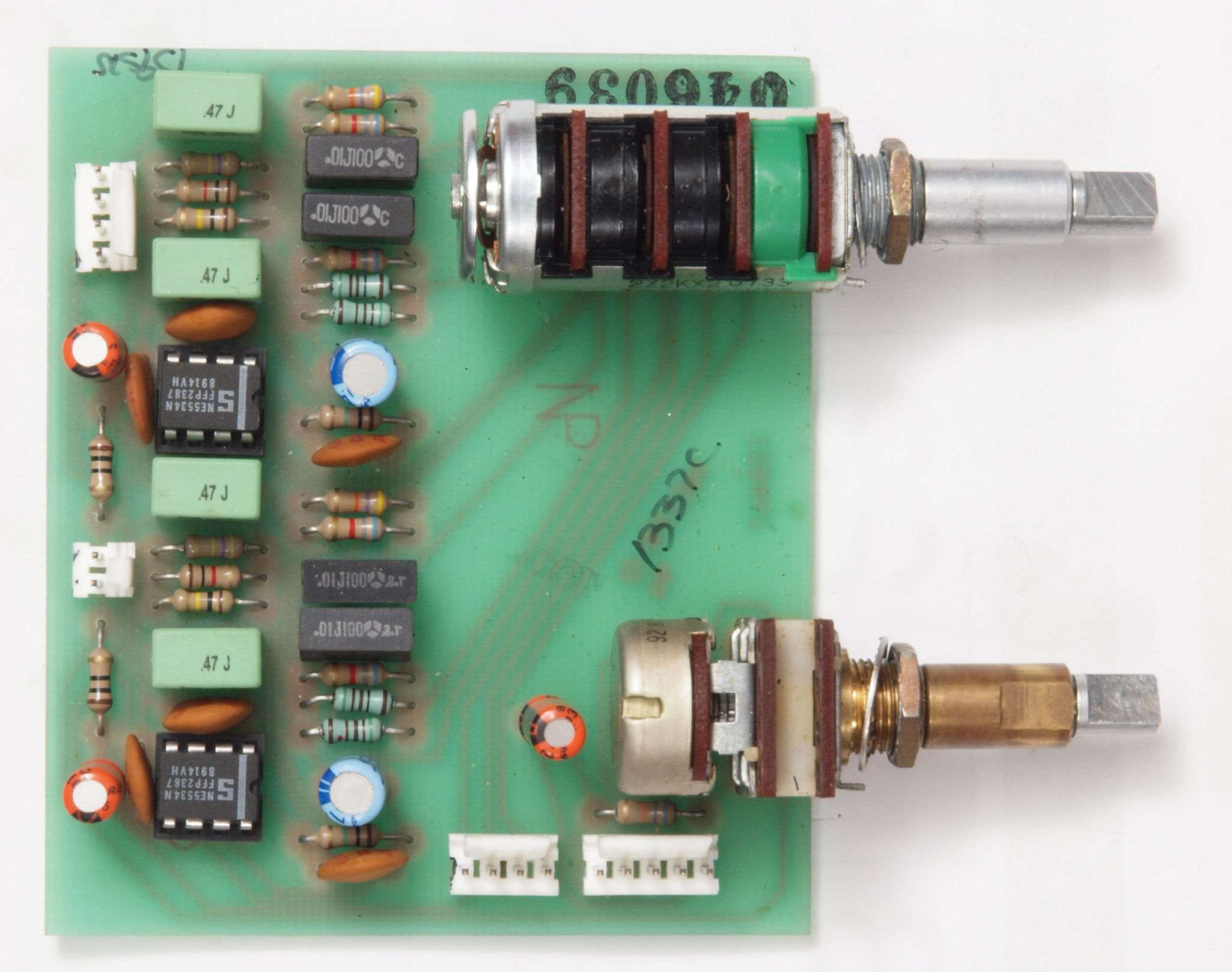

C61. 修理前 Loudness & Balance基板。 | ||||||||||||||||||||||||||||||||||||||||||||||||
C62. 修理後 Loudness & Balance基板。 電解コンデンサー5個交換。 | ||||||||||||||||||||||||||||||||||||||||||||||||

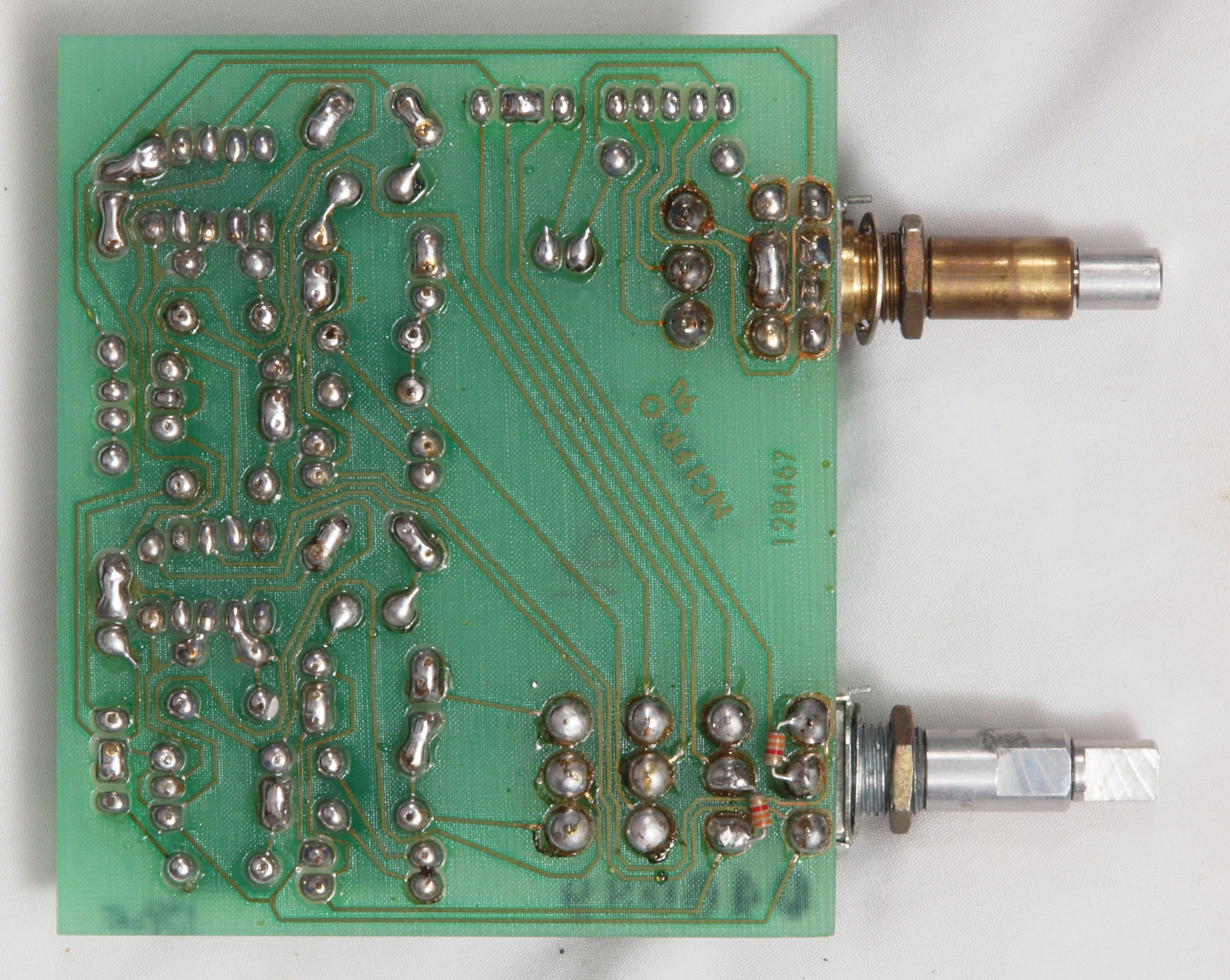

C63. 修理前 Loudness & Balance基板裏。 | ||||||||||||||||||||||||||||||||||||||||||||||||

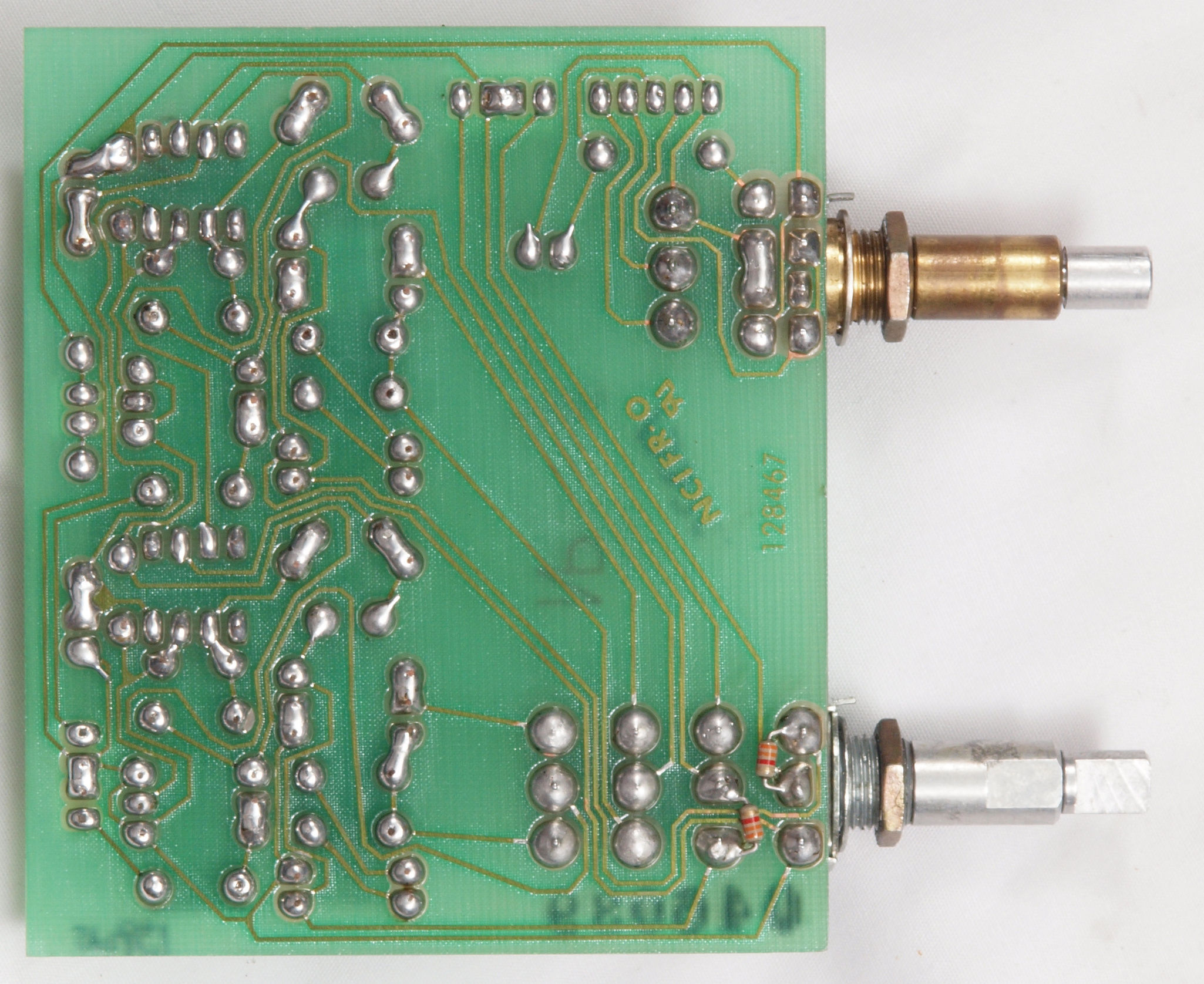

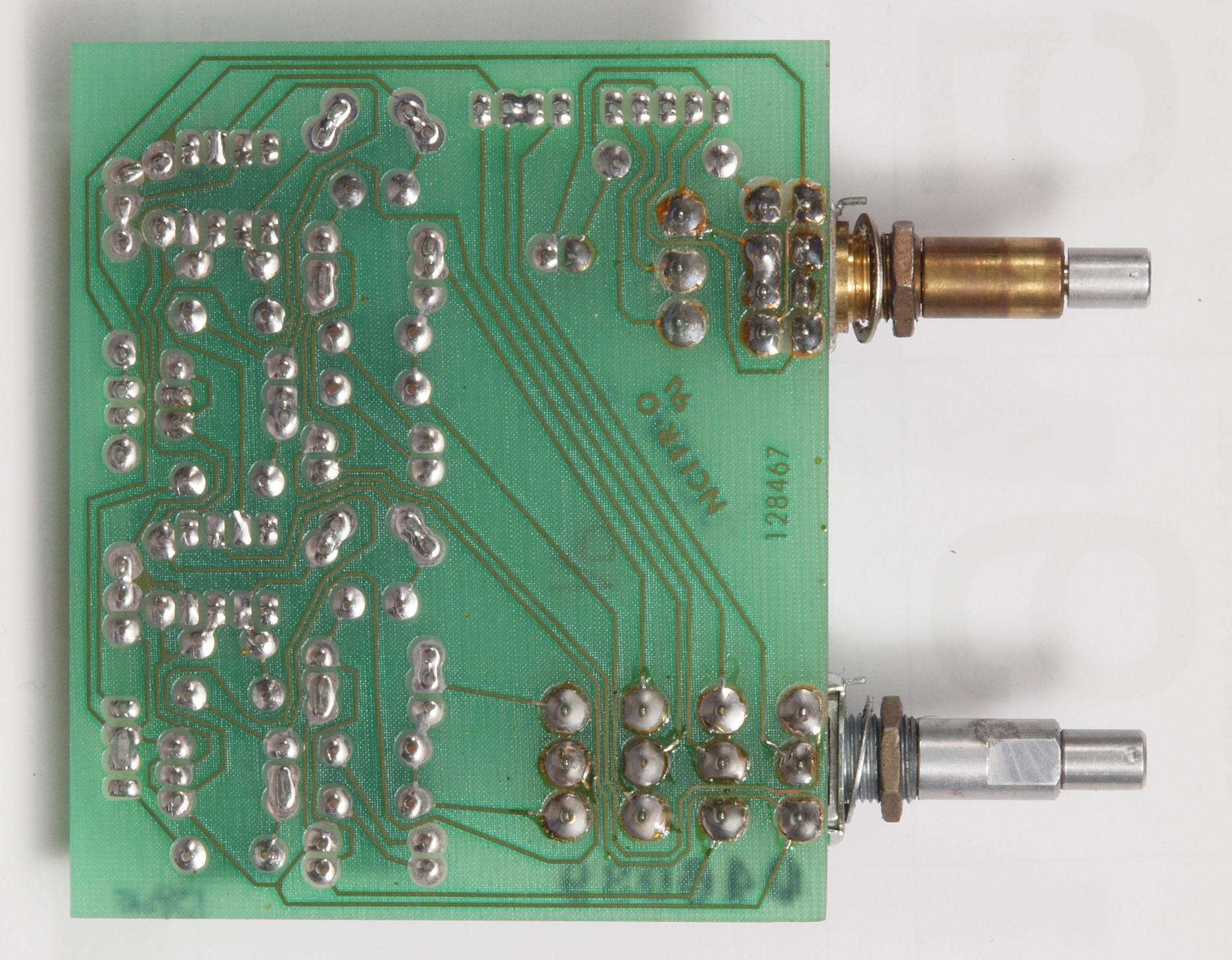

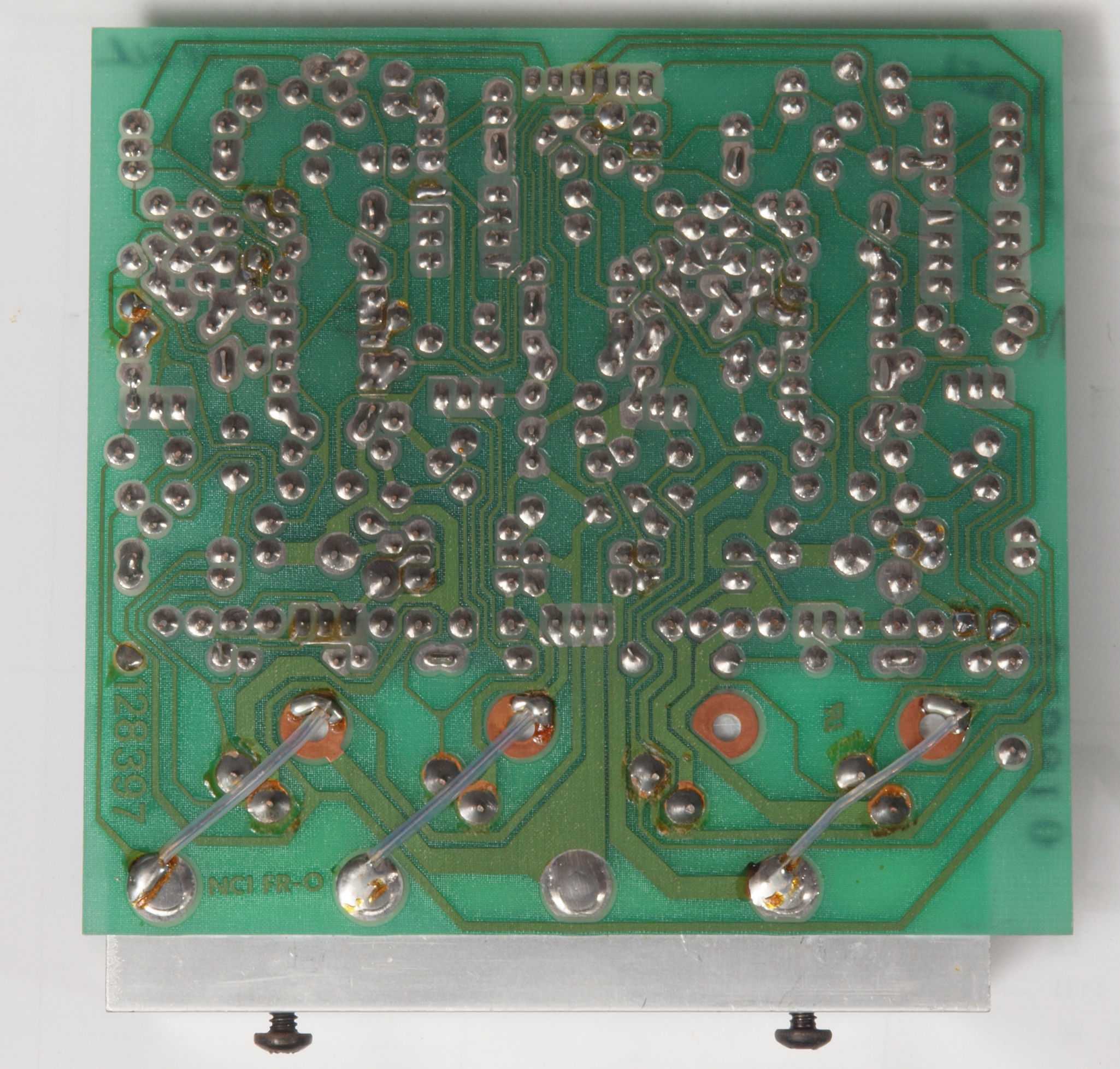

C64. 修理修理(半田補正)後 Loudness & Balance基板裏。 半田を全部やり直す。抵抗2個追加。 | ||||||||||||||||||||||||||||||||||||||||||||||||
C65. 完成Loudness & Balance基板裏。 洗浄後+絶縁コーテング材を塗る。 | ||||||||||||||||||||||||||||||||||||||||||||||||

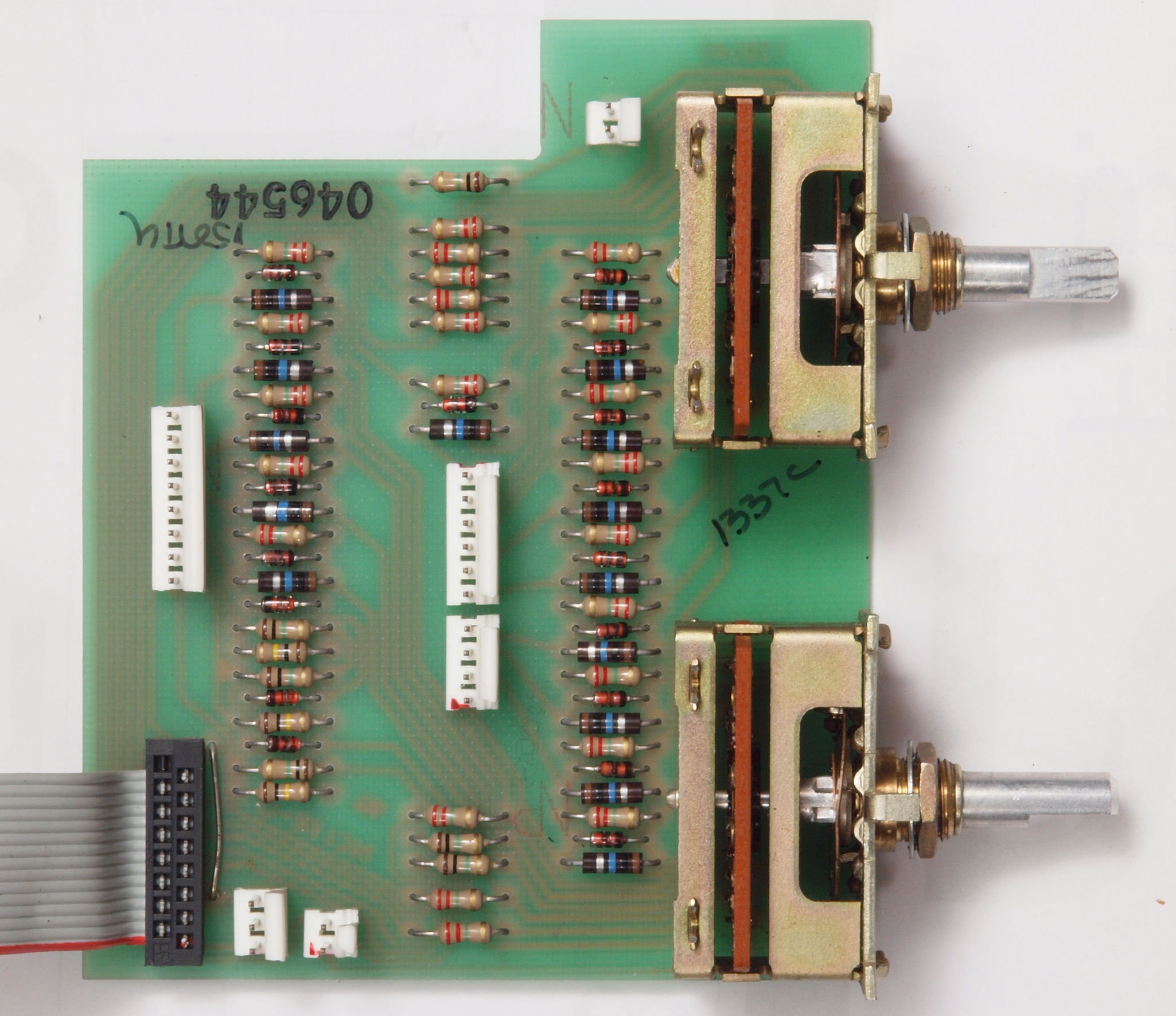

C71. 修理前 Listen/Record Selectors基板 | ||||||||||||||||||||||||||||||||||||||||||||||||

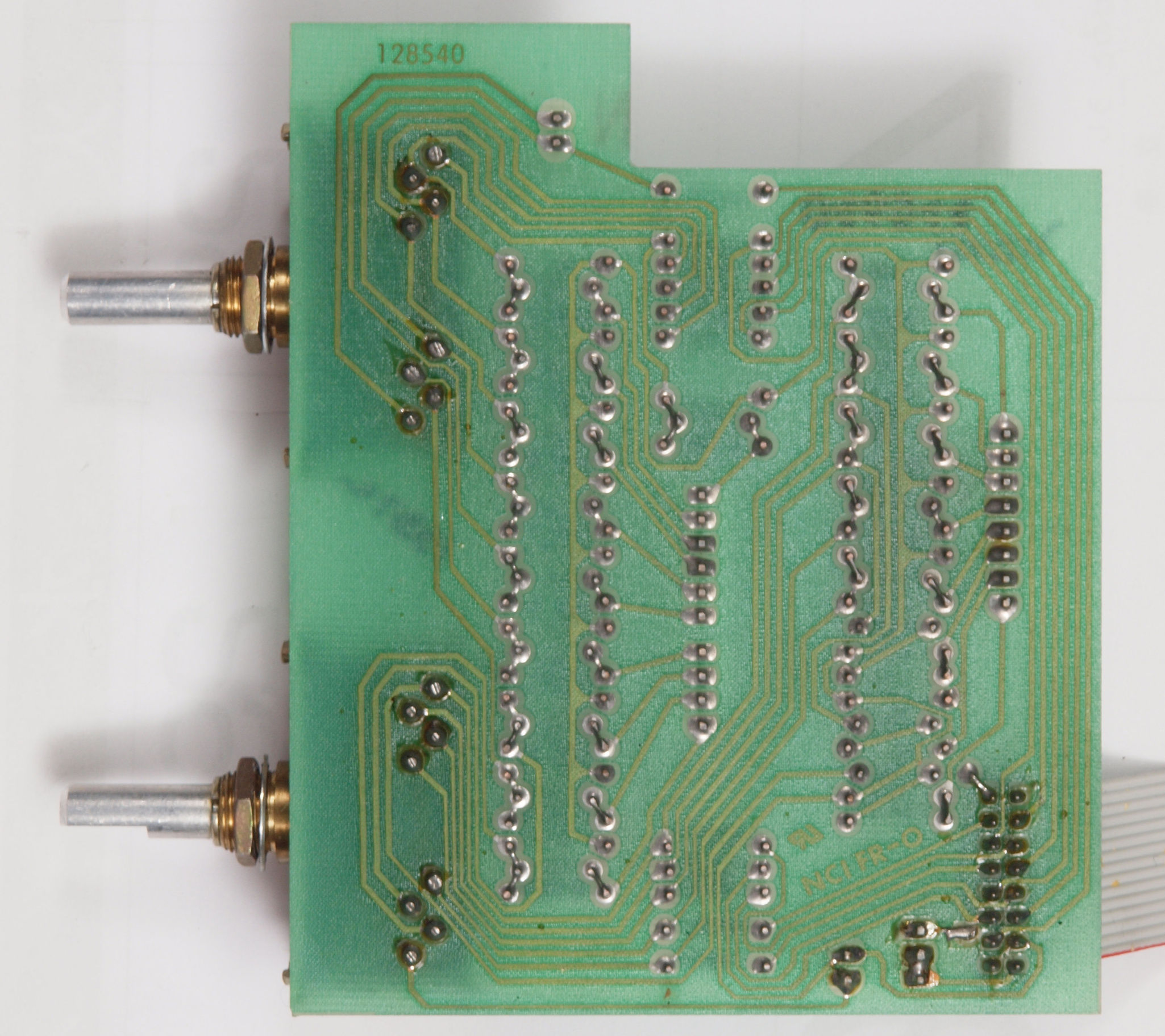

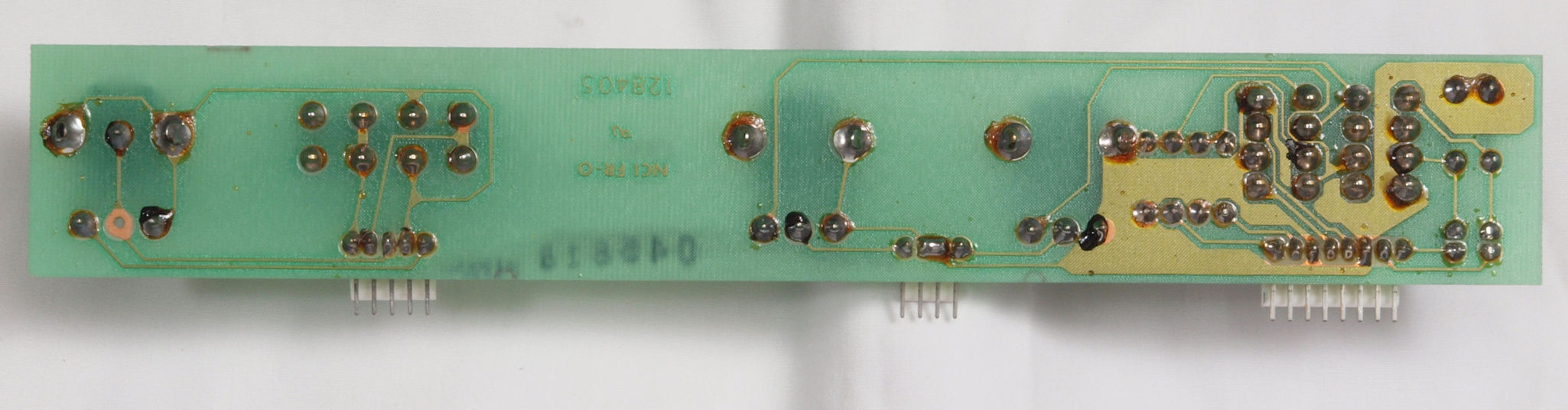

C72. 修理前 Listen/Record Selectors基板裏 | ||||||||||||||||||||||||||||||||||||||||||||||||
C73. 修理修理(半田補正)後 Listen/Record Selectors基板裏。 半田を全部やり直す。 | ||||||||||||||||||||||||||||||||||||||||||||||||
C74. 完成Listen/Record Selectors基板裏。 洗浄後+絶縁コーテング材を塗る。 | ||||||||||||||||||||||||||||||||||||||||||||||||
C81. 修理前 Monitor AMP基板 | ||||||||||||||||||||||||||||||||||||||||||||||||

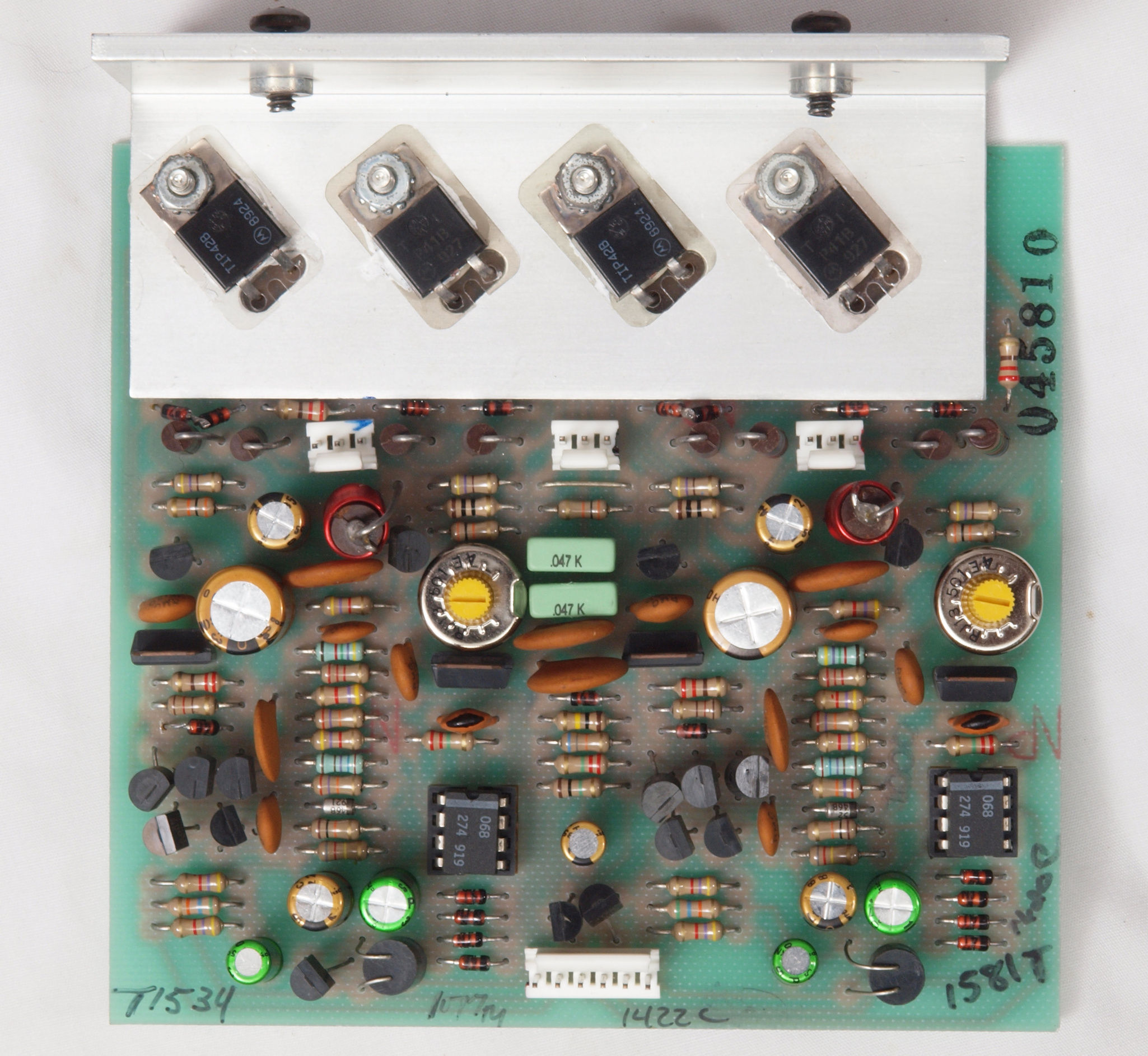

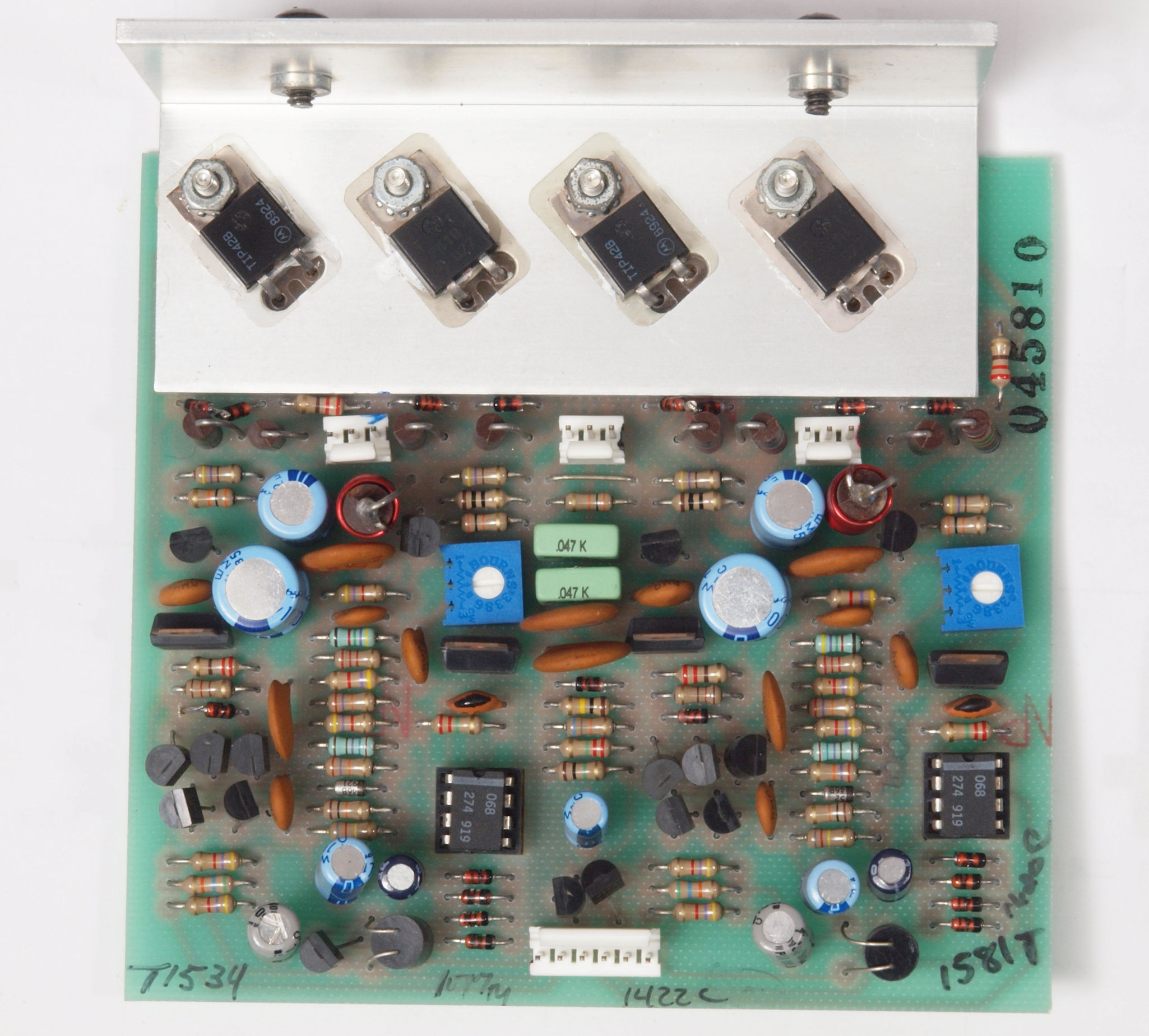

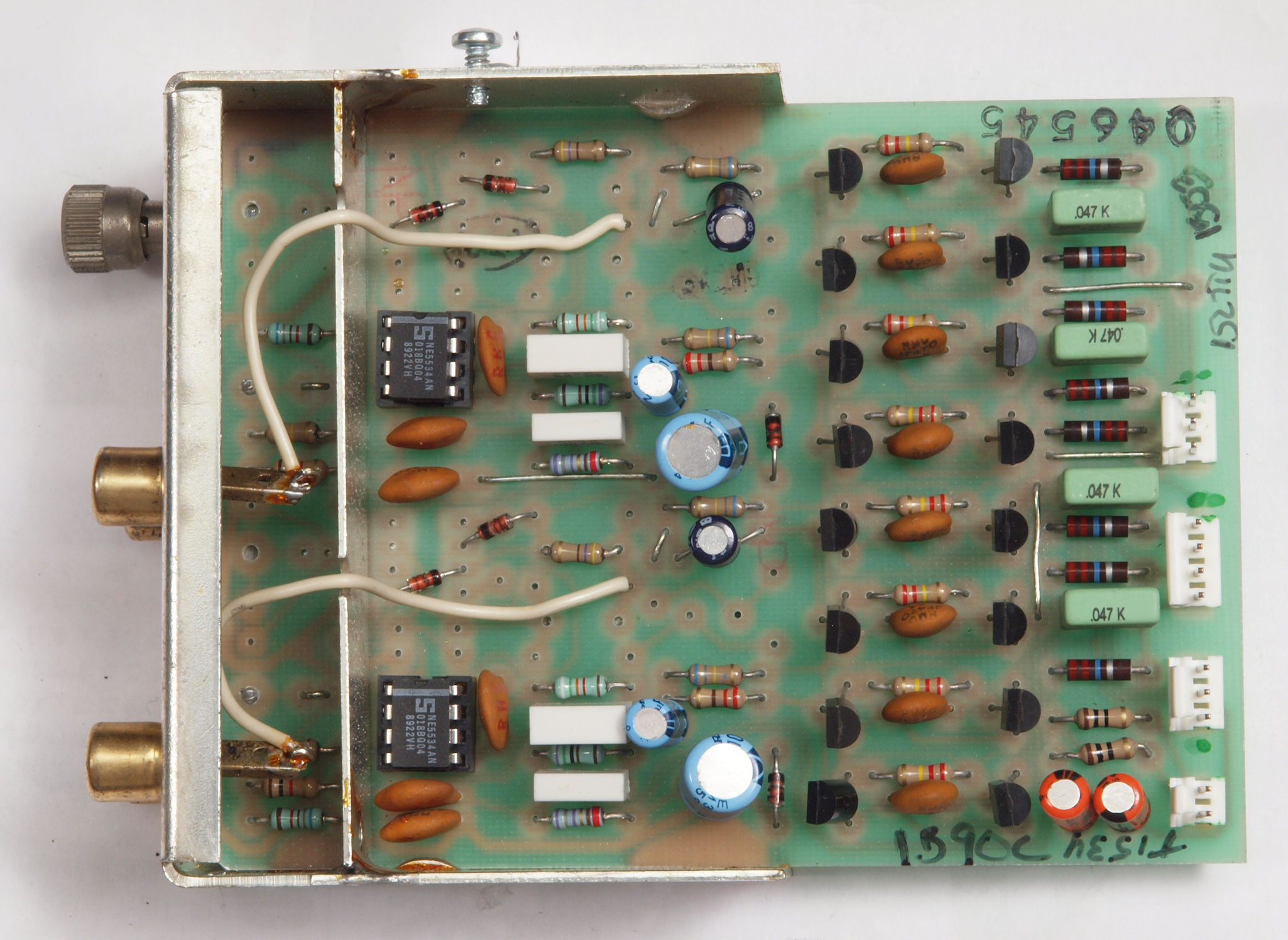

C82. 修理後 Monitor AMP基板。 電解コンデンサ−11個、半固定VR2個交換。 | ||||||||||||||||||||||||||||||||||||||||||||||||

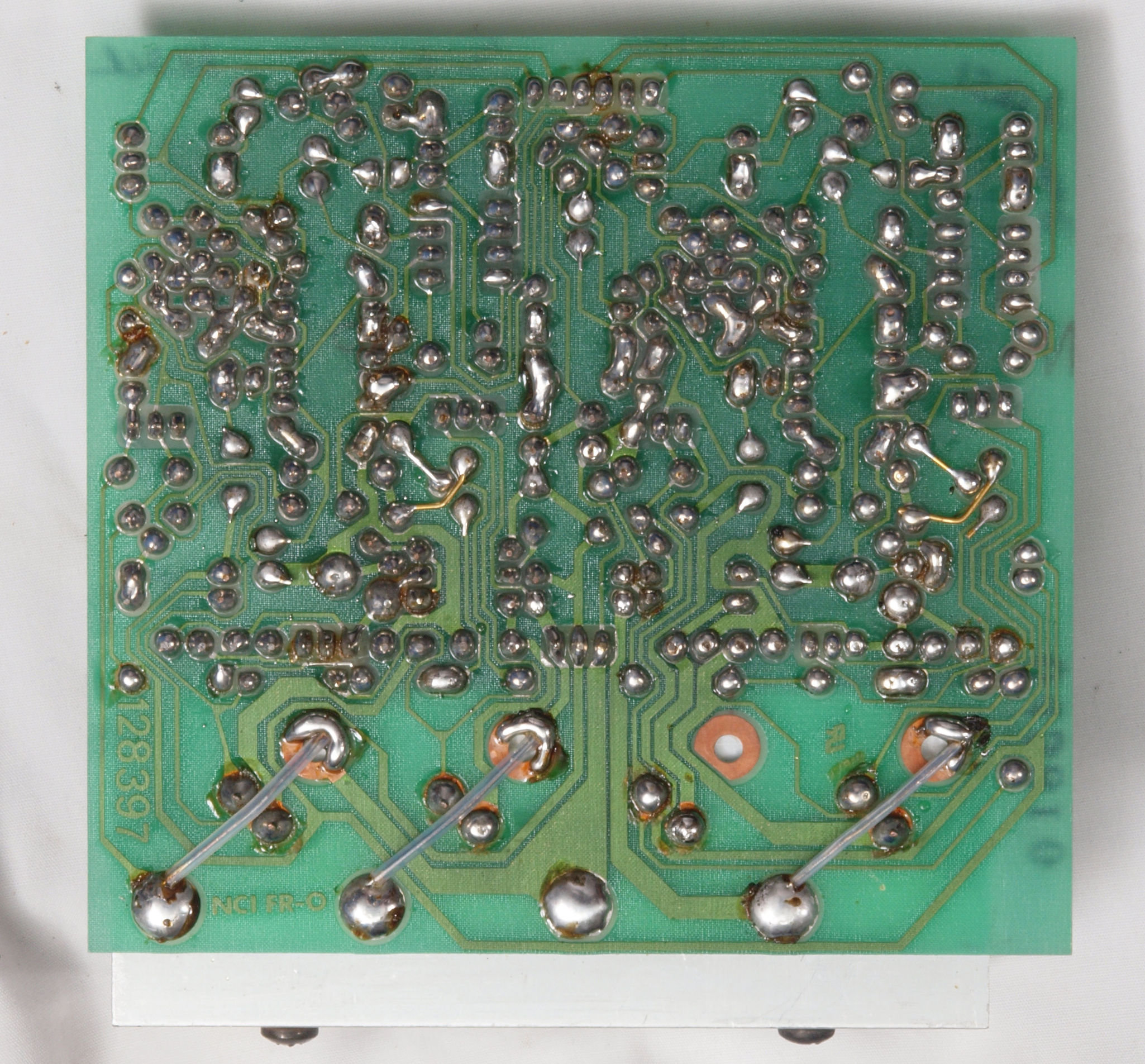

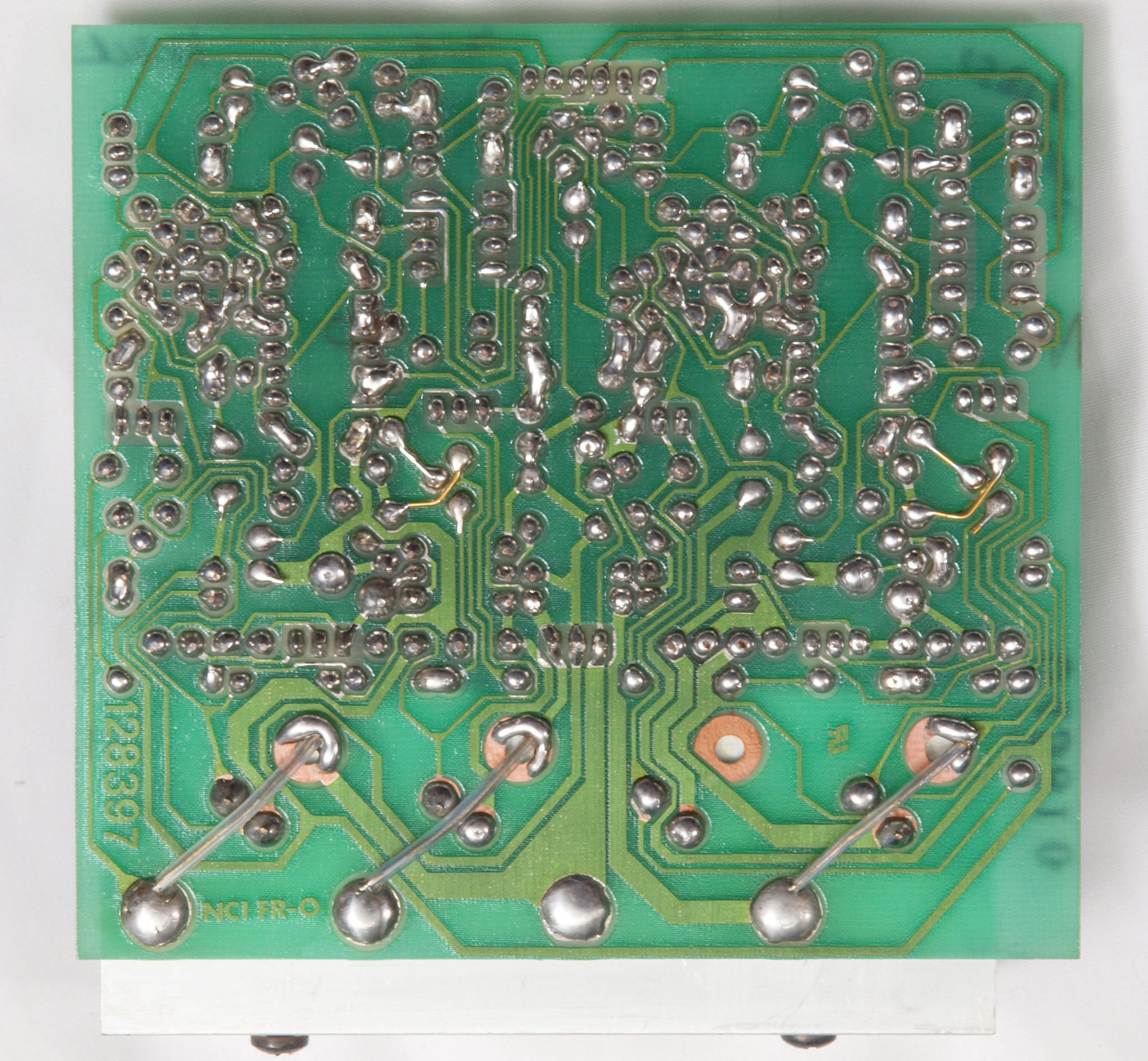

C83. 修理前 Monitor AMP基板裏 | ||||||||||||||||||||||||||||||||||||||||||||||||
C84. 修理修理(半田補正)後 Monitor AMP基板裏。 半田を全部やり直す。 | ||||||||||||||||||||||||||||||||||||||||||||||||
C85. 完成Monito rAMP基板裏。 洗浄後絶縁コーテング材を塗る。 | ||||||||||||||||||||||||||||||||||||||||||||||||

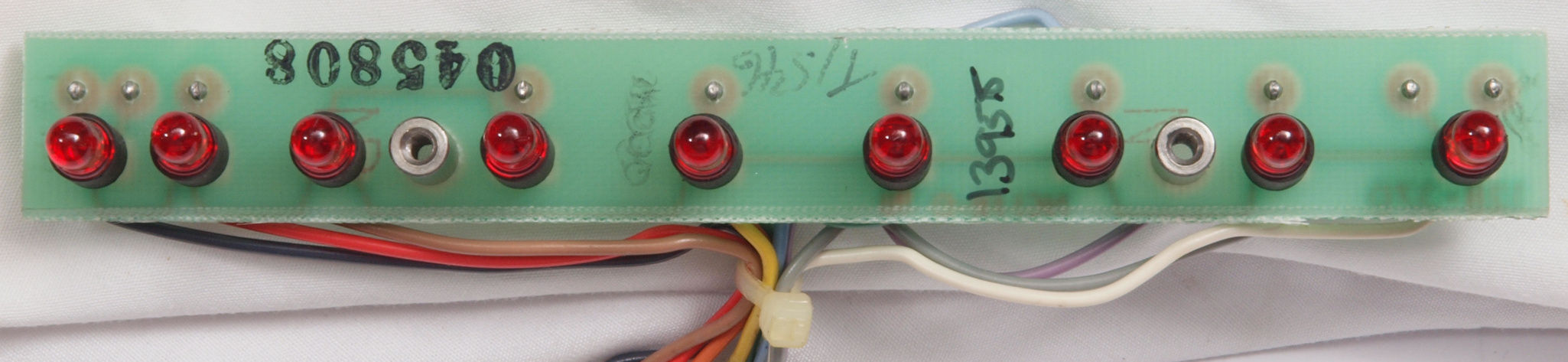

C91. 修理前 PushButton Indicate基板 | ||||||||||||||||||||||||||||||||||||||||||||||||

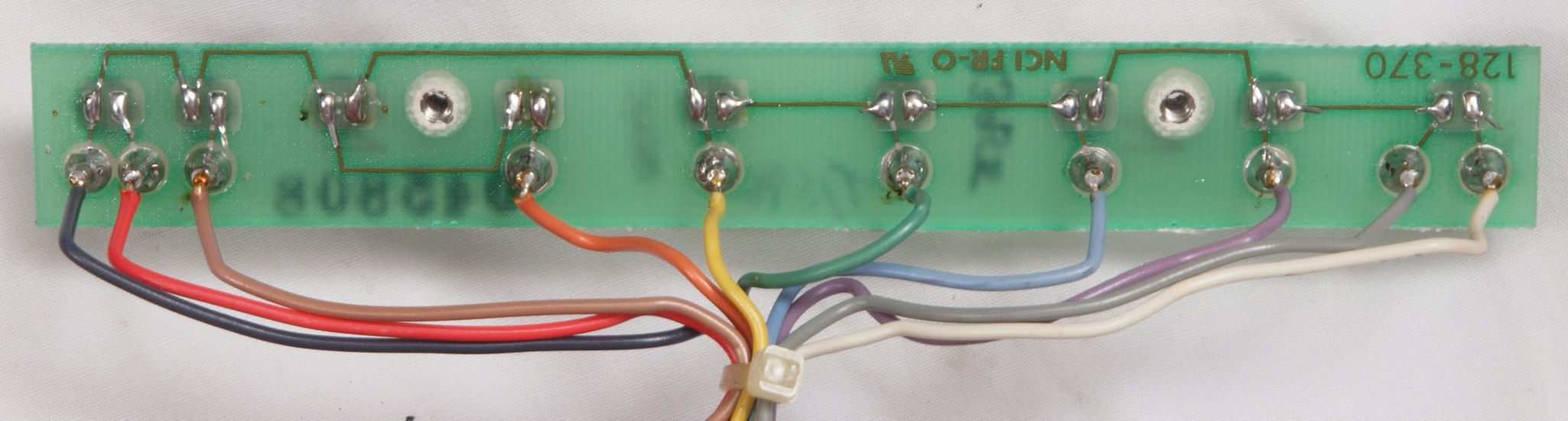

C92. 修理前 PushButton Indicate基板裏 | ||||||||||||||||||||||||||||||||||||||||||||||||
C93. 修理(半田補正)後 PushButton Indicate基板裏。 半田を全部やり直す。 | ||||||||||||||||||||||||||||||||||||||||||||||||
C94. 完成PushButton Indicate基板裏 洗浄後+絶縁コーテング材を塗る | ||||||||||||||||||||||||||||||||||||||||||||||||

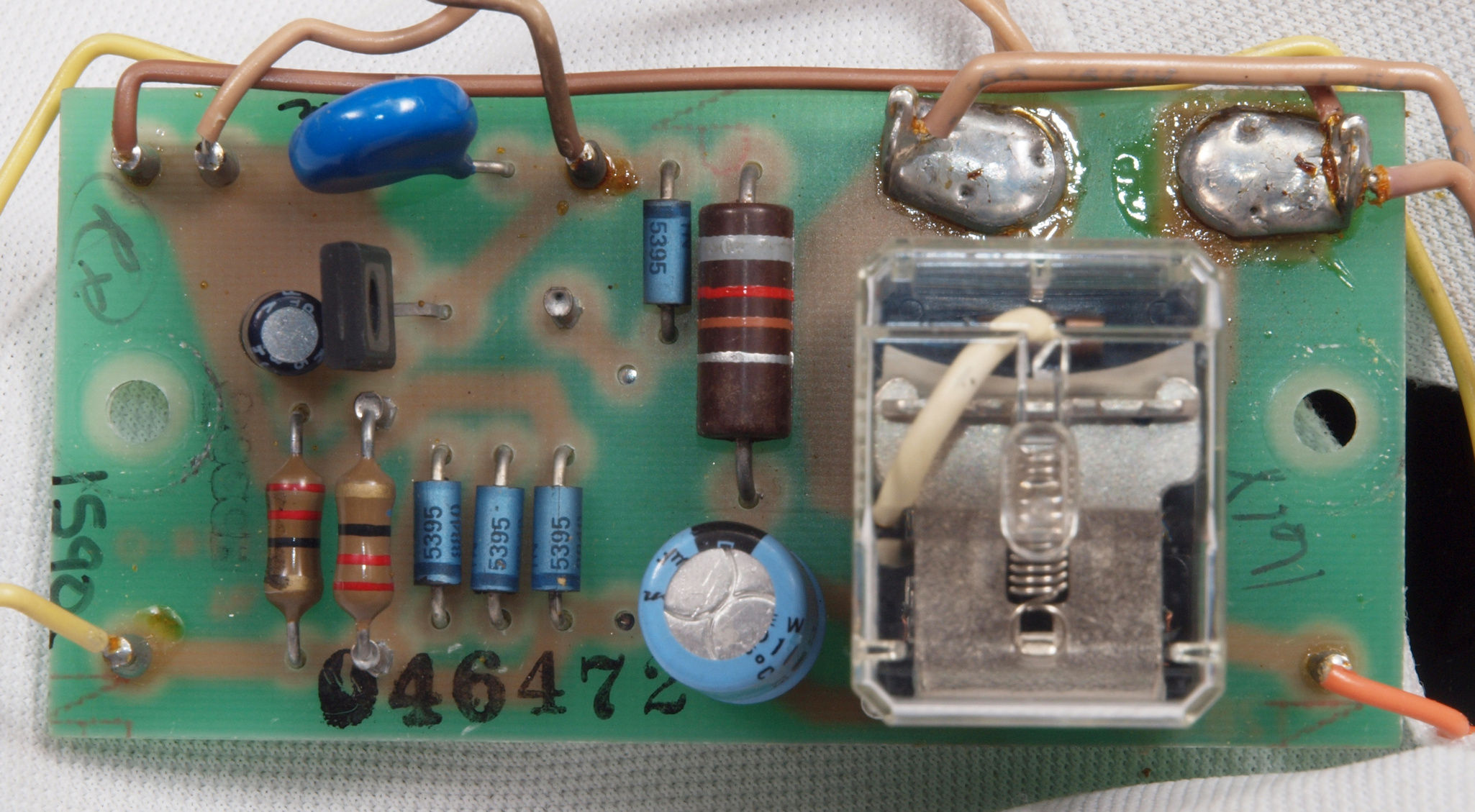

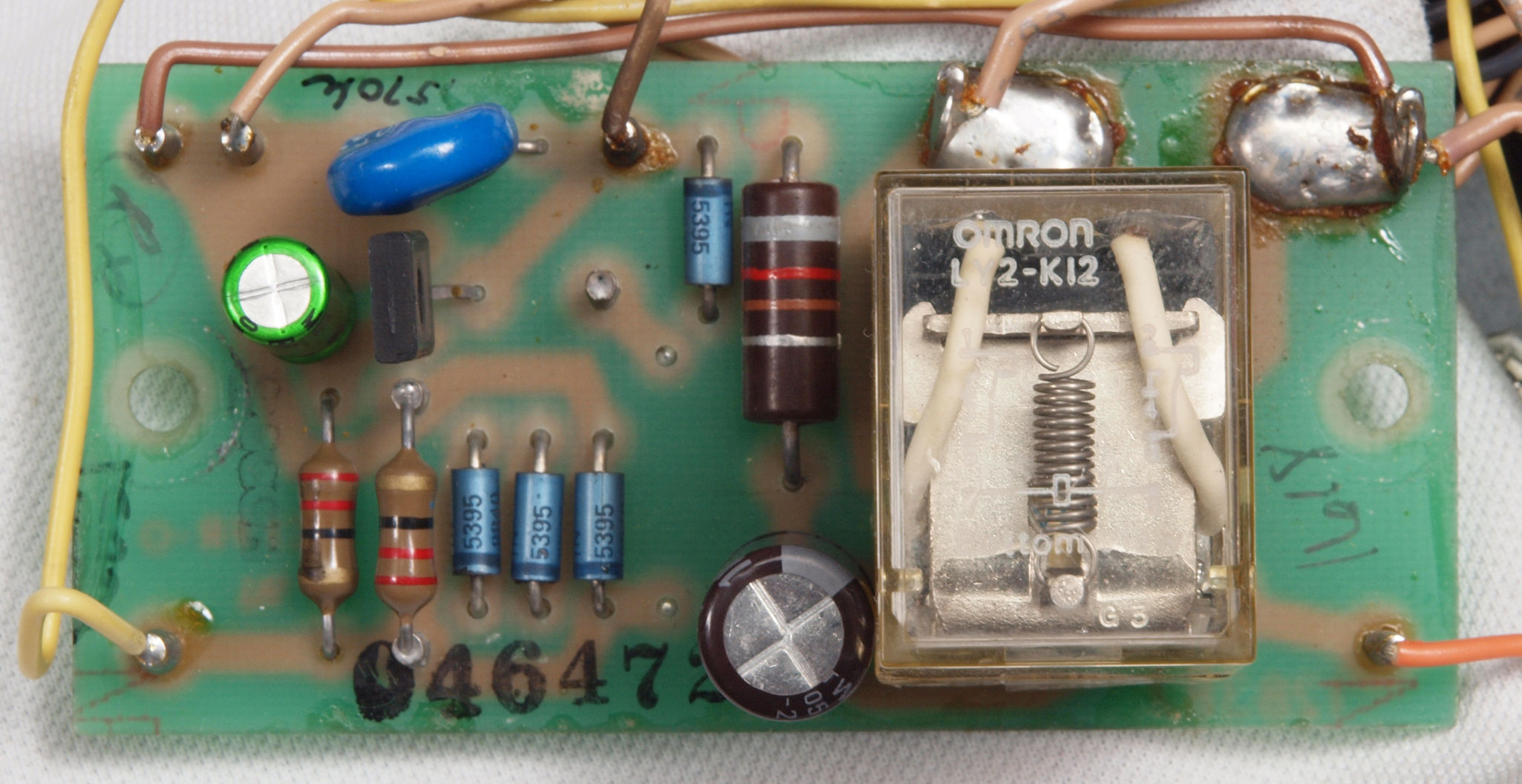

CA1. 修理前 電源投入リレー基板。 | ||||||||||||||||||||||||||||||||||||||||||||||||
CA2. 修理後 電源投入リレー基板。 電解コンデンサー2個、リレー1個交換。 | ||||||||||||||||||||||||||||||||||||||||||||||||

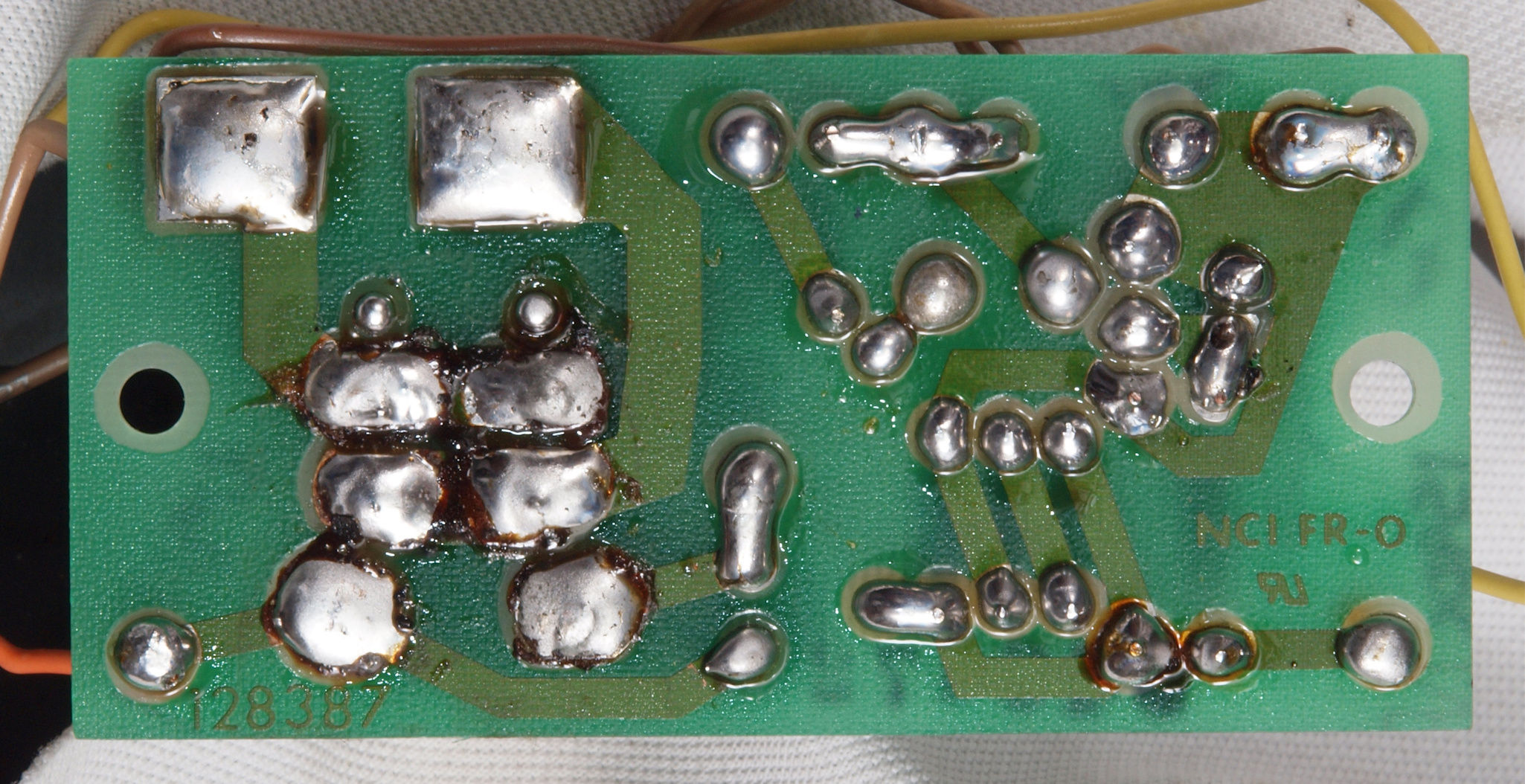

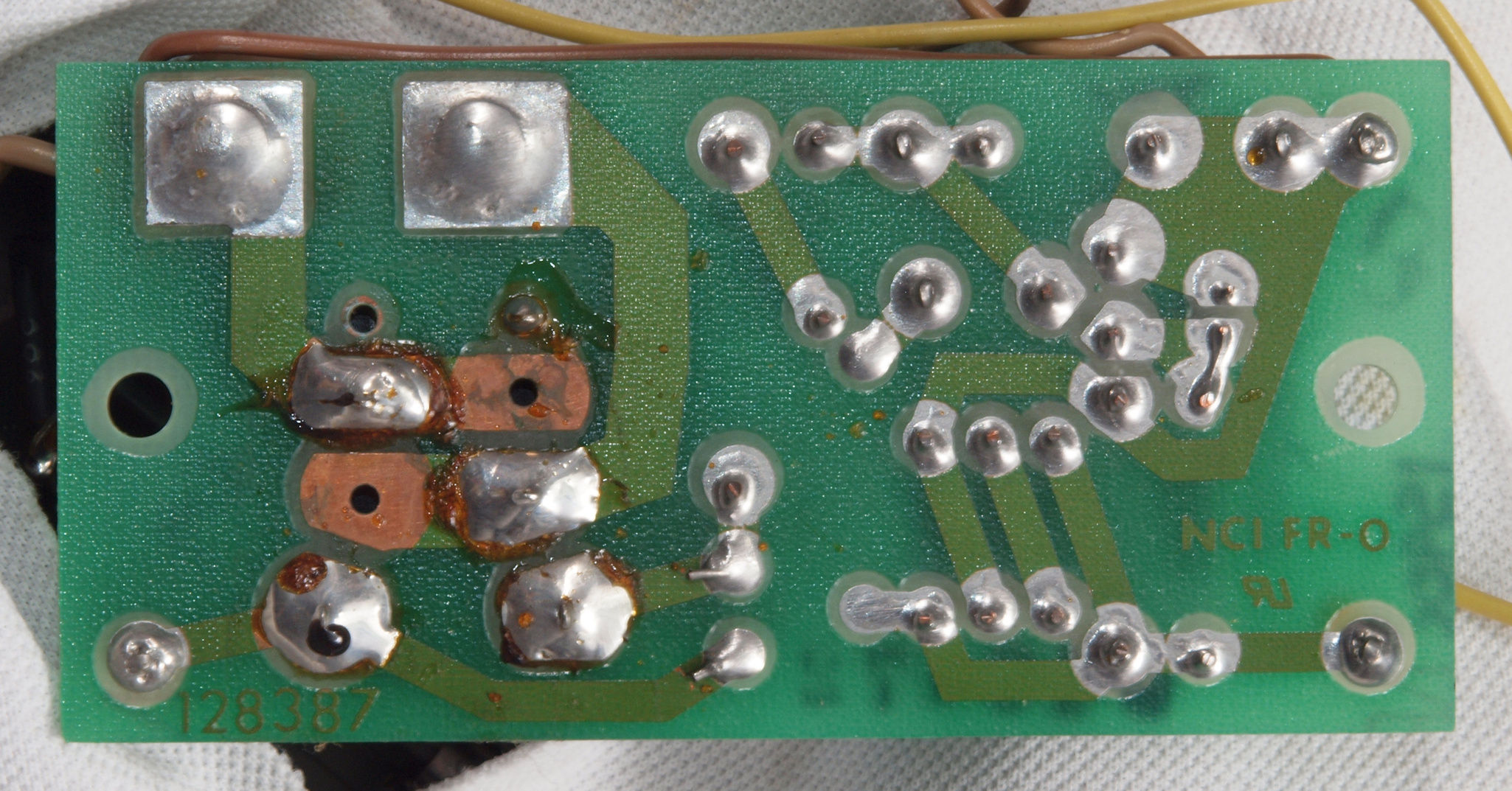

CA3. 修理前 電源投入リレー基板裏。リレーは1回路。 | ||||||||||||||||||||||||||||||||||||||||||||||||

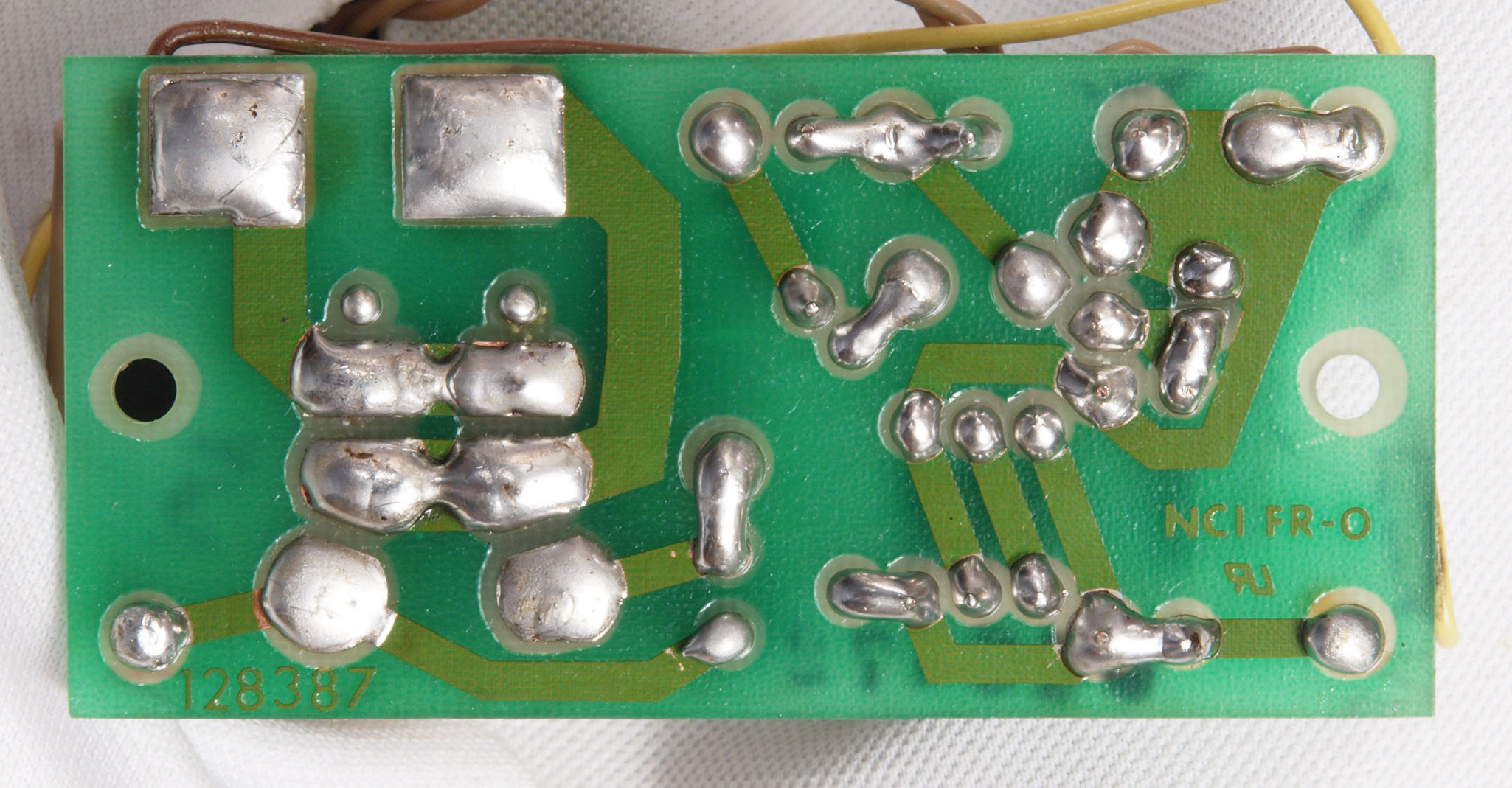

CA4. 修理(半田補正)後 電源投入リレー基板裏。 半田を全部やり直す。リレーは2回路。 | ||||||||||||||||||||||||||||||||||||||||||||||||
CA5. 完成電源投入リレー基板裏。 洗浄後+絶縁コーテング材を塗る | ||||||||||||||||||||||||||||||||||||||||||||||||

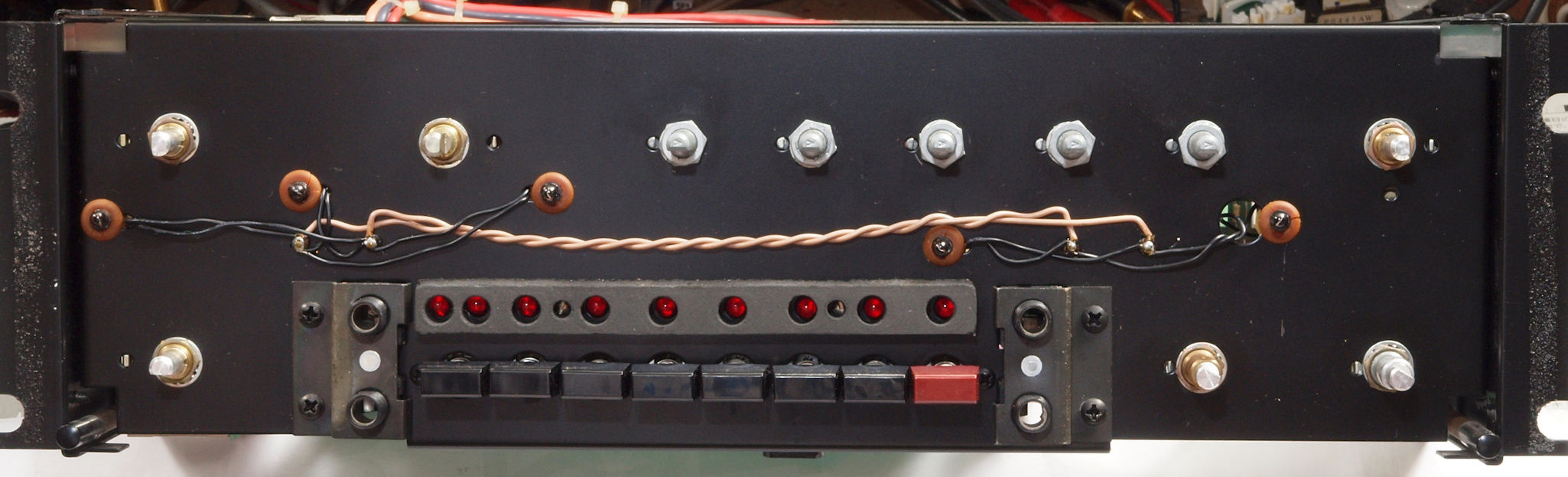

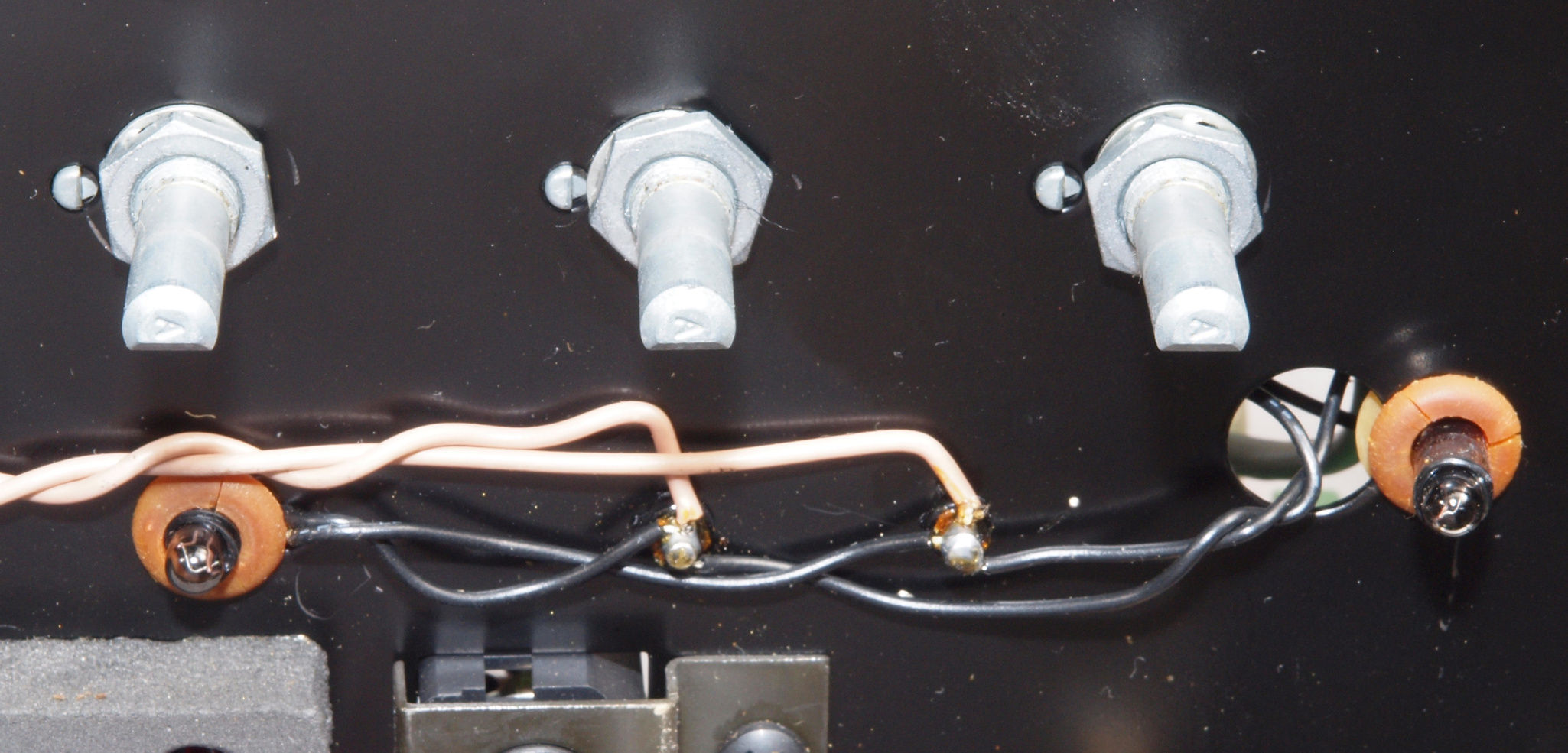

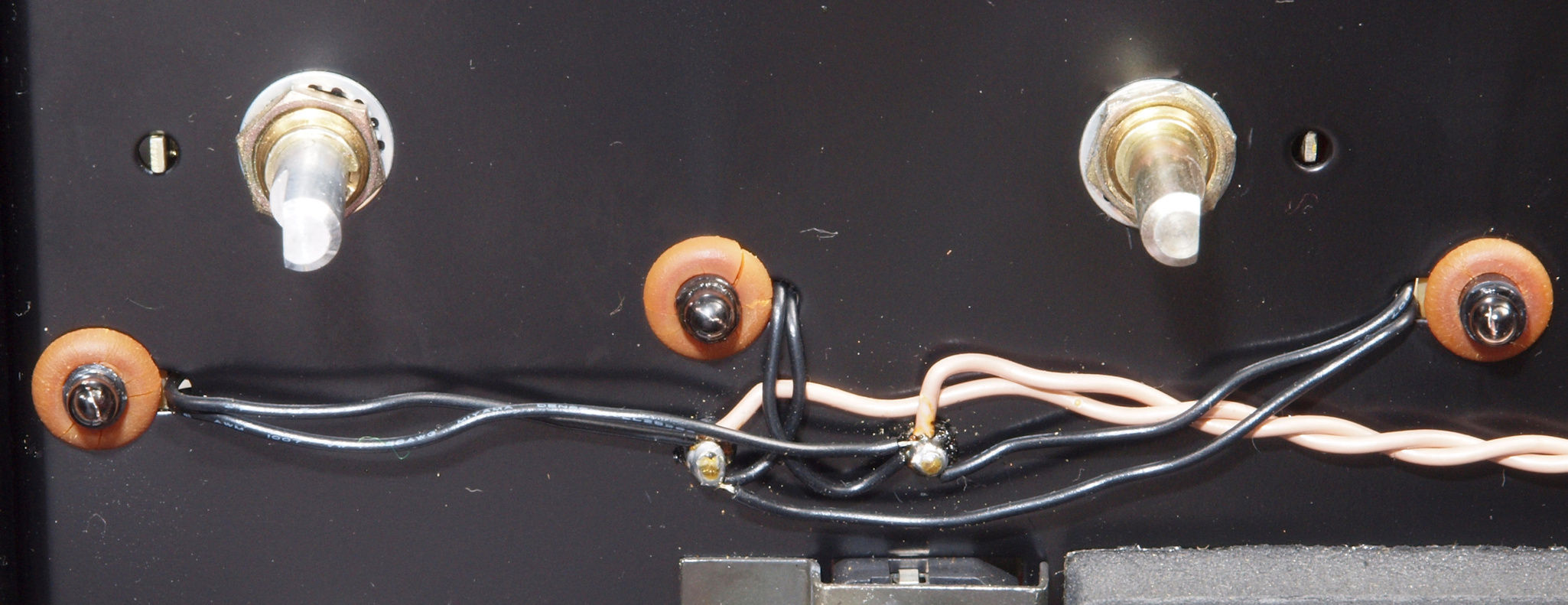

CB1. 前面パネルを取り修理中。 | ||||||||||||||||||||||||||||||||||||||||||||||||

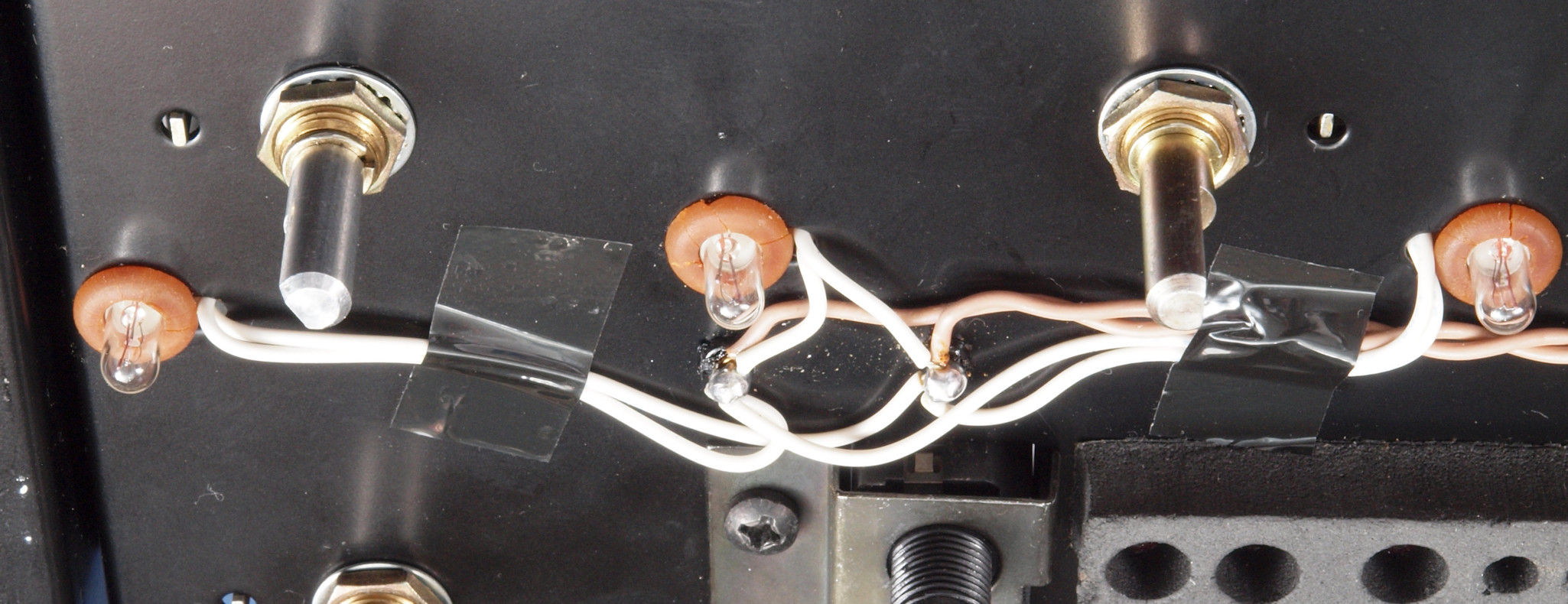

CB2. 前面パネルを取り修理中。 左側パネル表示ランプ、経年劣化で真っ黒。 | ||||||||||||||||||||||||||||||||||||||||||||||||

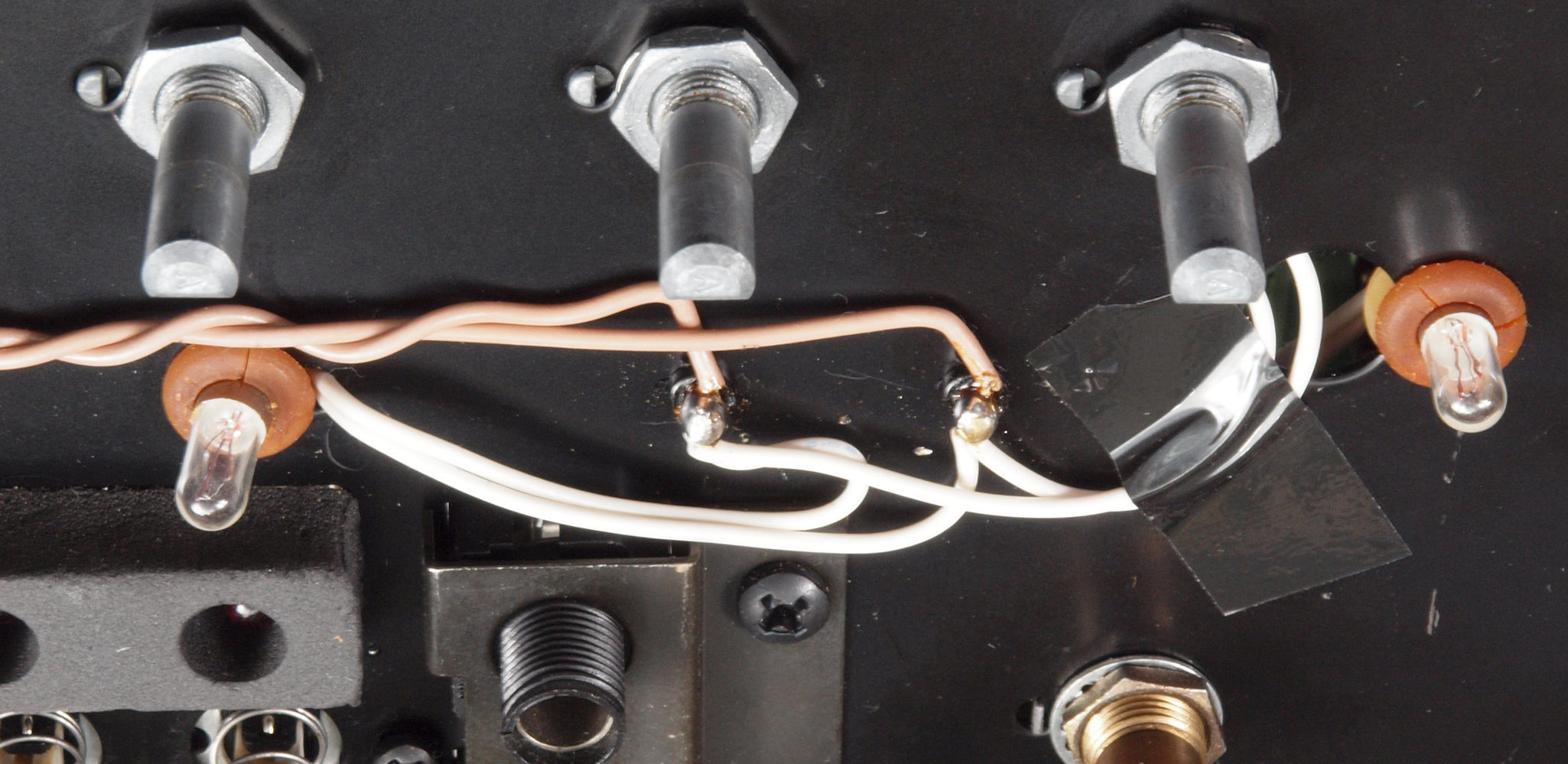

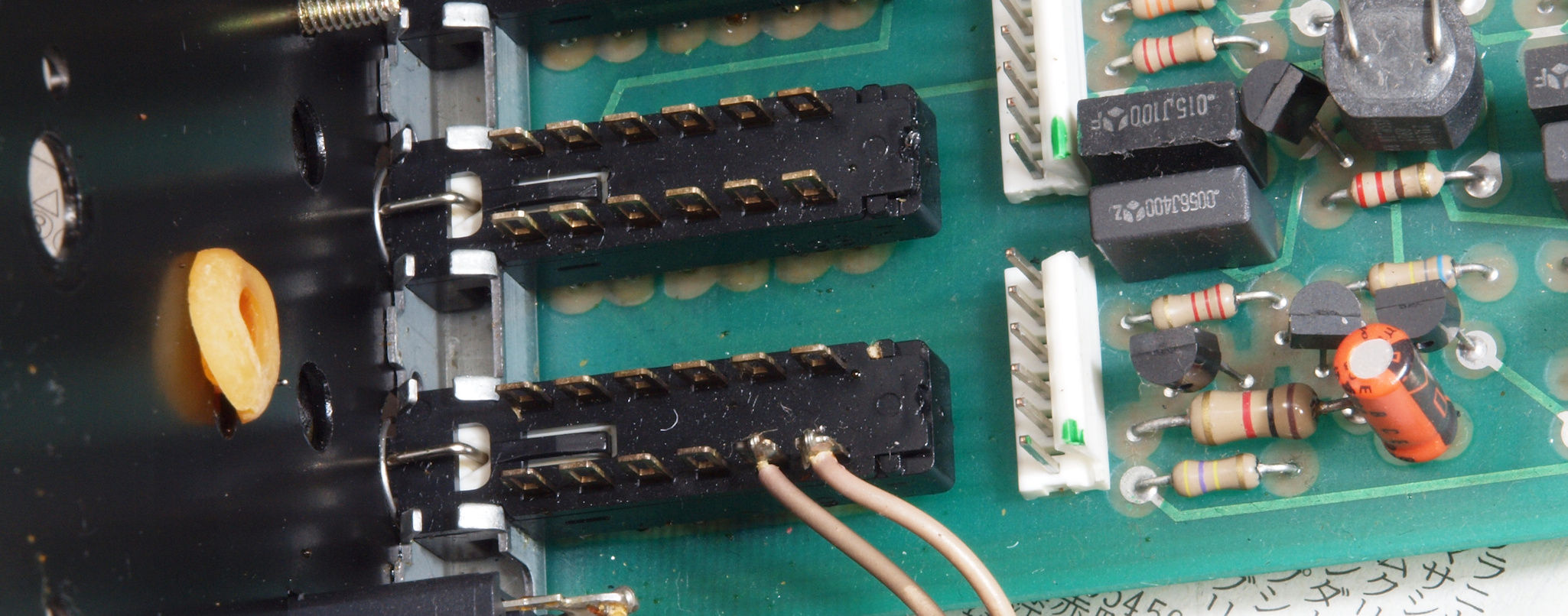

CB3. 前面パネルを取り修理中。 左側パネル表示ランプ3個交換後。 | ||||||||||||||||||||||||||||||||||||||||||||||||
CB4. 修理中 前面パネルを取り修理中。 右側パネル表示ランプ、経年劣化で真っ黒。 | ||||||||||||||||||||||||||||||||||||||||||||||||
CB5. 前面パネルを取り修理中。 右側パネル表示ランプ2個交換後。 | ||||||||||||||||||||||||||||||||||||||||||||||||
CC1. 修理前 SW基板の電源SW。 | ||||||||||||||||||||||||||||||||||||||||||||||||
CC2. 修理後 SW基板の電源SW、W接点にする。 | ||||||||||||||||||||||||||||||||||||||||||||||||

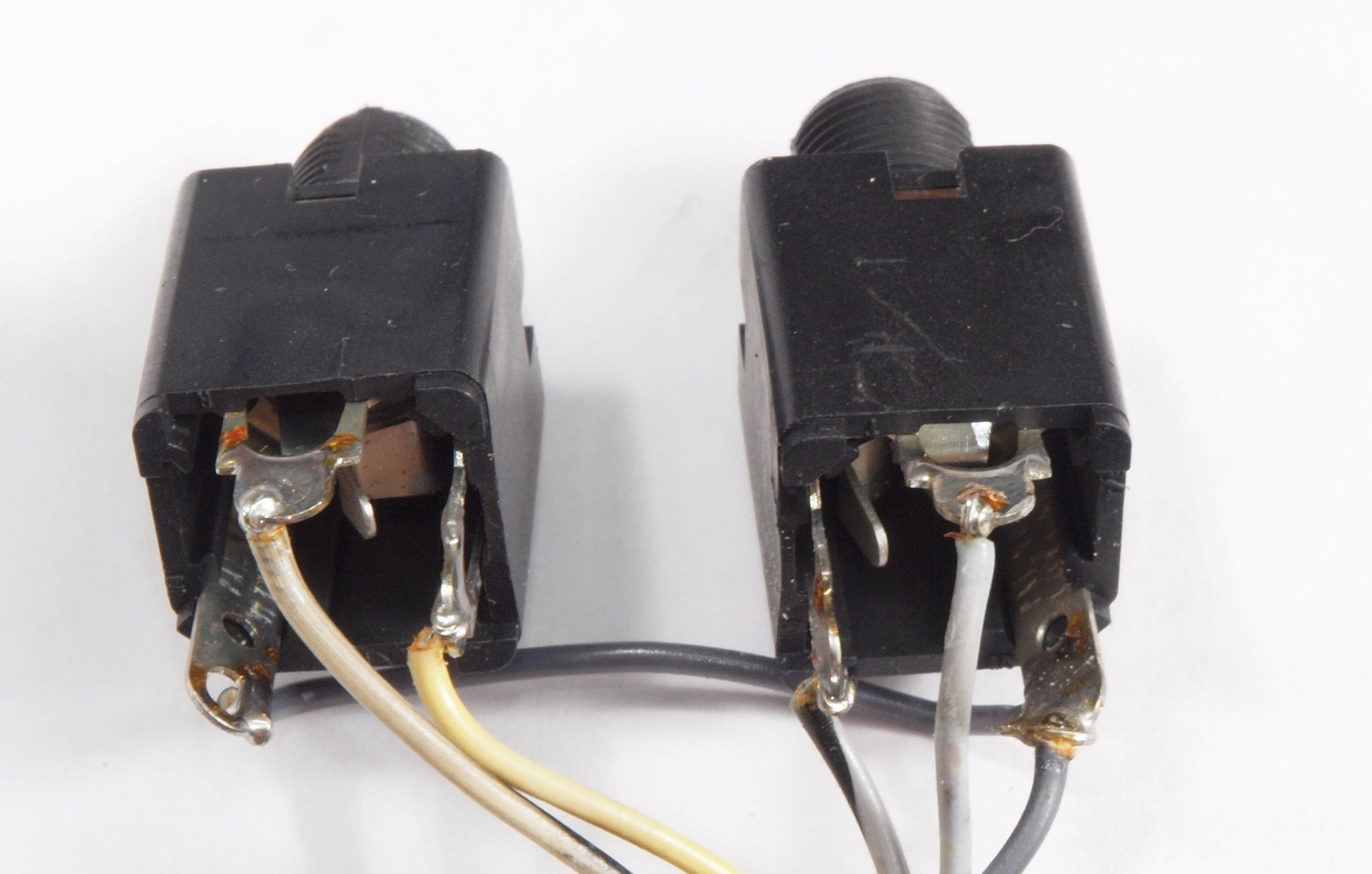

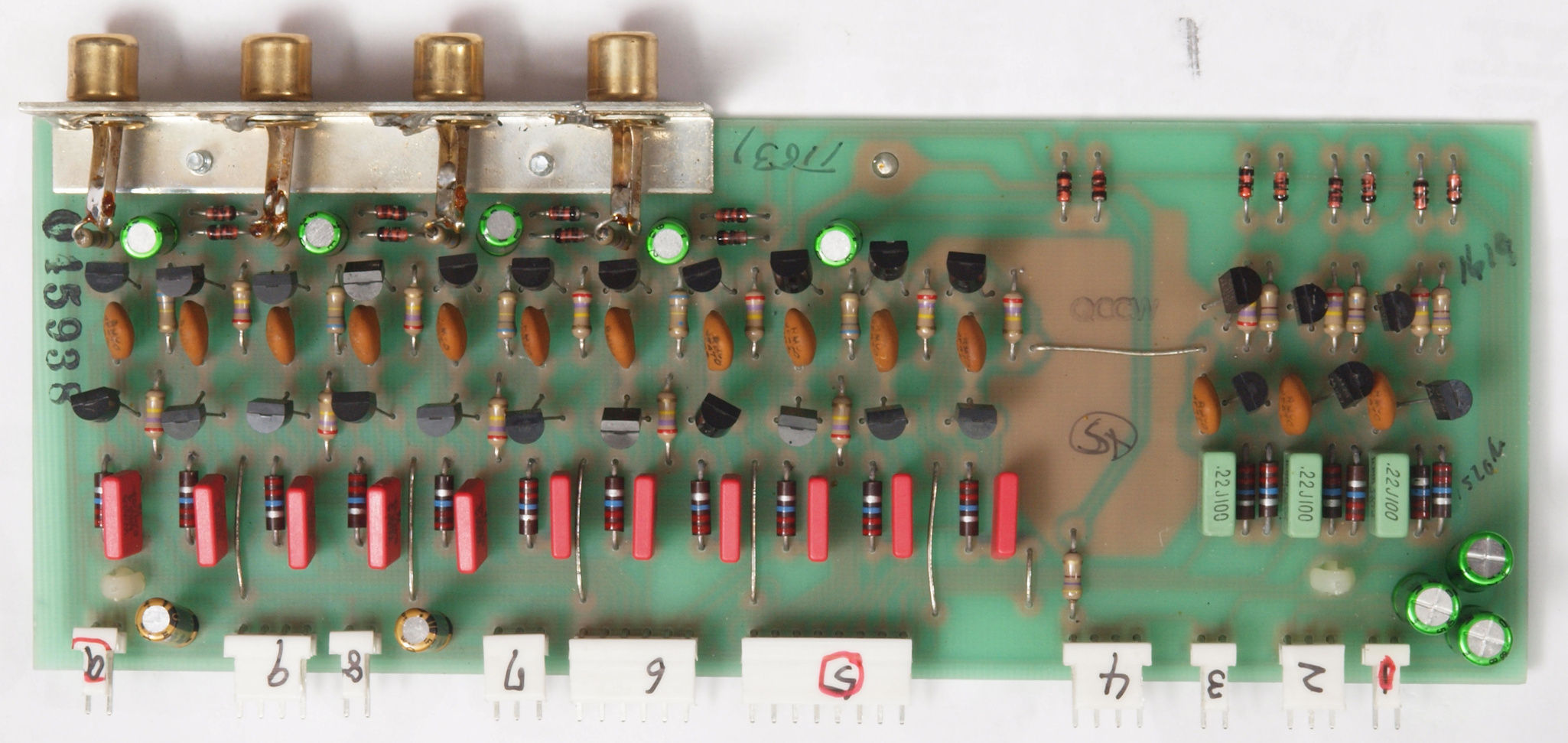

CD1. 修理前 TAPE_3入出力ジャック端子半田 | ||||||||||||||||||||||||||||||||||||||||||||||||
CD2. 修理(半田補正)後 TAPE_3入出力ジャック端子半田 | ||||||||||||||||||||||||||||||||||||||||||||||||

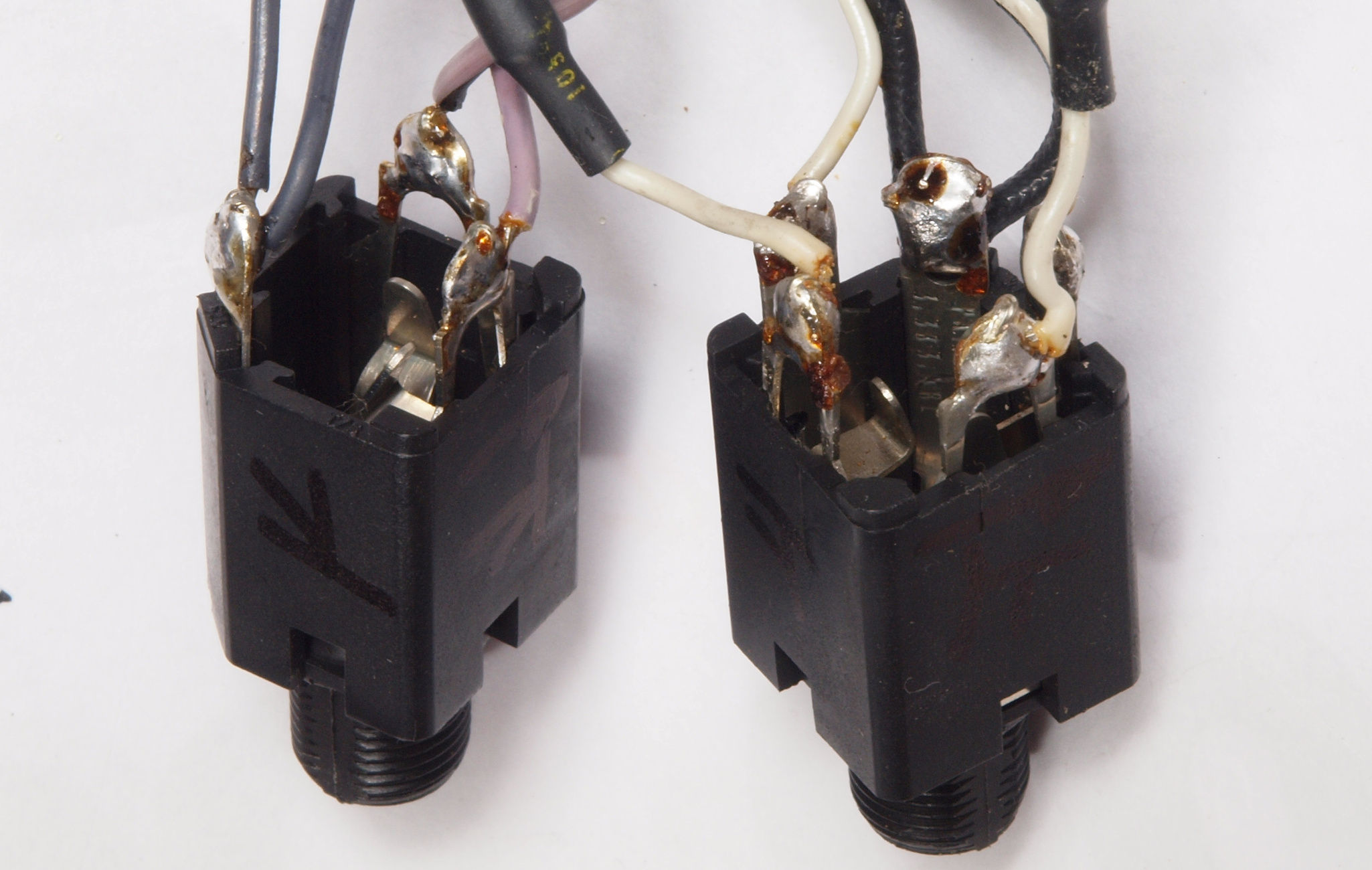

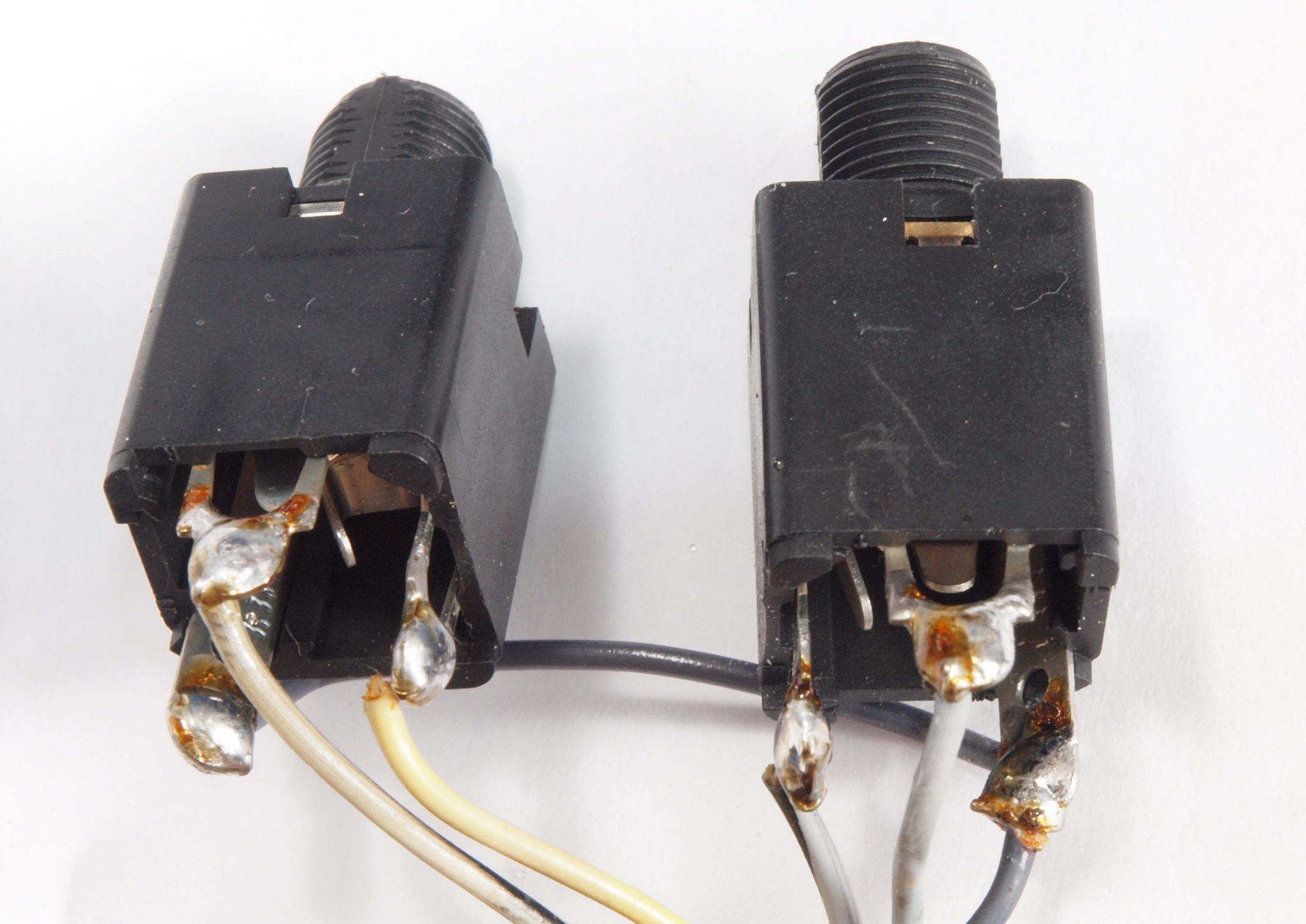

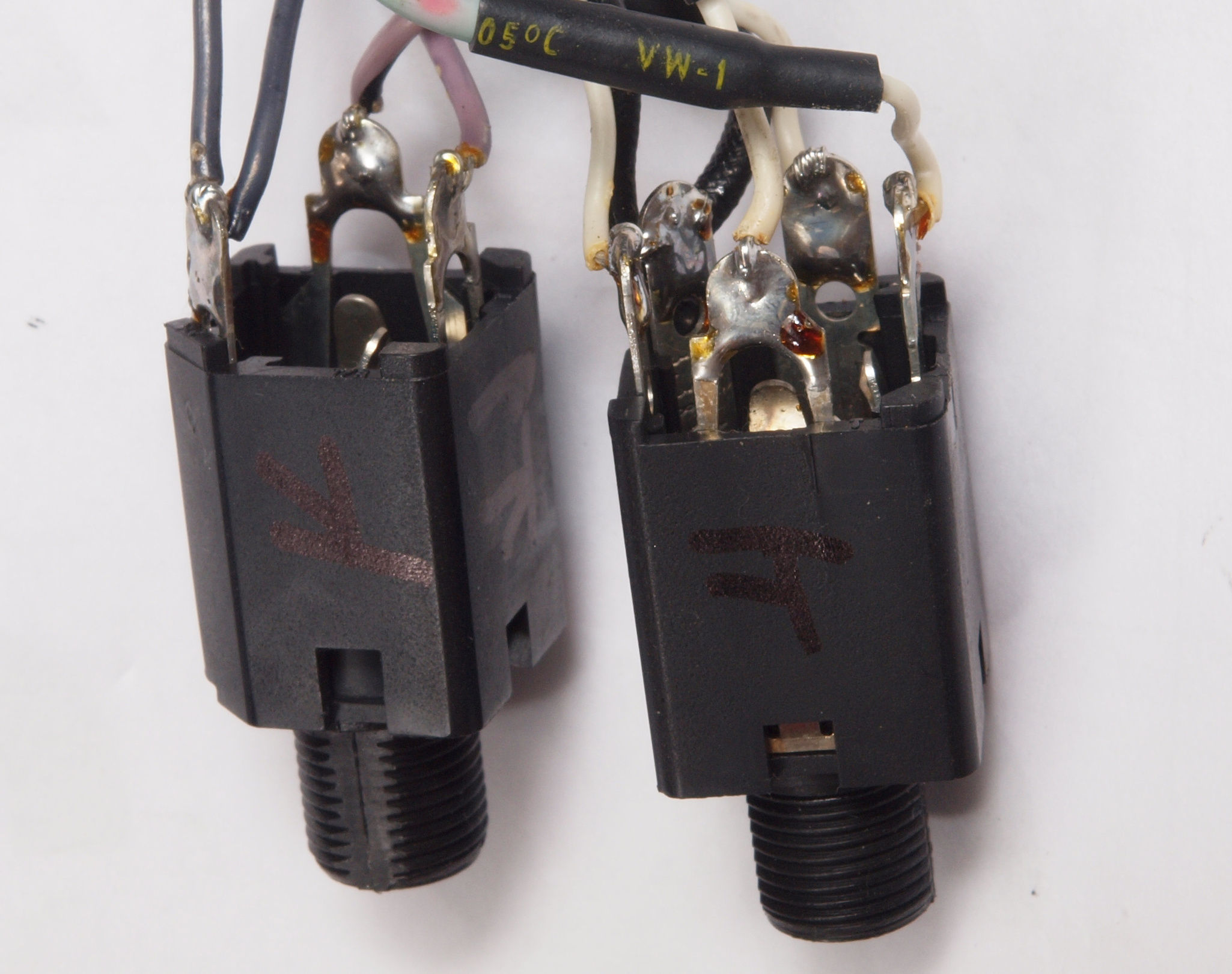

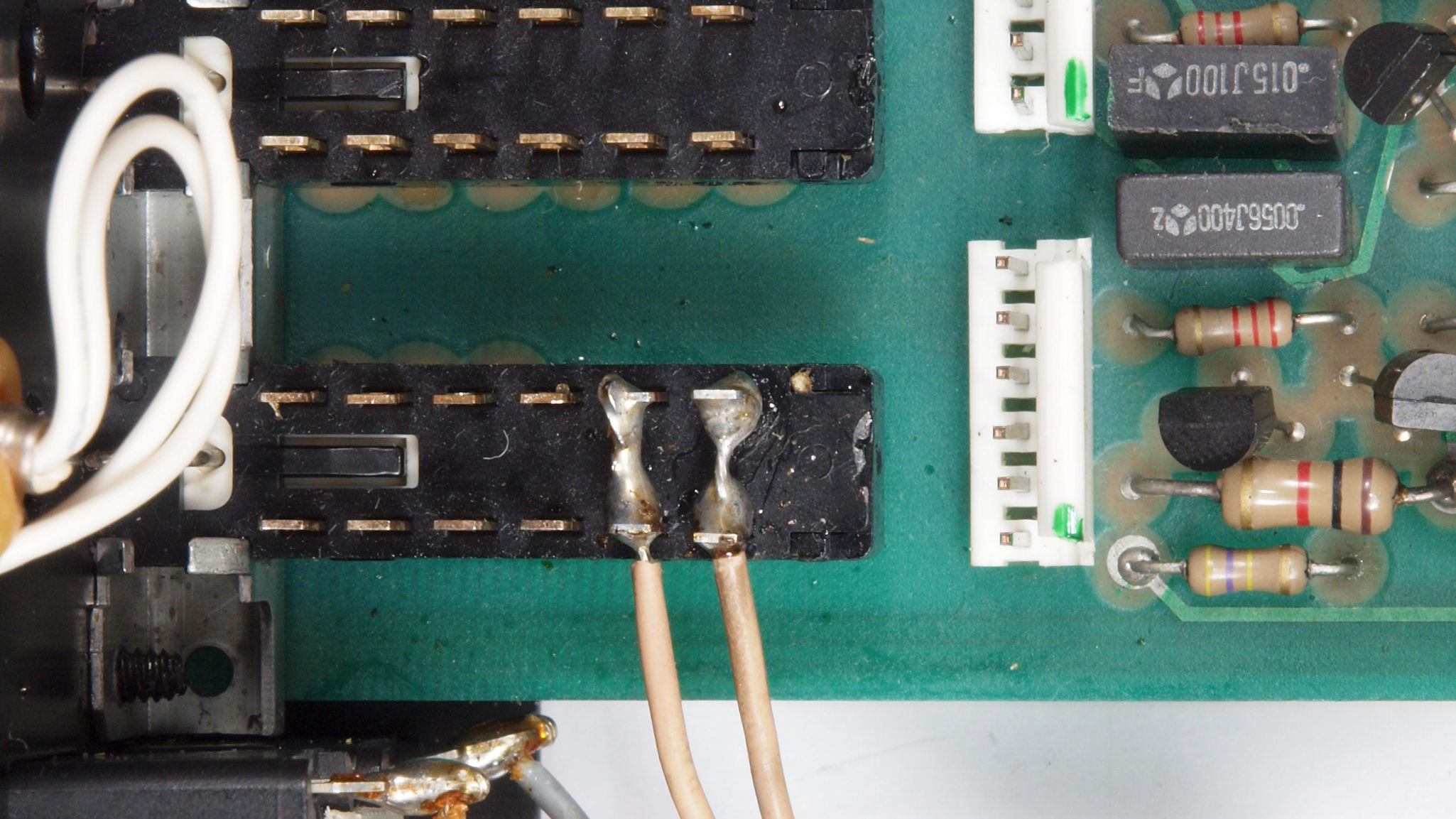

CE1. 修理前 HeadPhonesジャック出力端子半田 | ||||||||||||||||||||||||||||||||||||||||||||||||
CE2. 修理(半田補正)後 HeadPhonesジャック出力端子半田 | ||||||||||||||||||||||||||||||||||||||||||||||||

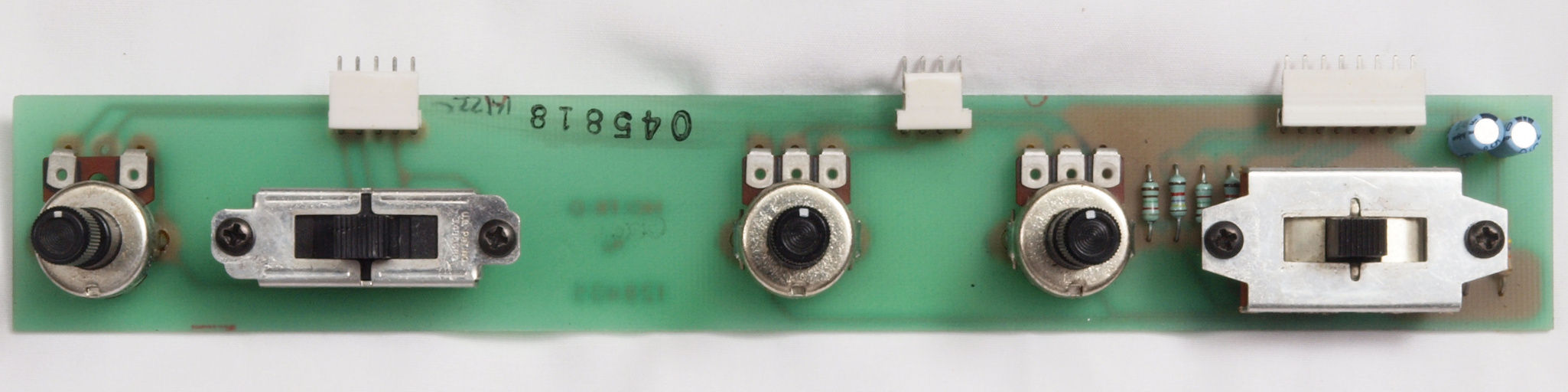

CF1. 修理前 Top Cover Contorol基板。 | ||||||||||||||||||||||||||||||||||||||||||||||||

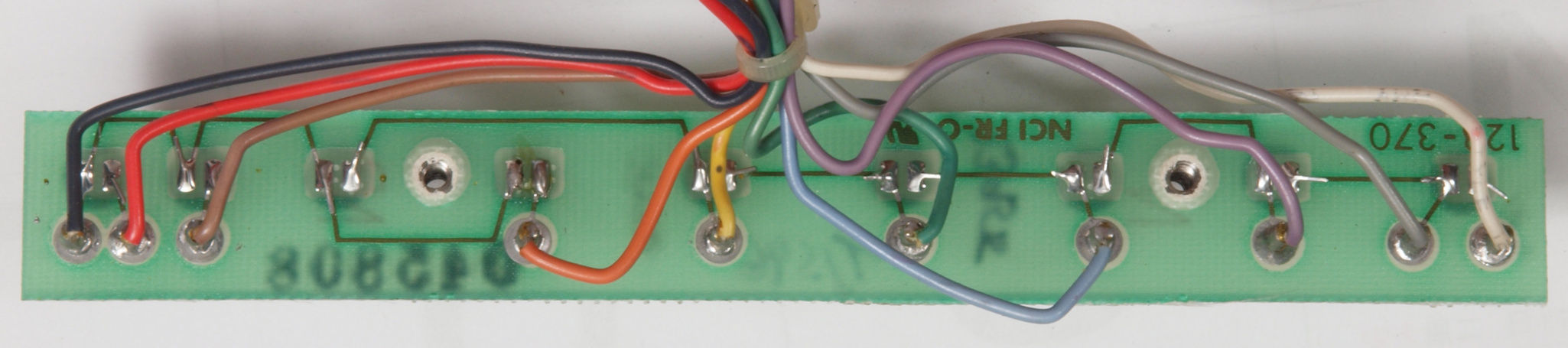

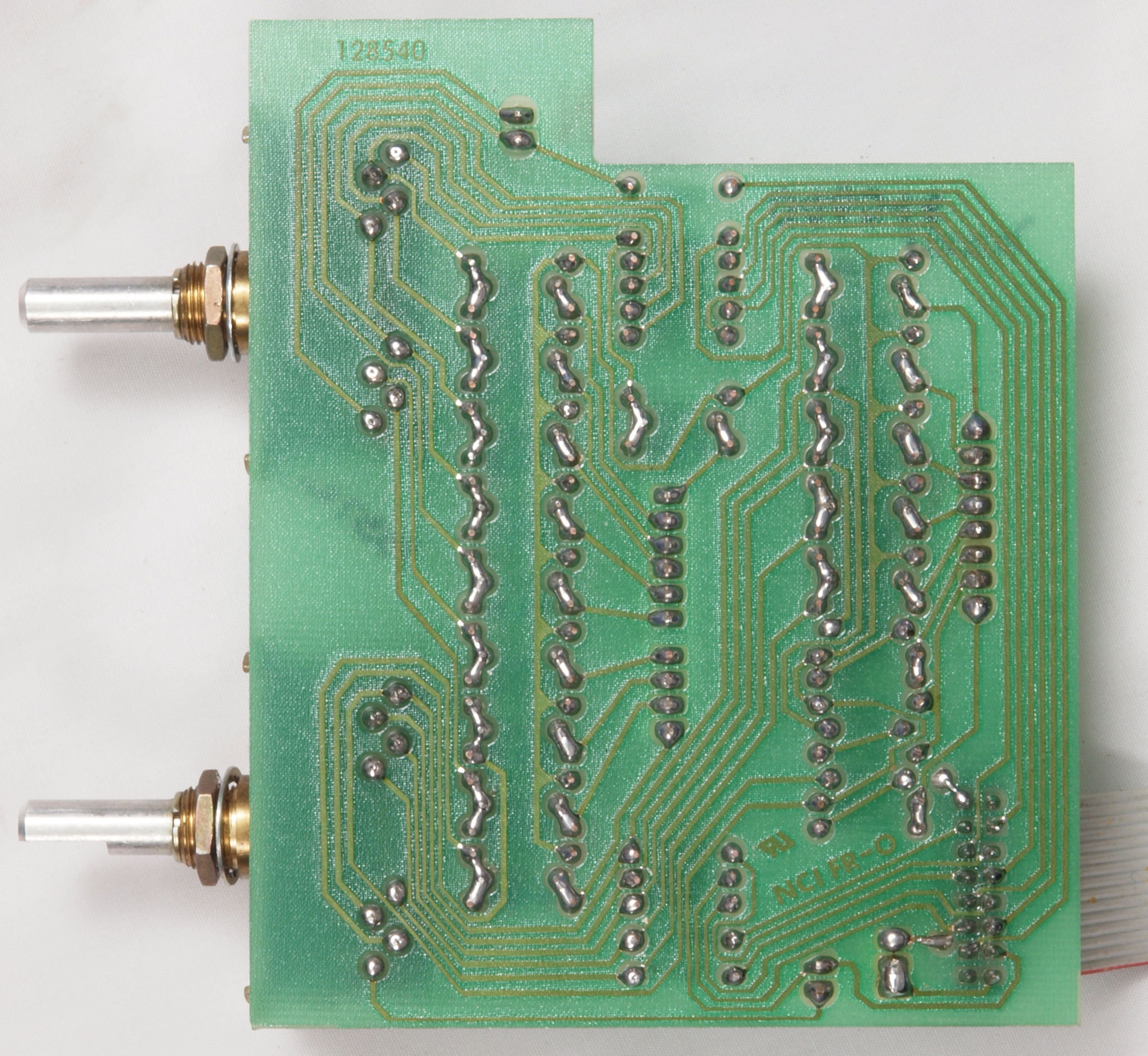

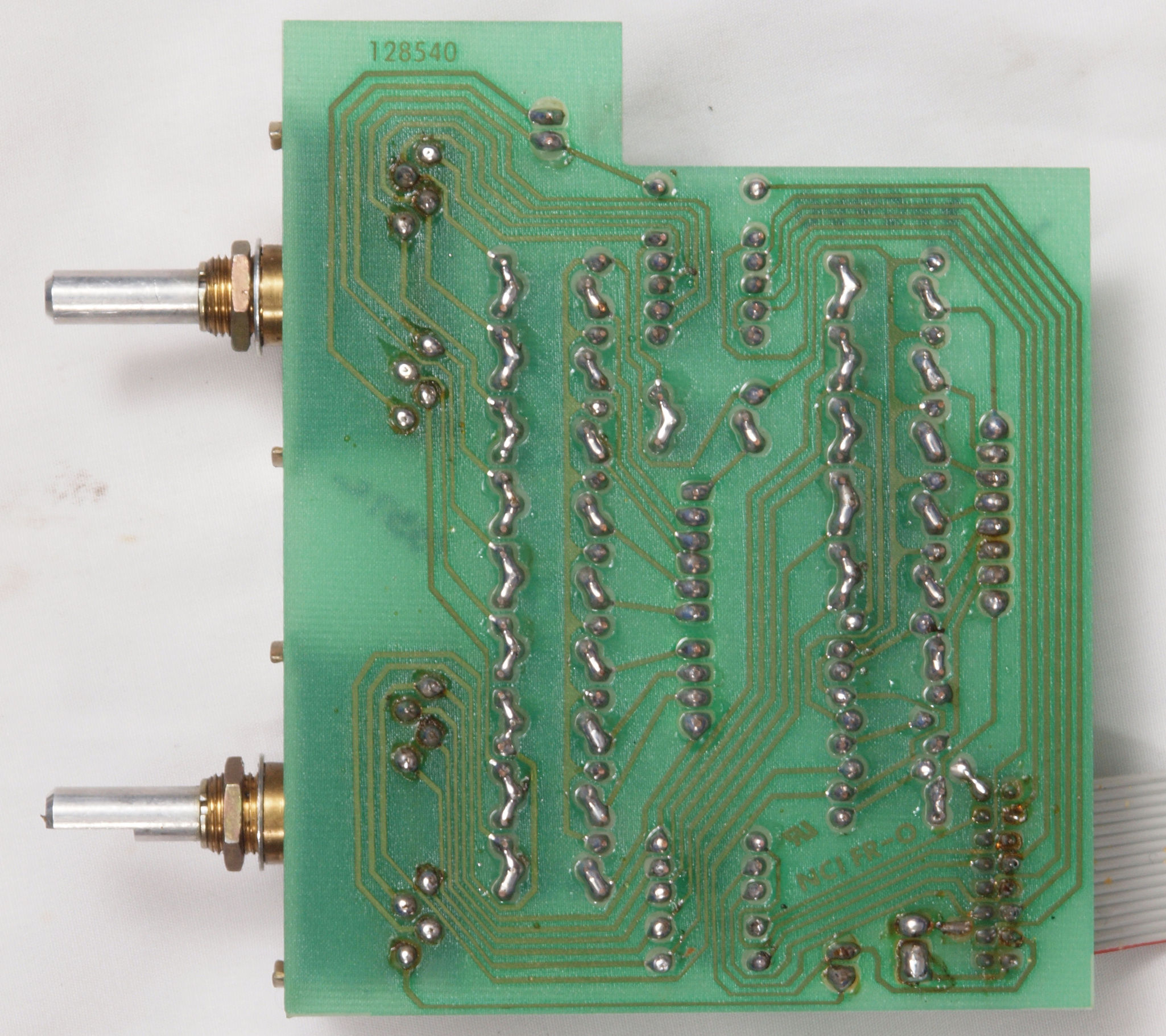

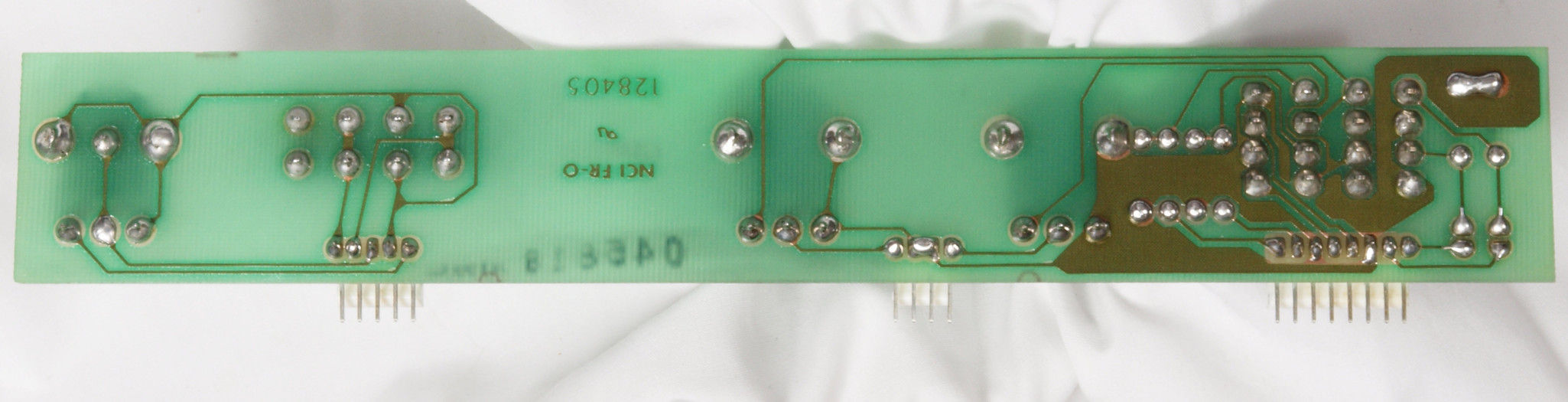

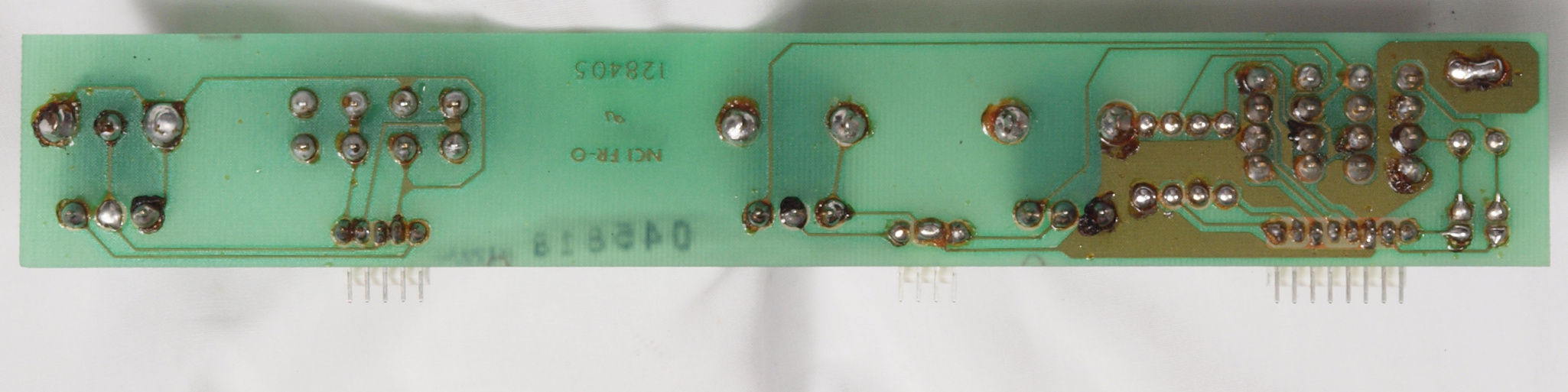

CF2. 修理前 Top Cover Contorol基板裏。 | ||||||||||||||||||||||||||||||||||||||||||||||||

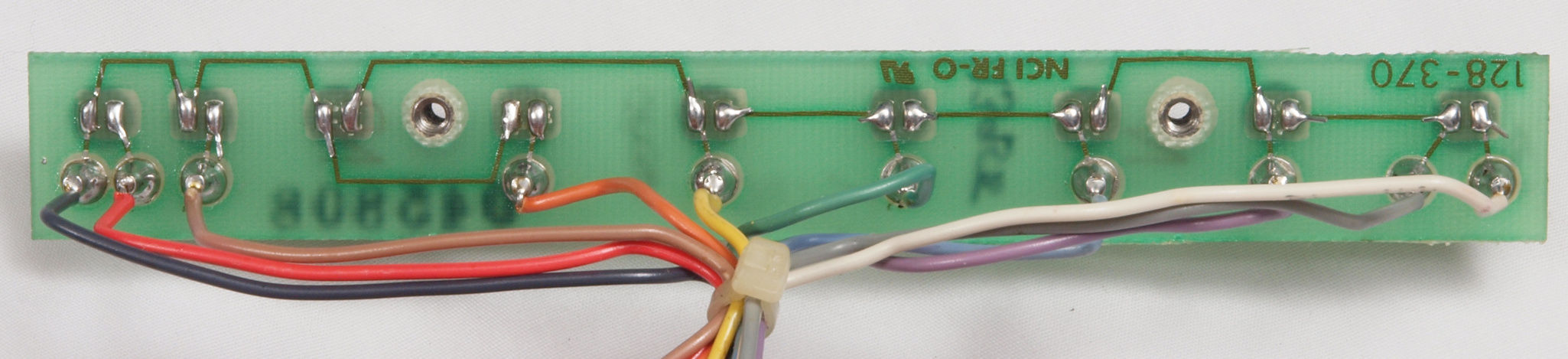

CF3. 修理(半田補正)後 Top Cover Contorol基板裏。 半田を全部やり直す。 | ||||||||||||||||||||||||||||||||||||||||||||||||
CF4. 完成Top Cover Contoro基板裏。 洗浄後+絶縁コーテング材を塗る。 | ||||||||||||||||||||||||||||||||||||||||||||||||

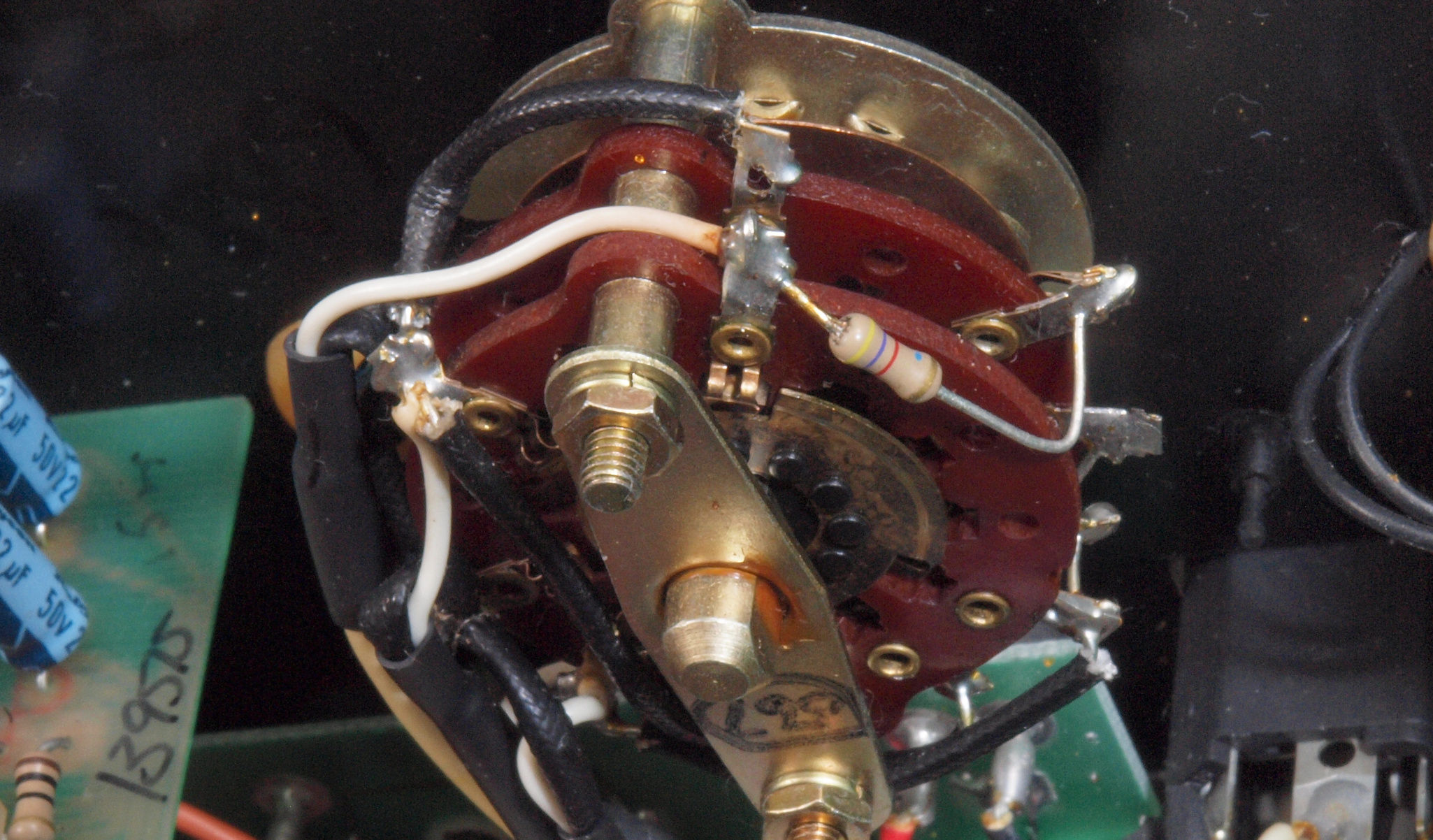

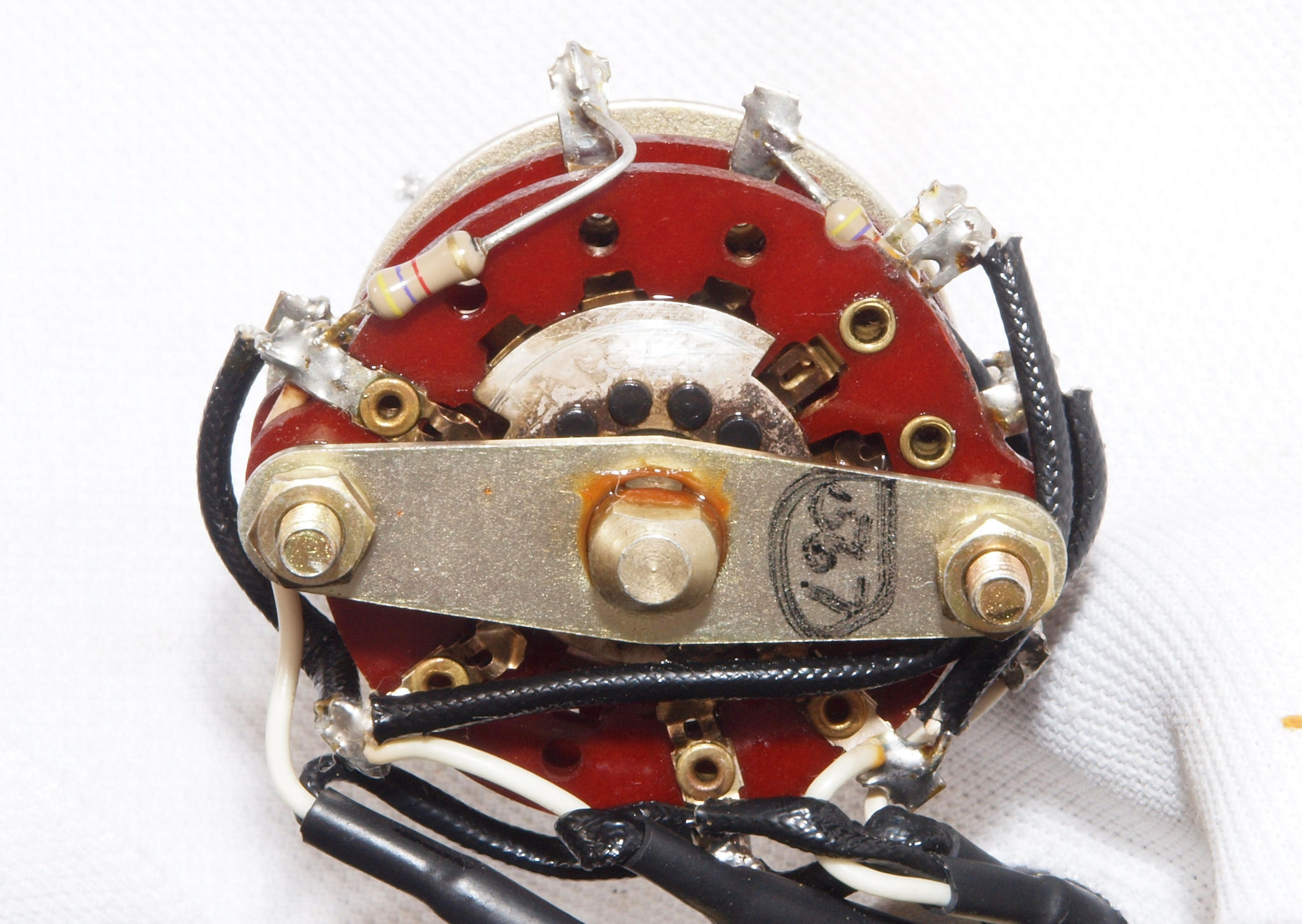

CG1. 修理前 Mode Selector SW。 | ||||||||||||||||||||||||||||||||||||||||||||||||
CG2. 修理(清掃)後 Mode Selector SW。 | ||||||||||||||||||||||||||||||||||||||||||||||||

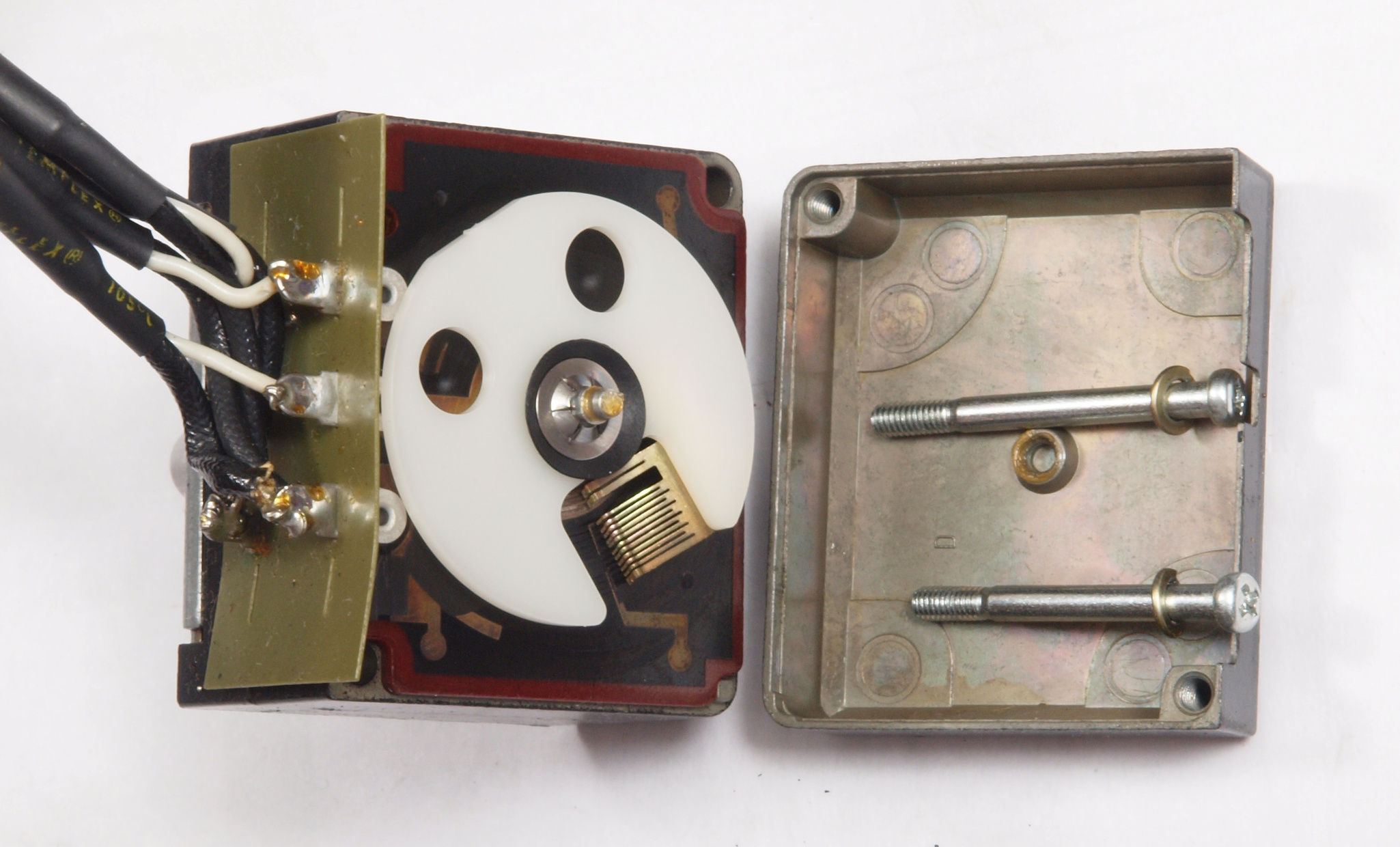

CH1. 修理中 メインVR分解清掃。 カシメ構造なのでこれまで。 | ||||||||||||||||||||||||||||||||||||||||||||||||

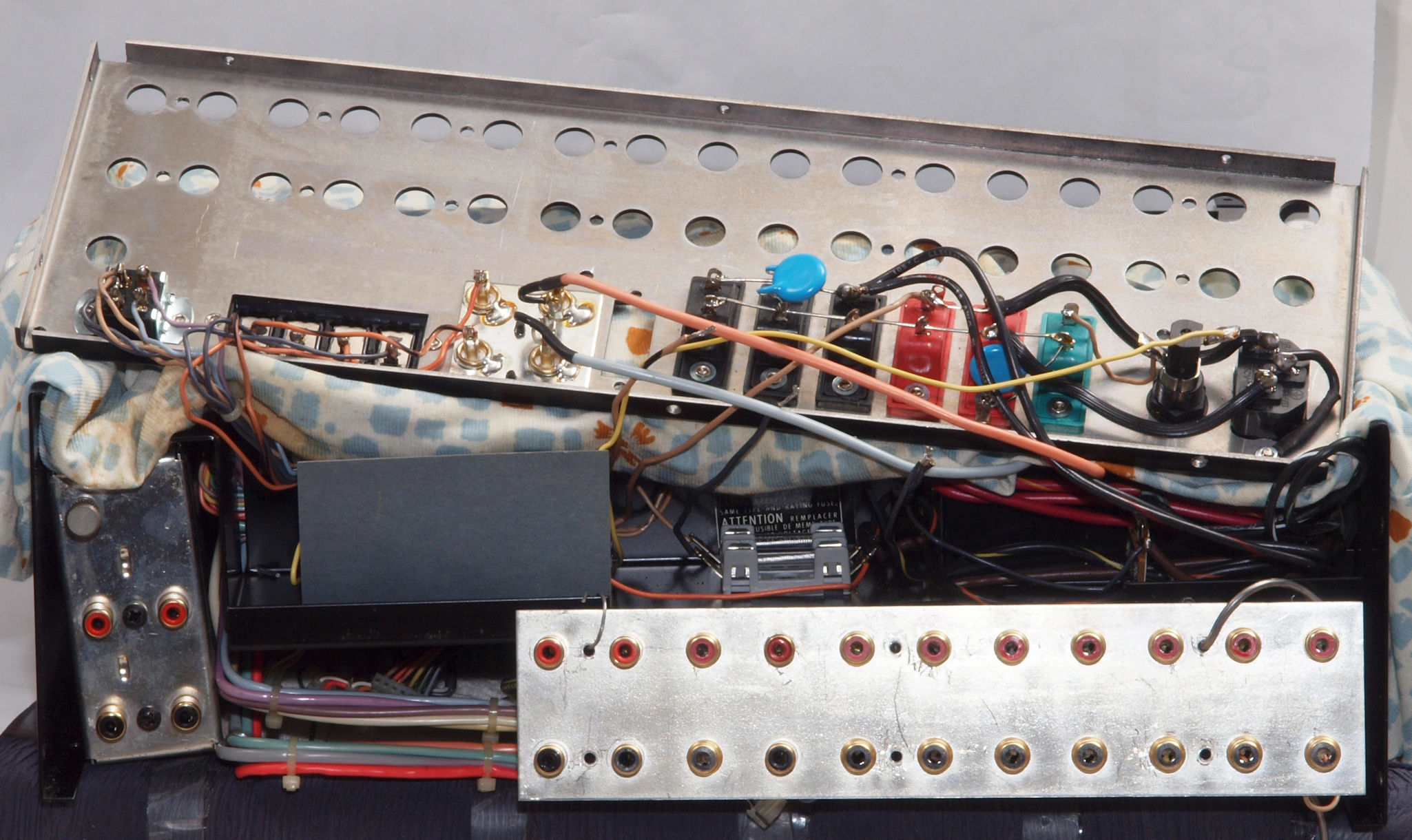

CI1. 後パネルを外し、修理中。 | ||||||||||||||||||||||||||||||||||||||||||||||||

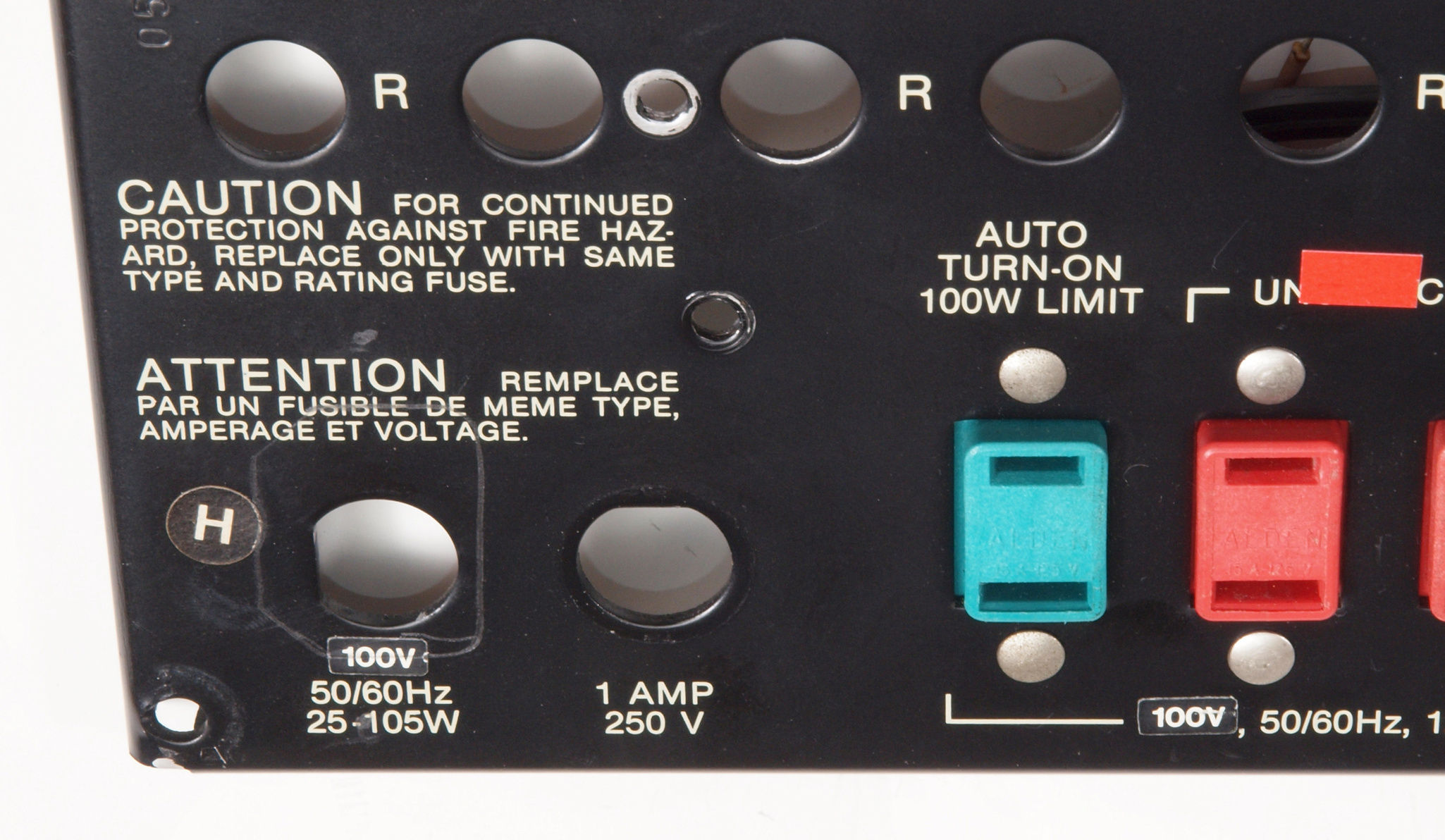

CJ1. 修理前 電源ケーブル挿入部。 | ||||||||||||||||||||||||||||||||||||||||||||||||

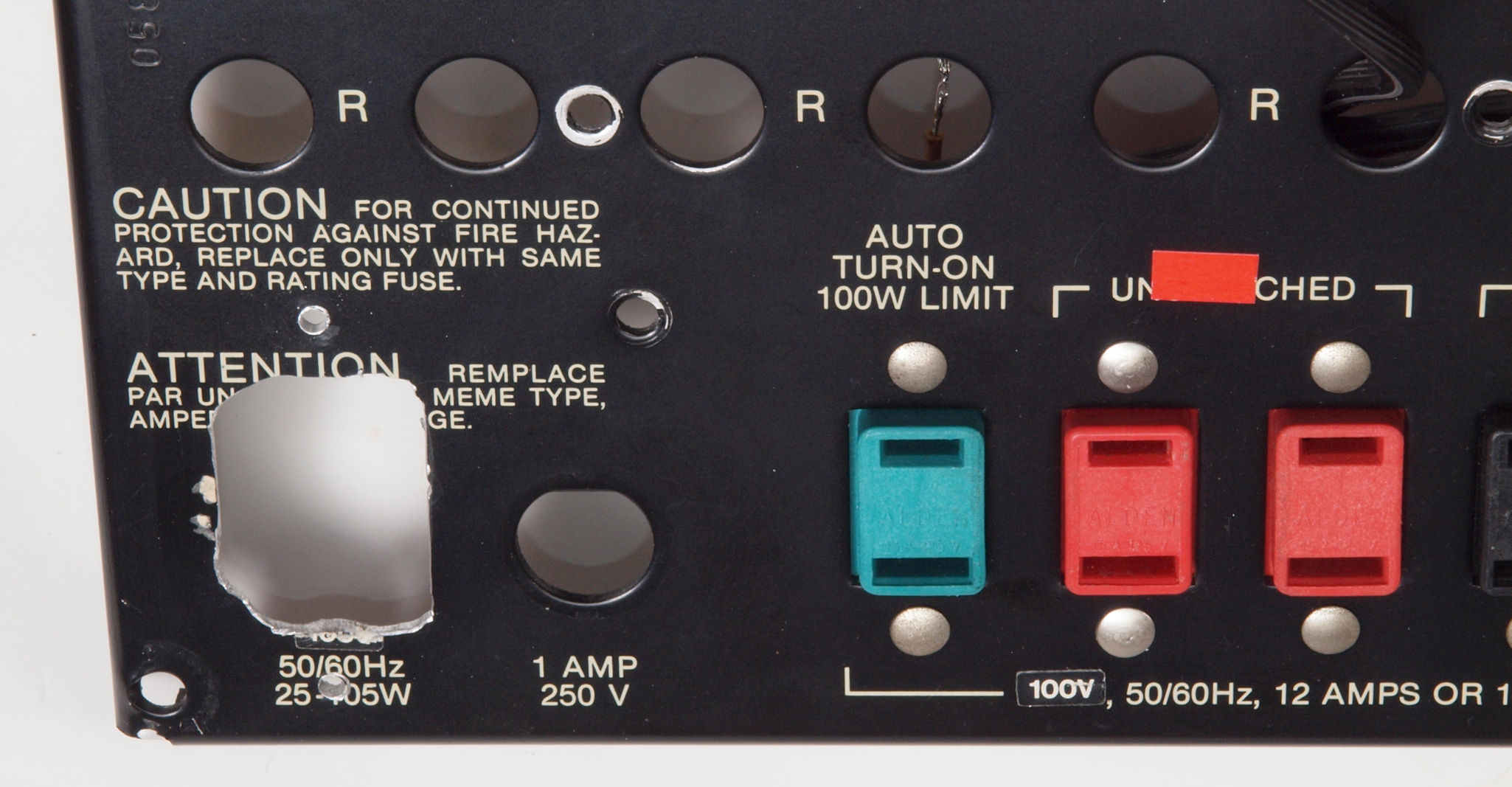

CJ2. 修理(加工)中 電源ケーブル挿入部、3Pインレット取り付け穴を開ける所。 | ||||||||||||||||||||||||||||||||||||||||||||||||
CJ3. 修理(加工)中 電源ケーブル挿入部、3Pインレット取り付け穴を開ける、ハンドツールなので時間がかかる。 | ||||||||||||||||||||||||||||||||||||||||||||||||

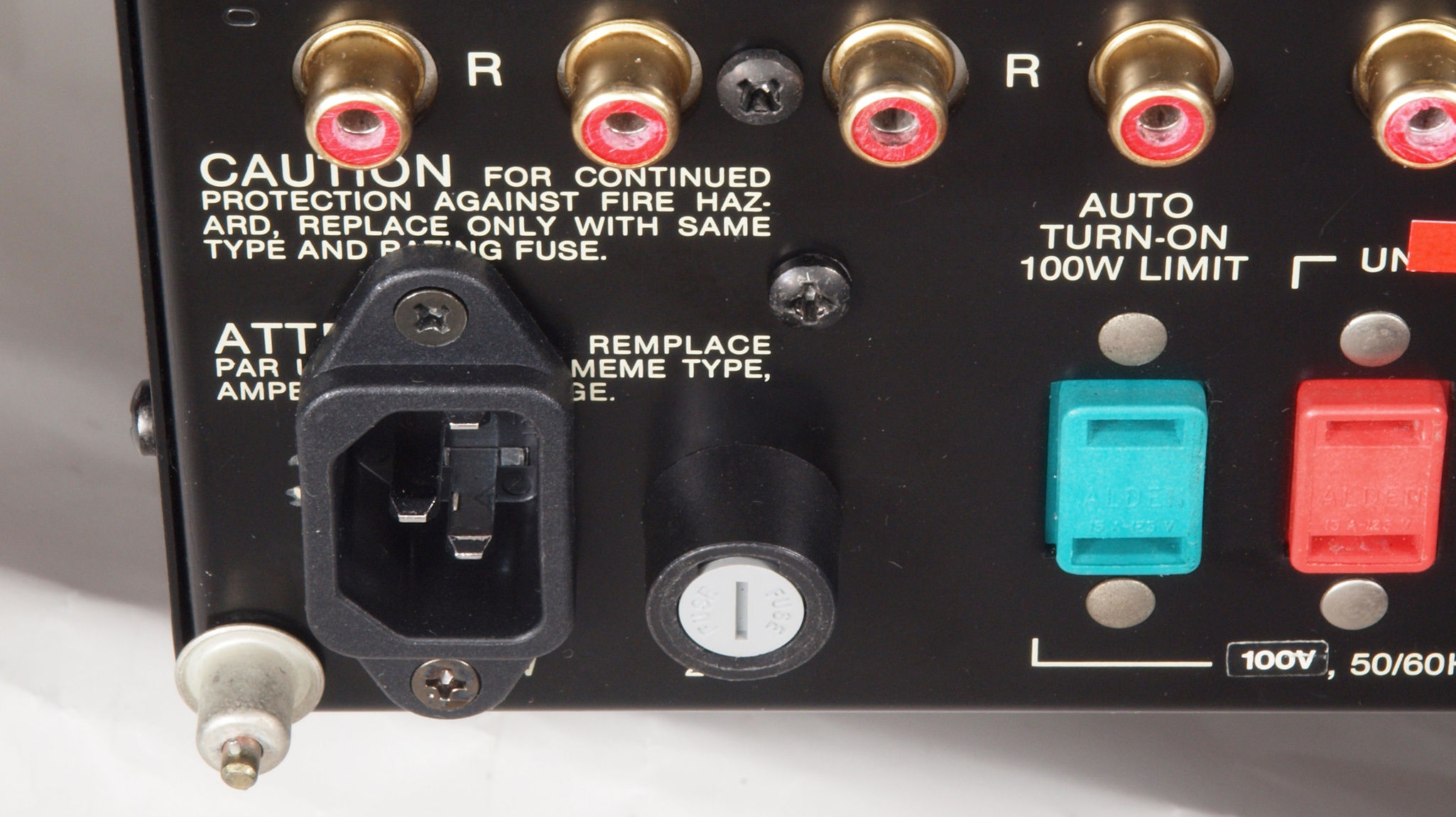

CJ4. 修理後 3Pインレット取り付け。 FURUTECH FI-10(R) ロジウムメッキ | ||||||||||||||||||||||||||||||||||||||||||||||||

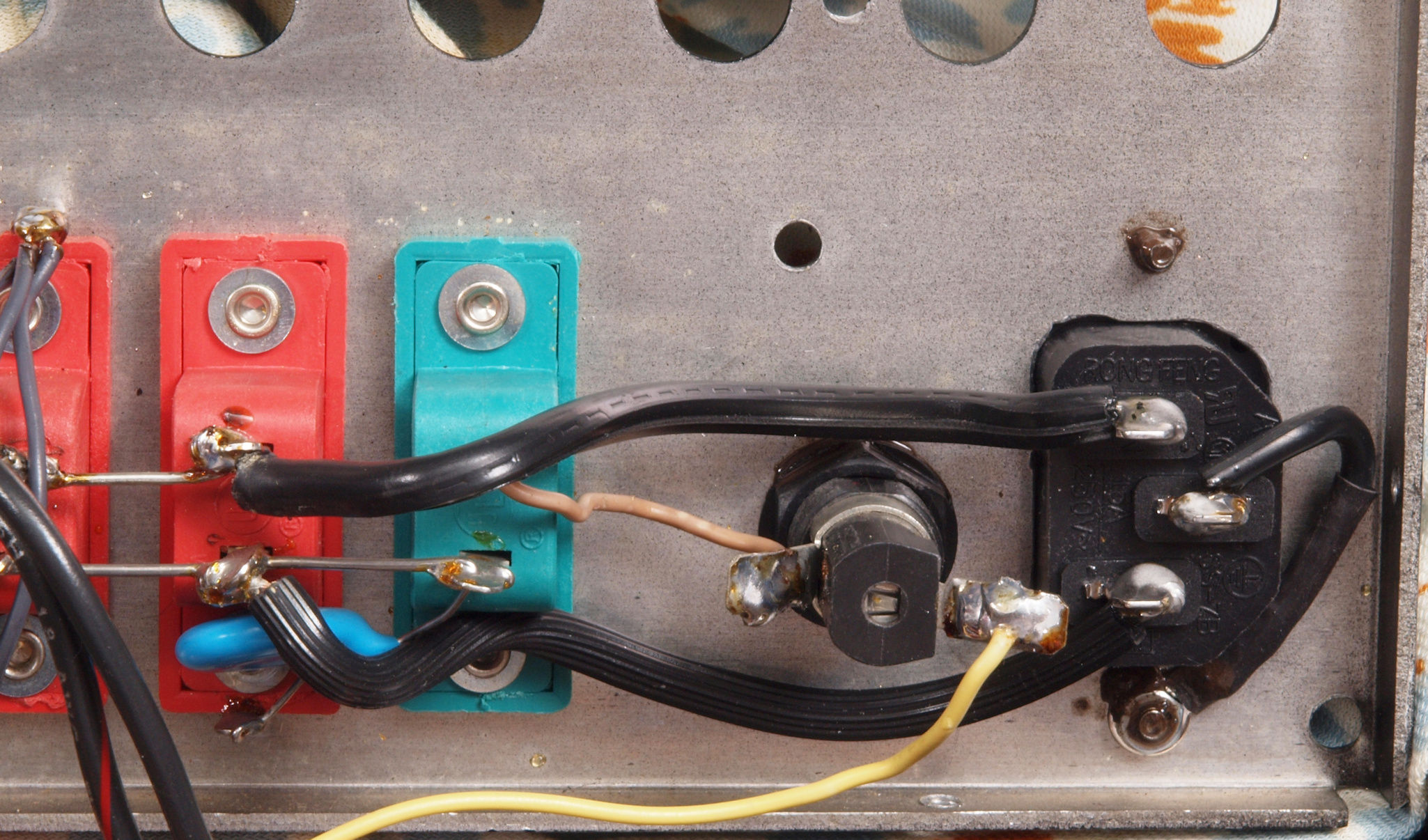

CJ5. 修理後 3Pインレット裏の配線。 アースはしっかりと取る。 | ||||||||||||||||||||||||||||||||||||||||||||||||

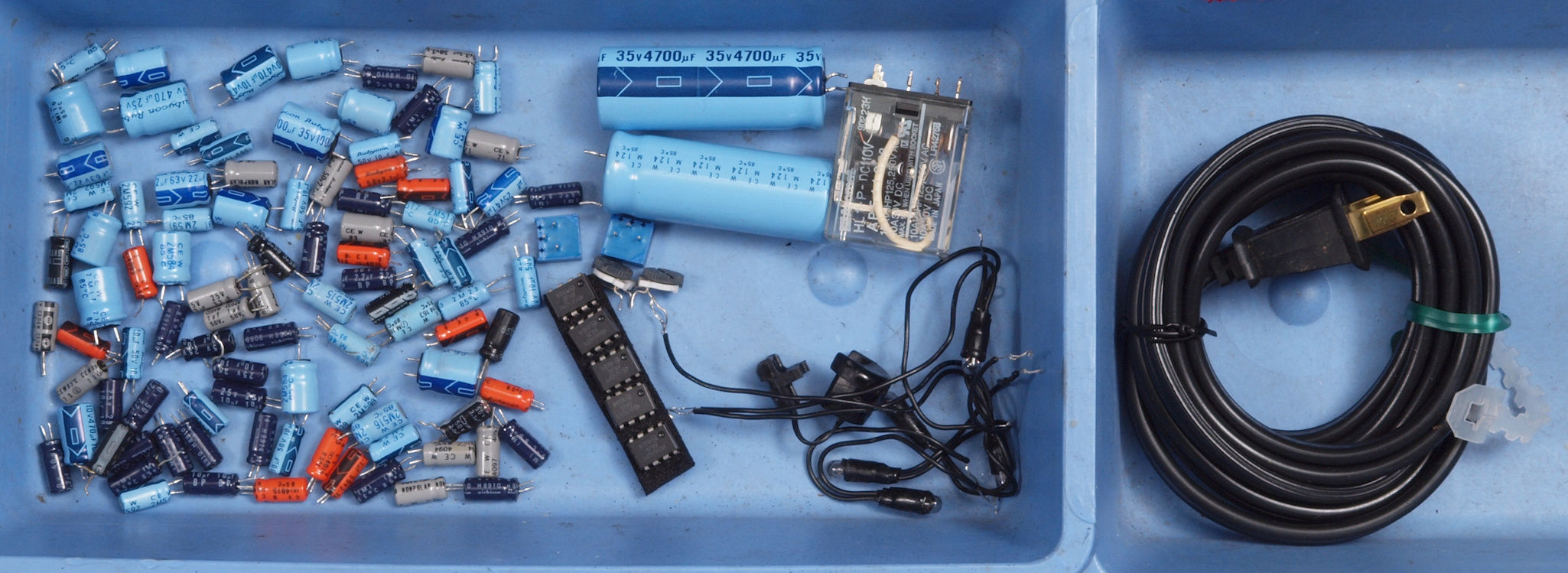

CK. 交換部品 | ||||||||||||||||||||||||||||||||||||||||||||||||
CL1. 修理前 上から見る | ||||||||||||||||||||||||||||||||||||||||||||||||
CL2. 修理後 上から見る | ||||||||||||||||||||||||||||||||||||||||||||||||

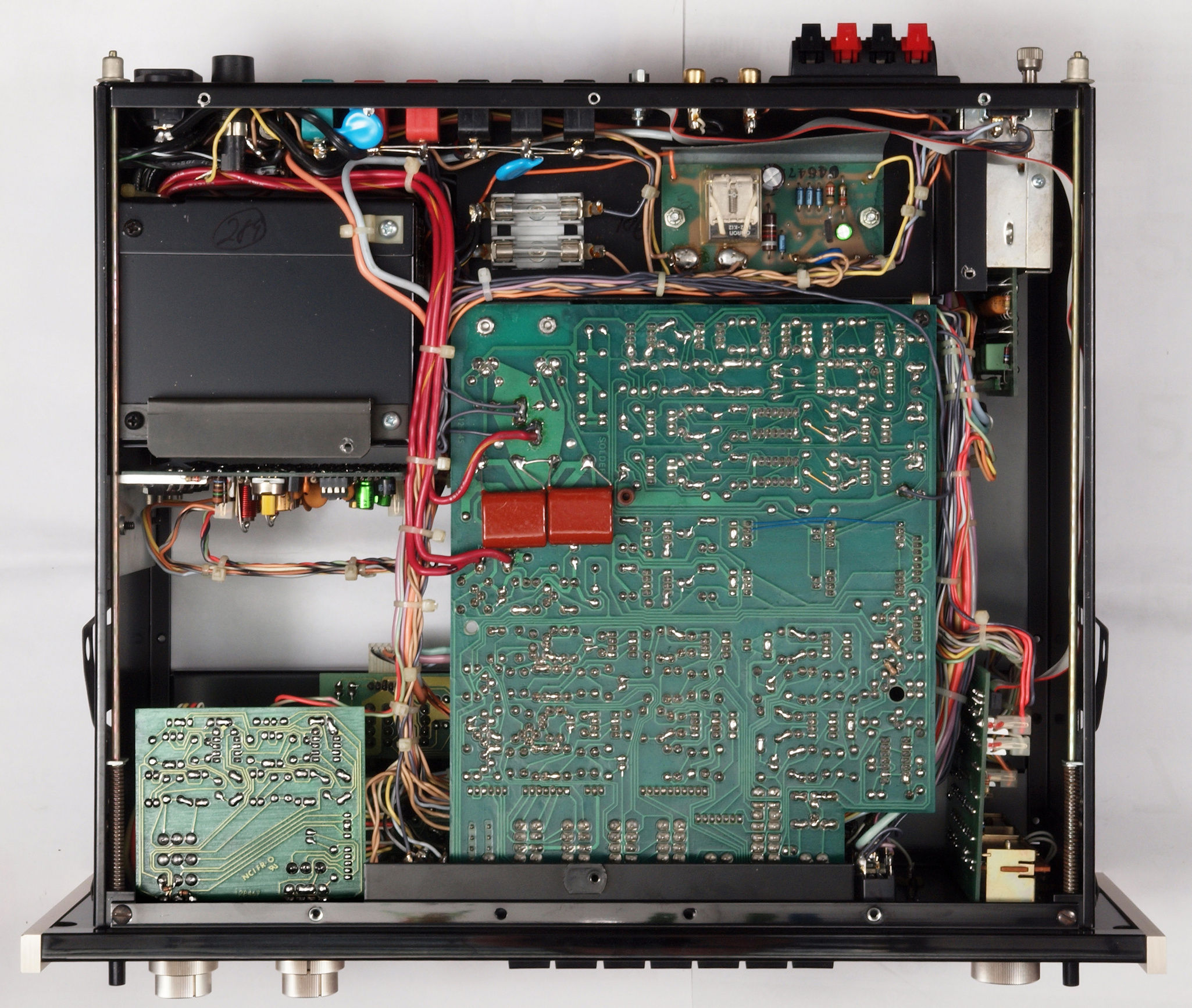

CL3. 修理前 下から見る | ||||||||||||||||||||||||||||||||||||||||||||||||
CL4. 修理後 下から見る | ||||||||||||||||||||||||||||||||||||||||||||||||
CL5. 完成 綺麗なお尻で帰ります! | ||||||||||||||||||||||||||||||||||||||||||||||||

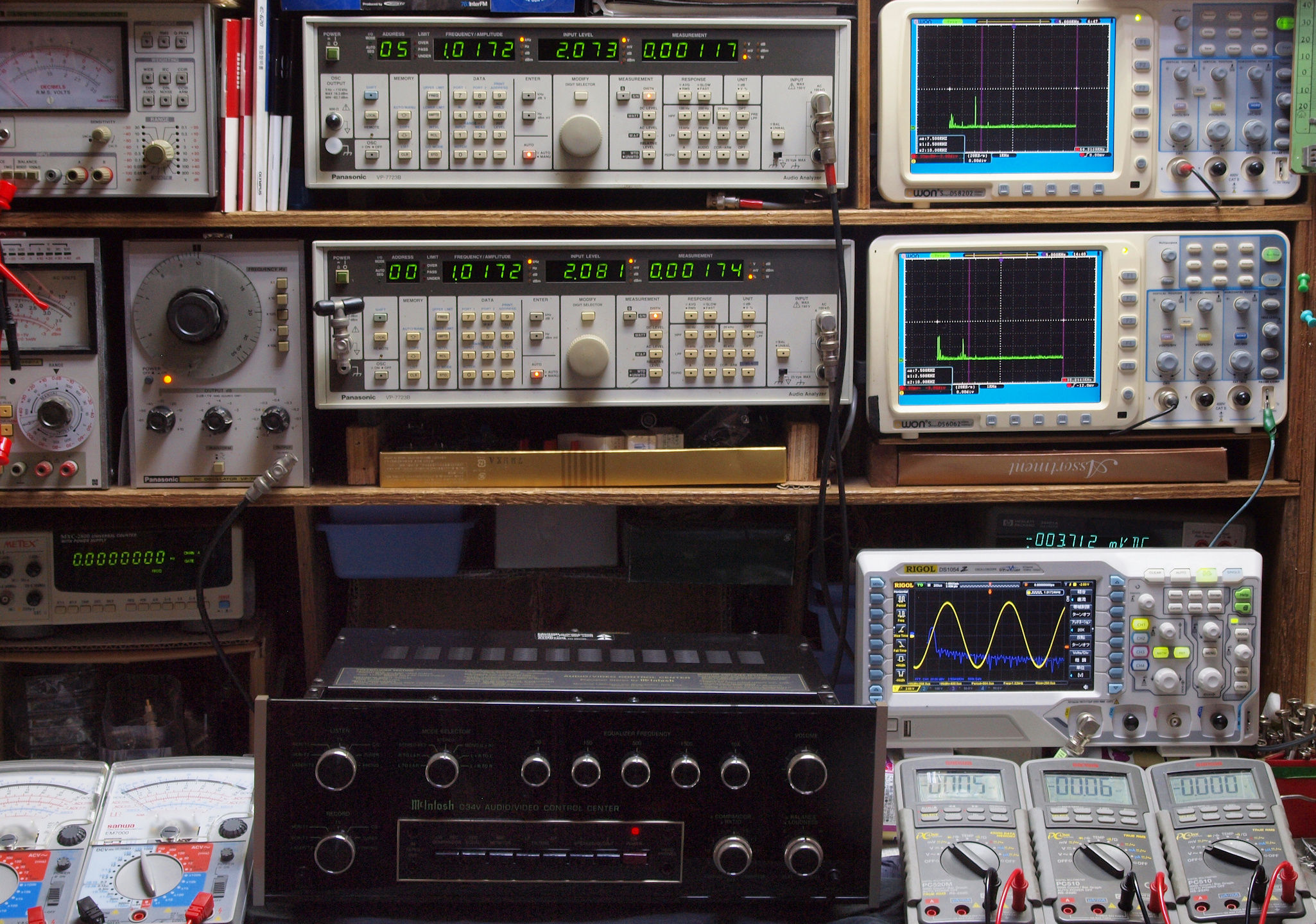

E. 調整・測定。 画像をクリックすると、大きく(横幅2050ドット)表示されます。 E0. 出力・歪み率測定・調整、「電源電圧は50HZ 100V」。 「見方」。 上段中 右側出力を「Audio Analyzer Panasonic VP−7723B」により測定。 表示LED、 左端=メモリーNo、 中左=周波数測定、 中右=出力電圧測定、 右端=歪み率測定。 上段右端 VP−7723Bの基本波除去出力を「owon SDS8202(200MHZ)」で「FFT分析」表示。 下段中 左側出力を「Audio Analyzer Panasonic VP−7723B」により測定。 表示LED、 左端=メモリーNo、 中左=周波数測定、 中右=出力電圧測定、 右端=歪み率測定。 下段右端 VP−7723Bの基本波除去出力を「owon SDS6062(200MHZ)」で「FFT分析」表示。 下段左端 オーディオ発振器 VP−7201A より50Hz〜100kHzの信号を出し(歪み率=約0.003%)、ATT+分配器を通し、AMPに入力。 よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「VP−7723B」「VP−7201A」。 FFT画面の見方はこちら。 |
||||||||||||||||||||||||||||||||||||||||||||||||

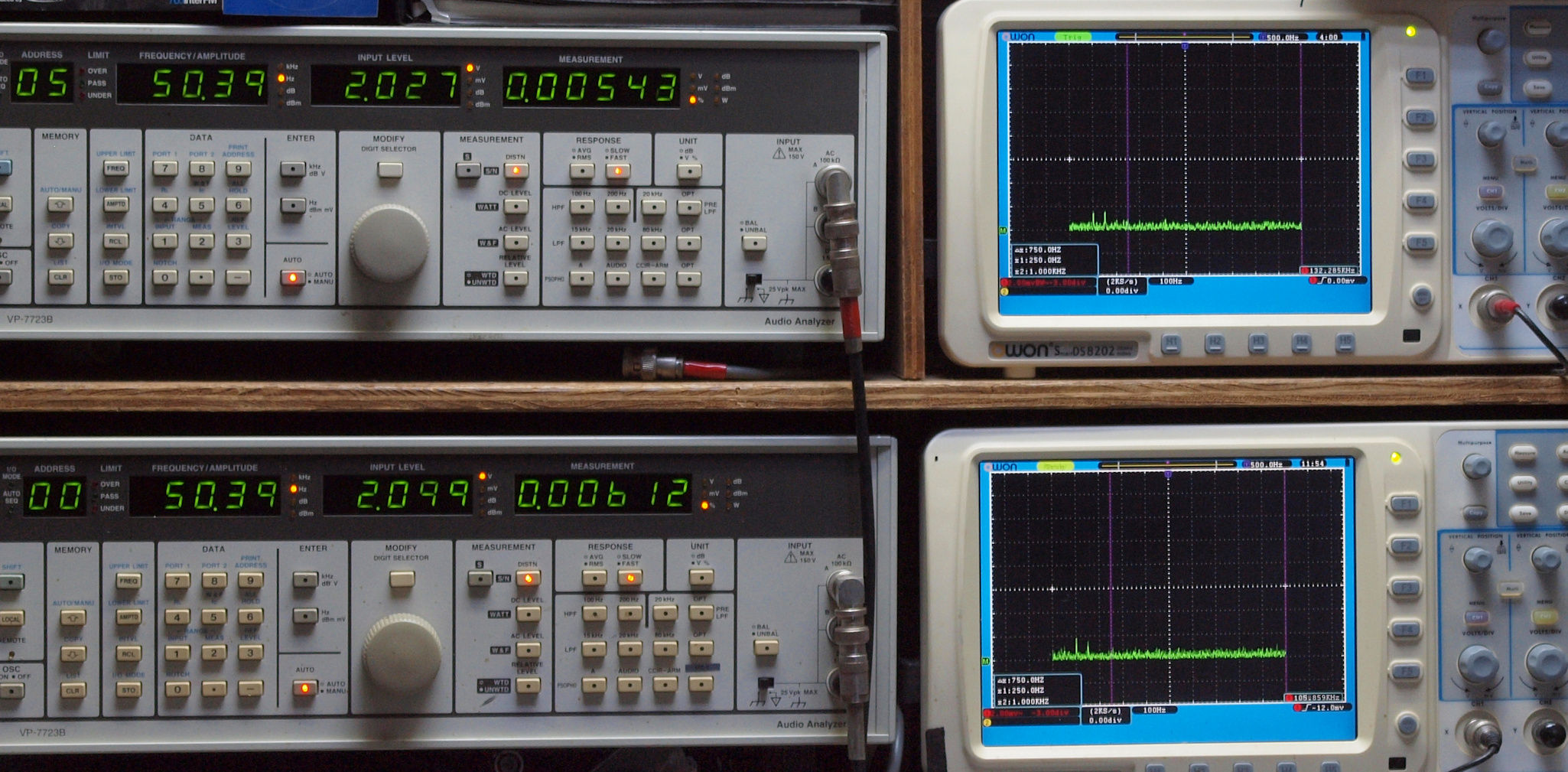

E11. CD 50Hz入力、R側出力電圧=2V、 0.00543%歪み。 L側出力電圧=2V、 0.00612%歪み。 「FFT分析」のオシロのカーソル周波数、左=250Hz、右=1kHz。 |
||||||||||||||||||||||||||||||||||||||||||||||||

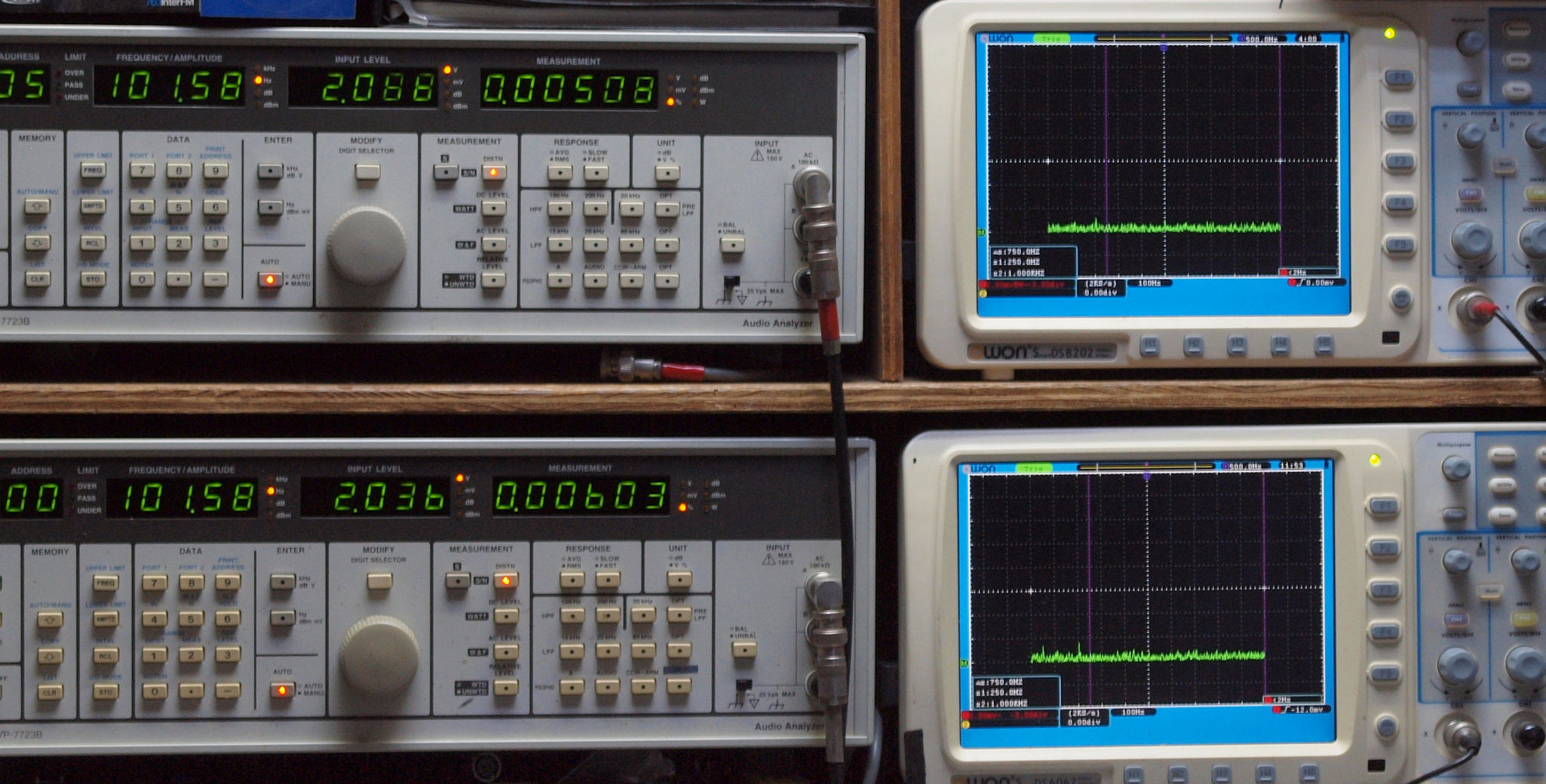

E12. CD 100Hz入力、R側出力電圧=2V、 0.00508%歪み。 L側出力電圧=2V、 0.00603%歪み。 「FFT分析」のオシロのカーソル周波数、左=250Hz、右=1kHz。 |
||||||||||||||||||||||||||||||||||||||||||||||||

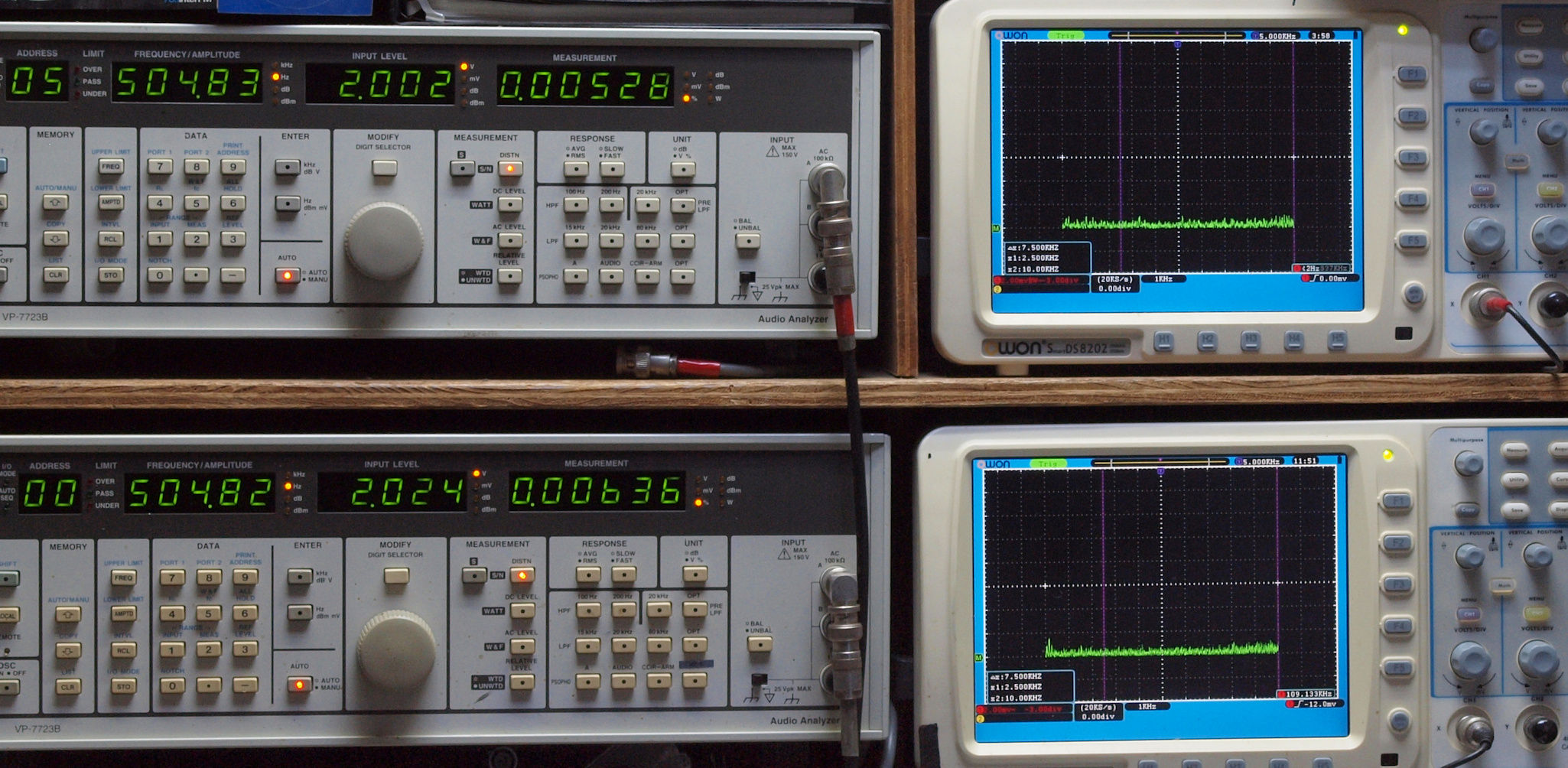

E13. CD 500Hz入力、R側出力電圧=2V、 0.00528%歪み。 L側出力電圧=2V、 0.00636%歪み。 「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。 |
||||||||||||||||||||||||||||||||||||||||||||||||

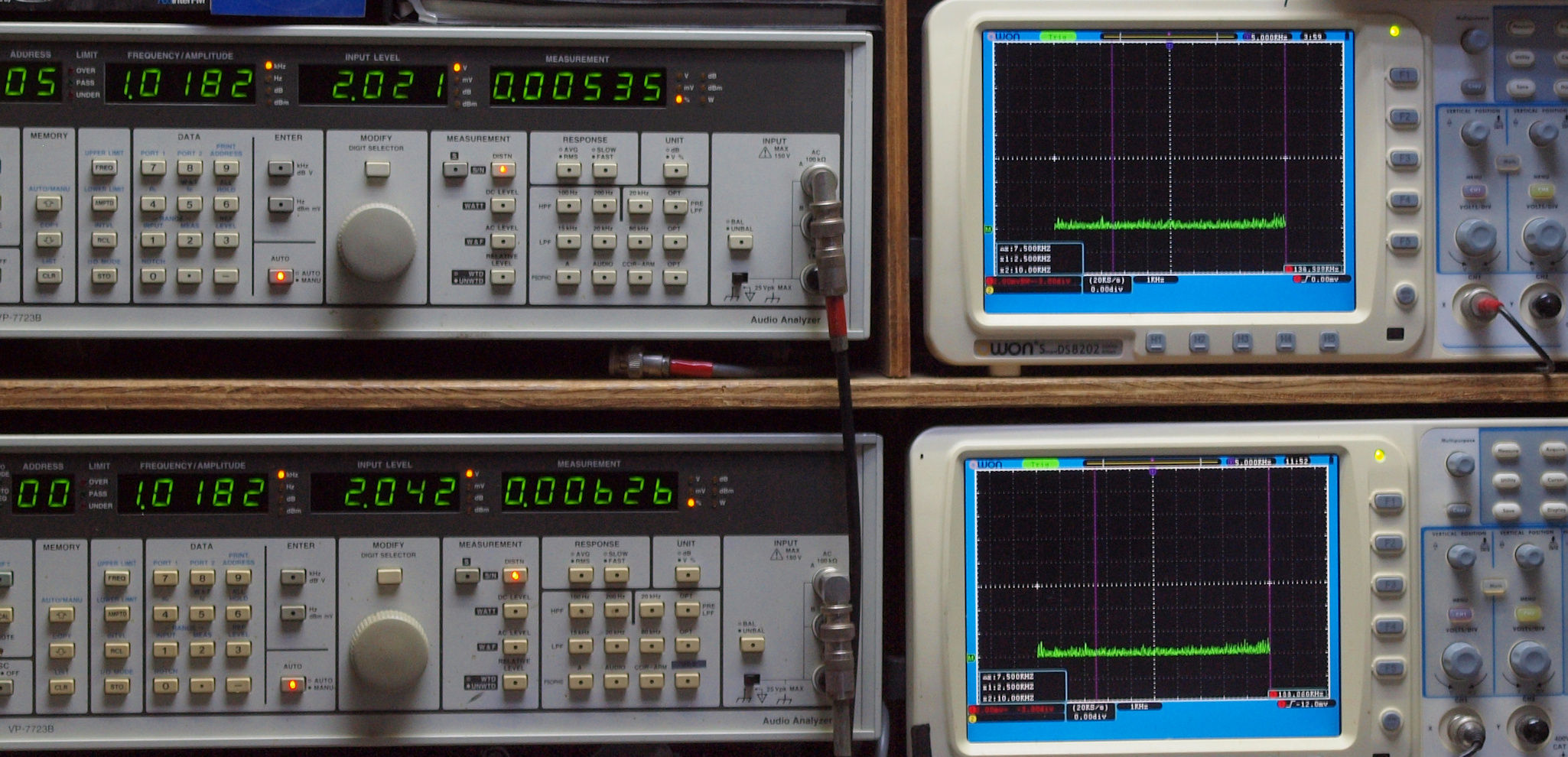

E14. CD 1kHz入力、R側出力電圧=2V、 0.00535%歪み。 L側出力電圧=2V、 0.00626%歪み。 「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。 |
||||||||||||||||||||||||||||||||||||||||||||||||

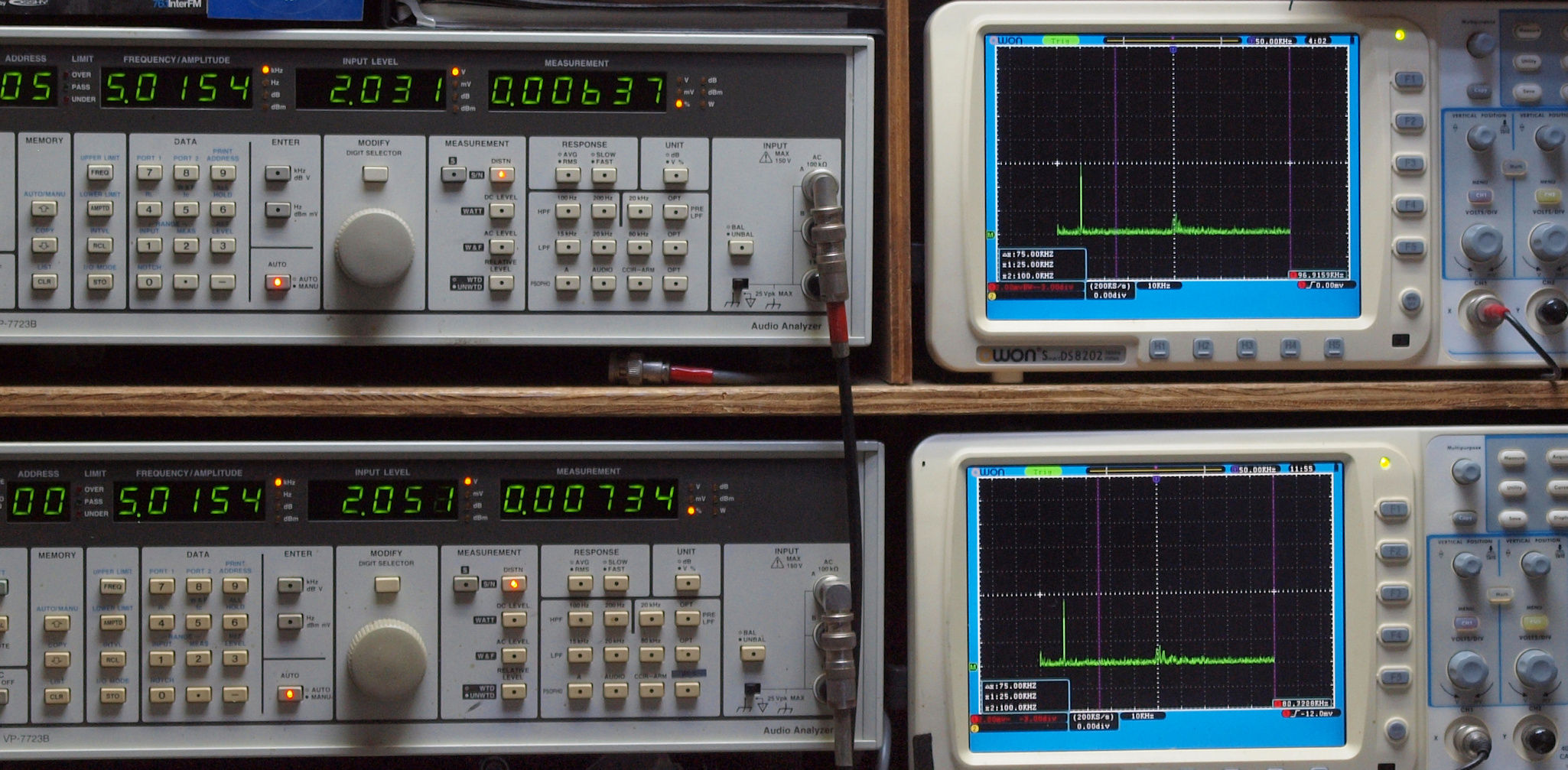

E15. CD 5kHz入力、R側出力電圧=2V、 0.00637%歪み。 L側出力電圧=2V、 0.00734%歪み。 「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。 |
||||||||||||||||||||||||||||||||||||||||||||||||

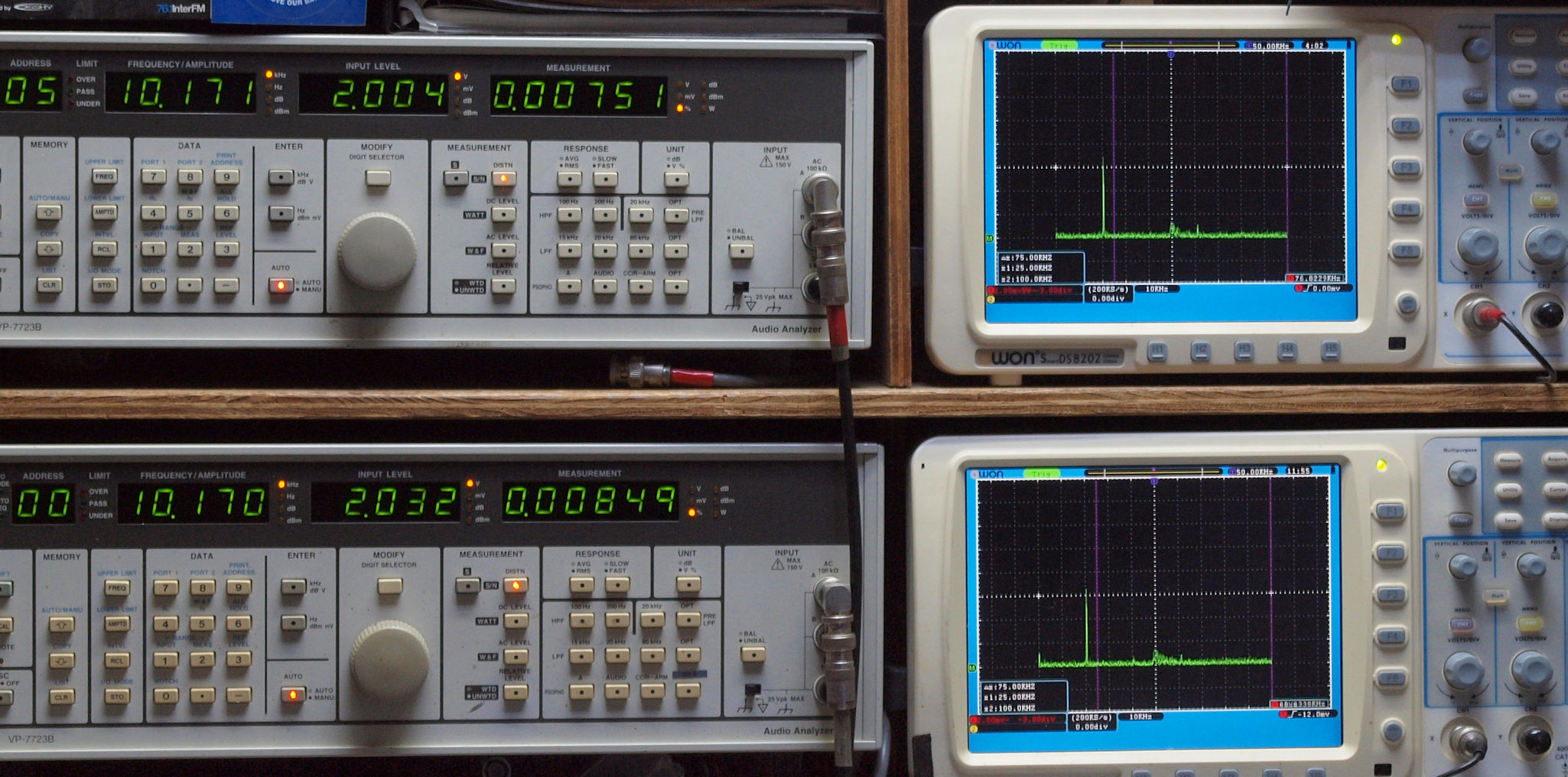

E16. CD 10kHz入力、R側出力電圧=2V、 0.00751%歪み。 L側出力電圧=2V、 0.00849%歪み。 「FFT分析」のオシロのカーソル周波数、左=25kHz、右=100kHz。 |
||||||||||||||||||||||||||||||||||||||||||||||||
E17. CD 50kHz入力、R側出力電圧=1.3V、 0.00660%歪み。 L側出力電圧=1.9V、 0.00625%歪み。 「FFT分析」のオシロのカーソル周波数、左=125kHz、右=500kHz。 真空管AMPの組み合わせの為か、この下の周波数(30kHz)からフイルターが効いている。 |
||||||||||||||||||||||||||||||||||||||||||||||||

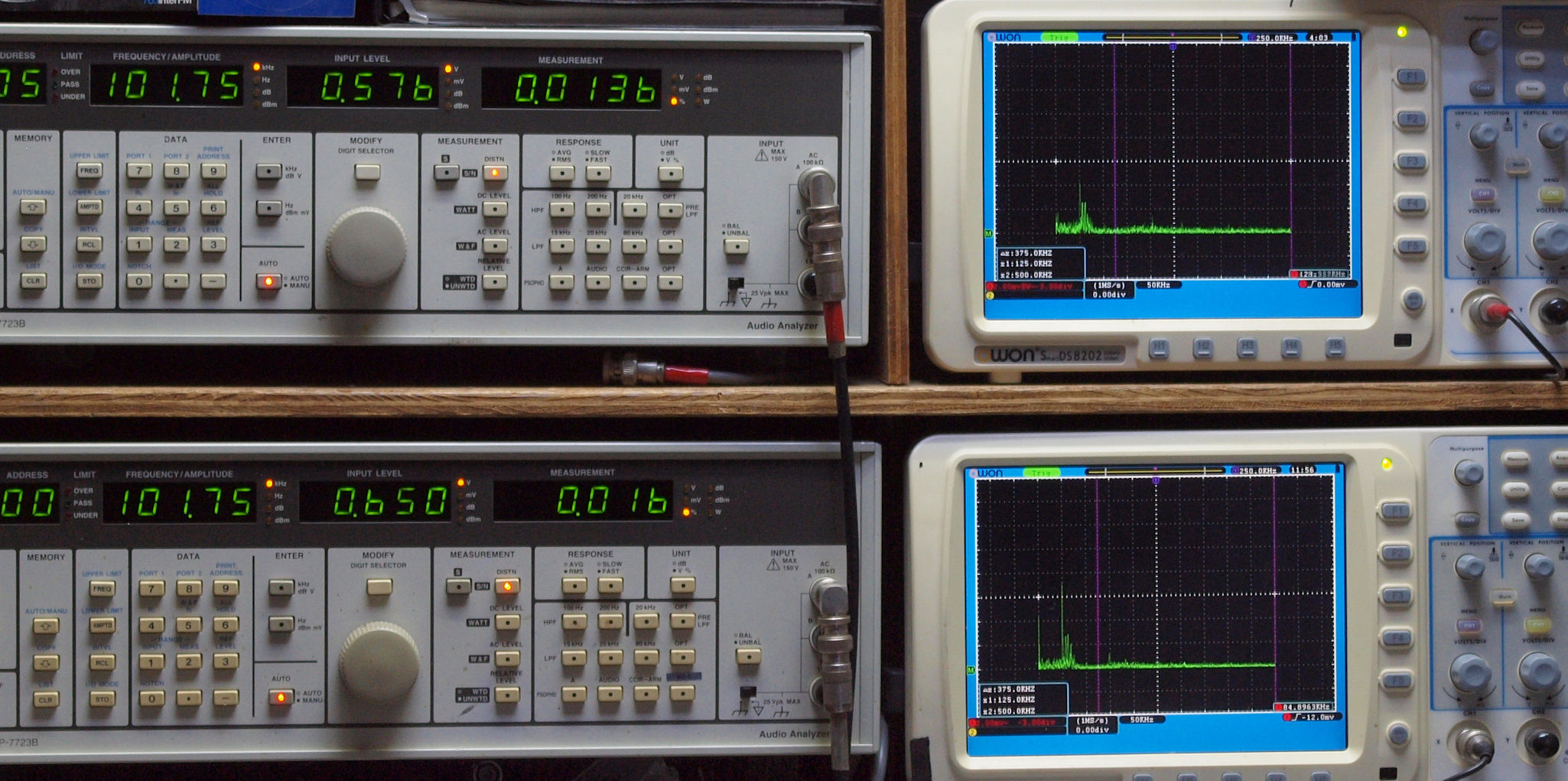

E18. CD 100kHz入力、R側出力電圧=0.6V、 0.0136%歪み。 L側出力電圧=0.6V、 0.016%歪み。 「FFT分析」のオシロのカーソル周波数、左=125kHz、右=500kHz。 |
||||||||||||||||||||||||||||||||||||||||||||||||

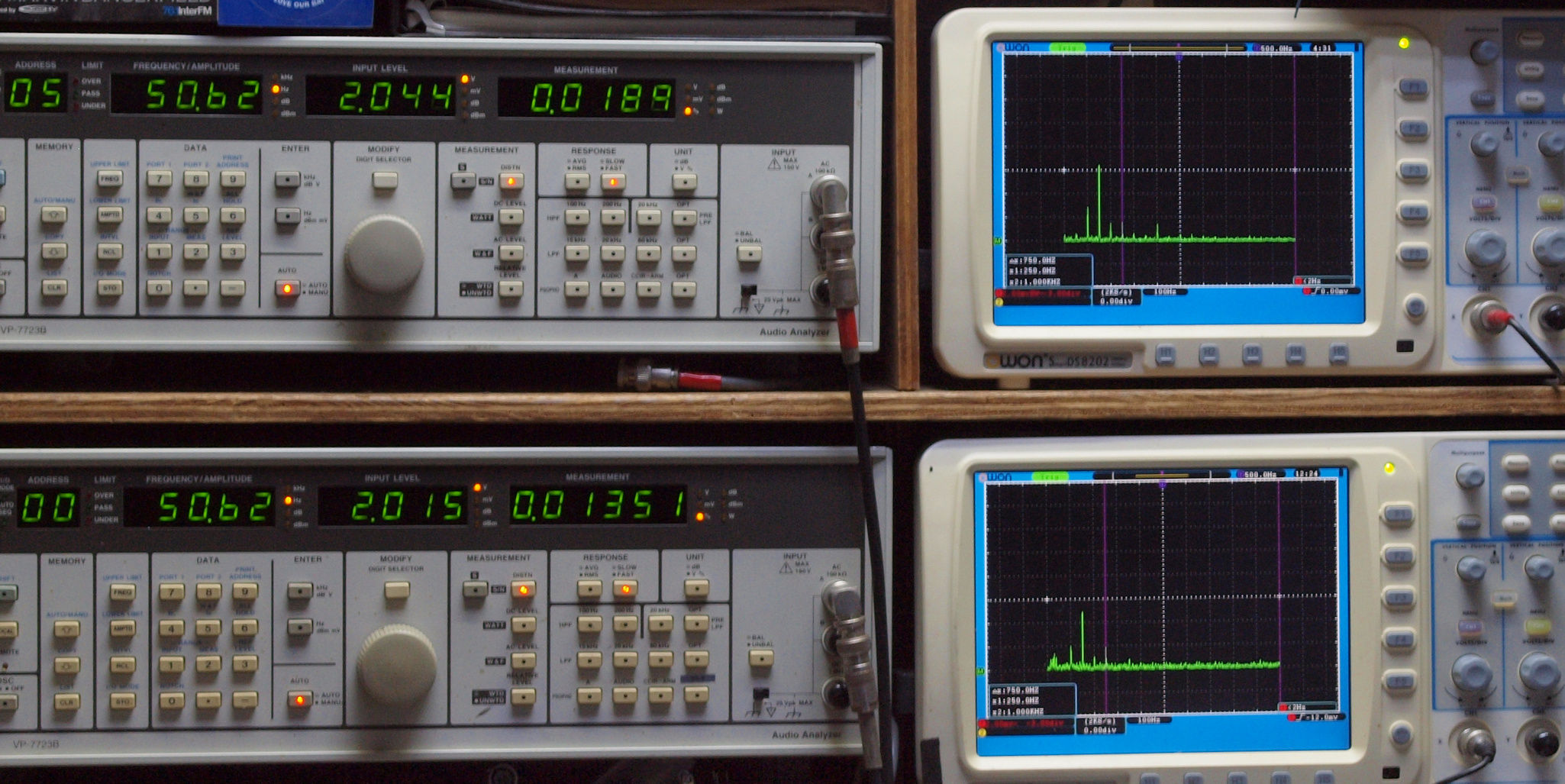

E21. MM 50Hz入力、R側出力電圧=2V、 0.0189%歪み。 L側出力電圧=2V、 0.01351%歪み。 「FFT分析」のオシロのカーソル周波数、左=250Hz、右=1kHz。 |
||||||||||||||||||||||||||||||||||||||||||||||||
E22. MM 100Hz入力、R側出力電圧=2V、 0.0299%歪み。 L側出力電圧=2V、 0.0337%歪み。 「FFT分析」のオシロのカーソル周波数、左=250Hz、右=1kHz。 |
||||||||||||||||||||||||||||||||||||||||||||||||

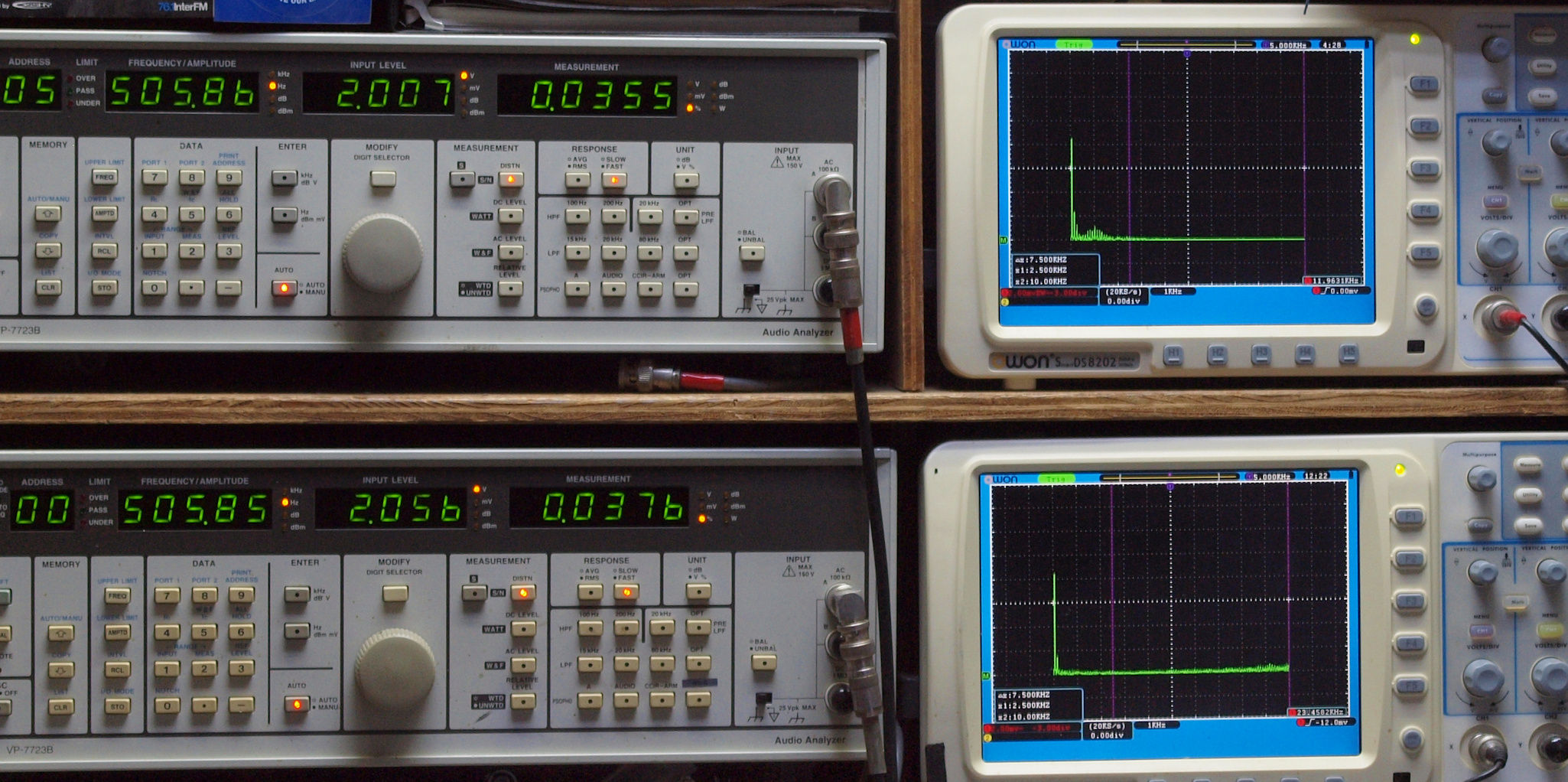

E23. MM 500Hz入力、R側出力電圧=2V、 0.0355%歪み。 L側出力電圧=2V、 0.0376%歪み。 「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。 |
||||||||||||||||||||||||||||||||||||||||||||||||

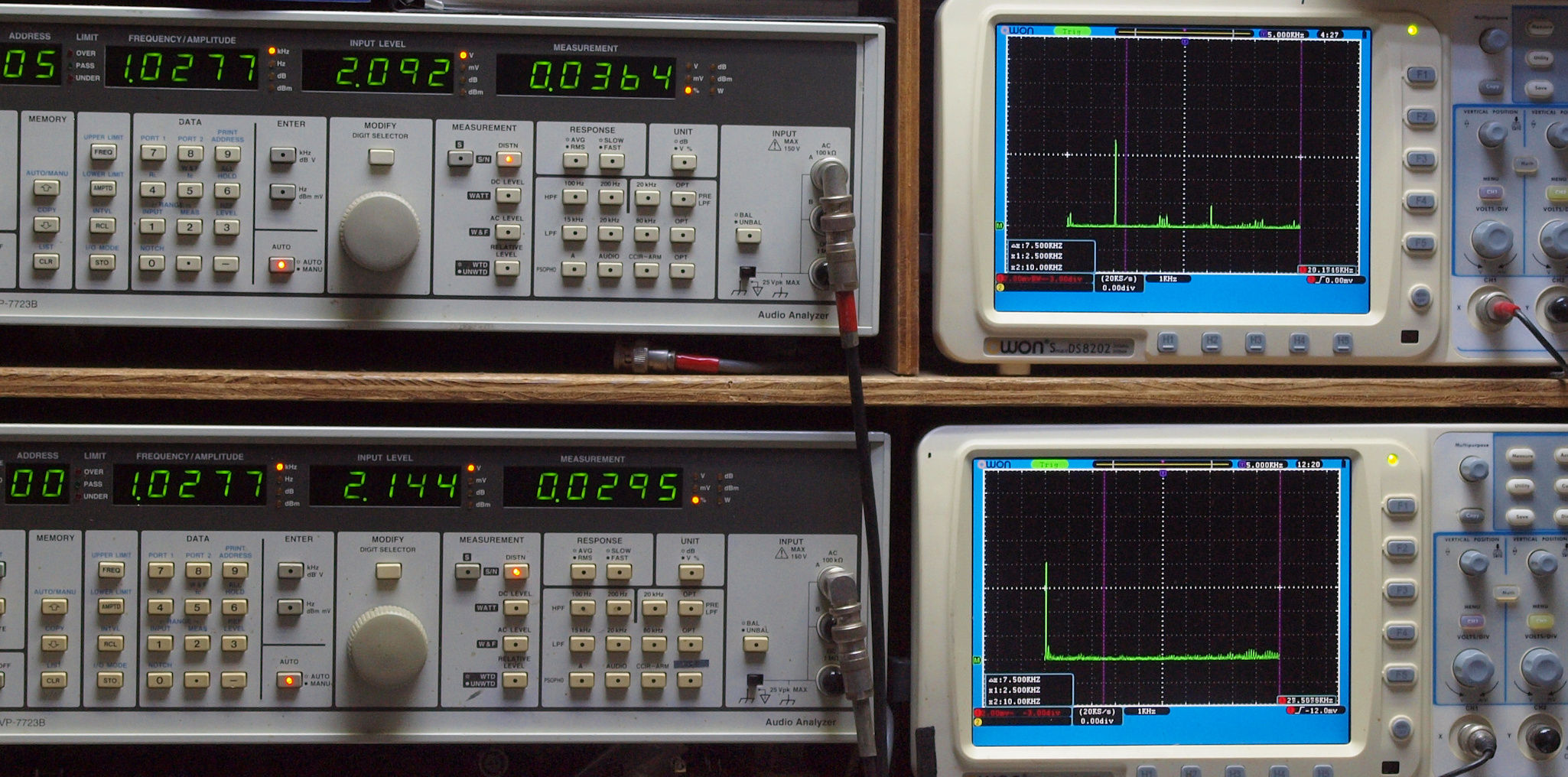

E24. MM 1kHz入力、R側出力電圧=2V、 0.0364%歪み。 L側出力電圧=2V、 0.0295%歪み。 「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。 |
||||||||||||||||||||||||||||||||||||||||||||||||

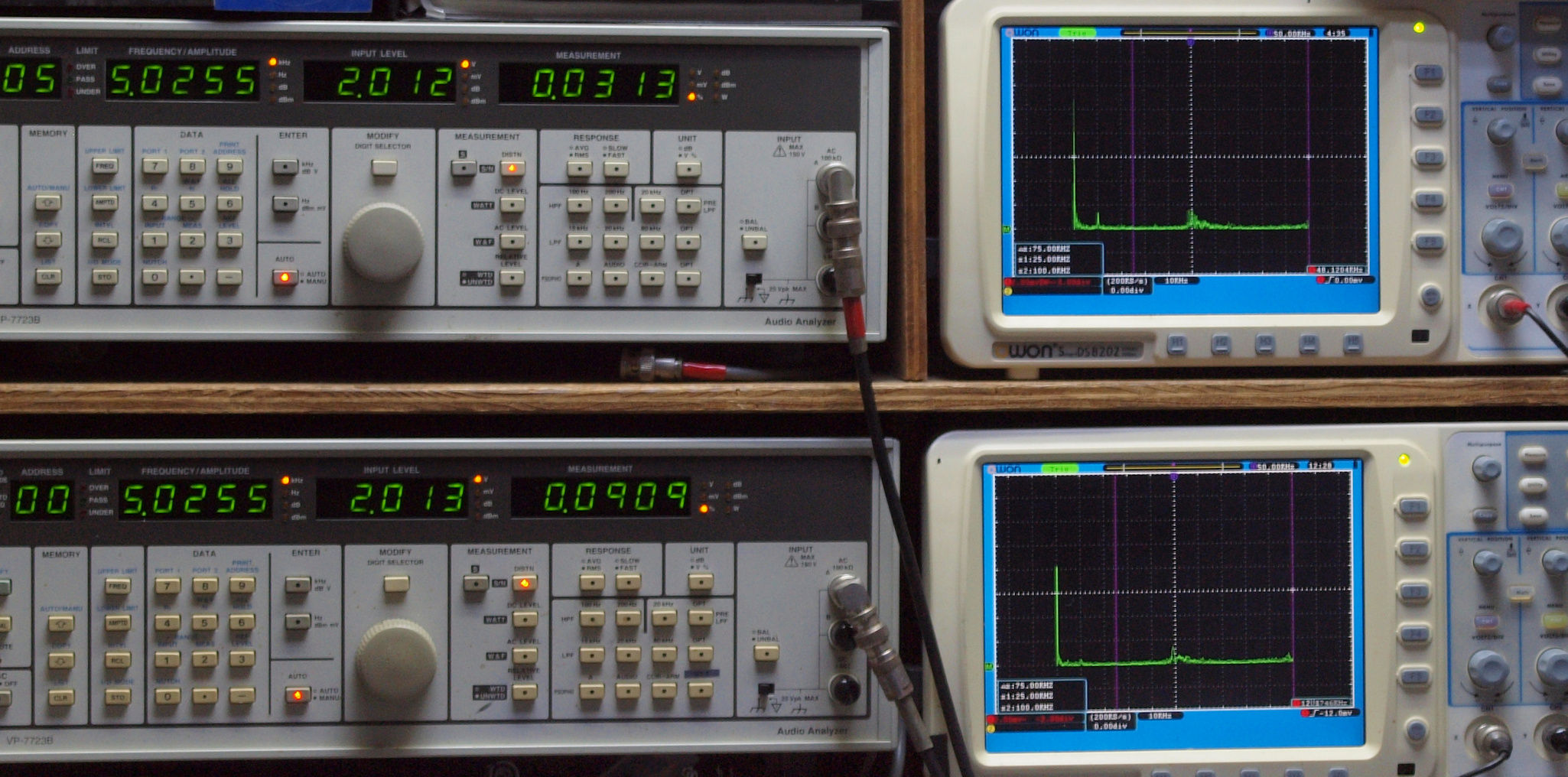

E25. MM 5kHz入力、R側出力電圧=2V、 0.0313%歪み。 L側出力電圧=2V、 0.0909%歪み。 「FFT分析」のオシロのカーソル周波数、左=2.5kHz、右=10kHz。 |
||||||||||||||||||||||||||||||||||||||||||||||||

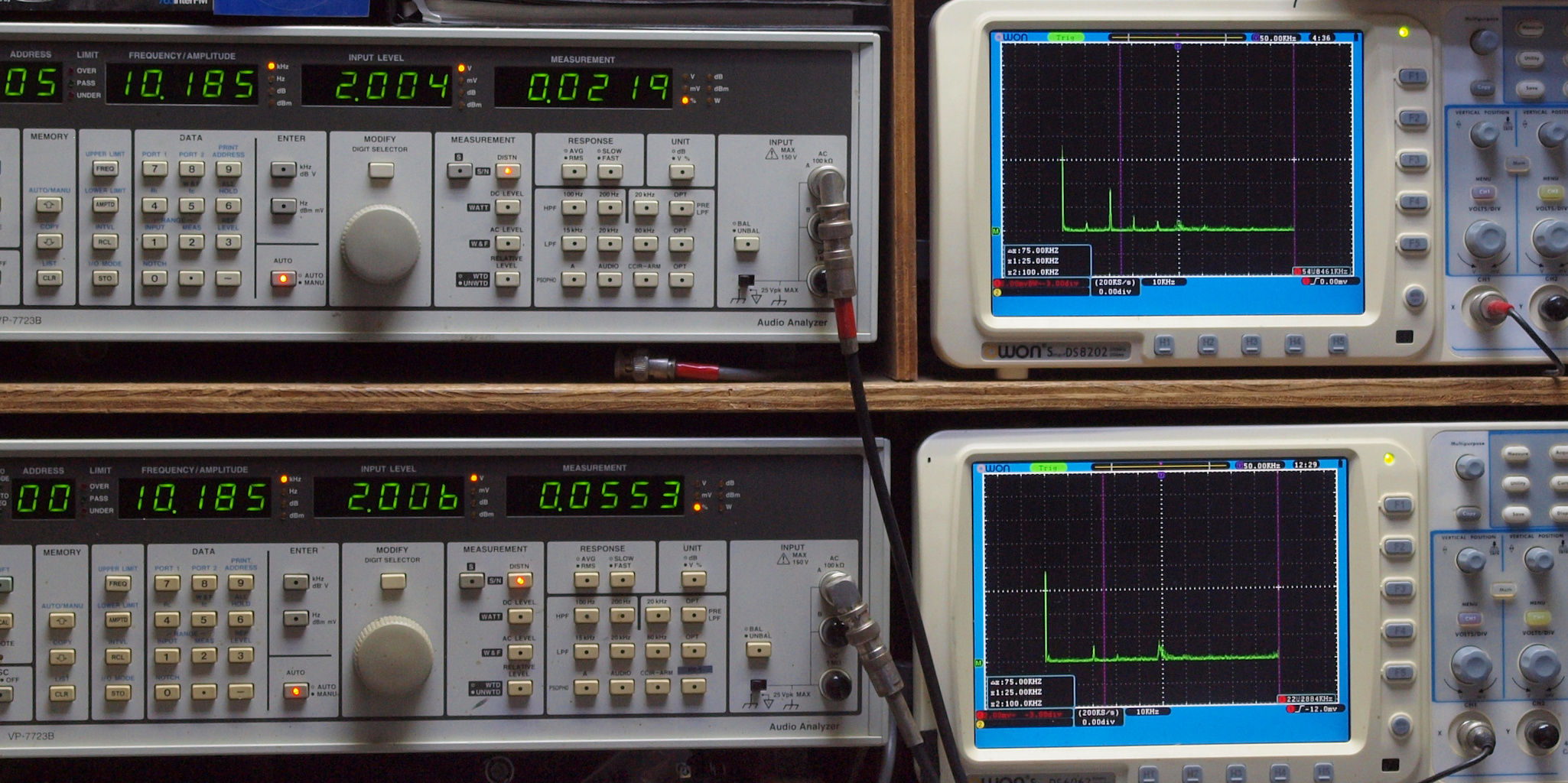

E26. MM 10kHz入力、R側出力電圧=2V、 0.0219%歪み。 L側出力電圧=2V、 0.0553%歪み。 「FFT分析」のオシロのカーソル周波数、左=25kHz、右=100kHz。 |
||||||||||||||||||||||||||||||||||||||||||||||||

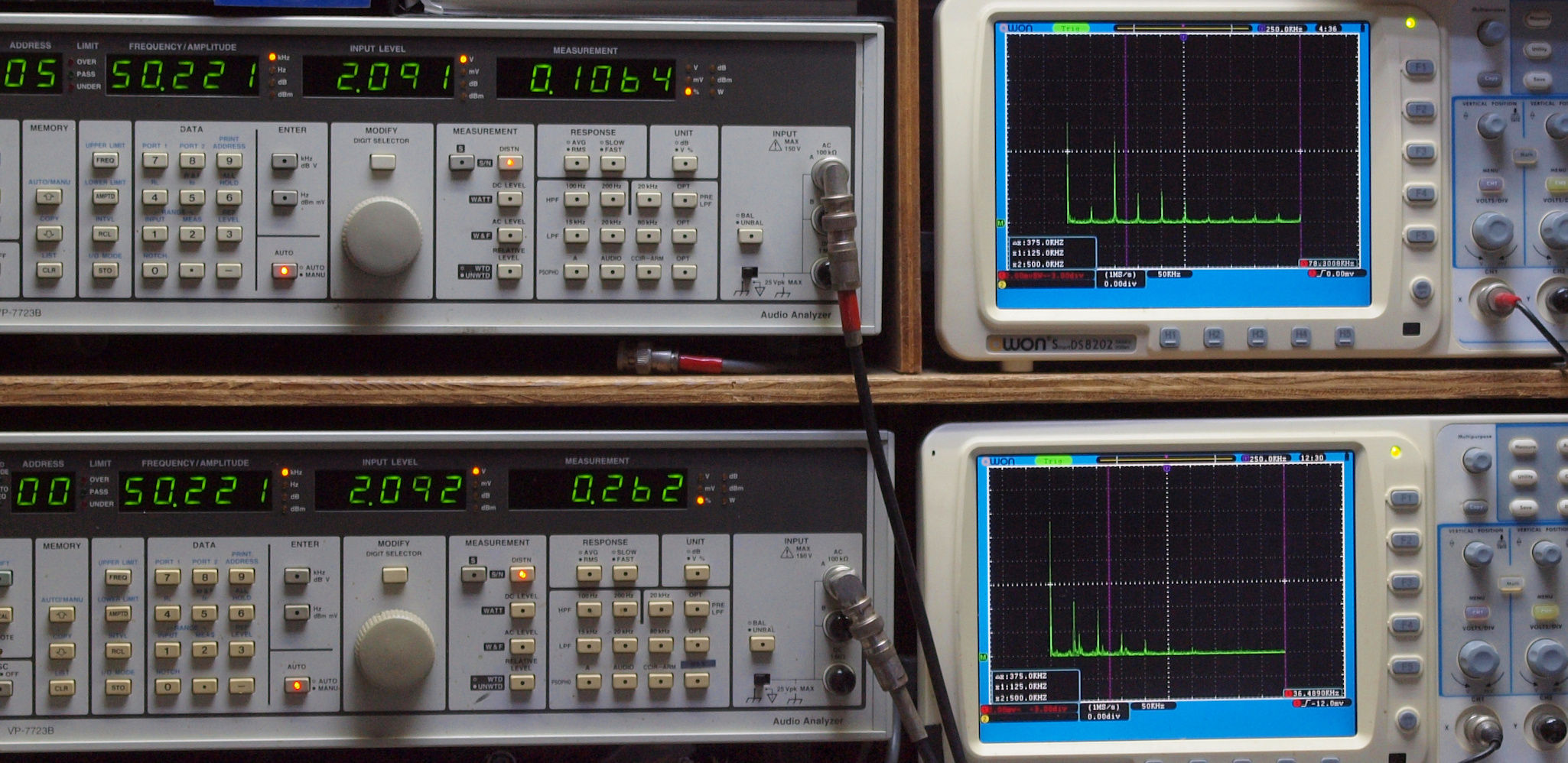

E27. MM 50kHz入力、R側出力電圧=2V、 0.1064%歪み。 L側出力電圧=2V、 0.262%歪み。 「FFT分析」のオシロのカーソル周波数、左=125kHz、右=500kHz。 |
||||||||||||||||||||||||||||||||||||||||||||||||
F. 上位測定器による 調整・測定。 画像をクリックすると、大きく(横幅2050ドット)表示されます。 F0. 下のオーディオアナライザーVP−7732Aで自動測定。 「電源電圧は50HZ 100V」 |
||||||||||||||||||||||||||||||||||||||||||||||||

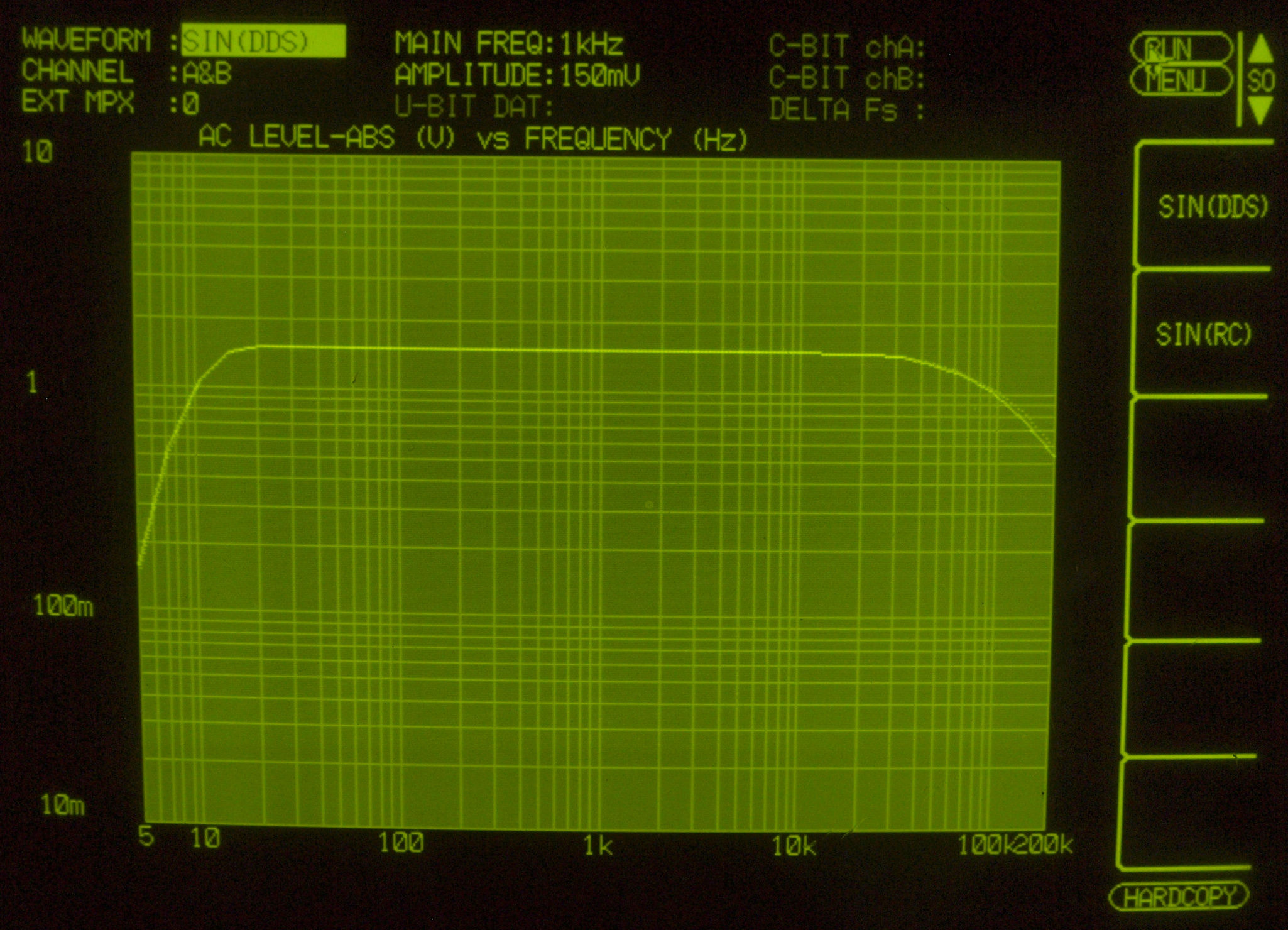

F11. 入出力特性測定(CD入力) CD入力端子へ150mV一定入力 VRはmax 平均で1.7V出力 左出力=薄(細い)色 右出力=濃い(太い)色 |
||||||||||||||||||||||||||||||||||||||||||||||||

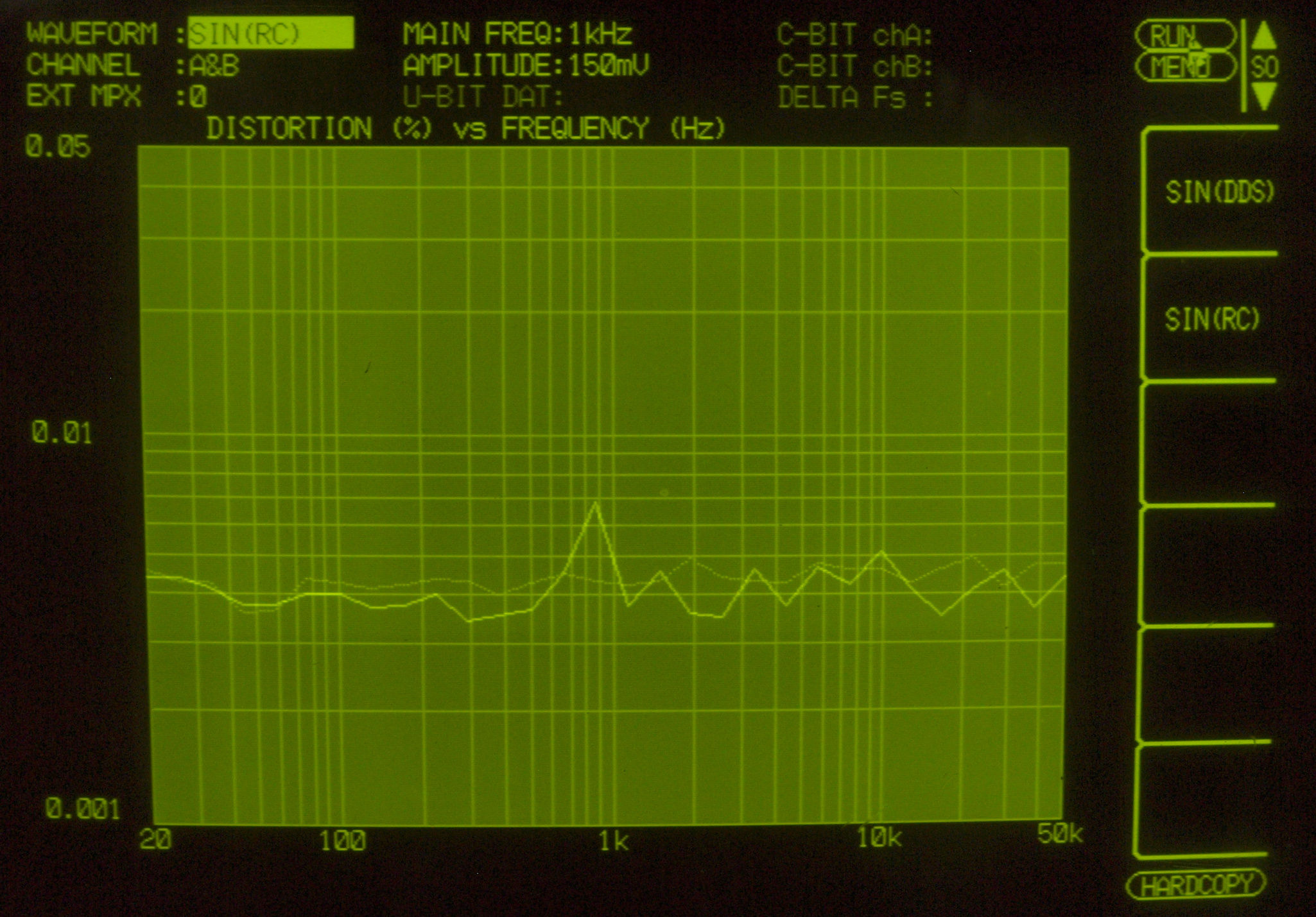

F12. 歪み率特性測定(CD入力) CD入力端子へ150mV一定入力 VRはmax 左出力=薄(細い)色 右出力=濃い(太い)色 |
||||||||||||||||||||||||||||||||||||||||||||||||

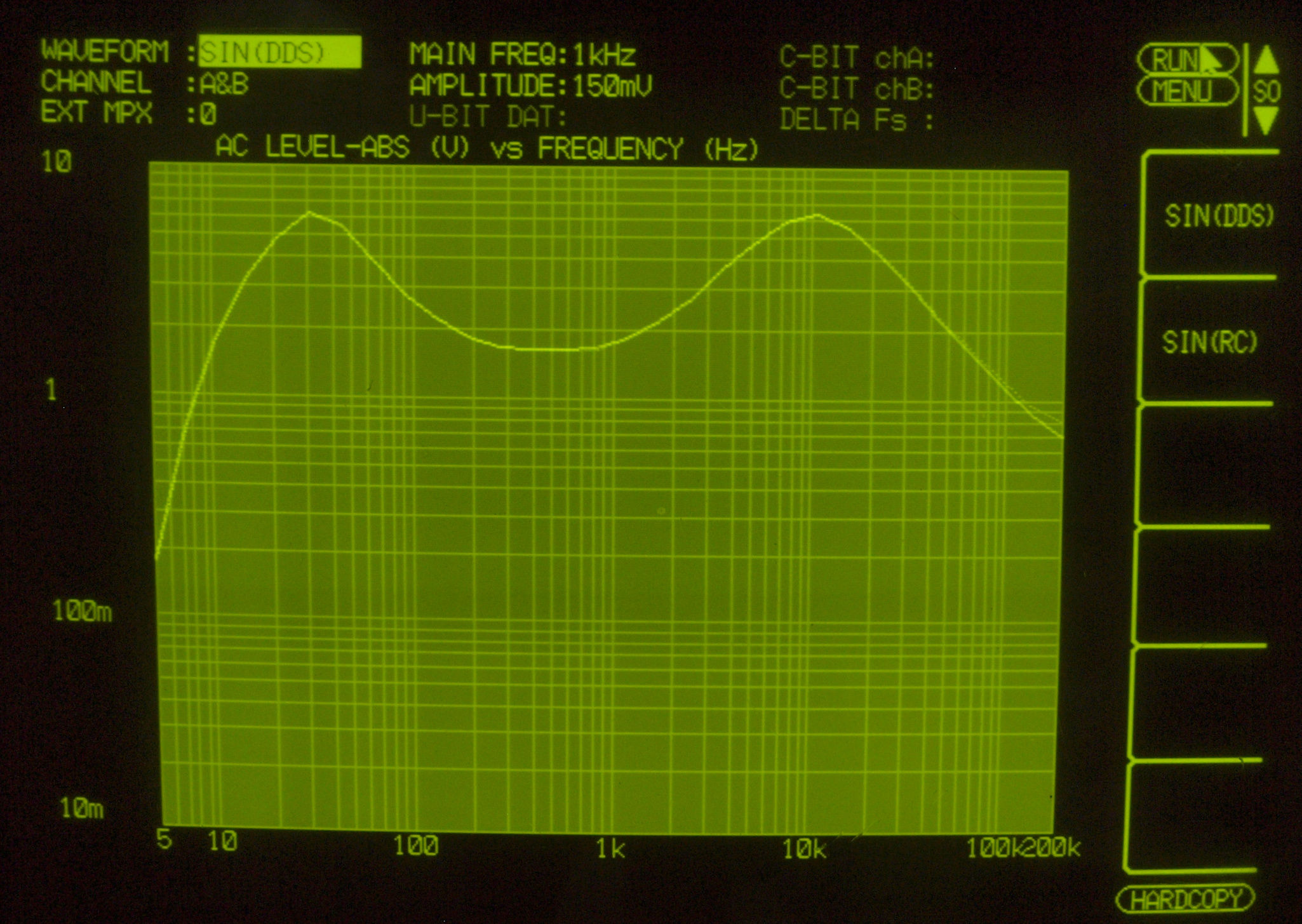

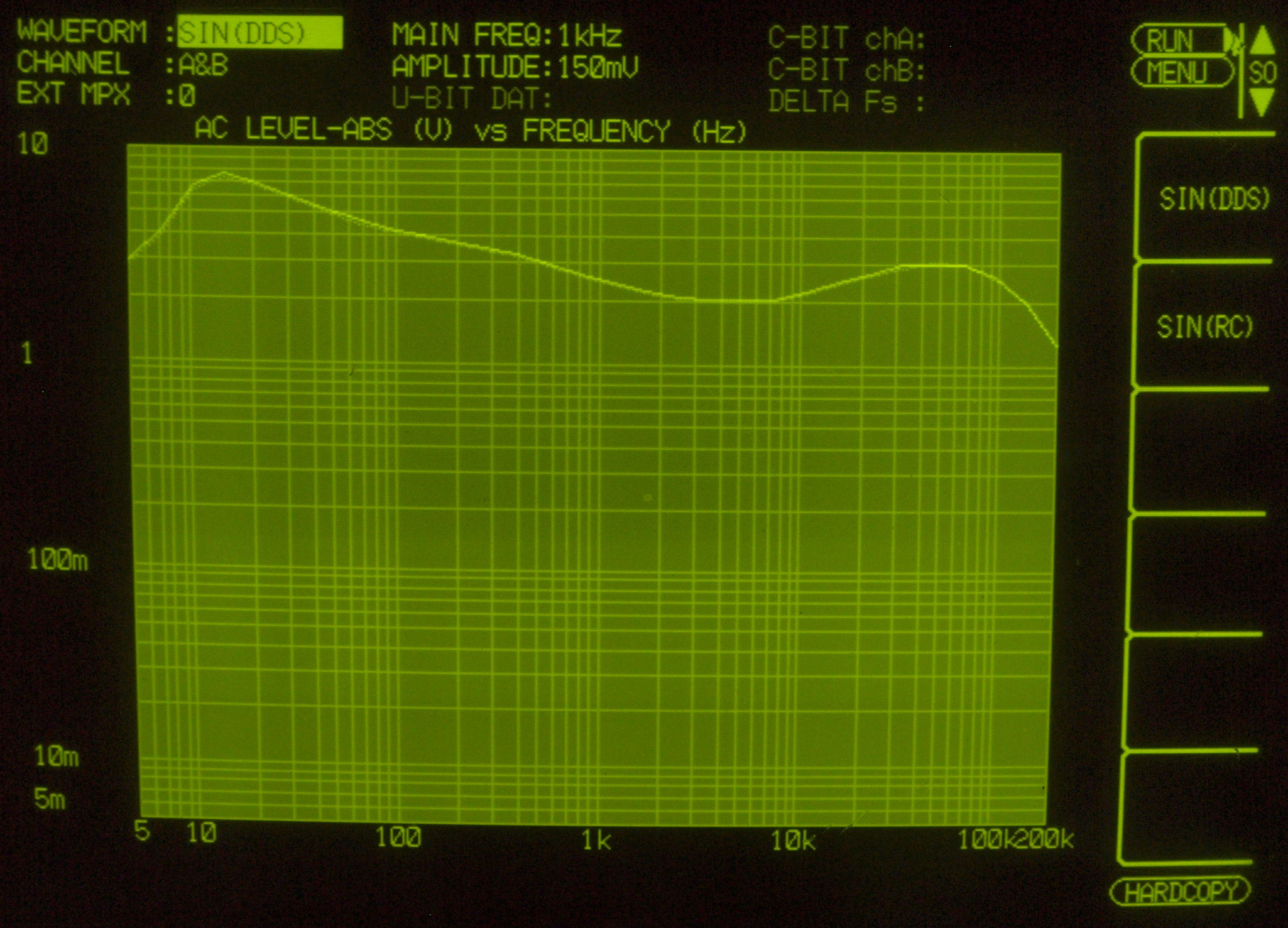

F13. 入出力特性測定(CD入力) BASS(30Hz) & TREBLE(10kHz) 最大 CD入力端子へ150mV一定入力 VRはmax 左出力=薄(細い)色 右出力=濃い(太い)色 |
||||||||||||||||||||||||||||||||||||||||||||||||

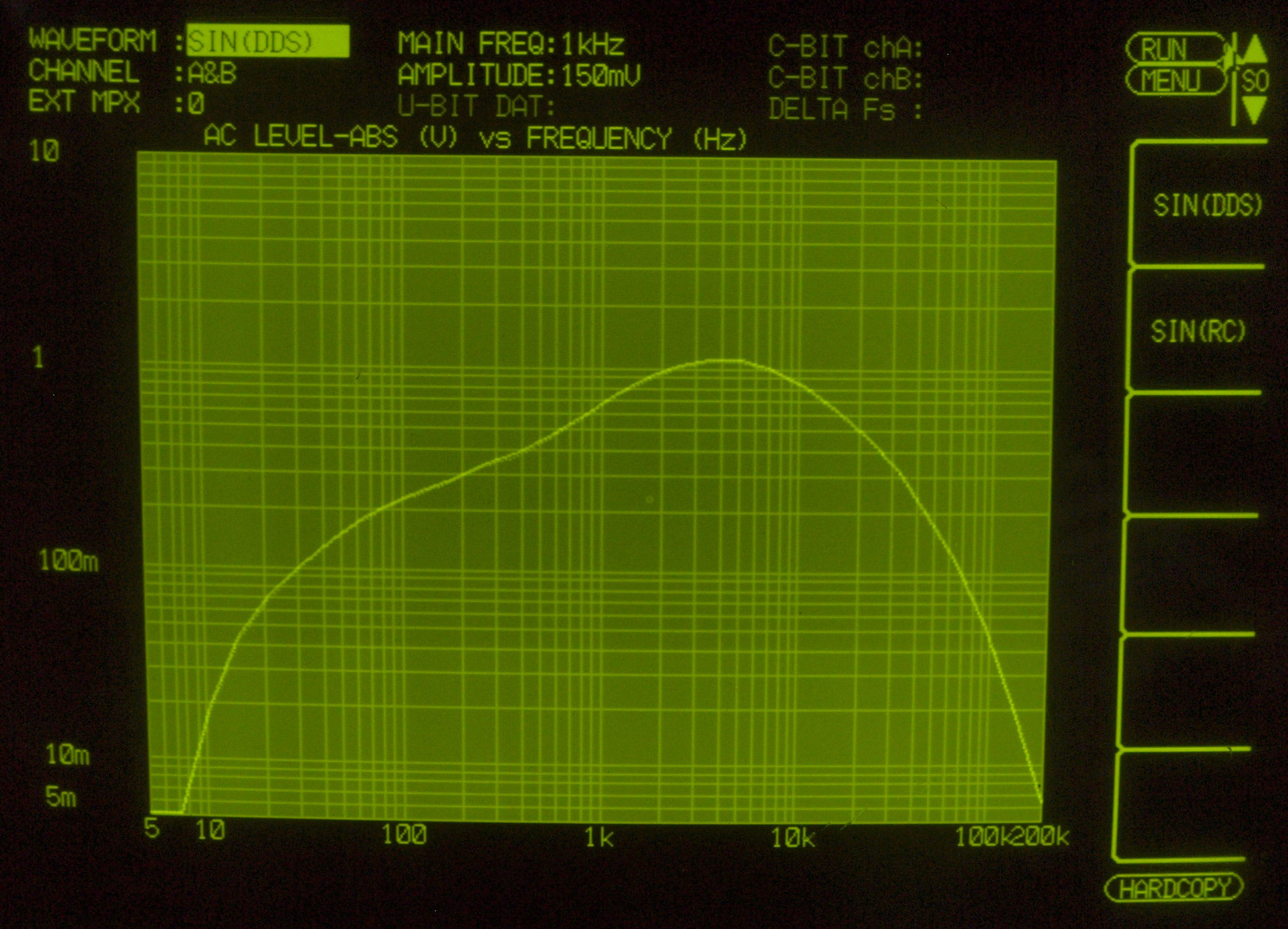

F14. 入出力特性測定(CD入力) BASS(30Hz) & TREBLE(10kHz) 最小 CD入力端子へ150mV一定入力 VRはmax 左出力=薄(細い)色 右出力=濃い(太い)色 |
||||||||||||||||||||||||||||||||||||||||||||||||

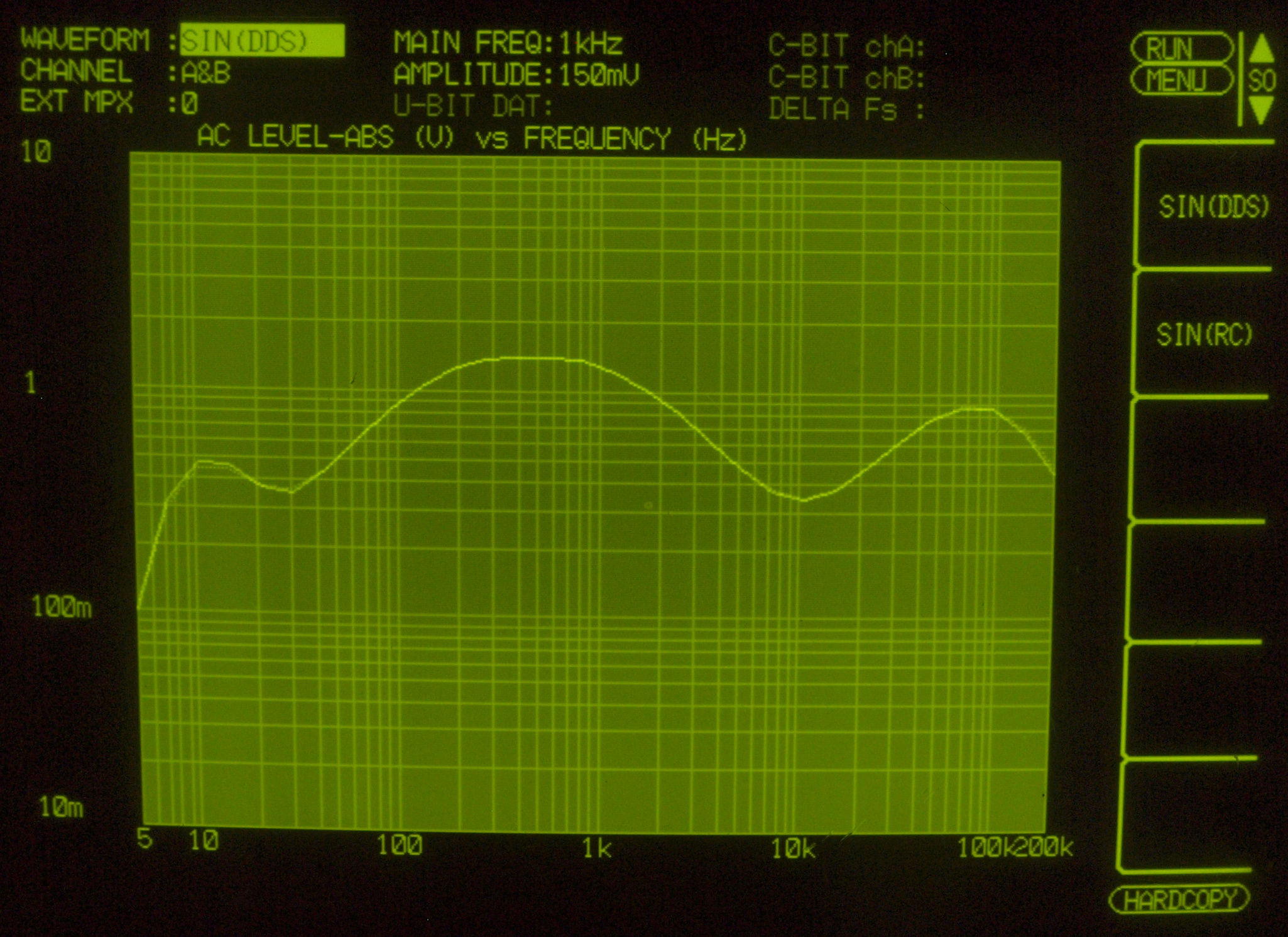

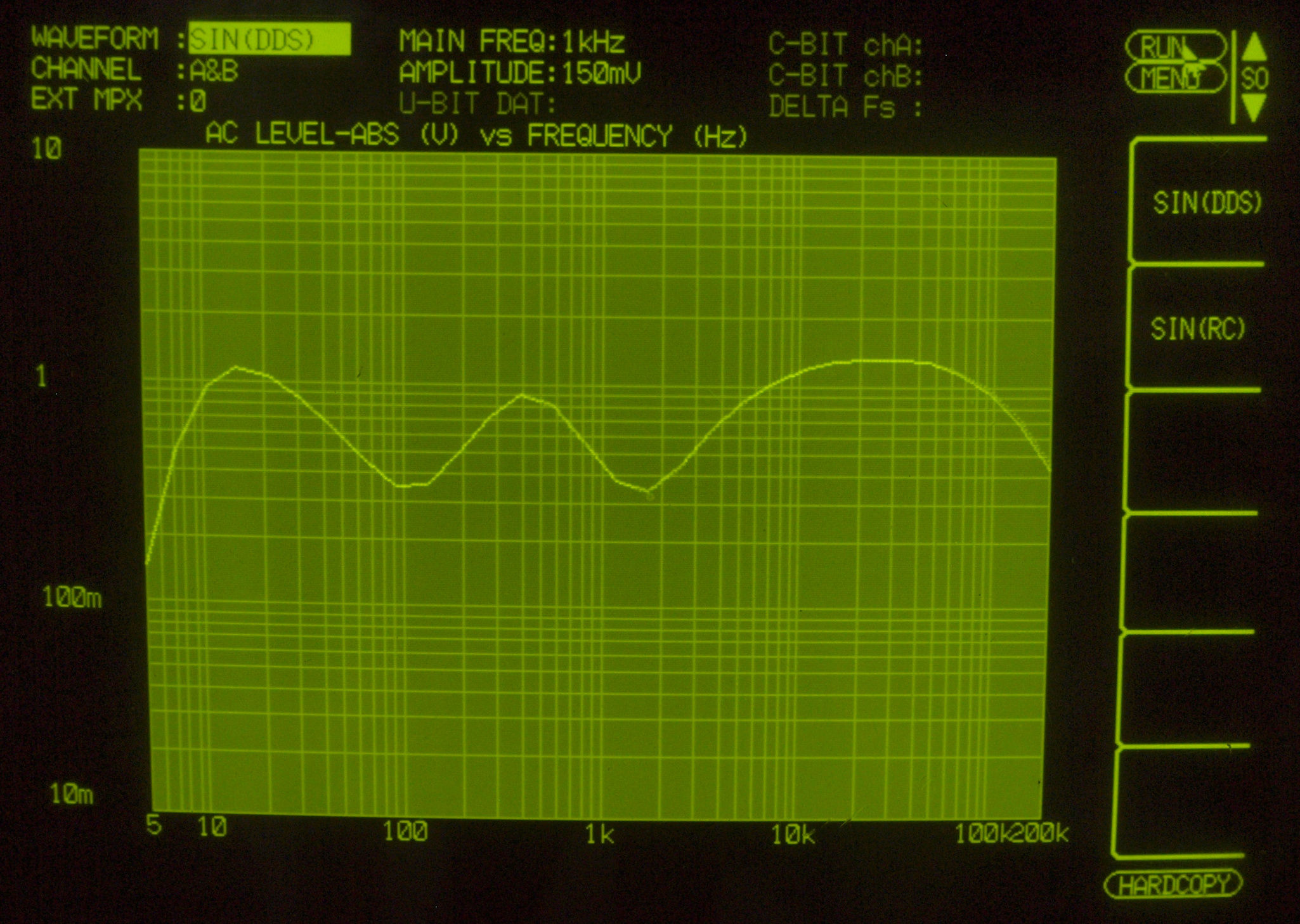

F15. 入出力特性測定(CD入力) BASS(150Hz) & TREBLE(1500kHz) 最大 CD入力端子へ150mV一定入力 VRはmax 左出力=薄(細い)色 右出力=濃い(太い)色 |
||||||||||||||||||||||||||||||||||||||||||||||||
F16. 入出力特性測定(CD入力) BASS(150Hz) & TREBLE(1500kHz) 最小 CD入力端子へ150mV一定入力 VRはmax 左出力=薄(細い)色 右出力=濃い(太い)色 |
||||||||||||||||||||||||||||||||||||||||||||||||

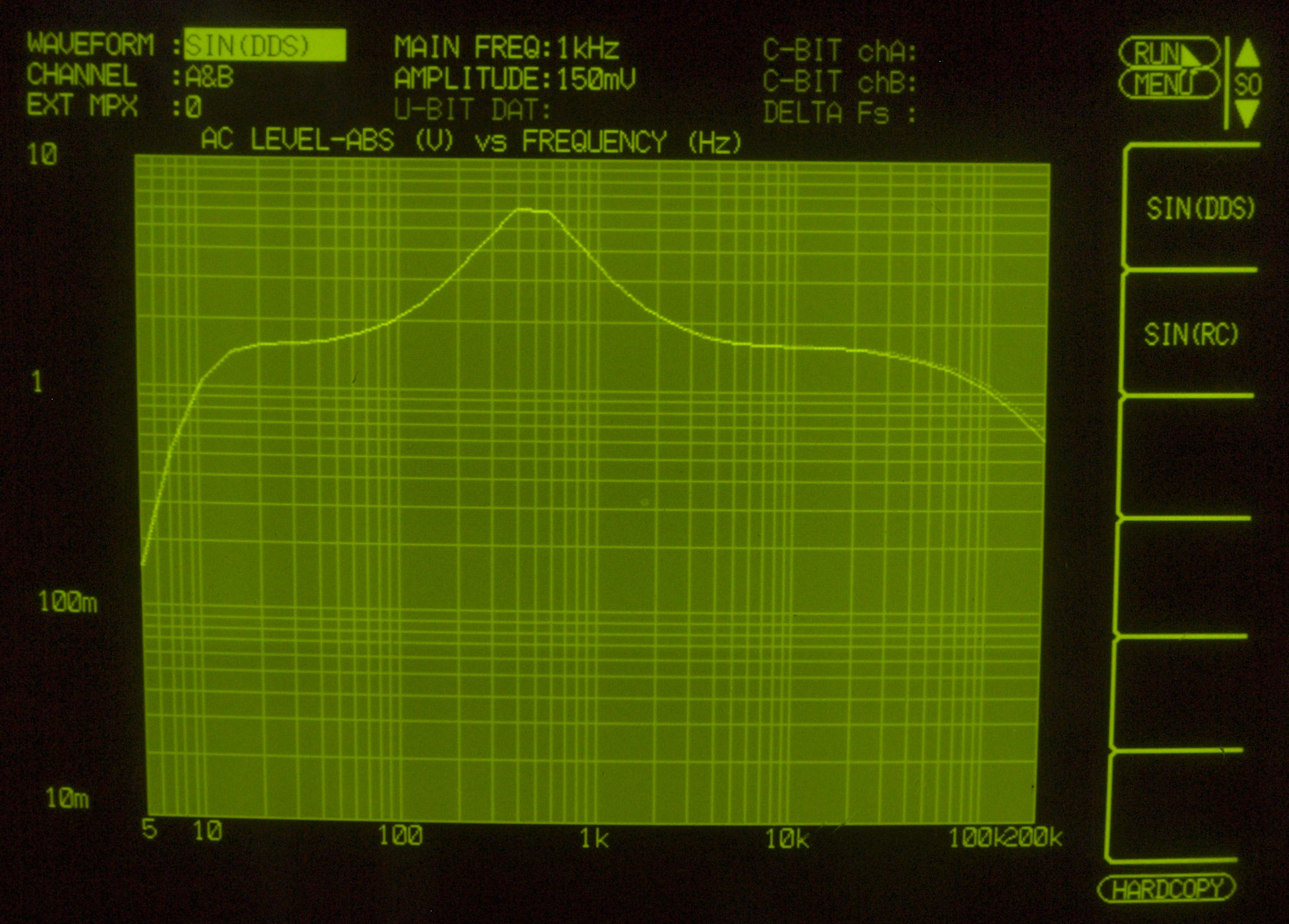

F17. 入出力特性測定(CD入力) BASS(500kHz) 最大 CD入力端子へ150mV一定入力 VRはmax 左出力=薄(細い)色 右出力=濃い(太い)色 |
||||||||||||||||||||||||||||||||||||||||||||||||
F18. 入出力特性測定(CD入力) BASS(500kHz) 最小 CD入力端子へ150mV一定入力 VRはmax 左出力=薄(細い)色 右出力=濃い(太い)色 |
||||||||||||||||||||||||||||||||||||||||||||||||

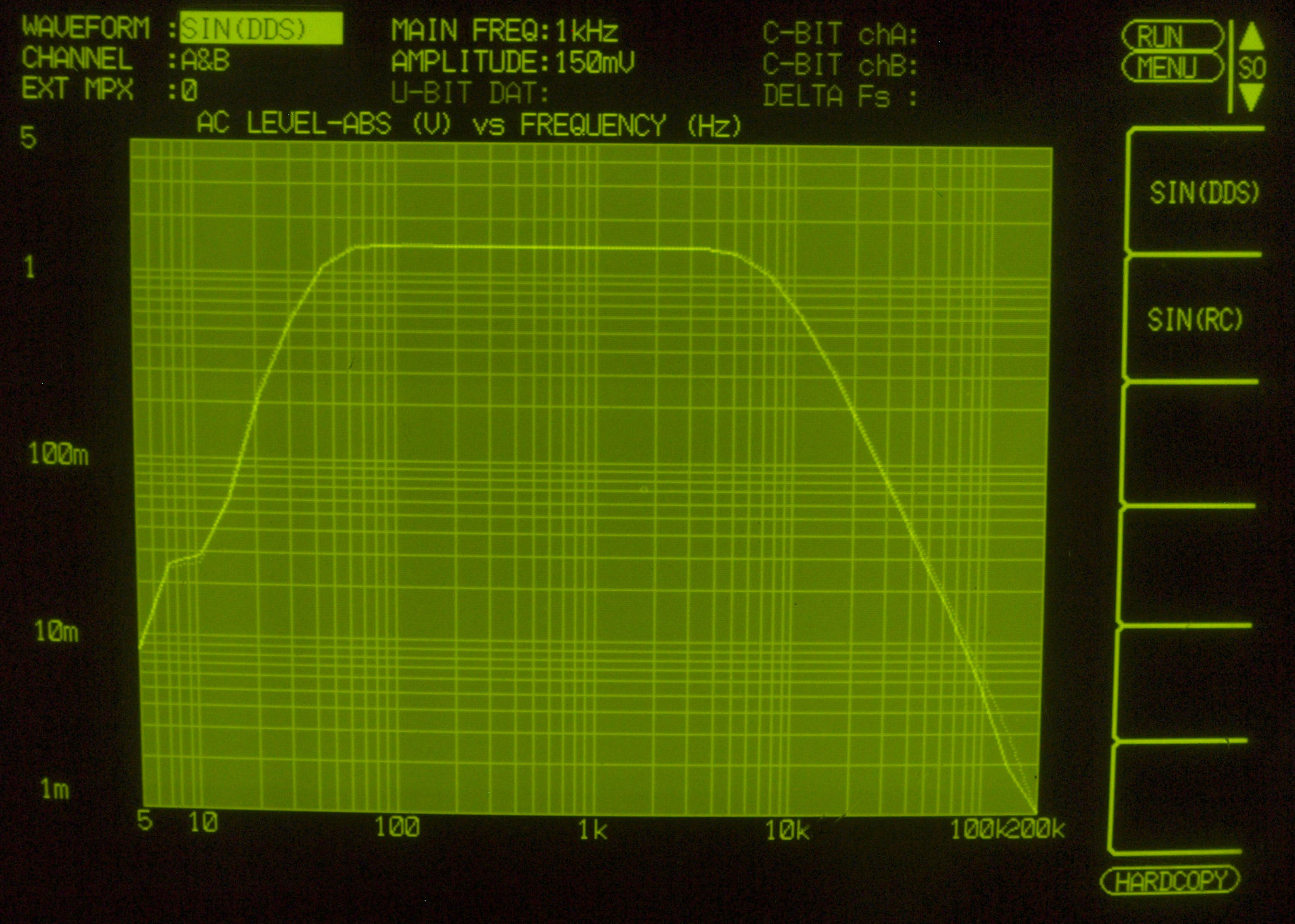

F19. 入出力特性測定(CD入力) LF+HF Filter ON CD入力端子へ150mV一定入力 VRはmax 左出力=薄(細い)色 右出力=濃い(太い)色 |
||||||||||||||||||||||||||||||||||||||||||||||||
F1B. 入出力特性測定(CD入力) Loud ON CD入力端子へ150mV一定入力 VRはmax 左出力=薄(細い)色 右出力=濃い(太い)色 |
||||||||||||||||||||||||||||||||||||||||||||||||
F1C. 入出力特性測定(CD入力) EXpand最大 | ||||||||||||||||||||||||||||||||||||||||||||||||
F1D. 入出力特性測定(CD入力) Compress最大 | ||||||||||||||||||||||||||||||||||||||||||||||||

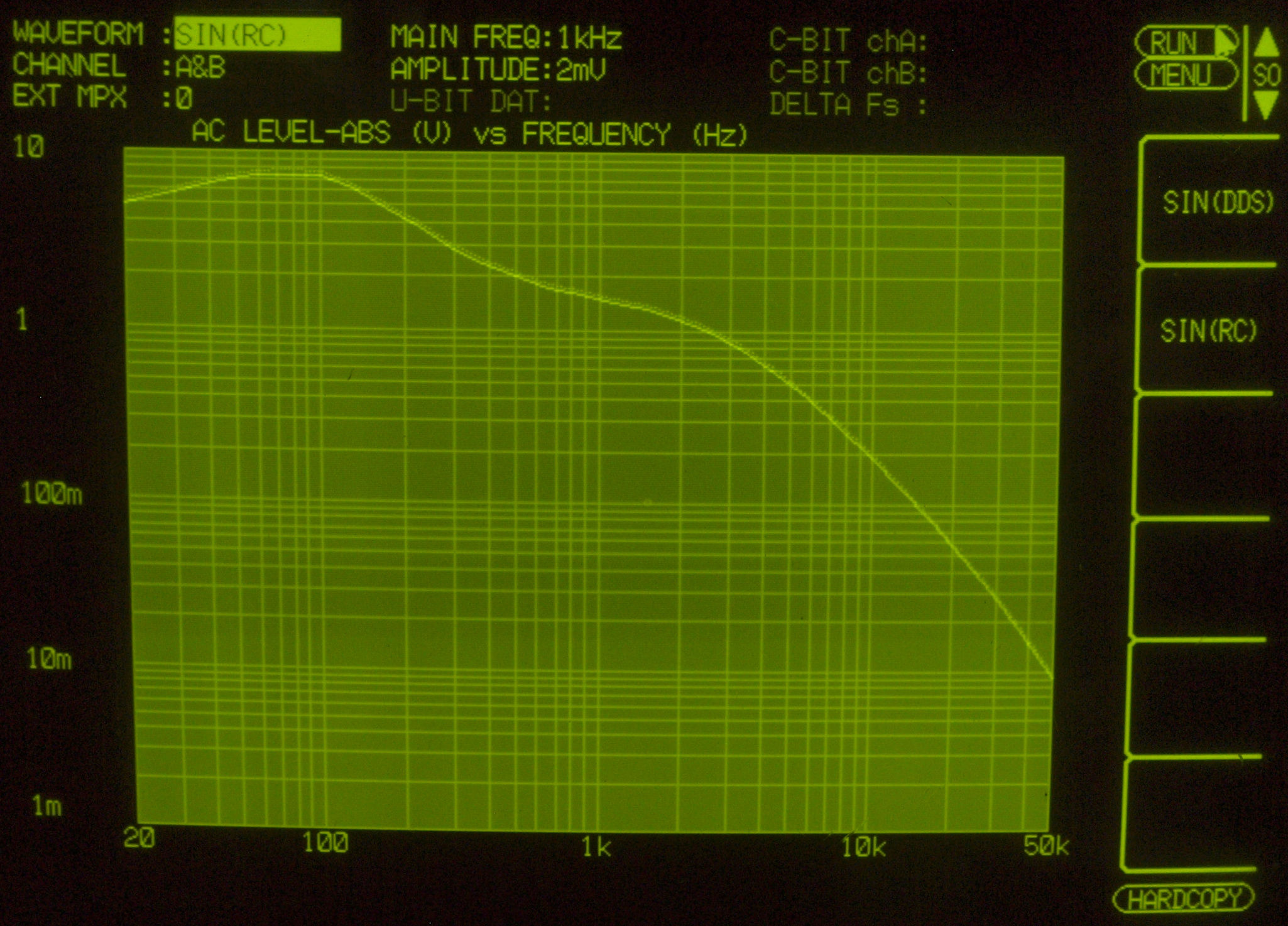

F2. 入出力特性測定(MM入力)=PHONO MM入力 入力電圧=2mV一定入力 VRはmax 左出力=薄(細い)色 右出力=濃い(太い)色 |
||||||||||||||||||||||||||||||||||||||||||||||||

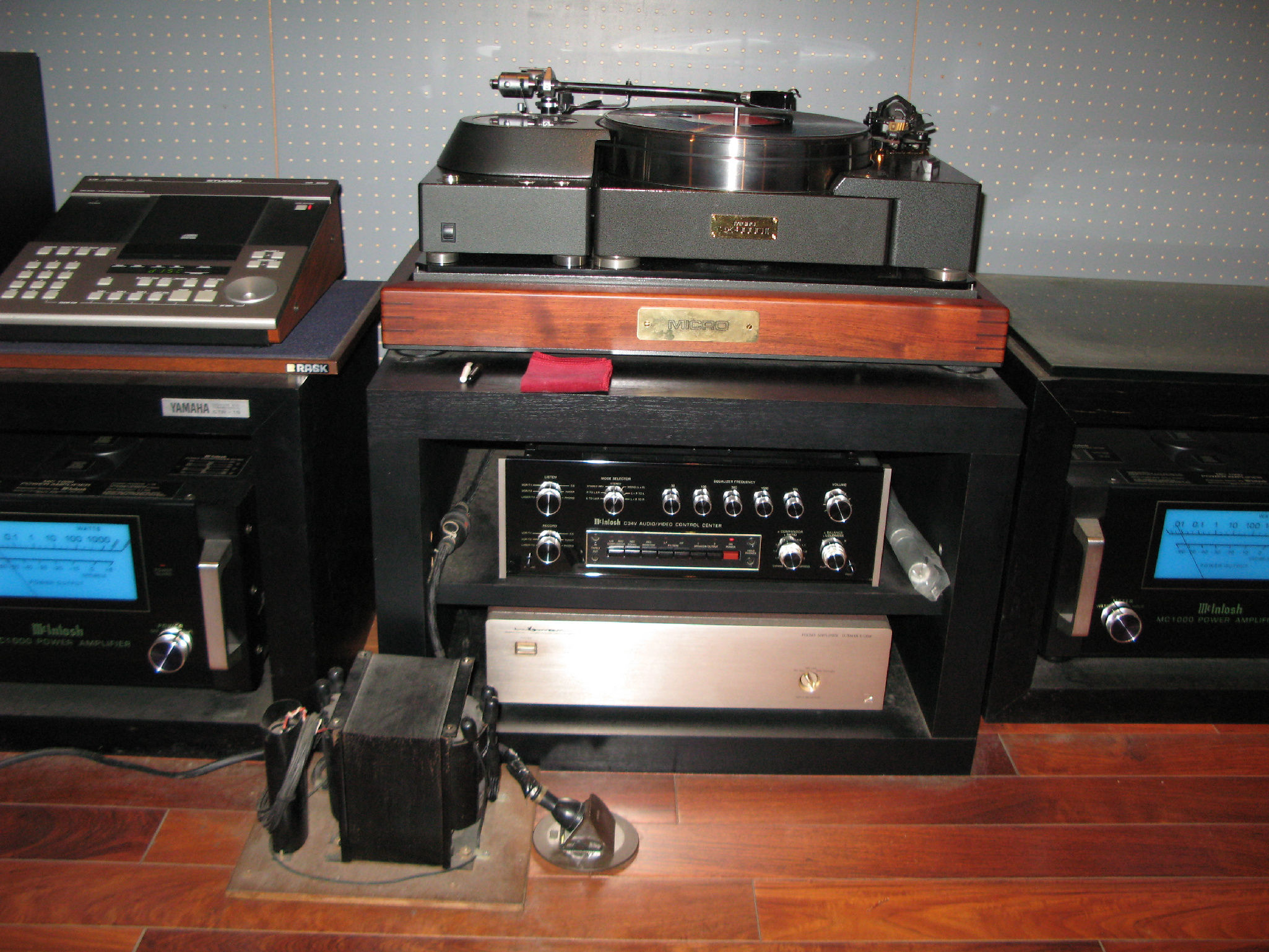

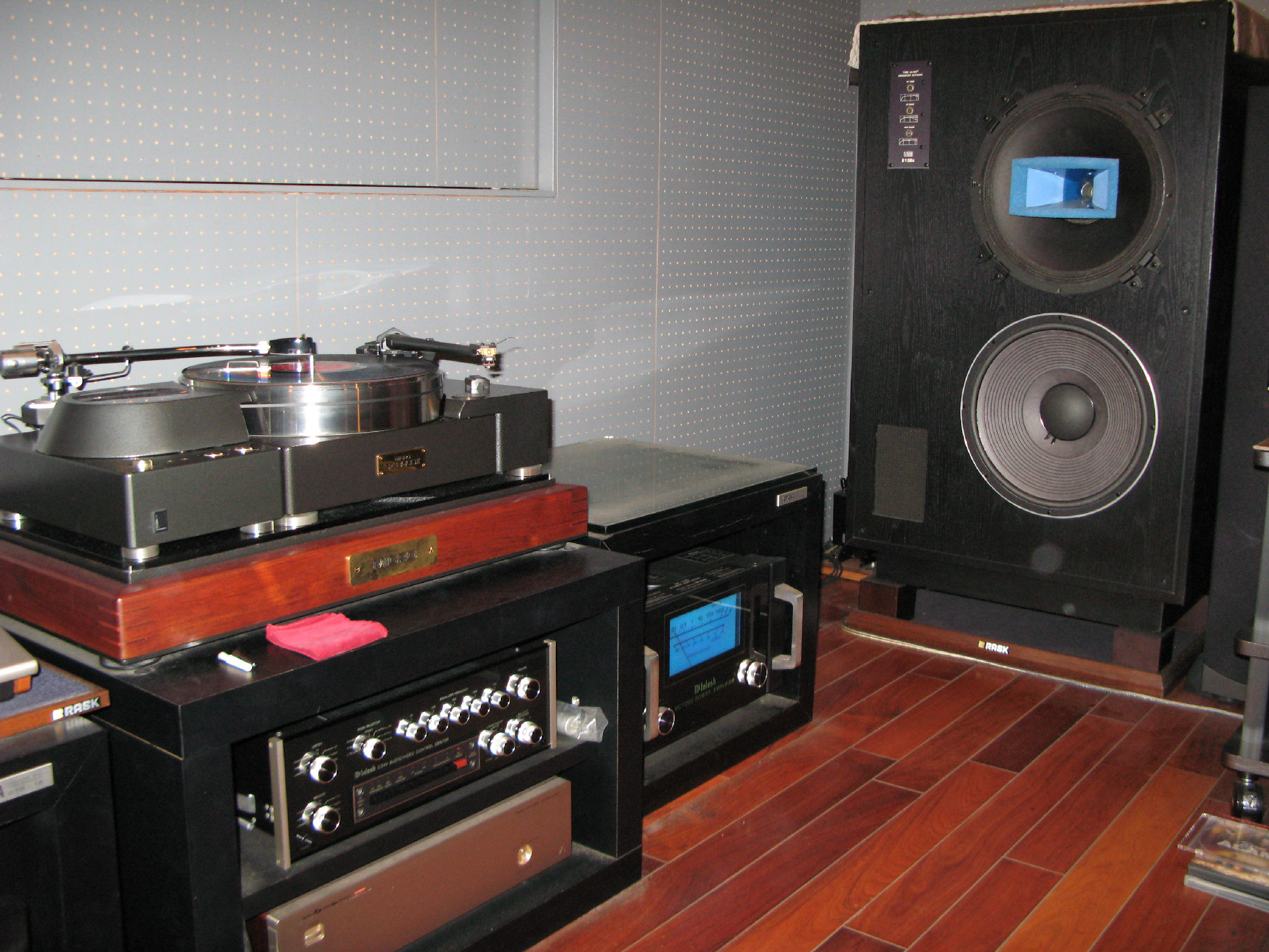

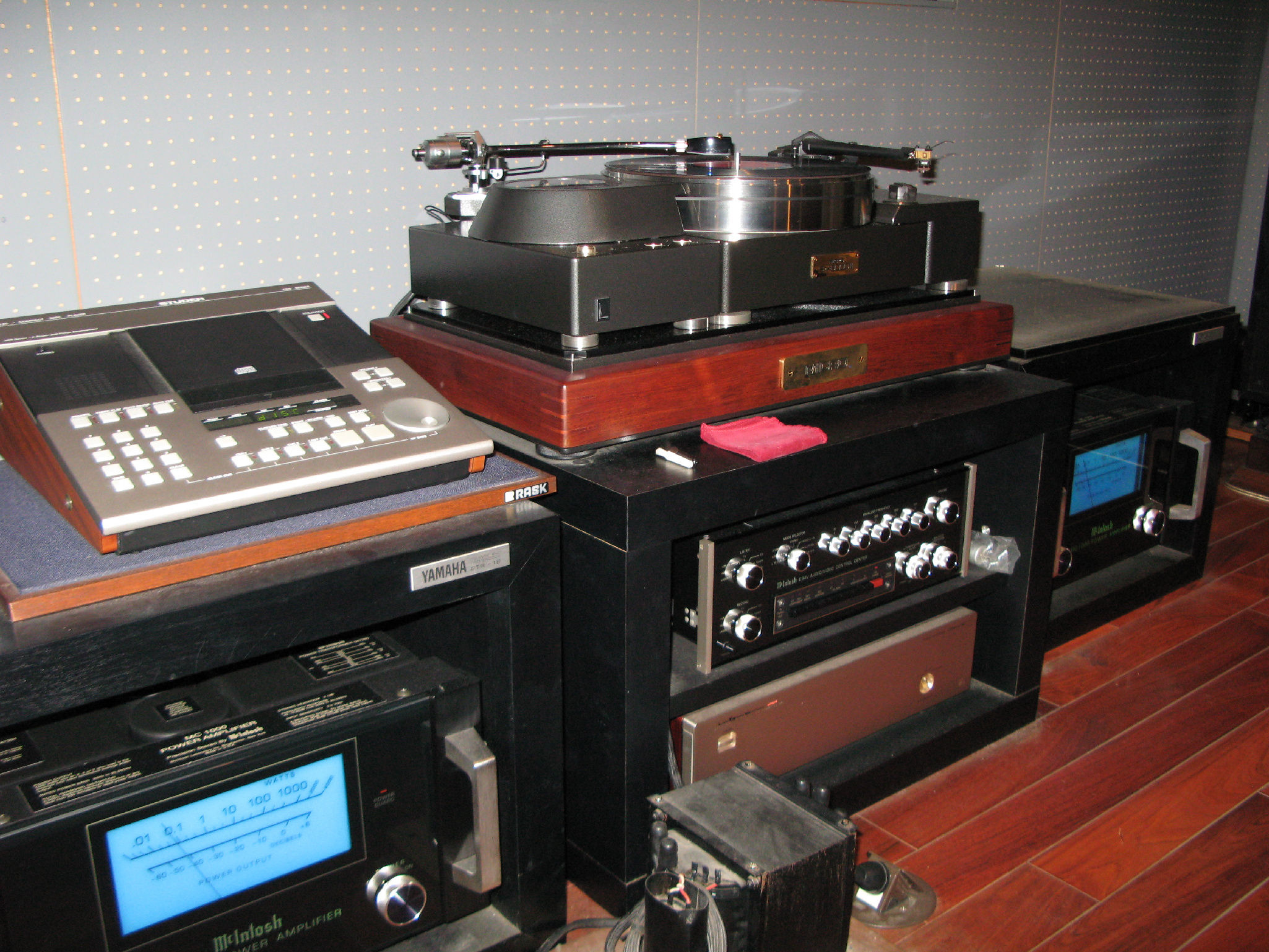

Y. ユーザー宅の設置状況。 画像をクリックすると、大きく(横幅2050ドット)表示されます。 Y1. 設置状況、 全体を見る。 |
||||||||||||||||||||||||||||||||||||||||||||||||
S.McIntosh C34V の仕様(マニアル・カタログより) | ||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||
c34v-3f | ||||||||||||||||||||||||||||||||||||||||||||||||
