ＭｃＩｎｔｏｓｈ　Ｃ２８．　３台目修理記録

平成１６年６月１９日持込　　８月２３日完成

Ａ．　修理前の状況 時たま雑音「ブツブツノイズ」を発生し突然電源が入らなくなる。 以後、電源が入らない。 B．　原因 電解コンデンサ−＆ＴＲ（トランジスタ−）劣化。 Ｃ．　修理状況 フイルムコンデンサー交換。 電解コンデンサー交換（オーディオコンデンサー使用）。 パネルランプ修理・交換。 Ｄ．　使用部品 フイルムコンデンサー　　　　　　１８個。 ランプ　　　　　　　　　　　　　　　２個。 電解コンデンサー　　　　　　　　２１個。 Ｅ．　調整・測定 Ｆ．　上位測定器による　調整・測定 Ｇ．　修理費　　　　９８，０００円 Ｓ．　ＭｃＩｎｔｏｓｈ　Ｃ２８ の仕様（マニアル・カタログより）

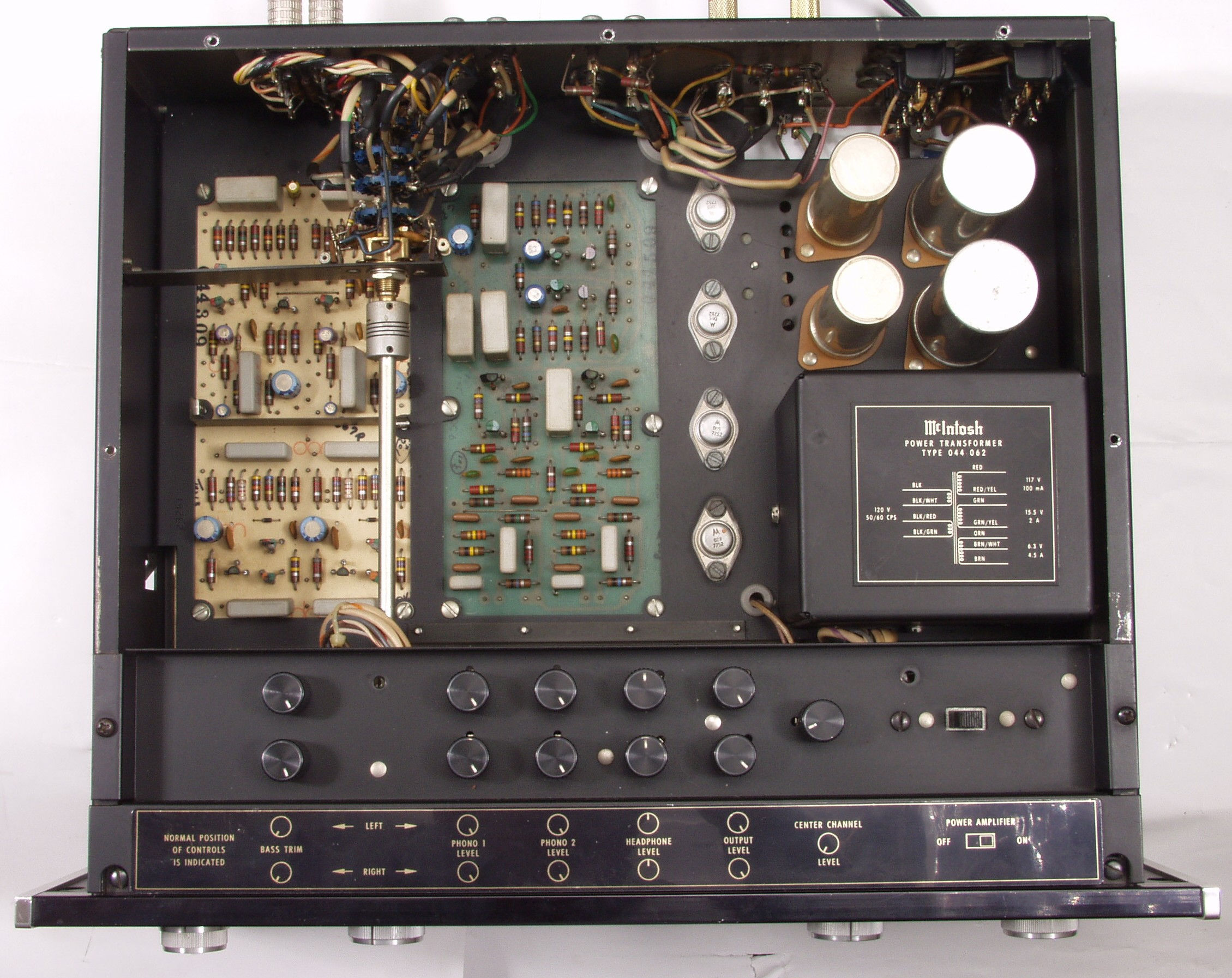

Ａ．　修理前の状況 Ａ１．　点検中　上から見る

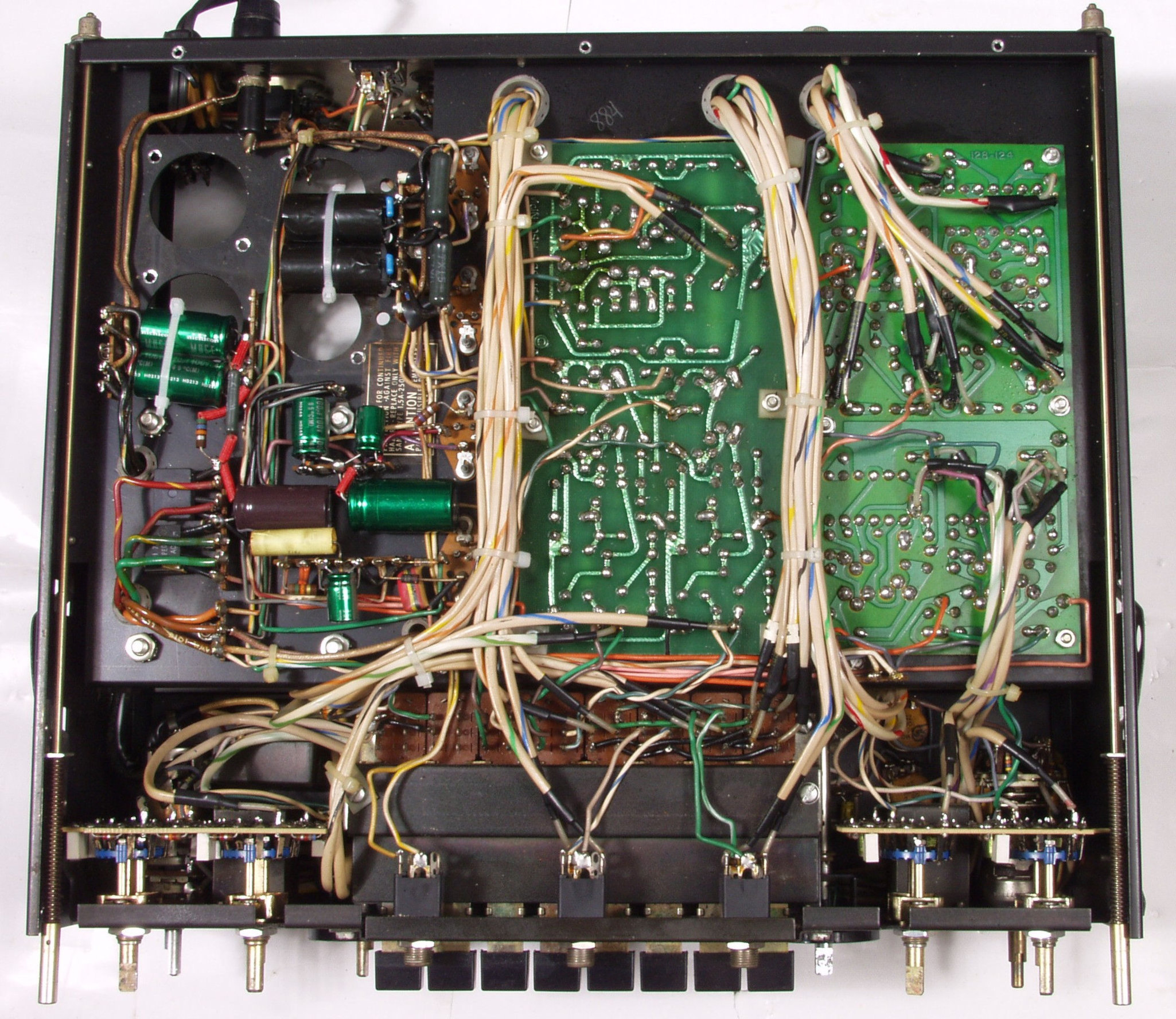

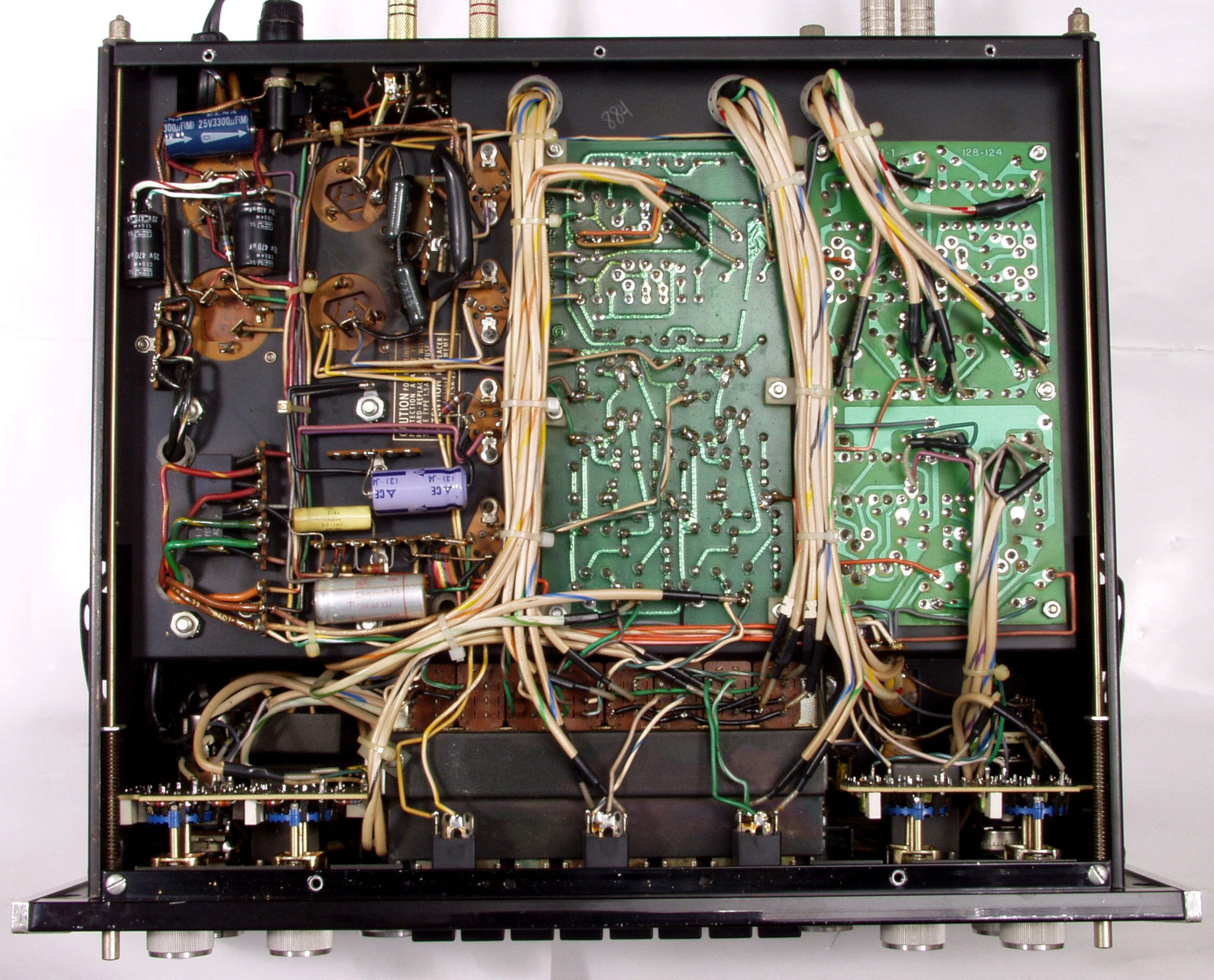

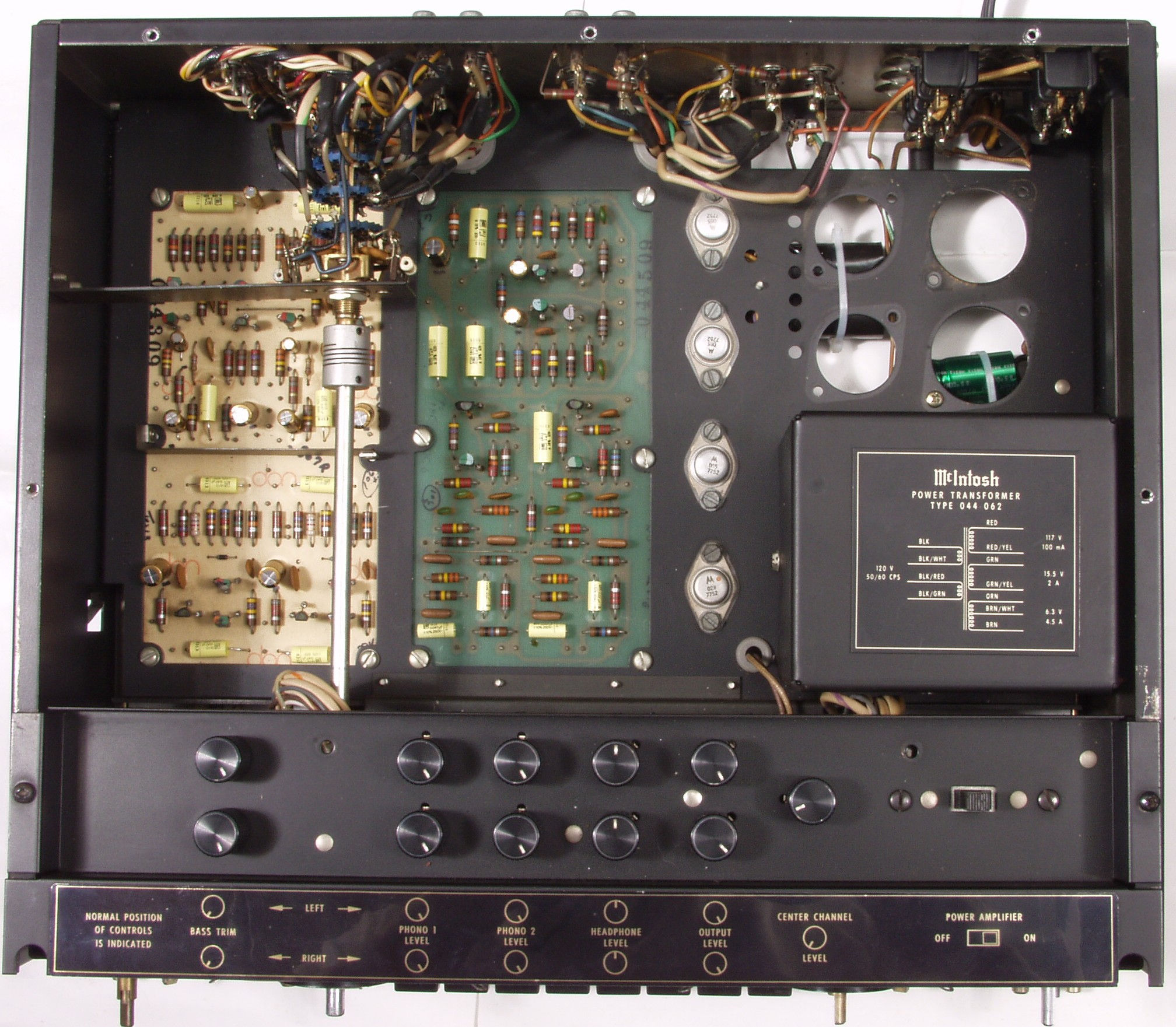

Ａ２．　点検中　下から見る

Ｃ．　修理状況 Ｃ１Ａ．　修理前　Ｆｉｌｔｅｒ　＆　ＨｅａｄＰｈｏｎｅ　基板

Ｃ１Ｂ．　修理後　Ｆｉｌｔｅｒ　＆　ＨｅａｄＰｈｏｎｅ　基板　フイルムコンデンサー８個、電解コンデンサー３個交換

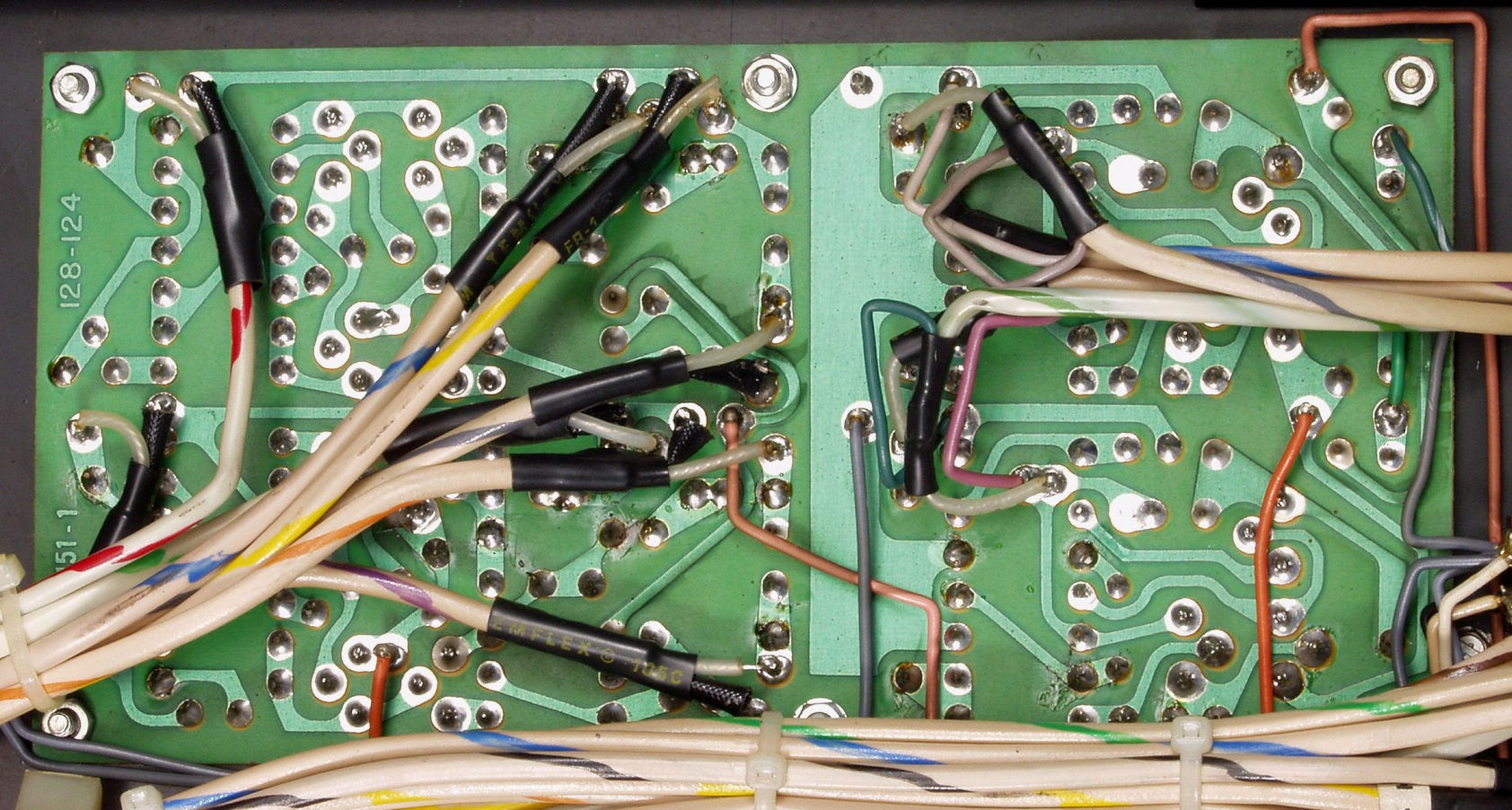

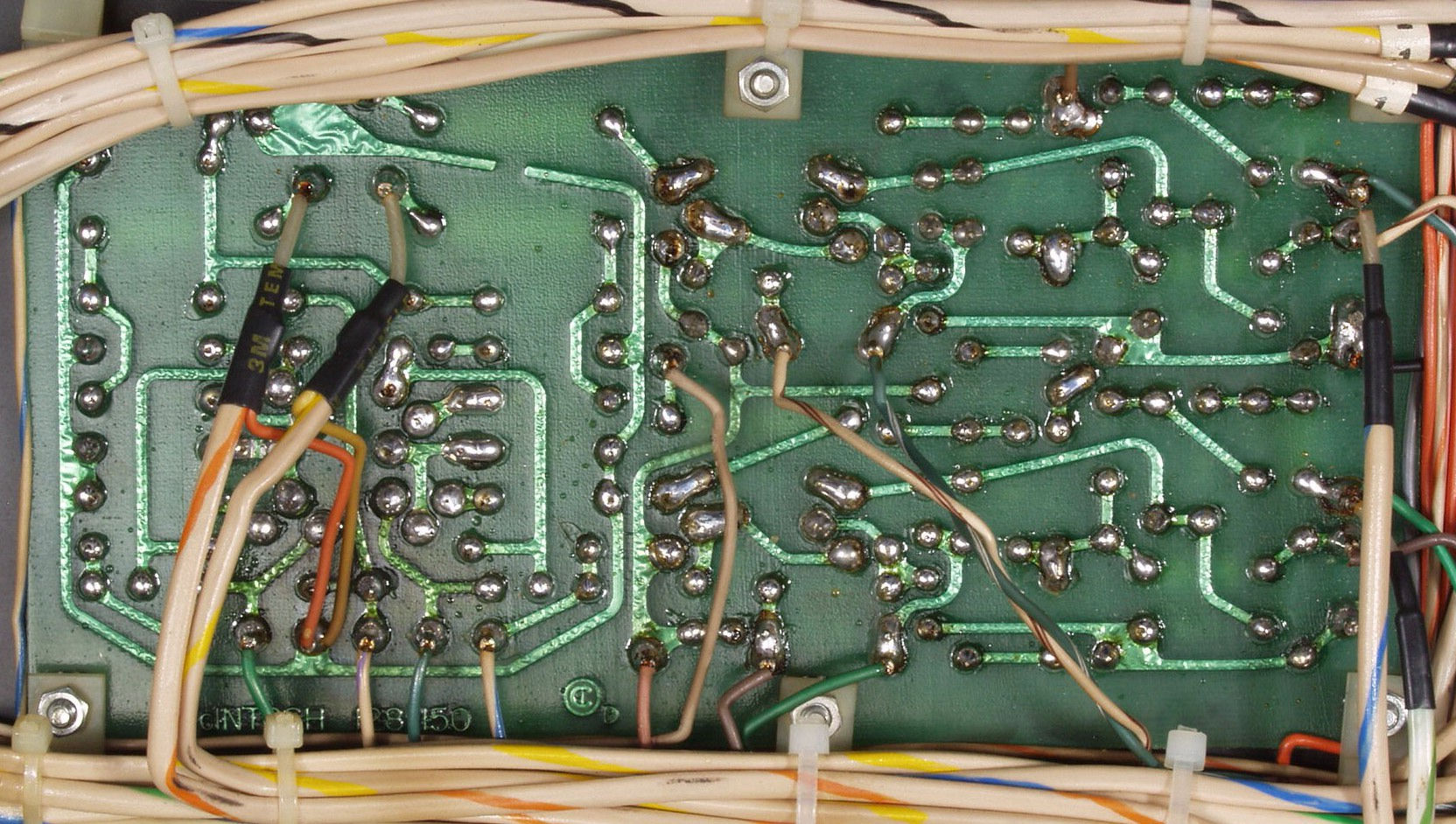

Ｃ１Ｃ．　修理前　Ｆｉｌｔｅｒ　＆　ＨｅａｄＰｈｏｎｅ　基板裏

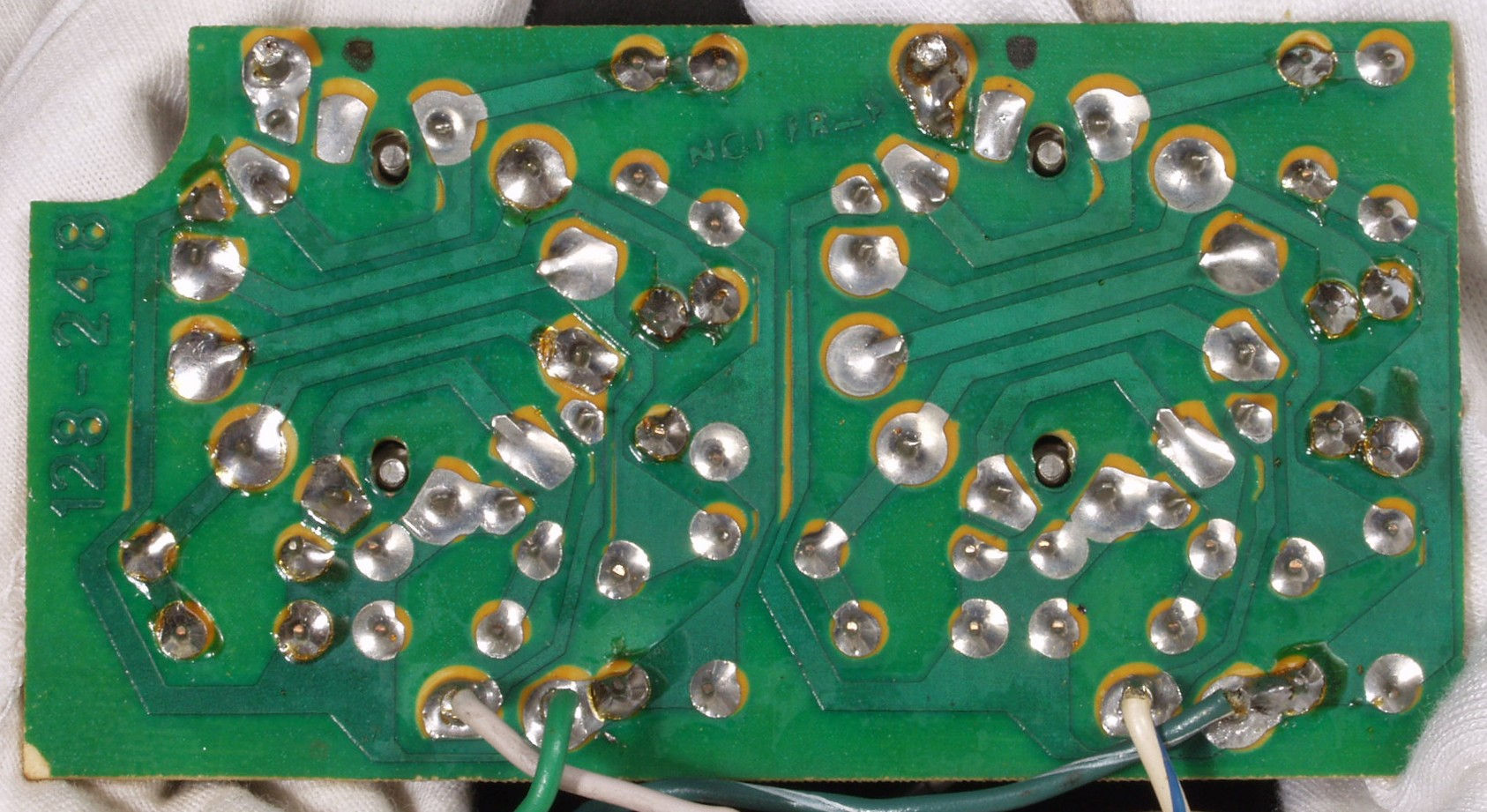

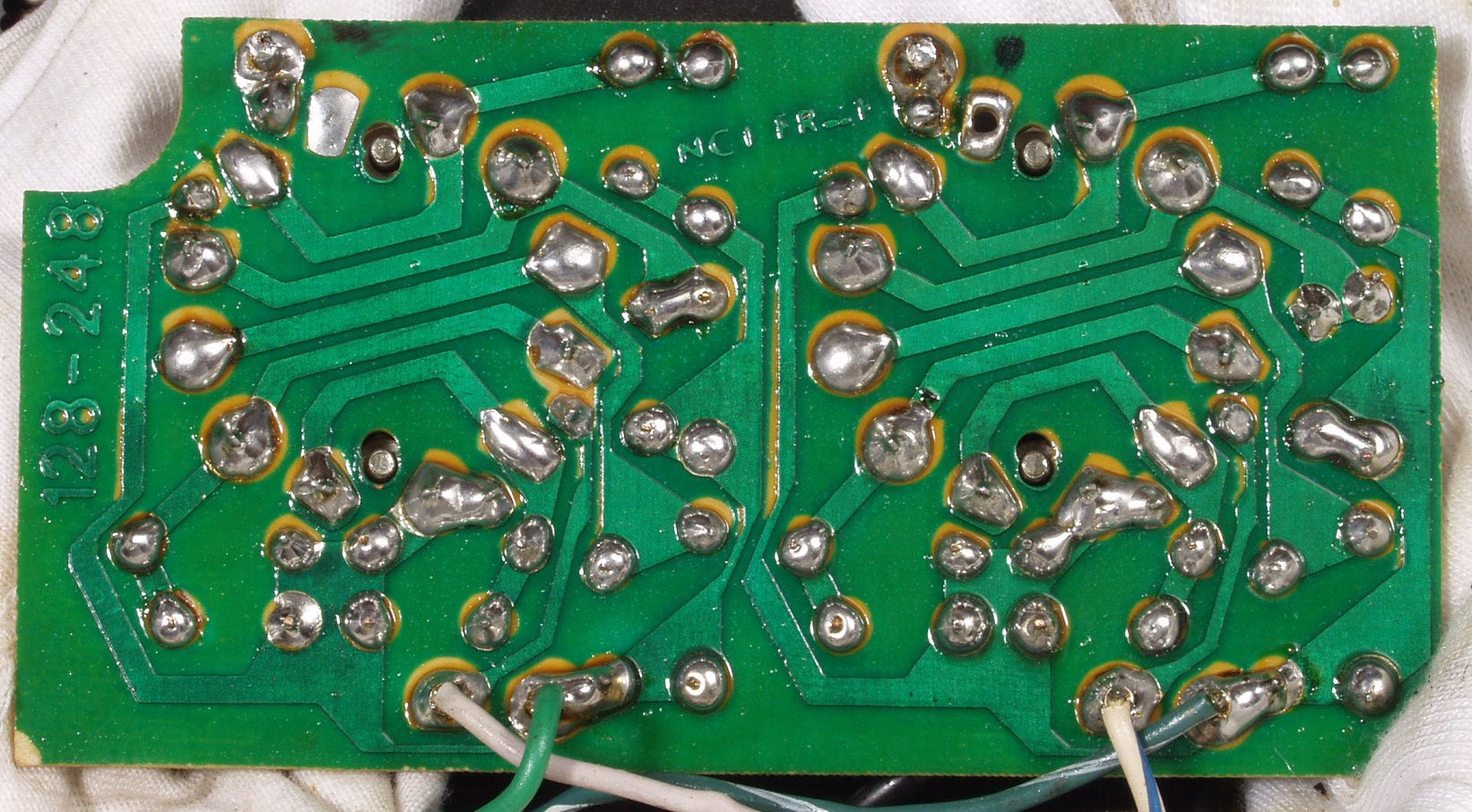

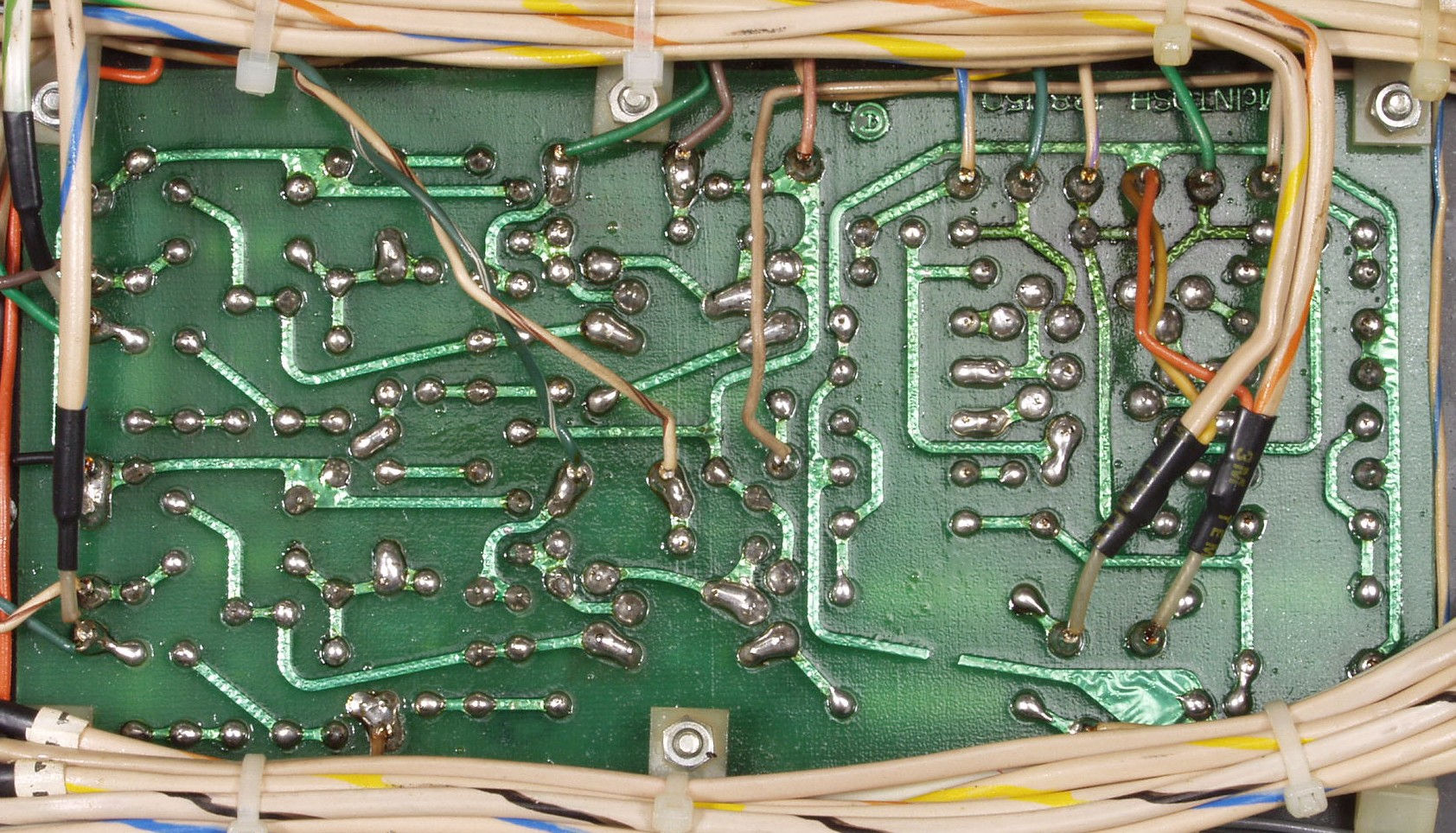

Ｃ１Ｄ．　修理（半田補正）後　Ｆｉｌｔｅｒ　＆　ＨｅａｄＰｈｏｎｅ　基板裏。　半田を全部やり直す。

Ｃ１Ｅ．　完成Ｆｉｌｔｅｒ　＆　ＨｅａｄＰｈｏｎｅ　基板裏　洗浄後

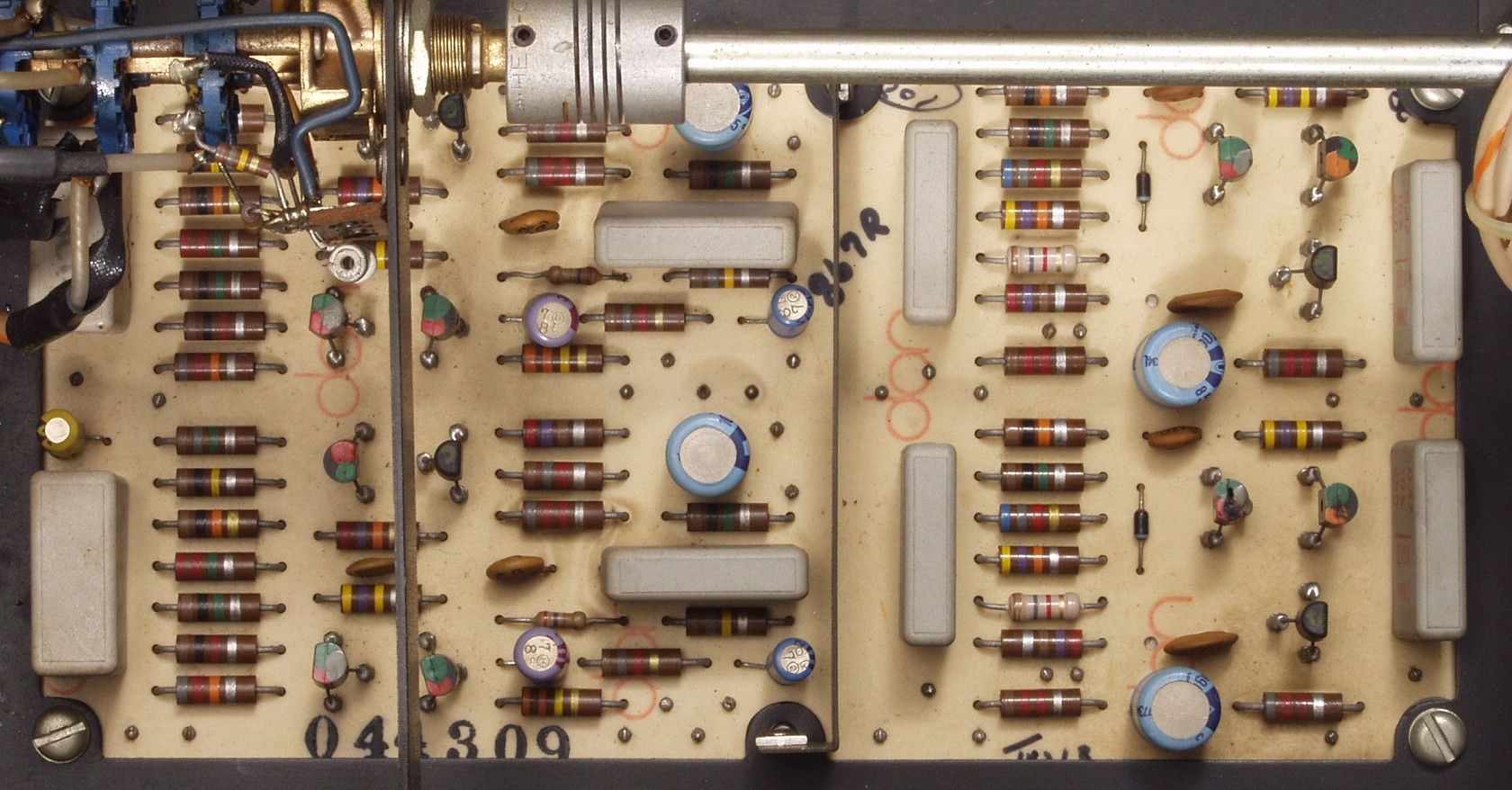

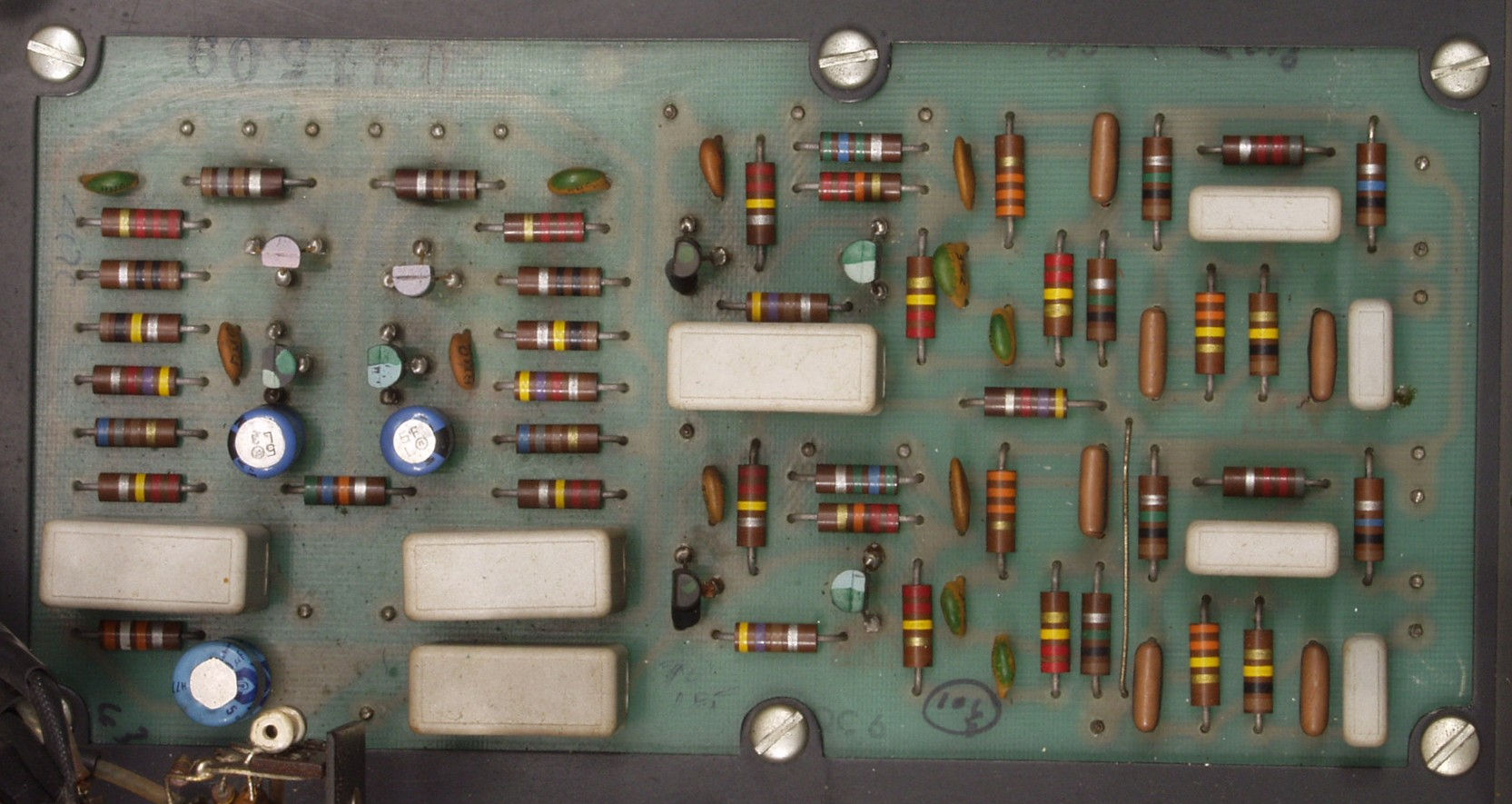

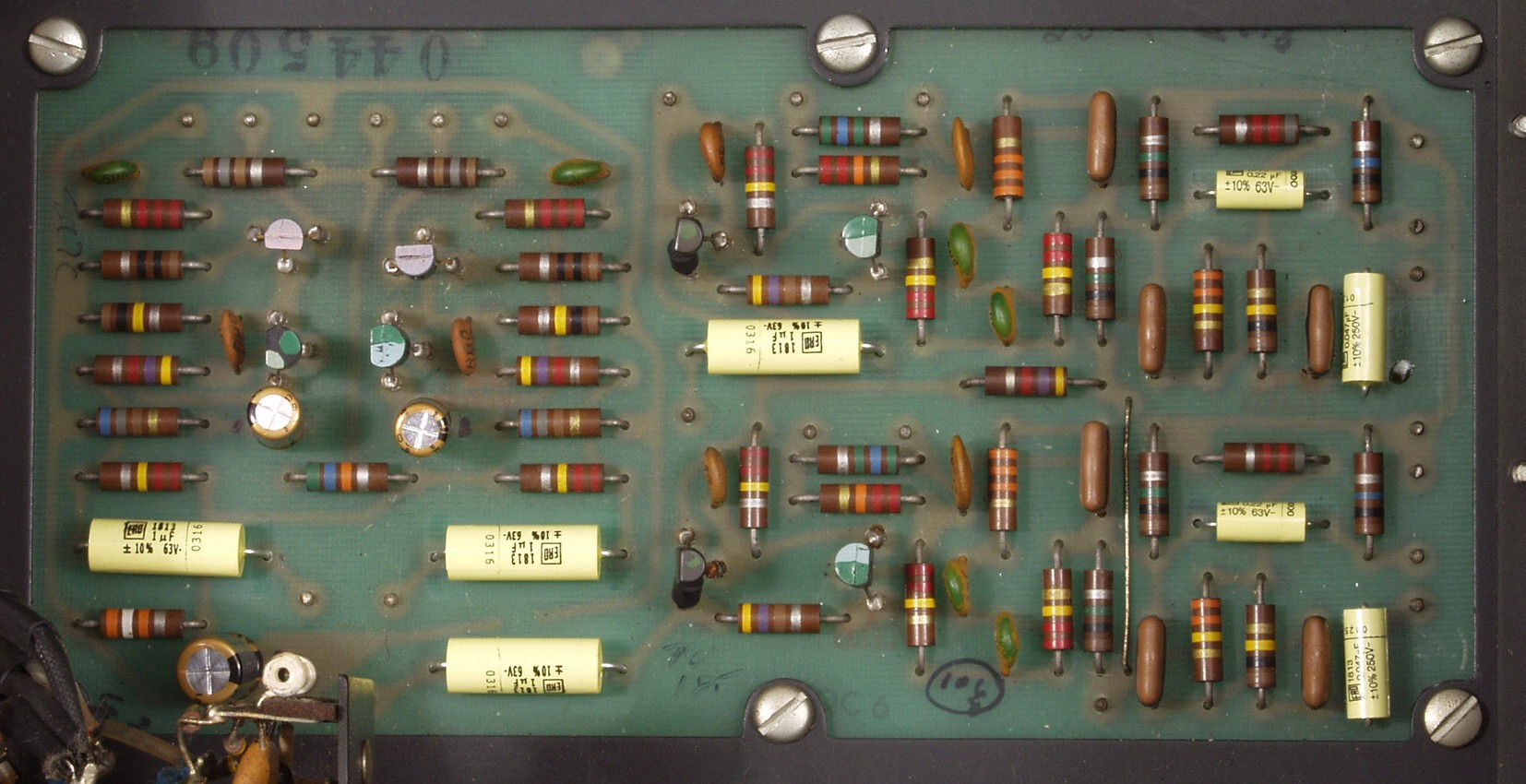

Ｃ２Ａ．　修理前　Ｈｉｇｈ　＆　Ｌｏｗ　Ｌｅｖｅｌ　基板

Ｃ２B．　修理後　Ｈｉｇｈ　＆　Ｌｏｗ　Ｌｅｖｅｌ　基板　　フイルムコンデンサー８個、電解コンデンサー９個交換

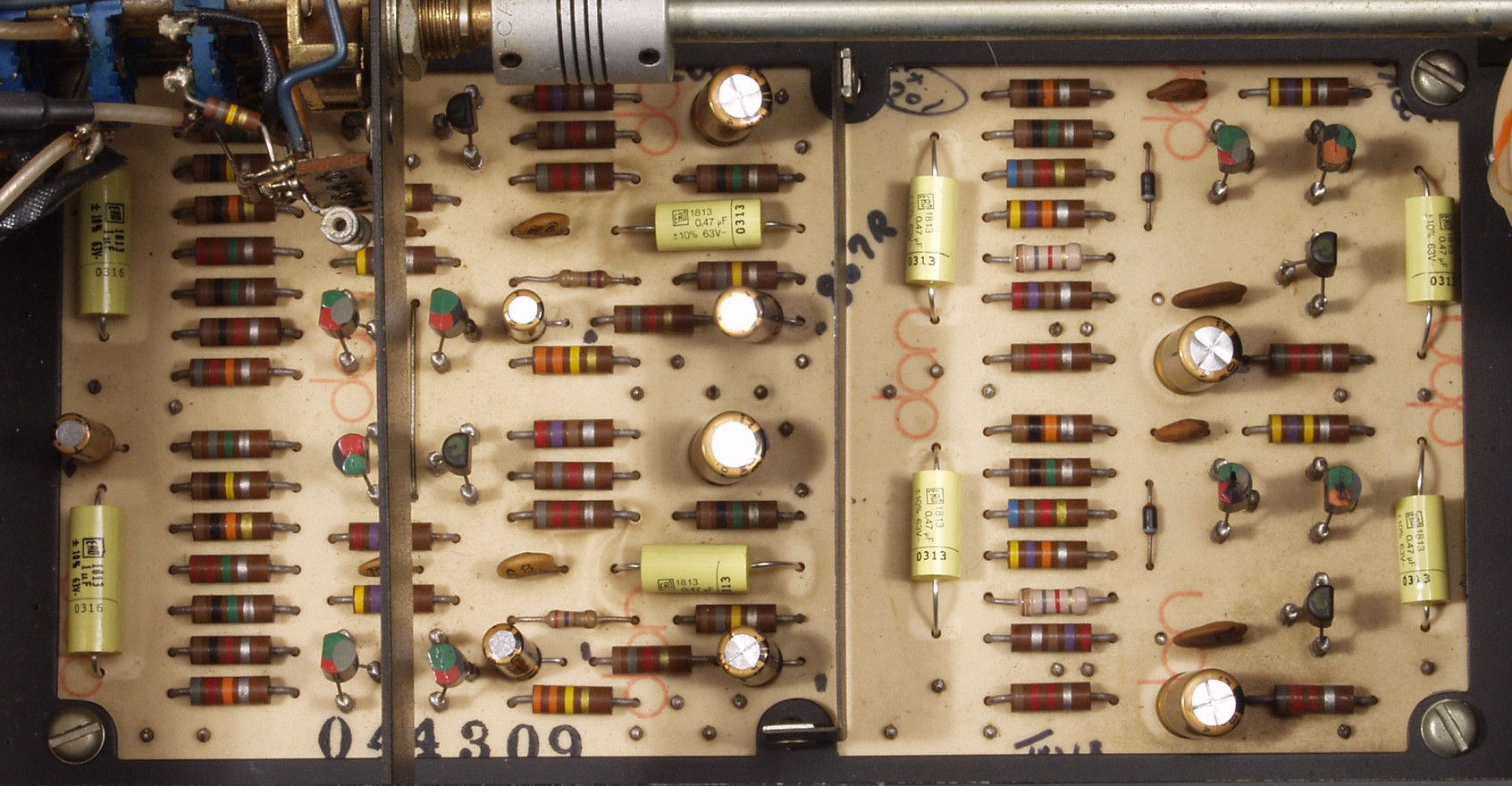

Ｃ２Ｃ．　修理前　Ｈｉｇｈ　＆　Ｌｏｗ　Ｌｅｖｅｌ　基板裏

Ｃ２Ｄ．　修理（半田補正）後　Ｈｉｇｈ　＆　Ｌｏｗ　Ｌｅｖｅｌ　基板裏。　半田を全部やり直す。

Ｃ２Ｅ．　完成Ｈｉｇｈ　＆　Ｌｏｗ　Ｌｅｖｅｌ　基板裏。　洗浄後防湿材を塗る。

Ｃ３Ａ．　修理前　電源部分　修理履歴あり

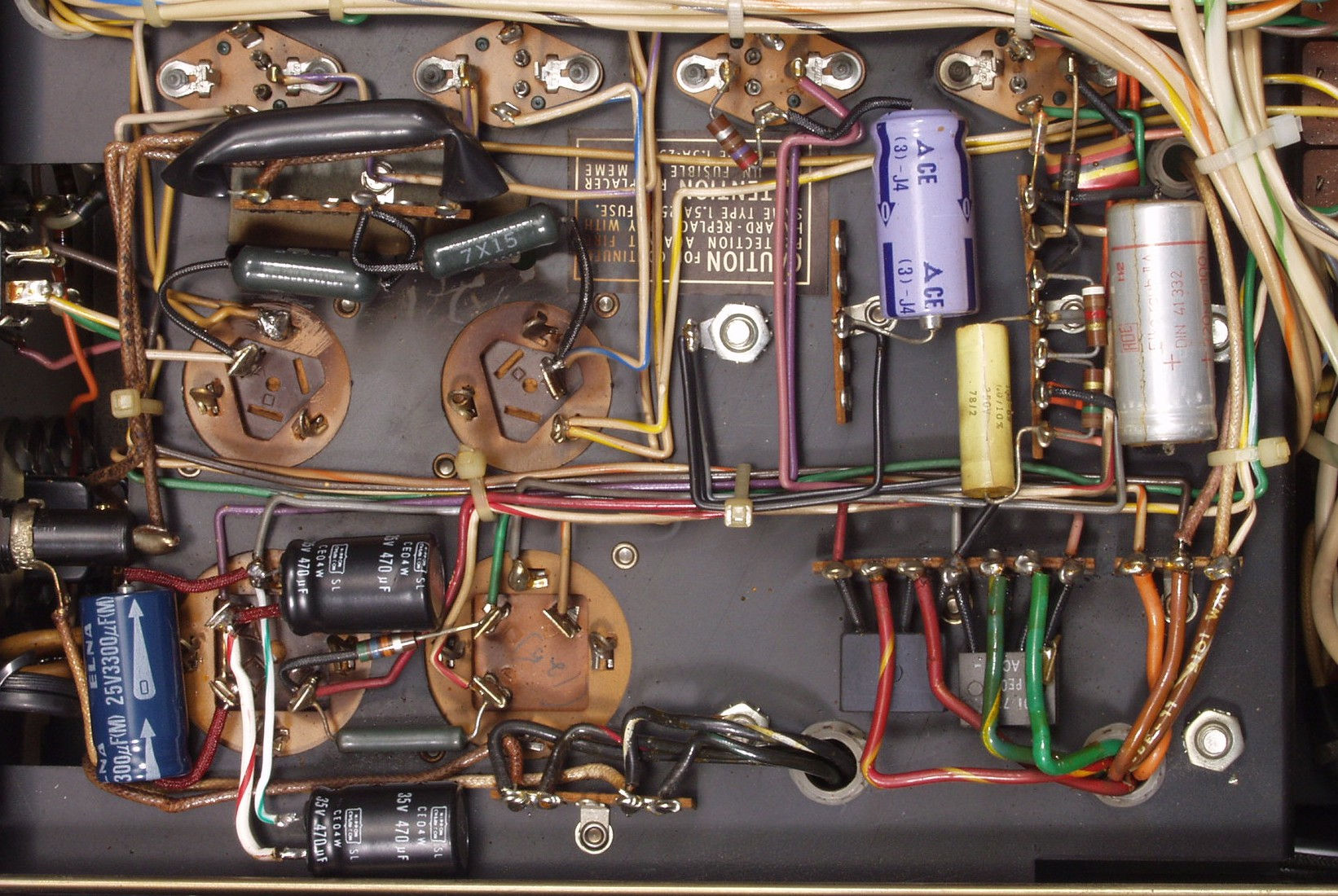

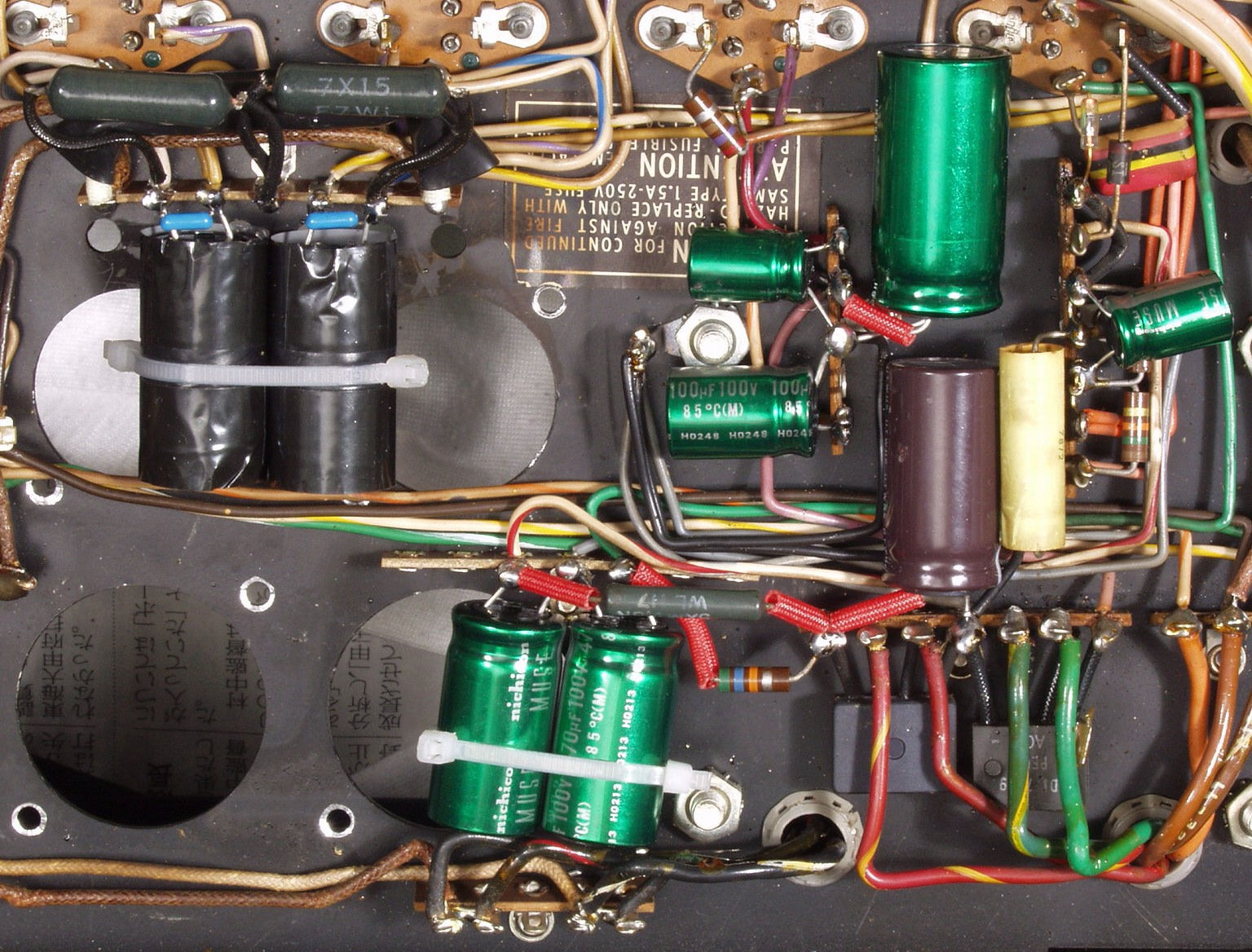

Ｃ３Ｂ．　修理後　電源部分　電解コンデンサー９個増量交換、フイルムコンデンサー２個追加

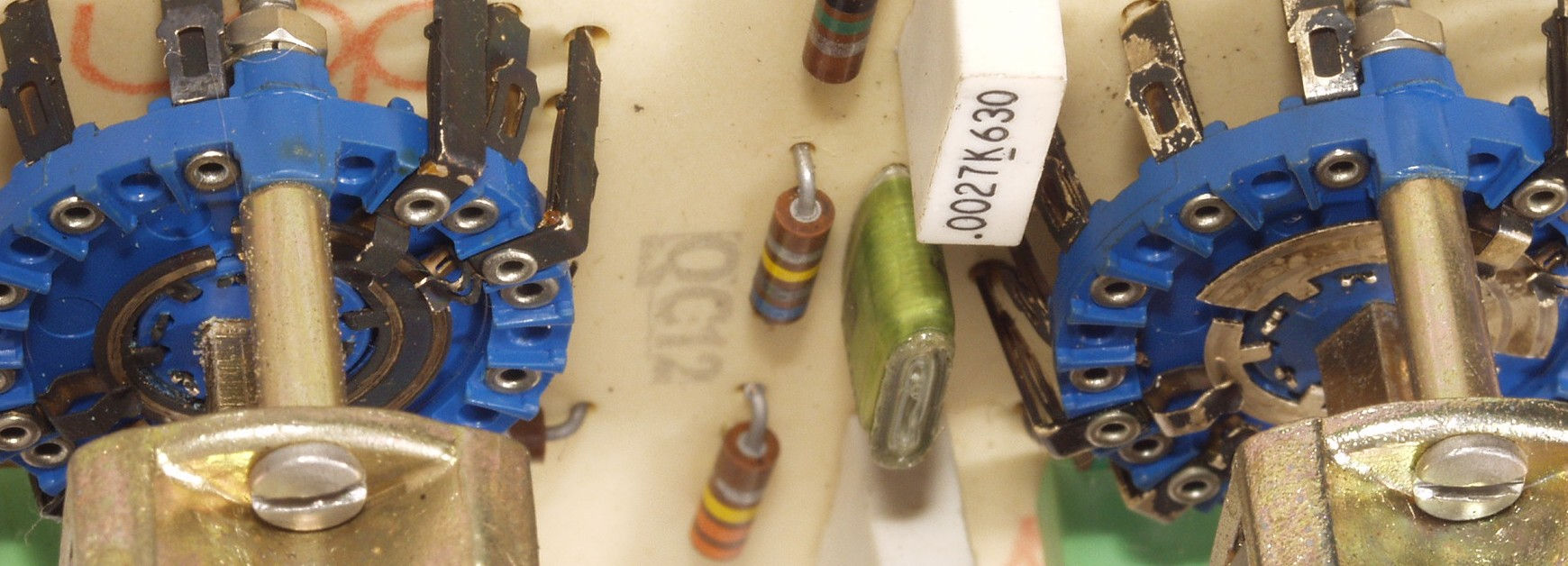

Ｃ４Ａ．　修理中　ＢＡＳＳコントロール基盤のＳＷ接点清掃中　左＝清掃前、右＝清掃後

Ｃ４Ａ１．　修理中　ＢＡＳＳコントロール基盤のＳＷ接点清掃中　左＝清掃前、右＝清掃後

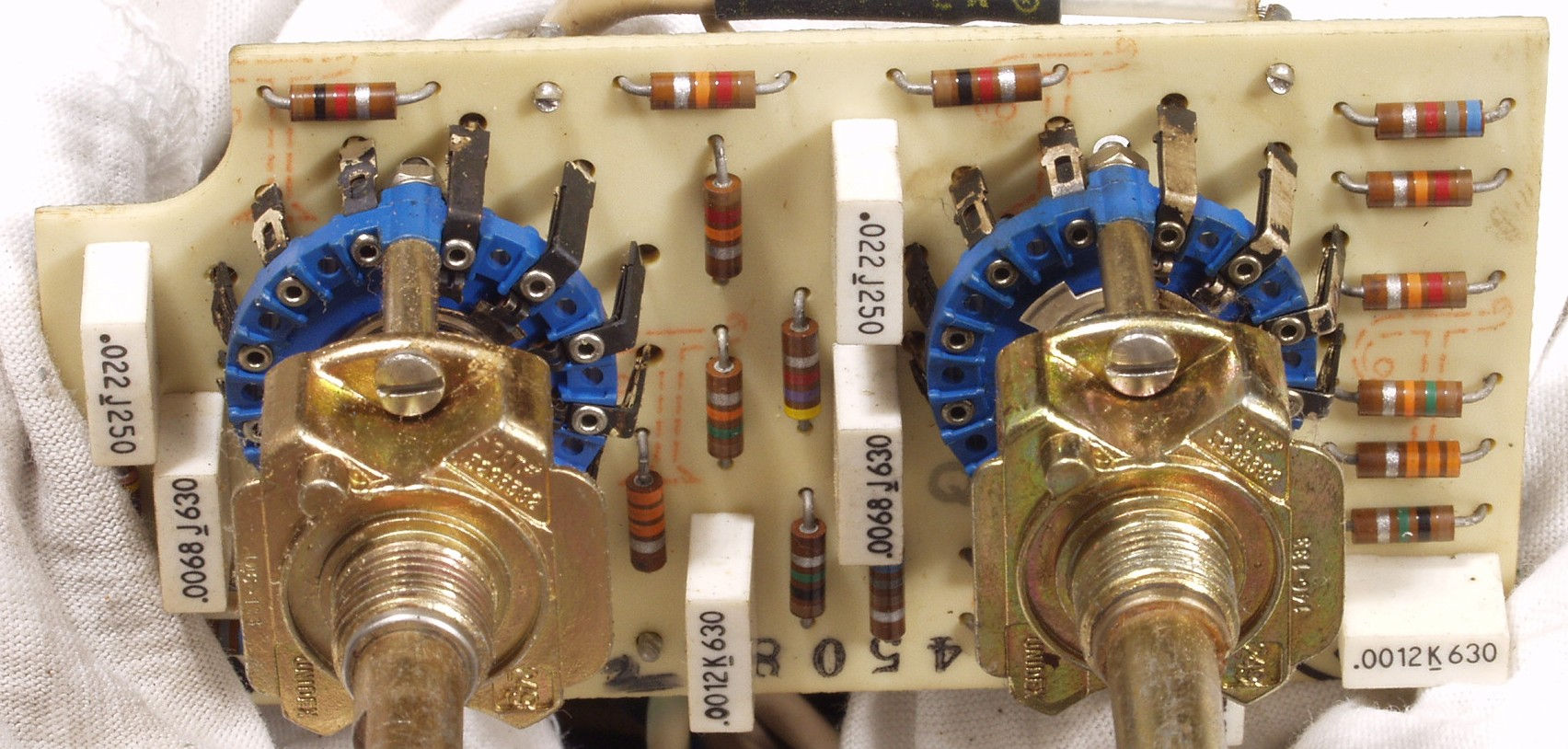

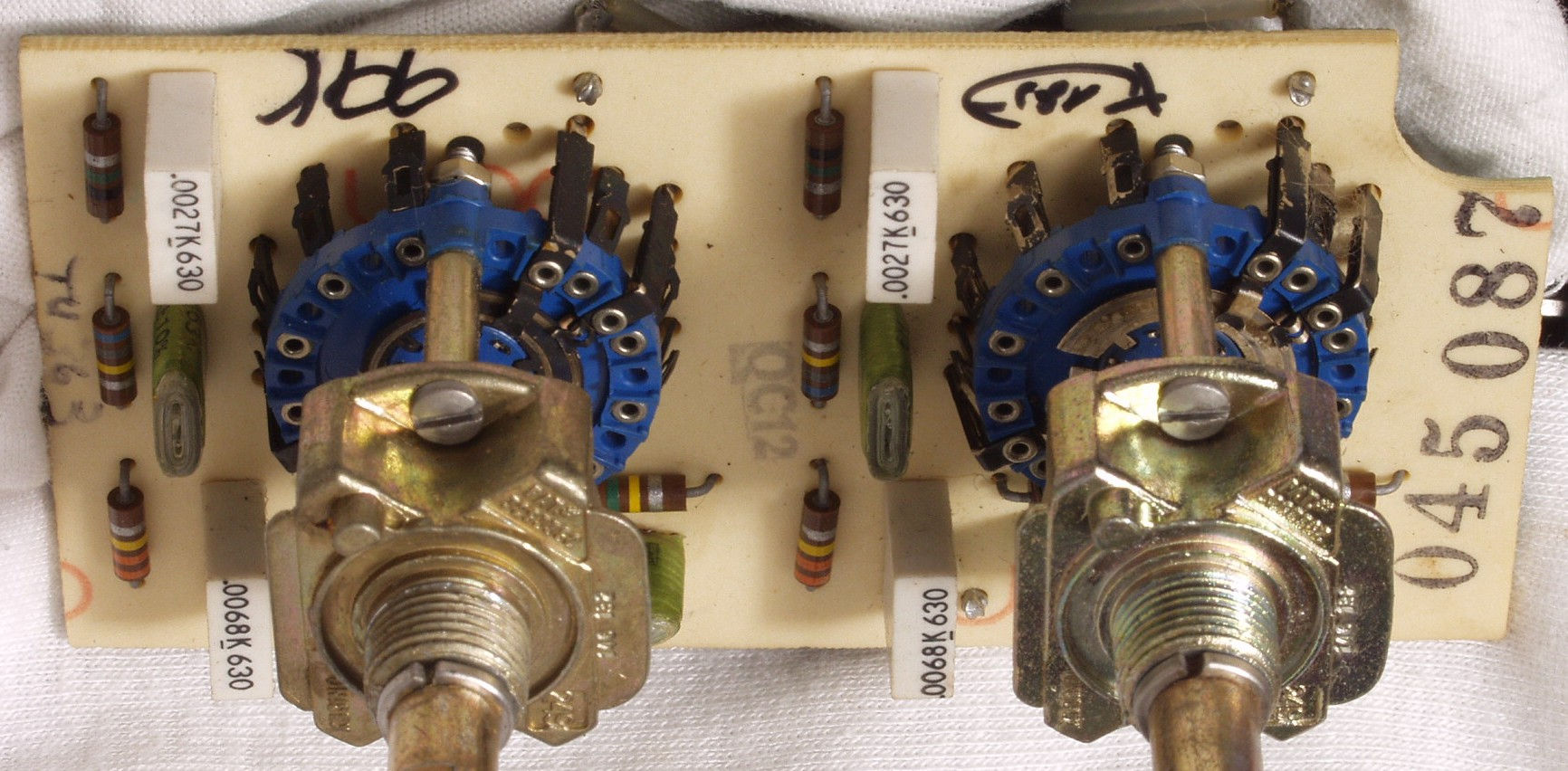

Ｃ４Ｂ．　修理中　ＢＡＳＳコントロール基盤

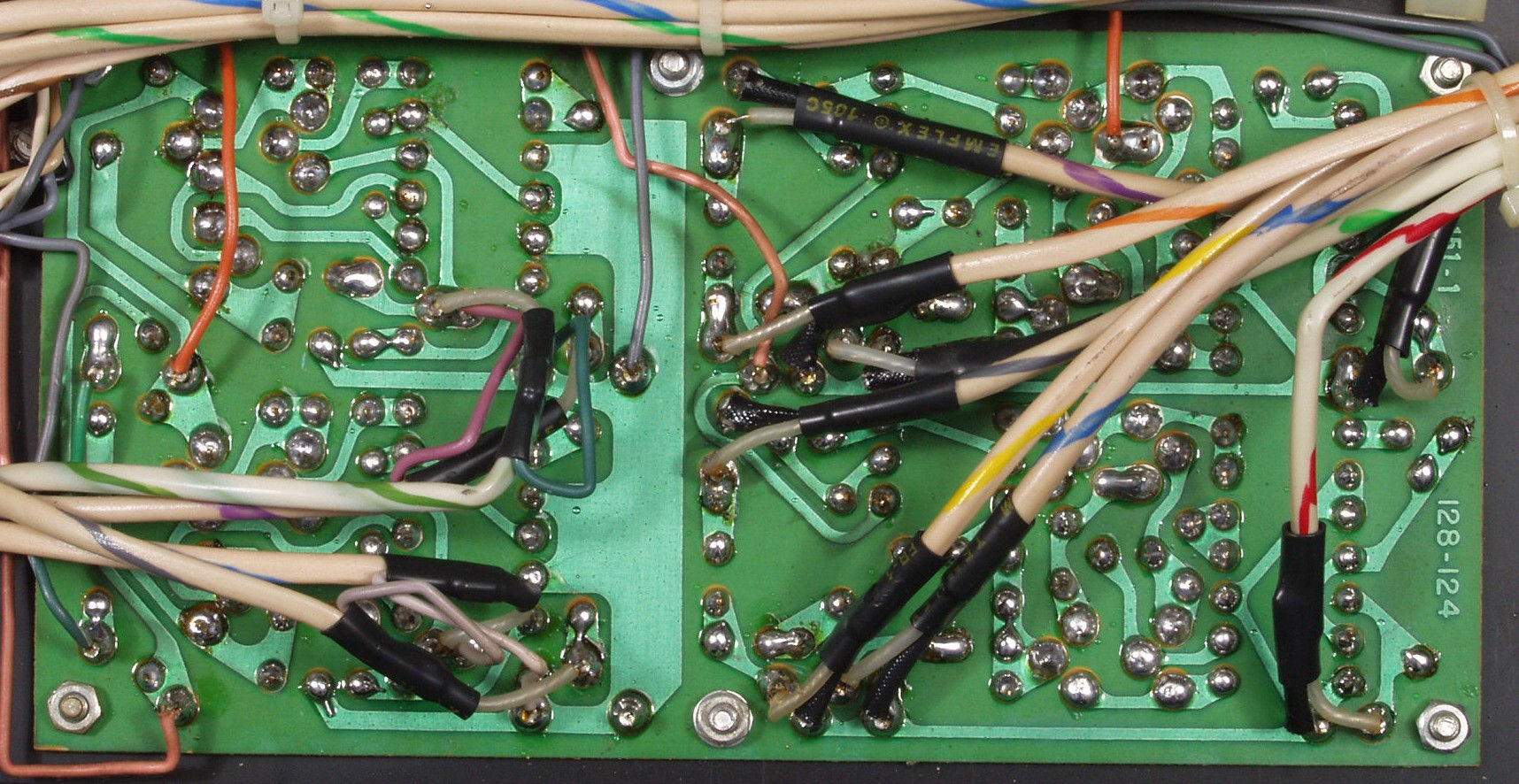

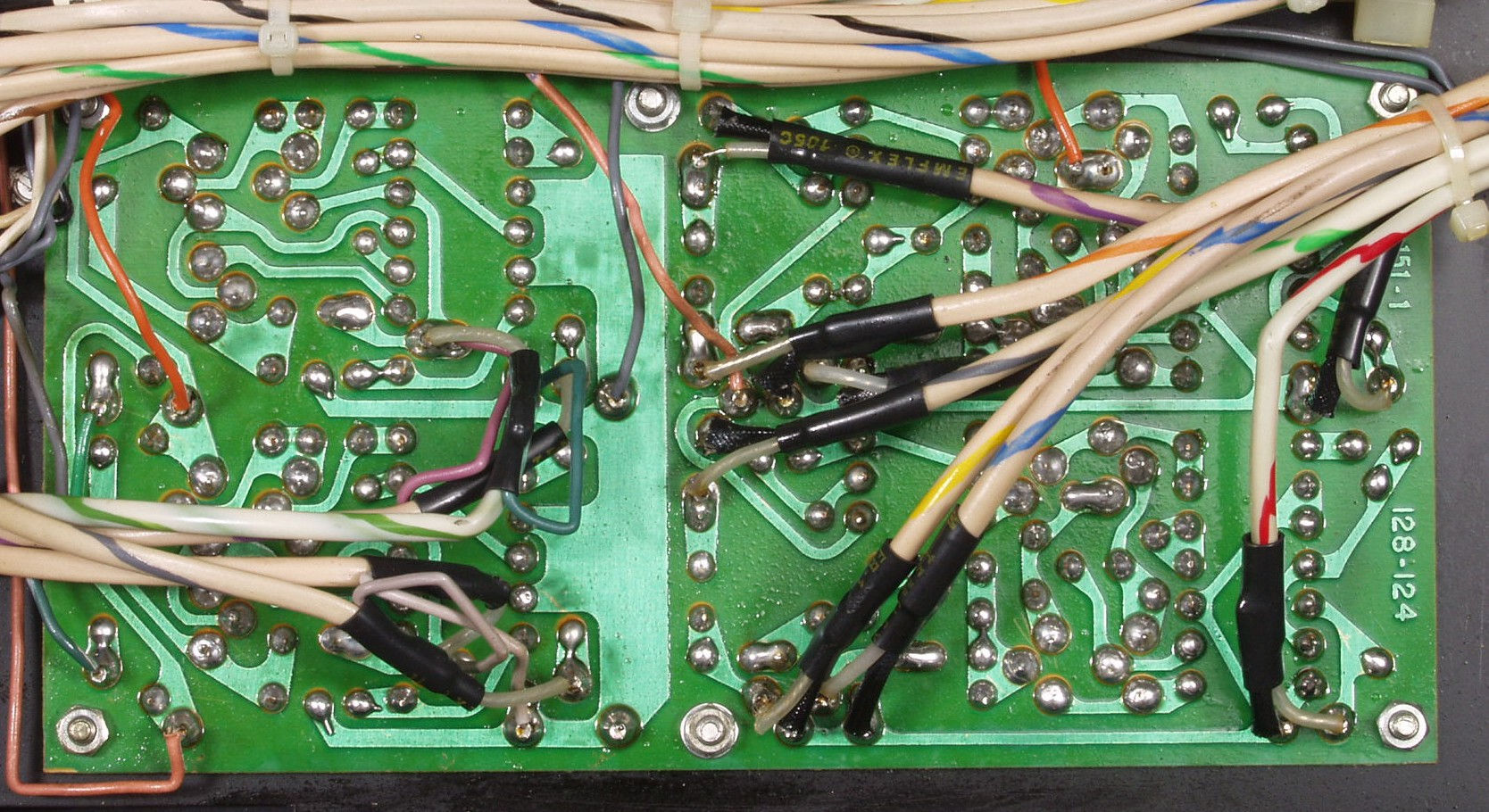

Ｃ４Ｃ．　修理（半田補正）後　ＢＡＳＳコントロール基盤裏。　半田を全部やり直す＋洗浄後防湿材を塗る。

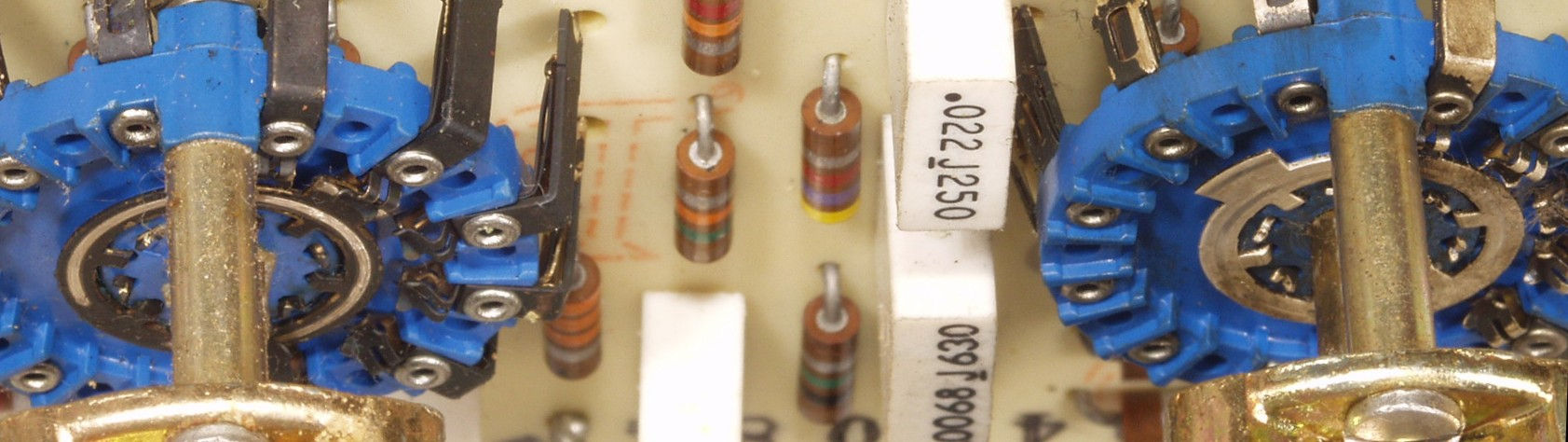

Ｃ５Ａ．　修理中　ＴＲＥＢＬコントロール基盤のＳＷ接点清掃中　左＝清掃前、右＝清掃後

Ｃ５Ａ１．　修理中　ＴＲＥＢＬコントロール基盤のＳＷ接点清掃中　左＝清掃前、右＝清掃後

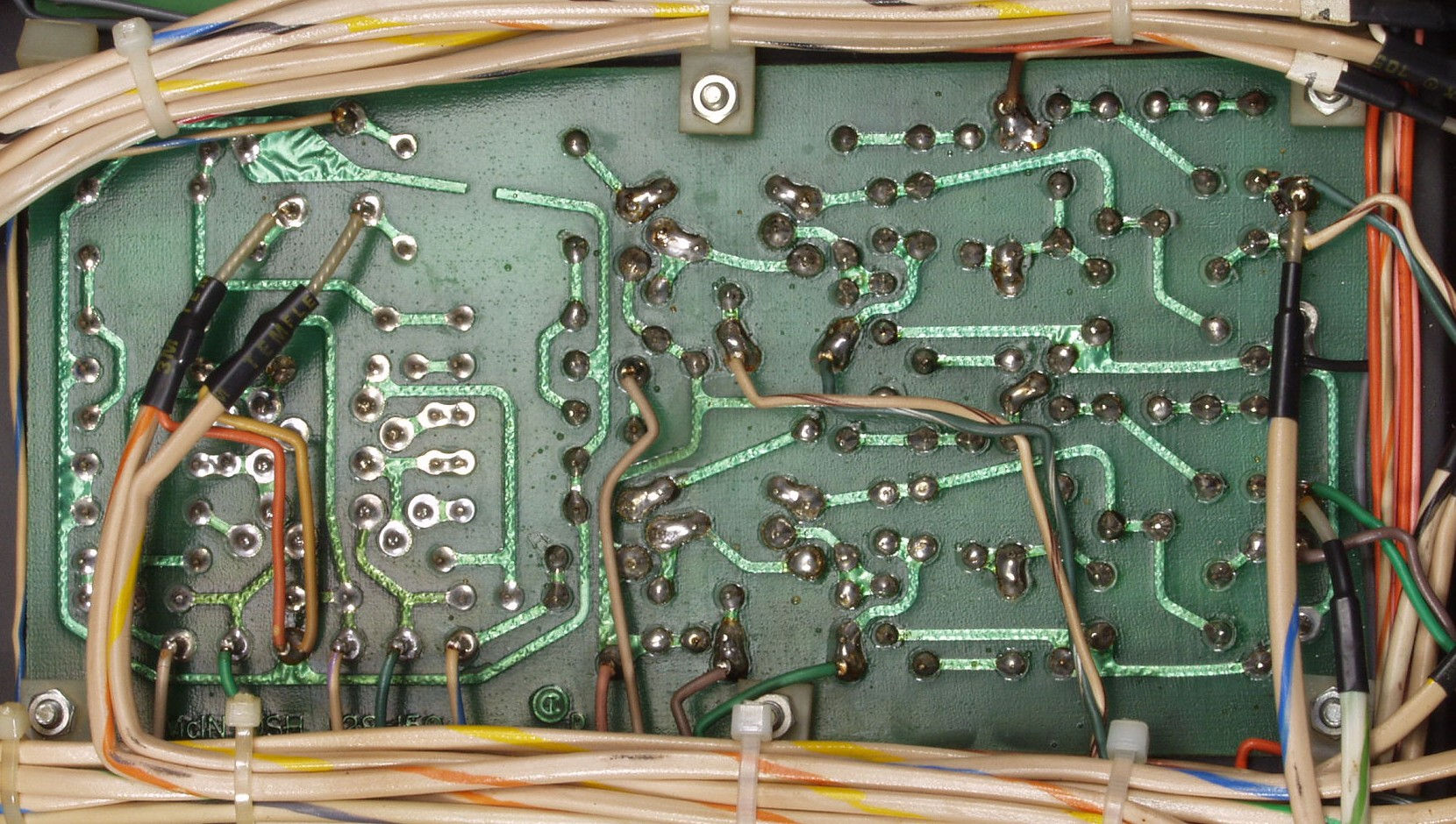

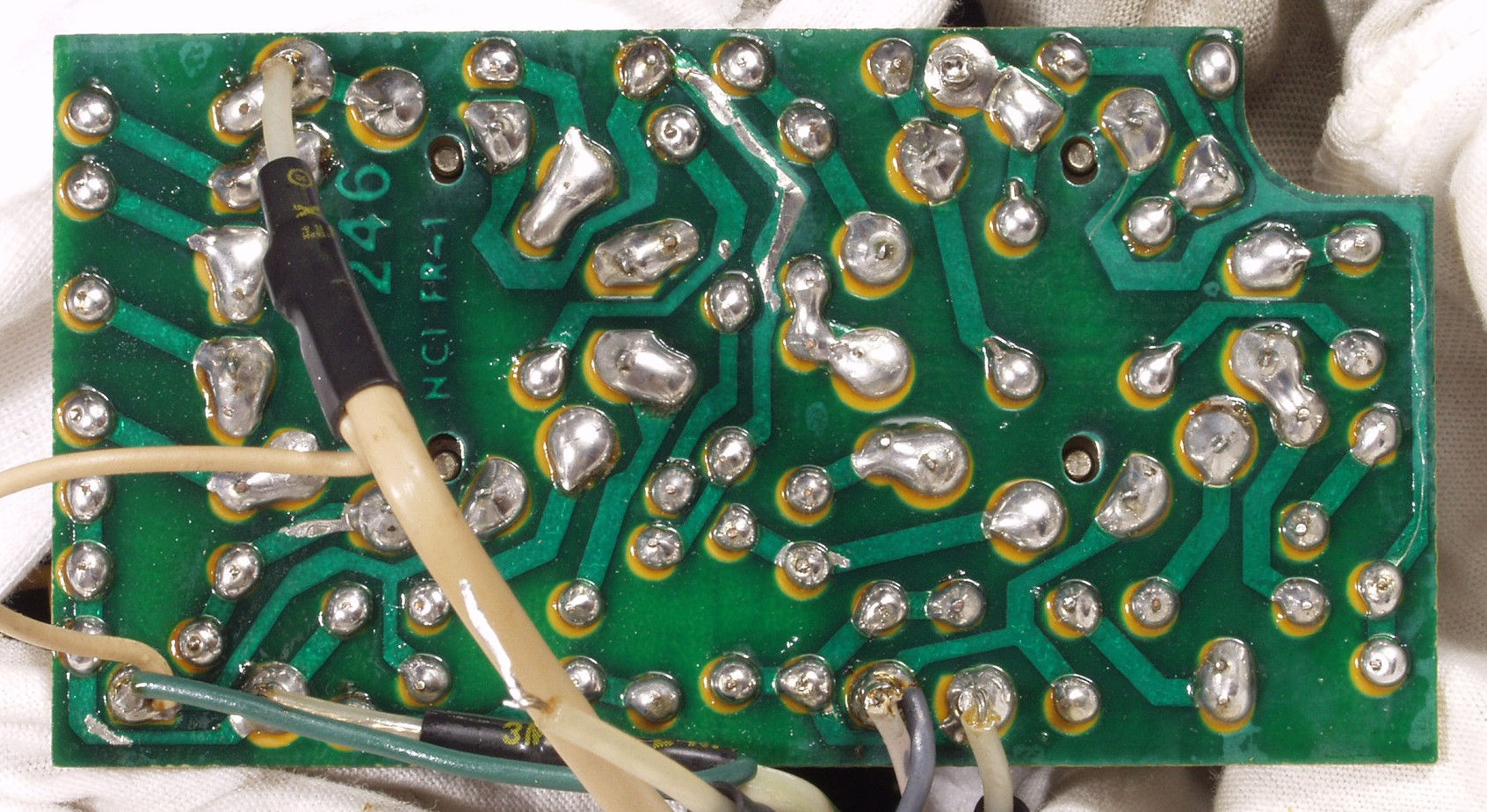

Ｃ５Ｂ．　修理前　ＴＲＥＢＬコントロール基盤裏

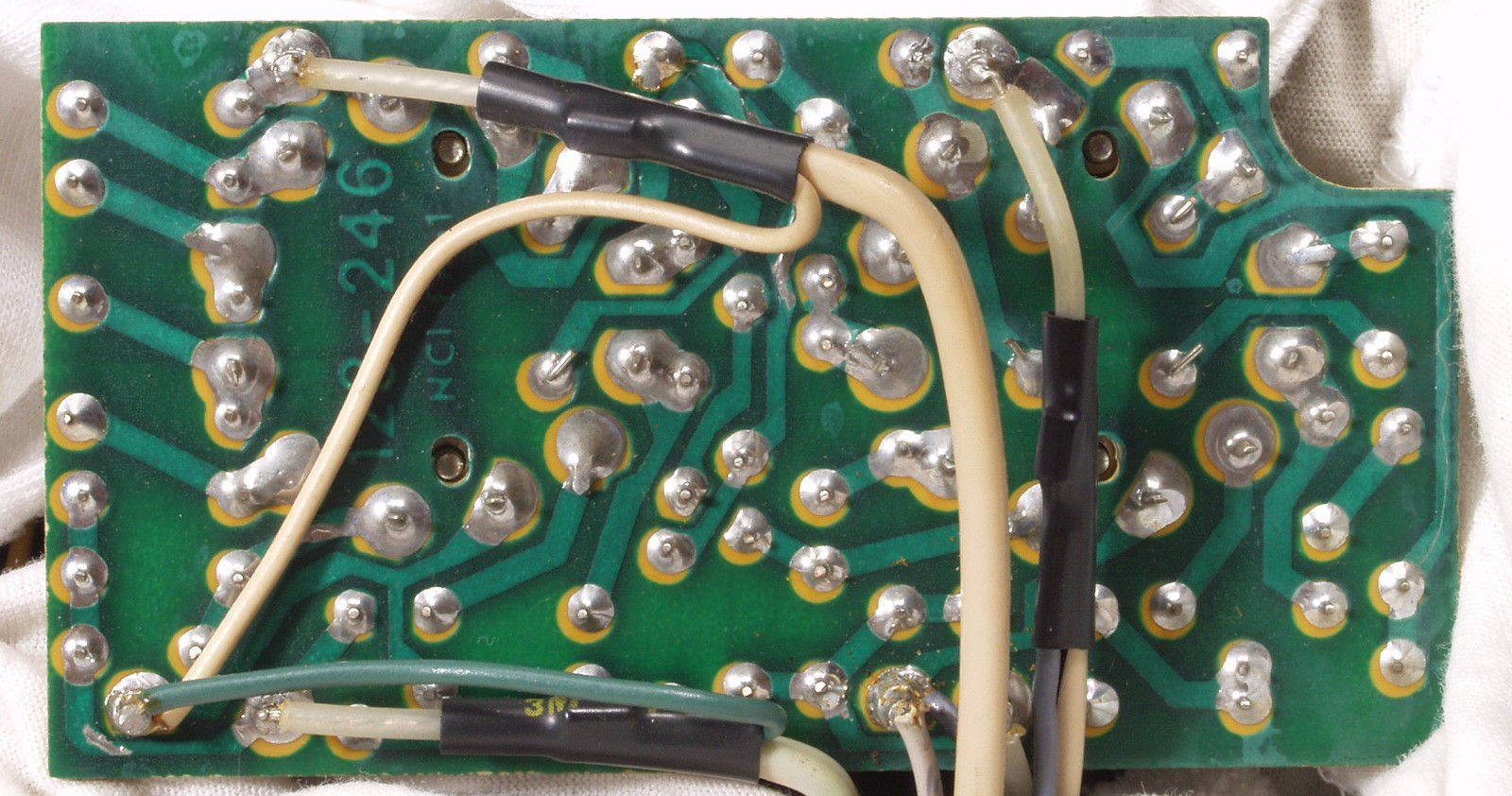

Ｃ５Ｄ．　修理（半田補正）後　ＴＲＥＢＬコントロール基盤裏。　半田を全部やり直す＋洗浄後防湿材を塗る。

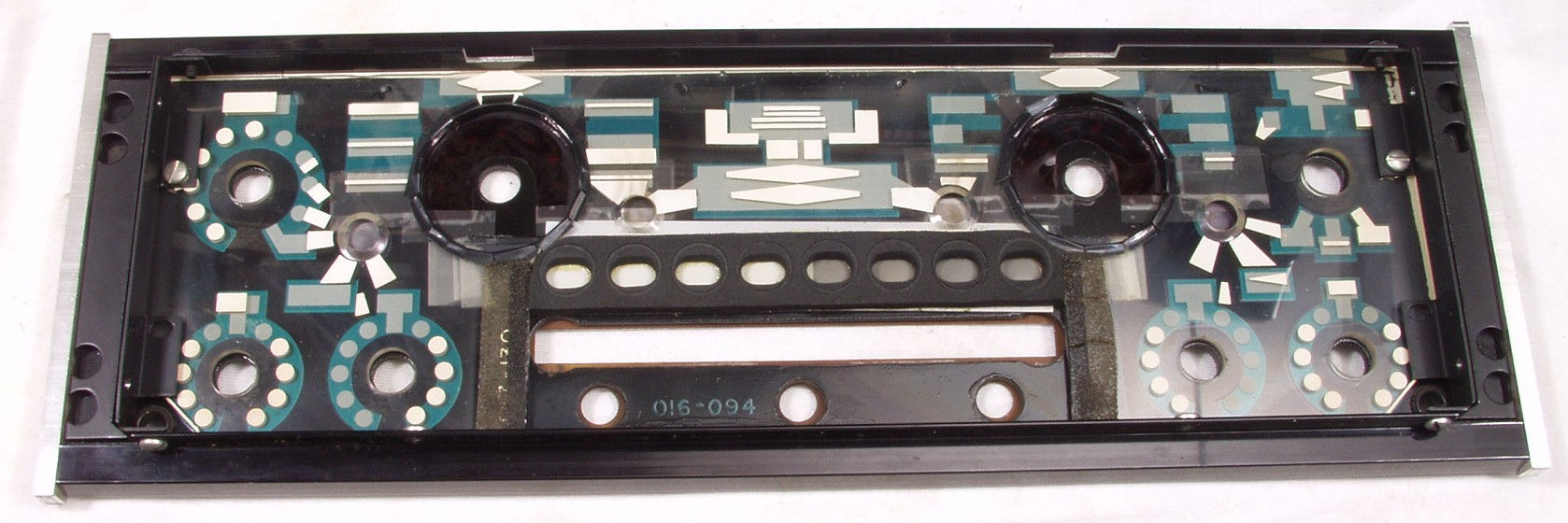

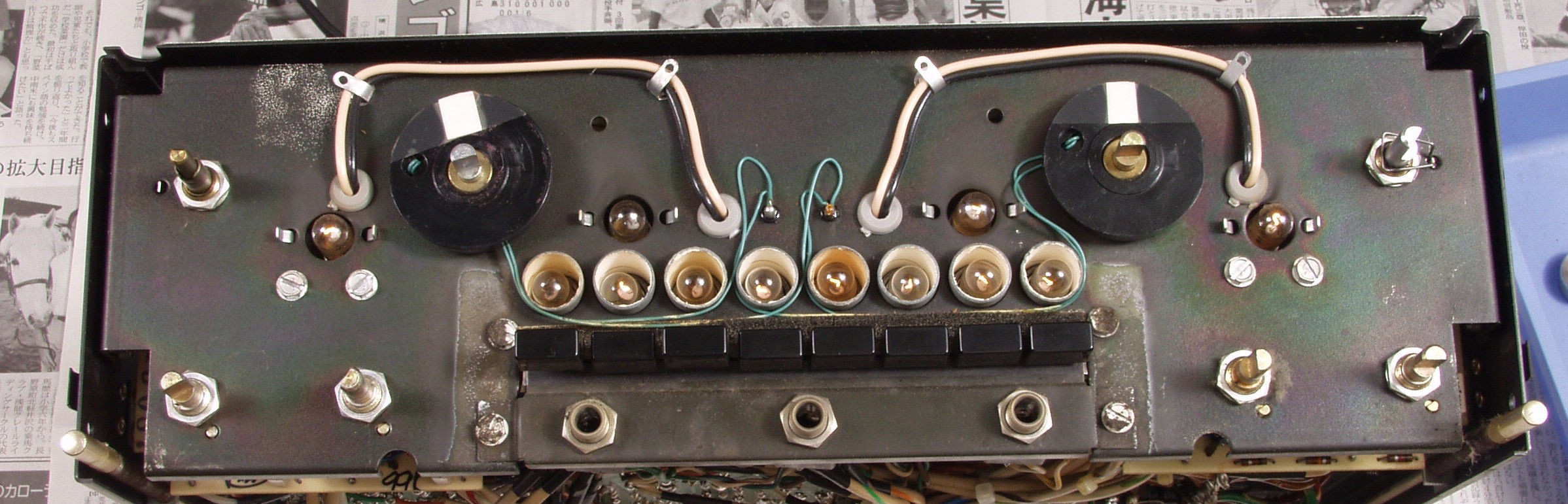

Ｃ６．　パネル裏清掃

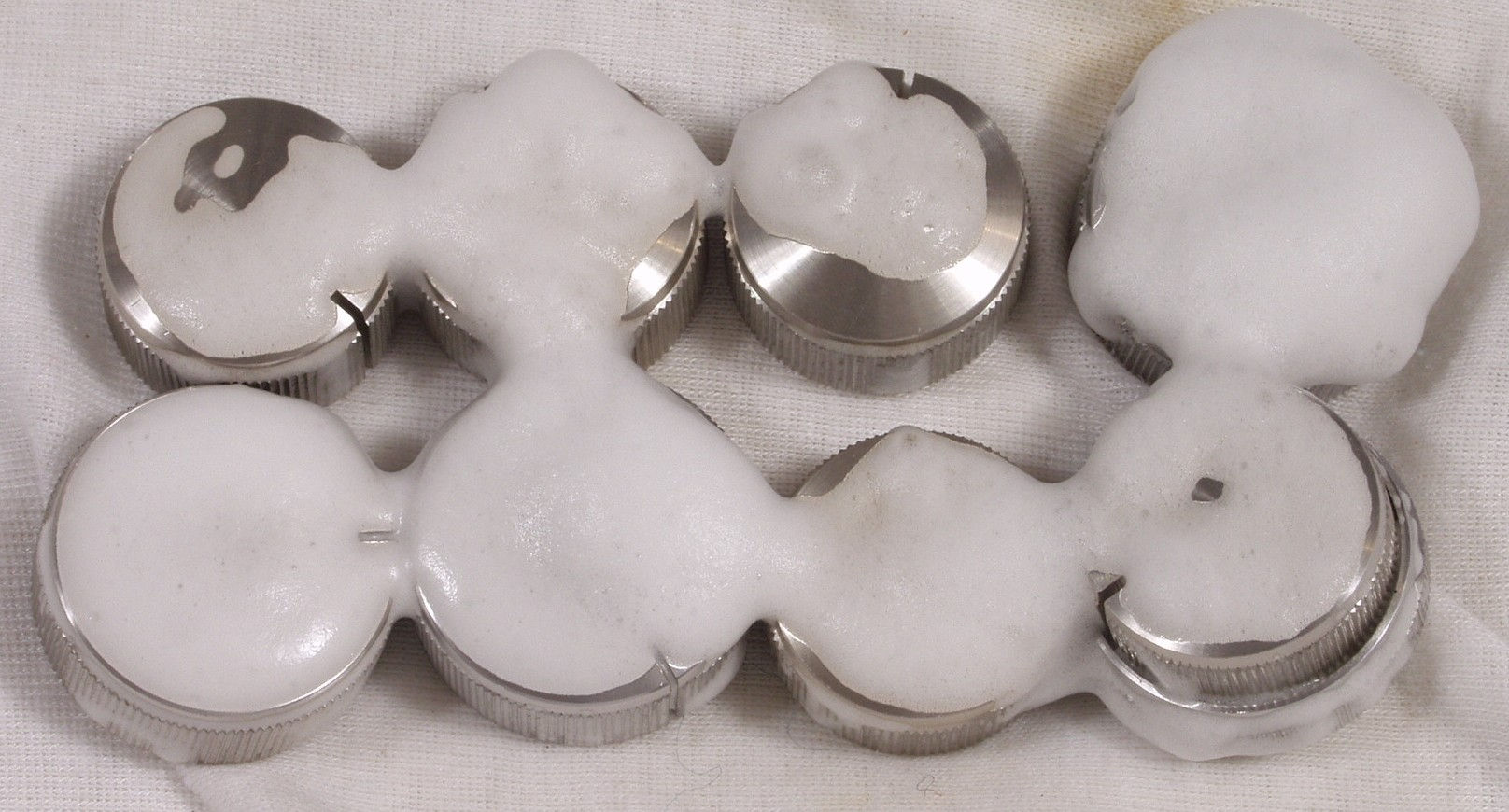

Ｃ７．　ツマミ清掃

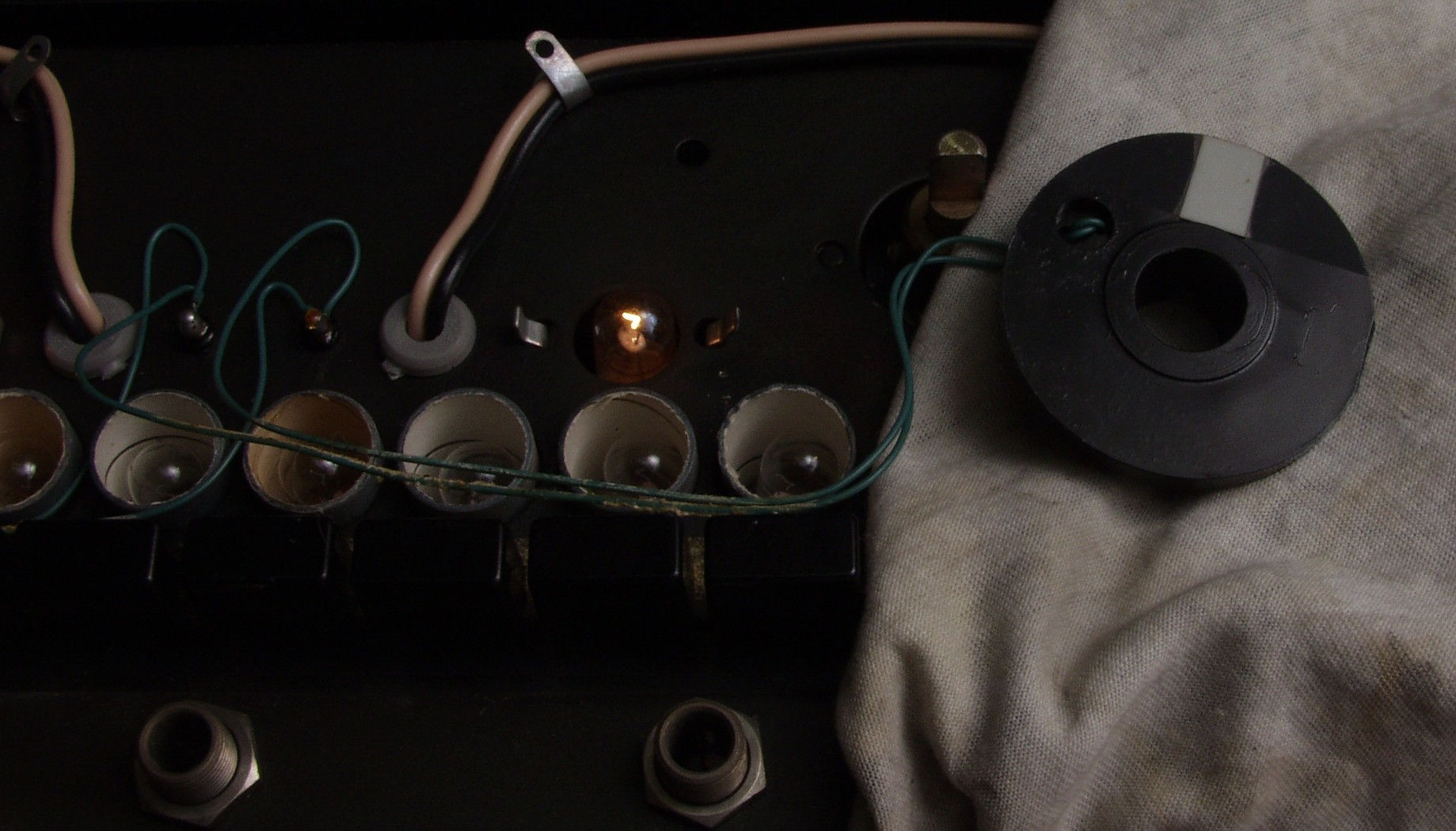

Ｃ８Ａ．　ランプ修理

Ｃ８Ａ．　入力切り替え表示ランプ修理

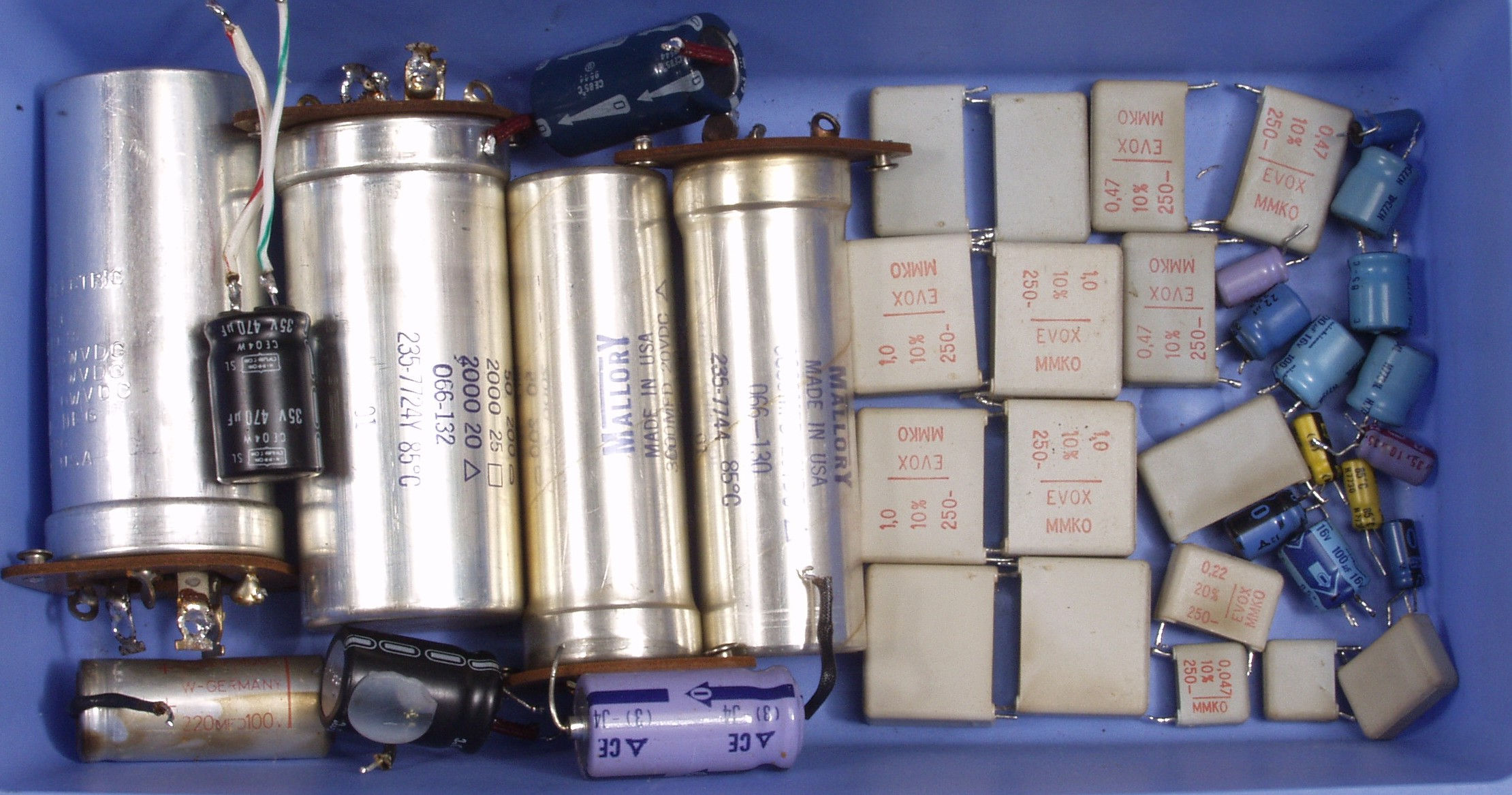

ＣＡ．　交換した部品

ＣＢＡ．　修理前　下から見る

ＣＢＢ．　修理後　下から見る

ＣＢＣ．　修理前　上から見る

ＣＢＤ．　修理後　上から見る

Ｅ．　調整・測定 Ｅ１．　出力／歪み率測定・調整

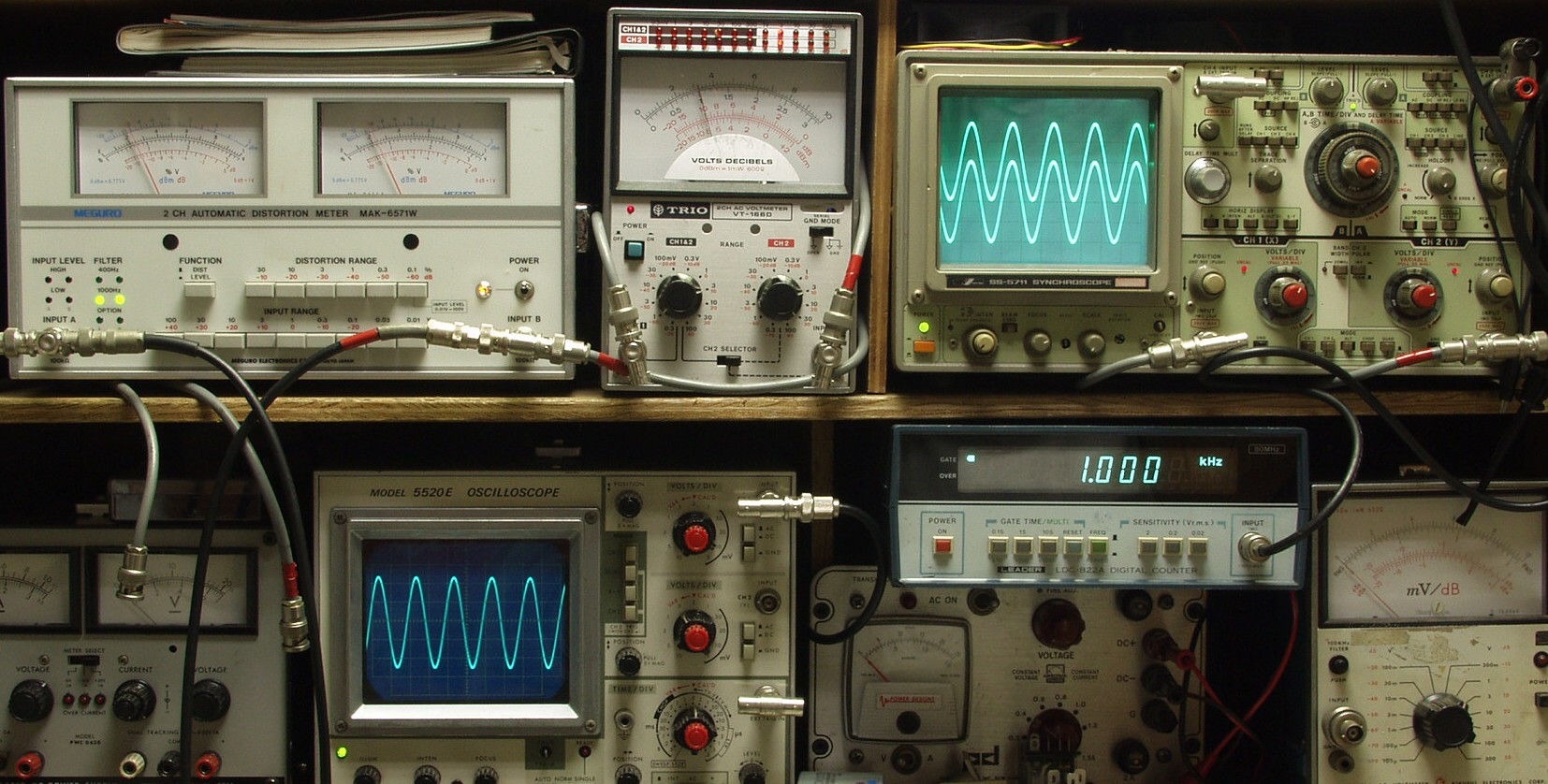

Ｅ２Ａ．　出力＝１Ｖ。　０．０２％歪み率　ＡＵＸ入力　１０００ＨＺ

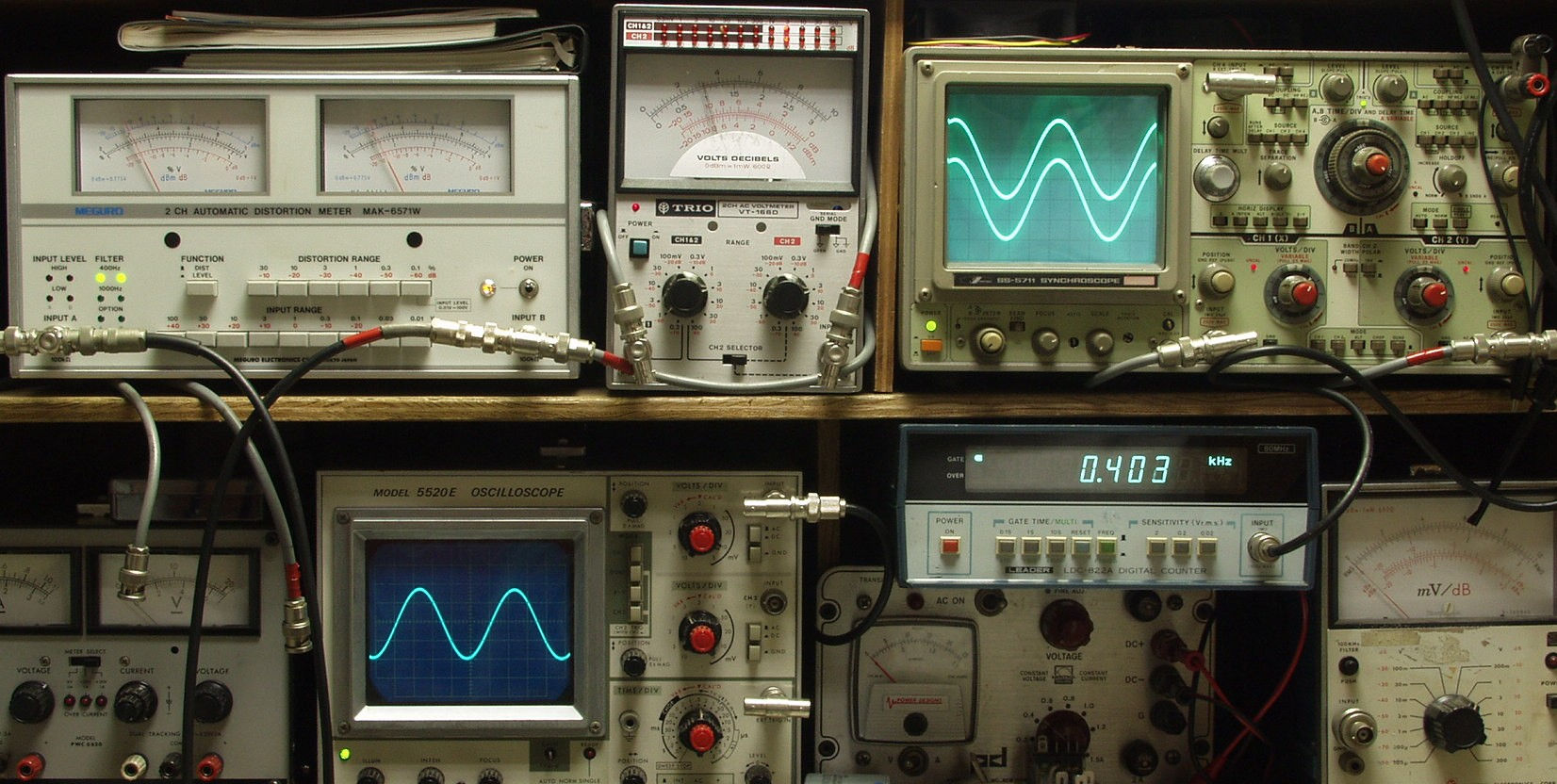

Ｅ２Ｂ．　出力＝１Ｖ。　０．０２％歪み率　ＡＵＸ入力　４００ＨＺ

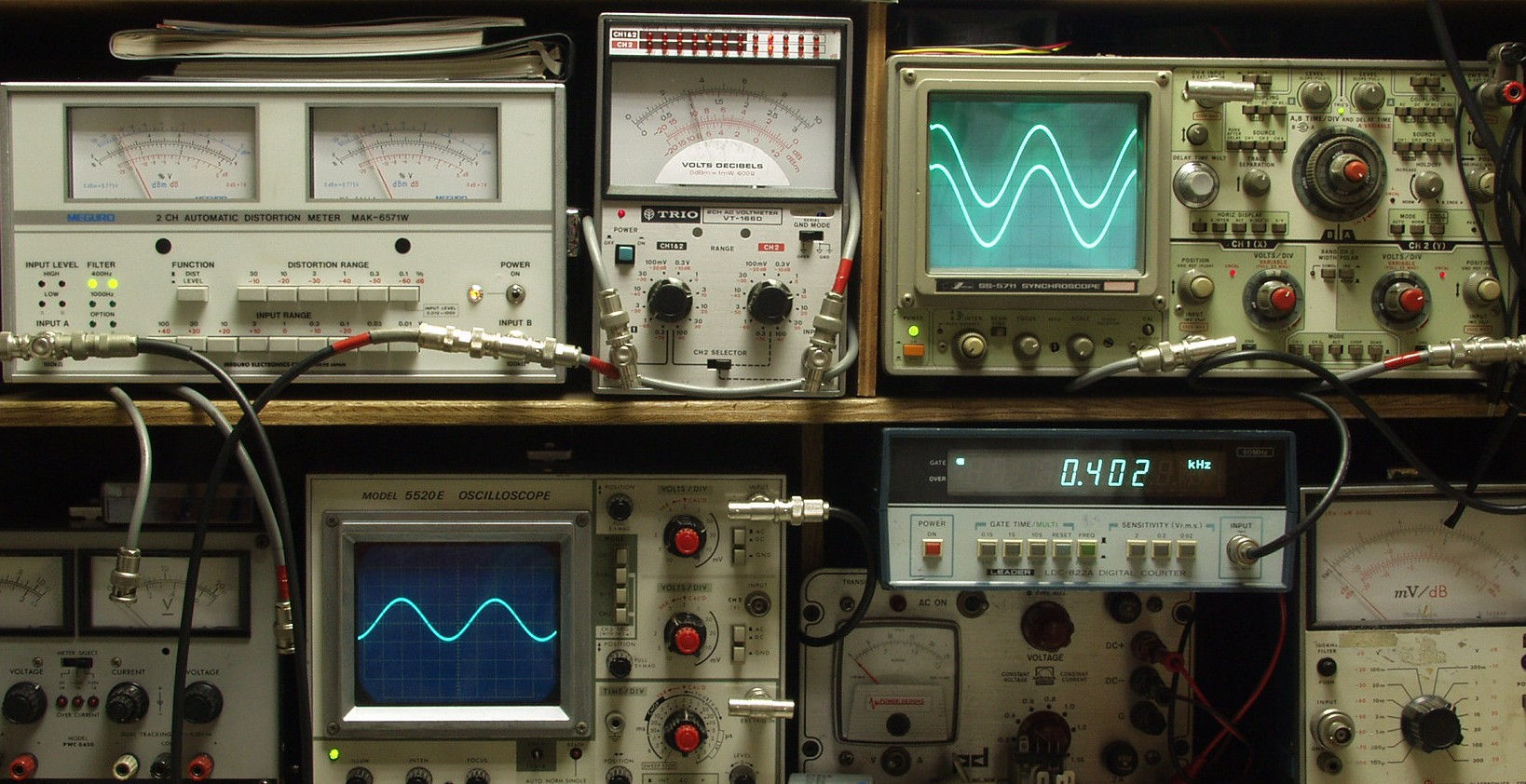

Ｅ２Ｃ．　出力＝１Ｖ。　０．０３％歪み率　ＭＭ入力　１０００ＨＺ

Ｅ２Ｄ．　出力＝１Ｖ。　０．０３％歪み率　ＭＭ入力　４００ＨＺ

Ｅ２Ｅ．　出力＝１Ｖ。　０．０３％歪み率　ＭＩＣ入力　１０００ＨＺ

Ｅ２Ｆ．　出力＝１Ｖ。　０．０３％歪み率　ＭＩＣ入力　４００ＨＺ

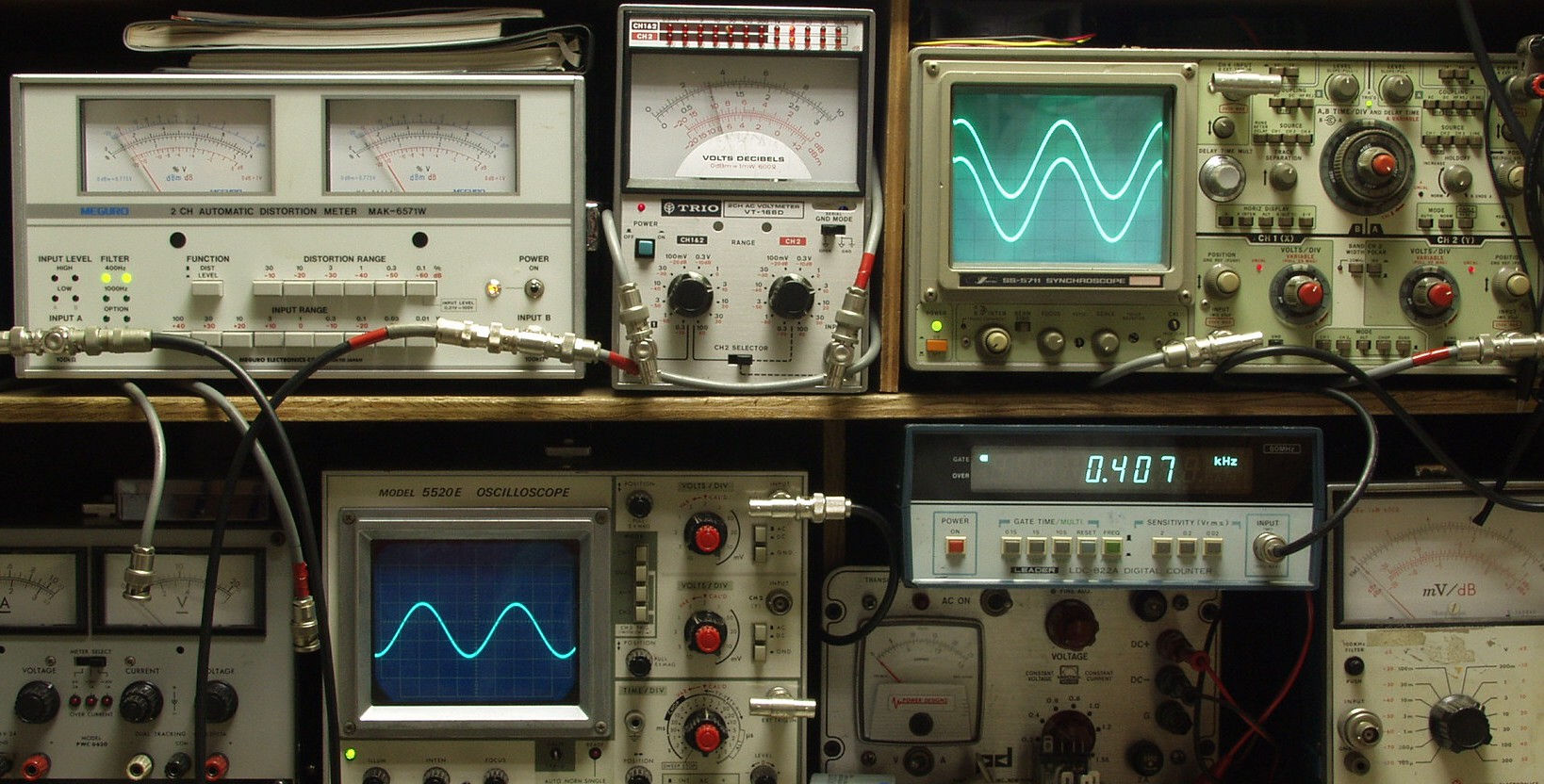

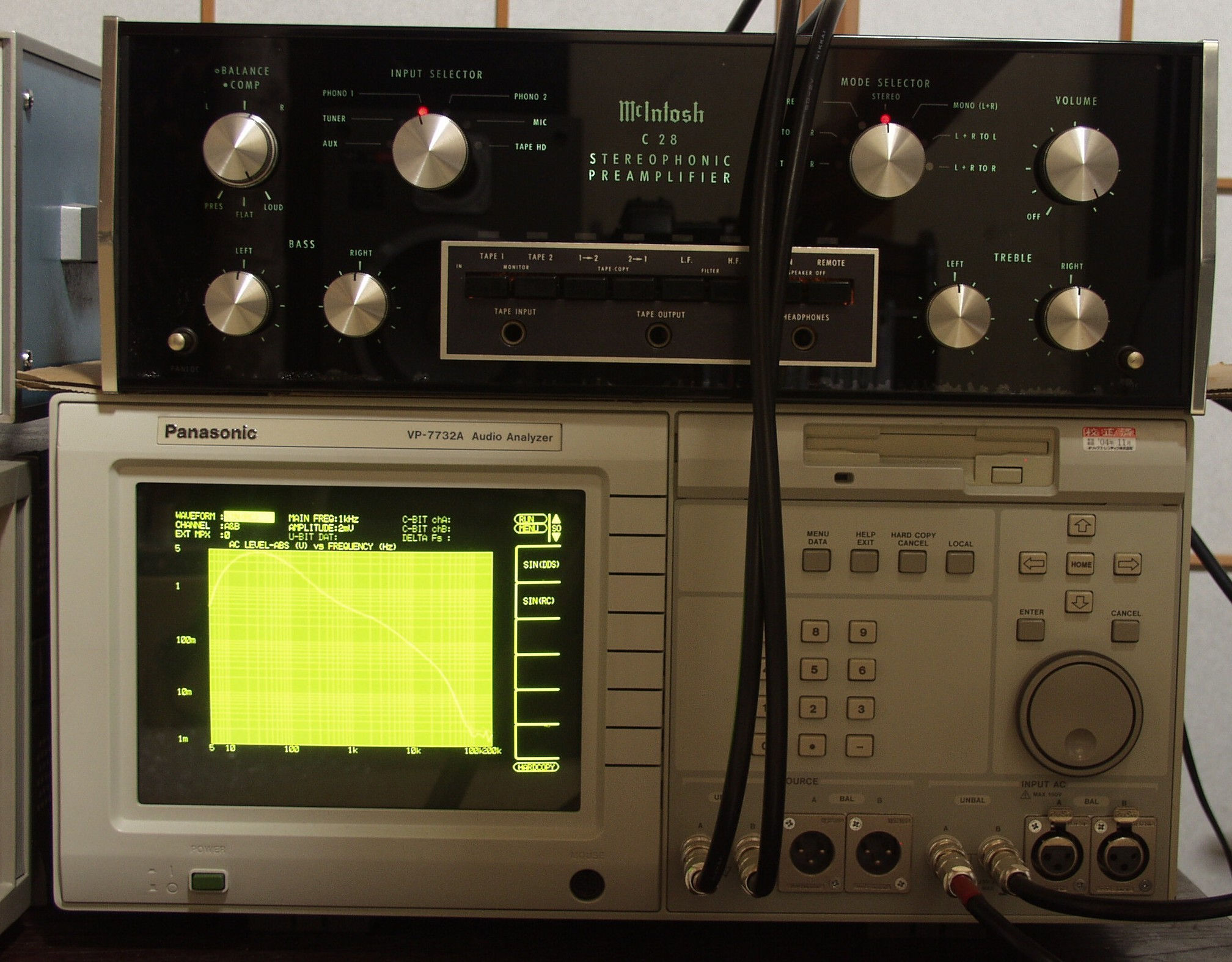

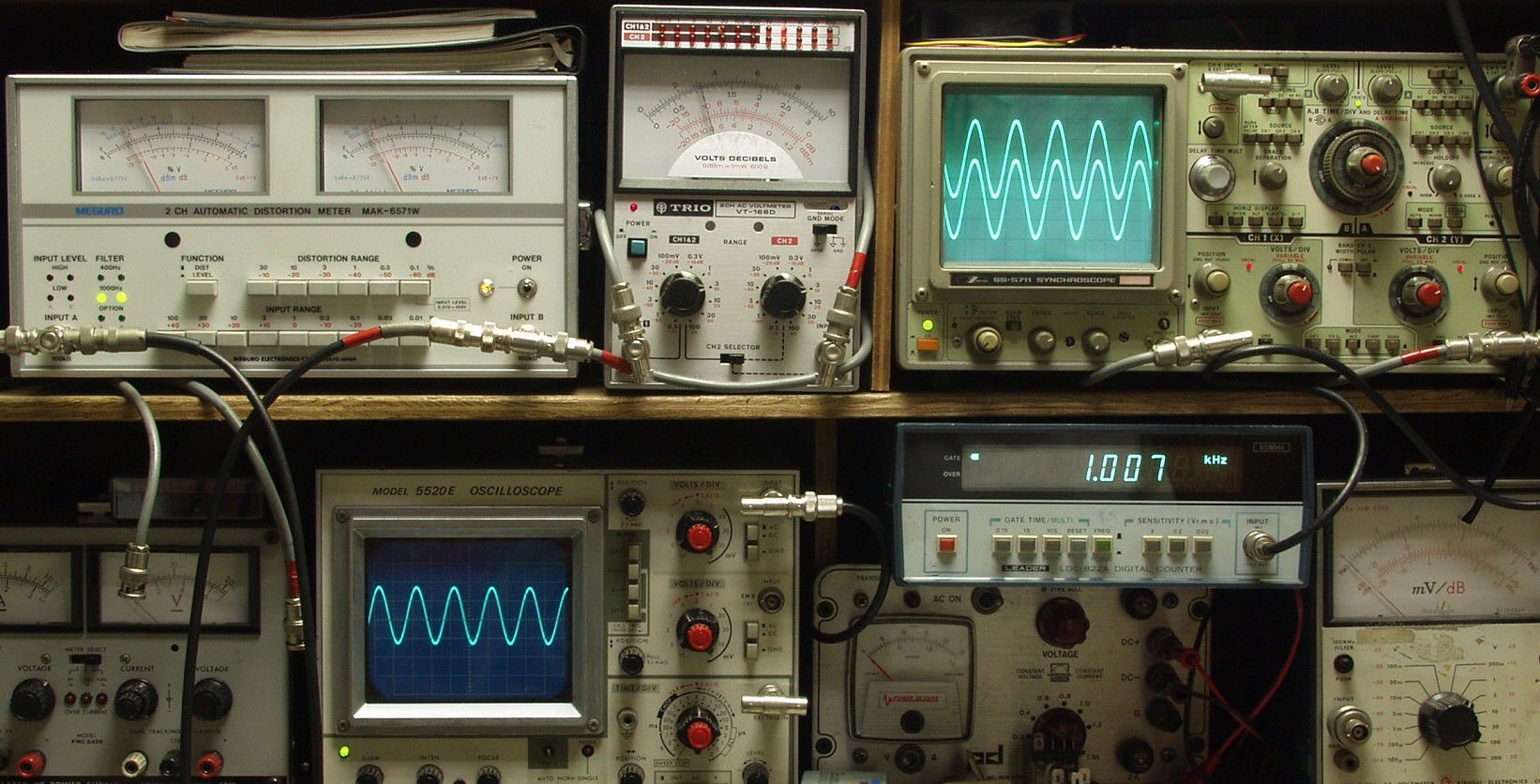

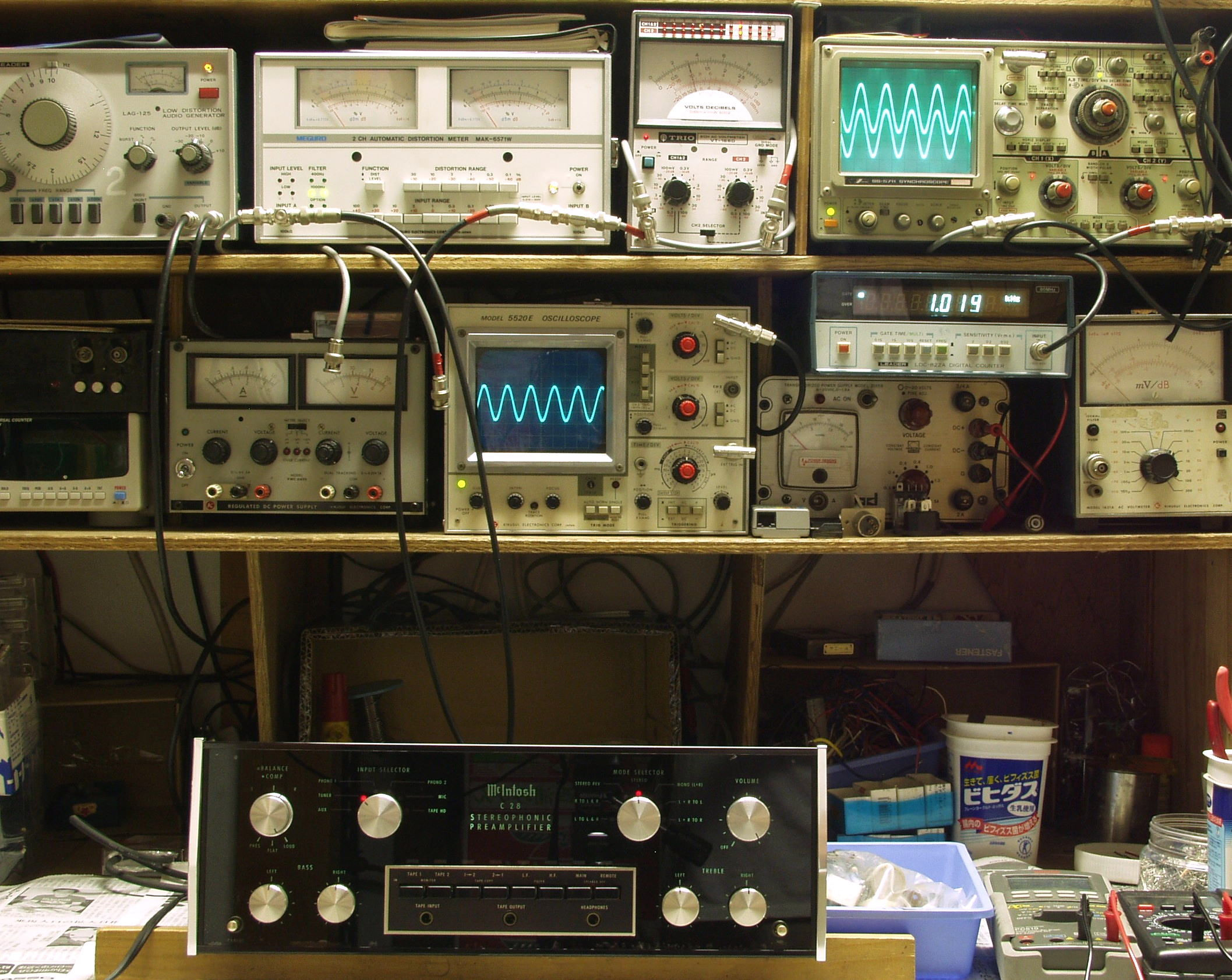

Ｆ．　上位測定器による調整・測定 Ｆ０．　下のオーディオアナライザーＶＰ−７７３２Ａで自動測定。

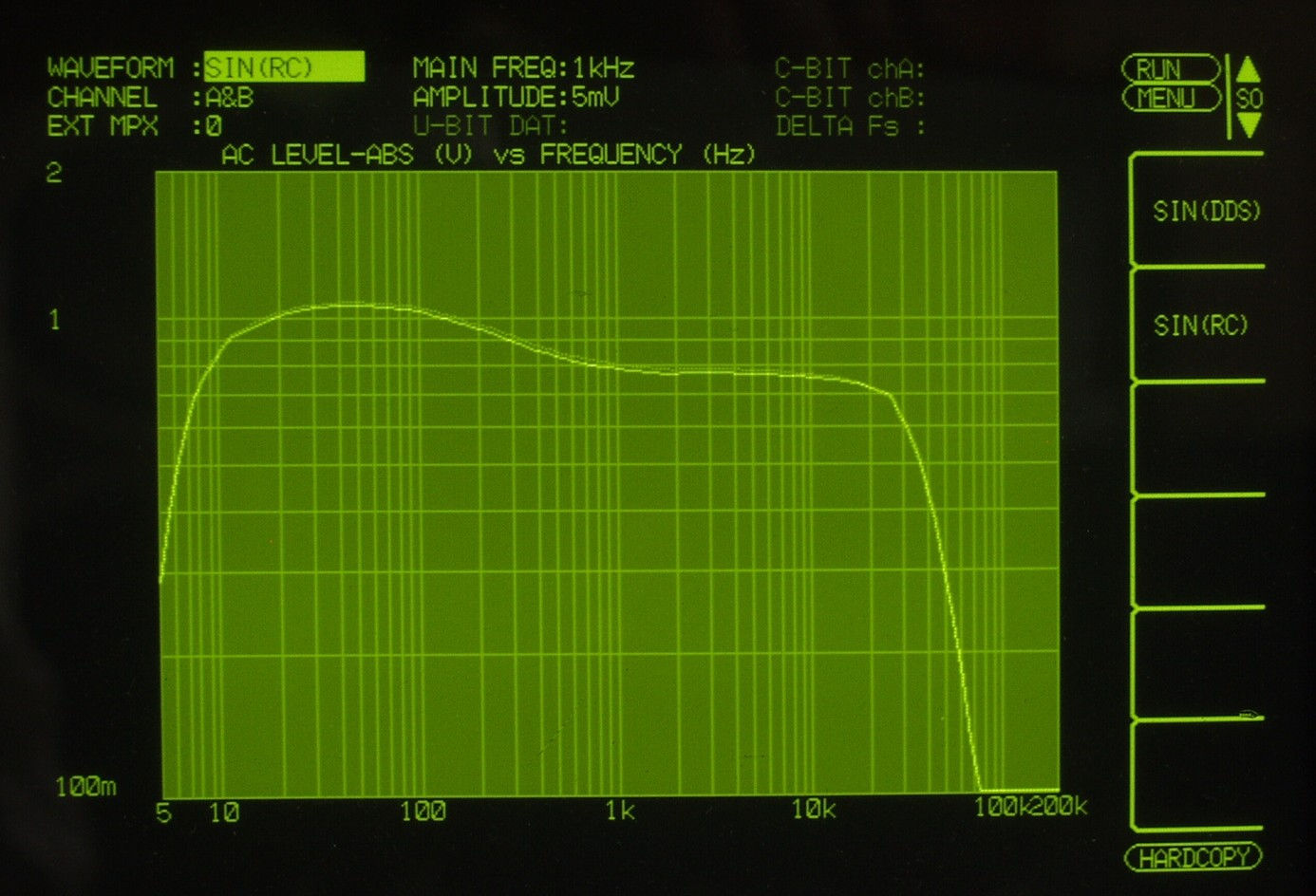

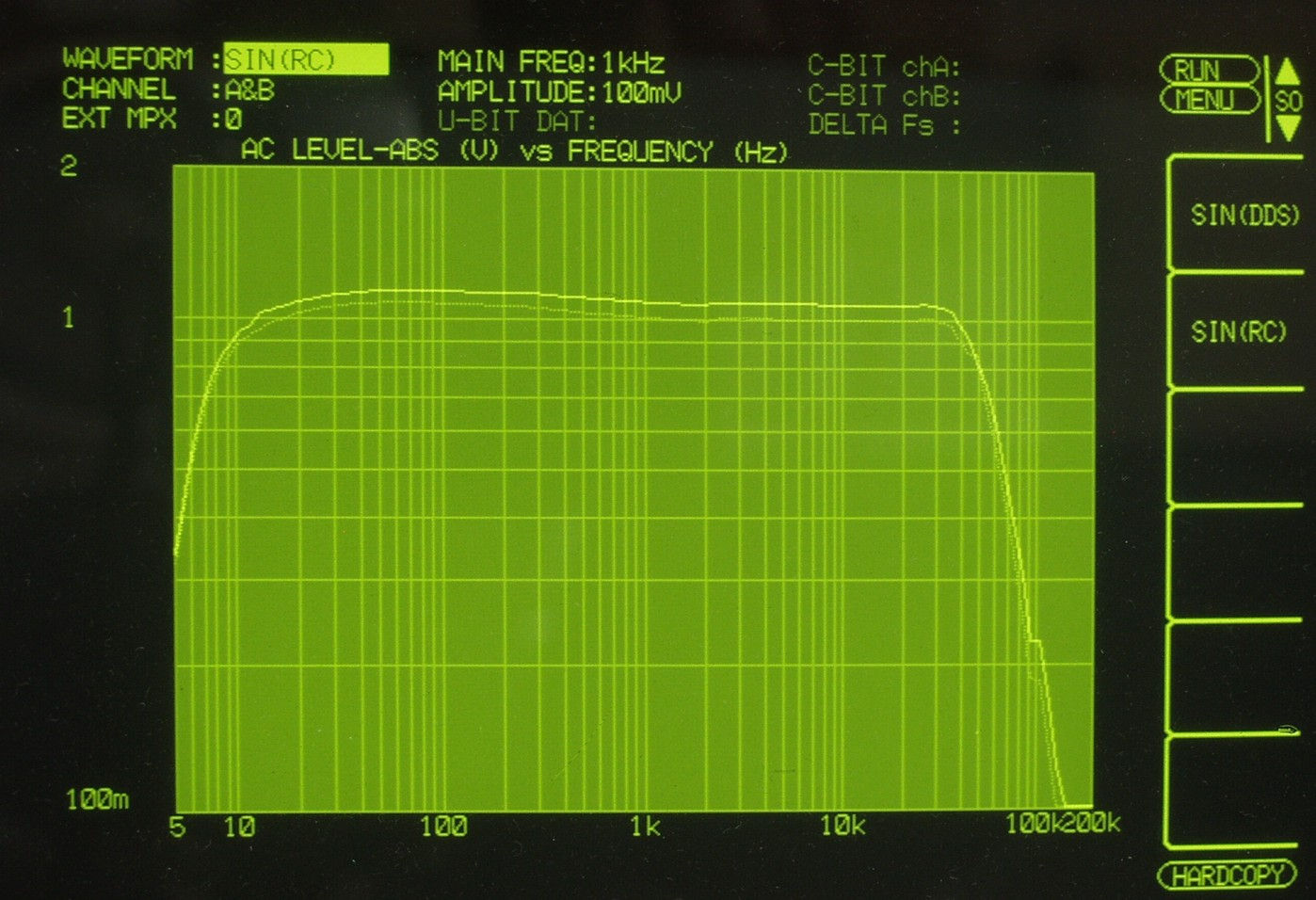

Ｆ２Ａ．　入出力特性　ＡＵＸ入力１００ｍＶ。　薄色＝Ｌ。　濃い色＝Ｒ。

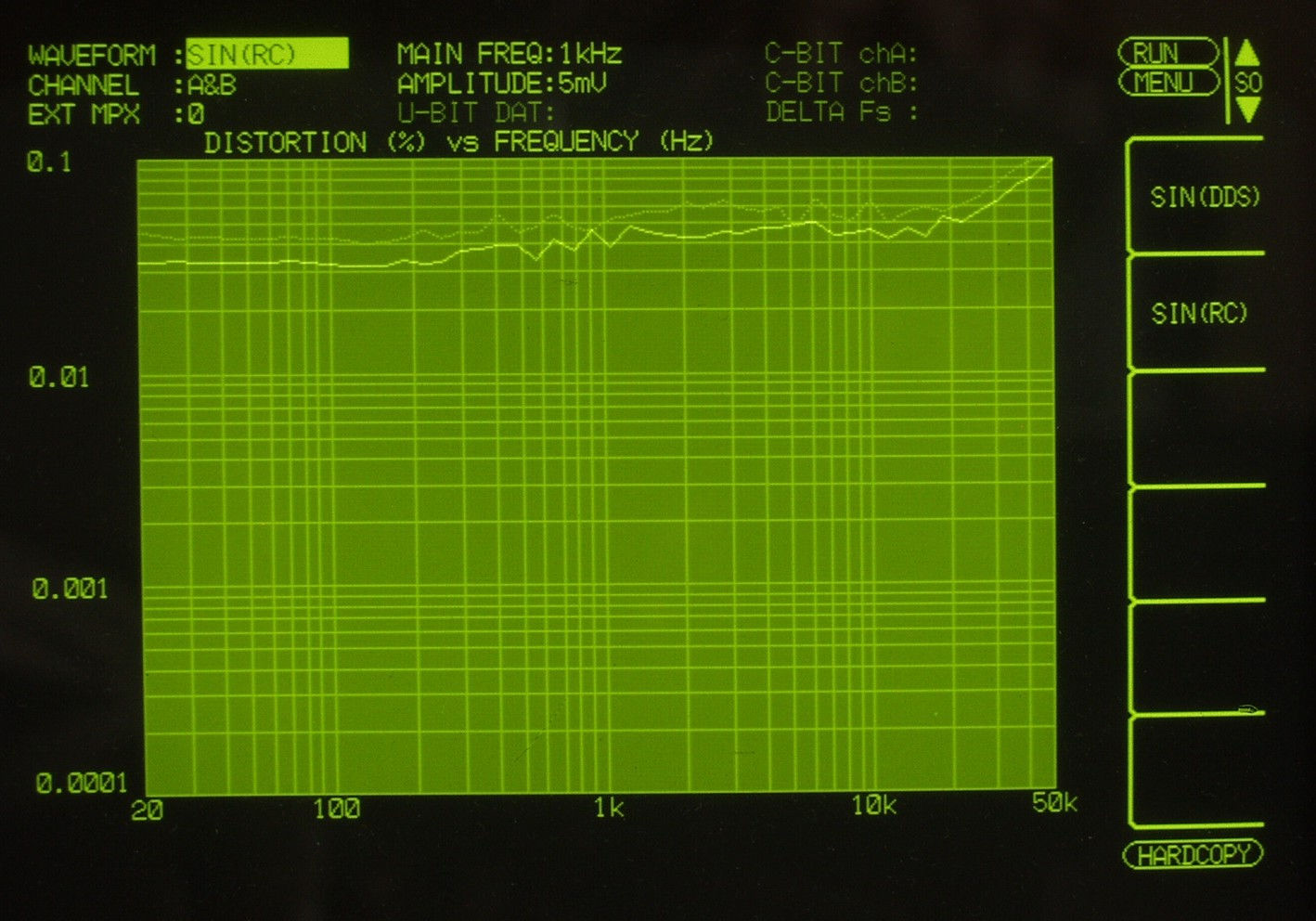

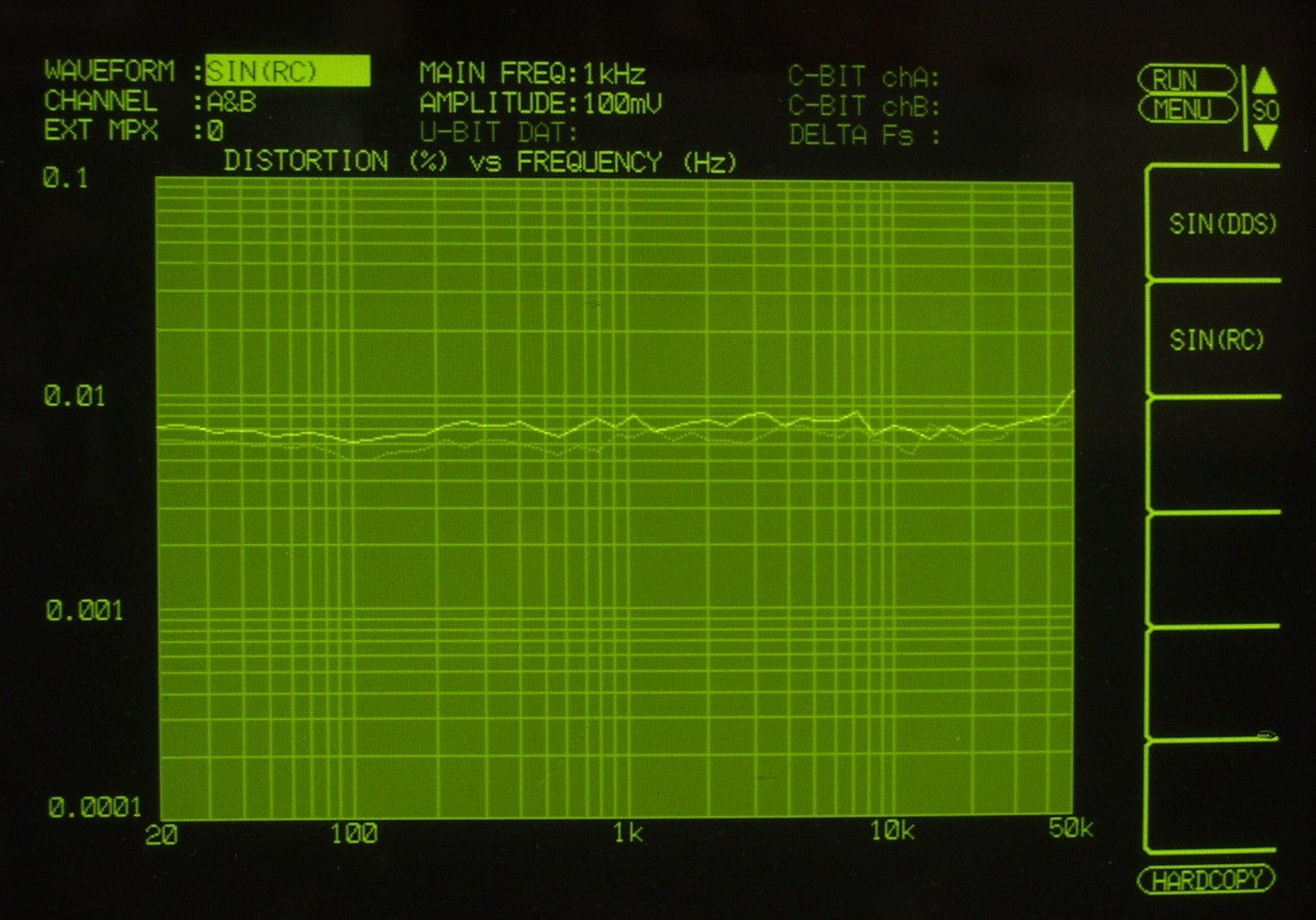

Ｆ２Ｂ．　歪み率特性　ＡＵＸ入力１００ｍＶ。　薄色＝Ｌ。　濃い色＝Ｒ。

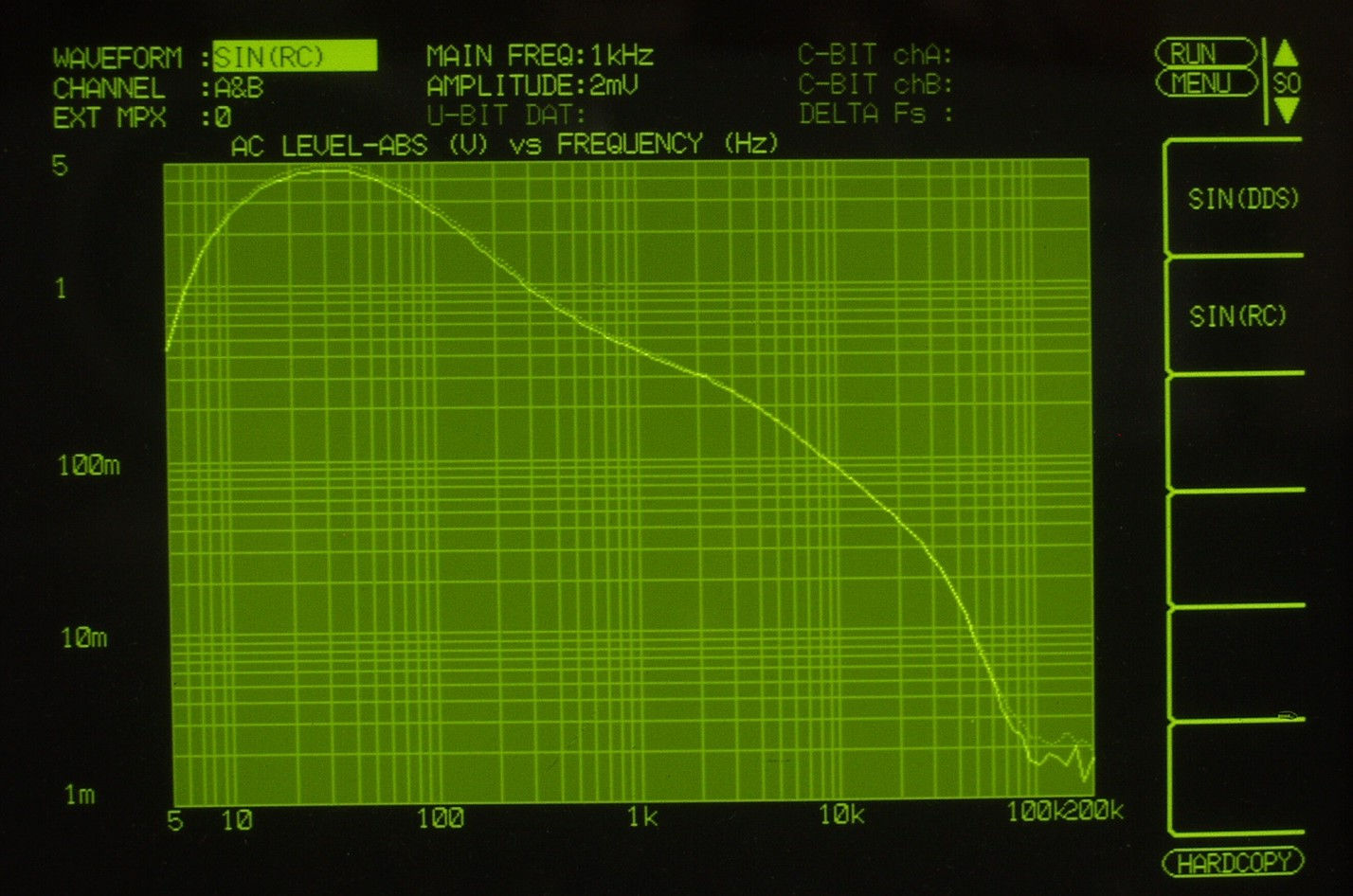

Ｆ３．　入出力特性　ＭＭ入力２ｍＶ。　薄色＝Ｌ。　濃い色＝Ｒ。

Ｆ４Ａ．　入出力特性　ＭＩＣ入力５ｍＶ。　薄色＝Ｌ。　濃い色＝Ｒ。

Ｆ４Ｂ．　歪み率特性　ＭＩＣ入力５ｍＶ。　薄色＝Ｌ。　濃い色＝Ｒ。

Ｅ５．　完成２４時間エージング

Ｓ．　ＭｃＩｎｔｏｓｈ　Ｃ２８ の仕様（マニアル・カタログより）

型式 ステレオプリアンプ　Ｃ−２８ 周波数特性 20Hz〜20kHz +0 -0.5dB 歪率 0.1％以下（20Hz〜20kHz、定格出力時） 入力感度/インピーダンス Phono1、2=2mV（1kHz）/47kΩ（65pF） AUX、Tuner、Tape1、2=0.25V/250kΩ MIC=2.5mV/500kΩ ハム及びノイズ AUX、Tuner、Tape1、2=90dB（聴感補正無し） Phono1、2=78dB（10mV入力時） 出力レベル/インピーダンス Main出力=2.5V/47kΩ（定格入力時） Tape出力=0.25V/47kΩ（定格入力時） Headphone、Line出力=0.75V（8Ω）、2.5V/600Ω CenterChannel=1.25V/47kΩ（定格入力時） Low Filter(Rumble Filter) 50Hz（12dB/oct）、20Hz（18dB/oct） Hight Filter(Scratch Filter) 7000Hz（12dB/oct）、20kHz（18dB/oct） 電圧増幅度（dB） 入力 Main Tape Headphone、Line AUX、Tuner、Tape1、2 20dB 0dB 30dB Phono1、2 62dB 42dB 72dB MIC 60dB 40dB 70dB TapeHead at 500Hz 64dB 44dB 74dB 使用半導体 トランジスタ=26個 シリコンダイオード=4個 ダイオードブリッジ=2個 Bassコントロール +20dB〜-20dB（20Hz）、11段切換 Trebleコントロール +18dB〜-18dB（20kHz）、11段切換 Volumeコントロール 0dB〜-65dB、連続可変 Ｉｎｐｕｔ　Ｓｅｌｅｃｔｅｒ AUX、Tuner、Phono1、Phono2、MIC、TapeHead　6ポジション Ｍｏｄｅ　Ｓｅｌｅｃｔｅｒ ＬｅｆｔOnly、RightOnly、Stereo、StereoReverse、MonoL+R、MonoL-R　7ポジション 電源 AC120V、50Hz/60Hz 消費電力 45W 外形寸法 本体=幅381×高さ127×奥行330mm（パンロック含む） 前面パネル=幅406×高さ138mm 重量 11.34kg（梱包時=16.78kg）

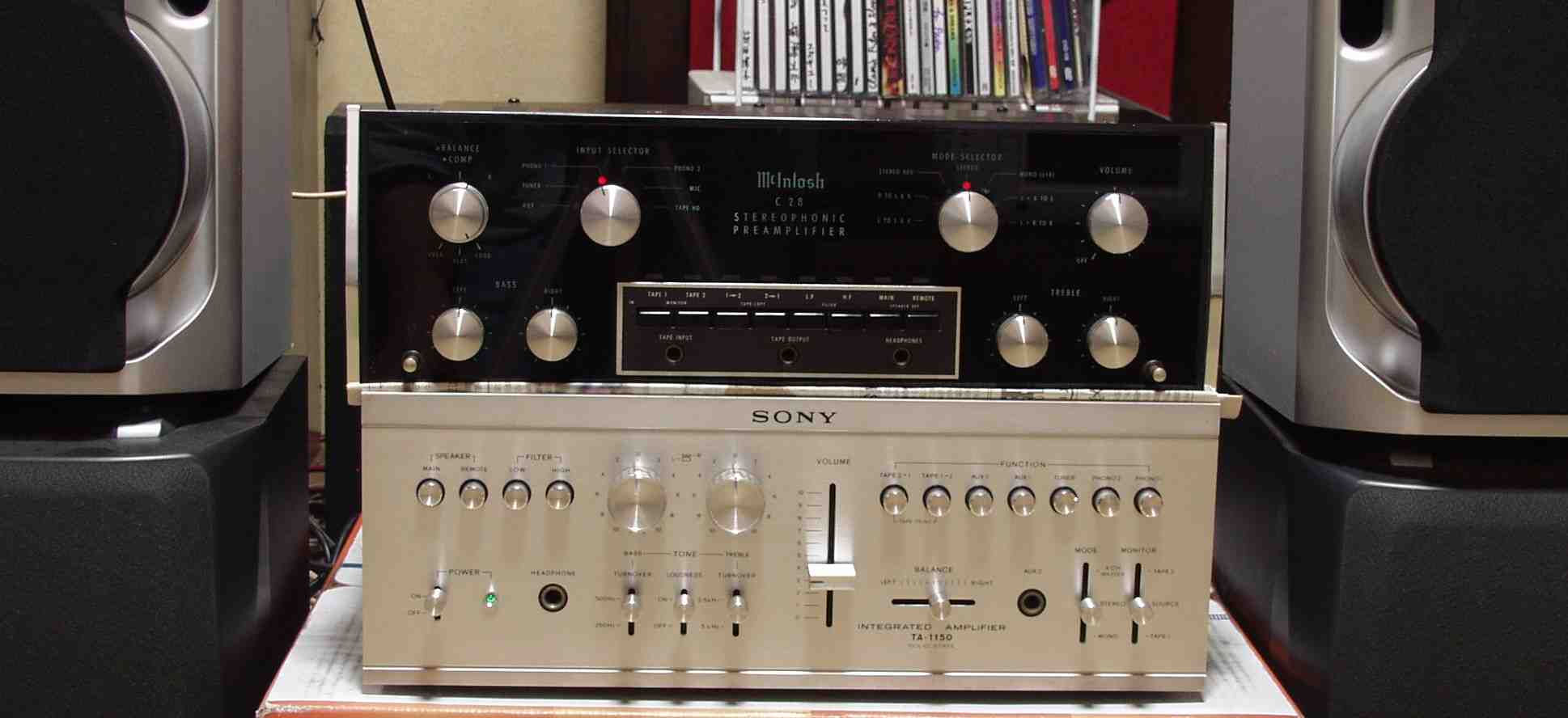

c-28-3-16
