ＧＡＳ ＡＭＰＺＩＬＬＡ　２Ａ．　７台目修理記録

平成２３年９月１９日到着　　　　平成２４年２月１２日完成

寸評 　　GAS−AMPはIQ??の天才が設計した・・・とか言われているが、このAMPの使用には十分な注意が必要です。 　　特に、ＳＰ接続リレーが無いので、安定までの間（５分くらい）はＳＰのボイスコイルに電流が流れますので、 　　ネットワークの無いのは注意。 改造への寸評。 　　初心者が修理・改造するＡＭＰでは有りません。基板から、回路図が浮かぶくらいのレベルが必用です。

Ａ．　修理前の状況 オークションで購入、自分で電解コンデンサー等改造して来ました。 ＡＥ．　修理前点検測定 Ｂ．　原因 経年劣化＋修理ミス。 Ｃ．　修理状況 電解コンデンサー交換。 半固定ＶＲ交換。 配線手直し、補強。 経年劣化による各部ハンダ補正。 ＯＰ−ＡＭＰ交換。 ＶＵメータ修理。 １部ＴＲ（トランジスター）交換。 抵抗交換。 焼損ダイオー交換。 フアンガード取付。 温度感知のフアン・コントロール制御組込。 ＶＵメータ・レンジ切換ＳＷ修理。 Ｄ．　使用部品 半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　４個。 電解コンデンサー　　　　　　　　　　　　　　　　　　１６個。 ＯＰ−ＡＭＰ　　　　　　　　　　　　　　　　　　　　　４個。 ダイオード　　　　　　　　　　　　　　　　　　　　　　２個。 ＴＲ（トランジスター） 　　　　　　　　　　　　　　　　２個。 抵抗　　　　　　　　　　　　　　　　　　　　　　　　　４個。 フアンガード　　　　　　　　　　　　　　　　　　　　１個。 フアン・コントロール制御。　　　　　　　　　　　　　　１個 ＶＵメータ・レンジ切換ＳＷノブ　　　　　　　　　　　　１個。 Ｋ．　電源ケーブル修理 Ｅ．　調整・測定 Ｆ．　修理費　　　　　　　　　　　　　　　　　１１６，０００円 Ｓ．　ＧＡＳ ＡＭＰＺＩＬＬＡ　の仕様（マニアル・カタログより）

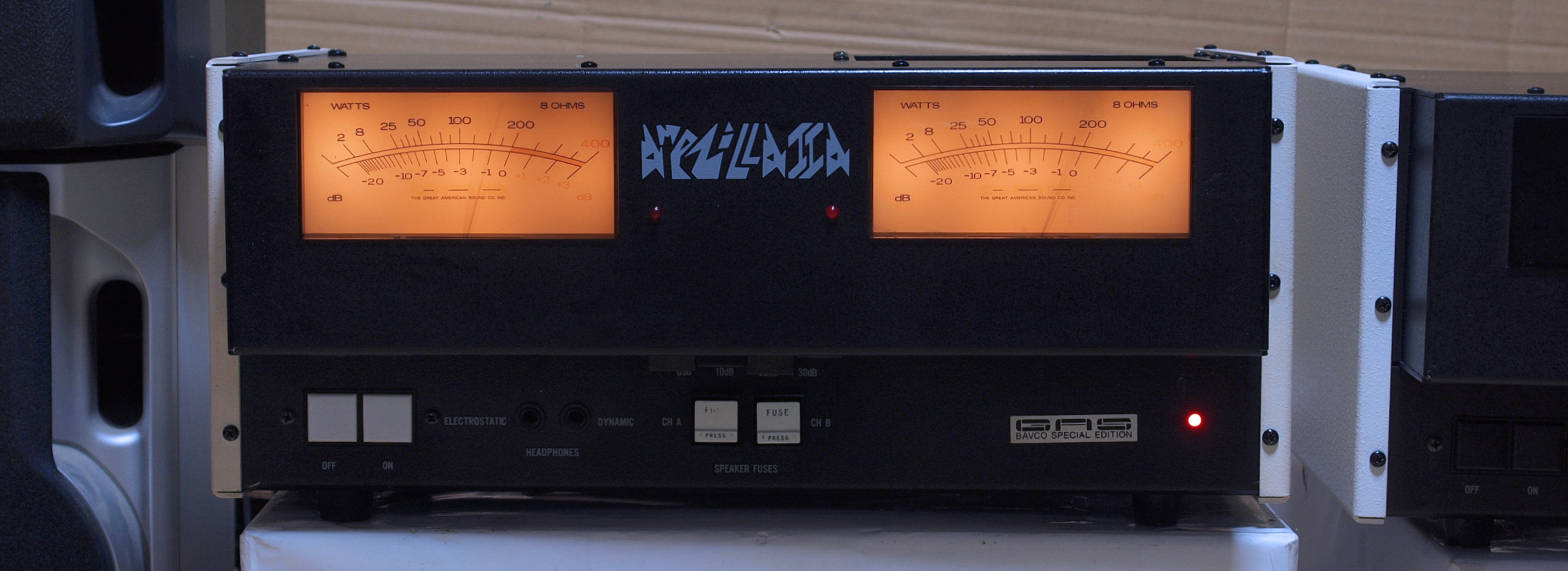

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１０．　点検中　前から見る。

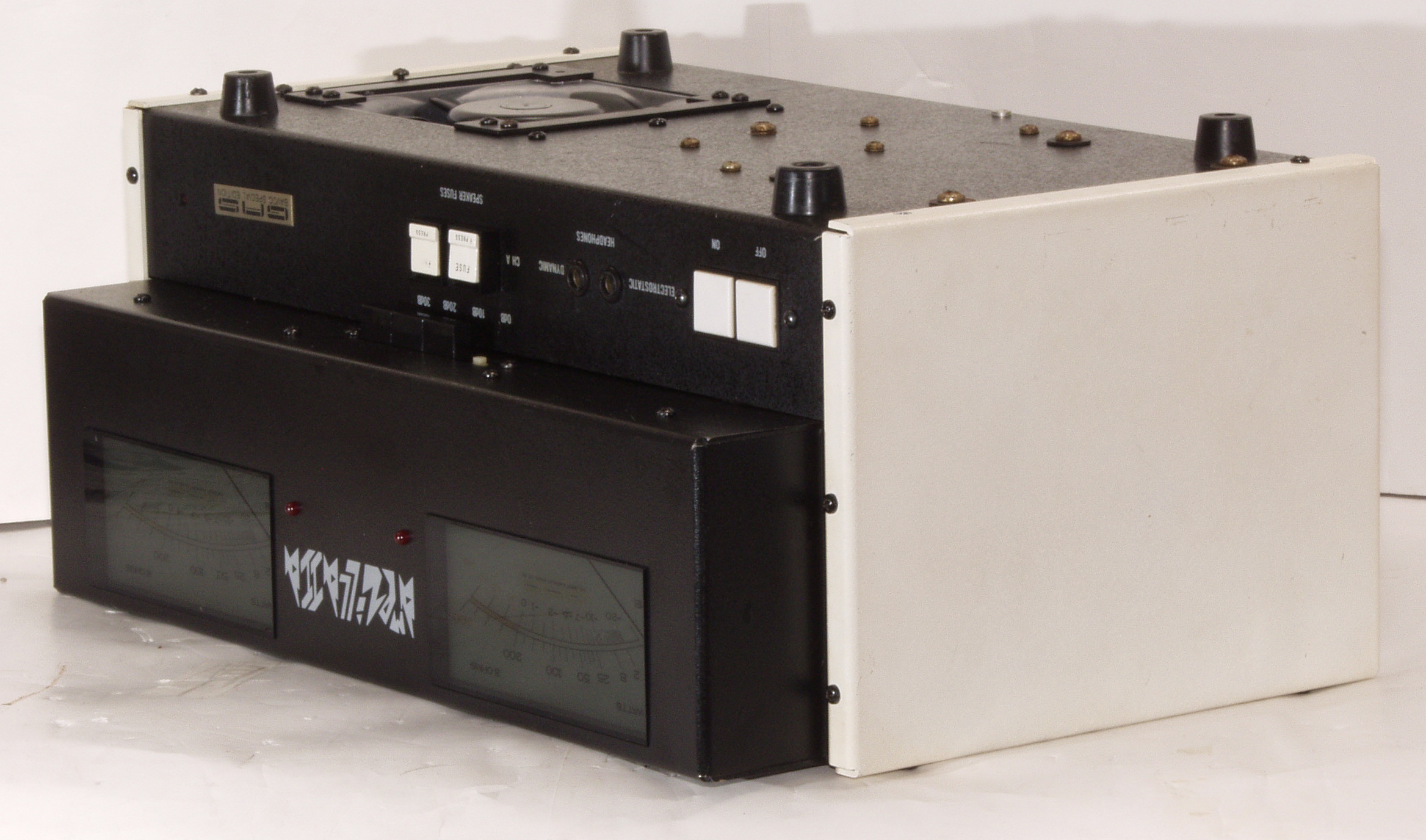

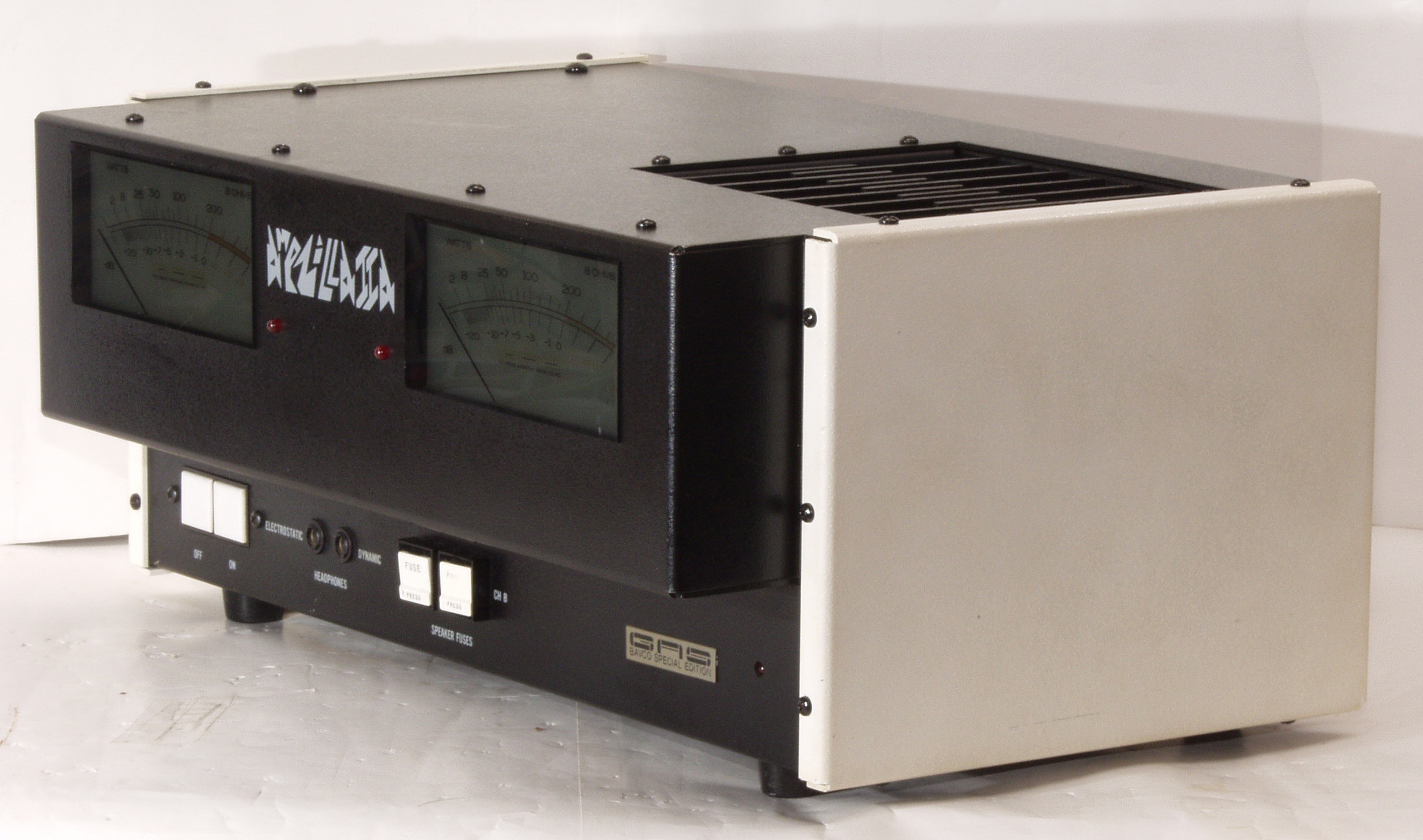

Ａ１１．　点検中　前右から見る

Ａ１２．　点検中　右から見る

Ａ１３．　点検中　後から見る

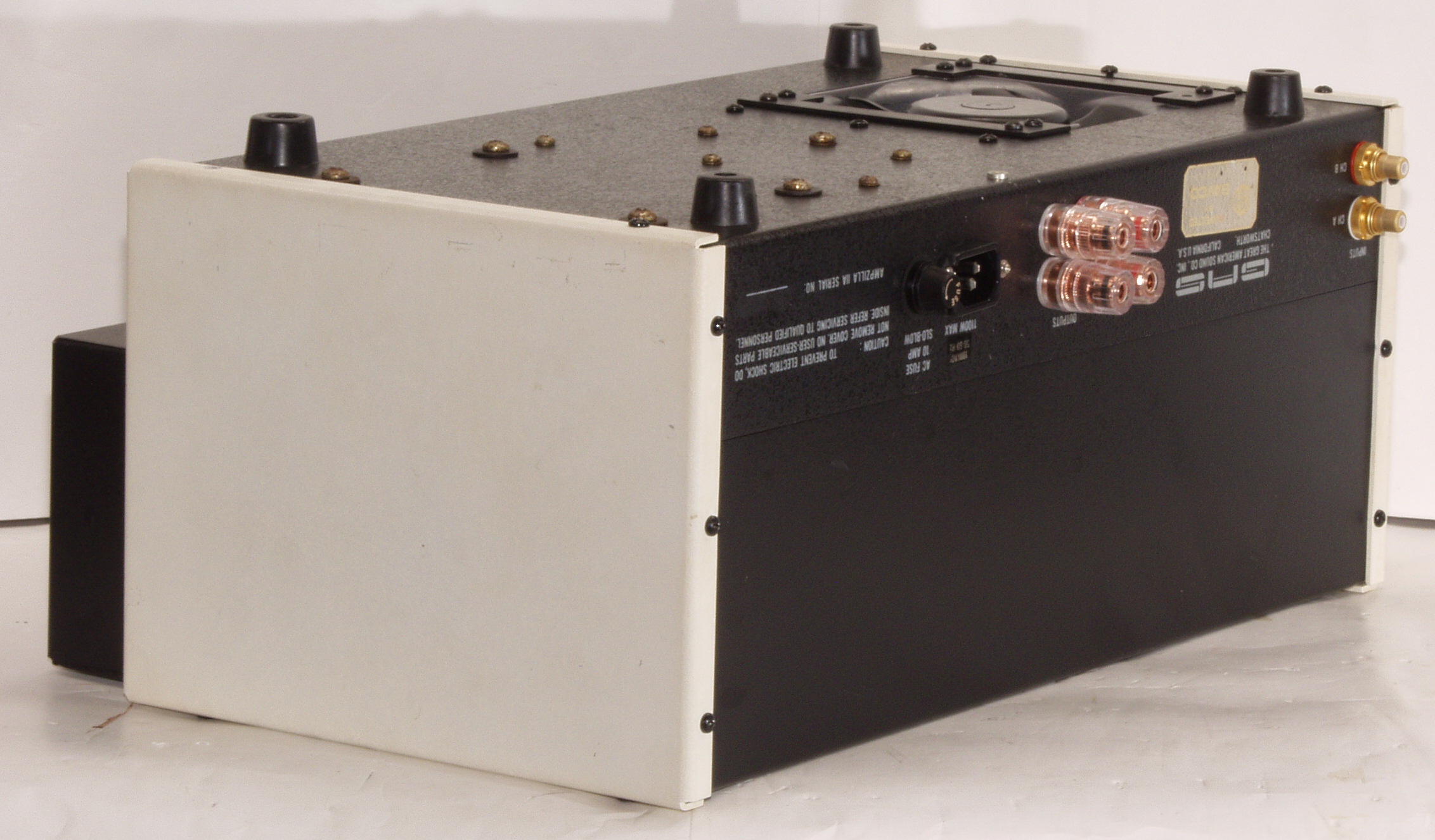

Ａ１３２．　点検中　後から見る、　正規輸入品

Ａ１４．　点検中　後から見る、　ユーザが交換したＲＣＡ端子。

Ａ１４２．　点検中　ユーザが交換したＲＣＡ端子、　シャシから浮かしていない。

Ａ１４３．　点検中　ユーザが交換したＲＣＡ端子、　半田が不十分でアース側が外れていた。 　　　　　　　　　　　　半田付けする物の熱容量を考慮しないと、この様になります。

Ａ１５．　点検中　後から見る、　ユーザが交換したSP接続端子、　「CH-A」と「CH−B」の取り付け間隔が異なる、又狭すぎる。

Ａ１６．　点検中　後から見る、　ユーザが交換したSP接続端子、傾きがばらばら。

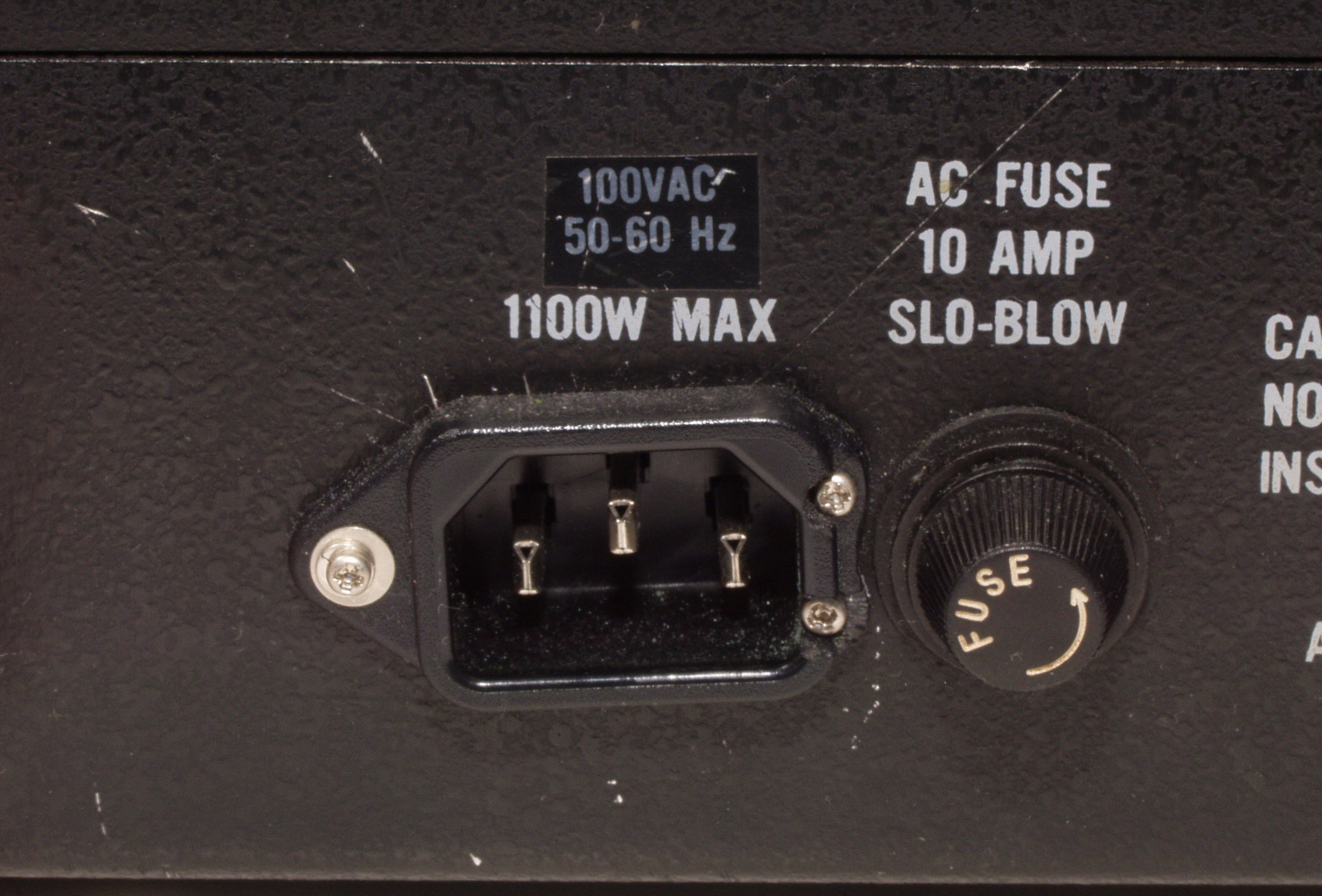

Ａ１７．　点検中　後から見る、　ユーザが取り付けた「３Pインレット」、苦心の作。

Ａ１８．　点検中　後左から見る

Ａ１９．　点検中　左から見る

Ａ２１．　点検中　上から見る

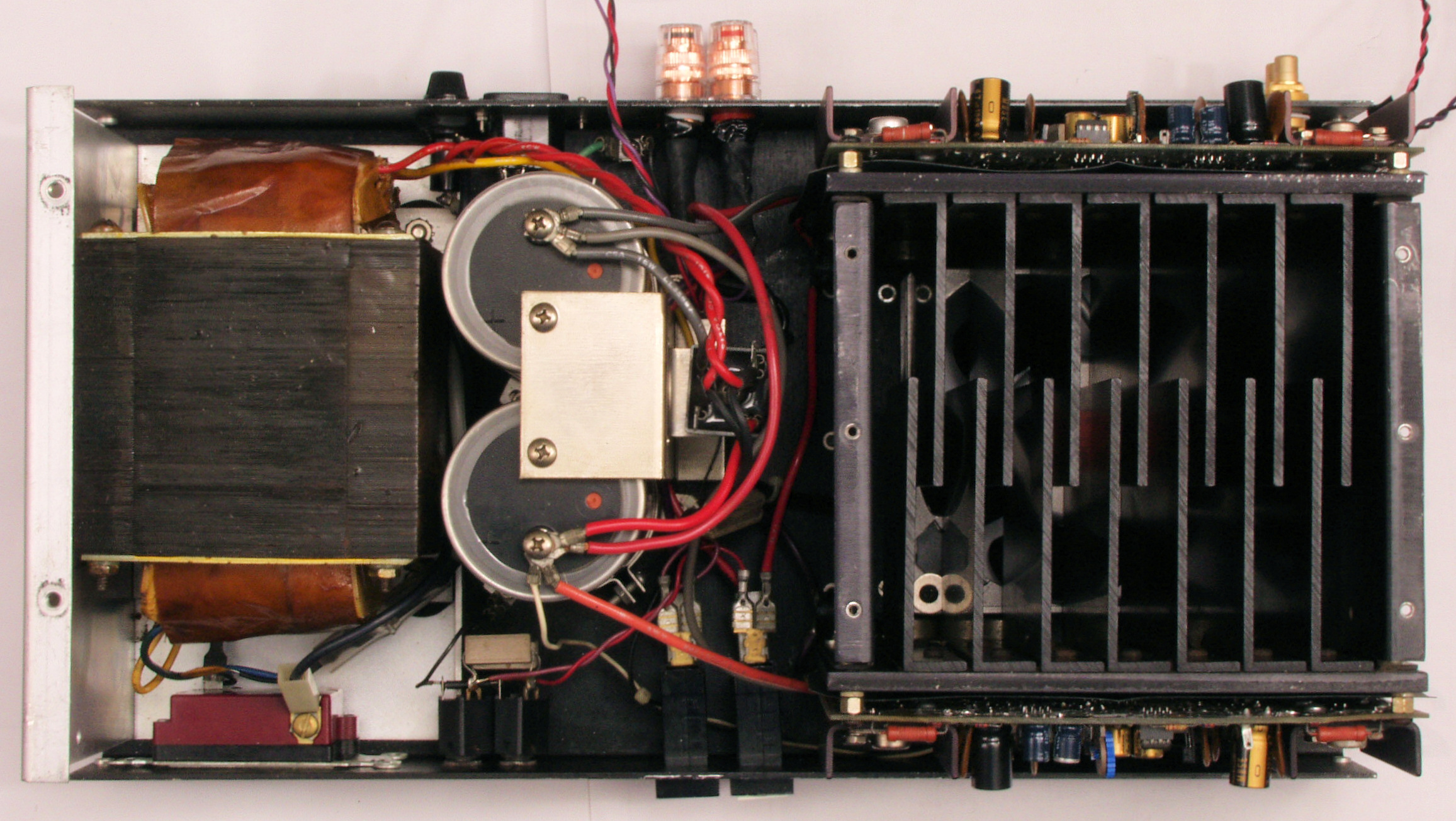

Ａ２２．　点検中　上蓋を外し、上から見る

Ａ２３．　点検中　下から見る、　旧部品の取り付け穴がそのまま。

Ａ２３１．　点検中　下から見る、　フアン、ガードが有る方が良いです。

Ａ３１．　点検中　下前から見る

Ａ３１２．　点検中　下前から見る、　フューズホルダーも押さえが緩い。

Ａ３１３．　点検中　下前から見る、VUメータ・レンジ切換えSW、持ち上げるときここに手を掛けると、直ぐに折れる。

Ａ３２．　点検中　下前左から見る

Ａ３３．　点検中　下後から見る

Ａ３４．　点検中　下後右から見る

Ａ４１．　付属電源コード点検。

Ａ４２．　付属電源コード点検、　ＡＭＰ側プラグのコードが曲がっている。

Ａ４３．　付属電源コード点検、　固定部分がコードの全てを固定していない。

Ａ４４．　付属電源コード点検、ビス止めの場合コードが挿入される側（下の場合上）に入れる。

Ａ４５．　付属電源コード点検、芯線の１部しか押さえていない。

Ａ５１．　ＶＵメータ点検、　ケースにヒビ割れ。

Ａ５２．　ＶＵメータ点検、　針コイル部分にゴミ。

Ｔ．　修理前点検測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｔ１．　電源投入直後の「DCバランス測定」、右側＝Ａ側AMPは不動。

Ｔ２．　電源遮断直後の「DCバランス測定」、右側＝Ａ側AMPは不動。

Ｔ３．　出力・歪み率測定。 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「Ｔｅｋｔｒｏｎｉｘ　ＴＤＳ−２０２４（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「Ｔｅｋｔｒｏｎｉｘ　ＴＤＳ−２０２４（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より１００Ｈｚ〜１０ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」

Ｔ３１．　Ａ側ＳＰ電圧＝　不動 　　　　　Ｂ側ＳＰ電圧２１Ｖ＝５５Ｗ出力　３．６％歪み（１％レンジ）　１０００ＨＺ 　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ、高調が沢山出ています（１１，１３倍もでている）。

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１１．　修理前　Ａ側−ＡＭＰ基板

Ｃ１３．　修理後　Ａ側−ＡＭＰ基板　電解コンデンサ−７個交換（ノンポール電解コンデンサーを使用したので２個→１個）、 　　　　　　　　　　　　　　　　　　　　　　半固定ＶＲ１、抵抗４個、ＯＰ−ＡＭＰ２個交換

Ｃ１４．　修理前　Ａ側−ＡＭＰ基板裏

Ｃ１５．　修理（半田補正）後　Ａ側−ＡＭＰ基板裏　全ハンダやり直す

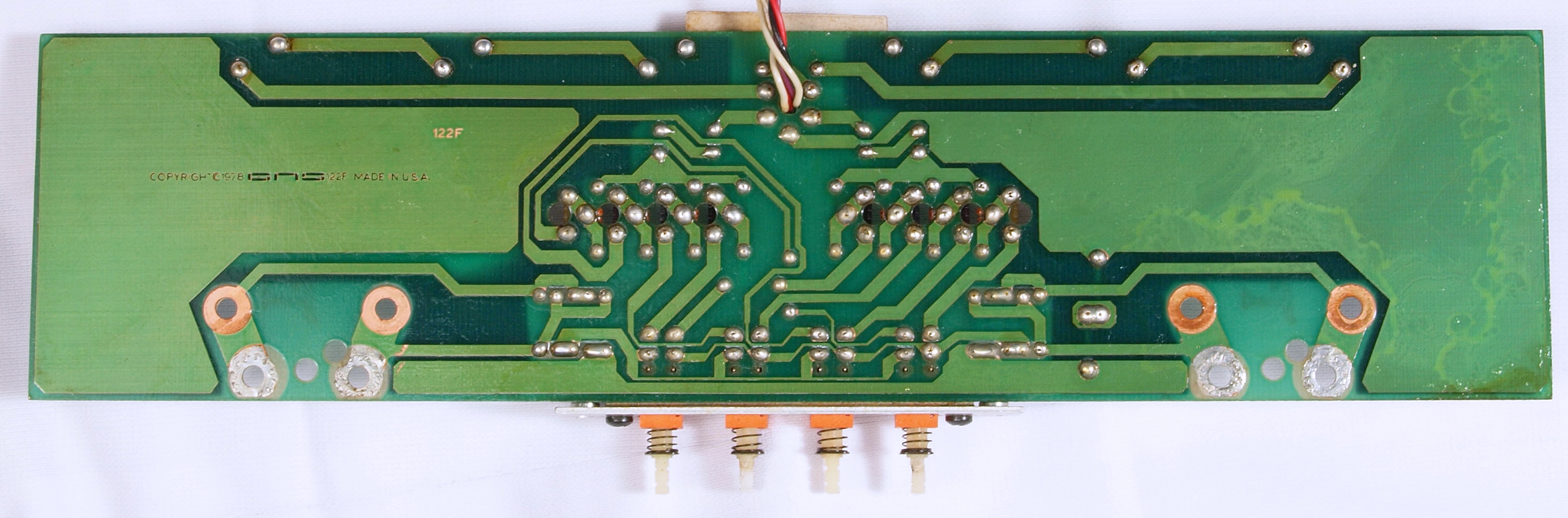

Ｃ１６．　完成Ａ側−ＡＭＰ基板裏、　洗浄後防湿材を塗る。

Ｃ２１．　修理前　Ｂ側−ＡＭＰ基板

Ｃ２２．　修理後　Ｂ側−ＡＭＰ基板　電解コンデンサ−７個交換（ノンポール電解コンデンサーを使用したので２個→１個）、 　　　　　　　　　　　　　　　　　　　　　　　半固定ＶＲ１個、抵抗４個、ＯＰ−ＡＭＰ２個交換

Ｃ２３．　修理前　Ｂ側−ＡＭＰ基板裏

Ｃ２４．　修理（半田補正）後　Ｂ側−ＡＭＰ基板裏　全ハンダやり直す

Ｃ２５．　完成Ｂ側−ＡＭＰ基板裏、　洗浄後防湿材を塗る。

Ｃ３１．　修理前　Ａ側−終段基板

Ｃ３１２．　修理中　Ａ側−終段基板、　接点復活材の漏れで腐食した銅箔！

Ｃ３１３．　修理中　Ａ側−終段基板、　腐食した銅箔は不導体！

Ｃ３１４．　修理後　Ａ側−終段基板、　銅箔テープで補修し、さらに半田を盛る。

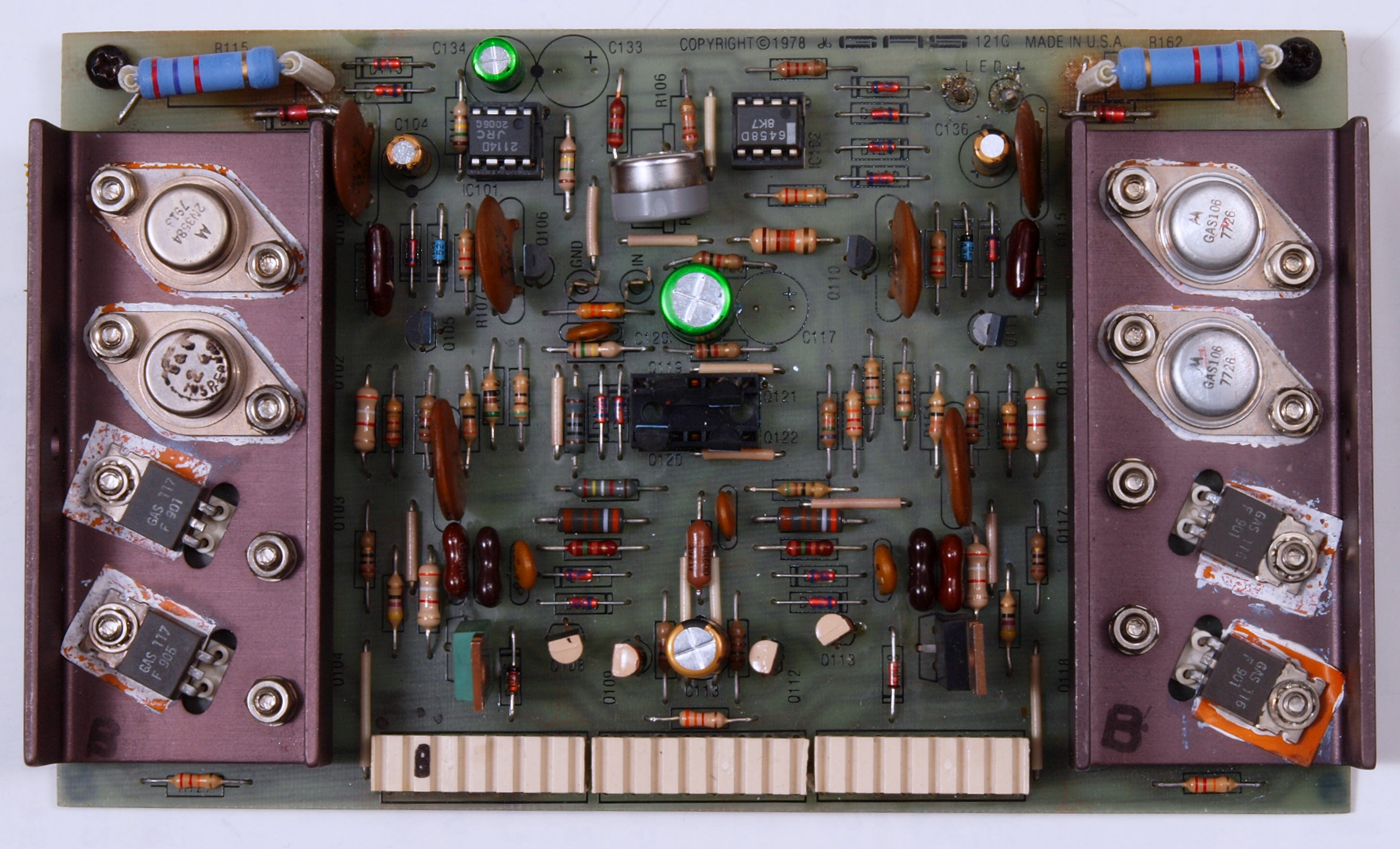

Ｃ３２．　修理（半田補正）後　Ａ側−終段基板、　半固定ＶＲ１個交換　、全ハンダやり直す。　洗浄後防湿材を塗る。

Ｃ３３．　完成Ａ側−終段基板、　放熱器に取り付ける。

Ｃ３４．　修理中　Ａ側−終段基板裏

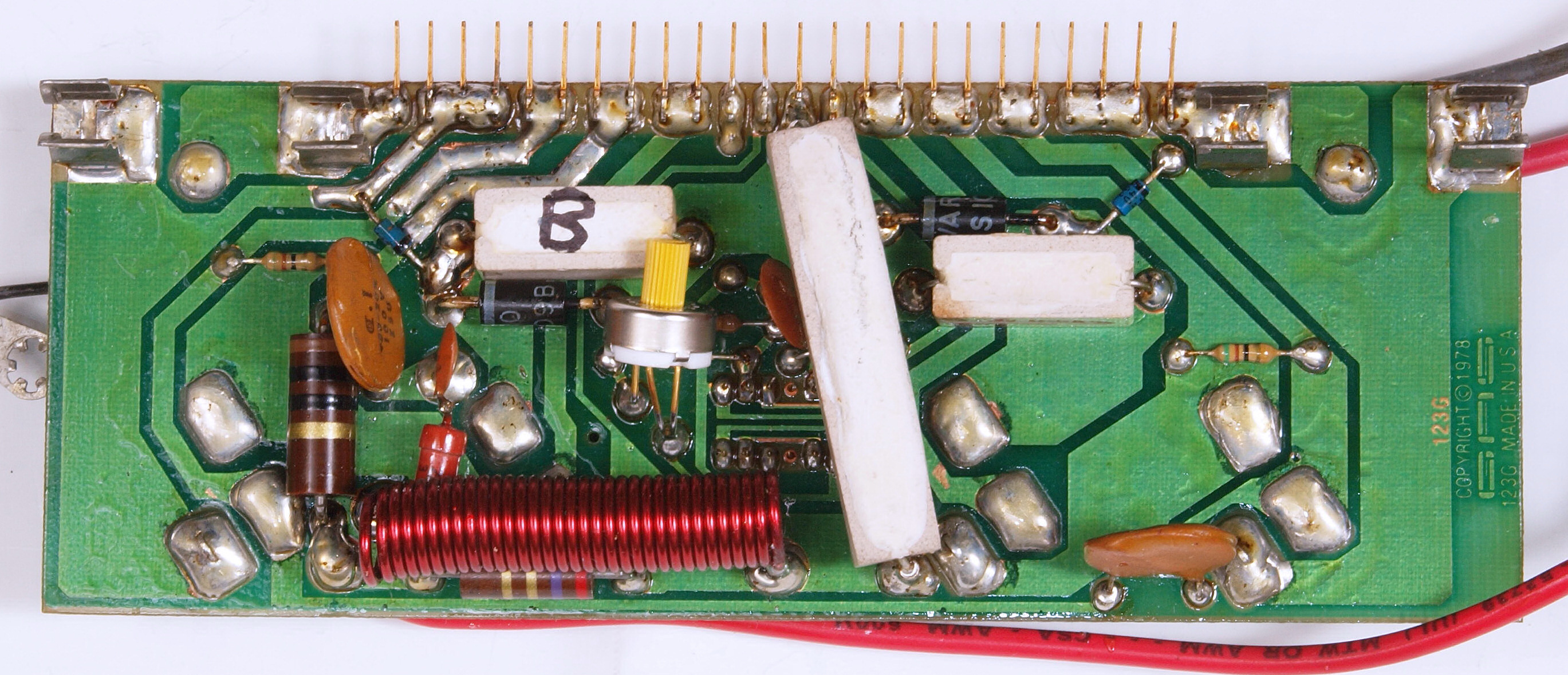

Ｃ４１．　修理前　Ｂ側−終段基板

Ｃ４１２．　修理中　Ｂ側−終段基板、　接点復活材の漏れで腐食した銅箔！

Ｃ４１３．　修理中　B側−終段基板、　腐食した銅箔は不導体！

Ｃ４１４．　修理後　B側−終段基板、　銅箔テープで補修し、さらに半田を盛る。

Ｃ４２．　修理（半田補正）後　Ｂ側−終段基板、　半固定ＶＲ１個交換　、　全ハンダやり直す。　洗浄後防湿材を塗る。

Ｃ４３．　完成Ｂ側−終段基板、　放熱器に取り付ける。

Ｃ４４．　修理中　Ｂ側−終段基板裏、　A側基板とは異なり部品の印字がある！

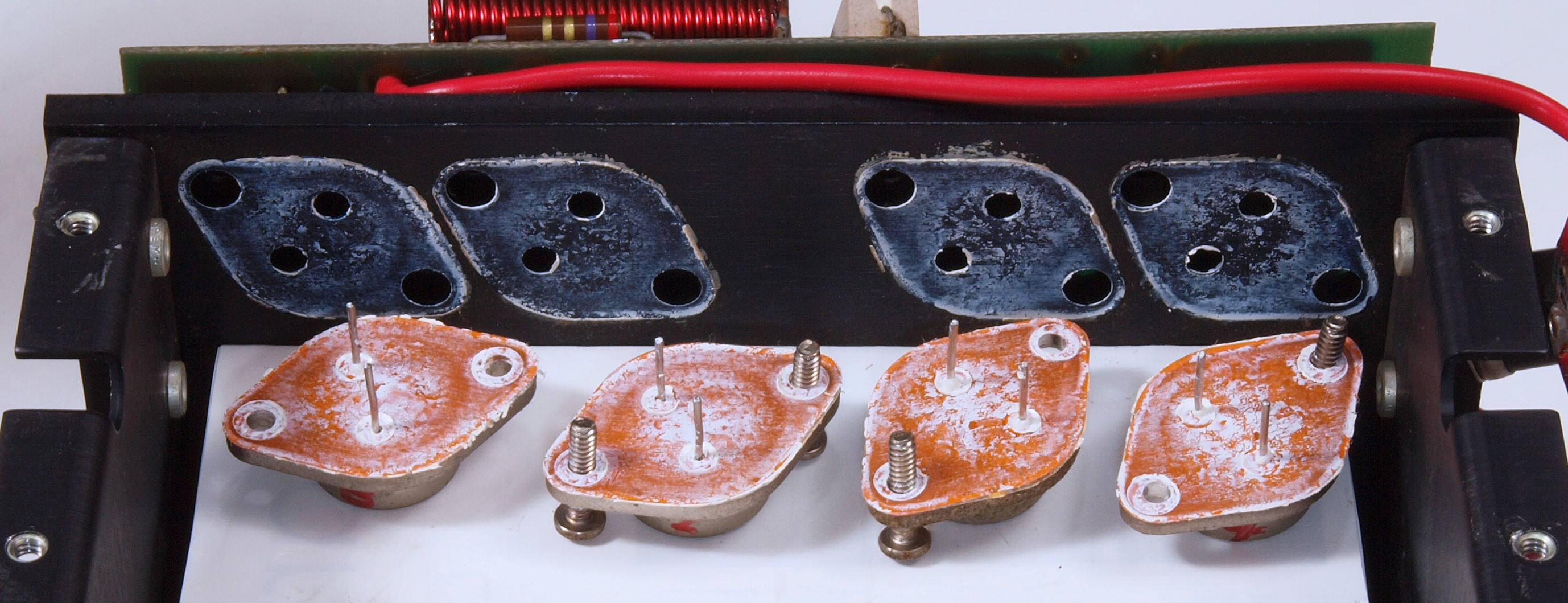

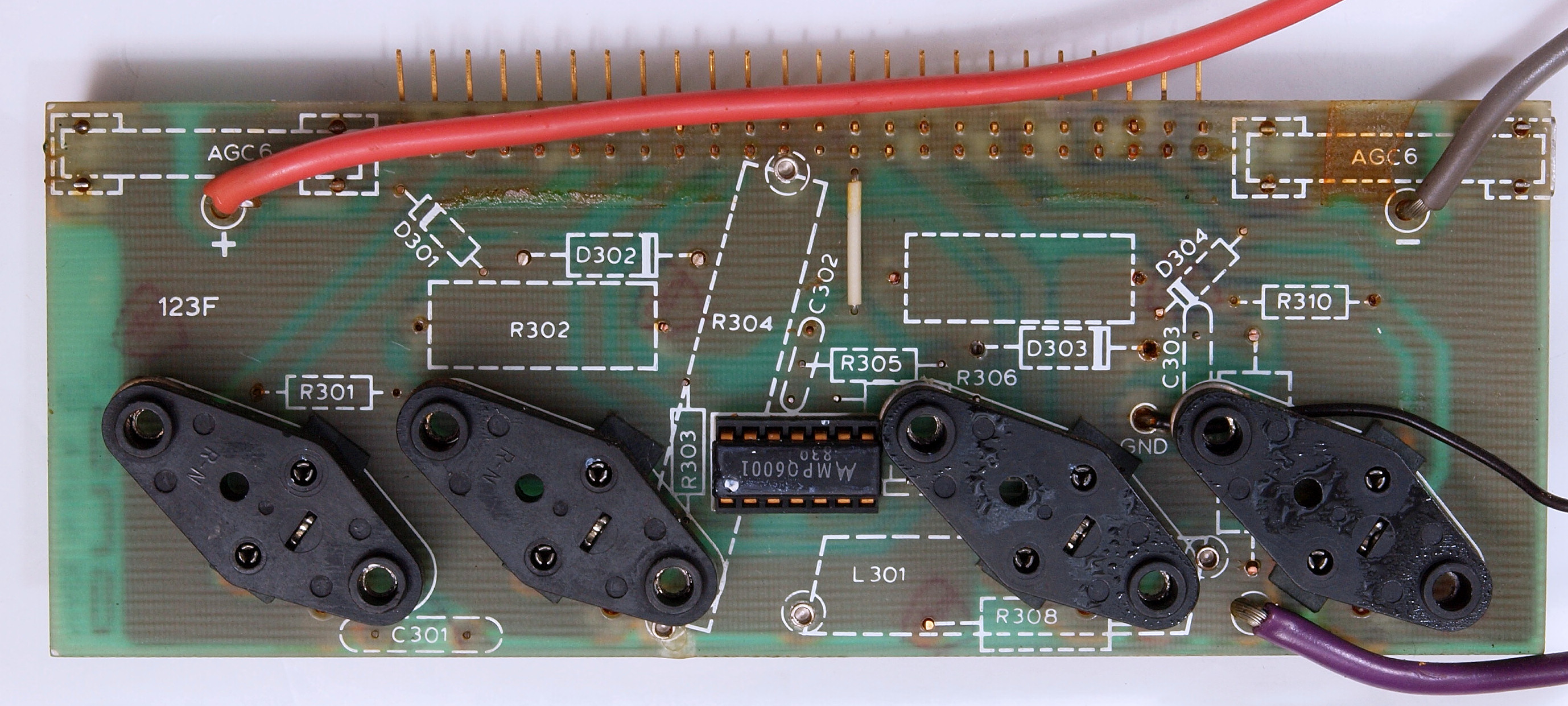

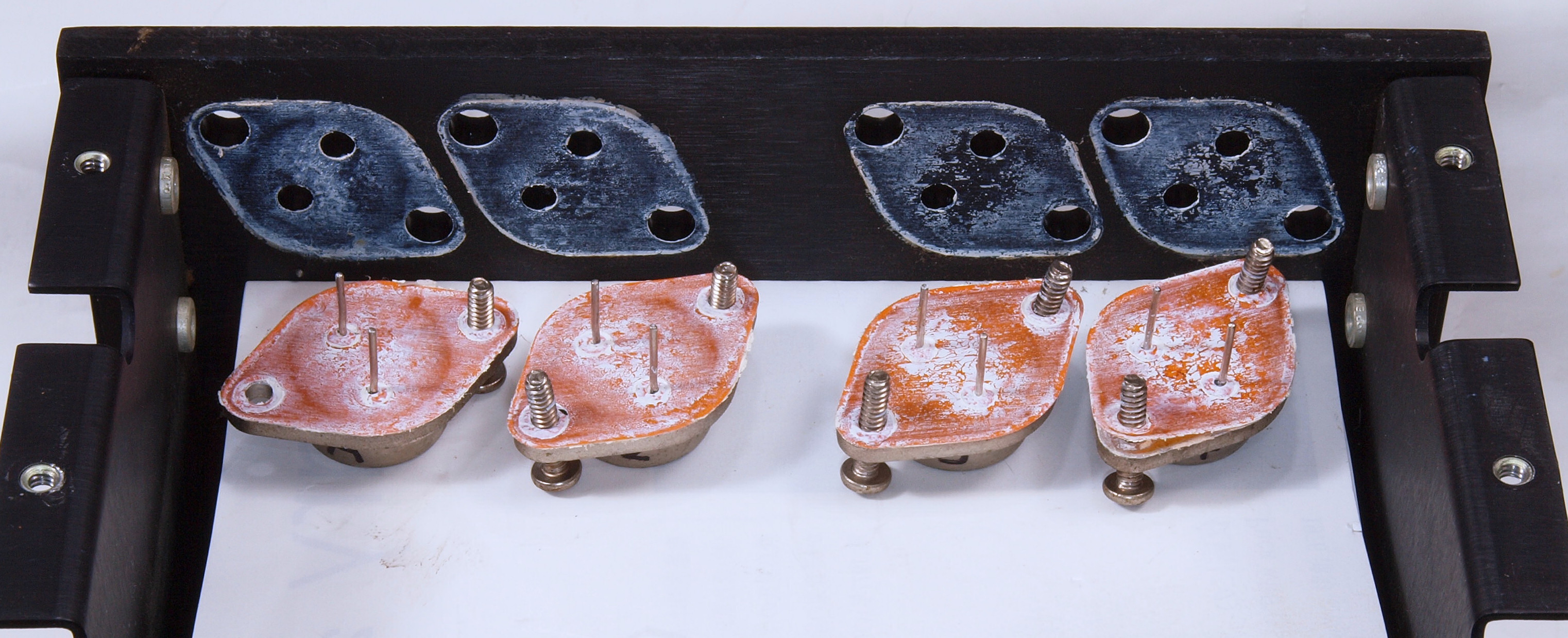

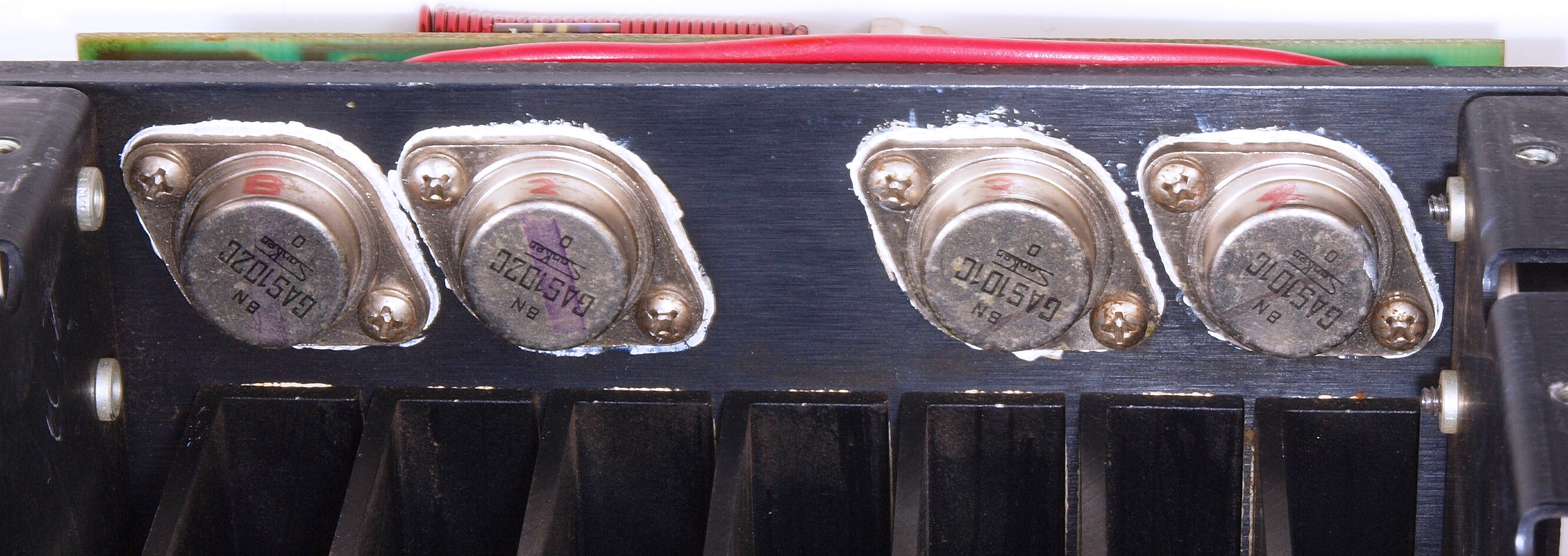

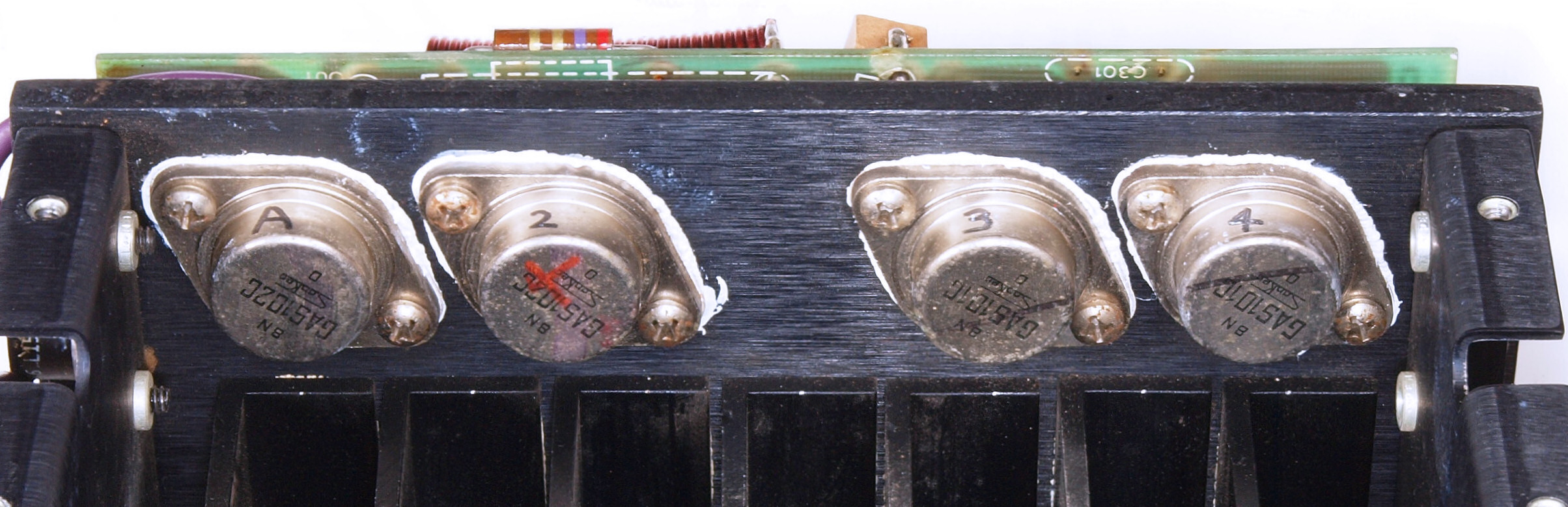

Ｃ５１．　修理前　Ａ側終段ＴＲ（トランジスタ−）

Ｃ５２．　修理中　Ａ側終段ＴＲ（トランジスタ−）

Ｃ５３．　修理後　Ａ側終段ＴＲ（トランジスタ−）

Ｃ５４．　修理前　Ｂ側終段ＴＲ（トランジスタ−）

Ｃ５５．　修理中　Ｂ側終段ＴＲ（トランジスタ−）

Ｃ５６．　修理後　Ｂ側終段ＴＲ（トランジスタ−）

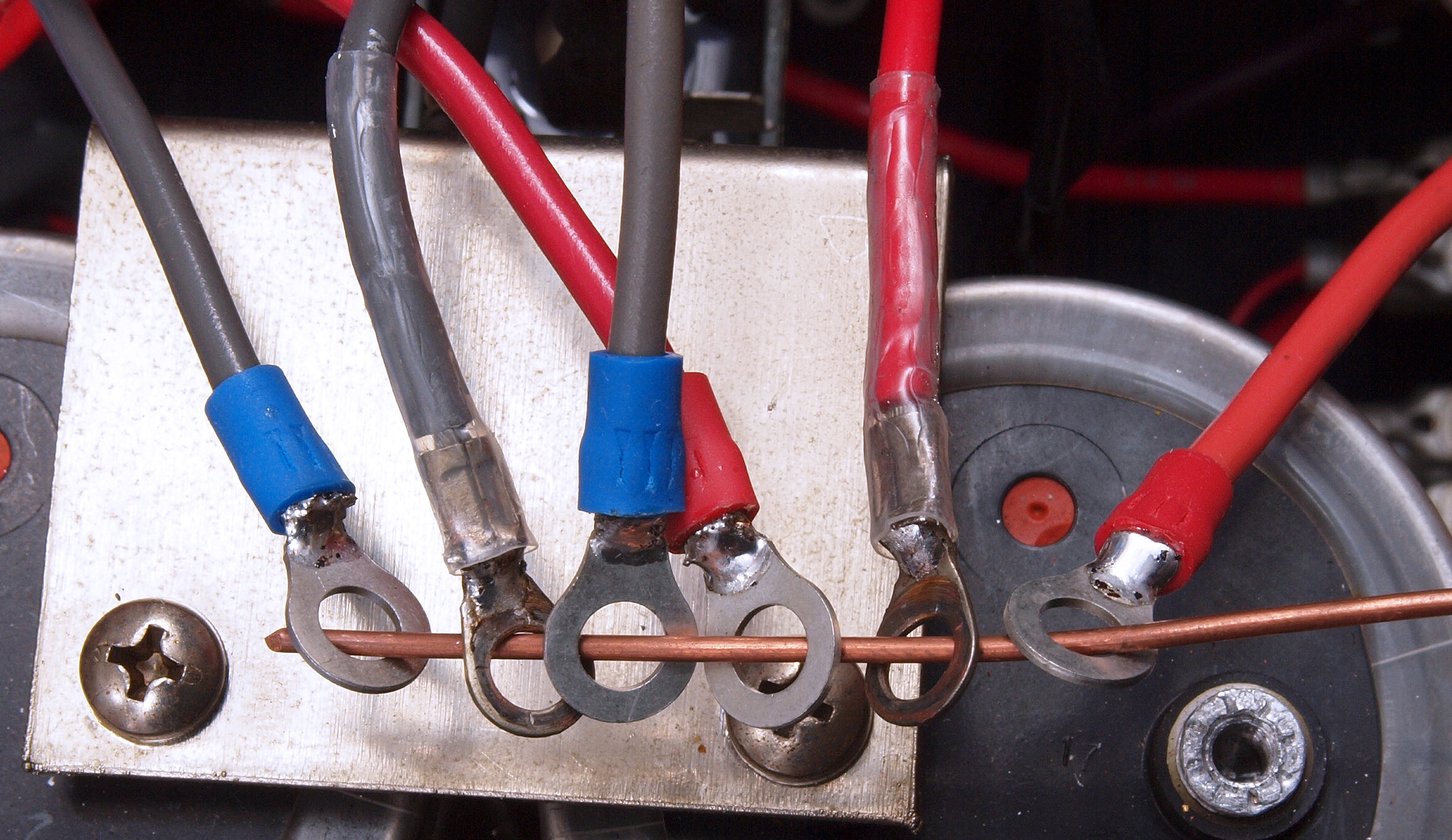

Ｃ６１．　修理前　電解コンデンサーへの配線、Ｙ型圧着端子は開いて接続が十分で無い。

Ｃ６２．　修理中　電解コンデンサーへの配線、　「Y型圧着端子」を「たまご型圧着端子」に交換する。

Ｃ６３．　修理後　電解コンデンサーへの配線、

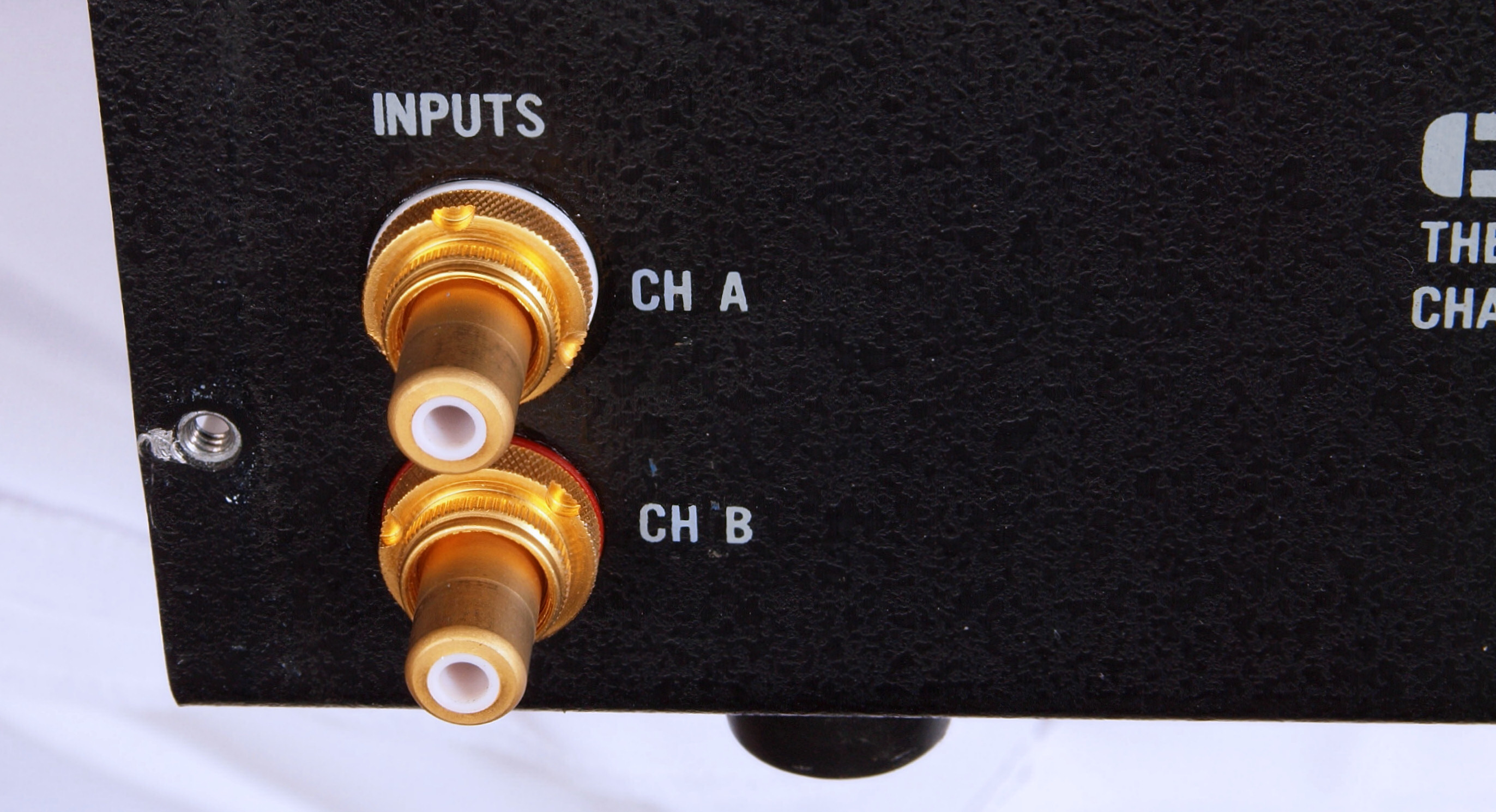

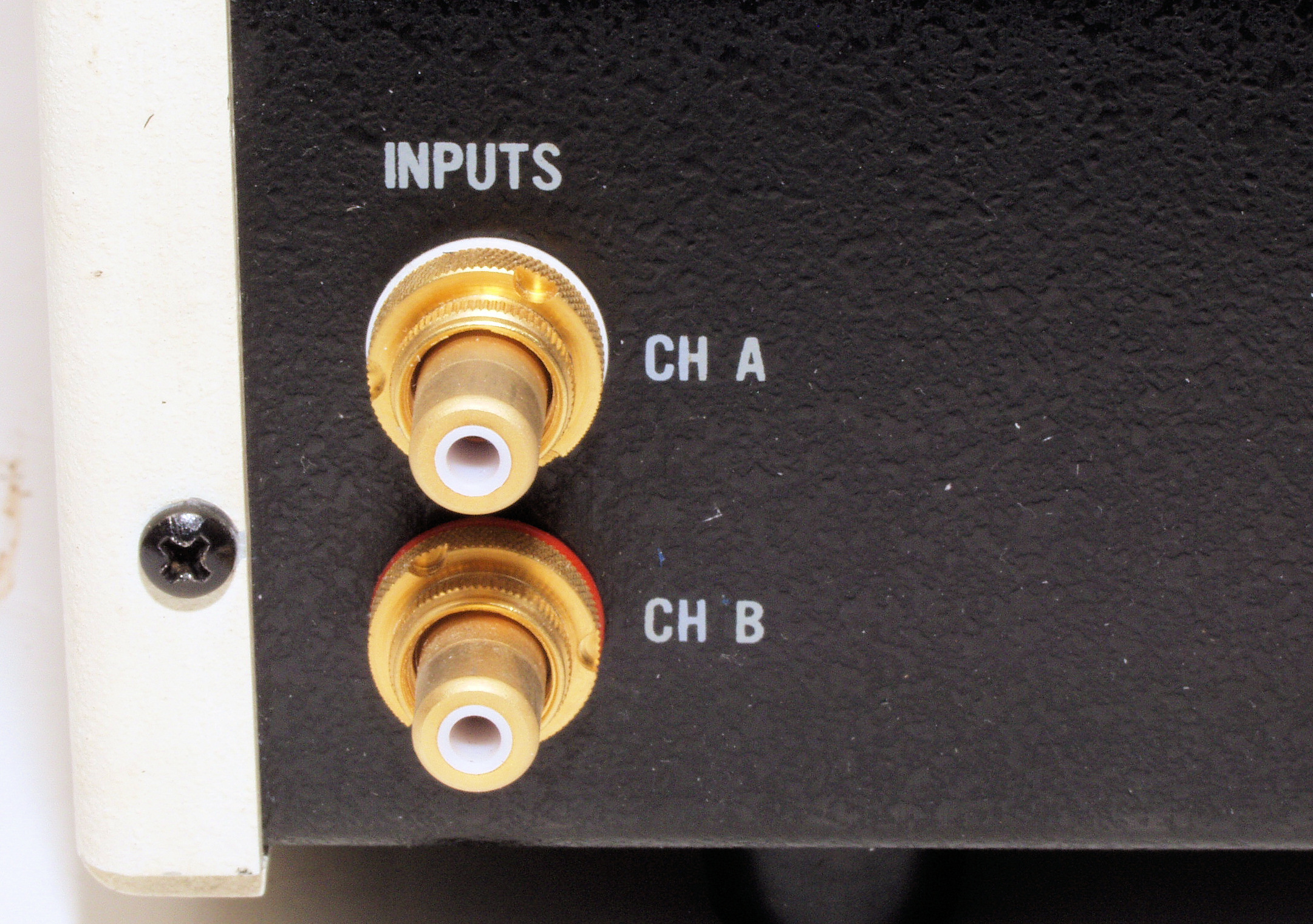

Ｃ７１．　修理前　ＲＣＡ端子、　ユーザが交換、シャシから浮かしていない。

Ｃ７２．　修理中　交換したＲＣＡ端子、　取付け穴を拡大し、「バリ」も取る。

Ｃ７３．　修理後　交換したＲＣＡ端子、　太いケーブルを使用されるので、接着材を塗布する。

Ｃ７４．　修理前　ユーザが交換したＲＣＡ端子、　半田が不十分でアース側が外れていた。 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　半田付けする物の熱容量を考慮しないと、この様になります。

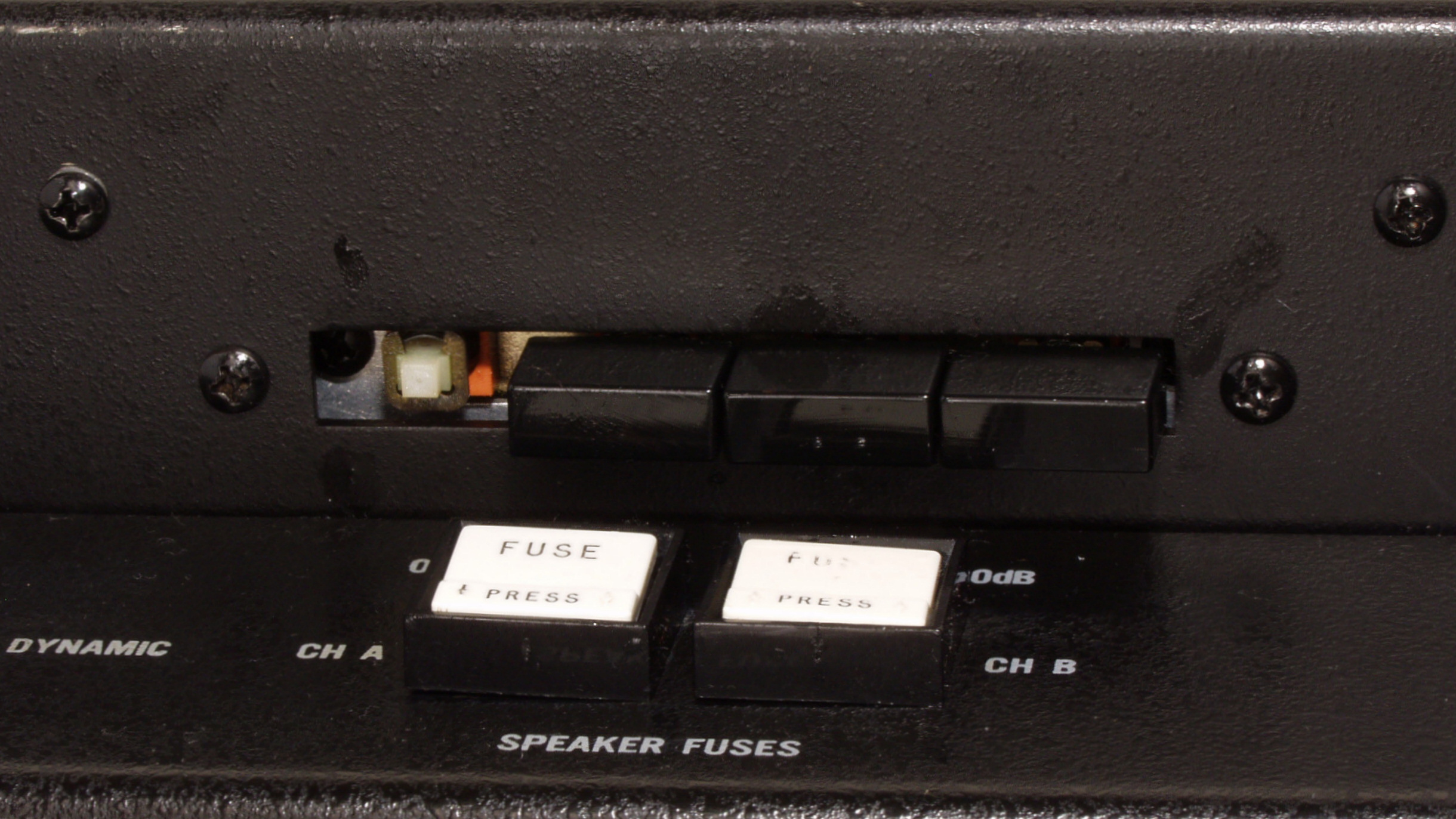

Ｃ８１．　修理前　スピーカ・フューズホルダー、　押さえが緩い。

Ｃ８２．　修理後　スピーカ・フューズホルダー、　押さえの爪が取れているので、ホットボンドで止める。

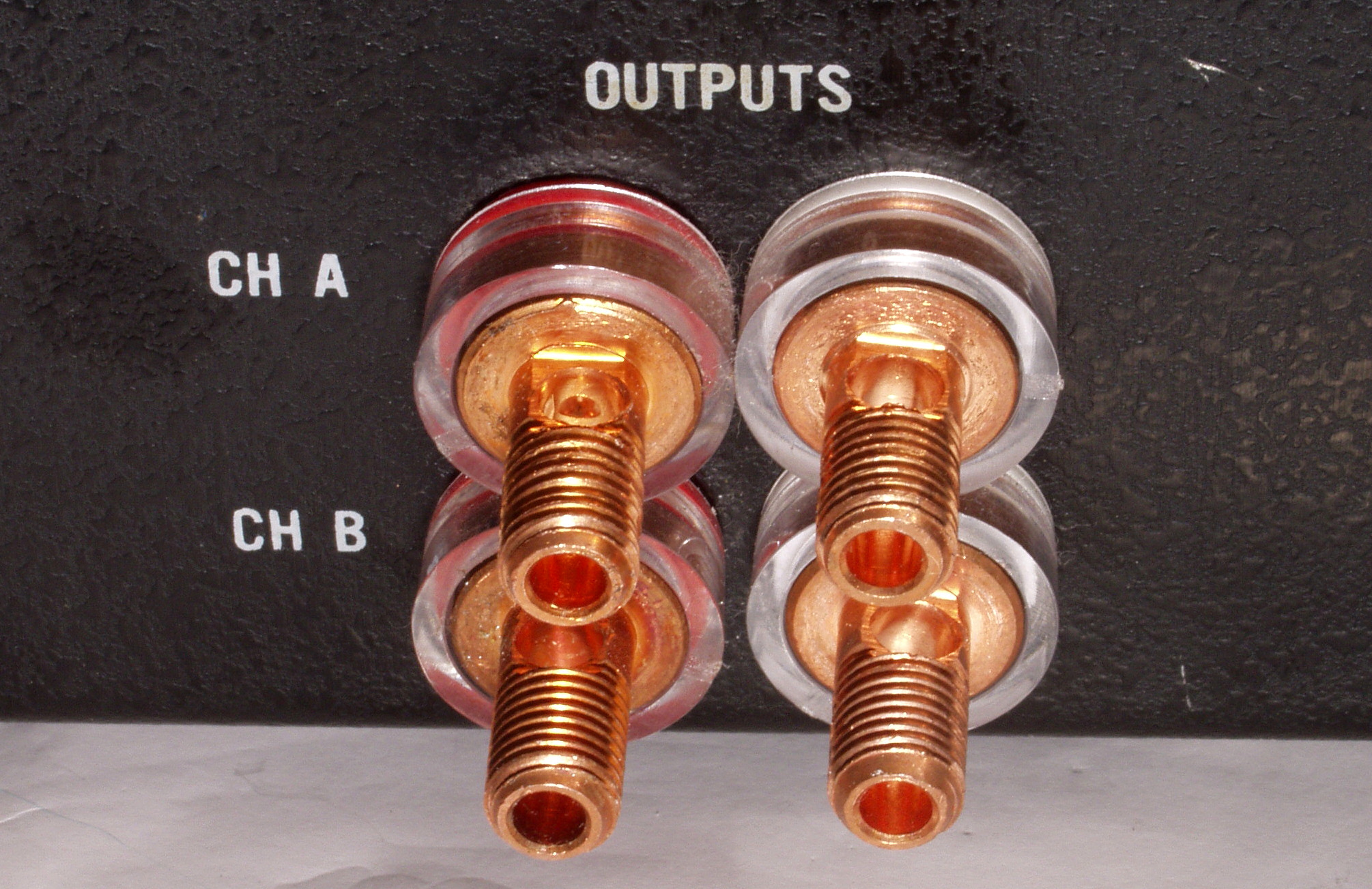

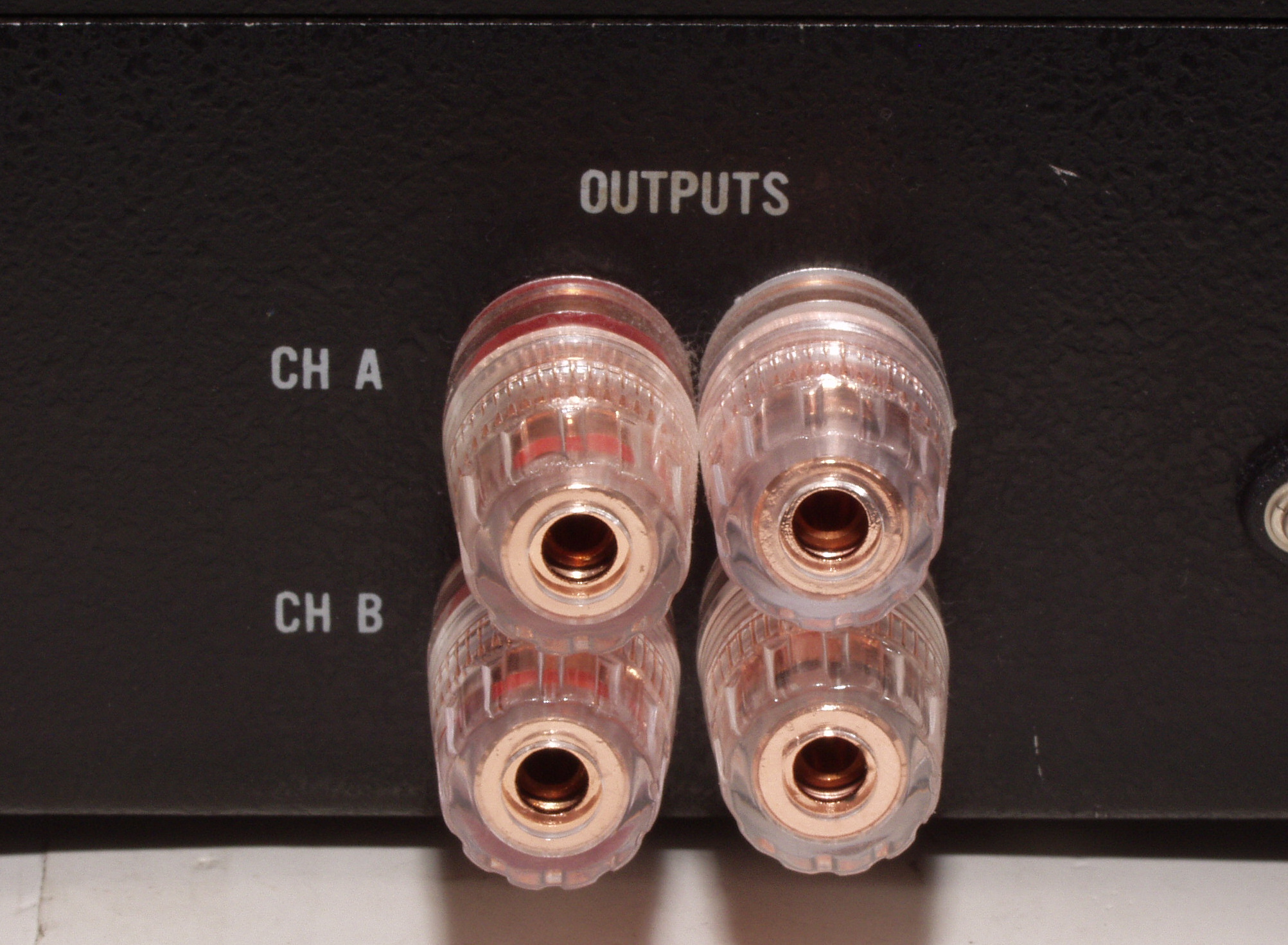

Ｃ８３．　修理前　SP接続端子、　ユーザが交換した、「＋」と「−」の取り付け間隔が異なる、又狭すぎる。

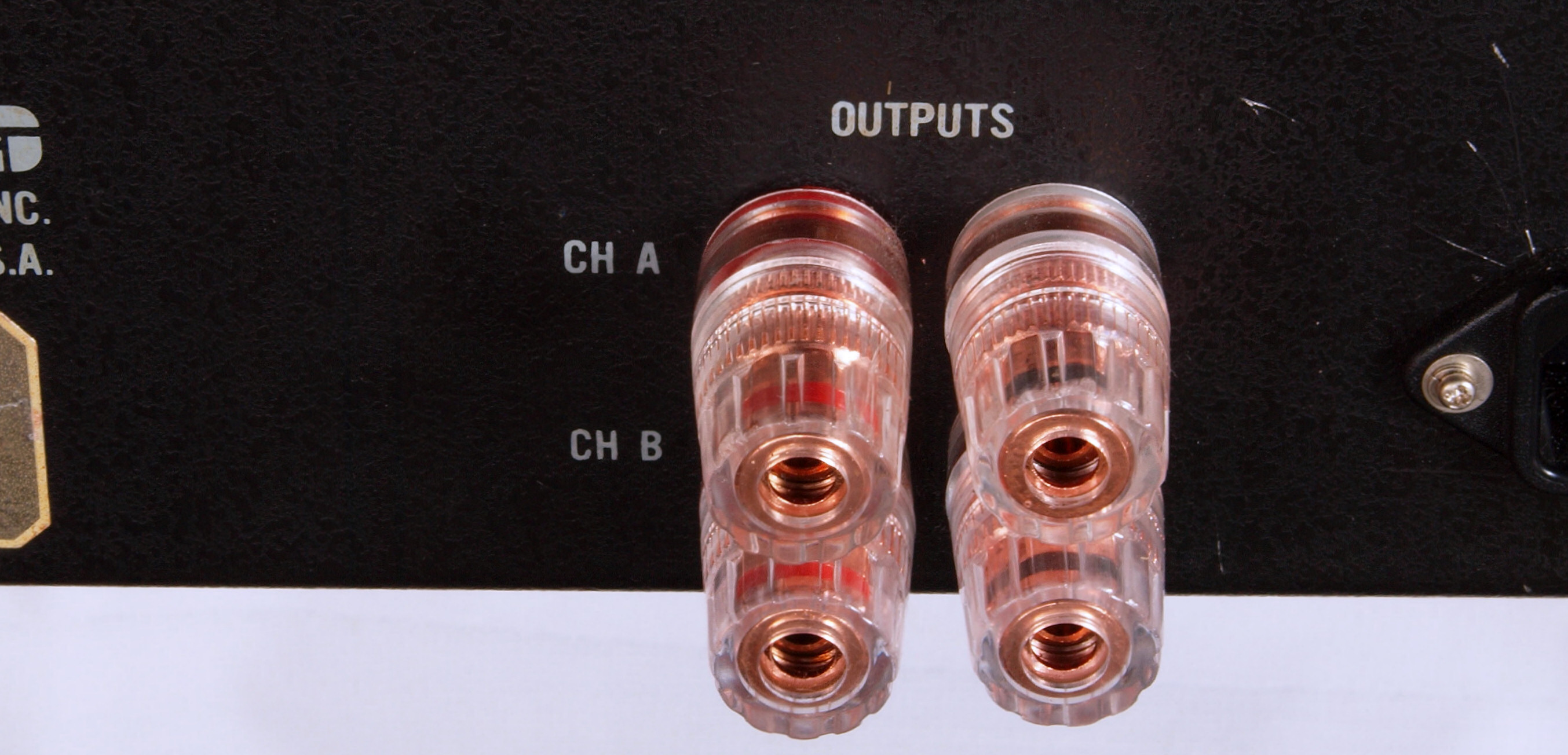

Ｃ８４．　修理後　SP接続端子、　「＋」と「−」の取り付け間隔を広げて。

Ｃ９１．　修理中　冷却フアン、埃少なく、綺麗。国内製品に交換されて居ます。

Ｃ９２．　修理前　冷却フアン

Ｃ９３．　修理後　冷却フアン、　ガード取り付ける、止めネジはステンレス製品。

Ｃ９４．　修理後　フアンコントロール用のサーマルスイッチ。　Ｈｏｎｅｙｅｗｅｌｌ製品には半田ラグは無！

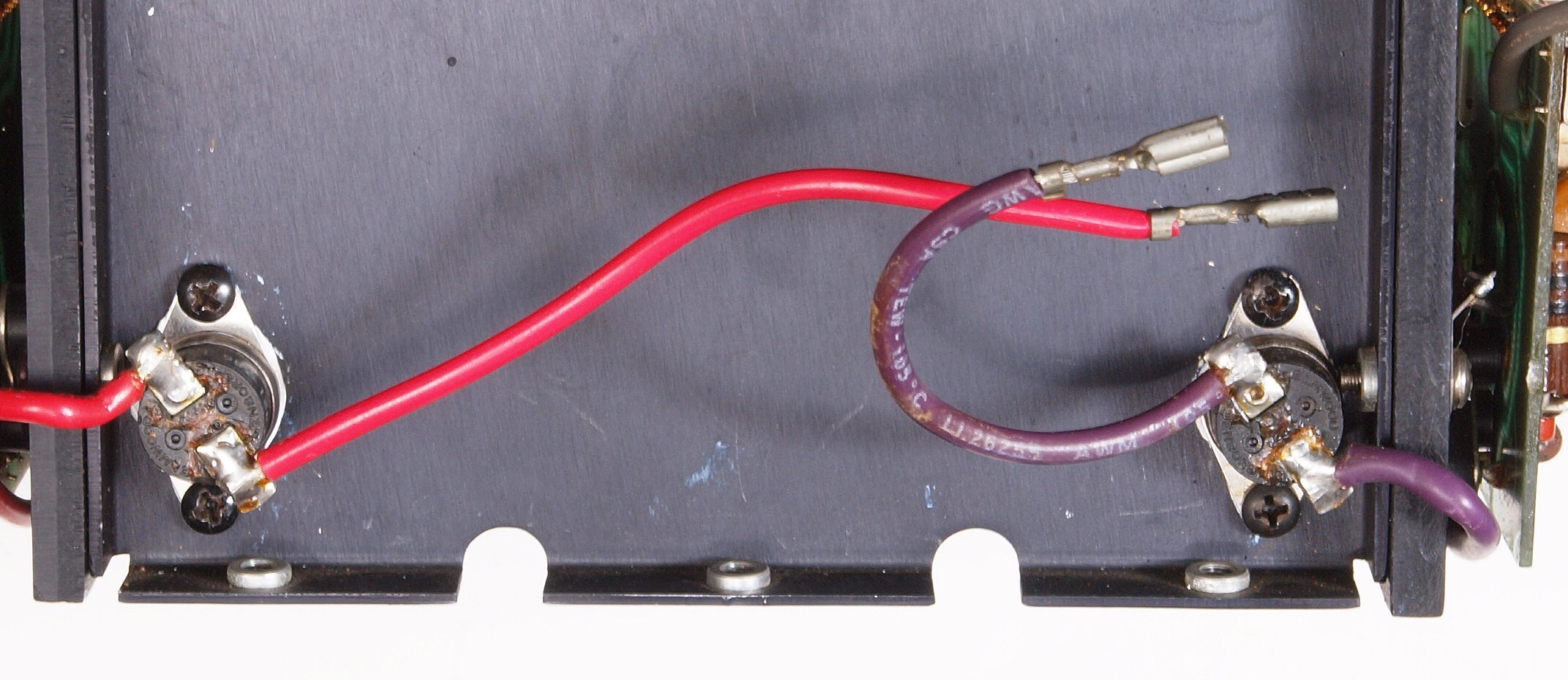

Ｃ９５．　修理後　終段ＴＲ（トランジスター）保護用サーマルスイッチ。

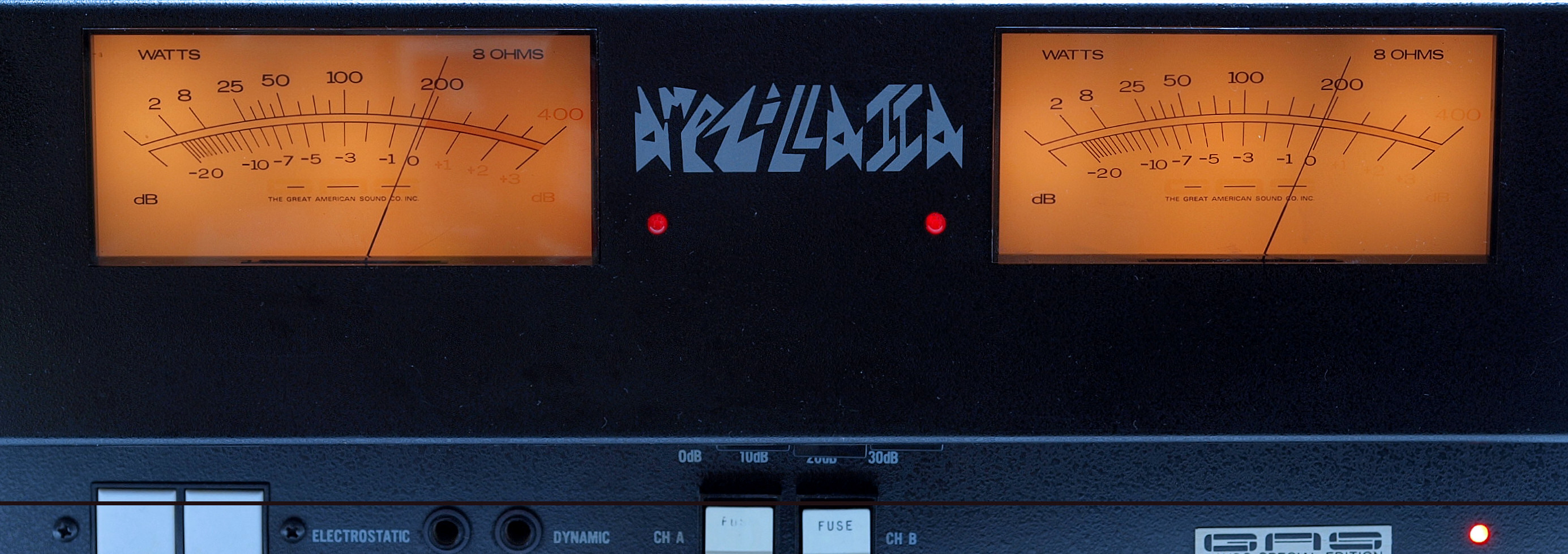

ＣＡ１．　修理中　ＶＵメータ、　０点調整する。

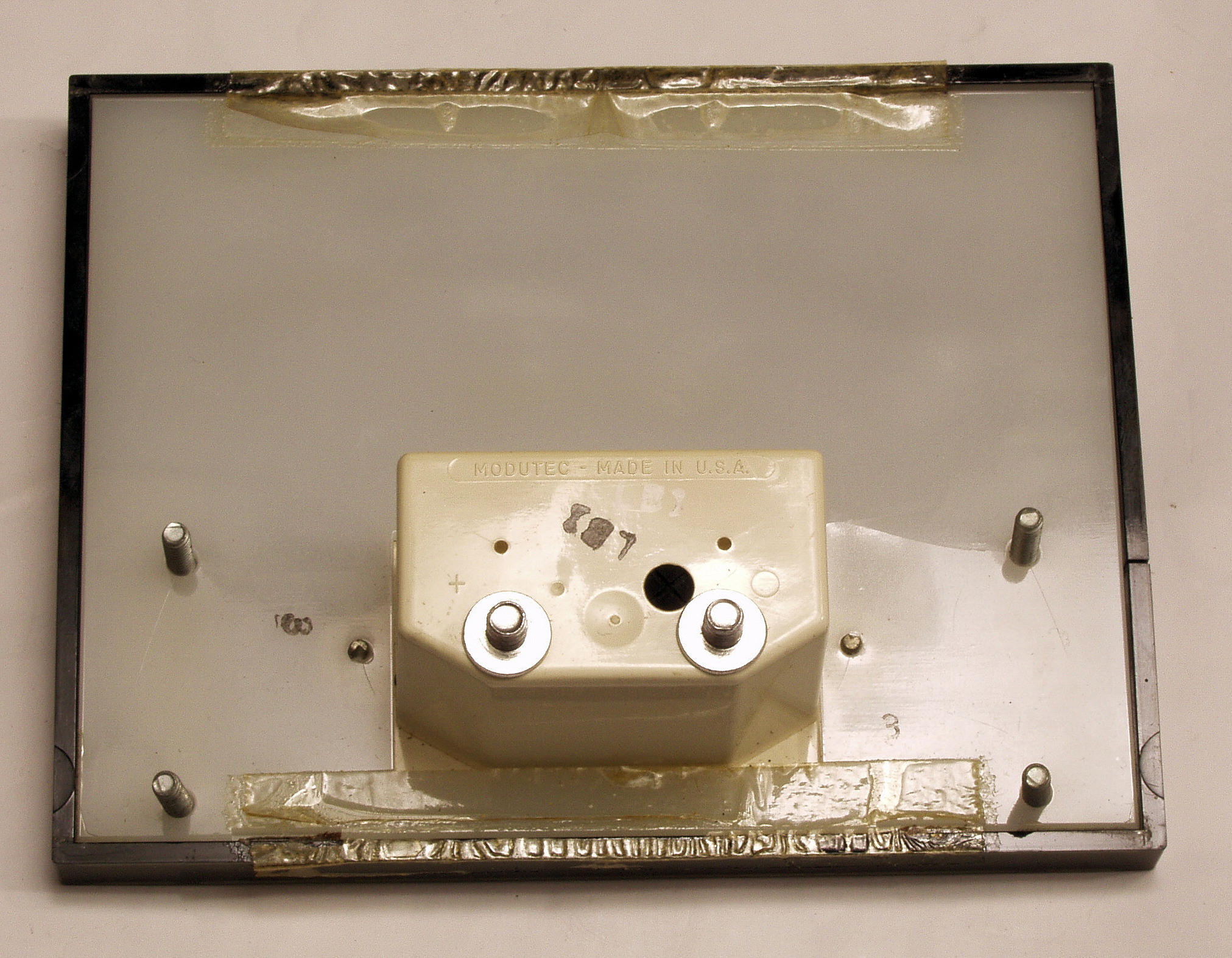

ＣＡ２．　修理中　ＶＵメータ裏、　割れ修理。

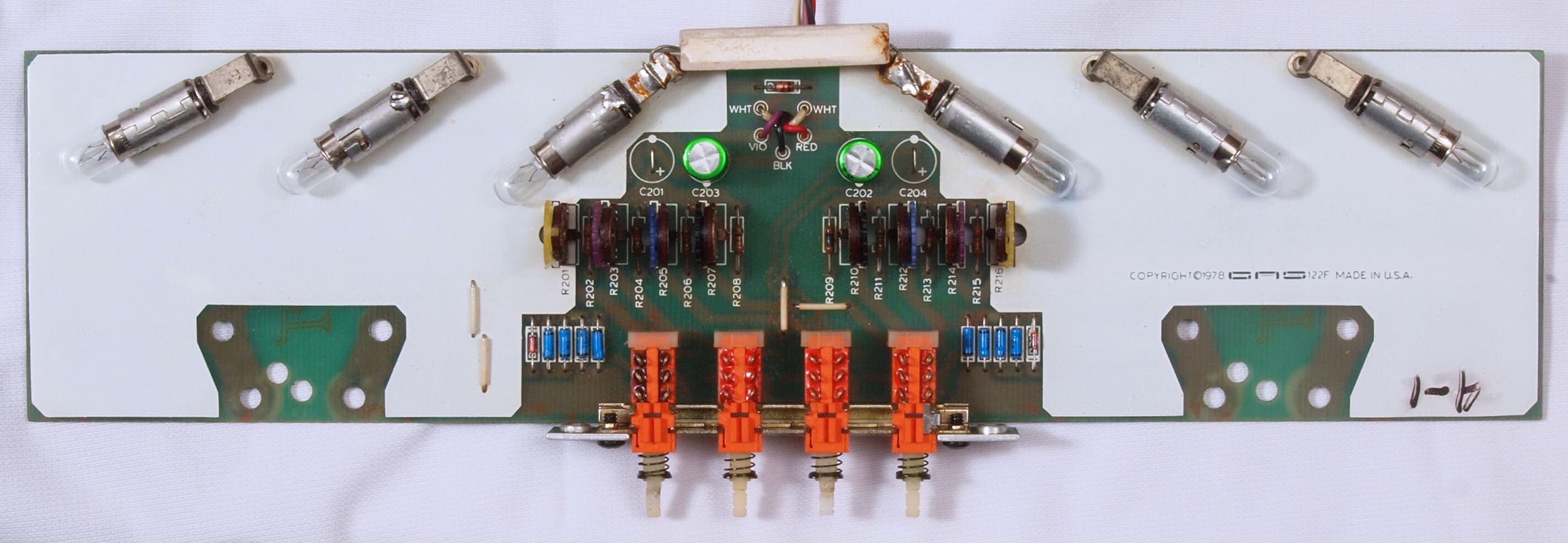

ＣＡ３．　修理前　ＶＵ−ＡＭＰ基板

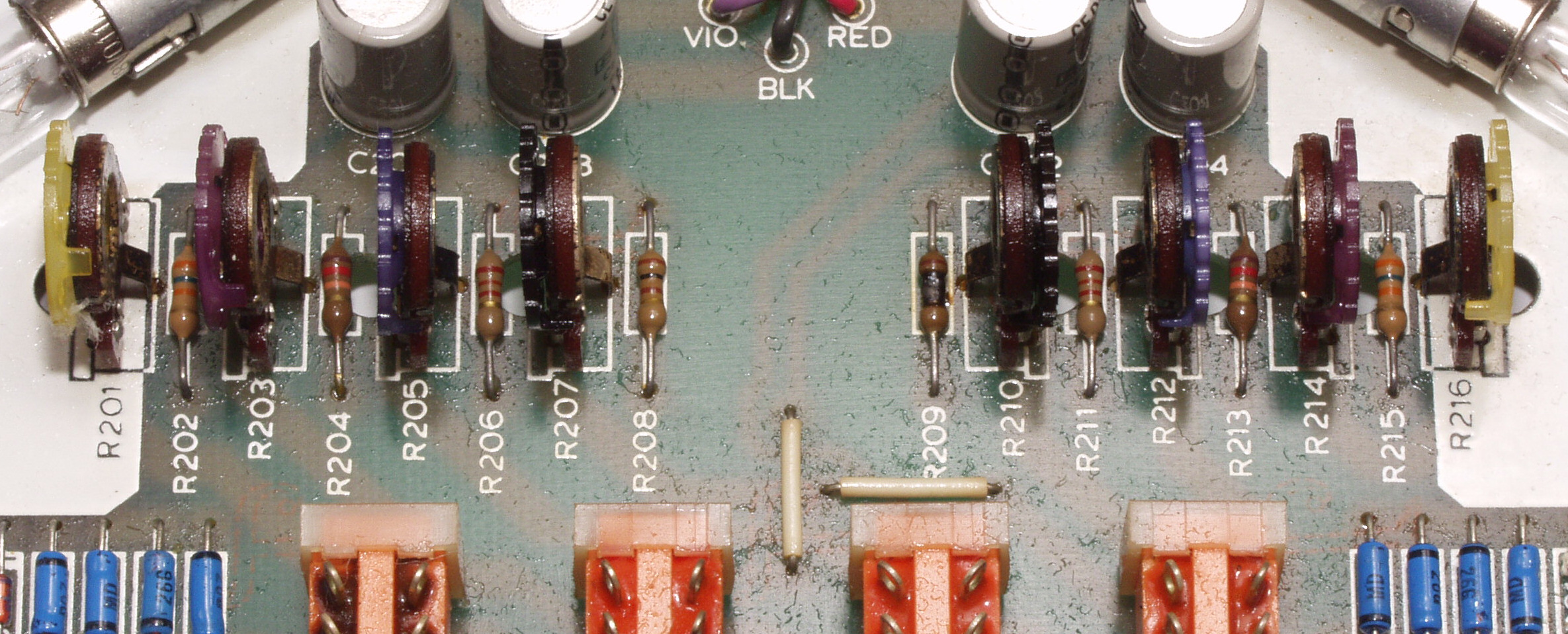

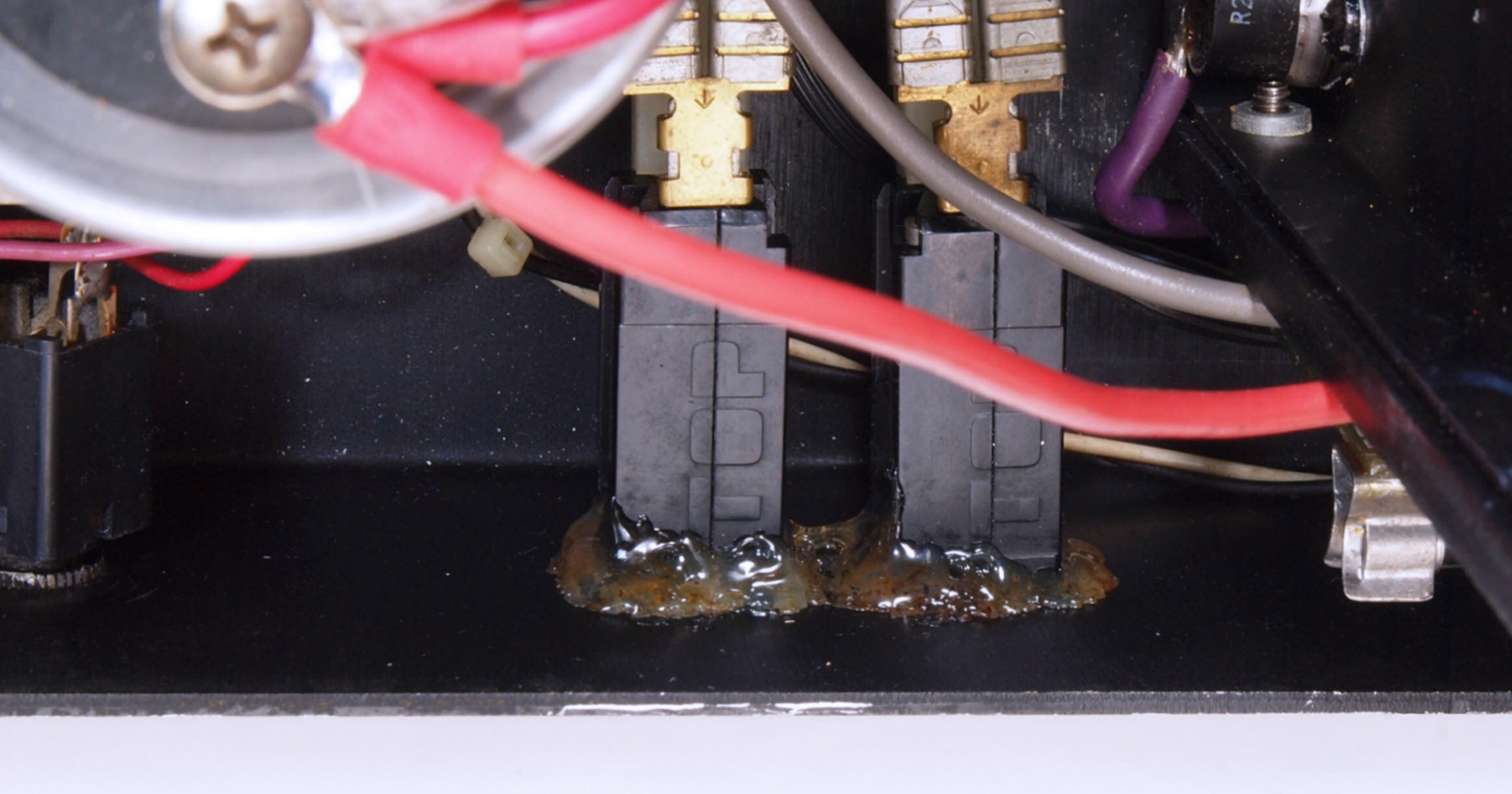

ＣＡ４．　修理中　ＶＵ−ＡＭＰ基板、　レベル設定ＶＲ。　接点復活材でベトベト！

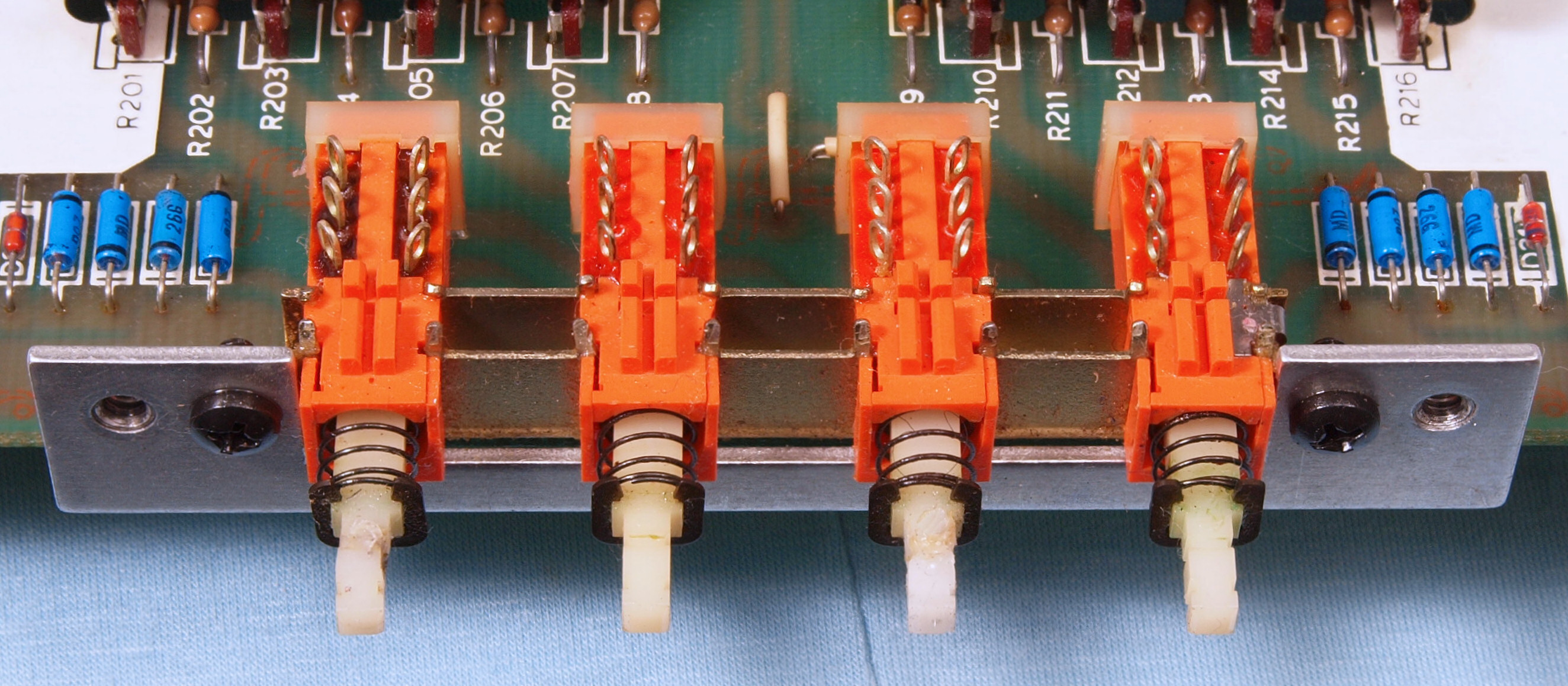

ＣＡ４１．　修理中　ＶＵ−ＡＭＰ基板、　レベル設定ＳＷ、　ノブが２個折れている。

ＣＡ４２．　修理中　ＶＵ−ＡＭＰ基板、　レベル設定ＳＷ、　ノブ修理。

ＣＡ５．　修理後　ＶＵ−ＡＭＰ基板　電解コンデンサ−４個交換（ノンポール電解コンデンサーを使用したので２個→１個）

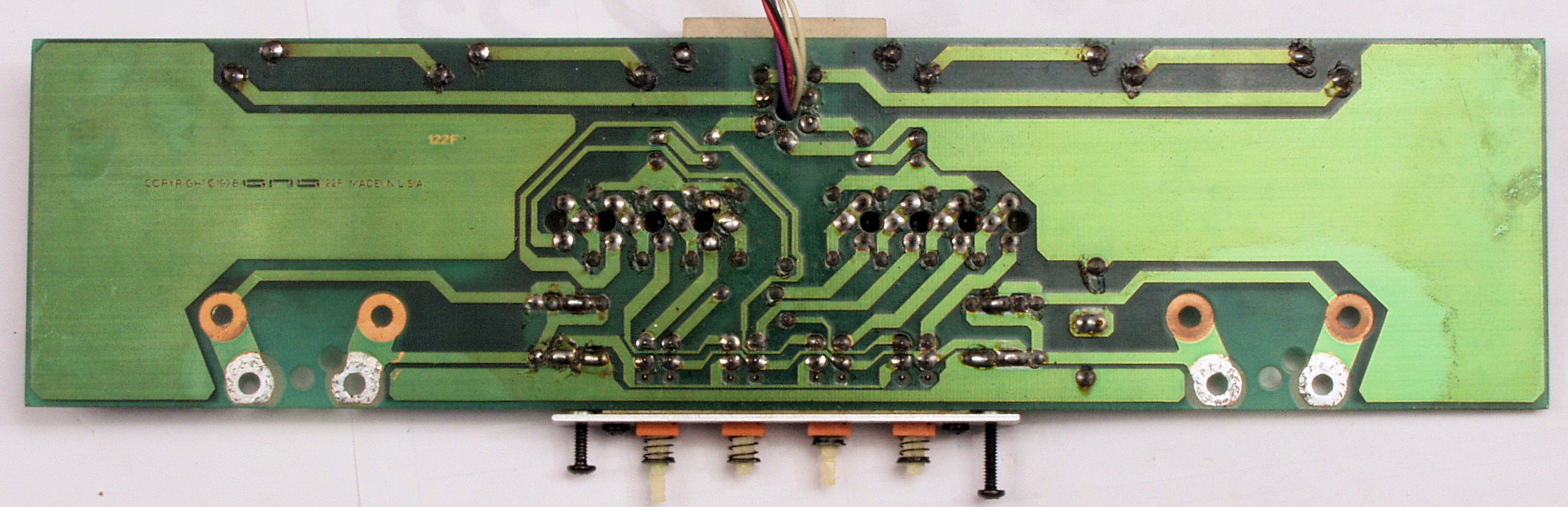

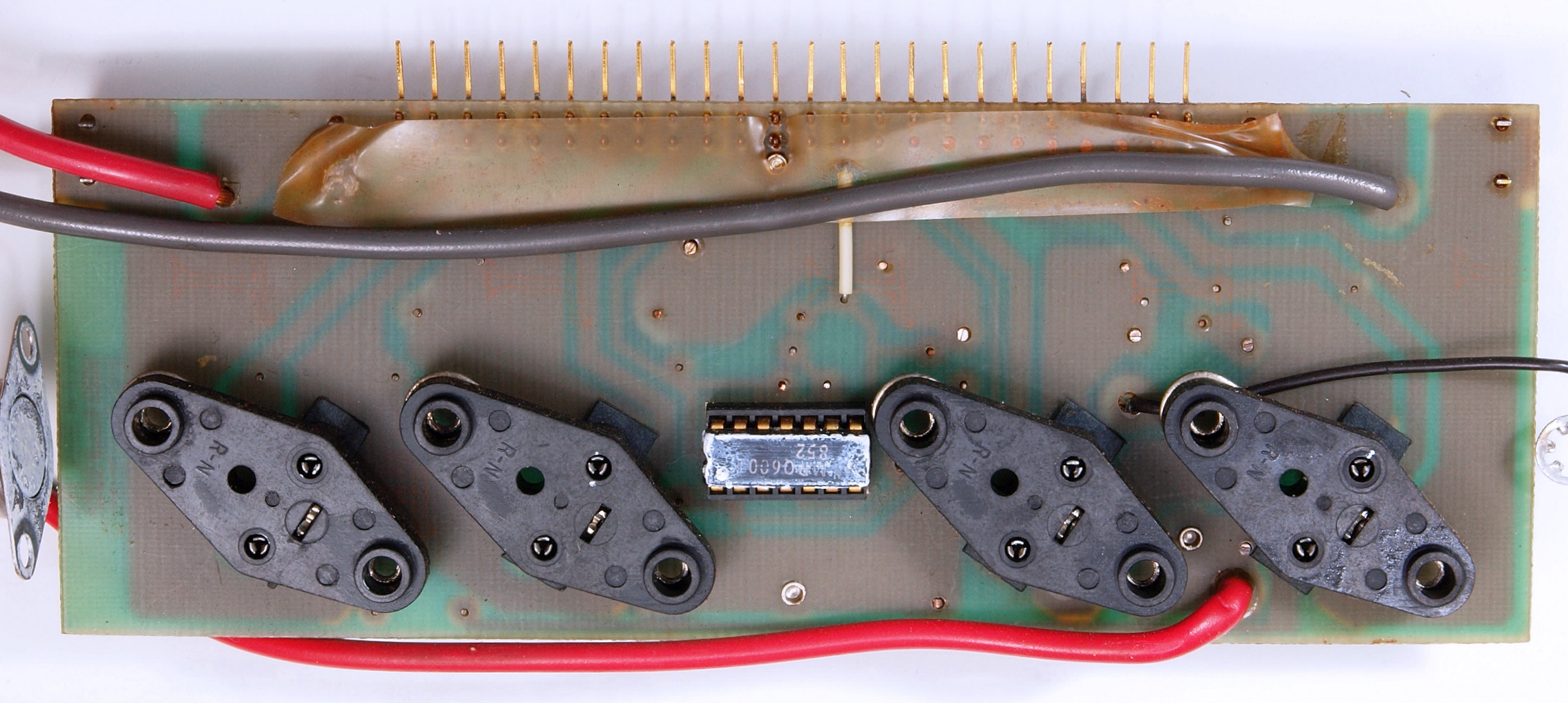

ＣＡ６．　修理前　ＶＵ−ＡＭＰ基板裏

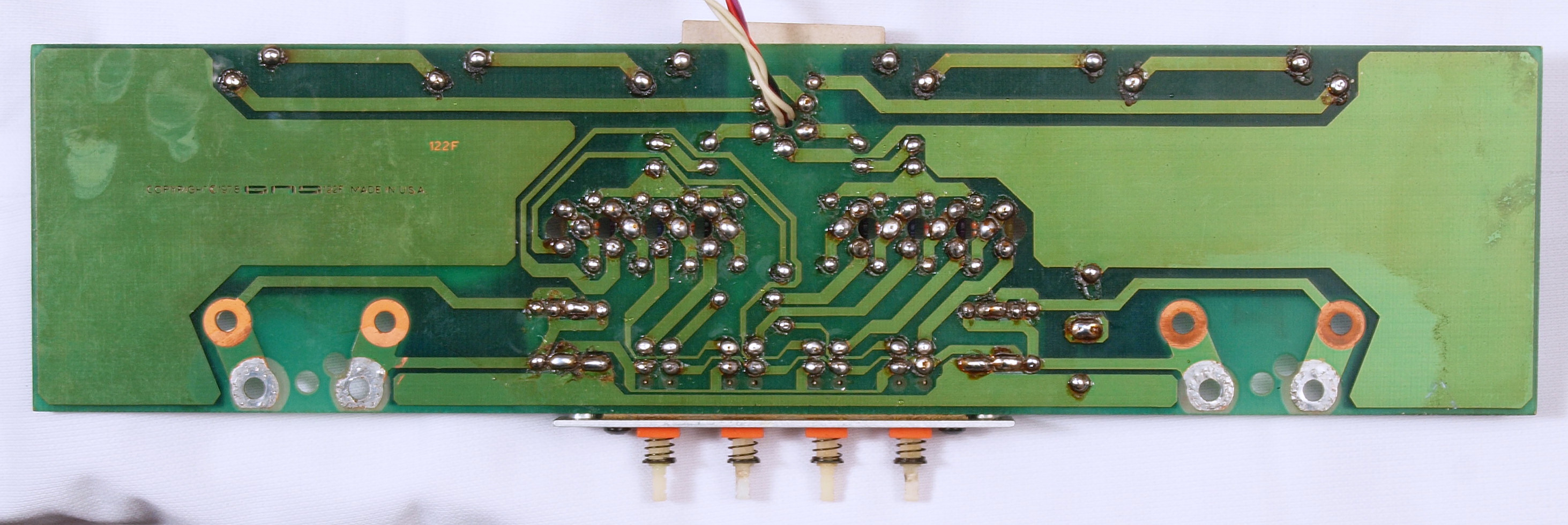

ＣＡ７．　修理（半田補正）後　ＶＵ−ＡＭＰ基板裏　全ハンダやり直す

ＣＡ８．　完成ＶＵ−ＡＭＰ基板裏、　洗浄後防湿材を塗る。

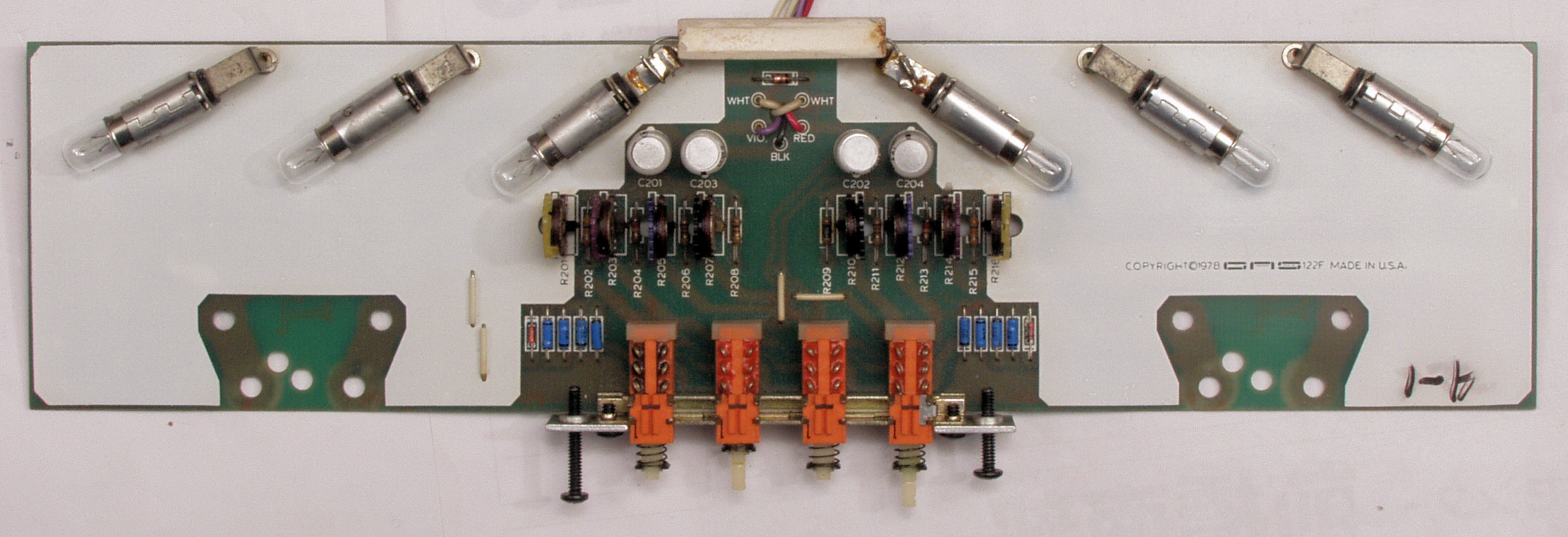

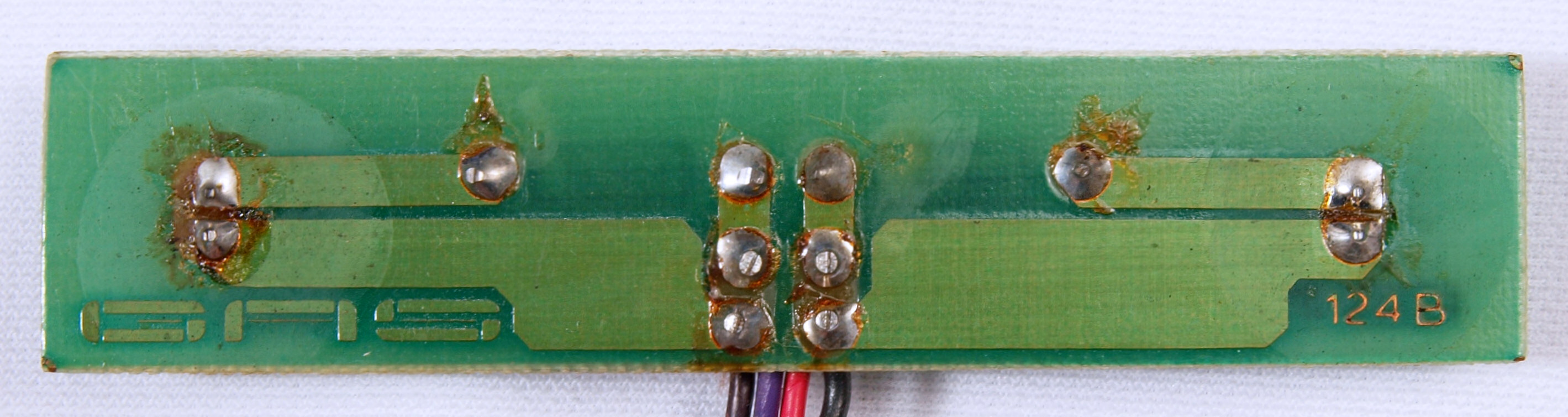

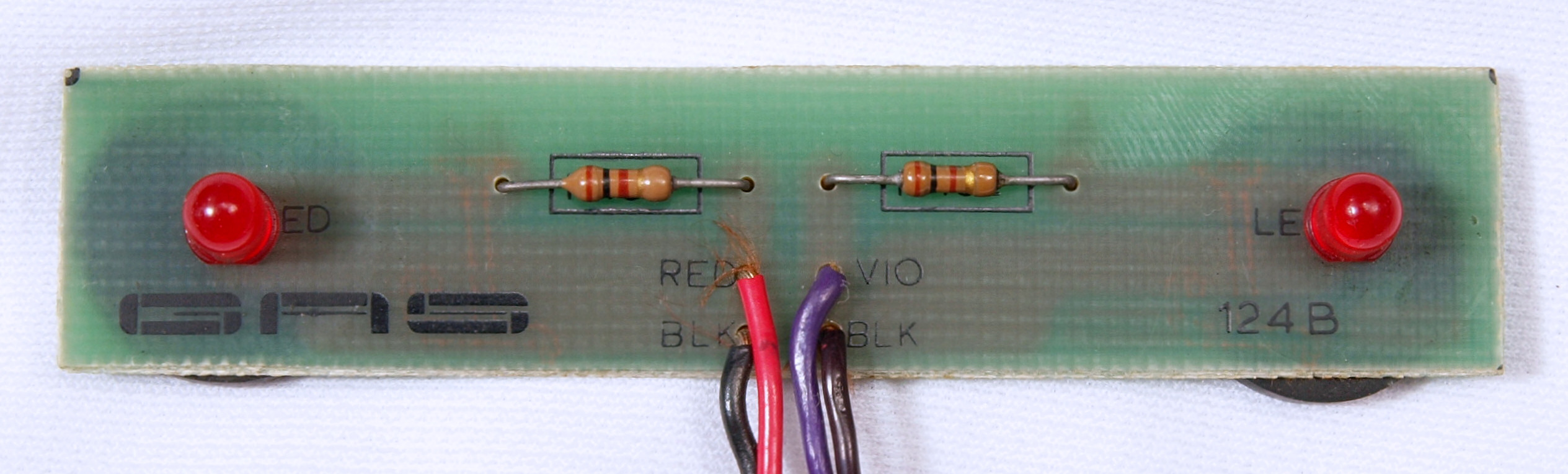

ＣＢ１．　修理前　ピークＬＥＤ表示基板

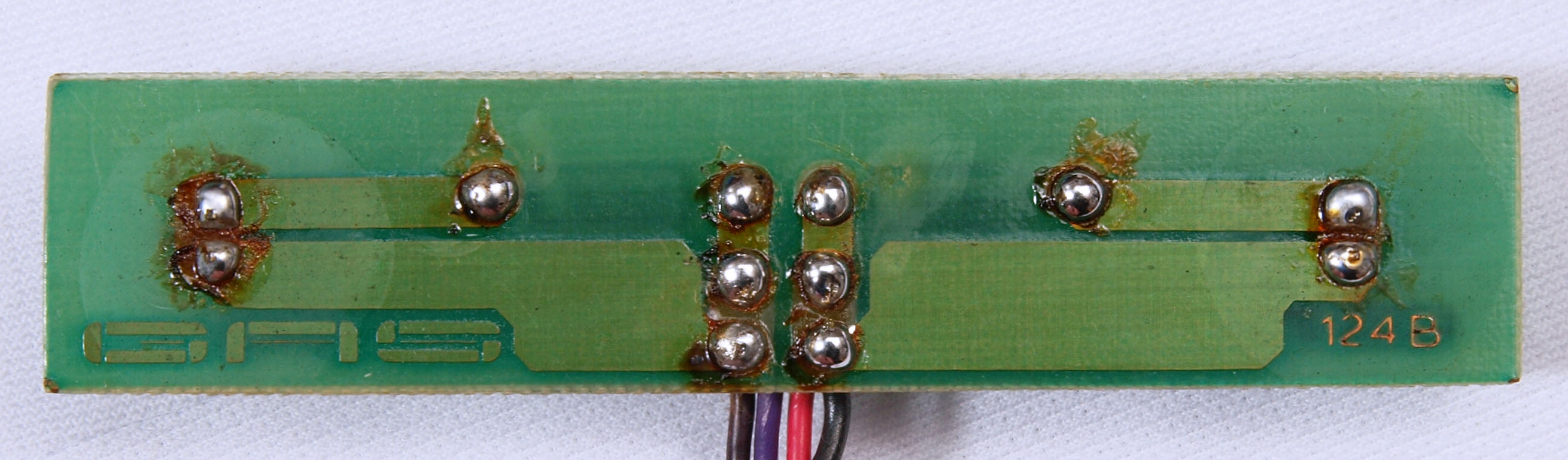

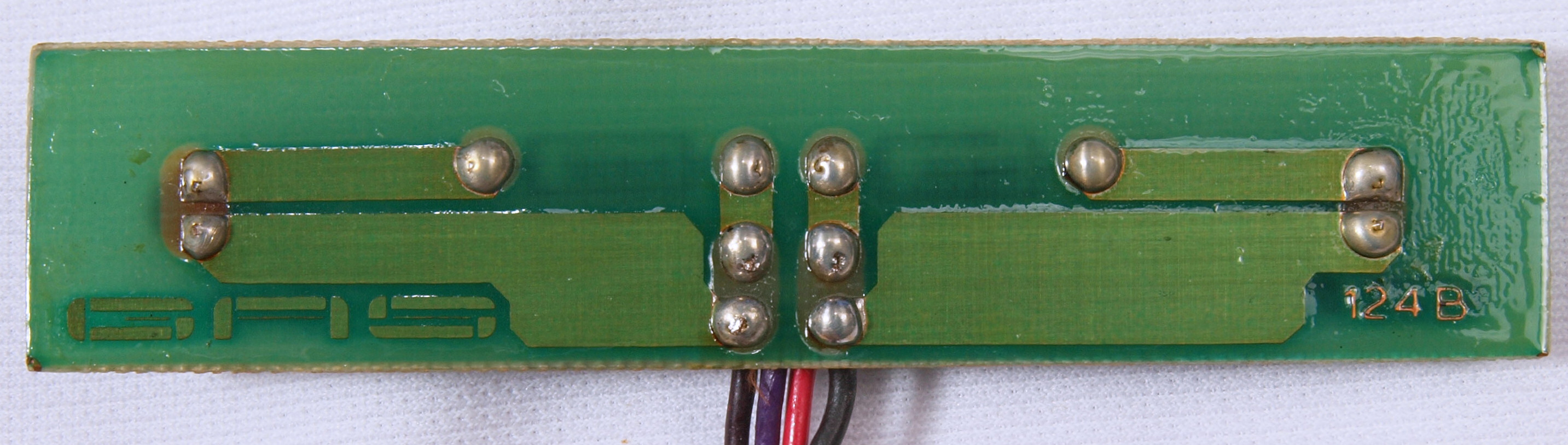

ＣＢ２．　修理前　ピークＬＥＤ表示基板裏

ＣＢ３．　修理（半田補正）後　ピークＬＥＤ表示基板裏　全ハンダやり直す

ＣＢ４．　完成　ピークＬＥＤ表示基板裏、　洗浄後防湿材を塗る。

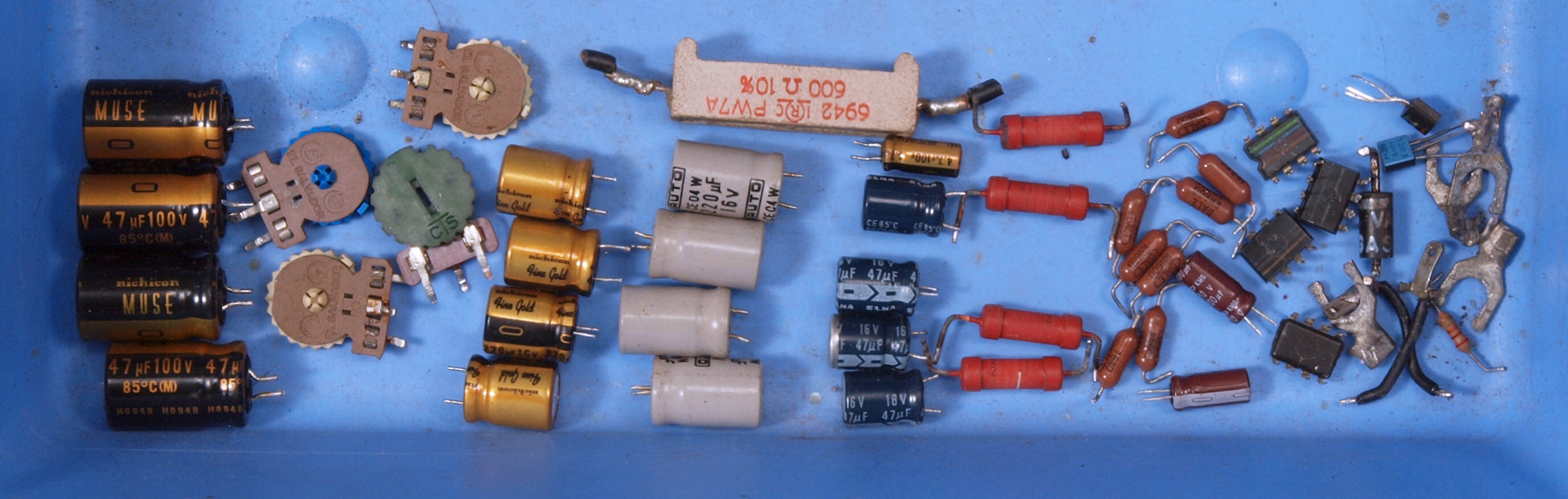

ＣＤ．　交換部品

ＣＥ１．　修理前　上から見る

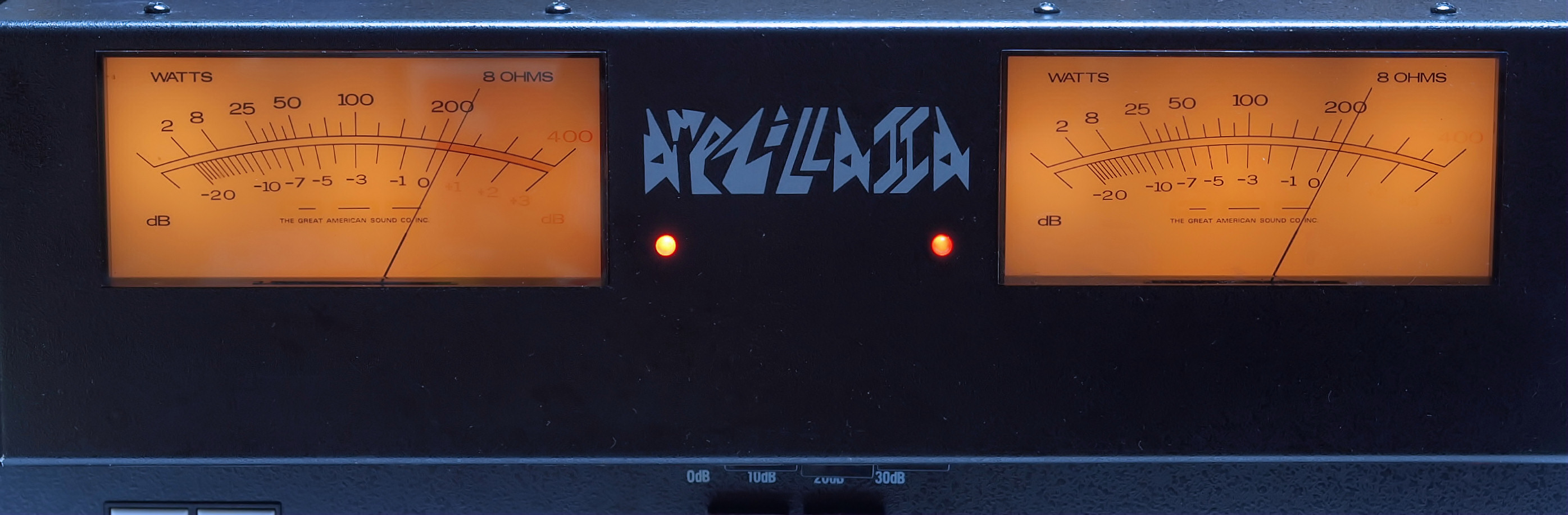

ＣＥ２．　修理後　上から見る

ＣＥ３．　修理前　下から見る

ＣＥ４．　修理後　下から見る

K．　電源ケーブル修理。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｋ１１．　修理前　電源ケーブル

Ｋ１２．　修理中　電源ケーブル、　ソケット側の結線を見る。

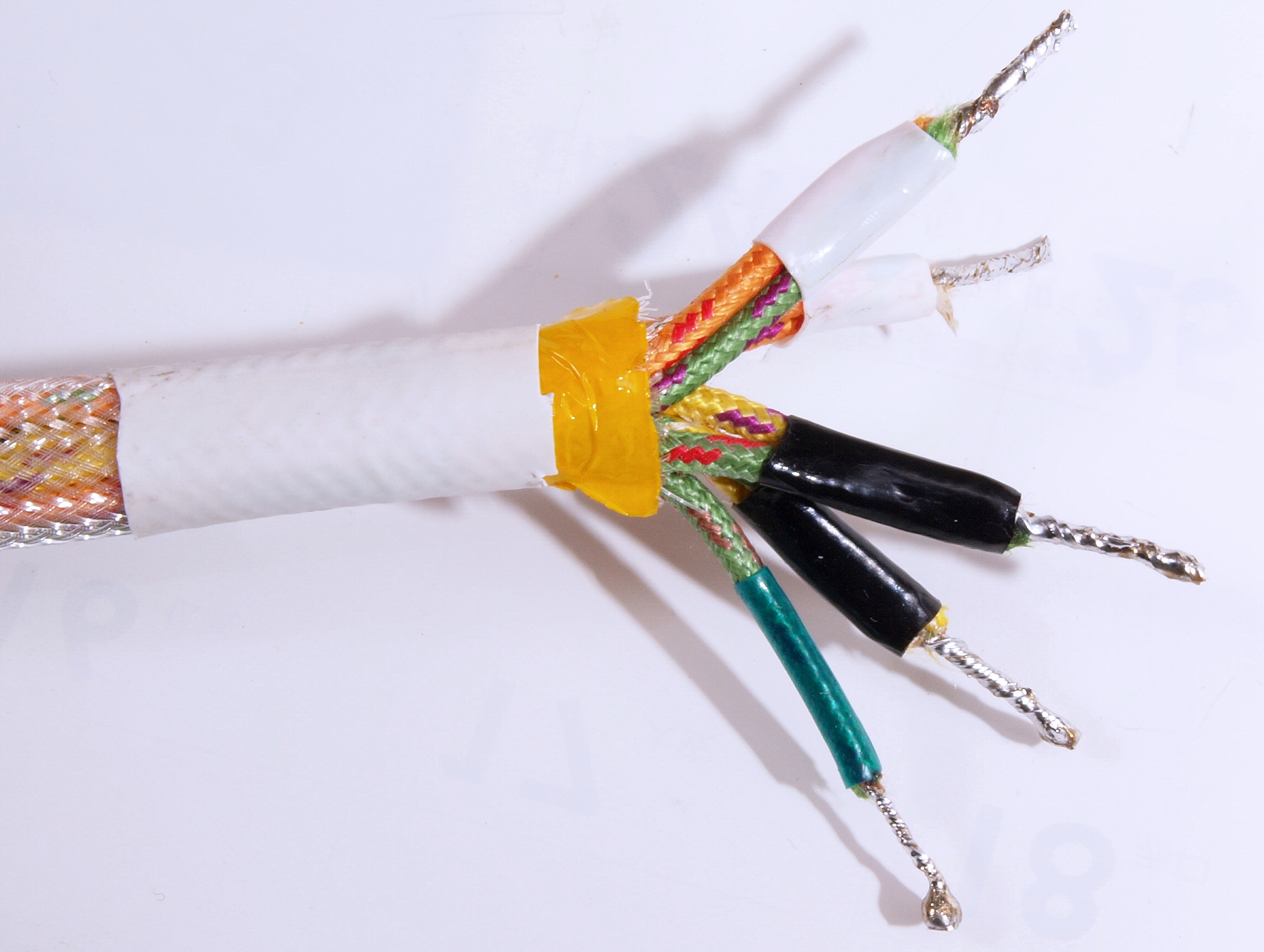

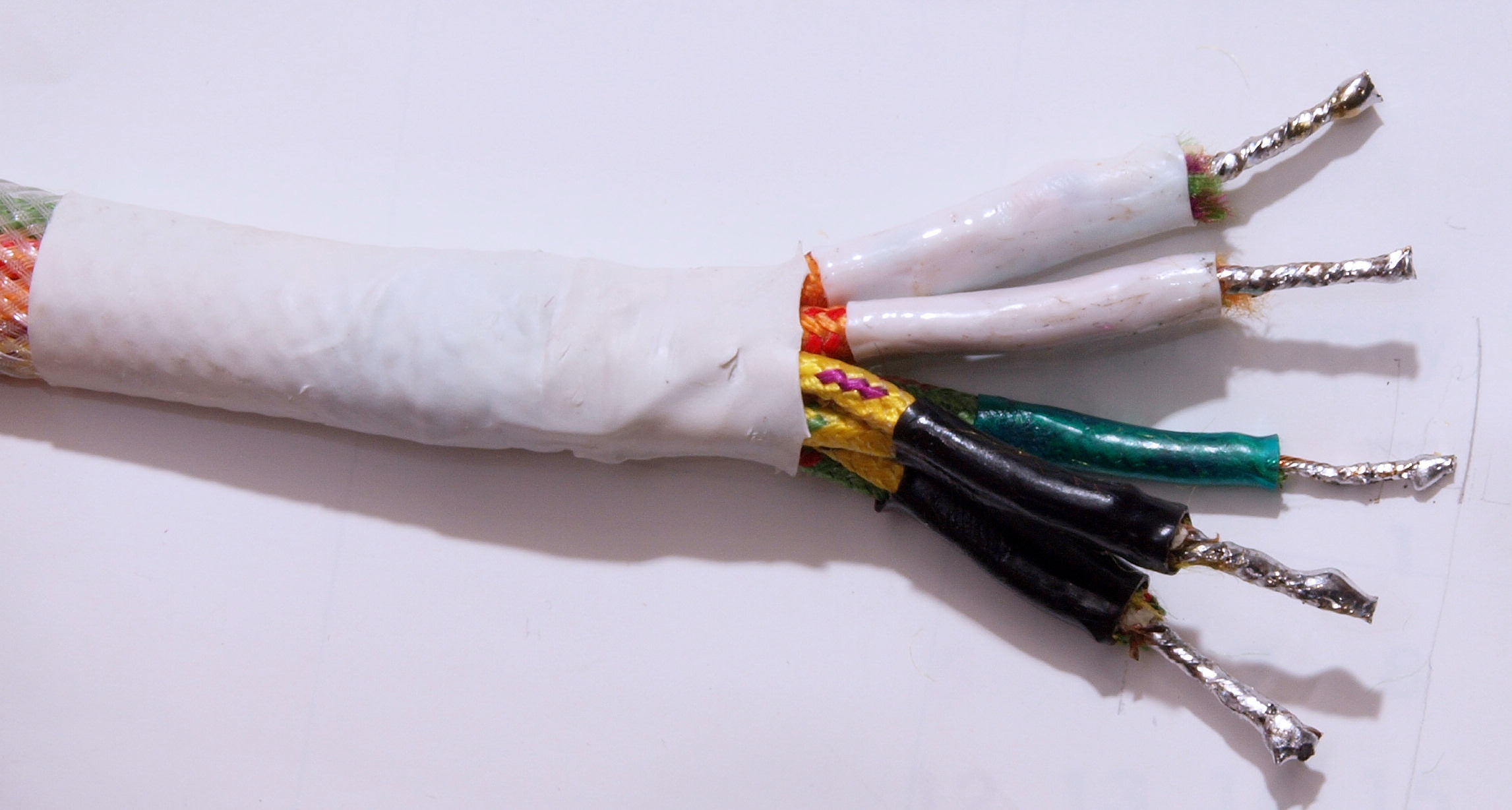

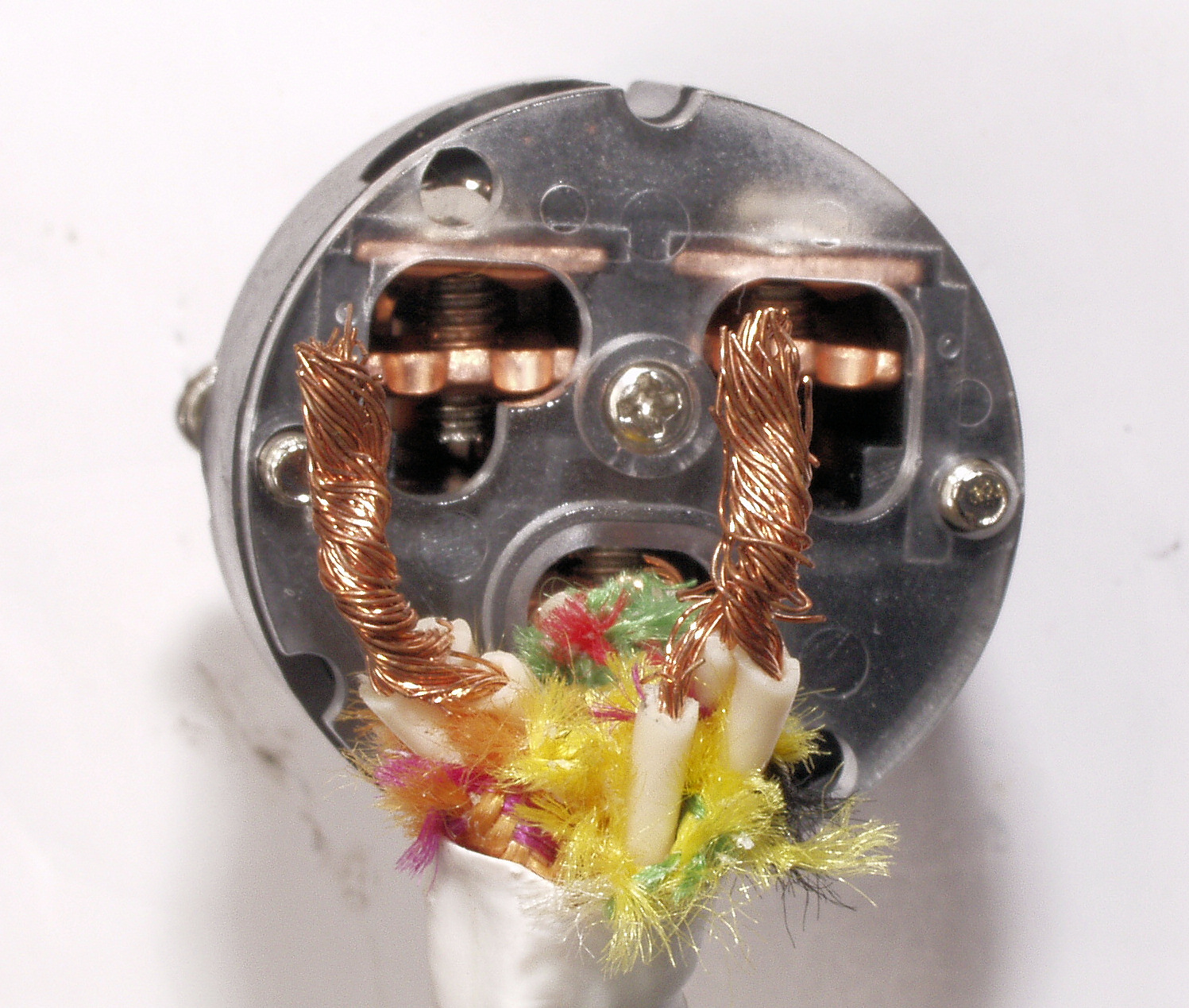

Ｋ１３．　修理中　電源ケーブル、　ソケット側の電線処理を見る、線数は９本で２本ずつになっている。

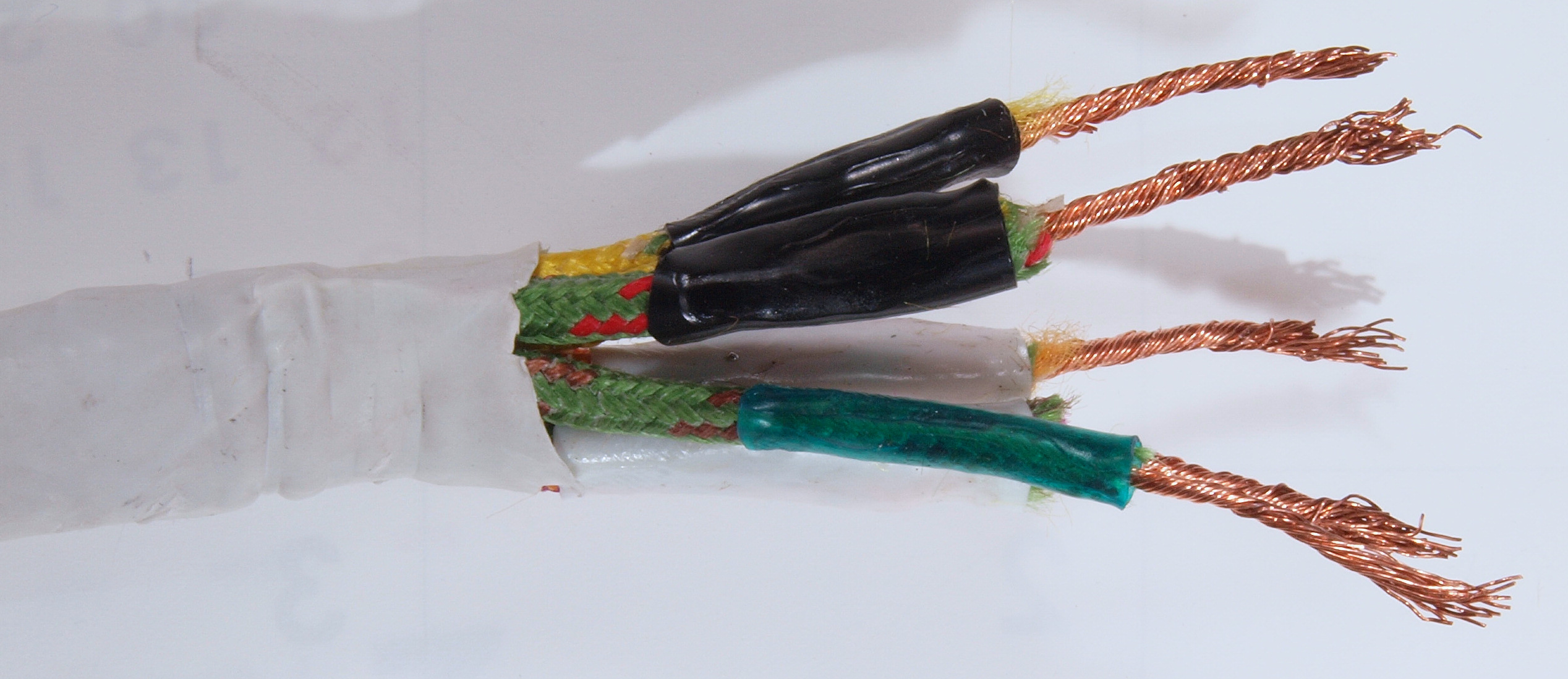

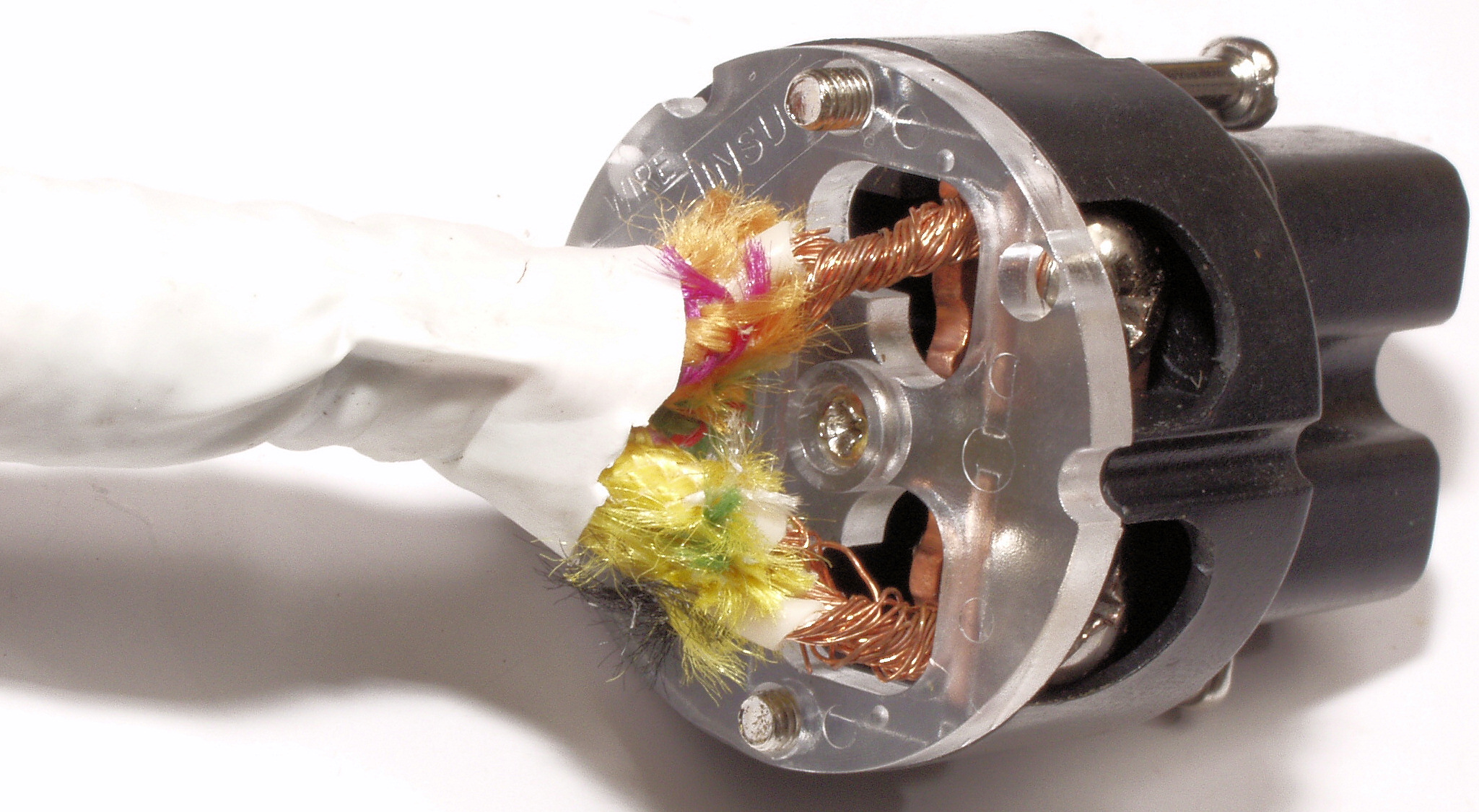

Ｋ２１．　修理中　電源ケーブル、　ソケット側の電線処理をする。 　　　　　　　　　　　　　　　　　　　　　電源に３本ずつ、アース１本に変更、線は機械強度を増す為にしっかりと撚る。

Ｋ２２．　修理中　電源ケーブル、　ソケット側の電線処理をする、さらに半田で固定する。

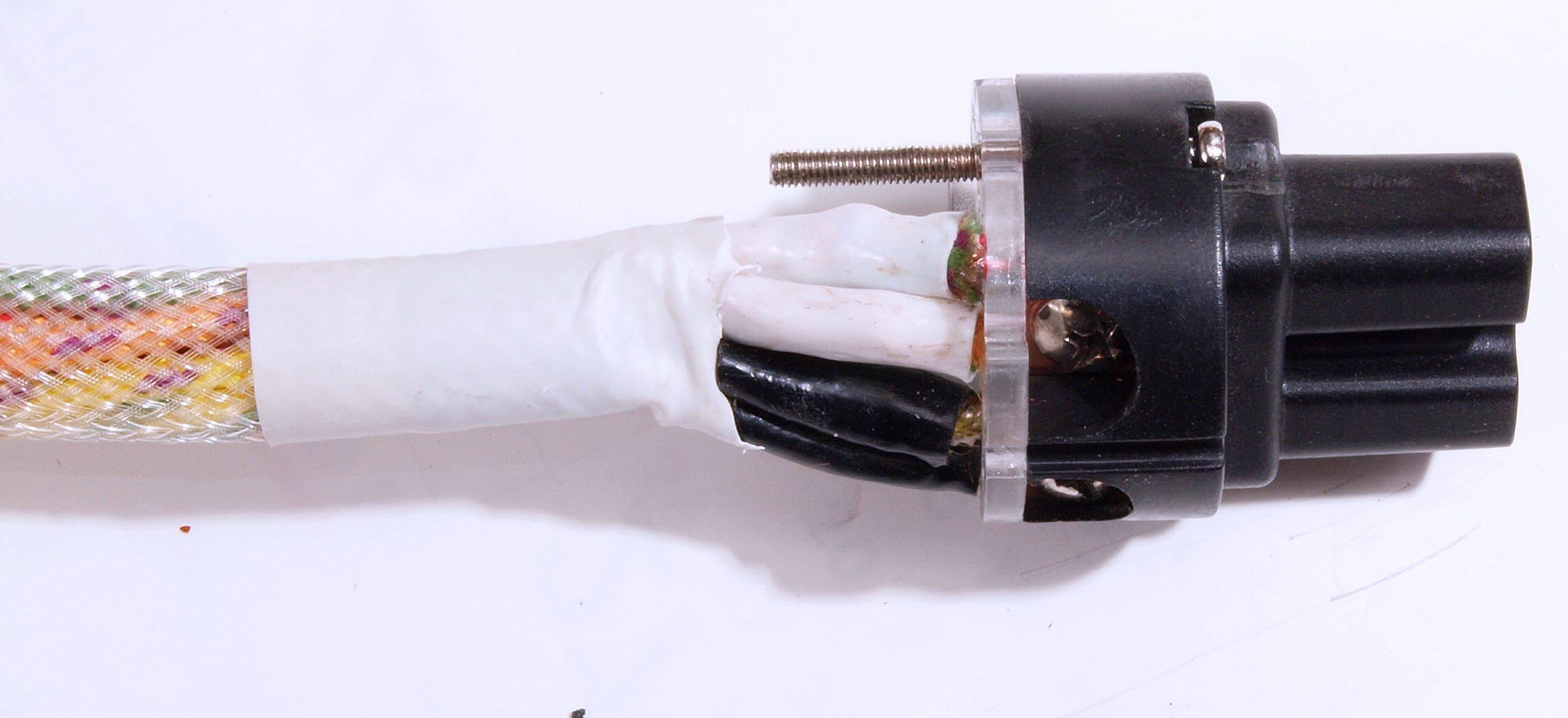

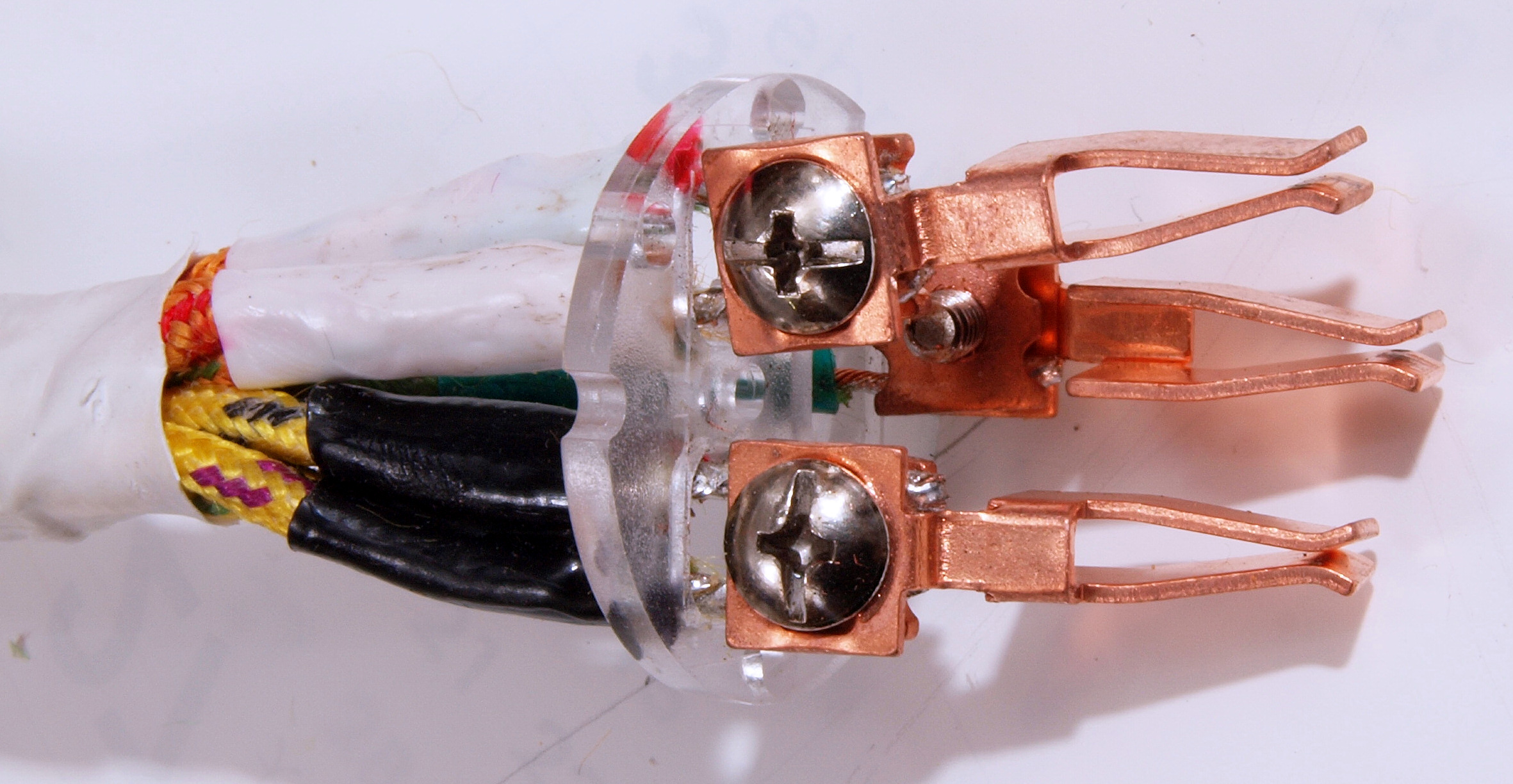

Ｋ２３．　修理中　電源ケーブル、　ソケット側の電線固定の様子。 　　　　　　　　　　　　　　　　　　　　　　しっかりと奥くまで差し込む。　固定子から電線がはみ出さないよう注意！

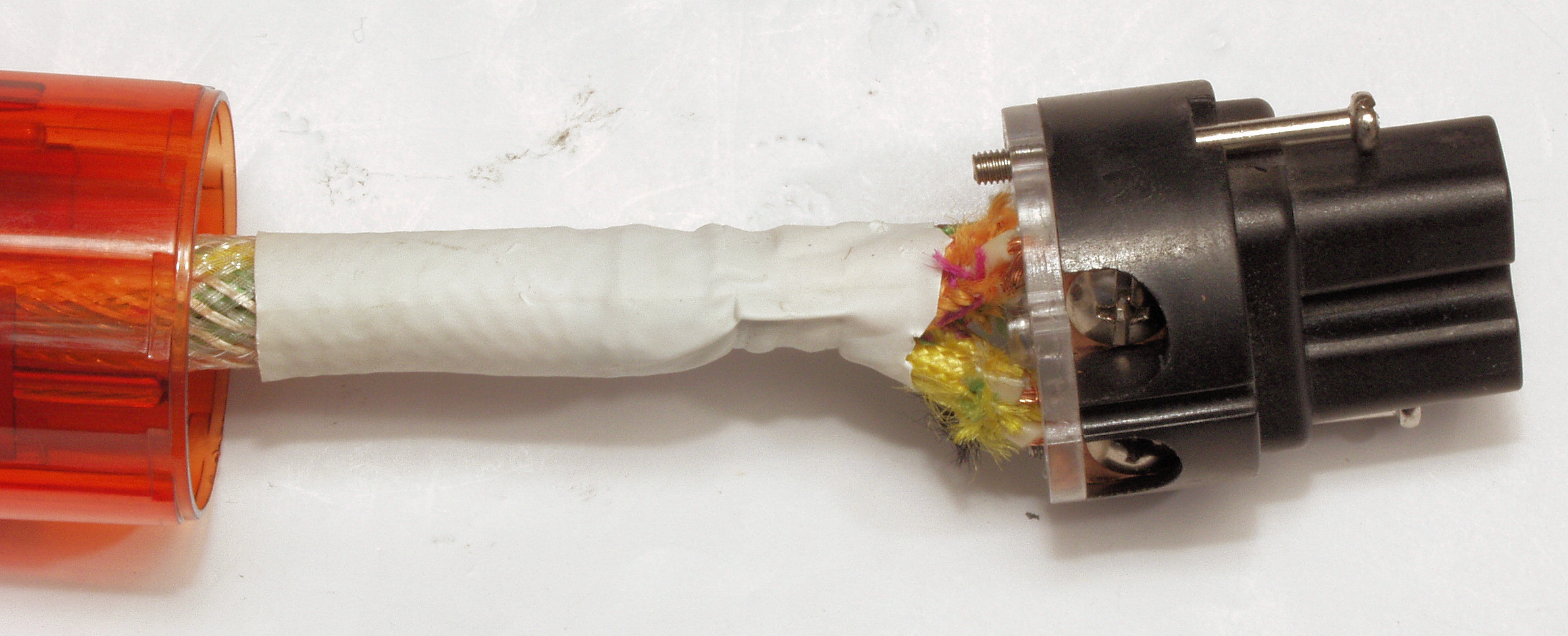

Ｋ２４．　修理後　電源ケーブル、　ソケット側。

Ｋ３１．　修理中　電源ケーブル、　プラグ側の電線処理をする。 　　　　　　　　　　　　　　　　　　　　　電源に３本ずつ、アース１本に変更、線は機械強度を増す為にしっかりと撚り、さらに半田する。

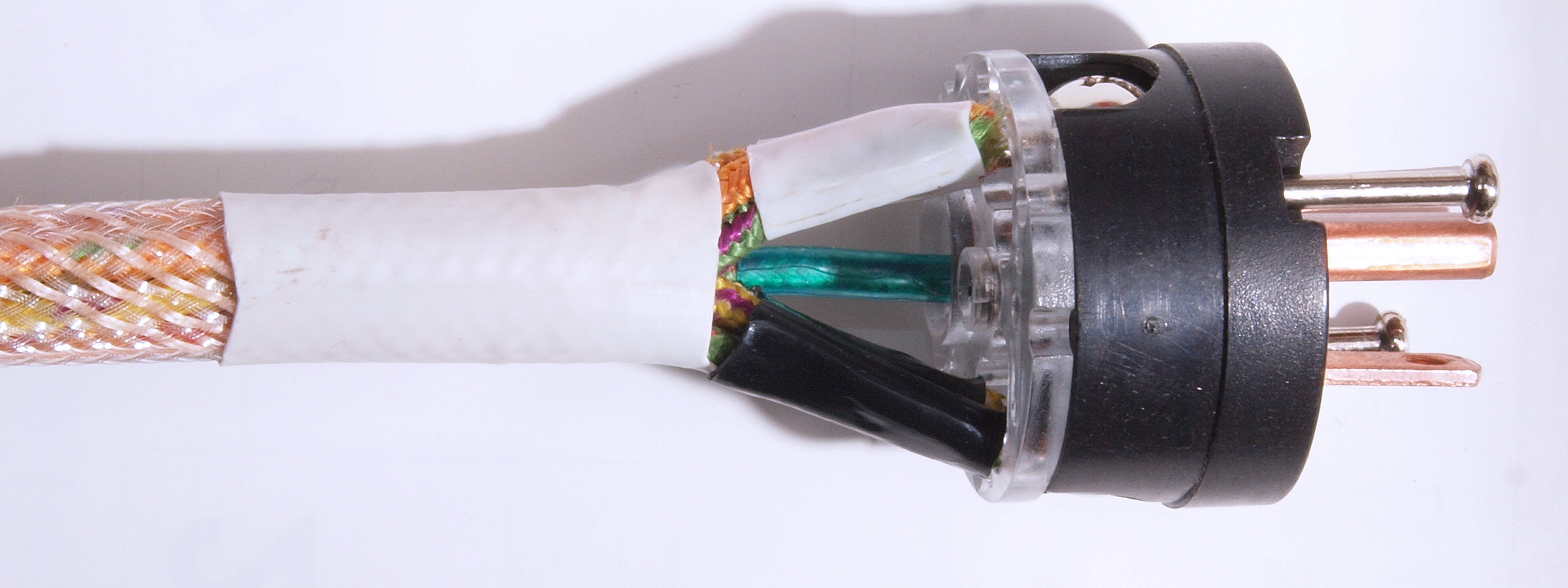

Ｋ３２．　修理後　電源ケーブル、　プラグ側。

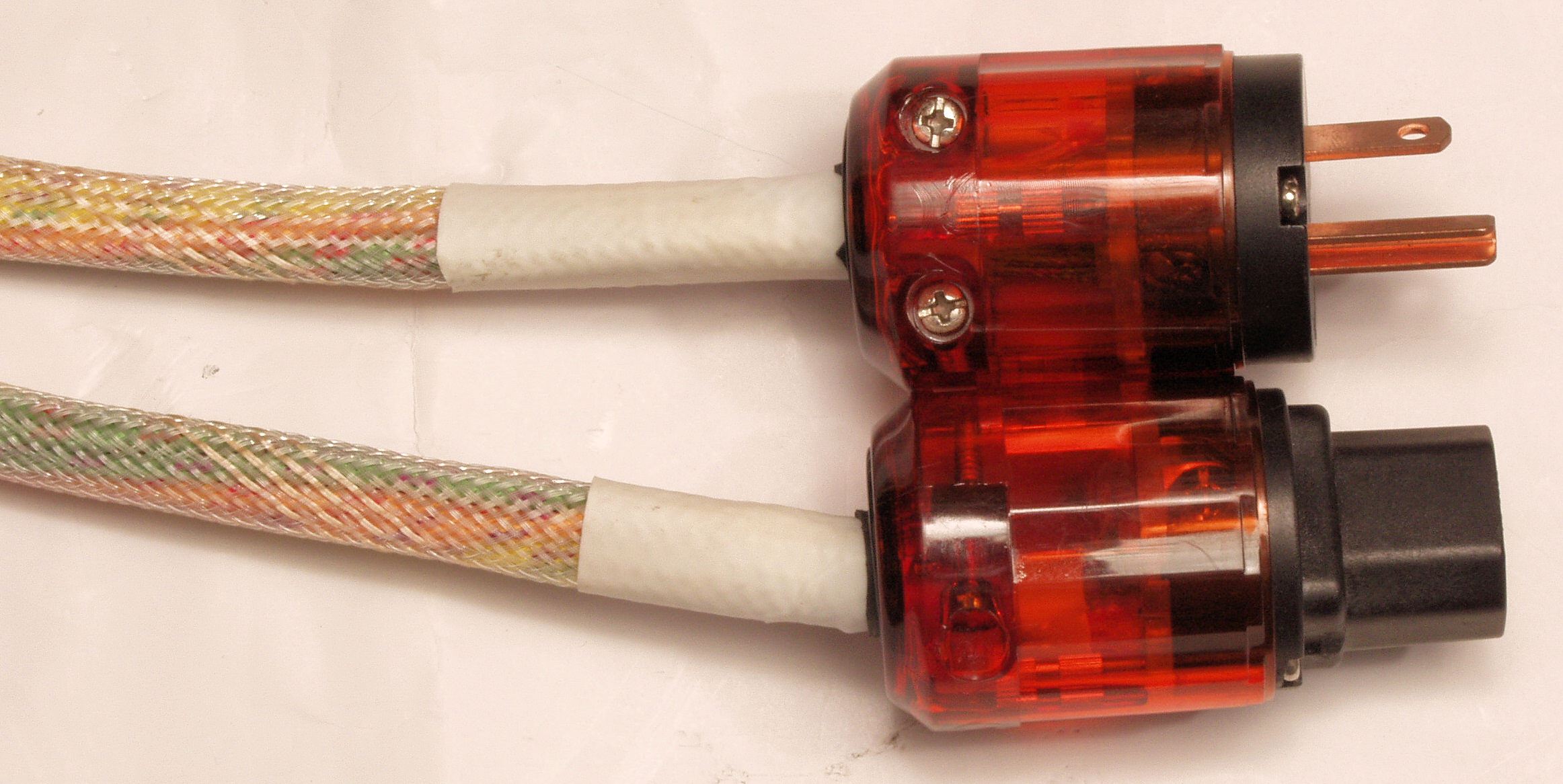

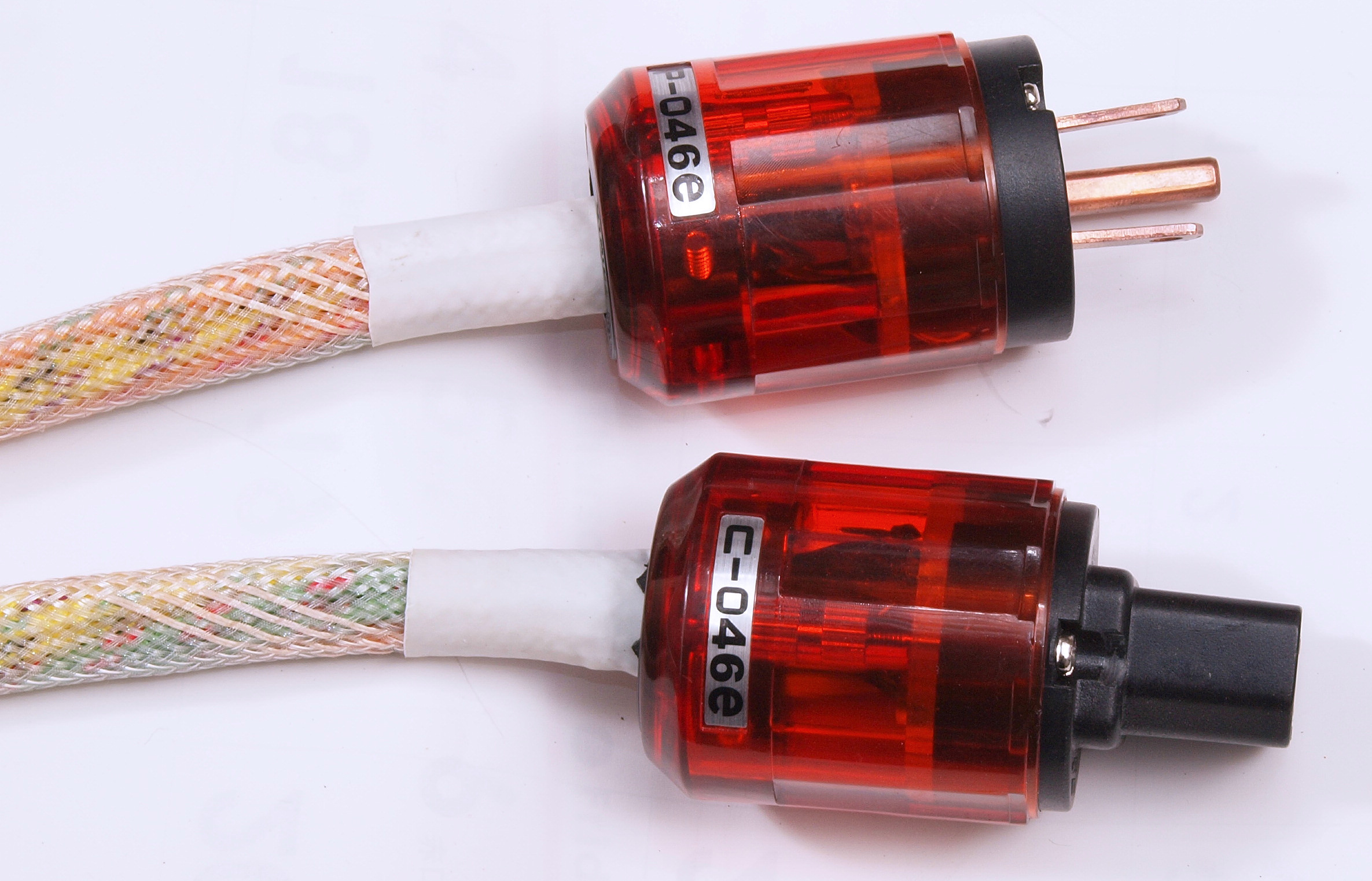

Ｋ４．　完成　電源ケーブル

Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ１．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

Ｅ２１．　５０Ｈｚ入力、Ａ側ＳＰ出力電圧４０Ｖ＝２００Ｗ、　０．０１５％歪み。 　　　　　　　　　　　　　Ｂ側ＳＰ出力電圧４０Ｖ＝２００Ｗ、　０．０１５％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２２．　１００Ｈｚ入力、Ａ側ＳＰ出力電圧４０Ｖ＝２００Ｗ、　０．０１５％歪み。 　　　　　　　　　　　　　　Ｂ側ＳＰ出力電圧４０Ｖ＝２００Ｗ、　０．０１５％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

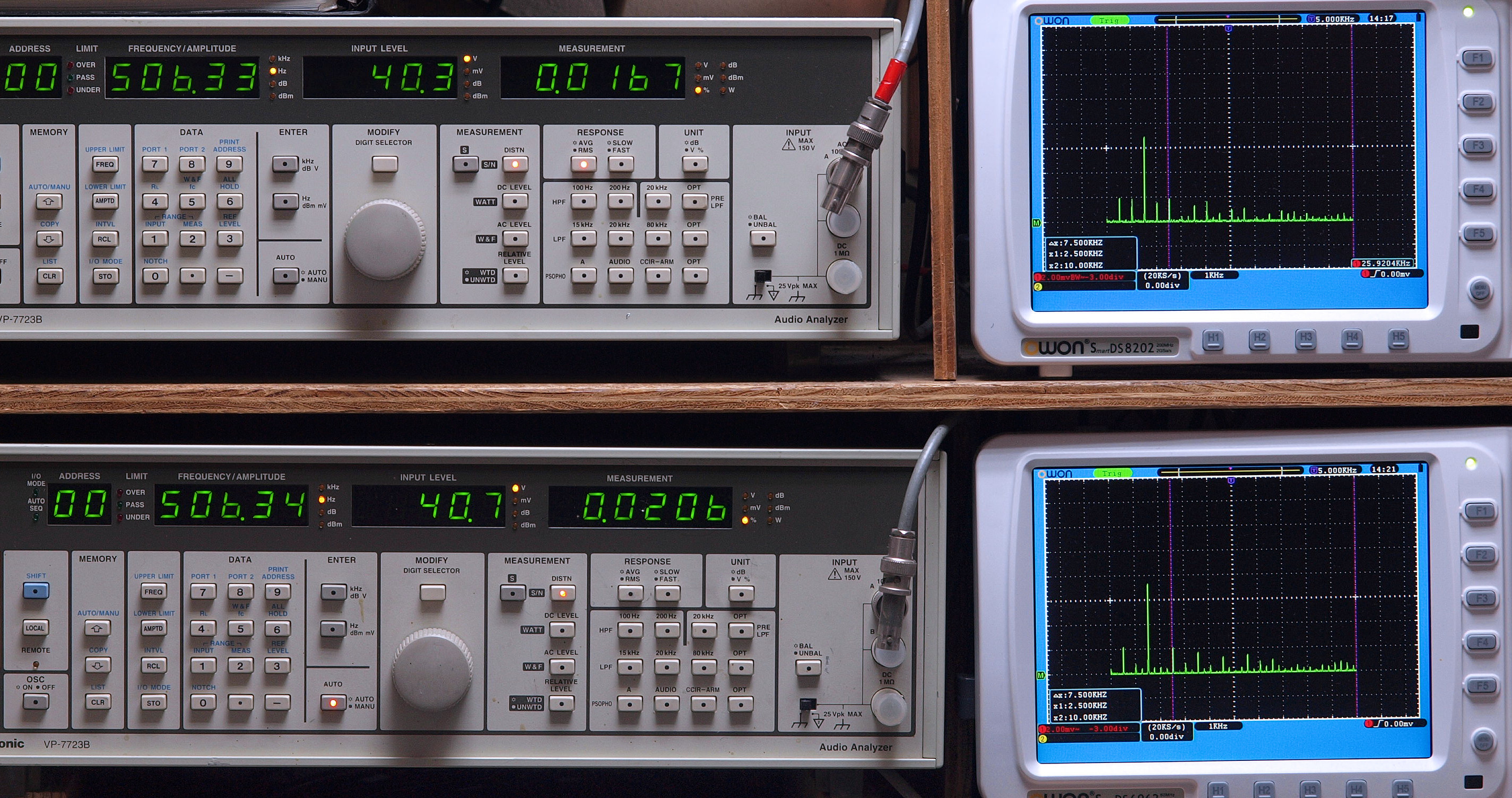

Ｅ２３．　５００Ｈｚ入力、Ａ側ＳＰ出力電圧４０Ｖ＝２００Ｗ、　０．０１７％歪み。 　　　　　　　　　　　　　　Ｂ側ＳＰ出力電圧４１Ｖ＝２１０Ｗ、　０．０２１％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２４．　１ｋＨｚ入力、Ａ側ＳＰ出力電圧４０Ｖ＝２００Ｗ、　０．０１９％歪み。 　　　　　　　　　　　　　Ｂ側ＳＰ出力電圧４１Ｖ＝２１０Ｗ、　０．０２５％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２５．　５ｋＨｚ入力、Ａ側ＳＰ出力電圧４０Ｖ＝２００Ｗ、　０．０４１％歪み。 　　　　　　　　　　　　　Ｂ側ＳＰ出力電圧４１Ｖ＝２１０Ｗ、　０．０４９％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２６．　１０ｋＨｚ入力、Ａ側ＳＰ出力電圧４０Ｖ＝２００Ｗ、　０．０５３％歪み。 　　　　　　　　　　　　　　Ｂ側ＳＰ出力電圧４０Ｖ＝２００Ｗ、　０．０６５％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２７．　５０ｋＨｚ入力、Ａ側ＳＰ出力電圧４０Ｖ＝２００Ｗ、　０．０４３％歪み。 　　　　　　　　　　　　　　Ｂ側ＳＰ出力電圧４０Ｖ＝２００Ｗ、　０．０５５％歪み。 　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｅ２８．　１００ｋＨｚ入力、Ａ側ＳＰ出力電圧３７Ｖ＝１７１Ｗ、　０．０４２％歪み。　フイルターが効き出力が落ちる。 　　　　　　　　　　　　　　　Ｂ側ＳＰ出力電圧３８Ｖ＝１８１Ｗ、　０．０７５％歪み。 　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１００ｋＨｚ、右＝５００ｋＨｚ。

Ｅ４．　その時の本体ＶＵメ−タ＝２００Ｗ

Ｅ５．　　２４０ＷくらいでオーバーロードＬＥＤ表示

Ｅ６．完成　　２４時間エージング

Ｓ．　ＧＡＳ ＡＭＰＺＩＬＬＡ　の仕様（マニアル・カタログより）

型式 ステレオパワーアンプ　ＡＭＰＺＩＬＬＡ 実効出力（両ch駆動、20Hz〜20kHz） 350W＋350W（4Ω負荷）、　200W＋200W（8Ω負荷）、　125W＋125W（16Ω負荷） 全高調波歪率 0.15％以下（4Ω負荷）、　0.05％以下（8Ω、16Ω負荷） 混変調歪率 0.15％以下（4Ω負荷）、　0.05％以下（8Ω、16Ω負荷） 入力感度 1.6V R.M.S.（定格出力時8Ω負荷） 入力インピーダンス 75kΩ 周波数特性 4Ω負荷　　　　＝20Hz〜20kHz ±0.2dB、　1Hz〜100kHz ±2dB 8Ω、16Ω負荷＝20Hz〜20kHz ±0.1dB、　1Hz〜100kHz ±1dB 立ち上がり特性 2μsec（8Ω負荷、最大出力時、20kHz） スルー・レイト 40V/μsec ダンピング・ファクター 150(20Hz〜１kHz) ノイズレベル 100dB以上（最大出力時）、　112dB（RFフィルター挿入時） 外形寸法 幅445×高さ178×奥行229mm 重量 22.7kg 価格 価格￥４９９，０００.　(株)バブコ
