ampzilla 2a

ＧＡＳＡＭＰＺＩＬＬＡ　ⅡＡ．　３台目修理記録

平成１６年１０月２７日到着　　　　１０月３０日完成

寸評
　　　GAS－AMPはIQ??の天才が設計した・・・・・・　とか言われているが、このAMPの使用には十分な注意が必要です。
　　　特に、ＳＰ接続リレーが無いので、安定までの間（５分くらい）はＳＰのボイスコイルに電流が流れますので、
　　　ネットワークの無いのは注意

Ａ．　修理前の状況

　　オ－バーホール。
Ｂ．原因
　　各部劣化。
Ｃ．修理状況
　　電解コンデンサー交換。
　　半固定ＶＲ交換。
　　配線手直し、補強。
　　経年劣化による各部ハンダ補正。
　　ＯＰ－ＡＭＰ交換。
　　ＳＰ端子交換。
　　ＲＣＡ端子交換。
　　ＶＵメーター表示ランプ交換。
　　ゴム足交換。
　
Ｄ．使用部品
　　半固定ＶＲ　　　　　　　　　　　　　　　　　　８個。
　　電解コンデンサー　　　　　　　　　　　　　３４個。
　　フイルムコンデンサー　　　　　　　　　　　　２個。
　　SP端子　　　　　　　　　　　　　　　　　　　　４個。
　　ＯＰ－ＡＭＰ　　　　　　　　　　　　　　　　　４個。
　　ＲＣＡ端子　　　　　　　　　　　　　　　　　　　２個。
　　ＶＵメーター表示ランプ　　　　　　　　　　　６個。
　　ダイオード　１個。
　　ゴム足交換。
Ｅ．調整・測定
Ｆ．修理費　　　　　　　　　　　　　　　　　９５，０００円
　　　　　　　　　　　　　　　　　　　　　　　　３台目からの、お馴染みさん価格。
Ｓ．　ＧＡＳＡＭＰＺＩＬＬＡ　の仕様（マニアル・カタログより）

Ａ．　修理前の状況

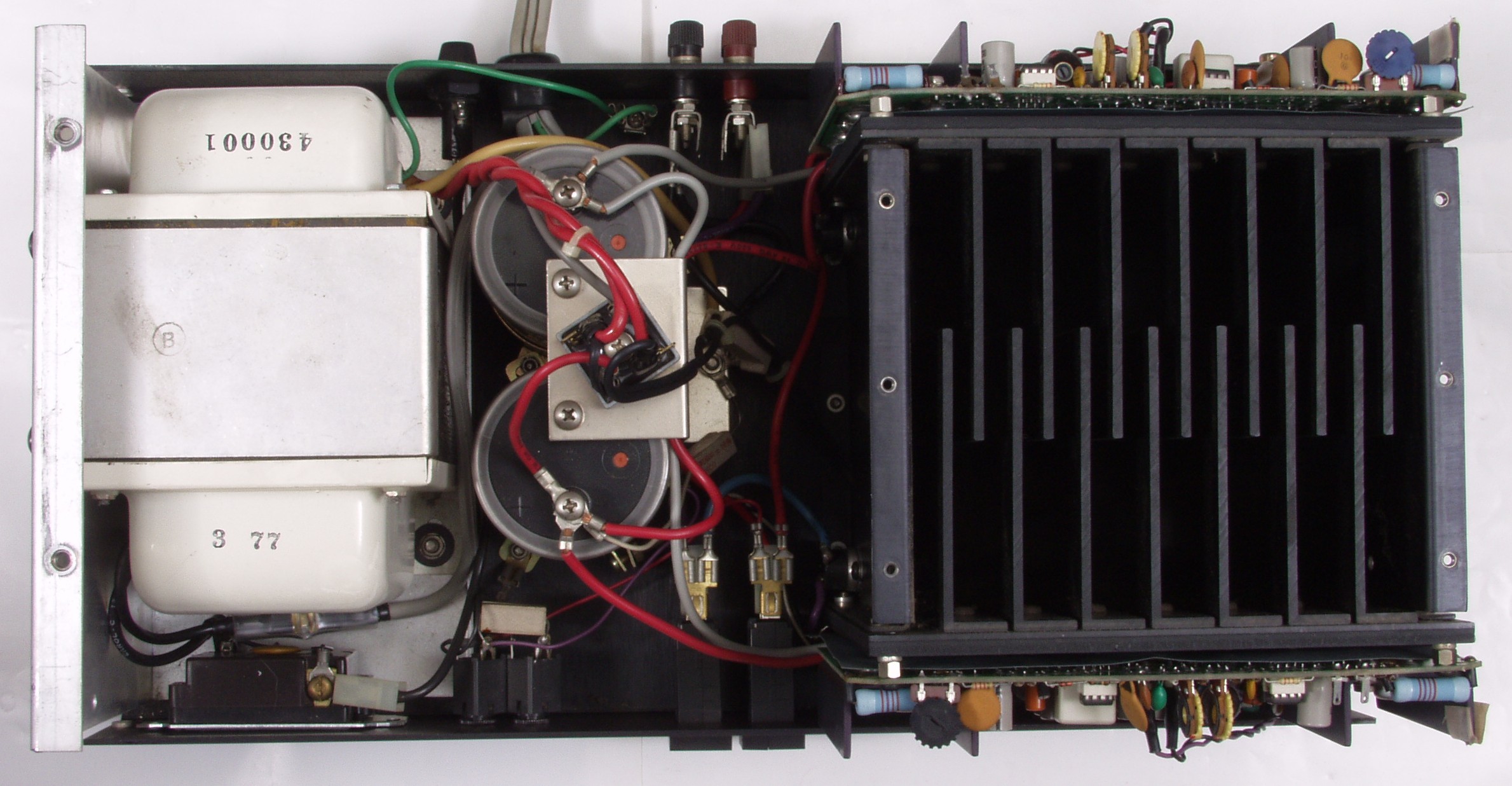

Ａ１．点検中　　清掃後上から見る

Ａ２．点検中　　清掃後上から見る

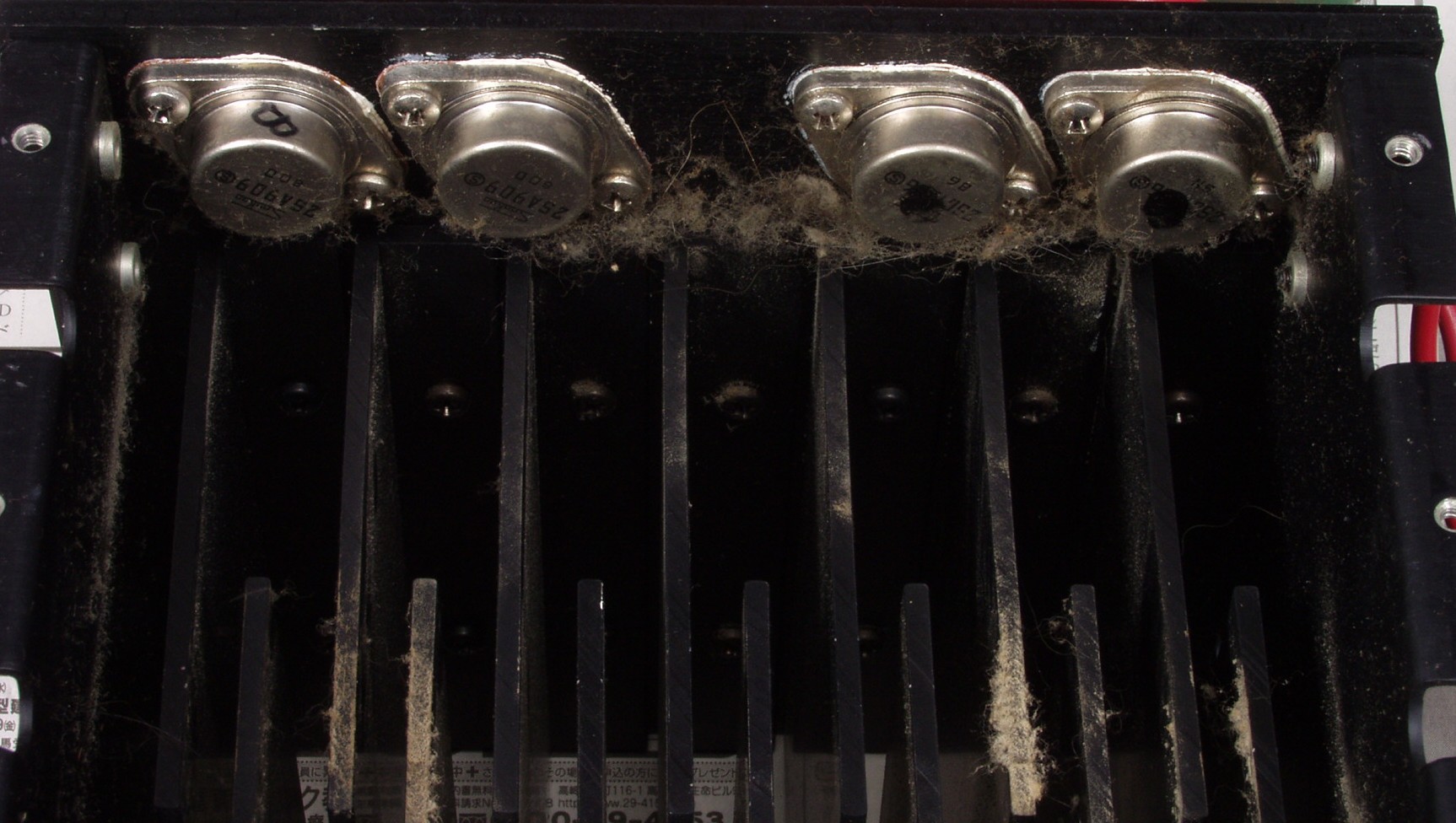

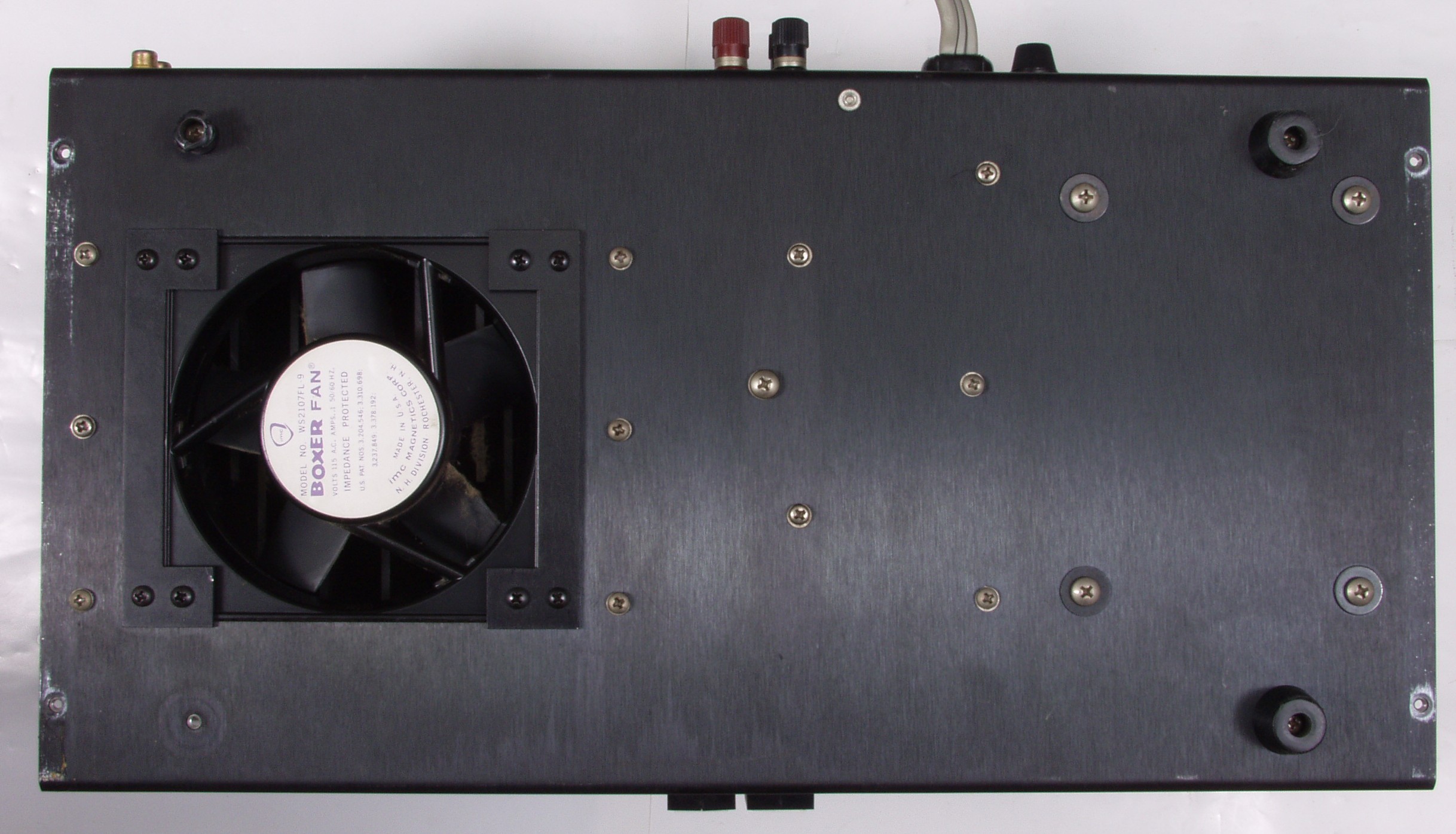

Ａ３．点検中　下からフアンの埃見る

Ｃ．　修理状況

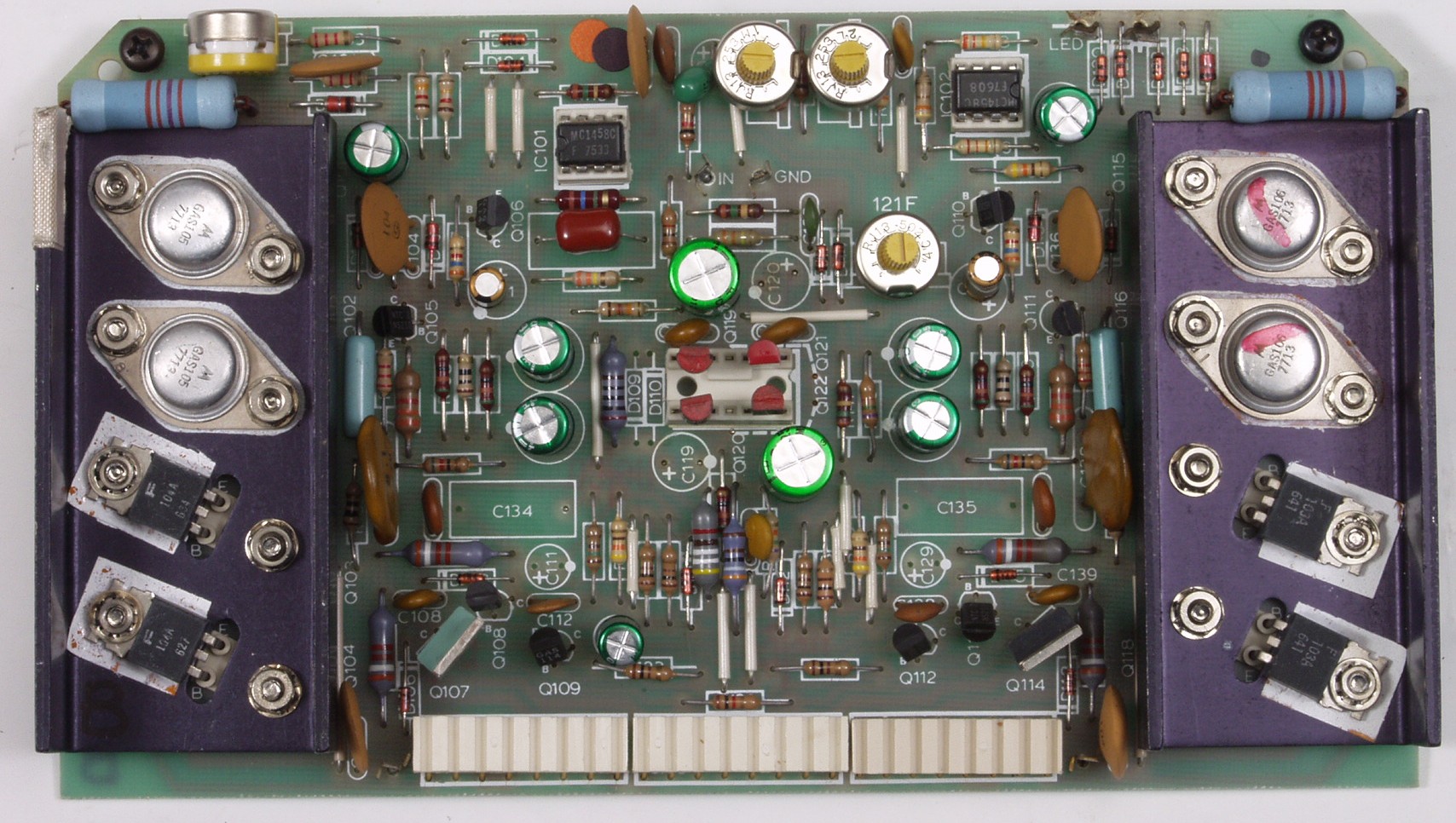

Ｃ１Ａ．　修理前　Ａ側－ＡＭＰ基板

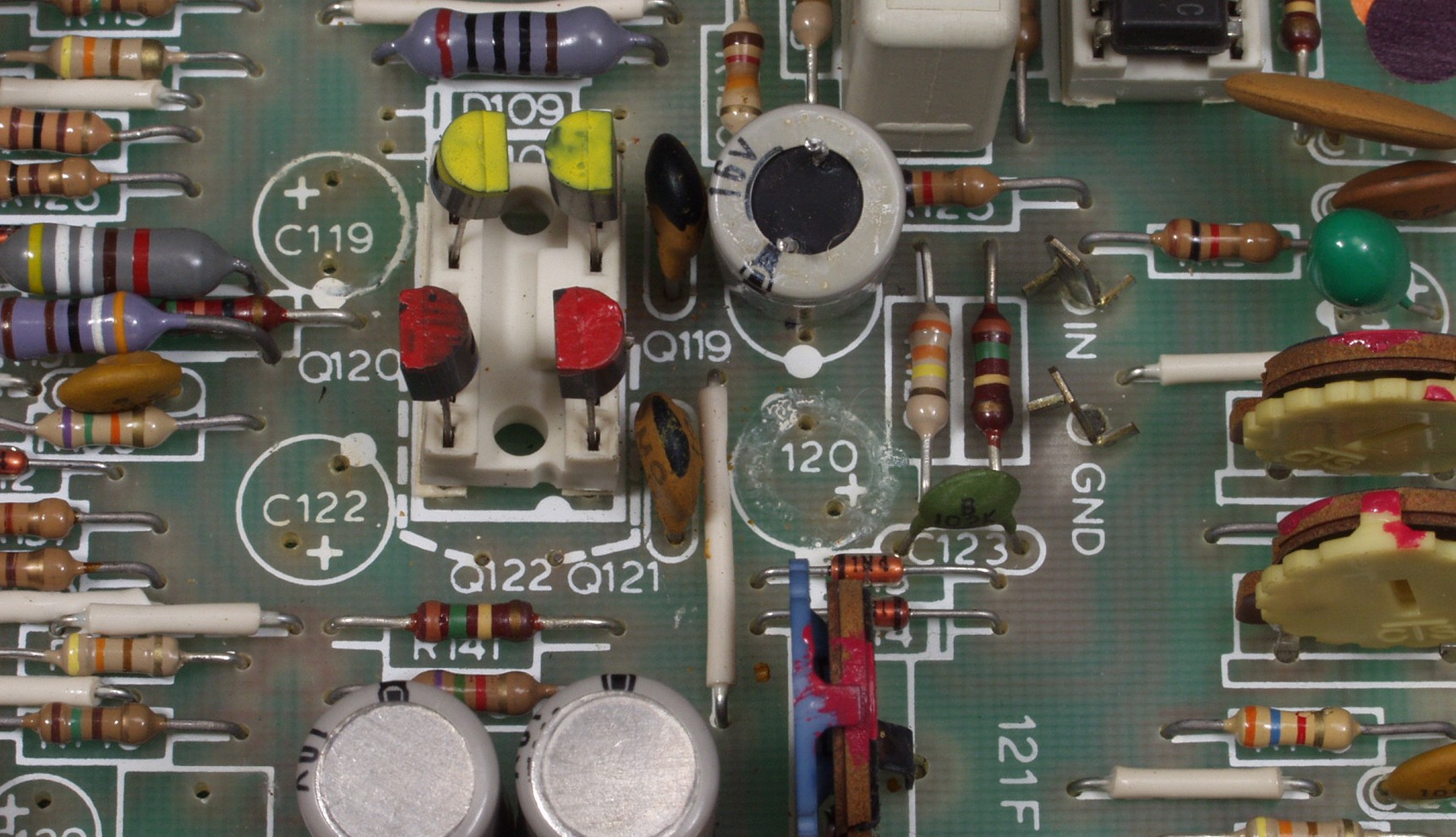

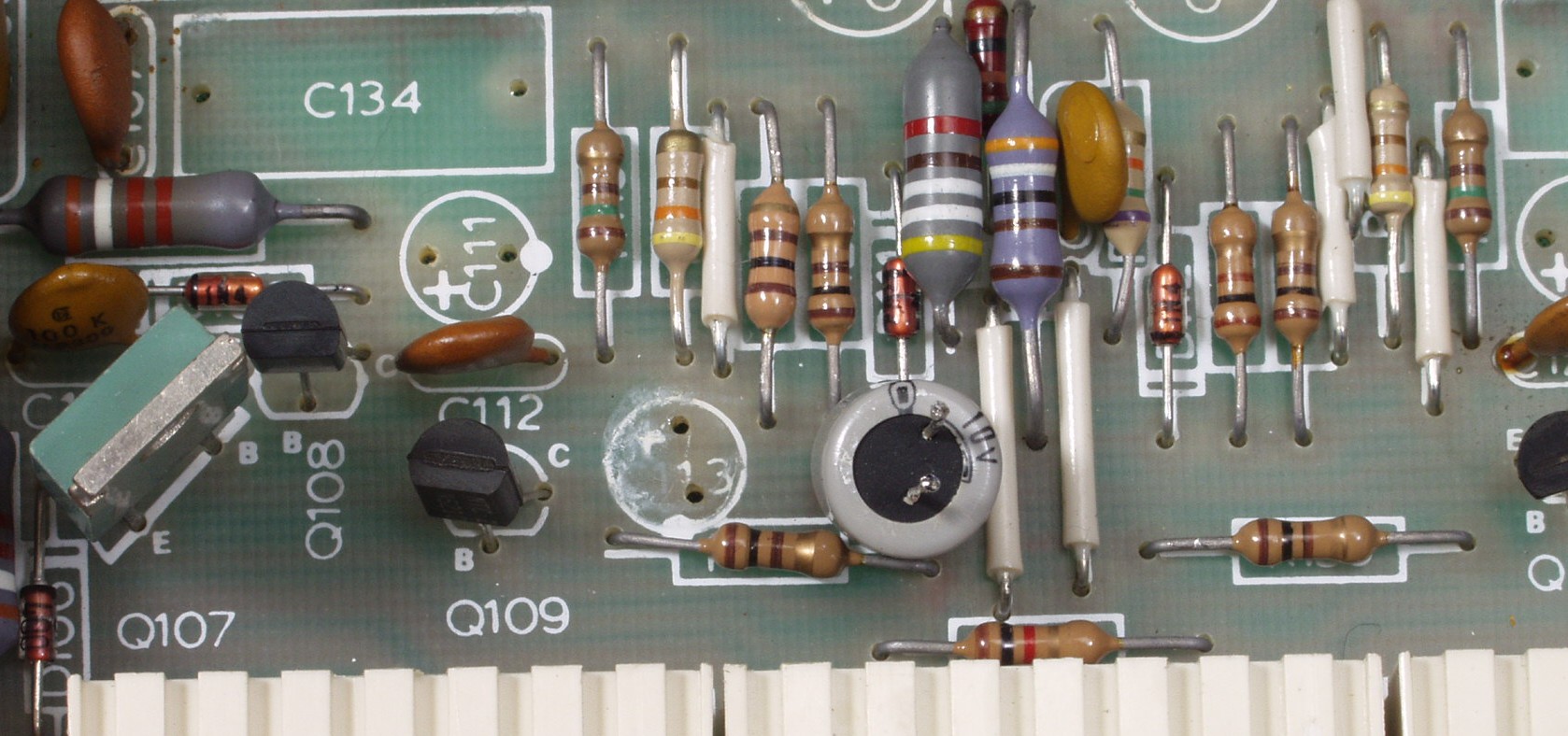

Ｃ１Ａ１．　修理前　Ａ側－ＡＭＰ基板　頭のビニールの剥けた電解コンデンサー

Ｃ１Ａ２．　修理中　Ａ側－ＡＭＰ基板　液漏れした電解フイルムコンデンサー

Ｃ１Ａ３．　修理中　Ａ側－ＡＭＰ基板　液漏れした電解フイルムコンデンサー

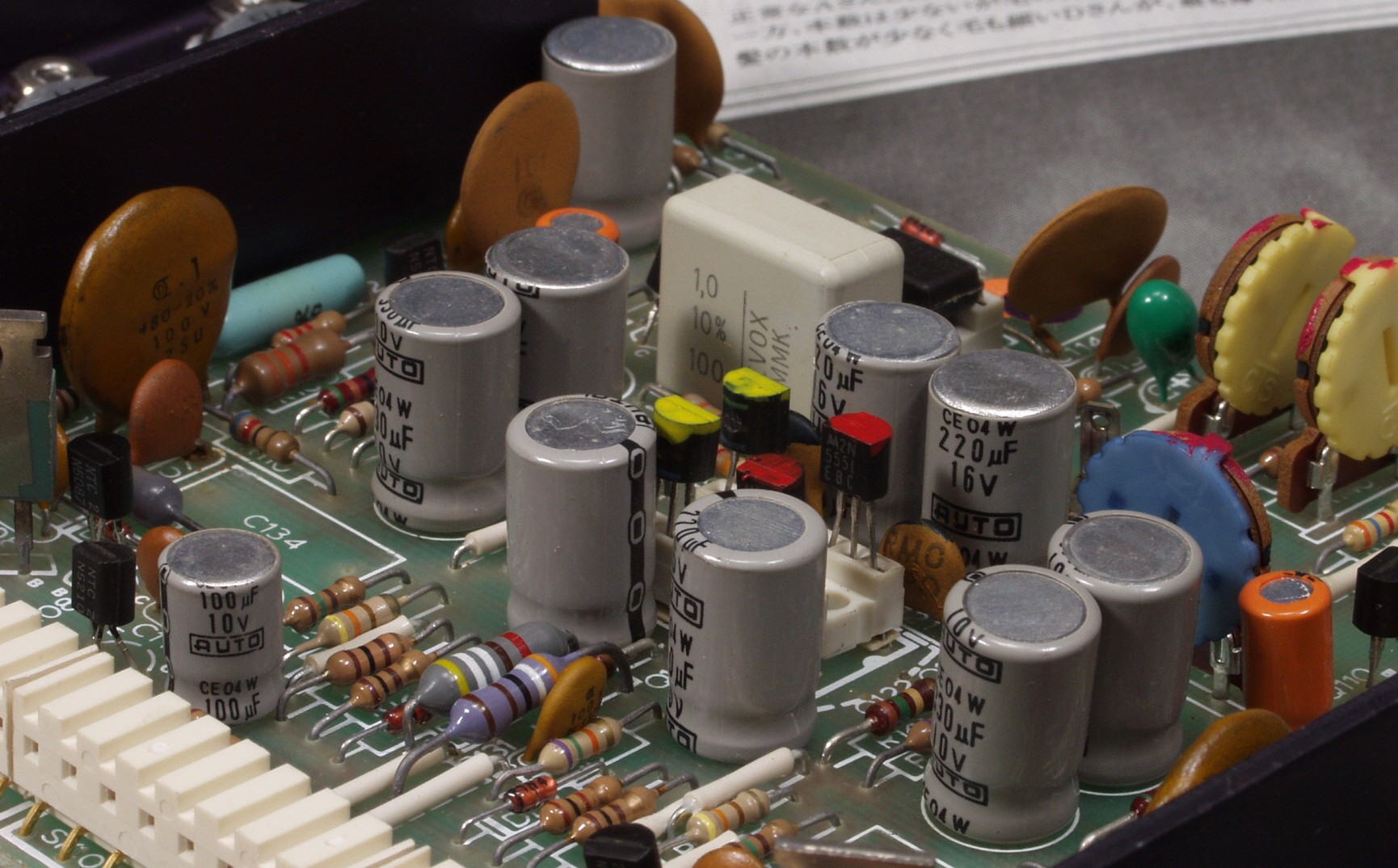

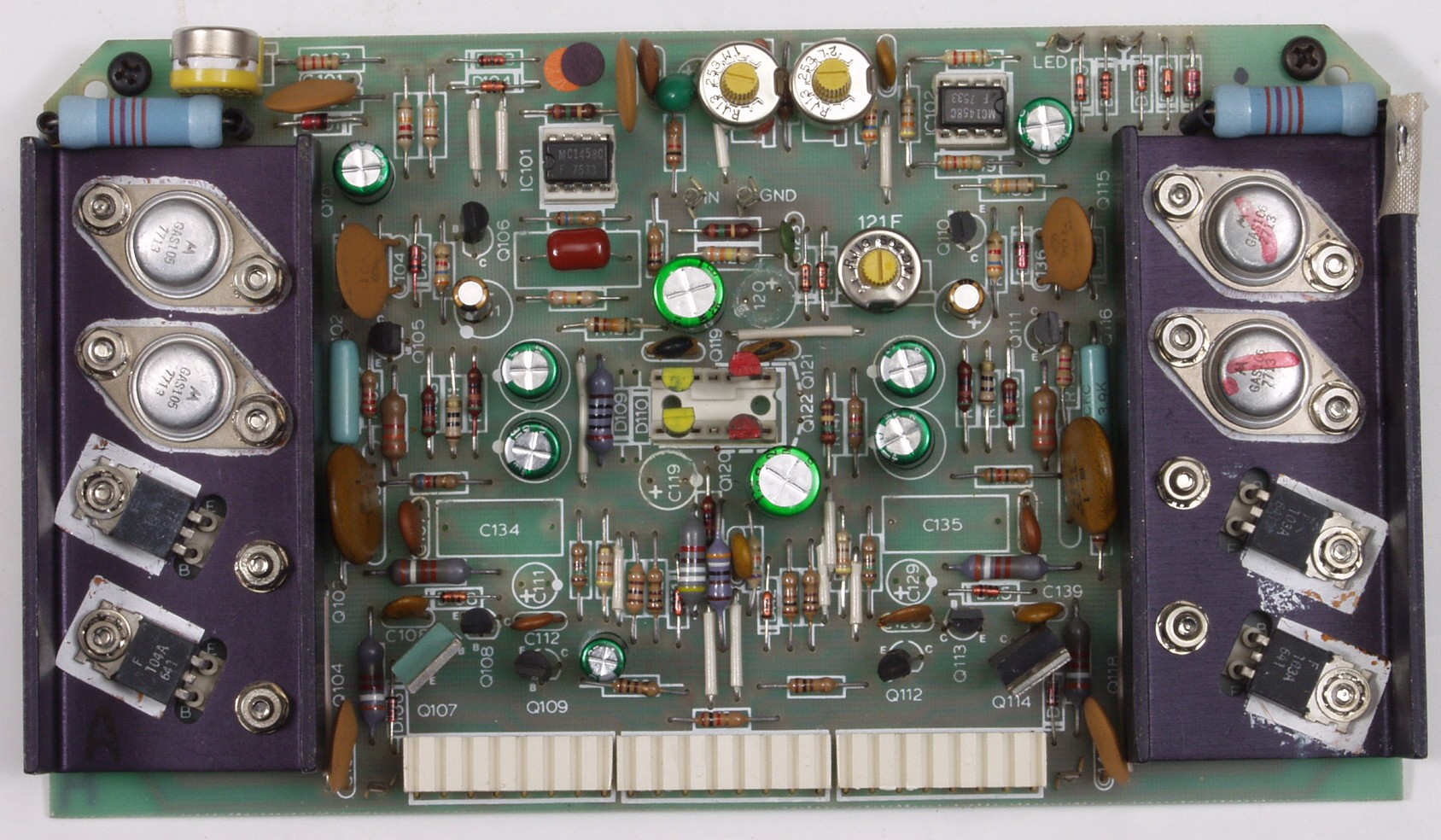

Ｃ１Ｂ．　修理後　Ａ側－ＡＭＰ基板　電解コンデンサ－１５個交換（高いノンポール電解コンデンサーを使用したので２個→１個）、
　　　　　　　　　　　半固定ＶＲ４個、フイルムコンデンサー１個、撮影後ＯＰ－ＡＭＰ２個交換（以下同じ）

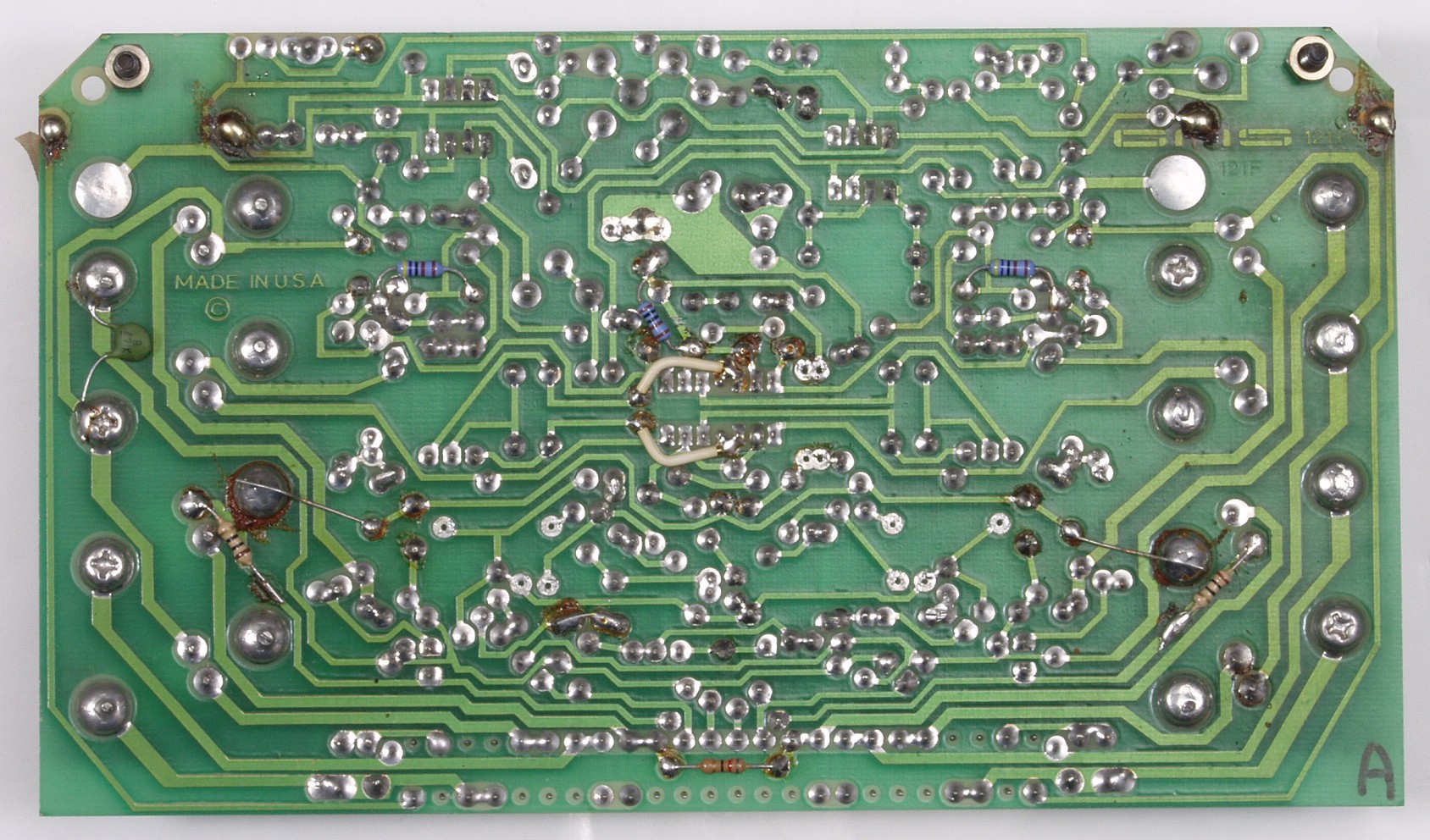

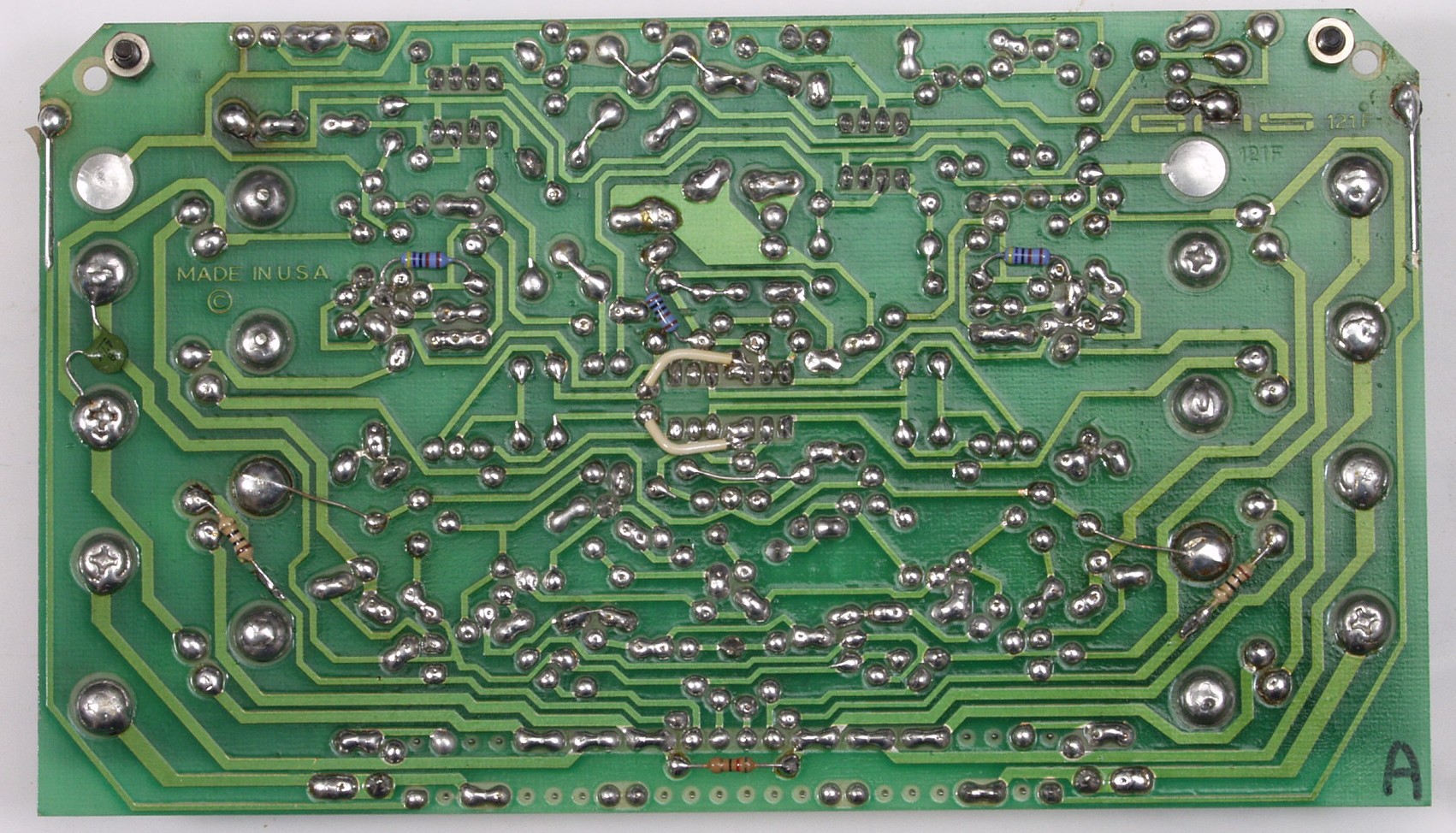

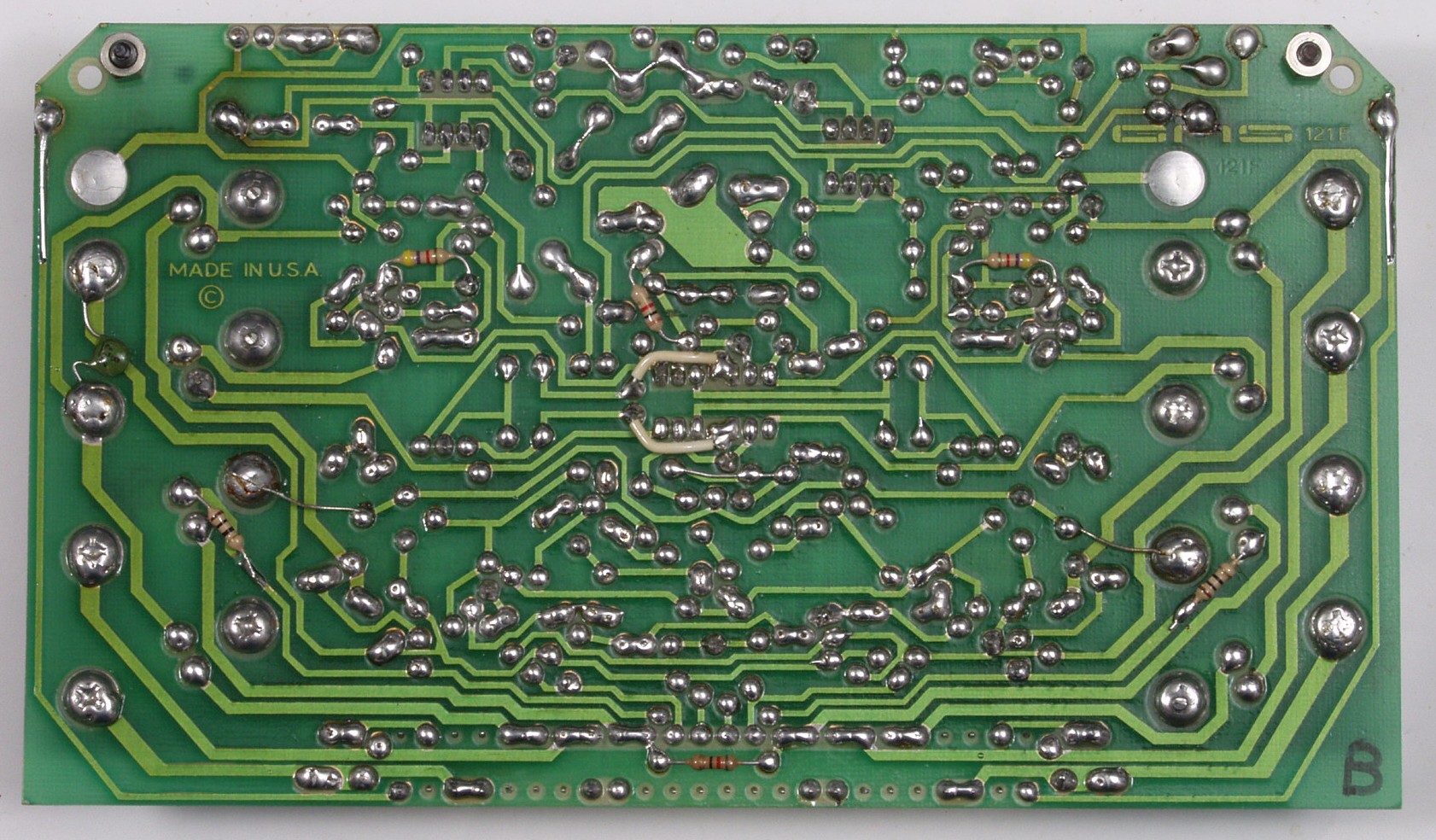

Ｃ１Ｃ．　修理前　Ａ側－ＡＭＰ基板裏

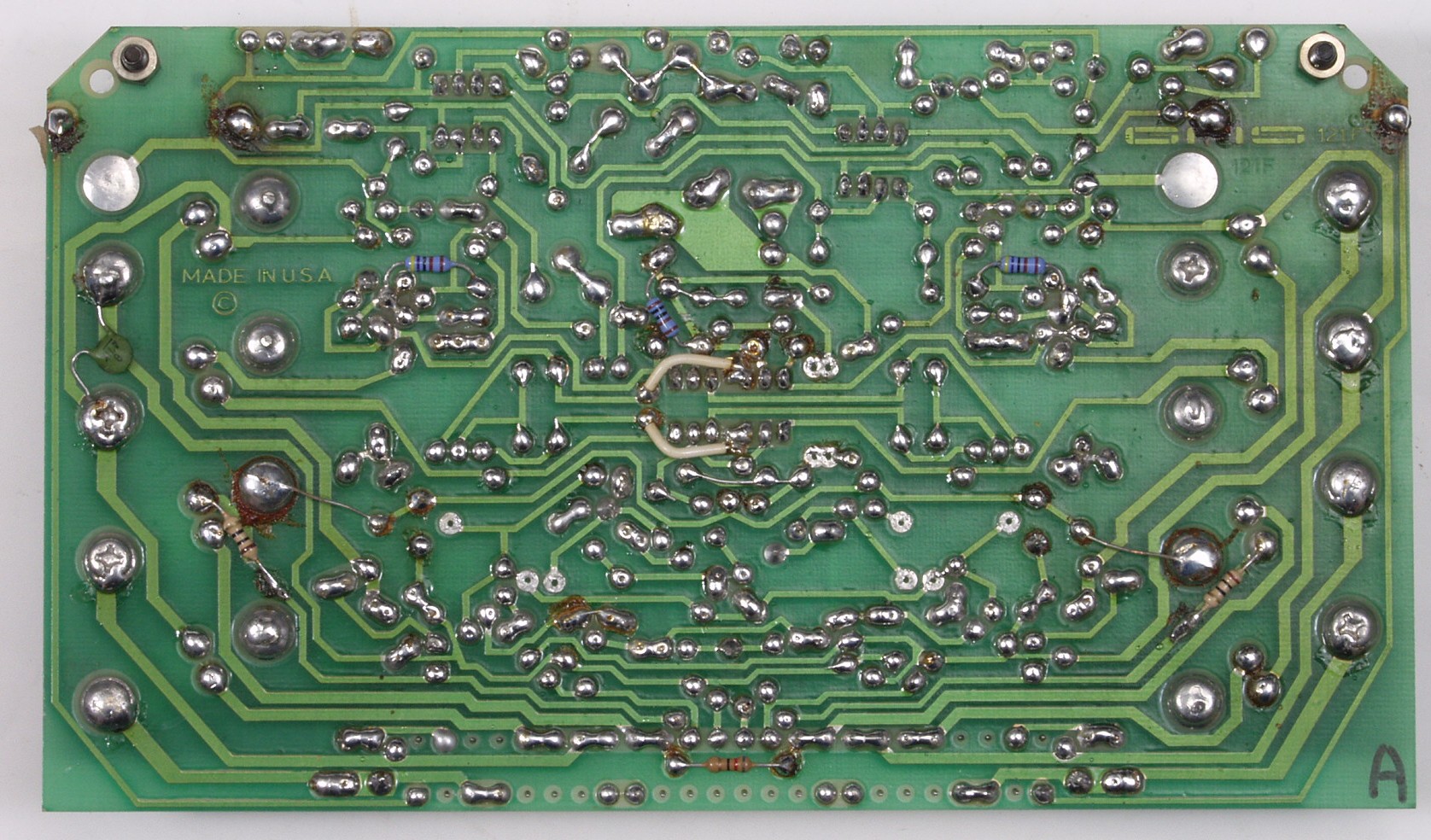

Ｃ１Ｄ．　修理（半田補正）後　Ａ側－ＡＭＰ基板裏　全ハンダやり直す

Ｃ１Ｅ．　完成Ａ側－ＡＭＰ基板裏　不要なフラックスを取り、洗浄する

Ｃ２Ａ．　修理前　Ｂ側－ＡＭＰ基板

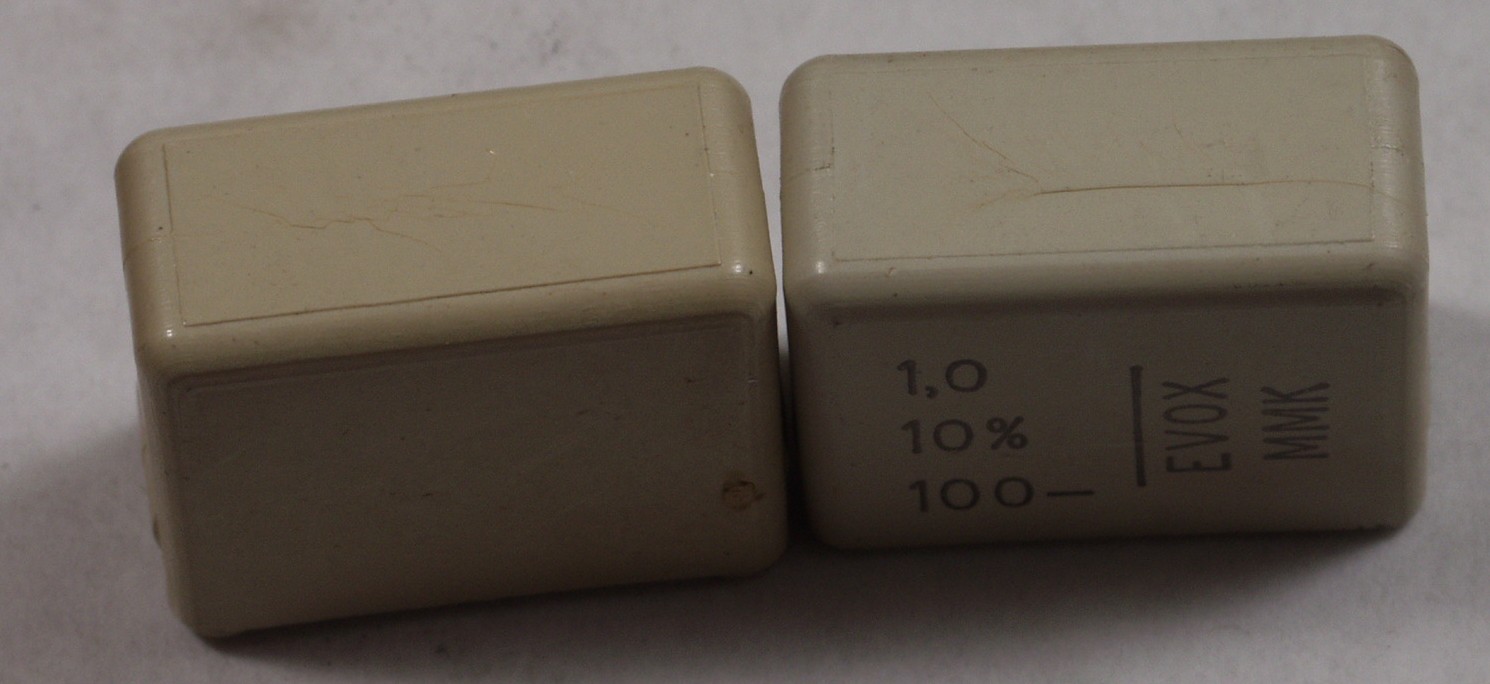

Ｃ２Ａ１．　修理前　ヒビの入ったフイルムコンデンサー

Ｃ２Ｂ．　修理後　Ｂ側－ＡＭＰ基板　電解コンデンサー１５個交換（高いノンポール電解コンデンサーを使用したので２個→１個）、
　　　　　　　　　　　半固定ＶＲ４個、フイルムコンデンサー１個、撮影後ＯＰ－ＡＭＰ２個交換（以下同じ）

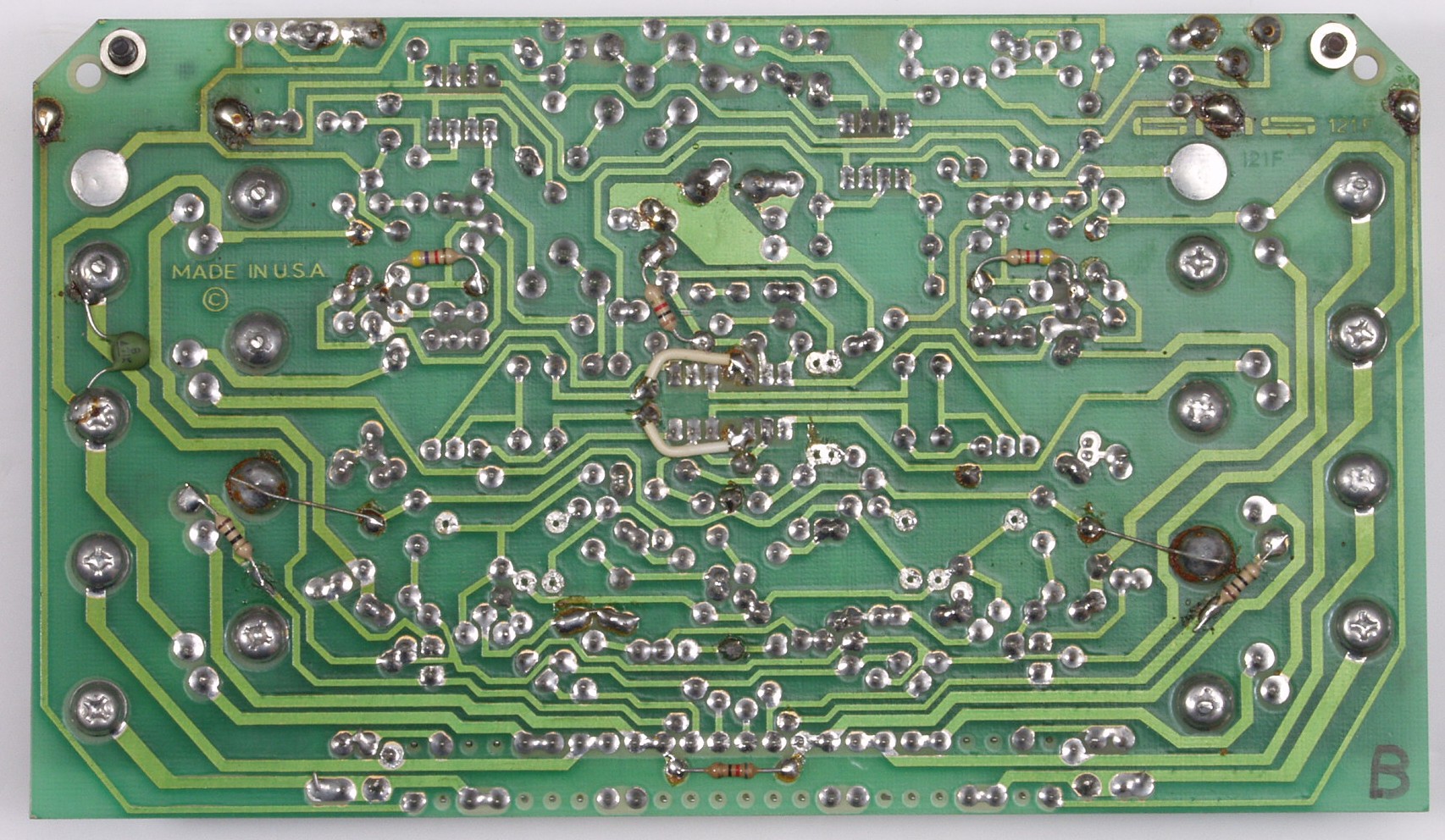

Ｃ２Ｃ．　修理前　Ｂ側－ＡＭＰ基板裏

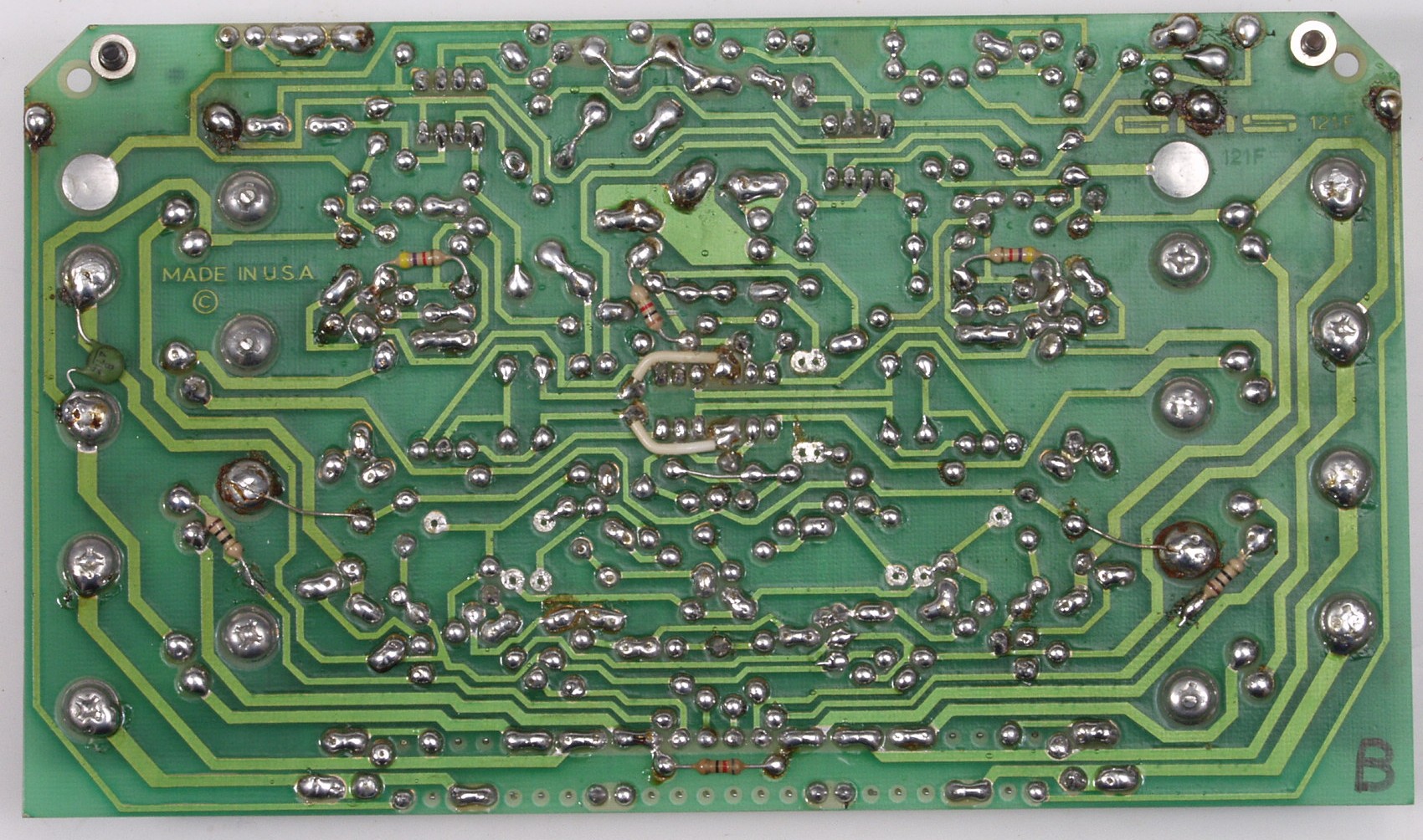

Ｃ２Ｄ．　修理（半田補正）後　Ｂ側－ＡＭＰ基板裏　全ハンダやり直す

Ｃ２Ｅ．　完成Ｂ－ＡＭＰ基板裏　不要なフラックスを取り、洗浄する

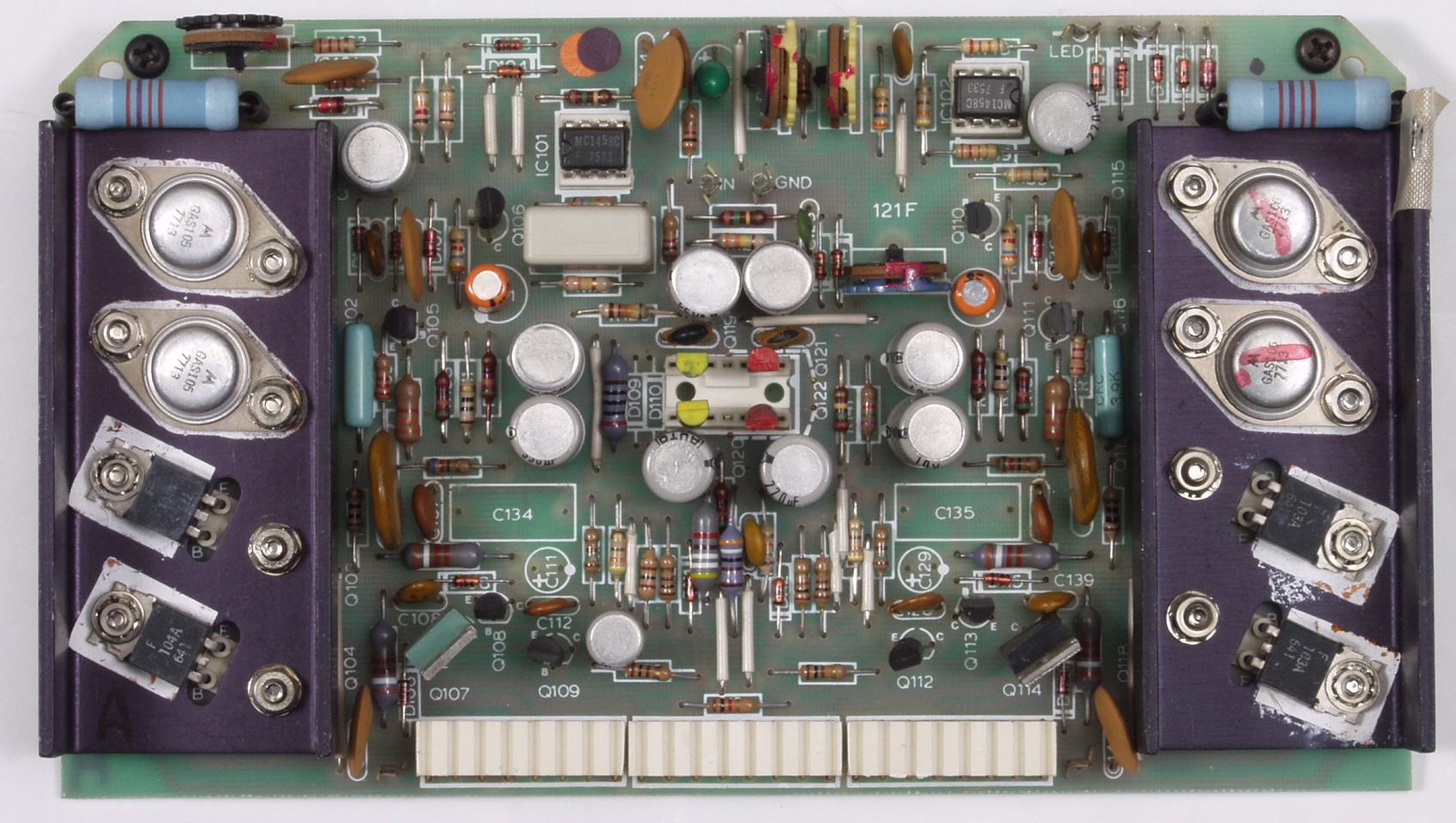

Ｃ３Ａ．　修理前　Ａ側－終段基板

Ｃ３Ｂ．　修理（半田補正）後　Ａ側－終段基板　全ハンダやり直す

Ｃ３Ｃ．　完成Ａ側－終段基板裏　不要なフラックスを取り、洗浄する

Ｃ４Ａ．　修理前　Ｂ側－終段基板

Ｃ４Ｂ．　修理（半田補正）後　Ｂ側－終段基板裏　全ハンダやり直す

Ｃ４Ｃ．　完成Ｂ－終段基板裏　不要なフラックスを取り、洗浄する

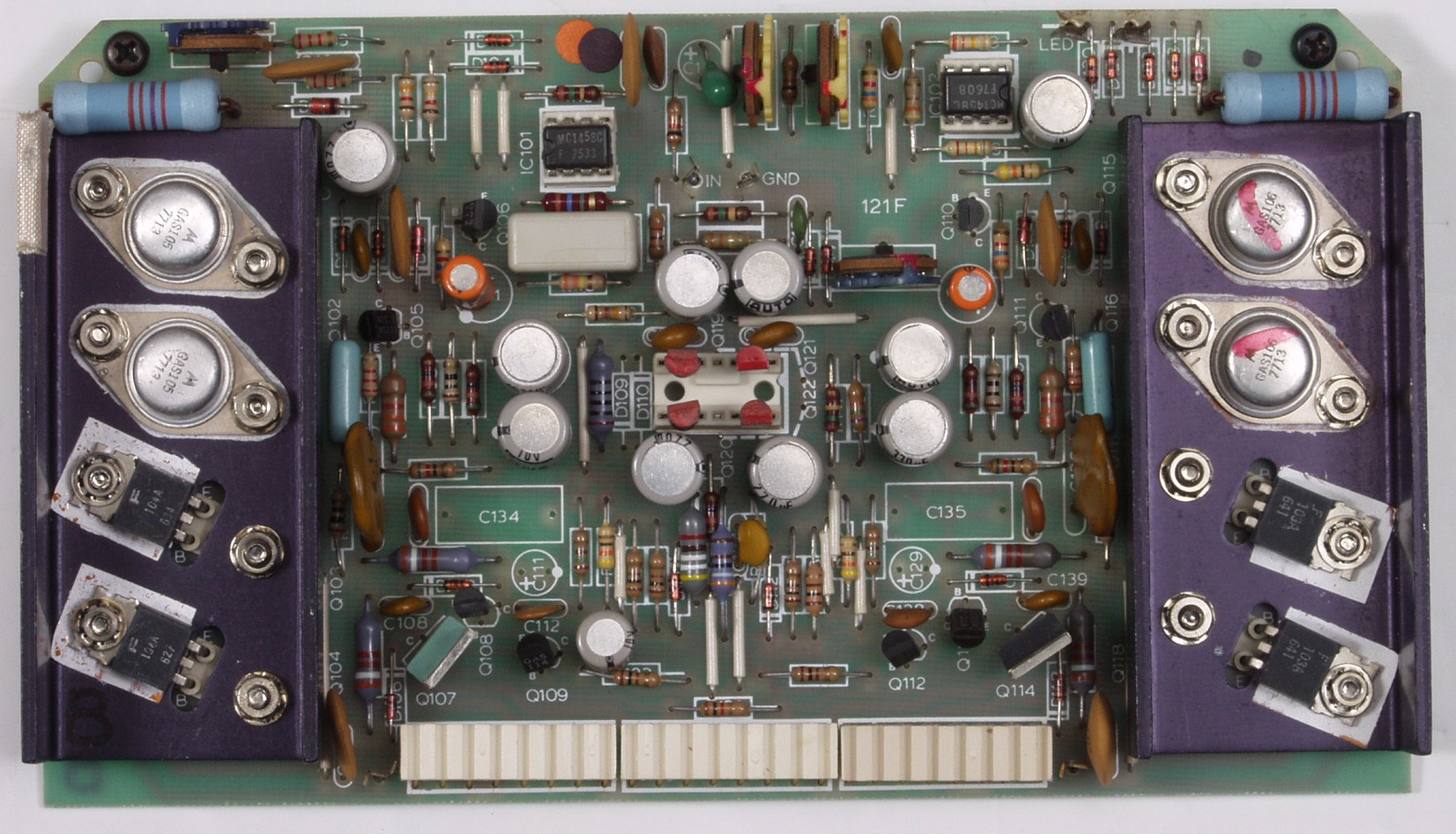

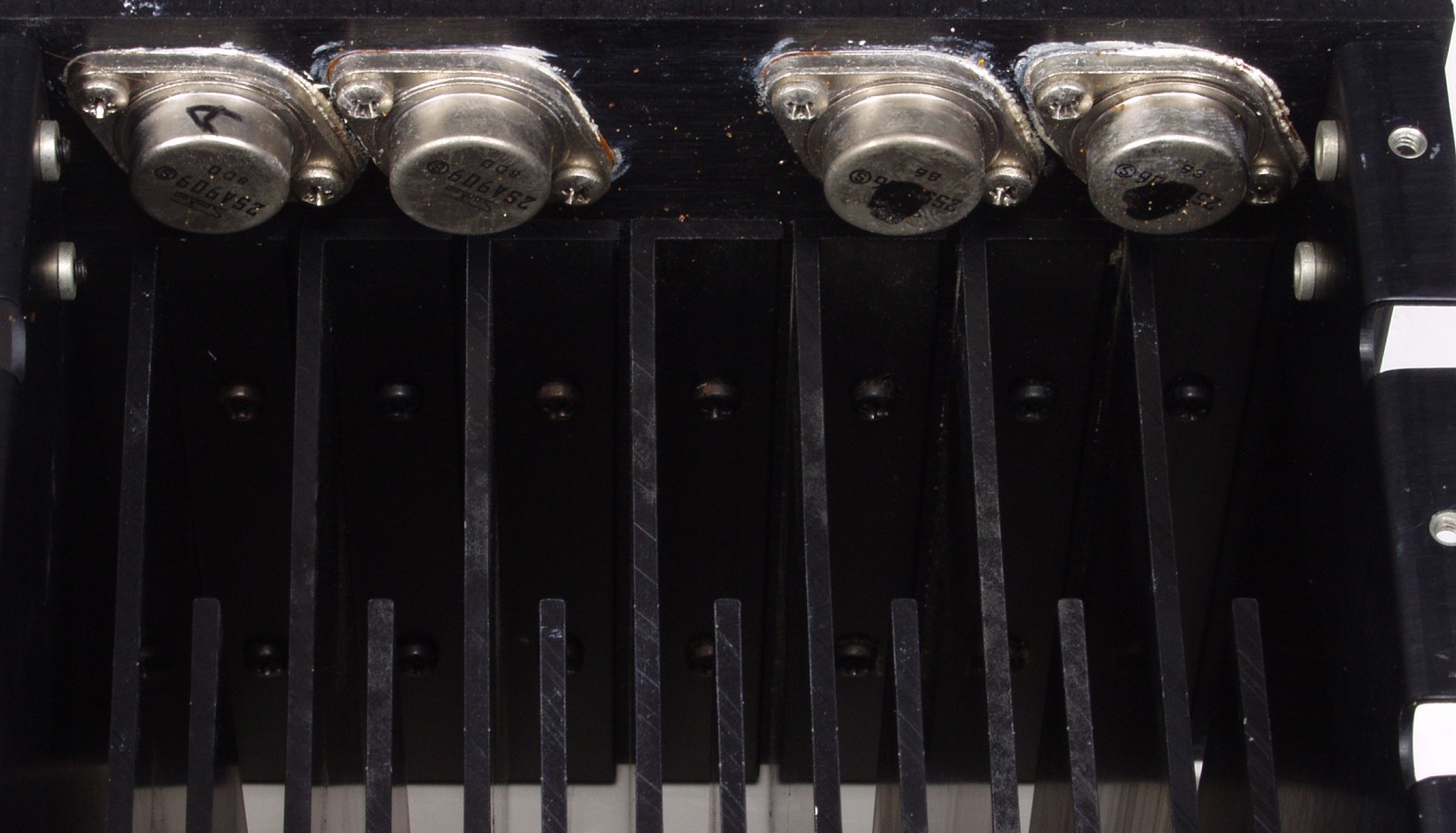

Ｃ５Ａ．修理前　終段ＴＲ（トランジスタ－）Ａ側

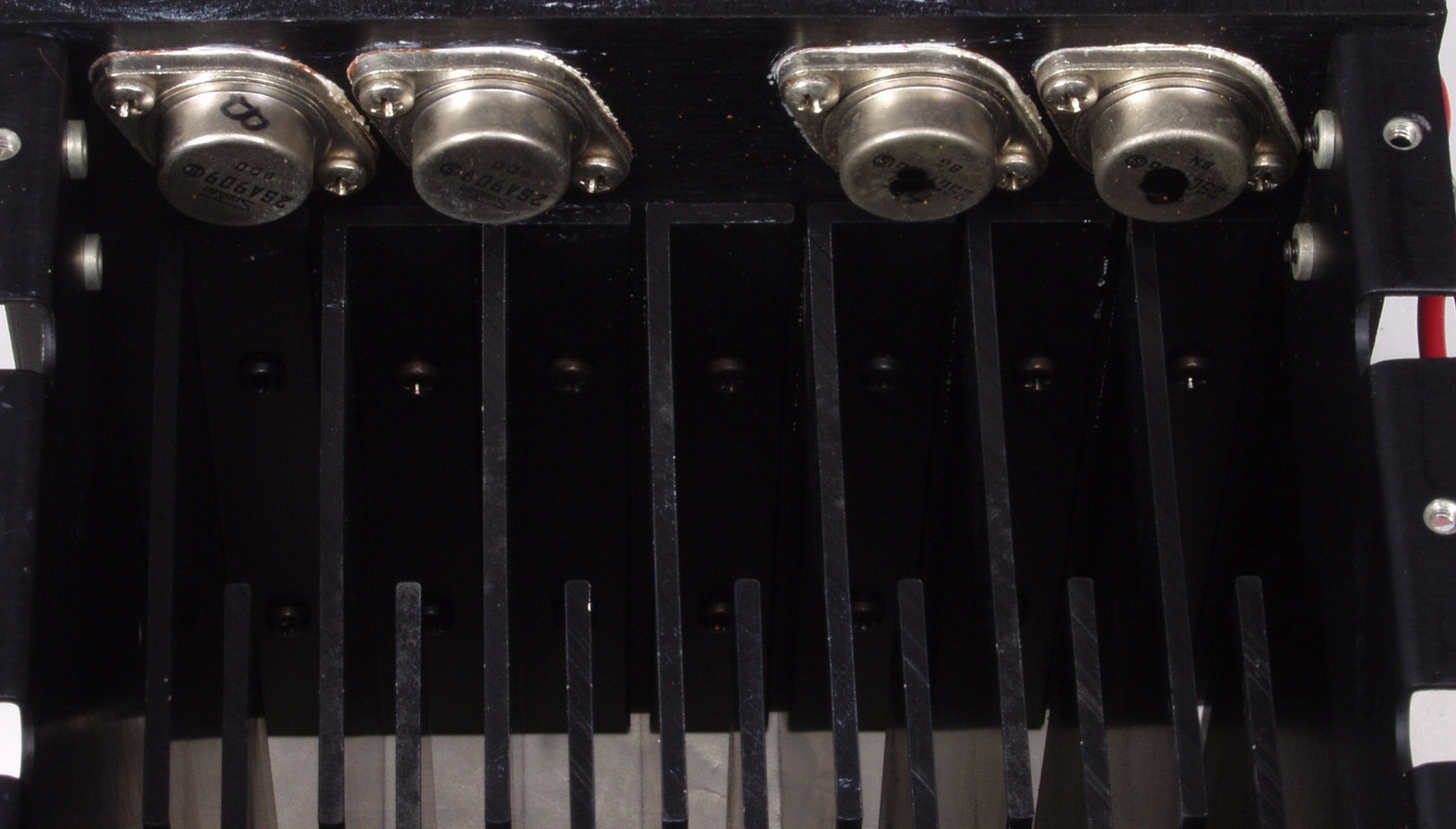

Ｃ５Ｂ．　修理後　終段ＴＲ（トランジスタ－）Ａ側　清掃・増締後

Ｃ５Ｃ．　修理前　終段ＴＲ（トランジスタ－）Ｂ側

Ｃ５Ｄ．　修理後　終段ＴＲ（トランジスタ－）Ｂ側　清掃・増締後

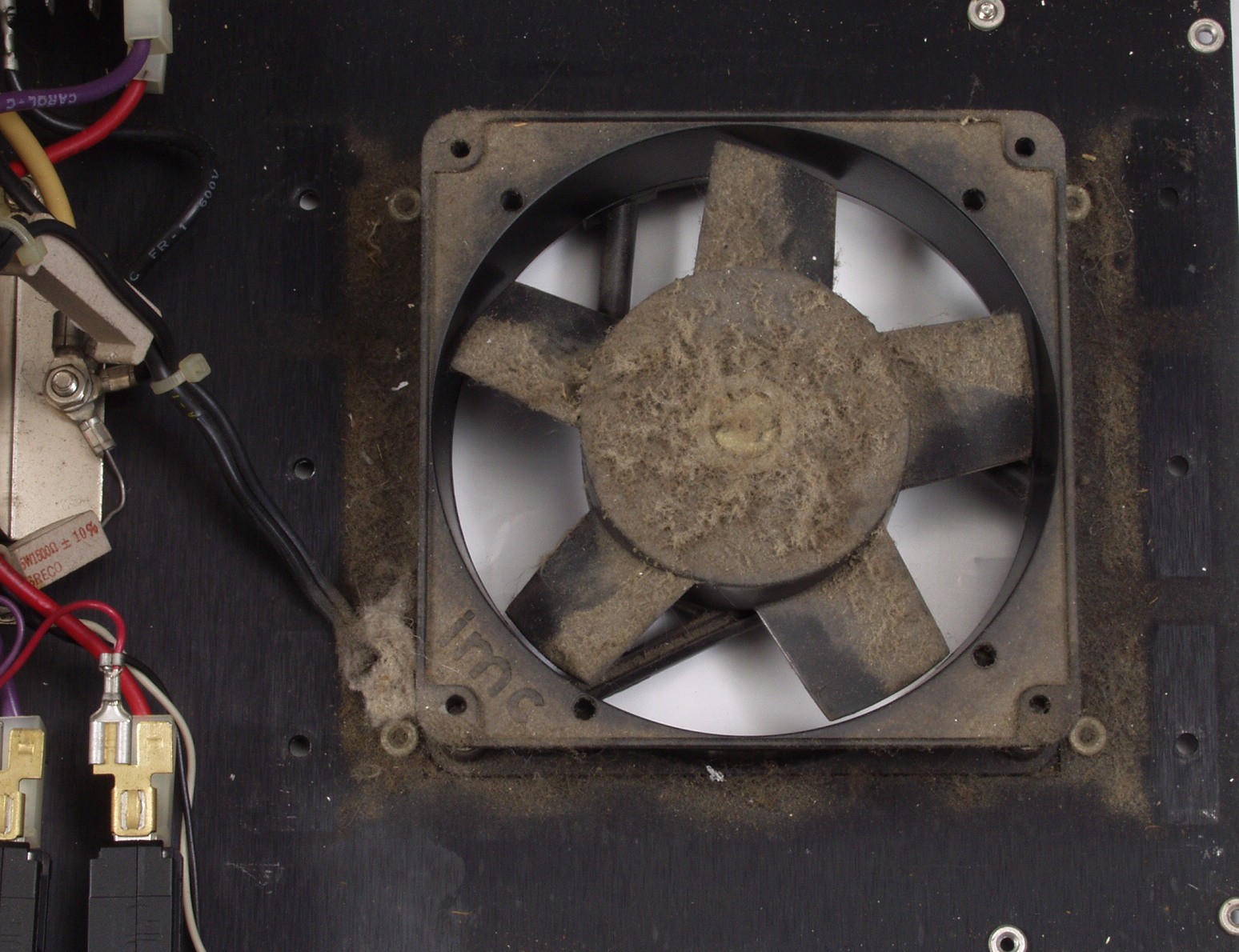

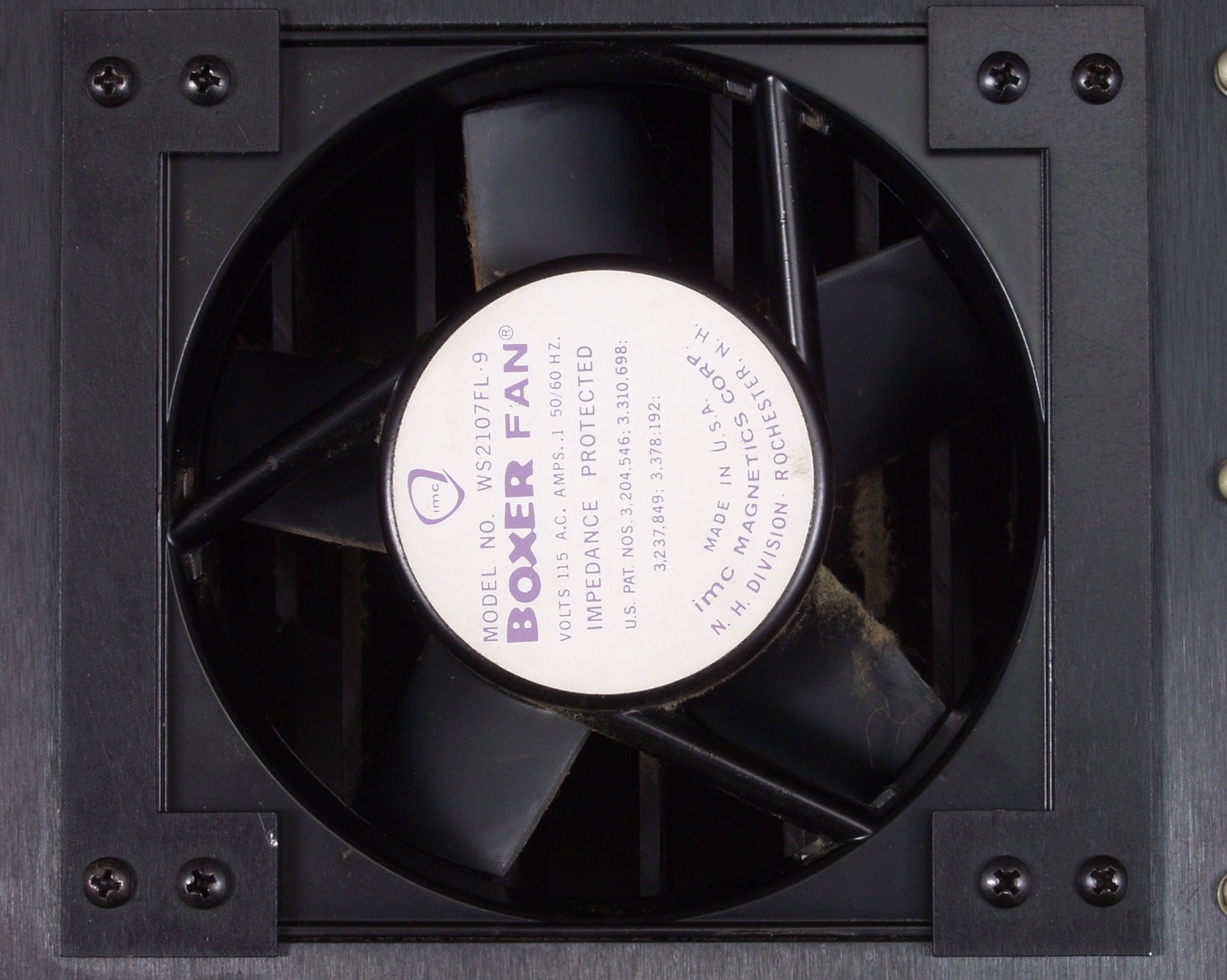

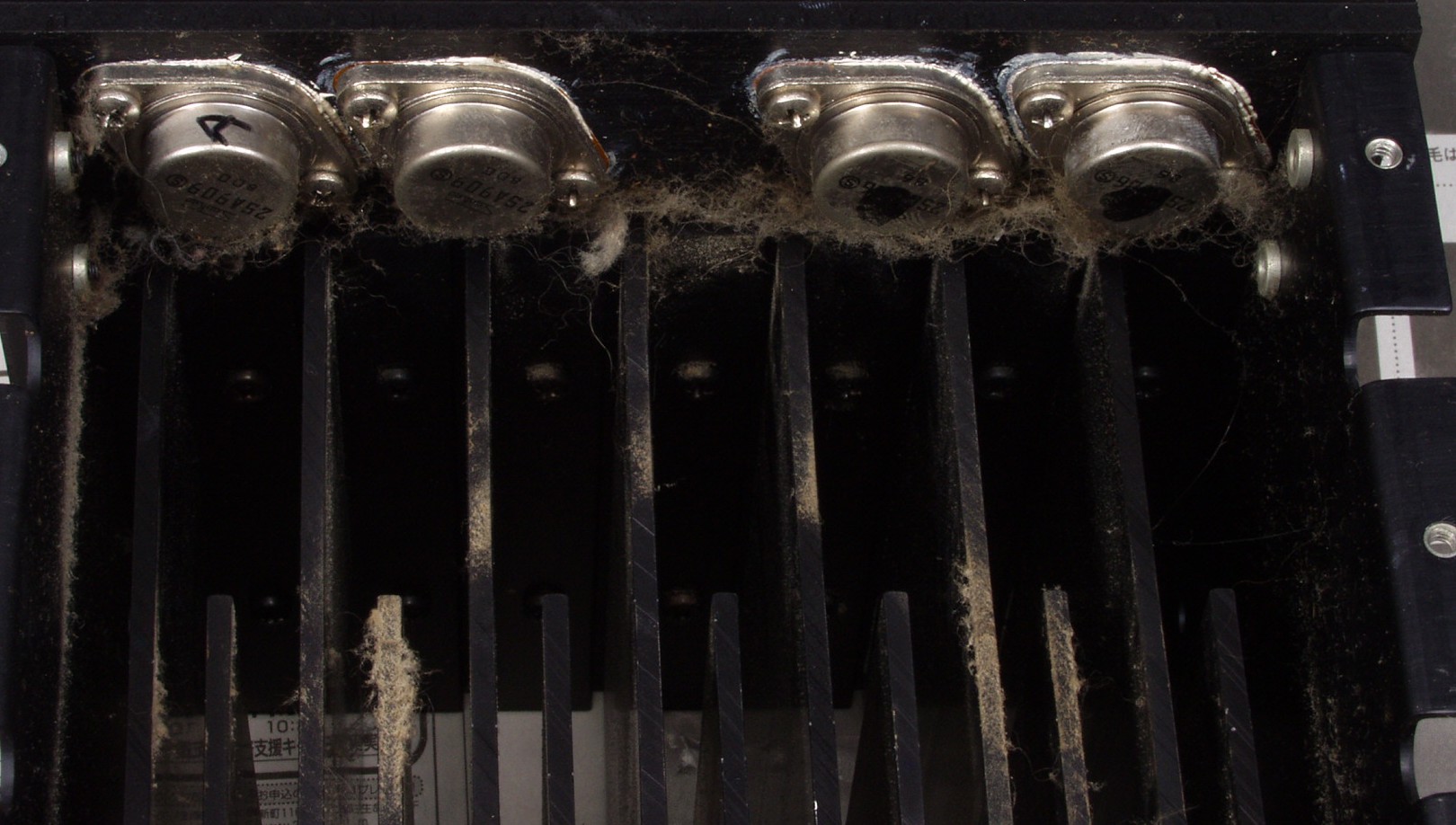

Ｃ６Ａ．　修理中　フアン回りの埃、一応上から「掃除機＋刷毛」で掃除したのにこの有様！

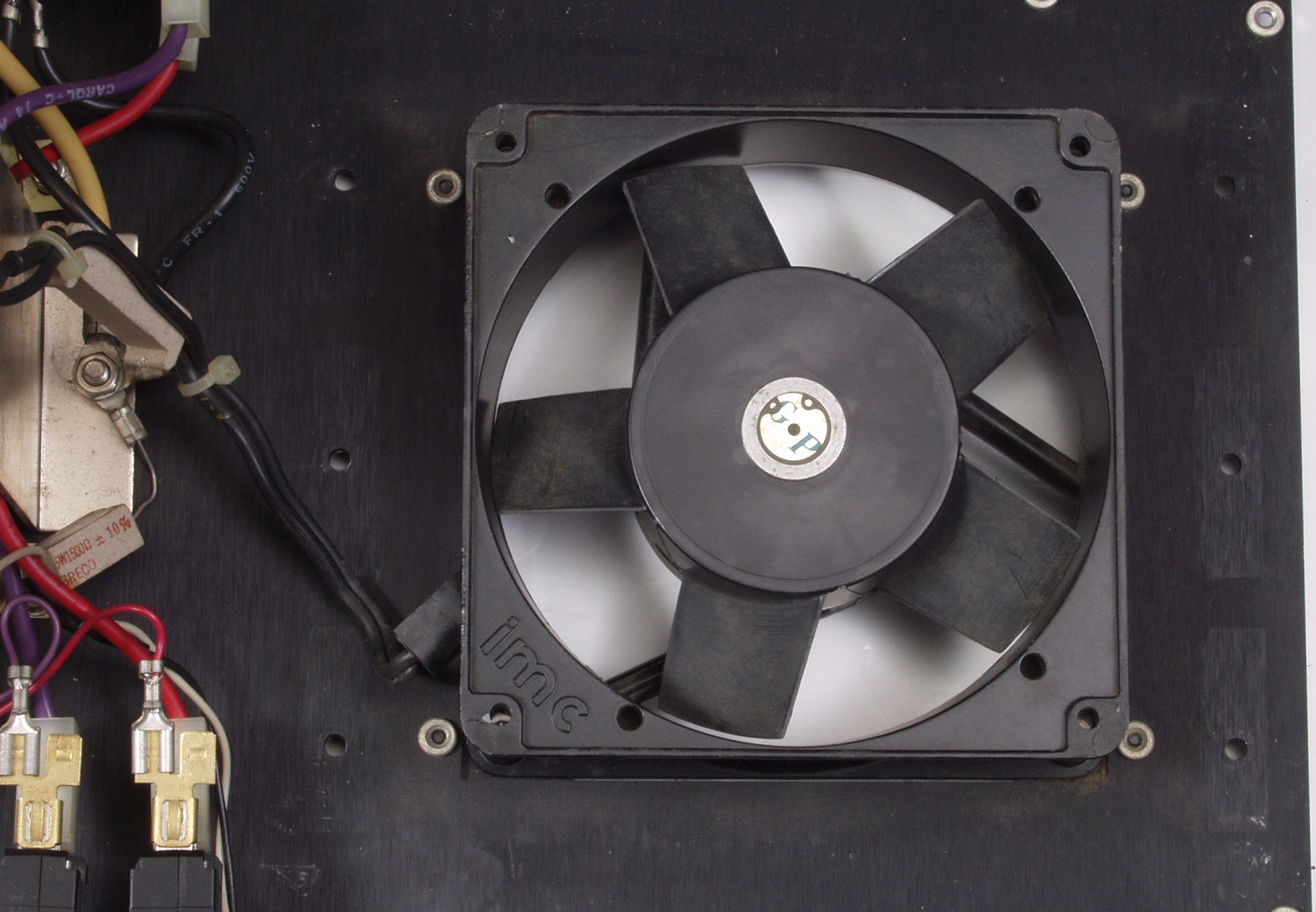

Ｃ６Ｂ．　修理後　フアン回り

Ｃ７Ａ．　修理前　ＳＰ端子

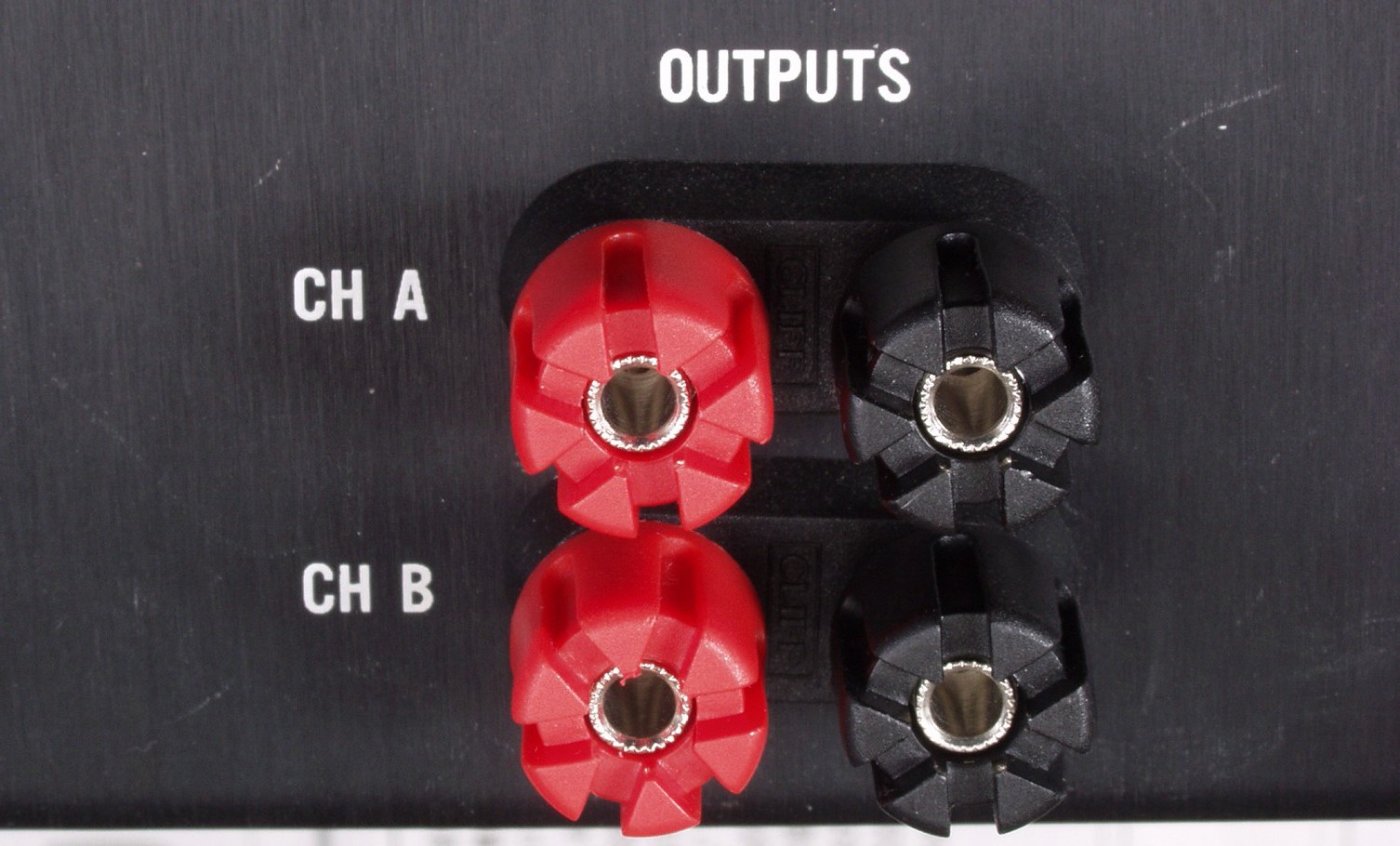

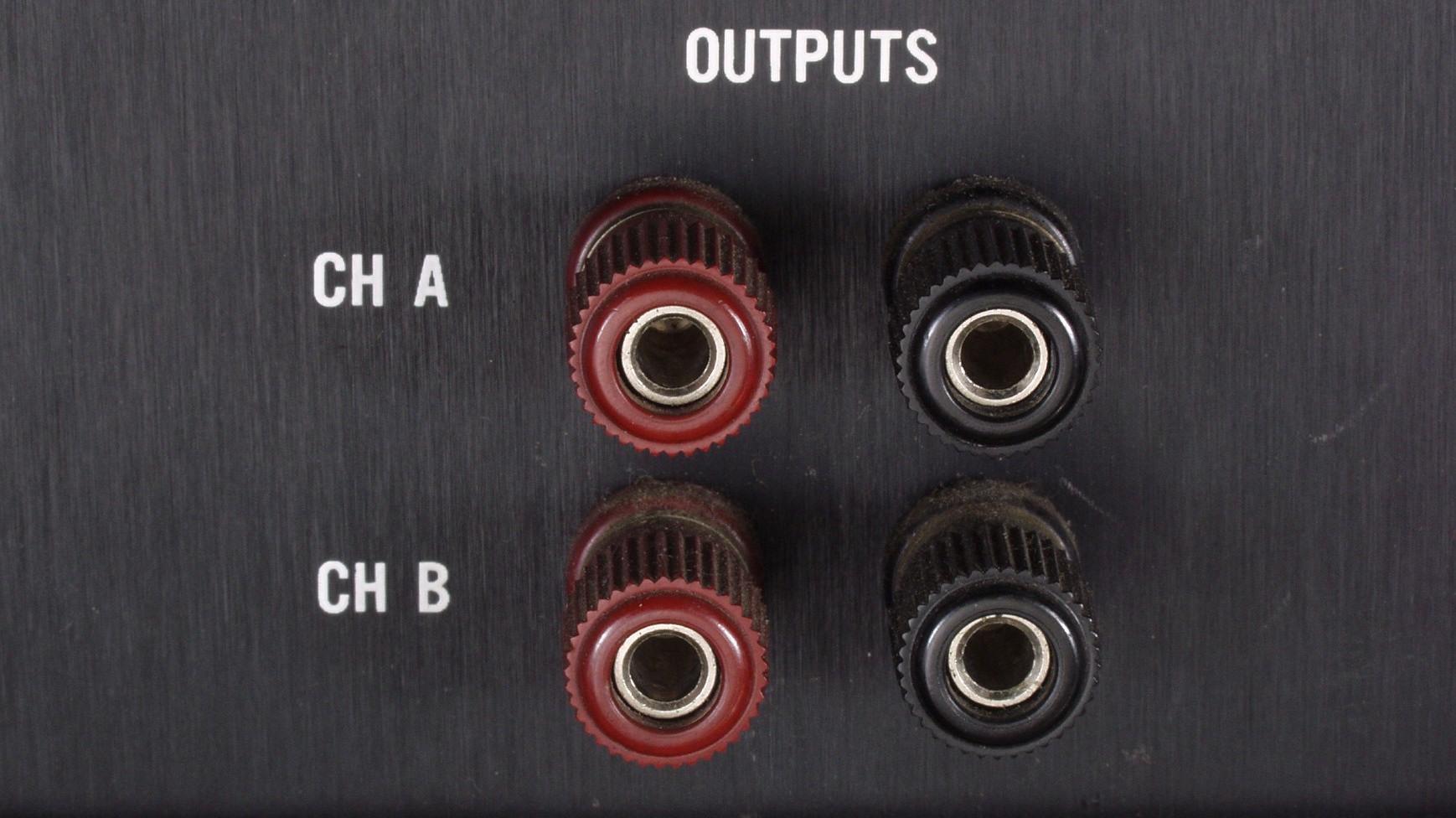

Ｃ７Ｂ．　修理後　ＳＰ端子

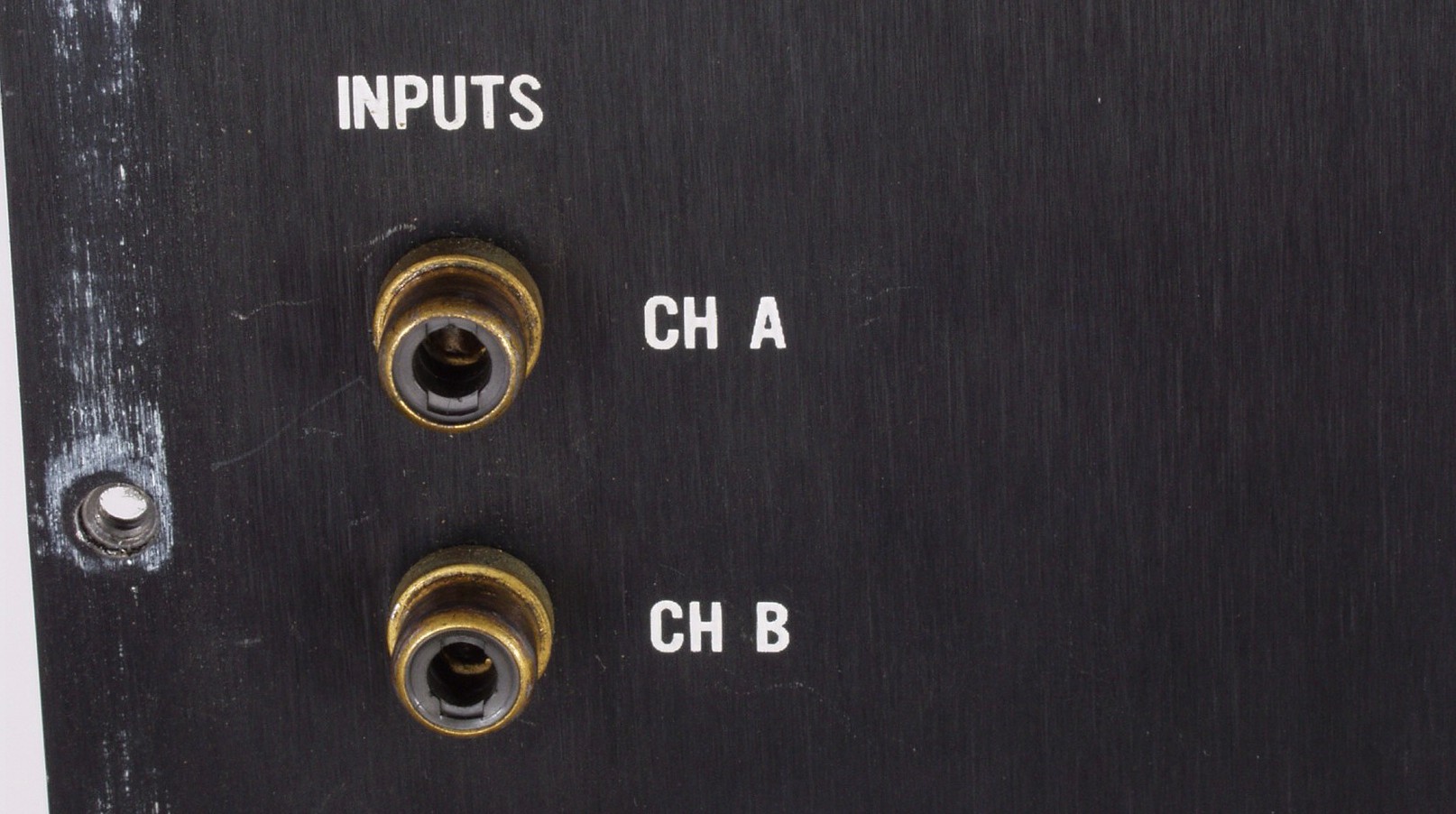

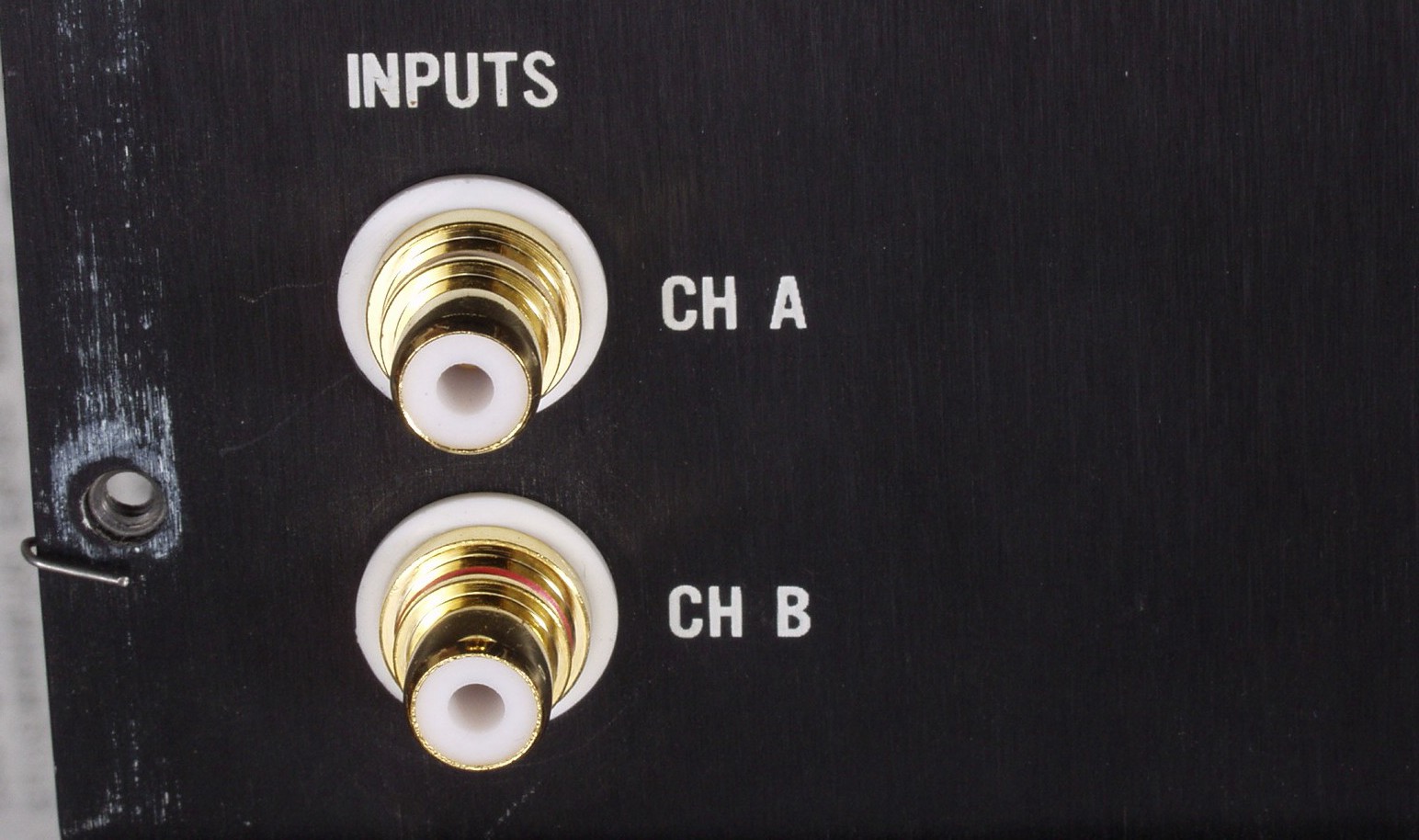

Ｃ７Ｃ．　修理前　ＲＣＡ端子

Ｃ７Ｄ．　修理後　ＲＣＡ端子

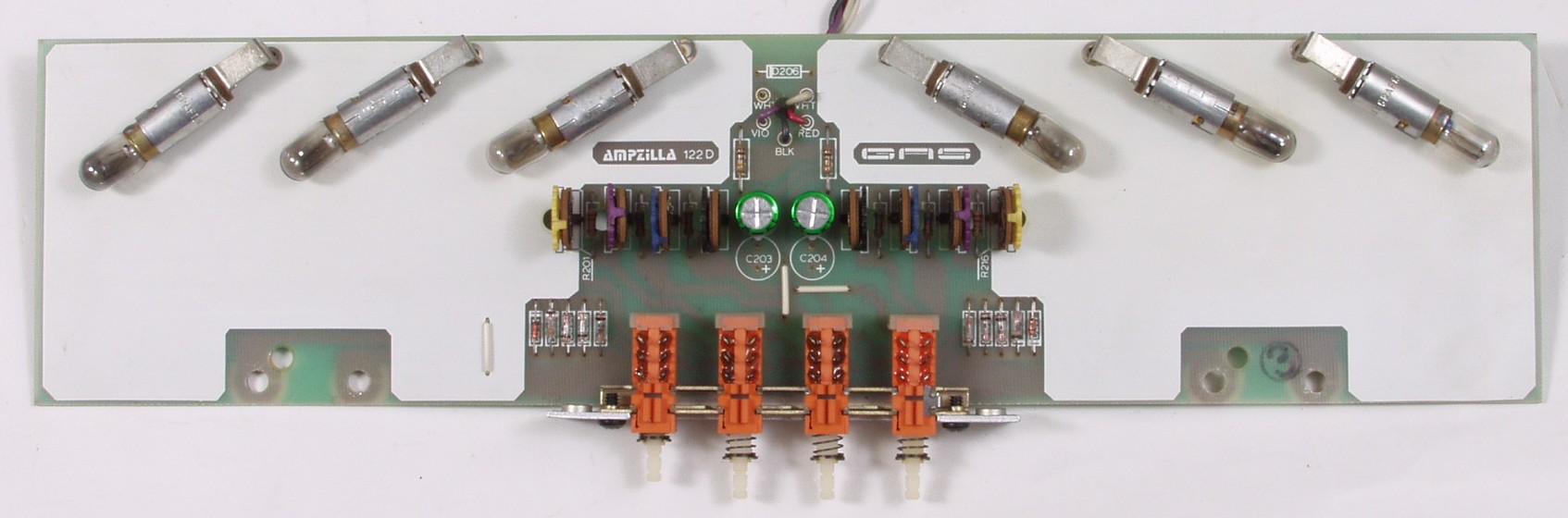

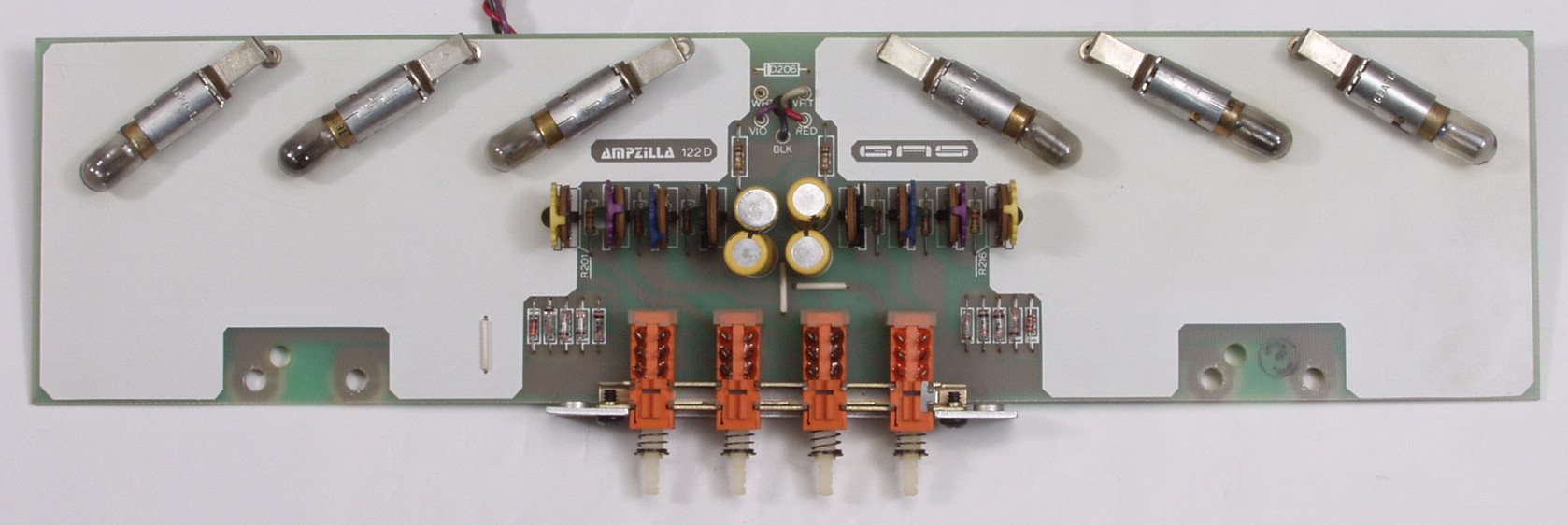

Ｃ８Ａ．　修理前　ＶＵ－ＡＭＰ基板

Ｃ８Ｂ．　修理後　ＶＵ－ＡＭＰ基板　電解コンデンサー４個交換（高いノンポール電解コンデンサーを使用したので２個→１個）

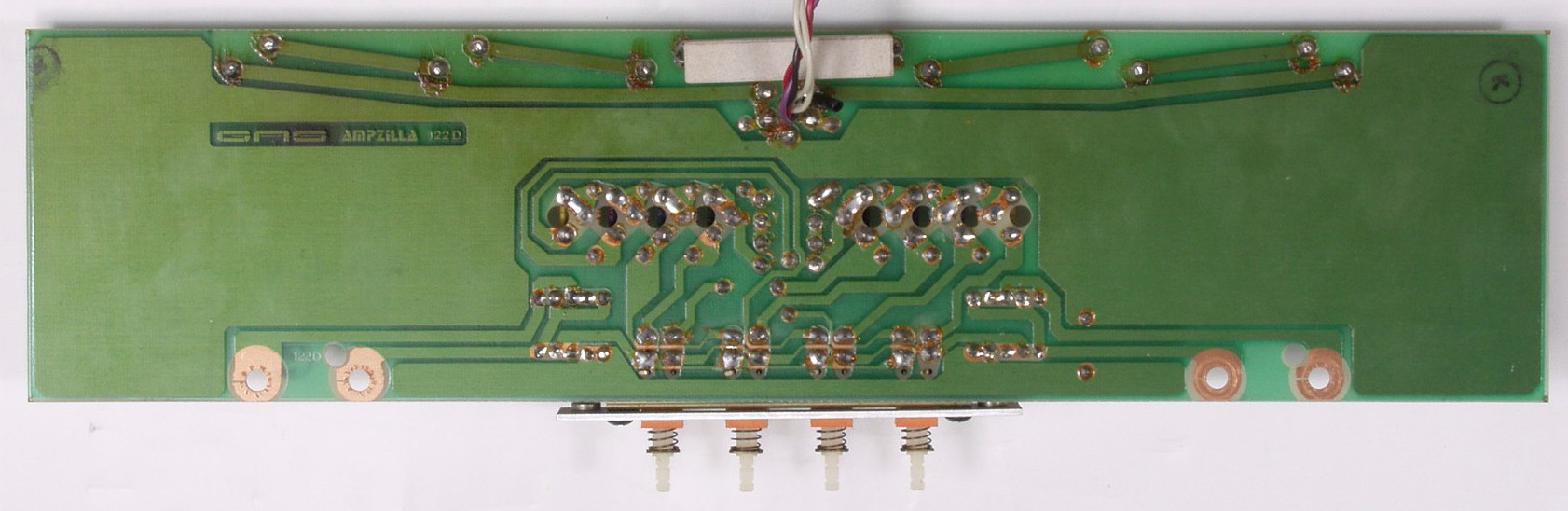

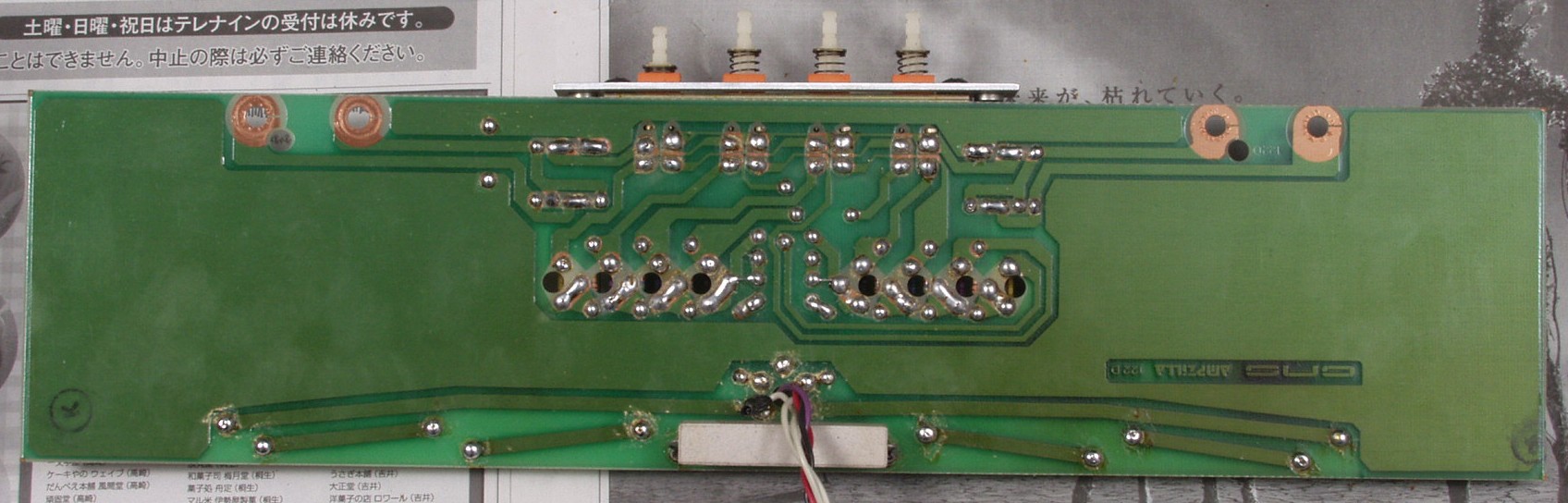

Ｃ８Ｃ．　修理前　ＶＵ－ＡＭＰ基板裏

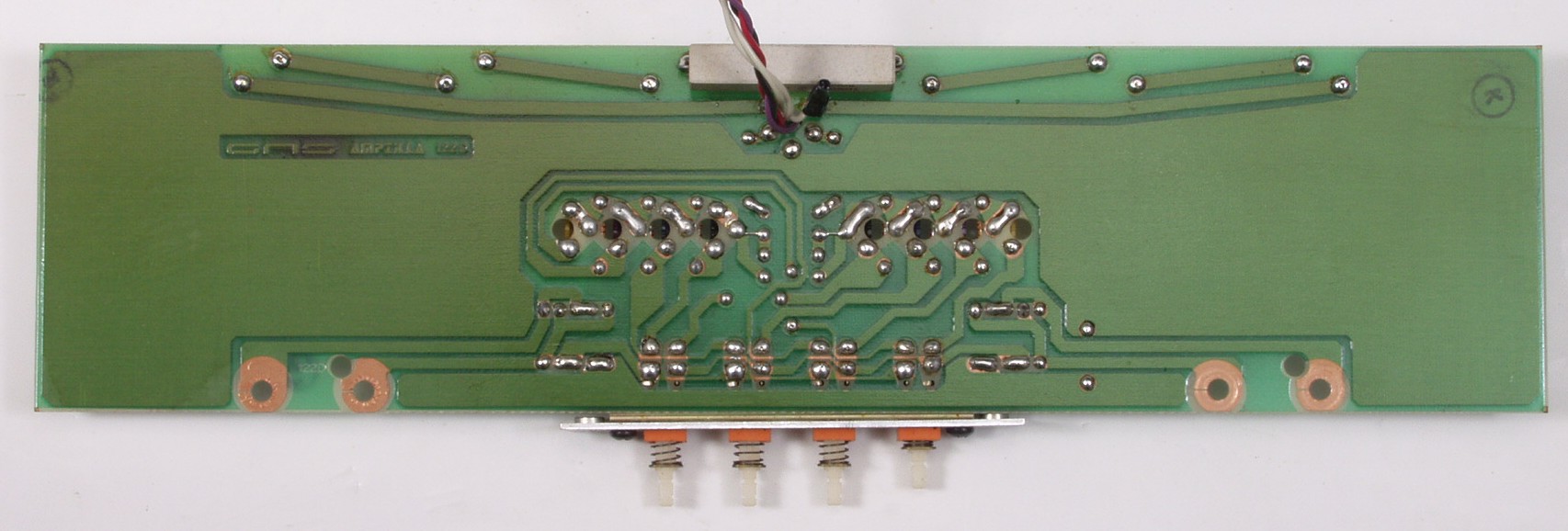

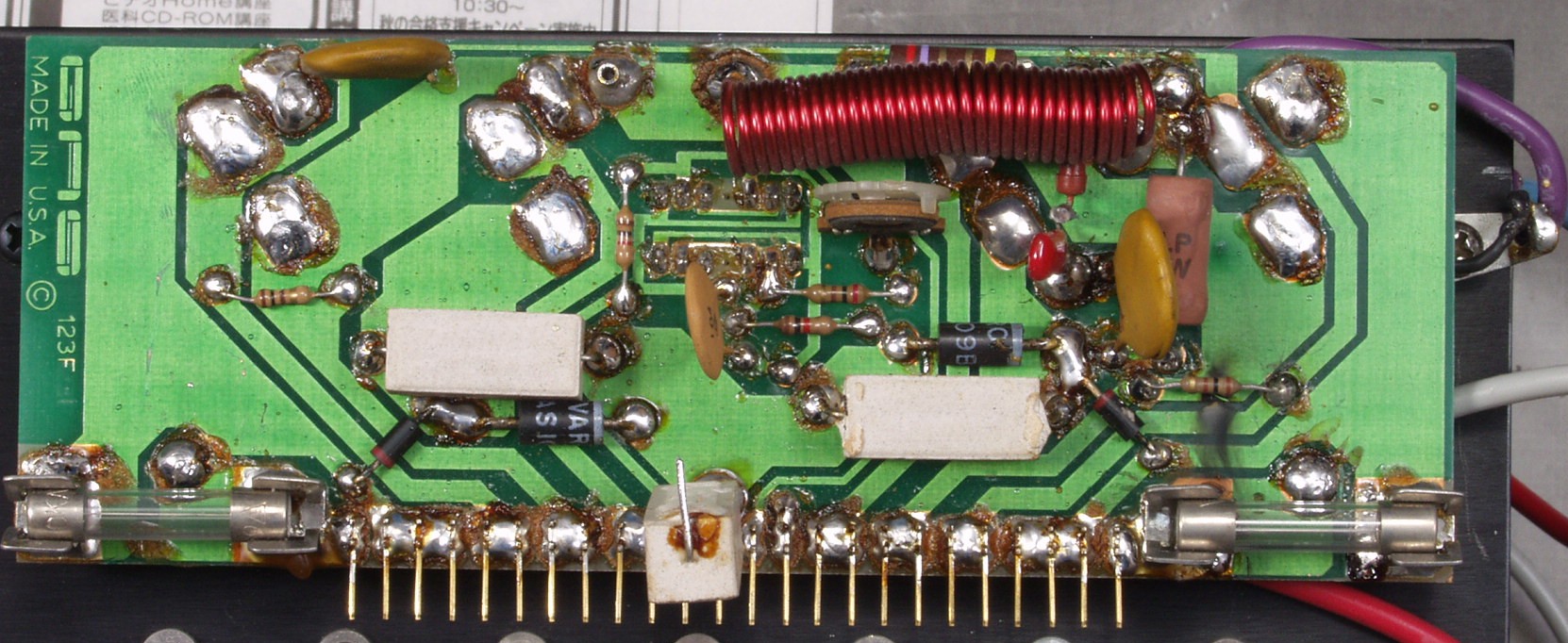

Ｃ８Ｄ．　修理（半田補正）後　ＶＵ－ＡＭＰ基板裏　全ハンダやり直す＋不要なフラックスを取り

Ｃ８Ｅ．　完成ＶＵ－ＡＭＰ基板裏　洗浄後

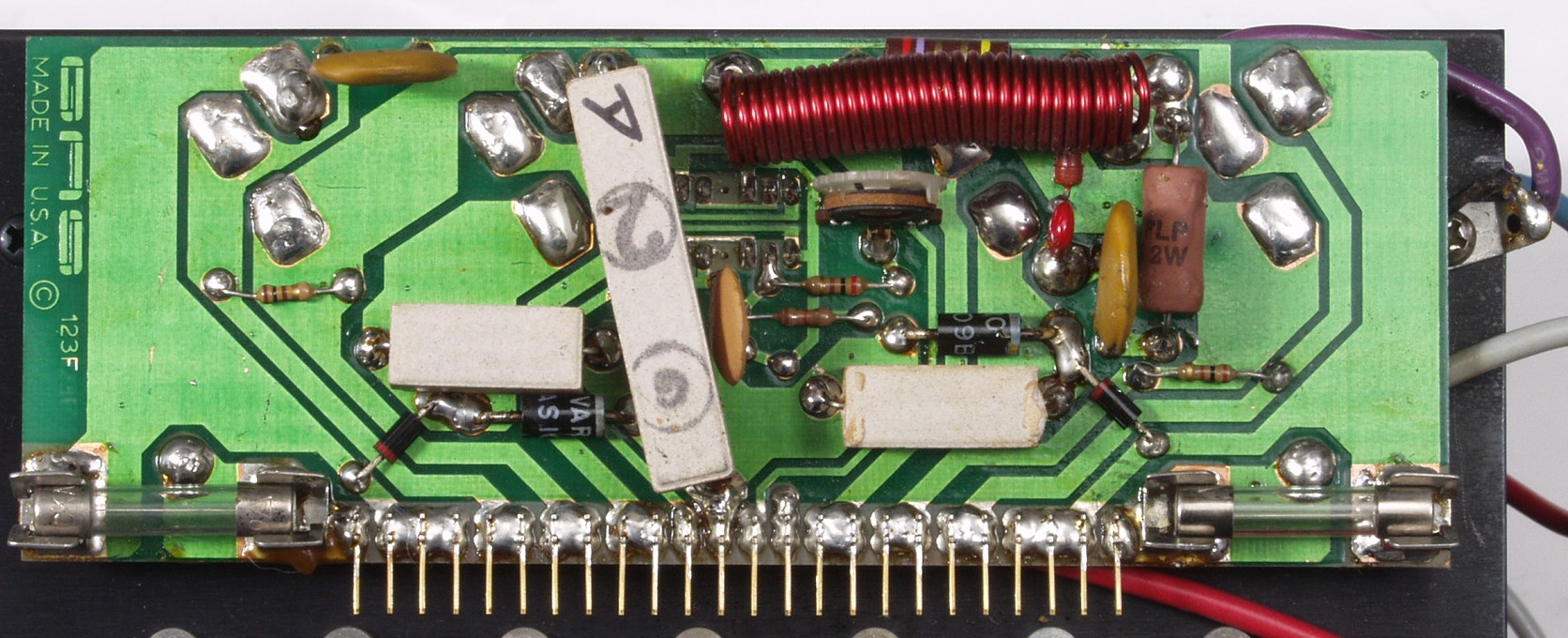

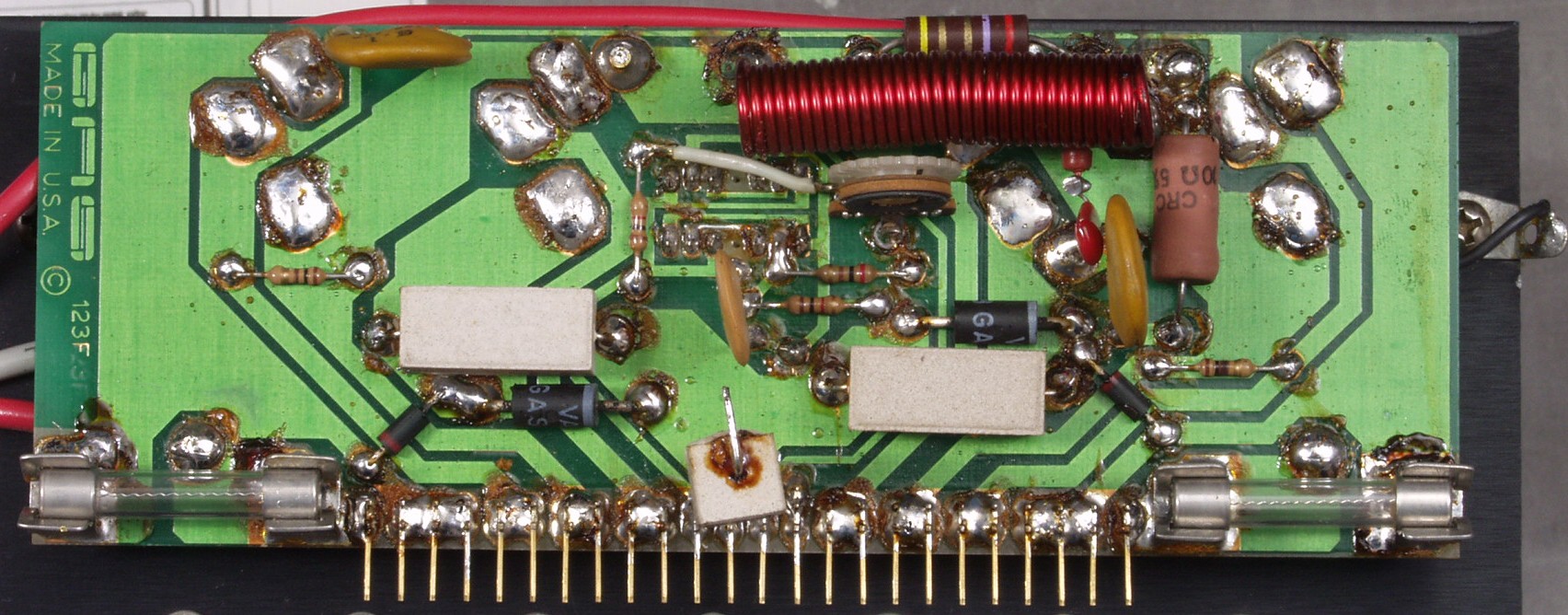

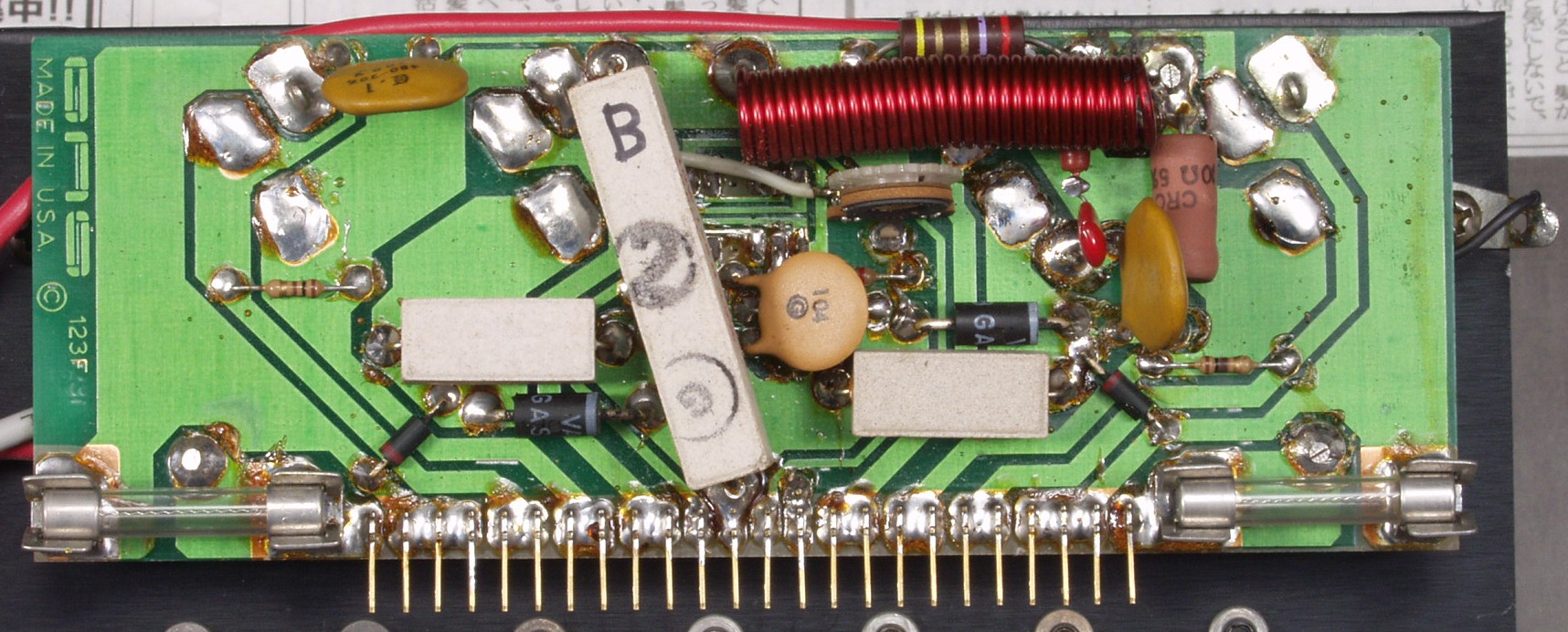

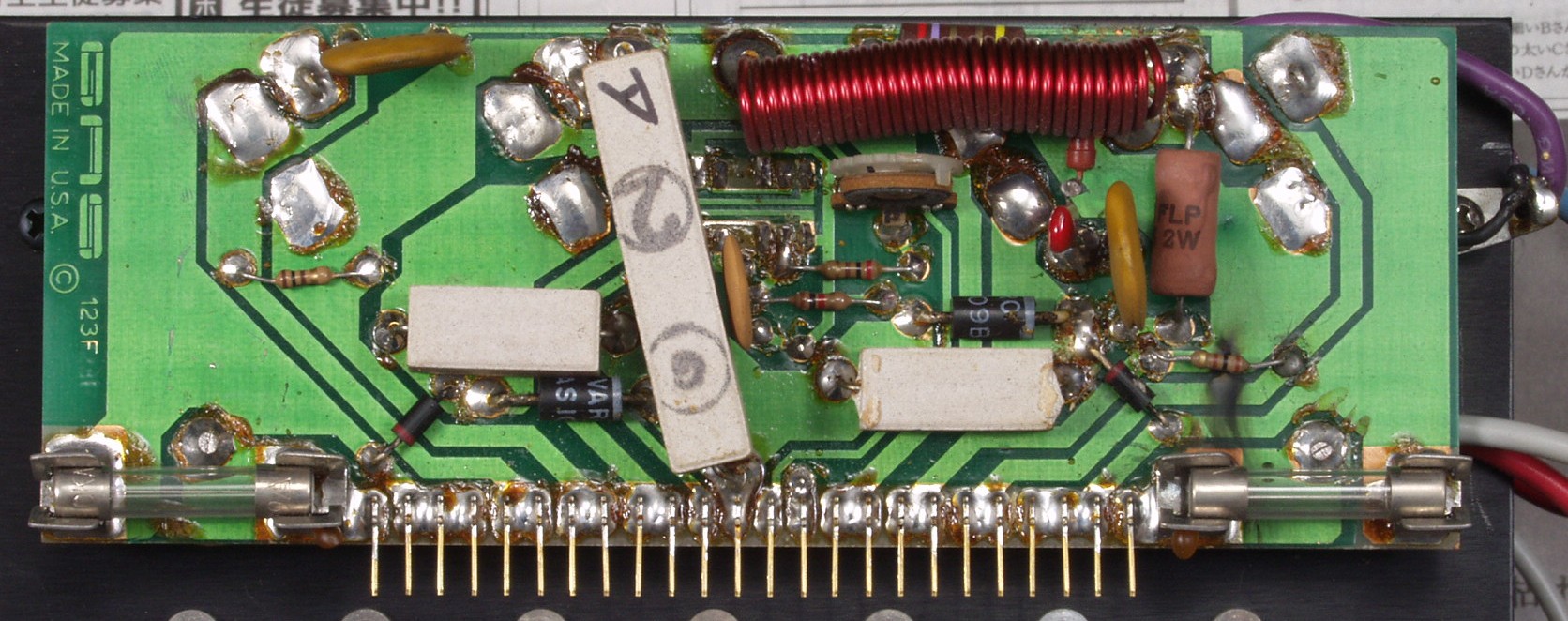

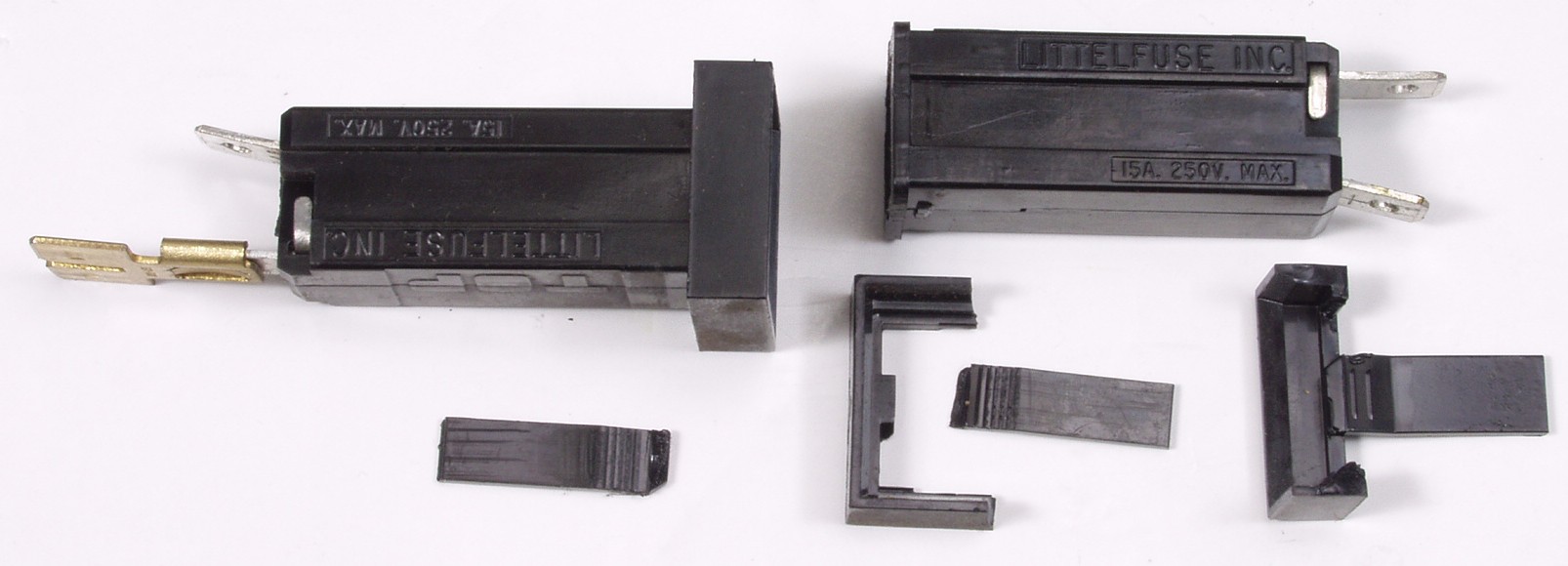

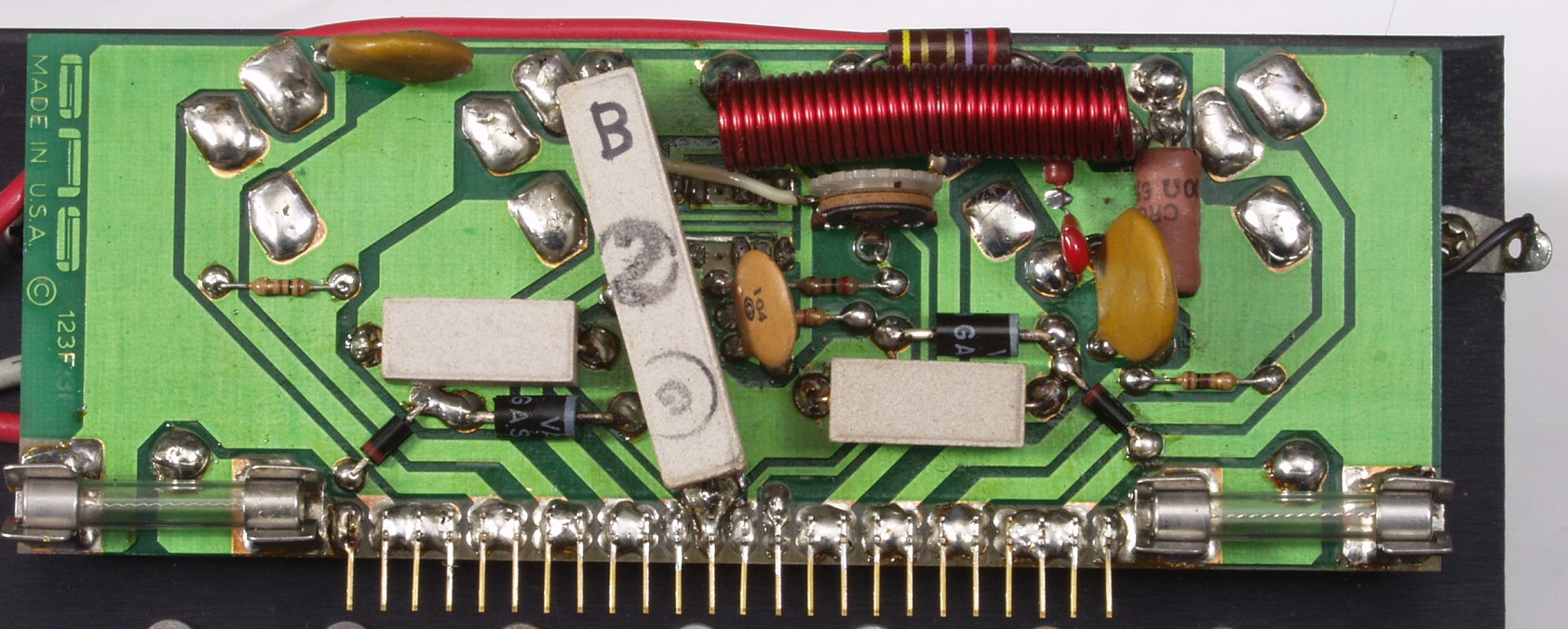

Ｃ９Ａ．　修理中　SP出力のフューズケース　押さえプラスチックの爪が折れて、本体にヒビが入った

Ｃ９Ｂ．　修理後　　２台分の２５KΩの半固定VRを測定　２１．２KΩ～２６．３KΩまでばらつく

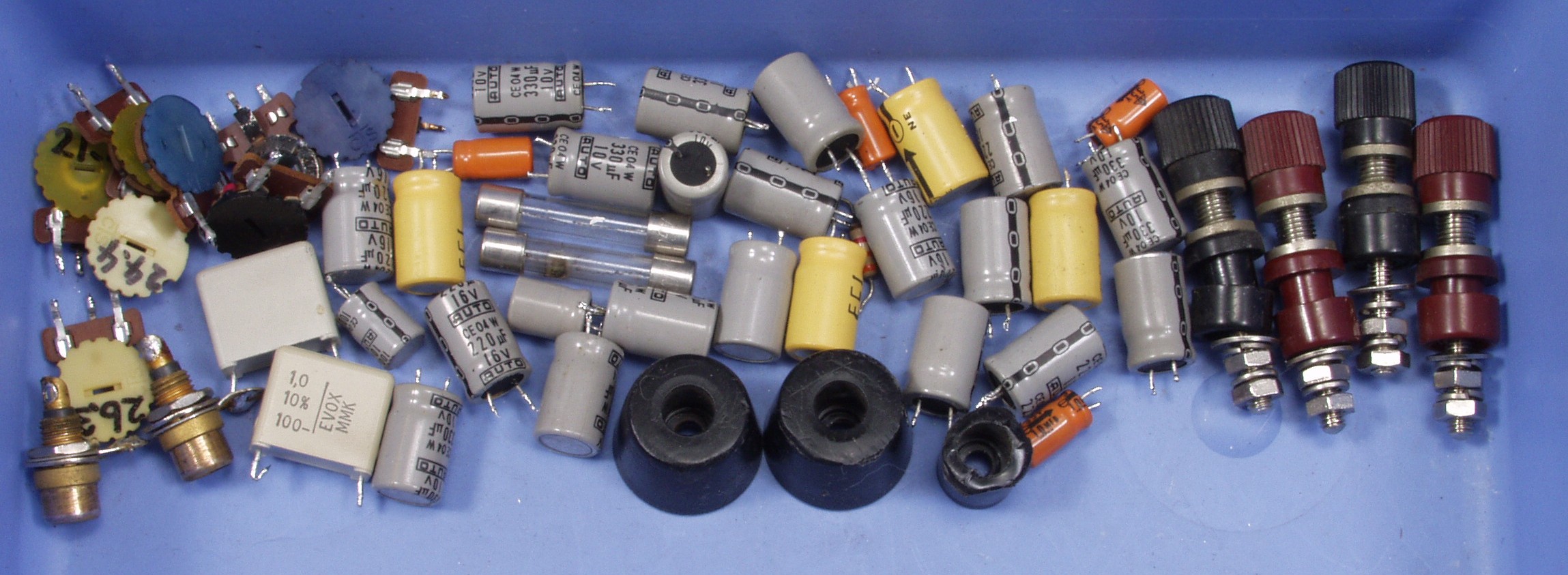

ＣＡＡ．　交換部品

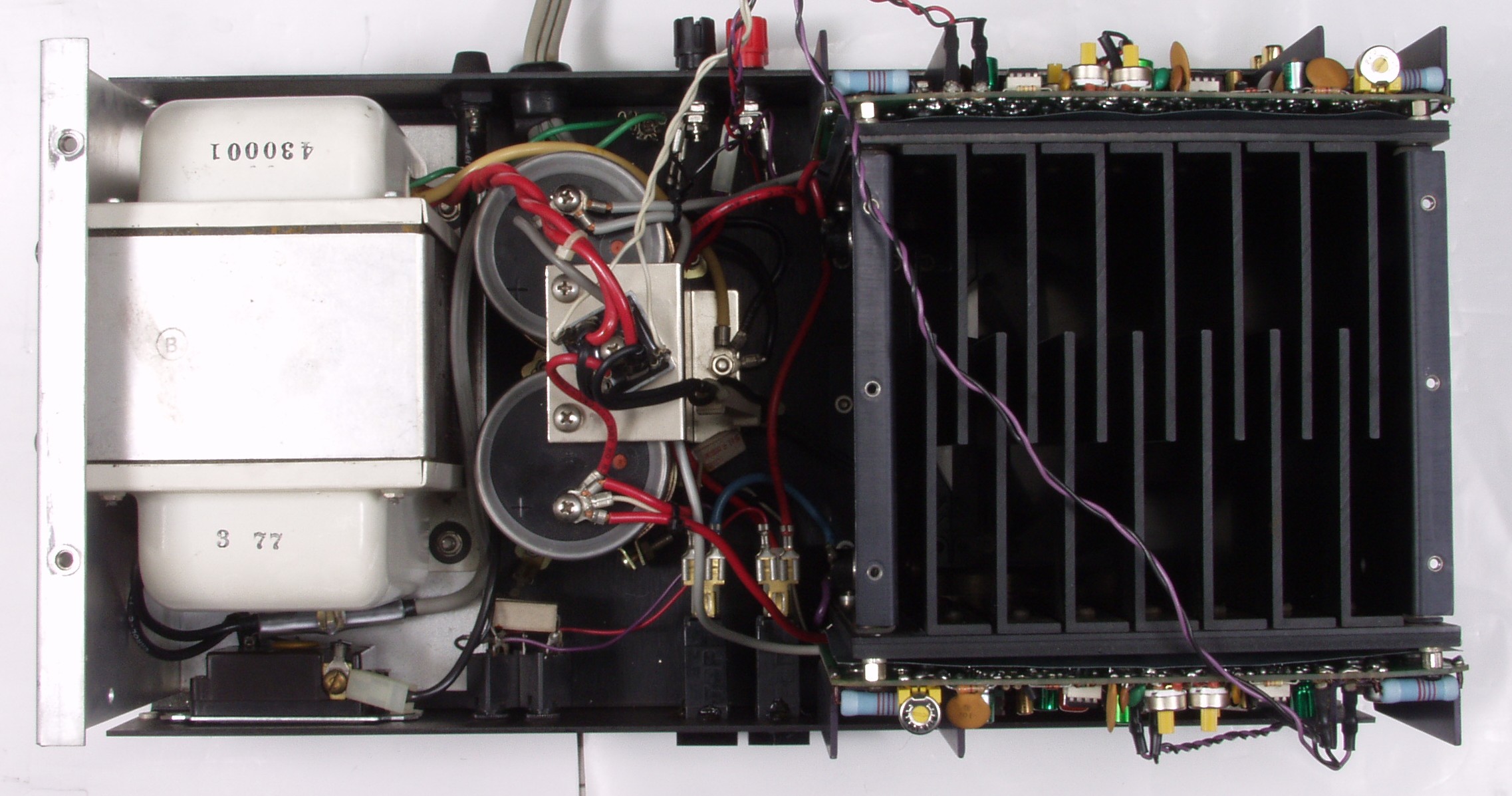

ＣＢＡ．　修理前　上から見る

ＣＢＢ．　修理後　上から見る

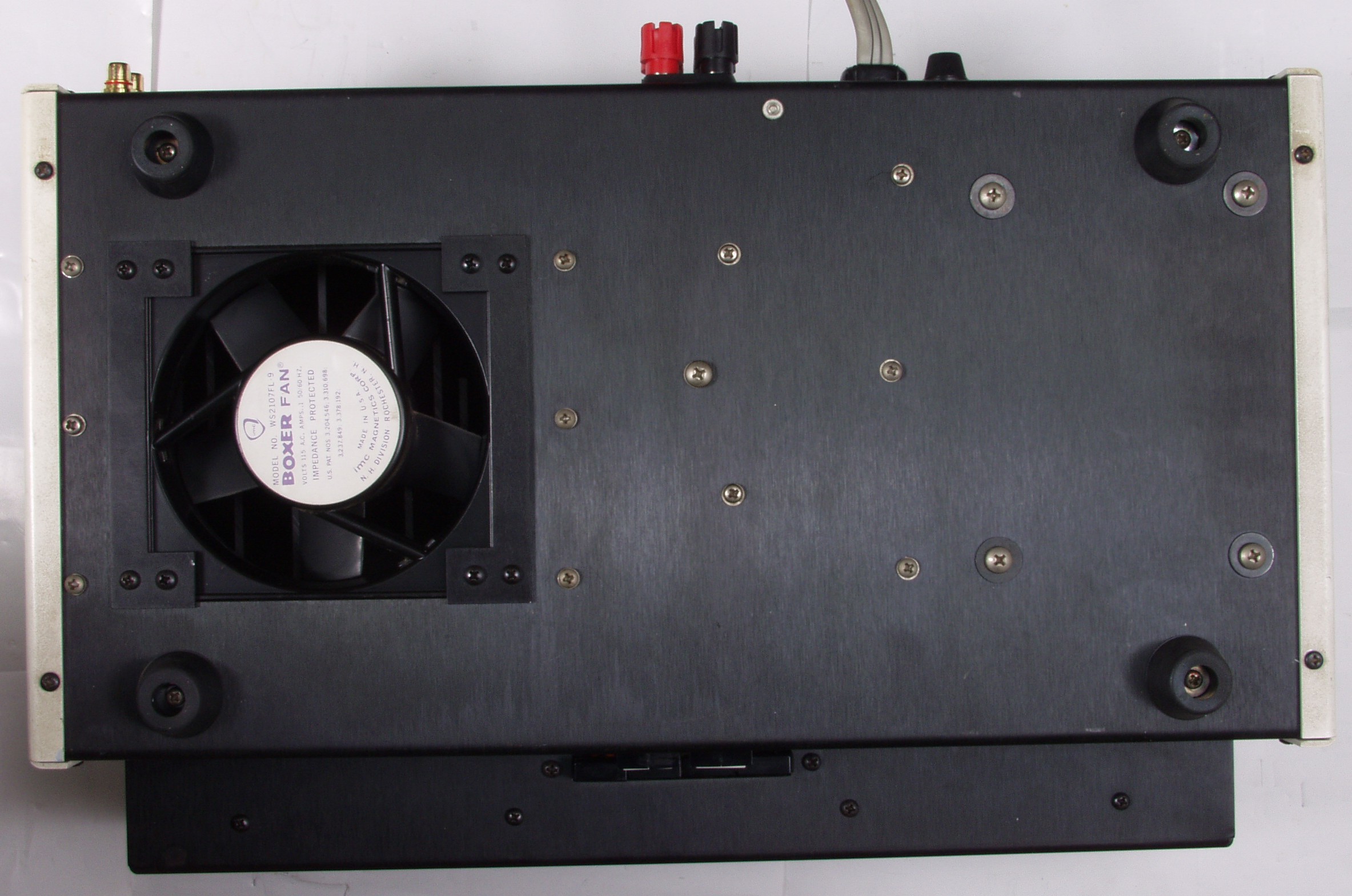

ＣＢＣ．　修理前　下から見る

ＣＢＤ．　修理後　下から見る

Ｅ．　調整・測定
Ｅ１．　出力／歪み率測定・調整

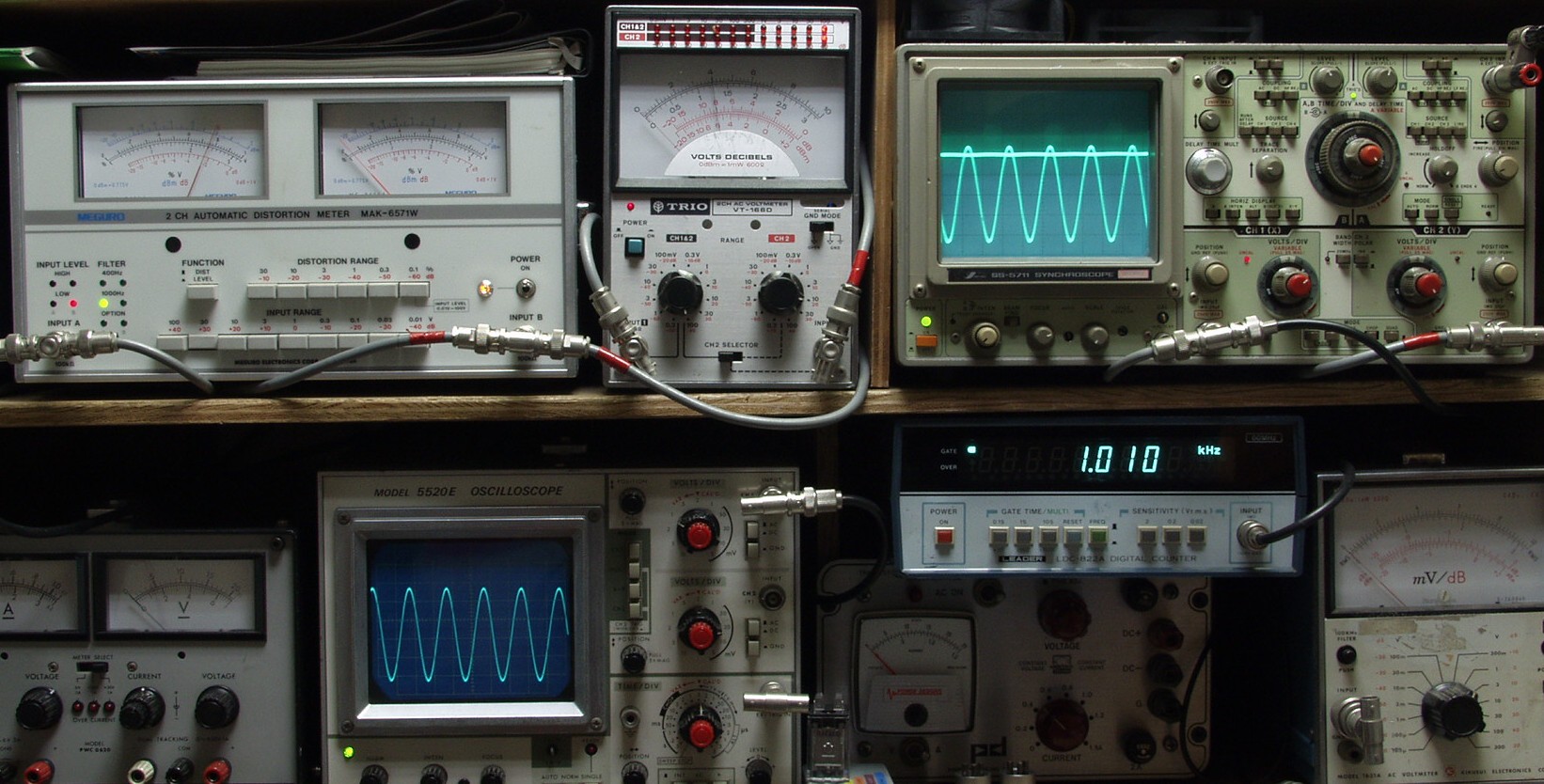

Ｅ２Ａ．　「Ａ」側ＳＰ電圧４０Ｖ＝２００Ｗ出力　０．０７％歪み　１０００ＨＺ

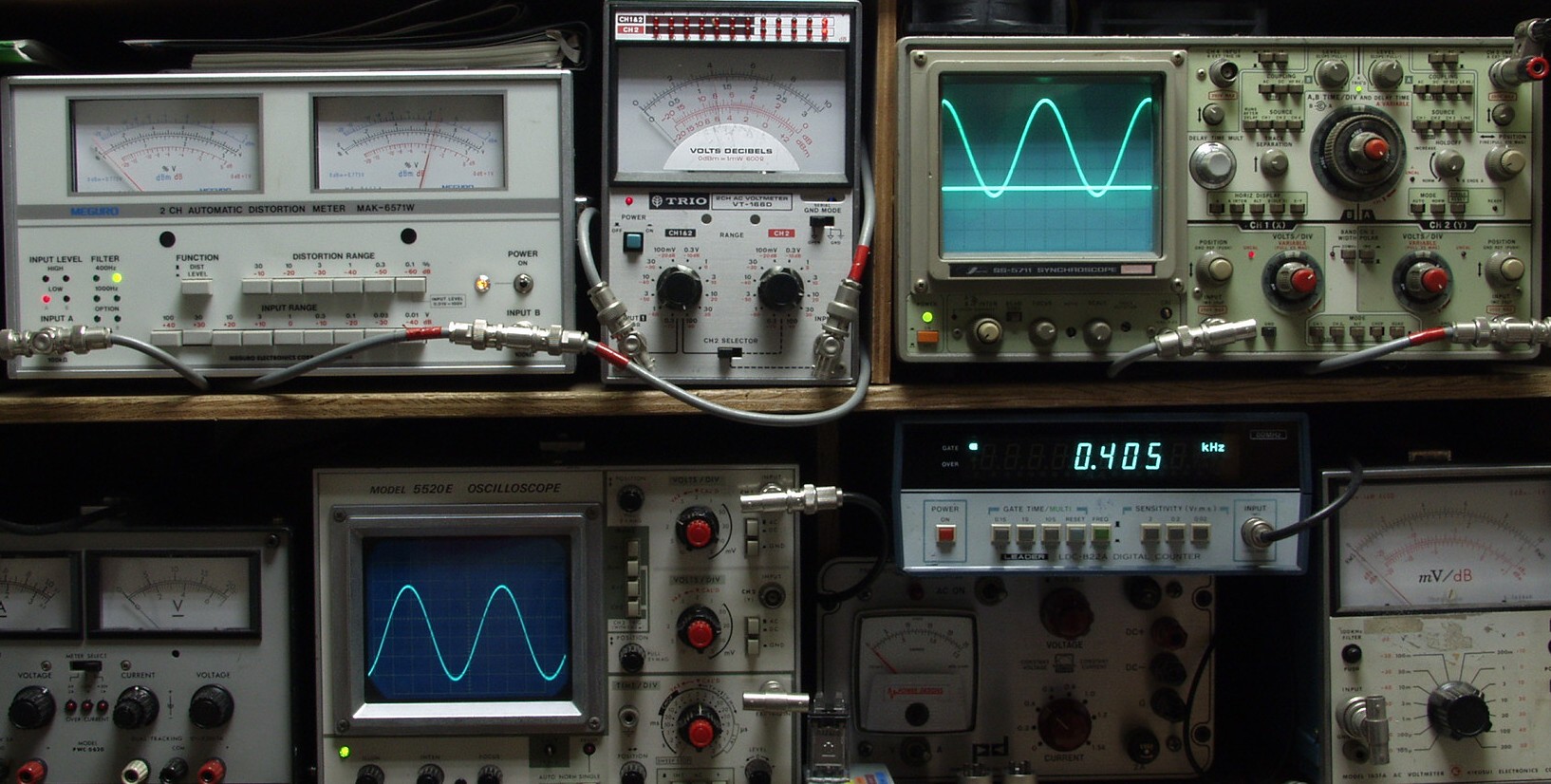

Ｅ２Ｂ．　「Ａ」側ＳＰ電圧４０Ｖ＝２００Ｗ出力　０．０７％歪み　４００ＨＺ

Ｅ２Ｃ．　「Ｂ」側ＳＰ電圧４０Ｖ＝２００Ｗ出力　０．０８％歪み　１０００ＨＺ

Ｅ２Ｄ．　「Ｂ」側ＳＰ電圧４０Ｖ＝２００Ｗ出力　０．０８％歪み　４００ＨＺ

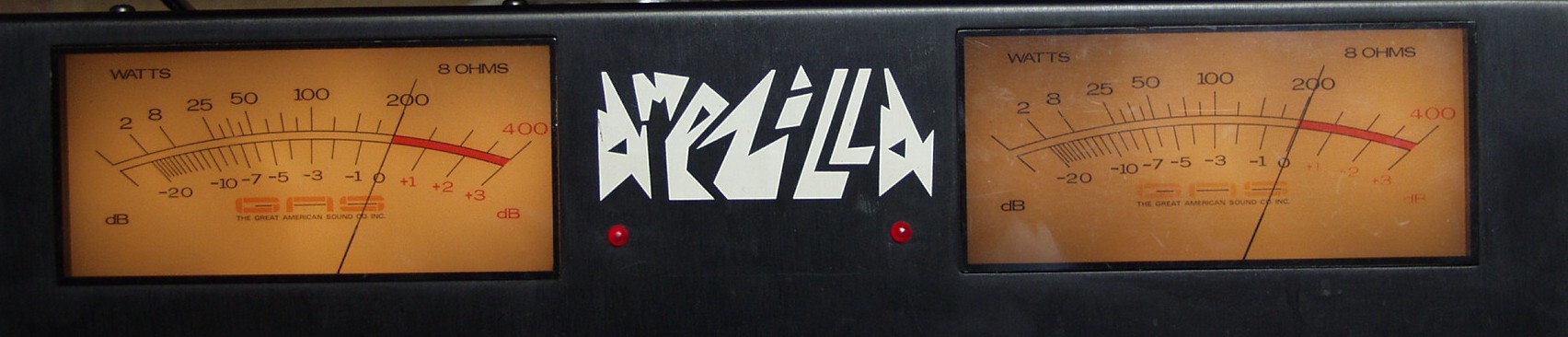

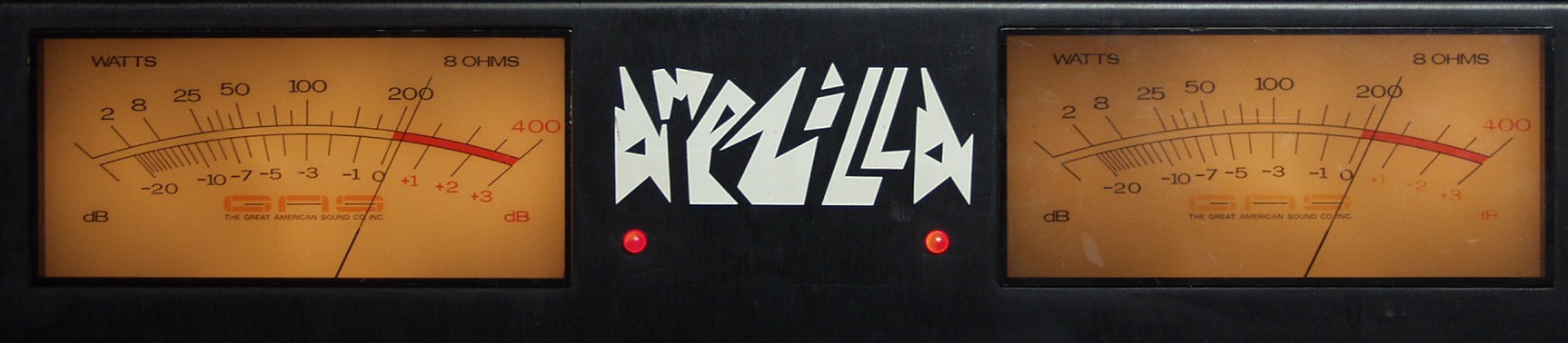

Ｅ３．　その時の本体ＶＵメータ＝２００Ｗ

Ｅ４．　２４０ＷくらいでオーバーロードＬＥＤ表示

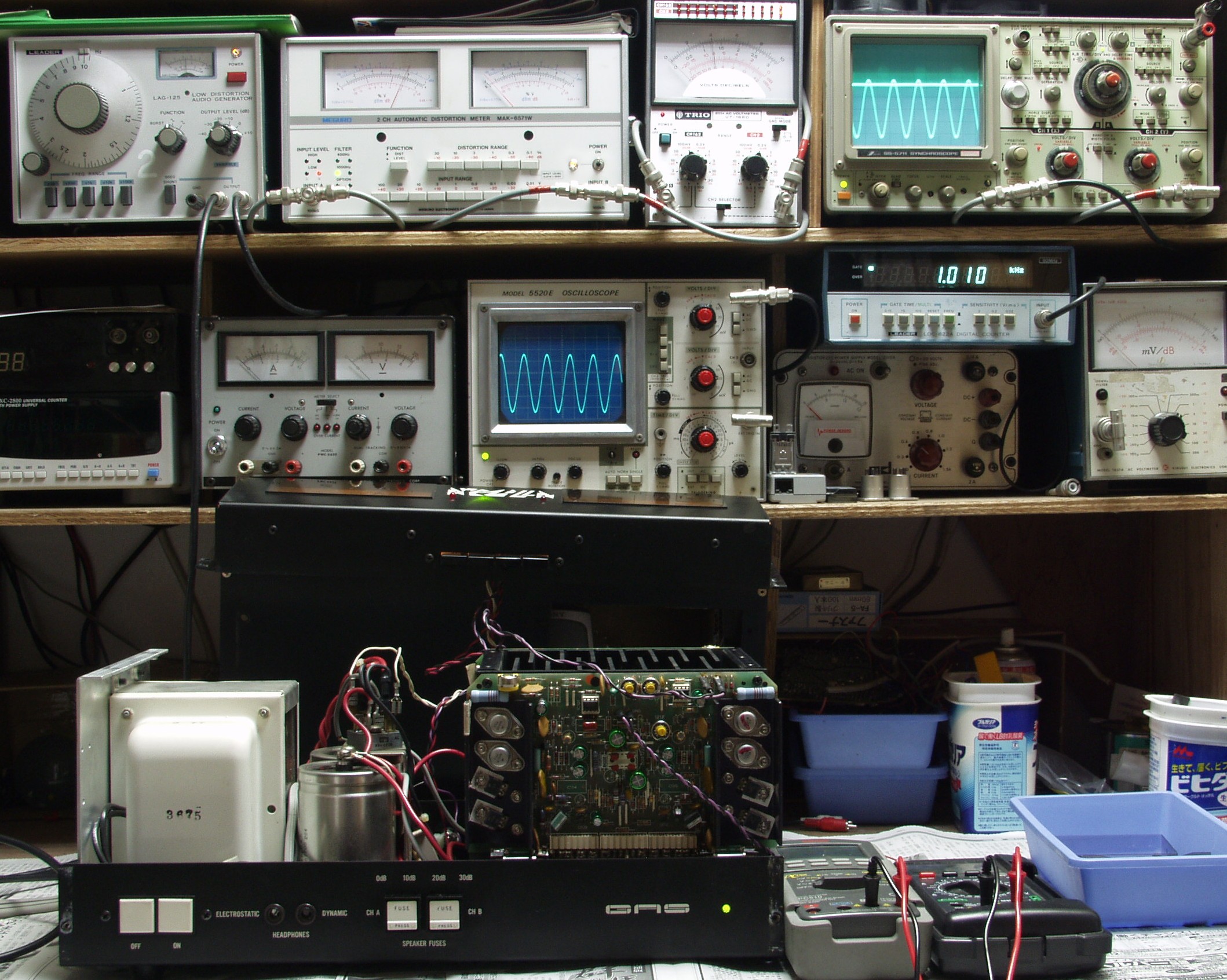

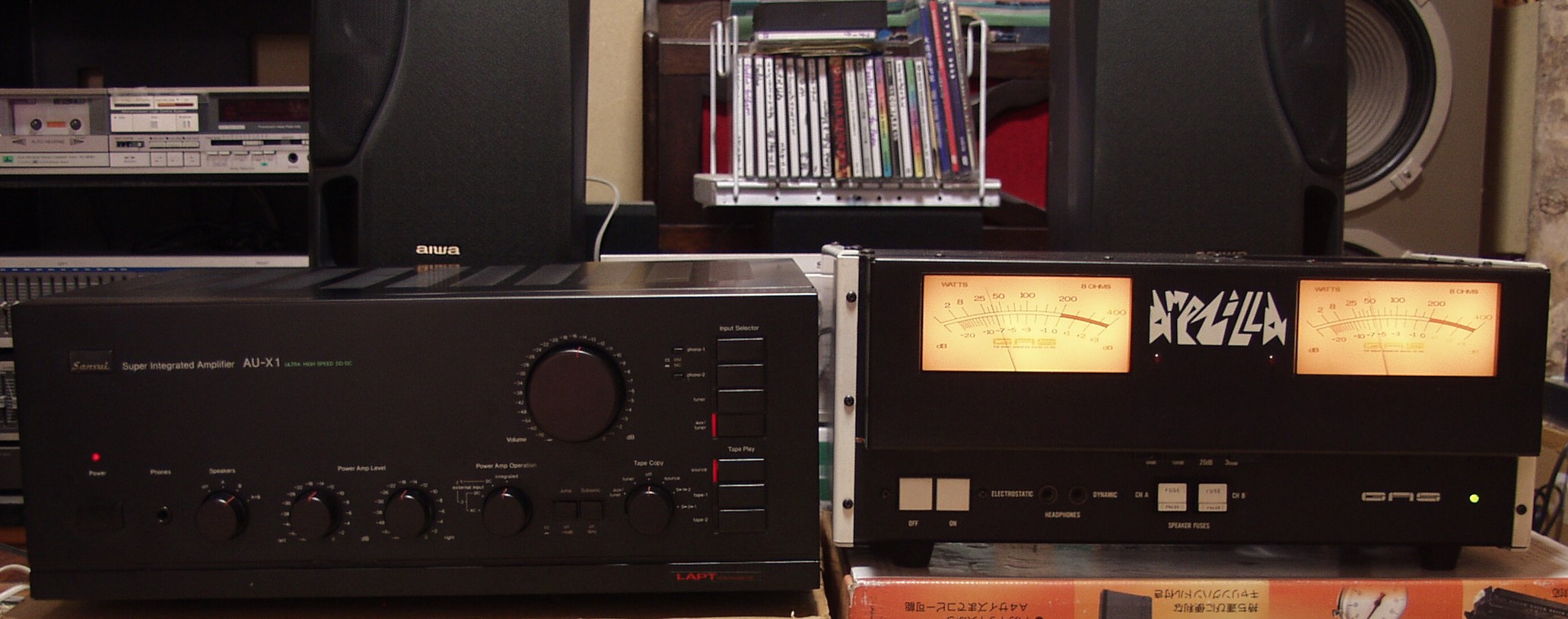

Ｅ５．　完成　　２４時間エージング

Ｓ．　ＧＡＳＡＭＰＺＩＬＬＡ　の仕様（マニアル・カタログより）

型式、価格	ステレオパワーアンプ　ＡＭＰＺＩＬＬＡ　価格￥４９９，０００.　(株)バブコ
実効出力（両ch駆動、20Hz～20kHz）	350W＋350W（4Ω負荷）、　200W＋200W（8Ω負荷）、　125W＋125W（16Ω負荷）
全高調波歪率	0.15％以下（4Ω負荷）、　0.05％以下（8Ω、16Ω負荷）
混変調歪率	0.15％以下（4Ω負荷）、　0.05％以下（8Ω、16Ω負荷）
入力感度	1.6V R.M.S.（定格出力時8Ω負荷）
入力インピーダンス	75kΩ
周波数特性	4Ω負荷　　　　＝20Hz～20kHz ±0.2dB、　1Hz～100kHz ±2dB 8Ω、16Ω負荷＝20Hz～20kHz ±0.1dB、　1Hz～100kHz ±1dB
立ち上がり特性	2μsec（8Ω負荷、最大出力時、20kHz）
スルー・レイト	40V/μsec
ダンピング・ファクター	150(20Hz～１kHz)
ノイズレベル	100dB以上（最大出力時）、　112dB（RFフィルター挿入時）
外形寸法	幅445×高さ178×奥行229mm
重量	22.7kg
